KitchenAid KUDI24SEWH3 undercounter dishwasher User Manual

,Models

KUDI24SE

KUDM24SE

9743107

Thank you for buying a KITCHENAID* appliance!

KitchenAid designs the best tools for the most important room in your house. To ensure that

you enjoy many years of trouble-free operation, we developed this Use and Care Guide. It

contains valuable information concerning how to operate and maintain your new appliance

properly and safely. Please read it carefully.

Also, please complete and mail the enclosed Product Registration Card.

In the U.S.A.

For assistance or service

call the Consumer Assistance Center toll free ................................................ 1-800-422-1230

Throughout Canada for assistance

Call the Consumer Assistance Centre toll free ............................................... 1-800-461-5681

8:30 a.m. - 6 p.m. (EST)

Throughout Canada for service ....................................................seepage 30

If you need assistance or service, first see the "Troubleshooting" section of this book. After

checking "Troubleshooting," additional help can be found by checking the "Requesting

Assistance or Service" section, or by calling one of the telephone numbers above.

When calling, you will need to know your appliance's complete model number and serial

number. You can find this information on the model and serial number label/plate (see diagram

in the "Parts and Features" section).

Keep this book and the sales slip together in a safe place for future reference. You must

provide proof of purchase or installation date for in-warranty service.

Model Number

Serial Number

Date Installed

Builder/Dealer Name

Address

Phone

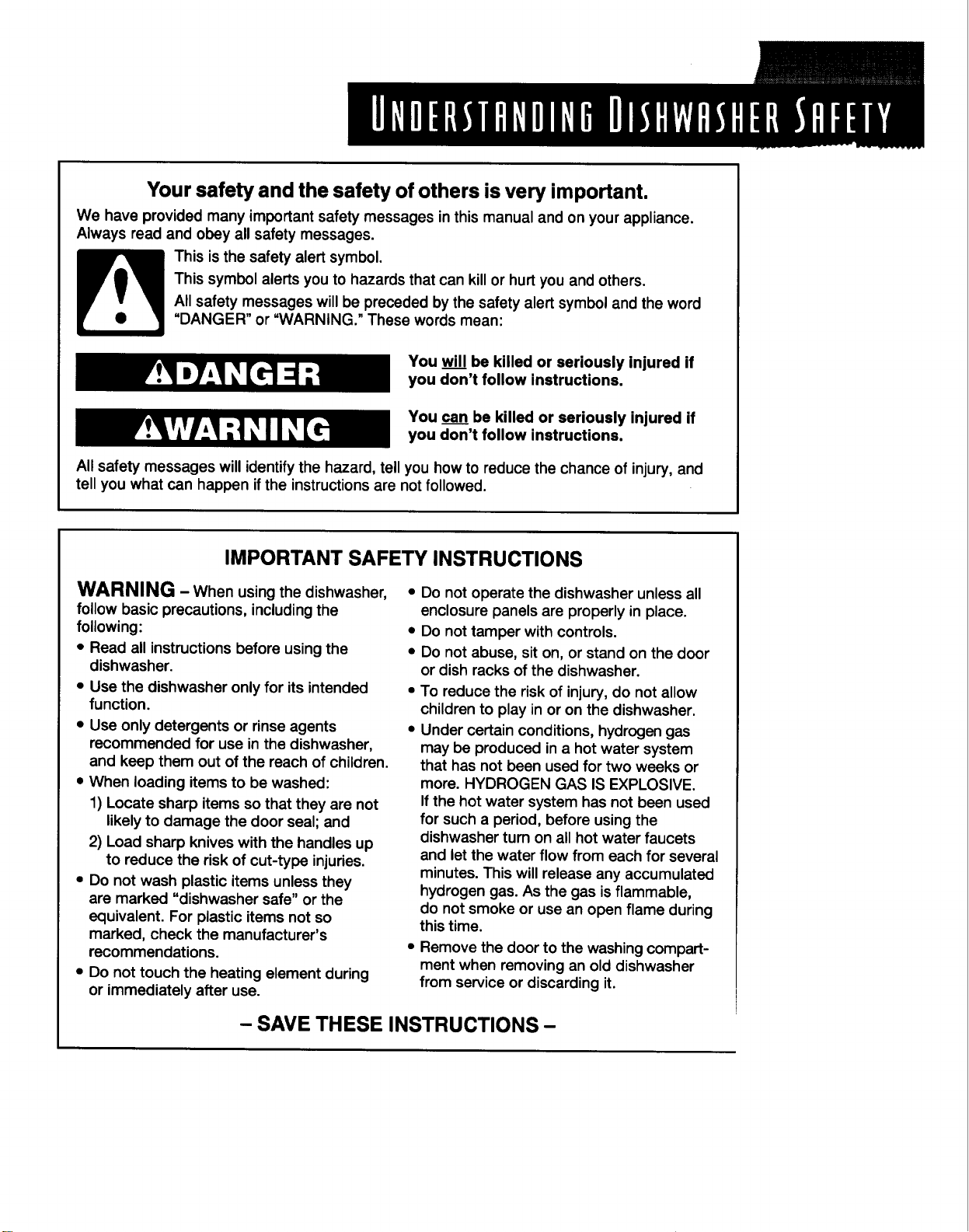

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance.

Always read and obey all safety messages.

This isthe safety alert symbol.

This symbol alerts you to hazards that can killor hurt you and others.

All safety messages will be preceded by the safety alert symbol and the word

"DANGER" or "WARNING." These words mean:

You will be killed or seriously injured if

you don't follow instructions.

You can be killed or seriously injured if

you don't follow instructions.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and

tell you what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING - When using the dishwasher, •

follow basic precautions, including the

following: •

• Read all instructions before using the •

dishwasher.

• Use the dishwasher only for its intended

function.

• Use only detergents or rinse agents •

recommended for use in the dishwasher,

and keep them out of the reach of children.

• When loading items to be washed:

1) Locate sharp items so that they are not

likely to damage the door seal; and

2) Load sharp knives with the handles up

to reduce the risk of cut-type injuries.

• Do not wash plastic items unless they

are marked "dishwasher safe" or the

equivalent. For plastic items not so

marked, check the manufacturer's

recommendations. •

• Do not touch the heating element during

or immediately after use.

Do not operate the dishwasher unless all

enclosure panels are properly in place.

Do not tamper with controls.

Do not abuse, sit on, or stand on the door

or dish racks of the dishwasher.

To reduce the risk of injury, do not allow

children to play in or on the dishwasher.

Under certain conditions, hydrogen gas

may be produced in a hot water system

that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE.

If the hot water system has not been used

for such a period, before using the

dishwasher turn on all hot water faucets

and let the water flow from each for several

minutes. This will release any accumulated

hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during

this time.

Remove the door to the washing compart-

ment when removing an old dishwasher

from service or discarding it.

- SAVE THESE INSTRUCTIONS -

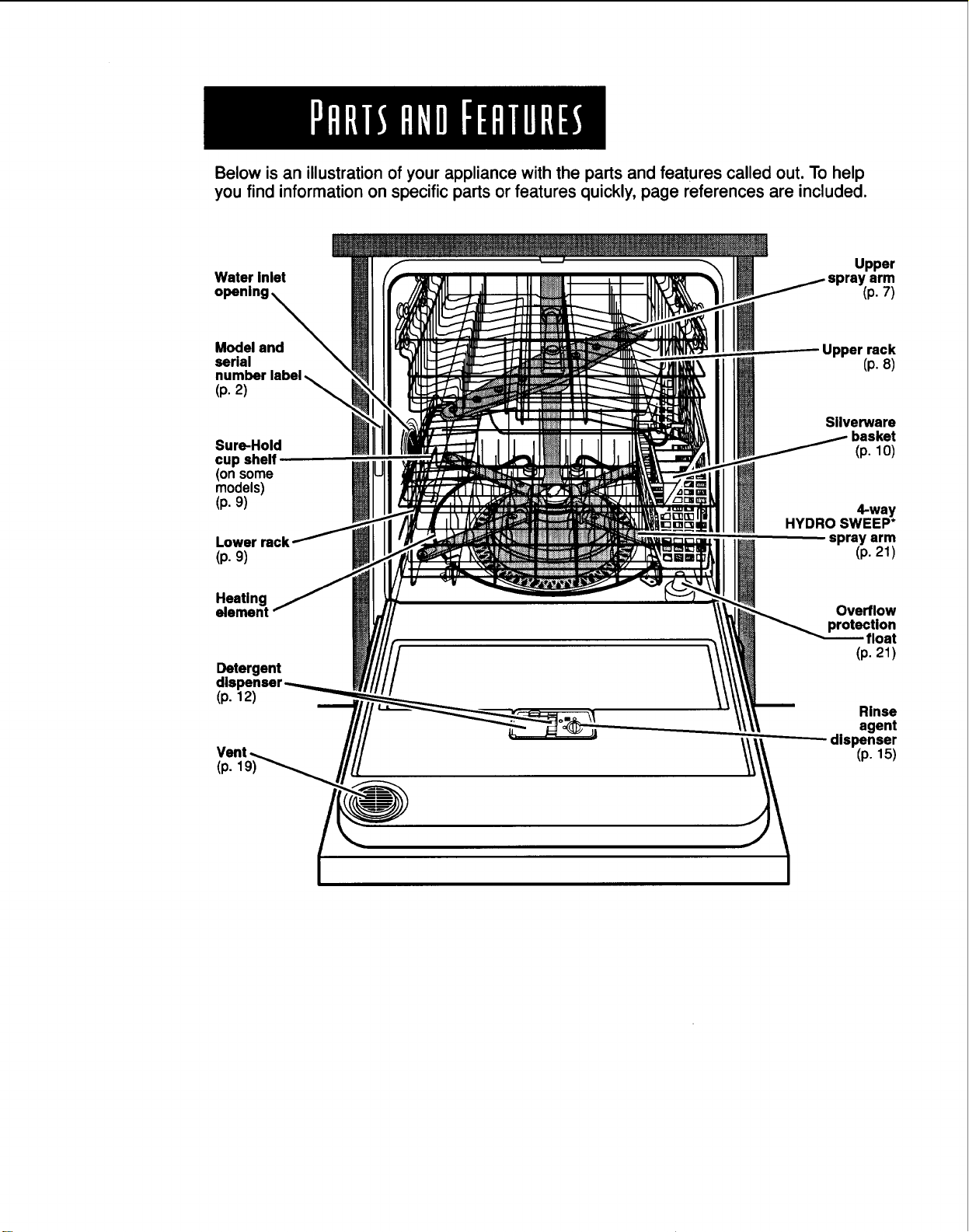

Below is an illustration of your appliance with the parts and features called out. To help

you find information on specific parts or features quickly, page references are included.

Water Inlet

Model and

serial

(p. 2)

Sure-Hold

cup shelf

(on some

models)

(p. 9)

Lower rack

(p. 9)

Upper

arm

(p. 7)

Upper rack

(p. 8)

Silverware

basket

(p. 1O)

4-way

HYDRO SWEEP*

spray arm

(p. 21)

Heating

element

Detergent

(p. 12)

(p. 1

Overflow

protectlon

float

(p. 21)

Rinse

agent

-------- dispenser

(p. 15)

Control panels

KUDI24SE

CYCLE MONITOR

W.'_H _ DRY C1.EAN

WASH SELECTIONS

KUDM24SE

Cycle pads

(p. 16)

WATEItHEATING CHILDLOCK

CZ_

OPTIONS

Option pads

(p. 17)

CYCLE MONITOR

VL_H _ DRY

WASH SELECTIONS

Cycle pads

(p. 16)

WATER HEAtiNG CHILD LOCK

OPTIONS

Option pads

(p. 17)

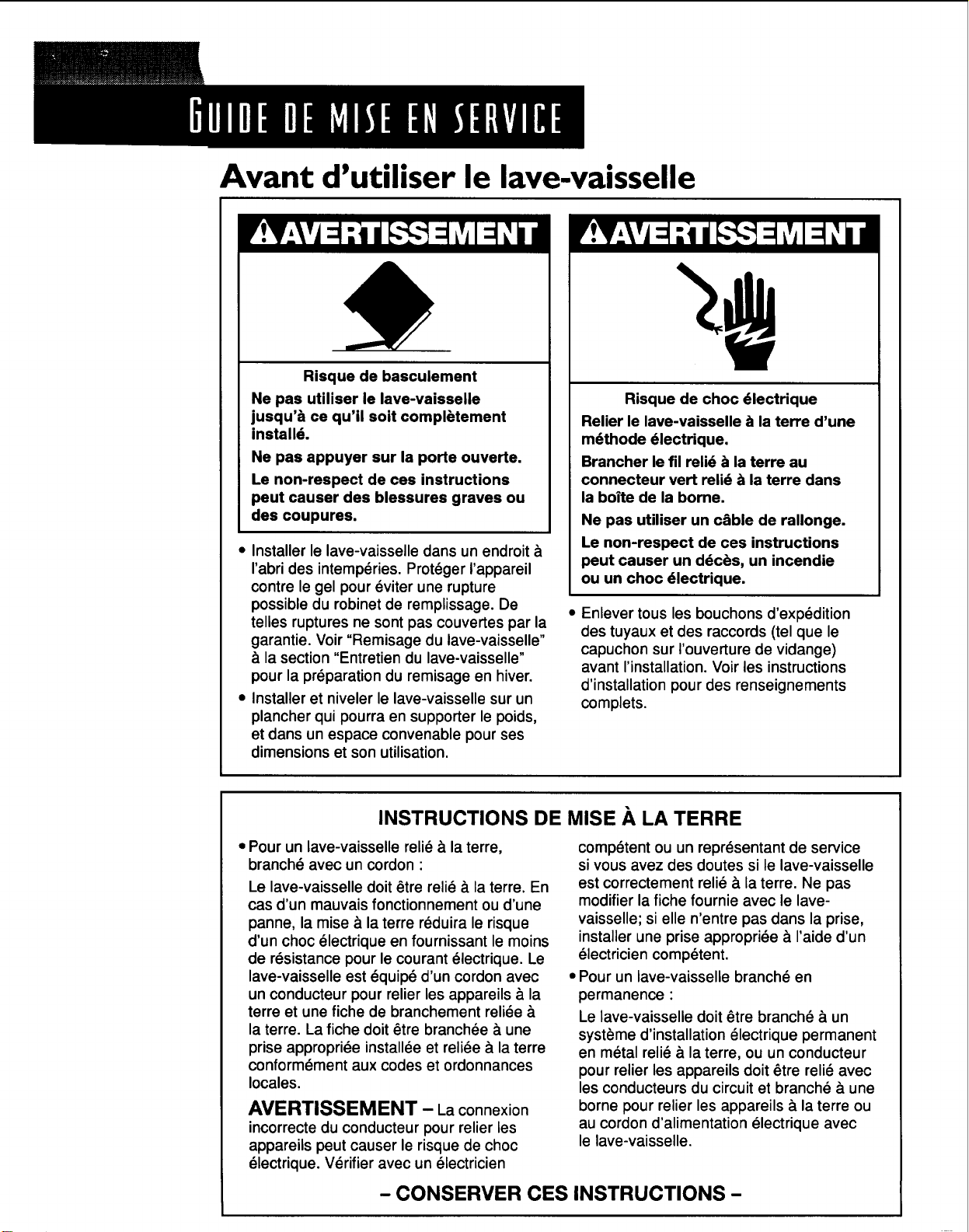

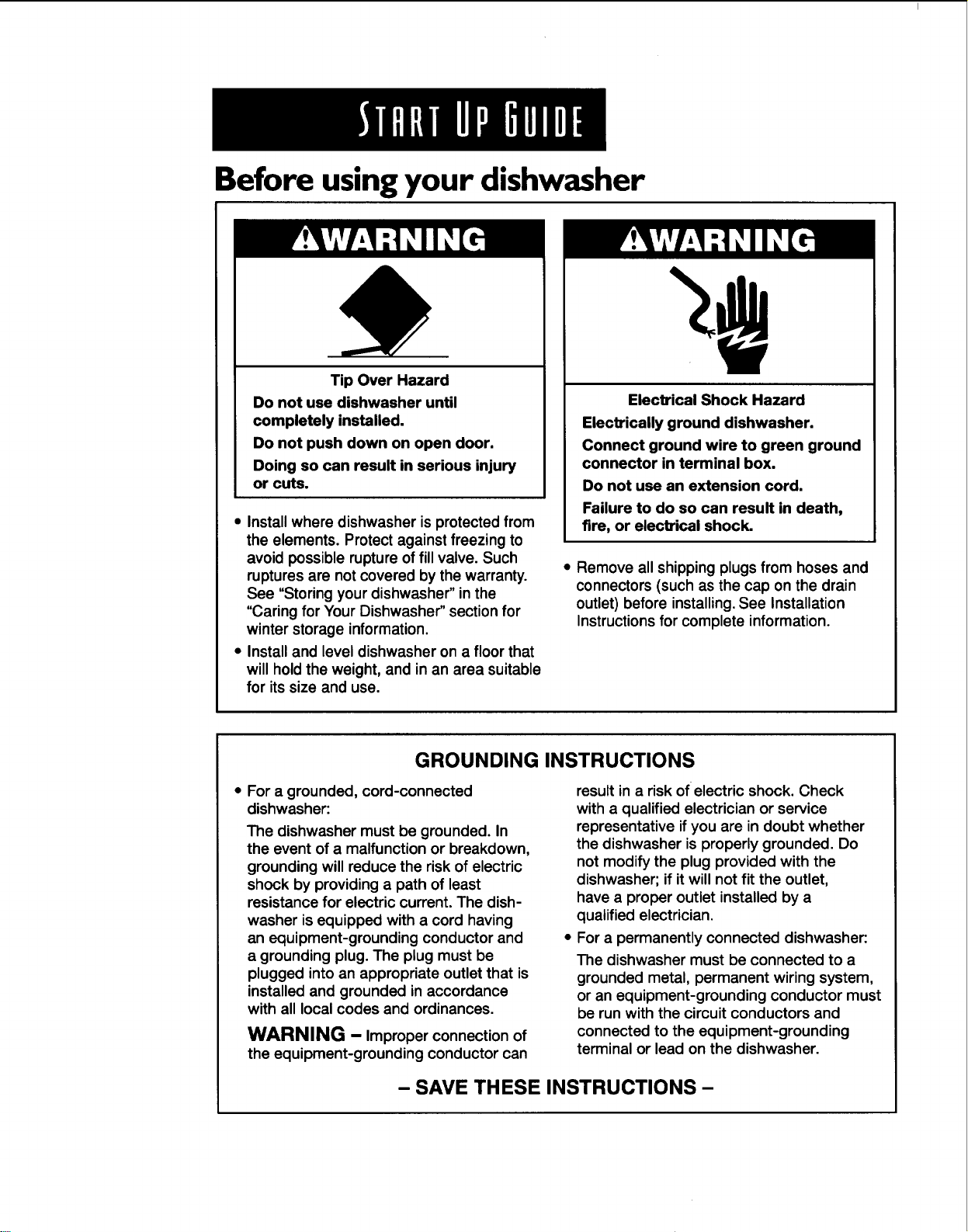

Before using your dishwasher

Tip Over Hazard

Do not use dishwasher until

completely installed.

Do not push clown on open door.

Doing so can result in serious injury

or cuts.

• Install where dishwasher is protected from

the elements. Protect against freezing to

avoid possible rupture of fill valve. Such

ruptures are not covered by the warranty.

See "Storing your dishwasher" in the

"Caring for Your Dishwasher" section for

winter storage information.

• Install and level dishwasher on a floor that

will hold the weight, and in an area suitable

for its size and use.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground

connector in terminal box.

Do not use an extension cord.

Failure to do so can result in death,

fire, or electrical shock.

• Remove all shipping plugs from hoses and

connectors (such as the cap on the drain

outlet) before installing. See Installation

Instructions for complete information.

GROUNDING INSTRUCTIONS

• For a grounded, cord-connected

dishwasher:

The dishwasher must be grounded. In

the event of a malfunction or breakdown,

grounding will reduce the risk of electric

shock by providing a path of least

resistance for electric current. The dish-

washer is equipped with a cord having

an equipment-grounding conductor and

a grounding plug. The plug must be

plugged into an appropriate outlet that is

installed and grounded in accordance

with all local codes and ordinances.

WARNING - Improper connection of

the equipment-grounding conductor can

result in a risk of electric shock. Check

with a qualified electrician or service

representative if you are in doubt whether

the dishwasher is properly grounded. Do

not modify the plug provided with the

dishwasher; if it will not fit the outlet,

have a proper outlet installed by a

qualified electrician.

For a permanently connected dishwasher:

The dishwasher must be connected to a

grounded metal, permanent wiring system,

or an equipment-grounding conductor must

be run with the circuit conductors and

connected to the equipment-grounding

terminal or lead on the dishwasher.

- SAVE THESE INSTRUCTIONS -

Using your new KITCHENAID* dishwasher is simple. Follow the steps below to get

started. For more information on specific steps and additional safety information, see

the page(s) next to the step you would like to know more about.

NOTE: Before using your dishwasher, remove all hang tags, temporary labels, and pack-

aging materials. Please also read the entire Use and Care Guide as it contains important

operating and safety information.

How to use your dishwasher

1. Load the dishwasher. See pages 8-10.

5. Push door firmly when closing.

2.Spin the upper spray arm. It should turn

freely. Check the

lower spray arm

also to make sure

it turns freely.

6. Run hot water at sink nearest dishwasher

until water is hot. Turn

off water. See page 20.

3. Add detergent. See pages 12-14.

7. Press the desired Wash Selection pad.

See the "Cycle

selection chart" on

::) _ C page 16. Then press

pad(s). See page 17

for "Option selections."

4. Add rinse agent if needed. See page 15.

8. Press the Start pad. The cycle will begin (if

Delay Hours has not

been selected).

NOTE: The dishwasher

remembers the last

cycle and option(s)

that were completed.

You only have to press

the Start pad if you

want to use the same

cycle and option(s). However, if the last

cycle you completed was Rinse Only, the

dishwasher will run the Normal cycle if you

press the Start pad.

This section tells you how to properly load your dishwasher for the best washing and

rinsing results.

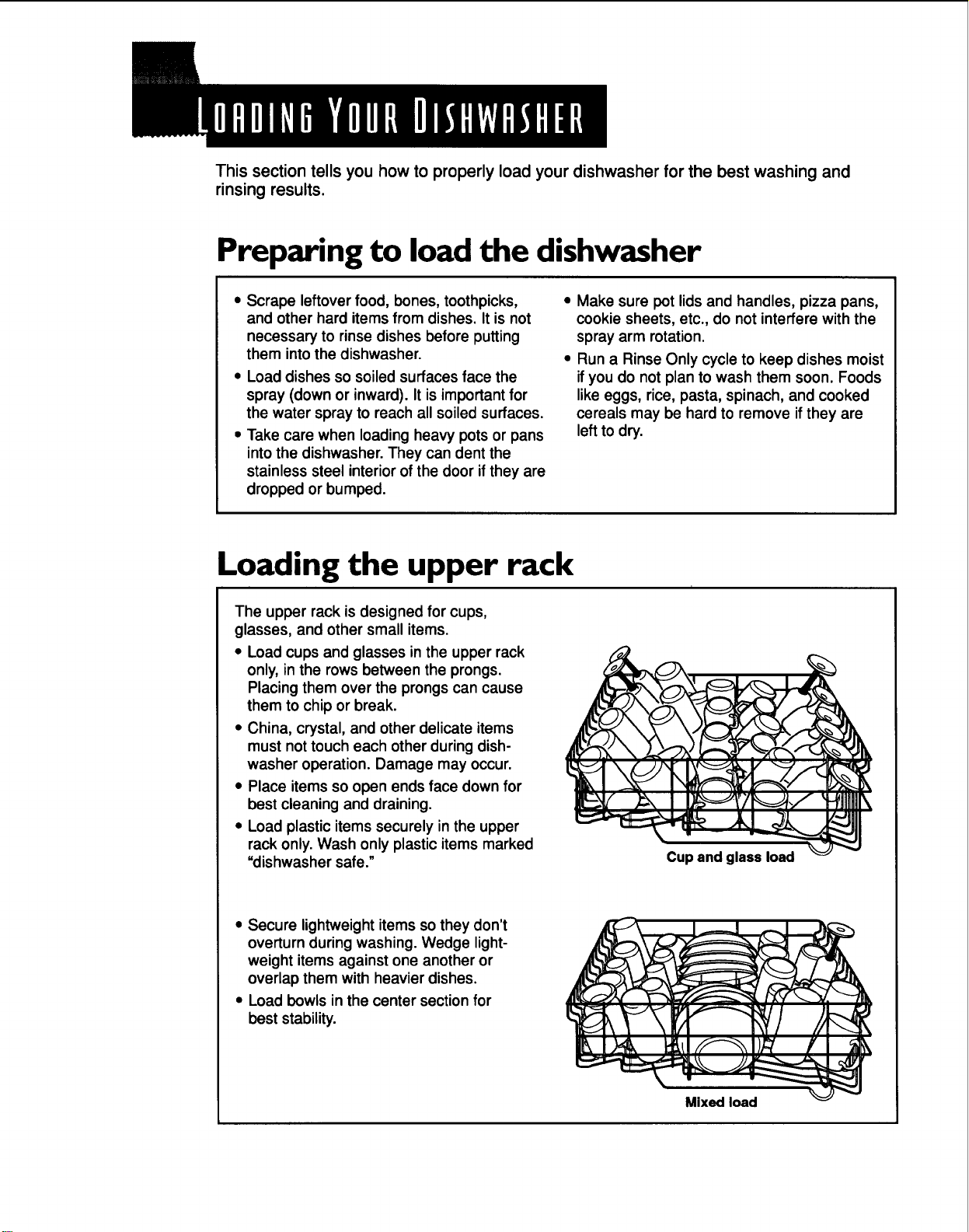

Preparing to load the dishwasher

• Scrape leftover food, bones, toothpicks,

and other hard items from dishes. It is not

necessary to rinse dishes before putting

them into the dishwasher.

• Load dishes so soiled surfaces face the

spray (down or inward). It is important for

the water spray to reach all soiled surfaces.

• Take care when loading heavy pots or pans

into the dishwasher. They can dent the

stainless steel interior of the door if they are

dropped or bumped.

• Make sure pot lids and handles, pizza pans,

cookie sheets, etc., do not interfere with the

spray arm rotation.

• Run a Rinse Only cycle to keep dishes moist

if you do not plan to wash them soon. Foods

like eggs, rice, pasta, spinach, and cooked

cereals may be hard to remove if they are

leftto dry.

Loading the upper rack

The upper rack is designed for cups,

glasses, and other small items.

• Load cups and glasses in the upper rack

only, in the rows between the prongs.

Placing them over the prongs can cause

them to chip or break.

• China, crystal, and other delicate items

must not touch each other during dish-

washer operation. Damage may occur.

• Place items so open ends face down for

best cleaning and draining.

• Load plastic items securely in the upper

rack only. Wash only plastic items marked

"dishwasher safe."

Cup and glass load

• Secure lightweightitems so they don't

overturn during washing. Wedge light-

weight items against one another or

overlap them with heavier dishes.

• Load bowls in the center section for

best stability.

Mixed load %=

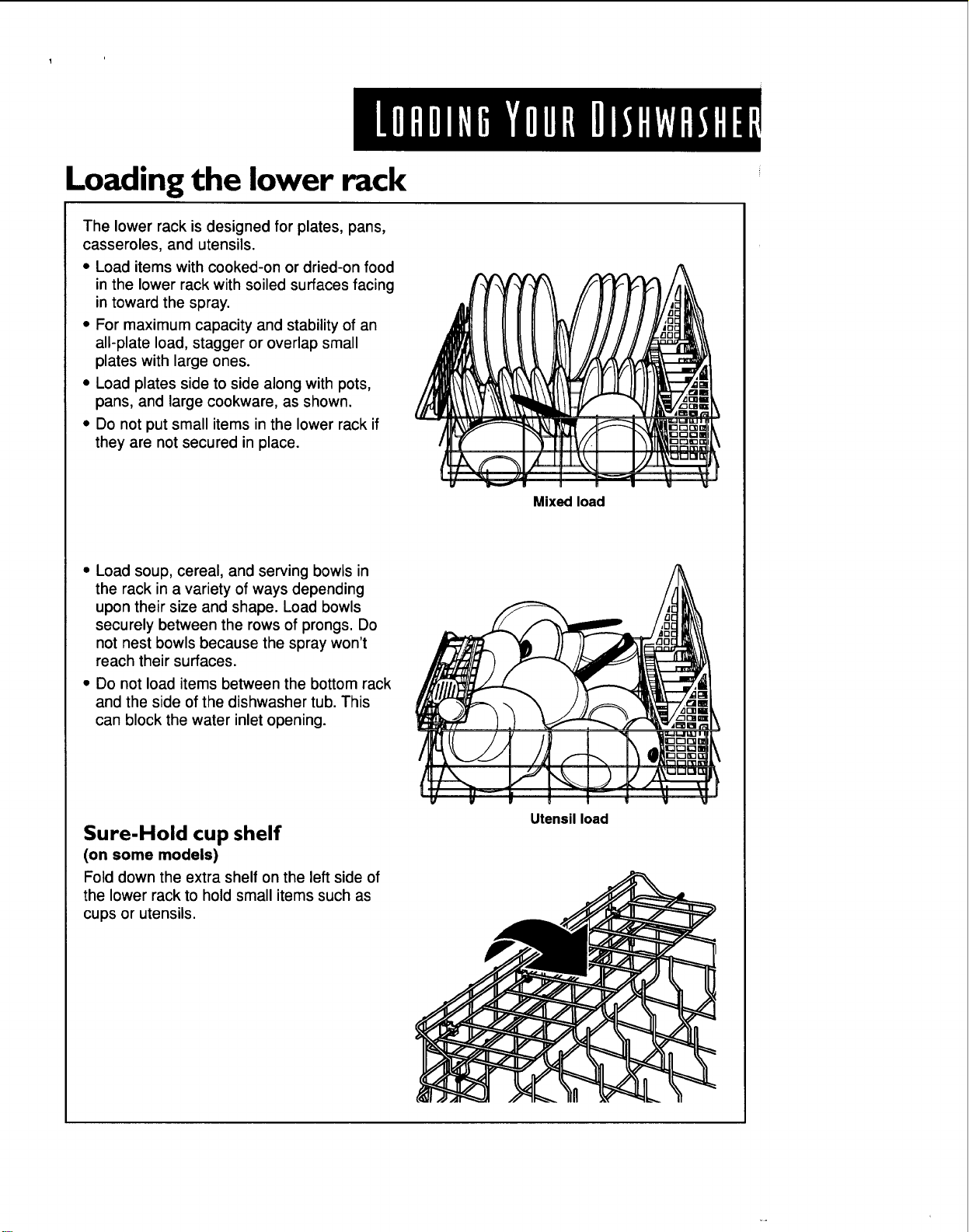

Loading the lower rack

The lower rack is designed for plates, pans,

casseroles, and utensils.

• Load items with cooked-on or dried-on food

in the lower rack with soiled surfaces facing

in toward the spray.

• For maximum capacity and stability of an

all-plate load, stagger or overlap small

plates with large ones.

• Load plates side to side along with pots,

pans, and large cookware, as shown.

• Do not put small items in the lower rack if

they are not secured in place.

Mixed load

• Load soup, cereal, and serving bowls in

the rack in a variety of ways depending

upon their size and shape. Load bowls

securely between the rows of prongs. Do

not nest bowls because the spray won't

reach their surfaces.

• Do not load items between the bottom rack

and the side of the dishwasher tub. This

can block the water inlet opening.

Sure-Hold cup shelf

(on some models)

Fold down the extra shelf on the left side of

the lower rack to hold small items such as

cups or utensils.

Utensil load

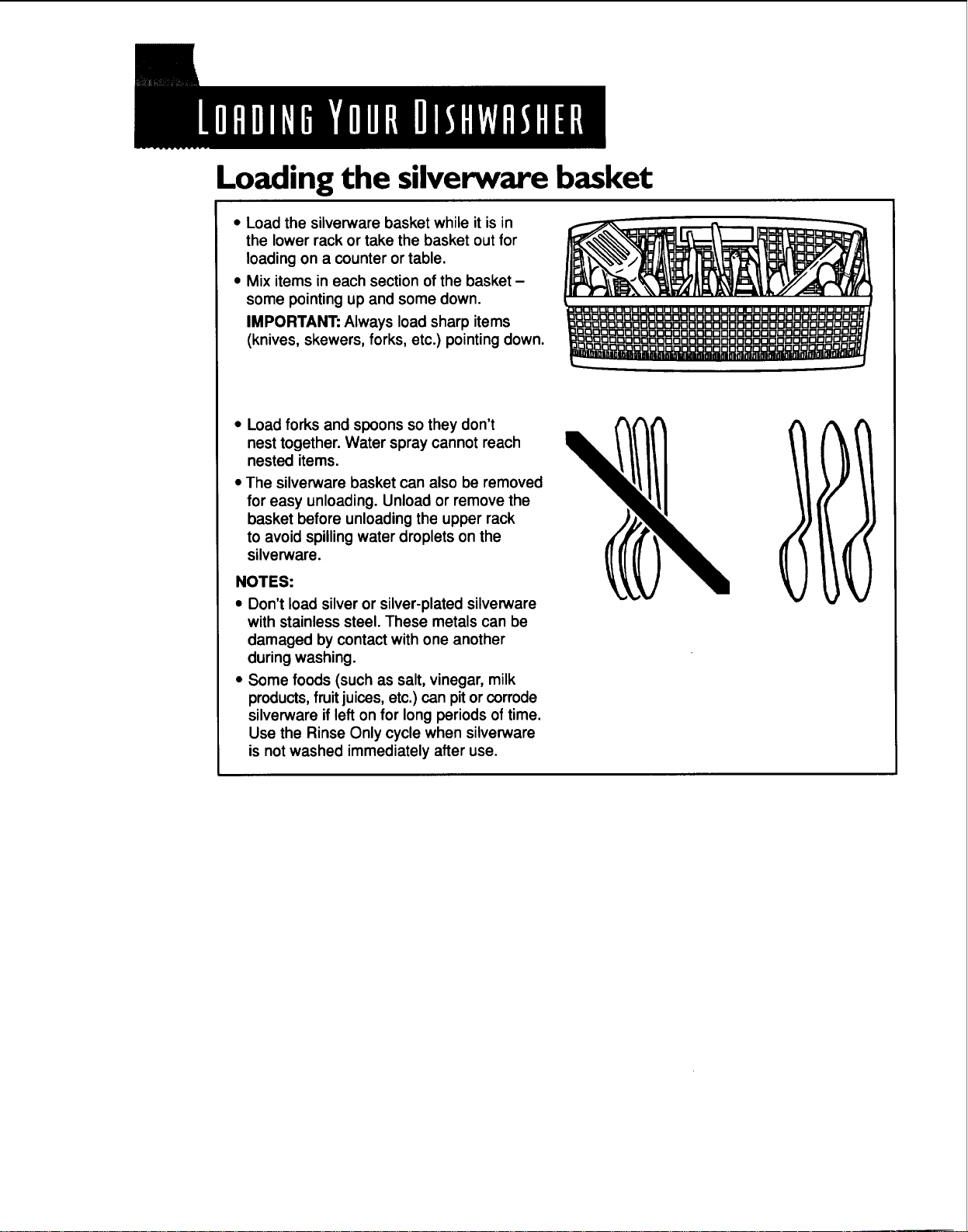

Loading the silverware basket

• Load the silverware basket while itis in

the lower rack or take the basket out for

loading on a counter or table.

• Mix items in each section of the basket -

some pointing up and some down.

IMPORTANT: Always load sharp items

(knives, skewers, forks, etc.) pointing down.

• Load forks and spoons so they don't

nest together. Water spray cannot roach

nested items.

• The silverware basket can also be removed

for easy unloading. Unload or remove the

basket before unloading the upper rack

to avoid spillingwater droplets on the

silverware.

NOTES:

• Don't load silver or silver-plated silverware

with stainless steel. These metals can be

damaged by contact with one another

during washing.

• Some foods (such as salt, vinegar, milk

products,fruitjuices,etc.) can pit or corrode

silverware if left on for long periods oftime.

Use the Rinse Only cycle when silverware

is not washed immediately after use.

If you have any doubts about washing a particular item, check with the manufacturer to

see if it is dishwasher safe.

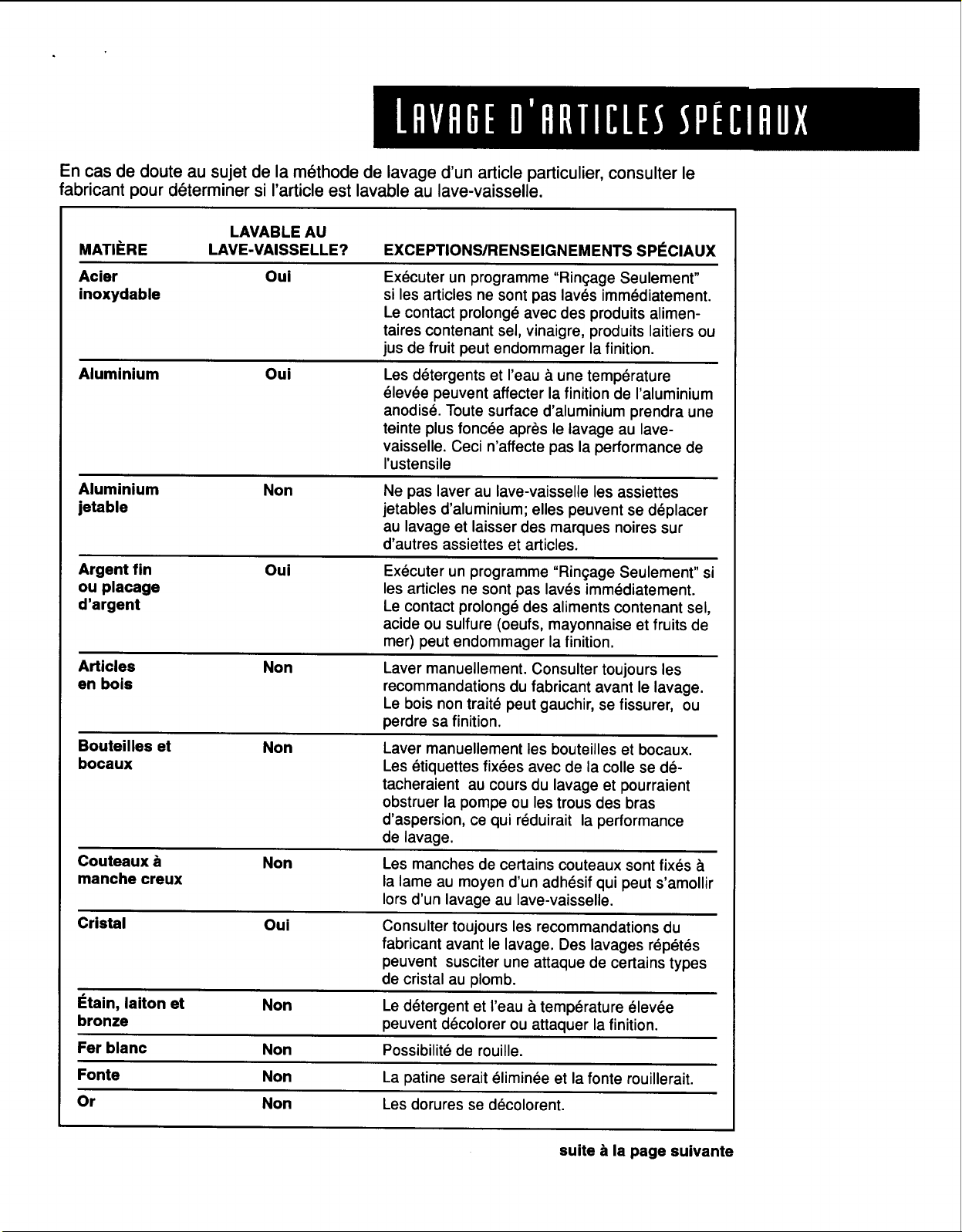

MATERIAL DISHWASHER SAFE?

Aluminum Yes

Oisposable No

Aluminum

Bottles and No

Cans

EXCEPTIONS/SPECIAL INFORMATION

High water temperature and detergents may affect

finish of anodized aluminum. All aluminum will

darken when washed in the dishwasher. This does

not affect pan performance.

Do not wash throw-away aluminum pans in the

dishwasher. These might shift during washing and

transfer black marks to dishes and other items.

Wash bottles and cans by hand. Labels attached

with glue can loosen in your dishwasher, clog

spray arms or the pump, and will reduce washing

performance.

Cast Iron No Seasoning will be removed and iron will rust.

China/ Yes Always check manufacturer's recommendations

Stoneware before washing. Antique, hand-painted, or over-

the-glaze patterns may fade. Gold leaf can

discolor or fade.

Crystal Yes Always check manufacturer's recommendations

before washing. Some types of leaded crystal can

etch with repeated washings.

Gold No Gold-colored flatware willdiscolor.

Glass Yes Milk glass will yellow with repeated washings.

Hollow- No Handles of some knives are attached to the blade

Handle with adhesives which may loosen ifwashed in the

Knives dishwasher.

Pewter, Brass, No High water temperatures and detergent can

and Bronze discolor or pit finish.

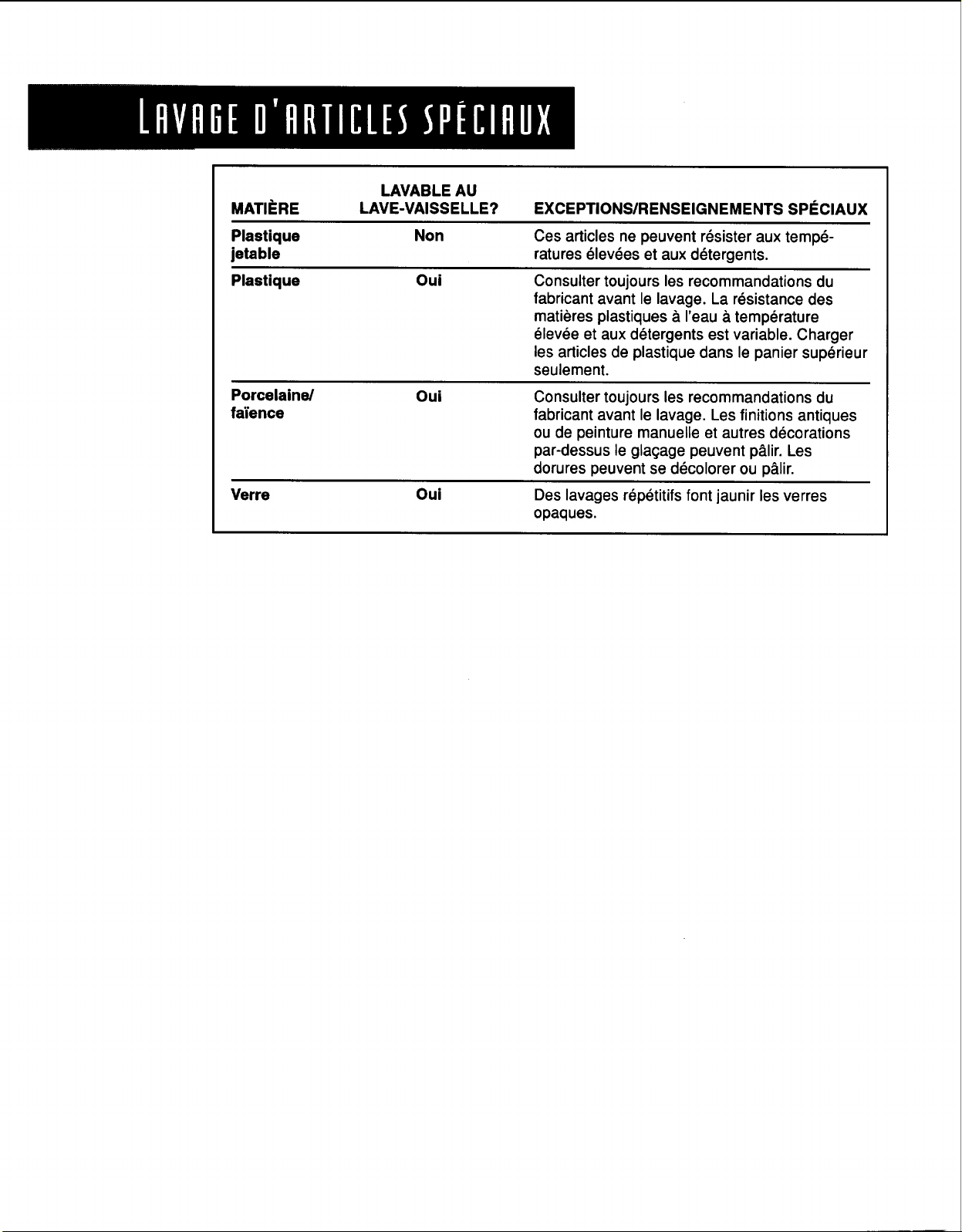

Plastics Yes Always check manufacturer's recommendations

before washing. Plastics vary in their capacity to

withstandhighwater temperatures and detergents.

Load plastics in top rack only.

Disposable No Cannot withstand high water temperatures and

Plastics detergents.

Stainless Yes Run a RinseOnly cycle ifnot washing immediately.

Steel Prolongedcontactwith food containingsalt, vinegar,

milkproducts,or fruit juice could damage finish.

Sterling Silver Yes Run a Rinse Only cycle ifnot washing immedi-

or Silver Plate ately. Prolonged contact with food containing salt,

acid, or sulfide (eggs, mayonnaise, and seafood)

can damage finish.

Tin No Can rust.

Wooden Ware No Wash by hand. Always check manufacturer's

recommendations before washing. Untreated

wood can warp, crack, or lose itsfinish.

Forbestwashingresults,itisimportantto usethecorrectamountofdetergentanda rinse

agent.Readthissectionfor informationon usingbothproperly.

The detergent dispenser

The detergent dispenser has 2 sections. The

smaller Pre-Wash section empties detergent

into the dishwasher when you close the

door. The larger Main Wash section empties

detergent into the dishwasher during the

wash cycle.

1. If the dispenser cover is closed, open the

cover by rotating the blue button.

Rotate blue

button to open

__ PRE-WASH

2. Fill the Main Wash section with detergent.

The amount of detergent needed depends

on the amount of food soil on the dishes

and water hardness. See the detergent

usage chart later in this section.

3. Close the dispenser cover and fill the

Pre-Wash section.

NOTE: Do not use detergent with the Rinse

Only cycle.

Main Wash section Pre-Wash section

• J

PRE-WASH

Using the detergent dispenser

What type of detergent to use

• Use automatic dishwasher detergent only.

NOTE: Never use soap, hand-dishwashing

detergent, or laundry detergent. These

products will produce excessive suds which

could cause flooding and reduce washing

performance.

• Follow manufacturer's instructionswhen

using powdered, liquid,or gel dishwasher

detergents. Concentrated (Ultra) powdered

detergents usually call for lower usage than

do standard powdered detergents.

• Add detergent to the dispenser just before

starting the dishwasher.

• Keep detergent container tightly closed in a

cool, dry place, out of the reach of children.

After opening, a box ofdetergent should

stay fresh for about 1 month. Detergent

exposed to moisture over a period of time

mightbecome caked and ineffective.

How much detergent to use

WATER HARDNESS AMOUNT OF DETERGENT

Soft to Medium Hard

Water

0 to 6 grains per gallon

For normal loads:

• Partially fillthe Main Wash section (2 tablespoons or

30 grams)

• Fill the Pre-Wash section (2 tablespoons or 30 grams)

NOTE: Add only 1tablespoon or 15 grams of deter-

gent to the Pre-Wash section if dishes are prerinsed

or water is very soft.

For heavily soiled loads:

• Fill the Main Wash section (3 tablespoons or 45 grams)

• Fillthe Pre-Wash section (2 tablespoons or 30 grams)

Medium to Hard Water

7 to 12 grains per gallon

For normal and heavily soiled loads:

• Fillthe Main Wash section (3 tablespoons or 45 grams)

• Fillthe Pre-Wash section (2 tablespoons or 30 grams)

Very Hard Water

13 grains and above

For normal loads:

• Fill the Main Wash section (3 tablespoons or 45 grams).

• Fill the Pre-Wash section (2 tablespoons or 30 grams)

• Turn the rinse agent dispenser to a higher setting. See

"Using the rinse agent dispenser" later in this section.

NOTE: Under abnormal water hardness conditions

(13 grains and above), it may be necessary to use the

Light China cycle (Model KUDM24SE only) for best wash

performance.

How much detergent to use (cont.)

WATER HARDNESS AMOUNT OF DETERGENT

Very Hard Water

13 grains and above (cont.)

For heavily soiled loads:

• Fillthe Main Wash section (3 tablespoons or 45 grams)

• Fillthe Pre-Wash section (2 tablespoons or 30 grams)

• Turn the rinse agent dispenser to a higher setting. See

"Using the rinse agent dispenser" later in this section.

NOTE: Under abnormal water hardness conditions

(13 grains and above), it may be necessary to use the

Pots & Pans cycle for best wash performance.

Different brands of dishwasher detergent have

different amounts of phosphorus for soften-

ing water. If you have hard water and use

a detergent with a phosphorous content of

less than 8.7%, you may need to use more

detergent, or use a detergent with a phos-

phorous content higher than 8.7%.

• Excessive amounts of detergent combined

with soft water may cause etching of

glassware.

NOTE: Water hardness may change over a

period of time. contact your local water utility

or area water softening company to deter-

mine your water hardness, or order water

hardness test strip Part Number 4171690

through the Consumer Assistance Center.

)

Using the rinse agent dispenser

A rinse agent prevents water from forming

droplets that can dry as spots or streaks. It

also improves drying by allowing water to

drain off of the dishes during the final rinse

by releasing a small amount of the rinse

agent into the rinse water. Your dishwasher

is designed to use a liquid rinse agent.

Do not use a solid or bar-type rinse agent.

Filling the dispenser

The rinse agent dispenser holds 5.2 fluid

ounces (153.7 mL) of rinse agent. Under

normal conditions, this will last for about

3 months. You do not have to wait until the

dispenser is empty to refill it. Try to keep it

full, but be careful not to overfill it.

1. Make sure the dishwasher door is

fullyopen.

2, Turn the dispenser knob to Open and lift

itout,

3. Add rinse agent until the indicator window

looks full. If you overfill, the excess rinse

agent may overflow the dispenser and

cause oversudsing during the wash cycle.

4. Clean up any spilled rinse agent with a

damp cloth.

5. Replace the dispenser knob and turn it

to Closed.

Indicator

window

PRE-WASI

Dispenser

knob

OC OS'

Rinse agent setting

The amount of rinse agent released intothe

final wash can be adjusted. The factory

setting is at 2. For most water conditions set

the adjuster to 1 or 2. If there are rings or

calcium (hard water) spots on dishes, try a

higher setting (4, 5, or 6).

To adjust setting

Remove the dispenser knob, then turn

the adjuster inside the dispenser to the

desired setting.

Adjuster

O _ 0 CLOSED

OPEN O__C_ _

This section tells you how to operate the dishwasher. Operating your dishwasher properly

enables you to obtain the best possible results.

Cycle selection chart

The dishwasher will wash and dry dishes according to the selections you make on the control

panel. The dishwasher remembers the last cycle and option(s) that were completed. You only

have to press the Start pad if you want to use the same cycle and option(s). However, if the last

cycle you completed was Rinse Only, the dishwasher will run the Normal cycle if you press the

Start pad.

CYCLE

POTS&

PANS

Pre-Wash

A ",/" shows what steps are in each cycle.

Main _ Time

Rinse Wash Rlnse Purge Rinse Dry (minutes)

,I # / # / 88t

Water

Usage

(gallons/liters)

11.0/41

Use this cycle for hard-to-clean, heavily soiled pots, pans, casseroles, regular

tableware, and harder than normal water conditions.

NORMAL

_/ / / J" i/ 75 t

7.0/26

Use this cycle for loads with moderate amounts of food soil. (The energy usage

label is based on this cycle.)

LIGHT

CHINA

_/ J" / / t/ 65 t

8.8/33

Use this cycle for china, crystal, and other delicate items. (Model KUDM24SE only.)

RINSE

ONLY

/ 7.5 2.2/8

Use this cycle for rinsing dishes, glasses, and silverware that will not be

washed right away.

• Do not use detergent with the Rinse Only cycle.

t Expect longer cycle times if water entering the dishwasher is not hot enough.

"A small amount of water is run through the pump to remove soil particles between the main

wash and final rinse.

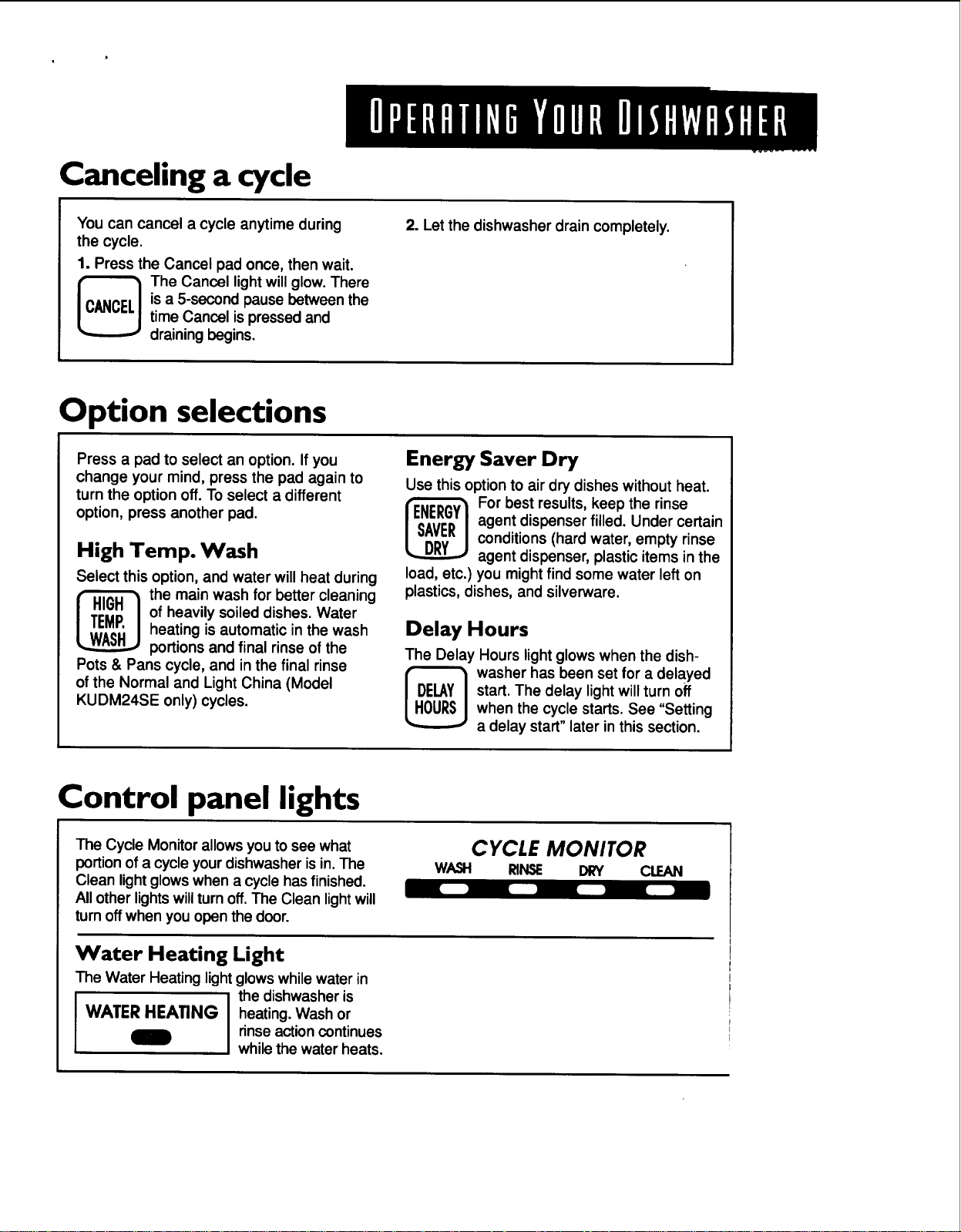

Canceling a cycle

You can cancel a cycle anytime during

the cycle.

1. Press the Cancel pad once, then wait.

The Cancel light will glow. There

is a 5-second pause between the

time Cancel is pressed and

draining begins.

2.Let the dishwasher drain completely.

Option selections

Press a pad to select an option. If you

change your mind, press the pad again to

turn the option off. To select a different

option, press another pad.

High Temp. Wash

Select this option, and water willheat during

the main wash for better cleaning

of heavily soiled dishes. Water

heating is automatic inthe wash

portions and final rinse of the

Pots & Pans cycle, and in the final rinse

of the Normal and Light China (Model

KUDM24SE only) cycles.

Energy Saver Dry

Use this option to air dry dishes without heat.

For best results, keep the rinse

agent dispenser filled. Under certain

conditions (hard water, empty rinse

agent dispenser, plastic items in the

load, etc.) you might find some water left on

plastics, dishes, and silverware.

Delay Hours

The Delay Hours light glows when the dish-

_ asher has been set for a delaYed

start. The delay light will turn off

when the cycle starts. See "Setting

a delay start" later in this section.

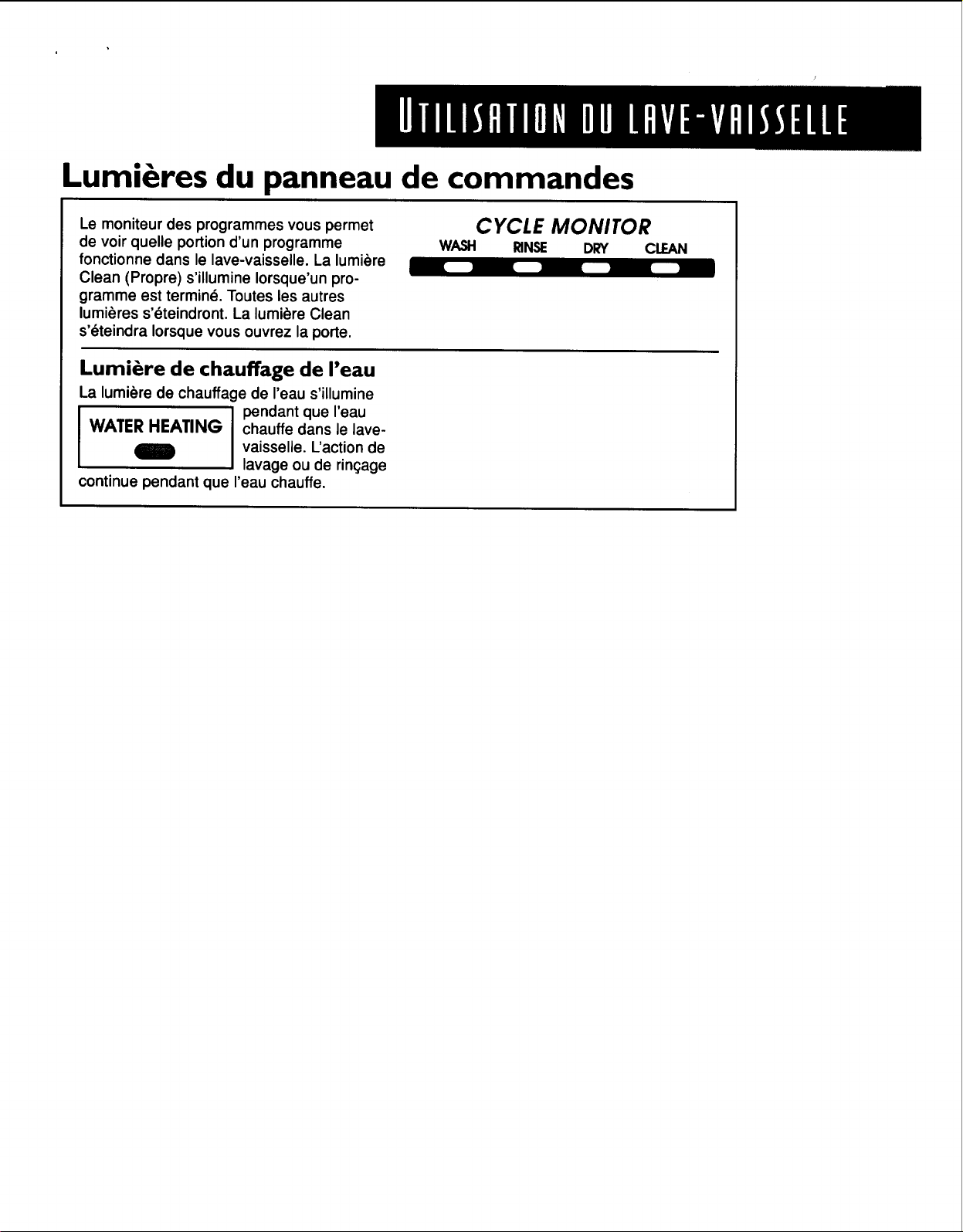

Control panel lights

The Cycle Monitor allows you to see what

portion of a cycle your dishwasher is in. The

Clean light glows when a cycle has finished.

All other lights will turn off. The Clean light will

turn off when you open the door.

WASH

CYCLE MONITOR

RINSE DRY CLEAN

Water Heating Light

The Water Heating light glows while water in

the dishwasher is

WATER HEATING heating. Wash or

rinseactioncontinues

while the water heats,

Using child lock

Child Lock Light

Use Child Lock to prevent your dishwasher

i from being turned on

CHILD LOCK accidentally. No

wash selections or

options can be

selected when Child Lock is on, and the

dishwasher will not start.

NOTE: You will still be able to open the

dishwasher door.

To turn Child Lock on

Press Energy Saver Dry for 5 seconds.

The Child Lock light will glow for

30 seconds. All other lights will be

off. The Child Lock light will turn

back on for 30 seconds if any pad

is pressed during this time.

To turn Child Lock off

Press Energy Saver Dry again for 5 seconds.

The Child Lock light will turn off.

Changing a setting

During the first 2 minutes of

a cycle

Press new Wash Selection and Option pads.

After the first 2 minutes of

a cycle

1. Press the Cancel pad to drain any water

and to reset the control.

2. Open the door and check the detergent

dispenser to be sure it is properly filled for

the new cycle.

3. Close the door.

4. Press new Wash Selection and Option

pads, then press the Start pad.

NOTE: If the dishwasher will not start, make

sure Delay Hours has not been selected.

Adding dishes during a cycle

You can add an item to the dishwasher

during the first 10 minutes of the cycle.

1. Unlatch the door to stop the cycle. Wait a

moment for the spray action to stop before

opening the door.

2. Open the door and add the dishes.

3. Close the door.

4. The dishwasher will start automatically

after a 5-second pause when you close

the door.

Setting a delay start

To run your dishwasher at a later time or

during off-peak hours, you can delay the

start of a cycle for 2, 4, or 6 hours, depend-

ing on your model. To delay the start, follow

these steps:

Example for delayed Normal cycle with

Energy Saver Dry

1. Press a Wash Selection pad for the

desired cycle. See the "Cycle selection

chart" earlier in this section for cycle

descriptions.

2. Press a pad to select an option. If you

change your mind, press the pad again

to turn the option off. To select a different

option, press another pad. See "Option

selections" earlier in this section.

Press the Delay Hours pad.

On models with a 4-hour delay start:

Press the Delay Hours pad once, then press

the Start pad.

On models with 2-, 4-, and 6-hour

delay start:

Press the Delay Hours pad once for a

2-hour delay start, twice for 4 hours, or

three times for 6 hours, then press the

Start pad.

The number above the Delay Hours

pad will glow and the dishwasher will start

the cycle in the amount of hours you have

selected.

4. To turn Delay Hours off, press the pad until

no number is lit above the pad.

IMPORTANT:

• Operate your dishwasher only when you are

at home.

• If your home is equipped with a water soft-

ener, make sure the dishwasher is not timed

to start during regeneration of the softener.

Drying system

During drying, vapor escapes through the

vent at the upper left corner of the door.

This is normal. The vapor is the result of

moisture in the dishwasher being removed

during drying.

IMPORTANT: The vapor is hot. Do not touch

the vent during drying.

Quiet operating tips

To avoid thumping and clattering noises

during operation:

• Make sure lightweight load items are

secured in the rack.

• Make sure pot lids and handles, pizza

pans, cookie sheets, etc., do not touch

the dishwasher sides or interfere with the

spray arm rotation.

• Where possible, load items so they do not

touch one another.

NOTE: Keep sink drain plugs inserted during

dishwasher operation to prevent noise trans-

fer through drains.

Normal operating sounds

Some normal sounds you might hear while

the dishwasher is running:

• The fill valve opening or closing and the

sound of water entering the dishwasher.

• Items being ground up in the food disposer.

• Wash/rinse action of water spray. To

minimize noise of water circulating on

dishes, see the "Loading Your Dishwasher"

section.

• Water being pumped out during drain portion

of a cycle.

• Detergent cup opening.

• Pump motor starting.

Energy saving tips

• Set your home water heater to provide a

minimum of 120°F (49°C) incoming water

to the dishwasher.

To check water temperature:

1. Run hot water at the faucet closest to

your dishwasher. Set a cup under the

faucet, and place a candy or meat

thermometer in it.

2. Run hot water for at least 1 minute into the

cup, allowing the water to

overflow. Check the tempera-

ture. If the water temperature is

below 120°F (49°C), have a

qualified person raise the

thermostat setting on your water heater.

• Run the dishwasher only with a full load.

• Use only the cycle and options that you need.

• Run the dishwasher during off-peak hours if

your utility company offers reduced rates on

electricity during specific times of day.

• Run the dishwasher at night during the

summer to reduce daytime heat buildup

in your home.

• Do not rinse dishes before loading.

• Use the Energy Saver Dry option.

Your new dishwasher is designed to give you many years of dependable service.

However, there are a few things you are expected to do in order to maintain your dish-

washer properly. This section tells you how to clean and care for your dishwasher.

HYDRO SWEEP*wash system

The HYDRO SWEEP Wash System in your

dishwasher provides excellent cleaning

results. The wash water is continuously

filtered by a triple filtration and soil collector

system to prevent food particles from

redepositing on clean dishes.

The filter

The filter continuously filters the wash water

and traps the food particles that have been

removed from the dishes. A small amount of

water will always remain under the filter to

keep the pump seal moist.

The water jets

The food particles are removed from

the Ultra-Fine filter by 2 water jets that

are located underneath the 4-way

HYDRO SWEEP spray arm.

4-way HYDROSWEEP

spray arm

Coarse strainer

(notremovable)

The coarse strainer

A coarse strainer will prevent bones, pits,

and other large objects from entering the

pump system. You should periodically check

the strainer for such items that may have

mistakenly entered the dishwasher.

Overflow protection float

The overflow protection float in the front right

corner of the dishwasher tank prevents the

dishwasher from overflowing. The float must

be in place for the dishwasher to operate.

Check under the float for objects that may

prevent the float from moving up or down.

Check under

overflow

protection float

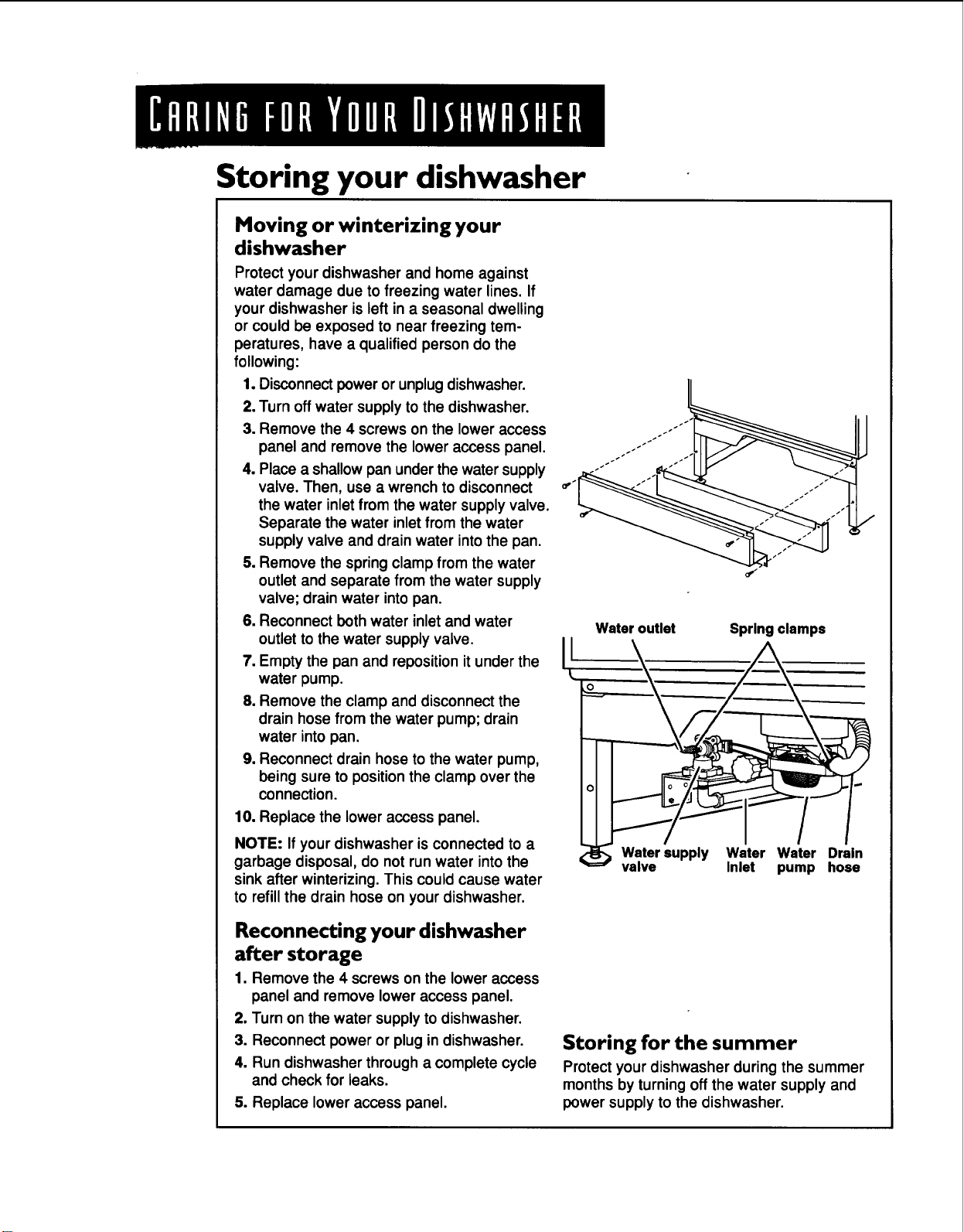

Storing your dishwasher

Moving or winterizing your

dishwasher

Protect your dishwasher and home against

water damage due to freezing water lines. If

your dishwasher is left in a seasonal dwelling

or could be exposed to near freezing tem-

peratures, have a qualified person do the

following:

1. Disconnectpower or unplugdishwasher.

2. Turn off water supply to the dishwasher.

3. Remove the 4 screws on the lower access

panel and remove the lower access panel.

4. Place a shallow pan under the water supply

valve. Then, use a wrench to disconnect

the water inlet from the water supply valve.

Separate the water inlet from the water

supply valve and drain water into the pan.

5. Remove the spring clamp from the water

outlet and separate from the water supply

valve; drain water into pan.

6. Reconnect both water inlet and water

outlet to the water supply valve.

7. Empty the pan and reposition it under the

water pump.

8. Remove the clamp and disconnect the

drain hose from the water pump; drain

water into pan.

9. Reconnect drain hose to the water pump,

being sure to position the clamp over the

connection.

10. Replace the lower access panel.

NOTE: Ifyour dishwasher isconnected to a

garbage disposal, do not run water into the

sink after winterizing. This could cause water

to refillthe drain hose on your dishwasher.

Reconnecting your dishwasher

after storage

1. Remove the 4 screws on the lower access

panel and remove lower access panel.

2. Turn on the water supply to dishwasher.

3. Reconnect power or plug in dishwasher.

4. Run dishwasher through a complete cycle

and check for leaks.

5. Replace lower access panel.

(f"

Water outlet

Spring clamps

Water supply Water Water Drain

valve Inlet pump hose

Storing for the summer

Protect your dishwasher during the summer

months by turning off the water supply and

power supply to the dishwasher.

Cleaning your dishwasher

Cleaning the interior

If mineral deposits from hard water accumu-

late on the interior of your dishwasher, clean

with a damp cloth or follow the instructions

indicated in "Removing spots and film" in the

"Solving Common Dishwashing Problems"

section.

• Do not clean the dishwasher interior until it

has cooled.

• Do not use any type of cleanser that may

cause foaming or sudsing. Use cleansers

made for stainless steel products.

• Run the dishwasher through a Normal cycle

with detergent after you are finished cleaning

the interior.

Cleaning the exterior

Wipe the control panel, front, and sides with

a damp cloth, then dry. Never use detergents

or abrasive cleansers which may damage

the finish.

The drain air gap

Check the drain air gap

anytime your dishwasher

isn't draining well.

Some state or local plumbing codes require

the addition of a drain air gap between a built-

in dishwasher and the home drain system.

This device protects your dishwasher against

water backing up into itwhen a drain clogs.

The drain air gap is usually located on top of

the sink or countertop near the dishwasher.

To order drain air gap (Part Number 300096),

contact your local dealer. You can also call

1-800-422-1230 in the U.S.A., or see the

"A Note to You"section.

NOTE: The drain air gap is an external

plumbing device that is not part of your

dishwasher. The warranty provided with

your dishwasher does not cover service

costs directly associated with the cleaning

or repair of the external drain air gap.

Drain air gap

To clean the drain air gap:

Clean the drain air gap periodically to ensure

proper drainage of your dishwasher. Follow

the drain air gap cleaning instructions

provided by the manufacturer. With most

types, you lift off the chrome cover, unscrew

the plastic cap, and then check for any

buildup of soil. Clean, if necessary.

This section explains how you can handle minor performance problems. Check this list

before calling for service. If you can't solve your dishwasher's problem, review the

"Troubleshooting" chart on pages 27-28 before calling for service information.

Dishes are not cleaned completely

PROBLEM

Food soll

left on

dishes

CAUSE SOLUTION

Slowdown of spray arm

due to high suds

Use only recommended dishwasher deter-

gents, not soap or laundry detergents. Do not

overfill the rinse agent dispenser. Wipe up any

spills before running a cycle.

Improper loading

Follow the loading instructions on pages 8-10.

Insufficient fill due to

low water pressure

Your home water pressure should be 20 to

120 psi (138 to 828 kPa) for a proper dish-

washer fill. You may need a booster pump on

the water supply ifthe pressure is too low.

Use of incorrect, too

little, or ineffective

detergent

Use recommended dishwasher detergents

and specified amounts only (see pages 13 and

14 for amounts), but never use less than 1 tbs

(15 mL). For effective cleaning, use only fresh

detergent and store it tightly closed in a cool,

dry place.

Detergent cakes

in dispenser

Add detergent just before starting the dish-

washer. Use fresh detergent and remove any

caked detergent before filling the dispenser.

When using Delay Wash, make sure the

dispenser is dry before adding detergent.

Water temperature

too low

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F

(49°C). See page 20 for recommended

procedure under "Energy saving tips."

Spotting and

filming

Hard water or high

mineral content

in water

Use rinse agent to help eliminate spotting

and filming. See "Using the rinse agent

dispenser" on page 15. To remove hard water

film, see "Removing spots and film" on page 26.

Water temperature is

too low

Set your water heater to ensure that the water

entering the dishwasher isat least 120°F (49°C).

See page 20 for recommended procedure under

"Energy saving tips."

Use of incorrect

detergents

Use only recommended dishwasher

detergents.

Incorrect amount of

detergent

Heavy soil or hard water usually require the

use of extra detergent. See pages 13 and 14

for recommended detergent amounts.

Dishes are not cleaned completely (cont.)

PROBLEM

Spotting and

filming (cont.)

CAUSE SOLUTION

Use of ineffective

detergents

For effective cleaning, use fresh dishwasher

detergent and store it tightly closed in a cool,

dry place. Throw away any lumpy detergent.

Insufficient fill due to low

water pressure

Your home water pressure should be 20 to

120 psi (138 to 828 kPa) for a proper dishwasher

fill. You may need a booster pump on the water

supply if the pressure is too low.

Silica film

or etching

(silica film is

a white milky

looking

deposit;

etching is a

cloudy film)

Rinse agent not used

A water chemical

reaction with certain

types of glassware -

usually caused by some

combination of soft or

softened water, alkaline

washing solutions,

insufficient rinsing,

excessive detergent,

and overloading the

dishwasher.

Fill the rinse agent dispenser. See the instruc-

tions on page 15.

You may have to hand wash these items to

eliminate this problem completely. Silica film

and etching are permanent marks and cannot

be removed. To slow down the reaction, you

can try using as little detergent as possible and

a liquid rinse agent. Also, underload the dish-

washer to allow thorough rinsing, and use the

Energy Saver Dry option.

White spots

on cookware

with non-

stick finish

Seasoning removed by

dishwasher detergents

Reseason your cookware after a dishwasher

washing. See cookware manufacturer's instruc-

tions, or coat pan with cooking oil and wipe

clean with a paper towel.

Dishes do not dry completely

PROBLEM CAUSE SOLUTION

Dishes are Water temperature is

not dry too low

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F

(49°C). See page 20 for recommended

procedure under "Energy saving tips."

Water does not drain

off of dishes

Do not overload the dishwasher so that the

water can drain off the dishes adequately, and

use a liquid rinse agent to help speed drying.

See pages 8-10 for proper loading instructions.

Do not use the Energy Saver Dry option.

Rinse agent not used

Fill the rinse agent dispenser. See page 15

for instructions.

Plastics

Some plastics might need to be towel dried.

Energy Saver Dry

option used

Do not use the Energy Saver Dry option on the

next load of dishes.

Dishes are damaged during cycle

PROBLEM CAUSE SOLUTION

Chipping Improper loading

of dishes

Black or

gray marks

on dishes

Load dishes and glasses so they are stable

and do not strike together while washing.

Moving the racks in and out smoothly will also

minimize chipping.

NOTE: Hand wash some types of china and

glassware, such as antiques and feather-

edged crystal.

Aluminum items

touching dishes

Load aluminum pieces so that they will not rub

against dishes during washing. Do not wash

throw-away aluminum items in the dishwasher.

You can remove aluminum markings by using

a mild abrasive cleanser.

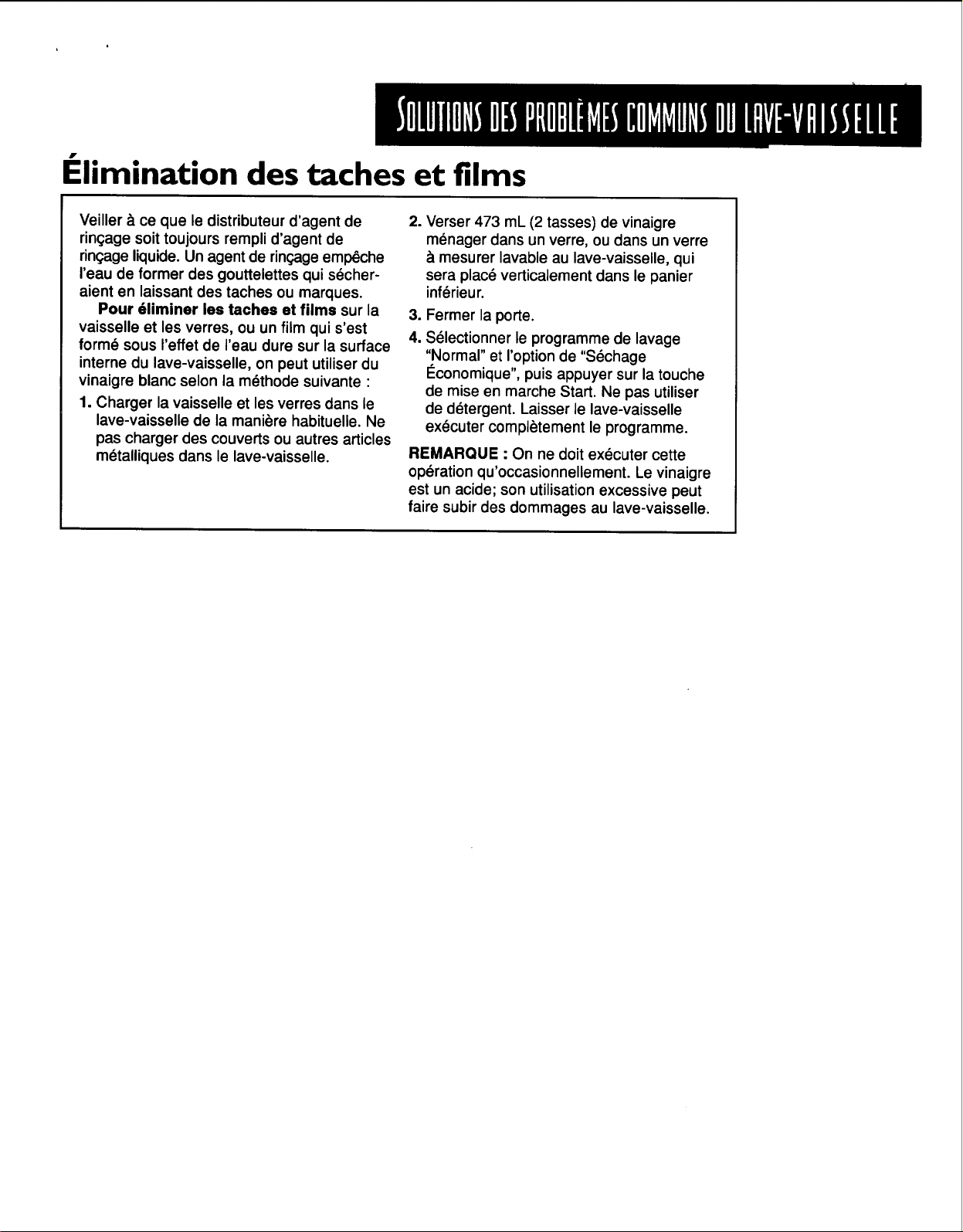

Removing spots and film

Keep the rinse agent dispenser filled with a

liquid rinse agent. A rinse agent prevents

water from forming droplets and drying as

spots or streaks.

To remove spots and film on dishes and

glasses, or hard water film/lime buildup on

the interior of the dishwasher, you may use

white vinegar with the following procedure:

1. Load clean dishes and glasses in the

dishwasher in regular manner. Do not load

silverwareor other metals in the dishwasher.

2. Put 2 cups (473 mL) of household vinegar

in a glass or dishwasher-safe measuring

cup, and stand it upright in the bottom rack.

3. Close the door.

4. Select the Normal cycle and Energy Saver

Dry option, then press Start. Do not use

detergent. Allow the dishwasher to complete

the entire cycle.

NOTE: This procedure is intended for occa-

sional use only. Vinegar is an acid and

excessive use may damage your dishwasher.

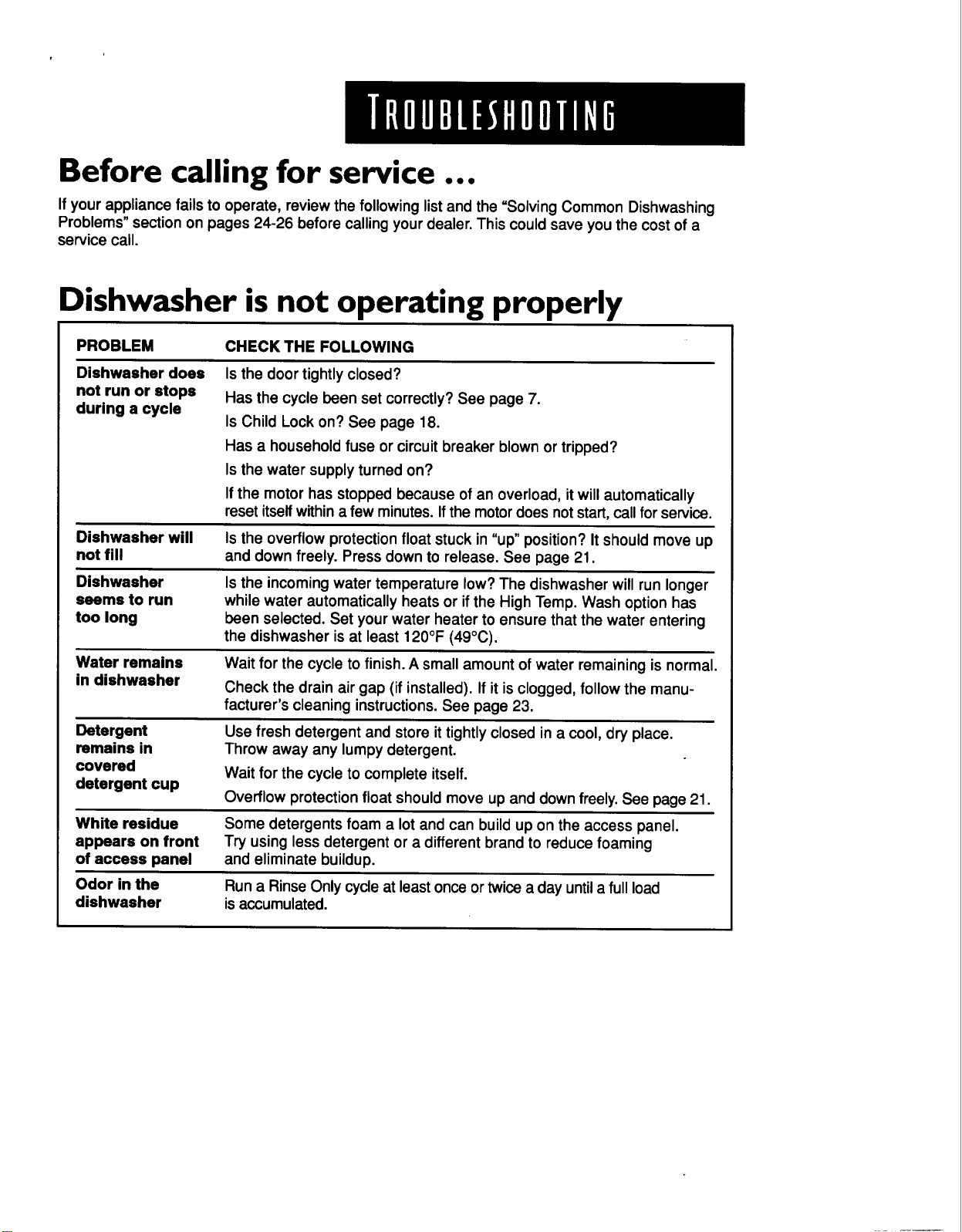

Before calling for service ...

Ifyour appliance fails to operate, review the following list and the "Solving Common Dishwashing

Problems" section on pages 24-26 before calling your dealer. This could save you the cost of a

service call.

Dishwasher is not operating properly

PROBLEM CHECK THE FOLLOWING

Dishwasher does

not run or stops

during a cycle

Dishwasher will

not fill

Dishwasher

seems to run

too long

Water remains

in dishwasher

Detergent

remains in

covered

detergent cup

White residue

appears on front

of access panel

Odor in the

dishwasher

Is the door tightly closed?

Has the cycle been set correctly? See page 7.

Is Child Lock on? See page 18.

Has a household fuse or circuit breaker blown or tripped?

Is the water supply turned on?

If the motor has stopped because of an overload, it will automatically

reset itself within a few minutes. If the motor does not start, call for service.

Is the overflow protection float stuck in "up" position? It should move up

and down freely. Press down to release. See page 21.

Is the incoming water temperature low? The dishwasher will run longer

while water automatically heats or if the High Temp. Wash option has

been selected. Set your water heater to ensure that the water entering

the dishwasher is at least 120°F (49°C).

Wait for the cycle to finish. A small amount of water remaining is normal.

Check the drain air gap (if installed). If it is clogged, follow the manu-

facturer's cleaning instructions. See page 23.

Use fresh detergent and store ittightly closed in a cool, dry place.

Throw away any lumpy detergent.

Wait for the cycle to complete itself.

Overflow protection float should move up and down freely. See page 21.

Some detergents foam a lot and can build up on the access panel.

Try using less detergent or a different brand to reduce foaming

and eliminate buildup.

Run a Rinse Only cycle at least once ortwice a day until a full load

is accumulated.

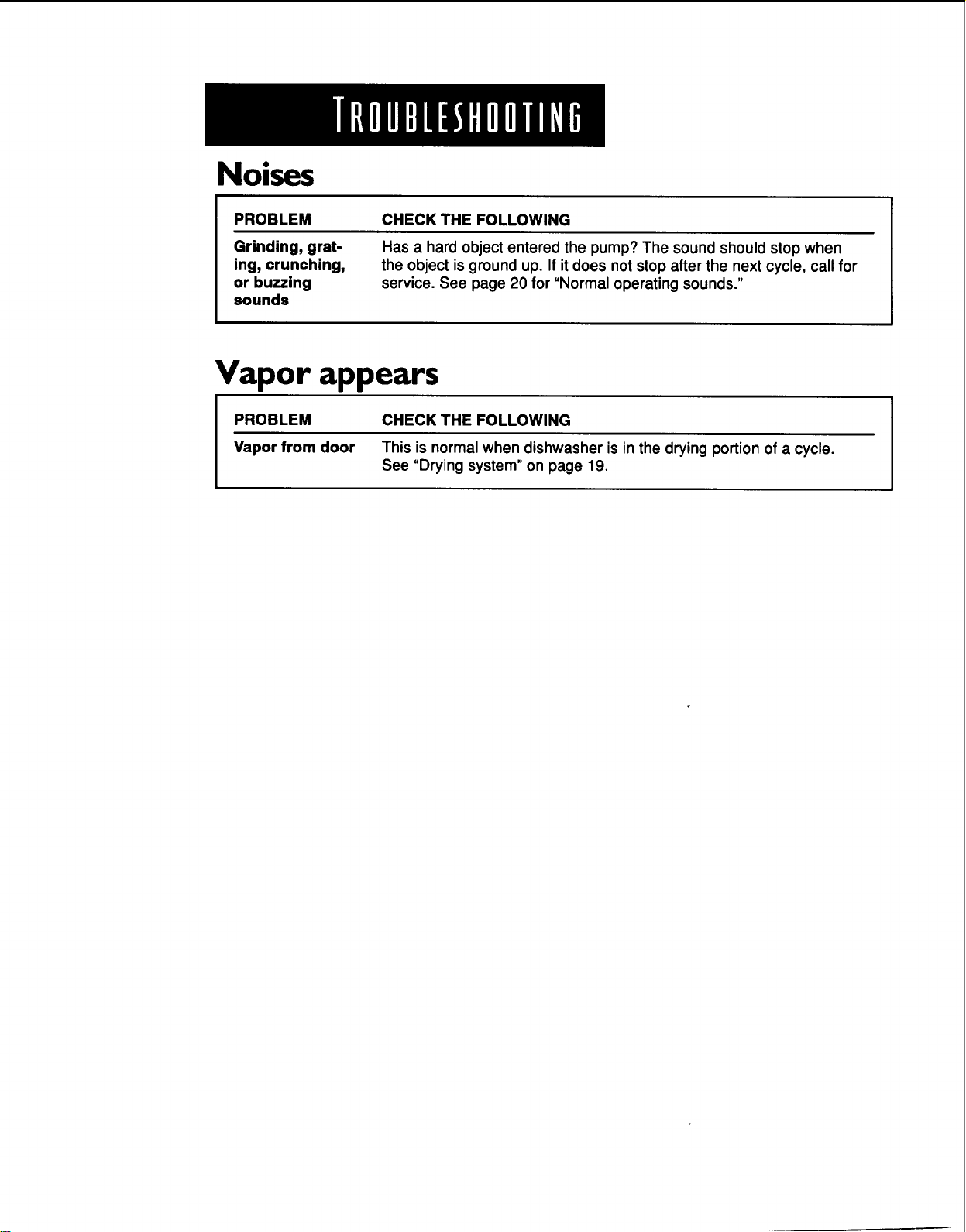

Noises

PROBLEM CHECK THE FOLLOWING

Grinding, grat-

ing, crunching,

or buzzing

sounds

Has a hard object entered the pump? The sound should stop when

the object is ground up. If it does not stop after the next cycle, call for

service. See page 20 for "Normal operating sounds."

Vapor appears

PROBLEM CHECK THE FOLLOWING

Vapor from door This is normal when dishwasher is in the drying portion of a cycle.

See "Drying system" on page 19.

Before calling for assistance or service, please check the "Troubleshooting" section. It

may save you the cost of a service call. If you still need help, follow these instructions.

If you need assistance or service

in the U.S.A....

Call the KitchenAid Consumer Assistance

_ enter toll free:

1-800-422-1230.

When calling:

Please know the purchase

date, and the complete model

and serial number of your appliance (see the

"A Note to You" section). This information will

help us to better respond to your request.

Our consultants provide assistance with:

• Features and specifications on our full line

of appliances.

• Installation information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Specialized customer assistance (Spanish

speaking,hearingimpaired,limitedvision,etc.).

• Referrals to local dealers, service

companies, and repair parts distributors.

KitchenAid service technicians are

trained to fulfill the product warranty and

provide after-warranty service, anywhere in

the United States.

To locate the authorized KitchenAid

service company in your area, you can also

look in yourtelephone directoryYellow Pages.

If you need replacement parts ...

If you need to order replacement parts, we

recommend that you only use factory

authorized parts. These parts willfit right

and work right, because they are made with

the same precision used to buildevery new

KITCHENAID* appliance. To locate factory

authorized replacement parts in your area,

call our Consumer Assistance Center

telephone number or your nearest authorized

service center.

For further assistance ...

If you need further assistance, you can write to

KitchenAid with any questionsor concerns at:

KitchenAid Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Please include a daytime phone number in

your correspondence.

If you need assistance or service in Canada ...

For assistance throughout Canada,

call the KitchenAid Canada

Consumer Assistance

Centre toil free,

8:30 a.m. - 6. p.m. (EST):

1-800-461-5681.

When calling:

Please know the purchase date, and the

complete model and serial number of your

appliance (see the "A Note to You section).

This information will help us to better

respond to your request.

Our consultants provide assistance with:

• Features and specifications on our full line

of appliances.

• Referrals to local dealers.

• Use and maintenance procedures.

KitchenAid service technicians are

trained to fulfillthe product warranty and

provide after-warranty service, anywhere

in Canada. For service in Canada, call

one of the following numbers listed

below.

KitchenAid Canada Appliance Service- Consumer Services

Direct service branches:

BRITISH COLUMBIA 1-800-665-6788

ALBERTA 1-800-661-6291

ONTARIO Ottawa area 1-800-267-3456

(except 807 area code) Outside the Ottawa area 1-800-807-6777

MANITOBA, SASKATCHEWAN 1-800-665-1683

and 807 area code In ONTARIO

QUEBEC Montreal (except South Shore) 1-800-361-3032

South Shore Montreal 1-800-361-0950

Quebec City 1-800-463-1523

Sherbrooke 1-800-567-6966

ATLANTIC PROVINCES 1-800-565-1598

If you need replacement parts ...

Ifyou need to order replacement parts,

we recommend that you only use factory

authorized parts. These parts will fit right

and work right, because they are made with

the same precision used to build every new

KITCHENAID* appliance. To locate factory

authorized replacement parts in your area,

call your nearest authorized service centre.

For further assistance ...

Ifyou need further assistance,you can write

to KitchenAid Canada with any questions or

concerns at:

Consumer Relations Centre

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in

your correspondence.

This index is alphabetical. Look for the word or phrase you are interested in, then look for

the page number.

TOPIC PAGE TOPIC PAGE

ASSISTANCE

In Canada .................................................. 30

In U.S.A ...................................................... 29

CHILD LOCK ................................................. 18

CLEANING

Exterior ....................................................... 23

Interior ........................................................ 23

COMMON WASHING PROBLEMS

Solving .................................................. 24-26

CONTROL PANEL LIGHTS .......................... 17

CYCLE

Canceling ................................................... 17

Selection chart ........................................... 16

DELAY START .............................................. 19

DETERGENT

How much ............................................ 13, 14

What type ................................................... 13

DISHWASHER OPERATION

Adding dishes during cycle ........................ 18

Canceling cycle .......................................... 17

Changing setting ........................................ 18

Setting a delay start ................................... 19

Starting .......................................................... 7

DISPENSER

Detergent ............................................. 12, 13

Rinse agent ................................................ 15

DRAIN AIR GAP ........................................... 23

DRYING SYSTEM ........................................ 19

ENERGY

Saving ........................................................ 20

FEATU RES/PARTS ......................................... 4

FILM/SPOTS

Removing ................................................... 26

Lower rack .................................................... 9

Preparing to load .......................................... 8

Silverware basket ........................................ 10

Upper rack .................................................... 8

LOWER RACK ................................................. 9

MAINTENANCE

Cleaning ..................................................... 23

Drain air gap .............................................. 23

Overflow protection float ............................ 21

Storing ........................................................ 22

HYDRO SWEEP* wash system ................. 21

NOISES

Normal operating sounds ........................... 20

Quiet operating tips .................................... 20

OPERATING ............................................ 16-20

OPTIONS

Selecting .................................................... 17

OVERFLOW PROTECTION ......................... 21

PARTS/FEATU RES ......................................... 4

RESPONSIBILITIES

Owner ........................................................... 2

RINSE AGENT

Using .......................................................... 15

SAFETY ........................................................... 3

SILVERWARE BASKET ............................... 10

SPECIAL ITEMS

Washing tips .............................................. 11

SPOTS/FI LM

Removing ................................................... 26

START UP GUIDE ........................................... 6

STORING ...................................................... 22

TROUBLESHOOTING ............................. 27-28

UPPER RACK

Loading ................................................ _........ 8

VAPOR .......................................................... 19

WARRANTY .................................................. 32

WATER

Checking temperature ................................ 20

LENGTH OF KITCHENAID KITCHENAID

WARRANTY: WILL PAY FOR: WILL NOT PAY FOR:

ONE-YEAR FULL

WARRANTY

FROM DATE OF

INSTALLATION

SECOND-

THROUGH FIFTH-

YEAR LIMITED

WARRANTY

FROM DATE OF

INSTALLATION

Replacement parts and repair

labor to correct defects in

materials or workmanship.

Service must be provided by

an authorized KitchenAid

servicing outlet.

Replacement parts for the

upper or lower dish rack if the

rack rusts due to defective

materials or workmanship (for

KUDM24SE model only).

Replacement parts for the

A. Service calls to:

1. Correct the installationof the

dishwasher.

2. Instruct you how to use the

dishwasher.

3. Replace house fuses or correct

house wiring.

4. Correct house plumbing.

B. Repairs when dishwasher isused in

other than normal home use.

C. Damage resulting from accident,

alteration, misuse, abuse, fire, floods,

one-third horsepower motor if

defective in materials or

workmanship.

acts of God, improper installation, or

installationnot in accordance with

local electrical and plumbing codes.

LIFETIME

WARRANTY

FROM DATE OF

INSTALLATION

Replacement parts for the

electronic controls ifdefective

in materials or workmanship.

Replacement parts for the

heating element if defective in

materials or workmanship.

Replacement parts and repair

labor for the stainless steel tub

or inner door if the tub or inner

door develops water leak

caused by rust through as a

result of defective materials or

workmanship.

D. Any labor costs during the limited

warranty.

E. Replacement parts or repair labor

costs for units operated outside the

United States or Canada.

F. Pickup and delivery. This product is

designed to be repaired in the home.

G. Repairs to parts or systems resulting

from unauthorized modifications

made to the appliance.

H. In Canada, travel or transportation

expenses for customers who reside

in remote areas.

9/97

KITCHENAID AND KITCHENAID CANADA DO NOT ASSUME ANY RESPONSIBILITY FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states or provinces do not allow the

exclusion or limitation of incidental or consequential damages, so this exclusion or limitation may

not apply to you. This warranty gives you specific legal rights and you may also have other rights

which may vary from state to state or province to province.

Outside the United States or Canada, a different warranty may apply. For details, please

contact your authorized KitchenAid dealer.

If you need assistance or service, first see the "Troubleshooting" section of this book. After

checking "Troubleshooting," additional help can be found by checking the "Requesting Assistance

or Service" section. In the U.S.A., call our Consumer Assistance Center at 1-800-422-1230. In

Canada, call KitchenAid Canada at one of the telephone numbers listedin the "Requesting

Assistance or Service" section.

KitchenAid

Benton Harbor, MI 49022-2692 U.S.A.

9743 | 07 * Trademark of KitchenAid, U.S.A., 11/97

ModUles

KUD 124SE

KUDM24SE

9743107

Nous vous remercions de votre achat d'un appareil m_nager

KITCHENAID*!

KitchenAid congoit les meilleurs outils pour la piece la plus importante dans votre maison.

Nous avons prepare ce Guide d'utilisation et d'entretien pour que votre appareil puisse vous

fournir de nombreuses annees de service sans probleme. II contient des renseignements

importants concernant I'utilisation et I'entretien convenables et en securite de votre nouvel

appareil. Veuillez le lire attentivement.

Veuillez egalement remplir et nous retourner la carte ci-jointe d'enregistrement du produit.

Aux l_.-U.

Pour assistance ou service

contacter le Centre d'assistance _.la clientele, sans frais ................................ 1-800-422-1230

Au Canada pour assistance

Contacter le Centre d'assistance _.la clientele, sans frais ............................... 1-800-481-5881

8 h 30 & 18 h (EST)

Dans tout le Canada pour les

interventions de service ................................................................. voir _zla page 37

Si vous avez besoin d'assistance ou de service, consulter d'abord la section "Diagnostic"

dans cette brochure. Apres avoir consulte la section "Diagnostic", on peut egalement obtenir

de I'aide & la section "Demande d'assistance ou de service" ou en telephonant a I'un des

numeros mentionnes ci-dessus.

Lors de votre appel, vous devrez communiquer le numero de serie et le numero de modele

complet de I'appareil. Vous pouvez trouver cette information sur la plaque signaletique (voir le

schema & la section "Composants et caracteristiques).

Conserver cette brochure et la facture d'achat ensemble en lieu s0r pour consultation ul-

terieure. Pour obtenir le service sous garantie, vous devez fournir une preuve d'achat ou la

date d'installation.

Num6ro de mod61e

Numdro de sdrie

Date d'installation

Constructeur/Concessionnaire

Adresse

T61ephone

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre

appareil m_nager. Assurez-vous de toujours liretous les messages de s6curit_ et de vous

y conformer.

Voici le symbole d'alerte de s_curit6.

Ce symbole d'alerte de s6curite vous signale les dangers susceptibles de

causer le d6c_s et des blessures graves.

Tousles messages de s6curit_ seront pr_c6d6s du symbole d'alerte de

s6curit_ et du mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Risque certain_de d6cbs ou de blessure

grave si vous ne suivez pas les

instructions.

Risque possible de d6cbs ou de blessure

grave si vous ne suivez pas les

instructions.

Tous les messages de s_curit6 identifient le danger et vous disent comment r6duire le risque

de blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT - Pendant I'usage

du lave-vaisselle, suivre les precautions

fondamentales, y compris les suivantes :

• Lire toutes les instructions avant d'utiliser

le lave-vaisselle.

• N'utiliser le lave-vaisselle que pour laver

la vaisselle.

• Utiliser les d_tergents ou agents de ringage

recommand6s pour lave-vaisselle et les

garder hors de la port_e des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fagon

qu'ils ne puissent endommager le joint

de la porte; et

2) Placer les couteaux le manche vers le

haut de fagon & ne pas vous couper.

• Ne pas laver d'articles en plastique _.moins

qu'ils ne soient marqu6s "peut aller au

lave-vaisselle" ou 1'6quivalent.Si I'articlene

porte aucune indication, v_rifier aupr_s du

fabricant.

• Ne pas toucher 1'616mentchauffant pendant

le fonctionnement ou imm_diatement apr_s.

• Ne pas faire fonctionner le lave-vaisselle si

tous les panneaux de I'enceinte ne sont pas

en place.

• Ne pas jouer avec les commandes.

• Ne pas abuser, vous asseoir ou monter sur

la porte ou les paniers du lave-vaisselle.

• Pour eviter tout risque d'accident, ne pas

laisser les enfants jouer dans ou sur le

lave-vaisselle.

• Sous certaines conditions, de I'hydrog_ne

peut se former dans un r_seau d'eau

chaude inutilis_ depuis deux semaines ou

plus. L'HYDROGENE EST UN GAZ

EXPLOSIBLE. Si le syst_me d'eau chaude

n'a pas _t6 utilis_ depuis un certain temps,

laisser couler I'eau chaude des robinets

pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure

permettra _lI'hydrog_ne de s'_vaporer.

Ce gaz _tant inflammable, ne pas fumer ni

utiliser de flamme nue pendant cette

p_riode.

• Enlever la porte du lave-vaisselle Iorsque

vous le remplacez ou le mettez au rebut.

- CONSERVER CES INSTRUCTIONS -

On pr6sente ci-dessous une illustration du lave-vaisselle identifiant les divers composants

et fonctions. On indique 6galement les pages oe on peut trouver rapidement une informa-

tion plus d_taill_e sur des fonctions ou composants sp_cifiques.

Arrlv_e d'eau_

Plaque

signaldtique\

(numdro de

module et \

num_ro de

serie) '_

(p. 2)

i_tag_re

rabattable

Sure-Hold

(sur certains

modeles)

(p. 11)

Panler infdrleur

(p. lOet 11)

f_ldment

chauffant

Distributeur

de ddtergent

(p. 15 a 17)

Bras

d'aspersion

supdrleure

(p. 7)

Panier

sup_rieu

(p. 9 et 10)

Panler ,_

couverts

(p. 12)

Rampe

d'espersion

_,4 branches

HYDRO SWEEP*

(p. 26)

Flotteur de

)rotection

contre le

(p. 27)

(p. 24)

Distributeur

d'agent

de rin(_age

(p. 18)

Tableau de commandes

KUDI24SE

CYCLE MONITOR

WASH _ DRY CLEAN

WASH SELECTIONS

[

L [ ]

Touches des progrsmmes

(p. 19)

WATIERHEALING CHILDLOCK

OPTIONS

DELAY1

Touches des options

(p. 20)

KUDM24SE

CYCLE MONITOR

w_gH _ DRY C_.AN

[

WASH SELECTIONS

Touches des programmes

(p. 19)

WATIERHEATING CHILDLOCK

OPTIONS

[ •

Touches des optlons

(p. 20)

Avant d'utiliser le lave-vaisselle

Risque de basculement

Ne pas utiliser le lave-vaisselle

jusqu'_ ce qu'il soit complbtement

install_.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions

peut causer des blessures graves ou

des coupures.

• Installer le lave-vaisselle dans un endroit

I'abri des intemperies. Proteger I'appareil

contre le gel pour eviter une rupture

possible du robinet de remplissage. De

telles ruptures ne sont pas couvertes par la

garantie. Voir "Remisage du lave-vaisselle"

_.la section "Entretien du lave-vaisselle"

pour la preparation du remisage en hiver.

• Installer et niveler le lave-vaisselle sur un

plancher qui pourra en supporter le poids,

et dans un espace convenable pour ses

dimensions et son utilisation.

Risque de choc dlectrique

Relier le lave-vaisselle _ la terre d'une

methode 61ectrique.

Brancher le fil reed/! la terre au

connecteur vert reli6 _ la terre dans

la boite de la borne.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions

peut causer un ddc_s, un incendie

ou un choc dlectrique.

Enlever tousles bouchons d'expedition

des tuyaux et des raccords (tel que le

capuchon sur I'ouverture de vidange)

avant I'installation. Voir les instructions

d'installation pour des renseignements

complets.

INSTRUCTIONS DE MISE A LA TERRE

• Pour un lave-vaisselle relic & la terre,

branche avec un cordon :

Le lave-vaisselle doit etre reli6 _.la terre. En

cas d'un mauvais fonctionnement ou d'une

panne, la mise a la terre reduira le risque

d'un choc _lectrique en fournissant le moins

de resistance pour le courant electrique. Le

lave-vaisselle est _quipe d'un cordon avec

un conducteur pour relier les appareils & la

terre et une fiche de branchement reliee

la terre. La fiche doit _tre branchee & une

prise appropriee install_e et reli_e & la terre

conformdment aux codes et ordonnances

locales.

AVERTISSEMENT - La connexion

incorrecte du conducteur pour relier les

appareils peut causer le risque de choc

dlectrique. Vdrifier avec un electricien

competent ou un representant de service

si vous avez des doutes si le lave-vaisselle

est correctement relic _.la terre. Ne pas

modifier la fiche fournie avec le lave-

vaisselle; si elle n'entre pas dans la prise,

installer une prise appropriee & I'aide d'un

electricien competent.

• Pour un lave-vaisselle branch_ en

permanence :

Le lave-vaisselle doit _tre branche & un

syst_me d'installation dlectrique permanent

en m_tal relic ,_la terre, ou un conducteur

pour relier les appareils doit _tre relid avec

les conducteurs du circuit et branche _.une

borne pour relier les appareils & la terre ou

au cordon d'alimentation electrique avec

le lave-vaisselle.

- CONSERVER CES INSTRUCTIONS -

L'utilisation du nouveau lave-vaisselle KITCHENAID* est simple. Suivre les _tapes ci-

dessous pour la mise en marche. Pour plus de renseignements sp_cifiques sur des

_tapes et des renseignements additionnels, voir la(les) page(s) d_crivant I'_tape que vous

d_sirez connaffre davantage.

REMARQUE : Avant d'utiliser le lave-vaisselle, enlever tousles documents imprim_s, les

_tiquettes temporaires et mat_riaux d'emballage. Veuillez lire aussi le guide d'utilisation et

d'entretien enti_rement puisqu'il contient des renseignements sur le fonctionnement et la

s6curit_.

Utilisation du lave-vaisselle

1. Charger le lave-vaisselle. Voir pages

_ 9_.12.

JI IS, \!_ n_ H

2. Faire tourner le bras d'aspersion sup_rieur.

II devrait tourner

librement. V_rifier le

bras d'aspersion

inf_rieur aussi pour

vous assurer qu'il

tourne librement.

3. Ajouter le d_tergent. Voir pages 15 & 17.

y..'...

4. Ajouter I'agent de rin(;age si necessaire.

Voir page 18.

suite _ la page suivante

Utilisation du

lave-vaisselle (suite)

5. Pousser fermement la porte Iors de la

fermeture.

6. Faire couler I'eau chaude & I'_vier le plus

pros du lave-vaisselle

jusqu'& ce que reau

soit chaude. Fermer

le robinet d'eau. Voir

page 25.

7. Appuyer sur la touche d_sir_e de

selection de lavage.

Voir "Tableau de

selection des pro-

grammes" aux page

19. Ensuite appuyer

sur la ou les touches

d'option d_sir_e. Voir

page 20 pour les

"S_lections

des options".

8. Appuyer sur la touche de mise en marche

(Start). Le programme

commencera (si un

fonctionnement

diff_r_ n'a pas et_

selectionn_).

REMARQUE : Le

lave-vaisselle se

souvient du dernier

programme et des

dernieres options qui ont _te executes. II

vous suffit d'appuyer sur la touche de mise

en marche (START) sivous d_sirez utiliser le

m_me programme et les m_mes options.

Toutefois, si le dernier programme que vous

avez choisi est celui de Rinse Only (rinc;age

seulement) le lave-vaisselle ex_cutera le

programme Normal si vous appuyez sur la

touche de raise en marche.

Ond6crit dans cette section la m_thode convenable de chargement du lave-vaisselle pour

I'obtention des meilleurs r_sultats de lavage et de rin_age.

Preparation avant le chargement du

lave-vaisselle

• Gratter et enlever les rSsidus alimentaires,

os, cure-dents et autres articles durs sur la

vaisselle. IIn'est pas n_cessaire de rincer

la vaisselle avant de la placer dans le lave-

vaisselle.

• Charger la vaisselle de telle mani_re que la

surface souillee soit orient_e vers la source

d'aspersion (vers le bas ou I'int_rieur). II est

important que les jets d'eau atteignent

toutes les surfaces souill_es.

• Proc_der prudemment Iors du chargement

des ustensiles de cuisine Iourds dans le

lave-vaisselle. IIs peuvent laisser des

traces sur la surface int_rieure d'acier

inoxydable de la porte, _.I'occasion d'une

chute ou d'un choc.

Veiller & ce que les couvercles et poign_es

des ustensiles, plaques & pizza, t61e_.

biscuits, etc. n'entravent pas la rotation des

bras d'aspersion.

Ex6cuter un programme de "Rin_age

Seulement" pour que la vaisselie reste

humide si on ne pr_voit pas d'effectuer le

lavage imm_diatement. IIpeut _tre difficile

d'_liminer les r_sidus de produits alimentaires

comme oeufs, riz, pates, _pinards et c_r_ales

cuites si on les laisse s_cher.

Chargement du panier sup rieur

Le panier sup_rieur est con_u pour le

chargement des tasses, verres et autres

petits articles.

• Charger les tasses et verres dans le panier

sup_rieur seulement, dans les rang_es

entre les tiges. Si on les place en

chevauchement sur les tiges, ces articles

peuvent s'_cailler ou se briser.

• Les articles de porcelaine, cristal et autres

mati_res d_licates ne doivent passe

toucher au cours du lavage. IIs pourraient

subir des dommages.

• Placer les articles de teUe mani_re que

I'extr6mit_ ouverte soit orient_e vers le bas,

pour obtenir le meilleur resultat de net-

toyage et drainage.

• Charger correctement les articles de plas-

tique dans le panier sup_rieur seulement.

Laver au lave-vaisselle seulement des

articles de plastique identifies comme

"lavables au lave-vaisselle".

lltS Xll( I -fllll

Charge detasses et verres

suite _ la page suivante

Chargement du panier sup rieur (suite)

• Immobiliser les articles I_gers pour qu'ils

ne se retournent pas au cours du lavage.

Coincer les articles I_gers les uns contre

les autres ou recouvrir ceux-ci d'articles

plus Iourds.

• Pour obtenir la meilleure stabilitY, charger

les bols dans la section centrale.

Charge mixte

Chargement du panier inf rieur

Le panier inf_rieur est con_u pour les

assiettes, potions, casseroles et ustensiles.

• Charger dans le panier inf_rieur les articles

comportant des r_sidus alimentaires cuits

ou s_ch_s, en veillant & orienter les surfaces

souill_es vers les sources d'aspersion.

• Pour maximiser la capacit_ et la stabilit_

d'une charge de vaisselle seulement,

placer des petites et grandes assiettes en

d_calage ou chevauchement.

• Charger les assiettes c6te _.c6te avec les

ustensiles de cuisine et les ustensiles de

plus grande taille, comme _.I'illustration.

• Ne pas placer de petits articles dans le

panier inf_rieur s'ils ne sont pas

immobilis_s en place.

Charge mixte

Chargement du panier inf rieur (suite)

• Charger les bols & soupe, bols & c_r_ales et

bols de service dans le panier de diverses

mani_res, selon leur taille et leur forme.

Essayer d'immobiliser les bols entre les

rang_es de tiges. Ne pas imbriquer les bols

les uns dans les autres, car les jets d'eau ne

pourraient atteindre leur surface souill6e.

• Ne pas charger les articles entre le panier

inf_rieur et la paroi lat_rale de la cuve du

lave-vaisselle. Ceci pourrait obstruer

I'arriv_e d'eau.

t " _L,,]rqrl

II II _ n 11 _N

V ;v; T--| " '_J

Charge d'ustensiles

i_tag_re rabattable Sure-Hold

(sur certains mod_)les)

Rabattre I'_tag6re sur le c6t_ gauche du

panier inf_rieur pour y placer de petits

articles, comme des tasses ou ustensiles.

Chargement du panier couverts

• Charger le panier & couverts alors qu'il est

plac_ dans le panier inf_rieur,ou retirer le

panier et le placer sur une table ou un

comptoir pour le remplir.

• Dans chaque section du panier, orienter

certains articles vers le haut et certains

articles vers le bas.

IMPORTANT : On doit toujours orienter

vers le bas la pointe des articles acer6s

(couteaux, brochettes, fourchettes, etc.).

• Charger les fourchettes et cuill_res de telle

mani_re qu'elles ne puissent s'imbriquer

les unes dans les autres; lesjets d'eau ne

pourraient atteindre leur surface.

• On peut egalement retirer le panier _.

couverts pour faciliter le d6chargement.

Vider ou enlever le panier avant de

d6charger le panier sup_rieur, pour _viter

la chute de gouttes d'eau sur les couverts.

REMARQUES :

• Ne pas m_langer des articles d'argenterie

avec des articles d'acier inoxydable. Ces

m_taux peuvent subir des dommages s'ils

entrent en contact entre eux au cours

du lavage.

• Certains aliments (comme sel, vinaigre,

produits laitiers, jus de fruit, etc.) peuvent

provoquer une corrosion ou des piqOres sur

les couverts si on les laisse en contact

pendant une p_riode prolong_e. Utiliser le

programme "Ringage Seulement" si les

couverts ne sont pas laves imm_diatement

apr_s I'usage.

En cas de doute au sujet de la m_thode de lavage d'un article particulier, consulter le

fabricant pour d_terminer si I'article est lavable au lave-vaisselle.

MATIi:RE

Acier

inoxydable

Aluminium

jetable

Argent fin

ou placage

d'argent

LAVABLE AU

LAVE-VAISSELLE?

Oui

EXCEPTIONS/RENSEIGN EMENTS SPE:CIAUX

Non

Oui

Ex_cuter un programme "Rin(;;age Seulement"

si les articles ne sont pas laves imm_diatement.

Le contact prolong_ avec des produits alimen-

taires contenant sel, vinaigre, produits laitiers ou

jus de fruit peut endommager la finition.

Les d_tergents et I'eau ,_une temperature

_lev_e peuvent affecter la finition de I'aluminium

anodis_. Toute surface d'aluminium prendra une

teinte plus fonc_e apr_s le lavage au lave-

vaisselle. Ceci n'affecte pas la performance de

rustensile

Articles Non

en bois

Ne pas laver au lave-vaisselle les assiettes

jetables d'aluminium; elles peuvent se d_placer

au lavage et laisser des marques noires sur

d'autres assiettes et articles.

Bouteilles et Non

bocaux

Executer un programme "Rin_:age Seulement" si

les articles ne sont pas laves immediatement.

Le contact prolong_ des aliments contenant sel,

acide ou sulfure (oeufs, mayonnaise et fruits de

mer) peut endommager la finition.

Laver manuellement. Consulter toujours les

recommandations du fabricant avant le lavage.

Le bois non trait_ peut gauchir, se fissurer, ou

perdre sa finition.

Laver manuellement les bouteilles et bocaux.

Les _tiquettes fix_es avec de la colle se d_-

tacheraient au cours du lavage et pourraient

obstruer la pompe ou les trous des bras

d'aspersion, ce qui r_duirait la performance

de lavage.

Couteaux k Non Les manches de certains couteaux sont fixes

manche creux la lame au moyen d'un adh_sif qui peut s'amollir

Iorsd'un lavage au lave-vaisselle.

Cristal Oui Consulter toujours les recommandations du

fabricant avant le lavage. Des lavages r_p_t_s

peuvent susciter une attaque de certains types

de cristal au plomb.

Etain, laiton et Non Le d_tergent et I'eau &temperature _lev_e

bronze peuvent d_colorer ou attaquer la finition.

Fer blanc Non Possibilit_ de rouille.

Fonte Non La patine serait _limin_e et la fonte rouillerait.

Or Non Les dorures se d_colorent.

suite k la page suivante

LAVABLE AU

MATIC:RE LAVE-VAISSELLE? EXCEPTIONS/RENSEIGNEMENTS SPECIAUX

Plastique Non Ces articles ne peuvent r_sister aux temp_-

jetable ratures _lev_es et aux ddtergents.

Plastique Oui Consulter toujours les recommandations du

fabricant avant le lavage. La resistance des

mati_res plastiques & I'eau & temperature

_levde et aux d6tergents est variable. Charger

les articles de plastique dans le panier supdrieur

seulement.

Porcelaine/ Oui

faience

Verre Oui

Consulter toujours les recommandations du

fabricant avant le lavage. Les finitions antiques

ou de peinture manuelle et autres d6corations

par-dessus te gla(_age peuvent p&lir. Les

dorures peuvent se ddcolorer ou p&lir.

Des lavages r_p_titifs font jaunir les verres

opaques.

PourI'obtention des meilleurs r_sultats, il est important d'utiliser la quantit_ correcte de

d_tergent et d'agent de rin_:age. Lire cette section pour utiliser correctement les deux

distributeurs.

Le distributeur de d tergent

Le distributeur de d_tergent comporte

2 sections. La section plus petite -

pr_lavage - vide le d_tergent dans le lave-

vaisselle Iors de la fermeture de la porte.

La section plus grande - lavage principal -

vide le d_tergent dans le lave-vaisselle au

cours du programme de lavage.

1. Si le couvercle du distributeur est

ferm6, ouvrir le couvercle en tournant

le bouton bleu.

Falretourner le bouton

bleupour ouvrlr

F _'__ PRE-WASH

\1 r

Remplir de d_tergent la section "Lavage

Principal". La quantit_ de d_tergent

n_cessaire depend de la quantit_ de

r_sidus alimentaires sur la vaisselle et de

la duret_ de I'eau. Voir le tableau de

dosage du d_tergent plus loin dans cette

section.

3. Fermer le couvercle du distributeur et

remplir la section "Pr_lavage".

REMARQUE : Ne pas utiliser de d_tergent

pour le programme "Rim;age Seulement".

Section "Lavage Section

Principal.... Pr61avage"

Utilisation du distributeur de d tergent

Type de d tergent utiliser

• UtUiseruniquement un d_tergent pour lave-

vaisselle automatique.

REMARQUE : Ne jamais utiliser de savon,

d_tergent pour lavage manuel de la vaisselle

ou d_tergent pour lavage du tinge. Ces

produits g_nerent une quantit_ excessive

de mousse qui peut provoquer une inon-

dation et r_duire le rendement de lavage.

• Respecter les instructions du fabricant Iors

de I'utilisation d'un d_tergent pour lave-

vaisselle sous forme de poudre, liquide ou

gel. Un d_tergent en poudre concentr6

(Ultra) implique habituellement I'emploi

d'une plus petite quantit_ que pour un

d_tergent en poudre standard.

Verser le d_tergent dans le distributeur juste

avant la mise en marche du lave-vaisselle.

Veiller _.conserver le paquet de d_tergent

bien ferm_ en un lieu frais et sec, hors

d'atteinte des enfants. Apr_s I'ouverture, le

d_tergent d'un paquet peut rester utilisable

pendant environ 1 mois. Le d_tergent

expos_ & I'humidit_ pendant une p_riode

prolongee peut s'agglomerer et devenir

inefficace.

Quantit de d tergent utiliser

DURETE DE L'EAU QUANTITE DE DETERGENT

Eau douce ou

moyennement dure

0 _.6 grains par gallon

Pour une charge normale :

• Remplir partiellement la section "Lavage Principal"

(30 grammes ou 2 c. & soupe)

• Remplir la section "Pr_lavage" (30 grammes ou 2 c.

_.soupe)

REMARQUE •Ajouter seulement 15 grammes ou 1 c.

_.soupe de d_tergent dans la section "Pr_lavage" si la

vaisselle a d_j_. _t_ pr_rinc_e ou si I'eau est tr_s douce.

Pour une charge de vaisselle tr_s souill6e :

• Remplir la section "Lavage Principal" (45 grammes ou

3 c. & soupe)

• Remplir la section "Pr_lavage" (30 grammes ou

2 c. _.soupe)

Eau de duret6

moyenne _,dlev_e

7 a 12 grains par gallon

Pour une charge normale et tr_s souill6e :

• Remplir la section "Lavage Principal" (45 grammes ou

3 c. _.soupe)

• Remplir la section "PrGlavage" (30 grammes ou

2 c. _.soupe)

Quantit de d tergent utiliser (suite)

DURETI= DE L'EAU QUANTIT( = DE DI=TERGENT

Eau tr6s dure

13 grains et au-dessus

Pour une charge normale :

• Remplir la section "Lavage principal"(45 grammes ou

3 c. _.soupe)

• Remplir la section =Pr_lavage" (30 grammes ou

2 c. _.soupe)

• Tourner le distributeurd'agent de rin_age ,_un r_glage

plus dlev_. Voir "Utilisation du distributeurd'agent de

rinc;age"plus loindans cette section.

REMARQUE :Dans des conditions anormales d'eau

dure (13 grains et au-dessus), il peut _tre ndcessaire

d'utiliser le programme Light China "Porcelaine I_g_re"

(modUle KUDM24SE seulement) pour le meilleur

rendement de lavage.

Pour une charge de vaisselle tr6s souillde :

• Remplir la section "Lavage principal"(45 grammes ou

3 c. _,soupe)

• Remplir la section "Prdlavage" (30 grammes ou

2 c. _.soupe)

• Tourner le distributeurd'agent de rin_age _ un r_glage

plus dlevd. Voir "Utilisation du distributeurd'agent de

rin(;age"plus loindans cette section.

REMARQUE : Dans des conditions anormales d'eau

dure (13 grains et au-dessus), il peut _tre n_cessaire

d'utiliser le programme Pots & Pans (Casseroles) pour

le meilleur rendement de lavage.

Les d_tergents _.lave-vaisselle des diverses

marques peuvent contenir diverses quantit_s

de phosphore pour I'adoucissernent de I'eau.

Si en prdsence d'eau dure on utilise un

ddtergent ,_teneur en phosphore inf_rieure

_.8,7 %, il peut _tre ndcessaire d'utiliser une

plus grande quantit_ de d_tergent, ou de

choisir un d_tergent dont la teneur en

phosphore est supdrieure ,_8,7 %.

• La combinaison d'une quantit_ excessive

de d_tergent et d'une eau douce peut

provoquer une attaque de la verrerie.

REMARQUE : La duret_ de I'eau peut

changer avec le temps. Pour ddterminer la

duretd de I'eau disponible, contacter le

service local d'eau ou une compagnie locale

de traitement/adoucissement de I'eau, ou

commander la bande pour tester la duret_

de I'eau num_ro de piece 4171690 au

Centre d'assistance aux consommateurs.

Utilisation du distributeur d'agent de rin age

Un agent de ringage emp_,che I'eau de

former des gouttelettes qui peuvent s_cher

en laissant des taches ou traces sur les

surfaces. II am_liore _galement le s_chage

en permettant ,_I'eau de s'_couler de la

vaisselle au cours du rin_:agefinal Iorsqu'une

petite quantit_ d'agent de ringage est lib_r_e

dans I'eau de ringage. Ce lave-vaisselle est

congu pour I'utilisation d'un agent de rinc;age

liquide. Ne pas utiliser un agent de ringage

solide ou en barre.

Remplissage du distributeur

Le distributeur d'agent de ringage peut

contenir 153,7 mL (5,2 oz) d'agent de

ringage. Dans des conditions normales,

cette quantit_ suffit pour trois mois

d'utilisation environ. II n'est pas nScessaire

d'attendre que le distributeur soit vide pour le

remplir de nouveau. Essayer de maintenir

le distributeur plein, mais veiller & ne pas

le remplir excessivement.

1. Vdrifier que la porte du lave-vaisselle est

completement ouverte.

2. Faire tourner le bouton du distributeur

jusqu'& la positiond'ouverture et soulever

pour I'enlever.

3. Verser I'agent de ringage jusqu'_,ce que la

lucarne de rep_rage indique que le dis-

tributeur est plein. En cas de remplissage

excessif, I'agent de rinc;agepeut d_border

et provoquer un moussage excessif au

cours du programme de lavage.

4. Enlever tout agent de ringage renvers_

avec un chiffon humide.

5. R_installer le bouton du distributeur et le

placer & la position de fermeture.

Lucarne de

rep6rage

Bouton du

distributeur

R_glage du dosage d'agent

de rim;age

La quantit_ d'agent de rin_age lib_r_e dans

I'eau du ringage final est r_glable. Le reglage

de I'usine correspond _.I'indice 2. On peut

g_n_ralement regler le dispositif & 1 ou 2. Si

on observe des traces ou dSp6ts de calcium

sur la vaisselle, essayer un r_glage plus

_lev_ (4, 5, ou 6).

R_glage du dosage

Oter le bouton du distributeur, puis faire

tourner le dispositif de rdglage & I'intdrieur

du distributeur jusqu'_,la position de

reglage d_sir_e.

Dispositif de rdglage

OFIFIoc++

On d6crit dans cette section les m_thodes d'utilisation du lave-vaisselle. L'utilisation

correcte du lave-vaisselle permet I'obtention des meilleurs r_sultats de lavage.

Tableau de s lection des programmes

Le lave-vaisselle ex_cutera le lavage et le s_chage conform_ment aux s_lections effectu_es au

tableau de commande. Le lave-vaisselle se souvient du dernier programme et des derni_res

options qui ont _t_ ex_cut_es. II vous suffit d'appuyer sur la touche de mise en marche (Start)

si vous d_sirez utUiser le m_me programme et les m_mes options. Toutefois, si le dernier

programme que vous avez compl_t_ _tait Rin(;age seulement, le lave-vaisselle ex_cutera un

programme normal si vous appuyez sur la touche de mise en marche.

PROGRAMME

! POTS&

PANS

Une marque "J'" indique les _tapes ex_cut_es au cours de chaque programme.

Lavage Consommation

princi- t"1" Dur6e d'eau

Pr61avage Ringage pal Ringage Purge Ringage S6chage (minutes) (litres/gallons)

J ,/ J" J J J 88t 41/11,0

Utiliser ce programme pour les casseroles, marmites, ustensiles & cuisson, vaisselle

r_guli_re difficiles & nettoyer, et dans des conditions d'eau plus dure que normale.

NORMAL ,/' J ,/ ,/ ,/ 75t 26/7,0

Utiliser ce programme pour les charges de vaisselle mod_r6ment souill_e de

rSsidus alimentaires. (L'indice de consommation d'_nergie est d_termin_

)artir de ce programme.)

LIGHT

CHINA

J' J" J J' J" 65t 33/8,8

Utiliser ce programme pour le lavage de porcelaine, cristal et autres articles

d_licats. (Modele KUDM24SE seulement.)

RINSE

ONLY

J" 7,5 8/2,2

Utiliser ce programme pour le rin{;age de vaisselle, verres et couverts qui ne

sont pas imm6diatement soumis & un lavage complet.

• Ne pas utiliser de d_tergent pour le programme "Ringage Seulement".

t Pr_voir une dur_e totale plus Iongue si I'eau introduite dans le lave-vaisselle n'est pas

assez chaude.

tt Une petite quantit_ d'eau s'_coule par la pompe pour enlever les particules de salet6s entre

le lavage principal et le rin(;age final.

Annulation d'un programme

On peut annuler un programme ,_tout

moment au cours de son execution.

1. Appuyer sur la touche & annuler une fois,

et puis attendez. II y a une pause

de 5 secondes entre la pres-sion

sur la touche Cancel et le d_but

de la vidange.

2. Laisser le lave-vaisselle se vider

compl_tement.

S lection des options

Appuyer sur une touche pour s_lectionner

une option. Si on change d'id_e, il suffit

d'appuyer de nouveau sur la touche pour

d_sactiver I'option. Pour s_lectionner

une option diff_rente, appuyer sur une

autre touche.

Lavage _ haute temperature

Utiliser cette option et I'eau se chauffera

_ endant le lavage principal pour le

meilleur nettoyage de la vaisselle

tr6s sale. Le chauffage de I'eau

est automatique dans les

fonctions de lavage et du rin(;age final des

programmes de casseroles, et au rin_:age

final des programmes "Normal" et

"Porcelaine" (Mod_te KUDM24SE

seulement).

S_chage IEconomique

Utitiser cette option pour le s_chage _.I'air de

la vaisselle, sans application de

chaleur. Pour obtenir le meilleur

r_sultat, veiller & ce que le distribu-

teur d'agent de rin_:age soit rempli.

Dans certaines conditions (eau dure, distribu-

teur d'agent de rin(;age vide, presence

d'articles de plastique dans la charge, etc.),

I'eau peut laisser des traces sur les articles

de plastique, la vaisselle et les couverts.

Attente

La lumi_re Delay Hours (Heures Diff_r_es)

_ 'illumine Iorsque le lave-vaisselle

a _t_ r_gle pour une mise en

marche differee. La lumi_re de

temps diff_r_ s'_teindra Iorsque

le programme commence. Voir "Programma-

tion pour un lavage diffSr_" plus loin dans

cette section.

Lumi res du panneau de commandes

Le moniteur des programmes vous permet

de voir quelle portion d'un programme

fonctionne dans le lave-vaisselle. La lumi_re

Clean (Propre) s'illumine Iorsque'un pro-

gramme est termin_. Toutes les autres

lumi_res s'_teindront. La lumiSre Clean

s'_teindra Iorsque vous ouvrez la porte.

CYCLE MONITOR

WASH RINSE DRY CLEAN

Lumi_re de chauffage de reau

La lumiere de chauffage de I'eau s'illumine

pendant que I'eau

WATER HEATING chauffe dans le lave-

vaisselle. L'action de

lavage ou de rin(;age

continue pendant que I'eau chauffe.

Utilisation du syst me de verrouillage pour

enfants

T_moin du verrouillage

pour enfants

Utiliser le syst_me de verrouillage pour

enfants pour

CHILD LOCK emp_cher la raise

en marche

accidentelle du

lave-vaisselle. Lorsque lafonction de

verrouillage pour enfants est activ_e, il est

impossible de s_lectionner un programme

de lavage ou des options, et le lave-vaisselle

ne peut se mettre en marche.

REMARQUE : II demeure possible d'ouvrir

la porte du lave-vaisselle.

Activation du verrouillage pour

enfants

Appuyer sur la touche "S_chage I_conomique"

_ endant 5 secondes. Le t_moin

lumineux de verrouillage pour

enfants sera illumin_ pendant 30

secondes. Tousles autres t_moins

lumineux seront _teints. Le t_moin lumineux

de verrouillage pour enfants s'allumera de

nouveau pendant 30 secondes si aucune

touche n'est appuy_e pendant ce temps.

D_sactivation du verrouillage

pour enfants

Appuyer de nouveau sur la touche "S_chage

Economique" pendant cinq secondes. Le

t_moin "Verrouillage Pour Enfants" s'eteint.

Modifications des r glages

Au cours des 2 premieres

minutes d'un programme

Appuyer sur de nouvelles touches de

s_lection de programme et d'options.

Apr_s les 2 premieres

minutes d'un programme

1. Appuyer sur la touche d'annulation Cancel

pour commander la vidange de

I'eau et r6activer les commandes.

2. Ouvrir la porte et v_rifier que le distributeur

de d_tergent est convenablement rempli

pour le nouveau programme.

3. Fermer la porte.

4. Appuyer sur de nouvelles touches de

s_lection de programme et d'options,

puis appuyer sur la touche de mise en

marche Start.

REMARQUE : Si le lave-vaisselle ne se met

pas en marche, v_rifier que la fonction de

lavage diff_r_ n'a pas _t_ s_lectionn_e.

Addition de vaisselle pendant I'ex cution

d'un programme

II est possible d'ajouter un article dans le

lave-vaisselle au cours des 10 premieres

minutes d'un programme.

1. D_verrouiller la porte pour interrompre

I'ex_cution du programme. Attendre I'arret

des bras d'aspersion avant d'ouvrir

la porte.

2. Ouvrir la porte et ajouter les articles.

3. Fermer la porte.

4. Le lave-vaisselle se remet en marche

automatiquement awes une pause

de 5 secondes lots de la fermeture de

la porte.

Programmation pour un lavage diff r

Pour faire fonctionner votre lave-vaisselle

pendant les heures hors de pointe, vous

pouvez differer la mise en marche d'un

programme pour 2, 4 ou 6 heures, selon le

module que vous avez. Pour differer la raise

en marche, suivre ces 8tapes :

Exemple pour programme de lavage

"Normal" diffdrd, avec sechage dconomique

1. S_lectionner avec la touche appropriee

le programme de lavage ddsire. Voir

"Tableau de selection de programme" aux

pages prec_dentes dans cette section

pour les descriptions de programmes.

2. Selectionner une option avec la touche

appropri_e. Si on change d'idee, appuyer

de nouveau sur la touche pour desactiver

roption. Pour s_lectionner une option

diff_rente, appuyer sur une autre touche.

Voir "S_lection d'options"aux pages

prdcedentes dans cette section.

Appuyer sur la touche pour les heures

differees.

Sur les mod&les avec mise en marche

diff6rde pour 4 heures :

Appuyer une fois sur la touche Delay Hours

(Heures Differees), ensuite appuyer sur la

touche de raise en marohe.

Sur les modifies avec 2, 4 et 6 heures

diffdrdes :

Appuyer sur la touche des heures differees

une fois pour un temps differe de 2 heures,

deux fois pour 4 heures, ou troisfois pour 6

heures, ensuite appuyer sur la touche de

raise en marche.

Le chiffre au-dessus de la touche Delay

Hours s'illuminera et le lave-vaisselle

commencera le programme au bout du

nombre d'heures que vous avez choisi.

Pour faire cesser les heures differees,

appuyer sur la touche jusqu',_ce qu'aucun

numero ne soit illumine au-dessus de

la touche.

IMPORTANT :

• Utilisez votre lave-vaisselle seulement quand

vous etes chez vous.

• Si la residence est equipee d'un adoucisseur

d'eau, verifier que le lave-vaisselle n'est pas

programm_ pour la mise en marche au

cours de la regeneration de I'adoucisseur.

Systfime de s chage

Au cours du s_chage, de la vapeur e-,.

s'_chappe par I'_vent dans I'angle sup_rieur ,.-,. _e"be"'_'_

gauche de la porte. Ceci est normal. Cette _. • •

vapeur provient de I'humidit_ qui s'_chappe / _ ", ",

du lave-vaisselle au cours du s_chage. _ \ _

IMPORTANT : La vapeur est chaude. Ne

pas toucher I'_vent au cours du s_chage.

Conseils pour le fonctionnement silencieux

Pour _viter que I'appareil _mette des bruits

de choc et cliquetis au cours du fonctionne-

ment •

• Veiller _.ce que les articles I_gers soient

immobilis_s dans le panier.

• Veiller & ce que les couvercles et poign_es

d'ustensiles, t61es _.pizza, t61es& biscuits,

etc. ne touchent pas les parois du lave-

vaisselle et n'entravent pas la rotation des

rampes d'aspersion.

• Lorsque c'est possible, charger les articles

de telle mani6re qu'ils ne se touchent pas.

REMARQUE : Laisser la bonde de I'_vier en

place pendant le fonctionnement du lave-

vaisselle pour _viter la transmission du son

par les canalisations d'egout.

Sons normaux mis au cours du

fonctionnement

On peut normalement entendre certains

sons _mis Iors du fonctionnement du

lave-vaisselle :

• Bruit d'ouverture ou de fermeture de la

valve de remplissage, et son de I'eau

p_n6trant dans le lave-vaisselle.

• Broyage de r_sidus alimentaires dans

le broyeur.

• Action de lavage/rin_age des bras

d'aspersion. Pour minimiser le bruit de

I'eau circulant sur la vaisselle, voir la

section "Chargement du lave-vaisselle".

• Pompage de I'eau Iors des vidanges au

cours d'un programme.

• Ouverture du r_ceptacle & d_tergent.

• Bruit de mise en marche du moteur de

la pompe.

Conseils pour I' conomie d' nergie

• R6gler le chauffe-eau de la r_sidence pour

qu'il alimente le lave-vaisselle en eau ,_une

templ_rature d'au moins 49°C (120°F).

Contr&le de la temperature

de I'eau :

1. Laisser I'eau chaude couler par le robinet

le plus proche du lave-vaisselle. Placer

sous le robinet une tasse avec un

thermom_tre _.viande ou _.confiserie.

2. Laisser I'eau chaude couler pendant au

I_ oins 1 minute dans la tasse,

en la laissant d_border. Lire la

temperature. Si la temperature

de I'eau est inf_rieure _.49°C

(120°F), demander & une

personne compStente de r_gler le

thermostat du chauffe-eau.

• Faire fonctionner le lave-vaisselle seulement

avec une charge complete.

• Utiliser uniquement le programme et les

options n_cessaires.

• Faire fonctionner le lave-vaisselle hors des

periodes de pointe de consommation, si la

compagnie de distribution propose des tarifs

r_duits pendant certaines p_riodes de la

journ_e.

• Faire fonctionner I'appareil la nuit au cours

de I'et_ pour _viter I'introduction de chaleur

dans la maison au cours de la journ_e.

• Ne pas rincer la vaisselle avant le

chargement.

• Utiliser roption de "S_chage I:tconomique".

Ce lave-vaisselle a _t8 con_;u pour qu'il fournisse de nombreuses ann_es de service

fiable. Cependant, pour que I'appareil continue & fonctionner correctement, il convient

d'ex_cuter certaines operations d'entretien d_crites dans cette section.

Syst+me de lavage HYDRO SWEEP*

Le systeme de lavage HYDRO SWEEP

dont est dot_ ce lave-vaisselle produit

d'excellents resultats de lavage. L'eau de

lavage est constamment filtr_e par un

systeme de triple filtration et retention des

debris qui empeche les particules de

produits alimentaires de se red,poser sur la

vaisselle propre.

Syst_me d'aspersion

HYDRO SWEEP _ 4 bras

Le filtre

Le filtre assure en permanence la filtration

de I'eau de lavage et retient les particules

alimentaires qui ont _te d_tach_es de la

vaisselle. IIreste toujours une petite quantit_

d'eau sous le filtre, qui entretient I'humidit_

du joint de la pompe.

Crdpine

(N'est pas

amovible)

Les jets d'eau

Les particules alimentaires sont enlevdes du

filtre ultra-fin par 2 jets d'eau qui sont situds

sous le systeme d'aspersion HYDRO SWEEP

4 bras.

La cr+pine _ d+bris

La cr6pine _ gros d_bris retient des objets

de grande taille comme os, noyaux et autres

gros objets, et les emp_che de pdndtrer

dans le systeme de pompage. On doit

periodiquement inspecter la crepine pour en

enlever les articles qui ont pu _tre introduits

accidentellement dans le lave-vaisselle.

Flotteur de protection contre le d bordement

Le flotteur de protection contre le

d_bordement, dans I'angle avant droit de la

cuve du lave-vaisselle, emp_che un

remplissage excessif du lave-vaisselle. Pour

que le lave-vaisselle puisse fonctionner, il

faut que ce flotteur soit en place. Inspecter

et rechercher sous le flotteur les objets qui

pourraient I'emp_cher de se d_placer

verticalement.

Rechercher des

objets dtrangers

sous le flotteur

de protection

Nettoyage du lave-vaisselle

Nettoyage des surfaces

int_rieures

Si des d_p6ts min_raux provenant de I'eau

dure s'accumulent & I'int6rieur du lave-

vaisselle, nettoyer avec un linge humide ou

suivre les instructions indiqu_es dans

"Enlevement des taches et du film" dans la

section "Solutions aux probl_mes communs

de lavage de vaisselle".

• Ne pas nettoyer les surfaces int_rieures

du lave-vaisselle avant qu'il ait refroidi.

• Ne pas utiliser un produit de nettoyage

susceptible de g_n_rer de la mousse.

Utiliser les produits de nettoyage congus

pour les produits d'acier inoxydable.

• Faire ex_cuter au lave-vaisselle un pro-

gramme de lavage "Normal" avec du d_ter-

gent apr_s avoir termin_ le nettoyage des

surfaces internes.

Nettoyage des surfaces

ext_rieures

Essuyer avec un linge humide le tableau de

commande et les surfaces frontales et

lat_rales; laisser ensuite s_cher. Ne jamais

utiliser un d_tergent ou produit de nettoyage

abrasif susceptible d'endommager la finition.

Remisage du lave-vaisselle

D_m_nagement ou

hiv_risation du lave-vaisselle

Prot_ger le lave-vaisselle et I'habitation

contre les dommages par I'eau, attribuables

au gel des conduits d'eau. Si le lave-vais-

selle est laiss_ dans une r6sidence

saisonni_re ou risque d'etre expos_ & des

temperatures pros du degr_ de cong_lation,

faire ex_cuter les operations suivantes par

une personne qualifi_e :

1. D_connecter la source de courant

_lectrique ou d_brancher le lave-vaisselle.

Fermer I'approvisionnement d'eau au

lave-vaisselle.

Enlever les 4 vis du panneau d'acc._s

inf_rieur et retirer ce panneau.

Placer un r_cipient de faible profondeur

sous la valve d'arriv_e d'eau. Puis, utiliser

une cl_ & molette pour deconnecter

I'arriv_e d'eau de la valve d'arriv_e d'eau.

S_parer I'arriv_e d'eau de la valve

d'arriv_e d'eau et vidanger I'eau dans le

r_cipient.

5. Oter la bride _ ressort du conduit de

sortie d'eau et le separer de la valve

d'arriv_e d'eau; vidanger I'eau dans le

r_cipient.

6. Reconnecter les conduits d'arriv_=ed'eau

et de sortie d'eau & la valve d'arriv_e

d'eau.

7. Vider le r_cipient et le replacer sous la

pompe _.eau.

8. Oter la bride et d_connecter le tuyau de

vidange de la pompe & eau; vidanger

I'eau dans le r_cipient.

9. Reconnecter le tuyau de vidange ,_la

pompe _.eau, et s'assurer de placer la

bride sur la connexion.

10. Replacer le panneau d'acc_s inf_rieur.

REMARQUE : Si le lave-vaisselle est reli_ ,_

un broyeur, ne pas faire couler I'eau dans

I'_vier apr_s I'hivSrisation. Le tuyau de

vidange du lave-vaisselle risquerait de se

remplir d'eau de nouveau.

(f-

Sortie d'eau

Brides h ressort

Arrivde d'eau

Tuyau de

vidange

Valve

d'arrivde

d'eau

Pompe h eau

Remisage pour I'dt_

Prot_ger le lave-vaisselle au cours des mois

d'_t_ en fermant I'approvisionnement d'eau

et d_connecter le lave-vaisselle de

I'alimentation electrique.

Remisage du lave-vaisselle (suite)

Remise en service du lave-

vaisselle apr_s le remisage

1. Enlever les 4 vis du panneau d'acc_s

inf6rieur et retirer ce panneau.

2. Ouvrir I'approvisionnement d'eau au

lave-vaisselle.

3. Reconnecter la source de courant

_lectrique ou brancher le lave-vaisselle.

4. Laisser le lave-vaisselle exScuter un

programme complet et v_rifier s'il y a

des fuites.

5. Replacer le panneau d'acc_s inferieur.

Le brise-siphon

Inspecter le brise-siphon

chaque fois que le lave-vais-

selle ne se vide pas bien.

Dans certaines juridictions, le code local des

installations de plomberie exige I'installation

d'un brise-siphon entre un lave-vaisselle

encastr_ et la canalisation d'_gout de la

r_sidence. Ce dispositif protege le lave-

vaisselle contre un reflux d'eau advenant

I'obstruction d'une canalisation d'_gout.

Le brise-siphon est g_n_ralement situ_ sur

I'_vier ou le comptoir pros du lave-vaisselle.

Pour commander le composant brise-siphon

(pce n° 300096), contacter le concession-

naire local. On peut _galement t_l_phoner

au 1-800-422-1230 aux _.-U., ou voir la

section "Note _.I'utilisateur".

REMARQUE : Le brise-siphon est un

composant de plomberie externe qui n'est

pas incorpor_ au lave-vaisselle. La garantie

accord_e pour le lave-vaisselle ne couvre

pas les frais d'entretien imputables au

nettoyage ou & la r_paration du brise-

siphon externe.

Brlse-slphon

Nettoyage du brise-siphon :

Nettoyer p_riodiquement le composant brise-

siphon pour garantir la vidange correcte du

lave-vaisselle. Executer les instructions de

nettoyage fournies par le fabricant du

composant. Pour la plupart des types, on

doit enlever le couvercle chrom_, d_visser

le capuchon de plastique, puis rechercher

toute accumulation de souillures. Nettoyer

si c'est n_cessaire.

On d_crit dans cette section comment r_soudre certains probl_mes mineurs qui peuvent

affecter la performance de I'appareil. Consulter ce tableau avant de contacter un

d_panneur. S'il n'est pas possible de r_soudre le probl_me, consulter _galement le ta-

bleau de "Diagnostic" aux pages 34 et 35 avant de contacter un service de depannage.

Lavage incomplet de la vaisselle

PROBLI_ME CAUSE SOLUTION

R6sidus

de produits

alimentaires

sur les plats

Ralentissement de

la rotation des bras

d'aspersion du fait d'un

moussage excessif

Chargement incorrect

Remplissage insuffisant

du fait d'une pression

d'eau insuffisante

Utilisation d'un

d_tergent inefficace,

incorrect ou en quantit_

insuffisante

Agglomeration du

ddtergent dans le

distributeur

Tempdrature de I'eau

insuffisante

Utiliser uniquement les ddtergents recomman-

dds pour les lave-vaisselle, et pas de savon

ni de d_tergent destin_ au lavage du linge.

Ne pas trop remplir le distributeur d'agent de

rin(;age. Rdcup_rer par essuyage tout produit

renvers_ avant d'ex_cuter un programme.

Ex_cuter les instructions de chargement

pr_sent_es aux pages 9 _.12.

La pression du circuit de distribution devrait

etre de 138 _.828 kPa (20 _.120 Ib/po 2) pour

que le lave-vaisselle se remplisse correc-

tement. Si la pression est insuffisante, il peut

_tre n_cessaire d'installer une pompe de

surpression dans la canalisation.

Utiliser uniquement les d_tergents recom-

mand_s pour le lave-vaisselle et seulement

les quantit_s spdcifi_es (voir les quantit_s aux

pages 16 et 17), mais ne jamais utiliser une

quantit_ inf_rieure & une cuiller_e & soupe ou

15 mL. Pour qu'il soit efficace, il faut que le

ddtergent soit frais. Entreposer toujours le

d_tergent en un lieu frais et sec dans un

conteneur bien fermi.

Ajouter le d_tergent juste avant la mise en

marche du lave-vaisselle. Utiliser un ddter-

gent frais et enlever tout d_tergent agglom6r_

avant de remplir le distributeur. Lors de

rutilisation de la fonction de lavage differS,

v_rifier que le distributeur est sec avant

d'ajouter le d6tergent.

Si ndcessaire, rdgler le chauffe-eau pour une

tempdrature plus _lev_e, pour que le lave-

vaisselle soit aliment_ par de I'eau & au moins

49°C (120°F). Voir ,_la page 25 la m_thode

recommand6e ,_la rubrique "Conseils pour

I'_conomie d'_nergie".

PROBLEME CAUSE SOLUTION

Taches

et films

rdsiduels

sur la

vaisselle

Film de silice

ou attaque (le

film de silice

est un d_p_t

blanc laiteux;

rattaque forrne

un film trouble)

Eau dure ou concen-

tration _lev_e de

mindraux dans I'eau

Temperature de I'eau

insuffisante

Emploi d'un ddtergent

incorrect

Quantitd incorrecte

de ddtergent

UtUisation d'un d_ter-

gent inefficace

Remplissage insuffisant

du fait d'une pression

d'eau insuffisante

Utiliser un agent de rin_age pour faciliter

I'_limination des taches et films. Voir utilisation

du distributeur d'agent de rin_:age & la page 18.

Pour _liminer un film imputable _.la durete de

I'eau, voir "l_limination des taches et films" & la

page 33.

Si ndcessaire, r_gler le chauffe-eau pour une

tempdrature plus dlevde, pour que le lave-

vaisselte soit aliment_ par de I'eau _.au

moins 49°C (120°F). Voir & la page 25 la

m6thode recommand_e & la rubrique

"Conseils pour I'dconomie d'_nergie".

Utiliser uniquement les d_tergents

recommandds pour le lave-vaisselle.

Une vaisselle tr_s sale ou de I'eau dure

n_cessitent I'emploi d'une plus grande

quantit_ de ddtergent. Voir pages 16 et 17 pour

les quantitds de ddtergent recommand_es.

Pour qu'il soit efficace, il faut que le d_tergent

soit frais. Entreposer toujours le ddtergent en

un lieu frais et sec dans un conteneur bien

ferme. Jeter tout d_tergent agglom_r_.

La pression du circuit de distribution devrait

_tre 138 _.828 kPa (20 & 120 Ib/po 2)pour que

le lave-vaisselle se remplisse correctement.

Si la pression est insuffisante, il peut _tre

n_cessaire d'installer une pompe de

surpression dans la canalisation.

Carence d'agent de

rin_:age

Rdaction chimique de

I'eau avec certains

types de verre -

habituellement impu-

table _.certaines

combinaisons d'eau

douce ou adoucie,

solutions de lavage

alcalines, rin(;:age

insuffisant, quantit_

excessive de ddtergent

et remplissage excessif

du lave-vaisselle.

Remplir le distributeur d'agent de rin_;age.

Voir les instructions & la page 18.

II peut _tre n_cessaire de laver manuellement

ces articles pour _liminer compl_tement le

probleme. Le film de silice et I'attaque sont

des defauts permanents qu'on ne peut dliminer.

Pour ralentir ce processus, utiliser la quantit6

minimale de ddtergent et d'agent de rin(;age

liquide. RSduire _galement la charge du lave-

vaisselle pour permettre un ringage approfondi,

et utiliser I'option de "S_chage Economique".

Taches

blanches

sur les

ustensiles

de cuisine

rev6tement

anti-adhdsion

Patine _limin_e par

le detergent Iors

du lavage

Restaurer la patine sur les ustensiles apr_s le

lavage au lave-vaisselle. Voir les instructions

du fabricant de I'ustensile ou enduire rustensile

d'huile de cuisine et essuyer avec un essuie-

tout de papier.

S chage incomplet de la vaisselle

PROBLEME CAUSE SOLUTION

Sdchage

incomplet de

la vaisselle

Temperature

insuffisante de I'eau

Ecoulement

insuffisant de I'eau

sur la vaisselle

Manque d'agent

de rin(;age

Articles de plastique

Si necessaire, regler le chauffe-eau pour une

temperature plus elevee, pour que le lave-

vaisselle soit alimente par de I'eau _.au moins

49°C (120°F). Voir & la page 25 la methode

recommandee & la rubrique "Conseils pour

I'economie d'energie".

Ne pas trop charger le lave-vaisselle afin

que I'eau puisse s'en ecouler correctement,

et utiliser un agent de rinc;age liquide pour

faciliter le sechage. Voir les instructions de

chargement correct aux pages 9 & 12. Ne pas

utiliser I'option de sechage economique.

Remplir le distributeur d'agent de rin(;age.

Voir les instructions & la page 18.

Certains articles de plastique peuvent

necessiter un sechage manuel avec un

torchon.

Emploi de I_option de

"Sechage Economique"

Ne pas utiliser I'option de "Sechage

I_conomique" pour la charge de vaissetle

suivante.

D6t rioration de la vaisselle au cours du

lavage

PROBL_:ME

Ecaillage sur Chargement

la vaisselle incorrect

CAUSE SOLUTION

Charger la vaisselle et les verres de telle

maniere qu'ils soient stables et qu'ils ne se

heurtent pas mutuellement sous I'effet du

lavage. Manoeuvrer doucement les paniers

sur leurs glissieres pour minimiser les chocs.

REMARQUE : Laver manuellement certains

types de porcelaine et verrerie, comme les

articles antiques et de cristal mince.

Taches

noires ou

grises sur

la vaisselle

Contact avec des

articles d'aluminium

Charger les articles d'aluminium de telle

mani_re qu'ils ne puissent passe frotter contre

d'autres articles au cours du lavage. Ne pas

laver au lave-vaisselle des articles jetables en

aluminium. Pour eliminer les marques

d'aluminium, utiliser un produit de nettoyage

moyennement abrasif.

Elimination des taches et films

Veiller & ce que le distributeur d'agent de 2.

ringage soit toujours rempli d'agent de

ringage liquide.Un agent de rinc.sageemp_che

reau de former des gouttelettes qui s_cher-

aient en laissant des taches ou marques.

Pour 61iminer le$ tache$ et films sur la 3.

vaisselle et les verres, ou un film qui s'est

form_ sous reffet de reau dure sur la surface

interne du lave-vaisselle, on peut utiliser du

vinaigre blanc selon la m_thode suivante :

1. Charger la vaisselle et les verres dans le

lave-vaisselle de la mani_re habituelle. Ne

pas charger des couverts ou autres articles

m_talliques dans le lave-vaisselle.

Verser 473 mL (2 tasses) de vinaigre

m_nager dans un verre, ou dans un verre

mesurer lavable au lave-vaisselle, qui

sera plac_ verticalement dans le panier

inf_rieur.

Fermer la porte.

S_lectionner le programme de lavage

"Normal" et roption de "S_chage

I:tconomique",puis appuyer sur la touche

de raise en marche Start. Ne pas utiliser

de d_tergent. Laisser ie lave-vaisselle

ex_cuter compl_tement le programme.

REMARQUE : On ne doit ex_cuter cette

operation qu'occasionnellement. Le vinaigre

est un acide; son utilisationexcessive peut

faire subir des dommages au lave-vaisselle.

Avant de contacter le service de d pannage ...

Si le lave-vaisselle ne fonctionne pas correctement, 6tudier le tableau suivant ainsi que la

section "Solutions des probl_mes communs du lave-vaisselle" aux pages 30 & 33 avant

de contacter le concessionnaire. Cela pourra vous _conomiser le co0t de la visite d'un

d_panneur.

Le lave-vaisselle ne fonctionne pas

correctement

PROBLI_ME CONTROLER CE QUI SUIT

Le lave-vaisselle

ne fonctionne pas

ou s'arr6te au

cours d'un pro-

gramme

Porte bien ferm_e?

Programme approprid s_lectionne? Voir page 7 et 8.

Verrouillage pour enfants actif? Voir page 22.

Fusible grilld ou disjoncteur ouvert?

Arrivde d'eau ouverte?

Arr6t du moteur du fait d'une charge excessive? Dans ce cas, I'appareil

se remet en marche automatiquement apr_s quelques minutes. Si le

moteur ne se remet pas en marche, contacter le d6panneur.

Le lava-vaisselle

ne se ramplit pas

Flotteur de protection contre debordement bloqu_ & la position la plus

_levde? II faut que le flotteur puisse se ddplacer librement vertica-

lement. Appuyer dessus pour le lib6rer. Voir page 27.

Le lave-vaisselle

semble fonction-

ner trop longtemps

Temperature de I'eau d'alimentation insuffisante? La pdriode de

fonctionnement du lave-vaisselle est plus Iongue Iorsqu'il faut qu'il

chauffe I'eau ou si on a sdlectionn_ I'option de lavage _.haute tempera-

ture. R_gler le thermostat du chauffe-eau pour que le

lave-vaisselle soit aliment_ par de I'eau & au moins 49°C (120°F).

R6sidus d'eau

dans le lave-

vaissella

Attendre la fin du programme. II est normal qu'il reste un petit r_sidu

d'eau.

Examiner le brise-siphon s'il yen a un; il est peut-_tre obstrud. Dans ce

cas, exdcuter les instructions de nettoyage du fabricant. Voir page 29.

R6sidus de

ddtergent dans la

section couverte

du distributeur

Utiliser un detergent frais, remiser le d_tergent en un lieu frais et sec

dans un r_cipient bien fermi. Jeter tout d_tergent agglom_r_.

Attendre la fin du programme.

IIfaut que le flotteur puisse se d_placer librement verticalement.

Appuyer dessus pour le lib_rer. Voir page 27.

R6sidu blanc

apparent sur

le panneau

d'acc_)s frontal

Certains d_tergents liquides produisent un moussage excessif et

une accumulation sur le panneau d'acc_s. Essayer un autre type

de ddtergent ou une marque diffdrente pour r_duire le moussage

et _liminer I'accumulation.

Odeur perceptible Ex_cuter le programme de "Rin(;:age Seulement" au moins une fois

dans le lave- ou deux par jour jusqu'_. I'accumulation d'une charge complete.

vaisselle

Bruits

PROBLEME CONTROLER CE QUI SUIT

Sons de broyage,

r_page ou

bourdonnement

Pr6sence d'un objet dur dans la pompe? L'6missiondu son devrait

cesser apr_s le broyage de I'objet. Si le son ne disparait pas apr_s le

programme suivant, contacter le d_panneur. Voir _.la page 24 "Sons

normaux 6mis au cours du fonctionnement".

Formation de vapeur

PROBLF:ME

Emission de

vapeur par

la porte

CONTROLER CE QUI SUIT

Ceci est normal au cours de la phase de s_chage d'un programme du

lave-vaisselle. Voir "Syst_me de s_chage", page 24.

Avantde faire un appel pour assistance ou service, consulter la section "Diagnostic". Ceci

pourra peut-#}tre vous _pargner le co_t de la visite d'un d_panneur. Si une aide demeure

n(}cessaire, proc_der conform_ment aux instructions ci-dessous.

Demande d'assistance ou de service

aux E.-U....

Contacter sans frais le Centre

d'assistance h la client61e

de KitchenAid au :

1-800-422-1230.

Lors du contact :

Veuillez communiquer la date

d'achat ainsi que le numero de serie et le

numero de modele complet de I'appareil

(voir la section "Note _.I'utilisateur"). Cette

information nous aidera & mieux satisfaire

vos besoins.

Nos consultants vous renseigneront sur

les eujets suivants :

• Caracteristiques et specifications sur toute

notre gamme d'appareils menagers.

• Information pour rinstallation.

• Procedures d'utilisation et d'entretien.

• Vente de pieces de rechange et accessoires.

• Assistance specialisee _.la clientele (langue

espagnole, malentendants, malvoyants, etc.).

• Concessionnaires Iocaux, entreprises

de service et distributeurs de pieces

de rechange.

Les techniciens de service KitchenAid

ont re(;;ula formation qui leur permet

d'effectuer les travaux de reparation sous

garantie et le service apres-vente sur les

produits partout aux E.-U..

Vous pouvez egalement consulter I'annuaire

telephonique Pages jaunes pour identifier une

entreprise de service agreee KitchenAid dans

votre region.

Pour acheter des pi+ces de rechange ...

Si vous avez besoin de commander des

pieces de rechange, nous recommandons

I'emploi uniquement de pieces autorisees

par I'usine. Ces pieces seront facilement

installees et fonctionneront bien parce

qu'elles sont fabriquees avec la meme

precision mise en oeuvre dans la fabrication

de chaque appareil menager KITCHENAID*

neuf. Pour obtenir des pieces de rechange

autorisees par I'usine, contacter le Centre

de service agree le plus proche.

Pour obtenir une assistance plus +tendue ...

Si vous avez besoin d'une assistance plus

etendue, vous pouvez ecrire a KitchenAid

pour nous communiquer vos questions ou

preoccupations, & I'adresse suivante :

KitchenAid Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez indiquer

un numero de telephone o_ on peut vous

contacter dans la journee.

Demande d'assistance ou de service au

Canada ...

Pour obtenir de l'aide dans tout le

_ anada, contacter sans frais

le Centre d'assistance tala

clientele de KitchenAid

Canada, 8 h 30 - 18 h (HNE) :

1-800-461-6681.

Lors du contact :

Veuillez communiquer la date d'achat ainsi

que le num6ro de serie et le num6ro de

mod61e complet de I'appareil (voir la section

"Note _.I'utilisateur"). Cette information nous

aidera & mieux satisfaire vos besoins.

Nos consultants vous renseigneront sur

les sujets suivants :

• Caract6ristiques et specifications sur toute

notre gamme d'appareils m_nagers.

• Concessionnaires Iocaux.

• M6thodes d'utilisation et d'entretien.

Les techniciens de service KitchenAid

ont regu la formation qui leur permet d'effec-

tuer les travaux de r_paration sous garantie

et le service apr6s-vente sur les produits

partout au Canada. Pour service au Canada,

t616phoner i=une des num6ros suivantes

Inscrit ci-dessous.

Service d'appareils m_nagers KitchenAid Canada-

Service aux consommateurs

Succursales de service direct :

COLOMBIE-BRITANNIQUE 1-800-665-6788

ALBERTA 1-800-661-6291

ONTARIO R6gion d'Ottawa 1-800-267-3456

(iJ I'exception du code rdgional 807) En dehors de la r_gion d'Ottawa 1-800-807-6777

MANITOBA, SASKATCHEWAN 1-800-665-1683

lit code rdgional 807 en ONTARIO

QUEBEC Montr6al (_ rexception de la rive sud) 1-800-361-3032

Rive Sud Montreal 1-800-361-0950

Quebec 1-800-463-1523

Sherbrooke 1-800-567-6966

PROVINCES DE L'ATLANTIQUE 1-800-565-1598

suite tala page suivante

Pour acheter des pi_ces de rechange ...

Si vous avez besoin de commander des

pieces de rechange, nous recommandons

I'emploi uniquement de pieces autoris_es

par I'usine. Ces pieces seront facilement

install_es et fonctionneront bien parce

qu'elles sont fabriqu_es avec la m_me

precision mise en oeuvre dans la fabrication

de chaque appareil m_nager KITCHENAID*

neuf. Pour obtenir des pieces de rechange

autoris6es par I'usine, contacter le Centre

de service agr_ le plus proche.

Pour obtenir une assistance plus _tendue ...

Si vous avez besoin d'une assistance plus

_tendue, vous pouvez ecrire & KitchenAid

Canada pour nous communiquer vos

questions ou preoccupations,

& I'adresse suivante :

Service des relations avec la clientele

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez

indiquer un num_ro de t_l_phone o_ on

peut vous contacter dans la journee.

Cet index est alphab_tique. Rechercher le mot ou la phrase d_sir_e pour identifier la page

o_Jon I'y trouve.

SUJET PAGE

AGENT DE RIN(_AGE

Utilisation .................................................... 18

ARTICLES SPFtClAUX

Conseils pour le lavage .............................. 13

ASSISTANCE

Au Canada ........................................... 37, 38

Aux I_.-U..................................................... 36

BRISE-SlPHON ............................................. 29

SUJET PAGE

Annulation d'un programme ........................ 20

Mise en service ............................................. 6

Modification d'un r_glage ............................ 22

Programmation pour un lavage diff_r_ ........ 23

GARANTIE ..................................................... 40

GUIDE DE MISE EN SERVICE ....................... 6

LUMII_RES DU PANNEAU

DE COMMANDE ......................................... 21

BRUITS

Bruit normalement dmis ............................. 24

Conseils pour fonctionnement

silencieux ................................................... 24

CARACTC:RISTIQUES/COM POSANTS .......... 4

NETTOYAGE

Extdrieur ...................................................... 27

Int6rieur ....................................................... 27

OPTIONS

S61ection ..................................................... 20

CHARGEMENT

Panier _.couverts ....................................... 12

Panier infdrieur ........................................... 10

Partier sup_rieur ........................................... 9

Prdparation du chargement .......................... 9

COM POSANTS/CARACTC:RISTIQUES .......... 4

Di_TERGENT

Quantitd ................................................ 16, 17

Type ........................................................... 16

DIAGNOSTIC ................................................. 34

DISTRIBUTEUR

Agent de rin_age ........................................ 18

Ddtergent ................................................... 15

EAU

Contr61e de la temperature ........................ 25

F:NERGIE

i:tconomie ................................................... 25

ENTRETIEN

Brise-siphon ............................................... 29

Flotteur - protection contre d_bordement .... 27

Nettoyage ................................................... 27

Remisage ................................................... 28

Syst_me de lavage HYDRO SWEEP* ....... 26

FILM/TACH ES

Ftlimination.................................................. 33

FONCTIONNEMENT DU LAVE-VAISSELLE

Addition d'articles au cours d'un

programme ................................................. 23

PANIER ,/_COUVERTS ................................. 12

PANIER INFI_RIEUR ..................................... 10

PANIER SUPI_RIEUR

Chargement .................................................. 9

PROBLI_MES COMMUNS DE

LAVE-VAISSELLE

Solutions ............................................. 30 _.33

PROGRAMME

Annulation ................................................... 20

Tableau de s_lection ................................... 19

PROGRAMMATION POUR UN LAVAGE

DIFFI:tRE ........................................................ 23

PROTECTION CONTRE DEBORDEMENT ... 27

REMISAGE .................................................... 28

RESPONSABILITI_S

Propri_taire ................................................... 2

SF_CURITE ....................................................... 3

SYSTI_ME DE SI_CHAGE ............................. 24

TACHES/FILM

Elimination .................................................. 33

VAPEUR ........................................................ 24

VERROUILLAGE POUR ENFANTS .............. 22

DUREE DE LA

GARANTIE :

GARANTIE

COMPL_:TE

D'UNE ANNEE

A PARTIR DE

LA DATE

D'INSTALLATION

GARANTIE

LIMITEE DE

LA SECONDE A

LA CINOUI_:ME

ANNEE

A PARTIR DE

LA DATE

D'INSTALLATION

GARANTIE

VIE ENTII_RE

DEPUIS LA DATE

D'INSTALLATION

KITCHENAID PAIERA KITCHENAID NE PAIERA PAS

POUR : POUR :

Pi_ces de rechange et frais A. Visite de d_pannage pour :

de main-d'oeuvre pour 1. Correction de I'installation du

I'elimination des vices de

materiau ou de fabrication.

Les travaux doivent etre

executes par le personnel

d'un etablissement de service

agree KitchenAid.

Les pieces de rechange

pour le panier superieur ou

inferieur si le panier rouille

dO aux materiaux ou le metier

defectueux (seulement pour

le mod@le KUDM24SE).

Pi@cesde rechange pour le

moteur (un tiers HP) en cas

de vice de materiau ou de

fabrication.

Pi@cesde rechange pour

organes de commande

electronique en cas de vice

de materiau ou de fabrication.

Pieces de rechange pour

I'element chauffant en cas

de vice de materiau ou de

fabrication.

Pieces de rechange et frais

de main-d'oeuvre pour la

doublure de porte interne ou

la cuve d'acier inoxydable en

cas d'apparition de fuite d'eau

par suite de rouilie imputable

un vice de materiau ou de

fabrication.

lave-vaisselle.

2. Explications du fonctionnement

du lave-vaisselle.

3. Rempiacement des fusibles

ou correction du c&blage de

la maison.

4. Correction du circuit de conduit

de plomberie de la maison.

B. Reparations Iorsque le lave-

vaisselle est utilise autrement que

dans une application familiale.

C. Dommage resultant d'accident,

alteration, mauvais usage, abus,

incendie, inondation, actes naturels,

installation inappropriee ou installation

non conforme aux codes Iocaux

d'electricit@ et de plomberie.

D. Tout frais de main-d'oeuvre pendant

la periode de garantie limitee.

E. Le coot des pieces de rechange

et de la main-d'oeuvre pour les

appareiis utilises hors du Canada ou

des Etats-Unis.

F. Frais de transport de I'appareil.

Ce produit est con_:u pour qu'il

soit reparable sur place.

G. Reparations aux pieces ou systemes

resultant de modifications non

autorisees executees _.I'appareil.

H. Au Canada, les frais de deplace-

ment ou de transport pour les clients

habitant dans des regions eloignees.

9/97

3TCHENAID ET KITCHENAID CANADA DECLINE TOUTE RESPONSABILITI_ AU TITRE DE

IOMMAGES SECONDAIRES OU INDIRECTS. Certaines provinces n'admettent pas l'exclusion

u la limitation de dommages secondaires ou indirects. Par consequent, cette exclusion ou

mitation peut ne pas vous etre applicable. Cette garantie vous confere des droits juridiques

p@cifiques; vous pouvez egalement jouir d'autres droits qui peuvent varier d'une province _.

autre ou d'un Fttat& un autre.

_ors des Etats-Unis ou du Canada, une garantie diff6rente peut _tre applicable. Pour les

16tails, contacter le concessionnaire agr66 KitchenAid.

--ncas de besoin d'assistance ou d'une intervention de service, consulter d'abord la section "Diagnostic"

Je cette brochure. Apres avoir consulte la section "Diagnostic", on peut egalement trouver de I'aide

Jans la section "Demande d'assistance ou de service". Aux E.-U., contacter le centre d'assistance &

a clientele au 1-800-422-1230. Au Canada, telephoner _.KitchenAid Canada en composant I'un des

_umeros de telephone indiques dans la section "Demande d'assistance ou de service".

KitchenAid

9743107 Benton Harbor, MI, U.S.A. 49022-2692 11/97

KitchenAid KUDI24SEWH3 undercounter dishwasher

Product's Documents

User Manual

Specifications

KitchenAid KUDI24SEWH3 Questions and Answers
