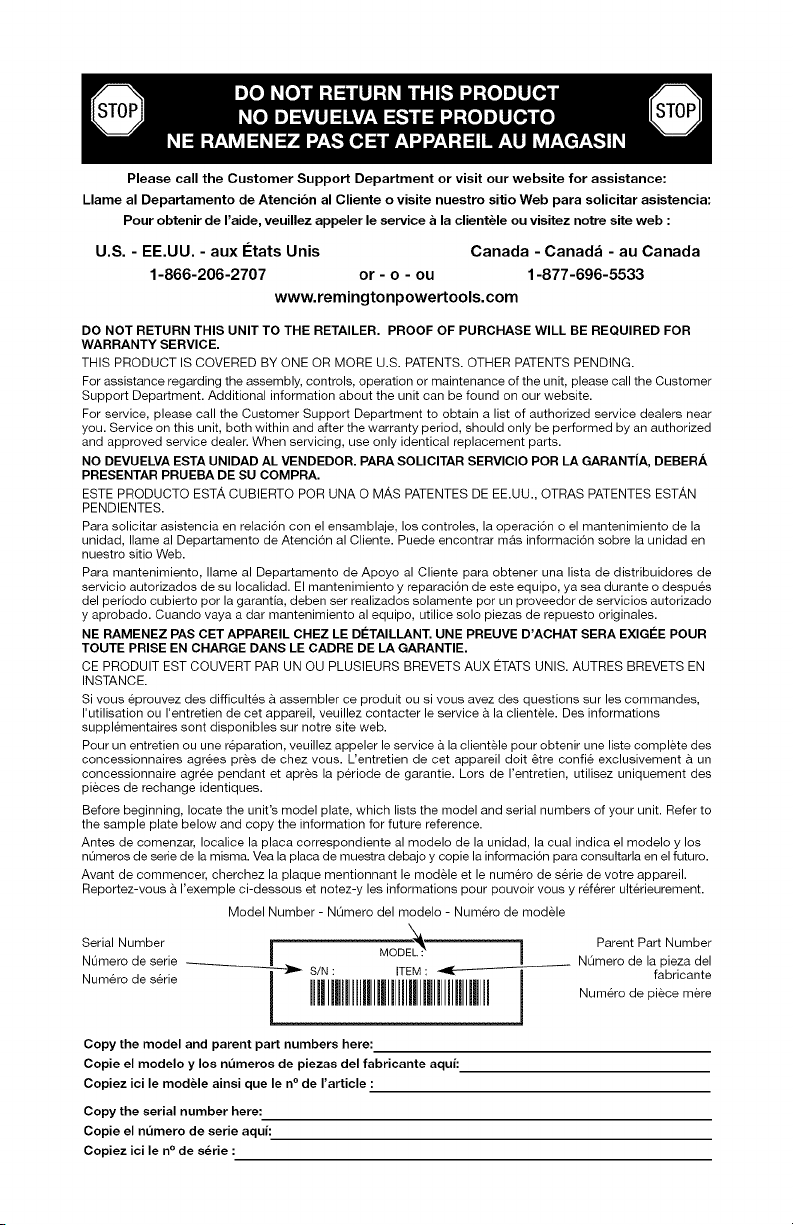

Remington RM1630A electric chainsaw User Manual

REM I

ELECTRIC C

OWNER'S MANUAL

MODELS: RM1630U_ RM1630A_ RM1630W, RM1415M

iMPORTANT: Read and understand this manual before

assembling or operating this chain saw. improper use of

saw can cause severe injury. Keep this manual for future

reference.

PART NO. 769-05150 P01 (09/09)

Please call the Customer Support Department or visit our website for assistance:

Llame al Departamento de Atenci6n al Clienteo visite nuestro sitioWeb para solicitar asistencia:

Pour obtenirde raide, veuillezappeler le servicea la client61eouvisitez notresite web :

U.S. - EE.UU. - aux I_tats Unis Canada - Canada - au Canada

1-866-206-2707 or - o - ou 1-877-696-5533

www.remingtonpowertools.com

DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF PURCHASE WILL BE REQUIRED FOR

WARRANTY SERVICE.

THIS PRODUCT IS COVERED BY ONE OR MORE U.S. PATENTS. OTHER PATENTS PENDING.

For assistance regarding the assembly, controls, operation or maintenance of the unit, please call the Customer

Support Department. Additional information about the unit can be found on our website.

For service, please call the Customer Support Department to obtain a list of authorized service dealers near

you. Service on this unit, both within and after the warranty period, should only be performed by an authorized

and approved service dealer. When servicing, use only identical replacement parts.

NO DEVUELVA ESTA UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA, DEBERA

PRESENTAR PRUEBA DE SU COMPRA.

ESTE PRODUCTO ESTA, CUBIERTO POR UNA O MAS PATENTES DE EE.UU., OTRAS PATENTES ESTAN

PENDIENTES.

Para solicitar asistencia en relaci6n con el ensamblaje, los controles, la operaci6n o el mantenimiento de la

unidad, Ilame al Departamento de Atenci6n al Cliente. Puede encontrar mas informaci6n sobre la unidad en

nuestro sitio Web.

Para mantenimiento, Ilame al Departamento de Apoyo al Cliente para obtener una lista de distribuidores de

servicio autorizados de su Iocalidad. El mantenimiento y reparaci6n de este equipo, ya sea durante o despues

del periodo cubierto per la garantia, deben ser realizados solamente per un proveedor de servicios autorizado

y aprobado. Cuando vaya a dar mantenimiento al equipo, utilice solo piezas de repuesto originales.

NE RAMENEZ PAS CET APPAREIL CHEZ LE DI_TAILLANT. UNE PREUVE D'ACHAT SERA EXIGI_E POUR

TOUTE PRISE EN CHARGE DANS LE CADRE DE LA GARANTIE.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS AUX ETATS UNIS. AUTRES BREVETS EN

INSTANCE.

Si vous eprouvez des difficultes & assembler ce produit ou si vous avez des questions sur les commandes,

I'utilisation ou I'entretien de cet appareil, veuillez contacter le service _. la clientele. Des informations

supplementaires sent disponibles sur notre site web.

Pour un entretien ou une reparation, veuillez appeler le service _. la clientele pour obtenir une liste complete des

concessionnaires agrees pres de chez vous. L'entretien de cet appareil doit 6tre confie exclusivement a un

concessionnaire agree pendant et apres la periode de garantie. Lors de I'entretien, utilisez uniquement des

pieces de rechange identiques.

Before beginning, locate the unit's model plate, which lists the model and serial numbers of your unit. Refer to

the sample plate below and copy the information for future reference.

Antes de comenzar, Iocalice la placa correspondiente al modelo de la unidad, la cual indica el modelo y los

nt_meros de serie de la misma. Vea la placa de muestra debajo y copie la informaci6n para consultarla en el future.

Avant de commencer, cherchez la plaque mentionnant le modele et le numero de serie de votre appareil.

Reportez-vous a I'exemple ci-dessous et notez-y les informations pour pouvoir vous y r6ferer ulterieurement.

Model Number - NOmero del modelo - Numero de modele

Serial Number iiiiililllllllllllllllllllllllllilllllllllllllllllll

Nt:lmero de serie MODEL_: ]

Numero de serie _ S/N ITEM

Parent Part Number

NOmero de la pieza del

fabricante

Numero de piece mere

Copy the model and parent part numbers here:

Copie el modelo y los numeros de piezas del fabricante aqui:

Copiez ici le mod61e ainsi que le n° de I'article :

Copy the serial number here:

Copie el nQmero de serie aqui:

Copiez ici le n° de serie :

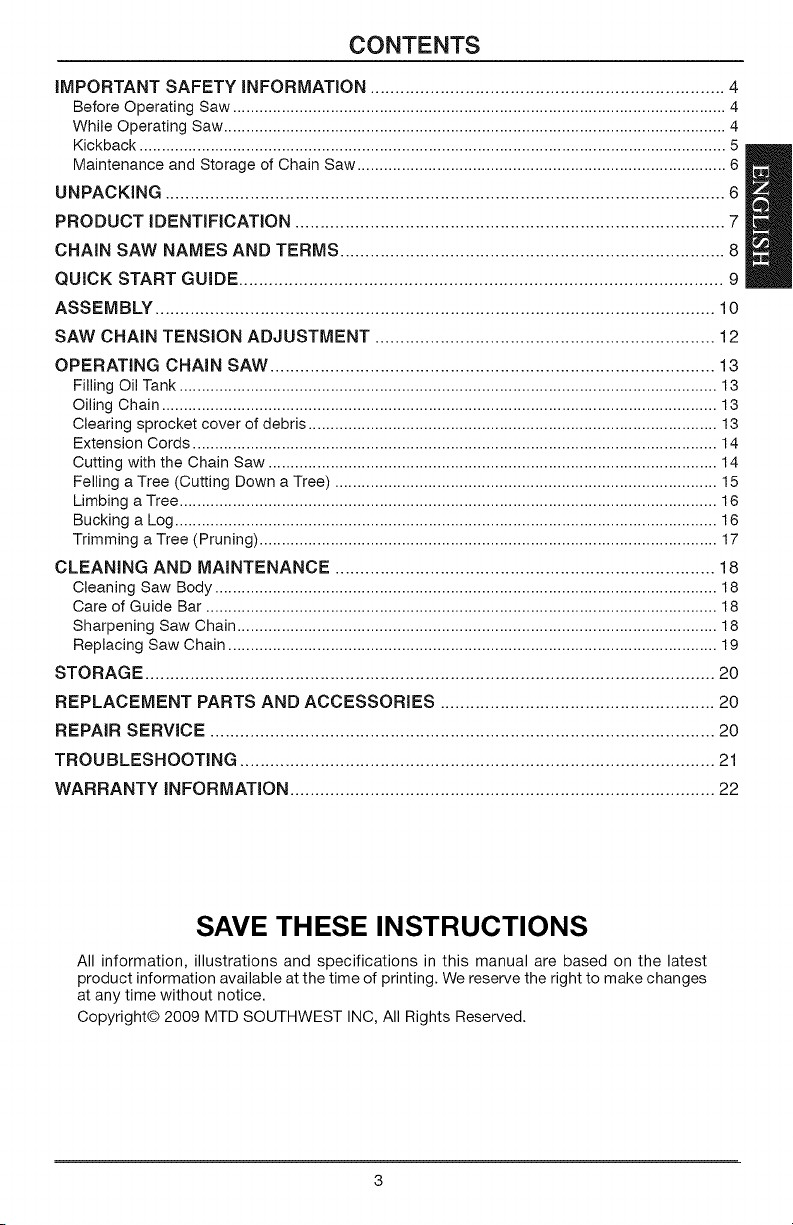

CONTENTS

iMPORTANT SAFETY iNFORMATiON ....................................................................... 4

Before Operating Saw ............................................................................................................... 4

While Operating Saw ................................................................................................................. 4

Kickback .................................................................................................................................... 5

Maintenance and Storage of Chain Saw ................................................................................... 6

UNPACKING ................................................................................................................ 6

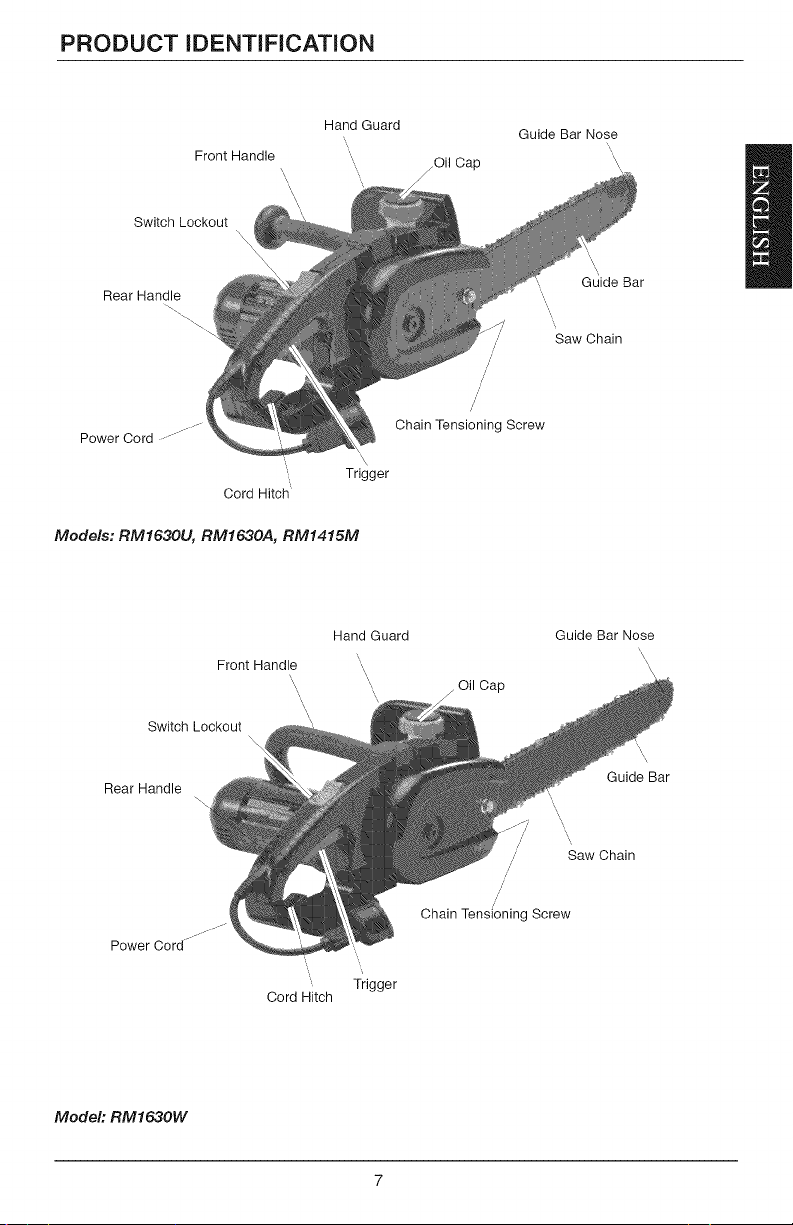

PRODUCT iDENTiFiCATiON ...................................................................................... 7

CHAIN SAW NAMES AND TERMS ............................................................................. 8

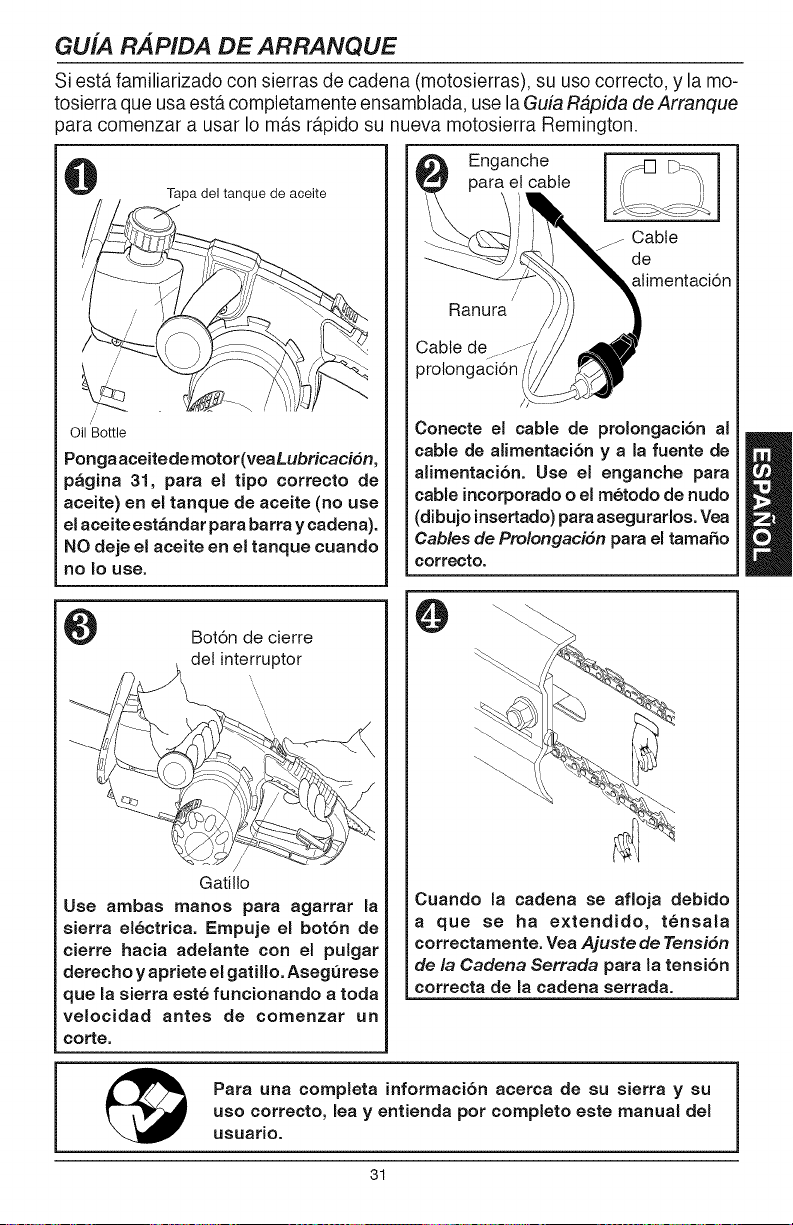

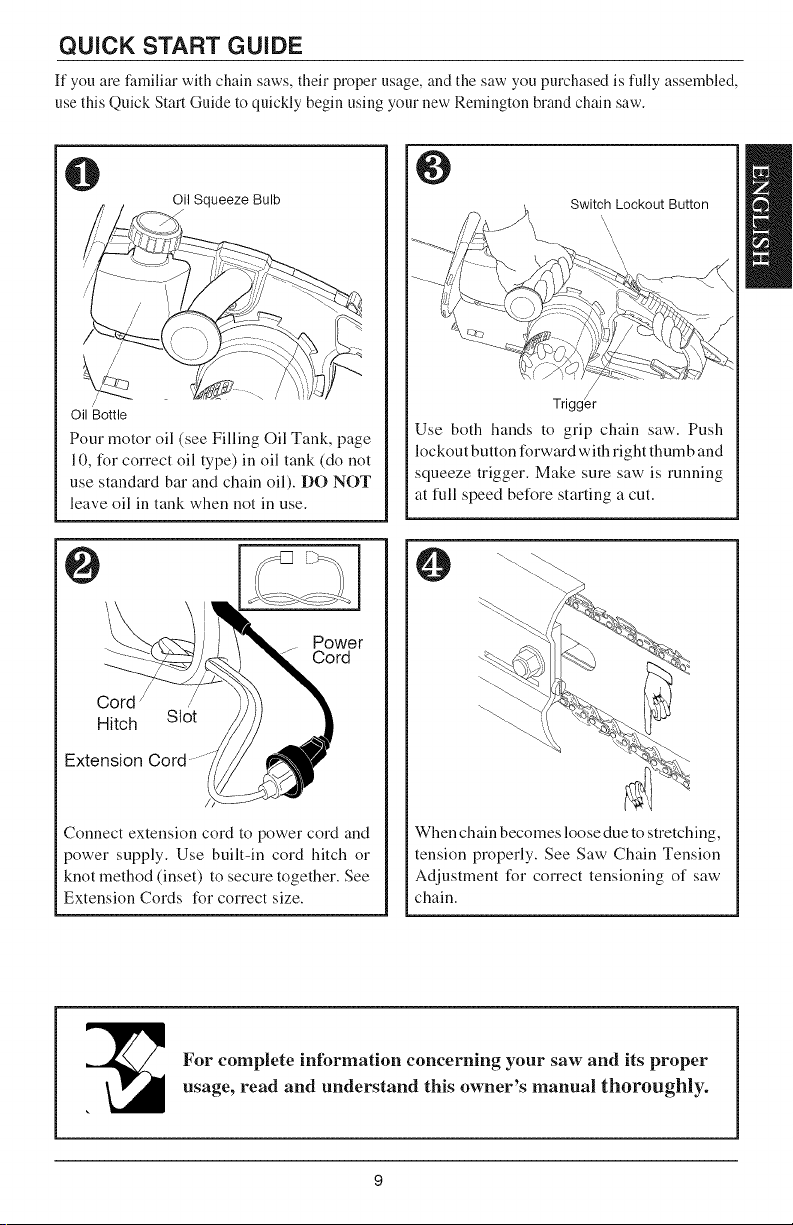

QUICK START GUIDE ................................................................................................. 9

ASSEMBLY ................................................................................................................ 10

SAW CHAIN TENSION ADJUSTMENT .................................................................... 12

OPERATING CHAIN SAW ......................................................................................... 13

Filling Oil Tank ......................................................................................................................... 13

Oiling Chain ............................................................................................................................. 13

Clearing sprocket cover of debris ............................................................................................ 13

Extension Cords ...................................................................................................................... t 4

Cutting with the Chain Saw ..................................................................................................... 14

Felling a Tree (Cutting Down a Tree) ...................................................................................... 15

Limbing a Tree ......................................................................................................................... 16

Bucking a Log.......................................................................................................................... 16

Trimming a Tree (Pruning) ....................................................................................................... 17

CLEANING AND MAINTENANCE ............................................................................ 18

Cleaning Saw Body ................................................................................................................. 18

Care of Guide Bar ................................................................................................................... 18

Sharpening Saw Chain ............................................................................................................ 18

Replacing Saw Chain .............................................................................................................. 19

STORAGE .................................................................................................................. 20

REPLACEMENT PARTS AND ACCESSORIES ....................................................... 20

REPAIR SERVICE ..................................................................................................... 20

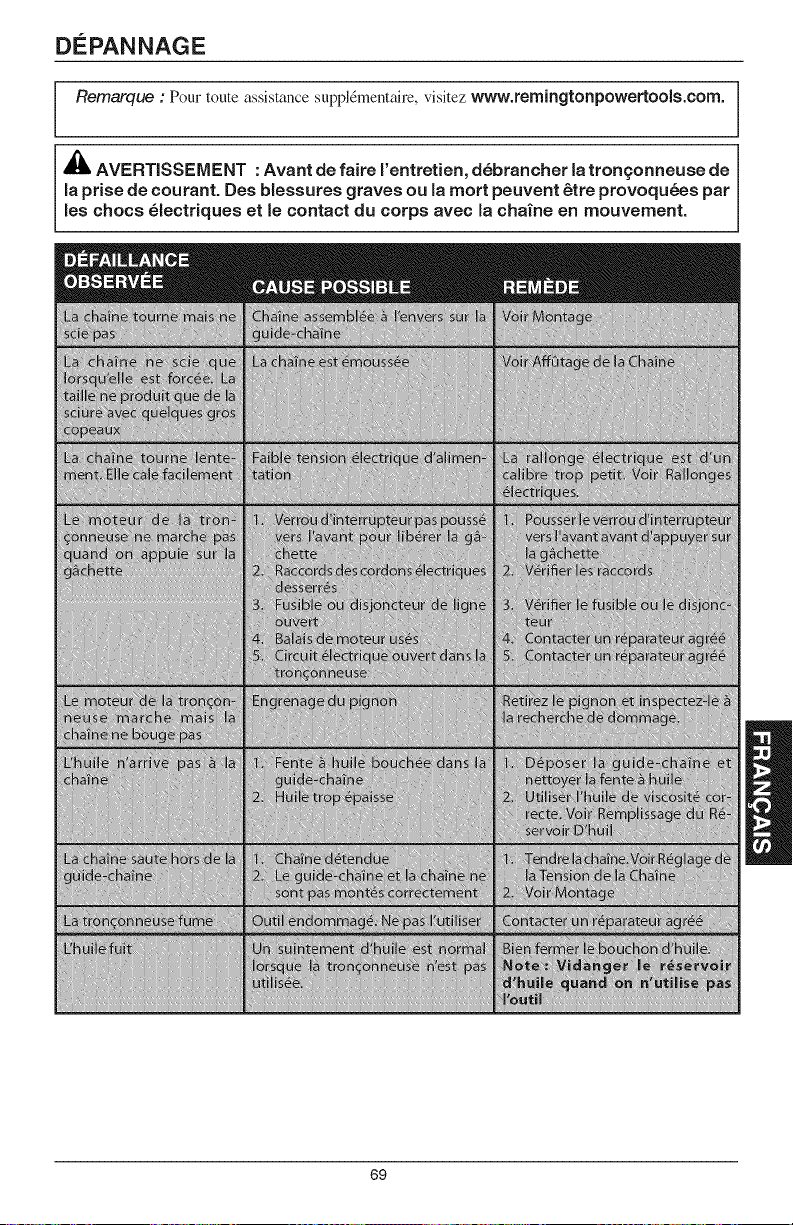

TROUBLESHOOTING ............................................................................................... 21

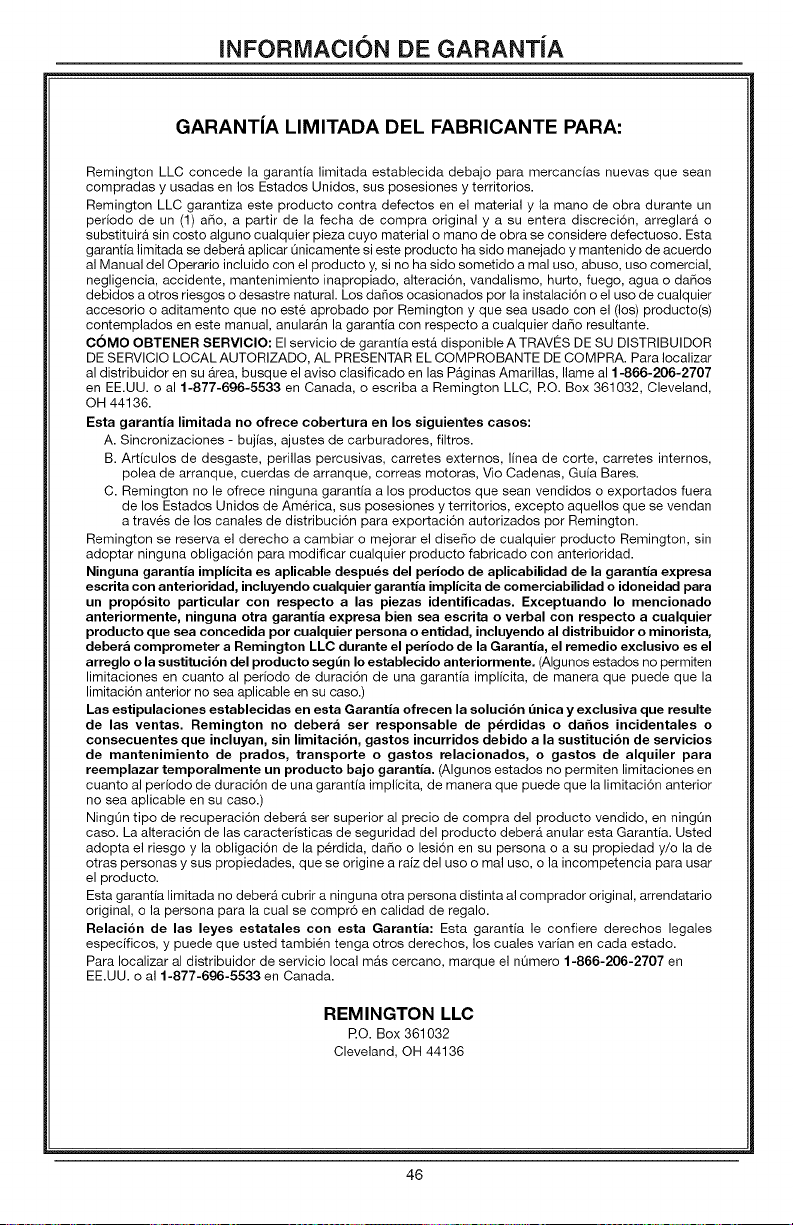

WARRANTY iNFORMATiON ..................................................................................... 22

SAVE THESE INSTRUCTIONS

All information, illustrations and specifications in this manual are based on the latest

product information available at the time of printing. We reserve the right to make changes

at any time without notice.

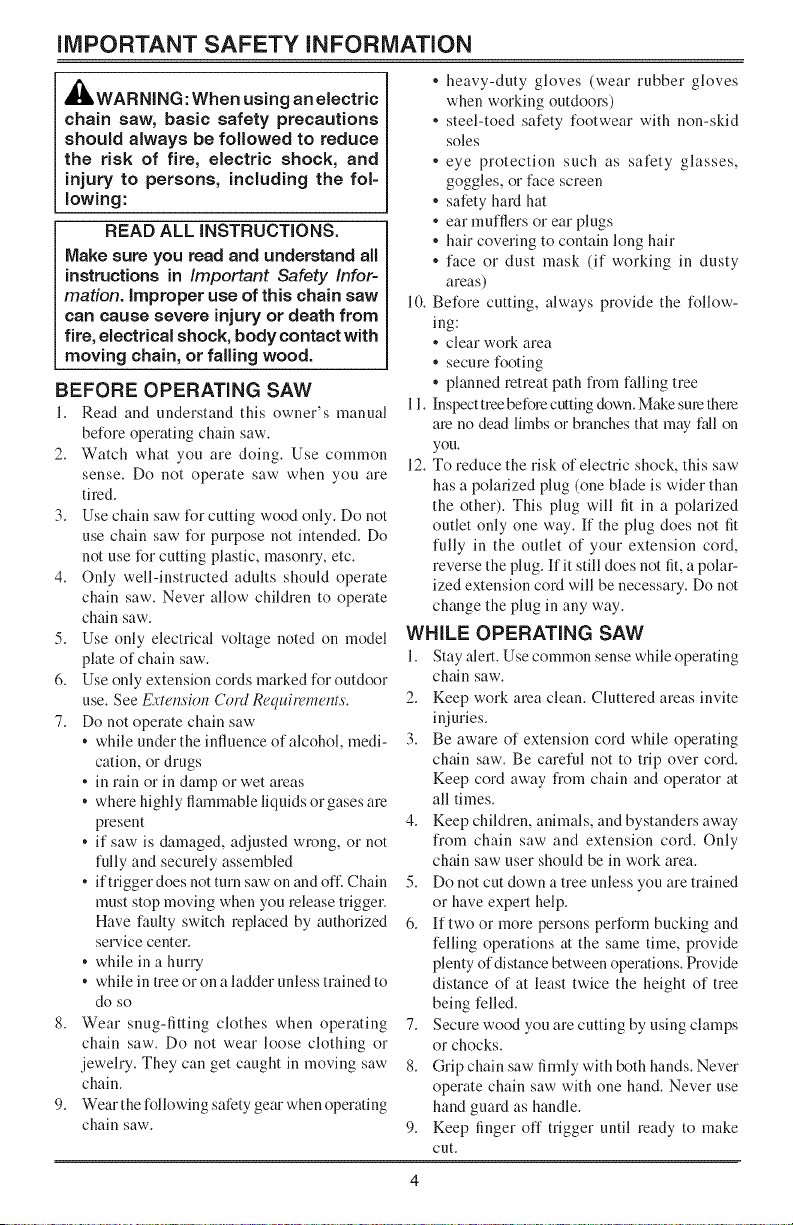

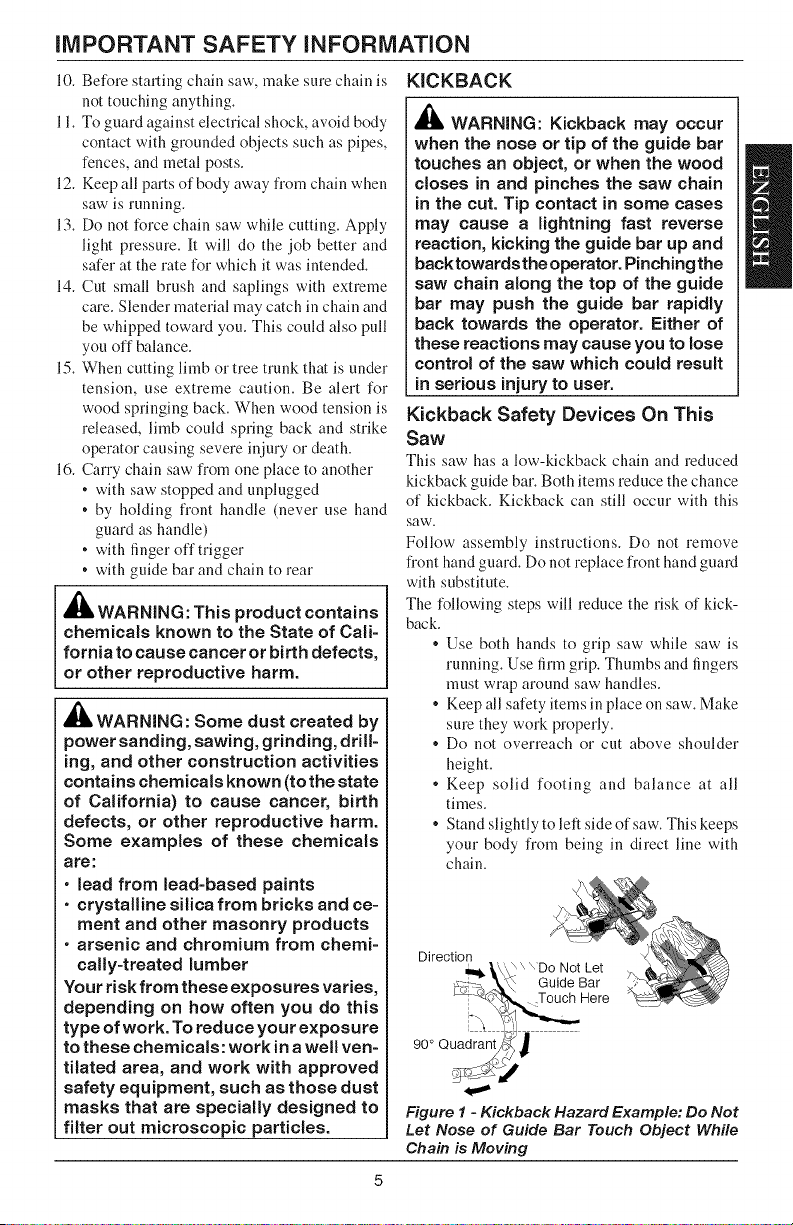

iMPORTANT SAFETY iNFORMATiON

_WARNING: When using an electric

chain saw, basic safety precautions

should always be followed to reduce

the risk of fire, electric shock, and

injury to persons, including the fob

lowing:

READ ALL INSTRUCTIONS.

Make sure you read and understand all

instructions in Important Safety Infor-

mation. Improper use of this chain saw

can cause severe injury or death from

fire, electrical shock, body contact with

moving chain, or failing wood.

BEFORE OPERATING SAW

1. Read and understand this owner's manual

before operating chain saw.

2. Watch what you are doing. Use common

sense. Do not operate saw when you are

tim&

3. Use chain saw for cutting wood only. Do not

use chain saw for purpose not intended. Do

not use for cutting plastic, masonry, etc.

4. Only welMnstructed adults should operate

chain saw. Never allow children to operate

chain saw.

5. Use only electrical voltage noted on model

plate of chain saw.

6. Use only extension cords marked for outdoor

use. See E,rtelzsion Cord Requir#mentx.

7. Do not operate chain saw

• while under the influence of alcohol, medi-

cation, or drugs

• in rain or in damp or wet areas

• where highly flammable liquids or gases am

present

• if saw is damaged, adjusted wrong, or not

fully and securely assembled

• if trigger does not turn saw on and oft. Chain

must stop moving when you release trigger.

Have fauky switch replaced by authorized

service center.

• while in a hut U

• while in tree or on a ladder unless trained to

do so

8. Wear snug-fitting clothes when operating

chain saw. Do not wear loose clothing or

jewelry. They can get caught in moving saw

chain.

9. Wear the following safety gear when operating

chain saw.

• heavy-duty gloves (wear rubber gloves

when working outdoors)

• steal-toed safety footwear with non-skid

soles

• eye protection such as safety glasses,

goggles, or face screen

• safety hard hat

• ear mufflers or ear plugs

• hair covering to contain long hair

• face or dust mask (if working in dusty

areas)

10. Before cutting, always provide the follow-

ing:

• clear work area

• secure footing

• planned retreat path from fafling tree

11. Inspecttreebefore cuttingdown. Make sumtfiem

am no dead limbs or branches that may f_dion

you.

12. To reduce the risk of electric shock, this saw

has a polarized plug (one blade is wider than

the other). This plug will fit in a polarized

outlet only one way. If the plug does not fit

fully in the oudet of your extension cord,

reverse the plug. If it still does not fit, a pola>

ized extension cord will be necessary. Do not

change the plug in any way.

WHILE OPERATING SAW

1. Stay alelt. Use common sense while operating

chain saw.

2. Keep work area dean. Cluttered areas invite

injuries.

3. Be aware of extension cord while operating

chain saw. Be careful not to trip over cord.

Keep cord away from chain and operator at

aH times.

4. Keep children, animals, and bystanders away

from chain saw and extension cord. Only

chain saw user should be in work area.

5. Do not cut down a tree unless you are trained

or have expert help.

6. If two or more persons perform bucking and

felling operations at the same time, provide

plenty of distance between operations. Provide

distance of at least twice the height of tree

being felled.

7. Secure wood you are cutting by using clamps

or chocks.

8. Grip chain saw firmly with both hands. Never

operate chain saw with one hand. Never use

hand guard as handle.

9. Keep finger off trigger until ready to make

cut.

iMPORTANT SAFETY iNFORMATiON

10. Before starting chain saw, make sure chain is

not touching anything.

11. To guard against electrical shock, avoid body

contact with grounded objects such as pipes,

fences, and metal posts.

12. Keep all parts of body away from chain when

saw is running.

13. Do not force chain saw while cutting. Apply

light pressure. It will do the job better and

safer at the rate for which it was intended.

14. Cut small brush and saplings with extreme

care. Slender material may catch in chain and

be whipped toward you. This could also pull

you off balance.

15. When cutting limb or tree trunk th* is under

tension, use extreme caution. Be alert for

wood springing back. When wood tension is

released, limb could spring back and strike

operator causing severe injury or death.

16. Carry chain saw from one place to another

• with saw stopped and unplugged

• by holding front handle (never use hand

guard as handle)

• with finger off trigger

• with guide bar and chain to rear

_lb WARNING: This product contains

chemicals known to the State of Cali-

fornia to cause cancer or birth defects,

or other reproductive harm.

_lb WARNING: Some dust created by

power sanding, sawing, grinding, drill-

ing, and other construction activities

contains chemicals known (to the state

of California) to cause cancer, birth

defects, or other reproductive harm.

Some examples of these chemicals

are:

• lead from lead-based paints

• crystalline silica from bricks and ce-

ment and other masonry products

• arsenic and chromium from chemi-

cally-treated lumber

Your risk from these exposures varies,

depending on how often you do this

type of work. To reduce your exposure

to these chemicals: work in a well ven-

tilated area, and work with approved

safety equipment, such as those dust

masks that are specially designed to

filter out microscopic particles.

KICKBACK

WARNING: Kickback may occur

when the nose or tip of the guide bar

touches an object, or when the wood

closes in and pinches the saw chain

in the cut. Tip contact in some cases

may cause a lightning fast reverse

reaction, kicking the guide bar up and

backtowardsthe operator. Pinchingthe

saw chain along the top of the guide

bar may push the guide bar rapidly

back towards the operator. Either of

these reactions may cause you to lose

control of the saw which could result

in serious injury to user.

Kickback Safety Devices On This

Saw

This saw has a low-kickback chain and reduced

kickback guide bar. Both items reduce the chance

of kickback. Kickback can still occur with this

saw.

Follow assembly instructions. Do not remove

front hand guard. Do not replace front hand guard

with substitute.

The following steps will reduce the risk of kick-

back.

* Use both hands to grip saw while saw is

running. Use firm grip. Thumbs and fingers

must wrap around saw handles.

. Keep all safety items in place on saw. Make

sum they work properly.

. Do not overreach or cut above shoulder

height.

. Keep solid footing and balance at all

times.

* Stand slightly to left side of saw. This keeps

your body from being in direct line with

chain.

Direction

_,\ \ \Do Not Let

,_:_--\ _*_ Guide Bar

__ouch Here

90 ° ©uad ra_nt_i_

Figure 1 - Kickback Hazard Example: Do Not

Let Nose of Guide Bar Touch Object While

Chain is Moving

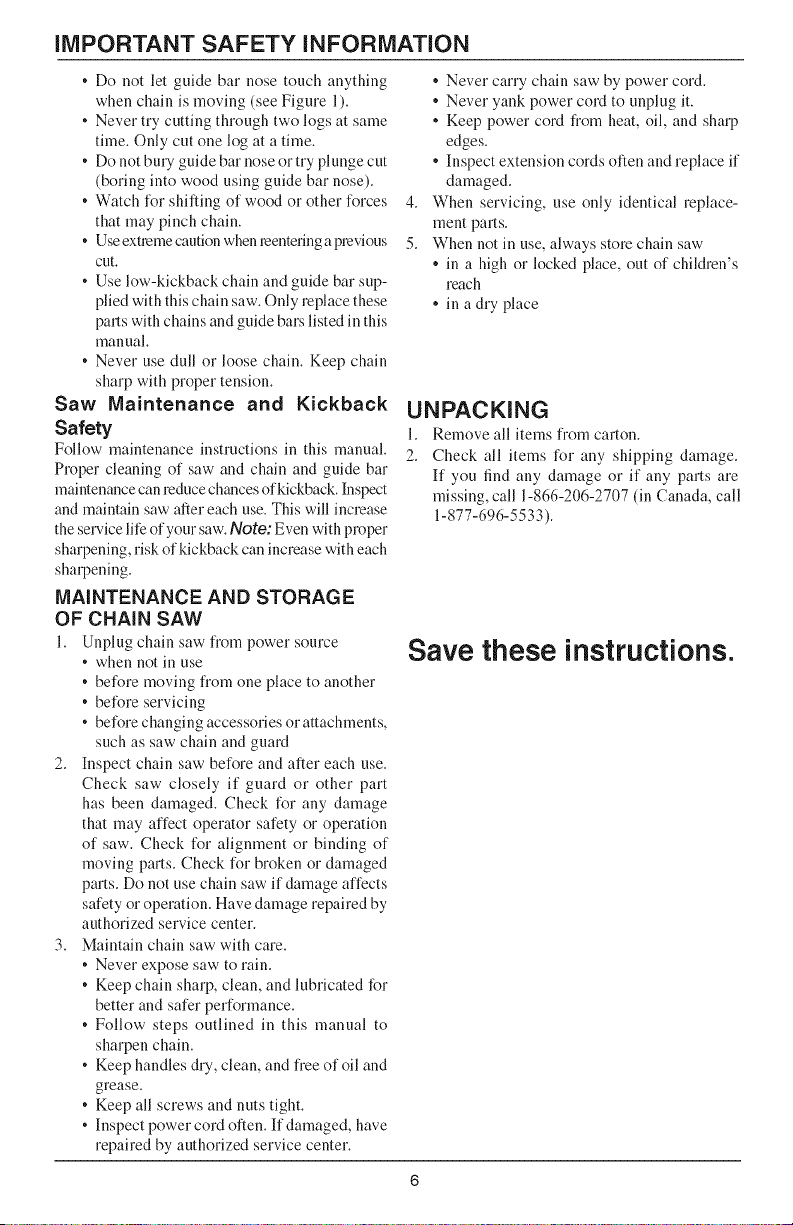

iMPORTANT SAFETY iNFORMATiON

• Do not let guide bar nose touch anything

when chain is moving (see Figure l).

• Never try cutting through two logs at same

time. Only cut one log at a time.

• Do not buU guide bar nose ortry plunge cut

(boring into wood using guide bar nose).

• Watch for shifting of wood or other forces

that may pinch chain.

• Use extlemecautionwhenreenteringa plevious

cut.

• Use low-kickback chain and guide bar sup-

plied with this chain saw. Only replace these

pal_s with chains and guide bars listed in this

manual.

• Never use dull or loose chain. Keep chain

sharp with proper tension.

Saw Maintenance and Kickback

Safety

F(Now maintenance instructions in this manual.

Proper cleaning of saw and chain and guide bar

maintenance can reduce chancesof kickback. Inspect

and maintain saw after each use. This will increase

the service life of your saw.Note: Even with proper

sharpening, risk of kickback can increase with each

sharpening.

MAINTENANCE AND STORAGE

OF CHAIN SAW

1. Unplug chain saw from power source

• when not in use

• before moving from one place to another

• before servicing

• before changing accessories or attachments,

such as saw chain and guard

2. Inspect chain saw before and after each use.

Check saw closely if guard or other part

has been damaged. Check for any damage

that may affect operator safety or operation

of saw. Check for alignment or binding of

moving parts. Check for broken or damaged

parts. Do not use chain saw if damage affects

safety or operation. Have damage repaired by

authorized service center.

3. Maintain chain saw with care.

• Never expose saw to rain.

• Keep chain sharp, dean, and lubricated for

better and safer performance.

• Follow steps outlined in this manuM to

sharpen chain.

• Keep handles dry, dean, and free of oH and

grease.

• Keep all screws and nuts tight.

• Inspect power cord often. If damaged, have

repaired by authorized service center.

• Never carry chain saw by power cord.

• Never yank power cord to unplug it.

• Keep power cord from heat, oil and sharp

edges.

• Inspect extension cords often and replace if

damaged.

When servicing, use only identical mplace-

ment parts.

When not in use, always store chain saw

• in a high or locked place, out of children's

reach

• in a dry place

UNPACKING

1. Remove all items fiom carton.

2. Check all items for any shipping damage.

If you find any damage or if any parts are

missing, call 1-866-206-2707 (in Canada, call

1-877-696-5533).

Save these instructions.

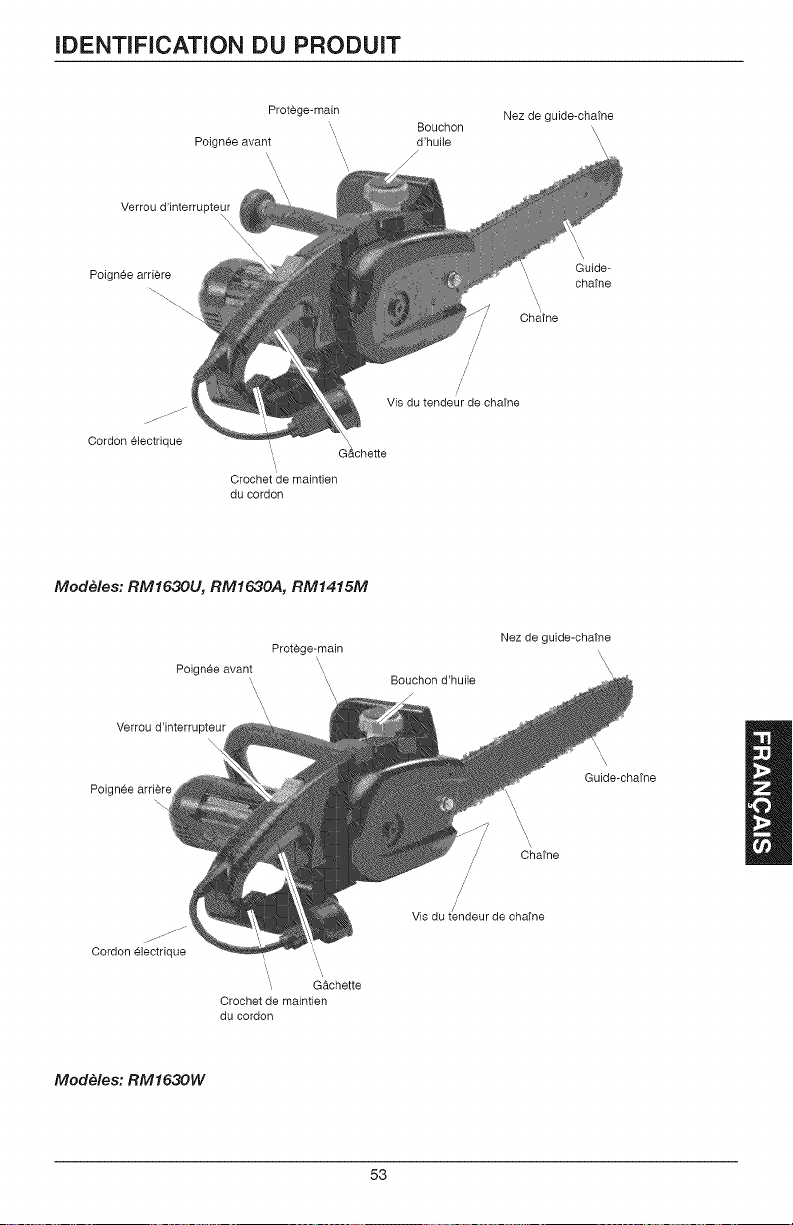

PRODUCT iDENTiFiCATiON

Front Handle

Switch Lockout

Hand Guard

Rear Handle

Power Cord

Cord Hitch ....

Trigger

Models: RM1630U, RM1630A, RM1415M

jOil Cap

Guide Bar Nose

Guide Bar

Chain Tensioning Screw

Saw Chain

Front Handle

Switch Lockout

Hand Guard

/ Oil Cap

Guide Bar Nose

'\\\

Rear Handle

Power

Cord Hitch

Trigger

j J J,?'

Chain Tensioning Screw

Guide Bar

Saw Chain

Model: RM1630W

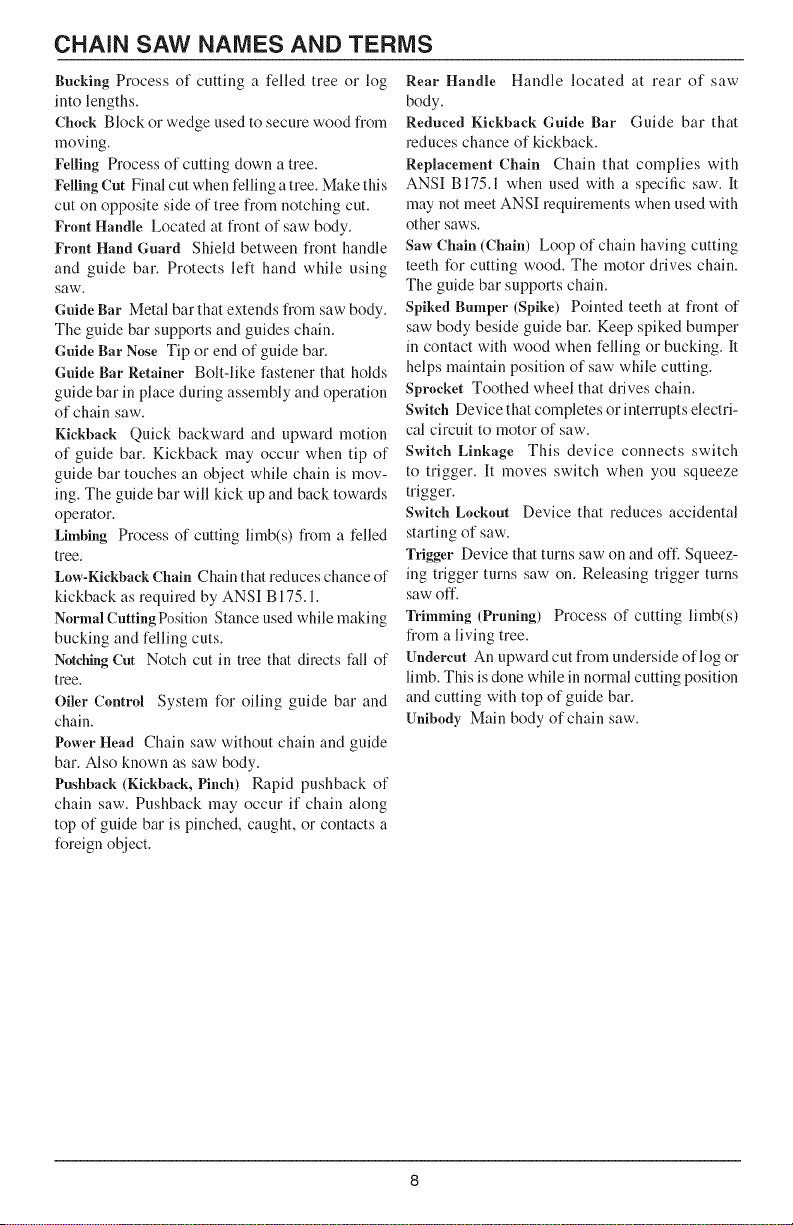

CHAIN SAW NAMES AND TERMS

Bucking Process of cutting a felled tree or log

into lengths.

Chock Block or wedge used to secure wood flom

moving.

Felling Process of cutting down a tree.

FellingCut Final cut when felling a tree. Make this

cut on opposite side of tree flom notching cut.

Front Handle Located at fl'ont of saw body.

Front Hand Guard Shield between flont handle

and guide bar. Protects left hand while using

saw.

Guide Bar Metal bar that extends flom saw body.

The guide bar supports and guides chain.

Guide Bar Nose Tip or end of guide bar.

Guide Bar Retainer Bolt-like fastener that holds

guide bar in place during assembly and operation

of chain saw.

Kickback Quick backward and upward motion

of guide bar. Kickback may occur when tip of

guide bar touches an object while chain is mov-

ing. The guide bar will kick up and back towards

operator.

Limbing Process of cutting limb(s) from a felled

tree.

Low-Kickback Chain Chain that reduces chance of

kickback as required by ANSI B175.1.

Normal Cutting Position Stance used while making

bucking and felling cuts.

No_:hingCut Notch cut in tree that directs fall of

tree.

Oiler Control System for oiling guide bar and

chain.

Power Head Chain saw without chain and guide

bar. Also known as saw body.

Pushbaek (Kickback, Pinch) Rapid pushback of

chain saw. Pushback may occur if chain along

top of guide bar is pinched, caught, or contacts a

foreign object.

Rear Handle Handle located at rear of saw

body.

Reduced Kickback Guide Bar Guide bar that

reduces chance of kickback.

Replacement Chain Chain that complies with

ANSI B175.1 when used with a specific saw. It

may not meet ANSI requirements when used with

other saws.

Saw Chain (Chain) Loop of chain having cutting

teeth for cutting wood. The motor drives chain.

The guide bar supports chain.

Spiked Bumper (Spike) Pointed teeth at front of

saw body beside guide bar. Keep spiked bumper

in contact with wood when telling or bucking. It

helps maintain position of saw while cutting.

Sprocket Toothed wheel that drives chain.

Switch Device that completes or interrupts electri-

cal circuit to motor of saw.

Switch Linkage This device connects switch

to trigger. It moves switch when you squeeze

trigger.

Switch Lockout Device that reduces accidental

starting of saw.

Trigger Device that turns saw on and of_: Squeez-

ing trigger turns saw on. Releasing trigger turns

saw off.

Trimming (Pruning) Process of cutting limb(s)

from a living tree.

Undercut An upward cut from underside of log or

limb. This is done while in normal cutting position

and cutting with top of guide bar.

Unihody Main body of chain saw.

QUICK START GUIDE

It you are thmiliar with chain saws, their proper usag< and the saw you purchased is fully assemble&

use this Quick Start Guide to quickly begin using your new Remington brand chain saw.

Oil Squeeze Bulb

Oil Bottle

Pour motor oil (see Filling Oil Tank, page

10, for correct oil type) in oil tank (do not

use standard bar and chain oil). DO NOT

leave oil in tank when not in use.

Switch Lockout Button

Trigger

Use both hands to grip chain saw. Push

lockout button forward with right thumb and

squeeze trigger. Make sure saw is running

at full speed before starting a cut.

Cord /

Hitch Slot

Extension Cord .....

Power

Cord

Connect extension cord to power cord and

power supply. Use built-in cord hitch or

knot method (inset) to secure together. See

Extension Cords tk)rcorrect size.

When chain becomes loose due to stretching,

tension properly. See Saw Chain Tension

Adjustment tk)r correct tensioning of saw

chain.

For complete information concerning your saw and its proper

usage, read and understand this owner's manual thoroughly.

ASSEMBLY

Note: Some models are pre-assembled. Assembly

is not needed on these models. See Saw Chail7

Tg,m-iol7 AdjmtmelTt

_IbWARNING: Cutting edges on chain

are sharp. Use protective gloves when

handling chain.

iMPORTANT: Do not clamp chain saw

in vise during assembly.

1. Lay chain out fiat.

2. Loosen and remove guide bar nut and sprocket

cover.

3. Rotate guide bar retainer so that it is positioned

parallel to guide bar slot (see Figure 2).

4. Install guide bar onto saw body. Assemble

center slot of guide bar onto guide bar bolt

and guide bar retainer. Note: Make sure the

head of the guide bar retainer slides through

the guide bar slot as shown in Figure 2.

Drive Sprocket

Guide Bar

Guide Bar Retainer

Positioned Parallel

to Guide Bar Slot

Place chain around drive sprocket, along top

groove of guide bar, and around guide bar nose.

Note: Make sure cutting edges of chain ale

facing in right direction. Position chain so

cutting edges on top of guide bar face guide

bar nose (see Figure 4 and indicator on side

cover of saw).

CAUTION: Do not place chain

on saw backwards, if chain is back-

wards, saw well vibrate badly and will

not cut.

Towards

Guide Bar

Nose

Guide Bar

Figure 4 - Saw Chain Direction

Before installing sprocket cover to saw body,

turn the chain tensioning screw fully counter-

clockwise until it stops. This will position the

adjusting block towards the end of the chain

tensiong screw. (See Figure 5)

Figure 2 - Unlocking Guide Bar Retainer

5. Rotate guide bar retainer 90 degrees as shown

in Figure 3.

Turn tensioning

screw to move

Adjustment Block

Drive Sprocl!et Guide Bar

Chain Tensioning

Screw

Guide Bar Retainer

Rotated 90 Degrees to

Guide Bar Slot

Figure 3 - Locking Guide Bar Retainer

Figure 5 - Chain Tensioning Screw and

Adjustment Block Location

ASSEMBLY

Pull the guide bar away fiom the saw body

so that the guide bar is fully extended and the

slack is removed fiom the chain. (See Figure

10. Finger tighten the guide bar nut onto the guide

bar bolt. (See Figure 8).

Guide

Bar Nut

Figure 6 - Pulling Guide Bar

Insert the sprocket cover tab into the saw body

tab slot, Step 1. Then lower sprocket cover

onto guide bar bolt, Step 2 (See Figure 7).

NOTE: At this point the sprocket cover will

not be flush against the saw body.

Figure 8 - Guide Bar Bolt

11. Slowly slide guide bar into saw body until the

adjustment block goes into the round adjusting

hole on the guide bar. (See Figure 6) NOTE:

This locks the guide bar in place. You should

not be able to push or pull the guide bar.

12. Retighten the bar nut finger tight.

13. Adjust the saw chain tension. Follow the steps

under Saw Chain Tension Adjustment..

Tab Slot Sprocket Cover Tab

Sprocket Cover Tab

Figure 7 - installing Sprocket Cover

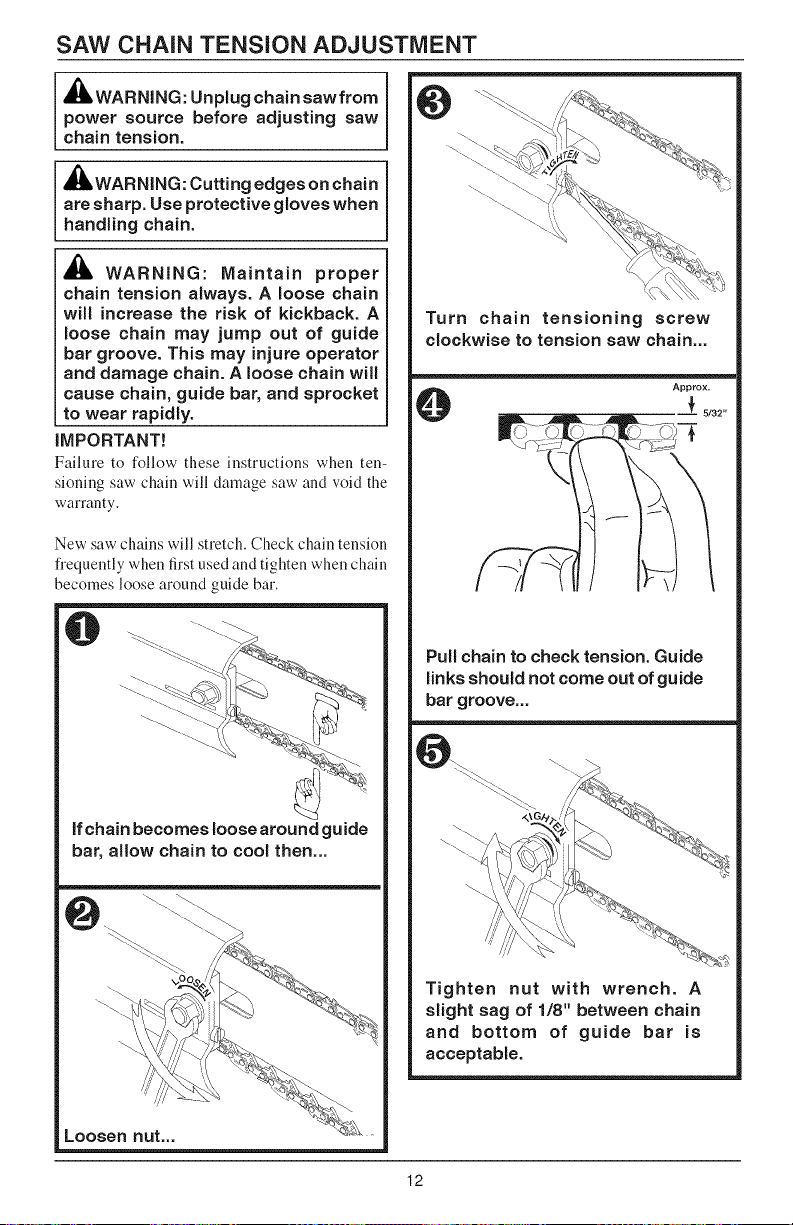

SAW CHAIN TENSION ADJUSTMENT

dlIWARNING: Unplug chain saw from

power source before adjusting saw

chain tension.

_IbWARNiNG: Cutting edges on chain

are sharp. Use protective gloves when

handling chain.

£k

Am, WARNING: Maintain proper

chain tension always. A loose chain

will increase the risk of kickback. A

loose chain may jump out of guide

bar groove. This may injure operator

and damage chain. A loose chain will

cause chain, guide bar, and sprocket

to wear rapidly.

IMPORTANT!

Failure to follow these instructions when ten-

sioning saw chain will damage saw and void the

warranty.

New saw chains will stretch. Check chain tension

flequently when first used and tighten when chain

becomes loose around guide bar.

If chain becomes loose around guide

bar, allow chain to cool then...

Loosen nut...

e i

Turn chain tensioning screw

clockwise to tension saw chain...

Approx.

5/32"

Pult chain to check tension. Guide

links should not come out of guide

bar groove...

Tighten nut with wrench. A

slight sag of 1/8" between chain

and bottom of guide bar is

acceptable.

OPERATING CHAIN SAW

_Ib WARNING: Read and understand

this owner's manual before operat-

ing this saw. Make certain you read

and understand all Important Safety

Information. Improper use of this

chain saw can cause severe injury

or death from fire, electrical shock,

or body contact with moving chain,

or falling wood.

FILLING OIL TANK

1. Remove oil cap.

2. Fill oil tank with SAE #30 motor oil. Note"

For temperatures below 30°F, use SAE #10

oil. For temperatures above 75°F, use SAE

#40 oil.

DO NOT use standard bar and chain oil.

3. Replace oil cap at once. Tighten oil cap firmly

for good seal. This will avoid oil seepage from

cap.

4. Wipe off excess oil.

ote: It is normal for oil to seep when saw

not in use. It is necessary to empty oil

nk after each use to prevent seepage.

OILING CHAIN

Manual Oil System

Always check oil level before using saw. Do not

attempt to operate the oil system while saw is

in operation. To oil chain, press squeeze bulb.

Oil will feed onto the guide bar and chain. Press

squeeze bulb at least once betore each cut. Check

oil level often by looking at oil level through side

ofoil bottle (see Figure 9).

Oil Squeeze Bulb

//'

Oil Bottle

CLEARING SPROCKET COVER OF

DEBRIS

While operating the chain saw, wood chips, small

twigs, and other debris can occasionally build up

inside the sprocket cover. To properly maintain the

saw and keep it in good working order, periodic

removal of this debris may be required. To prop-

erly clear debris from the sprocket cover:

1. Unplug chain saw.

2. Loosen and remove guide bar nut (see Figure

m).

3. Turn chain tensioning screw counterclockwise

to loosen chain until sprocket cover is easily

removed.

4. Alter sprocket cover is removed, clear all

chips, twigs, and debris.

_lb WARNING: Use caution when

clearing debris that is around chain.

Cutting edges on chain are sharp.

Use protective gloves when working

around or handling chain.

Once debris has been removed, follow steps 7

through 13 on pages 10 and I1 in the Assembly

section to re-assemble the sprocket cover to

the chain saw.

Wood Chips,

Twigs, and Debris

Sprocket Coder Guide Bar Nut

Figure 10 - Removing and Clearing Sprocket

Cover of Debris

Figure 9 - O# Squeeze Bulb and O# Bottle

Location

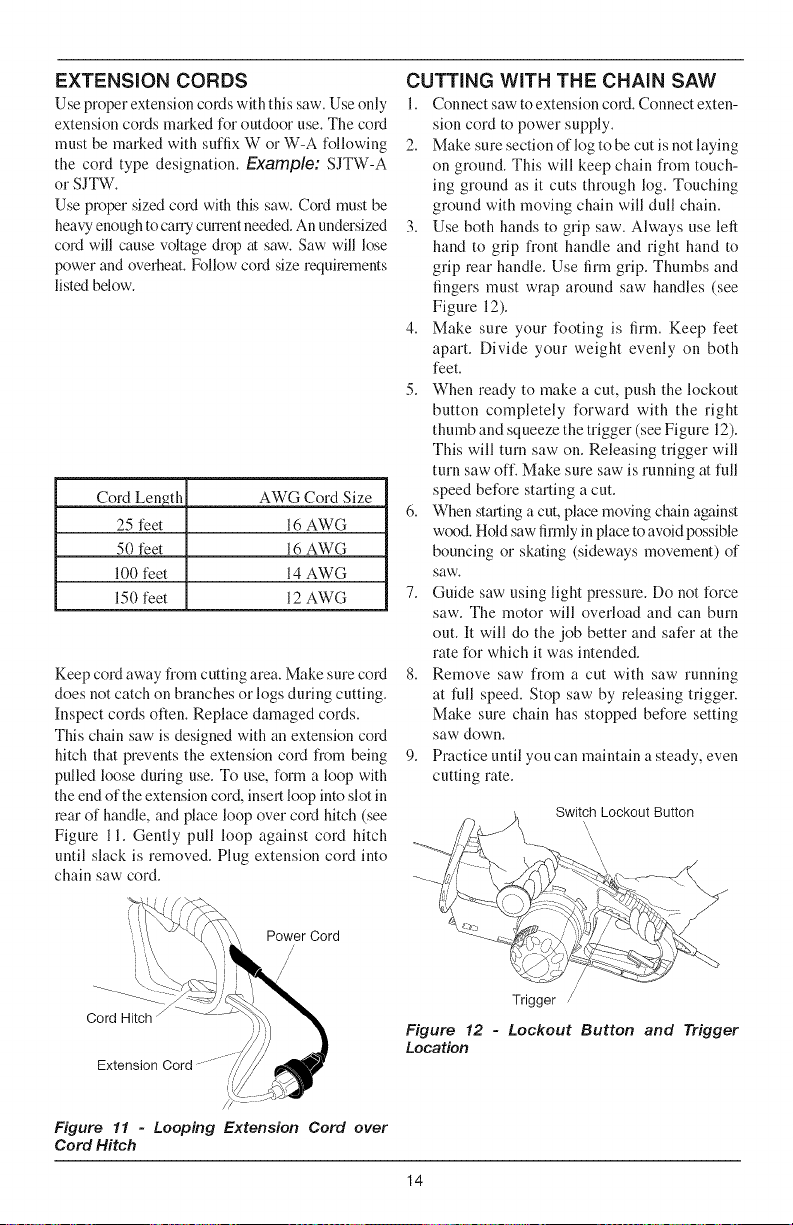

EXTENSION CORDS

Use proper extension cords with this saw. Use only

extension cords marked for outdoor use. The cord

must be marked with suffix W or W-A following

the cord type designation. Example: SJTW-A

or SJTW.

Use proper sized cord with this saw. Cord must be

heavy enoughto carry currentneeded. An undersized

cord will cause voltage drop at saw. Saw will lose

power and overheat. Follow cord size requirements

listed below.

Cord Length AWG Cord Size

25 feet 16 AWG

50 feet 16 AWG

100 feet 14 AWG

150 feet 12 AWG

Keep cord away from cutting area. Make sure cord

does not catch on branches or logs during cutting.

Inspect cords often. Replace damaged cords.

This chain saw is designed with an extension cord

hitch that prevents the extension cord from being

pulled loose during use. To use, form a loop with

the end of the extension cord, insert loop into slot in

rear of handle, and place loop over cord hitch (see

Figure 11. Gently pull loop against cord hitch

until slack is removed. Plug extension cord into

chain saw cord.

Power Cord

Extension Cord .... -,,i_:,,,_//.

Figure 11 - Looping Extension Cord over

Cord Hitch

CUTTING WITH THE CHAIN SAW

1. Connect saw toextension cord. Connect exten-

sion cord to power supply.

2. Make sure section of log to be cut is not laying

on ground. This will keep chain from touch-

ing ground as it cuts through log. Touching

ground with moving chain will dull chain.

3. Use both hands to grip saw. Always use left

hand to grip front handle and right hand to

grip rear handle. Use firm grip. Thumbs and

fingers must wrap around saw handles (see

Figure 12).

4. Make sure your footing is firm. Keep feet

apart. Divide your weight evenly on both

feet.

5. When ready to make a cut, push the lockout

button completely forward with the right

thumb and squeeze the trigger (see Figure 12).

This will turn saw on. Releasing trigger will

turn saw ofT.Make sure saw is running at full

speed before starting a cut.

6. When stmling a cut, place moving chain against

wood. Hdd saw firmlyin place to avoid possiNe

bouncing or skating (sideways movement) of

saw.

7. Guide saw using light pressure. Do not force

saw. The motor will overload and can burn

out. It will do the job better and safer at the

rate for which it was intended.

8. Remove saw from a cut with saw running

at lull speed. Stop saw by releasing trigger.

Make sure chain has stopped before setting

saw down.

9. Practice until you can maintain a steady, even

cutting rate.

Switch Lockout Button

- \7 _ J"

_- : ._\_ _' :--. ,'9%......

Trigger /

Figure 12 - Lockout Button and Trigger

Location

OPERATING CHAIN SAW

FELLING A TREE (cutting Down a Tree

WARNING:

• Avoid kickback. Kickback can result

in severe injury or death. See Kickback

to avoid risk of kickback.

• Do not fell a tree without ample skill

or expert help.

• Keep children, animals, and bystand-

ers away from area when felling a

tree.

• If two or more persons perform

bucking and felling operations at

the same time, provide ample dis-

tance between operations. Provide

distance of at least twice the height

of tree being felled.

A WARNING: When felling a tree, be

aware of your surroundings. Do not

endanger any person, strike utility

lines, or cause property damage, if

tree strikes utility lines, contact utility

company at once.

Felling is the process of cutting down a tree. Make

sure your footing is firm. Keep feet apart. Divide

your weight evenly on both feet. Follow directions

below to fell a tree.

Before Felling a Tree

1. Before telling, inspect tree. Make sure there

are no dead limbs or branches that may tidl

on you. Study natural lean of tree, location of

larger branches, and wind direction. This will

help you judge which way tree will fall.

2. Clear work area around tree.

3. Plan and clear a retreat path before %lling.

Make retreat path opposite to planned direc-

tion of fall of tree and at 45 ° angle (see Figure

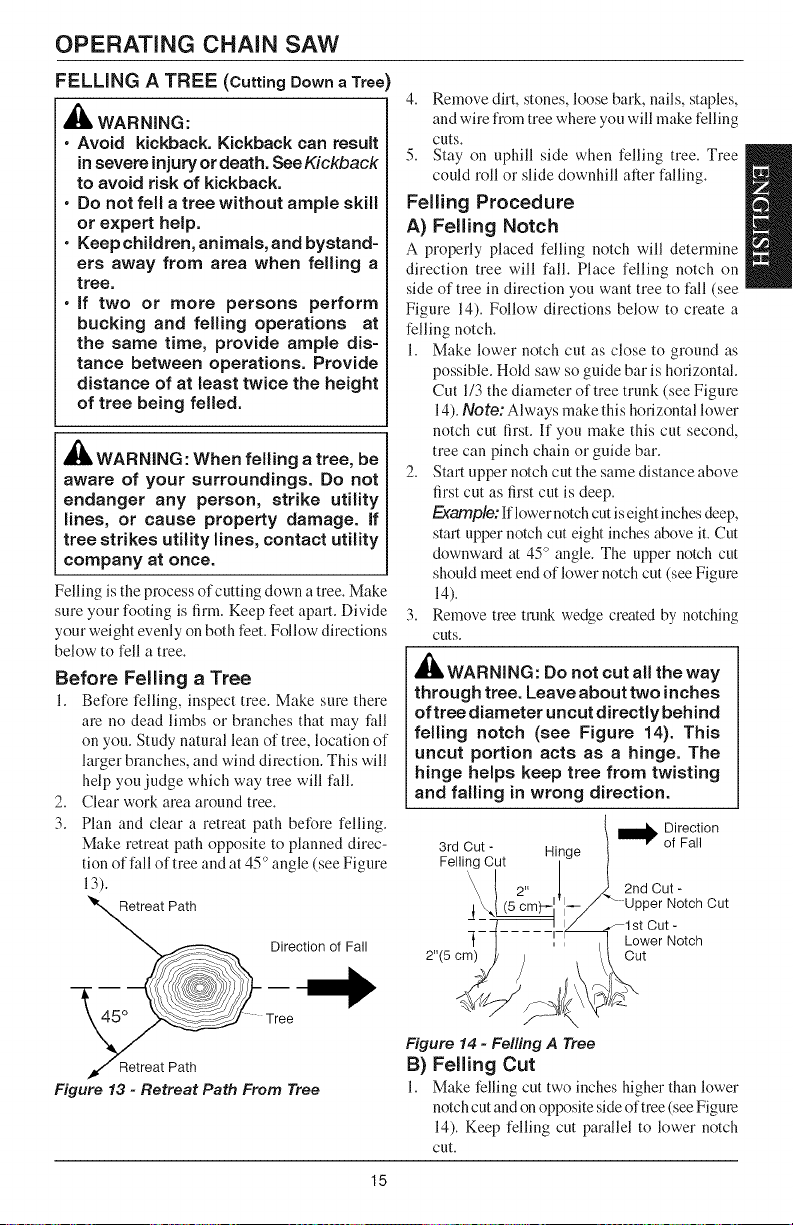

_3).

"_eat Pat Direction of Fall

Figure 13 - Retreat Path From Tree

4. Remove dirt, stones, loose bark, nails, staples,

and wire from tree where you will make telling

cuts.

5. Stay on uphill side when felling tree. Tree

could roll or slide downhill after fidfing.

Felling Procedure

A) Felling Notch

A properly placed felling notch will determine

direction tree will fall. Place %lling notch on

side of tree in direction you want tree to fall (see

Figure 14). Follow directions below to create a

telling notch.

1. Make lower notch cut as close to ground as

possible. Hold saw so guide bar is horizontal.

Cut 113the diameter of tree trunk (see Figure

14). Note: Always make this horizontal lower

notch cut first. If you make this cut second,

tree can pinch chain or guide bar.

2. Stalt upper notch cut the same distance above

first cut as first cut is deep.

Example: If lowernotch cut is eightinches deep,

start upper notch cut eight inches above it. Cut

downward at 45° angle. The upper notch cut

should meet end of lower notch cut (see Figure

_4).

3. Remove tree trunk wedge created by notching

cuts.

,_ WARNING: Do not cut aH the way

through tree. Leave about two inches

of tree diameter uncut directly behind

felling notch (see Figure 14). This

uncut portion acts as a hinge. The

hinge helps keep tree from twisting

and falling in wrong direction.

3rd Cut -

Felling Oi

Hinge

2rid Cut -

....Upper Notch Cut

q[ Lower Notch

2"(5 cm) Cut

Figure 14 - Felling A Tree

B) Felling Cut

1. Make telling cut two inches higher than lower

notch cut and on opposite side of tree (see Figure

14). Keep telling cut parallel to lower notch

cut.

OPERATING CHAIN SAW

2. Cut towards notch.

3. As Mfing cut negushinge,tree shouldbegintofall

Note: If needed, drive wedges into felling cut to

control direction of fall. If tree settles back and

pinches chain, drive wedges into telling cut to

remove saw. Only use wedges made of wood,

plastic, or aluminum. Never use wedge made of

steel. This could cause kickback and damage to

chain.

4. When tree begins to fall, quickly

• remove saw fiom felling cut

• release trigger to turn saw oft

• put saw down

• exit area using retreat path

_1_ WARNING: Be alert for falling

overhead limbs. Watch your footing

while exiting area.

LIMBING A TREE

_llb WARNING: Avoid kickback. Kick-

back can result in severe injury or

death. See Kickback to avoid risk of

kickback.

_lb WAR NING: When cutting limb that

is under tension, use extreme caution.

Be alert for wood springing back.

When wood tension is released, limb

could spring back and strike operator

causing severe injury or death.

Limbing is removing branches from a fallen tree.

Make sum your footing is firm. Keep feet apart.

Divide your weight evenly on both feet. Do not

remove larger limbs under tree that support log

off ground. Remove each limb with one cut (see

Figure 15). Clear cut limbs from work area often.

This will help maintain a safe work area.

Make sure you start your cut where limb will

not pinch saw during cutting. To avoid pinching,

start cut on freely hanging limbs from above

limb. Start cut on limbs under tension from under

limb. If pinch occurs, turn saw ofT, lift limb, and

remove saw.

Figure "15- Limbing A Tree

BUCKING A LOG

,_ WARNING: Avoid kickback.

Kickback can result in severe injury

or death. See Kickback to avoid risk

of kickback.

_lb WARNING:

• If on slope, make sure log will not

roll down hill Secure log by us-

ing wooden stakes. Drive wooden

stakes into ground on downhill side

of log. Stand on uphill side of log

while cutting. Log may roll after

cutting.

• Never try cutting through two logs

at same time. This could increase

the risk of kickback.

• While cutting log, never hotd log

with your hand, leg, or foot.

• While cutting log, never allow an-

other person to hold log.

• Turn off and unplug saw before mov-

ing from one place to another.

Bucking a log is cutting a log into sections. Make

sure your footing is firm. Keep feet apart. Divide

your weight evenly on both feet. When possible,

raise log or section off ground. Do this by using

limbs, logs, chocks, etc.

When cutting through log, maintain control by

reducing cutting pressure near end of cut. Do not

relax your grip on chain saw handles. Do not let

moving chain touch ground. Ground will dull

moving chain. After cutting through log, release

trigger to turn saw off before moving saw.

Follow directions below to buck a log.

Entire Length Of Log On Ground

Cut log fiom top (see Figure 16).

Figure 16 - Bucking Log With Entire Length

On Ground

OPERATING CHAIN SAW

Log Supported On One End

1. Make first cut on underside of log (see Figure

17).Use top of guide bar to make this cut. Cut

113through diameter of log. This cut will keep

section from splintering when cut.

2. Make second cut directly above first cut. Cut

down to meet first cut. This cut will keep log

from pinching guide bar and chain.

Log Supported On Both Ends

1. Make first cut fi'om above log (see Figure 18).

Cut 1/3through diameter of log. This cut will

keep section f}om splintering when cut.

2. Make second cut on underside of log, directly

under first cut. Use top of guide bar to make

this cut. Cut up to meet first cut. This will keep

log fiom pinching guide bar and chain.

TRiMMiNG A TREE (pruning)

_1_ WARNING: Avoid kickback.

Kickback can result in severe injury

or death. See Kickback to avoid risk

of kickback.

2nd

a _ ....cul"_tt

Figure 17 - Bucking Log When Log Is

Supported On One End

Figure 18 - Bucking Log When Log Is

Supported On Both Ends

_IL WARNING: Do not operate chain

saw while

• in a tree

• on a ladder or any other unstable

surface

• in any awkward position

You may lose control of saw causing

severe injury.

_IbWARNING: Do not cut limbs higher

than your shoulders.

,_ CAUTION: Seek professional

help if facing conditions beyond your

ability.

Trimming a tree is the process of cutting limbs

from a living tree. Make sure your footing is firm.

Keep feet apart. Divide your weight evenly on both

feet. Follow directions below to trhn a tree.

1. Make first cut six inches from tree trunk on

underside of limb. Use top of guide bar to

make this cut. Cut 1/3 through diameter of

limb (see Figure 19).

2. Move two to four inches fiu-ther out on limb.

Make second cut fiom above limb. Continue

cut until you cut limb ofT.

3. Make third cut as close to tree trunk as possible

on underside of limb stub. Use top of guide bar

to make this cut. Cut 1/3 through diameter of

stub.

4. Make fourth cut directly above third cut. Cut

down to meet third cut. This will remove limb

stub.

4th Cut - Final Stub

Cut

( ,jL

,l/

2nd Cut - Pruning

Cut (to avoid

pinching)

1st Cut - Pruning

Undercut

(to avoid splintering)

3rd Cut - Stub Undercut

(to avoid splintering)

Figure 19 - Cutting A Limb

CLEANING AND MAINTENANCE

NOTICE: Below are instructions for

servicing your chain saw. Any ser-

vicing not mentioned below should

be done by an authorized service

center.

CLEANING SAW BODY

4Hk WARNING: Unplug chain saw from

power source before servicing. Severe

injury or death could occur from electri-

cal shock or body contact with moving

chain.

4HLWARNING: Cutting edges on chain

are sharp. Use protective gloves when

handling chain.

WARNING: When cleaning saw

body,

• do not submerge saw in any liq-

uids

• do not use products that contain

ammonia, chlorine, or abrasives

• do not use chlorinated cleaning

solvents, carbon tetrachloride,

kerosene, or gasoline

Keep saw body clean. Use a soft cloth dampened

with a mild soap and water mixture. Wipe saw body

to clean.

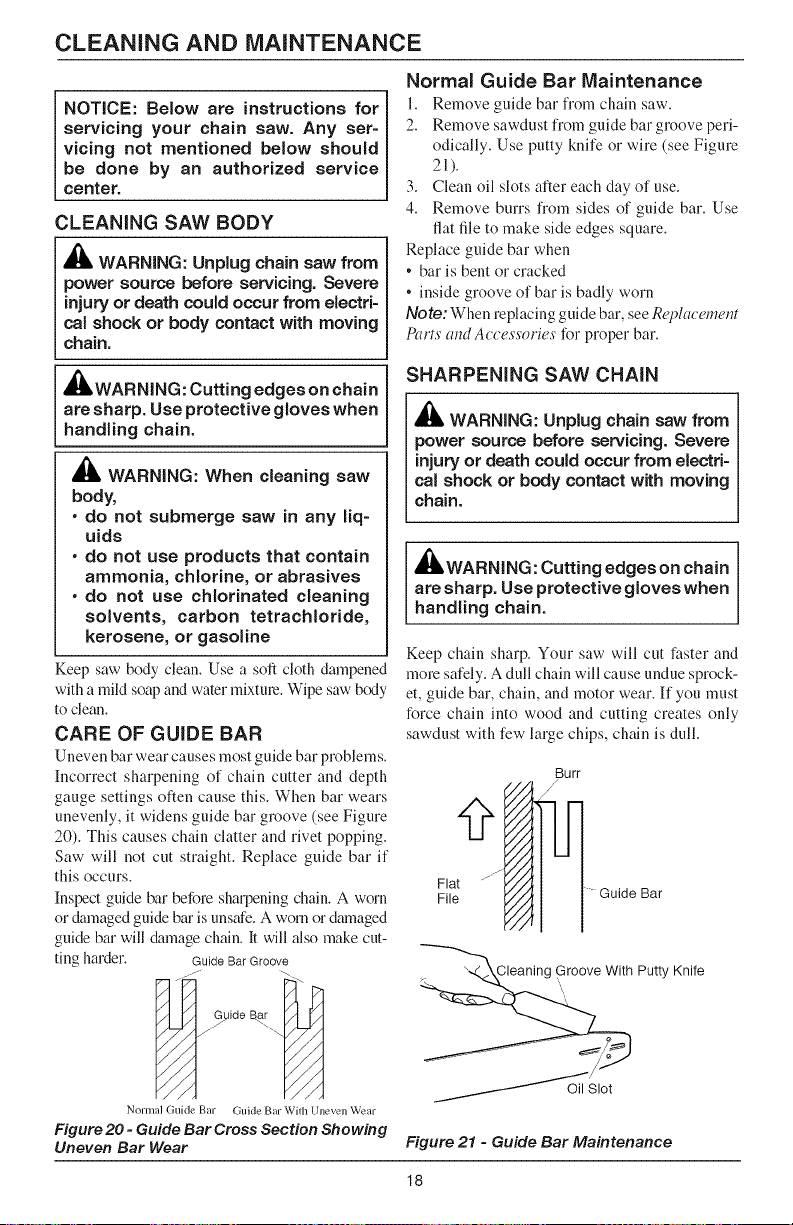

CARE OF GUIDE BAR

Uneven bar weal causes most guide bar problems.

Incorrect sharpening of chain cutter and depth

gauge settings often cause this. When bar wears

unevenly, it widens guide bar groove (see Figure

20). This causes chain clatter and rivet popping.

Saw will not cut straight. Replace guide bar if

this occurs.

Inspect guide bar belbre sharpening chain. A worn

or &unagedguide bguis unsafe. A worn or damaged

guide bar will &image chain. It will also make cut-

ting harder. Guide Bar Groove

e _r

Normal Guide Bar Guide Bar With Uneven Wear

Figure 20- Guide Bar Cross Section Showing

Uneven Bar Wear

Normal Guide Bar Maintenance

1. Remove guide bar from chain saw.

2. Remove sawdust fiom guide bar groove peri-

odically. Use putty knife or wire (see Figure

21).

3. Clean oil slots after each day of use.

4. Remove burrs fiom sides of guide bar. Use

flat file to make side edges square.

Replace guide bar when

• bar is bent or cracked

• inside groove of bar is badly worn

Note: When replacing guide bar, see Ru)lacemem

Parts and Accessories for proper bar.

SHARPENING SAW CHAIN

A WARNING: Unplug chain saw from

power source before servicing. Severe

injury or death could occur from electri-

cal shock or body contact with moving

chain.

WARNING: Cutting edges on chain

are sharp. Use protective gloves when

handling chain.

Keep chain sharp. Your saw will cut laster and

more safely. A dull chain will cause undue sprock-

et, guide bar, chain, and motor wear. If you must

force chain into wood and cutting creates only

sawdust with few large chips, chain is dull.

Burr

Guide Bar

Putty Knife

Figure 21 - Guide Bar Maintenance

CLEANING AND MAINTENANCE

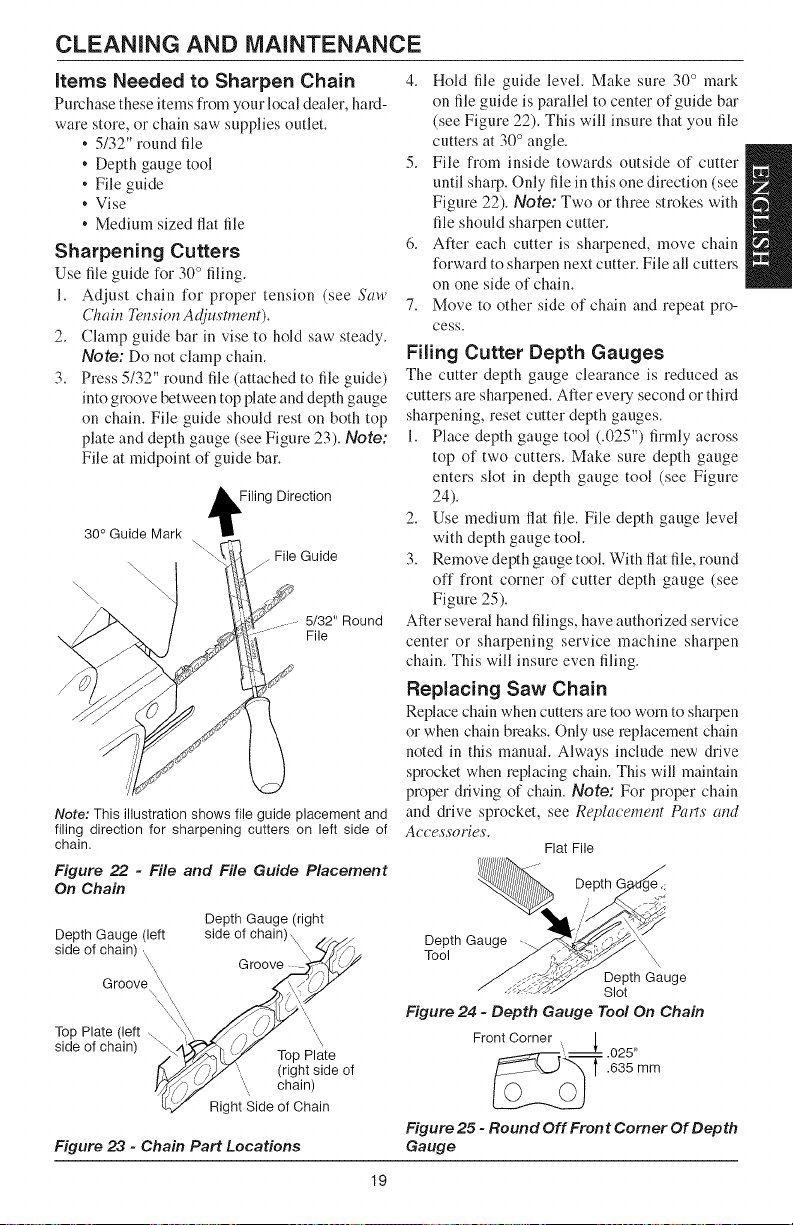

items Needed to Sharpen Chain

Purchase these items fiom your local dealer, hard-

ware store, or chain saw supplies outlet.

• 5132" round file

• Depth gauge tool

• File guide

• Vise

• Medium sized flat file

Sharpening Cutters

Use file guide for 30 ° filing.

1. Adjust chain for proper tension (see Saw

Chain T_.nsion AdjustmetTt).

2. Clamp guide bar in vise to hold saw steady.

Note: Do not clamp chain.

3. Press 5132" round file (attached to file guide)

into groove between top plate and depth gauge

on chain. File guide should rest on both top

plate and depth gauge (see Figure 23). Note:

File at midpoint of guide bar.

4. Hold file guide level. Make sure 30 ° mark

on file guide is parallel to center of guide bar

(see Figure 22). This will insure that you file

cutters at 30 ° angle.

5. File from inside towards outside of cutter

until shall). Only file in this one direction (see

Figure 22). Note: Two or three strokes with

file should sharpen cutter.

6. Alter each cutter is sharpened, move chain

forward to sharpen next cutter. File all cutters

on one side of chain.

7. Move to other side of chain and repeat pro-

cess.

Filing Cutter Depth Gauges

The cutter depth gauge clearance is reduced as

cutters are sharpened. Alter eve U second or third

sharpening, reset cutter depth gauges.

1. Place depth gauge tool (.025") firmly across

top of two cutters. Make sure depth gauge

enters slot in depth gauge tool (see Figure

24).

2. Use medium flat file. File depth gauge level

with depth gauge tool.

3. Remove depth gauge tool. With flat file, round

off fiont corner of cutter depth gauge (see

Figure 25).

After several hand filings, have authorized service

center or sharpening service machine sharpen

chain. This will insure even filing.

Replacing Saw Chain

Replace chain when cutters are too worn to sharpen

or when chain breaks. Only use replacement chain

noted in this manual. Always include new drive

sprocket when replacing chain. This will maintain

proper driving of chain. Note: For proper chain

and drive sprocket, see Ru)lacement Putts and

Accessories.

Flat File

/ j

_% Depth_

Depth Gaug_

Tool

_j/ Depth Gauge

" ,_ -'<-_/ Slot

Figure 24 - Depth Gauge Tool On Chain

Front Corner ,

.635 mm

Figure 25 - Round Off Front Corner Of Depth

Gauge

30° Guide Mark

1 Filing Direction

File Guide

5/32" Round

File

Note: This illustration shows file guide placement and

filing direction for sharpening cutters on left side of

chain.

Figure 22 - File and File Guide Placement

On Chain

Depth Gauge (right

Depth Gauge (left side of chain) --

side of chain), _ /-_"_/_/,_

\,\ Groov%_#_21'_

Groove \ /\ 7:'/)/

\\ \ _ ?_j_"

Top Plate (left ,, \\ /_F_ L/J_" \,,

side of chain) _ .4_'/_ ,/// \

/'_ _;:2//_LL_/ Top Plate

_ "_, (right side of

_(//iJ ",.. chain)

Right Side of Chain

Figure 23 - Chain Part Locations

REPLACEMENT PARTS AND

ACCESSORIES

A WARNING: Use only replacement

parts and accessories described in

this manual. Use of other parts or ac-

cessories could damage saw or injure

operator.

For original replacement parts and accessories,

call 1-866-206-2707 (in Canada call 1-877-696-

5533) or visit www.remingtonpowertools.com.

STORAGE

If storing saw tbr more them 30 days, tbllow steps

below.

1. Drain oil tank after each use.

2. Remove and clean guide bar and chain. Clean

guide bar and chain by soaking in petroleum

based solvent or mild soap and water mix-

ture.

3. Dry guide bar and chain.

4. Place chain in container filled with oil. This

will prevent rust.

5. Wipe a thin coating of oil over surthce of guide

bar.

6. Wipe offoutside of saw body. Do this with soft

cloth dampened with a mild soap and water

_Nxtm_.

7. Store chain saw

• in a high or locked place, out of children's

reach

• in a dry place

REPAIR SERVICE

Note: Only use original replacement parts. This

will protect your warranty coverage for parts

replaced under warranty.

For service, please call the Customer Support

Departmeut to obtain a list of authorized service

dealers near you. Service on this unit, both within

and at_er the warranty period, should only be

perlbrmed by an authorized and approved service

dealer.

Call 1-866-206-2707 (in Canada call 1-877-696-

5533) or visit www.remingtonpowertools.com.

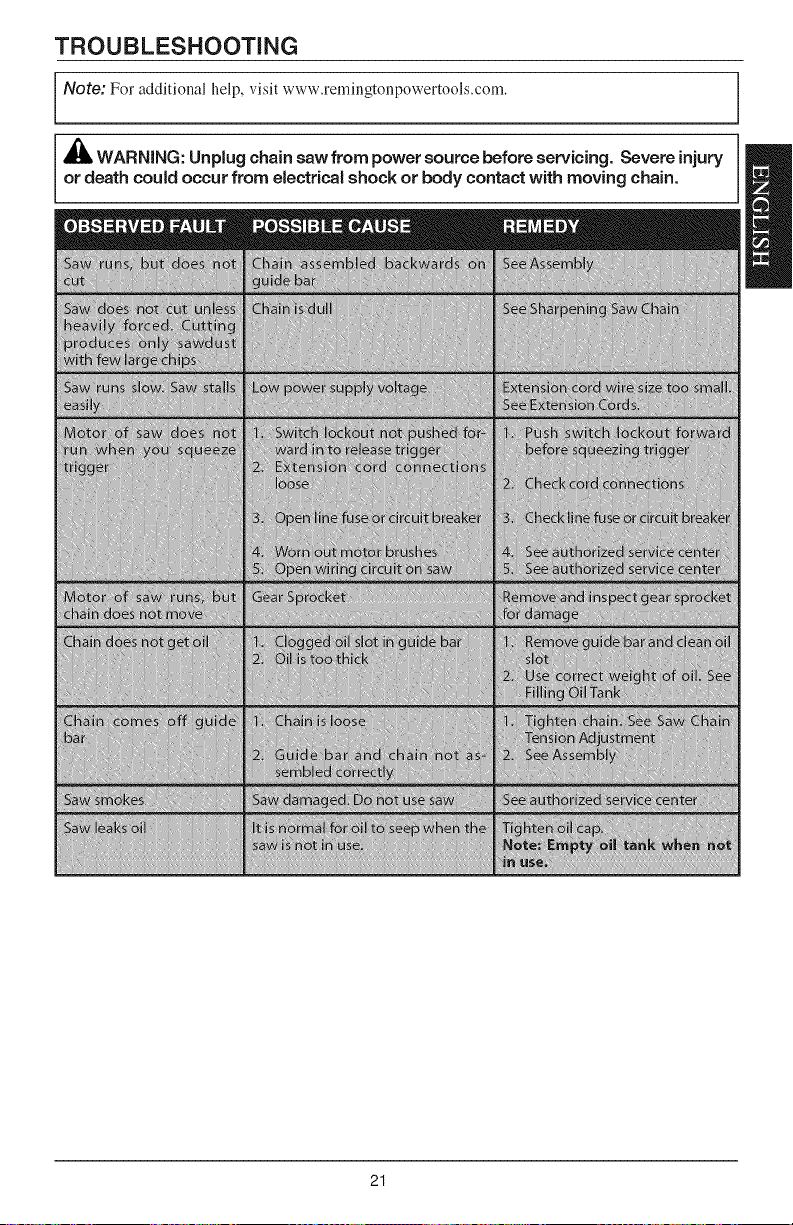

TROUBLESHOOTING

Note: For additional help, visit www.remingtonpowertools.com,

_, WARNING: Unplug chain saw from power source before servicing. Severe injury

or death could occur from electricat shock or body contact with moving chain.

WARRANTY iNFORMATiON

MANUFACTURER'S LIMITED WARRANTY FOR:

The limited warranty set forth below is given by Remington LLC ("Remington") with respect with new

merchandise purchased and used in the United States, its possessions and territories.

Remington warrants this product against defects in material and workmanship for a period of one (1) year

commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any

part found to be defective in material or workmanship. This limited warranty shall only apply if this product

has been operated and maintained in accordance with the Operator's Manual furnished with the product,

and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance,

alteration, vandalism, theft, fire, water, or damage because of other peril or natural disaster. Damage

resulting from the installation or use of any accessory or attachment not approved by Remington for

use with the product(s) covered by this manual will void your warranty as to any resulting damage.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH

YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a

listing in the Yellow Pages or contact the Customer Service Department of Remington by calling 1-866-

206-2707 or writing to RO. Box 361032, Cleveland, OH 44136 or if in Canada call 1-877-696-5533. No

product returned directly to the factory will be accepted unless prior written permission has been

extended by the Customer Service Department of Remington.

This limited warranty does not provide coverage in the following cases:

A. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes,

Drive Belts, Saw Chains, Guide Bars

B. Remington does not extend any warranty for products sold or exported outside of the United

States of America, its possessions and territories, except those sold through Remington's

authorized channels of export distribution

Remington reserves the right to change or improve the design of any Remington Product without

assuming any obligation to modify any product previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular

purpose, applies after the applicable period of express written warranty above as to the parts as

identified, No other express warranty or guaranty, whether written or oral, except as mentioned

above, given by any person or entity, including a dealer or retailer, with respect to any product shall

bind Remington. During the period of the Warranty, the exclusive remedy is repair or replacement

of the product as set forth above. (Some states do not allow limitations on how long an implied

warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from

the sales. Remington shall not be liable for incidental or consequential loss or damages

including, without limitation, expenses incurred for substitute or replacement lawn care

services, for transportation or for related expenses, or for rental expenses to temporarily

replace a warranted product. (Some states do not allow limitations on how long an implied warranty

lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product

sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and

liability for loss, damage, or injury to you and your property and/or to others and their property arising

out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the

person for whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

To locate your nearest service dealer dial 1-866-206-2707 in the United States or 1-877-696-5533 in

Canada.

REMINGTON LLC

RO. Box 361032

Cleveland, OH 44136

ELECTRICA

MANUAL PARA EL USUARIO

MODELOS: RMI630U, RMI630A, RMI630W, RMI415M

llVlPORTANTE: Lea cuidadosamente este manual antes de

armar u operar esta sierra electrica, El uso indebido de

la misma puede provocar graves lesiones. Guarde este

manual para consultarlo cuando Io necesite,

PART NO. 769-05150 P01 (09/09)

EL CONTENIDO

INFORMACION IMPORTANTE DE SEGURIDAD ..................................................... 25

Antes de utiNzar la sierra ......................................................................................................... 25

AI utiNzar la sierra .................................................................................................................... 25

Contragolpes ........................................................................................................................... 26

Mantenimiento y almacenamiento de su sierra electrica ........................................................ 28

DESEMBALAJE ........................................................................................................ 28

IDENTIFICACION DEL PRODUCTO ......................................................................... 29

TERIVlINOLOG|A ........................................................................................................ 30

GUiA RAPIDA DE ARRANQUE ............................................................................... 31

ENSAMBLAJE ........................................................................................................... 32

AJUSTE DE TENSION DE LA CADENA SERRADA ................................................ 34

USO DE LA SIERRA ELECTRICA ............................................................................ 35

Lubricaci6n .............................................................................................................................. 35

Lubricaci6n de la cadena ........................................................................................................ 35

Remoci6n de restos de la tapa de la rueda dentada ............................................................... 35

Cables de prolongaci6n ........................................................................................................... 36

ReaNzaci6n de cortes .............................................................................................................. 36

Tala de un &rbol (Derribamiento de un &rbol) .......................................................................... 37

Desmembramiento de un &rbol ............................................................................................... 38

Trozado de un tronco .............................................................................................................. 39

Poda de un &rbol ..................................................................................................................... 40

LIMPIEZA Y MANTENIMIENTO ................................................................................ 41

Limpieza del cabezal ............................................................................................................... 41

Cuidado de la barra de gula .................................................................................................... 41

Afilado de la cadena ................................................................................................................ 42

Recambio de la cadena serrada ............................................................................................. 43

ALMACENAMIENTO ................................................................................................. 43

ACCESORIOS Y PIEZAS DE REPUESTO ............................................................... 44

SERVICIO DE REPARACION ................................................................................... 44

DIAGNOSTICO Y RESOLUCION DE PROBLEMAS ................................................ 45

INFORMACION DE GARANTiA ................................................................................ 46

GUARDE ESTAS INSTRUCClONES

Toda la informaci6n, las ilustraciones y especificaciones que contiene este manual se

basan en la informaci6n mas reciente disponible en el momento de impresi6n del manual.

Nos reservamos el derecho de hacer cambios en cualquier momento sin previo aviso.

INFORIVIACION llVlPORTANTE DE SEGURIDAD

_IbADVERTENCIA: AI utilizar una sie-

rra electrica, deben seguirse siempre

las precauciones de seguridad b_sicas

para reducir el riesgo de incendios,

choque eiectrico y lesiones a perso-

nas, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES.

Aseg_rese de leer y comprender com-

pletamentetodas las instrucciones en

In formaci6n Importante De Seguridad.

El uso indebido de esta sierra electrica

puede provocar lesiones graves (yaun

la muerte) a causa de incendio, shock

electrico, el contacto del cuerpo con

la cadena en movimiento o la caida de

un trozo de arbol.

ANTES DE UTILIZAR LA SIERRA

1. Lea detenidamente este manual parael usuario

antes de utilizar la sierra el&trica.

2. Proceda con cautela. Utifice el sentido comfin.

No utilice la siewa cuando se sienta cansa-

do.

3. Utilice la siena s61o para coltar madera. No la

utificecon finespare los que no ha sidodise_a&_.

No la ufilice pguacortar pl_sticos, mgunposterfa,

etc.

4. $61o un adulto bien instruido debe utilizar la

sierra. Nunca permita que sea utilizada por

ni_os.

5. Utilice s61o el voltaje el@trico indicado en la

placa del modelo de la sierra.

6. Utilice s61o cables de prolongaci6n dise_ados

para el aire libre. Consulte pare conocer las

requisitos del Cable d_,Prolongacidn.

7. No utilice la sierra

• cuando se encuentre bajo la influencia de

alcohol, medicamentos o drogas;

• bajo la lluvia o en fireas hfimedas o moia-

das;

• en presencia de liquidos o gases altamente

inflamaNes;

• cuando _sta se encuentre dafiada, real

ajustada o armada de manera incompleta e

insegura;

• si no es posiNe encendeda y apagada me-

diante el gatillo. La cadena debe dejar de

moverse al soltar el gatillo. Si el interruptor

se encuentra defectuoso, h_galo reemplazar

en un centro de servicios autorizado.

• cuando tenga prisa;

• cuando est_ arriba de un firbol o sobre una

escalera, a menos que se encuentre capaci-

tado para hacedo.

8. AI utilizar la sierra, lleve ropa ajustada. No

utifice ropa ni Heve accesorios sueltos, ya que

&tos pueden quedar atmpados en la cadena en

movimiento.

9. Utilice los siguientes elementos de seguridad

para utilizar la sierra el@trica:

• guantes msistentes (utilice guantes de goma

pare trabajar al aire libre);

• calzado resistente con suelas no resbaladi-

zas;

• proteccidn ocular, tal como gafas de segu-

ridad o una pantalla facial;

• casco de seguridad;

• orejeras o tapones para los o/dos;

• cubrecabellos, especiahnente si fiene cabello

kugo;

• mfiscam contm el polvo (el trabajar en zonas

polvorientas).

10. Antes de comenzm"a co_tgu:ase_mse de contm"

con:

• zona de tmbajo limpia;

• calzado firme;

• caminoderetiradaparad momentodecaida

del firbol.

11. Inspeccione el girbolantes de talarlo. AsegO-

rese de que no tenga ramas o vgistagos secos

que puedan caerle encima.

12. Para reducir el riesgo de shock el&tfico, esta

sierra tiene un enchufe polarizado (un conector

es regisancho que el otro) y s61o entrarfide una

manera en un tomacorriente polarizado. Si el

enchufe no entra completamente en el tomaco-

rriente de su cable de prolongacidn, invi_l_alo.

Si, aun asL tampoco entra, necesitarfi un cable

de prolongacidn polarizado. No _dtereel enchu_

de manera alguna.

AL UTILIZAR LA SIERRA

1. Permanezca alerta. UtHice el sentido comfin.

2. Mantenga limpia el firea de trabajo. Las fireas

de trabajo sucias pueden provocar lesiones.

3. Tenga en cuenta la posicidn del cable de pro-

longacidn. Asegfirese de no tropezar sobm _1.

Mant_ngalo _eiado de la sierra y dd oper_uioen

todo momento.

4. Mantenga a los nifios,animales y observadores

aiejados de la sierra y dd cable de prolon-

gacidn. Sdlo el operario de la sierra debe

permanecer en el firea de trabajo.

5. No proceda a taiar un firboi a menos que est_

entrenado o que disponga de un asistente con

experiencia.

INFORIVlACION llVlPORTANTE DE SEGURIDAD

6. Si dos o mils personas realizan tareas de tala

y trozado al mismo tiempo, cercidrese de que

haya una buena cantidad de espacio entre

dlos. El espacio que separa a ambas personas

debe ser por lo menos igual al done de la

altura dd firbol que se estfi talando.

7. Asegure la madera que se ha de cortar me-

diante mordazas o cutlas.

8. Sujete la sierra firmemente con ambas manos.

Nunca utilice la sierra con una sola mano.

Nunca utilice el protector de mano a manem

de mango.

9. No coloque el dedo en el gatillo hasta que est_

listo para realizar el corte.

10. Antes de activar la sierra, asegfimse de que no

se encuentre en contacto con nada.

11. Para protegerse de un shock el&trico, evite

el contacto coq)oml con objetos conectados a

tierra tales como catlos, vaHas, cercas y postes

de metal.

12. Mantenga todas las pa_es del cuerpo alejadas

de la sierra mientms la cadena est_ en movi-

miento.

13. AI cortar, no apHque gmn fuerza a la sierra. Pare

realizar el tmbajo de manem mils segum, mejor y

en la cantidad de tiempo pare la cual fue disetlada

la sierra, basta aplicar una ligem presidn sobre

ella.

14. AI co_ar matorrales y plantas tiernas, proceda

con cuidado. Los materiales finos pueden ams-

carse en la cadena y azotar contra su cuerpo o

pmvocar que pierda el equilibrio.

15. Proceda con sumo cuidado al cortar ramas

o %stagos de £boles que se encuentran en

tensi6n. Est_ preparado para actuar en caso

de contragolpe de la madera. AI liberarse la

tensidn de la madera, la rama puede moverse

hacia el opemrio, golpeado y provocade lesio-

nes graves y aun la muerte.

16. Lleve la sierra d_ctrica de un lugar a otto

• con la cadena detenida y la sierra desenchufa-

da:

• tomfindola por el mango anterior (nunca

utilice el protector de mano a manera de

mango);

• con el dedo fuera del gatiHo;

®con la bann de gufa y la cadeua mirm_do hacia

ah'&.

_lb ADVERTENCIA: Este producto

contiene substancias quimicas co-

nocidas en el estado de California

como causas de cfincer o de defectos

a[ reci6n nacido o de otros dafios de

reproducci6n.

4BLADVERTENCIA: El polvo causado

cuando se usan herramientas moto-

rizadas para lijar, cortar, esmerilar y

ta[adra, a igua[ que otras actividades

de construcci6n, contienen substan-

cias qu[micas conocidas (en et estado

de California) como causantes de

cancer, defectos a[ reci6n nacido u

otros dafios a los 6rganos de repro-

ducci6n. A[gunos ejemplos de estas

substancias quimicas son:

• p[omo de las pinturas hechas a base

de plomo

• silice cristalina proven[ente de ladri-

Ilos y cemento y de otros productos

de albafiileria

• ars6nico y cromo proven[entes de

madera tratada con substancias

qufmicas

Su riesgo debido a la exposici6n a

estos elementos varia de acuerdo a

cuan a menudo realiza este tipo de

trabajo. Para reducir su exposici6n a

estas substanciasqu[micas:trabajeen

una firea bien ventilada y use et equipo

de seguridad aprobado tales como

aqueHas mascariHas contra el polvo

disefiadas en forma especial para

filtrar las particulas microsc6picas.

CONTRAGOLPES

_IbADVERTENCIA: Los contragolpes

pueden ocurrir cuando el e×tremo o

la punta de la barra de gu[a toca un

objeto o cuando la madera "se cierra" y

presiona la cadena dentro del corte. En

algunos casos, el contacto de la punta

de [a barra puede provocar una rapida

reacci6n de contragolpe y conducir la

barra de guia repentinamente hacia

ardba y hacia atrfis, en direcci6n al

operario. La compresi6n de la cadena

serrada contra la barra de gu[a puede

lanzar la sierra rfipidamente hacia

atrfis, tambi6n en direcci6n al opera-

rio. Cualquiera de estas reacciones

puede hacer que el operario pierda

el control de la sierra y provocar[e

[esiones graves.

INFORIVlACION llVlPORTANTE DE SEGURIDAD

DisposRivos de seguridad de esta sierra

contra contragolpes

Esta sierra tiene una cadena de baio contragolpe

y una barra de gufa de mducci6n de contragolpes.

Ambas caracterfsticas reducen las probabilidades

de contragolpe. Sin embargo, afin pueden ocumr

contmgolpes con esta sierra.

Siga las instrucciones de Ensamblaj(,. No retire

el protector de mano frontal. No lo reemplace

con un sustituto.

Las siguientes medi&ts l>_.ducenel fiesgo de contra-

golpe.

• Utilice ambas manos para sujetar la sierra

mientms se encuentre en Nncionamiento. Suj&

tda con firmeza: los mangos de la sierra deben

quedar bien tornados en sus dedos.

• Mantenga todos los dispositivos de seguridad de

la sierra en su lugar. Asegfimse de que %ncionen

correctamente.

• No se extienda por derails ni realice cortes pot

encima de la altura de sus hombros.

• Mant_ngase en posicidn firme y con buen equi-

librio en todo momento.

• Permanezca ligeramente a la izquierda de la

sierra. De esta manera, su cuerpo no estarfi

directamente alineado con la cadena.

• No permita que d extremo de la barra de gufa

toque nada mientras la cadena se halle en mo-

vimiento (vea la Figura 1).

• Nunca intente cortar dos troncos de una sola

vez. Corte uno pot vez.

• No hunda el extremo de la barra de gufa ni

intente realizar cortes "de punta" (perfomndo

la madera utilizando el extremo de la barra de

gufa).

• Mant_ngase alerta a los cambios de posicidn de

la madera y aotras fuerzas que pueden provocar

presidn sobre la cadena.

• Proceda con suma cautda al reingresar a un

corte realizado previamente.

• Utilice la cadena y la barra de gufa de contra-

golpe reducido suministrados con esta sierra.

Reempkicelos exdusivamente con las cadenas

y barras de gufa enumeradas en este manual.

• Nunca utHice cadenas romas (desgastadas) o

sueltas. Mantenga la cadena afilada y tensada.

Mantenimiento de la cadena y seguridad

contra contragolpes

Siga k_s instrucciones de mantenimiento de este

manual. La limpieza correcta de la sierra y el man-

tenimiento adeucado de la cadena y la barra de gufa

pueden reducir las probabilidades de contmgolpe.

Despu_s de cada uso, inspeccione su sierra y rea-

lice las tareas de mantenimiento necesarias. Esto

prolongargi la vida fitil de la sierra. Nora: el riesgo

de contragolpe puede incrementar cada vez que se

afila la cadena, aun al afilada debidamente.

Figura 1 - Ejemplo del pelLgro de contragolpe:

No permita que el extremo de la barra de guia

toque el objeto mientras la cadena est_ en

movimiento

INFORIVlACION llVlPORTANTE DE SEGURIDAD

MANTENIMIENTO Y

ALMACENAIVlIENTO DE SU SIERRA

ELC_CTRICA

1. Desenchufe la sierra de la fuente de alimenta-

ci6n

• cuando no se encuentre en uso;

• antes de trasladafla de un lugar a otto;

• antes de realizar tareas de servicio en ella;

• antes de recambiar piezas o accesorios de

la misma, tales como la cadena sermda y el

protector.

2. Inspeccione la cadena serrada antes y

despu_s de cada uso. Inspeccione la sierra

detenidamente si se dafia el protector u otra

parte. Compruebe que no presente dafios que

pueden afectar la seguridad del operario o de

la herramienta en sf. Verifique la alineacidn

y la articulacidn de las piezas mdvfles. Com-

pruebe que no haya piezas rotas o dafiadas.

No utflice la sierra si presenta dafios que

afectan su fundonamiento o la seguridad del

operario. Haga reparar los dafios en un centro

de servicios autorizado.

3. Cuide de su sierra el_ctrica.

• Nunca la exponga a la lluvia.

• Mantenga la cadena afilada, limpia y lubri-

cada para mayor rendimiento y seguridad.

• Para afilar la cadena, siga los pasos ddinea-

dos en este manual.

• Mantenga los mangos siempre secos, lim-

pios y sin aceite o grasa.

• Mantenga ajustadas todas las tuelvas y torni-

llos.

• Inspeccione el cable de alimentaci6n a me-

nudo. Si se encuentm dafiado, hfigalo reparar

en un centro de servicios autorizado.

• Nunca acarree la sierra el_ctrica llev_ndola

del cable de alimentacidn.

• Nunca tire del cable de alimentaci6n para

desenchufarlo.

• Mantenga el cable de alimentaci6n alejado

del calor, el aceite y los bordes afilados.

• Inspeccione los cables de prolongaci6n con

frecuencia; si estfin dafiados, reemplfice-

los.

4. El realizar tareas de servicio, utflice s61o

piezas de repuesto id_nticas.

5. Cuando no utilice la sierra, gufirdela

• en un sitio alto o bajo Have, fuera dd alcance

de los nifios;

• en un lugar seco;

• en un estuche o con la funda colocada sobre

la barra de guia.

DESEIVIBALAJE

1. Retire todos k_sdementos del embalaje.

2. Revise todos los artfculos pare vet si se ban

dafiado durante su envfo. Si encuentra algo

dafiado o algo que falta, Hame 1-866-206-

2707 (en el Canadfi, Hame al 1-877-696-

5533).

GUARDE ESTAS

INSTRUCCIONES

IDENTIFICACION DEL PRODUCTO

ProtecciOn de

Mano

Mango Frontal

Traba de

seguridad

Mango posterior

Cable de ..................

atimentaciOn

Enganche para el cable

Gatillo

Modelos: RM1630U, RM1630A, RM1415M

Tapa del tanque

de aceite

Extremo frontal, barra

de guia x,,

Barra de gufa

',,,,

Cadena serrada

Tornillo de tension de la cadena

Mango Frontal

Traba de

seguridad

ProtecciOn de

Mano ,\

Mango posterior

Cable de

atimentaciOn

Enganche para el

cable

Gatillo

Tapa deltanque

de aceite

Extremo frontal, barra

de gufa

Barra de gufa

Cadena serrada

Tornillo de tension de la cadena

Modelo: RM1630W

TERMINOLOG|A

Barra de guia Barm de metal que se extiende

hacia adelante desde el cabezal. La barm de guia

sostiene y guia la cadena serrada.

Barra de guia de contragolpereducido Barra

de gufa que reduce las probabilidades de con-

tragolpe.

Cabezal La sierra el_ctrica sin la cadena ni la

barra de gufa.

Cadena de contragolpereducido Cadena que

reduce las probabilidades de contragolpe segfin la

norma ANSI B 175.1.

Cadena de repuesto Cadena que satisface la

norma ANSI B 175.1 cuando se la utiliza con una

sierra especffica. Puede no satisfacer las exigen-

cias de ANSI si se la utiliza con otras sierras.

Cadena serrada(Cadena) Una cadena cerrada

que tiene eslabones dentados para collar madera.

El motor impulsa la cadena y la barra de gu_a la

sostiene.

Contragolpe Movimiento rfipido hacia arriba y

hacia atrfis de la barra de gu_a. Los contragolpes

pueden producirse cuando el extremo de la barra

de gufa toca algfin objeto mientras la cadena

se halla en movimiento. La barra de gufa se

sacude hacia arriba y hacia atr_s, en direcci6n

al operario.

Control de lubricaci6n Sistema para lubricar la

cadena y la barra de gufa.

Corte de muesca Corte de muesca en un _rbol

que sirve para dirigir su ca_da.

Corte inferior Un torte hacia arriba desde el lado

interior de un tronco o una rama. Se realiza adop-

tando la posicidn de corte normal, pero utilizando

la pm_e superior de la barra de guia.

Cuerpo de la unidad Cuerpo principal de la

sierra de cadena.

Curia Se usa un bloqueo o una cu_a para asegumr

que la madera no se mueva.

Desmembramiento El proceso de cortar ramas

de un firbol talado.

Dientes de fijaci6n Protuberandas ("dientes")

que se hallan en la seccidn frontal cabezal, junto

a la barra de gufa. Mantenga estos dientes en

contacto con la madera al talar o trozar, ya que

esto contribuye a mantener la posicidn de la

sierra al cortar.

E×tremo frontal de la barra de guia La punta

de la barra de gufa.

GatiHo Dispositivo que enciende y apaga la

sierra. AI oprimMo, la sierra se enciende. AI

soltaflo, se apaga.

Interruptor Dispositivo que cierra o interrumpe

el circuito el&trico del motor de la sierra.

Mango anterior Se encuentm en la pa_e frontal

de la sierra.

Mango posterior El mango que se halla en la

parte posterior del cabezal.

Podar El proceso de cortar ramas de un firbol

con vida.

Posici6n de torte normal Postura utilizada al

realizar cortes para talar un firbol.

Protector de mano frontal Escudo entre el

mango frontal y la barra de gufa. Protege la

mano izquierda mientras se utiliza la sierra.

Retenedor de la Barra Guia Sujetador tipo

perno clue sostiene la barra gu/a en su sitio

durante el ensamblaje y operacidn de la sierra

de cadena.

Retroceso (Contragolpe, Presion) Retroceso

r_pido de la sierra el_ctrica. Puede ocurrir si

la parte de la cadena que se encuentra sobre la

barra de gufa queda presionada, atrapada o toca

algdn objeto extm_io.

Rueda 6entada Rueda dentada que impulsa

la cadena.

TaJa final El filtimo col_e que se realiza al talar

un firbol. Debe malizarse del lado opuesto alas

muescas.

Taiar El proceso de cortar y derribar un

firbol.

Traba de seguridad Dispositivo que impide el

accionamiento accidental de la sierra.

Trozar El proceso de cortar un firbol talado o

un tronco en trozos.

Vinculo con el interruptor Este dispositivo co-

necta el interruptor con el gatillo. AI oprimirse

el gatillo, este vfnculo mueve el interruptor.

GU/A RAPIDA DE ARRANQUE

Si est& familiarizado con sierras de cadena (motosierras), su uso correcto, y la mo-

tosierra que usa est& completamente ensamblada, use la Guia Rapida de Arranque

_ara comenzar a usar Io m_.s r_.pido su nueva motosierra Remington.

Tapa del tanque de aceite

Oil Bottle

Ponga aceitede motor, (veaLubricacidn,

pagina 31, pat,a el tipo cot,t,ecto de

aceite) en el tanque de aceite (no use

el aceite estandat, pat,a bat,t,ay cadena).

NO deje el aceite en el tanque cuando

no Io use.

Conecte el cable de pt,olongaci6n al

cable de alimentaci6n y a la fuente de

alimentaci6n. Use el enganche pat,a

cable incot,pot,ado o el metodo de nudo

(dibujo insertado) pat,aasegut,at,los. Vea

Cables de Prolongacidn pat,a el tamaSo

cor't,ecto.

Bot6n de cierre

del interruptor

Gatiilo

Use ambas manos pat,a agat,t,at, la

siet,t,a el6ctt,ica. Empuje el bot6n de

ciet,t,e hacia adelante con el pulgat,

tier,echo y apt,iete el gatillo. Aseg_ t,ese

que la sierra este funcionando a toda

velocidad antes de comenzat, un

cot,te.

Cuando la cadena se afloja debido

a que se ha e×tendido, tensala

cot,t,ectamente. Vea Ajuste de Tensidn

de la Cadena Serrada pat,a la tensi6n

cot,t,ecta de la cadena set,t,ada.

Pat,a una completa informaci6n acet,ca de su sierra y su

uso cot,t,ecto, lea y entienda pot` completo este manual del

usuat,io.

ENSAMBLAJE

Nora: Mgunos modelos se suministran previa-

mente ensamNados. No es necesario realizar

tareas de ensamblaje en estos modelos. Vea Ajusw

de T_,nsi(;n de la Cadena S#rmda.

,tL

• IL ADVERTENCIA: Los bordes de

corte de la cadena son afilados. AI

manipular la cadena, utilice guantes

de protecci6n.

IMPORTANTE: No coloque ni sujete

la sierra electrica en una prensa para

ensamblada.

Coloque la cadena sobre la circunferencia

de la rueda dentada, a lo largo de la ranum

superior de la barra de guia y sobre el extremo

de la misma. Nora: Aseg6rese de disponer los

bordes de corte de la cadena en la direccidn

correcta. Coloque la cadena de modo que los

bordes de corte de la parte superior de la barm

de guia miren hacia el extremo de la misma

(yea la Figura 4 y el indicador que se encuentm

en la cubierta lateral de la sierra).

1. Estire la cadena sobre una superficie plana.

2. Afloje y quite la tuelva de la barra gufa y la

tapa de la rueda dentada.

3. Guire el retenedor de la barm gufa de manera

que est4 posicionada en paraMo a la ranura

de la barra gufa (yea la Figura 2).

4. Instale la barra gufa sobre el cuerpo de la

sierra. Monte la ranura central de la barra gufa

sobre la tuerca y d retenedor de la barra gu/a.

Nora: Asegfirese que el cabezal dd retenedor

de la barra gufa se deslice pot la ranura de la

barra gufa como se muestra en la Figura 2.

Cadena dentada impulsora

Barra de gufa

,_ PRECAUCION: No ponga al reves

la cadena sobre la sierra. Si la cadena

esta al reves, la sierra vibrara mucho

y no cortar&

Hacia el extremo frontal de la

barra de gula

la barra gu/a

posicionado en paralelo a la

ranura de la barra gula

FLgura 2 - Desblequee del reteneder de la

barra guia

Borde de corte

Barra de guia

Figura 4- Direccidn de la sierra de cadena

Avant de fixer le couverde du pignon au

corps de la tronconneuse, faites tourner la

vis de tensionnement de la chMne dans le

sens antihomire, jusqu'au bout. Le bloc de

r4glage sera alors plac4 h Fextr&nit4 de la vis

de tensionnement de la chaine (voir la Figure

5).

5. Gire el retenedor de la barra gufa 90 grados

como se muestra en la Figura 3.

Oadena dentada

Barra de gala

Tomillo de tension

de la cadena

qetenedor de la barra gula

girado a 90 grados de la

ranura de la barra gura

Figura 3 - Bloqueo del retenedor de la barra

guia

Figura 5 - Ubicacidn del tomillo de tensidn de

la cadena y del bloque de regulacidn

ENSAMBLAJE

8. l_loignez le guide-cha_ne du corps de k_ tron-

conneuse de sorte que le guide soit plac6 de

facon _ tendre la cha_ne (volt la Figure 6).

10. Apriete a mano la tuerca de la barra gu/a en

el pemo de la barra (vea la figura 8).

Figure 6 - Orificio de ajuste

Ins_rez la languette du couverde de pignon

dans la minute du coq)s de la tronconneuse

(_tape l). Placez ensuite le couvercle de

pignon sur le boulon du guide-chai'ne (_tape

2 - voir la Figure 7). NOTE : Le couverde

de pignon n'est alors pas _teNeurement avec

le corps de la tronconneuse.

Tuerca de la barra

gu/a

Figura 8- Eloignez le guide-chaFne

11. Deslice lentamente la barra gu_a hacia el

cuerpo de la sierra hasta que el bloque de

regulaci6n entre en el agujero de regulaci6n

de la barra gu_a. NOTA: Con esto la barra

gu_a queda bloqueada en este sitio. Usted no

podr_ ni empuiar ni halar a la barra gufa.

12. Vuelva a apretar a mano la tuerca de la

barra.

13. Regule la tensidn de la cadena de la sierra.

Siga los pasos indicados en regulacidn de la

TelT,ridl7de la CadelTa de la Sierra.

Ranura

Len( de la tapa

de la rueda dentada

Figura 7- Instalacidn de la tapa de la rueda

dentada

AJUSTE DE TENSION DE LA CADENA SERRADA

_k ADVERTENCIA: Descenchufe la

sierra electrica antes de ajustar la

tensi6n de la cadena serrada.

,_ ADVERTENClA: Los hordes de

corte de la cadena son afilados. AI

manipular la cadena, utilice guantes

de protecci6n.

_ADVERTENCIA: Siempre manten-

gala cadena debidamente tensiona-

da. Si ta cadena se encuentra suelta,

e×iste mayor riesgo de contragolpes.

Ademas, la cadena suelta puede salir

despedida de la ranura de la barra de

guia. Esto puede lesionar al operario

y provocar daSos en la cadena. Si

la cadena esta suelta, la cadena, la

rueda dentada y la barra de guia se

desgastaran rapidamente.

IMPORTANTE

Si no sigue estas instrucciones cuando tense la

cadena de la sierra dai_ar_ la sierra y anular_ la

garant_a.

Las nuevas cadenas de la sierra se estirarfin. Vefiti-

que con frecuencia la tensi6n de la cadena cuando

la use por primera vez y ajdstda cuando la cadena

se afloje alrededor de la barra guia.

Si la cadena se afloja alrededor de

la barra guia, deje que la cadena se

enfrie y entonces...

Afloje el tuerca...

Gire el tornillo de tensi6n de la

cadena en sentido horario para

ajustar la cadena de la sierra...

Barra Guia Aprox.

Hale la cadena para comprobar la

tensi6n. Los eslabones de la guia

no deben salirse de la ranura de

la barra guia...

Apriete Una

comba leve de 1/8" entre cadena

y rondo de la barra de guia es

aceptable

USO DE LA SIERRA ELi_CTRICA

,irk

_li ADVERTENCIA: Lea detenida-

mente este manual para el usuario

antes de utilizar la sierra electrica.

AsegQrese de leer y comprender

completamente todas las instruc-

ciones en Informaci6n Importante

de Seguridad. El uso indebido de

esta sierra electrica puede provocar

lesiones (y aun la muerte) a causa

de incendio, shock elect rico, el con-

tacto del cuerpo con la cadena en

movimiento o la caida de un trozo

de un arbol.

LUBRICACION

1. Retire ia tapa dei tanque de aceite.

2. Llene el tanque con aceite lubricante SAE

#30. Nora: Si utiliza la sierra a temperatures

de menos de O°C,utilice aceite lubricante SAE

#10. Si la utiliza a temperatures superiores a

23°C, utilice aceite lubricante SAE #40. NO

USE aceite para barra estgindar y cadenas.

3. Vuelva a cermr el tanque con la tapa inmedia-

ta_:qente.Ajuste la tapa firmemente para evitar

el escape de aceite del tanque.

4. Limpie el aceite excedente.

Nora: Es normal que el tanque drene aceite cuan-

do no se utiliza la sierra. Para evitar esto, vacfe el

tanque de aceite despu_s de cada uso.

LUBRICACION DE LA CADENA

Sistema de lubricaci6n manual

Compruebe siempre el nivd de aceite antes de

utilizar la sierra. No intente utilizar el sistema de

lubricaci6n con la sierra en funcionamiento. Pare

lubricar la cadena, oprima el bot6n de lubricad6n;

al haceflo, se dispensar_ aceite a la barm de gufa y a

la cadena. Oprima el bot6n de lubricaci6n al menos

una vez antes de cada colle. Compruebe a menudo

el nivel de aceite mirando d nivd de aceite por un

lado de la boteHa de aceite (yea la Figura 9).

BotOn de lubricaciOn

REMOCION DE RESTOS DE LA TAPA

DE LA RUEDA DENTADA

Mientras se usa la sierra de cadena, astiHas, ramas

pequefias y otros restos pueden de vez en cuando

acumularse dentro de la tapa de la rueda dentada.

Para dar mantenimiento en forma apropiada a la

sierra y mantenerla funcionando bien, se puede

necesitar la mmoci6n peri6dica de los restos. Pare

quitar los mstos en forma apropiada de la tapa de

rueda dentada:

1. Desenchufe la sierra de cadena.

2. Afloje y quite la tuerca de la barra gufa (yea

la Figura 10).

3. Gire el torniHo de tensi6n de la cadena en

sentido anti-horatio para afloiar la cadena hasta

que se quite con tacilidad la tapa de la rueda

dentada.

_llb ADVERTENCIA: Tenga cuidado

cuando remueva los restos que esten

alrededor de la cadena. Los hordes

cortantes de la sierra son muy afila-

dos. Use guantes protectores cuando

trabaje cerca la cadena o cuando la

use.

Despu_s de quitar la tapa de la rueda dentada,

limpie todas las astillas, ramas y restos.

Una vez que se ban quitado los mstos, siga

los pasos dd 7 al 13 de las p_ginas 32 y 33

en la secci6n £;z,ramblqje para ensamNar de

nuevo la tapa de la rueda dentada a la sierra

de cadena.

Astillas, ramas y

restos

Botella de aceite

Figura 9 - Ubicacidn de la ampolleta de presidn

del aceite y de la botella de aceite

y /

Cubierta de ta _ Tuerca de la

rueda dentada barra gu/a

Figura 10 - Remoci6n y limpieza de restos de

la tapa de la rueda dentada

USO DE LA SIERRA ELi_CTRICA

CABLES DE PROLONGACION

Utilice cables de prokmgaci6n adecuados para esta

sierra. Utilice s6M cables de prolongaci6n pare el

aire libra. El cable debe presentar el sufijo W o W-A

despu_s dd tipo de cable. Por ejemplo: SJTW-A

o SJTW.

Utilice un cable dd calibre adecuado para esta

sierra. El cable debe ser 1osuficientemente grueso

como pare conducir la comente necesafia. El uso

de un cane demasiado fino perderi voltaje al Hegar

a la sierra. La sierra perderi potencia y mcalentari.

El cable debe cumplir los requerimientos abajo

enumerados.

Longitud Tamafio AWG

del cable dN cable

7,50 m 16 AWG

15 m 16 AWG

30 m 14 AWG

45 m 12 AWG

Mantenga el cable lejos del irea de corte. Ase-

gfirese de que no se enfiede en mmas o troncos.

Inspecd6nelo a menudo. Si se dafia, memplicelo

inmediatamente.

Esta sierra d&trica tiene un enganche incorpomdo

para d cable de prolongaci6n para evitar que &te

se desconecte al utilizar la sierra. Para utHizaflo,

forme un lazo con el extremo dd cable de pro-

Mngaci6n, inserte el lazo en la ranura de la parte

posterior dd mango y col6qudo en el enganche

(yea la Figura 11). Tire cuidadosamente del lazo

enganchando basra diminar la floiedad del cable.

Conecte d cane de proMngaci6n al cable de la

sierra d_ctrica.

Enganche para el cable

Cable de prolongaci6rT ....

Cable de alimentaciOn

Figura 11 - Fijaci6n del cable de prolongaci6n

en el enganche para el cable

REALIZACl0N DE CORTES

1. Conecte la sierra al cable de proMngaci6n, y

_ste a un tomacorriente.

2. Cerci6rese de que la porci6n dd tronco que

desee cortar no yazca sobm el suelo. De este

modo, evitari que la cadena toque el sudo

al cortar a tray,s de _l. Si la cadena toca el

sudo mientras se encuentra en movimiento,

sedesafilari.

3. Utilice ambas manos para suietar la sierra. Utili-

ce siempre la mano izquieNa para asir el mango

anterior y la derecha pare tomar la posterior.

Suj_tela con firmeza: los mangos de la sierra

deben quedar bien tornados por sus dedos (yea

la Figure 12).

4. Asegfirese de mantener una pisada firme. Man-

tenga los pies separados y distribuya su propio

peso sobre ambos pies en forma equilibrada.

5. Cuendo est_ dispuesto a realizar un torte,

presione la traba de seguridad completamen-

te hacia adelante con el pulgar derecho y

apriete el gatillo (yea la Figura 12); la sierra

se encender& AI soltar el gatillo, se apagar&

Cerd6rese de que la cadena esti gimndo a

su mixima vdocidad antes de comenzar a

collar.

6. Al comenzar a cortar, coloque la cadena en

movimiento sobre la madem. Sujete la sierra

firmemente en su lugar pare evitar que la sierra

rebote hacia arriba y hacia abajo o hacia los

lados.

7. Conduzca la sierra ejerciendo una ligera

presi6n. No la someta a un esfuerzo excesivo;

de 1o contrario, el motor se sobrecargari y

se quemari. La sierra funcionari de manem

mejor y mils segura si se la utiliza segfin ha

sido disefiada.

8. Retire la sierra del corte con la cadena giran-

do a la mixima vdocidad. Para interrumpir

el corte, sudte el gatillo. Asegfirese de que

la cadena haya deiado de moverse antes de

asentar la sierra.

9. Ejercitese hasta que sea capaz de mantener

una vdocidad de corte estaNe y pareja.

USO DE LA SIERRA ELC:CTRICA

Gatillo

Figura 12 - Posici6n del gatillo y de la traba

de seguridad

TALA DE UN ARBOL (Derribamiento

de un arbol)

,_k ADVERTENCIA:

• Evite los contragolpes, ya que pue-

den provocar lesiones graves y aun

la muerte. Para evitar el riesgo de

contragolpe, vea la secci6n Contra-

golpes.

• No se disponga a talar un arbol si no es

diestro o no cuenta con ayuda confia-

ble.

• AI talar un arbol, mantenga a los

niSos, animaIes y curiosos alejados

det area.

• Sidosomaspersonasreatizantareas

de tala y trozado el mismo tiempo,

cerci6rese de que haya una buena

cantidad de espacio entre eilos. El

espacio que separa a ambas perso-

nas debe set pot Io menos igual al

doble de [a aRura del arbol que se

esta talando.

,_ ADVERTENCIA: AI talar un arbol,

mantengase alerta a su entomo. No

provoque dafios ni ponga a riesgo a

ninguna persona o [inea de servicios

p_blicos. Si el arbol cae sobre alguna

linea de un servicio p_blico, comuni-

quese con la compaSia correspondiente

de inmediato.

La tala es el proceso de derfibar un firbol. Asegfi-

rese de contar con una pisada firme. Mantenga los

pies separados y distribuya su propio peso sobre

ambos pies de manera equilibrada. Para talar un

firbol, siga estas instrucciones:

Antes de derribar un arbol

1. Antes de talar un irbol, inspecci6nelo. Asegfire-

se de que no tenga ramas o vistagos secos que

puedan caerle encima. Analice la indinacidn

natural dd irbol, la posicidn de sus ramas mils

grandes y la dimccidn dd viento. Todo esto

le ayudari a decidir hacia qu_ lado derribar el

irbol.

2. Despeje el irea de trabajo alrededor del fir-

bol.

3. Planee y despeje un trayecto de retirada para el

momento de la caida. Este debe ser en sentido

contrario al de la caida del irbol y a un ingulo

de 45 ° (yea la Figure 13).

Trayecto de retirada

_ DirecciOn decald.__

Arbot

_ Trayecto de retirada

Figura 13 - Trayecto de retirada de un brbol

4. Retire la tierm, piedras, corteza sudta, davos,

grampas y alambres de las partes dd irbol

donde aplicari la sierra.

5. AI talar el irboL mant_ngase cuesta arriba de

_l. Una vez derribado, el irbol puede rodar o

deslizarse cuesta abajo.

Proeedimiento de tala

A) Corte de la muesca

La preparaci6n correcta de una muesca determinarfi

la direccidn en que caeri el irboL Corte la muesca

dd lado del firbol correspondiente a la direccidn

en la cual desea que _ste caiga (yea la Figura 14).

Siga las instrucciones a continuacidn pare cortar

[a muesca.

1. Haga el corte inferior de la muesca tan cerca

del suelo como sea posible. Sujete la sierra

de modo que la barra de guk_ se encuentre en

posicidn horizontal. Colle a trav_s dd tronco

del firbol hasta atmvesar 1/3 de su diimetro (yea

la Figura 14). Nora: Haga siempre este corte

in%rior horizontal en primer lugar. Si la hace

en segundo lugar, el irbol puede presionar la

cadena o la barra de guia.

USO DE LA SIERRA ELF:CTRICA

2. Comience d corte superior de la muesca a una

distanda del corte infelior igugd a la plz_fundidad

de dste.

Por ojomplo: Si el torte inferior tiene una

profundidad de 20 cm, comience el corte

superior 20 cm pot enchna de aqudl. Corte en

direccidn hacia abajo y a un gingulo de 45 °.

El corte superior de la muesca debe llegar y

unirse al punto final del corte inferior (vea la

Figura 14).

3. Retire la cutla creada por los dos cortes de roues-

ca.

3er corte:

Tata final

2"(5 cm)

Punto de

bisagra

i_ Direcci6n de

caida

2do oorte:

Muesoa superior

ler corte:

Muesca inferior

Figura 14 = Tala de un brbol

13) Tala final

1. Haga el colle de tala final 5 cm por encima

del corte inferior de la muesca y sobre el lado

opuesto del firbol (vea la Figure 14). Mantenga

el corte de tala final pamlelo al corte inferior de

la muesca.

2. Corte en direccidn a la muesca.

_Ib ADVERTENClA: No atraviese el

arbol completamente. Deje alrededor

de cinco centimetros de diametro

sin cortar, directamente detras de

la muesca (vea la Figura 14). Esta

porci6n sin cortar funciona a manera

de bisagra. La bisagra ayuda a evitar

que el arbol se tuerza y caiga en la

direcci6n equivocada.

3. A medida que el colle final se aproxime al pumo

de Nsagm, el {ubol comenzarfi a caer. Nora: Si es

necesario, inselte cutlas dentro del colte de tala

final pare controlar la direccidn de la cafda. Si

el girbol se echa hacia atrfis y presiona la cadena,

inselte cutlas dentin del corte final pare extmer la

sierra. Utifice siempre cutlas de madem, pkistico

o aluminio. Nunca utifice cutlas de metal, ya

que podrfan provocar contmgolpes y datlar la

cadena.

4. Cuando el girbol comience a caer, proceda

rgipidamente a

• retirar la sierra del corte de tala final;

• soltar el gatillo para apagar la sierra;

• asentar la sierra;

• salir del girea por el trayecto de retirada.

ADVERTENCIA: Mantengase

alerta a la caida de ramas del arbol.

Mantenga un paso firme al salir del

area.

DESMEMBRAMIENTO DE UN ARBOL

_k ADVERTENClA: levite los con-

tragolpes, i_stos pueden provocar

lesiones graves y aun la muerte. Para

evitar el riesgo de contragolpes, lea la

secci6n Contragolpes.

dllADVERTENCIA: Proceda con sumo

cuidado al cortar ramas o v_istagos de

arboles que se encuentran en tensi6n.

Este preparado para actuar en caso de

contragolpe de la madera. AI liberarse

la tensi6n de la madera, la rama puede

moverse hacia el operario, golpearlo

y provocarle lesiones graves y aun

la muerte.

Desmembrar un girbol significa retirar las ramas

de un girbol cafdo. Asegdrese de tenet una pisada

firme. Mantenga los pies separados y distribuya

el peso de su cuerpo sobre ambos pies en forma

equilibmda. No retire las ramas grandes que se

encuentran pot debajo del tronco y separan a _ste

del suelo. Retire cada rama con un solo corte

(vea la Figura 15). Retire las ramas cortadas dei

girea de trab_tio con fiecuencia para mantener el

girea segura.

Aseg'arese de comenzar a cortar cada rama en

un punto donde la sierra no quedargi atrapada

por presidn durante el corte. Pare evitar el atra-

pamiento de la sierra, comience pot cortar las

minas que cuelgan libremente, desde arriba hacia

abajo. Para cortar ramas en tensidn, comience a

cortarlas desde abajo. Si la sierra queda atrapada

pot la presidn de la rama, apgiguela, levante la

rama y retire la sierra.

Figura 15 - Desmembramiento de un brbol

USO DE LA SIERRA ELi'_CTRICA

TROZADO DE UN TRONCO

_lb ADVERTENCIA: Evite los con-

tragolpes. Estos pueden provocar

lesiones graves y aun la muerte. Para

evitar el riesgo de contragolpes, lea

la secci6n Contragolpes.

La totatidad del tronco sobre el suelo

Corte el tronco comenzando por arriba (yea la

Figura 16).

_ll, ADVERTENCIA:

• Si se halla en una colina, aseg_-

rese de que el tronco no vaya a

rodar cuesta abajo. Asegerelo con

estacas de madera. Introduzca las

estacas en el suelo, del lado del

tronco que se encuentra cuesta

abajo. Permanezca en posici6n

cuesta arriba del tronco al cortar,

ya que este puede rodar despues

de realizarse un corte.

• Nunca intente cortar a traves de

dos troncos de una sola vez. De Io

cont ratio, puede aumentar el riesgo

de contragolpes.

• AI cortar un tronco, nunca lo sos-

tenga con la mano, la pierna o el

pie.

• AI cortar un tronco, no permita que

otra persona Io sostenga.

• Apague y desenchufe la sierra

antes de trasladarse de un lugar a

otro.

Trozar un tronco significa cortarlo en secciones.

Asegfirese de tener una pisada firme. Mantenga

los pies separados y distribuya su propio peso

sobre ambos pies en forma equilibrada. Cuando

sea posiNe, levante y separe dd piso el tronco o

la secci6n por cortar, utifizando ramas, troncos,

cutlas, etc.

M cortar el tronco, mantenga el control de la ope-

raci6n redudendo la presi6n del corte al aproxi-

marse al final dd corte. No relaje los mfisculos de

las manos ni deje que la cadena en movimiento

toque el sudo. Si la cadena en movimiento toca

el sudo, se desafilar_. M terminar de cortar el

tronco, sudte el gatillo pare apagar la sierra antes

de moveda.

Siga estas instrucciones para trozar un tronco.

Figura 16- Trozado del troncocompletamente

apoyado en el suelo

Tronco apoyado en un e×tremo

1. Haga el primer torte dei lado inferior dei

tronco (yea la Figura 17). Utilice la parte

superior de la barra de gu_a para reMizar este

corte. Atraviese 113dd dkimetro dd tronco.

Este corte impedirgi la producd6n de astillas

en esta secci6n al completarse el corte.

2. Haga el segundo co_ledimctamente encima dd

primero. Cone hacia abajo hasta unit ambos

cortes. Este corte impedir_ique la barra de gu_a

y la cadena queden atrapadas por la presidn del

tronco.

1er corte

Figura 17 - Trozado del tronco apoyado sobre

un solo extremo

Tronco apoyado sobre ambos

extremos

1. Haga el primer cone dei lado superior del

tronco (vea la Figura 18, la pfigina 40). Atra-

viese 1/3 dd digimetro dd tronco. Este corte

impedirfi la produccidn de astillas en esta

seccidn al completarse el corte.

2. Haga el segundo corte directamente debajo

del primero. Utilice la parte superior de la

barra de gufa para realizar este corte. Corte

hacia arriba hasta unir ambos cortes. Este

corte impedirfi que la barm de gufa y la cadena

queden atmpadas pot la presidn dd tronco.

USO DE LA SIERRA ELi_CTRICA

Figura 18 - Trozado del tronco apoyado sobre

ambos extremos

PODA DE UN ARBOL

_ ADVERTENCIA: Evite los con-

tragolpes. Estos pueden provocar

lesiones graves y aun la muerte. Para

evitar el riesgo de contragolpes, lea

la secci6n Contragolpes.

_ADVERTENCIA: No utilice la sie-

rra electrica mientras se encuentre

• arriba de un arbol;

• sobre una escalera ocualquier otra

superficie inestable;

• en cuatquier posici6n inc6moda.

Puede perder el control de la sierra

y provocar graves lesiones.

_ADVERTENCIA: No corte ramas

queseencuentren a una aRura mayor

que la de sus hombros.

,_k PRECAUClON: Si las condiciones

del trabajo exceden sus capacidades,

busque asistencia profesional.

Podar un _rbol es el proceso de cortar ramas de un

firbolcon vida. Asegt_rese de contar con una pisada

firme. Mantenga los pies sepamdos y distribuya su

peso sobre ambos pies en forma equilibraa. Pare

podar un firbol, siga estos pasos:

1. Haga el primer corte a quince centimetros del

tronco del firbol, del lado inferior de la rama.

Utilice el lado superior de la barm de gufa pare

realizar este corte. Atraviese la rama hasta

llegar a 1/3 de su digimetro. (yea la Figura

19).

2. Despkicese entre cinco y diez cent_metros

hacia el extmmo de la rama. Haga el segundo

corte desde la parte superior de al misma.

Atmviese la rama completamente hasta co>

tada.

3. Haga el tercer corte tan cerca dd tronco como

sea posible, del lado inferior de la rama.

Utilice la parte superior de la barra de gu_a.

Atraviese la rama hasta alcanzar 113 de su

digmetro.

4. Haga el cum_o co_e dimctamente encima dd

telvero. Corte hacia abajo hasta unirse al telver

colle. De esta manem conseguirgiretimr labase

de lamma.

2do eorte: Poda preliminar

(para evitar la compresiOn

durante la poda final)

4to corte: Poda final

/ 2" to 4"

/ (5 a lOcm)

ler corte: Corte inferior (para

evitar la formaciOn de astillas)

3er corte: Corte inferior (para evitar la

formaciOn de astiilas)

Figura 19 - Poda de una rama

LIMPIEZA Y MANTENIMIENTO

AVISO: A continuaci6n encontrara

instrucciones para la realizaci6n de

tareas de servicio en su sierra elec-

trica. Toda tarea de servicio que no

se encuentre incluida a continuaci6n

debe realizarse en un centro de ser-

vicios autorizado.

LIMPIEZA DEL CABEZAL

,_ ADVERTENCIA: Desenchufe la

sierra electrica antes de realizar tareas

de servicio en ella. Un shock electrico

o el contacto de su cuerpo con la cade-

na en movimiento pueden provocar[e

graves lesiones y aun la muerte.

,_ ADVERTENCIA: Los hordes de

corte de la cadena son afilados. Utilice

guantes de protecci6n al manipular la

cadena.

£L

ADVERTENCIA: AI Iimpiar el ca=

bezN,

• no sumerja la sierra en liquido

alguno;

• no utilice productos que contengan

amoniaco, cloro o elementos

abrasivos;

• no utilice solventes limpiadores

clorinados,tetracloruro decarbono,

querosen o gasolina.

Mantenga el cabezM limpio. Utilice un patio

suave humedecido con una mezda de jab6n

suave y agua. Frote este patio sobm el cabezal

para limpiarlo.

CUIDADO DE LA BARRA DE GU|A

La mayorfa de k_s proNemas de la barra de gufa

son producto de su desgaste desparejo. A menudo

este desgaste se debe a errores en el afilado de los

dementos de corte de la cadena yen los vMoms

de medida de profundidad. Cuando la barra se

desgasta de manera despareja, la ranura de la

misma se ensancha (yea la Figura 20). Esto causa

el matraqueo de la cadena y la rotura y expulsidn

de los mmaches. La sierra no cortam en lfnea recta.

Ranura de la barr_

de gufa

Barra de

gu/a ....

Barra de Barra de gala

gaia normal con desgaste

desparejo

Figura 20 - Seccidn transversal de la barra

de guia que ilustra el desgaste desparejo

de la misma

Si esto ocurre, reemplace la barra de gufa.

Inspeccione la barra de gufa antes de afilar la

cadena. Una barm de gufa desgastada o dafiada

es insegura y dafia la cadena. Tambi_n dificulta

la realizacidn de cortes.

Mantenimiento normal de la barra de

guia

1. Retire la barra de gu_a de la sierra.

2. Retire el poDo y la tierra de la ranura de la

barra de gufa en forma peri6dica. Para eHo,

utiHce una espfitula o un alambre (yea la

Figura 21 ).

3. Lhnpie las ranuras de aceite al final de cada

dfa de uso de la sierra.

4. Retire la rebaba de los lados de la barra de

gufa. Utilice una escofina plana pare encuadrar

los bordes laterales.

Reemplace la barra de gukt cuando

• se encuentre doNada o rasgada;

• la ranura interior de la barra est_ sumamente

desgastada;

Nora: Para reemplazar la barra de gufa, lea la

seccidn Acce,rorios y Piezas de Ru?ue.rto para

adquirir la barra de gu_a correcta.

Rebaba

Escofinaplana_J/_l U [__ H .Barradegu/a

F//I I

anu ra con

_____.1_-_'_en/dija de aceite

Figura 21 - Mantenimiento de la barra de

guia

LIMPIEZA Y MANTENIMIENTO

AFILADO DE LA CADENA

_IbADVERTENCIA: Desenchufetasie-

rra antes de realizar tareas de servicio.

Un shock eleetrieo o el eontaeto de su

euerpo con la eadena en movimiento

puede provoearle lesiones graves y

aun la muerte.

ADVERTENCIA: Los bordes de

corte de la cadena son afilados. Utilice

guantes de protecci6n aI manipular

la cadena.

Mantenga la cadena afiiada. La sierra cortar_i de

manera mils rfipida y segura. El uso de una cadena

desafilada provocarfi el desgaste innecesario de

la rueda dentada, la barra de gufa y el motor. Si

resulta necesario aplicar fuerza para introducir la

cadena en la madera, y si al collar s61o obtiene

viruta y algunos trozos grandes, la cadena estfi

desafilada.

Elementos neeesarios para afilar la

cadena

Puede comprar estos elementos en su concesiona-

rio, ferreterfa o tienda de accesorios para sierras

el&tricas cercanos.

• Escofina redonda de 5/32 pulgada

• Calibmdor de medida de profundidad

• Gufa de escofina

• Prensa

• Escofina plana de tamafio medio

Afilado de los elementos de eorte

Ufiiice la gufa de escofina pare lim_u a un _inguio de

30 °.

1. Ajuste la tensidn de la cadena hasta alcanzar

la tensidn adecuada (yea la seccidn Ajuste de

7_-nsidn de la Cadena Sermda).

2. Sujete la barra de gufa en la prensa para

mantener estable la sierra. Nora: No aplique

la prensa a la cadena.

3. Introduzca la escofina redonda de 5/32 de

pulgada (adherida a la gufa de escofina) en la

ranura entre la placa superior y la medida de

profundidad de la cadena. La gufa de escofina

debe descansar tanto sobre la placa superior

como sobre la medida de profundidad (yea la

Figura 22). Nora: AI limar, hfigalo en el punto

medio de la barra de gufa.

4. Sostenga la gufa de escofina a nivd. Cercidrese de

que la mama de 30 ° dela gufa de escofina sea lxua -

Ma al centre de la Num de gufa (yea la Figure 22).

Esto asegumrgi que el afilado de los elementos

de corte se realice a un fingulo de 30 °.

5. Lime desde adentro hacia afuera del demento

de corte basra que quede afilado. Sdlo aplique

la escofina en esta direccidn (yea la Figure 22).

Nora: Bastar_in dos o tres pasadas para afilar

cada demento de corte.

6. Luego de afilar cada demento de colle, mueva

la cadena hacia addante para atilar el siguiente

demento. Afile todos los dementos de corte

a un lado de la cadena.

7. Dirfjase al otto lado de la cadena y repita el

mismo proceso.

,_11DirecciOn del limado

Gu/a de escofina

Marca de gula de 30 °

-\\\\ "_

- Escofina redonda

de 5/32 pulg

Nota: Esta figura ilustra la colocaciOn de la guia de escofina y

la direcciOn del timado para afilar los dientes del lado izquierdo

de la cadena.

Figura 22 - Colocacidn de la guia de escofina

y de la escofina sobre la cadena

Medida de profundidad (lado

Medida de profundidad derecho de la cadena)

(lado izquierdo de la _/2/_

cadena) '\ Ranura --_dT/z,_@(_/_

(lado izquierdo de ' .

la cacJena) _, derecho de la cadena)

c,)z Lado derecho de la cadena

FLgura 23 - Posicidn de las partes de la

cadena

LIMPIEZA Y MANTENIMIENTO

Limado de los calibradores de medida

de profundidad

El espacio de la medida de profundidad del

demento de corte se reduce al afilar dichos

dementos. Vudva a estaNecer las medidas de

profundidad de los dementos de corte cada dos

o tres afiladas.

1. Coloque el calibrador de medida de profun-

didad (.635 ram) firmemente a lo largo de

dos elementos de corte. Asegfirese de que la

medida de profundidad penetra en la ranura

del cMibrador de la medida de profundidad

(yea la Figura 24).

..... Escofina plana

Medida de

< s

Calibrador de medida

de profundidad -...

Ranura de medida

de profundidad

Figura 24 - Calibrador de medida de

profundidad en la cadena

2. Utilice una escofina plana de tamafio medio.

Lime el nivel de medida de profudnidad con

el calibmdor de medida de profundidad.

3. Retire el calibmdor de medida de profundidad.

Utilice una escofina plana para redondear la

esquina flontM de la medida de profundidad

del elemento de corte (yea la Figure 25).

Despu6s de afilar la cadena a mano en varias

oportunidades, haga que un centro de servicios

autorizado o una mfiquina de afilar afile la cadena.

Esto asegumrfi que el limado quede pareio.

Angulo anterior.._\ _ .025"

°35mm

Figura 25 - Redondeo del bngulo anterior de

la medida de profundidad

RECAMBIO DE LA CADENA SERRADA

Reemplace la cadena cuando los dementos de

torte se encuentren demasiado gastados para ser

afilados o cuando se rompa la cadena. Utilice

finicamente la cadena de repuesto indicada en este

manual. AI memplazar la cadena, cambie tambi_n

la rueda dentada. De ese modo aseguram el correcto

accionamiento de la cadena. Nora: Pare saber cuM

es la cadena y la rueda dentada adecuada a su

modelo, consulte la seccidn Accesorios y Piezas

de Ru)ue,rto.

ALMACENAMIENTO

Para Mmacenar k_sierra durante m_s de 30 dfas,

siga estos pasos:

1. Drene d tanque de aceite despu_s de cada

USO.

2. Retire y limpie la barra de guia y la cadena.

Pare ello, sum_rjalas en un soDente a base

de petr61eo o en una mezda de agua y jab6n

suave.

3. Seque la barra de gufa y la cadena.

4. Coloque la cadena en un contenedor Heno de

aceite. Esto impedirfi que se oxide.

5. Cubra la superficie de la barm de guia con una

fina l_mina de aceite.

6. Limpie la parte externa dd cabezal con un

patio suave humedecido con una mezda de

agua y jabdn suave.

7. Guarde la cadena sermda

• en un sitio alto o bajo llave, fuera del alcance

de nifios;

• en un sitio seco;

• en un estuche o con la barra de guia cubierta

por una funda.

ACCESORIOS Y PIEZAS DE

REPUESTO

,_ ADVERTENCIA: Utilice t_nicamen-

te piezas y accesorios descritos en

este manual. El uso de otras piezas

o accesorios puede dafiar la sierra o

lesionar a au operario.

Para accesorios y piezas de repuesto ofiginales

llame al 1-866-206-2707 (en el Canadfi 1lameal

1-877-696-5533) o visite

www.remingtonpowertools.com.

SERVICIO DE REPARACION

Nora: Use s6k) piezas de repuesto originales. Esto

protegerfi la cobertura de su garantia de las piezas

repuestas bajo garantia.

Para mantenimiento, llame al Departamento de

Apoyo al Cliente pare obtener una lista de

distribuidores de selwicio autorizados de su localidad.

El mantenimiento y reparaci6n de este equipo, ya

sea durante o despuds del period() cubierto por la

garantia, deben ser realizados solamente por un

proveedor de selwicios autorizado y aprobado.

Llame al 1-866-206-2707 (en el Canadfi 1lame al

1-877-696-5533) o visite

www aemingtonpowertools.com.

DIAGNOSTICO Y RESOLUCION DE PROBLEMAS

Nora: Para obtener regisayuda, visite www.remingtonpowertools.com.

,_ ADVERTENCIA: Desenchufe la sierra electrica antes de realizar tareas de

servicio. Un shock electrico o el contacto corporal con la cadena en movimiento

pueden provocar lesiones graves y aun la muerte.

INFORMACION DE GARANTJA

GARANT|A LIMITADA DEL FABRICANTE PARA:

Remington LLC concede la garantia limitada establecida debajo para mercancias nuevas que sean

compradas y usadas en los Estados Unidos, sus posesiones y territorios.

Remington LLC garantiza este producto contra defectos en el material y la mano de obra durante un

periodo de un (1) aSo, a partir de la fecha de compra original y a su entera discreci6n, arreglara o

substituira sin costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta

garantia limitada se debera aplicar Qnicamente si este producto ha sido manejado y mantenido de acuerdo

al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial,

negligencia, accidente, mantenimiento inapropiado, alteraci6n, vandalismo, hurto, fuego, agua o daSos

debidos a otros riesgos o desastre natural. Los daSos ocasionados por la instalaci6n o el uso de cualquier

accesorio o aditamento que no este aprobado por Remington y que sea usado con el (los) producto(s)

contemplados en este manual, anularan la garantia con respecto a cualquier daSo resultante.

COMO OBTENER SERVIClO: El servicio de garantia esta disponible A TRAVES DE SU DISTRIBUIDOR

DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para Iocalizar

al distribuidor en su Area, busque el aviso clasificado en las Paginas Amarillas, Ilame al 1-866-206-2707

en EE.UU. o al 1-877-696-5533 en Canada, o escriba a Remington LLC, RO. Box 361032, Cleveland,

OH 44136.

Esta garantia limitada no ofrece cobertura en los siguientes casos:

A. Bincronizacionee - bujias, ajustes de carburadores, filtroe.

B. Articulos de desgaste, perillas percusivas, carretes externos, linea de corte, carretes internos,

polea de arranque, cuerdas de arranque, correas motoras, Vio Cadenas, Guia Bares.

C. Remington no le ofrece ninguna garantia a los productos que sean vendidos o exportados fuera

de los Estados Unidos de Am@ica, sus posesiones y territorios, excepto aquellos que se vendan

a trav6s de los canales de distribuci6n para exportaci6n autorizados por Remington.

Remington se reserva el derecho a cambiar o mejorar el disefio de cualquier producto Remington, sin

adoptar ninguna obligaci6n para modificar cualquier producto fabricado con anterioridad.

Ninguna garantia implicita es aplicable despu_e del periodo de aplicabUidad de la garantia expreea

eecrita con anterioridad, incluyendo cualquier garantia implicita de comerciabilidad o idoneidad para

un prop6eito particular con reepecto a lae piezae identificadae. Exceptuando Io mencionado

anteriormente, ninguna otra garantia expreea bien sea eecrita o verbal con reepecto a cualquier

producto que sea concedida por cualquier persona o entidad, incluyendo al dietribuidor o minorieta,

deberA comprometer a Remington LLC durante el periodo de la Garantia, el remedio exclusivo ee el

arreglo o la euetituci6n del producto eegt_n Io establecido anteriormente. (Algunos estados no permiten

limitaciones en cuanto al periodo de duraci6n de una garantia implicita, de manera que puede que la

limitaci6n anterior no sea aplicable en su caso.)

Lae eetipulacionee eetablecidae en eeta Garantia ofrecen la eoluci6n t_nica y exclueiva que reeulte

de lae ventae. Remington no deberA eer reeponeable de p_rdidae o da_oe incidentalee o

coneecuentee que incluyan, sin limitaci6n, gaetoe incurridos debido a la eustituci6n de servicios

de mantenimiento de pradoe, traneporte o gaetos relacionadoe, o gaetoe de alquiler para

reemplazar temporalmente un producto bajo garantia. (Algunoe estados no permiten limitaciones en

cuanto al periodo de duraci6n de una garantia implicita, de manera que puede que la limitaci6n anterior

no sea aplicable en su caso.)

NingQn tipo de recuperaci6n debera ser superior al precio de compra del producto vendido, en ningQn

caso. La alteraci6n de las caracteristicas de seguridad del producto debera anular esta Garantia. Usted

adopta el riesgo y la obligaci6n de la p6rdida, daSo o leei6n en su persona o a su propiedad y/o la de

otras personas y sus propiedades, que se origine a raiz del uso o mal uso, o la incompetencia para usar

el producto.

Esta garantia limitada no debera cubrir a ninguna otra persona distinta al comprador original, arrendatario

original, o la persona para la cual se compr6 en calidad de regalo.

Relaci6n de lae leyee eetatalee con eeta Garantia: Esta garantia le confiere derechos legalee

especfficos, y puede que usted tambi6n tenga otros derechos, los cuales varian en cada eetado.

Para Iocalizar al distribuidor de servicio local mas cercano, marque el nQmero 1-866-206-2707 en

EE.UU. o al 1-877-696-5533 en Canada.

REMINGTON LLC

RO. Box 361032

Cleveland, OH 44136

GTON o

TRO (;

ELECTR E

EU E

MANUEL D'UTILiSATION ET D'ENTRETIEN

MODF:LES : RMI630U, RMI630A, RMI630W, RMI415M

iMPORTANT: II est recommande de fire et comprendre ce

manuel avant d'assembler cette tron(;',onneuse et de I'utiliser.

L'utilisation incorrecte de la tron_onneuse risque d'entrai_ner

des blessures graves. Conserver ce manuel pour pouvoir s'y

referer ulterieurement.

PART NO. 769-05150 P01 (09/09)

CONTENUS

CONSIGNES DE S¢_CURJTE IMPORTANTES .......................................................... 49

Avant d'utiliser la tron_onneuse ............................................................................................... 49

Pendant I'utilisation de la tron_onneuse .................................................................................. 49

Recul ....................................................................................................................................... 51

Entretien et remJsage de la tron_onneuse ............................................................................... 52

D_'BALLAGE ............................................................................................................. 52

iDENTIFICATiON DU PRODUIT ................................................................................ 53

VOCABULAIRE DE LA TRON(_;ONNEUSE .............................................................. 54

GUIDE DE DEMARRAGE RAPIDE ........................................................................... 55

MONTAGE ................................................................................................................. 56

RC:GLAGE DE LA TENSION DE LA CHAJNE ........................................................... 58

UTILISATION DE LA TRON_ONNEUSE .................................................................. 59

RemplJssage du reservoir d'huile ............................................................................................ 59

LubdficatJon de la chaTne ........................................................................................................ 59

Nettoyage des debris du couvercle du pignon ........................................................................ 59

Rallonges electriques .............................................................................................................. 60

ScJage avec la tron_onneuse .................................................................................................. 60

Abattage d'un arbre ................................................................................................................. 61

Ebranchage ............................................................................................................................. 62

Tron(_onnage d'une bille .......................................................................................................... 63

Faille d'un arbre (Elagage) ...................................................................................................... 64

NETTOYAGE ET ENTRETIEN ................................................................................... 65

Nettoyage du carter de tron_onneuse ..................................................................................... 65

Entretien de la guide-chaTne ................................................................................................... 65

AffQtage de la chaTne ............................................................................................................... 66

Remplacement de la chaTne.................................................................................................... 67

REMJSAGE ................................................................................................................ 68

PIECES DE RECHANGE ET ACCESSOJRES .......................................................... 68

SERVICE DE RC_PARATION ...................................................................................... 68

DEPANNAGE ............................................................................................................. 69

iNFORMATiON SUR LA GARANTIE ........................................................................ 70

CONSERVEZ CES INSTRUCTIONS

L'ensemble des informations, illustrations et caracteristiques sont basees sur les toutes

dernieres informations disponibles sur le produit & I'impression de ce guide. Nous nous

reservons le droit d'effectuer des modifications & tout moment sans notification prealable.

CONSIGNES DE S¢:CURITI_ IMPORTANTES

_I, MISE EN GARDE : Iorsque vous

utilisez une scie a cha_ne 61ectrique,

vous devez toujours suivre [es pr6-

cautions de s6curit6 de base pour

r6duire [es risques d'incendie, de

choc 61ectrique et de blessures au×

personnes, y compris ce qui suit :

LISEZ TOUTES LES INSTRUC-

TIONS

S'assurer d'avoir [u et compris

toutes [es directives de [a rubrique

Consignes de Securite Impor-

tantes. L'utilisation incorrecte de

cette tron_onneuse peut entraTner

des blessures graves ou [a mort,

r6sultant d'un incendie, de chocs

61ectriques, d'un contact du corps

avec la chaTne en mouvement ou de

la chute de bois.

AVANT D'UTILISER LA

TRON(_ONNEUSE

1. Avant d'utiliser k_ tronconneuse, lire et

comprendre ce manuel d'utilisation et d'en-

tretien.

2. Regardez ce que vous faites. Faites preuve

de bon sens. N'utilisez pas la tronconneuse

lorsque vous {tes fatigu&

3. Utiliser uniquement latronconneuse pour cou-

per du bois. Ne pas utiliser la tronconneuse 5,

des fins pour lesquefles efle n'a pas _t_pr_vue.

Ne pas Futifiser pour couper du plastique, du

b_ton, etc.

4. La tronconneuse ne dolt {tin utifis_e que par

des adultes qui ont appris comment s'en servir.

Ne jamais laisser des enfants s'en servir.

5. Utiliser uniquement la tension de courant

_lectrique indiqu_e sur la plaque signal_tique

de la tronconneuse.

6. Utiliser uniquement des mllonges _lectriques

sp_cifi_es pourF usage 5,Fext_rieur. Se repor-

ter Conditions Requises.

7. Ne pas utiliser la tronconneuse :

• lorsqu'on est sous Finfluence d'alcool, de

m_dicaments ou de drogues,

• sous la pluie, dans les endroits humides ou

mouill_s,

• l_to{1se trouvent des liquides ou gaz trOs

inflammables,

• si die est aNm_e, real r_gl_e ou incompl_-

tement assemN&,

• si la g_'tchettene commande pas la mise en

marche et Farr{t ; la chaine doit s'immo-

biliser d_s qu'on lfiche la gfichette ; faire

remplacer Finterrupteur d_fectueux par un

r@arateur agr_&

• lorsqu'on est press_

• quand on se trouve sur un arbre ou une

_chelle, _tmoins d'avoir _t_ form_ sp_cia-

lement.

8. Lots de F utilisation de la tronconneuse, po_er

des v_tements ajust_s ; ne pas porter de v{te-

ments amples ni de bijoux qui pourraient se

prendre dans la chaine en mouvement.

9. Lors de F utilisation de la tronconneuse, porter

F_quipement de s&urit_ suivant :

• gants renforc& (gants en caoutchouc si Fon

travaiHe dehors),

• chaussures de s_curit_ _t bout acier avec

semdles antid_mpantes,

• protection des yeux telle que lunettes de

s_curit_, lunettes-masque, ou masque,

• casque de s_curit_,

• serre-t{te antibruit ou bouchons d'oreilles,

• coiffe antiscalp pour retenir les cheveux

longs,

• masque ou masque antipoussibres (si Fon

travaiHe dans une atmosphere poussi&

reuse).

10. Avant de couper, toujours prdvoir les dldments

suivants :

• une zone de travail d_gag_e,

• un _quilibre staNe,

• un chemin de d_gagement pour s'_carter de

Farbre qui tombe.

11. lnspecter Farbre avant de Fabattre. S'assurer

qu'ii n'y a pas de branches mortes qui pou>

talent tomber sur Futiiisateur.

12. Pour rOduire le risque de choc _lectrique, cette

tronconneuse a une fiche poiaris_e (une lame

est plus large que Fautre). Cette fiche ne peut

s'ins_rer dans une prise poiaris_e que clans un

sens. Si la fiche ne s'ins_re pas complOtement

dans la prise de la rallonge _lectrique, retou>

her la fiche. Si elle ne s'ins_m toujours pas, une

raiionge _lectrique polaris_e sera n_cessaire.

Ne modifier en aucune manikin la fiche.

PENDANT L'UTILISATION DE LA

TRON(_ONNEUSE

1. Rester vigikmt. Faire preuve de bon sens

pendant Futilisation de la tronconneuse.

2. Maintenir la zone de travai_ propre. Les

endroits encombr& sont favorables aux acci-

dents.

3. SurveiHer la raHonge _lectrique pendant

Futifisation de _atronconneuse. Faire attention

de ne pas tr_bucher dessous. Maintenir en

CONSIGNES DE S¢:CURIT¢: llVIPORTANTES

permanence le cordon _tF_cart de la chaine et

de Fop_rateur.

4. Maintenir enfants, animaux et toutes person-

nes pr&entes _lF_cart de la tronconneuse et

de la rallonge _lectrique. L'utilisateur seul doit

se trouver dans la zone de travail.

5. N'abattre un arbre que si Fon a _t_ form_ ou

si Fon dispose d'assistance exp_riment_e.

6. Si deux ou plusieurs personnes pal_icipent aux

travaux de tronconnage et d'abattage en m{me

temps, pr_voir un espace suffisant entre les

diff_rentes op&ations. II taut une distance au

moins _gale _tdeux lois la hauteur de Farbre _t

abattre.

7. Fixer le bois que Fon est en train de couper _t

Faide de colliers ou crampons.

8. Saisir la tronconneuse fermement des deux

mains. Ne ,iamais la tenir d'une seule main

pendant son fonctionnement. Ne ,iamais se

servir de F_cran de protection de la main

comme d'une poign_e.

9. Ne mettre le doigt sur la g_'tchetteque lors-

qu'on est pr_t _tentaiHer.

10. Avant de mettre Foutil en marche, s'assurer

que la chai'ne ne touche rien.

11. Pour pr_venir les chocs _lectriques, _viter

tout contact du coq)s avec des objets reii_s _t

la terre, teis que des conduites, des cl6tums et

des poteaux m_taHiques.

12. Lorsque Foutil est en marche, n'approcher de

la chaine aucune pattie du corps.

13. Ne pas forcer sur la tronconneuse pendant la

coupe. N'appliquer qu'une pression l_g_re.

EHe fonctionnera de facon plus efficace et

plus s('lre _tla vitesse pour laqueHe erie a 6t_

pr_vue.

14. Couper ia broussaiHe peu _paisse et _esjeunes

pousses avec grandes precautions car ces

mat_riaux l_gers peuvent se pmndre dans la

cha_ne et _tre projet_s vers FutHisateur. Dans

ce cas, ii risque aussi de perdre F_quHibm.

15. Quand on coupe une branche ou un tronc

d'arbre sous tension, faim _gaiement tr_s at-

tention. Le bois fait ressort : quand ia tension

dispara_t,ia branche projet_e risque de heurter

Futi_isateur,entra_nant des blessures graves ou

la mort.

16. Pour transporter la tronconneuse d' un endroit

_tun autm :

• arr&ter et d_bmncher la tronconneuse ;

• tenir Foutil par _apoign_e avant (jamais par

F_cran de protection avant de la main) ;

• ne pas _aisser le doigt sur _ag_'tchette;

• placer la guide-chMne et _a chaine vers

Farri_re.

a'k

4Bk MISE EN GARDE : Ce produit

contient des produits ch[miques qui,

scion I'etat de la Californie, serait

Porigine de cas de cancer, d'anoma-

He congen[tale et de probleme de la

reproduction.

_1_ AVERTISSEMENT : Certaines

poussieres produRes par les ope-

rations de pon_age mecanique, de

sciage, de meulage, de per_age et

d'autres activites HOesa [a construc-

tion contiennent des produits ch[mi-

ques connus (par I'€:tat de la Californie)

comme pouvant provoquer [e cancer,

des malformations congen[tales

ou d'autres effets nocifs a l'egard

des fonctions de [a reproduction.

Quelques exemples de tels produ[ts

chimiques :

• le plomb contenu dans les peintures

base de plomb;

• _a silice cristaHine contenue darts

les briques, le ciment et d'autres

produits de ma_onnerie;

• rarsenic et ie chrome contenus darts

le bois de construction traite chimique-

merit.

La susceptibilite a ces risques d'ex-

position varie suivant [a frequence

avec laquelle vous fares ce type de

travail. Pour reduire votre exposition

ces produits chimiques : ne travaillez

que darts des aires bien venti[ees et en

portant des equipements de securite

homologues, comme les masques

antipoussieres con_us speciatement

pour retenir les particules microsco-

piques.

CONSIGNES DE S¢:CURIT¢: llVlPORTANTES

RECUL

,_AVERTISSEMENT : Un recul peut

se produire Iorsque le nez ou le bout

de la guide-chaTne touche un objet

ou Iorsque le bois se resserre et

pince la chaTne de la tron_onneuse

dans la coupe. Dans certains cas, un

contact du bout peut provoquer une

reaction inverse e×tr_mement rapide,

propulsant la guide-chaTne vers le

haut et vers ['arriere en direction

de I'op6rateur. Un pincement de la

chaTne de la tron_onneuse le long

de la pattie sup6rieure de la guide-

chaTne peut repousser rapidement

la guide-chaTne vers I'op6rateur.

Ces r6actions peuvent toutes deu×

provoquer une pertedecontr61edela

tron_onneuse pouvant entraTner des

blessures graves pour I'utilisateur.

Dispositifs de protection centre [e recul

sur cette tronqonneuse

Cette tronconneuse est munie d'une cha_ne _

faible recul et d'une guide-chaine _tmcul r_duit.

Ces deux _l_ments r_duisent le risque de recul.

Cependant, celui-d peut encore se produire.

Suivm les instructions de Mo;ztage. Ne pas en-

lever F_cran de protection avant de la main. Ne

pas remplacer F_cran de protection avant de la

_:qainpar un autre dispositif.

On peut prendre les mesures suivantes pour

r_duire le risque de recul :

• Se servir des deux mains pour tenir la

tronconneuse pendant son fonctionnement.

Tenir Foutil d'une poigne ferme. Les

pouces et les doigts doivent envdopper

les poign_es.

• Tousles dispositifs de s_curit_ doivent _tm

maintenus en place sur la tronconneuse.

S'assurer qu'ils fonctionnent correcte-

ment.

• Ne pas essayer d'atteindre trop loin ni

de couper au-dessus de la hauteur de

F_paule.

• Garder en permanence un solide appui au

sol et un bon _quilibm.

• Se tenir l_g_mment _tgauche de FoutiL Le

coq)s n'est pas ainsi en prolongement direct

de la cha_ne.

• Ne pas laisser le nez de la guide-chaine

toucher qudque chose quand la chaine est

en mouvement. (voir la Figure 1.)

Sens du

mouvement _,, \,,Ne pas laisser le nez

_ de la guide-chafne

_ ;ouch_rici

, ,_"-,_,_"\

Figure 1 - Exemple du risque de recuL

Ne pas laisser le nez de la guide-cha?ne

toucher un objet pendant que la chaine est

en mouvement.

• Nejamais essayer de couper deux biHes en

m_me temps. En couper seulement une _tla

fois.

• Ne pas enfouir le nez de la guide-chaine ni

essayer de couper en plongeant (faire un

trou dans le bois en enfoncant le nez de la

guide-cha_ne).

• SurveiHer le mouvement du bois ou les

autres forces qui pourraient pincer la

cha_ne.

• Faire tr_s *tention quand on rep_nStm dans

une entaiHe.

• Utiliser la chaine _tfaible recul et la guide-

chaine fournies avec cette tronconneuse.

Remplacer ces pisces uniquement par les

chaines et lames-guides sp_cifi_es dans ce

manuel.

• Ne jamais utiliser une chaine _mouss_e ou

d_tendue.Maintenir la cha_neaflTlt_eet tendue

correctement.

Entretien de la tron_;onneuse et

protection centre le recul

SuJvre les instructions d'entretien figurant dans ce

manuel. Les risques de recul peuvent 8tre r_duits

par le nettoyage et Fentretien ad_quats de l'outil,

de la cha_ne,de la guide-chaine. AprSs chaque uti-

lisation, inspecter la tronconneuse et l'entretenir.

Ceci prolonge sa dur& en service. Note : M&me

si la chaine est aflOt_e correctement, le risque de

mcul peut augmenter _tchaque afl{'_tage.

CONSIGNES DE SI_CURITI_ IMPORTANTES

ENTRETiEN ET REMiSAGE DE LA

TRON(_ONNEUSE

I. D_brancher le cordon de laprise de cou-

rant :

• quand on n'utilise pas la tronconneuse,

• avant de la d_placer d'un endroit _t un

autre,

• avant de proc_der _ son entretien,

• avant de changer des accessoires, tds que

la cha_ne et F_cran de protection de la tron-

conneuse.

2. Inspecter la tronconneuse avant et apr_s

chaque utflisation. Bien contr61er l'outfl si

une protection ou une piece qudconque a _t_

endommag_e. Bien v_rifier pour d&eler tout

d_gt'ttpouvant affecter la s&urit_ de Futflisa-

teur ou le fonctionnement de FoutiL V_rifier

que les pi_ces mobiles sont bien align_es et ne

sont pas coinc_es. V_rifier qu'fl n'y a pas de

pi_ces cass_es ou endommag_es. Ne pas uti-

liser la tronconneuse si les d_gt'ttsaffectent la

s_curit_ ou son fonctionnement. Faim mmettm

Foutfl en &at par un r_parateur agr_&

3. Se servir de l'outfl avec pr&aution :

• Ne jamais Fexposer _tla pluie.

• Garder la chaine afft'lt_e, propre et lubrifi_e

pour am_liorer le rendement et la s_curit&

• Suivre la procedure d_crite dans ce manual

pour Fafffitage de la cha_ne.

• Garder les poign_es s_ches, propres et sans

traces d'huile ou de graisse.

• Garder vis et &rous bien serr&.

• Inspecter souvent le cordon d'alimentation

_lectrique. S'il est aNm_, le faire remettre

en &at par un r_parateur agr_&

• Ne.jamais transporter la tronconneuse en la

tenant par le cordon d'alimentation _lectri-

que.

• Ne jamais tirer sur le cordon pour d_bran-

cher la fche de la prise de courant.

• Tenir le cordon _tF_ca_ de la chaleur, de

Fhufle et des bords coupants.

• Inspecter souvent les raHonges et les rein-

placer si eHes sont abim_es.

4. Pour la r_paration, utfliser uniquement des

pi_ces de rechange identiques.

5. Lorsqu'on ne s'en sert pas, tou.iours ranger la

tronconneuse

• dans un endroit en hauteur ou verrouiH&

hors de la port_e des enfants,

•dans un endroit sec,

®dans une _:qalette de transport ou avec un

fourreau recouvrant la guide-chaine.

DC:BALLAGE

1. Sortir du carton toutes les pi_ces.

2. V_rifieztousles gutidespourvous assumrqu'ils

n'ont pas _t_endommag& Mrs de Fexp_dition.

Si vous trouvez des dommages ou s'il manque

des pi_ces, f_fitesle 1-866-206-2707 (au Canada,

t_fites le 1-877-696-5533).

CONSERVER CES

DIRECTIVES

IDENTiFiCATiON DU PRODUIT

Protege-main

Poign_e avant ",,

'\\\

Nez de guide-chafne

Bouchon \\

d'huile \

/ \

Verrou d'interrupteur

Poign_e arriCre

Guide-

chatne

Chatne

Vis du tendeur de chatne

Cordon electrique

G_achette

Crochet de maintien

du cordon

Mod_les: RM1630U, RM1630A, RM1415M

Poignee avant

Verrou d'interrupteur

Protege-main

'\\\

Poignee ardere

Cordon _lectrique

G'Achette

Crochet de maintien

du cordon

Nez de guide-chatne

Bouchon d'huile

Guide-chafne

/ \

/ Chatne

Vis du t_ndeur de chatne

Mod#les: RM1630W

VOCABULAIRE DE LA TRON(_ONNEUSE

Abattage Coupe d'un arbre.

Cale Bloc ou coin servant tt emp{cher le bois

de bouger.

Cha_ne Boucle de cha_ne ayant des dents tran-

chantes pour couper le bois. C'est le moteur qui

entraine la chMne. La guide-chaine soutient la

cha_ne.

Cha_ne a faible recul Chaine qui r_duit le risque

de recul salon la nonne CSA Z62.3.

Cha'ine de rechange ChMne conforme 5, la

norme CSA Z62.3 quand elle est utilis_e avec une

tronconneuse sp6cifique. II se peut qu'dle ne soit

pas conforme aux exigences CSA quand die est

utilis_e avec d'autres tronconneuses.

Coupe d'abattage Coupe finale pour Fabattage

d'un arbre. Faire cette entaille du c6t_ oppos_

au sifflet.

Dispositif de lubrification Syst_me de lubrifica-

tion de la guide-chaine et de la cha_ne.

Dispositif de retenue du guide-cha_ne Dispositif

comparable 5, un 4crou qui fixe en place le guide-

chalne pendant le montage et Futilisation de la

scie m4canique.

Ebranchage Coupe des branches d'un arbre

abattu.

I_cran de protection avant de la main Protection

situ_e entre la poign_e avant et ia guide-cha_ne.

Protege la main gauche pendant FutHisation de

la tronconneuse.

Entaille par le dessous EntaiHe effectu_e vers

le haut 5, partir du dessous d'une bille ou d'une

branche. Ceci se faiten position normale de coupe

et en coupant avec le haut de la guide-chaine.

Gg=chette Dispositif qui met en ma_vhe et arr_te

la tronconneuse. Quand on appuie sur la g_'tchette,

la tronconneuse se met en marche. Elle s'arr_te

quand on lfiche la g_'tchette.

Groupe moteur Tronconneuse sans chaine ni

guide-chaine. Aussi nomm_ carter.

Guide-cha'ine a recul reduit Guide-cha_ne qui

r_duit le risque de recuL

Guide-cha'ine Lame m_taHique qui prolonge _e

carter de _atronconneuse. La guide-cha_ne soutient

et guide la chaine.

Interrupteur Dispositif qui ferme ou ouvre _e cir-

cuit _lectrique du moteur de la tronconneuse.

Monocoque Corps de _a scie m_canique.

Nez de guide-chaine Bout ou extr_mit_ de _a

guide-chaine.

Pignon Roue dent_e qui entra_ne _a chaine.

Poignee arriere Poign_e situ_e _t Farri_re du

carter.

Poignee avant Situ_e _ Favant du carter de _a

tronconneuse.

Pointe pare-chocs Dent pointue situ_e _ Favant

du carter, 5 c6t_ de _a guide-chaine. Garder _a

pointe pare-chocs contre _e bois Mrs de Fabattage

ou du tronconnage. EHe faci_ite le maintien de _a

position de la tronconneuse pendant la coupe.

Position normale de coupe Position 5, tenir

pendant le tronconnage et Fabattage.

Poussee (recul, pincement) Pouss_e brusque en

arri_re de ia tronconneuse. Peut se produire si ia

partie de la cha_ne sur ie haut de ia guide-chaine

est pinc_e, prise ou touche un objet _tranger.

Recul Mouvement brusque vers Farri_m et vers le

haut de ia guide-chaine. Le recul peut se produim

quand ie bout de ia guide-cha_ne touche un objet

pendant le mouvement de ia chaine. La guide-cha_-

ne/hit alors un mouvement brusque vers ie haut et

vers l'arri_re, en direction de Futiiisateur.

Sifflet Entaille en forme d'encoche faite dans un

arbre qui dirige sa chute.

Taille (eiagage) Coupe des branches d'un arbm

sur pied.

Tringlerie d'interrupteur Ce dispositif relie Fin-

terrupteur _tla gfichette. I1 d@lace Finterrupteur

quand on appuie sur la gfichette.

Tron_onnage Coupe d'un arbre abattu ou d'une

bille en troncons.

Verrou d'interrupteur Dispositif qui r_duit le

risque de mise en marche invo_ontaire de _a

tronconneuse.

GUIDE DE DISMARRAGE RAPIDE

Si vous etes familiarise avec les trongonneuses et avec teur utilisation appropriee, et

si la trongonneuse que vous avez achetee etait dejb. assembtee, utitisez le Guide de

Ddmarrage Rapide pour commencer sans tarder &vous servir de votre trongonneuse

Remington.

Bouchon

d'huile

/// " _ • _ •

Reservoir d'huile

Verser de I'huile moteur (voir

Remplissage du Rdservoir D'huile,

pour le type d'huile approprie) darts

le reservoir d'huile (he pas utiliser

d'huile standard pour guide-chaine

et chaine). NE PAS laisser I'huile dans

le reservoir Iorsque la trongonneuse

n'est pas utilisee.

Bouton de verrouillage

de I'interrupteur

Gfichette

Branchez le cordon d'alimentation

b la rallonge electrique, puis

I'alimentation. Utilisez le Ioquet de

retenue integr6 ou une methode de

retenue de la rallonge pour bien la

fixer. Voir Rallonges Electriques pour

connaftre le calibre appropri&

Cordon

Crochet de

maintien du

cordon

Rallonge _lectriuqu_e (

Tenir la trongonneuse b deux mains.

Repousserle bouton deverrouillagede

I'interrupteur vers I'avant au moyen du

pouce droit, puis tirer sur la g_chette.

S'assurer que la trongonneuse

tourne au regime maximum avant de

commencer la coupe.

Lorsque la chaine devient I_che en

raison de I'etirement, la remettre

la tension appropriee. Voir R6glage

de la Tension de la ChaTne, pour

connaitre la tension appropriee

donner a la chaine.

Pour des renseignements complets sur votretrongonneuse

et son utilisation appropriee, vous devez life et comprendre

le present guide du proprietaire.

MONTAGE

Note : Sur les modules pr&assemN&, voir RE-

glage de la temiol7 de la chahze.

AVERTISSEMENT : Lea dents de

la chaTne sont coupantes. Porter des

gants protecteurs pour manipuler la

chaTne.

IMPORTANT : Ne pas pincer la scie

dana un 6tau durant le montage.

1. D@oser la cfia_ne _ plat.

2. D_visser et retirer F&rou du guide-chaine et

le couverde du pignon.

3. Faire tourner le dispositifde retenue du guide-

chaine de facon qu'il soit pamll_le _ Fencoche

du guide-chaine (voir la Figure 4).

4. Installer le guide-chaine sur le corps de la scie.

InsUrer Fencoche centrale du guide-chaine

sur le boulon et sur le dispositif de retenue

du guide-chaine. Note : S'assurer que la t&te

du dispositif de mtenue passe bien tt travers

Fencoche du guide-chain< comme illustr_

dans la Figure 4.

Faites passer la chaine autour du pignon

d'entrainement, dans la rainure du guide-

chain< puis autour de Fextr_mit_ du guide-

chaine. Note : Assurez-vous que les <<

couteaux >>de la chaine sont orient,s dans

la direction appropri_e. Placez la chaine de

sorte que les couteaux sur le dessus du guide-

chaine pointent en direction de l'extr_mit_ de

ce dernier (voir la Figure 4 et l'indicateur sur

le couverde lateral de la tronconneuse).

,_k AVERTISSEMENT : Ne pas placer

la chaTne a I'envers sur la scie. Si la

chaTne eat plac6e a I'envers, la scie

vibre fortement et ne coupe pas.

Guide-

chatne

I'encoche du guide-chafne

Figure 2 - D6verrouillage du dispesitif de

retenue du guide-chaine

5. Faire tourner le dispositifde retenue du guide-

chai'ne de 90 degr_s, comme iHustr_ dans la

Figure 5.

en _ Guide-chatne

_ c_s Pf°Siti_r et:: _c_d .Uognu_de-

90 ° par rapport _ I'encoche

Figure 4 - Sens de la chaFne

7. Avant de fixer le couverde du pignon au

corps de la tronconneuse, faites tourner la

vis de tensionnement de la chaine darts le

sens antihomire, jusqu'au bout. Le bloc de

r_glage sera alors plac_ tt Fextr&:qit_ de la vis

de tensionnement de la chaine (voir la Figure

5).

(

Vis du tendeur de

chatne

Bloc de rOglage

Figure 3 - Verreuillage du spositif de

retenue du guide-chaine

Figure 5 - Emplacement de la vis du tendeur

de chaine et du bloc de r6glage

MONTAGE

8. Eloignez le guide-chah_e du corps de h_tron-

conneuse de sorte que le guide soit plac_ de

facon _ tendre la chaine (volt la Figure 6).

10. Serrez 5 la main l'_crou du guide-chaine sur

le boulon (voir la Figure 8).

Ecrou du guide-chafne

Figure 6 -Eloignez le guide-cha_ne

9. Ins_rez la languette du couverde de pignon

dans la rainure du coq)s de la tronconneuse

(drape 1). Placez ensuite le couvercle de

pignon sur le boulon du guide-chai'ne (drape

2 -voir la Figure 7). NOTE :Le couverde de

pignon n'est alors pas _teflleurement avec le

corps de la tronconneuse.

Encoche

Patte du couvercle du pignon

Figure 8 - Boulon de guide-chaFne

11. Faites doucement glisser le guide-chaine

dans le corps de la tronconneuse jusqu'5 ce

que le bloc de r_glage s'ins_re dans Forifice

de r_glage du guide-chai'ne. NOTE : Cela

verrouiHe le guide-chaine en place. Vous

ne devriez pas {tre en mesure de tirer sur le

guide-cha_ne ni de le repousser.

12. Resserrez F_crou du guide-cha_ne _tla main.

13. Rajustez la tension de la chaine. Suivez les

_tapes de la section R_glage de la tension de

la chaine.

Patte pignon

Figure 7 - Installation du couvercle du

pignon

RC:GLAGE DE LA TENSION DE LA CHA/NE

4BLAVERTiSSEMENT :Avant de regler

la tension de la chaTne, debrancher le

cordon de la prise de courant.

_IbAVERTISSEMENT : Lestranchants

de la chaTne sont affQt6s. Porter des

gants de protection pour manipuler

la cha_ne.

_L, AVERTISSEMENT :Toujours main-

tenir la chaTne tendue correctement.

Une chaTne detendue augmente le

risque de recul. De plus, etle risque de

sauter hors de la rainure de la guide-

chaTne. Ceci pourrait blesser I'utilisa-

teur et endommager la chaTne. En outre,

une chaTne detendue provoque I'usure

rapide de la chaTne, de la guide-chaTne

et du pignon.

iMPORTANT

Si vous ne lespectez pasces directives au moment

d'augmenter la tension de la chai'ne, vous risquez

d'endommager la scie et d'annuler du re{me coup

la garantie.

Les nouvdles chaines ont tendance _ s'_tirer.

V_riliez fr_quemment la tension de la chai'ne les

premieres lois que vous vous en servimz; resserrez

la cha_ne lorsqu'eHe serene l_'tcheau niveau du

guide-chaine.

Si la chaTne devient I_che au niveau

du guide-chaTne, laissez-la d'abord

refroidir, puis...

Desserrer 1'6crou...

Tourner la vis du tendeur de chaTne

dans le sens horaire pour tendre la

chaTne...

Guide chaine

Ap_ox,

5/32 po

Tirez sur la chaTne pour en verifier la

tension. Les guides ne devraient pas

sortir de I'encoche du guide-chaTne...

Serrez I'ecrou au moyen d'une clef.

Un affaissement faible de 1/8 entre la

chaTne et le fond de bar de guide est

acceptable.

UTILISATION DE LA TRON(_ONNEUSE

,_ AVERTISSEMENT : II est recom-

mande de life et comprendre ce manuel

avant d'utiliser cette tron_onneuse.

S'assurer d'avoir lu et compris toutes

les directives de la ru brique Consignes

de Securite Importantes. L'utilisation

incorrecte de cettetronqonneuse peut

entraTner des blessures graves ou la

mort, resultant d'un incendie, de chocs

electriques, d'un contact du corps

avec la chaine en mouvement ou de

la chute de bois.

REIVlPLISSAGE DU RESERVOIR

D'HUiLE

1. Enlever le bouchon d'huile.

2. Remplir le r_servoir d'huile avec de Fhuile

moteur SAE#30.

Note : Pour les temperatures inf_rieures _ - 1

°C (30°F), utiliser de Fhuile SAE#10. Pour

les temp&atures sup_rieures ?t 24°C (75°F),

utiliser de Fhuile SAE#40. N'UTILISEZ

PAS d'huile ,_chaine standard.

3. Remettm le bouchon d'huile imm_diatement

en place. Bien le visser pour qu'il soit _tanche.

Ceci _vite les fuites d'huile.

4. Essuyerl'exc_dent d'huile.

Note : I1est normal que Fhuile suinte lorsque la

tronconneuse n'est pas utHis_e. Vider le r&er-

voir d'huile, visser le bouchon et ranger la scie

_ Fenvers apr_s chaque usage pour emp{cher

Fhuile de suinter.

LUBRIRCATION DE LA CHA[NE

Systeme de lubrification manuel

V_rifier toujours le niveau d'huile avant d'utiliser la

tronconneuse. Ne pas essayer d'utiliser le syst_me

de lubrification pendant que la tronconneuse est

en mamhe. Pour lubrifier la chain< appuyez sur la

poim. De l'huile se propage sur la guide-cha_ne et la

cha_ne.Appuyez sur la poim au moins une fois avant

chaque coupe. V_rifier r_guli_mment le niveau de

Fhuile en mgardant _ttravers les parois du r&ervoir

(volt la Figure 9).

Reservoir

d'huil_

Figure 9 - Emplacement de la poire et

du eservoir & huile

NETTOYAGE DES DEBRIS DU

COUVERCLE DU PIGNON

Pendant Futilisation de la scie m_canique, il

arrive que des copeaux de bois, des brindilles

et d'autres d_bris s'accumulent _tFint_rieur du

couveMe du pignon. Pour assurer Fentmtien et

le ben fonctionnement de la scie, vous devez

p&iodiquement nettoyer le couverde du pignon.

Pour ce faire :

1. D_brancher la scie m_canique.

2. D_visser et retirer F_crou du guide-chaine

(voir la Figure 10).

3. Faire tourner la vis du tendeur de chaine dans

le sens antihomire jusqu'_ ce que le couverde

du pignon puisse _tre facilement retire.

4. Une fois le couverde retire, enlever les co-

peaux, les brindilles et les ddbris.

4Bk AVERTISSEMENT : Faire preuve

d'une extreme prudence lots du net-

toyage des debris pres de la cha_ne.

Les dents de la scie sent tres aff_tees.

Porter des gants protecteur des que

vous devez travaiHer pres de la cha_ne

ou pour la manipuler.

Une fois _es d_bfis retires, suivre les _tapes

5, 13 des page 56 _tt57 de _a section Mo;ztage

pour remettre le couverde du pignon en p_ace

sur la scie m_canique.

Copeaux de bois,

brindilles et debris

Carter du pignotl Ecrou du guide-chafne

Figure 10 - Retrait du couvercle du pignon et

Olimination des dObris

UTILISATION DE LA TRON(_ONNEUSE

RALLONGES €:LECTRIQUES

Avec cette tronconneuse, utiliser la rallonge cor-

recte. Utiliser uniquement des mllonges sp_cili_es

pour Fusage _tFext_rieur. La rallonge doit _tre

marquee avec le suffixe W ou W-A apr_s la d&i-

gnation du type de cordon. Exemple : SJTW-A

ou SJTW.

Utiliser un cordon de taille correcte avec cette

tronconneuse. Le diam_tre du cordon doit {tre

suffisant pour transpoller le courant n_cessaire. Un

cordon de dimension insuffisante provoquera une

chute de tension au niveau de la tronconneuse. Le

tronconneuse perdm de la puissance et suivhauffe-

ra. Suivre les mcommandations figumnt ci-dessous

pour les tallies de cordon n_cessaires.

Longueur du Taille AWG du

cordon cordon

7,50 m (25 pieds) 16 AWG

15 m (50 pieds) 16 AWG

30 m (100 pieds) 14 AWG

45 m (150 pieds) 12 AWG

Tenir le cordon _loign_ de la zone de coupe. S'as-

surer qu'il n'est pas accroch_ dans les branches

ou biHes durant la coupe, lnspecter souvent les

cordons _lectriques. Les mmplacer quand ils sont

endommag_s.

Cette tronconneuse est concue avec un crochet de

maintien de la mllonge _lectrique qui _vite qu'une

traction ne d_branche la mllonge _lectrique lots

de Femploi. Pour Futiliser, former une boucle

avec Fextr_mit_ de la mllonge _lectrique, insurer

la boucle dans la fente _tl'arri_re de la poign_e et

placer la boucle sur le crochet de maintien de la

raHonge (volt la Figure 11). Tirer doucement la

boucle contre le crochet de maintien de la mllonge

jusqu'_t ce qu'il n'y ait plus de jeu. Brancher la

rallonge _lectrique au cordon d'alimentation de

la tronconneuse.

Cordon de

trongonneuse

Figure 11 - Boucle de la rallonge electrique

sur le crochet de maintien du cordon

SClAGE AVEC LA

TRON(_ONNEUSE

1. Relier la tronconneuse _ une railonge _iec-

trique. Brancher la raHonge _tune prise de

courant.

2. La section de bille _ttronconner ne dolt pas

se trouver sur le sol. Ceci _vite que la chaine

ne touche le sol _tla fin du tronconnage. Une

cha_ne en mouvement qui touche le sol

s'_mousse.

3. Se servir des deux mains l×mr tenir la troncon-

neuse.Toujom_uti_iser_amain gauche pour saisir

la l×_ign_eavant et la main &'oite l×mr saisir la

pdgn_e am_re. Tenir fermement. Les pouces et

les ddgts doivent enmurer les l×)ign_es.(vdr la

Figure 12, page 61)

4. Veiller _tmaintenir un bon _quilibre. Garder

les pieds _cart_s. R_partir le poids _galement

sur les deux pieds.

5. Lorsqu'on est pr&t_tfaire une coupe, pousser

compl_tement vers Favant avec le pouce droit

le bouton de verrouillage et appuyer sur la

g_'tchette(voir la Figure 12, page 61 ). Ceci met

la tronconneuse en mmvhe. Elle s'arr&tequand

on l_'tchela g_'tchette.S'assurer que la chaine

tourne _tla vitesse maximum avant d'entamer

Fentaille.

6. Au moment d'entamer FentaiHe, placer ia

cha_ne en mouvement contre le bois. Tenir la

tronconneuse refinement en place pour {viter

qu'elie rebondisse ou d_rape (mouvement

lateral).

7. Guider Foutil en exercant une l_g_re pression.

Ne pas forcer dessus. Le moteur semit smvharg_

et pourrait gfiHer.I_fonctionnem de facon plus

efficace et plus s('ue_ la vitesse pour laquelle il a

_t_pr&u.

8. Retimr la tronconneuse d'une coupe en gardant

la tronconneuse _tpleine vitesse. Arr&terla tron-

conneuse en ml_'tchantla g_chette. S'assumr que

la cha_ne est arr&t_eavant de poser la troncon-

neuse.

UTILISATION DE LA TRON(_ONNEUSE

9. S'exercer _l scier jusqu'_l ce qu'on puisse

maintenir une allure r_guli_re.

Verrou d'interrupteur

G_chette

Figure 12 - Emplacement du bouton de

verrouillage et de la g&chette

ABATTAGE D'UN ARBRE

_, AVERTISSEMENT :

• Eviter la reaction de recul qui peut

provoquer des blessures graves ou

la mort. voir Recul pour eviter les

rJsques de recul.

• Nepasabattred'arbre sil'on neposs_cle

pas I'experience suffisante et si Yon ne

dispose pas d'assJstanee experimen-

tee.

• Ne pas laisser les enfants, animaux et

personnes presentes s'approcher de

I'endroit o_ I'arbre pourrait tomber.

• SJ deux ou plusieurs personnes

participent aux travaux de trongon-

nage et d'abattage en m_me temps,

prevoir un espace suffisant entre les

differentes operations. II faut une

distance au moins egale a deux fois

la hauteur de I'arbre a abattre.

,_i AVERTISSEMENT : Lots de I'abatta-

ge d'un arbre, bJenetudier les alentours.

Ne mettre personne en danger. Veiller

b ne pas heurter de Iignes de services

publics eta ne pas causer de dgg_ts

materiels. Si I'arbre heurte une Iigne de

service punic, contacter immediatement

JesresponsabJes.

L'abattage est la coupe d'un arbre entier. Veiller

5, maintenir un bon _quilibre. Garder les pieds

&art&. R@artir le poids _galement sur les deux

pie&. Proc_der de la facon suivante pour l'abattage

d'un arbre.

Avant d'abattre un arbre

1. Avant d'abattre un arbre, l'inspecter. S'as-

surer qu'il n'y a pas de branches mortes qui

pourraient tomber sur l'utilisateur, l_tudier

l'inclinaison naturelle de l'arbre, l'emplace-

ment des grosses branches et la direction du

vent. Ceci aide _ljuger o{1l'arbre va tomber.

2. D_gager la zone de travail tout autour de

Farbre.

3. Avant d'abattre un arbre, pr&oir un chemin

de d_gagement et le d_gager. Le pr_voir 5,

l'oppos_ de la direction de chute de l'arbre et

5,un angle de 45°. (voir la Figure 13)

_deZemen//_/_ _%_, iirectionde lachute

_€" Chemin de d_gagement

Figure 13 - Chemin de d_gagement pour

s'_loigner de I'arbre

4. D_barrasser l'arbre o_ l'on w_ effectuer les

entailles de salet_, cailloux, _corce d6tach_e,

clous, agmfes et fil de fer qui pourraient s'y

trouver.

5. Lors de l'abattage d'un arbre, rester du c6t_

amont de la pente car il pourrait fouler ou

glisser apr_s sa chute.

Procedure d'abattage

A) Sifflet d'abattage

Un sifflet d'abattage correctement plac_ permet

de d_terminer la direction de la chute de l'arbre.

Placer le siNet d'abattage du c6t_ de l'arbre o{1

l'on veut qu'il tombe. (voir la Figure 14, page

62) Proc_der de la facon suivante pour faire le

sifflet.

1. Faire l'entaille inf_rieure aussi pros du sol que

possible. Tenir la tronconneuse de mani_re gce

que la guide-chaTne soit horizontale. Tailler sur

1/3du diam_tre dutronc d'arbre (voir la Figure

_4).

UTILISATION DE LA TRON(_ONNEUSE

Note : Toujours commencer par fidre carte

entaille inf_rieure hofizontale. Si Fen fait cette

entaille en second, Farbre risque de pincer la

chaine ou la guide-chaine.

2. Entamer l'entaille sup_rieure au-dessus de la

1_re entaiUe, 5,une distance _gale 5,la profon-

deur de cette derni_re.

Example : Si Fentaille inf_rieure a 20 cm

(8 po) de profondeur, commencer Fentaille

sup&ieure _120 cm au-dessus de cette derni_re.

Scier vers le bas 5, un angle de 45 °. L'entaille

sup_rieure dolt rencontrer Fextr_mit_ de

Fentaille inf_rieure. (volt la Figure 14.)

3. Enlever le morceau de tronc cr_ par les deux

entailles.

3eme _ Direction de la

entaitle - trait _ chute

d'abattage CharniCre

,, 2€me entailte - entaille

\,. _sup_rieure du sifflet

in%rieure du sifflet

2"(5 cm)

Figure 14 - Abattage d'un arbre

B) Trait d'abattage

1. De Fautre c6t_ de Farbre, faire le trait d'abat-

tage 5, 5 cm (2 po) au-dessus de FentaiHe

inf_rieure du sifflet (voir la Figure 14). Faire

le trait parall_le 5,l'entaille inf_rieure.

2. Scier en direction du sifflet.

_, AVERTISSEMENT: Ne pas scier

I'arbre completement. Laisser environ 5

cm (2 po) de bois non scie directement

derriere le sifflet d'abattage. (voir la

Figure 14.) Cette pattie non sciee sert

de charniere. La charniere emp_che

I'arbre de se tordre et de tomber darts

la mauvaise direction.

Lorsque le trait d'abattage approche de la

charni_re, Farbre dolt commencer 5,tomber.

Note : Si n_cessaire, enfoncer des coins dans

le trait d'abattage pour contr61er la direction

de la chute. Si Farbre revient en arri_re et

pince la chain< enfoncer des coins dens le

trait d'abattage pour lib_rer la tronconneuse.

Utiliser uniquement des coins en plastique,

en bois ou en aluminium. Ne jamais utiliser

de coin en acier. Ceci provoquerait une r&c-

tion de recul qui risquerait d'endommager _a

chaine.

4. Lorsque l'arbre commence Member, faire tr_s

rapidement _es operations suivantes :

• so_lir la tronconneuse du trait d'abattage ;

• lficher la gfichette pour arr_ter la troncon-

neuse ;

• poser la tronconneuse sur le sol ;

• s'_loigner par le chemin de d_gagement.

_1_ AVERTISSEMENT : Surveiller les

branches qui tombent. Regarder o_

I'on met les pieds en s'eloignant.

€:BRANCHAGE

_, AVERTISSEMENT : g:viter [a reac-

tion de recul qui peut provoquer des

blessures graves ou [amort. Voir Recul

pour eviter les risques de recuL

AVERTISSEMENT : Pour couper

une branche sous tension, faire tr_}s

attention. Veiller au bois qui far res-

sort: quand [a tension disparaR, [a

branche projetee risque de heurter

I'utilisateur, entra_nant des blessures

graves ou la mort.

L'_branchage est la coupe des branches d' un arbre

tomb_. Veiller _tmaintenir un ben _quilibre. Garder

les pie& _cart_s. R@artir le poids _galement sur

les deux pieds. Ne pas retirer les grosses branches

sous Farbre qui soutiennent le trent sur_lev&

Retirer chaque branched' une seule coupe. (voir la

Figure 15.) D_gager souvent la zone de tmvaU en

&a_ant le bois coup_. Ceci contribue _ la s_curit_

du travail.

Veiller _ entamer Fentaille _t un endroit ob la

bmnche ne pincera pas la tronconneuse dumnt la

coupe. Pour dviter le pincement, entamer FentaiHe

sur des branches _ibres, _ partir du dessus de _a

bmnche. Pour les branches sous tension, entamer

Fentaille _ partir du dessous de _a branche. En cas

de pincement, arr_ter _atronconneuse, sou_ever _a

bmnche puis retirer Foutil.

Figure _5 - Ebranehage d'un arbre

UTILISATION DE LA TRONQONNEUSE

TRON(_ONNAGE D'UNE BILLE

_I_AVERTISSEMENT : I_viter la reac-

tion de recul qui peut provoquer des

blessures graves ou la mort. VoirRecul

pour eviter les risques de recul.

,_ AVERTISSEMENT :

• Si I'on se trouve sur une pente,

s'assurer que la bille ne roulera pas. La

maintenir en place a I'aide de piquets

de bois. Enfoncer les piquets dans le

sol du c6te aval par rapport a la bille.

Se tenir du c6te amont de la bille pour

trongonner car les trongons dsquent

de fouler.

• Ne jamais essayer de trongonner

deu× billes a la fois. Ceci pourrait

augmenter le risque de recul.

• Pendant le trongonnage d'une bilte,

ne jamais tenir la bille avec la main,

la jambe ou le pied.

• Pendant le trongonnage d'une bitle,

ne jamais laisser quelqu'un d'autre

tenir la bille.

• Arr_ter la trongonneuse et la de-

brancher avant de la deplacer d'un

endroit a un autre.

Toute la bille repose au sol.

Tronconner k_bille hpalth du dessus (voh k_Figure

16).

Figure 16- Tron_onnage d'une bille qui repose

enti&rement au sol

La bille est soutenue & une

e×tr4mite.

1. Faire la premiere entailie sur le dessous de la

bille. (volt la Figure 17.)Pour ce faire, utiliser

le haut de la guide-chaine. Scier sur le tiers

du diamhtre de la bille. Cette entaille permet

d'4viter la production d'4clats de bois.

2. Faire la seconde entaille directement au-des-

sus de la premihre. Aller jusqu'h la rencontre

de la premihre entaille. Ceci permet d'4viter

le pincement de la guide-chaine et de la

chaine.

Le tronconnage d'une bille se fait en la coupant

en troncons. VeiHer h maintenir un bon 4quilibre.

Garder les pie& 4calt4s. R4pallir le poids 4gale-

ment sur les deux pie&. Se tenir 14gbrement h

gauche de la tronconneuse. Ceci 4vite que le corps

ne soit en prolongement direct de la cha_ne. Autant

que possible, soulever la biHe ou le troncon au-

dessus du sol. Pour ce faire, utiliser des branches,

troncons, cales, etc.

Pendant le tronconnage de la biHe, maintenir le

contrSle en r4duisant la pression vers la fin du

tronconnage. Ne pas relScher les poign4es de la

tronconneuse. VeiHer hce que la chaine en mouve-

ment ne touche pas le sol car cda l'4mousserait.

Aprhs le tronconnage, 15chef la gSchette pour ar-

r{ter la tronconneuse avant de la d4placer.

Pr_v4der de _afacon suivgmtelxmr tronconner une

bille.

1ere entailie

Figure 17 - Tron_onnage d'unebille souten ue

une extr_mit_

UTILISATION DE LA TRONQONNEUSE

La bille est soutenue aux deux

extremit_s.

1. Fahe la prenai_re entaiiie _ partir du dessus de

la bille (voir la Figure 18). Scier sur le tiers

du diam_tre de la bille. Cette entaille permet

d'6viter la production d'6dats de bois.

2. Faire la seconde entaille sur le dessous de la

bill< directement au-dessous de la premiere.

Pour ce faire, utiliser le haut de la guide-

cha_ne. Aller jusqu'?_ la rencontre de la pre-

miere entaille. Ceci permet d'6viter le pince-

ment de la guide-cha_ne et de la cha_ne.

Figure 18 - Tron_onnage d'une bille souten ue

aux deux extremites

TAILLE D'UN ARBRE (Elagage)

AVERTISSEMENT : EVITER LA

RI_ACTION DE RECUL QUI PEUT

PROVOQUER DES BLESSURES

GRAVES OU LA MORT. VOIR RECUL

POUR IL==VITERLES RISQUES DE

RECUL.

a3,

411,AVERTISSEMENT : Ne pas utiliser

la tronqonneuse quand on est :

• dans un arbre,

• suruneechelleoutouteautresurface

instable,

• dana une position instable.

On risque de perdre le contr61e de I'outil,

ce qui peut provoquer des blessures

graves.

4BLAVERTISSEMENT : Ne pas couper

de branches au-dessus de la hauteur

de I'epaule.

_,AVERTISSEMENT : Si I'utilisateur

estime les conditions de travail au-dela

de ses capacites, il lui est conseille de

faire appel a un professionnel.

La taille d'un arbre est la coupe des branches de

l'arbre sur pied. Veiller ?_maintenir un bon _qui-

libre. Garder les pie& _cart_s. R_partir le poids

_galement sur les deux pieds. Proc_der de la facon

suivante pour la taille d'un arbre.

1. Fah'e la premiumentaille ?t15 cm (6 po) du tronc,

sur le dessous de la branche. Utiliser le haut de

la guide-cha_nepour *grimcette entaille. Couper

sur 113du diam_tre de la brgmche(voir la Figure

19).

2. Avancer de 5 _tl0 cm (2 _t4 po) plus loin sur

la branche. Faire la seconde entaille _tpartir

du dessus de la bmnche. Continuer jusqu'_t ce

que la branche soit sectionnde.

3. Faire la 3brae entaiHe aussi pros du tronc que

possible, sur le dessous du reste de la branche.

Utiliser le haut de la guide-chaine pour faim

cette entaille. Couper sur 113du diam_tm du

reste de la branche.

4. Faire la 4_me entaiHe juste au-dessus de la

3_me. Tailler pour rencontrer la 3brae entaiHe.

Ceci enl_ve le reste de la branche.

3€me _ Direction de la

entailie - trait -- chute

d'abattage CharniCre

"\ 2_me entaitle - entaille

du siffiet

2"(5 cm)

inferieure du sifflet

Figure 19 - Coupe d'une branche

NETTOYAGE ET ENTRETIEN

AVIS : Les instructions pour I'entre-

tien de Is tron_onneuse se trouvent

ci-dessous. Tout entretien qui n'est

pas mentionne ci-dessous doit _tre

effectue par un reparateur agre&

NETTOYAGE DU CARTER DE

TRON?ONNEUSE

AVERTISSEMENT: Avant de

proceder a I'entretien, debrancher Is

tron_onneuse de la prise de courant.

Des blessures graves ou la mort peu-

vent 6tre provoquees par les chocs

electriques et le contact du corps avec

Is chaine en mouvement.

_IAVERTISSEMENT : Lestranchants

de la chaine sont affQt6s. Porter des

gants de protection pour manipuler

Is chaine.

_IAVERTISSEMENT : Pour nettoyer

le carter de Is tron(;onneuse :

• Ne pas la pionger darts un Iiquide.

• Ne pas utiliser de produits contenant

de I'ammoniaque, du chlore ou des

abrasifs.

• Ne pas utiliser de solvants de net-

toyage au chlore, de tetrachlorure

de carbone, de kerosene ni d'es-

sence.

Maintenir propre le carter de la tronconneuse.

Utiliser un chiffon doux impr_gn_ d'un m_lange

d'eau et de savon doux. Essuyer le cal_er.

ENTRETIEN DE LA GUIDE-CHAiNE

La plupart des probl_mes de guide-chaine sont

causes par son usure in,gale. La cause en est sou-

vent l'aff{'itageincorrect des taillants de la chaTne

et le r_glage incorrect des limiteurs de profondeur.

Lorsque la guide-chaTnes'use de manikin in,gale, sa

minme s'_largit. (volt la Figure 20.) Ceci fait claquer

la chaTneet sauter les rivets. La tronconneuse ne

peut plus scier droit. I1 faut dans ce cas remplacer

la guide-chaTne.

Inspecter la guide-chaTneavant d'afl0ter la chaTne.

Une guide-chaTne us_e ou endommag_e pr&ente

des dangers. Elle endommage la chaTne.Le sciage

devient _galement plus difficile.

Entretien normal de la guide-chaTne

1. Sortir la guide-chaTne de la tronconneuse.

2. Retirerp&kxliquementla scium se tl_ouvantdans

la rainumde la guide-cha_ne.Utiliserun couteau tl

lnastic ou un momeau de filde ter (voir la Figme

20).

3. Nettoyer les fentes _thuile aprhs chaque jou>

n4e d' utilisation.

4. Eliminer les _barbures des c6t_s de la guide-

chaTne.Utiliser une lime plate pour redresser

les bords.

Remplacer la guide-chaTne quand :

• la lame est tordue ou fendue,

• la rainure interne de la lame est trhs us4e.

Note : Pour le remplacement de la guide-chaTne,

consulter le paragraphe Pi_cex de Rechatzge et

Acce.r.roir{<rpour connaTtre la guide-chaTne co>

mete _tutiliser.

Rainure de guide-chafne

_ Guide-chafne

Guide-chaine Guide-chaine avec

normale usure in6gale

Figure 20 - Coupe transversale d'une guide=

chaine montrant une usure in,gale

NETTOYAGE ET ENTRETIEN

AFFUTAGE DE LA CHA/NE

,_ AVERTISSEMENT: Avant de

preceder a I'entretien, debrancher la

tron_onneuse de la prise de courant.

Des blessures graves ou la mort peu-

vent _tre provoquees par les chocs

electriques et le contact du corps avec

la chaTne en mouvement.

_k, AVERTISSEMENT : Lestranchants

de la chaTne sent affQt6s. Porter des

gants de protection pour manipuler

la cha_ne.

Maintenir la cha_ne affOt_e. La tronconneuse scie

plus mpidement et de facon plus s_curitaim. Une

chai'ne _mouss_e provoque Fusum pr_matur& du

pignon, de la guide-cha_ne,dela cha_neet du moteur.

Si Futilisateur est contmint de folver sur la cha_ne

pour la faim entmr dans le bois et si le sciage ne

produit que de la scium avec peu de gros copeaux,

c'est que la cha_neest _mouss_e.

Ebarbure

Nettoyage de la rainure avec

un couteau _ mastic

Fente _ huiie

Figure 21 - Entretien de la guide-chaFne

Outils necessaires pour aff0ter la

cha_ne

Ces outils peuvent _tre achet_s chez le concession-

naire local dans une quincaiHerie ou un d@6t de

fournitures pour tronconneuses.

• lime ronde de 4 mm (5132 po)

• outil pour limiteur de profondeur

• lime plate moyenne

• guide lime

• _tau

Aff0tage des taillants

Utiliserle guide lime pour un limage 5,30°.

R_gler la chaine 5, sa tension correcte (voir

Rdglage & la 7_-;,.rionde la Chahw)

Serrer la guide-chaine dans un 6tau pour immo-

biliser la tronconneuse. Note : Ne pas setter la

chaine.

Enfoncer la lime ronde de 4 mm (5/32 po) (at-

tach_e au guide lime) dans la minure, entl_ la

plaque SUl_rieumet le limiteurde profondeur sur

la cha_ne.Le guide limedolt rel×_sersur laplaque

SUl_rieureet sur le limiteur de pmfondeur. (voir

les Figure 22.)

Note : Limer au milieu de la guide-chaine.

,_ Direction du

_. "_ limage

RepCre guide 30 °

j Guide lime

--- Lime ronde de 4

mm (5/32 po)

Note : Cette illustration represente la position du guide lime

et la direction du limage pour I'aff(Jtage des taillants du cOt_

gauche de la chafne.

Figure 22 - Position de la lime et du guide

lime sur la chaFne

Limiteur de profondeur

(c6te droit de la chMne)

Limiteur de

profondeur (c6te Rainure

gauche de la \

chafne) \

Rainure

Plaque Plaque supedeure (c6te

superieure (c6te \droit de la chafne)

gauche de la

chMne) -- C6te droit de la chMne

Figure 23 - Emplacement des piOces de la

cha?ne

4. Tenir le guide _ime horizontal. S'assmer que le

rel_m 30° du guide lime est parall_e 5,l'axe de

_aguide-chg_ne(volt la Figme 22). Ceci permet

de s'assumr que Fon _ime_estaiHants_tunangle

de 30°.

5. Limer le taiHant de Fint_rieur vers Fext_rieur,

jusqu'_t ce qu'il soit afffit_. Ne iimer que

dans cette seule direction (voir ia Figure 22).

Note : 2 ou 3 coups de lime doivent aff('_ter

ie taiHant.

6. Une fois le taiiiant att('_t_,avancer la chaine

pour aff_ter ie taiHant suivant. Limer tous ies

taiHants du re{me c6t_ de ia chaine.

7. Passer de Fautre c6t_ de ia chaine et r@_ter

Fop&ation.

NETTOYAGE ET ENTRETIEN

Limage des limiteurs de profondeur

des taillants

Le d_gage_zqentdes limiteurs de profondeur des

taillants est r_duit lorsque ces derniers sont aff{'lt&.

Tousles 2 ou 3 aff{'ltages,r_gler les limiteurs de

profondeur.

1. Placer l'outil pour limiteur de profondeur

fermement par-dessus 2 taillants. S'assurer

que le limiteur de profondeur entre dans la

fente de l'outil (voir la Figure 24).

2. Utiliser une lime plate moyenne. Limer le

limiteur de profondeur avec Foutil.

3. RetirerFoutil. Avec la lime plate, gu_'ondirle coin

avant du limiteur de profondeur (volt la Figure

25).

Apr_s plusieurs limages _ la main, faire aff{'lterla

chaine par un centre de r_paration agr_ ou dans

une afffiteuse. Ceci permet d'avoir un limage

unfforme.

REMPLACEIVlENT DE LA CHA'[NE

Remplacer la cha_ne lorsque les taillants sont trop

uses pour {tre affOt_s ou lorsque la chaine casse.

Utiliser uniquement la chaine de mchange sp_ci-

fi_e dans ce manuel. Toujours remplacer le pignon

d'entrainement par un neuflors du remplacement

de la chaine. On obtient ainsi l'entrainement cor-

rect de la cha_ne. Note : Pour connaitre la chaine

et le pignon d'entrainement corrects _tutiliser, voir

Pi_ces de Rechange et Accessoir#s.

Lime plate

Limiteur de

Outii pour limiteur de..

profondeur

Fente du limiteur de

profondeur

Figure 24 - Position de I'outil pour limiteur de

profondeur sur la chaFne

Coin avant ,\ |

_ .025"

.635 mm

Figure 25 - Arrondir le coin avant du limiteur

de profondeur

REMISAGE

Si l'on remise la tronconneuse pour plus de 30

jours, proc_der de la facon suivante :

1. Vidangez le r_servoir d'huile apr_s chaque

utilisation.

2. D_l_ser laguide-cha'_neet la chah]eet lesnettoyer.

Pour ce *aim,lestramper dens un sdvant _tbase

de p&mleou dgmsun m{lange d'eau et de savon

doux.

3. S4cher la guide-chaine et la chaine.

4. Placer la chaine dans un r4cipient rempli

d'huile. Ceci l'emp{che de rouiller.

5. Passer une 14ghmcouche d'huile sur la surface

de la guide-chaine.

6. Essuyer l'ext4rieur du carter de la troncon-

neuse avec un chiffon doux impr4gn4 d'un

m41ange d'eau et de savon doux.

7. Remiser la chaine :

•dans un endroit en hauteur ou verrouill4,

hors de la portde des enfants,

•dans un endroit sec,

• dans une malette de transpog ou avec un

fourreau recouvrant la guide-chaine.

PII_CES DE RECHANGE ET

ACCESSOIRES

Pour obtenir des pi_ces de rechange et des ac-

cessoims d'origine pour ce produit, faites le

1-866-206-2707 (au Canada, faites le 1-877-696-

5533) ou visitez www.remingtonpowertools.com.

SERVICE DE REPARATION

Note : Utilisez seulement des pi_ces de rechange

d'origine. Vous aumz ainsi droit _tla protection de

la garantie pour toute piece mmplac& en vertu de

la garantie.

Pour un entretien ou une r@aration, veuillez

appeler le service/_ la clientele pour obtenir une liste

complbte des concessionnaires agrees prbs de chez

vous. L'entretien de cet appareil dolt &re confi&

exclusivement a un concessionnaire agr& pendant

et aprbs la p_riode de garantie.

Faites le 1-866-206-2707 (au Canada, lifites le 1-877-

696-5533) ou visitez www.remingtonpowertools.com.

DEPANNAGE

Remarque : Pour toute assistance suppl_zqentaire, visitez www.remingtonpowertools.com.

_Ib AVERTISSEIVIENT : Avant de fake I'entretien, debrancher la trongonneuse de

la prise de courant. Des blessures graves ou la mort peuvent #)tre provoquees par

les chocs electriques et le contact du corps avec la chaine en mouvement.

iNFORMATiON SUR LA GARANTIE

GARANTIE LIMITEE DU FABRICANT POUR:

La garantie limit6e 6nonc6e ci-apres est accordee par Remington LLC et concerne les marchandises

neuves achet6es et utilisees aux Etats-Unis, ses possessions et territoires.

Remington LLC garantit ce produit contre tout vice de matiere ou de fagon pendant une periode de un

(1) an & compter de la date d'achat initiale et elle se reserve le choix de reparer ou de remplacer, a titre

gratuit, toute piece pr6sentant un vice de matiere ou de fagon. Cette garantie limit6e ne s'appliquera que

dans la mesure oQ le produit aura et6 utilise et entretenu conformement au Manuel de I'utilisateur fourni

avec le produit et n'aura pas fait I'objet d'un usage inadequat, abusif, commercial ou n6gligent, d'un

accident, d'un entretien inad6quat, d'une modification, de vandalisme, d'un vol, d'un incendie, de d6g&ts

d'eau ou d'un endommagement resultant d'un autre peril ou d'un desastre naturel. Les dommages

r6sultats de I'installation ou de I'utilisation de tout accessoire ou equipement non approuv6 par

Remington pour une utilisation avec le(s) produit(s) couvert(s) par le present manuel annuleront la garantie

en ce qui concerne les dommages qui en r6sulteraient eventuellement.

POUR L'OBTENTION DU SERVICE DE GARANTIE: le service au titre de la garantie est disponible, SUR

PRESENTATION D'UNE PREUVE D'ACHAT, AUPRES DU DISTRIBUTEUR AGREE LOCAL. Pour trouver un

distributeur dans votre r6gion, consultez les Pages Jaunee, appelez le 1-866-206-2707 aux €:tats-Unis ou le

1-877-696-5533 au Canada, ou 6crivez & I'adresse Remington LLC, RO. Box 361032, Cleveland, OH 44136.

La garantie limit_e n'offre aucune couverture dans les cas suivants:

A. Mises au point : bougies, r6glages de carburateur, filtres

B. t_16ments pouvant s'user : boutons de but6e, bobines ext6rieures, fil de coupe, moulinete interieurs,

poulie du demarreur, cordons de demarrage, courroiee d'entra_nement, Chaines de Scie, Guide Barres

C. Remington LLC n'accorde aucune garantie pour lee produits vendus ou export6e des Etate-Unis

d'Am6rique, de leurs possessions et territoires, exception faite en ce qui concerne lee produits

vendus par I'intermediaire de see canaux agr66e de distribution & I'exportation.

Remington se r6serve le droit de modifier ou d'am61iorer la conception de see produits sans pour autant

assumer I'obligation de modifier tout produit d'une fabrication plus ancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation & une fin

particuli_re, ne s'applique apr_s la p_riode applicable de garantie expreeee _crite ci-dessue

concernant lee pi_ces qui eont identifi_ee, Aucune autre garantie ou caution expresse, _crite ou

orale, & I'exception de celle mentionn_e ci-deeeus, accord_e par toute pereonne ou entitY, y comprie

tout dietributeur ou d_taillant, concernant tout produit n'engagera la responsabilit_ de Remington

LLC. Pendant la p_riode de garantie, le recours exclueif eet la r_paration ou le remplacement du

produit dane les conditions _nonc_es ci-deeeue. (Certains etats ne permettent pas la limitation de la

garantie implicite, il est donc possible que la limitation ci-dessus ne s'applique pas & vous.)

Lee clauses _nonc_ee darts la pr_eente Garantie constituent le recours unique et exclueif inherent

aux ventee. Remington LLC ne sera en aucun cae tenue pour reeponsable de tout dommage

indirect ou cons_cutif ou de dommagee comprenant, entre autree, les d_penees encouruee du fait

du recours & des services de remplacement ou de substitution pour I'entretien dee pelouses, le

transport ou des frais connexee, ou lee fraie entrain_s par une location destin_e & remplacer

provieoirement un produit eous garantie. (Certains etats ne permettent pas la limitation de la garantie

implicite, il eet donc possible que la limitation ci-dessus ne s'applique pas & vous.)

Aucun recouvrement, quel qu'il soit, ne sera d'un montant superieur au prix du produit vendu. Toute

modification dee dispoeitifs de s6curit6 du produit annulera la pr6eente Garantie. Vous assumez tout

risque et toute responsabilit6 r6sultant de la perte, de I'endommagement ou du pr6judice que vous et

votre propri_t_ et/ou d'autres et leur propriet6 pourront encourir d'un fait de I'utilisation normale, de la

mauvaise utilisation ou de I'incapacit6 d'utiliser le produit.

La presente garantie limitee n'est accordee qu'a I'acheteur initial, au preneur initial ou a la personne &

laquelle le produit a et6 offert.

Le Droit dee letate vis _ vis de la pr_eente garantie: la presente garantie vous confere certains droits

juridiques et vous pouvez ben_ficier d'autres droits lesquels varient d'un _tat a I'autre.

Pour obtenir I'adresse du distributeur r_parateur le plus proche, composez le : 1-866-206-2707 aux

Etats-Unis ou le 1-877-696-5533 au Canada.

REMINGTON LLC

RO. Box 361032

Cleveland, OH 44136

Notes/Notas/Rerna rq ues

Remington RM1630A electric chainsaw

Product's Documents

User Manual

Specifications

Remington RM1630A Questions and Answers
