English

English (original instructions)

LangRef_U_NA_U_U-ENG

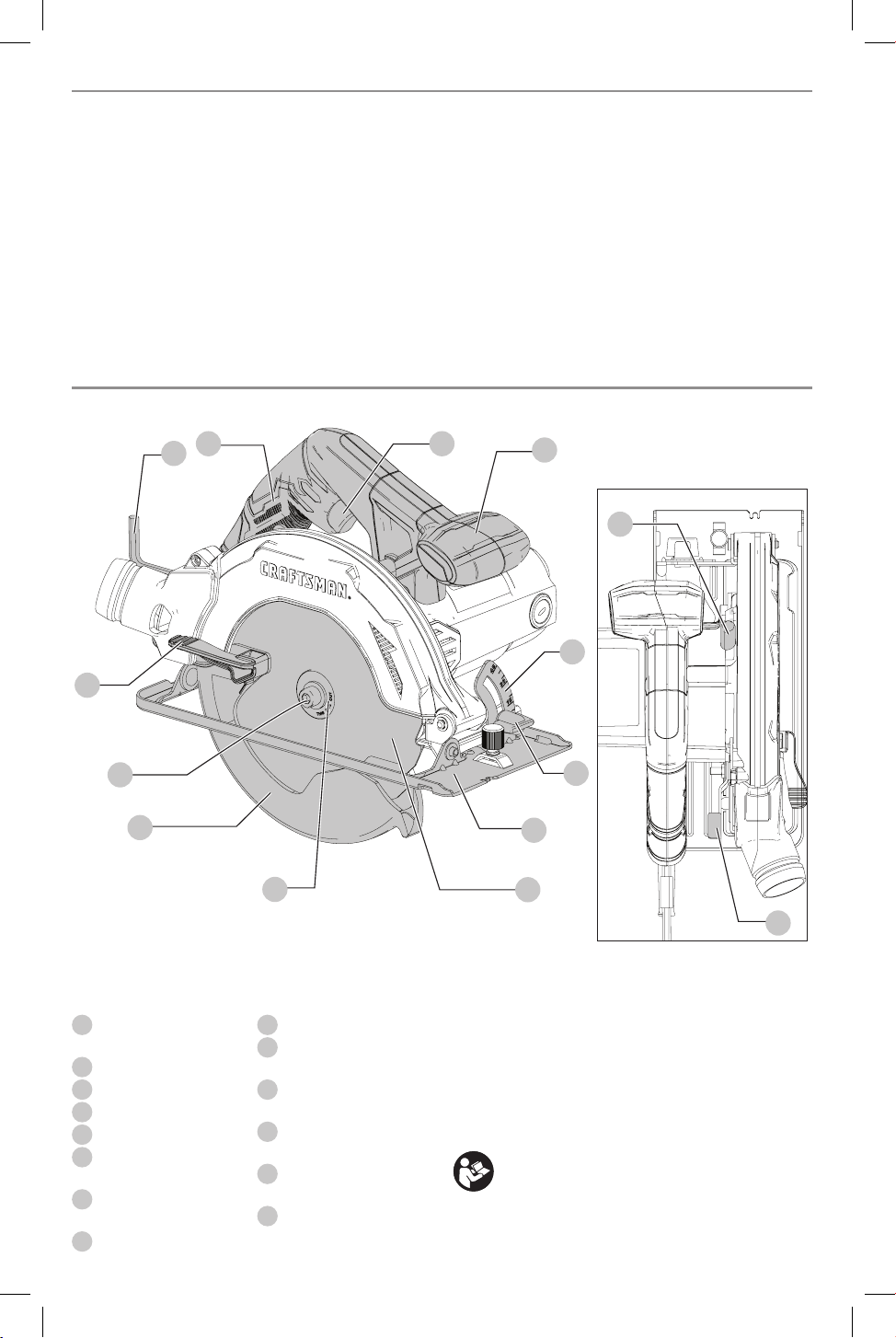

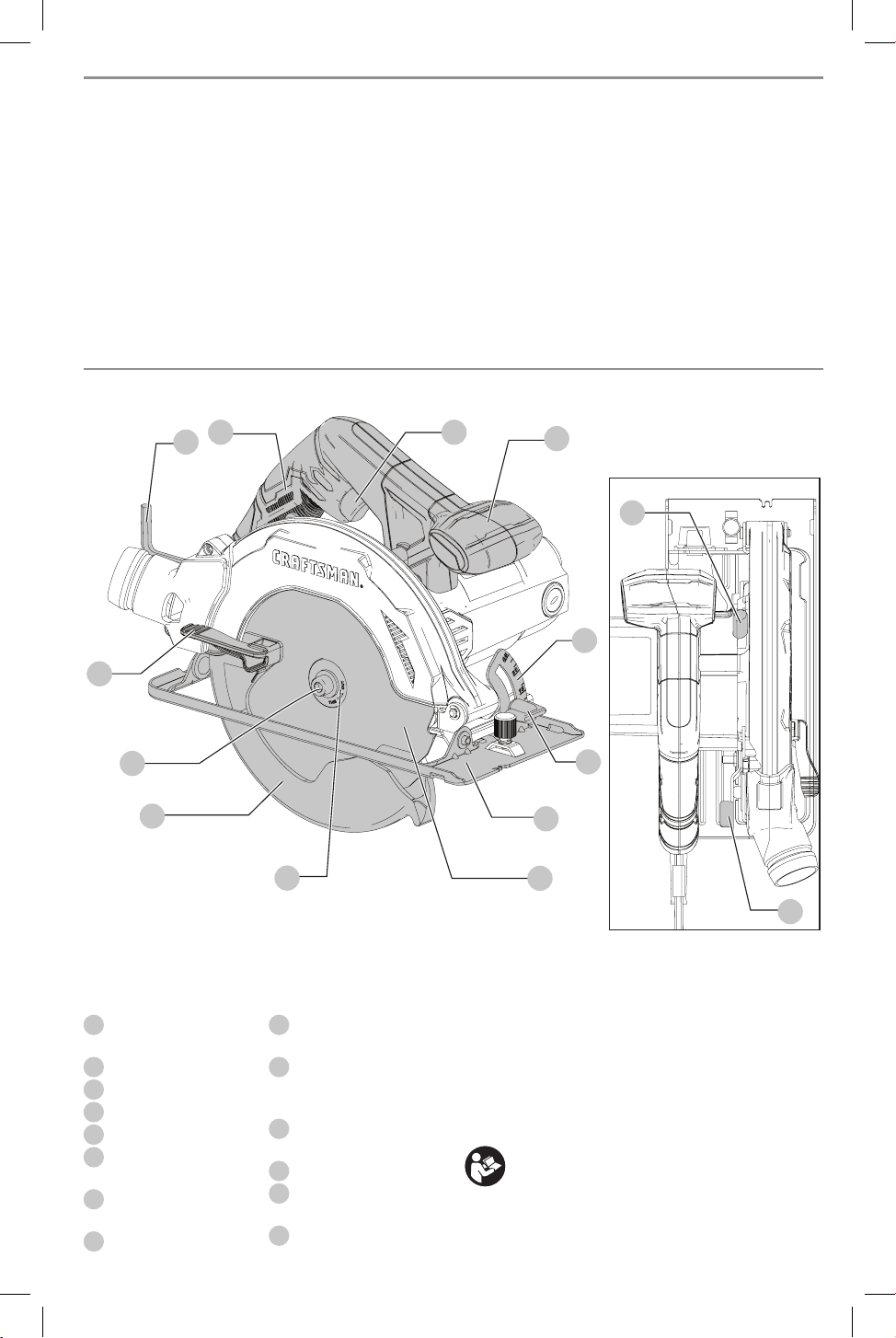

COMPONENTS

On/off switch

Main handle

Secondary handle

Shoe

Saw blade

Outer blade clamp

washer

Blade retaining bolt

Saw blade hex wrench

Lower blade guard

Lower guard retracting

lever

Bevel adjustment knob

Bevel angle scale

Depth adjustment lever

Spindle lock button

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any product, call CRAFTsMAn toll free at:

1-888-331-4569.

Fig. A

English

7-1/4" (184 mm), 13 AMP Circular Saw

CMES500

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery, pack if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

English

Safety Instructions for All Saws

Cutting Procedures



DANGER: Keep hands away from cutting area and

the blade. Keep your second hand on auxiliary handle,

or motor housing. If both hands are holding the saw,

they cannot be cut by the blade.



WARNING: To reduce the risk of injury, check

guarding system. It must cover the blade instantly!

Hold saw with both hands. Support and clamp work.

Wear eye protection.

a ) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below

theworkpiece.

b ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

c ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a

stable platform. It is important to support the work

properly to minimize body exposure, blade binding, or

loss ofcontrol.

d ) Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting tool may contact hidden wiring or its

own cord. Contact with a "live" wire will also make

exposed metal parts of the power tool "live" and could

give the operator an electric shock.

e ) When ripping, always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of blade binding.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the

power tool is maintained.

f ) Always use blades with correct size and shape

(diamond versus round) of arbour holes. Blades

that do not match the mounting hardware of the saw

will run off-centre, causing loss of control.

g ) Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety of operation.

Further Safety Instructions for all Saws

Kickback Causes and Related Warnings

ʵ Kickback is a sudden reaction to a pinched, jammed or

misaligned saw blade, causing an uncontrolled saw to

lift up and out of the workpiece toward the operator;

ʵ When the blade is pinched or jammed tightly by

the kerf closing down, the blade stalls and the

motor reaction drives the unit rapidly back toward

theoperator;

ʵ If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into

the top surface of the wood causing the blade to climb

out of the kerf and jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as given below:

a ) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade,

but not in line with the blade. Kickback could cause

the saw to jump backwards, but kickback forces can

be controlled by the operator, if proper precautions

are taken.

b ) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the

saw backward while the blade is in motion or

kickback may occur. Investigate and take corrective

actions to eliminate the cause of blade binding.

c ) When restarting a saw in the workpiece, centre

the saw blade in the kerf so that the saw teeth

are not engaged into the material. If a saw blade

binds, it may walk up or kickback from the workpiece

as the saw is restarted.

d ) Support large panels to minimise the risk of

blade pinching and kickback. Large panels tend

to sag under their own weight. Supports must be

placed under the panel on both sides, near the line of

cut and near the edge of the panel.

e ) Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding and kickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

blade adjustment shifts while cutting, it may cause

binding and kickback.

English

Additional Safety Instructions

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss of control.

• Keep your body positioned to either side of the

blade, but not in line with the saw blade. KICKBACK

could cause the saw to jump backwards (see Kickback

Causes and Related Warnings).

• Avoid cutting nails. Inspect for and remove all nails

from lumber before cutting.

• Always make sure nothing interferes with the

movement of the lower blade guard.

• Accessories must be rated for at least the speed

recommended on the tool warning label. Wheels and

other accessories running over rated speed can fly apart

and cause injury. Accessory ratings must always be above

tool speed as shown on tool nameplate.

• Always make sure the saw is clean before using.

• Stop using this saw and have it properly serviced if any

unusual noise or abnormal operation occurs.

• Always be sure all components are mounted properly and

securely before using tool.

• Always handle the saw blade with care when mounting or

removing it or when removing the diamond knockout.

g ) Use extra caution when sawing into existing

walls or other blind areas. The protruding blade

may cut objects that can cause kickback.

Lower Guard Function

a ) Check the lower guard for proper closing before

each use. Do not operate the saw if the lower

guard does not move freely and close instantly.

Never clamp or tie the lower guard into the open

position. If saw is accidentally dropped, lower

guard may be bent. Raise the lower guard with

the retracting handle and make sure it moves freely

and does not touch the blade or any other part, in all

angles and depths of cut.

b ) Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts,

gummy deposits, or a build-up of debris.

c ) The lower guard may be retracted manually

only for special cuts such as “plunge cuts” and

“compound cuts.” Raise the lower guard by

retracting the handle and as soon as the blade

enters the material, the lower guard must be

released. For all other sawing, the lower guard

should operate automatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench or

floor. An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever is

in its path. Be aware of the time it takes for the blade

to stop after switch is released.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

• Always wait until the motor has reached full speed before

starting a cut.

• Always keep handles dry, clean and free of oil and

grease. Hold the tool firmly with both hands when in use.

• Always be alert at all times, especially during

repetitive, monotonous operations. Always be sure of

position of your hands relative to the blade.

• Stay clear of end pieces that may fall after cutting

off. They may be hot, sharp and/or heavy. Serious

personal injury may result.

• Replace or repair damaged cords.

English

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

../min or ..min

-1

. Revolutions or

Reciprocations per

minute

.................. two phase

alternating current

............... two phase

alternating current

with neutral

.................. three phase

alternating current

............... three phase

alternating current

with neutral

.................. rated current of the

appropriate fuse-

link in amperes

............ time-log miniature

fuse-link where X

is the symbol for

the time/current

characteristic, as

given in

IEC 60127-3

IPXX .................... IP symbol

a tripping or falling hazard. Some tools will stand

upright but may be easily knocked over.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

CUTTING SPECIFICATIONS

Bevel angle 0° and 45°

Blade size 7-1/4" (184 mm)

Max cut depth, 0° bevel 2-1/2" (63 mm)

Max cut depth, 45° bevel 1-5/6" (46.5 mm)

RPM no load 5300

excessive splintering, and could increase the possibility

ofkickback.

• DO NOT use any abrasivewheels.

• Use only blades designed for woodcutting.



WARNING: Cutting sap coated wood, and

other materials may cause melted substances to

accumulate on the blade tips and the body of the saw

blade, increasing the risk of the blade overheating and

binding whilecutting.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check power supply.

Intended Use

This circular saw is designed for do-it-yourself,

wood-cuttingapplications.



WARNING: Do not cut any metals, masonry, glass,

tile or plastic with this saw. A dull blade will cause

slow, inefficient cutting overload on the saw motor,



WARNING: Always unplug saw from power supply

before any of the following operations.

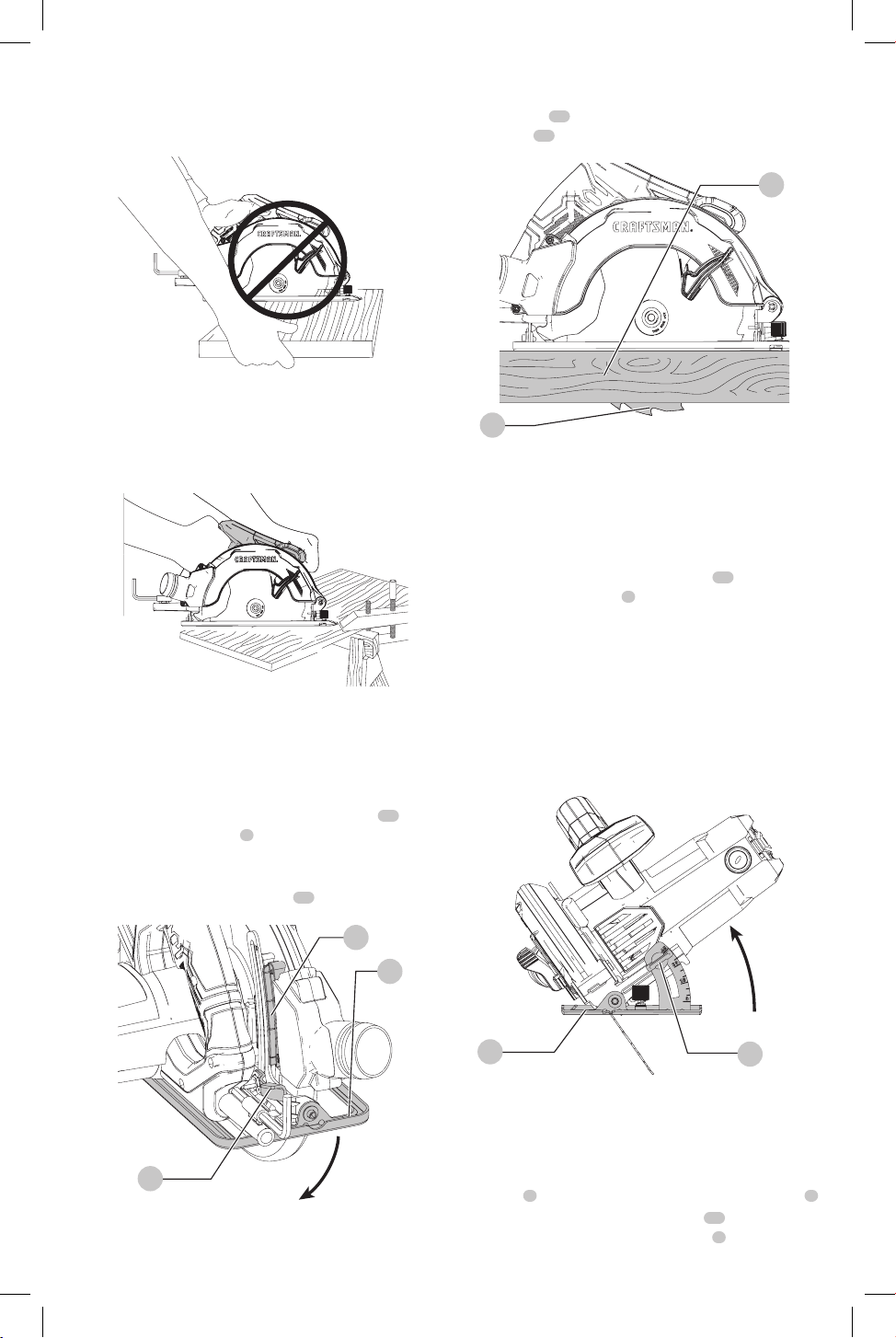

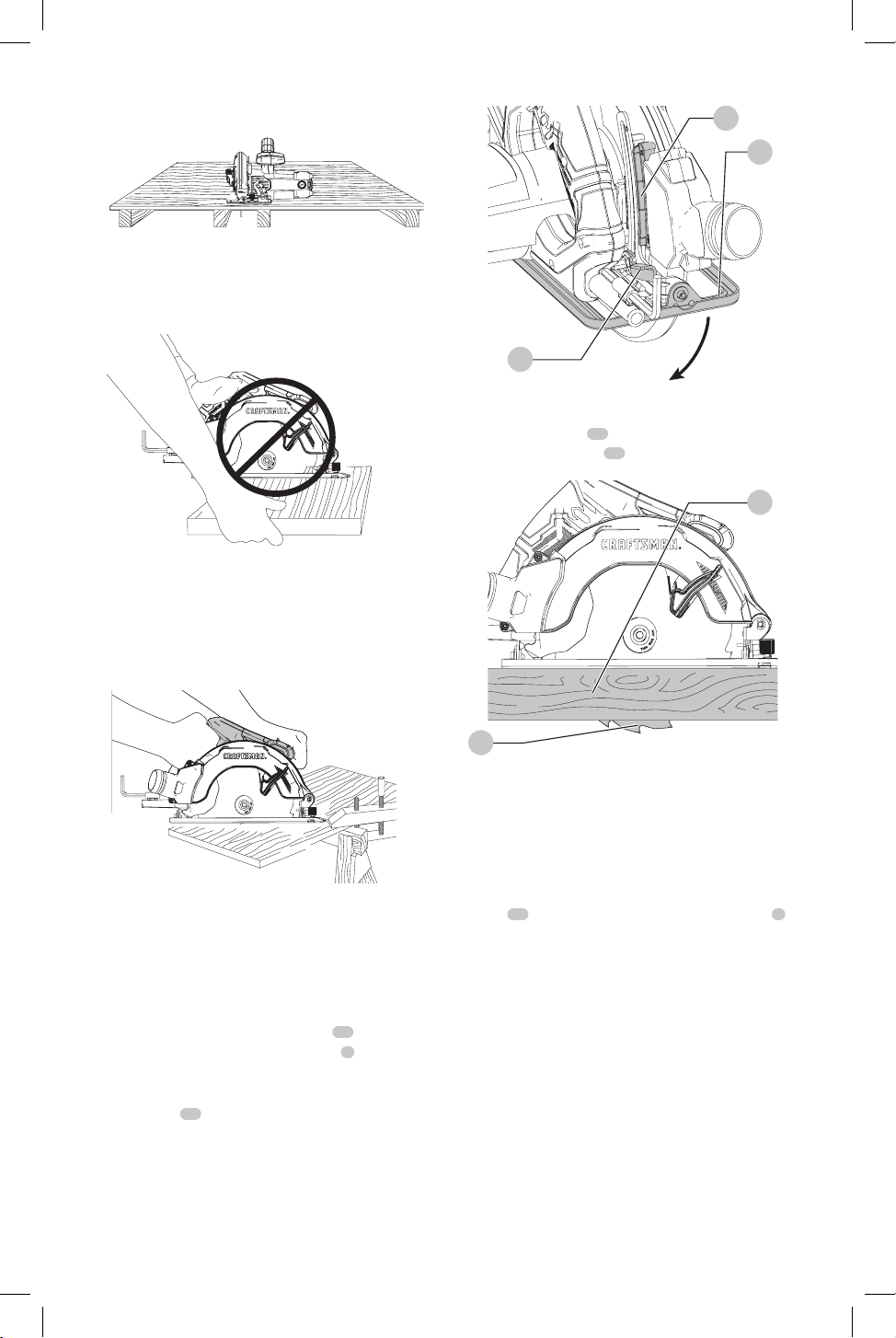

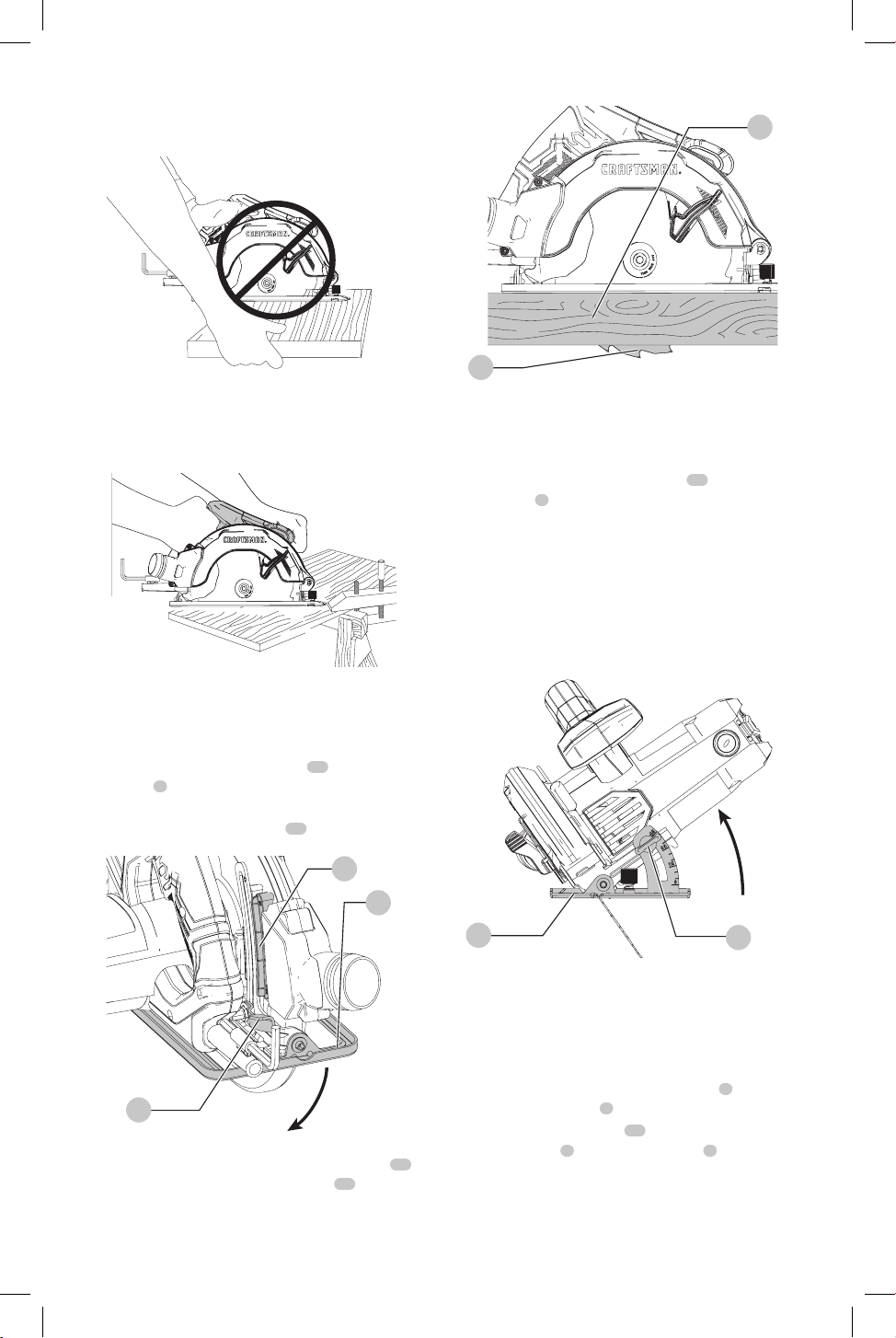

Supporting Large Panels/Securing

Workpiece (Fig. B–E)

Support large panels to minimize the risk of blade pinching

and kickback. Large panels tend to sag under their own

weight as shown in FigureB.

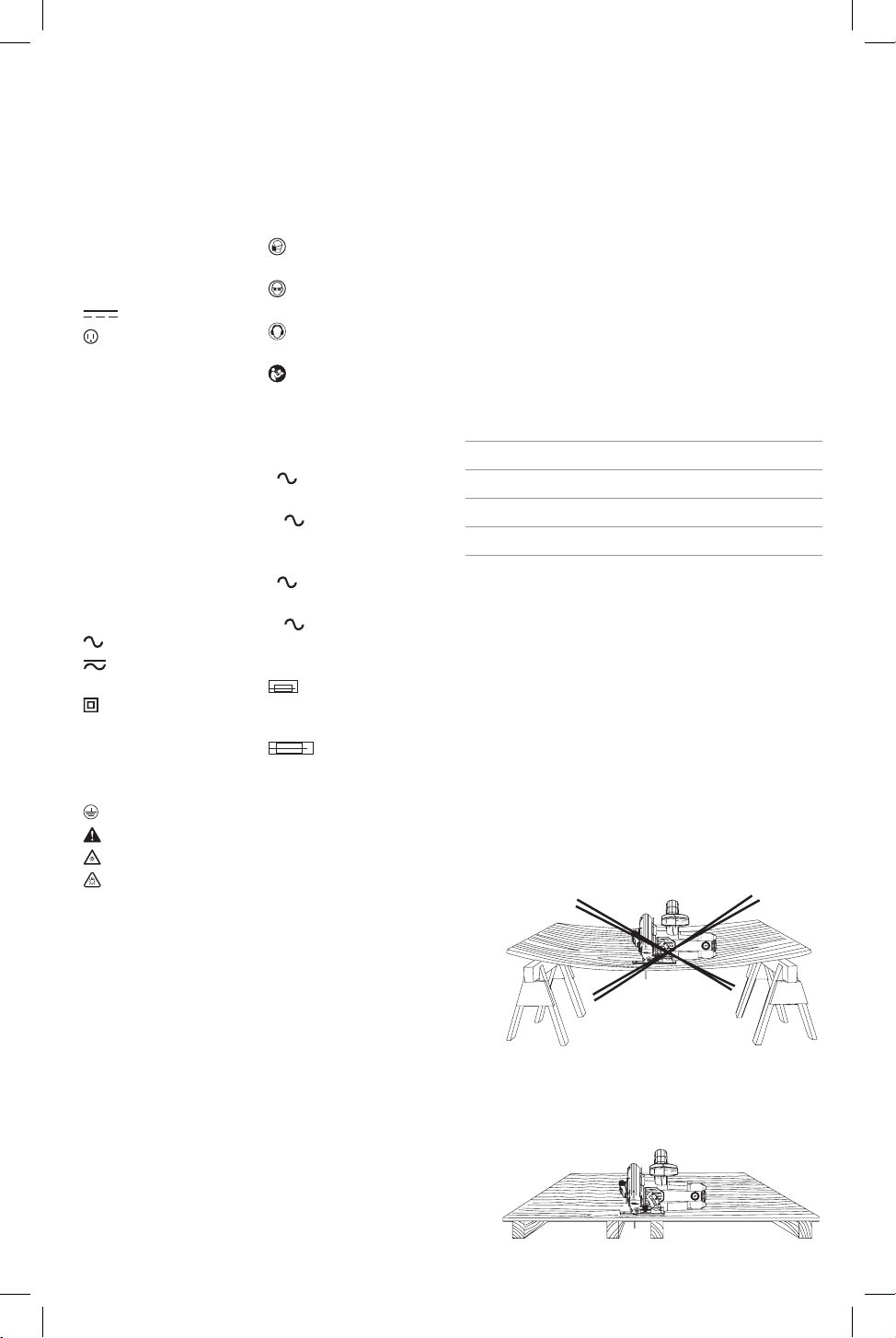

Fig.B

Supports must be placed under the panel on both sides,

near the line of cut and near the edge of the panel.

Fig.C

English



WARNING: To reduce the risk of injury Never hold

the piece being cut with your hands or lay it across

your leg.

Fig.D

Secure the workpiece to a stable platform as shown in

FigureE. It is important to support the work properly to

minimize body exposure, blade binding, or loss ofcontrol.

Fig.E

Cutting Depth Adjustment (Fig. F, G)

The depth of cut should be set according to the thickness of

theworkpiece.

1. Loosen the depth adjustment lever

to unlock the

saw shoe

2. Align the saw shoe with the desired depth of cut

indicated by the scale markings

Fig.F

3. Set depth adjustment of saw such that one tooth

the blade projects below the workpiece

as shown

in FigureG.

Fig.G

4. Tighten the knob to lock the saw shoe inplace.

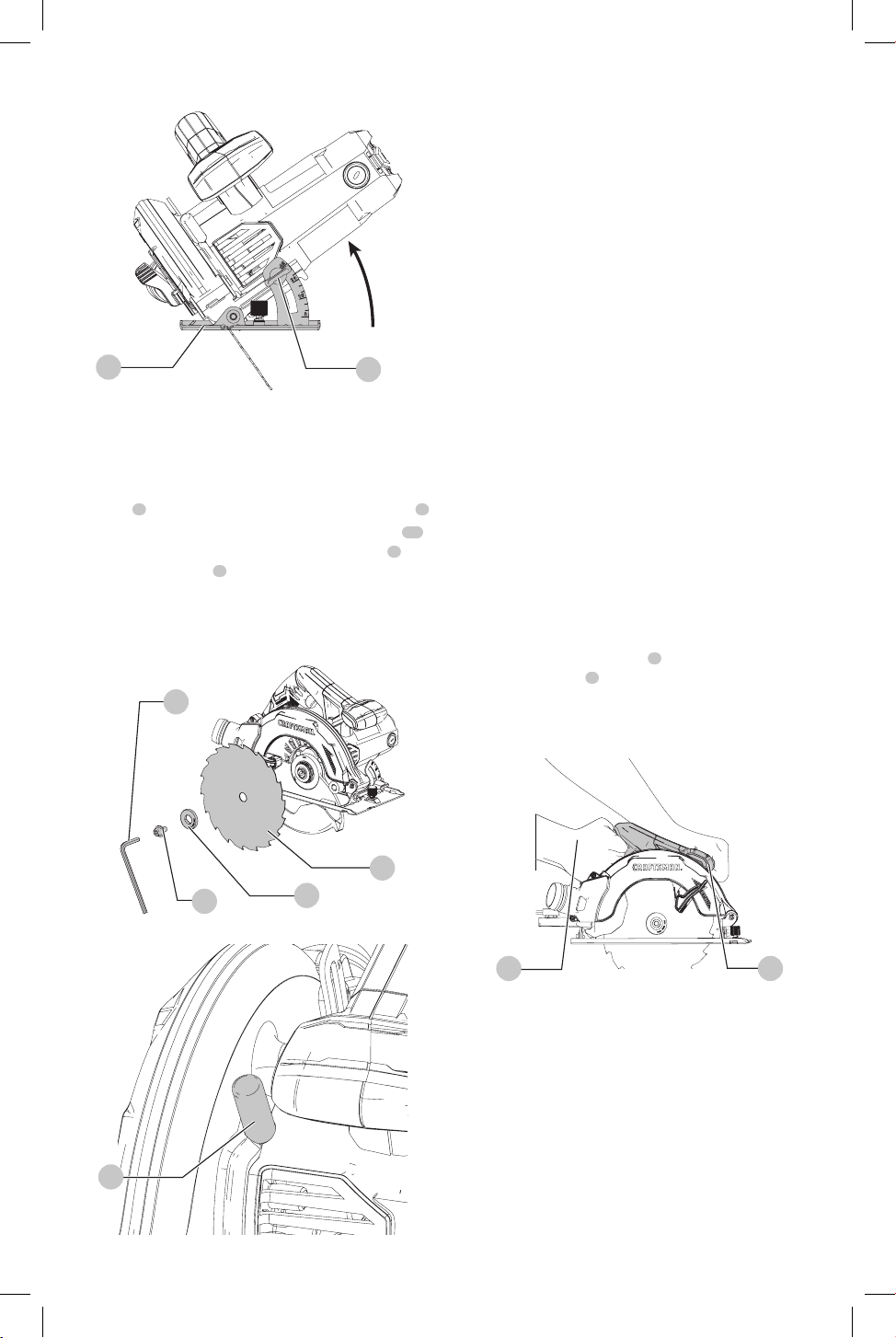

Bevel Angle Adjustment (Fig. H)

This tool can be set to bevel angles between 0° and 45°.

1. Loosen the bevel adjustment knob

to unlock the

saw shoe

4

2. Move the saw shoe into the desired position

corresponding with the bevel angle markings on

theshoe.

3. Tighten the bevel adjustment knob to lock the saw shoe

inplace.

4. Confirm the accuracy of the setting by checking the

bevel angle of an actual cut on a scrap piece ofmaterial.

Fig.H

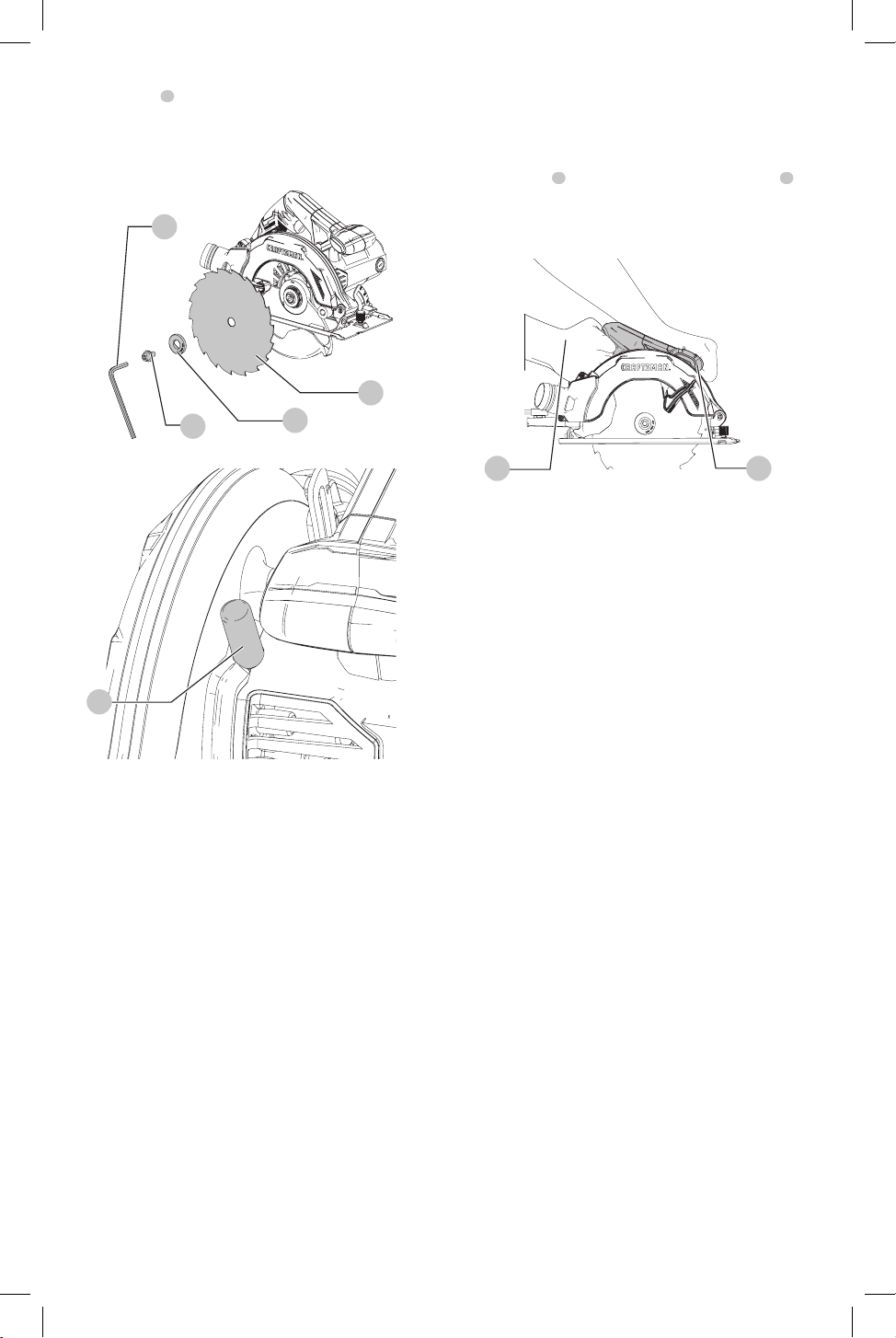

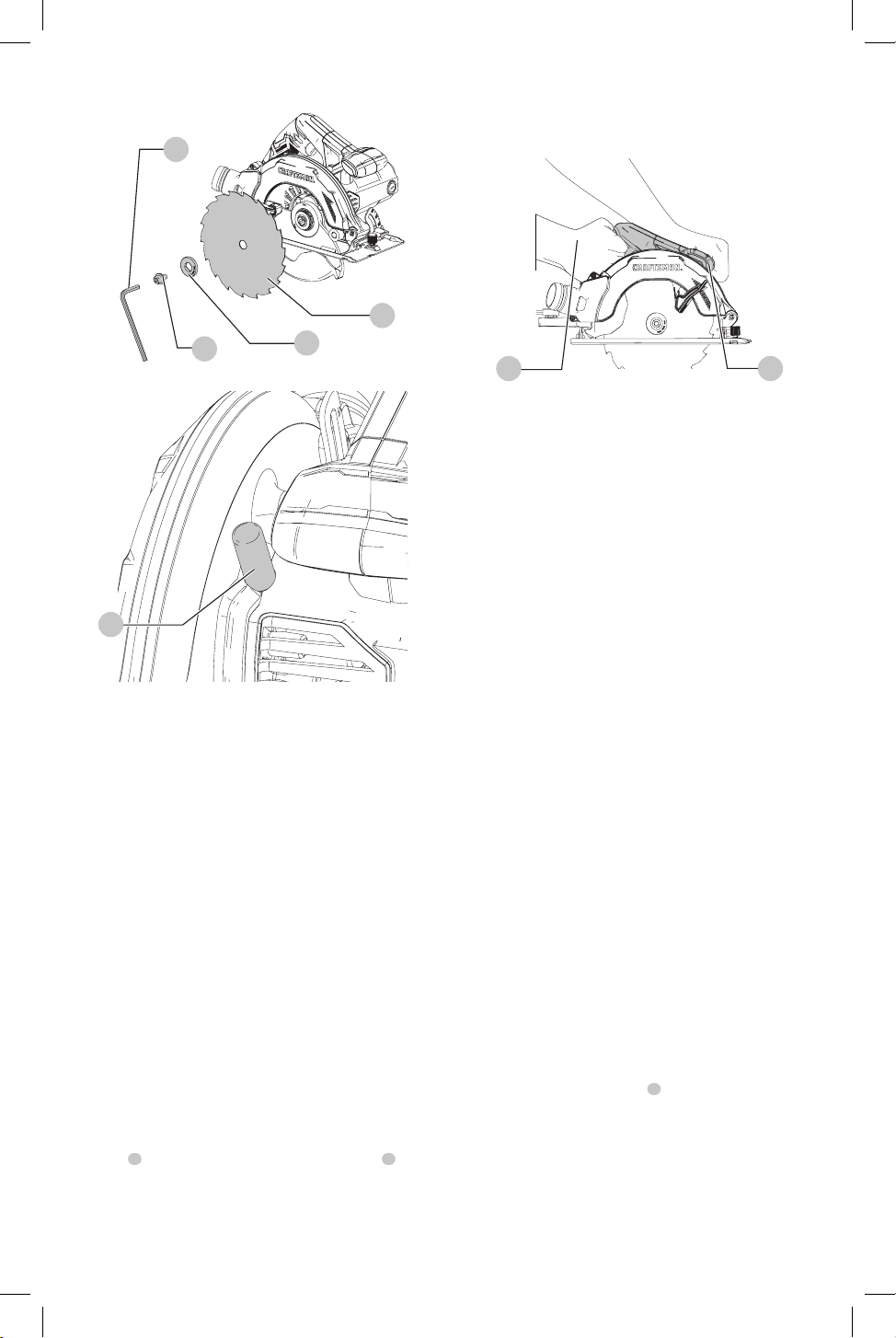

Attaching and Removing the Blade

(Fig. I, J)

NOTICE: Use only 7-1/4" (184 mm)

CRAFTSMANblades.

1. Retract lower guard and assemble blade

and outer

blade clamp washer

2. Depress the spindle lock

while turning the blade

retaining bolt

with the hex wrench

until the blade

lock engages and the blade stopsrotating.

nOTE: Hex wrench is stored on the tool cord.

English

Fig.I

Fig.J

3. Tighten the blade retaining bolt securely with the

hexwrench.

nOTE: To loosen, turn counterclockwise. To tighten,

turnclockwise.

nOTE: Never engage the spindle lock while the saw is

running, or engage in an effort to stop the tool. Never turn

the tool on while the blade lock is engaged. Serious damage

to your saw willresult.

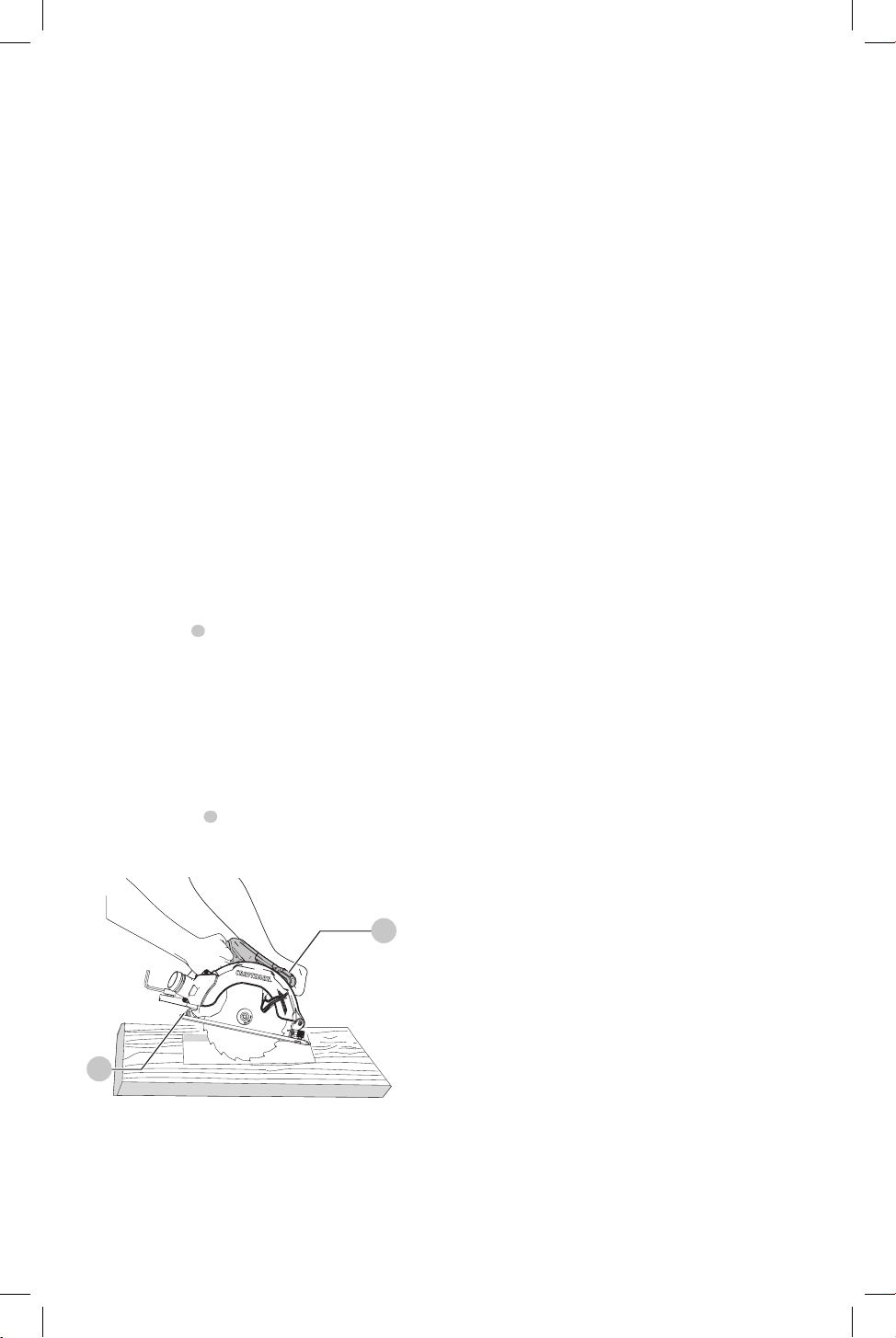

Fig.K

2 3

Lower Blade Guard



WARNING: Laceration Hazard. The lower blade guard

is a safety feature which reduces the risk of serious

personal injury. Never use the saw if the lower guard

is missing, damaged, mis-assembled or not working

properly. Do not rely on the lower blade guard to

protect you under all circumstances. Your safety

depends on following all warnings and precautions

as well as proper operation of the saw. Check lower

guard for proper closing before each use as outlined

in Further safety instructions for all saws. If

the lower blade guard is missing or not working

properly, have the saw serviced before using. To assure

product safety and reliability, repair, maintenance and

adjustment should be performed by an authorized

service center or other qualified service organization,

always using identical replacementparts.



WARNING: To minimize the risk of eye injury, always

use eye protection. Carbide is a hard but brittle

material. Foreign objects in the workpiece such as wire

or nails can cause tips to crack or break. Only operate

saw when proper saw blade guard is in place. Mount

blade securely in proper rotation before using, and

always use a clean, sharpblade.



WARNING: To reduce the risk of injury, It is important

to support the work properly and to hold the

saw firmly to prevent loss of control which could

cause personal injury. Figure K illustrates typical

handsupport.



WARNING: To reduce the risk of serious personal

injury, read, understand and follow all important

safety warnings and instructions prior to usingtool.

Trigger Switch (Fig. A)

• Depress the trigger switch

1

. The tool will continue to

run as long as the trigger isdepressed.

• To turn the tool off, release the triggerswitch.

nOTE: This tool has no provision for locking the tool on, and

the switch should never be locked on by any othermeans.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Proper Hand Position (Fig. K)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

and one hand on the secondary handle

3

English

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including power cord repairs, and brush inspection

and replacement, when applicable) should be

performed by a CRAFTSMAN factory service center or

a CRAFTSMAN authorized service center. Always use

identical replacementparts.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

the material to be cut. Advance saw along the cutting

line until cut iscompleted.

7. Release trigger and allow blade to stop completely

before withdrawing the blade from thematerial.

8. When starting each new cut, repeat asabove.

Sawing



WARNING: To reduce the risk of serious personal

injury,always hold the tool with bothhands.

• Let the blade run freely for a few seconds before starting

thecut.

• Apply only a gentle pressure to the tool while

performing thecut.

• Work with the shoe pressed against theworkpiece.

Hints for Optimum Use

• As some splintering along the line of cut on the top side

of the workpiece cannot be avoided, cut on the side

where splintering isacceptable.

• Where splintering is to be minimized, e.g. when cutting

laminates, clamp a piece of plywood onto the top of

theworkpiece.

Pocket Cutting (Fig. L)



WARNING: Never tie the blade guard in a raised

position. Never move the saw backwards when pocket

cutting. This may cause the unit to raise up off the

work surface which could causeinjury.

A pocket cut is one that is made when the edge of the

material does not push the lower guard open, but the

bottom edge of the rotating blade cuts into the middle of

thematerial.

1. Adjust the shoe

so the blade cuts at desireddepth.

2. Tilt the saw forward and rest front of the shoe on

material to becut.

3. Using the retracting lever, retract lower blade guard to

an upward position. Lower rear of shoe until blade teeth

almost touch cuttingline.

4. Release the blade guard (its contact with the work

will keep it in position to open freely as you start the

cut). Remove hand from guard lever and firmly grip

secondary handle

, as shown in Figure L. Position your

body and arm to allow you to resist kickback if itoccurs.

Fig.L

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor, allow saw to come to full speed, and

then gradually lower the saw until its shoe rests flat on

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

English

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not

cover part failure due to normal wear or tool abuse. For

further detail of warranty coverage and warranty repair

information, visit www.craftsman.com or call

1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

TROUBLESHOOTING GUIDE

BE sURE TO FOllOW sAFETY RUlEs AnD insTRUCTiOns

For assistance with your product, visit our website at www.craftsman.com for a list of service centers, or call CRAFTSMAN

at 1-888-331-4569.

PROBlEM POssiBlE CAUsE POssiBlE CORRECTiOn

Unit will not start. Cord not plugged in. Plug tool into a working outlet.

Circuit fuse is blown. Replace circuit fuse. (If the product repeatedly causes the circuit fuse to

blow, discontinue use immediately and have it serviced at an authorized

service center.)

Circuit breaker is tripped. Reset circuit breaker. (If the product repeatedly causes the circuit fuse to

blow, discontinue use immediately and have it serviced at an authorized

service center.)

Cord or switch is damaged. Have cord or switch replaced at an authorized service center.

FRAnçAis

Fig. A

Français (traduction de la notice d’instructions originale)

LangRef_U_NA_U_U-FRE

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

DESCRIPTION

Interrupteur marche/

arrêt

Poignée principale

Poignée secondaire

Semelle

Lame de scie

Rondelle de serrage de

lame extérieure

Boulon de retenue de

lame

Clé hexagonale

Protège-lame

Levier rétractant du

protège-lame inférieur

Poignée d’ajustement

de biseau

Échelle de réglage de

bisea

Poignée d’ajustement de

profondeur

Dispositif de verrouillage

de la broche

FRAnçAis

Scie circulaire 13 A, 184 mm (7-1/4 po)

CMES500

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

FRAnçAis

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

Consignes de sécurité propres à toutes

les scies

Procédures de coupe



DANGER : kéloigner les mains des zones et organes

de coupe. Maintenir la deuxième main sur la poignée

auxiliaire ou le boîtier du moteur. Lorsque les deux

mains maintiennent la scie, la lame ne peut les

couper.



AVERTISSEMENT : pour réduire le risque de blessure,

vérifier le système de garde. Il doit recouvrir la lame

de façon instantanée! Tenir la scie à deux mains.

Supporter et immobiliser la pièce à couper sous une

pince-étau. Porter une protection oculaire.

a ) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège-lame ne peut pas vous protéger de la lame en

dessous de l'ouvrage.

b ) Ajustez la profondeur de coupe à l’épaisseur de

l’ouvrage. Moins d’une dent entière de lame devrait

être visible en dessous de l’ouvrage.

c ) Ne tenez jamais dans vos mains ou sur vos

genoux un ouvrage qui est en cours de coupe.

Fixez votre ouvrage sur une plateforme stable. Il

est important de soutenir correctement l’ouvrage afin

de minimiser l’exposition du corps à la lame, le risque

de coincement de la lame ou la perte de contrôle

del’outil.

d ) Tenez l’outil électrique par ses surfaces de

préhension isolantes quand vous réalisez une

opération au cours de laquelle l’outil de coupe

pourrait entrer en contact avec des câbles

dissimulés. Le contact avec un fil sous tension mettra

également sous tension toutes les pièces métalliques

exposées et donnera un choc électrique à l’utilisateur

de l’outil.

e ) Pendant les coupes de refente, utilisez toujours

un guide de refente ou un guide à bord droit. Ceci

augmente toujours l’exactitude de la coupe et diminue

la possibilité de coincement de la lame.

f ) Utilisez toujours des lames dont l’alésage central

est de la taille et de la forme appropriées (soit

en forme de diamant, soit en forme de rond).

Les lames qui ne correspondent pas aux pièces de

montage de la cie tourneront de façon excentrique, ce

qui causera une perte de contrôle de l’outil.

g ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés.

Les rondelles et le boulon de lame ont été conçus

spécifiquement pour votre scie dans le but d'assurer

une performance optimale et un fonctionnement

sansdanger.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces

de rechange identiques. Cela permettra

de maintenir une utilisation sécuritaire de

l’outilélectriques.

FRAnçAis

Consignes additionnelles de sécurité

propres à toutes les scies

Causes des rebonds et méthodes de

prévention pouvant être utilisées par

l’utilisateur

ʵ Le rebond est une réaction subite (causée par une

lame de scie pincée, coincée ou mal alignée) qui peut

entraîner le soulèvement d’une scie non contrôlée,

sa sortie de l’ouvrage et sa projection en direction

del'utilisateur.

ʵ Si la lame est pincée ou coincée fortement pendant

l’abaissement de la scie, la lame se cale et le moteur

réagit en entraînant rapidement l’outil vers l’arrière

dans la direction de l’opérateur.

ʵ Si la lame se tord ou perd son alignement correct au

cours de la coupe, les dents sur le bord arrière de la

lame peuvent entamer la surface supérieure du bois,

forçant ainsi la lame à sortir du trait de scie et à «

sauter » vers l’arrière en direction de l’opérateur.

Le rebond est la conséquence d’une mauvaise utilisation

de la scie et/ou de procédures ou de conditions incorrectes,

et il peut être évité en prenant les précautions qui sont

décrites ci-dessous :

a ) Maintenez fermement la scie avec vos deux

mains et positionnez vos bras de façon à résister

aux forces de rebond. Les forces de rebond peuvent

être contrôlées par l’utilisateur quand les précautions

appropriées sont prises.

b ) En cas de coincement de la lame ou

d’interruption d'une coupe pour une raison

quelconque, relâchez la gâchette et tenez la

scie immobile dans l’ouvrage jusqu’à ce que

la lame se soit immobilisée complètement. Ne

tentez jamais de retirer la scie de l’ouvrage ou

de la tirer vers l’arrière pendant que la lame est

en mouvement, car un rebond risquerait de se

produire. Évaluez la situation et prenez les mesures

correctives nécessaires pour éliminer la cause du

coincement de la lame.

c ) Lorsque vous remettez une scie en marche quand

l’ouvrage est présent, centrez la lame de scie

dans le trait de scie et vérifiez que les dents de

la lame ne sont pas engagées dans le matériau

de l’ouvrage. Si la lame de scie se coince, elle peut

grimper hors de l’ouvrage ou rebondir sur celui-ci

quand la scie est remise en marche.

d ) Soutenez les panneaux de grande taille de façon

à minimiser le risque de pincement et de rebond

de la lame. Les panneaux de grande taille ont

tendance à s’affaisser sous leur propre poids.

Des supports doivent être placés des deux côtés sous

le panneau, à proximité de la ligne de coupe et à

proximité du rebord du panneau.

e ) N’utilisez pas de lame émoussée ou

endommagée. Des lames non aiguisées ou mal

installées produisent un trait de scie étroit qui cause

une friction excessive, le coincement de la lame et un

effet de rebond.

f ) Les leviers de réglage de la profondeur et de

l’angle de coupe de la lame doivent être bien

serrés et assujettis avant de réaliser une coupe.

Une modification du réglage de la lame pendant

la coupe risque d’entraîner un coincement et un

rebondissement de la lame.

g ) Procédez avec une prudence supplémentaire

quand vous réalisez une « coupe en plongée »

dans des murs déjà en place ou dans des pièces

sans issue. La lame saillante peut couper des objets,

et ceci peut entraîner un rebond.

Directives de sécurité propres au

fonctionnement du carter inférieur

a ) Inspectez le protège-lame inférieur avant

chaque utilisation pour vous assurer qu’il se

ferme correctement. Ne faites pas fonctionner la

scie si le protège-lame inférieur ne se déplace pas

librement et ne se ferme pas instantanément.

Ne forcez jamais le protège-lame inférieur

dans la position ouverte à l’aide d’un collier de

serrage ou d’une attache. Il est possible que le

protège-lame inférieur se torde en cas de chute

accidentelle de la scie. Soulevez le protège-lame

inférieur à l’aide de la poignée rétractable et assurez-

vous qu’il se déplace sans problème et qu’il ne touche

pas la lame ou une autre pièce, quel que soit l’angle

ou la profondeur de la coupe.

b ) Vérifiez le fonctionnement du ressort du protège-

lame inférieur. Si le protège-lame inférieur et

le ressort ne fonctionnent pas correctement, ils

doivent être réparés avant l’emploi. Le protège-

lame inférieur peut parfois mal fonctionner à cause

de pièces endommagées, d’accumulation de résine

ou de débris.

c ) Le protège-lame inférieur doit être rétracté à

la main uniquement à l’occasion de coupes

spéciales telles que les « coupes en plongée » ou

les « coupes composées ». Soulevez le protège-

lame inférieur à l’aide la poignée rétractable

et relâchez-le dès que la lame pénètre dans le

matériau de l’ouvrage. Pour toute autre opération

de sciage, le protège-lame inférieur doit fonctionner

automatiquement.

d ) Vérifiez toujours que le protège-lame inférieur

couvre la lame avant de placez la scie sur un

banc ou sur le sol. Une lame non protégée qui

tourne librement entraînera le mouvement de

la scie en marche arrière, ce qui provoquera la

coupe de tout se qui se trouve sur sa trajectoire.

Soyez conscient du temps nécessaire à la lame pour

s'arrêter une fois que la gâchette est relâchée.

FRAnçAis

Directives de sécurité supplémentaires

• Utiliser des pinces ou tout autre moyen pratique de

soutenir et de fixer solidement la pièce sur une plate-

forme stable. Tenir la pièce avec la main ou contre son

corps n’est pas suffisamment stable et risque de provoquer

une perte de maîtrise de l’outil.

• Il faut se tenir de l’un ou l’autre côté de la lame de la

scie et non dans sans trajectoire. L’EFFET DE REBOND

risque de faire rebondir la scie vers l’arrière (consulter

les rubriques Causes des rebonds et méthodes de

prévention pouvant être utilisées par l’utilisateur).

• Éviter de couper des clous. Inspecter le bois et retirer

tous les clous qui s’y trouvent avant d’entamer

ladécoupe.

• Toujours s’assurer que rien ne nuit au mouvement

du pare-main inférieur.

• Le régime nominal (vitesse) des accessoires doit

au minimum égaler la vitesse recommandée sur

l’étiquette d’avertissement de l’outil. Les meules et

autres accessoires allant plus vite que le régime nominal

peuvent être projetés et provoquer des blessures. Le

régime nominal des accessoires doit toujours se situer

au-dessus de la vitesse de l’outil, tel que l’indique la plaque

signalétique de l’outil.

• Toujours s’assurer que la scie est propre avant de l’utiliser.

• Cesser d’utiliser la scie et la faire réparer si un bruit

inhabituel ou un fonctionnement anormal se produit.

• Toujours être certain que tous les composants sont montés

adéquatement et solidement avant d’utiliser l’outil.

• Toujours manipuler soigneusement la lame de la

scie au moment de la pose ou de la dépose ou lors de

l’enlèvement du losange défonçable.

• Toujours attendre le plein régime du moteur avant

d’amorcer une coupe.

• Toujours maintenir les poignées sèches, propres et

exemptes d’huile et de graisse. Tenir fermement l’outil

à deux mains au moment de l’utiliser.

• Toujours être vigilant, surtout durant les opérations

répétitives et monotones. Toujours être certain de la

position de ses mains par rapport à la lame.

• Se tenir à l’écart des extrémités de la pièce, car des

morceaux pourraient tomber après la coupe. Les

morceaux peuvent être chauds, tranchants ou lourds. Il

peut en résulter des blessures corporelles graves.

• Remplacer ou réparer les cordons endommagés.

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil

sur son côté, sur une surface stable, là où il

ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils peuvent tenir à la verticale

sur celui-ci, mais manquent alors destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

FRAnçAis

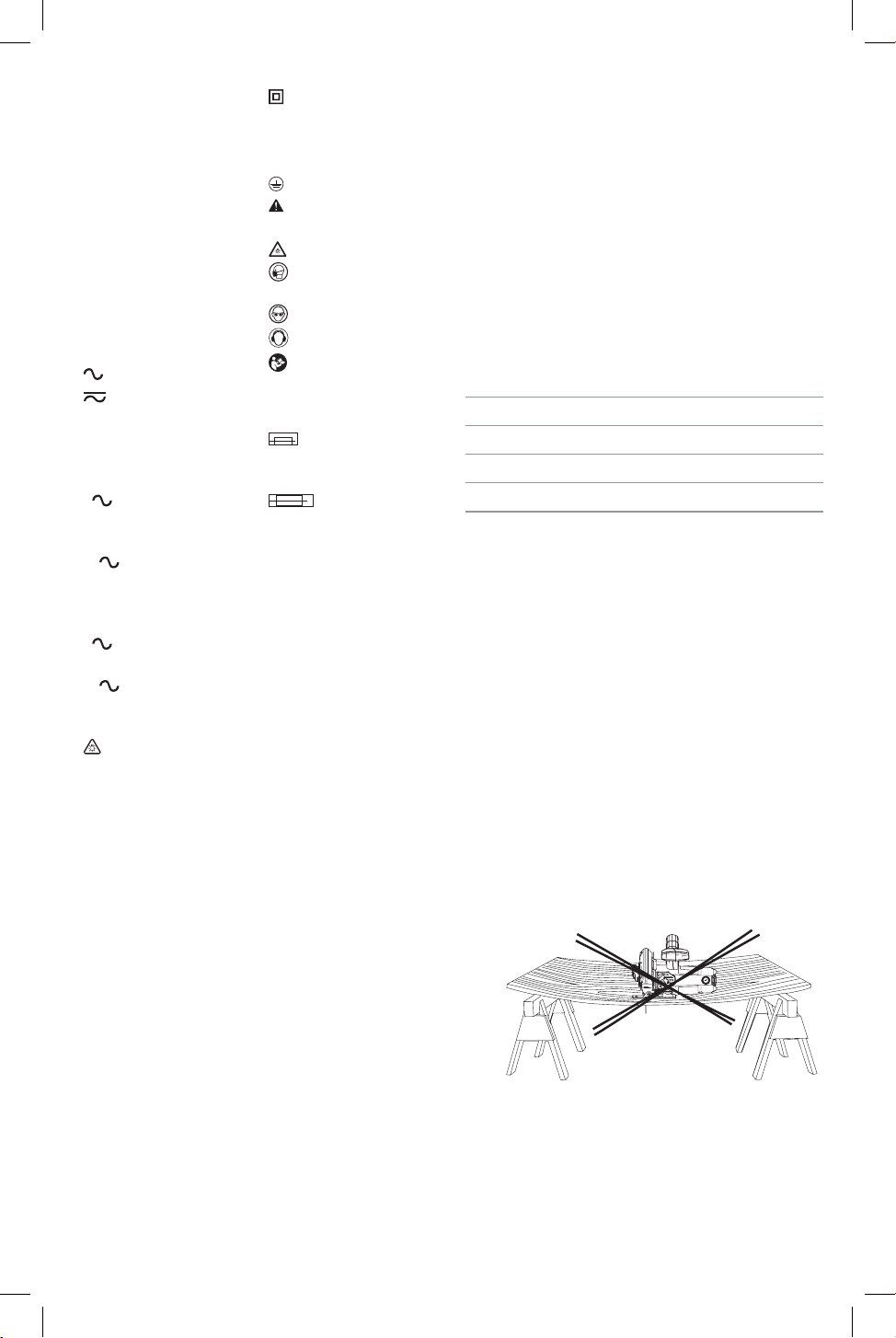

CARACTÉRISTIQUES DE COUPE

Angle de biseau 0° et 45°

Diamètre de lame 184 mm (7-1/4 po)

Profondeur de coupe max., biseau 0° 63 mm (2-1/2 po)

Profondeur de coupe max., biseau 45° 46,5 mm (1-5/6 po)

Tr/min à vide 5300

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

../min or ..min

-1

. Révolutions ou

courses aller-retour

par minute

.................. tAlimentation à

courant alternatif

bifilaire

............... Alimentation à

courant alternatif

bifilaire avec

neutre

.................. Alimentation

triphasée

............... Alimentation

triphasée avec

neutre

.................. Courant nominal

du fusible adéquat

en ampères

............ Là où un X est

placé comme

caractéristique du

courant vs temps,

un fusible

miniature différé

selon la norme

IEC 60127-3 est de

mise.

IPXX .................... Symbole IP

..................... Éviter de regarder

directement le flux

de lumière.

• NE PAS utiliser de lame abrasives.

• Utilisez uniquement des lames conçues pour la

coupe debois.



AVERTISSEMENT : coupe de bois recouvert de sève

et d’autres matières peut causer substances fondues

s’accumuler sur les extrémités des pales et le corps

de la lame de scie, ce qui augmente le risque de

surchauffe de la lame et obligatoire pendant la coupe.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentation électrique.

Usage prévu

Cette scie circulaire est conçu pour de bricolage, les

applications de découpe de bois.



AVERTISSEMENT : ne pas couper des metal, la

maçonnerie, le verre, le carrelage ou en plastique avec

cette scie. Une lame émoussée va provoquer lent,

inefficace surcharge de coupe sur le moteur de la scie,

fragmentation excessive et pourrait augmenter le

risque de recul.



AVERTISSEMENT : toujours débrancher la scie

de l’alimentation secteur avant chacune des

opérationssuivantes.

Soutien de grands panneaux/fixation de

la pièce (Fig. B–E)

Soutenir les grands panneaux pour réduire le risque de

pincement et d’effet de rebond de la lame. Les grands

panneaux s’affaissent sous leur propre poids, comme

montré à la Figure B.

Fig.B

Installer des pièces d’appui sous le panneau, des deux cotés,

près de la ligne de coupe et du bord du panneau.

FRAnçAis

Fig.C



AVERTISSEMENT : ne jamais tenir la pièce dans ses

mains ou la placer de travers sur ses jambes pour

lacouper.

Fig.D

Fixer solidement la pièce à une plateforme stable, comme

montré à la Figure E. Il est important de soutenir la pièce

correctement afin de minimiser l’exposition des parties du

corps à la lame, de coincer celle-ci ou de perdre la maîtrise

de l’outil.

Fig.E

Réglage de la profondeur de coupe

(Fig. F, G)

La profondeur de la coupe doit être réglée selon l’épaisseur

de la pièce.

1. Pour ajuster la profondeur de coupe, desserrer

le poignée d’ajustement de profondeur

13

qui

déverrouillera la base-patin de la semelle

4

2. Mettre la semelle de la scie dans la position désirée. La

profondeur de coupe correspondante peut être lue sur

protège-lame

Fig.F

3. Régler l’ajustement de profondeur de la scie de sorte

qu’une seule dent

de la lame dépasse de la surface

inférieure de la pièce

tel qu’illustré à la Figure G.

Fig.G

4. Serrer le bouton ou le levier pour verrouiller la semelle

de la scie en place.

Réglage de l’angle de biseau (Fig. H)

La scie peut être réglée pour des angles de biseau entre

0°et 45°.

1. Desserrer le bouton ou le perilla de regulación de

bisel

11

pour débloquer la semelle de la semelle

2. Placer la base-patin à l’angle désiré indiqué sur le

rapporteur de biseau sur la base.

3. Serrer le bouton de réglage de biseautage pour

verrouiller la semelle de la scie en position.

4. Confirmer la précision du réglage en vérifiant l’angle de

biseau en coupant une pièce de chute.

FRAnçAis

Fig.H

Fixation et retrait de la lame (Fig. I, J)

AVIS : n’utiliser que des lames CRAFTSMAN de

184mm(7-1/4po).

1. Relever le protège-lame inférieur et insérer la lame de

scie

et les rondelle de serrage de lame extérieure

2. Enfoncer le dispositif de verrouillage de la broche

tout en tournant la boulon de retenue de lame

avec

la clé hexagonale

jusqu’à ce que le verrou de la lame

s’engage et que la lame s’immobilise.

REMARQUE: La clé hexagonale est stockée sur le

cordon de l’outil.

Fig.I

Fig.J

3. Serrer solidement la vis de serrage de la lame avec la

cléhexagonale.

REMARQUE : pour desserrer, tourner dans le sens

antihoraire. Pour serrer, tournez dans le sens horaire.

REMARQUE : ne jamais enclencher le verrou de la lame

alors que la scie fonctionne ou de l’utiliser pour immobiliser

l’outil. Ne jamais mettre la scie en marche avec le dispositif

de verrouillage de la lame engagé. Ces actions pourront se

solder par de graves dommages à la scie.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Position correcte des mains (Fig. K)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

Une position des mains adéquate nécessite une

main sur la poignée principale

2

et une main sur la

poignéesecondaire

3

Fig.K

2 3

Protège-lame inférieur



AVERTISSEMENT : risque de lacération. Le protège-

lame inférieur est un dispositif de sécurité qui réduit

le risque de blessures corporelles graves. Ne jamais

utiliser la scie lorsque le protège-lame inférieur

est manquant, endommagé, mal assemblé ou en

mauvais état de fonctionnement. Ne pas se fier

sur le protège-lame inférieur pour se protéger en

toutes circonstances. Pour assurer sa propre sécurité,

respecter tous les avertissements et les mesures de

précaution et utiliser correctement la scie. Vérifier

le protège-lame inférieur avant chaque utilisation

FRAnçAis

afin de s’assurer qu’il se ferme correctement tel que

décrit sous la rubrique Consignes additionnelles

de sécurité propres à toutes les scies. En cas

d’absence ou d’un mauvais fonctionnement du

protège-lame, veuillez faire réparer la scie avant son

utilisation. Pour garantir la sécurité et la fiabilité du

produit, confier les réparations, l’entretien et le réglage

à un centre de réparation autorisé ou tout autre centre

de réparation professionnel. On ne doit utiliser que des

pièces de rechange identiques.



AVERTISSEMENT : pour réduire le risque de blessure

aux yeux, toujours porter une protection oculaire. Le

carbure est un matériel dur mais fragile et les matières

étrangères présentes dans la pièce, comme des fils ou

des clous, peuvent fendre ou briser les pointes. Utiliser

la scie uniquement avec le protège-lame en place.

Bien assembler et fixer la lame dans la bonne position

de rotation avant son utilisation. Toujours utiliser une

lame propre et bien affûtée.



AVERTISSEMENT : pour éviter toute blessure, il

est important que la pièce soit stable et que vous

teniez la scie fermement afin d’en conserver la

maîtrise. La Figure K illustre une technique de prise de

maincommune.



AVERTISSEMENT : pour réduire le risque de blessure

personnelle grave, lire, comprendre et suivre tous les

avertissements de sécurité importants et toutes les

directives avant d’utilise.

Interrupteur (Fig. A)

• Pour faire fonctionner l’outil, enfoncer la détente

L’outil continuera de fonctionner tant que la détente

sera enfoncée.

• Pour l’éteindre, relâcher simplement la détente.

REMARQUE : Il n’est pas possible de bloquer l’outil en

positionnement de marche, et la détente ne doit jamais être

bloquée par aucun moyen.

Ciage



AVERTISSEMENT : pour réduire le risque de

blessures corporelles graves, toujours tenir l’outil des

deuxmains.

• Laisser la lame fonctionner librement quelques

secondes avant de commencer la coupe.

• Appuyer légèrement sur l’outil tout en effectuant

lacoupe.

• Travailler en appuyant la semelle sur la pièce.

Conseils pour une utilisation optimale

• Comme il est impossible d’éviter des éclats le long de

la ligne de coupe sur la partie supérieure de l’ouvrage,

couper sur le côté où les éclats sont tolérés.

• Lorsque les éclats doivent être limités, par exemple

lors de la coupe de stratifiés, fixer une planche de

contreplaqué sur la partie supérieure de l’ouvrage.

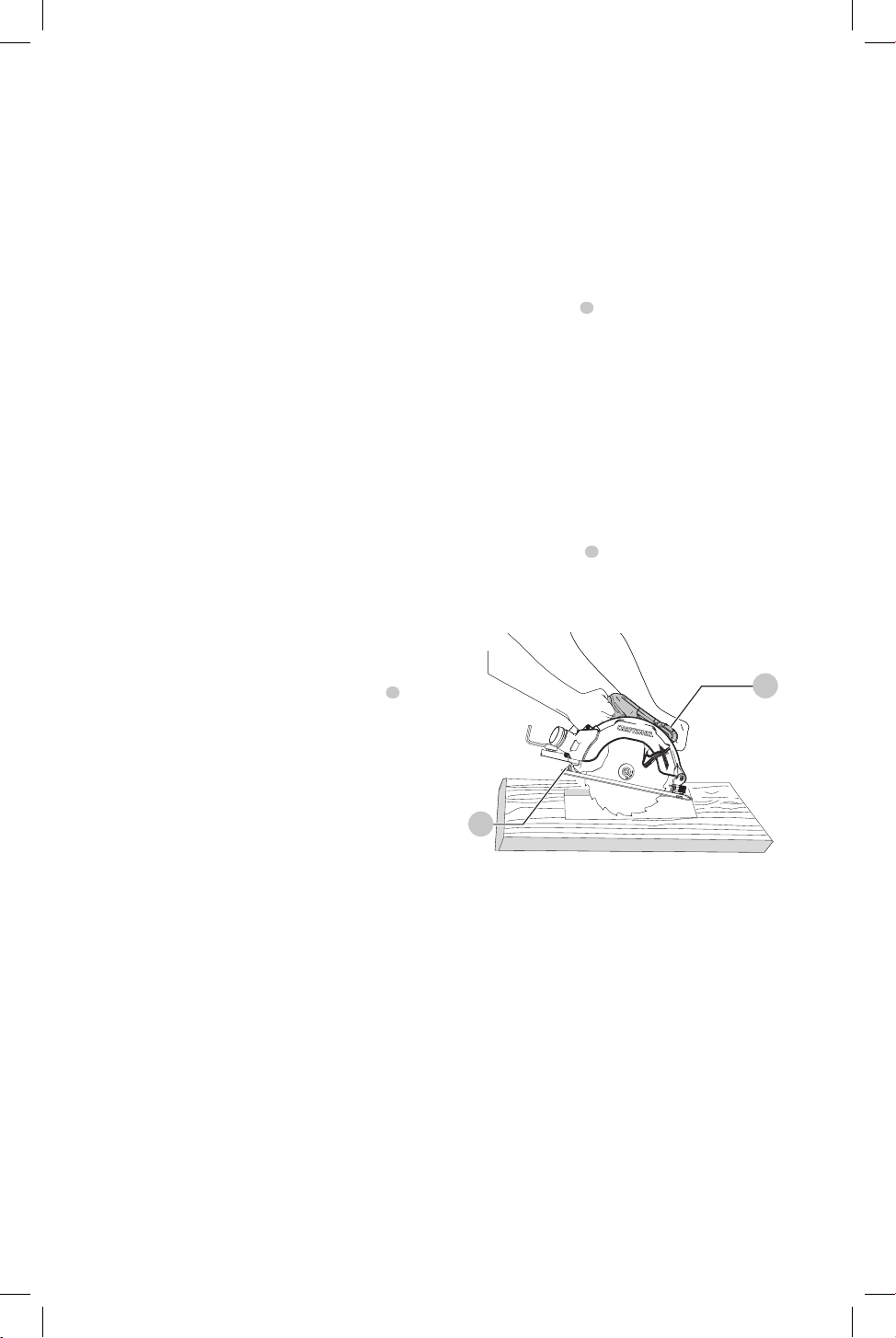

Découpe en poche (Fig. L)



AVERTISSEMENT : ne jamais fixer le protège-lame

en position élevée. Ne jamais déplacer la scie vers

l’arrière lors de la coupe en poche, car elle peut alors

se soulever de la pièce, ce qui risque de provoquer

uneblessure.

Une coupe de poche est celle qui est faite lorsque le bord

du matériau ne pousse pas la garde inférieure ouverte, mais

le bord inférieur de la lame coupe en rotation dans le milieu

de la matière.

1. Régler la semelle

de la scie de sorte que la lame

coupe à la profondeur voulue.

2. Incliner la scie vers l’avant et faire reposer la partie avant

de la plaque d’assise sur la pièce à couper.

3. Au moyen du levier d’escamotage, relever le pare-main

inférieur. Abaisser l’arrière de la plaque d’assise jusqu’à

ce que les dents de la lame touchent presque le trait

de coupe.

4. Relâcher le pare-main (son contact avec la pièce

permettra de le maintenir en place et de l’ouvrir

librement au moment d’amorcer la coupe). Cesser

de tenir le levier du pare-main et saisir fermement la

poignée auxiliaire

comme le montre la Figure L. Se

placer le corps et la main de manière à pouvoir résister à

tout effet de rebond si cela se produit.

Fig.L

5. S’assurer que la lame ne touche pas la surface à couper

avant le démarrage de la scie.

6. Démarrer le moteur et abaisser lentement la scie jusqu’à

ce que la plaque d’assise repose à plat contre la pièce

à couper. Avancer la scie le long de la ligne de coupe

jusqu’à ce que la coupe soit terminée.

7. Relâcher la gâchette et attendre que la lame

s’immobilise complètement, puis retirer la lame de

lapièce.

8. Lors de l’amorce d’une nouvelle coupe, répéter les

étapes précédentes.

FRAnçAis

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec CRAFTSMAN., composer le

1-888-331-4569.

MAINTENANCE



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau ou

de main-d'œuvre sur une période de trois ans à partir de

la date d'achat de l'outil. Cette garantie ne couvre pas les

pièces en panne pour cause d'abus ou d'usure normale de

l'outil. Pour plus de détails au sujet de la couverture de la

garantie et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1-888-331-4569.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE

LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN

BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES

ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne

permettent pas de limitation sur la durée de la garantie

implicite ou l'exclusion ou la limitation de dommages

indirects, alors ces limitations peuvent ne pas s'appliquer

à vous. Cette garantie vous donne des droits légaux

particuliers et vous pouvez avoir d’autres droits qui varient

selon les états ou les provinces.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.craftsman.com/registration

FRAnçAis

GUIDE DE DÉPANNAGE

AssUREZ-VOUs DE sUiVRE lEs DiRECTiVEs ET RÈglEs DE sÉCURiTÉ

Pour de l’aide avec l’outil, consulter notre site Web www.craftsman.com pour l’emplacement du centre de réparation le

plus près ou communiquer avec l’assistance CRAFTSMAN au 1-888-331-4569.

PROBlÈME CAUsE POssiBlE sOlUTiOn POssiBlE

L’appareil refuse de démarrer Cordon d’alimentation non branché. Brancher l’outil dans une prise qui fonctionne.

Le fusible du circuit est grillé. Remplacer le fusible du circuit. (Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le disjoncteur est déclenché Remettre le disjoncteur à zéro.(Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le cordon d’alimentation ou la prise de

courant est endommagé(e).

Toujours faire remplacer le cordon ou le commutateur à un centre de

service autorisé.

EsPAñOl

Fig. A

Español (traducido de las instrucciones originales)

LangRef_U_NA_U_U-SPA

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta u

otra herramienta CRAFTsMAn, llámenos al

número gratuito: 1-888-331-4569.

COMPONENTES

Disparador de

encendido/apagado

Mango principal

Mango secundario

Zapata

Hoja de la sierra

Arandela de sujeción de

cuchilla exterior

Perno de retención de

cuchilla

Llave hexagonal

Protector de la hoja de

la sierra

Palanca retractable del

protector de la hoja

inferior

Perilla de regulación

de bisel

Escala de ajuste de bisel

Perilla de regulación de

profundidad

Bloqueo del eje

EsPAñOl

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

Sierra Circular de 184 mm (7-1/4"), 13 AMP

CMES500

EsPAñOl

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Instrucciones de Seguridad para Todas las

Sierras

Procedimientos de Corte



PELIGRO: Mantenga las manos alejadas del área

de corte y de la hoja. Mantenga la segunda mano

en el mango auxiliar o en la carcasa del motor. Si las

dos manos están sujetando la sierra, no pueden ser

cortadas por la hoja.



ADVERTENCIA: Para reducir el riesgo de lesiones,

revise el sistema de protección. ¡Debe cubrir la cuchilla

instantáneamente! Sostenga la sierra con ambas

manos. Soporte y asegure el trabajo. Use protección

para los ojos.

a ) No ponga las manos debajo de la pieza de

trabajo. El protector no puede protegerle de la hoja

debajo de la pieza de trabajo.

b ) Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo de

los dientes de la hoja debe ser visible debajo de la

pieza de trabajo.

c ) No sujete nunca la pieza que esté cortando en

las manos o atravesada sobre una pierna. Sujete

firmemente la pieza de trabajo a una plataforma

estable. Es importante soportar apropiadamente

la pieza de trabajo para minimizar la exposición del

cuerpo, el atasco de la hoja o la pérdida de control.

d ) Sujete la herramienta mecánica por las

superficies de agarre con aislamiento cuando

realice una operación en la que la herramienta

de corte podría entrar en contacto con cables

ocultos o con su propio cable de alimentación.

El contacto con un cable “con corriente” hará que las

partes metálicas de la herramienta mecánica que

estén al descubierto también “lleven corriente”, lo cual

causará descargas al operador.

e ) Cuando corte al hilo, utilice siempre un tope-

guía para cortar al hilo o una guía de borde

recto. Esto mejora la precisión del corte y reduce las

probabilidades de que la hoja se atasque.

f ) Utilice siempre hojas que tengan el tamaño

correcto y la forma correcta (de diamante

frente a redonda) de agujeros para el eje

portaherramienta. Las hojas que no coincidan

con los herrajes de montaje de la sierra funcionarán

excéntricamente, causando pérdida de control.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

EsPAñOl

g ) No use nunca arandelas de hoja o un perno

de hoja que estén dañados o sean incorrectos.

Las arandelas y el perno de la hoja se diseñaron

especialmente para su sierra, con el fin de lograr

un rendimiento óptimo y una seguridad óptima

defuncionamiento.

Instrucciones de Seguridad Adicionales

para Todas las Sierras

Causas del Retroceso y su Prevención

por Parte del Operador

ʵ El retroceso es una reacción repentina a una hoja de

sierra pellizcada, atascada o desalineada, que hace

que una sierra descontrolada se levante y se salga de

la pieza de trabajo, hacia el operador.

ʵ Cuando la hoja se pellizca o se atasca fuertemente

al cerrarse la sección de corte, la hoja se para y la

reacción del motor impulsa la unidad rápidamente

hacia atrás, hacia el operador.

ʵ Si la hoja se tuerce o se desalinea en el corte, los

dientes ubicados en el borde trasero de la hoja pueden

penetrar en la superficie superior de la madera,

haciendo que la hoja trepe, se salga de la sección de

corte y salte hacia atrás, hacia el operador.

El retroceso es el resultado de un uso inapropiado de la

sierra y/o de procedimientos o situaciones de utilización

incorrectos y se puede evitar tomando las precauciones

apropiadas que se indican a continuación:

a ) Mantenga un agarre firme con las dos manos

en la sierra y posicione los brazos de modo que

puedan resistir las fuerzas de retroceso. Las

fuerzas de retroceso pueden ser controladas por el

operador, si se toman las precauciones adecuadas.

b ) Cuando la hoja se esté atascando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sujete la sierra de modo que

esté inmóvil en el material hasta que la hoja se

detenga por completo. No intente nunca retirar

la sierra de la pieza de trabajo ni tirar de la sierra

hacia atrás mientras la hoja esté en movimiento

o se podría producir retroceso. Investigue y tome

medidas correctivas para eliminar la causa de atasco

de la hoja.

c ) Cuando rearranque una sierra en la pieza de

trabajo, centre la hoja de sierra en la sección de

corte y asegúrese de que los dientes de la hoja

de sierra no estén acoplados en el material. Si la

hoja de sierra se está atascando, podría desplazarse o

experimentar retroceso respecto a la pieza de trabajo

cuando se arranque la sierra.

d ) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se pellizque y se produzca

retroceso. Los paneles grandes tienden a

combarse bajo su propio peso. Se deben colocar

soportes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde del panel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una

sección de corte estrecha que causa fricción excesiva,

atasco de la hoja y retroceso.

f ) Las palancas de fijación de ajuste de la

profundidad y del bisel de la hoja deben estar

apretadas y sujetas firmemente antes de realizar

el corte. Si el ajuste de la hoja cambia mientras se

realiza el corte, dicho cambio podría causar atasco

yretroceso.

g ) Tenga precaución adicional cuando haga un

“corte por penetración” en paredes existentes

u otras áreas ciegas. La hoja que sobresale podría

cortar objetos que pueden causar retroceso.

Instrucciones de Seguridad del

Funcionamiento del Protector Inferior

a ) Compruebe el protector inferior para verificar

si se cierra apropiadamente antes de cada

uso. No utilice la sierra si el protector inferior

no se mueve libremente y no se cierra

instantáneamente. No sujete nunca con

abrazaderas ni amarre el protector inferior

en la posición abierta. Si la sierra se cae

accidentalmente, el protector inferior se podría

doblar. Suba el protector inferior con el mango

retráctil y asegúrese de que se mueve libremente y

no toca la hoja ni ninguna otra pieza, en todos los

ángulos y profundidades de corte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

están funcionando correctamente, se les debe

hacer servicio de ajustes y reparaciones antes de

la utilización. El protector inferior podría funcionar

con dificultad debido a que haya piezas dañadas,

depósitos gomosos o una acumulación de residuos.

c ) El protector inferior se debe retraer

manualmente sólo para realizar cortes

especiales, tales como “cortes por penetración”

y “cortes compuestos”. Suba el protector inferior

por el mango retráctil y, en cuanto la hoja entre

en el material, se debe soltar el protector inferior.

Para todas las demás operaciones de aserrado, el

protector inferior debe funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior

esté cubriendo la hoja antes de dejar la sierra en

un banco de trabajo o en el piso. Una hoja que

se esté moviendo por inercia hasta detenerse y

no esté protegida hará que la sierra se desplace

hacia atrás, cortando todo aquello que esté

en su camino. Tenga en cuenta el tiempo que se

requiere para que la hoja se detenga después de soltar

el interruptor.

EsPAñOl

Instrucciones Adicionales de Seguridad

• Utilice abrazaderas u otra forma práctica para

asegurar y apoyar la pieza de trabajo en una

plataforma estable. Sostener la pieza de trabajo con la

mano o contra su cuerpo provoca inestabilidad y puede

llevar a la pérdida del control.

• Mantenga el cuerpo a un lado de la hoja de la sierra,

nunca en línea con la misma. El RETROCESO podría

despedir la sierra hacia atrás (vea Causas del Retroceso

y su Prevención por Parte del Operador).

• Evite cortar clavos. Inspeccione si hay clavos. Retire

todos los clavos de la madera antes de cortar.

• Siempre asegúrese de que nada interfiera con el

movimiento del protector inferior de la hoja.

• Los accesorios deben estar clasificados para

la velocidad recomendada en la etiqueta de

advertencia de la herramienta, como mínimo. Los

discos y otros accesorios que funcionen por encima de

su velocidad nominal pueden desarmarse y provocar

lesiones. Las clasificaciones de los accesorios siempre

deben ser superiores a la velocidad de la herramienta que

aparece en la placa de identificación de la misma.

• Siempre asegúrese de que la sierra esté limpia antes

deutilizarla.

• Si se produce un ruido inusual o un funcionamiento

anormal, suspenda el uso de esta sierra y haga que la

revisen debidamente.

• Siempre asegúrese de que todos los componentes

estén montados correcta y firmemente antes de utilizar

laherramienta.

• Siempre manipule la hoja de la sierra con cuidado al

montarla o retirarla, o al retirar el extractor de diamante.

• Siempre espere hasta que el motor haya alcanzado la

velocidad máxima antes de iniciar un corte.

• Siempre mantenga los mangos secos, limpios y

libres de aceite y grasa. Sostenga la herramienta

firmemente con ambas manos cuando esté en uso.

• Siempre esté alerta en todo momento,

especialmente durante operaciones repetitivas y

monótonas. Siempre asegúrese de la posición de sus

manos con respecto a la hoja.

• Manténgase alejado de los pedazos de los extremos

que pueden caer después de cortarlos. Estos pueden

estar calientes, filosos y/o ser pesados. Pueden producirse

graves lesiones personales.

• Reemplace o repare los cables dañados.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas se

pueden colocar en posición vertical, pero pueden

caerfácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

EsPAñOl

ESPECIFICACIONES DE CORTE

Ángulo de bisel 0° y 45°

Tamaño de cuchilla 184 mm (7-1/4")

Profundidad Máxima de corte, bisel 0° 63 mm (2-1/2")

Profundidad Máxima de corte, bisel 45° 46,5 mm (1-5/6")

RPM, sin carga 5300

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación../

min or ..min

-1

Revoluciones o

movimientos

alternativos por

minuto

.................. corriente alterna

bifásica

............... corriente alterna

bifásica con neutro

.................. corriente alterna

trifásica

............... corriente alterna

trifásica con neutro

.................. corriente nominal

de enlace de

fusible apropiado

en ampéres

............ enlace de fusible

miniatura de

registro de tiempo

donde X es el

símbolo para la

característica de

tiempo/corriente,

como se da en IEC

60127-3

IPXX .................... Símbolo IP

..................... evite mirar

fijamente la luz



ADVERTENCIA: Se debe supervisar a los usuarios sin

experiencia operen la herramienta. Corte la madera

recubierto savia, y otros materiales puede producir

sustancias fundidas a acumularse en las puntas de las

palas y el cuerpo de la hoja de sierra, lo que aumenta

el riesgo de que la hoja de sobrecalentamiento y

obligatoria durante el corte.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas son probadas

en fábrica; si esta herramienta no funciona, verifique el

suministro eléctrico.

Uso Debido

Esta sierra circular es el diseño para hazlo tu mismo,

aplicaciones de madera de corte.



ADVERTENCIA: No corte metales, mampostería,

vidrio, cerámica o plástico con esta sierra. Una

cuchilla sin filo causar sobrecarga lento, ineficiente

corte en el motor de la sierra, fragmentación excesiva

y podría aumentar la posibilidad de un contragolpe.

• NO utilice ningún hoja abrasivas.

• Utilice sólo hojas diseñadas para el corte

demadera.



ADVERTENCIA: Desconecte siempre la sierra de la

fuente de energía antes de realizar cualquiera de las

siguientes operaciones.

Soporte de Paneles Grandes/Fijación de la

Pieza de Trabajo (Fig. B–E)

Sujete los paneles grandes para minimizar el riesgo de que

la hoja se pellizque y se produzca el retroceso. Los paneles

grandes tienden a combarse por su propio peso, como se

muestra en la Figura B.

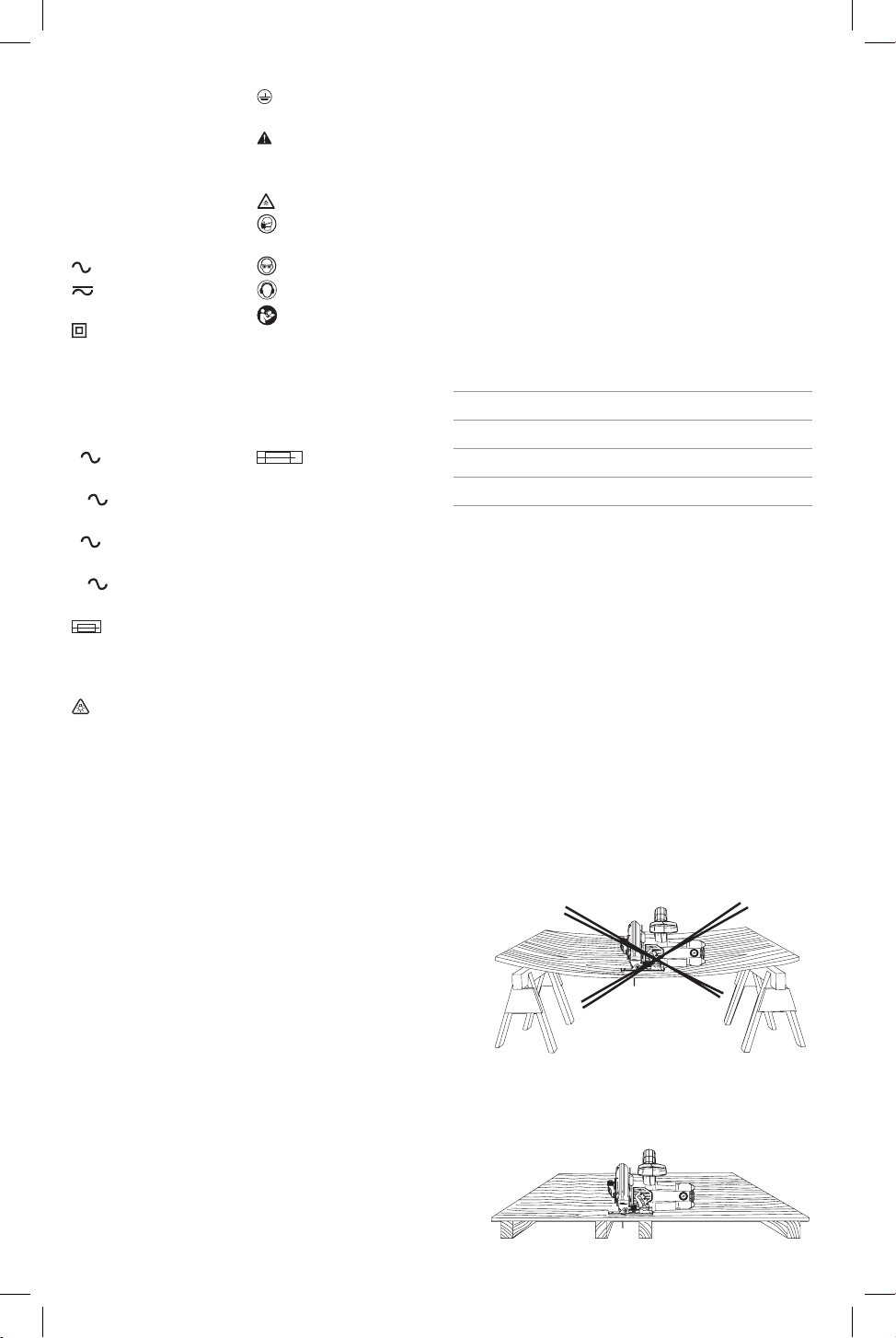

Fig.B

Se deben colocar soportes bajo el panel, a ambos lados,

cerca de la línea de corte y cerca del borde del panel.

Fig.C

EsPAñOl



ADVERTENCIA: Para reducir el riesgo de lesiones

Nunca sostenga la pieza que está cortando con las

manos ni la coloque sobre su pierna.

Fig.D

Fije la pieza de trabajo a una plataforma estable, como se

muestra en la Figura E. Es importante sostener el trabajo

correctamente para reducir al mínimo la exposición del

cuerpo, el atascamiento de la hoja y la pérdida del control.

Fig.E

Ajuste de la Profundidad de Corte

(Fig. F, G)

La profundidad de corte debe fijarse en función del grosor

de la pieza de trabajo.

1. Afloje la perilla de regulación de profundidad

para

desbloquear la zapata

de la sierra.

2. Alinee la zapata de la sierra con la profundidad de

corte deseada indicada en las marcas de la escala en la

protector de la hoja de la sierra

Fig.F

3. Regule la profundidad de la sierra de manera que sólo

un diente

de la hoja sobresalga bajo la pieza de

trabajo

, como se muestra en la Figura G.

Fig.G

4. Apriete la palanca o perilla para bloquear la zapata de la

sierra en el lugar.

Regulación del Ángulo de Bisel (Fig. H)

Esta herramienta puede fijarse para biselar ángulos entre

0° y 45.

1. Afloje la perilla de regulación de bisel

para

desbloquear la zapata

de la sierra.

2. Mueva la zapata de la sierra a la posición deseada

correspondiente con las marcas de ángulo de bisel en

la zapata.

3. Ajuste la perilla de regulación de bisel para trabar la

zapata de la sierra en el lugar.

4. Confirme la exactitud de la configuración marcando el

ángulo de bisel de corte actual en un pequeño trozo

dematerial.

Fig.H

Colocación y Remoción de la Hoja (Fig. I, J)

AVISO: Utilice únicamente hojas CRAFTSMAN

de184mm (7-1/4").

1. Repliegue el protector inferior y arme la hoja de la

sierra

5

y la arandela de sujeción de cuchilla exterior

2. Oprima el botón de bloqueo del eje

mientras

gira el perno de retención de cuchilla

con la llave

EsPAñOl

hexagonal

hasta que el bloqueo de la hoja trabe y la

hoja deje de girar.

nOTA: La llave hexagonal se almacena en el cable de

laherramienta.

Fig.I

Fig.J

3. Ajuste bien el tornillo de ajuste de la hoja con la

llavehexagonal.

nOTA: Para aflojar, gire en sentido antihorario. Para apretar,

gire en sentido horario.

nOTA: Nunca trabe el bloqueo de la hoja con la sierra en

funcionamiento ni intente trabar la hoja para detener la

herramienta. Nunca encienda la sierra mientras el bloqueo

de la hoja esté trabado. Esto ocasionaría daños graves a

lasierra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

La posición de manos adecuada requiere una mano en la

manija principal

2

y la otra sobre la manija secundaria

3

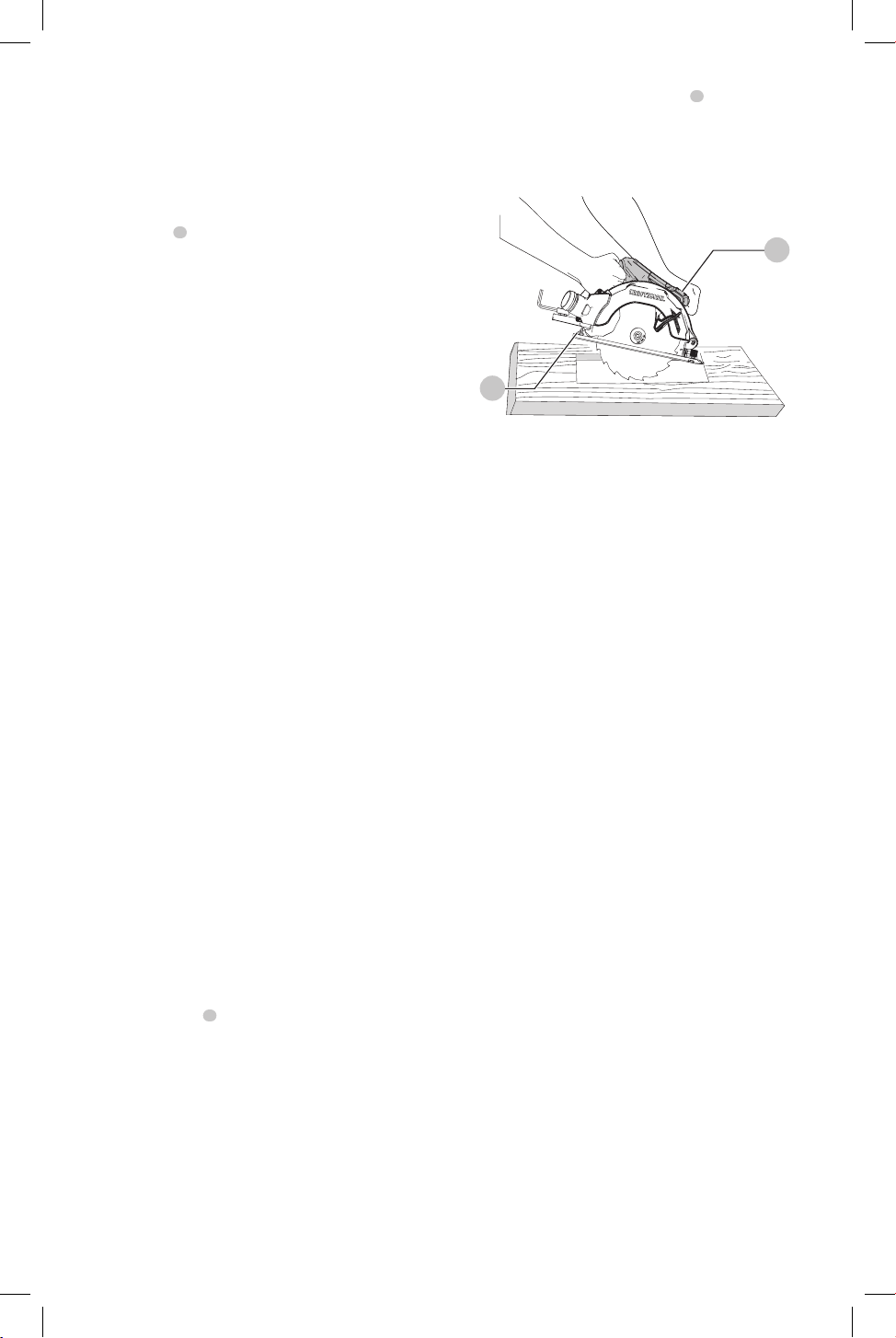

Fig.K

2 3

Protector Inferior de la Hoja



ADVERTENCIA: Peligro de laceración. El protector

inferior de la hoja es un dispositivo de seguridad

que reduce el riesgo de lesiones personales graves.

Nunca utilice la sierra si el protector inferior falta, está

dañado, mal montado o no funciona correctamente.

No confíe en el protector inferior de la hoja para

protegerse ante cualquier circunstancia. Su seguridad

depende de que respete todas las advertencias y

precauciones y de que opere la sierra adecuadamente.

Antes de cada uso, verifique que el protector inferior

cierre correctamente como se describe en la sección

instrucciones de seguridad Adicionales para

Todas las sierras. Si el protector inferior de la hoja

falta o no funciona adecuadamente, haga reparar la

sierra antes de usarla. Para garantizar la seguridad

y la confiabilidad del producto, las reparaciones, el

mantenimiento y los ajustes se deben realizar en los

centros de mantenimiento autorizados o en otras

organizaciones de mantenimiento calificadas, y

siempre deben utilizarse piezas de repuesto idénticas.



ADVERTENCIA: Para minimizar el riesgo de lesión

ocular, utilice siempre protección para los ojos. El

carburo es un material duro pero frágil. Los materiales

extraños en la pieza de trabajo como alambres o

clavos pueden ocasionar el quiebre o la rotura de las

puntas. Sólo opere la sierra si el protector de la hoja

de la sierra adecuado se encuentra en su lugar. Antes

de usar la sierra, monte la hoja de manera segura

en la dirección de rotación correspondiente y utilice

siempre una hoja limpia y afilada.



ADVERTENCIA: Para reducir el riesgo de lesiones, es

importante apoyar bien el trabajo y sostener la sierra

firmemente para evitar la pérdida de control, la que

podría provocar lesiones personales. Fig. K ilustra un

soporte manual típico. Instrucciones de operación

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Posición Adecuada de las Manos (Fig. K)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.

EsPAñOl

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN , el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porCRAFTSMAN .

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con Craftsman, llame al

1-888-331-4569.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, lea, comprenda y siga todas las

advertencias de seguridad y las instrucciones antes de

usar la herramienta.

Interruptor (Fig. A)

• Para usar la herramienta, presione el interruptor

disparador

. La unidad funcionará el tiempo que se

mantenga oprimido el disparador.

• Para apagar la herramienta, suelte el

interruptordisparador.

nOTA: No se previó un dispositivo para mantener la

herramienta en marcha constante, y nunca se debe trabar el

interruptor por ningún medio.

Aserrado



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, siempre sostenga la herramienta

con ambas manos.

• Deje que la hoja se mueva libremente algunos

segundos antes de empezar a cortar.

• Aplique sólo presión ligera a la herramienta mientras

realiza el corte.

• Trabaje con la zapata presionada contra la pieza

detrabajo.

Consejos para un Uso Óptimo

• Dado que es imposible que no se formen astillas a lo

largo de la línea de corte en la parte superior de la pieza

de trabajo, corte en el lado donde es aceptable que

hayaastillas.

• En los casos donde la formación de astillas debe

minimizarse, como en el corte de laminados, sujete una

pieza de madera contrachapada sobre la parte superior

de la pieza de trabajo.

Cortes Internos (Fig. L)



ADVERTENCIA: Nunca ate el protector de la hoja en

una posición elevada. Nunca mueva la sierra hacia

atrás cuando realice cortes internos. Esto puede

ocasionar que la unidad se eleve de la superficie de

trabajo y se produzcan lesiones.

Un corte de bolsillo es uno que se hace cuando el borde

del material no empuja el protector inferior abierto, pero el

borde inferior de los cortes de cuchilla giratoria en el centro

del material.

1. Ajuste la zapata

de la sierra para que la hoja corte a la

profundidad deseada.

2. Incline la sierra hacia adelante y apoye el frente de la

placa base sobre el material que va cortar.

3. Utilizando la palanca retráctil, retraiga el protector

inferior de la hoja a una posición vertical. Baje la parte

posterior de la placa base hasta que los dientes de la

hoja apenas toquen la línea de corte.

4. Suelte el protector de la hoja (el contacto de éste con la

pieza de trabajo lo mantendrá en su lugar para que se

abra libremente cuando comience a realizar el corte).

Quite la mano de la palanca del protector y sujete

firmemente el mango secundario

, como se muestra

en la Figura L. Ubique su cuerpo y el brazo de modo

que pueda resistir el retroceso de la hoja, en caso de

queocurriese.

Fig.L

5. Antes de encender la sierra, asegúrese de que la hoja no

esté en contacto con la superficie de corte.

6. Arranque el motor y baje gradualmente la sierra hasta

que la placa base se apoye completamente sobre el

material que desea cortar. Avance la sierra a lo largo de

la línea de corte hasta completar el mismo.

7. Suelte el gatillo y deje que la sierra se detenga por

completo antes de retirar la hoja del material.

8. Cada vez que comience un nuevo corte, repita

loanterior.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.

EsPAñOl



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herrto -30.amienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por:Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.craftsman.com/registration.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

GUÍA DE SOLUCIÓN DE PROBLEMAS

AsEgÚREsE DE sEgUiR lAs REglAs E insTRUCCiOnEs DE sEgURiDAD

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro

sitio Web www.craftsman.com o llame a la línea de ayuda CRAFTSMAN al 1-888-331-4569.

PROBlEMA CAUsA POsiBlE sOlUCiÓn POsiBlE

La unidad no enciende. Cable desenchufado. Enchufe el cargador en un tomacorriente que funcione.

Fusible quemado. Reemplace el fusible quemado. (Si el producto causa repetidamente que se

funda el fusible de circuito, descontinúe el uso de inmediato, y pida que le

den servicio en un centro de servicio autorizado.)

El interruptor automático está activado. Reinicie el interruptor automático. (Si el producto causa repetidamente que

se funda el fusible de circuito, descontinúe el uso de inmediato, y pida que

le den servicio en un centro de servicio autorizado.)

Interruptor o cable dañado. Pida que un centro de servicio autorizado reemplace el cable o interruptor.

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía no

cubre falla de partes debido al desgaste normal o abuso

de la herramienta. Para detalles adicionales de la cobertura

de la garantía e información de reparación de garantía,

visite www.craftsman.com o llame al 1-888-331-4569.

Esta garantía no se aplica a accesorios o daño causado

cuando otros hayan realizado o intentado reparaciones.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES

O EN CONSECUENCIA. Algunos estados no permiten

limitaciones sobre la duración de una garantía implícita

o la exclusión o limitación de daños incidentales o en

consecuencia, por lo que estas limitaciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias.

CRAFTSMAN, 701 East Joppa Road, Towson, MD 21286

10/18 Part No. N638217rev01

Craftsman CMES500 13 Amp 7-1/4-in Electric Circular Saw

Product's Documents

Instruction Manual

Specifications

Craftsman CMES500 Questions and Answers

Related Products

Craftsman 17267098 circular saw

Craftsman 315271080 circular saw

Craftsman 31511870 circular saw

Craftsman 172108510 circular saw

Craftsman 315108420 circular saw

Craftsman 32061325 circular saw
