Craftsman CMES510 7-1/4-in Electric Circular Saw 15 Amp User Manual

final page size: 8.5 x 5.5 in CRAFTSMAN

7-1/4" (184 mm), 15 AMP Circular Saw

Scie circulaire 15 A, 184 mm (7-1/4 po)

Sierra Circular de 184 mm (7-1/4"), 15 A

CMES510

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

English

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 11

Español (traducido de las instrucciones originales) 22

English

English (original instructions)

LangRef_U_NA_U_U-ENG

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any product, call CRAFTsMAn toll free at:

1-888-331-4569.

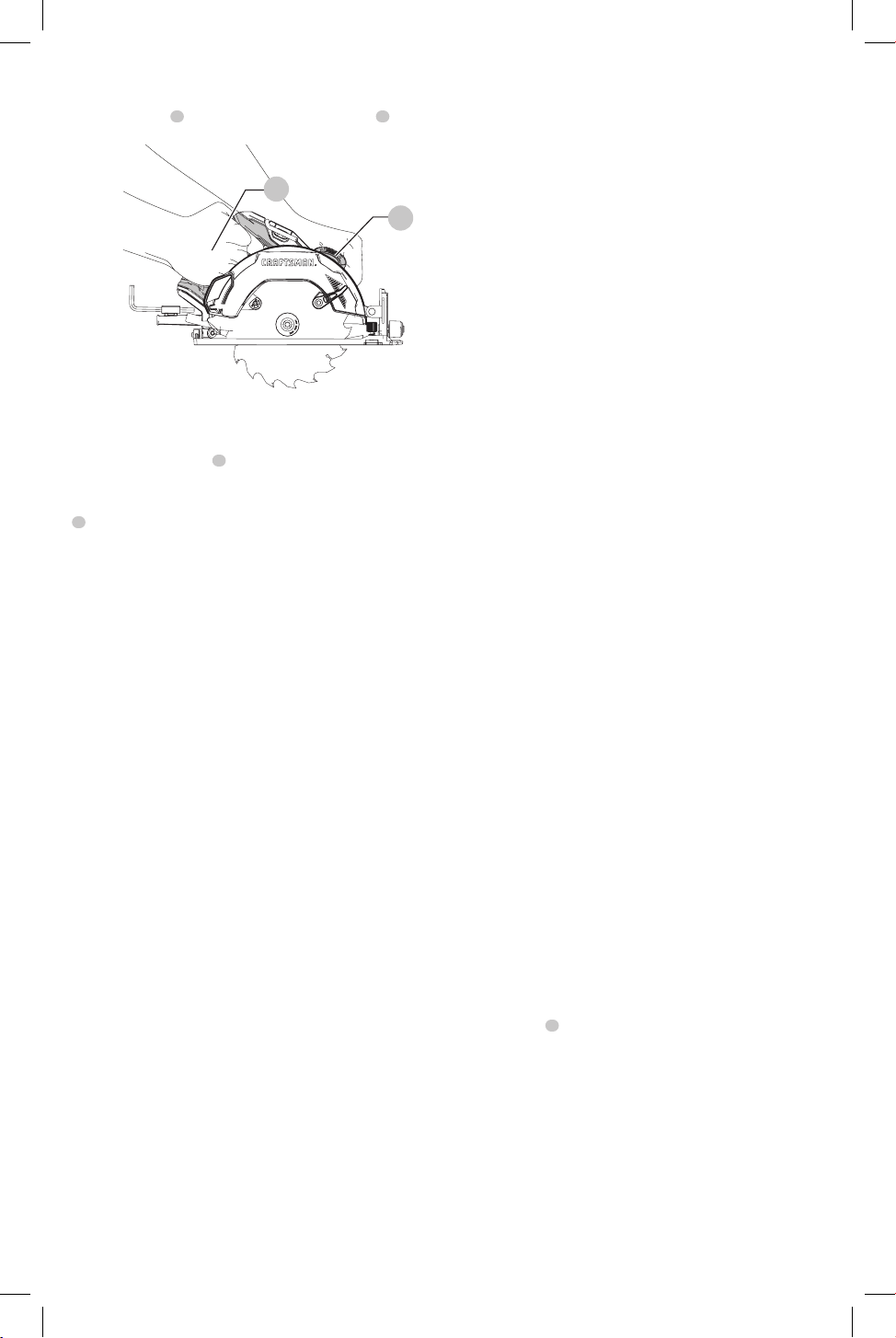

Fig. A

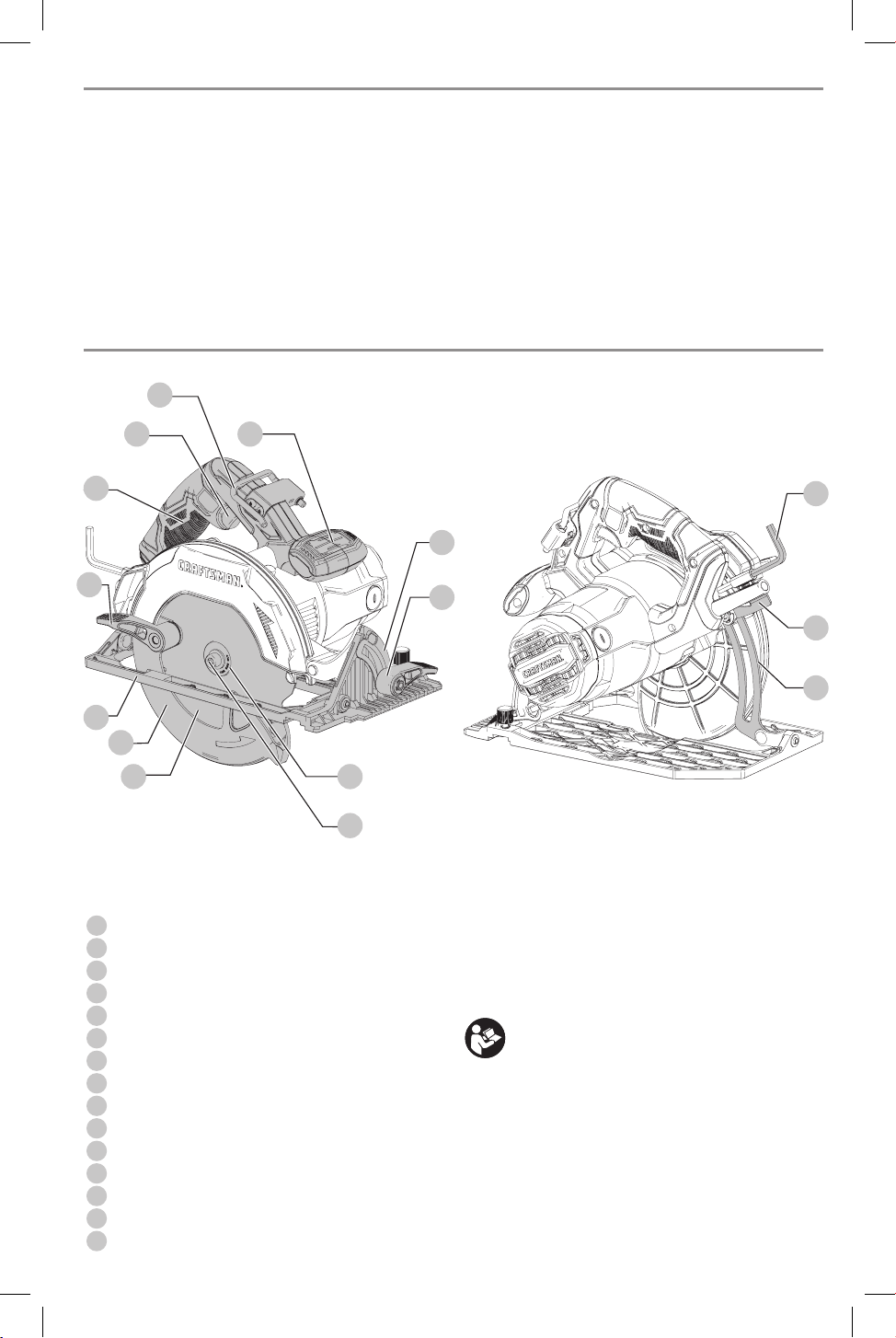

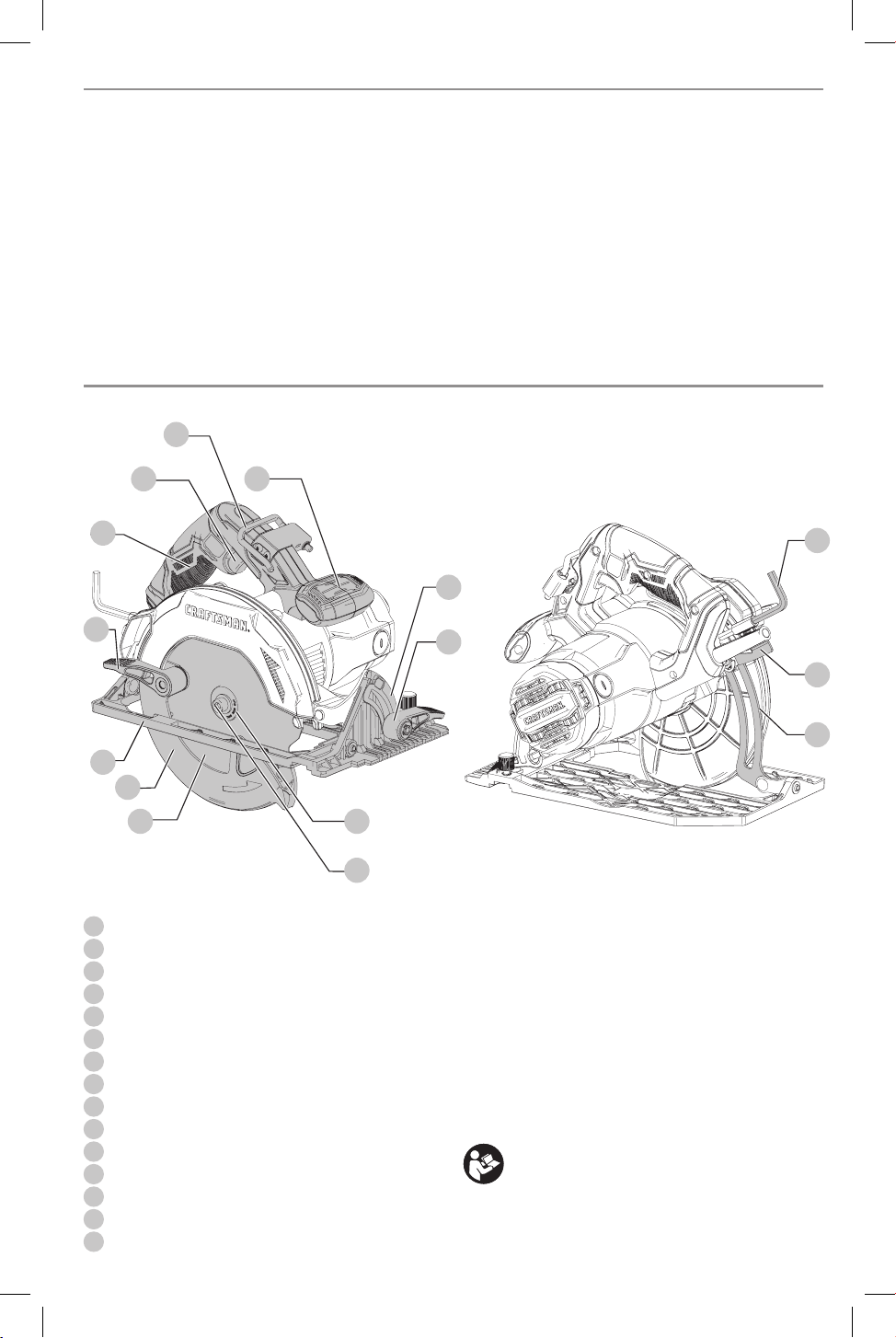

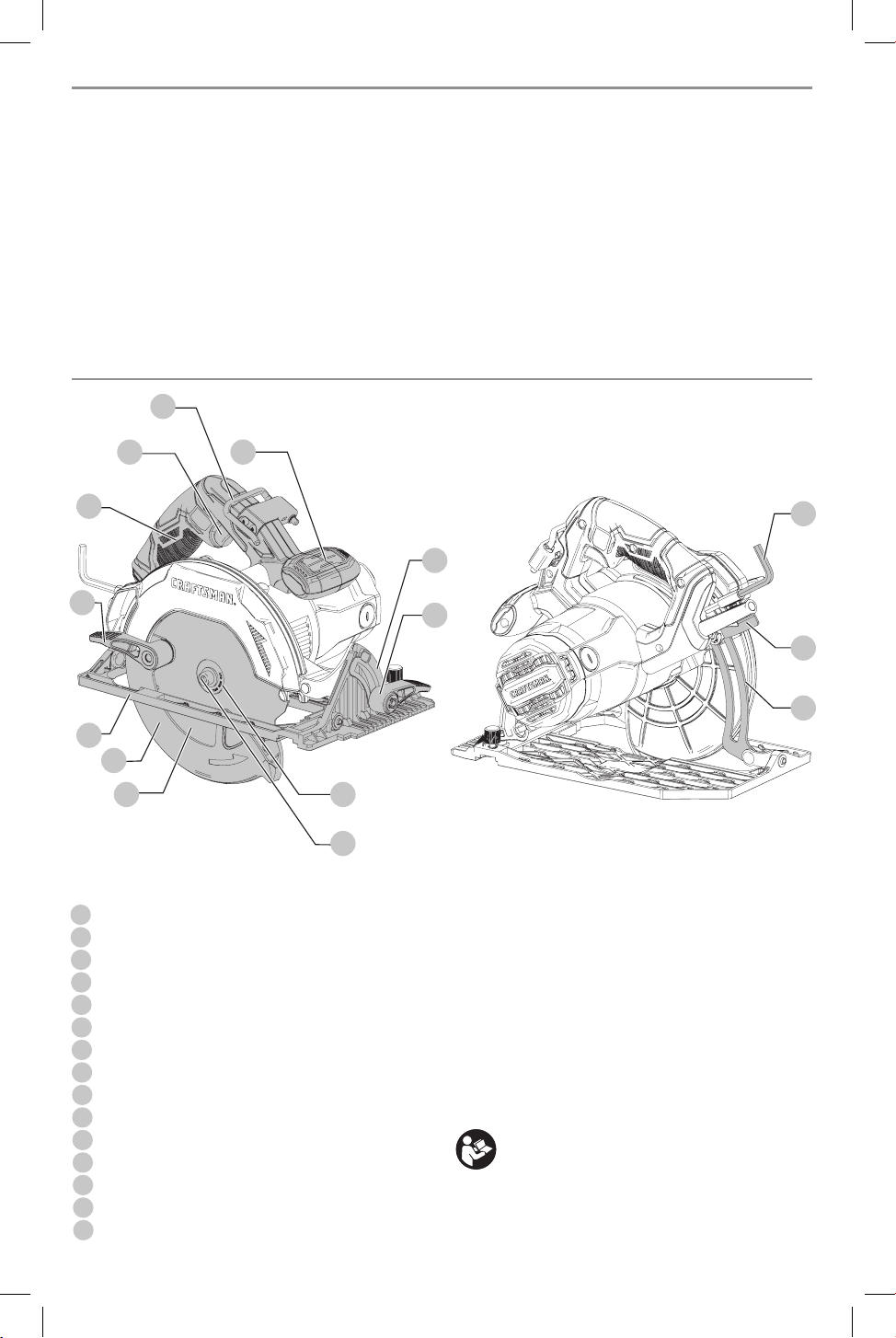

COMPONENTS

On/Off trigger switch

Main handle

Auxiliary handle

Shoe

Saw blade

Saw blade lower guard

Lower guard retracting lever

Saw blade hex wrench

Bevel adjustment lever

Outer blade clamp washer

Blade retaining bolt

Depth adjustment lever

Depth scale

Bevel angle scale

Hang hook

English

7-1/4" (184 mm), 15 AMP Circular Saw

CMES510

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery, pack if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

English

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

Safety Instructions for All Saws

Cutting Procedures



DANGER: Keep hands away from cutting area and

the blade. Keep your second hand on auxiliary handle,

or motor housing. If both hands are holding the saw,

they cannot be cut by the blade.



WARNING: To reduce the risk of injury, check

guarding system. It must cover the blade instantly!

Hold saw with both hands. Support and clamp work.

Wear eye protection.

a ) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below

theworkpiece.

b ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

c ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a

stable platform. It is important to support the work

properly to minimize body exposure, blade binding, or

loss ofcontrol.

d ) Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting tool may contact hidden wiring or its

own cord. Contact with a "live" wire will also make

exposed metal parts of the power tool "live" and could

give the operator an electric shock.

e ) When ripping, always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of blade binding.

f ) Always use blades with correct size and shape

(diamond versus round) of arbor holes. Blades

that do not match the mounting hardware of the saw

will run off-center, causing loss of control.

g ) Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety of operation.

Further Safety Instructions for all Saws

Kickback Causes and Related Warnings

ʵ Kickback is a sudden reaction to a pinched, jammed or

misaligned saw blade, causing an uncontrolled saw to

lift up and out of the workpiece toward the operator;

ʵ When the blade is pinched or jammed tightly by

the kerf closing down, the blade stalls and the

motor reaction drives the unit rapidly back toward

theoperator;

ʵ If the blade becomes twisted or misaligned in the cut,

the teeth at the back edge of the blade can dig into

the top surface of the wood causing the blade to climb

out of the kerf and jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as given below:

a ) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade,

but not in line with the blade. Kickback could cause

the saw to jump backwards, but kickback forces can

be controlled by the operator, if proper precautions

are taken.

b ) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the

saw backward while the blade is in motion or

kickback may occur. Investigate and take corrective

actions to eliminate the cause of blade binding.

c ) When restarting a saw in the workpiece, center

the saw blade in the kerf so that the saw teeth

are not engaged into the material. If a saw blade

binds, it may walk up or kickback from the workpiece

as the saw is restarted.

d ) Support large panels to minimize the risk of

blade pinching and kickback. Large panels tend

to sag under their own weight. Supports must be

placed under the panel on both sides, near the line of

cut and near the edge of the panel.

e ) Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding and kickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making cut. If

blade adjustment shifts while cutting, it may cause

binding and kickback.

English

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

Additional Safety Instructions

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss of control.

• Keep your body positioned to either side of the

blade, but not in line with the saw blade. KICKBACK

could cause the saw to jump backwards (see Kickback

Causes and Related Warnings).

• Avoid cutting nails. Inspect for and remove all nails

from lumber before cutting.

• Always make sure nothing interferes with the

movement of the lower blade guard.

• Accessories must be rated for at least the speed

recommended on the tool warning label. Wheels and

other accessories running over rated speed can fly apart

and cause injury. Accessory ratings must always be above

tool speed as shown on tool nameplate.

• Always make sure the saw is clean before using.

• Stop using this saw and have it properly serviced if any

unusual noise or abnormal operation occurs.

• Always be sure all components are mounted properly and

securely before using tool.

• Always handle the saw blade with care when mounting or

removing it or when removing the diamond knockout.

g ) Use extra caution when sawing into existing

walls or other blind areas. The protruding blade

may cut objects that can cause kickback.

Lower Guard Function

a ) Check the lower guard for proper closing before

each use. Do not operate the saw if the lower

guard does not move freely and close instantly.

Never clamp or tie the lower guard into the open

position. If saw is accidentally dropped, lower

guard may be bent. Raise the lower guard with

the retracting handle and make sure it moves freely

and does not touch the blade or any other part, in all

angles and depths of cut.

b ) Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts,

gummy deposits, or a build-up of debris.

c ) The lower guard may be retracted manually

only for special cuts such as “plunge cuts” and

“compound cuts.” Raise the lower guard by

retracting the handle and as soon as the blade

enters the material, the lower guard must be

released. For all other sawing, the lower guard

should operate automatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench or

floor. An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever is

in its path. Be aware of the time it takes for the blade

to stop after switch is released.

• Always wait until the motor has reached full speed before

starting a cut.

• Always keep handles dry, clean and free of oil and

grease. Hold the tool firmly with both hands when in use.

• Always be alert at all times, especially during

repetitive, monotonous operations. Always be sure of

position of your hands relative to the blade.

• Stay clear of end pieces that may fall after cutting

off. They may be hot, sharp and/or heavy. Serious

personal injury may result.

• Replace or repair damaged cords.

English

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

IPXX .................... IP symbol

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The

smaller the gauge number of the wire, the greater the

capacity of the cable, that is, 16 gauge has more capacity

than 18gauge. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

When using more than one extension to make up the

total length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

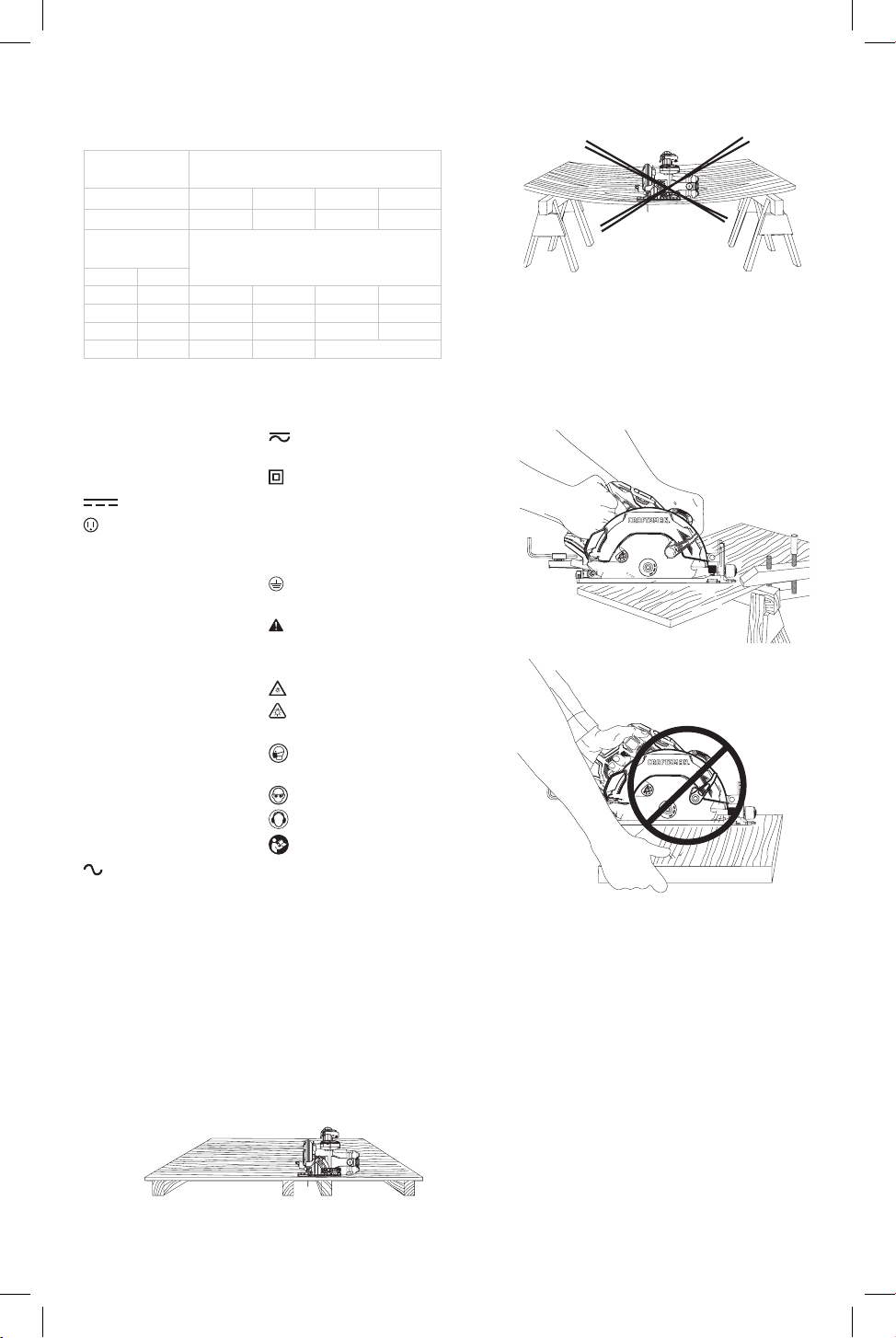

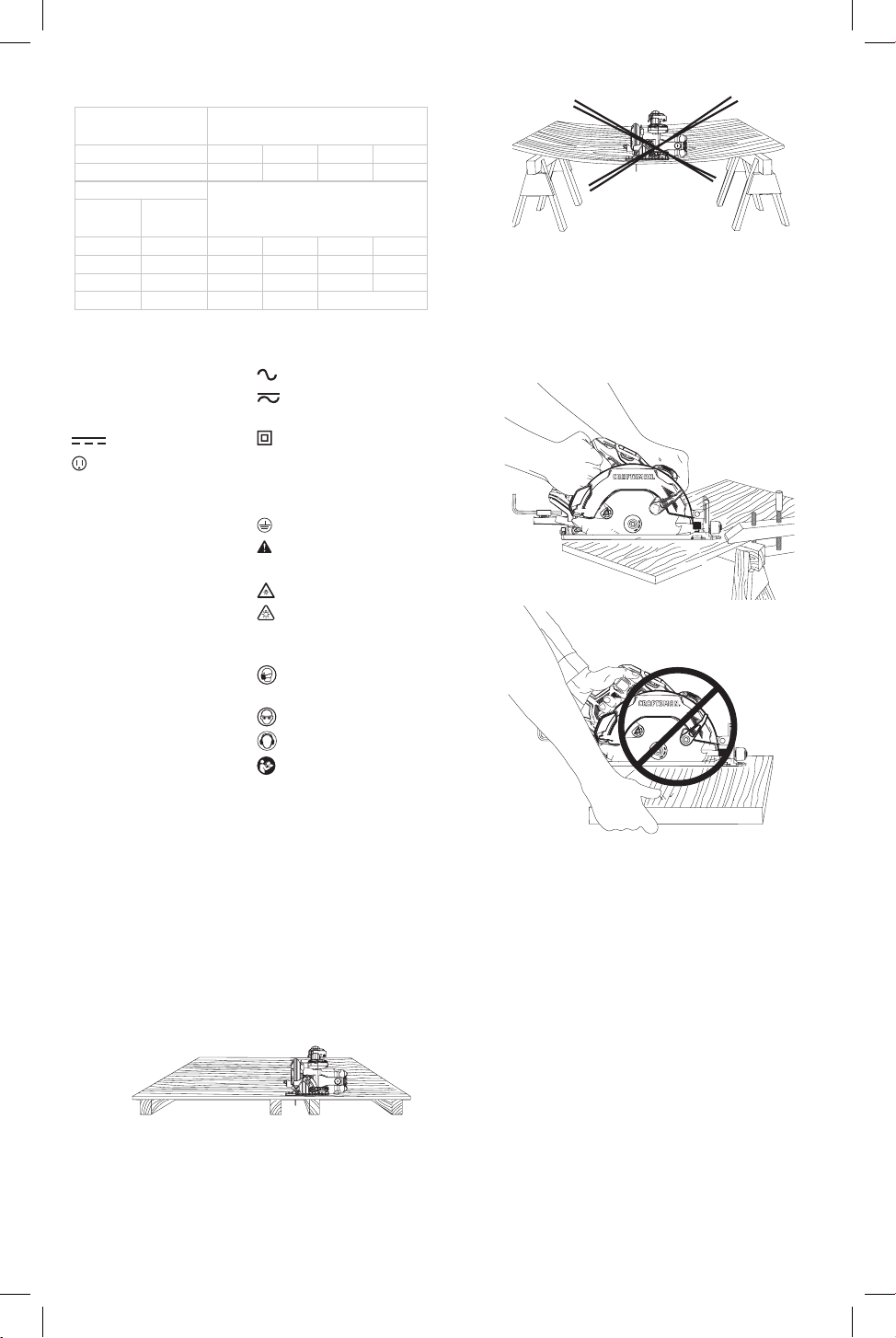

To Reduce the Risk of Kickback

• Keep a firm grip on saw with both hands at all times.

• Stay alert – exercise control.

• Support long overhanging materials. As the material is cut

and weakens, it will sag, causing a pinched blade.

• Support large panels. Material supported only at the ends

will lead to blade pinching.

Fig.B

• Avoid sawing overhead. Material can sag and will

pinchblade.

Fig.C

• Insure that the material to be cut is clamped and solidly

supported and balanced on a strong, stable and level

work surface. Support the work so that the wide portion

of the saw shoe is on the portion of the material that

doesn’t fall after the cut is made. Never hold cut off piece

by hand.

Fig.D

Fig.E

• Keep blades sharp and clean.

• Use fence or straight edge guide when ripping. Be careful

as the cut off strip can sag or twist, closing the cut and

pinching the blade, leading to KICKBACK.

• Don’t force tool. Wood variables such as knots, hardness,

toughness, wetness, pressure treated and freshly cut

green lumber can heavily load the saw which can lead to

stalling. Push the saw slower when this occurs.

• Don’t remove saw from work during a cut while the blade

is moving.

• Allow saw to reach full speed before blade contacts

material to be cut. Starting the saw with the blade

English

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check power supply.

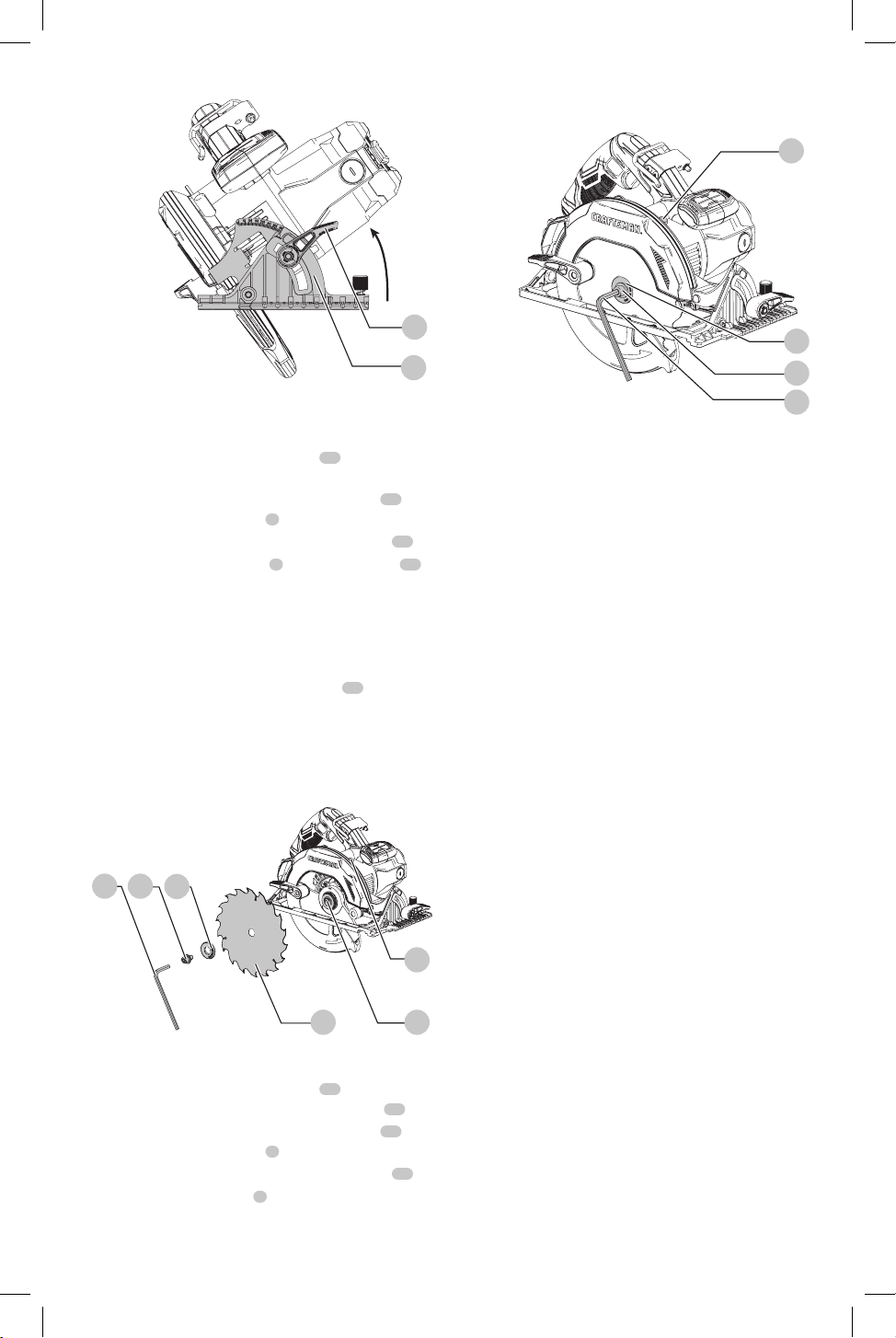

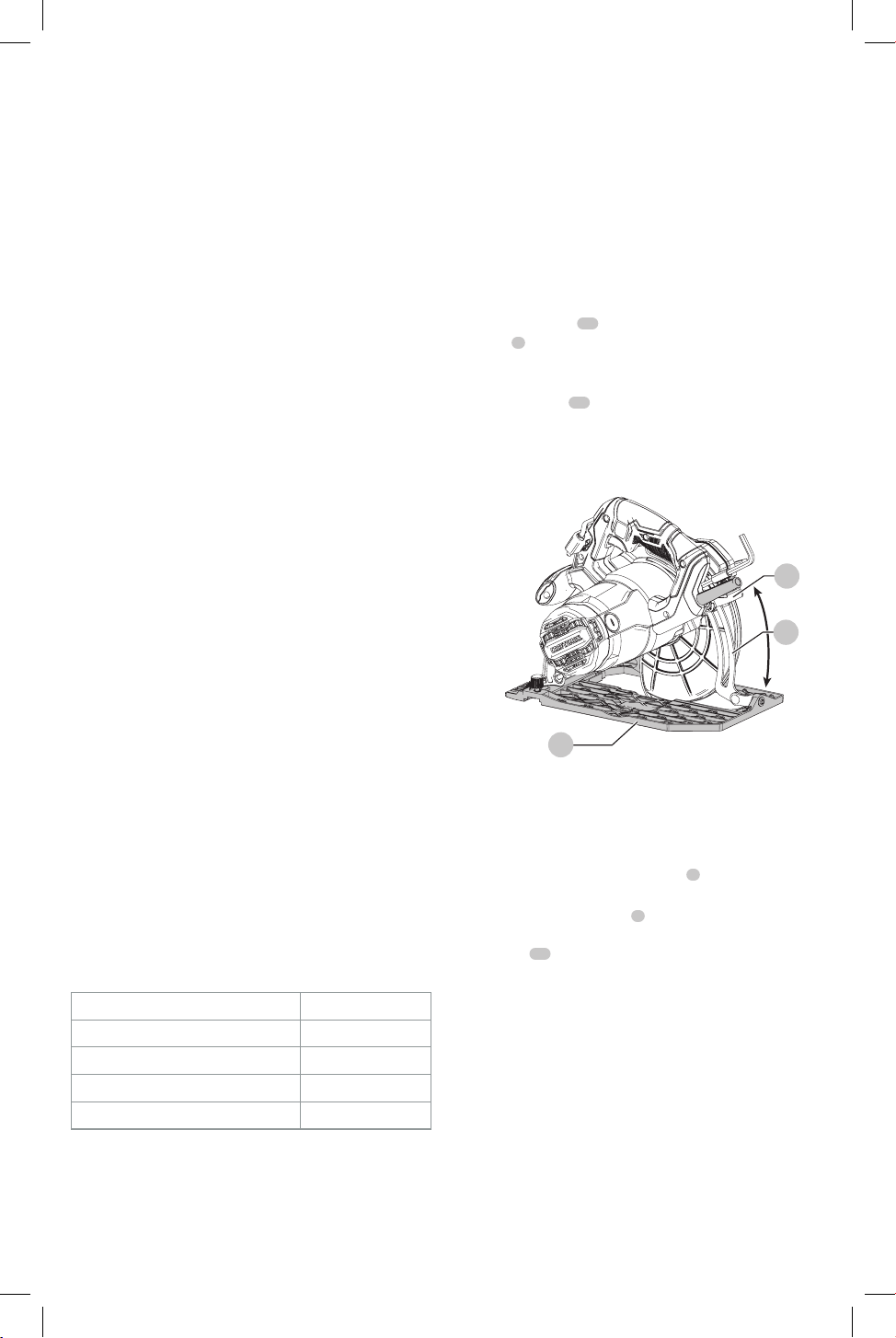

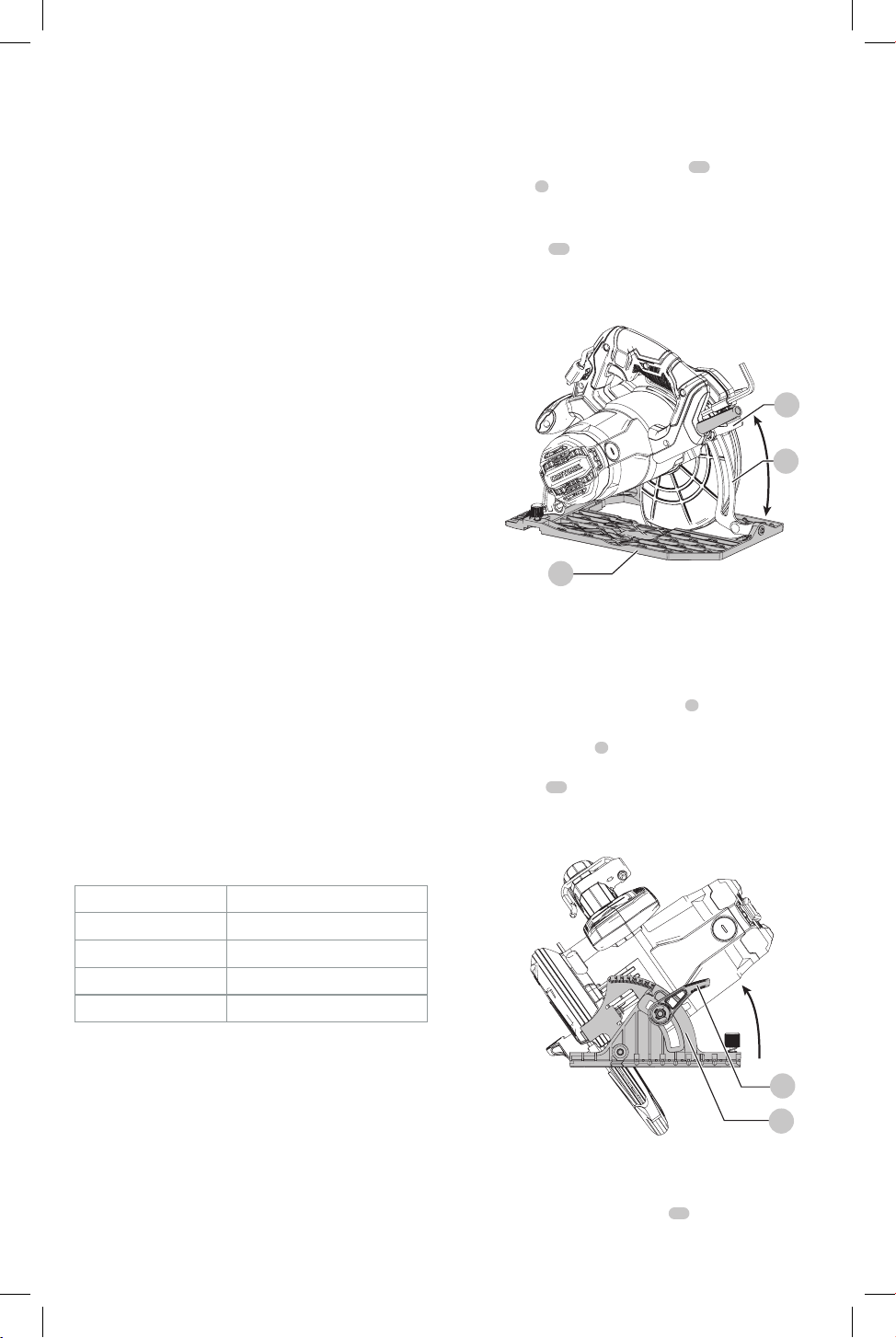

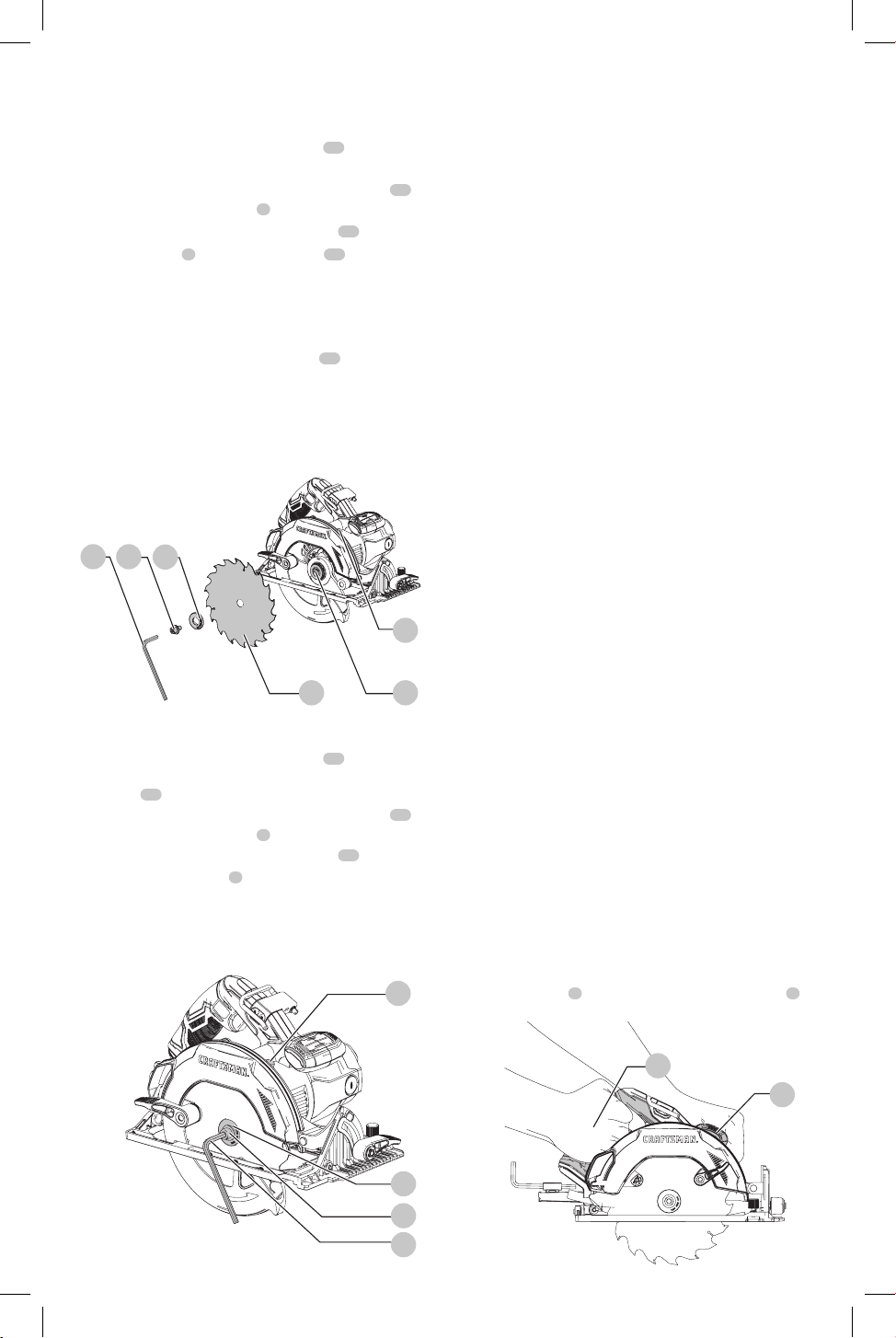

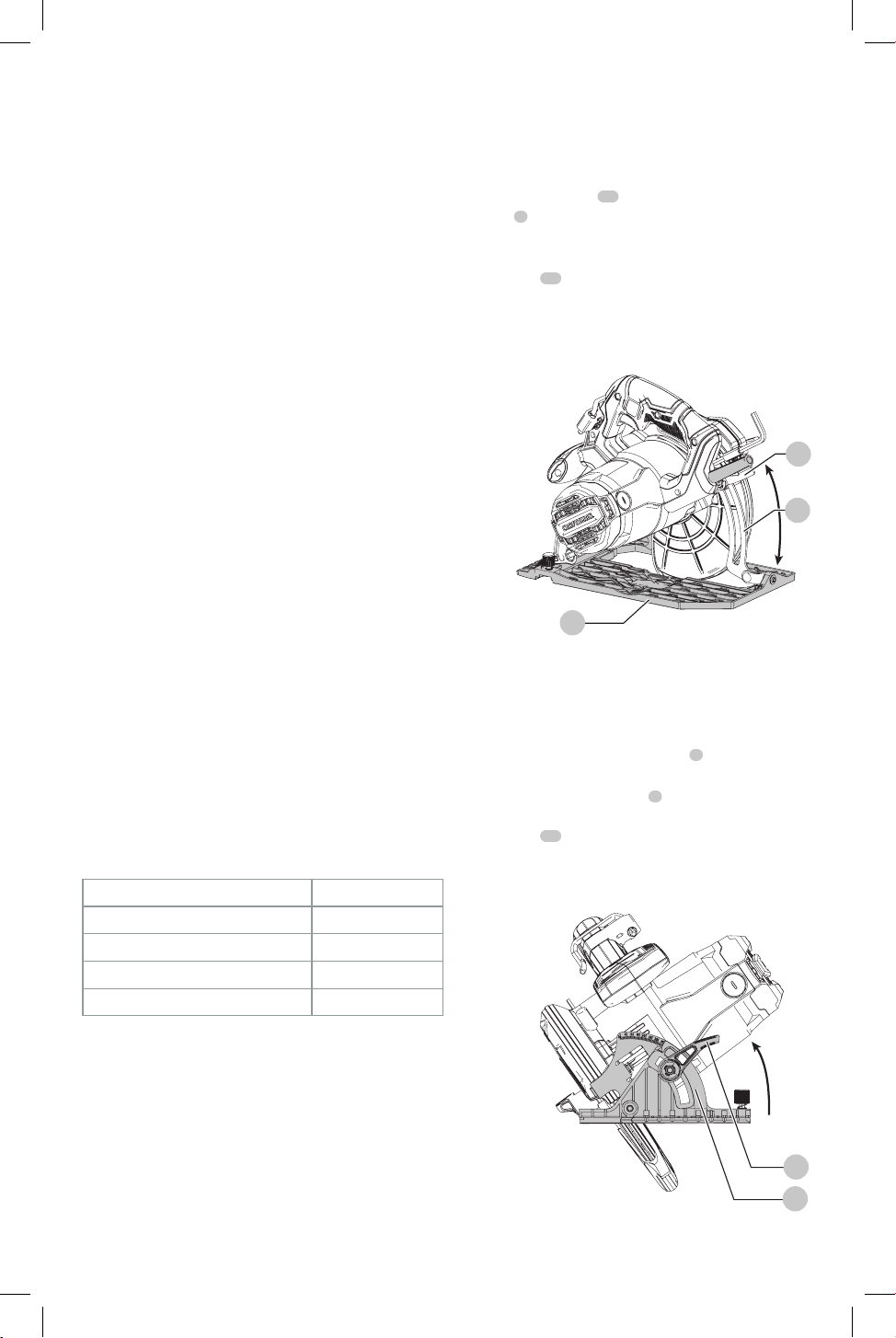

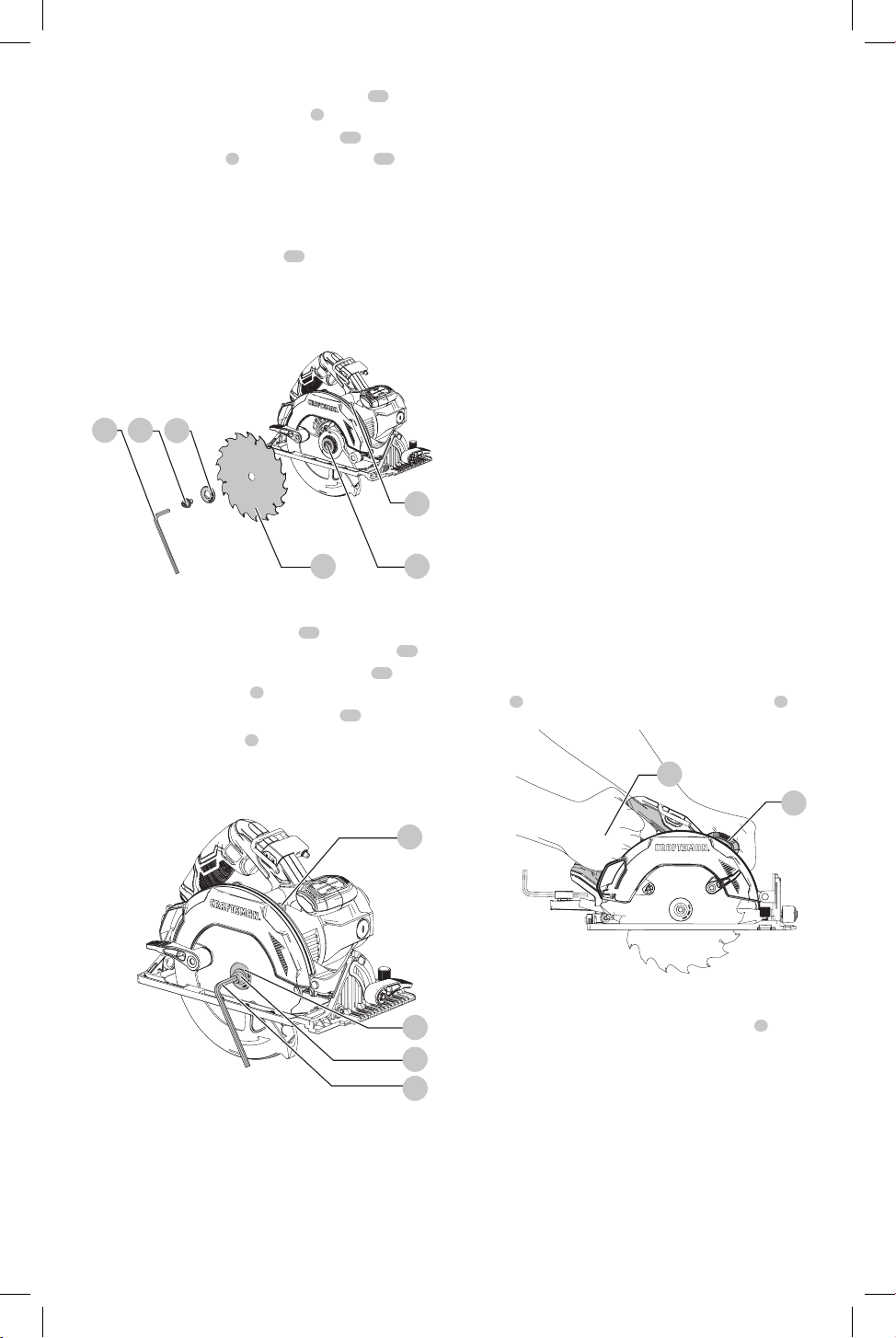

COMPONENTS (FIG. A)

Intended Use

This circular saw is designed for wood cutting applications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases. DO nOT use water feed

attachments with this saw. DO nOT use abrasive wheels

or blades. DO nOT cut metal, plastic materials, concrete,

masonry, or fiber cement materials with this saw.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

CUTTING SPECIFICATIONS

Bevel Angle 0° and 55°

Blade Size 7-1/4" (184 mm)

Max Cut Depth, 0° Bevel 2-1/2" (63 mm)

Max Cut Depth, 45° Bevel 1-7/8" (48 mm)

RPM no load 5500

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Components

Tool Use

circular saw wood cutting applications.

against the work or pushed forward into cut can lead to

stalling or sudden backward movement of saw.

• Never attempt to lift saw when making a bevel cut. This

leads to blade binding and stalling.

• Always secure work to prevent workpiece movement

during cut.

• Do not try to force saw back on line if your cut begins to

go off line. This can cause KICKBACK. Stop saw and allow

blade to coast down to a stop. Withdraw from cut and

start a new cut on the line.

• Set depth adjustment of saw such that one tooth of the

blade projects below the workpiece.

• Do not back up a rotating blade in the cut. Twisting the

saw can cause the back edge of the blade to dig into the

material, climb out of the work and run back toward

theoperator.

• Avoid cutting nails. Inspect for and remove all nails from

lumber before cutting.

Cutting Depth Adjustment (Fig. F)

The depth of cut should be set according to the thickness of

the workpiece.

1. Loosen the depth adjustment lever

to unlock the

saw shoe

2. Move the saw shoe into the desired position. The

corresponding depth of cut can be read from the

depthscale

3. Tighten the lever to lock the saw shoe in place. Set

depth adjustment of saw such that less than one full

tooth of the blade projects below the workpiece.

Fig.F

Bevel Angle Adjustment (Fig. A, G)

This saw has two common bevel detents, 22.5° and 45°.

However it can be set to any bevel angles between 0°

and55°.

1. Loosen the bevel adjustment lever

to unlock the

sawshoe.

2. Move the saw shoe

into the desired position. The

corresponding bevel angle can be read from the bevel

angle scale

3. Tighten the bevel adjustment knob to lock the saw shoe

in place.

Fig.G

Installing the Blade (Fig. H)

NOTICE: Use only 7-1/4" (184 mm) blades.

1. Depress the spindle lock button

while turning the

blade until the button engages the spindle shaft.

English

2. Loosen and remove the blade retaining bolt

turning the saw blade hex wrench

counterclockwise.

3. Remove the outer blade clamp washer

4. Place the saw blade

onto the spindle shaft

making

sure that the arrow on the blade points in the same

direction as the arrow on the upper gaurd of thetool.

5. Fit the outer washer on the spindle with the larger flat

surface against the blade.

6. Insert the blade retaining bolt

into the hole in

thespindle.

7. Securely tighten the blade retaining bolt by turning hex

wrench clockwise to tighten the blade retaining screw.

8. Release

spindle lock button.

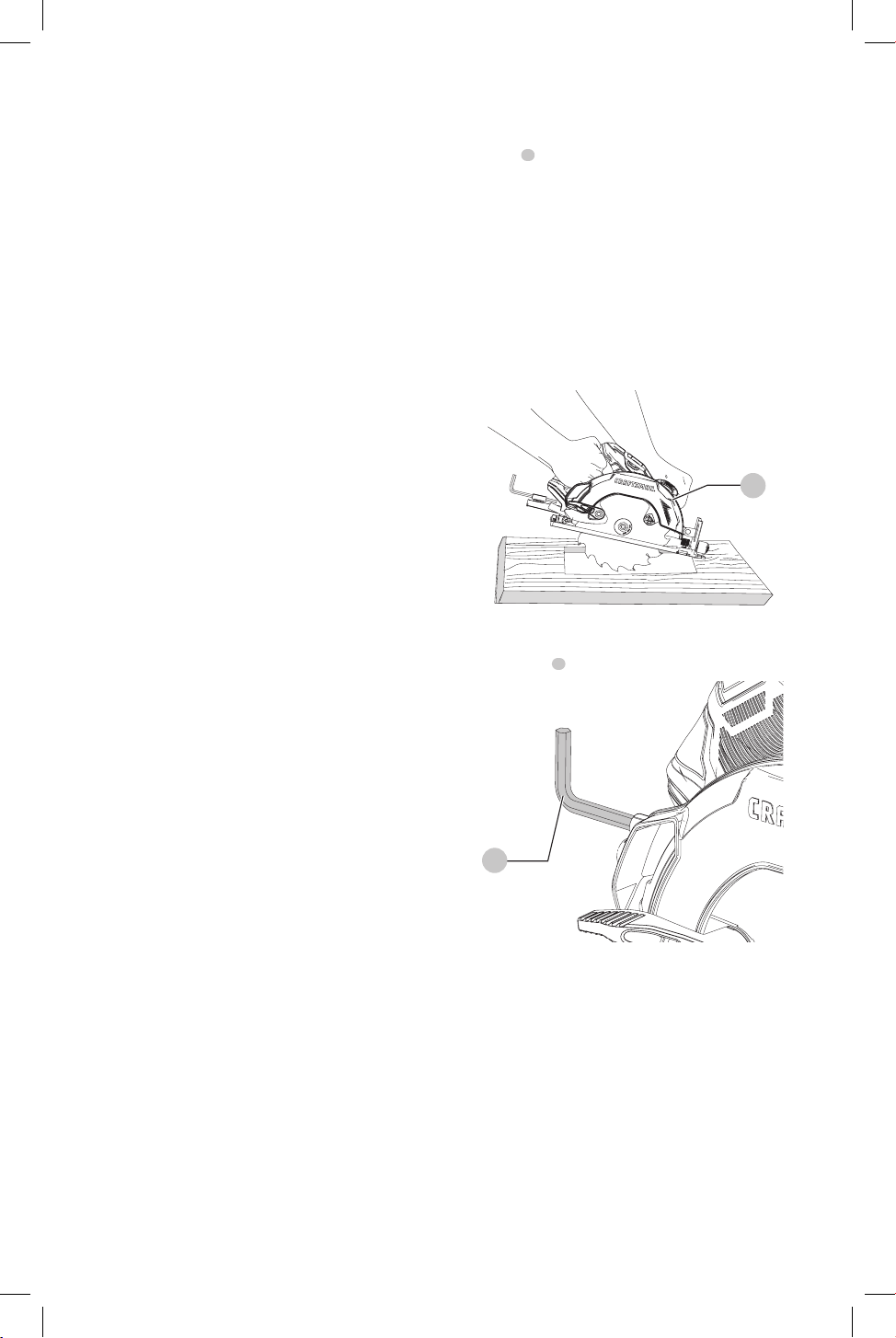

Fig.H

Removing the Blade (Fig. H, I)

1. Depress the spindle lock button

while turning the

blade until the button engages the spindle shaft

2. Loosen and remove the blade retaining bolt

turning the hex wrench

counterclockwise.

3. Remove the outer blade clamp washer

4. Remove the saw blade

NOTICE: Never engage the spindle lock while the saw

is running. Never turn the saw on while the spindle

lock is engaged. Severe damage to the saw mayresult.

Fig.I

General Cuts (Important: Read Safety

Warnings and Instructions) Guard

Against Kickback

With unit unplugged, follow all assembly, adjustment and

set up instructions.

Make sure lower guard operates. Select the proper blade for

the material to be cut.

1. Measure and mark work for cutting.

2. Support and secure work properly (Refer to To Reduce

the Risk of Kickback).

3. Use appropriate and required safety equipment (Refer

to Additional Safety Information).

4. Secure and maintain work area (Refer to General Power

Tool Safety Warnings).

5. With plug inserted and guard closed, make sure switch

turns saw on and off.



WARNING: It is important to support the work

properly and to hold the saw firmly to prevent loss of

control which could cause personal injury. FigureJ

illustrates proper hand position.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Proper Hand Position (Fig. J)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires the one hand on the main

handle

and the one hand on the auxiliary handle

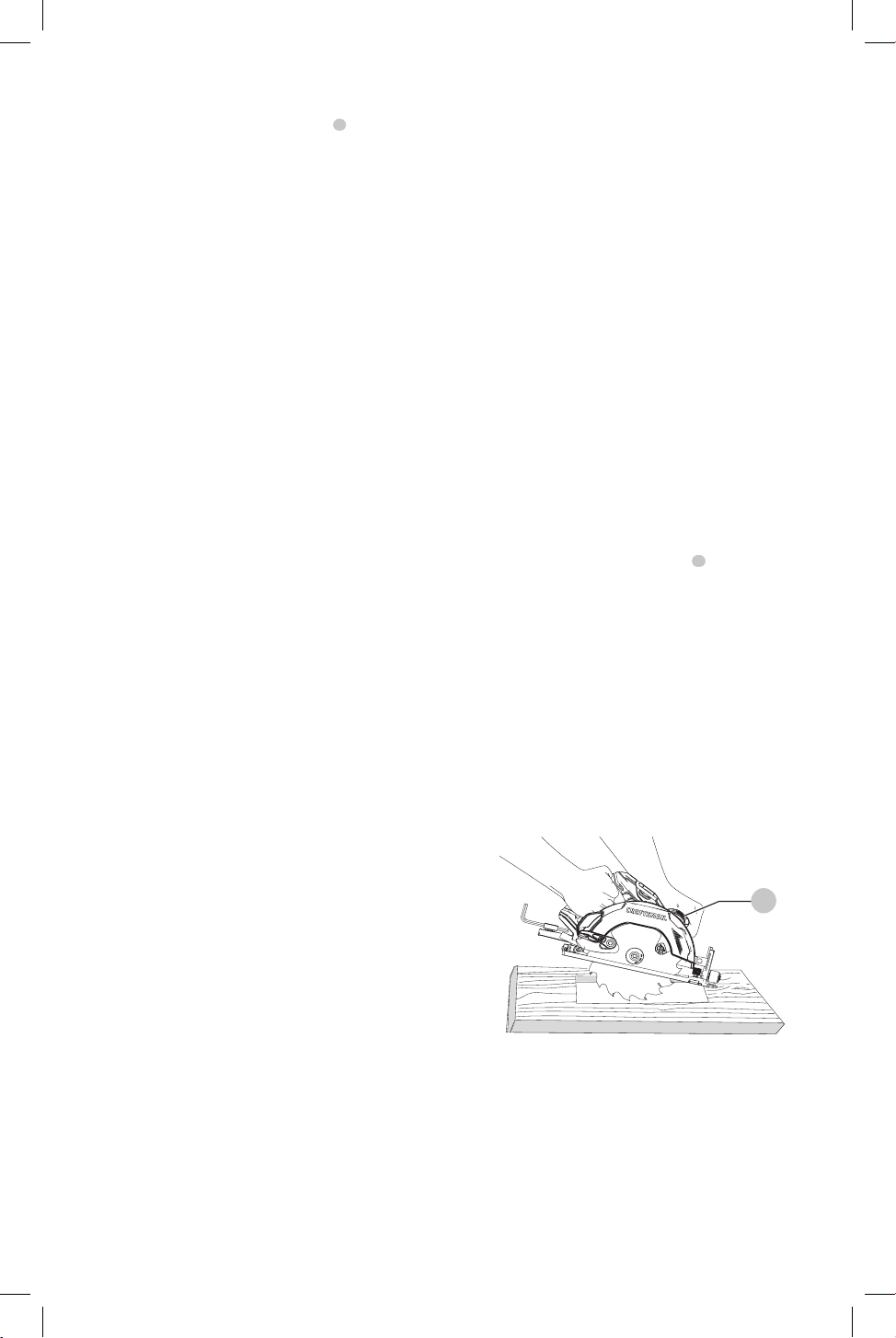

Fig.J

Trigger Switch (Fig. A)

To operate the tool, depress the trigger switch

. The

tool will continue to run as long as the trigger switch

isdepressed.

To turn the tool off

, release the trigger switch. There is no

provision for locking the tool on, and the switch should never

be locked on by any other means.

Cutting Operations



WARNING: With unit unplugged, follow all assembly,

adjustment and set up instructions. Check the function

of the lower blade guard by pushing the lower guard

English

completely open using the lower guard lever then

release it to ensure the lower blade guard closes and

completely covers the blade in a timely manner. Select

the proper blade for the material to be cut.



WARNING: To reduce the risk of serious personal

injury, always hold the tool with both hands.

1. After switching the tool on, allow the blade to come up

to full speed before starting to cut.

2. Apply only a gentle pressure to the tool while

performing the cut.

3. Always keep bottom surface of shoe in full contact with

the workpiece.

Hints for Optimum Use



WARNING: Cutting plastics, sap coated wood,

and other materials may cause melted material to

accumulate on the blade tips and the body of the saw

blade, increasing the risk of blade overheating and

binding while cutting.

1. Only use sharp saw blades of the correct type and 7-1/4"

(184 mm) diameter blade size that have a 5/8" (16mm)

diameter bore. Blades must be rated for 7000 RPM

operation (or higher). DO NOT use any abrasivewheels.

2. Use hardened steel saw blade for cutting wood and all

sorts of laminated wood.

3. Use carbide-tipped blade for wood only.

4. To minimize splintering of the finished surface of the

workpiece material, cut the material with the finished

surface on the underside.

5. To minimize splintering on finished surfaces when the

finished surface cannot be placed on the underside,

such when cutting laminates, securely clamp a sacrificial

piece of plywood to the finished surface and cut

through both materials.

Ripping



WARNING: To reduce the risk of serious personal

injury, always hold the tool with both hands.

1. Ripping is the process of cutting wide material into

narrower strips, cutting along the grain of the material.

2. Use an accessory rip guide or clamp a straight edge to

the material to act as an guide when making rip cuts.

Pocket Cutting (Fig. K)



WARNING: Never tie the blade guard in a raised

position. Never move the saw backwards when pocket

cutting. This may cause the unit to raise up off the

work surface which could cause injury.

A pocket cut is one that is made in a floor, wall, or other

flatsurface.

1. Adjust the saw foot plate so the blade cuts at

desireddepth.

2. Tilt the saw forward and rest front of the foot plate on

material to be cut.

3. Using the retracting lever, retract lower blade guard to

an upward position. Lower rear of foot plate until blade

teeth almost touch cutting line.

4. Release the blade guard (its contact with the work will

keep it in position to open freely as you start the cut).

Remove hand from guard lever and firmly grip auxiliary

handle

. Position your body and arm to allow you to

resist kickback if it occurs.

5. Make sure blade is not in contact with cutting surface

before starting saw.

6. Start the motor and gradually lower the saw until its

foot plate rests flat on the material to be cut. Advance

saw along the cutting line until cut is completed as

shown in FigureK.

7. Release trigger and allow blade to stop completely

before withdrawing the blade from the material.

8. When starting each new cut, repeat as above.

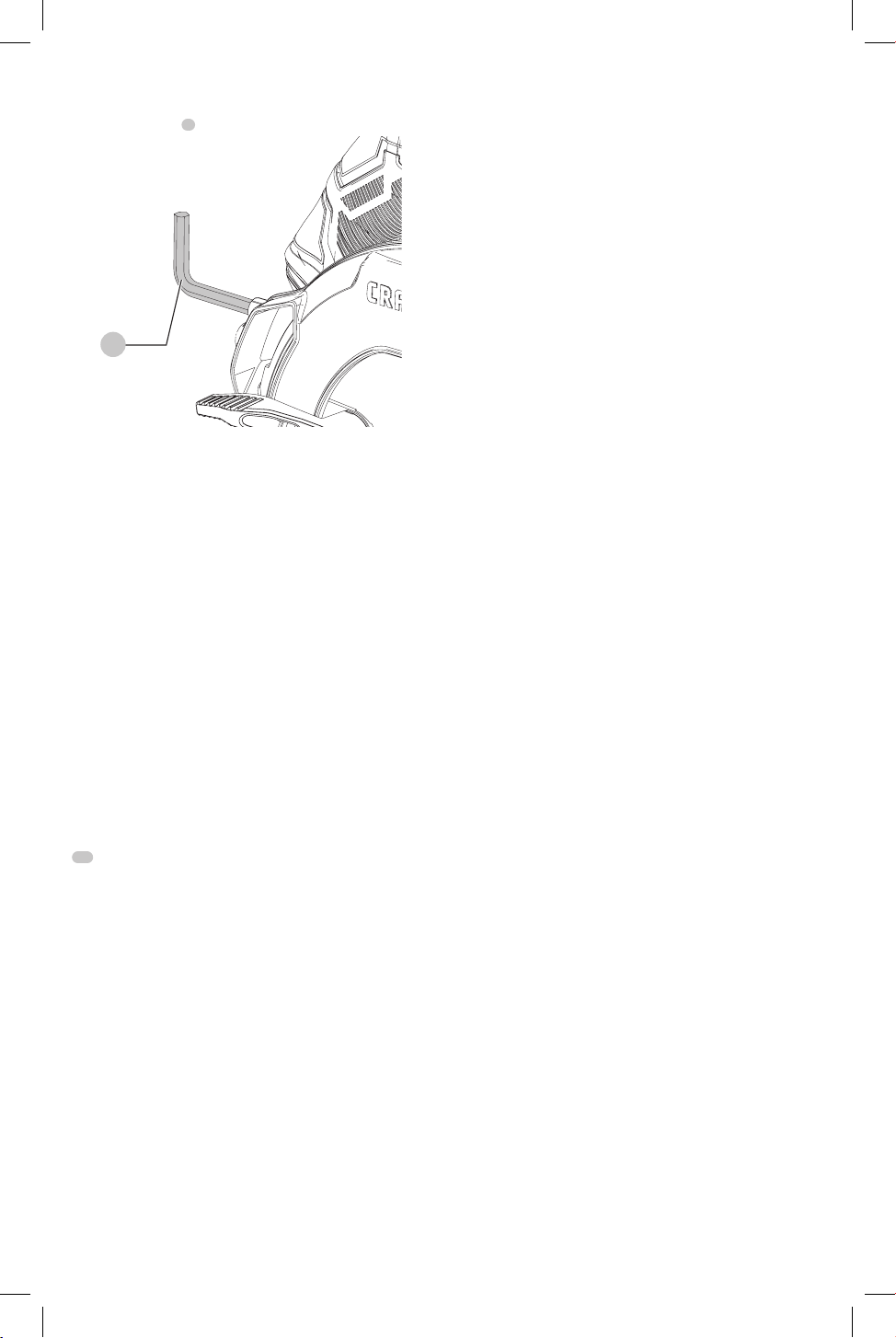

Fig. K

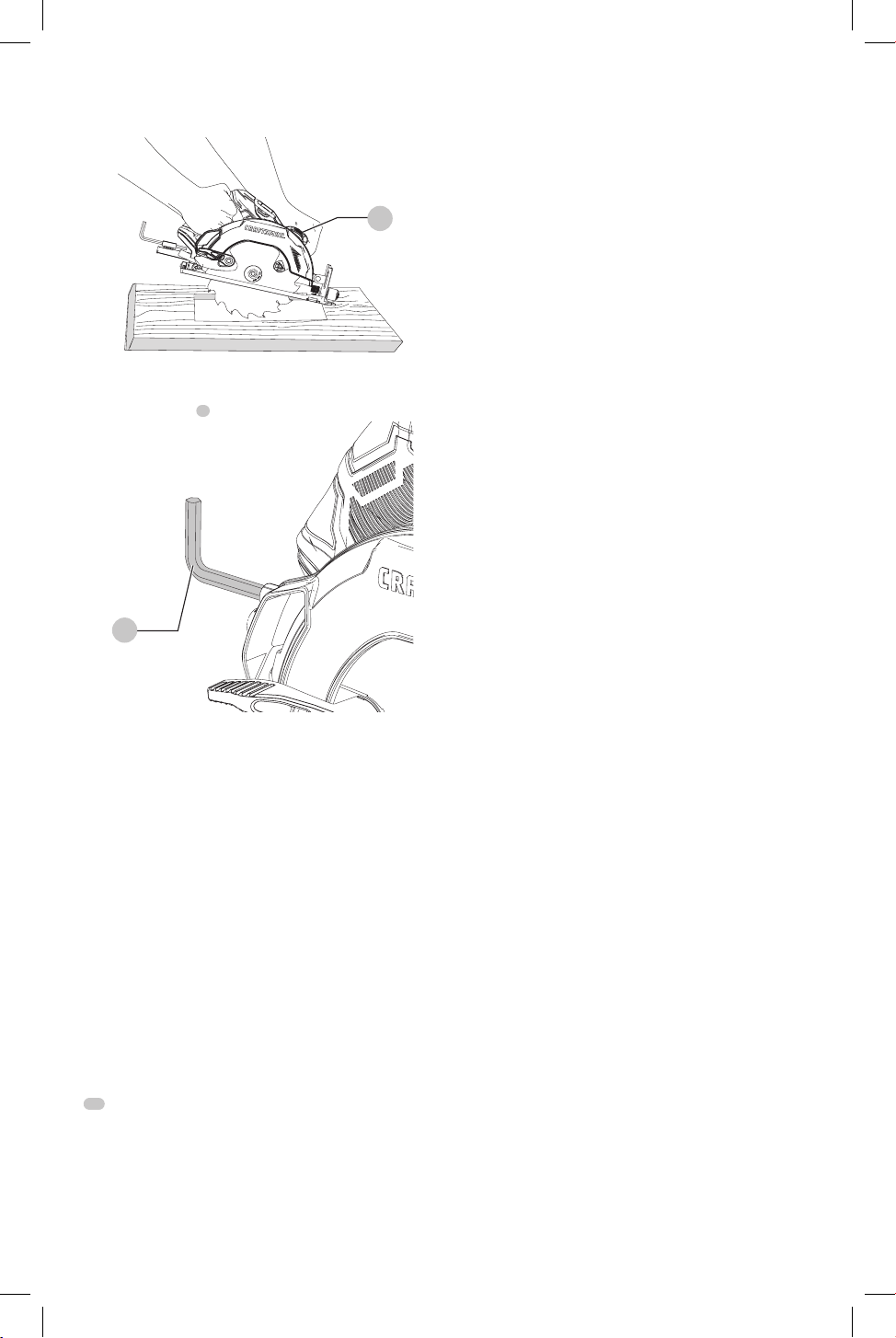

Wrench Storage (Fig. L)

The hex wrench

can be stored on the cord.

Fig. L

Hang Hook (Fig. A)



WARNING: To reduce the risk of serious personal

injury, do not use the tool's hang hook to hang the

tool from your body. DO NOT use the hang hook for

tethering or securing the tool to a person or object

during use. DO NOT suspend tool overhead or suspend

objects from the hanghook.



WARNING: To reduce the risk of injury from the

circular saw falling on operators or bystanders, make

sure it is supported securely when using the hang

hook, or resting in a secure and stable location when

not in use. Be sure to keep the area below clear to

reduce the risk of the tool or off-cut material falling

and striking someone or something below.

English

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Repairs



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including power cord repairs, and brush inspection

and replacement, when applicable) should be

performed by a CRAFTSMAN factory service center or

a CRAFTSMAN authorized service center. Always use

identical replacementparts.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

The circular saw has a convenient hang hook

15

that

allows it to hang on a suitable, stable structure between

uses. The hang hook is not for tethering or securing the tool

to a person or object during use when elevated.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not

cover part failure due to normal wear or tool abuse. For

further detail of warranty coverage and warranty repair

information, visit www.craftsman.com or call

1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

English

TROUBLESHOOTING GUIDE

BE sURE TO FOllOW sAFETY RUlEs AnD insTRUCTiOns

For assistance with your product, visit our website at www.craftsman.com for a list of service centers, or call CRAFTSMAN

at 1-888-331-4569.

PROBlEM CAUsE CORRECTiOn

Unit will not start. Cord not plugged in. Plug tool into a working outlet.

Circuit fuse is blown. Replace circuit fuse. (If the product repeatedly causes the circuit fuse

to blow, discontinue use immediately and have it serviced at an

authorized servicer.)

Circuit breaker is tripped. Reset circuit breaker. (If the product repeatedly causes the circuit

fuse to blow, discontinue use immediately and have it serviced at an

authorized servicer.)

Cord or switch is damaged. Have cord or switch replaced at an authorized service center.

FRAnçAis

Français (traduction de la notice d’instructions originale)

Fig. A

DESCRIPTION

Gâchette

Poignée principale

Poignée auxiliaire

Châssis

Lame de scie

Carter inférieur de lame

Levier rétractant du carter inférieur

Clé hexagonale de lame

Levier de réglage de biseau

Rondelle externe du serre-lame

Boulon de retenue de lame

Levier de réglage de profondeur

Échelle de profondeur

Échelle d’angle de bisea

Crochet de suspension

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

FRAnçAis

Scie circulaire 15 A, 184 mm (7-1/4 po)

CMES510

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

FRAnçAis

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

Consignes de sécurité propres à toutes

les scies

Procédures de coupe



DANGER : kéloigner les mains des zones et organes

de coupe. Maintenir la deuxième main sur la

poignée auxiliaire ou le boîtier du moteur. Lorsque

les deux mains maintiennent la scie, la lame ne peut

lescouper.



AVERTISSEMENT : pour réduire le risque de blessure,

vérifier le système de garde. Il doit recouvrir la lame

de façon instantanée! Tenir la scie à deux mains.

Supporter et immobiliser la pièce à couper sous une

pince-étau. Porter une protection oculaire.

a ) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège-lame ne peut pas vous protéger de la lame en

dessous de l'ouvrage.

b ) Ajustez la profondeur de coupe à l’épaisseur de

l’ouvrage. Moins d’une dent entière de lame devrait

être visible en dessous de l’ouvrage.

c ) Ne tenez jamais dans vos mains ou sur vos

genoux un ouvrage qui est en cours de coupe.

Fixez votre ouvrage sur une plateforme stable. Il

est important de soutenir correctement l’ouvrage afin

de minimiser l’exposition du corps à la lame, le risque

de coincement de la lame ou la perte de contrôle

del’outil.

d ) Tenez l’outil électrique par ses surfaces de

préhension isolantes quand vous réalisez une

opération au cours de laquelle l’outil de coupe

pourrait entrer en contact avec des câbles

dissimulés. Le contact avec un fil sous tension mettra

également sous tension toutes les pièces métalliques

exposées et donnera un choc électrique à l’utilisateur

de l’outil.

e ) Pendant les coupes de refente, utilisez toujours

un guide de refente ou un guide à bord droit. Ceci

augmente toujours l’exactitude de la coupe et diminue

la possibilité de coincement de la lame.

f ) Utilisez toujours des lames dont l’alésage central

est de la taille et de la forme appropriées (soit

en forme de diamant, soit en forme de rond).

Les lames qui ne correspondent pas aux pièces de

montage de la cie tourneront de façon excentrique, ce

qui causera une perte de contrôle de l’outil.

g ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés.

Les rondelles et le boulon de lame ont été conçus

spécifiquement pour votre scie dans le but d'assurer

une performance optimale et un fonctionnement

sansdanger.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

FRAnçAis

Consignes additionnelles de sécurité

propres à toutes les scies

Causes des rebonds et méthodes de

prévention pouvant être utilisées par

l’utilisateur

ʵ Le rebond est une réaction subite (causée par une

lame de scie pincée, coincée ou mal alignée) qui peut

entraîner le soulèvement d’une scie non contrôlée,

sa sortie de l’ouvrage et sa projection en direction

del'utilisateur.

ʵ Si la lame est pincée ou coincée fortement pendant

l’abaissement de la scie, la lame se cale et le moteur

réagit en entraînant rapidement l’outil vers l’arrière

dans la direction de l’opérateur.

ʵ Si la lame se tord ou perd son alignement correct au

cours de la coupe, les dents sur le bord arrière de la

lame peuvent entamer la surface supérieure du bois,

forçant ainsi la lame à sortir du trait de scie et à «

sauter » vers l’arrière en direction de l’opérateur.

Le rebond est la conséquence d’une mauvaise utilisation

de la scie et/ou de procédures ou de conditions incorrectes,

et il peut être évité en prenant les précautions qui sont

décrites ci-dessous :

a ) Maintenez fermement la scie avec vos deux

mains et positionnez vos bras de façon à résister

aux forces de rebond. Les forces de rebond peuvent

être contrôlées par l’utilisateur quand les précautions

appropriées sont prises.

b ) En cas de coincement de la lame ou

d’interruption d'une coupe pour une raison

quelconque, relâchez la gâchette et tenez la

scie immobile dans l’ouvrage jusqu’à ce que

la lame se soit immobilisée complètement. Ne

tentez jamais de retirer la scie de l’ouvrage ou

de la tirer vers l’arrière pendant que la lame est

en mouvement, car un rebond risquerait de se

produire. Évaluez la situation et prenez les mesures

correctives nécessaires pour éliminer la cause du

coincement de la lame.

c ) Lorsque vous remettez une scie en marche quand

l’ouvrage est présent, centrez la lame de scie

dans le trait de scie et vérifiez que les dents de

la lame ne sont pas engagées dans le matériau

de l’ouvrage. Si la lame de scie se coince, elle peut

grimper hors de l’ouvrage ou rebondir sur celui-ci

quand la scie est remise en marche.

d ) Soutenez les panneaux de grande taille de façon

à minimiser le risque de pincement et de rebond

de la lame. Les panneaux de grande taille ont

tendance à s’affaisser sous leur propre poids.

Des supports doivent être placés des deux côtés sous

le panneau, à proximité de la ligne de coupe et à

proximité du rebord du panneau.

e ) N’utilisez pas de lame émoussée ou

endommagée. Des lames non aiguisées ou mal

installées produisent un trait de scie étroit qui cause

une friction excessive, le coincement de la lame et un

effet de rebond.

f ) Les leviers de réglage de la profondeur et de

l’angle de coupe de la lame doivent être bien

serrés et assujettis avant de réaliser une coupe.

Une modification du réglage de la lame pendant

la coupe risque d’entraîner un coincement et un

rebondissement de la lame.

g ) Procédez avec une prudence supplémentaire

quand vous réalisez une « coupe en plongée »

dans des murs déjà en place ou dans des pièces

sans issue. La lame saillante peut couper des objets,

et ceci peut entraîner un rebond.

Directives de sécurité propres au

fonctionnement du carter inférieur

a ) Inspectez le protège-lame inférieur avant

chaque utilisation pour vous assurer qu’il se

ferme correctement. Ne faites pas fonctionner la

scie si le protège-lame inférieur ne se déplace pas

librement et ne se ferme pas instantanément.

Ne forcez jamais le protège-lame inférieur

dans la position ouverte à l’aide d’un collier de

serrage ou d’une attache. Il est possible que le

protège-lame inférieur se torde en cas de chute

accidentelle de la scie. Soulevez le protège-lame

inférieur à l’aide de la poignée rétractable et assurez-

vous qu’il se déplace sans problème et qu’il ne touche

pas la lame ou une autre pièce, quel que soit l’angle

ou la profondeur de la coupe.

b ) Vérifiez le fonctionnement du ressort du protège-

lame inférieur. Si le protège-lame inférieur et

le ressort ne fonctionnent pas correctement, ils

doivent être réparés avant l’emploi. Le protège-

lame inférieur peut parfois mal fonctionner à cause

de pièces endommagées, d’accumulation de résine

ou de débris.

c ) Le protège-lame inférieur doit être rétracté à

la main uniquement à l’occasion de coupes

spéciales telles que les « coupes en plongée » ou

les « coupes composées ». Soulevez le protège-

lame inférieur à l’aide la poignée rétractable

et relâchez-le dès que la lame pénètre dans

le matériau de l’ouvrage. Pour toute autre

opération de sciage, le protège-lame inférieur doit

fonctionnerautomatiquement.

d ) Vérifiez toujours que le protège-lame inférieur

couvre la lame avant de placez la scie sur un

banc ou sur le sol. Une lame non protégée qui

tourne librement entraînera le mouvement de

la scie en marche arrière, ce qui provoquera la

coupe de tout se qui se trouve sur sa trajectoire.

Soyez conscient du temps nécessaire à la lame pour

s'arrêter une fois que la gâchette est relâchée.

Directives de sécurité supplémentaires

• Utiliser des pinces ou tout autre moyen pratique de

soutenir et de fixer solidement la pièce sur une plate-

forme stable. Tenir la pièce avec la main ou contre son

FRAnçAis

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

corps n’est pas suffisamment stable et risque de provoquer

une perte de maîtrise de l’outil.

• Il faut se tenir de l’un ou l’autre côté de la lame de la

scie et non dans sans trajectoire. L’EFFET DE REBOND

risque de faire rebondir la scie vers l’arrière (consulter

les rubriques Causes des rebonds et méthodes de

prévention pouvant être utilisées par l’utilisateur).

• Éviter de couper des clous. Inspecter le bois et retirer

tous les clous qui s’y trouvent avant d’entamer

ladécoupe.

• Toujours s’assurer que rien ne nuit au mouvement

du pare-main inférieur.

• Le régime nominal (vitesse) des accessoires doit

au minimum égaler la vitesse recommandée sur

l’étiquette d’avertissement de l’outil. Les meules et

autres accessoires allant plus vite que le régime nominal

peuvent être projetés et provoquer des blessures. Le

régime nominal des accessoires doit toujours se situer

au-dessus de la vitesse de l’outil, tel que l’indique la plaque

signalétique de l’outil.

• Toujours s’assurer que la scie est propre avant de l’utiliser.

• Cesser d’utiliser la scie et la faire réparer si un bruit

inhabituel ou un fonctionnement anormal se produit.

• Toujours être certain que tous les composants sont montés

adéquatement et solidement avant d’utiliser l’outil.

• Toujours manipuler soigneusement la lame de la

scie au moment de la pose ou de la dépose ou lors de

l’enlèvement du losange défonçable.

• Toujours attendre le plein régime du moteur avant

d’amorcer une coupe.

• Toujours maintenir les poignées sèches, propres et

exemptes d’huile et de graisse. Tenir fermement l’outil

à deux mains au moment de l’utiliser.

• Toujours être vigilant, surtout durant les opérations

répétitives et monotones. Toujours être certain de la

position de ses mains par rapport à la lame.

• Se tenir à l’écart des extrémités de la pièce, car des

morceaux pourraient tomber après la coupe. Les

morceaux peuvent être chauds, tranchants ou lourds. Il

peut en résulter des blessures corporelles graves.

• Remplacer ou réparer les cordons endommagés.

FRAnçAis

Pour réduire le risque d’effet de rebond

• Serrer fermement la scie avec les deux mains en

touttemps.

• Rester attentif – conserver la maîtrise de l’outil.

• Soutenir les longs matériaux qui dépassent. Lorsque le

matériau est coupé et fragilisé, il s’affaissera et entraînera

un pincement de lame.

• Soutenir les grands panneaux comme il est illustré.

Les pièces soutenues uniquement aux extrémités

provoqueront un pincement de lame.

Fig.B

• Éviter de scier au-dessus de votre tête. Les matériaux

peuvent fléchir et pincer la lame.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm (plpm) ....... pieds linéaires par

minute

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... eviter de regarder

directement le flux

de lumière.

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

IPXX .................... symbole IP

Fig.C

• S’assurer que le matériau à découper est serré, solidement

soutenu et en équilibre sur une surface de travail solide,

stable et mise à niveau. Soutenir la pièce de sorte que la

plus large partie de la semelle de la scie soit sur la partie

de la pièce qui ne tombe pas après réalisation de la

coupe. Ne jamais tenir à la main la portion de la pièce qui

seracoupée

Fig.D

Fig.E

• Garder les lames aiguisées et propres.

• Utiliser un guide longitudinal ou à règle droite lors de

sciage en long. Faire attention, car la bande découpée

peut s’affaisser ou se tordre, fermer ainsi le trait de scie,

pincer la lame et provoquer un EFFET DE REBOND.

• Ne pas forcer l’outil. Des paramètres du bois tels que

nœuds, dureté, solidité, humidité, bois traité par pression

et fraîchement coupé peuvent fortement charger la scie

et provoquer un blocage. Pousser la scie plus lentement

lorsque cela se produit.

• Ne pas retirer la scie de l’ouvrage pendant une opération

de coupe lorsque la lame se déplace.

• Laisser la scie atteindre son plein régime avant de placer la

lame en contact avec le matériau à couper. Un démarrage

de la scie lorsque la lame est en contact avec la pièce ou

dans le trait de coupe peut provoquer des blocages ou un

mouvement soudain de la scie vers l’arrière.

• Ne jamais essayer de soulever la scie lors d’une opération

de coupe biseautée. Cela provoque le grippage et le

blocage de la lame.

FRAnçAis

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentation électrique.

DESCRIPTION (FIG. A)

Usage prévu

Cette scie circulaire a été conçue pour la découpe du bois.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables. nE PAs

utiliser d’accessoires d’alimentation en eau avec cette

scie. nE PAs utiliser de meules ou de lames abrasives.

Ne découper aucun matériau en métal, plastique, béton,

maçonnerie ou fibrociment avec cette scie.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

CARACTÉRISTIQUES DE COUPE

Angle de biseau 0° and 55°

Diamètre de lame 184 mm (7-1/4 po)

Profondeur de coupe max., biseau 0° 63 mm (2-1/2 po)

Profondeur de coupe max., biseau 45° 48 mm (1-7/8 po)

Tr/min à vide 5500

• Fixer toujours votre ouvrage pour éviter tout mouvement

durant la découpe.

• N’essayer pas de forcer la scie sur sa ligne si la coupe

commence à dévier. Cela peut provoquer des EFFETS

DE REBOND. Arrêter la scie et laisser la lame ralentir et

s’immobiliser. La retirer du trait de coupe et entamer une

nouvelle coupe sur la ligne.

• Régler la profondeur de la scie de telle sorte qu’une

seule dent de la lame dépasse de la surface inférieure

del’ouvrage.

• Ne pas faire reculer une lame en rotation dans la coupe.

Suite à une torsion de la scie, l’arête postérieure de la

lame peut mordre dans le matériau, sortir de la pièce et se

déplacer rapidement en direction de l’opérateur.

• Éviter de couper des clous. Inspecter le bois et retirer tous

les clous qui s’y trouvent avant d’entamer la découpe.

Réglage de la profondeur de coupe

(Fig. F)

La profondeur de coupe doit être réglée en fonction de

l’épaisseur de la pièce à travailler.

1. Desserrez le levier

12

pour déverrouiller le châssis de

scie

4

2. Déplacez le châssis de scie sur la position désirée. La

profondeur de coupe correspondante sera lisible sur

l’échelle

13

3. Resserrez le levier pour verrouiller le châssis de scie en

place. Réglez l’ajustement de la profondeur de la scie de

manière à ce que moins d’une dent entière de la lame

dépasse sous la lame de la pièce à travailler.

Fig.F

Réglage de l’angle de biseau (Fig. A, G)

Cette scie possède deux crans de biseau courants, à 22,5°

et 45°. Il est cependant possible d’ajuster l’angle de biseau

partout entre 0° et 55°.

1. Desserrezle levier de verrouillage

9

pour déverrouiller

le châssis de scie.

2. Déplacez le châssis de scie

4

sur la position désirée.

L’angle de biseau correspondant sera lisible sur

l’échelle

14

3. Resserrez le bouton de verrouillage pour verrouiller le

châssis de scie en place.

Fig.G

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

FRAnçAis

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Installation de la lame (Fig. H)

AVIS: utiliser seulement 184 mm (7-1/4 po) lames.

1. Appuyez sur le verrouillage de broche

17

tout en

tournant la lame jusqu’à enclencher l’arbre de broche.

2. Desserrez et retirez le boulon de retenue de lame

11

tournant la clé hexagonale

8

vers la gauche.

3. Retirez la rondelle externe du serre-lame

10

4. Placez la lame

5

sur l’arbre de broche

16

, en vous

assurant que la flèche sur la lame pointe dans la même

direction que la flèche sur le carter supérieur de l’outil.

5. Disposez la rondelle externe sur la broche, le côté large

et plat contre la lame.

6. Insérez le boulon de retenue de lame

11

dans l’orifice

de la broche.

7. Resserrez soigneusement le boulon de retenue de lame

en tournant la clé hexagonale vers la droite pour serrer

la vis de fixation de lame.

8. Relâchez le bouton de verrouillage de la broche.

Fig.H

Retrait de la lame (Fig. H, I)

1. Appuyez sur le verrouillage de broche

17

tout

en tournant la lame jusqu’à enclencher l’arbre de

broche

16

2. Desserrez et retirez le boulon de retenue de lame

11

tournant la clé hexagonale

8

vers la gauche.

3. Retirez la rondelle externe du serre-lame

10

4. Retirez la lame de scie

5

AVIS: ne jamais activer le verrouillage de broche alors

que la scie est en marche. Ne jamais mettre la scie en

marche alors que le verrouillage de broche est activé.

La scie pourrait être sérieusement endommagée.

Fig.I

Position correcte des mains (Fig. J)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

La position correcte des mains requiert une main sur la

poignée principale

, et l’autre sur la poignée auxiliaire

3

Fig.J

Coupes Ordinaires (Important : lire les

directives et consignes de sécurité.)

Protection contre les rebonds

Alors que l’outil est débranché, suivez toutes les instructions

d’assemblage, de réglage et de paramétrage.

S’assurer que le carter inférieur fonctionne correctement.

Sélectionnez la lame adaptée au matériau à découper.

1. Mesurez et faites le tracé de la ligne à couper.

2. Soutenez et sécurisez correctement la pièce à travailler

(reportez-vous aux Pour réduire le risque d’effet de

rebond).

3. Utilisez l’équipement de sécurité approprié et

requis (reportez-vous aux Consigne de sécurité

supplémentaire).

4. Sécurisez et entretenez la zone de travail (reportez-vous

aux Avertissements généraux sur la sécurité des

outils).

5. Alors que la fiche est branchée et le carter fermé,

assurez-vous que l’interrupteur de la scie peut la mettre

en marche et l’arrêter.



AVERTISSEMENT: il est important de soutenir la

pièce à travailler correctement et de maintenir la scie

fermement pour prévenir toute perte de contrôle et

minimiser tout risque de dommages corporels. La

Figure J illustre la position correcte des mains.

FRAnçAis

La Gâchette (Fig. A)

Pour utiliser l’outil, appuyez sur la gâchette

1

. L’outil

continuera de tourner tant que vous appuierez sur la gâchette.

Pour arrêter l’outil, relâchez la gâchette. L’outil ne peut

être verrouillé en marche, et sa gâchette ne doit l’être en

aucunemanière.

Opérations de coupes



AVERTISSEMENT: alors que l’outil est débranché,

suivre toutes les instructions d’assemblage, de réglage

et de paramétrage. Vérifier le bon fonctionnement du

carter inférieur de lame en le repoussant pour l’ouvrir

complètement à l’aide du levier du carter inférieur,

puis le libérer pour s’assurer que le carter inférieur

de lame se referme et recouvre complètement et

rapidement la lame. Sélectionner la lame adaptée au

matériau à découper.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

systématiquement l’outil à deux mains.

1. Une fois

l’outil mis en marche, laissez la lame tourner à

plein régime avant de commencer à découper.

2. Appliquez une pression légère sur l’

outil pendant

lacoupe.

3. Conservez systématiquement la surface inférieure du

châssis tout contre la pièce à travailler.

Conseils pour un usage optimum



AVERTISSEMENT: le fait de découper des plastiques,

du bois enduit de sève ou autres matériaux pouvant

causer l’accumulation de matériaux fondus sur les

pointes de lame et le corps de lame, augmente les

risques de surchauffe et de grippage de lame lors de

la coupe.

1. L

a scie circulaire utilise des lames de 184 mm (7 1/4 po)

de diamètre ayant un alésage de 16 mm (5/8 po) de

diamètre. Les lames à utiliser doivent être prévues pour

un régime minimum de 7000 tr/min. NE PAS utiliser de

meules abrasives.

2. Utilisez des disques en acier trempé pour couper le bois et

tous les types de bois lamifiés.

3. Utilisez les lames à pointe de carbure pour le

boisseulement.

4. Pour minimiser l’éclatement du fini du matériau d’une

pièce à travailler, coupez le matériau avec le fini à l’envers.

5. Lorsqu’il n’est pas possible de mettre le fini à l’envers,

comme pour découper des stratifiés, arrimez

soigneusement un morceau de rebut en contreplaqué au

fini puis couper les deux matériaux en même temps.

Coupe longitudinale



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

systématiquement l’outil à deux mains.

1. Un

e coupe longitudinale est une coupe de larges

matériaux en bandes plus étroites dans le sens du grain

du matériau.

2. Utilisez comme accessoire, un dispositif de guidage ou

arrimez un g

uide de chant au matériau pour servir de

guide lors des coupes longitudinales.

Coupe interne (Fig. K)



AVERTISSEMENT: ne jamais bloquer le carter de

lame en position haute. Ne jamais déplacer la scie vers

l’arrière pendant une coupe interne. Cela pourrait faire

sortir la scie de la surface de travail et poser des risques

de dommages corporels.

Une coupe interne peut être effectuée sur un sol, un mur ou

toute autre surface plane.

1. Ré

glez la plaque d’assise de la scie de façon à ce que la

lame coupe à la profondeur désirée.

2. Inclinez la scie vers l’avant puis posez l’avant de la plaque

d’assise sur le matériau à couper.

3. À l’aide du levier rétractant, rétractez le carter de lame

inférieur vers le haut. Abaissez l’arrière de la plaque d’assise

jusqu’à ce que les dents de scie touchent légèrement la

ligne de coupe.

4. Relâchez le carter de lame (son contact avec la pièce le

maintiendra en position pour commencer librement à faire

la co

upe). Retirez la main du levier de carter et agrippez

fermement la poignée secondaire

3

. Positionnez corps

et bras de façon à pouvoir résister à tout rebond possible.

5. Avant de démarrer la scie, assurez-vous que la lame n’est

pas en contact avec la surface à couper.

6. Démarrez le moteur et abaissez graduellement la scie

jusqu’à ce que la plaque d’assise soit à plat sur le matériau

à couper. Avancez la scie le long de la ligne de coupe

jusqu’à ce que la coupe soit terminée, comme illustré en

Figure K.

7. Relâchez la gâchette

et laissez la lame s’arrêter

complètement avant de retirer la scie du matériau.

8. Pour commencer toute nouvelle coupe, répétez la

procédure ci-dessus.

Fig. K

FRAnçAis

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

MAINTENANCE



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau ou

de main-d'œuvre sur une période de trois ans à partir de

la date d'achat de l'outil. Cette garantie ne couvre pas les

pièces en panne pour cause d'abus ou d'usure normale de

l'outil. Pour plus de détails au sujet de la couverture de la

garantie et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1-888-331-4569.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.craftsman.com/registration

Stockage de clé (Fig. L)

La clé hexagonale

8

peut être entreposée sur le câblé.

Fig. L

Crochet de suspension (Fig. A)



AVERTISSEMENT: Afin de réduire de blessure

corporelle grave, ne pas utiliser le crochet de

suspension de l’outil pour suspendre l’outil à partir de

votre corps. NE PAS utiliser le crochet de suspension

pour attacher ou sécuriser l’outil à une personne ou

un objet durant l’utilisation. NE PAS suspendre l’outil

au plafond ou suspendre des objets à partir du crochet

de suspension.



AVERTISSEMENT: Afin de réduire le risque de

blessure due à la chute de la scie circulaire sur les

utilisateurs ou les passants, assurez-vous qu’elle

est soutenue de façon sécuritaire lorsque le crochet

de suspension est utilisé ou repose dans un endroit

sécuritaire et stable lorsqu’il n’est pas utilisé. Assurez-

vous de maintenir la zone au-dessous dégagée afin

réduire le risque de chute de l’outil ou de matériel

et que cela frappe quelqu’un ou quelque chose

au-dessous.

La scie circulaire a un crochet de suspension pratique

15

qui permet de la suspendre sur une structure stable

appropriée entre les utilisations. Le crochet de suspension

n’est pas fait pour attacher ou sécuriser l’outil à une

personne ou un objet durant l’utilisation en position élevée.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec CRAFTSMAN., composer le

1-888-331-4569.

FRAnçAis

GUIDE DE DÉPANNAGE

AssUREZ-VOUs DE sUiVRE lEs DiRECTiVEs ET RÈglEs DE sÉCURiTÉ

Pour de l’aide avec l’outil, consulter notre site Web www.craftsman.com pour l’emplacement du centre de réparation le

plus près ou communiquer avec l’assistance CRAFTSMAN au 1-888-331-4569.

PROBlÈME CAUsE POssiBlE sOlUTiOn POssiBlE

L’appareil refuse de démarrer Cordon d’alimentation non branché. Brancher l’outil dans une prise qui fonctionne.

Le fusible du circuit est grillé. Remplacer le fusible du circuit. (Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le disjoncteur est déclenché Remettre le disjoncteur à zéro.(Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le cordon d’alimentation ou la prise de

courant est endommagé(e).

Toujours faire remplacer le cordon ou le commutateur à un centre de

service autorisé.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE

LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN

BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES

ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne

permettent pas de limitation sur la durée de la garantie

implicite ou l'exclusion ou la limitation de dommages

indirects, alors ces limitations peuvent ne pas s'appliquer

à vous. Cette garantie vous donne des droits légaux

particuliers et vous pouvez avoir d’autres droits qui varient

selon les états ou les provinces.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

EsPAñOl

Español (traducido de las instrucciones originales)

COMPONENTES

Interruptor de gatillo On/Off (Encendido/Apagado)

Mango principal

Manija auxiliar

Base

Hoja de la sierra

Protector inferior de la hoja de sierra

Palanca de retracción del protector inferior

Llave hexagonal para la hoja de la sierra

Palanca de ajuste del bisel

Arandela de sujeción exterior de la hoja

Perno de sujeción de la hoja

Palanca de ajuste de profundidad

Escala de profundidad

Escala del ángulo de bisel

Gancho de travesaño

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta u

otra herramienta CRAFTsMAn, llámenos al

número gratuito: 1-888-331-4569.

Fig. A

EsPAñOl

Sierra Circular de 184 mm (7-1/4"), 15 A

CMES510

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

EsPAñOl

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Instrucciones de Seguridad para Todas

las Sierras

Procedimientos de Corte



PELIGRO: Mantenga las manos alejadas del área

de corte y de la hoja. Mantenga la segunda mano

en el mango auxiliar o en la carcasa del motor. Si las

dos manos están sujetando la sierra, no pueden ser

cortadas por la hoja.



ADVERTENCIA: Para reducir el riesgo de lesiones,

revise el sistema de protección. ¡Debe cubrir la cuchilla

instantáneamente! Sostenga la sierra con ambas

manos. Soporte y asegure el trabajo. Use protección

para los ojos.

a ) No ponga las manos debajo de la pieza de

trabajo. El protector no puede protegerle de la hoja

debajo de la pieza de trabajo.

b ) Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo de

los dientes de la hoja debe ser visible debajo de la

pieza de trabajo.

c ) No sujete nunca la pieza que esté cortando en

las manos o atravesada sobre una pierna. Sujete

firmemente la pieza de trabajo a una plataforma

estable. Es importante soportar apropiadamente

la pieza de trabajo para minimizar la exposición del

cuerpo, el atasco de la hoja o la pérdida de control.

d ) Sujete la herramienta mecánica por las

superficies de agarre con aislamiento cuando

realice una operación en la que la herramienta

de corte podría entrar en contacto con cables

ocultos o con su propio cable de alimentación.

El contacto con un cable “con corriente” hará que las

partes metálicas de la herramienta mecánica que

estén al descubierto también “lleven corriente”, lo cual

causará descargas al operador.

e ) Cuando corte al hilo, utilice siempre un tope-

guía para cortar al hilo o una guía de borde

recto. Esto mejora la precisión del corte y reduce las

probabilidades de que la hoja se atasque.

f ) Utilice siempre hojas que tengan el tamaño

correcto y la forma correcta (de diamante

frente a redonda) de agujeros para el eje

portaherramienta. Las hojas que no coincidan

con los herrajes de montaje de la sierra funcionarán

excéntricamente, causando pérdida de control.

EsPAñOl

g ) No use nunca arandelas de hoja o un perno

de hoja que estén dañados o sean incorrectos.

Las arandelas y el perno de la hoja se diseñaron

especialmente para su sierra, con el fin de lograr

un rendimiento óptimo y una seguridad óptima

defuncionamiento.

Instrucciones de Seguridad Adicionales

para Todas las Sierras

Causas del Retroceso y su Prevención

por Parte del Operador

ʵ El retroceso es una reacción repentina a una hoja de

sierra pellizcada, atascada o desalineada, que hace

que una sierra descontrolada se levante y se salga de

la pieza de trabajo, hacia el operador.

ʵ Cuando la hoja se pellizca o se atasca fuertemente

al cerrarse la sección de corte, la hoja se para y la

reacción del motor impulsa la unidad rápidamente

hacia atrás, hacia el operador.

ʵ Si la hoja se tuerce o se desalinea en el corte, los

dientes ubicados en el borde trasero de la hoja pueden

penetrar en la superficie superior de la madera,

haciendo que la hoja trepe, se salga de la sección de

corte y salte hacia atrás, hacia el operador.

El retroceso es el resultado de un uso inapropiado de la

sierra y/o de procedimientos o situaciones de utilización

incorrectos y se puede evitar tomando las precauciones

apropiadas que se indican a continuación:

a ) Mantenga un agarre firme con las dos manos

en la sierra y posicione los brazos de modo que

puedan resistir las fuerzas de retroceso. Las

fuerzas de retroceso pueden ser controladas por el

operador, si se toman las precauciones adecuadas.

b ) Cuando la hoja se esté atascando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sujete la sierra de modo que

esté inmóvil en el material hasta que la hoja se

detenga por completo. No intente nunca retirar

la sierra de la pieza de trabajo ni tirar de la sierra

hacia atrás mientras la hoja esté en movimiento

o se podría producir retroceso. Investigue y tome

medidas correctivas para eliminar la causa de atasco

de la hoja.

c ) Cuando rearranque una sierra en la pieza de

trabajo, centre la hoja de sierra en la sección de

corte y asegúrese de que los dientes de la hoja

de sierra no estén acoplados en el material. Si la

hoja de sierra se está atascando, podría desplazarse o

experimentar retroceso respecto a la pieza de trabajo

cuando se arranque la sierra.

d ) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se pellizque y se produzca

retroceso. Los paneles grandes tienden a

combarse bajo su propio peso. Se deben colocar

soportes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde del panel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una

sección de corte estrecha que causa fricción excesiva,

atasco de la hoja y retroceso.

f ) Las palancas de fijación de ajuste de la

profundidad y del bisel de la hoja deben estar

apretadas y sujetas firmemente antes de realizar

el corte. Si el ajuste de la hoja cambia mientras se

realiza el corte, dicho cambio podría causar atasco

yretroceso.

g ) Tenga precaución adicional cuando haga un

“corte por penetración” en paredes existentes

u otras áreas ciegas. La hoja que sobresale podría

cortar objetos que pueden causar retroceso.

Instrucciones de Seguridad del

Funcionamiento del Protector Inferior

a ) Compruebe el protector inferior para verificar

si se cierra apropiadamente antes de cada

uso. No utilice la sierra si el protector inferior

no se mueve libremente y no se cierra

instantáneamente. No sujete nunca con

abrazaderas ni amarre el protector inferior

en la posición abierta. Si la sierra se cae

accidentalmente, el protector inferior se podría

doblar. Suba el protector inferior con el mango

retráctil y asegúrese de que se mueve libremente y

no toca la hoja ni ninguna otra pieza, en todos los

ángulos y profundidades de corte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

están funcionando correctamente, se les debe

hacer servicio de ajustes y reparaciones antes de

la utilización. El protector inferior podría funcionar

con dificultad debido a que haya piezas dañadas,

depósitos gomosos o una acumulación de residuos.

c ) El protector inferior se debe retraer

manualmente sólo para realizar cortes

especiales, tales como “cortes por penetración”

y “cortes compuestos”. Suba el protector inferior

por el mango retráctil y, en cuanto la hoja entre

en el material, se debe soltar el protector inferior.

Para todas las demás operaciones de aserrado, el

protector inferior debe funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior

esté cubriendo la hoja antes de dejar la sierra en

un banco de trabajo o en el piso. Una hoja que

se esté moviendo por inercia hasta detenerse y

no esté protegida hará que la sierra se desplace

hacia atrás, cortando todo aquello que esté

en su camino. Tenga en cuenta el tiempo que se

requiere para que la hoja se detenga después de soltar

el interruptor.

EsPAñOl

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.

Instrucciones Adicionales de Seguridad

• Utilice abrazaderas u otra forma práctica para

asegurar y apoyar la pieza de trabajo en una

plataforma estable. Sostener la pieza de trabajo con la

mano o contra su cuerpo provoca inestabilidad y puede

llevar a la pérdida del control.

• Mantenga el cuerpo a un lado de la hoja de la sierra,

nunca en línea con la misma. El RETROCESO podría

despedir la sierra hacia atrás (vea Causas del Retroceso

y su Prevención por Parte del Operador).

• Evite cortar clavos. Inspeccione si hay clavos. Retire

todos los clavos de la madera antes de cortar.

• Siempre asegúrese de que nada interfiera con el

movimiento del protector inferior de la hoja.

• Los accesorios deben estar clasificados para

la velocidad recomendada en la etiqueta de

advertencia de la herramienta, como mínimo. Los

discos y otros accesorios que funcionen por encima de

su velocidad nominal pueden desarmarse y provocar

lesiones. Las clasificaciones de los accesorios siempre

deben ser superiores a la velocidad de la herramienta que

aparece en la placa de identificación de la misma.

• Siempre asegúrese de que la sierra esté limpia antes

deutilizarla.

• Si se produce un ruido inusual o un funcionamiento

anormal, suspenda el uso de esta sierra y haga que la

revisen debidamente.

• Siempre asegúrese de que todos los componentes

estén montados correcta y firmemente antes de utilizar

laherramienta.

• Siempre manipule la hoja de la sierra con cuidado al

montarla o retirarla, o al retirar el extractor de diamante.

• Siempre espere hasta que el motor haya alcanzado la

velocidad máxima antes de iniciar un corte.

• Siempre mantenga los mangos secos, limpios y

libres de aceite y grasa. Sostenga la herramienta

firmemente con ambas manos cuando esté en uso.

• Siempre esté alerta en todo momento,

especialmente durante operaciones repetitivas y

monótonas. Siempre asegúrese de la posición de sus

manos con respecto a la hoja.

• Manténgase alejado de los pedazos de los extremos

que pueden caer después de cortarlos. Estos pueden

estar calientes, filosos y/o ser pesados. Pueden producirse

graves lesiones personales.

• Reemplace o repare los cables dañados.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

EsPAñOl

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... evite mirar

fijamente la luz

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

IPXX .................... símbolo IP

Para Reducir el Riesgo de Retroceso

• Mantenga un agarre firme con ambas manos sobre la

sierra, en todo momento.

• Manténgase alerta y en control.

• Apoye los materiales largos que sobresalgan. A medida

que se corta el material, el mismo se debilita y se comba, y

pellizca la hoja.

• Apoye los paneles grandes como se muestra. El material

que solo se apoya en los extremos provocará pellizcos de

la hoja.

Fig.B

• Evite cortar en el aire. El material se combará y pellizcará

la hoja.

Fig.C

• Asegúrese de que el material que se va a cortar esté sujeto

con abrazaderas, sostenido sólidamente y equilibrado

sobre una superficie de trabajo fuerte, estable y nivelada.

Apoye el trabajo para que la sección más ancha de la

zapata de la sierra esté sobre la sección del material que

no caerá cuando se haga el corte. Nunca sostenga la

pieza a cortar con la mano.

Fig.D

Fig.E

• Mantenga las hojas afiladas y limpias.

• Cuando realice cortes longitudinales (a favor de la veta)

utilice una guía para corte longitudinal o para borde

recto. Tenga cuidado, ya que la tira que corta puede

combarse o torcerse, cerrando el corte y pellizcando la

hoja, lo que provoca RETROCESO.

• No fuerce la herramienta. Las variables de la madera,

como los nudos, la dureza, la resistencia y la humedad,

y las maderas tratadas con presión o sin estacionar

pueden sobrecargar la sierra, lo que puede provocar

atascamiento. Cuando esto ocurre, empuje la sierra más

lentamente.

• No retire la sierra del trabajo durante un corte mientras la

hoja se mueva.

• Permita que la sierra alcance la velocidad máxima antes

de poner la hoja en contacto con el material a cortar.

Encender la sierra cuando la hoja está contra el trabajo o

EsPAñOl

COMPONENTES (FIG. A)

Uso Debido

Esta sierra circular está diseñada para aplicaciones de corte

de madera.

nO utilice la herramienta en condiciones de humedad o

en presencia de líquidos o gasesinflamables. nO utilice

accesorios de alimentación de agua con esta sierra. nO

utilice hojas ni discos abrasivos. nO corte materiales de

metal, plástico, concreto, mampostería o fibra de cemento

con esta sierra.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

ESPECIFICACIONES DE CORTE

Ángulo de bisel 0° and 55°

Tamaño de cuchilla 184 mm (7-1/4")

Profundidad Máxima de corte, Bisel 0° 63 mm (2-1/2")

Profundidad Máxima de corte, Bisel 45° 48 mm (1-7/8")

RPM, sin carga 5500

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas son probadas

en fábrica; si esta herramienta no funciona, verifique el

suministro eléctrico.

Ajuste de la Profundidad del Corte (Fig. F)

La profundidad del corte debería fijarse según el grosor de

la pieza de trabajo.

1. Afloje la palanca

12

para desbloquear la base de la

sierra

4

2. Mueva la base de la sierra hasta la posición deseada.

La profundidad de corte correspondiente puede leerse

desde la escala

13

3. Apriete la palanca para bloquear la base de la sierra en

su sitio. Ajuste la profundidad de la sierra de forma que

menos de un diente de la cuchilla se proyecte debajo de

la pieza de trabajo.

Fig.F

Ajuste del Ángulo de Bisel (Fig. A, G)

Esta sierra tiene dos topes de bisel comunes, 22,5° y 45°. Sin

embargo puede fijarse en cualquier ángulo de bisel entre

0° y 55°.

1. Afloje la palanca de ajuste del bisel

9

para desbloquear

la base de la sierra.

2. Mueva la base de la sierra

4

hasta la posición deseada.

El ángulo de bisel correspondiente puede leerse desde

la escala

14

3. Apriete la palanca de ajuste del bisel la base de la sierra

en su sitio.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

encajada en el corte puede provocar atascamiento o un

movimiento repentino hacia atrás de la herramienta.

• Nunca intente retirar la sierra mientras realiza un corte en

bisel. Esto provocará que la hoja se trabe y se atasque.

• Siempre asegure el trabajo para evitar que la pieza se

mueva mientras corta.

• No trate de forzar la sierra hacia atrás por la línea de

corte si esta comienza a desviarse. Esto puede provocar

RETROCESO. Detenga la sierra y permita que la hoja

continúe girando hasta detenerse. Retírela del corte e

inicie un nuevo corte sobre la línea.

• Regule la profundidad de la sierra de manera que solo un

diente de la hoja sobresalga bajo el trabajo.

• No haga retroceder una hoja en movimiento en el corte.

Torcer la sierra puede provocar que el borde posterior de la

hoja se encaje en el material, salte del trabajo y retroceda

hacia el operador.

• Evite cortar clavos. Inspeccione si hay clavos. Retire todos

los clavos de la madera antes de cortar.

EsPAñOl

Posición Adecuada de las Manos (Fig. J)



ADVERTENCIA: Para reducir el riesgo de lesión

personal grave, tenga SIEMPRE las manos en una

posición adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión

personal grave, sujete SIEMPRE bien en caso de que

haya una reacción repentina.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones..

Fig.G

Instalación de la Hoja (Fig. H)

AVISO: Utilice solamente 184 mm (7-1/4") hojas

1. Presione el botón de seguro del eje

17

mientras gira la

hoja hasta que el botón active el eje de husillo.

2. Afloje y retire el perno de retención de la hoja

11

girando la llave hexagonal

8

en sentido antihorario.

3. Retire la arandela de sujeción externa de la hoja

10

4. Coloque la hoja de la sierra

5

en el eje de husillo

16

asegurándose de que la flecha en la hoja apunte en la

misma dirección que la flecha en el protector superior

de la herramienta.

5. Instale la arandela exterior en el eje con la superficie

plana más grande contra la hoja.

6. Inserte el perno de retención de la hoja

11

en el orificio

del eje.

7. Apriete bien el perno de retención de la hoja girando

la llave hexagonal en sentido horario para apretar el

tornillo de sujeción de la hoja.

8. Suelte el botón de seguro del eje.

Fig.H

Extracción de la Cuchilla (Fig. H, I)

1. Presione el botón de seguro del eje

17

mientras gira la

hoja hasta que el botón active el eje de husillo

16

2. Afloje y retire el perno de retención de la hoja

11

girando la llave hexagonal

8

en sentido antihorario.

3. Retire la arandela de sujeción externa de la hoja

10

4. Retire la hoja de la sierra

5

AVISO: No active el seguro del eje cuando la sierra

esté en funcionamiento. No encienda nunca la sierra

mientras esté activado el seguro del eje. Podrían

producirse graves daños a la sierra.

Fig.I

Cortes Generales (Importante: Lea

las Advertencias e Instrucciones de

Seguridad) Proteger Contra el Rebote

Con la unidad desenchufada, siga todas las instrucciones de

ensamblaje, ajuste e instalación.

Asegúrese de que el protector inferior funcione. Seleccione

la hoja adecuada para el material que vaya a cortar.

1. Mida y marque la pieza de trabajo que vaya a cortar.

2. Apoye y asegure la pieza de trabajo adecuadamente

(Remítase a Para Reducir el Riesgo de Retroceso).

3. Utilice un equipo de seguridad apropiado y exigido

(Remítase a Instrucción Adicional de Seguridad).

4. Asegure y mantenga el área de trabajo (Remítase

a Advertencias generales de seguridad para

herramientas eléctricas).

5. Con el enchufe insertado y el protector cerrado,

asegúrese de que el interruptor encienda y apague la

sierra.



ADVERTENCIA: Es importante apoyar la pieza de

trabajo bien y sujetar la sierra firmemente para

evitar la pérdida de control, que podría causar lesión

corporal. La Figura J ilustra la posición adecuada de

las manos.

EsPAñOl

La posición de manos adecuada requiere una mano en la

manija principal

2

y la otra sobre la manija auxiliar

3

Fig.J

El Interruptor de Gatillo (Fig. A)

Para poner en funcionamiento la herramienta, apriete

el interruptor de gatillo

1

. La herramienta continuará

funcionando siempre que se mantenga apretado el gatillo.

Para apagar la herramienta, suelte el interruptor de gatillo

1

. Esta herramienta no se ha diseñado para permitir

que se bloquee en posición de encendido y nunca debe

bloquearse el interruptor por cualquier otro medio.

Operaciones de Corte



ADVERTENCIA: Con la unidad desenchufada,

siga todas las instrucciones de ensamblaje, ajuste

e instalación. Compruebe el funcionamiento

del protector inferior de la hoja empujándolo

completamente hasta que se abra utilizando la

palanca del protector inferior y luego suéltela para

asegurarse de que el protector inferior de la hoja se

cierre y cubra completamente la hoja de manera

oportuna. Seleccione la hoja adecuada para el

material que vaya a cortar.



ADVERTENCIA: Para reducir el riesgo de lesiones

corporales graves, sujete siempre la herramienta con

ambas manos.

1. Después de encender la herramienta, deje que la hoja

alcance la velocidad máxima antes de empezar a cortar.

2. Aplique sólo una presión suave a la herramienta mientras

realiza el corte.

3. Mantenga siempre la superficie inferior de la base en

pleno contacto con la pieza de trabajo.

Sugerencias para un Uso Óptimo



ADVERTENCIA: El cortar plásticos, madera revestida

de savia y otros materiales puede ocasionar una

acumulación del material derretido en las puntas de

la hoja y el cuerpo de la hoja de la sierra, aumentando

el riesgo de sobrecalentamiento y trabado de la hoja

al cortar.

1. Esta sierra circular está diseñada para utilizar hojas de

184 mm (7 1/4") de diámetro, con 16 mm (5/8") de

diámetro interior. Las hojas deben estar clasificadas

para un funcionamiento a 7000 RPM (o más). NO utilice

discos abrasivos.

2. Use una hoja de sierra de acero templado para cortar

madera y todo tipo de madera laminada.

3. Use la hoja de punta de carburo para madera

solamente.

4. Para minimizar el astillado de la superficie acabada del

material

la pieza de trabajo, corte el material con la

superficie acabada en la parte inferior.

5. Para minimizar el astillado de las superficies acabadas

cuando la superficie acabada no puede colocarse

en la parte inferior, como por ejemplo cuando se

corta laminados, sujete firmemente una pieza de

contrachapado de desecho a la superficie de acabada y

corte ambos materiales.

Corte Longitudinal



ADVERTENCIA: Para reducir el riesgo de lesiones

corporales graves, sujete siempre la herramienta con

ambas manos.

1. El corte longitudinal es el proceso de cortar un material

ancho en tiras más estrechas, cortando a lo largo de la

veta del material.

2. Utilice una guía accesoria para cortes longitudinales o

sujete un borde recto al material para que sirva de guía

al hacer cortes longitudinales.

Cortes de Orificio (Fig. K)



ADVERTENCIA: Nunca fije el protector inferior de la

hoja en la posición elevada. Nunca mueva la sierra

hacia atrás cuando haga cortes de orificio. Esto podría

hacer que la unidad se levante de la superficie de

trabajo, lo que podría causar lesiones.

Un corte de orificio es aquel que se hace en un piso, pared u

otra superficie plana.

1. Ajuste la base de la sierra para que la hoja corte a la

profundidad deseada.

2. Incline la sierra hacia adelante y apoye la parte delantera

de la base sobre el material que vaya a cortarse.

3. Utilizando la palanca de retracción, retracte el protector

inferior de la hoja a una posición ascendente. Baje la

base trasera hasta que los dientes de la hoja casi toquen

la línea de corte.

4. Suelte el protector de la hoja (su contacto con la pieza

lo mantendrá en una posición que permitirá que se abra

libremente conforme inicie el corte). Retire la mano de

la palanca del protector y agarre firmemente el mango

secundario

3

. Posicione su cuerpo y su brazo de modo

que pueda resistir el rebote si esto ocurre.

5. Asegúrese de que la hoja no esté en contacto con la

superficie de corte antes de encender la sierra.

6. Arranque el motor y baje gradualmente la sierra hasta

que la base descanse plana sobre el material que vaya a

cortarse. Haga avanzar la sierra a lo largo de la línea de

corte hasta que el corte se haya completado, como se

muestra en la Figura K.

7. Suelte el gatillo y deje que la hoja se pare por completo

antes de retirar la hoja del material.

EsPAñOl

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN , el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porCRAFTSMAN .

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con Craftsman, llame al

1-888-331-4569.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herrto -30.amienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

8. Al empezar cada corte nuevo, repita el

procedimientoanterior.

Fig. K

Almacenamiento de la Llave (Fig. L)

La llave hexagonal

8

puede almacenarse en el cable.

Fig. L

Gancho para Colgar (Fig. A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, no use el gancho para colgar de la

herramienta para colgar la herramienta de su cuerpo.

NO use el gancho para colgar para anclar o asegurar

la herramienta a una persona u objeto durante el uso.

NO suspenda la herramienta por arriba de su cabeza

o suspenda objetos del gancho para colgar.



ADVERTENCIA: Para reducir el riesgo de lesiones

por la caída de la sierra circular sobre operadores

o transeúntes, asegúrese que esté soportada

firmemente cuando use el gancho para colgar, o se

apoye en una ubicación segura y estable cuando

no esté en uso. Asegúrese de mantener el área por

debajo libre para reducir el riesgo que la herramienta

o material de corte caiga y golpee a alguien o algo

debajo de ella.

La sierra circular tiene un conveniente gancho para colgar

que permite colgarla en una estructura adecuada y

estable entre usos. El gancho para colgar no está diseñado

para anclar o asegurar la herramienta a una persona u

objeto durante el uso cuando esté en lugares elevados.

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.craftsman.com/registration.

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía no

cubre falla de partes debido al desgaste normal o abuso

de la herramienta. Para detalles adicionales de la cobertura

de la garantía e información de reparación de garantía,

visite www.craftsman.com o llame al 1-888-331-4569.

Esta garantía no se aplica a accesorios o daño causado

cuando otros hayan realizado o intentado reparaciones.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por:Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

EsPAñOl

GUÍA DE SOLUCIÓN DE PROBLEMAS

AsEgÚREsE DE sEgUiR lAs REglAs E insTRUCCiOnEs DE sEgURiDAD

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro

sitio Web www.craftsman.com o llame a la línea de ayuda CRAFTSMAN al 1-888-331-4569.

PROBlEMA CAUsA POsiBlE sOlUCiÓn POsiBlE

La unidad no enciende. Cable desenchufado. Enchufe el cargador en un tomacorriente que funcione.

Fusible quemado. Reemplace el fusible quemado. (Si el producto causa repetidamente que se

funda el fusible de circuito, descontinúe el uso de inmediato, y pida que le

den servicio en un centro de servicio autorizado.)

El interruptor automático está activado. Reinicie el interruptor automático. (Si el producto causa repetidamente que

se funda el fusible de circuito, descontinúe el uso de inmediato, y pida que

le den servicio en un centro de servicio autorizado.)

Interruptor o cable dañado. Pida que un centro de servicio autorizado reemplace el cable o interruptor.

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES

O EN CONSECUENCIA. Algunos estados no permiten

limitaciones sobre la duración de una garantía implícita

o la exclusión o limitación de daños incidentales o en

consecuencia, por lo que estas limitaciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

08/18 Part No. N638218

CRAFTSMAN , 701 East Joppa Road, Towson, MD 21286

Craftsman CMES510 7-1/4-in Electric Circular Saw 15 Amp

Product's Documents

User Manual

Specifications

Craftsman CMES510 Questions and Answers
