Builtoin Dishwasher
LaveoVaisselme incorpere
Lavavajimmas £_potrado
©
:zzzzzz:(
©
User Manual Model
ESD300, ESD301 , ESD302 _ ESD310 , ESD311 , ESD312
Guide de I'Utilisateur Modele
ESD300, ESD301 , ESD302 _ ESD310 , ESD311 , ESD312
Manual del Usuario Modelo
ESD300, ESD301 , ESD302 _ ESD310 , ESD311 , ESD312

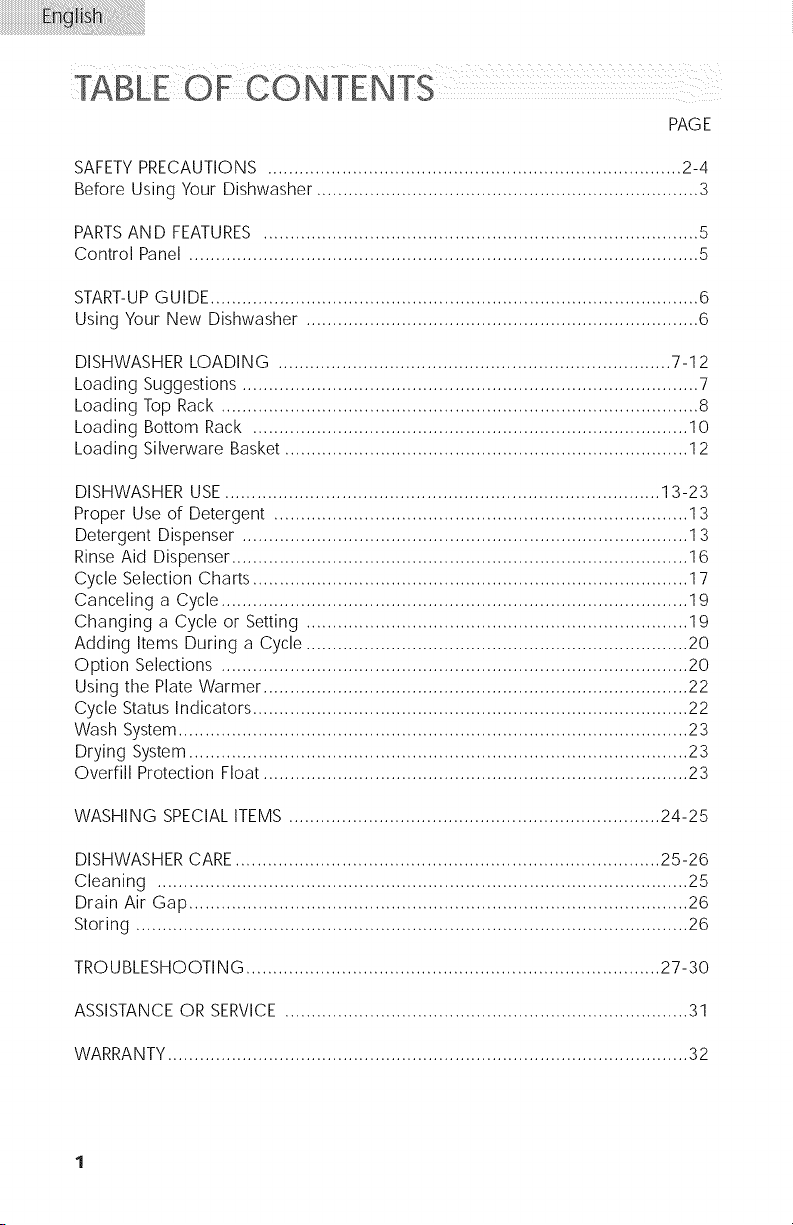

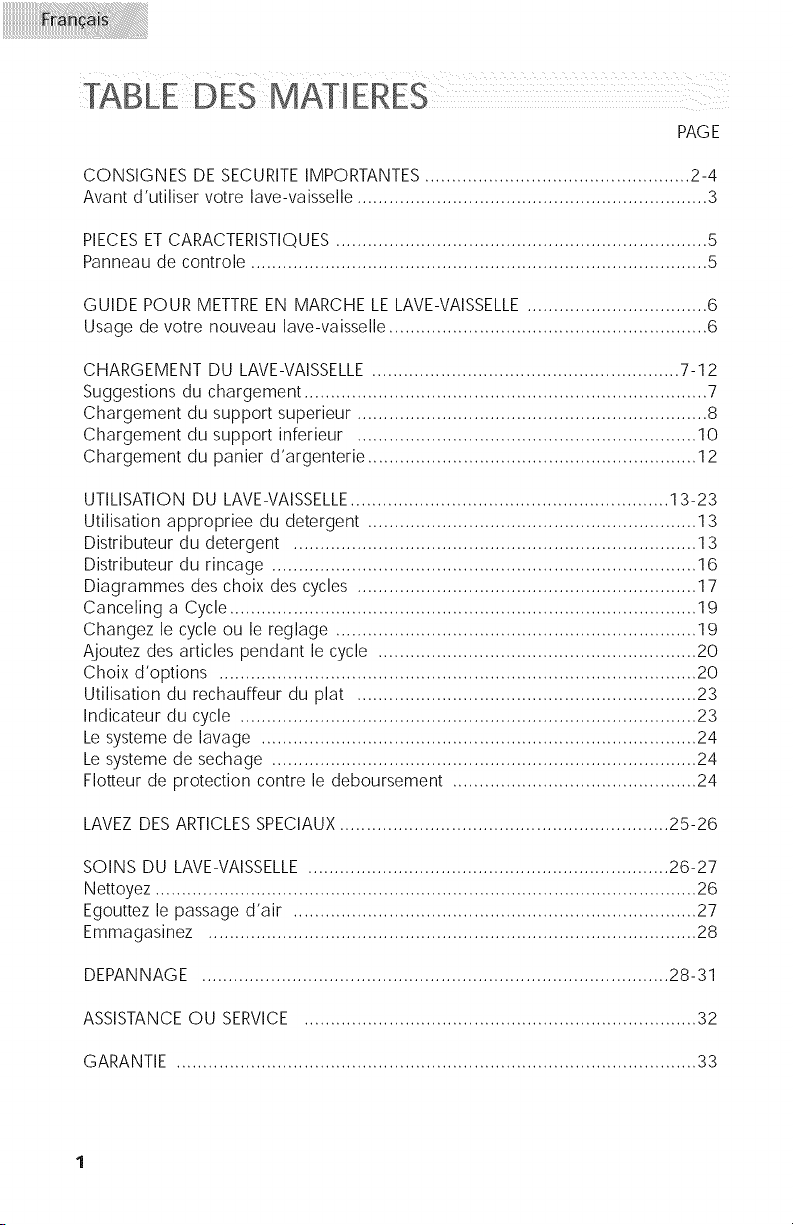

PAGE
SAFETYPRECAUTIONS .............................................................................. 2-4
Before Using Your Dishwasher ........................................................................ 3
PARTSAND FEATURES .................................................................................. 5
Control Panel ................................................................................................ 5
START-UPGUIDE ............................................................................................ 6
Using Your New Dishwasher .......................................................................... 6
DISHWASHER LOADING .......................................................................... 7-12
Loading Suggestions ...................................................................................... 7
Loading Top Rack .......................................................................................... 8
Loading Bottom Rack .................................................................................. 10

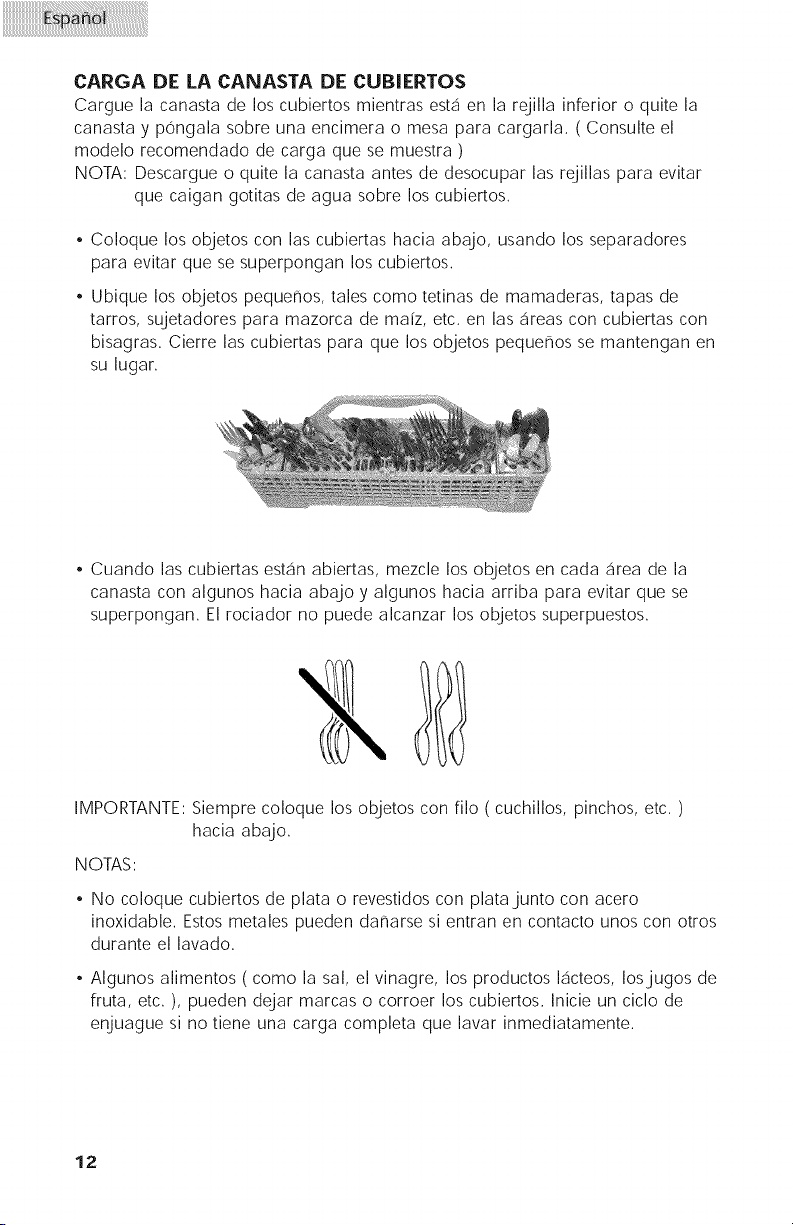

Loading Silverware Basket ............................................................................ 12
DISHWASHER USE.................................................................................. 13-23
Proper Use of Detergent .............................................................................. 13
Detergent Dispenser .................................................................................... 13

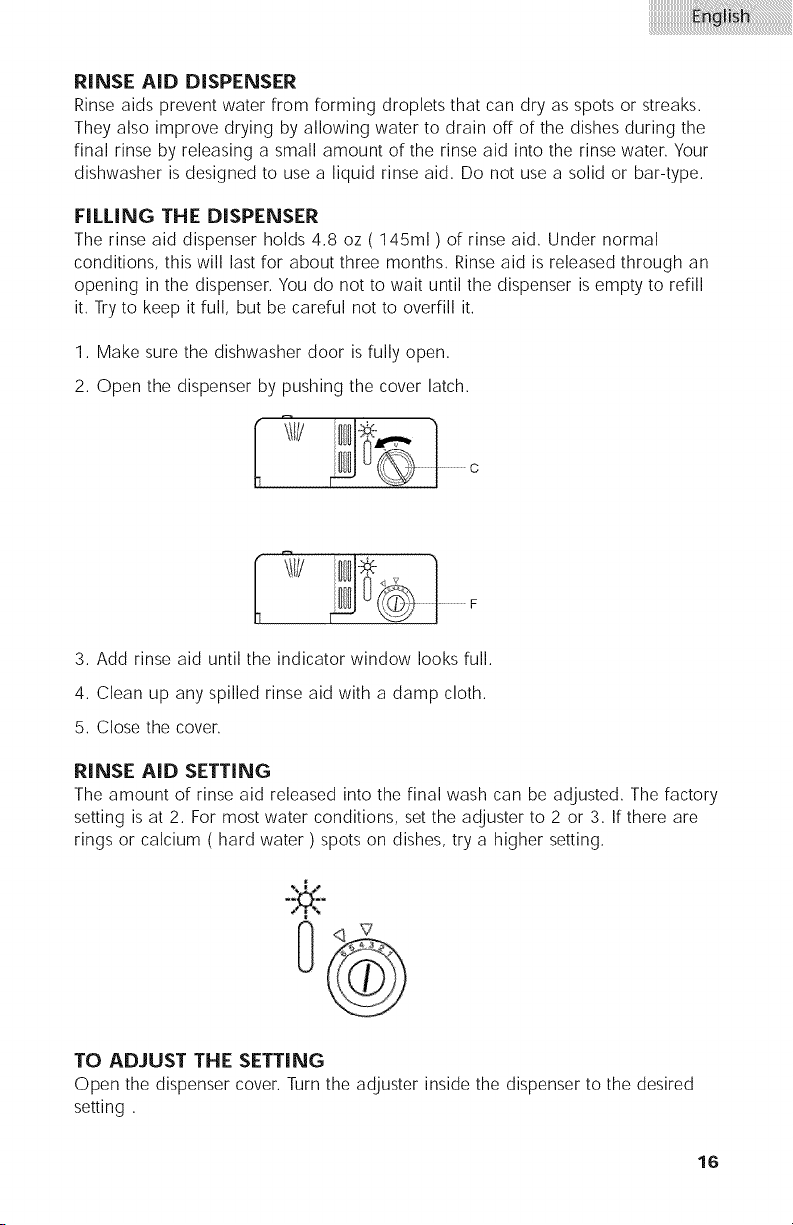

Rinse Aid Dispenser ...................................................................................... 16

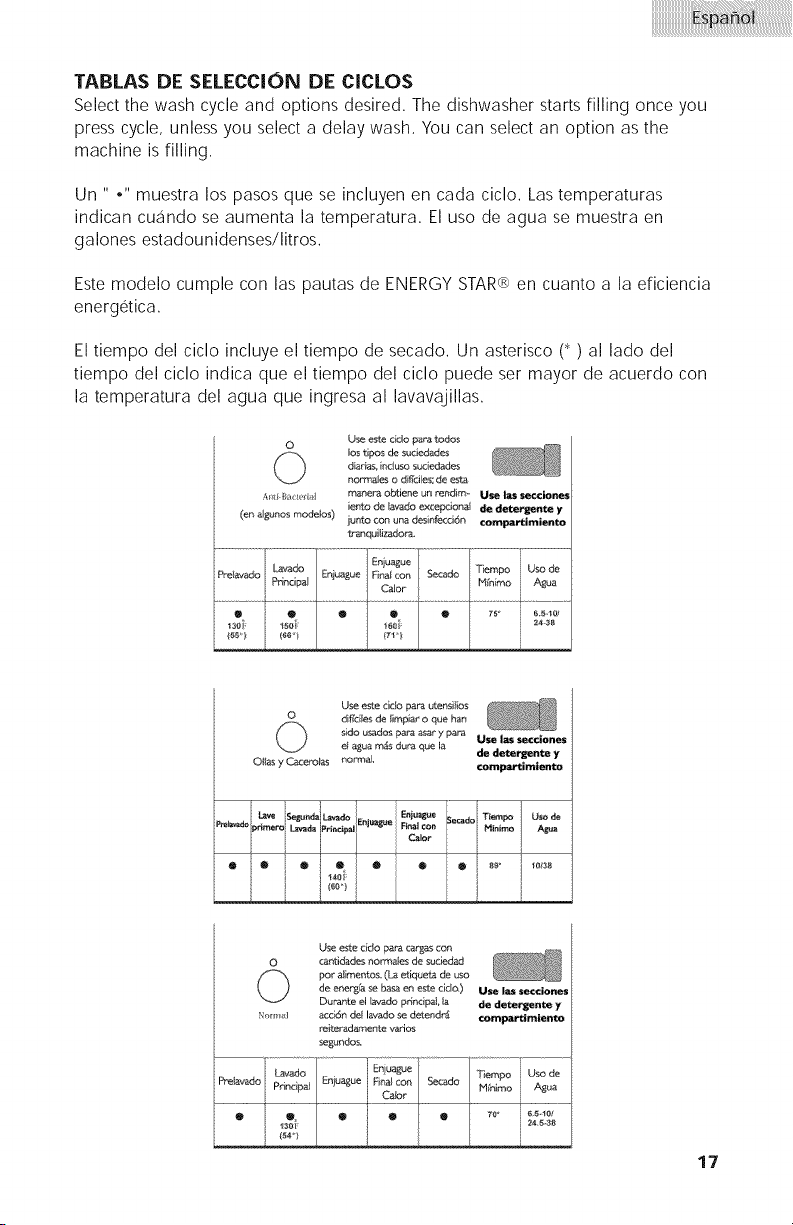

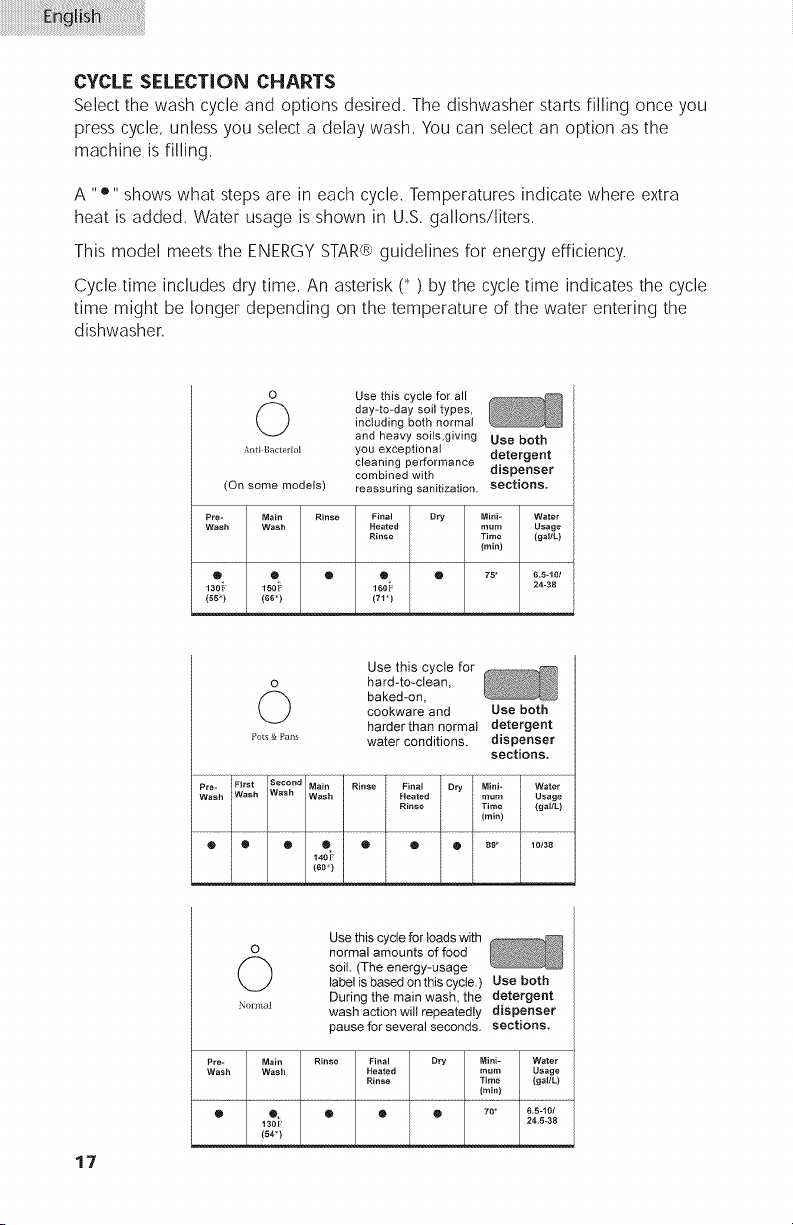

Cycle Selection Charts .................................................................................. 17

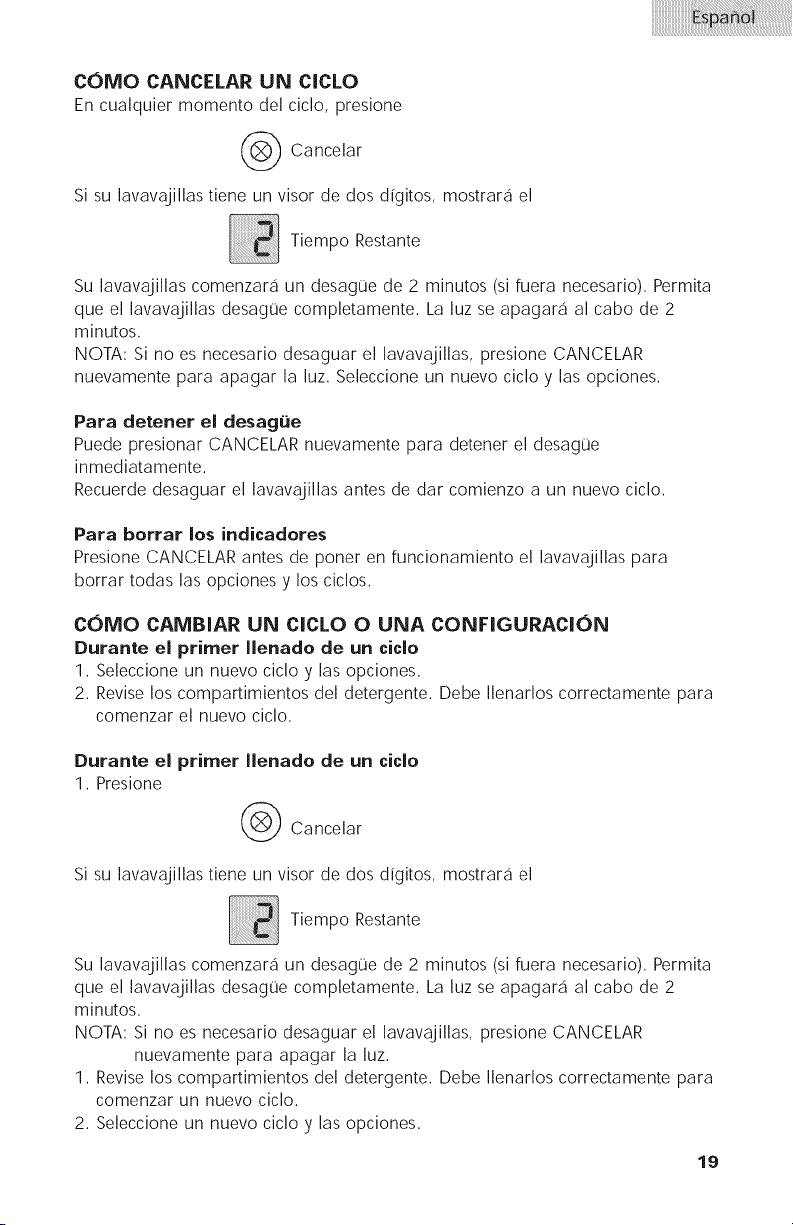

Canceling a Cycle ........................................................................................ 19
Changing a Cycle or Setting ........................................................................ 19
Adding Items During a Cycle ........................................................................ 20
Option Selections ........................................................................................ 20
Using the Plate Warmer ................................................................................ 22
Cycle Status Indicators .................................................................................. 22
Wash System ................................................................................................ 23
Drying System .............................................................................................. 23
Overfill Protection Float ................................................................................ 23
WASHING SPECIAL ITEMS ...................................................................... 24-25

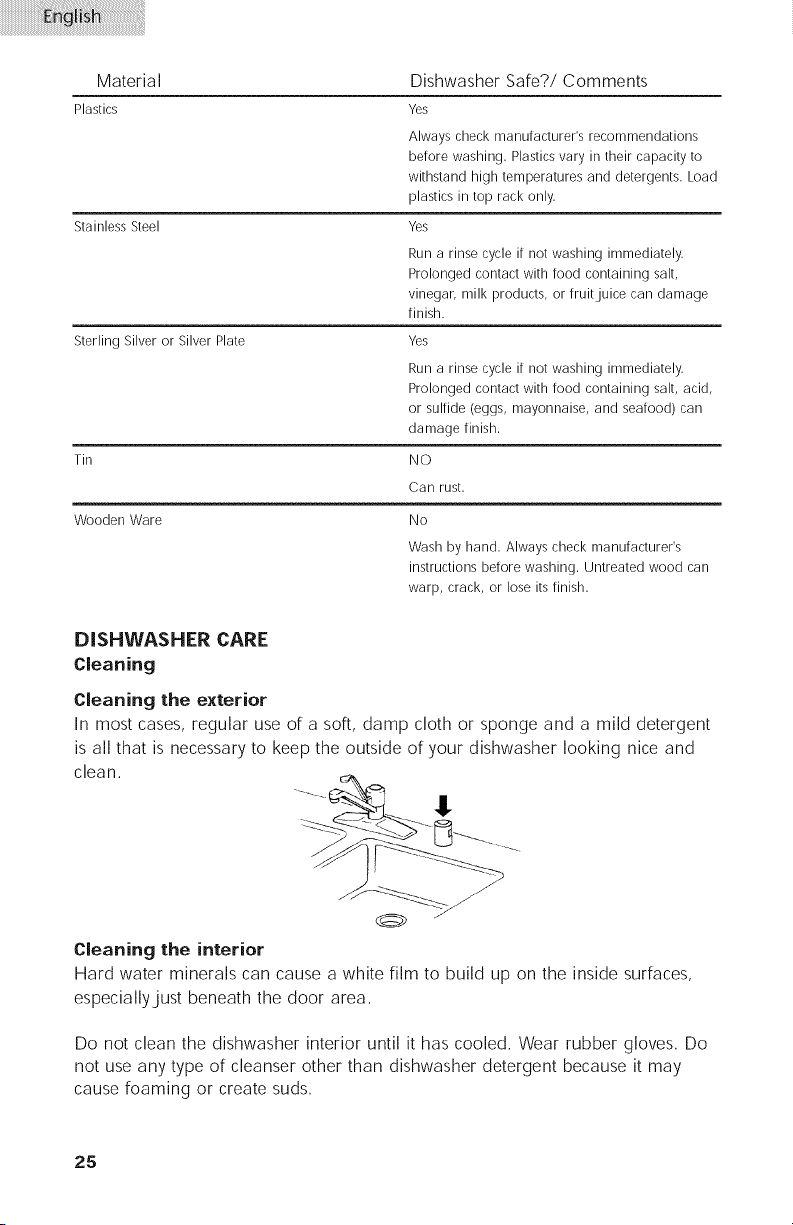

DISHWASHER CARE ................................................................................ 25-26
Cleaning .................................................................................................... 25
Drain Air Gap .............................................................................................. 26
Storing ........................................................................................................ 26

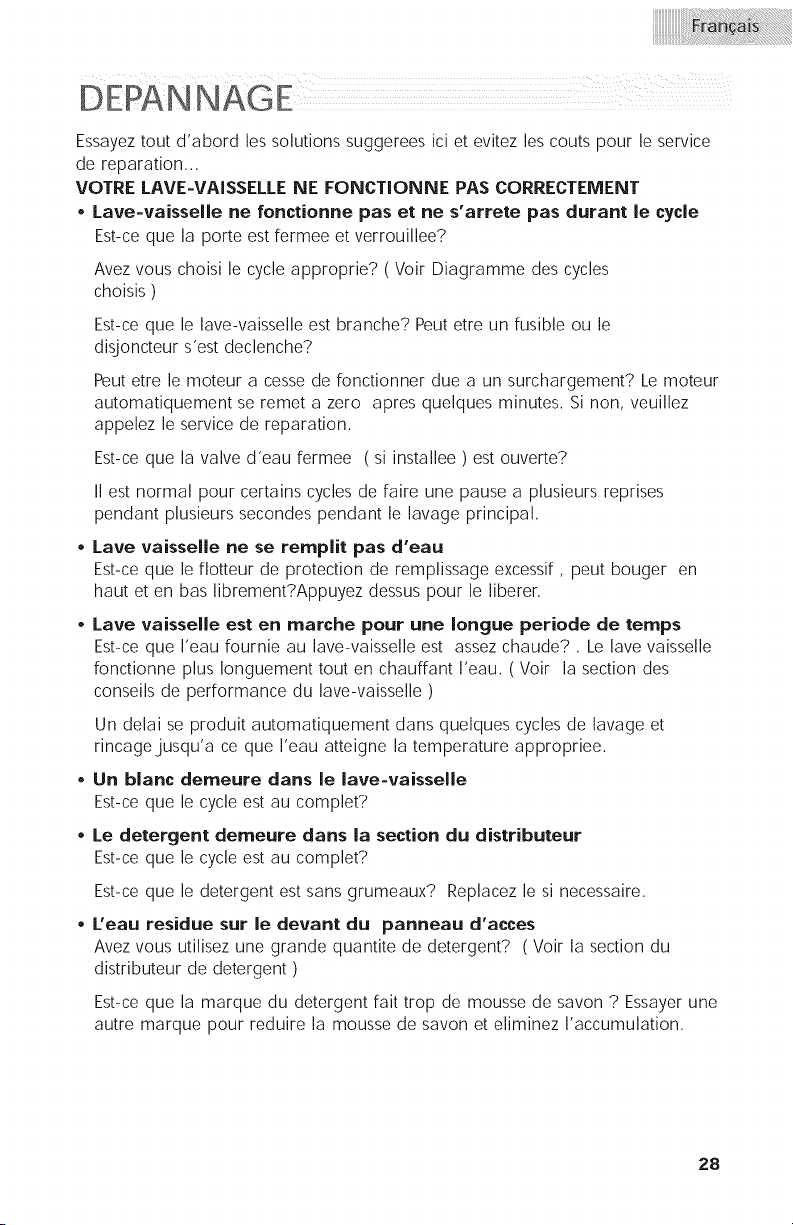

TROUBLESHOOTING .............................................................................. 27-30
ASSISTANCE OR SERVICE ............................................................................ 31
WARRANTY .................................................................................................. 32

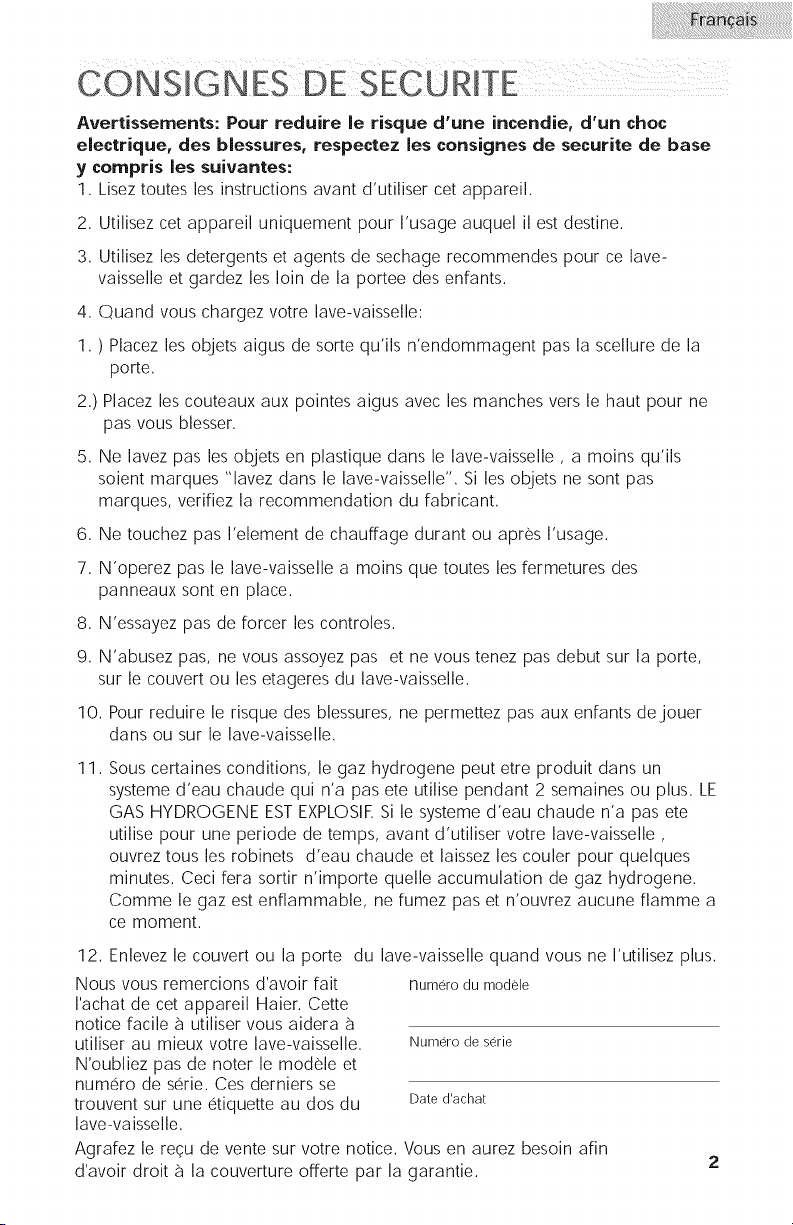

Warning! - To reduce the risk of fire, electric shock, or injury to
persons, always exercise basic safety precautions, including the
following:
1.
2.
3.
4.
5.
Read all instructions before using the appliance.
Use the dishwasher only for its intended function.
Use only detergents or rinse agents recommended for use in a dishwasher,
and keep them out of the reach of children.
When loading items to be washed:
1) Locate sharp items so that they are not likely to damage the door seal;
2) Load sharp knives with the handles up to reduce the risk of cut-type
injuries.
Do not wash plastic items unless they are marked "dishwasher safe" or the
equivalent. For plastic items not so marked, check the manufacturer's
recommendations.
6. Do not touch the heating element during or immediately after use.
7. Do not operate the dishwasher unless all enclosure panels are properly in
place.
8. Do not tamper with controls.
9. Do not abuse, sit on, or stand on the door, lid, or dish racks of the
dishwasher.
10. To reduce the risk of injury, do not allow children to play in or on the
dishwasher.
11. Under certain conditions, hydrogen gas may be produced in a hot water
system that has not been used for two weeks or more. HYDROGEN GAS IS
EXPLOSIVE. If the hot water system has not been used for such a period,
before using the dishwasher turn on all hot water faucets and let the water
flow from each for several minutes, This will release any accumulated
hydrogen gas. As the gas is flammable, do not smoke or use an open flame
during this time.
12. Remove the door or lid to the washing compartment when removing an old
dishwasher from service or discarding it.
Thank you for using this Haler product.
This easy-to-use manual will guide you
in getting the best performance from
your Haler dishwasher.
Remember to record the model and
serial number. They are on a label in
the dishwasher.
Model number
Serial number
Date of purchase
Staple your receipt to your manual.
You will need it to obtain warranty service.
BEFORE USING YOUR DISHWASHER
Tip Over Hazard
. Do not use dishwasher until completely installed.
. Do not push down on open door, doing so can
result in serious injury or cuts.
Electrical Shock Hazard
. Electrically ground dishwasher.
. Connect ground wire to green ground connector in
terminal box.
. Do not use an extension cord.
. Failure to follow these instructions can result in
death, fire, or electrical shock.
. Install where dishwasher is protected from the elements. Protect against
freezing to avoid possible rupture of fill valve. Such ruptures are not covered by
the warranty. See "Storing" in the "Dishwasher Care" section for winter storage
information.
. Install and level dishwasher on a floor that will hold the weight and in an area
suitable for its size and use.
. Remove all shipping plugs from hoses and connectors(such as the cap on the
drain outlet) before installing. See Installation Instructions for complete
information.
GROUNDING iNSTRUCTiONS
For a grounded, cord=connected dishwasher: The dishwasher must be
grounded. In the event of a malfunction or breakdown, grounding will reduce the
risk of electric shock by providing a path of least resistance for electric current.
The dishwasher is equipped with a cord having an equipment- grounding
conductor and a grounding plug. The plug must be plugged into an appropriate
outlet that is installed and grounded in accordance with all local codes and
ordinances.
WARNING: Improper connection of the equipment-grounding conductor can
result in a risk of electric shock. Check with a qualified electrician or service
representative if you are in doubt whether the dishwasher is properly grounded.
Do not modify the plug provided with the dishwasher; if it will not fit the outlet,
have a proper outlet installed by a qualified electrician.
For a permanently connected dishwasher:
The dishwasher must be connected to a grounded metal, permanent wiring
system, or an equipment- grounding conductor must be run with the circuit
conductors and connected to the equipment- grounding terminal or lead on the
dishwasher.
SAVE THESE II\ISTRUCTIONS
©
©

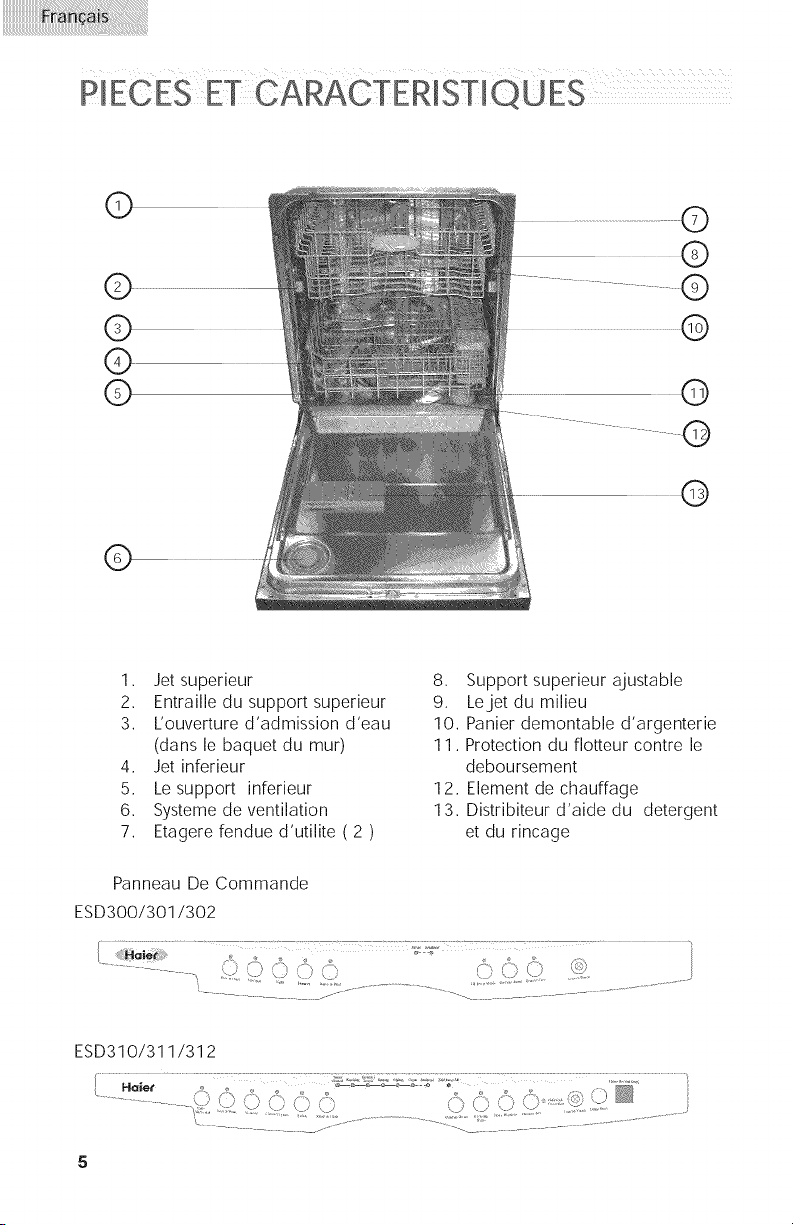

1. Upper Spray
2. Top Rack Track
3, Water Inlet Opening ( in tub wall)
4. Lower Spray arm
5. Bottom Rack
6. Vent System
7, Split Folding Utility Shelf ( Two )
8. Adjustable Top Rack
9, Middle Spray Arm
10, Removable Silverware Basket
11. Overfill Protection Float
12. Heating Element
13, Detergent and Rinse Aid
Dispenser
ESD300/301/302
( ] J°, ,, % , ., /;,,
...... , }, ) ( I,: ) ) ":'
ESD310/311/312

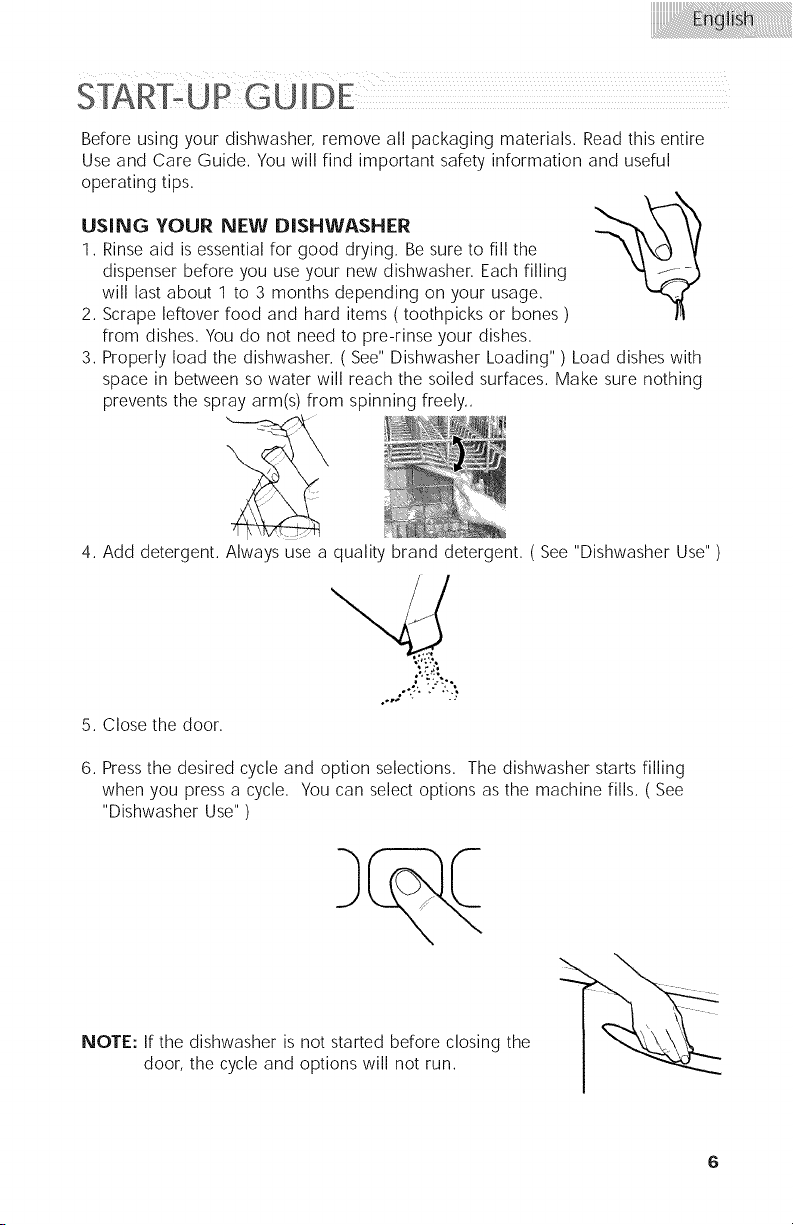

Beforeusingyourdishwasher,removeallpackagingmaterials.Readthisentire
UseandCareGuide.Youwillfindimportantsafetyinformationanduseful
operatingtips.

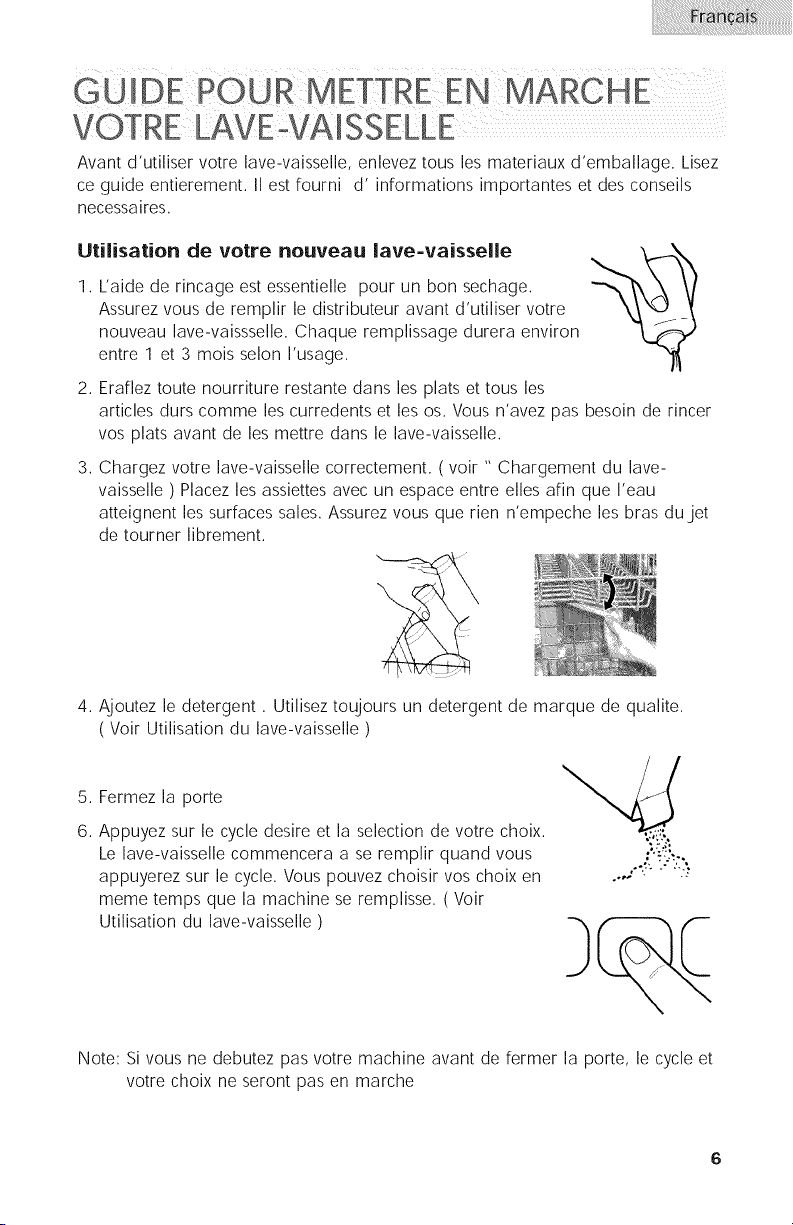

USINGYOUR NEW DISHWASHER
1. Rinse aid is essential for good drying. Be sure to fill the
dispenser before you use your new dishwasher. Each filling
will last about 1 to 3 months depending on your usage.
2. Scrape leftover food and hard items ( toothpicks or bones )
from dishes. You do not need to pre-rinse your dishes.
3. Properly load the dishwasher. ( See" Dishwasher Loading") Load dishes with
space in between so water will reach the soiled surfaces. Make sure nothing
prevents the spray arm(s) from spinning freely..
4. Add detergent. Always use a quality brand detergent. ( See "Dishwasher Use")
5. Close the door.
6. Press the desired cycle and option selections. The dishwasher starts filling
when you press a cycle. You can select options as the machine fills. ( See
"Dishwasher Use")
NOTE: If the dishwasher is not started before closing the
door, the cycle and options will not run.

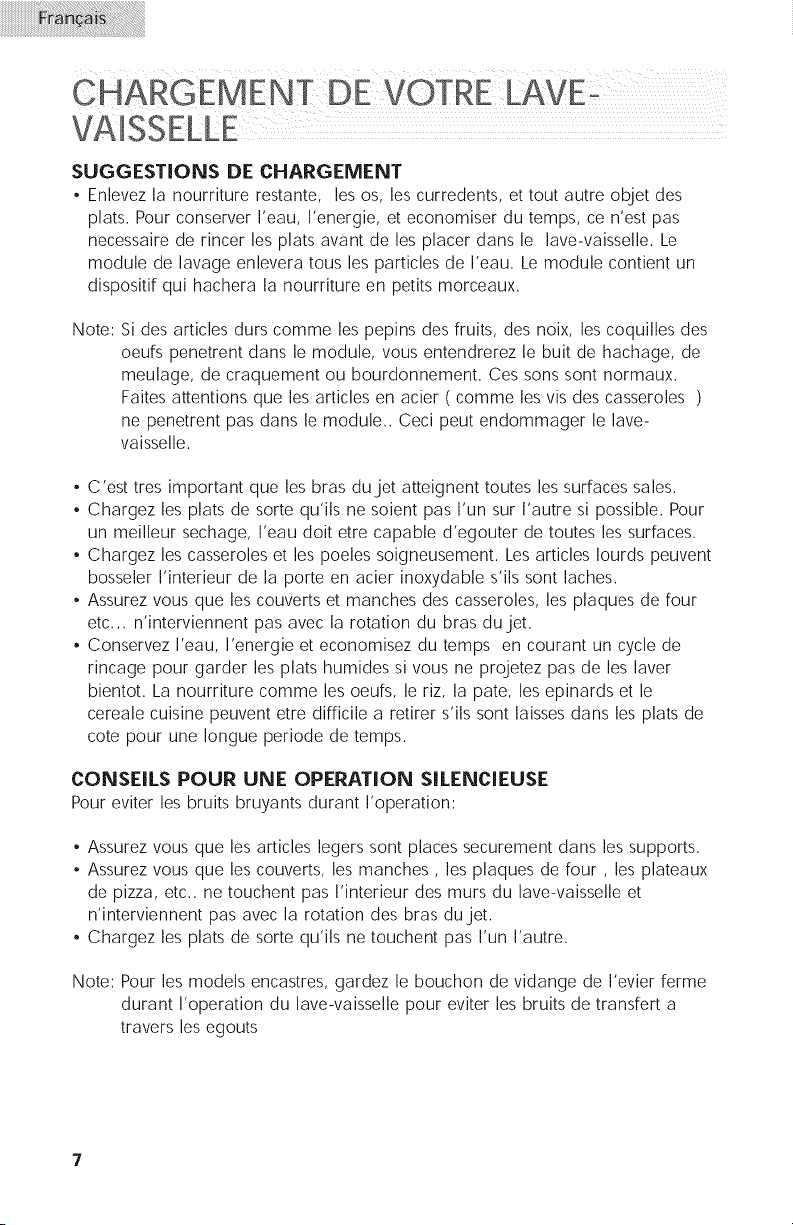

LOADING SUGGESTIONS
, Remove leftover food, bones, toothpicks and other hard items from the dishes.
To conserve water and energy and save time, it is not necessary to rinse dishes
before putting them into the dishwasher. The wash module removes food
particles from the water. The module contains a chopping device which will
reduce the size of food items.
NOTE:
If hard items such as fruit seeds, nuts, and eggshells enter the wash
module, you might hear chopping, grinding, crunching, or buzzing
sounds. These sounds are normal when hard items enter the module. Do
not let metallic items ( such as pot handle screws ) get into the wash
module. Damage can occur.
, It is important for the water spray to reach all soiled surfaces.
, Load dishes so they are not stacked or overlapping if possible. For best drying
results, water must be able to drain from all surfaces.
, Load heavy pots and pans carefully. Heavy items can dent the stainless steel
interior of the door if they are dropped or bumped.
, Make sure pot lids and handles, pizza pans, cookie sheets, etc., do not
interfere with the spray arm rotation.
* Conserve water, energy and save time spent hand-rinsing by running a rinse
cycle to keep dishes moist if you do not plan to wash them soon. Foods such
as eggs, rice, pasta, spinach and cooked cereals may be hard to remove if
they are left to dry over a period of time.
QUIET OPERATING TiPS
To avoid thumping/clattering noises during operation:
, Make sure lightweight load items are secured in the racks.
, Make sure pot lids and handles, pizza pans, cookie sheets, etc., do not touch
interior walls or interfere with the rotation of the spray arm.
, Load dishes so they do not touch one another.
NOTE: For built-in models, keep sink drain plugs closed during dishwasher
operation to prevent noise transfer through drains.

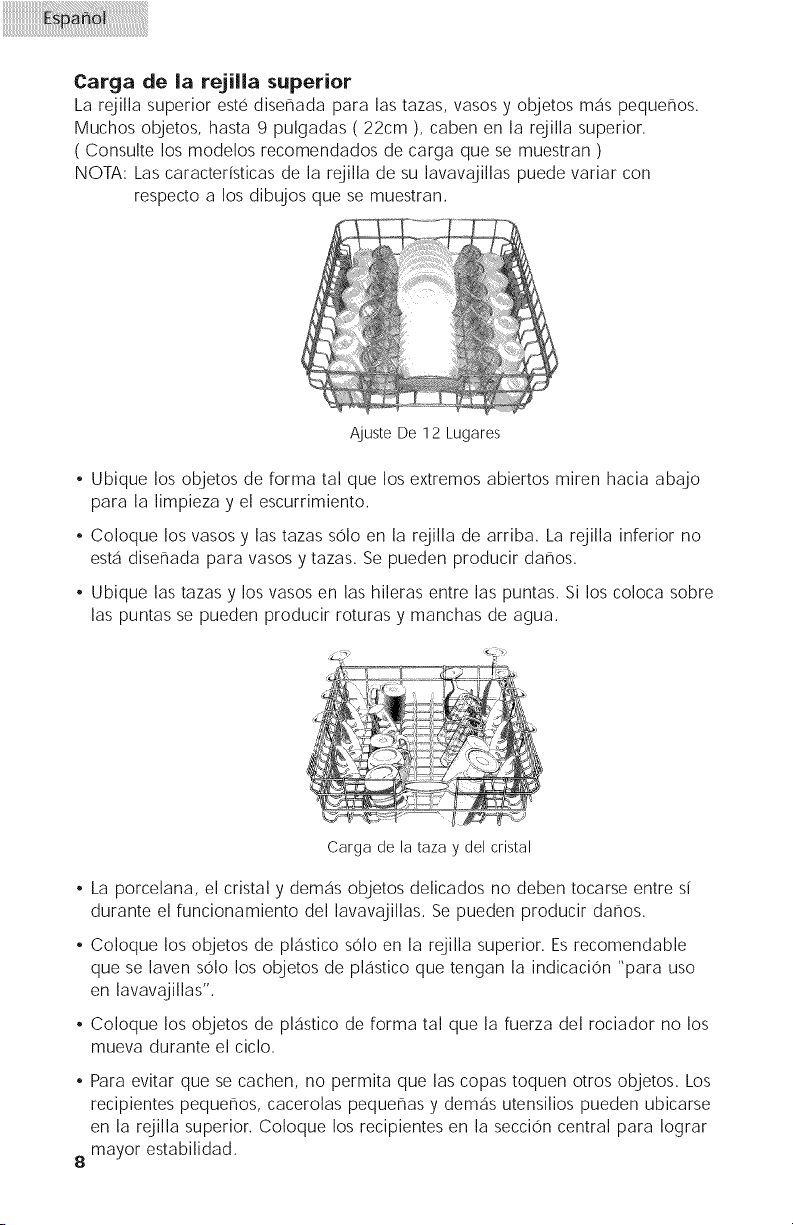

LOADING TOP RACK
The top rack is designed for cups, glasses and smaller items, Many items, up to
9 in. ( 22 cm ), fit in the top rack. ( See recommended loading patterns shown )
NOTE: The features on your dishwasher rack may vary from the drawings shown.
12 Place Setting
. Place items so open ends face down for cleaning and draining.
. Load glasses and cups in top rack only. The bottom rack is not designed for
glasses and cups. Damage can occur.
. Place cups and glasses in the rows between tines. Placing them over the tines
can lead to breakage and water spots.
Cup and Glass Load
. China, crystal and other delicate items must not touch each other during
dishwasher operation. Damage may occur.
. Load plastic items in the top rack only. Only plastic items marked "dishwasher
safe" are recommended.
. Load plastic items so the force of the spray does not move them during the
cycle.
. To avoid chipping, do not let stemware touch other items. Small bowls, pans
and other utensils can be placed in the top rack. Load bowls in the center
section for best stability.

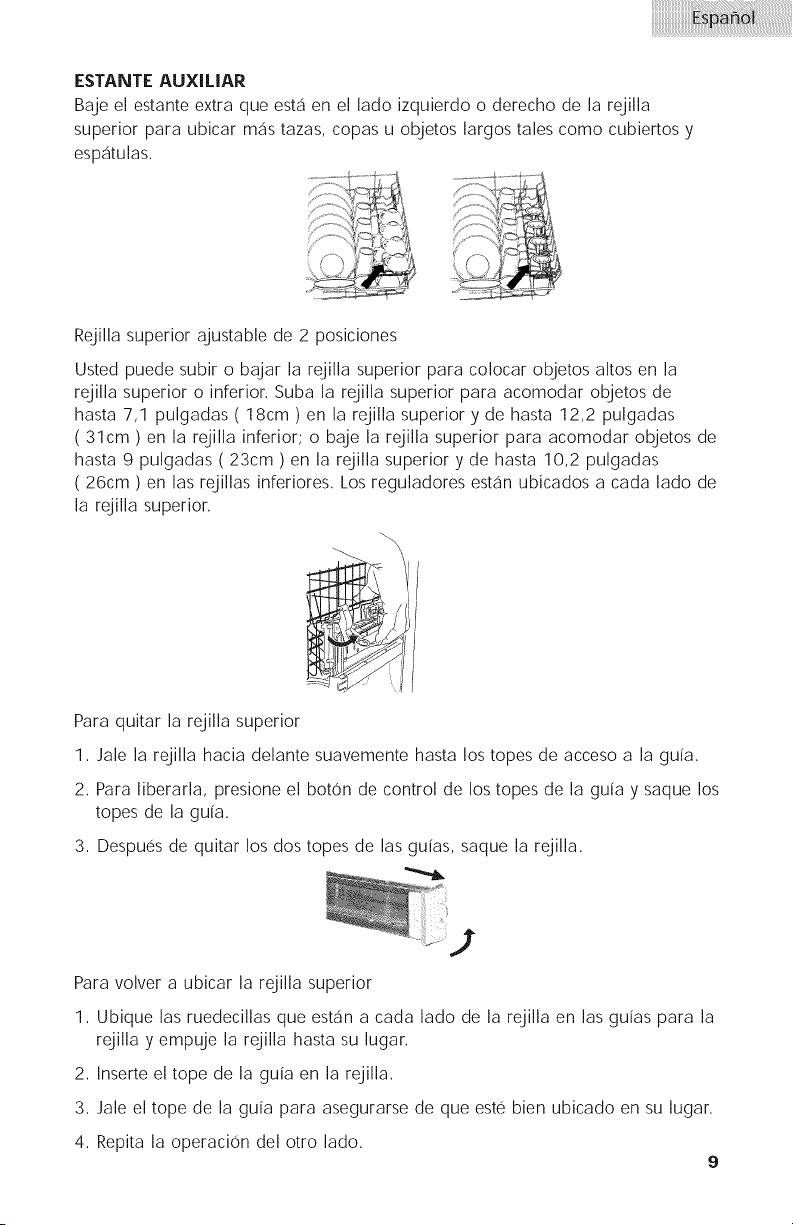

SURE=HOLD • UTILITY SHELF
Fold down the extra shelf on the left or right side of the top rack to hold additional
cups, stemware or long items such as utensils and spatulas.
Adjustable 2-position top rack
You can raise or lower the top rack to fit tall items in either the top or bottom rack.
Raise the top rack to accommodate items up to 7.1 in. ( 18 cm ) in the top rack
and 12.2 in. ( 31 cm ) in the bottom rack, or lower the top rack to accommodate
items up to 9 in. ( 23 cm ) in the top rack and the 10.2 in. ( 26cm ) bottom racks.
Adjusters are located on each side of the top rack.
"-.\
To remove the top rack
1. Pull the rack forward slightly to access track stops.
2. To release, press the button of the track stop finger grip and, pull track stop
out of the track.
3. After removing both track stops, pull rack out.
! i_
.#
To replace the top rack
1. Place the rollers on each side of the rack into the rack tracks and push the
rack back.
2. Insert track stop into rack.
3. Pull on the track stop to make sure it is locked into place.
4. Repeat on the other side.
LOADING BOTTOM RACK
The bottom rack is designed for plates, pans, casseroles, and utensils. Many
items, up to 12.2 in. ( 31 cm ) tall, fit in the bottom rack. ( See recommended
loading patterns shown )
NOTE: The features on your dishwasher rack may vary from the drawings shown.
12 Place Settings
, Do not load glasses, cups, or plastic items in the bottom rack. Load small items
in the bottom rack only if they are secured in place.
, Load plates, soup bowls, etc. between tines.
, Overlap the edges of plates for large loads.
, Load soup, cereal, and serving bows in the rack in a variety of ways depending
upon their size and shape. Load bowls securely between the rows of tines. Do
not nest bowls because the spray will not reach all surfaces.
Utensil Load
, Load cookie sheets, cake pans, and other large items at the sides and back.
Loading such items in front can keep the water spray from reaching the
detergent dispenser
10

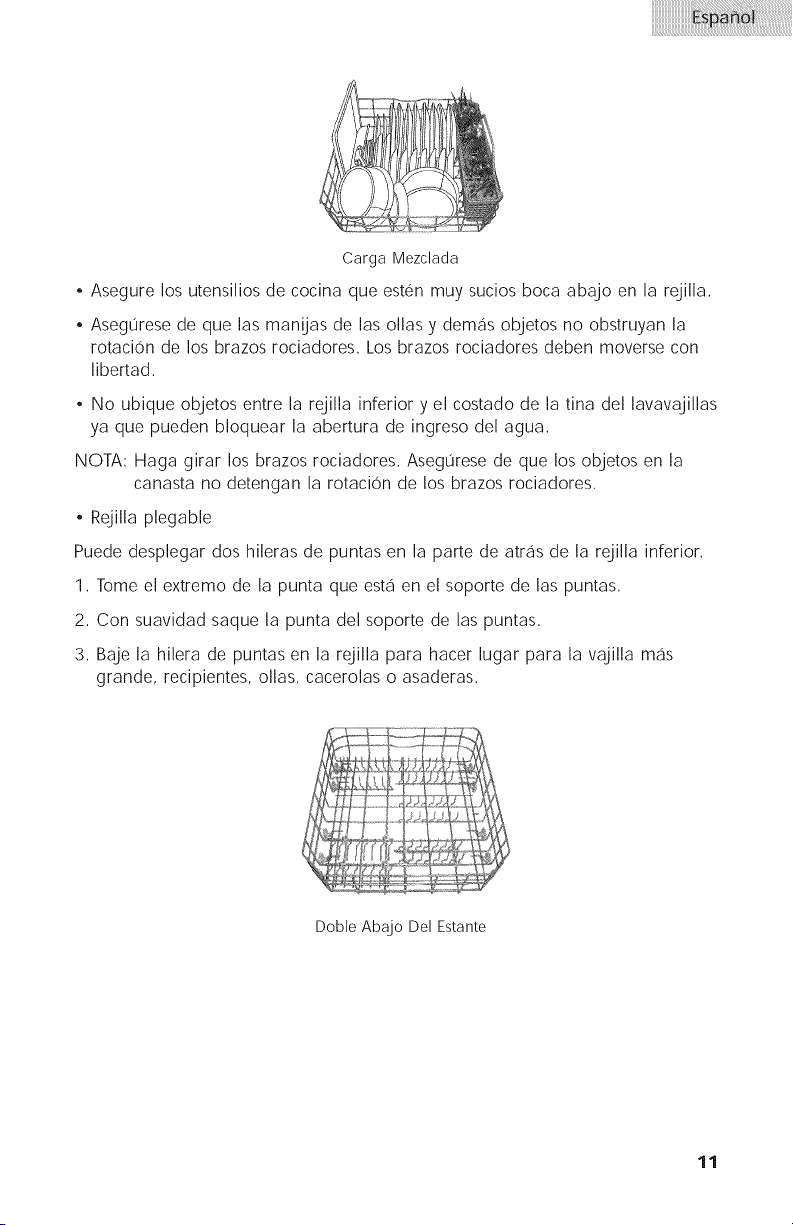

Mixed Load
, Secure heavily soiled cookware face down in the rack.
, Make sure pot handles and other items do not stop rotation of the spray
arm(s). The spray arm(s) must move freely.
, Do not load items between the bottom rack and the side of the dishwasher tub
because they might block the water inlet opening.
NOTE: Spin the spray arms. Be sure items in the basket do not stop the rotation
of the spray arms.
, Fold-Down Rack
You can fold down two rows of tines at the back of the bottom rack.
1. Grasp the tip of the tine that is in the tine holder.
2. Gently pull the tine out of the tine holder.
3. Lay the row of tines down in the rack to make room for larger dishes, bowls,
pots, pans or roasters.
Fold Down Rack
11
LOADING SILVERWAREBASKET
Load the silverware basket while it is in the bottom rack or remove the basket
and place on a counter or table for loading. ( See recommended loading pattern
shown )
NOTE: Unload or remove the basket before unloading the racks to avoid spilling
water droplets on the silverware.
, Load items with covers down, using the separators to prevent silverware
nesting.
, Place small items such as baby bottle caps,,jar lids, corncob holders, etc. in the
section(s) with hinged cover(s). Close the cover to hold small items in place.
, When covers are up, mix items in each section of the basket with some
pointing up and some down to avoid nesting. Spray cannot reach nested items.
iMPORTANT : Always load sharp items ( knives, skewers, etc. ) pointing down.
NOTES:
, Do not load silver or silver-plated silverware with stainless steel. These metals
can be damaged by contact with each other during washing.
, Some foods ( such as salt, vinegar, milk products, fruit juices, etc. ), can pit or
corrode silverware. Run a rinse cycle if you do not have a full load to wash
immediately.
12
PROPER USE OF DETERGENT
Use only detergent specifically made for use in dishwasher. Cascade, Cascade
Complete and Electrasol Automatic Dishwashing Detergents have been approved
for use in all Haler dishwasher. Keep your detergent fresh and dry. Don't put
powder detergent into the dispenser until you're ready to wash dishes.
All wash cycles except RINSEONLY require detergent in the main and pre-wash
cup.
Detergent Dispenser
The detergent dispenser has 2 sections, the small Pre-Wash section empties
detergent into dishwasher when you close the door.
1
2
1. Cover latch
2. Main Wash section
3. Pre-Wash section
4. Cover
The larger Main wash section automatically empties detergent into the
dishwasher during the wash ( See the "cycle Selection Charts" )
, Use automatic dishwashing detergent only. Other detergents can produce
excessive suds that can overflow out of the dishwasher and reduce washing
performance.
* Add detergent just before starting a cycle.
, Store tightly closed detergent in a cool, dry place. Fresh automatic dishwasher
detergent results in better cleaning.
NOTE: Do not use detergent with a rinse cycle.

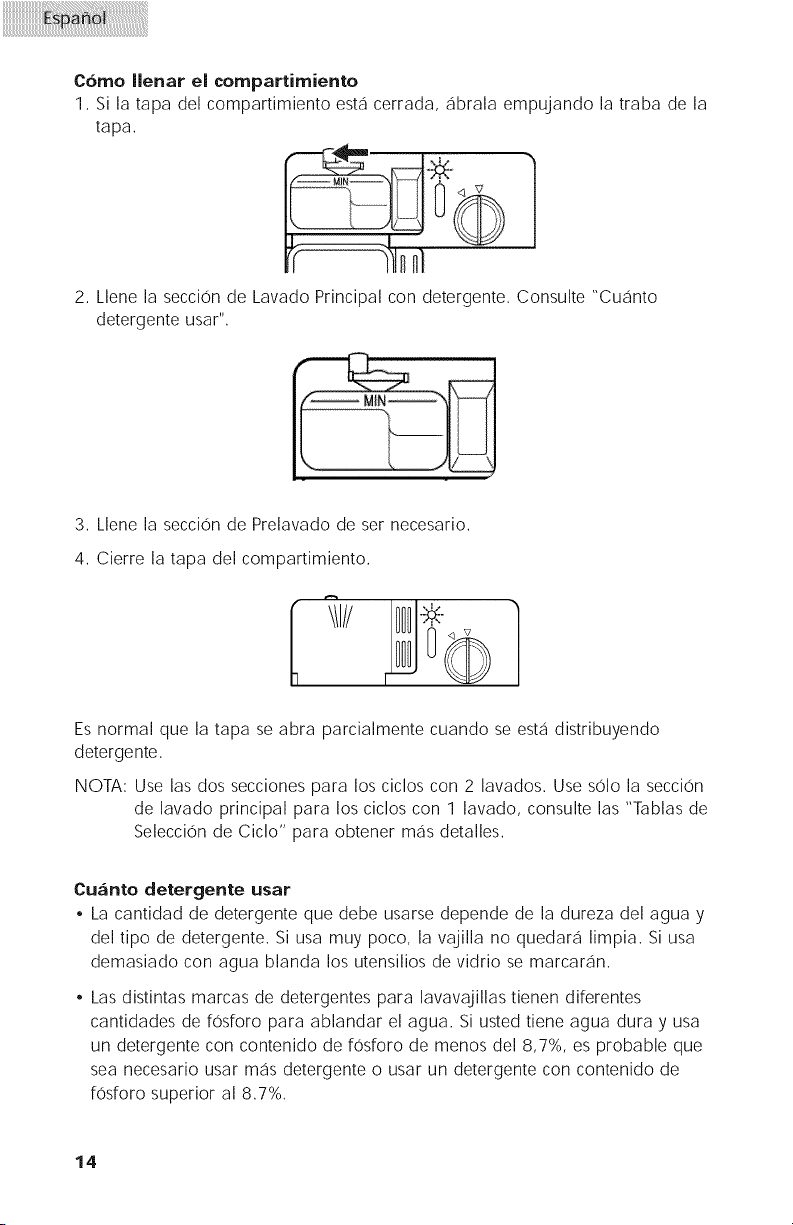

Filling the dispenser
1. If the dispenser over is closed, open the cover by pushing the cover latch.
13
2. FilltheMainWashsectionwithdetergent.See"Howmuch
detergenttouse."
3. FillthePre-Washsection,ifneeded.
4. Closethedispensercover.
It is normal for the cover to open partially when dispensing detergent.
NOTE: Use both sections for cycles with 2 washes. Use only the main wash
section for cycles with 1 wash, See the "Cycle Selection Charts" for more
details.
How much detergent to use
, The amount of detergent to use depends on the hardness of your water and
the type of detergent. If you use too little, dishes won't be clean. If you use too
much in soft water, glassware will etch.
, Different brands of dishwasher detergent have different amounts of
phosphorous for softening water. If you have hard water and use a detergent
with a phosphorous content of less than 8.7%, you might need to use more
detergent, or use a detergent with a phosphorous content higher than 8.7%.
14
Water Hardness
Soft to Medium Hard Water
0 to 6 grains per gallon
Amount of Detergent
For normally soiled loads
• Partially fill the Main Wash section to the 20
gram
• Completely fill the Pre-Wash section
NOTE: Fill the Pre-Wash section halfway if dishes
are pre-rinsed or the water is very soft(0 to
3.2/12 2 grains per gallon)
For heavily soiled loads
• Partially fill the Main Wash section to the 30
gram
• Completely fill the Pre-Wash section
Medium to hard water
7 to 12 grains per gallon
For normal and heavily soiled loads
• Partially fill the Main Wash section to the 3%
• Completely fill the Pre-Wash section
Very Hard Water
13 grains per gallon and above
NOTE: It might be necessary to use the Baked
on Cookware cycle, or a normal cycle with Hi-
Temp Scrub, for best wash performance with very
hand water.
For normally and heavily soiled loads
• Completely fill the main wash section
• Completely fill the Pre-Wash section
• Turn the rinse aid dispenser to a higher setting.
See "Rinse Aid Dispenser " later in this section
NOTE: Fill amounts shown are for standard powdered detergent. Amounts may vary if you use liquid or
concentrated powdered detergent. Follow instruction on the package when using liquid dishwasher
detergent or concentrated powdered detergent.
If you use detergent tablets, use one whole tablet in the Main Wash section only for all loads and water
hardness levels.
15
RINSE AID DISPENSER
Rinse aids prevent water from forming droplets that can dry as spots or streaks.
They also improve drying by allowing water to drain off of the dishes during the
final rinse by releasing a small amount of the rinse aid into the rinse water. Your
dishwasher is designed to use a liquid rinse aid. Do not use a solid or bar-type.
FILLING THE DISPENSER
The rinse aid dispenser holds 4.8 oz ( 145ml ) of rinse aid. Under normal
conditions, this will last for about three months. Rinse aid is released through an
opening in the dispenser. You do not to wait until the dispenser is empty to refill
it. Try to keep it full, but be careful not to overfill it.
1. Make sure the dishwasher door is fully open.
2. Open the dispenser by pushing the cover latch.
yu®t c
3. Add rinse aid until the indicator window looks full.
4. Clean up any spilled rinse aid with a damp cloth.
5. Close the cover.
RINSE AID SETTING
The amount of rinse aid released into the final wash can be adjusted. The factory
setting is at 2. For most water conditions, set the adjuster to 2 or 3. If there are
rings or calcium ( hard water ) spots on dishes, try a higher setting.
TO ADJUST THE SETTING
Open the dispenser cover. Turn the adjuster inside the dispenser to the desired
setting.
16
CYCLE SELECTION CHARTS
Select the wash cycle and options desired. The dishwasher starts filling once you
press cycle, unless you select a delay wash. You can select an option as the
machine is filling.
A "o ,, shows what steps are in each cycle. Temperatures indicate where extra
heat is added. Water usage is shown in U.S. gallons/liters.
This model meets the ENERGY STAR® guidelines for energy efficiency.
Cycle time includes dry time. An asterisk (*) by the cycle time indicates the cycle
time might be longer depending on the temperature of the water entering the
dishwasher.
O
©
Anti Bacterial
(On some models)
Pre- Main Rinse
Wash Wash
2, 2,
13g_" 15o_
Use this cycle for all
day-to-day soil types,
including both normal
and heavy soils,giving Use both
you exceptional detergent
cleaning performance
combined with dispenser
reassuring sanitization, sections.
Final Dry Mini- Water
Heated mum Usage
Rinse Time (gaitL)
(rein)
O • 78* 63_tSl
16OF 24-38
(7t*)
O
©
Po_s & Pans
Use this cycle for
hard-to-clean,
baked-on,
cookware and Use both
harderthan normal detergent
water conditions, dispenser
sections.
• i • • _i • • o 59_ 1013g
17
O
©
Normal
Use this cycle for loads with
normal amounts of food
soil. (The energy-usage
label isbased on this cycle.) Use both
During the main wash, the detergent
wash action will repeatedly dispenser
pause for several seconds, sections.
Pre- Main Rinse Final Dry Mini- Water
Wash Wash Heated mum Usage
Rinse Time (gal/L}
(mtn)
• e, • • O zo* 5.5-10/
1301' 24,5-38
(54)
Use this cycle for
o china and crystal.
Q This cycle uses a light
wash and gentle dry. Use main
During the heated dry, detergent
Chi,_a/c,-:yst_J the heating element dispenser section.
(On some models) cycles on and off.
/
,3_| * I * * |SO*|',0"8
q,04| /! / 4
Use this cycle for o heavy
wash. This cycle uses a
0 longer wash time and Use main
extra rinse to clean heavily detergent
soiled dishes, dispenser
section,
(On some models)
Pre- Main Rinse Final Dry Mini- Water
wash Wash Heated mum Usage
Rinse Time (gal/L}
(rain)
® • 0 75 10
}@/'_i*_ Hokl
Use this rinse cycle
for rinsing dishes, _ ] /
glasses, and _J
silverware that will not
be washed right Do not use
detergent with
away. this cycle,
Pre- Main Rinse Final Dry Time Water
wash Wash Heated (min) Usage
Rinse (gaJ/L)
, If the incoming water temperature is less than the recommended temperature
or food soils are heavy, the cycle will automatically compensate by adding
time, heat and water as needed.
18
CANCELLINGA CYCLE
Anytime during a cycle, press
Cancel Cancel
If your dishwasher has a dual-digit display, it shows
Time Remaining
Your dishwasher will start a 2-minute drain (if needed). Let the dishwasher drain
completely. The light turns off after 2 minutes.
NOTE: If your dishwasher does not need draining, press CANCEL again to turn
the light turns off. Select a new cycle and options.
To stop the drain
You can press CANCEL again to stop the drain immediately.
Remember to drain the dishwasher before starting a new cycle.
To clean the indicators
Press CANCEL before starting the dishwasher to clean all options and cycles.
CHANGING A CYCLE OR SETTING
During the first fill of a cycle
1. Press a new cycle and/or options.
2. Check the detergent dispensers.They must be filled properly for the new cycle.
After the first fill of a cycle
1. Press
C_nCe I
Cancel
If your dishwasher has a dual-digit display, it shows
Time Remaining
Your dishwasher will start a 2-minute drain (if needed). Let the dishwasher drain
completely. The light turns off after 2 minutes.
NOTE: If your dishwasher does not need draining,press CANCEL again to turn
the light off.
1. Check the detergent dispensers. They must be filled properly for the new cycle.
2. Press a new cycle and/or options.
19

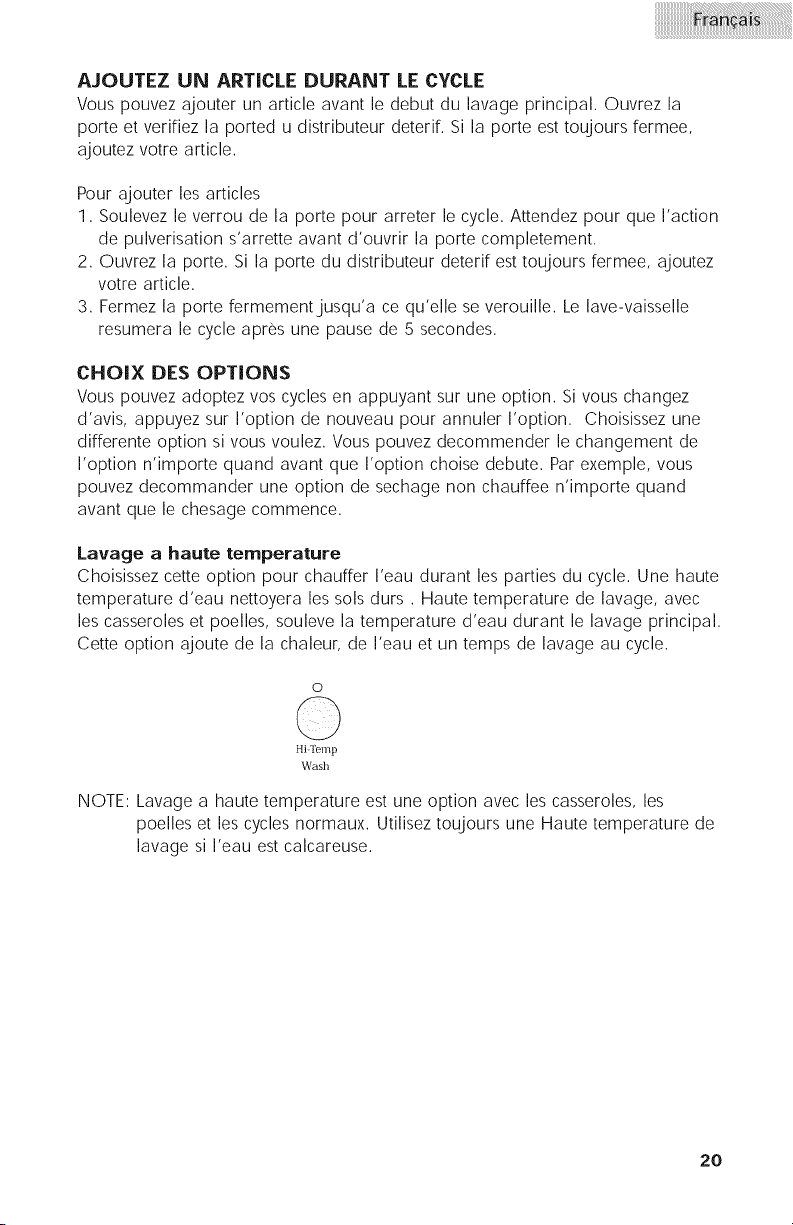

ADDING iTEMS DURING A CYCLE
You can add an item anytime before the main wash starts. Open the door and
check the detergent dispenser If the cover is still closed, you can add items.
To add items
1. Lift up the door latch to stop the cycle. Wait for the spraying action to stop
before opening the door
2. Open the door. If the detergent dispenser cover is still closed, add the item.
3. Close the door firmly until it latches. The dishwasher resumes the cycle after
about a 5-second pause.
OPTION SELECTIONS
You can customize your cycles by pressing an option. If you change your mind,
press the option again to turn the option off.
Select a different option if desired.
You cancel change an option anytime before selected option begins.For
example,you can press an unheated drying option anytime before drying begins.
Hi=Temp Wash
Select this option to heat the water during parts of the cycle. Higher water
temperatures helps clean tough soils. Hi-Temp Wash, with the Pots &
Pans,Normal raises the water temperature in the main wash.
This option adds heat, water and wash time to a cycle.
0
Hi Temp
Wash
NOTE: Hi-Temp Wash is an option with the Pots & Pans and Normal cycles.
Always use Hi-Temp Wash if you have hard water.
Sanitize Rinse Option
Select this option to raise the water temperature in the final rinse to
approximately 160 F ( 71 °C ). The Sanitize Rinse Option adds heat and time to
the cycle. This high temperature rinse sanitizes your dishes and glassware in
accordance With NSF/ANSI standard 184 for Residential dishwasher. Certified
residential dishwasher are not intended for licensed food establishments.
o
©
Sanitize Rirlse
NOTE: Anti-Bacterial Wash automatically uses this option. Sanitize Rinse is an
option with the Pots & Pans and Normal cycle. Only these sanitization cycles have
been designed to meet the NSF/ANSI requirements.
20

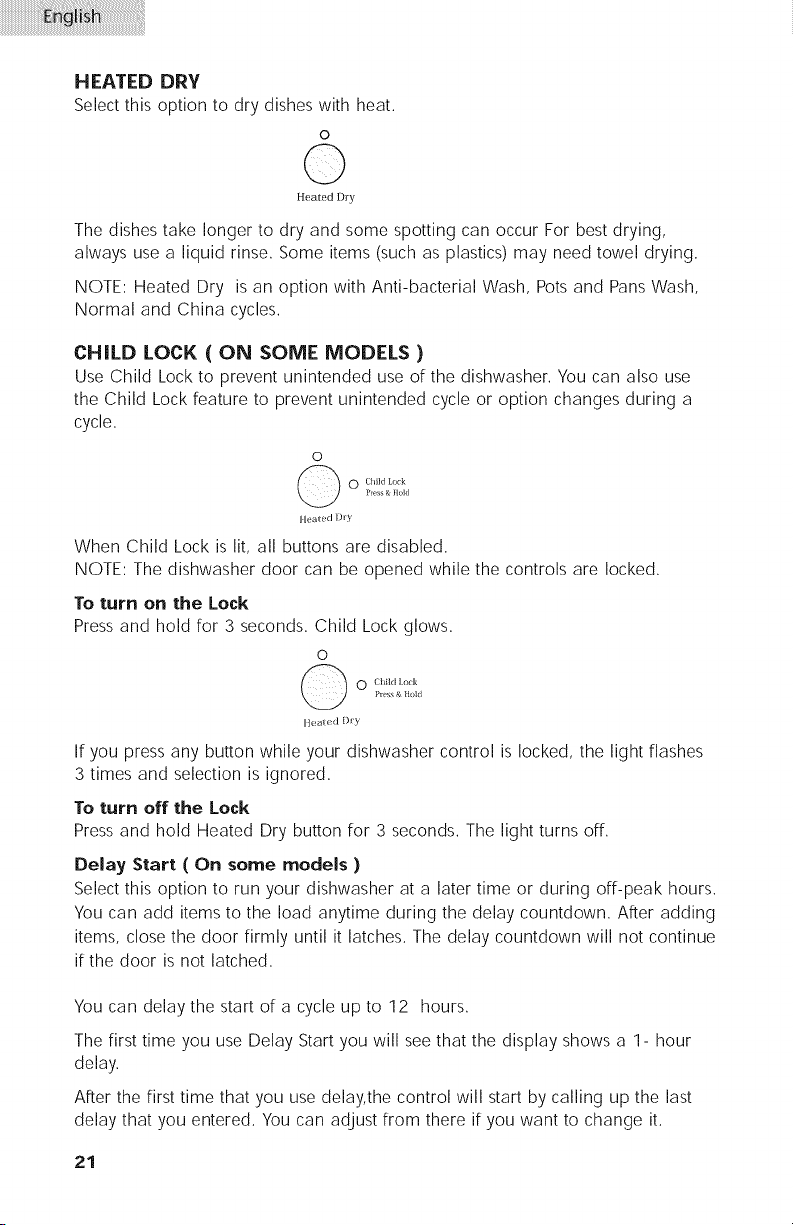

HEATED DRY
Select this option to dry dishes with heat.
o
©
Heated Dry
The dishes take longer to dry and some spotting can occur For best drying,
always use a liquid rinse. Some items (such as plastics) may need towel drying.
NOTE: Heated Dry is an option with Anti-bacterial Wash, Pots and Pans Wash,
Normal and China cycles.
CHILD LOCK ( ON SOME MODELS }
Use Child Lock to prevent unintended use of the dishwasher. You can also use
the Child Lock feature to prevent unintended cycle or option changes during a
cycle.
o
0 Child Lock
Pless a llokl
Ilealed Dry
When Child Lock is lit, all buttons are disabled.
NOTE: The dishwasher door can be opened while the controls are locked.
To turn on the Lock
Press and hold for 3 seconds. Child Lock glows.
o
O Child Lock
P_{ss & H{)ld
Ileat{ d Dry
If you press any button while your dishwasher control is locked, the light flashes
3 times and selection is ignored.
To turn off the Lock
Press and hold Heated Dry button for 3 seconds. The light turns off.
Delay Start ( On some models )
Select this option to run your dishwasher at a later time or during off-peak hours.
You can add items to the load anytime during the delay countdown. After adding
items, close the door firmly until it latches. The delay countdown will not continue
if the door is not latched.
You can delay the start of a cycle up to 12 hours.
The first time you use Delay Start you will see that the display shows a 1- hour
delay.
After the first time that you use delay, the control will start by calling up the last
delay that you entered. You can adjust from there if you want to change it.
21
Todelaythestart
1.Closethedoor.
2.Repeatedlypress untilyouseethedesiredhoursofdelayinthe
display. ""
Whenthedelayreaches12hours,thedelayturnsoff.PressDelayStartagainto
selecta newnumberofdelayhours.
3.Selectawashcycleandoptions.
NOTE:Tocancelthedelayandcycle,pressCancel.Tocancelthedelayandstart
thecycleimmediately,pressDelayStartuntilnohoursshowinthe
display.
USINGTHE PLATE WARMER
Use the Plate Warmer option to warm serving dishes or dinner plates.
Note: Do not use the option with cycles.
1. Open the door
2. Press o , Plate Warmer glows.
3. Allow 8 minutes to heat the dishware.
CYCLES STATUS INDICATORS
Follow the progress of your dishwasher with the Cycle Status indicators.
Wt_!" /' l" lil,_
Wl:,,//ill£ S s_ _bls/s£ l}y {_ t.}/>;ll ",/_/ iz d A(/i_s_ i
O O O O O C) 0 0
Water Heated
Water Heated glows only when the cycle pauses to heat water to a set
temperature. Washing or rinsing continues as water is heated. Once water
reaches the set temperature, the light goes off and the cycle resumes.
Washing
Displayed during prewash and main wash periods.
Turbidity Sensor
Sensor glows during the sensing part of the cycle. Your dishwasher sense soil
level at the end of the Pre-Wash. Washing continues while Sensing occurs.
Rinsing
Displayed during rinse periods.
22
Drying
Lights up when the dishwasher is drying after the final rinse.
Clean
Displayed when a wash cycle is complete. The light will remain ON until door is
opened.
Sanitized
Displayed when cycle has met sanitization conditions. The light will remain ON
until door is opened.
Add Rinse Aid
Fill the Rinse Aid dispenser when Add Rinse Aid is lit.A rinse aid prevents water
from forming droplets that dry as spots or streaks. If the Rinse Aid dispenser is
empty, the light glows when you select a cycle or while a cycle is running.
Wash System
The five-level wash system provides excellent cleaning results. Three levels of
filtration and a soil collector system filter the wash water and prevent food
particles from redepositing on the clean dishes.
. The wash water continuously flows through the filter, trapping food particles.
. Two water jets, located under the spray arm, remove the food particles from
the filter.
. A coarse strainer prevents bones, pits, and other large objects from entering
the pump system.
NOTE: Periodically check the coarse strainer and remove any objects on the
strainer.
Drying System
During drying, you can see hot vapor escaping through the vent at the upper left
corner of the door.This is normal as the heat dries your dishes.
IMPORTANT:The vapor is hot. Do not touch the vent.
Overfill Protection Float
The overfill protection float ( in the front right corner of the dishwasher tub )
keeps the dishwasher from overfilling. It must be in place for the dishwasher to
operate.
Check under the float for objects that may keep the protector
from moving up or down
23
WASHING SPECIAL ITEMS
If you have doubts about washing a particular item, check with the manufacturer
to see if it is dishwasher safe.
Material
Aluminum
Disposable Aluminum
Bottles and cans
Cast Iron
China / Stoneware
Crystal
Gold
Glass
Hollow-Handle Knives
Pewter Brass, Bronze
Disposable Plastics
Dishwasher Safe/Comments
Yes
High water temperature and detergents can affect
finish of anodized aluminum.
No
Do not wash disposable aluminum pans in the
dishwasher These might shift during washing and
transfer black marks to dishes and other items.
No
Wash bottles and cans by hand. Labels
attached with glue can loosen and clog the spray
arms or pump and reduce washing performance.
No
Seasoning will be removed and iron will rust.
Yes
Always check manufacturer's recommendations
before washing. Antique, hand@ainted, or over-
the-glaze patterns may fade, gold leaf can
discolor or fade.
Yes
Check manufacturer's recommendations before
washing. Some types of leaded crystal can etch
with repeated washing.
No
Gold-colored flatware will discolor.
Yes
Milk glass yellows with repeated dishwasher
washing.
No
Handles of some knives are attached to the blade
with adhesives which can loosen if washed in the
dishwasher
No
High water temperatures and detergent can
discolor or pit the finish.
No
Cannot withstand high water temperatures and
detergents.
24
Material
Plastics
Stainless Steel
Sterling Silver or Silver Plate
Dishwasher Safe?/Comments
Yes
Always check manufacturer's recommendations
before washing. Plastics vary in their capacity to
withstand high temperatures and detergents. Load
plastics in top rack only.
Yes
Run a rinse cycle if not washing immediately.
Prolonged contact with food containing salt,
vinegar, milk products, or fruit juice can damage
finish.
Yes
Run a rinse cycle if not washing immediately.
Prolonged contact with food containing salt, acid,
or sulfide (eggs, mayonnaise, and seafood) can
damage finish.
Tin NO
Can rust.
Wooden Ware No
Wash by hand. Always check manufacturer's
instructions before washing. Untreated wood can
warp, crack, or lose its finish.
DISHWASHER CARE
Cleaning
Cleaning the exterior
in most cases, regular use of a soft, damp cloth or sponge and a mild detergent
is all that is necessary to keep the outside of your dishwasher looking nice and
clean.
Cleaning the interior
Hard water minerals can cause a white film to build up on the inside surfaces,
especially just beneath the door area.
Do not clean the dishwasher interior until it has cooled. Wear rubber gloves. Do
not use any type of cleanser other than dishwasher detergent because it may
cause foaming or create suds.
25
To clean interior
Make a paste with powdered dishwasher detergent on a damp sponge and
clean.
OR
Use liquid automatic dishwasher detergent and clean with a damp sponge.
OR
See the vinegar rinse procedure in "spotting and filming on dishes" in
"Troubleshooting."
NOTE: Run a Normal cycle with detergent after cleaning the interior.
BRAIN AIR GAP
Check the drain air gap anytime your dishwasher isn't draining well.
Some state or local plumbing codes require the addition of a drain air gap
between a built-in dishwasher and the home drain system.If a drain is clogged,
the drain air gap protects your dishwasher from water backing up into it.
The drain air gap is usually located on top of the sink or countertop near the
dishwasher.
NOTE: The drain air gap is an external plumbing device that is not part of your
dishwasher. The warranty provided with your dishwasher does not cover
service costs directly associated with the cleaning or repair of the external
drain air gap.
TO clean the drain air gap
Clean the drain air gap periodically to ensure proper drainage of your
dishwasher. Follow the cleaning instructions provided by the manufacturer. With
most types: Lift off the chrome cover. Unscrew the plastic cap. Check for any soil
buildup. Clean if necessary.
STORING
Storing for the Summer
Protect your dishwasher during the summer months by turning off the water
supply and power supply to the dishwasher.
Winterizing your dishwasher
Protect your dishwasher and home against water damage caused by freezing
water lines. If your dishwasher is left in a seasonal dwelling or could be exposed
to near freezing temperatures, have your dishwasher winterized by authorized
service personnel.
26
TROUBLESHOOTING
Try the solutions suggested here first and possibly avoid the cost of a service
call...
DISHWASHER IS NOT OPERATING PROPERLY
• Dishwasher does not run or stops during a cycle
Is the door closed tightly and latched?
Is the right cycle selected? Refer to the Cycle Selection charts.
Is there power to the dishwasher? Has a household fuse blown or circuit
breaker tripped?
Has the motor stopped due to an overload? The motor automatically resets
itself within a few minutes. If it does not restart, call for service.
Is the water shut-off valve ( If installed ) turned on?
It is normal for certain cycles to repeatedly pause for several seconds during
the main wash.
• Dishwasher will not fill
Is the overfill protection float able to move up and down freely? Press down to
release.
• Dishwasher seems to run too long
Is the water supplied to the dishwasher hot enough? The dishwasher runs
longer while heating water Refer to the "Dishwasher Performance Tips" section.
A delay automatically occurs in some wash and rinse cycles until the water
reaches the proper temperature.
• Water remains in the dishwasher
Is the cycle complete?
• Detergent remains in the covered section of the dispenser
Is the cycle complete?
Is the detergent lump-free? Replace detergent if necessary.
• Water residue on the front of the access panel
Was too much detergent used? Refer to the "Detergent Dispenser" section.
Is the brand of detergent making excess foam? Try a different brand to reduce
foaming and eliminate buildup.
• Odor in the dishwasher
Are dishes washed only every 2 or 3 days? Run a rinse cycle once or twice a
day until you have a full load.
Does the dishwasher have a new plastic smell? Run a vinegar rinse as
described in "Spotting and filming on dishes" later in this troubleshooting
guide.
• Condensation on the kitchen counter ( built=in models )
Is the dishwasher aligned with the countertop? Moisture from the vent in the
dishwasher console can form on the counter. Refer to the Installation
Instructions for more information.
27

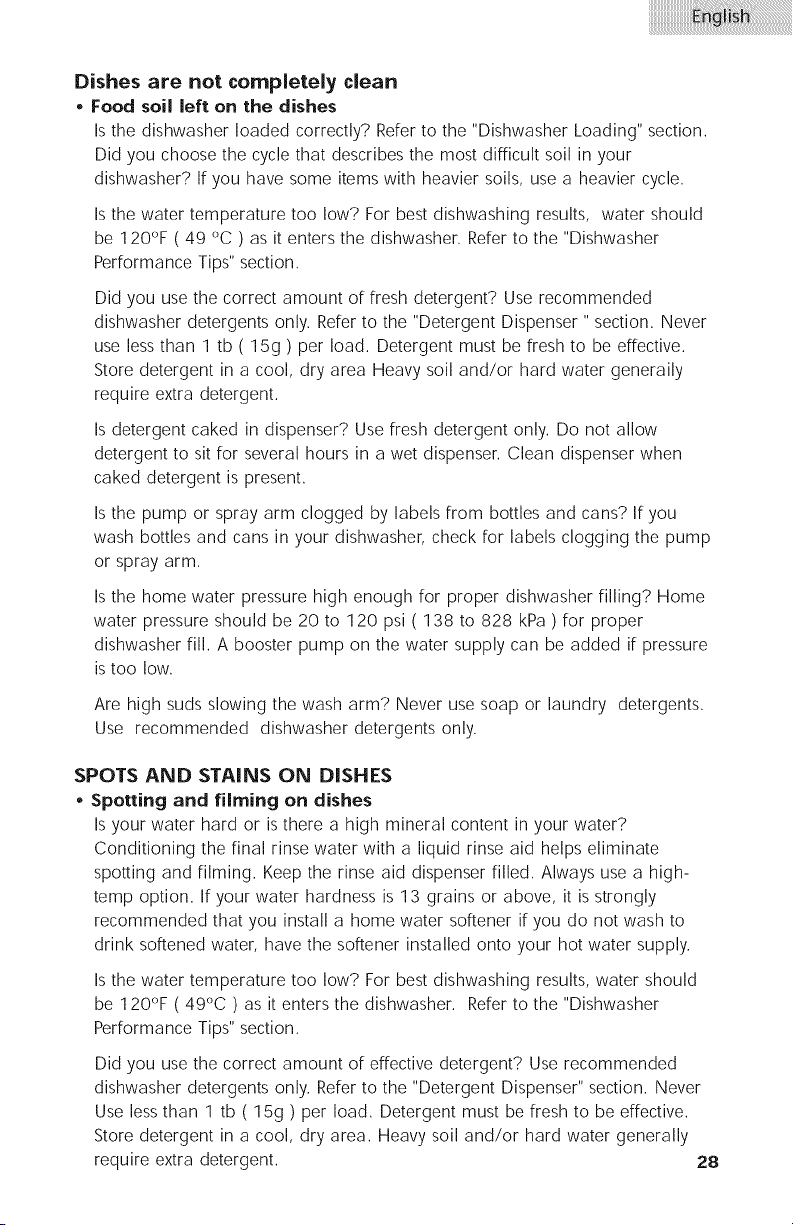

Dishesare not completely clean
• Food soil left on the dishes
Is the dishwasher loaded correctly? Refer to the "Dishwasher Loading" section.
Did you choose the cycle that describes the most difficult soil in your
dishwasher? If you have some items with heavier soils, use a heavier cycle.
Is the water temperature too low? For best dishwashing results, water should
be 120°F ( 49 °C ) as it enters the dishwasher. Refer to the "Dishwasher
Performance Tips" section.
Did you use the correct amount of fresh detergent? Use recommended
dishwasher detergents only. Refer to the "Detergent Dispenser " section. Never
use less than 1 tb ( 15g ) per load. Detergent must be fresh to be effective.
Store detergent in a cool, dry area Heavy soil and/or hard water generally
require extra detergent.
Is detergent caked in dispenser? Use fresh detergent only. Do not allow
detergent to sit for several hours in a wet dispenser. Clean dispenser when
caked detergent is present.
Is the pump or spray arm clogged by labels from bottles and cans? If you
wash bottles and cans in your dishwasher, check for labels clogging the pump
or spray arm.
Is the home water pressure high enough for proper dishwasher filling? Home
water pressure should be 20 to 120 psi ( 138 to 828 kPa ) for proper
dishwasher fill. A booster pump on the water supply can be added if pressure
is too low.
Are high suds slowing the wash arm? Never use soap or laundry detergents.
Use recommended dishwasher detergents only.
SPOTS AND STAINS ON DISHES
• Spotting and filming on dishes
is your water hard or is there a high mineral content in your water?
Conditioning the final rinse water with a liquid rinse aid helps eliminate
spotting and filming. Keep the rinse aid dispenser filled. Always use a high-
temp option. If your water hardness is 13 grains or above, it is strongly
recommended that you install a home water softener if you do not wash to
drink softened water, have the softener installed onto your hot water supply.
Is the water temperature too low? For best dishwashing results, water should
be 120°F ( 49°C ) as it enters the dishwasher. Refer to the "Dishwasher
Performance Tips" section.
Did you use the correct amount of effective detergent? Use recommended
dishwasher detergents only. Refer to the "Detergent Dispenser" section. Never
Use less than 1 tb ( 15g ) per load. Detergent must be fresh to be effective.
Store detergent in a cool, dry area. Heavy soil and/or hard water generally
require extra detergent. 28
Isthehomewaterpressurehighenoughforproperdishwasherfilling?Home
waterpressureshouldbe20to120psi(138to828kpa)forproper
dishwasherfill.Aboosterpumponthewatersupplycanbeaddedif pressure
istoolow.
NOTE:Toremovespotsandfilmfromdishes,tryawhitevinegarrinse.This
procedureisintendedforoccasionaluseonlyvinegarisanacidand
usingittoooftencoulddamageyourdishwasher.
1. Washandrinsedishes.Useanair-dryoranenergysavingdryoption.
Removeallsilverwareormetalitems.
2,
3,
Put 2 cups ( 500 mL ) white vinegar in a glass or dishwasher-safe measuring
cup on the bottom rack.
Run the dishwasher through a complete washing cycle using an air-dry or an
energy saving dry option. Do not use detergent. Vinegar will mix with the
wash water.
• Silica film or etching ( silica film is a milky, rainbow= colored
deposit; etching is a cloudy film )
Sometimes there is a water/chemical reaction with certain types of glassware.
This is usually caused by some combination of soft or softened water, alkaline
washing solutions, insufficient rinsing, overloading the dishwasher, and the
heat of drying. It might not be possible to prevent the problem, except by hand
washing.
To slow this process use a minimum amount of detergent but not less than 1 tb
( 15 g ) per load. Use a liquid rinse aid and under load the dishwasher to
allow thorough rinsing. Silica film and etching are permanent and cannot be
removed. Do not use heated drying.
• White spots on cookware with non=stick finish
Has the dishwasher detergent removed cookware seasoning? Reseason
cookware after washing in the dishwasher.
• Brown stains on dishes and dishwasher interior
Does your water have high iron content? Rewash dishes Using 1 -3 tsp ( 5-15
ml ) of citric acid crystals added to the covered section of the detergent
dispenser .Do not use detergent. Follow with a Normal wash cycle with
detergent. If treatment is needed more often than every other month, the
Installation of an iron removal unit is recommended.
• Black or gray marks on dishes
Are aluminum items rubbing dishes during washing? Disposable aluminum
items can break down in the dishwasher and cause marking, Hand wash these
items. Remove aluminum markings by using a mild abrasive cleaner.
• Orange stains on plastic dishes or dishwasher interior
Are large amounts of tomato-based foods on dishes placed in the dishwasher?
It may be necessary to use a stain removal product to remove stains from your
dishwasher.Stains will not affect dishwasher performance.
29

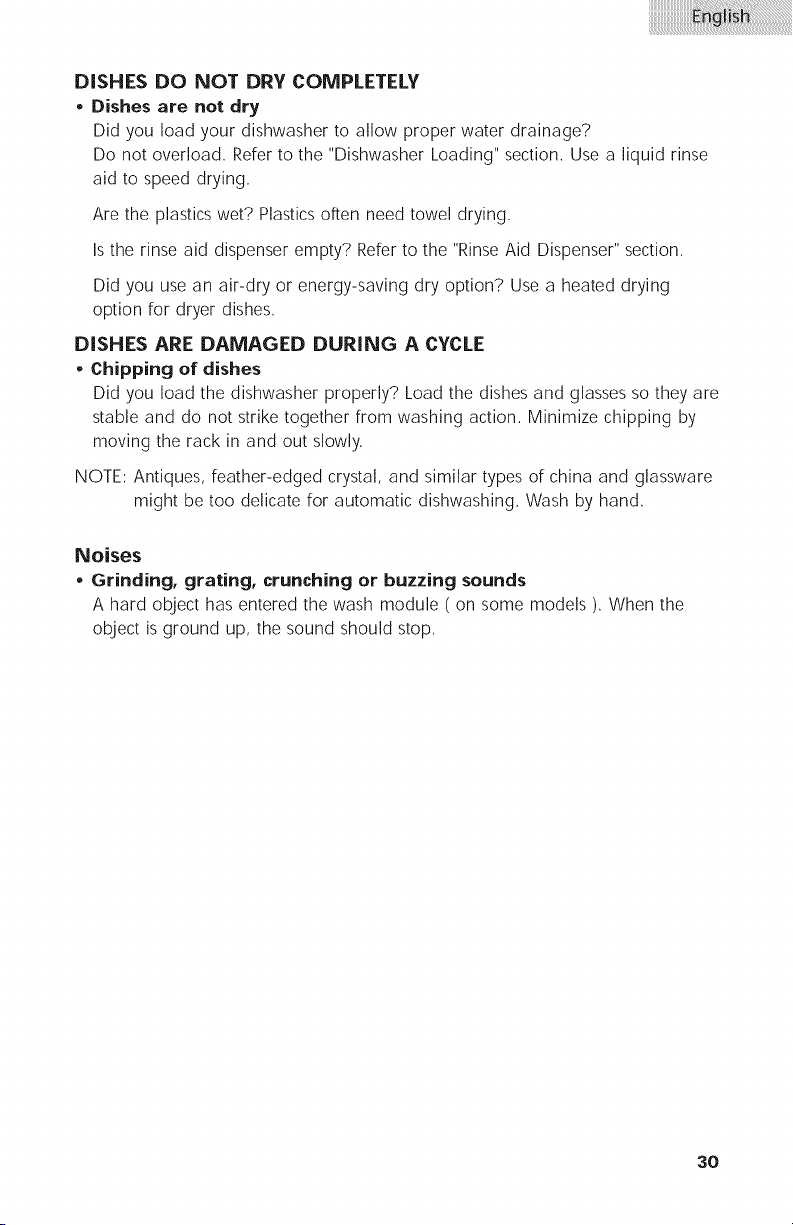

DISHESDO NOTDRYCOMPLETELY
• Dishesare notdry
Didyouloadyourdishwashertoallowproperwaterdrainage?
Donotoverload.Refertothe"DishwasherLoading"section.Usealiquidrinse
aidtospeeddrying,
Aretheplasticswet?Plasticsoftenneedtoweldrying.
Istherinseaiddispenserempty?Refertothe"RinseAidDispenser"section.
Didyouuseanair-dryorenergy-savingdryoption?Useaheateddrying
optionfordryerdishes.
DISHES ARE DAMAGED DURING A CYCLE
* Chipping of dishes
Did you load the dishwasher properly? Load the dishes and glasses so they are
stable and do not strike together from washing action. Minimize chipping by
moving the rack in and out slowly.
NOTE: Antiques, feather-edged crystal, and similar types of china and glassware
might be too delicate for automatic dishwashing. Wash by hand.
Noises
* Grinding, grating, crunching or buzzing sounds
A hard object has entered the wash module ( on some models ). When the
object is ground up, the sound should stop.
30
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check "Troubleshooting". It may
save you the cost of a service call. If you still need help follow the instructions
below.
When calling, please have the purchase date and the complete model and serial
number of your appliance. This information will help us to better respond to your
request.
If you need replacement parts
If you need to order replacement parts, we recommend that you only use factory
specified parts. These parts will fit right and work right. To locate factory specified
replacement parts in your area, call our Customer Interaction Center telephone
number ( 1-877-337-3639 ) or your nearest designated service center.
31
LIMITED WARRANTY
In-Home Service
1 Year Warranty
For 12 months from the date of original
retail purchase, Haler will repair or replace
any part free of charge that fails due to a
defect in materials or workmanship,
including labor.
2 Years Limited Warranty
Water Distribution System
(Parts Only)
For 24 months from the date of original
retail purchase, Haler will replace any parts
in the water distribution system which fail
due to manufacturing defect. This includes
the pump, motor, lower wash arm, middle
wash arm and the wash tower upper
sprayer with associated supply tube and
filters.
NOTE: Associated outside inlet and drain
plumbing parts are not covered by this
warranty.
Vinyl Coated Racks (Parts Only)
For 24 months from the date of original
retail purchase, Haler will replace vmyl-
coated upper or lower rack that peels or
rusts due to a manufacturing defect.
Rotary or Electromechanical Control
(Parts Only)
For 24 months from the date of original
retail purchase, Haler will replace
rotary/electromechanical control that fails
due to a manufacturing defect.
Lifetime (Parts Only)
Stainless Steel Tub and Door Liner
Provide a replacement tub or door liner if
the original tub or door liner fails to contain
water because of a manufacturing defect.
NOTE: This warranty commences on the
date the item was purchased and the
original purchase receipt must be presented
to the authorized service representative
before warranty repairs are rendered.
Exceptions: Commercial or Rental Use
Warranty
90 days labor from date of original
purchase
90 days parts from date of original
purchase
No other warranty applies
For Warranty Service
Contact your nearest authorized service
center. All service must be performed by a
Haler authorized service center. For the
name and telephone number of the nearest
authorized service center please call
1-877-337-3639.
Before calling, please have the
following information available:
Model number and serial number of your
appliance (found on the rear of the unit on
the upper left hand side).
The name and address of the dealer you
purchased the unit from and the date
of purchase.
A clear description of the problem.
A proof of purchase (sales receipt).
This warranty covers appliances
within the contJnentaJ United States,
Puerto Rico and Canada. What is not
covered by this warranty:
Replacement or repair of household fuses,
circuit breakers, wiring or plumbing.
A product whose original serial number has
been removed or altered.
Any service charges not specifically
identified as normal such as normal
service area or hours.
Damage to dishware.
Damage incurred in shipping.
Damage caused by improper installation
or maintenance.
Damage from misuse, abuse accident, fire,
flood, or acts of nature.
Damage from service other than an
authorized Haler dealer or service center.
Damage from incorrect electrical current,
voltage or supply.
Damage resulting from any product
modification, alteration or adjustment
not authorized by Haler.
Acljustment of consumer operated controls
as identified in the owners manual.
Hoses, knobs and all attachments,
accessories and disposable parts.
Labor, service transportation, and shipping
charges for the removal and replacement
of defective parts beyond the initial
12-month period.
Damage from anything other than normal
household use.
Any transportation and shipping charges.
THIS LIMITED WARRANTY IS GIVEN IN LIEU
OF ALL OTHER WARRANTIES, EXPRESSED
OR, INCLUDING THE WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE
The remedy provided in this warranty is
exclusive and is granted in lieu of all
other remedies.
This warranty does not cover incidental or
consequential damages, so the above
limitations may not apply to you. Some
states do not allow limitations on how long
an implied warranty lasts, so the above
limitations may not apply to you.
This warranty gives you specific legal rights,
and you may have other rights, which vary,
from state to state.
Haler America 32
New York, NY 10018
PAGE
CONSIGNES DE SECURITE IMPORTANTES .................................................. 2-4
Avant d'utiliser votre lave-vaisselle .................................................................. 3
PIECES ET CARACTERISTIQUES ...................................................................... 5
Panneau de controle ...................................................................................... 5
GUIDE POUR METTRE EN MARCHE LE LAVE-VAISSELLE.................................. 6
Usage de votre nouveau lave-vaisselle ............................................................ 6
CHARGEMENT DU LAVE-VAISSELLE.......................................................... 7-12
Suggestions du chargement ............................................................................ 7
Chargement du support superieur .................................................................. 8
Chargement du support inferieur ................................................................ 10
Chargement du panier d'argenterie .............................................................. 12
UTILISATION DU LAVE-VAISSELLE............................................................ 13-23
Utilisation appropriee du detergent .............................................................. 13
Distributeur du detergent ............................................................................ 13
Distributeur du rincage ................................................................................ 16
Diagrarnmes des choix des cycles ................................................................ 17
Canceling a Cycle ........................................................................................ 19
Changez le cycle ou le reglage .................................................................... 19
Ajoutez des articles pendant le cycle ............................................................ 20
Choix d'options .......................................................................................... 20
Utilisation du rechauffeur du plat ................................................................ 23
Indicateur du cycle ...................................................................................... 23
Le systeme de lavage .................................................................................. 24
Le systeme de sechage ................................................................................ 24
Flotteur de protection contre le deboursement .............................................. 24
LAVEZ DES ARTICLES SPECIAUX .............................................................. 25-26
SOINS DU LAVE-VAISSELLE.................................................................... 26-27
Nettoyez ...................................................................................................... 26
Egouttez le passage d'air ............................................................................ 27
Emmagasinez ............................................................................................ 28
DEPANNAGE ........................................................................................ 28-31
ASSISTANCE OU SERVICE .......................................................................... 32
GARANTIE .................................................................................................. 33
Avertissements: Pour reduire le risque d'une incendie, d'un choc
electrique, des blessures, respectez les consignes de securite de base
y compris les suivantes:
1. Lisez toutes les instructionsavant d'utiliser cet appareil.
2. Utilisez cet appareil uniquement pour I'usage auquel il est destine.
3. Utilisez les detergents et agents de sechage recommendes pour ce lave-
vaisselle et gardez les loin de la portee des enfants.
4. Quand vous chargez votre lave-vaisselle:
1. ) Placez les objets aigus de sorte qu'ils n'endommagent pas la scellure de la
porte.
2.) Placez les couteaux aux pointes aigus avec les manches vers le haut pour ne
pas vous blesser.
5. Ne lavez pas les objets en plastique dans le lave-vaisselle, a moins qu'ils
soient marques "lavez dans le lave-vaisselle". Si les objets ne sont pas
marques, verifiez la recommendation du fabricant.
6. Ne touchez pas I'element de chauffage durant ou ares I'usage.
7. N'operez pas le lave-vaisselle a moins que toutes les fermetures des
panneaux sont en place.
8. N'essayez pas de forcer les controles.
9. N'abusez pas, ne vous assoyez pas et ne vous tenez pas debut sur la porte,
sur le couvert ou les etageres du lave-vaisselle.
10. Pour reduire le risque des blessures, ne permettez pas aux enfants dejouer
dans ou sur le lave-vaisselle.
11. Sous certaines conditions, le gaz hydrogene peut etre produit dans un
systeme d'eau chaude qui n'a pas ete utilise pendant 2 semaines ou plus. LE
GAS HYDROGENE EST EXPLOSIE Si le systeme d'eau chaude n'a pas ete
utilise pour une periode de temps, avant d'utiliser votre lave-vaisselle,
ouvrez tousles robinets d'eau chaude et laissez les couler pour quelques
minutes. Ceci fera sortir n'importe quelle accumulation de gaz hydrogene.
Comme le gaz est enflammable, ne fumez pas et n'ouvrez aucune fiamme a
ce moment.
12. Enlevez le couvert ou la porte
Nous vous remercions d'avoir fait
I'achat de cet appareil Haier. Cette
notice facile a utiliser vous aidera
utiliser au mieux votre lave-vaisselle. Numero de serie
N'oubliez pas de noter le modele et
numero de serie. Ces derniers se
trouvent sur une etiquette au dos du Dated'achat
lave-vaisselle.
Agrafez le requ de vente sur votre notice. Vous en aurez besoin afin
d'avoir droit a la couverture offerte par la garantie.
du lave-vaisselle quand vous ne I'utilisez plus.
numero du modele
Risques de deboursement
, N'utilisez pas votre lave-vaissellejusqu'a ce qu'il soit
completement installe
, N'appuyez pas dessus la porte ouverte, en faisant
ca vous risquez des blessures ou coupures serieuses
Le risque d'un choc electrique
, Mise a terre electrique du lave-vaisselle
, Branchez le fil courant du sol au connecteur vert
du sol dans la boite terminale
, N'utilisez pas une rallonge
, Si vous ne suivez pas ces avertissements, vous
risquez un deces, une incendie ou un choc
electrique
, Installez le lave-vaisselle ou il est protege contre les elements. Protegez contre
la congelation pour eviter la possibilite d'une eruption du valve. La garantie
ne couvre pas ces eruptions. Voir la section "Emmagasinage" dan la section
du "Soin du lave-vaisselle" pour les informations d'emmagasinage pendant
I'hiver.
, Installez et levelez votre lave-vaisselle sur un plancher qui supportera le poids
et qui est dans un endroit approprie pour sa taille et son usage.
, Enlevez toutes les prises de connection des tuyaux et connecteurs ( comme le
chapeau sur la sortie d'egout ) avant I'installation. Voir les instructions
d'installation pour vos informations.
INSTRUCTION DE LA FONDATION
Pour lafondation du lave-vaisselleconnectea une corde:Le lave-vaisselledolt
etremis a term.Au cas ou ily a un mauvais fonctionnementou une panne, la
fondationreduiralerisqued'unchoc electriqueen provisantun passage d'un
courantelectriqued'une resistanceplusbasse.Le lave-vaisselleestequippe
d'une corde ayant un equipement d'un conducteuret d'une prisede mise a
term.La prisedoltetrebrancheea une sortieapproprieequiestinstalleeet
fondue selonlescodes etordonnances locaux.
AVERTISSEMENTS: Une connection malpropre de la fondation de
I'equipement du conducteur peut resulter d'un risque d'un choc electrique. Si
vous doutez que le lave-vaisselle a ete proprement installe, veuillez verifier avec
un techinicien qualifie. Ne changez pas la prise fournie avec le lave-vaisselle. Si
la prise ne s'adapte pas a la sortie, ayez un techinicien qualifie I'installer
proprement.
Pour un lave=vaisselle connecte d'une maniere permanente:
Le lave-vaisselle dolt etre connecte a un systeme en metal fondu, cable d'une
maniere permanent, ou un equipement - un connecteur fondant dolt etre
parcouru avec les cirucuits du conduteur et connecte a I'extremite fondue ou fil
du lave-vaisselle.
GARDES CES INSTRUCTIONS
©
1. Jet superieur
2. Entraille du support superieur
3. L'ouverture d'admission d'eau
(dans le baquet du mur)
4. Jet inferieur
5. Le support inferieur
6. Systeme de ventilation
7. Etagere fendue d'utilite ( 2 )
Panneau De Commande
ESD3OO/301/302
8. Support superieur ajustable
9. Lejet du milieu
10. Panier demontable d'argenterie
11. Protection du flotteur contre le
deboursement
12. Element de chauffage
13. Distribiteur d'aide du detergent
et du rincage
ESD310/311/312
Avantd'utiliservotrelave-vaisselle,enleveztouslesmateriauxd'emballage.Lisez
ceguideentierement.IIestfournid' informationsimportantesetdesconseils
necessaires.
Utilisation de votre nouveau lave-vaisselle
1. L'aide de rincage est essentielle pour un bon sechage.
Assurez vous de remplir le distributeur avant d'utiliser votre
nouveau lave-vaissselle. Chaque remplissage durera environ
entre 1 et 3 mois selon I'usage.
2. Eraflez toute nourriture restante dans les plats et tousles
articles durs comme les curredents et les os. Vous n'avez pas besoin de rincer
vos plats avant de les mettre dans le lave-vaisselle.
3. Chargez votre lave-vaisselle correctement. ( voir" Chargement du lave-
vaisselle ) Placez les assiettes avec un espace entre elles afin que I'eau
atteignent les surfaces sales. Assurez vous que rien n'empeche les bras du jet
de tourner librement.
4. Ajoutez le detergent. Utilisez toujours un detergent de marque de qualite.
(Voir Utilisation du lave-vaisselle )
5. Fermez la porte
6. Appuyez sur le cycle desire et la selection de votre choix.
Le lave-vaisselle commencera a se remplir quand vous
appuyerez sur le cycle. Vous pouvez choisir vos choix en
meme temps que la machine se remplisse. (Voir
Utilisation du lave-vaisselle )
Note: Si vous ne debutez pas votre machine avant de fermer la porte, le cycle et
votre choix ne seront pas en marche
CHARGEMENT DE VOTRE LAVE
SUGGESTIONS DE CHARGEMENT
* Enlevez la nourriture restante, les os, les curredents, et tout autre objet des
plats. Pour conserver I'eau, I'energie, et economiser du temps, ce n'est pas
necessaire de rincer les plats avant de les placer dans le lave-vaisselle. Le
module de lavage enlevera tous les particles de I'eau. Le module contient un
dispositif qui hachera la nourriture en petits morceaux.
Note: Si des articles durs comme les pepins des fruits, des noix, les coquilles des
oeufs penetrent dans le module, vous entendrerez le buit de hachage, de
meulage, de craquement ou bourdonnement. Ces sons sont normaux.
Fakes attentions que les articles en acier ( comme les vis des casseroles )
ne penetrent pas dans le module.. Ceci peut endommager le lave-
vaisselle.
* C'est tres important que les bras du jet atteignent toutes les surfaces sales.
* Chargez les plats de sorte qu'ils ne soient pas I'un sur I'autre si possible. Pour
un meilleur sechage, I'eau dolt etre capable d'egouter de toutes les surfaces.
* Chargez les casseroles et les poeles soigneusement. Les articles Iourds peuvent
bosseler I'interieur de la porte en acier inoxydable s'ils sont laches.
* Assurez vous que les couverts et manches des casseroles, les plaques de four
etc.., n'interviennent pas avec la rotation du bras dujet.
* Conservez I'eau, I'energie et economisez du temps en courant un cycle de
rincage pour garder les plats humides si vous ne projetez pas de les laver
bientot. La nourriture comme les oeufs, le riz, la pate, les epinards et le
cereale cuisine peuvent etre difficile a retirer s'ils sont laisses dans les plats de
cote pour une Iongue periode de temps.
CONSEILS POUR UNE OPERATION SILENCIEUSE
Poureviter les bruits bruyants durant I'operation:
* Assurez vous que les articles legers sont places securement dans les supports.
* Assurez vous que les couverts, les manches, les plaques de four, les plateaux
de pizza, etc.. ne touchent pas I'interieur des murs du lave-vaisselle et
n'interviennent pas avec la rotation des bras dujet.
* Chargez les plats de sorte qu'ils ne touchent pas I'un I'autre.
Note: Pour les models encastres, gardez le bouchon de vidange de I'evier ferme
durant I'operation du lave-vaisselle pour eviter les bruits de transfert a
travers les egouts
7
ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii
CHARGENIENT DU SUPPORT SUPERIEUR
Le support superieur est concu pour les tasses, les verres et les petits objets. La
plupart des objets de 9" ( 22cm ) s'ajustent dans ce support. ( Voir chargement
recommende )
Note: Les caracteristiques du support de votre lave-vaisselle peuvent varlet des
dessins montres.
Couvert a manger pour 12
, Placez les articles avec I'ouverture vers le bas pour un meilleur nettoyage et
sechage.
,, Chargez les tasses et verres dans le support superieur seulement. Le support
inferieur West pas concu pour les tasses et verres. Des dommages peuvent
occurer.
, Placez les verres et tasses dans les rangees entre les dents. Si vous les placez
sur les dents, vous risquez une rupture et des taches d'eau sur les articles.
Chargement des tasses et verres
, La porcelaine, le cristal et d'autres articles fragiles ne doivent pas se toucher
quand le lave-vaisselle fonctionne. Des dommages peuvent occurer.
, Chargez les articles en plastique d'une facon que la force des jets d'eau ne les
deplace pas durant le cycle.
, Pour que les verres ne s'ebrechent pas assurez vous qu'ils ne touchent pas
d'autres articles. Les petits bols. le poelles et autres ustensils peuvent etre
places sur le support superieur. Placez les bols au centre pour une meilleure
sta bilite.
ETAGEREDESERVICE
PliezI'etageresupplementairesitueeagaucheouadroitedusupportpour
mettredesverresettassesadditonelsoudesarticleslongscommelesspatulas.
Supportde2positionsajustables
Vouspouvezrehausserouabaisservotresupportsuperieur.Rehaussezlesupport
pouraccomoderdesarticlesde7.1"(lOcm)danslesupportsuperieuret12.2"
(31cm) danslesupportinferieur,ourabaissezlesupportpouraccomoderdes
articlesde9"(23cm) danslesupportsuperieuretde10.2"(26cm)dansle
supportinferieur.Lesregleurssontsituesdechaquecotedusupportsuperieur.
Pour enlever le support superieur
1. Tirez le support en avant legerement pour avoir acces aux arrets
2. Pour liberer, appuyez sur le bouton du doigt d'arret de vole et tirez I'arret de
vole hors du support.
3. Apres avoir retire le 2 arrets de vole, retirez le support.
i
!,
)
Pour replacer le support superieur
1. Placez les rouleaux de chaque cote du support dans les voles de support et
poussez le dedans.
2. Inserrez les arrets de vole dans le support.
3. Tirez sur I'arret de voie et assurez vous qu'il est verrouille en place.
4. Repetez sur I'autre cote.
9
CHARGEMENT DU SUPPORT IBIFERIEUR
Le support inferieur est concu put les plats, les poelles, les casseroles et ustensils.
Plusieurs articles de hauteur de 12,2" ( 31cm ) s'ajustent dans le support
inferieur. (Voir chargement recommende ).
Note: Les caracteristiques sur le support du lave-vaisselles varient des dessins
montres.
Couvert a manger pour 12
. Ne chargez pas les verres, tasses ou des articles en plastique dans le support
inferieur. Chargez des petits articles dans le support inferieur seulement s'ils
s'ont places securement.
. Chargez les plats, les bols de soupe etc,, dans les entrailles.
. Recouvrez les bords des plats pour un grand chargement.
Chargement des ustensils
. Chargez les bols de cereale, de soupe, les bols a servir dans le support dans
plusieurs positions dependant de leur taille et forme. Chargez les bols
securement dans les entrailles. N'accumulez pas les bols, car lejet ne pourra
pas atteindre toutes les surfaces.
10
Chargementmelange
. Placezlesustensilsdecuisinesalessecurementverslebasdusupport.
. Assurezvousquelesmanchesetautresarticlesn'atteignentpaslesbrasdujet.
Lesbrasdoiventtournerlibrement.
. Nechargezpasdesarticlesentrelesupportinferieuretlecotedubaquetdu
lave-vaissellepournepasbloquerI'ouvertured'admissiond'eau.
NOTE:Tournezlesbrasdujet.Assurezvousquelesarticlesdanslepanier
n'arretentpaslarotationdubrasdujet.
PliezVersleBasleSupport
Vouspouvezplierles2rangeesdedentssitueesaufonddusupportinferieur
1.Saisissezleboutdesdentssituedanslesupportdedents.
2.Soigneusementenlevezlesdentsdusupport.
3.Etendezlesrangeesdedentsverslebasdanslesupportpourfairedela
placeauxgrandsplats,bols,poelles,casserolesetrotissoires.
PliezEnbasDuSupport
11
CHARGEMENT DU PANIER D'ARGENTERIE
Vous pouvez charger le panier d'argenterie tandisqu'il est dans le support
inferieur ou enlevez le et placez le sur le compteur ou table pour le chargement.
( Voir model de chargement recommende )
Note: Dechargez ou enlevez le panier d'argenterie avant de decharger les
supports pour eviter I'egouttement d'eau sur I'argenterie.
. Chargez les article avec couverts vers le bas, en utilisant les separateurs pour
eviter I'accumulation de I'argenterie.
. Placez les petits articles, comme les couverts des biberon, les couvercles des
fiols, le support des mais etc.., dans les sections aux couverts articules. Fermez
les couverts pour garder les petits articles en place.
2
Quand les couverts sont ouverts, melangez les articles dans chaque section du
panier, certains diriges vers le bas, d'autres vers le haut pour eviter
I'accumulation. Lejet ne peut pas atteindre les articles accumules.
Important: Chargez toujours les articles pointus, ( couteaux, brochettes etc... )
vers le bas.
Notes:
. Ne chargez pas I'argenterie en argent ou argent plaque avec I'argenterie en
acier inoxydable. Ces metaux peuvent etre endomages par le contact avec I'un
I'autre durant le lavage.
. Certaines nourritures ( comme le sel,vinaigre, produits laiteux, jus de fruits
etc... ) peuvent piquet ou corroder I'argenterie. Parcourez un cycle de rincage
si vous n'avez pas assez pour un lavage complet.
12
UTILISATIONAPPROPRIEEDEDETERGENT
Utilisezseulementundetergentfaitspecialementpourleslave-vaisselles.
Cascade,CascadecompletetDetergentdelavageElectrasolAutomatiqueonet
approuvespourI'utilisationdanstouslesHaierlave-vaisselles.Gardezles
detergentsfraisetsecs.Nemettezpasledetergentenpoudredansle
dispenseurjusqu'acequevoussoyezpretsa lavervosplats.
TouslescyclesaI'exceptionducycleRincageseulement,exigentundetergent
dansledistributeur.
DiSTRIBUTEUR DE DETERGENT
Le distributeur de detergent a 2 sections. La petite section Pre-lavage vide le
detergent dans le lave-vaisselle Iorsque vous fermez la porte.
1 ,, 1. Verrou de couverture
2. Section de lavage principal
2 2, 3 3. Section Pre-lavage
4. Couverture
La grande section de lavage principal vide automatiquement le detergent dans le
lave-vaisselle durant le lavage. ( Voir les "Selections du cycle )
. Utilisez un detergent pour un lavage automatique. Autres detergents peuvent
produire une mousse de savon excessive qui pourra deborder hors du lave-
vaisselle et reduire I'execution de lavage.
. Ajoutez le detergentjuste avant de commencer le cycle.
. Fermez bien et gardez le detergent dans un endroit frais et sec. Les detergents
frais resultent dans un meilleur nettoyage.
NOTE: N'utilisez pas le detergent dans le cycle de rincage.
REMPL|R LE DISPENSEUR
1. Si le couvert du distributeur est ferme, ouvrez le en poussant sur le verrou du
couvert.
13
2.Remplissezlasectiondelavageprincipaldedetergent.(Voir" Quantiteede
detergentautiliser)
3.RemplissezlasectionPre-lavagesinecessaire.
4.Fermezlecouvertdudistributeur.
C'estnormalpourlecouverts'ouvrepartiellementendistribuantledetergent.
Note:Utilisezles2sectionspourcyclesa2lavages.Utilisezseulementlasection
delavageprincipalpourlecyclea 1lavage.(Voirlesdiagrammesdes
choixdescycles.) pourplusdedetails.
QUANTITEEDE DETERGENT A UTIL|SER
. La quantitee de detergent a utiliser depend de la durete de votre eau et le
genre de detergent. Si vous utilisez tres peu, les plats ne seront pas propres. Si
vous utilisez trop et votre eau est trop douce, les verreries graveront.
Les differentes marques de detergent ont differente quantitee de phosphore
pour adoucir I'eau. Si votre eau est dure et vous utilisez un detergent
contenant un phospore de moins de 8.7%, il faut augmenter le detergent ou
utiliser un detergent contenant un phosphore de pluse de 8.7%.
14
Eau Calcareuse
Douce a Moyenne Eau Calcareuse
0 a 6 graines par gallon
Moyenne Eau Calcareuse
7 a 12 graines par gallon
Quantitee de Detergent
Pour un chargement normal
• Remplissez partiellement la section du Lavage
Principaljusqu'a la marque de 20 grammes.
• Remplissez completement la section Pre-lavage
NOTE: Remplissez la section Predavage a moitie
si les plats ont ete pre-rinces ou si I'eau est
douce. ( Oa 2 graines par gallon)
Pour un chargement tres sale
• Remplissez partiellement la section de Lavage
Principaljusqu'a la marque de 30 grammes
• Remplissez completement la section Pre-lavage
For normal and heavily soiled loads
• Remplissez partiellement la section du Lavage
Principaljusqu'a la marque de 30 grammes.
• Remplissez completement la section Pre-lavage
Eau tres calcareuse
13 graines par gallon et plus
NOTE: II pourra etre necessaire d'employer le
cycle Cookware ou un cycle normal avec la
Temperature -Haute pour une meilleure execution
de lavage avec I'eau calcareuse
Pour un chargement normal et tres sale
• Remplissez completement la section de Lavage
Principal
• Remplissez completement la section Pre-lavage
• Tournez le distributeur aide de rincage a un
reglement plus eleve. (Voir Distributeur d'aide
de rincage )
NOTE: Remplissez la quantitee indiquee pour un detergent en poudre standard.
La quantitee peut varier si vous utilisez un detergent liquide ou concentre.
Suivez les instructions sur le paquet en utilisant I'un ou I'autre. Si vous
utilisez un detergent en tabletes, utilisez une tablete en entiere clans la
section de lavage principal pour tous les chargements et pour le niveau
d'eau calcareuse.
15
ii i!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!!i!!i!
LE DISTRIBUTEUR D'AIDE DE RINCAGE
Le distributeur d'aide de rincage empeche I'eau de former des goutelettes qui
peuvent secher comme taches ou stries. IIs ameliorant egalement le sechage en
permettant a I'eau d'egoutter des plats durant le rincage final et en dechargeant
un peu de I'aide de rincage dans I'eau de rincage. Votre lave-vaisselle est concu
pour employer une aide de rincage liquide. N'utilisez pas le type d'une barre.
REMPLIR LE DISTRIBUTEUR
Le distributeur d'aide de rincage contient 4.8oz ( 145ml ) d'aide de rincage. Sous
les conditions normales, ceci durera pour a peu pres 3 mois. L'aide de rincage est
relache a trvers une ouverture dans le distributeur. N'attendez pas ace qu'il soit
vide pour le remplir. Essayez de le garder plein, et faites attention a ne pas le
remplir au dessus du niveau.
1. Assurez vous que la porte du lave-vaisselle est ouverte completement.
2. Ouvrez le distributeur en poussant sur le verrou du couvert.
C
3. Ajoutez I'aide de rincagejusqu'a ce que I'indicateur parait rempli.
4. Nettoyez n'importe quelle aide de rincage renversee a I'aide d'un tissu humide.
5. Fermez le couvert.
ARRANGEMENT DE L'AIDE DE RINCAGE
Le montant d'aide de rincage relache dans le lavage final peut etre ajuste.
L'arrangement d'usine est a 2. Pour la plupart des conditions d'eau, arranger
I'ajusteur a 1 ou 2. S'il y a des cercles d'eau ou des taches de calcium ( eau
calcareuse ), essayez un arrangement plus eleve.
_i
0 v
POUR AJUSTER [.'ARRANGEMENT
Ouvrez la ported u distributeur. Tournez I'ajusteur en dedans du distributeur a
I'arrangement desire.
16
DIAGRAMIVlES DES CHOIX DU CYCLE
Choisissez le cycle et les options de lavage desires. Le lave-vaisselle demarre
remplir une fois que vous serrez le cycle, a moins que vous choisissiez retarde le
lavage. Vous pouvez choisir une option pendant que la machine remplit.
A "o ,, vous indique combien d'etapes il y a dans chaque cycle. Les temperatures
vous indiquent ou le surplus de chaleur est ajoute. L'usage d'eau est marquee en
U.S gallons / litres.
Ce model rencontre I'ENERGIE STARdes detectives pour I'efficacite energetique.
La duree du cycle inclue le temps de sechage. Un asterisque (_) devant la duree
du cycle indique la duree du cycle peut etre plus Iongue dependant de la
temperature de I'eau penetrant le lave-vaisselle.
Utillsez ce cycle pour tous les
0 types d'arfides sales, y compris,
les articles sales normaux ou
Ires sales, qui vous donnera
une execution de nefloyc_ge Utilisez la
excepfionelle comblnee avec section du
Anfi-Bacferien une sanlfazlon rassuree, detergent et
(Sur Quelques Mod&les) dU distribiteur i
Lavage Rincage Duree Jtillsafior
re avag_ Prlndpd Rincage find Sechage minimum d'eau
chaud
E
@ @ @ O @ 7s* 6,_-t0J E
13o_ 150_ 16o_ 24-38 i
(55_) (s6') (71')
Ufilisez ce cycle pour les
0 articles difficiles a laver,
Q les ustensils cuits dessus,
eI conditions d'eau plus
Casseroles et Poelles calcareuse,
Utllisez la
section du
detergent el
du distrJblteur.
i En/ / I
lavage ILavage lieu rincipa Rmcage final - minimum d'eau
17
0
Q
Normal
Utilisez ce cycle pour les
chargements sales normaux.
( L'efiqueffe d'ufillsafion
d'energie esI basee sur ce
cycle) . Durant le lavage , UtiJisez la
I'acfion de lavage s'arretera section du
a plusieurs reprises pour detergent et
quelques secondes, du distribiteur,
. _ Lavage
P e- avag I Principal
/
Rincage
Rincage !
flnal Sechage Duree Jtillsatlon
chaud i_'_irlimu m d'eau
@ @ 6.5-101
24,5-38
i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i! ii!i ! ii!ii i!II!II!II!II!II!II!II!II!ii!ii!ii!ii!ii!ii!ii!ii!!i!!i!,,
Ufillsez ce cycle pour la
0 porcelaine et le cHstak
Q Ce cycle esf concu pour
un lavage leger et un Utimisez la section
sechage doux. Durant du distributeur
Porcda_ne/Cristal le sechage, I'element detersif,
(Sul Quelques Mod_l_,s) de chauffage s'allume
ef s'etelnd,
Premier Lavage Rincage Duree Jfillsatlon
Lavage Principal Rincage final Sechage minimum d'eau
chaud
130],
(54*)
50" 4,9118
Lavage Lourd
{Su Que ques Mod6 es/
Emplo_ez ce cycle pour
un lavage Iourd. Ce cycle
emplole un plus long temps
de Javage et un rin_age UtJllsez la sectiee
suppJ&mentalre pour du distributeur
nettoyer les plats fo_tement detersi{.
sails.
............:]C£2] ..........................r2:_2T..............................F-..........................r .........................
P....... " 1.. g ,1 Rincagelfinal /$echage/Du'] ee Utilisafior
_a_oe/........P°'] ]chaud / Im ......... ]deau
0
Rincez et
mail_tenez
UfiJlsez ce cycle pour
rincer des plats, des 'l_]
fclsses, ef I'argenferie
U
qu_ ne seronf pas
nettoyes h'nmedlatement. N'utiJJsez pas du
detergent dans
ce cycle.
Premier Lavage Rincage Duree
Utlilsatlo_
Lavage Prindpal Rincage find Sechage minimum d'eau
chaud
• 12 1.616.t
Si la temperature de I'eau entrante est moins que celle recommendee et si les
plats sent tres sales, le cycle compensera automatiquement en ajoutant du
temps, de la chaleur et de I'eau comme necessaire.
18
ANNULATION D'UN CYCLE
N'importe quand durant le cycle, appuyez
_ Annulation
Si votre lave-vaisselle a un affichage duel de chiffre, il montrera
La duree de temps restant
Votre lave-vaisselle debutera un drainage de 2 minutes (si necessaire). Permettez
au lave-vaisselle de drainer completement. Les lumieres s'atteigneront apres 2
minutes.
Note: Si votre lave-vaisselle n'a pas besoin d'etre draine, appuyez ANNULATION
une lois de plus pour eteindre les lumieres. Choisissez un nouveau cycle et
options.
Pour arreter le drainage
Vous pouvez appuyer sur ANNULATION une fois de plus pour arreter le
drainage immediatement.
N'oubliez pas de drainer votre lave-vaisselle avant de debuter un nouveau cycle.
Pour nettoyer les indicateurs
Appuyez ANNULATION avant de debuter le lave-vaisselle pour nettoyer tous les
cycles et options.
CHANGER UN CYCLE OU REGLAGE
Durant la premiere suffisance du cycle
1. Appuyez sur le nouveau cycle et/ou options
2. Verifiez les distributeurs deterifs. IIs doivent etre remplis proprement pour le
nouveau cycle.
Apres la premiere suffisance du cycle
1. Appuyez
(_ Annulation
Si votre lave-vaisselle a un affichage duel de chiffre, il montrera
La duree du temps restant
Votre lave-vaisselle debutera un drainage de 2 minutes (si necessaire). Permettez
au lave-vaisselle de drainer completement. Les lumieres s'eteigneront apres 2
minutes.
Note: Si votre lave-vaisselle n'a pas besoin d'etre draine, appuyez ANNULATION
de nouveau pour eteindre les lumieres.
1. Verifiez les distributeurs deterifs. IIs doivent etre remplis proprement put un
nouveau cycle.
2. Appuyez sur un nouveau cycle et/ou options
ii!ii!ii!ii!ii!ii!ii!ii!!i!!i!,,,
AJOUTEZ UN ARTICLE DURANT LE CYCLE
Vous pouvez ajouter un article avant le debut du lavage principal. Ouvrez la
porte et verifiez la ported u distributeur deterif. Si la porte est toujours fermee,
ajoutez votre article.
Pour ajouter les articles
1. Soulevez le verrou de la porte pour arreter le cycle. Attendez pour que I'action
de pulverisation s'arrette avant d'ouvrir la porte completement.
2. Ouvrez la porte. Si la porte du distributeur deterif est toujours fermee, ajoutez
votre article.
3. Fermez la porte fermementjusqu'a ce qu'elle se verouille. Le lave-vaisselle
resumera le cycle apres une pause de 5 secondes.
CHOIX DES OPTIONS
Vous pouvez adoptez vos cycles en appuyant sur une option. Si vous changez
d'avis, appuyez sur I'option de nouveau pour annulet I'option. Choisissez une
differente option si vous voulez. Vous pouvez decommender le changement de
I'option n'importe quand avant que I'option choise debute. Par exemple, vous
pouvez decommander une option de sechage non chauffee n'importe quand
avant que le chesage commence.
Lavage a haute temperature
Choisissez cette option pour chauffer I'eau durant les parties du cycle. Une haute
temperature d'eau nettoyera les sols durs. Haute temperature de lavage, avec
les casseroles et poelles, souleve la temperature d'eau durant le lavage principal.
Cette option ajoute de la chaleur, de I'eau et un temps de lavage au cycle.
Hi Temp
Wash
NOTE: Lavage a haute temperature est une option avec les casseroles, les
poelles et les cycles normaux. Utilisez toujours une Haute temperature de
lavage si I'eau est calcareuse.
20
i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i! ii!i ! ii!ii i!II!II!II!II!II!II!II!II!II!II!II!II!II!II!II!II!ii!ii!ii!ii!ii!ii!ii!i ! ! '
ASEPT|SEZ L'OPT|ON DU RINCAGE
Choisissez cette option pour elever la temperature d'eau dans le rincage final a
approximativement 160°F (71°C). L'option de rincage d'aseptisation ajoute une
chaleur et un temps au cycle. Cette haute temperature de rincase aseptive vos
plats et verreries selon le NSF/ANSI standard 184 pour le lave-vaisselle
residential. Le lave-vaisselle residential certifie n'est pas prevu pour les
etablissements autorises de nourriture.
o
©
Sanitize Rinse
Note: Le lavage anti-bacterien emploie automatiquement cette option.Le rincage
d'aseptisation est une option avec les casseroles et poelles et le cycle
normal. Seulement ces cycles d'aseptisation sont concus pour accepter les
exigencies du NSF/ANSI.
SECHAGE CHAUFFE
Choisissezcette option pour secher les plats avec de la chaleur.
o
©
Heated Dry
Les plats prennent Iongtemps pour secher et quelques taches d'eau peuvent se
produire. Pour un meilleur resultat utilisez toujours un rincage liquide. Quelques
articles ( comme des articles en plastique ) doivent etre seches a la main.
Note: Sechage sec est une option avec un Anti-Bacterien lavage, Casseroles et
Poelles, Cycles de porcelaine.
SERRURE POUR ENFANTS ( SUR QUELQUES MODELS )
Utilisez la serrure pour les enfants pour empecher I'utilisation fortuite du lave-
vaisselle. Vous pouvez utilisez la serrure pour enfants pour empecher le cycle
fortuit et les options de changement durant un cycle.
o
0 Child Lock
P_ess & llold
Ileal_!d Dry
Ouand la Serrure des enfants est allumee, toutes les touches sont handicapees.
NOTE: La porte du lave vaisselle peut etre ouverte tandis que les controles sont
verrouilles.
21
ii!ii!ii!ii!ii!ii!ii!ii!!i!!i!,,,

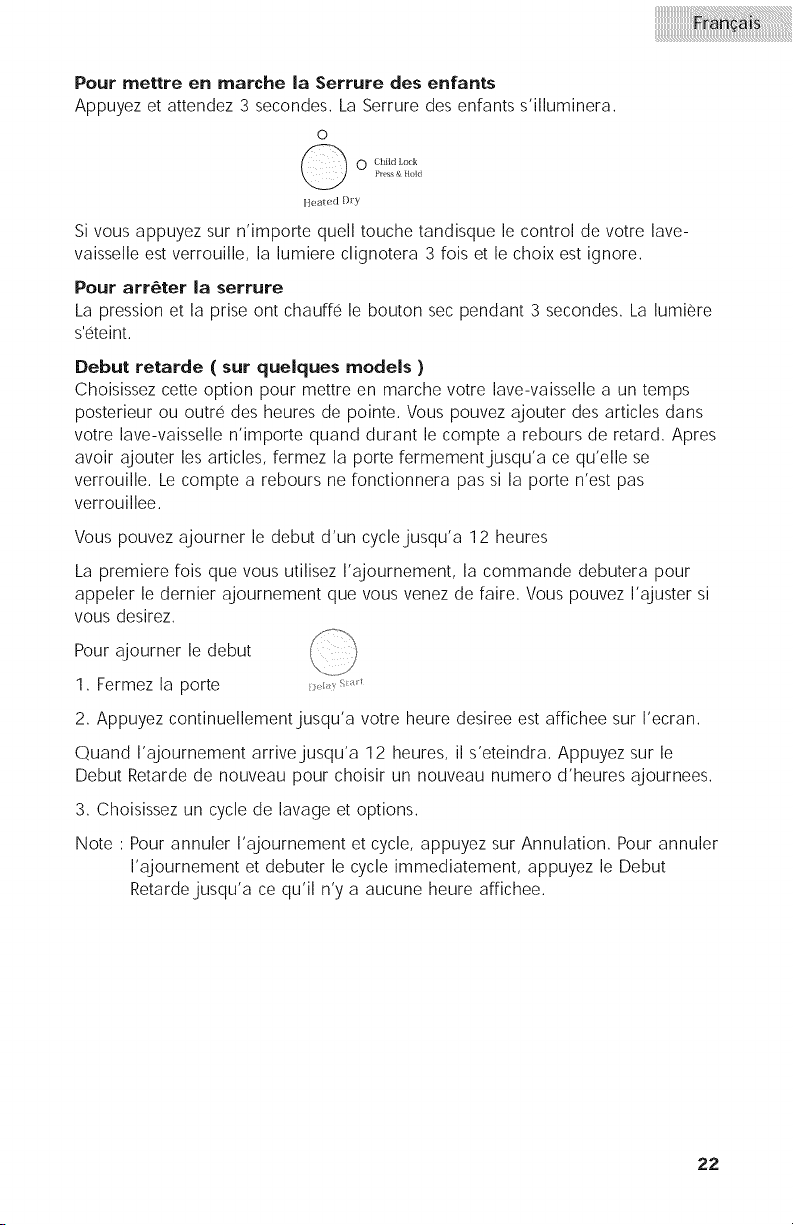

Pour mettre en marche la Serrure des enfants
Appuyez et attendez 3 secondes. La Serrure des enfants s'illuminera.
o
O Chikl Lock
P_{ss & Hold
Ileat{ d Dry
Si vous appuyez sur n'importe quell touche tandisque le control de votre lave-
vaisselle est verrouille, la lumiere clignotera 3 lois et le choix est ignore.
Pour arr_ter la serrure
La pression et la prise ont chauffe le bouton sec pendant 3 secondes. La lumiere
s'eteint.
Debut retarde ( sur quelques models )
Choisissez cette option pour mettre en marche votre lave-vaisselle a un temps
posterieur ou outre des heures de pointe. Vous pouvez ajouter des articles dans
votre lave-vaisselle n'importe quand durant le compte a rebours de retard. Apres
avoir ajouter les articles, fermez la porte fermementjusqu'a ce qu'elle se
verrouille. Le compte a rebours ne fonctionnera pas si la porte n'est pas
verrouillee.
Vous pouvez ajourner le debut d'un cyclejusqu'a 12 heures
La premiere lois que vous utilisez I'ajournement, la commande debutera pour
appeler le dernier ajournement que vous venez de faire. Vous pouvez I'ajuster si
vous desirez.
Pour ajourner le debut
1. Fermez la porte
2. Appuyez continuellementjusqu'a votre heure desiree est affichee sur I'ecran.
Quand I'ajournement arrivejusqu'a 12 heures, il s'eteindra. Appuyez sur le
Debut Retarde de nouveau pour choisir un nouveau numero d'heures ajournees.
3. Choisissez un cycle de lavage et options.
Note : Pour annulet I'ajournement et cycle, appuyez sur Annulation. Pour annulet
I'ajournement et debuter le cycle immediatement, appuyez le Debut
Retardejusqu'a ce qu'il n'y a aucune heure affichee.
22
UTILISATIORDU CHAUFFAGE DU PLAT
Utilisez I'option du chauffage du plat pour rechauffer les plats a servir ou plats
de diner.
Note: N'utilisez pas I'option avec les cycles
1. Ouvrez la porte o
2. Appuyez , Chauffage du plat s'illumine.
3. Attendez 8 minutes pour chauffer le plat.
INDICATEURS DES SITUATIONS DES CYCLES
Suivez les progres de votre lave-vaisselle avec I'indicateur des situations des
cycles.
Wate_ It i idit,_
eared Wis_il/g Ses(_ ]ilsi_g }vf/( C/e;_ i Sa_itfz d A(( _i_s< Ad
O O O O O C) O O
Eau Chauffee
L'eau chauffee s'illumine seulement quand le cycle pause pour chauffer I'eau a
une temperature reglee. Le lavage et sechage continuent tandisque I'eau se
chauffe. Une fois I'eau atteind la temperature desiree, les lumieres s'eteind et le
cycle resume.
Lavage
Affiche pendant Pre-lavage et la periode du lavage principal.
Sonde de turbidite
La sonde s'illumine pendant la partie de sensation du cycle. Votre lave-vaisselle
sens le niveau de sols a la fin de la periode de Prelavage. Le lavage continue
tandisque la sensation occurred.
Rincage
Affiche durant les periodes de rincage.
Sechage
S'illumine quand le lave-vaisselle est entrain de secher apres le rincage final.
Lavage
Affiche quand le cycle d e lavage est termine. La lumiere reste allumeejusqu'a
ce que la porte du lave vaisselle soit ouverte.
Aseptisage
Affiche quand le cycle accepte les conditions d'aseptisage La lumiere reste
allumeejusqu'a ce que la porte du lave vaisselle soit ouverte.
23
i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i!i! !i i !ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii! ! !! !!

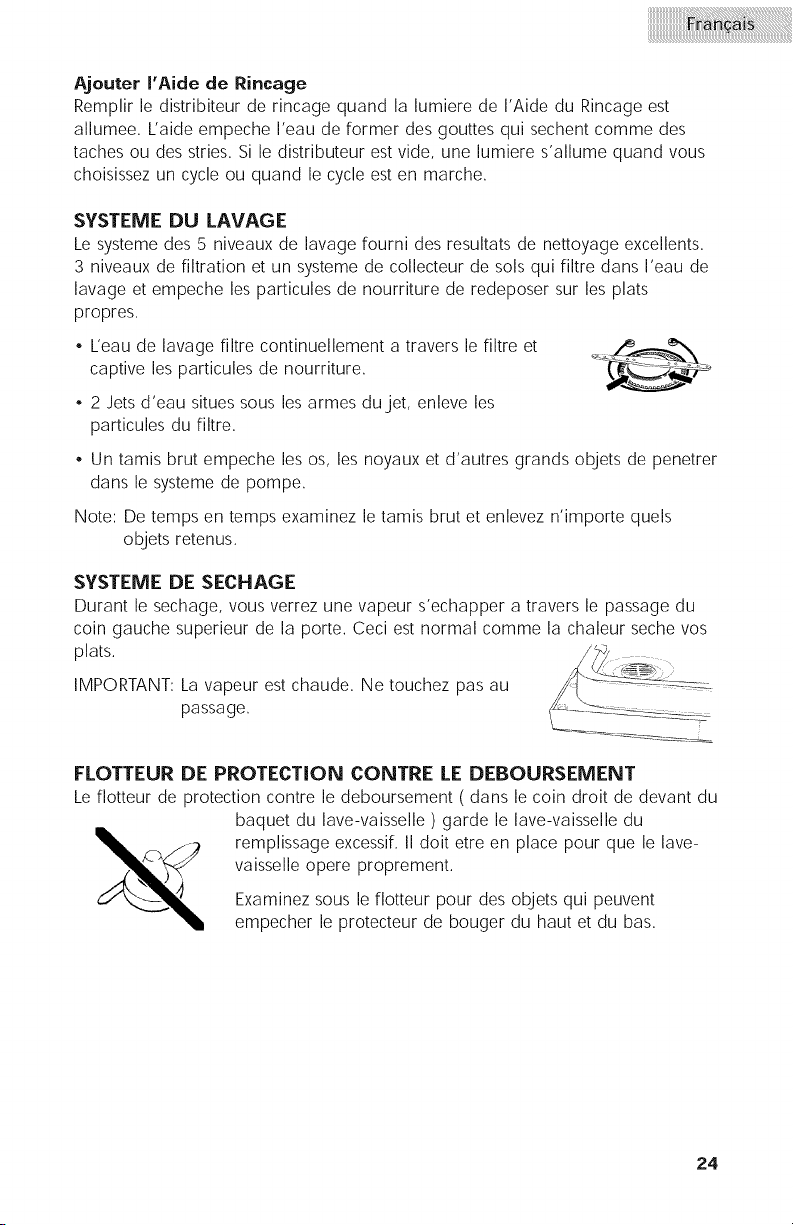

Ajouter I'Aide de Rincage
Remplir le distribiteur de rincage quand la lumiere de I'Aide du Rincage est
allumee. L'aide empeche I'eau de former des gouttes qui sechent comme des
taches ou des stries. Si le distributeur est vide, une lumiere s'allume quand vous
choisissez un cycle ou quand le cycle est en marche.
SYSTEME DU LAVAGE
Le systeme des 5 niveaux de lavage fourni des resultats de nettoyage excellents.
3 niveaux de filtration et un systeme de collecteur de sols qui filtre clans I'eau de
lavage et empeche les particules de nourriture de redeposer sur les plats
propres.
, L'eau de lavage filtre continuellement a travers le filtre et
captive les particules de nourriture.
, 2 Jets d'eau situes sous les armes dujet, enleve les
particules du filtre.
, Un tamis brut empeche les os, les noyaux et d'autres grands objets de penetrer
clans le systeme de pompe.
Note: De temps en temps examinez le tamis brut et enlevez n'importe quels
objets retenus.
SYSTEME DE SECHAGE
Durant le sechage, vous verrez une vapeur s'echapper a travers le passage du
coin gauche superieur de la porte. Ceci est normal comme la chaleur seche vos
plats.
IMPORTANT: La vapeur est chaude. Ne touchez pas au
passage.
FLOTTEUR DE PROTECTION CONTRE LE DEBOURSEMENT
Le flotteur de protection contre le deboursement ( clans le coin droit de devant du
baquet du lave-vaisselle ) garde le lave-vaisselle du
remplissage excessif. II dolt etre en place pour que le lave-
vaisselle opere proprement.
Examinez sous le flotteur pour des objets qui peuvent
empecher le protecteur de bouger du haut et du bas.
24
Sivousdoutezlenettoyaged'unarticleparticulier,demandezaufabricantsicet
articleestlavabledartslelave-vaisselle.
Materiel Utilisableaulave-vaisselle/
Commentaires
Aluminium
Aluminium jetable
Bouteilles -Boites
FORte
Porcelaine/Poterie de gres
Oui
Haute temperature d'eau et detergents peuvent
affecter la finition de I'aluminium anodise.
Non
Ne pas laver plateaux en aluminium darts le lave-
vaisselle. IIs peuvent se deplacer et tranferer les
marques noires sur les plats.
Non
Lavez les a la main. Les etiquettes collees peuvent
se detacher et obstruer les bras dujet ou la
pompe et reduira I'execution de lavage.
Cristal
Or
NOR
L'assaisonnement sera enlenve et le fer se
rouillera.
Oui
Avant de laver verifiez la recommendation du
fabricant. L'antiquite les articles peints a la main,
les motifs emailles peuvent se farter et les
articles de feuille d'or peuvent se decolorer et se
farter.
Oui
Avant de laver, verifiez la recommendation du
fabricant. Un certain type de cristal plombe peut
graver a I'eau forte a force de laver.
NOR
L'argenterie coloree en or se decolorera.
Verrerie
Couteau au poigne creux
L'etain, I'eton et le bronze
Oui
Les verres pour le laitjaunisseront apres un
lavage frequent dans le lave- vaisselle.
Non
Les poignees de quelques couteaux SORtattachees
a la lame avec un adhesif qui pourra se detacher
une lois lavees darts le lave-vaisselle.
Non
Haute temperature d'eau et detergent risquent de
decolorer et trouer la finition.
25
ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii
Materiel Utilisable au lave-vaisselle/Commentaires
Plastiques jetables
Non
Ne peuvent pas supporter la haute temperature
d'eau et detergents.
Plastiques
Acier inoxydable
Argent ou Argent plaque
Oui
Avant de laver, verifier la recommendation du
fabricant. Les plastiques changent clans leur
capacite de resister aux temperatures elevees de
I'eau et detergent.
Oui
Parcourez un cycle de rincage si vous n'avez pas
I'intention de les laver immediatement. Le contact
de la nourriture prolongee comme le sel, vinaigre,
produits laiteux ou desjus de fuit peut
endommager la finition.
Oui
Rain
Pourra se rouiller.
Les articles en bob Non
Parcourez un cycle de rincage si vous n'avez pas
I'intention de les laver immediatement. Un
contact prolonge avec la nourriture contenant le
sel, I'acidite, sulfide, (oeuf, manyonnaise, fuits de
mer) peuvent endommager la finition.
Non
Lavez a la main. Avant de laver verifiez les
instructions du fabricant. Le bois non traite peut se
fendre, deformer ou perdre sa finition.
SOINS ET ENTRETiENS DU LAVE-VAISSELLE
Nettoyez
Nettoyez J'exterieur
En general, I'utilisation d'un tissu doux,humide ou une eponge avec un detergent
doux est suffisante pour garder I'exterieur de votre lave-vaisselle propre.
Nettoyez ]'interieur
L'eau calcareuse peut causer _>-_
une accumulation du filme
blanc sur les surfaces interieures, speciallement sous la porte.
Nettoyez I'interieur du lave vaisselle une fois refroidi. Portez des gants en
caouchouc. Utilisez seulement un detergent special pour le lave-vaisselle, pour
Re pas causer une mousse de savon.
26
Pour nettoyer I'interieur
Fakes une pate avec le detergent en poudre du lave-vaisselle sur une eponge
humide et nettoyez.
OU
Utilisez un detergent liquid pour le lave-vaisselle et nettoyez a I'aide d'une eponge
humide.
OU
Voir le proces du vinaigre dans le "]-aches et mousses sur les assiettes" dans le
"Depannage ".
Note: Parcourez un cycle normal avec le detergent apres avoir nettoyer I'interieur.
Vidangez I'espace d'air
Verifiez le drain d'espace d'air quand votre lave vaisselle ne draine pas
proprement. Quelques Etats ou les codes de plomberie exigent une addition de
drain d'espace d'air entre le lave-vaisselle incorpere et le systeme du drain de la
maison. Si le tuyau de vidange est bouche, I'espace d'air du vidange protegera
votre lave-vaisselle.
Le drain d'espace d'air est situe au dessus du levier pres du lave-vaisselle.
Note: Le drain d'espace d'air est un dispositif externe de plomberie qui ne fait
pas partie de votre lave-vaisselle. La garantie de votre lave-vaisselle ne
couvre pas les frais de reparation ou nettoyage du drain d'espace d'air.
Nettoyer votre drain d'espace d'air
Nettoyez votre drain d'espace d'air periodiquement pour assurer un propre
drainage. Suivez les instructions de nettoyage fourni par le fabricant.. Pour la
plupart des types de lave-vaisselle: Enlevez la couverture de chrome. Devissez le
couvert en plastique. Assurez vous qu'il n'y a pas une accumulation de salete.
Nettoyez si necessaire.
EMMAGASINEZ
Emmagasinez pendant les mois d'ete
Protegez votre lave-vaisselle pendant les mois d'ete en fermant I'approvisionement
de I'eau et electricite.
Destearinisation de votre lave-vaisselle
Protegez votre lave-vaisselle et domicile contre les dommages de I'eau provoques
par la congelation des lignes de fiottaison. Si votre lave-vaisselle est dans un
Iogement saisonier ou pourrait etre expose aux temperatures de congelation,
fakes destearniser votre lave-vaisselle par un personnel de service autorise.
27
Essayeztoutd'abordlessolutionssuggereesicietevitezlescoutspourleservice
dereparation...
VOTRE LAVE=VAISSELLE NE FONCTiONNE PAS CORRECTEMENT
• Lave=vaisselle ne fonctionne pas et ne s'arrete pas durant le cycle
Est-ce que la porte est fermee et verrouillee?
Avez vous choisi le cycle approprie? (Voir Diagramme des cycles
choisis )
Est-ce que le lave-vaisselle est branche? Peut etre un fusible ou le
disjoncteur s'est declenche?
Peut etre le moteur a cesse de fonctionner due a un surchargement? Le moteur
automatiquement se remet a zero apres quelques minutes. Si non, veuillez
appelez le service de reparation.
Est-ce que la valve d'eau fermee ( si installee ) est ouverte?
II est normal pour certains cycles de faire une pause a plusieurs reprises
pendant plusieurs secondes pendant le lavage principal.
• Lave vaisselle ne se remplit pas d'eau
Est-ce que le flotteur de protection de remplissage excessif, peut bouger en
haut et en bas librement?Appuyez dessus pour le liberer.
• Lave vaisselle est en marche pour une Iongue periode de temps
Est-ce que I'eau fournie au lave-vaisselle est assez chaude?. Le lave vaisselle
fonctionne plus Ionguement tout en chauffant I'eau. (Voir la section des
conseils de performance du lave-vaisselle )
Un delai se produit automatiquement dans quelques cycles de lavage et
rincagejusqu'a ce que I'eau atteigne la temperature appropriee.
• Un blanc demeure darts le lave=vaisselle
Est-ce que le cycle est au complet?
* Le detergent demeure darts la section du distributeur
Est-ce que le cycle est au complet?
Est-ce que le detergent est sans grumeaux? Replacez le si necessaire.
• L'eau residue sur le devant du panneau d'acces
Avez vous utilisez une grande quantite de detergent? (Voir la section du
distributeur de detergent )
Est-ce que la marque du detergent fait trop de mousse de savon ? Essayer une
autre marque pour reduire la mousse de savon et eliminez I'accumulation.
28
Une odeur dans le lave=vaisselle
Est-ce que vous lavez les assiettes tous les 2 ou 3 jours? Parcourez le cycle de
rincage 1 ou 2 lois parjourjusqu'a que vous ayez un chargement complet.
Est-ce que le lave-vaisselle a une odeur d'un nouveau plastique? Parcourez un
cycle de rincage avec du vinaigre comme decrit dans le guide de depannage
" Taches et filme sur les assiettes ".
Condensations sur le comptoir de la cuisine. ( Models incorpores )
Est-ce que le lave-vaisselle aligne proprement avec le comptoir? La vapeur du
passage de la console peut se former sur le comptoir. ( Voir Information pour
les instructions d'installation )
LES ASSETTES NE SONT PAS COMPLETEMENT PROPRES
• Nourriture sale est sur los plats
Est-ce que votre lave vaisselle est charge proprement? ( Voir chargement du
lave-vaisselle )
Avez vous choisi le cycle le plus convenable pour ce special chargement? Si
quelques articles sont tres sales ,utilisez un cycle plus fort.
Est-ce que la temperature d'eau tres basse? Pour un meilleur lavage, la
temperature d'eau penetrante dans le lave-vaisselle dolt etre de 12degres
( 49C ° ) (Volt conseils de performance du lave-vaisselle )
Avez vous utilise la propre quantite de detergent? Utilisez seulement un
detergent recommande. (Voir Distributeru de detergent). Utilisez au moins 1
cuillere a soupe ( 15g ) pour chaque lavage. Le detergent dolt etre fais pour
etre effectif. Emmagasinez le detergent dans un endroit frais et sec. Les articles
trop sales et I'eau calcareuse exigent une quantite plus grande de detergent..
Est-ce que le detergent a durci dans le distributeur? Utilisez un detergent frai.
Ne laissez pas le detergent dans le distributeur humide pour une Iongue
periode de temps avant de mettre en marche votre lave-vaisselle. Nettoyez le
distributeur si le detergent a durci. Verifiez si la pompe et les bras du jet ne
sont pas bloquees par des etiquettes des bouteilles et boites.
Est-ce que la pression d'eau de la maison est aussi elevee pour le
remplissement approprie du lave-vaisselle? La pression d'eau du domaine
dolt etre de 20 a 120psi ( 138 a 828kPa ) pour un remplissage approprie.
Une pompe de gavage sur I'approvisionnement d'eau peut etre ajoutee si la
pression est trop basse.
Est-ce que la mousse de savon relentit le mouvement de I'arme? N'utilisez
jamais un detergent ou un detergent de lessive. Utilisez seulement le detergent
recommende pour le lave-vaisselle.
29
TACHES SUR LES PLATS
• Taches et filmes sur les plats
Est-ce que votre eau est calcareuse ou contient un contenu de mineral? En
conditionnant le rincage final ave I'aide du rincage aidera a eliminer les taches
et filmes. Gardez le distributeur de I'aide de rincage plein tout le temps.
Utilisez toujours une haute-temp option. Si la durete d'eau est de 13 grains ou
plus, on vous recommande vivement que vous installiez un adoucissant a la
maison. Si vous ne voulez pas boire I'eau adoucie, simplement installez
I'adoucissant a votre eau chaude seulement.
Est-ce que la temperature d'eau trop basse? Pour un meilleur lavage, I'eau
entrante au lave-vaisselle dolt etre de 120degres F ( 49C ). (Voir conseils
d'execution du lave-vaisselle )
Avez vous utilisez la quantite correcte de detergent efficace? Utilisez le
detergent recommende seulement. (Voir Distributeur du detergent ) N'utilisez
jamais moins qu'une cuillere a soupe ( 15g ) pour chaque chargement. Le
detergent dolt etre fais pour etre efficace. Gardez le detergent dans un endroit
frais et sec. Les articles trop sales exigent une plus grande quantite de
detergent.
Est-ce que la pression d'eau de la maison est aussi elevee pour le
remplissement correcte du lave-vaisselle? La pression d'eau de la maison
dolt etre de 20 a 120 psi ( 138 a 828 kpa ) pour un remplissement approprie.
Une pompe de gavage sur I'apporvisonnement d'eau dolt etre ajoutee si la
pression est trop basse.
Note: Pour enlevez les taches et cercles d'eau des plats, essayez un rincage de
vinaigre. Ce procede est prevu pour une utilisation occasionelle. Le
vinaigre est un acide et si employe trop souvent, il pourra endommager
votre lave-vaisselle.
1. Lavez et sechez les plats. Utilisez un sechage d'air sec ou une autre option de
sechage. Enlevez toute I'argenterie et articles en metal.
2. Ajoutez 2 tasses ( 500ml ) de vinaigre blanc dans un verre et placez le sur le
support inferieur.
3. Parcourez le lave-vaisselle a travers un cycle complet de lavase utilisant la
methode dun air sec de sechage ou une autre option. N'utilisez pas un
detergent. Le vinaigre se melangera avec I'eau de lavage.
30
Fiimeougravure a I'eau forte du silice. ( filme de siiice est un depot
Jaiteux colore en arc de cieJ, Ja gravure a J'eau forte est un filme
nuageux )
Parfois il ya une reaction de I'eau / chemical avec certains types de verrerie.
Ceci est cause par la combinaison d'eau adoucie, solutions de lavage
alkaline, un sechage insuffisant, le chargement du lave vaisselle et la chaleur
du sechage. La seule solution d'eviter ces problemes et le lavage a la main.
Pour ralentir ce processus, utilisez la minimum quantitee de detergent, mais
pas moins d'une cuillere a soupe ( 15g ) pour chaque chargement. Utilisez
I'aide de sechage liquide et ne chargez pas trop votre lave-vaisslle pour
permettre un rincage complet.
Film et gravure a I'eau forte du silice sont permanents. N'utilisez pas un
chaud sechage.
Taches blanches sur les cookwares
Est-ce que le detergent du lave-vaisselle a enleve I'assaisonnement du
cookware? Assaisonnez le cookware apres le lavage dans le lave-vaisselle.
Taches marrons sur les assiettes et I'interieur du lave=vaisselle
Est-ce que votre eau contient une haute quantitee de fer? Relavez les assiettes
utilisant 1-3 cuilleres ( 5-15g ) d'acid citrique cristal dans la section couverte
du distributeur de detergent. Si ce traitement est necessaire plus qu'une lois
tous les 2 mois, I'installation d'une unite pour enlever le ferest recommendee.
Marques noires ou grises sur les assiettes.
Est-ce que les articles en bidon frottent contre les assiettes durant le lavage?
Les articlesjetables en bidon peuvent se decomposer durant le lavage et
causer les marques. Ces articles doivent etre laves a la main. Enlevez les
marques de bidon en utilisant un detergent abrasif.
Les taches oranges sur les plats en plastique et sur I'interieur du
lave=vaisselle
Est-ce que vous placez des plats avec une grande base de nourriture tomate
dans votre lave-vaisselle? II faut utiliser un produit pour enlever les taches de
tomates avant de les placer dans le lave-vaisselle. Les taches n'affecteront pas
I'execution de votre lave-vaisselle.
LES ASSIETTES NE SECHENT PAS CONIPLETENIENT
• Les assiettes ne sont pas seches
Avez vous charge votre lave-vaisselle pour permettre un drainage approprie?
Ne surchargez pas votre lave-vaisselle. ( Voir section de chargement du lave-
vaisselle ) Utilisez une aide de rincage pour accelerer votre sechage.
Les articles en plastique sont-ils mouilles? En general ,le plastique dolt etre
seche a main.
31
Est-ce que le distributeur d'aide de rincage est vide? ( Voir la section
Distributeur d'aide de rincage )
Avez vous employe une option d'un sechage a air ou sechage d'economie
d'energie? Empoye une option de sechage chaud pour les assiettes.
LES PLATS SONT ENDOMMAGES DURANT LE LAVAGE
• Ebrechements des plats
Avez vous charge le lave vaisselle proprement? Chargez les plats et verreries
de sorte qu'ils soient stables et ne se ffottent pas Fun contre I'autre durant le
lavage. Minimisez les ebrechements en soutirant les supports soigneusement.
NOTE: Les antiquites, le crystal affile, et d'autres types similaires de porcelaine
et verrerie sont tres delicats pour les laver dans le lave-vaisselle. Lavez a
main.
BRUITS
• Les bruits craquants, grincants, bourdonnements
Un objet dur a penetre dans le module de lavage ( dans certains models )
Quand I'objet est grince, le bruit s'arretera,
REPARATION
Avant d'appeler pour une assistance ou le service de reparation, referrez vous au
"Depannage". Ceci pourra vous economizer les couts du service de reparation.
Si vous avez besoin d'aide, suivez ces instructions ci dessous.
Avant d'appeler pour une aide, ayez votre recu d'achat a portee ainsi que le
numero de serie et du model de votre appareil. Cette information nous aidera a
repondre mieux a votre demande.
Si vous avez besoin de replacer des parties
Si vous devez commander des pieces de rechange, on vous recommande que
vous employez seulement les pieces indiquees par I'usine. Ces pieces
s'adapteront et fonctionneront proprement. Pour Iocaliser les pieces de
rechange indiques par I'usine dans votre secteur, veuillez appeler notre centre
d'interaction de client au numero suivant: ( 1-877-337-3639 ) ou le centre de
service le plus pres de vous.
32
GARANTIE LIMITEE
Service a domicile
Garantie totale d'l an
Pour une duree de 12 mois a partir de la
date d'achat, Haler s'engage a reparer ou
remplacer gratuitement et sans frais de main
d'oeuvre, toute piece se rompant en raison
d'un vice de fabrication ou materiau utilise.
Garantie limitee 2 arts
Le circuit de distribution d'eau {les
pieces uniquement)
Pour une duree de 24 rnois a partir de la
date d'achat, Haler s'engage a reparer ou
rompant en raison d'un vice de fabrication.
Ceci comprend la pompe, le moteur, le bras
et lejets pulverisateur superieur avec le tube
d'alimentation et les filtres.
REMARQUE: L'entree exterieure et les pieces
de plomberie du raccord d'evacuation ne
sont pas couvertes par cette garantie.
Les paniers a revCtement en vinyle (les
pieces uniquement)
Pour une duree de 24 rnois a partir de la
gratuitement tout panier superieur ou
inferieur dont le revetement en vinyle pele ou
rouille en raison d'un vice de fabrication
Bouton rotatif ou commande
electromecanique (les pieces
uniquement)
Pour une duree de 24 rnois a partir de la
date d'achat, Haler s'engage a remplacer
gratuitement toute commande electromese
rompant en raison d'un vice de fabrication
Garantie a vie (pieces uniquement)
La cuve de lavage en acier
inoxydable et lejoint de porte.
Haler remplacera la cuve de lavage en acier
inoxydable et lejoint de porte si le bac
d'origine ou la porte presente une fuite en
raison d'un vice de fabrication.
REMARQUE: La couverture de cette
garantie commence a la date d'achat de cet
appareil et le re;u d'achat d'origine devra
etre presente au representant agree de
service apres-vente avant que toute
reparation puisse etre effectuee.
Exceptions: Garantie pour usage
commercial ou de location
Couverture de 90jours a partir de la date
d'achat d'origine.
Couverture de 90jours pour pieces a partir
de la date d'achat d'origine.
Pour beneficier service apres-vente:
Contactez votre centre de reparation agree le
plus proche. Toutes les reparations doivent
etre effectuees par un centre de reparation
agree Haler. Veuillez composer le
1-877-337-3639 pour obtenir le nomet le
numero de telephone du centre de
reparation le plus proche.
Avant de nous appeler, veuillez avoir
les informations suivantes a portee de
main:
Le numero du modele, le numero de serie de
votre machine (ces informations se trouvent _]
I'arriere de la machine dans le coin).
Le nora et I'adresse du revendeur aupres
33
duquel vous avez achete rappareil et la date.
Une description claire du probleme.
Une preuve d'achat (re_u de vente).
Cette garantie couvre les appareils
aux Etats=unis (sur le continent),
Puerto Rico et au Canada. Cette
garantie ne couvre pas:
Le rernplacernent ou la reparation des
fusibles du domicile, des disjoncteurs, du
cablage et de la plomberie.
Tout appareil dont le numero de serie
d'origine a ete retire ou altere.
Les frais de reparationjuges anormaux tels
que les reparations effectuees dans une autre
region ou ne correspondant pas aux horaires
d'ouverture du centre de service apres-vente.
Les plats, les verres et les couverts abimes.
Les dommages survenant lots du transport.
Les dommages survenant suite a une
installation ou une reparation incorrecte.
Les dommages et degats survenant suite
toute utilisation incorrecte, abusive, ou une.
Les dommages survenant suite a des
reparations ayant ete effectuees par un
concessionnaire ou revendeur autre que par
un centre de reparation agree Haler.
d'une tension, source de courant ou
d'alimentation electrique incorrecte.
cation du produit ou _] un reglage non
approuve par Haier.
Le reglage des commandes d'utilisation
indiquees darts la notice.
Les tuyaux, les boutons, le compartiment
reserve au detergent, le compartiment
reserve au produit de rinCage et les
accessoires de deplacement, de transport et
d'expedition couvrant le demontage, le
remplacement des pieces defectueuses au-
dela des 12 premier mois de couverture
initiale.
Les dommages autres que les dommages
juges normaux Iors d'une utilisation _]
domicile normale.
Les frais de transport et d'expedition.
LA PRESENTEGARANTIE REMPLACETOUTE
AUTRE GARANTIE EXPRESSEOU IMPLICITE Y
COMPRIS TOUTE GARANTIE DE
GOMMERGIABILITE OU DE QUALITE
MARCHANDE ET D'APTITUDE A UNE
UTILISATION PARTIGULIERE.
Le recours offert par la garantie est un
recours exclusif et tient lieu de recours
unique. Cette garantie ne couvre pas les
dommages accessoires ou indirects. Certains
etats ou provinces ne permettent ni limitation
de la duree d'une garantie implicite de
dommages indirects. Les limites ou
exclusions mentionnees ci-dessus peuvent ne
pas s'appliquer darts votre cas. Cette
garantie vous confere des droitsjuridiques
particuliers et il est possible que vous ayez
d'autres droits qui peuvent varier selon retat
et la province.
Haler America
New York, NY 10018
IN D[CEDE CO NTEN[DOS
PAGE
PRECAUCIONES DE SEGURIDAD ................................................................ 2-4
Antes de usar su lavavajillas .......................................................................... 3
PIEZAS Y CARACTERISTICAS .......................................................................... 5
Panel de control ............................................................................................ 5
GUIA PARA LA PUESTAEN FUNCIONAMIENTO .............................................. 6
Como usar su nuevo lavavajillas .................................................................... 6
CARGA DEL LAVAVAJILLAS........................................................................ 7-12
Sugerencias para la carga .............................................................................. 7
Carga de la rejilla superior ............................................................................ 8
Carga de la rejilla inferior ............................................................................ lO
Carga de la canasta de los cubiertos ............................................................ 12
USO DEL LAVAVAJILLAS.......................................................................... 13-24
Uso correcto del detergente .......................................................................... 13
Compartimiento para el detergente .............................................................. 13
Compartimiento para el agente de enjuague ................................................ 16
Tablas de seleccion de ciclos ........................................................................ 17
Como cancelar un ciclo ................................................................................ 19
Como cambiar un ciclo o una configuracion ................................................ 19
Como agregar objetos durante un ciclo ........................................................ 20
Seleccion de las opciones ............................................................................ 20
Como utilizar el Calentador de Platos .......................................................... 22
Indicadores del estado del ciclo .................................................................... 22
Sistema de lavado ........................................................................................ 23
Sistema de secado ...................................................................................... 23
Flotante de Proteccion .................................................................................. 24
COMO LAVAR OBJETOS ESPECIALES...................................................... 24-25
CUIDADO DEL LAVAVAJILLAS ................................................................ 25-26
Limpieza ...................................................................................................... 25
Respiradero del Desague .............................................................................. 26
Cuidado del lavavajillas en verano e invierno .............................................. 27
DETECCION Y SOLUCION DE PROBLEMAS ............................................ 27-31
ASISTENCIA O REPARACION ........................................................................ 32
GARANTIA .................................................................................................. 33
iAdvertencia! - Para reducir el riesgo de incendio, descarga electrica
o lesiones a las personas, siempre ponga en practica las
precauciones de seguridad basicas, incluyendo las siguientes:
1. Lea todas las instrucciones antes de usar el artefacto.
2. Use el lavavajillas s01o para su funcion especifica.
3. Use s01o detergentes o agentes de enjuague recomendados para el uso en
lavavajillas y mantengalos lejos del alcance de los ninos.
4. Cuando cargue los objetos para lavar:
1) Ubique los objetos cortantes de manera tal que no sea probable que danen
el sistema de cierre de la puerta;
2) Ubique los cuchillos filosos con los mangos hacia arriba para reducir el
riesgo de cortes.
5. No lave objetos plasticos a menos que tengan la indicacion "para uso en
lavavajillas" o ffase equivalente. En el caso de los objetos de plastico que no
cuenten con esta indicacion, revise las recomendaciones del fabricante.
6. No toque el elemento calentador durante el uso o inmediatamente despues
del uso.
7,
8.
9.
No ponga en funcionamiento el lavavajillas a menos que todos los paneles
de cerrado esten correctamente en su lugar.
No manipule indebidamente los controles.
No realice un mal uso ni se siente ni se pare sobre la puerta, la tapa o las
rejillas para vajilla del lavavajillas.
10. Para reducir el riesgo de lesiones, no permita que los ninosjueguen con el
lavavajillas.
1 1. En ciertas condiciones, se puede producir gas hidrogeno en un sistema de
agua caliente que no ha sido usado durante dos semanas o mas. EL GAS
HIDROGENO ES EXPLOSIVO. Si el sistema de agua caliente no ha sido
usado durante un periodo de esa magnitud, antes de usar el lavavajillas
abra los grifos de agua caliente y deje que fluya el agua de cada una de
elias durante varios minutos. De esta manera se liberara el gas hidrogeno
que pueda estar acumulado. Debido a que el gas es inflamable, no fume ni
use una llama abierta durante este periodo.
12. Quite la puerta o la tapa del compartimiento de lavado cuando retire un
lavavajillas viejo o Io descarte.
Gracias por su compra de este Modelo#
producto Haler. Este manual de facil
consulta Io guiara para obtener el
mejor servicio de su lavaplatos, serie#
Recuerde registrar aqui los numeros
de serie y modelo de la maquina.
Los encontrara en una etiqueta en el Fecha de Compra
respaldo del lavaplatos.
Adjunte aqui su recibe de compra. Lo necesitara para obtener servicio de
_arantia.
Consejoencuantoal peligro
. Nouseellavavajillashastaquenoestecompletam,
instalado.
. Noempujehaciaabajosobrelapuertaabierta,si
Iohaceseexponealesionesocortesgraves.
Peligrodedescargaelectrica
. Lavavajillasconpuestaa tierraelectrica.
. Conecteelcabledepuestaatierraconelconector
depuestaatierraverdeenlacajaterminal.
. Nouseuncabledeprolongacion.
. Sinosecumpleconestasinstruccionessecorre
riesgodemuerte,incendioodescargaelectrica.
. Instaleellavavajillasenunlugardondeesteprotegidodelambiente.Protejalo
delcongelamientoparaevitarlaposibleroturadelavalvuladeIlenado.
Dichasroturasnoestancubiertaspotlagarantia.Consulte"Comocuidarel
lavavajillasenveranoeinvierno"enlaseccion"Cuidadodellavavajillas"
paraobtenerinformacionsobreelcuidadoeninvierno.
. Instaley niveleellavavajillassobreunasuperficiequesostengaelpesoyen
unazonaqueseaadecuadaparasutamanoyuso.
. Quitetodoslostaponesdeembalajedelasmanguerasylosconectores(tales
comolatapaenlasalidadeldesague)antesdelainstalacion.Consultelas
InstruccionesdeInstalacionparaobtenerla informacioncompleta.
INSTRUCC|ONES DE PUESTA A T|ERRA
Para un lavavajillas conectado con cables, con puesta a tierra: El lavavajillas
debe tenet conexion a tierra. En caso de mal funcionamiento o rotura, la
conexion a tierra reducira el riesgo de descarga electrica al proporcionar un
paso de menor resistencia para la corriente electrica. El lavavajillas esta
equipado con un cable que tiene un conductor a tierra del equipo y un enchufe
a tierra. El enchufe debe enchufarse en un tomacorriente apropiado que este
instalado y conectado a tierra conforme a todos los codigos y reglamentaciones
locales.
ADVERTENCIA: La conexion incorrecta del conductor a tierra del equipo puede
ocasionar un riesgo de descarga electrica. Haga que un electricista calificado o
un representante de servicios de mantenimiento realice un control si tiene dudas
acerca de si el lavavajillas tiene una conexion a tierra apropiada. No modifique
el enchufe que viene con el lavavajillas; si no se puede introducir en el
tomacorriente, haga que un electricista calificado instale un tomacorriente
apropiado.
Para un lavavajillas permanentemente conectado:
El lavavajillas debe estar conectado con un sistema de instalacion electrica
permanente de metal con conexion a tierra o un conductor a tierra del equipo
debe funcionar con los conductores del circuito y estar conectado a la terminal a
tierra del equipo o al punto de conexion a tierra del lavavajillas.
CONSERVE ESTAS I NSTRUCCIONES
©
©
1. Rociador superior
2. Guia de la rejilla superior
3. Abertura para ingreso del agua
(en la pared de la tina)
4. Brazo rociador inferior
5. Rejilla inferior
6. Sistema de ventilacion
7. Estante auxiliar plegable (Dos)
Panel De Control
ESD300/301/302
8, Rejilla superior ajustable
9. Brazo rociador medio
10. Canasta de cubiertos movil
11. FIotante de proteccion
12. Elemento calentador
13. Compartimiento de detergente
y agente de enjuague
ESD310/311/312
FUN C1ON AM 1ENTO
Antes de usar su lavavajillas, quite todos los materiales de empaquetado. Lea
esta Guia para Uso y Cuidado completamente. Usted encontrara informaci0n
importante sobre seguridad y consejos utiles para la puesta en funcionamiento.
COMO USAR SU NUEVO LAVAVAJILLA$
1. El agente de enjuague es esencial para un buen secado. -,._ _-'_'_
Asegurese de que el compartimiento este Ileno antes de usar
su nuevo lavavajillas. Cada vez que Io Ilene le durara entre
1 y 3 meses, dependiendo de su uso.
2. Raspe los restos de comida y los objetos duros (palillos o
huesos) de los platos. No es necesario enjuagar previamente
los platos.
3. Cargue el lavavajillas correctamente. ( Consulte "Carga del Lavavajillas" )
Introduzca la vajilla con espacio entre un objeto y otto de forma tal que el
agua Ilegue alas superficies sucias. Asegurese de que nada evite que los
brazos rociadores se muevan con
libertad.
4. Agregue detergente. Use siempre un detergente de
marca de calidad. ( Consulte "Uso del Lavavajillas" )
5. Cierre la puerta.
6. Presione el ciclo deseado y la selecci0n de opciones. El
lavavajillas comienza a Ilenarse cuando usted presiona
un ciclo. Puede elegir opciones mientras se Ilena la
maquina. (Consulte "Uso del Lavavajillas".)
• J/
\d
NOTA: Si el lavavajillas no esta encendido antes de cerrar la puerta, el ciclo y
las opciones no se pondran en marcha.
SUGERENCIASPARA LA CARGA
. Quite los restos de comida, huesos, palillos y demas objetos duros de la
vajilla. Para ahorrar agua, energia y tiempo, no es necesario enjuagar los
platos y las fuentes antes de ponerlos en el lavavajillas, El modulo de lavado
quita las particulas de comida del agua. El modulo contiene un dispositivo de
corte que reducira el tamano de la comida,
NOTA:
Si objetos duros, tales como semillas de frutas, nueces y cascaras de
huevo, entran en el modulo de lavado, es probable que oiga sonidos
ocasionados por el corte y el triturado, crujidos y zumbidos, Estos sonidos
son normales si ingresan objetos duros en el modulo. No permita que
elementos metalicos ( tales como los tornillos de las man_as de las ollas )
entren al modulo de lavado, Se pueden producir danos.
. Es importante que el rociador de agua Ilegue a todas las superficies sucias,
. Ubique los platos de manera tal que no esten apilados o superpuestos
siempre que sea posible, Para obtener los mejores resultados en el secado, el
agua debe poder escurrirse de todas las superficies.
. Ubique las ollas y cacerolas pesadas con cuidado, Los objetos pesados
pueden abollar el interior de acero inoxidable de la puerta si se dejan caer o
se golpean,
• Asegt_rese de que las tapas y las man_as de las ollas, fuentes para pizzas,
bandejas para hornear, etc., no interfieran en la rotacion del brazo rociador,
. Ahorre el agua, la energia y el tiempo que se pierde enjuagando a mano
haciendo funcionar un ciclo de enjuague para que la vajilla se mantenga
h0meda si no planea lavarla a la brevedad, Alimentos tales como los huevos,
el arroz, la pasta, las espinacas y los cereales cocidos pueden set dificiles de
quitar si se los deja secar durante un tiempo,
CONSEJOS PARA EL FUNCIONAMIENTO SILENCIOSO
Para evitar los ruidos sordos o estruendosos durante el funcionamiento:
. Asegurese de que los objetos livianos esten asegurados alas rejillas,
. Asegurese de que las tapas y las man_as de las ollas, fuentes para pizzas,
bandejas para hornear, etc., no toquen las paredes internas ni interfieran en
la rotacion del brazo rociador,
. Coloque la vajilla de forma tal que no se toque entre si,
NOTA: Para los modelos empotrados, mantenga los tapones de desague del
fregadero cerrados durante el funcionamiento del lavavajillas para evitar
que el ruido se propague por la tuberia,
i! i!ii!
Carga de la rejilla superior
La rejilla superior este disenada para las tazas, vasos y objetos mas pequenos.
Muchos objetos, hasta 9 pulgadas ( 22cm ), caben en la rejilla superior.
( Consulte los modelos recomendados de carga que se muestran )
NOTA: Las caracteristicas de la rejilla de su lavavajillas puede variar con
respecto a los dibujos que se muestran.
Ajuste De 12 Lugares
. Ubique los objetos de forma tal que los extremos abiertos miren hacia abajo
para la limpieza y el escurrimiento.
, Coloque los vasos y las tazas s01o en la rejilla de arriba. La rejilla inferior no
esta disenada para vasos y tazas. Se pueden producir danos.
. Ubique las tazas y los vasos en las hileras entre las puntas. Si los coloca sobre
las puntas se pueden producir roturas y manchas de agua.
Carga de la taza y del cristal
La porcelana, el cristal y demas objetos delicados no deben tocarse entre si
durante el funcionamiento del lavavajillas. Se pueden producir danos.
Coloque los objetos de plastico s01o en la rejilla superior. Es recomendable
que se laven s01o los objetos de plastico que tengan la indicacion "para uso
en lavavajillas".
Coloque los objetos de plastico de forma tal que la fuerza del rociador no los
mueva durante el ciclo.
Para evitar que se cachen, no permita que las copas toquen otros objetos. Los
recipientes pequenos, cacerolas pequenas y demas utensilios pueden ubicarse
en la rejilla superior. Coloque los recipientes en la seccion central para Iograr
mayor estabilidad.
ESTANTE AIJXILIAR
Baje el estante extra que esta en el lado izquierdo o derecho de la rejilla
superior para ubicar mas tazas, copas u objetos largos tales como cubiertos y
espatulas.
Rejilla superior ajustable de 2 posiciones
Usted puede subir o bajar la rejilla superior para colocar objetos altos en la
rejilla superior o inferior. Suba la rejilla superior para acomodar objetos de
hasta 7,1 pulgadas ( 18cm ) en la rejilla superior y de hasta 12,2 pulgadas
( 31cm ) en la rejilla inferior; o baje la rejilla superior para acomodar objetos de
hasta 9 pulgadas ( 23cm ) en la rejilla superior y de hasta 10,2 pulgadas
( 26cm ) en las rejillas inferiores. Los reguladores estan ubicados a cada lado de
la rejilla superior.
Para quitar la rejilla superior
1. Jale la rejilla hacia delante suavemente hasta los topes de acceso a la guia.
2. Para liberarla, presione el boton de control de los topes de la guia y saque los
topes de la guia.
3. Despues de quitar los dos topes de las guias, saque la rejilla.
)
Para volver a ubicar la rejilla superior
1. Ubique las ruedecillas que estan a cada lado de la rejilla en las guias para la
rejilla y empuje la rejilla hasta su lugar.
2. Inserte el tope de la guia en la rejilla.
3. Jale el tope de la guia para asegurarse de que este bien ubicado en su lugar.
4. Repita la operacion del otro lado.
9
CARGA DE LA RE.llLLA INFERIOR
La rejilla inferior esta disenada para platos, fuentes, cacerolas y cubiertos.
Muchos objetos, hasta 12,2 pulgadas ( 31 cm ) de alto caben en la rejilla
inferior. ( Consulte los modelos recomendados de carga que se muestran )
NOTA: Las caracteristicas de la rejilla de su lavavajillas puede variar con
respecto a los dibujos que se muestran.
12 Ajustes Del Lugar
. No coloque vasos, tazas u objetos de plastico en la rejilla inferior. Coloque
objetos pequenos en la rejilla inferior s01o si estan asegurados en su lugar.
. Ubique los platos, soperas, etc. entre las puntas.
. Superponga los bordes de los platos para cargas grandes.
. Coloque los platos, soperas y tazones para cereales en la rejilla de varias
maneras distintas, de acuerdo con su tamano y forma. Coloque los recipientes
asegurados entre las hileras de puntas. No superponga los recipientes ya que
el rociador no Ilegara a todas las superficies.
Carga Del Utensilio
. Coloque las bandejas para hornear, molde para pastel y otros objetos
grandes en los costados y atras. Si ubica estos objetos en la parte de adelante
se obstaculiza la Ilegada del rociador de agua al compartimiento de
detergente.
10
CargaMezclada
, Asegurelosutensiliosdecocinaqueestenmuysuciosbocaabajoenlarejilla.
, Aseguresedequelasmanijasdelasollasy demasobjetosnoobstruyanla
rotaciondelosbrazosrociadores.Losbrazosrociadoresdebenmoversecon
libertad.
, Noubiqueobjetosentrelarejillainferioryelcostadodelatinadellavavajillas
yaquepuedenbloquearlaaberturadeingresodelagua.
NOTA:Hagagirarlosbrazosrociadores.Aseguresedequelosobjetosenla
canastanodetenganlarotaciondelosbrazosrociadores.
, Rejillaplegable
Puededesplegardoshilerasdepuntasenlapartedeatrasdelarejillainferior.
1.Tomeelextremodelapuntaqueestaenelsoportedelaspuntas.
2.Consuavidadsaquela puntadelsoportedelaspuntas.
3.Bajelahileradepuntasenlarejillaparahacerlugarparalavajillamas
grande,recipientes,ollas,cacerolaso asaderas.
Doble Abajo Del Estante
11
i! i!ii!
CARGA DE LA CANASTA DE CUBIERTOS
Cargue la canasta de los cubiertos mientras esta en la rejilla inferior o quite la
canasta }/pongala sobre una encimera o mesa para cargarla. ( Consulte el
modelo recomendado de carga que se muestra )
NOTA: Descargue o quite la canasta antes de desocupar las rejillas para evitar
que caigan gotitas de agua sobre los cubiertos.
, Coloque los objetos con las cubiertas hacia abajo, usando los separadores
para evitar que se superpongan los cubiertos.
, Ubique los objetos pequerios, tales como tetinas de mamaderas, tapas de
tarros, sujetadores para mazorca de maiz, etc. en las areas con cubiertas con
bisagras. Cierre las cubiertas para que los objetos pequenos se mantengan en
su lugar.
, Cuando las cubiertas estan abiertas, mezcle los objetos en cada area de la
canasta con algunos hacia abajo y algunos hacia arriba para evitar que se
superpongan. El rociador no puede alcanzar los objetos superpuestos.
IMPORTANTE: Siempre coloque los objetos con filo ( cuchillos, pinchos, etc. )
hacia abajo.
NOTAS:
, No coloque cubiertos de plata o revestidos con plata junto con acero
inoxidable. Estos metales pueden danarse si entran en contacto unos con otros
durante el lavado.
, Algunos alimentos ( como la sal, el vinagre, los productos lacteos, Iosjugos de
fruta, etc. ), pueden dejar marcas o corroer los cubiertos. Inicie un ciclo de
enjuague si no tiene una carga completa que lavar inmediatamente.
12
USOCORRECTO DEL DETERGENTE
Use only detergent specifically made for use in dishwasher. Cascade. Cascade
Complete and Electrasol Automatic Dishwashing Detergents have been approved
for use in all haier dishwasher. Keep your detergent fresh and dry. Don't put
powder detergent into the dispenser until you're ready to wash dishes.
All wash cycles except RINSEONLY require detergent in the main and pre-wash
cup,
Compartimiento para el detergente
El compartimiento para detergente tiene 2 secciones. La seccion pequena de
Prelavado libera el detergente en el lavavajillas cuando usted cierra la puerta.
1
2
1. Traba de la tapa
2. Seccion de Lavado Principal
3. Seccion de Prelavado
4. Tapa
La seccion mas grande de Lavado Principal libera el detergente
automaticamente en el lavavajillas durante el lavado ( Consulte las "Tablas de
Seleccion de Ciclo" )
, Use detergente para lavado en lavavajillas automatico solamente. Los otros
detergentes pueden producir espuma excesiva que puede rebalsar el
lavavajillas y reducir el rendimiento del lavado.
, Agregue detergente s01o antes de comenzar un ciclo.
, Almacene el detergente bien cerrado en un lugar fresco y seco. Si el
detergente automatico esta fresco, se obtendra una mayor limpieza.
NOTA: No use detergente para un ciclo de enjuague.
13
i! i!ii!
COmo Ilenar el compartimiento
1. Si la tapa del compartimiento esta cerrada, abrala empujando la traba de la
tapa.
2. Llene la seccion de Lavado Principal con detergente. Consulte "Cuanto
detergente usar".
3. Llene la seccion de Prelavado de ser necesario.
4. Cierre la tapa del compartimiento.
Es normal que la tapa se abra parcialmente cuando se esta distribuyendo
detergente.
NOTA: Use las dos secciones para los ciclos con 2 lavados. Use solo la seccion
de lavado principal para los ciclos con 1 lavado, consulte las "Tablas de
Seleccion de Ciclo" para obtener mas detalles.
Cuanto detergente usar
, La cantidad de detergente que debe usarse depende de la dureza del agua y
del tipo de detergente. Si usa muy poco, la vajilla no quedara limpia. Si usa
demasiado con agua blanda los utensilios de vidrio se marcaran.
, Las distintas marcas de detergentes para lavavajillas tienen diferentes
cantidades de fosforo para ablandar el agua. Si usted tiene agua dura y usa
un detergente con contenido de fosforo de menos del 8,7%, es probable que
sea necesario usar mas detergente o usar un detergente con contenido de
fosforo superior al 8.7%.
14
Dureza del agua
Blanda a rnedia Agua dura
De 0 a 6 granos por galon
Agua media a dura
De 7 a 12 granos por galon
Cantidad de detergente
Para cargas con suciedad normal
• Llene parcialmente la seccion de Lavado
Principal hasta la mama 20 gramos
• Llene completamente la seccion de Prelavado
NOTA: Llene la seccion de Prelavado por la mitad
si la vajilla rue enjuagada previamente o si el
agua es muy blanda (de 0 a 2 granos por galon)
Para cargas con mucha suciedad
• Llene parcialmente la seccion de Lavado
Principal hasta la mama 30 gramos
• Llene completamente la seccion de Prelavado
Para cargas con suciedad normal y mucha
suciedad
• Llene parcialmente la seccion de Lavado
Principal hasta la mama 30 gramos
• Llene completamente la seccion de Prelavado
Agua muy dura 13 granos por galon o mas
NOTA: Puede ser necesario usar el ciclo Utensilios
usados para Asar o un ciclo normal con Limpieza
a Alta Temperatura para obtener un mejor lavado
cuando el agua es muy dura.
Para cargas con suciedad normal y mucha
suciedad
• Llene completamente la seccion de Lavado
Principal
• Llene completamente la seccion de Prelavado
• Gire el compartimiento del agente de enjuague
a una configuracion m_is alta. Consulte
"Compartimiento del Agente de Enjuague" mas
adelante en esta seccion
NOTA: Las cantidades de Ilenado que se muestran son para detergente en polvo
normal. Las cantidades pueden variar si usted usa detergente liquido o
detergente concentrado en polvo. Siga las instrucciones del envase
cuando use detergente para lavavajillas liquido o detergente en polvo
concentrado. Si usa detergente en pastillas, use solamente una pastilla
entera en la seccion de Lavado Principal para todas las cargas y niveles
de dureza del agua.
15
i! i!ii!
COMPARTIMIENTO PARA EL AGENTE DE ENJUAGUE
Los agentes de enjuague evitan que el agua forme gotitas que cuando se secan
dejan manchas o vetas. Tambien mejoran el secado ya que permiten que el
agua se escurra de la vajilla durante el enjuague final liberando una pequeria
cantidad del agente de enjuague en el agua del enjuague. Su lavavajillas esta
disenado para usar un agente de enjuague Ifquido. No use el que es solido o en
barra.
C6mo Ilenar el compartimiento
El compartimiento del agente de enjuague tiene una capacidad de 4,8 onzas
( 145ml ) de agente de enjuague. En condiciones normales, esta cantidad le
durara aproximadamente tres meses. El agente de enjuague se libera por una
abertura en el compartimiento. No es necesario esperar hasta que el
compartimiento este vacfo para volver a Ilenarlo. Intente mantenerlo Ileno, pero
tenga cuidado de no Ilenarlo demasiado.
1. Aseg0rese de que la puerta del lavavajillas este completamente abierta.
2. Abra el compartimiento empujando la traba de la tapa.
ju®t c
F
3. Agregue agente de enjuague hasta que se vea Ileno en la ventana
indicadora.
4. Limpie los restos de agente de enjuague que puedan haberse derramado con
un pano humedo.
5. Cierre la tapa.
Configuraci6n del agenle de enjuague
Puede cambiarse la cantidad de agente de enjuague liberado en el lavado final.
La configuraci0n de fabrica es de 2. Para la mayorfa de tipos de agua, configure
el regulador en 1 o 2. Si hay anillos o manchas de calcio ( agua dura ) en la
vajilla, intente con una configuracion mas alta.
16
TABLAS DE SELECCKSN DE CICLOS
Select the wash cycle and options desired. The dishwasher starts filling once you
press cycle, unless you select a delay wash. You can select an option as the
machine is filling.
Un " ." muestra los pasos que se incluyen en cada ciclo. Las temperaturas
indican cuando se aumenta la temperatura. El uso de agua se muestra en
galones estadou nidenses/litros.
Este modelo cumple con las pautas de ENERGY STAR@en cuanto a la eficiencia
energetica.
El tiempo del ciclo incluye el tiempo de secado. Un asterisco (*) al lado del
tiempo del ciclo indica que el tiempo del ciclo puede set mayor de acuerdo con
la temperatura del agua que ingresa al lavavajillas.
(en algunosmodetos)
Use _ ¢ic_o p_ra _dos
los tiposdo sucied,ad_
d_ar{as, induse _udedades
norm_es o did'dies: de e_xa
manera o_iene un r_ndim Use I_15sec¢iones
iento de lawado except onal de deter_nte y
junto con una desi_fecci6n compartimiento
t,ranquiiiza_ora,
Use es_e ¢_co para ut, e.nsil_os
0 difCc_ de implar o que hart
sido dos par_ _ y par_ Ute I_ se_:dones
el agua m_ dura que la de detergente y
011_ y C_cero_ normal, comp_*timiento
U_ es_e ¢iclo p_ car_a,$ con
0 c_ntidades r, orm_Jes de sudedad
pot at mentos. (L_ etique_ de uso
de e_eq_(a se basa en este ciclo,) Use I_ s,ec_:io_es
Durante el lavado pr}ncipal, la, de def_e_rgente y
_'__ _ t acd6n del lavado se detendr_ €om_t_ml_to
_eker_d_e_e v_os
se_,_ndos.
17
Use es_e ddo papa la
0 porcelana y el cris_al.
Q Este dclo usa un lavaclo y
un secado suaves. DuranCe Use la secci6a del
el secado con cdor, el campartimiento
Porcelana/Crlstal elernenfo calentador se de detergente
endende y se apaga, principal.
UtiJice este ddo para una
colada pesada. Este clclo
(: utiliza un rata m6s largo
de Ja cdada y una aclarad6n Use la secci6n deJ
adicional de limpiar p[atos campartimienta
EeaviJymanchados, de €letergente
Colada Pesada principal,
(En algunos modelos)
U.... te ddo de enjuague #_
O para eniuagar vaiilla, vasos
y cubiertos que no ser6n
lavados immedlatamenfe. Na use detergente
Enjuague para para este cicla.
Espera
Enjuague Usa de
Prdavado Lavado Enjuague Final can Secado Tiempo
Principal Calor Minilno Agua
0 12 1.6t6.1
* Silatemperaturadelagua que ingresaes menor que latemperatura
recomendada o silasuciedadde lacomida es dificil,elciclose compensara
automaticamenteagregando tiempo,calory agua segun sea necesario.
18
COMO CANCELAR UN CIOLO
En cualquier memento del ciclo, presione
) Cancelar
Si su lavavajillas tiene un visor de dos digitos, mostrara el
_ Tiempo Restante
Su lavavajillas comenzara un desague de 2 minutes (si fuera necesario). Permita
que el lavavajillas desague completamente. La luz se apagara al cabo de 2
minutes.
NOTA: Si no es necesario desaguar el lavavajillas, presione CANCELAR
nuevamente para apagar la luz. Seleccione un nuevo ciclo y las opciones.
Para detener el desag_e
Puede presionar CANCELAR nuevamente para detener el desague
inmediatamente.
Recuerde desaguar el lavavajillas antes de dar comienzo a un nuevo ciclo.
Para borrar los indicadores
Presione CANCELAR antes de poner en funcionamiento el lavavajillas para
borrar todas las opciones y los ciclos.
COMO CAMBIAR UN CICLO O UNA CONFIGURACION
Durante el primer Ilenado de un ciclo
1. Seleccione un nuevo ciclo y las opciones.
2. Revise los compartimientos del detergente. Debe llenarlos correctamente para
comenzar el nuevo ciclo.
Durante el primer lienado de un ciclo
1. Presione
_) Cancelar
Si su lavavajillas tiene un visor de dos digitos, mostrara el
_ Tiempo Restante
Su lavavajillas comenzara un desague de 2 minutes (si fuera necesario). Permita
que el lavavajillas desague completamente. La luz se apagara al cabo de 2
minutes.
NOTA: Si no es necesario desaguar el lavavajillas, presione CANCELAR
nuevamente para apagar la luz.
1. Revise los compartimientos del detergente. Debe llenarlos correctamente para
comenzar un nuevo cic]o.
2. Seleccione un nuevo ciclo y las opciones.
19
i! i!ii!
COMO AGREGAR OBJETOS DURANTE UN CICLO
Se puede agregar un objeto en cualquier momento antes de que comience el
lavado principal. Abra la puerta y revise el compartimiento del detergente. Si la
tapa aL]n esta cerrada, puede agregar objetos.
Para agregar objetos
1. Levante la traba de la puerta para detener el ciclo. Espere a que la accion de
rociado se detenga antes de abrir la puerta.
2. Abra la puerta. Si la tapa del compartimiento del detergente aL]n esta
cerrada, agregue el objeto.
3. Cierre la puerta firmemente hasta que se trabe. El lavavajillas reanuda el
ciclo despues de una pausa de alrededor de 5 segundos.
SELECCION DE LAS OPCIONES
Usted puede elegir los ciclos presionando una opcion. Si cambia de idea,
presione la opcion nuevamente para anularla.
Seleccione una opcion distinta si Io desea.
Usted puede cambiar una opcion en cualquier momento antes de que la opcion
seleccionada comience. Por ejemplo, puede presionar la opcion de secado sin
calor en cualquier momento antes de que comience el secado.
Lavado a Alta [emperatura
Seleccione esta opcion para calentar el agua durante las etapas del ciclo. El
agua a alta temperatura ayuda a limpiar la suciedad dificil. El Lavado a Alta
Temperatura, con Ollas y Cacerolas y Normal eleva la temperatura del agua
durante el lavado principal.
Esta opcion agrega calor, agua y tiempo de lavado a un ciclo.
Wash
NOTA: El Lavado a Alta Temperatura es una opcion de los ciclos Ollas y
Cacerolas y Normal. Utilice siempre el Lavado a Alta Temperatura si el
agua es dura.
Opcion de Enjuague Desinfectante
Seleccione esta opcion para aumentar la temperatura del agua en el enjuague
final a aproximadamente 160 ° F ( 71 ° C ). La opcion de Enjuague Desinfectante
agrega calory tiempo al ciclo. Este enjuague de alta temperatura desinfecta su
vajilla y objetos de vidrio de acuerdo con la norma 184 para lavavajillas
hogarer_os de la Fundacion Nacional para la Ciencia ( NSE por sus siglas en
ingles) y el Instituto Nacional de Normas de los Estados Unidos ( ANSi, por sus
siglas en ingles ). El lavavajillas hogareno certificado no es adecuado para
establecimientos autorizados de alimentos.
o
©
Sank_ze Rinse
NOTA: El Lavado Anti-Bacterial utiliza automaticamente esta opcion. El Enjuague
Desinfectante es una opcion de los ciclos Ollas y Cacerolas y Normal.
S01oestos ciclos de desinfeccion han sido ideados para cumplir con las
20 exigencias de NSF y ANSI.
ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii
SECADO CON CALOR
Seleccione esta opci0n para secar ia vajilla con calor.
o
©
Heated 13ry
La vajilla tarda mas tiempo en secar y pueden aparecer manchas. Para un mejor
secado, utilice siempre un enjuague liquido. Algunos objetos (como los plasticos)
pueden necesitar secado con toalla.
NOTA: El Secado con Calor es una opci0n de los ciclos Lavado Anti-Bacterial,
Lavado de Ollas y Cacerolas, Normal y Porcelana.
DISPOSITIVO DE SEGURIDAD PARA Nl_lOS ( EN ALGUNOS
MODELOS )
Utilice el Dispositivo de Seguridad para Nirios para evitar el uso no deseado del
lavavajillas. Tambien puede utilizar el Dispositivo de Seguridad para Ninos para
evitar cambios no deseados de ciclo o de las opciones durante un ciclo.
O
O (;hJldlo{k
Ilea/ed Dry
Cuando el Dispositivo de Seguridad para Ninos esta encendido, todos los
botones estan inhabilitados.
NOTA: La puerta del lavavajillas puede abrirse mientras los controles estan
inhabilitados.
Para activar el Dispositivo de Seguridad
Presione durante 3 segundos. Se ilumina Dispositivo de Seguridad para Ninos.
O
O {:tllld l{_:k
p,,ss ,_ i4,)ld
Si presiona cualquier boton mientras los controles del lavavajillas estan
inhabilitados, la luz se encendera y apagara 3 veces y la selecci0n quedara
invalidada.
Para desactivar el Dispositivo de Seguridad
Presione durante 3 segundos el boton Secado con Calor. La luz se apagara.
Comienzo Demorado ( en algunos modelos )
Seleccione esta opci0n para que su lavavajillas comience a funcionar mas tarde
o durante las horas de menor consumo. Puede agregar objetos a la carga en
cualquier momento mientras se descuenta el tiempo de demora. Despues de
agregar los objetos, cierre la puerta firmemente hasta trabarla. No se
descontara el tiempo de demora si la puerta no esta trabada.
Usted puede demorar el comienzo de un ciclo hasta 12 horas.
La primera vez que utilice el Comienzo Demorado el visor mostrara una demora
de 1 hora.
Despues de la primera vez que utilice el Comienzo Demorado, el control
recordara el 01timo periodo de demora que usted ingreso. Si Io desea, puede
hacer ajustes a partir de dicho periodo para cambiarlo. 21
i! i!ii!

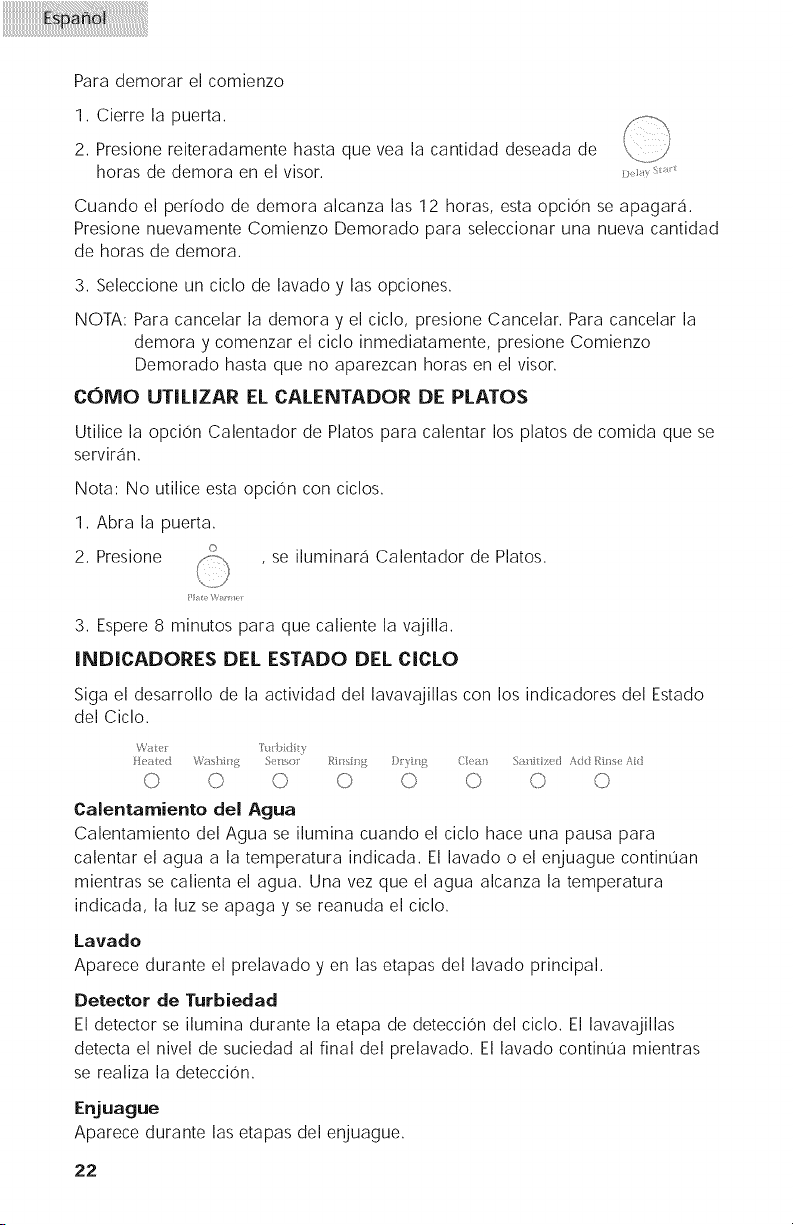

Para demorar el comienzo
1. Cierre la puerta.
2. Presione reiteradamente hasta que vea la cantidad deseada de
horas de demora en el visor.
Cuando el periodo de demora alcanza las 12 horas, esta opci0n se apagara.
Presione nuevamente Comienzo Demorado para seleccionar una nueva cantidad
de horas de demora.
3. Seleccione un ciclo de lavado y las opciones.
NOTA: Para cancelar la demora y el ciclo, presione Cancelar. Para cancelar la
demora y comenzar el ciclo inmediatamente, presione Comienzo
Demorado hasta que no aparezcan horas en el visor.
COMO UTiUZAR EL CALENTADOR DE PLATOS
Utilice la opci0n Calentador de Platos para calentar los platos de comida que se
serviran.
Nota: No utilice esta opci0n con ciclos.
1. Abra la puerta.
2. Presione _ , se iluminara Calentador de Platos.
3. Espere 8 minutos para que caliente la vajilla.
INDICABORES DEL ESTABO DEL CICLO
Siga el desarrollo de la actividad del lavavajillas con los indicadores del Estado
del Ciclo.
Wate_ It i idit,_
eared Wis_/ilf_ Ses(/ ]ilsi/_g }Yf/( C/e;i i Sa_itfz d A(( _i_s< Ad
O O O O O C) 0 O
Calentamiento del Agua
Calentamiento del Agua se ilumina cuando el ciclo hace una pausa para
calentar el agua a la temperatura indicada. El lavado o el enjuague continL_an
mientras se calienta el agua. Una vez que el agua alcanza la temperatura
indicada, la luz se apaga y se reanuda el ciclo.
Lavado
Aparece durante el prelavado yen las etapas del lavado principal.
Detector de Turbiedad
El detector se ilumina durante la etapa de deteccion del ciclo. El lavavajillas
detecta el nivel de suciedad al final del prelavado. El lavado continL_a mientras
se realiza la detecci0n.
Enjuague
Aparece durante las etapas del enjuague.
22
Secado
Se enciende cuando el lavavajillas esta realizando el secado despues del
enjuague final.
Limpio
Aparece cuando finaliza el ciclo de lavado. La luz continuara encendida hasta
que se abra la puerta.
Desinfectado
Aparece cuando el ciclo ha cumplido las condiciones de desinfeccion. La luz
continuara encendida hasta que se abra la puerta.
Agregar agente de enjuague
Llene el compartimiento del agente de enjuague cuando se encienda Agregar
Agente de Enjuague. El agente de enjuague evita que el agua forme pequenas
gotas que al secarse dejan manchas o vetas. Si el compartimiento del agente de
enjuague esta vacio, se encendera la luz cuando se selecciona un ciclo o
mientras se desarrolla el ciclo.
SISTEMA DE LAVADO
El sistema de lavado de cinco niveles proporciona excelentes resultados de
limpieza. Los tres niveles de filtracion y un sistema de recoleccion de suciedad
filtran el agua del lavado y evitan que se vuelvan a depositar particulas de
comida en la vajilla limpia.
. El agua del lavado fluye continuamente a traves del filtro, reteniendo las
particulas de comida.
. Dos chorros de agua, ubicados debajo del brazo rociador, eliminan las
particulas de comida depositadas en el filtro.
. Un filtro grueso impide que ingresen al sistema de bomba huesos, carozos y
otros objetos grandes.
NOTA: Revise periodicamente el filtro grueso y elimine cualquier objeto del
mismo.
SISTEIVIA DE SECADO
Durante el secado, se puede observar el vapor que escapa por la salida de aire
en el extremo superior izquierdo de la puerta. Esto es normal ya que la vajilla se
seca con calor.
IMPORTANTE: El vapor esta caliente. No toque la salida de
aire.
23

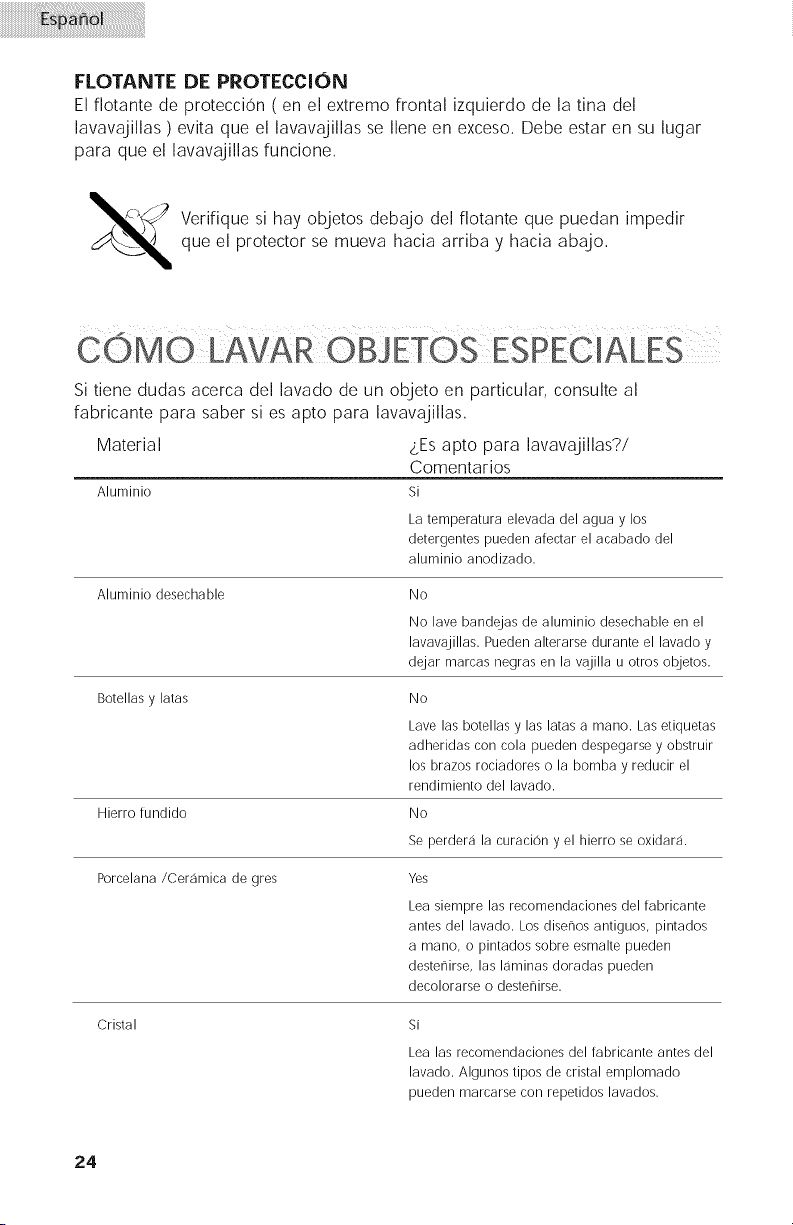

FLOTANTE DE PROTECCIOB!
El flotante de proteccion ( en el extremo frontal izquierdo de la tina del
lavavajillas ) evita que el lavavajillas se Ilene en exceso, Debe estar en su lugar
para que el lavavajillas funcione,
_ Verifique si hay objetos debajo del flotante que puedan impedir
que el protector se mueva hacia arriba y hacia abajo,
Si tiene dudas acerca del lavado de un objeto en particular, consulte al
fabricante para saber si es apto para lavavajillas,
Material zEs apto para lavavajillas?/
Comentarios
Aluminio Si
La temperatura elevada del agua y los
detergentes pueden afectar el acabado del
aluminio anodizado.
Aluminio desechable No
No lave bandejas de aluminio desechable en el
lavavajillas. Pueden alterarse durante el lavado y
dejar mamas negras en la vajilla u otros objetos.
Botellas y latas No
Lave las botellas y las latas a mano. Las etiquetas
adheridas con cola pueden despegarse y obstruir
los brazos rociadores o la bombay reducir el
rendimiento del lavado.
Hierro fundido No
Se perdera la curacion y el hierro se oxidara.
Porcelana /Ceramica de gres Yes
Lea siempre las recomendaciones del fabricante
antes del lavado. Los disenos antiguos, pintados
a mano, o pintados sobre esmalte pueden
destenirse, las laminas doradas pueden
decolorarse o destenirse.
Cristal Si
Lea las recomendaciones del fabricante antes del
lavado. Algunos tipos de cristal emplomado
pueden marcarse con repetidos lavados.
24
Material
Dorado
Vidrio
Cuchillos de mango hueco
Peltre, Bronce
Plasticos desechables
Plasticos
Acero inoxidable
Plata fina o bano de plata
&Es apto para lavavajillas?/Comentarios
No
Los cubiertos dorados pierden el color.
Si
El vidrio opalino se torna amarillento con
repetidos lavados en lavavajillas.
No
Los mangos de algunos cuchillos estan unidos a
la hoja con adhesivos que pueden aflojarse si se
lavan en lavavajillas.
No
Las altas temperaturas del agua y el detergente
pueden decolorar o dejar orificios en el acabado.
No
No toleran las altas temperaturas del agua ni los
detergentes.
Lea siempre las recomendaciones del fabricante
antes del lavado. Los plasticos varian en su
capacidad para resistir las altas temperaturas del
agua y los detergentes. Coloque los plasticos en
la rejilla superior solamente.
Inicie un ciclo de enjuague si no Io lavara
inmediatamente. El contacto prolongado con
alimentos que contienen sal, vinagre, productos
lacteos ojugos de fruta puede danar el acabado.
Inicie un ciclo de enjuague si no la lavara
inmediatamente. El contacto prolongado con
alimentos que contienen sal, acido o sulfuro
(huevos, mayonesa y mariscos) puede danar el
aca bado.
Hojalata No
Puede oxidarse.
Utensilios de madera No
Lavelos a mano. Lea siempre las instrucciones del
fabricante antes del lavado. La madera que no
ha sido tratada puede torcerse, partirse o perder
su acabado.
25

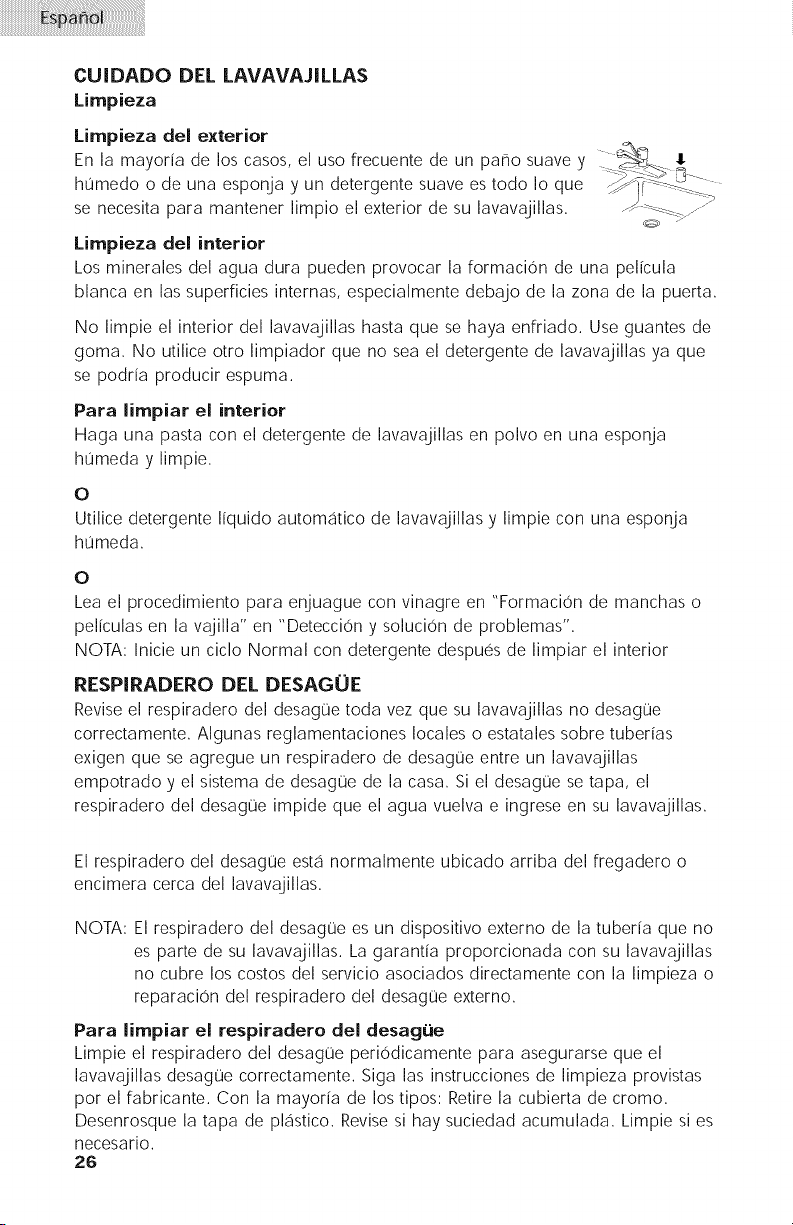

CUIDADO DEL LAVAVAJiLLA$
Limpieza
Limpieza del exterior
En la mayoria de los casos, el uso frecuente de un patio suave y
hL_medo o de una esponja y un detergente suave es todo Io que
se necesita para mantener limpio el exterior de su lavavajillas.
Limpieza del interior
Los minerales del agua dura pueden provocar la formacion de una pelicula
blanca en las superficies internas, especialmente debajo de la zona de la puerta.
No limpie el interior del lavavajillas hasta que se haya enfriado. Use guantes de
goma. No utilice otto limpiador que no sea el detergente de lavavajillas ya que
se podria producir espuma.
Para limpiar el interior
Haga una pasta con el detergente de lavavajillas en polvo en una esponja
hL_meda y limpie.
0
Utilice detergente liquido automatico de lavavajillas y limpie con una esponja
hL_meda.
0
Lea el procedimiento para enjuague con vinagre en "Formacion de manchas o
peliculas en la vajilla" en "Deteccion y solucion de problemas".
NOTA: Inicie un ciclo Normal con detergente despues de limpiar el interior
RESPIRABERO DEL DESAGUE
Revise el respiradero del desague toda vez que su lavavajillas no desague
correctamente. Algunas reglamentaciones locales o estatales sobre tuberias
exigen que se agregue un respiradero de desague entre un lavavajillas
empotrado y el sistema de desague de la casa. Si el desague se tapa, el
respiradero del desague impide que el agua vuelva e ingrese en su lavavajillas.
El respiradero del desague esta normalmente ubicado arriba del fregadero o
encimera cerca del lavavajillas.
NOTA: El respiradero del desague es un dispositivo externo de la tuberia que no
es parte de su lavavajillas. La garantia proporcionada con su lavavajillas
no cubre los costos del servicio asociados directamente con la limpieza o
reparacion del respiradero del desague externo.
Para limpiar el respiradero del desag0e
Limpie el respiradero del desague periodicamente para asegurarse que el
lavavajillas desague correctamente. Siga las instrucciones de limpieza provistas
pot el fabricante. Con la mayoria de los tipos: Retire la cubierta de cromo.
Desenrosque la tapa de plastico. Revise si hay suciedad acumulada. Limpie si es
necesario.
26
CUIDADO DEL LAVAVAJILLAS EN VERANO E INVIERNO
¢6rno cuidar el lavavajillas en verano
Protect your dishwasher during the summer months by turning off the water
supply and power supply to the dishwasher.
COmo acondicionar su lavavajillas para el invierno
proteja su lavavajillas y su hogar ante los posibles danos causados pot el
congelamiento del suministro de agua. Si fuera necesario dejar su lavavajillas en
una vivienda de temporada o si el mismo estuviera expuesto a temperaturas
bajo cero, haga acondicionar su lavavajillas por personal de mantenimiento
autorizado.
Intente primero con las soluciones sugeridas aqui y evite el costo de una
Ilamada al servicio tecnico...
EL LAVAVAJILLAS NO FUNCIONA CORRECTAMENTE
• El lavavajillas no funciona o se detiene durante un ciclo
&Esta la puerta bien cerrada y trabada?
sSe ha seleccionado el ciclo correcto? Consulte las tablas de Seleccion
del Ciclo
sTiene energia electrica el lavavajillas? &Ha saltado algun fusible o se
ha activado el interruptor automatico del hogar?
sSe ha detenido el motor por una sobrecarga? El motor se reinicia
automaticamente en pocos minutos. Si no se reinicia, Ilame al servicio
tecnico.
sEsta abierta la valvula de cierre manual ( si ha sido instalada )?
Es normal que ciertos ciclos se detengan reiteradamente varios
segundos durante el lavado principal.
• El lavavajillas no se Ilena
&El flotante de proteccion puede moverse libremente hacia arriba y hacia
abajo? Presione hacia abajo para liberarlo.
• El lavavajillas parece funcionar durante mucho tiempo
&El agua suministrada al lavavajillas esta Io suficientemente caliente? El
lavavajillas funciona por mas tiempo mientras calienta el agua. Consulte la
seccion "Consejos para el rendimiento del lavavajillas".
En algunos ciclos de lavado y enjuague se produce automaticamente una
demora hasta que el agua alcanza la temperatura correcta.
• Queda espuma en el lavavajillas
&Ha finalizado el ciclo?
• Queda detergente en la parte cubierta del compartimiento
&Ha finalizado el ciclo?
&El detergente tiene grumos? Cambie el detergente si es necesario
27
i! i!ii!
Hay agua en el frente del panel de acceso
&Se utilize demasiado detergente? Consulte la seccion "Compartimiento del
detergente".
&La marca de detergente hace demasiada espuma? Pruebe una marca distinta
para reducir la espuma y eliminar la acumulacion.
El lavavajillas tiene oler
&La vajilla se lava solo cada 2 o 3 dias? Inicie un ciclo de enjuague una o dos
veces al dia hasta tenet una carga completa.
&El lavavajillas tiene olor a plastico nuevo? Realice un enjuague con vinagre
tal come se describe en "Formacion de manchas o peliculas en la vajilla" de
la guia para deteccion y solucion de problemas detallada mas adelante.
Cendensaci6n en la encimera de la cocina ( modeles empetrados )
&El lavavajillas esta alineado con la encimera? Se puede formar humedad en
la mesada que proviene de la salida de aire de la consola del lavavajillas.
Para mayor informacion, consulte las Instrucciones para la Instalacion.
LA VAJILLA NO ESTA COMPLETAMENTE LINIPIA
• Quedan testes de comida en la vajilla
_Se ha Ilenado correctamente el lavavajillas? Consulte la seccion "Come
cargar el lavavajillas".
&Ha elegido el ciclo que describe la suciedad mas dificil en su
lavavajillas? Si tiene objetos con suciedad mas dificil de eliminar, utilice
un ciclo mas intensive.
&La temperatura del agua es demasiado baja? Para obtener mejores
resultados de lavado, el agua deberia estar a 12 ° F ( 49 oC ) cuando ingresa
al lavavajillas. Consulte la seccion "Consejos para el rendimiento del
lavavajillas".
&Utiliz6 la cantidad correcta de detergente fresco? Utilice solo detergentes
recomendados para lavavajillas. Consulte la seccion "Compartimiento del
detergente". Nunca utilice menos de 1 cucharada ( 15g ) per carga. Para que
sea eficaz, el detergente debe estar fresco. Conserve el detergente en un lugar
fresco y seco. La suciedad dificil y el agua dura generalmente exigen mas
detergente.
&Se ha endurecido el detergente dentro del compartimiento? Utilice solo
detergente fresco. Evite que el detergente permanezca en un compartimiento
hL_medo durante varias horas. Limpie el compartimiento cuando haya
detergente endurecido.
&Se han tapado la bomba o el braze rociador con etiquetas de botellas y
latas? Si lava botellas o latas en su lavavajillas, compruebe que las etiquetas
no tapen la bomba o el braze rociador.
&La presion de agua en el hogar es Io suficientemente alta para permitir que
el lavavajillas se Ilene correctamente? La presion de agua en el hogar debe
set de 20 a 120 libras per pulgada cuadrada ( 138 a 828 kilopascales ) para
28
ii ii ii ii ii ii ii ii ii ii ii ii ii ii ii

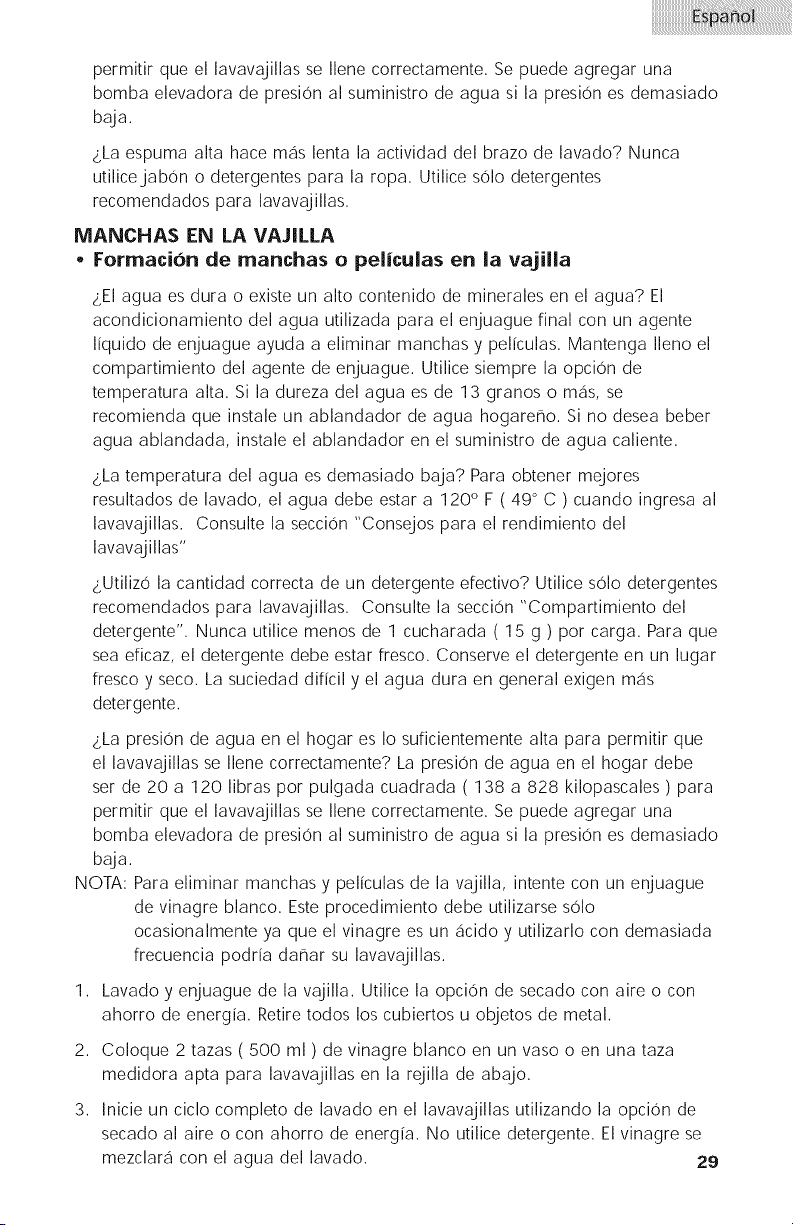

permitir que el lavavajillas se Ilene correctamente. Se puede agregar una
bomba elevadora de presion al suministro de agua si la presion es demasiado
baja,
&La espuma alta hace mas lenta la actividad del brazo de lavado? Nunca
utilicejabon o detergentes para la ropa. Utilice solo detergentes
recomendados para lavavajillas.
MANCHAS EN LA VAJILLA
• Formation de manchas o peliculas en la vajilla
&El agua es dura o existe un alto contenido de minerales en el agua? El
acondicionamiento del agua utilizada para el enjuague final con un agente
liquido de enjuague ayuda a eliminar manchas y peliculas. Mantenga Ileno el
compartimiento del agente de enjuague. Utilice siempre la opcion de
temperatura alta. Si la dureza del agua es de 13 granos o mas, se
recomienda que instale un ablandador de agua hogareno. Si no desea beber
agua ablandada, instale el ablandador en el suministro de agua caliente.
&La temperatura del agua es demasiado baja? Para obtener mejores
resultados de lavado, el agua debe estar a 120 ° F ( 49 ° C ) cuando ingresa al
lavavajillas. Consulte la seccion "Consejos para el rendimiento del
lavavajillas"
&Utilizo la cantidad correcta de un detergente efectivo? Utilice solo detergentes
recomendados para lavavajillas. Consulte la seccion "Compartimiento del
detergente". Nunca utilice menos de 1 cucharada ( 15 g ) por carga. Para que
sea eficaz, el detergente debe estar fresco. Conserve el detergente en un lugar
fresco y seco. La suciedad dificil y el agua dura en general exigen mas
detergente.
&La presion de agua en el hogar es Io suficientemente alta para permitir que
el lavavajillas se Ilene correctamente? La presion de agua en el hogar debe
set de 20 a 120 libras por pulgada cuadrada ( 138 a 828 kilopascales ) para
permitir que el lavavajillas se Ilene correctamente. Se puede agregar una
bomba elevadora de presion al suministro de agua si la presion es demasiado
baja,
NOTA: Para eliminar manchas y peliculas de la vajilla, intente con un enjuague
de vinagre blanco, Este procedimiento debe utilizarse solo
ocasionalmente ya que el vinagre es un acido y utilizarlo con demasiada
frecuencia podria danar su lavavajillas,
1. Lavado y enjuague de la vajilla. Utilice la opcion de secado con aire o con
ahorro de energia. Retire todos los cubiertos u objetos de metal.
2. Coloque 2 tazas ( 500 ml ) de vinagre blanco en un vaso o en una taza
medidora apta para lavavajillas en la rejilla de abajo.
3. Inicie un ciclo completo de lavado en el lavavajillas utilizando la opcion de
secado al aire o con ahorro de energia. No utilice detergente. El vinagre se
mezclara con el agua del lavado. 29

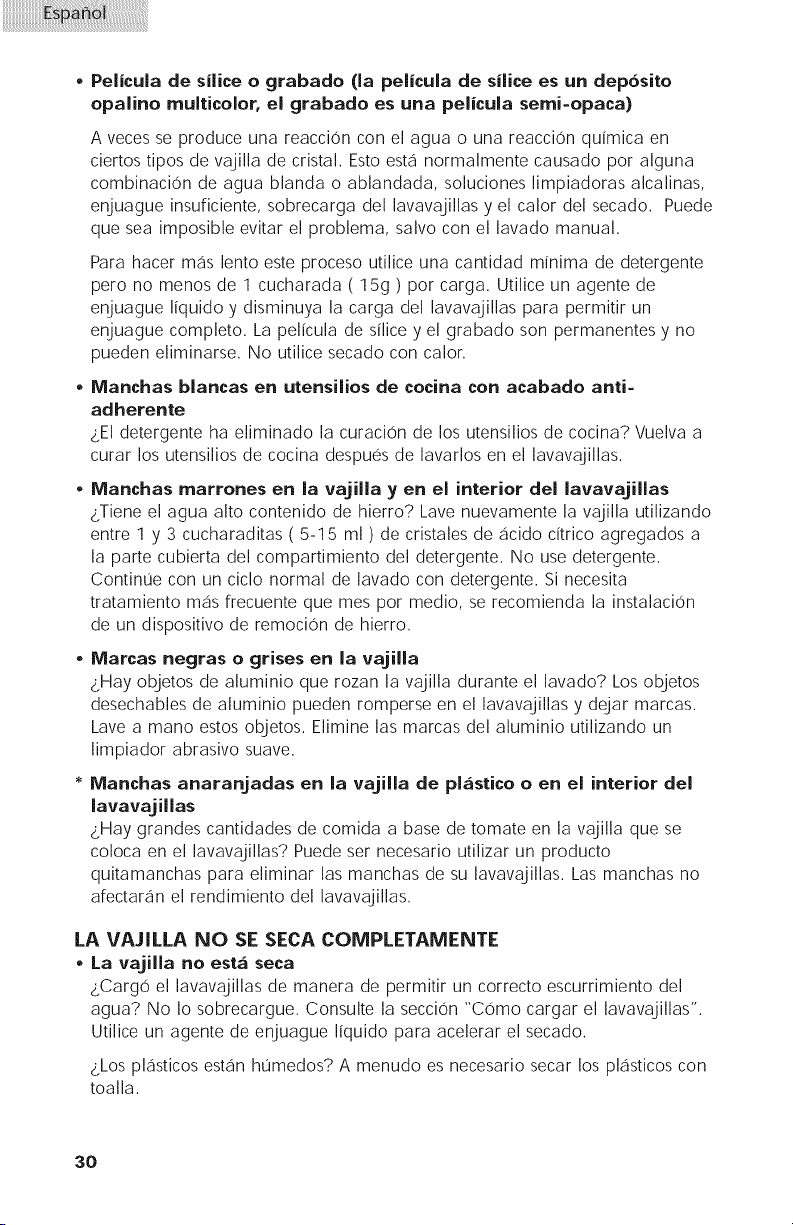

Pelicula de silice o grabado (la pelicula de silice es un dep6sito
opalino multicolor, el grabado es una pelicula semi=opaca)
A veces se produce una reacci0n con el agua o una reacci0n quimica en
ciertos tlpos de vajilla de cristal. Esto esta normalmente causado pot alguna
combinaci0n de agua blanda o ablandada, soluciones limpiadoras alcalinas,
enjuague insuficiente, sobrecarga del lavavajillas y el calor del secado. Puede
que sea imposible evitar el problema, salvo con el lavado manual.
Para hacer mas lento este proceso utilice una cantidad minima de detergente
pero no menos de 1 cucharada ( 15g ) por carga. Utilice un agente de
enjuague liquido y disminuya la carga del lavavajillas para permitir un
enjuague completo. La pelicula de silice y el grabado son permanentes y no
pueden eliminarse. No utilice secado con calor.
Manchas blancas en utensiJios de cocina con acabado anti=
adherente
#El detergente ha eliminado la curaci0n de los utensilios de cocina? Vuelva a
curar los utensilios de cocina despues de lavarlos en el lavavajillas.
Manchas marrones en Ja vajiJJa y en el interior del lavav_illas
_Tiene el agua alto contenido de hierro? Lave nuevamente la vajilla utilizando
entre 1 y 3 cucharaditas ( 5-1 5 ml ) de cristales de acido citrico agregados a
la parte cubierta del compartimiento del detergente. No use detergente.
ContinL_e con un ciclo normal de lavado con detergente. Si necesita
tratamiento mas frecuente que mes por medio, se recomienda la instalaci0n
de un dispositivo de remoci0n de hierro.
Marcas negras o grises en la vajilla
&Hay objetos de aluminio que rozan la vajilla durante el lavado? Los objetos
desechables de aluminio pueden romperse en el lavavajillas y dejar marcas.
Lave a mano estos objetos. Elimine las marcas del aluminio utilizando un
limpiador abrasivo suave.
Manchas anaranjadas en Ja vajiJJa de plastico o en el interior del
JavavajiJJas
&Hay grandes cantidades de comida a base de tomate en la vajilla que se
coloca en el lavavajillas? Puede set necesario utilizar un producto
quitamanchas para eliminar las manchas de su lavavajillas. Las manchas no
afectaran el rendimiento del lavavajillas.
LA VAJJLLA NO SE SECA COiViPLETAiViENTE
* La vajilla no esta seca
#,Cargo el lavavajillas de manera de permitir un correcto escurrimiento del
agua? No Io sobrecargue. Consulte la secci0n "C0mo cargar el lavavajillas".
Utilice un agente de enjuague liquido para acelerar el secado.
&Los plasticos estan hL_medos? A menudo es necesario secar los plasticos con
toalla.
3O
&El compartimiento del agente de enjuague esta vacio? Consulte la seccion
"Compartimiento del agente de enjuague".
&Utiliz6 la opcion de secado al aire o con ahorro de energia? Utilice la opcion
secado con calor para una vajilla mas seca.
LA VAJILLA SE DA_IA DURANTE ALGUNO DE LOS CICLOS
• La vajilla se cacha
&Cargo correctamente el lavavajillas? Coloque la vajilla y los vasos de manera
que queden estables y no se golpeen con la accion del lavado. Evite que la
vajilla se cache introduciendo y retirando las rejillas lentamente.
NOTA: Las antiguedades, el cristal de filo fino y tipos similares de porcelana y
vajilla de cristal pueden set demasiado delicados para el lavado
automatico. Lavelos a mano.
RUIDOS
• Chirridos, crujidos o zumbidos
Un objeto duro ha ingresado en el modulo de lavado ( en algunos modelos ).
Cuando se retira el objeto, el sonido deberia detenerse.
31
ASISTEN CIA O REPARACI ON
Antes de Ilamar para solicitar asistencia o servicio tecnico, por favor consulte
"Detecci0n y solucion de problemas". Puede ahorrarle una Ilamada al servicio
tecnico. Si at]n necesita ayuda, siga las instrucciones que se detallan a
continuaci0n.
Cuando Ilame, tenga a mano la fecha de compra y los nt_meros de modelo y de
serie completos del artefacto. Esta informaci0n nos ayudara a responder mejor a
su solicitud.
Si necesita repuestos
Si necesita encargar repuestos, le recomendamos que utilice solo los repuestos
especificados por la fabrica. Estos repuestos se adaptaran bien y funcionaran
bien. Para ubicar los repuestos especificados por la fabrica en su area, Ilame a
nuestro Centro de Atenci0n al Cliente al numero 1-877-337-3639 o al centro de
servicio tecnico designado mas cercano.
32
Servicio en la Casa
I Abe de Garantia
Per 12 meses contados a partir de la fecha de la
compra original al detal, Haier reparara o
reemplazara sin costo cualquier parte que falle
debido a un defecto de
materiales o de mane de obra.
2 Ahos de Garantia Umitada
Sistema de Distribucion de Agua
(Partes Unicamente)
Per 24 meses contados a partir de la fecha de la
compra original al detal, Haier cualquier parte del
sistema de distribucion de agua que falle debido
a defectos fabricacion. Esto incluye la bomba, el
motor, el braze inferior de lavado, el braze
intermedio de lavado y el rociador superior de la
torre de lavado y el suministro de tuberia y filtros
relacionados con el sistema.
BIOTA: Las partes relacionadas con la
entrada de agua y la plomeria de drenaje no
estan cubiertas per esta garantia.
Rejillas Revestidas con Vinilo (Partes
Unicamente)
Per 24 meses contados a partir de la fecha de la
compra original al detal, Haier
reemplazara la rejilla superior o la inferior,
revestidas con vinilo, que se pelen u oxiden
debido a un defecto de fabricacion.
Contreles 6iratorio Electromecanice
(Partes Unicamente)
Per 24 meses contados a partir de la fecha de
compra original al detal, Haier el control giratorio
electromecanico que falle debido a defectos de
fabricacion.
De per vida (Partes Unicamente)
Tina de Acero Inexidable y Revestimiento
de la Puerta.
Suministro de la tina o del
revestimiento de la puerta, si el
revestimiento de la puerta o la tina no
retienen el agua debido a un defecto de
fabricacion.
NOTA: Esta garantia comienza en la fecha de
compra del articulo y el recibo de compra original
debera presentarse al representante de servicio
autorizado antes de que se
realicen las reparaciones bajo garantia.
Excep¢iones: Garantia para Uses
Comerciales o de AIquiler.
90 dias a partir de la fecha de original, en cuanto
a costos de mane de obra.
90 dias a partir de la fecha de original, en cuanto
a repuestos.
Ninguna otra garantia es aplicable.
Para Obtener Servicios de Garantia
Comuniquese con el centre autorizado de servicio
de Haier mas cercano. Todo servicio debe
realizarse per un centre autorizado de servicio.
Per favor, Ilame al 1-877-337-3639 para
averiguar el nombre y nL_mero de
teldono del centre de servicio mas cercano.
Antes de llamar sirvase tener a mane la
siguiente informacion:
Numero de modelo y numero de serie de su
aparato (se encuentra en el respaldo de la
unidad, en la parte superior izquierda).
El nombre y direccion del distribuidor donde
compro la unidad y la fecha de compra.
Una descripcion clara del problema.
Una constanu compra (recibo de compra).
Esta garantia protege ]as unidades dentro
de los Estados Unidos
continentales, Puerto Rico y Canada. Lo
siguiente no est& cubierto per esta
garantia:
Reemplazo o reparacion de los fusibles de la
residencia, protectores de circuito, cableado, o
plomeria.
Un producto cuyo nL_mero de serie original se ha
removido o alterado.
Cualquier cargo per servicio fuera de Io no
especificamente identificado come normal, tal
come horas de servicio normal o area de
servicio normal.
Danes a la vajilla, a vases y cubiertos.
Danes causados durante el transporte.
Danes causados per instalacion o
mantenimiento defectuosos.
Danes causados per mal use, abuse,
accidente, incendio, inundacion, o actos de la
naturaleza.
Danes causados per servicio de la unidad per
centros de servicio o distribuidores no autorizados
per Haier.
Danes causados per corriente electrica de
suministro o voltaje inapropiados.
Danes que resulten de cualquier
modificacion, alteracion o ajuste de la unidad, no
autorizados.
Ajuste de los controles de operacion, del usuario,
segt_n se identifican en los manuales de
operacion.
Mangueras, botones, compartimientos para
detergente, dispensador con agente Iiquido de
enjuague y otros accesorios o
aditamentos, y partes deshechables.
Mane de obra, transporte y cargos de envio para
el reemplazo o cambio de partes
defectuosas, despues de vencido el periodo inicial
de 12 meses.
Danes producidos per uses que no sean los
normales en una residencia.
Cualquier cargo per transporte y envio.
ESTA GARANTIA LIMITADA SE OFRECE EN LUGAR
DE TODA OTRA GARANTiA,
EXPRESAO QUE INCLUYE LAS GARANTIAS DE
COMERCIABILIDAD Y APTITUD PARA UN
PROPOSITO EN PARTICULAR.
El alivio ofrecido en este garantia exclusive y se
ofrece en lugar de cualquier otro.
Esta garantia no cubre danes incidentales o
consecuenciales, de manera que limitaciones
arriba descritas pueden no serle aplicables.
Algunos estados no permiten limitaciones en
cuanto al periodo de duracion implicito en una
garantia, per Io tanto las limitaciones descritas
arriba pueden no serle aplicables.
Esta garantia le da derechos especificos y,
ademas, usted puede tener otros derechos que
varian de estado a estado.
Haier America
New York, NY 10018
33
Do Not Return This Product To The Store
if you have a problem with this product, please contact the
"Haler Customer Satisfaction Center" at 1-877-337-3639.
DATED PROOF OF PURCHASE, MODEL # AND SERIAL #
REQUIRED FOR WARRANTY SERVICE
NE PAS RETOURNER CET ARTICLE AU MAGASIN
En cas de probleme avec cet article, veuillez contacter le <<Centre satisfaction client ,, de
Haler au 1-877-337-3639.
UNE PREUVE D'ACHAT DATEE, LE NUMERO DU MODELE ET LE NUMERO DE SERIE SONT
OBLIGATOIRES POUR BENEFICIER DE LA COUVERTURE OFFERTE PAR LA GARANTIE.
IMPORTANT£
No Devuelva Este Producto al Establecimiento Compra.
Si tiene problemas con este producto, por favor p6ngase en contacto con el "Centro Haler
de Atencion al Cliente" en el 1-877-337-3639.
PARA EL SERVICIO DE GARANT|A SE REQUIERE PRUEBA DE COMPRA, FECHADA, No. DE
MODELO Y No. DE SERIE
Made in China
Fabrique en Chine
Hecho en China
Haiet
Haier America
New York, NY 10018
ESD300/301/302/310/311/312 Printed in China
issued:May 05 Part //
