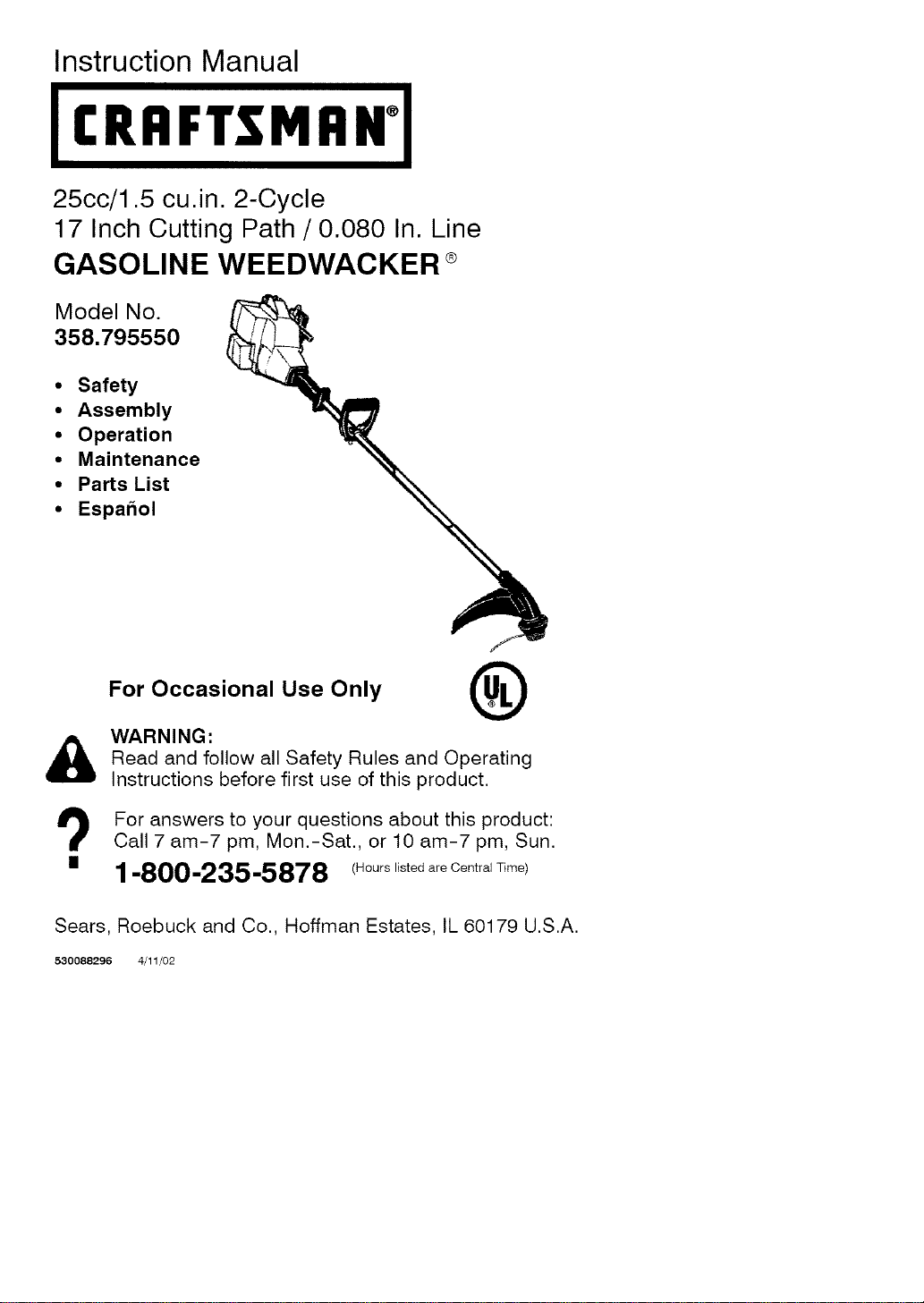

Craftsman 358795550 25cc/1.5 cu.in. 2-Cycle 17 Inch Cutting User Manual

Instruction Manual

25cc/1.5 cu.in. 2-Cycle

17 Inch Cutting Path / 0.080 In. Line

GASOLINE WEEDWAOKER ®

Model No.

358.795550

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espar_ol

For Occasional Use Only £_/_

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 (Hours listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530088296 4/11/02

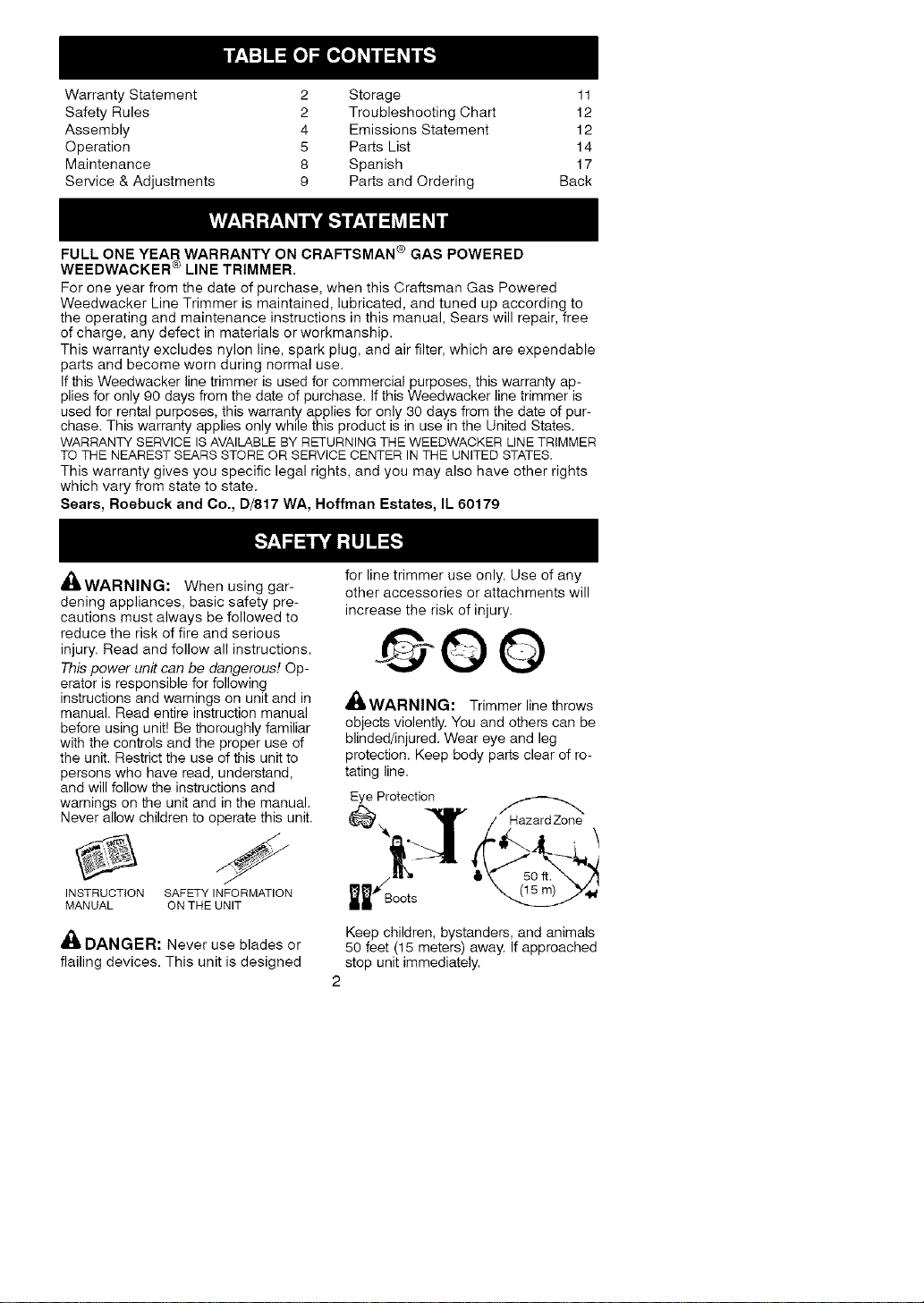

Warranty Statement 2 Storage 11

Safety Rules 2 Troubleshooting Chart 12

Assembly 4 Emissions Statement 12

Operation 5 Parts List 14

Maintenance 8 Spanish 17

Service & Adjustments 9 Parts and Ordering Back

FULL ONE YEAR WARRANTY ON CRAFTSMAN ® GAS POWERED

WEEDWACKER ® LINE TRIMMER.

For one year from the date of purchase, when this Craftsman Gas Powered

Weedwacker Line Trimmer is maintained, lubricated, and tuned up according to

the operating and maintenance instructions in this manual, Sears will repair, free

of charge, any defect in materials or workmanship.

This warranty excludes nylon line, spark plug, and air filter, which are expendable

parts and become worn during normal use.

If this Weedwacker line trimmer is used for commercial purposes, this warranty ap-

plies for only 90 days from the date of purchase. If this Weedwacker line trimmer is

used for rental purposes, this warranty applies for only 30 days from the date of pur-

chase. This warranty applies only while this product is in use in the United States.

WARRANTY SERVICE ISAVAILABLEBY RETURNING THE WEEDWACKER LINE TRIMMER

TO THE NEAREST SEARS STORE OR SERVICE CENTER INTHE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_WARNING: When using gar-

dening appliances, basic safety pre-

cautions must always be followed to

reduce the risk of fire and serious

injury. Read and follow all instructions.

Thb power unit can be dangerous! Op-

erator is responsible for following

instructions and warnings on unit and in

manual. Read entire instruction manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

INSTRUCTION SAFETY INFORMATION

MANUAL ON THE UNIT

DANGER: Never use blades or

flailing devices. This unit is designed

for line trimmer use only. Use of any

other accessories or attachments will

increase the risk of injury.

,_I, WARNING: Trimmer line throws

objects violently. You and others can be

blinded/injured. Wear eye and leg

protection. Keep body parts clear of ro-

tating line.

,oteotioo

Keep children, bystanders, and animals

50 feet (15 meters) away. If approached

stop unit immediately.

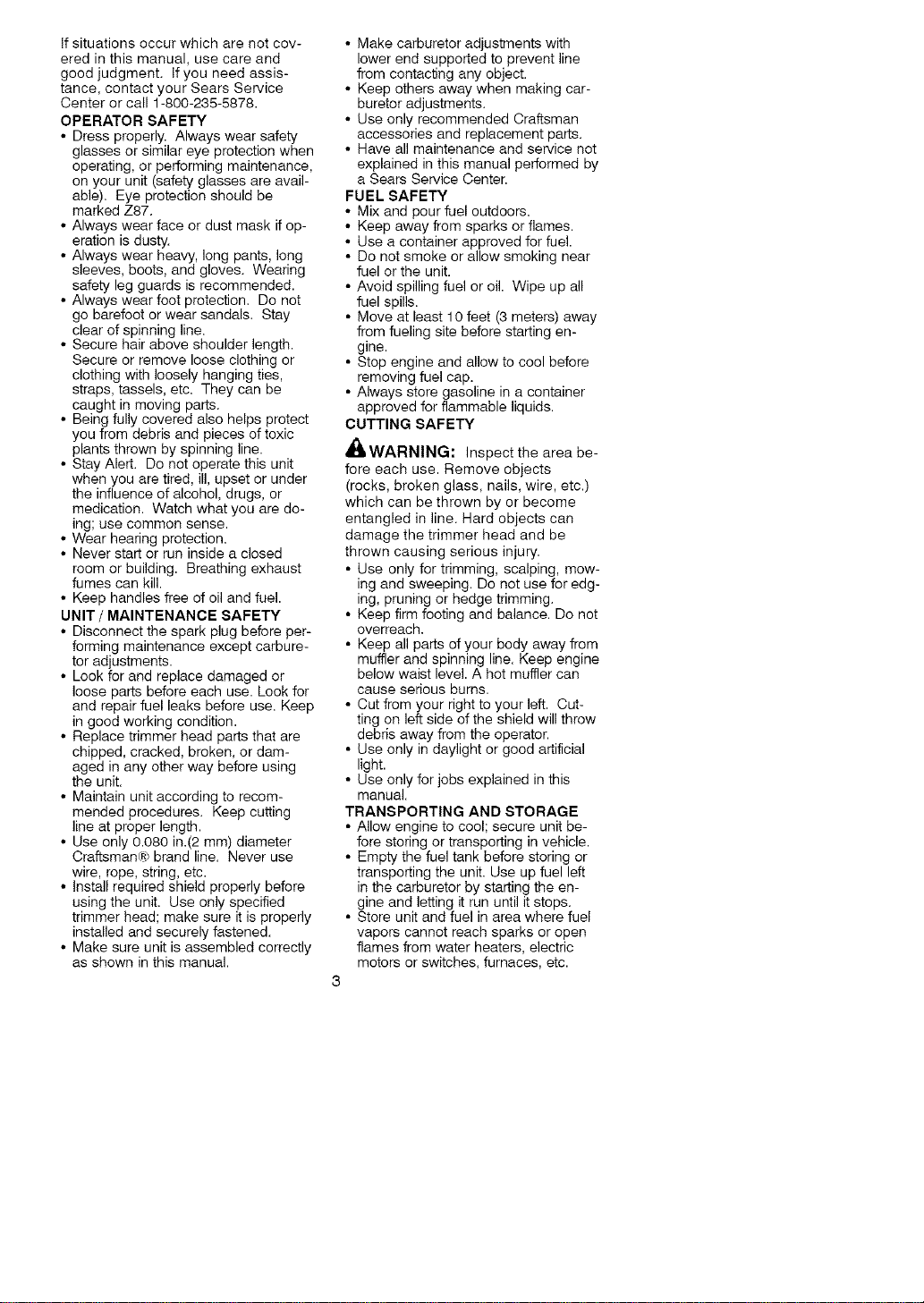

Ifsituationsoccurwhicharenotcov-

eredinthismanual,usecareand

goodjudgment.Ifyouneedassis-

tance,contactyourSearsService

Centerorcall1-800-235-5878.

OPERATORSAFETY

• Dress properly. Always wear safety

glasses or similar eye protection when

operating, or performing maintenance,

on your unit (safety glasses are avail-

able). Eye protection should be

marked Z87.

• Always wear face or dust mask if op-

eration is dusty.

• Always wear heaW, long pants, long

sleeves, boots, and gloves. Wearing

safety leg guards is recommended.

• Always wear foot protection. Do not

go barefoot or wear sandals. Stay

clear of spinning line.

• Secure hair above shoulder length.

Secure or remove loose clothing or

clothing with loosely hanging ties,

straps, tassels, etc. They can be

caught in moving parts.

• Being fully covered also helps protect

you from debris and pieces of toxic

plants thrown by spinning line.

• Stay Alert. Do not operate this unit

when you are tired, ill, upset or under

the influence of alcohol, drugs, or

medication. Watch what you are do-

ing; use common sense.

• Wear hearing protection.

• Never start or run inside a closed

room or building. Breathing exhaust

fumes can kill.

• Keep handles free of oil and fuel.

UNIT / MAINTENANCE SAFETY

• Disconnect the spark plug before per-

forming maintenance except carbure-

tor adjustments.

• Look for and replace damaged or

loose parts before each use. Look for

and repair fuel leaks before use. Keep

in good working condition.

• Replace trimmer head parts that are

chipped, cracked, broken, or dam-

aged in any other way before using

the unit.

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length.

• Use only 0.080 in.(2 ram) diameter

Craftsman(R_ brand line. Never use

wire, rope, string, etc.

• Install required shield properly before

using the unit. Use only specified

trimmer head; make sure it is properly

installed and securely fastened.

• Make sure unit is assembled correctly

as shown in this manual.

• Make carburetor adjustments with

lower end supported to prevent line

from contacting any object.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman

accessories and replacement parts.

• Have all maintenance and service not

explained in this manual performed by

a Sears Service Center.

FUEL SAFETY

• Mix and pour fuel outdoors.

• Keep away from sparks or flames.

• Use a container approved for fuel.

• Do not smoke or allow smoking near

fuel or the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills.

• Move at least 10 feet (3 meters) away

from fueling site before starting en-

gine.

• Stop engine and allow to cool before

removing fuel cap.

• Always store gasoline in a container

approved for flammable liquids.

CUTTING SAFETY

_,WARNING: Inspect the area be-

fore each use. Remove objects

(rocks, broken glass, nails, wire, etc.)

which can be thrown by or become

entangled in line. Hard objects can

damage the trimmer head and be

thrown causing serious injury.

• Use only for trimming, scalping, mow-

ing and sweeping. Do not use for edg-

ing, pruning or hedge trimming.

• Keep firm footing and balance. Do not

overreach.

• Keep all parts of your body away from

muffler and spinning line. Keep engine

below waist level. A hot muffler can

cause serious burns.

• Cut from your right to your left. Cut-

ting on left side of the shield will throw

debris away from the operator.

• Use only in daylight or good artificial

light.

• Use only for jobs explained in this

manual.

TRANSPORTING AND STORAGE

• Allow engine to cool; secure unit be-

fore storing or transporting in vehicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Storeunitsolinelimiterbladecannot

accidentallycauseinjury.Theunit

canbehungbythetube.

• Storeunitoutofreachofchildren.

SAFETYNOTICE:Exposuretovibra-

tionsthroughprolongeduseofgaso-

linepoweredhandtoolscouldcause

bloodvesselornervedamageinthe

fingers,hands,andjointsofpeople

pronetocirculationdisordersorab-

normalswellings.Prolongedusein

coldweatherhasbeenlinkedtoblood

vesseldamageinotherwisehealthy

people.Ifsymptomsoccursuchas

numbness,pain,lossofstrength,

changeinskincolorortexture,orloss

offeelinginthefingers,hands,or

joints,discontinuetheuseofthistool

andseekmedicalattention.Ananti-

vibrationsystemdoesnotguarantee

theavoidanceoftheseproblems.Us-

erswhooperatepowertoolsonacon-

tinualandregularbasismustmonitor

closelytheirphysicalconditionand

theconditionofthistool.

SPECIALNOTICE:Thisunitis

equippedwithatemperaturelimiting

mufflerandsparkarrestingscreen

whichmeetstherequirementsofCali-

forniaCodes4442and4443.AllU.S.

forestlandandthestatesofCalifornia,

Idaho,Maine,Minnesota,NewJersey,

Oregon,andWashingtonrequireby

lawthatmanyinternalcombustionen-

ginesbeequippedwithasparkarrest-

ingscreen.Ifyouoperateinalocale

wheresuchregulationsexist,youare

legallyresponsibleformaintainingthe

operatingconditionoftheseparts.

Failuretodosoisaviolationofthe

law.Fornormalhomeowneruse,the

mufflerandsparkarrestingscreenwill

notrequireanyservice.After50

hoursofuse,werecommendthatyour

mufflerbeservicedorreplacedby

yourSearsServiceCenter.

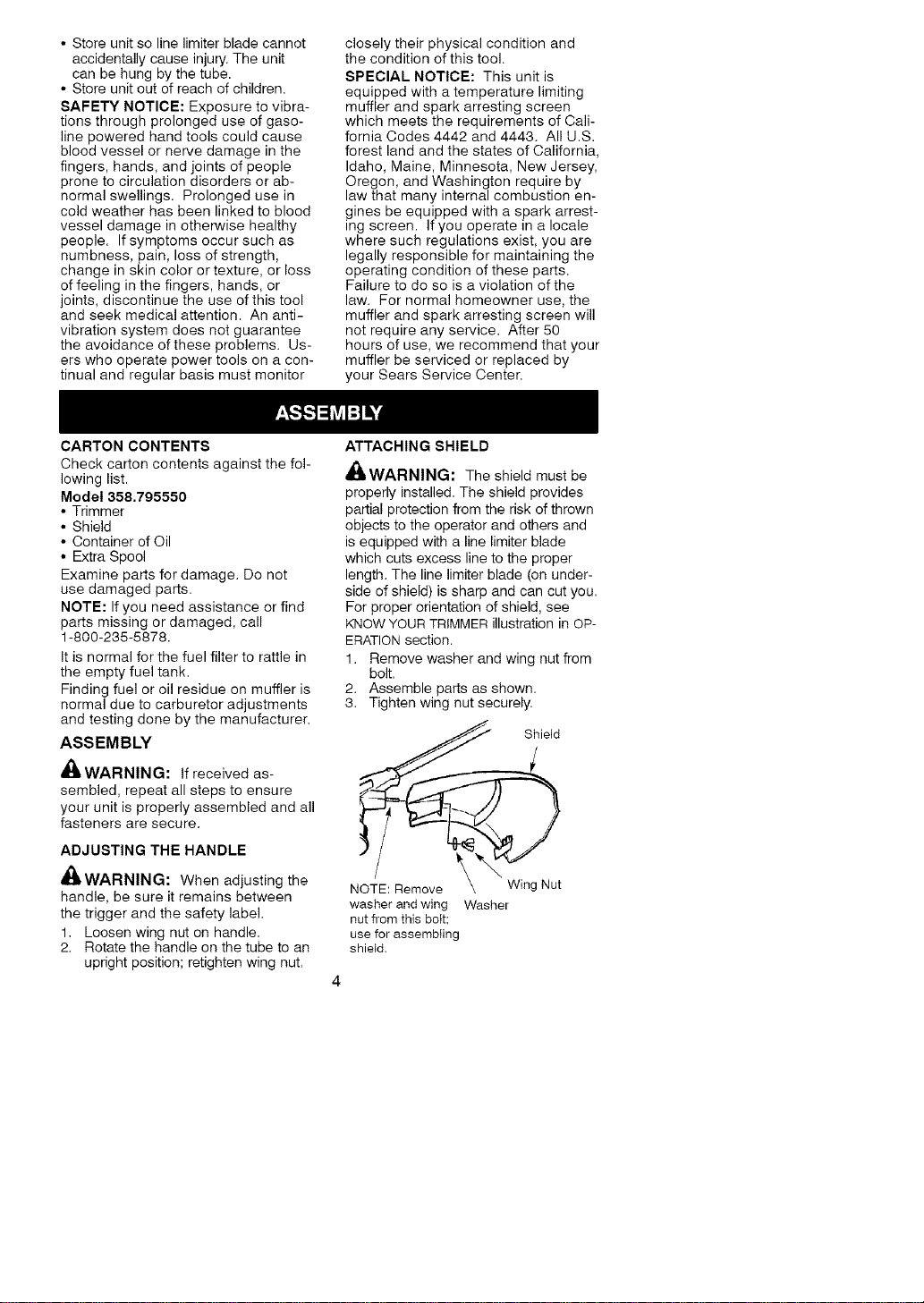

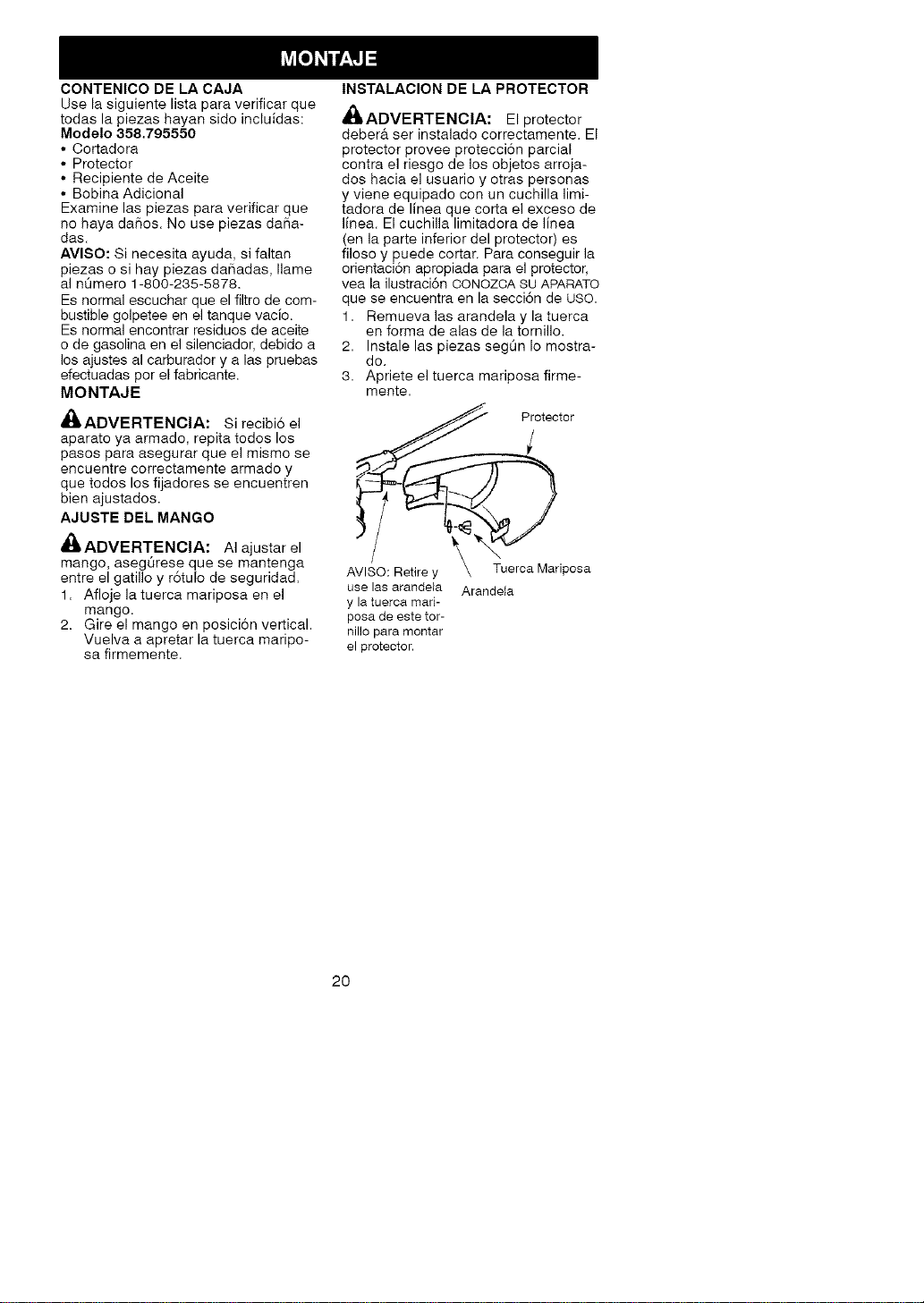

CARTONCONTENTS

Checkcartoncontentsagainstthefol-

lowinglist.

Model 358.795550

• Trimmer

• Shield

• Container of Oil

• Extra Spool

Examine parts for damage. Do not

use damaged parts.

NOTE: If you need assistance or find

parts missing or damaged, call

1-800-235-5878.

It is normal for the fuel filter to rattle in

the empty fuel tank.

Finding fuel or oil residue on muffler is

normal due to carburetor adjustments

and testing done by the manufacturer.

ASSEMBLY

WARNING: If received as-

sembled, repeat all steps to ensure

your unit is properly assembled and all

fasteners are secure.

ADJUSTING THE HANDLE

_WARNING: When adjusting the

handle, be sure it remains between

the trigger and the safety label.

1. Loosen wing nut on handle.

2. Rotate the handle on the tube to an

upright position; retighten wing nut.

ATTACHING SHIELD

A_,WARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and others and

is equipped with a line limiter blade

which cuts excess line to the proper

length. The line limiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOW YOUR TRIMMER illustration in OP-

ERATION section.

1. Remove washer and wing nut from

bolt.

2. Assemble parts as shown.

3. Tighten wing nut securely.

ield

washer and wing Washer

nut from this bolt;

use for assembling

shield,

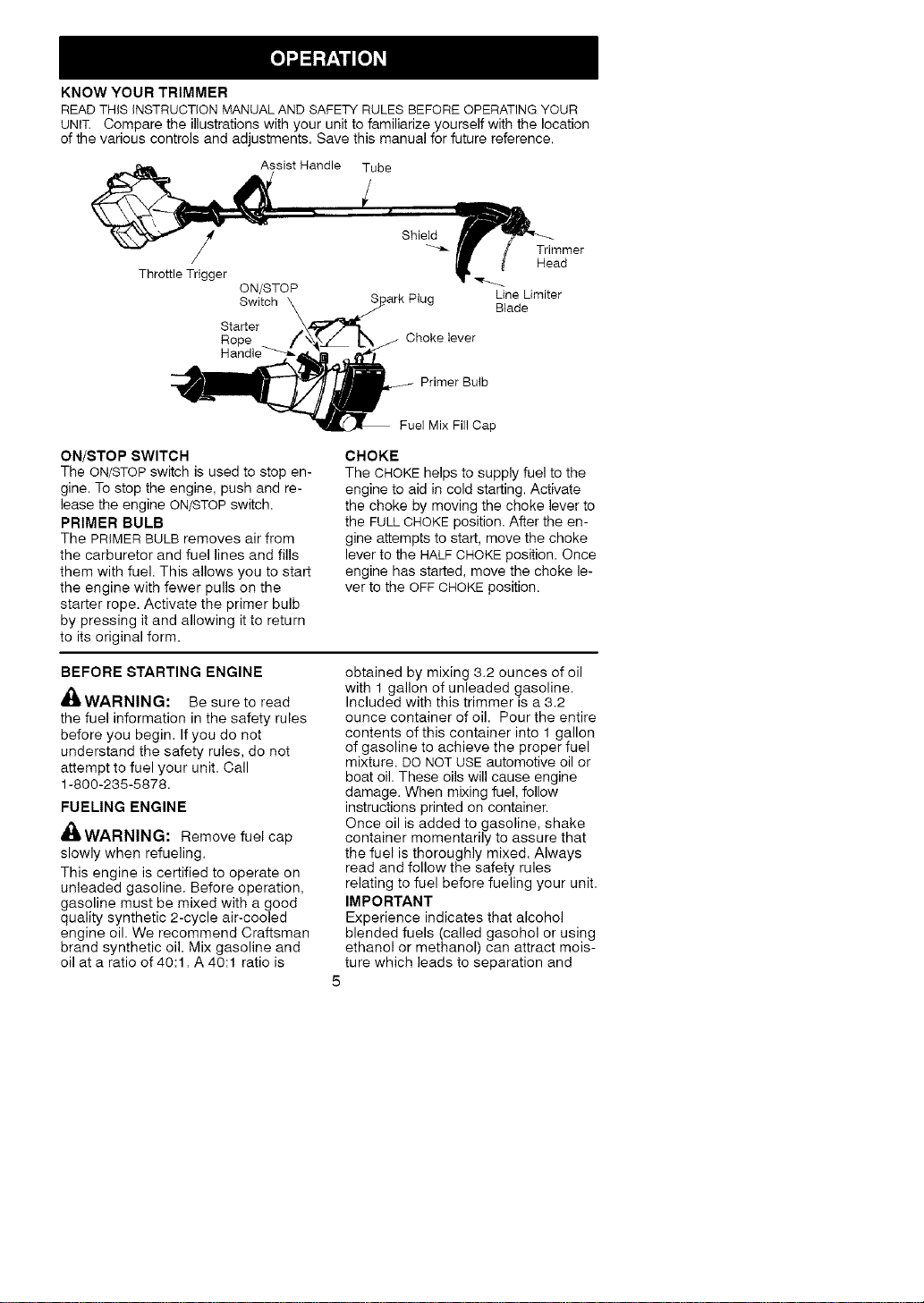

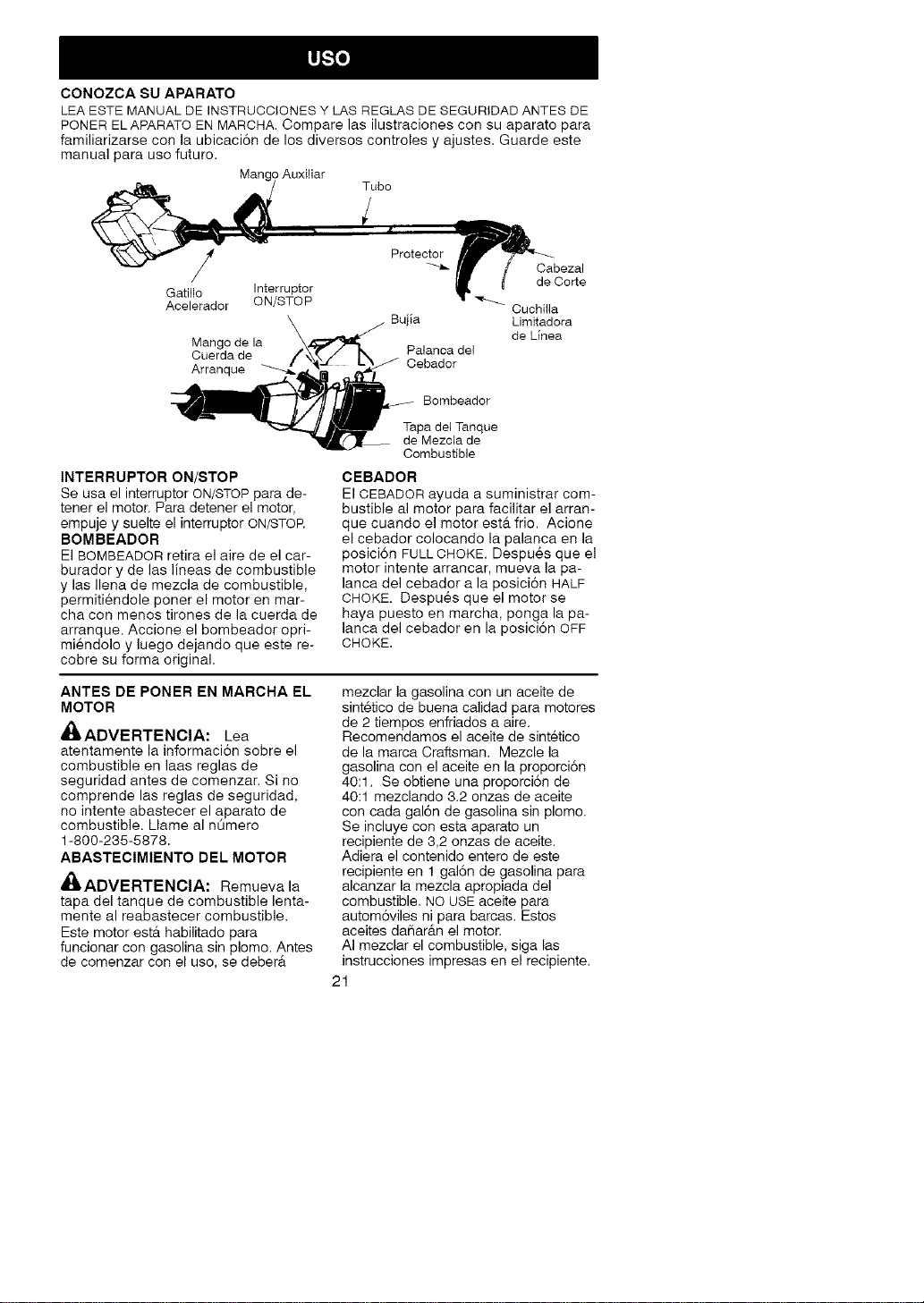

KNOW YOUR TRIMMER

READ THiS iNSTRUCTiON MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT, Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Assist Handle Tube

Throttle Trigger

ON/STOP

Switch

Starter

Rope

Shield

_i._ Trh_qmer

Head

Plug Line Limiter

Blade

Choke lever

Primer Bulb

Fuel Mix Fill Cap

ON/STOP SWITCH

The ON/STOP switch is used to stop en-

gine. To stop the engine, push and re-

lease the engine ON/STOP switch.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

CHOKE

The CHOKE helps to supply fuel to the

engine to aid in cold starting. Activate

the choke by moving the choke lever to

the FULL CHOKE position. After the en-

gine attempts to start, move the choke

lever to the HALFCHOKE position. Once

engine has started, move the choke le-

ver to the OFF CHOKE position.

BEFORE STARTING ENGINE

_,WARNING: Be sure to read

the fuel information in the safety rules

before you begin. If you do not

understand the safety rules, do not

attempt to fuel your unit. Call

1-800-235-5878.

FUELING ENGINE

_,WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled

engine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and

oil at a ratio of 40:1. A 40:1 ratio is

obtained by mixing 3.2 ounces of oil

with 1 gallon of unleaded gasoline.

Included with this trimmer is a 3.2

ounce container of oil. Pour the entire

contents of this container into 1 gallon

of gasoline to achieve the proper fuel

mixture. DO NOT USE automotive oil or

boat oil. These oils will cause engine

damage. When mixing fuel, follow

instructions printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that

the fuel is thoroughly mixed. Always

read and follow the safety rules

relating to fuel before fueling your unit.

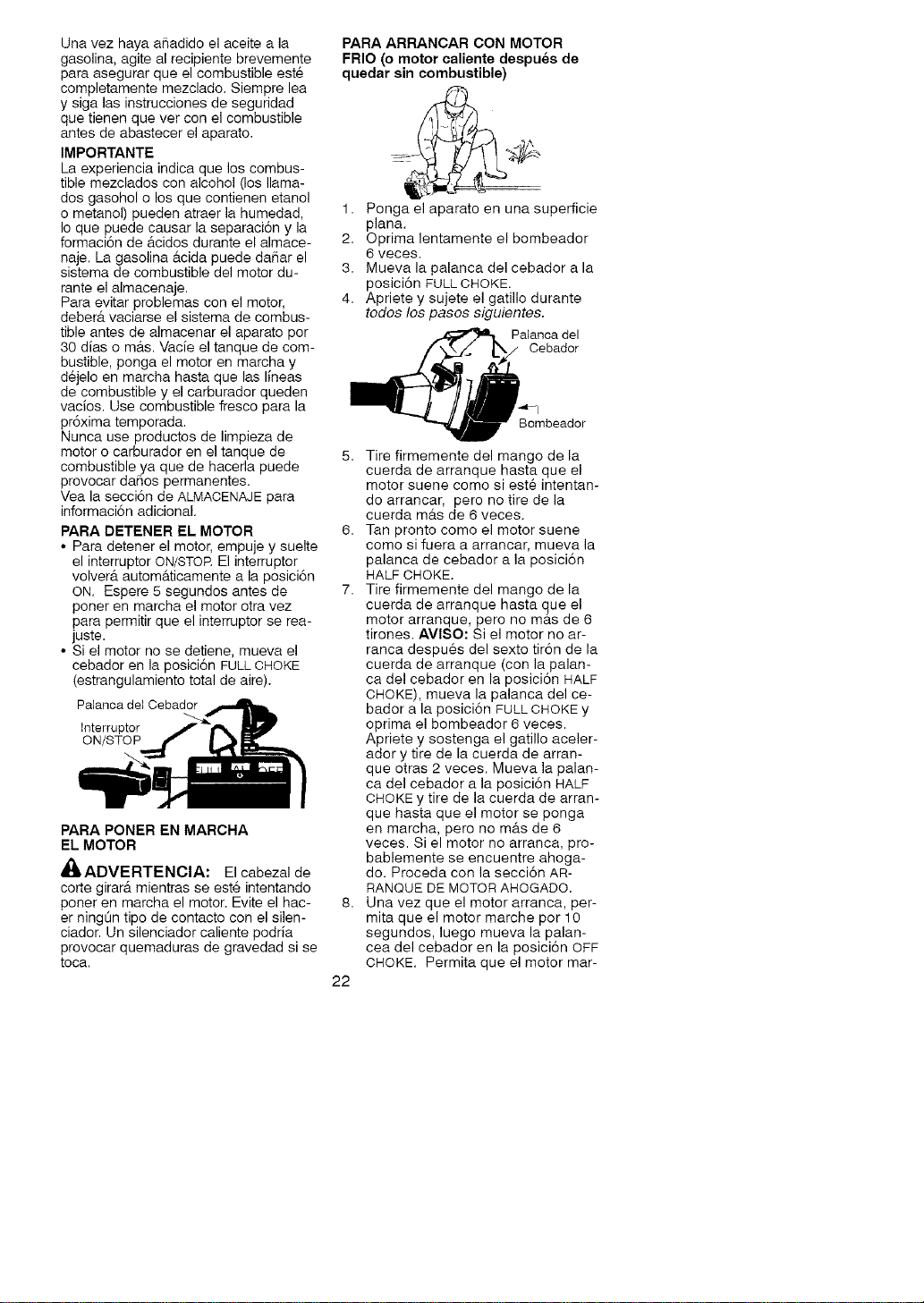

IMPORTANT

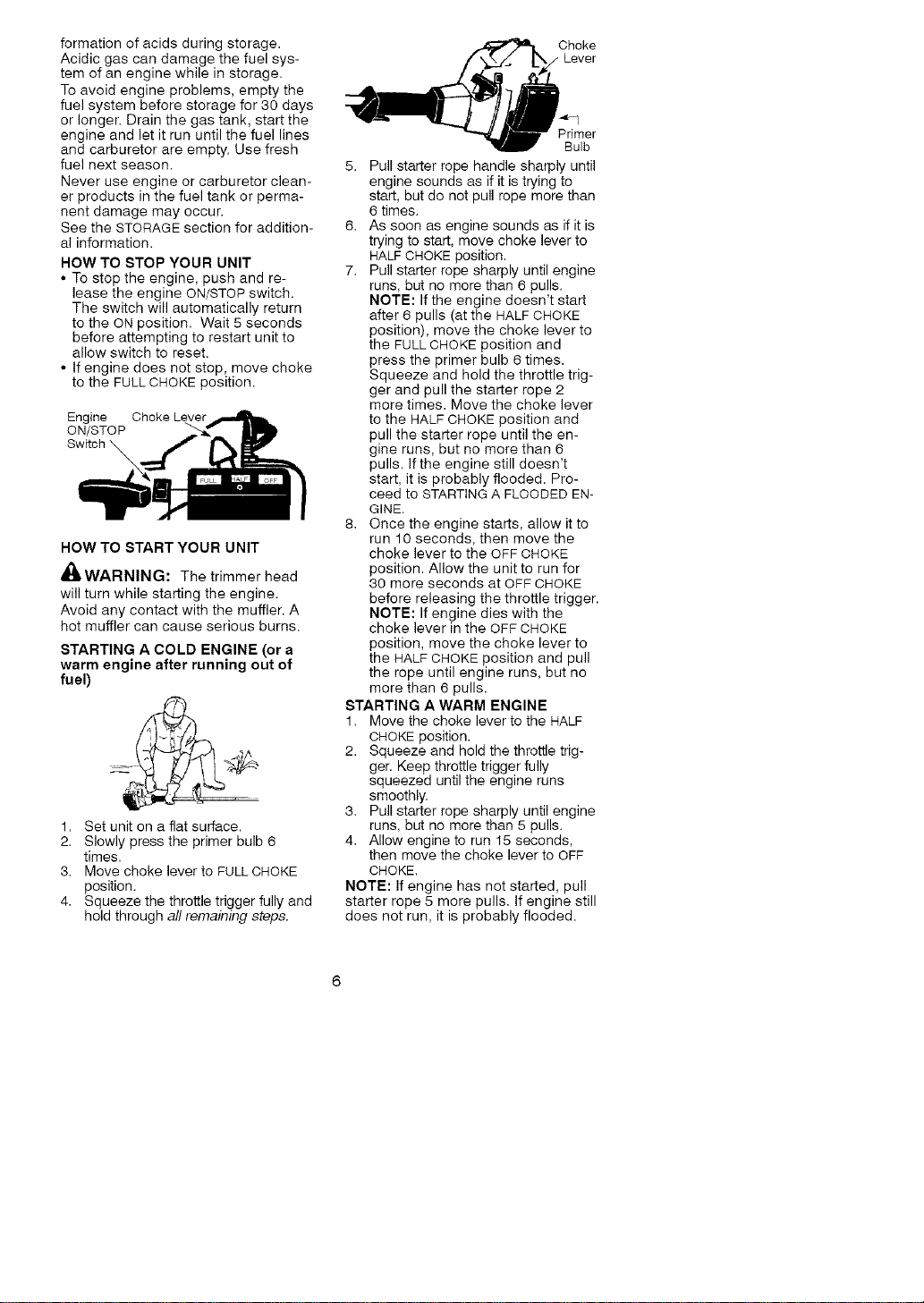

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formationofacidsduringstorage.

Acidicgascandamagethefuelsys-

temofanenginewhileinstorage.

Toavoidengineproblems,emptythe

fuelsystembeforestoragefor30days

orlonger.Drainthegastank,startthe

engineandletitrununtilthefuellines

andcarburetorareempty.Usefresh

fuelnextseason.

Neveruseengineorcarburetorclean-

erproductsinthefueltankorperma-

nentdamagemayoccur.

SeetheSTORAGEsectionforaddition-

alinformation.

HOWTO STOP YOUR UNIT

• To stop the engine, push and re-

lease the engine ON/STOP switch.

The switch will automatically return

to the ON position. Wait 5 seconds

before attempting to restart unit to

allow switch to reset.

• If engine does not stop, move choke

to the FULL CHOKE position.

Engine Choke Lever

ON/STOP

HOW TO START YOUR UNIT

_WARNING: The trimmer head

will turn while starting the engine,

Avoid any contact with the muffler. A

hot muffler can cause serious burns,

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel)

1. Set unit on a flat surface.

2. Slowly press the primer bulb 6

times.

3. Move choke lever to FULL CHOKE

position.

4. Squeeze the throttle trigger fully and

hold through all remaining steps.

Choke

/ Lever

Primer

Bulb

5. Pull starter rope handle sharply until

engine sounds as if it is trying to

start, but do not pull rope more than

6 times.

6. As soon as engine sounds as if it is

trying to start, move choke lever to

HALF CHOKE position.

7. Pull starter rope sharply until engine

runs, but no more than 6 pulls.

NOTE: If the engine doesn't start

after 6 pulls (at the HALF CHOKE

position), move the choke lever to

the FULL CHOKE position and

press the primer bulb 6 times.

Squeeze and hold the throttle trig-

ger and pull the starter rope 2

more times. Move the choke lever

to the HALF CHOKE position and

pull the starter rope until the en-

gine runs, but no more than 6

pulls. If the engine still doesn't

start, it is probably flooded. Pro-

ceed to STARTING A FLOODED EN-

GINE.

8. Once the engine starts, allow it to

run 10 seconds, then move the

choke lever to the OFF CHOKE

position. Allow the unit to run for

30 more seconds at OFF CHOKE

before releasing the throttle trigger.

NOTE: If engine dies with the

choke lever in the OFF CHOKE

position, move the choke lever to

the HALF CHOKE position and pull

the rope until engine runs, but no

more than 6 pulls.

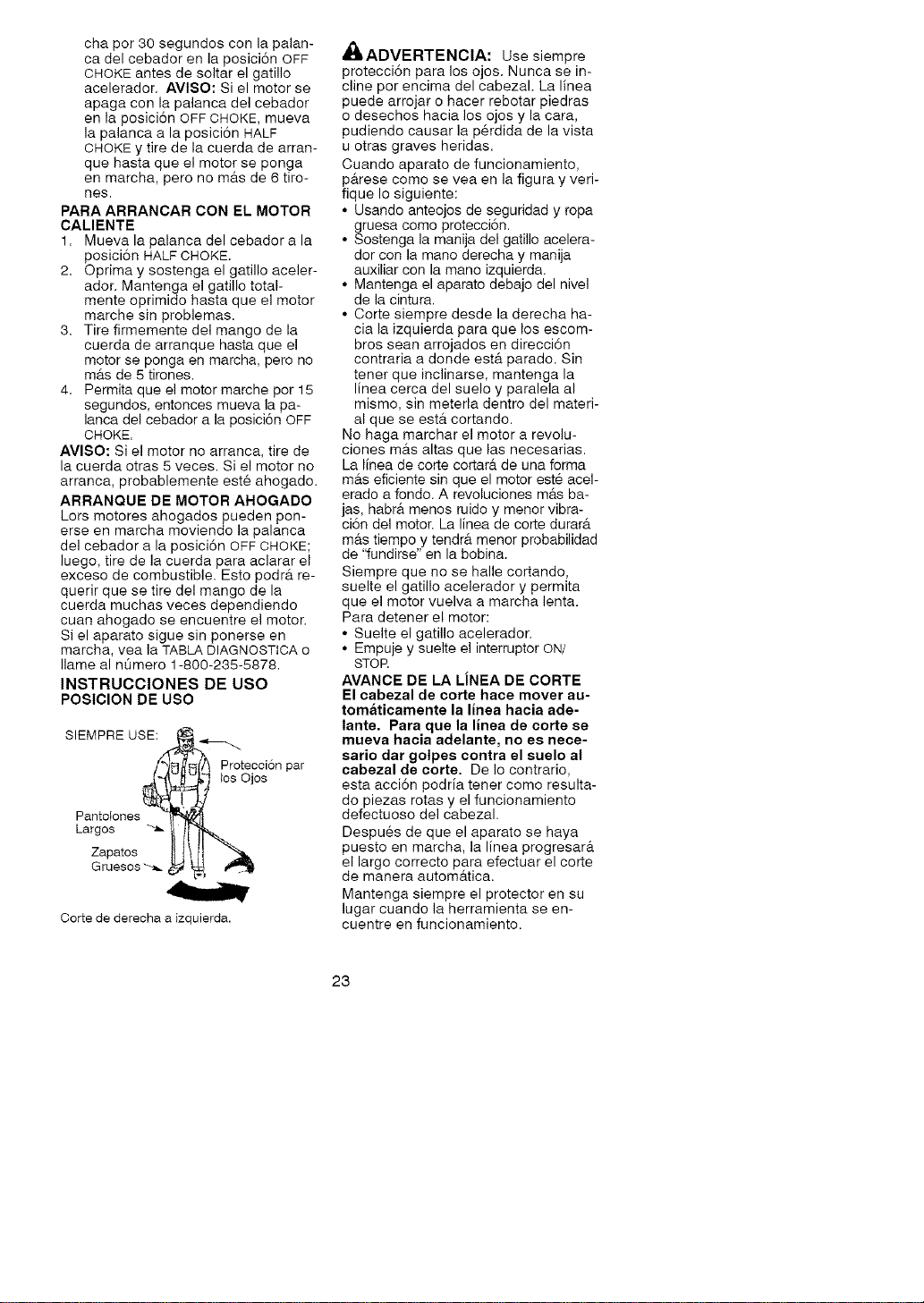

STARTING A WARM ENGINE

1. Move the choke lever to the HALF

CHOKE position.

2. Squeeze and hold the throttle trig-

ger. Keep throttle trigger fully

squeezed until the engine runs

smoothly.

3. Pull starter rope sharply until engine

runs, but no more than 5 pulls.

4. Allow engine to run 15 seconds,

then move the choke lever to OFF

CHOKE.

NOTE: If engine has not started, pull

starter rope 5 more pulls. If engine still

does not run, it is probably flooded.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the choke lever in the OFF

CHOKE position; then, pull the rope to

clear the engine of excess fuel. This

could require pulling the starter handle

many times depending on how badly

the unit is flooded.

If the unit still doesn't start, refer to

TROUBLESHOOTING TABLE or call

1-800-235-5878.

OPERATING INSTRUCTIONS

OPERATING POSITION

ALWAYS WEAR:

Eye Protection

Lonc

H eav

Cut from your right to your left.

4I_WARNING: Always wear eye

protection. Never lean over the trim-

mer head. Rocks or debris can rico-

chet or be thrown into eyes and face

and cause blindness or other serious

injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection and heavy

clothing.

• Hold trigger handle with right hand

and assist handle with left hand.

• Keep unit below waist level.

• Cut only from your right to your left to

ensure debris is thrown away from

you. Without bending over, keep line

near and parallel to the ground and

not crowded into material being cut.

Do not run the engine at a higher

speed than necessary. The cutting

line will cut efficiently when the engine

is run at less than full throttle. At lower

speeds, there is less engine noise and

vibration. The cutting line will last

longer and will be less likely to "weld"

onto the spool.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

To stop engine:

• Release the throttle trigger.

• Push and release the engine ON/

STOP switch.

TRIMMER LINE ADVANCE

The cutting head advances line au-

tomatically. Do not tap head on the

ground to advance line. This may

break parts and cause cutting head to

malfunction.

Upon unit start up, the line will advance

automatically to the correct cutting path

length.

Always keep the shield in place when

the tool is being operated.

'_&WARNING: Use only 0.080

inch (2 ram) diameter round line.

Other sizes and shapes of line will not

advance properly and will result in im-

proper cutting head function or can

cause serious injury. Do not use other

materials such as wire, string, rope,

etc. Wire can break off during cutting

and become a dangerous missile that

can cause serious injury.

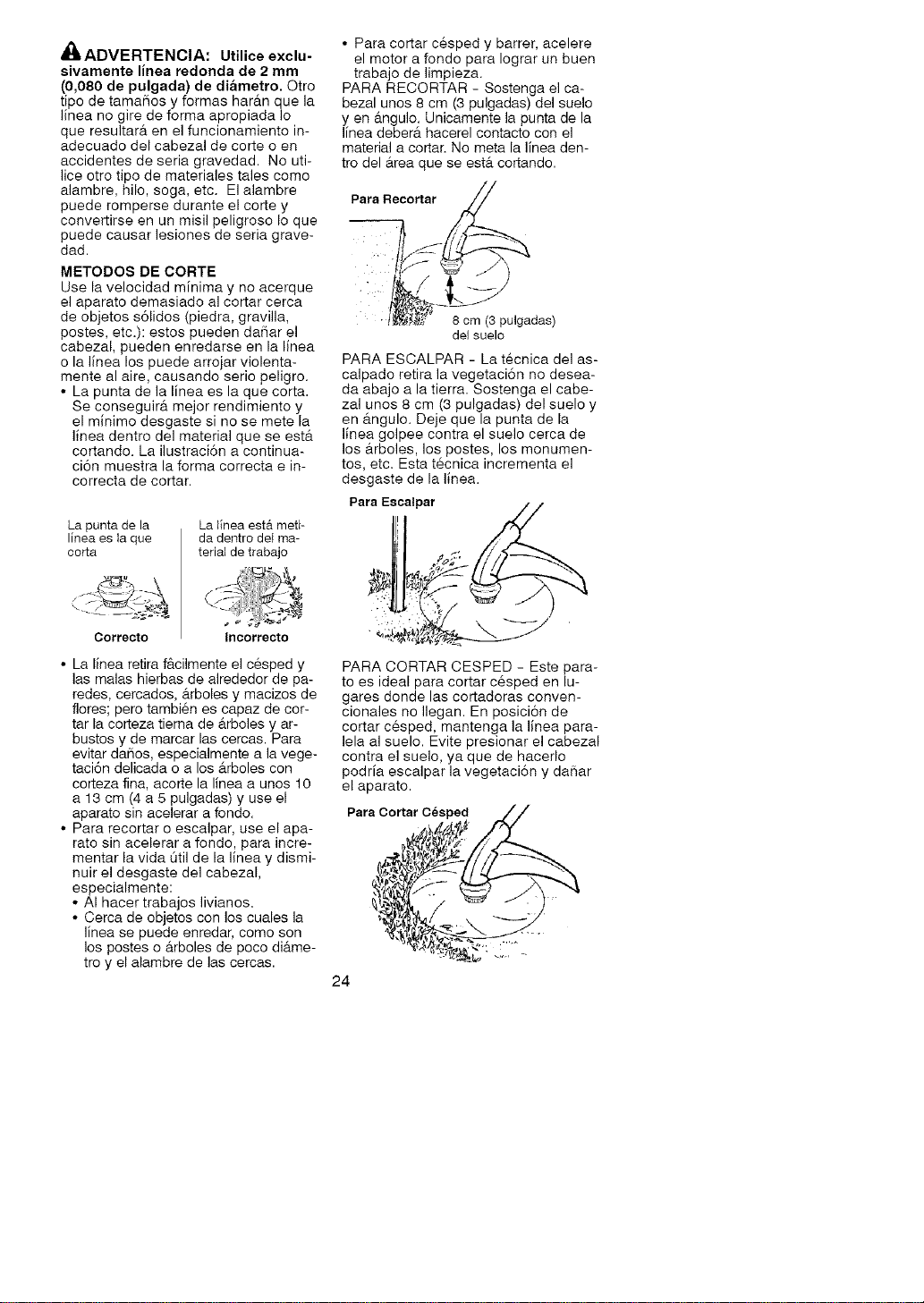

CUTTING METHODS

Use minimum speed and do not

crowd the line when cutting around

hard objects (rock, gravel, fence

posts, etc.), which can damage the

trimmer head, become entangled in

the line, or be thrown causing a seri-

ous hazard.

• The tip of the line does the cutting.

You will achieve the best perform-

ance and minimum line wear by not

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Tip of the Line

Does The Cutting

Right

Line Crowded into

Work Area

Wrong

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences. To help

avoid damage especially to delicate

vegetation or trees with tender bark,

shorten line to 4-5 in. (10-13 cm)

and use at less than full throttle.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

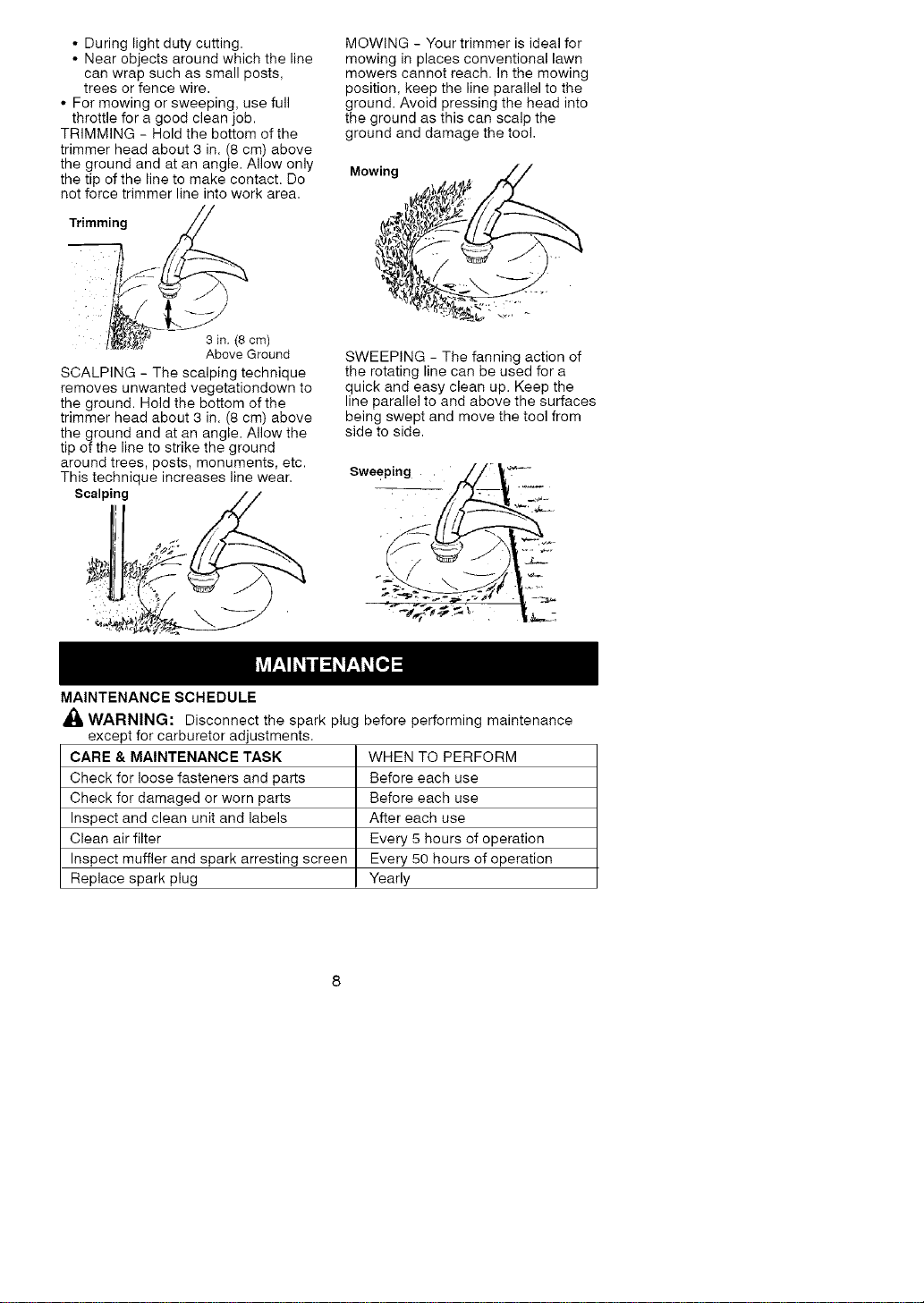

• Duringlightdutycutting.

• Nearobjectsaroundwhichtheline

canwrapsuchassmallposts,

treesorfencewire.

• Formowingorsweeping,usefull

throttleforagoodcleanjob.

TRIMMING- Holdthebottomofthe

trimmerheadabout3in.(8cm)above

thegroundandatanangle.Allowonly

thetipofthelinetomakecontact.Do

notforcetrimmerlineintoworkarea.

3in.(8cm)

AboveGround

SCALPING-Thescalpingtechnique

removesunwantedvegetationdownto

theground.Holdthebottomofthe

trimmerheadabout3in.(8cm)above

thegroundandatanangle.Allowthe

tipofthelinetostriketheground

aroundtrees,posts,monuments,etc.

Thistechniqueincreaseslinewear.

Scalping

MOWING-Yourtrimmerisidealfor

mowinginplacesconventionallawn

mowerscannotreach.Inthemowing

position,keepthelineparalleltothe

ground.Avoidpressingtheheadinto

thegroundasthiscanscalpthe

groundanddamagethetool.

Mowing

_._,_,_

SWEEPING - The fanning action of

the rotating line can be used for a

quick and easy clean up. Keep the

line parallel to and above the surfaces

being swept and move the tool from

side to side.

MAINTENANCE SCHEDULE

,_ WARNING: Disconnect the spark plug before performing maintenance

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

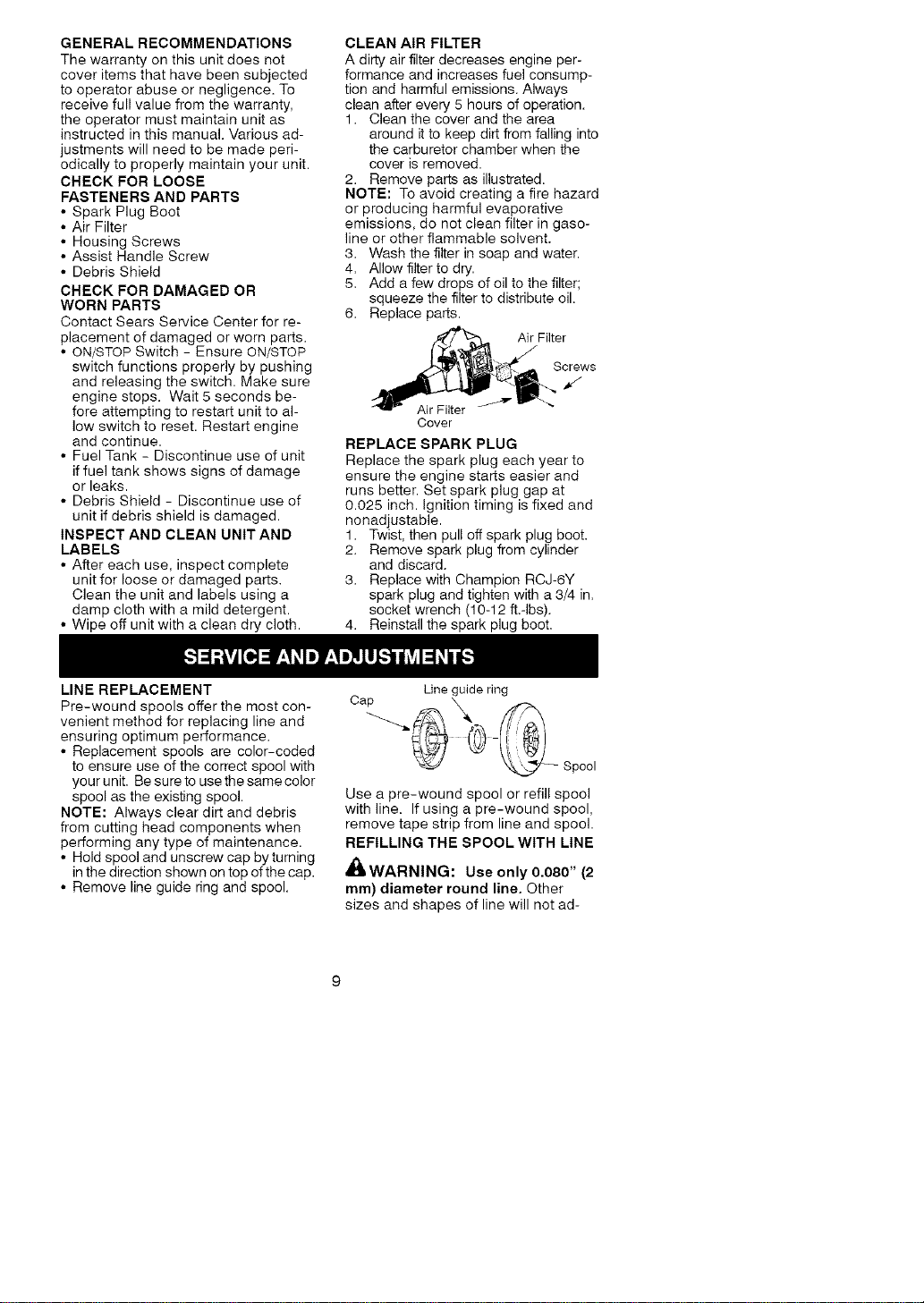

GENERAL RECOMMENDATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence, To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual, Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts,

• ON/STOP Switch - Ensure ON/STOP

switch functions properly by pushing

and releasing the switch. Make sure

engine stops, Wait 5 seconds be-

fore attempting to restart unit to al-

low switch to reset. Restart engine

and continue.

• Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND

LABELS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and labels using a

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel consump-

tion and harmful emissions. Always

clean after every 5 hours of operation.

1. Clean the cover and the area

around it to keep dirt from falling into

the carburetor chamber when the

cover is removed.

2. Remove parts as illustrated.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.

(_ _Filter

,_"-_ '_.. Screws

Cover

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 inch. Ignition timing is fixed and

nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion RCJ-6Y

spark plug and tighten with a 3/4 in.

socket wrench (10-12 ft.-Ibs).

4. Reinstall the spark plug boot.

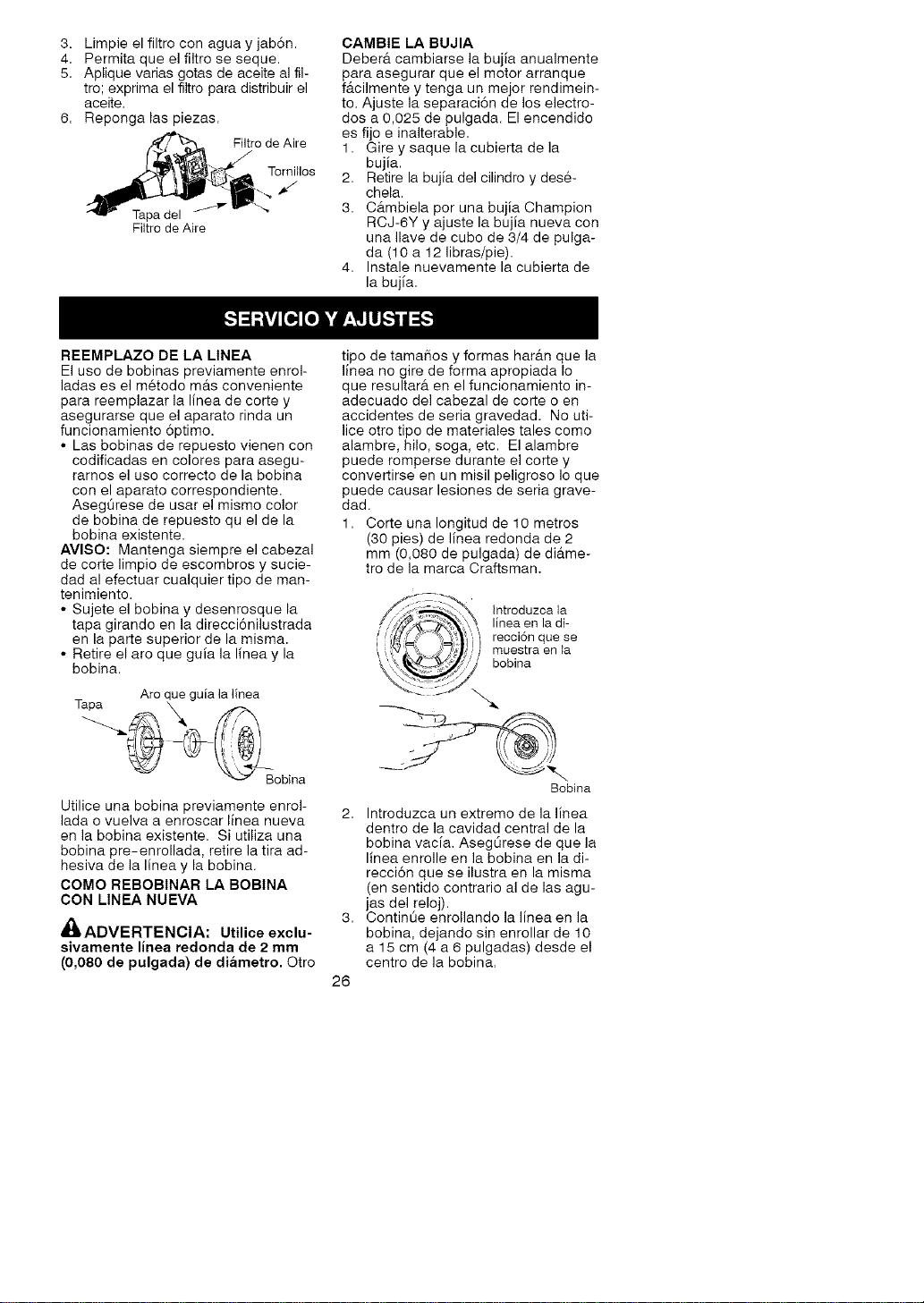

LINE REPLACEMENT

Pre-wound spools offer the most con-

venient method for replacing line and

ensuring optimum performance.

• Replacement spools are color-coded

to ensure use of the correct spool with

your unit, Be sure to use the same color

spool as the existing spool.

NOTE: Always clear dirt and debris

from cutting head components when

performing any type of maintenance.

• Hold spool and unscrew cap bytuming

in the direction shown on top of the cap.

• Remove line guide ring and spool.

Line guide ring

Use a pre-wound spool or refill spool

with line. If using a pre-wound spool,

remove tape strip from line and spool.

REFILLING THE SPOOL WITH LINE

_&WARNING: Use only 0.080" (2

mm) diameter round line. Other

sizes and shapes of line will not ad-

vanceproperlyandwillresultinim-

propercuttingheadfunctionorcan

causeseriousinjury.Donotuseother

materialssuchaswire,string,rope,

etc.Wirecanbreakoffduringcutting

andbecomeadangerousmissilethat

cancauseseriousinjury.

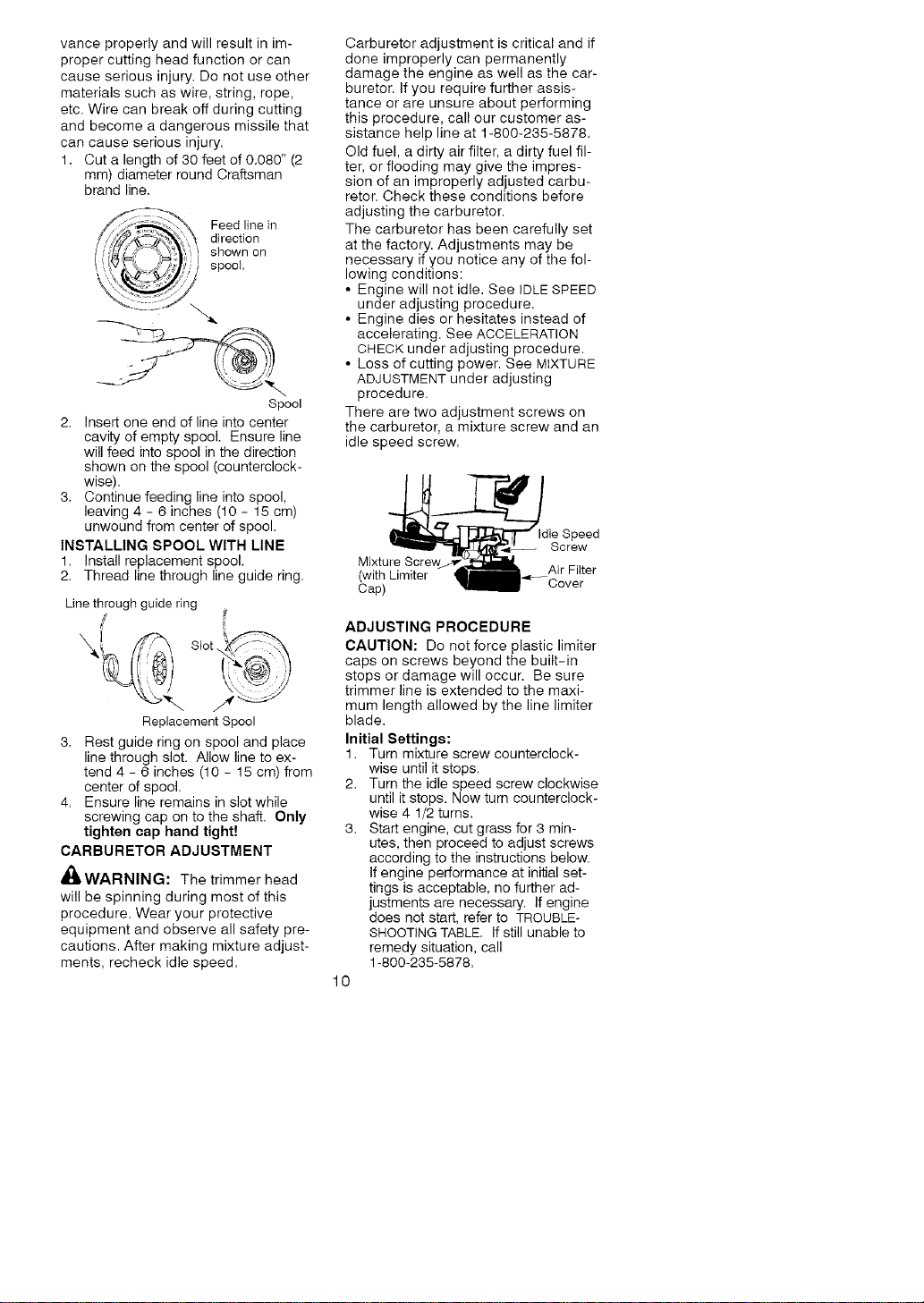

1. Cutalengthof80feetof0.080"(2

mm)diameterroundCraftsman

brandline.

Spool

2. Insertoneendoflineintocenter

cavityofemptyspool.Ensureline

willfeedintospoolinthedirection

shownonthespool(counterclock-

wise).

3. Continuefeedinglineintospool,

leaving4- 6inches(10- 15cm)

unwoundfromcenterofspool.

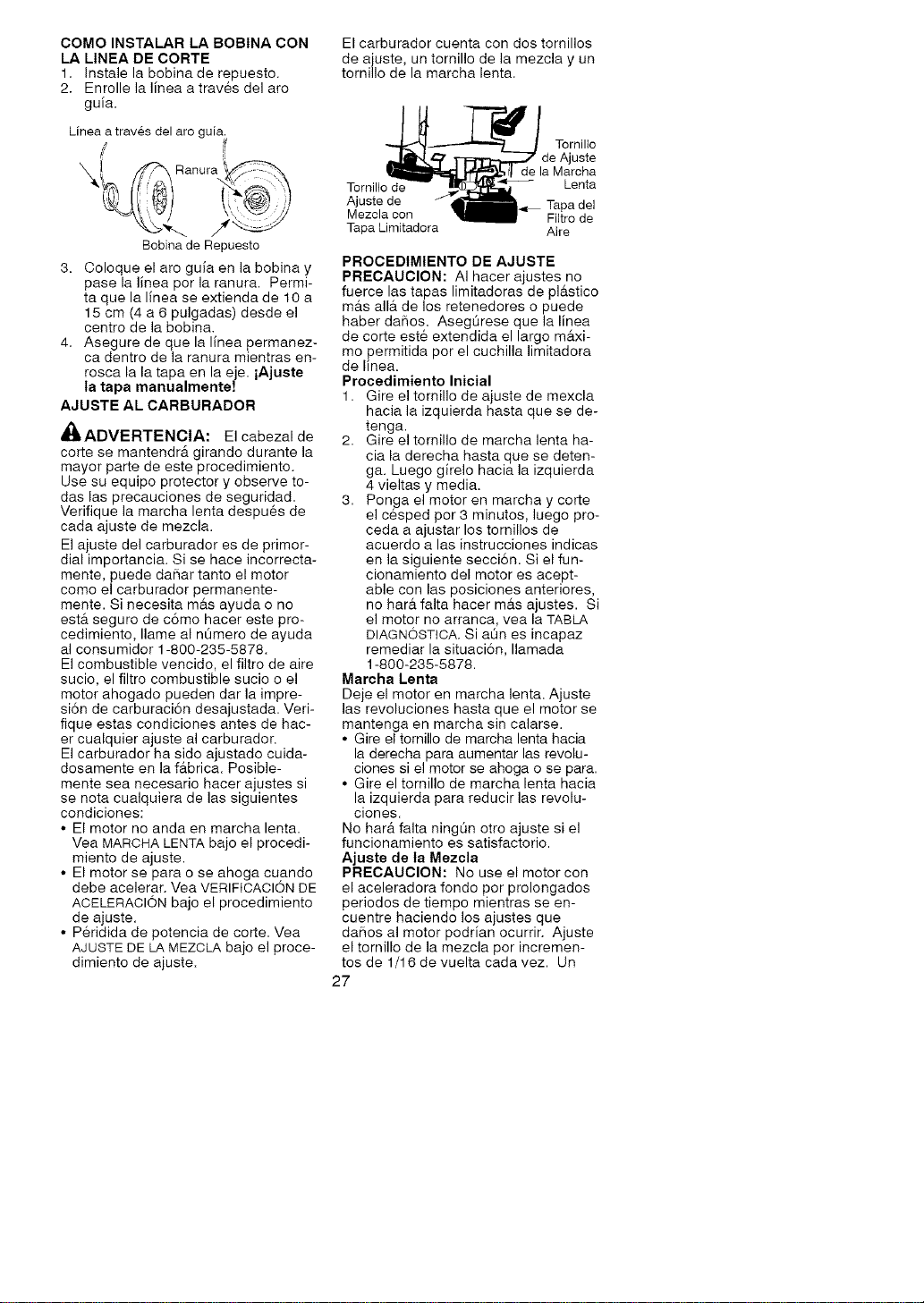

INSTALLINGSPOOl WITH lINE

1. Install replacement spool.

2. Thread line through line guide ring.

Line through guide ring

Replacement Spool

3. Rest guide ring on spool and place

line through slot. Allow line to ex-

tend 4 - 6 inches (10 - 15 cm) from

center of spool.

4. Ensure line remains in slot while

screwing cap on to the shaft. Only

tighten cap hand tightt

CARBURETOR ADJUSTMENT

_WARNING: The trimmer head

will be spinning during most of this

procedure. Wear your protective

equipment and observe all safety pre-

cautions. After making mixture adjust-

ments, recheck idle speed.

Carburetor adjustment is critical and if

done improperly can permanently

damage the engine as well as the car-

buretor. If you require further assis-

tance or are unsure about performing

this procedure, call our customer as-

sistance help line at 1-800-235-5878.

Old fuel, a dirty air filter, a dirty fuel fil-

ter, or flooding may give the impres-

sion of an improperly adjusted carbu-

retor. Check these conditions before

adjusting the carburetor.

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle. See IDLE SPEED

under adjusting procedure.

• Engine dies or hesitates instead of

accelerating. See ACCELERATION

CHECK under adjusting procedure.

• Loss of cutting power. See MIXTURE

ADJUSTMENT under adjusting

procedure.

There are two adjustment screws on

the carburetor, a mixture screw and an

idle speed screw.

_dle Speed

Screw

Mixture Screw/_,r_ , .

(withLi_t-ery Q_,. A,r Filter

Cap) _ Cover

ADJUSTING PROCEDURE

CAUTION: Do not force plastic limiter

caps on screws beyond the built-in

stops or damage will occur. Be sure

trimmer line is extended to the maxi-

mum length allowed by the line limiter

blade.

Initial Settings:

1. Turn mixture screw counterclock-

wise until it stops.

2. Turn the idle speed screw clockwise

until it stops. Now turn counterclock-

wise 4 1/2 turns.

3. Start engine, cut grass for 3 min-

utes, then proceed to adjust screws

according to the instructions below.

If engine performance at initial set-

tings is acceptable, no further ad-

justments are necessary. If engine

does not start, refer to TROUBLE-

SHOOTING TABLE. If still unable to

remedy situation, call

1-800-235-5878.

Idle Speed

Allow engine to idle. Adjust speed until

engine runs without stalling.

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed.

No further adjustments are necessary

if performance is satisfactory.

Mixture Adjustment

CAUTION: Do not operate engine at

full throttle for prolonged periods while

making adjustments as damage to the

engine can occur. Adjust the mixture

screw 1/16 of a turn at a time. A 1/16

turn is about the width of the slot in the

top of the screw.

• Turn the mixture screw clockwise

until the engine has good power

with no hesitation while cutting.

Do not adjust by sound or speed,

but judge by how well the engine

performs while cutting.

• Turn the mixture screw counter-

clockwise if the engine has speed

but dies or lacks power while cutting.

After completing adjustments, check

for acceleration. Reset if necessary.

Acceleration Check

If engine dies or hesitates instead of

accelerating, turn the mixture screw

counterclockwise until you have

smooth acceleration.

=-'t

_WARNING: Perform the follow-

ing steps after each use:

• Allow engine to cool, and secure the

unit before storing or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

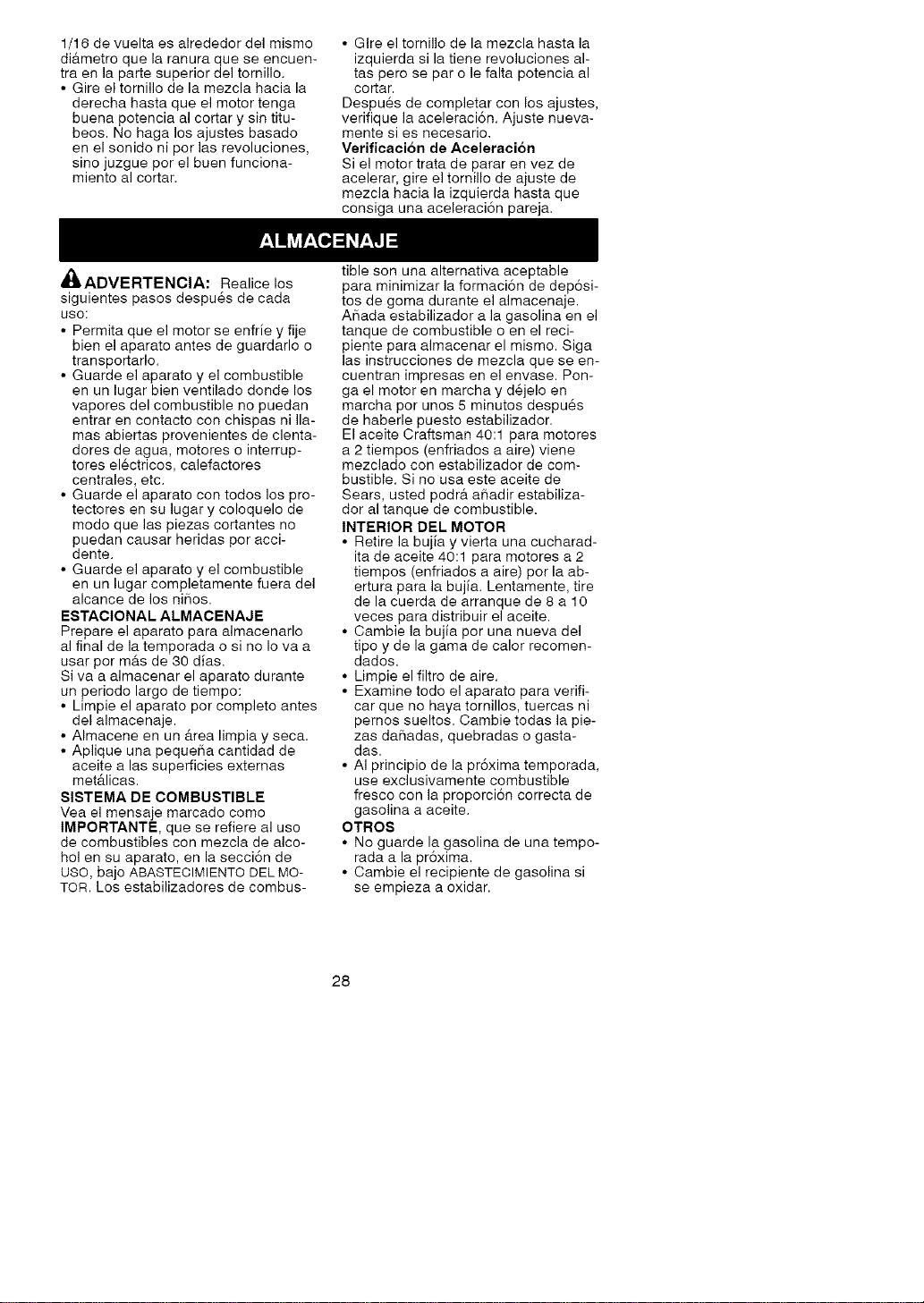

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasoho] in your engine.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1,2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

INTERNAL ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1,2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

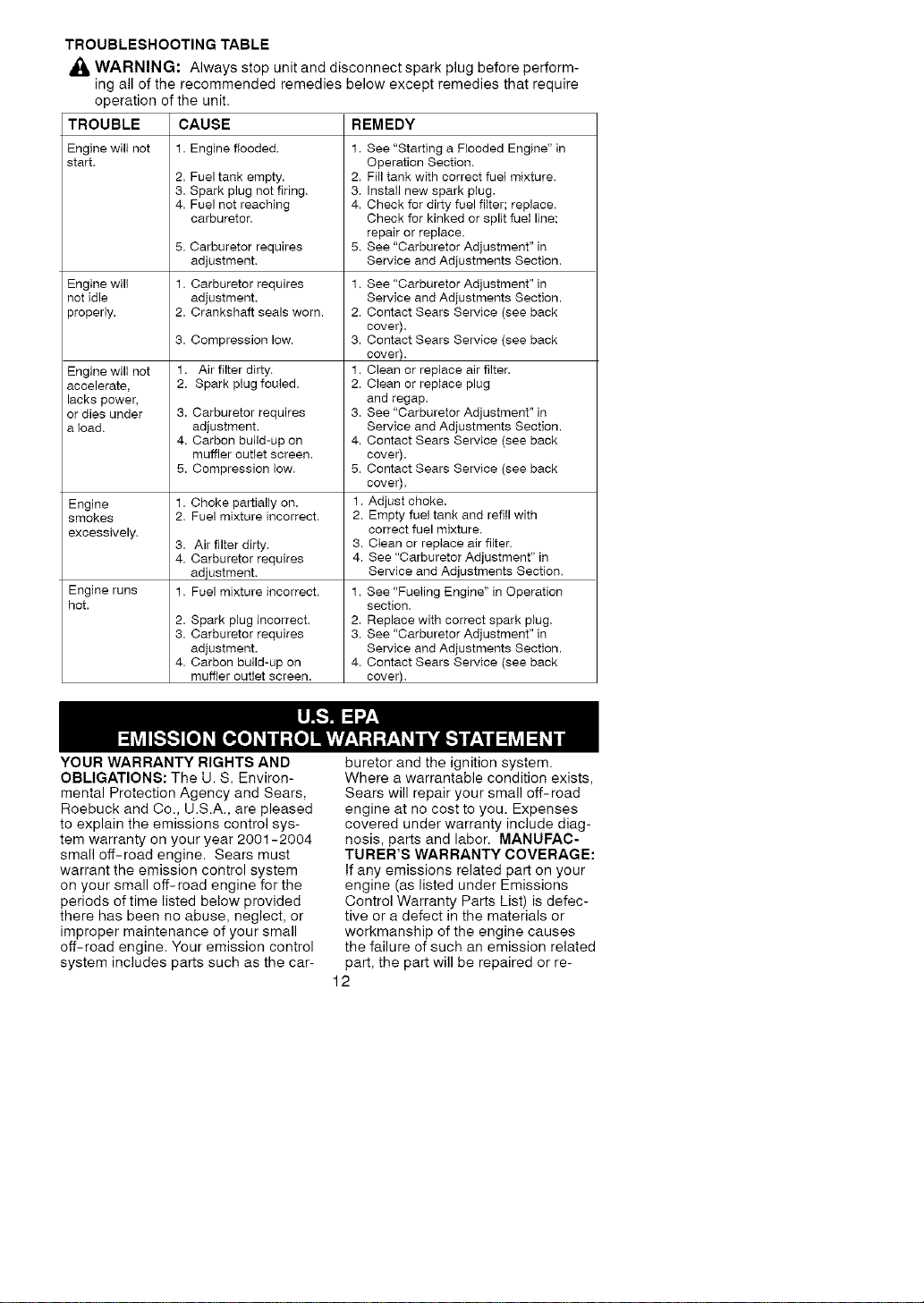

TROUBLESHOOTING TABLE

_, WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

TROUBLE

Engine will not

start.

Engine will

not idle

properly.

Engine will not

accelerate,

lacks power.

or dies under

a load.

Engine

smokes

excessively.

Engine runs

hot.

operation of the unit.

CAUSE

1. Engine flooded.

2. Fuel tank empty.

3. Spark plug not firing.

4. Fuel not reaching

carburetor.

5. Carburetor requires

adjustment.

1. Carburetor requires

adjustment.

2. Crankshaft seals worn.

3. Compression low.

1. Air filter dirty.

2. Spark plug fouled.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

5. Compression low.

1. Choke partially on.

2. Fuel mixture incorrect.

3. Air filter dirty.

4. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outIet screen.

REMEDY

1. See "Starting a Flooded Engine" in

Operation Section.

2. Fill tank with correct fuel mixture.

3. Install new spark plug.

4. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

5. See "Carburetor Adjustment" in

Service and Adjustments Section.

1. See "Carburetor Adjustment" in

Service and Adjustments Section.

2. Contact Sears Service (see back

cover).

3. Contact Sears Service (see back

cover).

1. Clean or replace air filter.

2. Clean or replace plug

and regap.

3. See "Carburetor Adjustment" in

Service and Adjustments Section.

4. Contact Sears Service (see back

cover).

5. Contact Sears Service (see back

cover).

1. Adjust choke.

2. Empty fuel tank and refill with

correct fuel mixture.

3. Clean or replace air filter.

4. See "Carburetor Adjustment" in

Service and Adjustments Section.

1. See "Fueling Engine" in Operation

section.

2. Replace with correct spark plug.

3. See "Carburetor Adjustment" in

Service and Adjustments Section.

4. Contact Sears Service (see back

cover).

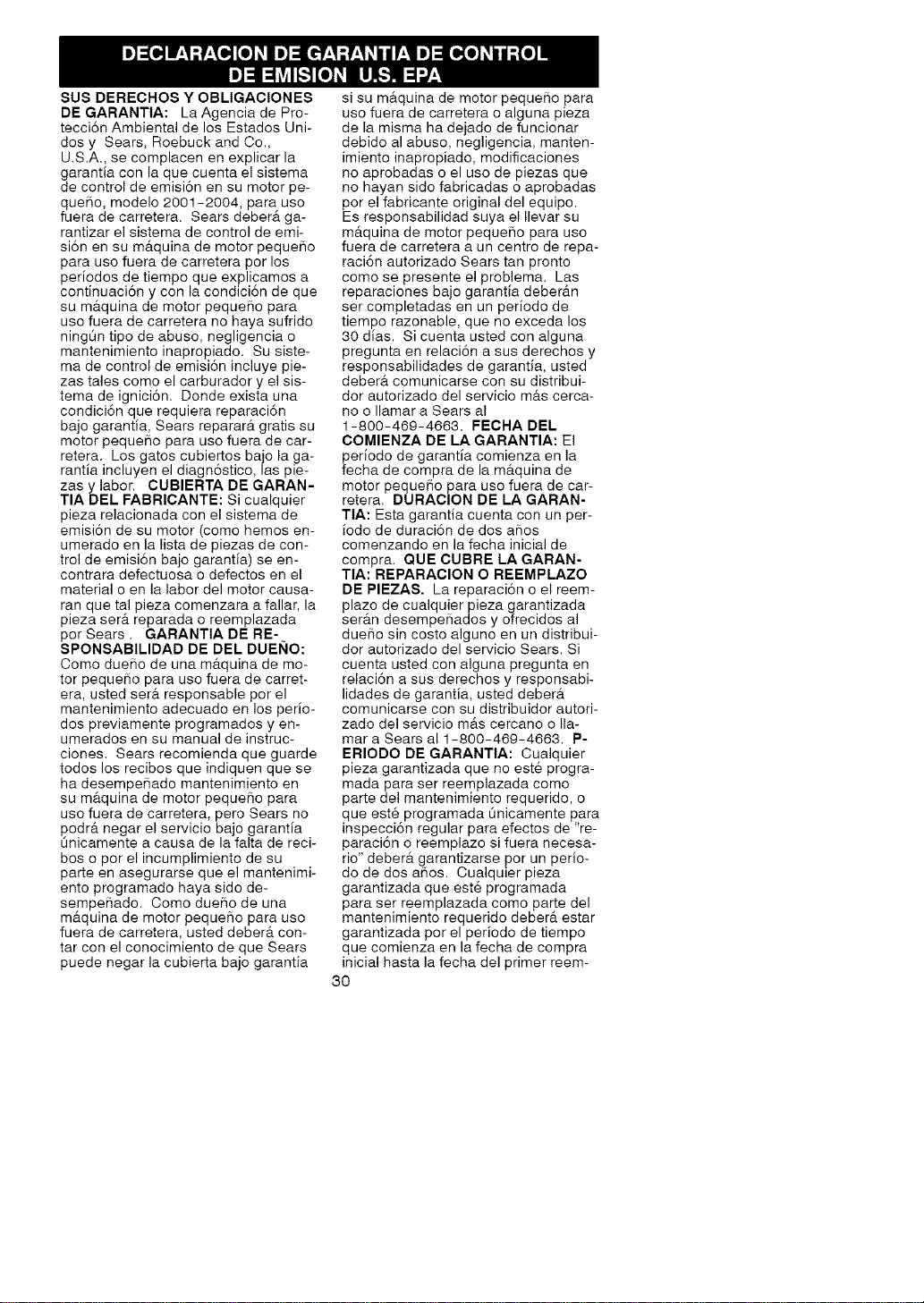

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U. S. Environ-

mental Protection Agency and Sears,

Roebuck and Co., U.S.A., are pleased

to explain the emissions control sys-

tem warranty on your year 2001-2004

small off-road engine. Sears must

warrant the emission control system

on your small off-road engine for the

periods of time listed below provided

there has been no abuse, neglect, or

improper maintenance of your small

off-road engine. Your emission control

system includes parts such as the car-

buretor and the ignition system.

Where a warrantable condition exists,

Sears will repair your small off-road

engine at no cost to you. Expenses

covered under warranty include diag-

nosis, parts and labor. MANUFAC-

TURER'S WARRANTY COVERAGE:

If any emissions related part on your

engine (as listed under Emissions

Control Warranty Parts List) is defec-

tive or a defect in the materials or

workmanship of the engine causes

the failure of such an emission related

part, the part will be repaired or re-

placedbySears.OWNER'SWAR-

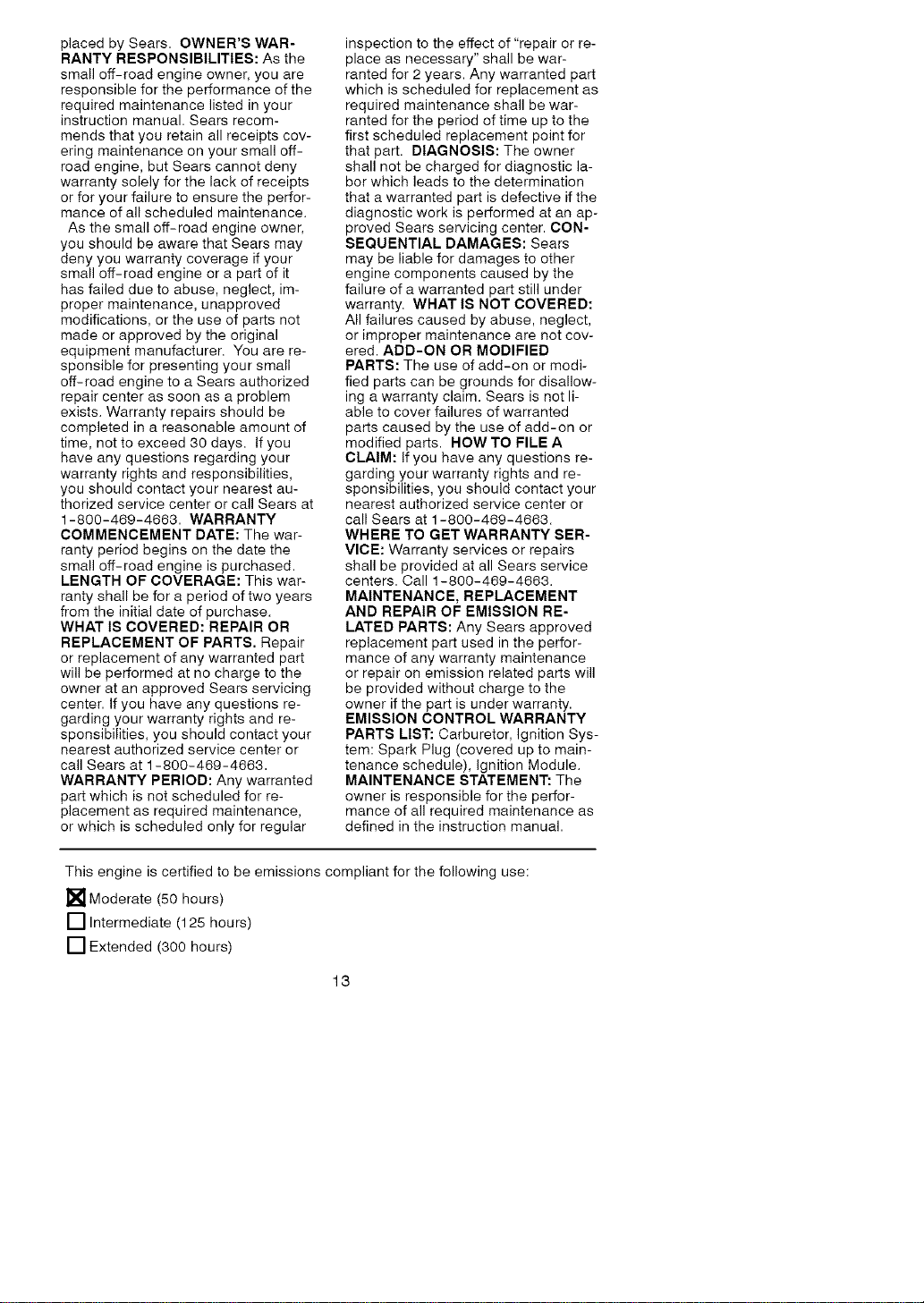

RANTY RESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your

instruction manual. Sears recom-

mends that you retain all receipts cov-

ering maintenance on your small off-

road engine, but Sears cannot deny

warranty solely for the lack of receipts

or for your failure to ensure the perfor-

mance of all scheduled maintenance.

As the small off-road engine owner,

you should be aware that Sears may

deny you warranty coverage if your

small off-road engine or a part of it

has failed due to abuse, neglect, im-

proper maintenance, unapproved

modifications, or the use of parts not

made or approved by the original

equipment manufacturer. You are re-

sponsible for presenting your small

off-road engine to a Sears authorized

repair center as soon as a problem

exists. Warranty repairs should be

completed in a reasonable amount of

time, not to exceed 30 days. If you

have any questions regarding your

warranty rights and responsibilities,

you should contact your nearest au-

thorized service center or call Sears at

1-800-469-4663. WARRANTY

COMMENCEMENT DATE: The war-

ranty period begins on the date the

small off-road engine is purchased.

LENGTH OF COVERAGE: This war-

ranty shall be for a period of two years

from the initial date of purchase.

WHAT IS COVERED: REPAIR OR

REPLACEMENT OF PARTS. Repair

or replacement of any warranted part

will be performed at no charge to the

owner at an approved Sears servicing

center. If you have any questions re-

garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or

call Sears at 1-800-469-4663.

WARRANTY PERIOD: Any warranted

part which is not scheduled for re-

placement as required maintenance,

or which is scheduled only for regular

inspection to the effect of "repair or re-

place as necessary" shall be war-

ranted for 2 years. Any warranted part

which is scheduled for replacement as

required maintenance shall be war-

ranted for the period of time up to the

first scheduled replacement point for

that part. DIAGNOSIS: The owner

shall not be charged for diagnostic la-

bor which leads to the determination

that a warranted part is defective if the

diagnostic work is performed at an ap-

proved Sears servicing center. CON-

SEQUENTIAL DAMAGES: Sears

may be liable for damages to other

engine components caused by the

failure of a warranted part still under

warranty. WHAT IS NOT COVERED:

All failures caused by abuse, neglect,

or improper maintenance are not cov-

ered. ADD-ON OR MODIFIED

PARTS: The use of add-on or modi-

fied parts can be grounds for disallow-

ing a warranty claim. Sears is not li-

able to cover failures of warranted

parts caused by the use of add-on or

modified parts. HOW TO FILE A

CLAIM: If you have any questions re-

garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or

call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

VICE: Warranty services or repairs

shall be provided at all Sears service

centers. Call 1-800-469-4663.

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved

replacement part used in the perfor-

mance of any warranty maintenance

or repair on emission related parts will

be provided without charge to the

owner if the part is under warranty.

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, Ignition Sys-

tem: Spark Plug (covered up to main-

tenance schedule), Ignition Module.

MAINTENANCE STATEMENT: The

owner is responsible for the perfor-

mance of all required maintenance as

defined in the instruction manual.

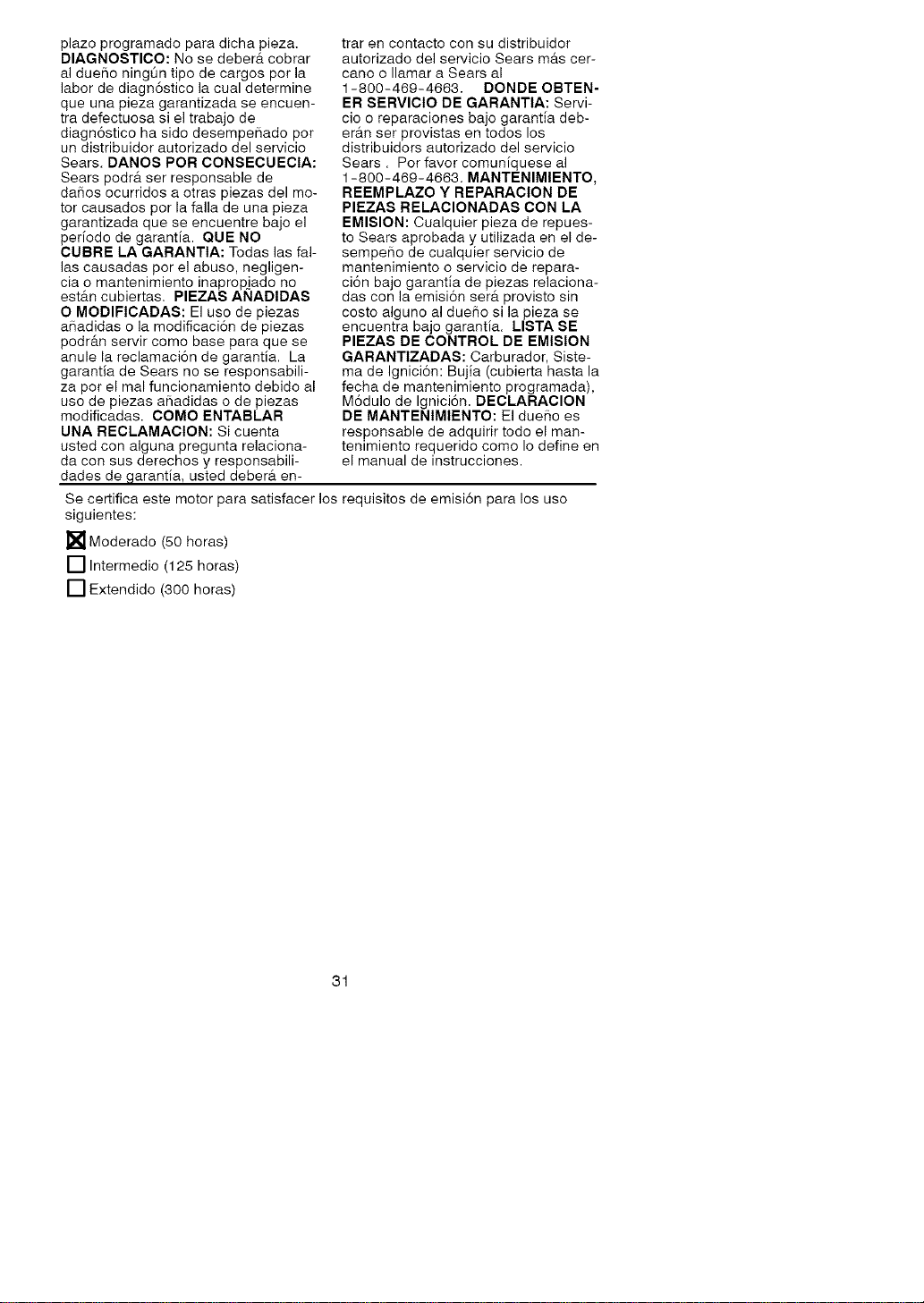

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

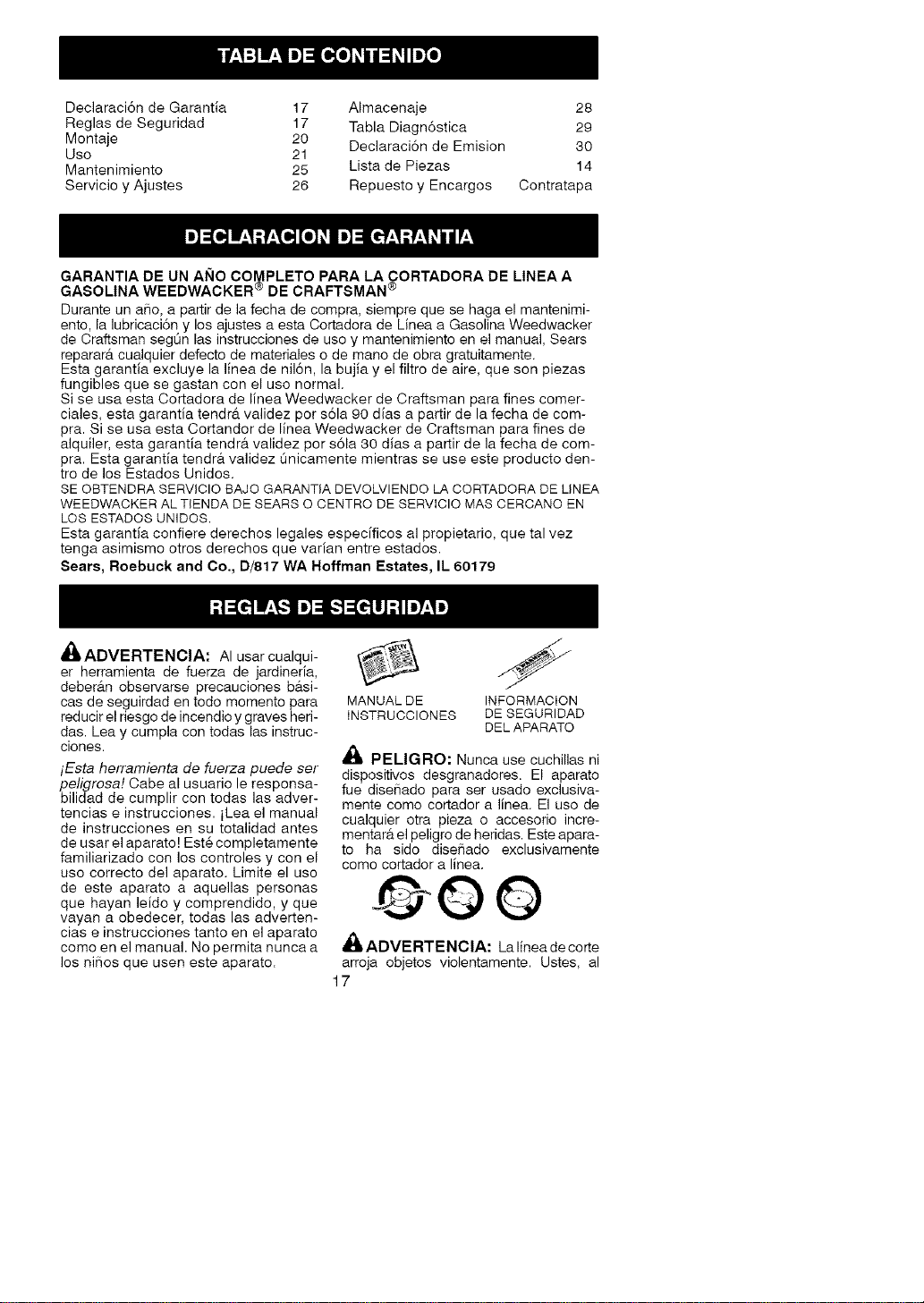

Declaraci6n de Garantia 17 Almacenaje 28

Reglas de Seguridad 17 Tabla Diagn6stica 29

Montaje 20 Declaraci6n de Emision 30

Usa 21

Mantenimiento 25 Lista de Piezas 14

Servicio y Ajustes 26 Repuesto y Encargos Contratapa

GARANTIA DE UN At_IO COMPLETO PARA LA CORTADORA DE LINEA A

GASOLINA WEEDWACKER ® DE CRAFTSMAN ®

Durante un a_o, a partir de la fecha de compra, siempre que se haga el mantenimi-

ento, la lubricaci6n, y los ajustes a esta Cortadora de Linea a Gasolina Weedwacker

de Craftsman segun las instrucciones de uso y mantenimiento en el manual, Sears

reparar& cualquier defecto de materiales o de mano de obra gratuitamente.

Esta garantia excluye la linea de nil6n, la bujia y el filtro de aire, que son piezas

fungibles que se gastan con el usa normal.

Si se usa esta Cortadora de linea Weedwacker de Craftsman para fines comer-

ciales, esta garantia tendr& validez por s61a 90 dias a partir de la fecha de com-

pra. Si se usa esta Cortandor de linea Weedwacker de Craftsman para fines de

alquiler, esta garantia tendr& validez per s61a 30 dias a partir de la fecha de com-

pra. Esta garantia tendr& validez Onicamente mientras se use este producto den-

tro de los Estados Unidos.

SE OBTENDRA SERVlCIO BAJO GARANTIA DEVOLVlENDO LA CORTADORA DE LINEA

WEEDWACKER AL TIENDA DE SEARS O CENTRO DE SERVlCIO MAS CERCANO EN

LOS ESTADOS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817 WA Hoffman Estates, IL 60179

_ADVERTENCIA: AI usar cualqui-

er herramienta de fuerza de jardineda,

deber&n observarse precauciones b&si-

cas de seguirdad en todo momento para

reducir el riesgo de incendio y graves heri-

das. Lea y cumpla con todas las instruc-

ciones.

iEsta herramienta de fuerza puede ser

peligrosa! Cabe al usuario le responsa-

bilidad de cumplir con todas las adver-

tencias e instrucciones, iLea el manual

de instrucciones en su totalidad antes

de usar el aparato! Est6 completamente

familiarizado con los controles y con el

uso correcto del aparato. Limite el uso

de este aparato a aquellas personas

que hayan leido y comprendido, y que

vayan a obedecer, todas las adverten-

cias e instrucciones tanto en el aparato

como en el manual. No permita nunca a

los ni_os que usen este aparato.

MANUAL DE INFORMACION

INSTRUCCIONES DESEGURIDAD

DELAPARATO

Ai_ PELIGRO: Nunca use cuchillas ni

dispositivos desgranadores. El aparato

fue diseffado para ser usado exclusiva-

mente como cortador a linea. El usa de

cualquier otra pieza o accesorio incre-

mentarb, el peligro de heridas. Este apara-

to ha sido diseffado exclusivamente

como cortador a linea.

Q 0

,_ ADVERTENCIA: La linea de carte

arroja objetos violentamente. Ustes, al

igualqueotraspersonas,puedequedar

ciegooherido.Useanteojosdeseguri-

dadyprotecci6nenlaspiemas.Manten-

gatodaslaspartesdelcuerpoalejadas

delalineagirante.

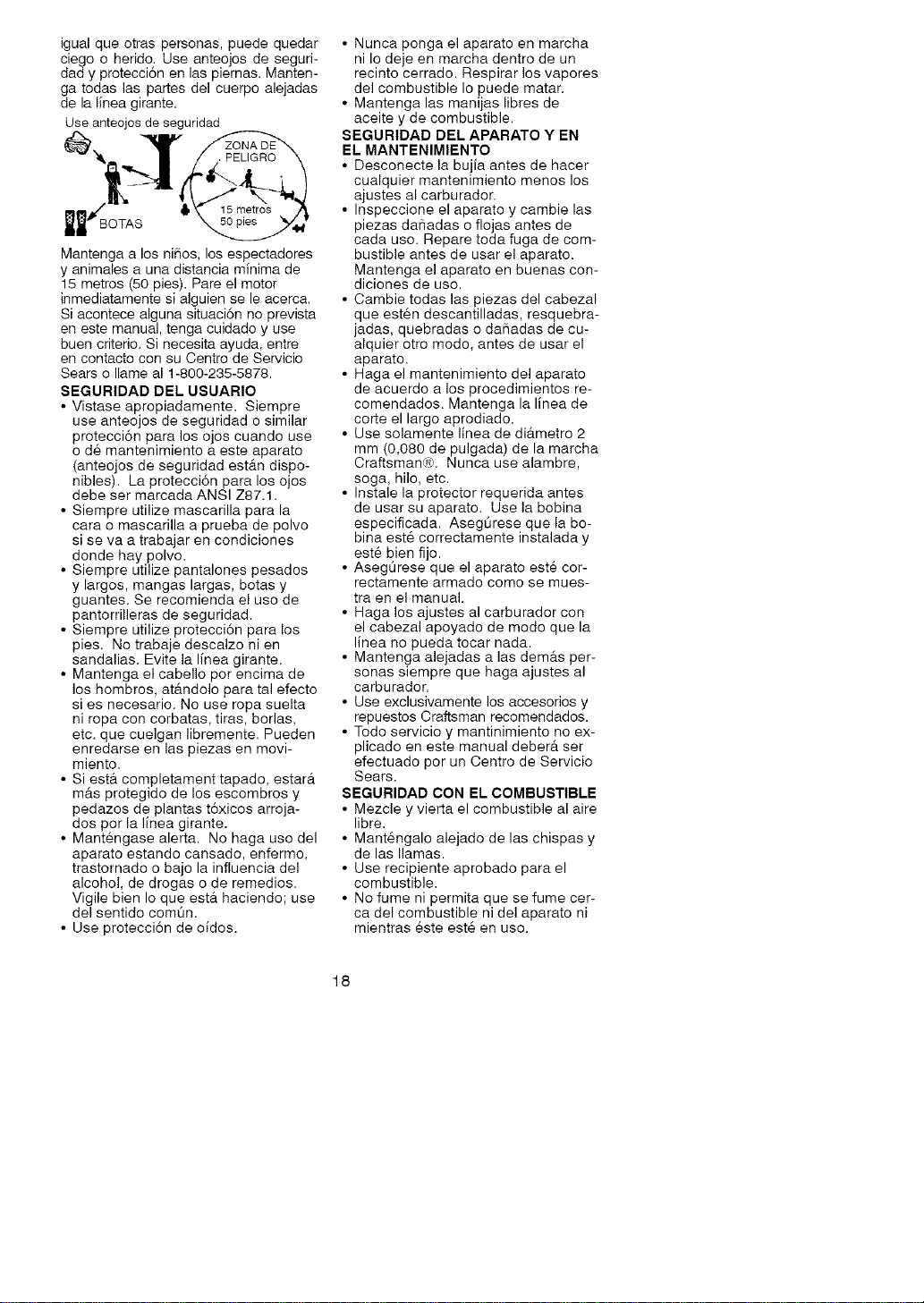

Useanteojosdeseguridad

Mantengaalosni_os,losespectadores

yanimalesaunadistanciaminimade

15metros(50pies).Pareelmotor

inmediatamentesialguienseleacerca.

Siacontecealgunasituaci6nnoprevista

enestemanual,tengacuidadoyuse

buencriterio.Sinecesitaayuda,entre

encontactoconsuCentrodeServicio

SearsoIlameal1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n para los ojos cuando use

o d6 mantenimiento a este aparato

(anteojos de seguridad est_.n dispo-

nibles). La protecci6n para los ojos

debe ser marcada ANSI Z87.1.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el uso de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los

pies. No trabaje descalzo ni en

sandalias. Evite la linea girante.

• Mantenga el cabello pot encima de

los hombros, at_.ndolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, borlas,

etc. que cuelgan libremente. Pueden

enredarse en las piezas en movi-

miento.

• Si ester completament tapado, estar_t

m_ts protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos por la linea girante.

• Mant6ngase alerta. No haga uso del

aparato estando cansado, enfermo,

trastornado o bajo la influencia del

alcohol, de drogas o de remedios.

Vigile bien Io que ester haciendo; use

del sentido comQn.

• Use protecci6n de oidos.

• Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible.

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

• Desconecte la bujia antes de hacer

cualquier mantenimiento menos los

ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas da_adas o flojas antes de

cada uso. Repare toda fuga de com-

bustible antes de usar el aparato.

Mantenga el aparato en buenas con-

diciones de uso.

• Cambie todas las piezas del cabezal

que est6n descantilladas, resquebra-

jadas, quebradas o da_adas de cu-

alquier otro modo, antes de usar el

aparato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la linea de

corte el largo aprodiado.

• Use solamente linea de di_tmetro 2

mm (0,080 de pulgada) de la marcha

Craftsman@. Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de usar su aparato. Use la bobina

especificada. AsegQrese que la bo-

bina este correctamente instalada y

est6 bien fijo.

• AsegOrese que el aparato est6 cor-

rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de mode que la

linea no pueda tocar nada.

• Mantenga alejadas alas dem_.s per-

sonas siempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantinimiento no ex-

plicado en este manual deber_t set

efectuado per un Centro de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mant6ngalo alejado de las chispas y

de las llamas.

• Use recipiente aprobado para el

combustible.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras 6ste est6 en uso.

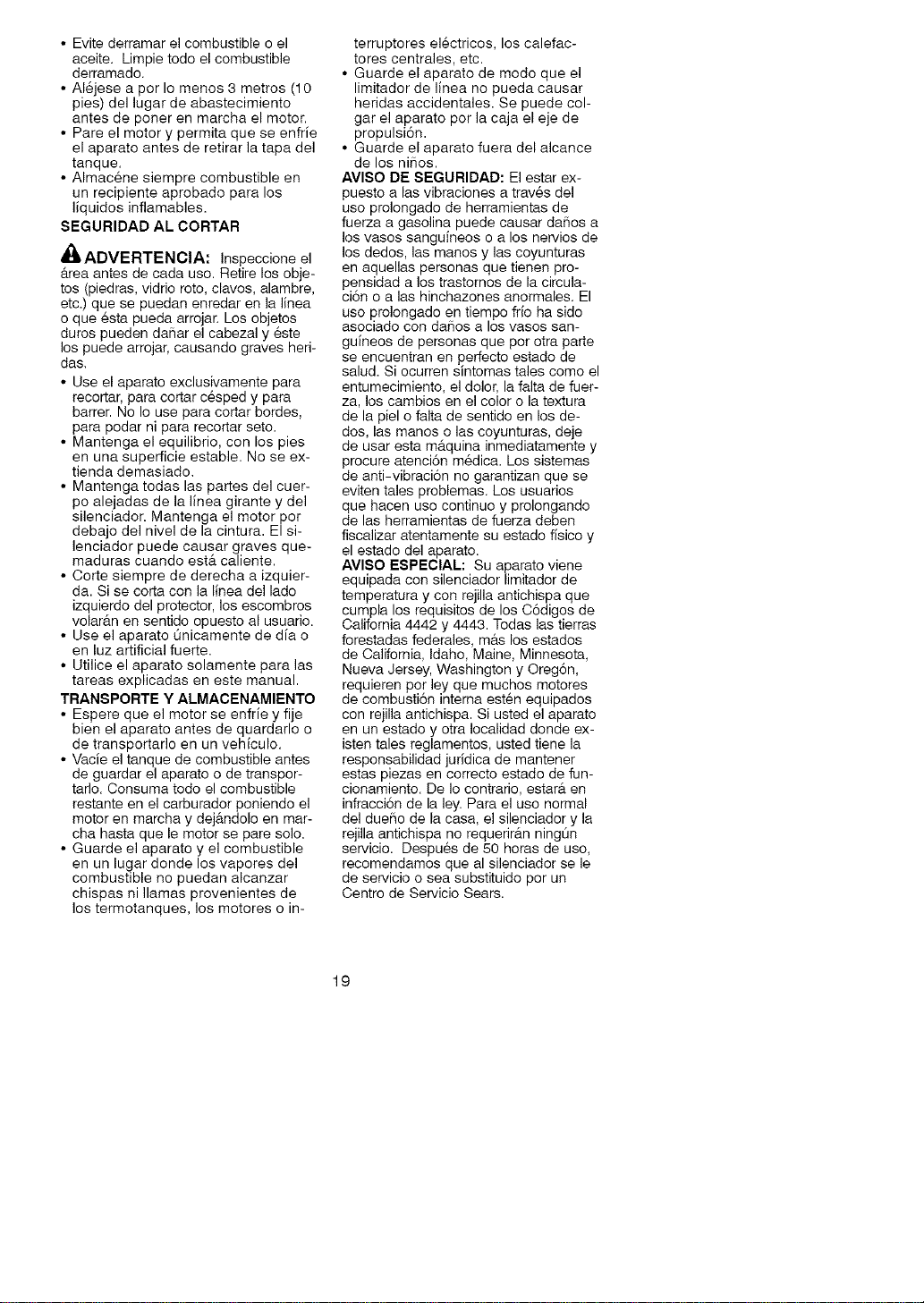

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• AI6jese a par Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

• Pare el motor y permita que se enfrie

el aparato antes de retirar la tapa del

tanque.

• Almacene siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

SEGURIDAD AL CORTAR

,_ADVERTENCIA: Inspeccione el

_trea antes de cada uso. Retire los obje-

tos (piedras, vidrio rote, clavos, alambre,

etc.) que se puedan enredar en la linea

o que _sta pueda arrojar. Los objetos

duros pueden daSar el cabezal y 6ste

los puede arrojar, causando graves heri-

das.

• Use el aparato exclusivamente para

recortar, para cortar c6sped y para

barrer. No Io use para cortar bordes,

para podar ni para recortar seto.

• Mantenga el equilibria, con los pies

en una superficie estable. No se ex-

tienda demasiado.

• Mantenga todas las partes del cuer-

po alejadas de la linea girante y del

silenciador. Mantenga el motor por

debajo del nivel de la cintura. El si-

lenciador puede causar graves que-

maduras cuando est& caliente.

• Corte siempre de derecha a izquier-

da. Si se corta con la linea del lado

izquierdo del protector, los escombros

volar&n en sentido opuesto al usuario.

• Use el aparato Onicamente de dia o

en luz artificial fuerte.

• Utilice el aparato solamente para las

tareas explicadas en este manual.

TRANSPORTE Y ALMACENAMIENTO

• Espere que el motor se enfrie y fije

bien el aparato antes de quardarlo o

de transportarlo en un vehiculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor-

tarlo. Consuma todo el combustible

restante en el carburador poniendo el

motor en marcha y dej&ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores el6ctricos, los calefac-

tores centrales, etc.

• Guarde el aparato de modo que el

limitador de linea no pueda causar

heridas accidentales. Se puede col-

gar el aparato par la caja el eje de

propulsi6n.

• Guarde el aparato fuera del alcance

de los niSos.

AVISO DE SEGURIDAD: El estar ex-

puesto alas vibraciones a trav6s del

usa prolongado de herramientas de

fuerza a gasolina puede causar dat_os a

los vasos sanguineos o a los nervios de

los dedos, las manos y las coyunturas

en aquellas personas que tienen pro-

pensidad a los trastornos de la circula-

ci6n o alas hinchazones anormales. El

uso prolongado en tiempo frio ha sido

asociado con daSos a los vasos san-

guineos de personas que par otra parte

se encuentran en perfecto estado de

salud. Si ocurren sintomas tales coma el

entumecimiento, el dolor, la falta de fuer-

za, los cambios en el color o la textura

de la piel o falta de sentido en los de-

dos, las manos o las coyunturas, deje

de usar esta m&quina inmediatamente y

procure atenci6n m6dica. Los sistemas

de anti-vibraci6n no garantizan que se

eviten tales problemas. Los usuarios

que hacen uso continue y prolongando

de las herramientas de fuerza deben

fiscalizar atentamente su estado fisico y

el estado del aparato.

AVlSO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, mrs los estados

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren par ley que muchos motores

de combusti6n interna esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estar& en

infracci6n de la ley. Para el usa normal

del dueSo de la casa, el silenciador y la

rejilla antichispa no requerir&n ningOn

servicio. Despu6s de 50 horas de usa,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Centro de Servicio Sears.

CONTENICO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan side incluidas:

Modelo 358.795550

• Cortadora

• Protector

• Recipiente de Aceite

• Bobina Adicional

Examine las piezas para verificar que

no haya daSos. No use piezas daSa-

das.

AVlSO: Si necesita ayuda, si faltan

piezas o si hay piezas daSadas, Ilame

al n0mero 1-800-235-5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y a las pruebas

efectuadas por el fabricante.

MONTAJE

_,ADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

encuentre correctamente armado y

que todos los fijadores se encuentren

bien ajustados.

AJUSTE DEL MANGO

_'ADVERTENCIA: AI ajustar el

mango, aseg0rese que se mantenga

entre el gatillo y r6tulo de seguridad.

1. Afloje la tuerca mariposa en el

mango.

2. Gire el mango en posici6n vertical.

Vuelva a apretar la tuerca maripo-

sa firmemente.

INSTALAClON DE LA PROTECTOR

A_ADVERTENCIA: El protector

deberf ser instalado correctamente. El

protector provee protecci6n parcial

contra el riesgo de los objetos arroja-

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

linea. El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede cortar. Para conseguir la

orientaci6n apropiada para el protector,

vea la ilustraci6n CONOZCA SU APARATO

que se encuentra en la secci6n de USO.

1. Remueva las arandela y la tuerca

en forma de alas de la tornillo.

2. Instale las piezas segOn Io mostra-

do.

3. Apriete el tuerca mariposa firme-

mente.

Protector

AVISO: Retire y \ luercaMa__l "_----------_riposa

use las arandeia Arandela

y la tuerca mad-

posa de este tor-

nillo para moetar

el protector.

CONOZCA SU APARATO

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONER ELAPARATO EN MARCHA. Compare las ilustraciones con su aparato para

familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual para usa futuro.

Man( c Auxiliar

Tubo

Protector

Cabezal

de Corte

Gatillo Interruptor

Acelerador ON/STOP

Cuchilla

Limitadora

Mango de la de Linea

Cuerda de

Arranque

Palanca del

Cebador

Bombeador

INTERRUPTOR ON/STOP

Se usa el interrupter ON/STOP para de-

tener el motor. Para detener el motor,

empuje y suelte el interruptor ON/STOR

BOMBEADOR

El BOMBEADOR retira el aire de el car-

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permiti6ndole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque. Accione el bombeador opri-

mi6ndolo y luego dejando que este re-

cobre su forma original.

Tapa del Tanque

de Mezcla de

Combustible

CEBADOR

El CEBADOR ayuda a suministrar com-

bustible al motor para facilitar el arran-

que cuando el motor est& frio. Acione

el cebador colocando la palanca en la

posici6n FULLCHOKE. Despu6s que el

motor intente arrancar, mueva la pa-

lanca del cebador a la posici6n HALF

CHOKE. Despu6s que el motor se

haya puesto en marcha, ponga la pa-

lanca del cebador en la posici6n OFF

CHOKE.

ANTES DE PONER EN MARCHA EL

MOTOR

'_ ADVERTENCIA: Lea

atentamente la informaci6n sobre el

combustible en laas reglas de

seguridad antes de comenzar. Si no

comprende las reglas de seguridad,

no intente abastecer el aparato de

combustible. Llame al n_mero

1-800-235-5878.

ABASTECIMIENTO DEL MOTOR

_I_ADVERTENCIA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor eet& habilitado para

funcionar con gaeolina sin plomo. Antes

de comenzar con el uso, se deber&

mezclar la gasolina con un aceite de

sintetico de buena calidad para motores

de 2 tiempos enfriados a aire.

Recomendamos el aceite de sintetico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

40:1. Se obtiene una proporci6n de

40:1 mezclando 3.2 onzas de aceite

con cada gal6n de gasolina sin plomo.

Se incluye con esta aparato un

recipiente de 3,2 onzas de aceite.

Adiera el contenido entero de este

recipiente en 1 gal6n de gasolina para

alcanzar la mezcla apropiada del

combustible. NO USE aceite para

autom6viles ni para barcas. Estos

aceites daflar&n el motor.

AI mezclar el combustible, siga las

instrucciones impresas en el recipiente.

Unavezhayaafladidoelaceiteala

gasolina,agitealrecipientebrevemente

paraasegurarqueelcombustibleeste

completamentemezclado.Siemprelea

ysigalasinstruccionesdeseguridad

quetienenqueverconelcombustible

antesdeabastecerelaparato.

IMPORTANTE

Laexperienciaindicaqueloscombus-

tiblemezcladosconalcohol(losllama-

dosgasohololosquecontienenetanol

ometanol)puedenatraerlahumedad,

Ioquepuedecausarlaseparaci6nyla

formaci6nde&cidosduranteelalmace-

naje.Lagasolina&cidapuededaflarel

sistemadecombustibledelmotordu-

ranteelalmacenaje.

Paraevitarproblemasconelmotor,

deber&vaciarseelsistemadecombus-

tibleantesdealmacenarelaparatopor

30diasom&s.Vacieeltanquedecom-

bustible,pongaelmotorenmarchay

dejeloenmarchahastaquelaslineas

decombustibleyelcarburadorqueden

vacios.Usecombustiblefrescoparala

pr6ximatemporada.

Nuncauseproductosdelimpiezade

motorocarburadoreneltanquede

combustibleyaquedehacerlapuede

provocarda_ospermanentes.

Vealasecci6ndeALMACENAJEpara

informaci6nadicional.

PARA DETENER EL MOTOR

• Para detener el motor, empuje y suelte

el interruptor ON/STOR El interruptor

volver& autom&ticamente a la posici6n

ON. Espere 5 segundos antes de

poner en marcha el motor otra vez

para permitir que el interruptor se rea-

juste.

• Si el motor no se detiene, mueva el

cebador en la posici6n FULL CHOKE

(estrangulamiento total de aire).

Palanca del Cebador

Interruptor

ON/STOP

PARA PONER EN MARCHA

EL MOTOR

_ADVERTENCIA: El cabezal de

corte girar& mientras se est6 intentando

poner en marcha el motor. Evite el hac-

er ningOn tipo de contacto con el silen-

ciador. Un silenciador caliente podria

provocar quemaduras de gravedad si se

toca.

PARA ARRANCAR CON MOTOR

FRIO (o motor caliente despues de

quedar sin combustible)

1. Ponga el aparato en una superficie

plana.

2. Oprima lentamente el bombeador

6 veces.

3. Mueva la palanca del cebador a la

posici6n FULL CHOKE.

4. Apriete y sujete el gatillo durante

todos los pasos siguientes.

Palanca del

Cebador

5. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor suene como si este intentan-

do arrancar, pero no tire de la

cuerda m&s de 6 veces.

6. Tan pronto como el motor suene

como si fuera a arrancar, mueva la

palanca de cebador a la posici6n

HALF CHOKE.

7. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor arranque, pero no m_ts de 6

tirones. AVlSO: Si el motor no ar-

ranca despues del sexto tir6n de la

cuerda de arranque (con la palan-

ca del cebador en la posici6n HALF

CHOKE), mueva la palanca del ce-

bador a la posici6n FULL CHOKE y

oprima el bombeador 6 veces.

Apriete y sostenga el gatillo aceler-

ador y tire de la cuerda de arran-

que otras 2 veces. Mueva la palan-

ca del cebador a la posici6n HALF

CHOKE y tire de la cuerda de arran-

que hasta que el motor se ponga

en marcha, pero no m&s de 6

veces. Si el motor no arranca, pro-

bablemente se encuentre ahoga-

do. Proceda con la secci6n AR-

RANQUE DE MOTOR AHOGADO.

8. Una vez que el motor arranca, per-

mita que el motor marche pot 10

segundos, luego mueva la palan-

cea del cebador en la posici6n OFF

CHOKE. Permita que el motor mar-

Bombeador

cha por 30 segundos con la palan-

ca del cebador en la posici6n OFF

CHOKE antes de soltar el gatillo

acelerador. AVlSO: Si el motor se

apaga con la palanca del cebador

en la posici6n OFF CHOKE, mueva

la palanca a la posici6n HALF

CHOKE y tire de la cuerda de arran-

que hasta que el motor se ponga

en marcha, pero no m_ts de 6 tiro-

nes.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

2. Optima y sostenga el gatillo aceler-

ador. Mantenga el gatillo total-

mente oprimido hasta que el motor

marche sin problemas.

3. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor se ponga en marcha, pero no

m_.s de 5 tirones.

4. Permita que el motor marche por 15

segundos, entonces mueva la pa-

lanca del cebador a la posici6n OFF

CHOKE.

AVlSO: Si el motor no arranca, tire de

la cuerda otras 5 veces. Si el motor no

arranca, probablemente este ahogado.

ARRANQUE DE MOTOR AHOGADO

Lors motores ahogados pueden pon-

erse en marcha moviendo la palanca

del cebador a la posici6n OFF CHOKE;

luego, tire de la cuerda para aclarar el

exceso de combustible. Esto podr_, re-

querir que se tire del mango de la

cuerda muchas veces dependiendo

cuan ahogado se encuentre el motor.

Si el aparato sigue sin ponerse en

marcha, vea la TABLA DIAGNOSTICA o

Ilame al nOmero 1-800-235-5878.

INSTRUCCIONES DE USO

POSICION DE USO

SIEMPRE USE:

Protecci6n par

los Ojos

Pantoiones

Largos "=

Zapatos

Gruesos

Corte de derecha a izquierda.

'_ADVERTENCIA: Use siempre

protecci6n para los ojos. Nunca se in-

cline por encima del cabezal. La linea

puede arrojar o hacer rebotar piedras

o desechos hacia los ojos y la cara,

pudiendo causar la p6rdida de la vista

u otras graves heridas.

Cuando aparato de funcionamiento,

p_.rese coma se vea en la figura y veri-

fique Io siguiente:

• Usando anteojos de seguridad y ropa

gruesa coma protecci6n.

• Sostenga la manija del gatillo acelera-

dor con la mano derecha y manija

auxiliar con la mano izquierda.

• Mantenga el aparato debajo del nivel

de la cintura.

• Corte siempre desde la derecha ha-

cia la izquierda para que los escom-

bros sean arrojados en direcci6n

contraria a donde est,. parado. Sin

tenet que inclinarse, mantenga la

linea cerca del suelo y paralela al

mismo, sin meterla dentro del materi-

al que se est,. cortando.

No haga marchar el motor a revolu-

clones m_.s altas que las necesarias.

La linea de carte cortara de una forma

m_.s eficiente sin que el motor este acel-

erado a fondo. A revoluciones m_ts ba-

jas, habr_, menos ruido y menor vibra-

ci6n del motor. La linea de corte durar_.

m_.s tiempo y tendr_, menor probabilidad

de "fundirse" en la bobina.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lenta.

Para detener el motor:

• Suelte el gatillo acelerador.

• Empuje y suelte el interruptor ON/

STOR

AVANCE DE LA LiNEA DE CORTE

El cabezal de corte hace mover au-

tomaticamente la linea hacia ade-

lante. Para que la linea de corte se

mueva hacia adelante, no es nece-

sario dar gotpes contra el suelo at

cabezal de corte. De Io contrario,

esta acci6n podr[a tener como resulta-

do piezas rotas y el funcionamiento

defectuoso del cabezal.

Despu6s de que el aparato se haya

puesto en marcha, la linea progresar_t

el largo correcto para efectuar el corte

de manera autom_.tica.

Mantenga siempre el protector en su

lugar cuando la herramienta se en-

cuentre en funcionamiento.

_L.ADVERTENCIA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de pulgada) de diametro. Otro

tipo de tamales y formas har&n que la

linea no gire de forma apropiada Io

que resultar_, en el funcionamiento in-

adecuado del cabezal de corte o en

accidentes de seria gravedad. No uti-

lice otro tipo de materiales tales come

alambre, hilo, soga, etc. El alambre

puede romperse durante el corte y

convertirse en un misil peligroso Io que

puede causar lesiones de seria grave-

dad.

METODOS DE CORTE

Use la velocidad minima y no acerque

el aparato demasiado a] cortar cerca

de objetos s61idos (piedra, gravilla,

postes, etc.): estos pueden da_ar el

cabezal, pueden enredarse en la linea

o la linea los puede arrojar violenta-

mente al aire, causando serio peligro.

• La punta de la linea es la que corta.

Se conseguir_, mejor rendimiento y

el minima desgaste si no se mete la

linea dentro de] material que se ester

cortando. La ilustraci6n a continua-

ci6n muestra la forma correcta e in-

correcta de cortar.

La punta de la La linea esta meti-

linea es la que da dentro deI ma-

corta terial de trabajo

Correcto Incorrecto

• La linea retira f&cilmente el c6sped y

las malas hierbas de alrededor de pa-

redes, cercados, _.rboles y macizos de

flares; pero tambi6n es capaz de car-

tar la corteza tierna de _trboles y ar-

bustos y de marcar las cercas. Para

evitar da_os, especialmente a la vege-

taci6n delicada o a los _.rboles con

corteza fina, acorte la linea a unos 10

a 13 cm (4 a 5 pulgadas) y use el

aparato sin acelerar a fondo.

• Para recortar o escalpar, use el apa-

rata sin acelerar a fondo, para incre-

mentar la vida Otil de la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, come son

los postes o _.rboles de poco di_.me-

troy el alambre de las cercas.

• Para cortar c6sped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca-

bezal unos 8 cm (3 pulgadas) del suelo

yen _tngulo. Unicamente la punta de la

linea deber_t hacerel contacto con el

material a cortar. No meta la linea den-

tro del _.rea que se est,. cortando.

Para Recortar

8 cm (3 pulgadas)

de1 suelo

PARA ESCALPAR - La tecnica del as-

calpado retira la vegetaci6n no desea-

da abajo a la tierra. Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en _.ngulo. Deje que la punta de la

linea golpee contra el suelo cerca de

los _trboles, los postes, los monumen-

tos, etc. Esta t6cnica incrementa el

desgaste de la linea.

Para Escalpar

i ,

PARA CORTAR CESPED - Este para-

to es ideal para cortar c6sped en lu-

gares donde las cortadoras conven-

cionales no Ilegan. En posici6n de

cortar c6sped, mantenga la linea para-

lela al suelo. Evite presionar el cabezal

contra el suelo, ya que de hacerlo

podria escalpar la vegetaci6n y da6ar

el aparato.

Para Cortar Cesped J/

PARA BARRER - Se puede usar la

acci6n ventiladora de la linea girante

para barrer r_.pida y f_.cilmente un _.rea

determinada. Mantenga la linea para-

lela al suelo directamente encima de

las superficies que se quiera barrer y

meuva el aparato de un lado al otto

r_tpidamente.

Para Barre_ ' /_ _T'_=

CRONOGRAMA DE MANTENIMIENTO

ADVERTENCIA: Desconecte la bujia antes de hacer cualquier manten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO

Verificar que no haya piezas ni fijadores sueltos

Verificar que no haya piezas da_adas o gastadas

Inspeccione y limpie el aparato y sus placas

Limpiar el filtro de aire

Inspeccione el silenciador y la rejilla antichispa

Cambiar la bujia

RECOMEN DACION ES GENERALES

La garantia de este aparato no cubre

los articulos que ban sido sometidos al

abuso o a la negligencia pot parte del

usuario. Para recibir el valor completo

de la garanfia, el usuario deber_, man-

tener el aparato seg0n las instruc-

clones en este manual. Har_. falta hac-

er varios ajustes peri6dicamente para

mantener el aparato de forma debida.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Bujia

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DAI_IADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas da_iadas o desgastadas.

• Interruptor ON/STOP - AsegOrese de

que el interruptor ON/STOP este fun-

cionando correctamente empujando

y aflojamiento el interrupter.

Aseg0rese de que el motor se haya

detenido par completo. Espere 5 se-

gundos antes de poner en marcha el

motor otra vez para permitir que el

interruptor se reajuste. Ponga el mo-

tor en maroha nuevamente y con-

tin_e=

CUANDO HACER

Antes de cada uso

Despues de cada uso

Cada 5 horas de uso

Cada 50 horas de usa

Anualmente

• Tanque de Combustible - Deje de

usar el aparato si hay se_iales de

daSos o p6rididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est,. da_ado.

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despu6s de que cada uso, inspec-

clone la aparato completa para sa-

ber si hay piezas flojas o da_adas.

Limpie el aparato y las placas usan-

do un trapo hQmedo con un deter-

gente suave.

• Seque el aparato usando un trapo

seco y limpio.

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la

vida 0til y el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas. Limpie

siempre el filtro de aire despu6s de

cada 5 horas de usa.

1. Limpie la tapa y el _trea alrededor

de la tapa para evitar que caiga su-

ciedad o desechos en el carbura-

dor cuando se saque la tapa.

2. Retire las piezas coma se ilustra.

AVlSO: Para evitar peligro de incen-

dio y de emiciones evaporativas noci-

vas, no limpie el filtro de aire con gaso-

lina ni cualquier otro solvente inflam-

able=

3. Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al ill-

tro; exprima el filtro para distribuir el

aceite.

6. Reponga las piezas.

._ro de Aire

Total,o+

Fiitro deAire

CAMBIE LA BUJIA

Deber_t cambiarse la bujia anualmente

para asegurar que el motor arranque

f_tcilmente y tenga un mejor rendimein-

to. Ajuste la separaci6n de los electro-

dos a 0,025 de pulgada. El encendido

es fijo e inalterable.

1. Gire y saque la cubierta de la

bujia.

2. Retire la bujia del cilindro y des6-

chela.

3. C_.mbiela por una bujia Champion

RCJ-6Y y ajuste la bujia nueva con

una Ilave de cubo de 3/4 de pulga-

da (10 a 12 libras/pie).

4. Instale nuevamente la cubierta de

la bujia.

REEMPLAZO DE LA LINEA

El uso de bobinas previamente enrol-

ladas es el m6todo m_ts conveniente

para reemplazar la linea de corte y

asegurarse que el aparato rinda un

funcionamiento 6ptimo.

• Las bobinas de repuesto vienen con

codificadas en colores para asegu-

rarnos el uso correcto de la bobina

con el aparato correspondiente.

AsegOrese de usar el mismo color

de bobina de repuesto qu el de la

bobina existente.

AVlSO: Mantenga siempre el cabezal

de corte limpio de escombros y sucie-

dad al efectuar cualquier tipo de man-

tenimiento.

• Sujete el bobina y desenrosque la

tapa girando en la direcci6nilustrada

en la parte superior de la misma.

• Retire el aro que guia la linea y la

bobina.

Aro que guia la linea

Tapa \

_ '_w+P_BBobin a

Utilice una bobina previamente enrol-

lada o vuelva a enroscar linea nueva

en la bobina existente. Si utiliza una

bobina pre-enrollada, retire la tira ad-

hesiva de la linea y la bobina.

COMO REBOBINAR LA BOBINA

CON LINEA NUEVA

J_ADVERTENCIA: Utilice exclu-

sivamente linea redonda de 2 mm

(0,080 de pulgada) de diametro. Otro

tipo de tamaSos y formas har_.n que la

linea no gire de forma apropiada Io

que resultar_, en el funcionamiento in-

adecuado del cabezal de corte o en

accidentes de seria gravedad. No uti-

lice otto tipo de materiales tales como

alambre, hilo, soga, etc. El alambre

puede romperse durante el corte y

convertirse en un misil peligroso Io que

puede causar lesiones de seria grave-

dad.

1. Corte una Iongitud de 10 metros

(30 pies) de linea redonda de 2

mm (0,080 de pulgada) de di_tme-

tro de la marca Craftsman.

2. Introduzca un extremo de la linea

dentro de la cavidad central de la

bobina vacia. Aseg0rese de que la

linea enrolle en la bobina en la di-

recci6n que se ilustra en la misma

(en sentido contrario al de las agu-

jas del reloj).

3. Contin0e enrollando la linea en la

bobina, dejando sin enrollar de 10

a 15 cm (4 a 6 pulgadas) desde el

centro de la bobina.

_" ,_,, Introduzca la

_._+_i",% nea en a d-

/;,'/_--<<_+4L', recclon que se

boblna

Bobina

COMO INSTALAR LA BOBINA CON

LA LINEA DE CORTE

1. Instale la bobina de repuesto.

2. Enrolle la linea a trav6s del aro

guia.

Linea a traves del aro guia.

Bobina de Repuesto

3. Coloque el are guia en la bobina y

pase la linea por la ranura. Permi-

ta que la linea se extienda de 10 a

15 cm (4 a 6 pulgadas) desde el

centro de la bobina.

4. Asegure de que la linea permanez-

ca dentro de la ranura mientras en-

rosca la la tapa en la eje. iAjuste

la tapa manualmente!

AJUSTE AL CARBURADOR

_ADVERTENCIA: El cabezal de

corte se mantendr_t girando durante la

mayor parte de este procedimiento.

Use su equipo protector y observe to-

das las precauciones de seguridad.

Verifique la marcha lenta despu6s de

cada ajuste de mezcla.

El ajuste del carburador es de primor-

dial importancia. Si se hace incorrecta-

mente, puede da_ar tanto el motor

como el carburador permanente-

mente. Si necesita m&s ayuda o no

est& seguro de c6mo hacer este pro-

cedimiento, Ilame al n0mero de ayuda

al consumidor 1-800-235-5878.

El combustible vencido, el filtro de aire

sucio, el filtro combustible sucio o el

motor ahogado pueden dar la impre-

si6n de carburaci6n desajustada. Veri-

fique estas condiciones antes de hac-

er cualquier ajuste al carburador.

El carburador ha sido ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de las siguientes

condiciones:

• El motor no anda en marcha lenta.

Vea MAROHA LENTA bajo el procedi-

miento de ajuste.

• El motor se para o se ahoga cuando

debe acelerar. Vea VERIFICAOION DE

ACELERAOION bajo el procedimiento

de ajuste.

• P6ridida de potencia de corte. Vea

AJUSTE DE LA MEZOLA bajo el proce-

dimiento de ajuste.

El carburador cuenta con dos tornillos

de ajuste, un tornillo de la mezcla y un

tornillo de la marcha lenta.

Tornillo

_e Ajuste

de la Marcha

Tornillo de Lenta

Ajuste de Tapa de1

Mezcla con Filtro de

Tapa Limitadora Aire

PROCEDtMIENTO DE AJUSTE

PRECAUCION: AI hacer ajustes no

fuerce las tapas limitadoras de pl&stico

m&s all& de los retenedores o puede

haber da_os. Aseg0rese que la finea

de corte est6 extendida el largo m&xi-

me permitida per el cuchilla limitadora

de finea.

Procedimiento Inicial

1. Gire el tomillo de ajuste de mexcla

hacia la izquierda hasta que se de-

tenga.

2. Gire el tomillo de marcha lenta ha-

cia la derecha hasta que se deten-

ga. Luego girelo hacia la izquierda

4 vieltas y media.

3. Ponga el motor en marcha y corte

el c6sped por 8 minutos, luego pro-

ceda a ajustar los tornillos de

acuerdo alas instrucciones indicas

en la siguiente secci6n. Si el fun-

cionamiento del motor es acept-

able con las posiciones anteriores,

no har& falta hacer m&s ajustes. Si

el motor no arranca, vea la TABLA

DIAGNOSTtCA. Si a0n es incapaz

remediar la situaci6n, Ilamada

1-800-235-5878.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin calarse.

• Gire el tomillo de marcha lenta hacia

la derecha para aumentar las revolu-

ciones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia

la izquierda para reducir las revolu-

ciones.

No har& falta ning0n otto ajuste si el

funcionamiento es satisfactorio.

Ajuste de la Mezcla

PRECAUCION: No use el motor con

el aceleradora fondo por prolongados

periodos de tiempo mientras se en-

cuentre haciendo los ajustes que

daSos al motor podrian ocurrir. Ajuste

el tomillo de la mezcla por incremen-

tos de 1/16 de vuelta cada vez. Un

1/16devueltaesalrededordelmismo

di&metroquelaranuraqueseencuen-

traenlapartesuperiorde]tornillo.

• Gireeltornillodelamezclahaciala

derechahastaqueelmotortenga

buenapotenciaalcortarysintitu-

beos.Nohagalosajustesbasado

enelsonidonipotlasrevoluciones,

sinejuzgueporelbuenfunciona-

mientoalcortar.

• Glreeltornillodelamezclahastala

izquierdasilatienerevolucionesal-

tasperoseparolefaltapotenciaal

cortar.

Despu6sdecompletarconlosajustes,

verifiquelaaceleraci6n.Ajustenueva-

mentesiesnecesario.

VerificaciondeAceleracion

Sielmotortratadepararenvezde

acelerar,gireeltornillodeajustede

mezclahacialaizquierdahastaque

consigaunaaceleraci6npareja.

_ADVERTENClA:Realicelos

siguientespasosdespu6sdecada

use:

• Permita que el motor se enfrie y fije

bien el aparato antes de guardarlo o

transportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni lla-

mas abiertas provenientes de clenta-

dores de agua, motores o interrup-

tores electricos, calefactores

centrales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

modo que las piezas cortantes no

puedan causar heridas por acci-

dente.

• Guarde el aparato y el combustible

en un lugar completamente fuera del

alcance de los niSos.

ESTACIONAL ALMACENAJE

Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar por m&s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un _trea limpia y seca.

• Aplique una pequeSa cantidad de

aceite alas superficies externas

met&licas.

SlSTEMA DE COMBUSTIBLE

Yea el mensaje marcado come

IMPORTANTE, que se refiere al use

de combustibles con mezc]a de alco-

hol en su aparato, en la secci6n de

u$o, bajo ABASTECIMIENTO DEL MO-

TOR. Los estabilizadores de combus-

tible son una alternativa aceptable

para minimizar la formaci6n de dep6si-

tos de goma durante el almacenaje.

ASada estabilizador a la gasolina en el

tanque de combustible o en el reci-

piente para almacenar el mismo. Siga

las instrucciones de mezcla que se en-

cuentran impresas en el envase. Pon-

ga el motor en marcha y d6jelo en

marcha por unos 5 minutes despu_s

de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

a 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible. Si no usa este aceite de

Sears, usted podr& aSadir estabiliza-

dor al tanque de combustible.

INTERIOR DEL MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia. Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados.

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no haya tornillos, tuercas ni

pernos sueltos. Cambie todas la pie-

zas daSadas, quebradas o gasta-

das.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la pr6xima.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

no requieran que la unidad est6 en operaci6n.

SlNTOMA

El motor no

arranoa.

El motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

CAUSA

1. Elmotorestaahogado,

2. El tanque de combustible

est& vacio.

3. La bujia no estA haciendo

chispa.

4. El combustible no est#t

Ilegando al carburador.

5. El carburador requier

ajuste.

1. El carburador requier

ajuste.

2. Las lunas del cigue[_al

estan gastadas.

3. La compresi6n esta baja.

1. El ffltro de aire est#t sucio.

2. La bujia est#t carbonizada.

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

5. La compresi6n estA baja.

1. El cebador esta parcial-

mente accionado.

2. La mezcla de combustible

se ha hecho incorrecta-

rnente.

3. El ffltro de aire est#t sucio.

4. El carburador requiere

ajuste.

1. La mezcla de combustible

esta se he hecho

incorreotamente.

2. Se ha instalado la bujia

incorrect&

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carbon.

SOLUCION

1. Yea "Arranque de Motor Ahogado"

en la seccion Uso.

2. Uene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

4. Verifique si el filtro de combustible no

este sucio; cambielo. Verifique si hay

dobleces en la linea de combustible

o si est#t partida; repareIa o c_tmbiela.

5. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

1. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Limpie o cambie et filtro de aire.

2. Umpie o cambie la bujia y calibre

la separacion.

3. Vea "Ajuste al Carburador" en ta

secci6n Servicio y Ajustes.

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

5. Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

1. Ajuste el cebador.

2. Vacie el tanque de combustible y

116nelode combustible con la mezcla

correota.

3. Limpie o cambie el fittro de aire.

4. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

1. Vea "Abastecimiento del Motor" en la

secci6n Uso.

2. Cambie por la bujia correcta.

3. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos y Sears, Roebuck and Co.,

U.S.A., se complacen en explicar la

garantia con la que cuenta el sistema

de control de emisi6n en su motor pe-

que_io, modelo 2001-2004, para uso

fuera de carretera. Sears deber& ga-

rantizar el sistema de control de emi-

si6n en su m&quina de motor peque_o

para uso fuera de carretera per los

periodos de tiempo que explicamos a

continuaci6n y con la condici6n de que

su m&quina de motor pequeSo para

uso fuera de carretera no haya sufrido

ning_n tipo de abuso, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye pie-

zas tales como el carburador y el sis-

tema de ignici6n. Donde exista una

condici6n que requiera reparaci6n

bajo garantia, Sears reparar& gratis su

motor peque_io para uso fuera de car-

retera. Los gates cubiertos bajo la ga-

rantia incluyen el diagn6stico, las pie-

zas y labor. CUBIERTA DE GARAN-

TIA DEL FABRICANTE: Si cualquier

pieza relacionada con el sistema de

emisi6n de su motor (come hemos en-

umerado en la lista de piezas de con-

trol de emisi6n bajo garantia) se en-

contrara defectuosa o defectos en el

material o en la labor del motor causa-

ran que tal pieza comenzara a fallar, la

pieza sera reparada o reemplazada

por Sears. GARANTIA DE RE-

SPONSABILIDAD DE DEL DUEI_IO:

Come dueSo de una m&quina de mo-

tor pequeSo para uso fuera de carret-

era, usted ser& responsable per el

mantenimiento adecuado en los perio-

dos previamente programados y en-

umerados en su manual de instruc-

clones. Sears recomienda que guarde

todos los recibos que indiquen que se

ha desempeSado mantenimiento en

su m&quina de motor pequeSo para

uso fuera de carretera, pero Sears no

I_odr& negar el servicio bajo garantia

nicamente a causa de la falta de reci-

bos o por el incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya sido de-

sempeSado. Come due_io de una

m&quina de motor pequeSo para uso

fuera de carretera, usted deber& con-

tar con el conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m&quina de motor peque_o para

uso fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modificaciones

no aprobadas o el uso de piezas que

no hayan sido fabricadas o aprobadas

por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m_tquina de motor peque_o para uso

fuera de carretera a un centre de repa-

raci6n autorizado Sears tan pronto

como se presente el problema. Las

reparaciones bajo garantia deber&n

set completadas en un periodo de

tiempo razonable, que no exceda los

30 dias. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

deber& comunicarse con su distribui-

dor autorizado del servicio m&s cerca-

no o Ilamar a Sears al

1-800-469-4663. FECRA DEL

COMIENZA DE LA GARANTIA: El

periodo de garantia comienza en la

fecha de compra de la m&quina de

motor pequeSo para uso fuera de car-

retera. DURAClON DE LA GARAN-

TIA: Esta garantia cuenta con un per-

iodo de duraci6n de dos a_ios

comenzando en la fecha inicial de

compra. QUE CUBRE LA GARAN-

TIA: REPARAClON O REEMPLAZO

DE PIEZAS. La reparaci6n o el reem-

plazo de cualquier pieza garantizada

ser&n desempeSados y ofrecidos al

dueSo sin costo alguno en un distribui-

dor autorizado del servicio Sears. Si

cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabi-

lidades de garantia, usted deber&

comunicarse con su distribuidor autori-

zado del servicio m&s cercano o Ila-

mar a Sears al 1-800-469-4663. P-

ERIODO DE GARANTIA: Cualquier

pieza garantizada que no est6 progra-

mada para ser reemplazada como

parte del mantenimiento requerido, o

que est6 programada l_nicamente para

inspecci6n regular para efectos de "re-

paraci6n o reemplazo si fuera necesa-

rio" deber& garantizarse per un perio-

do de dos aiios. Cualquier pieza

garantizada que est6 programada

para ser reemplazada come parte del

mantenimiento requerido deber& estar

garantizada per el periodo de tiempo

que comienza en la fecha de compra

inicial hasta la fecha del primer teem-

plazoprogramadoparadichapieza.

DIAGNOSTICO:Nosedeber&cobrar

aldueSoningOntipodecargosporla

labordediagn6sticolacualdetermine

queunapiezagarantizadaseencuen-

tradefectuosasieltrabajode

diagn6sticohasidedesempeSadopot

undistribuidorautorizadodelservicio

Sears.DANOSPORCONSECUEClA:

Searspodr&serresponsablede

daSosocurridosaotraspiezasdelmo-

torcausadosporlafalladeunapieza

garantizadaqueseencuentrebajoel

periododegarantia.QUENO

CUBRELAGARANTIA:Todaslasfal-

lascausadasporelabuso,negligen-

ciaomantenimientoinapropiadono

est&ncubiertas.PIEZASANADIDAS

OMODIFICADAS: El use de piezas

aSadidas o la modificaci6n de piezas

podr&n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za pot el mal funcionamiento debido al

use de piezas aSadidas o de piezas

modificadas. COMO ENTABLAR

UNA RECLAMACION: Si cuenta

usted con alguna pregunta relaciona-

da con sus derechos y responsabili-

dades de garantia, usted deber& en-

Se certifica este motor para satisfacer los

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

trar en contacto con su distribuidor

autorizado del servicio Sears m_ts cer-

cano o Ilamar a Sears al

1-800-469-4663. DONDE OBTEN-

ER SERVIClO DE GARANTIA: Servi-

cio o reparaciones bajo garantia deb-

er&n ser provistas en todos los

distribuidors autorizado del servicio

Sears. Por favor comuniquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARACION DE

PIEZAS RELAClONADAS CON LA

EMISION: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempeSo de cualquier servicio de

mantenimiento o servicio de repara-

ci6n bajo garantia de p!ezas relaciona-

das con la emisi6n sera provisto sin

costo alguno al dueSo si la pieza se

encuentra bajo garantia. LISTA SE

PIEZAS DE CONTROL DE EMISlON

GARANTIZADAS: Carburador, Siste-

ma de Ignici6n: Bujia (cubierta hasta la

fecha de mantenimiento programada),

M6dulo de Ignici6n. DECLARAClON

DE MANTENIMIENTO: El dueSo es

responsable de adquirir rode el man-

tenimiento requerido como Io define en

el manual de instrucciones.

requisites de emisi6n para los uso

Craftsman 358795550 25cc/1.5 cu.in. 2-Cycle 17 Inch Cutting Path / 0.080 In. Line GASOLINE WEEDWAOKER ®

Product's Documents

Instruction Manual

Specifications

Craftsman 358795550 Questions and Answers
