final page size: 8.5 x 5.5 in CRAFTSMAN
20V Max* 5" (127 mm) Random Orbit Sander
Ponceuse orbitale spéciale 20 V max* de
127 mm (5 po)
Lijadora de Órbita Aleatoria 20 V Max* de
127 mm (5")
CMCW220
INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES
IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.
POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.
SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.
1-888-331-4569 WWW.CRAFTSMAN.COM
English (original instructions) 1
Français (traduction de la notice d’instructions originale) 11
Español (traducido de las instrucciones originales) 23
1
English

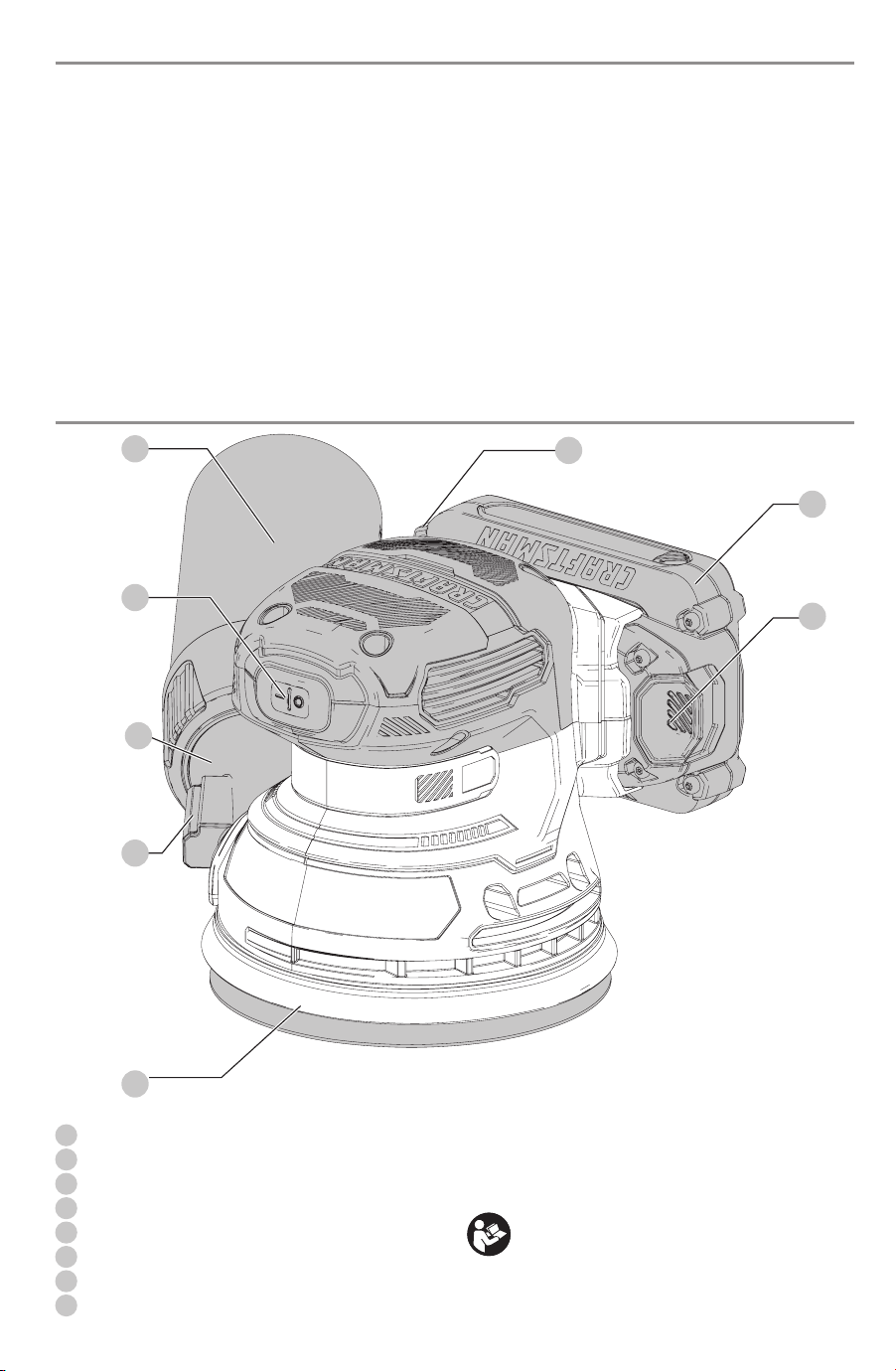

COMPONENTS
1
Handle
2
On/off switch
3
Sanding pad
4
Dust port
5
Dust bag
6
Battery
7
Battery release button
8
CRAFTSMAN accessory attachment location
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
WARNING: Never modify the product or any part of it.
Damage or personal injury couldresult.
WARNING: To reduce the risk of injury, read the
instructionmanual.
if you have any questions or comments about this or
any product, call CRAFTsMAn toll free at:
1-888-331-4569.
Fig. A
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk
of personal injury or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.
(Used without word) Indicates a safety related message.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.
1
2
3
5
6
7
8
4
English
2
20V Max* 5" (127 mm) Random Orbit Sander
CMCW220
GENERAL POWER TOOL SAFETY WARNINGS
WARNING: Read all safety warnings,
instructions, illustrations and specifications
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock,
fire and/or seriousinjury.
SAVE ALL WARNINGS AND
INSTRUCTIONS FOR FUTURE
REFERENCE
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust orfumes.
c ) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f ) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c ) Prevent unintentional starting. Ensure the
switch is in the off position before connecting to
power source and/or battery pack, picking up or
carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invitesaccidents.
d ) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personalinjury.
e ) Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewelry or
long hair can be caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-relatedhazards.
h ) Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action can
cause severe injury within a fraction of a second.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it wasdesigned.
b ) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c ) Disconnect the plug from the power source and/
or remove the battery, pack if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrainedusers.
3
English
Specific Safety Warnings and
Instructions: Sanders
Sanding Lead Based Paint
Sanding of lead based paint is NOT RECOMMENDED due
to the difficulty of controlling the contaminated dust.
The greatest danger of lead poisoning is to children and
pregnant women.
Since it is difficult to identify whether or not a paint contains
lead without a chemical analysis, we recommend the
following precautions when sanding any paint:
Personal safety
• No children or pregnant women should enter the work
area where the paint sanding is being done until all
clean up is completed.
• A dust mask or respirator should be worn by all persons
entering the work area. The filter should be replaced
daily or whenever the wearer has difficulty breathing.
nOTE: Only those dust masks suitable for working with lead
paint dust and fumes should be used. Ordinary painting
masks do not offer this protection. See your local hardware
dealer for the proper (NIOSH approved) mask.
• NO EATING, DRINKING or SMOKING should be done in
the work area to prevent ingesting contaminated paint
particles. Workers should wash and clean up BEFORE
eating, drinking or smoking. Articles of food, drink, or
smoking should not be left in the work area where dust
would settle on them.
Environmental safety
• Paint should be removed in such a manner as to
minimize the amount of dust generated.
• Areas where paint removal is occurring should be sealed
with plastic sheeting of 4 mils thickness.
• Sanding should be done in a manner to reduce tracking
of paint dust outside the work area.
Cleaning and Disposal
• All surfaces in the work area should be vacuumed
and thoroughly cleaned daily for the duration of
the sanding project. Vacuum filter bags should be
changedfrequently.
• Plastic drop cloths should be gathered up and disposed
of along with any dust chips or other removal debris
They should be placed in sealed refuse receptacles and
disposed of through regular trash pick-up procedures
During clean up, children and pregnant women should
be kept away from the immediate work area.
• All toys, washable furniture and utensils used by
children should be washed thoroughly before being
used again.
e ) Maintain power tools and accesories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly maintained
powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits, etc.
in accordance with these instructions, taking
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could result
in a hazardoussituation.
h ) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) Battery Tool Use and Care
a ) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used
with another batterypack.
b ) Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury andfire.
c ) When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws, or other small metal objects,
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or afire.
d ) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation
orburns.
e ) Do not use a battery pack or tool that is
damaged or modified. Damaged or modified
batteries may exhibit unpredictable behavior
resulting in fire, explosion or risk of injury."
f ) Do not expose a battery pack or tool to
fire or excessive temperature. Exposure to
fire or temperature above 265 °F (129 °C) may
causeexplosion."
g ) Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specified in the instructions.
Charging improperly or at temperatures outside the
specified range may damage the battery and increase
the risk of fire.
6) Service
a ) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
b ) Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
English
4
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V ......................... volts
Hz .......................hertz
min ..................... minutes
or DC ......direct current
...................... Class I Construction
(grounded)
…/min ..............per minute
BPM .................... beats per minute
Additional Safety Information
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if cutting operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-
treatedlumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to
filter out microscopicparticles.
• Avoid prolonged contact with dust from power
sanding, sawing, grinding, drilling, and other
construction activities. Wear protective clothing and
wash exposed areas with soap and water. Allowing
dust to get into your mouth, eyes, or lay on the skin may
promote absorption of harmfulchemicals.
WARNING: Use of this tool can generate and/
or disperse dust, which may cause serious and
permanent respiratory or other injury. Always use
NIOSH/OSHA approved respiratory protection
appropriate for the dust exposure. Direct particles
away from face andbody.
WARNING: Always wear proper personal hearing
protection that conforms to ANSI S12.6 (S3.19)
during use. Under some conditions and duration
of use, noise from this product may contribute to
hearingloss.
CAUTION: When not in use, place tool on its side
on a stable surface where it will not cause a
tripping or falling hazard. Some tools with large
battery packs will stand upright on the battery pack
but may be easily knocked over.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be
caught in movingparts.
READ ALL INSTRUCTIONS
Important Safety Instructions for All
Battery Packs
WARNING: Read all safety warnings,
instructions, and cautionary markings for the
battery pack, charger and product. Failure to
follow the warnings and instructions may result
in electric shock, fire and/or serious injury.
• Do not charge or use the battery pack in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Inserting or removing the battery
pack from the charger may ignite the dust orfumes.
• When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys,
nails, screws, or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns
or a fire.
• NEVER force the battery pack into the charger. DO
NOT modify the battery pack in any way to fit into
a non-compatible charger as battery pack may
rupture causing serious personal injury. Consult
BATTERIES AND CHARGERS
The battery pack is not fully charged out of the carton.
Before using the battery pack and charger, read the
safety instructions below and then follow charging
proceduresoutlined. When ordering replacement battery
packs, be sure to include the catalog number andvoltage.
IPM ..................... impacts per minute
RPM .................... revolutions per
minute
sfpm ................... surface feet per
minute
SPM .................... strokes per minute
A ......................... amperes
W ........................watts
or AC ...........alternating current
or AC/DC .... alternating or
direct current
...................... Class II
Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
......................earthing terminal
.....................safety alert symbol
.....................visible radiation
..................... wear respiratory
protection
..................... wear eye
protection
..................... wear hearing
protection
..................... read all
documentation
../min or ..min
-1
. Revolutions or
Reciprocations per
minute
2
.................. two phase
alternating current
2N
............... two phase
alternating current
with neutral
3
.................. three phase
alternating current
3N
............... three phase
alternating current
with neutral
x
.................. rated current of the
appropriate fuse-
link in amperes
A
............ time-log miniature
fuse-link where X
is the symbol for
the time/current
characteristic, as
given in
IEC 60127-3
IPXX .................... IP symbol
5
English
the chart at the end of this manual for compatibility of
batteries andchargers.
• Charge the battery packs only in CRAFTSMAN chargers.
• DO NOT splash or immerse in water or otherliquids.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or
exceed 104°F (40°C) (such as outside sheds or metal
buildings in summer). For best life store battery packs in
a cool, drylocation.
NOTE: Do not store the battery packs in a tool with
the trigger switch locked on. Never tape the trigger
switch in the ONposition.
• Do not incinerate the battery pack even if it is
severely damaged or is completely worn out. The
battery pack can explode in a fire. Toxic fumes and
materials are created when lithium-ion battery packs
areburned.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open
eye for 15 minutes or until irritation ceases. If medical
attention is needed, the battery electrolyte is composed of
a mixture of liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause
respiratory irritation. Provide fresh air. If symptoms
persist, seek medicalattention.
WARNING: Burn hazard. Battery liquid may be
flammable if exposed to spark orflame.
WARNING: Fire hazard. Never attempt to open the
battery pack for any reason. If the battery pack case
is cracked or damaged, do not insert into the charger.
Do not crush, drop or damage the battery pack. Do
not use a battery pack or charger that has received a
sharp blow, been dropped, run over or damaged in
any way (e.g., pierced with a nail, hit with a hammer,
stepped on). Damaged battery packs should be
returned to the service center forrecycling.
Storage Recommendations
1. The best storage place is one that is cool and dry, away
from direct sunlight and excess heat or cold.
2. For long storage, it is recommended to store a fully
charged battery pack in a cool dry place out of the
charger for optimal results.
nOTE: Battery packs should not be stored completely
depleted of charge. The battery pack will need to be
recharged before use.
The RBRC® Seal
The RBRC® (Rechargeable Battery Recycling
Corporation) Seal on the nickel cadmium,
nickel metal hydride or lithium-ion batteries
(or battery packs) indicates that the costs
to recycle these batteries (or battery
packs) at the end of their useful life have already been
paid by CRAFTSMAN. In some areas, it is illegal to place
spent nickel cadmium, nickel metal hydride or lithium-ion
batteries in the trash or municipal solid waste stream and
the Call2Recycle® program provides an environmentally
consciousalternative.
Call 2 Recycle, Inc., in cooperation with CRAFTSMAN and
other battery users, has established the program in the
United States and Canada to facilitate the collection of
spent nickel cadmium, nickel metal hydride or lithium-ion
batteries. Help protect our environment and conserve
natural resources by returning the spent nickel cadmium,
nickel metal hydride or lithium-ion batteries to an
authorized service center or to your local retailer for
recycling. You may also contact your local recycling center
for information on where to drop off the spent battery.
RBRC® is a registered trademark of Call 2 Recycle,Inc..
Transportation
WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact
exposed battery terminals. For example, do
not place the battery pack in aprons, pockets, tool
boxes, product kit boxes, drawers, etc., with loose
nails, screws, keys, etc. Transporting batteries
can possibly cause fires if the battery terminals
inadvertently come in contact with conductive
materials such as keys, coins, hand tools and the
like. The US Department of Transportation Hazardous
Material Regulations (HMR) actually prohibit
transporting batteries in commerce or on airplanes in
carry-on baggage UNLESS they are properly protected
from short circuits. So when transporting individual
battery packs, make sure that the battery terminals
are protected and well insulated from materials that
could contact them and cause a short circuit.
Important Safety Instructions for All
Battery Chargers
WARNING: Read all safety warnings, instructions,
and cautionary markings for the battery pack,
charger and product. Failure to follow the
warnings and instructions may result in electric
shock, fire and/or seriousinjury.
• DO NOT attempt to charge the battery pack with
any chargers other than a CRAFTSMAN charger.
CRAFTSMAN charger and battery pack are specifically
designed to worktogether.
• These chargers are not intended for any uses other
than charging CRAFTSMAN rechargeable batteries.
Any other uses may result in risk of fire, electric shock
orelectrocution.
• Do not expose the charger to rain orsnow.
• Pull by the plug rather than the cord when
disconnecting the charger. This will reduce the risk of
damage to the electric plug andcord.
• Make sure that the cord is located so that it will not
be stepped on, tripped over or otherwise subjected
to damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in
risk of fire, electric shock orelectrocution.
English
6
• When operating a charger outdoors, always provide
a dry location and use an extension cord suitable
for outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electricshock.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The
smaller the gauge number of the wire, the greater the
capacity of the cable, that is, 16 gauge has more capacity
than 18gauge. An undersized cord will cause a drop in
line voltage resulting in loss of power and overheating.
When using more than one extension to make up the
total length, be sure each individual extension contains at
least the minimum wire size. The following table shows
the correct size to use depending on cord length and
nameplate ampere rating. If in doubt, use the next heavier
gauge. The lower the gauge number, the heavier thecord.
Minimum gauge for Cord sets
Volts
Total length of Cord in Feet
(meters)
120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)
Ampere Rating
American Wire gauge
More
Than
not
More
Than
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
• Do not place any object on top of the charger or
place the charger on a soft surface that might block
the ventilation slots and result in excessive internal
heat. Place the charger in a position away from any heat
source. The charger is ventilated through slots in the top
and the bottom of thehousing.
• Do not operate the charger with a damaged cord
orplug–have them replaced immediately.
• Do not operate the charger if it has received a sharp
blow, been dropped or otherwise damaged in any
way. Take it to an authorized servicecenter.
• Do not disassemble the charger; take it to an
authorized service center when service or repair is
required. Incorrect reassembly may result in a risk of
electric shock, electrocution orfire.
• Disconnect the charger from the outlet before
attempting any cleaning. This will reduce the risk
of electric shock. Removing the battery pack will not
reduce thisrisk.
• NEVER attempt to connect 2 chargerstogether.
• The charger is designed to operate on standard
120V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
WARNING: Shock hazard. Do not allow any liquid to
get inside the charger. Electric shock mayresult.
WARNING: Burn hazard. Do not submerge the
battery pack in any liquid or allow any liquid to
enter the battery pack. Never attempt to open the
battery pack for any reason. If the plastic housing of
the battery pack breaks or cracks, return to a service
center for recycling.
CAUTION: Burn hazard. To reduce the risk of injury,
charge only CRAFTSMAN rechargeable battery packs.
Other types of batteries may overheat and burst
resulting in personal injury and propertydamage.
CAUTION: Under certain conditions, with the charger
plugged into the power supply, the charger can
be shorted by foreign material. Foreign materials
of a conductive nature, such as, but not limited to,
grinding dust, metal chips, steel wool, aluminum
foil or any buildup of metallic particles should be
kept away from the charger cavities. Always unplug
the charger from the power supply when there is no
battery pack in the cavity. Unplug the charger before
attempting toclean.
Charging a Battery
nOTE: To ensure maximum performance and life of
lithium-ion battery packs, charge the battery pack fully
before firstuse.
1. Plug the charger into an appropriate outlet before
inserting batterypack.
2. Connect the charger and battery pack, making sure
the battery is fully seated. The (charging) light will
blink continuously indicating that the charging process
hasstarted.
3. The completion of charge will be indicated by the light
remaining ON continuously. The battery pack is fully
charged and may be removed and used at this time or
left in the charger.
nOTE: To remove the battery pack, some chargers require
the battery pack release button to bepressed.
Indicators
Charging
Fully Charged
Hot/Cold Pack Delay
A charger will not charge a faulty battery pack. The charger
refusing to light could indicate a problem with the charger.
nOTE: If the charger refuses to light, take the charger and
battery pack to be tested at an authorized servicecenter.
hot/Cold Pack Delay
When the charger detects a battery pack that is too hot
or too cold, it automatically starts a Hot/Cold Pack Delay,
suspending charging until the battery pack has reached an
appropriate temperature. The charger then automatically
switches to the pack charging mode. This feature ensures
maximum battery packlife.
7
English
A cold battery pack may charge at a slower rate than a
warm batterypack.
Important Charging Notes
1. Longest life and best performance can be obtained if
the battery pack is charged when the air temperature
is between 65°F – 75°F (18° C– 24°C). DO NOT charge
when the battery pack is below +40°F (+4.5°C), or
above +104°F (+40°C). This is important and will
prevent serious damage to the batterypack.
2. The charger and battery pack may become warm to the
touch while charging. This is a normal condition, and
does not indicate a problem. To facilitate the cooling of
the battery pack after use, avoid placing the charger or
battery pack in a warm environment such as in a metal
shed or an uninsulatedtrailer.
3. If the battery pack does not charge properly:
a. Check operation of receptacle by plugging in a lamp
or other appliance;
b. Check to see if receptacle is connected to a light
switch which turns power off when you turn out
the lights;
c. Move the charger and battery pack to a location
where the surrounding air temperature is
approximately 65°F – 75°F (18°C – 24°C);
d. If charging problems persist, take the tool, battery
pack and charger to your local servicecenter.
4. The battery pack should be recharged when it fails to
produce sufficient power on jobs which were easily
done previously. DO NOT CONTINUE to use under these
conditions. Follow the charging procedure. You may
also charge a partially used pack whenever you desire
with no adverse effect on the batterypack.
5. Foreign materials of a conductive nature such as, but
not limited to, grinding dust, metal chips, steel wool,
aluminum foil, or any buildup of metallic particles
should be kept away from charger cavities. Always
unplug the charger from the power supply when there
is no battery pack in the cavity. Unplug the charger
before attempting toclean.
6. Do not freeze or immerse the charger in water or any
otherliquid.
Charger Cleaning Instructions
WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger
using a cloth or soft non-metallic brush. Do not use
water or any cleaningsolutions.
Wall Mounting
These chargers are designed to be wall mountable or to sit
upright on a table or work surface. If wall mounting, locate
SAVE THESE INSTRUCTIONS FOR
FUTURE USE
COMPONENTS (Fig. A)
Intended Use
This random orbit sander has been designed for sanding
wood, metal, plastics and painted surfaces. This product is
intended for household, consumer useonly.
DO nOT use under wet conditions or in presence of
flammable liquids orgases.
DO nOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
the charger within reach of an electrical outlet, and away
from a corner or other obstructions which may impede
air flow. Use the back of the charger as a template for
the location of the mounting screws on the wall. Mount
the charger securely using drywall screws (purchased
separately) at least 1" (25.4 mm) long, with a screw head
diameter of 0.28–0.35" (7–9mm), screwed into wood to an
optimal depth leaving approximately 7/32" (5.5 mm) of the
screw exposed. Align the slots on the back of the charger
with the exposed screws and fully engage them in theslots.
Versatrack™
CRAFTSMAN chargers can be mounted to the wall using
CRAFTSMAN Versatrack™ Trackwall. Hooks and accessories
are sold separately. Please refer to the Versatrack™
Trackwall accessory sheet for furtherinformation.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury.

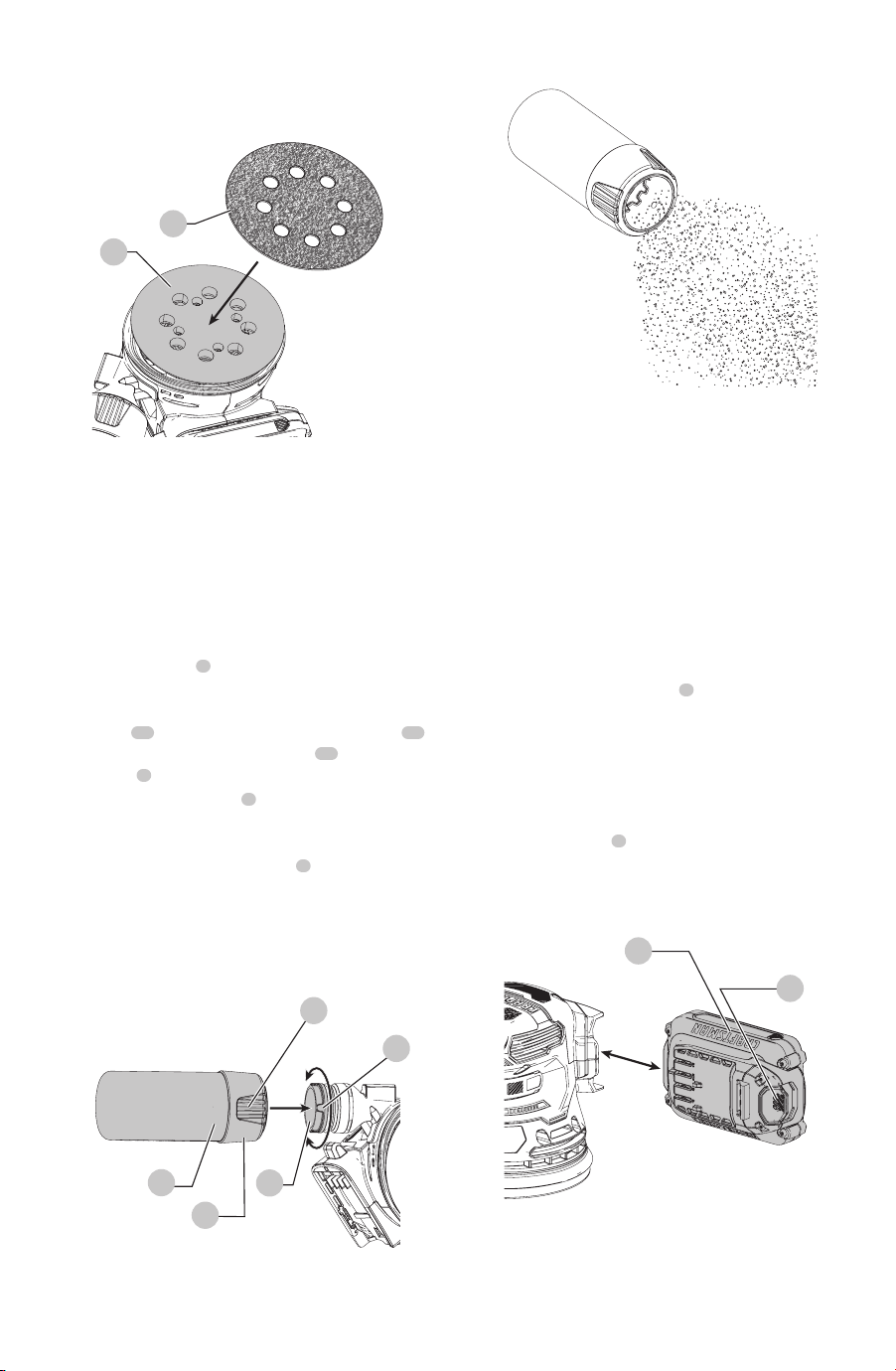

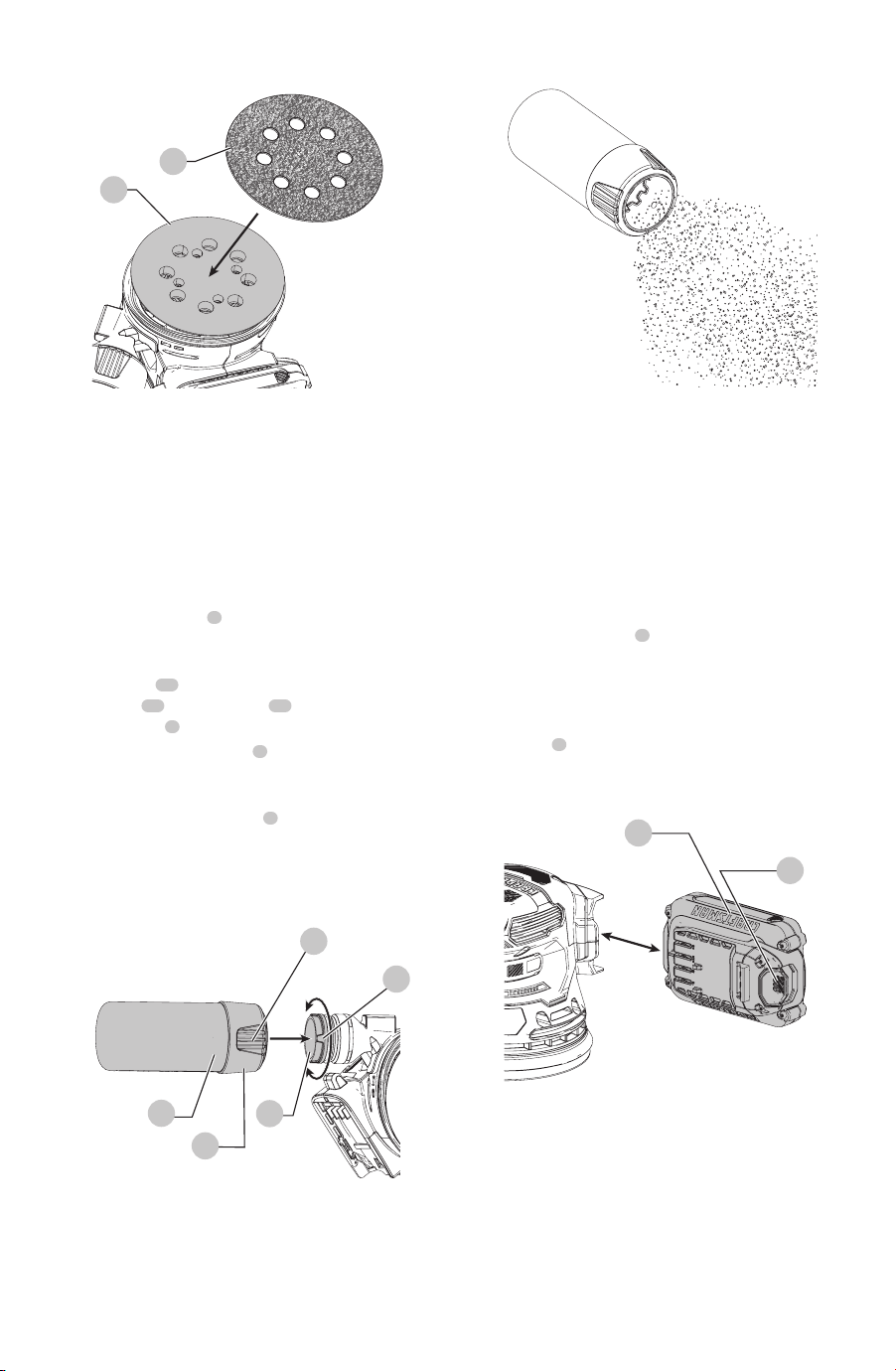

Attaching Hook and Loop Sanding Discs
(Fig. B)
Your sander is designed to use 5” (127mm) sanding discs
with the 8 hole dust extraction pattern. Sanding discs attach
with hook and loop.
1. To attach the sanding disc
9
, carefully center it over the
sanding pad
3
ensuring the holes in the disc align with the
holes in the pad and press the disc firmly in place.
2. The hook and loop fastening system sanding disc can
be easily removed by simply pulling it off. It can be
reused asdesired.
English
8
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental start-up can causeinjury causeinjury.
Installing and Removing the Battery Pack
(Fig. E)
nOTE: For best results, make sure your battery pack is
fullycharged.
To install the battery pack
6
into the tool handle, align the
battery pack with the rails inside the tool’s handle and slide
it into the handle until the battery pack is firmly seated in
the tool and ensure that it does notdisengage.
To remove the battery pack from the tool, press the release
button
7
and firmly pull the battery pack out of the tool
handle. Insert it into the charger as described in the charger
section of thismanual.
Fig. E
6
7

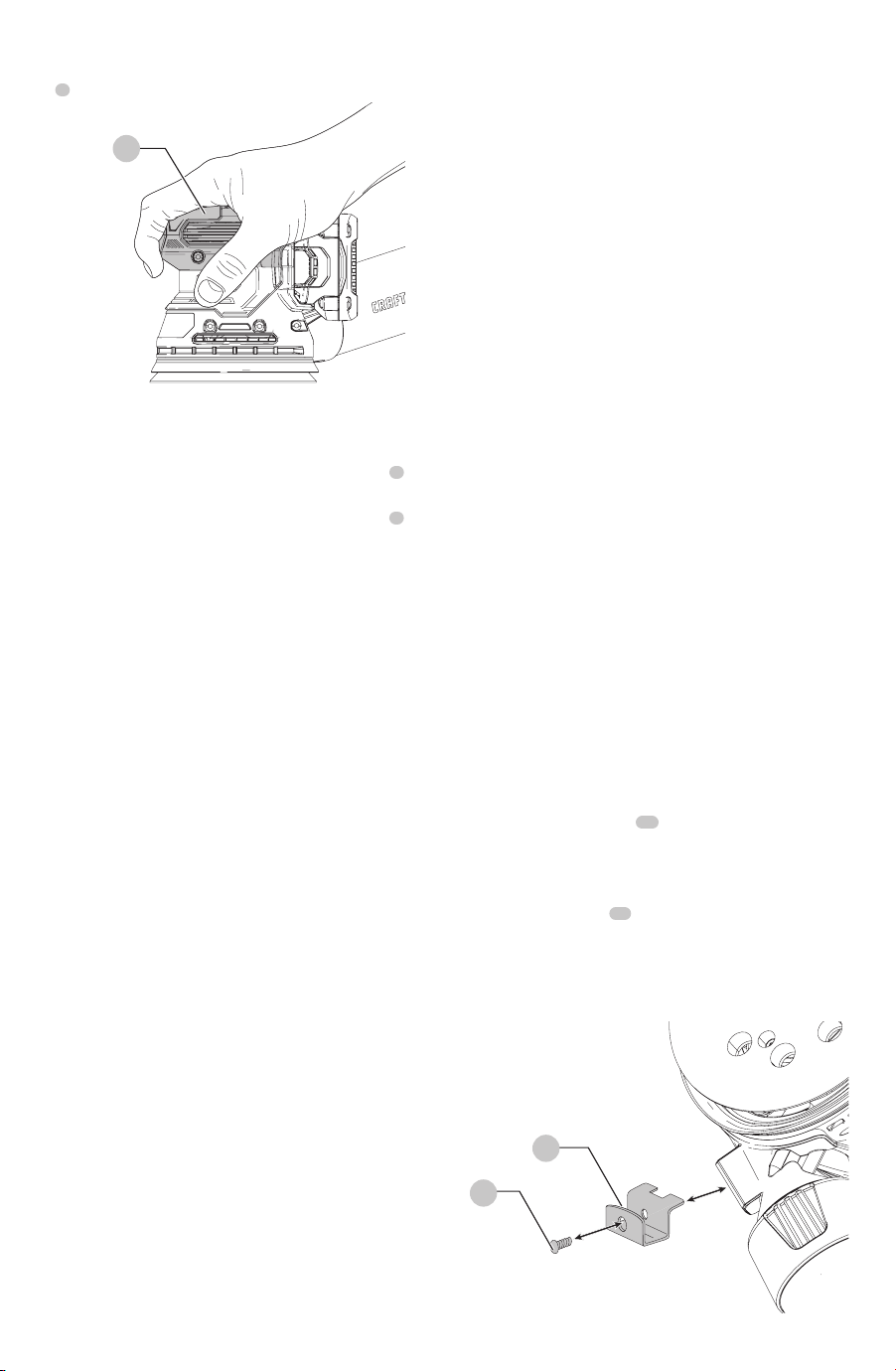

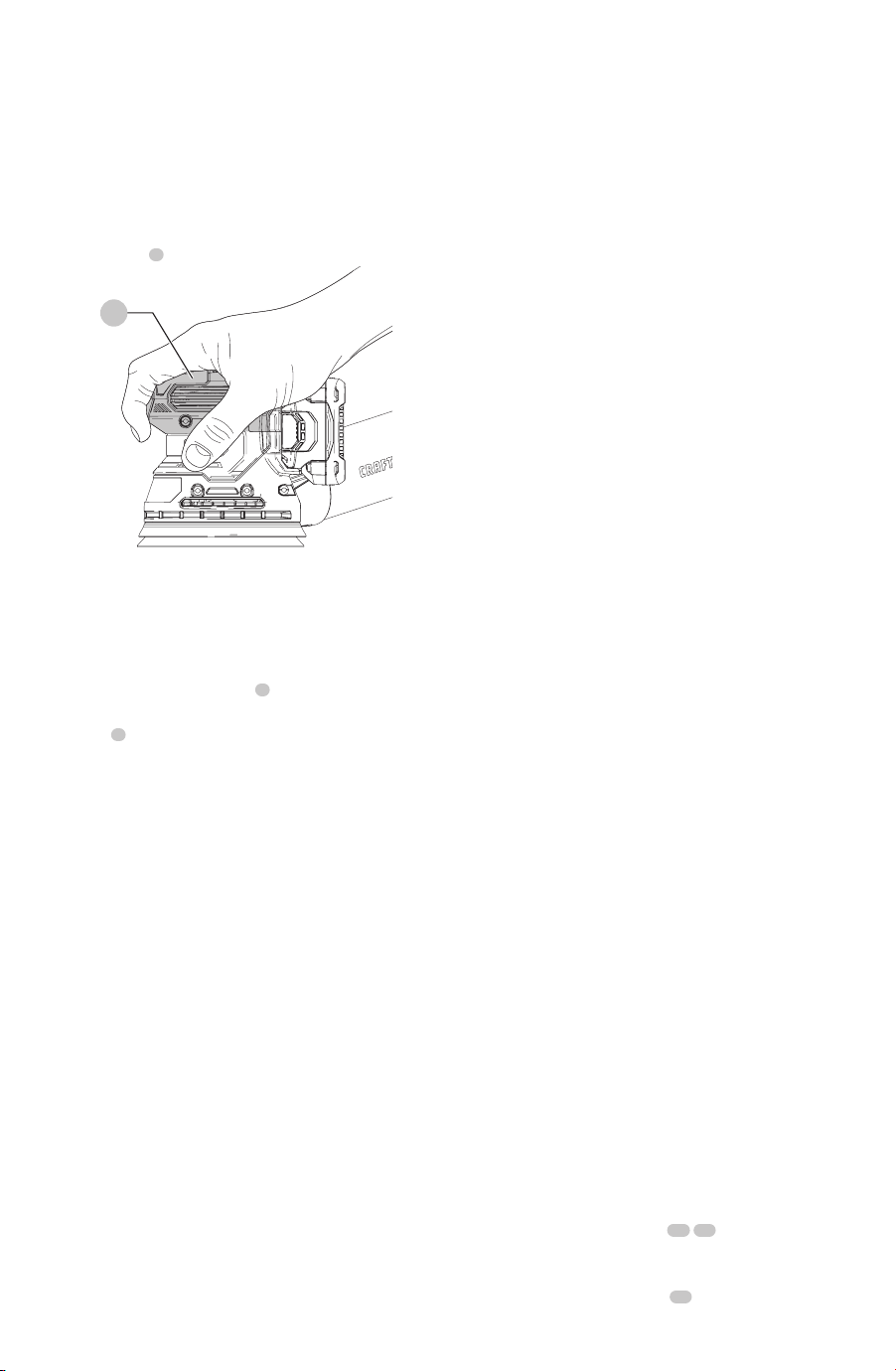

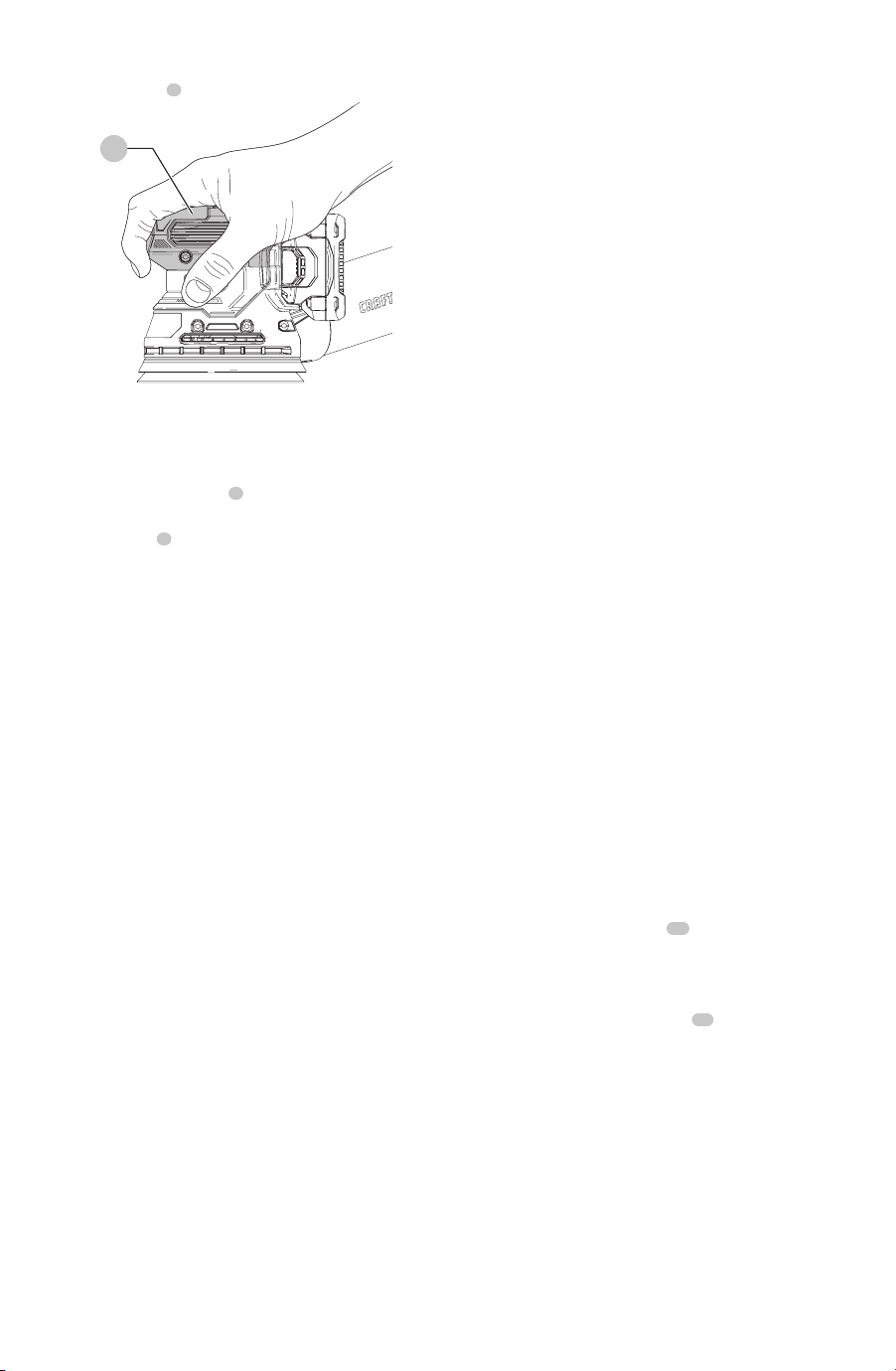

Proper Hand Position (Fig. F)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position as shown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Fig. B
9
3
Dust Collection (Fig. C, D)
WARNING: Collected sanding dust from sanding
surface coatings (polyurethane, linseed oil, etc.)
can selfignite in sander dust bag or elsewhere
and cause fire. To reduce risk, empty bag frequently
and strictly follow sander manual and coating
manufacturer’s instructions.
• The dust bag
5
should be emptied after every
10minutes of sanding.
• To attach the dust bag to the sander, line up the
grooves
10
on the side dust bag collar
11
with the dust
bag locks
12
on the dust port
4
.
• Slide the dust bag
5
onto the dust port and turn the
dust bag clockwise to lock it in place.
• To remove, turn the dust bag
5
counterclockwise and
slide off the dust bag.
• To empty the dust bag, remove it from the dust port
and dump the sanding debris into an appropriate trash
receptacle.
Fig. C
10
11
12
5
4
Fig. D
9
English
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and before making any
adjustments or removing/installing attachments
or accessories. An accidental can causeinjury.
Proper hand position requires one hand on the main handle
1
as shown in Figure F.
Fig. F
1
On/Off Switch (Fig. A)
• To switch the tool on, depress the on/off switch
2
at
the “I” position.
• To switch the tool off, depress the on/off switch
2
at
the ”O” position.
Sander Operation
WARNING: Let the tool work at its own pace. Do
not overload.
Grasp the sander and turn it ON. Move it in long, sweeping
strokes along the surface, letting it do the work. Pushing
down on the tool while sanding actually slows the removal
rate and produces an inferior quality finish.
Check your work often. This sander is capable of removing
material rapidly.
Accessories
WARNING: Since accessories, other than those
offered by CRAFTSMAN, have not been tested with
this product, use of such accessories with this tool
could be hazardous. To reduce the risk of injury, only
CRAFTSMAN recommended accessories should be
used with thisproduct.
Recommended accessories for use with your tool are
available at extra cost from your local dealer or authorized
service center. If you need assistance in locating any
accessory, please contact CRAFTSMAN, call 1-888-331-4569.
Versatrack™ (Fig. G)
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/
installing attachments or accessories. An
accidental can causeinjury.
WARNING: To reduce the risk of serious personal
injury, do not use a damaged Versatrack hang hook or
Versatrack™ Trackwall. A damaged Versatrack™ hang
hook or Versatrack™ Trackwall will not support the
weight of the tool.
WARNING: To reduce the risk of serious personal
injury, ensure the screw holding the Versatrack™ hang
hook is securely tightened.
WARNING: To reduce the risk of serious personal
injury, DO NOT suspend tool overhead or suspend
objects from the hang hook. ONLY suspend tool on the
Versatrack™ Trackwall using the hang hook.
WARNING: Ensure that the tool weight does not
exceed the maximum rated weight for the selected
Versatrack™ hook.
WARNING: When hanging objects on a Versatrack™
Trackwall rail, adequately space the tools in order to
not exceed 75 lb (35 kg) per linear foot.
iMPORTAnT: When attaching the Versatrack hang
hook, use only the screw that is provided. Be sure to
securely tighten the screw. Versatrack™ accessories
mount compatible tools securely to the Versatrack™
Trackwallsystem.
1. Turn tool off, remove accessories, and disconnect
power source.
CAUTION: Any product with exposed cutting teeth
must have them covered securely if it is to be on
theVersatrack™ Trackwall.

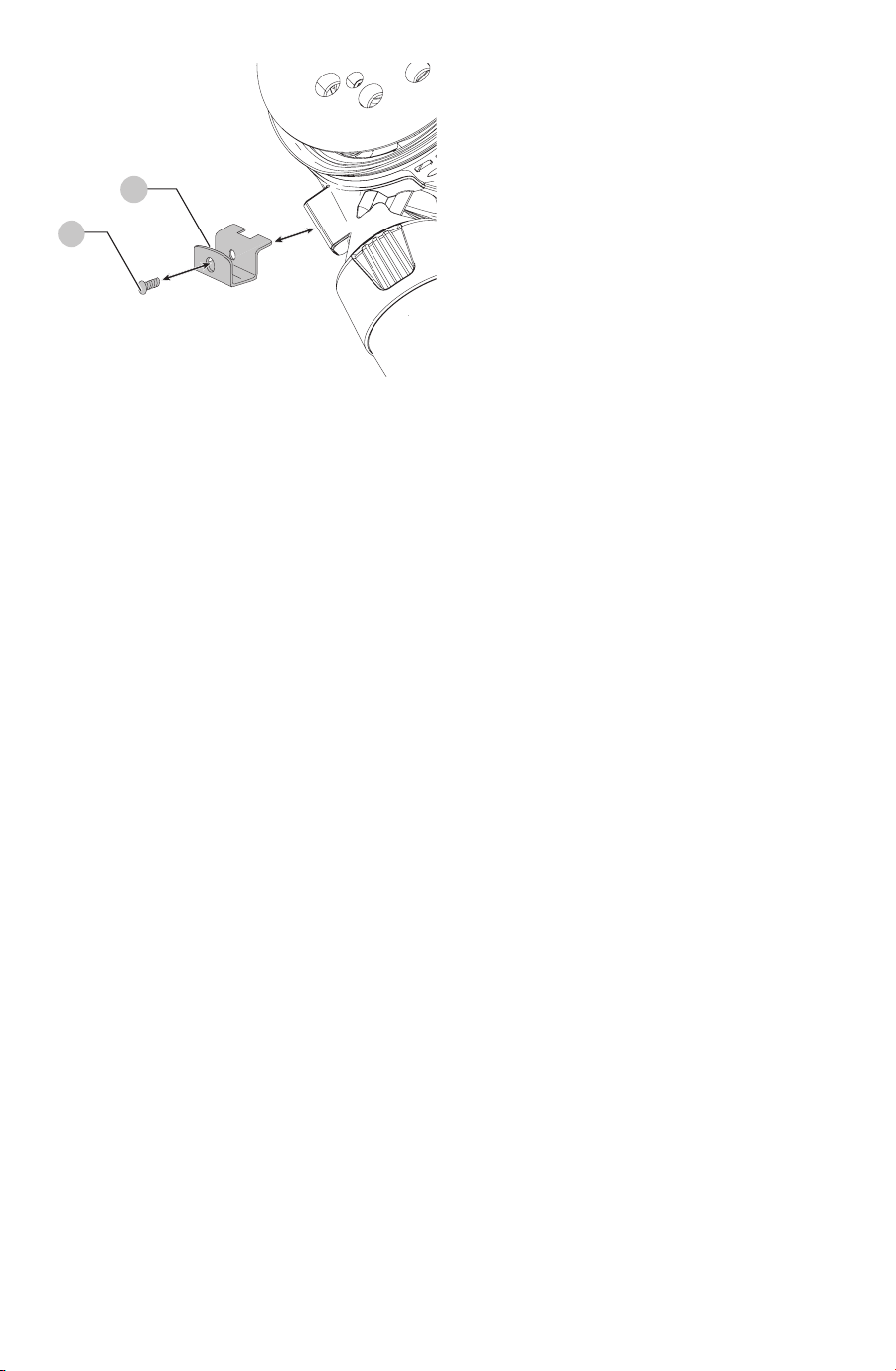

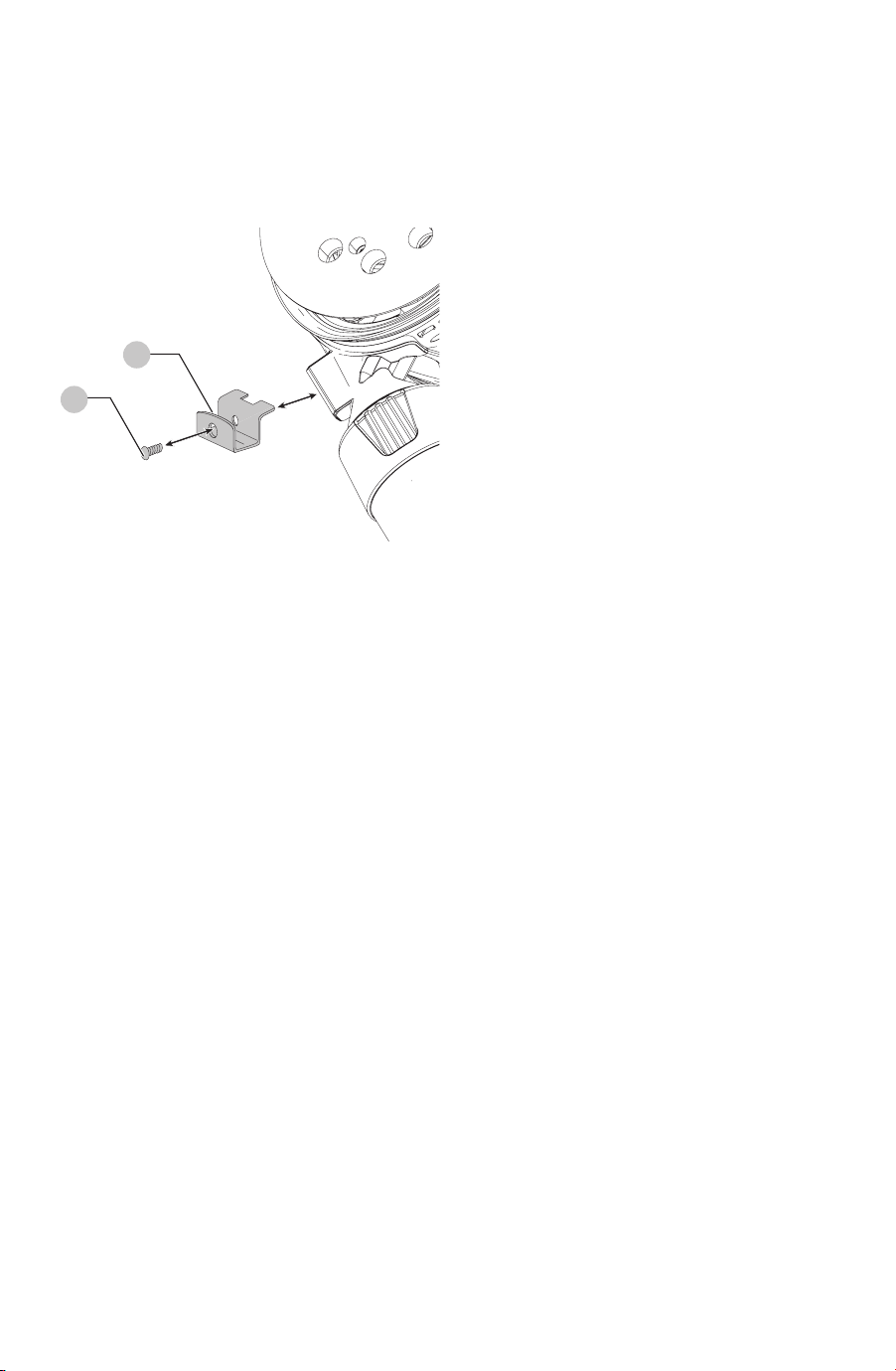

2. Attach the hang hook
13
on the tool.
a. Place the Versatrack hang hook onto the mounting
location at the base of the tool.
b. Use a screwdriver to secure the hang hook wth the
provided screw
14
.Do not use any other screw for this.
nOTE: Versatrack™ accessories for use with your tool are
available at extra cost from your local dealer or authorized
service center. If you need assistance in locating any
accessory, please contact CRAFTSMAN, call 1-888-331-4569.
Versatrack Variables
1ST_Figure 1ST_Callout 2ND_Callout
G 13 14
14
13
Fig. G
English
10
TROUBLESHOOTING
PROBlEM CAUsE CORRECTiOn
Unit will not start. Battery pack not installed properly Check battery pack installation.
Battery pack not charged. Check battery pack charging requirements.
Internal componets too hot. Allow tool to cool down.
Brushes worn out. Have motor replaced by an authorized CRAFTSMAN service center.
Battery pack will not charge. Battery pack not inserted into harger. Insert battery pack into charger until LED illuminates.
Charger not plugged in.
Plug charger into a working outlet. Refer to
Important Charging
Notes
for more details
Surrounding air temperature too hot or
too cold.
Move charger and battery pack to a surrounding air temperature of above
40 °F (4,5 °C) or below 104 °F (+40 °C).
Unit shuts off abruptly. Battery pack has reached its maximum
thermal limit.
Allow battery pack to cool down.
Out of charge. (To maximize the life of
the battery pack it is designed to shut off
abruptly when the charge is depleted.)
Place on charger and allow to charge.
Repairs
The charger and battery pack are notserviceable. There are
no servicable parts inside the charger or battery pack.
WARNING:To assure product SAFETY and
RELIABILITY, repairs, maintenance and adjustment
(including brush inspection and replacement, when
applicable) should be performed by a CRAFTSMAN
factory service center or a CRAFTSMAN authorized
service center. Always use identical replacementparts.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performingthis.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non-metallic parts of
the tool. These chemicals may weaken the plastic
materials used in these parts. Use a cloth dampened
only with water and mild soap. Never let any liquid
get inside the tool; never immerse any part of the tool
into aliquid.
Three Year Limited Warranty
CRAFTSMAN will repair or replace, without charge, any
defects due to faulty materials or workmanship for three
years from the date of purchase (two years for batteries).
This warranty does not cover part failure due to normal
wear or tool abuse. For further detail of warranty coverage
and warranty repair information, visit www.craftsman.com
or call 1-888-331-4569. This warranty does not apply to
accessories or damage caused where repairs have been
made or attempted by others. THIS LIMITED WARRANTY
IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED
WARRANTY OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states do not allow
limitations on how long an implied warranty lasts or the
exclusion or limitation of incidental or consequential
damages, so these limitations may not apply to you. This
warranty gives you specific legal rights and you may have
other rights which vary in certain states orprovinces.
2 YEARs FREE sERViCE On CRAFTsMAn BATTERY PACKs
CMCB201, CMCB2011
3 YEARs FREE sERViCE On CRAFTsMAn BATTERY PACKs
CMCB202, CMCB204
nOTE: Battery warranty voided if the battery pack is
tampered with in any way. CRAFTSMAN is not responsible
for any injury caused by tampering and may prosecute
warranty fraud to the fullest extent permitted bylaw.
90 DAY MOnEY BACK gUARAnTEE
If you are not completely satisfied with the performance of
your CRAFTSMAN Power Tool or Nailer for any reason, you
can return it within 90 days from the date of purchase with
a receipt for a full refund – no questionsasked.
lATin AMERiCA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARning lABEl REPlACEMEnT: If your warning
labels become illegible or are missing, call 1-888-331-4569
for a freereplacement.
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRAnTY sERViCE: Registering your product will
help you obtain more efficient warranty service in case
there is a problem with yourproduct.
• COnFiRMATiOn OF OWnERshiP: In case of an
insurance loss, such as fire, flood or theft, your
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR sAFETY: Registering your product will
allow us to contact you in the unlikely event a safety
notification is required under the Federal Consumer
SafetyAct.
Register online at www.craftsman.com/registration
Versatrack Variables
1ST_Figure 1ST_Callout 2ND_Callout
x 14 x
11
FRAnçAis
Définitions : symboles et termes d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations
dangereuses et de risques de dommages corporels
ou matériels.
DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la
mort ou des blessuresgraves.
ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique un message propre à la sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait
pour l’éviter, pourrait poser des risques de dommages matériels.
AVERTISSEMENT : lire tous les avertissements
de sécurité et toutes les directives. Le non-respect
des avertissements et des directives pourrait se
solder par un choc électrique, un incendie et/ou une
blessuregrave.
AVERTISSEMENT: ne jamais modifier l’outil
électrique ni aucun de ses composants, car il y a
risques de dommages corporels oumatériels.
AVERTISSEMENT : afin de réduire le risque de
blessures, lire le mode d’emploi del’outil.
Pour toute question ou remarque au sujet de cet outil
ou de tout autre outil CRAFTsMAn composez le
numéro sans frais : 1-888-331-4569.
Français (traduction de la notice d’instructions originale)
LangRef_U_NA_U_U-FRE
DESCRIPTION
1
Corps d’emprise
2
Bouton Marche/Arrêt
3
Patin de ponçage
4
Capteur de poussière
5
Sac de poussière
6
Bloc-piles
7
Bouton de libération du
bloc-piles
8
Emplacement de
fixation d’accessoire
CRAFTSMAN
Fig. A
1
2
3
5
6
7
8
4
FRAnçAis
12
AVERTISSEMENTS GÉNÉRAUX SUR LA
SÉCURITÉ DES OUTILS
AVERTISSEMENT: lisez tous les avertissements
de sécurité, toutes les instructions, les
illustrations et les caractéristiques fournis
avec cet outil électrique. Ne pas suivre toutes
les instructions comprises aux présentes peut
conduire à un choc électrique, un incendie et/ou des
blessuresgraves.
CONSERVER TOUS LES
AVERTISSEMENTS ET TOUTES
LES DIRECTIVES POUR UN
USAGE ULTÉRIEUR
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sans fil).
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique. Une
distraction pourrait en faire perdre la maîtrise à
l’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant à
laprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des
radiateurs, des cuisinières et des réfrigérateurs.
Le risque de choc électrique est plus élevé si votre
corps est mis à laterre.
c ) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive. Ne
jamais utiliser le cordon pour transporter, tirer
ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des
bords tranchants et des pièces mobiles. Les
cordons endommagés ou enchevêtrés augmentent les
risques de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à
l’extérieur, se servir d’une rallonge convenant à
cette application. L’utilisation d’une rallonge conçue
pour l’extérieur réduira les risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique
est utilisé. Ne pas utiliser d’outil électrique en
cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un simple moment
d’inattention en utilisant un outil électrique peut
entraîner des blessures corporellesgraves.
b ) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position
d’arrêt avant de relier l’outil à une source
d’alimentation et/ou d’insérer un bloc-piles, de
ramasser ou de transporter l’outil. Transporter
un outil électrique alors que le doigt repose sur
l’interrupteur ou brancher un outil électrique dont
l’interrupteur est à la position de marche risque de
provoquer unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver
son équilibre en tout temps. Cela permet
de mieux maîtriser l’outil électrique dans les
situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g ) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux-ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
Ponceuse orbitale spéciale 20 V max* de 127 mm (5 po)
CMCW220
13
FRAnçAis
h ) Ne pas laisser votre connaissance acquise suite
l’utilisation fréquente des outils vous permettre
de baisser la garde et ignorer les principes de
sécurité de l’outil. Un acte irréfléchi peut causer une
blessure grave en une fraction de seconde.
4) Utilisation et entretien d’un
outil électrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,
de façon plus sûre et à la vitesse pour laquelle il a
étéconçu.
b ) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et
doit êtreréparé.
c ) Débranchez la fiche de la prise électrique et, si
amovible, retirez le bloc-piles de l’outil avant
d’effectuer tout ajustement, changement et
entreposage de celui-ci. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d ) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
e ) Gardez les poignées et surfaces d’emprise
propres et libres de tout produit lubrifiant.
Vérifier si les pièces mobiles sont mal alignées ou
coincées, si des pièces sont brisées ou présentent
toute autre condition susceptible de nuire au
bon fonctionnement de l’outil électrique. En
cas de dommage, faire réparer l’outil électrique
avant toute nouvelle utilisation. Beaucoup
d’accidents sont causés par des outils électriques
malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés
et propres. Les outils de coupe bien entretenus et
affûtés sont moins susceptibles de se coincer et sont
plus faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les
forets, etc. conformément aux présentes
directives en tenant compte des conditions de
travail et du travail à effectuer. L’utilisation d’un
outil électrique pour toute opération autre que celle
pour laquelle il a été conçu estdangereuse.
h ) Garder vos mains et les surfaces de prise sèches,
propres et libres de graisse et de poussière. Les
mains et les surfaces de prise glissante ne permettent
pas la manutention et le contrôle sécuritaires de l’outil
dans les situationsimprévues.
5) Utilisation et entretien du bloc-piles
a ) Ne recharger l’outil qu’au moyen du chargeur
précisé par le fabricant. L’utilisation d’un chargeur
qui convient à un type de bloc-piles risque de
provoquer un incendie s’il est utilisé avec un autre
type de b loc-piles.
b ) Utiliser les outils électriques uniquement avec
les blocs-piles conçus à cet effet. L’utilisation de
tout autre bloc-piles risque de causer des blessures ou
unincendie.
c ) Lorsque le bloc-piles n’est pas utilisé, le tenir
éloigné des objets métalliques, notamment
des trombones, de la monnaie, des clés, des
clous, des vis ou autres petits objets métalliques
qui peuvent établir une connexion entre les
deux bornes. Le court-circuit des bornes du bloc-piles
risque de provoquer des brûlures ou unincendie.
d ) En cas d’utilisation abusive, le liquide peut gicler
hors du bloc-piles; éviter tout contact avec ce
liquide. Si un contact accidentel se produit, laver
à grande eau. Si le liquide entre en contact avec
les yeux, obtenir également des soins médicaux.
Le liquide qui gicle hors du bloc-piles peut provoquer
des irritations ou desbrûlures.
e ) Ne pas utiliser de bloc-piles ou outil qui
a été endommagé ou modifié. Les unités
endommagées ou modifiées peuvent avoir une
réaction imprévisible résultant en un incendie,
une explosion ou un potentiel de blessure.
f ) Ne pas exposer de bloc-piles ou l’outil aux
flammes ou à des températures excessives.
L’exposition aux flammes ou à une température
au-dessus de 129°C (265°F) pourrait causer
uneexplosion.
g ) Suivre toutes les instructions de recharge et
ne rechargez pas le bloc-piles ou l’outil à des
températures hors de la plage de température
indiquée dans les instructions. Une recharge non
conforme ou à une température hors des limites
spécifiées peut endommager les piles et augmenter le
risque d’incendie.
6) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outil électriques.
b ) Ne jamais réparer des blocs-piles endommagés.
La réparation de blocs-piles doit seulement être
effectuée par le fabricant ou les fournisseurs de
serviceautorisé.
Directives et consignes de
sécurité : ponceuses
Ponçage des peintures à base de plomb
Le ponçage des peintures à base de plomb N’EST PAS
RECOMMANDÉ, car il est difficile de se protéger contre les
poussières contaminées. L’empoisonnement au plomb
présente le plus grand danger pour les enfants et les
femmes enceintes.
FRAnçAis
14
Consigne de sécurité supplémentaire
AVERTISSEMENT: porter SYSTEMATIQUEMENT
des lunettes de protection. Les lunettes courantes
NE sont PAS des lunettes de protection. Utiliser aussi
un masque antipoussières si la découpe doit en
produire beaucoup. PORTER SYSTÉMATIQUEMENT UN
ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:
• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive ANSI S12.6 (S3.19);
• Protection des voies respiratoires
NIOSH/OSHA/MSHA.
AVERTISSEMENT: les scies, meules, ponceuses,
perceuses ou autres outils de construction peuvent
produire des poussières contenant des produits
chimiques reconnus par l’État californien pour causer
cancers, malformations congénitales ou être nocifs au
système reproducteur. Parmi ces produits chimiques,
on retrouve:
• Le plomb dans les peintures à base de plomb;
• La silice cristallisée dans les briques et le ciment,
ou autres produits de maçonnerie; et
• L’arsenic et le chrome dans le bois ayant subi un
traitementchimique.
Le risque associé à de telles expositions varie selon
la fréquence à laquelle on effectue ces travaux.
Pour réduire toute exposition à ces produits:
travailler dans un endroit bien aéré, en utilisant
du matériel de sécurité homologué, tel un masque
antipoussières spécialement conçu pour filtrer les
particulesmicroscopiques.
• Limiter toute exposition prolongée avec les
poussières provenant du ponçage, sciage, meulage,
perçage ou toute autre activité de construction.
Porter des vêtements de protection et nettoyer à
l’eau savonneuse les parties du corps exposées. Le
fait de laisser la poussière pénétrer dans la bouche, les
yeux ou la peau peut favoriser l’absorption de produits
chimiquesdangereux.
AVERTISSEMENT: cet outil peut produire et/
ou répandre de la poussière susceptible de causer
des dommages sérieux et permanents au système
respiratoire. Utiliser systématiquement un appareil
de protection des voies respiratoires homologué par
le NIOSH ou l’OSHA. Diriger les particules dans le sens
opposé au visage et aucorps.
AVERTISSEMENT: pendant l’utilisation, porter
systématiquement une protection auditive
individuelle adéquate homologuée ANSI S12.6
(S3.19). Sous certaines conditions et suivant la durée
d’utilisation, le bruit émanant de ce produit pourrait
contribuer à une perte de l’acuitéauditive.
ATTENTION: après utilisation, ranger l’outil
sur son côté, sur une surface stable, là où il
ne pourra ni faire trébucher ni faire chuter
quelqu’un. Certains outils équipés d’un large bloc-
piles peuvent tenir à la verticale sur celui-ci, mais
manquent alors destabilité.
• Prendre des précautions à proximité des évents,
car ils cachent des pièces mobiles. Vêtements amples,
bijoux ou cheveux longs risquent de rester coincés dans
ces piècesmobiles.
Comme il est difficile d’identifier si la peinture contient ou
non du plomb sans effectuer une analyse chimique, nous
vous recommandons de prendre les précautions suivantes
lors du ponçage de toutes les peintures.
Protection de l’individu
• Aucun enfant ou femme enceinte ne devrait pénétrer
sur les lieux de travail lors du ponçage et tant que ces
lieux n’auront pas été nettoyés complètement.
• Toute personne entrant dans la zone de travail devrait
porter un masque antipoussières ou un dispositif de
protection des voies respiratoires. Le filtre doit en
être remplacé quotidiennement ou chaque fois que
l’utilisateur commence à avoir des difficultés à respirer.
REMARQUE: utiliser exclusivement une protection des
voies respiratoires adéquate pour le travail sur les peintures
au plomb produisant poussières ou émanations. Les
masques ordinaires n’offrent pas ce niveau de protection. Se
renseigner auprès de son quincaillier local pour obtenir une
liste de masques antipoussières (agréés par NIOSH).
• NE PAS MANGER, BOIRE OU FUMER sur les lieux de
travail pour prévenir l’ingestion de particules de
peinture contaminées. Il est recommandé aux ouvriers
de se laver et changer AVANT de manger, boire ou
fumer. Ne pas laisser sur les lieux de travail, là où la
poussière pourrait s’y déposer, nourriture, boisson,
cigarette ou autre produit de consommation.
Protection de l’environnement
• La peinture devrait être retirée de façon à minimiser la
quantité de poussières générées.
• Les lieux où la peinture est retirée devraient être isolés
avec des panneaux de plastique de 4mils d’épaisseur.
• Le ponçage devrait être effectué de manière à réduire
toute propagation des poussières de peinture hors des
lieux de travail.
nettoyage et élimination
• Passer quotidiennement l’aspirateur sur les lieux de
travail et les nettoyer soigneusement pendant toute la
durée du projet de ponçage. Changer fréquemment les
filtres d’aspirateur.
• Recueillir toute toile de protection plastifiée utilisée
et s’en défaire avec toute particule de poussière ou
autre débris à éliminer. Les placer dans un contenant
hermétique pour déchets et les jeter conformément à la
procédure normale d’élimination des ordures. Pendant
le nettoyage, maintenir à distance de la zone immédiate
de travail les enfants ou les femmes enceintes.
• Nettoyer soigneusement jouets, meubles lavables,
et tout ustensile utilisé par les enfants avant toute
nouvelleréutilisation.
FRAnçAis
15
LIRE TOUTES LES CONSIGNES
Consignes importantes de sécurité
les blocs-piles
AVERTISSEMENT : lisez toutes les consignes
de sécurité, les instructions et les symboles
d’avertissements du bloc-piles, du chargeur et du
produit. Tout manquement aux avertissements
et instructions pose des risques de décharges
électriques, d’incendie et/ou de blessures graves.
• Ne pas recharger ou utiliser un bloc-piles en milieu
déflagrant, en présence, par exemple, de poussières,
gaz ou liquides inflammables. Le fait d’insérer ou
BLOCS-PILES ET CHARGEURS
Le bloc-piles n’est pas totalement chargé d’usine. Avant
d’utiliser le bloc-piles et le chargeur, lire les consignes de
sécurité ci-après puis suivre la procédure de chargement
indiquée. Pour commander un bloc-piles de rechange,
s’assurer d’en inclure le numéro de catalogue et la tension.
L’étiquette apposée sur votre outil peut inclure les symboles
suivants. Les symboles et leur définition sont indiqués ci-après:
V ......................... volts
Hz ....................... hertz
min ..................... minutes
or DC ...... courant continu
...................... fabrication classe I
(mis à la terre)
…/min .............. par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
RPM .................... révolutions par
minute
sfpm ................... pieds linéaires par
minute (plpm)
SPM (FPM) ......... fréquence par
minute
A ......................... ampères
W ........................ watts
or AC ........... courant alternatif
or AC/DC .... courant alternatif
ou continu
...................... fabrication classe II
(double isolation)
n
o
....................... vitesse à vide
n ......................... vitesse nominale
...................... borne de terre
...................... symbole
d’avertissement
..................... radiation visible
..................... protection
respiratoire
.....................protection oculaire
.....................protection auditive
..................... lire toute la
documentation
../min or ..min
-1
. Révolutions ou
courses aller-retour
par minute
2
.................. tAlimentation à
courant alternatif
bifilaire
2N
............... Alimentation à
courant alternatif
bifilaire avec
neutre
3
.................. Alimentation
triphasée
3N
............... Alimentation
triphasée avec
neutre
x
.................. Courant nominal
du fusible adéquat
en ampères
A
............ Là où un X est
placé comme
caractéristique du
courant vs temps,
un fusible
miniature différé
selon la norme
IEC 60127-3 est de
mise.
IPXX .................... Symbole IP
retirer un bloc-piles de son chargeur pourrait causer
l’inflammation de poussières ou d’émanations.
• Lorsque non utilisé, garder le bloc-piles éloigné de
petits objets métalliques comme des trombones
attache-feuilles, des pièces de monnaie, des clés, des
clous et vis ou autres pièces qui pourraient court-
circuiter les bornes. Un court-circuit pourrait causer des
brûlures ou un incendie.
• NE JAMAIS forcer l’insertion d’un bloc-piles dans un
chargeur. NE modifier un bloc-piles d’AUCUNE façon
pour le faire rentrer dans un chargeur incompatible,
car il pourrait se briser et causer des dommages
corporels graves. Consulter le tableau en dernière page
de ce manuel pour connaître les compatibilités entre
chargeurs et blocs-piles.
• Recharger les blocs-piles exclusivement dans des
chargeursCRAFTSMAN.
• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau
ou dans tout autreliquide.
• Ne pas entreposer ou utiliser l’appareil et le bloc-
piles en présence de températures ambiantes
pouvant excéder 40°C (104°F) (comme dans des
hangars ou des bâtiments métalliques l’été). Pour
préserver leur durée de vie, entreposer les blocs-piles dans
un endroit frais etsec.
REMARQUE: ne pas mettre un bloc-piles dans un
outil dont la gâchette est verrouillée en position de
marche. Ne jamais bloquer l’interrupteur en position
deMARCHE.
• Ne pas incinérer le bloc-piles même s’il est
sévèrement endommagé ou complètement usagé,
car il pourrait exploser et causer un incendie.
Pendant l’incinération des blocs-piles au lithium-ion, des
vapeurs et matières toxiques sontdégagées.
• En cas de contact du liquide de la pile avec la peau,
rincer immédiatement au savon doux et à l’eau. En
cas de contact oculaire, rincer l’œil ouvert à l’eau claire
une quinzaine de minutes ou jusqu’à ce que l’irritation
cesse. Si des soins médicaux s’avéraient nécessaires, noter
que l’électrolyte de la pile est composé d’un mélange de
carbonates organiques liquides et de sels delithium.
• Le contenu des cellules d’une pile ouverte peut
causer une irritation respiratoire. En cas d’inhalation,
exposer l’individu à l’air libre. Si les symptômes persistent,
consulter unmédecin.
AVERTISSEMENT: risques de brûlure. Le liquide de la
pile peut s’enflammer s’il est exposé à des étincelles ou
à uneflamme.
AVERTISSEMENT: risques d’incendie. Ne jamais
tenter d’ouvrir le bloc-piles pour quelque raison
que ce soit. Si le boîtier du bloc-piles est fissuré ou
endommagé, ne pas l’insérer dans un chargeur. Ne
pas écraser, laisser tomber, ou endommager les blocs-
piles. Ne pas utiliser un bloc-piles ou un chargeur
qui a reçu un choc violent, ou si l’appareil est tombé,
a été écrasé ou endommagé de quelque façon que
ce soit (p. ex. percé par un clou, frappé d’un coup
FRAnçAis
16
de marteau, piétiné). Les blocs-piles endommagés
doivent être renvoyés à un centre de réparation pour
y êtrerecyclés.
Recommandations de stockage
1. Le lieu idéal de rangement est un lieu frais et sec,
à l’abri de toute lumière solaire directe et de toute
températureexcessive.
2. Pour un stockage prolongé, il est recommandé
d’entreposer le bloc-piles pleinement chargé dans
un lieu frais et sec, hors du chargeur pour optimiser
lesrésultats.
REMARQUE: les blocs-piles ne devraient pas être
entreposés complètement déchargés. Il sera nécessaire de
recharger le bloc-piles avant réutilisation.
Le sceau SRPRC®
Le sceau SRPRC® (Société de recyclage des piles
rechargeables du Canada) apposé sur une
pile au nickel-cadmium, à hydrure métallique
de nickel ou au lithium-ion (ou un bloc-
piles) indique que les coûts de recyclage
de ces derniers en fin d’utilisation ont déjà été réglés par
CRAFTSMAN. Dans certaines régions, la mise au rebut ou
aux ordures municipales des piles au nickel-cadmium, à
l’hydrure métallique de nickel ou au lithium-ion, est illégale;
le programme de l’Appel à Recycler® constitue donc une
solution pratique etécologique.
Appel à Recycler Canada, Inc., en collaboration avec
CRAFTSMAN et d’autres utilisateurs de piles, a mis sur
pied de programme aux États-Unis et au Canada pour
faciliter la collecte des piles au nickel-cadmium, à l’hydrure
métallique de nickel ou au lithium-ion usagées. Aidez-nous
à protéger l’environnement et à conserver nos ressources
naturelles en renvoyant les piles au nickel-cadmium, à
l’hydrure métallique de nickel ou au lithium-ion usagées
à un centre de réparation autorisé CRAFTSMAN ou chez
votre détaillant afin qu’elles y soient recyclées. On peut en
outre se renseigner auprès d’un centre de recyclage local
pour connaître d’autres sites lesacceptant. SRPRC® est une
marque déposée de l’Appel à Recycler Canada,Inc. .
Transport
AVERTISSEMENT: risques d’incendie. Au moment
de ranger ou transporter le bloc-piles, veiller à
protéger ses bornes à découvert de tout objet
métallique. Par exemple, éviter de placer le bloc-
piles dans un tablier, une poche, une boîte à outils
ou un tiroir, etc. contenant des objets tels que clous,
vis, clés, etc. Le fait de transporter des blocs-piles
comporte des risques d’incendie, car les bornes
des piles pourraient entrer, par inadvertance,
en contact avec des objets conducteurs, tels
que: clés, pièces de monnaie, outils ou autres.
La réglementation sur les produits dangereux
(Hazardous Material Regulations) du département
américain des transports interdit, en fait, le transport
des blocs-piles dans les commerces ou dans les avions
dans les bagages de cabine, À MOINS qu’ils ne soient
Directives de sécurité importantes
propres à tous les chargeurs de piles
AVERTISSEMENT : lisez toutes les consignes
de sécurité, les instructions et les symboles
d’avertissements du bloc-piles, du chargeur et du
produit. Tout manquement aux avertissements
et instructions pose des risques de décharges
électriques, d’incendie et/ou de blessures graves.
• NE PAS tenter de recharger le bloc-piles avec tout
autre chargeur qu’une unité CRAFTSMAN. Le
chargeur CRAFTSMAN et son bloc-piles sont conçus
spécialement pour fonctionner conjointement.
• Ces chargeurs n’ont pas été conçus pour une
utilisation autre que recharger les blocs-piles
rechargeables CRAFTSMAN. Toute autre utilisation
comporte des risques d’incendie, de chocs électriques
oud’électrocution.
• Protéger le chargeur de la pluie ou de laneige.
• Tirer sur la fiche plutôt que sur le cordon
pour débrancher le chargeur. Cela permet de
réduire les risques d’endommager la fiche ou le
cordond’alimentation.
• S’assurer que le cordon est protégé de manière à
ce que personne ne marche ni ne trébuche dessus,
ou à ce qu’il ne soit ni endommagé ni soumis à
aucunetension.
• N’utiliser une rallonge qu’en cas de nécessité
absolue. L’utilisation d’une rallonge inadéquate
comporte des risques d’incendie, de chocs électriques
oud’électrocution.
• Pour utiliser un chargeur à l’extérieur, le placer dans
un endroit sec et utiliser une rallonge conçue pour
l’extérieur. L’utilisation d’une rallonge conçue pour
l’extérieur réduit les risques de chocsélectriques.
• Pour la sécurité de l’utilisateur, utiliser une rallonge
de calibre adéquat (AWG, American Wire Gauge
[calibrage américain normalisé des fils électriques]).
Plus le calibre est petit, et plus sa capacité est grande. Un
calibre16, par exemple, a une capacité supérieure à un
calibre18. L’usage d’une rallonge de calibre insuffisant
causera une chute de tension qui entraînera perte de
puissance et surchauffe. Si plus d’une rallonge est utilisée
pour obtenir une certaine longueur, s’assurer que chaque
rallonge présente au moins le calibre de fil minimum. Le
tableau ci-dessous illustre les calibres à utiliser selon la
longueur de rallonge et l’intensité nominale indiquée sur
la plaque signalétique. En cas de doute, utiliser le calibre
suivant. Plus le calibre est petit, plus la rallonge peut
supporter decourant.
correctement protégés de tout court-circuit. Aussi
lors du transport individuel de blocs-piles, s’assurer
que leurs bornes sont bien protégées et isolées de
tout matériau pouvant entrer en contact avec elles et
provoquer un court-circuit.
FRAnçAis
17
Calibre minimum pour les cordons d'alimentation
Volts
longueur totale du cordon
d'alimentation en mètre (pieds)
120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)
240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)
Ampères
AWg
Plus que Pas plus
que
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
• Ne poser aucun objet sur le chargeur. Ne pas mettre
le chargeur sur une surface molle qui pourrait en
bloquer la ventilation et provoquer une surchauffe
interne. Éloigner le chargeur de toute source de chaleur.
Le chargeur dispose d’orifices d’aération sur le dessus et le
dessous duboîtier.
• Ne pas le faire fonctionner avec un cordon
d’alimentation ou une ficheendommagée–les
remplacer immédiatement.
• Ne pas utiliser le chargeur s’il a reçu un coup,
fait une chute ou a été endommagé de quelque
façon que ce soit. Le ramener dans un centre de
réparationagréé.
• Ne pas démonter le chargeur. Pour tout service
ou réparation, le rapporter dans un centre de
réparation agréé. Le fait de le réassembler de façon
incorrecte comporte des risques de chocs électriques,
d’électrocution et d’incendie.
• Débrancher le chargeur du secteur avant tout
entretien. Cela réduira tout risque de chocs
électriques. Le fait de retirer le bloc-piles ne réduira pas
cesrisques.
• NE JAMAIS tenter de connecter 2 chargeursensemble.
• Le chargeur a été conçu pour être alimenté en
courant électrique domestique standard de 120
volts. Ne pas tenter de l’utiliser avec toute autre
tension. Cela ne s’applique pas aux chargeurs de
postesmobiles.
AVERTISSEMENT : risques de chocs électriques. Ne
laisser aucun liquide pénétrer dans le chargeur, des
chocs électriques pourraient enrésulter.
AVERTISSEMENT : risques de brûlure. Ne submerger
le bloc-piles dans aucun liquide et le protéger de toute
infiltration de liquide. Ne jamais tenter d’ouvrir le
bloc-piles pour quelque raison que ce soit. Si le boîtier
plastique du bloc-piles est brisé ou fissuré, le retourner
dans un centre de réparation pour y être recyclé.
ATTENTION : risques de brûlure. Pour réduire tout
risque de dommages corporels, ne recharger que
des blocs-piles rechargeables CRAFTSMAN. Tout
autre type de piles pourrait exploser et causer des
dommages corporels etmatériels.
ATTENTION : sous certaines conditions, lorsque le
chargeur est connecté au bloc d’alimentation, des
matériaux étrangers pourraient court-circuiter le
chargeur. Les corps étrangers conducteurs tels que
(mais pas limité à) poussières de rectification, débris
métalliques, laine d’acier, feuilles d’aluminium,
ou toute accumulation de particules métalliques
doivent être maintenus à distance des orifices du
chargeur. Débrancher systématiquement le chargeur
lorsque le bloc-piles n’y est pas inséré. Débrancher
systématiquement le chargeur avant toutentretien.
Chargement du bloc-piles
REMARQUE: afin d’assurer la performance et la vie
maximales des blocs-piles au lithium-ion, chargez
complètement le bloc-pile avant la première utilisation.
1. Branchez le chargeur dans une prise appropriée avant
d’insérer le bloc-piles.
2. Branchez le chargeur et le bloc-piles en vous assurant
que le bloc-piles est bien mis en place. Le voyant rouge
(chargement) clignotera sans cesse indiquant que le
processus de chargement est commencé.
3. La fin de la recharge sera indiquée par le voyant qui
demeurera allumé de façon continue. Le bloc-piles est
complètement chargé et peut être retiré utilisé à ce
moment ou laissé dans le chargeur.
REMARQUE: pour retirer le bloc-piles, on doit appuyer sur
le bouton de libération du bloc-piles sur certains chargeurs.
Indicators
Bloc-piles en Cours
de Chargement
Bloc-piles Chargé
Suspension de Charge Contre
le Chaud/Froid
Le chargeur ne pourront recharger des blocs-piles
défectueux. Le chargeur qui refuse de s'allumer peut
indiquer un problème avec le chargeure bloc-piles.
REMARQUE : si le chargeur ne se met pas en fonction,
faites tester le chargeur et le bloc-piles à un centre de
service autorisé.
Fonction de suspension de charge contre le
chaud/froid
Lorsque le chargeur détecte un bloc-piles trop chaud
ou trop froid, il démarre automatiquement la fonction
de suspension de charge contre le chaud, suspendant
le chargement jusqu’à ce que le bloc-piles ait repris
une température appropriée. Le chargeur ensuite se
remettra automatiquement en mode de chargement.
Cette caractéristique assure aux blocs-piles une durée de
viemaximale.
Un bloc-piles froid peut recharger moins vite qu’un bloc-
piles chaud.
Remarques importantes concernant
le chargement
1. Pour augmenter la durée de vie du bloc-piles
et optimiser son rendement, le recharger à une
FRAnçAis
18
température ambiante de 18°C à 24°C (65°F à 75°F).
NE PAS charger lorsque le bloc-piles est en dessous
de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).
C’est important pour prévenir tout dommage sérieux
au bloc-piles.
2. Le chargeur et son bloc-piles peuvent devenir chauds
au toucher pendant la charge. C’est normal et ne
représente en aucun cas une défaillance du produit.
Pour faciliter le refroidissement du bloc-piles après
utilisation, éviter de laisser le chargeur ou le bloc-piles
dans un local où la température ambiante est élevée
comme dans un hangar métallique ou une remorque
non isolée.
3. Si le bloc-piles ne se recharge pas correctement:
a. Vérifier le bon fonctionnement de la prise
en y branchant une lampe ou tout autre
appareilélectrique.
b. Vérifier que la prise n’est pas contrôlée par un
interrupteur qui coupe le courant lorsqu’on éteint
leslumières.
c. Déplacer le chargeur et le bloc-piles dans un local
où la température ambiante se trouve entre environ
18°C et 24°C (65°F et 75°F).
d. Si le problème persiste, amener l’outil, le bloc-piles et
son chargeur dans un centre de réparation local.
4. Recharger le bloc-piles lorsqu’il ne produit plus assez
de puissance pour effectuer un travail qu’il faisait
facilement auparavant. NE PAS CONTINUER à l’utiliser
dans ces conditions. Suivre la procédure de charge. Si
nécessaire, il est aussi possible de recharger
un bloc-piles partiellement déchargé sans effet nuisible
sur le bloc-piles.
5. Les corps étrangers conducteurs tels que (mais
pas limité à) poussières de rectification, débris
métalliques, laine d’acier, feuilles d’aluminium,
ou toute accumulation de particules métalliques
doivent être maintenus à distance des orifices du
chargeur. Débrancher systématiquement le chargeur
lorsque le bloc-piles n’y est pas inséré. Débrancher
systématiquement le chargeur avant tout entretien.
6. Ne pas congeler ou immerger le chargeur dans l’eau ou
tout autre liquide.
Instructions d’entretien du chargeur
AVERTISSEMENT : risques de chocs électriques.
Débrancher le chargeur de la prise de courant
alternatif avant tout entretien. Éliminer toute saleté
ou graisse de la surface externe du chargeur à l’aide
d’un chiffon ou d’une brosse non métallique douce.
N’utiliser ni eau ni aucun nettoyantliquide.
Installation murale
Ces chargeurs ont été conçus pour une installation
murale ou pour être posés sur une table ou une surface
de travail. Pour une fixation murale, installez le chargeur
à proximité d’une prise électrique, et à l’écart de coins
ou de toute autre obstruction au passage de l’air. Utilisez
l’arrière du chargeur pour marquer l’emplacement des vis
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
DESCRIPTION
Utilisation Prévue
Votre ponceuse à orbite aléatoire a été conçue pour
le ponçage du bois, du métal, du plastique et des
surfaces peintes. Ce produit est conçu pour un usage
domestiqueseulement.
nE PAs l’utiliser en milieu ambiant humide ou en présence
de liquides ou de gaz inflammables.
nE PAs le laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateurinexpérimenté.
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Fixation de disque de ponçage à bandes
Velcro (Fig. B)
Votre ponceuse est conçue pour utiliser des disques de
ponçage de 127mm (5po) à huit trous d’extraction de
poussière. Les disques de ponçage se fixent par un système
de bandes autoagrippantes.
1. Pour fixer le disque de ponçage
9
, le centrer
soigneusement sur le patin de ponçage
3
en vous
assurant que les trous du disque s’alignent avec les trous
du patin et appuyez fermement sur le disque.
2. Le disque de ponçage avec le système de fixation par
bandes Velcro peut être retiré simplement en le tirant. Le
système de bandes Velcro est réutilisable.
de montage sur le mur. Fixez soigneusement le chargeur
à l’aide de vis autoforeuses (vendues séparément) d’au
moins 25,4mm (1po) de long, et de diamètre de tête de
7–9mm (0,28–0,35po), que vous visserez dans le bois en
laissant une longueur optimale d’environ 5,5mm (7/32po)
exposée. Alignez les orifices à l’arrière du chargeur sur les vis
exposées et insérez à fond ces dernières dans les orifices.
Versatrack™
Les chargeurs CRAFTSMAN peuvent être installés au
mur à l’aide des fixations VersaTrack™ de CRAFTSMAN.
Les crochets et les accessoires sont vendus séparément.
Veuillez consulter la feuille d’accessoires des fixations
VersaTrack™ pour de plus amples renseignements.
FRAnçAis
19
Fig. B
9
3
Collecte de poussière (Fig. C, D)
AVERTISSEMENT: la poussière de ponçage
recueillie des revêtements de surfaces
poncés (polyuréthane, huile de lin, etc.) peut
s’enflammer dans le sac de poussière de
ponceuse ou ailleurs et causer un incendie. Afin
de réduire le risque, videz souvent le sac et suivez
strictement les instructions de la ponceuse et du
fabricant du revêtement.
• Le sac de poussière
5
doit être vidé après chaque 10
minutes de ponçage.
• Pour fixer le sac de poussière à la ponceuse, alignez
les rainures
10
sur le côté du collet du sac de
poussière
11
avec les verrous
12
sur l’orifice de sortie
de poussière
4
.
• Glissez le sac de poussière
5
sur l’orifice de poussière
et tournez le sac de poussière dans le sens des aiguilles
d’une montre pour le verrouiller en place.
• Pour le retirer, tournez le sac
5
dans le sens contraire
des aiguilles d’une montre et retirez-le.
• Pour vider le sac de poussière, retirez-le de ’orifice de
poussière et jetez les débris de ponçage dans une
poubelle appropriée.
Fig. C
10
11
12
5
4
UTILISATION
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le bloc-
piles avant d’effectuer tout réglage et d’enlever
ou d’installer tout accessoire. Un démarrage
accidentel peut provoquer desblessures.
Installation et retrait du bloc-piles (Fig. E)
REMARQUE: pour des résultats optimums, s’assurer que le
bloc-piles est complètementchargé.
Pour installer le bloc-piles
6
dans la poignée de l’outil,
alignez le bloc-piles sur les rails dans la poignée de l’outil et
faites-le glisser fermement en place puis vérifiez qu’il ne s’en
détacherapas.
Pour retirer le bloc-piles de l’outil, poussez sur le bouton
de libération
7
et tirez fermement le bloc-piles hors de la
poignée de l’outil. Insérez-le dans son chargeur comme
décrit dans la section appropriée de cemanuel.
Fig. E
6
7
Position correcte des mains (Fig. F)
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, adopter
SYSTÉMATIQUEMENT la position des mains illustrée.
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, maintenir
SYSTÉMATIQUEMENT l’outil fermement pour
anticiper toute réaction soudaine.
Fig. D
FRAnçAis
20
MAINTENANCE
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le
bloc-piles avant d’effectuer tout réglage et
d’enlever ou d’installer tout accessoire. Un
démarrage accidentel peut provoquer desblessures.
Accessoires
AVERTISSEMENT : puisque les accessoires autres
que ceux offerts par CRAFTSMAN n’ont pas été testés
avec ce produit, leur utilisation pourrait s’avérer
dangereuse. Pour réduire le risque de blessures,
utiliser exclusivement les accessoires CRAFTSMAN
recommandés avec le présentproduit.
Les accessoires recommandés pour cet outil sont vendus
séparément au centre de service de votre région. Pour
obtenir de l’aide concernant l’achat d’un accessoire,
communiquer avec CRAFTSMAN ., composer le
1-888-331-4569 .
Une position des mains adéquate nécessite une main sur la
poignée principale
1
comme montré à la FigureF.
Fig. F
1
Bouton Marche/Arrêt (Fig. A)
• Pour mettre l’outil en marche, appuyez sur le côté «I»
du bouton Marche/Arrêt
2
.
• Pour arrêter l’outil, appuyez sur le côté «O» du bouton
Marche/Arrêt
2
.
Fonctionnement
AVERTISSEMENT: laissez l’outil fonctionner à
son propre rythme. Ne pas surcharger.
Saisissez la ponceuse et mettez-la en marche. Déplacez-la le
long de la surface en faisant des mouvements et en laissant
faire le travail. Poussez l’outil vers le bas durant le ponçage
ralentit en réalité le taux d’élimination et produit une qualité
de fini inférieure.
Vérifiez souvent votre travail. Cette ponceuse peut enlever
rapidement la matière.
Versatrack™ (Fig. G)
AVERTISSEMENT: afin de réduire le risque de
blessure corporelle, éteignez l’appareil et , retirez
le bloc-piles avant d’effectuer tout ajustement ou
de retirer/installer des pièces ou des accessoires.
Un déclenchement accidentel du démarrage peut
causer des blessures.
AVERTISSEMENT: afin de réduire le risque de
blessures graves, ne pas utiliser un crochet de
suspension Versatrack ou rail mural Versatrack
endommagé. Un crochet de suspension Versatrack™
ou un rail Versatrack endommagé™ ne supportera pas
le poids de l’outil.
AVERTISSEMENT : afin de réduire le risque de
blessures graves, assurez-vous que la vis qui retient le
crochet de suspension Versatrack ™ est bien serrée.
AVERTISSEMENT : afin de réduire le risque de
blessures graves, NE PAS suspendre l'outil au-dessus
du niveau de la tête ou suspendre d’autres objets
à partir du crochet de suspension. Supendez
SEULEMENT l’outil sur le rail mural Versatrack™ Tà
l’aide du crochet de suspension Versatrack™.
AVERTISSEMENT: assurez-vous que le poids de l'outil
ne dépasse pas le poids nominal maximum pour le
crochet Versatrack™ sélectionné.
AVERTISSEMENT: lorsque vous suspendrez
des objets sur le mur Versatrack™ rail , distancez
adéquatement les outils de sorte à ne pas excéder
35kg (75lb) par pied linéaire.
iMPORTAnT: pour la fixation du crochet de suspension
Versatrack, utilisez seulement la vis fournie. Assurez-vous
de bien serrer la vis. Les outils et accessoires compatibles
Versatrack™ se fixent de façon sécuritaire au système
Versatrack™ Trackwall.
1. Éteignez l’outil, retirez les accessoires, retirez le
bloc-piles.
ATTENTION : tout produit avec dents coupantes
exposées doit être couvert de façon sécuritaire s’il doit
être mis sur le Versatrack™ Trackwall.
2. Fixez la ganse de suspension
13
sur l’outil.
a. Placez le crochet de suspension Versatrack™
l’emplacement du montage à la base de l’outil.
b. Utilisez un tournevis pour sécuriser le crochet de
suspension avec la vis fournie.
14
.Ne pas utiliser toute
autre vis pour ce faire.
REMARQUE : les accessoires Versatrack™ pour utilisation
avec cet outil sont disponibles à un coût supplémentaire
chez votre détaillant local ou dans un centre de services
autorisé. Si vous avez besoin d’aide pour trouver un
accessoire, veuillez contacter CRAFTSMAN, appelez au
1-888-331-4569.
FRAnçAis
21
Versatrack Variables
1ST_Figure 1ST_Callout 2ND_Callout
F 13 14
Nettoyage
AVERTISSEMENT : enlever les saletés et la poussière
hors des évents au moyen d’air comprimé propre et
sec, au moins une fois par semaine. Pour minimiser
le risque de blessure aux yeux, toujours porter une
protection oculaire conforme à la norme ANSI Z87.1
lors dunettoyage.
AVERTISSEMENT : ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer
les pièces non métalliques de l’outil. Ces produits
chimiques peuvent affaiblir les matériaux de plastique
utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser
de liquide pénétrer dans l’outil et n’immerger aucune
partie de l’outil dans unliquide.
Réparations
Le chargeur et le bloc-piles ne sont pasréparables.
Le chargeur ou le bloc-piles ne comportent aucune
pièceréparable.
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et
les réglages doivent être réalisés (cela comprend
l’inspection et le remplacement du balai, le cas
échéant) par un centre de réparation en usine
CRAFTSMAN ou un centre de réparation agréé
CRAFTSMAN . Toujours utiliser des pièces de
rechangeidentiques.
Registre en ligne
Merci pour votre achat. Enregistrez dès maintenant
votreprodui:
• RÉPARATiOns sOUs gARAnTiE: cette carte remplie
vous permettra de vous prévaloir du service de
réparations sous garantie de façon plus efficace dans le
cas d’un probléme avec leproduit.
• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte
provoquée par un incendie, une inondation ou un vol,
cette preuve de propriété vous servira de preuve auprès
de votre compagnie d’assurances.
• sÉCURiTÉ: l’enregistrement de votre produit
nous permettra de communiquer avec vous dans
l’éventualité peu probable de l’envoi d’un avis de
sécurité régi par la loi fédérale américaine de la
protection desconsommateurs.
Registre en ligne à www.craftsman.com/registration
14
13
Fig. G
Garantie limitée de trois ans
CRAFTSMAN réparera ou remplacera sans frais tout appareil
défectueux pour cause de défaut de matériau ou de
main-d'œuvre sur une période de trois ans à partir de la
date d'achat de l'outil (deux ans pour les bloc-piles). Cette
garantie ne couvre pas les pièces en panne pour cause
d'abus ou d'usure normale de l'outil. Pour plus de détails
au sujet de la couverture de la garantie et l'information de
réparation sous garantie, visitez www.craftsman.com
ou composez le 1-888-331-4569 . Cette garantie ne
s’applique pas aux accessoires ou dommages causés par
des réparations effectuées ou tentées par d’autres. CETTE
GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES
GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET
L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS
LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines
provinces ne permettent pas de limitation sur la durée
de la garantie implicite ou l'exclusion ou la limitation de
dommages indirects, alors ces limitations peuvent ne pas
s'appliquer à vous. Cette garantie vous donne des droits
légaux particuliers et vous pouvez avoir d’autres droits qui
varient selon les états ou les provinces. ,
COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR
lEs BlOC-PilEs CRAFTsMAn
CMCB201, CMCB2011
COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR
lEsBlOC-PilEs CRAFTsMAn
CMCB202, CMCB204
REMARQUE: La garantie de se produit sera annulée si
le bloc-piles a été altéré de quelque façon que ce soit.
CRAFTSMAN ne peut être tenu responsable de tout
dommage corporel causé par l’altération du produit et
FRAnçAis
22
GUIDE DE DÉPANNAGE
PROBlÈME CAUsE PROBABlE sOlUTiOn POssiBlE
L'appareil refuse de démarrer. Le bloc-piles n’est pas installé correctement. Vérifier l’installation du bloc-piles.
Le bloc-piles n’est pas rechargé. Vérifier la méthode de chargement du bloc-piles.
Les composants internes sont en surchauffe. Laisser l’outil refroidir.
Les balais sont usés. Faire remplacer les balais chez un centre de réparation agréé CRAFTSMAN.
Le bloc-piles ne se recharge pas. Le bloc-piles n’est pas inséré dans le chargeur. Insérer le bloc-piles dans le chargeur et vérifier que le voyant DEL s’allume.
Le chargeur n’est pas branché. Brancher le chargeur dans une prise sous tension. Se reporter
aux Remarques importantes propres au chargement pour plus
de détails.
La température ambiante est trop élevée ou
trop basse.
Déplacez le chargeur et le bloc-piles dans une température d’air ambiant
au-dessus à 4,5 °C (40 °F) ou au-dessous de 40 °C (104 °F).
L'appareil s'éteint abruptement. Le bloc-piles a atteint sa limite
thermique maximum.
Laisser le bloc-piles refroidir.
Déchargé. (Pour optimiser la durée de vie
du bloc-piles, il a été conçu pour s'arrêter
abruptement en fin de charge.)
Le placer sur le chargeur et le laisser se recharger.
pourra poursuivre toute fraude en matière de garantie dans
toute l’étendue permise par laloi.
gARAnTiE DE REMBOURsEMEnT DE90JOURs
Si l’acheteur n’est pas entièrement satisfait, pour quelque
raison que ce soit, du rendement de l’outil électrique ou
de la cloueuse CRAFTSMAN , celui-ci peut le retourner,
accompagné d’un reçu, dans les 90 jours à compter de la
date d’achat pour obtenir un remboursement intégral, sans
aucunproblème.
AMÉRiQUE lATinE : cette garantie ne s’applique aux
produits vendus en Amérique latine. Pour ceux-ci, veuillez
consulter les informations relatives à la garantie spécifique
présente dans l’emballage, appeler l’entreprise locale ou
consulter le site Web pour les informations relatives à
cettegarantie.
REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs
D’AVERTissEMEnT : si les étiquettes d’avertissement
deviennent illisibles ou sont manquantes, composer le
1-888-331-4569 pour en obtenir le remplacementgratuit.
EsPAñOl
23
Español (traducido de las instrucciones originales)
LangRef_U_NA_U_U-SPA
Fig. A
1
2
3
5
6
7
8
4
Definiciones: Símbolos y palabras de alerta de seguridad
Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones
peligrosas y del riesgo de lesiones corporales o daños materiales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves
omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridad relacionado.
AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a
la propiedad.
ADVERTENCIA: Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento
de las advertencias e instrucciones puede provocar
descargas eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Nunca modifique la herramienta
eléctrica, ni tampoco ninguna de sus piezas. Podría
producir lesiones corporales odaños.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.
si tiene alguna duda o algún comentario sobre ésta u
otra herramienta CRAFTsMAn, llámenos al
número gratuito: 1-888-331-4569.
COMPONENTES
1
Manija
2
Interruptor On/off (Encendido/Apagado)
3
Almohadilla de lijado
4
Puerto de polvo
5
Bolsa de polvo
6
Batería
7
Botón de liberación de batería
8
Emplacement de fixation d’accessoire CRAFTSMAN
EsPAñOl
24
ADVERTENCIAS GENERALES DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y
especificaciones incluidas con esta herramienta
eléctrica. La falla en seguir todas las instrucciones
siguientes puede resultar en descarga eléctrica,
incendio y/o lesiones serias.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA
FUTURAS CONSULTAS
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados
y que se adaptan a los tomacorrientes reducirán el
riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el
exterior, utilice un cable prolongador adecuado
para tal uso. Utilice un cable adecuado para
uso en exteriores a fin de reducir el riesgo de
descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está
haciendo y utilice el sentido común cuando
emplee una herramienta eléctrica. No utilice
una herramienta eléctrica si está cansado o bajo
el efecto de drogas, alcohol o medicamentos.
Un momento de descuido mientras se opera una
herramienta eléctrica puede provocar lesiones
personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía
o paquete de baterías, o antes de levantar
o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la
ropa y los guantes alejados de las piezas en
movimiento. Las ropas holgadas, las joyas o el
cabello largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
de accesorios con fines de recolección y
extracción de polvo, asegúrese de que estén
conectados y que se utilicen correctamente. El
Lijadora de órbita aleatoria 20 V Max* de 127 mm (5")
CMCW220
EsPAñOl
25
uso de dispositivos de recolección de polvo puede
reducir los peligros relacionados con elpolvo.
h ) No permita que la familiaridad obtenida a partir
del uso frecuente de herramientas le permitan
volverse descuidado e ignorar los principios
de seguridad de la herramienta. Una acción
descuidada puede causar lesiones severas en una
fracción de segundo.
4) Uso y Mantenimiento de la
Herramienta Eléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo
que realizará. Si se la utiliza a la velocidad para la
que fue diseñada, la herramienta eléctrica correcta
permite trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de
alimentación y/o retire la batería, o paquete
si es desmontable, de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar
accesorios o almacenar herramientas eléctricas.
Estas medidas de seguridad preventivas reducen
el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta.
Las herramientas eléctricas son peligrosas si son
operadas por usuarios nocapacitados.
e ) Dé mantenimiento a las herramientas eléctricas
y accesorios. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla.
Se producen muchos accidentes a causa de
las herramientas eléctricas que carecen de un
mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
h ) Mantenga las manijas y superficies de sujeción
secas, limpias y libres de aceite y grasa.
Las manijas y superficies de sujeción resbalosas
no permiten el manejo y control seguros de la
herramienta en situaciones inesperadas.
5) Uso y Mantenimiento de la
Herramienta con Baterías
a ) Recargue solamente con el cargador
especificado por el fabricante. Un cargador
adecuado para un tipo de paquete de baterías puede
originar riesgo de incendio si se utiliza con otro
paquete debaterías.
b ) Utilice herramientas eléctricas sólo con paquetes
de baterías específicamente diseñados. El uso de
cualquier otro paquete de baterías puede producir
riesgo de incendio ylesiones.
c ) Cuando no utilice el paquete de baterías,
manténgalo lejos de otros objetos metálicos
como sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños que
puedan realizar una conexión desde un terminal
al otro. Los cortocircuitos en los terminales de la
batería pueden provocar quemaduras oincendio.
d ) En condiciones abusivas, el líquido puede ser
expulsado de la batería. Evite su contacto. Si
entra en contacto accidentalmente, enjuague
con agua. Si el líquido entra en contacto con los
ojos, busque atención médica. El líquido expulsado
de la batería puede provocar irritación oquemaduras.
e ) No use un paquete de batería o herramienta
que estén dañados o modificados. Las baterías
dañadas o modificadas pueden presentar un
comportamiento impredecible que resulte en
incendios, explosión o riesgo de lesiones.“
f ) No exponga un paquete de batería o una
herramienta a fuego o temperatura excesiva. La
exposición a fuego o temperaturas mayores a 129 °C
(265 °F) pueden causar una explosión.“
g ) Siga todas las instrucciones de carga y no
cargue el paquete de batería o la herramienta
fuera del rango de temperatura especificado
en las instrucciones. Cargar inadecuadamente o
en una temperatura fuera del rango de temperatura
especificado puede dañar la batería e incrementar el
riesgo de incendio.
6) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
b ) Nunca dé servicio a paquetes de batería
dañados. El servicio de paquetes de batería sólo
debe ser realizado por el fabricante o proveedores de
servicio autorizados.
EsPAñOl
26
Reglas de Seguridad Adicionales para
Lijadoras de Órbita Aleatoria
Lijado de Pintura a Base de Plomo
NO SE RECOMIENDA lijar pinturas a base de plomo
debido a la dificultad de controlar el polvo contaminado.
La intoxicación por plomo es más peligrosa para niños y
mujeres embarazadas.
Ya que es difícil identificar si una pintura contiene plomo
o no, sin antes hacer un análisis químico, recomendamos
que se tomen las siguientes precauciones al lijar
cualquierpintura:
seguridad Personal
• Ningún niño o mujer embarazada debería entrar al área
de trabajo donde se esté lijando pintura hasta que se
haya terminado de limpiar el área.
• Todas las personas que entren en el área de trabajo
deben usar una mascarilla antipolvo o un respirador.
El filtro debería ser reemplazado a diario o cuando el
usuario tenga dificultades para respirar.
nOTA: Sólo se deberían utilizar aquellas mascarillas
antipolvo adecuadas para trabajar con polvo y gases de
pinturas con plomo. Las mascarillas regulares para pintar no
ofrecen esta protección. Visite su distribuidor de ferretería
local para obtener la mascarilla adecuada (aprobada por
elNIOSH).
• No se debe COMER, BEBER ni FUMAR en el área
de trabajo para evitar ingerir partículas de pintura
contaminada. Los trabajadores se deben lavar y limpiar
ANTES de comer, beber o fumar. No deben dejarse
artículos de comida, bebida o tabaco en el área de
trabajo donde se podría depositar polvo sobre ellos.
seguridad Ambiental
• La pintura debe ser retirada de manera que se reduzca
al mínimo la cantidad de polvo generado.
• Las áreas donde se realiza remoción de pintura
deben estar selladas con láminas de plástico de 4 mm
degrosor.
• El lijado debería hacerse de modo que se reduzcan los
vestigios de polvo de pintura fuera del área de trabajo.
limpieza Y Eliminación de Residuos
• Todas las superficies del área de trabajo deben ser
limpiadas en profundidad y repasadas con aspiradora
todos los días mientras dure el proyecto de lijado.
Las bolsas de filtro de la aspiradora deben cambiarse
confrecuencia.
• Las láminas de protección de plástico deben recogerse
y eliminarse junto con el polvo y cualquier otro residuo.
Deberán colocarse en un recipiente para desechos
sellado y eliminarse de acuerdo con los procedimientos
normales de eliminación de la basura. Durante la
limpieza, se impedirá a niños y mujeres embarazadas el
acceso al área de trabajo.
• Todos los juguetes, muebles lavables y utensilios usados
por niños deberán lavarse a fondo antes de volverlos
a usar.
Instrucción Adicional de Seguridad
ADVERTENCIA: Use SIEMPRE lentes de seguridad.
Los anteojos de diario NO SON lentes de seguridad.
Utilice además una cubrebocas o mascarilla antipolvo
si la operación de corte genera demasiado polvo.
SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:
• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algunas partículas de polvo
generadas al lijar, serrar, esmerilar y taladrar con
herramientas eléctricas, así como al realizar otras
actividades de construcción, contienen químicos que
el Estado de California sabe que pueden producir
cáncer, defectos congénitos u otras afecciones
reproductivas. Ejemplos de estos químicosson:
• plomo de algunas pinturas en base a plomo,
• polvo de sílice proveniente de ladrillos y cemento y
otros productos de albañilería, y
• arsénico y cromo provenientes de madera
tratadaquímicamente.
Su riesgo de exposición a estos químicos varía,
dependiendo de la frecuencia con la cual realiza
usted este tipo de trabajo. Para reducir su exposición
a estas sustancias químicas: trabaje en una zona bien
ventilada y llevando equipos de seguridad aprobados,
como mascarillas antipolvo especialmente diseñadas
para filtrar partículasmicroscópicas.
• Evite el contacto prolongado con polvo generado
por el lijado, aserrado, pulido, taladrado y otras
actividades de construcción. Vista ropas protectoras
y lave las áreas de la piel expuestas con agua y
jabón. Si permite que el polvo se introduzca en la boca u
ojos o quede sobre la piel, puede favorecer la absorción de
productos químicospeligrosos.
ADVERTENCIA: La utilización de esta herramienta
puede generar polvo o dispersarlo, lo que podría
causar daños graves y permanentes al sistema
respiratorio, así como otras lesiones. Siempre use
protección respiratoria aprobada por NIOSH (Instituto
Nacional de Seguridad y Salud en el Trabajo) u OSHA
(Administración de Seguridad y Salud en el Trabajo)
apropiada para la exposición al polvo. Dirija las
partículas en dirección contraria a la cara y elcuerpo.
ADVERTENCIA: Siempre lleve la debida
protección auditiva personal en conformidad
con ANSI S12.6 (S3.19) durante el uso de esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
ATENCIÓN: Cuando no esté en uso, guarde la
herramienta apoyada en un costado sobre una
superficie estable, donde no interrumpa el paso
o provoque una caída. Algunas herramientas se
pueden colocar en posición vertical, pero pueden caer
fácilmente.
EsPAñOl
27
BATERÍAS Y CARGADORES
La batería no viene completamente cargada de fábrica.
Antes de utilizar la batería y el cargador, lea las siguientes
instrucciones de seguridad y luego siga los procedimientos
de carga indicados. Cuando pida baterías de repuesto, no
olvide indicar el número de catálogo y el voltaje.
LEA TODAS LAS INSTRUCCIONES
Instrucciones de Seguridad Importantes
Para Todas las Unidades de Batería
ADVERTENCIA: Lea todas las advertencias de
seguridad, instrucciones y marcas de precaución
para el paquete de la batería, el cargador y
el producto. No seguir las advertencias y las
instrucciones puede provocar una descarga
eléctrica, un incendio y/o lesiones graves.
• No cargue o use la unidad de batería en atmósferas
explosivas, como en presencia de líquidos, gases
o polvos inflamables. Puede que al insertar o sacar la
unidad de batería del cargador se inflamen el polvo o
losgases.
• Cuando el paquete de batería no esté en uso,
manténgalo alejado de otros objetos metálicos,
como sujetadores de papel, monedas, llaves, clavos,
tornillos, u otros objetos pequeños de metal que
puedan hacer una conexión de una terminal a
otra. Conectar en corto circuito las terminales de la
batería puede causar quemaduras o un incendio.
• NUNCA fuerce la unidad de batería para que entre
en el cargador. NO modifique la unidad de batería
en ninguna forma para que entre en un cargador
no compatible, pues puede producir una ruptura en
la unidad de batería y causar lesiones corporales
graves. Consulte la tabla al final de este manual para ver
la compatibilidad entre baterías ycargadores.
• Cargue las unidades de batería sólo en los cargadores
designados porCRAFTSMAN .
• NO salpique con ni sumerja en agua u otroslíquidos.
• No guarde ni use la herramienta y unidad de batería
en lugares donde la temperatura pueda alcanzar
o superar los 40°C (104 °F), tales como cobertizos
o construcciones de metal durante el verano).
Almacene las unidades de batería en lugares frescos y
secos para maximizar su vidaútil.
NOTA: No almacene las unidades de batería en
la herramienta con el interruptor de gatillo en
posición encendida fija. Nunca use cinta adhesiva
para mantener el interruptor de gatillo en
posiciónENCENDIDA.
• No incinere la unidad de batería, aunque esté
completamente dañada o descargada. La unidad
de batería puede explotar si se quema. Cuando se
queman unidades de batería de iones de litio, se producen
gases y materialestóxicos.
• Si el contenido de la batería entra en contacto con la
piel, lave el área de inmediato con agua y un jabón
suave. Si el líquido de la batería entra en contacto con
sus ojos, enjuáguelos con agua y los ojos abiertos por
15 minutos o hasta que cese la irritación. Si se requiere
de asistencia médica, el electrolito de la batería está
compuesto por una mezcla de carbonatos orgánicos
líquidos y sales delitio.
La etiqueta de su herramienta puede incluir los siguientes
símbolos. A continuación se indican los símbolos y
susdefiniciones:
V ......................... voltios
Hz ....................... hertz
min ..................... minutos
or DC ...... direct current
...................... Construcción de
Clase I (tierra)
…/min .............. por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
RPM .................... revoluciones por
minuto
sfpm ................... pies de superficie
por minuto
SPM .................... pasadas por
minuto
A ......................... amperios
W ........................ vatios
or AC ........... corriente alterna
or AC/DC .... corriente alterna
o directa
...................... Construcción de
Clase II (doble
aislamiento)
n
o
....................... velocidad sin carga
n ......................... velocidad nominal
...................... terminal de
conexión a tierra
...................... símbolo de
advertencia de
seguridad
..................... radiación visible
..................... protección
respiratoria
.....................protección ocular
.....................protección auditiva
..................... lea toda la
documentación
../min or ..min
-1
. Revoluciones o
movimientos
alternativos por
minuto
2
.................. corriente alterna
bifásica
2N
............... corriente alterna
bifásica con neutro
3
.................. corriente alterna
trifásica
3N
............... corriente alterna
trifásica con neutro
x
.................. corriente nominal
de enlace de
fusible apropiado
en ampéres
A
............ enlace de fusible
miniatura de
registro de tiempo
donde X es el
símbolo para la
característica de
tiempo/corriente,
como se da en IEC
60127-3
IPXX .................... Símbolo IP
• Los orificios de ventilación suelen cubrir piezas en
movimiento, por lo que también se deben evitar. Las
piezas en movimiento pueden atrapar prendas de vestir
sueltas, joyas o el cabellolargo.
EsPAñOl
28
• El contenido de los elementos abiertos de la batería
puede causar irritación en el tracto respiratorio.
Salga al aire fresco. Si los síntomas persisten, busque
asistenciamédica.
ADVERTENCIA: Peligro de quemaduras. El líquido de
la batería puede ser inflamable si se expone a chispas
ollamas.
ADVERTENCIA: Peligro de incendio. Nunca intente
abrir la unidad de batería por ningún motivo. Si
la caja exterior de la unidad de batería se triza o
daña, no la introduzca en el cargador. No triture,
deje caer o dañe la unidad de batería. No use una
unidad de batería o un cargador que haya sido
golpeado, dejado caer, atropellado o dañado en
cualquier forma (por ejemplo, perforado por un clavo,
golpeado con un martillo, pisado). Lleve sus unidades
de batería dañadas al centro de servicio para que
seanrecicladas.
Recomendaciones de Almacenamiento
1. El mejor lugar de almacenamiento es uno que sea fresco
y seco, lejos de la luz solar directa y del exceso de calor
o frío.
2. Para resultados óptimos durante tiempos prolongados
de almacenamiento, se recomienda almacenar la
unidad de batería completamente cargada en un lugar
fresco y seco fuera del cargador.
nOTA: Las unidades de batería no deberían almacenarse
completamente descargadas. La unidad de batería deberá
recargarse antes de ser usada.
El sello RBRC®
El sello RBRC® (Rechargeable Battery
Recycling Corporation) en las baterías
(ounidades de batería) de níquel cadmio,
níquel e hidruro metálico o de iones de
litio indica que el costo de reciclaje de
estas baterías (o unidades de batería) al llegar al final de
su vida de servicio ya ha sido pagado por CRAFTSMAN.
En algunas áreas, es ilegal depositar baterías de níquel
cadmio, níquel e hidruro metálico o de iones de litio
gastadas en la basura o la corriente de residuos sólidos
urbanos; el programa Call 2 Recycle® proporciona una
alternativaecológica.
Call 2 Recycle, Inc., en cooperación con CRAFTSMAN y
otros usuarios de baterías, han establecido programas en
los Estados Unidos y Canadá para facilitar la recolección
de baterías de níquel cadmio, níquel e hidruro metálico
o de iones de litio gastadas. Al llevar sus baterías de
níquel cadmio, níquel e hidruro metálico y de iones de
litio gastadas a un centro de servicio autorizado por
CRAFTSMAN o al minorista local para que sean recicladas,
ayuda a proteger el medio ambiente y a conservar recursos
naturales. También puede comunicarse con el centro de
reciclaje de su localidad para mayor información sobre
dónde llevar sus bateríasgastadas.
RBRC® es una marca comercial registrada de Call 2
Recycle,Inc.
Instrucciones Importantes de Seguridad
Para Todos los Cargadores de Baterías
ADVERTENCIA: Lea todas las advertencias de
seguridad, instrucciones y marcas de precaución
para el paquete de la batería, el cargador y
el producto. No seguir las advertencias y las
instrucciones puede provocar una descarga
eléctrica, un incendio y/o lesiones graves.
• NO intente cargar el paquete de batería con ningún
cargador diferente a un cargador CRAFTSMAN. El
cargador y el paquete de batería CRAFTSMAN están
diseñados específicamente para funcionar juntos.
• Estos cargadores no fueron diseñados para ser
utilizados para más que cargar las baterías
recargables CRAFTSMAN. Cualquier otro uso puede
producir riesgo de incendios, descargas eléctricas
oelectrocución.
• No exponga el cargador a la lluvia o a lanieve.
• Tire del enchufe y no del cable cuando desconecte el
cargador. De esta forma se reduce el riesgo de daño al
enchufe ycable.
• Asegúrese de que el cable no sea ubicado de
manera que podría ser pisado, causar que alguien
tropiece con él o ser expuesto a otro tipo de daños
ydesgastes.
• No use un alargador a menos que sea
absolutamente necesario. El uso de un alargador
incorrecto podría producir riesgo de incendios, descargas
eléctricas oelectrocución.
• Cuando opere un cargador al exterior, hágalo
siempre en un lugar seco y use un alargador
apropiado para uso al exterior. El uso de un alargador
apropiado para uso al exterior reduce el riesgo de
descargaeléctrica.
Transporte
ADVERTENCIA: Peligro de incendio. No guarde
o transporte la batería de forma que los
terminarles expuestos de la misma puedan estar
en contacto con objetos metálicos. Por ejemplo,
no ponga la batería en delantales, bolsillos, cajas de
herramientas, estuches de productos, cajones, etc.,
junto con clavos, tornillos, y llaves, etc. sueltos. El
transporte de baterías puede causar incendios
si sus terminales inadvertidamente entran en
contacto con materiales conductores como
llaves, monedas, herramientas manuales y
otros por el estilo. El Reglamento sobre Materiales
Peligrosos (HMR) del Departamento de Transporte de
EE.UU. prohíbe transportar baterías comercialmente
o en aviones en el equipaje de mano A MENOS que
estén debidamente protegidas contra cortocircuitos.
Por lo tanto, cuando transporte baterías individuales,
asegúrese de que sus terminales estén protegidos
y debidamente aislados de los materiales que
pudieran entrar en contacto con ellos y provocar
uncortocircuito.
EsPAñOl
29
• Los hilos del alargador deben ser de un calibre
apropiado (AWG o American Wire Gauge) para
su seguridad. Mientras menor sea el calibre del hilo,
mayor la capacidad del cable. Es decir, un hilo calibre
16 tiene mayor capacidad que uno de 18. Un cable de
un calibre insuficiente causará una caída en la tensión
de la línea dando por resultado una pérdida de energía
y sobrecalentamiento. Cuando se utilice más de un
alargador para completar el largo total, asegúrese que
los hilos de cada alargador tengan el calibre mínimo.
La tabla siguiente muestra el tamaño correcto a utilizar,
dependiendo de la longitud del cable y del amperaje
nominal de la placa de identificación. Si tiene dudas sobre
cuál calibre usar, use un calibre mayor. Cuanto menor sea
el número del calibre, más resistente será elcable.
Calibre mínimo de conjuntos de cables
Voltios
longitud total del cable en pies
(metros)
120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Amperaje
nominal
AWg
Más de no
Más de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado
• No coloque ningún objeto encima del cargador
ni coloque a este sobre una superficie blanda
que pudiera bloquear las ranuras de ventilación
y resultar en un calor interno excesivo. Coloque
el cargador en un lugar alejado de cualquier fuente
de calor. El cargador se ventila a través de las ranuras
que se encuentran en la parte superior e inferior de la
cajaprotectora.
• No opere el cargador si su cable o enchufe
estándañados–reemplácelos de inmediato.
• No opere el cargador si ha recibido un golpe agudo,
si se ha caído o si ha sido dañado de alguna otra
forma. Llévelo a un centro de servicioautorizado.
• No desarme el cargador; llévelo a un centro de
servicio autorizado cuando deba ser reparado. Si es
reensamblado incorrectamente, puede causar descargas
eléctricas, electrocución oincendios.
• Desenchufe el cargador antes de intentar limpiarlo.
Esto reducirá el riesgo de descargas eléctricas. El
retirar el paquete de baterías no reducirá esteriesgo.
• NUNCA intente conectar 2 cargadores entresí.
• El cargador está diseñado para operar con una
corriente eléctrica estándar residencial de 120 V. No
intente usarlo con ningún otro voltaje. Esto no aplica
al cargadorvehicular.
ADVERTENCIA: Peligro de descarga eléctrica. No
permita que ningún líquido se introduzca en el
cargador. Puede producir descargas eléctricas.
ADVERTENCIA: Peligro de quemaduras. No sumerja
la unidad de batería en líquido de ningún tipo ni
permita que se introduzca ningún tipo de líquido a
la unidad de batería. Nunca intente abrir la unidad
de batería por ningún motivo. Si la caja plástica de la
unidad de batería se triza o rompe, llévela a un centro
de servicio para su reciclaje.
ATENCIÓN: Peligro de quemaduras. Para reducir el
riesgo de lesiones, sólo cargue unidades de batería
recargables marca Otros tipos de batería podrían
sobrecalentarse y reventar lo que podría resultar en
lesiones corporales y daños a supropiedad.
ATENCIÓN: Bajo ciertas condiciones, cuando el
cargador está enchufado a una toma de corriente,
el cargador puede hacer cortocircuito si entra en
contacto con algún material ajeno. Los materiales
ajenos de naturaleza conductora, como el polvo de
esmerilado, las placas de metal, la lana de acero, el
papel de aluminio y otros, o cualquier acumulación
de partículas metálicas deberían mantenerse alejados
de las cavidades del cargador. Desenchufe siempre
el cargador cuando no haya una unidad de batería
en su cavidad. Desenchufe el cargador antes de
intentarlimpiarlo.
Carga de la Batería
nOTA: Para garantizar el máximo desempeño y la vida
útil de los paquetes de baterías de iones de litio, cargue la
batería por completo antes del primer uso.
1. Conecte el cargador en un tomacorriente apropiado
antes de insertar el paquete de batería.
2. Conecte el cargador y el paquete de baterías,
asegurándose que la batería esté completamente
asentada. La luz (carga) parpadeará continuamente
indicando que el proceso de carga ha comenzado.
3. La terminación de la carga se indicará por la luz que
permanece encendida continuamente. El paquete de
batería está completamente cargado y se puede retirar y
usar en este momento o dejarse en el cargador.
nOTA: Para retirar el paquete de la batería, algunos
cargadores requieren que se presione el botón de liberación
del paquete de batería.
Indicators
Unidad en Proceso de Carga
Unidad Cargada
Restraso por Unidad Caliente/
Fría
Un cargador no cargará una batería defectuosa. El cargador
que se niega a encenderse podría indicar un problema con
el cargador.
nOTA: Si el cargador no quiere encender, lleve el cargador y
el paquete de batería para que los prueben en un centro de
servicio autorizado.
Retraso por Batería Caliente/Fría
Cuando el cargador detecta que una batería está demasiado
caliente o demasiado fría, inicia automáticamente un
Retraso por batería caliente/fría y suspende la carga hasta
EsPAñOl
30
que la batería alcanza una temperatura adecuada. En ese
momento, el cargador inicia automáticamente el modo
de carga de la batería. Esta función garantiza la máxima
duración de la batería.
Una batería fría puede cargar más lentamente que una
batería caliente.
Notas Importantes Sobre la Carga
1. Se puede obtener una mayor duración y un mejor
rendimiento si la unidad de batería se carga a una
temperatura ambiente de 18 °C– 24 °C (65 °F– 75 °F).
NO cargue cuando el paquete de batería esté debajo de
+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es
importante y evitará causar daños graves a la batería.
2. Puede que el cargador y la unidad de batería se
calienten ligeramente durante el proceso de carga.
Esto es normal y no representa ningún problema. Para
facilitar el enfriamiento de la unidad de batería después
del uso, evite colocar el cargador o la unidad de batería
en un lugar cálido, como un cobertizo metálico o un
remolque sin aislamiento térmico.
3. Si la unidad de batería no se carga correctamente:
a. Verifique el funcionamiento de la toma enchufando
una lámpara u otro aparato;
b. Revise que la toma de corriente no esté conectada a
un interruptor de luz que corte la corriente cuando
se corte la luz;
c. Mueva el cargador y la unidad de batería a
un lugar donde la temperatura ambiental sea
aproximadamente 18 °C– 24 °C (65 °F– 75 °F);
d. Si el problema de carga continúa, lleve la
herramienta, unidad de batería y el cargador a su
centro de servicio local.
4. La unidad de batería debería ser recargada cuando
no sea capaz de producir suficiente potencia para
trabajos que eran fácilmente realizados antes. NO
CONTINÚE usándola bajo estas circunstancias. Siga el
procedimiento de carga. También puede cargar una
unidad de batería que haya sido usada parcialmente
cuando lo desee, sin dañarla.
5. Los materiales ajenos conductores por naturaleza, tales
como, pero sin limitarse a, el polvo del esmerilado, las
virutas metálicas, la lana de acero, el papel de aluminio o
cualquier acumulación de partículas metálicas deberían
mantenerse alejados de las cavidades del cargador.
Desenchufe siempre el cargador de la toma de corriente
cuando no haya una unidad de batería en su cavidad.
Desenchufe el cargador antes de intentar limpiarlo.
6. No congele ni sumerja el cargador en agua o cualquier
otro líquido.
Instrucciones de Limpieza del Cargador
ADVERTENCIA: Riesgo de descarga eléctrica.
Desconecte el cargador del tomacorriente de CA
antes de limpiarlo. Para limpiar la suciedad y
grasa del exterior del cargador puede usarse un
paño o cepillo suave no metálico. No use agua ni
solucioneslimpiadoras.
Montaje en la Pared
Estos cargadores están diseñados para montarse en la
pared o colocarse en posición vertical sobre una mesa o
superficie de trabajo. Si lo monta en la pared, coloque el
cargador al alcance de una toma de corriente eléctrica y
alejado de las esquinas u otras obstrucciones que puedan
impedir el flujo de aire. Utilice la parte de atrás del cargador
como plantilla para la ubicación de los tornillos de montaje
en la pared. Monte el cargador firmemente utilizando
tornillos para muro seco (comprados por separado) de un
mínimo de 25,4 mm (1") de largo, con una cabeza de un
diámetro de 7-9 mm (0,28–0,35"), atornillados en madera
hasta una profundidad óptima dejando el tornillo expuesto
aproximadamente 5,5 mm (7/32"). Alinee las ranuras en
la parte trasera del cargador con los tornillos expuestos e
introdúzcalos totalmente en las ranuras.
Versatrack™
Los cargadores CRAFTSMAN pueden montarse en la
pared con VersaTrack™ Trackwall de CRAFTSMAN. Los
ganchos y accesorios se venden por separado. Consulte
la hoja de accesorios VersaTrack™ Trackwall para obtener
másinformación.
GUARDE ESTAS INSTRUCCIONES PARA
FUTURAS CONSULTAS
COMPONENTES (Fig. A)
Uso Debido
Su lijadora de órbita aleatoria ha sido diseñada para
lijar madera, metal, plástico y superficies pintadas. Este
producto está diseñado para uso doméstico por el
consumidorúnicamente.
nO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
nO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Conexión de Discos de Lijado de Gancho y
Lazo (Fig. B)
Su lijadora está diseñada para usar discos de lijado de
127mm (5”) con el patrón de extracción de polvo de 8
orificios. Los discos de lijado se conectan con gancho y lazo.
1. Para conectar el disco de lijado
9
, céntrelo
cuidadosamente sobre la almohadilla de lijado
3
asegurando que los orificios en el disco se alineen con los
orificios en la almohadilla y presione el disco firmemente
en su lugar.
EsPAñOl
31
2. El disco de lijado de sistema de sujeción de gancho y lazo
se puede retirar fácilmente simplemente jalándola. Si puede
reutilizar conforme se desee.
Fig. B
9
3
Recolección de Polvo (Fig. C, D)
ADVERTENCIA: El polvo de lijado recolectado
de los recubrimientos de la superficie de lijado
(poliuretano, aceite de linaza, etc.) se pueden
encender en la bolsa de aire de la lijadora
o en otro lugar y causar un incendio. Para
reducir el riesgo, vacíe la bolsa frecuentemente y
siga estrictamente el manual de la lijadora y las
instrucciones del fabricante del recubrimiento.
• La bolsa de polvo
5
se debe vaciar después de cada 10
minutos de lijado.
• Para sujetar la bolsa de polvo a la lijadora, alinee las
ranuras
10
en el collar de la bolsa de polvo lateral
11
con los seguros de la bolsa de polvo
12
en el puerto
de polvo
4
.
• Deslice la bolsa de polvo
5
sobre el puerto de polvo y
gire la bolsa de polvo en sentido de las manecillas del
reloj para asegurarla en su lugar.
• Para retirar, gire la bolsa de polvo
5
en sentido
contrario a las manecillas del reloj y deslice la bolsa de
polvo hacia afuera.
• Para vaciar la bolsa de polvo, retírela de puerto de polvo
y retire los desechos de lijado en un receptáculo de
basura apropiado.
Fig. C
10
11
12
5
4
OPERATION
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Cómo Instalar y Retirar la Unidad de
Batería (Fig. E)
nOTA: Para mejores resultados, verifique que su unidad de
batería esté completamentecargada.
Para instalar la unidad de batería
6
en el mango de la
herramienta, alinee la unidad de batería con los rieles en
el interior del mango de la herramienta y deslícela en el
mango hasta que la unidad de batería quede firmemente
insertada en la herramienta; verifique que ésta no se
salgasola.
Para retirar la unidad de batería de la herramienta, presione
el botón de liberación
7
y tire firmemente de la de batería
para sacarla del mango de la herramienta. Insértela en el
cargador tal como se describe en la sección del cargador de
estemanual.
Fig. E
6
7
Fig. D
EsPAñOl
32
Posición Adecuada de las Manos (Fig. F)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga SIEMPRE las manos en una posición
adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete SIEMPRE bien en caso de que haya una
reacción repentina.
La posición de mano adecuada requiere una mano en la
manija principal
1
como se muestra en la Figura F.
Fig. F
1
Interruptor On/Off (Encendido/Apagado)
(Fig. A)
• Para encender la herramienta, presione el interruptor
on/off (encendido/apagado)
2
en la posición “I”.
• Para apagar la herramienta, presione el interruptor
on/off
2
en la posición ”O”.
Operación de la Lijadora
ADVERTENCIA: Deje que la herramienta funcione
a su propio ritmo. No sobrecargue.
Sujete la lijadora y enciéndala. Muévala en pasadas largas
de barrido a lo largo de la superficie, dejándola que realice
el trabajo. Presionar sobre la herramienta mientras lija en
realidad reduce la velocidad de remoción y produce un
acabado de calidad inferior.
Revise su trabajo a menudo. Esta lijadora es capaz de retirar
material rápidamente.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
retire el paquete de baterías antes de realizar
ajustes o de retirar/instalar dispositivos
o accesorios. Un arranque accidental podría
causarlesiones.
Accesorios
ADVERTENCIA: Debido a que no se han probado con
este producto otros accesorios que no sean los que
ofrece CRAFTSMAN , el uso de dichos accesorios con
esta herramienta podría ser peligroso. Para reducir
el riesgo de lesiones, con este producto deben usarse
sólo los accesorios recomendados por CRAFTSMAN .
Los accesorios que se recomiendan para utilizar con la
herramienta están disponibles a un costo adicional en
su distribuidor local o en un centro de mantenimiento
autorizado. Si necesita ayuda para localizar algún accesorio,
póngase en contacto con Craftsman. Tool Co., 701 East
Joppa Road, Towson, MD 21286, llame al 1-888-331-4569
o visite nuestro sitio web: www.craftsman.com/registration.
Versatrack™ (Fig. G)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y retire el paquete
de batería antes de realizar cualquier ajuste
o retirar/instalar conexiones o accesorios.
Una activación de arranque accidental puede
causarlesiones.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, no use un gancho para colgar
Versatrack o Trackwall de Versatrack™ dañados.
Un gancho para colgar Versatrack™ o Trackwall
de Versatrack™ dañados no soportarán el peso de
laherramienta.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, asegúrese que el tornillo que sujeta
el accesorio esté apretado firmemente.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, NO suspenda la herramienta
por encima ni cuelgue objetos del gancho. SÓLO
suspenda la herramienta en el Trackwall de
Versatrack™ con el gancho para colgar Versatrack™ .
ADVERTENCIA: Asegúrese que el peso de la
herramienta no exceda el peso máximo nominal para
el gancho Versatrack™ seleccionado.
ADVERTENCIA: Cuando cuelgue objetos en la
pared Versatrack™, espacie adecuadamente las
herramientas para no exceder 35 kg (75 lbs) por
pielineal.
iMPORTAnTE: Cuando conecte el gancho para colgar
Versatrack, sólo use el tornillo incluido. Asegúrese de
apretar bien el tornillo. Los accesorios Versatrack™ montan
herramientas compatibles con seguridad al sistema
Trackwall de Versatrack™.
1. Apague la herramienta, retire los accesorios y retire el
paquete de batería.
ATENCIÓN: Cualquier producto con dientes de corte
expuestos debe tenerlos cubiertos de forma segura si
va a estar en el Trackwall.
2. Conecte el gancho de colgar
13
13
alaherramienta.
a. Coloque el gancho de colgar Versatrack ™ en la
ubicación de montaje en la base de la herramienta.
No use ningún otro tornillo
14
para esto.
Versatrack Variables
1ST_Figure 1ST_Callout 2ND_Callout
G 13 14
EsPAñOl
33
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada
ANSIZ87.1 al realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos
químicos pueden debilitar los materiales plásticos
utilizados en estas piezas. Utilice un paño humedecido
sólo con agua y jabón neutro. Nunca permita que
penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Reparaciones
El Cargador y las unidades de batería no pueden
serreparados. El cargador y la unidad de batería no
contienen piezas reparables.
ADVERTENCIA: Para asegurar la SEGURIDAD y la
CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección
y el cambio de las escobillas, cuando proceda) deben
ser realizados en un centro de mantenimiento en la
fábrica CRAFTSMAN u en un centro de mantenimiento
autorizado CRAFTSMAN. Utilice siempre piezas de
repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de servicio más cercano
14
13
Fig. G
b. Use un destornillador para asegurar el gancho de
colgar con el tornillo provisto.
nOTA: Los accesorios Versatrack™ para uso con su
herramienta están disponibles por un costo adicional a
partir de su distribuidor local o centro de servicio autorizado.
Si necesita ayuda para encontrar cualquier accesorio,
comuníquese con CRAFTSMAN, llame al 1-888-331-4569.
CUliACAn, sin
Blvd. Emiliano Zapata 5400-1 Poniente Col.
San Rafael
(667) 717 89 99
gUADAlAJARA, JAl
Av. La Paz #1779 - Col. Americana Sector
Juárez
(33) 3825 6978
MEXiCO, D.F.
Eje Central Lázaro Cárdenas No. 18 - Local
D, Col. Obrera
(55) 5588 9377
MERiDA, YUC
Calle 63 #459-A - Col. Centro (999) 928 5038
MOnTERREY, n.l.
Av. Francisco I. Madero 831 Poniente - Col.
Centro
(818) 375 23 13
PUEBlA, PUE
17 Norte #205 - Col. Centro (222) 246 3714
QUERETARO, QRO
Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14
sAn lUis POTOsi, slP
Av. Universidad 1525 - Col. San Luis (444) 814 2383
TORREOn, COAh
Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265
VERACRUZ, VER
Prolongación Díaz Mirón #4280 - Col.
Remes
(229) 921 7016
VillAhERMOsA, TAB
Constitución 516-A - Col. Centro (993) 312 5111
PARA OTRAslOCAliDADEs:
si se encuentra en México, por favor llame al
(55) 5326 7100
si se encuentra en U.s., por favor llame al
1-888-331-4569
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto: __________________________
Mod./Cat.: ___________________________________
Marca: _____________________________________
Núm. deserie: ________________________________
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega delproducto:
___________________________________________
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
___________________________________________
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye
la reparación o reposición del producto y/o componentes
EsPAñOl
34
Registro en línea
Gracias por su compra. Registre su producto ahorapara:
• sERViCiO En gARAnTÍA: Si completa esta tarjeta,
podrá obtener un servicio en garantía más eficiente, en
caso de que exista un problema con suproducto.
• COnFiRMATCiÓn DE PROPiEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá
como comprobante decompra.
• PARA sU sEgURiDAD: Si registra el producto,
podremos comunicarnos con usted en el caso
improbable que se deba enviar una notificación de
seguridad conforme a la Federal Consumer Safety
Act (Ley Federal de Seguridad de Productos para
elConsumidor).
Registro en línea en www.craftsman.com/registration.
Garantía Limitada por Tres Años
CRAFTSMAN reparará o reemplazará, sin cargo, cualquier
defecto debido a materiales o mano de obra defectuosos
por tres años desde la fecha de compra (dos años para las
baterías). Esta garantía no cubre falla de partes debido al
desgaste normal o abuso de la herramienta. Para detalles
adicionales de la cobertura de la garantía e información
de reparación de garantía, visite www.craftsman.com
o llame al 1-888-331-4569. Esta garantía no se aplica a
accesorios o daño causado cuando otros hayan realizado
o intentado reparaciones. ESTA GARANTÍA LIMITADA SE
OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA
GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD
PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS
LOS DAÑOS INCIDENTALES O EN CONSECUENCIA. Algunos
estados no permiten limitaciones sobre la duración de
una garantía implícita o la exclusión o limitación de
daños incidentales o en consecuencia, por lo que estas
limitaciones pueden no aplicarse en su caso. Esta garantía
le da derechos legales específicos y puede tener otros
derechos que varían en ciertos estados o provincias..
sin cargo alguno para el cliente, incluyendo mano de obra,
así como los gastos de transportación razonablemente
erogados derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado
por personas distintas a las enlistadas al final de
estecertificado.
2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn CRAFTsMAn
CMCB201, CMCB2011
3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE
AliMEnTACiÓn CRAFTsMAn
CMCB202, CMCB204
nOTA: La garantía del producto quedará nula si la
unidad de batería ha sido alterada de cualquier manera.
CRAFTSMAN no es responsable de ninguna lesión causada
por alteraciones y podría iniciar un procedimiento judicial
por fraude de garantía hasta el máximo grado permisible
por laley.
gARAnTÍA DE REEMBOlsO DE sU DinERO
POR 90 DÍAs
Si no está completamente satisfecho con el desempeño
de su máquina herramienta o clavadora CRAFTSMAN,
cualquiera sea el motivo, podrá devolverlo hasta 90 días de
la fecha de compra con su recibo y obtener el reembolso
completo de su dinero – sin necesidad de responder a
ningunapregunta.
AMÉRiCA lATinA: Esta garantía no se aplica a los
productos que se venden en América Latina. Para los
productos que se venden en América Latina, debe consultar
la información de la garantía específica del país que viene
en el empaque, llamar a la compañía local o visitar el sitio
Web a fin de obtener esainformación.
REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE
ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven
ilegibles o faltan, llame al 1-888-331-4569 para que se le
reemplacengratuitamente.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Solamente para propósito deMéxico:
Importado por: Craftsman. Tool Co. S.A. de C.V.
Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9
Colonia La Fe, Santa Fé
Código Postal : 01210
Delegación Alvaro Obregón
México D.F.
Tel. (52) 555-326-7100
R.F.C.: BDE810626-1W7
EsPAñOl
35
GUÍA DE SOLUCIÓN DE PROBLEMAS
PROBlEMA CAUsA POsiBlE sOlUCiÓn POsiBlE
La unidad no se pone en marcha. La batería no está
instalada adecuadamente
Verifique la instalación de la batería
La batería no está cargada. Verifique los requisitos de carga de la batería.
Los componentes internos están
demasiado calientes.
Deje que la herramienta se enfríe.
Las escobillas están desgastadas. Lleve las escobillas a un centro de servicio autorizado CRAFTSMAN para
que sean reemplazadas.
La batería no se carga. La batería no está insertada en
el cargador.
Inserte la batería en el cargador hasta que el LED se ilumine.
El cargador no está enchufado. Enchufe el cargador a una toma de corriente que funcione bien. Consulte
Notas importantes sobre la carga para obtener más detalles.
La temperatura ambiental es demasiado
caliente o demasiado fría.
Mueva el cargador y el paquete de batería a una temperatura ambiente
mayor a 45 °C (40 °F) o menor a 40 °F (+140 °C).
La unidad se apaga abruptamente. La batería ha alcanzado su límite
térmico máximo.
Deje que se enfríe la batería.
Sin carga. (Para maximizar la vida útil de
la batería, la unidad está diseñada para
apagarse abruptamente cuando se ha
agotado la carga).
Póngala en el cargador y deje que se cargue.
CRAFTSMAN, 701 East Joppa Road, Towson, MD 21286
Copyright © 2018
08/18 Part No. N638228
* Maximum initial battery voltage (measured without a workload) is 20 volts. Nominal voltage is 18.
* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 volts. La tension nominale est de 18.
* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 voltios. El voltaje nominal es de 18.
CRAFTSMAN BATTERY AND CHARGER SYSTEMS
Chargers . Chargeurs .
Cargadores de baterías
Battery
Cat #
Output
Voltage
Charger
CMCB100 CMCB102 CMCB104
CMCB201 20 C C C
CMCB2011 20 C C C
CMCB202 20 C C C
CMCB204 20 C C C
“C” Indicates that the battery pack is compatible with that specific charger. Read the instruction manual for more
specificinformation.
“C” indique que le bloc-piles est compatible avec ce chargeur. Lire le manuel d’utilisation pour obtenir des renseignements
plus précis.
Una “C” indica que el paquete de baterías es compatible con ese determinado cargador. Lea el manual de instrucciones para
obtener información más precisa.
