Electrolux EI30HI55KSB range hood User Manual

Installation, Use & Care Guide

30"(76.2 cm)_ 36"(91.4 cm) and 48"(121.92 cm) Hood insert

Guide d'installation, utilisation

et d'entretien

30"(76.2 cm)_ 36"(91.4 cm) et 48"(121.92 cm) Doublure de Hotte

Guia de Instalacibn, Use y Cuidado

Campana de linea de 30"(76.2 cm), 36"(91.4 cm) y 48"(121.92 cm)

LI30FA Ed. 08/11

Finding Information

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Please read and save this guide

Thank you for choosing Electrolux, the new premium brand in home appliances. This Use & Care Guide is

part of our commitment to customer satisfaction and product quality throughout the service life of your new

appliance.

We view your purchase as the beginning of a relationship. To ensure our ability to continue serving you,

please use this page to record important product information.

Keep a record for quick reference

Purchase date

Model number

Serial number (see picture for location)

For toll-free telephone support in the U.S. and Canada:

US.: 1.800.944.9044 / Canada: 1.800.265.8352

For online support and Internet product information visit http://www.electroluxappliances.com

Table of contents

Important Safety Instructions ................................ 3

List of materials ......................................................... 4

Electrical requirements ........................................... 5

Location requirements ........................................... 6

Product dimensions .................................................6

Venting Requirements ...............................................7

Venting method& .......................................................................7

Install Hood Insert Internal

Blower Motor. .............................................................8

Remote Blower Motor Installation

into Hood Insert ......................................................... 10

Prepare the location ..................................................12

Install Hood Insert into Hood Cabinet ....................13

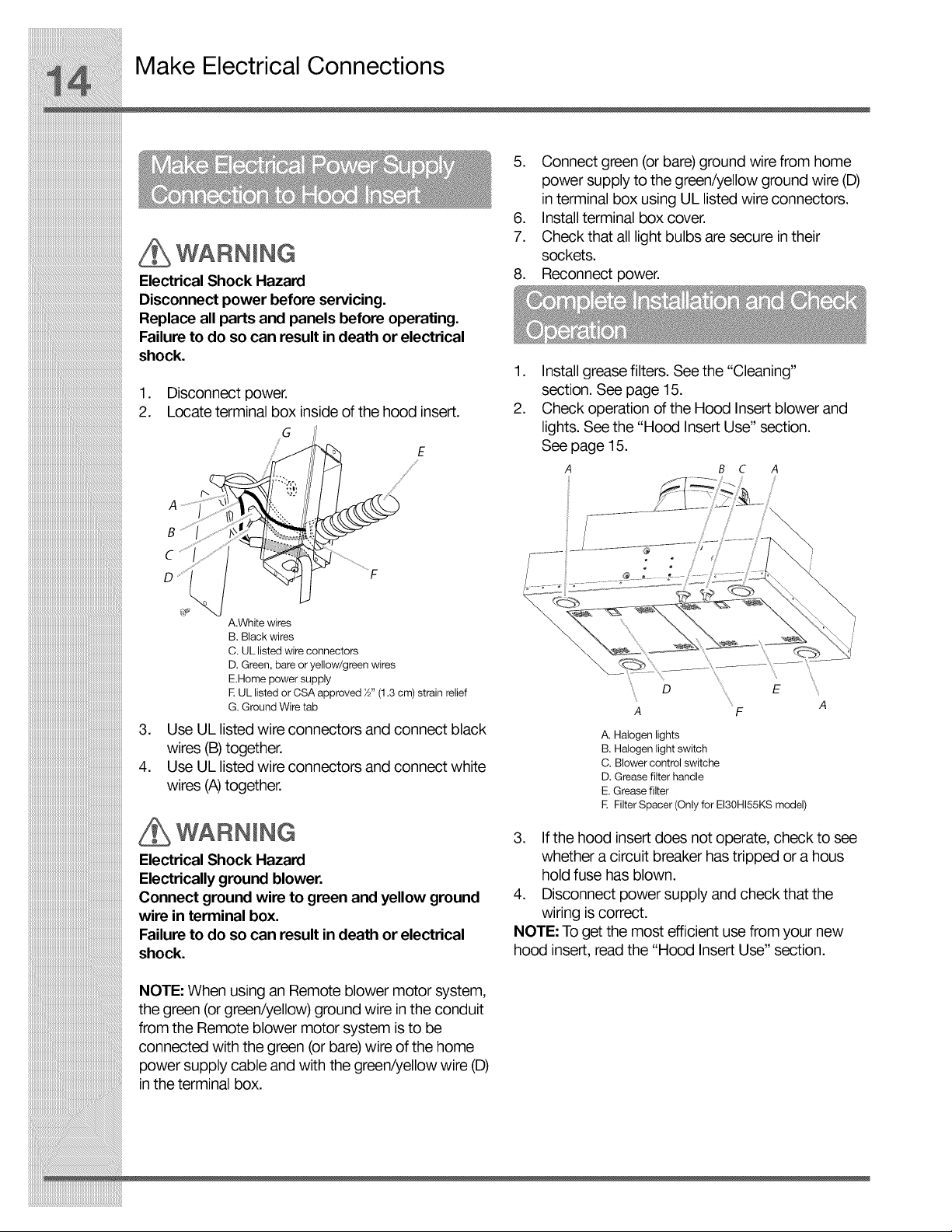

Make Electrical Power Supply

Connection to Hood Insert .......................................14

Complete Installation and Check Operation ........ 14

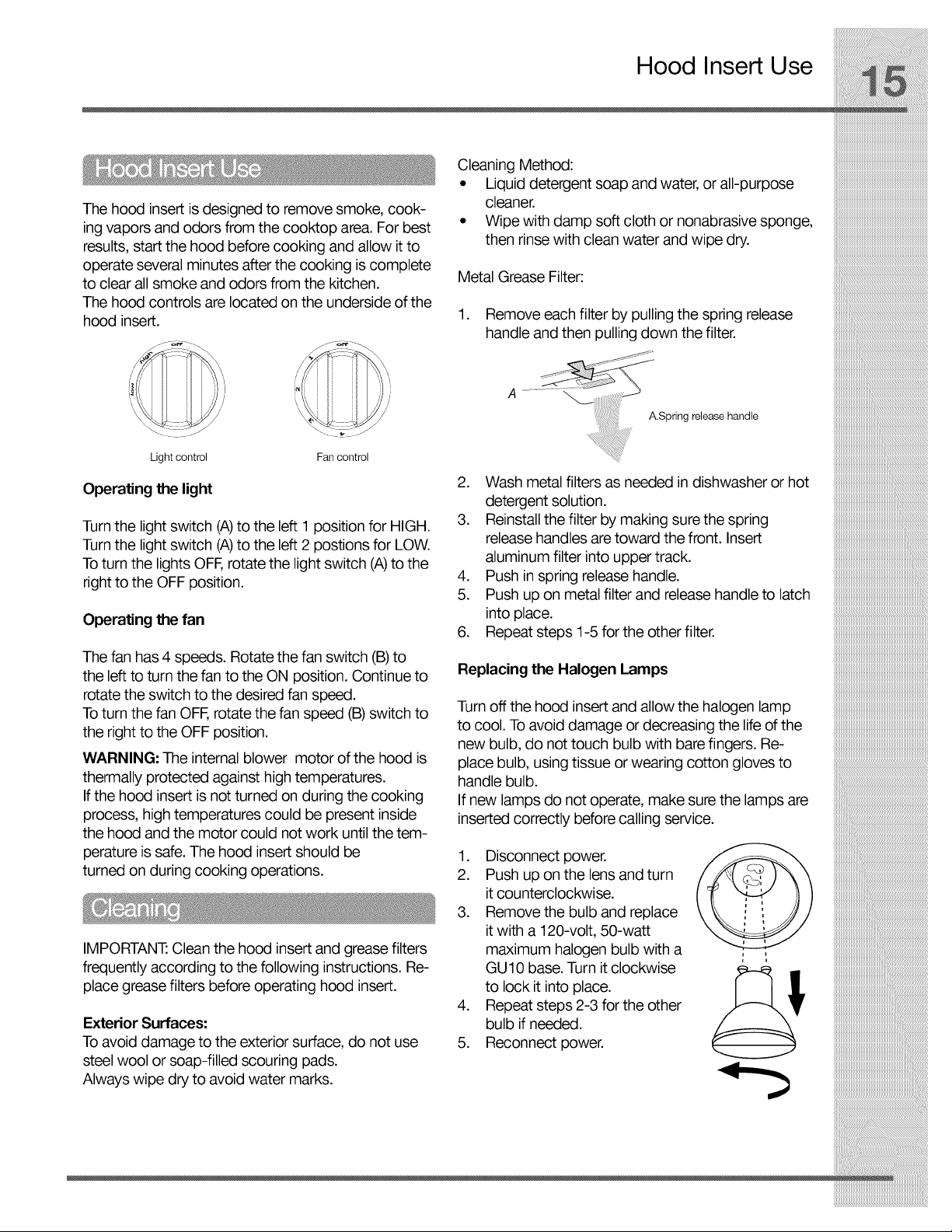

Hood Insert Use.........................................................15

Cleaning .......................................................................15

Warranty Information ................................................16

Important Safety Instructions

Impo ant Safety Instructions

Read all instruclions before using this

appliance.

Save lhese instruclions for future

references

Approved for residenlial appliances

For residential use only

Do not attempt to install or operate your appliance

until you have read the safety precautions in this

manual. Safety items throughout this manual are

labeled with a WARNING or CAUTION based on the

risk type.

WARNING

This symbol alerts you to

situations that may cause

serious body harm, death

or property damage.

This symbol alerts you to

situations that may cause

bodily injury or property

damage.

PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.

INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.

IMPORTANT: Save these Instructions for the Local Electrical Inspector's use.

INSTALLER: Please leave these Instructions with this unit for the owner.

OWNER: Please retain these instructions for future reference.

Safety Warning: Turn off power circuit at service panel and lock out panel, before wiring this appliance.

Requirement: 120 V AC, 60 Hz. 15 or 20 A Branch Circuit

,m0ortantsafety,nstructions

ilililililililililililililililililililililililililililililililililililililililiREAD AND SAVE THESE INSTRUCTIONS

CAUTION

FOR GENERAL VENTILATING USE ONLY. DO NOT USE

TO EXHAUST HAZARDOUS OR EXPLOSIVE

MATERIALS OR VAPORS.

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,

OR INJURY TO PERSONS, OBSERVE THE

FOLLOWING:

A. Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer

B. Before servicing or cleaning the unit, switch power off

at service panel and lock service panel disconnecting

means to prevent power from being switched on

accidentally. When the service disconnecting means

cannot be locked, securely fasten a prominent warning

device, such as a tag, to the service panel.

C. Installation Work and Electrical Wiring Must Be Done By

Qualified Person(s) In Accordance With all Aplicable

Codes & Standards, Including Fire-rated Construction.

D. Sufficient air is needed for proper combustion and ex

hausting of gases through the flue (Chimney) of fuel

burning equipment to prevent back- drafting. Follow

the heating equipment manufacturers guideline

and safety standards such as those published by

the National Fire Protection Association (NFPA),

the American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), and the local code

authorities.

E. When cutting or drilling into wall or ceiling, do not

damage electrical wiring and other hidden utilities.

F. Ducted systems must always be vented to the

outdoors.

To reduce risk of fire and to properly exhaust air, be sure to

duct air outside - do not vent exhaust air into spaces within

walls, ceilings, attics, crawl spaces, or garages.

TO REDUCETHE RISK OF FIRE, USE ONLY METAL

DUCT WORK.

Installthis hood insertin accordancewith all requirements

specified.

TO REDUCE THE RISK OF A RANGE TOP GREASE

FIRE.

a) Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that

may ignite. Heat oils slowly on low or medium settings.

b) Always turn hood ON when cooking at high heat or

when flambeing food (I.e. Crepes Suzette, Cherries

Jubilee, Peppercorn Beef Flambe').

c) Clean ventilating fans frequently. Grease should not

be allowed to accumulate on fan or filter.

d) Use proper pan size. Always use cookware appropriate

for the size of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS, IN

THE EVENT OF A RANGE TOP GREASE FIRE,

OBSERVE THE FOLLOWING:

a) SMOTHER FLAMES with a close- fitting lid, cookie

sheet, or other metal tray, then turn off the gas burner

or the electric element. BE CAREFUL TO PREVENT

BURNS. If the flames do not go out immediately,

EVACUATEAND CALL THE FIRE DEPARTMENT.

b) NEVER PICK UP A FLAMING PAN - you may be

burned.

c) DO NOT USE WATER, including wet dishcloths or

towels - a violent steam explosion will result.

d) Use an extinguisher ONLY if:

1) You know you have a class ABC extinguisher,

and you already know how to operate it.

2) The fire is small and contained in the area

where it started.

3) The fire department is being called.

4) You can fight the fire with your back to an exit.

OPERATION

Always leave safety grills and filters in place.Without these

components, operating blowers could catch onto hair,

fingers and loose clothing.

The manufacturer declines all responsibility in the event

of failure to observe the instructions given here for

installation,maintenance and suitable use of the product.

The manufacturer further declines all responsibility for injury

due to negligence and the warranty of the unit automatically

expires due to improper maintenance.

WARNING

To Reduce The Risk Of Fire Or Electric Shock, Do Not

Use This Hood Insert With Any External Solid State Speed

Control Device.

List of materials- Electrical & Installation

re uirements

Parts included in your hood insert

• Metal grease filters:

- Model EI30HI55KS: 2 filters

- Model EI36HI55KS: 3 filters

- Model EI48HI55KS: 4 filters

• Hood insert with 4 halogen lamps installed.

° 1 - 10" (25.4 cm) square to 10" (25.4 cm) round

duct transition with damper.

• 4 - 5 x 45 mm mounting screws for cabinet

• 4 - 4.2 x 8 mm screws for 10" round ducting damper

• 2 - 18mm spacer screw (only for EI30HI55KS

hood insert model)

Parts Needed

• Home power supply cable

• 1 - 1/2"(1.3cm) UL listed or CSA approved strain relief

• 3 - UL listed wire connectors

• 1 wall or roof cap

• Metal vent system

• Blower motor system - internal or remote (see

"Blower Motor Options" section).

Tools/Materials required

• Level • Caulking gun and

° Drill weatherproof caulking

° 1W' (3 cm) drill bit compound

° 1%" (3 mm) drill bit ° Vent clamps

° Pencil ° Jigsaw or keyhole saw

° Wire stripper or knife ° Flat-blade screwdriver

° Tape measure or ruler ° Metal snips

° Pliers ° Phillips screwdriver

Blower Motor Options

(1 system is required with Vent Hood Insert)

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii i i i i i i i i i iiiiiiiiiiiiiiiiiiiiiiiii i i i i iI

MODEL RATING EI30HI55K5 EI36HI55K5 EI48HI55K5

EI06HIPIKS

&7A • • •

(600 cfm Int. Blower Kit)

El12HIPIKS

7.4A • •

(1200 cfm Int.Blewer Kit)

EI06HIPRKS

&7A • • •

(600 cfm Remote Blower Kit)

EI12HIPRKS

7.4A • • •

(1200 cfm Remote Blower Kit)

• You can use your range hood model with this blower motor kit.

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and

in conformance with National Electrical Code, ANSI/

NFPA 70 (latest edition), or CSA Standards C22.1 -

94, Canadian Electrical Code, Part 1 and C22.2 No.

0-M91 (latest edition) and all local codes and ordi-

nances.

If codes permit and a separate ground wire is used, it

is recommended that a qualified electrician determine

that the ground path is adequate.

A copy of the above code standards can be obtained

from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

• A 120 volt, 60 Hz., AC only, 15-amp, fused

electrical circuit is required.

• If the house has aluminum wiring, followthe

procedure below:

1. Connect a section of solid copper wire to the

pigtail leads.

2. Connect the aluminum wiring to the added

section of copper wire using special co

nectors and/or tools designed and UL listed

for joining copper to aluminum.

Follow the electrical connector manufacturer's recom-

mended procedure. Aluminum/copper connection

must conform with local codes and industry accepted

wiring practices.

• Wire sizes and connections must conform with

the rating of the appliance as specified on the

model/serial rating plate.

The model/serial plate is located behind the filter

on the rear wall of the range hood.

• Wire sizes must conform to the requirements of

the National Electrical Code, ANSl/NFPA 70 (la

est edition), or CSA Standards C22. 1-94,

Canadian Electrical Code, Part 1 and C22.2

No. 0-M91 (latest edition) and all local codes and

ordinances.

CAUTION

To reduce the risk of fire and electric shock, install

this hood insert only with internal and remote

blower models rated maximum 7.4 A

(ElectroluxTM).

Location requirements

IMPORTANT."Observe all governing codes and ordi-

nances. Have a qualified technician install the hood

insert. It is the installer's responsibility to comply with

installation clearances specified on the model/serial

rating plate. The model/serial rating plate is located

behind the left filter on the rear wall of the hood

insert.

The hood insert location should be away from strong

draft areas, such as windows, doors and strong heat-

ing vents.

Cabinet opening dimensions that are shown must be

used. Given dimensions provide minimum clearance.

The hood insert must be surrounded by a custom built

enclosure with hood cabinet capable of supporting 75

Ib (34 kg).

Grounded electrical outlet is required. See "Electrical

Requirements" section on page 5.

All openings in ceiling and wall where canopy hood

will be installed must be sealed.

For Mobile Home Installations

The installation of this hood insert must conform to the

Manufactured Home Construction Safety Standards,

Title 24 CFR, Part 328 (formerly the Federal Standard

for Mobile Home Construction and Safety, Title 24,

HUD, Part 280) or when such standard is not appli-

cable, the standard for Manufactured Home

Installation 1982 (Manufactured Home Sites, Commu-

nities and Setups) ANSI A225.1/NFPA 501A, or latest

edition, or with local codes.

Cabinet Dimensions

30" (76.2 cm) for 30" models

_- 36" (91.4 cm) for 36" models -_'_::

I 48" (121.9 cm) fqr 48" models

Hood insert cabinet must be | CI Hood insert

capable of supporting | depth

75 Ib (34 kg) "X" bottom of canopy to

cooking surface

IMPORTANT: i

Minimum distance "X": 24" (61 cm) from electric cooking surfaces.

Minimum distance "X": 30" (76.2 cm) from gas cooking surfaces.

Suggested maximum distance "X": 36" (91.4 cm).

12%"

(31.4 cm)

36" & 48" models

wiring knockout

97/8'' (25.11 cm)

30" model

wiring knockout

15" (38 cm) for 30" models

18" (45.2 cm) for 36" models

24" (61 cm) for 48" models

22" (56 cm) for 30"models

27V2"(70 cm) for 36 & 48"models

24_/_6"(61.8 cm) for 30" models

30" (75.8 cm) for 36 & 48" models

30" (76,2 cm) for 30" models

36" (91.4 cm) for 36" models __

48" (121,4 cm) for 48" models

11" (28 cm)

11" (28 cm) for 30" model

10 1/8" (25.7 cm) for 36 & 48" models

/(55.9 cm)

Venting Requirements

° Vent system must terminate to the outdoors.

• Do not terminate the vent system in an attic or

other enclosed area.

° Do not use 4" (10.2 cm) laundry-type wall caps.

° Use metal vent only. Rigid metal vent is

recommended. Plastic or metal foil vent is not

recommended.

° The length of vent system and number of elbows

should be kept to a minimum to provide efficient

performance.

For the most efficient and quiet operation:

• Use no more than three 90° elbows.

• Make sure there is a minimum of 24" (61.0 cm) of

straight vent between the elbows if more than 1

elbow is used.

• Do not install 2 elbows together.

• Use clamps to seal all joints in the vent system

and use furnace duct tape to fully seal joint

connection.

• Use caulking to seal exterior wall or roof opening

around the cap.

On installations using the 1200 CFM Blower Motor

Systems, a 10" round vent system should be

used.

You can use a smaller round vent system, but

there will be a louder sound level.

NOTE: Flexible vent is not recommended.

Flexible vent creates back pressure and air

turbulence that greatly reduce performance.

Vent system can terminate either through the

roof or wall. To vent through the wall, a 90° elbow

is needed.

Roof venting Wall Venting

_---_j--j_.....................B "__-

........................................_[ _,_ B

_ _ i'!',

i !!!!!!!!!iii:Blower Motor Systems Installation

_______________________________________________________________________________________________________________________________________________________________4. Installthe6 mm clip nutstotheoutsidetop

_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_iI ofthehoodinsertattheproperlocationforthe

The internal blower system can be mounted for top

venting.The mounting bracket and spring clip that

comes with the blower system will mount to the top

panel of the hood insert.

Internal Blower SystemInstallationinto Hood Insert

IMPORTANT."Perform steps 1-10 before mounting the

hood insert into the cabinet.

NOTE: Mounting hardware is included with the Blower

Motor System.

1. Remove grease filters from hood insert. See the

"Cleaning" section in the Use and Care Guide.

2. Install the motor support bracket using three 4.2 x

8 mm screws. Screw bracket to the inside top,

towardthe leftside of the hood insert(seestep2 figure).

3. Install motor spring clip using two 4.2 x 8 mm

screws. Screw spring clip to the inside top of the

hood insert at the proper location for the selected

motor system. Slide the mounting tab of the

spring clip through the slot in the panel and secure

with the screws (see step 3 figure).

iiiiiiiiiiiiiiiiiiiii

_lllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll

selected motor system.

• Two 6 mm nuts are required for 600 CFM

(single motor) Blower Motor Assembly.

Clip nuts into the small square notches

located at the left and right end of the

square vent opening.

• Four 6 mm nuts are required for 1200 CFM

(dual motor) Blower Motor Assembly. Clip

nuts into the small square notches, located

at the left and right ends of the square vent

opening.

A. 6mm Clip Nut

B. Clip nut locations for single motor assembly (2)

C. Clip nut locations for dual motor assembly (4)

\ \ \

\ o

:l .......

Install the hood insert blower motor assembly

inside the hood insert canopy with the wiring

connection to the left for the single motor system

and to the front or top for the dual motor system

Single Blower Motor Assembly

A. 4.2 x 8 mm screws (3) for motor support bracket

B. 4.2 x 8 mm screws (2)for motor spring clip

C.Motor support bracket

D.Motor spring clip (single motor assembly location)

E.Motor spring clip (dual motor assembly location)

E Terminal Box

* In model EI30HI55KS is located on the #ght side

A.Wiring connection

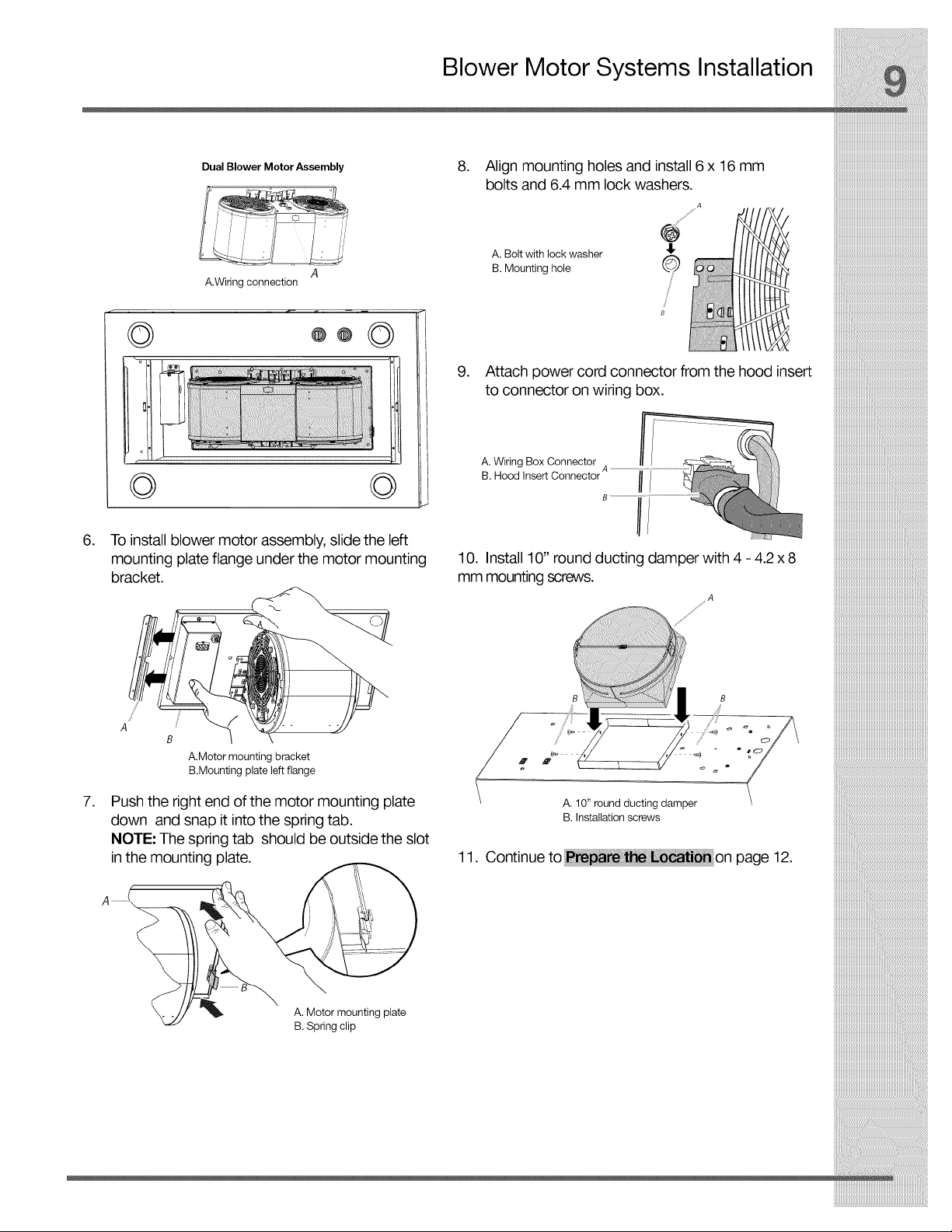

Blower Motor Systems Installation

Dual Blower Motor Assembly

A.Wiringconnection

8. Align mounting holes and install 6 x 16 mm

bolts and 6.4 mm lock washers.

A. Bolt with lock washer

B. Mounting hole

.I.

9. Attach power cord connector from the hood insert

to connector on wiring box.

6. To install blower motor assembly, slide the left

mounting plate flange under the motor mounting

bracket.

10. Install 10" round ducting damper with 4 - 4.2x8

mm mounting screws.

A.Motor mounting bracket

B.Mounting plate left flange

Push the right end of the motor mounting plate

down and snap it into the spring tab.

NOTE: The spring tab should be outside the slot

in the mounting plate.

B B

A. 10" round ducting damper

B. Installation screws

11. Continueto __ ti_on page 12.

A. Motor mounting plate

B. Spring clip

Blower Motor Systems Installation

_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Prepare for Mounting the Remote Blower System

The remote blower system must be fastened to a se-

cure structure of the roof, ceiling, wall, floor, or new or

existing frame construction. The 4 holes on either the

inlet (bottom) side or the outlet (top) side of the blower

must be used to mount the remote blower system to

the structure.

NOTE: The mounting hole locations must span the

studs. Additional stud framing may be required.

Plywood may be used to span open areas between

ceiling joists or roof rafters to aid installation. This

structure must be strong enough to support the weight

of the remote blower system (50 Ib [22.6 kg] min).

Prepare the Remote Blower System

WARNING

Excessive Weight Hazard

Use two or more people to move and install

Remote blower motor system.

Failure to do so can result in back or other injury.

1. Using two or more people, move the remote

blower motor system to the mounting location.

2. Remove the 10 screws from the front cover of the

remote blower motor housing and set them aside.

3. Remove the front cover of the remote blower

motor housing and set it aside.

NOTE: To make the blower motor housing easier to

mount, the blower motor assembly can be removed. If

you do not want to remove the blower motor assem-

bly, proceed to "Install Remote Blower System" in this

section.

To Remove Blower Motor

1. Disconnect the motor electrical plug from the

blower motor assembly.

2. Remove the screws that secure the blower motor

assembly to the remote blower housing and set

them aside.

3. Pull the spring clip to release the blower motor

assembly. Remove the blower motor assembly

from the housing and place it on a covered

surface.

fi ! A. Front cover

",,, ", B. Blower mounting bolts (4)

" C. Spring clip

A D. Motor electrical plug

s d"

Install Remote Blower Motor System

NOTE: The blower motor housing can be mounted

using 4 holes from either the inlet side or the outlet side

of the blower.

Inlet Side

A. Mounting holes

Outlet Side

1. Position the remote blower motor housing in its

mounting location and mark the 4 mounting hole

locations.

2. Drill 4 mounting pilot holes using a _6" (5 mm) drill bit.

3. Attach the remote blower motor housing to the

mounting location with four 6 x 80 mm mounting

screws and washers.

4. If Blower Motor is removed, reinstall the blower

motor assembly and secure it with the screws

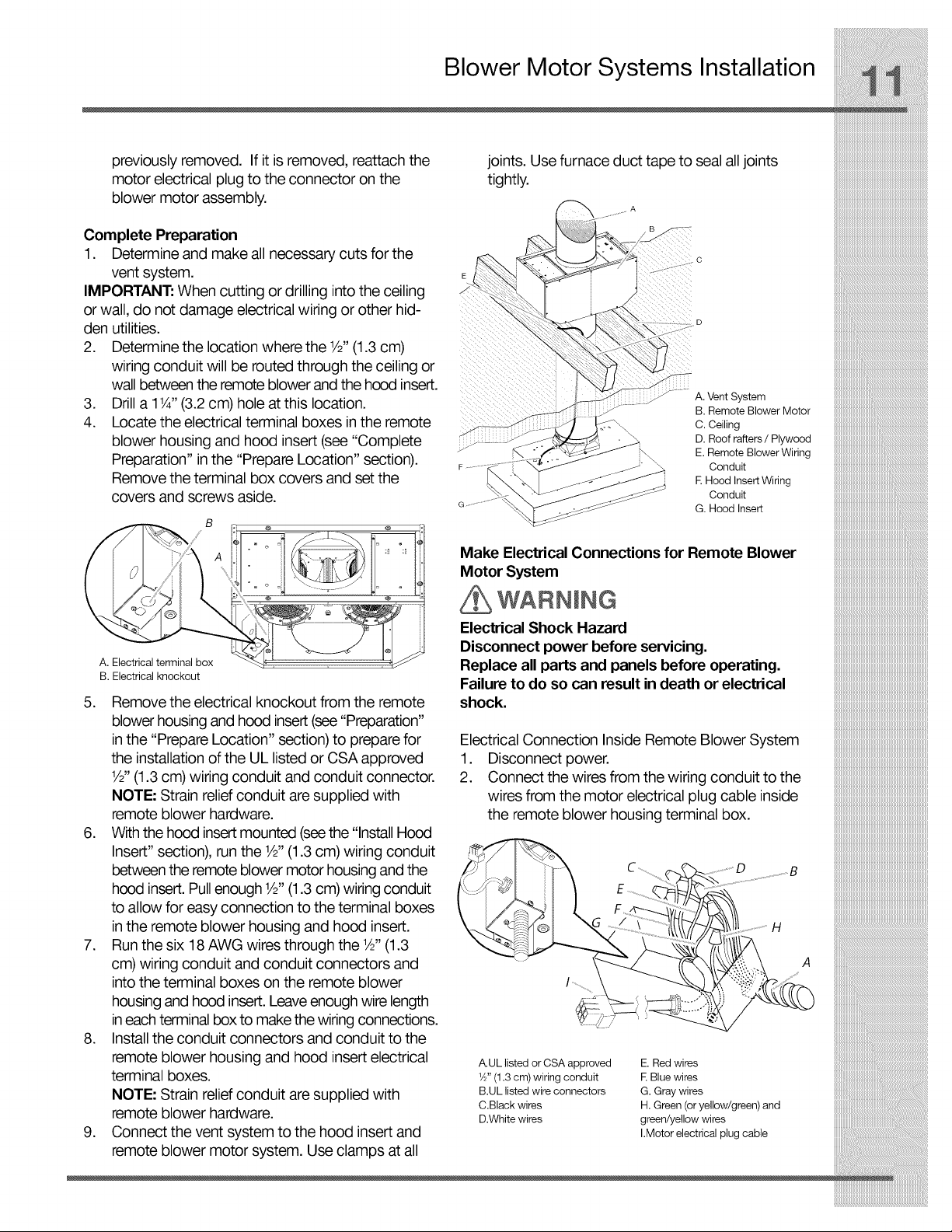

Blower Motor Systems Installation

previously removed. If it is removed, reattach the

motor electrical plug to the connector on the

blower motor assembly.

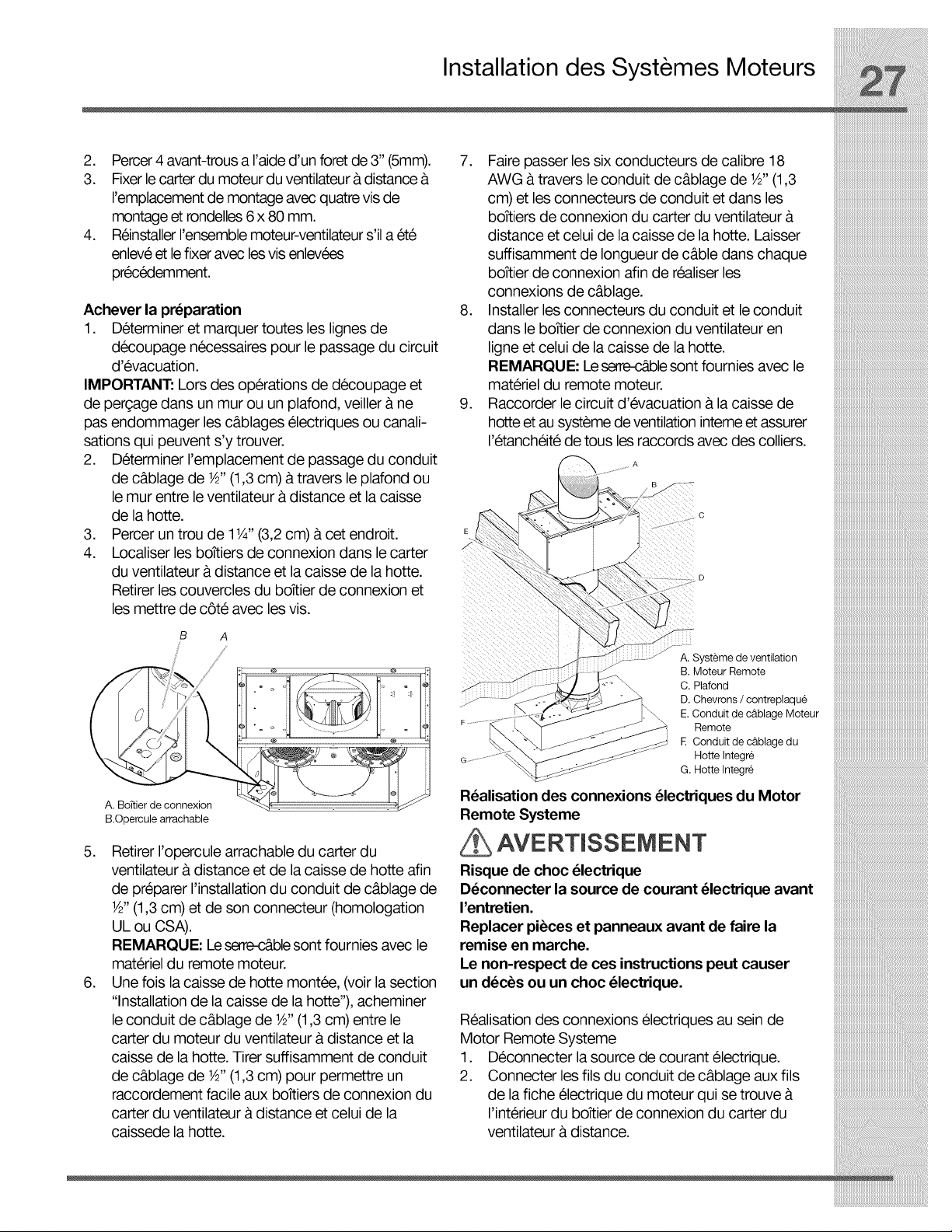

Complete Preparation

1. Determine and make all necessary cuts for the

vent system.

IMPORTANT: When cutting or drilling into the ceiling

or wall, do not damage electrical wiring or other hid-

den utilities.

2. Determine the location where the 1/2"(1.3 cm)

wiring conduit will be routed through the ceiling or

wall between the remote blower and the hood insert.

3• Drill a 1W' (3.2 cm) hole at this location.

4. Locate the electrical terminal boxes in the remote

blower housing and hood insert (see "Complete

Preparation" in the "Prepare Location" section).

Remove the terminal box covers and set the

covers and screws aside.

joints. Use furnace duct tape to seal all joints

tightly.

A. Vent System

B. Remote Blower Motor

C. Ceiling

D. Roof rafters / Plywood

E. Remote Blower Wiring

Conduit

i E Hood Insert Wiring

Conduit

G. Hood Insert

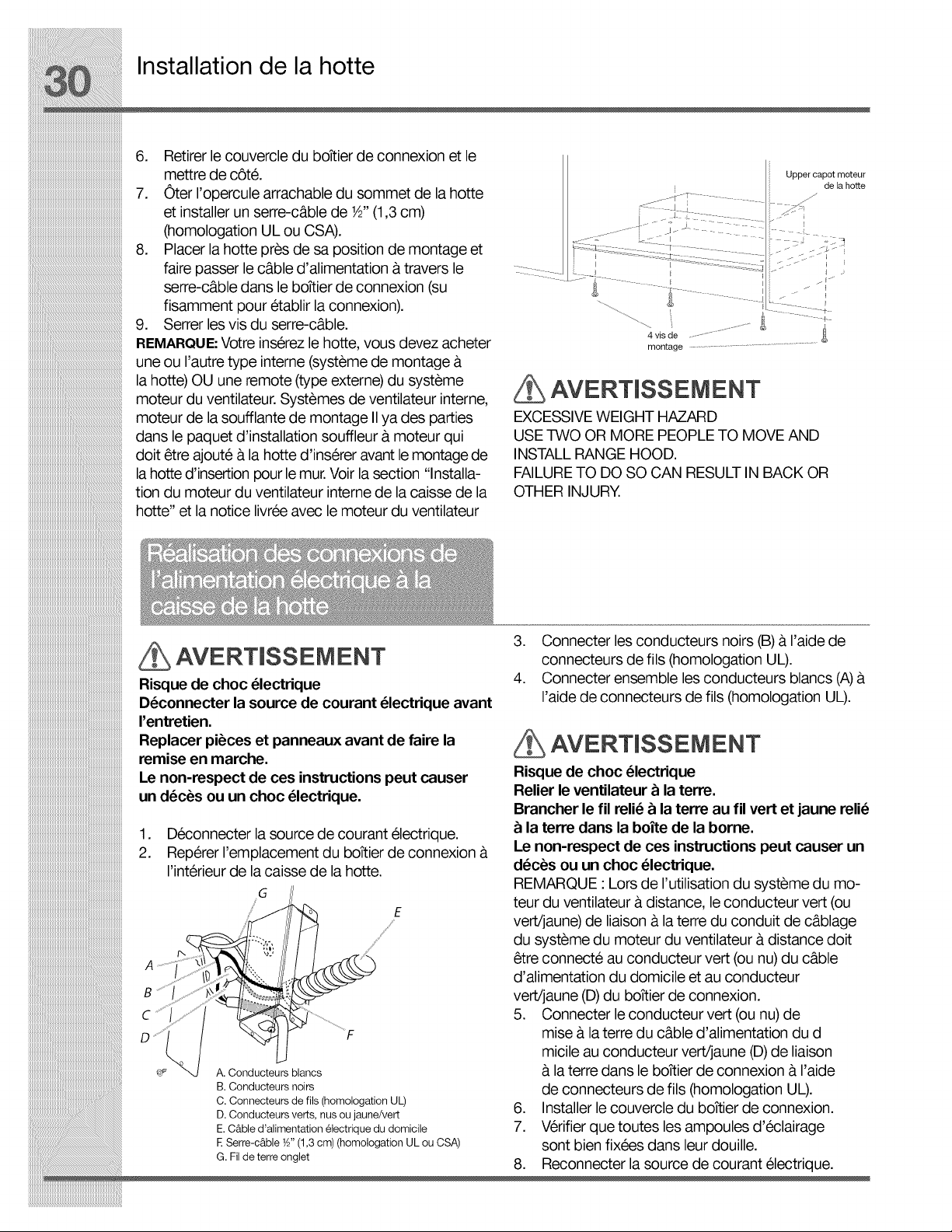

Make Electrical Connections for Remote Blower

• ' _ Motor System

° WARNING

Electrical Shock Hazard

Disconnect power before servicing.

A. Electrical terminal box Replace all parts and panels before operating.

B. Electrical knockout Failure to do so can result in death or electrical

5. Remove the electrical knockout from the remote shock.

blower housing and hood insert (see "Preparation"

in the "Prepare Location" section) to prepare for Electrical Connection Inside Remote Blower System

the installation of the UL listed or CSA approved 1. Disconnect power•

1 " ........

V2 (1.3 cm) wmng conduit and conduit connector. 2. Connect the wires from the wmng conduit to the

NOTE: Strain relief conduit are supplied with wires from the motor electrical plug cable inside

remote blower hardware. ,, the remote blower housing terminal box.

6. With the hood insert mounted (see the Install Hood

" ' 1 " '' ' _ '_._,.._

Insert section), run the V2 (1 3 cm) wlnn conduit

. g

between the remote blower motor housing and the _ _ _F'Xk C D

hood insert. Pull enough 1/2"(1•3 cm) wiring conduit i{_ ,X-_L ii / E...........__ ..................................

/ .................o, j

to allow for easy connection to the terminal boxes , /_:\"_ I /_ F ,P_ y_(/_2//2//_'_

G / \ _\lli

n the remote bower hobs ng and hood nsert \_ _ _ I _G ......................................................,_//f_;__i_/_7!'_'_\il....................H

7. Run the six 18 AWG wires through the 1/_ (1.3 /L._._[I/_

cm) w r ng condu t and condu t connectors and _ :_" __:::.._ A

into the terminal boxes on the remote blower __i_i_((2P-,

housing and hood insert. Leave enough wire length __, __

ineach terminal box to make the wiring connections.

8. Install the conduit connectors and conduit to the

remote blower housing and hood insert electrical A.UL listed or CSA approved E. Red wires

terminal boxes. _" (1.3 cm)wiring conduit E Blue wires

N TE" tr in r li f n it r li with BUL stedwreconnectors G Graywres

O .S a ee co du aesupped • . • , , , .

..... C.BlacK wires H. Green [or yellow/green) ana

remote plower naraware. U.White wires green/yellow wires

9. Connect the vent system to the hood insert and I.Motorelectricalplugcable

remote blower motor system. Use clamps at all

Make Electrical Connections

3. Use UL listed wire connectors and connect the to black, white to white, etc.) using UL listed wire

black wires (C) together.

Use UL listed wire connectors and connect the

white wires (D)together.

Use UL listed wire connectors and connect the

red wires (E)together.

Use UL listed wire connectors and connect the

blue wires (F)together.

Use UL listed wire connectors and connect the

gray wires (G) together.

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground

wire in terminal box.

Failureto do so can result indeath or electrical shock.

connectors.

NOTE."Connect the green (or green/yellow) ground

wire from the Remote Blower Motor wiring conduit to

the green (or bare) ground wire from the home power

supply using UL listed wire connectors (refer to "Make

Electrical Power Supply Connection to Hood Insert"

section).

B _f _S_

8. Connect the green (or yellow/green) ground wire

to the green/yellow ground wire (H) in the terminal

box using UL listed wire connectors.

9. Reinstall the remote blower terminal box cover

and screw.

10. Reinstall the front cover of the remote blower

housing and secure it with 10 mounting screws.

Make Electrical Connection for Inside Hood Insert

Between Remote Blower Motor System and Hood

Insert

1. With the hood insert mounted (see the "Install

Hood Insert" section), locate the wiring cable

connector inside the hood insert.

2. Connect the 6-wire connector assembly supplied

with the remote blower motor system to the

mating cable connector from the hood insert.

A. UL listed or CSA approved

W' (1.3 cm) wiring conduit

B. UL listed wire connectors

C. Black wires

D.White wires

E. Red wires

A iy

E Blue wires

G.Gray wires

H. Green(orgreen/yellow)wire

I. 6-wire connector assembly

J. Home power supply knockout

K. Remote Blower Motor knockout

Wire

Conector

Ground Wiring

Connections

Remote

Blower Motor

Go to the "Make Electrical Power Supply

Connection to Hood Insert" section.

3. Locate the terminal box inside the hood insert and

install a 1/=,(1.3 cm) UL listed or CSA approved

strain relief.

4. Run the wire ends from the 6-wire connector a

sembly through the 1/=,(1.3 cm) strain relief,

leaving enough wire length to make the wiring

conections. Tighten the strain relief screws.

5. Connect the wires from the 6-wire connector

asembly to the wires from the remote blower

system wiring conduit inside the hood insert

terminal box.

6. Connect the same color wires to each other (black

1. Disconnect power.

2. Determine which venting method to use: roof or

wall exhaust.

3. Select a flat surface for assembling the hood

insert. Place covering over that surface.

• It is recommended that the vent system be

installed before hood is installed.

• Before making cutouts, make sure there is proper

clearancewithin the ceiling or wall for exhaust vent.

• Hood insert should be installed a minimum 24"

(61 cm) above an electric cooktop surface and 30"

(76.2 cm) above a gas cook top surface.

The maximum recommended height over both

cook tops is 36" (91.44 cm).

Make Electrical Connections

• Check that all installation parts have been

removed from the shipping carton.

4. Using 2 or more people, lift hood insert onto

covered surface.

5. Remove the filters. See the "Cleaning"

section on page 15.

The hood insert attaches to the hood cabinet using

four mounting screws and washers.

NOTE: Hood cabinet must be capable of supporting

75 Ib (34 kg).

Prepare Hood Insert for mounting into cabinet

1. Mark the locations for the four mounting screws

on the hood cabinet as shown below.

2. Using a W' (3 mm) drill bit, drill the 4 holes.

F ..................i,_

A. Centerline I

A t

.4 e-

Lqr_ -_ D _t

I t

24586 " (61.8 cm)

29_°86 " (75.8 cm)

Complete Installation

1. Determine and make all necessary cuts in the

wall or roof for the vent system. Install the vent

system before installing the cabinet hood insert.

See the "Venting Requirements" section.

2. Determine the location where the power supply

cable will be run through the wall.

3. Drill a 118"(3.2 cm) hole at this location.

4. Pull enough power supply cable through the wall

to allow for easy connection to the terminal box.

5. Remove terminal box cover and set aside.

6. Remove knockout from the top of the vent hood

and install a UL listed or CSA approved W'

(1.3 cm) strain relief.

7. Place the hood insert near its mounting position

and run the power supply cable through the strain

reliefinto terminal box (enoughto make connection).

8. Tighten the strain relief screws.

9. Using 2 or more people, lift the hood insert into

hood cabinet.

10. Fasten the hood insert using four 5 x 45 mm

screws to the hood cabinet and tighten securely.

Upper Hood

Insert Motor Housings

4 mounting .............................

screws ..................................................................................

3. Mark the cutout for the rectangular clearance hole

for the upper hood insert motor housing as shown.

4. Using a jigsaw or keyhole saw, cut out the rectan-

gularclearanceholefor the upper hood insert housing.

Mounting_ L_°

holes'_ o

A. Centerline

IA y

I -] B

n C

I _ _

I I

E _I

EXCESSIVE WEIGHT HAZARD

USE TWO OR MORE PEOPLE TO MOVE AND

INSTALL HOOD INSERT.

FAILURE TO DO SO CAN RESULT IN BACK OR

OTHER INJURY.

4 la/32" (1 1.2 cm)

4_3/32" (1 1.2 cm)

Make Electrical Connections

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical

shock.

Disconnect power.

Locate terminal box insideof the hood insert.

A.White wires

B. Black wires

C. UL listed wire connectors

D. Green, bare or yellow/green wires

E.Home power supply

R UL listed or CSA approved ½" (1.3 cm) strain relief

G. Ground Wire tab

Use UL listed wire connectors and connect black

wires (B)together.

Use UL listed wire connectors and connect white

wires (A)together.

WARNING

Electrical Shock Hazard

Electrically ground blower.

Connect ground wire to green and yellow ground

wire in terminal box.

Failure to do so can result in death or electrical

shock.

NOTE: When using an Remote blower motor system,

the green (or green/yellow) ground wire in the conduit

from the Remote blower motor system is to be

connected with the green (or bare) wire of the home

power supply cable and with the green/yellow wire (D)

in the terminal box.

5. Connect green (or bare) ground wire from home

power supply to the green/yellow ground wire (D)

in terminal box using UL listed wire connectors.

6. Install terminal box cover.

7. Check that all light bulbs are secure in their

sockets.

8. Reconnect power.

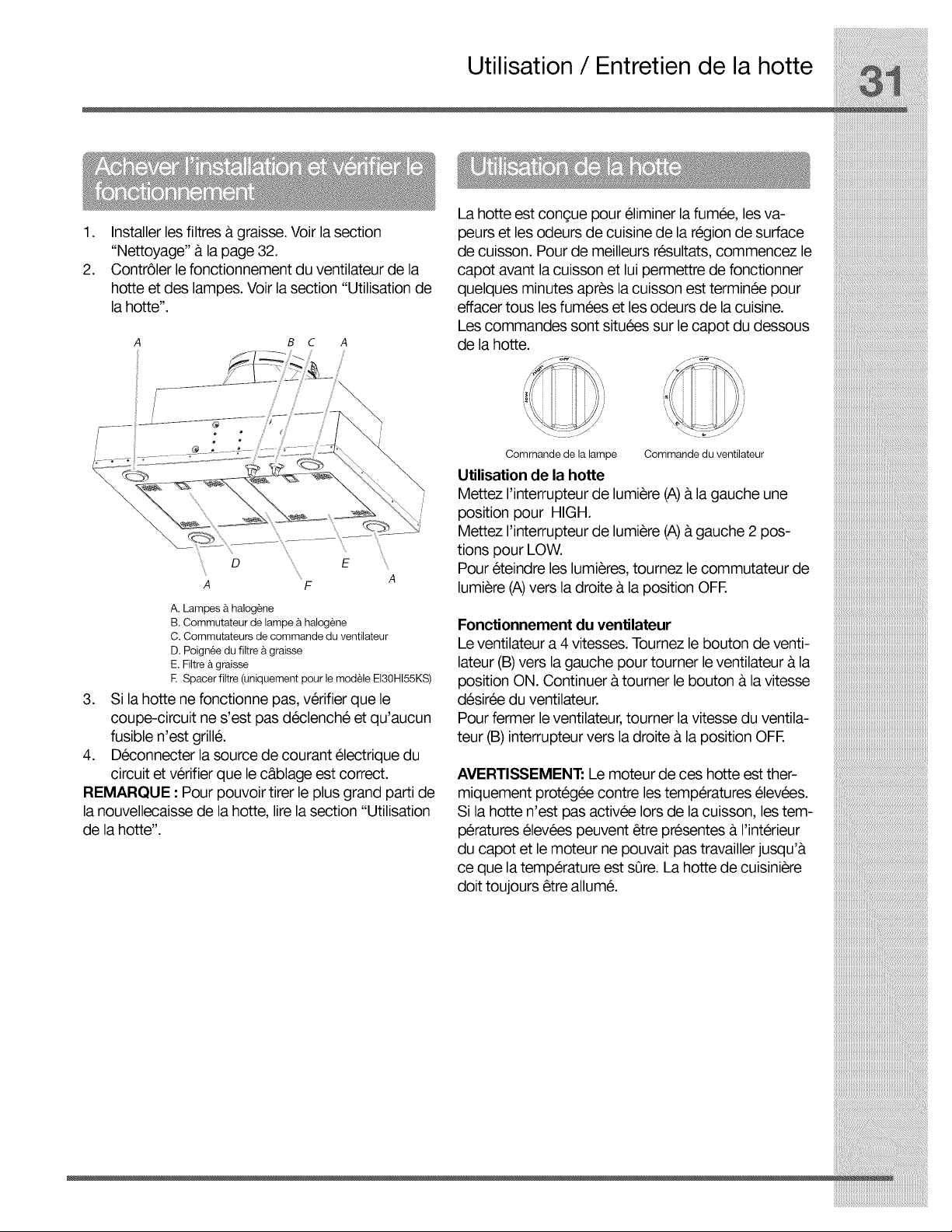

Install grease filters. See the "Cleaning"

section. See page 15.

Check operation of the Hood Insert blower and

lights. See the "Hood Insert Use" section.

See page 15.

A B C A

A F

A. Halogen lights

B. Halogen light switch

C. Blower control switche

D. Grease filter handle

E. Grease filter

E Filter Spacer (Only for EI30HI55KS model)

3. If the hood insert does not operate, check to see

whether a circuit breaker has tripped or a hous

hold fuse has blown.

4. Disconnect power supply and check that the

wiring is correct.

NOTE: To get the most efficient use from your new

hood insert, read the "Hood Insert Use" section.

Hood Insert Use

The hood insert is designed to remove smoke cook-

ing vapors and odors from the cooktop area. For best

results, start the hood before cooking and allow it to

operate several minutes after the cooking is complete

to clear all smoke and odors from the kitchen.

The hood controls are located on the underside of the

hood insert.

Light control Fan control

Operating the light

Turn the light switch (A) to the left 1 position for HIGH.

Turn the light switch (A) to the left 2 postions for LOW.

To turn the lights OFF,rotate the light switch (A)to the

right to the OFF position.

Operating the fan

The fan has 4 speeds. Rotate the fan switch (B) to

the left to turn the fan to the ON position. Continue to

rotate the switch to the desired fan speed.

To turn the fan OFF, rotate the fan speed (B) switch to

the right to the OFF position.

WARNING: The internal blower motor of the hood is

thermally protected against high temperatures.

If the hood insert is not turned on during the cooking

process, high temperatures could be present inside

the hood and the motor could not work until the tem-

perature is safe. The hood insert should be

turned on during cooking operations.

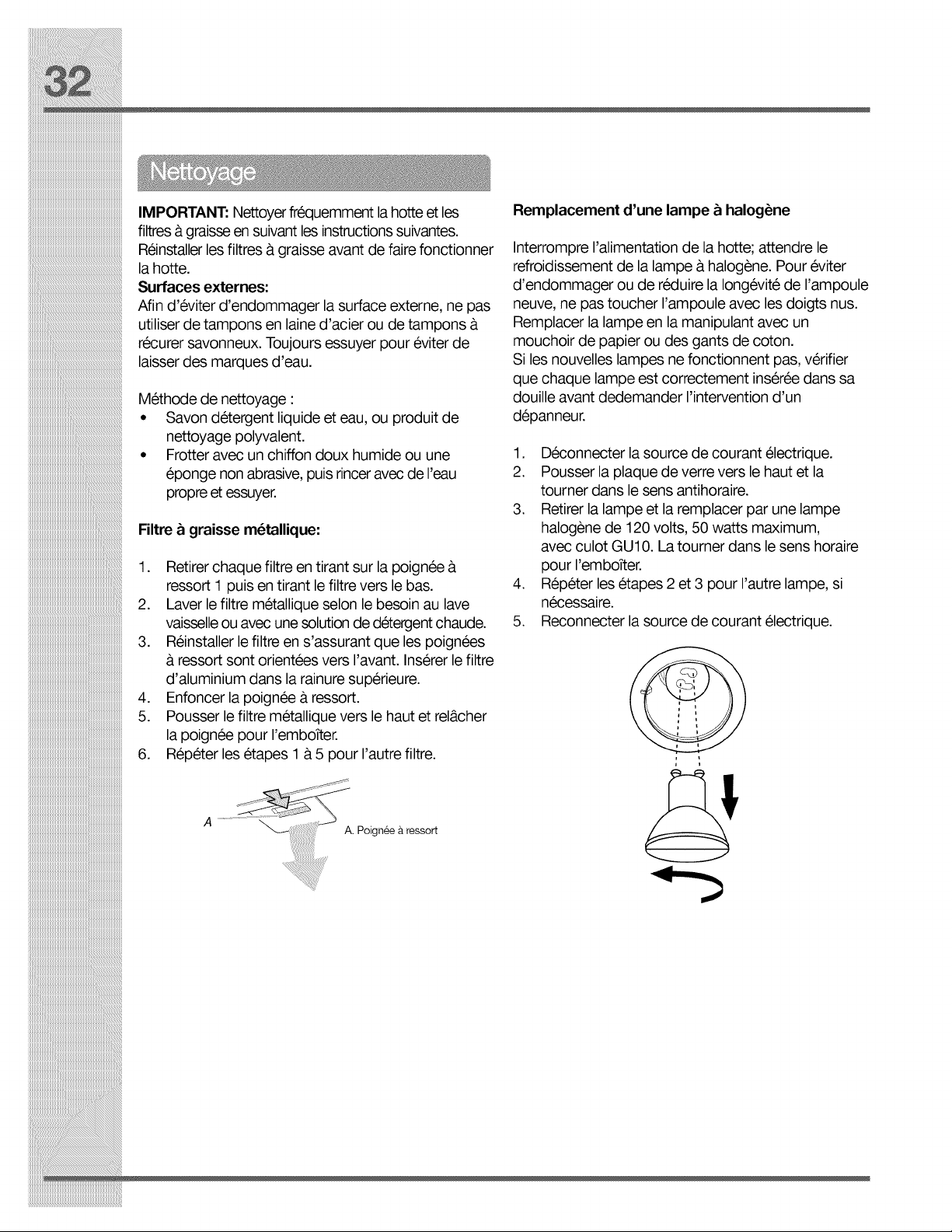

IMPORTANT."Clean the hood insert and grease filters

frequently according to the following instructions. Re-

place grease filters before operating hood insert.

Exterior Surfaces'.

To avoid damage to the exterior surface, do not use

steel wool or soap-filled scouring pads.

Always wipe dry to avoid water marks.

Cleaning Method:

° Liquid detergent soap and water, or all-purpose

cleaner.

° Wipe with damp soft cloth or nonabrasive sponge,

then rinse with clean water and wipe dry.

Metal Grease Filter:

1. Remove each filter by pulling the spring release

handle and then pulling down the filter.

A.Spring release handle

2. Wash metal filters as needed in dishwasher or hot

detergent solution.

3. Reinstall the filter by making sure the spring

release handles are toward the front. Insert

aluminum filter into upper track.

4. Push in spring release handle.

5. Push up on metal filter and release handle to latch

into place.

6. Repeat steps 1-5 for the other filter.

Replacing the Halogen Lamps

Turn off the hood insert and allow the halogen lamp

to cool. To avoid damage or decreasing the life of the

new bulb, do not touch bulb with bare fingers. Re-

place bulb, using tissue or wearing cotton gloves to

handle bulb.

If new lamps do not operate, make sure the lamps are

inserted correctly before calling service.

1. Disconnect power, f__

2. Push up on the lens and turn

it counterclockwise.

3. Remove the bulb and replace

it with a 120-volt, 50-watt

maximum halogen bulb with a , ,

GU10 base. Turn it clockwise _ ..

to lock it into place.

4. Repeat steps 2-3 for the other

bulb if needed.

5. Reconnect power.

Wa rranty Inform at ion

Your appliance is covered by a one year limited warranty. For one year from your original date of purchase, Electrolux will pay

all costs for repairing or replacing any parts of this appliance that prove to be defective in materials or workmanship when

such appliance is installed, used and maintained in accordance with the provided instructions.

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Exclusions

This warranty does not cover the following:

1. Products with original serial numbers that have been removed, altered or cannot be readily determined.

2. Product that has been transferred from its original owner to another party or removed outside the USA

or Canada.

3. Rust on the interior or exterior of the unit.

4. Products purchased "as-is" are not covered by this warranty.

5. Food loss due to any refrigerator or freezer failures.

6. Products used in a commercial setting.

7. Service calls which do not involve malfunction or defects in materials or workmanship, or for appliances

not in ordinary household use or used other than in accordance with the provided instructions.

8. Service calls to correct the installation of your appliance or to instruct you how to use your appliance.

9. Expenses for making the appliance accessible for servicing, such as removal of trim, cupboards,

shelves, etc., which are not a part of the appliance when it is shipped from the factory.

10. Service calls to repair or replace appliance light bulbs, air filters, water filters, other consumables, or

knobs, handles, or other cosmetic parts.

11. Surcharges including, but not limited to, any after hour, weekend, or holiday service calls, tolls, ferry trip

charges, or mileage expense for service calls to remote areas, including the state of Alaska.

12. Damages to the finish of appliance or home incurred during installation, including but not limited to

doors, cabinets, walls, etc.

13. Damages caused by: services performed by unauthorized service companies; use of parts other than

genuine Electrolux parts or parts obtained from persons other than authorized service companies; or

external causes such as abuse, misuse, inadequate power supply, accidents, fires, or acts of God.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES CUSTOMER'S SOLE AND

EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR OR

REPLACEMENT AS PROVIDED HEREIN. CLAIMS BASED ON IMPLIED WARRANTIES, INCLUDING

WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO

ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW, BUT NOT LESS THAN ONE YEAR.

ELECTROLUX SHALL NOT BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES SUCH AS

PROPERTY DAMAGE AND INCIDENTAL EXPENSES RESULTING FROM ANY BREACH OF THIS

WRI-I-I-ENLIMITED WARRANTY OR ANY IMPLIED WARRANT_. SOME STATESAND PROVINCES DO

NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR

LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES, SO THESE LIMITATIONS OR

EXCLUSIONS MAY NOT APPLY TO YOU. THIS WRI-I-I-ENWARRANTY GIVES YOU SPECIFIC LEGAL

RIGHTS. YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATETO STATE.

If You Need

Service

Keep your receipt, delivery slip, or some other appropriate payment record to establish the warranty period

should service be required. If service is performed, it is in your best interest to obtain and keep all receipts.

Service under this warranty must be obtained by contacting Electrolux at the addresses or phone numbers

below.

This warranty only applies in the USA and Canada. In the USA, your appliance is warranted by Electrolux Major Appliances

North America, a division of Electrolux Home Products, Inc. In Canada, your appliance is warranted by Electrolux Canada

Corp.

Electrolux authorizes no person to change or add to any obligations under this warranty. Obligations for service and parts

under this warranty must be performed by Electrolux or an authorized service company. Product features or specifications

as described or illustrated are subject to change without notice.

USA

1.282.622.373

Electrolux Major Appliances

North America

10200 David Taylor Drive

Charlotte, NC 28262

Electrolux

Canada

1.800.265.8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada

L5V 3E4

Trouver I'information

Usez ces instructions et conse ezdes

Merci d'avoir choisi Electrolux, le nouveau premier brand pour les appareils domestiques. Ce Guide

d'Utilisation et d'Entretien fait partie de notre engagement pour la satisfaction du client et la qualite du produit

&travers un service d'assistance pour votre nouvel appareil.

Votre achat est le debut de notre relation. Pour nous assurer de continuer & bien vous servir, utiliser cette

page pour enregistrer des informations produit importantes.

Garder une trace pour trouver rapidement une r6f@ence,

Date d'achat

Numero modele Electrolux

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Numero de serie Electrolux

Des Questions?

Pour assistance tel6phonique aux U.S. et Canada:

US." 1.800.944.9044 / Canada" 1.800.265.8352

Pour support online et information produit sur Intemet, visiter http://www.eleetrolu×applianees.eom

Table des mati@es

Avis de s_curit_ important ................................... 18

Outils et pi_ces......................................................21

Specifications _lectriques ....................................21

Exigences d'emplacement ...................................22

Dimensions du produit .........................................22

Exigences concernant I'_vacuation ................... 23

M_thodes d'_vacuation .................................................23

Installation du moteur interne

a la hotte int_gree ..................................................24

Installation du moteur remote

a la hotte int_gree ..................................................26

R_alisation des connexions _lectriques

du Motor Remote Systeme ..................................27

Preparation de I'emplacement ............................29

R_alisation des connexions de I'alimentation

_lectrique & la caisse de la hotte .........................30

Achever I'installation et v_rifier

le fonctionnement ..................................................31

Utilisation de la hotte.............................................31

Nettoyage ................................................................32

Informations sur la garantie .................................33

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

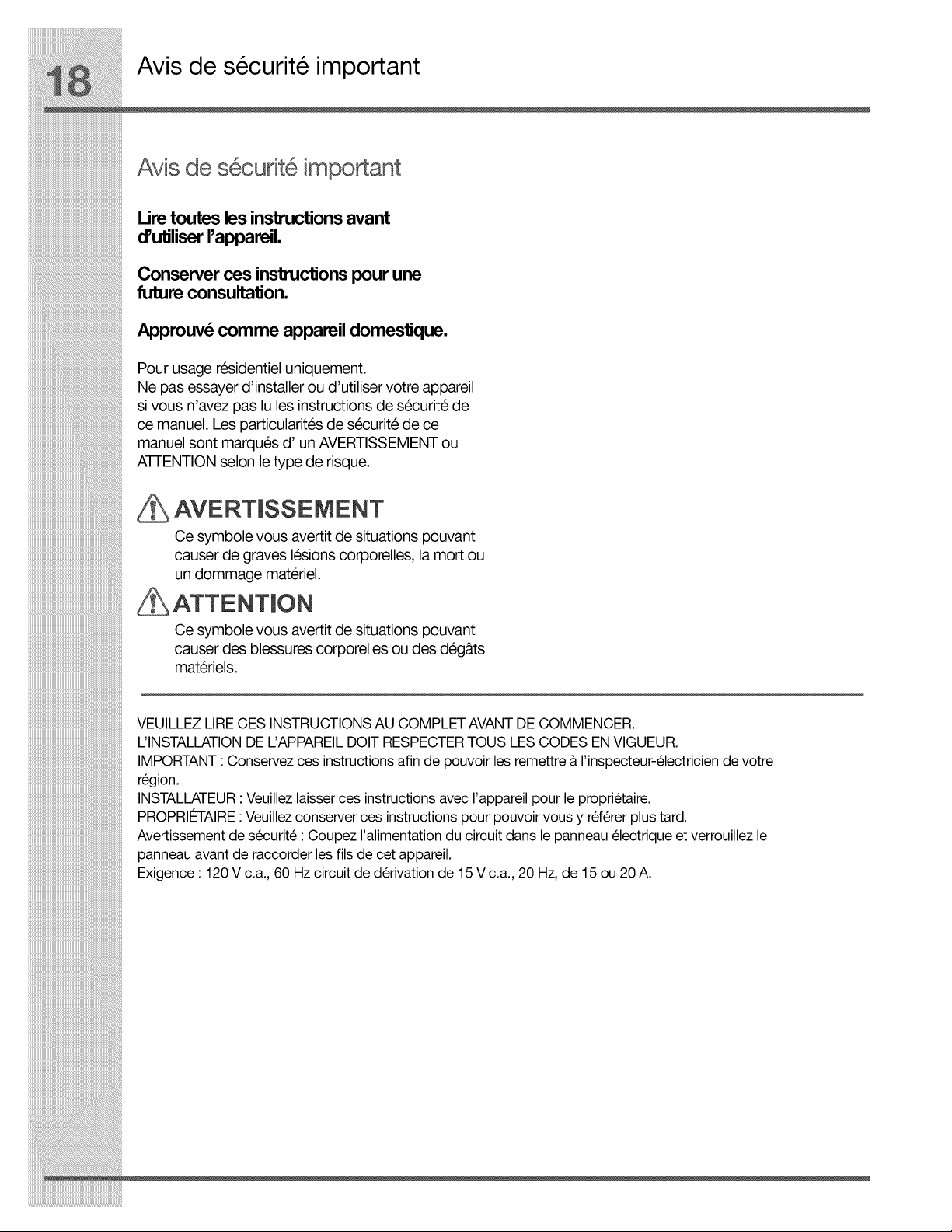

Avis de securit6 important

Avis de s6cudt impo ant

Lire toutes les insl]'uctions avant

d'utiliser rappareil.

Conserver ces instruclions pour une

future consultation.

Approuv_ comme appareil domestique.

Pour usage residentiel uniquement.

Ne pas essayer d'installer ou d'utiliser votre appareil

si vous n'avez pas lu les instructions de securite de

ce manuel. Les particularites de securite de ce

manuel sont marques d' un AVERTISSEMENT ou

A-FrENTION selon letype de risque.

AVERT SSEMENT

Ce symbole vous avertit de situations pouvant

causer de graves lesions corporelles, la mort ou

un dommage materiel.

Ce symbole vous avertit de situations pouvant

causer des blessures corporelles ou des deg&ts

materiels.

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.

UINSTALLATION DE UAPPAREIL DOlT RESPECTER TOUS LES CODES EN VIGUEUR.

IMPORTANT : Conservez ces instructions afin de pouvoir les remettre a rinspecteur-electricien de votre

region.

INSTALLATEUR : Veuillez laisser ces instructions avec I'appareil pour le proprietaire.

PROPRII_TAIRE :Veuillez conserver ces instructions pour pouvoir vous y referer plus tard.

Avertissement de securite : Coupez ralimentation du circuit dans le panneau electrique et verrouillez le

panneau avant de raccorder les ills de cet appareil.

Exigence : 120 V c.a., 60 Hz circuit de derivation de 15 V c.a., 20 Hz, de 15 ou 20 A.

Avis de securit6 important

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

Avis de s6curit6 impo ant

UTILISER CET APPAREIL A DES FINS DE VENTILATION

GI_NI_RALE SEULEMENT. NE PAS UTILISER CET

APPAREIL POUR I_VACUER DES MATI_RIAUX OU DES

VAPEURS DANGEREUX OU EXPLOSIFS.

Pour reduire les risques d'incendie et evacuer I'air

correctement, assurez-vous que le conduit mene &

I'exterieur; il ne faut pas evacuer I'air dans I'espace entre

les murs, dans les plafonds, dans les greniers, les vides

sanitaires ou les garages.

AVERT SSEMENT

POUR RI_DUIRE LES RISQUES D'INCENDIE, DE

CHOC I_LECTRIQUE ET DE BLESSURE,

RESPECTER LES DIRECTIVES SUIVANTES:

A. Utiliser cet appareil uniquement aux fins prevues

par le fabricant. Si vous avez des questions & propos

de I'appareil, communiquez avec le fabricant.

B. Avant de faire I'entretien de I'appareil ou de le nettoyer,

coupez I'alimentation dans le panneau electrique et

verrouillez le panneau en bloquant le dispositif

permettant d'empecher d'activer I'alimentation

accidentellement. S'il n'est pas possible de verrouiller

I'acces au panneau, fixez une etiquette tres voyante au

panneau electrique.

C. Une personne qualifiee doit effectuer I'installation

et le c&blage des ills electriques en conformite

avec tousles codes et toutes les normes, y compris la

cote de resistance au feu.

D. IIest important de prevoir suffisamment d'air pour

assurer une bonne combustion de I'equipement

de chauffe et I'evacuation adequates des gaz par

le conduit de chemine afin de prevenir les refoulements

d'air. Respectez les directives et les normes de s6curit6

des fabricants de I'equipement de chauffage, comme

celles publiees par la National Fire Protection

Association (NFPA), laAmerican Society for Heating,

Refrigeration and Air Conditioning Engineers (ASHRAE)

et le code des autorites de votre region.

E. Au moment de couper ou de percer un mur ou

un plafond, assurez-vous de ne pas endommager

la filerie electrique ou tout autre acces & un

service publique.

F. IIfaut toujours evacuer & I'exterieur les systemes

& conduit.

AVERTmSSEMENT

POUR R#DUIRE DES RISQUES D'INCENDIE, UTILISEZ

UNIQUEMENT DES CONDUITS EN M#TAL

Installez cette hotte en respectant toutes les exigences

mentionnees.

AVERTmSSEMENT

Pour reduire les risques d'incendie et de choc electrique,

n'utilisez pas cette hotte avec un contr61eur de vitesse &

semi-conducteurs.

AVERTISSEMENT

POUR R#DUIRE LES RISQUES D'INCENDIE DE GRAISSE

SUR LES CUISINI#RES.

a) Ne laissez jamais la cuisiniere sans surveillance

Iorsqu'elle est reglee & une haute temperature.

Les debordements par bouillonnement causent de la

fumee et des debordements de gras qui peuvent

s'enflammer. Faites chauffer I'huile lentement, & une

temperature basse ou moyenne.

b) Faites toujours fonctionner la hotte Iorsque vous

utilisez la cuisiniere & une haute temperature ou que

vous faites flamber des aliments (Rex.: crepes Suzette,

cerises jubilees, boeuf au poivre flambe).

c) Nettoyez les helices de ventilation frequemment. II ne

faut pas que la graisse s'accumule sur les filres ou les

helices.

d) Utilisez le bon format de casserole. Utilisez toujours un

chaudron de taille approprie & I'element de la cuisiniere.

Avis de securit6 important

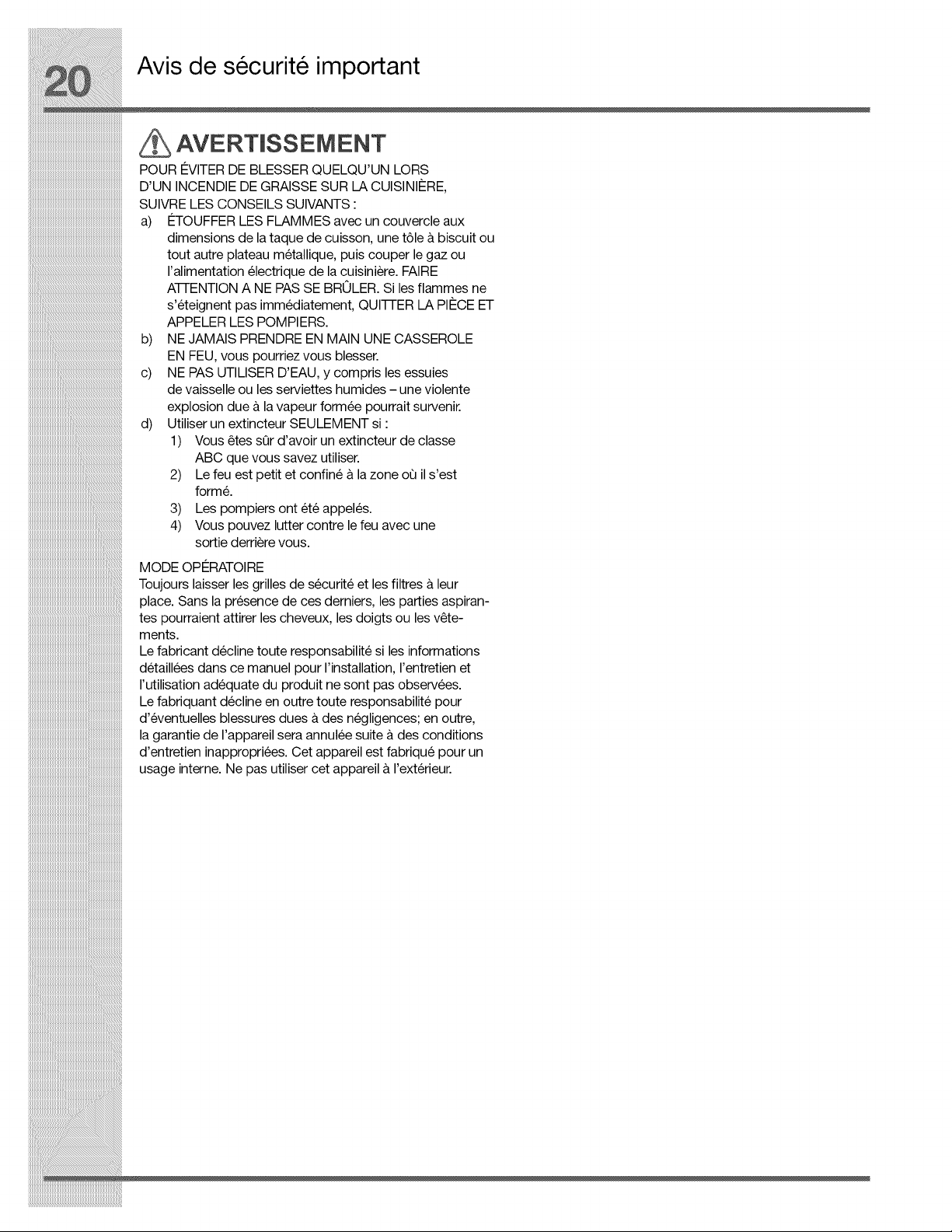

AVERTISSEMENT

POUR #VITER DE BLESSER QUELQU'UN LORS

D'UN INCENDIE DE GRAISSE SUR LA CUISINI#RE,

SUIVRE LES CONSEILS SUIVANTS :

a) #TOUFFER LES FLAMMES avec un couvercle aux

dimensions de la taque de cuisson, une t61e& biscuit ou

tout autre plateau metallique, puis couper le gaz ou

I'alimentation electrique de la cuisiniere. FAIRE

A-FI-ENTIONA NE PASSE BRULER. Si les flammes ne

s'eteignent pas immediatement, QUI-FI-ERLA PI#CE ET

APPELER LES POMPIERS.

b) NE JAMAIS PRENDRE EN MAIN UNE CASSEROLE

EN FEU, vous pourriez vous blesser.

c) NE PAS UTILISER D'EAU, y compris les essuies

de vaisselle ou les serviettes humides - une violente

explosion due & la vapeur formee pourrait survenir.

d) Utiliser un extincteur SEULEMENT si :

1) Vous _tes sQr d'avoir un extincteur de classe

ABC que vous savez utiliser.

2) Le feu est petit et confine & la zone oQ il s'est

form&

3) Les pompiers ont ete appeles.

4) Vous pouvez lutter contre le feu avec une

sortie derriere vous.

MODE OPI_RATOIRE

Toujours laisser les grilles de securite et les filtres & leur

place. Sans la presence de ces derniers, les parties aspiran-

tes pourraient attirer les cheveux, les doigts ou les v_te-

ments.

Le fabricant decline toute responsabilite si les informations

detaillees dans ce manuel pour I'installation, I'entretien et

I'utilisation adequate du produit ne sont pas observees.

Le fabriquant decline en outre toute responsabilite pour

d'eventuelles blessures dues a des negligences; en outre,

la garantie de I'appareil sera annulee suite a des conditions

d'entretien inappropriees. Cet appareil est fabrique pour un

usage interne. Ne pas utiliser cet appareil a I'exterieur.

Outils et pieces- Specifications electriques

Pi_ces fournies

° Filtres & graisse metalliques:

- Modele EI30HI55KS: 2 filtres

- Modele EI36HI55KS: 3 filtres

- Modele EI48HI55KS: 4 filtres

° Caisse de la hotte avec lampes & halogene installees.

° 1 - raccord de conduit carre de 10" (25,4 cm) &

rond de 10" (25,4 cm) avec clapet anti-retour.

° 4 - vis de montage de 5 x 45 mm

° 4 - vis de montage de 4.2 x 8 mm

° 2 - 18 mm entretoise vis (uniquement pour

EI30HI55KS modele).

Pi_ces n_cessaires

° C&ble d'alimentation electrique du domicile

* 1 serre-c&bledel/2"(1,3cm)(homologationULouCSA)

* 3 connecteurs de ills homologues UL

* 1 bouche de decharge (decharge &travers lemur

ou a travers le toit)

* Circuit d'evacuation metallique

* Systeme du moteur du ventilateur -- interne ou

remote (voir "Options du systeme moteur ").

° Niveau ° Pistolet &calfeutrage

° Perceuse et compose de

° Foret de 1W' (3 cm) calfeutrage resistant

* Foret de %" (3 mm) aux intemperies

* Crayon * Brides de conduit

* Pince a denuder ou * Scie sauteuse ou scie

. Metre-ruban ou rC-=gle * Tournevis a lame plate

Observer les dispositions de tousles codes et

r_lements en vigueur.

Verifier que I'installation electrique a et6 correctement

effectuee et qu'elle est conforme aux specifications

de la plus recente eclition des normes National Electri-

cal Code, ANSI/NFPA 70, ou de la norme CSA C22.1 -

94, Code canadien de I'electricit6, partie 1 et C22.2 N°

0-M91 (derniere edition) et de tous les codes et

rC-=glementsen vigueur Iocaux.

Si les codes le permettent et si on utilise un conducteur

distinct de liaison a la terre, il est recommande qu'un

electricien qualifie verifie la qualite de la liaison a la terre.

Pour obtenir un exemplaire de la norme des codes

ci-dessus, contacter:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

* L'appareil doit _tre alimente par un circuit de 120

V, CA seulement, 60 Hz, 15 A, protC-_epar fusible.

* Si le domicile est ecluipe d'un c&blage en

aluminium, suivre les instructions suivantes :

1. Connecter une section de c&ble en cuivre

massif aux conducteurs en queue de cochon.

2. Connecter le c&blage en aluminium a la

section ajoutee de c&blage en cuivre en

utilisant des connecteurs et/ou des outils

specialement con(_uset homologues UL pour

fixer le cuivre a I'aluminium.

Appliquer la procedure recommandee par le fabricant

• Pince • Cisaille de ferblantier des connecteurs. La connexion aluminium/cuivre doit

• TournevisPhillips _treconformeauxcodeslocauxetauxpratiquesde

c&blageaccepteesparl'industrie.

Op_ionsdusyst_memoteur ° hecalibredesconducteursetlesconnexions

(1 syst_meestn6cessairepourla hotte) doiventetrecompatiblesavec lademandede

courantdel'appareilspecifieesurlaplaque

I I signaletique. La plaque signaletique de I'appareil

_O_EU_S _.._ _._o.._ _,_s _._.._ estsitueederrierelefiltre, surlaparoiarrieredelahotte.

E,06H,_,_S _7_ I e I e I e " Leca bredesconducteursdotsatsfareaux

600cfmInt.MoteurKit xi n - I I r" nt " 'iti n - I n rm

I I I I I e ge cesoeapus ece eea o oea o e

1200cfmlntMoteurKit " _ • Natona Eectrca Code, ANS/NFPA 70, ou de a

( • )

normeCSAC22.1-94, Codecanadien de

EI06HIPRKS 3.7 A _ _ _ o

(600clmRemoteMoteurKit) I I I I lelectricite, partiel etC22.2n 0-M91 (derniere

E,_,_R_S .... 74_ * * * _._:lition)etdetouslescodesetr&glementsenvigueur.

i _.......................... ) I I I I ...................

ATENTTION

• Vous pouvez utiliser le module de votre hotte de cuisini_re avec ce kit ..............

_'our reoulre le nsque a incenole ou ae cnoc elec-

moteurduventilateur.

tnque =nstallezcette hotte un=quement avec les .....

modelesdemoteursinternesetremoteavec une

capacitede7.4A(ElectroluxZa).

Exigences d'emplacement

IMPORTANT."Observer les dispositions de tous les

codes et r&_glementsen vigueur.

Demander & un technicien qualifie d'installer la caisse

de la hotte. C'est & I'installateur qu'incombe la re-

sponsabilite de respecter les distances de separation

specifiees sur la plaque signaletique de I'appareil. La

plaque signaletique de I'appareil est situee derriere le

filtre de gauche, sur la paroi arriere de caisse de hotte.

La caisse de la hotte doit _tre installee & I'ecart de

houte zone exposee & des courants d'air, comme des

fenetres, des portes et bouches de chauffage &fort

debit.

Respecter les dimensions indiquees pour les ouver-

tures & decouper dans les placards. Ces dimensions

tiennent compte des valeurs minimales des dC=gage-

ments de separation.

La caisse de la hotte doit se trouver dans un enceinte

construite sur mesure avec un support de hotte ca-

pable de soutenir une charge de 75 Ib (34 kg).

On doit disposer d'une prise de courant electrique

reliee & la terre. Voir la section "Specifications elec-

triques".

On doit assurer I'etanch6it6 au niveau de chaque

ouverture decoupee dans le plafond ou un mur

traverse par I'equipement de la hotte.

Installation dans une residence mobile

L'installation de cette hotte doit satisfaire aux exigenc-

es de la norme Manufactured Home Construction

Safety Standards, Titre 24 CFR, partie 328 (anci-

ennement Federal Standard for Mobile Home Con-

struction and Safety, titre 24, HUD, partie 280); Iorsque

cette norme n'est pas applicable, I'installation doit

satisfaire aux criteres de la plus recente edition de la

norme Manufactured Home Installation 1982 (Manu-

factured Home Sites, Communities and Setups) ANSI

A225.1/NFPA 501A, ou des codes Iocaux.

Dimensions du placard

30" (76.2 cm) Modele 30"

36" (91.4 cm) Modele 36" -_

48" (121.9 cm)LMod_le 48"

...........T ......... ........,

..........i :

- " " Profon_eu

Le support de la hotte _ L_ _de la caiss r

dolt _tre capable de soutenir i

une charge de 75 b (34 kg) | de hotte

" 22" (55.9 cm)

Distance "X" entre le bas

du auvent et la surface de cuisson

_MPOmANT: .....

Valeur minimale de la distance "X" : 24" (61 cm i _ partir des

surfaces de cuisson 61ectriques.

Valeur minimale de la distance "×" : 30" (76,2 cm) & partir des

surfaces de cuisson au gaz.

Valeur maximale sugg6rge pour la distance "×" : 36" (91,4 cm)

12%"

(31.4 cm)

modules de 36" et 48"

sortie de c&blage

97/8'' (25.11 cm)

_ ................ _ module de 30"

sortie de c&blage

15" (38 crn) Modele 30"

18" (45.2 crn) Modele 36"

24" (61 crn) Modele 48"

22" (56 cm) modele 30"

27V2"(70 cm) rnodeles 36 et 48"

24sAe(61.8crn) Modeles 30"

30" (75.8 crn) Modeles 36 et 48"

30" (76,2 cm) Modele 30"

36" (91,4 cm) Modele 36"

48" (121,4 cm) Modele 48"

11" (28 cm)

11" (28 cm) pour le module 30"

10 1/8" (25.7 cm) pour les modules 36 & 48"

(55.9 cm)

Exigences de Ventilation

• Le systeme dolt decharger I'air A I'exterieur•

• Ne pas terminer le circuit d'evacuation dans un

grenier ou dans un autre espace clos•

• Ne pas utiliser une bouche de decharge murale de

4" (10,2 cm) normalement utilisee pour un

equipement de buanderie•

• Utiliser un conduit metalliqueuniquement• Un

conduit en metal rigide est recommand& Ne pas

utiliser de conduit de plastique ou en aluminium.

• La Iongueur du systeme d'evacuation et le

nombre de coudes dolt _tre reduit au minimum

pour des performances optimales.

Pour un fonctionnement efficace et silencieux:

• Ne pas utiliser plus de trois coudes & 90 °.

• Veiller& ce qu'il y ait une section droite de

conduit d'un minimum de 24" (61 cm) entre les

raccords coudes, si on dolt en utiliser plus d'un.

• Ne pas installer 2 coudes successifs.

• Au niveau de chaque jointure du circuit

d'evacuation, assurer I'etanch6it6 avec les brides

exigences specifiques applicables dans la juridiction

locale•

Uouverturede sortie de la hotte a un diametre de 10 ".

Dans les installations utilisant le Systeme moteurs

600 CFM est recommande d'utiliser un systeme

de ventilation de 6" ou 8"•

Dans les installations utilisant le Systeme moteur

de 600 CFM dolt utiliser un systeme de ventilation

de 10"•

Vous pouvez utiliser un plus petit systeme de

refroidissement, mais va gen6rer un niveau de bruit•

REMARQUE: event flexible n'est pas recommand_e.

I_ventflexible cree une contre-pression et I'air

turbulences qui reduisent considerablement les

performances. Systeme de ventilation peut resilier

ce soit &travers la toit ou lemur. Pour ventilation

dans lemur un coude &90 o est necessaire.

de serrage, et utiliser du ruban adhesif pour sceller D6charge& travers le toit

€:vacuation par le mur

completement lesconnexions. ,,--?_....................B '-*-_--,.

• _,l'-"aided un produitdecalfeutrage assurer ....... [-_"tt'

I etancheiteautourde la bouchededecharge& A _ii: A ............................._, / ...................t_

I exterieur (&travers le murou letoit)• _ _; ;

• hatailleduconduitdoit_treuniforme. !--! t _,............................[i

Installatmns pour regmns a chmat fro=d _ _

On doit installer un clapet anti-retour supplementaire i i _.' _ i.i

a I arrlere pour mlnlmlser le reflux d air frold dans le _

cadredu systemedeventllatlon A Condutcrcuaredel0 254cm A Conduit

• • ' ' " "( , ) . " circulairede10"(25,4cm)

Incor orer un element d'isolation thermi ue our B Bouche de decharge surtot B Bouche de decharge murale

P q P •

minimiserlaconduction dechaleur parl'intermediaire • i In II tin t'm v ntil tin

duconduitd'evacuation, del'interieurdelamaisona pYaPrqiieuSr_lxlt;rOneSdUsyse ede e a o

I'exterieurdanslecadredusystemedeventilation. /,

Leclapetanti-retourdoit_treplacedu c6teairfroidde .... ....................................

laresistancethermique ................... I! .....

, ,,,

isolation thermiquedoit_treaussi proche ...................

Lelement d

que poss b e de endrot ou e c rcu t d evacuat on ............................................................i .......

..... .............

s _ntrodu_tdans la parhe chauffee de la ma_son. _

• ' .................... 8Aird appomt _,::::::...........

^ , , ................

Les codes Iocaux en b&tlment peuvent imposer

I'emploid'uncircuitderenouvellementdel'air/intro- A Conduitcirculairede10"(254cm)

ductiond'aird'appoint, Iorsdel'utilisationd'uncircuit B.Montageau-dessusdessolives.

ir tin " it "ri r" n v I r " ifi" c Bouchesdedechargesurtot

dasp ao dedeb supe eu au e aeu spec ee

.................. D. Contreplaque (facultatifpourcertaines installations)

en p=eoscuoes par m=nute.Le cleolt specme en p=eos E.Montagesousleschevrons.

cubesparminutevaried'unejuridiction al'autre. EM°ntagesurtraversesdeferme

n It r n p f inn I in t II tin G Condut horzonta montage surtraverses de ferme

Co sue u poesso edes saao sde • ,,_ .' ..... •

- .. , . , -- _ _oucne _e aecnarge murae ...............................

cnauttageventilation/cfimatisation au sujetaes

Installation des Systemes Moteurs

Le systeme de ventilation interne peut _tre monte pour

une evacuation par le dessus. Pour la ventilation par

ledessus, le support de montage et I'attache & ressort

fournis avec le systeme de ventilation seront montees

sur le panneau superieur de la caisse de la hotte.

Installationdu moteur interne a la hotte int_gree

IMPORTANT: Executer les etapes 1 & 10 avant de

monter la caisse de la hotte de cuisiniere.

REMARQUE: Le materiel de montage est inclus avec

le systeme moteur.

1. Retirer les filtres & graisse de la caisse de la

hotte. Voir la section "Nettoyage" du guide

d'utilisation et d'entretien.

2. Monter le support du moteur a I'aide des trois vis

de 4,2 x 8 mm. Visser le support a I'interieur au

sommet, du c6te gauche de la caisse de la hotte

(voir la figure a I'etape 2).

3. Installer la languette a ressort du moteur a I'aide

des deux vis de 4,2 x 8 mm. Visser la languette

ressort a I'interieur au sommet de la caisse de la

hotte, a I'endroit correct selon le systeme de mo-

teur selectionn& Glisser la patte de montage de la

languette a ressort par la fente dans le panneau et

lafixer a I'aide des vis. (voir la figure a I'etape 3).

4. Fixer les ecrous de 6 mm a I'exterieur de la hotte,

en haut ou & I'arriere(autreemplacement sur certains

modeles) de la caisse de la hotte, a I'endroit correct

selon le systeme de ventilation selectionn&

• Deux ecrous de 6 mm sont necessaires pour

le systeme & un seul ventilateur de 600 CFM.

Embofter les ecrous dans les petites encoches

carrees situees &droiteet &gauchede I'ouverture

d'evacuationcarree.

• Quatre ecrous de 6 mm sont necessaires

pour le systeme & deux ventilateurs de 1200 CFM.

Embofter les ecrous dans les petites encoches

carrees, I'une situee & I'avant de I'ouverture

d'evacuation carree et les quatre autres & gauche

et & droite de I'ouverture d'evacuation carree.

A. 6mm _crous

B.Emplacement des ecrous & emboiter pour le

systeme & un seul ventilateur (quantite 2)

C. Emplacement des ecrous & emboiter pour le

systeme & deux ventilateurs (quantite 4)

I I

I / \ I \

\ \ / \ \ \

\ \ / \ \ /

C / _

B \

5. Installer le moteur du ventilateur de la caisse de la

hotte & I'interieur de I'auvent de la caisse,

connexion du c&blage & gauche pour le systeme

&ventilateur unique et & I'avant ou au-dessus pour

le systeme & deux ventilateurs.

Assemblage du moteur simple

ETAPE2

A. 3 vis de 4,2 x 8 mm pour le

support du moteur

B. 2 vis de 4,2 x 8 mm pour la

languette & ressort du moteur

C. Support de montage du

moteur

ETAPE3

/" ....A

/ /

D. Languette & ressort du moteur

(emplacement pour syst_me & un seul

ventilateur)

E. Languette & ressort du moteur

(emplacement pour syst_me & deux

ventilateurs)

A.connexion des c&bles

@ ®®O

Installation des Systemes Moteurs

Assemblage du moteur dual

A.connexiondes c&bles

Faire correspondre les trous de la plaque de

montage du moteur avec les ecrous & embofter

servant & fixer le moteur et installer les vis de

6 x 16 mm et les rondelles-freins de 6,4 mm

A. Bolt with lock washer

B. Mounting hole

9. Relier le connecteur du cordon d'alimentation de

la hotte au connecteur du boftier de connexion..

Pour installer le systeme moteur, glisser le rebord

gauche de la plaque de montage sous le support

de montage du moteur.

A. Support de montage du moteur

B. Rebord gauche de la plaque de montage

Pousser I'extremit6 de droite de la plaque de

montage du moteur et I'enclencher dans la

languette & ressort.

REMARQUE : La languette & ressort doit _tre &

I'exterieur de la fente de la plaque de montage.

10. Instalez raccord de conduit rond de 10" avec 4 &

4,2 x 8 mm vis de montage.

(25,4 cm) avec clapet anti-retour.

B. Vis de montage

11. Continuer &p tla la page 29.

A. Plaque de montage du moteur

B. Languette & ressort

Installation des Systemes Moteurs

Preparation du montage du systeme de ventilation

distance

Le systeme de ventilation &distance doit etre fixe a

une structure securisee de la toiture, du plafond, mur,

sol, ou une nouvelle charpente ou une charpente

preexistante. Les 4 trous sur I'entree (bas) ou la sortie

(haut) du ventilateur doivent etre utilises pour monter le

systeme de ventilation & distance a la structure.

REMARQUE: Les emplacements des trous de mon-

tage doivent traverser les poteaux de colombage.

Des pans a colombage supplementaires pourraient

s'averer necessaires. IIest possible d'utiliser du con-

tre-plaque pour couvrir les zones qui se trouvent entre

les solives de plafond ou les chevrons du toit afin de

faciliter I'installation. Cette structure doit etre suffisam-

ment solide pour supporter le poids du systeme de

ventilation & distance (50 Ib [22,6 kg] min).

Preparation du systeme de ventilation & distance

Tirer sur la languette a resort pour degager

I'ensemble moteur-ventilateur. Retirer I'ensemble

moteur-ventilateur du carter et le placer sur une

surface couverte.

A. Couvercle avant

_ _ _ B. Visde montage du

' ' ventilateur

', ', C. Languette & ressort

A D. Trous de montage du carter

inferieur

E. Fiche electrique du moteur

i B

Installation du moteur remote

REMARQUE: Le boftier moteur du ventilateur peut _tre

monte I'aide de 4 trous soit du cSte de I'entree ou la

sortie de la soufflerie

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer

et installer la hotte de la cuisini_re.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. A I'aide d'au moins 2 personnes, deplacer le

systeme du moteur du ventilateur &distance

jusqu'a I'emplacement de montage.

2. Enlever les 10 vis du couvercle avant du carter du

moteur du ventilateur & distance et les mettre de

cote.

3. Enlever le couvercle avant du carter du moteur du

ventilateur &distance et le mettre de cote.

REMARQUE" L'ensemble moteur-ventilateur peut etre

retire pour faciliter le montage du carter du moteur du

ventilateur. Si I'on ne souhaite pas retirer I'ensemble

moteur-ventilateur, passer a "Installation du systeme

de ventilation a distance" dans cette section.

Pour d_connecter le syst_me moteur

1. Debrancher la prise electrique du moteur de

I'ensemble moteur-ventilateur.

2. Enlever les vis qui fixent I'ensemble moteur-

ventilateur au carter du ventilateur & distance et

decoupage necessaires pour le passage du circuit

d'evacuation les mettre de cote.

A. Trous de montage

C6te entree

C6te de la sortie

1. Positionner le carter du moteur du ventilateur dans

son emplacement de montage et marquer les

emplacements des 4 trous de montage.

Installation des Systemes Moteurs

2. Percer 4 avant-trous a I'aide d'un foret de 3" (5mm).

3. Fixer le carter du moteur du ventilateur a distance

I'emplacement de montage avec quatre vis de

montage et rondelles 6 x 80 mm.

4. ReinstallerI'ensemble moteur-ventilateur s'il a et6

enleve et lefixer avec les vis enlevees

pr6c_demment.

Achever la preparation 8.

1. Determiner et marquer toutes les lignes de

decoupage necessaires pour le passage du circuit

d'evacuation.

IMPORTANT: Lors des operations de decoupage et

de pergage dans un mur ou un plafond, veiller & ne 9.

pas endommager les c&blages electriques ou canali-

sations qui peuvent s'y trouver.

2. Determiner I'emplacement de passage du conduit

de c&blage de ½" (1,3 cm) & travers le plafond ou

le mur entre le ventilateur & distance et la caisse

de la hotte.

3. Percer un trou de 11A"(3,2 cm) & cet endroit.

4. Localiser les boftiers de connexion dans le carter

du ventilateur & distance et la caisse de la hotte.

Retirer les couvercles du boftier de connexion et

les mettre de c6te avec les vis.

B A

_i!_ ,/,"

S .........

A. BoTtler de connexion

B.Opercule arrachable

Faire passer les six conducteurs de calibre 18

AWG a travers le conduit de c&blage de W' (1,3

cm) et les connecteurs de conduit et dans les

boftiers de connexion du carter du ventilateur

distance et celui de la caisse de la hotte. Laisser

suffisamment de Iongueur de c&ble dans chaque

boftier de connexion afin de realiser les

connexions de c&blage.

Installer les connecteurs du conduit et le conduit

dans le boftier de connexion du ventilateur en

ligne et celui de la caisse de la hotte.

REMARQUE" Le serre-cAblesont fournies avec le

materiel du remote moteur.

Raccorder le circuit d'evacuation & la caisse de

hotte et au systeme de ventilation interne et assurer

I'etanch6it6 de tousles raccords avec des colliers.

A. Systeme de ventilation

B. Moteur Remote

C. Plafond

D. Chevrons / contreplaque

E. Conduit de c&blage Moteur

Remote

E Conduit de c&blage du

Hotte Integre

G. Hotte Integre

R_alisation des connexions _lectriques du Motor

Remote Systeme

___________________________________________________________________________________

__;;;;;;;_

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;_

Retirer I'opercule arrachable du carter du

ventilateur &distance et de la caisse de hotte afin

de preparer I'installation du conduit de c&blage de

½" (1,3 cm) et de son connecteur (homologation

UL ou CSA).

REMARQUE: Le serre-c&blesont fournies avec le

materiel du remote moteur.

Une fois la caisse de hotte montee, (voir la section

"Installation de la caisse de la hotte"), acheminer

le conduit de c&blage de ½" (1,3 cm) entre le

carter du moteur du ventilateur & distance et la

caisse de la hotte. Tirer suffisamment de conduit

de c&blage de ½" (1,3 cm) pour permettre un

raccordement facile aux boftiers de connexion du

carter du ventilateur &distance et celui de la

caissede la hotte.

Risque de choc _lectrique

D_connecter la source de courant _lectrique avant

I'entretien.

Replacer pi_ces et panneaux avant de faire la

remise en marche.

Le non-respect de ces instructions peut causer

un d_c_s ou un choc _lectrique.

Realisation des connexions electriques au sein de

Motor Remote Systeme

1. Deconnecter la source de courant electrique.

2. Connecter les ills du conduit de c&blage aux ills

de la fiche electrique du moteur qui se trouve

I'interieur du boftier de connexion du carter du

ventilateur a distance.

Installation de la hotte

A. Conduit de cAblage de ½"

(1,3 cm) homologue UL ou CSA

B. Connecteurs de ills

(homologation UL)

C.Conducteurs noirs

D. Connecteurs blancs

E Conducteurs bleus

G. Conducteurs gris

H. Conducteur vert (ou jaune/

vert) et vert/jaune

I. CAble de la fiche electrique

du moteur

3. Connecter ensemble les conducteurs noirs (C)

I'aide de connecteurs de fils (homologation UL)

4. Connecter ensemble les conducteurs blancs (D)

I'aide de connecteurs de ills (homologation UL).

5. Connecter ensemble les conducteurs rouges (E)

I'aide de connecteurs de ills (homologation UL).

6. Connecter ensemble les conducteurs bleus (F)

I'aide de connecteurs de ills (homologation UL).

7. Connecter ensemble les conducteurs gris (G)

I'aide de connecteurs de ills (homologation UL).

Risque de choc _lectrique

Relier le ventilateur & la terre.

Brancher le fil reli_ & la terre au fil vert et jaune

reli_ & la terre dans la boite de la borne.

Le non-respect de ces instructions peut causer un

d_c_s ou un choc _lectrique.

8. Connecter le conducteur vert (ou jaune/vert) de

liaison A la terre au conducteur de terre (vert

jaune) (H) du boftier de raccordement avec des

connecteurs de fils homologues UL

9. Reinstaller le couvercle et les vis du boftier de

connexion du ventilateur & distance.

10. Reinstaller le couvercle avant du carter du ventila-

teur A distance et le fixer avec 10 vis de montage.

Connexion _lectrique & I'int_rieur de la caisse de

hotte entre le syst_me du ventilateur & distance et

la caisse de hotte

Une fois la caisse de la hotte montee (voir la

section "Installation de la caisse de la hotte"),

rechercher le connecteur du cable a I'interieur de

la caisse de la hotte.

. Connecter I'ensemble de connexion a 6 ills fourni

avec le systeme du moteur du ventilateur

distance au connecteur du cable correspondant

dans la caisse de la hotte.

3. Reperer le boftier de connexion & I'interieur de la

caisse de la hotte et installer un serre-c&ble

½" (1,3 cm) homologue UL ou CSA (voir "Achever

la preparation" dans la section "Preparation de

I'emplacement").

4. Acheminer les extremitAs des fils A parti de

I'ensemble de connexion A6 fils Atravers le

serre-c&ble ½" (1,3 cm), en laissant suffisamment

de Iongueur pour effectuer les connexions de

c&blage. Serrer les vis du serre-c&ble.

5. Connecter les fils de I'ensemble de connexion A 6

fils aux fils du conduit de c&blage qui se trouve &

I'interieur du boftier de connexion de la caisse de

la hotte.

6. Connecter les conducteurs de m_me couleur

entre eux (noir a noir, blanc a blanc, etc.) en

utilisant des connecteurs de ills (homologation

UL).

REMARQUE : Connecter le conducteur vert (ou vert/

jaune) de liaison A la terre du conduit de c&blage au

conducteur vert (ou nu) de liaison A la terre du cable

d'alimentation du domicile a I'aide de connecteurs de

fils homologues UL (voir la section "Realisation des

connexions de I'alimentation electrique A la caisse de

la hotte").

ii ii_

A J_

A. Conduit de cAblage de E Conducteurs bleus

½" (1,3 cm) homologue UL ou CSA G. Conducteurs gris

B. Connecteurs de ills H. Conducteur vert (ou vert/jaune)

(homologation UL) I. Ensemble de connexion A six ills

C. Conducteurs noirs J. forage de installation

D. Connecteurs blancs

E. Conducteurs rouges

Installation de la hotte

fil connecteur

Connexions de

c&blage a terre

Remote

Moteur

7. Passer & la section "Realisation des connexions

de I'alimentation electrique & la caisse de la

hotte".

Preparation Initiale

1. Deconnecter la source de courant electrique.

2. Determiner la methode d'evacuation & utiliser: &

travers le toit ou &travers le mur.

3. Selectionner une surface plane pour I'assemblage

de la hotte. Placer le materiau de protection sur

cette surface.

° II est recommande d'installer leconduit de d_charge

avant de proceder & I'installation de la hotte.

° Avant d'executer les decoupages, verifier la

disponibilite d'un dC=gagementsuffisant dans le

plafond ou lemur pour le conduit d'evacuation.

° La caisse de la hotte doit _tre installee & 24" (61

cm) min. des surfaces de cuisson electriques, 30"

(76,2 cm) min. des surfaces de cuisson au gaz, et

&un maximum sugg6re de 36" (91,4 cm) au-de

sus de la surface de cuisson.

• Verifier que les pieces d'installation ont et6 retirees

du carton d'expedition.

4. _, I'aide de deux personnes ou plus, soulever la

caisse de la hotte et la poser sur la surface couverte.

RISQUE DU POIDS EXCESSIF

UTILISER DEUX OU PLUS DE PERSONNES

POUR DISPLACERET INSTALLERLA HO-I-I-EDE LA

CUISINII_RE.

LE NON-RESPECT DE CE-I-rE INSTRUCTION

PEUT CAUSER UNE BLESSURE AU DOS OU

D'AUTRE BLESSURE.

Oter les filtres. Voir la section "Entretien de la

hotte". Preparationdu support de lacaissede la hotte.

Preparation du support de la caisse de la hotte

1. Marquer sur le support de la hotte I'emplacement

des quatre trous de W' (3 mm) tel qu'illustr&

2. Percer les 4 trous & I'aide d'un foret de 1/s"(3 mm).

F .................................i=,1-

A. Axe central I

, y

'Ii

I I

12%2" (30.9 cm)

14_Ad ' (38 cm)

3. Pour le Iogement de la caisse de la hotte, marquer

I'emplacement du trou pour le dC=gagementde

forme rectangulaire dans I'ouverture decoup6e tel

qu'indiqu&

4. _, I'aide d'une scie sauteuse ou d'une scie &

guichet, decouper le trou rectangulaire de

degagementpour le Iog_ de la caissede la hotte.

/r o

td........tae

i v

A. Axe central

I I

E _-I

111%2" (29 cm)

14sAd ' (36 cm)

14sA6 " (36 cm)

Complete Preparation

1. Determiner et marquer sur lemur ou le plafond

toutes les lignes de decoupage necessaires pour

le passage du circuit d'evacuation. Installer le

systeme d'evacuation avant la hotte.

Voirla section "Exigences concemant I'evacuation".

2. Determiner I'emplacement de passage du c&ble

d'alimentation a travers lemur.

3. Percer un trou de 1¼" (3,2 cm) a cet endroit.

4. Tirer suffisamment de c&ble d'alimentation

travers lemur pour permettre un raccordement

facile jusqu'a la bofte de connexion.

5. Installer le raccord de transition (pour conduit

carre de 10" (25,4 cm) et conduit rond de 10"

[25,4 cm]) avec volet de rg=glageau sommet de la

caisse de la hotte a I'aide quatre vis de 4,2x8mm.

___________________________________________________________________________________

_______________________________________________________________;;;;;;;;;;;;;;;;;;;_

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;_

Installation de la hotte

_lllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll

6. Retirer le couvercle du boftier de connexion et le

mettre de c6t&

7. Oter I'opercule arrachable du sommet de la hotte

et installer un serre-c&ble de ½" (1,3 cm)

(homologation UL ou CSA).

8. Placer la hotte pres de sa position de montage et

faire passer le c&ble d'alimentation a travers le

serre-c&ble dans le boftier de connexion (su

fisamment pour etablir la connexion).

9. Serrer les vis du serre-c&ble.

REMARQUE:Votre inserez le hotte, vous devez acheter

une ou I'autre type interne (systeme de montage &

la hotte) OU une remote (type externe) du systeme

moteur du ventilateur. Systemes de ventilateur interne,

moteur de la soufflante de montage II ya des parties

dans le paquet d'installation souffleur & moteur qui

doit _tre ajoute & la hotte d'inserer avant le montage de

la hotte d'insertion pour lemur. Voir la section "Installa-

tion du moteur du ventilateur interne de la caisse de la

hotte" et la notice livree avec le moteur du ventilateur

Uppercapot moteur

dela hoEe

montage ..................................................................................

AVERT SSEMENT

EXCESSIVE WEIGHT HAZARD

USE TWO OR MORE PEOPLE TO MOVE AND

INSTALL RANGE HOOD.

FAILURE TO DO SO CAN RESULT IN BACK OR

OTHER INJURY.

AVERT SSEMENT

Risque de choc 61ectrique

D6connecter la source de courant 61ectrique avant

I'entretien.

Replacer pi6ces et panneaux avant de faire la

remise en marche.

Le non-respect de ces instructions peut causer

un d6c6s ou un choc 61ectrique.

1. Deconnecter la source de courant electrique.

2. Reperer I'emplacement du boftier de connexion &

I'interieur de la caisse de la hotte.

A. Conducteurs blancs

B. Conducteurs noirs

C. Connecteurs de ills (homologation UL)

D. Conducteurs verts, nus ou jaune/vert

E. C&ble d'alimentation electrique du domicile

E Serre-c&ble 1/2,,(1,3 cm) (homologation UL ou CSA)

G. Fil de terre onglet

3. Connecter les conducteurs noirs (B)& I'aide de

connecteurs de fils (homologation UL).

4. Connecter ensemble les conducteurs blancs (A)&

I'aide de connecteurs de fils (homologation UL).

AVERTlSSEMENT

Risque de choc 61ectrique

Relier le ventilateur & la terre.

Brancher le fil reli6 & la terre au fil vert et jaune reli6

la terre dans la boite de la borne.

Le non-respect de ces instructions peut causer un

d6c6s ou un choc 61ectrique.

REMARQUE : Lors de I'utilisation du systeme du mo-

teur du ventilateur & distance, le conducteur vert (ou

vert/jaune) de liaison & la terre du conduit de c&blage

du systeme du moteur du ventilateur &distance doit

etre connecte au conducteur vert (ou nu) du c&ble

d'alimentation du domicile et au conducteur

vert/jaune (D)du boftier de connexion.

5. Connecter le conducteur vert (ou nu) de

mise & la terre du c&ble d'alimentation dud

micile au conducteur vert/jaune (D)de liaison

& la terre dans le boftier de connexion & I'aide

de connecteurs de fils (homologation UL).

6. Installer le couvercle du boftier de connexion.

7. Verifier que toutes les ampoules d'eclairage

sont bien fixees dans leur douille.

8. Reconnecter la source de courant electrique.

Utilisation / Entretien de la hotte

1. Installer les filtres & graisse. Voir la section

"Nettoyage" & la page 32.

2. Contr61er le fonctionnement du ventilateur de la

hotte et des lampes. Voir la section "Utilisation de

la hotte".

La hotte est concue pour eliminer lafumee, les va-

peurs et les odeurs de cuisine de la rg:,gionde surface

de cuisson. Pour de meilleurs resultats, commencez le

capot avant la cuisson et lui permettre de fonctionner

quelques minutes apres la cuisson est terminee pour

effacer tousles fumees et les odeurs de la cuisine.

Les commandes sont situees sur le capot du dessous

de la hotte.

A. Lampes & halog_ne

B. Commutateur de lampe & halogene

C. Commutateurs de commande du ventilateur

D. Poignee du filtre & graisse

E. Filtre & graisse

R Spacer filtre (uniquement pour le modele EI30HI55KS)

3. Si la hotte ne fonctionne pas, verifier que le

coupe-circuit ne s'est pas declench6 et qu'aucun

fusible n'est grill&

4. Deconnecter la source de courant electrique du

circuit et verifier que le c&blage est correct.

REMARQUE • Pour pouvoir tirer le plus grand parti de

la nouvellecaisse de la hotte, lire la section "Utilisation

de la hotte".

Commande de la lampe Commande du ventilateur

Utilisation de la hotte

Mettez I'interrupteur de lumiere (A) & la gauche une

position pour HIGH.

Mettez I'interrupteur de lumiere (A) a gauche 2 pos-

tions pour LOW.

Pour eteindre les lumieres, tournez le commutateur de

lumiere (A)vers la droite a la position OFF.

Fonctionnementduventilateur iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Leventilateura4vitesses. Tournezleboutondeventi- iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

lateur(B) verslagauchepourtournerleventilateurala

positionON. Continueratournerleboutonalavitesse

d6sir_eduventilateur, iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii::

Pourfermerleventilateur, tournerlavitesseduventila- iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii::

teur(B) interrupteurversladroite&lapositionOFF, iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii::

AVERTISSEMENT: Le moteur de ces hotte est ther-

miquement proteg6e contre les temperatures elev6es.

Si la hotte n'est pas activee Iors de la cuisson, les tem-

peratures elev6es peuvent etre presentes A I'interieur

du capot et le moteur ne pouvait pas travailler jusqu'A

ce que la temperature est sore. La hotte de cuisiniere

doit toujours _tre allum&

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

IMPORTANT: Nettoyer frequemment la hotte et les

filtres &graisse en suivant les instructions suivantes.

Reinstallerles filtres & graisse avant de faire fonctionner

la hotte.

Surfaces extemes:

Afin d'eviter d'endommager la surface externe, ne pas

utiliser de tampons en laine d'acier ou de tampons &

recurer savonneux. Toujours essuyer pour eviter de

laisser des marques d'eau.

Methode de nettoyage :

• Savon detergent liquide et eau, ou produit de

nettoyage polyvalent.

• Frotter avec un chiffon doux humide ou une

eponge non abrasive, puis rincer avec de I'eau

propre et essuyer.

Filtre & graisse m_tallique:

1. Retirer chaque filtre en tirant sur la poignee &

ressort 1 puis en tirant le filtre vers le bas.

2. Laver le filtre metallique selon le besoin au lave

vaisselle ou avec une solution de detergent chaude.

3. Reinstaller le filtre en s'assurant que les poignees

& ressort sont orientees vers I'avant. Inserer le filtre

d'aluminium dans la rainure superieure.

4. Enfoncer la poignee & ressort.

5. Pousser le filtre metallique vers le haut et rel&cher

la poignee pour I'embofter.

6. Rep6ter les etapes 1 & 5 pour I'autre filtre.

A........................ resso

Polgnee a

Remplacement d'une lampe & halog_ne

Interrompre I'alimentation de la hotte; attendre le

refroidissement de la lampe & halogene. Pour eviter

d'endommager ou de reduire la Iongevit6 de I'ampoule

neuve, ne pas toucher I'ampoule avec les doigts nus.

Remplacer la lampe en la manipulant avec un

mouchoir de papier ou des gants de coton.

Si les nouvelles lampes ne fonctionnent pas, verifier

que chaque lampe est correctement inseree dans sa

douille avant dedemander I'intervention d'un

depanneur.

1. Deconnecter la source de courant electrique.

2. Pousser la plaque de verre vers le haut et la

tourner dans le sens antihoraire.

3. Retirer la lampe et la remplacer par une lampe

halogene de 120 volts, 50 watts maximum,

avec culot GU10. La tourner dans le sens horaire

pour I'embofter.

4. Repeter les etapes 2 et 3 pour I'autre lampe, si

necessaire.

5. Reconnecter la source de courant electrique.

Informations sur la garantie

Votre appareil est couvert par end garantie limited d'un an. Pendant un an & partir de la date d'achat originale, Electrolux as-

sumera les coQts des reparations ou du remplacement des pieces de tout appareil qui presente un defaut de fabrication ou

de materiau, si cet appareil est installe, utilis6 et entretenu selon les instructions fournies avec celui-ci.

Exclusions Cette garantie ne couvre pas ce qui suit:

1. Les produits dont le numero de serie original a ete enleve, modifie ou n'est pas facilement determinable.

Les produits qui ont ete transferes de leur proprietaire inital &une autre partie ou qui ne sont plus aux

#tats-Unis ou au Canada.

3. La rouille &I'interieur ou & I'exterieur de rappareil. :::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

4. Les produits vendus ,, tels quels _,ne sont pas couverts par cette garantie.

5. Les aliments perdus en raison de pannes du refrigerateur ou du congelateur.

6. Les produits utilises dans les etablissements commerciaux.

7. Les appels de service qui ne concernent pas un malfonctionnement, un defaut de fabrication ou un vice

de materiau ou pour les appareils qui ne font pas robjet d'un usage domestique ou qui ne sont pas

utilises conformement aux instructions fournies. .......................

8. Les appels de service pour verifier r installation de votre appareil ou pour obtenir des instructions sur la

fa£_ond'utiliser votre appareil.

9. Les frais qui rendent rappareil accessible pour une reparation, par exemple enlever des garnitures, les

armoires, les etageres, etc. qui ne faisaient pas partie de rappareil Iorsqu'il a quitte rusine.

10. Les appels de service au sujet de la reparation ou du remplacement des ampoules, des filtres a air, des

filtres aeau, d'autre materiel ou des boutons,poignees ou autres pieces esthetiques.

11. Les frais supplementaires, y compris, sans s'y limiter, les appels de service apres les heures normales

de bureau, le week-end ou les jours feries, les droits et peages, les frais de convoyage ou les frais de

deplacement pour les appels de service dans des endroits isoles, notamment dans I'#tat de I'Alaska.

12. Les dommages causes au fini de r appareil oua la maison pendent r installation, y compris, sans's y

limiter, aux planchers, aux armoires, aux murs, etc.

13. Les dommages causes par : des reparations faites par des techniciens non autorises; rutilisation de

pieces autres que les pieces Electrolux d'origine qui n'ont pas ete obtenues par rentremise

d'un reparateur autoris6; ou les causes etrangeres comme rabus, ralimentation electrique inadequate, les

accidents, les incendies ou les cas de force majeure.

AVIS DE NON RESPONSABILIT# SUR LES GARANTIES IMPLICITES; LIMITATIONS DES RECOURS

L'UNIQUE RECOURS DU CLIENT EN VERTU DE CE-I-I-EGARANTIE LIMIT#E EST LA R#PARATION OU LE

REMPLACEMENT DU PRODUIT COMME D#CRIT PR#C#DEMMENT. LES DEMANDES BAS#ES SUR DES

GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALIT# MARCHANDE ET

D'ADAPTATION _, UN USAGE PARTICULIER SONT LIMIT#ES _, AU MOINS UN AN OU _, LA P#RIODE

LA PLUS COURTE PERMISE PAR LA LOI. ELECTROLUX NE SERA PAS TENUE RESPONSABLE DES

DOMMAGES DIRECTS OU INDIRECTS NI DES DOMMAGES MAT#RIELS ET DES D#PENSES IMPR#VUES ....................................................................................

R#SULTANT D'UNE VIOLATION DE CE-I-I-EGARANTIE #CRITE OU DE TOUTE AUTRE GARANTIE

IMPLICITE. CERTAINS #TATS ET CERTAINES PROVINCES NE PERME-I-I-ENT PAS DE RESTRICTION

OU D'EXEMPTION SUR LES DOMMAGES DIRECTS OU INDIRECTS OU DE RESTRICTION SUR LES

GARANTIES IMPLICITES. DANS CE CAS, CES RESTRICTIONS OU EXEMPTIONS POURRAIENT NE PAS

#TRE APPLICABLES. CE-I-I-EGARANTIE #CRITE VOUS PROCURE DES DROITS L#GAUX SP#CIFIQUES.

IL SE PEUT QUE VOUS AYEZ D'AUTRES DROITS QUI VARIENT SELON U#TAT OU LA PROVINCE.

Si vous avez Conservez votre re£_u,votre bon de livraison ou une autre preuve valide de paiement pour etablir la periode de

besoin d'une la garantie dans le cas oQvous devriez faire appel aux services d'un technicien autoris& Si une reparation doit

rCparation etre effectuee, vauillez obtenir et conserver toMs les recus.

Le service auquel vous avez recours en vertu de cette garantie doit _tre obtenu en communiquant avec

Electrolux & I'adresse ou aux numeros de telephone indiquCs ci-dessous.

Cette garantie n'est valide qu'aux #tats-Unis et au Canada. Aux #tats-Unis, votre appareil est garanti par

Electrolux Major Appliances North America, une division de Electrolux Home Products, Inc. Au Canada, votre appareil est

garanti per Electrolux Canada Corp. Personne n'est autorise a modifier oua ajouter aux obligations contenues dans cette

garantie. Les obligations de cette garantie concernant la reparation et les pieces doivent _tre remplies par Electrolux ou par

une compagnie de reparation autorisee. Les caracteristiques et specifications decrites ou illustrees 3euvent _tre modifiees

sans preavis.

USA

1.282.622.373

Electrolux Major Appliances

North America

10200 David Taylor Drive

Charlotte, NC 28262

Electrolux

Canada

1.800.265.8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada

L5V 3E4

Informaci6n del producto

Lea y guarde estas instrucdones

Gracias por escoger Electrolux, la nueva primera marca en electrodomesticos. Esta Gufa de Usos y Cuidados

es parte de nuestro compromiso para cumplir con la satisfaccion del cliente y con la calidad del producto,

durante la vida de servicio de su nuevo electrodomestico.

Interpretamos su compra como el inicio de una relacion. Para asegurar nuestro mejor servicio, use esta

pagina para registrar la informacion importante de su producto.

Guarde estos datos para una rapida consuIta

Fecha de compra

NOmero de modelo

N0mero de serie

untas ?

Para asistencia telefonica sin cargo en EEUU. y Canada marque:

EU,: 1.800.944.9044 / Canada: 1.800.265.8352

Para asistencia en linea e informacion sobre el producto en Internet visite http://www.electroluxappliances.com

Indice de contenidos

Aviso de Seguridad Importante .............................. 35

Lista de materiales ....................................................38

Requisitos el_ctricos ................................................ 38

Requisitos de Instalacion ........................................ 39

Dimensiones del Producto ...................................... 39

Requisitos de ventilacion ........................................ 40

Sistemas de ventilacion ........................................... 40

Instalacion del Motor Interno

en la campana ............................................................41

Instalacion del Motor Remoto

en la campana .............................................................41

Prepare la ubicacion ................................................. 45

Instale la Campana dentro

del soporte para campana .......................................46

Haga La Conexion El_ctrica de la Toma de

Corriente a la Campana ............................................47

Complete la instalacion y verifique

el funcionamiento ......................................................47

Uso de la campana ................................................... 48

Limpieza ......................................................................48

Informacion sobre la garantia ................................. 49

Aviso de seguridad importante

Aviso de seguridad impo£ante

Lea todas las instrucciones antes de

usar este aparato.

Conserve estas instrucciones para

futuras consultas.

Aprobado para aparatos residenciales

Sblo para uso residencial.

No intente instalaro hacer funcionar su aparato sin

haber leido las precauciones de seguridad indicadas

en este manual. Los argumentos de seguridad en

este manual est_tn indicados con etiquetas de

ADVERTENCIA o PRECAUCION, en funcion del tipo

de riesgo.

ADVERTENCIA

Este simbolo Io alerta

respecto a situaciones que

pueden causar serias lesiones

personales, muerte o dafios

materiales.

PRECAUCI6N

Este simbolo Io alerta

respecto a situaciones que

pueden causar lesiones

personales o dafios materiales.

ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO.

LA INSTALACION DEBE CUMPLIR TODA LA NORMATIVA LOCAL.

IMPORTANTE: guarde estas instrucciones para su uso por parte del inspector de electricidad local.

INSTALADOR: entregue al propietario estas instrucciones junto con la unidad.

PROPIETARIO: conserve estas instrucciones para futuras consultas.

Advertencia de seguridad: antes de realizar el cableado de este aparato, desactive el circuito de energia

electrica en el panel de servicio y desbloquee el panel.

Requisito: Circuito auxiliar de CA de 120 V, 60 Hz, 15 - 20 A

Aviso de seguridad importante

LEA Y GUARDE ESTAS INSTRUCCIONES

:viso de seguddad impo ante

PRECAUC 6N

SOLO PARA USO DE VENTILACION GENERAL.

NO UTILIZAR PARA EXPULSAR VAPORES 0

MATERIALES PELIGROSOS 0 EXPLOSIVOS.

ADVERTENC A

PARA REDUCIR EL RIESGO DE FUEGO, DESCARGA

ELI_CTRICA O LESIONES PERSONALES, RESPETE LO

SlGUIENTE:

A. Utilice esta unidad solamente en el modo que indica

el fabricante. En caso de duda, p6ngase en contacto

con el fabricante.

B. Antes de reparar o limpiar la unidad, desconecte

la alimentaci6n en el panel de servicio y bloquee los

medios de desconexi6n del panel de servicio para

evitar la conexi6n accidental de la alimentaci6n. Si no

es posible bloquear los medios de desconexi6n del

panel de servicio, coloque un dispositivo de

advertencia que destaque como, por ejemplo, una

etiqueta, en el panel de servicio.

C. La instalaci6n y el cableado electrico deben realizarlos

personas calificadas de acuerdo con las normativas y

losestandaresaplicables,incluidalacons1_ucci6nignifuga.

D. Es necesaria una ventilaci6n suficiente para la correcta

combusti6n y expulsi6n de gases por la salida de

humos (Chimenea) del equipo de combusti6n de

carburante para evitar el contratiro. Siga las directrices

de fabricantes de equipos de calefacci6n

y los estandares de seguridad como los publicados

por la National Fire Protection Association (NFPA),

American Society for Heating, Refrigeration and Air

ConditioningEngineers(ASHRAE)y lasnormativaslocales.

E. AI efectuar orificios en una pared o techo, no daSe el

cableado electrico y otras instalaciones ocultas.

F. Los sistemas instalados mediante conducto deben

tener ventilaci6n con salida al exterior.

PRECAUC 6N

Para reducir el riesgo de fuego y conseguir una salida del

aire correcta, asegQrese de conducir el aire hacia el exterior.

No permita que el aire se expulse en espacios situados en el

interior de muros, techos, desvanes, s6tanos de peque_a

altura o garajes.

ADVERTENC A

PARA REDUCIR EL RIESGO DE FUEGO, UTILICE

SOLAMENTE TUBOS METALICOS.

Instale esta campana de acuerdo con los requisitos

especificados.

PRECAUC 6N

Equipo Operado Automaticamente Para Reducir El Riesgo

De Lastimarse Desconecte De La Linea Antes De Dar Servicio.

ADVERTENC A

PARA REDUClR EL RIESGO DE INCENDIO OCASlONADO

POR GRASA:

a) No deje nunca ninguna unidad externa desatendida

y con valores de fuego altos. La cocci6n puede

causar humo o reboses de grasa que pueden prender

fuego. Caliente el aceite a fuego lento o medio.

b) Encienda siempre la campana cuando cocine a una

temperatura alta o cuando realice flameados (Por

ejemplo, crepes Suzette, cerezas flameadas, ternera a

la pimienta flameada).

c) Limpie con frecuencia los ventiladores. No permita que

la grasa se acumule en el ventilador o filtro.

d) Utilice un tamaSo de sarten adecuado. Utilice

siempre piezas de bateria de cocina adecuadas al

tamaSo del elemento de superficie.

ADVERTENC A

PARA REDUCIR EL RIESGO DE LESIONES

PERSONALES, EN CASO DE FUEGO OCASIONADO

POR GRASA, TENGA EN CUENTA LO SIGUIENTE:

a) EXTINGA !_ASLLAMAS con una tapa ajustada,

una I&mina para hacer galletas u otro tipo de bandeja

met&lica y apague el quemador de gas o elemento

electrico. TENGA CUIDADO PARA EVITAR

QUEMADURAS. Si las llamas no se extinguen

inmediatamente, DESALOJE EL LUGAR Y LLAME A

LOS BOMBEROS.

b) NUNCATOME UNA SARTI_N EN LLAMAS, podria

sufrir quemaduras.

c) NO UTILICE AGUA, incluidas esponjas o toallas

hQmedas ya que se produciria una violenta explosi6n

de vapor.

d) Utilice un extintor SOLO si:

1) Sabe que dispone de un extintor de la clase

ABC y conoce su funcionamiento.

2) Elfuego es pequeSo y se encuentra en la

misma zona donde se inici6.

3) Ha Ilamado a los bomberos.

4) Puede luchar contra el fuego teniendo una

salida a su espalda.

FUNCIONAMIENTO

a.Coloquesiemprelasrejillasylosfiltrosde

seguridadensulugarcorrespondiente.Sinestos

componentes,losventiladoresenfuncionamiento

podrfanatraparsupelo,susdedososuropa.

Elfabricantedeclinatodaresponsabilidadencasode

fallodecumplimientodelasinstruccionesaqui

facilitadasparalainstalaci6n,elmantenimientoyel

usoadecuadodelproducto.Elfabricantedeclina

ademastodaresponsabilidadporda_osocasionados

pornegligenciay lagarantiadelaunidadqueda

canceladaautomaticamentecomoconsecuenciadeun

mantenimientoincorrecto.

Lista de materiales- Requisitos

electricos de Instalaci6n

Partes que incluye su campana

Filtros metalicos de grasa:

- Modelo EI30HI55KS: 2 filtros

- Modelo EI36HI55KS: 3 filtros

- Modelo EI48HI55KS: 4 filtros

• 4 lamparas halogenas ya instaladas

• 1 - transicion cuadrada de 10" (25.4 cm) o

redonda de 10" (25.4 cm) con valvula de no

retorno.

• 4 - Tornillos de montaje de 5 x 45 mm

• 4 - Tornillos de montaje de 4.2 x 8 mm

• 2 - 18mm tornillos para espaciador (solo para

modelo de campana EI30HI55KS)

Partes Necesarias

• Cable de alimentacion

• 1 - 1/2"(1.3 cm) reten de cable aprobado por

UL y CSA.

• 3 conectores de cable enlistados por UL

• Sistema de ventilacion met_tlico.

• Sistema de Motor - interno o remoto (vea

la seccion "Opciones de Sistema de Motor").

Herramientas/Material requerido

• Nivel •

• Taladro

• Broca 11A"(3 cm) •

• Broca 11/8"(3 mm)

• Lapiz •

• Pela cables o navaja •

• Cinta metrica o regla •

• Pinzas •

Pistola de silicon y

silicon a prueba de agua

Abrazaderas de tubo

de ventilacion

Sierra caladora

Destornillador piano

Tijeras p/metal

Destornillador Phillips

Opciones de Sistema de Motor

(al menos I sistema es requerido)

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii i i i

MODEL RANGO EI30HI55K5 EI36HI55K5 EI48HI55K5

EI06HIPIKS

&7A • • •

(Kit Motor Interno 600 cfm)

El12HIPIKS

7.4A • •

(Kit Motor Interno 1200 clm)

EI06HIPRKS

&7A • • •

(Kit Motor Remoto 600 cfm)

EI12HIPRKS

7.4A • • •

(Kit Motor Remoto 1200 cfm)

• Puede utilizar su campana con este kit de motor.

Observe todos los cOdigos y reglamentos aplicables.

AsegQrese de que la instalacion electrica sea adec-

uada yen conformidad con el National Electrical Code

(Codigo Nacional Electrico), ANSl/NFPA 70 (Qltima

edicion) o las normas de CSA C22.1-94, Canadian

Electrical Code (Codigo Canadiense de Electricidad),

Parte 1 y C22.2 N° 0-M91 (Qltimaedicion), y todos

los cOdigos y ordenanzas locales.

Si los codigos Io permiten y se emplea un alambre

de conexion a tierra separado, es recomendable que

un electricista calificado determine si la trayectoria de

conexion a tierra es adecuada.

Usted puede obtener una copia de las normas de los

codigos arriba indicadas en::

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

• Se necesita un circuito electrico de 120 voltios, 60

hertzios, CA solamente, de 15 amperios y

protegido con fusibles.

• Si la casa tiene cableado de aluminio, siga el

procedimiento a continuacion:

1. Conecte una seccion de alambre de cobre

solido a los conductores flexibles.

2. Conecte el cableado de aluminio a la seccion

afiadida de alambre de cobre usando

conectores especiales y/o herramientas

disefiadas y de la lista de UL para unir el

cobre al aluminio.

Siga los procedimientos recomendados pot el fabri-

cante de los conectores electricos. Las conexiones de

Aluminio y cobre deben de cumplir con los codigos

locales y las practicas de cableado aceptadas pot la

industria.

• El calibre de los cables y las conexiones deben

hacerse de acuerdo con la clasificacion del

electrodomestico, como se especifica en la placa

de clasificacion del modelo/de la serie.

La placa del modelo/de la serie esta ubicada

detras del filtro, en la pared posterior de la campana.

• El calibre de los cables deben hacerse de

acuerdo a los requisitos del National Electrical

Code (Codigo Nacional Electrico), ANSl/NFPA 70

(Qltimaedicion) o las normas de CSA C22. 1-94

Canadian Electrical Code (Codigo Canadiense de

Electricidad), Parte 1 y C22.2 N° 0-M91 (Qltima

edicion),y todos los cddigos y ordenanzas locales.

PRECAUCION

Para reducir el riesgo de incendio y choque electrico,

instale esta campana solo con modelos de motor

intemo y remoto con un rango maximo de 7.4 A

(ElectroluxTM):

Requisitos de Instalaci6n

IMPORTANTE: Observe todos los codigos y regla-

mentos aplicables. Deje que un tecnico calificado

instale la campana. Es responsabilidad del instalador

cumplir con las especificaciones de instalacion que

vienen en la etiqueta de modelo y n0mero serial. La

etiqueta de modelo/n0mero serial esta Iocalizada

detras del filtro izquierdo en la pared posterior de la

campana.

La campana debe estar ubicada lejos de Areas con

fuertes corrientes de aire como ventanas, puertas y

ductos de ventilacion.

Deben ser usadas las dimensiones de la abertura

del gabinete que se proveen. Dichas dimensiones

proveen de los minimos espacios.

La campana debe estar rodeada pot un mueble

hecho a medida, con un espacio destinado a la cam-

pana capaz de soportar 75 Ib (34 kg).

Una toma de tierra electrica es requerida. Vea la

seccion "Requisitos electricos".

Todas las aberturas en el techo y pared donde se

ponga en contacto la campana deben de ser selladas.

Manufacturadas 1982 (Casas, manufacturacion de

casas e Instalacion) ANSI A225.1/NFPA 501A, o 01tima

edicion, o codigos locales.

Dimensiones del Gabinete

_ 30" (76.2 cm) para modelos 30"

36" (91.4 cm) para modelos 36"

48" (121.9 cm) pa[a modelos 48"

_ (55.9 cm)

El soporte de la campana debe | _ Profundi-

ser capaz de soportar | dad de la

75 Ib (34 kg) "X" parte baja de la campana a campana

la superficie de la estufa

Instalacibnparacasasmobiles " :::: !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

La instalacion deestacampana debe hacersecon- IMPORTANTE: i i iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

fnrm_._ In._E._t_nd_re._d_.g_nurid_d d_. 13Cnn._truc Uistanciaminimade"X":24"(61cm)aunaestufaelectrica iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

-- -,_ ,_- - -_._.--_-----_.,_ ..... _----- -, -'-- Minimum distance "X": 30" (76.2 cm) a una estufa de gas i

cion oel Hogar, Htulo 24 uPH _'arte 328 [antes el MaxmadstancaSugerda"X"36"(914cm) iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

StandardFederalparalaConstruccionySeguridad iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

deCasasMobiles) ocuandoelstandardnosea iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

aplicablealStandardparalalnstalaciondeCasas iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

D _ iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

modelosde36"y48" _,_9:/8,!2t.ll cm) i

Salida del cableado _ , .... _ modelos de 30" iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

/ ......_ ..... Salidadelcableado iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

..... _', iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

(3_24/0m)/

.... ./ /,_-'__ " _---L___\.L/_ " _ '/F ,''_cm_ __

* .................... _ __" _ C:/ I/ 11"(28cm) paramodelo30"

4_3Z6"(12.2 cm) ,_ _ "_ _'(4'52_,,odelosde36" _:_" _ ..................

,21912/0_, .............. :/ ," I I :_ /" ! ..... #/_t22"(55.'9cmt __

' " '1'" _........ L/_/ - .! / ,61,,/ / i:_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_i_i!iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

116 _ i ...................

5F " _

I.(12 _ cm)/ "[///-- --/_/.___ ........ _ /

/_/ . // /1 .,¢;/ .................. _ _i_::::::::iiiiiiiiiii_iiiiili!i_i_i_!_!_iii

...._.'_" • -. • _z_ _ Iz//

_ _' 22" (56 cm) p/modelos de 30" "_ _ _."--,,----_

/ / / 27V_"(70cm) p/rnodelosde36y48" --/_/ _/

30" (75.8cm) p/rnodelosde36"y48" _--_/ /

48 ((121,4c_)p, modelos de 48 _/ ................................................................................................................

Requisitos de Ventilaci6n

_lllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll

El sistema de ventilacion debe dar al exterior.

• No terminar el sistema de ventilacion en el atico u

otra Areacerrada.

• No utilice casquetes de lavanderia de 4" (10.2 cm)

• Utilice unicamente tubos de ventilacion de metal.

El metal rigido es recomendado. No se

recomienda el uso de tubos de plastico ni papel

aluminio.

• La Iongitud del sistema de ventilacion y el nOmero

de codos empleados debera mantenerse al

minimo para ofrecer un desempeSo eficiente.

Para un funcionamiento mbs eficiente y silencioso:

• No use mas de 3 codos de 90 °.

• AsegQrese de que exista un minimo de 24" (61.0

cm) de tubo recto entre los codos si mas de un

codo es utilizado.

• No instale 2 codos juntos.

• Use abrazaderas para sellar todas las

uniones en el sistema de ventilacion y utilice cinta

para sellar completamente las conexiones.

• Use silicon para sellar la pared exterior o la

abertura del techo alrededor del casquete.

• El diametro del tubo debe ser uniforme.

Para instalaciones en climas Frios

Una valvula de no retorno adicional debe ser instalada

para reducir el flujo de aire frio como parte del sistema

de ventilacion.

Un break termico debe ser instalado para reducir la

conduccion de la temperaturas exteriores al interior

del sistema de ventilacion.

La valvula debera estar en el lado del aire frio del break

termico.

Reguladores de aire

Los cOdigos de construccion local sugieren el uso de

sistemas reguladores de aire cuando se usen sistemas

de ventilacion mayores a la CFM especificada o al

movimiento del aire. El CFM especificado varia depen-

diendo del Area. Consulte a su tecnico en ventilacion

para conocer los requerimientos de su Area.

La apertura de salida de la campana tiene un

diametro de 10".

En instalaciones que utilicen Sistema de Motor de

600 CFM se recomienda utilizar un sistema de

ventilacion de 6" o 8".

Ventilacidn a trav_s del techo

'i 1

A i................................_ !

En instalaciones que utilicen Sistema de Motor de

1200 CFM debe utilizarse un sistema de

ventilacion de 10".

Puede utilizar un sistema de ventilacion mas

peque_o, pero generara un nivel mas elevado de

sonido.

NOTA: Los sistemas de ventilacion flexibles no

son recomendados. Estos generan retorno de

aire y turbulencias que disminuyen el desempe_o

del equipo. El sistema de ventilacion puede

desembocar en la pared o el techo. Para la salida

atraves de la pared se requiere un codo de 90 °.

Ventilacidn a trav_s de la pared

A i_ _ ...... B

A. Sistema de ventilaci6n A. Sistema de ventilaciOn

redondo de 10" (25.4 cm) redondo de 10" (25.4 cm)

B. Casquete de techo B.Casquete de pared

Instalacion tipica del sistema de ventilacion con

motor remoto.

A. Sistema de ventilaci6n redondo de 10" (25.4 cm)

B. Montaje en la parte superior de las vigas del techo

C. Casquete para techo

D. Madera contrachapada (opcional para algunas

instalaciones)

E. Montaje en la parte inferior de las vigas del techo

E Montaje a la parte inferior de los travesaSos

G. Ducto horizontal

H. Casquete de muro

Instalaci6n del Sistema Motor

1. Instale las tuercas de 6 mm en la parte superior

El sistema de motor interno debe ser instalado to-

mando en cuenta la salida de dire por la parte superior.

El soporte y el sujetador de motor que se incluyen en

el kit de motor deben ser montados a la parte superior

de la campana.

Instalacion del motor Interno a la campana

IMPORTANTE: Realice los pasos 1-10 antes de insta-

lara la campana.

NOTA: Los aditamentos de instalaci6n vienen inclui-

dos en el kit de Motor.

1. Retire los filtros de grasa. Vea la secci6n "Limpieza".

2. Instale el soporte de montaje usando tres tornillos

de 4.2 x 8 mm screws. Atornille el soporte a la

parte superior interna del lado izquierdo. (ver

figura PASO2) Instale en clip de fijaci6n usando

dos tornillos de 4.2 x 8 mm. Atornille el clip a la

parte superior interna de la campana en lugar de

instalaci6n del sistema de motor elegido.

3. Deslice la leng0eta de montaje del clip atraves de

la ranura en el panel y asegOrelo con tornillos. (ver

figura PASO3)

PASO2 PASO3

A. Tornillos de 4.2 x 8 mm (3) pard el soporte de motor

B. Tornillos de 4.2 x 8 mm (2) pard el clip de fijaci6n

externa de la campana en la ubicaci6n del motor

seleccionado.

• Se requieren dos tuercas de 6 mm pard la

instalaci6n del sistema de motor de 600 CFM

(sencillo).

Inserte las tuercas en las pequefias muescas

cuadradas ubicadas a la izquierda y derecha

de la apertura pard el sistema de ventilaci6n.

• Se requieren cuatro tuercas de 6 mm pard

la instalaci6n del sistema de motor de 1200

CFM (dual).

Inserte las tuercas en las pequefias muescas

cuadradas ubicadas a la izquierda y derecha

de la apertura pard el sistema de ventilaci6n.

Instalaci6n del Sistema Motor

Ensamble de motor Dual

A.Conexi6n del cableado

8. Ubique en orificios de montaje e instale con

tornillos de 6 x 16 mm y rondanas de 6.4 mm.

A. Tornillo con rondana

B. Orificio de montaje

6. Deslice la parte izquierda del ensamble motor

debajo del soporte de motor.

9. Conecte el cable de corriente de la campana al

conector de la caja electrica.

A. Conector de la caja

electrica

B. Conector del cable de

alimentaci6n de la cam

A.Soporte de motor

B.Parte izquierda del ensamble motor.

Empuje hacia arriba la parte derecha del

ensamble motor y atorelo en el clip de fijacion.

NOTA: La lengQeta del clip de fijacion debe

quedar pot fuera del ensamble motor.

A. Ensamble motor

B. Clip de fijaci6n

10. Instale la transicion redonda de 10" utilizando 4

tornillos de 4.2 x 8 mm.

_- A. Transici6n redonda de 10"

B. Tornillos de Instalaci6n

11. ContinQe en la secci6n _ ia 86!_ _en

la pagina 45.

Instalaci6n del Sistema Motor

Preparacion para el montaje del motor Remoto

El motor Remoto debe ser provisto de una estructura

de techo, pared o piso seguros, asf como de una

estructura de construccion. Los 4 orificios tanto de

la parte interna (parte baja) como de la externa (parte

superior) de la campana deben ser utilizados para

montarla en dicha estructura.

NOTA: La ubicacion de los agujeros de montaje debe

pasar a traves de los postes de madera. Postes adi-

cionales pueden ser requeridos.

Se pueden utilizar chapas de madera para abarcar las

Areas abiertas entre las vigas del techo para facilitar la

instalacion. Esta estructura debe ser suficientemente

fuerte para soportar el peso del motor Remoto (50 Ib

[22.6 kg] min).

Prepare el Sistema de motor Remoto

ADVERTENCIA

Riesgo de peso excesivo.

Utilice la ayuda de 2 o m_s personas para mover o

instalar la campana.

De Io contrario puede resultar en lesiones en es-

palda u otros dahos.

1. Con la ayuda de 2 o mas personas, coloque la

campana sobre el lugar de montaje.

2. Remueva los 10 tornillos del frente de la cubierta

del motor remoto y coloquela a un lado.

3. Remueva la cubierta frontal del motor remoto y

coloquela a un lado.

NOTA: Para facilitar la instalacion de la cubierta del

motor, el ensamble motor puede ser removido. Si no

desea retirar el ensamble del motor avance a "lnstale

el sistema de motor Remoto" de esta seccion.

Para retirar el Motor

1. Desconecte el enchufe del motor ensamble motor.

2. Remueva los tornillos que sujetan al ensamble

motor a la campana y col_quelos a un lado.

3. Jale el clip de fijacion para liberar el ensamble

motor. Remueva el ensamble motor de la cubierta

y col_xquelaen un Area recubierta.

A. Cubierta frontal

B. Tornillos de montale motor

C. Clip de fijaci6n

D. Orificios traseros de

instalaci6n.

E. Enchufe el6ctrico de motor

B C

Instale el sistema de motor Remoto

NOTA: El motor con cubierta puede ser montado

usando los 4 orificios ya sea del lado de la entrada o la

salida del motor.

A ......

Parte Interna

A. Orificios de Instalaci6n

Parte Externa

1. Coloque el motor Remoto en su posicion de

montaje y marque la ubicacion de los 4 orificios.

2. Perfore 4 orificios de instalacion usando una broca

de 3/16'' (5 mm).

3. Sujete el motor con cubierta en la posicion de

montaje usando cuatro tornillos de 6 x 80 mm y

cuatro rondanas.

_:_:_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

_lllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll

IMPORTANTE: Cuando corte o perfore en el techo o

pared, Cuide no da_ar el cableado electrico o cualqui-

er otro servicio oculto.

2. Ubique el lugar por donde el conducto del cable

de ½" (1.3 cm) pasara a traves del techo / pared

entre el motor y la campana.

Perfore un orificio de 11A"(3.2 cm) en dicho lugar,

Localice las cajas electricas en el sistema de

motor y la campana (vea laseccione "Complete

la Preparacion'). Remueva las cubiertas de las

cajas electricas y coloquelas a un lado.

A. Sistema de ventilaci6n

B. Sistema de motor remoto

C. Techo

D. Vigas del techo / soporte

E. Conducto de cableado

del kit motor

E Conducto de cableado

de la campana

G. Campana

A. Caja electrica

B. Placa removible

5. Remueva la placa electrica del motor remoto y de

la campana para preparar la instalacion del

conducto de cable de W' (1.3 cm) y el conducto

conector.

NOTA: El conducto de cables es suminlstrado

junto con las piezas del kit motor.

6. Con la campana montada, alimente del conducto

para cable de ½" (1.3 cm) entre el motor y la

campana. AsegQrese de que se el suficiente para

facilitar la conexion entre las cajas electricas de la

campana y el motor.

7. Inserte los seis cables 18 AWG a traves del

conducto para cable de ½" (1.3 cm) del motor y la

campana. Deje suficiente cable en cada caja

electrica para hacer las conexiones electricas.

8. Instale los conectores de conducto y dirijalo hacia

las cajas electricas del motor y lacampana.

NOTA: El conducto de cables es suminlstrado

junto con las piezas del kit motor.

9. Conecte el sistema de ventilacion a la campana

y al motor remoto y selle todas las uniones con

abrazaderas.

Haga las conexiones el_ctricas

para el sistema de motor Remoto

ADVERTENC A

Riesgo de Choque El_ctrico

Desconecte la Corriente Previamente.

Remplace todas las parte y paneles antes de

encenderlo.

De Io contrario puede resultar en Descarga

El_ctrica o la Muerte.

Conexion Electrica dentro del Sistema de

Motor Remoto

1. Desconecte la corriente.

2. Conecte los cables del conducto de la campana

a los cables de conexion electrica dentro de la

caja electrica del motor Remoto.

A. Conducto de cableado de W'

(1.3 cm) aprobado por UL

B. Conectores de cable

aprobados por UL

C. Cables negros

D. Cables blancos

E. Cables rojos

R Cables azules

G. Cables grises

H. Cables verdes o verdes /

amarillos

I. Cable de conexi6n electrica

del motor

Instalaci6n de la campana

3. Use conectores de cable aprobados por UL y

conecte los cables negros (C).

4. Use conectores de cable aprobados pot UL y

conecte los cables blancos (D).

5. Use conectores de cable aprobados pot UL y

conecte los cables rojos (E).

6. Use conectores de cable aprobados pot UL y

conecte los cables azules (F).

7. Use conectores de cable aprobados pot UL y

conecte los cables grises (G).

NOTA: Conecte el cable verde de tierra (o verde/ama-

rillo) del conducto de cables al cable de tierra verde (o

desnudo) de la tome de corriente usando un conec-

tor de cable aprobado por UL (vea la seccion "Haga

la conexion electrica de la tome de corriente ala

campana").

Riesgo de Choque El_ctrico

Motor Conectado Electricamente a Tierra.

Conecte el cable de tierra a los cables verde y

amarillo de la caja el_ctrica.

De Io contrario puede resultar en Descarga

El_ctrica o la Muerte.

8. Conecte el cable de tierra verde (o amarillo/verde)

al cable de tierra amarillo/verde (H) de la caja

electrica usando conectores de cable aprobados

pot UL

9. Reinstale la cubierta de la caja electrica del motor

A. Conducto pare cable UL ½"

(1.3 cm) aprobado por CSA

B.Conectores de cable

aprobados por UL

C. Cables negros

D. Cables blancos

E. Cables rojos

E Cables azules

G. Cables grises

H. Cables amarillos /verdes

I. Conector de cables c/6

ranuras

_ Conector de

remoto y atornillelo, cables ....................................................................................

10. Reinstalelaplacafrontaldelacubiertadelmotor Tomade iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii::

RemotoyasegOrelacon 10tornillosdemontaje. Conexionesdelos corrientede Campana iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii::

case ____________________________________________________________________________________

cables de tierra ____________________________________________________________________________________

Conexion El_ctrica(dentrodelacampana) del iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii__

sistema de motor Remote yla campana Sistemade __________________________________________________________________________________``

MotorRemoto iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii:

1. Con lacampanainstalada, Iocaliceelconectorde 7. Vayaalasecci6n"Hagalaconexi6nelectricade iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii__

cablesdentrodelacampana, latomadecorrientealacampana", iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii::

2. InserteelConectordecablesc/6ranurasdel iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

sistemamotorconsusimilardentrodela iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

campana, iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii::

,)_ L:_-_ _ Preparacion Inicial

/_-'_ _--((_--/ 1. Desconectelacorrientedeenerg[a. iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

_ 2. Uecidaquesistemadeventilacion utilizara: salida

3. Localicelacajaelectricadentrodelacampanae _ al,!echooalapared. ,, iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

in t I n r t'n I r r h A _ Ul:lllCeun area plane pare ensamolar su campana

saeu ee de cabeapobadopo U cOS " ., ,

1 " y cuorala ...................................................................................................................................................................

de ½ (1.3 cm).

• • Se recomienda que el sistema de ventilacion sea

4. Atrawese el extremo del conector de cables a ......................................................................

• • 1 " instalado antes que la campana

traves del reten de cables de ½ (1.3 cm)

.... ° Antes de hacer los cortes, asegQrese de qua se

dejando sufic_entecable pare hacer lasconex_ones. . .....

A rit I r I r t •n I cuenta con lOSespaclos aproplaoos con respecto

p e e os segu os de e e de cab es. , ........

n t I I I n t r I al tecno o muro pare la Sallclaca alre

5. Co ec e os cab es de Co ec o de cab es c/6 ,;

r n r nl I I n t ntr I ° hacampanadebesernstaadaa24 (610cm)

a uasco oscabesdeco duoode odea

• I• tri I m n de d stanca min ma de a superf c e de a estufa

cajaeec ca deaca paa. , ...............

6. Conectecadacolordecablecon su similar(negro electnca, y_u Vb.Z cm) mlnlmo parasupertlcle

con n -ro blanco con blanco etc ' usando de estufa de gas haste un mAximo sugerido de

b'LJ .)

n t r r r L 36 (914 cm) enc ma de a superf c e de coc nado _

co ec o es ap obados pc U . . .... " .......... "

• vermque que toaas _aspartes (]e _nsta_ac_on iiiiiiiiiiiii_!;i_:i_:i_:i_;!_i_i!i!i_!i_!i_!i_!i_!i_!i_!i_!i_!i_!i_!i_!i_!i_!i_i_i_i

hayan sidoremovidasdelacaja. __

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Prepare la Ubicaci6n

4. Con la ayuda de 2 o mas personas, coloque la

campana sobre el Areacubierta.

5. Retire los filtros. Vea la seccion "Limpieza de la

campana".

La campana se sujeta al soporte usando 4 tomillos y

rondanas.

NOTE: El soporte de la campana debe ser capaz de

soportar 75 Ib (34 kg).

Preparacion del soporte de la campana

1. Marque la ubicacion de los cuatro orificios de W'

(3 mm) diAmetro sobre el soporte de la campana.

2. Use una broca de W' (3 mm) para perforar los 4

orificios.

A_ t

, , ' B

--: -,,.......

I I

i i C

I I

F _- 4 -_- -

I--

I I t

A. Linea de oentro I L D "------}_J

I I 1

12%2" (30.9 cm)

14_A 6 " (38 cm)

3. Marque las lineas de corte para el orificio

rectangular de la parte superior de la campana

como se muestra.

4. Usando una sierra o sierra caladora, corte el

orificio rectangular destinado a la parte superior

instalaci6n

de la campana.

A. Linea de centre

I I

E _-I

Complete la Instalacion

1. Ubique y haga todos los cortes necesarios en la

pared o el techo para el sistema de ventilacion.

Instale el sistema de ventilacion antes que la

campana. Vea la seccion "Requisitos de Instalacion".

2. Ubique donde pasara el cable de alimentacion

a traves del muro.

3. Haga un orificio de 1W' (3.2 cm) en dicho lugar.

4. Alimente del suficiente cable atraves del muro

para permitir una facil conexion a la caja electrica.

5. Remueva la tapa de la caja electrica.

6. Remueva la placa de la parte superior de la

campana e instale un reten de cable de ½" (1.3

cm) aprovada por UL o CSA.

7. Coloque la campana cerca de su lugar de

ubicacion, pase el cable de alimentacion a traves

del reten hacia la caja electrica (Io suficiente para

hacer la conexion).

8. Asegure los tornillos del reten de cable.

9. Con la ayuda de 2 o mas personas, coloque la

campana en el soporte.

10. AsegOre la campana usando 4 tornillos de 5 x 45

mrt al soporte.

.... J i -H _1 _ -- _ .

Carcasa superior

del motor

jl-

4 tornillos de..........................................

instalaci6n ......................................................................................

ADVERTENCIA

RIESGO DE PESO EXCESIVO

UTILICE LA AYUDA DE 20 MA,S PERSONAS

PARA MOVER O INSTALAR LA CAMPANA

DE LO CONTRARIO PUEDE RESULTAR EN

LESIONES EN ESPALDA U OTROS DANOS

1113_2" (29 cm)

143A6" (36 cm)

Haga las conexiones electricas

ADVERTENCmA

Riesgo de Choque El_ctrico

Desconecte la Corriente Previamente.

Remplace todas las parte y paneles antes de

encenderlo.

De Io contrario puede resultar en Descarga

El_ctrica o la Muerte.

1. Desconecte la corriente.

2. Localice la caja electrica dentro de la campana.

A. Cables blancos

B. Cables negros

C. Conectores de cables aprobados por UL

D. Cable verde, desnudo o amarillo/verde

E. Cable de alimentaci6n casera

E Sujetacables de ½" (1.3 cm) aprobado por UL o CS

G. Cable de tierra

3. Use los conectores de cable y conecte los cables

negros (B).

4. Use los conectores de cable y conecte los cables

blancos (B).

ADVERTENCJA

Riesgo de Choque El_ctrico

Motor conectado el_ctricamente a tierra

Conecte el cable de tierra al cable de tierra ama-

rillo y verde en la caja el_ctrica.

Cualquier omision a esta advertencia puede resul-

tar en Descarga El_ctrica o la Muerte.

NOTA: Cuando use el sistema de motor Remoto, el

cable de tierra verde (o amarillo/verde) en el conducto

dentro del sistema de motor Remoto debe ir conecta-

do con el cable verde (o desnudo) del cable de toma

de corriente y con el cable verde/amarillo de la caja

electrica.

5. Conecte el cable de tierra verde (o desnudo) de

la toma de corriente casera al cable de tierra

verde/amarillo (D) de la caja electrica

usando conectores aprobados por UL.

6. Instale la cubierta de la caja electrica.

7. Verifique que las lamparas se encuentren

aseguradas.

8. Reconecte la corriente.

1. Instale los filtros de grasa. Yea la seccion

"Limpieza de lacampana" en la pagina 48.

2. Verifique la operacion de las lamparas y el motor

de la campana. Vea la seccion "Uso de la

campana" en la pagina 48.

A B C A

% %

A D

A. Ldtmparas Hal6genas

B. Switch para Lamparas Hal6genas

C. Switch de control para motor

D. Manija del filtro de grasa

E. Filtro de grasa

3. Si la campana no funciona verifique si el breaker

se encuentra en off 6 si alg6n fusible se ha

fundido en las instalaciones de su hogar.

4. Desconecte la toma de corriente y verifique que el

cableado sea correcto.

NOTA: Para obtener un uso mas eficiente de su nueva

campana lea la seccion "Uso de la campana" en la

pagina 48.

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!!

CCCCCCCCCCCCCCCCCCCCI?

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!!

CCCCCCCCCCCCCCCCII'

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

Uso / Limpieza de la campana

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

_lllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

Esta campana esta diseSada para remover humo,

vapores de cocina y olores del Area de cocina. Para

mejores resultados, encienda la campana antes de

cocinar y permita que opere algunos minutos despues

de haber terminado de cocinar para dispersar todo el

humo y olores de la cocina.

Los controles est_tn Iocalizados en la parte de abajo

de la campana.

Control de las Idtmparas

Control del motor

Funcionamiento de las I__mparas

Gire el switch de las lamparas (A)una posicion a la

izquierda para un ALTO funcionamiento.

Gire el switch de las lamparas (A)2 posiciones a la

izquierda para un BAJO funcionamiento.

Para apagar las lamparas, gire el switch (A) a la dere-

cha hasta la posicion OFF.

Funcionamiento del Motor

El motor tiene 4 velocidades. Gire el switch del motor

(B)hacia la izquierda hasta la posicion ON. Continue

girando el switch hasta la velocidad deseada.

Para apagar el motor, gire la perilla de velocidad de

motor (B) a la derecha hasta la posicion OFF.

ADVERTENCIA: El motor de esta campana esta pro-

tegido termicamente contra altas temperaturas.

Si la campana no esta encendida durante el proceso

de cocinado, las altas temperaturas pueden presen-

tarse al interior de la campana y el motor no operara

hasta tener una temperatura segura. La campana

siempre debe estar encendida.

IMPORTANTE: Limpie las campanas y los filtros de

grasa frecuentemente de acuerdo alas siguientes

instrucciones. Coloque los filtros de grasa antes de

poner en funcionamiento la campana.

Superficies Externas:

Para evitar el da_o a superficies externas, no utilice

fibras de acero o estropajos con jabon.

Siempre use pa_os secos para evitar marcas de agua.

Metodo de limpieza:

• utilice jabon liquido y agua, o limpiador

multipr6posito.

• Frote con un paso suave o una esponja no abra-

siva, luego seque con agua limpia y un paso seco.

Filtro de grasa:

1. Retire los filtro presionando de la manija de

liberacion y luego jale hacia abajo el filtro.

A ........................ Manlja del

filtro de grasa

2. Enjuague el filtro de metal en el lavaplatos o en

solucion jabonosa caliente.

3. Reinstale el filtro asegurandose de que la manija

quede en la parte externa. Coloque el filtro en su

lugar.

4. Presione la manija del filtro.

5. Presione el filtro de metal y libere la manija para

ponerlo en su lugar.

6. Repita los pasos 1-5 para los demas filtros.

Reemplazando las Lbmparas Halogenas

Apague la campana y permita que las lamparas se en-

frien. Para evitar el da_o o una dsiminucion en la vida

Otilde la lampara, no toque el bulbo directamente con

los dedos. Remplace la lampara, usando un pa_uelo o

guantes de algodon para manejar la lampara.

Si la nueva lampara no funciona, asegQrese de que

estas fueron insertadas correctamente antes de Ilamar

al servicio.

1. Desconecte la corriente.

2. Empuje la lampara hacia arriba

y gire en sentido inverso alas

manecillas del reloj.

3. Remueva la lampara y

reemplacela con una lampara

halogena de maximo 120-volt, ; "

e--e _

50-watt con base GU10. Gire en i_ _1 _

el sentido de las manecillas

para fijarlo.

4. Repita los pasos 2-3 para la otra

lampara si es necesario.

5. Reconecte la corriente. _q""""_

Informaci6n sobre la garantia

Su electrodomestico esta cubierto por una garantia limitada de un afio. Durante un afio a partir de la fecha original de

compra, Electrolux cubrira todos los costos de reparaci6n o reemplazo de cualquier pieza de este electrodomestico que se

encuentre defectuosa en materiales o mano de obra cuando el electrodomestico se instala, utiliza y mantiene de acuerdo

con las instrucciones proporcionadas.

Exclusiones Esta garantia no cubre Io siguiente:

1. Productos a los que se les quitaron o alteraron los n0meros de serie originales o que no pueden

determinarse con facilidad.

2. Productos que hayan sido transferidos del duefio original a un tercero o que no se encuentren en los

EE.UU. o en Canada.

3. Oxido en el interior o exterior de la unidad.

4. Los productos comprados "previamente usados o productos de muestra" no estan cubiertos por esta

garantia.

5. Perdida de alimentos por fallas del refrigerador o congelador.

6. Productos utilizados parafines comerciales.

7. Las Ilamadas de servicio que no involucren el funcionamiento defectuoso ni los defectos de materiales

o de mano de obra, o para electrodomesticos que no sean utilizados para uso normal del hogar o de

acuerdo con las instrucciones proporcionadas.

8. Llamadas de servicio para corregir errores de instalaci6n del electrodomestico o para instruirlo sobre el

uso del mismo.

9. Gastos para facilitar el acceso al electrodomestico para el servicio, tales como la remoci6n de molduras,

armarios, estantes, etc. que no eran parte del electrodomestico cuando se envi6 de la fabrica.

10. Llamadas de servicio para reparar o reemplazar bombillas, filtros de aire, filtros de agua, otros

consumibles, perillas, manijas u otras piezas decorativas.

11. Costos adicionales que incluyen, sin limitarse, cualquier Ilamada de servicio fuera de las horas de

oficina, durante los fines de semana o dias feriados, peajes, pasajes de transporte o millaje/kilometraje

para Ilamadas de servicio en areas remotas, incluyendo el estado de Alaska.

12. Dafios al acabado del electrodomestico o al hogar que hayan ocurrido durante la instalaci6n,

incluyendo, sin limitarse, los armarios, paredes, etc.

13. Dafi6s causados por: servicio realizado por compafiias de servicio no autorizadas, el uso de piezas que

no sean piezas genuinas Electrolux o piezas obtenidas de personas que no pertenezcan a compafiias

de servicio autorizado, o causas externas como abuso, mal uso, suministro electrico inadecuado,

accidentes, incendios, hechos fortuitos o desastres naturales.

RENUNClA DE RESPONSABILIDAD DE GARANTfAS IMPLfClTAS; LIMITAClON DE ACClONES LEGALES

LA 0NICA Y EXCLUSlVA OPClON DEL CLIENTE BAJO ESTA GARANTIA LIMITADA ES LA REPARAClON O

REEMPLAZO DEL PRODUCTO SEGON SE INDICA. LOS RECLAMOS BASADOS EN GARANTfAS

IMPLIClTAS, INCLUYENDO LAS GARANTIAS DE COMERClALIZAClON O APTITUD DEL PRODUCTO

PARA UN PROPOSlTO ESPECiFICO, ESTAN LIMITADOS A UN ANO O AL PERIODO MINIMO PERMITIDO

POR LEY, PERO NUNCA MENOS DE UN ANO. ELECTROLUX NO SERA RESPONSABLE POR DANOS

CONSECUENTES O INClDENTALES COMO POR EJEMPLO DANOS A LA PROPIEDAD Y GASTOS

INClDENTALES OCASlONADOS POR EL INCUMPLIMIENTO DE ESTAGARANTfA ESCRITA O DE

CUALQUIER GARANTIA IMPLIClTA. ALGUNOS ESTADOS Y PROVlNClAS NO PERMITEN LA EXCLUSION O

LIMITAClON DE DANOS INCIDENTALES O CONSECUENTES O LIMITAClONES EN LA DURAClON DE LAS

GARANTIAS IMPLICITAS, DE MANERA QUE PUEDE QUE ESTAS LIMITAClONES O EXCLUSlONES NO SE

APLIQUEN EN SU CASO. ESTA GARANTIA ESCRITA LE OTORGA DERECHOS LEGALES ESPECiFICOS.

ESO POSlBLE QUE TAMBII_N TENGA OTROS DERECHOS QUE VARfAN DE UN ESTADO A OTRO.

Si tiene que Guarde su recibo, el comprobante de entrega o cualquier otro registro de pago adecuado para establecer el

solicitar periodo de la garantia si Ilegara a requerir servicio. Si se realiza la reparaci6n, le conviene obtener y conservar

servicio todos los recibos. Elservicio realizado bajo esta garantia debe ser obtenido a traves de Electrolux utilizando

t6cnico las direcciones o n0meros que se indican abajo. Esta garantia s61ose aplica en los Estados Unidos y Canada.

En los EE.UU., su electrodomestico esta garantizado por Electrolux Major Appliances North America, una

divisi6n de Electrolux Home Products, Inc. En Canada, su electrodomestico esta garantizado por Electrolux Canada Corp.

Electrolux no autoriza a ninguna persona a cambiar o agregar ninguna obligaci6n bajo esta garantia. Nuestras obligaciones

de reparaci6n y piezas bajo esta garantia deben ser realizadas por Electrolux o compafiia de servicio autorizado. Las

especificaciones y caracteristicas del producto seg0n se describen o ilustran estan sujetas a cambio sin previo aviso.

USA

1.282.622.373

Electrolux Major Appliances

North America

10200 David Taylor Drive

Charlotte, NC 28262

Electrolux

Canada

1.800.265.8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada

L5V 3E4

Electrolux EI30HI55KSB range hood

Product's Documents

User Manual

Specifications

Electrolux EI30HI55KSB Questions and Answers

Related Products

Electrolux EI48HI55KSB range hood

Electrolux EI30HI55KSA range hood

Electrolux E30WV60EPS range hood

Electrolux RH36WC60GSB range hood

Electrolux E36WV60PPSA range hood

Electrolux RH36WC55GSB range hood
