GAS COOKTOP SEAL KIT

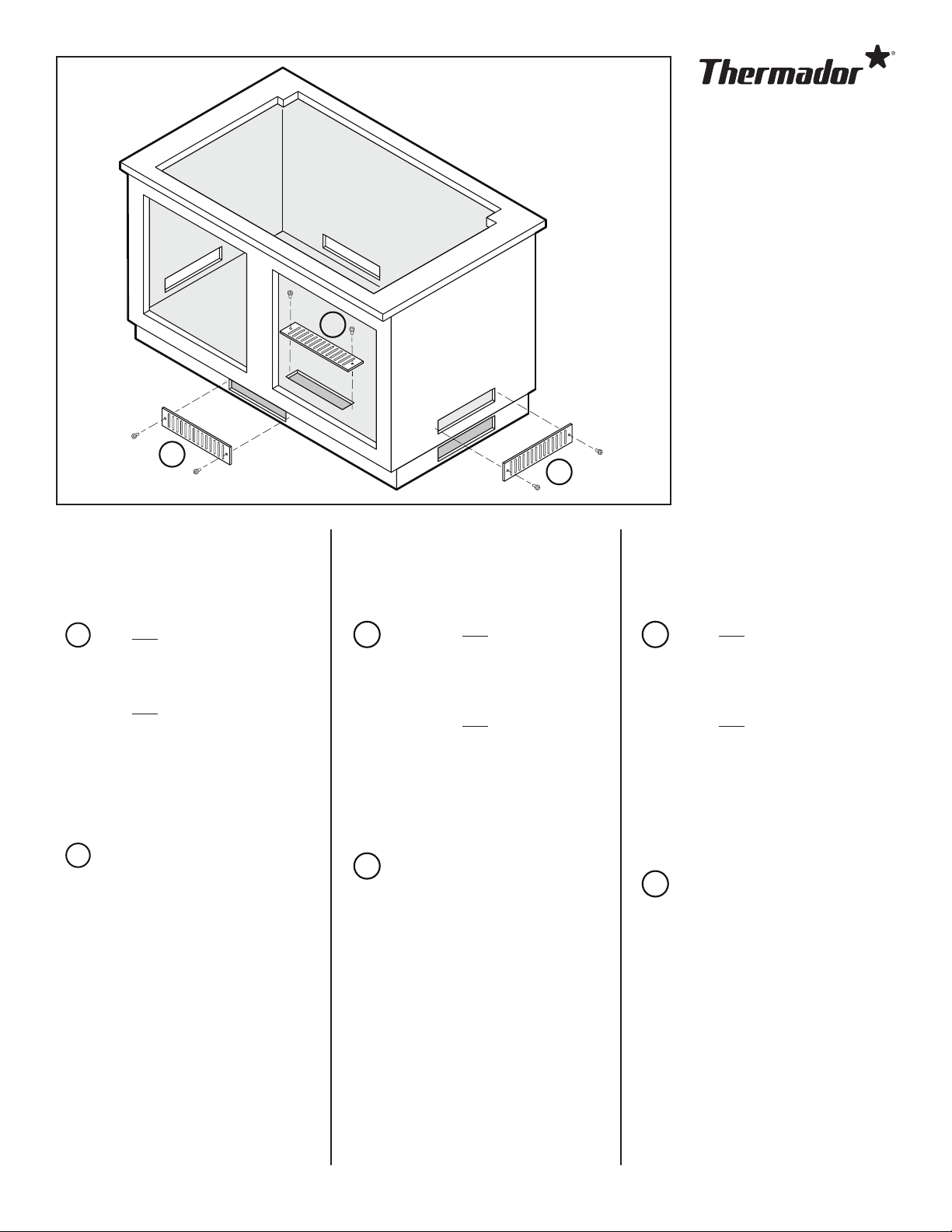

Installation Instructions
Models UCV30ST, UCV36ST
1
Cut one 18¼” x 2½” (464 mm
x 64 mm) OPENING (A)* in
the cabinet toe kick.
-- or --
Cut one 18¼” x 2½” (464 mm
x 64 mm) OPENING (B) in the
cabinet side or back.
Mount one of the two metal
grilles over this opening, using
two screws provided.
2
If you chose to cut an opening
in the toe kick - you must cut
another 18¼” x 2½” (464 mm
x 64 mm) OPENING (C)* in
the cabinet floor.
Mount the second metal grille
over this opening.
* IMPORTANT NOTE
When using toe kick opening (A) with
opening (C) in cabinet floor: Air must
be able to flow freely between these
two openings - and not restricted
by cabinet structure or any other
obstruction.
JEU DE JOINT D’ÉTANCHÉITÉ POUR
SURFACE DE CUISSON AU GAZ
Directives d’installation
Modèles UCV30ST, UCV36ST
1
Découpez une OUVERTURE
(A)* DE 464 mm x 64 mm
(18¼ po x 2½ po) dans le
retrait de l’armoire.
-- ou --
Découpez une OUVERTURE
(B) DE 464 mm x 64 mm (1
po x 2½ po) dans le côté ou
l’arrière de l’armoire.
Montez l’une des deux grilles
métalliques sur cette ouverture
au moyen des deux vis fournies.
2
Si vous avez choisi de
découper une ouverture dans
le retrait - vous devez découper
une autre OUVERTURE (C)*
de 464 mm x 64 mm (1
po x 2½ po) dans le bas de
l’armoire.
Montez la deuxième grille
métallique sur cette ouverture.
* REMARQUE IMPORTANTE
En cas d’utilisation de l’ouverture (A)
du retrait avec l’ouverture (C) dans
le bas de l’armoire: L’air doit pouvoir
circuler librement entre ces deux
ouvertures, sans être entravé par la
structure de l’armoire ni aucune autre
obstruction.
JUEGO PARA SELLAR ESTUFAS
DE GAS
Instrucciones de instalación
Modelos UCV30ST, UCV36ST
1
Corte una ABERTURA (A)*
de 464 mm x 64 mm (18¼ x
2½ pulg.) en el espacio para
lospies del gabinete.
o bien,
Corte una ABERTURA (B)
de 464 mm x 64 mm (18¼ x
2½ pulg.) en el lado o parte
posterior delgabinete.
Monte una de las dos
rejillas metálicas sobre esta
abertura, con los dos tornillos
suministrados.
2
Si elige cortar una abertura en
el espacio para los pies, debe
cortar otra ABERTURA (C)* de
464 mm x 64 mm (18¼ x 2½
pulg.) en el piso del gabinete.
Monte la segunda rejilla
metálica sobre esta abertura.
* NOTA IMPORTANTE Cuando
utilice la abertura (A) en el espacio
para los pies con la abertura (C)
en el piso del gabinete: El aire debe
poder fluir libremente entre estas
dosaberturas y no estar restringido
por la estructura del gabinete o por
alguna otra obstrucción.
