de
3
Inhaltsverzeichnis
[de]Gebr auchs- und Mont ageanl ei t ungDunst abzugs haube
GEBRAUCHSANLEITUNG .......................................................3
8 Bestimmungsgemäßer Gebrauch....................... 3
( Wichtige Sicherheitshinweise............................. 4
7 Umweltschutz ....................................................... 6
Ç Betriebsarten ........................................................ 6
1 Gerät bedienen ..................................................... 7
e Verbindung Kochfeld........................................... 9

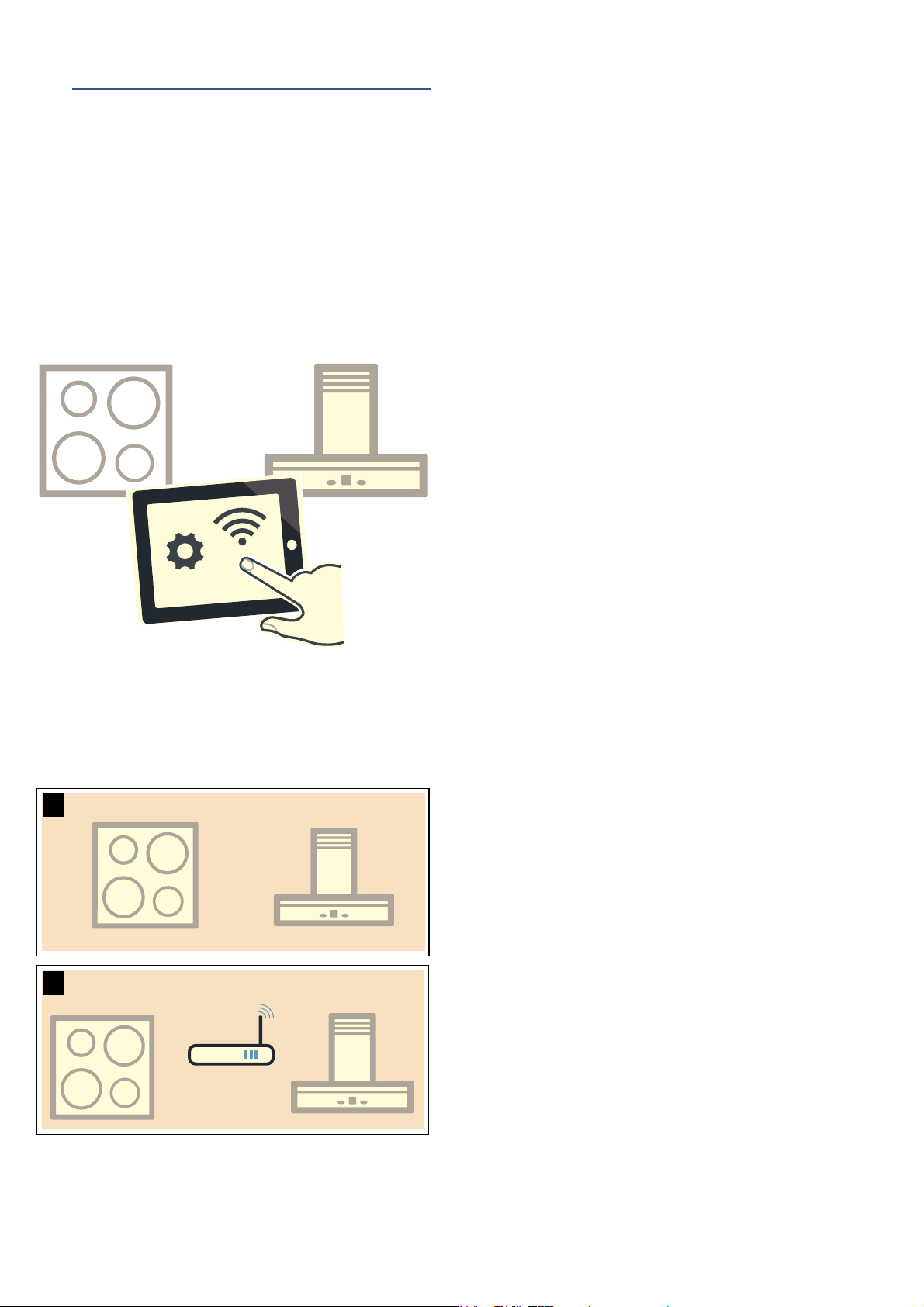

o Home Connect.................................................... 10
2 Reinigen und warten.......................................... 12
3 Störungen, was tun?.......................................... 14
4 Kundendienst ..................................................... 14
MONTAGEANLEITUNG..........................................................16
( Wichtige Sicherheitshinweise........................... 16
K Allgemeine Hinweise ......................................... 18
5 Installation .......................................................... 19
GEBRAUCHSANLEITUNG
Produktinfo
Weitere Informationen zu Produkten, Zubehör,
Ersatzteilen und Services finden Sie im Internet:
www.bosch-home.com und Online-Shop:
www.bosch-eshop.com
Für Produktinformationen sowie Anwendungs- und
Bedienungsfragen berät Sie unser Bosch-Infoteam
unter Tel.: 089 69 339 339 (Mo-Fr: 8.00-18.00 Uhr) Nur
für Deutschland gültig.
8Bestimmungsgemäßer
Gebrauch
Be s t i mmungsgemäßer Gebr auch
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig
bedienen. Die Gebrauchs- und
Montageanleitung für einen späteren
Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend
der Montageanleitung ist die Sicherheit beim
Gebrauch gewährleistet. Der Installateur ist für
das einwandfreie Funktionieren am
Aufstellungsort verantwortlich.
Dieses Gerät ist nur für den privaten Haushalt
und das häusliche Umfeld bestimmt. Das
Gerät ist nicht für den Betrieb im
Außenbereich bestimmt. Das Gerät während
des Betriebes beaufsichtigen. Der Hersteller
haftet nicht für Schäden durch
unsachgemäßen Gebrauch oder falsche
Bedienung.
Dieses Gerät ist für eine Nutzung bis zu einer
Höhe von maximal 2000 Metern über dem
Meeresspiegel bestimmt.
Dieses Gerät kann von Kindern ab 8 Jahren
und Personen mit reduzierten physischen,
sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung oder Wissen benutzt
werden, wenn sie von einer Person, die für
ihre Sicherheit verantwortlich ist, beaufsichtigt
oder von ihr bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden
und sie die daraus resultierenden Gefahren
verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht
durch Kinder durchgeführt werden, es sei
denn, sie sind 15 Jahre und älter und werden
beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der
Anschlussleitung fernhalten.
Das Gerät nach dem Auspacken prüfen. Bei
einem Transportschaden nicht anschließen.
Dieses Gerät ist nicht für den Betrieb mit einer
externen Zeitschaltuhr oder einer
Fernsteuerung bestimmt.
de Wichtige Sicherheitshinweise
4
(Wichtige
Sicherheitshinweise
Wichtige Si c her hei t shi nwei s e
:Warnung – Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich.
Kinder nie mit Verpackungsmaterial spielen
lassen.
:Warnung – Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte
verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-,
öl-, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
beziehen Verbrennungsluft aus dem
Aufstellraum und führen die Abgase durch
eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten
Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen -
ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin oder
Abzugsschacht werden in die Wohnräume
zurückgesaugt.
■ Es muss daher immer für ausreichende
Zuluft gesorgt werden.
■ Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Ein gefahrloser Betrieb ist nur dann möglich,
wenn der Unterdruck im Aufstellraum der
Feuerstätte 4 Pa (0,04 mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnungen,
z. B. in Türen, Fenstern, in Verbindung mit
einem Zuluft- / Abluftmauerkasten oder durch
andere technische Maßnahmen, die zur
Verbrennung benötigte Luft nachströmen
kann.
Ziehen Sie in jedem Fall den Rat des
zuständigen Schornsteinfegermeisters hinzu,
der den gesamten Lüftungsverbund des
Hauses beurteilen kann und Ihnen die
passende Maßnahme zur Belüftung
vorschlägt.
Wird die Dunstabzugshaube ausschließlich im
Umluftbetrieb eingesetzt, ist der Betrieb ohne
Einschränkung möglich.
:Warnung – Brandgefahr!
■ Die Fettablagerungen im Fettfilter können
sich entzünden. Fettfilter regelmäßig
reinigen. Gerät nie ohne Fettfilter betreiben.
Brandgefahr!
■ Die Fettablagerungen im Fettfilter können
sich entzünden. In der Nähe des Gerätes
nie mit offener Flamme arbeiten
(z.B. flambieren). Gerät nur dann in der
Nähe einer Feuerstätte für feste Brennstoffe
(z.B. Holz oder Kohle) installieren, wenn
eine geschlossene, nicht abnehmbare
Abdeckung vorhanden ist. Es darf keinen
Funkenflug geben.
Brandgefahr!
■ Heißes Öl und Fett entzündet sich schnell.
Heißes Öl und Fett nie unbeaufsichtigt
lassen. Nie ein Feuer mit Wasser löschen.
Kochstelle ausschalten. Flammen vorsichtig
mit Deckel, Löschdecke oder Ähnlichem
ersticken.
Brandgefahr!
■ Gas-Kochstellen ohne aufgesetztes
Kochgeschirr entwickeln im Betrieb große
Hitze. Ein darüber angebrachtes
Lüftungsgerät kann beschädigt oder in
Brand gesetzt werden. Gas-Kochstellen nur
mit aufgesetztem Kochgeschirr betreiben.
Brandgefahr!
■ Bei gleichzeitigem Betrieb mehrerer Gas-
Kochstellen entwickelt sich große Hitze. Ein
darüber angebrachtes Lüftungsgerät kann
beschädigt oder in Brand gesetzt werden.
Zwei Gaskochstellen nie gleichzeitig mit
größter Flamme länger als 15 Minuten
betreiben. Ein Großbrenner mit mehr als
5kW (Wok) entspricht der Leistung von zwei
Gasbrennern.
Wichtige Sicherheitshinweise de
5
:Warnung – Verbrennungsgefahr!
■ Die zugänglichen Teile werden im Betrieb
heiß. Nie die heißen Teile berühren. Kinder
fernhalten.
Verbrennungsgefahr!
■ Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen lassen.
:Warnung – Verletzungsgefahr!
■ Bauteile innerhalb des Gerätes können
scharfkantig sein. Schutzhandschuhe
tragen.
Verletzungsgefahr!
■ Auf dem Gerät abgestellte Gegenstände
können herabfallen. Keine Gegenstände auf
das Gerät stellen.
Verletzungsgefahr!
■ Das Licht von LED-Leuchten ist sehr grell
und kann die Augen schädigen
(Risikogruppe 1). Nicht länger als
100 Sekunden direkt in die eingeschalteten
LED-Leuchten schauen.
:Warnung – Stromschlaggefahr!
■ Ein defektes Gerät kann einen Stromschlag
verursachen. Nie ein defektes Gerät
einschalten. Netzstecker ziehen oder
Sicherung im Sicherungskasten
ausschalten. Kundendienst rufen.
Stromschlaggefahr!
■ Unsachgemäße Reparaturen sind
gefährlich. Nur ein von uns geschulter
Kundendienst-Techniker darf Reparaturen
durchführen und beschädigte
Anschlussleitungen austauschen. Ist das
Gerät defekt, Netzstecker ziehen oder
Sicherung im Sicherungskasten
ausschalten. Kundendienst rufen.
Stromschlaggefahr!
■ Eindringende Feuchtigkeit kann einen
Stromschlag verursachen. Keinen
Hochdruckreiniger oder Dampfreiniger
verwenden.
Stromschlaggefahr!
■ Eindringende Feuchtigkeit kann einen
Stromschlag verursachen. Gerät nur mit
einem feuchten Tuch reinigen. Vor der
Reinigung Netzstecker ziehen oder
Sicherung im Sicherungskasten
ausschalten.
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch
Korrosionsschäden. Gerät beim Kochen
immer einschalten, um
Kondenswasserbildung zu vermeiden.
Kondenswasser kann zu Korrosionsschäden
führen.
Defekte Lampen immer sofort austauschen,
um eine Überlastung der restlichen Lampen zu
verhindern.
Beschädigungsgefahr durch eindringende
Nässe in die Elektronik. Bedienelemente nie
mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche
Reinigung. Edelstahlflächen nur in
Schliffrichtung reinigen. Für Bedienelemente
keinen Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder
scheuernde Reinigungsmittel. Scharfe und
scheuernde Reinigungsmittel nie verwenden.
Beschädigungsgefahr durch Kondensat-
Rücklauf. Abluftkanal vom Gerät aus leicht
abfallend installieren (1° Gefälle).
Beschädigungsgefahr durch falsche
Beanspruchung von Designelementen. Nicht
an Designelementen ziehen. Keine
Gegenstände auf Designelemente stellen oder
an diese anhängen.
Achtung!
Oberflächenbeschädigung durch nicht
abgezogene Schutzfolie. Vor dem ersten
Gebrauch die Schutzfolie von allen
Geräteteilen entfernen.
de Umweltschutz
6
7Umweltschutz
Umwe l t s c h u t z
Ihr neues Gerät ist besonders energieeffizient. Hier
erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem
Gerät noch mehr Energie sparen können und wie Sie
das Gerät richtig entsorgen.
Energiesparen
■ Beim Kochen ausreichend Zuluft sicherstellen, damit
die Dunstabzugshaube effizient und mit geringen
Betriebsgeräuschen arbeitet.
■ Lüfterstufe an die Intensität der Kochdünste
anpassen. Die Intensivstufe nur nach Bedarf
einsetzen. Eine kleinere Lüfterstufe bedeutet einen
geringeren Energieverbrauch.
■ Bei intensiven Kochdünsten frühzeitig eine höhere
Lüfterstufe wählen. Bereits in der Küche verteilte
Kochdünste machen einen längeren Betrieb der
Dunstabzugshaube erforderlich.
■ Dunstabzugshaube ausschalten, wenn sie nicht
mehr benötigt wird.
■ Beleuchtung ausschalten, wenn sie nicht mehr
benötigt wird.
■ Filter in den angegebenen Abständen reinigen bzw.
wechseln, um die Wirksamkeit der Lüftung zu
erhöhen und eine Brandgefahr zu vermeiden.
■ Kochdeckel aufsetzen, um Kochdünste und
Kondensat zu verringern.
Umweltgerecht entsorgen
Entsorgen Sie die Verpackung umweltgerecht.
ÇBetriebsarten
Bet r i ebs ar t en
Abluftbetrieb
Hinweis: Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin, noch in einen
Schacht, welcher der Entlüftung von
Aufstellungsräumen von Feuerstätten dient, abgegeben
werden.
■ Soll die Abluft in einen Rauch- oder Abgaskamin
geführt werden, der nicht in Betrieb ist, muss die
Zustimmung des zuständigen
Schornsteinfegermeisters eingeholt werden.
■ Wird die Abluft durch die Außenwand geleitet, sollte
ein Teleskop-Mauerkasten verwendet werden.
Umluftbetrieb
Hinweis: Um die Gerüche im Umluftbetrieb zu binden,
müssen Sie einen Aktivkohlefilter einbauen. Die
verschiedenen Möglichkeiten das Gerät im
Umluftbetrieb zu betreiben, entnehmen Sie der
Prospektur oder fragen Sie Ihren Fachhändler. Das
dafür notwendige Zubehör erhalten Sie im Fachhandel,
beim Kundendienst oder im Online-Shop.
Dieses Gerät ist entsprechend der
europäischen Richtlinie 2012/19/EU über
Elektro- und Elektronikaltgeräte (waste
electrical and electronic equipment - WEEE)
gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der
Altgeräte vor.
Die angesaugte Luft wird durch die
Fettfilter gereinigt und durch ein
Rohrsystem ins Freie geleitet.
Die angesaugte Luft wird durch die
Fettfilter und einen Aktivkohlefilter
gereinigt und wieder in die Küche
zurückgeführt.
Gerät bedienen de
7
1Gerät bedienen
Ger ät bedi enen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist
möglich, dass einzelne Ausstattungsmerkmale
beschrieben sind, die nicht auf Ihr Gerät zutreffen.
Falls Ihr Gerät über Home Connect verfügt, sind weitere
Funktionen ausschließlich in der Home Connect App
verfügbar.
Hinweis: Schalten Sie die Dunstabzugshaube bei
Kochbeginn ein und erst einige Minuten nach
Kochende wieder aus. Der Küchendunst wird so am
wirkungsvollsten beseitigt.
Bedienfeld
Lüfter einstellen
Einschalten
Tippen Sie auf das Symbol #.
Der Lüfter startet in der Lüfterstufe 2.
Lüfterstufe einstellen
Wählen Sie die Lüfterstufe.
Ausschalten
Tippen Sie auf das Symbol #.
Intensivstufe
Bei besonders starker Geruchs- und Dunstentwicklung
können Sie die Intensivstufe verwenden.
Einschalten
Tippen Sie auf das Symbol C oder D.
Hinweis: Nach circa 6 Minuten schaltet die
Dunstabzugshaube selbstständig auf die Lüfterstufe 3
zurück.
Ausschalten
Möchten Sie die Intensivstufe vor Ablauf der
voreingestellten Zeit beenden, tippen Sie auf das
Symbol der gewünschten Lüfterstufe.
Lüfternachlauf
Einschalten
Tippen Sie auf das Symbol y.
Der Lüfter läuft in Lüfterstufe 1.
Nach circa 10 Minuten schaltet der Lüfter automatisch
ab.
Ausschalten
Tippen Sie auf das Symbol y.
Der Lüfternachlauf wird sofort beendet.
Automatikbetrieb
Einschalten
1. Tippen Sie auf das Symbol #.
Der Lüfter startet in Stufe 2.
2. Tippen Sie auf das Symbol > .
Die optimale Lüfterstufe wird über den PerfectAir
sensor automatisch eingestellt.
Ausschalten
Tippen Sie auf eine beliebige Lüfterstufe oder auf #
zum Ausschalten des Automatikbetriebs.
Der Lüfter schaltet automatisch ab, wenn der PerfectAir
sensor keine Veränderung der Raumluftqualität mehr
feststellt.
Die Laufzeit des Automatikbetriebs beträgt maximal
4 Stunden.
Symbol Erläuterung
#
Lüfter Ein/Aus
1-3 Lüfterstufen
C
Intensivstufe 1
D
Intensivstufe 2
y
Lüfternachlauf
>
Automatikbetrieb
#
Sättigungsanzeige Metallfettfilter / Aktivkohlefilter
D
Home Connect
B
Licht Ein/Aus/Dimmung
de Gerät bedienen
8
Sensorsteuerung
Im Automatikbetrieb erkennt der PerfectAir sensor in
der Dunstabzugshaube die Intensität der Koch- und
Bratgerüche. Je nach Einstellung des PerfectAir
sensors schaltet der Lüfter automatisch in eine andere
Lüfterstufe.
Mögliche Einstellungen des Sensors:
Werkseitige Einstellung der Empfindlichkeit: „
(Lüfterstufe 3)
Niedrigste Einstellung der Empfindlichkeit: ‚
(Lüfterstufe 1)
Höchste Einstellung der Empfindlichkeit: †
(Lüfterstufe D)
Reagiert die Sensorsteuerung zu schwach oder zu
stark, kann sie entsprechend geändert werden:
1. Bei ausgeschaltetem Lüfter das Symbol > antippen
und gedrückt halten. Die Einstellung wird angezeigt.
2. Durch Antippen der Symbole 1, 2, 3, C oder
D wird die Einstellung der Sensorsteuerung
geändert.
3. Symbol > loslassen.
Sättigungsanzeige
Bei Sättigung der Metallfettfilter oder des
Aktivkohlefilters blinken nach dem Ausschalten des
Geräts die entsprechenden Symbole:
■ Metallfettfilter: # und 1
■ Aktivkohlefilter: # und 2
■ Metallfettfilter und Aktivkohlefilter: #, 1 und 2
Spätestens jetzt sollten die Metallfettfilter gereinigt oder
der Aktivkohlefilter gewechselt werden. ~ "Reinigen
und warten" auf Seite 12
Hinweis: Für nicht regenerierbare Aktivkohlefilter, die
hinter den Metallfettfiltern eingesetzt werden, gilt die
Sättigungsanzeige nicht. Diese Aktivkohlefilter müssen
2 x pro Jahr ausgetauscht werden.
Während die Sättigungsanzeigen blinken, können sie
zurückgesetzt werden. Dazu das Symbol # antippen.
Umstellen der Anzeige für Umluftbetrieb
Für den Umluftbetrieb muss die elektronische
Steuerung entsprechend umgestellt werden:
■ Die Dunstabzugshaube muss angeschlossen und
ausgeschaltet sein.
■ Das Symbol D antippen und halten. Symbol 2
antippen. Symbol D loslassen. Die elektronische
Steuerung ist auf Umluftbetrieb (nicht regenerierbare
Filter) umgestellt.
■ Das Symbol D antippen und halten. Symbol 3
antippen. Symbol D loslassen. Die elektronische
Steuerung ist auf Umluftbetrieb (regenerierbare
Filter) umgestellt.
■ Durch wiederholtes Antippen und Halten des
Symbols D und Antippen des Symbols 1 wird
die elektronische Steuerung wieder auf Abluftbetrieb
umgestellt.
Beleuchtung
Die Beleuchtung können Sie unabhängig vom Lüfter
ein- und ausschalten.
Tippen Sie auf das Symbol B.
Helligkeit einstellen
Halten Sie das Symbol B gedrückt, bis die gewünschte
Helligkeit erreicht ist.
Signalton
Einschalten
Tippen und halten Sie bei ausgeschaltetem Lüfter
gleichzeitig für circa 3 Sekunden die Symbole #
und y. Als Bestätigung ertönt ein Signal.
Ausschalten
Tippen und halten Sie bei ausgeschaltetem Lüfter
gleichzeitig für circa 3 Sekunden die Symbole #
und y. Als Bestätigung ertönt ein Signal.
Verbindung Kochfeld de
9
eVerbindung Kochfeld
Ver bi ndung Ko c h f e l d
Dieses Gerät können Sie mit einem Kochfeld, welches
kompatibel hierfür sein muss, verbinden und so die
Funktionen der Haube über Ihr Kochfeld steuern.
Es gibt verschiedene Möglichkeiten, die Geräte
miteinander zu verbinden:
Home Connect
Wenn beide Geräte Home-Connect-fähig sind, ist eine
Verbindung über die Home Connect App möglich.
Beachten Sie dazu die mitgelieferten Unterlagen von
Home Connect.
Geräte direkt verbinden
Wird das Gerät direkt mit einem Kochfeld verbunden, ist
eine Verbindung zum Heimnetzwerk nicht mehr
möglich. Das Gerät funktioniert wie eine
Dunstabzugshaube ohne Netzwerkanbindung und ist
weiterhin über das Bedienfeld steuerbar.
Geräte über Heimnetzwerk verbinden
Werden die Geräte über das Heimnetzwerk miteinander
verbunden, dann kann sowohl die kochfeldbasierte
Haubensteuerung als auch Home Connect für das
Gerät genutzt werden.
Hinweise
■ Beachten Sie die Sicherheitshinweise der
Gebrauchsanweisung zu Ihrer Dunstabzugshaube
und stellen Sie sicher, dass diese auch dann
eingehalten werden, wenn Sie das Gerät über die
kochfeldbasierte Haubensteuerung bedienen.
■ Die Bedienung an der Dunstabzugshaube hat
jederzeit Vorrang. In dieser Zeit ist die Bedienung
über die kochfeldbasierte Haubensteuerung nicht
möglich.
Einrichten
Um die Verbindung zwischen Kochfeld und
Dunstabzugshaube einzurichten, muss die Haube
ausgeschaltet sein.
Direkte Verbindung
Stellen Sie sicher, dass das Kochfeld eingeschaltet ist
und sich im Suchmodus befindet.
Beachten Sie hierfür das Kapitel “Verbindung
Dunstabzugshaube” in der Gebrauchsanweisung Ihres
Kochfeldes.
Hinweise
■ Vor dem Verbinden der Geräte alle bestehenden
Verbindungen zum Heimnetzwerk oder anderen
Geräten zurücksetzen.
■ Wenn Sie Ihre Dunstabzugshaube direkt mit dem
Kochfeld verbinden, ist die Verbindung zum
Heimnetzwerk nicht mehr möglich und Sie können
Home Connect nicht mehr nutzen.
Das Symbol D gedrückt halten, bis das Symbol
anfängt zu blinken.
Die Dunstabzugshaube ist mit dem Kochfeld
verbunden, wenn das Symbol D nicht mehr blinkt und
leuchtet.
Verbindung über Heimnetzwerk
Folgen Sie den Anweisungen im Abschnitt
“Automatische Anmeldung im Heimnetzwerk” bzw.
“Manuelle Anmeldung im Heimnetzwerk” ~ "Home
Connect" auf Seite 10
Sobald die Dunstabzugshaube mit dem Heimnetzwerk
verbunden ist, können Sie die Verbindung über die
Home Connect App mit dem Kochfeld herstellen.
Folgen Sie dazu den Anweisungen auf dem mobilen
Endgerät.
de Home Connect
10
oHome Connect
Ho me Connect
Dieses Gerät ist netzwerkfähig und über ein mobiles
Endgerät steuerbar.
Wird das Gerät nicht mit dem Heimnetzwerk verbunden,
funktioniert das Gerät wie eine Dunstabzugshaube ohne
Netzwerkanbindung und ist weiterhin über das Display
bedienbar.
Die Verfügbarkeit der Home Connect Funktion ist
abhängig von der Verfügbarkeit der Home Connect-
Dienste in Ihrem Land. Die Home Connect-Dienste sind
nicht in jedem Land verfügbar. Weitere Informationen
hierzu finden Sie unter www.home-connect.com.
Hinweise
■ Beachten Sie die Sicherheitshinweise dieser
Gebrauchsanweisung und stellen Sie sicher, dass
diese auch dann eingehalten werden, wenn Sie das
Gerät über die Home Connect App bedienen und
dabei nicht zu Hause sind. Beachten Sie auch die
Hinweise in der Home Connect App.
■ Die Bedienung am Gerät hat jederzeit Vorrang. In
dieser Zeit ist die Bedienung über die Home
Connect App nicht möglich.
Einrichten
Um Einstellungen über Home Connect durchführen zu
können, muss die Home Connect App auf Ihrem
mobilen Endgerät installiert und eingerichtet sein.
Beachten Sie dazu die mitgelieferten Unterlagen von
Home Connect.
Die App leitet Sie durch den gesamten
Anmeldevorgang. Folgen Sie den durch die App
vorgegebenen Schritten, um die Einstellungen
vorzunehmen.
Für das Einrichten muss die App geöffnet sein.
Hinweise
■ Im vernetzten Bereitschaftsbetrieb benötigt Ihr Gerät
max. 2 W.
■ Wenn Sie für die Verbindung mit dem Heimnetzwerk
die MAC-Adresse Ihres Geräts benötigen, finden Sie
diese neben dem Typenschild im Innenraum des
Gerätes (dazu Filter ausbauen).
Automatische Anmeldung im Heimnetzwerk
Hinweise
■ Sie benötigen einen Router mit WPS Funktionalität.
■ Sie benötigen Zugriff auf Ihren Router. Sollte das
nicht der Fall sein, folgen Sie den Schritten
“Manuelle Anmeldung am Heimnetzwerk”.
■ Während des Verbindungsvorgangs kann die
Dunstabzugshaube nicht eingeschaltet werden. Sie
können den Vorgang jederzeit abbrechen, indem Sie
# drücken.
■ Um die Dunstabzugshaube mit dem Heimnetzwerk
zu verbinden, müssen die Haube und das Licht
ausgeschaltet sein.
1. Das Symbol D gedrückt halten, bis das Symbol
anfängt zu blinken.
2. Auf 1 drücken, um die automatische Anmeldung im
Heimnetzwerk zu starten.
Die LED der Lüfterstufe 1 und das Symbol D
blinken.
3. Innerhalb von 2 Minuten WPS Taste am Router
drücken.
Wenn die Verbindung hergestellt wurde, verbindet
sich die Dunstabzugshaube automatisch mit der
Home Connect App. Die LED der Lüfterstufe 3 und
das Symbol D blinken.
Hinweis: Wenn keine Verbindung hergestellt werden
kann, wechselt die Haube automatisch zur
manuellen Verbindung am Heimnetzwerk, die LED
der Lüfterstufe 2 und das Symbol D blinken. Gerät
manuell am Heimnetzwerk anmelden oder auf 1
drücken, um die automatische Anmeldung erneut zu
starten.
4. Auf dem mobilen Endgerät den Anweisungen für die
automatische Netzwerkanmeldung folgen.
Der Anmeldevorgang ist abgeschlossen, wenn im
Bedienfeld das Symbol D nicht mehr blinkt und
leuchtet.
Manuelle Anmeldung im Heimnetzwerk
Hinweise
■ Während des Verbindungsvorgangs kann die
Dunstabzugshaube nicht eingeschaltet werden. Sie
können den Vorgang jederzeit abbrechen, indem Sie
# drücken.
■ Um die Dunstabzugshaube mit dem Heimnetzwerk
zu verbinden, müssen die Haube und das Licht
ausgeschaltet sein.
1. Das Symbol D gedrückt halten, bis das Symbol
anfängt zu blinken.
2. Auf 2 drücken, um die manuelle Anmeldung im
Heimnetzwerk zu starten.
Die LED der Lüfterstufe 2 und das Symbol D
blinken.
3. Mobiles Endgerät am Netzwerk der
Dunstabzugshaube mit der SSID “HomeConnect”
mit dem Key “HomeConnect” anmelden.
Wenn die Verbindung hergestellt wurde, verbindet
sich die Dunstabzugshaube automatisch mit der
Home Connect App. Die LED der Lüfterstufe 3 und
das Symbol D blinken.
Home Connect de
11
4. Auf dem mobilen Endgerät den Anweisungen für die
manuelle Netzwerkanmeldung folgen.
Der Anmeldevorgang ist abgeschlossen, wenn im
Bedienfeld das Symbol D nicht mehr blinkt und
leuchtet.
Mit App verbinden
Ist auf Ihrem mobilen Endgerät die Home Connect App
installiert, können Sie dieses mit Ihrer
Dunstabzugshaube verbinden.
Hinweise
■ Gerät muss mit dem Netzwerk verbunden sein.
■ App muss geöffnet sein.
1. Das Symbol D gedrückt halten, bis die LED der
Lüfterstufe 3 und das Symbol D blinken
2. Auf dem mobilen Endgerät den Anweisungen der
Home Connect App folgen.
Der Verbindungsvorgang ist abgeschlossen, wenn im
Bedienfeld das Symbol D nicht mehr blinkt und
leuchtet.
Software Update
Mit der Funktion Software Update wird die Software
Ihrer Dunstabzugshaube aktualisiert (z. B. Optimierung,
Fehlerbehebung, sicherheitsrelevante Updates).
Vorausgesetzt ist, Sie sind registrierter Home Connect
Nutzer, haben die App auf Ihrem mobilen Endgerät
installiert und sind mit dem Home Connect Server
verbunden.
Sobald ein Software Update verfügbar ist, werden Sie
über die Home Connect App informiert und können
über die App das Software Update starten.
Nach erfolgreichem Download können Sie die
Installation über die Home Connect App starten, wenn
Sie in Ihrem lokalen Netzwerk sind.
Nach erfolgreicher Installation werden Sie über die
Home Connect App informiert.
Hinweise
■ Während des Downloads können Sie Ihre
Dunstabzugshaube weiterhin benutzen.
■ Je nach persönlichen Einstellungen in der App kann
ein Software Update auch automatisch
heruntergeladen werden.
■ Im Falle eines sicherheitsrelevanten Updates wird
empfohlen, die Installation schnellstmöglich
durchzuführen.
Ferndiagnose
Bei Störungen kann der Kundendienst über die
Ferndiagnose auf Ihr Gerät zugreifen.
Kontaktieren Sie den Kundendienst und stellen Sie
sicher, dass Ihr Gerät mit dem Home Connect-Server
verbunden ist, und prüfen Sie, ob der Ferndiagnose-
Dienst in Ihrem Land verfügbar ist.
Hinweis: Für weitere Informationen und zur
Verfügbarkeit des Ferndiagnose-Dienstes in Ihrem Land
besuchen Sie bitte den Hilfe & Support-Bereich der
Home Connect-Webseite Ihres Landes: www.home-
connect.com
Verbindung zurücksetzen
Sie können jederzeit die gespeicherten Verbindungen
zum Heimnetzwerk und zu Home Connect
zurücksetzen.
Halten Sie die Symbole # und D so lange gedrückt,
bis das Symbol D erlischt. Es ertönt ein akustisches
Signal.
Hinweis zum Datenschutz
Mit der erstmaligen Verbindung Ihres Geräts mit einem
an das Internet angebundenen WLAN-Netzwerk
übermittelt Ihr Gerät nachfolgende Kategorien von
Daten an den Home Connect Server (Erstregistrierung):
■ Eindeutige Gerätekennung (bestehend aus
Geräteschlüsseln sowie der MAC Adresse des
verbauten Wi-Fi Kommunikationsmoduls).
■ Sicherheitszertifikat des Wi-Fi
Kommunikationsmoduls (zur
informationstechnischen Absicherung der
Verbindung).
■ Die aktuelle Software- und Hardwareversion Ihres
Hausgeräts.
■ Status eines eventuellen vorangegangenen
Rücksetzens auf Werkseinstellungen.
Diese Erstregistrierung bereitet die Nutzung der Home
Connect Funktionalitäten vor und ist erst zu dem
Zeitpunkt erforderlich, zu dem Sie Home Connect
Funktionalitäten erstmals nutzen möchten.
Hinweis: Beachten Sie, dass die Home Connect
Funktionalitäten nur in Verbindung mit der Home
Connect App nutzbar sind. Informationen zum
Datenschutz können in der Home Connect App
abgerufen werden.
Konformitätserklärung
Hiermit erklärt Robert Bosch Hausgeräte GmbH, dass
sich das Gerät mit Home Connect Funktionalität in
Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen
Bestimmungen der Richtlinie 2014/53/EU befindet.
Eine ausführliche RED Konformitätserklärung finden Sie
im Internet unter www.bosch-home.com auf der
Produktseite ihres Gerätes bei den zusätzlichen
Dokumenten.
2,4 GHz Band: 100 mW max.
5 GHz Band: 100 mW max.
y
BE BG CZ DK DE EE IE EL
ES FR HR IT CY LV LT LU
HU MT NL AT PL PT RO SI
SK FI SE UK NO CH TR
5 GHz WLAN (Wi-Fi): Nur zum Gebrauch in Innenräumen
de Reinigen und warten
12
2Reinigen und warten
Rei ni gen und wa r t e n
:Warnung – Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß. Vor der
Reinigung Gerät abkühlen lassen.
:Warnung
Stromschlaggefahr!
■ Eindringende Feuchtigkeit kann einen Stromschlag
verursachen. Gerät nur mit einem feuchten Tuch
reinigen. Vor der Reinigung Netzstecker ziehen oder
Sicherung im Sicherungskasten ausschalten.
Stromschlaggefahr!
■ Eindringende Feuchtigkeit kann einen Stromschlag
verursachen. Keinen Hochdruckreiniger oder
Dampfreiniger verwenden.
:Warnung – Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Schutzhandschuhe tragen.
Achtung!
Oberflächenbeschädigung durch nicht abgezogene
Schutzfolie. Vor dem ersten Gebrauch die Schutzfolie
von allen Geräteteilen entfernen.
Reinigungsmittel
Damit die unterschiedlichen Oberflächen nicht durch
falsche Reinigungsmittel beschädigt werden, beachten
Sie die Angaben in der Tabelle. Verwenden Sie
■ keine scharfen oder scheuernden Reinigungsmittel,
z.B. Scheuerpulver oder Scheuermilch,
■ keine stark alkoholhaltigen Reinigungsmittel,
■ keine harten Scheuerkissen oder Putzschwämme,
■ keine Hochdruckreiniger oder Dampfreiniger,
■ keine kalklösenden Reinigungsmittel,
■ keine aggressiven Allzweckreiniger,
■ kein Backofenspray.
Hinweis: Neue Schwammtücher vor Gebrauch
gründlich auswaschen.
Hinweis: Alle Anweisungen und Warnungen beachten,
die den Reinigungsmitteln beiliegen.
--------

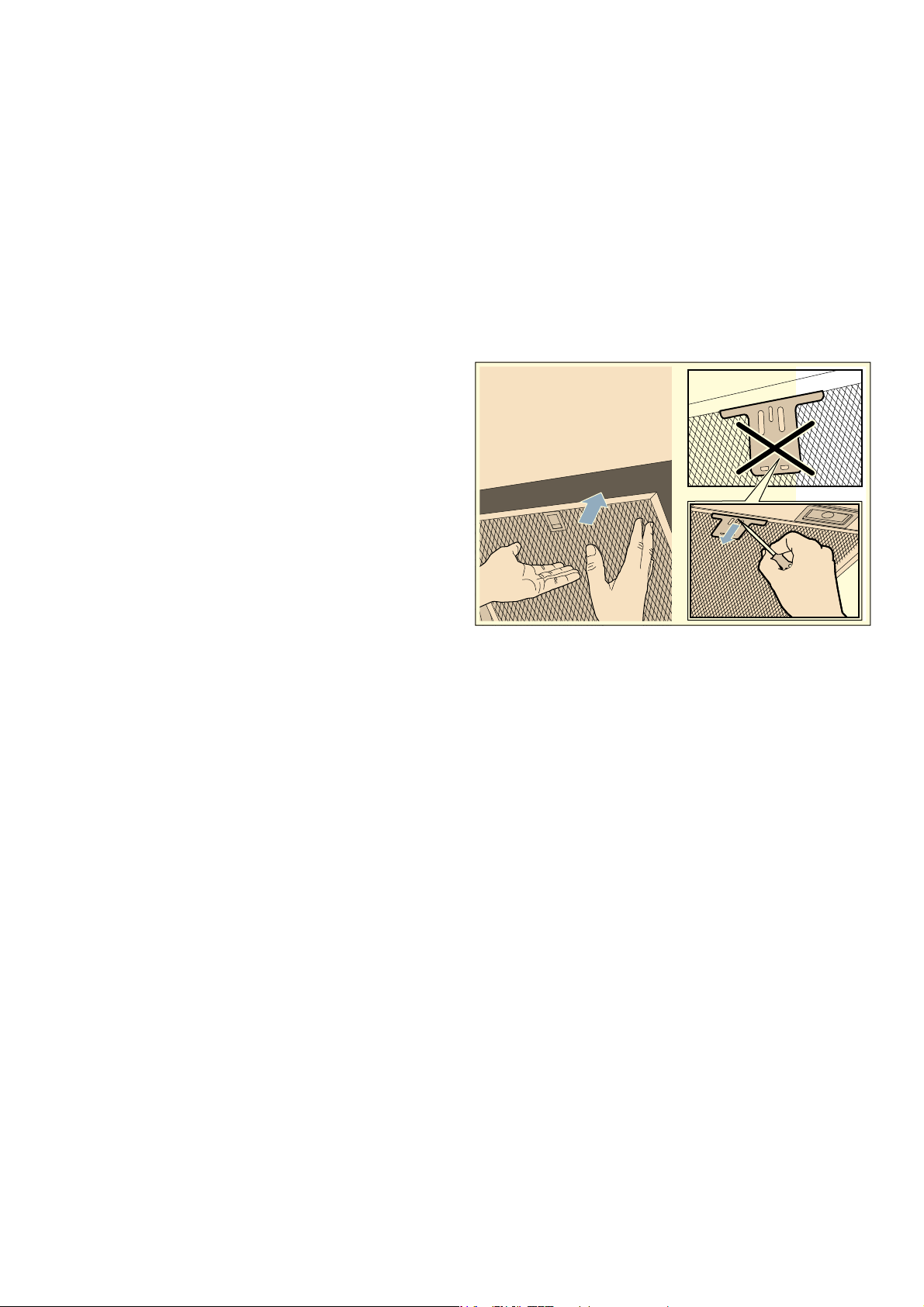

Metallfettfilter ausbauen
1. Verriegelung öffnen und den Metallfettfilter
herunterklappen. Dabei mit der anderen Hand unter
den Metallfettfilter fassen.
2. Metallfettfilter aus der Halterung herausnehmen.
Hinweise
– Fett kann sich unten im Metallfettfilter
ansammeln.
– Metallfettfilter waagerecht halten, um ein
Abtropfen von Fett zu vermeiden.
Bereich Reinigungsmittel
Edelstahl Heiße Spüllauge:
Mit einem Spültuch reinigen und einem wei-
chen Tuch nachtrocknen.
Edelstahlflächen nur in Schliffrichtung reini-
gen.
Beim Kundendienst oder im Fachhandel sind
spezielle Edelstahl-Pflegemittel erhältlich. Das
Pflegemittel mit einem weichen Tuch hauch-
dünn auftragen.
Lackierte Oberflä-
chen
Heiße Spüllauge:
Mit einem feuchten Spültuch reinigen und
einem weichen Tuch nachtrocknen.
Keinen Edelstahlreiniger verwenden.
Aluminium und Kunst-
stoff
Heiße Spüllauge:
Mit einem weichen Tuch reinigen.
Glas Glasreiniger:
Mit einem weichen Tuch reinigen. Keinen
Glasschaber verwenden.
Bedienelemente Heiße Spüllauge:
Mit einem feuchten Spültuch reinigen und
einem weichen Tuch nachtrocknen.
Stromschlaggefahr durch eindringende
Nässe.
Beschädigungsgefahr der Elektronik durch
eindringende Nässe. Bedienelemente nie mit
nassem Tuch reinigen.
Keinen Edelstahlreiniger verwenden.
Reinigen und warten de
13
Metallfettfilter reinigen
Diese Anleitung gilt für mehrere Gerätevarianten. Es ist
möglich, dass einzelne Ausstattungsmerkmale
beschrieben sind, die nicht auf Ihr Gerät zutreffen.
:Warnung – Brandgefahr!
Die Fettablagerungen im Fettfilter können sich
entzünden. Fettfilter regelmäßig reinigen. Gerät nie
ohne Fettfilter betreiben.
Hinweise
■ Verwenden Sie keine aggressiven, säure- oder
laugenhaltigen Reinigungsmittel.
■ Wir empfehlen, die Fettfilter alle zwei Monate zu
reinigen.
■ Bei Reinigung der Metallfettfilter auch die Halterung
der Metallfettfilter im Gerät mit einem feuchten Tuch
reinigen.
■ Die Metallfettfilter können Sie in der
Geschirrspülmaschine oder von Hand reinigen.
Von Hand:
Hinweis: Bei hartnäckigem Schmutz können Sie einen
speziellen Fettlöser verwenden. Er kann über den
Online-Shop bestellt werden.
■ Die Metallfettfilter in heißer Spüllauge einweichen.
■ Zur Reinigung eine Bürste verwenden und danach
die Filter gut ausspülen.
■ Die Metallfettfilter auf einer saugfähigen Unterlage
abtropfen lassen.
In der Geschirrspülmaschine:
Hinweis: Bei der Reinigung in der
Geschirrspülmaschine können leichte Verfärbungen
auftreten. Verfärbungen haben keinen Einfluss auf die
Funktion der Metallfettfilter.
■ Haushaltsüblichen Geschirrreiniger verwenden.
■ Stark verschmutzte Metallfettfilter nicht zusammen
mit Geschirr reinigen.
■ Die Metallfettfilter locker in die
Geschirrspülmaschine stellen. Die Metallfettfilter
nicht einklemmen.
■ Bei der Temperatureinstellung maximal 70°C
wählen.
Metallfettfilter einbauen
:Warnung – Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Schutzhandschuhe tragen.
Hinweis: Alle zugänglichen Gehäuseteile reinigen.
1. Metallfettfilter einsetzen und Verriegelung einrasten.
Dabei mit der anderen Hand unter den Metallfettfilter
fassen.
Hinweis: Die korrekte Lage der Metallfettfilter
beachten.
2. Falls der Metallfettfilter nicht korrekt eingesetzt
wurde, die Verriegelung öffnen und den
Metallfettfilter korrekt einsetzen.
de Störungen, was tun?
14
3Störungen, was tun?
St ör ungen, wa s tun?
Oft können Sie aufgetretene Störungen leicht selbst
beheben. Bevor Sie den Kundendienst rufen, beachten
Sie die folgenden Hinweise.
:Warnung – Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich. Nur ein
von uns geschulter Kundendienst-Techniker darf
Reparaturen durchführen und beschädigte
Anschlussleitungen austauschen. Ist das Gerät defekt,
Netzstecker ziehen oder Sicherung im
Sicherungskasten ausschalten. Kundendienst rufen.
Störungstabelle
--------
LED-Leuchten
Defekte LED-Leuchten dürfen nur durch den Hersteller,
seinen Kundendienst oder einer konzessionierten
Fachkraft (Elektroinstallateur) ausgetauscht werden.
:Warnung – Verletzungsgefahr!
Das Licht von LED-Leuchten ist sehr grell und kann die
Augen schädigen (Risikogruppe 1). Nicht länger als
100 Sekunden direkt in die eingeschalteten LED-
Leuchten schauen.
4Kundendienst
Kundendi enst
Geben Sie beim Anruf bitte die Erzeugnisnummer
(E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir
Sie qualifiziert betreuen können. Das Typenschild mit
den Nummern finden Sie im Innenraum des Gerätes
(dazu Metallfettfilter ausbauen).
Damit Sie bei Bedarf nicht lange suchen müssen,
können Sie hier die Daten Ihres Gerätes und die
Telefonnummer des Kundendienstes eintragen.
Beachten Sie, dass der Besuch des
Kundendiensttechnikers im Falle einer Fehlbedienung
auch während der Garantiezeit nicht kostenlos ist.
Die Kontaktdaten aller Länder für den nächstgelegenen
Kundendienst finden Sie hier bzw. im beiliegenden
Kundendienst-Verzeichnis.
Reparaturauftrag und Beratung bei Störungen
Vertrauen Sie auf die Kompetenz des Herstellers. Sie
stellen somit sicher, dass die Reparatur von geschulten
Servicetechnikern durchgeführt wird, die mit den
Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.
Störung Mögliche Ursa-
che
Lösung
Gerät funktioniert
nicht
Stecker ist nicht
eingesteckt
Gerät am Stromnetz anschlie-
ßen
Stromausfall Prüfen, ob andere Küchenge-
räte funktionieren
Sicherung defekt Im Sicherungskasten prüfen,
ob die Sicherung für das
Gerät in Ordnung ist
Die Beleuchtung
funktioniert nicht.
Die LED-Leuch-
ten sind defekt.
Rufen Sie den Kundendienst.
Die Tastenbe-
leuchtung funktio-
niert nicht.
Die Steuereinheit
ist defekt.
Rufen Sie den Kundendienst.
E-Nr. FD-Nr.
Kundendienst O
A 0810 550 511
D 089 69 339 339
CH 0848 840 040
Kundendienst de
15
Zubehör
(nicht im Lieferumfang enthalten)
Hinweis: Diese Anleitung gilt für mehrere
Gerätevarianten. Es ist möglich, dass Sonderzubehör
aufgeführt ist, das nicht auf Ihr Gerät zutrifft.
Hinweis: Beachten Sie die Montageanleitung im
Zubehör.
--------
--------
Zubehör - schmal 260 mm Bestellnummer
Starter Set für Umluftbetrieb
Wechselfilter für Starter Set
DHZ5325
DHZ5326
CleanAir Umluftmodul
Wechselfilter für CleanAir Umluftmodul (nicht
regenerierbar)
DSZ6200
DSZ5201
Wechselfilter für CleanAir Umluftmodul (regene-
rierbar)
DZZ0XX0P0
CleanAir Umluftmodul (integrierbar)
Regenerierbares Clean Air Umluftmodul (integ-
rierbar)
DWZ0XX0I5
DWZ0XX0J5
Zubehör - breit 345 mm Bestellnummer
Starter Set für Umluftbetrieb
Wechselfilter für Starter Set
DHZ5345
DHZ5346
CleanAir Umluftmodul
Wechselfilter für CleanAir Umluftmodul (nicht
regenerierbar)
DSZ6240
DSZ5201
Wechselfilter für CleanAir Umluftmodul (regene-
rierbar)
DZZ0XX0P0
CleanAir Umluftmodul (integrierbar)
Regenerierbares Clean Air Umluftmodul (integ-
rierbar)
DWZ0XX0I5
DWZ0XX0J5
de Montageanleitung
16
MONTAGEANLEITUNG
Mont ageanl ei t ung
Montageanleitung

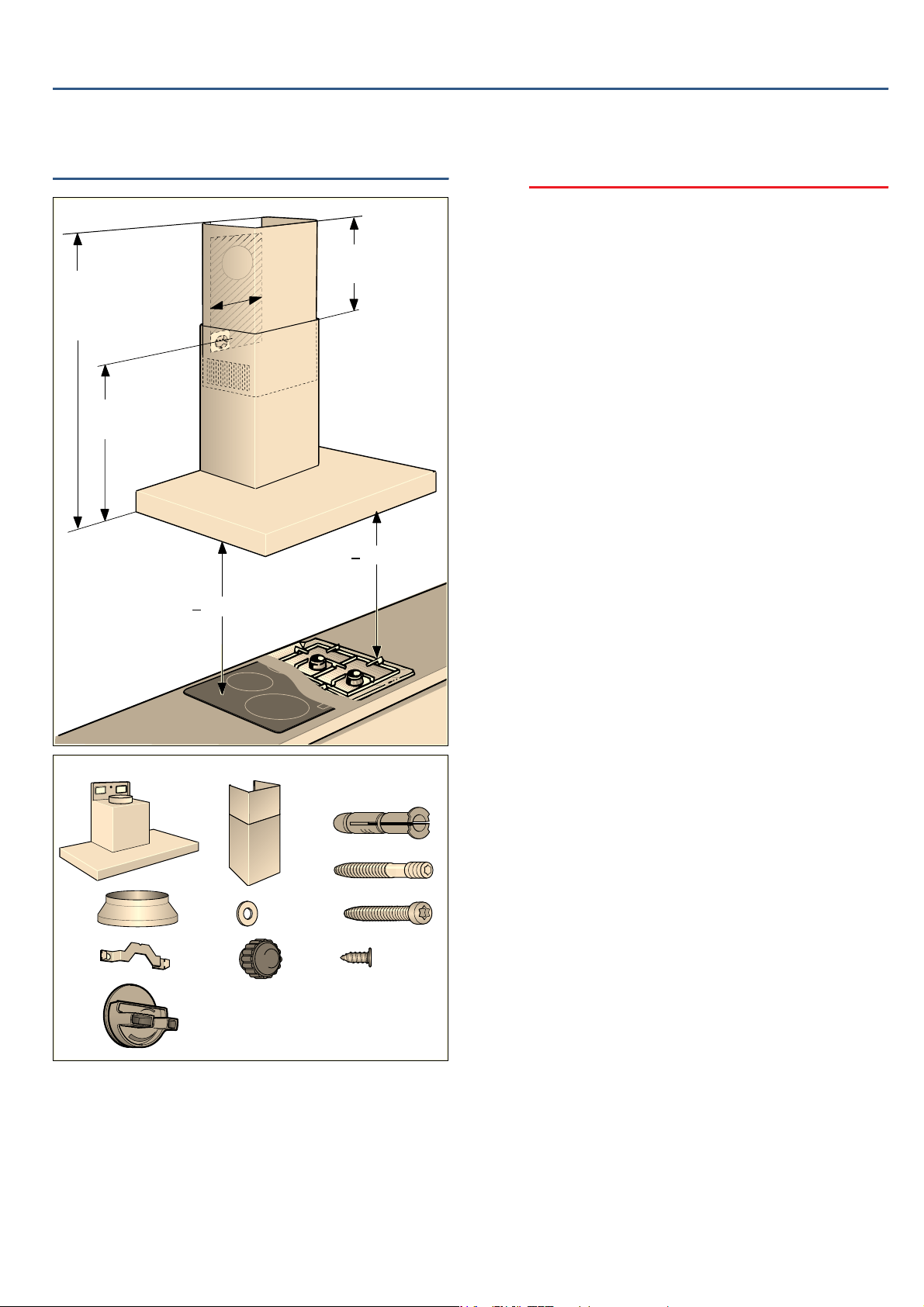

■ Dieses Gerät wird an der Wand installiert.
■ Beiliegende Schablone für die Position der
Schrauben beachten.
■ Für zusätzliche Sonderzubehörteile (z. B. für
Umluftbetrieb) die dort beiliegende
Installationsanleitung beachten.
■ Die Oberflächen des Gerätes sind empfindlich. Bei
der Installation Beschädigungen vermeiden.
(Wichtige
Sicherheitshinweise
Wichtige Si c her hei t shi nwei s e
Diese Anleitung sorgfältig lesen. Nur dann
können Sie Ihr Gerät sicher und richtig
bedienen. Die Gebrauchs- und
Montageanleitung für einen späteren
Gebrauch oder für Nachbesitzer aufbewahren.
Das Gerät nach dem Auspacken prüfen. Bei
einem Transportschaden nicht anschließen.
Nur bei fachgerechtem Einbau entsprechend
der Montageanleitung ist die Sicherheit beim
Gebrauch gewährleistet. Der Installateur ist für
das einwandfreie Funktionieren am
Aufstellungsort verantwortlich.
Die Oberflächen des Gerätes sind
empfindlich. Bei der Installation
Beschädigungen vermeiden.
Die Breite der Dunstabzugshaube muss
mindestens der Breite der Kochstelle
entsprechen.
Für die Installation müssen die aktuell gültigen
Bauvorschriften und die Vorschriften der
örtlichen Strom- und Gasversorger beachtet
werden.
:Warnung – Brandgefahr!
■ Die Fettablagerungen im Fettfilter können
sich entzünden. Die vorgegebenen
Sicherheitsabstände müssen eingehalten
werden, um einen Hitzestau zu vermeiden.
Beachten Sie die Angaben zu Ihrem
Kochgerät. Werden Gas- und Elektro-
Kochstellen zusammen betrieben, gilt der
größte angegebene Abstand.
Brandgefahr!
■ Die Fettablagerungen im Fettfilter können
sich entzünden. In der Nähe des Gerätes
nie mit offener Flamme arbeiten
(z.B. flambieren). Gerät nur dann in der
Nähe einer Feuerstätte für feste Brennstoffe
(z.B. Holz oder Kohle) installieren, wenn
eine geschlossene, nicht abnehmbare
Abdeckung vorhanden ist. Es darf keinen
Funkenflug geben.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vorschriften
(z.B. Landesbauordnungen) zu beachten.
PLQ
PP
PD[
PP
PLQ
PP
PP
PLQ
PP
PP
PP
!
!
[
[
[
[
[
[
[
[
[
Wichtige Sicherheitshinweise de
17
:Warnung – Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Die Abluft darf weder
in einen in Betrieb befindlichen Rauch- oder
Abgaskamin, noch in einen Schacht, welcher
der Entlüftung von Aufstellungsräumen von
Feuerstätten dient, abgegeben werden. Falls
die Abluft in einen Rauch- oder Abgaskamin
geführt werden soll, der nicht in Betrieb ist,
muss die Zustimmung des zuständigen
Schornsteinfegermeisters eingeholt werden.
:Warnung – Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte
verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-, öl-
, holz- oder kohlebetriebene Heizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
beziehen Verbrennungsluft aus dem
Aufstellraum und führen die Abgase durch
eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten
Dunstabzugshaube wird der Küche und den
benachbarten Räumen Raumluft entzogen -
ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin oder
Abzugsschacht werden in die Wohnräume
zurückgesaugt.
■ Es muss daher immer für ausreichende
Zuluft gesorgt werden.
■ Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Ein gefahrloser Betrieb ist nur dann möglich,
wenn der Unterdruck im Aufstellraum der
Feuerstätte 4 Pa (0,04 mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnungen,
z. B. in Türen, Fenstern, in Verbindung mit
einem Zuluft- / Abluftmauerkasten oder durch
andere technische Maßnahmen, die zur
Verbrennung benötigte Luft nachströmen
kann.
Ziehen Sie in jedem Fall den Rat des
zuständigen Schornsteinfegermeisters hinzu,
der den gesamten Lüftungsverbund des
Hauses beurteilen kann und Ihnen die
passende Maßnahme zur Belüftung
vorschlägt.
Wird die Dunstabzugshaube ausschließlich im
Umluftbetrieb eingesetzt, ist der Betrieb ohne
Einschränkung möglich.
:Warnung – Lebensgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Bei Installation einer
Lüftung mit einer raumluftabhängigen
Feuerstätte muss die Stromzuführung der
Dunstabzugshaube mit einer geeigneten
Sicherheitsschaltung versehen werden.
:Warnung – Verletzungsgefahr!
■ Bauteile innerhalb des Gerätes können
scharfkantig sein. Schutzhandschuhe
tragen.
Verletzungsgefahr!
■ Ist das Gerät nicht ordnungsgemäß
befestigt, kann es herabfallen. Alle
Befestigungselemente müssen fest und
sicher montiert werden.
Verletzungsgefahr!
■ Das Gerät ist schwer. Zum Bewegen des
Gerätes sind 2 Personen erforderlich. Nur
geeignete Hilfsmittel verwenden.
Verletzungsgefahr!
■ Veränderungen am elektrischen oder
mechanischen Aufbau sind gefährlich und
können zu Fehlfunktionen führen. Keine
Veränderungen am elektrischen oder
mechanischen Aufbau durchführen.
de Allgemeine Hinweise
18
:Warnung – Stromschlaggefahr!
■ Bauteile innerhalb des Gerätes können
scharfkantig sein. Das Anschlusskabel kann
beschädigt werden. Anschlusskabel
während der Installation nicht knicken oder
einklemmen.
Stromschlaggefahr!
■ Die Trennung des Gerätes vom Stromnetz
muss jederzeit möglich sein. Das Gerät darf
nur an eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose angeschlossen
werden.
Der Netzstecker der Netzanschlussleitung
muss nach dem Einbau des Geräts frei
zugänglich sein. Ist dies nicht möglich,
muss in der festverlegten elektrischen
Installation eine allpolige Trennvorrichtung
nach den Bedingungen der
Überspannungskategorie III und nach den
Errichtungsbestimmungen eingebaut
werden.
Nur eine Elektrofachkraft darf die
festverlegte elektrische Installation
ausführen. Wir empfehlen einen
Fehlerstromschutzschalter (FI-Schalter) im
Stromkreis der Geräteversorgung zu
installieren.
:Warnung – Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
Nur ein von uns geschulter Kundendienst-
Techniker darf Reparaturen durchführen und
beschädigte Anschlussleitungen austauschen.
Ist das Gerät defekt, Netzstecker ziehen oder
Sicherung im Sicherungskasten ausschalten.
Kundendienst rufen.
:Warnung – Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich.
Kinder nie mit Verpackungsmaterial spielen
lassen.
KAllgemeine Hinweise
Al l g e mei ne Hi n we i s e
Abluftbetrieb
:Warnung – Lebensgefahr!
Zurückgesaugte Verbrennungsgase können zu
Vergiftungen führen. Die Abluft darf weder in einen in
Betrieb befindlichen Rauch- oder Abgaskamin, noch in
einen Schacht, welcher der Entlüftung von
Aufstellungsräumen von Feuerstätten dient, abgegeben
werden. Falls die Abluft in einen Rauch- oder
Abgaskamin geführt werden soll, der nicht in Betrieb ist,
muss die Zustimmung des zuständigen
Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein
Teleskop-Mauerkasten verwendet werden.
Abluftleitung
Hinweis: Für Beanstandungen, die auf die Rohrstrecke
zurückzuführen sind, übernimmt der Hersteller des
Gerätes keine Gewährleistung.
■ Das Gerät erreicht seine optimale Leistung durch ein
kurzes, geradliniges Abluftrohr und einen möglichst
großen Rohrdurchmesser.
■ Durch lange raue Abluftrohre, viele Rohrbögen oder
Rohrdurchmesser, die kleiner als 150 mm sind, wird
die optimale Absaugleistung nicht erreicht und das
Lüftergeräusch wird lauter.
■ Die Rohre oder Schläuche zum Verlegen der
Abluftleitung müssen aus nicht brennbarem Material
sein.
Rundrohre
Es wird ein Innendurchmesser von 150 mm empfohlen,
jedoch mindestens 120 mm.
Flachkanäle
Der Innenquerschnitt muss dem Durchmesser der
Rundrohre entsprechen.
Ø 150 mm ca. 177 cm
2
Ø 120 mm ca. 113 cm
2
■ Flachkanäle sollten keine scharfen Umlenkungen
haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen
einsetzen.
Installation de
19

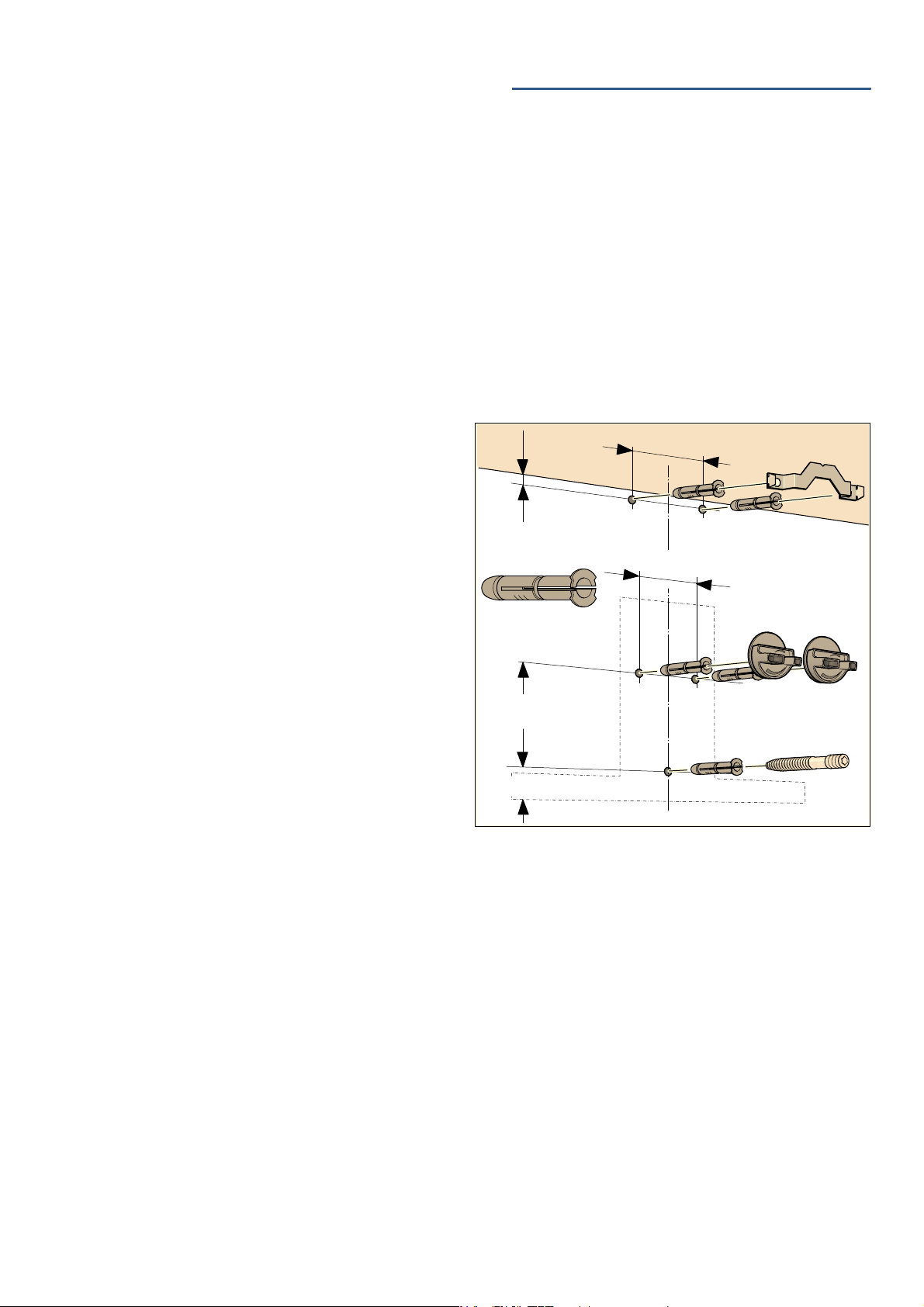

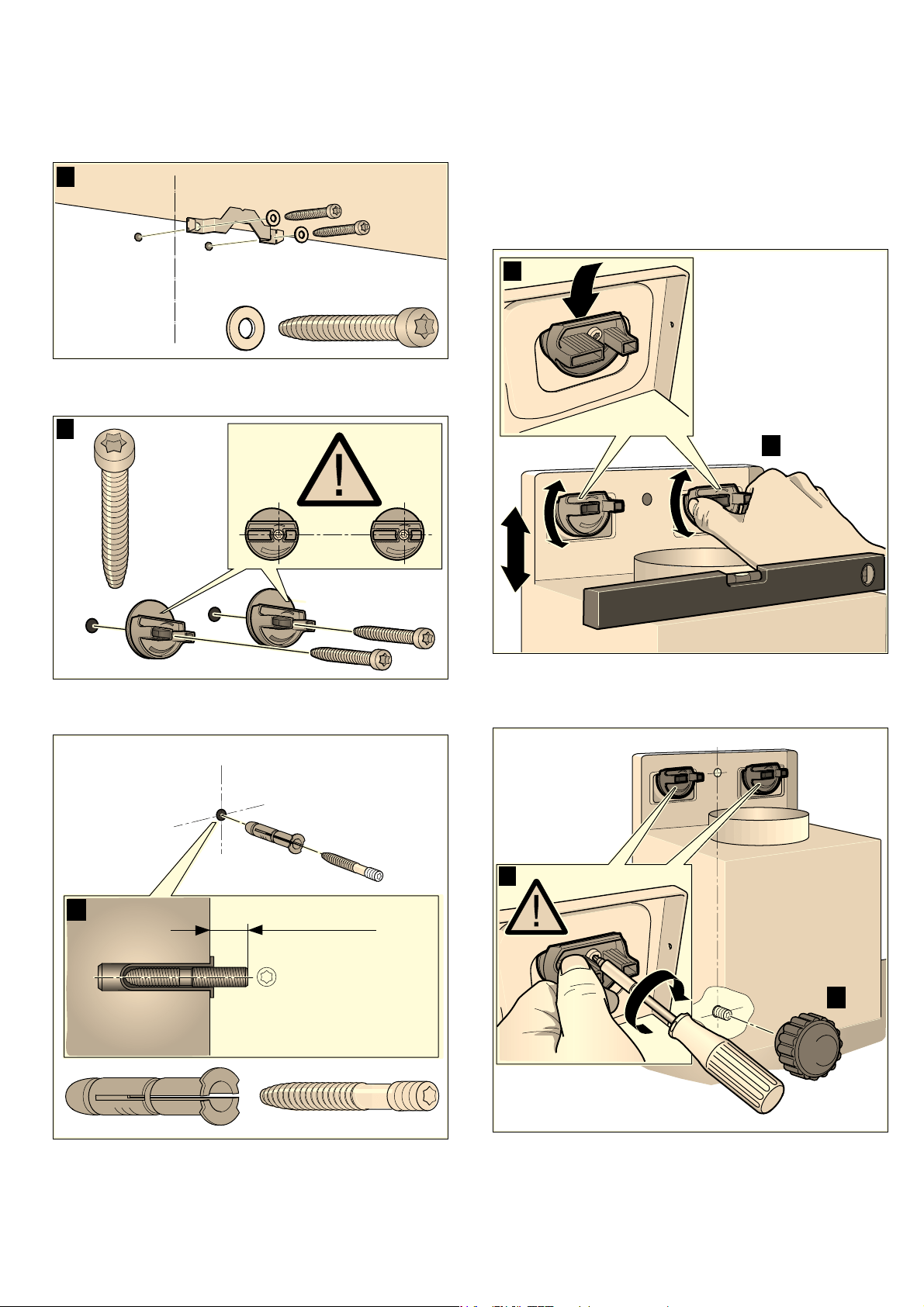

Wand überprüfen
■ Die Wand muss eben, senkrecht und ausreichend
tragfähig sein.
■ Die Tiefe der Bohrlöcher muss der Länge der
Schrauben entsprechen. Die Dübel müssen einen
festen Halt haben.
■ Die beiliegenden Schrauben und Dübel sind für
massives Mauerwerk geeignet. Für andere
Konstruktionen (z. B. Rigips, Porenbeton, Poroton-
Mauerziegel) müssen entsprechende
Befestigungsmittel verwendet werden.
■ Das max. Gewicht der Dunstabzugshaube beträgt 40
kg.
Elektrischer Anschluss
:Warnung – Stromschlaggefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Das Anschlusskabel kann beschädigt werden.
Anschlusskabel während der Installation nicht knicken
oder einklemmen.
Die erforderlichen Anschlussdaten stehen auf dem
Typenschild im Innenraum des Gerätes, dazu
Metallfettfilter ausbauen.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-
Funkentstörbestimmungen.
:Warnung – Stromschlaggefahr!
Die Trennung des Gerätes vom Stromnetz muss
jederzeit möglich sein. Das Gerät darf nur an eine
vorschriftsmäßig installierte Schutzkontakt-Steckdose
angeschlossen werden.
Der Netzstecker der Netzanschlussleitung muss nach
dem Einbau des Geräts frei zugänglich sein. Ist dies
nicht möglich, muss in der festverlegten elektrischen
Installation eine allpolige Trennvorrichtung nach den
Bedingungen der Überspannungskategorie III und nach
den Errichtungsbestimmungen eingebaut werden.
Nur eine Elektrofachkraft darf die festverlegte
elektrische Installation ausführen. Wir empfehlen einen
Fehlerstromschutzschalter (FI-Schalter) im Stromkreis
der Geräteversorgung zu installieren.
5Installation
Installation
Installation vorbereiten
Achtung!
Stellen Sie sicher, dass sich im Bereich der Bohrungen
keine Stromleitungen, Gas- oder Wasserrohre befinden.
1. Von der Decke bis zur Unterkante der
Dunstabzugshaube eine senkrechte Mittellinie an die
Wand zeichnen.
2. Mit Hilfe der beiliegenden Schablone Positionen für
die Schrauben und die Kontur des
Einhängebereiches anzeichnen.
3. Fünf Löcher mit Ø 8 mm und Bohrtiefe 80 mm für
die Befestigungen bohren und die Dübel
wandbündig eindrücken.
[
PP
PP
PP
PP
PP
de Installation
20
Installation
1. Haltewinkel für die Kaminverblendung anschrauben.
¨
2. Aufhängungen für die Dunstabzugshaube handfest
anschrauben. Schrauben nicht festziehen!
©
3. Gewindebolzen so weit einschrauben, dass er noch
5 - 9 mm aus der Wand ragt. ª
Gerät aufhängen und ausrichten
1. Schutzfolie vom Gerät zuerst an der Rückseite und
nach der Montage vollständig abziehen.
2. Gerät so einhängen, dass es fest an den
Aufhängungen einrastet. «
3. Gerät durch Drehen der Aufhängungen waagrecht
ausrichten. Bei Bedarf kann das Gerät nach rechts
oder links verschoben werden. ¬
4. Schrauben für die Aufhängung fest anziehen. Dabei
die Aufhängungen festhalten. ®
5. Rändelmutter fest andrehen. ¯
[
$
[
%
NJONN
NBYNN
&
'
(
)
*
Installation de
21
Rohrverbindungen befestigen
Hinweis: Wird ein Aluminiumrohr verwendet, den
Anschlussbereich vorher glätten.
Abluftrohr Ø 150 mm (empfohlene Größe)
Abluftrohr direkt am Luftstutzen befestigen und
abdichten.
Abluftrohr Ø 120 mm
1. Reduzierstutzen direkt am Luftstutzen befestigen.
2. Abluftrohr am Reduzierstutzen befestigen.
3. Beide Verbindungsstellen geeignet abdichten.

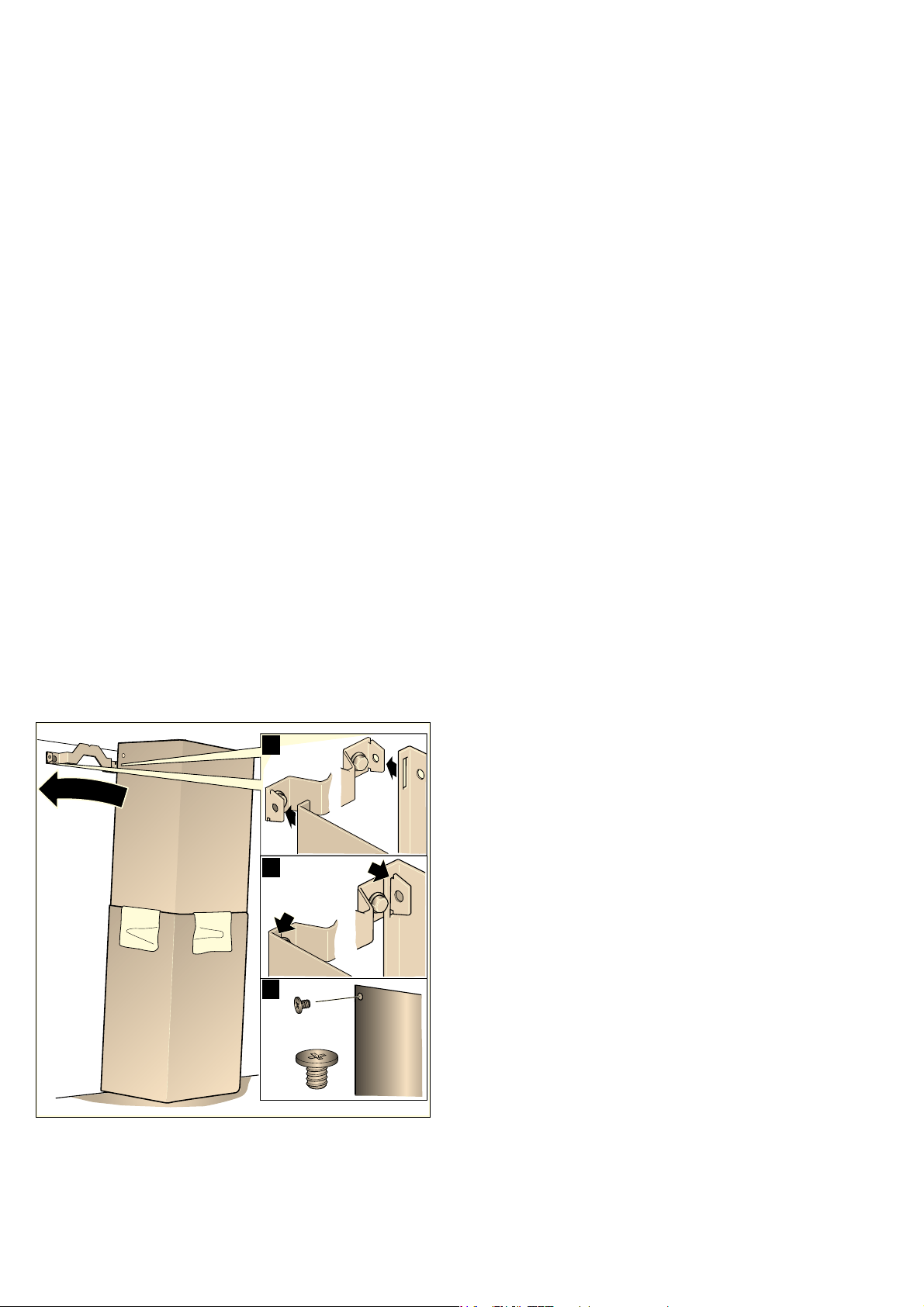

Kaminverblendung montieren
:Warnung – Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig
sein. Schutzhandschuhe tragen.
1. Kaminverblendungen trennen.
Dazu das Klebeband abziehen
2. Schutzfolien an beiden Kaminverblendungen
abziehen.
3. Kaminverblendungen ineinander schieben.
Hinweise
– Um Kratzer zu vermeiden, Papier als Schutz über
die Kanten der äußeren Kaminverblendung legen.
– Schlitze der inneren Kaminverblendung nach
unten.
4. Kaminverblendungen auf dem Gerät aufsetzen.
5. Innere Kaminverblendung nach oben schieben und
links und rechts am Haltewinkel einhängen. ¨
6. Kaminverblendung nach unten einrasten. ©
7. Kaminverblendung mit zwei Schrauben seitlich an
den Haltewinkel schrauben. ª
[
$
%
&
6
6
5IBOLZPVGPSCVZJOHB
#PTDI)PNF"QQMJBODF
5HJLVWHU\RXUQHZGHYLFHRQ0\%RVFKQRZDQGSURILWGLUHFWO\IURP
t&YQFSUUJQTUSJDLTGPSZPVSBQQMJBODF
t8BSSBOUZFYUFOTJPOPQUJPOT
t%JTDPVOUTGPSBDDFTTPSJFTTQBSFQBSUT
t%JHJUBMNBOVBMBOEBMMBQQMJBODFEBUBBUIBOE
t&BTZBDDFTTUP#PTDI)PNF"QQMJBODFT4FSWJDF
)UHHDQGHDV\UHJLVWUDWLRQ²DOVRRQPRELOHSKRQHV
XXXCPTDIIPNFDPNXFMDPNF
-PPLJOHGPSIFMQ
:PV}MMGJOEJUIFSF
([SHUWDGYLFHIRU\RXU%RVFKKRPHDSSOLDQFHVQHHGKHOSZLWKSUREOHPV
RUDUHSDLUIURP%RVFKH[SHUWV
)LQGRXWHYHU\WKLQJDERXWWKHPDQ\ZD\V%RVFKFDQVXSSRUW\RX
XXXCPTDIIPNFDPNTFSWJDF
$POUBDUEBUBPGBMMDPVOUSJFTBSFMJTUFEJOUIFBUUBDIFETFSWJDFEJSFDUPSZ
3PCFSU#PTDI)BVTHFSÉUF(NC)
&DUO:HU\6WUDH
0QFKHQ
*HUPDQ\
XXXCPTDIIPNFDPN
*9001359072*
9001359072
980615
