1. IMPORTANT INSTRUCTIONS FOR SAFETY AND THE ENVIRONMENT

1.1 For your safety

> If this appliance is replacing an existing

appliance which must be removed or disposed of,

make sure that it does not become a dangerous

trap for children by cutting its power supply cable

and rendering it impossible to close the door. Use

the same caution at the end of the lifespan of the

new appliance.

> This appliance is designed to refrigerate bever-

ages and foods and is intended for domestic use.

> The appliance must be installed by following the

instructions in the Installation Guide, particular

care should be taken not to obstruct the vent

openings of the appliance and of the built-in

units.

> The appliance features a concentrated lighting

system with LED lamps. Do not stare into these

lamps when they are on to avoid possible eyesight

damage.

This warning is also contained on the label at-

tached to the inside of the refrigerator door.

> When the freezer is functioning do not touch the

inner surfaces in stainless steel with wet or damp

hands, since skin may stick to the very cold sur-

faces.

> Do not use any type of electrical equipment in-

side of the food conservation compartments.

> When positioning the shelves, do not place ﬁn-

gers in the shelf slide guides.

> Do not position containers of ﬂammable liquids

near the appliance.

> Completely switch o the appliance and unplug

the power supply cable during cleaning operations.

If the plug is not easily reached, it is a good idea to

turn o the breaker or remove the fuse that con-

trols the socket that the appliance is connected to.

> The packaging parts can be dangerous for chil-

dren: do not allow children to play with the plastic

bags, plastic ﬁlm or Styrofoam.

> Any repairs must be performed by a qualiﬁed

Fhiaba Service technician.

> This appliance is not intended for use by persons

(including children) with reduced physical, sensory

or lack of experience and knowledge unless they

have been given supervision or instruction con-

cerning use of the appliance by a person responsi-

ble for their safety. Children should be supervised

to ensure that they do not play with the appliance.

> Do not damage the appliance refrigerant circuit

pipes.

> Do not store explosive substances such as

aerosol cans with a ﬂammable propellant in this

appliance.

> If the power cord of this appliance is damaged, it

must be replaced by the manufacturer, customer

service or a similarly qualiﬁed person.

Improper installations and repairs may put the

user at considerable risk.

> Repairs may be performed by the manufacturer,

customer service or a similarly qualiﬁed person

only.

> Plug into a grounded 3 prong outlet.

> Do not remove ground prong.

> Do not use an adapter.

> Do not use an extension cord.

> Disconnect power to all units before servicing.

> If the SUPPLY CORD is damaged, it must be repla-

ced by the manufacturer, its service agent or simi-

lar qualiﬁed person in order to avoid a hazard.

> Children should be supervised to ensure that they

do not play with the appliance.

1.2 Important information when using

the appliance

> Never use electrical appliances inside the appli-

ance (e.g. heater, electric ice maker, etc.). Explosion

hazard!

> Never defrost or clean the appliance with a

steam cleaner! The steam may penetrate electri-

cal parts and cause a short-circuit. Risk of electric

shock!

> Do not use pointed and sharp-edged implements

to remove frost or layers of ice. You could dam-

age the refrigerant tubes. Leaking refrigerant may

cause eye injuries or ignite.

> Do not store products which contain ﬂammable

propellants (e.g. spray cans) or explosive sub-

stances in the appliance.

Explosion hazard!

> Do not stand on or lean heavily against base of

appliance, drawers or doors, etc.

> Before cleaning the appliance, pull out the power

cord plug or switch o the fuse. Do not pull out the

power cord plug by tugging on the power cord.

> Store high-percentage alcohol tightly closed and

standing up.

> Keep plastic parts and the door seal free of oil

and grease. Otherwise, parts and door seal will

become porous.

> Never cover or block the ventilation openings for

the appliance.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Symbols used in the Guide:

Note

Recommendations for correct use of the

appliance

Important

Directions for avoiding appliance damage

Warning

Indications for avoiding injury to people

1.3 Caring for the environment

> Pay special attention to correct disposal proce-

dure for all the packaging materials.

> The appliance must not be disposed of with urban

waste. Contact local waste disposal centres for on

how to dispose of recyclable waste.

> Prior to disposal, cut the power supply cord and

make it impossible to close the door.

> During disposal, avoid damage to the refrigera-

tion circuit.

> The appliance does not contain hazardous sub-

stances for the atmospheric ozone layer, neither in

the refrigeration circuit nor in the insulation.

Warning

To avoid contamination of food, please

respect the following instructions:

> Opening the door for long periods can

cause a signiﬁcant increase of the tempe-

rature in the compartments of the applian-

ce.

> Clean regularly surfaces that can come in

contact with food and accessible drainage

systems.

> Clean water tanks if they have not been

used for 48 h; ﬂush the water system con-

nected to a water supply if water has not

been drawn for 5 days.

> Store raw meat and ﬁsh in suitable con-

tainers in the refrigerator, so that it is not in

contact with or drip onto other food.

>Two-star frozen-food compartments are

suitable for storing pre-frozen food, storing

or making icecream and making ice cubes.

> One-, two- and three-star compartments

are not suitable for the freezing of fresh

food.

> If the refrigerating appliance is left empty

for long periods, switch o, defrost, clean,

dry, and leave the door open to prevent

mould developing within the appliance.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

2.1 Installation

Make sure that installation is performed correct-

ly, adhering to all of the instructions in the specif-

ic installation guide provided with the appliance.

2.2 Collegamento alla rete elettrica

The appliance operates at 115 V AC, 60 Hz and is

equipped with a power supply cord with a 3-prong

grounded plug, which must be connected to a cor-

responding 3-prong (15 Amp) grounding-type wall

receptacle.

Important

Do not use extension cords and/or

multiple adapters for connection.

2. INSTALLATION

XS5991TWT6U

FP24BWR-RGS

F20200101000006

3.5 oz MODEL

CODE

SER.NO./N° SERIE

3186660

ETL LISTED

CONFORMS TO

ANSI/UL STD 250

CERTIFIED TO CAN/CSA

STD C22.2 NO.63

3.5 oz

4.1 A

115 V

60 Hz

R134a

Fridge Gas Fill Charge

Quantité de Gaz Réfrigerateur

Freezer Gas Fill Charge

Quantité de Gaz Congélateur

Total Absorbed Current

Courant Absorbée Totale

Voltage

Tension

Frequency

Frequence

Refrigerant Gas Type

Type de Gaz Rèfrigerant

Defrost Heater

Chauage de Dégivrage

Made in Italy

152 W

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3.1 Know your Fhiaba

Congratulations for having purchased your new Fh-

iaba: from now on you can use our innovative con-

servation system, which will allow you to keep all of

your food in the best way possible.

This manual will answer most of your questions

about the product’s features. Should you require

further information, please

> call us: 1-855-4-FHIABA (1-855-434-4222)

> our website www.fhiaba.com

3. BEFORE STARTING

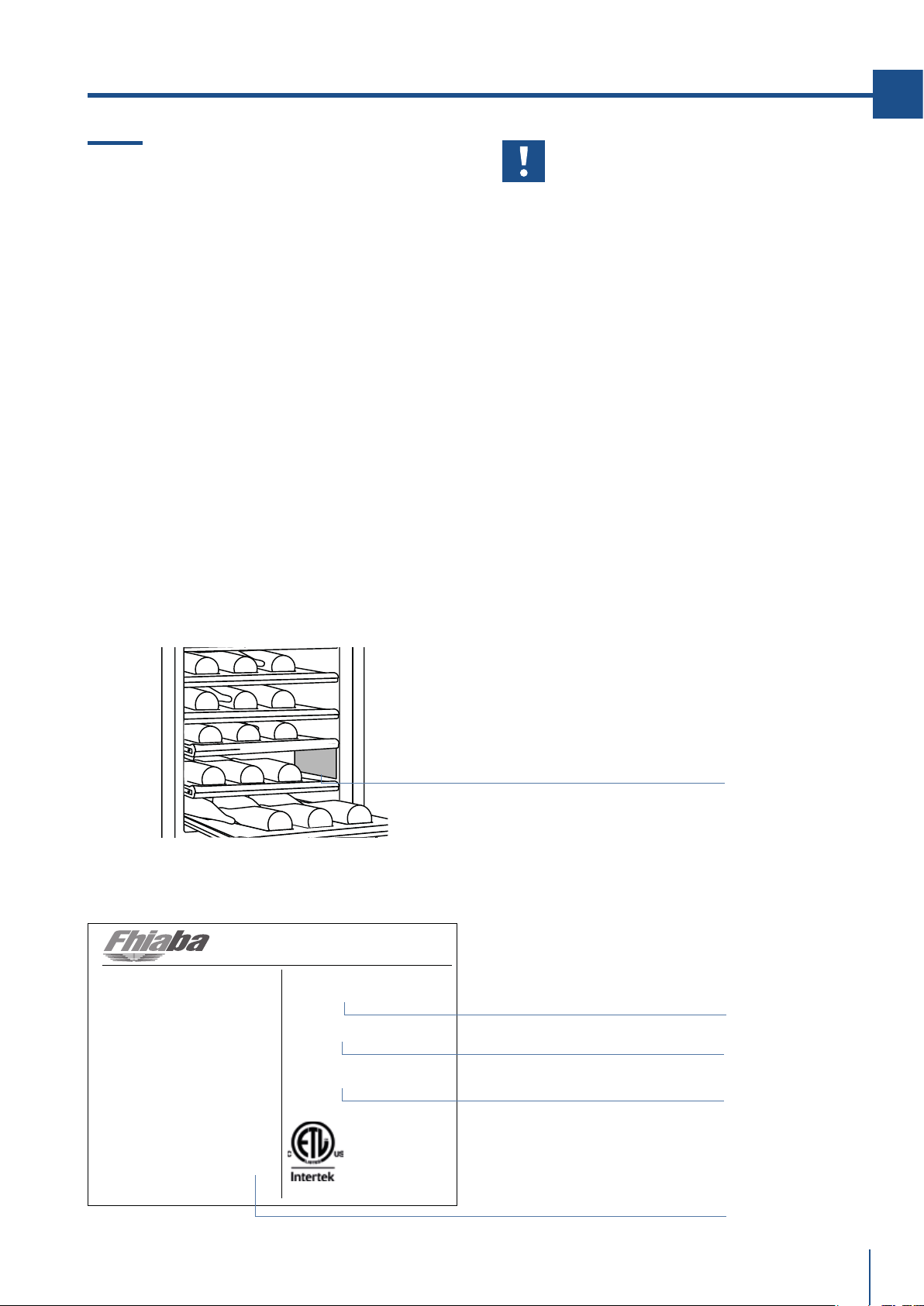

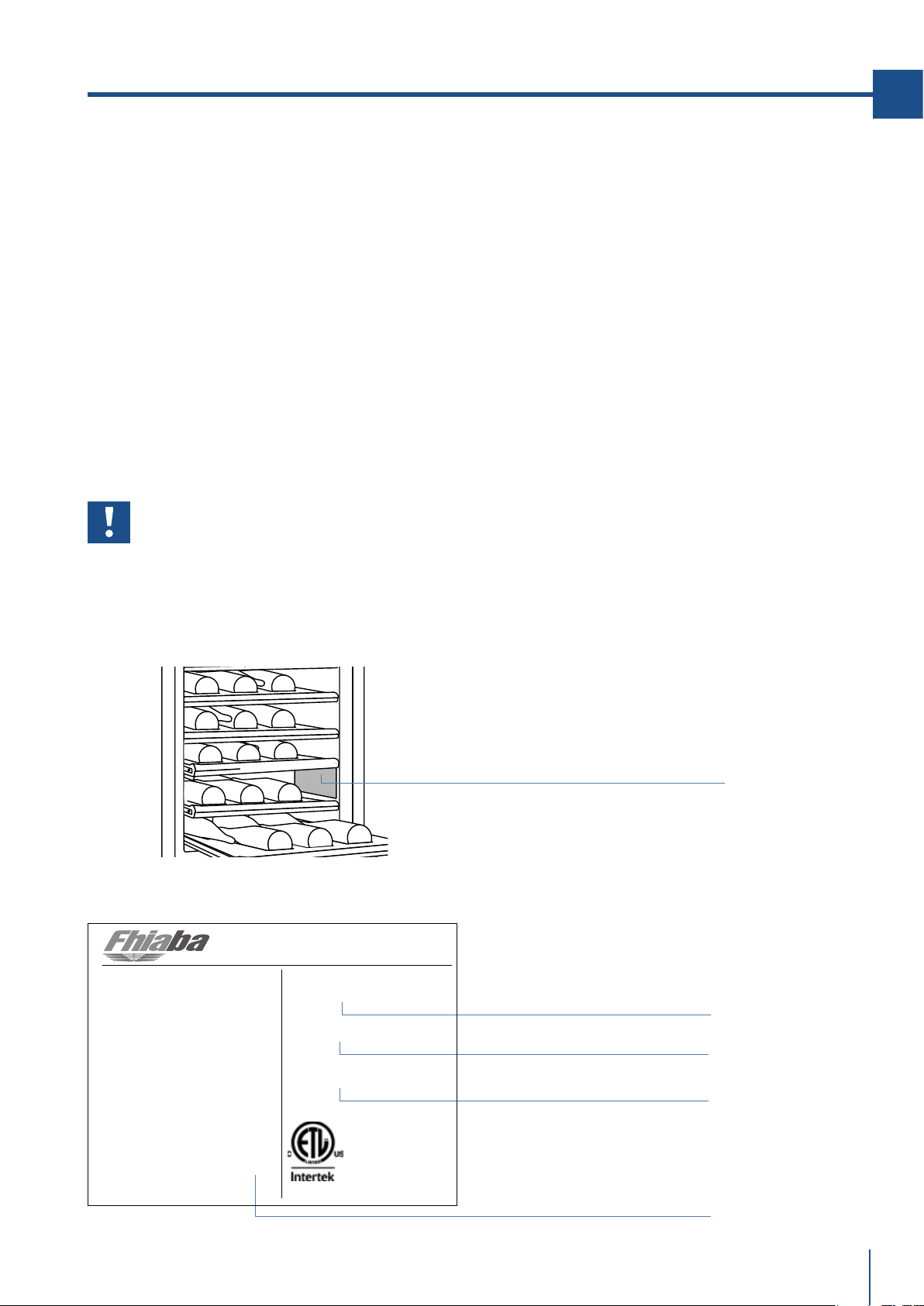

Position of the serial number inside the compartment.

Important

Before calling, write down the model

type and serial number which are avail-

able on the warranty certificate and on

the rating plate located on the bottom

left-hand corner of the appliance, behind

the bottom drawer.

Model .

Code .

Features .

Serial Number .

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Models 1T

Models 0F

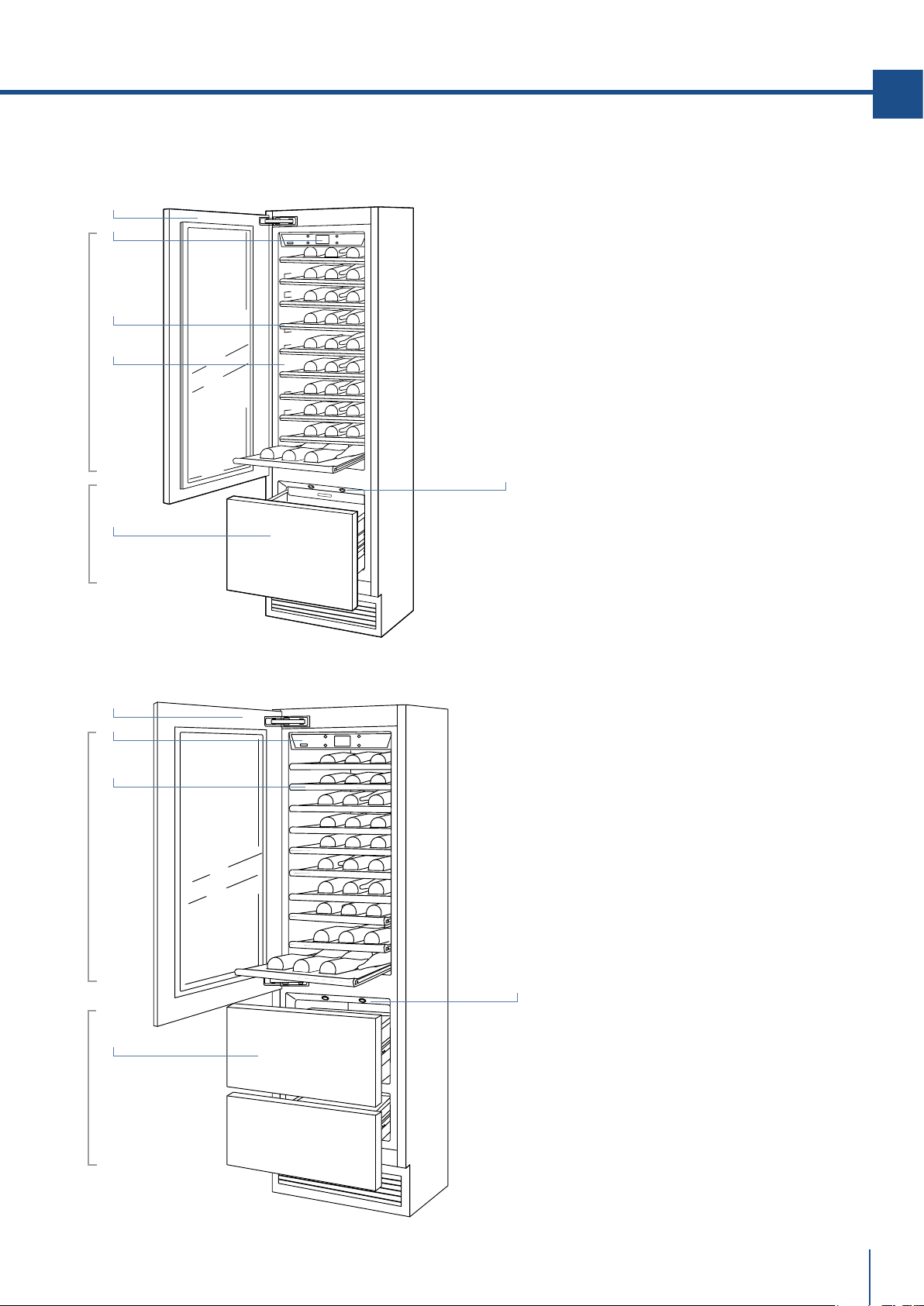

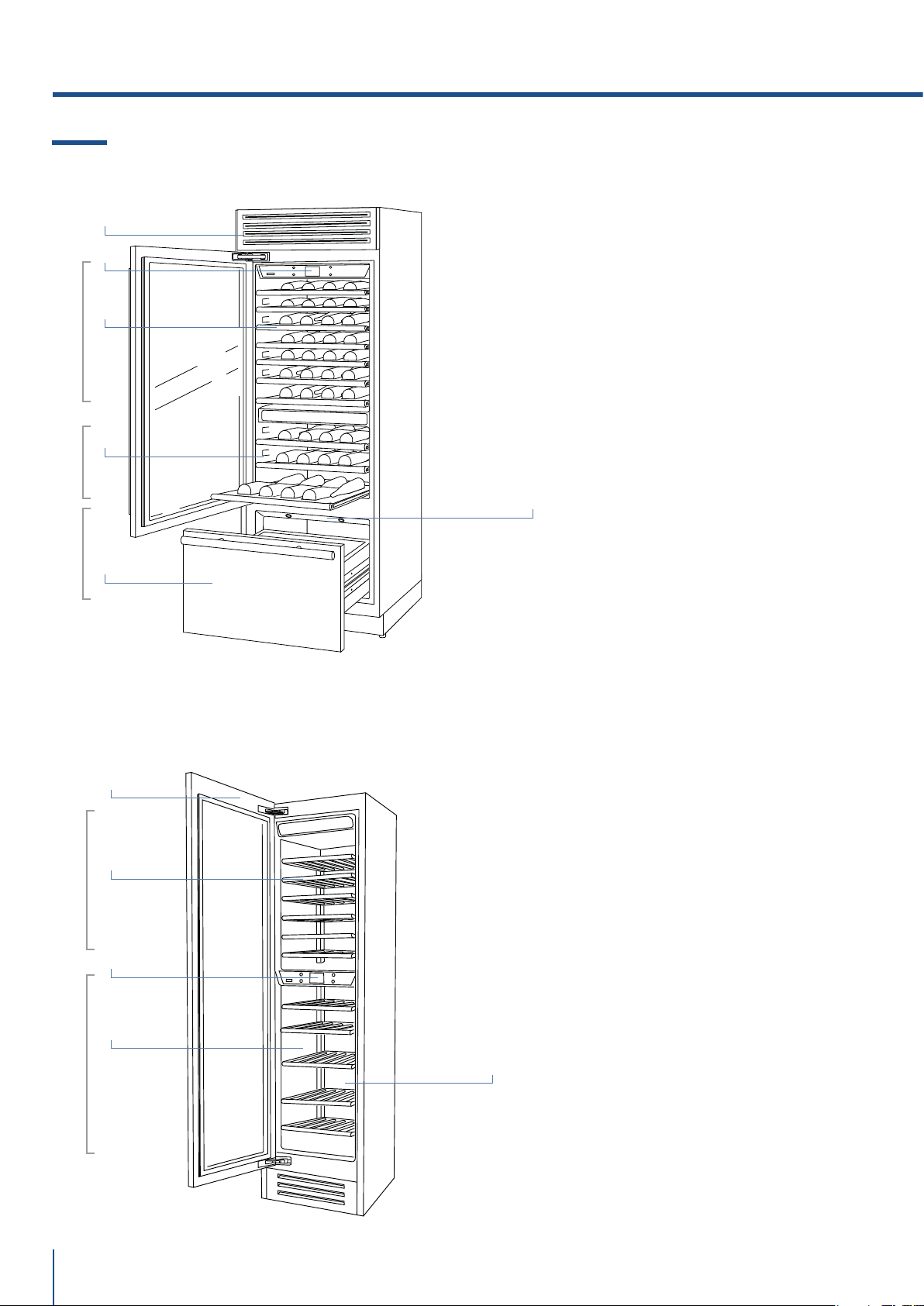

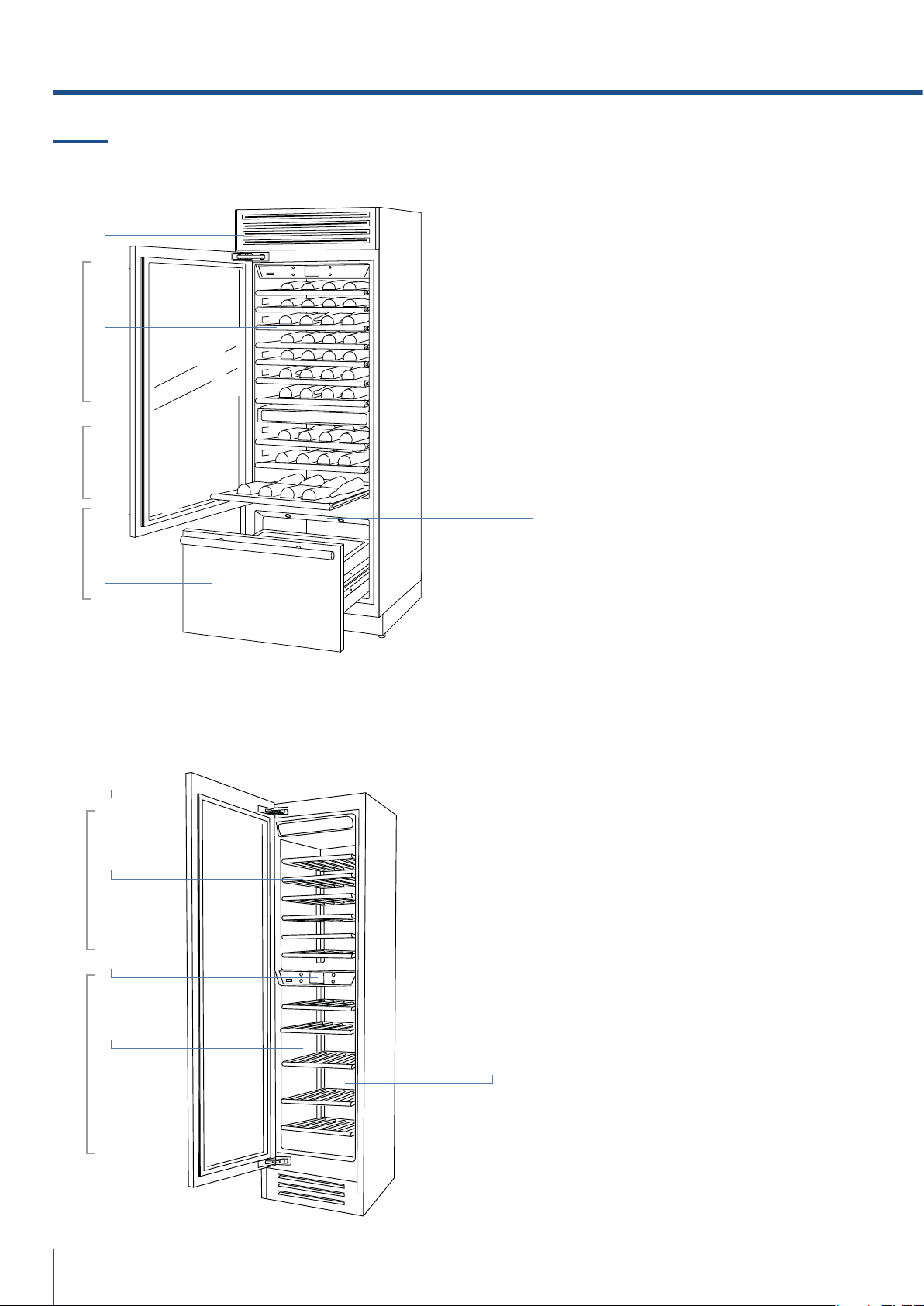

3.2 main components

1 Structure in stainless

steel with aluminium

trim.

2 Interactive control panel.

3 Cantina Compartment.

4 Sliding bottle shelfs,

mounted on wheels for

easy extraction.

5 Wine Cellar

compartment.

6 Freezer bottom drawer

compartment convertible

into Fridge compartment

or Fresco compartment

(TriMode functionality).

7 LED illuminations for the

freezer compartment

bottom drawer.

Cantina

TriMode Wine Cellar

Cantina

Wine Cellar

3. BEFORE STARTING

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Models 0H

Wine CellarTriMode

Models 0T / Brilliance

1 Structure in stainless

steel with aluminium

trim.

2 Interactive control panel

3 Wine Cellar Compartment

4 Sliding bottle shelfs,

mounted on wheels for

easy extraction.

5 Freezer bottom drawer

compartment convertible

into Fridge compartment

or Fresco compartment

(TriMode functionality).

6 LED illuminations.

TriMode Wine Cellar

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3.3 Electronic Control

The innovative electronic control system designed by Fhiaba maintains constant temperature on the

three compartments and visualizes it on the control panel display. It also allows user interaction making

it possible to personalize settings of the various functions and to receive sound and/or visual messages

should any malfunction occur in the appliance.

3.4 Main control panel (models 1T, 0T, 0H and 0F).

Turnign On / Turning Off:

Touch the icon for turning on or off the unit.

Home

Touch the icon home for going back to the main display screen.

Allarm

Touch the icon to view the alarm tone functions and to deactivate them.

Back

Touch the arrow icon for going back to the previous display screen.

Settings

Functions

°C

Settings

Functions

°C

+6 °C

OFF

Turn Compartment

OFF?

Yes No

Settings

Functions

Initial test …

Are you sure you want to

power o this unit?

Yes No

Are you sure?

Yes No

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

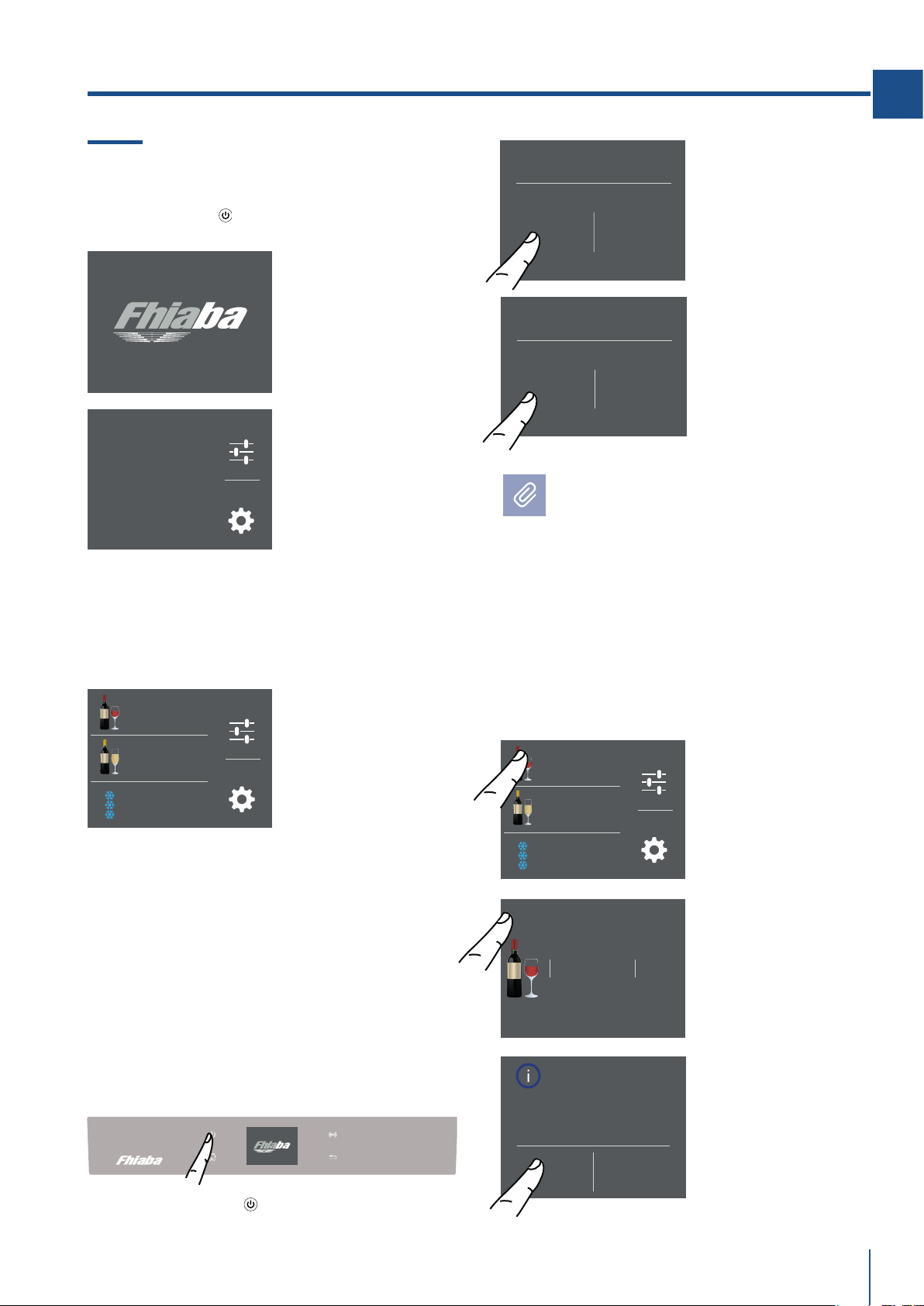

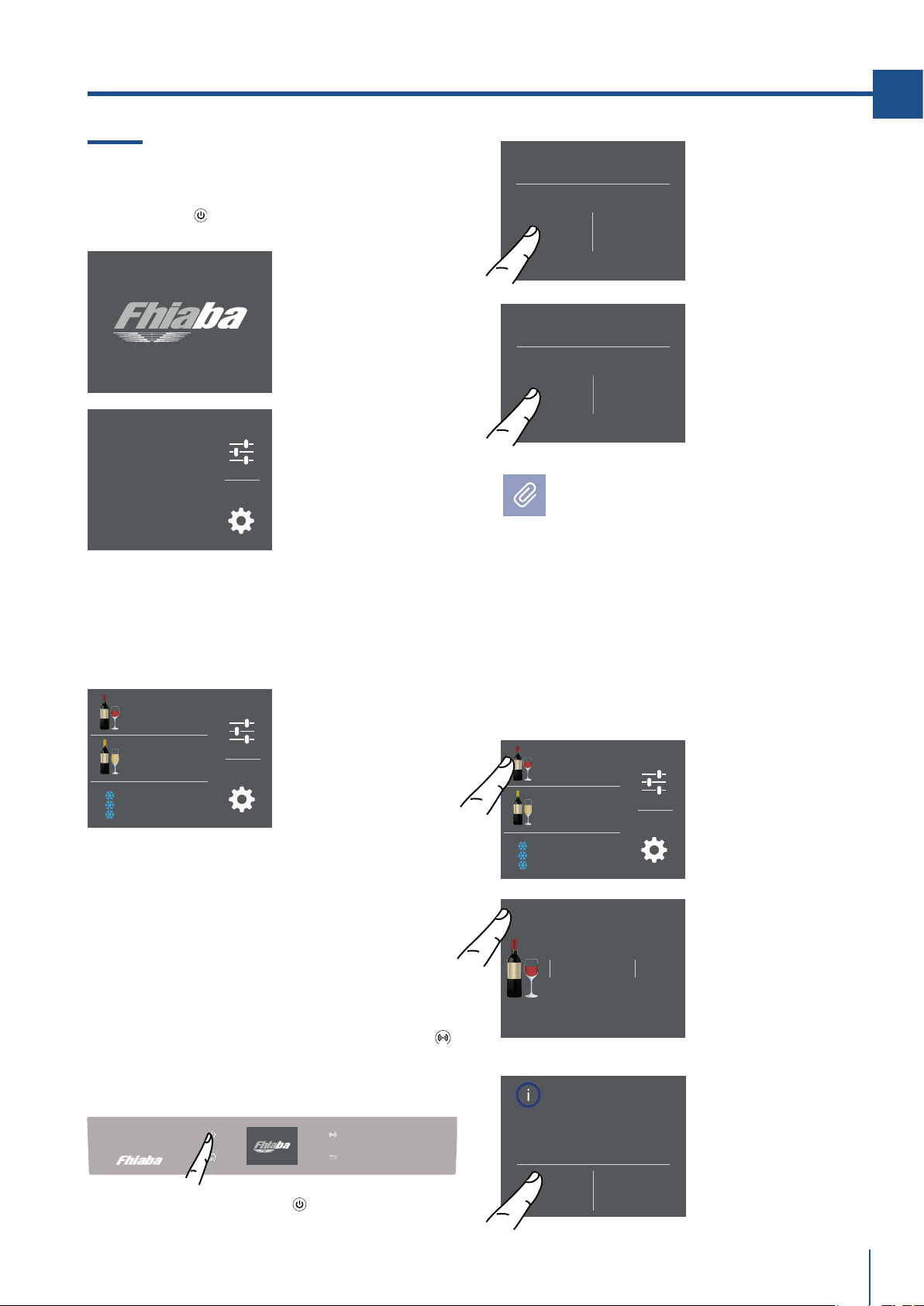

4.1 Switching on and o

First time starting the unit

Touch the button

. The display shows the

following launch screens:

Shutdown.

(*) The home screen varies depending on the

models; (vedi paragrafo 4.2 pag 12).

The TriMode compartment is set in the freezer

mode [-18°C(0°F)]. For changing this setting

look up the function 5 page 21.

When the appliance is first switched on is recco-

mended to wait at least 12 hours without open-

ing the doors and before placing any food inside

the unit.During such period deactivated any

error message by pressing the Alarm button.

4) Home screen (*).

- cantina compartment

+8°C (+46°F)

- wine cellar

compartment +5°C

(+41°F)

- TriMode compartment

-18° (0°F)

1) Touch the buttom

off.

1) Fhiaba Logo.

2) Initial test (last

3 minuts).

3) The display shows the main screen with the

envirorment temperature measured from the

fridge inside the compartments. Automatically

the unit start to cool down until reaching the set

temperatures.

When the fridge is o there are no warning

signs that prove that the fridge is plugged to

a socket.

2) Touch the icon

Yes to swich on.

3) Conferm

shutdown by

touching the yes

icon.

Switching off Cantina and Wine Cellar

compartment. (Models 1T, OT e OH)

The cantina compartment and the wine cellar

compartment, can be shutdown individually

whereas the TriMode drawer can’t be turned off

unless through the complete shutdown of the

unit.

1) Home screen.

3) Touch the icon

Yes to turn

compartment off.

2) Touch the icon

off.

4. APPLIANCE SWITCHING ON AND OFF

Settings

Functions

°C

Settings

Functions

°C

o

+6 °C

Are you sure?

Yes No

Are you sure?

Yes No

Turn compartment

ON?

Yes No

Settings

Functions

°C

o

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

4) Touch the icon

Yes for confirming

the disactivation.

2) Touch the icon

on.

Turning on again ,the cantina and wine cellar

compartment.

For turning on the unit again press the button,

the display will turn on and the launch screen

will appear again with the temperatures measu-

red inside the fridge compartments. The fridge

will start to cool down until reaching the set

temperatures.

For turning off the wine cellar compartment

follow the same directions.

5) On the home

screen appears

the icon off,

which indicates

that the cantina

compartment is off

1) Home screen.

For example for

turning back on the

cantina

compartment,

touch the icon off.

3) Touch the icon

yes.

5) Turn on again

the cantina

compartment.

Home screen will

open up.

4) Touch the yes

icon for confirming

the disactivation.

The same procedure is required if you want to

restart the wine cellar compartment.

Switching off for long periods

During long absence periods it is recommended

to switch off the refrigerator by pressing the

Unit button

for three seconds and disconnect-

ing the electrical plug or the breaker controlling

the socket.

Completely empty the refrigerator, clean and

dry it and leave the doors and drawers partially

open to prevent unpleasant odors.

If at the ﬁrst startup the Standby message

does not appear, but another message ap-

pears, it means that the appliance has al-

ready started the cooling process.

During the ﬁrst startup, it will not be possi-

ble to use the Menu to modify the factory set-

tings until the preset temperature has been

reached. During the ﬁrst startup, it will not be

possible to use the Menu to modify the fac-

tory settings until the preset temperature has

been reached.

Each time the appliance is switched on it goes

through a self-diagnosis procedure lasting

three minutes before completely starting up.

If only the refrigerator compartment or the

Fresco compartment is switched o, the spe-

ciﬁc fan will continue to operate to prevent the

formation of unpleasant odours and mould.

4. APPLIANCE SWITCHING ON AND OFF

Restart the compartments.

In the case you wish to turn on again the fridge

and fresco compartments.

Settings

Functions

°C

+6 °C

OFF

+6 °C

OFF

°C

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

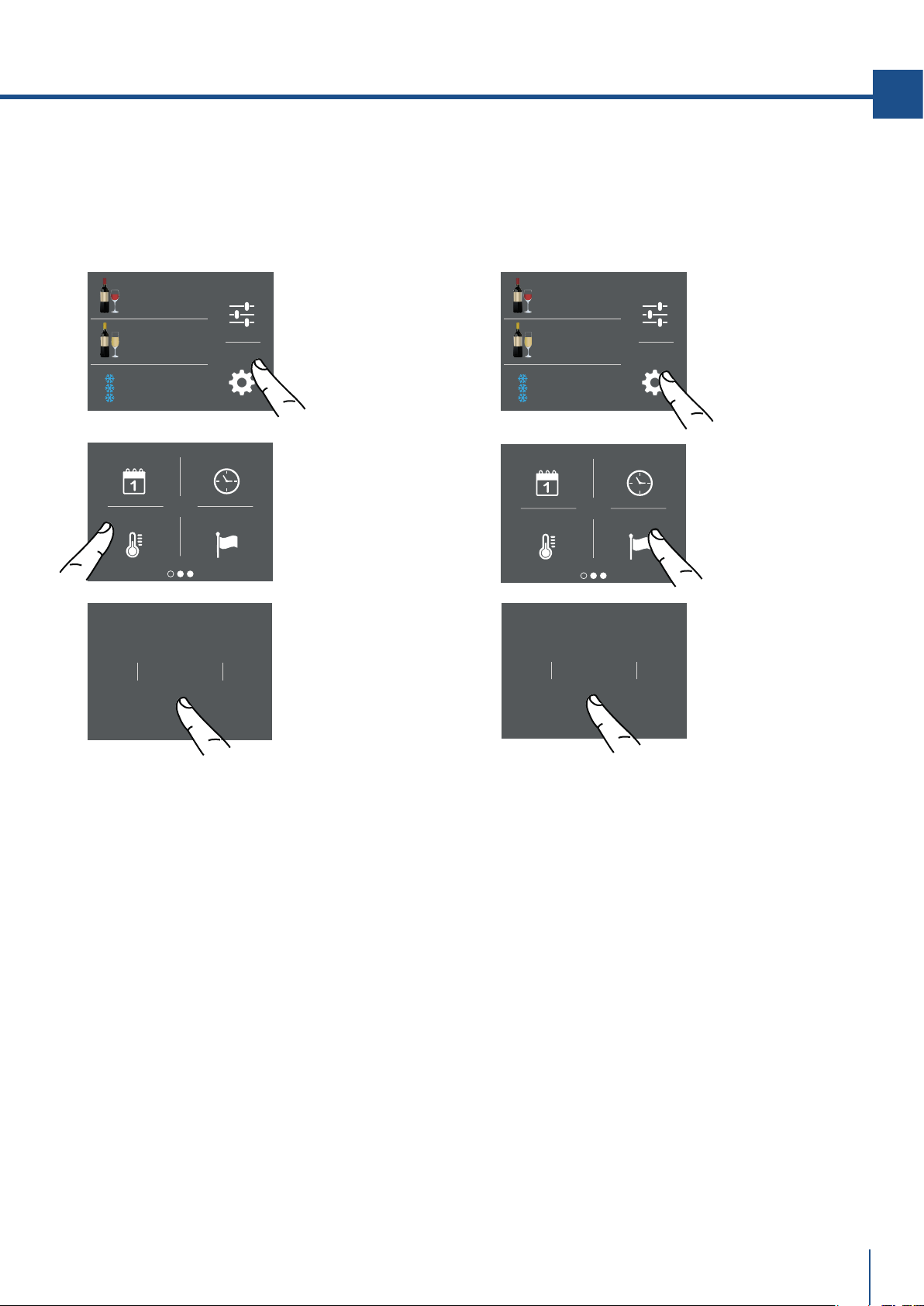

4.2 How to adjust the temperature for

dierent requirements.

Each model has been carefully tested before leav-

ing the factory and is adjusted in such a way to

ensure high performance and low consumption.

Usually, it is not necessary to modify the settings.

Cantina

Compartment

Wine

compartment

(Dual zone).

Cantina

compartment.

Freezer

compartment

(TriMode).

Freezer

compartment

(TriMode).

Wine Cellar

compartment.

Wine Cellar

Compartment

Preset

temperatures

Preset

temperatures

Preset

temperatures

Model 1T

Model 0T/0H

Model 0F

How it looks to the home screen in the various

models:

1) Home screen.

Touch icon of

cantina compartment.

The temperature shown can vary slightly

in respect to the set temperature following

frequent openings of the doors or insertion

of room temperature foods or large quanti-

ties of foods.

6 to 12 hours are necessary reach the

selected temperature.

2) Scoll up/down to

select the desided

temperature.

Cantina Compartment

from +4°C to +18°C

(from 39° F to 64° F).

3) Touch the icon ok

to confirm the

desider temperature.

°C

Modify the temperatures compartment

Example: How to modify the Cantina compartment

temperature.

The same procedure is required to set the

temperature in the Cantina compartment

from +4°C to +18°C (from 39° F to 64° F). and in

the Trimode bottom drawer

from -13°C to

-23°C (from 9°F to 11°F).

+ 2 °C

+ 4

+ 3

+ 1

+ 2 °C

+ 4

+ 3

+ 1

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

4. APPLIANCE SWITCHING ON AND OFF

An integrated control system will give informa-

tion through bright texual signals messages you

can see on the display.

The voiced signal that goes along with some of

the anomalies signals and can be turned off by

touching the button allarm

on the main con-

trol panel. You can find the list of the anomalies

signals at the end of this manual. (see paragraph

12.2 page 34).

4.3 Information signals of anomaly on

the display.

Padlock icon.

The padlock icon shows up when the temperatu-

res are set up.

The padlock open/close shows that is or isn’t

possible to modify the compartment’s tempera-

tures anymore.

Usually an open yellow padlock can be seen

open; in that case you can scroll up or down with

a finger on the display, select the desired tempe-

rature and press OK for confirming.

Whereas a closed padlock can be seen if the

user has activated some functions (described

in the paragraph 5.1 page 15) that modify the

settings of the Frigo Compartment, Fresco

Compartment and Freezer Compartment the-

refore the user in that situation will not be able

anymore to change the temperature of the com-

partments.

If the icon function is touched and a specific

function is set (for example holiday, shopping

trimode, ect...), the yellow padlock will be seen

closed and it won’t be possible to change the

temperature of the compartments as long as the

function won’t be completed or if it is manually

deactivated.

+6 °C

OFF

+6 °C

Bordeaux

BOTTLE

Prosciutteria

Vacation Mode

Light 12h

Dual Zone

Shopping Mode:

Trimode

Rapid Bottle Cooler

Humidity Control

Burgundy

BOTTLE

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

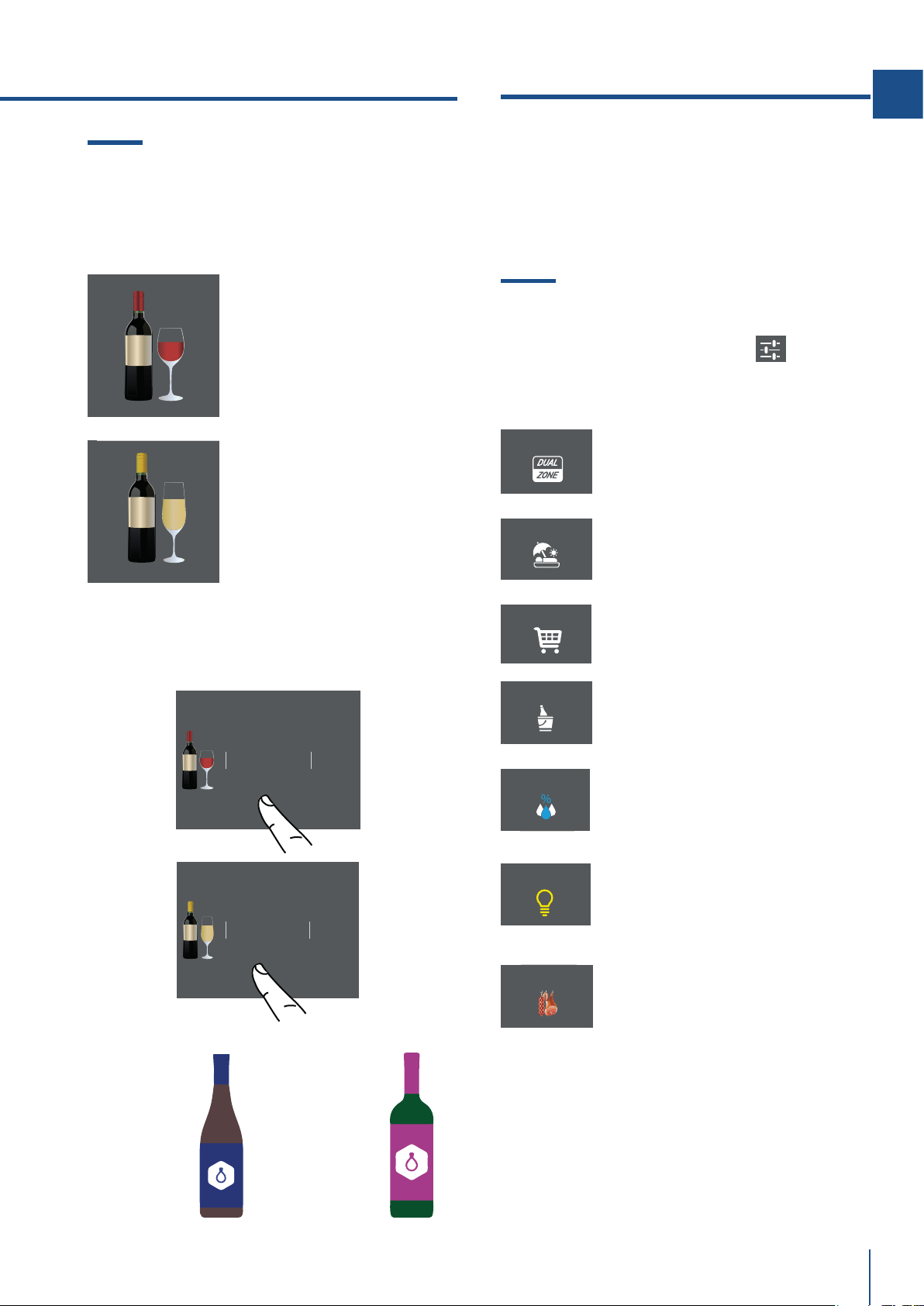

4.4 Wine Cellar temperatures.

For a better conservation the red wines need a

warmer temperature.

Red Wine.

White Wine.

from +10°C to +18°C

(from 50° F to 64° F).

from +4°C to +9°C

(from 39° F to 48° F).

For example if a temperature higher than +9°C

is set for white wine, the display will change

icon from white wine to red wine.

1) Dual Zone (models 0T-0H).

2) Vacation Mode.

3) Shopping Mode: Trimode.

4) Rapid Bottle Cooler.

5) Humidity Control.

6) Light 12h.

7) Prosciutteria.

(optional models 0T-0H-0F)

INFORMATION FOR USING THE DISPLAY.

5.1 Functions.

It is possible to personalize the operation of your

Fhiaba unit in order to adapt it to the different

ways you might want to use it.

After touching the functions icon on the

home screen will be shown the following icons

with the following availables functions.

5. FUNCTIONS AND SETTINGS.

Vacation Mode

Rapid Bottle Cooler

Shopping Mode:

Trimode

Dual Zone

Vacation Mode

Rapid Bottle Cooler

Shopping Mode:

Trimode

Dual Zone

Settings

Functions

°C

Activate

Dual Zone mode?

Yes No

Settings

Functions

°C

Settigs

Functions

°C

9day

Vacation Mode

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

2) Vacation Mode

This function (recommended in case of prolonged

absences since it allows considerable energy

savings) brings the refrigerator compartment

temperature to +14°C (57.2°F)

It is possible to program the duration, or it can be

manually deactivated upon re-entry after a period

of absence. This function remains active even if

during the period of absence there is a prolonged

interruption of electrical power.

It is possible to program a period from 1 to 90 days.

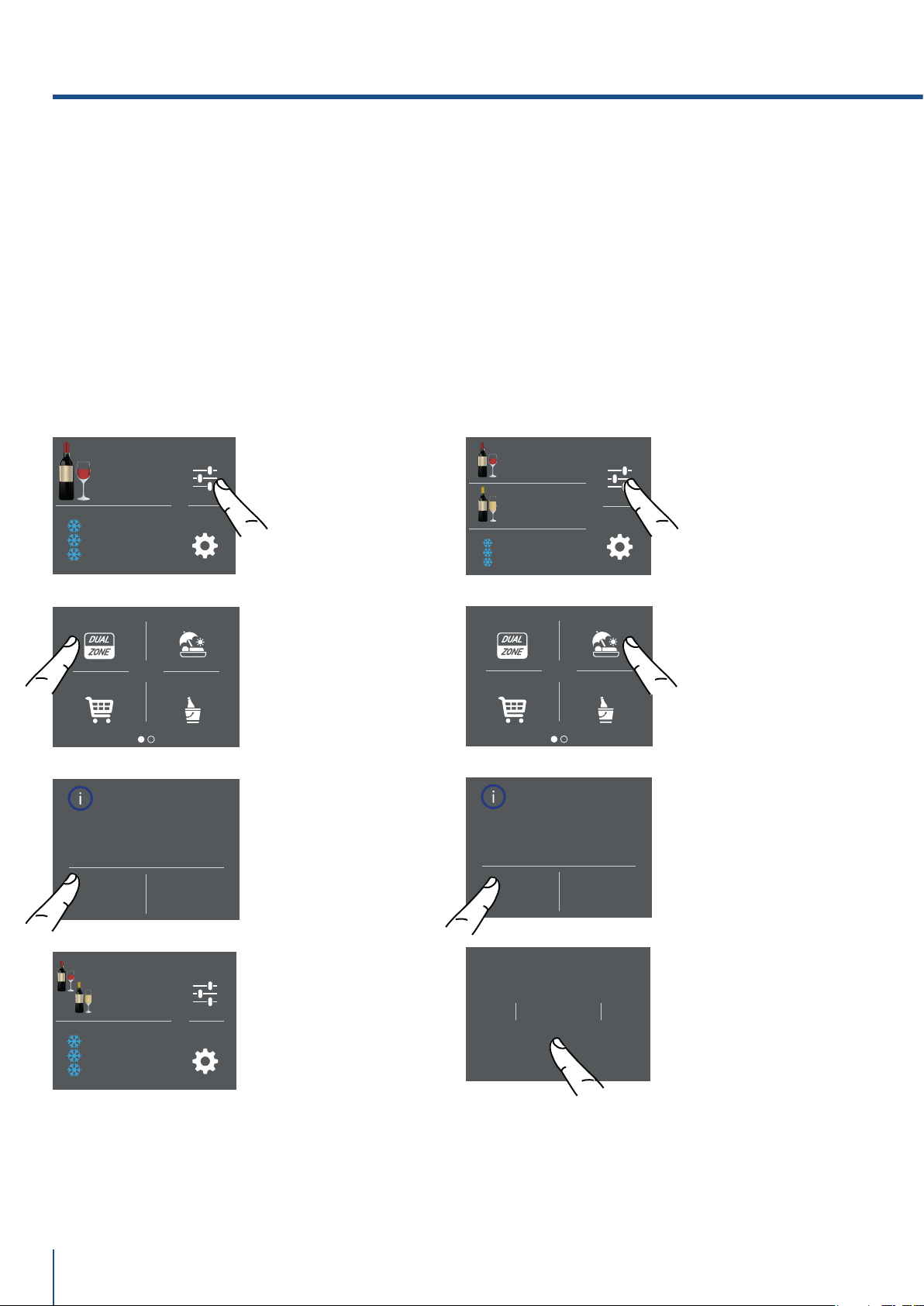

1) Dual Zone mode (Models 0T e 0H)

This function enables to keep a warmer tempera-

ture in the upper part of the fridge (for red wines)

and a colder one in the lower part of the fridge (for

white wines).

The refrigeration system Fhiaba enables to man-

tain the cold on the lower part of the fridge.

D) The home scre-

en will change and

the dual zone icon

will appear.

B) Touch the icon

Dual Zone.

A) Home screen.

Touch the icon

function.

A) Home screen.

Touch the icon

function.

B) Touch the icon

Vacation.

D) Scroll up / down

to set the desired

time (in days) and

then pres ok.

It is possible to pro-

gram a period from 1

to 90 days.

C) Touch the button

On to activate the

function.

C) Touch the button

On to activate the

function.

5. FUNCTIONS AND SETTINGS.

Vacation Mode

Rapid Bottle Cooler

Shopping Mode:

Trimode

Dual Zone

Settings

Functions

°C

Vacation Mode

Rapid Bottle Cooler

Shopping Mode:

Trimode

Dual Zone

37min

Settings

Functions

°C

9hour

Shopping Mode

TriMode

(up to 24 hours)

On O

Rapid Bottle Cooler

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

A) Home screen.

Touch the icon

function.

A) Home screen.

Touch the icon

function.

C) Touch the button

On to activate the

function.

B) Touch the icon

Shopping Trimode.

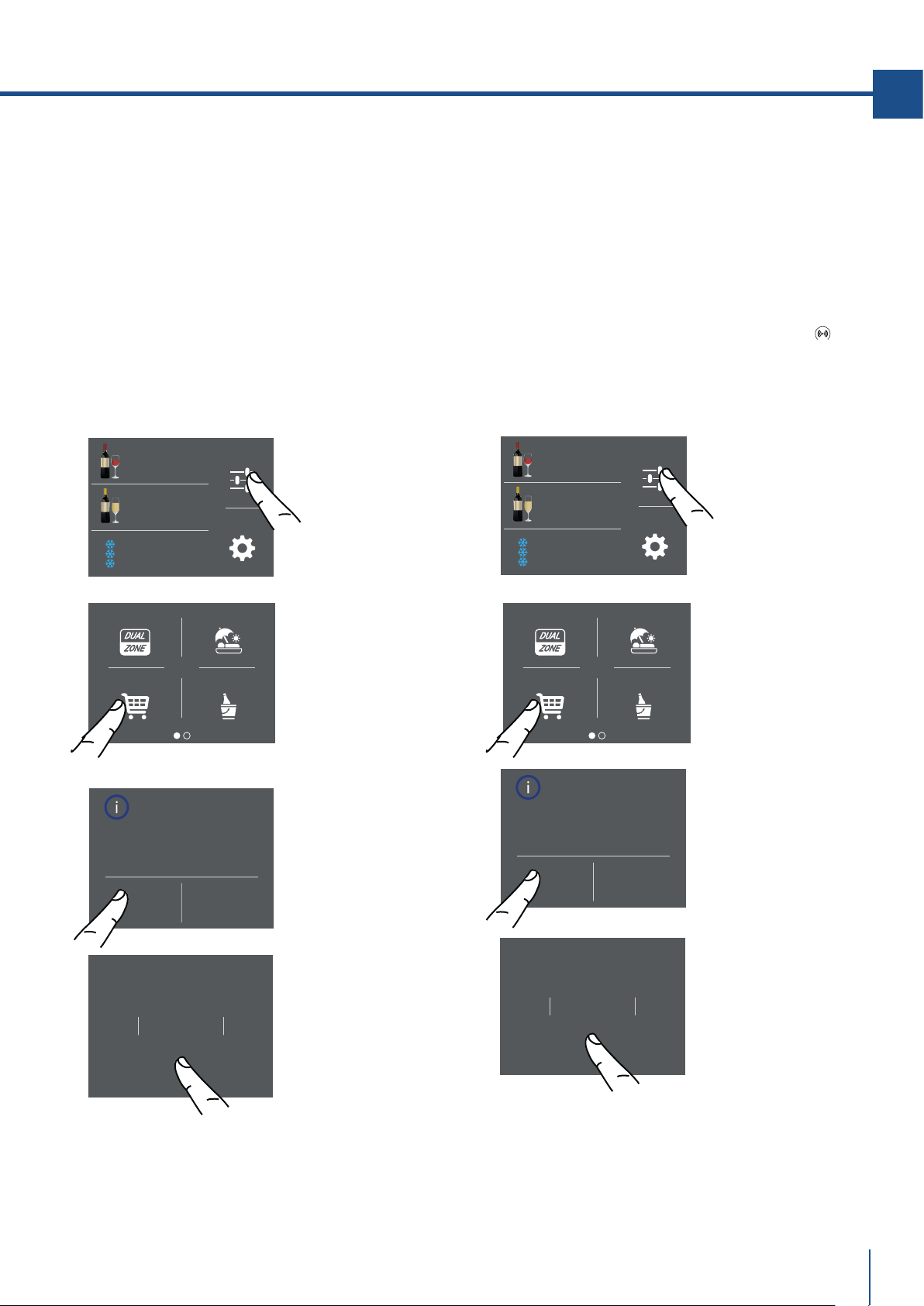

4) Rapid Bottle Cooler

This function can be activated when it is necessary

to cool o beverages quickly, by placing them inside

the freezer compartment.

It is possible to select a duration of 1 to 45 minutes.

A sound signal will indicated when the optimal tem-

perature has been reached.

After removing the beverages, deactivate the sound

signal by pressing the Alarm button

C) Touch the button

On to activate the

function.

B) Touch the icon

bottle cooler.

D) Scroll up or

down, for setting

the desired time

range (in minuts)

and press ok.

D) Scroll up /

down to set the

desired time (in

hours) and then

pres ok.

It is possible to pro-

gram a period from

1 to 24 hours.

3) Shopping Mode: TriMode (no in 0FR models).

This function must be activated at least 24 hours

before inserting room temperature items into the

freezer, or several hours before placing into the

freezer previously frozen items which have been

subject to a slight temperature rise.

This function is automatically deactivated when the

programmed time period expires. It is possible o

program timed activation of the function.

If interrupted by a prolonged interruption of the

electrical power, it is necessary to reactivate the

function.

Settings

Functions

°C

Settings

Functions

°C

Humidity Control

Light 12h

Prosciutteria

Humidity Control

Light 12h

Prosciutteria

Medium

Low

High

Light 12h Mode

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

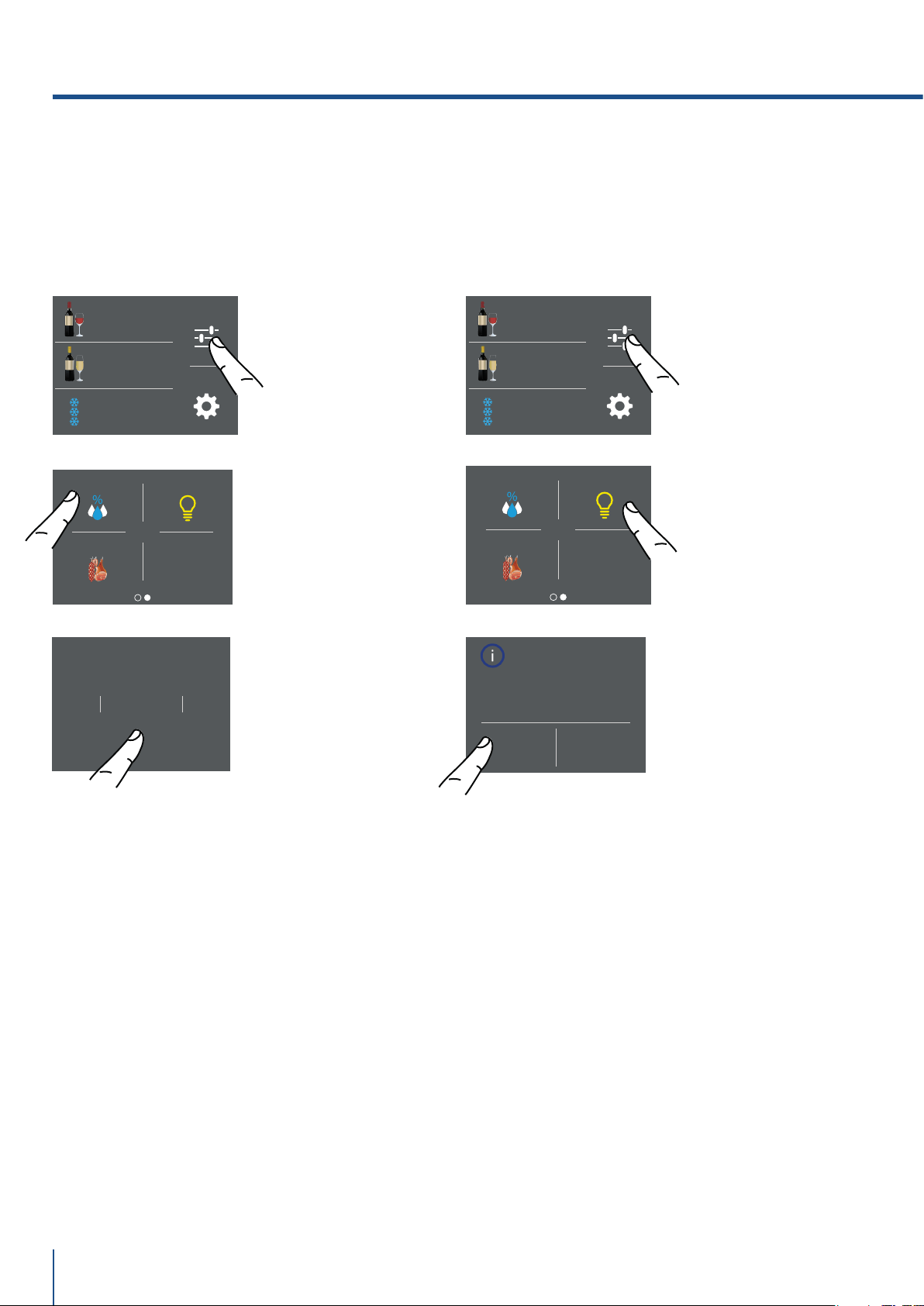

5) Humidity Control.

This function enables to set the humidity of the can-

tina and wine cellar compartments. The default set-

ting is set to “Medium”.

6) Inner lighting for 12 h.

This function enables to set the timing of the inner

lighting and it stays on 12 hours when the wine

cellar door is closed, in order to see the inner part

lighted up, through the glass.

B) Scroll right

twice and touch

the icon humidity.

C) Scroll until

setting the

desired humidity

and press ok.

A) Home screen.

Touch the icon

function.

A) Home screen.

Touch the icon

function.

B) Scroll right

until reaching the

12h light icon.

C) Push On if you

want to activate

12h light Mode.

5. FUNCTIONS AND SETTINGS.

Activate

Prosciutteria Mode?

Yes No

Settings

Functions

°C

Humidity Control

Light 12h

Prosciutteria

+6 °C

Settings

Fuctions

°C

Settings

Fuctions

°C

TriMode

Sabbath

Reset

Demo Mode

Info System

Service

°C / °F

Maintenance

Date

Time

Language

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

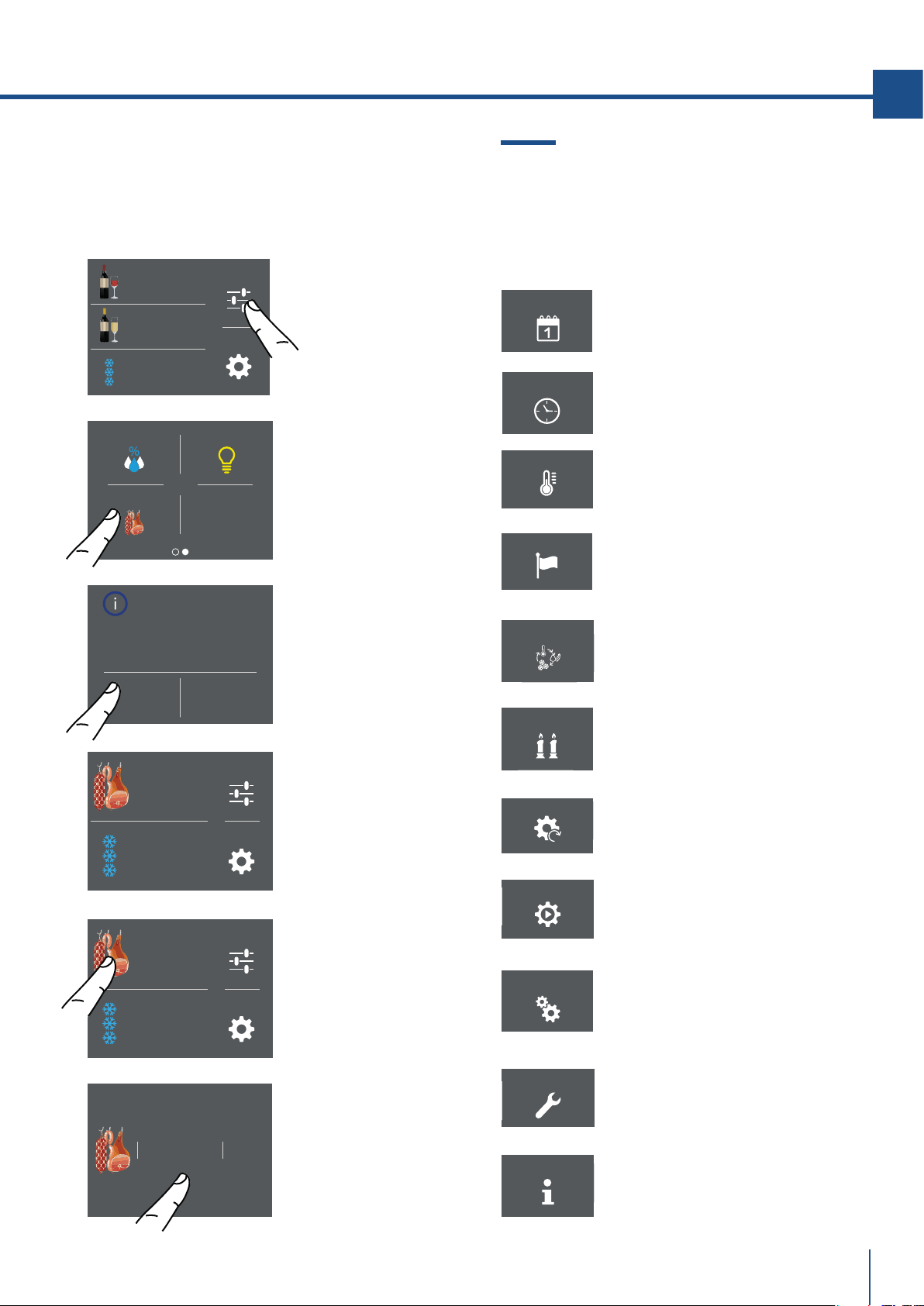

7) Prosciutteria. (optional per 0T-0H-0F).

This function enables to set the Wine Cellar com-

partment (with temperature and humidity) in order

to make it suitable for the conservation of hams,

salamis and cheeses.

B) Scroll right

twice and touch

the icon

prosciutteria.

C) Touch the icon

Yes to activate the

functions.

E) Touch the salu-

mi icon for setting

the functions.

D) On the home

screen, appeaes the

icon salami instead of

wine icon.

Automatically the

compartment will

keep a +10 °C (50°F)

temperature and it

will be set the me-

dium humidity.

F) Scroll until

setting the desired

temperature and

press from +8°C

to +17°C and then

touch ok.

It is possible to personalize the settings of your

Fhiaba fridge for adapting it to the different ways

you might want to use it.

5.2 Settings.

1) Date.

2) Time.

3) Celsius and fahrenheit degrees.

4) Language.

5) Trimode.

6) Sabbath.

7) Reset.

8) Demo Mode.

9) Maintenance.

10) Service.

11) Info System.

A) Home screen.

Touch the icon

function.

Settings

Functions

°C

37min

Settings

Functions

°C

TimeDate

Language°C / °F

TimeDate

Language°C / °F

9day

9month

2017year

2019

2018

2015

2016

Hour?

12 24

9hour

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

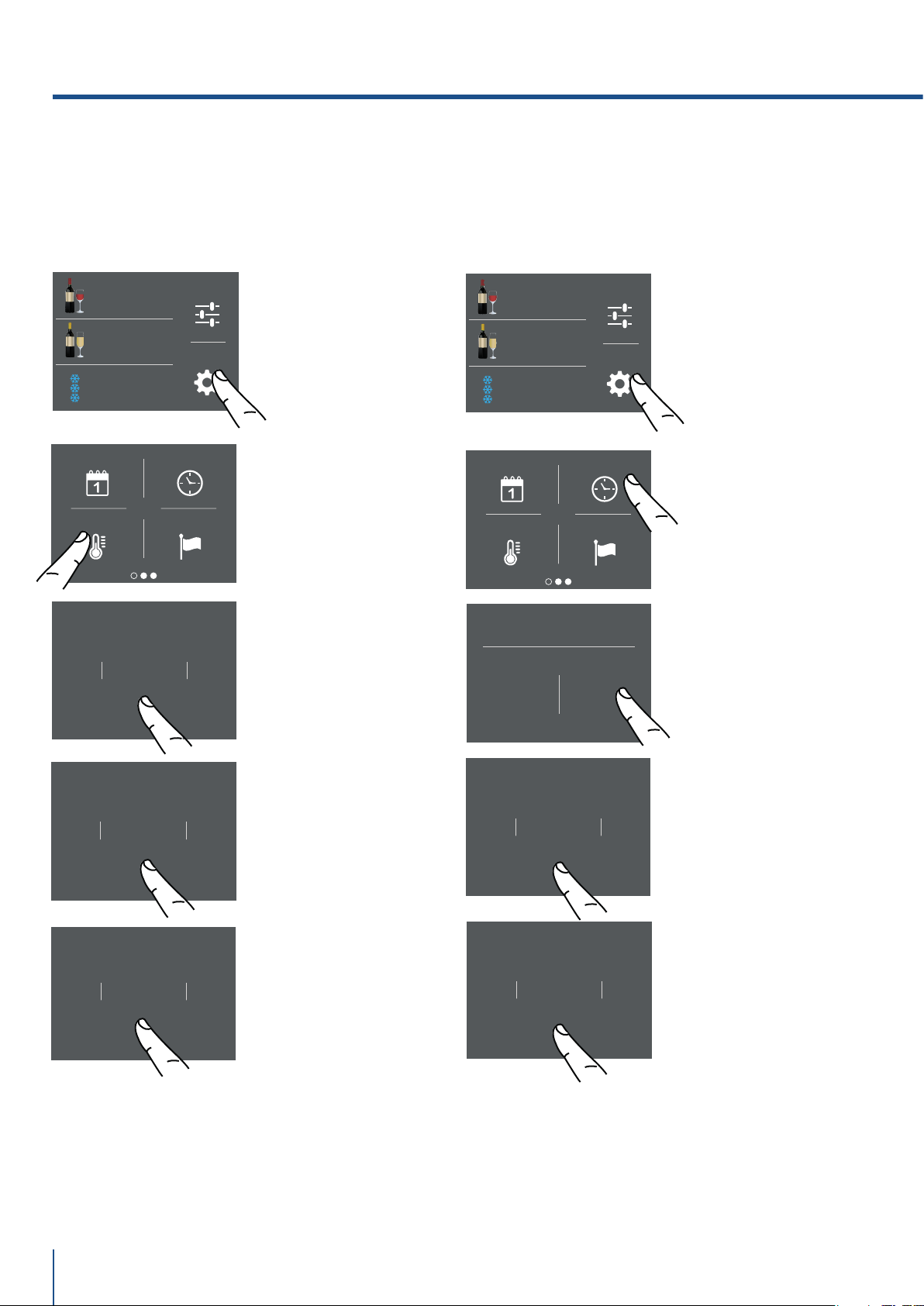

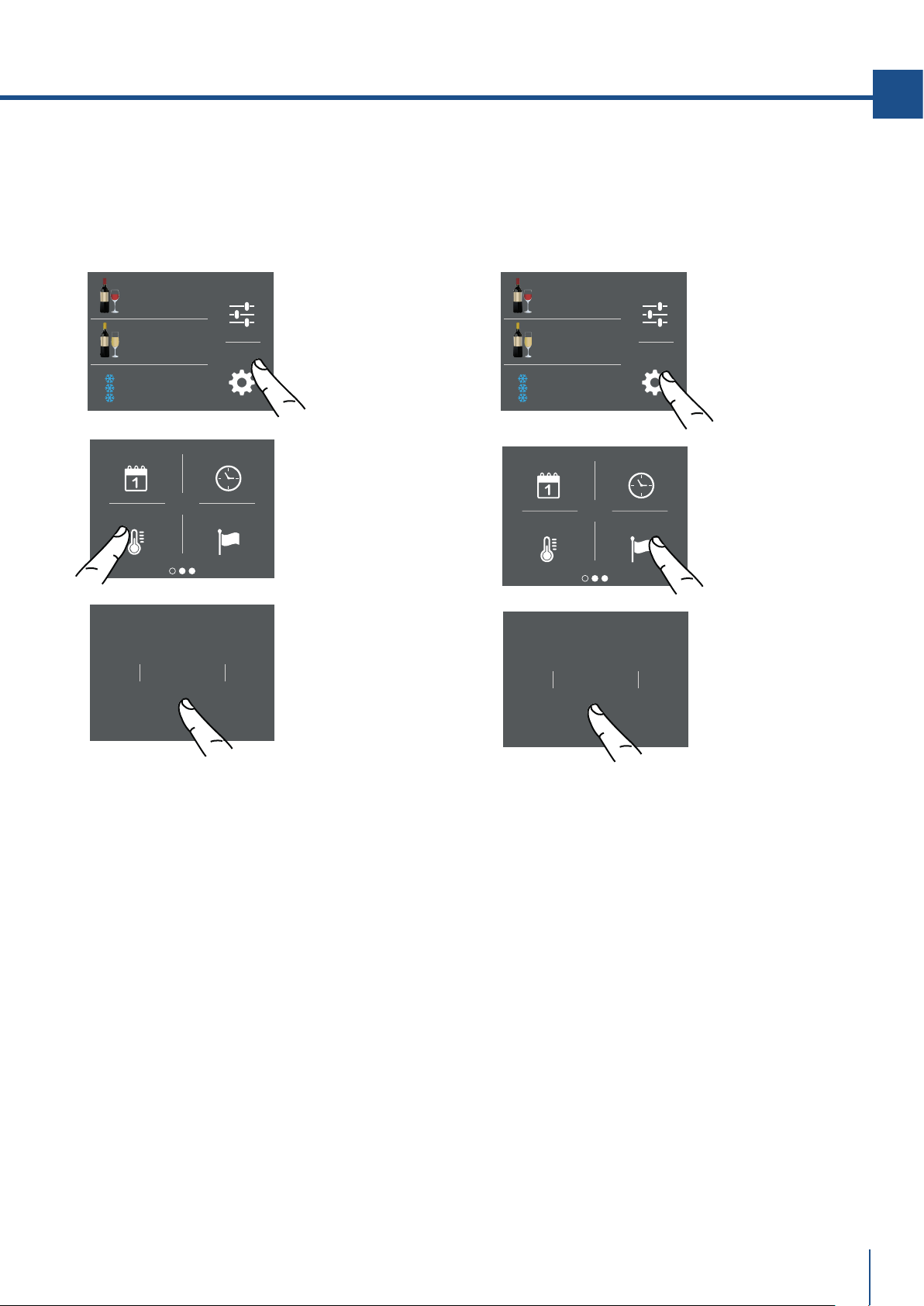

1) Date

The display will show the date in the format

(day:month:year).

By touching the display you can modify the set-

tings.

2) Time

The display shows the hours and minutes in the

format hh:mm.

This function selects the display at 12 or 24 h.

E) Scroll up or

down until selecting

the desire day and

press ok.

D) Scroll up or

down until selecting

the desired month

and press ok.

B) Touch the icon

date.

A) Home screen.

Touch the icon

settings.

C) Scroll up or down

until selecting the

desired year and

them press ok.

C) Touch in which

way you want to

see the time: 12 or

24 hours.

B) Touch the icon

time.

A) Home screen.

Touch the icon

settings.

D) Scroll up /

down to set the

hours and then

press ok.

E) Scroll up / down

to set the minutes

and then press ok.

5. FUNCTIONS AND SETTINGS.

Settings

Functions

°C

Settings

Functions

°C

°F

Français

Español

Deutsch

Italiano

English

TimeDate

Language°C / °F

TimeDate

Language°C / °F

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3) SET °C/°F

This function permits visualizing the temperature

in Centigrade or Fahrenheit degrees. Normally, the

appliance is set for visualization in centigrade de-

grees.

4) Language

To set the language of the fridge, simply touch

the settings button on the display.

B) Touch the icon

language.

C) Scroll up /

down to select the

desired language

and press ok.

A) Home screen.

Touch the icon

settings.

C) Scroll up / down

to select either

centigrade or

fahrenhe it

degrees and press

ok.

B) Touch the icon

°C/°F.

A) Home screen.

Touch the icon

settings.

SabbathTriMode

Demo ModeReset

Fresco

Freezer

Frigo

SabbathTriMode

Demo ModeReset

Sabbath Mode

Settings

Functions

°C

Settings

Functions

°C

Sabbath Mode

On O

Are you sure?

Yes No

Conﬁgure TriMode

as Fresco?

Yes No

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

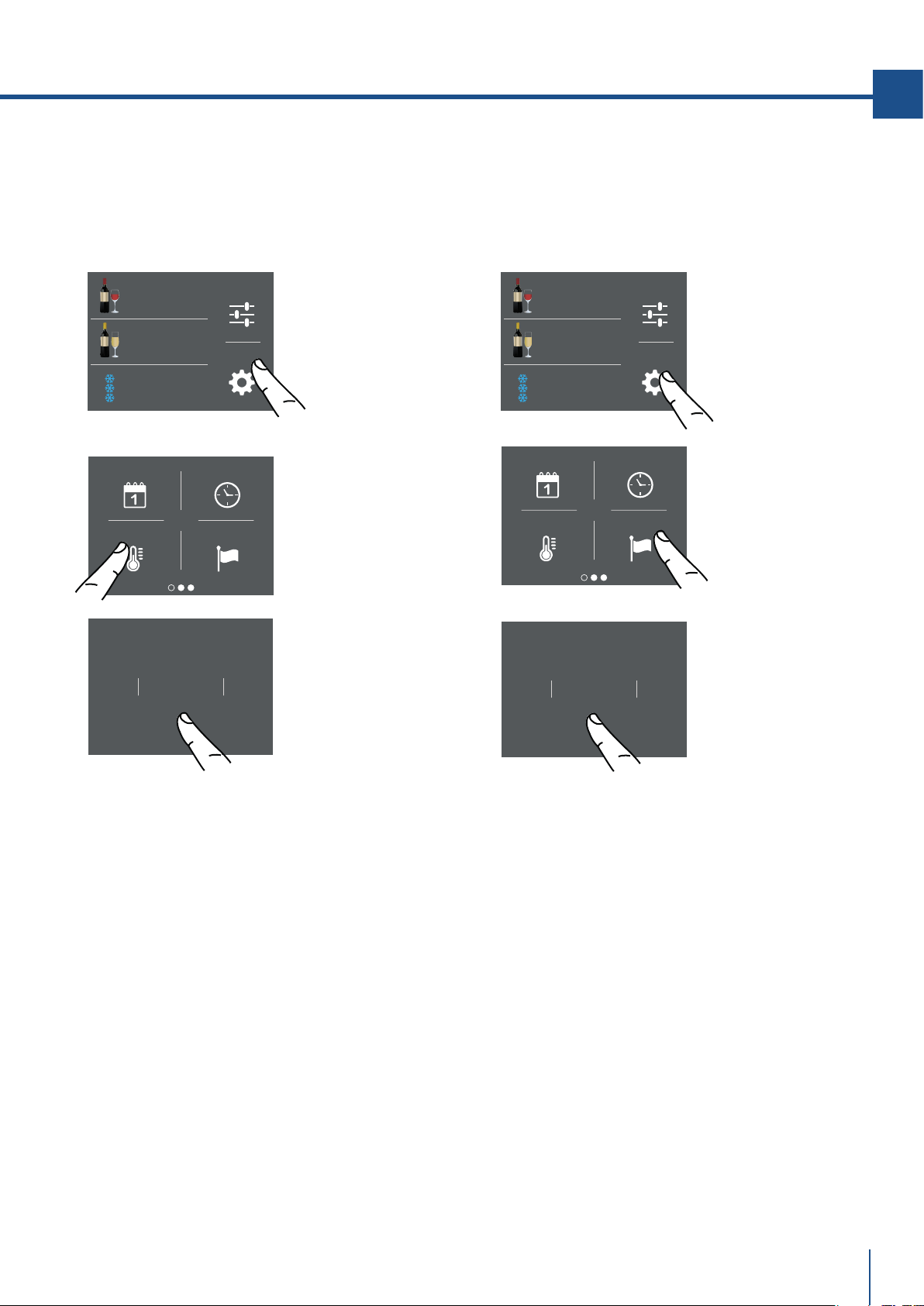

5) TriMode

The freezer compartment can, if required, be

converted to the refrigeration o Fresco operating

mode.

6) Sabbath Mode (Optional)

The function makes it possible to comply to certain

religious observances requiring that the operation

of the appliance is not aected by the opening or

closing of the doors (the thermostatic control, the

inner lighting and the ice maker are deactivated).

B) Scroll twice

right and touch the

trimode button.

C) Scroll up /

down and select

one of the three

functions.

D) Touch yes to

confirm the

function.

A) Home screen.

Touch the icon

settings.

A) Home screen.

Touch the icon

settings.

B) Scroll right

twice and touch

the icon sabbath.

E) The fridge will

work accordingly to

this configuration.

C) Touch the Yes

button to activate

the function.

D) Touch the yes

button to activate

the function.

5. CUSTOMIZE FUNCTIONS AND SETTINGS.

SabbathTriMode

Demo ModeReset

Settings

Functions

°C

Conﬁrm resetting

to factory

default settings?

Yes No

Reset

Yes No

Reset complete

Reset

SabbathTriMode

Demo ModeReset

Settings

Functions

°C

Demo Mode

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

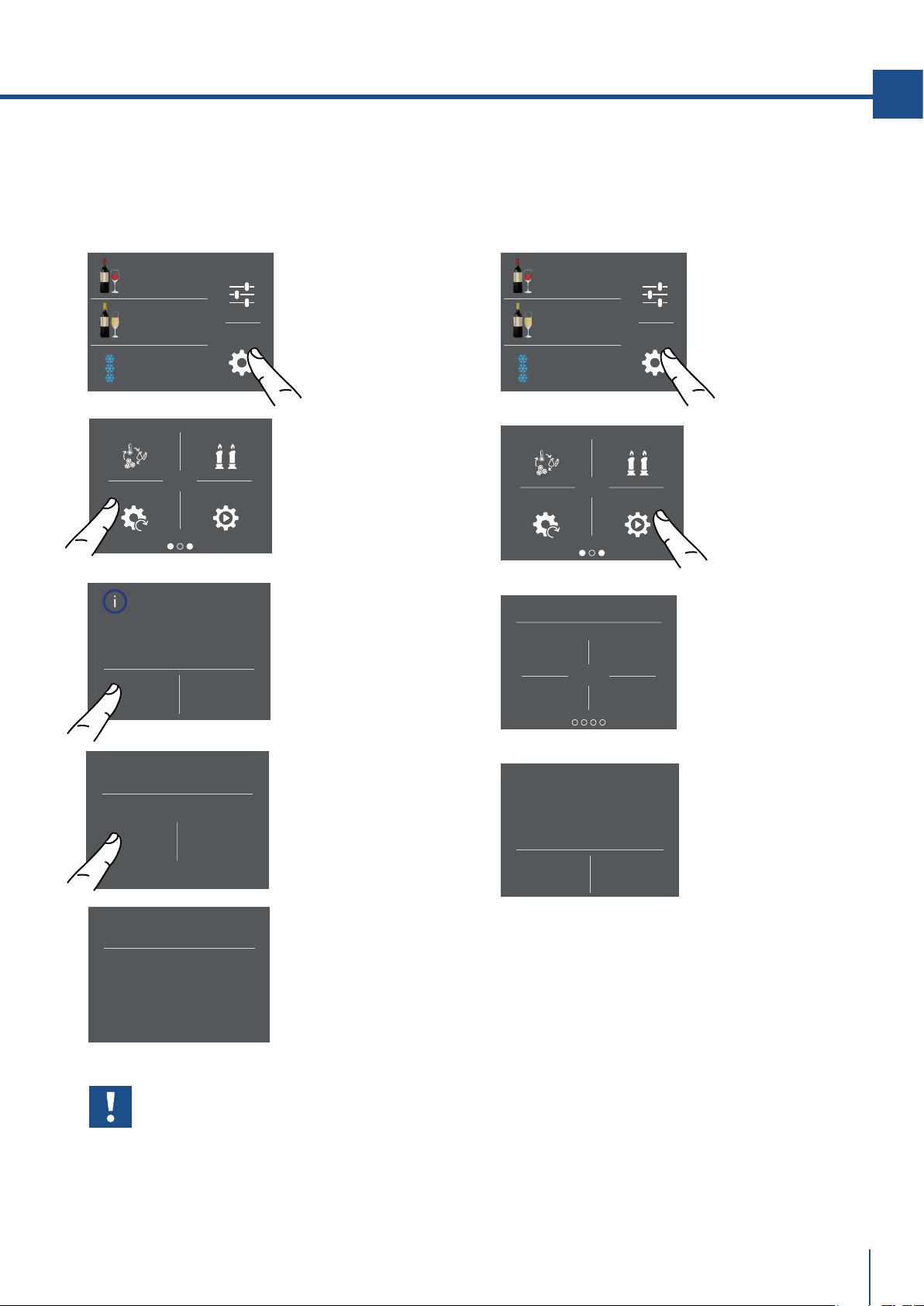

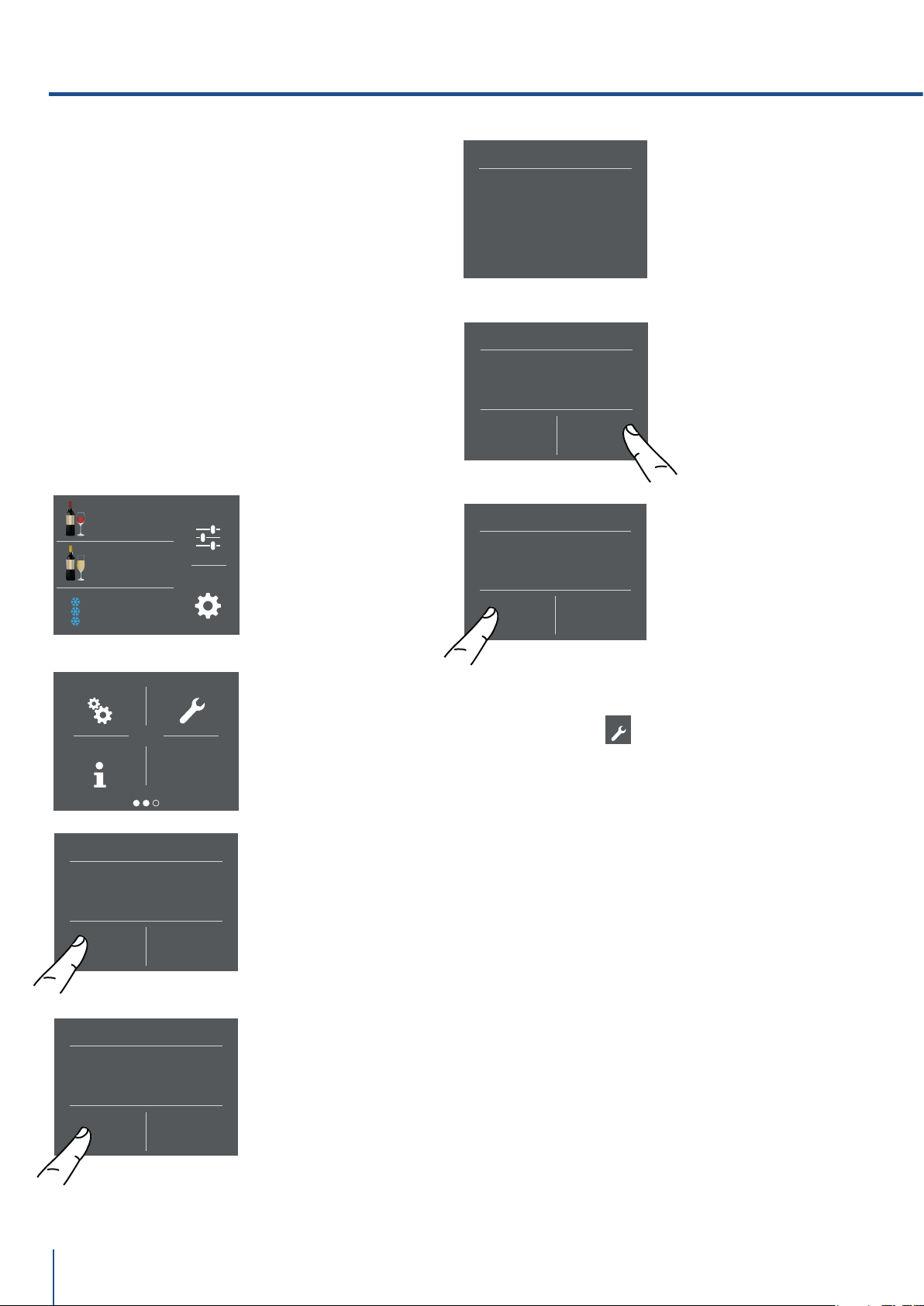

7) Reset

It gives the possibility to restore the base settings

that were set in the factory, cancelling all the

changes that has been made from there onward.

Important

If you restore the base settings(“reset”), it

is necessary to set again the choice of the

functioning of the trimode drawer that has

been made, in case they were set before as

fridge or fresco.

A) Home screen.

Touch the icon

settings.

B) Scroll right

twice and toch

icon reset.

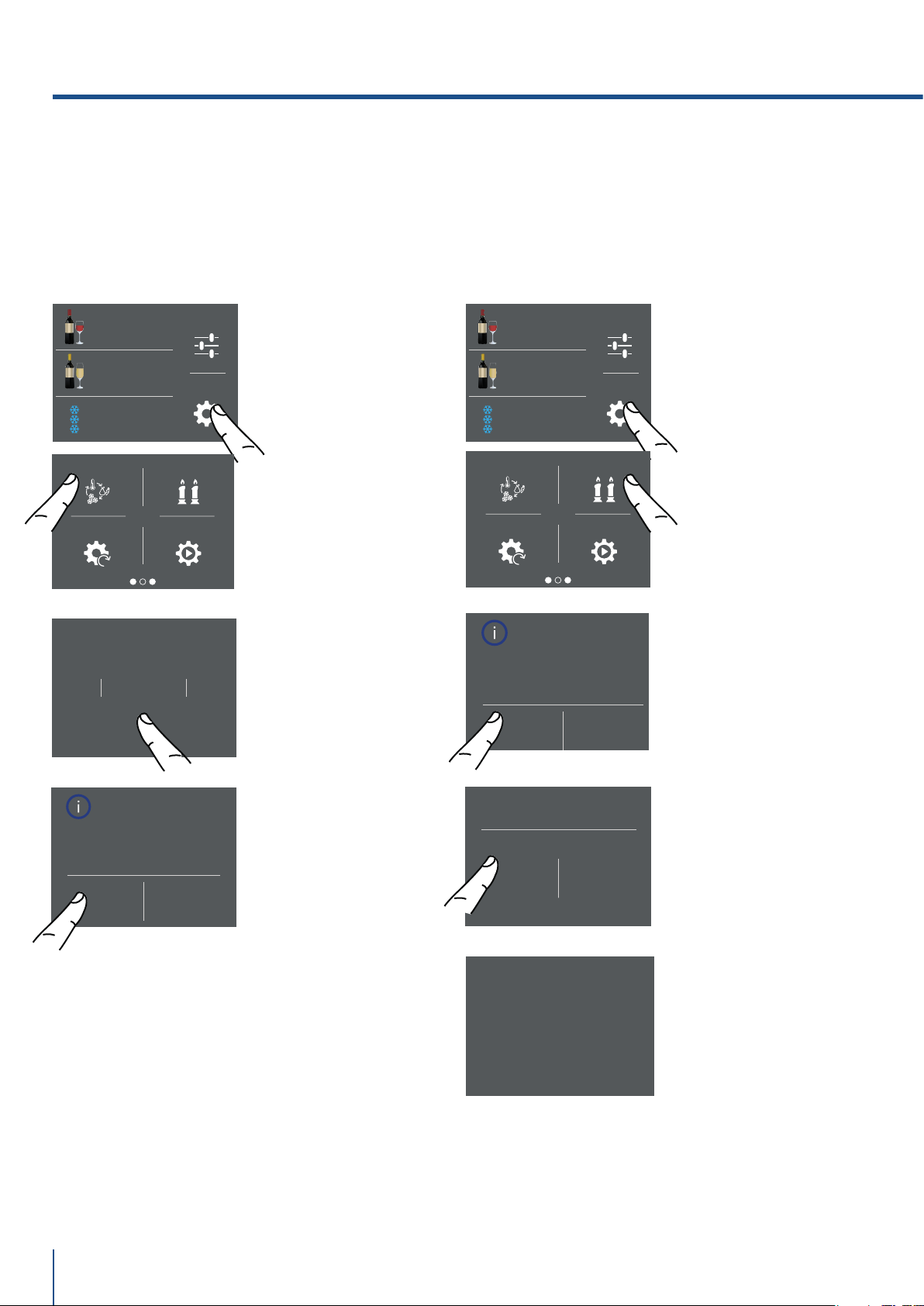

8) Demo Mode

It is possbile to simulate the functioning of the

fridge, for showroom display or for fairs.

A) Home screen.

Touch the icon

settings.

B) Scroll right

twice and toch

demo mode.

D) Touch the Yes

button.

E) The reset has

been performed.

The fridge's factory

settings have been

restored.

C) Touch the Yes

button to activate

the function.

C) Insert the

password for the

activation.

Default password

1-2-3-4

D) Push On or Off

Buttom

Maintenance Service

Info System

Settings

Functions

°C

Enable reminder

countdown timer?

Yes No

Clean Condenser

Are you sure?

Yes No

Clean Condenser

Next reminder…

Left 365 days

Clean Condenser

Disable reminder?

Yes No

Clean Condenser

Next reminder…

Left 365 days

Clean Condenser

O Reset

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

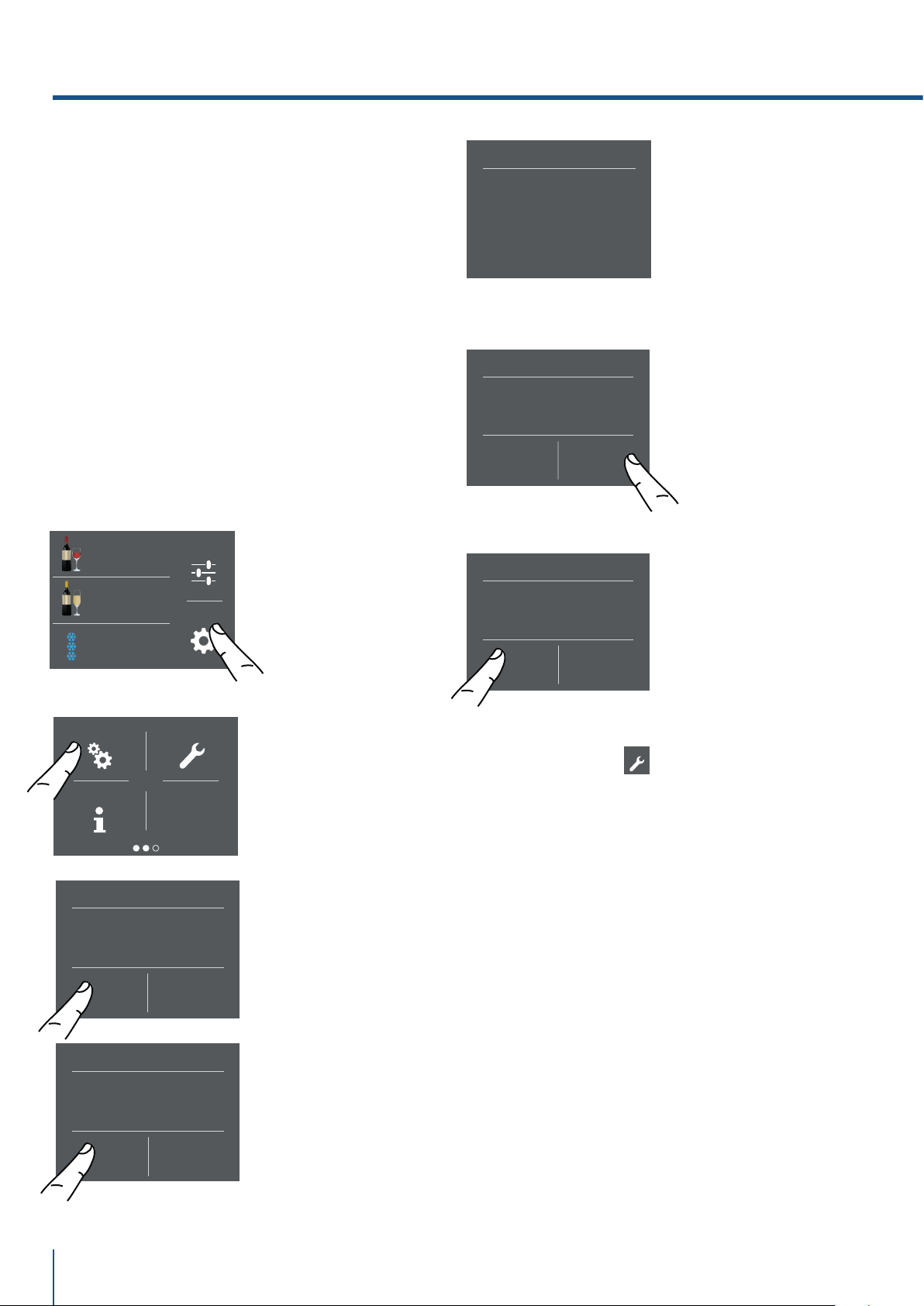

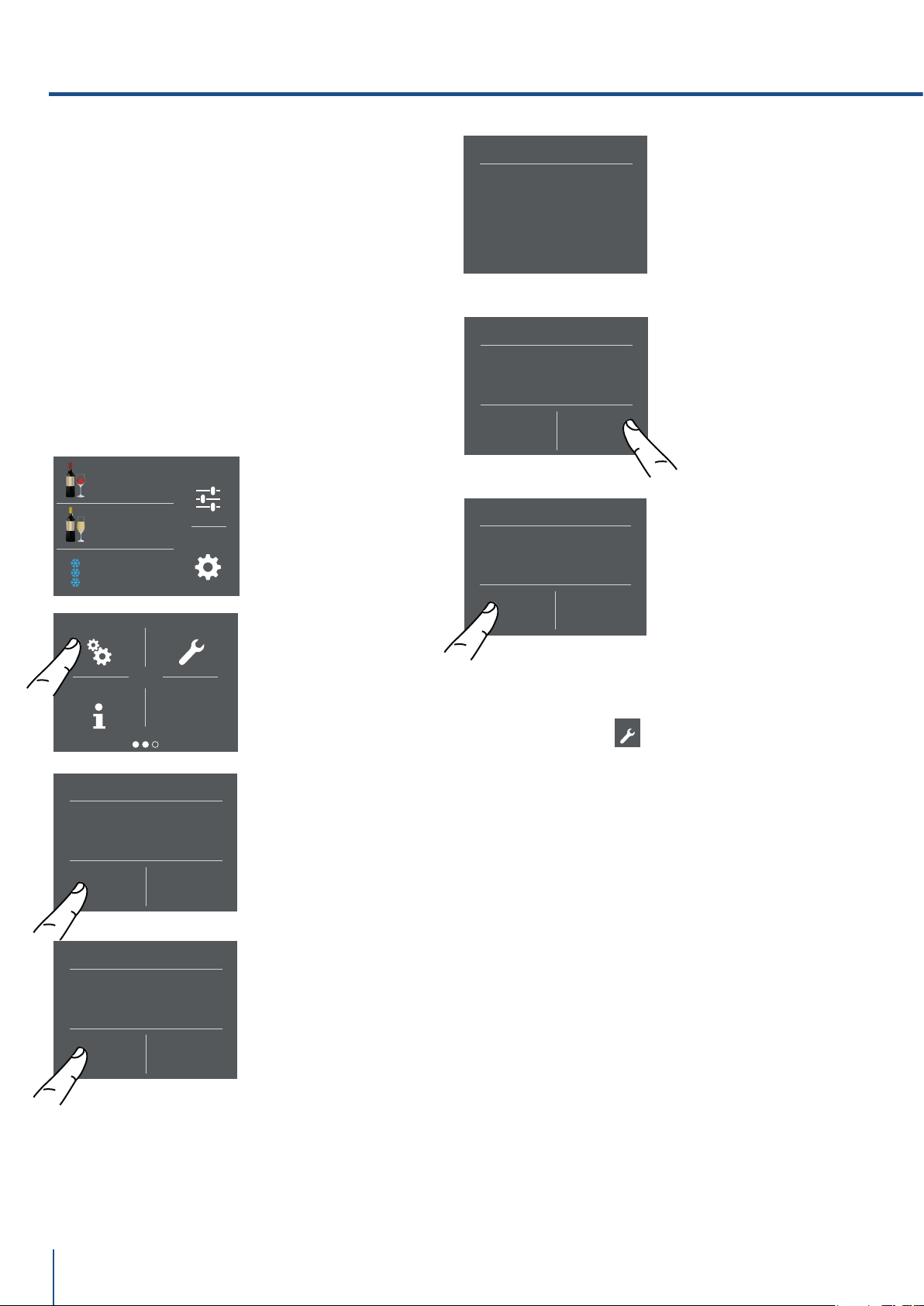

9) Maintenance (through allarm sign).

Te units requires, for a correct operation, the cle-

aning of the ventilation grille, of the ﬁlter and the

condenser.

The default setting of the unit is"Warning disa-

bled".

See instruction 11.2 and the video tutorial available

in the support area in the fhiaba's website at

www.fhiaba.com/it/support

video "Bottom Condenser Cleaning".

The recurring clenaning every 12 months is remin-

ded by an acoustic and optical signal on the display.

It is possible to disable the warning signal and see

the time left before the next cleaning that has to be

done. For details see pages 30 e 31.

B) Scroll to the

right three times

and touch the icon

maintenance.

A) Home screen.

Touch the icon

settings.

5. CUSTOMIZE FUNCTIONS AND SETTINGS.

C) To enable it,

touch the Yes icon.

D) To enable it,

touch the Yes icon.

E) The display shows

the remaining time

before the next

cleaning.

F) Instead, if you

want to disable the

warning previously

set, touch the icon

reset.

G) To disable the

warning, touch the

yes button.

10) Service

The service function is reserved for the Fhiaba

assistance.

Service

Serial no.

Model - SW

SK Power

SK User

F20191016000001

M8991TST6I - 99

HW: 0504

SW: 0518

HW: 1002

SW: 1069 - G1011

Settings

Functions

°C

Maintenance Service

Info System

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

11) Info System

The function Info System shows the data of the pro-

ducts for example the software's code, serial num-

ber amd the factory's codes of the fridge.

B) Touch the icon

Info System.

C) Here are shown

the data of the

fhiaba unit.

A) Home screen.

Touch the icon

settings.

0T/0H1T

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

6.1 Internal Layout

(positioning, adjustment, removal)

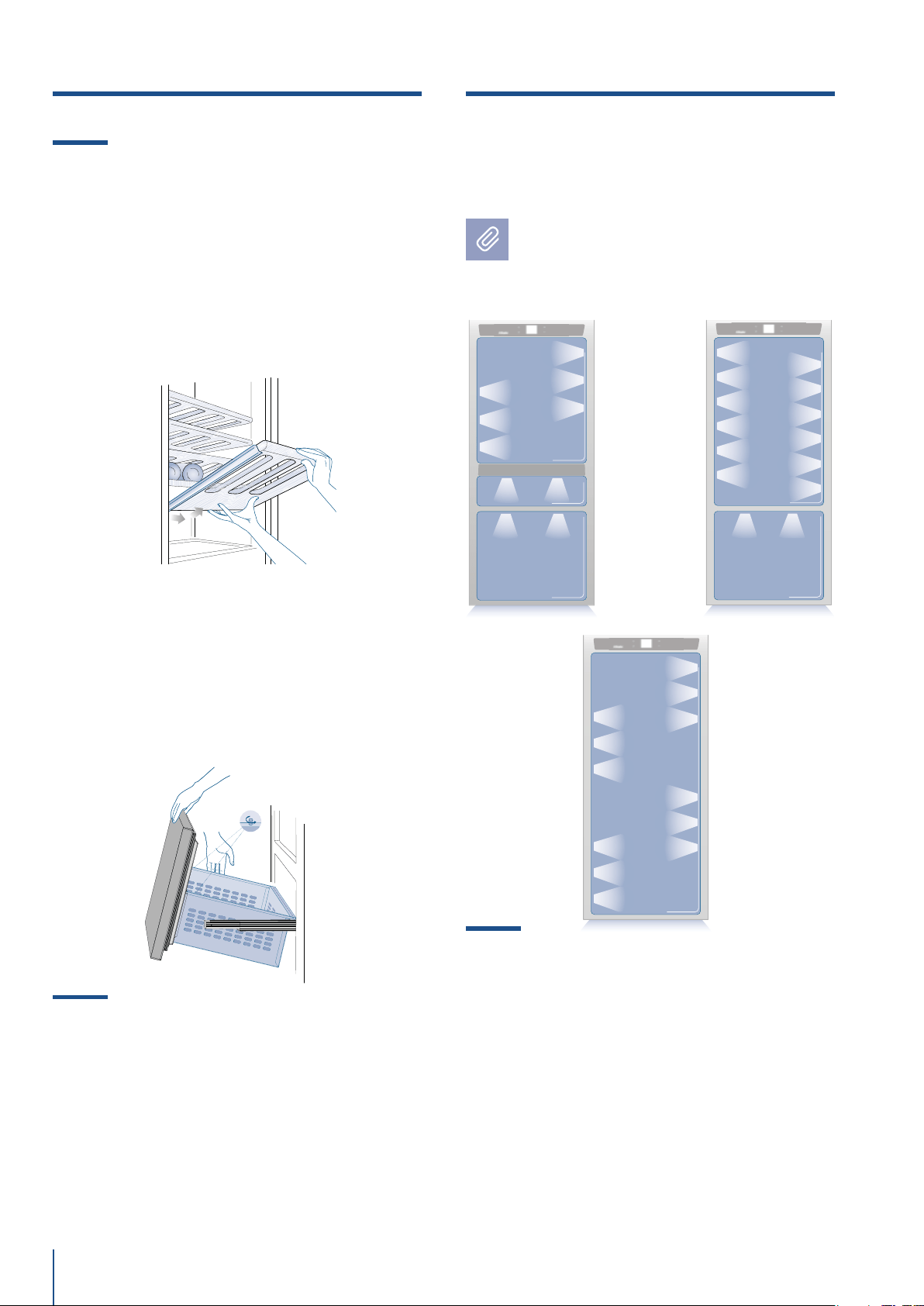

Wine shelf

The shelves can be easily removed for cleaning.

Remove the bottles, completely extract the shelf,

tilt it upward until the wheels are free of their

seat and extract it.

TriMode drawer (1T, 0T, 0H)

Fixed to the slide guides with two locking nuts

> to remove the drawer, unscrew the locking nuts

and remove the drawer.

> to remove the inner TriMode drawer unscrew

the locking nuts.

7.1 Lighting

To provide optimum interior lighting, LED strips

illuminate the refrigerator compartment from

the top and sets of LED lights directly illuminate

different areas of the refrigerator compartment,

of the Fresco drawers and the freezer drawer.

In case of malfunction and/or failure of the light-

ing system, you should contact an authorized Fh-

iaba Service Agent.

Once activated, the light of the top com-

partment will automatically shut off after

6 hours.

8.1 Use of the TriMode compartment

The TriMode compartment, used in conjunction

with the Wine Cellar and Cantina compartment,

allows great flexibility in the use of the appliance.

Some possible uses:

Freezer mode

> Liquors, such as vodka, gin, tequila, schnapps,

limoncello and the glasses to serve them

> Rapid cooling of beverages, by activating the

bottle cooler function

> Storage of large amounts of ice.

7-8. LIGHTING6. INTERNAL LAYOUT

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Refrigerator mode

> As expansion of the Wine Cellar or of the Can-

tina

> For refrigeration of beer and soft drinks

> For storage of cold dishes and snacks.

Cooler mode

> For conservation of ham, salmon

> gourmet preparations.

9.1 General directions

As is known, wine can be stored for long periods

of time if this is done under the following condi-

tions:

> Suitable temperature without appreciable vari-

ations over time

> Controlled level of humidity

> Protection from light

> Absence of noise and vibrations

> Absence of odours

> Bottle kept horizontal.

All of these conditions are fully met in the Fhiaba

Wine Cellar.

9.2 Conservation temperature

The space offered by the Wine Cellar and Cantina

compartments, which can be expanded as neces-

sary by using the TriMode compartment as a wine

cellar, allows conservation of your best wines at

three different temperatures.

The three compartments are initially set to the

following temperatures:

> Cantina compartment

+12° C (54° F) - adjustable from +4° C to +18° C

(from 39,2° F to 64° F)

> Wine Cellar compartment

+10° C (50° F) - adjustable from +4° C to +18° C

(from 39,2° F to 64° F)

> TriMode drawer

-18° (0° F) - adjustable from -15° C to -22° C

(from 5° F to -8° F)

(freezer mode)

To transform the TriMode compartment into a

wine cellar space, you must access the Menu,

set it as a refrigerator compartment, and adjust

it to a temperature between +4° C and +8° C

(from 39° F to 46° F).

All the temperatures can be modified according

to the characteristics of the wines and personal

preferences. However, you should attempt to

keep the temperature as constant as possible

over time.

Rapid and large-scale temperature variations

can in fact cause dilation of the liquid and early

aging of the wine.

You should also avoid very low temperatures

(below 4° C - 39° F ) which may lead to the

formation of deposits and damage the aesthetic

qualities of the wine.

All the compartments offer optimal conditions

and take into account all these needs. It should

however be noted that the Cantina compartment,

in particular, is thermostatically controlled in

a very precise manner and ensures the utmost

care and attention over time of your most prized

bottles. When the Cantina compartment is set

below +10° C (50° F) the Wine Cellar must not be

set beyond +12° C (54° F).

9. CONSERVATION OF WINES

Models with Cantina and Wine Cellar (1T)

Cantina

Wine Cellar

TriMode

> Cantina compartment

+12° C (54° F)

- adjustable from +4° C to +18° C (from

39,2° F to 64° F)

> Wine Cellar compartment

+10° C (50° F)

- adjustable from +4° C to +18° C (from

39,2° F to 64° F)

> TriMode drawer

-18° (0° F)

- adjustable from -13° C to -23° C (from

9° F to -11° F)(freezer mode)

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Models with Cantina and Wine Cellar (0F)

Cantina

Wine Cellar

> Cantina compartment

+12° C (54° F)

- adjustable from +4° C to +18° C (from

39,2° F to 64° F)

> Wine Cellar compartment

+10° C (50° F)

- adjustable from +4° C to +18° C (from

39,2° F to 64° F)

9.3 Time of conservation

Improvement of wine over time and its duration usually depends on the character of the variety and its

type. The following chart shows the best period of conservation and aging for various types in ideal con-

servation conditions offered by your appliance.

However, you should always follow the instructions of the winemaker, especially for fine wines.

TYPE OF WINE CONSERVATION TEMPERATURE TIME OF CONSERVATION

New wines (Vin Nouveau) da 12° a 14° C 6 months

Sweet sparkling wines da 8° a 10° C 1 year

Rosé da 10° a 14° C 1 year

Semi-sparkling wines da 10° a 12° C 1-2 year

Normal white wines da 10° a 14° C 1-2 year

Light red wines da 12° a 14° C 2 year

Dry sparkling wines da 8° a 10° C 2 year

Classic sparkling wines da 8° a 10° C 3-4 year

Barrique and Vigorous white da 8° a 12° C 3-5 year

Normal red wines da 14° a 16° C 3-5 year

Barrique and Vigorous red wines da 14° a 18° C 7-10 year

Straw wines or Liquorous wines da 16° a 18° C 10-15 year

9. CONSERVATION OF WINES

Models with Wine Cellar (0T, 0H)

Wine Cellar

TriMode

> Wine Cellar compartment

+10° C (50° F)

- adjustable from +4° C to +18° C (from

39,2° F to 64° F)

> TriMode drawer

-18° (0° F)

- adjustable from -13° C to -23° C (from

9° F to -11° F)(freezer mode)

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

9.4 Consumption temperature

As a general rule, white wines should be served

at a temperature between 10 and 12° C (50 and

54°F) and red wines between 12 and 14° C (54

and 57°F).

Some wines may however be best enjoyed at

higher or lower temperatures.

You should also keep in mind that, during the

summer, wine is generally enjoyed at lower tem-

peratures than during the winter.

You should also consider the following:

White wines

White wines are normally not served at high tem-

peratures, since they are generally more acidic

that red wines and not very tannic. Therefore they

are more enjoyable at low temperatures.

It is preferable to serve these wines between

10° C and 14° C (50°F and 57°F). Young, fresh

and aromatic wines can also be served at 10° C

(50°F), while less aromatic ones are served at

12° C (54°F).

Temperatures between 12° C and 14° C (54°F and

57°F) are for soft, mature white wines that have

been aged for some years in the bottle.

Higher temperatures would favour the exaltation

of the sweet character of the wine, at the expense

of the acidity and flavour, which are considered

pleasant and desirable characteristics of this

type of wine.

Rosé

Rosé wine is served at the same temperature as

white wines. It should be noted that these wines

may include a certain amount of tannin and may

therefore be preferable at higher temperatures.

Therefore, they are served between 10° C and

12° C (50°F and 54°F), if young and fresh, and

between 12° C and 14° C (54°F and 57°F) if ro-

bust and mature.

New wines (Vin Nouveau)

Due to the special processing they undergo, new

vintage wines contain a low tannin content and

are therefore more enjoyable if served between

12° C and 14° C (54 and 57°F).

Red wines

Since they contain more tannin and are less acid-

ic, red wines are normally served at higher tem-

peratures.

Younger wines with less tannin are normally

served between 14° C and 16° C (57 and 61°F),

while more full-bodied ones that are more tannic

may be served at up to 18° C (64°F). Some wines

that have aged for years in the bottle, still full-

bodies and tannic, may be served at 18°C (64°F)

or even 20° C (68°F).

Young red wines with little tannin and slightly

structured may be enjoyable at lower tempera-

tures, between 12° C and 14° C (54 and 57°F).

Sparkling wines

It is difficult to provide instructions to cover the

wide variety of sparkling wines in available.

As a general rule, sweeter and more aromatic

sparkling wines should be served at lower tem-

peratures, down to 8° C (46°F), whereas more

tannic sparkling wines may be served at higher

temperatures, up to 14° C (57°F).

Dry sparkling wines are usually served between

8° C and 10° C (46 and 50°F).

“Classic” sparkling wines are normally served at

these temperatures, which may be as high as 12°

C (54°F) for sparkling wines that have been aged

for some time.

It is however advisable, especially for finer wines,

to follow the suggestions and recommendations

of the winemaker on the bottle.

Liqueur and straw wines

These types of wines can be served at temper-

atures between 16° C and 18° C (61 and 64°F),

depending on personal tastes, to attenuate the

sweet taste of straw wines, it can also be served

at 10° C (50°F).

Bordeaux

BOTTLE

Burgundy

BOTTLE

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

9.5 Position of bottles

The sliding shelves are made of fine wood and

contoured so as to hold bottles of the most clas-

sical traditional shape or of the most modern

design.

Whether your collection holds fine bouteilles or

petit bouteilles, they will be right at home in the

Fhiaba Wine Cellar. A special accessory, avail-

able on request, will let you place them in an

inclined position, in order to display the labels

of your most prized items.

Also Magnum bouteilles can be stored, provided

you remove the shelf just above the one that will

hold them.

Warning

After a prolonged interruption of electri-

cal power, once the electrical power is re-

activated, an audible signal will indicate if

the temperature has raised above normal

levels. In addition to this the display will

show for one minute the highest temper-

ature detected inside the compartments,

to allow the user to decide how to better

use the food items.

After one minute the display will resume

normal operation, while the Alarm button

will continue to blink.

Press the Alarm button

to display the

highest recorded temperatures.

10. CARE AND CLEANING

Nota

Scrupulously follow the detailed direc-

tions that can be found in the provided kit

and never use abrasive or metallic prod-

ucts which could scratch and damage the

satin finishing on the appliance perma-

nently.

Before performing any sort of cleaning,

disconnect the appliance from the electri-

cal power supply.

Make sure you do not damage the refrig-

erant circuit in any way.

Warning

The use of chlorine-based detergents or

similar that contains it should be avoided

(bleach, hypochlorite, etc).

10.1 Care and Cleaning

To clean the parts made of steel use a microfib-

er cloth and the sponge provided in the kit with

the appliance. Always use the cloth and sponge

in the direction of the steel’s satin finish.

Every now and then, to polish the steel, wipe

with a slightly damp microfiber cloth.

Do not use the sponge on aluminium parts, such

as the handles and the profiles of the glass

shelves.

You should use special care to keep the ventila-

tion openings in the appliance or in the cabinet

that houses it free of obstructions.

A video tutorial is available:

www.fhiaba.com/us/use-and-care/

video "Care and Cleaning".

9. CONSERVATION OF WINES

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

10.2 Cleaning of the ventilation grille,

ﬁlter and condenser.

The unit requires, for a correct operation, the

cleaning of the ventilation grille, ﬁlter and

condenser.

The recurring clenaning every 6 months is remin-

ded by an acoustic and optical signal on the dispaly.

It is possible to disable the warning signal and see

the time left before the next cleaning has to be done.

Behind the frontal ventilation grille (situated in the

upper part of the units in the series StandPlus,

Country e X-Pro, in the lower part of the units in the

series Integrated, Brilliance e Classic) there is the

condenser. See page 7 paragraph 3.2.

To clean it use a vacuum cleaner with a soft

brush attachment at maximum power, swee-

ping it along the vent slits. In case of a signiﬁcant

dust build up, the ventilation grille can be remo-

ved to allow a more accurate cleaning of the ﬁlter.

On the mantenience settings, after the

installation of the unit and after it has been turned

on, you can set the condenser cleaning warning.

In the case the warning sign will be enable, there

will be an acoustic signal every 6 months, that

tells that is time to clean the condenser.

After cleaning it, touch the reset icon in order to

reactivate the warning signal in 6 months.

In the case you do not want the warning cleaning

signal of the condenser anymore, touch the o icon.

For knowing how to use the mainteniance display,

see page 23.

See instruction point 11.2 throught the video tutorial

available on the Fhiaba’s website.

www.fhiaba.com/us/use-and-care/

video “Bottom Condenser Cleaning”.

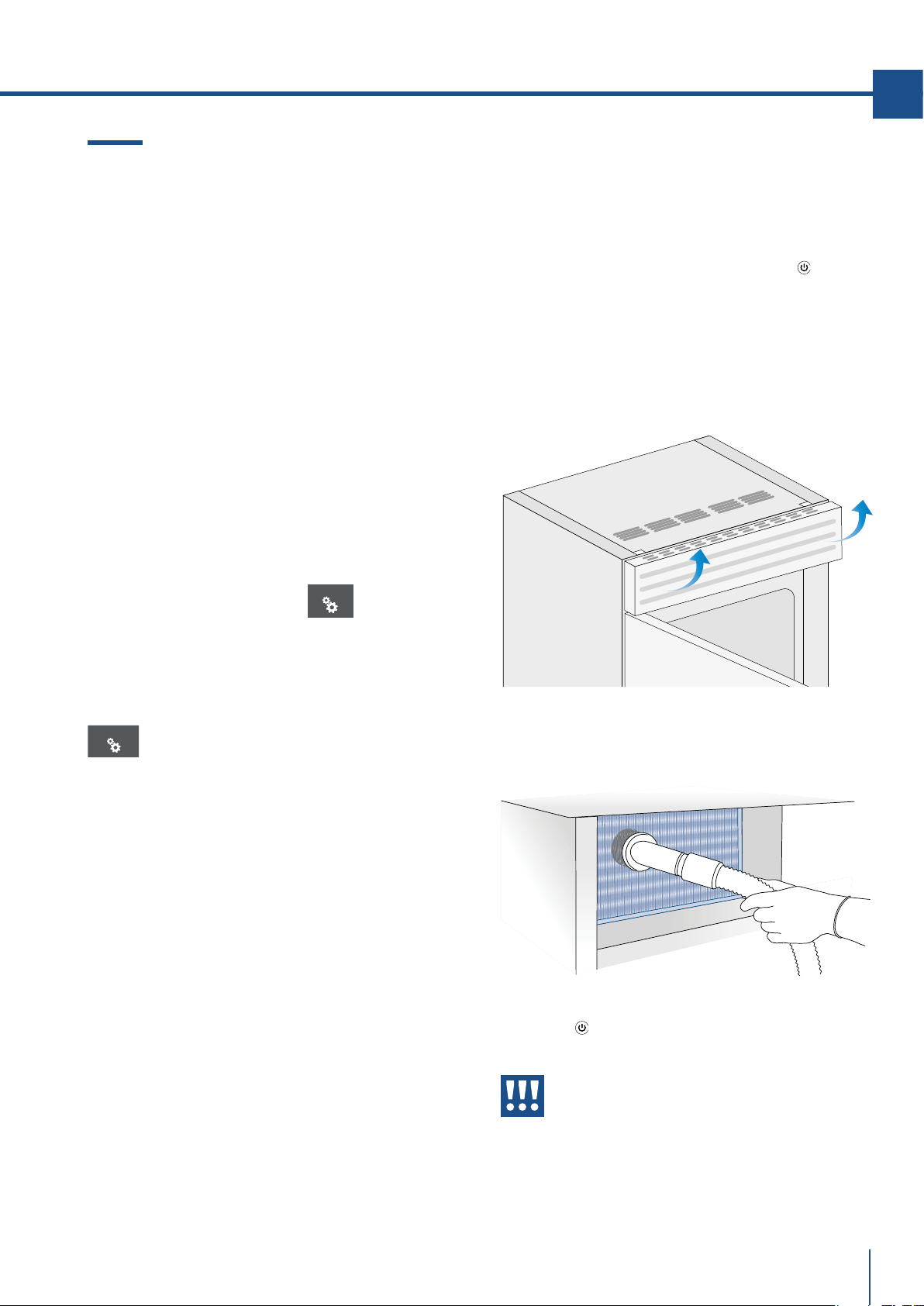

Upper condenser.

For cleaning the condenser in the models X-Pro,

StandPlus e Country follow the instructions:

> Switch o the appliance by pressing the Unit

button

on the main control panel for approx 3

seconds.

> Wait approx 30 minutes, until the ﬁnned condens-

er cools down to room temperature.

> Lifting up the removable grille.

> Clean it thoroughly from any dust build up as

shown in the picture, taking care not to damage it.

Restart the unit pressing for 3 seconds on the on

button

Warning

The edges of the condenser are sharp,

therefore use adequate protection for

the hands and arms when cleaning the

condenser.

Maintenance

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

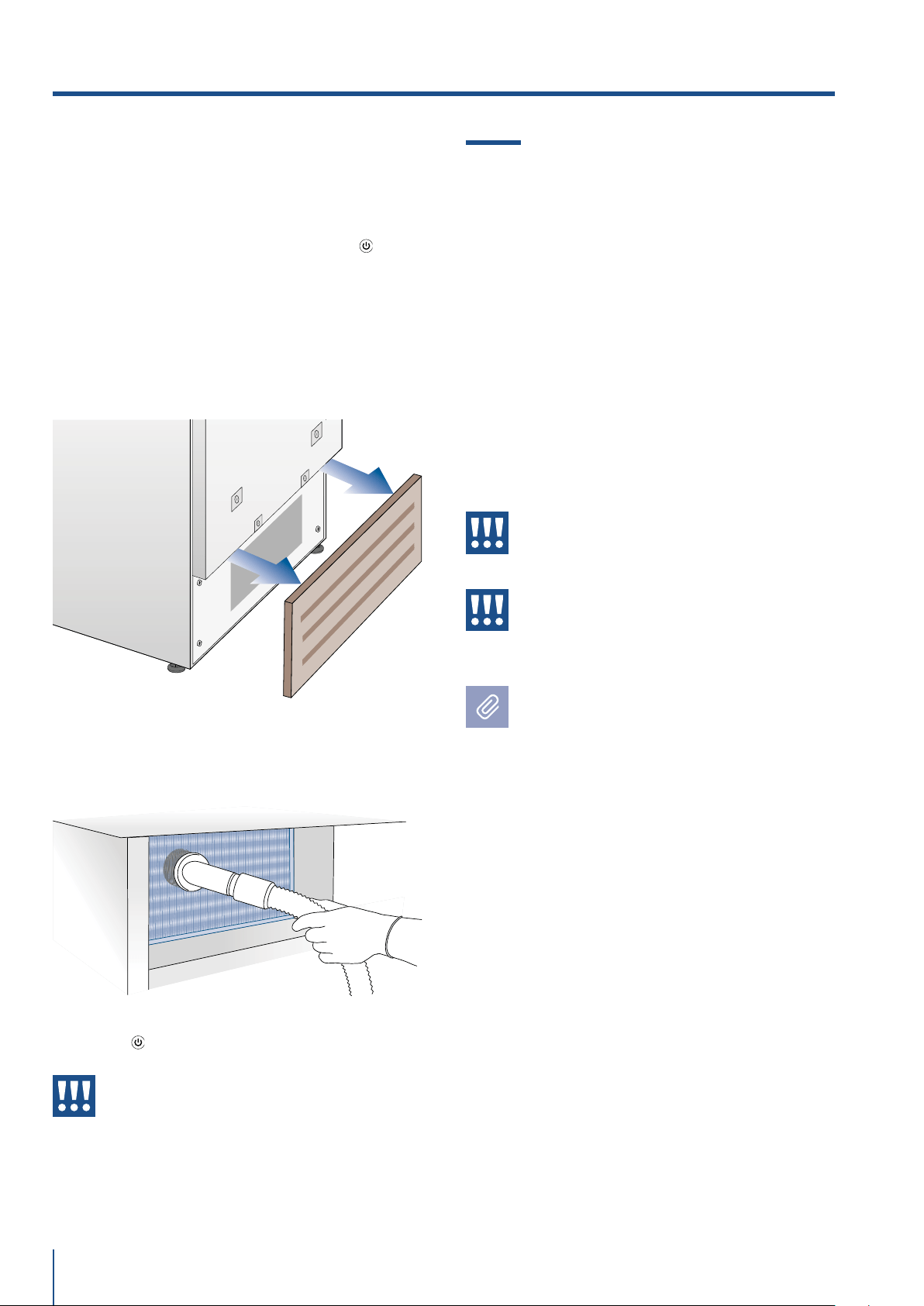

Lower condenser.

For cleaning the condenser in the models Classic,

Integrated or Brilliance follow the instructions:

> Switch o the appliance by pressing the Unit

button

on the main control panel for approx 3

seconds.

> Wait approx 30 minutes, until the ﬁnned condens-

er cools down to room temperature.

> Remove the removable grille under the door.

> Clean it thoroughly from any dust build up as

shown in the picture, taking care not to damage it.

> Restart the unit again, pressing on the unit bottom

for three second.

Warning

The edges of the condenser are sharp,

therefore use adequate protection for

the hands and arms when cleaning the

condenser.

10.3 Internal cleaning

Clean the internal and removable parts by wash-

ing them with a solution of lukewarm water and a

small amount of dishwashing detergent.

Rinse and dry right away.

Do not use mechanical devices or other methods

to speed up defrosting.

Warning

Do not use water on the electrical parts,

lights and control panel.

Warning

The use of chlorine-based detergents or

similar that contains it should be avoided

(bleach, hypochlorite, etc).

Note

Do not bring cold glass parts into contact

with boiling water.

Do not wash any parts of the refrigerator

in a dishwashing machine since this could

damage or irreparably deform the parts.

A video tutorial is available:

www.fhiaba.com/us/use-and-care/

video "Care and Cleaning".

10. CARE AND CLEANING

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

11.1 Troubleshooting guide

If you notice malfunctions in your appliance, use

this guide before calling Service. This guide may

help you resolve the problem yourself or could

provide important information to ensure rapid

and effective service.

Malfunction message

A malfunction is usually indicated on the display.

Problems that cannot be resolved by the user

are signalled through a malfunction code.

The appliance does not work

Is the appliance connected to the electrical pow-

er supply?

Does electrical power arrive at the electrical

socket?

Is the Unit key activated?

Is the condenser clean?

The internal temperatures are

higher than normal

Does the display show a malfunction code?

Is the temperature adjusted correctly?

Is the condenser clean?

Were the doors or drawers open for a long period

of time?

Were large quantities of food recently inserted?

The appliance remains in function for a long

time period

Bear in mind that during a very hot weather and

with very high temperatures in the room it is nor-

mal that the compressor remains in operation for

prolonged periods of time.

Were the doors or drawers open for a long period

of time?

Were large quantities of food recently inserted?

Is the condenser clean?

Check that the doors are closed and that the food

or containers do not obstruct the perfect closure

of the door.

If you hear strange noises

It is normal to hear noise from the fans or com-

pressors during the defrost phase.

Noise could be louder depending on the position

of the appliance and the surrounding environ-

ment.

Condensation forms both inside and out

If the climate is very humid, the formation of con-

densation is normal. Opening the door or draw-

ers for prolonged periods of time can contribute

to the formation of condensation.

In any case, make sure that the doors are always

perfectly closed.

The Refrigerator or Freezer has frost or ice

Did you leave the doors open for a long period of

time?

Do the doors close perfectly?

If the doors do not close perfectly, contact your

installer.

Unpleasant odours inside the refrigerator

Clean the appliance completely as indicated in

this manual.

Hermetically cover all the food. Do not conserve

food for prolonged periods of time.

The doors are difficult to open

The appliance was designed to permit hermetic

closure.

When the door is closed, a vacuum situation can

occur: in this case it is necessary to wait a few

seconds until the pressure balances before open-

ing the door.

11. TROUBLESHOOTING GUIDE

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

11.2 Malfunction indications appearing on the display

Display message Malfunction description

Power Failure

Prolonged interruption of electrical power

The appliance starts up again automatically and indicates

the highest recorded temperatures.

Door open

this message appears few minutes from the door opening

Drawer open

this message appears few minutes from the drawer opening

Cellar too warm

Cellar (Wine Cellar) compartment too warm

See the troubleshooting guide

Cellar too cold

Cellar (Wine Cellar) compartment too cold

Wait 12 hours. If the problem persists, contact Customer Care

Cantina too warm

Cantina compartment too warm

See the troubleshooting guide

Cantina too cold

Cantina compartment too warm

Wait 12 hours. If the problem persists, contact Customer Care

Fridge too warm

TriMode compartment (refrigerator mode) too warm

See the troubleshooting guide

Fridge too cold

TriMode compartment (refrigerator mode) too cold

Wait 12 hours. If the problem persists, contact Customer Care

Cooler too warm

TriMode compartment (cooler mode) too warm

See the troubleshooting guide

Cooler too cold

riMode compartment (cooler mode) too cold

Wait 12 hours. If the problem persists, contact Customer Care

Freezer too warm

TriMode compartment (freezer mode) too warm

See the troubleshooting guide

Freezer too cold

TriMode compartment (freezer mode) too cold

Wait 12 hours. If the problem persists, contact Customer Care

Error Code...

Functional problems

call Customer Care who may help you to salve the problem or put you in

contact with the nearest Service Agent

Check condenser

Check Condenser

Every 6 months the display shows the message “Check Cond”, clean the

condenser and press for 5 seconds the Enter

button to reset.

11. TROUBLESHOOTING GUIDE

> In case of anomalities, touch the button Alarm and the display will show the anomaly message with its

error number code.

> The message will be shown for 3 seconds, then it will go back to the home screen.

> For blocking the message on the screen, press on the display, the button info ( ). The message will be on

the screen for 30 seconds, then it will go back to the home screen.

> In the case there is more than one error message, the dispay will show in time sequence the dierent

anomalies messages.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

SOMMAIRE

1.1

1.2

1.3

INDICATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

Consignes de sécurité et risque potentiel................................................................................................................

Dans l’utilisation quotidienne......................................................................................................................................

Respect de l’environnement......................................................................................................................................

2.1

2.2

INSTALLATION

Installation........................................................................................................................................................................

Branchement au réseau électrique........................................................................................................................

3.1

3.2

3.3

3.4

AVANT L’UTILISATION

Pour bien connaître l’appareil.................................................................................................................................

Composants principaux...............................................................................................................................................

Contrôle électronique...................................................................................................................................................

Panneau de commande principal (modèles 1T, 0T, 0H et 0F)............................................................................

4.1

4.2

4.3

4.4

MISE EN MARCHE DE L’APPAREIL

Mise en marche et arrêt................................................................................................................................................

Comment régler la température pour diérentes exigences............................................................................

Signaux d’information d’anomalies à l’écran.....................................................................................................

Températures Cave à vin............................................................................................................................................

5.1

5.2

PERSONNALISATION DES FONCTIONS ET DES CONFIGURATIONS

Fonctions...........................................................................................................................................................................

Configurations.................................................................................................................................................................

6.1

ÉQUIPEMENT INTERNE

Équipement interne (positionnement, réglage, retrait)........................................................................................

7.1

ÉCLAIRAGE

Éclairage............................................................................................................................................................................

8.1

UTILISATION DU COMPARTIMENT TRIMODE

Utilisation du compartiment TriMode.....................................................................................................................

9.1

9.2

9.3

9.4

9.5

CONSERVATION DES VINS

Indications générales...................................................................................................................................................

Température de conservation..................................................................................................................................

Temps de conservation.............................................................................................................................................

Température de dégustation......................................................................................................................................

Positionnement des bouteilles..................................................................................................................................

10.1

10.2

10.3

ENTRETIEN ET NETTOYAGE

Entretien et Nettoyage.................................................................................................................................................

Nettoyage interne..........................................................................................................................................................

Nettoyage de la grille de ventilation, du filtre et du condenseur................................................................

11.1

11.2

GUIDE DE RÉSOLUTION DES PROBLÈMES

Guide des solutions aux problèmes.........................................................................................................................

Indications d’anomalie pouvant apparaître sur l’écran...................................................................................

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

1.1 Pour votre sécurité

> Si cet appareil remplace un autre appareil déjà

existant qui doit être mis de côté ou éliminé, veiller à

ce que celui-ci ne devienne pas un dangereux piège

pour les enfants, en coupant le câble d’alimentation

et en rendant impossible la fermeture de la porte.

Prêter la même attention à la ﬁn du cycle de vie du

nouvel appareil.

> Cet appareil est conçu pour refroidir les boissons

et les aliments et est destiné à un usage domestique.

> L’appareil doit être installé en suivant les

instructions reportées dans la Notice d’installation.

Les ouvertures prévues pour la ventilation de

l’appareil ou dans la structure à encastrement

doivent rester libres.

> L’appareil est doté d’un système d’éclairage à

lumière concentrée moyennant des lampes à Led.

Ne pas regarder à l’intérieur des lampes lorsque

celles-ci sont allumées aﬁn d’éviter tout dommage

à la vue.

Cette recommandation est également reportée

sur l’étiquette collée à l’intérieur de la porte du

réfrigérateur.

> Lorsque le réfrigérateur fonctionne, ne pas

toucher les surfaces internes en acier avec les

mains humides ou mouillées, la peau pourrait rester

attachée aux surfaces particulièrement froides.

> N’utiliser aucun appareil électrique à l’intérieur

des compartiments prévu pour la conservation des

aliments.

> Lors du repositionnement des clayettes ne pas

approcher les doigts des coulisses de la clayette.

> Ne pas positionner de récipients contenant des

liquides inﬂammables près de l’appareil.

> Durant les opérations d’entretien, arrêter

complètement l’appareil en le débranchant de la

prise de courant. Si la ﬁche est dicile à atteindre,

débrancher l’interrupteur omnipolaire correspondant

à la prise à laquelle l’appareil est branché.

> Les composants de l’emballage peuvent être

dangereux pour les enfants; ne pas les laisser

jouer avec les sachets, les ﬁlms plastiques et le

polystyrène.

> Toute réparation doit être eectuée par un

technicien qualiﬁé.

Cet appareil ne doit pas être utilisé par des

personnes (enfants compris) présentant des capacités

physiques, sensorielles ou mentales réduites, ou sans

expérience ni connaissance, sauf ci celles-ci sont

contrôlées ou si elles ont été auparavant formées

pour utiliser l’appareil par une personne responsable

de leur sécurité. Les enfants devraient être contrôlé

aﬁn d’éviter qu’ils ne jouent avec l’appareil.

> N’endommagez pas les tubes du circuit réfrigérant

du réfrigérateur.

> Ne pas placer de vaporisateurs ou de récipients

contenant des agents propulseurs ou des substances

inﬂammables dans l’appareil.

> La quantité de gaz réfrigérant contenue dans votre

appareil est indiquée sur la plaque d’identiﬁcation

placée à l’intérieur de l’appareil. Au cas où le câble de

branchement électrique devait subir des dommages,

il est nécessaire de le remplacer, contacter le SAV

agréé ou un électricien qualiﬁé pour eectuer cette

opération.

> Toute installation ou réparation eectuée par

un personnel non autorisé, peut potentiellement

créer un danger pour l’utilisateur et endommager

l’appareil. Les réparations doivent être eectuées

par le SAV agréé.

Il est autorisé d’utiliser uniquement des pièces

détachées d’origine du constructeur. Ce n’est qu’en cas

d’utilisation de ces composants que le constructeur

garantit que les conditions requises de sécurité

du produit sont respectées.

> Brancher dans une prise avec mise à terre,

à 3 broches.

> Ne pas éliminer la mise à terre.

> Ne pas utiliser un adaptateur.

> Ne pas utiliser de rallonges électriques.

> Couper l’alimentation de toutes les appareils

avant toute intervention d’entretien.

Si le CÂBLE D’ALIMENTATION est endommagé, il doit

être remplacé par le fabricant, un réparateur agréé

ou autre personne qualiﬁée aﬁn d’éviter tout risque.

> Il est recommandé de surveiller les enfants aﬁn

d’éviter qu’ils ne jouent avec l’appareil.

1.2 Dans l’utilisation quotidienne

> Ne jamais utiliser un nettoyeur vapeur pour dégivrer

ou nettoyer votre appareil. La vapeur pourrait

atteindre des composants électriques et provoquer

un court-circuit. Danger de décharge électrique!

> Ne pas utiliser d’objets pointus ou tranchants

pour éliminer les couches de givre ou de glace.

Il est possible d’endommager les raccords du

circuit réfrigérant, ce qui rend l’appareil inutilisable.

La sortie du gaz, par eet de la pression, peut causer

des irritations aux yeux.

> Ne pas utiliser de manière inappropriée le socle,

les tiroirs extractibles, les portes etc. en tant que

point d’appui ou comme support.

> Pour le nettoyage retirer la ﬁche d’alimentation ou

bien déconnecter l’interrupteur de sécurité. Éviter de

tirer sur le câble électrique, mais saisir correctement

la ﬁche électrique.

1. INDICATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

> Conserver l’alcool de haute graduation dans

un conteneur hermétiquement fermé et placé en

position verticale.

> Éviter que des huiles ou des graisses puissent

souiller des éléments plastiques ou les joints des

portes. Les graisses attaquent la matière plastique

et les joints des portes deviennent fragiles et poreux.

> Ne pas obstruer les passages de l’air de ventilation

de l’appareil.

> Il est recommandé d’autoriser l’utilisation de

l’appareil uniquement à des enfants d’au moins

8 ans. Surveiller les enfants pendant le nettoyage et

l’entretien.

Symboles utilisés, dans le Guide :

Note

conseils pour une correcte utilisation de

l’appareil.

Important

Indications afin d’éviter tout

endommagement de l’appareil

Attention

indications afin d’éviter toute lésion aux

personnes

1.3 Respect de l’environnement

> Faire très attention aux correctes modalités

d’élimination de tous les composants de l’emballage.

> L’appareil ne doit pas être éliminé avec les déchets

urbains.

S’informer auprès des centres de collecte pour

l’élimination des matériaux recyclables.

> En cas d’élimination, couper le câble d’alimentation

et rendre impossible la fermeture de la porte.

> Durant l’élimination, éviter d’endommager le circuit

réfrigérant.

> L’appareil ne contient pas, dans le circuit réfrigérant

et dans l’isolation, de substances nocives pour la

couche d’ozone atmosphérique.

Avertissement

Aﬁn d’éviter toute contamination des

aliments, veuillez suivre les instructions

suivantes :

> L’ouverture prolongée de la porte peut

entraîner une augmentation importante de

la température dans les compartiments de

l’appareil.

> Nettoyez régulièrement les surfaces qui

peuvent entrer en contact avec les aliments

et les systèmes de drainage accessibles.

> Nettoyez les réservoirs d’eau si ils n’ont

pas été utilisés depuis 48 h ; rincez le

système d’alimentation en eau raccordé

à une source d’eau, si l’eau n’a pas été

aspirée depuis 5 jours.

Conservez la viande et le poisson crus dans

des récipients appropriés au réfrigérateur

aﬁn qu’ils n’entrent pas en contact avec ou

s’égouttent sur les autres aliments.

> Les compartiments deux étoiles pour

aliments surgelés sont indiqués pour la

conservation d’aliments pré-congelés, pour

la conservation et la fabrication de glace et

de glaçons.

> Les compartiments une, deux et trois

étoiles ne sont pas indiqués pour la

congélation d’aliments frais.

> Si le réfrigérateur reste vide pendant

de longues périodes, veuillez l’éteindre,

le dégivrer, le nettoyer, le sécher et laisser

la porte ouverte pour éviter toute formation

de moisissure à l’intérieur de l’appareil.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

2.1 Installation

Make sure that installation is performed correct-

ly, adhering to all of the instructions in the specif-

ic installation guide provided with the appliance.

2.2 Branchement au réseau électrique

L’appareil est doté d’une ﬁche de type Schuko de 16A

et doit être branché au réseau électrique moyen-

nant une prise Schuko correspondante.

N’utiliser ni rallonges ni adaptateurs multiples pour

le branchement.

Important

N’utiliser ni rallonges ni adaptateurs

multiples pour le branchement.

2. INSTALLATION

XS5991TWT6U

FP24BWR-RGS

F20200101000006

3.5 oz MODEL

CODE

SER.NO./N° SERIE

3186660

ETL LISTED

CONFORMS TO

ANSI/UL STD 250

CERTIFIED TO CAN/CSA

STD C22.2 NO.63

3.5 oz

4.1 A

115 V

60 Hz

R134a

Fridge Gas Fill Charge

Quantité de Gaz Réfrigerateur

Freezer Gas Fill Charge

Quantité de Gaz Congélateur

Total Absorbed Current

Courant Absorbée Totale

Voltage

Tension

Frequency

Frequence

Refrigerant Gas Type

Type de Gaz Rèfrigerant

Defrost Heater

Chauage de Dégivrage

Made in Italy

152 W

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3.1 Pour bien connaître l’appareil

Congratulations pour avoir acheté votre nouveau

Fhiaba : vous pourrez maintenant utiliser notre in-

novant système de conservation, qui vous permet-

tra de préserver au mieux tous les aliments que

vous souhaitez.

Ce manuel d’utilisation répondra à la plupart de vos

questions pour ce qui concerne les caractéristiques

du produit. Pour toute autre information, n’hésitez

pas à nous contacter :

> ou par : 1-855-4-FHIABA (1-855-434-4222)

> visitez notre site www.fhiaba.com

3. AVANT L’UTILISATION

Position du numéro de série à l’intérieur du compartiment.

Important

Avant d’appeler prenez note du numéro de

série de l’appareil, reporté sur le certificat

de garantie et sur la plaque signalétique

qui se trouve dans le compartiment Réfri

gérateur.

Modèle .

Code .

Caractéristiques .

Numéro de série .

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Modèle 1T

Modèle 0F

3.2 Composants principaux

1) Structure en acier inox

avec ﬁnitions en alumnium

2) Panneau de commandes

3) Compartiment Cantina

4) Étagères porte bouteilles

coulissantes sur roulet

tes et facilement amovi

bles

5) Compartiment Wine Cellar.

6) Compartiment

Congélateur transformable

en compartiment

Réfrigérateur ou

compartiment Fresco

(fonction TriMode)

7) LED d’éclairage pour

le tiroir du bas du

compartiment Congélateur.

Cantina

TriMode Wine Cellar

Cantina

Wine Cellar

3. AVANT L’UTILISATION

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Modèle 0H

Wine CellarTriMode

Modèle 0T / Brilliance

1) Structure en acier inox

avec ﬁnitions en alumnium

2) Panneau de commandes

3) Compartiment Wine Cellar.

4) Étagères porte bouteilles

coulissantes sur roulet

tes et facilement amovi

bles

5) Compartiment

Congélateur transformable

en compartiment

Réfrigérateur ou

compartiment Fresco

(fonction TriMode)

7) LED d’éclairage pour

le tiroir du bas du

compartiment Congélateur

TriMode Wine Cellar

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3.3 Contrôle électronique

L’innovant système de contrôle électronique conçu par Fhiaba maintient une température constante dans

les trois compartiments et l’ache sur l’écran du panneau de contrôle. Il assure également l’interaction

de l’utilisateur permettant de personnaliser les conﬁgurations des diérentes fonctions et de recevoir des

messages sonores et/ou visuels en cas de dysfonctionnement de l’appareil.

3.4 Panneau de commande principal (modèles 1T, 0T, 0H et 0F).

3. AVANT L’UTILISATION

Marche/Arrêt

Touchez l’icône pour allumer ou éteindre l’appareil.

Page d’accueil

Touchez l’icône « home » pour retourner à la page-écran principale.

Alarme

Touchez l’icône pour acher les diérentes fonctions des alarmes et pour les

désactiver.

Flèche arrière

Touchez l’icône en ﬂèche pour retourner à la page-écran précédente.

Voulez-vous désactiver

le compartiment?

On O

Réglages

Fonctions

Essai initial …

Procéder à l’arrêt?

Oui Non

Sabbath ?

Oui Non

°C

Réglages

Fonctions

°C

Réglages

Fonctions

+6 °C

OFF

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

4.1 Mise en marche et arrêt

Première mise en marche de l’appareil

Touchez l’icône

. À l’écran s’achent les

pages-écrans de lancement suivantes :

Mise hors tension.

(*) La page d’accueil peut varier suivant les mo-

dèles ; (voir paragraphe 4.2, page 12).

Le compartiment TriMode est conﬁguré en mode

congélateur (-18 °C). Pour la modiﬁcation de cette

conﬁguration, consulter la fonction 5, page 21.

Lors de la première mise en marche de l’appareil

il est recommandé d’attendre au moins 12 heures

sans ouvrir les portes et avant d’y introduire des

aliments. Pendant cette période il est conseillé

de désactiver tout message d’erreur en pressant

l’icône Alarme.

4) Page d’accueil (*).

- compartiment cantina

+8°C (+46°F)

compartiment

wine cellar

+5°C (+41°F)

compartiment

TriMode

-18° (0°F)

1) Touchez l’icône

O (arrêt).

3) À l’écran s’ache la page-écran principale avec la

température mesurée par le réfrigérateur à l’intérieur

des diérents compartiments. L’appareil commence

automatiquement à refroidir jusqu’à atteindre les

températures prédéﬁnies.

4. MISE EN MARCHE DE L’APPAREIL

1) Logo Fhiaba.

2) Test initial

(il dure environ

3 minutes).

Quand le réfrigérateur est éteint, il n’y a

aucun signal indiquant que l’appareil est

branché dans une prise.

2) Touchez l’icône

Oui pour activer.

3) Conﬁrmez la

mise hors tension

en touchant l’icône

Oui.

Désactiver les compartiments Réfrigérateur et

Fresco.

(Modèles 1T, OT et OH )

Les compartiments réfrigérateur et fresco peuvent

être désactivés individuellement tandis que le tiroir

TriMode ne peut pas être désactivé sauf sans mettre

l’appareil hors tension.

1) Page d’accueil.

2) Touchez l’icône

O (arrêt).

3) Touchez l’icône

Oui pour désactiver

le compartiment.

Voulez-vous activer

le compartiment?

On O

Voulez-vous continuer?

Oui No

Voulez-vous continuer?

Oui No

°C

Réglages

Fonctions

°C

Réglages

Fonctions

o

+6 °C

°C

Réglages

Fonctions

o

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Suivez la même procédure pour activer de nouveau

le compartiment Wine Cellar

Mise hors tension en cas d’arrêt prolongé

En cas de périodes d’absence prolongées il est

recommandé de mettre hors tension le réfrigérateur

en pressant l’icône

de l’appareil pendant trois

secondes et de débrancher la ﬁche électrique

ou le disjoncteur qui contrôle la prise de courant.

Videz complètement le réfrigérateur, nettoyez-

le et séchez-le et laissez les portes et les bacs

partiellement ouverts aﬁn d’éviter toute formation

de mauvaises odeurs.

Si lors de la première mise en marche le

message de Veille (Standby) ne s’ache

pas, mais apparaît un autre message, cela

signiﬁe que l’appareil a déjà commencé le

processus de refroidissement.

Pendant la première mise en marche, il ne

sera pas possible d’utiliser le Menu pour

modiﬁer les conﬁgurations d’usine avant

que soient atteintes les températures

prédéﬁnies. Pendant la première mise en

marche, il ne sera pas possible d’utiliser

le Menu pour modiﬁer les conﬁgurations

d’usine avant que soient atteintes les

températures prédéﬁnies.

Chaque fois que l’appareil est actionné le

système eectue une procédure d’auto-

diagnostic qui dure environ trois minutes

avant sa mise en marche complète.

En cas de désactivation uniquement du

compartiment Réfrigérateur ou Fresco,

le ventilateur spéciﬁque continue à

fonctionner aﬁn d’éviter toute formation de

mauvaises odeurs et moisissure.

5) Sur la page

d’accueil s’ache

l’icône

d’arrêt,

indiquant que le

compartiment

réfrigérateur est

désactivé.

4) Touchez l’icône

Oui pour conﬁrmer

la désactivation.

4) Touchez l’icône

Oui pour conﬁrmer

la désactivation.

5) Le compartiment

réfrigérateur est à

présent activé de

nouveau. La page

d’accueil s’ache

de nouveau.

Suivez la même procédure pour activer de nouveau

le compartiment Wine Cellar

4. MISE EN MARCHE DE L’APPAREIL

Remettre en fonction les compartiments

réfrigérateur et fresco.

Pour remettre l’appareil en fonction, pressez l’icône

et l’écran s’allume ; l’écran de démarrage et la page

d’accueil, avec la température mesurée à l’intérieur

des compartiments du réfrigérateur, s’achent de

nouveau. Le réfrigérateur commence à refroidir

jusqu’à atteindre les températures prédéﬁnies.

Activer de nouveau les compartiments.

Si vous désirez activer de nouveau les compartiments

réfrigérateur et fresco.

1) Page d’accueil.

Par exemple, pour

activer de nouveau

le compartiment

réfrigérateur,

touchez l’icône O

(arrêt).

2) Touchez l’icône

On (marche).

3) Touchez l’icône

Oui.

°C

Réglages

Fonctions

+6 °C

OFF

+6 °C

OFF

°C

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Compartiment

Cantina

Compartiment

Wine Cellar

(Dual zone).

Compartiment

Cantina

Tiroir

Congélateur

(TriMode)

Tiroir

Congélateur

(TriMode)

Compartiment

Wine Cellar

Compartiment

Wine Cellar

Températures

prédéﬁnies

Températures

prédéﬁnies

Températures

prédéﬁnies

Modèle 1T

Modèle 0T/0H

Modello 0F

Modèle

1) Page d’accueil.

Touchez l’icône

compartiment Cantina.

La température achée peut varier

légèrement par rapport à la température

prédéﬁnie suite à des ouvertures

fréquentes des portes ou à l’introduction

d’aliments à la température ambiante ou

de grandes quantités d’aliments.

Pour atteindre la température sélectionée,

6 à 12 heures sont nécessaires.

2) Déﬁlez vers le haut/

bas pour sélectionner la

température désirée du

compartiment Cantina.

de +4°C à +18°C

(de 39° F à 64° F).

3) Touchez l’icône ok

pour conﬁrmer la

température désirée.

°C

Modiﬁer la température des compartiments

Exemple : Comment modiﬁer la température du

compartiment Cantina.

Suivez la même procédure pour conﬁgurer la

température dans le compartiment Fresco

de -2 °C à +2 °C (de 28 °F a 36 °F) et dans le tiroir

du bas Trimode

de -15 °C à -22 °C (de 9 °F à

11 °F).

4.2 Comment régler la température pour

diérentes exigences.

Chaque modèle a été soigneusement testé avant

de quitter l’usine et réglé de manière à assurer des

performances élevées et de faibles consommations.

Généralement, il n’est pas nécessaire de modiﬁer

les réglages d’origine.

L’aspect de la page d’accueil pour les diérents

modèles est le suivant :

+ 2 °C

+ 4

+ 3

+ 1

+ 2 °C

+ 4

+ 3

+ 1

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

4. MISE EN MARCHE DE L’APPAREIL

Icône Cadenas.

L’icône cadenas apparaît quand les températures

sont déﬁnies.

L’icône cadenas ouvert/fermé indique qu’il est

possible ou impossible de modiﬁer ultérieurement

les températures des compartiments.

Généralement un cadenas jaune ouvert peut être

aché ouvert ; dans ce cas il est possible de faire

déﬁler l’écran vers le haut ou vers le bas avec un

doigt, de sélectionner la température désirée et

presser OK pour conﬁrmer.

Alors qu’un cadenas fermé est aché si l’utilisateur a

activé quelques fonctions (décrites au paragraphe 5.1,

page 15) qui modiﬁent les conﬁgurations du

Compartiment Réfrigérateur, du Compartiment

Fresco et du Compartiment Congélateur, par

conséquent l’utilisateur dans cette condition ne

sera plus en mesure de modiﬁer la température des

compartiments.

En cas de pression de l’icône fonction et d’activation

d’une fonction spéciﬁque (par exemple, vacances,

courses trimode, etc.), le cadenas jaune apparaît

fermé et il ne sera pas possible de modiﬁer la

température des compartiments tant que la

fonction activée n’est pas terminée ou si elle est

désactivée manuellement.

4.3 Signaux d’information d’anomalies

à l’écran.

Un système de contrôle intégré fournit des

informations à travers des messages textuels

lumineux que vous pouvez voir achés sur l’écran.

Le signal vocal accompagne certains des signaux

d’anomalie et peut être désactivé en touchant

l’icône d’alarme

sur le panneau de commande

principal.

Vous pouvez trouver la liste des signaux

correspondant aux anomalies à la ﬁn de ce manuel.

(Voir paragraphe 12.2, page 36).

+6 °C

OFF

+6 °C

BOUTEILLE

Bordeaux

Prosciutteria

Vacation Mode

Light 12h

Dual Zone

Trimode Shopping

Contr. humiditée

BOUTEILLE

Bourgogne

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

4.4 Températures Cave à vin.

Pour une meilleure conservation les vins rouges

ont besoin d’une température plus élevée.

Vins Rouges

Vins Blancs

de +10°C à +18°C

(de 50° F à 64° F).

de +4°C à +9°C

(de 39° F à 48° F).

Par exemple si vous réglez une température

supérieure à +9 °C pour des vins blancs,

l’affichage change l’icône du vin blanc avec celle

du vin rouge.

1) Dual Zone (models 0T-0H).

2) Vacation Mode.

3) Shopping TriMode.

(absente dans les modèles 0FR).

5) Contr. humiditée

6) Lumière 12h.

7) Prosciutteria.

(opitionel modéles 0T-0H-0F)

5. PERSONNALISATION DES FONCTIONS ET DES CONFIGURATIONS

INFORMATIONS POUR L’UTILISATION DE L’ÉCRAN.

5.1 Fonctions.

Vous pouvez personnaliser le fonctionnement de

votre appareil Fhiaba aﬁn de l’adapter aux diéren-

tes façons dans lesquelles vous désirez l’utiliser.

Après avoir touché l’icône Fonction

sur la page

d’accueil s’achent les icônes des fonctions dispo-

nibles suivantes.

Réfrigération

Bouteilles

4) Rafraîchisseur de bouteilles.

(absente dans les modèles 0FR).

Vacance

Bottle Cooler

Trimode Shopping

Dual Zone

Vacance

Bottle Cooler

Trimode Shopping

Dual Zone

°C

Réglages

Fonctions

Mode Dual Zone

Oui No

Settings

Functions

°C

Settigs

Functions

°C

9jours

Mode Vacance

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

2) Vacances

Cette fonction (recommandée en cas d’absence

prolongée car elle permet de réaliser de considérables

économies d’énergie) porte la température du

compartiment réfrigérateur à +14 °C (57 °F).

Vous pouvez programmer la durée de cette fonction

ou bien vous pouvez la désactiver manuellement à

votre retour d’une période d’absence. Cette fonction

reste active même en cas d’interruption prolongée

du courant électrique pendant la période d’absence.

Vous pouvez programmer une période de temps

allant de 1 à 90 jours.

1) Dual-Zone (modelles 0T et 0H)

Cette fonction peut être activée sur des modèles

avec cave a vin sans separateur et permet de

diérencier la température dans la partie supérieu-

re du compartiment (plus chaude, donc plus conve-

nable aux vins rouges) de la température dans la

partie inférieure (plus froide, donc plus convenable

aux vins blancs).

D) La page d’ac-

cueil change et

l’icône Double

zone apparaît.

B) Touchez l’icône

Dual Zone.

A) Page d’accueil.

Touchez l’icône des

fonctions.

A) Page d’accueil.

Touchez l’icône des

fonctions.

B) Touchez l’icône

Mode Vacances.

D) Déﬁlez vers le

haut / bas pour

conﬁgurer le temps

requis (en jours) et

ensuite pressez ok.

Vous pouvez pro-

grammer une pé-

riode de temps al-

lant de 1 à 90 jours.

C) Touchez l’icône

On pour activer la

fonction.

C) Touchez l’icône

Oui pour activer la

fonction.

5. PERSONNALISATION DES FONCTIONS ET DES CONFIGURATIONS

Vacance

Bottle Cooler

Trimode Shopping

Dual Zone

°C

Réglages

Fonctions

Vacance

Bottle Cooler

Trimode Shopping

Dual Zone

37min

°C

Réglages

Fonctions

9heure

Mode TriMode

Shopping

On O

Mode Bottle Cooler

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

A) Page d’accueil.

Touchez l’icône des

fonctions.

A) Page d’accueil.

Touchez l’icône des

fonctions.

C) Touchez l’icône On

pour activer la fon-

ction.

B) Touchez l’icône

Shopping Trimode.

4) Bottle Cooler (Rafraîchisseur de bouteilles)

(absente dans les modèles 0FR).

Vous pouvez activer cette fonction quand il est

nécessaire de refroidir rapidement des boissons,

en les plaçant à l’intérieur du compartiment

congélateur.

Vous pouvez sélectionner une durée de 1 à 45 minutes.

Un signal sonore indique que la température

optimale a été atteinte.

Une fois les boissons retirées, désactivez le signal

sonore en pressant l’icône Alarme

C) Touchez l’icône

On pour activer la

fonction.

B) Touchez l’icône

bottle cooler.

D) Déﬁlez vers le

haut / bas pour

conﬁgurer le temps

requis (en minutes)

et ensuite pressez

ok.

D) Déﬁlez vers le

haut / bas pour

conﬁgurer le temps

requis (en heures) et

ensuite pressez ok.

Vous pouvez

programmer une

période allant de1 à

24 heures.

3) Shopping Mode: TriMode (no in 0FR models).

This function must be activated at least 24 hours

before inserting room temperature items into the

freezer, or several hours before placing into the

freezer previously frozen items which have been

subject to a slight temperature rise.

This function is automatically deactivated when the

programmed time period expires. It is possible o

program timed activation of the function.

If interrupted by a prolonged interruption of the

electrical power, it is necessary to reactivate the

function.

°C

Réglages

Fonctions

°C

Réglages

Fonctions

Contr. humiditée

Light 12h

Prosciutteria

Contr. humiditée

Light 12h

Prosciutteria

Moyenne

Basse

Haute

Mode Light 12h

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

5) Contrôle de l’humidité.

Cette fonction permet de régler l’humidité des com-

partiments Cave et Cave à vin. Le réglage par défaut

est «Moyenne».

9) Lumière 12 h

Cette fonction vous permet de conﬁgurer la durée de

l’éclairage interne, qui peut rester allumé pour 1 à

12 h après la fermeture de la porte de la cave à vin,

aﬁn de voir l’intérieur éclairé, à travers la porte vitrée.

B) Déﬁlez deux fois

à droite et ensuite

touchez l’icône

contr. humiditée

C) Défilez pour

sélectionner l’hu-

midité désirée et

pressez ok.

A) Page d’accueil.

Touchez l’icône des

fonctions.

5. PERSONNALISATION DES FONCTIONS ET DES CONFIGURATIONS

B) Déﬁlez à droite

jusqu’à acher

l’icône Lumière

12h.

C) Poussez On si

vous voulez activer

le Mode d’éclairage

de 12 h.

A) Page d’accueil.

Touchez l’icône

des fonctions.

Mode Prosciutteria

Oui No

°C

Réglages

Fonctions

Contr. humiditée

Light 12h

Prosciutteria

+6 °C

Settings

Fuctions

°C

Settings

Fuctions

°C

Vous pouvez personnaliser les conﬁgurations

de votre réfrigérateur Fhiaba pour l’adapter aux

diérentes façons dans lesquelles vous désirez

l’utiliser.

5.2 Conﬁgurations.

1) Date.

2) Heure.

3) Degrés Celsius ou Fahrenheit.

4) Langue.

5) Trimode.

6) Sabbath.

7) Rétablissement.

8) Mode Démo.

9) Entretien.

10) Service.

11) Info Système.

TriMode

Sabbath

Réinitialiser

Mode Demo

Sistème Info

Service

°C / °F

Date

Heure

Langue

Entretien

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

7) Prosciutteria - Cave à charcuterie.

(en option pour 0T-0H-0F).

Cette fonction permet de conﬁgurer le comparti-

ment Cave à vin (en réglant température et humi-

dité) aﬁn de l’adapter pour la conservation de jam-

bons, charcuterie et fromages.

B) Déﬁlez deux fois

à droite et ensui-

te touchez l’icône

prosciutteria

C) Touchez l’icône

Oui pour activer la

fonction.

E) Touchez l’icône

charcuterie pour

régler les fon-

ctions.

D) Sur la page d’ac-

cueil apparaît l’icône

charcuterie à la place

de l’icône du vin.

Le compartiment

maintient auto-

matiquement une

température de

+10°C (50°F)

et une humidité mo-

yenne.

F) Défilez pour

sélectionner la

température

désirée, pressez

de +8°C à +17°C

et ensuite pressez

ok.

A) Page d’accueil.

Touchez l’icône des

fonctions.

°C

Réglages

Fonctions

°C

Réglages

Fonctions

HeureDate

Langue°C / °F

9mois

2017année

2019

2018

2015

2016

9jours

Heure?

12 24

37min

HeureDate

Langue°C / °F

9heure

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

5. PERSONNALISATION DES FONCTIONS ET DES CONFIGURATIONS

1) Date

Sur l’écran s’ache la date dans le format

(jour:mois:année).

Vous pouvez modiﬁer les conﬁguration simplement

en touchant l’écran.

C) Déﬁlez vers le

haut ou vers le bas

pour sélectionner

le jour désiré et

ensuite pressez ok.

D) Déﬁlez vers le

haut ou vers le bas

pour sélectionner

le mois désiré et

ensuite pressez ok.

B) Touchez l’icône

date.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

E) Déﬁlez vers le

haut ou vers le bas

pour sélectionné

l’année désirée et

ensuite pressez ok.

C) Touchez l’écran

comme vous le

préférez pour choisir

le format de l’heure :

12 ou 24 heures.

B) Touchez l’icône

Heure.

2) Heure

Sur l’écran s’ache l’heure dans le format hh:mm.

Cette fonction permet de sélectionner l’achage

suer 12 ou 24 h.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

D) Déﬁlez vers le

haut / bas pour

régler les heures et

ensuite pressez ok.

E) Déﬁlez vers le

haut / bas pour

régler les minutes et

ensuite pressez ok.

°C

Réglages

Fonctions

°C

Réglages

Fonctions

HeureDate

Langue°C / °F

Français

Español

Deutsch

Italiano

English

°C

°F

HeureDate

Langue°C / °F

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

C) Déﬁlez vers le

haut / bas pour

sélectionner soit

degrés Centigrades

soit Fahrenheit

et pressez ok.

B) Touchez l’icône

°C/°F.

3) Conﬁgurer °C/°F

Cette fonction permet de choisir l’achage de la

température en degrés Centigrades ou Fahrenheit.

Normalement, l’appareil est conﬁguré pour l’a-

chage en degrés centigrades.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

B) Touchez l’icône

langue.

C) Déﬁlez vers le

haut / bas pour

sélectionner la

langue désirée et

pressez ok.

4) Langue

Pour choisir la langue des messages du réfrigéra-

teur, touchez simplement la touche de conﬁguration

sur l’écran.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

°C

Réglages

Fonctions

°C

Réglages

Fonctions

SabbathTriMode

Mode DemoRéinitialiser

Voulez-vous activer

le mode Fresco?

On O

Fresco

Congelateur

Réfrigérateur

SabbathTriMode

Mode DemoRéinitialiser

Sabbath Mode

On O

Sabbath ?

Oui Non

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

5. PERSONNALISATION DES FONCTIONS ET DES CONFIGURATIONS

B) Déﬁlez deux fois

à droite et touchez

l’icône Trimode.

C) Déﬁlez vers

le haut / bas et

sélectionnez une

des trois fonctions

possibles.

D) Touchez Oui

pour conﬁrmer la

fonction.

5) TriMode

Si vous le désirez, vous pouvez passer le compar-

timent congélateur en mode de fonctionnement

Réfrigérateur ou Fresco.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

B) Déﬁlez deux fois

à droite et touchez

l’icône Sabbath.

C) Touchez l’icône

On pour activer la

fonction.

D) Touchez l’icône

Oui pour activer la

fonction.

E) Le réfrigérateur

fonctionne à présent

sur la base de cette

conﬁguration.

6) Mode Sabbath (en option)

Cette fonction permet de respecter l’observance

de certaines règles religieuses qui demandent que

l’appareil ne soit pas aecté par l’ouverture ou la

fermeture des portes (le contrôle thermostatique,

l’éclairage intérieur et la machine à glaçons sont

désactivés).

°C

Réglages

Fonctions

°C

Réglages

Fonctions

SabbathTriMode

Mode DemoRéinitialiser

Voulez-vous

rétablir les

paramètres d’usine?

On O

Réinitialiser

Oui Non

Reset eectué

Réinitialiser

SabbathTriMode

Mode DemoRéinitialiser

Mode Demo

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

7) Rétablissement

Cette fonction vous permet de rétablir les conﬁgu-

rations de base déﬁnies en usine, en eaçant toutes

les modiﬁcations apportées successivement.

C) Touchez l’icône

Oui.

D) Touchez l’icône

Oui.

E) Le rétablissement

a été eectué.

Les conﬁgurations

d’usine ont été

restaurées.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

B) Déﬁlez deux fois

à droite et touchez

l’icône Réinitialiser.

Important

Si vous restaurez les conﬁgurations de

base (« rétablissement »), il est nécessaire

d’eectuer de nouveau le choix du mode de

fonctionnement du tiroir Trimode, si il a été

modiﬁé en mode Réfrigérateur ou Fresco.

8) Mode Démo

Vous pouvez simuler le fonctionnement du réfrigé-

rateur, en cas d'exposition de l'appareil, dans des

salons professionnels ou point de vente/magasins.

C) Saisissez le

mot de passe pour

l’activation.

Mot de passe par

défaut 1-2-3-4

D) Pressez l’icône On

ou O.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

B) Déﬁlez deux fois

à droite et touchez

l’icône Mode Démo.

°C

Réglages

Fonctions

Entretien Service

Sistème Info

Activer les alertes?

Oui Non

Nettoyage du condenseur

Désactiver

l’avis d’exipiration?

Oui Non

Nettoyage du condenseur

Notice suivante…

Restants 365 jours

Nettoyage du condenseur

Réinitialiser l’avis

d’expiration?

Oui Non

Nettoyage du condenseur

Notice suivante…

Restants 365 jours

Nettoyage du condenseur

O Réinitialiser

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

5. PERSONNALISATION DES FONCTIONS ET DES CONFIGURATIONS

9) Entretien (à travers un signal d’alarme).

Pour garantir le bon fonctionnement de l’appareil il

est nécessaire d’eectuer le nettoyage de la grille de

ventilation, du ﬁltre et du condenseur.

La conﬁguration par défaut de l’appareil est

« Avertissement désactivé ».

Voir l’instruction 11.2 et le tutoriel vidéo disponible

dans la zone support du site web de Fhiaba

www.fhiaba.com/it/support

vidéo « Nettoyage condenseur inférieur »

(Bottom Condenser Cleaning).

Le nettoyage périodique vous est rappelé tous les

12 mois par un signal sonore et visuel sur l’écran.

Il est possible de désactiver le signal d’avertisse-

ment et visualiser le temps restant avant le prochain

nettoyage à eectuer. Pour plus de détails voir les

pages 65 et 66.

B) Déﬁlez trois fois

à droite et touchez

l’icône Entretien.

D) Touchez l’icône

Oui pour l'activer.

C) Touchez l’icône

Oui pour l'activer.

A) Page d’accueil.

Touchez l’icône

conﬁgurations.

E) L’écran ache le

temps restant avant

le prochain nettoyage.

F) Par contre, si vous

voulez désactiver

l’avertissement

précédemment ﬁxé,

touchez l’icône

Rétablissement.

G) Touchez l’icône

Oui pour désactiver

l'avertissement.

10) Service

La fonction Service

Service

est réservée au service SAV

Fhiaba.

°C

Réglages

Fonctions

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Serial no.

Model - SW

SK Power

SK User

F20191016000001

M8991TST6I - 99

HW: 0504

SW: 0518

HW: 1002

SW: 1069 - G1011

Entretien Service

Sistème Info

11) Info Système

La fonction Info Système permet d’acher les

données des diérents appareils, comme par

exemple le code du logiciel, le numéro de série et

les codes d’usine du réfrigérateur.

B) Touchez l’icône

Info Système.

C) Voici les données

de l’appareil Fhiaba.

A) Page d’accueil.

Touchez l’icône

conﬁgurations

0T/0H1T

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

7.1 Éclairage

Afin de permettre une vision interne optimale est

prévue un système à LED qui illumine directe-

ment différentes zones du compartiment Réfri-

gérateur, des bacs Fresco et du bac Congélateur.

Sur certains modèles, est également prévu un

système d’éclairage externe situé à la base de

l’appareil.

En cas d’anomalies et/ou de pannes du système

d’éclairage, il est nécessaire de s’adresser exclu-

sivement au service d’assistance technique Fhiaba.

Une fois activé, la lumière du comparti-

ment supérieur s’éteindra automatique-

ment au bout de 6 heures.

8.1 Utilisation du compartiment TriMode

Le compartiment TriMode, associé au comparti-

ment Wine Cellar et Cantina, permet une grande

flexibilité d’utilisation de l’appareil.

Certaines de ces possibilités sont:

Modalité Congélateur

> Liqueurs tels que vodka, gin, tequila, schnaps,

limoncello et les verres pour les servir.

> Réfrigération rapide de boissons, en activant la

fonction bottle cooler.

> Conservation d’élevées quantités de glace.

Modalité Réfrigérateur

7-8. ÉCLAIRAGE6. ÉQUIPEMENT INTERNE

6.1 Équipement interne (positionne-

ment, réglage, retrait)

Étagères pour Vins

Les étagères peuvent être facilement retirées

pour le nettoyage.

Retirer les bouteilles, extraire complètement

l’étagère, l’incliner vers le haut jusqu’à libérer

les roulettes de coulissement de leur logement

et l’enlever.

Grand bac TriMode (1T, 0T, 0H)

Il est simplement posé sur les coulisses de gui-

dage.

> pour retirer le bac, le soulever et l’extraire.

> pour retirer le bac intérieur dévisser les touril-

lons de fixation.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

9.1 Indications générales

Évidemment, les vins peuvent être conservés

dans le temps, si maintenus dans un lieu adéquat

qui respecte les conditions suivantes:

> Température adéquate et sans grandes varia-

tions dans le temps

> Niveau d’humidité contrôlé

> Protection de la lumière

> Absence de bruits et de vibrations

> Absence d’odeurs

> Positionnement horizontal de la bouteille

Toutes ces conditions sont pleinement respectées

dans le Wine Cellar Fhiaba.

9.2 Température de conservation

L’espace oert par les compartiments Wine Cellar

et Cantina, qui peuvent être agrandis si nécessaire

en activant également comme Wine Cellar le com-

partiment TriMode, permet la conservation à trois

diérentes températures des meilleurs vins.

Les trois compartiments sont initialement réglés

selon les températures suivantes:

> Compartiment Cantina

+12° C (54° F) - réglable de +4° C à +18° C

(de 39° F à 64° F)

> Compartiment Wine Cellar

+10° C (50° F) - réglable de +4° C à +18° C

(de 39° F à 64° F)

> Grand bac TriMode

-18° (0° F) - réglable de -13° C à -23° C

(de 9° F à -11° F) (modalité Congélateur)

Pour transformer le compartiment TriMode en

espace cave, accéder au Menu, le configurer com-

me réfrigérateur et le régler avec une tempéra-

ture comprise entre +1° C et +7° C (de 34° F à

46° F).

Toutes les températures peuvent être modifiées

selon les caractéristiques des vins et des exigen-

ces personnelles, il est toutefois important de

maintenir la température la plus constante pos-

sible dans le temps.

De rapides et grandes excursions thermiques

peuvent en effet déterminer une dilatation du li-

quide et une maturation anticipée du vin.

Il faut en outre éviter une température trop basse

(en dessous de 1° C - 34° F ) qui pourrait déter-

miner la formation de dépôts et endommager les

qualités esthétiques du vin.

Tous les compartiments offrent des conditions

optimales et tiennent compte de toutes ces exi-

gences. Le compartiment Cantina, en particulier,

est contrôlé thermostatiquement et de manière

extrêmement raffiné et garantit un soin et une

attention maximum dans le temps des bouteilles

de haute qualité.

Lorsque le compartiment Cantina est réglé en

dessous de + 10 ° C (50 ° F), le vain Wine Cellar

ne doit pas être supérieure à + 12 ° C (53 ° F).

9.CONSERVATION DES VINS

Modèle avec Cantina et Wine Cellar (1T)

Cantina

Wine Cellar

TriMode

Compartiment Cantina

+12° C (53° F)

- réglable de +4° C à +18° C

(de 39° F à 64° F)

> Compartiment Wine Cellar

+10° C (50° F)

- réglable de +4° C à +18° C

(de 39° F à 64° F)

> Grand bac TriMode

-18° (0° F)

- réglable de -13° C à -23° C

(de 9° F à -11° F)

(modalité Congélateur)

> Comme élargissement de la Wine Cellar ou de

la Cantina.

> Pour la réfrigération de bière et soft drinks.

> Pour la conservation de plats froids et de

snacks.

Modalité Fresco

> Pour la conservation de jambon, saumon

> Préparations gourmet

Il est évidemment possible d’utiliser le compar-

timent de manière tout à fait traditionnelle. Pour

cela sont fournies des indications et des conseils

qui permettront de conserver au mieux dans le

temps et en toute sécurité les aliments.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Modèle avec Cantina et Wine Cellar (0F)

Cantina

Wine Cellar

Compartiment Cantina

+12° C (54° F)

- réglable de +4° C à +18° C

(de 39° F à 64° F)

> Compartiment Wine Cellar

+10° C (50° F)

- réglable de +4° C à +18° C

(de 39° F à 64° F)

9.3 Temps de conservation

L’amélioration du vin dans le temps et sa durée en général dépendent des caractéristiques de la variété

et de la typologie d’appartenance. Ci-dessous est indiqué la période optimale de conservation et de vieil-

lissement pour les différentes typologies dans les conditions idéales de conservation offertes par votre

appareil.

Dans tous les cas, et en particulier pour les vins de haute qualité, suivre les conseils offerts par le

producteur de la bouteille.

TYPOLOGIE DU VIN TEMPÉRATURE DE CONSERVATION TEMPS DE CONSERVATION

Vins Nouveaux de 12°à 14° C 6 mois

Vins Mousseux doux de 8° à 10° C 1 an

Vins Rosés de 10° à 14° C 1 an

Vins Pétillants de 10° à 12° C 1 - 2 ans

Vins Blancs normaux de 10° à 14° C 1 - 2 ans

Vins Rouges légers de 12°à 14° C 2 ans

Vins Mousseux Secs de 8° à 10° C 2 ans

Vins Mousseux Classiques de 8° à 10° C 3 - 4 ans

Vins Blancs Vigoureux ou en Barrique de 8° à 12° C 3 - 5 ans

Vins Rouges normaux de 14° à 16° C 3 - 5 ans

Vins Rouges Vigoureux ou en Barrique de 14° à 18° C 7 - 10 ans

Vins de Paille ou Liquoreux de 16° à 18° C 10 - 15 ans

9. CONSERVATION DES VINS

Modèle avec Wine Cellar (0T, 0H)

Wine Cellar

TriMode

> Compartiment Wine Cellar

+10° C (50° F)

- réglable de +4° C à +18° C

(de 39° F à 64° F)

> Grand bac TriMode

-18° (0° F)

- réglable de -13° C à -23° C

(de 9° F à -11° F)

(modalité Congélateur)

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

9.4 Température de dégustation

En général, on considère pour les blancs une

température de service optimale comprise entre

10 et i 12° C (50 et 54° F) et pour les rouges entre

12 et 14° C (54 et 57° F). Certains vins, toutefois,

peuvent être meilleurs à des températures plus

élevées ou plus basses.

Durant l’été, il est en général préférable de dégu-

ster les vins un peu plus froids qu’en hiver.

Et en particulier, considérer que:

Vins Blancs

Les vins blancs ne doivent pas être servis à des

températures élevées, étant en général plus aci-

des que les vins rouges et peu tanniques et par

conséquent plus agréables à de basses tempéra-

tures.

Il est préférable de servir ces vins entre 10° C

(50° F) et 14° C (57° F). Les vins blancs jeunes,

frais et aromatiques peuvent également être ser-

vis à 10° C (50° F) tandis que ceux moins aroma-

tiques à 12° C.

Les températures comprises entre 12° C (54° F)

et 14° C (57° F) sont par contre réservées aux

vins blancs doux et mûrs qui ont été raffinés en

bouteilles pendant quelques années.

Des températures de dégustation plus élevées

favoriseraient l’exaltation du caractère doux du

vin au détriment de l’acidité et de la sapidité qui

sont considérées des caractéristiques agréables

et souhaitées de ce type de vin.

Vins Rosés

Le vin rosé est servi aux mêmes températures

que les vins blancs.

Ces vins peuvent toutefois présenter un certain

contenu de tannin et dont être agréables à des

températures plus élevées. Ils sont servis à des

températures comprises entre 10° C et 12° C

(50° F et 54° F), si jeunes et frais, et entre 12° C

et 14° C (54° F et 57° F), si plus robustes et mûrs.

Vins Nouveaux

Pour leur particulière technique de viniﬁcation, les

vins nouveaux ont une basse tannicité et sont plus

agréables si servis entre 12° C et 14° C (54 et 57°F).

Vins Rouges

Ayant par nature une tannicité plus élevée et

une acidité plus basse, les vins rouges sont en

général servis à des températures plus hautes.

Les jeunes plus pauvres en tannin se servent en

général entre 14° C et 16° C (57 et 61°F), tandis

que ceux avec du corps et riche en tannin peuvent

être servis à 18° C (64°F). Certains vins affinés

pendant des années en bouteille, avec encore du

corps et tanniques, peuvent être servis à 18° C

(64°F) voire même à 20° C (68°F).

Les vins rouges jeunes peu tanniques et peu

structurés sont par contre agréables à des

températures plus basses, entre 12° C et 14° C

(54 et 57°F).

Vins Mousseux

Il est difficile de fournir des indications valables

pour la grande variété de mousseux existants.

En général, les mousseux plus doux et aromati-

ques sont servis à des températures plus bas-

ses, jusqu’à 8° C (46°F), tandis que les mous-

seux plus tanniques peuvent être servis à des

températures plus hautes, jusqu’à 14° C (57°F).

Les mousseux secs sont en général servis entre

8° C et 10°C (46 et 50°F).

Même les mousseux classiques sont en général

servis à ces températures, qui toutefois peu-

vent également arriver à 12° C (54°F) en cas de

mousseux affinés pendant de longues périodes.

Il est dans tous les cas conseillé de suivre, en

particulier pour les vins les plus importants, les

conseils et les recommandations du producteur

de la bouteille.

Vins Liquoreux et de Paille

Ce type de vins peut être servi à des températu-

res comprises entre 16° C et 18° C (61 et 64°F),

toutefois, selon les goûts personnels, pour at-

ténuer la saveur douce des vins de paille, ceci

peut être également servi à une température de

10° C (50°F).

BOUTEILLE

Bordeaux

BOUTEILLE

Bourgogne

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

9.5 Positionnement des bouteilles

Les étagères coulissantes sont réalisées en bois

et galbées de manière à accueillir les bouteilles

dans les formats les plus classiques de la tradi-

tion ou du design plus moderne.

Que votre collection comprenne des bouteilles

de haute qualité ou de petites bouteilles, cel-

les ci pourront trouver tout l’accueil nécessaire

dans le Fhiaba Wine Cellar. Un accessoire par-

ticulier, fourni sur demande, vous permettra de

les disposer en position inclinée, afin de mettre

en évidence l’étiquette des bouteilles les plus

importantes.

Les bouteilles Magnum pourront également

y être disposées, en prenant soin de retirer

l’étagère supérieure à celle qui les accueillera.

Attention:

Lors du rétablissement du courant élec-

trique, après une interruption prolongée

d’énergie, un signal sonore indique que la

température du réfrigérateur a dépassé

le seuil de correcte température de con-

servation, tandis que les écrans affichent

pendant une minute les températures

les plus hautes relevées à l’intérieur des

compartiments, ceci afin de permettre à

l’usager de décider comment mieux utili-

ser les aliments conservés.

Une minute après, les écrans reprendront

à fonctionner normalement, tandis que la

touche Alarm

continuera à clignoter;

en effleurant la touche Alarm

il sera

possible de visualiser de nouveau les

températures enregistrées les plus hau-

tes.

10. ENTRETIEN ET NETTOYAGE

10.1 Entretien et Nettoyage

Pour le nettoyage des parties en acier, utiliser le chif-

fon en microﬁbres et la petite éponge prévue à cet

eet qui se trouvent dans le kit fourni avec l’appareil.

Pour passer le chion et la petite éponge, suivre tou-

jours le sens du satinage de l’acier.

De temps en temps, pour rétablir le brillant de l’acier,

passer le chion en microﬁbre légèrement humidiﬁé.

Ne pas utiliser la petite éponge sur les parties en

aluminium, telles que, par exemple, les poignées et

les proﬁls des clayettes en verre. Veiller à ce que ne

soient pas bouchées les ouvertures de ventilation de

l’appareil ou dans la structure à encastrement.

Suivre scrupuleusement les instructions dé-

taillées qui se trouvent dans el kit fourni et

n’utiliser en aucun cas des produits abrasifs

ou métalliques car ceux-ci pourraient rayer et

endommager de manière permanente la ﬁni-

tion satinée de l’appareil. Avant d’eectuer

toute opération de nettoyage, débrancher

l’appareil du réseau électrique.

Faire très attention à ne pas endommager le

circuit réfrigérant.

Attention! Il est recommandé d’éviter d’uti-

liser des détergents à base de chlore ou

autres produits le contenant (eau de Javel,

hypochlorite, etc.).

Un tutoriel vidéo est disponible :

www.fhiaba.com/us/use-and-care/

vidéo « Entretien et nettoyage »

(Care and Cleaning).

9. CONSERVATION DES VINS

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

10.2 Nettoyage de la grille de ventila-

tion, du ﬁltre et du condenseur.

Pour garantir le bon fonctionnement de l’appareil, il

est nécessaire d’eectuer le nettoyage de la grille

de ventilation, du ﬁltre et du condenseur.

Le nettoyage périodique vous est rappelé tous les

6 mois par un signal sonore et visuel sur l’écran.

Ilest possible de désactiver le signal d’avertisse-

ment et visualiser le temps restant avant le pro-

chain nettoyage à eectuer.

Le condenseur se trouve derrière la grille de ven-

tilation frontale (située dans la partie supérieu-

re des appareils des séries StandPlus, Country et

X-Pro, dans la partie inférieure des appareils des

séries Integrated, Brilliance et Classic). Voir para-

graphe 3.2, page 7.

Pour le nettoyer utilisez un aspirateur muni d’une

brosse douce, à la puissance maximale, en le pas-

sant le long des fentes d’aération. En cas de dépôts

de poussière importants, vous pouvez déposer la

grille de ventilation pour eectuer un nettoyage

plus soigné du ﬁltre.

Vous pouvez activer l’avertissement lié au nettoya-

ge du condenseur, lors des réglages d’entretien,

Entretien

après l’installation de l’appareil et après

sa mise sous tension.

Si vous activez le signal d’avertissement, un signal

sonore est émis tous les 6 mois, pour vous rappe-

ler qu’il est temps de nettoyer le condenseur.

Après l’avoir nettoyé, touchez l’icône de rétablis-

sement aﬁn de réactiver le signal d’avertissement

6 mois après.

Si vous ne désirez plus pas avoir le signal d’avertis-

sement pour le nettoyage du condenseur, touchez

l’icône O.

Pour plus de détails sur l’usage de l’achage d’en-

tretien, voir page 23.

Voir le point 11.2 des instructions à travers le tutoriel

vidéo disponible dans sur le site web de Fhiaba.

www.fhiaba.com/us/use-and-care/

vidéo « Nettoyage condenseur inférieur »

(Bottom Condenser Cleaning)

Maintenance

> Nettoyez-la soigneusement de tout dépôt de

poussière, comme illustré dans l’image, en prenant

soin de ne pas l’endommager.

Avertissement

Les ailettes du condenseur sont tran-

chantes, il est donc recommandé d’utiliser

une protection adéquate pour les mains et

les bras aﬁn de nettoyer le condenseur en

toute sécurité.

Condenseur supérieur.

Pour le nettoyage du condenseur sur les modèles

X-Pro, StandPlus et Country suivez les instruc-

tions suivantes :

> Éteignez l’appareil en pressant l’icône

de l’ap-

pareil sur le panneau de commande principal pen-

dant environ 3 secondes.

> Attendez environ 30 minutes, pour que le conden-

seur à ailettes puisse se refroidir et atteindre la

température ambiante.

> Soulevez la grille amovible.

> Remettez en fonction l’appareil en pressant

l’icône On

pendant 3 secondes.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

10.3 Nettoyage interne

Laver les parties internes et les parties amovibles

avec une solution d’eau tiède, très peu de détergent

à vaisselle.

Rincer et essuyer tout de suite.

Il est recommandé de ne pas utiliser de dispositifs

mécaniques ou d’autres moyens pour accélérer le

processus de dégivrage.

Attention

Ne pas utiliser d’eau sur les parties élec-

triques, sur les lumières et sur les pan-

neaux de contrôle.

Attention! Il est recommandé d’éviter

d’utiliser des détergents à base de chlore

ou autres produits le contenant (eau de

Javel, hypochlorite, etc.).

Ne pas mettre d’eau bouillante sur les parties

froides en verre.

Ne laver aucune partie du réfrigérateur dans

le lave-vaisselle car celle-ci pourrait s’en-

dommager ou se déformer de manière irré-

parable.

10. ENTRETIEN ET NETTOYAGE

Un tutoriel vidéo est disponible :

www.fhiaba.com/us/use-and-care/

vidéo « Entretien et nettoyage »

(Care and Cleaning).

Condenseur inférieur.

Pour le nettoyage du condenseur sur les modèles

Classic, Integrated ou Brilliance suivez les in-

structions suivantes :

> Éteignez l’appareil en pressant l’icône

de l’ap-

pareil sur le panneau de commande principal pen-

dant environ 3 secondes.

> Attendez environ 30 minutes, pour que le conden-

seur à ailettes puisse se refroidir et atteindre la

température ambiante.

> Déposez la grille amovible en dessous de la porte.

> Nettoyez-la soigneusement de tout dépôt de

poussière, comme illustré dans l’image, en prenant

soin de ne pas l’endommager.

> Remettez l’appareil en fonction, en pressant la

l’icône

de l’appareil pendant trois secondes.

Avertissement

Les ailettes du condenseur sont tranchantes,

il est donc recommandé d’utiliser une

protection adéquate pour les mains et les

bras aﬁn de nettoyer le condenseur en toute

sécurité.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

11.1 Guide des solutions aux pro-

blèmes

En cas d’anomalies de fonctionnement de l’appa-

reil, utiliser ce guide avant d’appeler le service

d’assistance: celui-ci aidera à résoudre person-

nellement le problème ou fournira d’importantes

informations à transférer au service d’assistance

afin d’assurer un service plus rapide et efficace.

Message “Call Service”

Les problèmes de fonctionnement sont en général

indiqués sur l’écran. Les problèmes qui ne peu-

vent pas être résolus par l’usager sont signalés

moyennant un code de panne et le message “Call

Service” (voir paragraphe 3.1).

L’appareil ne fonctionne pas

L’appareil est branché au réseau d’alimentation

électrique?

Le courant arrive à la prise d’alimentation?

la touche Unit est activée?

le condenseur est propre?

Les températures internes sont plus hautes

que la normale

L’écran signale un code de panne?

La température est réglé correctement?

Le condenseur est propre?

Les portes ou les bacs sont resté ouverts

longtemps?

Ont été récemment introduites de grandes quan-

tités d’aliments?

L’appareil fonctionne pendant une longue

période de temps

Durant les chaudes journées et avec des tempéra-

tures élevées dans la pièce, il est normal que le

compresseur fonctionne de manière prolongée.

Les portes ou les bacs sont restés ouverts

longtemps?

Ont été récemment introduites de grandes quan-

tités d’aliments?

Le condenseur est propre?

Contrôler que les portes soient bien fermées et

que les aliments ou les récipients n’empêchent

pas leur parfaite fermeture.

Perception de bruits étranges

Il est normal que soient perçus des bruits liés au

fonctionnement des ventilateurs ou des com-

presseurs ou durant la phase de dégivrage.

Le bruit peut également être plus accentué en

fonction du positionnement de l’appareil et de

l’espace environnant.

De la condensation se forme à l’intérieur et à

l’extérieur

Si le climat est très humide, l’apparition d’un

peu de condensation est normale. L’ouverture

de la porte ou des bacs de manière prolongée

peut contribuer à la formation de condensation.

Veiller dans tous les cas à ce que les portes so-

ient toujours parfaitement fermées.

Le Réfrigérateur ou Congélateur présente du

givre ou de la glace

Les portes sont restées ouvertes longtemps?

Les portes ne se ferment par parfaitement?

Si les portes ne se ferment pas parfaitement,

contacter l’installateur.

En cas de formation de givre ou de glace, due

à des ouvertures fréquentes et prolongées des

portes, désactiver pendant un certain temps la

fonction Fresco en appuyant sur le bouton cor-

respondant du panneau de commande. Attendre

que le givre ou la glace fondent, extraire le bac et

essuyer les parois et le fond du compartiment.

Apparition de mauvaises odeurs à l’intérieur

Nettoyer entièrement l’appareil en suivant les in-

structions.

Couvrir hermétiquement tous les aliments. Ne

pas conserver des manière prolongée les ali-

ments.

La porte s’ouvre avec difficulté

L’appareil a été conçu pour en permettre la fer-

meture hermétique. Lorsque la porte est fermée,

il est possible que se vérifie une situation de vide:

dans ce cas, il est nécessaire d’attendre quelques

secondes pour que la pression se rééquilibre,

avant d’ouvrir la porte.

11. GUIDE DES SOLUTIONS AUX PROBLÈMES

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

11.2 Indications d’anomalie pouvant apparaître sur l’écran

Message sur l’écran Description de l’Anomalie

PanneElectrique!

Interruption prolongée de l’énergie électrique

l’appareil se remet en marche automatiquement en signalant les températures

enregistrées les plus chaudes

RéfrPorteOuverte

Porte ouverte

le message apparaît après une minute d’ouverture de la porte

TriMode Ouverte

Grand bac ouvert

le message apparaît après une minute d’ouverture du grand bac

Cave trop Chaud

Compartiment Wine Cellar trop chaud

voir guide des solutions aux problèmes

Cave trop Froid

Compartiment Wine Cellar trop froid

attendre 12 heures: si l’anomalie persiste, s’adresser au Service Après-Vente

Riser. trop Chaud

Compartiment Cantina trop chaud

voir guide des solutions aux problèmes

Riser. trop Froid

Compartiment Cantina trop froid

attendre 12 heures: si l’anomalie persiste, s’adresser au Service Après-Vente

Réfr. trop Chaud

Compartiment TriMode (modalité Réfrigérateur) trop chaud

voir guide des solutions aux problèmes

Réfr. trop Froid

Compartiment TriMode (modalité Réfrigérateur) trop froid

attendre 12 heures: si l’anomalie persiste, s’adresser au Service Après-Vente

Fresco tropChaud

Compartiment TriMode (modalité Fresco) trop chaud

voir guide des solutions aux problèmes

Fresco tropFroid

Compartiment TriMode (modalité Fresco) trop froid

attendre 12 heures: si l’anomalie persiste, s’adresser au Service Après-Vente

TriModeTropChaud

Compartiment TriMode (modalité Congélateur) trop chaud

voir guide des solutions aux problèmes

TriModeTropFroid

Compartiment TriMode (modalité Congélateur) trop froid

attendre 12 heures: si l’anomalie persiste, s’adresser au Service Après-Vente

Code de panne...

Code de panne

s’adresser au Service Après-Vente

Check condenser

Check Condenser

À tous les six mois, l’écran ache le message «Vériﬁez Cond», nettoyer le con-

denseur et appuyez sur la touche Enter

pendant 5 secondes pour réinitialiser.

> En cas d’anomalies, touchez l’icône Alarme

et l’écran achera le message relatif à l’anomalie avec le

code d’erreur correspondant.

> Le message s’ache pendant 3 secondes, ensuite l’écran retourne à la page d’accueil.

> Pour bloquer le message sur l’écran, pressez l’icône Info sur l’écran (

). Le message reste aché sur

l’écran pendant 30 secondes, ensuite le système retourne à la page d’accueil.

> En cas de plusieurs messages d’erreur, à l’écran s’ache les diérents messages d’anomalie dans l’ordre

temporel.

11. GUIDE DES SOLUTIONS AUX PROBLÈMES

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

1.1

1.2

1.3

INFORMACIÓN IMPORTANTE PARA LA SEGURIDAD Y EL MEDIO AMBIENTE

Advertencias de seguridad y peligro potencial.......................................................................................................

Durante el uso diario......................................................................................................................................................

Respeto del medio ambiente........................................................................................................................................

2.1

2.2

INSTALACIÓN

Instalación.........................................................................................................................................................................

Conexión a la red eléctrica...........................................................................................................................................

3.1

3.2

3.3

3.4

ANTES DE EMPEZAR

Para conocer a fondo Fhiaba........................................................................................................................................

Componentes principales.............................................................................................................................................

Control electrónico..........................................................................................................................................................

Panel de control principal.............................................................................................................................................

4.1

4.2

4.3

ENCENDIDO DEL EQUIPO

Encendido y apagado.....................................................................................................................................................

Cómo ajustar la temperatura de los compartimentos.........................................................................................

SSeñales de información y anomalía en la pantalla.............................................................................................

5.1

5.2

PERSONALIZACIÓN DE FUNCIONES Y AJUSTES

Personalización de funciones.....................................................................................................................................

Personalización de ajustes..........................................................................................................................................

6.1

EQUIPAMIENTO INTERIOR

Equipamiento interior (posición, ajuste y desmontaje)........................................................................................

7.1

ILUMINACIÓN

Iluminación........................................................................................................................................................................

8.1

USO DEL COMPARTIMENTO TRIMODE

Uso del compartimento TriMode..................................................................................................................................

9.1

9.2

9.3

9.4

9.5

CONSERVACIÓN DE LOS VINOS

Información general.......................................................................................................................................................

Temperatura de conservación del vino....................................................................................................................

Tiempo de conservación...............................................................................................................................................

Temperaturas de degustación.....................................................................................................................................

Posición de las botellas.................................................................................................................................................

10.1

10.2

10.3

CUIDADO Y LIMPIEZA

Cuidado y limpieza..........................................................................................................................................................

Limpieza de la rejilla de ventilación, el ﬁltro y el condensador.........................................................................

Limpieza interior.............................................................................................................................................................

100

11.1

11.2

GUÍA PARA RESOLVER PROBLEMAS

Guía para resolver problemas......................................................................................................................................

Avisos de anomalía que pueden aparecer en la pantalla....................................................................................

100

102

ÍNDICE

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

1.1 Advertencias de seguridad

y peligro potencial

> En caso de sustitución del equipo por otro ya exi-

stente que se ha de eliminar, comprobar que este

último no represente un peligro para los niños. Cor-

tar el cable de alimentación e impedir el cierre de la

puerta para evitar el riesgo de atrapamiento. Tomar

las mismas precauciones cuando el nuevo equipo

llegue al ﬁnal de su vida útil.

> Este equipo de uso doméstico se ha diseñado

para enfriar bebidas y alimentos.

> El equipo se debe instalar siguiendo las instruc-

ciones contenidas en la guía de instalación; en

especial, es necesario no obstruir las aberturas de

ventilación del equipo ni de la estructura encastra-

ble.

> El equipo incorpora un sistema de iluminación de

luz concentrada con lámparas led. Para evitar el ri-

esgo de lesiones oculares, no mirar el interior de

las lámparas cuando estén encendidas.

Esta advertencia ﬁgura en la etiqueta aplicada en el

interior de la puerta del frigoríﬁco.

> No tocarlas superﬁcies interiores de acero con

las manos mojadas o húmedas cuando el conge-

lador esté funcionando; la piel podría pegarse a las

superﬁcies muy frías.

> No utilizar aparatos eléctricos de ningún tipo den-

tro de los compartimentos de conservación de los

alimentos.

> Durante la colocación de los anaqueles, no apro-

ximar los dedos a la guía de deslizamiento del ana-

quel.

> No colocar recipientes de líquidos inﬂamables

cerca del equipo.

> Apagar el equipo y desconectarlo de la toma de

corriente durante las operaciones de limpieza. Si

no es posible acceder a la clavija con facilidad, apa-

gar el interruptor omnipolar asociado a la toma a la

que el equipo está conectado.

> Los componentes del embalaje pueden ser pe-

ligroso para los niños. No dejar que los niños jue-

guen con las bolsas, las películas de plástico y el

poliestireno.

> Todas las reparaciones deben ser efectuadas por

técnicos cualiﬁcados.

> Este equipo no es adecuado para ser utilizado por

niños o personas con capacidades físicas, senso-

riales o mentales reducidas sin haber recibido la

formación necesaria para utilizar el aparato y sin la

supervisión de la persona responsable de su segu-

ridad. Impedir que los niños jueguen con el equipo.

> No dañar los tubos del circuito de refrigeración

del equipo.

> No introducir en el equipo aerosoles o recipientes

que contengan propelentes o sustancias inﬂama-

bles.

> La cantidad de gas refrigerante contenido en el

equipo se indica en la placa de identiﬁcación aplica-

da dentro del equipo. Si el cable de conexión eléc-

trica está dañado, es necesario sustituirlo. Contac-

tar con el servicio autorizado de atención al cliente

o con un electricista cualiﬁcado para realizar esta

operación.

> Las instalaciones o las reparaciones realizadas

por personal no autorizado pueden ser peligrosas

para el usuario y provocar daños en el equipo.

Las reparaciones deben ser realizadas por el servi-

cio autorizado de atención al cliente.

> Solo se permite el uso de piezas de recambio ori-

ginales del fabricante. El fabricante solo garantiza

el cumplimiento de los requisitos de seguridad del

producto si se utilizan los componentes originales

del fabricante.

> Las reparaciones deben ser realizadas

exclusivamente por el fabricante, el servicio de

asistencia autorizado o técnicos cualiﬁcados.

> Conectar el equipo a una toma de 3 polos

conectada a tierra

> No eliminar el polo de puesta a tierra.

> No utilizar un adaptador.

> No utilizar un alargador.

> Desconectar la fuente de alimentación de todos

los dispositivos antes de empezar a trabajar.

> Si el CABLE DE ALIMENTACIÓN está dañado,

debe ser sustituido por el fabricante, el servicio de

asistencia autorizado o un técnico cualiﬁcado para

evitar peligros.

> Vigilar a los niños para impedir que jueguen con

el equipo.

1.2 Durante el uso diario

> No descongelar o limpiar nunca el equipo con

máquinas de limpieza de vapor. El vapor puede al-

canzar las partes eléctricas y provocar un cortocir-

cuito. ¡Peligro de descarga eléctrica!

> No utilizar objetos puntiagudos ni aﬁlados para

eliminar la escarcha ni el hielo. Los racores del cir-

cuito de refrigeración podrían dañarse y dañar el

equipo de manera irreparable.

El escape de gas a presión puede provocar irrita-

ción en los ojos.

> No utilizar el zócalo, los cajones extraíbles, las

puertas, etc. de manera impropia como punto de

apoyo o de sujeción.

> Para la limpieza, desconectar la clavija de ali-

mentación o apagar el interruptor de seguridad. No

1. INFORMACIÓN IMPORTANTE PARA LA SEGURIDAD Y EL MEDIO AMBIENTE

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

tirar del cable eléctrico. Agarrar la clavija de mane-

ra correcta.

> Conservar el alcohol de alta graduación en un

recipiente cerrado herméticamente y en posición

vertical.

> Evitar manchar las partes de plástico o las juntas

de las puertas con aceite o grasa. Las grasas de-

terioran el material plástico y la junta de la puerta

se vuelve frágil y porosa.

> No obstruir las aberturas de ventilación del equi-

po.

> No dejar que niños de menos de 8 años utilicen el

equipo. Vigilar a los niños durante la limpieza y el

mantenimiento.

Atención

Para evitar la contaminación de los ali-

mentos, respetar las siguientes instruccio-

nes:

> Mantener la puerta abierta durante mu-

cho tiempo puede aumentar la temperatu-

ra en los compartimentos del equipo.

> Limpiar con regularidad las superﬁcies

que pueden entrar en contacto con alimen-

tos y accesibles a los sistemas de drenaje.

> Limpiar el recipiente del agua si no se

utiliza durante 48 h. Vaciar el sistema co-

nectado al agua. Cambiar el agua cuando

no se haya utilizado durante 5 días.

> Conservar la carne cruda y el pescado en

contenedores adecuados para el frigoríﬁco

para que no entre en contacto con otros

alimentos ni gotee sobre ellos.

> Los compartimentos congeladores de

dos estrellas para alimentos congelados

son adecuados para conservar alimentos

precongelados, para conservar y hacer

helado y para hacer cubitos de hielo.

> Los compartimentos congeladores de

una, dos y tres estrellas son adecuados

para congelar alimentos frescos.

> Si el congelador permanece vacío du-

rante mucho tiempo, apagar, descongelar,

limpiar y dejar secar el cajón abierto para

evitarla formación de moho dentro del

equipo.

Símbolos utilizados en el manual:

Nota

consejos para el uso correcto del equipo

Importante

Información para no dañar el equipo

Atención

información para evitar lesiones

personales

1.3 Respeto del medio ambiente

> Prestar atención a las modalidades correctas de

eliminación de los componentes del embalaje.

> No eliminar el equipo con los residuos urbanos.

Solicitar información en los puntos de recogida lo-

cales sobre la eliminación de los materiales reci-

clables.

> En caso de eliminación, cortar el cable de alimen-

tación e impedir el cierre de la puerta.

> Durante la eliminación, evitar dañar el circuito de

refrigeración.

> El equipo no contiene en el circuito de refrigera-

ción ni en el aislamiento sustancias nocivas para la

capa de ozono.

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

2.1 Instalación

Comprobar que la instalación haya sido realizada

correctamente, respetando las instrucciones de la

guía especíﬁca de instalación que se suministra

con el equipo

2.3 Conexión a la red eléctrica

El aparato funciona a 115 V CA, 60 Hz y está equi-

pado con un cable de alimentación con conexión

a tierra de 3 clavijas, el cual debe conectarse a la

toma de pared con conexión a tierra de 3 clavijas

(15 amperios) correspondiente.

Importante

No utilizar alargadores ni adaptadores

múltiples de conexión.

2. INSTALACIÓN

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3.1 Para conocer a fondo Fhiaba

Gracias por haber comprado su nuevo Fhiaba. A

partir de hoy podrá utilizar nuestro innovador siste-

ma de conservación para mantener los alimentos

en óptimas condiciones.

En este Manual de usuario encontrará respuesta a

muchas de las preguntas sobre las características

del producto y su funcionamiento.

Si necesita mayor información, no dude en contac-

tar con el Centro de Asistencia Técnica a través de:

> 1-855-4-FHIABA (1-855-434-4222)

> nuestra página www.fhiaba.com

Importante

Antes de llamar, anote el número de serie

del equipo que se indica en el certiﬁcado de

garantía y en la placa del número de serie

aplicada en la parte inferior izquierda del

bastidor del equipo.

3. ANTES DE EMPEZAR

Posición de la placa del número

de serie dentro del compartimento.

Modelo .

Código .

Características .

Número de serie .

XS5991TWT6U

FP24BWR-RGS

F20200101000006

3.5 oz MODEL

CODE

SER.NO./N° SERIE

3186660

ETL LISTED

CONFORMS TO

ANSI/UL STD 250

CERTIFIED TO CAN/CSA

STD C22.2 NO.63

3.5 oz

4.1 A

115 V

60 Hz

R134a

Fridge Gas Fill Charge

Quantité de Gaz Réfrigerateur

Freezer Gas Fill Charge

Quantité de Gaz Congélateur

Total Absorbed Current

Courant Absorbée Totale

Voltage

Tension

Frequency

Frequence

Refrigerant Gas Type

Type de Gaz Rèfrigerant

Defrost Heater

Chauage de Dégivrage

Made in Italy

152 W

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Modelos 1T

Modelos 0F

1 Estructura de acero

inoxidable con acabados

de aluminio

2 Panel de mandos

interactivo con pantalla

3 Compartimento Bodega.

4 Anaqueles para botellas

deslizantes sobre ruedas

y fáciles de extraer

5 Compartimento Wine

Cellar Vinos

6 Cajón TriMode, que pue

de ser utilizado como

congelador, frigoríﬁco

o Fresco

7 Iluminación de led

Bodega

TriMode Wine Cellar

Bodega

Wine Cellar

3.2 Componentes principales

3. ANTES DE EMPEZAR

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

ESIT

Modelos 0H

Wine CellarTriMode

Modelos 0T / Brilliance

1 Estructura de acero

inoxidable con acabados

de aluminio

2 Panel de mandos

interactivo con pantalla

3 Compartimento Wine

Cellar Vinos

4 Anaqueles para botellas

deslizantes sobre ruedas

y fáciles de extraer

5 Cajón TriMode, que pue

de ser utilizado como

congelador, frigoríﬁco

o Fresco

6 Iluminación de led

TriMode Wine Cellar

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3. ANTES DE EMPEZAR

Encendido y apagado: On/O

Tocar el icono para encender o pagar el equipo.

Inicio

Tocar el icono Inicio para ir a la vista principal de la pantalla.

Alarma

Tocar el icono para ver las opciones de la señal acústica de alarma y desactivarlas.

Anterior/ Back

Tocar el icono de la ﬂecha para regresar a la vista anterior de la pantalla.

3.3 Control electrónico

El innovador sistema de control electrónico diseñado por Fhiaba mantiene constante la temperatura en

los tres compartimentos y la muestra en la pantalla del panel de control. Además, facilita la comunicación

entre el usuario y el sistema de control mediante el ajuste personalizado de las distintas funciones y el

envío de mensajes sonoros y/o visuales cuando se producen anomalías de funcionamiento en el equipo.

3.4 Panel de control principal (modelos 1T, 0T, 0H y 0F)

Impostazioni

Funzioni

Test iniziale …

°C

Ajustes

Funciones

°C

Ajustes

Funciones

+6 °C

OFF

Con el frigoríﬁco apagado, no se enciende

ningún testigo que indique si está conecta-

do a una toma eléctrica.

Proceder con el apagado?

SÍ No

¿Quieres continuar?

On O

2) Tocar el icono Sí

para apagar.

3) Conﬁrmar el

apagado

tocando el icono Sí.

¿Quieres desactivar

el compartimento?

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

4.1 Encendido y apagado

Primer encendido

Tocar el botón

. La pantalla muestra las

siguientes vistas de inicio:

(*) La vista de inicio varía en función del

modelo; (ver el apartado 4.2 de pág 13).

El compartimento TriMode está preajustado con la

función congelador (-18 °C). Para modiﬁcar dicho

ajuste ver la función 5 de pág. 21.

Tras el primer encendido, se recomienda esperar

al menos 12 h antes de introducir los ali-

mentos. Durante dicho periodo, desactivar

los mensajes acústicos tocando el botón Alarm

4) Vista de inicio (*).

- compartimento

bodega +8°C

- compartimento

wine cellar +5°C

- compartimento

TriMode -18 °C

1) Logo Fhiaba.

Apagado de los compartimentosfrigoríﬁco y de

alimentos frescos. (Modelo 1T, OT y OH)

Los compartimentos frigoríﬁco y de alimentos

frescos se pueden apagar por separado, mientras

que para apagar el cajón TriMode es necesario

apagar todo el equipo.

4. ENCENDIDO DEL EQUIPO

2) Test inicial (dura

3 minutos).

3) La pantalla muestra la vista principal con las

temperaturas ambiente medias por el frigoríﬁco

dentro de los compartimentos. Automáticamente,

el equipo empieza a enfriar hasta alcanzar las

siguientes temperaturas ideales predeﬁnidas.

Apagado

1) Tocar el botón

de apagado.

3) Tocar el icono Sí

para desactivar el

compartimento.

1) Vista de inicio.

2) Tocar el icono

o.

°C

Ajustes

Funciones

°C

Ajustes

Funciones

o

°C

Ajustes

Funciones

o

+6 °C

¿Quieres continuar?

Sí No

¿Quieres continuar?

Sí No

¿Quieres activar

el compartimento?

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Este procedimiento también sirve para volver a en-

cender el compartimento de los vinos

4) Tocar el icono Sí

para conﬁrmar la

desactivación.

4) Tocar el icono Sí

para conﬁrmar la

desactivación.

4. ENCENDIDO DEL EQUIPO

5) En la vista de

inicio aparece

el icono

o para

indicar que el

compartimento

frigoríﬁco está

apagado.

Para apagar el compartimento de alimentos fre-

scos,

repetir la misma secuencia.

Reactivar los compartimentos.

Si se desea volver a encender los compartimentos

frigoríﬁco y de alimentos frescos.

Reencendido de los compartimentos frigoríﬁco y

de alimentos frescos.

Para volver a encender el equipo, pulsar el botón

, la pantalla se encenderá y volverán a aparecer

las vistas de encendido y la vista de inicio con la

temperatura medida por el frigoríﬁco dentro de los

compartimentos. El frigoríﬁco empezará a enfriar

hasta alcanzar las temperaturas predeﬁnidas.

3) Tocar el icono Sí.

1) Vista de inicio.

Por ejemplo, para

volver a encender

el compartimento

frigoríﬁco, hay que

tocar el icono o.

2) Tocar el icono on.

5) El compartimento

frigoríﬁco se

enciende. Se abre la

vista de inicio.

Si al encenderlo por primera vez aparece

mensajes distintos del mensaje Fhiaba, si-

gniﬁca que el equipo ha iniciado el procedi-

miento de enfriamiento.

Durante el primer encendido no se podrá

utilizar la vista de inicio para modiﬁcar

los ajustes de fábrica hasta que se alcan-

ce la temperatura de ajuste. No obstan-

te, es posible ajustar inmediatamente la

hora y la fecha, parámetros necesarios

para activar algunas funciones especiales.

Tras cada encendido, el equipo realiza un

proceso de diagnóstico que dura 3 min an-

tes de encenderse por completo.

Si se apaga solo el compartimento frigoríﬁ-

co o el compartimento fresco, el ventilador

seguirá funcionando de manera autónoma

para prevenir la formación de malos olores

y mohos.

Apagado durante largos periodos

Durante periodos de ausencia prolongados,

se recomienda apagar el equipo tocando el icono de

apagado

y desconectando la clavija o apagar el

interruptor omnipolar de alimentación.

Vaciar el equipo por completo, limpiarlo, secarlo

y dejar las puertas y los cajones parcialmente

abiertos para evitar la formación de malos olores.

Modelo 0T/0H

Modelo 0F

°C

Ajustes

Funciones

+6 °C

OFF

+6 °C

OFF

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Compartimento

Bodega

Compartimento

Bodega

Compartimento

Wine Cellar

Compartimento

Wine Cellar

Copartimento

Bodega

(Dual zone)

Modelo 1T

Modiﬁcar la temperatura de los compartimentos.

Ejemplo: Cómo modiﬁcar la temperatura de com-

partimento bodega.

1) Vista de inicio. Tocar

el icono

del com-

partimento Bodega.

La temperatura mostrada puede variar

ligeramente respecto a la temperatura de

ajuste debido a la apertura frecuente de

las puertas o a la introducción de alimen-

tos a temperatura ambiente o en gran

cantidad.a

Pueden llegar a ser necesarias de 6 a 12

horas para alcanzar la temperatura selec-

cionada.

2) Deslizar hacia

arriba/abajo sobre la

vista para seleccionar

la temperatura

deseada.

Compartimento Bo-

dega de +2 °C a +8

°C (de 39°F a 64°F)

3) Tocar el icono Ok

para conﬁrmar la

temperatura

deseada.

Este procedimiento también permi-

te ajustar la temperatura del comparti-

mento Wine Cellar

de +4 °C a +18 °C

y del cajón Trimode

de -13 °C a -23 °C (de 9°F

a 11°F).

4.2 Cómo ajustar la temperatura de los

compartimentos.

Todos los modelos son probados en fábrica y con-

ﬁgurados para garantizar altas prestaciones y ópti-

mos consumos.

Normalmente no es necesario modiﬁcar los

ajustes de fábrica.

Cómo se visualiza la vista de inicio en cada modelo:

Temperaturas

predeﬁnidas

Temperaturas

predeﬁnidas

Temperaturas

predeﬁnidas

Cajón

congelador

(TriMode)

Cajón

congelador

(TriMode)

+ 2 °C

+ 4

+ 3

+ 1

+ 2 °C

+ 4

+ 3

+ 1

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Un sistema de control integrado proporciona infor-

mación mediante señales luminosas o mensajes de

texto que aparecen en la pantalla.

La señal acústica asociada a algunas de las señales

de anomalía se puede desactivar tocando el botón

Alarm

del panel de control principal.

La lista de señales de anomalía se incluye al ﬁnal

de este manual (ver el apartado 12.2 de pág 34).

4.3 Señales de información y anomalía

en la pantalla

4. ENCENDIDO DEL EQUIPO

Normalmente se visualiza un candado amarillo

abierto. En este caso, es posible seleccionar la

temperatura deseada deslizando el dedo sobre la

pantalla hacia arriba o hacia abajo y pulsando Ok

para conﬁrmar.

El candado amarillo cerrado aparece cuando el

usuario activa las funciones descritas en el apar-

tado 5.1 de página 15, que modiﬁcan los ajustes

de los compartimentos frigoríﬁco, de alimentos

frescos y congelador (TriMode). En estos casos, el

usuario no puede volver a modiﬁcar las tempera-

turas de los compartimentos.

Es decir, al tocar el icono de funciones y seleccio-

nar y activar una función especíﬁca (por ejemplo,

vacaciones, shopping trimode, shopping conge-

lador, etc.), el candado amarillo se cierra y no se

podrá modiﬁcar la temperatura de los comparti-

mentos hasta que la función ﬁnalice o el usuario la

desactive de manera manual.

Icono del candado.

El icono del cando aparece cuando se ajustan las

temperaturas.

El candado abierto o cerrado indica si es posible o

no modiﬁcar

las temperaturas de los compartimentos.

+6 °C

OFF

+6 °C

Bordeaux

BOTTLE

Burgundy

BOTTLE

Vacaciones

Compras TriMode

Enfriador de

botellas

Doble Zona

Control humedad

Light 12h

Prosciutteria

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Vinos tintos

Vinos blancos

de +10°C a +18°C

(de 50° F a 64° F).

de +4°C a +9°C

(de 39° F a 48° F).

Por ejemplo, si se ajusta una temperatura superior

a +9 °C para los vinos blancos, la pantalla mo-

strará el icono del vino tinto en lugar del icono del

vino blanco.

1) Dual Zone - Doble Zona (Mode-

los 0T y 0H)

5) Control humedad.

4.4 Temperaturas de conservación de

los vinos.

Para su óptima conservación, los vinos requieren

temperaturas diferentes: más calientes para los vi-

nos tintos y más frías para los vinos blancos.

5. PERSONALIZACIÓN DE FUNCIONES Y AJUSTES

5.1 Funciones.

Al tocar el icono funciones

en la vista de

inicio, aparecen los iconos de las funciones dispo-

nibles descritas a continuación.

INFORMACIÓN SOBRE EL USO DE LA PANTALLA.

El usuario puede personalizar el funcionamiento

de su equipo Fhiaba para adaptarlo

a sus exigencias de uso.

2) Vacaciones.

3) Shopping Trimode.

(excepto en los modelos 0FR).

4) Bottle Cooler.

(excepto en los modelos 0FR).

6) Iluminación 12h.

(opcional, frigoríﬁcos con puerta

de cristal).

7) Prosciutteria - Jamonería.

(opcional en Modelos 0T-0H-0F)

Doble Zona

Vacaciones

Compras TriMode

Enfriador de

botellas

Doble Zona

Vacaciones

Compras TriMode

Enfriador de

botellas

°C

Ajustes

Funciones

¿Quieres activar el

modo Doble zona?

Sì No

°C

Ajustes

Funciones

Impostazioni

Funzioni

°C

9día

Modo Vacaciones

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

2) Vacanciones TriMode

La función (recomendada en caso de ausencia

prolongada porque permite ahorrar energía) ajusta

una temperatura en el cajón TriMode de -18 °C (46

°F) si el compartimento está conﬁgurado como

congelador y de +14 °C (57 °F) si el compartimento

está conﬁgurado como frigoríﬁco.

La función no se puede activar si el compartimento

está conﬁgurado como alimento fresco. La función

permanece activada incluso en caso de corte de

corriente prolongado.

Se puede programar un periodo de 1 a 90 días.

1) Dual Zone - Doble Zona (Modelos 0T y 0H)

Esta función solo se puede activar en los modelos

equipados con compartimento para botellas de

vinos sin separador interior. Permite diferenciar

la temperatura de la parte superior del comparti-

mento para botellas de vino (menos frío y más ade-

cuado para la conservación del vino tinto) de la de

la parte inferior (más fría y más adecuada para la

conservación del vino blanco).

C) Tocar el botón

Sì para activar la

función.

B) Toccare l’icona

Doppia Zona.

A) Vista de inicio.

Tocar el icono

funciones.

A) Vista de inicio.

Tocar el icono

funciones.

C) Tocar el botón

On para activar la

función.

B) Tocar el icono

Vacaciones.

D) Deslizar hasta

seleccionar el tiempo

deseado (en días) y

pulsar ok.

5. PERSONALIZACIÓN DE FUNCIONES Y AJUSTES

D) La pantalla de

inicio cambia y

aparece el icono de

doble zona.

Doble Zona

Vacaciones

Compras TriMode

Enfriador de

botellas

Doble Zona

Vacaciones

Compras TriMode

Enfriador de

botellas

°C

Ajustes

Funciones

Modalità

Bottle Cooler

On O

37min

°C

Ajustes

Funciones

Modo Compras

TriMode

On O

9hora

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3) Shopping TriMode

(excepto en modelos 0FR).

Esta función se debe activar al menos 24 horas

antes de introducir alimentos a temperatura

ambiente en el cajón TriMode o unas horas

antes de introducir alimentos ya congelados

cuya temperatura ha aumentado ligeramente.

La función se desactiva en automático al ﬁnalizar el

tiempo de funcionamiento programado. Es posible

programar la activación diferida de esta función.

Tras un corte prolongado de corriente es necesario

activar nuevamente la función. Se puede programar

una antelación de 1 a 12 horas.

C) Tocar el botón

On para activar la

función.

B) Tocar el icono

Shopping TriMode.

D) Deslizar hacia

arriba o abajo para

ajustar el tiempo

deseado (en horas) y

pulsar ok.

A) Vista de inicio.

Tocar el icono

funciones.

4) Bottle Cooler

(excepto en los modelos 0FR).

La función se puede activar para enfriar rápidamente

las botellas dentro del cajón Congelador.

Es posible seleccionar un tiempo de enfriamiento

de 1 a 45 min. Una señal acústica indicará que se

ha alcanzado la temperatura ideal.

Tras sacar las botellas del compartimento,

desactivar la señal tocando el botón Alarm

C) Tocar el icono

On para activar la

función.

B) Tocar el icono

Bottle Cooler.

D) Deslizar hasta

seleccionar el

tiempo deseado (en

minutos) y pulsar

ok.

A) Vista de inicio.

Tocar el icono

funciones.

°C

Ajustes

Funciones

°C

Ajustes

Funciones

Control humedad

Light 12h

Prosciutteria

Control humedad

Light 12h

Prosciutteria

Medio

Bajo

Alto

¿Quieres activar el

modo Light 12h?

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

A) Vista de inicio.

Tocar el icono

funciones.

C) Tocar el botón

Sì para activar la

función.

5. PERSONALIZACIÓN DE FUNCIONES Y AJUSTES

9) Iluminación 12 h

La función permite ajustar la hora de la iluminación

interior y mantenerla encendida 12 h cuando la

puerta del frigoríﬁco está cerrada para poder ver el

interior a través del cristal.

A) Vista de inicio.

Tocar el icono

funciones.

B) Deslizar hasta

tocar el icono Luz

12 h.

5) Control humedad

La función permite ajustar la humedad de los

compartimentos bodega y wine cellar para mejorar

la conservación del vino y los alimentos.

B) Deslizar hacia

la derecha dos

veces y tocar el

icono humedad.

D) Deslizar hasta

seleccionar la hu-

medad deseada y

pulsar ok.

Vuoi attivare

la modalità

Prosciutteria?

On O

°C

Ajustes

Funciones

Control humedad

Light 12h

Prosciutteria

+6 °C

Impostazioni

Funzioni

°C

Impostazioni

Funzioni

°C

TriMode

Sabbath

Reset

Demo Mode

Manutenzioni

Info System

Service

Data

Ora

°C / °F

Lingua

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

A) Vista de inicio.

Tocar el icono

funciones.

C) Tocar el botón

On para activar la

función.

1) Fecha.

2) Hora.

4) Idioma.

5) Trimode.

6) Sabbath.

7) Reset.

8) Modo demo.

9) Mantenimiento.

10) Asistencia.

11) Info sistema.

5.2 Ajustes.

El usuario puede personalizar los ajustes de su

equipo Fhiaba para adaptarlo

a sus exigencias de uso.

3) Grados centígrados y

Fahrenheit.

7) Prosciutteria - Jamonería.

(opcional para 0T-0H-0F).

La función permite ajustar la temperatura y la hu-

medad del compartimento Wine Cellar para que

pueda ser utilizado como compartimento de con-

servación de jamones, embutidos y quesos.

B) Deslizar hacia la

derecha dos veces

y tocar el icono

jamonería.

C) Tocar el icono de

los embutidos para

ajustar la función.

D) En la pantalla de

inicio, aparece el

icono de embustidos

en lugar del de vinos.

El compartimento

mantendrá automáti-

camente una tempe-

ratura de +10 °C con

un ajuste de hume-

dad media.

F) Deslizar hasta

ajustar la tempe-

ratura deseada,

pulsar +8 °C a +17

°C y pulsar ok.

°C

Ajustes

Funciones

°C

Ajustes

Funciones

HoraFecha

Idioma°C / °F

9día

9mes

2017año

2019

2018

2015

2016

HoraFecha

Idioma°C / °F

Hora?

12 24

9hora

37min

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

5. PERSONALIZACIÓN DE FUNCIONES Y AJUSTES

1) Fecha.

La pantalla muestra la fecha con formato

día:mes:año.

Tocando la pantalla se puede modiﬁcar el ajuste.

C) Deslizar hacia

arriba o abajo para

seleccionar el día

deseado y tocar Ok.

D) Deslizar hacia

arriba o abajo para

seleccionar el mes

deseado y tocar Ok.

E) Deslizar hacia

arriba o abajo para

seleccionar el año

y pulsar Ok para

terminar.

B) Tocar el icono de

la fecha.

A) Vista de inicio.

Tocar el icono de

ajustes.

2) Hora

La pantalla muestra la hora ylos minutos con

formato hh:mm.

La hora se puede ajustar y mostrar en formato de

12 o 24 horas.

C) Tocar el modo de

visualización de la

hora deseado: 12 o

24 horas.

B) Tocar el icono de

la hora.

A) Vista de inicio.

Tocar el icono de

ajustes.

D) Deslizar hacia

arriba o abajo para

seleccionar la hora

y pulsar Ok para

terminar.

E) Deslizar hasta

seleccionar los

minutos y pulsar Ok

para terminar.

°C

Ajustes

Funciones

°C

Ajustes

Funciones

°C

°F

HoraFecha

Idioma°C / °F

Français

Español

Deutsch

Italiano

English

HoraFecha

Idioma°C / °F

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

3) °C/°F

Esta función permite ver la temperatura en grados

centígrados o grados Fahrenheit. Normalmente, el

equipo se conﬁgura para mostrar la temperatura

en grados centígrados.

C) Deslizar hacia

arriba o abajo para

seleccionar los

grados centígrados

o Fahrenheit y

pulsar Ok.

A) Vista de inicio.

Tocar el icono

ajustes.

B) Tocar el icono de

°C/°F.

B) Tocar el icono

del idioma.

C) Deslizar hacia

arriba o abajo para

seleccionar el

idioma deseado y

tocar Ok.

4) Idioma

Para seleccionar el idioma del frigoríﬁco, tocar el

botón ajustes en la pantalla principal.

A) Vista de inicio.

Tocar el icono de

ajustes.

°C

Ajustes

Funciones

°C

Ajustes

Funciones

SabbathTriMode

Mode DemoReiniciar

¿Quieres activar

el modo Fresco?

On O

Fresco

Congelator

Frigoríﬁco

SabbathTriMode

Mode DemoReiniciar

Sabbath Mode

On O

Sabbath

Sí No

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

5. PERSONALIZACIÓN DE FUNCIONES Y AJUSTES

A) Vista de inicio.

Tocar el botón de

ajustes.

5) Trimode

El cajón congelador puede funcionar como

compartimento frigoríﬁco o como compartimento

de alimentos frescos según las necesidades.

B) Deslizar hacia la

derecha dos veces

y tocar el botón

Trimode.

C) Deslizar hacia

arriba o abajo y se-

leccionar una de las

tres funciones.

D) Tocar On para

conﬁrmar la fun-

ción.

A) Vista de inicio.

Tocar el botón de

ajustes.

B) Deslizar hacia la

derecha dos veces

y tocar el botón

Sabbath.

6) Modo Sabbath (Opcional)

Esta función permite respetar algunas normas

religiosas según las cuales el funcionamiento del

equipo no se debe ver afectado por la apertura

de las puertas (el funcionamiento termostático,

la iluminación interior y la producción de hielo se

desactivan).

C) Tocar el botón

Sí para activar la

función.

D) Tocar el botón Sí.

E) El frigoríﬁco

empezará a

funcionar con

la conﬁguración

seleccionada.

°C

Ajustes

Funciones

°C

Ajustes

Funciones

SabbathTriMode

Mode DemoReiniciar

¿Quieres restablecer

los ajustes de

fábrica?

On O

Reiniciar

SÍ No

Reinicair realizado

Reiniciar

SabbathTriMode

Mode DemoReiniciar

Demo Mode

On O

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

7) Reset

Permite restablecer los ajustes estándar de fábrica

y anular todas las modiﬁcaciones que se hayan

efectuado.

Importante

Al restablecer los ajustes estándar (“reset”)

es necesario volver a activar la elección

de funcionamiento del cajón TriMode si

anteriormente había sido conﬁgurado como

frigoríﬁco o fresco.

A) Vista de inicio.

Tocar el botón de

ajustes.

B) Deslizar hacia la

derecha dos veces

y seleccionar el

icono de reset.

D) Tocar el botón Sí

para resetear.

D) Tocar el botón Sí.

E) El frigoríﬁco

se resetea. Se

restablecen los

ajustes de fábrica

del frigoríﬁco.

8) Modo demo.

Es posible simular el funcionamiento del frigoríﬁco,

durante las ferias o en las salas de exposición.

A) Vista de inicio.

Tocar el botón de

ajustes.

B) Deslizar hacia la

derecha dos veces

y tocar el botón

Modo Demo.

C) Introducir la con-

traseña

necesaria para la ac-

tivación, que se ha de

solicitar a Fhiaba.

Contraseña predeﬁni-

da 1-2-3-4

D) Tocar el botón On

u O.

°C

Ajustes

Funciones

Mantenimiento Servicio

Sistema de

informacíon

¿Quieres continuar?

Sí No

Limpiar el condensador

Activar aviso?

Sí No

Limpiar el condensador

Siguiente aviso…

Despues 365 días

Limpiar el condensador

Restablecer aviso

de caducidad?

Sí No

Limpiar el condensador

Siguiente aviso…

Restants 365 jours

Limpiar el condensador

O Reiniciar

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

5. PERSONALIZACIÓN DE FUNCIONES Y AJUSTES

9) Mantenimiento (mediante la señal de alarma).

Para garantizar su correcto funcionamiento,

el equipo solicita la limpieza de la rejilla de

ventilación, del ﬁltro y del condensador. Ver las

instrucciones del punto 11.2 y el vídeo tutorial

disponible en la sección de ayuda del sitio Fhiaba

www.fhiaba.com/us/use-and-care//

vídeo "Bottom Condenser Cleaning".

Una señal acústica y un mensaje en la pantalla

avisan al usuario de que es necesario realizar

la limpieza periódica (cada 6 meses). Esta

señal de aviso se puede desactivar y visualizar

el tiempo residual hasta la próxima limpieza.

Para más información, ver las páginas 99 y 100.

B) Deslizar hacia la

derecha tres veces

para entrar en la vi-

sta y tocar el icono

de mantenimiento.

A) Vista de inicio.

Tocar el botón de

ajustes.

C) El aviso se inha-

bilita

desde el primer

encendido.

D) Para habilitarlo

tocar el icono Sí.

E) Se visualiza el

tiempo residual

que falta para la

próxima limpieza.

10) Asistencia

La función Asistencia

Servicio

está destinada al servi-

cio de asistencia de Fhiaba.

F) Para resetear

el aviso ajustado

anteriormente, tocar

el icono de reset.

G) Para inhabilitar

el aviso tocar el

botón Sí.

°C

Ajustes

Funciones

Mantenimiento Servicio

Sistema de

informacíon

Serial no.

Model - SW

SK Power

SK User

F20191016000001

M8991TST6I - 99

HW: 0504

SW: 0518

HW: 1002

SW: 1069 - G1011

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

11) Info sistema

La función Info sistema muestra los datos del

producto como, por ejemplo el código del softwar,

el número de serie y los códigos de fábrica del

frigoríﬁco.

B) Tocar el icono

Info sistema.

C) Se

visualizan los datos

del equipo Fhiaba.

A) Vista de inicio.

Tocar el botón de

ajustes.

0T/0H1T

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

6.1 Equipamiento interior (posición,

ajuste y desmontaje)

Anaqueles para vinos

Los anaqueles se pueden desmontar fácilmente

para la limpieza.

Sacar las botellas, extraer el anaquel hasta el ﬁnal

de su recorrido, inclinarlo hacia arriba para liberar

las ruedas de deslizamiento de las guías y desmon-

tarlo.

Cajón TriMode (1T, 0T, 0H)

Está colocado sobre las guías de deslizamiento.

> Para desmontar el cajón, desenroscar los dos po-

mos de ﬁjación laterales, levantarlo y extraerlo.

> Para desmontar el cajón TriMode interior repetir

las operaciones de desmontaje del cajón.

7.1 Iluminación

Para optimizar la visibilidad interior, el equipo in-

corpora un sistema de led que ilumina directamen-

te varias zonas del compartimento frigoríﬁco, de

los cajones Fresco y del cajón Congelador.

Algunos modelos incorporan también un sistema

de iluminación nocturna exterior que está instalado

en la base del equipo.

En caso de anomalías y/o averías del sistema de

iluminación, es necesario acudir exclusivamente al

servicio de asistencia técnica de Fhiaba.

Tras su encendido, la luz del compartimen-

to superior se apaga automáticamente a

las 6 horas.

8.1 Uso del compartimento TzriMode

El compartimento TriMode, combinado con el com-

partimento Wine Cellar y Bodega, asegura una gran

ﬂexibilidad de uso del equipo.

A continuación se describen algunos modalidades

de uso posibles:

Modalidad Congelador

> Licores como el vodka, el gin, el tequila, el aguar-

diente, el licor de limón y los vasos donde se sirven

> Enfriamiento rápido de bebidas, activando la fun-

ción Bottle Cooler

> Conservación de gran cantidad de hielo.

6. EQUIPAMIENTO INTERIOR

7-8. ILUMINACIÓN

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

Modalidad frigoríﬁco

> Como ampliación del compartimento Wine Cellar

o Bodega

> Para el enfriamiento de cerveza y refrescos

> Para la conservación de platos fríos y aperitivos.

Modalidad Fresco

> Para la conservación de jamón y salmón

> Preparaciones gastronómicas.

Naturalmente, también es posible utilizar el com-

partimento de manera tradicional. Por ello, se faci-

litan instrucciones y recomendaciones que permi-

ten conservar del mejor modo posible a lo largo del

tiempo y con la máxima seguridad los alimentos.

9.1 Información general

Como es sabido, los vinos se pueden conservar a lo

largo del tiempo siempre y cuando se mantengan

en un lugar adecuado que cumpla los siguientes

requisitos:

> Temperatura adecuada y sin variaciones aprecia-

bles a lo largo del tiempo

> Nivel de humedad controlado

> Protección contra la luz

> Ausencia de ruidos y vibraciones

> Ausencia de olores

> Botella en posición horizontal.

Wine Cellar Fhiaba cumple todas estos requisitos.

9.2 Temperaturas de conservación

El espacio ofrecido por los compartimentos Wine

Cellar y Bodega, ampliable si es necesario activan-

do como Wine Cellar el compartimento TriMode,

permite conservar los vinos a tres temperaturas

distintas.

Las temperaturas de ajuste de fábrica de los tres

compartimentos son las siguientes:

> Compartimento Bodega

+12 °C (54° F) -ajuste de +4 °C a +18 °C (de 39 °F

a 64 °F)

> Compartimento Wine Cellar

+10 °C (50° F) -ajuste de +4 °C a +18 °C (de 39 °F

a 64 °F)

> Cajón TriMode

-18 °C (0 °F) -ajuste de -15 °C a -22 °C (de 5 °F a

-8 °F)

(modalidad Congelador)

Para transformar el compartimento TriMode en

un compartimento Wine Cellar, entrar en el menú

Menu, conﬁgurarlo como compartimento frigoríﬁco

y ajustar una temperatura entre +4 °C y +8° C (de

39 °F a 46 °F).

Todas las temperaturas se pueden modiﬁcar en

función de las característica de los vinos y de las

exigencias personales, teniendo siempre en cuenta

que es muy importante mantener la temperatura

constante a lo largo del tiempo.

Las cambios bruscos y amplios de temperatura

pueden provocar la dilatación del líquido y el en-

vejecimiento prematuro del vino.

Es necesario evitar las temperaturas muy bajas

(por debajo de 4 °C - 39 ° F) ya que pueden hacer

que se formen depósitos y dañar las características

estéticas del vino.

Todos los compartimentos garantizan óptimas

condiciones y satisfacen todas estas exigencias. Es

importante señalar que el compartimento Bode-

ga, está controlado termostáticamente de manera

precisa y asegura el máximo cuidado a lo largo del

tiempo de las botellas, en especial, de las de gran

calidad.

Cuando en el compartimento Bodega se ajusta una

temperatura inferior a +10 °C (50° F), el comparti-

mento Wine Cellar no se debe ajustar a más de +12

°C (54 °F)

Modelos con Bodega y Wine Cellar (1T)

Bodega

Wine Cellar

TriMode

> Compartimento Bodega

+12 °C (54 °F)

-ajuste de +4 °C a +18 °C

(de 39 °F a 64 ° F)

> Compartimento Wine Cellar

+10 °C (50 °F)

-ajuste de +4 °C a +18 °C

(de 39 °F a 64 ° F)

> Cajón TriMode

-18 °C (0 °F)

-ajuste de -13 °C a -23 °C

(da 9 °F a -11 °F) (modalidad Congela-

dor)

9. CONSERVACIÓN DE LOS VINOS

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

9. CONSERVACIÓN DE LOS VINOS

Modelos con Bodega y Wine Cellar (0F)

Bodega

Wine Cellar

Compartimento Bodega

+12 °C (54 °F)

-ajuste de +4 °C a +18 °C

(de 39 °F a 64 ° F)

> Compartimento Wine Cellar

+10 °C (50 °F)

-ajuste de +4 °C a +18 °C

(de 39 °F a 64 ° F)

9.3 Tiempo de conservación

El aﬁnado de vino a lo largo del tiempo y su duración dependen normalmente de las características de la

variedad y del tipo.

A continuación se indica el periodo de tiempo que se considera más adecuado para conservar y envejecer los

distintos tipos en las mejores condiciones que ofrece nuestro equipo.

En cualquier caso, se recomienda seguir, en especial para los vinos más preciados, los consejos y las re-

comendaciones ofrecidos por la bodega que lo produce.

TIPO DE VINO TEMPERATURA DE CONSERVACIÓN TIEMPO DE CONSERVACIÓN

Vinos jóvenes de 12 °C a 14 °C 6 meses

Espumosos dulces de 8 °C a 10 °C 1 año

Vino rosado de 10 °C a 14 °C 1 año

Vinos espumosos de 10 °C a 12 °C 1 - 2 años

Vinos blancos normales de 10 °C a 14 °C 1 - 2 años

Vinos tintos ligeros de 12 °C a 14 °C 2 años

Espumosos secos de 8 °C a 10 °C 2 años

Espumosos clásicos de 8 °C a 10 °C 3 - 4 años

Vinos blancos con cuerpo o envejeci-

dos en barrica

de 8 °C a 12 °C 3 - 5 años

Vinos tintos normales de 14 °C a 16 °C 3 - 5 años

Vinos tintos con cuerpo o envejecidos

en barrica

de 14 °C a 18 °C 7 - 10 años

Vinos de pasas o licorosos de 16 °C a 18 °C 10 - 15 años

Modelos con Wine Cellar (0T, 0H)

Wine Cellar

TriMode

> Compartimento Wine Cellar

+10 °C (50 °F)

-ajuste de +4 °C a +18 °C

(de 39 °F a 64 ° F)

> Cajón TriMode

-18 °C (0 °F)

-ajuste de -15 °C a -22 °C

-ajuste de -13 °C a -23 °C

(da 9 °F a -11 °F) (modalidad Congela-

dor)

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

9.4 Temperaturas de degustación

En general, la temperatura óptima de conservación

del vino blanco es de 10 °C a 12 °C (50 °F y 54 °F) y

del vino tinto de 12 °C a 14 °C (54 °F y 57 °F).

No obstante, algunos vinos pueden ofrecer su máxi-

mo bouquet a temperaturas más altas o más bajas.

También hay que tener en cuenta que, durante el

verano, se suele preferir la degustación de un vino

más fresco que en invierno.

También es necesario saber que:

Vinos blancos

El vino blanco no se suele servir a temperatura más

alta por ser más ácido que los vinos tintos y tener

menos taninos, por lo que es más agradable a bajas

temperaturas.

Se preﬁere servirlo a temperaturas entre 10 °C (50

°F) y 14 °C (57°F). Los vinos blancos jóvenes, fre-

scos y aromáticos también se pueden servir a 10 °C

(50 °F) y los menos aromáticos a 12 °C (54°F). Las

temperaturas entre 12 °C (54 °F) y 14 °C (57°F) se

propias de los vinos blancos suaves y maduros que

se han aﬁnado durante algunos años en botella.

Las temperaturas de degustación más altas exal-

tarían el carácter dulce del vino en detrimento de

la acidez y el carácter sápido que se consideran ca-

racterísticas agradables y deseadas en este tipo de

vino.

Vino rosado

El vino rosado se sirve a la misma temperatura que

el vino blanco. No obstante, estos vinos pueden pre-

sentar un cierto contenido de taninos y, por ello, es

más agradable servirlo a temperaturas más altas.

Se sirven entre 10 °C (50 °F) y 12 °C (54 °F), cuan-

do son jóvenes y frescos, y entre 12 ° C (54 °F) y

14 °C (57°F) cuando tienen más cuerpo y son más

maduros.

Vinos jóvenes

Debido a su particular técnica de viniﬁcación, los

vinos jóvenes tienen un bajo contenido de taninos

y es más agradable servirlos entre 12 °C (54 °F) y

14 °C (57 °F).

Vinos tintos

Tienen un contenido de taninos más alto y una aci-

dez más baja y normalmente se suelen servir a

temperaturas más altas.

El vino tinto joven más pobre en taninos se suele

servir entre 14 °C y 16 °C (57 °F y 61 °F), mientras

que los vinos con más cuerpo y ricos en taninos se

sirven incluso a 18 °C (64 °F). Algunos vinos aﬁna-

dos durante años en botella, con cuerpo y taninos,

se puede servir a 18 °C (64 °F) o incluso a 20 °C

(68 °F).

Los vinos tintos bajos en taninos y poco estructu-

rados son más agradables cuando se sirven a tem-

peraturas más bajas, entre 12 ° C y 14 °C (54 °F y

57 °F).

Vinos espumosos

Debido a la gran variedad de vinos espumosos, es

difícil indicar las temperaturas óptimas para este

tipo de vino. Generalmente los espumosos son dul-

ces y aromáticos y se sirven a temperaturas más

bajas, hasta 8 °C (46 °F), si bien, los espumosos con

más alto contenido de tanino se pueden servir a

temperaturas más altas, hasta 14 °C (57 °F).

Los espumosos secos se suelen servir entre 8 °C

y 10 °C (46 °F y 50 °F). También los espumosos

“clásicos” se sirven generalmente a estas tempe-

raturas que, no obstante, pueden alcanzar los 12

°C (54 °F) cuando se trata de espumosos aﬁnados

durante largo tiempo.

Se recomienda seguir, en especial para los vinos

más preciados, los consejos y las recomendaciones

de la bodega que lo produce.

Vinos licorosos y de pasas

Este tipo de vinos se puede servir a temperaturas

entre 16 °C y 18 °C (61 °F y 64 °F), si bien, según

los gustos personales, para atenuar el sabor dulce

de los vinos de pasas también se suele servir a una

temperatura de 10 °C (50 °F).

Bordeaux

BOTTLE

Burgundy

BOTTLE

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

9.5 Posición de las botellas

Los anaqueles deslizantes son de madera y están

perﬁlados para colocar las botellas de formato

clásico tradicional o de diseño más moderno.

Fhiaba Wine Cellar es perfecto tanto para botellas

de gran valor como pequeñas botellas. Un acceso-

rio particular, bajo pedido, permitirá colocarlas en

posición inclinada para destacar la etiqueta de las

botellas de más valor.

También es posible conservar botellas Magnum si

se desmonta el anaquel que se encuentra encima

del anaquel que contiene la botella.

Atención:

Al restablecerse la energía tras un corte

prolongado de corriente, una señal indi-

cará que la temperatura del frigoríﬁco ha

superado el límite correcto de temperatura

de conservación y la pantalla mostrará du-

rante un minuto las temperaturas más al-

tas dentro de los compartimentos para que

el usuario pueda decidir cómo utilizar lo

mejor posible los alimentos conservados.

Transcurrido un minuto, se restablecerá el

funcionamiento normal de la pantalla pero

el botón Alarm

seguirá parpadeando.

Tocar el botón Alarm para volver a ver

las temperaturas más altas que se han re-

gistrado.

10. CUIDADO Y LIMPIEZA

10.1 Cuidado y limpieza

Para limpiar las partes de acero, utilizar un paño

de microﬁbra y el estropajo incluido en el kit que se

suministra con el equipo.

Pasar siempre el paño y el estropajo en el sentido

de satinado del acero.

De vez en cuando, restablecer el brillo del acero pa-

sando un paño de microﬁbra ligeramente húmedo.

No utilizar el estropajo sobre las partes de aluminio

como, por ejemplo, las manillas y los perﬁles de los

anaqueles de cristal.

No dejar que se obstruyan las aberturas interiores

y exteriores de ventilación del equipo.

Respetar escrupulosamente las instruc-

ciones del kit que se incluye en la dotación

ni utilizar productos abrasivos o metálicos

que puedan rayar y dañar de manera irre-

parable el acabado satinado del equipo.

Antes de realizar cualquier tipo de opera-

ción de limpieza, desconectar el equipo de

la red eléctrica.

Poner atención para no dañar el circuito de

refrigeración.

¡Atención! Se prohíbe el uso de detergen-

tes a base de cloro o productos similares

que lo contengan (lejía o hipoclorito de so-

dio)

Ver el vídeo tutorial:

www.fhiaba.com/us/use-and-care/

video "Care and Cleaning".

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

10.2 Limpieza de la rejilla de ventila-

ción, el ﬁltro y el condensador

Para garantizar su correcto funcionamiento, el

equipo solicita la limpieza de la rejilla de ventila-

ción, del ﬁltro y del condensador.

Una señal acústica y un mensaje en la pantalla avi-

san al usuario de que es necesario realizar la lim-

pieza periódica (cada 6 meses). Esta señal de aviso

se puede desactivar y visualizar el tiempo residual

hasta la próxima limpieza.

El condensador está situado detrás de la rejilla de

ventilación frontal (situada en la parte alta del equi-

po en las series StandPlus, Country y X-Pro y en

la parte baja en las series Integrated, Brilliance y

Classic). Ver el apartado 3.2..

Para limpiarlo, utilizar un aspirador con un cepillo

suave al máximo de su potencia de aspiración y pa-

sarlo por las ranuras de la rejilla.

Si se ha acumulado gran cantidad de polvo, desmon-

tar la rejilla para limpiar a fondo el condensador.

En los ajustes de mantenimiento, tras la instala-

ción del equipo y el encendido, se puede ajustar

el aviso de limpieza del condensador.

Si se decide habilitar el aviso, cada 6 meses se

activará una señal acústica para avisar al usua-

rio que es necesario limpiar el condensador.

Tras limpiar el condensador, tocar el icono de reset

para que el aviso se active nuevamente a los 6 meses.

Si se desea desactivar el aviso de alarma de

limpieza del condensador, tocar el icono O.

Para más información sobre la pantalla de mante-

nimiento.

Ver las instrucciones del punto 11.2 en el vídeo tu-

torial disponible en el sitio Fhiaba

www.fhiaba.com/us/use-and-care/

video “Bottom Condenser Cleaning”.

Condensador arriba.

Para limpiar el condensador en los modelos X-

Pro, StandPlus y Country:

> Apagar el equipo pulsando el botón de apagado

del panel de mandos principal durante unos 3 s.

> Esperar unos 30 minutos hasta que el condensa-

dor alcance la temperatura ambiente.

> Levantar la rejilla extraíble.

> Encender el equipo pulsando durante unos 3 s el

botón de encendido

Atención

Las aletas del condensador cortan. Utilizar

equipos de protección adecuados para las

manos y los brazos para limpiarlo de ma-

nera segura.

Limpiar el condensador a fondo, con cuidado

para no dañarlo como muestra la ﬁgura, para eli-

minar el polvo por completo.

100

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

10.2 Limpieza interior

Limpiar las partes interiores y las partes removi-

bles con una solución de agua templada y un poco

de detergente para vajillas.

Aclarar y secar inmediatamente.

Se recomienda no utilizar dispositivos mecánicos

ni otros medios para acelerar el proceso de de-

scongelación.

Atención

No utilizar agua sobre las partes eléctricas,

las luces ni los paneles de control.

¡Atención! Se prohíbe el uso de detergen-

tes a base de cloro o productos similares

que lo contengan (lejía o hipoclorito de so-

dio)

No dejar que el agua hirviendo entre en

contacto con las partes frías de cristal.

No lavar ningún componente del frigoríﬁco

en el lavavajillas ya que podría dañarse o

deformarse de modo irreparable.

10. CUIDADO Y LIMPIEZA

Ver el vídeo tutorial:

www.fhiaba.com/us/use-and-care/

video "Care and Cleaning".

Condensador abajo.

Para limpiar el condensador en los modelos

Classic, Integrated o Brilliance:

> Apagar el equipo pulsando el botón Unit

del

panel de mandos principal durante unos 3 s.

> Esperar unos 30 minutos hasta que el condensa-

dor alcance la temperatura ambiente.

> Desmontar la rejilla extraíble pro debajo de la

puerta.

> Limpiar el condensador a fondo, con cuidado

para no dañarlo como muestra la ﬁgura, para eli-

minar el polvo por completo.

> Encender el equipo pulsando durante unos 3 s el

botón Unit

Atención

Las aletas del condensador cortan. Utilizar

equipos de protección adecuados para las

manos y los brazos para limpiarlo de ma-

nera segura.

101

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

11.1 Guía para solucionar

problemas

Si se detectan anomalías en el funcionamiento

del equipo, consultar esta guía antes de llamar al

servicio de asistencia. Puede ayudar a resolver el

problema o proporcionar información importante

que se podrá facilitar al servicio de asistencia para

obtener un servicio más rápido y eﬁcaz.

Mensaje “Call Service”

Normalmente, los problemas de funcionamiento se

visualizan en la pantalla.

Los problemas que el usuario no puede resolver,

se visualizan con un código de avería y el mensaje

“Call Service” (ver el apartado 3.1).

El equipo no funciona

Está conectado a la red de suministro de energía

eléctrica?

Llega corriente a la toma de alimentación?

Está activado el botón Unit

Está limpio el condensador?

Las temperaturas interiores son más altas de lo

normal

La pantalla muestra algún código de avería?

La temperatura está regulada de modo correcto?

Está limpio el condensador?

Han permanecido abiertas durante mucho tiempo

las puertas o los cajones?

Se ha introducido recientemente gran cantidad de

alimentos?

El equipo permanece en funcionamiento durante

mucho tiempo

Hay que saber que cuando la temperatura ambien-

te y la del local de instalación del equipo es muy

alta, es normal que el compresor permanezca acti-

vado durante mucho tiempo.

Han permanecido abiertas durante mucho tiempo

las puertas o los cajones?

Se ha introducido recientemente gran cantidad de

alimentos?

Está limpio el condensador?

Comprobar que las puertas estén bien cerradas y

que los alimentos o los recipientes no impidan cer-

rarlas de manera correcta.

Se oyen ruidos extraños

Es normal oír ruidos durante el funcionamiento de

los ventiladores y los compresores o durante la

fase de descongelación.

El ruido puede aumentar en función de la posición

del equipo y del ambiente circundante.

Se forma condensación dentro y fuera

Si el clima es muy húmedo, es normal que se forme

algo de condensación. La apertura de la puerta y de

los cajones durante mucho tiempo puede contribuir

a que se forme condensación.

Comprobar que las puertas estén bien cerradas.

Hay escarcha o hielo en el frigoríﬁco o el conge-

lador

Han permanecido abiertas las puertas durante mu-

cho tiempo?

Cierran mal las puertas?

Si las puertas no cierran bien, contactar con el in-

stalador. Si se forma escarcha o hielo debido a la

apertura frecuente o durante mucho tiempo de las

puertas, desactivar durante algún tiempo la fun-

ción Fresco pulsando el botón especíﬁco del panel

de control. Esperar a que la escarcha o el hielo se

derritan, extraer el cajón y secar las paredes y el

fondo del compartimento.

Olores desagradables en el interior

Limpiar el equipo siguiendo las instrucciones.

Cubrir herméticamente todos los alimentos. No

conservar los alimentos durante periodos prolon-

gados.

La puerta se abre con diﬁcultad

El equipo se ha diseñado para permitir su cierre

hermético. Cuando la puerta está cerrada se puede

producir una condición de vacío. En este caso, es

necesarioesperar unos segundos antes de abrir la

puerta para que la presión se reequilibre.

11. GUÍA PARA RESOLVER PROBLEMAS

102

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

11.1 Avisos de anomalía que pueden aparecer en la pantalla

Mensaje en la pantalla Descripción de anomalía

¡Corte corriente!

Corte de corriente prolongado

el equipo se reinicia en automático e indica que las temperaturas registradas

son más altas

Puerta fr. abierta

Puerta abierta

el mensaje aparece cuando la puerta permanece abierta durante más de un

minuto

TriMode abierto

Cajón abierto

el mensaje aparece cuando el cajón permanece abierto durante más de un

minuto

Bodega dem. caliente

Compartimento Wine Cellar demasiado caliente

ver la guía para resolver problemas

Bodega dem. fría

Compartimento Wine Cellar demasiado frío

esperar 12 horas: si la anomalía persiste contactar con el servicio de atención

al cliente

Ris. dem. caliente

Compartimento de la bodega demasiado caliente

ver la guía para resolver problemas

Ris. dem. fría

Compartimento de la bodega demasiado frío

esperar 12 horas: si la anomalía persiste contactar con el servicio de atención

al cliente

Fr dem. caliente

Compartimento TriMode (modalidad frigoríﬁco) demasiado caliente

ver la guía para resolver problemas

Fr dem. frío

Compartimento TriMode (modalidad frigoríﬁco) demasiado frío

esperar 12 horas: si la anomalía persiste contactar con el servicio de atención

al cliente

Fresco dem. caliente

Compartimento TriMode (modalidad Fresco) demasiado caliente

ver la guía para resolver problemas

Fresco dem. frío

Compartimento TriMode (modalidad Fresco) demasiado frío

esperar 12 horas: si la anomalía persiste contactar con el servicio de atención

al cliente

TMode dem. caliente

Compartimento TriMode (modalidad Congelador) demasiado caliente

ver la guía para resolver problemas

TMde dem. frío

Compartimento TriMode (modalidad Congelador) demasiado frío

esperar 12 horas: si la anomalía persiste contactar con el servicio de atención

al cliente

Código avería...

Código de avería

contactar con el servicio de atención al cliente

Check condenser

Controlar condensador

Cada 6 meses, la pantalla muestra el mensaje “Check Cond.”. Limpiar el con-

densador y pulsar el botón Enter

durante 5 s para resetear.

11. GUÍA PARA RESOLVER PROBLEMAS

103

www.fhiaba.com · www.thevettagroup.com · Info Line 1-855-4-FHIABA (1-855-434-4222)

> En caso de anomalía, tocar el botón de alarma . La pantalla mostrará un mensaje de anomalía con el

código numérico especíﬁco de error.

> El mensaje se visualiza durante 3 segundos y después aparece en la vista de inicio.

> Para bloquear el mensaje en la vista, pulsar el botón info (

) en la pantalla. El mensaje se visualizará en

la vista durante 30 segundos y después volverá a la vista de inicio.

> Si aparecen varios mensajes de error, la pantalla mostrará en secuencia los distintos mensajes de ano-

malía.

www.fhiaba.com

[email protected]

Tel. +39 0434 420160

Info Line 800-344222

B09000215 UL 27/05/2020

G-10-16

Fhiaba FI30BDILOT Integrated Series 30 Inch Panel Ready Counter Depth Bottom Freezer Refrigerator

Product's Documents

User Manual

Specifications

Fhiaba FI30BDILOT Questions and Answers
