K2100PS

1.106-220.0

Operator Manual

Electric Pressure Washer....................4

Manuel D’utilisation

Laveuse à pression électrique ….…. 21

9.808-310.0-A 11/21

Loading ...

Summary of Contents for Karcher 1.106-220.0:

Machine Parts List2
- 1. Water Inlet2
- 2. High Pressure Outlet2
- 3. Hose Connector2
- 4. ON/Off Pedal2
- 5. Power Cord Cleat2
- 6. Nozzles2
- 7. Turbo Nozzle2
- 8. High Pressure Hose2
- 9. Spray Wand2
- 10. Spray Gun2
- 11. Handle2
- 12. Plug Storage2
- 13. Wheel2
- 14. Detergent Tank2
- 15. Power Cord2
K2100PS Pressure Washer4
Contents4
Specifications4
Customer Service4
Registration4
Warranty4
USA Customer Service4
Canada Customer Service4
Mexico Customer Service5
Safety Instructions5
Hazard Levels5
Important Safety Instructions5
Water Supply (Cold Water Only)7
Ground Fault Circuit Interrupter Protection7
Intended Use8
Owner/User Responsibility8
Assembly Instructions8

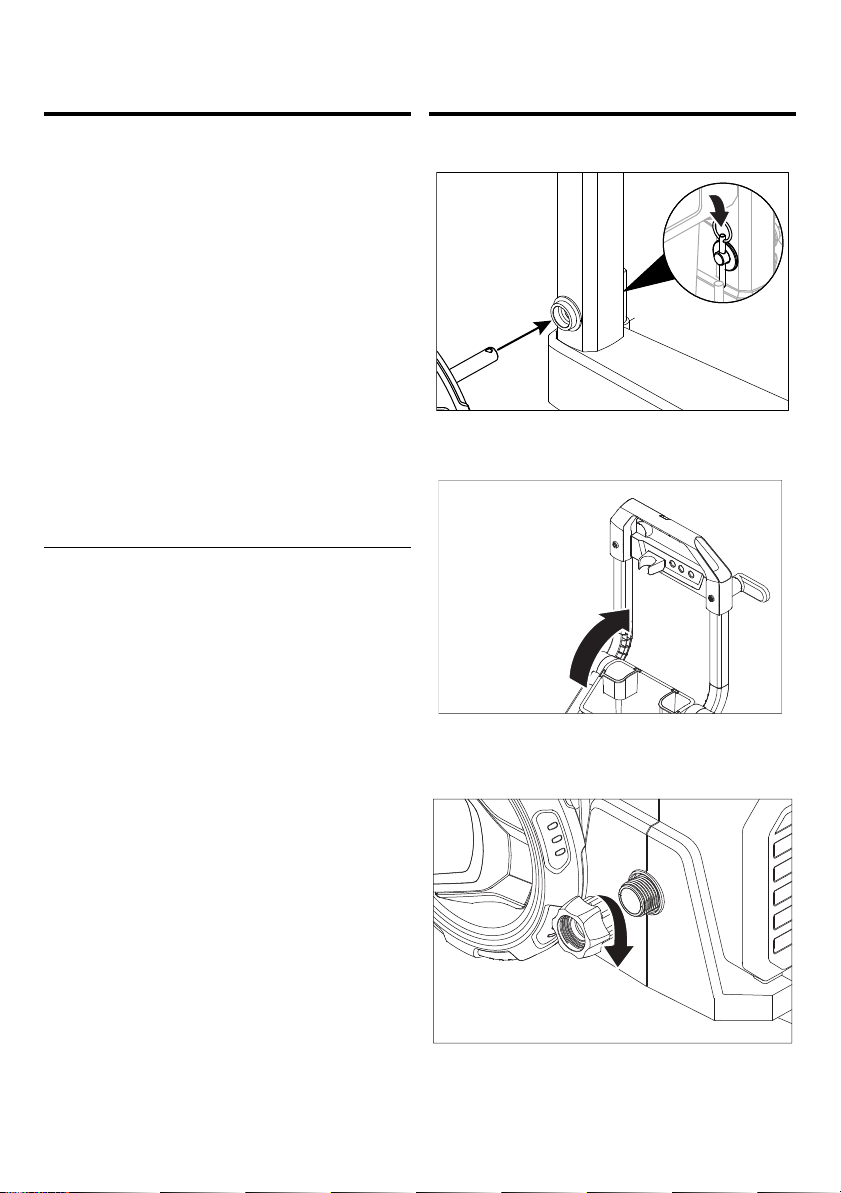

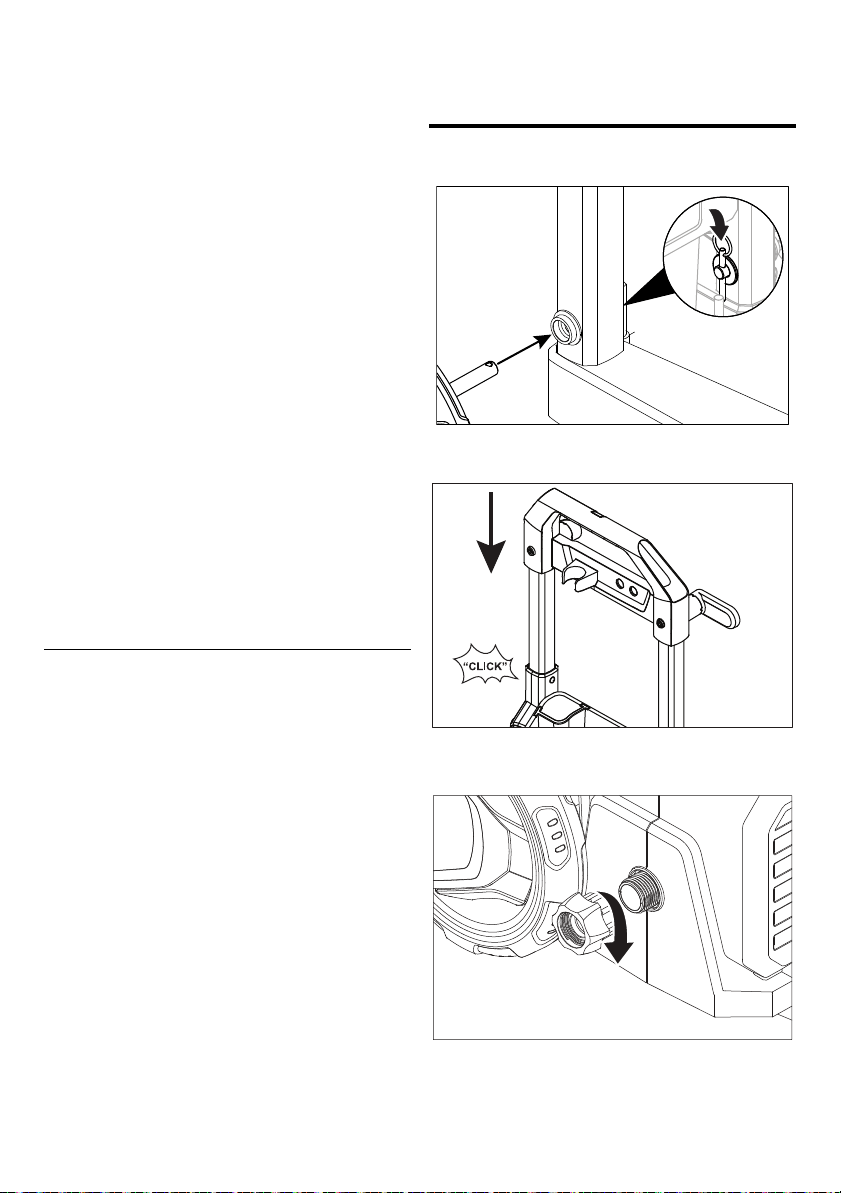

- 1. Insert wheels into the body of the machine. Secure with axle pin.8
- 2. Push the handle into place.8
- 3. Install the hose connector to the water inlet.8

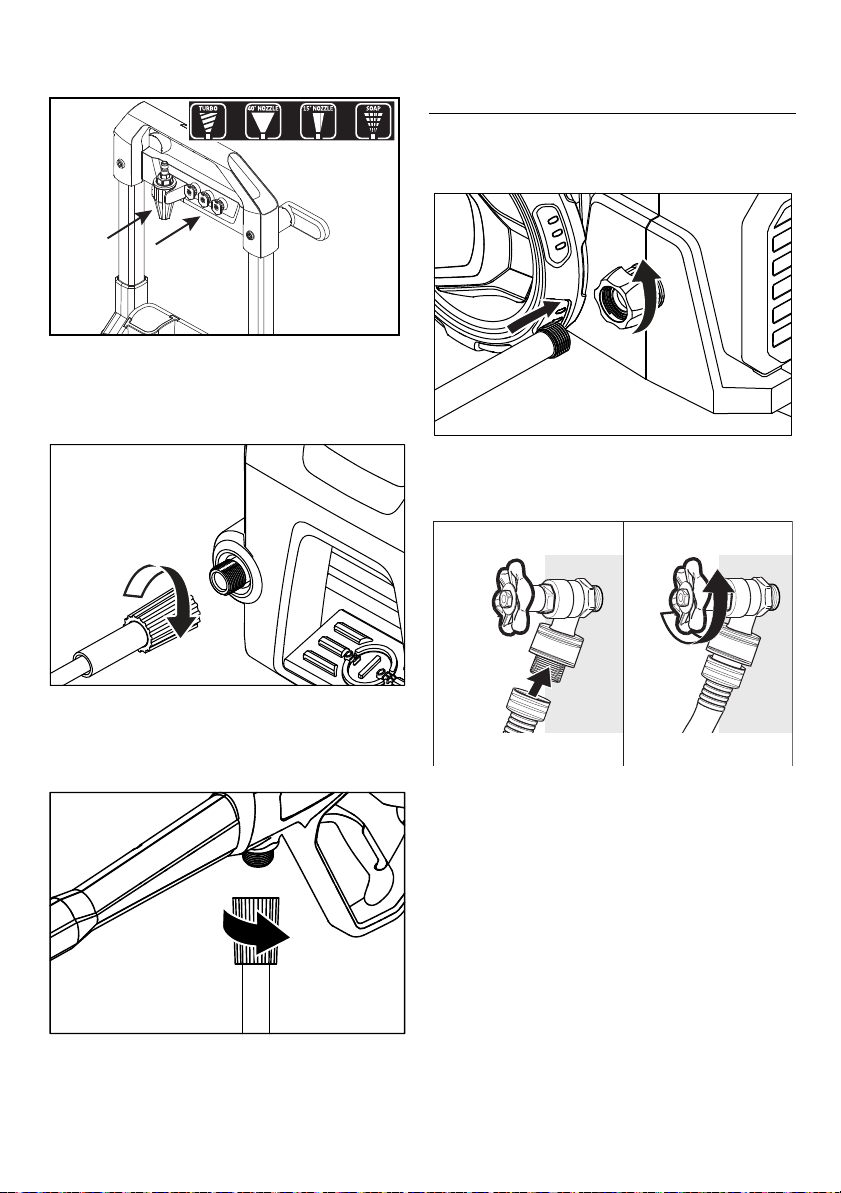

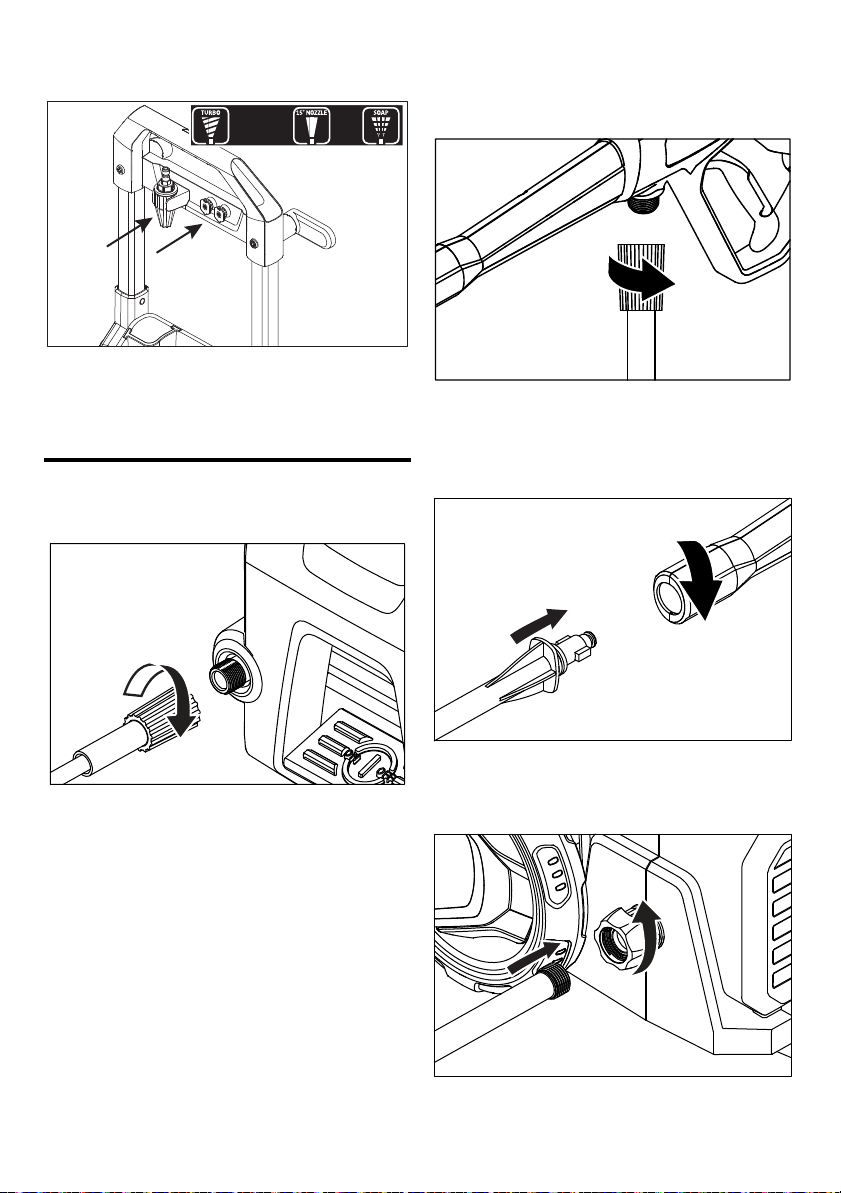

- 4. Attach nozzles to handle.9
- 5. Thread one end of the high pressure hose tightly onto the high pressure outlet on the unit.9
- 6. Thread the other end of the high pressure hose onto the spray gun inlet.9
Initial Start-Up9
- 1. Thread the garden hose onto the water inlet connector and hand tighten.9
- 2. Connect the garden hose to the cold water source and turn the water completely on.9

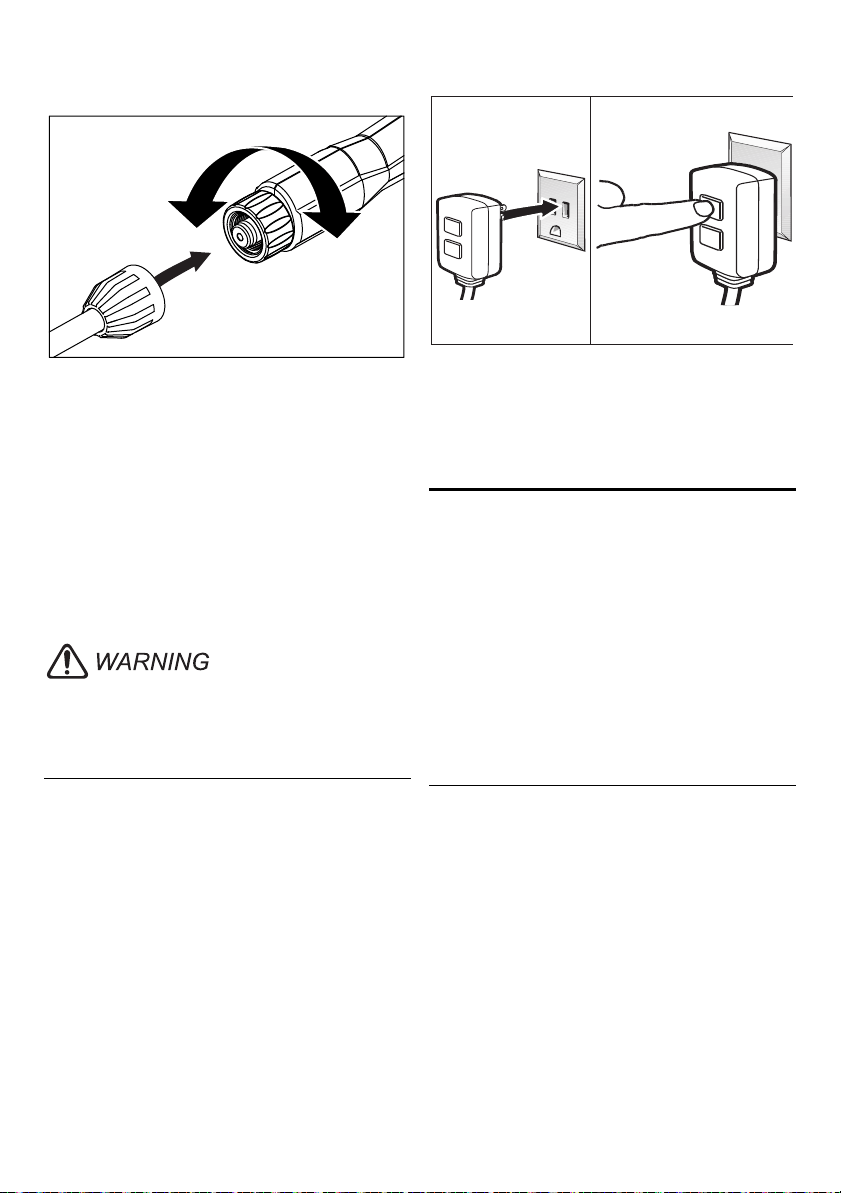

- 3. Attach the spray wand to the spray gun by pressing the gun into the wand and hand tightening the threading of the gun onto the wand.9
- 4. Pull the lever on the trigger gun to make sure that water is flowing freely and that all air has been purged from the device.10
GFCI Instructions10

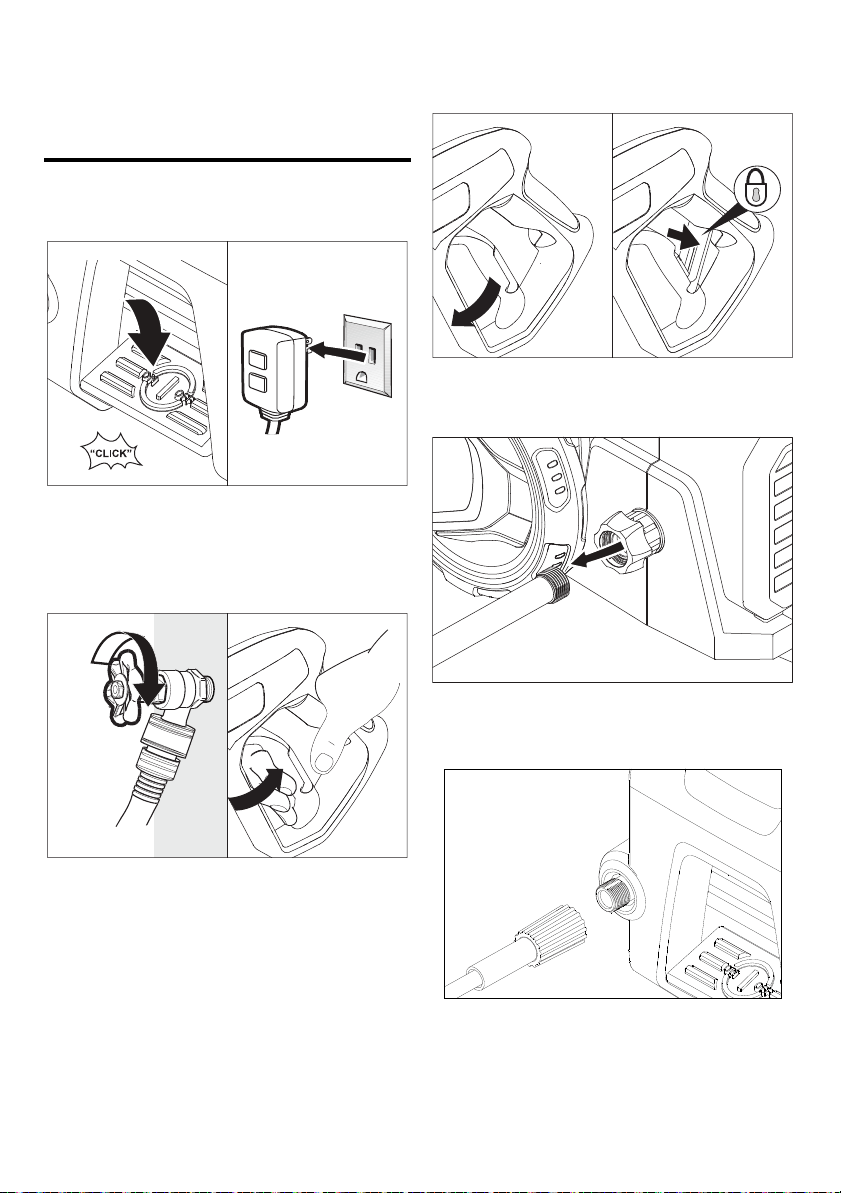

- 1. Plug the Ground Fault Circuit Interrupter (GFCI) into a working outlet.10
- 2. Press “TEST”, then press “RESET” to assure proper connection.10
Operation Instructions10
High Pressure Operation10

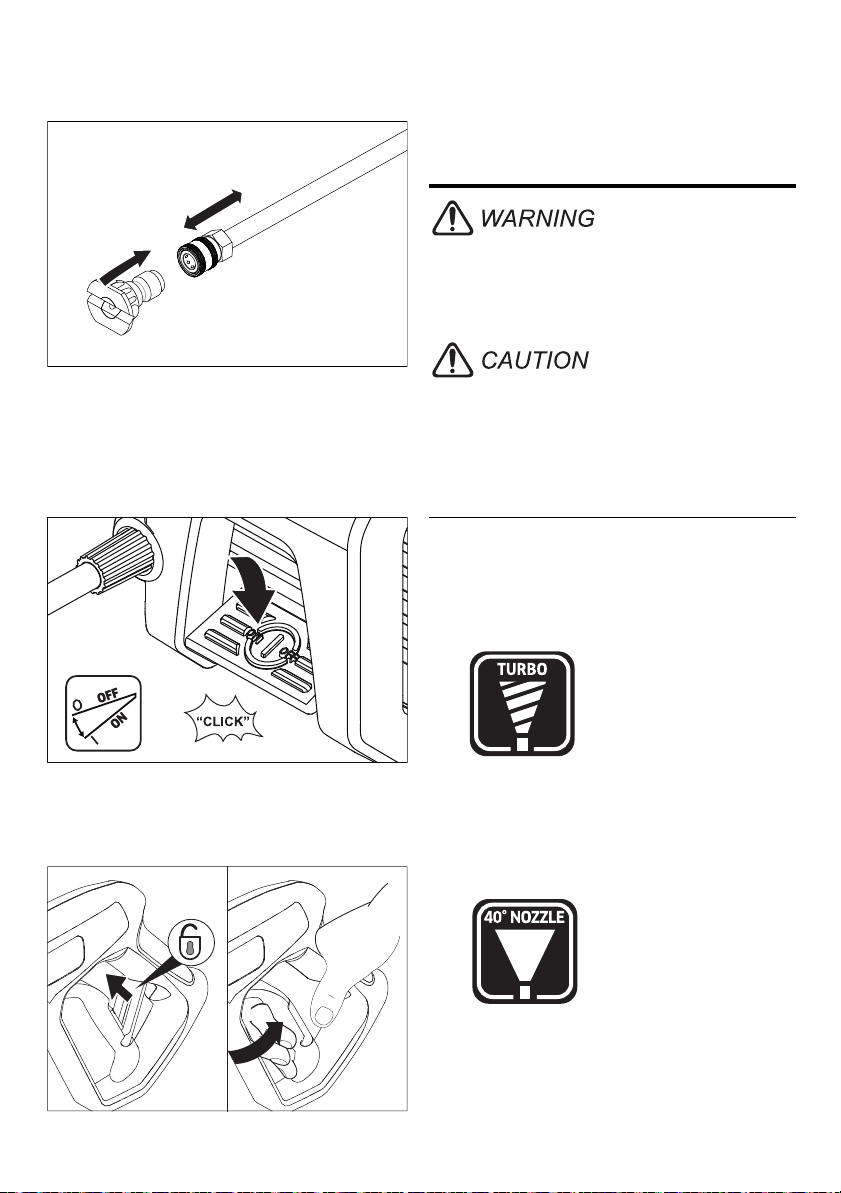

- 1. Install the nozzle with the quick connect on the end of the wand by pulling the collar back, inserting the soap nozzle, then pushing the collar back. Check to make sure that Nozzle is secure.10
- 2. Turn on the machine by stepping down on the foot pedal. The motor starts when the trigger of the gun is pulled and shuts off when the trigger is released.11
- 3. Unlock the Spray Gun safety lock. Switch on the device by pulling on the lever of the trigger gun.11
- 4. Switch off the device by releasing the lever of the trigger gun. High pressure remains in the device.11
Using the Accessories11
Using the Nozzles11
Working with Detergents12
- 1. Install the soap nozzle into the quick connect on the end of the wand by pulling the collar back, inserting the soap nozzle, then pushing the collar back. Check to make sure that Nozzle is secure.12

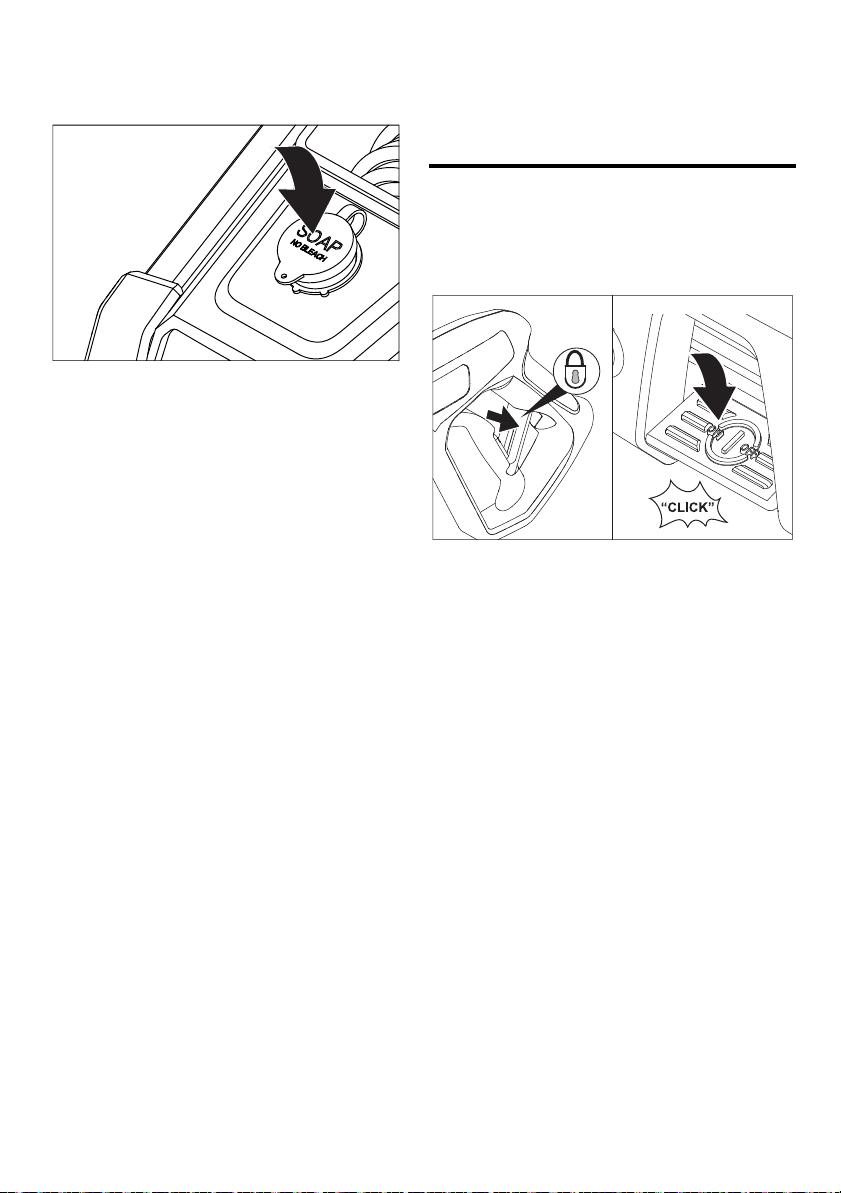

- 2. Fill the soap tank with Kärcher detergent.13
- 3. Turn on the pressure washer by stepping on the foot pedal. Pull trigger to operate unit. Liquid detergent is drawn into the unit and mixed with water. Apply detergent to work area. Do not allow detergent to dry on surface.13
- 4. To rinse, replace the soap nozzle with the 15° nozzle and pull trigger to operate.13
- 5. Cleaning Up: Always run fresh water through the detergent tank when done to flush any remaining detergents from the injection system.13
Taking a Break13
five minutes or more13
- 1. Release trigger and engage gun safety lock.13
- 2. Turn pressure washer OFF by stepping on the foot pedal.13
Shutting Down & Cleaning Up14
- 1. Turn the machine off by stepping on the foot pedal and unplug the cord from the outlet.14
- 2. Turn off the water source.14
- 3. Press trigger to release water pressure.14
- 4. Release trigger and engage the gun safety lock.14
- 5. Disconnect the garden hose from the water inlet on the machine.14
- 6. Unthread and disconnect the high pressure hose from the machine.14
Winterizing & Long Term Storage15
- 1. Disconnect all water connections.15
- 2. Turn on the machine for a few seconds, until the water which had remained in the pump exits, turn off immediately.15
- 3. Do not allow high-pressure hose to become kinked.15
- 4. Store the machine and accessories in a room which does not reach freezing temperatures. DO NOT store near furnace or other sources of heat as it may dry out the pump seals.15
Maintenance Instructions15
Cleaning the Water Inlet Filter15
- 1. Disconnect the connector from the water inlet.15
- 2. Rinse out the water inlet filter in warm water.15
- 3. Thread the connector into the water inlet.15
Maintenance15
Cleaning Tips16
Deck Cleaning16
House Siding16
Cement Patios, Brick and Stone16
Cars, Boats and Motorcycles17
Barbecue Grills, Outdoor Power Equipment and Gardening Tools17
Patio and Lawn Furniture17
Optional Accessories17
Pump Guard17
Troubleshooting18
K2100PS Pressure Washer21
Contenu21
Spécifications21
Symbole d'alerte de sécurité21
Mesures De Sécurité Importantes21
Approvisionnement En Eau (Eau Froide Seulement)23
Protection par disjoncteur différentiel de fuite à la terre24
Instructions De Montage24
- 1. Insérer les roues dans le corps de la machine. Fixer la tige d'essieu.24
- 2. Tirer la poignée en place.24
- 3. Installer le raccord de boyau sur l'entrée d'eau.24
- 4. Fixez les buses au pistolet.25
Instructions De Fonctionnement25
- 1. Vissez une extrémité du tuyau haute pression fermement sur la sortie haute pression de l'appareil.25
- 2. Vissez l'autre extrémité du tuyau à haute pression sur l'entrée du pistolet.25
- 3. Insérer le tube de vaporisation dans le pistolet vaporisateur. L'appuyer contre le ressort tenseur et tourner en position verrouillée.25

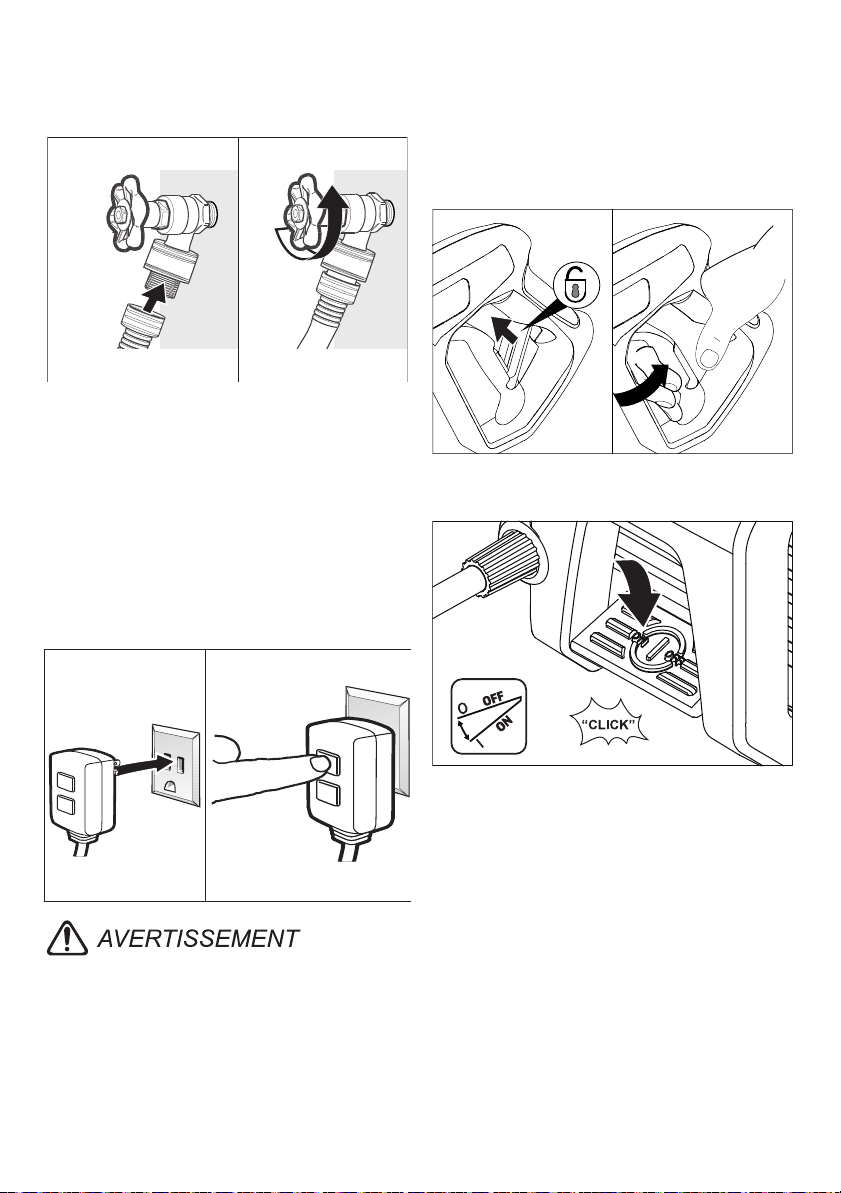

- 4. Visser le boyau d'arrosage dans le raccord d'entrée d'eau et serrer à la main.25
- 5. Raccorder le boyau d'arrosage à la source d'eau froide et ouvrir l'eau complètement.26
- 6. Brancher le disjoncteur différentiel de fuite à la terre (DDFT) dans une prise qui fonctionne. Nous vous recommandons de tester le DDFT dans le cadre de la procédure de démarrage chaque fois que vous utilisez la machine. Pour apprendre comment...26
- 7. Déverrouiller le verrou de sécurité du pistolet vaporisateur. Déclencher le pistolet pour éliminer l'air emprisonné. Attendre qu'un flux constant d'eau émerge de la buse de vaporisation.26
- 8. Actionner la machine et appuyant sur la pédale.26
Utilisation Des Accessoires27
Utilisation des Buses27
Travailler Avec Des Détergents27

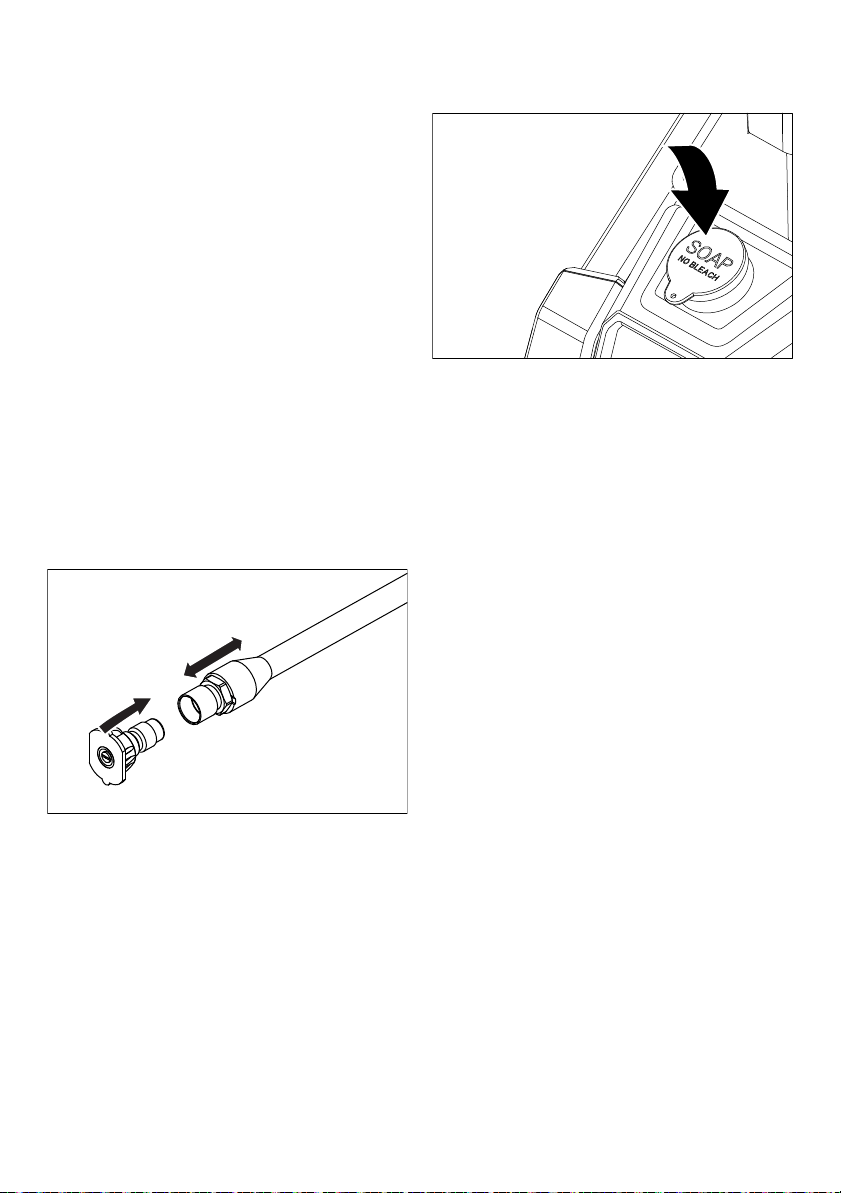

- 1. Installer la buse à savon au raccord rapide à l'extrémité du tube.28
- 2. Remplir le réservoir de savon avec le détergent Kärcher.28
- 3. Actionner la machine à laver à pression en appuyant sur la pédale. Tirer sur le déclencheur pour actionner l'appareil. Le détergent liquide est aspiré dans l'appareil et mélangé avec l'eau. Appliquer le détergent à la zone de travail. Ne...28
- 4. Pour rincer, remplacer la buse à savon par la buse à 15° et tirer sur le déclencheur pour actionner.28
- 5. Nettoyage : Toujours faire couler de l'eau fraîche à travers le réservoir de détergent lorsque vous avez terminé afin de rincer le détergent restant du système d'injection.28
Prendre Une Pause...cinq minutes ou plus29
- 1. Relâchez la gâchette et mettez le verrou de sécurité du pistolet.29
- 2. Arrêter la machine à laver à pression en appuyant sur la pédale.29
Arrêt Et Entretien29
- 1. Arrêter la machine en appuyant sur la pédale et en débranchant le cordon de la prise.29
- 2. Fermez la source d'eau.29
- 3. Appuyez sur la gâchette pour relâcher la pression d'eau.29
- 4. Relâchez la gâchette et mettez le verrou de sécurité du pistolet.29
- 5. Débrancher le boyau d'arrosage de l'entrée d'eau de la machine.29

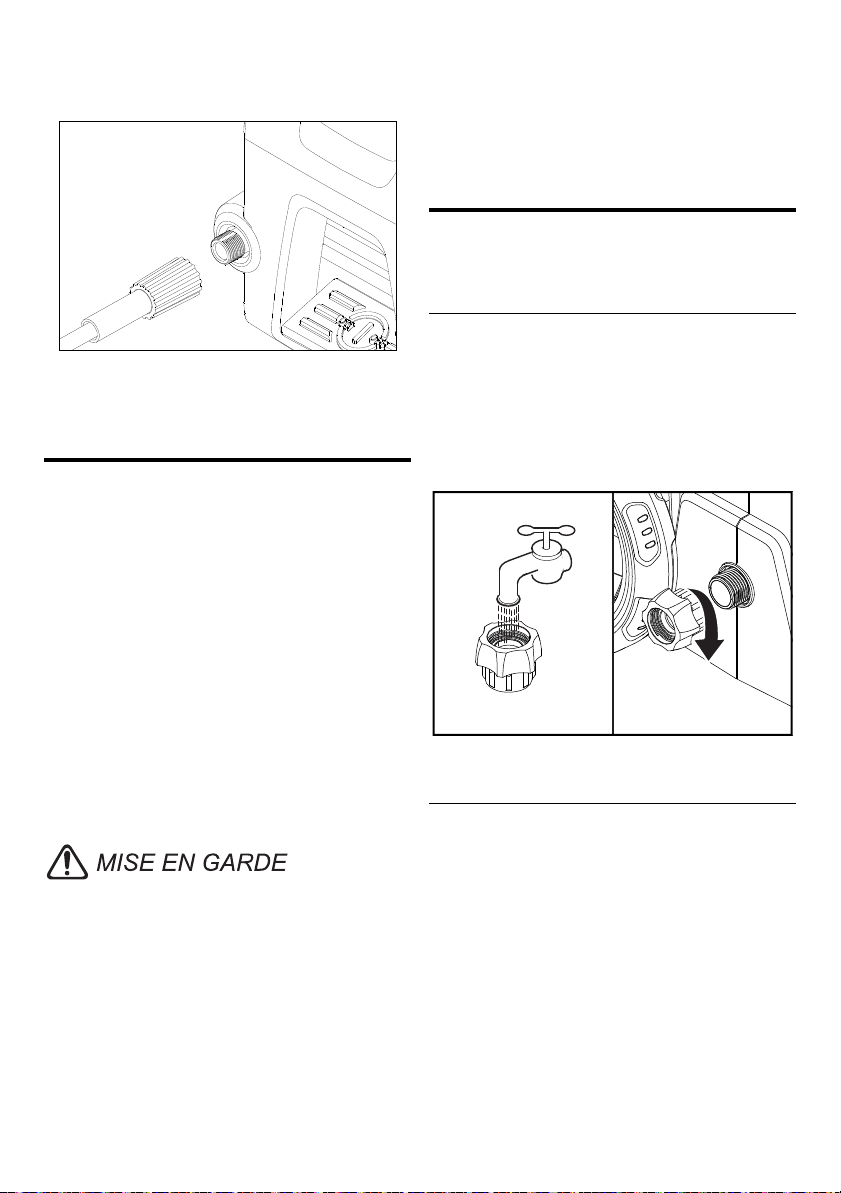

- 6. Dévisser et débrancher le boyau à haute pression de la machine.30
Entreposage À Long Terme Et Pour Hiver30
- 1. Débranchez tous les raccords d'eau.30
- 2. Faites fonctionner l'appareil pendant quelques secondes, jusqu'à ce que l'eau qui restait dans la pompe sorte. Arrêtez immédiatement le moteur.30
- 3. Évitez de plier le boyau à haute pression.30
- 4. Rangez l'appareil et les accessoires dans un endroit où il n'y a pas de risque de gel. NE rangez PAS l'appareil près d'une fournaise ou d'autres sources de chaleur puisque cela pourrait assécher les joints d'étanchéité de la pompe.30
Instructions D'entretien30
Nettoyage du filtre d'entrée d'eau30
- 1. Débrancher le raccord de l'entrée d'eau.30
- 2. Rincer le filtre d'entrée d'eau dans l'eau chaude.30
- 3. Visser le raccord dans l'entrée d'eau.30
Entretien30
Conseils De Nettoyage31
Nettoyage de la terrasse31
Parements de maison31
Patio de ciment, de briques et de pierres31
Automobiles, bateaux et motocyclettes32
Barbecues, équipements motorisés d'extérieur et outils de jardin32
Patio et meubles de jardin33
Accessoires optionnels33
Pump Guard33
Guide De Dépannage34
