INSTALLATION INSTRUCTIONS
24" (61 CM), 27" (68.6 CM), AND 30" (76.2 CM)
INDOOR/OUTDOOR ELECTRIC WARMING DRAWER
INSTRUCTIONS D'INSTALLATION
TIROIR-RÉCHAUD ÉLECTRIQUE POUR USAGE
INTÉRIEUR/EXTÉRIEUR DE 24" (61 CM),
27" (68,6 CM), ET 30" (76,2 CM)
Table of Contents/Table des matières
WARMING DRAWER SAFETY ......................................................2
INSTALLATION REQUIREMENTS................................................3
Tools and Parts ............................................................................3
Location Requirements................................................................3
Electrical Requirements ...............................................................6
INSTALLATION INSTRUCTIONS..................................................6
Install Warming Drawer................................................................6
Complete Installation ...................................................................7
CUSTOM DRAWER FRONT INSTALLATION
INSTRUCTIONS FOR WARMING DRAWERS..............................7
Tools and Parts ............................................................................7
Install Custom Drawer Front Panel ..............................................7
SÉCURITÉ DU TIROIR-RÉCHAUD ...............................................9
EXIGENCES D’INSTALLATION...................................................10
Outillage et pièces......................................................................10
Exigences d’emplacement.........................................................10
Spécifications électriques ..........................................................13
INSTRUCTIONS D'INSTALLATION.............................................13
Installation du tiroir-réchaud ......................................................13
Achever l'installation ..................................................................14
INSTRUCTIONS D'INSTALLATION DE LA FAÇADE
DU TIROIR PERSONNALISÉ POUR TIROIR-RÉCHAUD..........14
Outillage et pièces......................................................................14
Installation du panneau de la façade du tiroir personnalisé......14
IMPORTANT:
Save for local electrical inspector's use.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.
W10713339A
2
WARMING DRAWER SAFETY
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
3
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools Needed
■ Phillips screwdriver
■ Flat-blade screwdriver
■ Measuring tape
■ Level
■ Drill
■ 1³⁄₈" (3.5 cm) hole saw
Parts Supplied
■ Two #8–18 x ¹⁄₂" screws
■ Lens (for panel ready models)
Check local codes. Check existing electrical supply. See
“Electrical Requirements.”
It is recommended that all electrical connections be made by a
licensed, qualified electrical installer.
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
■ Cutout dimensions that are shown must be used. Given
dimensions provide minimum clearance with warming drawer.
■ Recessed installation area must provide complete enclosure
around the recessed portion of the warming drawer.
■ Grounded electrical supply is required. See “Electrical
Requirements” section.
■ Electrical supply outlet should be located in the rear wall on
the upper right-hand side of the cutout or in an adjacent
cabinet. The outlet must be recessed. If the electrical outlet is
located in an adjacent cabinet, a 1³⁄₈" (3.5 cm) minimum
diameter hole should have been drilled in the back of the
cutout or support surface to pass the power supply cord
through to the outlet.
■ Warming drawer support surface must be solid, level and flush
with bottom of cabinet cutout.
■ Warming drawers with oiled bronze, black glass, and white
glass panels are approved for indoor use only.
■ Support surface must be solid, level, and flush with the
bottom of the cabinet cutout.
■ 24" (61 cm) minimum cabinet depth.
For best performance results make sure the warming drawer is
leveled before completing installation. There is no way to level the
warming drawer after it has been installed. If the installation is not
level, the door may slide open or not seal tightly, allowing heat to
escape.
NOTE: If installing the warming drawer below another product,
refer to that product’s literature for any installation requirements.
Product Dimensions
WARMING
DRAWER
SIZE
OVEN
DEPTH (A)
RECESSED
WIDTH (B)
RECESSED
HEIGHT (C)
OVERALL
WIDTH (D)
DRAWER
FRONT
HEIGHT (E)
24"
(61 cm)
23¹⁄₈"
(58.7 cm)
22¹⁄₄"
(56.5 cm)
9"
(22.9 cm)
23³⁄₄"
(60.3 cm)
10¹⁄₄"
(26.1 cm)
27"
(68.6 cm)
23¹⁄₈"
(58.7 cm)
25¹⁄₄"
(64.1 cm)
9"
(22.9 cm)
26³⁄₄"
(67.9 cm)
10¹⁄₄"
(26.1 cm)
30"
(76.2 cm)
23¹⁄₈"
(58.7 cm)
28¹⁄₄"
(71.8 cm)
9"
(22.9 cm)
29³⁄₄"
(75.6 cm)
10¹⁄₄"
(26.1 cm)
D
C
A
E
B
4
Clearance Dimensions
Warming drawer can be installed as an indoor single or double
installation or installed under a single oven. Two warming drawers
under a single oven are shown.
NOTE: The warming drawer cannot be leveled after being
installed.
For outdoor installation, follow the cutout dimensions above.
Install the outdoor warming drawer in a permanent fixture.
Custom Wood Drawer Front
If you plan to install a custom wood panel to match your
cabinets, we recommend consulting a qualified cabinetmaker or
carpenter. The back of the wood panel must be sealed to avoid
moisture damage.
E
D
Toe
kick
Warming
drawer
cutouts
120 volt
grounded
outlet
(or located
in adjacent
cabinet)
A
A
B
B
C
Front view
WARMING
DRAWER SIZE
MINIMUM
BETWEEN
CUTOUTS (A)
CUTOUT
HEIGHT (B)
MINIMUM/
RECOMMENDED (C)
CUTOUT
WIDTH (D)
MINIMUM
CABINET
WIDTH (E)
24" (61 cm) 2¹⁄₂" (6.4 cm) 9¹⁄₈" (23.2 cm) 1" (2.5 cm)/
4¹⁄₄" (10.8 cm)
22¹⁄₂" (57.1 cm) 24" (61 cm)
27" (68.6 cm) 2¹⁄₂" (6.4 cm) 9¹⁄₈" (23.2 cm) 1" (2.5 cm)/
4¹⁄₄" (10.8 cm)
25¹⁄₂" (64.8 cm) 27" (68.6 cm)
30" (76.2 cm) 2¹⁄₂" (6.4 cm) 9¹⁄₈" (23.2 cm) 1" (2.5 cm)/
4¹⁄₄" (10.8 cm)
28¹⁄₂" (72.4 cm) 30" (76.2 cm)
5
Clearance Dimensions - Flush Installation
Flush Installation Requirements
A 25³⁄₈" (64.5 cm) minimum cutout depth is required.
These dimensions will result in a ¹⁄₄" (6 mm) reveal on all sides of the warming drawer.
The front face of the cleats and platforms will be visible and should be treated as a finished surface.
27" Models 30" Models
A Width of flush inset cutout (minimum) 27¹⁄₄" (69.2 cm) 30¹⁄₄" (76.8 cm)
B Height between cutouts (minimum) 2¹⁄₂" (6.4 cm) 2¹⁄₂" (6.4 cm)
C Height of flush inset cutout (minimum) 10³⁄₄" (27.3 cm) 10³⁄₄" (27.3 cm)
D
Bottom of cutout to floor (recommended) 8¹⁄₄" (21.0 cm) 8¹⁄₄" (21.0 cm)
Bottom of cutout to floor (minimum) 5" (12.7 cm) 5" (12.7 cm)
E Width of opening (minimum) 25¹⁄₄" (64.1 cm) 28¹⁄₄" (71.8 cm)
F Depth of cutout (minimum) 25³⁄₈" (64.5 cm) 25³⁄₈" (64.5 cm)
e Recommended outlet location
e
A
B
C
D
1" (25 mm)
Side Cleats*
⁷⁄₈” (22 mm)
Platform*
Front View
F
Side Cleat*
1⁵⁄₈" (4.1 cm)
Top View
E
Cabinet
Back
F
Side View
6
Electrical Requirements
IMPORTANT: The warming drawer must be electrically grounded
in accordance with local codes and ordinances, or in the absence
of local codes, with the National Electrical Code, ANSI/NFPA 70 or
Canadian Electrical Code, CSA C22.1.
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path is adequate.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ A 120 volt, 60 Hz., AC only, 15-amp fused, electrical circuit is
required. A time-delay fuse or circuit breaker is also
recommended. It is recommended that a separate circuit
serving only this warming drawer be provided.

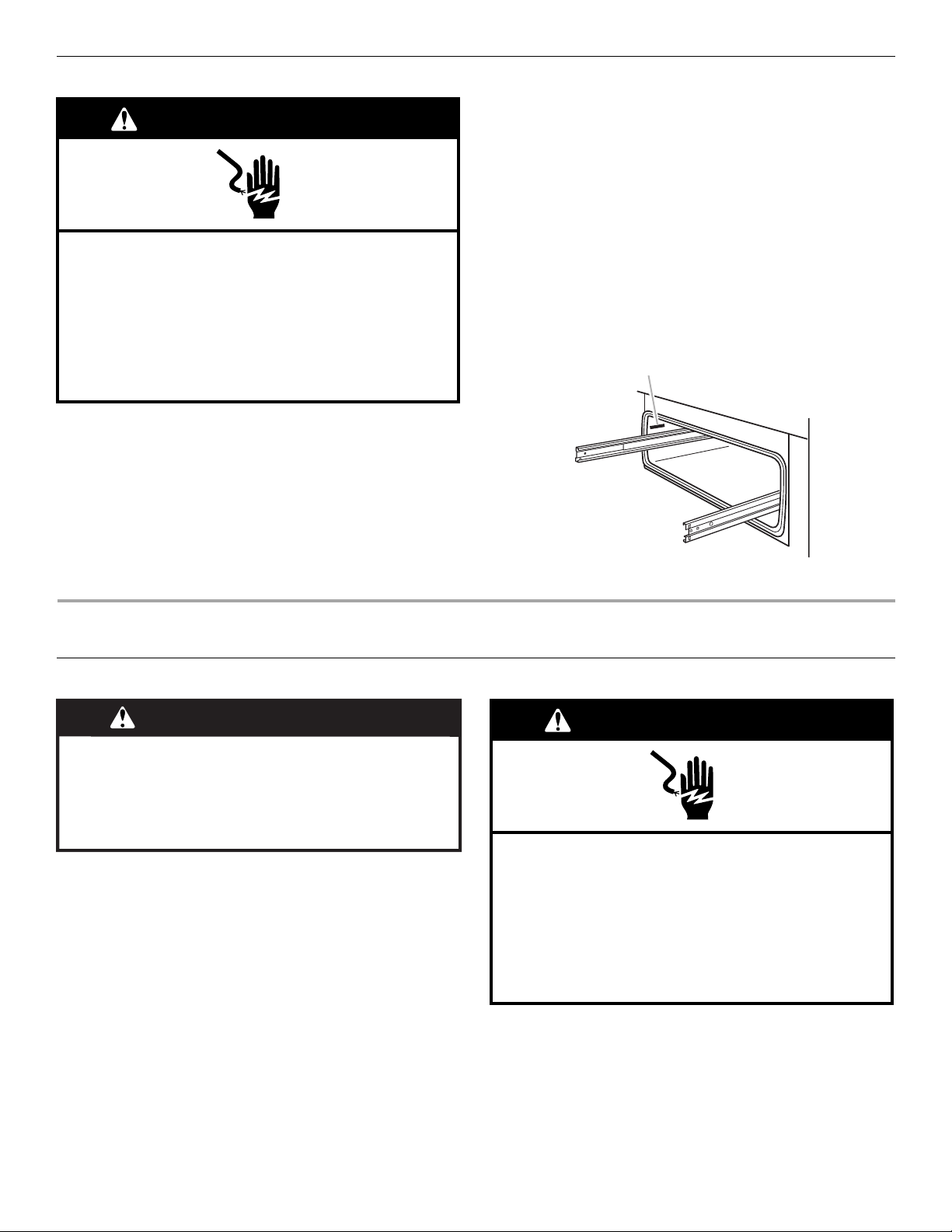

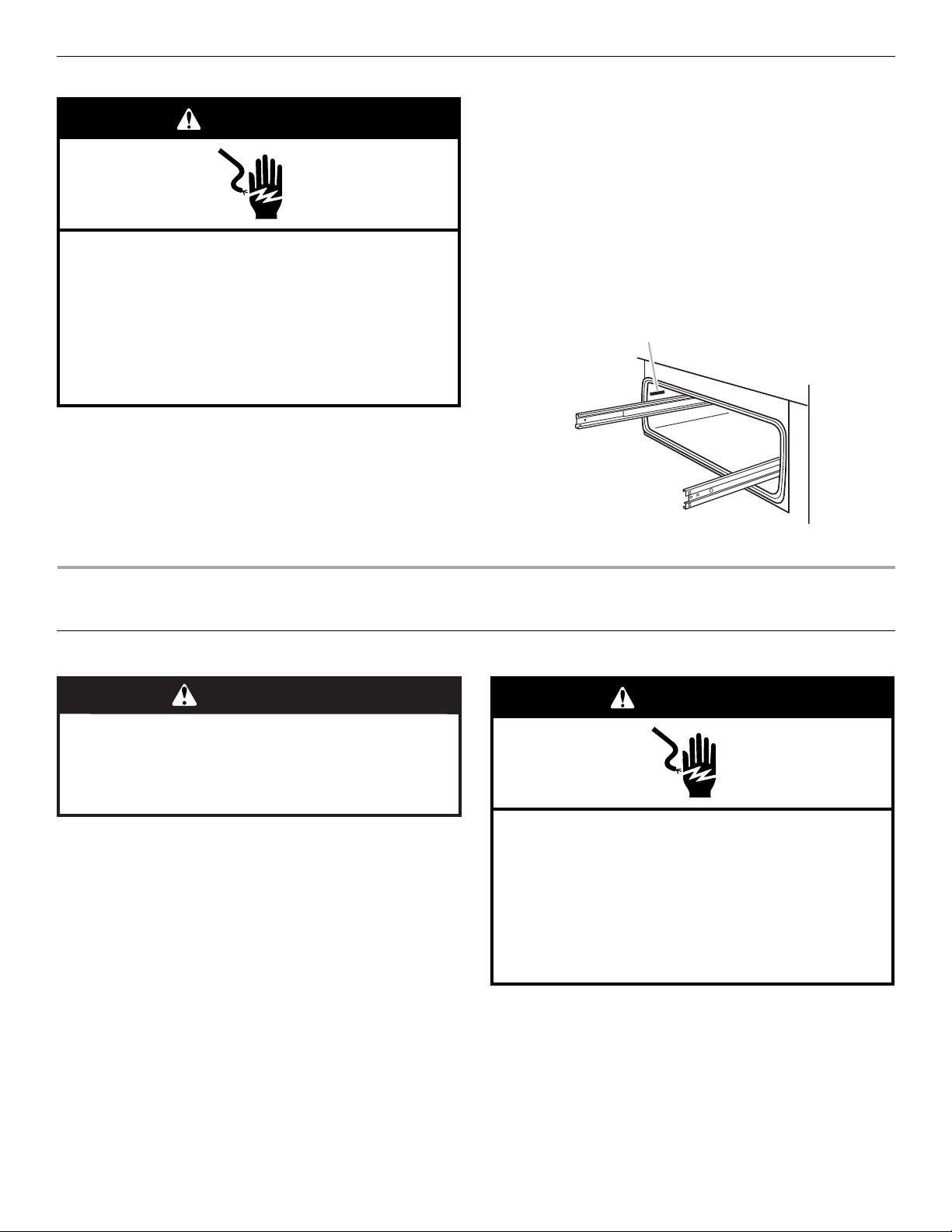

■ The model/serial/rating plate is located above the left-hand
side receiving slide. The warming drawer must be removed to
view the model/serial/rating plate. See the illustration below.
INSTALLATION INSTRUCTIONS
Install Warming Drawer
1. Turn off power supply. Using 2 or more people, move
warming drawer close to its final location. Remove and
discard shipping materials, tape, and film from the warming
drawer. Remove and set aside racks and other parts from
inside warming drawer.
2. Check that the warming drawer Temperature control knob is
set to the OFF position.
3. Support the warming drawer on a sturdy surface level with
the cutout opening.
4. Plug the power supply cord into the grounded 3 prong outlet.
5. Slide the warming drawer over halfway into the cutout
opening.
6. Open warming drawer and slowly push against the front
panel to slide the drawer completely into the cabinet until the
flanges on the front panel meet the cabinet face.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
A. Model/serial/rating plate
A
WARNING
Excessive Weight Hazard
Use two or more people to move and install
warming drawer.
Failure to do so can result in back or other injury.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
7
7. Use the two #8-18 x ¹⁄₂" screws provided to secure the
warming drawer frame to the cabinet.
Complete Installation
1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. For warming drawer use and cleaning, read the Use and Care
Guide.
5. Push in and turn the control knob to HI, and the light should
illuminate.
If warming drawer(s) does not operate, check the
following:
■ Household fuse is intact and tight; or circuit breaker has not
tripped.
■ Warming drawer is plugged in, and electrical supply is
connected.
If you need Assistance or Service:
Please reference the “Assistance or Service” section of the Use
and Care Guide or contact the dealer from whom you purchased
your warming drawer.
CUSTOM DRAWER FRONT INSTALLATION INSTRUCTIONS
FOR WARMING DRAWERS
Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools Needed
■ Phillips screwdriver
■ Drill and appropriate bits
Parts Supplied
■ 6 - #8-18 x ¹⁄₂" screws
■ Indicator light lens
Parts Needed
■ Custom drawer front
■ Custom handle (optional)
■ Adhesive recommended for plastic to wood
Install Custom Drawer Front Panel
The warming drawer has an interface that will allow a modest
range of panel sizes. The actual panel size should be selected by
the customer and the contractor to suit the desired effect. It is
recommended that a qualified carpenter make and install the
custom drawer front and handle(s) to match surrounding
cabinetry.
1. Install warming drawer unit as instructed by the installation
instructions provided with the warming drawer.
2. Create the custom drawer front. Below are the minimum and
maximum dimensions for the custom drawer front. The size
of the custom drawer front for the warming drawer will vary
according to the specific installation. The depth of the panel
will vary in order to have the custom warming drawer flush
with the surrounding cabinets.
A. Two #8–18 x
¹⁄₂
" screws
A
Model A - MAX B - MAX A - MIN B - MIN
24" (61 cm)
Warming Drawer
23³⁄₄"
(60.3 cm)
10⁵⁄₁₆"
(26.2 cm)
23"
(58.4 cm)
9¹⁄₁₆"
(23.0 cm)
27" (68.6 cm)
Warming Drawer
26³⁄₄"
(67.9 cm)
10⁵⁄₁₆"
(26.2 cm)
26"
(66.1 cm)
9¹⁄₁₆"
(23.0 cm)
30" (76.2 cm)
Warming Drawer
29³⁄₄"
(75.6 cm)
10⁵⁄₁₆"
(26.2 cm)
29"
(73.7 cm)
9¹⁄₁₆"
(23.0 cm)
A
B
⁵⁄₁₆" (7.9 mm) dia. hole for
indicator light lens (provided
in this kit). Locate lens directly
in front of indicator light.
8
3. It is recommended that if a wood or porous custom drawer
front is installed, a high quality spar polyurethane finish be
applied to the inner wood surface.
4. For the lens, drill a ⁵⁄₁₆" (7.9 mm) diameter hole through the
appearance side of the custom drawer front. This hole will
allow the indicator “ON” light to be visible through the custom
drawer front. To secure the lens, use an adhesive specified for
plastic to wood application.
5. Install custom handle (not supplied) through custom drawer
front.
6. The custom drawer front is fastened to the stainless steel
drawer by driving 6 screws through clearance holes in the
drawer front into the wooden or other custom made panel.
A. Optional handle
B. Custom door panel
C. Warming drawer front
D. 6 - #8-18 x
¹⁄₂
" screws
E. Lens
A
D
D
C
B
E
9
SÉCURITÉ DU TIROIR-RÉCHAUD
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
10
EXIGENCES D’INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
■ Tournevis Phillips
■ Tournevis à lame plate
■ Mètre ruban
■ Niveau
■ Perceuse
■ Scie-cloche de 1³⁄₈" (3,5 cm)
Pièces fournies
■ Deux vis n° 8 de 18 x ¹⁄₂"
■ Cabochon (pour les modèles avec panneaux prêts-à-installer)
Consulter les codes locaux. Vérifier l’alimentation électrique
existante. Voir “Spécifications électriques”.
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualifié agréé.
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
■ Il est nécessaire d'utiliser les dimensions de l’ouverture à
découper indiquées. Ces dimensions prennent en compte les
dégagements de séparation minimums à respecter pour le
tiroir-réchaud.
■ L’espace d’installation dans un encastrement doit permettre la
formation d’une enceinte complète autour de la partie
encastrée du tiroir-réchaud.
■ Une source d’électricité avec liaison à la terre est nécessaire.
Voir “Spécifications électriques”.
■ La prise électrique doit être située dans le mur arrière du côté
supérieur droit de l’ouverture ou dans un placard adjacent. La
prise doit être encastrée. Si la prise électrique est située dans
un placard adjacent, un trou de 1³⁄₈" (3,5 cm) de diamètre
minimum doit avoir été percé à l’arrière de l’ouverture ou de
la surface de support pour faire passer le cordon
d’alimentation.
■ La surface de support du tiroir-réchaud doit être robuste,
d’aplomb et en affleurement avec le bas de l’ouverture
découpée dans le placard.
■ Les tiroirs-réchaud avec panneaux en bronze huilé, en verre
noir ou verre blanc sont approuvés pour une utilisation en
intérieur uniquement.
■ La surface de support doit être robuste, d’aplomb et en
affleurement avec le bas de l’ouverture découpée dans le
placard.
■ Profondeur de placard minimale : 24" (61 cm)
Pour le meilleur rendement, vérifier que le tiroir-réchaud est
d’aplomb avant d’achever l’installation. Il est impossible de régler
l’aplomb du tiroir-réchaud après son installation. Si l’installation
n’est pas d’aplomb, la porte risque de s’ouvrir ou de ne pas
fermer hermétiquement, ce qui laissera la chaleur s’échapper.
REMARQUE : Si le tiroir-réchaud est installé en-dessous d'un
autre produit, consulter la documentation de ce produit pour
connaître les exigences d'installation.
Dimensions du produit
TAILLE DU
TIROIR-
RÉCHAUD
PROFON
DEUR DU
FOUR (A)
LARGEUR DE
L’ENCASTREMENT (B)
HAUTEUR DE
L’ENCASTREMENT (C)
LARGEUR
TOTALE (D)
HAUTEUR DE
L'AVANT DU
TIROIR (E)
24"
(61 cm)
23¹⁄₈"
(58,7 cm)
22¹⁄₄"
(56,5 cm)
9"
(22,9 cm)
23³⁄₄"
(60,3 cm)
10¹⁄₄"
(26,1 cm)
27"
(68,6 cm)
23¹⁄₈"
(58,7 cm)
25¹⁄₄"
(64,1 cm)
9"
(22,9 cm)
26³⁄₄"
(67,9 cm)
10¹⁄₄"
(26,1 cm)
30"
(76,2 cm)
23¹⁄₈"
(58,7 cm)
28¹⁄₄"
(71,8 cm)
9"
(22,9 cm)
29³⁄₄"
(75,6 cm)
10¹⁄₄"
(26,1 cm)
D
C
A
E
B
11
Dimensions d’espacement
Le tiroir-réchaud peut être installé pour usage intérieur en
configuration simple ou double ou être installé sous un four
simple. L’illustration présente la configuration de deux tiroirs-
réchaud installés sous un four simple.
REMARQUE : Il est impossible de régler l’aplomb du tiroir-
réchaud après son installation.
Pour une installation à l’extérieur, suivre les dimensions de
l’ouverture à découper indiquées ci-dessus. Installer le tiroir-
réchaud d’extérieur sur un dispositif permanent.
Façade de tiroir avec panneau personnalisé en bois
Si vous prévoyez d’installer un panneau personnalisé en bois
assorti à vos placards, nous vous recommandons de consulter
un ébéniste ou un menuisier qualifié. L’arrière du panneau en bois
doit être scellé pour éviter tout dommage dû à l’humidité.
E
D
Bride de
support
Ouvertures
découpées
pour le tiroir-
réchaud
Prise de
120 V reliée
à la terre (ou
située dans
un placard
adjacent)
A
A
B
B
C
Vue de face
TAILLE DU
TIROIR-
RÉCHAUD
DISTANCE
MINIMALE
ENTRE LES
OUVERTURES (A)
HAUTEUR DE
L'OUVERTURE (B)
DISTANCE
MINIMALE/
RECOMMANDÉE (C)
LARGEUR DE
L'OUVERTURE (D)
LARGEUR
MINIMALE
DE LA CAISSE (E)
24" (61 cm) 2¹⁄₂" (6,4 cm) 9¹⁄₈" (23,2 cm) 1" (2,5 cm)/
4¹⁄₄" (10,8 cm)
22¹⁄₂" (57,1 cm) 24" (61 cm)
27" (68,6 cm) 2¹⁄₂" (6,4 cm) 9¹⁄₈" (23,2 cm) 1" (2,5 cm)/
4¹⁄₄" (10,8 cm)
25¹⁄₂" (64,8 cm) 27" (68,6 cm)
30" (76,2 cm) 2¹⁄₂" (6,4 cm) 9¹⁄₈" (23,2 cm) 1" (2,5 cm)/
4¹⁄₄" (10,8 cm)
28¹⁄₂" (72,4 cm) 30" (76,2 cm)
12
Dimensions d’espacement pour une installation en affleurement
Exigences pour une installation en affleurement
L'ouverture doit avoir une profondeur minimale de 25³⁄₈" (64,5 cm).
Ces dimensions donneront un dégagement de ¹⁄₄" (6 mm) de chaque côté du tiroir-réchaud.
La façade des tasseaux et des plate-formes sera visible et doit être traitée comme une surface de finition.
Modèles de 27" Modèles de 30"
A Largeur minimale de l'ouverture intégrée en affleurement 27¹⁄₄" (69,2 cm) 30¹⁄₄" (76,8 cm)
B Hauteur minimale entre les ouvertures 2¹⁄₂" ( 6,4 cm) 2¹⁄₂" (6,4 cm)
C Hauteur minimale de l'ouverture intégrée en affleurement 10³⁄₄" (27,3cm) 10³⁄₄" (27,3cm)
D
Distance recommandée du fond de l'ouverture au sol 8¹⁄₄" (21,0 cm) 8¹⁄₄" (21,0 cm)
Distance minimale du fond de l'ouverture au sol 5" (12,7 cm) 5" (12,7 cm)
E Largeur minimale de l'ouverture 25¹⁄₄" (64,1 cm) 28¹⁄₄" ( 71,8 cm)
F Profondeur minimale de l'ouverture 25³⁄₈" (64,5 cm) 25³⁄₈" (64,5 cm)
e Emplacement recommandé pour la prise de courant
e
A
B
C
D
Vue de face
Tasseaux latéraux
de 1" (25 mm)*
Plate-forme de
⁷⁄₈” (22 mm)*
Arrière de
la caisse
F
Vue latérale
Vue de dessus
F
1⁵⁄₈" (4,1 cm)
E
Tasseau latéral*
13
Spécifications électriques
IMPORTANT : Le tiroir-réchaud doit être correctement relié à la
terre en conformité avec les codes et règlements locaux en
vigueur, ou en l'absence de tels codes, avec le National Electrical
Code, ANSI/NFPA 70 ou le Code canadien de l'électricité, CSA
C22.1.
Si les codes le permettent et si on utilise un conducteur distinct
de liaison à la terre, il est recommandé qu'un électricien qualifié
vérifie la qualité de la liaison à la terre.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
■ L'appareil doit être alimenté par un circuit de 120 V, CA
seulement, 60 Hz, 15 ampères, protégé par fusible. On
recommande également d'utiliser un fusible ou un disjoncteur
temporisé. Il est recommandé de raccorder le tiroir-réchaud
sur un circuit distinct exclusif à cet appareil.
■ La plaque signalétique est située au-dessus de la glissière de
gauche. Il est nécessaire de retirer le tiroir-réchaud pour voir la
plaque signalétique. Voir l'illustration ci-dessous.
INSTRUCTIONS D'INSTALLATION
Installation du tiroir-réchaud
1. Débrancher la source de courant électrique. À l’aide de deux
personnes ou plus, placer le tiroir-réchaud à proximité de son
emplacement définitif. Ôter et jeter les matériaux
d'emballage, le ruban adhésif et le film protecteur du tiroir-
réchaud. Enlever et conserver à part les grilles et autres
pièces se trouvant à l'intérieur du tiroir-réchaud.
2. Vérifier que le bouton de commande de la température du
tiroir-réchaud est réglé à la position OFF (arrêt).
3. Placer le tiroir-réchaud sur une surface robuste de niveau avec
l'ouverture.
4. Brancher le cordon d'alimentation sur la prise à 3 alvéoles
reliée à la terre.
5. Faire glisser le tiroir-réchaud à moitié dans l'ouverture.
6. Ouvrir le tiroir-réchaud et pousser légèrement contre le
panneau avant et faire glisser le tiroir complètement dans le
placard jusqu'à ce que les rebords du panneau avant soient
en contact avec la face du placard.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A. Plaque signalétique
A
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le tiroir-réchaud.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
14
7. Utiliser les deux vis n° 8–18 x ⁵⁄₈" fournies pour fixer le cadre
du tiroir-réchaud sur le placard.
Achever l'installation
1. Vérifier que toutes les pièces sont maintenant installées. S'il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Pour l'utilisation et le nettoyage du tiroir-réchaud, lire le Guide
d'utilisation et d'entretien.
5. Tourner le bouton de commande de la température à HI
(élevée); le témoin devrait s'allumer.
Si le(s) tiroir(s)-réchaud ne fonctionne(nt) pas, contrôler ce
qui suit :
■ Les fusibles du domicile sont intacts et serrés; le disjoncteur
n'est pas déclenché.
■ Le tiroir-réchaud est branché et la prise de courant est
correctement alimentée.
Si vous avez besoin d'assistance ou de service :
Consulter la section “Assistance ou service” du Guide d'utilisation
et d'entretien ou contacter le marchand chez qui vous avez
acheté votre tiroir-réchaud.
INSTRUCTIONS D'INSTALLATION DE LA FAÇADE DU TIROIR
PERSONNALISÉ POUR TIROIR-RÉCHAUD
Outillage et pièces
Assembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire
■ Tournevis Phillips
■ Perceuse et forets appropriés
Pièces fournies
■ 6 vis n° 8-18 x ½"
■ Cabochon pour témoin lumineux
Pièces nécessaires
■ Façade du tiroir personnalisé
■ Poignée personnalisée (facultative)
■ Adhésif recommandé pour coller le plastique et le bois
Installation du panneau de la façade du
tiroir personnalisé
L'interface du tiroir-réchaud permet d'installer une gamme
modeste de panneaux de différentes dimensions. Les
dimensions du panneau devraient être choisies par le client et
son entrepreneur de manière à produire l'effet désiré. On
recommande qu'un menuisier qualifié fabrique et installe la
façade du tiroir personnalisé et qu'il monte une ou des poignée(s)
assorties aux placards adjacents.
1. Installer le tiroir-réchaud conformément aux instructions
fournies.
2. Passer à la réalisation de la façade du tiroir personnalisé. Les
dimensions minimales et maximales de la façade du tiroir
personnalisé figurent ci-dessous. Les dimensions de la
façade du tiroir personnalisé varieront en fonction des
caractéristiques d'installation spécifiques du tiroir-réchaud.
L'épaisseur du panneau peut varier. Il faut faire en sorte que
la façade du tiroir personnalisé du tiroir-réchaud soit en
affleurement avec les placards adjacents.
A. Deux vis n° 8–18 x ⁵⁄₈"
A
Modèle A - MAX B - MAX A - MIN B - MIN
24" (61 cm)
Tiroir-réchaud
23³⁄₄"
(60,3 cm)
10⁵⁄₁₆"
(26,2 cm)
23"
(58,4 cm)
9¹⁄₁₆"
(23 cm)
27" (68,6 cm)
Tiroir-réchaud
26³⁄₄"
(67,9 cm)
10⁵⁄₁₆"
(26,2 cm)
26"
(66,1 cm)
9¹⁄₁₆"
(23 cm)
30" (76,2 cm)
Tiroir-réchaud
29³⁄₄"
(75,6 cm)
10⁵⁄₁₆"
(26,2 cm)
29"
(73,7 cm)
9¹⁄₁₆"
(23 cm)
⁵⁄₁₆" (7,9 mm) pour le cabochon
du témoin lumineux (fourni dans
cet ensemble). Placer le cabochon
directement devant le témoin lumineux.
A
B
15
3. Il est recommandé d’appliquer une finition en polyuréthane
(vernis yatch) de première qualité sur la surface en bois
intérieure, si une façade de tiroir personnalisé poreuse ou en
bois est installée.
4. Pour le cabochon, percer un trou de ⁵⁄₁₆" (7,9 mm) de
diamètre à travers le côté apparent de la façade du tiroir
personnalisé. Ce trou permettra de visualiser le témoin
lumineux “ON” (en marche) à travers la façade du tiroir
personnalisé. Pour fixer le cabochon, utiliser un adhésif
recommandé pour coller le plastique et le bois.
5. Installer une poignée personnalisée (non fournie) à travers la
façade du tiroir personnalisé.
6. Pour fixer la façade du tiroir personnalisé au tiroir en acier
inoxydable, insérer six vis à travers les trous de passage de la
façade du tiroir dans le panneau en bois ou le panneau
personnalisé.
A. Poignée facultative
B. Panneau de porte personnalisé
C. Façade du tiroir-réchaud
D. 6 vis n° 8-18 x
¹⁄₂
"
E. Cabochon
A
D
D
C
B
E
W10713339A
© 2014.
All rights reserved.
Tous droits réservés.
11/14
Printed in U.S.A.
Imprimé aux É.-U.
