Vogelzang VG2020-P 2,000 Sq. Ft. Pedestal Wood Stove User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certied to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house re may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or re ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE THIS

PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals

including carbon monoxide, which is known to the

State of California to cause cancer, birth defects,

and/or other reproductive harm. For more

information, go to

www.P65warnings.ca.gov

Model Numbers:

VG2020-P • VG2020-BP

VG2020-L • VG2020-BL

853527H-1805K

Report Number: F19-476

Tested Per EPA Methods ALT-125, ASTM

E2515, ASTM E3053 and CSA B415

Certied to UL 1482-2011 (R2015) and

ULC-S627-00-REV1

Mobile home approved (U.S. ONLY)

The instructions pertaining to the installation of your wood stove comply with UL-1482 (R2015) and ULC-S627 standards.

This manual describes the installation and operation of the Vogelzang, VG2020 wood heater. This heater meets the

2020 U.S. Environmental Protection Agency’s cordwood emission limits for wood heaters sold after May 15, 2020. Under

specic test conditions this heater has been shown to deliver heat at rates ranging from 15,261 to 63,196 Btu/hr with 1

g/hr and 70% eciency. Note: The BTU ratings mentioned above are based on the EPA test protocol under specic test

conditions. Our advertised BTU’s are based on the rst hour of operation at high burn rate burning cordwood.

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product online at

www.usstove.com or download the free

app today. This app is available only

on the App Store for iPhone and iPad.

Search US Stove. Save your receipt with

your records for any claims.

Combustible: Wood

Colors: Black

Flue Pipe Diameter: 6” (153 mm)

Flue Pipe Type: (Standard Single Wall or

Double Wall):

Black or Blued Steel 2100°F (650°C)

Minimum Chimney Height: 12’ (3.7 m)

Maximum Log Length: 21” (534 mm)

Dimensions

MODEL DEPTH WIDTH HEIGHT

Overall: Depth x Width x Height:

VG2020E (Leg) 20.5” (521 mm) 27” (686 mm) 31.3” (796 mm)

VG2020E (Pedestal) 21” (534 mm) 27” (686 mm) 31.6” (803 mm)

Combustion Chamber: Width x Depth: 22-3/4” X 11.78” (578 mm X 300 mm)

Volume: Cubic Feet: 1.6 cubic feet

Door Opening: Width x Height: 18” X 9.75” (458 mm X 248 mm)

Pyroceramic Glass Door: (Viewing) Width

x Height:

16” X 10.26” (407 mm X 261 mm)

Optional Accessories

Outside Air Intake Kit 4FAK

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE SKIN

BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

INTRODUCTION

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualied installer only. An NFI qualied Installer can be found at www.ncertied.

org/public/nd-an-n-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This Checklist is to be completed in full by the qualied person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will invalidate

the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _____________________________________________________________________________________

Chimney System: New Chimney System

Yes No If yes, Brand ____________________________________________

If no, Date of inspection of the existing chimney system: ______________________________________________________________

COMMISSIONING

Conrm Hear th Pad Installation as per Installation Instructions .........................................................................................

Conrm proper placement of internal parts ...........................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................

Conrm clearances to combustibles as per installation instructions in this manual .........................................................

Check the operations of the air controls ................................................................................................................................

Conrm all ue pipe and chimney system are secure and sealed .......................................................................................

Conrm the stove properly drafts when red .........................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ......................................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .....................................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: _______________________________________ Print Name: ___________________________________ Date: _______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

ASSEMBLY INSTRUCTIONS

TOOLS AND MATERIALS

You will need a drill with a 1/8” bit to install sheet metal

screws into connector pipe. A 5/16” socket/wrench or

screw driver to install the room air deector, and blower

assembly described. A 1/2” socket/wrench to install ue

collar. A non-combustible oor protector as specied in this

manual. All chimney and chimney connector components

required for your particular chimney installation. For

mobile homes see the “For Use In Mobile Homes” section

of this manual.

BLOWER ASSEMBLY

The blower assembly must be disconnected from

the source of electrical supply before attempting the

installation. The blower assembly is intended for use only

with a stove that is marked to indicate such use. Do not

route the supply cord near or across hot surfaces! Fix the

assembly to the back of the stove with the four screws

provided.

ASH PAN ASSEMBLY

Remove ash pan from rebox. Under the rebox, there are

two brackets; Slide the ash pan into these brackets.

FLUE COLLAR ASSEMBLY

Mount the ue collar to the top of the unit as shown using

the (3) 5/16-18 x 1-1/2 bolts, (3) washers, and (3) weld

tabs provided in the parts box.

5/6-8 x 1-1/2 BOLT

WASHER

GASKET

HEATER TOP

WELD TAB

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

ASSEMBLY INSTRUCTIONS

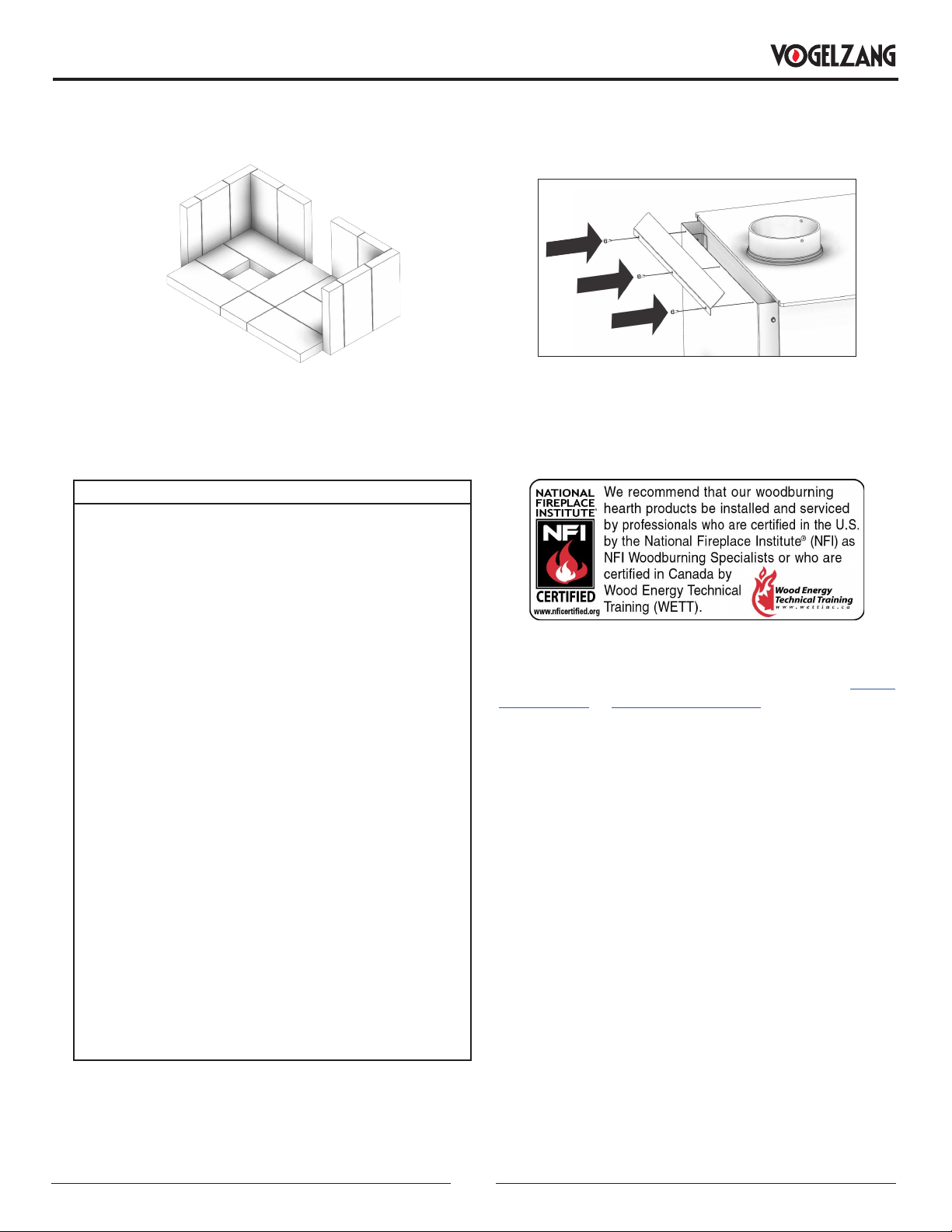

FIREBRICK CONFIGURATION

Replace the Firebrick as shown in the illustration.

AIR DEFLECTOR ASSEMBLY

Use the provided screws to attach the air deector to the

rear of the unit.

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED, A

HOUSE FIRE MAY RESULT. TO REDUCE THE RISK OF

FIRE, FOLLOW THE INSTALLATION INSTRUCTIONS.

• CONSULT YOUR MUNICIPAL BUILDING

DEPARTMENT OR FIRE OFFICIALS ABOUT

PERMITS, RESTRICTIONS AND INSTALLATIONS

REQUIREMENTS IN YOUR AREA.

• USE SMOKE DETECTORS IN THE ROOM WHERE

YOUR STOVE IS INSTALLED.

• KEEP FURNITURE AND DRAPES WELL AWAY FROM

THE STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE LANTERN

FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR

SIMILAR LIQUIDS TO START OR “FRESHEN UP” A

FIRE IN THIS HEATER. KEEP ALL SUCH LIQUIDS

WELL AWAY FROM THE HEATER WHILE IT IS IN USE.

• IN THE EVENT OF A CHIMNEY FIRE, PUSH THE AIR

CONTROL FULL CLOSED TO DEPRIVE THE FIRE OF

OXYGEN. CALL THE FIRE DEPARTMENT.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM.

• A SOURCE OF FRESH AIR INTO THE ROOM OR SPACE

HEATED SHALL BE PROVIDED WHEN REQUIRED.

US Stove highly recommends your stove be installed by a

qualied NFI (US) or WETT (Canada) technician. To nd

the nearest qualied installer, go to:

https://ncertied.org,

https://www.wettinc.ca/

POSITIONING THE STOVE

It is very important to position the wood stove as close

as possible to the chimney, and in an area that will favor

the most ecient heat distribution possible throughout

the house. The stove must therefore be installed in the

room where the most time is spent, and in the most

spacious room possible. Recall that wood stoves produce

radiating heat, the heat we feel when we are close to a

wood stove. A wood stove also functions by convection,

that is through the displacement of hot air accelerated

upwards and its replacement with cooler air. If necessary,

the hot air distribution from the stove may be facilitated

by the installation of a blower. The wood stove must not

be hooked up to a hot air distribution system since an

excessive accumulation of heat may occur. A wood stove

must never be installed in a hallway or near a staircase,

since it may block the way in case of re or fail to respect

required clearances.

INSTALLATION

FLOOR PROTECTOR

This heater must have a non-combustible oor protector

with an R-Value of at least 1.4 installed beneath it if the

oor is constructed of combustible material. If a oor pad

is used, it should be UL listed or equal. The oor protector

should be large enough to extend under the stove and

beyond each side as indicated. If there is a horizontal run

of ue pipe, there needs to be oor protection under it that

extends two inches beyond either side of the pipe. The

oor protector should exceed the stove as shown:

REAR

FRONT

SIDE SIDE

Front 22” (559 mm)

Sides 8” (204 mm)

Rear *2” (51 mm)

*Canadian Installations require

8” (204 mm) to the rear.

CLEARANCES TO COMBUSTIBLES

It is of utmost importance that the clearances to

combustible materials be strictly adhered to during

installation of the stove.

• If there is a horizontal run of ue pipe there must be at

lease 18” of clearance between the pipe and the ceiling.

There also has to be oor protection under the horizontal

run that extends 2” beyond each side of the ue pipe.

• Floor to ceiling height must be at least 7’ (2.13m) in all

cases.

• Do not place any combustible material within 4’ (1.2m)

of the front of the unit.

• The clearance between the ue pipe and a wall are valid

only for vertical walls and for vertical ue pipe.

• The chimney connector must not pass through an attic

or roof space, closet or similar concealed space, a oor,

or a ceiling.

• For Canadian installations, where passage through a

wall, or partition of combustible construction is desired,

the installation must conform to CAN/CSA-B365.

• A ue pipe crossing a combustible wall must have a

minimum clearance of 18” (458 mm).

• To reduce ue clearances from combustible materials,

contact your local safety department.

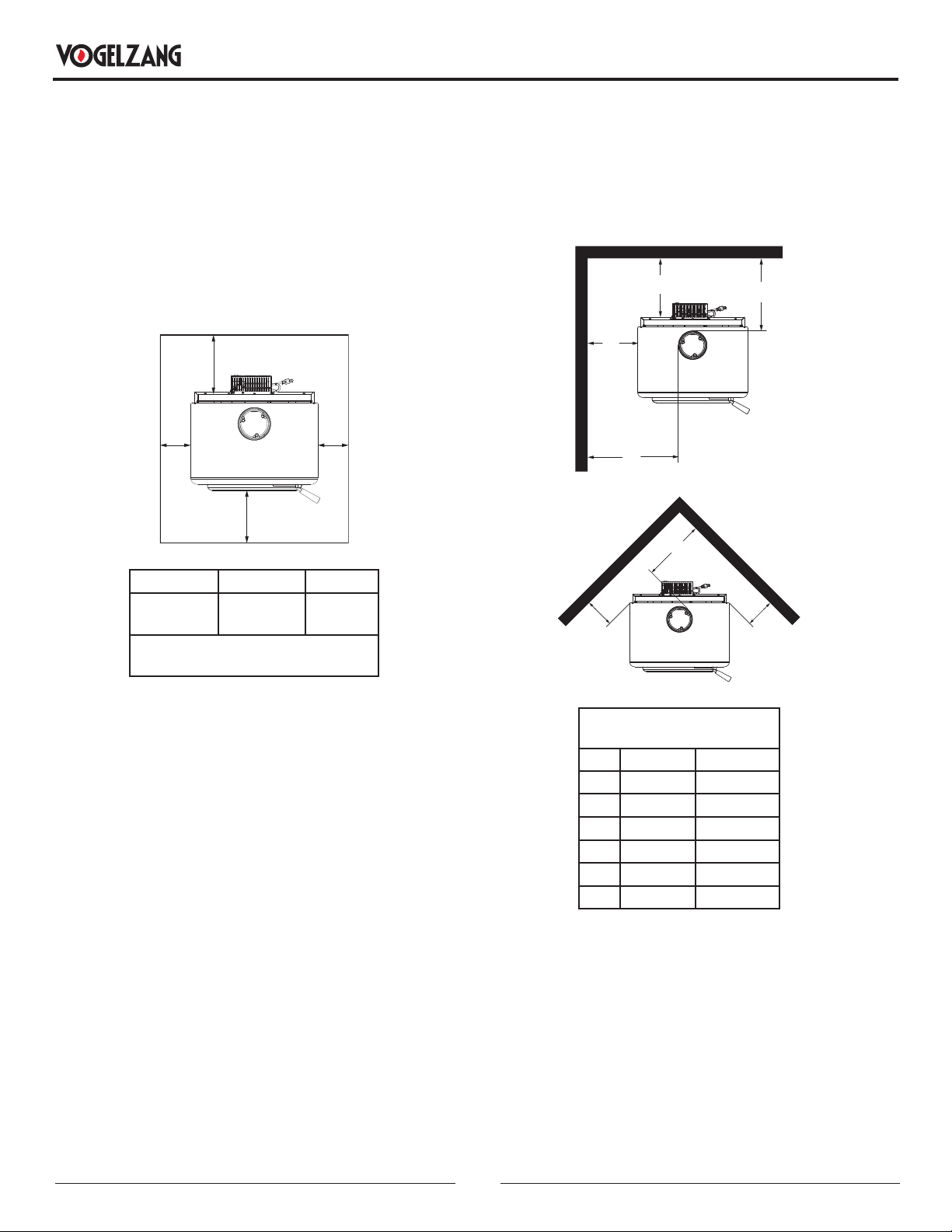

Single Wall Pipe (Double Wall Pipe)

Key in mm

A 15 (12) 381 (305)

B 18 (18) 458 (458)

C 19 (16) 483 (407)

D 29 (29) 737 (737)

E 12 (12) 305 (305)

F 22 (22) 559 (559)

OUTSIDE COMBUSTION AIR

Your wood stove is approved to be installed with an

outside air intake (4FAK) which is necessary for a mobile

home. This type of installation is also required in air tight

houses and houses with negative pressure problems. You

can purchase this option through your heater dealer. Make

sure to specify the part number mentioned in this booklet.

Installation instructions are supplied with the air intake kit.

Outside combustion air may be required if:

INSTALLATION

1. Your stove does not draw steadily, smoke roll-out

occurs, wood burns poorly, or back-drafts occur

whether or not there is combustion present.

2. Existing fuel-red equipment in the house, such as

replaces or other heating appliances, smell, do

not operate properly, suffer smoke roll-out when

opened, or back-drafts occur whether or not there is

combustion present.

3. Opening a window slightly on a calm (windless) day

alleviates any of the above symptoms.

4. The house is equipped with a well-sealed vapor barrier

and tight tting windows and/or has any powered

devices that exhaust house air.

5. There is excessive condensation on windows in the

winter.

6. A ventilation system is installed in the house.

Slide the hose clamp over the aluminium ex pipe. Then

slide the ex pipe over the air intake tube of the stove.

Next tighten the hose clamp over the end of the aluminium

ex hose.

FOR USE IN MOBILE HOMES (U.S. ONLY)

• WARNING! DO NOT INSTALL IN SLEEPING ROOM.

• CAUTION! THE STRUCTURAL INTEGRITY OF THE

MOBILE HOME FLOOR, WALL, AND CEILING/ROOF

MUST BE MAINTAINED.

• USE A FACTORY BUILT CHIMNEY THAT COMPLIES

WITH UL 103 STANDARDS; THEREFORE IT MUST

BE A TYPE HT (2100°F).

• USE A SPARK ARRESTER.

• THE STOVE MUST BE ATTACHED TO THE

STRUCTURE OF THE MOBILE HOME.

SECURING APPLIANCE’S ON A PEDESTAL

TO THE FLOOR

Use the designated holes to secure the unit to the oor.

SECURING APPLIANCE’S WITH LEGS TO THE

FLOOR

1. The bracket engages around the square extrusion of

the leveling bolt inserted into the leg.

2. Once appliance is leveled, position the bracket and

attach to the oor using the appropriate hardware

needed for your specic ooring.

3. Install one bracket per leg or consult your local

authority having jurisdiction to determine how many

points of attachment are required.

In addition to the previously detailed installation

requirements, the heater must be electrically grounded to

the steel chassis of the mobile home with 8 GA copper

wire using a serrated or star washer to penetrate paint or

protective coating to ensure grounding.

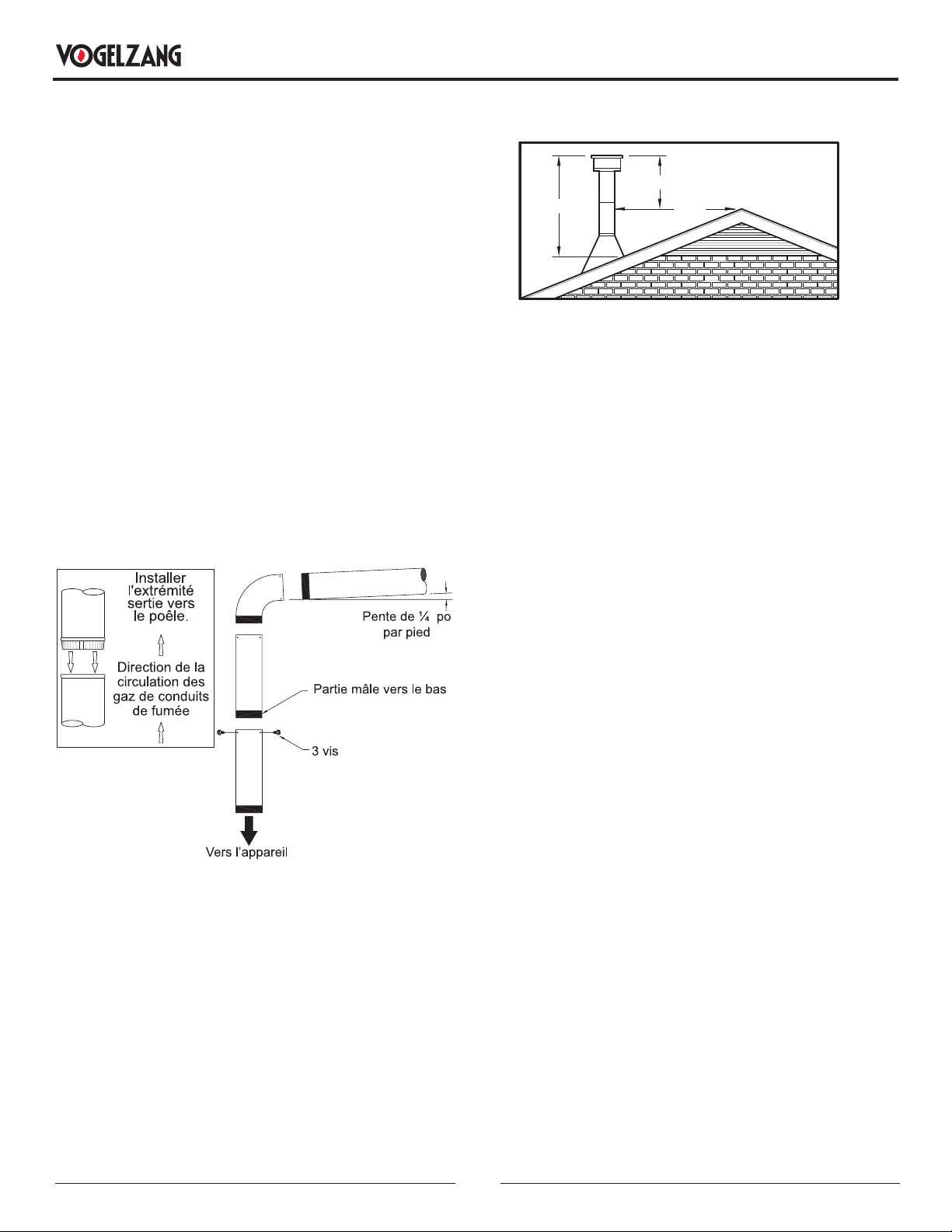

CHIMNEY CONNECTOR (STOVE PIPE)

The chimney connector and chimney must have the

same diameter as the stove outlet (6”). If this is not the

case, we recommend you contact your dealer to ensure

there will be no problem with the draft. The stovepipe

must be made of aluminized or cold roll steel and have

INSTALLATION

a minimum thickness of 0.021” or 0.53 mm. It is strictly

forbidden to use galvanized steel. The smoke pipe should

be assembled to promote the male section (crimped

end) of the pipe to be faced down. Attach each section to

another with three metal screws spaced an equal distance

apart. The pipe must be short and straight. All sections

installed horizontally must slope at least 1/4 inch per foot,

with the upper end of the section toward the chimney. Any

installation with a horizontal run of chimney pipe must

conform to NFPA 211. To ensure a good draft, the total

length of the coupling pipe should never exceed 8’ to 10’

(2.4m to 3.04m). Except for cases of vertical installation,

in a cathedral-roof style where the smoke exhaust system

can be much longer and connected without problem to the

chimney at the ceiling of the room. There should never be

more than two 90 degrees elbows in the smoke exhaust

system. The installation of a “barometric draft stabilizer”

(replace register) on a smoke exhaust system is

prohibited. Furthermore, the installation of a draft damper

is not recommended. With a controlled combustion wood

stove, the draft is regulated upon intake of the combustion

air in the stove and not at the exhaust.

3 screws

Flow

Direction

of Flue

Gases

Install

crimped

end

towards

stove.

Male Part Downwards

1/4” slope per foot

IMPORTANCE OF PROPER DRAFT

Draft is a force that moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft

may cause excessive temperatures in the appliance. An

inadequate draft may cause back-pung into the room

and “plugging” of the chimney. An inadequate draft will

cause the appliance to leak smoke into the room through

appliance and chimney connector joints. An uncontrollable

burn or excessive temperature indicates an excessive

draft.

CHIMNEY

Your wood stove may be hooked up with a 6” factory-

built or masonry chimney. If you are using a factory-built

chimney, it must comply with UL 103 or CSA-B365 standard;

therefore it must be a Type HT (2100°F). It must be installed

according to the manufacturer’s specications. Take into

account the chimney’s location to ensure it is not too close

to neighbors or in a valley which may cause unhealthy or

nuisance conditions. If you are using a masonry chimney,

it must be built in compliance with the specications

of the National Building Code. It must be lined with re

clay bricks, metal or clay tiles sealed together with re

cement. Round ues are the most ecient. The interior

diameter of the chimney ue must be identical to the stove

smoke exhaust. A ue which is too small may cause draft

problems, while a large ue favors rapid cooling of the gas,

and hence the build-up of creosote and the risk of chimney

res. Note that it is the chimney and not the stove which

creates the draft effect; your stove’s performance is directly

dependent on an adequate draft from your chimney. Do

not connect this unit to a chimney ue serving another

appliance. The following recommendations may be useful

for the installation of your chimney:

1. It must rise above the roof at least 3’ (0.9m) from the

uppermost point of contact.

2. The chimney must exceed any part of the building or

other obstruction within a 10’ (3.04m) distance by a

height of 2’ (0.6m).

3. The installation of an interior chimney is always

preferable to an exterior chimney. Indeed, the interior

chimney will, by denition, be hotter than an exterior

chimney, being heated up by the ambient air in the

house. Therefore the gas which circulates will cool

more slowly, thus reducing the build-up of creosote

and the risk of chimney res.

4. The draft caused by the tendency for hot air to rise will

be increased with an interior chimney.

5. Using a re screen at the extremity of the chimney

requires regular inspection to ensure that it is not

obstructed thus blocking the draft, and it should be

cleaned when used regularly.

INSTALLATION

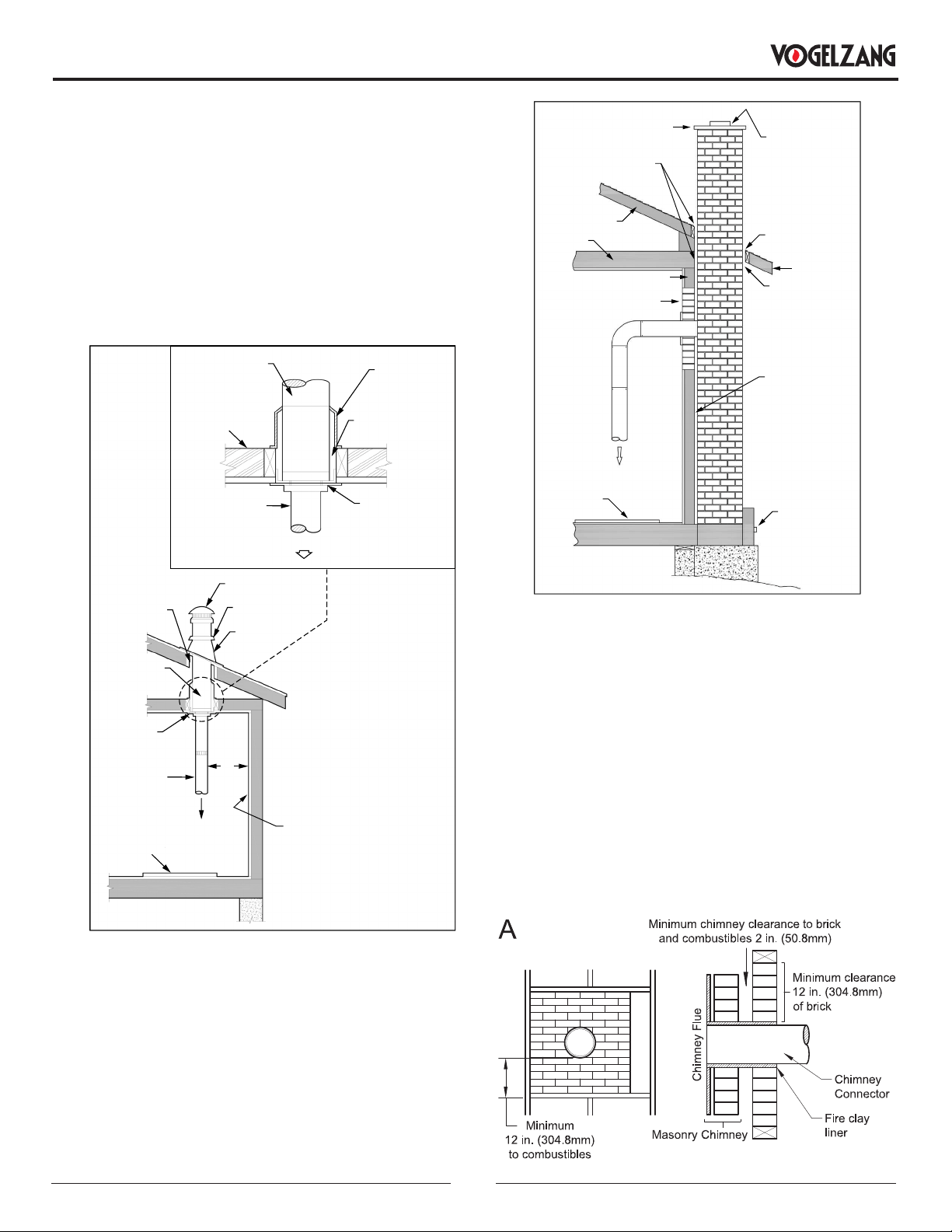

FACTORY BUILT CHIMNEY

When a metal prefabricated chimney is used, the

manufacturer’s installation instructions must be followed.

You must also purchase (from the same manufacturer)

and install the ceiling support package or wall pass-

through and “T” section package, restops (where needed),

insulation shield, roof ashing, chimney cap, etc. Maintain

proper clearance to the structure as recommended by the

manufacturer. The chimney must be the required height

above the roof or other obstructions for safety and proper

draft operation.

Listed Cap

Maintain 2”

Clearance

Listed

Chimney

Ceiling

Support

Ceiling

Support

Chimney

Connector

* Refer to Clearance

to Combustibles

Combustible Wall

Floor

Protector

To Stove

Storm Collar

Flashing

Listed

Chimney

Attic

Insulation

Sheild

Specified

Clearance

Chimney

Connector

Combustible

Ceiling Joists

To Stove

MASONRY CHIMNEY

Ensure that a masonry chimney meets the minimum

standards of the National Fire Protection Association

(NFPA) by having it inspected by a professional. Make

sure there are no cracks, loose mortar or other signs

of deterioration and blockage. Be sure to the chimney

cleaned before the stove is installed and operated. When

connecting the stove through a combustible wall to a

masonry chimney, special methods are needed.

Sheathing

Airtight

Cleanout

Door

Floor

Protector

Thimble

12” of Brick

Combustible Wall

1” Clearance

with Firestop

Rafter

Concrete Cap

Flashing

To Stove

1” Clearance

Eave

Flashing

Fireclay Flue

Liner With

Airspace

COMBUSTIBLE WALL CHIMNEY CONNECTOR

PASS-THROUGHS

METHOD A - 12” (304.8 mm) Clearance to Combustible

Wall Member: Using a minimum thickness 3.5” (89 mm)

brick and a 5/8” (15.9 mm) minimum wall thickness clay

liner, construct a wall pass-through. The clay liner must

conform to ASTM C315 (Standard Specication for Clay

Fire Linings) or its equivalent. Keep a minimum of 12”

(304.8 mm) of brick masonry between the clay liner and

wall combustibles. The clay liner shall run from the brick

masonry outer surface to the inner surface of the chimney

ue liner but not past the inner surface. Firmly grout or

cement the clay liner in place to the chimney ue liner.

INSTALLATION

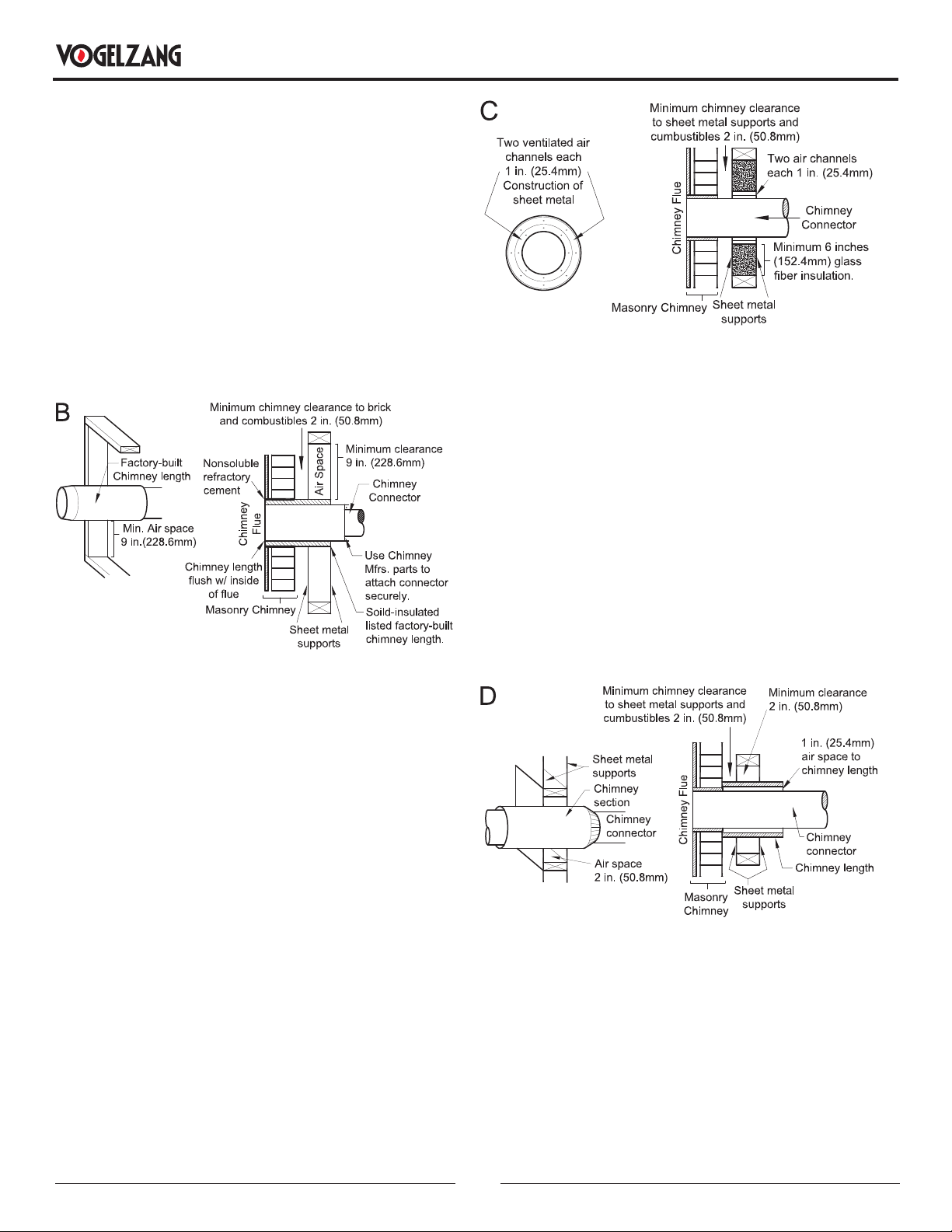

METHOD B - 9” (228.6 mm) Clearance to Combustible Wall

Member: Using a 6” (152.4 mm) inside diameter, listed,

factory-built Solid-Pak chimney section with insulation

of 1” (25.4 mm) or more, build a wall pass-through with a

minimum 9” (228.6 mm) air space between the outer wall

of the chimney length and wall combustibles. Use sheet

metal supports fastened securely to wall surfaces on

all sides, to maintain the 9” (228.6 mm) air space. When

fastening supports to chimney length, do not penetrate the

chimney liner (the inside wall of the Solid-Pak chimney).

The inner end of the Solid-Pak chimney section shall be

ush with the inside of the masonry chimney ue, and

sealed with a non-water soluble refractory cement. Use

this cement to also seal to the brick masonry penetration.

METHOD C - 6” (152.4 mm) Clearance to Combustible

Wall Member: Starting with a minimum 24 gage (.024”

[.61 mm]) 6” (152.4 mm) metal chimney connector, and

a minimum 24 gage ventilated wall thimble which has

two air channels of 1” (25.4 mm) each, construct a wall

pass-through. There shall be a minimum 6” (152.4 mm)

separation area containing berglass insulation, from the

outer surface of the wall thimble to wall combustibles.

Support the wall thimble, and cover its opening with a

24-gage minimum sheet metal support. Maintain the 6”

(152.4 mm) space. There should also be a support sized

to t and hold the metal chimney connector. See that

the supports are fastened securely to wall surfaces on

all sides. Make sure fasteners used to secure the metal

chimney connector do not penetrate chimney ue liner.

METHOD D - 2” (50.8 mm) Clearance to Combustible Wall

Member: Start with a solid-pak listed factory built chimney

section at least 12” (304 mm) long, with insulation of 1”

(25.4 mm) or more, and an inside diameter of 8” (2 inches

[51 mm] larger than the 6” [152.4 mm] chimney connector).

Use this as a pass-through for a minimum 24-gauge single

wall steel chimney connector. Keep solid-pak section

concentric with and spaced 1” (25.4 mm) off the chimney

connector by way of sheet metal support plates at both

ends of chimney section. Cover opening with and support

chimney section on both sides with 24 gage minimum

sheet metal supports. See that the supports are fastened

securely to wall surfaces on all sides. Make sure fasteners

used to secure chimney ue line do not penetrate the inner

liner.

NOTES:

• Connectors to a masonry chimney, excepting method B,

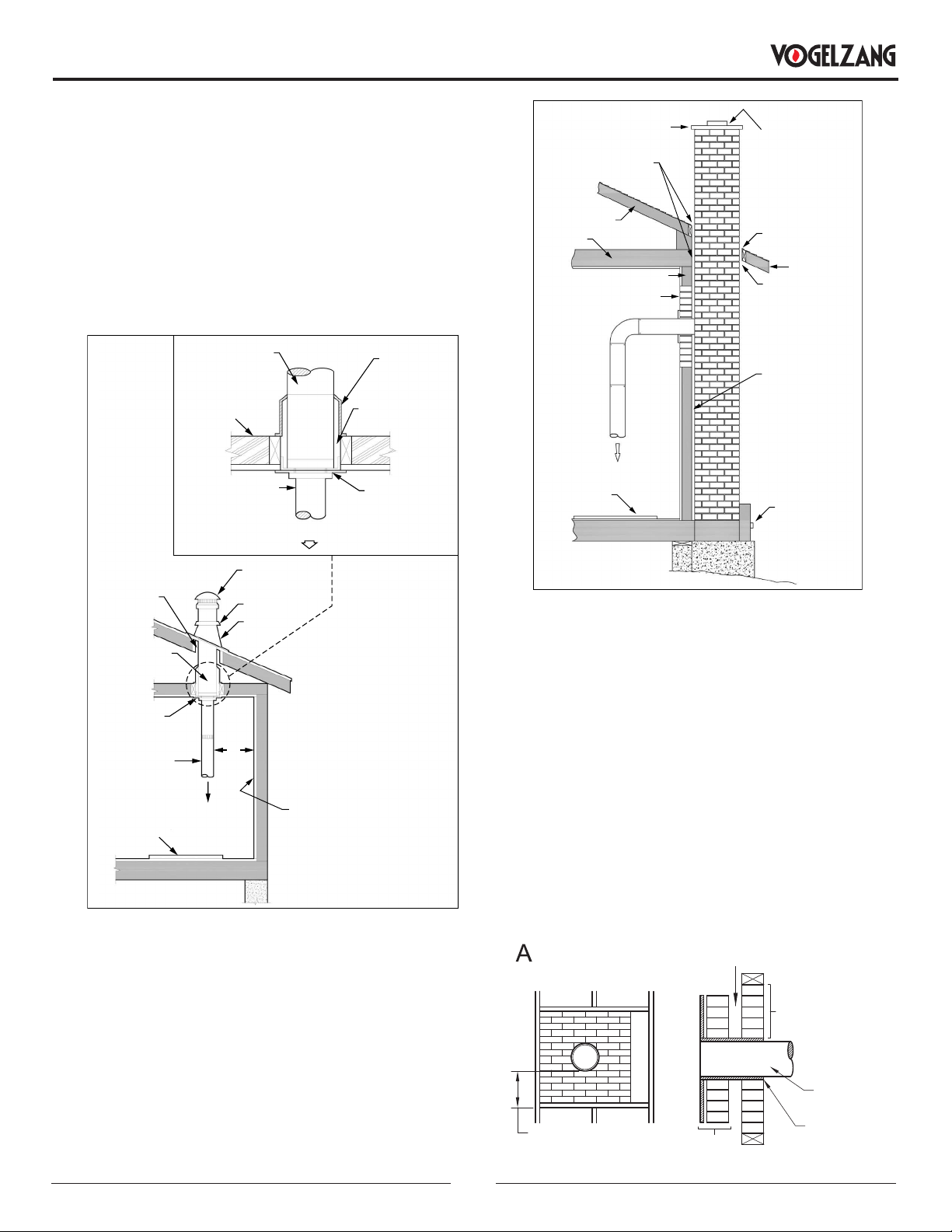

shall extend in one continuous section through the wall

pass-through system and the chimney wall, to but not

past the inner ue liner face.

• A chimney connector shall not pass through an attic or

roof space, closet or similar concealed space, or a oor,

or ceiling.

INSTALLATION

OPERATION INSTRUCTIONS

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE

WITHIN CLEARANCES TO COMBUSTIBLE

SURFACES SPECIFIED FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY BUILDING

EXCESSIVELY HOT FIRES AS A HOUSE/BUILDING

FIRE MAY RESULT. YOU ARE OVERFIRING THE

APPLIANCE IF IT BEGINS TO GLOW OR TURN RED.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN THIS

TYPE OF APPLIANCE AS DAMAGE TO THE FIREBOX

OR SMOKE LEAKAGE MAY RESULT.

• DO NOT BUILD FIRE TOO CLOSE TO THE GLASS.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS. DO NOT TOUCH THE

APPLIANCE UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION TO

THE ROOM WHERE THE APPLIANCE IS INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS.

REPLACE LINER IMMEDIATELY IF IT IS RUSTING OR

LEAKING SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES

THAT EXCEED HEATER DESIGN SPECIFICATIONS

CAN RESULT IN PERMANENT DAMAGE TO THE

HEATER.

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR FLAMMABLE LIQUIDS

TO START OR “FRESHEN UP” A FIRE IN THE

APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE

APPLIANCE - WHETHER IN USE OR IN STORAGE.

WOOD STOVE UTILIZATION

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood

may be used in your stove, but specic varieties have

better energy yields than others. Higher eciencies and

lower emissions generally result when burning air dried

seasoned hardwoods, as compared to softwoods or too

green or freshly cut hardwoods. The following resources

can assist in learning the burn characteristics of various

species of wood:

http://rewoodresource.com/rewood-btu-ratings/; or

https://forestry.usu.edu/forest-products/wood-heating

The operation of this wood heater in a manner inconsistent

with the owner’s manual will void your warranty and is also

against federal regulations. Waste and other ammable

materials should not be burned in your stove. DO NOT

BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners, or

asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of re starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a re in an affected wood heater.

Burning these materials may result in the release of toxic

fumes or render the heater ineffective and cause smoke.

Deadwood lying on the forest oor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding

6” in diameter should be split. The wood should not be

stored directly on the ground. Air should circulate through

the logs. A 24” to 48” air space should be left between

each row of logs, which should be placed in the sunniest

location possible. The upper layer of wood should be

protected from the element but not the sides. A good

indicator of if the wood is ready to burn is to check the

piece ends. If cracks are radiating in all directions from the

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

center then the wood should be dry enough to burn. If your

wood sizzles in the re, even though the surface is dry, it

may not be fully cured and should be seasoned longer. It

is EXTREMELY IMPORTANT that you use DRY WOOD only

in your wood stove. The wood should have dried for 9 to

15 months, such that the humidity content (in weight)

is reduced below 20% of the weight of the log. It is very

important to keep in mind that even if the wood has been

cut for one, two, or even more years, it is not necessarily

dry, if it has been stored in poor conditions. Under extreme

conditions, it may rot instead of drying. This point cannot

be overstressed; the vast majority of the problems related

to the operation of a wood stove is caused by the fact

that the wood used was too damp or had dried in poor

conditions. These problems can be:

• ignition problems

• creosote build-up causing chimney res

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured logs made of

wax impregnated sawdust or logs with

any chemical additives. Manufactured

logs made of 100% compressed

sawdust can be burned, but be careful

burning too much of these logs at the

same time. Start with one manufactured log and see how

the stove reacts. You can increase the number of logs

burned at a time but make sure the temperature never rises

higher than 475 °F (246 °C) on a magnetic thermometer

for installation on single wall stove pipes or 900 °F (482

°C) on a probe thermometer for installation on double wall

stove pipe. The thermometer should be placed about 18”

(457 mm) above the stove. Higher temperatures can lead

to overheat and damage your stove.

TESTING YOUR WOOD

• When the stove is thoroughly warmed, place one piece

of split wood (about ve inches in diameter) parallel to

the door on the bed of red embers.

• Keep the air control fully open and close the door. If

the wood ignites within 90 seconds from the time it

was placed in the stove, your wood is correctly dried. If

ignition takes longer, your wood is damp.

• If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your chimney,

creating potential conditions for a chimney re.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

EFFICIENCIES

Eciencies can be based on either the lower heating value

(LHV) or the higher heating value (HHV) of the fuel. The

lower heating value is when water leaves the combustion

process as a vapor, in the case of woodstoves the

moisture in the wood being burned leaves the stove as a

vapor. The higher heating value is when water leaves the

combustion process completely condensed. In the case

of woodstoves this would assume the exhaust gases are

room temperature when leaving the system, and therefore

calculations using this heating value consider the heat

going up the chimney as lost energy. Therefore, eciency

calculated using the lower heating value of wood will be

higher than eciency calculated using the higher heating

value. The best way to achieve optimum eciencies is to

learn the burn characteristic of you appliance and burn

well-seasoned wood. Higher burn rates are not always the

best heating burn rates; after a good re is established a

lower burn rate may be a better option for ecient heating.

A lower burn rate slows the ow of usable heat out of the

home through the chimney, and it also consumes less

wood.

NOTICE - INITIAL BURNS TO CURE PAINT

BECAUSE OF THE HIGH OPERATING TEMPERATURES,

THIS APPLIANCE IS COATED WITH A SPECIAL HIGH

TEMP PAINT WHICH REQUIRES A SERIES OF LOW TO

MEDIUM BURNS TO FULLY CURE FOR DURABILITY AND A

LIFETIME OF SERVICE.

Proper curing of the high-temp paint requires a series of

three initial burns. The appliance should be allowed to

cool off between each burn. The rst two burns should be

small res and low temperatures (250°F) for a duration of

20 minutes each. The third re should be at a temperature

of approximately 500°F for 20 minutes. Provide adequate

cross ventilation to clear any smoke or odor caused by

initial rings.

Notice: Use solid wood fuel only! Do not burn garbage, or

ammable uids. Do not use coal. This appliance is not

designed to accommodate the air ow (draft) required to

properly burn coal or coal products. Do not elevate the

re using grates or irons. Build the re directly on the

rebrick.

OPERATION INSTRUCTIONS

FUELING INSTRUCTIONS

This wood stove has been certied by the US EPA to

meet strict 2020 guidelines. To ensure this unit produces

the optimal minimum emissions it is critical that only

well-seasoned cordwood is burned (see the “Fuel

Recommendations” section of this manual). Burning

unseasoned wet wood only hurts your stoves eciency

and leads to accelerated creosote buildup in your chimney.

Be considerate of the environment and only burn dry wood.

CAUTION:

DO NOT LEAVE APPLIANCE UNATTENDED THE WITH

DOOR OPEN.

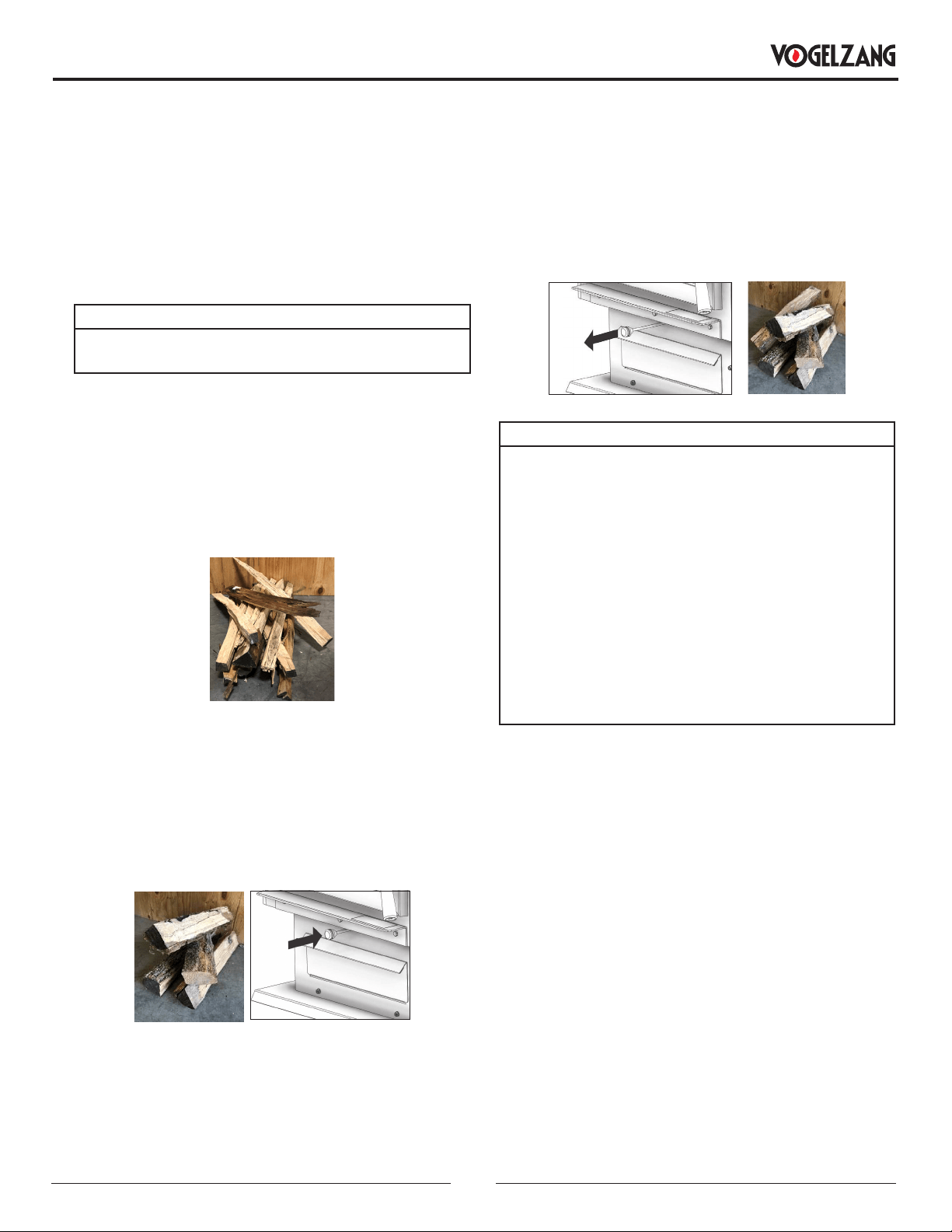

For a cold start-up, place 3 to 4 pieces of newspaper into

the rebox. On top of the newspaper, lay 3 lbs of kindling in

random placement to ensure airow through the kindling.

On top of the kindling, place approximately 4 lbs of small

pieces of cordwood. NOTE: Use smaller pieces of wood

during start-up and a high burn rate to increase the stove

temperature.

4 lb

Pull the air control out fully. Light the newspaper and leave

the door slightly open for 2 minutes. Close the door and

allow the kindling to ignite. Once the kindling has burned

down to a starter coal bed, load the unit with approximately

17 lbs of fuel for the rst high burn load. After the rst high

burn load and the stove is well warmed up, adjust the unit

as needed for a medium or low burn setting.

17 lbs

LOW

For a medium burn, once the high burn fuel load is burned

down to an established coal bed, load the unit with 18 lbs

of cordwood and keep the door slightly open for 3 minutes.

Leave the air control fully open (in the “HI” position) for 13

minutes. After 15 minutes push in the air control to the

medium position (midway between the “Low” and “Hi”

position). For a low burn setting once the high burn (or

medium) fuel load is burned down to an established coal

bed, load the unit with 19 lbs of cordwood and close the

door immediately. Leave the air control fully open (in the

“HI” position) for 13 minutes. After 15 minutes begin to

push the air control in to the “Low” position (air control

fully pushed in). NOTE: Do not close the air too quickly.

Closing the air too quickly will cause the unit to smoke.

18 lbs

HIGH

WARNINGS:

• NEVER OVERFIRE YOUR STOVE. IF ANY PART OF

THE STOVE STARTS TO GLOW RED, OVER FIRING IS

HAPPENING. READJUST THE AIR INTAKE CONTROL

AT A LOWER SETTING.

• THE INSTALLATION OF A LOG CRADLE OR GRATES

IS NOT RECOMMENDED IN YOUR WOOD STOVE.

BUILD FIRE DIRECTLY ON FIREBRICK.

• NEVER PUT WOOD ABOVE THE FIREBRICK LINING

OF THE FIREBOX.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES

THAT EXCEED HEATER DESIGN SPECIFICATIONS

CAN RESULT IN PERMANENT DAMAGE TO THE

HEATER.

VISIBLE SMOKE

The amount of visible smoke being produced can be

an effective method of determining how eciently the

combustion process is taking place in the given settings.

Visible smoke consists of unburned fuel and moisture

leaving your stove. Learn to adjust the air settings of your

specic unit to produce the smallest amount of visible

smoke. Wood that has not been seasoned properly and

has a high wood moisture content will produce excess

visible smoke and burn poorly.

AIR TUBES

The air tubes assembled in this unit are designed to

provide an accurate mix of secondary air to ensure the

highest eciency. Any damage or deterioration of these

tubes may reduce the eciency of combustion. The air

tubes are held in position by screws or snap pins. Locate

these to either side of the tube and remove it to allow the

tube to be removed and replaced.

OPERATION INSTRUCTIONS

BLOWER OPERATION

The variable-speed blower circulates air warmed by the

rebox into the living area to distribute the heat more

evenly. The blower control knob is located on the side of

the blower housing. Turn the knob clockwise to turn the

blower on. The speed is controlled by turning the knob

clockwise for slower speeds and counter-clockwise

for faster speeds. To turn the blower off, turn the speed

control knob fully counter-clockwise. It is recommended

to turn the blower off when the unit is not in operation. The

blower should be removed at the beginning of every “burn”

season and air-blown clean, removing any dust or build-up.

OPERATION INSTRUCTIONS

CHIMNEY MAINTENANCE

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE OVERFIRING

IF ANY PART OF THE APPLIANCE GLOWS RED. CLOSE

THE DOOR AND SHUT DAMPER IMMEDIATELY TO

REDUCE THE AIR SUPPLY AND SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR

BURNING GREEN WOOD MAY CAUSE EXCESSIVE

CREOSOTE BUILD-UP. IGNITION OF CREOSOTE

OR OVERFIRING COULD CAUSE A CHIMNEY FIRE.

CHIMNEY FIRES BURN EXTREMELY HOT AND MAY

IGNITE SURROUNDING COMBUSTIBLE MATERIALS.

IN CASE OF A CHIMNEY FIRE, CALL THE FIRE

DEPARTMENT IMMEDIATELY!

CREOSOTE FORMATION AND NEED FOR

REMOVAL

When wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney ue of a slow-burning re. As a

result, creosote residue accumulates on the ue lining.

When ignited this creosote makes an extremely high

temper re. The chimney connector and chimney should

be inspected at least once every two months during the

heating season to determine if a creosote build-up has

occurred. If creosote has accumulated (3 mm or more),

it should be removed to reduce the risk of a chimney re.

We strongly recommend that you install a magnetic

thermometer on your smoke exhaust pipe, approximately

18” above the stove. This thermometer will indicate the

temperature of your gas exhaust fumes within the smoke

exhaust system. The ideal temperature for these gases

is somewhere between 275°F and 500°F. Below these

temperatures, the build-up of creosote is promoted. Above

500°F, heat is wasted since a too large quantity is lost into

the atmosphere.

TO PREVENT CREOSOTE BUILD UP

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Leave the air control fully open for about 5 min. every

time you reload the stove to bring it back to proper

operating temperatures. The secondary combustion can

only take place if the rebox is hot enough.

• Always check for creosote deposit once every two

months and have your chimney cleaned at least once

a year.

• If a chimney or creosote re occurs, close all dampers

immediately. Wait for the re to go out and the heater

to cool, then inspect the chimney for damage. If no

damage results, perform a chimney cleaning to ensure

no more creosote deposits is remaining in the chimney.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH WERE ASSUMED TO

BE A SAFE DISTANCE AWAY FROM THE CHIMNEY.

IF A CHIMNEY FIRE OCCURS, HAVE YOUR CHIMNEY

INSPECTED BY A QUALIFIED EXPERT BEFORE USING

AGAIN.

ASH REMOVAL & DISPOSAL

Whenever ashes get 3 to 4 inches deep in your rebox or

ash pan, and when the re has burned down and cooled,

remove excess ashes. Leave an ash bed approximately

1 inch deep on the rebox bottom to help maintain a hot

charcoal bed. Ashes should be placed in a metal container

with a tight-tting lid. The closed container of ashes should

be placed on a non-combustible oor or the ground, away

from all combustible materials, pending nal disposal.

The ashes should be retained in the closed container until

all cinders have thoroughly cooled.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CHIMNEY MAINTENANCE

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN AFTER

TWO DAYS WITHOUT OPERATING THE STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP

OPEN. THIS WOULD RESULT IN OVER FIRING THE

STOVE. DAMAGE TO THE STOVE AND EVEN HOUSE

FIRE MAY RESULT.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended periods.

While the modern combustion systems in heaters

drastically reduce the amount of CO emitted out the

chimney, exposure to the gases in closed or conned

areas can be dangerous. Make sure your stove gaskets

and chimney joints are in good working order and sealing

properly to ensure unintended exposure. It is recommended

that you use both smoke and CO monitors in areas having

the potential to generate CO.

GLASS CARE

• Inspect and clean the glass regularly to detect any

cracks. If you spot one, turn the stove off immediately.

Do not abuse the glass door by striking or slamming

shut. Do not use the stove if the glass is broken.

• If the glass on your stove breaks, replace only with the

glass supplied from your heater dealer. Never substitute

other materials for the glass.

• To replace the glass, remove the screws retaining the

glass moldings inside the door. Remove the moldings

and replace the damaged piece with a new one. Perform

the procedure backward after replacing it. When

replacing the glass, you should change the glass gasket

to make sure you keep it sealed.

• Never wash the glass with a product that may scratch.

Use a specialized product, available in the stores where

wood stoves are sold. The glass should be washed only

when cold.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT A GASKET OR

WITH A BROKEN ONE. DAMAGE TO THE STOVE OR

EVEN HOUSE FIRE MAY RESULT.

This unit’s door uses a 3/4” diameter rope gasket. It is

recommended that you change the door gasket (which

makes your stove door air tight) once a year, in order to

ensure good control over the combustion, maximum

eciency and security. To change the door gasket, simply

remove the damaged one. Carefully clean the available

gasket groove, apply a high temperature silicone sold for

this purpose, and install the new gasket. You may light

up your stove again approximately 24 hours after having

completed this operation.

ATTENTION:

THIS WOOD HEATER NEEDS PERIODIC INSPECTION

AND REPAIR FOR PROPER OPERATION. IT IS

AGAINST FEDERAL REGULATIONS TO OPERATE THIS

WOOD HEATER IN A MANNER INCONSISTENT WITH

OPERATING INSTRUCTIONS IN THIS MANUAL.

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specic to your unit. When ordering replacement parts the information in this

manual will help to ensure the correct items are ordered. Before contacting customer service write down the model

number and the serial number of this unit. That information can be found on the certication label attached to the back of

the unit. Other information that may be needed would be the part number and part description of the item(s) in question.

Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once this information has been

gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email [email protected].

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

Key Part # Description Qty

1 40292A 6” Flue Collar 1

2 88042 Rope Gasket 1/4” 1

3 25845 Air Deector 1

4 891492 Blower Assembly (B36) 1

5 26060 Rear Shield 1

6 610926 Rear Ashpan (VG2020-BP) 1

7 29068 Pedestal (VG2020-BP) 1

8 29065 Pedestal Front (VG2020-BP) 1

9 610960 Pedestal Weldment (VG2020-BP) 1

10 610925 Ashpan Housing (VG2020-BL) 1

11 610883 Leg Weldment (VG2020-BL) 4

12 25826 Hearth Plate 1

13 29216 Ash Pan 1

14 610927 Damper Slide Weld 1

15 610066 Slide Retainer Weld 1

16 86954 Damper Rod 1

17 893162 Wooden Knob 1

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL MANUFACTURERS

PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE MANUFACTURER. USE OF

THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

REPAIR PARTS

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

REPAIR PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL MANUFACTURERS

PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE MANUFACTURER. USE OF

THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: [email protected]

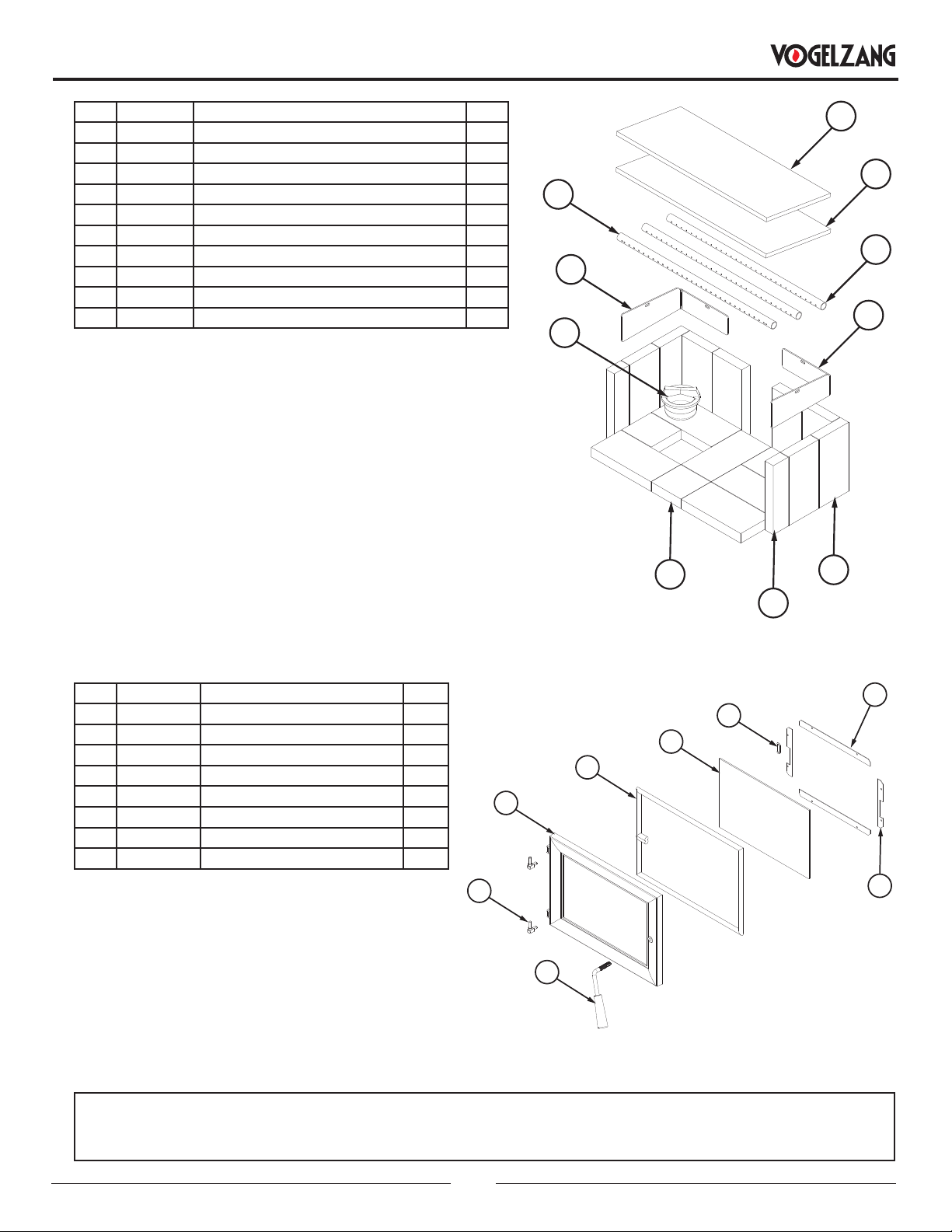

Key Part # Description Qty

1 88316 Kao Wool Blanket 1

2 88146 Ceramic Fiber Board 1

3 86953 Secondary Air Tube (Ø1/8) 2

4 86952 Secondary Air Tube (Ø11/64) 1

5 29039 Brick Retainer (left) 1

6 29040 Brick Retainer (right) 1

7 40561 Ash Plug 1

8 24103A Half Pumice Firebrick (4-1/2 X 4-1/2) 2

9 891414A Half Firebrick 2

10 89066A Pumice Firebrick (4-1/2 X 9) 14

Key Part # Description Qty

1 893240-VG Complete Door Handle 1

2 891373 Door Hinge Pad (Threaded) 2

3 40880 Lg Square Cast Door 1

4 88082 Round Rope Gasket 3/4” 1

5 893155 Glass 1

6 26314 Gasket Clamp 1

7 29212 Bottom Glass Clamp 2

8 29213 Sides Glass Clamp 2

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described

in the manufacturer’s instructions. Always use the manufacturer's specied spare part when replacement is necessary.

Service 01 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 03 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 05 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 07 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 02 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 04 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

Service 06 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _____________________________________

Service 08 Date: _______________________

Engineer Name: _____________________________________

License No.: ________________________________________

Company: ___________________________________________

Telephone No.: ______________________________________

Stove Inspected:

Chimney Swept:

Items Replaced: _____________________________________

SERVICE RECORD

NOTES

ENREGISTREMENT DE SERVICE

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement approprié est

terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement est

nécessaire.

Service de 01 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 03 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: __________________________________

Service de 05 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 07 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: __________________________________

Service de 02 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 04 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: __________________________________

Service de 06 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: __________________________________

Service de 08 Date: _______________________

Nom de l’ingénieur: __________________________________

N° de licence.:_______________________________________

Compagnie: _________________________________________

N° de téléphone: ____________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: __________________________________

PIÈCES DE RECHANGE

Clé Partie Description Qté

1 893240-VG Poignée De Porte Complète 1

2 891373

Patin De Charnière De Porte

(Fileté)

3 40880 Porte Carrée Lg 1

4 88082 Joint De Corde 3/4 po 1

5 893155 Verre 1

6 26314 Pince À Joint 1

7 29212 Pince De Verre Inférieure 2

8 29213 Pince À Verre Côtés 2

Clé Partie Description Qté

1 88316 Couverture De Laine KAO 1

2 88146 Panneau De Fibres De Céramique 1

3 86953 Tube D'air Secondaire (Ø1 / 8) 2

4 86952 Tube D'air Secondaire (Ø11 / 64) 1

5 29039 Retenue De Brique (Gauche) 1

6 29040 Retenue De Brique (Droite) 1

7 40561 Bouchon De Cendre 1

8 24103A

Brique Réfractaire Demi-Pierre Ponce

(4-1 / 2 X 4-1 / 2)

9 891414A Demi Brique Réfractaire 2

10 89066A Brique Réfractaire Ponce (4-1 / 2 X 9) 14

POUR CONSERVER LA COUVERTURE DE LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES

D’ORIGINE DU FABRICANT ACHETÉS AUPRÈS DE VOTRE DÉPOSITAIRE OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTS DE TIERS ANNULE LA GARANTIE.

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

PIÈCES DE RECHANGE

Clé Partie Description Qté

1 40292A Collier De Cheminée De 6 po 1

2 88042 Joint De Corde 1/4 po 1

3 25845 Déecteur D'air 1

4 891492 Ensemble Ventilateur (B36) 1

5 26060 Bouclier Arrière 1

6 610926 Cendrier Arrière

(VG2020-BP) 1

7 29068 Piédestal

(VG2020-BP) 1

8 29065 Piédestal Avant

(VG2020-BP) 1

9 610960 Soudure De Piédestal

(VG2020-BP) 1

10 610925 Boîtier De Cendrier

(VG2020-BL) 1

11 610883 Soudure De Jambe

(VG2020-BL) 4

12 25826 Plaque De Foyer 1

13 29216 Cendrier 1

14 610927 Soudure De Glissière D'amortisseur 1

15 610066 Soudure De Retenue De Glissière 1

16 86954 Tige D'amortisseur 1

17 893162 Pommeau En Bois 1

POUR CONSERVER LA COUVERTURE DE LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES

D’ORIGINE DU FABRICANT ACHETÉS AUPRÈS DE VOTRE DÉPOSITAIRE OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTS DE TIERS ANNULE LA GARANTIE.

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: [email protected]

ENTRETIEN DE LA CHEMINÉE

de façon importante la quantité de CO émis par la cheminée,

l’exposition aux gaz dans des endroits fermés ou clos peut être

dangereuse. Assurez-vous que les joints d’étanchéité de votre

poêle et les joints de la cheminée soient en bon état et qu’ils

scellent correctement, évitant les expositions indésirables. Il est

recommandé que vous utilisiez des détecteurs de fumée et de

CO dans les zones où se trouve un potentiel de génération de CO.

ENTRETIEN VERRE

• Inspectez et nettoyez régulièrement la vitre pour détecter

d’éventuelles ssures. Si vous en repérez, éteignez

immédiatement le poêle. N’abusez pas de la porte vitrée en

la claquant ou en la claquant. N’utilisez pas le poêle si le verre

est cassé.

• Si le verre de votre poêle se brise, remplacez-le uniquement par

le verre fourni par votre revendeur de chauffage. Ne remplacez

jamais d’autres matériaux par le verre.

• Pour remplacer la vitre, retirez les vis retenant les moulures en

verre à l’intérieur de la porte. Retirez les moulures et remplacez

la pièce endommagée par une nouvelle. Effectuez la procédure

à l’envers après l’avoir remplacé. Lors du remplacement de la

vitre, vous devez changer le joint en verre pour vous assurer de

le garder scellé.

• Ne lavez jamais la vitre avec un produit qui pourrait rayer.

Utilisez un produit spécialisé, disponible dans les magasins où

les poêles à bois sont vendus. Le verre ne doit être lavé qu’à

froid.

ENTRETIEN DES JOINT

AVERTISSEMENT:

N’UTILISEZ JAMAIS LE POÊLE SANS JOINT OU AVEC UN

CASSÉ. DES DOMMAGES AU POÊLE OU À L’INCENDIE DE LA

MAISON PEUVENT EN RÉSULTER.

La porte de cet appareil utilise un joint de corde de 3/4 po de

diamètre. Il est recommandé de changer le joint de porte (qui

rend la porte de votre poêle étanche à l’air) une fois par an, an

d’assurer un bon contrôle de la combustion, une ecacité et

une sécurité maximales. Pour changer le joint de porte, retirez

simplement celui qui est endommagé. Nettoyez soigneusement

la rainure du joint disponible, appliquez un silicone haute

température vendu à cet effet et installez le nouveau joint.

Vous pouvez rallumer votre poêle environ 24 heures après avoir

terminé cette opération.

AVERTISSEMENT:

CE POÊLE À BOIS DOIT ÊTRE INSPECTÉ ET RÉPARÉ

PÉRIODIQUEMENT POUR FONCTIONNER CORRECTEMENT.

IL EST CONTRAIRE À LA RÉGLEMENTATION FÉDÉRALE DE

FAIRE FONCTIONNER CE POÊLE À BOIS D’UNE MANIÈRE

NON CONFORME AUX INSTRUCTIONS D’UTILISATION DE CE

MANUEL.

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant de

contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur l’étiquette

de certication apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de pièce et la

description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation» de ce manuel.

Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723, poste 5051 ou par

e-mail à [email protected].

Informations sur le modèle

Numéro de modèle

Numéro de série

POUR L’ASSISTANCE SUR LES PIÈCES, APPELEZ LE 800-750-2723, POSTE 5051 OU PAR COURRIEL:

PARTS@USSTOVE.COM

ENTRETIEN DE LA CHEMINÉE

AVERTISSEMENT:

NE PAS SURCHAUFFER L’APPAREIL. VOUS SURCHAUFFEZ

SI UNE PARTIE QUELCONQUE DE L’APPAREIL S’ALLUME EN

ROUGE. FERMEZ LA PORTE ET FERMEZ IMMÉDIATEMENT

LE REGISTRE POUR RÉDUIRE L’ALIMENTATION EN AIR ET

RALENTIR LE FEU.

AVERTISSEMENT:

LES FEUX À COMBUSTION LENTE POUR UNE UTILISATION

PROLONGÉE OU LA COMBUSTION DE BOIS VERT

PEUVENT PROVOQUER UNE ACCUMULATION EXCESSIVE

DE CRÉOSOTE. L’ALLUMAGE DE LA CRÉOSOTE OU LA

SURCHAUFFE PEUVENT PROVOQUER UN FEU DE CHEMINÉE.

LES FEUX DE CHEMINÉE BRÛLENT EXTRÊMEMENT CHAUD

ET PEUVENT ENFLAMMER LES MATÉRIAUX COMBUSTIBLES

ENVIRONNANTS. EN CAS D’INCENDIE DE CHEMINÉE,

APPELEZ IMMÉDIATEMENT LE SERVICE D’INCENDIE!

FORMATION DE CRÉOSOTE ET BESOIN

D’ENLÈVEMENT

Lorsque le bois est brûlé lentement, il produit du goudron et

d’autres vapeurs organiques, qui se combinent avec l’humidité

expulsée pour former de la créosote. Les vapeurs de créosote

se condensent dans le conduit de cheminée relativement frais

d’un feu à combustion lente. Par conséquent, des résidus de

créosote s’accumulent sur le revêtement du conduit de fumée.

Lorsqu’elle est allumée, cette créosote fait un feu extrêmement

élevé. Le raccord de cheminée et la cheminée doivent être

inspectés au moins une fois tous les deux mois pendant la

saison de chauffage pour déterminer si une accumulation de

créosote s’est produite. Si la créosote s’est accumulée (3 mm

ou plus), elle doit être retirée pour réduire le risque d’incendie

de cheminée. Nous vous recommandons fortement d’installer

un thermomètre magnétique sur votre tuyau d’échappement de

fumée, à environ 18 po au-dessus du poêle. Ce thermomètre

indiquera la température de vos fumées d’échappement de

gaz dans le système d’évacuation des fumées. La température

idéale pour ces gaz se situe entre 275°F et 500°F. En dessous

de ces températures, l’accumulation de créosote est favorisée.

Au-dessus de 500°F, la chaleur est perdue car une trop grande

quantité est perdue dans l’atmosphère.

POUR ÉVITER LA CONSTRUCTION DE

CRÉOSOTE

• Brûlez toujours du bois sec. Cela permet des brûlures propres

et des températures de cheminée plus élevées, donc moins de

dépôt de créosote.

• Laissez le contrôle d’air complètement ouvert pendant environ

5 min. chaque fois que vous rechargez le poêle pour le

ramener à des températures de fonctionnement appropriées.

La combustion secondaire ne peut avoir lieu que si le foyer est

susamment chaud.

• Vériez toujours le dépôt de créosote une fois tous les deux

mois et faites nettoyer votre cheminée au moins une fois par

an.

• En cas d’incendie de cheminée ou de créosote, fermez

immédiatement tous les registres. Attendez que le feu s’éteigne

et que le chauffe-eau refroidisse, puis inspectez la cheminée

pour déceler tout dommage. Si aucun dommage ne se produit,

effectuez un nettoyage de cheminée pour vous assurer qu’il ne

reste plus de dépôts de créosote dans la cheminée.

AVERTISSEMENT:

UN FEU DE CHEMINÉE PEUT PROVOQUER L’INFLAMMATION

DE POTEAUX MURAUX OU DE CHEVRONS QUI ÉTAIENT

SUPPOSÉS ÊTRE À UNE DISTANCE SÛRE DE LA CHEMINÉE.

EN CAS D’INCENDIE DE CHEMINÉE, FAITES INSPECTER

VOTRE CHEMINÉE PAR UN EXPERT QUALIFIÉ AVANT DE

L’UTILISER À NOUVEAU.

ENLÈVEMENT DES CENDRES ET LEUR

DISPOSITION

Chaque fois que les cendres atteignent 3 à 4 pouces de

profondeur dans votre foyer ou cendrier, et lorsque le feu a brûlé

et refroidi, retirez les cendres en excès. Laissez un lit de cendres

d’environ 1 pouce de profondeur sur le fond de la chambre de

combustion pour aider à maintenir un lit de charbon de bois

chaud. Les cendres doivent être placées dans un récipient en

métal avec un couvercle hermétique. Le contenant fermé de

cendres doit être placé sur un sol incombustible ou sur le sol, à

l’écart de tout matériau combustible, en attendant l’élimination

nale. Les cendres doivent être conservées dans le récipient

fermé jusqu’à ce que toutes les cendres aient complètement

refroidi.

AVERTISSEMENT:

• LES CENDRES POURRAIENT CONTENIR DES EMBRES

CHAUDES MÊME APRÈS DEUX JOURS SANS FAIRE

FONCTIONNER LE POÊLE.

• LE CENDRIER PEUT DEVENIR TRÈS CHAUD. PORTER DES

GANTS POUR PRÉVENIR LES BLESSURES.

• NE BRÛLEZ JAMAIS LE POÊLE AVEC LE PIÈGE À

CENDRES OUVERT. CELA POURRAIT PROVOQUER PLUS

DE CUISSON DU POÊLE. DES DOMMAGES AU POÊLE ET À

UN MÊME INCENDIE PEUVENT EN RÉSULTER.

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions de

fumée et du monoxyde de carbone (CO). Le CO est un gaz

poison lorsque l’exposition se fait à des concentrations

élevées pour une période de temps prolongée. Bien que les

systèmes de combustion modernes des chauffages réduisent

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

AVERTISSEMENTS:

• NE JAMAIS SURCHAUFFER VOTRE POÊLE. SI UNE

PARTIE DU POÊLE COMMENCE À LUMIÈRE ROUGE,

PLUS DE CUISSON ARRIVE. RÉAJUSTEZ LA COMMANDE

D’ADMISSION D’AIR À UN RÉGLAGE PLUS BAS.

• L’INSTALLATION D’UN BERCEAU À BÛCHES OU DE

GRILLES N’EST PAS RECOMMANDÉE DANS VOTRE

POÊLE À BOIS. CONSTRUISEZ LE FEU DIRECTEMENT SUR

FIREBRICK.

• NE METTEZ JAMAIS DE BOIS AU-DESSUS DE LA

DOUBLURE DU FEU DE FEU.

• LES TENTATIVES POUR ATTEINDRE DES DÉBITS DE

CHALEUR SUPÉRIEURS AUX SPÉCIFICATIONS DE

CONCEPTION DU RÉCHAUFFEUR PEUVENT ENTRAÎNER

DES DOMMAGES PERMANENTS AU RÉCHAUFFEUR.

FUMÉE VISIBLE

La quantité de fumée visible produite peut être une méthode

ecace pour déterminer l’ecacité du processus de combustion

aux paramètres donnés. La fumée visible est constituée de

combustible non brûlé et d’humidité sortant de votre poêle.

Apprenez à régler les paramètres d’air de votre unité spécique

pour produire la plus petite quantité de fumée visible. Le bois

qui n’a pas été correctement séché et qui a une teneur élevée en

humidité produira un excès de fumée visible et brûlera mal.

CONDUITS D’AIR

Les conduits d’air assemblés dans cette unité sont conçus

pour offrir un mélange précis d’air secondaire et assurer une

plus grande ecacité. Tout dommage ou détérioration de ces

conduits peuvent réduire l’ecacité de la combustion. Les

conduits d’air sont maintenus en position par des vis ou par des

goupilles de blocage. Localisez et enlevez-les des deux côtés du

conduit pour le retirer et le remettre en place.

FONCTIONNEMENT DE LA SOUFFLERIE

Le ventilateur à vitesse variable fait circuler l’air réchauffé par la

chambre de combustion dans le salon pour répartir la chaleur

plus uniformément. Le bouton de commande du ventilateur est

situé sur le côté du boîtier du ventilateur. Tournez le bouton dans

le sens des aiguilles d’une montre pour mettre le ventilateur en

marche. La vitesse est contrôlée en tournant le bouton dans le

sens des aiguilles d’une montre pour des vitesses plus lentes

et dans le sens inverse des aiguilles d’une montre pour des

vitesses plus rapides. Pour arrêter le ventilateur, tournez le

bouton de commande de vitesse à fond dans le sens antihoraire.

Il est recommandé d’éteindre le ventilateur lorsque l’unité n’est

pas en fonctionnement. Le ventilateur doit être retiré au début

de chaque saison de «brûlure» et nettoyé par souﬄage à l’air, en

éliminant toute poussière ou accumulation.

INSTRUCTIONS D’UTILISATION DU BOIS

les émissions minimales optimales, il est essentiel que

seul du bois de cordon bien séché soit brûlé (voir la section

«Recommandations de carburant» de ce manuel). La combustion

de bois humide non séché ne fait que nuire à l’ecacité de vos

poêles et entraîne une accumulation accélérée de créosote dans

votre cheminée. Soyez respectueux de l’environnement et ne

brûlez que du bois sec.

ATTENTION:

NE LAISSEZ PAS L’APPAREIL SANS SURVEILLANCE AVEC LA

PORTE OUVERTE.

Pour un démarrage à froid, placez 3 à 4 morceaux de papier

journal dans le foyer. Sur le papier journal, déposez 3 lb de

bois d’allumage dans un emplacement aléatoire pour assurer

la circulation de l’air à travers le bois d’allumage. Sur le bois

d’allumage, placez environ 4 lb de petits morceaux de bois de

corde. REMARQUE: Utilisez des morceaux de bois plus petits

pendant le démarrage et un taux de combustion élevé pour

augmenter la température du poêle.

4 lbs

Tirez complètement la commande d’air. Allumez le journal et

laissez la porte légèrement ouverte pendant 2 minutes. Fermez

la porte et laissez le petit bois s’enammer. Une fois que le

bois d’allumage a brûlé jusqu’à un lit de charbon de démarrage,

chargez l’unité avec environ 17 lb de carburant pour la première

charge de combustion élevée.

17 lbs

HAUTE

Après la première charge de combustion élevée et le poêle bien

réchauffé, réglez l’unité au besoin pour un réglage de combustion

moyen ou faible. Pour une combustion moyenne, une fois que la

charge de combustible à combustion élevée est brûlée jusqu’à

un lit de charbon établi, chargez l’unité avec 18 lb de bois de

corde et gardez la porte légèrement ouverte pendant 3 minutes.

Laissez le contrôle d’air complètement ouvert (en position «HI»)

pendant 13 minutes. Après 15 minutes, poussez la commande

d’air en position moyenne (à mi-chemin entre la position «Low»

et «Hi»). Pour un réglage de combustion faible une fois que la

charge de combustible à combustion élevée (ou moyenne) est

brûlée jusqu’à un lit de charbon établi, chargez l’unité avec 19 lb

de bois de corde et fermez la porte immédiatement. Laissez le

contrôle d’air complètement ouvert (en position «HI») pendant

13 minutes. Après 15 minutes, commencez à pousser le contrôle

d’air en position «Low» (contrôle d’air complètement enfoncé).

REMARQUE: Ne fermez pas l’air trop rapidement. Fermer l’air trop

rapidement entraînera la fumée de l’appareil.

FAIBLE

18 lbs

INSTRUCTIONS D’UTILISATION DU BOIS

complètement durci et devrait être séché plus longtemps. Il est

EXTRÊMEMENT IMPORTANT d’utiliser du BOIS SEC uniquement

dans votre poêle à bois. Le bois doit avoir séché pendant 9 à

15 mois, de sorte que la teneur en humidité (en poids) soit

réduite en dessous de 20% du poids de la bûche. Il est très

important de garder à l’esprit que même si le bois a été coupé

pendant un, deux ans ou même plus, il n’est pas nécessairement

sec s’il a été stocké dans de mauvaises conditions. Dans des

conditions extrêmes, il peut pourrir au lieu de sécher. Ce point

ne peut pas être surestimé; la grande majorité des problèmes

liés au fonctionnement d’un poêle à bois est due au fait que le

bois utilisé était trop humide ou avait séché dans de mauvaises

conditions. Ces problèmes peuvent être:

• problèmes d’allumage

• accumulation de créosote provoquant des feux de cheminée

• faible rendement énergétique

• fenêtres noircies

• combustion de bûches incomplète

Ne brûlez pas de bûches fabriquées à partir de

sciure de bois imprégnée de cire ou de bûches

contenant des additifs chimiques. Les bûches

fabriquées à 100% de sciure compressée peuvent

être brûlées, mais soyez prudent en brûlant trop

de ces bûches en même temps. Commencez avec une bûche

fabriquée et voyez comment le poêle réagit. Vous pouvez

augmenter le nombre de bûches brûlées à la fois, mais assurez-

vous que la température ne dépasse jamais 475 ° F (246 ° C) sur

un thermomètre magnétique pour une installation sur des tuyaux

de poêle à paroi simple ou 900 ° F (482 ° C) sur un thermomètre

à sonde pour installation sur tuyau de poêle à double paroi. Le

thermomètre doit être placé à environ 18 po (457 mm) au-dessus

du poêle. Des températures plus élevées peuvent entraîner une

surchauffe et endommager votre poêle.

TESTER VOTRE BOIS

• Lorsque le poêle est bien réchauffé, placez un morceau de

bois fendu (environ cinq pouces de diamètre) parallèle à la

porte sur le lit de braises rouges.

• Gardez la commande d’air complètement ouverte et fermez

la porte. Si le bois s’enamme dans les 90 secondes suivant

le moment où il a été placé dans le poêle, votre bois est

correctement séché. Si l’allumage prend plus de temps, votre

bois est humide.

• Si votre bois siﬄe et que de l’eau ou de la vapeur s’échappe aux

extrémités de la pièce, votre bois est trempé ou fraîchement

coupé (vert). N’utilisez pas ce bois dans votre poêle. De

grandes quantités de créosote pourraient se déposer dans

votre cheminée, créant des conditions potentielles pour un feu

de cheminée.

ALTÉRER AVERTISSEMENT

Ce chauffage au bois a un taux de combustion minimum réglé à

la fabrication, et qui ne peut être modié. La modication de ce

réglage ou une utilisation autre de ce chauffage au bois qui ne

respecterait pas les directives du présent manuel contrevient aux

réglementations fédérales.

EFFICACITÉ

Les rendements peuvent être basés sur la valeur calorique

inférieure (LHV) ou la valeur calorique supérieure (HHV) du

combustible. La valeur calorique inférieure est lorsque l’eau

quitte le processus de combustion sous forme de vapeur, dans

le cas des poêles à bois, l’humidité du bois brûlé quitte le poêle

sous forme de vapeur. Le pouvoir calorique supérieur est

lorsque l’eau quitte le processus de combustion complètement

condensée. Dans le cas des poêles à bois, cela supposerait que

les gaz d’échappement sont à température ambiante à la sortie

du système, et donc les calculs utilisant cette valeur de chauffage

considèrent la chaleur qui monte dans la cheminée comme une

énergie perdue. Par conséquent, l’ecacité calculée en utilisant le

pouvoir calorique inférieur du bois sera supérieure à l’ecacité

calculée en utilisant le pouvoir calorique supérieur. La meilleure

façon d’atteindre des rendements optimaux est d’apprendre les

caractéristiques de combustion de votre appareil et de brûler du

bois bien séché. Des taux de combustion plus élevés ne sont

pas toujours les meilleurs taux de combustion par chauffage;

après avoir établi un bon feu, un taux de combustion inférieur

peut être une meilleure option pour un chauffage ecace. Un

taux de combustion inférieur ralentit le ux de chaleur utilisable

hors de la maison par la cheminée, et il consomme également

moins de bois.

NOTIFICATION - LES PREMIERS FEUX POUR

SÉCHER LA PEINTURE

À CAUSE DES HAUTES TEMPÉRATURES ATTEINTES LORS

DU FONCTIONNEMENT, CET APPAREIL EST REVÊTU

D’UNE PEINTURE SPÉCIALE CONÇUE POUR LES HAUTES

TEMPÉRATURES. ELLE EXIGE UNE SÉRIE DE FEUX À INTENSITÉ

BASSE ET MOYENNE POUR SÉCHER ENTIÈREMENT ET AINSI

GARANTIR LA DURABILITÉ ET LA VIE DE SERVICE.

Le séchage correct de la peinture à haute température exige une

série de trois feux initiaux. L’appareil devrait être refroidi entre

chaque feu. Les deux premiers feux devraient être des petits

feux à température basse (250˚F) pour une durée de 20 minutes

chacun. Le troisième feu devrait être à une température moyenne

(500˚F à 700˚F) pendant 20 minutes. Aérez de façon susante

pour éliminer la fumée ou les odeurs causées par ces feux.

Remarque: utilisez uniquement du bois de chauffage solide! Ne

brûlez pas les ordures ou les liquides inammables. N’utilisez

pas de charbon. Cet appareil n’est pas conçu pour accueillir le

débit d’air (tirage) requis pour brûler correctement le charbon

ou les produits du charbon. Ne pas élever le feu à l’aide de

grilles ou de fers. Construisez le feu directement sur la brique

réfractaire.

INSTRUCTIONS DE RAVITAILLEMENT

Ce poêle à bois a été certié par l’US EPA pour répondre aux

strictes directives 2020. Pour garantir que cet appareil produit

INSTRUCTIONS D’UTILISATION DU BOIS

DÉPÔTS: RISQUES D’INCENDIE MAISON

• NE STOCKEZ PAS DE BOIS SUR LE PROTECTEUR DE

PLANCHER, SOUS LE (S) TUYAU (S) DE POÊLE, OU

N’IMPORTE OÙ DANS LES DÉGAGEMENTS AUX SURFACES

COMBUSTIBLES SPÉCIFIÉES POUR CET APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER AVEC DES TUBES

SECONDAIRES, DES PANNEAUX DE FIBRES DE BOIS OU

DES ISOLANTS RETIRÉS.

PRÉCAUTIONS DE SÉCURITÉ LORS DE L’UTILISATION

• NE JAMAIS SURCHAUFFER CET APPAREIL EN FAISANT

DES FEUX EXCESSIVEMENT CHAUDS, CAR UN INCENDIE

POURRAIT EN RÉSULTER DANS UNE MAISON OU UN

BÂTIMENT. VOUS SURCHAUFFEZ L’APPAREIL S’IL

COMMENCE À BRILLER OU À DEVENIR ROUGE.

• NE JAMAIS FAIRE DE FEUX EXCESSIVEMENT GRANDS

DANS CE TYPE D’APPAREIL, CAR CELA POURRAIT

ENDOMMAGER LA CHAMBRE DE COMBUSTION OU

PROVOQUER UNE FUITE DE FUMÉE.

• NE FAITES PAS DE FEU TROP PRÈS DU VERRE.

• CHAUD PENDANT LE FONCTIONNEMENT. ÉLOIGNEZ

LES ENFANTS, LES VÊTEMENTS ET LES MEUBLES.

LE CONTACT PEUT PROVOQUER DES BRÛLURES

CUTANÉES. NE TOUCHEZ PAS L’APPAREIL TANT QU’IL

N’A PAS REFROIDI.

• FOURNIR UN AIR SUFFISANT POUR LA COMBUSTION

DANS LA PIÈCE OÙ L’APPAREIL EST INSTALLÉ.

• INSPECTEZ LE REVÊTEMENT DE CHEMINÉE TOUS LES 60

JOURS. REMPLACEZ IMMÉDIATEMENT LA DOUBLURE SI

ELLE ROUILLE OU SI DE LA FUMÉE FUIT DANS LA PIÈCE.

• LES TENTATIVES POUR ATTEINDRE DES TAUX DE

PRODUCTION DE CHALEUR QUI DÉPASSENT LES

SPÉCIFICATIONS DE CONCEPTION DU RÉCHAUFFEUR

PEUVENT ENTRAÎNER DES DOMMAGES PERMANENTS

AU RÉCHAUFFEUR.

AVERTISSEMENT: RISQUE D’EXPLOSION

• N’UTILISEZ JAMAIS DE PRODUITS CHIMIQUES,

ESSENCE, CARBURANT DE LANTERNE DE TYPE ESSENCE,

KÉROSÈNE, LIQUIDES D’ALLUMAGE RAPIDE POUR

CHARBON OU FLUIDES SIMILAIRES INFLAMMABLES

POUR COMMENCER OU BIEN ATTISER UN FEU DANS

L’APPAREIL.

• GARDEZ LES LIQUIDES INFLAMMABLES, SURTOUT

L’ESSENCE, ÉLOIGNÉS DE L’APPAREIL – QUE CE SOIT

DANS UN BUT D’UTILISATION OU DE STOCKAGE.

UTILISATION DU POÊLE À BOIS

Votre appareil de chauffage a été conçu pour brûler uniquement

du bois naturel bien séché; aucun autre matériau ne doit être

brûlé. N’importe quel type de bois naturel bien séché peut être

utilisé dans votre poêle, mais certaines variétés ont de meilleurs

rendements énergétiques que d’autres. Des rendements plus

élevés et des émissions plus faibles résultent généralement de la

combustion de bois durs séchés à l’air, par rapport aux résineux

ou aux feuillus trop verts ou fraîchement coupés. Les ressources

suivantes peuvent aider à apprendre les caractéristiques

de combustion de diverses essences de bois:

http://

rewoodresource.com/rewood-btu-ratings/

; ou https://forestry.

usu.edu/forest-products/wood-heating

. Le fonctionnement

de ce poêle à bois d’une manière non conforme au manuel du

propriétaire annulera votre garantie et est également contraire

à la réglementation fédérale. Les déchets et autres matériaux

inammables ne doivent pas être brûlés dans votre poêle. NE

BRÛLEZ PAS:

1. Des ordures;

2. Des déchets de tonte ou résidus de jardin;

3. Des matériaux contenant du caoutchouc, incluant les pneus;

4. Matériaux contenant du plastique;

5. Des déchets de produits du pétrole, des peintures ou diluants

à peinture, ou des produits d’asphalte;

6. Matériaux contenant de l’amiante;

7. Débris de construction ou de démolition;

8. Traverses de voie ferrée ou bois traité sous pression;

9. Fumier ou restes d’animaux;

10. Bois de grève en eau salée ou autres matériaux

précédemment saturés par de l’eau salée;

11. Bois non séché; ou

12. Produits du papier, carton, contreplaqué, ou panneau

de particules. L’interdiction de brûlage de ces matériaux

n’interdit pas l’utilisation d’allume-feu composés de papier,

carton, sciure de bois, cire et substances similaires, aux ns

de démarrer le feu dans un chauffage au bois modié.

La combustion de ces matériaux peut entraîner la libération de

fumées toxiques ou rendre le radiateur inecace et provoquer de

la fumée. Le bois mort posé sur le sol forestier doit être considéré

comme humide et nécessite un temps de séchage complet. Le

bois mort sur pied peut généralement être considéré comme

environ 2/3 assaisonné. Les petits morceaux de bois sèchent

plus rapidement. Toutes les bûches de plus de 6 po de diamètre

doivent être fendues. Le bois ne doit pas être stocké directement

sur le sol. L’air devrait circuler dans les bûches. Un espace d’air

de 24 po à 48 po doit être laissé entre chaque rangée de bûches,

qui doivent être placées à l’endroit le plus ensoleillé possible. La

couche supérieure de bois doit être protégée de l’élément mais

pas des côtés. Un bon indicateur pour savoir si le bois est prêt

à brûler est de vérier les extrémités des pièces. Si des ssures

rayonnent dans toutes les directions à partir du centre, le bois

doit être susamment sec pour brûler. Si votre bois grésille dans

le feu, même si la surface est sèche, il se peut qu’il ne soit pas

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

INSTRUCTIONS D’UTILISATION DU BOIS

Methode B. Dégagement de 9 po (228,6 mm) avec un membre

de paroi combustible: En utilisant une partie de cheminée Solid-

Pak fabriquée en usine, agréée, de 6 po (152,4 mm) de diamètre

intérieur avec une isolation de 1 po (25,4 mm) ou plus, construisez

un passage à travers la paroi avec une couche d’air de 9 po

(228,6 mm) minimum entre la paroi extérieure de la longueur de

la cheminée et les matières combustibles de la paroi. Utilisez

des supports en tôle xés de façon sûre aux surfaces de la paroi

sur tous les côtés an de maintenir une couche d’air de 9 po

(228,6 mm). Lors de la xation des supports sur la longueur de

la cheminée, ne pénétrez pas dans le revêtement de la cheminée

(la paroi intérieure de la cheminée Solid-Pak). L’extrémité

du revêtement de la section de la cheminée Solid-Pak devra

aﬄeurer l’intérieur du carneau de la cheminée en maçonnerie,

et être scellée avec un ciment réfractaire non soluble dans l’eau.

Utilisez ce ciment pour également calfeutrer la pénétration de la

maçonnerie en briques.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Conduit de

cheminée

Conduit de

raccordement

Dégagement

minimum de 5 cm

(9 po) (228,6 mm)

Nonsoluble

refractory

cement

Supports de

tôle d'acier

Cheminée en

maçonnerie

Utiliser des pièces

de cheminée

fabriquées pour

le ﬁxer solidement

au raccordement.

Vide d’air

Longueur de

cheminée

préfabriquée et

répertoriée, à

isolant solide.

Minimum Vide d’air

de 5 cm (9 po)

(228,6 mm)

Longueur de

cheminée

préfabriquée

Longueur de cheminée

à égalité avec le conduit

de fumée intérieur

Méthode C. Dégagement de 6 po (152,4 mm) avec un membre de

paroi combustible: En commençant avec un raccord de cheminée

métallique de 6 po (152,4 mm) de calibre 24 (0,024 po [0,61 mm]),

et un manchon mural ventilé de calibre 24 minimum ayant deux

conduits d’air de 1 po (25,4 mm) chacun, construisez un passage

à travers la paroi. Il devra y avoir une zone de séparation de 6 po

(152,4 mm) minimum contenant une isolation en bre de verre,

à partir de la surface extérieure du manchon mural jusqu’aux

matières combustibles de la paroi. Soutenez le manchon mural

et couvrez son ouverture avec un support métallique en tôle de

calibre 24 minimum. Maintenez un espace de 6 po (152,4 mm).

Il devra également y avoir un support dimensionné pour adapter

et maintenir le raccord de cheminée métallique. Vériez que les

supports soient xés de façon sûre aux surfaces de la paroi sur

tous les côtés. Assurez-vous que les éléments de xation utilisés

pour maintenir le raccord de cheminée métallique ne pénètrent

pas dans le revêtement du carneau de la cheminée.

Cheminée en

maçonnerie

Supports de

tôle d'acier

Conduit de cheminée

Conduit de

raccordement

Le dégagement minimum de la cheminée aux

supports en tôle d’acier et aux matériaux

combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun (25,4 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun. (25,4 mm)

Fabriqués en

tôle d’acier

Isolant de ﬁbre de

verre d’un minimum

de 152,4 mm (6 po)

Méthode D. Dégagement de 2 po (50,8 mm) avec un membre

de paroi combustible: Commencez avec une partie de cheminée

Solid-Pak fabriquée en usine, agréée, d’au moins 12 po (304 mm)

de diamètre intérieur avec une isolation de 1 po (25,4 mm) ou

plus, et un raccord de cheminée de 8 po de diamètre intérieur

(de 2 pouces [51 mm] plus grand que celui de 6 po [152,4 mm]).

Utilisez celle-ci comme passage pour un raccord de cheminée

métallique pour paroi unique de calibre 24 minimum. Maintenez

la section concentrique solid-pak avec le raccord de la cheminée

et à une distance de 1 po (25,4 mm) de ce dernier grâce aux

platines-supports en tôle situées aux deux extrémités de la

section de la cheminée. Couvrez l’ouverture et soutenez la section

de la cheminée des deux côtés à l’aide de supports métalliques

en tôles de calibre 24 minimum. Vériez que les supports soient

xés de façon sûre aux surfaces de la paroi sur tous les côtés.

Assurez-vous des éléments de xation utilisés pour maintenir le

conduit de carneau de la cheminée.

Le dégagement minimum de la

cheminée aux supports en tôle

d’acier et aux matériaux combuﬆibles

eﬆ de5 cm (2 po) (51 mm)

Conduit de

raccordement

Conduit de cheminée

Cheminée

en maçonnerie

Supports de

tôle d'acier

Conduit de

raccordement

Supports de

tôle d'acier

Vide d’air de

5 cm (2 po)

(51 mm)

Longueur de

la cheminée

Section de

cheminée

1 po Vide d’air

de (26 mm) à

la longueur de

cheminée

Dégagement minimum

de 5 cm (2 po) (51 mm)

REMARQUES:

• Les raccords d’une cheminée de maçonnerie, sauf ceux de

la méthode B, devront s’étendre sur une section continue à

travers le système de passage mural et la paroi de la cheminée,

jusqu’à la surface du revêtement intérieur du carneau mais

sans le dépasser.

• Un raccord de cheminée ne devra pas passer à travers un

grenier ou un espace du toit, des toilettes ou des espaces

connés similaires, un plancher ou un plafond.

INSTALLATION

CHEMINÉE FABRIQUÉE EN USINE

Lorsqu’une cheminée métallique préfabriquée est utilisée, les

instructions d’installation du fabriquant doivent être respectées.

Vous devez également acheter (auprès du même fabriquant) et

installer l’ensemble de support du toit ou le passage du toit et

l’ensemble de la partie en “T”, des coupe-feux (si nécessaires),

un écran d’isolation, un chaperon de toiture, un chapeau de

cheminée, etc. Maintenez un dégagement approprié avec la

structure tel que recommandé par le fabriquant. La cheminée

doit avoir la hauteur requise au-dessus du toit ou d’autres

obstructions pour des raisons de sécurité et un bon tirage.

Chapeau

homologué

Garder un

dégagement

de 2 po

Cheminée

homologué

Support

de plafond

Support de

plafond

Conduit de

raccordement

de cheminée

* Consulter Dégagement

des combustibles

Mur combustible

Protecteur

de plancher

Mitre

Solin

Cheminée

homologué

Écran

d’isolation

du grenier

Dégagement

spécifié

Conduit de

raccordement

de cheminée

Solive de toit

combustible

Vers le poêle

Vers le

poêle

CHEMINÉE EN MAÇONNERIE

Assurez-vous qu’une cheminée en maçonnerie réponde aux

standards minimum de l’Association nationale de protection

contre les incendies (NFPA) en la faisant inspecter par un

professionnel. Assurez-vous qu’il n’y ait pas de ssures, de

mortiers perdus ou d’autres signes de détérioration et de

blocage. Faites nettoyer la cheminée avant d’installer et de faire

fonctionner le poêle. Lors du raccordement du poêle à travers

une paroi combustible vers une cheminée en maçonnerie, des

méthodes spéciales sont requises.

Revêtement

Porte de

nettoyage

étanche

Protecteur

de plancher

Virole, 305 mm

(12 po) des briques

Mur inﬂammable

Dégagement de

25 mm (1 po) avec

le pare-feu

Chevron

Chapeau en béton

Solin

Dégagement

de 25 mm (1po)

Avant-toit

Solin

Revêtement en

argile réfractaire

avec vide d’air

Vers le poêle

PASSAGES DE RACCORDEMENT DE CHEMINÉE

À TRAVERS UNE PAROI COMBUSTIBLE

Méthode A. Dégagement de 12 po (304,8 mm) avec un membre

de paroi combustible: En utilisant des briques d’une épaisseur

minimale de 3,5 po (89 mm) et un revêtement en argile d’une

épaisseur minimale de 5/8 po (15,9 mm), construisez un passage

à travers la paroi. Le revêtement en argile doit être conforme

à l’ASTM C315 (Spécication standard des revêtements

réfractaires en argile) ou son équivalent. Maintenez un minimum

de 12 po (304,8 mm) de maçonnerie en briques entre le

revêtement en argile et les matières combustibles de la paroi.

Le revêtement en argile devra s’étendre de la surface extérieure

de la maçonnerie en briques jusqu’à la surface intérieure du

revêtement du carneau de la cheminée mais pas au-delà de la

surface intérieure. Coulez ou cimentez fermement le revêtement

en argile en place dans le revêtement du carneau de la cheminée.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

30 cm (304,8 mm, 12 po)

minimum aux matériaux

combuﬆibles

Cheminée en

maçonnerie

Conduit de cheminée

Doublage en

argile réfractaire

Conduit de

raccordement

Dégagement minimum

de 30 cm (12 po,

304,8 mm)

des briques

INSTALLATION

poêle doit être en acier aluminisé ou laminé à froid et avoir une

épaisseur minimale de 0,021 po ou 0,53 mm. Il est strictement

interdit d’utiliser de l’acier galvanisé. Le tuyau de fumée doit

être assemblé pour favoriser la section mâle (extrémité sertie)

du tuyau à être tournée vers le bas. Fixez chaque section à une

autre avec trois vis métalliques espacées à égale distance.

Le tuyau doit être court et droit. Toutes les sections installées

horizontalement doivent être inclinées d’au moins 1/4 de

pouce par pied, avec l’extrémité supérieure de la section vers

la cheminée. Toute installation avec un tuyau de cheminée

horizontal doit être conforme à la norme NFPA 211. Pour assurer

un bon tirage, la longueur totale du tuyau de couplage ne doit

jamais dépasser 8 pi à 10 pi (2,4 m à 3,04 m). Sauf pour les

cas d’installation verticale, dans un style toit cathédrale où le

système d’évacuation des fumées peut être beaucoup plus long

et raccordé sans problème à la cheminée au plafond de la pièce.

Il ne devrait jamais y avoir plus de deux coudes à 90 degrés

dans le système d’évacuation des fumées. L’installation d’un

«stabilisateur de tirage barométrique» (registre de cheminée)

sur un système d’évacuation des fumées est interdite. De plus,

l’installation d’un registre de tirage n’est pas recommandée.

Avec un poêle à bois à combustion contrôlée, le tirage est

régulé à l’entrée de l’air de combustion dans le poêle et non à

l’échappement.

IMPORTANCE D’UN TIRAGE ADÉQUAT

Le tirage est une force déplaçant l’air de l’appareil vers la

cheminée. La quantité de tirage dans votre cheminée dépend

de la longueur de la cheminée, son emplacement géographique

local, les obstructions à proximité et d’autres facteurs. Trop de

tirage peut causer des températures excessives dans l’appareil

et pourrait l’endommager. Un tirage inadéquat peut causer

des retours de fumée dans la pièce et causer l’obturation de

la cheminée. Un tirage inadéquat causera des fuites de fumée

par l’appareil dans la pièce, s’inltrant par l’appareil, et les joints

du conduit de raccordement. Un brûlage incontrôlable ou une

température excessive indique un tirage excessif.

CHEMINÉE

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

Votre poêle à bois peut être raccordé à une cheminée

préfabriquée de 6 po ou en maçonnerie. Si vous utilisez une

cheminée préfabriquée, elle doit être conforme à la norme UL

103 ou CSA-B365; il doit donc s’agir d’un type HT (2100 ° F). Il

doit être installé conformément aux spécications du fabricant.

Tenez compte de l’emplacement de la cheminée pour vous

assurer qu’elle n’est pas trop près des voisins ou dans une vallée,

ce qui peut causer des conditions insalubres ou nuisibles. Si vous

utilisez une cheminée en maçonnerie, elle doit être construite

conformément aux spécications du Code national du bâtiment.

Il doit être recouvert de briques d’argile réfractaire, de tuiles

métalliques ou d’argile scellées avec du ciment réfractaire. Les

conduits ronds sont les plus ecaces. Le diamètre intérieur du

conduit de cheminée doit être identique à celui de l’évacuation des

fumées du poêle. Un conduit trop petit peut poser des problèmes

de tirage, tandis qu’un gros conduit favorise un refroidissement

rapide du gaz, et donc l’accumulation de créosote et le risque

d’incendies de cheminée. Notez que c’est la cheminée et non

le poêle qui crée l’effet de tirage; la performance de votre poêle

dépend directement d’un tirage adéquat de votre cheminée. Ne

raccordez pas cet appareil à un conduit de cheminée desservant

un autre appareil. Les recommandations suivantes peuvent être

utiles pour l’installation de votre cheminée:

1. Ne connectez pas cette unité à un carneau de cheminée

utilisé par un autre appareil.

2. Elle doit s’élever au-dessus du toit d’au moins 3 pi (0,9 m) à

partir du point le plus haut de contact.

3. La cheminée doit dépasser toute partie de la construction

ou autre obstruction à moins de 10 pi (3,04 m) d’une hauteur

de 2 pi (0,6 m).

4. L’installation d’une cheminée intérieure est toujours

préférable à une cheminée extérieure. En effet, la cheminée

intérieure, sera, par dénition, plus chaude qu’une cheminée

extérieure, étant donné qu’elle est chauffée par l’air ambiant

de la maison. Par conséquent, le gaz qui circule se refroidira

plus lentement, réduisant ainsi l’accumulation de créosote

et le risque de feux de cheminée.

5. Le tirage entraîné par la tendance de l’air chaud à s’élever

sera augmenté avec une cheminée intérieure.

6. L’utilisation d’un pare-feu à l’extrémité de la cheminée

requiert une inspection régulière an de garantir qu’il n’est

pas obstrué, bloquant donc le tirage et devra être nettoyé

lorsqu’il est utilisé régulièrement.

INSTALLATION

1. Votre poêle n’aspire pas de façon continue, une dispersion

des fumées a lieu, le bois brûle mal, ou des contre-explosions

se produisent qu’il y ait ou non des matières combustibles.

2. Les appareils à foyer existants au sein du domicile, tels que

des cheminées ou d’autres appareils de chauffage, émettent

des odeurs, ne fonctionnent pas correctement, émettent

des fumées lorsqu’ils sont ouverts ou des contre-explosions

se produisent qu’il y ait ou non des matières combustibles.

3. Ouvrir légèrement une fenêtre lors d’un jour calme «sans

vent» réduit les symptômes ci-dessus.

4. La maison est équipée d’un pare-vapeur parfaitement

étanche et de fenêtres bien ajustées et/ou dispose

d’appareils électriques qui expulsent l’air de la maison.

5. Il y a une condensation excessive sur les vitres en hiver.

6. Un système de ventilation est installé dans la maison.

Faites glisser le collier de serrage sur le tuyau exible en

aluminium. Ensuite, glissez le tuyau exible sur le tube

d’admission d’air du poêle. Serrez ensuite le collier de serrage

sur l’extrémité du tuyau exible en aluminium.

POUR UTILISATION DANS DES MAISONS MOBILES

«INSTALLATIONS AUX É.-U. UNIQUEMENT»:

• ATTENTION! NE PAS INSTALLER DANS LA CHAMBRE À

COUCHER.

• MISE EN GARDE! L’INTÉGRITÉ STRUCTURELLE DU

PLANCHER, DU MUR ET DU PLAFOND / DU TOIT DE LA

MAISON MOBILE DOIT ÊTRE MAINTENUE.

• UTILISEZ UNE CHEMINÉE FABRIQUÉE EN USINE ET

CONFORME AUX NORMES UL 103. CELA DOIT DONC

ÊTRE UN TYPE HT «2100°F».

• UTILISEZ UN AGRESSEUR À ÉTINCELLES

• LE POÊLE DOIT ÊTRE FIXÉ À LA STRUCTURE DE LA

MAISON MOBILE. UTILISEZ LES DEUX «2» TROUS AU

FOND DU PIÉDESTAL DE LA RADIATEUR POUR FIXER

L’APPAREIL AU SOL.

FIXATION DE L’APPAREIL SUR UN PIÉDESTAL

AU SOL

Utilisez les trous désignés pour xer l’unité au sol.

FIXATION DE L’APPAREIL AVEC LES PIEDS AU

SOL

1. Le support s’engage autour de l’extrusion carrée du boulon

de nivellement inséré dans le pied.

2. Une fois l’appareil nivelé, positionnez le support et xez-le

au sol à l’aide du matériel approprié nécessaire pour votre

revêtement de sol spécique.

3. Installez un support par pied ou consultez les autorités

locales compétentes pour déterminer le nombre de points

de xation requis.

En plus des exigences d’installation précédemment détaillées,

le radiateur doit être mis à la terre électriquement au châssis

en acier de la maison mobile avec un l de cuivre 8 GA à l’aide

d’une rondelle dentelée ou en étoile pour pénétrer la peinture ou

le revêtement de protection pour assurer la mise à la terre.

RACCORD DE CHEMINÉE (TUYAU PLISSÉ)

Le raccord de cheminée et la cheminée doivent avoir le même

diamètre que la sortie du poêle (6 ”). Si ce n’est pas le cas, nous

vous recommandons de contacter votre revendeur pour vous

assurer qu’il n’y aura pas de problème avec le tirage. Le tuyau de

INSTALLATION

PROTECTEUR DE SOL

Cet appareil de chauffage doit avoir un protecteur de sol

incombustible avec une valeur R d’au moins 1,4 installée en

dessous si le sol est construit en matériau combustible. Si un

tampon de sol est utilisé, il doit être répertorié UL ou équivalent.

Le protecteur de sol doit être susamment grand pour s’étendre

sous le poêle et au-delà de chaque côté, comme indiqué. S’il y a

un conduit de cheminée horizontal, il doit y avoir une protection

du plancher dessous qui s’étend de deux pouces au-delà de

chaque côté du tuyau. Le protecteur de sol devra dépasser le

poêle comme suit:

ARRIÈRE

AVANT

CÔTÉ

Avant Côtés Arrière

22 po

(559 mm)

8 po

(203 mm)

*2 po

(51 mm)

*Les installations canadiennes

nécessitent 8po (203 mm) à l’arrière

DÉGAGEMENTS AVEC LES MATIÈRES

COMBUSTIBLES

Il est extrêmement important que les dégagements avec les

matières combustibles soient strictement respectés lors de

l’installation du poêle.

• S’il y a un conduit de cheminée horizontal, il doit y avoir au

moins 18 pouces d’espace libre entre le tuyau et le plafond. Il

doit également y avoir une protection du sol sous la conduite

horizontale qui s’étend de 2 po au-delà de chaque côté du

conduit de cheminée.

• La hauteur entre le sol et le plafond doit être d’au moins 7 pi

«2,13 m» dans tous les cas.

• Ne placez aucune matière combustible à moins de 4 pi «1,2 m»

de l’avant de l’unité.

• Le dégagement entre le tuyau de carneau et un mur est valable

uniquement pour les murs verticaux et pour un tuyau de

carneau vertical.

• Le raccord de cheminée ne doit pas passer à travers un grenier

ou un espace du toit, des toilettes ou des espaces connés

similaires, un plancher ou un plafond.

• Dans une installation canadienne dans laquelle un passage à

travers un mur, ou une partie de construction combustible est

souhaitée, l’installation doit être conforme à CAN/CSA-B365.

• Un tuyau de carneau traversant une paroi combustible doit

avoir un dégagement minimum de 18 po «457,2 mm».

• Pour réduire les dégagements de carneau avec les matériaux

combustibles, contactez votre service local de sécurité.

Tuyau pour paroi unique

(Tuyau pour paroi double):

Clé po mm

A 15 (12) 381 (305)

B 18 (18) 458 (458)

C 19 (16) 483 (407)

D 29 (29) 737 (737)

E 12 (12) 305 (305)

F 22 (22) 559 (559)

AIR DE COMBUSTION EXTÉRIEUR

Votre poêle à bois est approuvé pour être installé avec une

entrée d’air extérieur «4FAK» nécessaire pour une maison

mobile. Ce type d’installation est également requis dans les

maisons étanches et les maisons ayant des problèmes de

pression négative. Vous pouvez acheter cette option auprès de

votre vendeur d’appareils de chauffage. Assurez-vous d’indiquer

le numéro de pièce mentionné dans ce livret. Les instructions

relatives à l’installation sont fournies avec le kit d’admission

d’air. L’air de combustion extérieur peut être requis si:

INSTALLATION

INSTRUCTIONS DE MONTAGE

CONFIGURATION DE BRIQUES RÉFRACTAIRES

Remplacez la brique réfractaire comme indiqué sur l’illustration.

ENSEMBLE DÉFLECTEUR D’AIR

Utilisez les vis fournies pour xer le déecteur d’air à l’arrière de

l’appareil.

AVIS DE SÉCURITÉ:

• L’INSTALLATION INCORRECTE DE CE POÊLE POURRAIT

ENTRAÎNER L’INCENDIE DU DOMICILE. AFIN DE

RÉDUIRE LE RISQUE D’INCENDIE, RESPECTEZ LES

INSTRUCTIONS D’INSTALLATION. NE PAS RESPECTER

LES INSTRUCTIONS PEUT ENTRAÎNER DES DOMMAGES

MATÉRIELS, DES BLESSURES PERSONNELLES VOIRE LA

MORT !

• CONSULTEZ LES FONCTIONNAIRES MUNICIPAUX DE

CONSTRUCTION OU DE LUTTE CONTRE LES INCENDIES

AFIN DE CONNAÎTRE LES LIMITATIONS ET LES

EXIGENCES D’INSTALLATION DE VOTRE RÉGION.

• UTILISEZ DES DÉTECTEURS DE FUMÉE DANS LA PIÈCE

DANS LAQUELLE LE POÊLE EST INSTALLÉ.

• MAINTENEZ LE MOBILIER ET LES RIDEAUX ÉLOIGNÉS DU

POÊLE.

• N’UTILISEZ PAS D’ESSENCE, DE COMBUSTIBLE POUR

LANTERNE À ESSENCE, DE KÉROSÈNE, DE LIQUIDE

D’ALLUMAGE DE CHARBON OU DE LIQUIDES SIMILAIRES

POUR DÉMARRER OU « RAVIVER » UN FEU DANS CE

POÊLE. MAINTENEZ TOUS CES LIQUIDES ÉLOIGNÉS DU

POÊLE.

• EN CAS D’INCENDIE DE CHEMINÉE, FERMEZ

COMPLÈTEMENT LA COMMANDE D’AIR AFIN DE PRIVER

LE FEU D’OXYGÈNE. APPELEZ LES POMPIERS.

• NE CONNECTEZ PAS LE POÊLE À UN CONDUIT OU

CIRCUIT DE DISTRIBUTION D’AIR.

• UNE SOURCE D’AIR FRAIS DANS LA PIÈCE OU L’ESPACE

CHAUFFÉ DEVRA ÊTRE FOURNIE SI NÉCESSAIRE.

US Stove recommande fortement que votre poêle soit installé

par un technicien qualié NFI (US) ou WETT (Canada). Pour

trouver l’installateur qualié le plus proche, accédez à:

https://

ncertied.org

; or https://www.wettinc.ca/

POSITIONNER LE POÊLE

Le poêle est xé à la palette d’expédition avec 2 boulons. Un

boulon est situé à l’avant et au centre de l’unité sous le cendrier.

L’autre boulon est situé à l’arrière et au centre derrière le cendrier

arrière de l’unité «voir la section «Utilisation dans une maison

mobile» pour des informations supplémentaires». Il est très

important de placer le poêle à bois le plus près possible de la

cheminée et dans un endroit propice à la distribution de chaleur

la plus ecace possible dans toute la maison. Le poêle doit

donc être installé dans la pièce où le plus de temps est passé et

dans la pièce la plus spacieuse possible. Rappelez-vous que les

poêles à bois produisent une chaleur rayonnante, la chaleur que

nous ressentons lorsque nous sommes près d’un poêle à bois.

Un poêle à bois fonctionne également par convection, c’est-à-

dire par le déplacement de l’air chaud accéléré vers le haut et son

remplacement par de l’air plus froid. Si nécessaire, la distribution

d’air chaud du poêle peut être facilitée par l’installation d’un

ventilateur. Le poêle à bois ne doit pas être branché à un système

de distribution d’air chaud, car une accumulation excessive de

chaleur peut se produire. Un poêle à bois ne doit jamais être

installé dans un couloir ou à proximité d’un escalier, car il pourrait

bloquer le passage en cas d’incendie ou ne pas respecter les

dégagements requis.

INSTALLATION

DÉBALLER ET INSPECTER

Retirez l’emballage de l’appareil et vériez s’il y a des dommages.

Votre appareil est emballé avec le ressort de poignée de porte

non installé. Assurez-vous que les briques sont correctement

positionnées et ne sont pas cassées (voir l’illustration pour

une disposition appropriée des briques). Assurez-vous que le

déecteur, au-dessus des tubes à air, est en place et en bon état.

ENSEMBLE DE VENTILATEUR

Le ventilateur doit être déconnecté de la source d’alimentation

électrique avant de tenter l’installation. L’ensemble souﬄeur est

destiné à être utilisé uniquement avec un poêle qui est marqué

pour indiquer une telle utilisation. Ne faites pas passer le cordon

d’alimentation à proximité ou sur des surfaces chaudes! Fixez

l’ensemble à l’arrière du poêle avec les quatre vis fournies.

ASSEMBLAGE DU BAC À CENDRES

Enlevez la casserole de cendre du foyer. Sous le foyer, il y a deux

supports; Faites glisser le cendrier dans ces supports. Glissez la

casserole de cendre dans ces parenthèses.

ENSEMBLE COLLIER DE CHEMINÉE

Montez le collet de cheminée sur le dessus de l’unité comme

illustré à l’aide des (3) boulons 5 / 16-18 x 1-1 / 2, (3) rondelles

et (3) languettes de soudure fournies dans la boîte des pièces.

5/16-18 x 1-1/2

BOULON

RONDELLE

JOINT

DESSUS DE

CHAUFFAGE

ONGLET DE SOUDURE

INSTRUCTIONS DE MONTAGE

POUR L’ASSISTANCE TECHNIQUE, APPELEZ: 800-750-2723 EXT 5050

LISTE DE CONTRÔLE D’INSTALLATION

S’il te plaît imprime

Nom du client: Numéro de Téléphone

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de Téléphone:

Nom du technicien d’installation: Numéro de Licence:

Votre poêle à bois ne doit être installé que par un installateur qualié. Un installateur qualié NFI peut être trouvé à www.ncertied.

org/public/nd-an-n-pro/

ASSISTANCE TECHNIQUE

1-800-750-2723 poste 5050

Texte au 423-301-5624

Envoyez un e-mail à: cust[email protected]

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: _______________________________________________________________________________________________

Système de cheminée: nouveau système de cheminée

Oui Non si oui, marque ________________________________________

Si non, date d’inspection du système de cheminée existant: ________________________________________________________________________

MISE EN SERVICE

Conrmer l’installation du tapis de foyer conformément aux instructions d’installation .........................................................................

Conrmer le bon placement des pièces internes ........................................................................................................................................

Vérier la solidité du joint de porte et de l’étanchéité de la porte ...............................................................................................................

Conrmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ........................................................

Vérier le fonctionnement des commandes pneumatiques .......................................................................................................................

Conrmer que tous les tuyaux de fumée et le système de cheminée sont sécurisés et scellés .............................................................

Conrmez que le poêle tire correctement lorsqu’il est allumé ...................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel ..................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien courant ..

Déclaration d’achèvement: En tant que personne qualiée responsable des travaux ci-dessus, je conrme que l’appareil en tant que

travail associé a été installé conformément aux instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: ______________________________________________Nom en lettres moulées _____________________________ Date: _________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

Les instructions relatives à l’installation de votre poêle à bois sont conformes aux normes UL-1482 (R2015) et ULC-S627. Ce manuel

décrit l’installation et l’utilisation du chauffage au bois Vogelzang, VG2020. Ce poêle est conforme aux limites d’émission de bois de

chauffage vendues après le 15 mai 2020 par la Environmental Protection Agency (Agence de protection de l’environnement) de 2020

aux États-Unis. Dans des conditions de test spéciques, il a été démontré que cet appareil fournissait de la chaleur à des taux allant

de 15 261 à 63 196 Btu / h avec 1 g / h et 70% d’ecacité. Remarque: Les valeurs nominales en BTU mentionnées ci-dessus sont

basées sur le protocole de test de l’EPA dans des conditions de test spéciques. Nos BTU annoncés sont basés sur la première heure

de fonctionnement avec du bois de chauffage brûlant à un taux de combustion élevé.

Combustible: Bois

Couleurs: Noir

Diamètre du tuyau de carneau: 6 po (153 mm)

Type du tuyau de carneau: (Paroi unique ou

paroi double standard):

Acier noir ou bronzé 2100 °F (650 °C)

Hauteur minimale de la cheminée: 12 pi (3,7 m)

Longueur maximale des bûches: 21 po (534 mm)

Dimensions

Modèle Profondeur Largeur La Taille

Générales: Profondeur x Largeur x Hauteur:

VG2020E (jambe) 20,5 po (521 mm) 27 po (686 mm) 31,3 po (796 mm)

VG2020E (piédestal) 21 po (534 mm) 27 po (686 mm) 31,6 po (803 mm)

Chambre de combustion: Largeur x

Profondeur:

22-3/4 po X 11,78 po (578 mm X 300 mm)

Volume: Pieds cubes: 1,6 pieds cubes

Ouverture de la porte: largeur x hauteur: 18 po X 9,75 po (458 mm X 248 mm)

Porte en verre pyrocéramique: (Achage)

Largeur x Hauteur:

16 po X 10,26 po (435 mm X 267 mm)

Accessoires En Option

Kit d’admission d’air extérieur 4FAK

INTRODUCTION

AVERTISSEMENTS:

• CHAUD DURANT LE FONCTIONNEMENT. MAINTENEZ LES ENFANTS, LES VÊTEMENTS ET LE MOBILIER ÉLOIGNÉS. TOUT

CONTACT PEUT ENTRAÎNER DES BRÛLURES.

• N’UTILISEZ PAS DE PRODUITS CHIMIQUES NI DE FLUIDES POUR DÉMARRER LE FEU.

• NE LAISSEZ PAS LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST LÉGÈREMENT OUVERTE.

• NE BRÛLEZ PAS DE DÉCHETS NI DE FLUIDES INFLAMMABLES TELS QUE L’ESSENCE, LE NAPTHA OU L’HUILE POUR MOTEUR.

• NE CONNECTEZ PAS LE POÊLE À UN CONDUIT OU CIRCUIT DE DISTRIBUTION D’AIR.

• FERMEZ TOUJOURS LA PORTE APRÈS L’ALLUMAGE.

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: enregistrez votre produit en ligne sur

www.usstove.com ou téléchargez l’application

gratuite dès aujourd’hui. Cette application est

disponible uniquement sur l’App Store pour iPhone

et iPad. Rechercher US Stove. Conservez votre reçu

avec vos dossiers pour toute réclamation.

VG2020-P • VG2020-BP

VG2020-L • VG2020-BL

Testé selon les méthodes EPA ALT-125, ASTM E2515,

ASTM E3053 et CSA B415

Certié UL 1482-2011 (R2015) et ULC-S627-00-REV1

Maison mobile approuvée (États-Unis seulement)

Rapport #: F19-476

* Toutes les images de ce manuel sont à des ns d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION DE

L’ENVIRONNEMENT

Certié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en résulter.

Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de compromis de

fortune lors de l’installation de ce radiateur. Contactez les responsables locaux du bâtiment

ou des pompiers pour connaître les permis, les restrictions et les exigences d’installation dans

votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre nouveau

radiateur. Le non-respect des instructions peut entraîner des dommages matériels, des blessures

corporelles ou même la mort. Une installation incorrecte pourrait annuler votre garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques,

y compris le monoxyde de carbone, qui est connu dans

l’État de Californie pour provoquer le cancer, des anomalies

congénitales et / ou d’autres troubles de la reproduction.

Pour plus d’informations, visitez www.P65warnings.ca.gov

Numéros De Modèle:

Vogelzang VG2020-P 2,000 Sq. Ft. Pedestal Wood Stove

Product's Documents

User Manual

Specifications

Vogelzang VG2020-P Questions and Answers
