JENN-AIR_SIDEBYSIDEBUILT-INREFRIGERATOR
REFRIGERADOREMPOTRADO
DEDOS PUERTASJENN-AIR_
REFRIGERATEURENCASTRECOTE.&.COTEJENN-AIR_
USE& CAREGUIDE
For questions about features, operation/performance, parts, accessories, or service, call:
1-800-JENNAIR (1-800-536-6247} or visit our website at www.jennair.com
In Canada, call: 1-800-807-6777, or visit our website at www.jennair.ca.
MANUAL DEUSO Y CUIDADO
Si tiene preguntas respecto alas caracterfsticas, funcionamiento, rendimiento, partes, accesorios o servicio tecnico, Ilame al:
1-800-JENNAIR (1-800-536-6247} o visite nuestro sitio de internet: www.jennair.com
En CanadA, Ilame al: 1-800-807-6777, o visite nuestro sitio de internet: www.jennair.ca.
GUIDE D'UTILISATIONETD'ENTRETIEN
Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777 ou visitez notre site web & www.jennair.ca.
Table of Contents/indice/Table des mati_res ...................................................................................... 2
_°JENN-AIRo
W10151251A

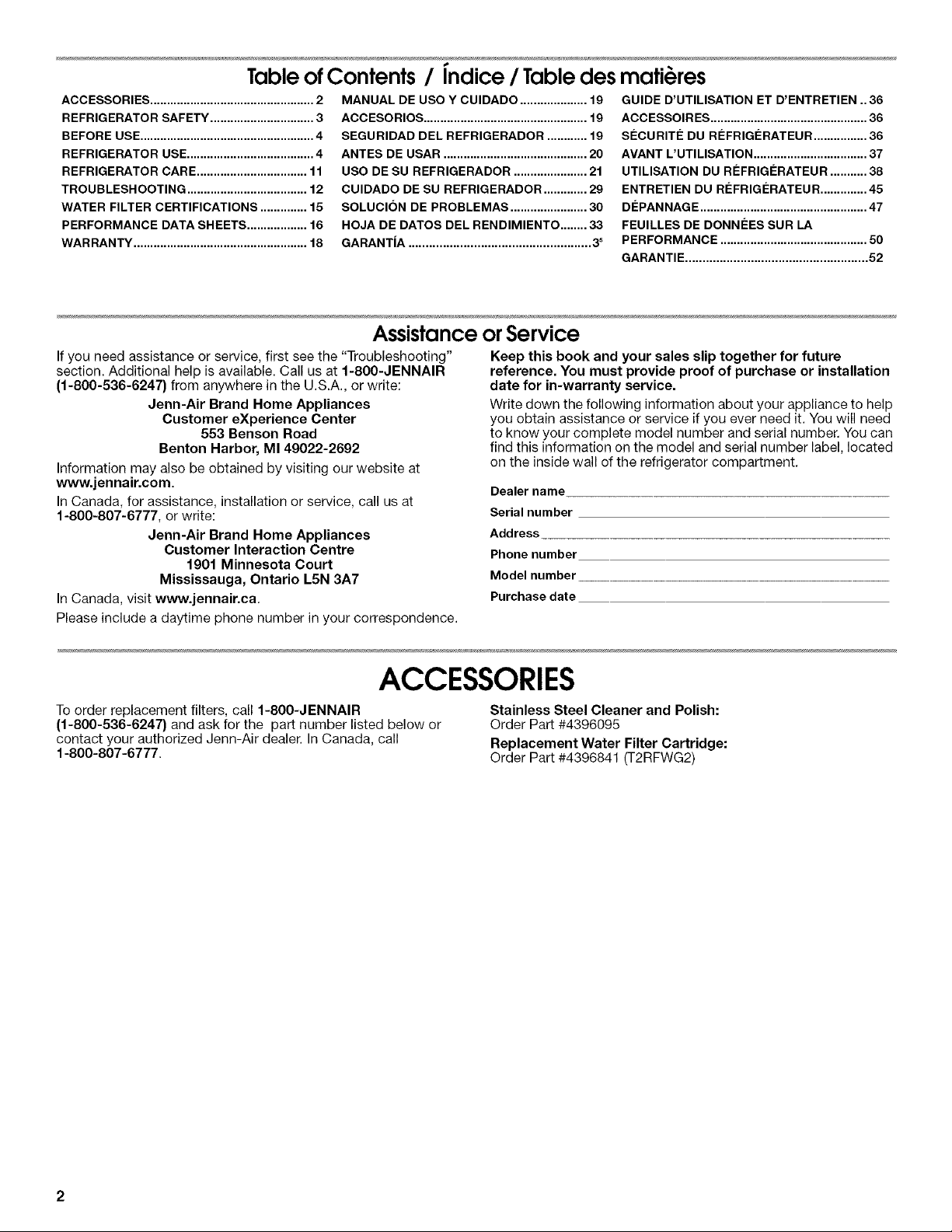

TableofContents / Indice/ Tabledes mati res
ACCESSORIES ................................................. 2
REFRIGERATOR SAFETY ............................... 3
BEFORE USE .................................................... 4
REFRIGERATOR USE ...................................... 4
REFRIGERATOR CARE ................................. 11
TROUBLESHOOTING .................................... 12
WATER FILTER CERTIFICATIONS .............. 15
PERFORMANCE DATA SHEETS .................. 16

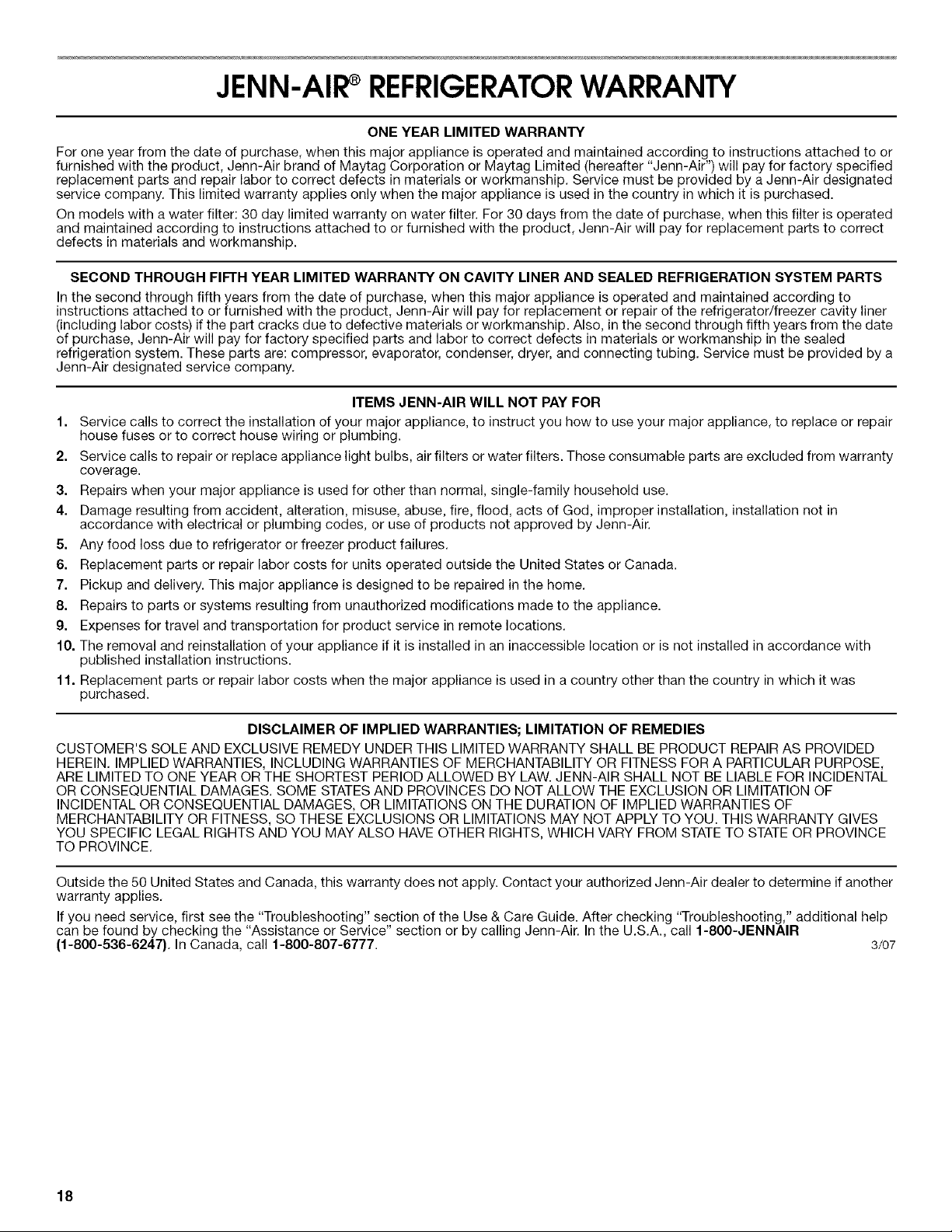

WARRANTY .................................................... 18
MANUAL DE USO Y CUIDADO .................... 19
ACCESORIOS ................................................. 19
SEGURIDAD DEL REFRIGERADOR ............ lg
ANTES DE USAR ........................................... 20
USO DE SU REFRIGERADOR ...................... 21
CUIDADO DE SU REFRIGERADOR ............. 2g
SOLUCION DE PROBLEMAS ....................... 30
HOJA DE DATOS DEL RENDIMIENTO ........ 33
GARANTiA ..................................................... 3 s
GUIDE D'UTILISATION ET D'ENTRETIEN .. 36
ACCESSOIRES ............................................... 36
SleCURITIe DU RleFRIGleRATEUR ................ 36
AVANT L'UTILISATION .................................. 37
UTILISATION DU RleFRIGleRATEUR ........... 38
ENTRETIEN DU RleFRIGleRATEUR .............. 45
DCPANNAGE .................................................. 47
FEUILLES DE DONNleES SUR LA
PERFORMANCE ............................................ 50

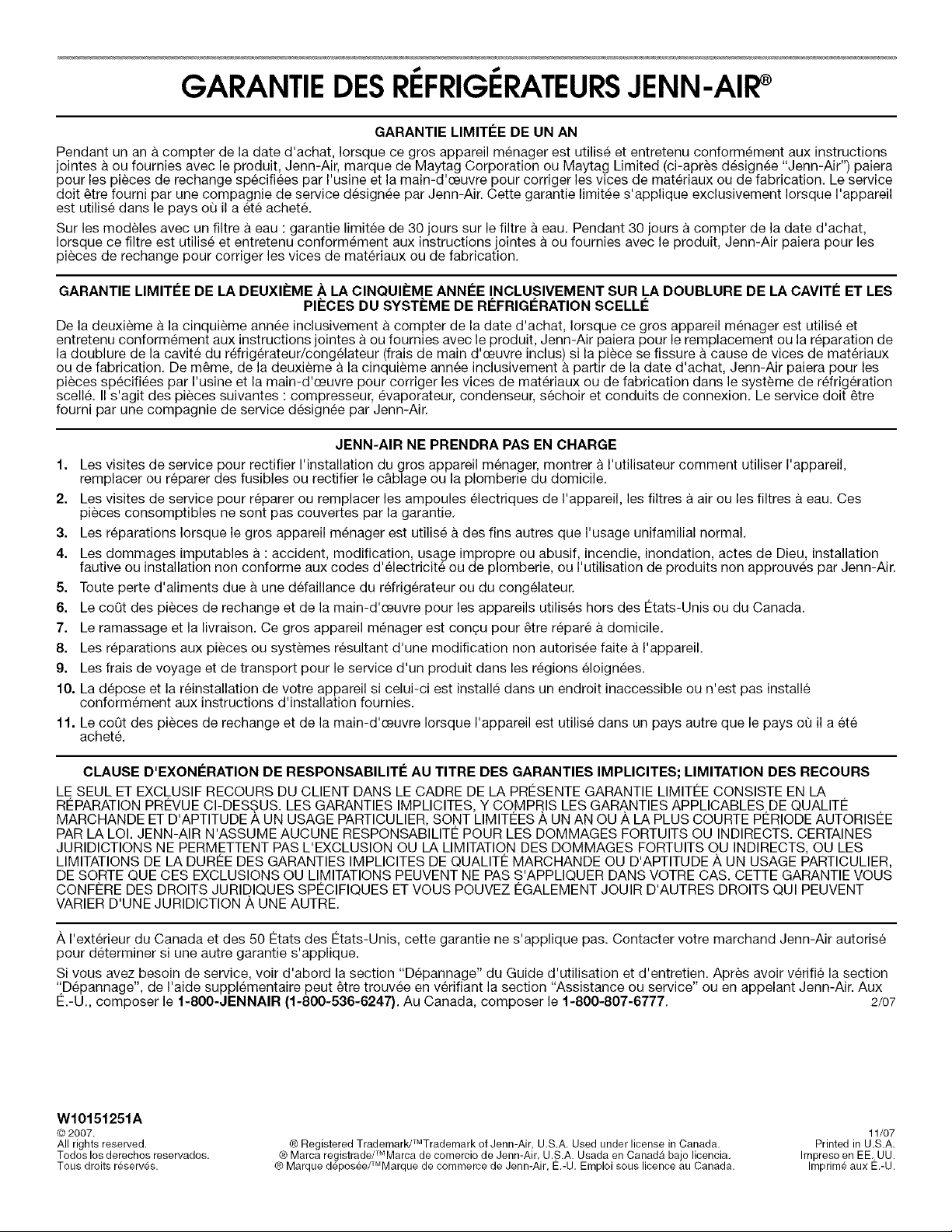

GARANTIE ..................................................... 52
Assistance or Service
If you need assistance or service, first see the "Troubleshooting"
section. Additional help is available. Call us at f-800-JENNAIR
(1-800-536-6247} from anywhere in the U.S.A., or write:
Jenn-Air Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Information may also be obtained by visiting our website at
www.jennair.com
In Canada, for assistance, installation or service, call us at
1-800-807-6777, or write:
Jenn-Air Brand Home Appliances
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
In Canada, visit www.jennair.ca.
Please include a daytime phone number in your correspondence.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your appliance to help
you obtain assistance or service if you ever need it. You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located
on the inside wall of the refrigerator compartment,
Dealer name
Serial number
Address
Phone number
Model number
Purchase date
ACCESSORIES
To order replacement filters, call 1-800-JENNAIR
(1-800-536-6247) and ask for the part number listed below or
contact your authorized Jenn-Air dealer. In Canada, call
1-800-807-6777.
Stainless Steel Cleaner and Polish:
Order Part #4396095
Replacement Water Filter Cartridge:
Order Part #4396841 (T2RFWG2)
REFRIGERATORSAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
• Plug into a grounded 3 prong outlet.
• Do not remove ground prong.
• Do not use an adapter.
[] Do not use an extension cord.
• Disconnect power before servicing.
• Replace all parts and panels before operating.
• Remove doors from your old refrigerator.
• Use nonflammable cleaner.
• Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
• Use two or more people to move and install refrigerator.
• Disconnect power before installing ice maker (on ice maker
kit ready models only).
• Use a sturdy glass when dispensing ice (on some models).
SAVE THESE INSTRUCTIONS
Proper Disposal of Your Old Refrigerator
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:.
• Take off the doors.
• Leave the shelves in place so that children may not easily
climb inside.

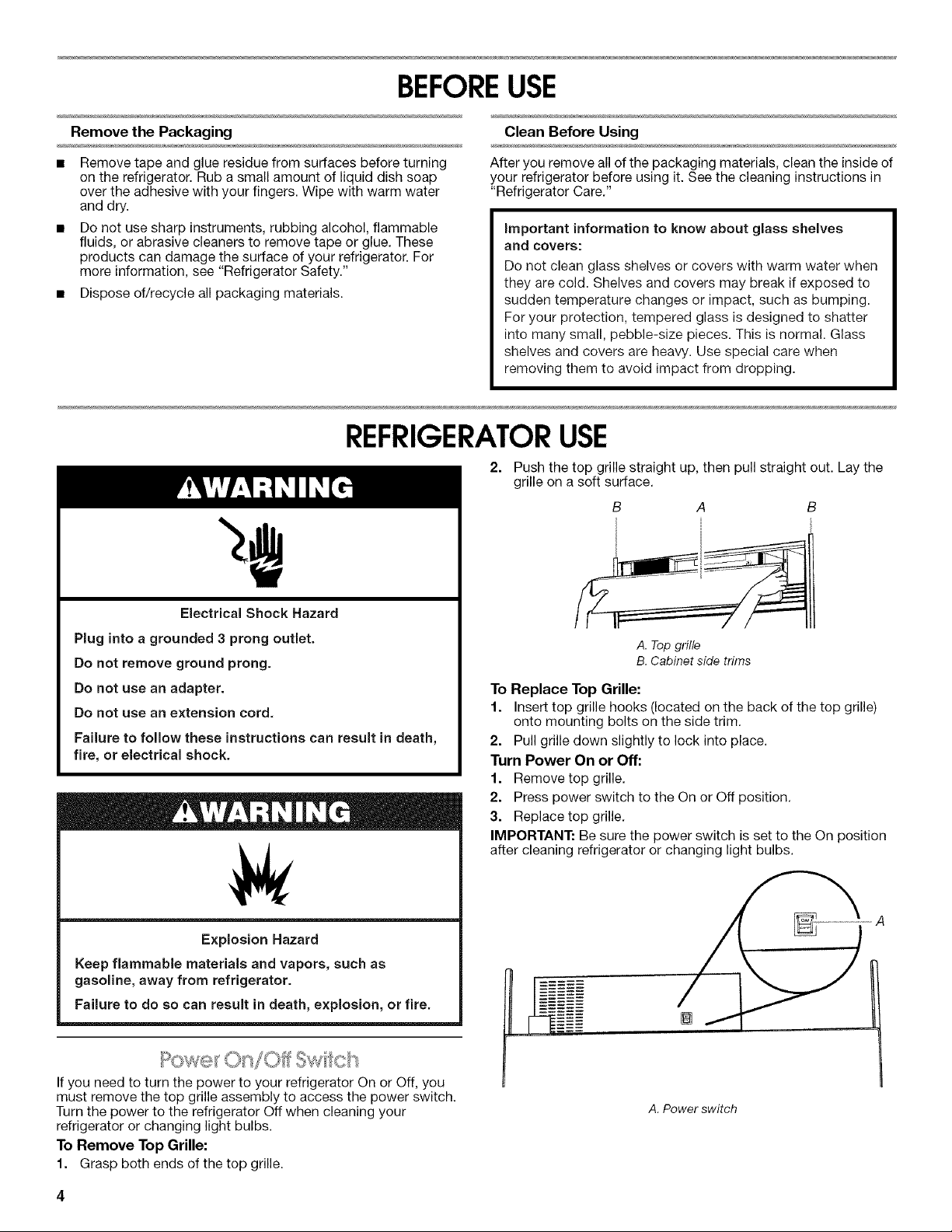

BEFOREUSE
Remove the Packaging
• Remove tape and glue residue from surfaces before turning
on the refrigerator. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Wipe with warm water
and dry.
• Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator. For
more information, see "Refrigerator Safety."
• Dispose of/recycle all packaging materials.
Clean Before Using
After you remove all of the packaging materials, clean the inside of
your refrigerator before using it. See the cleaning instructions in
"Refrigerator Care."
important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
REFRIGERATORUSE
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord,
Failure to follow these instructions can result in death,
fire, or electrical shock.
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
2. Push the top grille straight up, then pull straight out. Lay the
grille on a soft surface.
B A B
A. Top grille
B. Cabinet side trims
To Replace Top Grille:
1. Insert top grille hooks (located on the back of the top grille)
onto mounting bolts on the side trim,
2. Pull grille down slightly to lock into place.
Turn Power On or Off:
1. Remove top grille,
2. Press power switch to the On or Off position,
3. Replace top grille,
IMPORTANT: Be sure the power switch is set to the On position
after cleaning refrigerator or changing light bulbs.
If you need to turn the power to your refrigerator On or Off, you
must remove the top grille assembly to access the power switch.
Turn the power to the refrigerator Off when cleaning your
refrigerator or changing light bulbs.
To Remove Top Grille:
1. Grasp both ends of the top grille.
A. Power switch

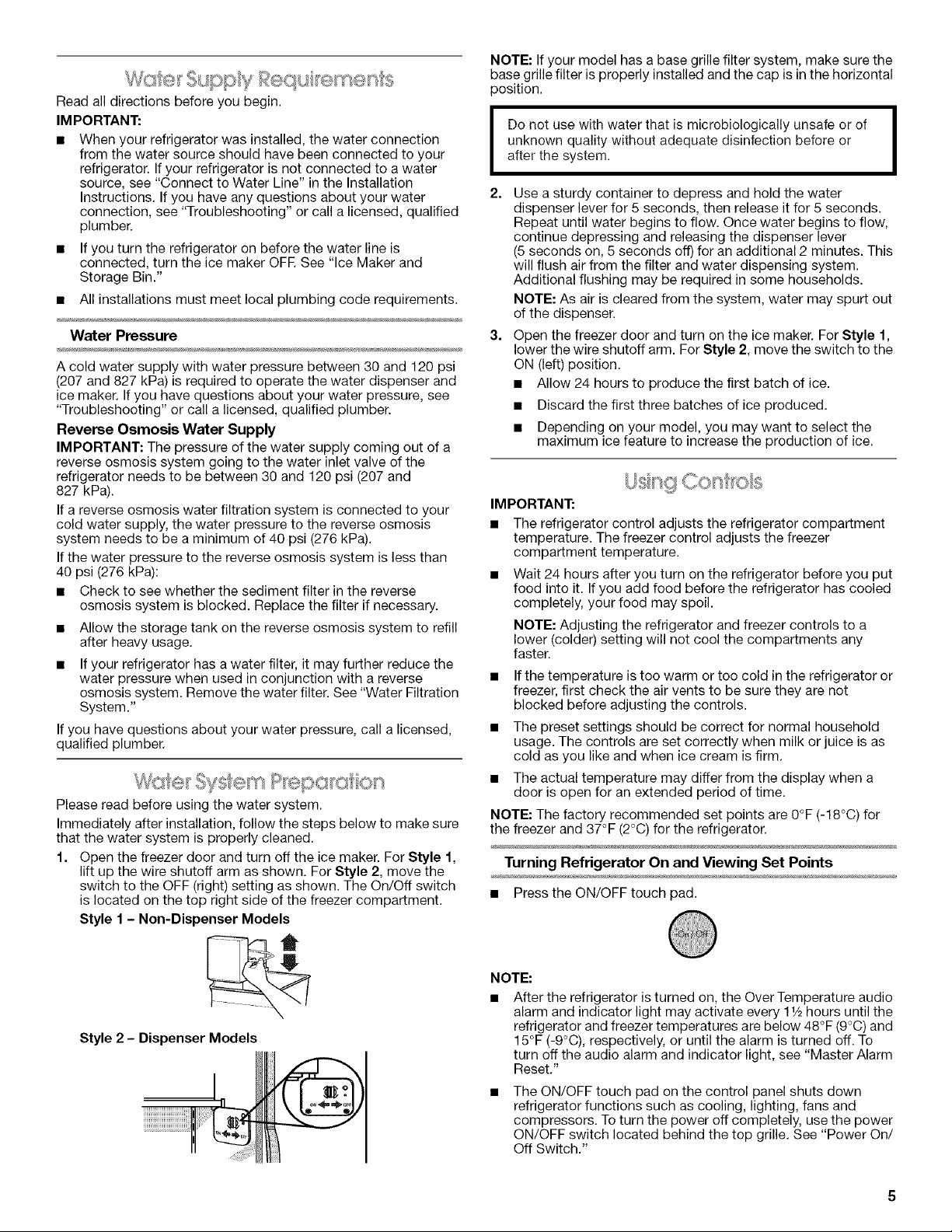

Read all directions before you begin.
IMPORTANT:
• When your refrigerator was installed, the water connection
from the water source should have been connected to your
refrigerator. If your refrigerator is not connected to a water
source, see "Connect to Water Line" in the Installation
Instructions. If you have any questions about your water
connection, see "Troubleshooting" or call a licensed, qualified
plumber•
• If you turn the refrigerator on before the water line is
connected, turn the ice maker OFR See "Ice Maker and
Storage Bin."
• All installations must meet local plumbing code requirements.
Water Pressure
A cold water supply with water pressure between 30 and 120 psi
(207 and 827 kPa) is required to operate the water dispenser and
ice maker. If you have questions about your water pressure, see
"Troubleshooting" or call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 psi (276 kPa).
If the water pressure to the reverse osmosis system is less than
40 psi (276 kPa):
• Check to see whether the sediment filter in the reverse
osmosis system is blocked• Replace the filter if necessary.
• Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
• If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system• Remove the water filter• See "Water Filtration
System•"
If you have questions about your water pressure, call a licensed,
qualified plumber•
V%C:tF®_cW_d@YtqPre '}<s_@ 0_"_
Please read before using the water system•
Immediately after installation, follow the steps below to make sure
that the water system is properly cleaned.

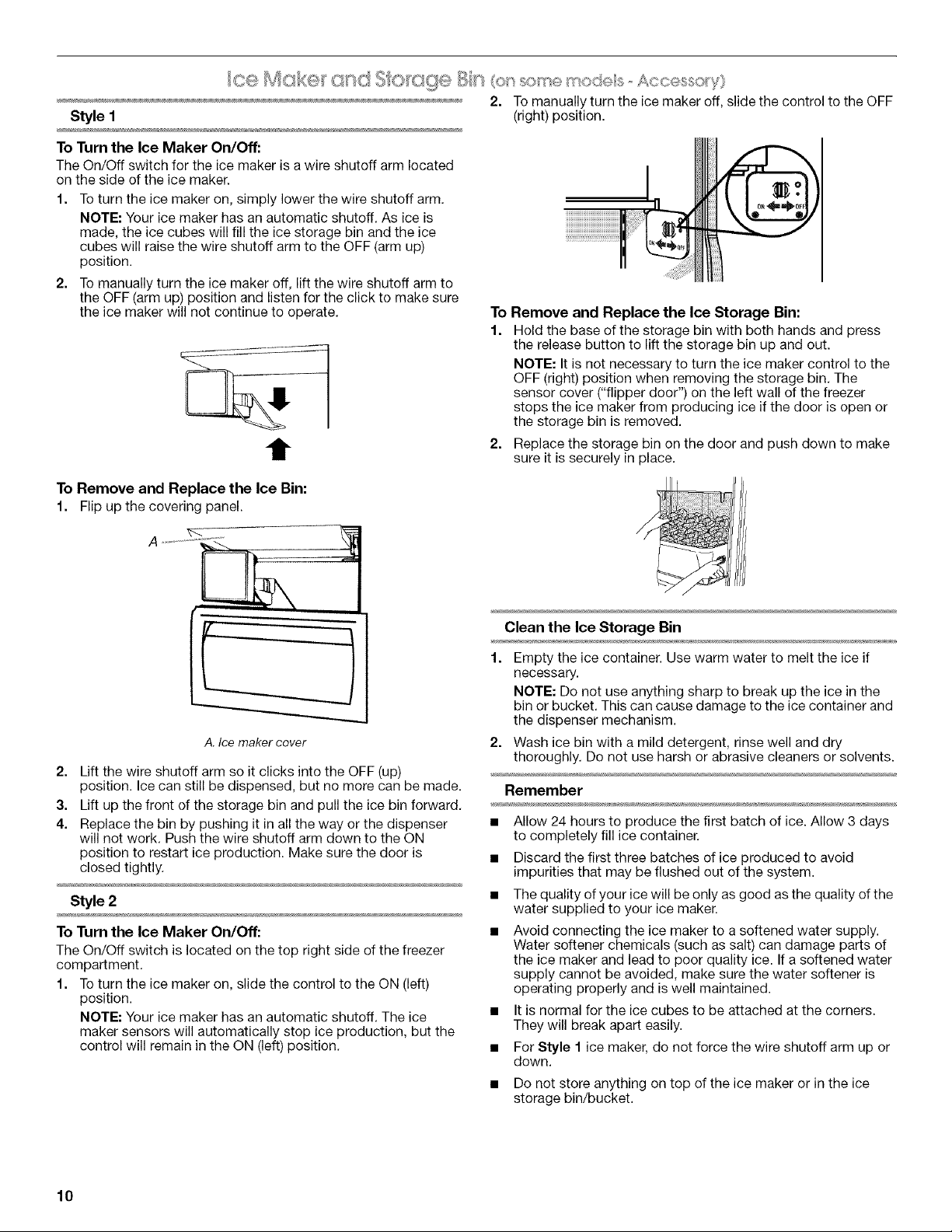

1. Open the freezer door and turn off the ice maker. For Style 1,
lift up the wire shutoff arm as shown. For Style 2, move the
switch to the OFF (right) setting as shown. The On/Off switch
is located on the top right side of the freezer compartment.
Style 1 - Non-Dispenser Models
Style 2 - Dispenser Models
@
NOTE: If your model has a base grille filter system, make sure the
base grille filter is properly installed and the cap is in the horizontal
position.
I
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or
after the system•
I
2. Use a sturdy container to depress and hold the water
dispenser lever for 5 seconds, then release it for 5 seconds.
Repeat until water begins to flow. Once water begins to flow,
continue depressing and releasing the dispenser lever
(5 seconds on, 5 seconds off) for an additional 2 minutes. This
will flush air from the filter and water dispensing system.
Additional flushing may be required in some households.
NOTE: As air is cleared from the system, water may spurt out
of the dispenser•
3. Open the freezer door and turn on the ice maker• For Style 1,
lower the wire shutoff arm. For Style 2, move the switch to the
ON (left) position•
• Allow 24 hours to produce the first batch of ice.
• Discard the first three batches of ice produced.
• Depending on your model, you may want to select the
maximum ice feature to increase the production of ice.
IMPORTANT:
• The refrigerator control adjusts the refrigerator compartment
temperature. The freezer control adjusts the freezer
compartment temperature•
• Wait 24 hours after you turn on the refrigerator before you put
food into it. If you add food before the refrigerator has cooled
completely, your food may spoil.
NOTE: Adjusting the refrigerator and freezer controls to a
lower (colder) setting will not cool the compartments any
faster.
• If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not
blocked before adjusting the controls•
• The preset settings should be correct for normal household
usage. The controls are set correctly when milk or juice is as
cold as you like and when ice cream is firm.
• The actual temperature may differ from the display when a
door is open for an extended period of time.
NOTE: The factory recommended set points are 0°F (-18°C) for
the freezer and 37°F (2°C) for the refrigerator•
Turning Refrigerator On and Viewing Set Points
• Press the ON/OFF touch pad.
NOTE:
• After the refrigerator is turned on, the Over Temperature audio
alarm and indicator light may activate every 1_/2hours until the
refrigerator and freezer temperatures are below 48°F (9°C) and
15°F (-9°C), respectively, or until the alarm is turned off. To
turn off the audio alarm and indicator light, see "Master Alarm
Reset."
The ON/OFF touch pad on the control panel shuts down
refrigerator functions such as cooling, lighting, fans and
compressors. To turn the power off completely, use the power
ON/OFF switch located behind the top grille. See "Power On/
Off Switch."
Viewing the Celsius Temperatures
• Press F/C touch pad. To redisplay degrees Fahrenheit, press
F/C again.
NOTE: If the freezer temperature is below zero, the negative sign
next to the freezer display will light up. This is normal.
Adjusting Controls
NOTE: Wait at least 24 hours between adjustments. Recheck the
temperatures before other adjustments are made.
To Adjust Set Point Temperatures:
• Press the refrigerator or freezer PLUS (+) or MINUS (-) touch
pad until the desired temperature is reached.
37F 2c
FRSI FOOD
Press the Set To Recommended touch pad to reset the set
points to the factory recommended temperatures.
NOTE: The set point range for the freezer is -5°F to 5°F
(-21 °C to -15°C). The set point range for the refrigerator is
33°F to 45°F (0°C to 7°C).
CONDITION/REASON: 1EMPERATURE
ADJUSTMENT:
REFRIGERATOR too cold REFRIGERATOR Control
Not set correctly for conditions 1° higher
REFRIGERATOR too warm REFRIGERATOR Control
High use or room very warm 1° lower
FREEZER too cold FREEZER Control
Not set correctly for conditions 1° higher
FREEZER too warm/too little ice FREEZER Control
High use or heavy ice use 1° lower
Water Filter Indicator & Reset
See "Water Filter Indicator" section.
Max Cold
The Max Cold feature assists with periods of heavy ice usage, full
grocery loads, or temporarily warm room temperatures.
• Press MAX COLD to turn on the Max Cold feature. The Max
Cold indicator light will remain on for 24 hours unless manually
turned off.
NOTE: The temperature display will remain at 34°F (1 °C) and -5°F
(-21 °C) for the refrigerator and freezer compartments,
respectively, while the Max Cool feature is enabled. After
24 hours, the refrigerator returns to the previous temperature set
points.
Alarm Functions
Master Alarm Reset
Pressing Alarm Reset once will turn off the audio alarm and
indicator light. The audio alarm will not sound again for the current
condition that caused the alarm until a new condition occurs or
until a Master Alarm Reset is performed.
A Master Alarm Reset can be performed by pressing ON/OFF
twice or by turning the power to the refrigerator off and on again.
See "Power On/Off Switch." After performing a Master Alarm
Reset, the indicator light will reactivate if the condition that caused
the alarm is still present. See "Over Temperature," "Call Service,"
or "Door Open."
C_llS_vlce •
Door Alarm
The Door Alarm indicator light will flash, an alarm will sound and
the interior lights will turn off when a door has been open for
longer than 10 minutes. When the door is closed, the audio alarm
will reset and turn off, but the Door Open indicator light will
continue to flash until the temperature is equal to or below 45°F
(7°C) and 15°F (-9°C) for the refrigerator and freezer
compartments, respectively.
NOTE: To deactivate the audio alarm and indicator light, see
"Master Alarm Reset."
Over Temperature
IMPORTANT: If the Over Temperature Alarm activates, your food
may spoil. See the "Power Interruptions." Minimize door openings
until temperatures return to normal.
The Over Temperature feature is designed to let you know when
either the refrigerator temperature rises above 48°F (9°C) or the
freezer temperature rises above 15°F (-9°C) for longer than
11/2hours. The audio alarm will shut off automatically when the
temperature returns to normal, but the indicator light will continue
to flash until the Alarm is pressed to let you know that an over
temperature condition has occurred.
If the over temperature condition is still present when an Over
Temperature Reset is performed, the indicator light will continue
to reactivate every 11/2hours until refrigerator and freezer
temperatures are below 48°F (9°C) and 15°F (-9°C), respectively.
NOTE: To deactivate the audio alarm and indicator light, see
"Master Alarm Reset."
Call Service
If the Call Service indicator light is flashing, call for service. See
the "Assistance or Service" section for information on calling for
service.
NOTE: To deactivate the audio alarm and indicator light, see
"Master Alarm Reset."
The Holiday Mode feature is designed for the traveler or for those
whose religious observances require turning off the lights and ice
maker. By selecting this feature, the temperature set points and
Dell Pan settings remain unchanged, the ice maker will be
disabled and the interior lights will turn off. For most efficient
refrigerator operation, it is recommended to exit the Holiday Mode
when it is no longer required.
Control Panel
In Holiday Mode, the temperature set points remain unchanged
and the interior lights turn off.
• Press HOLIDAY MODE to turn on Holiday Mode.
Holiday Mode
• Press HOLIDAY MODE again to turn Holiday Mode off.

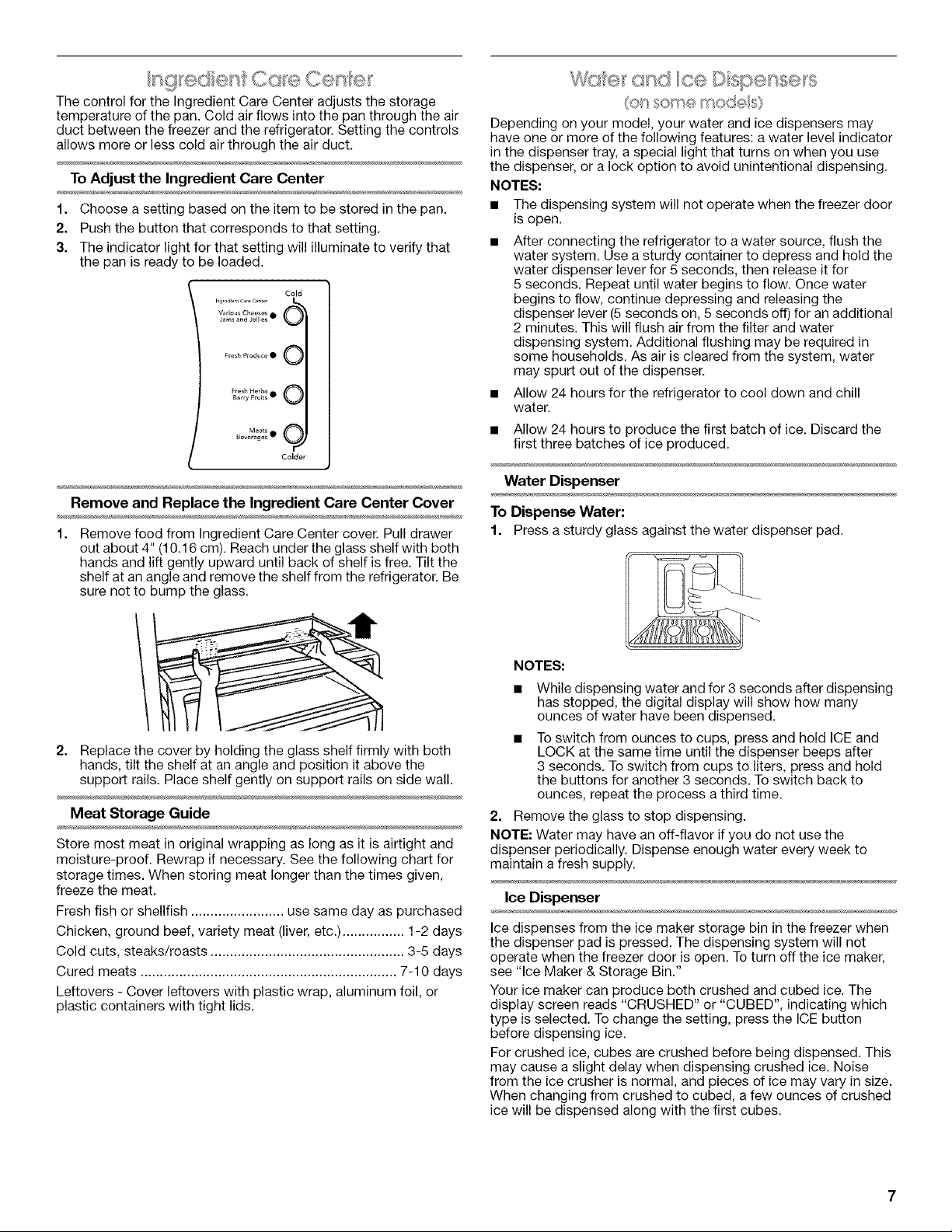

ThecontrolfortheIngredientCareCenteradjuststhestorage
temperatureofthepan.Coldairflowsintothepanthroughtheair
ductbetweenthefreezerandtherefrigerator.Settingthecontrols
allowsmoreorlesscoldairthroughtheairduct.
To Adjust the Ingredient Care Center
1. Choose a setting based on the item to be stored in the pan.
2. Push the button that corresponds to that setting.
3. The indicator light for that setting will illuminate to verify that
the pan is ready to be loaded.
Various Che_,ses @Jams and _ellies •
Fresh Produce • 0
F,esh Herbs
t_r_Y Fru_s • 0
Meats • _
Beverages
_ Colder
Remove and Replace the Ingredient Care Center Cover
1. Remove food from Ingredient Care Center cover. Pull drawer
out about 4" (10.16 cm). Reach under the glass shelf with both
hands and lift gently upward until back of shelf is free. Tilt the
shelf at an angle and remove the shelf from the refrigerator. Be
sure not to bump the glass.
2. Replace the cover by holding the glass shelf firmly with both
hands, tilt the shelf at an angle and position it above the
support rails. Place shelf gently on support rails on side wall.
Meat Storage Guide
Store most meat in original wrapping as long as it is airtight and
moisture-proof. Rewrap if necessary. See the following chart for
storage times. When storing meat longer than the times given,
freeze the meat.
Fresh fish or shellfish ........................ use same day as purchased
Chicken, ground beef, variety meat (liver, etc.) ................ 1-2 days
Cold cuts, steaks/roasts .................................................. 3-5 days
Cured meats .................................................................. 7-10 days
Leftovers - Cover leftovers with plastic wrap, aluminum foil, or
plastic containers with tight lids.
.... o+,_s;_'# i,,61117_,,l<_,i; I@_;1)+i@
(ot_ some r;-_od®ls)

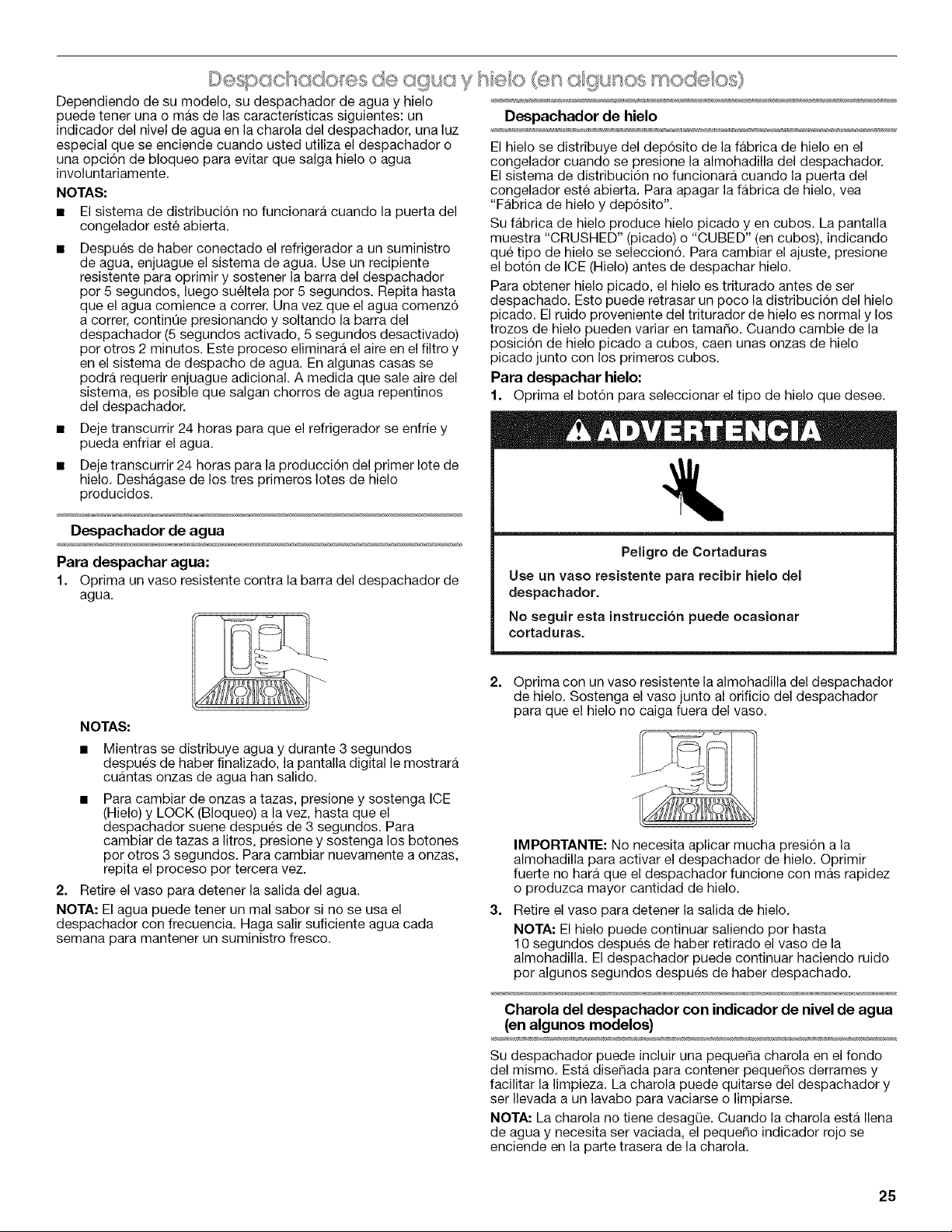

Depending on your model, your water and ice dispensers may
have one or more of the following features: a water level indicator
in the dispenser tray, a special light that turns on when you use
the dispenser, or a lock option to avoid unintentional dispensing.
NOTES:
• The dispensing system will not operate when the freezer door
is open.
• After connecting the refrigerator to a water source, flush the
water system. Use a sturdy container to depress and hold the
water dispenser lever for 5 seconds, then release it for
5 seconds. Repeat until water begins to flow. Once water
begins to flow, continue depressing and releasing the
dispenser lever (5 seconds on, 5 seconds off) for an additional
2 minutes. This will flush air from the filter and water
dispensing system. Additional flushing may be required in
some households. As air is cleared from the system, water
may spurt out of the dispenser.
• Allow 24 hours for the refrigerator to cool down and chill
water.
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
Water Dispenser
To Dispense Water:
1. Press a sturdy glass against the water dispenser pad.
NOTES:
• While dispensing water and for 3 seconds after dispensing
has stopped, the digital display will show how many
ounces of water have been dispensed.
• To switch from ounces to cups, press and hold ICE and
LOCK at the same time until the dispenser beeps after
3 seconds. To switch from cups to liters, press and hold
the buttons for another 3 seconds. To switch back to
ounces, repeat the process a third time.
2. Remove the glass to stop dispensing.
NOTE: Water may have an off-flavor if you do not use the
dispenser periodically. Dispense enough water every week to
maintain a fresh supply.
Ice Dispenser
Ice dispenses from the ice maker storage bin in the freezer when
the dispenser pad is pressed. The dispensing system will not
operate when the freezer door is open. To turn off the ice maker,
see "Ice Maker & Storage Bin."
Your ice maker can produce both crushed and cubed ice. The
display screen reads "CRUSHED" or "CUBED", indicating which
type is selected. To change the setting, press the ICE button
before dispensing ice.
For crushed ice, cubes are crushed before being dispensed. This
may cause a slight delay when dispensing crushed ice. Noise
from the ice crusher is normal, and pieces of ice may vary in size.
When changing from crushed to cubed, a few ounces of crushed
ice will be dispensed along with the first cubes.
To Dispense Ice:
1. Press the button to select the desired type of ice.
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
2.
Press a sturdy glass against the ice dispenser pad. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.
3.
IMPORTANT: You do not need to apply a lot of pressure to the
pad in order to activate the ice dispenser. Pressing hard will
not make the ice dispense faster or in greater quantities.
Remove the glass to stop dispensing.
NOTE: Ice may continue to dispense for up to 10 seconds
after removing the glass from the pad. The dispenser may
continue to make noise for a few seconds after dispensing.
Dispenser Tray with Water Level Indicator
(on some models)
Your dispenser may include a small tray at the bottom of the
dispenser. It is designed to catch small spills and allow for easy
cleaning. The tray can be removed from the dispenser and carried
to the sink to be emptied or cleaned.
NOTE: There is no drain in the tray. When the tray is full of water
and needs to be emptied, a small red indicator pops up at the
back of the tray.
Dispenser Light (on some models}
When you use the dispenser, the light will automatically turn on.
If you want the light to be on continuously, you may choose either
ON or AUTO.
ON: Press LIGHT to turn the dispenser light on.
AUTO: Press LIGHT a second time to select AUTO mode. The
dispenser light will automatically adjust to become brighter as the
room brightens, dimmer as the room darkens.
OFF: Press LIGHT a third time to turn the dispenser light off.
The dispenser lights are LEDs that can not be changed. If it
appears that your dispenser lights are not working, be sure that
the light sensor is not blocked (in AUTO mode). See
"Troubleshooting" for more information.
Dispenser Lock (on some models)
The dispenser can be turned off for easy cleaning or to avoid
unintentional dispensing by small children and pets.
NOTE: The lock feature does not shut off power to the product, to
the ice maker, or to the dispenser light. It simply deactivates the
ice and water dispensers. To turn off the ice maker, see "Ice
Maker & Storage Bin."
• Press and hold LOCK for 3 seconds to lock the dispenser.
While the dispenser is locking, "LOCKING" will appear on the
display screen and the blue indicator light around the LOCK
button will flash. When the dispenser is locked, the indicator
light will change to red for a few seconds, then turn off.
• Press and hold LOCK a second time to unlock the dispenser.
While the dispenser is unlocking, "UNLOCKING" will appear
on the display screen and the red indicator light around the
LOCK button will flash. When the dispenser is unlocked, the
indicator light will change to blue for a few seconds, then turn
off.
Water Filter Status Light (on some models)
The water filter status light and display screen help you know
when to change your water filter. Press the FILTER button to
check the status of your water filter.
If the filter is new:
You must press FILTER to view the filter's status. For a few
seconds, the status light will be blue and the display screen will
show what percentage of your filter's life remains.
If it is almost time to change the filter:
The status light will automatically illuminate and will remain on,
appearing yellow. The words "ORDER FILTER" will appear on the
display screen. Press FILTER to see what percentage of your
filter's life remains. You should order the appropriate replacement
filter. See "Accessories."
If it is time to change the filter:
The status light will remain on, changing to red. The words
"REPLACE FILTER" and "HOLD BUTTON TO RESET" will appear
on the display screen until the filter has been changed and the
status light has been reset.
To reset the water filter status light:
After changing the filter, reset the status light by pressing and
holding the FILTER button for 3 seconds. The status light will blink
red and change to blue, then turn off when the system is reset.
0"_ s©m® m©deQ
The water filter indicator, located on the control panel, will help
you know when to change the water filter.
A new water filter should display a reading of 99%. The reading in
the display will decrease as the filter life is used. A replacement
water filter should be ordered when "Order Filter" is displayed. It is
recommended that you replace the filter when "Change Filter" is
displayed or when water flow to your water dispenser and/or
icemaker decreases noticeably. See "Changing the Water Filter"
later in this section.
After changing the water filter, press and hold RESET for
2 seconds until the status display changes to 99%.
I
5, Place the cap (removed in Step 2) on the new filter. Align the
Do not use with water that is microbiologically unsafe or of ridge on the cap with the arrow on the filter. Turn the cap
unknown quality without adequate disinfection before or clockwise until it snaps into place.
after the system.
Changing the Water Filter
The water filter is located in the base grille below the freezer
compartment door. It is not necessary to remove the base grille to
remove the filter.
1. Remove the filter by pressing the eject button and pulling
straight out on the filter cap.
NOTES:
• Avoid twisting the cap when removing the filter because
this could cause the cap to come off. If this occurs,
replace the cap and pull the filter straight out.
• There will be water in the filter. Some spilling may occur.
A. Eject button
B. Filter cap
2. Remove the cap by turning it counterclockwise until it stops.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
3. Align the ridge on the cap with the arrow on the new filter and
turn the cap until it snaps into place.
4=
A. Protective cover
B. O-rings
Remove the protective covers from the O-rings. Be sure the
O-rings are still in place after the covers are removed.
A. Eject button
B. Arrow on filter
C. Ridge on cap
6. Push the new filter into the opening in the base grille. As the
filter is inserted, the eject button will depress. The eject button
will pop back out when the filter is fully engaged.
7. Pull gently on the cap to check that the filter is securely in
place.
8. Discard the first three batches of ice produced after replacing
the filter.
Using the Ice Maker Without a Water Filter
You can operate the ice maker without a water filter. Your ice will
not be filtered.
1. Remove the filter by pressing the eject button and pulling on
the cap. See "Changing the Water Filter" earlier in this section.
2. Remove the cap by turning it counterclockwise until it stops.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
3. With the cap in a horizontal position, insert the cap into the
base grille until it stops.
4.
@
Turn the cap counterclockwise until the cap slips into the
attachment slot. Then, turn the cap clockwise until it is in a
horizontal position.
NOTE: The cap will not be even with the base grille.
Style1
To Turn the Ice Maker On/Off:
The On/Off switch for the ice maker is a wire shutoff arm located
on the side of the ice maker.
1. To turn the ice maker on, simply lower the wire shutoff arm.
NOTE: Your ice maker has an automatic shutoff. As ice is
made, the ice cubes will fill the ice storage bin and the ice
cubes will raise the wire shutoff arm to the OFF (arm up)
position.
2. To manually turn the ice maker off, lift the wire shutoff arm to
the OFF (arm up) position and listen for the click to make sure
the ice maker will not continue to operate.
2. To manually turn the ice maker off, slide the control to the OFF
(right) position.
t
To Remove and Replace the Ice Storage Bin:
1. Hold the base of the storage bin with both hands and press
the release button to lift the storage bin up and out.
NOTE: It is not necessary to turn the ice maker control to the
OFF (right) position when removing the storage bin. The
sensor cover ("flipper door") on the left wall of the freezer
stops the ice maker from producing ice if the door is open or
the storage bin is removed.
2. Replace the storage bin on the door and push down to make
sure it is securely in place.
To Remove and Replace the Ice Bin:
1. Flip up the covering panel.
A ......................
A. Ice maker cover
2. Lift the wire shutoff arm so it clicks into the OFF (up)
position. Ice can still be dispensed, but no more can be made.
3. Lift up the front of the storage bin and pull the ice bin forward.
4. Replace the bin by pushing it in all the way or the dispenser
will not work. Push the wire shutoff arm down to the ON
position to restart ice production. Make sure the door is
closed tightly.
Style 2
To Turn the Ice Maker On/Off:
The On/Off switch is located on the top right side of the freezer
compartment.
1. To turn the ice maker on, slide the control to the ON (left)
position.
NOTE: Your ice maker has an automatic shutoff. The ice
maker sensors will automatically stop ice production, but the
control will remain in the ON (left) position.
Clean the Ice Storage Bin
1. Empty the ice container. Use warm water to melt the ice if
necessary.
NOTE: Do not use anything sharp to break up the ice in the
bin or bucket. This can cause damage to the ice container and
the dispenser mechanism.
2. Wash ice bin with a mild detergent, rinse well and dry
thoroughly. Do not use harsh or abrasive cleaners or solvents.
Remember
• Allow 24 hours to produce the first batch of ice. Allow 3 days
to completely fill ice container.
• Discard the first three batches of ice produced to avoid
impurities that may be flushed out of the system.
• The quality of your ice will be only as good as the quality of the
water supplied to your ice maker.
• Avoid connecting the ice maker to a softened water supply.
Water softener chemicals (such as salt) can damage parts of
the ice maker and lead to poor quality ice. If a softened water
supply cannot be avoided, make sure the water softener is
operating properly and is well maintained.
• It is normal for the ice cubes to be attached at the corners.
They will break apart easily.
• For Style 1 ice maker, do not force the wire shutoff arm up or
down.
• Do not store anything on top of the ice maker or in the ice
storage bin/bucket.
10
REFRIGERATORCARE
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death_ e×plosion_ or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid build-
up of odors. Wipe up spills immediately.
To Clean Your Refrigerator:
1. Remove the top grille. See "Power On/Off Switch."
2. Press power switch to OFF.
3. Remove all removable parts from inside, such as shelves,
crispers, etc.
4. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
• Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning
waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on plastic parts, interior
and door liners or gaskets. Do not use paper towels,
scouring pads, or other harsh cleaning tools. These can
scratch or damage materials.
• To help remove odors, you can wash interior walls with a
mixture of warm water and baking soda (2 tbs to 1 qt
[26 g to 0.95 L] of water).
5. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water. Do
not use abrasive or harsh cleaners, or cleaners containing
chlorine. Dry thoroughly with a soft cloth. For additional
protection against damage to painted metal exteriors, apply
appliance wax (or auto paste wax) with a clean, soft cloth. Do
not wax plastic parts.
NOTE: To keep your Stainless Steel refrigerator looking like
new and to remove minor scuffs or marks, it is suggested that
you use the manufacturer's approved Stainless Steel Cleaner
& Polish.
6.
7.
8.
IMPORTANT: This cleaner is for Stainless Steel parts only!
Do not allow the Stainless Steel Cleaner & Polish to come into
contact with any plastic parts such as the trim pieces,
dispenser covers or door gaskets. If unintentional contact
does occur, clean plastic part with a sponge and mild
detergent in warm water. Dry thoroughly with a soft cloth. To
order the cleaner, see "Accessories."
Clean the condenser coils located behind the top grille
ventilation panel regularly. Coils may need to be cleaned as
often as every other month. This may help save energy.
• Use a vacuum cleaner with an extended attachment to
clean the condenser coils when they are dusty or dirty.
Press the power switch to ON.
Replace the top grille. See "Power On/Off Switch."
Bubs
NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to
replace the bulb with one of the same size and shape. All lights
require a 40-watt maximum appliance bulb. Replacement bulbs
are available from your dealer or appliance store.
1. Remove the top grille. See "Power On/Off Switch."
2. Press the power switch to OFF.
3. Remove light shield when applicable as shown,
NOTE: To clean a light shield, wash it with warm water and a
liquid detergent. Rinse and dry the shield well.
4. Remove light bulb and replace with one of the same size,
shape and wattage.
5. Replace light shield when applicable as shown.
6. Press the power switch ON.
7. Replace the top grille. See "Power On/Off Switch."
Refrigerator Control Panel Lights
There are two or three light bulbs located in the top front of the
refrigerator compartment behind a light shield.
• Open the light shield. Grasp the light shield by the openings.
Gently push back and pull down, as shown, to access the
light bulbs.
A. Light shield
• Remove the light bulb and replace it with one of the same
size, shape and wattage.
• Close the light shield by raising it up into place.
NOTE: If needed, clean the light shield with a damp soft cloth.
Freezer and Crisper Lights
• Remove the light shield by grasping the sides and squeezing
in toward the center. Once the side hooks of the shield are free
from the freezer or crisper lining, pull down the shield.
• Replace the light shield by squeezing the top and bottom
toward the center and inserting the hooks into the slotted
holes. Once the hooks are in place, snap the front tab into the
slotted hole.
11
If the power will be out for 24 hours or less, keep the door or
doors closed (depending on your model) to help food stay cold
and frozen.
If the power will be out for more than 24 hours, do one of the
following:
• Remove all frozen food and store it in a frozen food locker.
• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot
(28 L) of freezer space. This will keep the food frozen for 2 to
4 days.
• If neither a food locker nor dry ice is available, consume or can
perishable food at once.
REMEMBER: A full freezer stays cold longer than a partially filled
one. A freezer full of meat stays cold longer than a freezer full of
baked goods. If you see that food contains ice crystals, it may be
refrozen, although the quality and flavor may be affected. If the
condition of the food is poor, dispose of it.
Your refrigerator is equipped with the Holiday Mode feature, which
is designed for the traveler who wishes to turn off the lights and
ice maker. By selecting this feature, the temperature set points
remain unchanged, the ice maker will be disabled and the interior
lights will turn off. For most efficient refrigerator operation, it is
recommended to exit the Holiday Mode when it is no longer
required.
If You Choose to Leave the Refrigerator On While You're
Away:
1. Use up any perishables and freeze other items.
2. Press HOLIDAY MODE pad.
3. If your refrigerator has an automatic ice maker, shut off water
supply to the ice maker.
4. Empty the ice bin.
5. When you return from vacation, press HOLIDAY MODE to
return to normal operation.
If You Choose to Turn the Refrigerator Off Before You
Leave:
1. Remove all food from the refrigerator.
2. If your refrigerator has an automatic ice maker:
• Turn off the water supply to the ice maker at least one day
ahead of time.
• When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position.
3. Depending on your model, turn the Thermostat Control
(or Refrigerator Control) to OFF. See "Using Controls."
4. Clean refrigerator, wipe it, and dry well.
5. Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
TROUBLESHOOTING
Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.
The refrigerator will not operate
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
• Power cord unplugged? Plug into a grounded 3 prong outlet.
• Is outlet working? Plug in a lamp to see if the outlet is
working.
• Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
• Are controls on? Make sure the refrigerator controls are on.
See "Using the Controls."
• Is refrigerator defrosting? Your refrigerator will regularly run
an automatic defrost cycle. Recheck in 30 minutes to see if it
is operating.
• New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting
will not cool either compartment more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
The refrigerator is noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below are
listed some normal sounds with an explanation.
• Buzzing - heard when the water valve opens to fill the ice
maker
• Pulsating - fans/compressor adjusting to optimize
performance
• Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator
12
• Sizzling/Gurgling - water dripping on the heater during
defrost cycle
• Popping - contraction/expansion of inside walls, especially
during initial cool-down
• Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan
• Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
The doors will not close completely
• Door blocked open? Move food packages away from door.
• Bin or shelf in the way? Push bin or shelf back in the correct
position.
The doors are difficult to open
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
• Are the gaskets dirty or sticky? Clean gaskets with mild
soap and warm water.
The lights do not work
• Is a light bulb loose in the socket or burned out? See
"Changing the Light Bulbs."
• Is the refrigerator in Holiday Mode? See "Holiday Mode."
• Has the door been open more than 10 minutes? See "Door
Open" in "Using the Controls."
..... l__............. /_ , s
Temperature is too warm
• New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
• Door(s} opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
• Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
• Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See "Using the Controls."
• Refrigerator not cooling? For models with digital controls,
turn the refrigerator OFF and then ON to reset. If this does not
correct the problem, call for service.
• Air vents blocked? Remove any item from in front of the air
vents.
There is interior moisture buildup
NOTE: Some moisture buildup is normal.
• Humid room? Contributes to moisture buildup.
• Door(s) opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
ce o d Wc te
The ice maker is not producing ice or not enough ice
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
• Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
• Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements" in either the Installation
Instruction booklet or the Use & Care Guide.
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure.
• Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
• Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
• New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.
• Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
• Odor transfer from food? Use airtight, moisture proof
packaging to store food.
• Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
• Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration
system needs additional flushing.
13
The ice dispenser will not operate properly
• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close
completely."
• Ice bin installed correctly? Be sure the ice bin is firmly in
position. •
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice •
production.
• Ice stuck in the delivery chute? Use a plastic utensil to clear
the delivery chute.
• Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker.
• Has the ice melted around the auger (metal spiral) in the
ice bin? Empty the ice container. Use warm water to melt the
ice if necessary.
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
• Is the ice dispenser stalling while dispensing "crushed"
ice? Change the ice button from "crushed" to "cubed." If
cubed ice dispenses correctly, depress the button for
"crushed" ice and begin dispensing again.
• Has the dispenser arm been held in too long? Ice will stop
dispensing when the arm is held in too long. Wait 3 minutes
for dispenser motor to reset before using again.
The water dispenser will not operate properly
• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close
completely."
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
Is the water pressure at least 30 psi (207 kPa)? The water
pressure to the home determines the flow from the dispenser.
See "Water Supply Requirements."
Kink in the home water source line? Straighten the water
source line.
New installation? Flush and fill the water system.
Water filter installed on the refrigerator? The filter may be
clogged or incorrectly installed.
Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements"
in either the Installation Instructions or the Use & Care Guide.
Water is leaking from the dispenser
NOTE: One or two drops of water after dispensing is normal.
• Glass not being held under the dispenser long enough?
Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.
• New installation? Flush the water system. See "Prepare the
Water System" or "Water and Ice Dispensers."
• Recently changed water filter? Flush the water system. See
"Prepare the Water System" or "Water and Ice Dispensers."
The dispenser water is not cool enough
NOTE: Water from the dispenser is chilled to only 50°F (10°C).
• New installation? Allow 24 hours after installation for the
water supply to cool completely.
• Recently dispensed large amount of water? Allow 24 hours
for water supply to cool completely.
• Water not been recently dispensed? The first glass of water
may not be cool. Discard the first glass of water.
• Refrigerator connected to a cold water pipe? Make sure
the refrigerator is connected to a cold water pipe. See "Water
Supply Requirements."
14
WATERFILTERCERTIFICATIONS
S_ate of CaliJk)rnia
Depanmem of Health Services
Water Treatment Device
Certificate Number
05- 1703
Dale Issued: April 6. 21935
Da_e Revised: Seplember 7.2{105
Trademark/Model Designation
Whirlpool Deluxe T2WG2
rademark/_lodol I)osi_llation
wntrt t I)_,lux_ "11WG?
WhMpo_l D_luxeT1WG2I
S_atc of Califi)rnia
Department of Health Services
Water Treatment Device
Certificate Number
05 - 1702
DdW Issued: April 6 2O05
Dale Revlsd Sei_leml_-r 7 2005
R_plal,emeB$ Eli,all,hi,
2R_ WG9
T2RF_'G?
The water t
116830 of 1
No_e
Rated Service Capacit?: 200 gals Rated Service F_o_r: () 85 gpm
Conditions of Certification:
Do t_ use w_ wawr _hal is m_cmbiol_ically _msa_ or of imk_lr_wn quality, withom l_eqllale disinfection be_e ol ¸
aflf_xtile system
Organic Contamin_n*s
I'tlx;_phene
Rated Service Capacii3': 200 gals Rated Service Flow: 0 5 gpm
Conditions of Certification:
Do not IIse with Walel that is microbiologically unsM) or (ff unknown qua]ity, without _ldequale disinlectkm belore or
atLer the system
15
PERFORMANCEDATA SHEETS
Base Grille Water Filtration System
Model T2WG2L/T2RFWG2 Capacity 200 Gallons (758 Liters)
Model T2WG2/T2RFWG2 Capacity 200 Gallons (758 Liters)
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Particulate
Class II*; and against NSF/ANSI Standard 53 for the reduction of Mercury,
Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran.
This system has been tested according to NSF/ANSl Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSl Standards 42 and 53.
Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction
Chlorine Taste/Odor 50% reduction 2.0182 mg/L 2.0 mg/L _+10% 0.06 mg/L ** 0.0536 mg/L 97.03 97.34
Particulate Class II* 85% reduction 1333333 #/mL At east 10,000 part c es/mL 6600 #/mL 2325 #/mL 99.51 99.83
Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction
Lead: @ pH 6.5*** 0.010 mg/L 0.1533 mg/L 0.15 mg/L _+10% 0.0005 mg/L 0.0005 mg/L 99.67 99.67
Lead: @ pH 8.5*** 0.010 mg/L 0.1400 mg/L 0.15 mg/L _+10% 0.0007 mg/L 0.0006 mg/L 99.50 99.57
Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.54 96.54
Mercury: @ pH 8.5 0.002 mg/L 0.0059 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 91.57 94.92
Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L _+10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34
O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L _+10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L _+10% 0.001 mg/L 0.001 mg/L 93.33 93.33
Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L _+10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00
Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.85 gpm (3.2 Lpm). Pressure =
Temp. = 68°F to 71.6°F (20°C to 22°C).
• It is essential that operational, maintenance, and filter •
replacement requirements be carried out for the product to
perform as advertised.
• Use replacement filter T2RFWG2, part #4396841. In Canada,
use replacement filter T2RFWG2, part #4396841B.
2007 suggested retail price of $39.99 U.S.A./S49.99 Canada.
Prices are subject to change without notice.
Model T2WG2L: Style 1 - Press FILTER to check the status
of your water filter. If the filter indicator light is yellow, order a
new filter. If the filter indicator light is red, it is recommended
that you replace the filter.
Style 2 - When the filter indicator reads 10%, order a new
filter. When the filter indicator reads 0%, it is recommended
that you replace the filter.
Model T2WG2: Change the water filter every 6 months
depending upon your usage. If the water flow to the water
dispenser or ice maker decreases noticeably before 6 months
have passed, replace the water filter more often.
• These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
• The product is for cold water use only.
60 psig (413.7 kPa).
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system.
Refer to the "Assistance or Service" section for the
Manufacturer's name, address and telephone number.
Refer to the "Warranty" section for the Manufacturer's limited
warranty.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)
Service Flow Rate 0.85 gpm (3.2 Lpm) @ 60 psi
*Class II particle size: 1 um to <5 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
***Compliant for Lead reduction requirements under NSF/ANSl Standard 53 as tested by Pace Analytical Services, Inc.
(R_NSF is a registered trademark of NSF International.
16
Base Grille Water Filtration System
Model TIWG2L/T2RFWG2 Capacity 200 Gallons (758 Liters)
Model TlWG2/T2RFWG2 Capacity 200 Gallons (758 Liters)
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Particulate
Class I1"; and against NSF/ANSI Standard 53 for the reduction of
Mercury, Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran.
This system has been tested according to NSF/ANSl 42/53 for the reduction of the substances listed below. The concentration of the
indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water
leaving the system, as specified in NSF/ANSl 42/53.
Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction
Chlorine Taste/Odor 50% reduction 2.0182 mg/L 2.0 mg/L _+10% 0.06 mg/L ** 0.0536 mg/L 97.03 97.34
Particulate Class II* 85% reduction 1333333 #/mL At east 10,000 part c es/mL 6600 #/mL 2325 #/mL 99.51 99.83
Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction
Lead: @ pH 6.5*** 0.010 mg/L 0.1533 mg/L 0.15 mg/L _+10% 0.0005 mg/L 0.0005 mg/L 99.67 99.67
Lead: @ pH 8.5*** 0.010 mg/L 0.1400 mg/L 0.15 mg/L _+10% 0.0007 mg/L 0.0006 mg/L 99.50 99.57
Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.54 96.54
Mercury: @ pH 8.5 0.002 mg/L 0.0059 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 91.57 94.92
Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L _+10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34
O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L _+10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L _+10% 0.001 mg/L 0.001 mg/L 93.33 93.33
Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L _+10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00
Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C).
• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.
• Use replacement filter T2RFWG2, part #4396841. In Canada,
use replacement filter T2RFWG2, part #4396841B.
2007 suggested retail price of $39.99 U.S.A./S49.99 Canada.
Prices are subject to change without notice.
Model TlWG2L: Style 1 - Press FILTER to check the status
of your water filter. If the filter indicator light is yellow, order a
new filter. If the filter indicator light is red, it is recommended
that you replace the filter.
Style 2 - When the filter indicator reads 10%, order a new
filter. When the filter indicator reads 0%, it is recommended
that you replace the filter.
Model TlWG2: Change the water filter every 6 months
depending upon your usage. If the water flow to the water
dispenser or ice maker decreases noticeably before 6 months
have passed, replace the water filter more often.
• These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
• The product is for cold water use only.
• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system.
• Refer to the "Assistance or Service" section for the
Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)
Service Flow Rate 0.5 gpm (1.9 Lpm) @ 60 psi
*Class II particle size: 1 um to <5 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
***Compliant for Lead reduction requirements under NSF/ANSl Standard 53 as tested by Pace Analytical Services, Inc.
(R_NSF is a registered trademark of NSF International.
17
JENN-AIR REFRIGERATORWARRANTY
ONE YEAR LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Jenn-Air brand of Maytag Corporation or Maytag Limited (hereafter "Jenn-Air") will pay for factory specified
replacement parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Jenn-Air designated
service company. This limited warranty applies only when the major appliance is used in the country in which it is purchased.
On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated
and maintained according to instructions attached to or furnished with the product, Jenn-Air will pay for replacement parts to correct
defects in materials and workmanship.
SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY LINER AND SEALED REFRIGERATION SYSTEM PARTS
In the second through fifth years from the date of purchase, when this major appliance is operated and maintained according to
instructions attached to or furnished with the product, Jenn-Air will pay for replacement or repair of the refrigerator/freezer cavity liner
(including labor costs) if the part cracks due to defective materials or workmanship. Also, in the second through fifth years from the date
of purchase, Jenn-Air will pay for factory specified parts and labor to correct defects in materials or workmanship in the sealed
refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing. Service must be provided by a
Jenn-Air designated service company.
ITEMS JENN-AIR WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Jenn-Air.
5. Any food loss due to refrigerator or freezer product failures.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. Pickup and delivery. This major appliance is designed to be repaired in the home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
g. Expenses for travel and transportation for product service in remote locations.
10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was
purchased.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. JENN-AIR SHALL NOT BE LIABLE FOR INCIDENTAL
OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Jenn-Air dealer to determine if another
warranty applies.
If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help
can be found by checking the "Assistance or Service" section or by calling Jenn-Air. In the U.S.A., call 1-800-JENNAIR
(1-800-536-6247). In Canada, call 1-800-807-6777. 3/07
18
MANUAL DE USO Y CUIDADO
Ayuda o servicio t( cnico
Si necesita ayuda o servicio tecnico, vea primero la secci6n
"Soluci6n de problemas". Puede obtener asistencia adicional.
Llamenos al 1-800-JENNAIR (1-800-536-6247} desde cualquier
lugar de los EE.UU., o escriba a:
Jenn-Air Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Tambien puede obtener informacidn visitando nuestro sitio web
en www.jennair.com
En CanadA, para recibir asistencia, instalaci6n o servicio,
Ilamenos al 1-800-807-6777, o escriba a:
Jenn-Air Brand Home Appliances
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
En CanadA, visite www.jennair.ca.
Favor de incluir un nQmero telef6nico de dfa en su
correspondencia.
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted debera proporcionar evidencia de la
compra o una fecha de instalacibn para obtener servicio bajo
la garantia.
Escriba la siguiente informaci6n acerca de su electrodomestico
para ayudarle a obtener asistencia o servicio tecnico si alguna vez
Ilegara a necesitarlo. Debera tenet a mano el nQmero completo del
modelo y de la serie. Puede encontrar esta informaci6n en la eti-
queta con el nQmero de modelo y de serie que esta ubicada en la
pared interior del compartimiento del refrigerador.
Nombre del distribuidor
Nt_mero de serie
Direcci6n
Nt_mero de telCfono
Nt_mero del modelo
Fecha de compra
ACCESORIOS
Para pedir filtros de repuesto, Ilame al 1-800-JENNAIR (1-800- Cartucho del filtro de la base estandar:
536-6247) y solicite el nL_merode pieza que se detalla a Pida la pieza No. 4396841 (T2RFWG2)
continuaci6n o p6ngase en contacto con su distribuidor
autorizado de Jenn-Air. En CanadA, Ilame al 1-800-807-6777.
SEGURIDAD DELREFRIGERADOR
Su seguridad y la seguridad de los demas es muy importante.
Hemos inoluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el simbolo de advertencia de seguridad.
Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a
usted y a los demas.
Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENCIA". Estas palabras significan:
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesi6n grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesi6n grave.
Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.
19
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, cheque electrico, o lesiones personales al usar su refrigerador siga
estas precauciones basicas:
• Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
• No use un adaptador.
• No quite la terminal de conexi6n a tierra.
• No use un cable electrico de extensi6n.
• Desconecte el suministro de energia antes de darle servicio.
• Vuelva a colocar todos los componentes y paneles antes de
hacerlo funcionar.
• Remueva las puertas de su refrigerador viejo.
• Use un limpiador no inflamable.
• Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador.
• Use dos o mas personas para mover e instalar el
refrigerador.
• Desconecte el suministro de energia antes de instalar la
fabrica de hielo (en aquellos modelos que incluyen el juego
de instalaci6n de la fabrica de hielo).
• Use un vaso resistente para recibir hielo del despachador
(en algunos modelos).
CONSERVAR ESTAS INSTRUCCIONES
C6mo deshacerse adecuadamente de
su refrigerador viejo
Antes de tirar su refrigerador o congelador viejo:
• Saquelas puertas.
• Deje los estantes en su lugar asi los niSos no pueden meterse
con facilidad.
Peligro de Asfi×ia
Remueva las puertas de su refrigerador viejo.
No seguir esta inetruccibn puede ocasionar la muerte
o da_o al cerebro.
IMPORTANTE: El atrapamiento y asfixia de ni_os no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro.., ann si van a quedar ahf "por unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuaci6n para prevenir
accidentes.
ANTESDE USAR
Cbmo quitar los materiales de empaque
• Quite los residues de la cinta y goma de las superficies de su
refrigerador antes de ponerlo en marcha. Frote un poco de
detergente Ifquido para vajilla sobre el adhesivo con los
dedos. Limpie con agua tibia y seque.
• No use instrumentos filosos, alcohol para fricciones, Ifquidos
inflamables o limpiadores abrasivos para eliminar restos de
cinta o goma. Estos productos pueden da_ar la superficie de
su refrigerador. Para mas informaci6n, vea "Seguridad del
refrigerador".
• Deshagase de todos los materiales de embalaje o reciclelos.
Cbmo limpiar su refrigerador antes de usarlo
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo. Vea
las instrucciones de limpieza en la secci6n "Cuidado de su
refrigerador".
Informacibn importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras estan frfos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
come serfa un golpe brusco. Para su protecci6n, el vidrio
templado se ha dise_ado para hacerse a_icos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se da_en al caer.
20
USO DESU REFRIGERADOR
Peligro de Cheque Electrico
Cenecte a un contacto de pared de conexi6n a tierra de
3 terminales.
No quite la terminal de cone×i6n a tierra.
No use un adaptadero
No use un cable electrico de extensi6no
No seguir estas instrucciones puede ocasionar
la muerte, incendio e cheque electrico.
Peligre de Explosi6n
IVlantenga los materiales y vapores inflamables,
tales come gasolina, alejados del refrigerador.
No seguir esta instrucci6n puede ocasionar la muerte,
explosi6n, e incendio.
Si necesita encender (ON) o apagar (OFF) su refrigerador, debera
quitar el ensamblaje de la rejilla superior para poder alcanzar el
interruptor de Encendido/Apagado. Cuando limpie el refrigerador
o cambie los focos, p6ngalo en OFF (Apagado).
Para quitar la rejilla superior:
1. Tome ambos extremes de la rejilla superior.
2. Empuje la rejilla superior hacia arriba y luego jale directamente
hacia afuera. Coloque la rejilla sobre una superficie blanda.
B A B
A. Rejilla superior
B. Adomos laterales de las carcasa
Para volver a colocar la rejilla superior:
1. Inserte los ganchos de la rejilla superior (ubicados en la parte
trasera de la misma) en los pernos de montaje que estan en el
adorno lateral.
2. Jale la rejilla ligeramente hacia abajo para que encaje en su
lugar.
Para encender o apagar:
1. Quite la rejilla superior.
2. Presione el interruptor de suministro electrico en la posici6n
ON u OFF (Encendido o Apagado).
3. Vuelva a colocar la rejilla superior.
IMPORTANTE: Cerci6rese de que el interrupter de suministro
electrico este en la posici6n ON despues de limpiar el refrigerador
o de cambiar los feces.
A
A. Interruptor de Encendido/Apagado
Lea todas las instrucciones antes de comenzan
IMPORTANTE:
• Cuando se instal6 su refrigerador, la conexi6n de agua desde
la fuente de agua debi6 haber sido conectada a su
refrigerador. Si no se ha conectado el refrigerador a una
fuente de agua, vea "Conexi6n a la linea de agua" en las
instrucciones de instalaci6n. Si tiene preguntas acerca de la
conexi6n de agua, vea "Soluci6n de problemas" o Ilame a un
plomero competente autorizado.
• Si enciende el refrigerador antes de conectar la tuberia de
agua, ponga la fabrica de hielo en la posici6n OFR Vea
"Fabrica de hielo y dep6sito".
• Todas las instalaciones deben hacerse de acuerdo a los
requerimientos locales de plomer[a.
Presibn del agua
Se necesita un suministro de agua fria con presi6n de agua entre
30 y 120 Ibs/pulg _ (207 y 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si usted tiene
preguntas acerca de la presi6n de agua, vea "Soluci6n de
problemas" o, Ilame a un plomero competente autorizado.
Suministro de agua de bsmosis inversa
IMPORTANTE: La presi6n del suministro de agua que sale de un
sistema de 6smosis inversa y va a la valvula de entrada de agua
del refrigerador necesitara ser entre 30 y 120 Ibs/pulg _(207 y
827 kPa).
Si se conecta un sistema de filtraci6n de agua de 6smosis inversa
al suministro de agua fr[a, la presi6n de agua al sistema de
6smosis inversa necesitara ser de un minimo de 40 Ibs/pulg _
(276 kPa).
21
Si la presi6n del agua del sistema de 6smosis inversa es menor de
40 Ibs/pulg 2 (276 kPa):
• Ffjese si el filtro de sedimentos en el sistema de 6smosis
inversa esta bloqueado y reemplacelo si fuera necesario.
• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de 6smosis inversa despues del uso intenso.
• Si su refrigerador tiene un filtro de agua, se podra reducir la
presi6n de agua a0n mas si se usa en conjunto con un
sistema de 6smosis inversa. Quite el filtro de agua; vea
"Sistema de filtraci6n de agua".
Si tiene preguntas acerca de la presi6n del agua, Ilame a un
plomero competente autorizado.
Sfrvase leer antes de usar el sistema de agua.
Inmediatamente despues de la instalaci6n, siga los pasos a
continuaci6n para asegurarse de que el sistema de agua este
debidamente limpio.
1. Abra la puerta del congelador y apague la fabrica de hielo,
Para el Estilo 1, levante el brazo de control de alambre como
se muestra. Para el Estilo 2, mueva el interruptor a la posici6n
OFF (Apagado - hacia la derecha) como se muestra, El
interruptor de On/Off (Encendido/Apagado) se encuentra en el
lado derecho superior del compartimiento del congelador.
Estilo 1 - Modelos sin despachador
Estilo 2 - Modelos con despachador
NOTA: Si su modelo tiene un sistema de filtro de la rejilla de la
base, aseg0rese de que el filtro de la rejilla de la base este
instalado adecuadamente y que la tapa este en la posici6n
horizontal.
I
2.
No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema.
Use un recipiente resistente para oprimir y sostener la barra
del despachador por 5 segundos, luego sueltela por
5 segundos. Repita hasta que el agua comience a correr. Una
vez que el agua comenz6 a correr, continOe presionando y
soltando la barra del despachador (5 segundos activado,
5 segundos desactivado) por otros 2 minutes. Este proceso
eliminara el aire en el filtro yen el sistema de despacho de
agua. En algunas casas se podra requerir enjuague adicional.
NOTA: A medida que sale aire del sistema, es posible que
salgan chorros de agua repentinos del despachador.
3=
Abra la puerta del congelador y ponga la fabrica de hielo a
funcionar. Para el Estilo 1, baje el braze de control de
alambre. Para el Estilo 2, mueva el interruptor a la posici6n
ON (encendido - hacia la izquierda).
• Deje transcurrir 24 horas para la producci6n de la primera
tanda de hielo.
• Deshagase de las tres primeras tandas de hielo
producido.
• Dependiendo de su modelo, puede ser que Ud. desee
elegir la caractefistica maxima de hielo para incrementar
la producci6n de hielo.
IMPORTANTE:
• El control del refrigerador regula la temperatura del
compartimiento del refrigerador. El control del congelador
regula la temperatura del compartimiento del congelador.
• Espere 24 horas despues de conectar el refrigerador antes de
colocar alimentos en 61.Si agrega alimentos antes de que el
refrigerador se haya enfriado por complete, sus alimentos
podrfan echarse a perder.
NOTA: El regular los controles del refrigerador y del
congelador a un ajuste mas bajo (mas frio) no va a enfriar los
compartimientos con mas rapidez.
• Si la temperatura esta demasiado caliente o demasiado frfa en
el refrigerador o en el congelador, antes de regular los
controles, revise primero los conductos de ventilaci6n para
cerciorarse de que no esten obstruidos.
• Los ajustes prefijados deben ser los correctos para el use
domestico normal. Los controles estan debidamente fijados
cuando la leche o los jugos estan tan frios come a usted le
gusta y cuando el helado esta firme.
• Cuando una puerta permanece abierta por un pefiodo
prolongado, la temperatura real puede ser diferente de la que
se muestra en la pantalla.
NOTA: Los puntos de ajuste recomendados de fabrica son 0°F
(-18°C) para el congelador y 37°F (2°C) para el refrigerador.
Para conectar el refrigerador y ver los puntos de ajuste
• Presione el bot6n tactil de ON/OFF (Encendido/Apagado).
NOTA:
• Despues de haber encendido el refrigerador, la alarma sonora
de Over Temperature (Temperatura excesiva) y la luz
indicadora se activaran cada 11/2hora hasta que la
temperatura del refrigerador y del congelador sean de menos
de 48°F (9°C) y 15°F (-9°C) respectivamente, o hasta que se
apague la alarma. Para apagar la alarma y la luz indicadora,
vea "Restablecimiento de la alarma maestra".
El bot6n tactil ON/OFF (Encendido/Apagado) ubicado en el
panel de control apaga las funciones del refrigerador, tales
como el enfriamiento, la iluminaci6n, los ventiladores y los
compresores. Para apagar completamente, use el interrupter
de encendido ON/OFF ubicado detras de la rejilla superior.
Vea "Interrupter de encendido/apagado".
22
Para ver las temperaturas en centigrados
• Presione el bot6n tactil F/C. Para volver a mostrar grados
Fahrenheit, presione de nuevo F/C.
NOTA: Si la temperatura del congelador esta bajo cero, la luz
indicadora con el signo negativo adyacente a la pantalla del
congelador se encender& Esto es normal.
Ajuste de los controles
NOTA: Espere por Io menos 24 horas entre ajustes. Vuelva a
verificar las temperaturas antes de realizar otros ajustes.
Para regular temperaturas de punto de ajuste:
• Presione el bot6n del refrigerador o del congelador de MAS
(+) o MENOS (-) hasta Ilegar a la temperatura deseada.
OF -18C
FROZEN FOOD
NOTA: Mientras esta activada la caracteristica Max Cold, la
pantalla de la temperatura permanecera en 34°F (1 °C) y -5°F
(-21 °C) para los compartimientos del refrigerador y del
congelador respectivamente. Despues de 24 horas, el refrigerador
vuelve a los puntos de ajuste de temperatura establecidos
previamente.
Funciones de alarma
Restablecimiento de la alarma maestra
AI presionar Alarm Reset (Restablecimiento de alarma) una vez, se
apagara la alarma sonora y la luz indicadora. La alarma sonora no
se escuchara nuevamente para la condici6n presente que caus6
la alarma hasta que ocurra una nueva condici6n o hasta que se
haga un restablecimiento de la alarma maestra.
Puede efectuarse un restablecimiento de la alarma maestra
presionando dos veces ON/OFF (Encendido/Apagado) o
apagando el refrigerador y encendiendolo nuevamente. Vea
"Interrupter de encendido/apagado". Despues de que haya un
restablecimiento de la alarma maestra, la luz indicadora volvera a
activarse si todavia esta presente la condici6n que caus6 la
alarma. Vea "Over Temperature" (Temperatura excesiva), "Call
Service" (Solicite servicio) o "Door Alarm" (Alarma de la puerta).
• Presione el bot6n tactil Set to Recommended (Ajustes
recomendados) para volver a los puntos fijos de temperatura
recomendados de fabric&
NOTA: El rango de punto de ajuste para el congelador es de -
5°F a 5°F (-21 °C a -15°C). El range de punto de ajuste para el
refrigerador es de 33°F a 45°F 0°C a 7°C).
CONDICION/MOTIVO: REGULACION DE LA
TEMPERATURA:
REFRIGERADOR demasiado Control del
frio REFRIGERADOR 1° mas
No esta fijado de acuerdo alas alto
condiciones ambientales
REFRIGERADOR demasiado Control del
caliente REFRIGERADOR 1° mas
Mucho use o temperatura bajo
ambiental muy caliente
CONGELADOR demasiado frio Control del CONGELADOR
No esta fijado de acuerdo alas 1° mas alto
condiciones ambientales
CONGELADOR demasiado Control del CONGELADOR
caliente/muy poco hielo 1° mas bajo
Mucho use o alto consume de
hielo
Indicador del filtro de agua y reajuste
Yea la secci6n "lndicador del filtro de agua".
Max Cold (Frio m&ximo)
La caractefistica Max Cold ayuda en pefiodos de gran demanda
de hielo, cargas de comestibles muy pesadas o temperaturas
ambientales elevadas temporalmente.
• Presione MAX COLD para activar la caracteristica de fr[o
maximo. La luz indicadora de ffio maximo permanecera
encendida durante 24 horas a no ser que se apague
manualmente.
C_llServlce •
Door Alarm (Alarma de la puerta)
La luz indicadora Door Alarm parpadear& sonara una alarma y las
luces interiores se apagaran si una puerta permaneciera abierta
por mas de 10 minutos. AI cerrar la puerta, la alarma sonora se
restablece o se apaga, pero el indicador Door Alarm seguira
parpadeando hasta que la temperatura iguale o descienda de los
45°F (7°C) y 15°F (-9°C) para los compartimientos del refrigerador
y el congelador respectivamente.
NOTA: Para desactivar la alarma sonora y la luz indicadora, vea la
secci6n "Restablecimiento de la alarma maestra".
Over Temperature (Temperatura excesiva)
IMPORTANTE: Si se activa la alarma de temperatura excesiva, es
posible que se eche a perder la comida. Vea la secci6n "Cortes de
corriente". Reduzca al minimo el abrir las puertas hasta que las
temperaturas vuelvan a la normalidad.
La caractefistica Over Temperature esta diser_ada para avisarle
cuando la temperatura del refrigerador sobrepase los 48°F (9°C) o
la temperatura del congelador sobrepase los 15°F (-9°C) por mas
de 1V2hora. La alarma sonora se apagara automaticamente
cuando la temperatura vuelva a la normalidad, pero la luz
indicadora continuara parpadeando hasta que se presione Alarm
(Alarma), para avisarle que ha ocurrido una condici6n de
temperatura excesiva.
Si a0n esta presente la condici6n de temperatura excesiva
cuando se haya efectuado el restablecimiento de temperatura
excesiva, la luz indicadora continuara reactivandose cada
1_/2hora hasta que las temperaturas del refrigerador y del
congelador esten por debajo de los 48°F (9°C) y 15°F (-9°C)
respectivamente.
NOTA: Para desactivar la alarma sonora y la luz indicadora, yea la
secci6n "Restablecimiento de la alarma maestra".
Call Service (Solicite servicio)
Si la luz Call Service esta parpadeando, solicite servicio. Para mas
informaci6n acerca de c6mo solicitar servicio, consulte la secci6n
"Ayuda o servicio tecnico".
NOTA: Para desactivar la alarma sonora y la luz indicadora, yea la
secci6n "Restablecimiento de la alarma maestra".
23
La caracteristica de Holiday Mode se ha concebido para los
viajeros o para aquellas personas que debido a sus creencias
religiosas necesitan que se apaguen las luces y la fabrica de hielo.
AI seleccionar esta caracteristica, los puntos para fijar la
temperatura y los ajustes del caj6n para verduras permaneceran
sin cambio, la fabrica de hielo quedara desactivada y las luces
interiores se apagaran. Para que el refrigerador funcione de modo
eficaz, se recomienda que salga de Holiday Mode (Modo de dia
de fiesta) cuando ya no Io necesite.
Panel de control
AI seleccionar Holiday Mode, los puntos fijos de temperatura
permanecen sin cambiarse y las luces interiores se apagan.
• Presione HOLIDAY MODE (Modo de dfa de fiesta) para
encender dicha caracteristica.
Holiday Mode
• Presione HOLIDAY MODE nuevamente para apagarla.
............ gt% ,..<_
El control del centro de cuidado de ingredientes ajusta la
temperatura de almacenamiento de la bandeja. El aire fr[o circula
hacia adentro de la bandeja por el conducto de aire entre el
congelador y el refrigerador. Ajustar los controles permite que
circule mas o menos aire frio por el conducto de aire.
Cbmo ajustar el centro de cuidado de ingredientes
1. Elija un ajuste basado en los art_culos que guarde en la
bandeja.
2. Oprima el bot6n que corresponde a ese ajuste.
3. La luz indicadora de ese ajuste se iluminara para verificar que
la bandeja esta lista para set cargada.
Cold
Various Cheeses •
Jams and 3ellles
Fr*sh F_*r_s 0Berry $'ruits •
Mr_ats 9
_ever_g_s •
Colder
Cbmo remover y volver a colocar la tapa del centro de
cuidado de ingredientes
1. Quite los alimentos de la tapa del centro de cuidado de
ingredientes. Jale el caj6n unas 4" (10,16 cm) hacia fuera.
AIcance con las dos manos debajo del estante de vidrio y
levantelo hasta que la parte posterior del estante este
liberado. Incline el estante en un angulo y saquelo del
refrigerador. Cerci6rese de no golpear el vidrio.
2. Vuelva a colocar la tapa agarrando el vidrio con las dos
manos, incline en un angulo el estante y col6quelo sobre las
ranuras de soporte. Coloque con suavidad el estante en las
ranuras de soporte de la pared lateral.
Guia para la conservacibn de carnes
Guarde la mayor_a de las carnes en su envoltura original siempre
y cuando sea hermetica y a prueba de humedad. Vuelva a
envolverlas si fuera necesario. Consulte el cuadro siguiente
respecto a los periodos de conservaci6n. Para guardar la came
por un tiempo mas prolongado que los periodos indicados,
congelela.
Pescado fresco o mariscos ....... Qselos el mismo dia de su compra
Polio, came de res molida,
carnes varias (higado,etc) ............................................... 1 - 2 dias
Carnes frias, filetes/asados ............................................ 3 - 5 d[as
Carnes curadas ............................................................. 7 - 10 d[as
Sobras - Cubra sobras con envoltura de plastico, papel de
aluminio o guardelas en recipientes de plastico con tapas
hermeticas.
24
Dependiendo de su modelo, su despachador de agua y hielo
puede tener una o mas de las caracter[sticas siguientes: un
indicador del nivel de agua en la charola del despachador, una luz
especial que se enciende cuando usted utiliza el despachador o
una opci6n de bloqueo para evitar que salga hielo o agua
involuntariamente.
NOTAS:
• El sistema de distribuci6n no funcionara cuando la puerta del
congelador este abierta.
• Despues de haber conectado el refrigerador a un suministro
de agua, enjuague el sistema de agua. Use un recipiente
resistente para oprimir y sostener la barra del despachador
por 5 segundos, luego sueltela por 5 segundos. Repita hasta
que el agua comience a correr. Una vez que el agua comenz6
a correr, continQe presionando y soltando la barra del
despachador (5 segundos activado, 5 segundos desactivado)
por otros 2 minutos. Este proceso eliminara el aire en el filtro y
en el sistema de despacho de agua. En algunas casas se
podra requerir enjuague adicional. A medida que sale aire del
sistema, es posible que salgan chorros de agua repentinos
del despachador.
• Deje transcurrir 24 horas para que el refrigerador se enfrie y
pueda enfriar el agua.
• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos.
Despachador de agua
Para despachar agua:
1. Oprima un vase resistente contra la barra del despachador de
agua.
NOTAS:
Despachador de hielo
El hielo se distribuye del dep6sito de la fabrica de hielo en el
congelador cuando se presione la almohadilla del despachador.
El sistema de distribuci6n no funcionara cuando la puerta del
congelador este abierta. Para apagar la fabrica de hielo, vea
"Fabrica de hielo y dep6sito'.
Su fabrica de hielo produce hielo picado yen cubes. La pantalla
muestra "CRUSHED" (picado) o "CUBED" (en cubos), indicando
que tipo de hielo se seleccion6. Para cambiar el ajuste, presione
el bot6n de ICE (Hielo) antes de despachar hielo.
Para obtener hielo picado, el hielo es triturado antes de set
despachado. Esto puede retrasar un poco la distribuci6n del hielo
picado. El ruido proveniente del triturador de hielo es normal y los
trozos de hielo pueden variar en tamar_o. Cuando cambie de la
posici6n de hielo picado a cubes, caen unas onzas de hielo
picado junto con los primeros cubos.
Para despachar hielo:
1. Oprima el bot6n para seleccionar el tipo de hielo que desee.
Peligro de Cortaduras
Use un vaeo reeistente para recibir hielo del
deepachador.
No seguir esta instruccion puede ocasionar
cortaduras.
2. Oprima con un vaso resistente la almohadilla del despachador
de hielo. Sostenga el vaso junto al orificio del despachador
para que el hielo no caiga fuera del vase.
• Mientras se distribuye agua y durante 3 segundos
despues de haber finalizado, la pantalla digital le mostrara
cuantas onzas de agua han salido.
• Para cambiar de onzas a tazas, presione y sostenga ICE
(Hielo) y LOCK (Bloqueo) a la vez, hasta que el
despachador suene despues de 3 segundos. Para
cambiar de tazas a litros, presione y sostenga los botones
por otros 3 segundos. Para cambiar nuevamente a onzas,
repita el proceso por tercera vez.
2. Retire el vase para detener la salida del agua.
NOTA: El agua puede tenet un mal saber si no se usa el
despachador con frecuencia. Haga salir suficiente agua cada
semana para mantener un suministro fresco.
3=
IMPORTAN1E: No necesita aplicar mucha presi6n a la
almohadilla para activar el despachador de hielo. Oprimir
fuerte no hara que el despachador funcione con mas rapidez
o produzca mayor cantidad de hielo.
Retire el vase para detener la salida de hielo.
NOTA: El hielo puede continuar saliendo per hasta
10 segundos despues de haber retirado el vase de la
almohadilla. El despachador puede continuar haciendo ruido
per algunos segundos despues de haber despachado.
Charola del despachador con indicador de nivel de agua
(en algunos modelos)
Su despachador puede incluir una peque_a charola en el fondo
del mismo. Esta disefiada para contener pequer_os derrames y
facilitar la limpieza. La charola puede quitarse del despachador y
ser Ilevada a un lavabo para vaciarse o limpiarse.
NOTA: La charola no tiene desagQe. Cuando la charola esta Ilena
de agua y necesita ser vaciada, el peque_o indicador rojo se
enciende en la parte trasera de la charola.
25
Luz del despachador (en algunos modelos)
Cuando usted utilice el despachador, la luz se encendera
automaticamente. Si usted desea que la luz este encendida
continuamente, puede elegir ON (Encendido) o AUTO
(Automatico).
ON (Encendido}: Presione LIGHT (Luz) para encender la luz del
despachador.
AUTO (Automatico}: Presione LIGHT por segunda vez para
seleccionar el modo AUTO. La luz del despachador se ajustara
automaticamente para ponerse mas brillante a medida que la
habitaci6n se ilumine mas y mas tenue a medida que la habitaci6n
se oscurezca.
OFF (Apagado}: Presione LIGHT per tercera vez para apagar la
luz del despachador.
Las luces del despachador son del tipo LED y no se pueden
cambiar. Si le parece que las luces del despachador no funcionan,
fijese si no esta bloqueado el detector de luz (en el mode
Automatico). Para obtener mas informaci6n, vea "Soluci6n de
problemas'.
Bloqueo del despachador (en algunos modelos}
El despachador puede bloquearse para facilitar la limpieza o para
evitar que sea activado involuntariamente per nifios pequefios o
animales domesticos.
NOTA: La funci6n de bloqueo no interrumpe el flujo electrico a la
unidad, a la fabrica de hielo o a la luz del despachador.
Simplemente desactiva los despachadores de hielo y agua. Para
apagar la fabrica de hielo, vea "Fabrica de hielo y dep6sito".
• Presione y sostenga LOCK (Bloqueo) por 3 segundos para
bloquear el despachador. Cuando el despachador se este
bloqueando, aparecera "LOCKING" (Bloqueando) en la
pantalla y la luz indicadora azul alrededor del bot6n de LOCK
destellara. Cuando el despachador esta bloqueado, la luz
indicadora cambiara a rojo per unos pocos segundos y luego
se apagara.
• Presione y sostenga LOCK por segunda vez para desbloquear
el despachador. Cuando el despachador se este
desbloqueando, aparecera "UNLOCKING" (Desbloqueando)
en la pantalla y la luz indicadora roja alrededor del bot6n de
LOCK destellara. Cuando el despachador esta desbloqueado,
la luz indicadora cambiara a azul per unos pocos segundos y
luego se apagara.
Luz de estado del filtro de agua (en algunos modelos)
La luz de estado del filtro de agua y la pantalla le ayudan para
saber cuando cambiar el filtro de agua. Presione el bot6n de
FILTER (Filtro) para controlar el estado de su filtro de agua.
Si el filtro es nuevo:
Debera presionar FILTER para ver el estado del filtro. Per unos
segundos, la luz de estado estara encendida de azul y la pantalla
mostrara que porcentaje de vida 0til le queda a su filtro.
Si ya es casi tiempo de cambiar su filtro:
La luz de estado se iluminara automaticamente y permanecera
encendida de color amarillo. Las palabras "ORDER FILTER" (Pedir
filtro) apareceran en la pantalla. Presione FILTER para ver que
porcentaje de vida 0til le queda a su filtro. Debera pedir el filtro de
reemplazo adecuado. Vea "Accesorios".
Si ya es tiempo de cambiar su filtro:
La luz de estado permanecera encendida y cambiara a rojo. Las
palabras "REPLACE FILTER" (Reemplazar el filtro) y "HOLD
BuTroN TO RESET" (Presionar bot6n para reajustar) apareceran
en la pantalla hasta que se haya cambiado el filtro y reajustado la
luz de estado.
Para reajustar la luz de estado del filtro de agua:
Despues de cambiar el filtro, reajuste la luz de estado al presionar
y sostener el bot6n de FILTER (Filtro) 3 segundos. La luz de
estado destellara con color rojo, luego cambiara a azul, y por
01time se apagara cuando se reajuste el sistema.
de de csg(,,
[_ ,.,, ................. :(3
El indicador del filtro de agua, que esta ubicado sobre el panel de
control, le ayudara a saber cuando cambiar el filtro de agua.
Un filtro de agua nuevo debe mostrar una lectura de 99%. La
lectura en la pantalla disminuira a medida que pase la vida 0til del
filtro. Debera encargar un filtro de agua de repuesto cuando
aparezca en la pantalla "Order Filter" (Encargar el filtro). Se
recomienda reemplazar el filtro cuando la pantalla muestre
"Change Filter" (Cambiar el filtro) o cuando el flujo de agua al
despachador de agua y/o a la fabrica de hielo disminuya
sensiblemente. Vea "C6mo cambiar el filtro de agua" mas
adelante en esta secci6n.
Rcm_ _ing
WATER FILTER INDICATOR
Despues de cambiar el filtro de agua, presione y sostenga RESET
(Reposicionar) per 2 segundos hasta que la pantalla de estado
cambie a 99%.
I
No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema. I
Cbmo cambiar el filtro de agua
El filtro de agua esta situado en la rejilla de la base debajo de la
puerta del compartimiento del congelador. No es necesario quitar
la rejilla de la base para quitar el filtro.
1. Quite el filtro presionando en el bot6n eyector y jalando
directamente hacia afuera sobre la tapa del filtro.
NOTAS:
• Evite enroscar la tapa cuando quite el filtro, ya que esto
puede causar que la tapa se salga. Si esto sucede, vuelva
a colocar la tapa y jale el filtro directamente hacia afuera.
• Siempre queda agua en el filtro. Es posible que se
derrame un poco de esa agua.
A ¸
A. Botdn eyector
B. Tapa del flltro
26
2. Quite la tapa girandola hacia la izquierda hasta que se
detenga.
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.
3. Alinee el Iomo de la tapa con la fiecha en el filtro nuevo y gire
la tapa hasta que encaje en su lugar.
A. Cubierta protectora
B. Anillos en 0
4. Quite las cubiertas protectoras de los anillos O. AsegOrese de
que los anillos O sigan en su lugar despues de que se
quitaron las tapas.
5. Coloque la tapa (que se quit6 en el paso 2) sobre el filtro
nuevo. Alinee el Iomo sobre la tapa con la flecha sobre el filtro.
Gire la tapa hacia la derecha hasta que encaje en su lugar.
A. Botdn eyector
B. Flecha en el filtro
C. Lomo sobre la tapa
6. Empuje el filtro nuevo dentro de la abertura en la rejilla de la
base. A medida que se inserte el filtro, el bot6n eyector bajar&
El bot6n eyector saltara nuevamente hacia afuera cuando el
filtro este enganchado por complete.
7. Jale suavemente la tapa para verificar que el filtro este seguro
en su lugar.
8. Deshagase de las tres primeras tandas de hielo producidas
despues de reemplazar el filtro.
Uso de la f_brica de hielo sin el filtro de agua
Puede usar la fabrica de hielo sin un filtro de agua. El hielo no
estara filtrado.
1. Saque el filtro presionando el bot6n eyector y jalando la tapa.
Vea "C6mo cambiar el filtro de agua" anteriormente en esta
secci6n.
2. Quite la tapa girandola hacia la izquierda hasta que se
detenga.
IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.
3. Con la tapa en la posici6n horizontal, inserte la tapa en la
rejilla de la base hasta que se detenga.
4=
@
Gire la tapa hacia la izquierda hasta que esta se deslice en la
ranura del accesorio. Luego, girela hacia la derecha hasta que
quede en la posici6n horizontal.
NOTA: La tapa no estara alineada con la rejilla de la base.
¢,+, .... IL>A .......... _, =
Estilo 1
Cbmo encender y apagar la f&brica de hielo:
El interruptor de encendido/apagado de la fabrica de hielo es un
brazo interruptor de alambre, ubicado a un lado de la fabrica de
hielo.
1. Para encender la fabrica de hielo, simplemente baje el braze
de control de alambre.
NOTA: Su fabrica de hielo tiene un interruptor automatico. A
medida que se va fabricando el hielo, los cubos de hielo van
Ilenando el dep6sito de hielo y los mismos cubes van
elevando el brazo interrupter de alambre hasta la posici6n de
OFF (Apagado - braze hacia arriba).
2. Para apagar manualmente la fabrica de hielo, levante el brazo
interruptor de alambre a la posici6n OFF (braze hacia arriba),
hasta que escuche el clic para cerciorarse que la fabrica de
hielo se ha apagado.
t1"
Cbmo quitar y volver a colocar el depbsito de hielo:
1. Deslice hacia arriba el panel de cobertura.
2.
A. Cubierta de la f#brica de hielo
Levante el brazo de control de alambre de manera que haga
un "clic" en la posici6n OFF (Apagado - hacia arriba). AQn se
podra despachar hielo, pero no se puede hacer mas.
27
3. Levante la parte de adelante del dep6sito de hielo y jalela
hacia afuera.
4. Vuelva a colocar el dep6sito hasta que se detenga o el
despachador no funcionara. Empuje el braze de control de
alambre hacia la posici6n ON (Encendido - hacia abajo) para
volver a comenzar la producci6n de hielo. Cerci6rese de que
la puerta este cerrada hermeticamente.
Estilo 2
Para encender/apagar la fabrica de hielo:
El interruptor de encendido/apagado (On/Off) se encuentra en el
lado derecho superior del compartimiento del congelador.
1. Para poner a funcionar la fabrica de hielo, deslice el control a
la posici6n de encendido (ON - hacia la izquierda).
NOTA: Su fabrica de hielo tiene un apagado automatico. Los
sensores de la fabrica de hielo detendran automaticamente la
producci6n de hielo pero el control permanecera en la
posici6n de encendido (ON - hacia la izquierda).
2. Para apagar la fabrica de hielo manualmente, deslice el
control a la posici6n de apagado (OFF - hacia la derecha).
Para quitar y volver a colocar el depbsito de hielo:
1. Sostenga la base del dep6sito con ambas manos y presione
el bot6n para levantar el dep6sito hacia arriba y hacia afuera.
NOTA: No es necesario girar el control de la fabrica de hielo a
la posici6n de apagado (OFF - hacia la derecha) cuando quite
el dep6sito de almacenaje. La cubierta del sensor ("puerta
abatible") en la pared izquierda del congelador hace que la
fabrica de hielo deje de producir hielo si la puerta esta abierta
o se ha quitado el dep6sito.
2. Vuelva a colocar el dep6sito en la puerta y empQjelo hacia
abajo para asegurarse de que esta de manera segura en su
lugar.
Cbmo limpiar el depbsito de hielo
1. Vacie el dep6sito de hielo. Si es necesario, use agua tibia para
derretir el hielo.
NOTA: Nunca use un objeto filoso para romper el hielo en el
dep6sito o balde. Esto puede da_ar el recipiente de hielo y el
mecanismo del despachador.
2. Lave el dep6sito de hielo con un detergente suave, enjuague
bien y seque meticulosamente. No use limpiadores asperos o
abrasivos ni solventes.
Recuerde
• Deje transcurrir 24 horas para la producci6n de la primera
tanda de hielo. Deje transcurrir 3 dfas para que se vuelva a
Ilenar de hielo el recipiente.
• Deshagase de las tres primeras tandas de hielo producido
para evitar las impurezas que pudieran eliminarse del sistema.
• La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo.
• Evite la conexi6n de su fabrica de hielo a un suministro de
agua blanda. Los quimicos para ablandar el agua (como la sal)
pueden da_ar ciertos componentes de la fabrica de hielo y
producir un hielo de muy baja calidad. Si no se puede evitar el
use de un suministro de agua blanda, asegQrese de que el
ablandador de agua este funcionando correctamente y que
goce de un buen mantenimiento.
• Es normal que los cubitos de hielo se peguen en las esquinas.
Se separaran con facilidad.
• Para la fabrica de hielo Estilo 1, no fuerce el brazo de control
de alambre hacia arriba o hacia abajo.
• No guarde nada encima de la fabrica de hielo o en el
dep6sito/balde de hielo.
28
CUIDADO DE SU REFRIGERADOR
Peligro de Explosion
Use un limpiador no inflamableo
No seguir esta inetruccion puede ocaeionar la muerte,
explosion o incendio.
Tanto la secci6n del refrigerador come la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.
Para limpiar su refrigerador:
1. Quite la rejilla superior, vea "Interrupter de Encendido/
Apagado".
2. Presione el interruptor de suministro de energ[a en la posici6n
OFF (Apagado).
3. Quite todas las partes desmontables del interior, tales come
estantes, cajones para verduras, etc.
4. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un paso suave y un detergente
suave con agua tibia.
• No use productos de limpieza abrasivos o asperos, como
aerosoles para ventanas, productos de limpieza para pulir,
/quidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza
que contengan productos de petr61eo en las partes de
plastico, revestimientos de la puerta o juntas. No use
toallas de papel, estropajos para fregar u otros utensilios
de limpieza asperos. Estos pueden rayar o da_ar los
materiales.
6. Limpie regularmente los serpentines del condensador
ubicados detras del panel de ventilaci6n de la rejilla superior.
Quizas necesite limpiar los serpentines cada dos meses. Esto
le puede ayudar a ahorrar energia.
• Use una aspiradora con extensi6n para limpiar los
serpentines del condensador siempre que esten sucios o
polvorientos.
7. Presione el interruptor de suministro en la posici6n ON
(Encendido).
8. Vuelva a colocar la rejilla superior. Vea "Interrupter de
Encendido/Apagado".
{,,,0 [0 c(]l'[ l])lu _;,,,_,:_'b_+'¢'*_:
NOTA: No todos los focos para aparatos electrodomesticos son
adecuados para su refrigerador. AsegOrese de cambiar el foco
con otro que sea del mismo tamar_o y forma. Las luces requieren
un foco de 40 vatios como maximo para electrodomesticos.
Puede conseguir los focos en su distribuidor o tienda de
electrodomesticos.
1. Quite la rejilla superior, vea la secci6n "lnterruptor de
Encendido/Apagado ".
2. Presione el interrupter en la posici6n de OFF (Apagado).
3. Si se indica, quite la pantalla de la luz como se muestra.
NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia y
un detergente liquido. Enjuague y sequela pantalla
meticulosamente.
4. Quite el foco y reemplacelo con uno del mismo tama_o, forma
y vatiaje.
5. Si se indica, vuelva a colocar la pantalla como se muestra.
6. Presione el interruptor en la posici6n de ON (Encendido).
7. Vuelva a colocar la rejilla superior. Vea la secci6n "lnterruptor
de Encendido/Apagado".
Luz del panel de control del refrigerador
Hay dos o tres focos de luz ubicados en la parte superior del
compartimiento del refrigerador detras de una pantalla de luz.
• Abra la pantalla de luz. Tome la pantalla de luz por las
aberturas. Empuje hacia atras con suavidad y jale hacia abajo,
como se muestra, para acceder a los focos de luz.
5.
• Para ayudar a eliminar olores, puede lavar las paredes
interiores con una mezcla de agua tibia y bicarbonato de
sodio (2 cucharadas en 1 cuarto de gal6n
[26 g en 0,95 L] de agua).
Lave las superficies externas metalicas pintadas y de acero
inoxidable con una esponja limpia o un paBo suave y
detergente suave con agua tibia. No use productos de
limpieza abrasivos o asperos o que contengan cloro. Seque
meticulosamente con un paBo suave. Para obtener una
protecci6n adicional contra dahos alas superficies exteriores
metalicas pintadas, aplique cera para electrodomesticos (o
cera en pasta para autos) con un paso limpio y suave. No
encere las partes de plastico.
NOTA: Para mantener como nuevo su refrigerador de Acero
Inoxidable y para quitar marcas o rayaduras, es sugerible usar
un limpiador de acero inoxidable aprobado per el fabricante.
IMPORTANTE: iEste limpiador es s61o para partes de acero
inoxidable!
No permita que el limpiador para acero inoxidable entre en
contacto con ninguna parte de plastico tales come las piezas
decorativas, las tapas del despachador o las empaquetaduras
de la puerta. Si se produce contacto no intencional, limpie la
pieza de plastico con una esponja y detergente suave en agua
tibia. Seque meticulosamente con un paso suave. Para
ordenar el limpiador, vea la secci6n "Accesorios".
A. Pantalla de luz
• Quite el foco y reemplacelo con uno del mismo tama_o, forma
y vatiaje.
• Cierre la pantalla de luz subiendola hasta colocarla en su
lugar.
NOTA: De ser necesario, limpie la pantalla de luz con un pa_o
suave y hOmedo.
Luces del congelador y del cajbn para verduras
• Quite la pantalla de luz sujetandola por los lades y
apretandola hacia el centro. Una vez que los ganchos en los
lados de la pantalla esten fuera del revestimiento interno del
congelador o del cajdn para verduras, jalela hacia abajo.
29
Vuelva a colocar la pantalla apretando las partes superior e
inferior hacia el centre e insertando los ganchos en los
orificios ranurados. Una vez que los ganchos esten en su
lugar, encaje el frente de la pantalla en el orificio ranurado.
SOLUCION DE PROBLEMAS
Primero pruebe las soluciones sugeridas aqui para evitar
el costo innecesario del servicio.
Si no va a haber electricidad per 24 horas o menos, mantenga la
puerta o las puertas cerradas (seg0n el modelo) para que los
alimentos se mantengan frfos y congelados.
Si el corte de electricidad va a durar mas de 24 horas siga una de
las opciones siguientes:
• Saque todos los alimentos congelados y guardelos en una
conservadora de comida congelada.
• Ponga 2 Ibs (907 g) de hielo seco en el congelador per cada
pie ct]bico (28 L) de espacio en su congelador. Esto
mantendra los alimentos congelados de 2 a 4 dfas.
• Si no tiene conservadora de alimentos ni hielo seco, use
todos los alimentos perecederos de una vez o p6ngalos en
latas.
RECUERDE: Un congelador Ileno se mantiene frio per mas
tiempo que uno a medio Ilenar. Un congelador Ileno de came se
mantiene frfo por mas tiempo que uno Ileno de alimentos de
pastelerfa. Si Ud. ve que los alimentos contienen cristales de
hielo, se pueden volver a congelar, pero la calidad y el sabor
pueden afectarse. Si el alimento no esta en buenas condiciones,
descartelo.
Su refrigerador esta equipado con la caracteristica Holiday Mode
(Mode de dia de fiesta), la cual ha side diser_ada para los viajeros
que deseen apagar las luces y la fabrica de hielo. AI seleccionar
esta caracteristica los puntos de ajuste de la temperatura no
cambian, pero la fabrica de hielo estara desactivada y las luces
interiores se apagaran. Para que el refrigerador funcione de modo
eficaz, salga de Holiday Mode (Mode de dia de fiesta) cuando ya
no Io necesite.
Si Ud. decide dejar el refrigerador funcionando mientras
est& ausente:
1. Use todos los arlculos perecederos y congele el resto.
2. Presione el bot6n HOLIDAY MODE.
3. Si su refrigerador tiene fabrica de hielo automatica, cierre el
suministro de agua a la fabrica de hielo.
4. Vac[e el dep6sito de hielo.
5. Cuando vuelva de sus vacaciones presione HOLIDAY MODE
para volver al funcionamiento normal.
Si Ud. decide apagar el refrigerador antes de irse:
1. Saque toda la comida del refrigerador.
2. Si su refrigerador tiene fabrica de hielo automatica:
• Cierre el suministro de agua a la fabrica de hielo por Io
menos un dia antes.
3=
4.
5.
• Cuando el Oltimo Iote de hielo caiga, levante el brazo de
control de alambre a la posici6n OFF (Apagado - hacia
arriba).
Dependiendo de su modelo, coloque el control del termostato
(o control del refrigerador) en la posici6n OFF (Apagado -
hacia arriba). Vea la secci6n "Use de los controles'.
Limpie el refrigerador, pasele un trapo y sequelo bien.
File bloques de goma o de madera con cinta adhesiva a
ambas puertas para que queden abiertas y el aire circule. Esto
evita que se formen olores y que se forme moho.
El refriger_dor no funciona
Peiigro de Choque Electrico
Conecte a un contacto de pared de cone×ion a tierra de
3 terminalee.
No quite la terminal de cone×ion a tierra.
No use un adaptador.
No use un cable el_ctrico de extensi6no
No seguir estas instruccionee puede ocaeionar
la muerte, incendio o choque electrico.
• _,Esta desenchufado el cable de energia? Conecte a un
contacto de pared de conexi6n a tierra de 3 terminales.
• _,Funciona el contacto? Enchufe una lampara para ver si
funciona el contacto.
• _,Hay un fusible de la casa fundido o se dispar6 el
cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos. Si el problema continQa, lame a un electricista.
• &Estan encendidos los controles? AsegL_rese de que los
controles del refrigerador esten encendidos. Vea "Uso de los
controles".
_,Se esta descongelando el refrigerador? Su refrigerador
activa regularmente un ciclo de descongelaci6n automatica.
Vuelva a revisar si el congelador esta funcionando en
30 minutos.
_,Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enfrie por
completo.
NOTA: El ajustar los controles de temperatura en la posici6n
mas fria no enfr[a ningOn compartimiento mas rapido.
Parece que el motor funciona excesivamente
Es posible que su nuevo refrigerador funcione por per[odos mas
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por mas tiempo si la habitaci6n esta caliente, si se ha
agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o si se han dejado las mismas abiertas.
El refrigerador es ruidoso
El ruido del refrigerador se ha ido reduciendo a Io largo de los
argos. Debido a esta reducci6n, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no hab[a notado en el
modelo viejo. A continuaci6n se enumeran algunos sonidos
normales con una explicaci6n.
30
• Zumbido - se escucha cuando la valvula de agua se abre
para Ilenar la fabrica de hielo
• Sonido pulsante - los ventiladores/el compresor se estan
ajustando para obtener el maximo desempeSo
• Vibraciones - flujo de Ifquido refrigerante, tubefia de agua o
artfculos guardados arriba del refrigerador
• Chisporroteos/Gergoteos - agua goteando en el calentador
durante el ciclo de descongelaci6n
• Estallido - contracci6n/expansi6n de las paredes interiores,
especialmente durante el enfriamiento inicial
• Agua corriendo - puede escucharse cuando el hielo se
derrite durante el ciclo de descongelaci6n y corre hacia la
bandeja recolectora
• Chirridos/Crujidos - esto ocurre cuando el hielo es
expulsado del molde de la fabrica de hielo.
Las puertas no cierran completamente
• &Esta bloqueada la puerta? Mueva los paquetes de
alimentos lejos de la puerta.
• &Hay un recipiente o un estante bloqueando el paso?
Empuje el recipiente o el estante nuevamente a la posici6n
correcta.
Es dificil abrir las puertas
Peligro de Explosion
Use un limpiador no inflamable.
No eeguir esta inetrucci6n puede ocaeionar la muerte,
explosion o incendio.
• &Est_n las empaquetaduras sucias o pegajosas? Limpie
las empaquetaduras con un jab6n suave y agua tibia.
Las luces no funcionan
• &Esta flojo o quemado un foco? Yea "C6mo cambiar los
fooos".
• &Est_ el refrigerador en Holiday Mode (Mode de dia de
fiesta)? Vea "Holiday Mode" (Mode de dia de fiesta).
• &Ha estado la puerta abierta pot mas de 10 minutos? Vea
"Puerta abierta" en "Uso de los controles".
La temperature est_ demasiado caliente
• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enffie por
complete.
• &Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a
menudo? Esto hace que entre aire tibio al refrigerador.
Reduzca al minimo el nOmero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
• &Se ha agregado una gran cantidad de alimentos? Deje
que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.
• &Se han ajustado los controles correctamente de acuerdo
con las condiciones circundantes? Ajuste los controles un
ajuste mas frio. Fijese en la temperatura en 24 horas. Vea
"Uso de los controles".
&No est_ enfriando el refrigerador? Para modelos con
controles digitales, APAGUE y luego ENCIENDA el
refrigerador para reajustarlo. Si esto no corrige el problema,
Ilame al servicio tecnico.
• &Estan bloqueados los orificios de ventilaci6n? Saque
cualquier objeto que bloquee los orificios de ventilaci6n.
Hay acumulacibn de humedad en el interior
NOTA: Es normal que se acumule un poco de humedad.
• &Esta h_meda la habitaci6n? Esto contribuye a la
acumulaci6n de humedad.
&Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a
menudo? Esto hace que entre aire hQmedo al refrigerador.
Reduzca al minimo el nQmero de veces que abre la puerta y
mantenga las puertas completamente cerradas.
La f_brica de hielo no produce hielo o no produce
suficiente hielo
&Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.
• &Hay un estrechamiento en la tuberfa de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberia de suministro de agua.
• &Esta encendida la fabrica de hielo? Aseg0rese de que el
brazo o interrupter de cierre de alambre (dependiendo del
modelo) este en la posici6n de ON (Encendido).
• &Es nueva la instalaci6n? Espere 24 horas despues de la
instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de
hielo.
• &Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo se
restablezca.
&Se trab6 un cubo de hielo en el brazo eyector de la
fabrica de hielo? Saque el hielo del braze eyector con un
utensilio de plastico.
&Se ha conectade un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua" en el libro de las Instrucciones de
instalaci6n o en el Manual de uso y cuidado.
Los cubos de hielo son huecos o pequehos
NOTA: Esto es una indicaci6n de baja presi6n de agua.
• &No esta abierta per completo la valvula de cierre de
agua? Abra completamente la valvula de cierre de agua.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberia de suministro de agua.
• &Se ha conectade un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisites del
suministro de agua".
31
• &At_n tiene preguntas acerca de la presi6n de agua? Llame
a un plomero competente autofizado.
El hielo tiene real sabor, real olor o un color gris&ceo
• &Son nuevas las conexiones de plomeria? Las conexiones
nuevas de plomeria pueden producir un hielo descolorido o
de mal sabot.
• &Se han guardado los cubos de hielo por mucho tiempo?
Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir
24 horas para que la fabrica de hielo haga hielo nuevo.
• &Ha habido una transferencia de olor de los alimentos?
Use empaques hermeticos contra humedad para almacenar
comida.
• &Contiene el agua minerales (como el azufre)? Podr[a ser
necesario instalar un filtro de agua para eliminar los minerales.
• &Tiene un filtro de agua instalado en el refrigerado¢? Un
descoloramiento oscuro o un color gris del hielo indican que
el sistema de filtrado de agua necesita enjuagarse mas.
El despachador de hielo no funciona debidamente
• Si el dep6sito de hielo esta ubicado en la puerta, quite la
pantalla temporaria que se encuentra debajo del mismo. Vea
"Fabrica de hielo y dep6sito".
• &Esta completamente cerrada la puerta del congelador?
Cierre la puerta con firmeza. Si no se cierra completamente,
vea "Las puertas no cierran completamente".
• &Se ha instalado correctamente el dep6sito de hielo?
AsegQrese de que el dep6sito este firmemente en su posici6n.
• &Es nueva la instalacibn? Espere 24 horas despues de la
instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de
hielo.
• &Hay hielo atascado en el conducto de salida? Use un
utensilio de plastico para despejar el conducto de salida.
• &Se ha agregado el hielo incorrecto en el depbsito? Use
Onicamente el hielo producido pot su fabrica de hielo actual.
• &Se ha derretido el hielo alrededor del espiral metalico en
el dep6sito? Vac[e el dep6sito de hielo. Si es necesario, use
agua tibia para derretir el hielo.
Peligro de Cortaduras
Use un vaso resistente para recibir hielo del
despachadoro
No seguir eeta instrucci6n puede ocasionar
cortaduras.
&El despachador de hielo se atasca mientras vierte el
hielo "picado"? Cambie el bot6n de hielo de "picado" a "en
cubos'. Si despacha el hielo en cubos correctamente, optima
el bot6n para hielo "picado" y comience a despachar de
nuevo,
z,Se ha mantenido el brazo del despachador oprimido por
mucho tiempo? Cuando el brazo se mantiene oprimido
mucho tiempo, se interrumpe la distribuci6n de hielo. Espere
3 minutos para que el motor del despachador se reposicione
antes de usaflo de nuevo.
El despachador de agua no funciona debidamente
• &Esta completamente cerrada la puerta del congelador?
Cierre la puerta con firmeza. Si no se cierra completamente,
vea "Las puertas no cierran completamente".
• &Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.
• &Esta la presi6n de agua a por Io menos 30 Ibs/pulg 2
(207 kPa)? La presi6n de agua de la casa determina el fiujo
del despachador. Vea "Requisitos del suministro de agua'.
• &Hay un estrechamiento en la tuberia de suministro de
agua de la casa? Enderece la tubefia de suministro de agua.
• &Es nueva la instalaci6n? Enjuague y Ilene el sistema de
agua.
• &Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado
incorrectamente.
&Se ha conectado un sistema de filtracibn de agua de
6smosis inversa al suministro de agua fria? Vea
"Requisitos del suministro de agua" en las Instrucciones de
instalaci6n o en el Manual de uso y cuidado,
Hay fugas de agua del despachador
NOTA: Es normal que caigan una o dos gotas de agua despues
de despachar agua.
• &No se ha puesto el vaso debajo del despachador el
tiempo suficiente? Sostenga el vaso debajo del
despachador por 2 a 3 segundos despues de soltar la palanca
del despachador.
• &Es nueva la instalaci6n? Enjuague el sistema de agua. Vea
"Prepare el sistema de agua" o "Despachadores de agua y
hielo".
• &Ha cambiado recientemente el filtro de agua? Enjuague el
sistema de agua. Vea "Prepare el sistema de agua" o
"Despachadores de agua y hielo'.
El agua del despachador no esta Io suflcientemente fria
NOTA: El agua del despachador se enffia solamente a 50°F
(10°C).
• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el suministro de agua se enffie
completamente.
• &Se ha despachado recientemente una gran cantidad de
agua? Deje transcurrir 24 horas para que el suministro de
agua se enffie completamente.
• &No se ha usado el despachador de agua recientemente?
Puede set que el primer vaso de agua no este frio. Descarte el
agua del primer vaso.
• &Se ha conectado el refrigerador a una tuberia de agua
fria? AsegOrese de que el refrigerador este conectado a una
tuberia de agua fria. Vea "Requisitos del suministro de agua".
32
HOJA DE DATOS DELRENDIMIENTO
Sistema de filtracibn de agua de la rejilla de la base
Modelo T2WG2L/T2RFWG2 Capacidad de 200 galones (758 litros)
Modelo T2WG2/T2RFWG2 Capacidad de 200 galones (758 litros)
Sistema comprobado y certificado per NSF International, segOn la norma
42 NSF/ANSl para la reducci6n de cloro, sabor y olor, y clase de
particulas I1";y segQn la norma 53 NSF/ANSl para la reducci6n de
mercurio, benceno, toxafeno, ortodiclorobenceno y carbofurano.
Este sistema ha sido comprobado segQn las normas 42 y 53 NSF/ANSI para la reducci6n de las sustancias citadas a continuaci6n. La
concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido
para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSl.
Reduccibn de Requisitos de Promedio Concentraci6n en el agua M_ximo Promedio % Minimo % Promedio
sustancias reducci6n de NSF influente a tratar efluente efluente reducci6n reduccibn
Efectos est_ticos
Cloro, sabor/olor 50% reducci6n 2,0182 mg/L 2,0 mg/L _+10% 0,06 mg/L ** 0,0536 mg/L 97,03 97,34
Clase de particulas II* 85% reducci6n 1333333 #/mL partfcuP°rIo menOSlas/mL10.000 6600 #/mL 2325 #/mL 99,51 99,83
Reduccibn de Requisitos de Promedio Concentraci6n en el agua M_ximo Promedio % Minimo % Promedio
contaminantes reducci6n de NSF influente a tratar efluente efluente reducci6n reduccibn
Plorno: @ pH 6,5*** 0,010 mg/L 0,1533 mg/L 0,15 mg/L _+10% 0,0005 mg/L 0,0005 mg/L 99,67 99,67
Plomo: @ pH 8,5*** 0,010 mg/L 0,1400 mg/L 0,15 mg/L _+10% 0,0007 mg/L 0,0006 mg/L 99,50 99,57
Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,54 96,54
Mercurio: @ pH 8,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10% 0,0005 mg/L 0,0003 mg/L 91,57 94,92
Benceno 0,005 mg/L 0,0154 mg/L 0,015 mg/L _+10% 0,0012 mg/L 0,0006 mg/L 92,22 96,34
Ortodiclorobenceno 0,6 mg/L 1,7571 mg/L 1,8 mg/L _+10% 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxafeno 0,003 mg/L 0,015 mg/L 0,015 mg/L _+10% 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurano 0,04 mg/L 0,0819 mg/L 0,08 mg/L _+10% 0,0400 mg/L 0,0213 mg/L 51,13 74,00
Parametros de la prueba: pH = 7,5 + 0,5 si
Temp. = 68°F a 71,6°F (20°C a 22°C),
• Es esencial que los requerimientos de operaci6n,
mantenimiento y reemplazo del filtro se Ileven a cabo para que
el producto se desempe_e tal como se ofrece en la
publicidad.
• Use el cartucho de repuesto T2RFWG2, pieza N° 4396841. En
Canada use el cartucho de repuesto T2RFWG2, pieza
N ° 4396841B. El precio sugerido de venta al por menor
durante el a_o 2007 es de $39,99 en EE.UU,/$49,99 en
CanadA. Los precios estan sujetos a cambio sin previo aviso.
Modelo T2WG2L: Estilo 1 - Presione FILTER (Filtro) para
controlar el estado de su filtro de agua. Si la luz indicadora del
filtro esta amarilla, pida un nuevo filtro, Si la luz indicadora
esta roja, se recomienda que reemplace el filtro.
Estilo 2 - Cuando el indicador del filtro muestre 10%, pida un
nuevo filtro. Cuando el indicador del filtro muestre 0%, se
recomienda que reemplace el filtro.
Modelo T2WG2: Cambie el cartucho del filtro de agua cada
6 meses, segQn el uso. Si el flujo de agua hacia el
despachador de agua o la fabrica de hielo disminuye
notablemente antes de que pasen 6 meses, cambie el
cartucho del filtro de agua mas seguido,
• Estos contaminantes no se encuentran necesariamente en su
suministro de agua. Si bien se realizaron las pruebas bajo
condiciones de laboratorio est_tndares, el desempeRo actual
puede variar.
• El producto es para uso con agua frfa Qnicamente.
no se indica Io contrario. Flujo = 0,85 gpm (3,2 Lpm). Presi6n = 60 Ibs/pulg 2(413,7 kPa),
• No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema.
• Refierase a la secci6n "Ayuda o Servicio tecnico" para
obtener el nombre, direcci6n y nQmero telef6nico del
fabricante,
Refierase a la secci6n "Garantfa" para verificar la garantfa
limitada del fabricante.
Pautas de aplicaci6n / Parametros para el
suministro de agua
Suministro de agua Municipal o de pozo
Presi6n del agua 30 - 120 Ibs/pulg _ (207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)
Flujo nominal de servicio 0,85 gpm (3,2 Lpm) @ 60 Ibs/pulg _
q-ama_o de las partfculas clase II: 1 um a <5 um
**El requisito de prueba es de cuando menos 100.000 partfculas/ml de Polvo Fino de prueba AC.
***Conforme a los requisitos de reducci6n de plomo bajo la norma NSF/ANSl 53, segOn pruebas realizadas por Pace Analytical Services, Inc.
(Servicios de anMisis Pace Inc.)
(¢ NSF es una marca registrada de NSF International.
33
Sistema de filtracibn de agua de la rejilla de la base
Modelo TlWG2L/T2RFWG2 Capacidad de 200 galones (758 litros)
Modelo TlWG2/T2RFWG2 Capacidad de 200 galones (758 litros)
Sistema comprobado y certificado per NSF International, segOn la norma
42 NSF/ANSl para la reducci6n de cloro, sabor y olor, y clase de
particulas I1";y segOn la norma 53 NSF/ANSl para la reducci6n de
mercurio, benceno, toxafeno, ortodiclorobenceno y carbofurano.
Este sistema ha sido comprobado segOn las normas 42 y 53 NSF/ANSI para la reducci6n de las sustancias citadas a continuaci6n. La
concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido
para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSl.
Reduccibn de Requisitos de Promedio Concentraci6n en el agua M&ximo Promedio % Minimo % Promedio
sustancias reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n
Efectos est_ticos
Cloro, sabor/olor 50% reducci6n 2,0182 mg/L I 2,0 mg/L _+10% 0,06 mg/L ** 0,0536 mg/L 97,03 97,34
Clase de partfculas II* 85% reducci6n 1333333 #/mL particulas/mLP°rIo menos 10.000 6600 #/mL 2325 #/mL 99,51 99,83
Reducci6n de Requisitos de Promedio Concentraci6n en el agua Maximo Promedio % Minimo % Promedio
contaminantes reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n
Plomo: (-®pH 6,5*** 0,010 mg/L 0,1533 mg/L 0,15 mg/L _+10% 0,0005 mg/L 0,0005 mg/L 99,67 99,67
Plomo: @ pH 8,5*** 0,010 mg/L 0,1400 mg/L 0,15 mg/L _+10% 0,0007 mg/L 0,0006 mg/L 99,50 99,57
Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,54 96,54
Mercurio: @ pH 8,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10% 0,0005 mg/L 0,0003 mg/L 91,57 94,92
Benceno 0,005 mg/L 0,0154 mg/L 0,015 mg/L _+10% 0,0012 mg/L 0,0006 mg/L 92,22 96,34
Ortodiclorobenceno 0,6 mg/L 1,7571 mg/L 1,8 mg/L _+10% 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxafeno 0,003 mg/L 0,015 mg/L 0,015 mg/L _+10% 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurano 0,04 mg/L 0,0819 mg/L 0,08 mg/L _+10% 0,0400 mg/L 0,0213 mg/L 51,13 74,00
Parametros de la prueba: pH = 7,5 _+0,5 si no se indica Io contrario. Flujo = 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs/pulg 2 (413,7 kPa).
Temp. = 68°F a 71,6°F (20°C a 22°C).
• Es esencial que los requerimientos de operaci6n,
mantenimiento y reemplazo del filtro se Ileven a cabo para que
el producto se desempe_e tal como se ofrece en la
publicidad.
• Use el cartucho de repuesto T2RFWG2, pieza N° 4396841. En
Canada use el cartucho de repuesto T2RFWG2, pieza
N ° 4396841B. El precio sugerido de venta al por menor
durante el a_o 2007 es de $39,99 en EE.UU./$49,99 en
CanadA. Los precios estan sujetos a cambio sin previo aviso.
Modelo TlWG2L: Estilo 1 - Presione FILTER (Filtro) para
controlar el estado de su filtro de agua. Si la luz indicadora del
filtro esta amarilla, pida un nuevo filtro. Si la luz indicadora
esta roja, se recomienda que reemplace el filtro.
Estilo 2 - Cuando el indicador del filtro muestre 10%, pida un
nuevo filtro. Cuando el indicador del filtro muestre 0%, se
recomienda que reemplace el filtro.
Modelo TlWG2: Cambie el cartucho del filtro de agua cada
6 meses, segQn el uso. Si el flujo de agua hacia el
despachador de agua o la fabrica de hielo disminuye
notablemente antes de que pasen 6 meses, cambie el
cartucho del filtro de agua mas seguido.
• Estos contaminantes no se encuentran necesariamente en su
suministro de agua. Si bien se realizaron las pruebas bajo
condiciones de laboratorio est_tndares, el desempeRo actual
puede variar.
• El producto es para uso con agua fria Qnicamente.
• No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema.
• Refierase a la secci6n "Ayuda o Servicio tecnico" para
obtener el nombre, direcci6n y nOmero telef6nico del
fabricante.
Refierase a la secci6n "Garantia" para verificar la garantia
limitada del fabricante.
Pautas de aplicaci6n / Parametros para el
suministro de agua
Suministro de agua Municipal o de pozo
Presi6n del agua 30 - 120 Ibs/pulg _ (207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)
Flujo nominal de servicio 0,5 gpm (1,9 Lpm) @ 60 Ibs/pulg _
*Tama_o de las particulas clase II: 1 um a <5 um
**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.
***Conforme a los requisitos de reducci6n de plomo bajo la norma NSF/ANSl 53, segOn pruebas realizadas por Pace Analytical Services, Inc.
(Servicios de anAlisis Pace Inc.)
(¢ NSF es una marca registrada de NSF International.
34
GARANTIA DELREFRIGERADORJENN-AII
GARANT|A LIMITADA DE UN AI_IO
Durante un a_o a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, la marca Jenn-Air de Maytag Corporation o Maytag Limited
(en Io sucesivo denominada "Jenn-Air") se hara cargo del costo de las piezas de repuesto especificadas de fabrica y del trabajo de
reparaci6n para corregir defectos en los materiales o en la mane de obra. El servicio debera ser suministrado por una compaSia de
servicio designada por Jenn-Air. Esta garant[a limitada se aplica s61o cuando el electrodomestico principal se use en el pals en donde
se compr6.
En los modelos con un filtro de agua: garant[a limitada de 30 d[as del filtro de agua. Durante 30 d[as a partir de la fecha de compra,
siempre y cuando se de al filtro un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto,
Jenn-Air se hara cargo del costo de las piezas de repuesto para corregir defectos en los materiales o en la mane de obra.
GARANTJA LIMITADA DEL SEGUNDO AL QUINTO AI_IO EN EL REVESTIMIENTO DE LA CAVIDAD Y LAS PIEZAS DEL SISTEMA
DE REFRIGERACION SELLADO
Durante el segundo al quinto a_o desde la fecha de compra, cuando este electrodomestico principal sea operado y mantenido de
acuerdo alas instrucciones adjuntas o provistas con el producto, Jenn-Air pagara per las piezas de repuesto del revestimiento de la
cavidad del refrigerador/congelador (incluyendo los costos de mane de obra) si la pieza se rompiera debido a defectos de material o de
mano de obra. Ademas, del segundo al quinto a_o de la fecha de compra, Jenn-Air pagara por las piezas especificadas de fabrica y
mano de obra para corregir defectos en los materiales o la mano de obra en el sistema de refrigeraci6n sellado. Estas piezas son:
compresor, evaporador, condensador, secador y los tubes conectores. El servicio debera set suministrado per una compaS[a de
servicio designada per Jenn-Air.
JENN-AIR NO PAGARA POR LOS SIGUIENTES ARTICULOS
1. Visitas de servicio tecnico para corregir la instalaci6n de su electrodomestico principal, para enseharle a usar su electrodomestico
principal, para cambiar o reparar fusibles domesticos o para corregir la instalaciTn electrica o de la tuberia de la casa.
2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Esos insumos
estan excluidos de la cobertura de la garantia.
3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.
4. DaSos causados por accidente, alteraciTn, use indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,
instalaci6n que no este de acuerdo con los c6digos electricos o de plomeria, o el empleo de productos no aprobados per Jenn-Air.
5. Cualquier perdida de comida debido a fallas del refrigerador odel congelador.
6. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos o CanadA.
7. Recogida y entrega. Este electrodomestico principal esta dise_ado para set reparado en el hogar.
8. Reparaciones de piezas o sistemas come resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodomestico.
g. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.
10. La remoci6n e instalaciTn de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de
conformidad con las instrucciones de instalaci6n publicadas.
11. Piezas de repuesto o gastos de reparaciTn cuando el electrodomestico principal se use en un pais diferente del pais en donde se
compr6.
EXCLUSION DE GARANT|AS IMPLICITAS; LIMITACION DE RECURSOS
EL 0NICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGON LOS TERMINOS DE ESTA GARANTiA LIMITADA SERA EL DE REPARAR
EL PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. LAS GARANTiAS IMPLiC.ITAS, INCLUYENDO LAS GARANTiA, S DE
COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTI.CULAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS
CORTO PERMITIDO POR LEY. JENN-AIR NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES. ALGUNOS
ESTADOS Y PROVlNCIAS NO PERMITEN LAS EXCLUSlONES O LIMITACIONES POR DANOS INCIDENTALES O CONSECUENTES, O
LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANTiA IMPLiCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO
QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTIA LE
OTORGA DERECHOS LEGALES ESPECiFICOS Y ES POSIBLE QUE USTED TENGA TAMBIEN OTROS DERECHOS QUE PUEDEN
VARIAR DE UN ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.
Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor autorizado de
Jenn-Air para determinar si corresponde otra garantia.
Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de uso y cuidado. Despues de consultar la
secci6n "Soluci6n de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico," o Ilamando a Jenn-Air. En
EE.UU., flame al 1-800-JENNAIR (1-800-536-6247). En CanadA, Ilame al 1-800-807-6777. 2/o7
35
GUIDE D'UTILISATION ETD'ENTRETIEN
Assistance OU service
Si vous avez besoin d'assistance ou de service, consulter d'abord
la section "Depannage". On peut obtenir de I'aide
supplementaire. Nous appeler au 1-800-JENNAIR
(1-800-536-6247) de n'importe ou aux ¢.-U., ou ecrire & :
Jenn-Air Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Des informations peuvent egalement _tre obtenues en visitant
notre site sur www.jennair.com.
Au Canada, pour assistance, installation ou service, nous appeler
au 1-800-807-6777, ou ecrire a :
Jenn-Air Brand Home Appliances
Centre d'interaction avecla clientele
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Au Canada, visitez www.jennair.ca.
Dans votre correspondance, veuillez indiquer un numero de
telephone ou I'on peut vous joindre dans la journee.
Conservez ce manuel et votre regu de vente ensemble pour
r_f_rence ult_rieure. Pour le service sous garantie, vous
devez presenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre appareil
menager pour vous aider a obtenir assistance ou service en cas de
besoin. Vous devrez connaftre le numero de modele et le num@o
de serie au complet. Vous trouverez ces renseignements sur la
plaque signaletique situee sur la paroi interne du compartiment de
refrigeration.
Nom du marchand
Numdro de s_rie
Adresse
Numdro de tdl_phone
Numdro de mod(_le
Date d'achat
ACCESSOIRES
Pour commander des filtres de rechange, composer le Cartouche de recharge du filtre a eau :
1-800-JENNAIR (1-800-536-6247) et demander le numero de Commander la piece N ° 4396841 (T2RFWG2)
piece indique ci-dessous ou contacter votre marchand autorise
Jenn-Air. Au Canada, composer le 1-800-807-6777.
SECURITEDU REFRIGERATEUR
Votre sdcuritd et celle des autres est tr_s importante.
Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.
Voici le symbole d'alerte de securit&
Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
eta d'autres.
Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement les instructions.
Risque possible de deces ou de blessure grave si vous
ne suivez pas les instructions.
Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
36
IMPORTANTES INSTRUCTIONS DE SI_CURITle
AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du
refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :
• Brancher I'appareil sur une prise & 3 alveoles reliee a la terre.
• Ne pas enlever la broche de liaison a la terre.
• Ne pas utiliser un adaptateur.
• Ne pas utiliser un c&ble de rallonge.
• Debrancher la source de courant electrique avant I'entretien.
• Replacer pieces et panneaux avant de faire la remise en marche.
• Enlever les portes de votre vieux refrigerateur.
• Utiliser un produit de nettoyage ininflammable.
• Garder les mat_riaux et les vapeurs inflammables, telle
que I'essence, loin du rdrigerateur.
• Utiliser deux ou plus de personnes pour deplacer et
installer le rdrigerateur.
• Debrancher le refrigerateur avant I'installation de la
machine a gla(_ons (seulement pour modeles pr_ts
recevoir une machine a glagons).
• Utiliser un verre robuste pour prendre des glagons (sur
certains modeles).
CONSERVEZ CES INSTRUCTIONS
Mise au rebut de votre
vieux r( frig@rateur
Avant de jeter votre vieux r_frig_rateur ou cong_lateur :
• Enlever les portes.
• Laisser les tablettes en place de sorte que les enfants ne
puissent pas y p6netrer facilement.
Risque de suffoquer
Enlever les portes de votre vieu× refrigerateur.
Le non-respect de cette instruction peut causer
un d_ces ou des I_sions c_rebrales.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du pass& Les refrigerateurs jetes ou
abandonnes sont encore dangereux, m_me s'ils sont laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider a eviter les accidents.
AVANT L'UTILISATION
Enl_vement des mat_riaux d'emballage
• Enlever le ruban adhesif et tout residu de colle des surfaces
du refrigerateur avant de le mettre en marche. Frotter une
petite quantite de savon liquide a vaisselle sur I'adhesif avec
les doigts. Rincer a I'eau tiede et essuyer.
• Ne pas utiliser d'instruments coupants, d'alcool a friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhesif ou la colle. Ces produits peuvent
endommager la surface de votre refrigerateur. Pour plus de
renseignements, voir la section "Securit6 du refrigerateur".
• Jeter ou recycler tousles materiaux d'emballage.
Nettoyage avant rutilisation
Apr_s avoir enleve tousles materiaux d'emballage, nettoyer
I'interieur du refrigerateur avant de I'utiliser. Voir les instructions de
nettoyage dans la section "Entretien du refrigerateur".
Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposes & des
changements soudains de temperature ou & un impact tel
que coup brusque. Pour votre protection, le verre trempe est
con(_u pour eclater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sont
Iourds. Un soin special s'impose Iors de leur deplacement
pour eviter I'impact d'une chute.
37
UTILISATIONDU REFRIGERATEUR
Risque de choc electrique
Brancher sur une prise a 3 aiv_oies reii_e a la terre.
Ne pas eniever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiiiser un c_ble de railonge.
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
Risque d'e×piesion
Garder les materiau× et les vapeurs inflammables, teile
que ressence, loin du r_frigerateur.
Le non-respect de cette instruction peut causer
un d_ces, une e×plosion ou un incendie.
811est necessaire de retab]]r ou de couper I'alimentation
electr]que du refrig6rateur, il faut enlever I'ensemble de ]a grille
superieure pour acceder au commutateur marche/arr_t. Couper
Falimentation du refrig@ateur Iors du nettoyage ou du
remplacement des ampoules d'edairage.
Pour enlever la grille sup_rieure :
1. Saisir les deux extremites de la grille superieure.
2. Pousser I'ensemble de la grille superieure tout droit vers le
haut, puis le tirer tout droit vers I'ext@ieur. Poser la grille sur
une surface molle.
B
A. Grille sup_rieure
B. Garnitures lat_rales de la caisse
R_installation de la grille sup_rieure :
1. Inserer les crochets de la grille superieure (situes & I'arriere de
la grille superieure) dans les boulons de montage sur la
garniture lat@ale.
2. Tirer legerement la grille vers le bas pour la verrouiller en
place.
Activation ou d_sactivation de ralimentation _lectrique :
1. Enlever la grille sup@ieure.
2. Mettre le commutateur d'alimentation a la position ON
(marche) ou OFF (arr_t).
3. Reinstaller la grille sup@ieure.
iMPORTANT : S'assurer que le commutateur d'alimentation est
la position ON apres avoir nettoye le refrigerateur ou remplace les
ampoules d'eclairage.
A
A. Commutateur d'alimentation
Liretouteslesinstructionsavant de commencer.
IMPORTANT:
• Lors de I'instaIIationdu refrigerateur,laconcluited'eau de la
sourced'aIimentationen eau devraitavoirete connectee au
refrig@ateuK Si le refrigerateur n'est pas connecte a une
source d'alimentation en eau, voir "Raccordement de la
canalisation d'eau" dans les Instructions d'installation. En cas
de questions au sujet du raccordement en eau, consulter
"Depannage" ou faire appel a un plombier qualifie agre&
• Si on met en marche le refrig@ateur avant son raccordement
la canalisation d'eau, placer la machine a glagons a la
position OFF (arr_t). Voir "Machine a glagons et bac
d'entreposage".
• Toutes les installations doivent @re conformes aux exigences
des codes Iocaux de plomberie.
Pression de I'eau
Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po _(207 et 827 kPa) est necessaire pour faire fonctionner
le distributeur d'eau et la machine a glagons. Si vous avez des
questions au sujet de la pression de votre eau, voir la section
"Depannage" ou appeler un plombier qualifie agre&
Alimentation en eau par osmose inverse
iMPORTANT : La pression de I'alimentation en eau entre le
systeme d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur dolt _tre entre 30 et 120 Ib/po _ (207 et 827 kPa).
Si un syst_me de purification de I'eau par osmose inverse est
raccorde a votre alimentation en eau froide, la pression de I'eau
au systeme dolt 6tre d'un minimum de 40 Ib/po _(276 kPa).
38
Si la pression de I'eau au systeme d'osmose inverse est inferieure
40 Ib/po 2(276 kPa) :
• Verifier pour voir si le filtre du syst_me d'osmose inverse est
bloque et le remplacer si necessaire.
• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.
• Si votre refrigerateur a un filtre & eau, celui-ci peut reduire
encore plus la pression de I'eau Iorsqu'il est utilise avec un
syst_me d'osmose inverse. Retirer le filtre a eau. Voir
"Syst_me de filtration d'eau".
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agree.
Veuillez life avant d'utiliser le syst_me d'eau.
Immediatement apres I'installation, suivre les etapes ci-dessous
pour vous assurer que le systeme d'eau est bien nettoye.
1. Ouvrir la porte du congelateur et arr_ter la machine a glagons.
Pour le Style 1, soulever le bras de commande d'arr_t en
broche tel qu'indique sur I'illustration. Pour le Style 2,
deplacer le commutateur au reglage OFF (a droite) tel
qu'indique sur I'illustration. Le commutateur On/Off (marche/
arr_t) pour la machine a glagons est situe du c6te droit
sup@bur du compartiment du cong_lateur.
Style 1 - ModUles sans distributeur
Style 2 - ModUles avec distributeur
REMARQUE : Si votre modele est muni d'un systeme de filtre a la
grille de la base, s'assurer que le filtre a la grille de la base est bien
installe et que la capsule est a la position horizontale.
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualite inconnue en
I'absence d'un dispositif de desinfection adequat avant
ou apres le systeme.
2=
Utiliser un recipient robuste pour appuyer sur le levier du
distributeur d'eau pendant 5 secondes, puis rel&cher pendant
5 secondes. Repeter I'operation jusqu'a ce que I'eau
commence a couler. Une fois que I'eau commence a couler,
repeter I'operation (appui sur le levier du distributeur pendant
5 secondes puis rel&chement pendant 5 secondes) pendant
2 minutes supplementaires. Ceci permettra d'evacuer I'air du
filtre et du systeme de distribution d'eau. Une vidange
supplementaire peut _tre necessaire dans certains domiciles.
REMAROUE : Pendant I'evacuation de I'air, I'eau peut gicler
du distributeur.
3=
Ouvrir la porte du congelateur et mettre en marche la machine
glagons. Pour le Style 1, abaisser le bras de commande
d'arr_t en broche. Pour le Style 2, deplacer le commutateur
la position ON (a gauche).
• Attendre 24 heures pour obtenir la premiere quantite de
gla(_ons.
• Jeter les trois premieres quantites de glagons produites.
• Selon le modele que vous avez, vous pouvez vouloir
choisir la caracteristique de production maximale de
gla(_ons pour augmenter la production de gla(_ons.
U' s(xt des corn
IMPORTANT :
• La commande du refrigerateur regle la temp@ature du
compartiment de refrig@ation. La commande du congelateur
regle la temperature du compartiment de congelation.
• Attendre 24 heures apres avoir mis en marche le refrig@ateur
avant d'y ajouter des aliments. Si on ajoute des aliments avant
que le refrigerateur n'ait refroidi completement, les aliments
risquent de se g&ter.
REMARQUE : Le reglage des commandes du refrigerateur et
du congelateur a un reglage plus bas (plus froid) ne refroidira
pas les compartiments plus rapidement.
• Si la temperature est trop tiede ou trop froide dans le
refrig@ateur ou le cong_lateur, verifier d'abord les ouvertures
d'aeration pour s'assurer qu'elles ne sont pas obstruees,
avant d'ajuster les commandes.
• Les reglages preregles devraient _tre corrects pour I'utilisation
domestique normale. Les reglages sont faits correctement
Iorsque le lait ou le jus est aussi froid que vous I'aimez et
Iorsque la creme glacee est ferme.
• La temperature reelle peut _tre diff@ente de celle affichee
Iorsqu'une porte est laissee ouverte pendant une periode
prolong_e.
REMARQUE : Les points de reglage recommandes par I'usine
sont de 0°F (-18°C) pour le congelateur et de 37°F (2°C) pour le
refrigerateur.
Pour mettre en marche le r_frig_rateur et voir les points
de r_glage
• Appuyer sur ON/OFF (marche/arr_t).
REMARQUE :
• Apres la mise en marche du refrig@ateur, le temoin lumineux
et I'alarme sonore de depassement de la temp@ature seront
actives toutes les heures et demie jusqu'& ce que les
temp@atures du refrigerateur et du congelateur soient en
dessous de 48°F (9°C) et 15°F (-9°C), respectivement, ou
jusqu'a ce que I'alarme soit desactivee. Pour desactiver
I'alarme et le temoin lumineux, voir la section "Reinitialisation
de I'alarme principale".
• La touche ON/OFF (marche/arr_t) du tableau de commande
eteint les fonctions du refrigerateur telles que le
refroidissement, I'eclairage, les ventilateurs et les
compresseurs. Pour couper completement I'alimentation,
utiliser le commutateur ON/OFF (marche/arr_t) situe derriere la
grille superieure. Voir "Commutateur marche/arr_t'.
39
Pour voir les temperatures en degr_s Celsius
• Appuyer sur la touche F/C. Pour afficher de nouveau les
temperatures en degres Fahrenheit, appuyer de nouveau sur
F/C.
REMARQUE : Si la temperature du congelateur est inferieure fl
zero, le temoin lumineux du signe negatif a c6te de I'afficheur du
congelateur s'allume. Ceci est normal.
Ajustement des commandes
REMARQUE : Attendre au moins 24 heures entre les ajustements.
Verifier de nouveau la temperature avant de proceder a d'autres
ajustements.
Pour ajuster les points de r_glage de temperature :
• Appuyer sur la touche PLUS (+) ou MOINS (-) du refrigerateur
ou du congelateur jusqu'a ce que la temperature desiree soit
atteinte.
OF -_c
FROZEN FOOD
%t to Recon,mena_d S7 2=C
FRESHFOOD
• Appuyer sur la touche Set to Recommended (reglages
recommandes) pour regler les points de reglage aux
temperatures recommandees par I'usine.
REMARQUE : La gamme de points de reglage est de -5°F a 5°F
-21 °C a -15°C) pour le congelateur et de 33°F a 45°F (0°C a 7°C)
)our le refrigerateur.
CONDITION/RAISON : AJUSTEMENT DE LA
1EMPI_RATURE :
REFRIGERATEUR trop froid Regler la commande du
Reglage incorrect pour les REFRIGERATEUR a 1° plus
conditions eleve
RCFRIGI2RATEUR trop tiede Re.gler la commande du
Utilisation intense ou piece tres REFRIGI2RATEUR _ 1° plus
chaude bas
CONGC:LATEUR trop froid R_gler !a commande du
R_glage incorrect pour les CONGELATEUR a 1° plus
conditions eleve
CONGI2LATEURtroptiede/trop Regler !a commande du
peu de glagons CONGELATEUR a 1° plus
Utilisation intense ou utilisation bas
d'un grand nombre de gla(_ons
Indicateur et r_initialisation du filtre & eau
Voir la section "lndicateur du filtre a eau".
Max Cold (refroidissement maximal)
La caract@istique Max Cold est utile lots de periodes d'utilisation
intense de glagons, de I'ajout d'un grand nombre d'aliments ou de
temp@atures temporairement elevees de la piece.
• Appuyer sur MAX COLD pour activer la caracteristique de
refroidissement maximal. Le temoin lumineux Max Cold reste
allume pendant 24 heures a moins d'etre eteint manuellement.
REMARQUE : Uaffichage de la temperature reste a 34°F (1°C) et
-5°F (-21 °C) pour les compartiments de refrigeration et de
congelation, respectivement, tant que la caracteristique Max Cool
est activee. Au bout de 24 heures, le refrigerateur retoume aux
points de reglage precedents de la temperature.
Fonctions d'alarme
R_initialisation de I'alarme principale
Lorsqu'on appuie une fois sur Alarm Reset (reinitialisation de
I'alarme), I'alarme sonore et le temoin lumineux s'eteignent.
L'alarme sonore ne retentira plus pour la situation courante qui I'a
declenchee jusqu'a ce qu'une autre situation se presente ou
jusqu'a ce que la reinitialisation de I'alarme principale soit
effectuee.
Une reinitialisation de I'alarme principale peut _tre effectuee en
appuyant sur ON/OFF deux fois ou en eteignant puis en rallumant
le refrigerateur. Voir la section "Commutateur marche/arr@".
Apr_s reinitialisation de I'alarme principale, le temoin lumineux se
reactivera si la situation qui a declenche I'alarme est toujours
presente. Voir la section "Over Temperature" (depassement de
temp@ature), "Call Service" (appel de service), ou "Door Alarm"
(alarme en cas d'ouverture prolongee de la porte).
Doo_ Alarm •
Over Ternp Alarm •
Call S_vice •
Alarme en cas d'ouverture pmlong_e de la porte
Le temoin lumineux Door Alarm clignote, une alarme retentit et les
ampoules d'eclairage a I'interieur s'eteignent Iorsqu'une porte est
ouverte pendant plus de 10 minutes. Lorsque la porte est fermee,
I'alarme sonore se reinitialise mais le temoin Door Alarme
continue de clignoter jusqu'a ce que la temp@ature soit egale ou
inferieure a 45°F (7°C) et 15°F (-9°C) pour les compartiments de
refrigeration et de congelation respectivement.
REMARQUE : Pour desactiver I'alarme sonore et le temoin
lumineux, consulter la section "R_initialisation de I'alarme
principale".
Over Temperature (d_passement de la temperature)
IMPORTANT : Si I'alarme de depassement de la temp@ature
s'active, les aliments peuvent s'abimer. Voir la section "Pannes de
courant". Minimiser I'ouverture des portes jusqu'a ce que les
temperatures retournent a la normale.
La caract@istique de depassement de la temperature est con(;ue
pour vous avertir Iorsque la temp@ature du refrig@ateur depasse
48°F (9°C) ou Iorsque celle du congelateur depasse 15°F (-9°C)
pendant plus d'une heure et demie. L'alarme sonore s'eteindra
automatiquement Iorsque la temperature retoumera a la normale,
mais le temoin lumineux continuera de clignoter pour indiquer
qu'un depassement de la temp@ature s'est produit, jusqu'a ce
qu'on appuie sur le bouton Alarm.
S'il y a encore un depassement de la temp@ature apres une
reinitialisation, le temoin lumineux continuera de se reactiver
toutes les heures et demie jusqu'a ce que les temperatures du
refrigerateur et du congelateur descendent en dessous de 48°F
(9°C) et 15°F (-9°C), respectivement.
REMARQUE : Pour desactiver I'alarme sonore et le temoin
lumineux, consulter la section "Reinitialisation de I'alarme
principale".
Call Service (appel de service)
Si le temoin lumineux Call Service clignote, faire un appel de
service. Voir la section "Assistance ou service" pour des
renseignements sur les appels de service.
REMARQUE : Pour desactiver I'alarme sonore et le temoin
lumineux, consulter la section "Reinitialisation de I'alarme
principale".
4O
La caracteristique Holiday Mode est congue pour le voyageur ou
pour les personnes dent les observances religieuses exigent que
la machine a glagons et les lampes soient eteintes. En choisissant
cette caracteristique, les points de reglage de la temperature et
les reglages du bac pour specialitGs alimentaires demeurent
inchanges, la machine a glagons est desactivGe et les ampoules
d'eclairage a I'int@ieur sont eteintes. Pour un fonctionnement
plus efficace du refrigGrateur, sortir de Holiday Mode (mode
vacances) Iorsque celui-ci n'est plus necessaire.
Tableau de commande
En mode Holiday, les points de reglage de temperature restent
inchanges et les lampes interieures sont eteintes.
• Appuyer sur HOLIDAY MODE pour activer le mode Holiday.
Holiday Mode
• Appuyer a nouveau sur HOLIDAY MODE pour desactiver le
mode Holiday.
# 2
C® ,,sff®d® sons des g ed e %:s
Le reglage pour le centre de soins des ingredients ajuste la
temp@ature d'entreposage du tiroir. L'air froid arrive dans le tiroir
par le conduit d'air entre le congelateur et le refrig@rateur. Le
reglage des commandes permet de laisser passer plus ou moins
d'air froid dans le conduit,
R_glage du centre de soin des ingrddients
1. Choisir un reglage d'apres I'article a remiser dans le tiroir.
2. Appuyer sur le bouton qui correspond ace reglage.
3. Le temoin lumineux pour ce reglage s'allumera pour verifier
que le tiroir est pr_t a @re charge.
Vad°us Cheeses qD
Jams and Jellies
F_esh P_duc_ • 0
Meats • 9
Beverages
Colder
D_pose et r_installation du couvercle du centre de soins
des ingrddients
1. Enlever les aliments du couvercle du centre de soins des
ingredients. Tirer le tiroir d'environ 4" (10,16 cm). Placer les
deux mains sous la tablette en verre et la soulever
delicatement jusqu'a ce que I'arriere de I'etagere soit degage.
Incliner la tablette a un angle et la retirer du refrig@ateur.
S'assurer de ne pas heurter la pattie en verre.
2. Reinstaller le couvercle en tenant la tablette en verre
fermement avec les deux mains, incliner la tablette et la placer
au-dessus de la glissiere de support. Placer delicatement
I'etag_re sur les glissieres de support (sur la paroi).
Guide d'entreposage des viandes
Garder la plus grande partie des viandes dans bur emballage
original en verifiant qu'il est hermetique eta I'epreuve de
I'humidite. Envelopper de nouveau si necessaire. Voir le tableau
suivant pour les temps d'entreposage. Lorsque la viande dolt _tre
entreposee plus Iongtemps que les temps indiques, congeler la
viande.
Poisson frais ou crustaces ......... a utiliser le jour m_me de I'achat
Poulet, boeuf hache, abats comestibles (foie, etc.) ......... 1-2 jours
Charcuterie, steaks/rStis .................................................. 3-5 jours
Viandes salaisonnees ..................................................... 7-10 jours
Restes - Couvrir les restes avec de la pellicule en plastique ou du
papier d'aluminium ou utiliser des contenants en plastique avec
couvercles hermetiques.
Selon votre modele, les distributeurs d'eau et de glagons peuvent
comporter une ou plusieurs des caracteristiques suivantes : un
indicateur de niveau d'eau dans le plateau du distributeur, une
lampe speciale qui s'allume a I'occasion de I'utilisation du
distributeur, ou une option de verrouillage pour eviter une
distribution non-intentionnelle.
REMARQUES :
• Le systeme de distribution ne fonctionne pas Iorsque la porte
du congelateur est ouverte.
• Apres avoir connecte le refrigerateur a une source
d'alimentation en eau, vidanger le systeme d'eau. Utiliser un
recipient robuste pour appuyer sur le levier du distributeur
d'eau pendant 5 secondes, puis rel_cher pendant
5 secondes. Repeter I'operation jusqu'a ce que I'eau
commence a couler. Une fois que I'eau commence a couler,
repeter I'operation (appui sur le levier du distributeur pendant
5 secondes puis rel_chement pendant 5 secondes) pendant
2 minutes supplementaires. Ceci permettra d'evacuer I'air du
filtre et du systeme de distribution d'eau. Une vidange
supplementaire peut _tre necessaire dans certains domiciles.
Pendant I'evacuation de I'air du syst&me, de I'eau peut gicler
du distributeur.
• Accorder 24 heures pour que le refrigerateur se refroidisse et
refroidisse I'eau.
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glagons
produites.
Distributeur d'eau
Distribution d'eau :
1. Appuyer un verre robuste centre le levier du distributeur
d'eau.
41
REMARQUES :
• Pendant le puisage de I'eau et les 3 secondes suivant
I'arr_t de la distribution, I'affichage numerique indique la
quantite d'eau distribuee (en onces).
• Pour passer des onces aux tasses, appuyer
simultanement sur ICE et LOCK jusqu'a ce que le
distributeur emette un bip apres 3 secondes. Pour passer
des tasses aux litres, appuyer sur les boutons a nouveau
pendant 3 secondes. Pour revenir aux onces, rep6ter la
procedure une troisieme fois.
2. Retirer le verre pour arr_ter la distribution.
REMARQUE : L'eau risque de ne pas avoir bon goQt si le
distributeur n'est pas utilise periodiquement. Pulser une quantite
suffisante d'eau chaque semaine pour maintenir un
approvisionnement frais.
Distributeur de gla_ons
La glace tombe du bac d'entreposage de la machine a gla_ons
dans le congelateur Iorsqu'on appuie sur la plaque du distributeur.
Le systeme de distribution ne fonctionne pas Iorsque la porte du
congelateur est ouverte. Pour eteindre la machine a glat_ons, voir
"Machine a glagons et bac d'entreposage'.
La machine a glagons peut produire a la fois de la glace
concassee et des glagons. L'ecran affiche "CRUSHED"
(concassee) ou "CUBED" (glagons) et indique le type de glace
selectionn6. Pour modifier le reglage, appuyer sur le bouton ICE
(glace) avant la distribution de glace.
Pour de la glace concassee, les gla9ons sont concasses avant
d'etre distribues. Cette action peut causer un court delai Iors de la
distribution de glace concassee. Le bruit du broyeur de glagons
est normal et la dimension des morceaux de glace peut varier.
Lorsqu'on passe du mode glace concassee au mode gla(;ons,
quelques onces de glace concassee sent distribuees avec les
premiers gla_ons.
Distribution de glace :
1. Appuyer sur le bouton approprie pour selectionner le type de
glace desir6.
Risque de coupure
Utiliser un verre robuste pour prendre des glagons.
Le non-respect de cette instruction peut causer
des coupures.
2. Appuyer un verre robuste contre la plaque du distributeur de
glagons. Tenir le verre pres de I'ouverture du distributeur pour
que les glagons ne tombent pas a c6te du verre.
3=
Retirer le verre pour arr_ter la distribution.
REMARQUE : La distribution de gla(;ons peut se poursuivre
pendant 10 secondes apres que le verre a ete eloigne de la
plaque. Le distributeur peut continuer a faire du bruit pendant
quelques secondes apres la distribution.
Plateau de distributeur avec indicateur du niveau d'eau
(sur certains modules)
Le distributeur peut comporter un petit plateau dans la partie
inferieure du distributeur. II est congu pour recuperer les legers
renversements et permettre un nettoyage facile. Le plateau peut
_tre enleve du distributeur et transporte jusqu'a I'evier pour _tre
vide ou nettoye.
REMARQUE : II n'y a pas de conduit d'ecoulement dans le
plateau. Lorsque le plateau est rempli d'eau eta besoin d'etre
vide, un petit indicateur rouge appara;t a I'arriere du plateau.
Lampe du distributeur (sur certains modules)
Lorsqu'on utilise le distributeur, la lampe s'allume
automatiquement. Pour avoir la lumiere allumee en permanence,
selectionner ON ou AUTO.
ON (marche} : Appuyer sur LIGHT (lumiere) pour allumer la lampe
du distributeur.
AUTO : Appuyer sur LIGHT une deuxieme fois pour selectionner
le mode AUTO. La lampe du distributeur s'ajustera
automatiquement pour eclairer plus ou moins en fonction de la
clarte de la piece.
OFF (arr6t} : Appuyer sur LIGHT une troisieme fois pour eteindre
la lampe du distributeur.
Les lampes du distributeur sont des DEL qui ne peuvent pas _tre
remplacees. Si les lampes du distributeur ne fonctionnent pas,
s'assurer que le detecteur de lumiere n'est pas bloque (en mode
AUTO). Voir la section "Depannage" pour plus d'informations.
Verrouillage du distributeur (sur certains modules}
Le distributeur peut _tre verrouille pour un nettoyage facile ou
pour eviter la distribution involontaire par de jeunes enfants ou
des animaux de compagnie.
REMARQUE : La fonction de verrouillage n'interrompt pas
I'alimentation electrique a I'appareil, la machine a gla(;ons ou la
lampe du distributeur. Elle sert simplement a desactiver les
distributeurs de glagons et d'eau. Pour eteindre la machine &
gla(;ons, voir "Machine & gla(;ons et bac d'entreposage".
• Appuyer sur LOCK (verrouillage) pendant 3 secondes pour
verrouiller le distributeur. Lorsque le distributeur est verrouille,
"LOCKING" (verrouillage) appara;t sur I'ecran d'affichage et le
temoin lumineux bleu autour du bouton LOCK (verrouillage)
clignote. Lorsque le distributeur est verrouille, le temoin
lumineux passe au rouge pendant quelques secondes, puis
s'eteint.
Appuyer a nouveau sur LOCK pour deverrouiller le
distributeur. Lorsque le distributeur est en cours de
deverrouillage, "UNLOCKING" (deverrouillage) apparaft sur
I'ecran d'affichage et le temoin lumineux rouge autour du
bouton LOCK (verrouillage) clignote. Lorsque le distributeur
est deverrouille, le temoin lumineux passe au bleu pendant
quelques secondes, puis s'eteint.
IMPORTANT : II n'est pas necessaire d'exercer une pression
importante sur la plaque pour activer le distributeur de
glagons. Une pression forte ne donne pas une distribution
plus rapide de glagons ou des quantites plus grandes.
42
T6moin lumineux de 1'6tat du filtre & eau
(sur certains modules)
Le temoin lumineux de I'etat du filtre & eau et I'ecran d'affichage
vous aident a savoir quand changer le filtre a eau. Appuyer sur le
bouton FILTER (filtre) pour connaftre I'etat du filtre a eau.
Si le filtre est nouveau :
Vous devez appuyer sur FILTER (filtre) pour visualiser I'etat du
filtre. Pendant quelques secondes, le temoin lumineux sera bleu
et I'ecran d'affichage indiquera quelle est la duree de vie
residuelle du filtre (pourcentage).
S'il est presque temps de changer le filtre :
Le temoin lumineux s'allumera automatiquement et restera
allume, en jaune. Les mots "ORDER FILTER" (commander un
filtre) appara_tront sur I'ecran d'affichage. Appuyer sur FILTER
(filtre) pour visualiser la duree de vie residuelle du filtre
(pourcentage). Vous devez commander le filtre de rechange
approprie. Voir "Accessoires'.
S'il est temps de changer le filtre :
Le temoin lumineux restera allume et la couleur passera a rouge.
Les mots "REPLACE FILTER" (remplacer le filtre) et "HOLD
BUTTON TO RESET" (enfoncer le bouton pour reinitialiser)
appara_tront sur I'ecran d'affichage jusqu'a ce que le filtre ait et6
remplace et que le temoin lumineux de I'etat du filtre ait ete
reinitialise.
Pour reinitialiser le t6moin de I'etat du filtre a eau :
Apres avoir remplace le filtre, reinitialiser le temoin lumineux de
I'etat du filtre en appuyant sur le bouton FILTER (filtre) pendant
3 secondes. Le temoin lumineux de I'etat du filtre clignotera en
rouge et passera a bleu, puis s'eteindra une fois le systeme
reinitialise.
L'indicateur du filtre a eau, situe sur le panneau de commande,
vous aidera a savoir quand changer le filtre a eau.
Un filtre a eau neuf devrait afficher une lecture de 99 % et ce
pourcentage continuera de diminuer au fur eta mesure de
I'epuisement de la vie du filtre. Un filtre a eau de rechange dolt
6tre commande Iorsque "Order Filter" (commander un filtre)
s'affiche. II est recommande de remplacer le filtre Iorsque
"Change filter" (remplacer le filtre) s'affiche ou Iorsque le debit
d'eau a votre distributeur et/ou a la machine a glagons diminue de
fagon marquee. Voir "Remplacement du filtre a eau" plus loin
dans cette section.
Enlever le filtre en appuyant sur le bouton d'ejection et en
tirant sur la capsule du filtre vers I'ext@ieur.
REMARQUES :
• 12viter de tourner la capsule en enlevant le filtre parce que
ceci pourrait enlever la capsule. Darts ce cas, replacer la
capsule et retirer le filtre tout droit vers I'exterieur.
• II y aura de I'eau dans le filtre. II est possible qu'il y ait un
deversement.
A. Bouton d'_jection
B. Capsule du filtre
2. Enlever la capsule en la tournant dans le sens antihoraire
jusqu'a ce qu'elle s'arr6te.
IMPORTANT : Ne pas jeter la capsule. Elle fait partie du
refrig@ateur. Garder la capsule pour I'utiliser avec le filtre de
rechange.
3. Aligner I'ar@e sur le couvercle avec la fleche sur le nouveau
filtre et tourner le couvercle jusqu'a ce qu'il s'enclenche en
place.
A. Couvercle protecteur
B. Anneaux d'_tanch_it_
4. Enlever les couvercles protecteurs des anneaux d'etancheite.
S'assurer que les anneaux d'etancheite sont toujours en place
une fois que les couvercles sont retires.
5. Placer la capsule (enlevee a I'etape 2) sur le nouveau filtre.
Aligner I'ar6te de la capsule avec la rainure du filtre. Tourner la
capsule dans le sens horaire jusqu'a ce qu'elle s'enclenche.
'WATER FIt_SR INDICATOR
Apres avoir change le filtre & eau, appuyer sur le bouton RESET
(reinitialisation) pendant 2 secondes jusqu'a ce que le temoin
lumineux affiche 99 %.
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualite inconnue en
I'absence d'un dispositif de desinfection adequat avant
ou apres le systeme.
Remplacement du filtre & eau
Le filtre a eau est situe dans la grille de la base sous la porte du
compartiment du congelateur. II West pas necessaire d'enlever la
grille de la base pour enlever le filtre.
A. Bouton d'_jection
B. Rainure du filtre
C. Ar_te de la capsule
43
6. Enfoncer le nouveau filtre dans I'ouverture de la grille de la
base. Lorsque le filtre est ins@e, le bouton d'ejection sera
enfonc& II ressortira une fois que le filtre sera completement
enclench&
7. Tirer delicatement sur la capsule pour verifier que le filtre est
bien en place.
8. Jeter les trois premiers lots de glagons produits apres avoir
remplace le filtre.
Utilisation de la machine _ gla_ons sans filtre _ eau
II est possible de faire fonctionner la machine & glagons sans
utiliser de filtre. La glace ne sera pas filtree.
1. Retirer le filtre en appuyant sur le bouton d'ejection et en tirant
sur la capsule. Voir "Remplacement du filtre a eau" plus haut
dans cette section.
2. Enlever la capsule en la tournant dans le sens antihoraire
jusqu'a ce qu'elle s'arr_te.
IMPORTANT : Ne pas jeter la capsule. Elle fait partie du
refrig@ateur. Garder la capsule pour I'utiliser avec le filtre de
rechange.
3. Avec la capsule en position horizontale, ins@er la capsule
dans la grille de la base jusqu'a ce qu'elle s'arr_te.
4.
Tourner la capsule dans le sens antihoraire jusqu'a ce qu'elle
glisse dans la fente de fixation. Ensuite tourner la capsule
dans le sens horaire jusqu'a ce qu'elle soit en position
horizontale.
REMARQUE : La capsule ne s'alignera pas sur la grille de la
base.
<++5+ ,,_ _13 _=,.+= ,_ ,, J* _,,=+;;1;;? *,i_%_{}_};?+p<.,_l _;;;
Style 1
Mise en marche/arr_t de la machine _ gla_ons :
Le commutateur marche/arr_t pour la machine a glagons est un
bras de commande en broche situe sur le c6te de la machine
glat_ons.
1. Pour mettre la machine & glagons en marche, il suffit
d'abaisser le bras de commande en broche.
REMARQUE : Votre machine a gla(_ons s'arr_te
automatiquement. Au fur et & mesure de la fabrication de la
glace, les gla£_ons remplissent le bac d'entreposage et les
glagons soulevent le bras de commande en broche a la
position OFF (elevee).
2. Pour un arr_t manuel, soulever le bras de commande en
broche a la position OFF (elevee) et ecouter le declic pour
s'assurer que la machine a gla(_ons ne continuera pas de
fonctionner.
Pour retirer et r_installer le bac & glagons :
1. Tirer le panneau qui recouvre le bac a gla£ons en le soulevant.
A. Couvercle de la machine b glaqons
2. Soulever le bras en broche jusqu'& ce qu'il s'enclenche & la
position OFF (elevee). Les glagons peuvent encore _tre
distribues, mais aucun autre glagon ne peut _tre fait.
3. Soulever I'avant du bac a gla£:ons et le tirer vers I'avant.
4. Reinstaller le bac a glagons en le poussant completement
sinon le distributeur ne fonctionnera pas. Appuyer sur le bras
en broche pour I'abaisser a la position ON afin de remettre la
production de gla(_ons en marche. S'assurer que la porte est
bien fermee.
Style 2
Mise en marche/arr_t de la machine _ gla_ons :
L'interrupteur ON/OFF est situe du c6te droit dans la parle
sup@ieure du compartiment de congelation.
1. Pour mettre en marche la machine a glagons, faire glisser la
commande a la position ON (a gauche).
REMARQUE : Votre machine & glagons comporte un arr_t
automatique. Les detecteurs de la machine & gla(;ons
arr_teront automatiquement la production de glace, mais le
reglage demeurera a la position ON (& gauche).
2. Pour un arr6t manuel de la machine a gla(;ons, faire glisser la
commande a la position OFF (& droite).
Pour retirer et r_installer le bac d'entreposage de glaqons :
1. Tenir la base du bac d'entreposage avec les deux mains et
appuyer sur le bouton de degagement pour soulever le bac
d'entreposage et le retirer.
REMARQUE : II n'est pas necessaire de tourner le reglage de
la machine & gla_;ons & la position OFF (a droite) Iorsqu'on
enleve le bac d'entreposage. Le couvercle du detecteur
("porte & clapet") sur la paroi gauche du congelateur arr_te la
production de glagons si la porte est ouverte ou si le bac
d'entreposage a ete enlev&
2. Reinstaller le bac d'entreposage dans la porte et appuyer pour
s'assurer qu'il est bien fix&
44
Nettoyage du bac d'entreposage de glac_;ons
1. Vider le bac & gla(_ons. Utiliser de I'eau tiede pour faire fondre
la glace si necessaire.
REMARQUE : Ne jamais utiliser un objet pointu pour briser •
les glagons dans le bac. Cette action peut endommager le
bac et le mecanisme du distributeur.
2. Laver le bac &I'aide d'un detergent doux, bien rincer et secher
fond. Ne pas utiliser de nettoyants forts ou abrasifs ni de
dissolvants.
A noter
• Accorder 24 heures pour produire la premiere quantite de
glagons. Accorder un delai de 3 jours pour remplir
completement le recipient a glat_ons.
Jeter les trois premieres quantites de glagons produites pour
eviter les impuretes qui peuvent _tre expulsees du systeme.
La qualite de yes gla(_ons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a glagons.
Cviter de connecter la machine a gla(_ons a un
approvisionnement d'eau adoucie. Les produits chimiques
adoucisseurs d'eau (tels que le sel) peuvent endommager des
pieces de la machine a glagons et causer une pietre qualite
des glagons. Si une alimentation d'eau adoucie ne peut pas
_tre evitee, s'assurer que I'adoucisseur d'eau fonctionne bien
et est bien entretenu.
• II est normal que les glagons collent ensemble aux coins. IIs
se separeront facilement.
• Pour la machine a glat_ons de Style 1, ne pas forcer le bras en
broche vers le haut ou vers le bas.
Ne pas garder quoi que ce soit sur le dessus de la machine
gla_ons ou dans le bac/seau a gla_ons.
ENTRETIENDU REFRIGERATEUR
Risque d'explosion
Utiliser un produit de nettoyage ininflamrnable,
Le non-respect de cette instruction peut causer un deces,
une explosion ou un incendie.
Les sections de refrig6ration et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections environ
une fois par mois pour eviter une accumulation d'odeurs. Essuyer
les renversements immediatement.
Nettoyage du r_frig_rateur :
1. Enlever la grille sup@ieure. Voir la section "Commutateur
marche/arr_t".
2. Mettre le commutateur a la position OFF (arr6t).
3. Retirer toutes les pieces amovibles de I'interieur, telles que les
tablettes, bacs, etc.
4. Laver a la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
• Ne pas utiliser des nettoyants abrasifs ou forts tels que les
nettoyants a vitre en atomiseurs, nettoyants a recurer,
liquides inflammables, cires nettoyantes, detergents
concentres, eaux de Javel ou nettoyants contenant du
petrole, sur les pieces en plastique, les garnitures
int@ieures et de portes ou les joints de porfes. Ne pas
utiliser d'essuie-tout, tampons a recurer ou autres articles
de nettoyage abrasifs. Ces produits risquent d'egratigner
ou d'endommager les materiaux.
• Pour aider a eliminer les odeurs, on peut laver les parois
interieures avec un melange d'eau tiede et de bicarbonate
de soude (2 c. a soupe pour 1 pinte [26 g pour 0,95 L]
d'eau).
5. Laver les surfaces exterieures en acier inoxydable ou peintes
avec une eponge propre ou un linge doux et un detergent
doux dans de I'eau tiede. Ne pas utiliser de produits de
nettoyage forts ou abrasifs, ni de nettoyants a base de chlore.
Secher a fond avec un linge doux. Pour mieux proteger les
6.
7.
8.
surfaces metalliques ext@ieures peintes contre les
dommages, appliquer une cire pour appareil electromenager
(ou cire en p&te pour automobile) avec un linge propre et
doux. Ne pas cirer les pi_ces en plastique.
REMARQUE : Pour conserver I'aspect neuf de votre
refrigerateur en acier inoxydable et enlever les petites
egratignures ou marques, il est suggere d'utiliser le Nettoyant
et poll pour acier inoxydable approuve par le fabricant.
IMPORTANT : Ce nettoyant est pour les pieces en acier
inoxydable seulement!
Veiller ace que le nettoyant et poll pour acier inoxydable
n'entre pas en contact avec les pieces de plastique telles que
garnitures, couvercles de distributeurs ou joints de porte. En
cas de contact non intentionnel, nettoyer la piece de plastique
avec une eponge et un detergent doux dans de I'eau tiede.
Secher a fond avec un linge doux. Pour commander le
nettoyant, voir la section "Accessoires".
Nettoyer r_gulierement les serpentins du condenseur situes
derriere le panneau d'aeration de la grille superieure. II se peut
que les serpentins aient besoin d'etre nettoyes tousles deux
mois. Ce nettoyage pourrait aider a economiser de I'energie.
• Employer un aspirateur avec un accessoire long pour
nettoyer les serpentins du condenseur Iorsqu'ils sent
sales ou poussiereux.
Mettre le commutateur a la position ON (marche).
Reinstaller la grille sup@ieure. Voir "Commutateur marche/
arr@".
(}_@SC£TS©O_,;_i@S
REMARQUE : N'importe quelle ampoule pour appareil menager
ne conviendra pas a votre refrigerateur. S'assurer de faire le
remplacement par une ampoule de grosseur et de forme
semblables. Toutes les lampes necessitent une ampoule
d'appareil menager de 40 watts maximum. Les ampoules de
remplacement sont disponibles chez votre marchand ou dans un
magasin d'appareils menagers.
1. Enlever la grille sup@ieure. Voir la section "Commutateur
marche/arr_t".
2. Mettre le commutateur a la position OFE
45
3. Enlever le protecteur d'ampoule s'il y a lieu, comme sur
I'illustration.
REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver
I'eau tiede et avec un detergent liquide. Bien rincer et secher
le protecteur d'ampoule.
4. Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.
5. Reinstaller le protecteur d'ampoule s'il y a lieu, comme sur
I'illustration.
6. Mettre le commutateur a la position ON.
7. Reinstaller la grille superieure. Voir la section "Commutateur
marche/arr_t".
Lampes du tableau de commande du r_frig_rateur
II y a deux ou trois ampoules situees dans la partie sup_rieure
avant du compartiment de refrigeration derriere un protege-
ampoule.
• Ouvrir le protege-ampoule. Saisir le protege-ampoule par les
ouvertures. Enfoncer doucement et tirer vers le bas - voir
I'illustration - pour acceder aux ampoules.
A. Protege-ampoule
Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.
Fermer le protege-ampoule en le soulevant pour le mettre en
place.
REMARQUE : Si necessaire, nettoyer le protege-ampoule
avec un chiffon doux humide.
Lampes du cong_lateur et du bac & I_gumes
• Enlever le protecteur d'ampoule en saisissant les c6tes et en
les comprimant vers le centre. Lorsque les crochets lateraux
du protecteur sont degages de la paroi du congelateur ou du
bac a legumes, tirer le protecteur vers le bas.
• Reinstaller le protecteur d'ampoule en comprimant les parties
superieure et inferieure vers le centre et en inserant les
crochets dans les ouvertures en forme de fentes. Une fois que
les crochets sent en place, enclencher la languette avant dans
le trou en forme de fente.
Si le courant electrique doit _tre interrompu pendant 24 heures ou
moins, garder la ou les porte(s) (selon votre modele) fermee(s)
pour aider les aliments a demeurer froids et congeles.
Si le service doit _tre interrompu pendant plus de 24 heures, faire
I'une des choses suivantes :
• Retirer tousles aliments congeles et les entreposer dans un
casier frigorifique,
• Placer 2 Ib (907 g) de neige carbonique dans le congelateur
pour chaque pied cube (28 L) d'espace de congelation, Ceci
permettra de garder les aliments congeles durant deux
quatre jours,
• 8II n'y a pas de casier frigorifique ni de neige carbonique,
consommer ou mettre immediatement en conserve les
aliments perissables.
A NOTER : Un congelateur plein restera froid plus Iongtemps
qu'un congelateur partiellement rempli. Un congelateur plein de
viande demeure froid plus Iongtemps qu'un congelateur rempli
d'aliments cults. Si les aliments contiennent des cristaux de glace,
ils peuvent _tre remis a congeler m_me si la qualite et la saveur
risquent d'etre affectees. Si les aliments semblent de pietre
qualite, les jeter.
Votre refrigerateur est muni de la caracteristique Holiday Mode
(mode vacances), qui est congue pour le voyageur qui desire
eteindre les lampes et la machine a gla_ons. En selectionnant
cette caracteristique les reglages de temperature resteront les
m_mes mais la machine a glagons sera desactivee et les lampes
interieures s'eteindront. Pour un fonctionnement plus efficace du
refrigerateur, sortir de Holiday Mode (mode vacances) Iorsque
celui-ci n'est plus necessaire.
Si vous choisissez de laisser le r_frig_rateur en
fonctionnement pendant votre absence :
1. Consommer tousles aliments perissables et congeler les
autres articles.
2. Appuyer sur la touche HOLIDAY MODE.
3. Si votre refrigerateur a une machine a glagons automatique,
fermer I'approvisionnement d'eau de la machine a gla(_ons.
4. Vider le bac a glagons.
5. Quand vous revenez de vacances, appuyer sur HOLIDAY
MODE pour retourner au fonctionnement normal.
Si vous choisissez d'arr_ter le fonctionnement du
r_frig_rateur avant votre absence :
1. Enlever tousles aliments du refrigerateur.
2. Si votre refrigerateur a une machine a glagons automatique :
• Fermer I'approvisionnement d'eau de la machine
gla(_ons au moins une journee a I'avance.
• Lorsque la derniere quantite de glat;ons est deposee,
soulever le bras de commande en broche a la position
OFF (elevee).
3. Tourner la commande du thermostat (ou la commande du
rdrigerateur, selon le modele) a OFR Voir la section "Utilisation
des commandes".
4. Nettoyer le refrigerateur, I'essuyer et bien le secher.
5. /_,I'aide d'un ruban adhesif, placer des blocs de caoutchouc
ou de bois dans la partie superieure de chaque porte de fa(_on
ce qu'elles soient suffisamment ouvertes pour permettre
I'entree de Fair a I'interieur, afin d'eviter I'accumulation
d'odeur ou de moisissure.
46
DI PANNAGE
Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coOt d'une visite de service non n_cessaire.
Le r_frig_rateur ne fonctionne pas
Risque de choc electrique
Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la breche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c_ble de rallonge.
Le non=respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
• Le cordon d'alimentation _lectrique est-il d_branch_?
Brancher sur une prise a 3 alveoles reliee a la terre.
• La prise _lectrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
• Un fusible est-il grille ou un disjoncteur s'est-il
d_clench_? Remplacer le fusible ou reenclencher le
disjoncteur. Si le probleme persiste, appeler un electricien.
• Les r_glages sont-ils sur ON (marche)? S'assurer que les
commandes du refrig@ateur sent sur ON (marche). Voir
"Utilisation des commandes".
is refrigerator defrosting? Your refrigerator will regularly run
an automatic defrost cycle. Recheck in 30 minutes to see if it
is operating.
S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrig@ateur se refroidisse
completement.
REMARQUE : Le fait d'ajuster les commandes de
temperature sur le reglage le plus froid ne refroidira pas le
compartiment plus rapidement.
Le moteur semble fonctionner excessivement
II se peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien gr&ce a son compresseur a haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus
Iongtemps encore si la temperature de la piece est chaude, si une
importante quantite de nourriture y est ajoutee, si les portes sent
frequemment ouvertes ou si elles ont ete laissees ouvertes.
Le r_frig_rateur est bruyant
Le bruit des refrigerateurs a ete reduit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrigerateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une liste des
sons normaux accompagnes d'une explication.
• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau
s'ouvre pour remplir la machine a glagons
• Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance
• Sifflement/cliquetis - ecoulement de liquide refrigerant,
mouvement des conduites d'eau ou d'objets poses sur le
dessus du refrig@ateur
• Gr_sillement/gargouillement - de I'eau tombe sur I'element
de chauffage durant le programme de degivrage
• Bruit d'_clatement - contraction/expansion des parois
internes, parficulierement Iors du refroidissement initial
• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la
glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans le plateau de degivrage
• Grincement/craquement - se produit Iorsque la glace est
ejectee du moule a gla(;ons
Les portes ne ferment pas completement
• La porte est-elle bloqu_e en position ouverte? Deplacer les
emballages d'aliments pour lib@er la porte.
• Un compartiment ou une tablette bloquent-ils le passage?
Replacer le compartiment ou la tablette en position correcte.
Les portes sent difflciles & ouvrir
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un d_ces,
une explosion ou un incendie.
• Les joints collent-ils ou sont-ils sales? Nettoyer les joints au
savon doux eta I'eau tiede.
47
Les ampoules ne fonctionnent pas
• Une ampoule est-elle desserr_e dans la douille ou grill_e?
Voir "Remplacement des ampoules d'eclairage".
• Is the refrigerator in Holiday Mode? See "Holiday Mode."
• Has the door been open more than 10 minutes? See "Door
Open" in "Using the Controls."
La temperature est trop _lev_e
• S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrig@ateur se refroidisse
completement
• Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci
permet a Fair chaud de penetrer dans le refrigerateur.
Minimiser les ouvertures de porte et garder les portes
completement fermees.
• Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?
Accorder quelques heures pour que le refrigerateur revienne
sa temperature normale.
• Les r_glages sont-ils corrects pour les conditions
existantes? Ajuster les commandes un cran plus froid.
Verifier la temp@ature au bout de 24 heures. Voir "Utilisation
des commandes".
• Refrigerator not cooling? For models with digital controls,
turn the refrigerator OFF and then ON to reset. If this does not
correct the problem, call for service.
• Air vents blocked? Remove any item from in front of the air
vents.
II existe une accumulation d'humidit_ & I'int_rieur
REMARQUE : Une certaine accumulation d'humidite est normale.
• La piece est-elle humide? Ceci contribue a I'accumulation
de I'humidite.
• Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci
permet a Fair humide de penetrer dans le refrigerateur.
Minimiser les ouvertures de porte et garder les portes
completement fermees.
@ GC©_ S et _eG/s
La machine _ glagons ne produit pas ou pas
suffisamment de glaq.ons
• Le r_frig_rateur est-il connect_ a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le
refrig@ateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une deformation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
• La machine a glaqons est-elle allum_e? S'assurer que le
bras de commande en broche ou I'interrupteur (selon le
modele) est en position ON.
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla_ons. Attendre 72 heures pour la production complete
de gla(_ons.
• Une grande quantit_ de gla_ons vient-elle d'etre enlev_e?
Attendre 24 heures pour que la machine a gla_ons produise
plus de gla(_ons.
• Un glagon est-il coinc_ dans le bras _jecteur? Enlever le
glagon du bras ejecteur avec un ustensile en plastique.
• Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau" soit dans les instructions d'installation
soit dans le Guide d'utilisation et d'entretien.
Les glaq.ons sont creux ou petits
REMARQUE : Cela indique une faible pression de I'eau.
• La valve de la canalisation d'eau n'est-elle pas
compl_tement ouverte? Ouvrir la valve d'eau completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
Un systeme de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".
Reste-t-il des questions concernant la pression de I'eau?
Appeler un plombier agree et qualifie.
GoQt, odeur ou couleur grise des glagons
• Les raccords de plomberie sont-ils neufs? Des raccords de
plomberie neufs peuvent causer une decoloration et un
mauvais goQt des gla(_ons.
• Les gla_ons ont-ils _t_ gardes trop Iongtemps? Jeter les
glagons. Laver le compartiment a glagons. Accorder
24 heures pour la fabrication de nouveaux glagons.
• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages etanches a I'air eta I'humidite pour conserver les
aliments.
• L'eau contient-elle des min_raux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les
mineraux.
Y a-t-il un filtre a eau install_ sur le refrig_rateur? Une
decoloration grise ou foncee de la glace indique que le
systeme de filtration de I'eau a besoin d'un rin(;age
additionnel.
48
Le distributeur de glac_x)ns ne fonctionne pas
correctement
• Si le bac d'entreposage de gla(_ons est situe dans la porte,
retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine & glagons et bac d'entreposage".
• Porte du cong_lateur compl_tement ferm_e? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne ferment pas completement".
• Le bac a glagons est-il bien installS? S'assurer que le bac
glagons est fermement en place.
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla£:ons. Attendre 72 heures pour une production complete
de glat:ons.
• Gla£ons coinc_s dans la chute de distribution? Utiliser un
ustensile en plastique pour degager la chute.
• Les mauvais glaqons ont-ils _t_ ajoutes au bac? Utiliser
seulement des gla_ons produits par la machine a gla_ons
courante.
• La glace a-t-elle fondu autour de la tige (spirale en metal)
dans le bac a gla_ons? Vider le bac a gla_ons. Utiliser de
I'eau tiede pour fondre la glace si necessaire.
Risque de coupure
Utilieer un verre robuete pour prendre des gla£ons.
Le non=respect de cette instruction peut causer
des coupures.
Le distributeur de glaqons se bloque-t-il Iorsqu'il distribue
de la glace "concass_e"? Changer le reglage "crushed"
(glace concassee) pour le reglage "cubed" (gla(;ons). Si les
glagons sont correctement distribues, abaisser le bouton
"crushed" pour obtenir de la glace concassee et reprendre la
distribution.
Le bras de distribution a-t-il _te retenu trop Iongtemps?
Les gla(_ons cesseront d'etre distribues Iorsque le bras est
retenu trop Iongtemps. Attendre 3 minutes pour que le moteur
du distributeur soit regis de nouveau avant d'etre utilis&
Le distributeur d'eau ne fonctionne pas correctement
• Porte du cong_lateur compl_tement ferm_e? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne ferment pas completement".
• Le r_frig_rateur est-il connect_ a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le
refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
• La pression de I'eau est-elle inf_rieure a 30 Ib/po 2
(207 kPa)? La pression de I'eau du domicile determine
I'ecoulement d'eau du distributeur. Voir "Specifications de
I'alimentation en eau".
Deformation du conduit de canalisation d'eau du
domicile? Redresser la canalisation d'eau.
S'agit-il d'une nouvelle installation? Rincer et remplir le
systeme de distribution d'eau.
Un filtre a eau est-il install_ sur le r6frig6rateur? Le filtre
peut 6tre obstrue ou installe incorrectement.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Voir
"Specifications de I'alimentation en eau" soit dans les
instructions d'installation soit dans le Guide d'utilisation et
d'entretien.
De I'eau suinte du distributeur
REMARQUE : II est normal de constater une ou deux gouttes
d'eau apres la distribution d'eau.
• Le verre n'a pas _t_ maintenu sous le distributeur assez
Iongtemps? Maintenir le verre sous le distributeur 2 &
3 secondes apres avoir rel&che le levier du distributeur.
• S'agit-il d'une nouvelle installation? Vidanger le systeme de
distribution d'eau. Voir "Preparation du systeme d'eau" ou
"Distributeurs d'eau et de gla(;ons".
• Le filtre a eau a-t-il _t_ r_cemment change? Vidanger le
systeme de distribution d'eau. Voir "Preparation du systeme
d'eau" ou "Distributeurs d'eau et de gla(;ons".
L'eau du distributeur n'est pas assez froide
REMARQUE : L'eau du distributeur est refroidie & seulement 50°F
(10°C).
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour que I'alimentation d'eau refroidisse
completement.
• Une grande quantit_ d'eau a-t-elle r_cemment _t_
distribute? Attendre 24 heures pour que I'alimentation d'eau
refroidisse completement.
• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier
verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.
• Le r_frigerateur est-il branch_ a I'arrivee d'eau froide?
S'assurer que le refrigerateur est branche & I'arrivee d'eau
froide. Voir "Specifications de I'alimentation en eau'.
49
FEUILLESDE DONNEESSURLA PERFORMANCE
Syst me de filtration d'eau de la grille de la base
ModUle T2WG2L/T2RFWG2 Capacit_ 200 gallons (758 litres)
ModUle T2WG2/T2RFWG2 Capacit_ 200 gallons (758 litres)
Produit test6 et certifi6 par NSF International en vertu de la norme
NSF/ANSl 42 (r6duction du goQt et de I'odeur du chlore, et particules de
classe I1")et en vertu de la norme NSF/ANSI 53 (r6duction de mercure,
benzene, toxaph_ne, O-dichlorobenz_ne et carbofurane).
Ce produit a &t& test6 selon les normes NSF/ANSl 42 et 53 pour la r6duction des substances &num6r&es ci-dessous. La concentration des
substances indiqu6es dans I'eau entrant dans le syst_me a &t& r6duite b. une concentration moindre ou 6gale a la limite permissible pour
I'eau qui quitte le syst_me, tel que sp6cifi6 dans les normes NSF/ANSl 42 et 53.
R_d. de substances Crit_res de Affluent Concentration dans I'eau Effluent Effluent % de rdd. % de rdd.
Effets esthdtiques rdduction NFS moyen & traiter maximal moyen minimale moyenne
Chlore goOt/odeur reduction de 50 % 2,0182 rng/L 2,0 mg/L _+10 % 0,06 mg/L ** 0,0536 mg/L 97,03 97,34
% 99,83Par_icules (classe II*) reduct on de 85 1333333 #/mL Au moins 10 000 particules/mL 6600 #/mL 2325 #/mL 99,51
R_duction des Crit_res de Affluent Concentration dans I'eau Effluent Effluent % de r_d. % de r_d.
contaminants r_duction NFS moyen & traiter maximal moyen minimale moyenne
Plomb : a. pH 6,5*** 0,010 mg/L 0,1533 mg/L 0,15 mg/L _+10 % 0,0005 mg/L 0,0005 mg/L 99,67 99,67
Plomb : a pH 8,5*** 0,010 mg/L 0,1400 mg/L 0,15 mg/L _+10 % 0,0007 mg/L 0,0006 mg/L 99,50 99,57
Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,54 96,54
Mercure : a pH 8,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L 91,57 94,92
Benz_ne 0,005 mg/L 0,0154 mg/L 0,015 mg/L _+10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34
O-Dichlorobenz_ne 0,6 mg/L 1,7571 mg/L 1,8 mg/L _+10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxaph_ne 0,003 mg/L 0,015 mg/L 0,015 mg/L _+10 % 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L_+ 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00
Parametres de test : pH = 7,5 _+0,5 a moi ns d'indications contraires. Debit = 0,85 gpm (3,2 Lpm). Pression = 60 Ib/po 2(413,7 kPa).
Temp. = 68°F a 71,6°F (20°C a 22°C).
• II est essentiel que les exigences de fonctionnement,
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonce.
• Utiliser la cartouche de remplacement T2RFWG2, piece
n° 4396841. Au Canada, utiliser la cartouche de rechange
T2RFWG2, piece n° 4396841B. Prix au detail sugger6 en 2007
de 39,99 $US/49,99 SCAN. Les prix sont sujets a modification
sans preavis.
ModUle T2WG2L : Style 1 - Appuyer sur FILTER (filtre) pour
verifier I'etat du filtre a eau. Lorsque le temoin lumineux du
filtre est jaune, commander un nouveau filtre. Si le t_moin
lumineux du filtre est rouge, il est recommande de remplacer
le filtre.
Style 2 - Lorsque le temoin du filtre indique 10 %,
commander un nouveau filtre. Lorsque le temoin indique 0 %,
il est recommande de remplacer le filtre.
ModUle T2WG2 : Changer la cartouche du filtre a eau tous les
6 mois en fonction de I'utilisation. Si le debit d'eau au
distributeur ou a la machine a glagons diminue de fagon
marquee avant que 6 mois ne se soient ecoules, remplacer la
cartouche du filtre a eau plus souvent.
Ces contaminants ne sont pas necessairement presents dans
votre approvisionnement d'eau. M_me si le test a ete effectue
dans des conditions de laboratoires standard, le rendement
reel peut varier.
• Le produit dolt _tre utilise pour I'eau froide seulement.
• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite inconnue en I'absence d'un dispositif de
desinfection adequat avant ou apr_s le syst_me.
• Consulter la section "Assistance ou service" pour obtenir le
nom, I'adresse et le numero de telephone du fabricant.
• Consulter la section "Garantie" pour voir la garantie limitee du
fabricant.
Directives d'application/Param_tres d'approvisionnement en eau
Source d'eau Collectivite ou puits
Pression de I'eau 30 - 120 Ib/po _ (207 - 827 kPa)
Temperature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)
Debit nominal 0,85 gpm (3,2 L/min) a 60 Ib/po 2
*Classe II - taille des particules : 1 um& <5 um
**Exigence de test : au moins 100 000 particules/mL (poussi&re de test fine AC).
***Conforme aux exigences de r_duction du plomb de la norme NSF/ANSl 53 (test_ par Pace Analytical Services, Inc.)
® NSF est une marque d_pos_e de NSF International.
50
Syst me de filtration d'eau de la grille de la base
ModUle TlWG2L/T2RFWG2 Capacit_ 200 gallons (758 litres)
ModUle TIWG2/T2RFWG2 Capacit_ 200 gallons (758 litres)
Produit test6 et certifi6 par NSF International en vertu de la norme
NSF/ANSl 42 (r6duction du goQt et de I'odeur du chlore, et particules de
classe I1") et en vertu de la norme NSF/ANSl 53 (r&duction de mercure,
benz_ne, toxaph_ne, O-dichlorobenz_ne et carbofurane).
Ce produit a &t& test6 selon les normes NSF/ANSl 42 et 53 pour la r6duction des substances &num&r&es ci-dessous. La concentration des
substances indiqu&es dans I'eau entrant dans le syst_me a &t& r6duite b. une concentration moindre ou 6gale a la limite permissible pour
I'eau qui quitte le syst_me, tel que sp6cifi6 dans les normes NSF/ANSl 42 et 53.
R_d. de substances Crit_res de Affluent Concentration dans I'eau Effluent Effluent % de rdd. % de rdd.
Effets esthdtiques rdduction NFS moyen _ traiter maximal moyen minimale moyenne
Chlore goat/odeur reduction de 50 % 2,0182 mg/L 2,0 rng/L _+10 % 0,06 mg/L ** 0,0536 mg/L 97,03 97,34
% 99,83Par_icules (classe II*) reduct on de 85 1333333 #/mL Au moins 10 000 particules/mL 6600 #/mL 2325 #/mL 99,51
R_duction des Crit_res de Affluent Concentration dans I'eau Effluent Effluent % de r_d. % de r_d.
contaminants r_duction NFS moyen & traiter maximal moyen minimale moyenne
Plomb : a pH 6,5*** 0,010 mg/L 0,1533 mg/L 0,15 mg/L _+10 % 0,0005 mg/L 0,0005 mg/L 99,67 99,67
Plomb : a pH 8,5*** 0,010 mg/L 0,1400 mg/L 0,15 mg/L _+10 % 0,0007 mg/L 0,0006 mg/L 99,50 99,57
Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,54 96,54
Mercure : a pH 8,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L 91,57 94,92
Benz_ne 0,005 mg/L 0,0154 mg/L 0,015 mg/L _+10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34
O-Dichlorobenz_ne 0,6 mg/L 1,7571 mg/L 1,8 mg/L _+10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxaph_ne 0,003 mg/L 0,015 mg/L 0,015 mg/L _+10 % 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L_+ 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00
Parametres de test : pH
Temp. = 68°F a 71,6°F (20°C a 22°C).
• II est essentiel que les exigences de fonctionnement,
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonce.
• Utiliser la cartouche de rechange T2RFWG2, piece
n° 4396841. Au Canada, utiliser la cartouche de rechange
T2RFWG2, piece n° 4396841B. Prix sugg@e au detail en 2007
de 39,99 $US/49,99 SCAN. Les prix sont sujets a modification
sans preavis.
ModUle T1WG2L • Style 1 - Appuyer sur FILTER (filtre) pour
v@ifier I'etat du filtre a eau. Lorsque le temoin lumineux du
filtre est jaune, commander un nouveau filtre. Si le t_moin
lumineux du filtre est rouge, il est recommande de remplacer
le filtre.
= 7,5 _+0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po _(413,7 kPa).
Style 2 - Lorsque le temoin du filtre indique 10 %,
commander un nouveau filtre. Lorsque le temoin indique 0 %,
il est recommande de remplacer le filtre.
Mod_le TlWG2 : Changer la cartouche du filtre a eau tousles
6 mois en fonction de I'utilisation. Si le debit d'eau au
distributeur ou a la machine & glagons diminue de fagon
marquee avant que 6 mois ne se soient ecoules, remplacer la
cartouche du filtre a eau plus souvent.
Ces contaminants ne sont pas necessairement presents dans
votre approvisionnement d'eau. M_me si le test a ete effectue
dans des conditions de laboratoires standard, le rendement
reel peut varier.
• Le produit dolt _tre utilise pour I'eau froide seulement.
• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite inconnue en I'absence d'un dispositif de
desinfection adequat avant ou apres le systeme.
• Consulter la section "Assistance ou service" pour obtenir le
nom, I'adresse et le numero de telephone du fabricant.
• Consulter la section "Garantie" pour la garantie limitee du
fabricant.
Directives d'application/Param_tres d'approvisionnement en eau
Source d'eau Collectivite ou puits
Pression de I'eau 30 - 120 Ib/po _ (207 - 827 kPa)
Temp@ature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)
Debit nominal 0,5 gpm (1,9 L/min) a 60 Ib/po _
*Classe II - taille des particules : 1 um& <5 um
**Exigence de test : au moins 100 000 particules/mL (poussi_re de test fine AC).
***Conforme aux exigences de r_duction du plomb de la norme NSF/ANSl 53 (test_ par Pace Analytical Services, Inc.)
® NSF est une marque d_pos_e de NSF International.
51
GARANTIE DESREFRIGERATEURSJENN-AII
GARANTIE LIMITC:E DE UN AN
Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes a ou fournies avec le produit, Jenn-Air, marque de Maytag Corporation ou Maytag Limited (ci-apr_s designee "Jenn-Air") paiera
pour les pieces de rechange specifi6es par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service
doit _tre fourni par une compagnie de service designee par Jenn-Air. Cette garantie limitee s'applique exclusivement Iorsque I'appareil
est utilise dans le pays ou il a et6 achete.
Sur les modeles avec un filtre a eau : garantie limitee de 30 jours sur le filtre a eau. Pendant 30 jours a compter de la date d'achat,
Iorsque ce filtre est utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, Jenn-Air paiera pour les
pieces de rechange pour corriger les vices de materiaux ou de fabrication.
GARANTIE LIMITCE DE LA DEUXIC:ME A LA CINQUIC:ME ANNCE INCLUSIVEMENT SUR LA DOUBLURE DE LA CAVIT¢: ET LES
PIC:CES DU SYSTC:ME DE RC:FRIGCRATION SCELL¢
De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et
entretenu conformement aux instructions jointes a ou fournies avec le produit, Jenn-Air paiera pour le remplacement ou la reparation de
la doublure de la cavite du refrigerateur/congelateur (frais de main d'oeuvre inclus) si la piece se fissure a cause de vices de materiaux
ou de fabrication. De m_me, de la deuxieme a la cinquieme annee inclusivement a partir de la date d'achat, Jenn-Air paiera pour les
pieces specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication dans le systeme de refrigeration
scelle. II s'agit des pieces suivantes : compresseur, evaporateur, condenseur, sechoir et conduits de connexion. Le service doit _tre
fourni par une compagnie de service designee par Jenn-Air.
JENN-AIR NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,
remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.
2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces
pieces consomptibles ne sent pas couvertes par la garantie.
3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.
4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par Jenn-Air.
5. Toute perte d'aliments due a une defaillance du refrigerateur ou du congelateur.
6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.
7. Le ramassage et la livraison. Ce gros appareil menager est con(;u pour _tre repare a domicile.
8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.
g. Les frais de voyage et de transport pour le service d'un produit dans les regions eloignees.
10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies.
11. Le coot des pieces de rechange et de la main-d'oeuvre Iorsque I'appareil est utilise dans un pays autre que le pays ou il a ete
achete.
CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PR¢SENTE GARANTIE LIMITC:E CONSISTE EN LA
REPARATION PREVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE
MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITC:ES A UN AN OU A LA PLUS COURTE PC:RIODE AUTORISC:E
PAR LA LOI. JENN-AIR N'ASSUME AUCUNE RESPONSABILIT¢ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFERE DES DROITS JURIDIQUES SPFtCIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION/_, UNE AUTRE.
/_,I'exterieur du Canada et des 50 12tatsdes Ctats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Jenn-Air autorise
pour determiner si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section
".D_pannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant Jenn-Air. Aux
E.-U., composer le 1-800-JENNAIR (1-800-536-6247}. Au Canada, composer le 1-800-807-6777. 2/07
W10151251A
© 2007. 11/07
All rights reserved. ® Registered Trademark/TMTrademark of Jenn-Air, U.S.A. Used under license in Canada. Printed in U.S.A.
Todos los derechos reservados. ® Marca registradeff MMarca de comercio de Jenn-Air, U.S.A. Usada en Canada bajo licencia. Irnpreso en EE. UU.
Tous droits r_serv_s. ® Marque d_poseeFMMarque de commerce de Jenn-Air, E.-U. Emploi sous licence au Canada. Imprime aux E.-U.
