Washer & Dryer 15” Drawer Pedestal Installation Instructions
IMPORTANT: Read and save these instructions
NOTICE! This kit is intended to be installed by persons having electrical and mechanical training
and a level of knowledge considered acceptable in the appliance repair trade.
Your safety and the safety of others are very important. Many important safety messages are
provided in these instructions and on your appliance. Always read and obey all safety messages.
WARNING
EXCESSIVE WEIGHT HAZARD
1 134613200D (0609)
Two or more people may be required to move and
install the washer & dryer onto pedestals.
Failure to comply may cause back or other injury.
1 Remove the installation hardware from
the plastic bag.
2 On Washer models with METAL LOCK NUTS
on the leveling legs, remove them from the
leveling legs before installing the washer on
the pedestal. Mounting holes will not align
with lock nuts in place.
After removing the lock nuts, make sure the
leveling legs are threaded fully into the washer
base.
Tools Needed:
Level
9/16” Open end wrench
#2 Phillips screwdriver
3 On washer or dryer models with PLASTIC
LEVELING LEGS, make sure the leveling
legs are threaded fully into the base.
14 Screws #10
(washer / dryer)
2 Rear Brackets
(dryer)
Turn plastic leveling legs
tight to the base
2 Rear Brackets
(washer)
4 Attach the appropriate rear brackets to the
pedestal with four #10 screws (2 per bracket).
2 Front Brackets
(washer / dryer)
2 Spacer Plates
(washer – if needed)
Do not
remove this
foam
A. Remove
lock nuts
from each
washer leg
B. Turn each
leg tight to
the base
dryer washer
2 134613200D (0609)

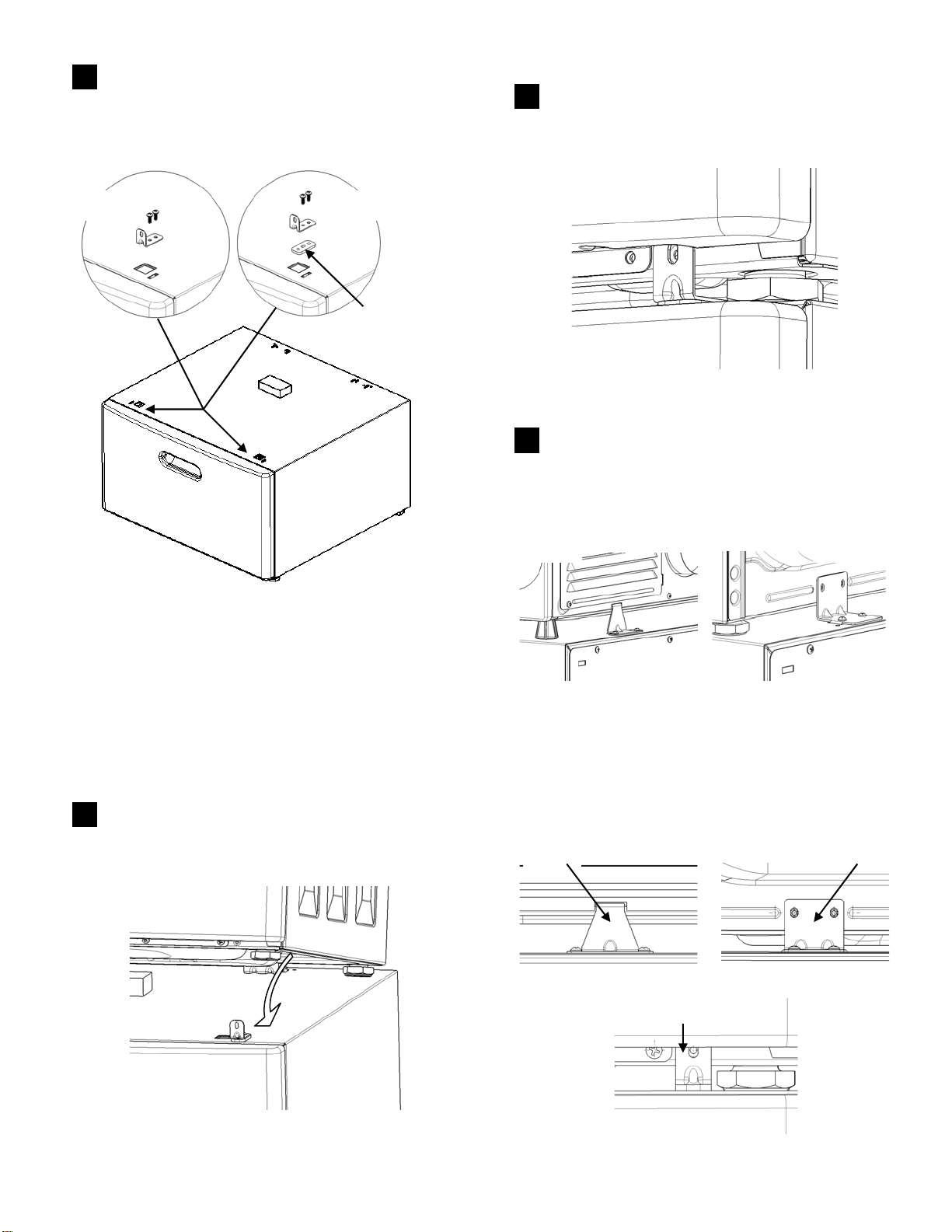

5 Attach the front brackets and spacer plates to
the pedestal with four #10 screws (2 per bracket).
Note: spacer plates are only for washers.
NOTE: If the washer or dryer were previously
installed, disconnect power cord from outlet,
inlet hoses from water faucets and exhaust
duct from dryer. Tape the drain hose to the top
of the washer to prevent water running out on
the floor.
6 Using two or more people, carefully lift the
washer or dryer onto the pedestal, tilting the unit
back slightly.
7 Set the unit down onto the pedestal making
sure the base of the unit is behind the front
brackets of the pedestal.
dryer washer
spacer plate
(only for
washers)
8 Engage the slots in the rear of the dryer with
the tabs of the rear brackets on the pedestal or
align the holes in the rear of the washer with the
slots of the rear brackets on the pedestal.
dryer washer
NOTE: If slots or mounting holes do not align,
make sure the washer or dryer leveling legs are
adjusted fully into the unit. Turn each leg tight to
the base.
Rear Bracket
dryer washer
Front Bracket
dryer /
washer
3 134613200D (0609)
9 Align the sides of the washer with the sides of
the pedestal and secure the washer to the rear
brackets using four #10 screws (2 per bracket).
10 With the pedestal drawer open for better
access, install a #10 screw through each front
bracket on the pedestal into the base of the
washer or dryer.
NOTE: If front mounting holes are not present
on the washer base, drill them out with a 5/32”
drill bit, or order an installation kit part number
134504100.
11 Close the pedestal drawer and carefully
move the washer/pedestal or dryer/pedestal
assembly into position.
NOTE: Because of the increased weight
caused by the addition of the pedestal, two or
more people may be required.
12 Excessive noise and vibration can be
prevented by properly leveling the
washer/pedestal or dryer/pedestal assembly on
a SOLID floor and tightening the leveling leg
lock nuts.
With the washer/pedestal or dryer/pedestal
assembly in its final position, place a level on the
top of the unit. Adjust the pedestal leveling legs so
the assembly is level front-to-rear and side-to-side,
and stable corner-to-corner. Press down on
alternate corners and sides and feel for the
slightest movement. Adjust the appropriate leg so
the assembly is SOLID on the floor on ALL four
pedestal legs. After leveling the assembly, adjust
the lock nut on each pedestal leveling leg against
the pedestal base and tighten with a wrench. Keep
the leg extension at a minimum to prevent
excessive vibration.
13 Refer to the Installation Instructions that
came with the washer or dryer to properly
complete electrical, water, drain and venting
connections. If questions arise, please refer to the
Owner’s Guide that came with the washer or dryer
for contact information.
4 134613200D (0609)
WARRANTY
Full One Year Warranty on Mechanical Parts
For one year from date of purchase, when this pedestal is installed with the listed washer or dryer
(see owners manual for specific model) and operated according to the information in the Use and
Care Guide, Operating Instructions and Installation Instructions, the supplier will repair or replace
any of its mechanical parts if they are defective in workmanship or material. Keep your bill of sale.
The date of the bill establishes the warranty period should parts be required. This written warranty
gives you specific rights. You may also have other rights which vary from state to state.
Warranty Restriction
If the pedestal is used for any other purpose than private family use or used with any product that
requires modification for installation, the warranty is null and void.
Warranty Parts
Warranty parts are available by contacting the supplier where the pedestal was purchased or refer
to the Use and Care Guide that came with the washer or dryer that is installed on the pedestal for
contact information.
Product Record
In the space below, record the date of purchase and model number of the
product
Model No. ____________________________________
Date of Purchase _______________________________
Save these instructions and your sales receipt for future reference.
Instructions d’Installation du Piédestal muni de Tiroir pour
Machine à Laver et Sécheuse de 15 po.
IMPORTANT: Lizez et conservez ces instructions.
AVIS! Cette trousse est destinée à un installateur possédant une formation en électricité et mécanique et
des connaissances jugées acceptables dans le domaine de la réparation d’appareil électroménager.
Votre sécurité et celle des autres sont très importantes. Ce feuillet d’instruction et votre appareil
comportent plusieurs messages de sécurité. Veuillez lire et suivre en tout temps les messages de
sécurité.
A
VERTISSEMENT
DANGER DE POIDS EXCESSIF
5 134613200D (0609)
Deux personnes ou plus peuvent être requises
pour déplacer et installer la machine à laver et la
sécheuse sur le piédestal. Le défaut de se
conformer à cet avertissement peut causer des
blessures au dos ou d’autres blessures.
1 Retirez la quincaillerie d’installation du sac de
plastique.
14 vis n
o
10 (machine à laver/sécheuse)
2 équerres arrières (sécheuse)
2 équerres arrières (machine à laver)
2 équerres avants (machine à laver/sécheuse)
2 plaques-entretoises (machine à laver-si
necessaire)
2 Pour les modèles de machine à laver munis
d’ÉCROU DE BLOCAGE EN MÉTAL sur les
pieds de nivellement: dégagez-les des pieds de
nivellement avant d’installer la machine à laver sur
le piédestal. Les trous de montage ne
s’aligneront pas avec les écrous de blocage en
place. Après avoir démonté les écrous de
blocage, assurez-vous que les pieds de
nivellement sont bien fixés dans la base de la
machine à laver.
3 Pour les modèles de machine à laver ou
sécheuse munis de PIEDS DE NIVELLEMENT EN
PLASTIQUE assurez-vous que les pieds de
nivellement sont bien fixés dans la base.
4 Fixez les équerres arrières au piédestal à
l’aide des quatre vis n
o
10 (2 par équerre).
5 Fixez les équerres avants et les plaques-
entretoises au piédestal à l’aide des quatre vis
n
o
10 (2 par équerre). Note: plaques-entretoises
sont seulement pour machine à laver.
NOTE: Si la machine à laver ou sécheuse était
déjà installée, débranchez le cordon
d’alimentation, dévissez le tuyau d’alimentation
d’eau du robinet et le boyau d’évacuation. Fixez-le
à l’aide de ruban adhésif sur le dessus de la
machine à laver afin d’éviter un déversement
d’eau sur le sol.
Outils requis:
Niveau
Clé à fourche 9/16 po
Tournevis cruciforme no° 2
6 Avec l’aide de deux personnes ou plus,
soulevez prudemment la machine à laver ou
sécheuse et déposez-la sur le piédestal, en
l’inclinant légèrement vers l’arrière.
7 Posez la machine à plat sur le piédestal en
vous assurant que le châssis de la machine se
trouve derrière les équerres avants sur le
piédestal.
8 Encocher les fentes à l’arrière de la sécheuse
avec les pattes des équerres arrières sur le
piédestal ou aligner les trous à l’arrière de la
machine à laver avec les encoches des équerres
arrières fixées au piédestal.
NOTE: Si les fentes ou trous de montage ne
s’alignent pas, réglez les pieds de nivellement haut
ou bas. Tournez chaque pied pour obtenir le
alignement correct.
9 Alignez les côtés de la machine à laver aux
côtés du piédestal et fixez la machine à laver aux
équerres arrières à l’aide des quatre vis n
o
10 (2
par équerre).
10 Ouvrez le tiroir du piédestal pour faciliter
l’accès, posez les deux vis n
o
10 dans les équerres
avants du piédestal et dans le châssis de la
machine.
NOTE: Si les trous de montage avants sont
absents du châssis de la machine à laver, percez-
6 134613200D (0609)
les avec une mèche de 5/32’’ ou commandez une
pièce de trousse d’installation no 134504100.
11 Fermé le tiroir du piédestal et déplacez
prudemment le piédestal et la machine à laver ou
le piédestal et la sécheuse dans l’emplacement
prévu.
NOTE: En raison du poids accru dû à l’ajout du
piédestal, deux personnes ou plus peuvent
être nécessaires pour déplacer l’ensemble.
12 Il est possible de prévenir le bruit et les
vibrations excessifs par un bon nivellement du
piédestal et de la machine à laver ou sécheuse
sur un plancher solide et en serrant les écrous
des pieds de blocage de nivellement.
Une fois le piédestal et la machine à laver ou
sécheuse dans leur position finale, placez un
niveau sur le dessus de la machine. Réglez les
pieds de nivellement du piédestal afin que ce
dernier et la machine soient à niveau horizontal de
l’avant à l’arrière, d’un côté à l’autre, et stable d’un
coin à l’autre. Appuyez en alternance sur les coins
et les côtés pour déceler le moindre mouvement.
Réglez les pieds appropriés pour que le piédestal
et la machine soient SOLIDEMENT posés au sol
sur LES QUATRE PIEDS du piédestal.
Une fois le nivellement du piédestal et de la
machine effectué, vissez l’écrou de blocage de
chaque pied de nivellement du piédestal sur le
châssis du piédestal et serrez l’écrou avec une clé.
Gardez la longueur du pied au minimum pour
prévenir toute vibration excessive..
13 Référez-vous aux Instructions d’installation
jointes à la machine à laver ou sécheuse pour
effectuer correctement les branchements de
l’électricité, de l’eau, du boyau de drainage et de
l’évacuation d’air. Si des questions surviennent,
prière de vous référer au Guide du propriétaire
joint à la machine à laver ou sécheuse pour
obtenir des informations relatives aux services à
contacter.
GARANTIE
Garantie complète d’un an sur les pièces mécaniques
Pendant un an à partir de la date d’achat, si ce piédestal est installé avec la machine à laver ou la sécheuse
mentionnée (voir le manuel du propriétaire pour les modèles précis) et opéré selon le Guide d’utilisation et de
soins, les Instructions d’opération et les Instructions d’installation, le fournisseur réparera ou remplacera toute
pièce mécanique du piédestal pour tout défaut de main-d’œuvre ou de matériel. Conservez votre facture
d’achat. La date de celle-ci établit la période de garantie si des pièces sont requises. Cette garantie écrite
vous accorde des droits spécifiques. Vous pouvez aussi posséder d’autres droits qui varient d’un état ou
d’une province à l’autre.
Limite de la garantie
Si le piédestal est utilisé à toute autre fin d’utilisation que dans une résidence familiale ou utilisé avec tout
produit qui exige des modifications à l’installation, la garantie est nulle et non avenuequi requiert que des
modifications soient apportées lors de l’installation, cette garantie est non valide.
Pièces garanties
Pour se procurer des pièces garanties, communiquez avec le fournisseur où le piédestal a été acheté ou
consultez le Guide d’utilisation et d’entretien accompagnant la machine à laver ou la sécheuse installée sur le
piédestal pour connaître les coordonnées pertinentes.
Enregistrement du produit
Dans l’espace ci-dessous, inscrire la date d’achat et le numéro de modèle du produit.
N
o
de modèle. ____________________________________
Date d’achat _____________________________________
Conservez ces instructions et votre reçu d’achat pour référence ultérieure.
Instrucciones de Instalación del Pedestal de 15"
de Lavadora & Secadora
IMPORTANTE: Lea y salve estas instrucciones.
AVISO! Este kit es para ser instalado por las personas que tienen entrenamiento eléctrico y
mecánico, y un nivel del conocimiento considerado aceptable en el comercio de la reparación de
aparatos eléctricos.
Su seguridad y la seguridad de otras son muy importantes. Muchas mensajes
importantes de seguridad se proporcionan en estas instrucciones y en su aparato
eléctrico. Lea y obedezca siempre todas las mensajes de seguridad.
A
DVERTENCI
A
PELIGRO EXCESIVO DEL PESO
7 134613200D (0609)
Dos o màs personas se pueden requerir para
mover y instalar la lavadora y secadora con los
pedestales. El no cumplimiento puede causar
daños a la espalda o otras lesiónes.
1 Quite las piezas de instalación del bolso
plástico.
14 tornillos de #10 (lavadora / secadora)
2 soportes posteriores (secadora)
2 soportes posteriores (lavadora)
2 soportes delanteros (lavadora / secadora)
2 placas espaciadoras (lavadora-si necesario)
2 En modelos de lavadora con TUERCAS DE
FIJACIÓN METALICAS en las piernas de
nivelación, las quitan de la las piernas de
nivelación antes de instalar la lavadora en el
pedestal. Los agujeros de montaje no alinearán
con las tuercas de fijación en lugar. Después de
quitar la tuerca de fijación, cercioran que las
piernas de nivelación se ajustan completamente
en la base de la lavadora.
3 En modelos de lavadora o secadora con
PIERNAS DE NIVELACIÓN EN PLÁSTICO,
cercioran que las piernas de nivelación se ajustan
completamente en la base de la lavadora.
4 Una los soportes posteriores al pedestal con
cuatro tornillos #10 (2 por soporte).
5 Una los soportes delanteros y placas
espaciadoras al pedestal con cuatro tornillos #10
(2 por soporte). Nota: placas espaciadoras son
solamente para lavadoras.
NOTA: Si la lavadora o secadora fue instalada
previamente, desconecte el cable eléctrico, quite
las mangueras de la entrada de los grifos de agua
y la manguera de ventilación. Grabe el tubo de
drenaje a la tapa de la lavadora para eliminar
exceso de agua en el piso.
Herramientas necesarias:
Nivel
Llave de extremo abierto de
9/16"
Atornillador Phillips #2
6 Usando a dos o más personas, levantan
cuidadosamente la lavadora sobre el pedestal,
inclinando el aparato detrás levemente.
7 Baja el aparato sobre el pedestal
cerciorándose de que la base del aparato está
detrás de los soportes delanteros del pedestal.
8 Encaja las ranuras a la parte posterior de la
secadora con las lengüetas de los soportes
posteriores en el pedestal o alinee los agujeros a
la parte posterior de la lavadora con las ranuras de
los soportes posteriores en el pedestal.
NOTA: Si las ranuras o los agujeros de montaje
no alinean, ajusta las piernas de nivelación arriba
o abajo. Dé vuelta a cada pierna para obtener el
alineamiento correcto.
9 Alinee los lados de la lavadora con los lados
del pedestal y una la lavadora a los soportes
posteriores usando cuatro tornillos #10 (2 por
soporte).
10 Con el cajón del pedestal abierto para un
acceso mejor, instale un tornillo #10 a través de
cada soporte delantero en el pedestal en la base
del aparato.
NOTA: Si los agujeros de montaje frontales no
están presentes en la base de la lavadora, taladrar
8 134613200D (0609)
con un diametro de 5/32", o comprar un kit de
instalación código 134504100.
11 Cerre el cajón del pedestal y mueva
cuidadosamente el conjunto de lavadora/pedestal
o secadora/pedestal en posición.
NOTA: Debido al peso creciente causado por la
adición del pedestal, dos o más personas
pueden ser requeridas.
12 Ruido y vibración excesivos pueden ser
prevenidos nivelando correctamente el
conjunto de lavadora/pedestal o
secadora/pedestal en un piso SÓLIDO y
aprietando las tuercas de fijación.
Con el conjunto de lavadora/pedestal o
secadora/pedestal en la posición final, pone un
nivel encima del aparato. Ajuste las piernas de
nivelación del pedestal para nivelar el conjunto de
esquina-a-esquina, de adelante hacia atrás y de
lado a lado. Presione abajo en esquinas y lados
alternos y siéntase para el movimiento más leve.
Ajuste la pierna apropiada así que el conjunto es
SÓLIDO en el piso en TODAS las cuatro piernas
del pedestal. Después de nivelar el conjunto,
ajuste la tuerca de fijación en cada pierna de
nivelación del pedestal contra la base del pedestal
y apriete con una llave. Guarde la extensión de la
pierna en un mínimo para prevenir vibración
excesiva.
13 Refiera a las Instrucciones de Instalación
que vinieron con la lavadora o secadora para
terminar correctamente las conexiones eléctricas,
hidráulicas, drenaje y ventilación. Si se presentan
las preguntas, refiera al Manual de Uso &
Mantenimiento que vino con la lavadora o
secadora para la información del contacto.
GARANTÍA
Una Guarantía completa de un año para Piezas Mecánicas
Para un año a partir de la fecha de compra, cuando este pedestal ser instalado con la lavadora o
secadora listadas (ver manual del propietario para el modelo especifico) y funcionar según el Manual
de Uso & Mantenimiento, Instrucciones de Funcionamiento y Instrucciones de Instalación, el surtidor
repará o substituirá cualquier de sus partes mecánicas defectuosas en fabricación o material.
Guarde su boleta de venta. La fecha de la boleta establece el período de la garantía escrita de los
derechos específicos. Usted puede también tener otros derechos que varíen de estado al estado.
Restricción de la Garantía
Si el pedestal se utiliza para cualquier otro propósito que uso privado de la familia o se utiliza con
cualquier producto que requiera la modificación para la instalación, la garantía es nula y sin efecto.
Piezas de la Garantía
Las piezas de la garantía están disponibles entrando en contacto con el surtidor donde el pedestal
fue comprado o refieren al Manual de Uso & Mantenimiento que vinieron con la lavadora o la
secadora que son instaladas en el pedestal para información de contacto.
Registro del producto
Registre en la parte reservada a continuación la fecha de compra y el número de modelo de su
piédestal
Número de modelo: ______________________________
Fecha de compra: _______________________________
Guarde estas instrucciones y su boleta de compra para futuras referencias.
