Craftsman CMEG100 Angle Grinder User Manual

final page size: 8.5 x 5.5 in CRAFTSMANfinal page size: 8.5 x 5.5 in CRAFTSMAN

6.0 A 4-1/2" (114 mm) Small Angle Grinder

Meuleuse à petit angle 114 mm (4-1/2 po) 6,0 A

Esmeriladoras Angulares Pequeñas de 114 mm

(4-1/2") 6,0 A

CMEG100

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 14

Español (traducido de las instrucciones originales) 29

English

English (original instructions)

LangRef_U_NA_U_U-ENG

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any product, call CRAFTsMAn toll free at:

1-888-331-4569.

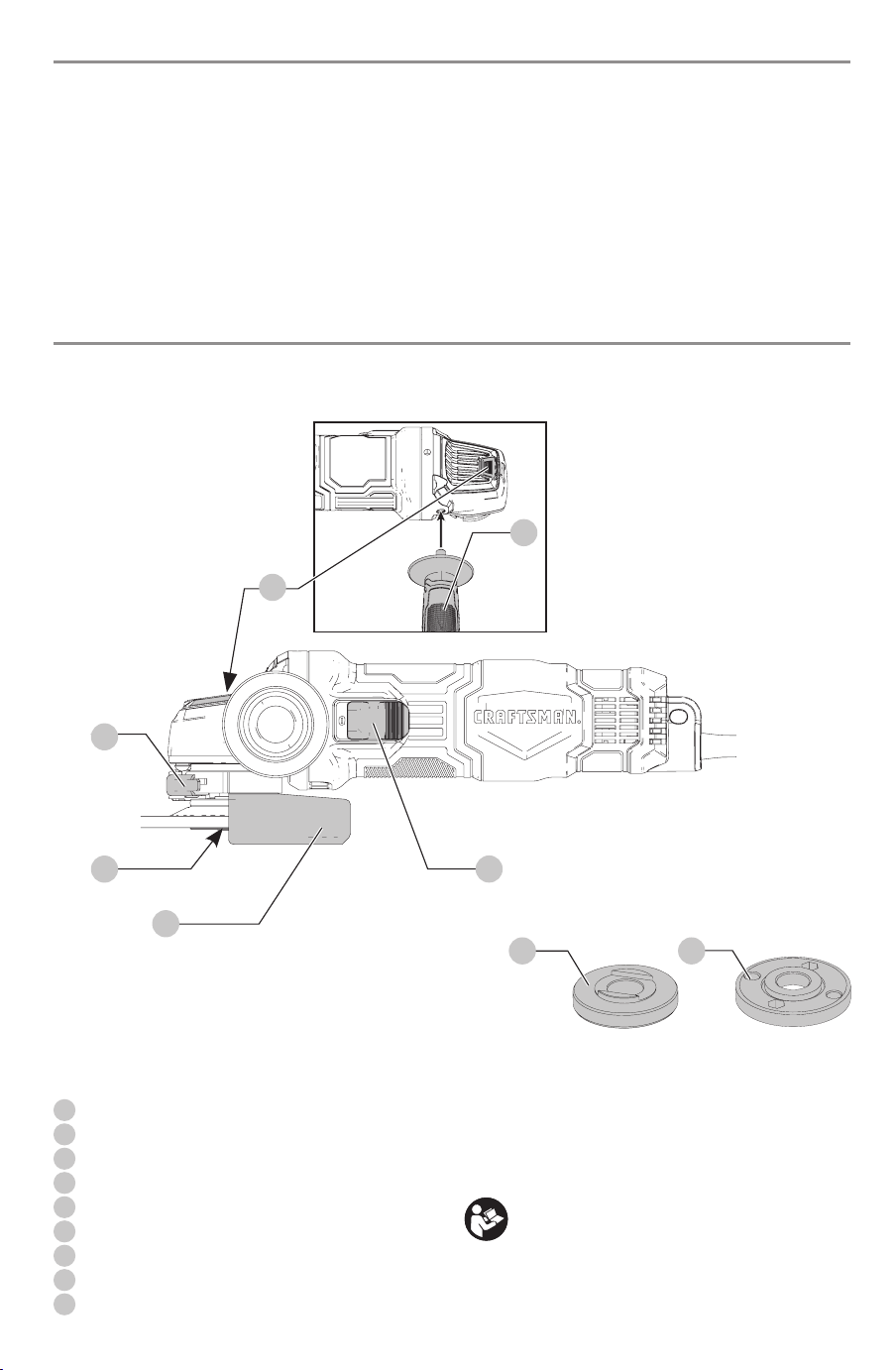

COMPONENTS

Spindle

Spindle lock button

Unthreaded backing flange

Threaded locking flange

Auxiliary handle

Guard

Guard release lever

Slider switch

Wrench (not pictured)

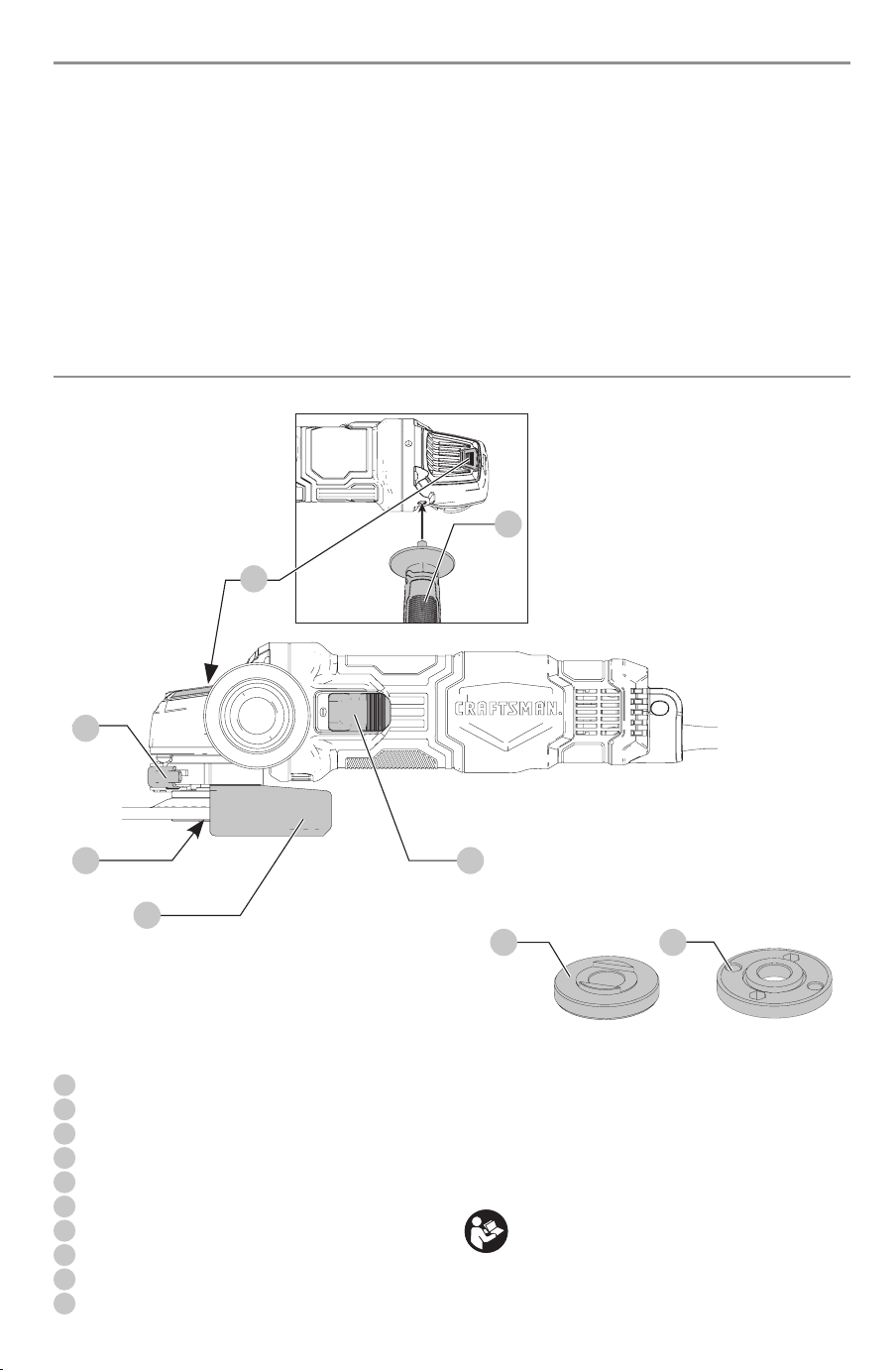

Fig. A

English

6.0 A 4-1/2" (114 mm) Small Angle Grinder

CMEG100

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery, pack if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

English

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

SAFETY INSTRUCTIONS FOR ALL

OPERATIONS

Safety Warnings Common for Grinding,

Sanding, Wire Brushing, or Abrasive

Cutting-Off Operations

a ) This power tool is intended to function as

a grinder, sander, or wire brush, or cut-off

tool. Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

b ) Operations such as polishing

are not recommended to be performed with this

power tool. Operations for which the power toolwas

not designed may create a hazard and cause

personal injury.

c ) Do not use accessories which are not specifically

designed and recommended by the tool

manufacturer. Just because the accessory can

be attached to your power tool, it does not assure

safeoperation.

d ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the

power tool. Accessories running faster than their

rated speed can break and flyapart.

e ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

Grinder Non-Functions

Function 1 Function 2 Function 3

polishing

your power tool. Incorrectly sized accessories cannot

be adequately guarded orcontrolled.

f ) Threaded mounting of accessories must match

the grinder spindle thread. For accessories

mounted by flanges, the arbor hole of the

accessory must fit the locating diameter of the

flange. Accessories that do not match the mounting

hardware of the power tool will run out of balance,

vibrate excessively and may cause loss ofcontrol.

g ) Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for loose

or cracked wires. If power tool or accessory

is dropped, inspect for damage or install an

undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute. Damaged

accessories will normally break apart during this

testtime.

h ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and workshop apron

capable of stopping small abrasive or workpiece

fragments. The eye protection must be capable

of stopping flying debris generated by various

operations. The dust mask or respirator must

be capable of filtrating particles generated by

your operation. Prolonged exposure to high intensity

noise may cause hearingloss.

i ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of

workpiece or of a broken accessory may fly away and

cause injury beyond immediate area ofoperation.

j ) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hidden

wiring or its own cord. Cutting accessory contacting

a “live” wire may make exposed metal parts of the

power tool “live” and could give the operator an

electricshock.

k ) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged

and your hand or arm may be pulled into the

spinningaccessory.

l ) Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and pull the

power tool out of yourcontrol.

m ) Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into yourbody.

English

n ) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

o ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

p ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution or shock.

q ) Do not use Type 11 (flaring cup) wheels on this

tool. Using inappropriate accessories can result

ininjury.

r ) Always use auxiliary handle. Tighten the handle

securely. The auxiliary handle should always be used

to maintain control of the tool at all times.

s ) When starting the tool with a new or

replacement wheel, or a new or replacement

wire brush installed, hold the tool in a well

protected area and let it run for one minute. If

the wheel has an undetected crack or flaw, it

should burst in less than one minute. If the wire

brush has loose wires, they will be detected.

Never start the tool with a person in line with the

wheel. This includes the operator.

t ) To prevent the spindle end from contacting the

bottom of the hole of the abrasive product, use

accessories that have a threaded hole depth of

at least 21 mm. Failure to use an accessory with the

appropriate thread depth could result in damage to

the abrasive product and injury to the operator or

persons in the area.

u ) The arbor size of hubbed wheels, flanges,

backing pads or any other accessory must

properly fit the spindle of the power tool.

Accessories with arbor holes that do not match the

mounting hardware of the power tool will run out

of balance, vibrate excessively and may cause loss

ofcontrol.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool to

be forced in the direction opposite of the accessory’s rotation

at the point of thebinding.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either jump

toward or away from the operator, depending on direction

of the wheel’s movement at the point of pinching. Abrasive

wheels may also break under theseconditions.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip on the power tool and

position your body and arm to allow you to resist

kickback forces. Always use auxiliary handle, if

provided, for maximum control over kickback or

torque reaction during start up. The operator can

control torque reaction or kickback forces, if proper

precautions aretaken.

b ) Never place your hand near the rotating

accessory. Accessory may kickback over yourhand.

c ) Do not position your body in the area where

power tool will move if kickback occurs. Kickback

will propel the tool in direction opposite to the wheel’s

movement at the point ofsnagging.

d ) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have

a tendency to snag the rotating accessory and cause

loss of control orkickback.

e ) Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create frequent

kickback and loss ofcontrol.

Safety Warnings Specific for Grinding and

Abrasive Cutting-Off Operations

a ) Use only wheel types that are recommended for

your power tool and the specific guard designed

for the selected wheel. Wheels for which the power

tool was not designed cannot be adequately guarded

and areunsafe.

b ) The grinding surface of center depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot be

adequatelyprotected.

c ) The guard must be securely attached to the

power tool and positioned for maximum safety,

so the least amount of wheel is exposed towards

the operator. The guard helps to protect the operator

from broken wheel fragments, accidental contact with

wheel and sparks that could igniteclothing.

d ) Wheels must be used only for recommended

applications. For example: do not grind with the

side of cut-off wheel. Abrasive cut-off wheels are

intended for peripheral grinding, side forces applied to

these wheels may cause them toshatter.

e ) Always use undamaged wheel flanges that

are of correct size and shape for your selected

wheel. Proper wheel flanges support the wheel

thus reducing the possibility of wheel breakage.

Flanges for cut-off wheels may be different from

grinding wheelflanges.

f ) Do not use worn down wheels from larger power

tools. Wheel intended for larger power tool is not

suitable for the higher speed of a smaller tool and

mayburst.

English

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

Additional Safety Warnings Specific for

Abrasive Cutting-Off Operations

a ) Do not “jam” the cut-off wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

loading and susceptibility to twisting or binding of

the wheel in the cut and the possibility of kickback or

wheelbreakage.

b ) Do not position your body in line with and

behind the rotating wheel. When the wheel, at the

point of operation, is moving away from your body,

the possible kickback may propel the spinning wheel

and the power tool directly atyou.

c ) When wheel is binding or when interrupting

a cut for any reason, switch off the power tool

and hold the power tool motionless until the

wheel comes to a complete stop. Never attempt

to remove the cut-off wheel from the cut while

the wheel is in motion otherwise kickback may

occur. Investigate and take corrective action to

eliminate the cause of wheelbinding.

d ) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully reenter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

theworkpiece.

e ) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed under

the workpiece near the line of cut and near the edge of

the workpiece on both sides of thewheel.

f ) Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water pipes,

electrical wiring or objects that can causekickback.

Safety Warnings Specific for Sanding

Operations

a ) Do not use excessively oversized sanding disc

paper. Follow manufacturers recommendations,

when selecting sanding paper. Larger sanding

paper extending beyond the sanding pad presents a

laceration hazard and may cause snagging, tearing of

the disc orkickback.

Safety Warnings Specific for Wire

Brushing Operations

a ) Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive load

to the brush. The wire bristles can easily penetrate

light clothing and/orskin.

b ) If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work and

centrifugalforces.

c ) Safety goggles or safety glasses with side shields

and a full face shield compliant with ANSI Z87.1

MUST be worn by the operator and others that

are within 50' (15.2 m) of the use of thisproduct.

Additional Safety Warnings



WARNING: To reduce the risk of injury, use only

accessories rated at least equal to the maximum

speed marked on the tool.



WARNING: To reduce the risk of injury, always use

proper guards when grinding.



WARNING: Do not use Type 1/41 flat cut-off abrasive

or diamond wheels without proper guard.



WARNING: The grinding wheel or accessory may

loosen during coastdown of the tool when shut

off. If grinding wheel or accessory loosens, it may

dismount from the machine and may cause serious

personal injury.



WARNING: Do not operate this tool for long

periods of time. Vibration caused by the operating

action of this tool may cause permanent injury to

fingers, hands, and arms. Use gloves to provide extra

cushion, take frequent rest periods, and limit daily

time of use.



WARNING: When not in use, place grinder on a stable

surface where it will not move inadvertently, roll or

cause a tripping or falling hazard.



CAUTION: To reduce the risk of personal injury,

use extra care when working in a corner or edge

because a sudden sharp movement of the tool may

be experienced when the wheel or other accessory

contacts a secondary surface or a surface edge.

English

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

COMPONENTS (FIG. A)

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check power supply.

Intended Use

Your heavy-duty small angle grinder has been designed

for professional grinding, sanding, wire brush, and cut-off

applications at various work sites (i.e., constructionsites).

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The

smaller the gauge number of the wire, the greater the

capacity of the cable, that is, 16 gauge has more capacity

than 18gauge. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

When using more than one extension to make up the

total length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

../min or ..min

-1

. Revolutions or

Reciprocations per

minute

.................. two phase

alternating current

............... two phase

alternating current

with neutral

.................. three phase

alternating current

............... three phase

alternating current

with neutral

.................. rated current of the

appropriate fuse-

link in amperes

............ time-log miniature

fuse-link where X

is the symbol for

the time/current

characteristic, as

given in

IEC 60127-3

IPXX .................... IP symbol

English

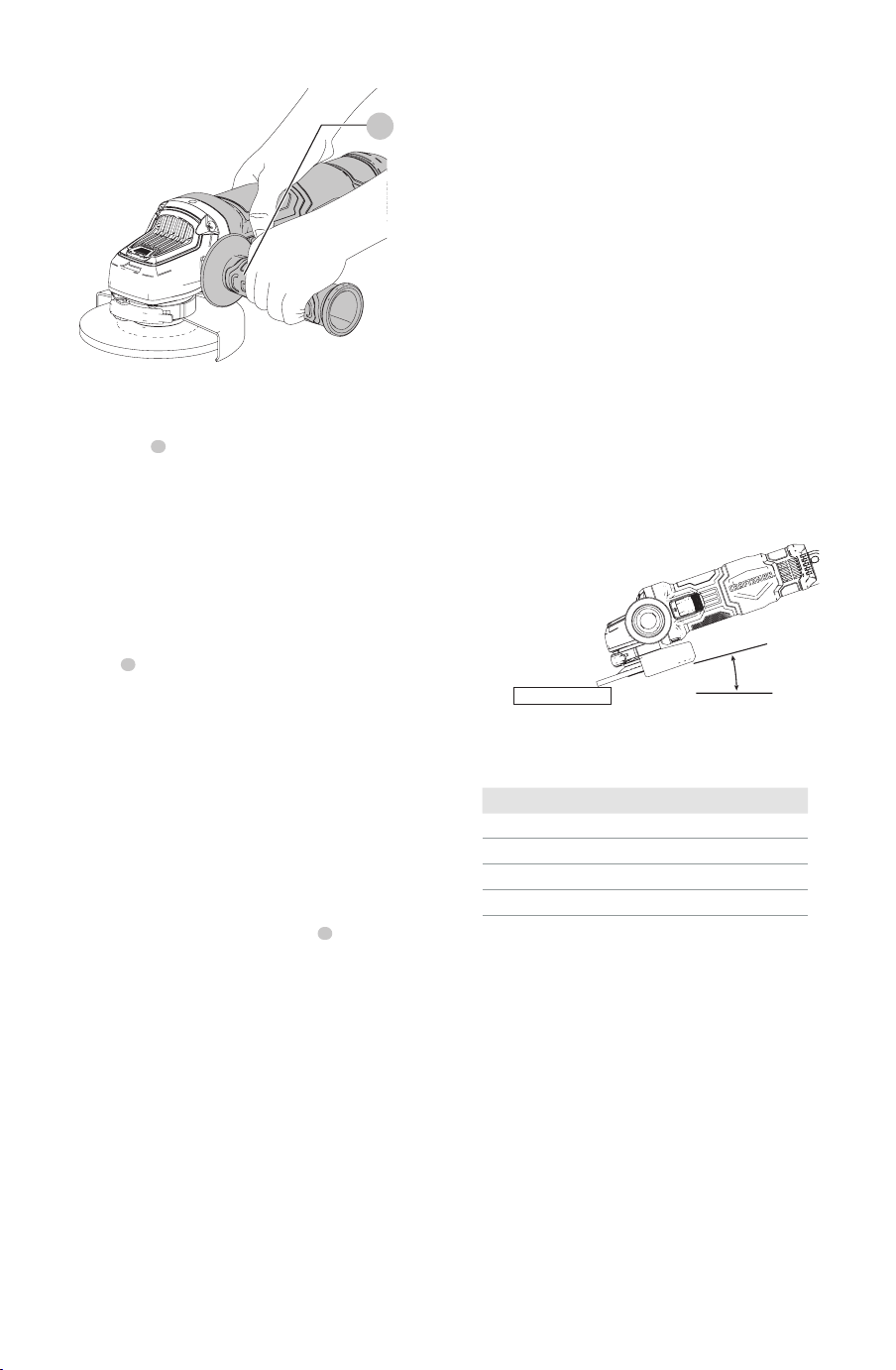

Attaching the Auxiliary Handle (Fig. A)



WARNING: This handle SHOULD BE USED AT ALL

TIMES to maintain complete control of the tool.

Always make sure the handle is tight.

Screw the auxiliary handle

5

tightly into one of the

threaded mounting holes of the gear case.

Guards



CAUTION: Guards must be used with all grinding

wheels, cutting wheels, sanding flap discs,

wire brushes, and wire wheels. The tool may

be used without a guard only when sanding with

conventional sanding discs. Refer to Figure A to see

guards provided with the unit. Some applications may

require purchasing the correct guard from your local

dealer or authorized servicecenter.

nOTE: Edge grinding and cutting can be performed with

Type 27 wheels designed and specified for this purpose;

0.25" (6.35 mm) thick wheels are designed for surface

grinding while thinner Type 27 wheels need to be examined

for the manufacturer's label to see if they can be used for

surface grinding or only edge grinding/cutting. A Type 1/41

guard must be used for any wheel where surface grinding

is forbidden. Cutting can also be performed by using a

Type41 wheel and a Type 1/41guard.

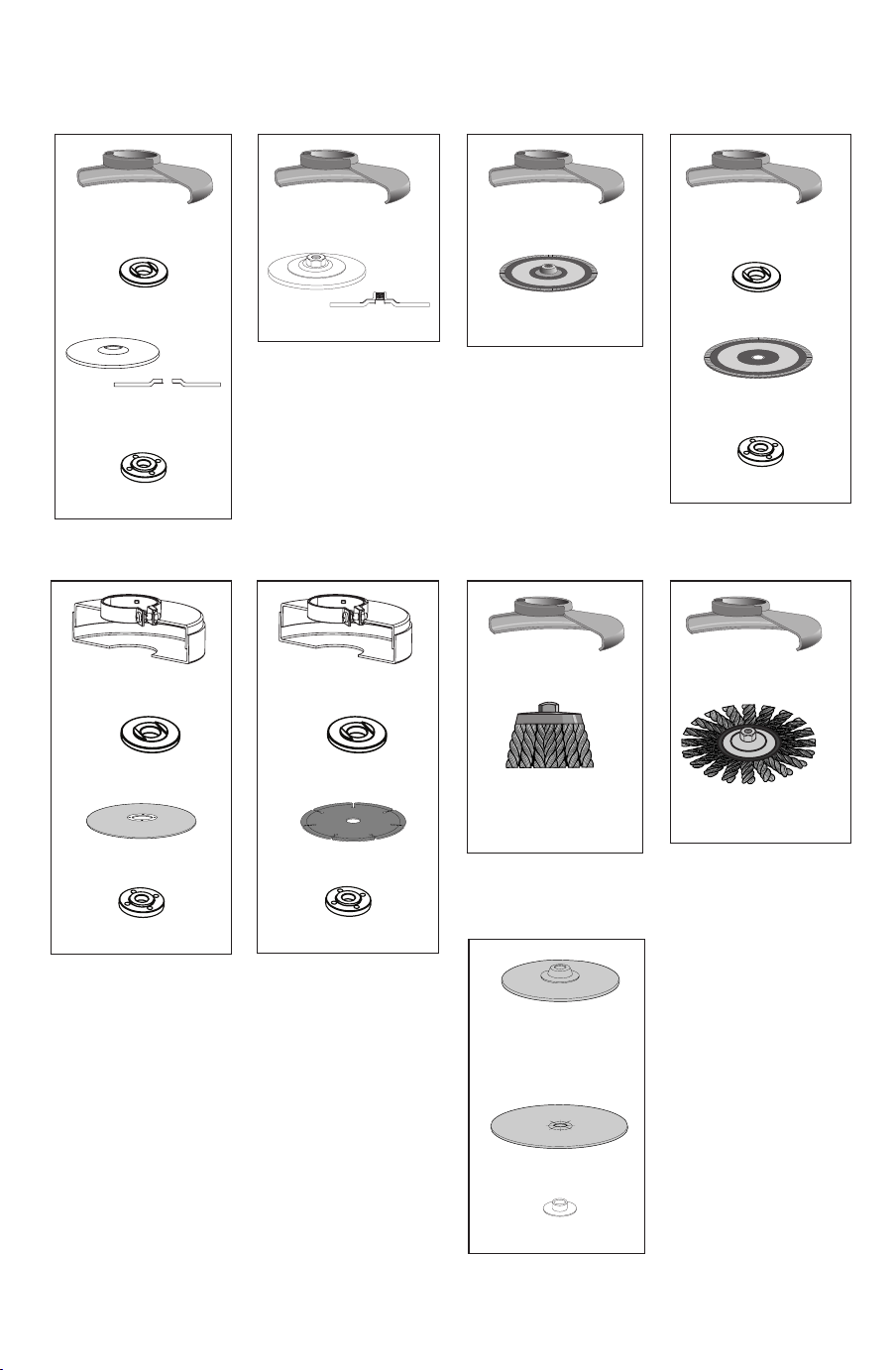

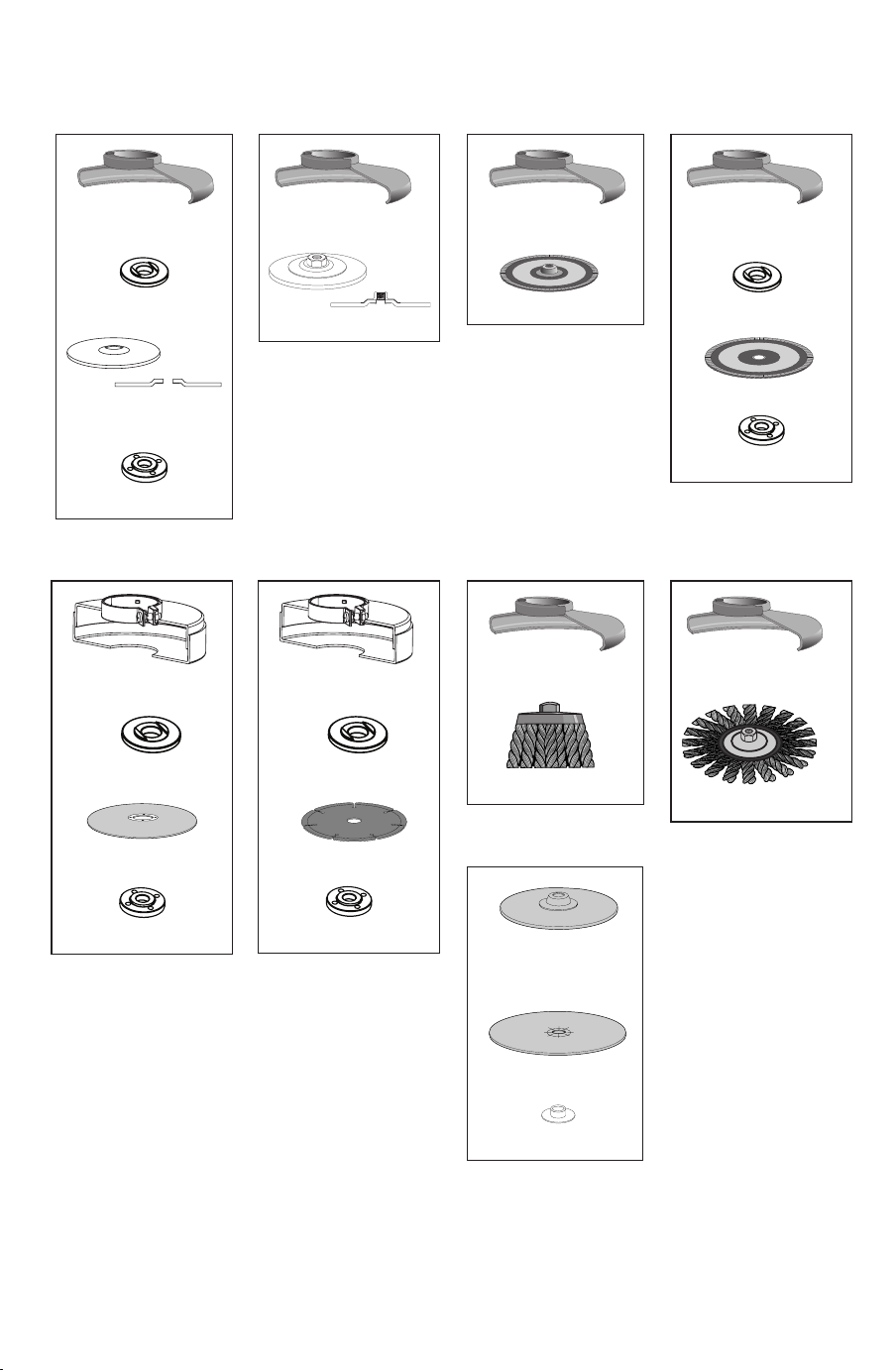

nOTE: See the Accessories Chart to select the proper

guard / accessorycombination.

Mounting and Removing Guard

(Type 1 and Type 27)

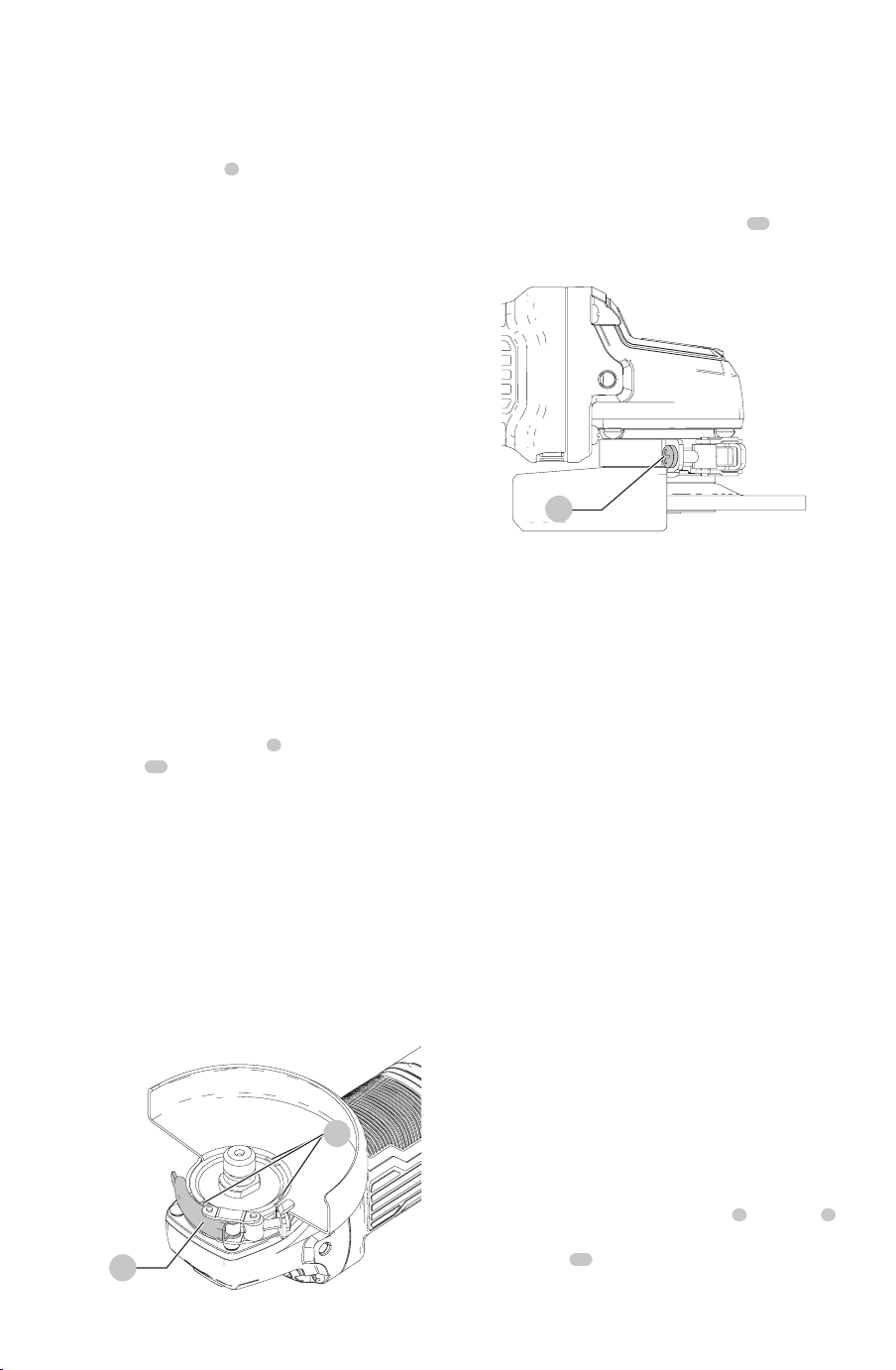

Mounting guard (Fig. C)

1. Open the guard release lever

7

, and align the lugs on

the guard

11

with the slots on the gear case cover.

2. Push the guard down until the guard lugs engage and

rotate freely in the groove on the gear case hub.

3. With the guard latch open, rotate the guard into the

desired working position. The guard body should be

positioned between the spindle and the operator to

provide maximum operator protection.

4. Close the guard latch to secure the guard on the gear

case cover. You should not be able to rotate the guard

by hand when the latch is closed. Do not operate

the grinder with a loose guard or the clamp lever in

openposition.

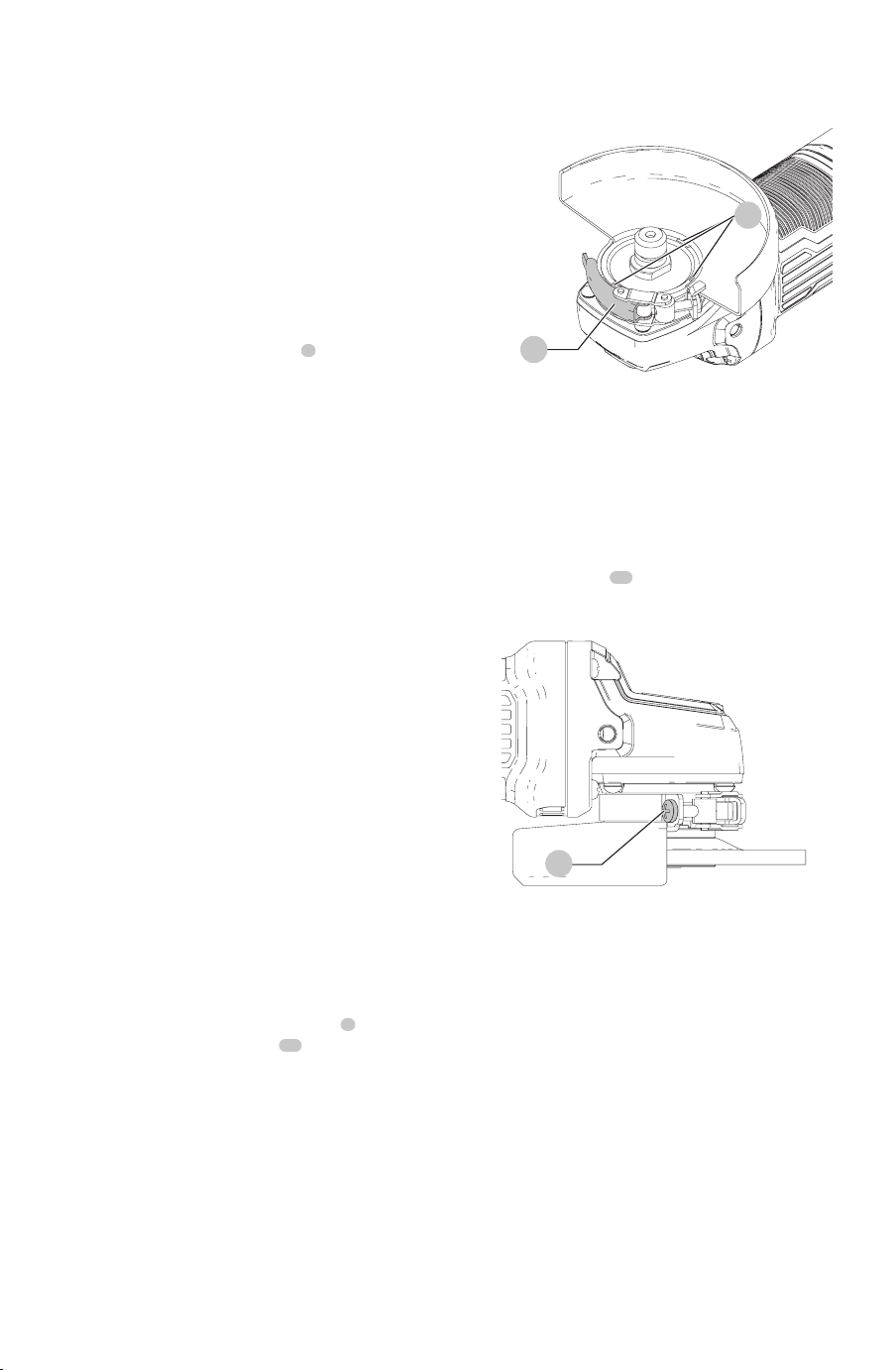

Fig.C

Removing guard (Fig. D)

To remove the guard, open the guard latch, rotate the

guard so that the lugs on the guard are aligned with the

slots on the gear case cover, and pull the guard away from

the gear case cover.

nOTE: The guard is pre-adjusted to the diameter of the gear

case hub at the factory. If, after a period of time, the guard

becomes loose, tighten the adjusting screw

12

with latch

in the closed position and guard installed on the tool.

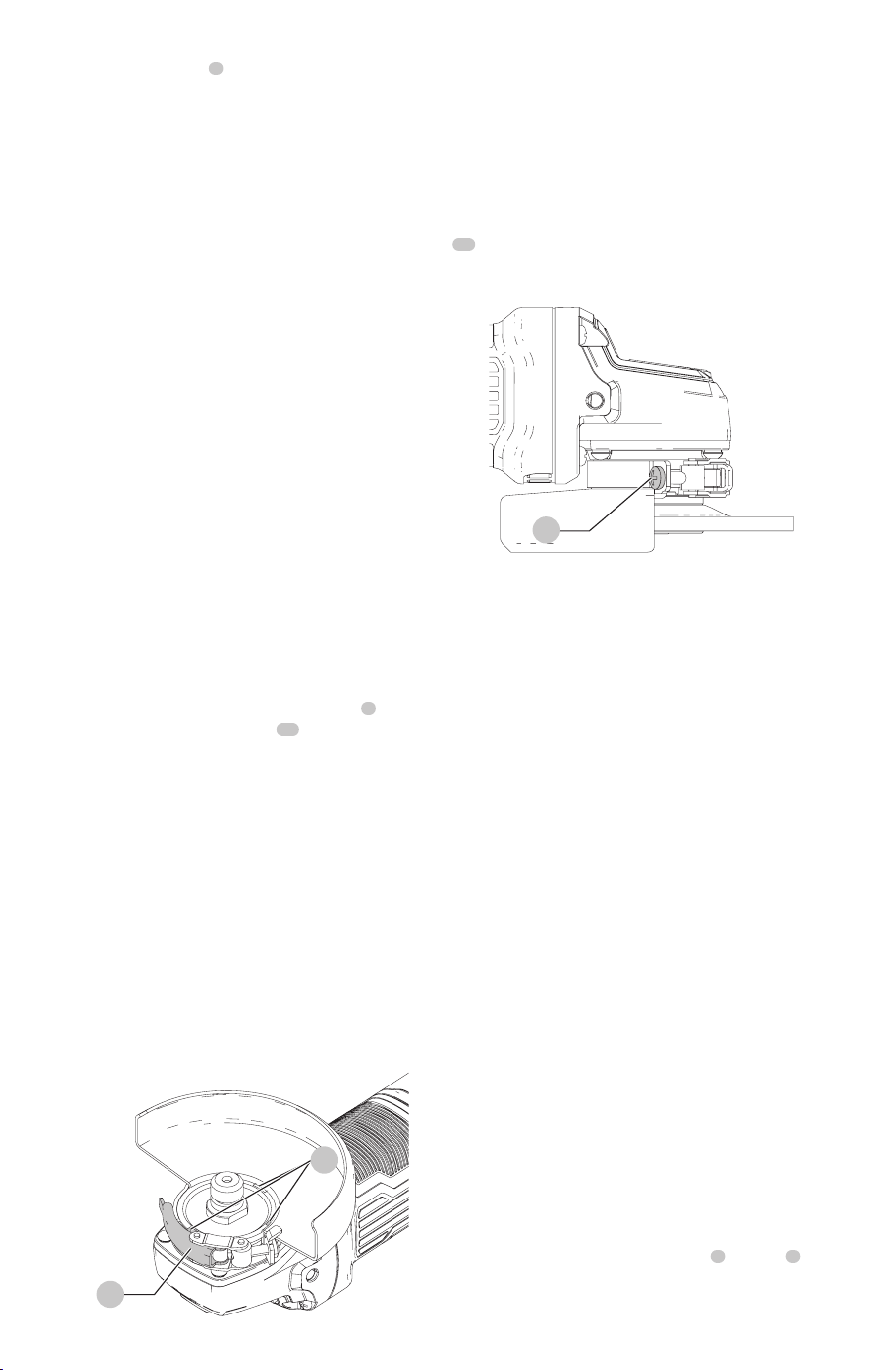

Fig. D



CAUTION: Do not tighten the adjusting screw with

the latch in the open position. Undetectable damage

to the guard or the mounting hub may result. If the

guard cannot be tightened by the guard latch, do not

use the tool and take the tool and guard to a service

center to repair or replace the guard.

Flanges and Wheels



CAUTION: Turn unit off and unplug the tool before

making any adjustments or removing or installing

attachments oraccessories.

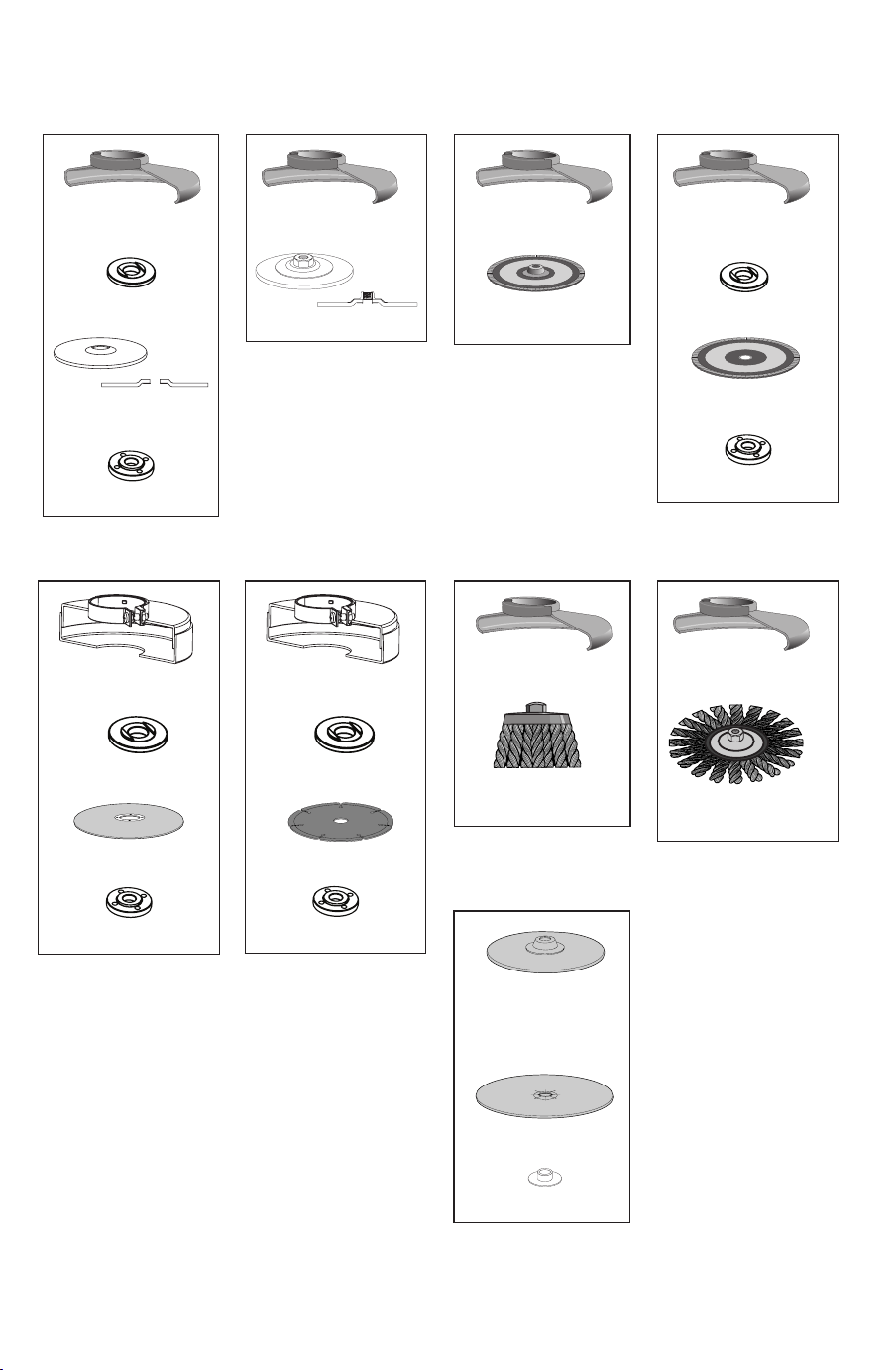

Mounting Non-Hubbed Wheels (Fig. E, F)



WARNING: Failure to properly seat the flanges and/or

wheel could result in serious injury (or damage to the

tool or wheel).



CAUTION: Included flanges must be used with

depressed center Type 27/42 grinding wheels and

Type1/41 cutting wheels. See the Accessories Chart

for moreinformation.



WARNING: A closed, two-sided cutting wheel guard

is required when using abrasive cutting wheels or

diamond coated cutting wheels.



WARNING: Use of a damaged flange or guard or fail-

ure to use proper flange and guard can re sult in injury

due to wheel breakage and wheel contact. See the

Accessories Chart for moreinformation.

Depressed center Type 27 grinding wheels must be used

with included flanges.

1. Place the tool on a table, guardup.

2. Install the unthreaded backing flange

3

on spindle

1

with the raised center (pilot) facing the wheel.

3. Place wheel

13

against the backing flange,

centering the wheel on the raised center (pilot) of the

backingflange.

English

4. While depressing the spindle lock button, thread the

threaded locking flange

4

on spindle.

nOTE: If the wheel you are installing is more than 1/8"

(3.17mm) thick, place the threaded clamp nut on the

spindle so that the raised section (pilot) fits into the

center of the wheel. If the wheel you are installing is

1/8" (3.17mm) thick or less, place the threaded clamp

nut on the spindle so that the raised section (pilot) is not

against thewheel.

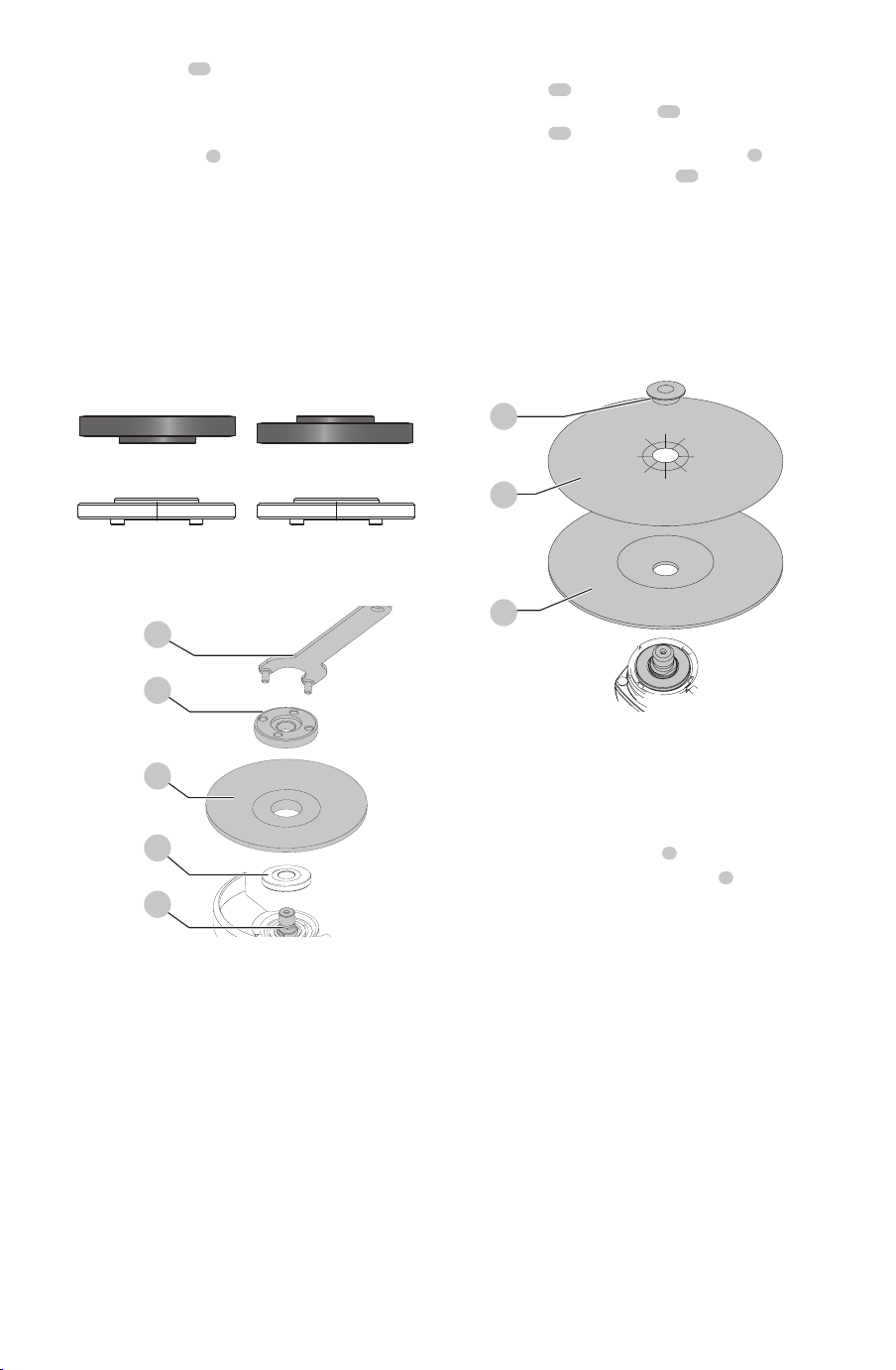

Fig. E

Over 1/8" (3.17mm)

wheels

Backing Flange

Locking flange

1/8" Or less (3.17mm)

wheels

Backing Flange

Locking flange

5. To remove the wheel, depress the spindle lock button

and loosen the threaded lockingflange.

Fig. F

Mounting Sanding Backing Pads (Fig. G)

nOTE: Use of a guard with sanding discs that use backing

pads, often called fiber resin discs, is not required. Since a

guard is not required for these accessories, the guard may or

may not fit correctly ifused.



WARNING: Failure to properly seat the clamp nut

and/or pad could result in serious injury (or damage

to the tool or wheel).



WARNING: Proper guard must be reinstalled for

grinding wheel, cutting wheel, sanding flap disc,

wire brush or wire wheel applications after sanding

applications arecomplete.

1. Place or appropriately thread backing pad

15

thespindle.

2. Place the sanding disc

16

on the backing pad

15

3. While depressing spindle lock button

2

, thread the

sanding clamp nut

17

on spindle, piloting the raised

hub on the clamp nut into the center of san ding disc

and backingpad.

4. Tighten the clamp nut by hand. Then depress the

spindle lock button while turning the sanding disc until

the sanding disc and clamp nut aresnug.

5. To remove the wheel, grasp and turn the backing

pad and sanding pad while depressing the spindle

lockbutton.

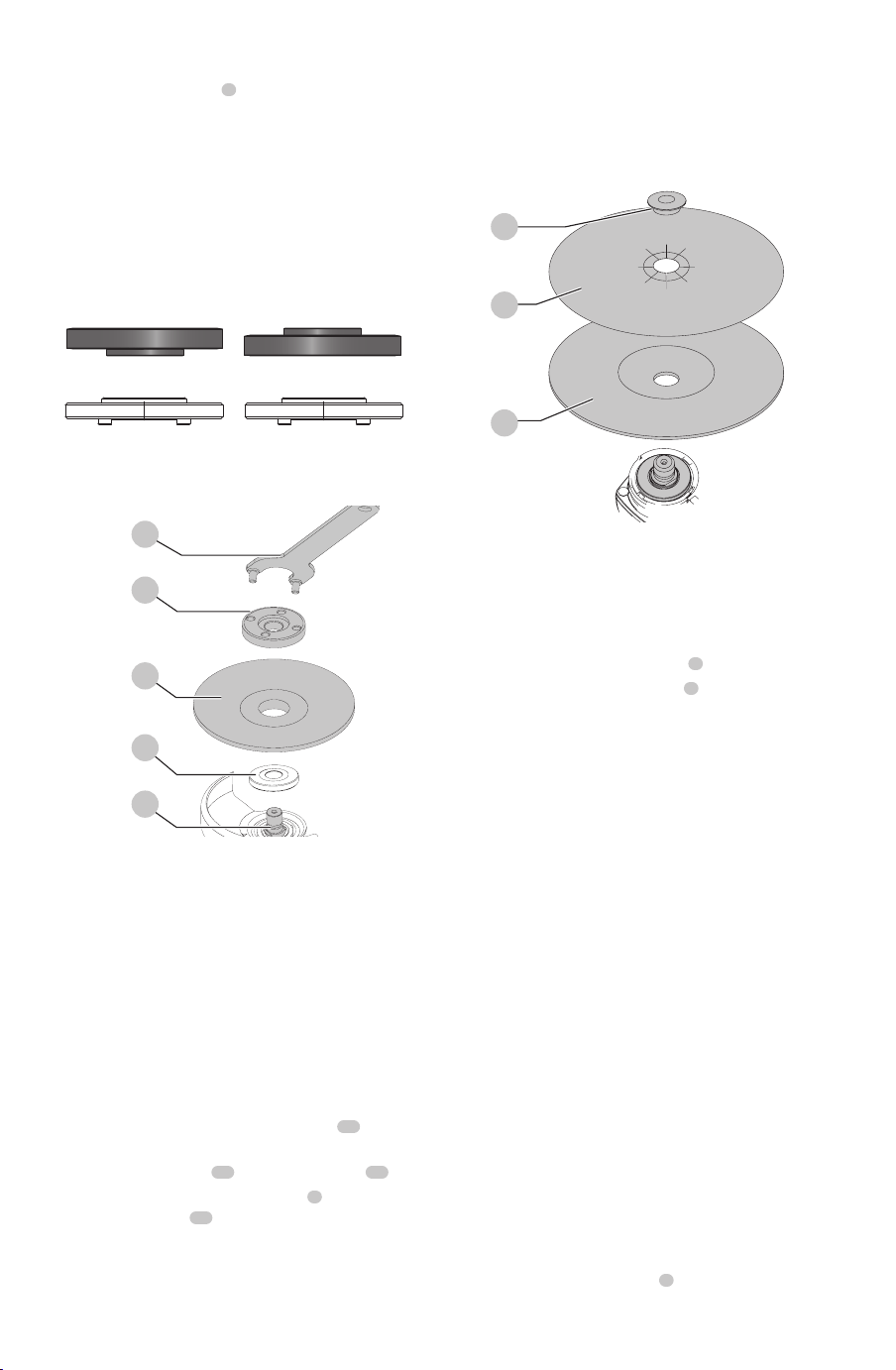

Fig. G

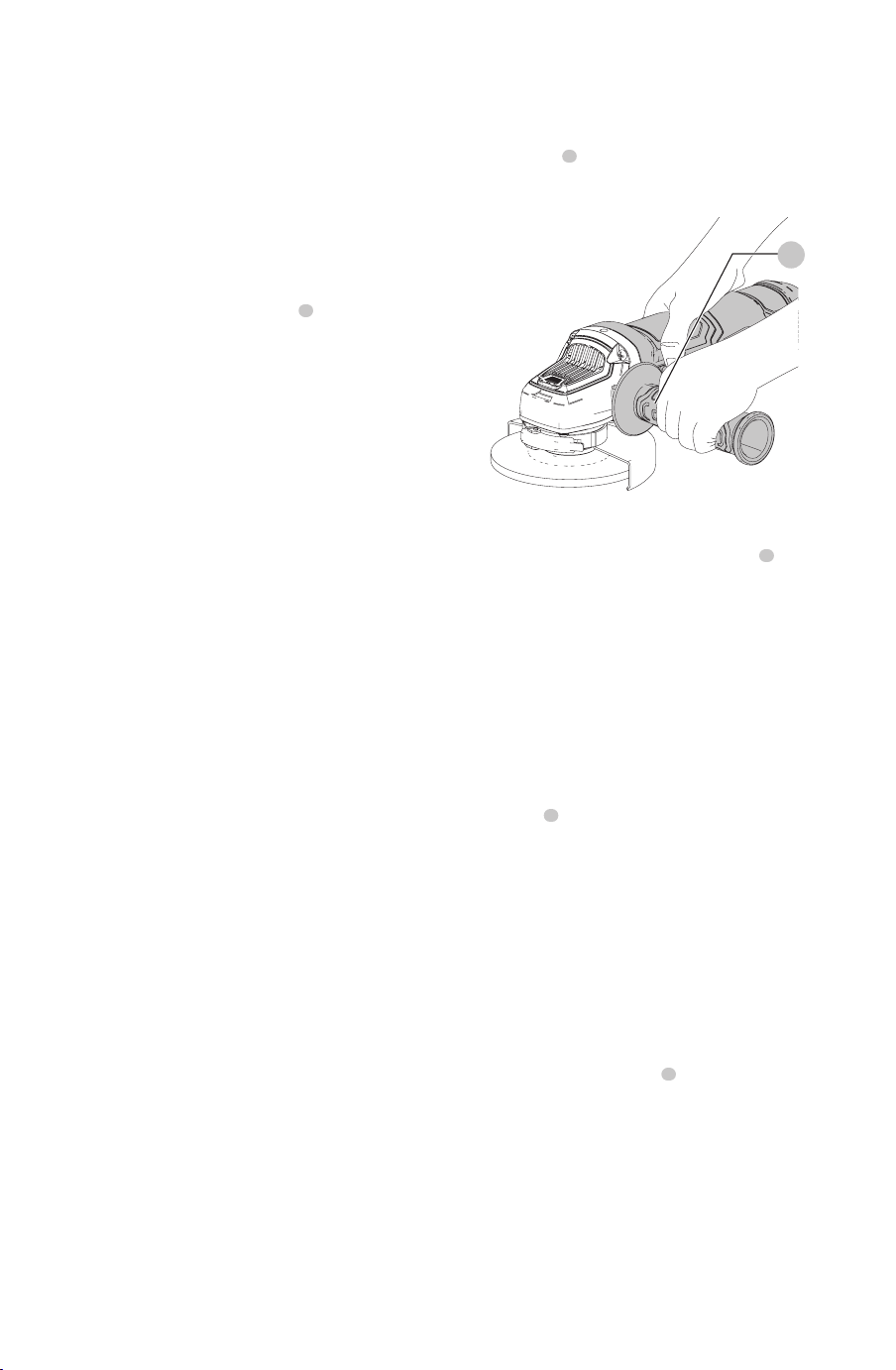

Mounting and Removing Hubbed

Wheels (Fig. A)

Hubbed wheels install directly on the spindle. Thread of

accessory must match thread ofspindle.

1. Remove backing flange by pulling away fromtool.

2. Thread the wheel on the spindle

1

byhand.

3. Depress the spindle lock button

2

and use a wrench to

tighten the hub of thewheel.

4. Reverse the above procedure to remove thewheel.

NOTICE: Failure to properly seat the wheel before

turning the tool on may result in damage to the tool

or thewheel.

Mounting Wire Cup Brushes and

Wire Wheels (Fig. A)



WARNING: Failure to properly seat the brush/wheel

could result in serious injury (or damage to the tool

or wheel).



CAUTION: To reduce the risk of personal injury,

wear work gloves when handling wire brushes

and wheels. They can becomesharp.



CAUTION: To reduce the risk of damage to the

tool, wheel or brush must not touch guard when

mounted or while in use. Undetectable damage

could occur to the accessory, causing wires to

fragment from accessory wheel orcup.

Wire cup brushes or wire wheels install directly on the

threaded spindle without the use of flanges. Use only wire

brushes or wheels provided with a threaded hub. These

accessories are available at extra cost from your local dealer

or authorised servicecenter.

1. Place the tool on a table, guardup.

2. Thread the wheel on the spindle byhand.

3. Depress spindle lock button

2

and use a wrench on the

hub of the wire wheel or brush to tighten thewheel.

English

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

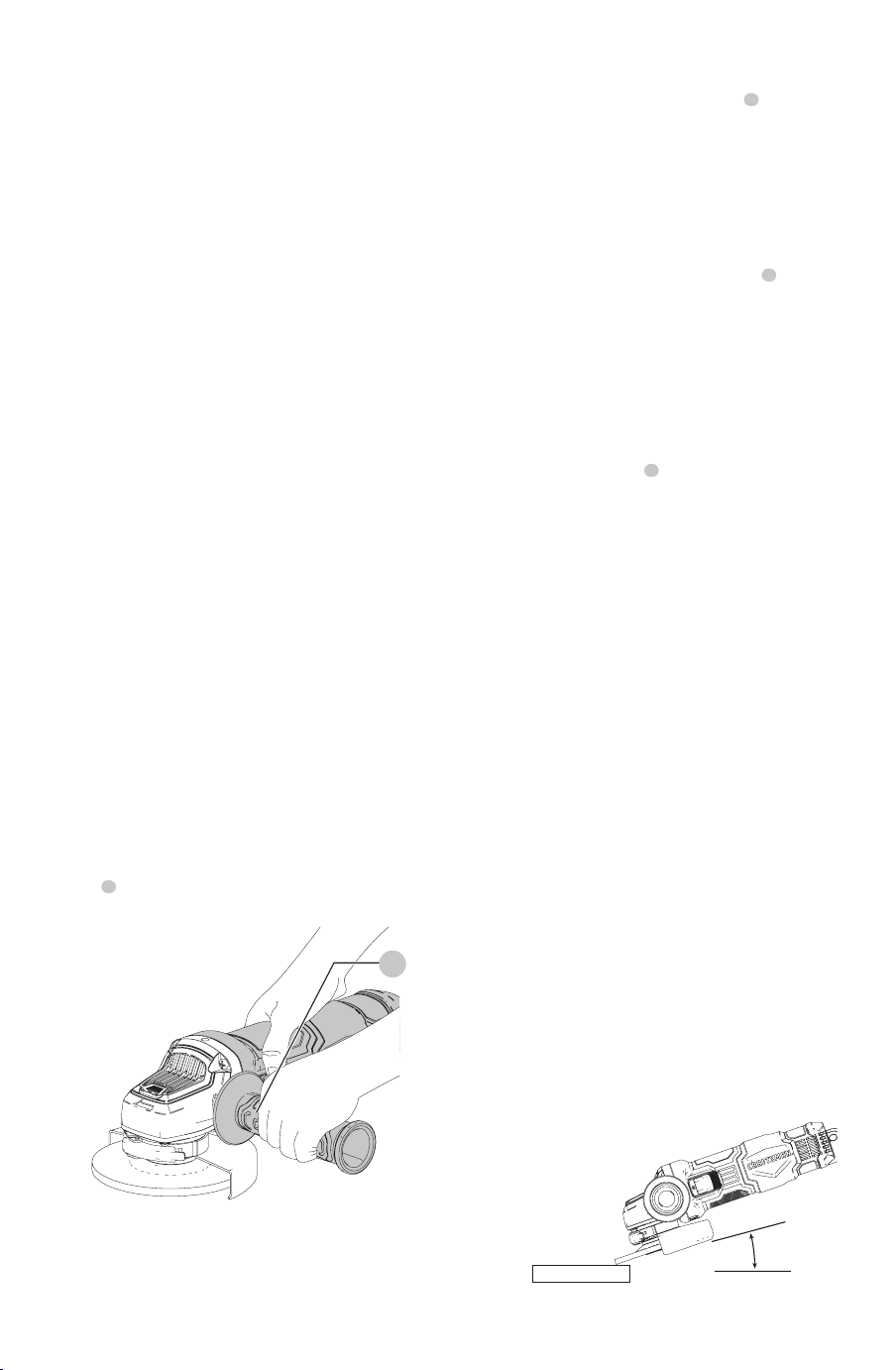

Proper Hand Position (Fig. H)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a sudden

reaction.

Proper hand position requires one hand on the auxiliary

handle

5

, with the other hand on the body of the tool.

Fig. H

4. To remove the wheel, reverse the aboveprocedure.

NOTICE: To reduce the risk of damage to the tool,

properly seat the wheel hub before turning the toolon.

Prior to Operation

• Install the guard and appropriate disc or wheel. Do not

use excessively worn discs orwheels.

• Be sure the backing and threaded locking flange are

mounted correctly. Follow the instructions given in the

AccessoriesChart.

• Make sure the disc or wheel rotates in the direction of

the arrows on the accessory and thetool.

• Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips

and cracks, backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing

an accessory, position yourself and bystanders away

from the plane of the rotating accessory and run the

power tool at maximum no-load speed for one minute.

Damaged accessories will normally break apart during

this testtime.

Slide Switch (Fig. A)



CAUTION: Hold the auxiliary handle

and body of

the tool firmly to maintain control of the tool at start

up and during use and until the wheel or accessory

stops rotating. Make sure the wheel has come to a

complete stop be fore laying the tool down.



CAUTION: Allow the tool to reach full speed before

touching tool to the work surface. Lift the tool from

the work surface before turning the tool off.

• To start the grinder, push the slider switch

forward

using the edge of the slider toward the rear of the unit.

Release the slider switch to turn the grinder off.

• For continuous operation, slide and depress the switch

forward until it locates the lock ON position.

• To turn the tool off, press the rear of the slider switch. A

spring action returns the switch to the OFF position.

Spindle Lock (Fig. A)

1. The spindle lock button

2

is provided to prevent the

spindle from rotating when installing or removing

wheels. Operate the spindle lock only when the tool is

turned off, unplugged from the power supply, and has

come to a complete stop.

2. Do not engage the spindle lock while the tool is

operating. Damage to the tool will result and attached

accessory may spin off possibly resulting in injury.

3. To engage the lock, depress the spindle lock button

and rotate the spindle until you are unable to rotate the

spindle further.

Surface Grinding, Sanding and Wire

Brushing (Fig. I)



CAUTION: Always use the correct guard per the

instructions in thismanual.



WARNING: Metal dust build-up. Extensive use

of flap discs in metal applications can result in the

increased potential for electric shock. To reduce

this risk, insert an RCD before use and clean the

ventilation slots daily by blowing dry compressed air

into the ventilation slots inaccordance with the below

maintenanceinstructions.

To perform work on the surface of a workpiece:

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Material removal

rate is greatest when the tool operates at highspeed.

Fig.I

English

3. Maintain an appropriate angle between the tool

and work surface. Refer to the chart according to

particularfunction.

Function Angle

Grinding 20˚-30˚

Sanding with Flap Disc 5˚-10˚

Sanding with Backing Pad 5˚-15˚

Wire Brushing 5˚-10˚

4. Maintain contact between the edge of the wheel and

the worksurface.

- If grinding, sanding with flap discs or wire brushing

move the tool continuously in a forward and

back motion to avoid creating gouges in the

worksurface.

- If sanding with a backing pad, move the tool

constantly in a straight line to prevent burning and

swirling of worksurface.

nOTE: Allowing the tool to rest on the work surface without

moving will damage the workpiece.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before laying itdown.



CAUTION: Use extra care when working over an

edge, as a sudden sharp movement of grinder may

beexperienced.

Precautions to Take When Working on a

Painted Workpiece

1. Sanding or wire brushing of lead based paint is NOT

RECOMMENDED due to the difficulty of controlling

the contaminated dust. The greatest danger of lead

poisoning is to children and pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we

recommend the following precautions when sanding

any paint:

Personal safety

1. No children or pregnant women should enter the work

area where the paint sanding or wire brushing is being

done until all clean up iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced

daily or whenever the wearer has difficultybreathing.

nOTE: Only those dust masks suitable for working

with lead paint dust and fumes should be used.

Ordinary painting masks do not offer this protection.

See your local hardware dealer for the proper N.I.O.S.H.

approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE

eating, drinking or smoking. Articles of food, drink, or

smoking should not be left in the work area where dust

would settle onthem.

Environmental safety

1. Paint should be removed in such a manner as to

minimize the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4 milsthickness.

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

Cleaning and Disposal

1. All surfaces in the work area should be vacuumed

and thoroughly cleaned daily for the duration of

the sanding project. Vacuum filter bags should be

changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris.

They should be placed in sealed refuse receptacles and

disposed of through regular trash pick-upprocedures.

During clean up, children and pregnant women should

be kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by

children should be washed thoroughly before being

usedagain.

Edge Grinding and Cutting (Fig. J)



WARNING: Do not use edge grinding/cutting wheels

for surface grinding applications because these wheels

are not designed for side pressures encountered

with surface grinding. Wheel breakage and injury

mayresult.



CAUTION: Wheels used for edge grinding and cutting

may break or kick back if they bend or twist while

the tool is being used. In all edge grinding/cutting

operations, the open side of the guard must be

positioned away from theoperator.

NOTICE: Edge grinding/cutting with a Type27 wheel

must be limited to shallow cutting and notching—

less than 13mm in depth when the wheel is new.

Reduce the depth of cutting/notching equal to the

reduction of the wheel radius as it wears down. Refer

to the Accessories Chart for more information. Edge

grinding/cutting with a Type 41 wheel requires usage

of a Type 1/41guard.

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Grinding/cutting rate

is greatest when the tool operates at highspeed.

3. Position yourself so that the open-underside of the

wheel is facing away fromyou.

4. Once a cut is begun and a notch is established in

the workpiece, do not change the angle of the cut.

Changing the angle will cause the wheel to bend and

may cause wheel breakage. Edge grinding wheels

are not designed to withstand side pressures caused

bybending.

English

Fig. J

5. Remove the tool from the work surface before turning

the tool off. Allow the tool to stop rotating before laying

itdown.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Versatrack™ (Fig. K)



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged Versatrack™ peg hook

or Versatrack™ Trackwall. A damaged Versatrack™

peg hook or Versatrack™ Trackwall will not support

the weight of the tool.



WARNING: To reduce the risk of serious personal

injury, DO NOT suspend tool overhead or suspend

objects from the peg hook. ONLY suspend tool on the

Versatrack™ Trackwall using the peg hook.



WARNING: Ensure that the tool weight does not

exceed the maximum rated weight for the selected

Versatrack™ hook.



WARNING: When hanging objects on a Versatrack™

Trackwall rail, adequately space the tools in order to

not exceed 75 lb (35 kg) per linear foot.

iMPORTAnT: Versatrack™ accessories mount compatible

tools securely to the Versatrack™ Trackwallsystem.

1. Turn tool off, disconnect it from power source and

removeaccessories.



CAUTION: Any product with exposed cutting teeth

must have them covered securely if it is to be on

theVersatrack™ Trackwall.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

K 10 18

2. Mount the peg hook

to the Versatrack™ Trackwall.

3. Slide the tool loop

onto the peg hook on the tool.

nOTE: Versatrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Fig. K

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Repairs



WARNING:To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including power cord repairs, and brush inspection

and replacement, when applicable) should be

performed by a CRAFTSMAN factory service center or

a CRAFTSMAN authorized service center. Always use

identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

English

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not

cover part failure due to normal wear or tool abuse. For

further detail of warranty coverage and warranty repair

information, visit www.craftsman.com or call

1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

TROUBLESHOOTING GUIDE

BE sURE TO FOllOW sAFETY RUlEs AnD insTRUCTiOns

For assistance with your product, visit our website at www.craftsman.com for a list of service centers, or call CRAFTSMAN

at 1-888-331-4569.

PROBlEM CAUsE CORRECTiOn

Unit will not start. Cord not plugged in. Plug tool into a working outlet.

Circuit fuse is blown. Replace circuit fuse. (If the product repeatedly causes the circuit fuse to

blow, discontinue use immediately and have it serviced at an authorized

service center.)

Circuit breaker is tripped. Reset circuit breaker. (If the product repeatedly causes the circuit fuse to

blow, discontinue use immediately and have it serviced at an authorized

service center.)

Cord or switch is damaged. Have cord or switch replaced at an authorized service center.

English

ACCESSORIES CHART

* nOTE: A Type 1/41 guard is available at extra cost from your local dealer or authorized servicecenter.

4 1/2" (115 mm) grinding Wheels

Type 27 guard

Unthreaded backing flange

Type 27

depressed center wheel

Threaded locking flange

Type 27 guard

Type 27 hubbed wheel

4 1/2" (115 mm) grinding Wheels

Type 27 guard

Hubbed sanding flap disc

Type 27 guard

Unthreaded backing flange

Non-hubbed sanding flap disc

Threaded locking flange

4 1/2" (115 mm) Cutting Wheels

Type 1/41 guard*

Unthreaded backing flange

Abrasive cutting wheel

Threaded locking flange

Type 1/41 guard*

Unthreaded backing flange

Diamond cutting wheel

Threaded locking flange

Wire Wheels

Type 27 guard

3" (76 mm) wire cup brush

Type 27 guard

4" (100 mm) wire cup brush

sanding Discs

Rubber backing pad

Sanding disc

Sanding clamp nut

FRAnçAis

Fig. A

Français (traduction de la notice d’instructions originale)

LangRef_U_NA_U_U-FRE

DESCRIPTION

Broche

Bouton de verrouillage de la broche

Bride de soutien non fileté

Bride de verrouillage taraudée

Poignée auxiliaire

Carter

Levier de déverrouillage du carter

Interrupteur à glissière

Clé (pas photographié)

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

FRAnçAis

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

Meuleuse à petit angle 114 mm (4-1/2 po) 6,0 A

CMEG100

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

FRAnçAis

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

CONSIGNES DE SÉCURITÉ POUR TOUTES LES

OPÉRATIONS

Avertissements de sécurité communs

pour les opérations de meulage, de

sablage, de nettoyage avec une brosse

a ) Cet outil puissant est conçu pour fonctionner

comme un outil de meulage, de sablage

ou de nettoyage avec une brosse. Lisez

tous les avertissements de sécurité, toutes

les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique.

Ne pas suivre toutes les instructions comprises aux

présentes peut conduire à un choc électrique, un

incendie et/ou des blessuresgraves.

b ) Les opérations comme le polissage et la coupe

ne sont pas recommandées avec cet outil

électrique. Les opérations pour lesquelles l’outil n’a

pas été conçu peuvent créer un danger et causer une

blessurecorporelle.

c ) Ne pas utiliser d’accessoire non conçu

spécifiquement pour cet outil ou qui n’aurait pas

reçu une approbation spécifique du fabricant

de l’outil. En effet, il est parfois possible de fixer

un accessoire à l’outil électrique; toutefois, cela ne

garantit pas une utilisationsécuritaire.

d ) Le régime nominal de l’accessoire doit être au

moins égal au régime maximal inscrit sur l’outil

électrique. Les accessoires soumis à un régime plus

élevé que celui pour lequel ils sont conçus peuvent se

briser et êtreprojetés.

e ) Le diamètre externe et l’épaisseur de l’accessoire

doivent être adéquats pour la capacité de l’outil

électrique. Il est impossible de protéger l’utilisateur

d’un bris d’accessoire de mauvais calibre ou de le

maîtrisercorrectement.

f ) Les raccords filetés d’accessoires doivent

correspondre au filetage de la broche de la

meuleuse. Pour les accessoires à installation

par brides, l’alésage central de l’accessoire

doit correspondre au diamètre de référence

de la bride. Les accessoires ne correspondant pas

au dispositif d’installation de l’outil électrique ne

tourneront pas correctement, vibreront de façon

excessive et pourront causer la perte de contrôle

del’outil.

g ) Ne jamais utiliser un accessoire endommagé.

Avant toute utilisation, inspecter la meule

abrasive à la recherche d’éclats et de fissures; le

tampon pour tout signe de fissures, déchirures

FRAnçAis

ou d’usure excessive; et la brosse métallique,

pour déceler s’il y a des fils métalliques fissurés

ou détachés. En cas de chute de l’outil ou

de l’accessoire, les inspecter à la recherche

de dommages ou insérer un accessoire non

endommagé. Après l’inspection et l’insertion

d’un accessoire, se positionner (l’utilisateur

ou quiconque aux alentours) hors du plan de

rotation de l’accessoire et faire tourner, pendant

une minute, l’outil électrique à plein régime, à

vide. Normalement, tout accessoire endommagé se

brisera au cours de cette période d’essai.

h ) Porter un équipement de protection individuelle.

Utiliser un masque facial, des lunettes de

sécurité ou des lunettes protectrices en fonction

de l’application. Au besoin, porter un masque

antipoussières, des protecteurs auditifs, des

gants et un tablier d’atelier capable d’arrêter

de petits fragments d’abrasifs ou de pièces. La

protection oculaire doit être en mesure d’arrêter

tout débris produit par les diverses opérations

et le masque antipoussières ou le respirateur, de

filtrer les particules produites par l’opération en

cours. Une exposition prolongée à un bruit d’intensité

élevée pourrait causer une perteauditive.

i ) Éloigner tout observateur à une distance

sécuritaire de la zone de travail. Toute personne

qui pénètre dans la zone de travail devra

également porter un équipement de protection

individuelle. Il est possible qu’un fragment de pièce

ou un accessoire brisé soit projeté et provoque des

blessures au-delà de la zone immédiate detravail.

j ) Tenir l’outil électrique par les surfaces isolées

prévues à cet effet pendant toute utilisation où

l’organe de coupe pourrait entrer en contact

avec des fils électriques cachés ou son propre

cordon. Tout contact de l’organe de coupe avec un fil

sous tension mettra les parties métalliques exposées

de l’outil électrique sous tension et électrocutera

l’utilisateur.

k ) Positionner le cordon d’alimentation hors

d’atteinte de l’accessoire en mouvement. En

cas de perte de maîtrise, il est possible de couper

ou d’effilocher le cordon et la main ou le bras de

l’utilisateur risqueraient d’être happés par l’accessoire

enmouvement.

l ) Ne jamais déposer l’outil électrique avant

l’immobilisation complète de l’accessoire.

L’accessoire en mouvement risquerait de mordre dans

la surface et de projeter l’outilélectrique.

m ) Mettre l’outil hors tension pour tout

déplacement de celui-ci par l’utilisateur. Un

contact accidentel avec l’accessoire en mouvement

pourrait happer les vêtements de l’opérateur et

projeter l’accessoire contre soncorps.

n ) Nettoyer régulièrement les évents de l’outil

électrique. Le ventilateur du moteur aspirera la

poussière à l’intérieur du boîtier. Une accumulation

excessive de poudre métallique représente un danger

d’origineélectrique.

o ) Ne pas faire fonctionner l’outil électrique à

proximité de matières inflammables. Les étincelles

produites risquent de lesenflammer.

p ) Ne pas utiliser d’accessoires qui exigent

l’utilisation d’un liquide de refroidissement.

L’utilisation d’eau ou de tout autre liquide

de refroidissement pourrait se solder par une

électrocution ou une secousseélectrique.

q ) Ne jamais utiliser de meules de type11 (boisseau

conique) sur cet outil. L’utilisation d’accessoires

inadéquats peut se solder par desblessures.

r ) Utilisez toujours la poignée auxiliaire. Serrez la

poignée de façon sécuritaire. La poignée auxiliaire

doit toujours être utilisée pour maintenir le contrôle de

l’outil en tout temps.

s ) Au démarrage de l’outil avec une meule ou

une brosse métallique neuve, ou après l’avoir

changée, maintenir l’outil dans un espace

sécuritaire et le laisser tourner une minute. Si le

disque était affecté d’une fêlure ou d’un défaut

caché, il éclaterait en moins d’une minute. Si

des fils de la brosse métallique étaient lâches,

cela serait alors détecté. Ne jamais démarrer l’outil

lorsque quelqu’un se tient directement devant le

disque, y compris l’utilisateur.

t ) Pour éviter que le bout de la broche ne touche

le fond du trou du produit abrasif, utiliser des

accessoires avec un trou fileté d’une profondeur

d’au moins 21 mm. L’utilisation d’un accessoire dont

la profondeur du filetage n’est pas suffisante risque

de causer des dommages au produit abrasif et des

blessures à l’utilisateur ou à des personnes à proximité.

u ) Le diamètre de l’axe des meules regroupées,

des brides, des plaques de presse ou de tout

autre accessoire doit s’ajuster à la tige de l’outil

électrique. Les accessoires ayant des alésages

centraux qui ne correspondent pas au matériel de

montage de l’outil électrique manqueront d’équilibre,

vibreront de façon excessive.

Causes de l’effet de rebond et prévention

par l’opérateur

L’effet de rebond est une réaction soudaine d’une meule,

d’un tampon, d’une brosse ou d’un tout autre accessoire, en

mouvement, qui est pincé ou qui s’accroche. Un pincement

ou un accrochage provoque un arrêt rapide de l’accessoire en

mouvement qui, à son tour, projette l’outil électrique, hors de

maîtrise, dans la direction opposée à la rotation de l’outil au

point degrippage.

Par exemple, si une meule abrasive se pince ou s’accroche

dans la pièce, le bord de la meule introduite au point de

pincement peut mordre dans la surface de la pièce et

projeter la meule hors de la rainure. La meule peut être

projetée vers l’opérateur ou dans la direction opposée selon

le sens de rotation de la meule au point de pincement. Il est

FRAnçAis

également possible que les meules abrasives se brisent dans

cesconditions.

Un effet de rebond est le résultat d’une mauvaise utilisation de

l’outil et/ou de procédures ou conditions de fonctionnement

incorrectes. Il peut être évité en prenant les précautions

nécessaires telles que décrites ci-dessous:

a ) Saisir fermement l’outil électrique et positionner

le corps et les bras de sorte à résister à la

force de l’effet de rebond. Utiliser toujours la

poignée auxiliaire, s’il y en a une, pour contrôler

au maximum l’effet de rebond ou le couple

de réaction au démarrage. Avec de bonnes

précautions, l’opérateur est en mesure de contrôler le

couple de réaction ou l’effet derebond.

b ) Ne jamais placer les mains près de l’accessoire en

mouvement. Il pourrait en effet être projeté sur celles-

ci en cas derebond.

c ) Ne pas positionner le corps dans la trajectoire

probable de l’outil électrique, en cas de rebond.

Au moment du grippage, l’outil sera projeté dans la

direction opposée au déplacement de lameule.

d ) Être particulièrement attentif lors de travaux

dans un coin, sur des bords tranchants, etc.

Éviter de faire rebondir l’accessoire. Éviter tout

type de grippage de l’accessoire. Un travail dans

un coin ou sur des bords tranchants ou un travail en

faisant rebondir l’accessoire provoquent souvent un

grippage et une perte de maîtrise de l’outil ou un effet

derebond.

e ) Ne pas fixer de lame de tronçonneuse pour

sculpter le bois ou de lame de scie dentée. Ces

types de lames provoquent des effets de rebond et des

pertes de maîtrisefréquents.

Avertissements de sécurité spécifiques

aux opérations de meulage et de coupe

par abrasion

a ) Utiliser uniquement les types de meules

recommandés pour l’outil électrique ainsi que le

capot protecteur particulier conçu pour la meule

sélectionnée. Il est impossible de bien protéger

l’opérateur lors de l’utilisation de meules non conçues

pour l’outil. En effet, le capot protecteur sera alors

inadéquat et l’utilisation de la meule,dangereuse.

b ) La surface de meulage des meules à moyeu

déporté doit être posée sous la contre plaque

de la lèvre du carter. Le carter aide à protéger

l’utilisateur contre toute projection de fragments et

contre tout contact accidentel avec la meule ainsi qu’à

protéger les vêtements des étincelles qui pourraient

lesenflammer.

c ) Il faut fixer solidement le capot protecteur à

l’outil électrique et le positionner pour maximiser

la sécurité de l’opérateur, soit en minimisant

la surface exposée de la meule en direction

de l’opérateur. En effet, le capot protecteur sert à

protéger l’opérateur contre la projection de fragments

de meule brisée et de contact accidentel avec

celle-ci.

d ) Utiliser uniquement les meules pour les

applications prévues pour chacune d’entre elles.

Par exemple: ne pas meuler avec le bord d’une

meule tronçonneuse. Les meules tronçonneuses

par abrasion sont conçues pour travailler en

périphérie. L’application de forces latérales sur ces

meules risquerait de les faireéclater.

e ) Toujours utiliser des brides de meule intactes, de

la bonne dimension et de la forme appropriée

pour la meule sélectionnée. Les brides de

meule appropriées supportent bien la meule et

réduisent ainsi la possibilité d’un bris de meule.

Les brides conçues pour les meules tronçonneuses

pourraient différer des brides pour meules àponçage.

f ) Ne pas utiliser de meule usée en provenance

d’outil de dimension plus importante. Ces meules,

prévues pour un outil électrique plus grand, ne

conviennent pas au régime plus élevé d’un outil de

plus petite dimension et pourraientéclater.

Avertissements de sécurité

supplémentaires spécifiques aux

opérations de coupe par abrasion

a ) Ne pas «coincer» la meule tronçonneuse ou

ne pas appliquer une pression excessive. Ne

pas essayer de couper à une profondeur trop

importante. Une contrainte excessive sur la meule

accroîtra la charge et la possibilité de tordre ou

de gripper la meule dans le trait de coupe et ainsi

provoquer un effet de rebond ou un bris de lameule.

b ) Ne pas positionner le corps sur la trajectoire de la

meule en mouvement ni derrière celle-ci. Lorsque

la meule, au point de contact avec la pièce, s’éloigne

du corps de l’opérateur, un effet de rebond potentiel

risque de projeter la meule en rotation, ainsi que

l’outil, en direction de l’utilisateur.

c ) Lorsque la meule se grippe ou lors de l’arrêt

d’une coupe pour une raison quelconque, mettre

l’outil hors tension et maintenir l’outil immobile

jusqu’à l’arrêt complet de la meule. Ne jamais

essayer de retirer la meule tronçonneuse du

trait de coupe alors que celle-ci est encore en

mouvement. Une telle pratique risquerait de

provoquer un effet de rebond. Rechercher et

prendre l’action corrective nécessaire pour éliminer les

causes du grippage de lameule.

d ) Ne pas reprendre la coupe avec la meule dans

le trait de coupe de la pièce. Attendre que la

meule soit à plein régime puis la réinsérer

soigneusement dans le trait de coupe. Si l’outil

électrique redémarrait avec la meule appuyée sur la

pièce, celle-ci risquerait de gripper, de se déplacer ou

dereculer.

e ) Pour réduire le risque de pincement ou de recul

de la meule, soutenir les panneaux ou toute

FRAnçAis

Avertissements de sécurité

supplémentaires



AVERTISSEMENT : afin de réduire le risque de

blessure, utilisez seulement les accessoires dont la

valeur nominale est au moins égale à la vitesse

indiquée sur l’outil.



AVERTISSEMENT : afin de réduire le risque de

blessure, utilisez toujours des protecteurs appropriés

lorsque vous meulez.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

autre pièce surdimensionnée. Les grandes pièces

tendent à s’affaisser sous leur propre poids.

Disposer des appuis sous la pièce, le long de la ligne

de coupe et près du bord de la pièce, des deuxcôtés

de lameule.

f ) Faire particulièrement attention lors de la

réalisation de «découpe en poche» dans des

murs existants ou d’autres zones sans visibilité.

La portion de la meule faisant saillie risque de couper

un tuyau d’alimentation en eau ou en gaz, des fils

électriques ou des objets pouvant provoquer un effet

derebond.

Avertissements de sécurité spécifiques

aux opérations de ponçage

a ) Ne pas utiliser un papier pour disque abrasif

excessivement surdimensionné. Respecter les

recommandations des fabricants lors de la

sélection du papier abrasif. Un papier abrasif

plus grand que le plateau de ponçage représente

un risque de lacération. Le papier risque également

de s’accrocher, de se déchirer ou de provoquer un effet

derebond.

Avertissements de sécurité spécifiques

aux opérations utilisant une

brosse métallique

a ) Être attentif, car la brosse peut projeter des soies

métalliques même lors de travaux normaux.

Ne pas surcharger la brosse en appliquant une

force excessive sur celle-ci. Les soies métalliques

pénètrent facilement les vêtements légers ou lapeau.

b ) Si l’utilisation d’un capot protecteur est

recommandée avec la brosse métallique,

s’assurer qu’il n’interfère pas avec la rotation

de la brosse métallique à touret ou de la brosse

métallique. En cours de travail et sous la force

centrifuge, le diamètre de la brosse métallique à touret

ou de la brosse métallique s’accroît.

c ) Des lunettes de protection ou une protection

oculaire avec écrans latéraux et écran frontal

total conforme à la norme ANSI Z87.1, doivent

être portées par l’utilisateur ou tout autre

individu dans un rayon de 15,2m (50pieds) de

l’utilisation de ceproduit.



AVERTISSEMENT: ne pas utiliser des meules

diamantées ou abrasives de coupe plate de type 1/41

dans protecteur approprié.



AVERTISSEMENT: la meule ou un accessoire

pourrait se desserrer lors de l’arrêt graduel

de l’outil une fois celui-ci mis hors tension. Si

la meule ou l’accessoire se desserrait, il pourrait

se détacher de l’outil et poser ainsi des risques de

dommages corporels graves.



AVERTISSEMENT: ne pas utiliser cet outil

de façon prolongée. Les vibrations inhérentes

à l’utilisation de cet outil posent des risques de

dommages corporels permanents aux doigts, mains et

bras. Utiliser des gants pour en atténuer l’impact, faire

des pauses fréquentes, et en limiter l’usagejournalier.



AVERTISSEMENT: lorsqu’elle est inutilisée, déposer la

meuleuse sur une surface stable où elle sera immobile

et ne risquera pas de rouler ou de faire trébucher ou

chuter quiconque.



ATTENTION: pour réduire le risque de blessure

corporelle, être encore plus prudent lors de travaux

dans un coin ou sur un rebord. En effet, le contact

inopiné de la meule ou d’un autre accessoire sur une

surface indirecte ou un rebord pourrait provoquer un

mouvement brusque et soudain de l’outil.

FRAnçAis

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION (FIG. A)

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentation électrique.

Usage prévu

Votre meuleuse à petit angle très robuste a été conçue

pour diverses applications de meulage, sablage, de

nettoyage avec une brosse métallique et de découpage

professionnelles dans divers sites de travail (c.-à-d. les

chantiers de construction).

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

../min or ..min

-1

. Révolutions ou

courses aller-retour

par minute

.................. tAlimentation à

courant alternatif

bifilaire

............... Alimentation à

courant alternatif

bifilaire avec

neutre

.................. Alimentation

triphasée

............... Alimentation

triphasée avec

neutre

.................. Courant nominal

du fusible adéquat

en ampères

............ Là où un X est

placé comme

caractéristique du

courant vs temps,

un fusible

miniature différé

selon la norme

IEC 60127-3 est de

mise.

IPXX .................... Symbole IP

..................... Éviter de regarder

directement le flux

de lumière.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

FRAnçAis

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Fixation de la poignée auxiliaire (Fig. A)



AVERTISSEMENT: utiliser EN TOUT TEMPS cette

poignée pour conserver la pleine maîtrise de l’outil.

S’assurer que la poignée est solidement fixée.

Vissez solidement la poignée auxiliaire

5

dans un des trous

de montage filetés du boîtier d’engrenage.

Carters



ATTENTION: utiliser systématiquement un

dispositif de protection avec toutes les meules,

meules à tronçonner, disques à lamelles à

poncer, brosses métalliques et circulaires. L’outil

peut être utilisé sans carter seulement lors du ponçage

avec des disques abrasifs conventionnels. Reportez-

vous à la figure A pour observer les carters fournis

avec l’outil. Certaines applications pourront nécessiter

l’achat d’un carter adapté auprès de votre distributeur

ou centre de réparation agréélocal.

REMARQUE: le meulage angulaire et la découpe peuvent

être exécutés avec des meules de type 27 spécifiant qu’elles

ont été spécialement conçues à cet effet. Les meules d’une

épaisseur de 6,35mm (0,25 po) ont été conçues pour le

meulage de finition, alors qu’il est nécessaire de vérifier

sur les étiquettes du fabricant des meules de type 27, plus

fines, si elles peuvent bien être utilisées pour le meulage

de finition, ou seulement pour le meulage angulaire/la

découpe. Un carter de protection de type 1/41 doit être

utilisé avec toutes les meules interdites pour le meulage

de finition. Il est également possible de découper avec des

meules de type41 et un carter de type1/41.

REMARQUE: se reporter au Tableau des accessoires pour

sélectionner la bonne combinaison de carter de

protection/accessoire.

Assemblage et retrait du capot

protecteur (Type 1 et Type 27)

Assemblage du capot protecteur (Fig. C)

1. Ouvrez levier de libération du protecteur

7

et alignez

les languettes sur le protecteur

11

avec les fentes sur le

capot du boîtier d’engrenage.

2. Enfoncer le capot jusqu’à ce que les pattes de celui-ci

s’engagent et tournent librement dans les rainures du

moyeu du carter d’engrenage.

3. Tourner le capot protecteur à la position de travail

voulue alors que le verrou est désengagé. Le corps du

capot devrait être placé entre la broche et l’opérateur

pour maximiser la protection de ce dernier.

4. Engager le verrou du capot protecteur pour le fixer sur le

carter d’engrenage. Une fois le verrou engagé, il devrait

être impossible de faire tourner le capot à la main. Ne

pas utiliser la meuleuse avec un capot protecteur lâche

ou un levier de serrage en position ouverte.

Fig.C

Retirer le capot protecteur (Fig. D)

Pour retirer le capot protecteur, dégager le verrou du capot,

faire tourner le capot de sorte que les pattes du capot

protecteur s’alignent avec les fentes du couvercle du carter

d’engrenage, puis tirer sur le capot.

REMARQUE:le capot protecteur est préréglé en usine pour

correspondre au diamètre du moyeu du carter d’engrenage.

Si, après un certain temps, le capot protecteur se desserre,

visser la vis de réglage

12

avec le verrou en position fermée

et le capot inséré sur l’outil.

Fig. D



ATTENTION : ne pas serrer la vis de réglage avec le

verrou en position ouverte. Une telle pratique pourrait

endommager le capot protecteur ou le moyeu de

montage de façon imperceptible. S’il est impossible

de resserrer le capot protecteur à l’aide de son verrou,

ne pas utiliser l’outil. Rapporter l’outil et le capot à

un centre de réparation pour réparer ou remplacer le

capot protecteur.

Brides et meules



ATTENTION: afin de réduire le risque de blessure

corporelle, éteignez l’appareil et ,débranchez-le

la source d’alimentation avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

desaccessoires.

FRAnçAis

Installation de meules sans moyeu

(Fig. A, D, E)



AVERTISSEMENT: toute installation incorrecte de

bride et/ou meule pose des risques de dommages

corporels et matériels graves (outil ou meule).



ATTENTION : les brides incluses avec l’outil doivent

être utilisées avec les meules à moyeu déporté de type

27/42 et les meules à tronçonner de types 1/41. Se

reporter à la section Tableau des accessoires pour

plus d’informations.



AVERTISSEMENT : un carter fermé, à deux côtés,

pour meules à tronçonner doit être utilisé avec

les meules à tronçonner abrasives ou revêtues

dediamant.



AVERTISSEMENT: l’utilisation de brides ou carters

endommagés ou tout manquement à utiliser des

brides et carters adéquats pose des risques de

dommages corporels dus à l’éclatement de la meule

ou par contact avec la meule. Se reporter à la section

Tableau des accessoires pour plus d’informations.

Utiliser les brides fournies avec les meules à moyeu déporté

de type 27.

1. Disposez l’outil sur une table, avec le carter sur ledessus.

2. Enfiler la contre-bride non filetée

3

surla broche

1

avec

la section surélevée (d’entraînement) contre la meule.

3. Appuyer la meule

contre la contre-bride en la

centrant sur la section surélevée (d’entraînement) de la

contre-bride.

4. Tout en enfonçant le bouton de verrouillage de la

broche

4

, serrer l’écrou de serrage fileté avec la

clécomprise.

REMARQUE : Si la meuleuse que vous installez est plus

de 3,17mm (1/8 po) d’épaisseur, placez la bride de

verrouillage à visser sur la tige pour que la section élevée

(guide) se fixe au centre de la meule. Si la meuleuse

que vous installez a une épaisseur de 3,17mm (1/8po)

ou moins, placez une bride de verrouillage à visser sur

la tige pour que la section élevée (guide) ne soit pas

contre la meule.

Fig. D

Meules avec une

épaisseur supérieure à

3,17mm (1/8po)

Bride tournante

Bride de verrouillage

taraudée

Meule de 3,17mm

(1/8po) ou moins

Bride tournante

Bride de verrouillage

taraudée

5. Pour retirer la meule, enfoncer le bouton de verrouillage

de la broche et desserrer l’écrou de serrage fileté avec la

clé comprise.

Fig. F

Installation de tampons de soutien de

ponçage (Fig. G)

REMARQUE: l’utilisation d’un carter avec des meules

abrasives utilisant des tampons de soutien, souvent appelés

disques en fibre de résine, n’est pas requise. Comme

l’utilisation d’un carter n’est pas requise avec ces accessoires,

le carter n’a pas à cadrer parfaitement en cas d’utilisation.



AVERTISSEMENT: toute installation incorrecte

d’écrou de blocage et/ou de tampon pose des risques

de dommages corporels et matériels graves (outil

ou meule).



AVERTISSEMENT: un carter adéquat doit être

réinstallé pour le meulage, le ponçage à lamelles,

le brossage métallique ou le brossage métallique à

touret une fois le ponçageterminé.

1. Placez ou vissez correctement le tampon de soutien

15

sur labroche.

2. Placez la meule abrasive

16

sur le tampon de

soutien

15

3. Tout en appuyant sur le bouton de verrouillage de

broche

2

, vissez l’écrou de blocage de meule

17

sur la broche, en guidant le moyeu bombé sur l’écrou

de blocage dans le centre de la meule abrasive et du

tampon desoutien.

4. Resserrez l’écrou de blocage à la main. Puis appuyez sur

le bouton de verrouillage de la broche tout en tournant

la meule abrasive jusqu’à ce que la meule abrasive et

l’écrou de blocage soient bienresserrés.

5. Pour retirer la meule, attrapez et tournez le tampon de

soutien et le tampon ponceur tout en poussant sur le

bouton de verrouillage de labroche.

FRAnçAis

Fig. G

Installation et retrait des meules à moyeu

(Fig. A)

Les meules à moyeu s’installent directement sur la broche.

Le filetage des accessoires doit correspondre à celui de

labroche.

1. Retirez la bride de soutien en la tirant hors de l’outil.

2. Vissez la meule sur la broche

1

manuellement.

3. Appuyez sur le bouton de verrouillage de la broche

2

resserrez à l’aide d’une clé le moyeu de lameule.

4. Inversez la procédure ci-dessus pour retirer lameule.

AVIS: le fait de ne pas installer correctement la

meule avant le démarrage de l’outil pose des risques

d’endommager l’outil ou lameule.

Installation de brosses coupelle et

brosses métalliques (Fig. A)



AVERTISSEMENT: toute installation incorrecte

de brosse/meule pose des risques de dommages

corporels et matériels graves (outil ou meule).



ATTENTION : pour réduire tout risque de

dommages corporels, porter des gants de travail

pour manipuler les brosses métalliques et

meules. Elles pourraient êtreacérées.



ATTENTION : pour réduire tout risque

d’endommager l’outil, les meules ou brosses

ne doivent pas toucher le carter lors de leur

installation ou utilisation. Des dommages

indétectables peuvent affecter l’accessoire et faire

que les fils métalliques se détachent de la meule ou

duboisseau.

Les brosses coupelle et métalliques s’installent directement

sur la broche taraudée de la meuleuse sans l’aide de brides.

Utilisez uniquement les brosses métalliques ou les meules

fournies avec un moyeu taraudé. Ces pièces sont vendues

séparément chez votre distributeur local ou dans les centres

de réparationagréés.

1. Disposez l’outil sur une table, avec le carter sur ledessus.

2. Vissez la meule sur la brochemanuellement.

3. Appuyez sur le bouton de verrouillage de la broche

2

et resserrez à l’aide d’une clé le moyeu de la meule ou la

brossemétallique.

4. Pour retirer la meule, inversez la procédure ci-dessus.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Position correcte des mains (Fig. H)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

Vissez solidement la poignée auxiliaire

5

dans un des trous

de montage filetés du boîtier d’engrenage.

AVIS: pour réduire tout risque d’endommager l’outil,

installer soigneusement le moyeu de la meule avant

de mettre l’outil enmarche.

Avant toute utilisation

• Installez le carter et le disque ou la meule

appropriés. N’utilisez pas de disques ou meules

excessivementémoussés.

• Assurez-vous que la bride de soutien et la bride de

verrouillage taraudée sont correctement installées.

Suivez les instructions de la section Tableau

desaccessoires.

• Assurez-vous que le disque ou la meule tourne dans le

sens des flèches sur l’accessoire et l’outil.

• N’utilisez pas d’accessoire endommagé. Avant toute

utilisation, vérifiez que les accessoires, comme les

meules abrasives, tampons de soutien, ne comportent

aucune fissure ou cassure, ou ne sont affectés d’aucune

usure excessive, et que les fils des brosses métalliques

ne sont ni lâches ni endommagés. En cas de chute,

vérifiez que l’outil électrique ou l’accessoire n’a pas été

endommagé, et remplacez toute pièce abîmée. Après

avoir inspecté et installé un accessoire, positionnez-

vous, ainsi que tout individu présent, hors du plan de

rotation de l’accessoire et laissez tourner l’outil une

minute à sa vitesse à vide maximale. En général, les

accessoires endommagés se brisent pendant le

temps d’essai.

FRAnçAis

Fig. H

Interrupteur à glissière (Fig. A)



ATTENTION : maintenir fermement la poignée

auxiliaire

et le boîtier de l’outil pour en garder le

contrôle au démarrage et pendant son utilisation, et

ce, jusqu’à arrêt complet de la meule ou de tout autre

accessoire en rotation. Avant de poser l’outil, s’assurer

que la meule s’est complètement arrêtée de tourner.



ATTENTION : laisser l’outil tourner à plein régime

avant de le mettre en contact avec la surface à

travailler. Retirer l’outil de la pièce à travailler avant

de l’arrêter.

• Pour démarrer la meuleuse, poussez l’interrupteur à

glissière

vers l’avant. Relâchez l’interrupteur à glissière

pour arrêter la meuleuse.

• Pour démarrer la meuleuse, poussez l’interrupteur

vers l’avant à l’aide de l’extrémité de l’interrupteur vers

l’arrière de l’outil. Relâchez l’interrupteur pour éteindre

la meuleuse.

• Pour arrêter l’outil, appuyez sur la partie arrière de

l’interrupteur à glissière. Une action de ressort ramènera

l’interrupteur en position d’ARRÊT.

Dispositif de verrouillage de la broche

(Fig. A)

1. Le bouton de verrouillage de la broche

2

est fourni

pour empêcher la rotation de la broche lors de

l’installation ou du retrait de meules. N’activez le

verrouillage de la broche que lorsque l’outil est à l’arrêt,

débranché du secteur, et après arrêt complet du moteur

2. Ne pas engager le dispositif de verrouillage de la broche

tandis que l’outil fonctionne. Une telle pratique risque

d’endommager l’outil. L’accessoire fixé à l’outil risque

d’être projeté et d’entraîner des blessures.

3. Pour engager le dispositif de verrouillage, enfoncer

le bouton de verrouillage de la broche illustré

dans la Figure L, puis tourner la broche jusqu’à ce

qu’ellesebloque.

Meulage de finition, ponçage et brossage

métallique (Fig. I)



ATTENTION : utiliser systématiquement un carter

adéquat conformément aux instructions de ce

guide d’utilisation.



AVERTISSEMENT: accumulation de poussières

métalliques. L’utilisation intensive de disques à

lamelles sur des applications métalliques pourra

augmenter les risques de chocs électriques.

Pour réduire ces risques, insérer un DCR avant

chaque utilisation et nettoyer les fentes d’aération

quotidiennement en pulsant de l’air comprimé dans

les fentes conformément aux instructions d’entretien

ci-après.

Pour travailler la surface d’une pièce:

1. Laissez l’outil tourner à plein régime avant de le mettre

en contact avec la surface àtravailler.

2. Appliquez un minimum de pression sur la surface à

travailler, pour permettre à l’outil de fonctionner à sa

vitesse maximum. Le rythme du retrait du matériau est

supérieur lorsque l’outil fonctionne à grandevitesse.

Fig.I

3. Maintenez l’angle approprié entre l’outil et la surface

de travail. Reportez-vous à la partie du tableau

correspondant à la fonctionparticulière.

Fonction Angle

Meulage 20˚-30˚

Ponçage avec disques à lamelles 5˚-10˚

Ponçage avec tampon de soutien 5˚-15˚

Brossage métallique 5˚-10˚

4. Maintenez le contact entre le bord de la meule et la

surface detravail.

- Lors du meulage ou du ponçage avec des disques

à lamelles ou des brosses métalliques, déplacez

continuellement l’outil par va-et-vient pour éviter de

creuser lasurface.

- Lors du ponçage avec un tampon de soutien,

déplacez l’outil continuellement en ligne droite pour

éviter de bruler ou rayer la surface detravail.

REMARQUE : les pièces en mouvement de l’outil peuvent

endommager la surface de travail.

5. Retirez l’outil de la pièce à travailler avant de l’arrêter.

Laissez l’outil s’arrêter complètement de tourner avant

de leposer.



ATTENTION : prendre des précautions

supplémentaires lors du travail de bordure,

car la meuleuse pourrait faire un mouvement

brutalsoudain.

FRAnçAis

Précautions à prendre lors du travail sur

une surface peinte

1. Le ponçage à la ponceuse ou la brosse métallique des

peintures à base de plomb N’EST PAS RECOMMANDÉ,

car il est difficile de se protéger contre les poussières

contaminées. L’empoisonnement au plomb

présente le plus grand danger pour les enfants et les

femmesenceintes.

2. Comme il est difficile d’identifier si la peinture contient

ou non du plomb sans effectuer une analyse chimique,

nous vous recommandons de prendre les précautions

suivantes lors du ponçage de toutes lespeintures.

Protection de l’individu

1. Aucun enfant ou femme enceinte ne devrait pénétrer

sur les lieux de travail lors du ponçage ou brossage

métallique et tant que ces lieux n’auront pas été

nettoyéscomplètement.

2. Toute personne entrant dans la zone de travail

devrait porter un masque anti-poussières ou un

appareil respiratoire. Le filtre doit en être remplacé

quotidiennement ou chaque fois que l’utilisateur

commence à avoir des difficultés àrespirer.

REMARQUE: utiliser exclusivement une protection

des voies respiratoires adéquate pour le travail sur

les peintures au plomb produisant poussières ou

émanations. Les masques ordinaires n’offrent pas ce

niveau de protection. Se renseigner auprès de son

quincaillier local pour obtenir la liste des masques anti-

poussières approuvés par leNIOSH.

3. NE PAS MANGER, BOIRE OU FUMER sur les lieux de

travail pour prévenir l’ingestion de particules de peinture

contaminées. Il est recommandé aux ouvriers de se laver

et changer AVANT de manger, boire ou fumer. Ne pas

laisser sur les lieux de travail, là où la poussière pourrait

s’y déposer, nourriture, boisson, cigarette ou autre

produit deconsommation.

Protection de l’environnement

1. La peinture devrait être retirée de façon à minimiser la

quantité de poussièresgénérées.

2. Les lieux où la peinture est retirée devraient être isolés

avec des panneaux de plastique de 4mils d’épaisseur.

3. Le ponçage devrait être effectué de manière à réduire

toute propagation des poussières de peinture hors des

lieux detravail.

nettoyage et élimination

1. Passez quotidiennement l’aspirateur sur les lieux de

travail et nettoyez-les soigneusement pendant toute la

durée du projet de ponçage. Changez fréquemment les

filtres d’aspirateur.

2. Recueillez toute toile de protection plastifiée utilisée

et s’en défaire avec toute particule de poussière ou

autre débris à éliminer. Placez-les dans un contenant

hermétique pour déchets et jetez-les conformément à la

procédure normale d’élimination desordures.

Pendant le nettoyage, maintenez à distance de la zone

immédiate de travail les enfants ou femmesenceintes.

3. Nettoyez soigneusement jouets, meubles lavables,

et tout ustensile utilisés par les enfants avant toute

nouvelleréutilisation.

Coupes et meulage angulaires (Fig. J)



AVERTISSEMENT: ne pas utiliser les meules

angulaires/à tronçonner pour le meulage de finition,

car elles ne sont pas conçues pour subir les pressions

latérales nécessaires au meulage de finition. La

meule pourrait se briser et poser des risques de

dommagescorporels.



ATTENTION : les meules peuvent se briser ou faire des

rebonds lorsqu’elles sont arquées ou si elles subissent

des torsions lors de travaux de meulage angulaire

ou de découpe. Pour toute opération de meulage

angulaire/découpe, orienter l’ouverture du carter dans

le sens opposé à l’utilisateur.

AVIS: le meulage angulaire/découpe avec une meule

neuve de type 27 doit se limiter à la découpe ou à des

entailles peu profondes, inférieures à 13mm. Réduire

la profondeur de coupe/entaille en proportion égale

à la réduction du radius de la meule alors qu’elle s’use.

Se reporter à la section Tableau des accessoires pour

plus d’informations. Le meulage angulaire/découpe

avec une meule de type 41 requiert l’utilisation d’un

carter de type1.

1. Laissez l’outil tourner à plein régime avant de le mettre

en contact avec la surface àtravailler.

2. Appliquez un minimum de pression sur la surface à

travailler, pour permettre à l’outil de fonctionner à sa

vitesse maximum. Le rythme de meulage/coupe est

supérieur lorsque l’outil fonctionne à grandevitesse.

3. Placez-vous de façon à ce que la face inférieure de la

meule soit à votreopposé.

4. Ne changez pas l’angle de coupe une fois que cette

dernière est commencée et qu’une entaille existe dans

la pièce à travailler. Cela pourrait faire arquer la meule

et la casser. Les meules angulaires ne sont pas conçues

pour supporter une pression latérale causée par

uneincurvation.

Fig. J

5. Retirez l’outil de la pièce à travailler avant de l’arrêter.

Laissez l’outil s’arrêter complètement de tourner avant

de le poser

MAINTENANCE



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

K 10 18

FRAnçAis

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Versatrack™ (Fig. K)



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et

débranchez-le la source d’alimentation avant

d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

des blessures.



AVERTISSEMENT: afin de réduire le risque de

blessures graves, ne pas utiliser un crochet de

suspension Versatrack™ ou rail mural Versatrack

endommagé. Un crochet de suspension Versatrack™

ou un rail Versatrack™ endommagé ne supportera

pas le poids de l’outil.



AVERTISSEMENT : afin de réduire le risque de

blessures graves, NE PAS suspendre l'outil au-dessus

du niveau de la tête ou suspendre d’autres objets

à partir du crochet de suspension. Supendez

SEULEMENT l’outil sur le rail mural Versatrack™ Tà

l’aide du crochet de suspension Versatrack™.



AVERTISSEMENT: assurez-vous que le poids de

l'outil ne dépasse pas le poids nominal maximum

pour le crochet Versatrack™ sélectionné.



AVERTISSEMENT: lorsque vous suspendrez

des objets sur le mur Versatrack™ rail , distancez

adéquatement les outils de sorte à ne pas excéder

35kg (75lb) par pied linéaire.

iMPORTAnT: Les outils et accessoires compatibles

Versatrack™ se fixent de façon sécuritaire au système

Versatrack™ Trackwall.

1. Éteignez l’outil, retirez les accessoires, débranchez-le de

l’alimentation.



ATTENTION : tout produit avec dents coupantes

exposées doit être couvert de façon sécuritaire s’il doit

être mis sur le Versatrack™ Trackwall.

2. Montez le crochet à goupille

sur au système

Versatrack™ Trackwall.

3. Glissez la boucle de l’outil

sur le crochet sur l’outil.

REMARQUE : les accessoires Versatrack™ pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter CRAFTSMAN, appelez au

1-888-331-4569.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

K 10 18

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.craftsman.com/registration

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec CRAFTSMAN., composer le

1-888-331-4569.

Fig. K

FRAnçAis

GUIDE DE DÉPANNAGE

AssUREZ-VOUs DE sUiVRE lEs DiRECTiVEs ET RÈglEs DE sÉCURiTÉ

Pour de l’aide avec l’outil, consulter notre site Web www.craftsman.com pour l’emplacement du centre de réparation le

plus près ou communiquer avec l’assistance CRAFTSMAN au 1-888-331-4569.

PROBlÈME CAUsE POssiBlE sOlUTiOn POssiBlE

L’appareil refuse de démarrer Cordon d’alimentation non branché. Brancher l’outil dans une prise qui fonctionne.

Le fusible du circuit est grillé. Remplacer le fusible du circuit. (Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le disjoncteur est déclenché Remettre le disjoncteur à zéro.(Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le cordon d’alimentation ou la prise de

courant est endommagé(e).

Toujours faire remplacer le cordon ou le commutateur à un centre de

service autorisé.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau ou

de main-d'œuvre sur une période de trois ans à partir de

la date d'achat de l'outil. Cette garantie ne couvre pas les

pièces en panne pour cause d'abus ou d'usure normale de

l'outil. Pour plus de détails au sujet de la couverture de la

garantie et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1-888-331-4569.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE

LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN

BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES

ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne

permettent pas de limitation sur la durée de la garantie

implicite ou l'exclusion ou la limitation de dommages

indirects, alors ces limitations peuvent ne pas s'appliquer

à vous. Cette garantie vous donne des droits légaux

particuliers et vous pouvez avoir d’autres droits qui varient

selon les états ou les provinces.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

FRAnçAis

* REMARQUE: des carters de type 1/41 sont vendus séparément chez votre distributeur local ou dans les centres de

réparationagréés.

TABLEAU DES ACCESSOIRES

Meule de 115mm (4 1/2"po)

Carter de type 27

Bride de soutien non filetée

Meule à moyeu déporté de

type 27

Bride de verrouillage taraudée

Carter de type 27

Meule à moyeu de type 27

Disques de ponçage à lamelles de 115mm (4 1/2"po)

Carter de type 27

Disque de ponçage à lamelles

et moyeu

Carter de type 27

Bride de soutien non filetée

Disque de ponçage à lamelles

sans moyeu

Bride de verrouillage taraudée

Meules à tronçonner de 115mm (4 1/2"po)

Carter* de type 1/41

Bride de soutien non filetée

Meule à tronçonner abrasive

Bride de verrouillage taraudée

Carter* de type 1/41

Bride de soutien non filetée

Meule diamant à tronçonner

Bride de verrouillage taraudée

Brosses métalliques

Carter de type 27

Brosse forme coupelle de

76 mm (3 po)

Carter de type 27

Brosse métallique 100 mm

(4-6 po)

Meules abrasives

Tampon de soutien en

caoutchouc

Meule abrasive

l’écrou de blocage de meule

EsPAñOl

Fig. A

Español (traducido de las instrucciones originales)

LangRef_U_NA_U_U-SPA

COMPONENTES

Eje (no mostrada)

Botón del seguro del eje

Brida de respaldo sin rosca

Brida de bloqueo roscada

Mango lateral

Protector

Palanca de liberación del protector

Interruptor disparador

Interruptor deslizable

Llave (no fotografiado)

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta u

otra herramienta CRAFTsMAn, llámenos al

número gratuito: 1-888-331-4569.

EsPAñOl

Esmeriladoras Angulares Pequeñas de 114 mm (4-1/2") 6,0 A

CMEG100

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

EsPAñOl

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

INSTRUCCIONES DE SEGURIDAD PARA

TODAS LAS OPERACIONES

Advertencias de Seguridad Comunes para

Operaciones de Esmerilado, Lijado, o

Corte Abrasivo con Alambre

a ) Esta herramienta eléctrica está diseñadas para

funcionar como una esmeriladora, lijadora o

cepillo de alambre. Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las

instrucciones siguientes puede resultar en

descarga eléctrica, incendio y/o lesiones serias.

b ) No se recomienda realizar operaciones como

el pulido con esta herramienta eléctrica. Las

operaciones para las que la herramienta eléctrica

no fue diseñada pueden crear un peligro y causar

lesionespersonales.

c ) No utilice accesorios que no estén diseñados y

recomendados específicamente por el fabricante

de la herramienta. El hecho que el accesorio pueda

conectarse a la herramienta eléctrica no garantiza un

funcionamientoseguro.

d ) La velocidad nominal del accesorio debe ser

equivalente a la velocidad máxima indicada

en la herramienta eléctrica, como mínimo. Los

accesorios que funcionen más rápido que su velocidad

nominal pueden romperse ydesprenderse.

e ) El diámetro externo y el grosor del accesorio

deben estar dentro del rango de capacidad

de la herramienta eléctrica. Los accesorios

de tamaño incorrecto no pueden protegerse ni

controlarseadecuadamente.

f ) El montaje de rosca de los accesorios debe

corresponderse con la rosca del eje de la

esmeriladora. Para los accesorios montados

con bridas, el orificio del eje del accesorio

debe ajustarse al diámetro de centrado de la

brida. Los accesorios que no se corresponden con

las piezas de montaje de la herramienta eléctrica se

desequilibrarán, vibrarán excesivamente y pueden

causar pérdida decontrol.

g ) No utilice un accesorio dañado. Inspeccione

el accesorio antes de cada uso; por ejemplo,

el disco abrasivo para verificar que no tenga

EsPAñOl

astillas ni grietas; la almohadilla de respaldo

para ver si hay grietas, desprendimientos o

desgaste excesivo y el cepillo de alambre para

ver si tiene alambres sueltos o quebrados. Si

la herramienta eléctrica o el accesorio sufre

una caída, inspeccione para ver si hay daños o

instale un accesorio en buen estado. Después de

inspeccionar e instalar un accesorio, ubíquese

y ubique a los espectadores lejos del plano

del accesorio giratorio y haga funcionar la

herramienta a velocidad máxima sin carga

durante un minuto. Los accesorios dañados

generalmente se romperán durante estaprueba.

h ) Utilice equipos de protección personal. Según

la aplicación, debe usar protector facial,

anteojos de seguridad o lentes de seguridad.

Según corresponda, utilice máscara para polvo,

protectores auditivos, guantes y delantal

de taller para protegerse de los pequeños

fragmentos abrasivos y de los fragmentos de

la pieza de trabajo. La protección para los ojos

debe ser capaz de detener los residuos volátiles

que se generan en las diferentes operaciones.

La máscara para polvo o respirador debe ser

capaz de filtrar las partículas generadas por el

funcionamiento de la herramienta. La exposición

prolongada al ruido intenso puede provocar pérdida

de laaudición.

i ) Mantenga a los espectadores a una distancia

segura del área de trabajo. Toda persona que

ingrese al área de trabajo debe utilizar equipos

de protección personal. Los fragmentos de una

pieza de trabajo o de un accesorio roto pueden

volar y provocar lesiones más allá del área de

operacionescercana.

j ) Sostenga la herramienta eléctrica solo por sus

superficies de empuñadura aisladas cuando

realice una operación en la cual el accesorio

para cortar pudiera entrar en contacto con

instalaciones eléctricas ocultas o con su propio

cable. Si el accesorio para cortar entra en contacto

con un cable bajo tensión, se cargarán las partes

metálicas de la herramienta expuestas a la corriente y

podrían producir una descarga eléctrica aloperador.

k ) Coloque el cable lejos del accesorio giratorio.

Si pierde el control de la herramienta, el cable puede

cortarse o enredarse y jalarle la mano o el brazo hacia

el accesoriogiratorio.

l ) Nunca apoye la herramienta hasta que el

accesorio se haya detenido completamente. El

accesorio giratorio puede enganchar la superficie y

producir la pérdida de control de laherramienta.

m ) No haga funcionar la herramienta eléctrica

mientras la carga a su lado. El contacto accidental

con el accesorio giratorio puede hacer que éste se

le enganche en la ropa y lance el accesorio hacia

sucuerpo.

n ) Limpie frecuentemente los orificios de

ventilación de la herramienta eléctrica. El

ventilador del motor atraerá el polvo dentro de la

cubierta, y la acumulación excesiva de polvo metálico

puede producir riesgoseléctricos.

o ) No use la herramienta eléctrica cerca de

materiales inflamables. Las chispas pueden

encender estosmateriales.

p ) No utilice accesorios que requieran refrigerantes

líquidos. El uso de agua u otros refrigerantes

líquidos puede producir una electrocución o

descargaeléctrica.

q ) No utilice discos Tipo 11 (copas cónicas) en esta

herramienta. El uso de accesorios incorrectos puede

producirlesiones.

r ) Siempre utilice el mango lateral. Ajuste el mango

con firmeza. Se debe utilizar siempre el mango

lateral para mantener el control de la herramienta en

todomomento.

s ) Al arrancar la herramienta con un disco nuevo

o de repuesto, o un cepillo de alambre nuevo o

de repuesto, sostenga la herramienta en un área

bien protegida y póngala en funcionamiento

durante un minuto. Si el disco tiene una grieta

o un defecto que haya pasado inadvertido,

se romperá en pedazos en menos de un

minuto. Si el cepillo de alambre tiene alambres

sueltos, serán detectados. Nunca encienda la

herramienta si una persona está parada frente al

disco. Esta instrucción incluye aloperador.

t ) Para evitar que el extremo del eje entre en

contacto con la parte inferior del orificio del

producto abrasivo, utilice accesorios que tengan

una profundidad del orificio roscado de al

menos 21 mm. Si no se utiliza un accesorio con la

profundidad de rosca adecuada esto puede provocar

daños en el producto abrasivo y lesiones al operador o

a las personas en el áre.

u ) El tamaño del eje de las ruedas de cubo, bridas,

almohadillas de respaldo o cualquier otro

accesorio debe ajustarse correctamente al

husillo de la herramienta eléctrica. Los accesorios

que no se corresponden con las piezas de montaje de

la herramienta eléctrica se desequilibrarán, vibrarán

excesivamente y pueden causar pérdida de control.

Causas del Retroceso y su Prevención por

Parte del Operador

El retroceso es una reacción repentina al pellizco o

atascamiento de un disco giratorio, una almohadilla de

respaldo, un cepillo o cualquier otro accesorio. El pellizco o

el atascamiento hacen que el accesorio giratorio se trabe

rápidamente, lo que a su vez provoca que la herramienta

eléctrica fuera de control vaya en sentido opuesto al giro del

accesorio en el punto delatascamiento.

Por ejemplo, si la pieza de trabajo atasca o pellizca el disco

abrasivo, el borde del disco que ingresa en el punto de pliegue

EsPAñOl

puede clavarse en la superficie del material y provocar que

el disco salte o se desenganche. El disco puede saltar hacia

el operador o en sentido contrario, según la dirección del

movimiento del disco en el punto de pellizco. Los discos

abrasivos también se pueden romper en estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

o de condiciones o procedimientos operativos incorrectos y

se puede evitar tomando las precauciones apropiadas que se

indican a continuación:

a ) Sostenga la herramienta eléctrica con firmeza

y ubique el cuerpo y el brazo para poder resistir

las fuerzas de retroceso. Siempre utilice el

mango lateral, en caso de tenerlo, para lograr el

máximo control sobre el retroceso o la reacción

de torsión durante el encendido. El operador

puede controlar la reacción de torsión o las fuerzas de

retroceso si toma las precaucionesadecuadas.

b ) Nunca coloque la mano cerca del accesorio

giratorio, ya que éste puede hacer un retroceso sobre

lamano.

c ) No ubique el cuerpo en el área hacia donde la

herramienta eléctrica se desplazará si se produce

un retroceso. El retroceso impulsará la herramienta

en la dirección opuesta al movimiento del disco en el

punto deatascamiento.

d ) Tenga especial cuidado al trabajar en esquinas,

bordes filosos, etc. Evite hacer rebotar o

enganchar el accesorio. Las esquinas, los bordes

filosos y el rebote tienden a enganchar el accesorio

giratorio y producir la pérdida de control o el retroceso

de launidad.

e ) No conecte una hoja para carpintería para sierra

de cadena ni una hoja de sierra dentada. Estas

hojas puede producir el retroceso y la pérdida de

controlfrecuentes.

Advertencias de Seguridad Específicas

para Operaciones de Esmerilado y Cortes

Abrasivos

a ) Utilice sólo los tipos de disco recomendados para

su herramienta eléctrica y el protector específico

para el disco seleccionado. Los discos para los que

la herramienta eléctrica no está diseñada no pueden

protegerse adecuadamente y soninseguros.

b ) La superficie de esmerilado de los discos

de centro hundido debe montarse por

debajo del borde del protector. Un disco

montado incorrectamente que se proyecte a

través del plano del borde del protector no puede

protegerseadecuadamente.

c ) El protector debe fijarse en forma segura a la

herramienta eléctrica y ubicarse para brindar

la máxima seguridad, de manera que una

mínima parte del disco quede expuesta hacia el

operador. El protector ayuda a proteger al operador

de los fragmentos despedidos por discos rotos, del

contacto accidental con el disco y de chispas que

podrían prender fuego a laropa.

d ) Los discos sólo deben utilizarse para las

aplicaciones recomendadas. Por ejemplo: no

esmerile con el costado del disco de corte. Los

discos para cortes abrasivos están diseñados para

esmerilados periféricos, si se aplican fuerzas laterales a

estos discos, puedenromperse.

e ) Siempre utilice bridas de disco en buen estado,

con la forma y el tamaño apropiados para

el disco seleccionado. Las bridas de disco

adecuadas brindan soporte al disco, además de

reducir la posibilidad de que el disco se rompa.

Las bridas de los discos de corte pueden ser diferentes

a las bridas de discos deesmerilado.

f ) No utilice discos desgastados de herramientas

eléctricas más grandes. Los discos diseñados

para herramientas eléctricas más grandes no

son apropiados para la mayor velocidad de una

herramienta más pequeña y puedenestallar.

Advertencias de Seguridad Adicionales

Específicas para Operaciones de

Corte Abrasivo

a ) No “atasque” el disco de corte ni aplique una

presión excesiva. No intente realizar una

profundidad de corte excesiva. La sobrecarga

de tensión sobre el disco aumenta la carga y la

posibilidad de que el disco se tuerza o trabe durante el

corte y se produzca un retroceso o la rotura deldisco.

b ) No ubique el cuerpo en línea y detrás del disco

giratorio. Cuando el disco, en funcionamiento, se

aleja de su cuerpo, el posible retroceso puede despedir

el disco giratorio y la herramienta eléctrica irá

directamente haciausted.

c ) Cuando el disco se atasque o deba interrumpir el

corte por algún motivo, apague la herramienta

eléctrica y manténgala inmóvil hasta que

el disco se detenga completamente. Nunca

intente retirar el disco del corte mientras está

en movimiento, ya que se puede producir un

retroceso. Investigue y tome las medidas correctivas

para eliminar la causa del atascamiento deldisco.

d ) No vuelva a iniciar la operación de corte en

la pieza de trabajo. Deje que el disco alcance

la velocidad máxima y vuelva a entrar

cuidadosamente en el corte. El disco puede

atascarse, saltarse del trabajo o producir un retroceso

si la herramienta eléctrica se vuelve a encender dentro

de la pieza detrabajo.

e ) Sostenga los paneles o cualquier pieza de

trabajo con sobreespesor para minimizar el

riesgo de que el disco se pellizque o se produzca

un retroceso. Las piezas de trabajo grandes

tienden a combarse por su propio peso. Los

apoyos deben colocarse debajo de la pieza de trabajo,

EsPAñOl

cerca de la línea de corte y cerca del borde de la pieza

de trabajo, a ambos lados deldisco.

f ) Sea muy cuidadoso cuando realice un “corte

interno” en paredes existentes o en otras zonas

ciegas. El disco que sobresale puede cortar cañerías

de gas o agua, cables eléctricos u objetos que pueden

producir unretroceso.

Advertencias de Seguridad Específicas

para Operaciones de Lijado

a ) No utilice papel para disco de lijar con

sobreespesor excesivo. Siga las recomendaciones

del fabricante al seleccionar el papel de lija.

Los papeles de lija más grandes que sobrepasan

la almohadilla de lijado representan un peligro de

laceración y pueden provocar el retroceso o que el

disco se enganche o serompa.

Advertencias de Seguridad Específicas

para Operaciones de Cepillado con Cepillo

de Alambre

a ) Tenga en cuenta que las cerdas de alambre

se desprenden del cepillo incluso durante el

funcionamiento común. No sobrecargue los

alambres al aplicar una carga excesiva al cepillo.

Las cerdas de alambre pueden penetrar fácilmente la

ropa liviana y lapiel.

b ) Si se recomienda la utilización de un protector

para el cepillado con cepillo de alambre, no

permita ninguna interferencia entre el disco o

cepillo de alambre y el protector. El disco o cepillo

de alambre puede expandir su diámetro debido a las

fuerzas centrífuga y detrabajo.

c ) El operador y otras personas que se encuentren

a no más de 15,2 m (50") de este producto

en funcionamiento DEBEN usar lentes de

seguridad con pantallas laterales de protección

y una pantalla facial conforme con la norma

ANSIZ87.1.

Additional Safety Warnings



ADVERTENCIA: Para reducir el riesgo de lesiones, sólo

use accesorios con capacidad por lo menos igual a la

velocidad máxima marcada en la herramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones,

siempre use protecciones adecuadas cuando pula.



ADVERTENCIA: No utilice el abrasivo de corte

plano tipo 1/41 o las ruedas de diamante sin la

protecciónadecuada.



ADVERTENCIA: El disco o accesorio para

esmerilar puede aflojarse cuando la herramienta

esté girando por inercia una vez apagada. Si

el disco o accesorio para esmerilar se afloja, puede

desmontarse de la máquina y ocasionar una

lesióncorporal grave.



ADVERTENCIA: No utilice esta herramienta

durante períodos largos de tiempo. La vibración

causada por la acción de funcionamiento de esta

herramienta puede causar una lesión permanente

a los dedos, manos y brazos. Utilice guantes para

proporcionar mayor protección, tómese descansos

frecuentes y limite el tiempo de usodiario.



ADVERTENCIA: Cuando no se utilice, coloque la

esmeriladora en una superficie estable en la que no

se mueva sin querer, se ruede o provoque tropezones

o caídas..



ATENCIÓN: Para reducir el riesgo de lesión corporal,

preste una atención especial al trabajar en esquinas

o bordes, ya que si el disco u otro accesorio toca una

superficie secundaria o el borde de una superficie, la

herramienta puede efectuar un movimiento brusco

yrepentino.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

EsPAñOl

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación../

min or ..min

-1

Revoluciones o

movimientos

alternativos por

minuto

.................. corriente alterna

bifásica

............... corriente alterna

bifásica con neutro

.................. corriente alterna

trifásica

............... corriente alterna

trifásica con neutro

.................. corriente nominal

de enlace de

fusible apropiado

en ampéres

............ enlace de fusible

miniatura de

registro de tiempo

donde X es el

símbolo para la

característica de

tiempo/corriente,

como se da en IEC

60127-3

IPXX .................... Símbolo IP

..................... evite mirar

fijamente la luz

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

COMPONENTES (FIG. A)

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas son probadas

en fábrica; si esta herramienta no funciona, verifique el

suministro eléctrico.

Uso Debido

Su esmeriladora de ángulo pequeño de servicio pesado se

diseñó para aplicaciones de esmerilado, lijado, cepillado de

alambre, y corte profesionales en varios sitios de trabajo (por

ejemplo, sitios de construcción).

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Conexión del Mango Auxiliar (Fig. A)



ADVERTENCIA: Este mango DEBE UTILIZARSE EN

TODO MOMENTO para mantener el completo control

de la herramienta. Siempre asegúrese de que el

mango esté fijo.

EsPAñOl

Atornille la manija auxiliar

5

firmemente en uno de los

orificios de montaje roscados de la caja de engranes.

Protectores



ATENCIÓN: Deben usarse protectores con todos

los discos de esmerilar, discos de corte, discos de

aleta para lijar, cepillos y discos de alambre. La

herramienta puede usarse sin un protector solamente

cuando se lije con discos para lijar convencionales.

Consulte la Figura A para ver los protectores

suministrados con la unidad. Algunas aplicaciones

pueden requerir la compra del protector correcto de su

distribuidor local o centro de servicioautorizado.

nOTA: El esmerilado y corte de bordes puede realizarse

con discos tipo 27 diseñados y especificados para este

propósito; los discos de un grosor de 6,35 mm (0,25") están

diseñados para el esmerilado de superficies mientras que

debe examinarse la etiqueta del fabricante de los discos

tipo 27 más finos para ver si pueden ser utilizados para el

esmerilado de superficies o solamente para el esmerilado/

corte de bordes. Debe utilizarse un protector tipo 1 para

cualquier disco cuando el esmerilado de superficies esté

prohibido. Los cortes pueden realizarse también utilizando

un disco Tipo 41 y un protector Tipo1.

nOTA: Consulte la Tabla de accesorios para seleccionar la

combinación apropiada de protector/accesorio.

Montaje y Extracción del Protector

(Tipo 1 y Tipo 27)

Montaje del Protector (Fig. C)

1. Abra la palanca de liberación de la protección

7

, y

alinee las orejas en la protección

11

con las ranuras en

la cubierta de la caja de engranes.

2. Empuje el protector hacia abajo hasta que las lengüetas

del protector enganchen y giren libremente en la ranura

del cubo de la caja de engranajes.

3. Con el cerrojo del protector abierto, gire el protector

hasta la posición de trabajo deseada. El cuerpo

del protector debe quedar colocado entre el eje

y el operador, para proveer la máxima protección

aloperador.

4. Cierre el cerrojo del protector para asegurarlo a la caja

de engranajes. No se debe poder girar el protector

manualmente cuando el cerrojo está cerrado. No haga

funcionar la esmeriladora con un protector flojo o con la

palanca de la abrazadera en la posición de abierta.

Fig.C

Extracción del Protector (Fig. D)

Para retirar el protector, abra el cerrojo del protector, gire

el protector de manera que las lengüetas de éste estén

alineadas con las ranuras de la cubierta de la caja de

engranajes y tire del protector hacia arriba.

nOTA: El protector ha sido ajustado en fábrica para el

diámetro del cubo de la caja de engranajes. Si, después de

un tiempo, el protector se afloja, apriete el tornillo de ajuste

12

con el pasador en la posición cerrada y el protector

instalado en la herramienta.

Fig. D



ATENCIÓN: No apriete el tornillo de ajuste con el

pasador en la posición abierta. Puede producir un

daño indetectable al protector o al cubo de montaje.Si

no se puede apretar el protector ajustando el pasador,

no utilice la herramienta y llévela a un centro de

mantenimiento para la reparación o el reemplazo

del protector.

Bridas y Discos



ATENCIÓN: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de la

fuente de energía antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios.

Montaje de Discos sin Cubo (Fig. A, E, F)



ADVERTENCIA: El no fijar adecuadamente las bridas

y/o el disco podría ocasionar lesiones graves (o daño a

la herramienta o el disco).



ATENCIÓN: Las bridas incluidas deben usarse con

discos de esmerilado tipo 27/42 con el centro hundido

y discos de corte tipo 1/41. Consulte la Tabla de

Accesorios para obtener másinformación.



ADVERTENCIA: El usar una brida o protector

dañados o el no usar una brida y protector adecuados

puede ocasionar lesiones debido a la rotura del disco

y al contacto con el disco. Consulte la Tabla de

Accesorios para obtener másinformación.

Los discos de esmerilar de centro hundido Tipo 27 se deben

utilizar con las bridas provistas.

1. Coloque la herramienta en una mesa con el protector

haciaarriba.

2. Instale la brida de respaldo sin rosca

3

en el eje

1

con

la sección elevada (piloto) contra el disco.

EsPAñOl

3. Coloque el disco

contra la brida de respaldo, centre

el disco sobre la sección elevada (piloto) de la brida de

respaldo.

4. Mientras oprime el botón de bloqueo del eje, enrosque

la tuerca de fijación

4

en el eje.

nOTA: Si la rueda que está instalando tiene un espesor

mayor a 3,17mm (1/8"), coloque la brida de bloqueo

roscada sobre el husillo de forma que la sección

levantada (piloto) se ajuste en el centro de la rueda. Si

la rueda que está instalando tiene un espesor mayor a

3,17mm (1/8") o menos, coloque la brida de bloqueo

roscada sobre el husillo de forma que la sección

levantada (piloto) no esté contra la rueda.

Fig. E

Discos más gruesos

que 3,17mm (1/8")

Brida de respaldo

Brida de bloqueo

roscada

Discos de 3,17mm (1/8")

y más delgados

Brida de respaldo

Brida de bloqueo

roscada

5. Para retirar el disco, oprima el botón de bloqueo del eje

y afloje la tuerca de fijación roscada con la llave incluida.

Fig. F

Montaje de las Almohadillas de

Respaldo de Lijado (Fig. A, G)

nOTA: No es necesario el uso de un protector con discos

para lijado que utilizan almohadillas de respaldo, a menudo

llamados discos de resina de fibra. Puesto que no se

necesita un protector para estos accesorios, el protector

puede ajustarse o no correctamente si seutiliza.



ADVERTENCIA: El no fijar adecuadamente la tuerca

de fijación y/o la almohadilla podría ocasionar

lesiones graves (o daño a la herramienta o el disco).



ADVERTENCIA: Debe volver a instalarse un protector

adecuado para aplicaciones con disco de esmerilado,

disco de lijado con aletas, cepillo de alambre o disco

de alambre una vez terminadas las aplicaciones

delijado.

1. Coloque o enrosque adecuadamente la almohadilla de

respaldo

15

en eleje.

2. Coloque el disco de lijado

16

en la almohadilla de

respaldo

15

3. Presionando el botón del seguro del eje

2

, enrosque

la tuerca de fijación de lijado

17

en el eje, colocando

el cubo elevado de la tuerca de fijación en el centro del

disco de lijado y la almohadilla derespaldo.

4. Apriete a mano la tuerca de fijación. Luego presione

el botón del seguro del eje mientras gira el disco

de lijado hasta que éste y la tuerca de fijación estén

bienajustados.

5. Para retirar el disco, agarre y gire la almohadilla de

respaldo y la almohadilla de lijado mientras presiona el

botón de seguro deleje.

Fig. G

Montaje y Retiro de los Discos con Cubo

(Fig. A)

Los discos con cubo se instalan directamente en el eje. La

rosca del accesorio debe coincidir con la rosca deleje.

1. Saque la brida de respaldo jalándola de laherramienta.

2. Enrosque el disco en el eje

1

amano.

3. Presione el botón de seguro del eje

2

y utilice una llave

para apretar el cubo deldisco.

4. Invierta el procedimiento anterior para retirar eldisco.

AVISO: El no colocar bien el disco antes de encender

la herramienta puede ocasionar daño a ésta o

aldisco.

Montaje de Cepillos de Copa de

Alambre y Discos de Alambre (Fig. A)



ADVERTENCIA: El no fijar adecuadamente el cepillo o

el disco podría ocasionar lesiones graves (o daño a la

herramienta o el disco).



ATENCIÓN: Para reducir el riesgo de lesiones

corporales, use guantes de trabajo cuando

maneje cepillos y discos de alambre. Pueden

estarafilados.



ATENCIÓN: Para reducir el riesgo de daño a la

herramienta, el disco o el cepillo no deben tocar

el protector al montarse o durante su uso. Podría

producirse un daño no detectable al accesorio, que

EsPAñOl

ocasione la fragmentación de alambres del accesorio

de disco o cepillo decopa.

Los cepillos de copa de alambre o los discos de alambre

se instalan directamente en el eje roscado sin el uso de

bridas. Utilice solamente los cepillos o discos de alambre

suministrados con un cubo roscado. Estos accesorios

pueden obtenerse por un costo adicional en su distribuidor

local o centro de servicioautorizado.

1. Coloque la herramienta en una mesa con el protector

haciaarriba.

2. Enrosque el disco en el eje amano.

3. Presione el botón del seguro del eje

y utilice una llave

en el cubo del disco o cepillo de alambre para ajustar

eldisco.

4. Para retirar el disco, invierta el procedimientoanterior.

AVISO: Para reducir el riesgo de daño a la

herramienta, fije bien el cubo del disco antes de

encender laherramienta.

Antes de Usar la Máquina

• Instale el protector y el disco o muela apropiada. No

utilice discos o muelas excesivamentedesgastados.

• Compruebe que la brida de bloqueo de respaldo

y roscada estén montadas correctamente. Siga las

instrucciones indicadas en la Tabla de accesorios.

• Compruebe que el disco o la muela giren en dirección

de las flechas en el accesorio y laherramienta.

• No utilice un accesorio dañado. Antes de cada uso

inspeccione el accesorio, como por ejemplo los discos

abrasivos, para verificar si tienen muescas o grietas, la

almohadilla de respaldo para verificar si tiene grietas

o roturas o si está muy desgastada, el cepillo de

alambre para comprobar si tiene alambres sueltos o

agrietados. Si la herramienta o el accesorio se caen

accidentalmente, revise que no estén dañados o, si

es necesario, cambie el accesorio por uno que no

esté dañado. Después de inspeccionar e instalar un

accesorio, colóquense usted y las personas presentes

alejados del plano del accesorio en movimiento y

ponga la herramienta eléctrica en funcionamiento a la

velocidad sin carga máxima durante un minuto. Si el

accesorio está dañado, normalmente se terminará de

romper durante este período deprueba.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Posición Adecuada de las Manos (Fig. H)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

La posición de manos adecuada requiere una mano en

la manija auxiliar

5

, con la otra mano sobre el cuerpo de

laherramienta.

Fig. H

Interruptor Deslizante (Fig. A)



ADVERTENCIA: Sujete el mango auxiliar

y el

cuerpo de la herramienta firmemente para mantener

el control de la herramienta durante la puesta en

marcha y durante el uso de la misma y hasta que el

disco o accesorio deje de rotar. Asegúrese de que el

disco se haya parado por completo antes de tumbar

la herramienta.



ADVERTENCIA: Deje que la herramienta alcance la

velocidad máxima antes de ponerla en contacto con

la superficie de trabajo. Levante la herramienta de la

superficie de trabajo antes de apagarla.

• Para arrancar la lijadora, empuje el interruptor

deslizable

hacia adelante usando el borde del control

deslizable hacia la parte posterior de la unidad. Suelte el

interruptor deslizable para apagar la lijadora.

• Para un funcionamiento continuo, deslice y presione el

interruptor hacia adelante hasta que ubique la posición

de bloqueo en ENCENDIDO (ON).

• Para apagar la herramienta, presione la parte de atrás

del interruptor deslizante. Una acción de muelle

hace que el interruptor vuelva a la posición de

APAGADO(OFF)

Bloqueo del Eje (Fig. A)

1. La clavija de bloqueo del eje

2

tiene como fin evitar

que el eje gire cuando se instalan o retiran discos.

Utilice el seguro del eje solo cuando la herramienta

esté apagada y desenchufada y el disco se haya parado

porcompleto.

2. No active el bloqueo del eje mientras la herramienta

esté funcionando. De lo contrario, es posible que se

produzcan daños a la herramienta o que el accesorio

salga despedido y provoque lesiones personales.

EsPAñOl

3. Para activar el bloqueo, oprima el botón de bloqueo del

eje que se muestra en la Figura L y gire el eje hasta que

no lo pueda girar más.

Esmerilado, Lijado y Cepillado Metálico de

Superficies (Fig. I)



ATENCIÓN: Utilice siempre un protector correcto

según las instrucciones de estemanual.



ADVERTENCIA: Acumulación de polvo metálico.

El uso extensivo de discos de aletas en las aplicaciones

de metal puede resultar en un mayor potencial de

descarga eléctrica. Para reducir el riesgo, introduzca

un DCR antes de usarlos y limpie las ranuras de

ventilación a diario soplando en ellas aire comprimido

seco según las instrucciones de mantenimiento que se

indican másabajo.

Para realizar un trabajo en la superficie de una pieza

detrabajo:

1. Permita que la herramienta alcance la velocidad

máxima antes de ponerla en contacto con la superficie

detrabajo.

2. Aplique una presión mínima a la superficie de trabajo,

permitiendo a la herramienta operar a alta velocidad. La

velocidad de eliminación de material es mayor cuando

la herramienta opera a velocidadalta.

Ángulo

Fig. I

3. Mantenga un ángulo apropiado entre la herramienta y

la superficie de trabajo. Consulte la tabla de acuerdo con

la función particular.

Función Ángulo

Esmerilado 20˚-30˚

Lijado con disco de aletas 5˚-10˚

Lijado con almohadilla de respaldo 5˚-15˚

Cepillado metálico 5˚-10˚

4. Mantenga el contacto entre el borde del disco y la

superficie detrabajo.

- Para operaciones de esmerilado, lijado con discos de

aletas o cepillado metálico desplace la herramienta

continuamente con un movimiento hacia adelante

y hacia atrás para evitar crear surcos en la superficie

detrabajo.

- Si lija con una almohadilla de respaldo, desplace la

herramienta constantemente en línea recta para no

quemar ni rayar la superficie detrabajo.

nOTA: Las partes en movimiento de la herramienta pueden

dañar la superficie de trabajo.

5. Quite la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes

desoltarla.



ATENCIÓN: Tenga mucho cuidado cuando trabaje

sobre un borde, pues puede producirse un movimiento

brusco y repentino de laesmeriladora.

Precauciones que Deben Tomarse

al Trabajar en una Pieza de Trabajo

Pintada

1. NO SE RECOMIENDA el lijado o cepillado metálico

de pinturas a base de plomo debido a la dificultad

de controlar el polvo contaminado. La intoxicación

por plomo es más peligrosa para niños y

mujeresembarazadas.

2. Ya que es difícil identificar si una pintura contiene

plomo o no, sin antes hacer un análisis químico,

recomendamos que se tomen las siguientes

precauciones al lijar cualquier pintura:

seguridad Personal

1. Ningún niño o mujer embarazada debería entrar al

área de trabajo donde se esté lijando o cepillando con

escobilla metálica pintura hasta que se haya terminado

de limpiar elárea.

2. Todas las personas que entren en el área de trabajo

deben usar una mascarilla antipolvo o un respirador.

El filtro debería ser reemplazado a diario o cuando el

usuario tenga dificultades pararespirar.

nOTA: Sólo se deberían utilizar aquellas mascarillas

antipolvo adecuadas para trabajar con polvo y gases

de pinturas con plomo. Las mascarillas regulares

para pintar no ofrecen esta protección. Visite su

distribuidor de ferretería local para obtener la máscara

N.I.O.S.H.correcta.

3. No se debe COMER, BEBER ni FUMAR en el área

de trabajo para evitar ingerir partículas de pintura

contaminada. Los trabajadores se deben lavar y limpiar

ANTES de comer, beber o fumar. No deben dejarse

artículos de comida, bebida o tabaco en el área de

trabajo donde se podría depositar polvo sobreellos.

seguridad Ambiental

1. La pintura debe ser retirada de manera que se reduzca

al mínimo la cantidad de polvogenerado.

2. Las áreas donde se realiza remoción de pintura

deben estar selladas con láminas de plástico de 4 mm

degrosor.

3. El lijado debería hacerse de modo que se reduzcan los

vestigios de polvo de pintura fuera del área detrabajo.

limpieza y Eliminación de Residuos

1. Todas las superficies del área de trabajo deben ser

limpiadas en profundidad y repasadas con aspiradora

todos los días mientras dure el proyecto de lijado.

Las bolsas de filtro de la aspiradora deben cambiarse

confrecuencia.

2. Las láminas de protección de plástico deben recogerse

y eliminarse junto con el polvo y cualquier otro residuo.

Deberán colocarse en un recipiente para desechos

sellado y eliminarse de acuerdo con los procedimientos

normales de eliminación de labasura.

EsPAñOl

Durante la limpieza, se impedirá a niños y mujeres

embarazadas el acceso al área detrabajo.

3. Todos los juguetes, muebles lavables y utensilios usados

por niños deberán lavarse a fondo antes de volverlos

ausar.

Esmerilado y Corte de Bordes (Fig. J)



ADVERTENCIA: No use discos de esmerilado/

corte de bordes para aplicaciones de esmerilado de

superficies porque estos discos no están diseñados

para soportar las presiones laterales que se producen

con el esmerilado de superficies. Puede producirse una

rotura del disco ylesiones.



ATENCIÓN: Los discos utilizados para el esmerilado

y corte de bordes pueden romperse o rebotar si se

doblan o se tuercen cuando se usa la herramienta.

En todas las operaciones de esmerilado/corte de

bordes, el lado abierto del protector debe situarse lejos

deloperador.

AVISO: El esmerilado/corte de bordes con un disco

tipo 27 debe limitarse a cortes poco profundos y

muescas, de menos de 13mm de profundidad,

cuando el disco es nuevo. Reduzca la profundidad de

corte/muesca equivalente a la reducción del radio del

disco a medida que se desgaste. Consulte la Tabla de

accesorios si desea más información. El esmerilado/

corte de bordes con un disco tipo 41 requiere el uso de

un protector tipo1.

1. Permita que la herramienta alcance la velocidad

máxima antes de ponerla en contacto con la superficie

detrabajo.

2. Aplique una presión mínima a la superficie de trabajo,

permitiendo a la herramienta operar a alta velocidad.

La velocidad de esmerilado/corte es mayor cuando la

herramienta opera a velocidadalta.

3. Colóquese de forma que la parte inferior abierta del

disco quede en el lado opuesto austed.

4. Una vez que haya empezado a cortar y haya realizado

una ranura en la pieza de trabajo, no cambie el ángulo

de corte. Cambiar el ángulo hará que el disco se curve,

lo que podría romperlo. Los discos para esmerilado de

bordes no están diseñados para soportar las presiones

laterales provocadas por elcurvado.

Fig. J

5. Retire la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes

desoltarla.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN , el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porCRAFTSMAN .

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con Craftsman, llame al

1-888-331-4569.

Versatrack™ (Fig. K)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela de

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un gancho para colgar

Versatrack™ o Trackwall de Versatrack™ dañados.

Un gancho para colgar Versatrack™ o Trackwall

de Versatrack™ dañados no soportarán el peso de

laherramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta

por encima ni cuelgue objetos del gancho. SÓLO

suspenda la herramienta en el Trackwall de

Versatrack™ con el gancho para colgar Versatrack™ .



ADVERTENCIA: Asegúrese que el peso de la

herramienta no exceda el peso máximo nominal para

el gancho Versatrack™ seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en la

pared Versatrack™, espacie adecuadamente las

herramientas para no exceder 35 kg (75 lbs) por

pielineal.

iMPORTAnTE: Los accesorios Versatrack™ montan

herramientas compatibles con seguridad al sistema

Trackwall de Versatrack™.

1. Apague la herramienta, retire los accesorios y

desconéctelo de la fuente de alimentación.



ATENCIÓN: Cualquier producto con dientes de corte

expuestos debe tenerlos cubiertos de forma segura si

va a estar en el Trackwall.

2. Monta el gancho de clavija

a el Trackwall

deVersatrack™

3. Diapositiva el gancho de clavija através del aro

enherramienta.

nOTA: Los accesorios Versatrack™ para uso con su

herramienta están disponibles por un costo adicional a

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

K 10 18

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

EsPAñOl

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herrto -30.amienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para encontrar cualquier accesorio,

comuníquese con CRAFTSMAN, llame al 1-888-331-4569.

Fig. K

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.craftsman.com/registration.

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por:Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

GUÍA DE SOLUCIÓN DE PROBLEMAS

AsEgÚREsE DE sEgUiR lAs REglAs E insTRUCCiOnEs DE sEgURiDAD

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro

sitio Web www.craftsman.com o llame a la línea de ayuda CRAFTSMAN al 1-888-331-4569.

PROBlEMA CAUsA POsiBlE sOlUCiÓn POsiBlE

La unidad no enciende. Cable desenchufado. Enchufe el cargador en un tomacorriente que funcione.

Fusible quemado. Reemplace el fusible quemado. (Si el producto causa repetidamente que se

funda el fusible de circuito, descontinúe el uso de inmediato, y pida que le

den servicio en un centro de servicio autorizado.)

El interruptor automático está activado. Reinicie el interruptor automático. (Si el producto causa repetidamente que

se funda el fusible de circuito, descontinúe el uso de inmediato, y pida que

le den servicio en un centro de servicio autorizado.)

Interruptor o cable dañado. Pida que un centro de servicio autorizado reemplace el cable o interruptor.

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía no

cubre falla de partes debido al desgaste normal o abuso

de la herramienta. Para detalles adicionales de la cobertura

de la garantía e información de reparación de garantía,

visite www.craftsman.com o llame al 1-888-331-4569.

Esta garantía no se aplica a accesorios o daño causado

cuando otros hayan realizado o intentado reparaciones.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES

O EN CONSECUENCIA. Algunos estados no permiten

limitaciones sobre la duración de una garantía implícita

o la exclusión o limitación de daños incidentales o en

consecuencia, por lo que estas limitaciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

EsPAñOl

* nOTA: Un protector tipo 1/41 puede obtenerse por un costo adicional en su proveedor local o centro de

servicioautorizado.

TABLA DE ACCESORIOS

Discos de esmerilado de 115 mm (4 1/2")

Protector tipo 27

Brida de respaldo sin rosca

Disco de centro hundido

tipo 27

Brida de bloqueo roscada

Protector tipo 27

Disco con cubo tipo 27

Discos para lijar de 115 mm (4 1/2")

Protector tipo 27

Disco de lijado de aletas

con cubo

Protector tipo 27

Brida de bloqueo roscada

Disco de lijado de aletas

sin cubo

Brida de bloqueo roscada

Disco de corte Tipo 1 de 115 mm (4 1/2")

Protector tipo 1/41*

Brida de respaldo sin rosca

Disco de corte abrasivo

Brida de bloqueo roscada

Protector tipo 1/41*

Brida de respaldo sin rosca

Rueda de corte de diamante

Brida de bloqueo roscada

Discos de alambre

Protector tipo 27

Cepillo de alambre con

forma de copa de 76,2

mm (3 pulg.)

Protector tipo 27

Disco de alambre de 101,6 mm

(4 pulg.)

Discos de lija

Almohadilla de respaldo de

goma

Disco de lijado

Tuerca de fijación

08/18 Part No. N638239

CRAFTSMAN , 701 East Joppa Road, Towson, MD 21286

Craftsman CMEG100 Angle Grinder

Product's Documents

User Manual

Specifications

Craftsman CMEG100 Questions and Answers

Related Products

Craftsman 900277230 angle grinder

Craftsman 90011650TY1 angle grinder

Craftsman 17211502 angle grinder

Craftsman 315FS2601B angle grinder

Craftsman 172417760 angle grinder

Craftsman 900245430 Angle Grinder
