IMPORTANT:
Before you begin, read these instructions completely and
carefully.
INSTALLER:
Please leave this manual with owner for future reference.
OWNER:
Save these installation instructions for local electrical
inspector’s use and for future reference.
Table of Contents
Important Safety Instructions ….………….
3
- Inspect the Refrigerator
Tools needed for installation ……………..
4
Materials supplied …………….………….…
4
Installing the appliance …………………….
5
- Transporting
- General measures
- Installation location
- Installing side-by-side
Ventilation ……………………………………. 9
Connecting the appliance …………………
9
- Electrical connections
Installing the anti-tip-bracket ……………..
11
Installing the overlay panel ………………..
15
Customer Service Information ……………
18
Page |
3
Important Safety Instructions
READ AND SAVE THESE INSTRUCTIONS!
These installation instructions are intended for use by qualified installers.
In addition to these instructions, the appliance shall be installed:
• In the United States, in accordance with the
National Electric Code/State and municipal
codes and/or local codes.
• In Canada, in accordance with the Canadian
Electric Code C22.1 –latest edition/Provincial
and Municipal codes and/or local codes.
Be sure to observe all listed warnings and cautions.
Look for the triangles with exclamation marks inside.
WARNING:
This indicates that death or serious
injury may result due to non-observance of this warning.
CAUTION:
This indicates that minor or moderately severe injury may result due to non-observance of this
warning.
NOTE:
This is used to draw the user’s attention to something in particular.
Important
• NEW INSTALLATION – If the appliance is a new installation, most of the work must be
done before the unit is moved into place.
• REPLACEMENT – If the appliance is replacing another appliance, the connections for
the appliance being replaced must be checked for compatibility with the new unit and
replaced as necessary.
Inspect the Refrigerator
Remove all tape, packaging and plastic covers.
After unpacking the appliance and prior to installation, thoroughly inspect the Refrigerator for possible
freight or cosmetic damage. Report any damage immediately.
NOTE: Please do not discard any bags or items that come with the original package until after the entire
installation has been completed!
State of California Proposition 65 Warnings
This product may contain a chemical known to
the State of California, which can cause cancer
or reproductive harm. Therefore, the packaging
of your product may bear the following label as
required by California:
Page |
4

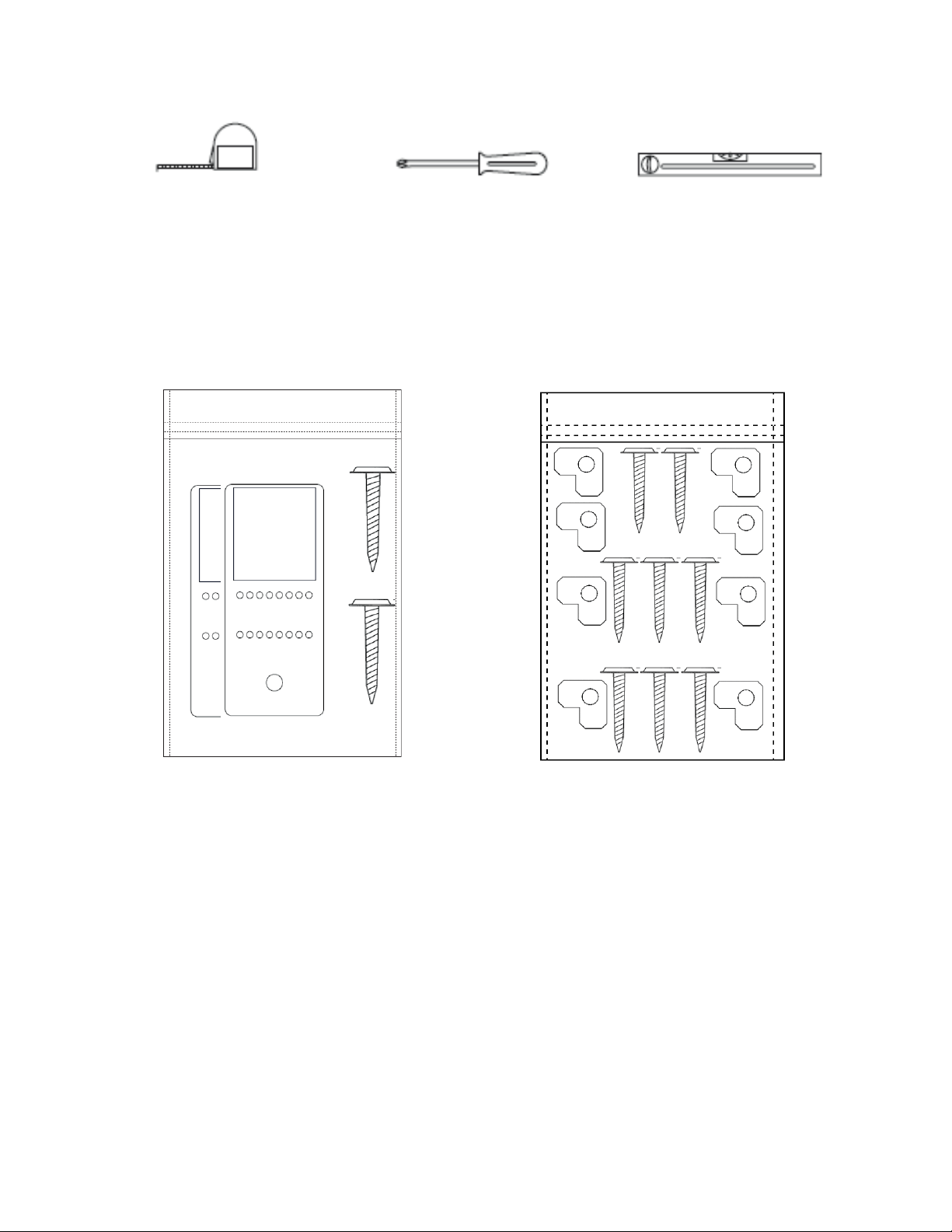

Tools needed for installation
Tape Measure Philips Screwdriver Level

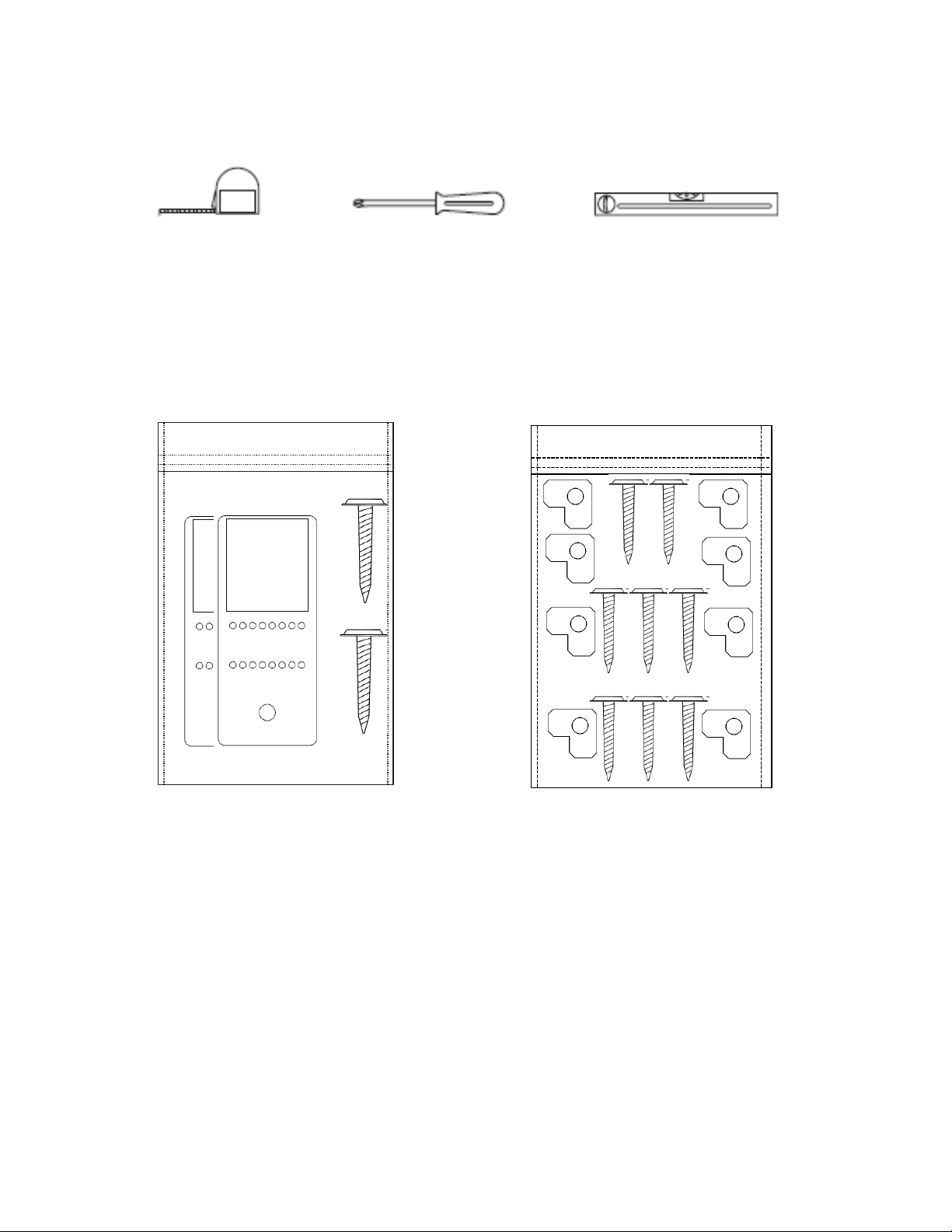

These are the tools that you may need for the installation of the appliance. However, if you need to
modify the counter or cabinetry to fit the unit, you may need other tools to make counter/cabinetry
modifications before installing the appliance.

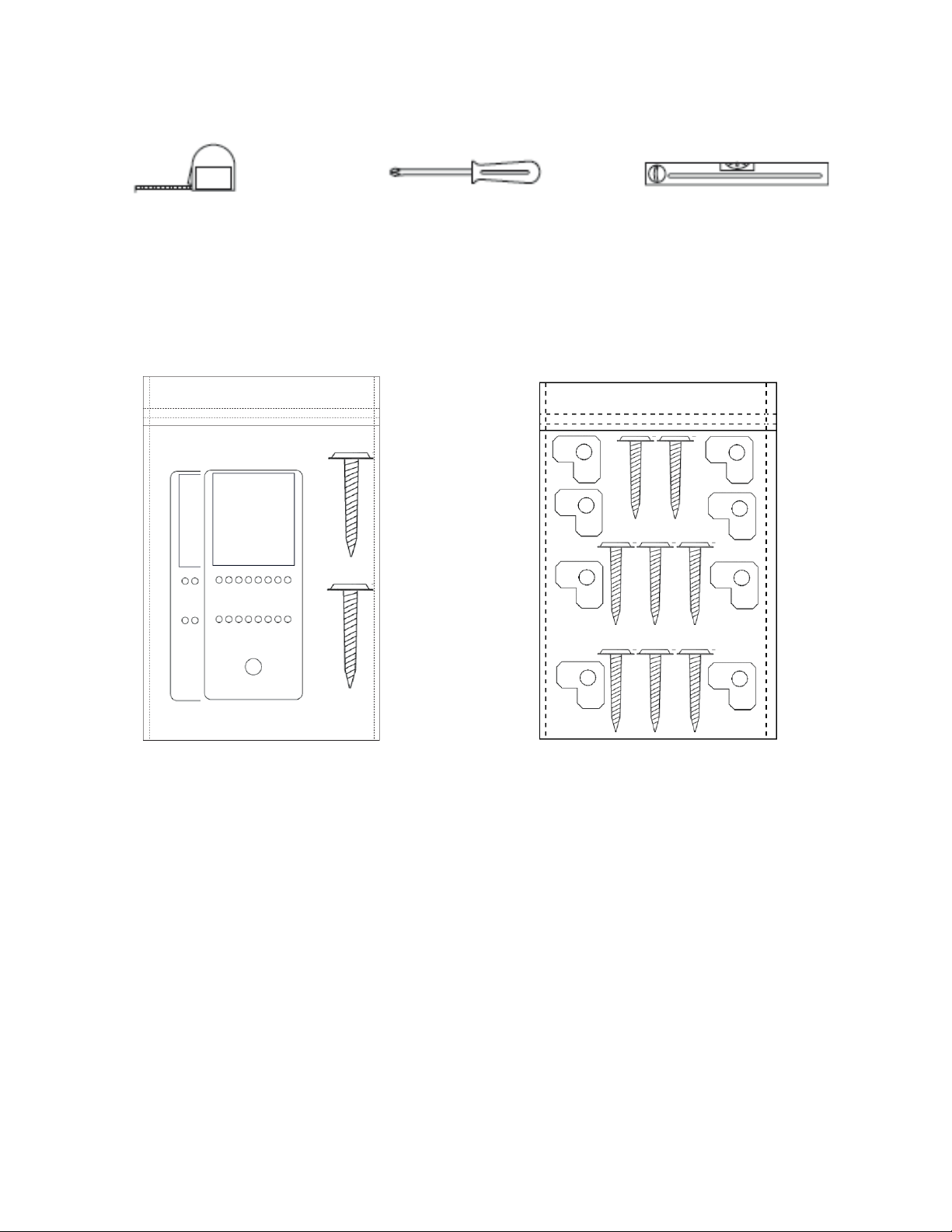

Materials supplied
Anti-tip-bracket. 2
pieces.
Screws: 2
pieces.
1 Insulating Foam
(Not
illustrated) 20
1/2”
(520mm) x 29
1/8”
(740mm) x 1/8”
(3mm)
KIT ALSO INCLUDES ONLY FOR
T24UR905DP
MODELS:
Wood Screws:8 pieces
Overlay support: 8 pieces
Page |
5
Installing the appliance
Most of the installation work must be done before the Refrigerator is moved into place.
Have a Qualified technician install and connect the appliance according to the enclosed installation
instructions.
WARNING:
Do not install this appliance:
- Outdoors
- In an environment with dripping water
- In rooms where there is a risk of frost
Transporting
The appliance is heavy and must be handled with caution during transportation and installation. Because
of the weight and dimensions of the appliance, at least two persons are necessary to move the appliance
into position securely and avoid injuries to people or damage to the appliance.
General measures
Note: With the legs fully retracted the
appliance has a minimum dimension of
34 1/8” from top to bottom. The legs
can be extended up to 1/2” (13mm).
Page |
6
Installation location
A dry, well ventilated room is suitable as an installation location. The installation location should not be
exposed to direct sunlight and not placed near a heat source, e.g. a cooker, radiator, etc.
If installation next to a heat source is unavoidable, use a suitable insulating plate or observe the following
minimum distance from the heat source:
▪
To electric or gas oven/range 1¼” (3 cm).
▪
To an oil or coal-fired cooker 11
13
/
16
” (30cm).
▪
To another Refrigerator or Wine Reserve 1” (2.54cm).
The floor of the installation location must not give way; if necessary, reinforce floor. The appliance must
be upright and level to function correctly.

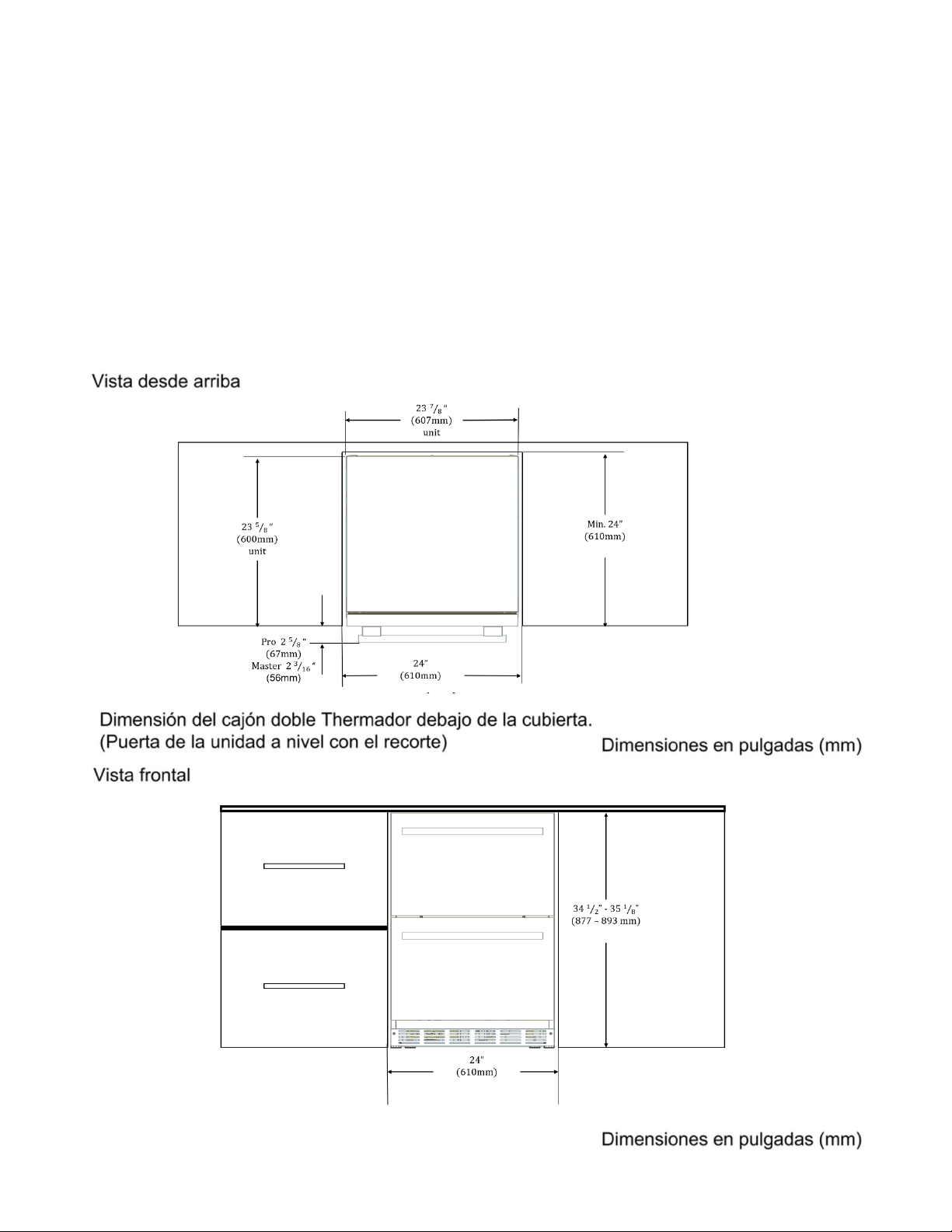

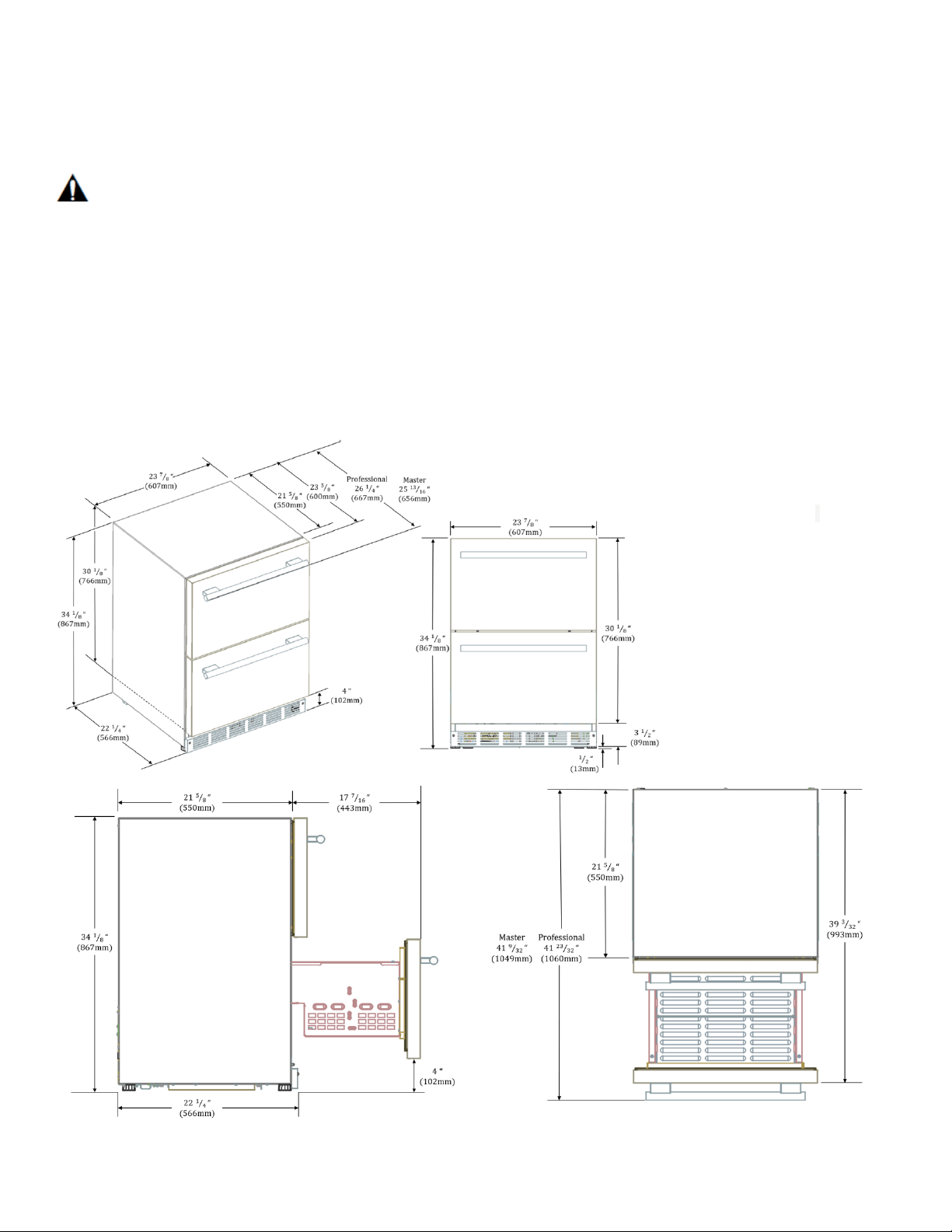

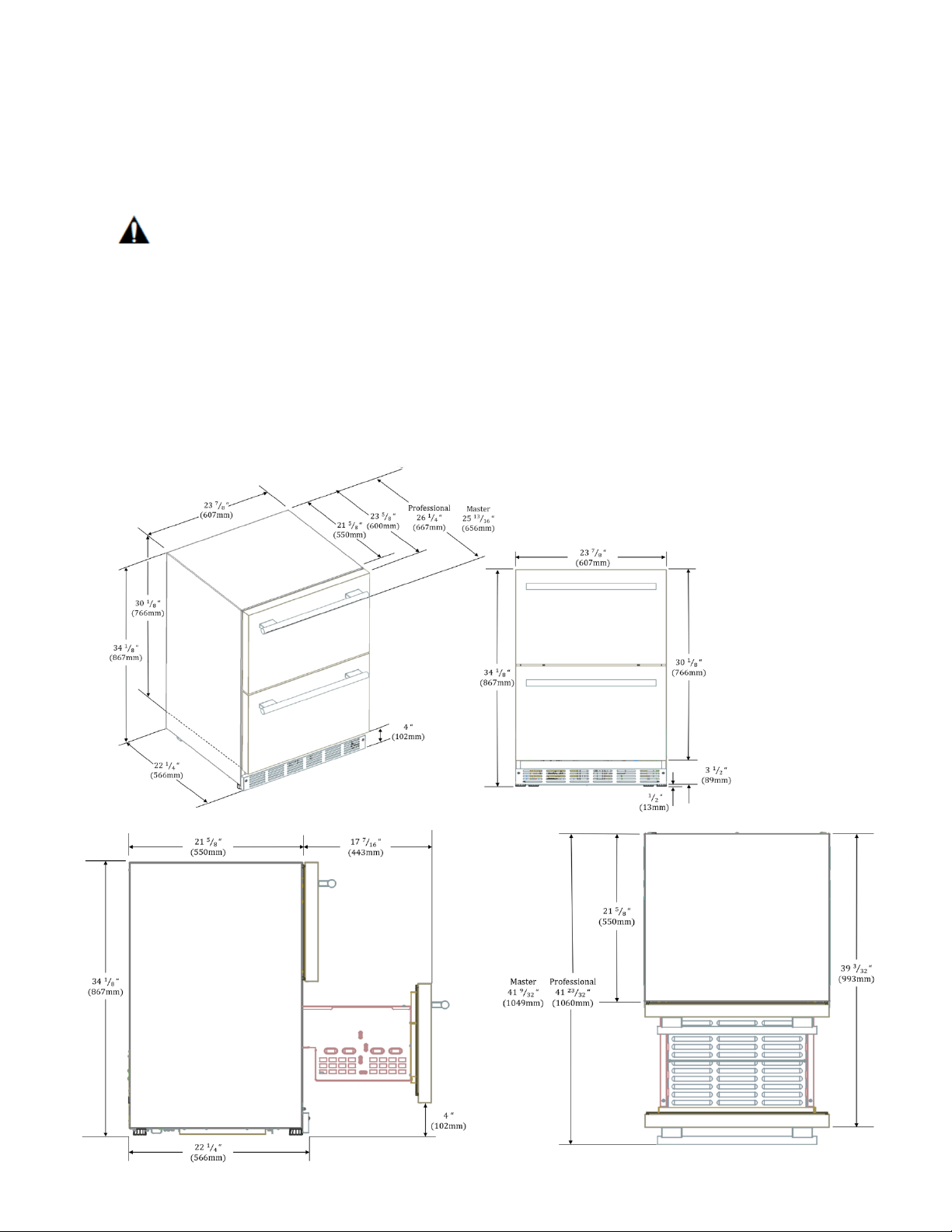

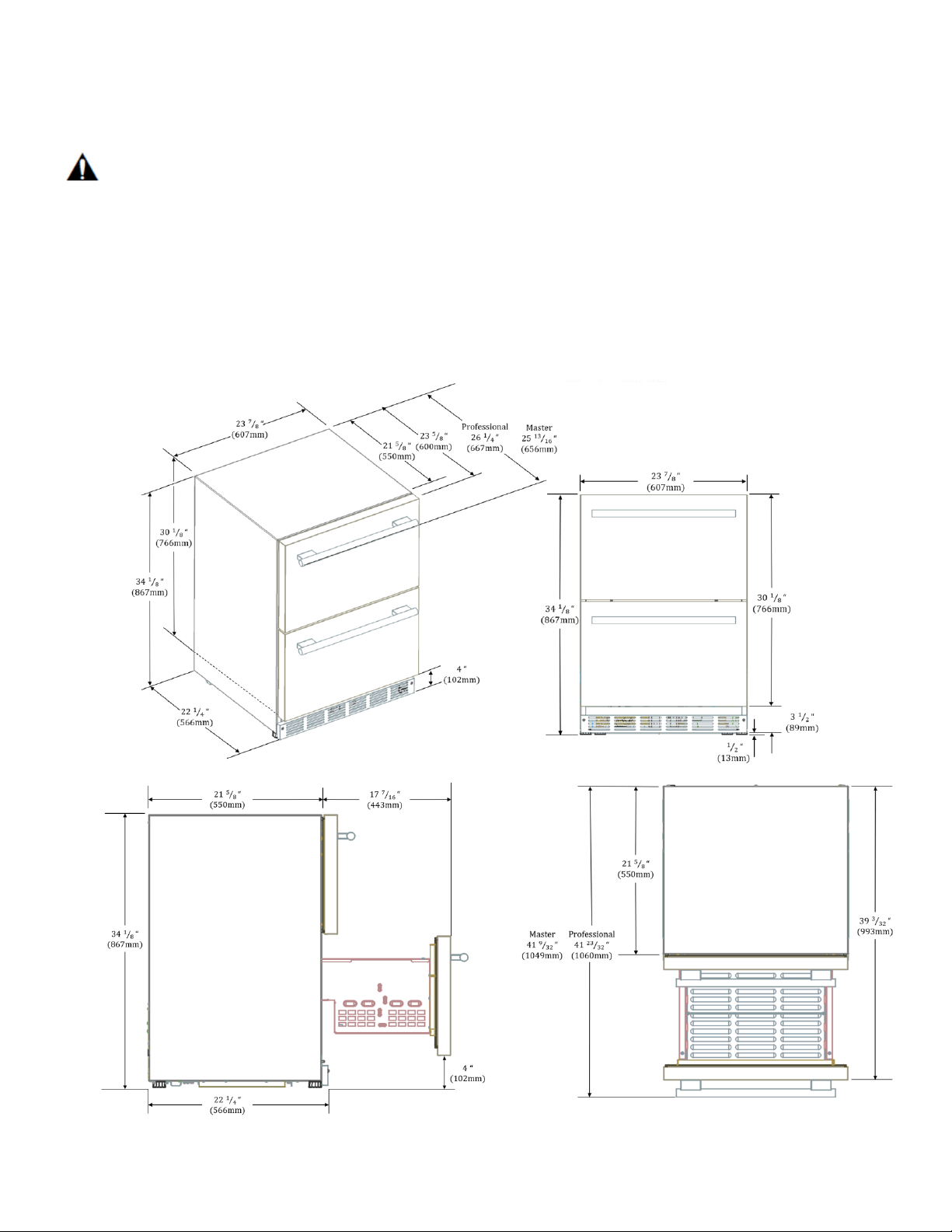

For proper operation and appearance of the unit, the cabinet opening should be square and have
dimensions as shown in the next diagrams.
Page |
7
Installing Side-by-Side
The appliance can be installed beside another Thermador appliance. Follow the next dimensions and
notes for the correct installation of the appliance in a side-by-side layout.
NOTE: Before placing the unit into the niche, adhere the Insulating Foam (included with the product) on
the side of the unit that will be placed next to the additional appliance. Be sure that the Insulating Foam is
even with the surface of the unit and that there are no bubbles or bumps on the Insulation Foam after
adhering it to the unit.
.

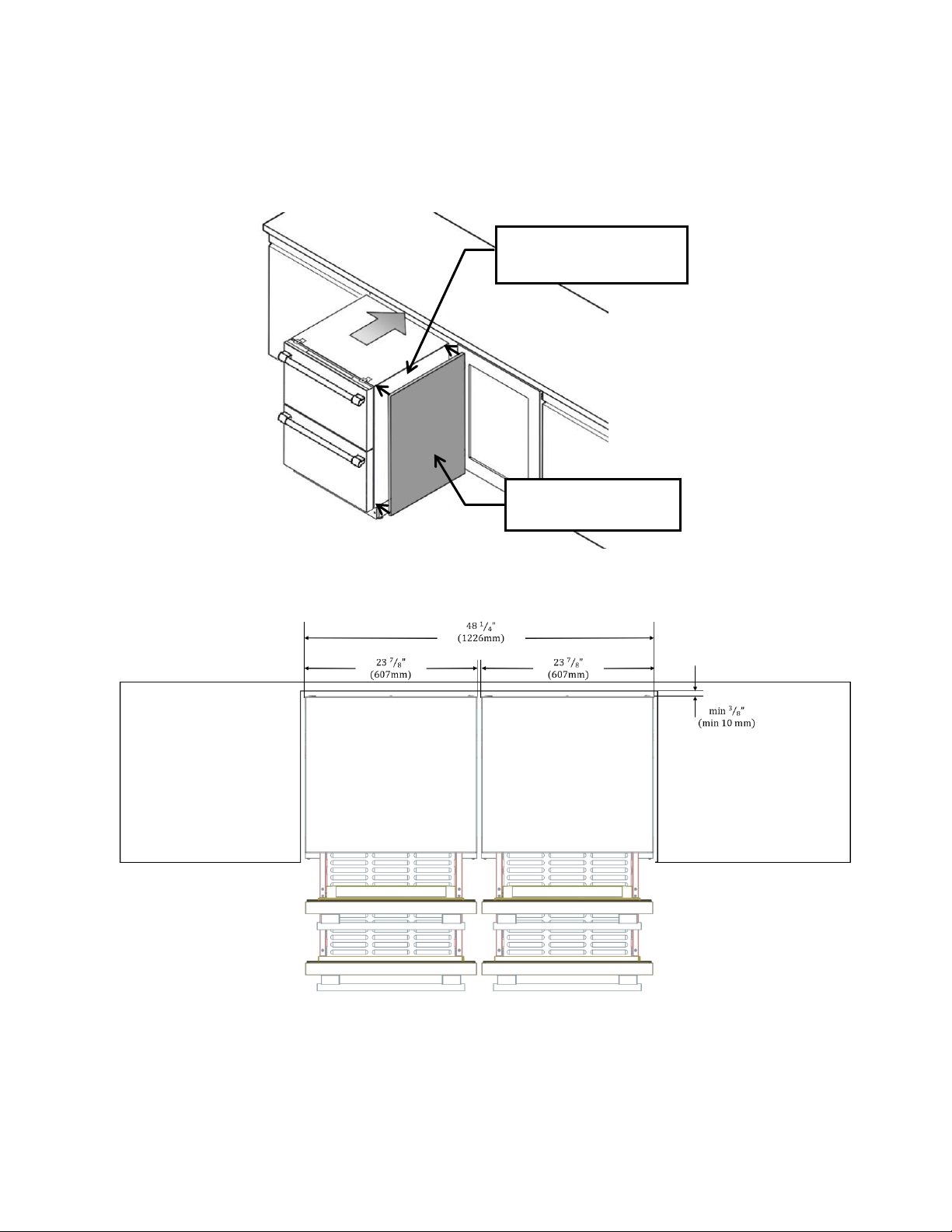

Two Double Drawer Refrigerators side-by-side.
607mm
23
7/8”
1224mm
48 3/16”
607mm
23 7/8”
13mm
1/2”
(MINIMUM)
Side of the unit next to
the other appliance.
Insulating Foam
Included with the unit.
Page |
8

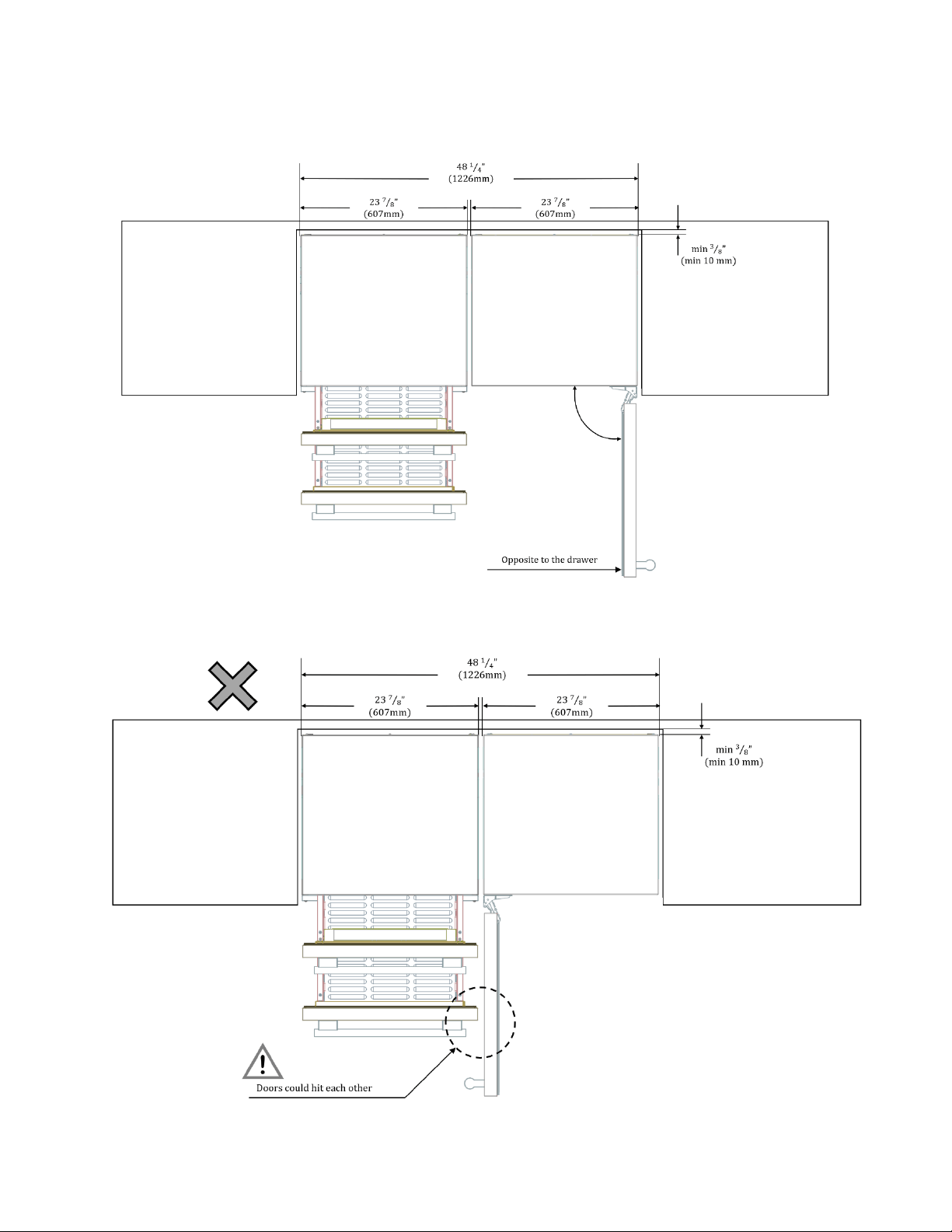

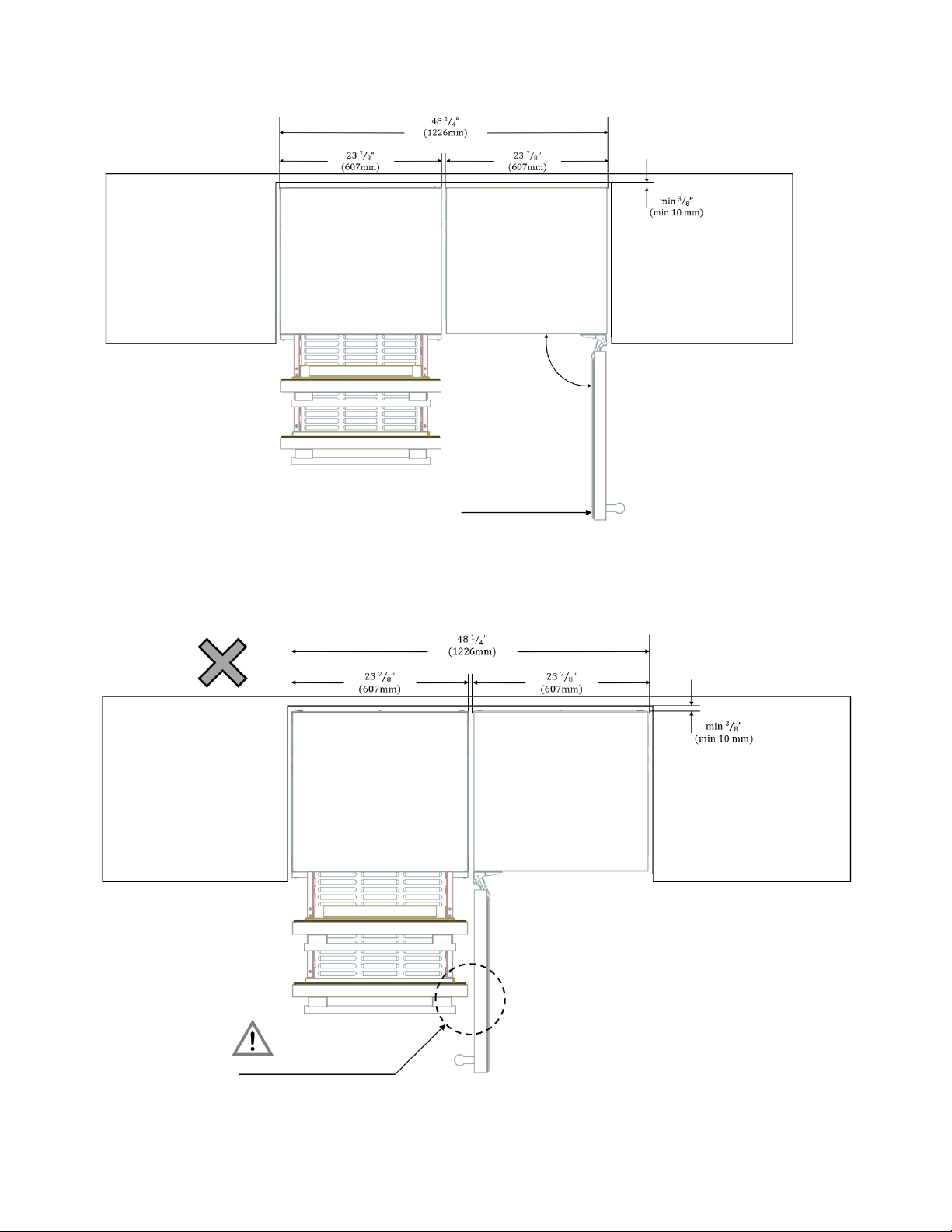

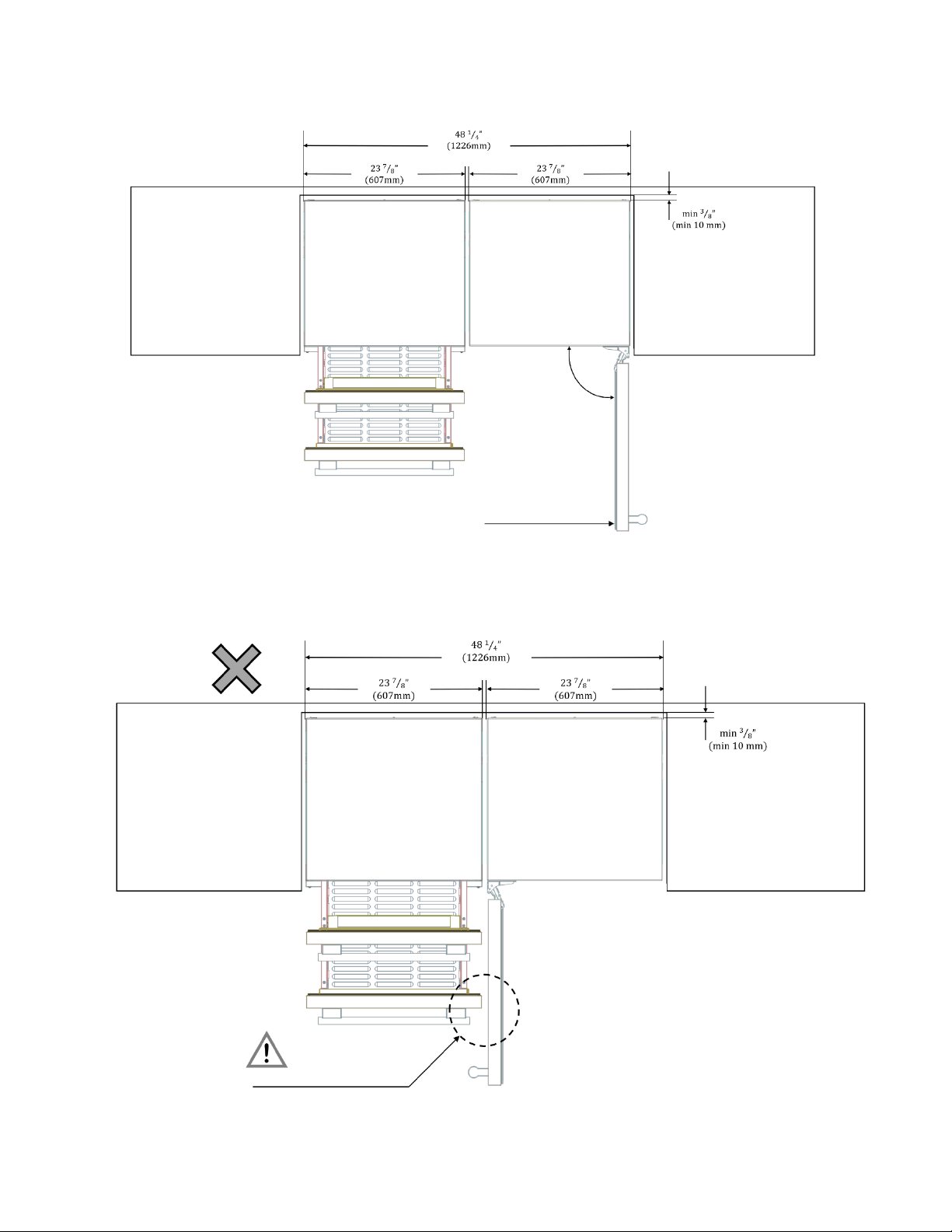

One Double Drawer and one swing door appliance: opening of the door should be opposite to the
Double Drawer to avoid interference or damage by hitting.
Do not place a swing door appliance with the opening of the door right beside the Double Drawer.
The drawers and the door may impact each other damaging the units.
1224mm
48 3/16 in
13mm
½ in
(MÍNIMUM)
Opposite to Drawer
607mm
23 7/8 in
607mm
23 7/8 in
1224mm
48 3/16 in
13mm
½ in
(MÍNIMUM)
Doors could hit each other
607mm
23 7/8 in
607mm
23 7/8 in
Page |
9
Ventilation
The Refrigerator unit is ventilated only at the Toe-Kick in the base. Never cover that area or place
anything in front of it. Otherwise the refrigeration cooling performance will be affected, and the unit must
work harder increasing power consumption.
All legs are adjustable by up to ½ inch.
Connecting the appliance
After installing the appliance, wait at least 1 hour to turn on the appliance. During transportation the oil
in the compressor may have flowed into the refrigeration system.
Before switching ON the appliance for the first time, clean the interior of the appliance (see chapter
“Cleaning the appliance” in the Use & Care Guide).
Electrical connection
WARNING:
These installation instructions are intended for use by qualified installers.
WARNING:
Avoid the risk of an electric shock!
Insert into a grounded receptacle.
Never remove grounding phase.
Do not use any adapters.
Do not use any extension cords.
WARNING:
It is the customer’s responsibility to ensure that the appliance installation is in compliance with all national
and local electrical codes and ordinances. Non-compliance with these instructions may result in death,
fire or an electric shock.
Page |
10

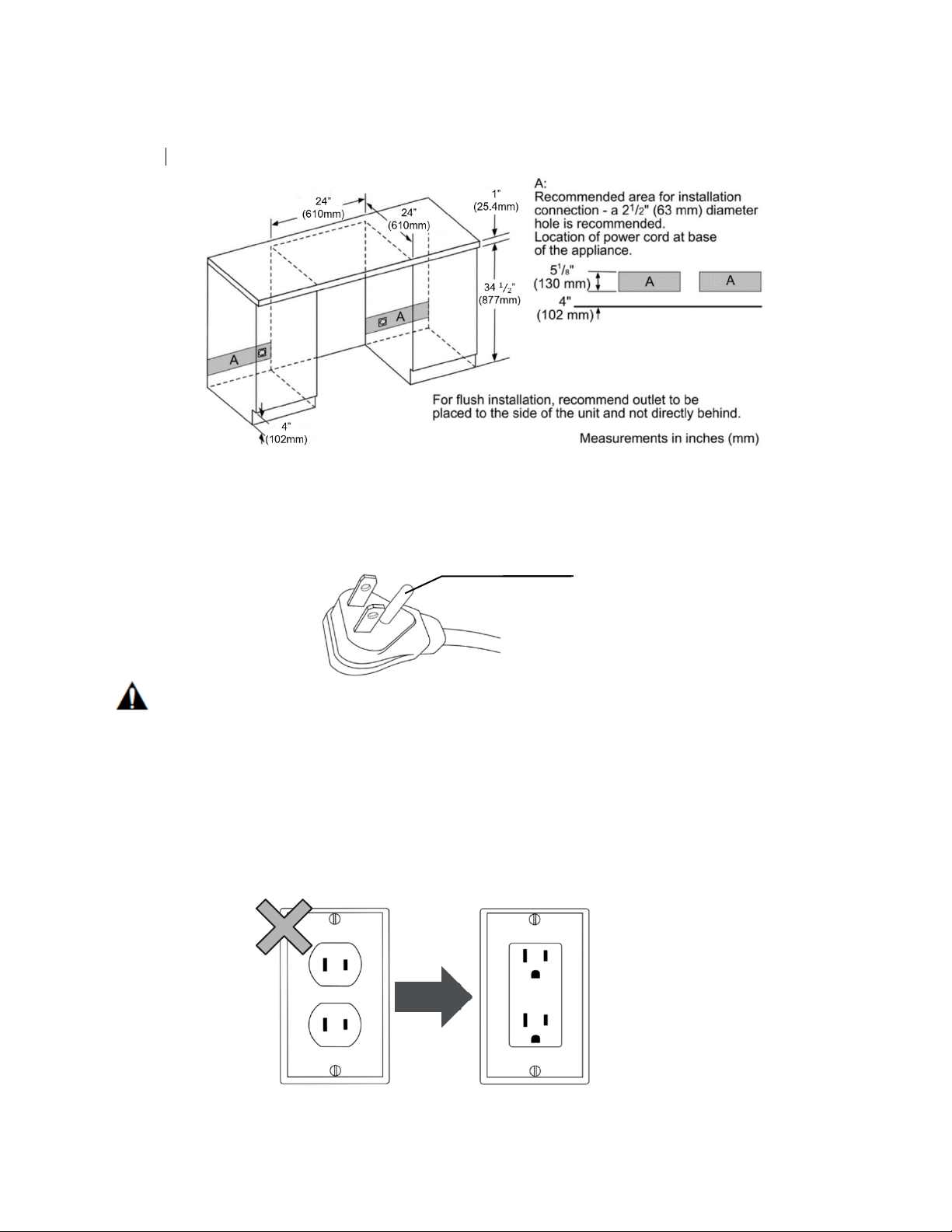

The receptacle must be near the appliance, 61” (1550mm) to the right of the appliance or 37” (940mm)
to the left of the appliance, and also freely accessible following installation of the appliance for future
service.
The appliance complies with protection class I. Connect the appliance to 115 V/ 60Hz alternating
current via a correctly installed receptacle with grounded terminal.
The appliance comes with a UL registered 3-wire power cord NEMA 5-15p type. The appliance
requires a 3-pole receptacle.
Never remove the grounding phase
WARNING:
Never connect the appliance to electronic energy saver plugs.
This appliance can be used with mains and sine-controlled inverters. Main controlled inverters are used
for photovoltaic systems which are connected directly to the national grid.
Sine-controlled inverters must be used for isolated applications (e.g. on ships or in mountain lodges)
which are not connected directly to the national grid.
The appliance requires a 3-pole socket. The socket should be connected by a qualified electrician only.
Where there is a 2-pole standard wall socket, it is the responsibility of the customer to have this socket
replaced with a correctly grounded 3-pole wall socket. Do not use any adapter plugs.
Be sure that the location of your refrigerator has a near and accessible electric socket.
It is recommended that a separate circuit serving only your refrigerator be provided. Use an outlet that
cannot be turned off by a switch. Do not use an extension cord.
2-pole standard wall socket must be replaced with a 3-pole grounded socket. Do not use adapters.
Page |
11
Installing the anti-tip-brackets
The appliance includes two anti-tip-brackets. If your cabinetry is not designed for the specific dimensions
of your appliance, or if you plan to use the appliance as a free-standing unit, you should use these
brackets to avoid your appliance tilting due to unbalanced overweight situations where both drawers are
opened at the same time.
WARNING:
To avoid the appliance tilting due to unbalanced overweight do not open both drawers at the same time.
Always close one drawer before pull out another.
For free-standing use
1. Consider the distance necessary for the appliance to be flush with the front of your cabinetry. If
there is no cabinetry, put the unit close to the wall, then take the measurement of the space at the
back, between the unit and the wall.

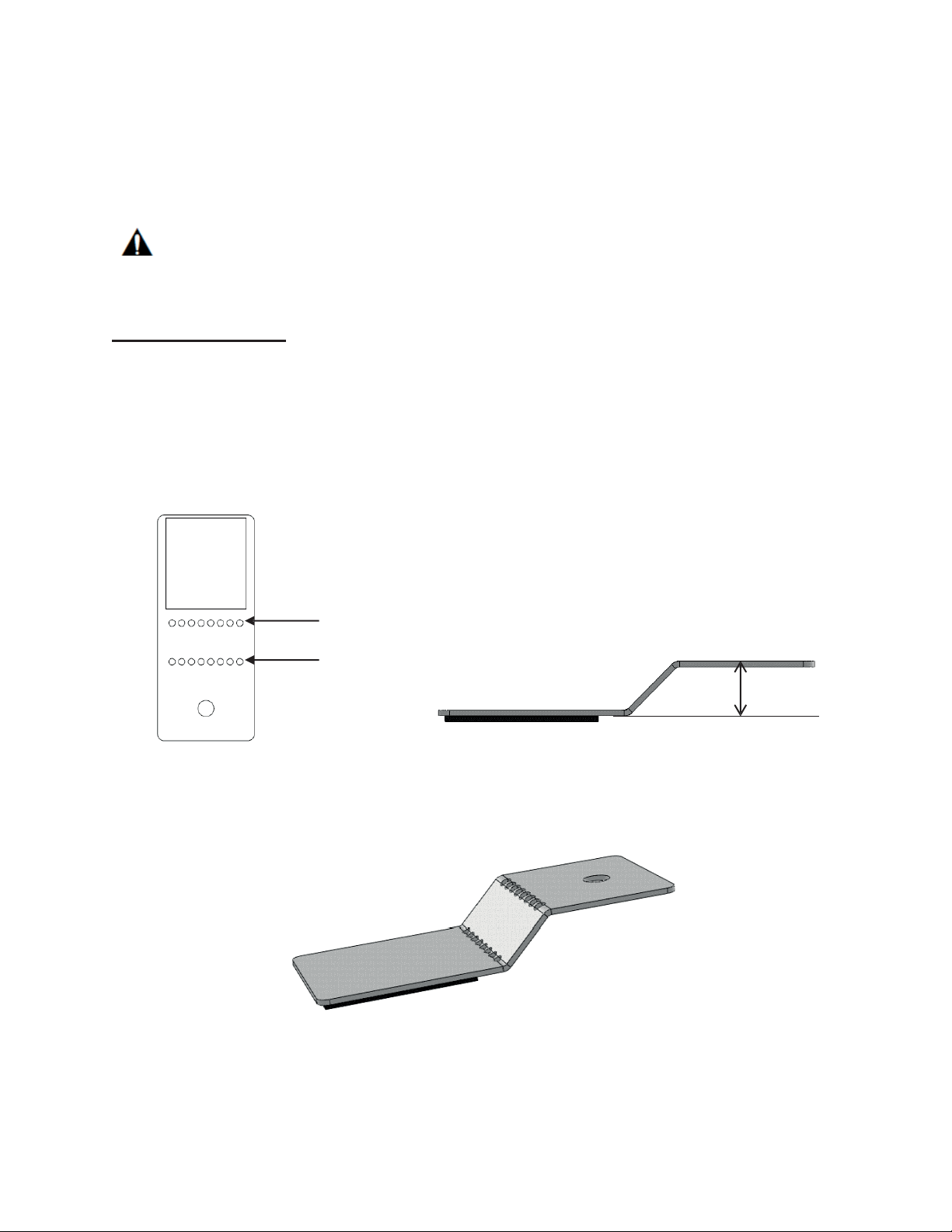

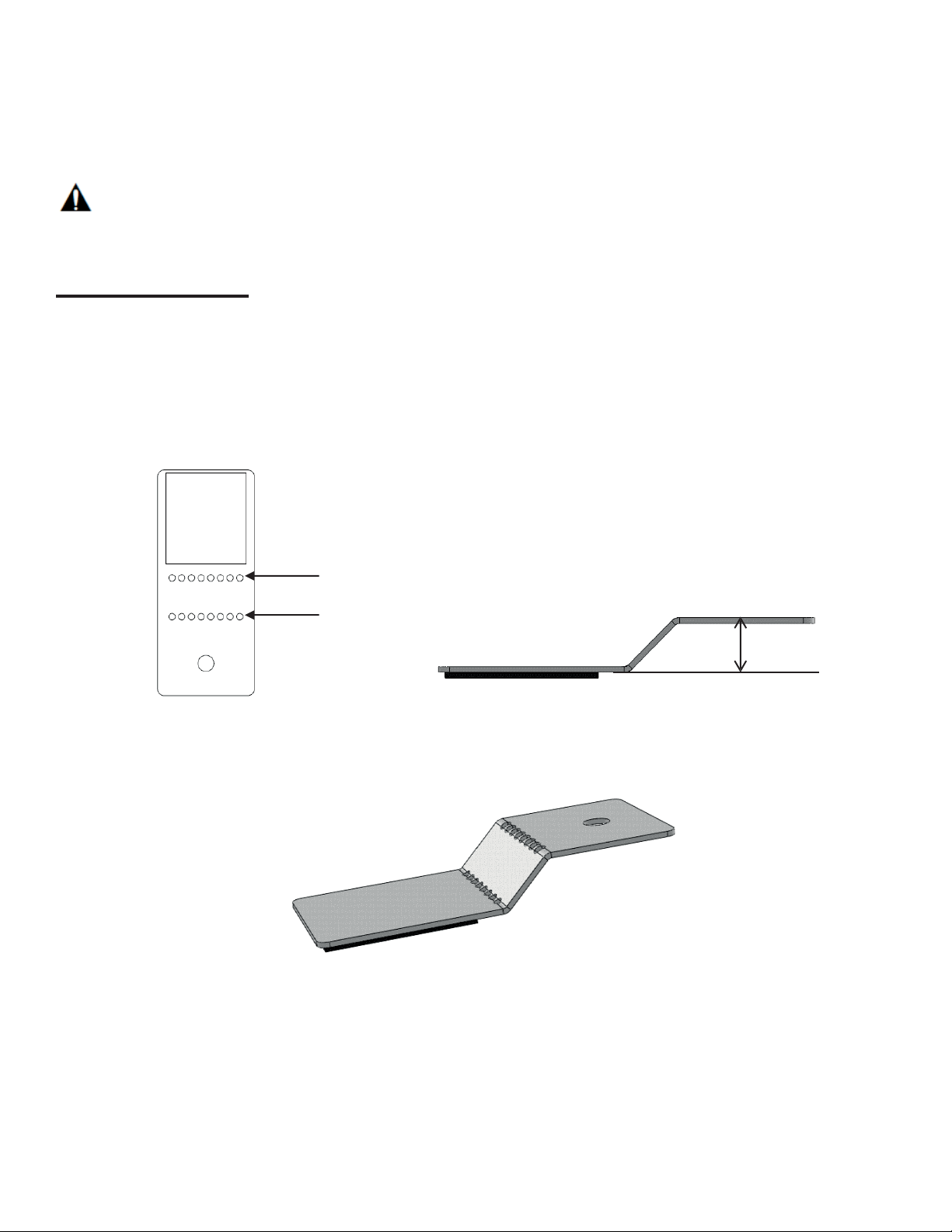

2. Based on the measured distance between the back of the unit and the wall, bend the anti-tip
bracket (included with the unit) from the pointed lines to form a “step” with the same Distance
measured.
Bend from here
And here
Anti-tip-bracket.
2 pieces.
Adhesive foam Distance measured
Resultant formed
“step”.
NOTE: The adhesive foam must be at the bottom of
the
step, never on the reverse
side.
Page |
12

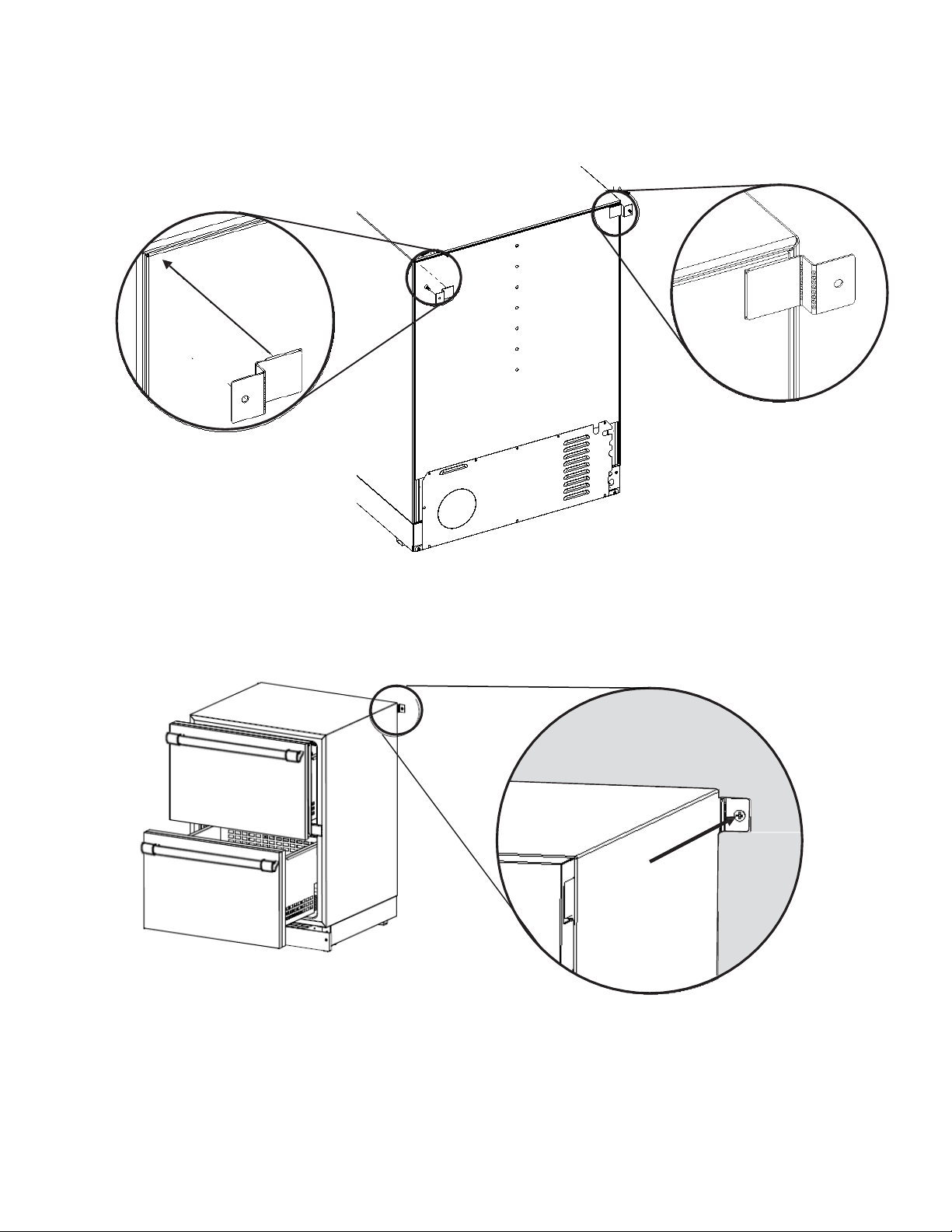

3. Peel the adhesive foam and paste the anti-tip-bracket at both sides on the back of the appliance
as shown in the illustrations.
Paste the anti-tip-bracket to
the back of the appliance.
4. With the anti-tip-brackets pasted on the back of the appliance, slide the appliance to the wall until
the anti-tip-bracket is touching the wall.
Using the screws provided, fasten the anti-tip-bracket to the wall for both sides.
NOTE: Do not fasten the unit to drywall. Be sure to attach the unit to a solid surface.
.
.
Screw the bracket
to the wall.
Repeat on the
other side.
Page |
13
For under counter use

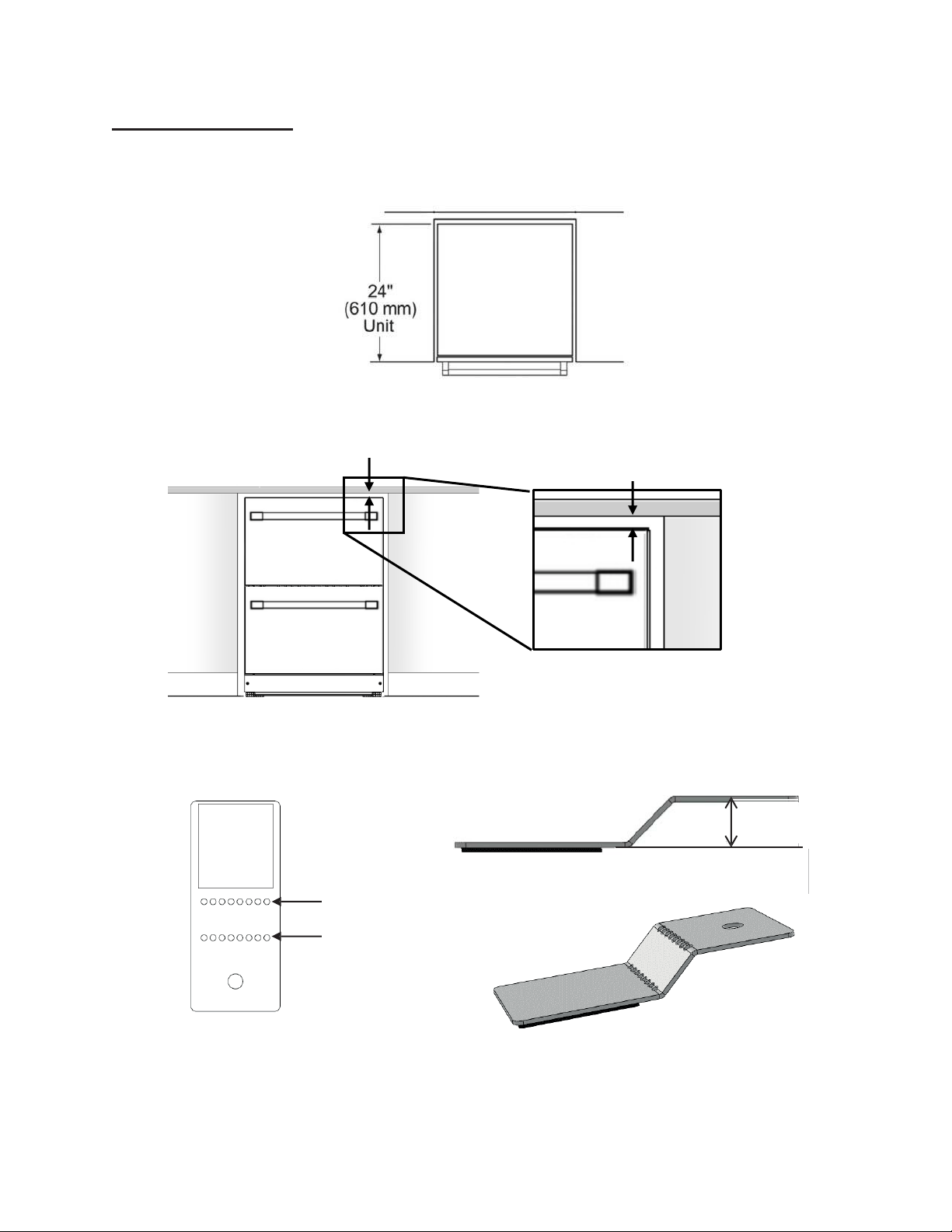

1. Consider the distance necessary for the appliance to be flush with the front of your cabinetry.
2. Take the measurement from the top of the cabinet of the unit to the bottom of the counter.
The measurement X”(mm) may vary depending on the design of the counter, extension of the
legs
of the product, etc
.

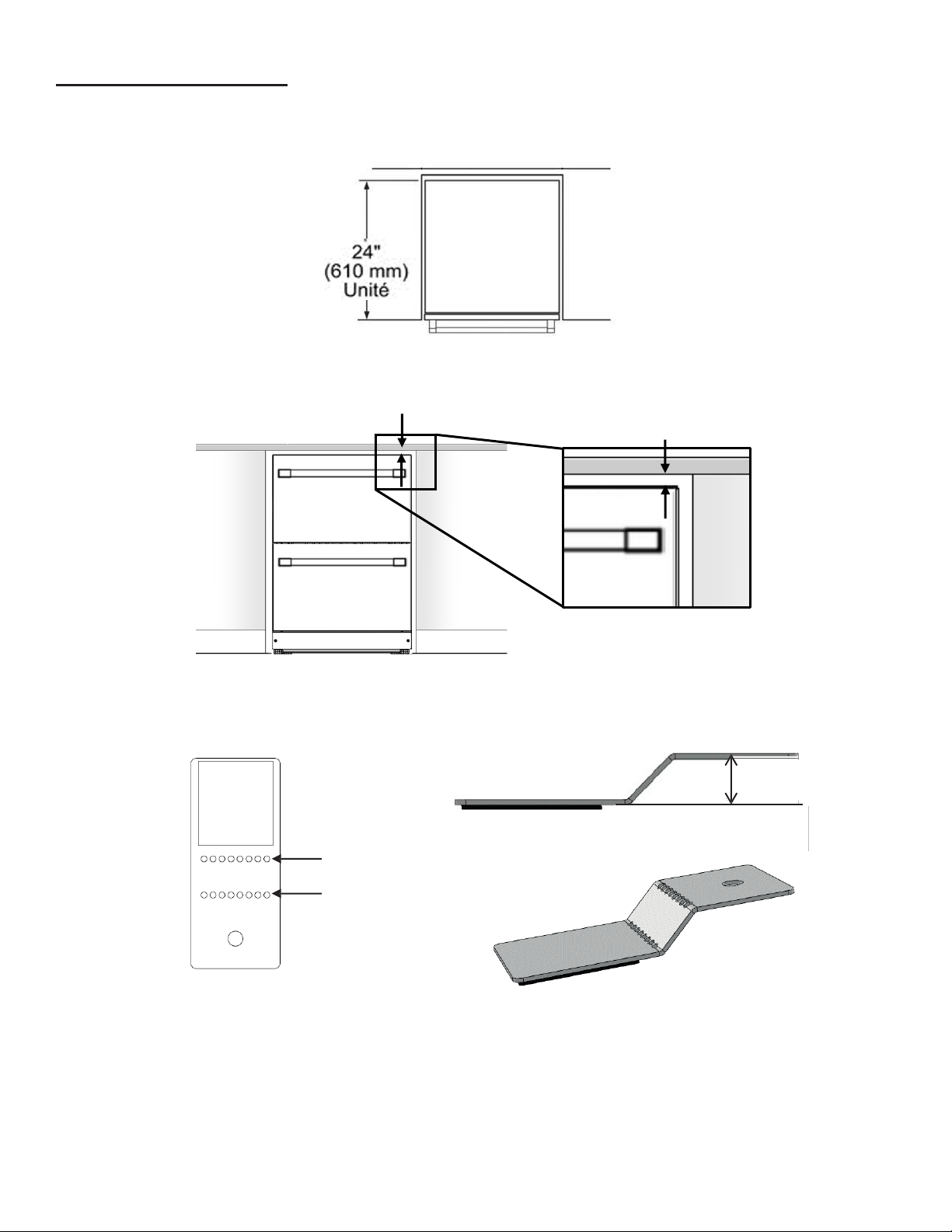

3. Based on the Distance = X” (mm) between the appliance and the counter, bend the anti-tip-
brackets included with the appliance on the pointed lines to form a “step” 1/16” (2mm) smaller
than the Distance = X” (mm) measured.
Bend from here
Adhesive foam
Distance = X”- 1/16”
(X mm – 2mm)
And here
Anti-tip-b
racket
.
2 pieces.
Resultant formed “s
tep”.
NOTE: The adhesive foam must be at
t
he
bottom of the step, never on the reverse side.
Distance= X” (mm)
NOTE: the Distance = X” (mm) may vary
depending on the design of your cabinetry.
Page |
14
4. Peel the adhesive foam and paste the anti-tip-bracket at the front on the top of the cabinet of the
appliance, near the corners as shown in the picture:
5. Slide the appliance into the cabinet until the front of the appliance is flush with the front of the
cabinetry. Check that nothing interferes or obstructs the anti-tip-bracket while sliding under the
counter.
Using the screws provided,
screw the anti-tip bracket to
the counter to fix the unit.
C O U N T E R
A P P L I A N C E
Check that nothing obstructs
the anti-tip-bracket.
Slide the appliance into
the cabinet until the front
surfaces are flush.
Page |
15
Installing the overlay panel
(For T24UR905DP models only)

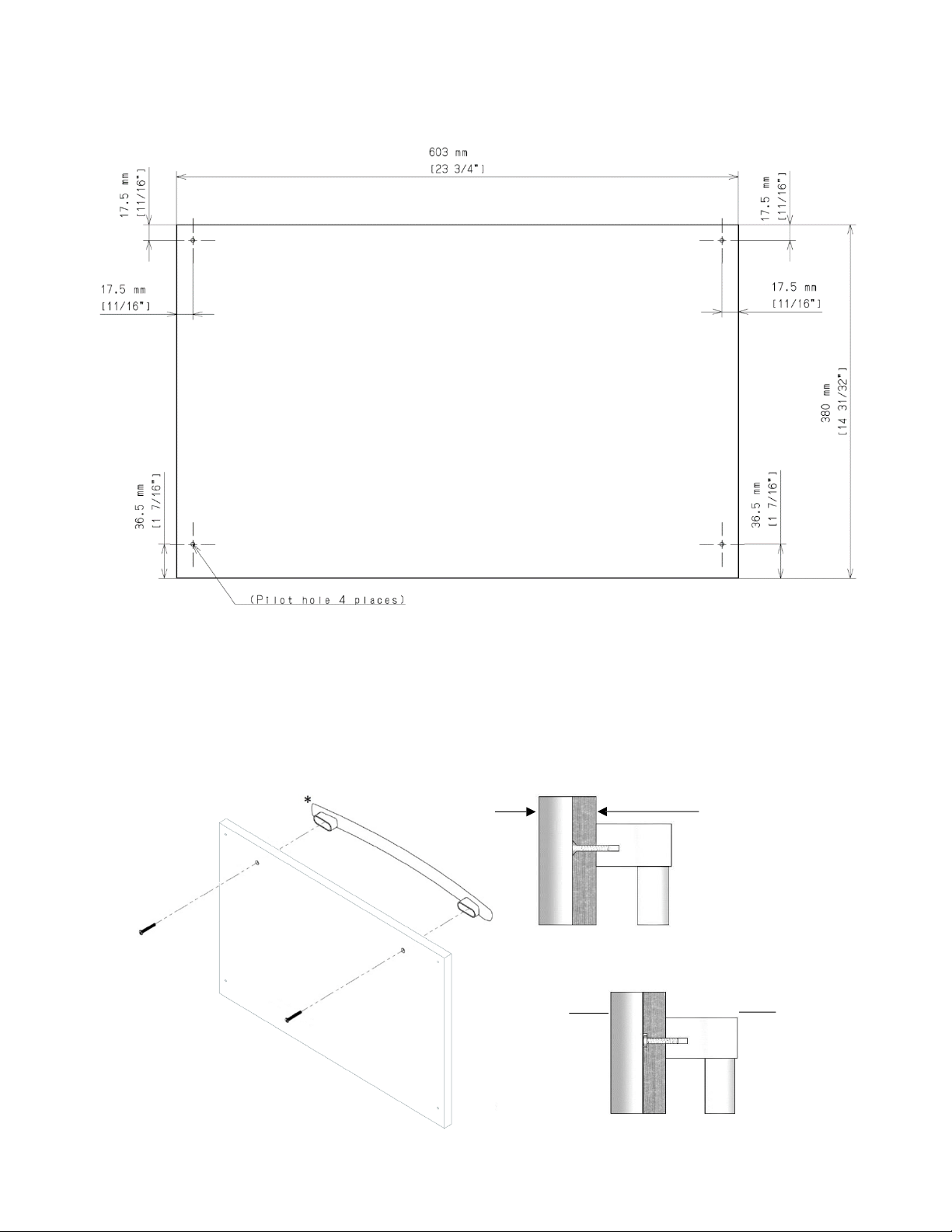

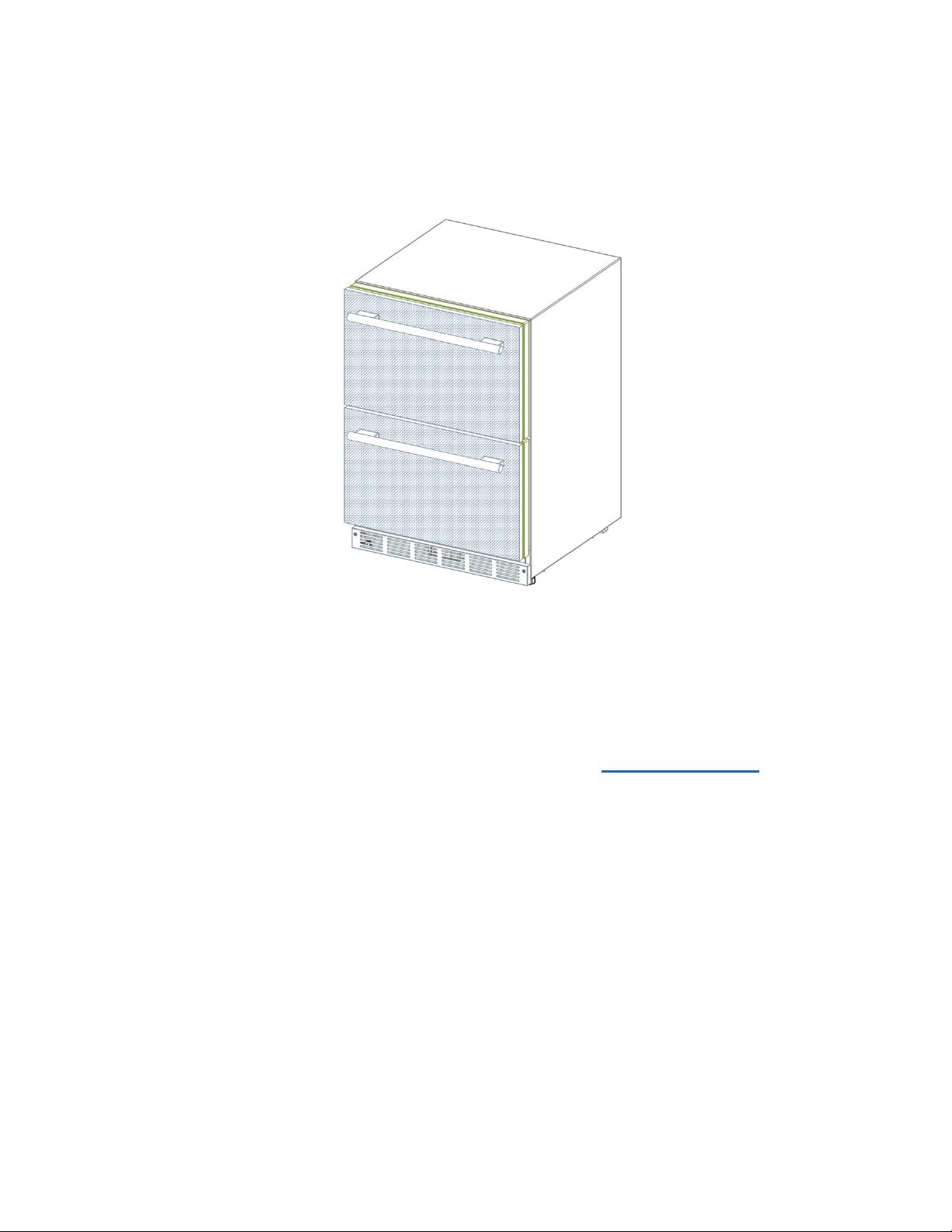

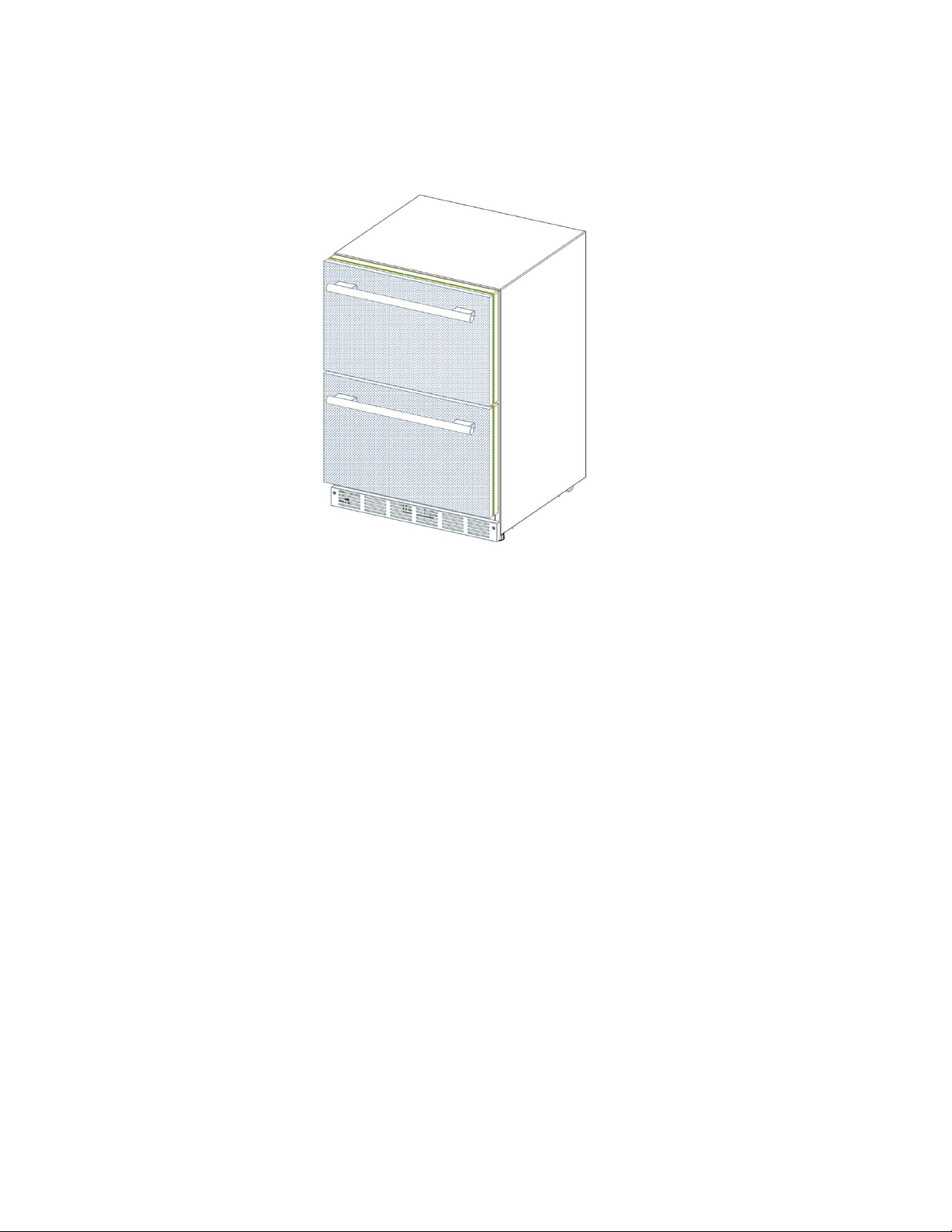

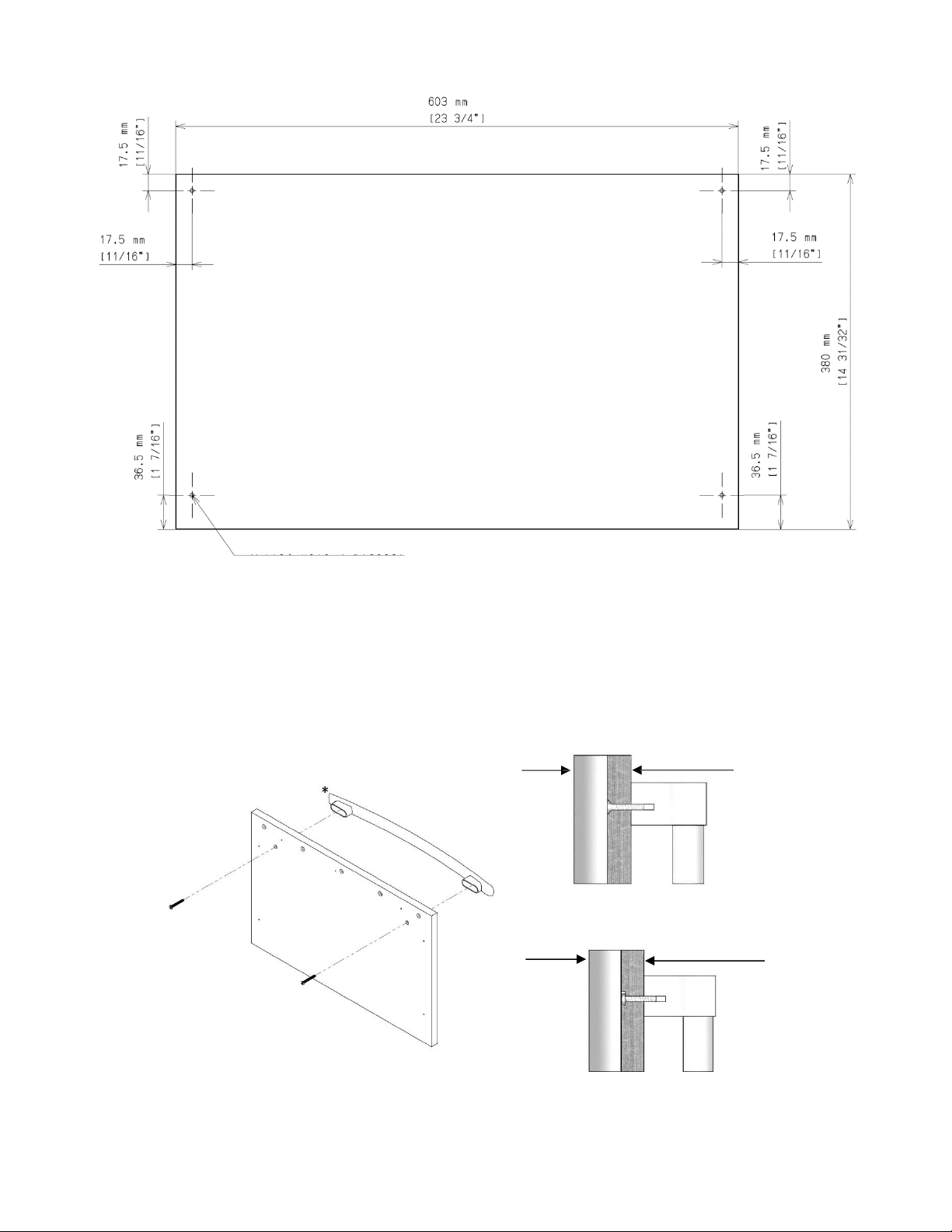

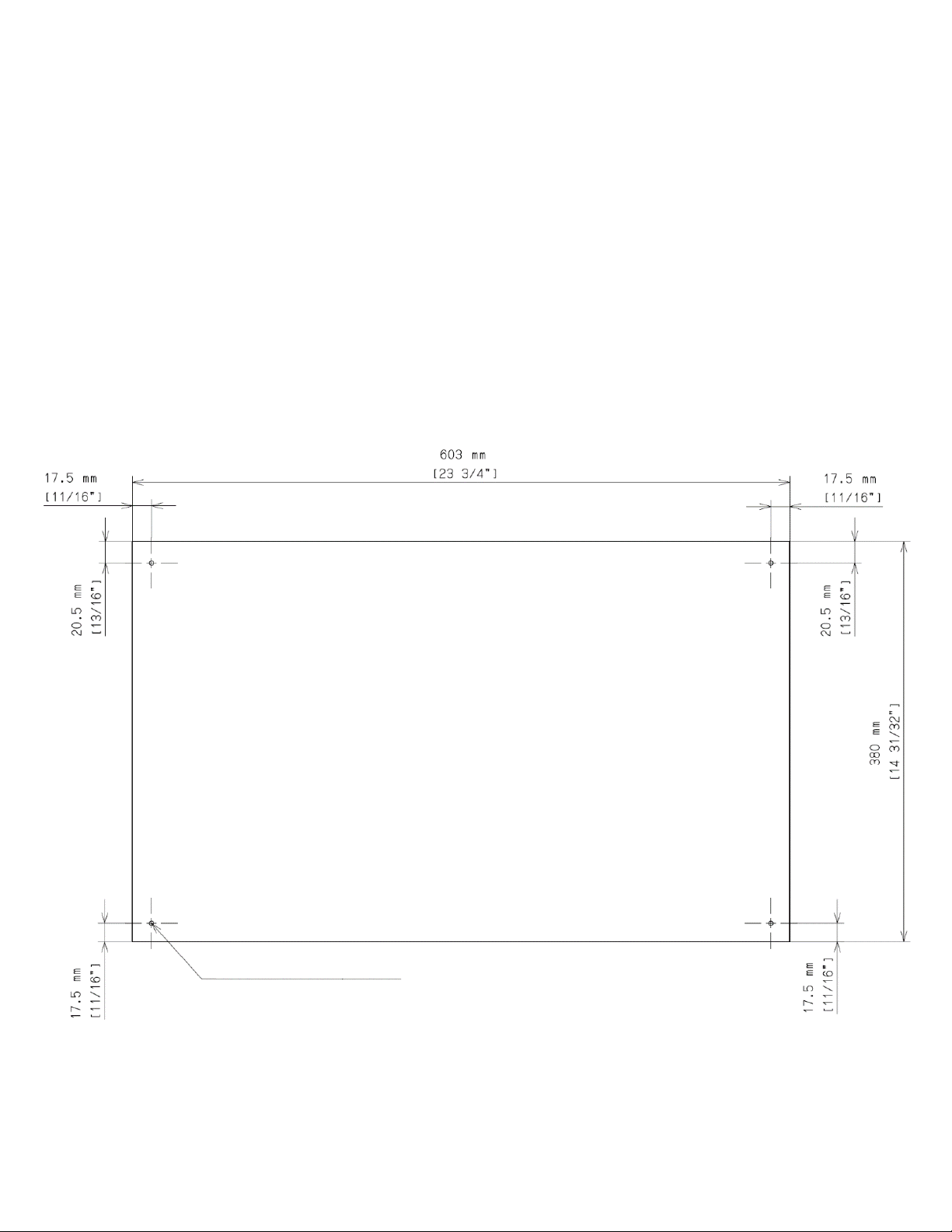

If you plan to install a custom overlay panel, you will need to create the panel yourself or consult a
qualified cabinetmaker or carpenter.
A full sized template for easier marking the hole pattern is included in the manual package.
IMPORTANT:
- The thickness of both the overlay panels must be ¾” (19mm).
- Overlay panel must not weigh more than 10lbs (4.54kg) each.
- Overlay panels weighing more than recommended may cause damage to your appliance.
- It is recommended to have the help of a second person to install the panel.
- Use the recommended tools in the installation manual to facilitate the installation of the panel. Failure to
use the recommended tools or the help of a second person may result in damage to panel and/or the
appliance.
- To install the panel, use only the screws included in the “Installation Kit”.
Create the custom overlay panel using the dimensions shown.
Top Panel:
Page |
16
Bottom drawer:
1. Install the custom handle of your preference on the overlay panel before installing the panel on the
drawer.
- Every custom handle is different and it is the responsibility of the customer to make the
necessary adjustments to place the handle on the overlay panel.
- The screws used to affix the custom handle to the panel must be flat and flush with the surface of the
panel (Fig A); if the screws are not flat, then consider making a recession on the overlay, enough to hide
the head of the screw below the surface of the overlay, otherwise the screws will interfere with the correct
placement of the overlay on the drawer (Fig B).
Overlay Frame
with custom
Flat screw flush with su
rface
(Fig
A
)
Doo
r
Overlay Frame with
custom handle
Round head screw hidden in a recession on the overlay.
(Fig B)
Page |
17
2. Remove the gasket from the top corners of the door pulling it gently. Under the gasket in each corner
there is a recess with a guide to break through to use as screw positions for the panel. It is not necessary to
remove all the gasket, only a portion enough to make the recess accessible. After the gasket is moved
break through the guides, make sure not to damage the gasket.
Using the screws and supports included in the “installation kit”, position the support in the recess and
secure the overlay panel screwing it from the inside of the drawer through the same hole left by the
removed screw until the panel is firmly attached to the drawer.
Break trough the marked area in each
corner and use the (1) Overlay Support
and (2) Screw to secure the overlay Panel
Break trough
1
2
Page |
18
3
. After securing the overlay to the drawer, put the gasket back in its place pressing it against
its channel on the drawer until all the gasket is even and back in place.
Repeat the same steps for the other drawer.
Now, the overlay panels are ready.
Customer Service Information
If service becomes necessary, contact your dealer or an authorized service center. Do not attempt to
repair the appliance yourself. Any work performed by unauthorized personnel may void the warranty. If
problem persists, take the following steps (in the order listed below) until the problem is corrected to your
satisfaction.
1. Contact your dealer or the Thermador Authorized Servicer in your area.
2. E-mail us from the Customer Service section of our web site, www.Thermador.com.
3. Write to us at the address below:
BSH Home Appliances Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
4. Call us at: 1-800-735-4328
Please be sure to include (if writing), or have available (if calling), the following information:
• Model Number
• Serial Number
• Date of Original Purchase
• Date Problem Originated
• Explanation of Problem
Also, if writing, please be sure to include a daytime phone number. (You will find the model number and
serial number information on the label located at the right side of the bottom compartment.).
Page |
19
Data Rating Label
The data rating label shows the model and serial number of your appliance. It is located at the right side of the bottom
compartment.
Service Information
For handy reference, copy the information in the form below from the data rating plate located at the right side of the
bottom compartment. Keep your invoice for Warranty validation.
Model
Number
Serial
Number
Date
of
Purchase_
Dealer’s
Name
Dealer’s
Phone
Number
Service
Center’s
Name
Service
Center’s
Phone
Number
.
Page |
20
IMPORTANT : Avant de commencer, veuillez lire attentivement
toutes ces consignes.
INSTALLATEUR : Veuillez remettre ce manuel au propriétaire pour
consultation ultérieure.
PROPRIÉTAIRE : Conservez ces consignes d’installation pour
consultation ultérieure et pour l’inspecteur local en
électricité.
Table des matières
Consignes de sécurité importantes .................. 21
- Inspection du réfrigérateur
Outils requis pour l’installation ......................... 22
Matériel compris ................................................. 22
Installation de l’appareil ..................................... 23
- Transport
- Mesures générales
- Lieu d’installation
- Installation côte à côte
Aération ............................................................... 27
Branchement de l’appareil ................................. 27
- Raccordement électrique
Installation du support antibasculement .......... 29
Installation du panneau de revêtement ............. 33
Renseignements sur le service à la clientèle .... 36
Page |
21
Consignes de sécurité importantes
LIRE ET CONSERVER CES CONSIGNES!
Ces consignes d’installation sont destinées aux installateurs qualifiés.
En plus de ces consignes, l’appareil doit être installé :
• Aux États-Unis, conformément au Code national de l’électricité, aux codes municipaux et de l’état, et/ou aux codes
locaux.
• Au Canada, conformément à la plus récente édition du Code canadien de l’électricité C22.1, aux codes municipaux et
provinciaux, et/ou aux codes locaux.
Veuillez respecter toutes les mises en garde énoncées.
Portez attention aux triangles dans lesquels se trouve un point d’exclamation.
MISE EN GARDE :
Ceci indique que des blessures graves voire mortelles peuvent découler du non-respect de cette mise en garde.
ATTENTION :
Ceci signifie qu’un risque de blessures légères à moyennement graves peut survenir si cette mise en garde n’est
pas respectée.
REMARQUE :
Ceci est utilisé pour attirer l'attention de l'utilisateur à quelque chose en particulier.
Important
• NOUVELLE INSTALLATION – Si l’appareil est une nouvelle installation, une grande partie du travail doit
être effectuée avant de mettre l’appareil en place.
• REMPLACEMENT – Si l’appareil sert à remplacer un autre appareil, les raccordements de l’appareil qui
sont remplacés doivent faire l’objet d’une vérification de compatibilité avec le nouvel appareil et être
remplacés si nécessaire.
Inspection du réfrigérateur
Retirez le ruban adhésif, l’emballage et les housses de plastique.
Après avoir déballé l’appareil et avant l’installation, inspectez minutieusement le réfrigérateur au cas où il aurait été
endommagé durant le transport ou comporterait des dommages cosmétiques. Signalez immédiatement tous les
dommages.
REMARQUE :Veuillez ne pas jeter les sacs ou articles compris dans l’emballage original avant d’avoir terminé
l’installation!
Avertissements de la Proposition 65 de l'État de
Californie
Ce produit peut contenir un produit chimique connu de
l'État de Californie, qui peut provoquer des cancers ou
des troubles de la reproduction. Par conséquent,
l'emballage de votre produit peut porter l'étiquette
suivante, comme l'exige la Californie :
Page |
22
Outils requis pour l’installation
Ruban à mesurer Tournevis cruciforme Niveau
Ce sont les outils dont vous aurez besoin pour l’installation de l’appareil. Cependant, si vous devez modifier le comptoir
ou l’aménagement pour mettre l’appareil en place, vous pourriez avoir besoin d’autres outils pour effectuer les
modifications au comptoir/à l’aménagement avant d’installer l’appareil.
Matériel compris
Support antibasculement. 2 pièces.
Vis : 2 pièces.
1 mousse isolante (non
illustrée) de 20 ½ po
(520 mm) x 29 1/8 po
(740 mm) x 1/8 po (3 mm)
Trousse d'installation
Vis à bois: 8 pièces
Support de superposition : 8 pièces
UNIQUEMENT POUR
LES MODÈLES T24UR905DP.
Page |
23
Installation de l’appareil
Une grande partie du travail doit être effectuée avant que le réfrigérateur ne soit mis en place.
Demandez à un technicien qualifié d’installer et de raccorder l’appareil conformément aux consignes d’installation
comprises.
MISE EN GARDE :
N’installez pas cet appareil :
- À l’extérieur
- Dans un endroit où l’eau dégoutte
- Dans une pièce où il y a risque de gel
Transport
L’appareil est lourd et doit être manipulé avec précaution durant le transport et l’installation. En raison du poids et des
dimensions de cet appareil, la présence d’au moins deux personnes est nécessaire pour mettre l’appareil en place en
toute sécurité et éviter les blessures ou les dégâts matériels.
Mesures générales
Remarque : Avec les pieds
complètement rétractés, l'appareil a
une dimension minimale de 34 1/8 po
de haut en bas. Les pieds peuvent être
rallongés jusqu'à 1/2" (13 mm).
Page |
24
Lieu d’installation
Une pièce bien aérée où l’air est sec convient à l’installation. Le lieu d’installation ne doit pas être exposé directement aux
rayons du soleil et se trouver à proximité d’une source de chaleur, p. ex., une cuisinière, un radiateur, etc.
Si l’installation se trouve à proximité d’une source de chaleur, utilisez une plaque isolante adéquate ou respectez la
distance minimum entre l’appareil et la source de chaleur :
▪ Cuisinière/four à gaz ou électrique 1 ¼ po (3 cm).
▪ Cuiseur à l’huile ou au charbon 11 13/16 po (30 cm).
▪ Autre réfrigérateur ou cellier 1 po (2,54 cm).
Le plancher du lieu d’installation doit être capable de résister au poids de l’appareil. Si nécessaire, renforcez le plancher.
L’appareil doit être à la verticale et de niveau pour fonctionner correctement.
Pour des raisons d’esthétique et de fonctionnement adéquat de l’appareil, l’ouverture réservée au compartiment doit être
carrée et ses dimensions doivent être telles qu’indiquées ci-dessous.
Vue du dessus
Dimensions du double-tiror Thermador sous la surface de travail (porte
de I’unité affleurant avec la découpe)
Mesures en pouces (mm)
Plan de travail
Overture du plan
de travial
Plan de travail
Overture du plan
de travial
Page |
25
Installation côte à côte
L’appareil peut être installé à côté d’un autre appareil Thermador. Veuillez respecter les dimensions et les remarques
pour installer correctement l’appareil à côté d’un autre.
REMARQUE : Avant de mettre l’appareil dans sa niche, collez la mousse isolante (comprise) sur le côté de l’appareil qui
sera placé à côté de l’appareil supplémentaire.Veillez à ce que la mousse isolante soit de niveau avec la surface de
l’appareil et qu’il n’y ait pas de bulles ou de bosses sur la mousse isolante après l’avoir collée sur l’appareil.
.
Deux réfrigérateurs à double tiroir côte à côte.
Côté de l’appareil se
trouvant à côté de
l’autre appareil.
Mousse isolante
comprise.
Page |
26
Un réfrigérateur à double tiroir et 1 appareil à porte battante : L'ouverture de la porte devrait être du côté opposé au
double tiroir pour éviter toute interférence ou tout dommage de contact.
Ne placez pas un appareil à porte battante avec l'ouverture de la porte à droite, à côté du double tiroir.
Les tiroirs et la porte peuvent entrer en contact et endommager les appareils.
1224 mm
48 3/16 po
13 mm
½ po
(MINIMUM)
Côté opposé au tiroir
607 mm
23 7/8 po
607 mm
23 7/8 po
!
1224 mm
48 3/16 po
13 mm
½ po
(MINIMUM)
Les portes peuvent entrer en
contact l'une de l'autre
607 mm
23 7/8 po
607 mm
23 7/8 po
Côté oppose au tiroir
Les portes peuvent entrer
en contact l’une de l’autre
Page |
27
Aération
Le réfrigérateur est aéré uniquement à la base, au niveau du bandeau de socle. Ne couvrez jamais cette partie ou placez
un objet devant. Cela pourrait nuire au rendement du système de refroidissement de l’appareil et augmenter la
consommation d’électricité.
Toutes les pattes sont réglables jusqu’à ½ po.
Branchement de l’appareil
Après avoir installé l’appareil, attendez au moins une heure avant de le mettre en marche. Durant le transport, l’huile du
compresseur a peut-être coulé dans le système de réfrigération.
Avant de mettre l’appareil en marche pour la première fois, nettoyez l’intérieur de l’appareil (consultez la rubrique
« Nettoyage de l’appareil » dans le guide d’utilisation et d’entretien).
Raccordement électrique
MISE EN GARDE :
Ces consignes d’installation sont destinées aux installateurs qualifiés.
MISE EN GARDE :
Évitez tout risque d’électrocution!
Insérez dans une prise de courant mise à la terre.
Ne retirez jamais la prise de terre.
N'utilisez pas d’adaptateur.
N'utilisez pas de rallonge.
MISE EN GARDE :
Il incombe au client de veiller à ce que l’installation de l’appareil soit conforme à tous les codes et ordonnances
électriques locaux et nationaux. Le non-respect de ces consignes peut causer la mort, un incendie ou une électrocution.
Page |
28
La prise de courant doit se trouver à proximité de l’appareil, 61 po (1550 mm) à droite de l’appareil ou 37 po (940 mm) à
gauche de l’appareil, et être facilement accessible suite à l’installation de l’appareil.
L’appareil est conforme à la protection de classe I. Branchez l’appareil dans une prise de courant alternatif de
115 V/60 Hz correctement installée et avec une borne de mise à la terre.
L’appareil est livré équipé d’un cordon d’alimentation à trois fils homologué UL de type NEMA 5-15p. L’appareil requiert
une prise à trois pôles.
Ne retirez jamais la prise de terre.
MISE EN GARDE :
Ne branchez jamais l’appareil dans une prise permettant d’économiser l’énergie.
Cet appareil peut être utilisé avec des onduleurs sinusoïdaux et de réseaux. Les onduleurs contrôlés par les réseaux sont
utilisés pour les systèmes photovoltaïques raccordés directement au réseau national.
Les onduleurs sinusoïdaux doivent être utilisés pour des applications isolées (p. ex., sur les navires ou dans les cabines
en montagne) qui ne sont pas directement raccordées au réseau national.
L’appareil requiert une prise à trois pôles. La prise doit être raccordée par un électricien qualifié seulement.
Lorsqu’une fiche mâle standard bipolaire est disponible, il incombe au client de la remplacer par une fiche mâle tripolaire
adéquatement reliée à la terre. N'utilisez pas d’adaptateur de fiche.
Veillez à ce que le réfrigérateur à porte vitrée se trouve à proximité d’une prise de courant accessible.
Il est recommandé de prévoir un circuit séparé desservant uniquement votre réfrigérateur. Utilisez une prise qui ne peut
pas être éteinte par un interrupteur. Ne pas utiliser de rallonge.
La prise de courant standard à deux pôles doit être remplacée par une prise de courant à trois pôles mise à la terre.
N'utilisez pas d’adaptateur.
Pour une installation affleurant, il est recommandé de
positioner la sortie sur le côté de l’unite et pas directement
derriére
A:
Zone recommandée pour l’installation
Reccordement – a 2 ½” (63mm)
diameter du trou est recommandé.
Position du cable Réesau sur le socle
de l’appareil
Page |
29
Installation des supports antibasculement
L’appareil comprend deux supports antibasculement. Si votre aménagement n’est pas conçu pour les dimensions
spécifiques de votre appareil, ou si vous prévoyez utiliser l’appareil de façon autonome, vous devez utiliser ces supports
pour éviter que l’appareil ne bascule en raison d’un déséquilibre de poids lorsque les deux tiroirs sont ouverts à la fois.
MISE EN GARDE :
Pour éviter que l’appareil ne bascule en raison d’un déséquilibre de poids, n'ouvrez pas les deux tiroirs en même temps.
Fermez toujours un tiroir avant d'ouvrir l'autre.
Usage autonome
1. Considérez la distance nécessaire pour que l’appareil soit vis-à-vis le devant de votre aménagement.S’il n’y a pas
d’aménagement, mettez l’appareil près du mur, puis mesurez l’espace à l’arrière entre l’appareil et le mur.
2. Selon la distance mesurée entre l’arrière de l’appareil et le mur, pliez le support antibasculement (compris avec
l’appareil) à partir des lignes pointillées pour créer une « marche » avec la distance mesurée.
Pliez ici
Et ici
Support antibasculement.
2 pièces.
Mousse adhésive Distance mesurée
« Marche » créée.
REMARQUE :La mousse adhésive doit se trouver dans le fond de la
marche, et non sur le côté inverse.
Page |
30
3. Pelez la mousse adhésive et collez le support antibasculement des deux côtés à l’arrière de l’appareil, tel qu’illustré
ci-dessous.
Collez le support antibasculement
à l’arrière de l’appareil.
4. Après avoir collé les supports antibasculement à l’arrière de l’appareil, faites glisser l’appareil vers le mur jusqu’à ce
que le support antibasculement touche au mur.
À l’aide des vis fournies, fixez le support antibasculement au mur des deux côtés.
REMARQUE :Ne fixez pas l’appareil à une cloison sèche.Fixez l’appareil sur une surface solide.
.
Vissez le support
au mur.
Répétez la procédure de
l'autre côté.
Page |
31
Installation sous le comptoir
1. Considérez la distance nécessaire pour que l’appareil soit vis-à-vis le devant de votre aménagement.
2. Mesurez la distance entre le dessus de l’appareil et le dessous du comptoir.La mesure X po (mm) peut varier selon
la conception du comptoir, la rallonge des pattes de l’appareil, etc.
3. Selon la distance = X po (mm) entre l’appareil et le comptoir, pliez les supports antibasculement compris avec
l’appareil sur les lignes pointillées afin de former une « marche » de 1/16 po (2 mm) plus petite que la distance = X
po (mm) mesurée.
Pliez ici
Mousse adhésive Distance = X po – 1/16 po
(X mm – 2 mm)
Et ici
Support antibasculement.
2 pièces.
« Marche » créée.
REMARQUE :La mousse adhésive doit se trouver dans le
fond de la marche, et non sur le côté inverse.
Distance =
X po (mm)
REMARQUE : la distance = X po
(mm) peut varier selon la conception
de l’aménagement.
Page |
32
4. Pelez la mou0sse adhésive et collez le support antibasculement à l’avant, sur le dessus du meuble de l’appareil,
près des coins, tel qu’illustré ci-dessous :
5. Faites glisser l’appareil dans l’aménagement jusqu’à ce que le devant de l’appareil soit vis-à-vis le devant de
l’aménagement.Vérifiez que rien n’obstrue le support antibasculement lorsqu’il glisse sous le comptoir.
Vissez le support
antibasculement au comptoir
pour fixer l’appareil.
COMPTOIR
APPAREIL
Vérifiez que rien n’obstrue le
support antibasculement.
Faites glisser l’appareil dans
l’aménagement jusqu’à ce
que les surfaces avant soient
à égalité.
Page |
33
Installation du panneau de revêtement
(Modèles T24UR905DP seulement)
Si vous prévoyez installer un panneau de revêtement sur mesure, vous devez créer ce panneau vous-même ou faire
appel à un ébéniste ou un menuisier.
Un gabarit pleine grandeur pour faciliter le marquage des trous est fourni avec la trousse du manuel.
IMPORTANT :
− L'épaisseur des deux panneaux de revêtement doit être de ¾ ” (19 mm).
− Le panneau de revêtement ne doit pas peser plus de 10 lb (4,54 kg) chacun.
− Des panneaux de revêtement pesant plus que ce qui est recommandé peuvent endommager votre appareil.
− Il est recommandé d'avoir l'aide d'une deuxième personne pour installer le panneau.
− Utilisez les outils recommandés dans le manuel d'installation pour faciliter l'installation du panneau. Ne pas
utiliser les outils recommandés ou l'aide d'une deuxième personne peut endommager le panneau et/ou l'appareil.
− Pour installer le panneau, utilisez uniquement les vis incluses dans le « Kit d'installation ».
Créez le panneau de revêtement sur mesure selon les dimensions indiquées.
Panneau supérieur:
Trou pilote 4 places
Page |
34
Tiroir du bas:
1. Installez la poignée de votre choix sur le panneau de revêtement avant d’installer le panneau sur le tiroir.
- Chaque poignée est différente. Il incombe au client de procéder aux modifications nécessaires pour fixer la
poignée sur le panneau de revêtement.
- Les vis utilisées pour fixer la poignée au panneau doivent être plates et vis-à-vis la surface du panneau (Fig. A). Si
les vis ne sont pas plates, songez à créer un encastrement dans le revêtement pour cacher la tête de la vis sous la
surface du revêtement, sans quoi les vis nuiront au placement exact du revêtement sur le tiroir (Fig. B).
Cadre de revêtement avec
poignée sur mesure
Vis plate à égalité avec la surface
(Fig. A)
Porte
Vis à tête ronde cachée dans un encastrement du revêtement.
(Fig. B)
2. Retirez le joint d’étanchéité des coins supérieurs de la porte en le tirant doucement.De la mousse isolante se trouve
sous le joint d'étanchéité; tirez la mousse juste assez pour la sortir et accéder à la vis ci-dessous. Il n'est pas
Porte
Cadre de revêtement avec
poignée sur mesure
Trou pilote 4 places
Page |
35
nécessaire de retirer tout le joint d'étanchéité et toute la mousse, seule une partie suffisante pour rendre la vis
accessible. Retirez ensuite les vis, car elles ne sont plus requises.
Utiliser les vis incluses dans la « trousse d'installation » pour fixer le panneau de revêtement en le vissant depuis
l'intérieur du tiroir à travers le même trou laissé par la vis retirée, jusqu'à ce que le panneau soit fermement fixé au
tiroir.
Percez la zone marquée dans chaque
coin et utilisez le (1) support de
revêtement et (2) la vis pour fixer le
panneau de revêtement
percée
Page |
36
3. Lorsque le revêtement est bien fixé au tiroir, remettez le joint d’étanchéité en place en appuyant dessus contre le
tiroir jusqu’à ce qu’il soit bien enfoncé en place.
Répétez les mêmes étapes pour l'autre tiroir.
Les panneaux de revêtement sont maintenant prêts.
Renseignements sur le service à la clientèle
Si une réparation s’avère nécessaire, veuillez appeler votre revendeur ou centre de service après-vente agréé. Ne
cherchez pas à réparer l’appareil vous-même. Tout travail exécuté par du personnel non autorisé peut annuler la garantie.
Si le problème persiste, prenez les mesures suivantes (dans l’ordre indiqué ci-dessous) jusqu’à ce que le problème ait été
résolu à votre entière satisfaction.
1. Appelez votre revendeur ou le prestataire de service après-vente agréé par Thermador de votre région.
2. Écrivez-nous à partir de la page du service à la clientèle de notre site Web, www.Thermador.com.
3. Écrivez-nous à l’adresse ci-dessous :
BSH Home Appliances Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
4. Appelez-nous au :1-800-735-4328
Veuillez indiquer (si vous écrivez) ou avoir à portée de main (si vous appelez) les renseignements suivants :
• Numéro de modèle
• Numéro de série
• Date d’achat original
• Date à laquelle le problème est survenu
• Explication du problème
Si vous nous écrivez, veuillez indiquer votre numéro de téléphone de jour. (Le numéro de modèle et le numéro de série
sont indiqués sur l’étiquette se trouvant sur le côté droit du compartiment inférieur).
Page |
37
Plaque signalétique
La plaque signalétique indique le numéro de série et le modèle de l’appareil. Elle est située sur le côté droit du
compartiment inférieur.
Renseignements pour le service après-vente
Aux fins de référence pratique, veuillez copier sur le formulaire ci-dessous les renseignements se trouvant sur la plaque
signalétique se trouvant sur le côté droit du compartiment inférieur. Conservez votre facture pour valider la garantie.
Numéro de modèle
Numéro de série
Date d’achat
Nom du revendeur
Numéro de téléphone du revendeur
Nom du centre de service après-vente
Numéro de téléphone du service après-vente
Page |
38
IMPORTANTE: Antes de comenzar, lea las instrucciones completa y
cuidadosamente.
INSTALADOR: Déjele este manual al propietario para que lo consulte en el
futuro.
PROPIETARIO: Guarde estas instrucciones de instalación para que las utilice el
inspector eléctrico local y para consultar en el futuro.
Índice
Instrucciones importantes de seguridad ........ 39
- Inspección del refrigerador
Herramientas necesarias para la instalación . 40
Materiales suministrados ................................. 40
Instalación del electrodoméstico .................... 41
- Transporte
- Medidas generales
- Ubicación de la instalación
- Instalación lado a lado
Ventilación ................................................................ 45
Conexión del electrodoméstico ....................... 45
- Conexiones eléctricas
Instalación del soporte antivuelco .................. 47
Instalación del panel de revestimiento ........... 51
Información de Atención al cliente .................. 54
Page |
39
Instrucciones importantes de seguridad
¡LEA Y GUARDE ESTAS INSTRUCCIONES!
Estas instrucciones de instalación deben ser utilizadas por instaladores calificados.
Además de estas instrucciones, el electrodoméstico debe instalarse:
• En los Estados Unidos, de acuerdo con el Código Eléctrico Nacional, los códigos estatales y municipales o los
códigos locales.
• En Canadá, de acuerdo con la última edición del Código Eléctrico Canadiense C22.1, los códigos provinciales y
municipales o los códigos locales.
Asegúrese de respetar todas las advertencias y precauciones indicadas.
Esté atento a los triángulos con signos de exclamación en su interior.
ADVERTENCIA:
Esto indica que se podrían producir muertes o lesiones graves por no respetar esta advertencia.
PRECAUCIÓN:
Esto indica que se podrían producir lesiones menores o moderadamente graves por no respetar esta advertencia.
NOTA:
Se utiliza para dirigir la atención del usuario a algo en particular.
Importante
• INSTALACIÓN NUEVA: Si el electrodoméstico es una instalación nueva, la mayor parte del trabajo debe
realizarse antes de colocar la unidad en su lugar.
• REEMPLAZO: Si el electrodoméstico reemplazará a otro electrodoméstico, se debe controlar la
compatibilidad de las conexiones del electrodoméstico que se reemplazará con las de la unidad nueva y
reemplazarlas, según sea necesario.
Inspección del refrigerador
Retire la cinta, el embalaje y las cubiertas plásticas.
Luego de desembalar el electrodoméstico y antes de su instalación, inspeccione completamente el refrigerador en busca
de posibles daños cosméticos u ocasionados por el transporte. Informe de inmediato cualquier daño que observe.
NOTA: No deseche ninguna bolsa ni elemento que venga con el embalaje original hasta que se haya completado toda la
instalación.
ADVERTENCIAS DE LA PROPUESTA 65 DEL
ESTADO DE CALIFORNIA
Este producto puede contener un químico conocido por
el estado de California, que puede causar cancer o
problemas reproductivos. Por lo tanto, el empaque de su
producto puede incluir esta etiqueta requerida por el
estado de California:
Page |
40
Herramientas necesarias para la instalación
Cinta métrica Destornillador Philips Nivel
Estas son las herramientas que podrá necesitar para la instalación del electrodoméstico. Sin embargo, si debe modificar
la encimera u otros muebles de cocina para adaptar la unidad, es posible que necesite otras herramientas a fin de
realizar las modificaciones a la encimera o los otros muebles antes de instalar el electrodoméstico.
Materiales suministrados
Soporte antivuelco: 2 unidades.
Tornillos: 2 unidades.
1 espuma aislante (no
se muestra) de 20 1/2”
(520 mm) x 29 1/8”
(740 mm) x 1/8” (3 mm)
Kit de instalación
Tornillos para madera: 8 piezas
Soporte de superposición: 8 piezas
SOLO PARA MODELOS T24UR905DP
Page |
41
Instalación del electrodoméstico
La mayor parte del trabajo de instalación debe realizarse antes de que el refrigerador se coloque en su lugar.
Solicite a un técnico calificado que instale y conecte el electrodoméstico según las instrucciones de instalación adjuntas.
ADVERTENCIA:
No instale este electrodoméstico:
- Al aire libre.
- En un entorno donde gotee agua.
- En habitaciones donde haya riesgo de congelamiento.
Transporte
El electrodoméstico es pesado y debe manipularse con cuidado durante el transporte y la instalación. Debido al peso y a
las dimensiones del electrodoméstico, se necesitan, como mínimo, dos personas para moverlo hasta su lugar de manera
segura y evitar lesiones en las personas o daños en el electrodoméstico.
Medidas generales
Nota: con las patas completamente
retaidas, el product tiene una dimension
minima de 34 1/8” de arriba a abajo.
Las patas se pueden extender hasta
½”(13mm)
Page |
42
Ubicación de la instalación
Una habitación seca y bien ventilada es una ubicación de instalación adecuada. La ubicación de la instalación no debe
estar expuesta a luz solar directa y no debe encontrarse cerca de una fuente de calor; p. ej., una cocina, un radiador, etc.
Si resulta inevitable instalarlo junto a una fuente de calor, utilice una placa aislante adecuada o respete la distancia
mínima desde la fuente de calor que se indica a continuación:
• Hasta horno/hornillas eléctricos o a gas, 1¼” (3 cm).
▪ Hasta una cocina alimentada con combustible o carbón, 1113/16” (30 cm).
▪ Hasta otro refrigerador o enfriador de vinos, 1” (2.54 cm).
El piso de la ubicación de la instalación no debe hundirse; de ser necesario, refuerce el piso. El electrodoméstico debe
estar en posición vertical y a nivel a fin de funcionar correctamente.
Para un funcionamiento y apariencia correctos de la unidad, la apertura del gabinete debe ser cuadrada y tener las
dimensiones que se indican en los próximos diagramas.
Abertura de parrilla
Parrilla
Parrilla
Abertura de parrilla
Page |
43
Instalación lado a lado
El electrodoméstico puede instalarse junto a otro electrodoméstico Thermador. Siga las siguientes dimensiones y notas
para instalar correctamente el electrodoméstico en una disposición lado a lado.
NOTA: Antes de colocar la unidad en el nicho, adhiera la espuma aislante (incluida con el producto) al lateral de la
unidad que se colocará junto al electrodoméstico adicional. Asegúrese de que la espuma aislante esté a nivel con la
superficie de la unidad y que no haya burbujas ni bultos en la espuma aislante después de adherirla a la unidad.
.
Dos refrigeradores de doble cajón lado a lado.
Lateral de la unidad junto
al otro electrodoméstico.
Espuma aislante
incluida con la unidad.
Page |
44
Un electrodoméstico de doble cajón y uno de puerta abatible: la puerta debe abrirse en sentido opuesto al doble
cajón para evitar interferencia o daños por golpes.
No coloque un electrodoméstico con puerta abatible con la apertura de la puerta justo al lado del de doble cajón.
Los cajones y la puerta podrían golpearse entre sí y dañar las unidades.
1224 mm
48 3/16 in
13 mm
½ in
(MÍNIMO)
607 mm
23 7/8 in
607 mm
23 7/8 in
!
1224 mm
48 3/16 in
13 mm
½ in
(MÍNIMO)
Las puertas podrían
golpearse entre sí.
607 mm
23 7/8 in
607 mm
23 7/8 in
Opuesto al cajón
Las puertas podrian
golpearse entre si
Page |
45
Ventilación
El refrigerador solo se ventila por el zócalo de la base. Nunca cubra dicha área ni coloque nada frente a ella. De lo
contrario, el rendimiento de enfriamiento se verá afectado y la unidad deberá trabajar más, lo que aumentará el consumo
de energía.
Además, asegúrese de que las 4 patas de nivelación estén extendidas (altura de la unidad de aproximadamente
34 ¾”), de manera que haya suficiente flujo de aire por debajo del electrodoméstico.
Todas las patas son ajustables en
hasta ½ pulgada.
Conexión del electrodoméstico
Luego de instalar el electrodoméstico, espere al menos 1 hora para encenderlo. Durante el transporte, es posible que el
aceite del compresor fluya hasta el sistema de refrigeración.
Antes de encender el electrodoméstico por primera vez, limpie su interior (consulte el capítulo “Limpieza del
electrodoméstico” en la Guía de uso y mantenimiento).
Conexión eléctrica
ADVERTENCIA:
Estas instrucciones de instalación deben ser utilizadas por instaladores calificados.
ADVERTENCIA:
¡Evite el riesgo de sufrir una descarga eléctrica!
Inserte en un receptáculo con conexión a tierra.
Nunca retire la fase de conexión a tierra.
No utilice adaptadores.
No utilice cables de extensión.
ADVERTENCIA:
Es responsabilidad del cliente asegurarse de que la instalación del electrodoméstico cumpla con todos los códigos y
ordenanzas eléctricos, tanto nacionales como locales. El no cumplimiento de estas instrucciones podría provocar
muertes, incendios o descargas eléctricas.
Page |
46
El receptáculo debe estar cerca del electrodoméstico, 61” (1550 mm) a la derecha del electrodoméstico o 37” (940 mm) a
la izquierda del electrodoméstico, y debe poder accederse fácilmente a él después de la instalación del electrodoméstico
para reparaciones futuras.
El electrodoméstico cumple con la clase de protección I. Conecte el electrodoméstico a corriente alterna de 115 V/60 Hz
a través de un receptáculo correctamente instalado con terminal conectado a tierra.
El electrodoméstico viene con un cable de alimentación de 3 hilos registrado en UL, tipo NEMA 5-15p. El
electrodoméstico requiere un receptáculo de 3 polos.
Nunca retire la fase de conexión a tierra.
ADVERTENCIA:
Nunca conecte el electrodoméstico a enchufes de ahorro de energía eléctrica.
Este electrodoméstico puede utilizarse con inversores controlados por redes eléctricas o inversores sinusoidales. Los
inversores controlados por redes eléctricas se utilizan para los sistemas fotovoltaicos, que se conectan directamente a la
red nacional.
Los inversores sinusoidales deben utilizarse para aplicaciones aisladas (p. ej., en embarcaciones o en albergues de
montaña), que no están directamente conectadas a la red nacional.
El electrodoméstico requiere una toma de corriente de 3 polos. La toma de corriente solo debe ser conectada por un
electricista calificado.
Donde haya una toma de corriente de pared estándar de 2 polos, es responsabilidad del cliente reemplazar esta toma
con una toma de pared de 3 polos correctamente conectada a tierra. No utilice enchufes adaptadores.
Asegúrese de haya una toma de corriente eléctrica accesible y cerca de su refrigerador.
Se recomienda que se proporcione un circuito separado que sirva solo a su refrigerador. Utilice un tomacorriente que no
se pueda apagar con un interruptor. No utilice un cable de extensión.
La toma de corriente de pared estándar de 2 polos debe ser reemplazada por una de 3 polos con conexión a tierra. No
utilice adaptadores.
Page |
47
Instalación de los soportes antivuelco
El electrodoméstico incluye dos soportes antivuelco. Si sus muebles de cocina no están diseñados para las dimensiones
específicas de su electrodoméstico, o si tiene pensado utilizar el electrodoméstico como una unidad independiente, debe
utilizar estos soportes a fin de evitar que su electrodoméstico se incline debido a situaciones de sobrepeso fuera de
equilibrio en las que ambos cajones se abren al mismo tiempo.
ADVERTENCIA:
Para evitar la inclinación del electrodoméstico debido a un sobrepeso fuera de equilibrio, no abra ambos cajones al
mismo tiempo. Siempre cierre un cajón antes de sacar el otro.
Para uso independiente
1. Tenga en cuenta la distancia necesaria para que el electrodoméstico esté alineado con el frente de sus muebles de
cocina. Si no hay muebles, coloque la unidad cerca de la pared, luego tome la medida del espacio que queda libre en
la parte posterior, entre la unidad y la pared.
2. Según la distancia medida entre la parte posterior de la unidad y la pared, doble el soporte antivuelco (incluido con la
unidad) por las líneas de puntos para formar un “escalón” con la misma distancia medida.
Doble por aquí
y por aquí.
Soporte antivuelco:
2 unidades.
Espuma adhesiva Distancia medida
“Escalón” formado resultante.
NOTA: La espuma adhesiva debe estar en la parte inferior del escalón,
nunca en el lado del revés.
Page |
48
3. Despegue la espuma adhesiva y pegue el soporte antivuelco a ambos lados de la parte posterior del
electrodoméstico, como se muestra en las ilustraciones.
Pegue el soporte antivuelco en la parte
trasera del electrodoméstico.
4. Con los soportes antivuelco pegados en la parte posterior del electrodoméstico, deslice el electrodoméstico hasta la
pared hasta que el soporte antivuelco toque la pared.
Con los tornillos suministrados, ajuste el soporte antivuelco a la pared en ambos lados.
NOTA: No ajuste la unidad a una pared de yeso. Asegure la unidad a una superficie sólida.
.
Atornille el soporte
a la pared.
Repita del otro
lado.
Page |
49
Para uso debajo de la encimera
1. Tenga en cuenta la distancia necesaria para que el electrodoméstico esté alineado con el frente de sus muebles
de cocina.
2. Tome la medida desde la parte superior del gabinete de la unidad hasta la parte inferior de la encimera. La
medición X” (mm) podría variar según el diseño de la encimera, la extensión de las patas del producto, etc.
3. Según la distancia = X” (mm) entre el electrodoméstico y la encimera, doble los soportes antivuelco incluidos con
el electrodoméstico por las líneas de punto para formar un “escalón” 1/16” (2 mm) más pequeño que la distancia
= X” (mm) medida.
Doble por aquí
Espuma adhesiva Distancia = X”- 1/16”
(X mm – 2 mm)
y por aquí.
Soporte antivuelco:
2 unidades.
“Escalón” formado resultante.
NOTA: La espuma adhesiva debe estar en la parte
inferior del escalón, nunca en el lado del revés.
Distancia = X” (mm)
NOTA: La distancia = X” (mm) podría variar
según el diseño de sus muebles de cocina.
Unidad de
24” (610 mm)
Page |
50
4. Despegue la espuma adhesiva y pegue el soporte antivuelco en el frente de la parte superior del gabinete del
electrodoméstico, cerca de las esquinas, como se muestra en la imagen:
5. Deslice el electrodoméstico hacia el interior del gabinete hasta que la parte delantera del electrodoméstico esté
alineada con la parte delantera de los muebles de cocina. Controle que nada interfiera ni obstruya el soporte
antivuelco mientras lo desliza debajo de la encimera.
Con los tornillos suministrados,
atornille el soporte antivuelco a la
encimera para fijar la unidad.
ENCIMERA
ELECTRODOMÉSTICO
Controle que nada obstruya el
soporte antivuelco.
Deslice el electrodoméstico
hacia el interior del gabinete
hasta que las superficies
frontales estén alineadas.
Page |
51
Instalación del panel de revestimiento
(Solo para modelos T24UR905DP)
Si piensa instalar un panel de revestimiento personalizado, deberá crear el panel usted mismo o consultar a un fabricante
de gabinetes o carpintero calificado.
En el paquete del manual, se incluye una plantilla de tamaño completo para marcar con más facilidad el patrón de
orificios.
IMPORTANTE:
- El espesor del panel de revestimiento debe ser de ¾” (19 mm).
- Los paneles de revestimiento no deben pesar más de 10 lb (4.54 kg) cada uno.
- Los paneles de revestimiento que pesen más de lo recomendado pueden causar daños a su electrodoméstico.
- Es Recomendable tener la ayuda de una segunda persona para instalar el panel de Revestimiento
- Utilice las herramientas recomendadas en el manual de instalación para facilitar la instalación del panel. No utilizar
las herramientas recomendadas o la ayuda de una segunda persona puede resultar en daños del panel y/o el
electrodoméstico
- Para instalar el panel, utilice únicamente los tornillos incluidos en el “Kit de instalación”.
Cree el panel de revestimiento personalizado a partir de las dimensiones que se muestran.
Panel Superior:
Agujero piloto 4 lugares
Page |
52
Cajon Inferior:
1. Instale la manija personalizada de su preferencia en el panel de revestimiento antes de instalar el panel en el cajón.
- Todas las manijas personalizadas son diferentes y es responsabilidad del cliente hacer los ajustes necesarios
para colocar la manija en el panel de revestimiento.
- Los tornillos utilizados para fijar la manija personalizada al plano deben ser planos y quedar al ras de la superficie
del panel (fig. A); si los tornillos no son planos, piense en hacer una recesión en el recubrimiento lo
suficientemente grande como para ocultar la cabeza del tornillo por debajo de la superficie del recubrimiento; de lo
contrario, los tornillos interferirán con la correcta colocación del recubrimiento en el cajón (fig. B).
Marco de revestimiento con manija
personalizada
Tornillo plano al ras de la superficie
(Fig. A)
Puerta
Marco de revestimiento con manija
personalizada
Tornillo de cabeza redonda oculto en una recesión del revestimiento.
(Fig. B)
Puerta
Agujero piloto 4 lugares
Page |
53
2. Retire la junta de las esquinas superiores de la puerta tirando de ella suavemente. Debajo de la junta se encuentra la
espuma aislante; tire de la espuma lo suficiente como para acceder al tornillo que se encuentra abajo. No es
necesario retirar toda la junta ni toda la espuma; solo una porción suficiente como para poder acceder al tornillo.
Luego, retire los tornillos. Ya no los necesitará.
Con los tornillos incluidos en el “kit de instalación”, asegure el panel de revestimiento atornillándolo desde el interior
del cajón a través del mismo orificio que dejó el tornillo que se retiró hasta que el panel esté sujetado con firmeza al
cajón.
Atraviese el área marcada en cada esquina y
use el (1) soporte superpuesto y (2) tornillo
para asegurar el panel superpuesto
Atravesar
Page |
54
3. Después de asegurar el revestimiento al cajón, vuelva a colocar la junta en su lugar presionándola
contra su canal en el cajón hasta que toda la junta esté pareja y en su lugar.
Repita los mismos pasos para el otro cajón. Los paneles de revestimiento ya están listos.
Información de Atención al cliente
En caso de necesitar reparaciones, comuníquese con su distribuidor o un centro de servicio autorizado. No
intente reparar el electrodoméstico usted mismo. Cualquier trabajo realizado por personal no autorizado
podría anular la garantía. Si el problema persiste, tome las siguientes medidas (en el orden que se indica a
continuación) hasta que el problema se haya corregido a su gusto.
1. Comuníquese con su distribuidor o el Centro de servicio autorizado de Thermador de su área.
2. Envíenos un correo desde la sección Customer Service (Atención al cliente) de nuestro sitio web,
www.Thermador.com.
3. Escríbanos a la siguiente dirección:
BSH Home Appliances Corporation
1901 Main Street, Suite 600
Irvine, CA 92614
4. Llámenos al: 1-800-735-4328
Asegúrese de incluir (si nos escribe) o de tener a mano (si nos llama) la siguiente información:
• Número de modelo
• Número de serie
• Fecha de compra original
• Fecha en que se originó el problema
• Explicación del problema
Además, si nos escribe, asegúrese de incluir un número de teléfono al que podamos llamarlo durante el
día. (Encontrará el número de modelo y el número de serie en la etiqueta que se encuentra en el lado
derecho del compartimiento inferior).
Etiqueta de clasificación de datos
Page |
55
La etiqueta de clasificación de datos muestra el modelo y el número de serie de su electrodoméstico. Se
encuentra en el lado derecho del compartimiento inferior.
Información de servicio
Para tenerla como referencia a mano, copie la información en el siguiente formulario de la placa de
clasificación de datos que se encuentra en el lado derecho del compartimiento inferior. Conserve su factura
para que la garantía tenga validez.
Número de modelo
Número de serie
Fecha de compra
Nombre del distribuidor
Número de teléfono del distribuidor
Nombre del Centro de servicio
Número de teléfono del Centro de servicio
Page |
56
PN: 9001700455 B
T24UR925DS
T24UR915DS
T24UR905DP
01/2022
Printed in Mexico
lmpreso en México
lmprime au Mexique
BSH Home Appliances Corporation, 1906 Main Street, Suite 600, Irvine CA 92614
1-800-735-4328 // www.thermador.com
