Craftsman CMCHTS820B V20* 22-in. Cordless Hedge Trimmer User Manual

final page size: 8.5 x 5.5 in CRAFTSMANfinal page size: 8.5 x 5.5 in CRAFTSMAN

20V Max* Hedge Trimmer

Taille-haie 20 V max*

Cortasetos 20 V Máx*

CMCHTS820

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1–888–331–4569 WWW.CRAFTSMAN.COM

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 13

Español (traducido de las instrucciones originales) 26

English

English (original instructions)

LangRef_U_NA_U_U-ENG

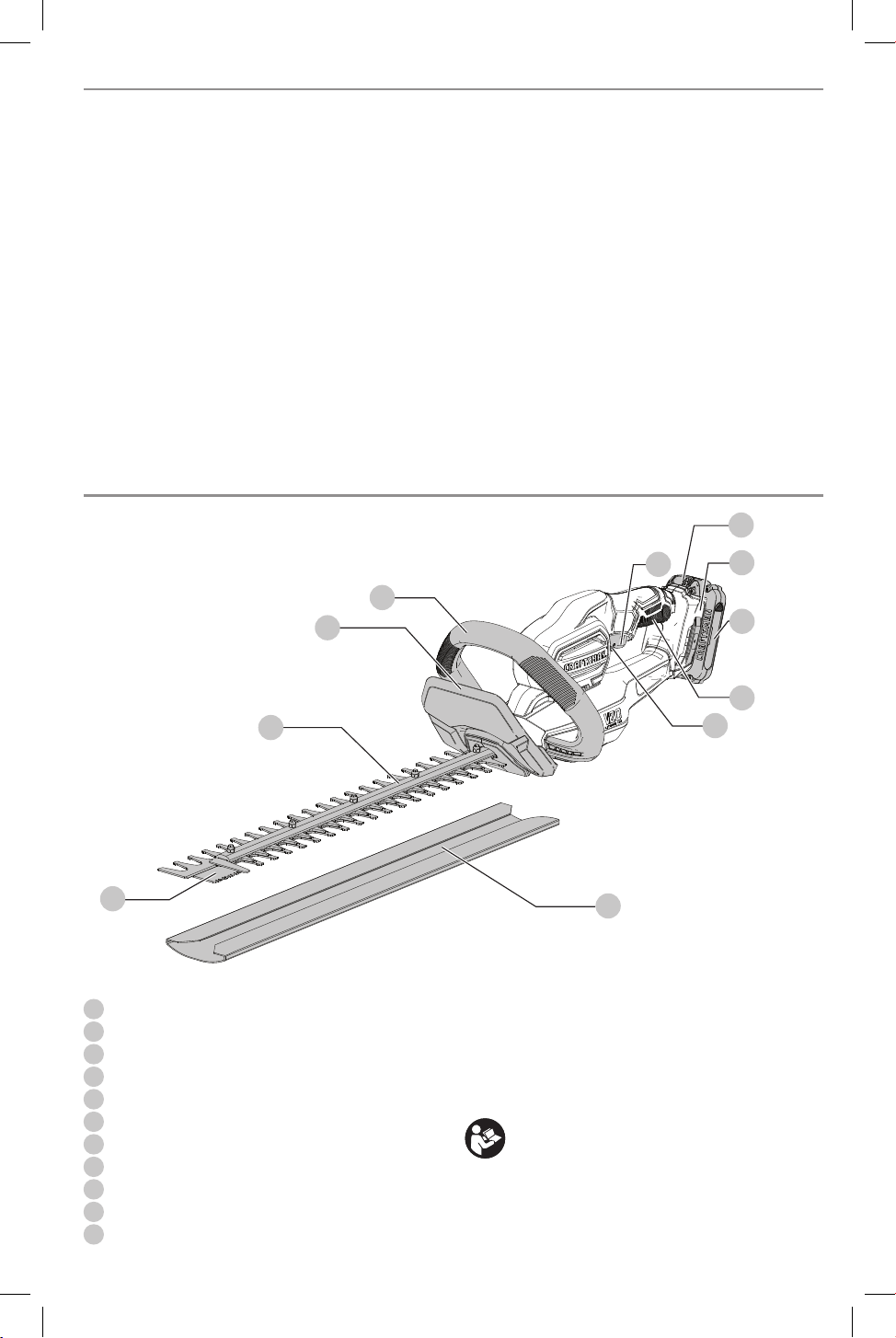

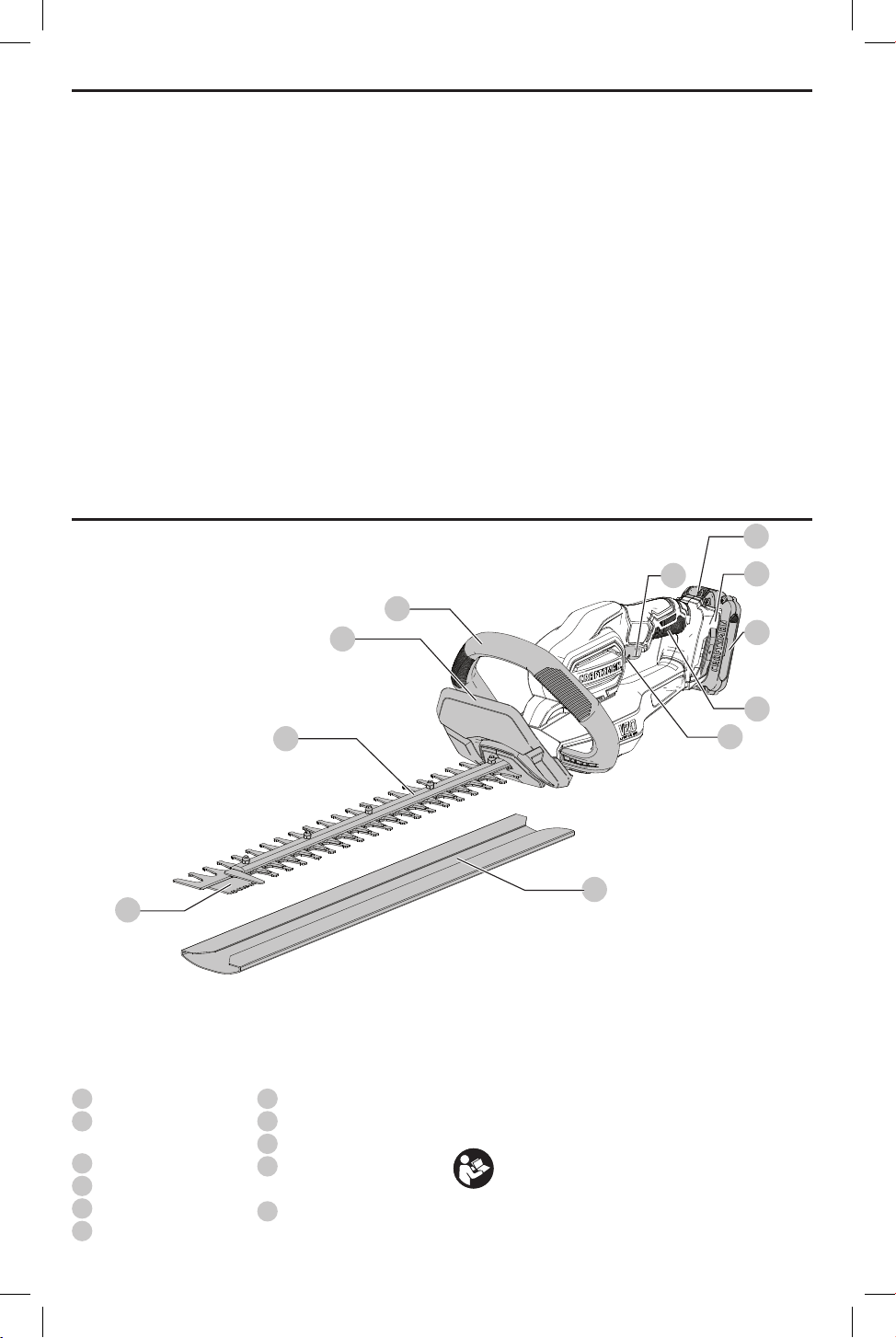

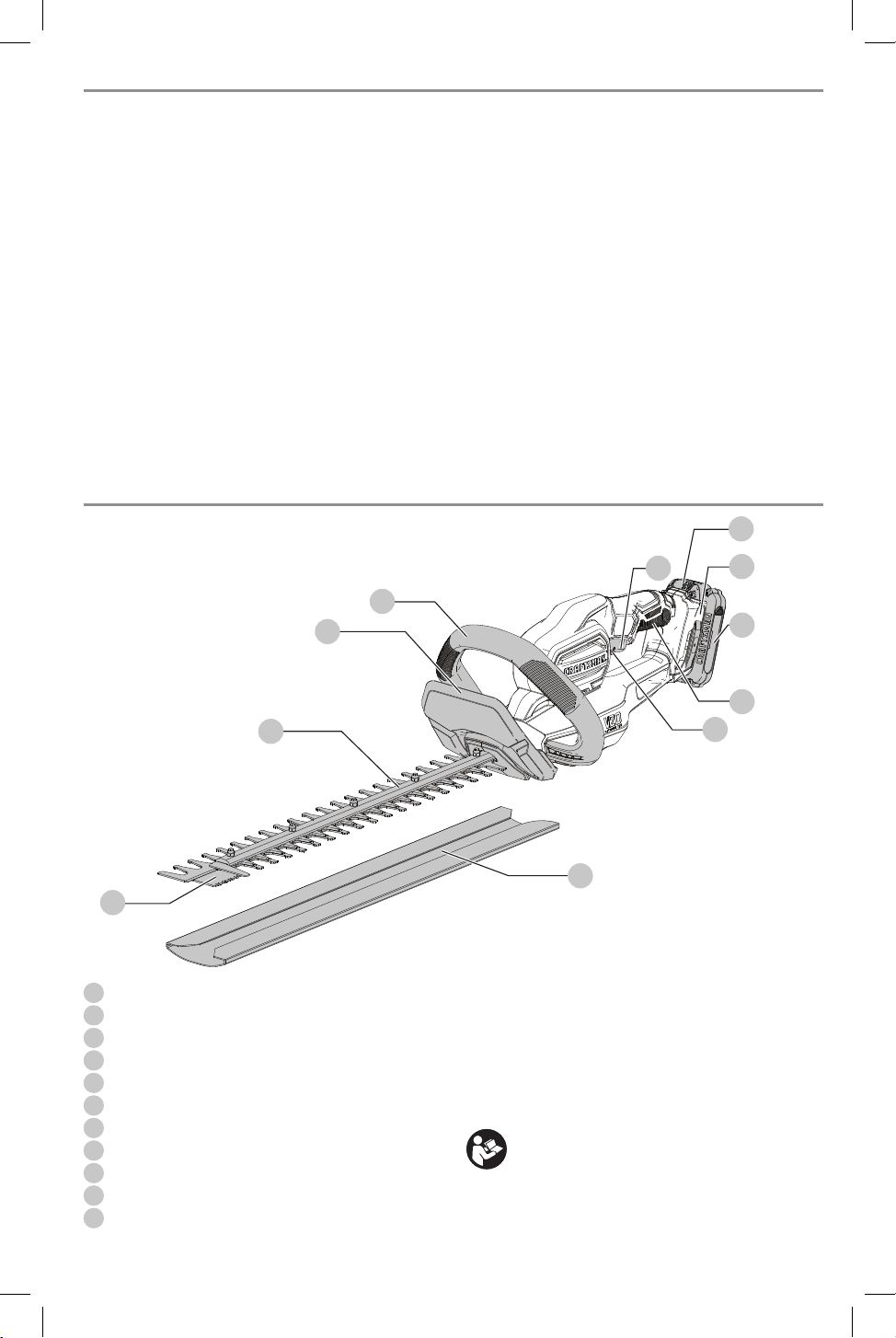

Trigger switch

Lock-off switch

Switch handle

Blade guard

Bail handle

Blade

Sheath

Battery housing

Battery pack

Battery release button

Powersaw

Fig. A

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in

propertydamage.



WARNING: Read all safety warnings

and all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read

the instructionmanual.

if you have any questions or comments about this or any

product, call CRAFTsMAn toll free at: 1-888-331-4569.

English

20V Max* Hedge Trimmer

CMCHTS820

GENERAL POWER TOOL SAFETY

WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTURE REFERENCE.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

English

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior resulting

in fire, explosion or risk of injury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

Hedge Trimmer Safety Warnings

• Use both hands when operating the hedge trimmer.

Using one hand could cause loss of control and result in

serious personal injury.

• Keep all parts of the body away from the cutter

blade. Do not remove cut material or hold material

to be cut when blades are moving. Make sure

the switch is off when clearing jammed material.

Blades coast after turn off. A moment of inattention

while operating the hedge trimmer may result in serious

personal injury.

• Carry the hedge trimmer by the switch handle with

the cutter blade stopped. Proper handling of the hedge

trimmer will reduce possible personal injury from the

cutter blades.

• Hold the power tool by insulated gripping surfaces

only, because the cutter blade may contact hidden

wiring. Cutter blades contacting a "live" wire may make

exposed metal parts of the power tool "live" and could give

the operator an electric shock.

• Check the hedge for foreign objects, e.g. wirefences.



DANGER:

Keep hands away from blade.

Contact with blade will result in serious personalinjury



WARNING: Wear eye protection.



WARNING: Do not expose torain.



WARNING: Only use with bail handle

and blade guard properly assembled to hedge

trimmer. The use of the hedge trimmer without the

proper guard or handle provided may result in serious

personalinjury.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

Additional Safety Information



WARNING: Never modify the power

tool or any part of it. Damage or personal injury

couldresult.



WARNING: ALWAYS use safety glasses.

Everyday eyeglasses are NOT safety glasses. Also use

face or dust mask if operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

English

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

IPXX .................... IP symbol

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws, or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause burns

or a fire.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury. Consult

the chart at the end of this manual for compatibility of

batteries andchargers.

• Charge the battery packs only in CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not expose battery pack or tool/appliance to

fire or excessive temperature. Exposure to fire or

temperature above 265 °F (130 °C) may cause explosion.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.



WARNING: Some dust contains

chemicals known to State of California to cause

cancer, birth defects or other reproductive harm. Some

examples of these chemicals are:

• compounds in fertilizers,

• compounds in insecticides, herbicides

andpesticides,

• arsenic and chromium from chemically

treatedlumber.

To reduce your exposure to these chemicals,

wear approved safety equipment such as dust

masks that are specially designed to filter out

microscopicparticles.



WARNING: Use of this tool can generate

and/or disperse dust, which may cause serious

and permanent respiratory or other injury. Always

use NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper

personal hearing protection that conforms

to ANSI S12.6 (S3.19) during use. Under some

conditions and duration of use, noise from this

product may contribute to hearingloss.



CAUTION: When not in use, place tool

on its side on a stable surface where it will not

cause a tripping or falling hazard. Some tools with

a large battery pack will stand upright but may be

easily knocked over.

• Air vents often cover moving parts and should

be avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

English

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid

may be flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt

to open the battery pack for any reason. If the battery

pack case is cracked or damaged, do not insert into

the charger. Do not crush, drop or damage the battery

pack. Do not use a battery pack or charger that has

received a sharp blow, been dropped, run over or

damaged in any way (e.g., pierced with a nail, hit

with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery using a cloth or soft non-metallic brush. Do not use

water or any cleaningsolutions.

Fuel Gauge Battery Packs

CRAFTSMAN battery packs include a fuel gauge which

consists of three LED lights that indicate the level of charge

remaining in the batterypack.

The fuel gauge is an indication of approximate levels of

charge remaining in the battery pack according to the

followingindicators:

75–100% charged

51–74% charged

< 50% charged

Pack needs to be charged

To actuate the fuel gauge, press and hold the fuel gauge

button. A combination of the three LED lights will illuminate

designating the level of charge left. When the level of

charge in the battery is below the usable limit, the fuel

gauge will not illuminate and the battery will need to

berecharged.

nOTE: The fuel gauge is only an indication of the charge left

on the battery pack. It does not indicate tool functionality

and is subject to variation based on product components,

temperature and end-userapplication.

For more information regarding fuel gauge battery packs,

please contact CRAFTSMAN at 1-888-331-4569 or visit our

website www.craftsman.com

Transportation



WARNING: Fire hazard. Do not store

or carry the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, etc. Transporting

batteries can possibly cause fires if the battery

terminals inadvertently come in contact with

conductive materials such as keys, coins,

hand tools and the like. The US Department of

Transportation Hazardous Material Regulations

(HMR) actually prohibit transporting batteries in

commerce or on airplanes in carry-on baggage

UNLESS they are properly protected from short circuits.

So when transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE:Li-ion batteries should not

be put in checkedbaggage.

The RBRC® Seal

The RBRC® (Rechargeable Battery

Recycling Corporation) Seal on the

nickel cadmium, nickel metal hydride or

lithium-ion batteries (or battery packs)

indicates that the costs to recycle these

batteries (or battery packs) at the end of their useful life

have already been paid by CRAFTSMAN. In some areas, it is

illegal to place spent nickel cadmium, nickel metal hydride

or lithium-ion batteries in the trash or municipal solid

waste stream and the Call2Recycle® program provides an

environmentally consciousalternative.

Call 2 Recycle, Inc., in cooperation with CRAFTSMAN

and other battery users, has established the program in

the United States and Canada to facilitate the collection

of spent nickel cadmium, nickel metal hydride or

lithium-ion batteries. Help protect our environment and

conserve natural resources by returning the spent nickel

cadmium, nickel metal hydride or lithium-ion batteries

to an authorized CRAFTSMAN service center or to your

local retailer for recycling. You may also contact your local

recycling center for information on where to drop off the

spent battery. RBRC® is a registered trademark of Call 2

Recycle,Inc.

English



WARNING: If the plug or power cord is

damaged, it must be replaced by the manufacturer or

its representative or by an equally qualified person to

avoiddanger.

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replaced immediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow

any liquid to get inside the charger. Electric shock

mayresult.



WARNING: Burn hazard. Do not

submerge the battery pack in any liquid or allow any

liquid to enter the battery pack. Never attempt to open

the battery pack for any reason. If the plastic housing

of the battery pack breaks or cracks, return to a service

center for recycling.



CAUTION: Burn hazard. To reduce the

risk of injury, charge only CRAFTSMAN rechargeable

battery packs. Other types of batteries may

overheat and burst resulting in personal injury and

propertydamage.



CAUTION: Under certain conditions,

with the charger plugged into the power supply, the

charger can be shorted by foreign material. Foreign

materials of a conductive nature, such as, but not

limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than

18gauge. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating. When

using more than one extension to make up the total

length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

English

Charging a Battery

nOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

1. Plug the charger into an appropriate outlet before

inserting batterypack.

2. Connect the charger and battery pack, making sure

the battery is fully seated. The (charging) light will

blink continuously indicating that the charging process

hasstarted.

3. The completion of charge will be indicated by the light

remaining ON continuously. The battery pack is fully

charged and may be removed and used at this time or

left in the charger.

nOTE: To remove the battery pack, some chargers require

the battery pack release button to bepressed.

Indicators

Charging

Fully Charged

Hot/Cold Pack Delay

A charger will not charge a faulty battery pack. The charger

refusing to light could indicate a problem with the charger.

nOTE: If the charger refuses to light, take the charger and

battery pack to be tested at an authorized servicecenter.

leaving the Battery Pack in the Charger

The charger and battery pack can be left connected with

the charge indicator showing pack charged.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18°C – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect

the charger from the AC outlet before cleaning. Dirt

and grease may be removed from the exterior of the

charger using a cloth or soft non-metallic brush. Do

not use water or any cleaningsolutions.

Wall Mounting

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1” (25.4 mm) long, with a screw head

diameter of 0.28–0.35” (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32” (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Versatrack™

CRAFTSMAN chargers can be mounted to the wall using

CRAFTSMAN Versatrack™ Trackwall. Hooks and accessories

are sold separately. Please refer to the Versatrack™ Trackwall

accessory sheet for furtherinformation.

English

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Intended Use

This hedge trimmer is designed for residential use.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of

serious personal injury, turn unit off and remove

the battery pack before making any adjustments

or removing/installing attachments or

accessories. An accidental start-up can causeinjury.

Assembly Tools Required

• Crosshead Screwdriver

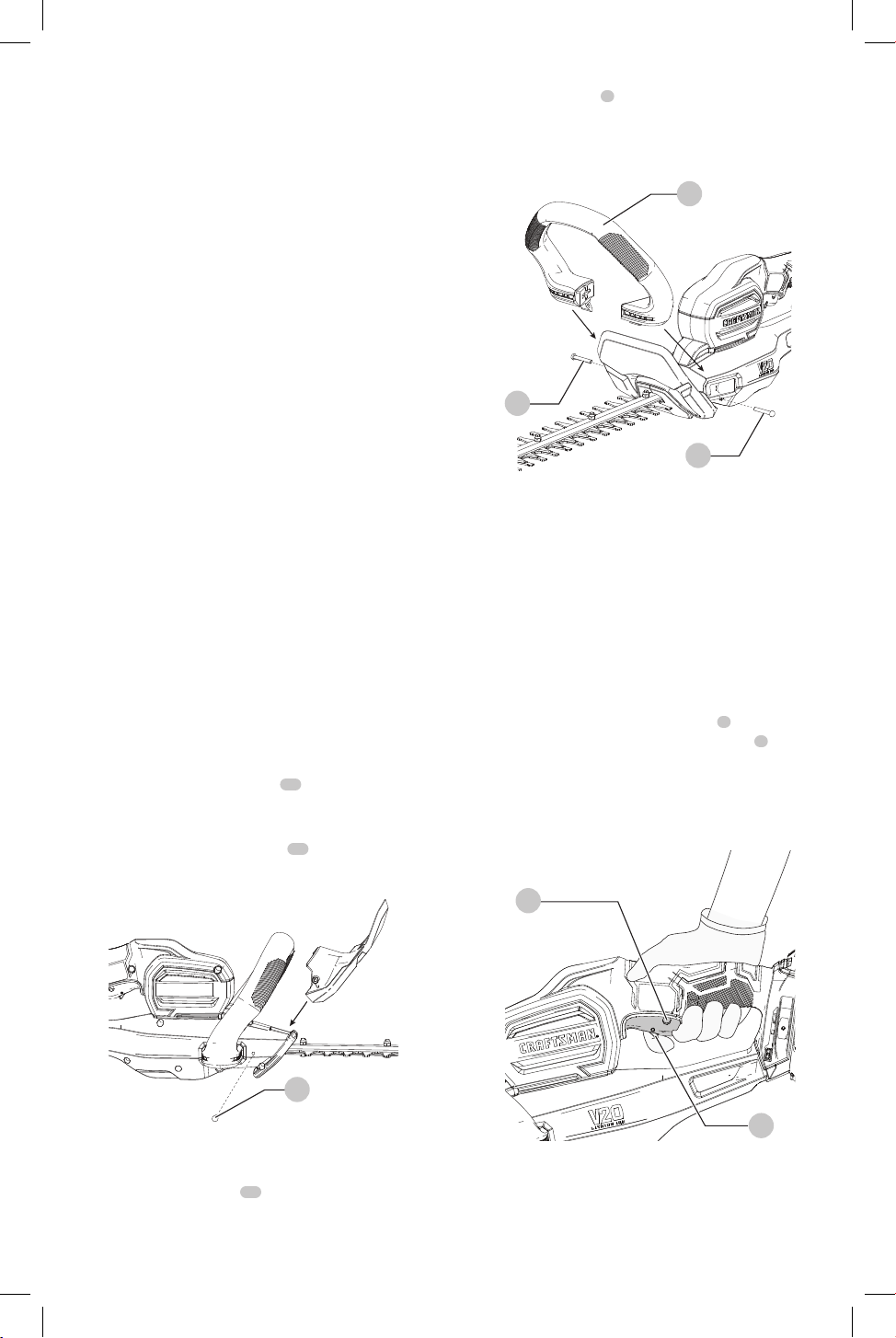

Attaching Guard and Bail Handle to

Trimmer (Fig. B, C)



WARNING: Only use with bail handle

and guard properly assembled to hedge trimmer. The

use of the hedge trimmer without the proper guard or

handle provided may result in serious personalinjury.

The trimmer is shipped with the guard and bail handle

attached to the trimmer with a plastic zip tie.

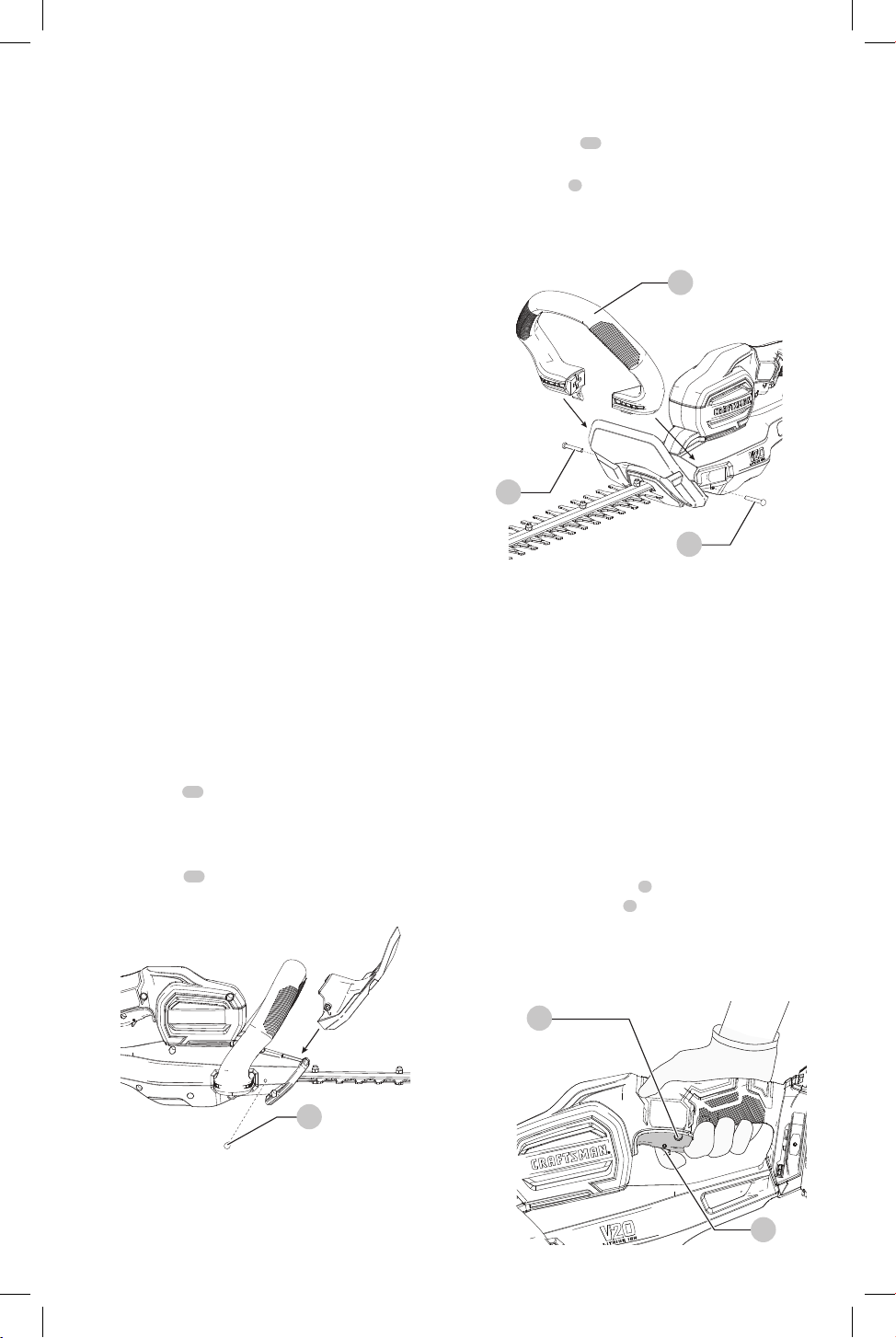

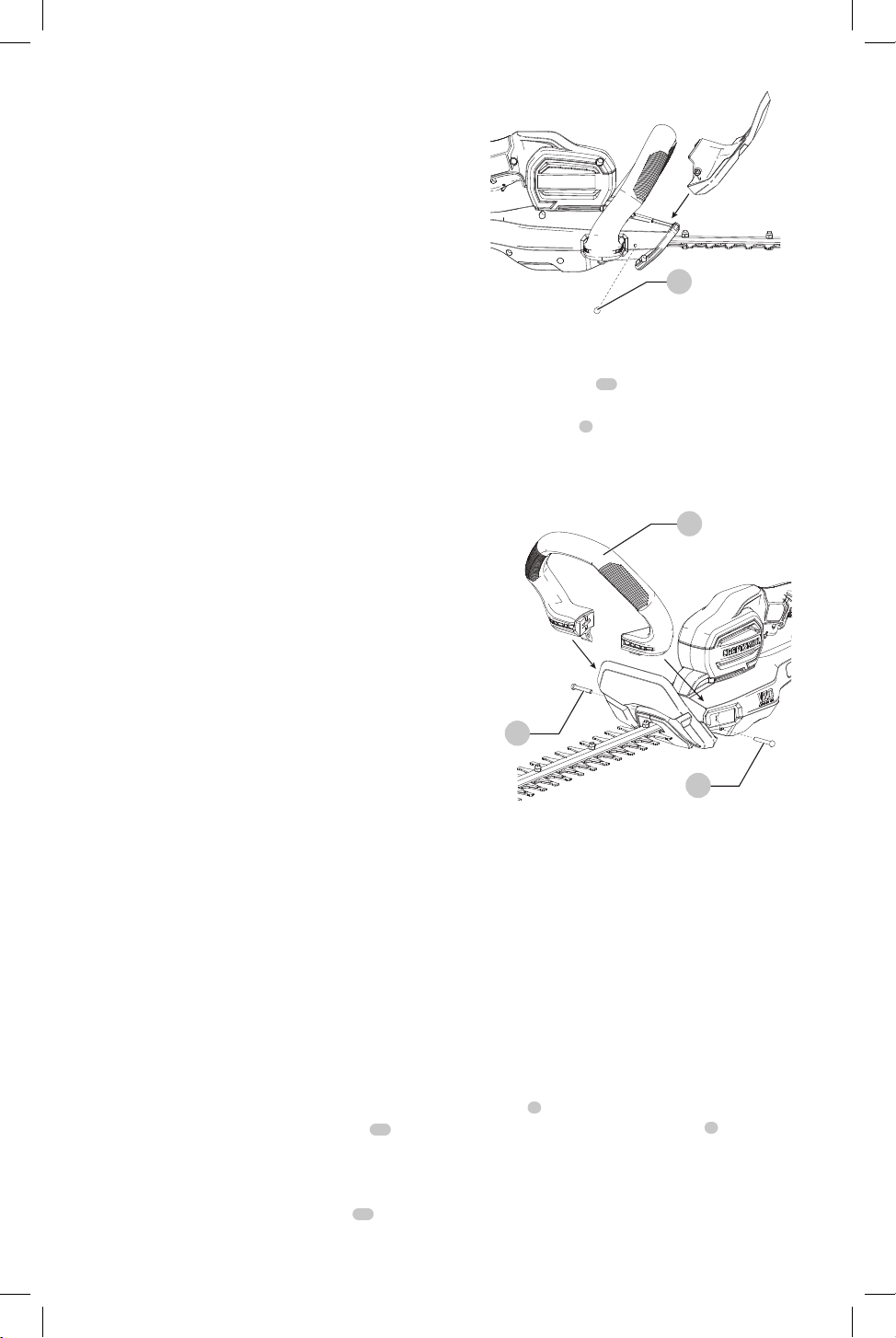

Attaching Guard to Trimmer (Fig. B)

1. Remove guard retaining screw

12

with a crosshead

screwdriver (notsupplied).

2. Slide the guard fully onto the front of the trimmer housing.

3. Insert the guard retaining screw

12

into the opening

on the side of the housing and tighten securely.

Fig.B

Attaching the Bail Handle (Fig. C)

1. Cut the plastic ziptie.

2. Remove the two screws

13

that are partially run into

the trimmer housing (Fig. C).

3. Slide the bail handle

5

onto the front of the trimmer

housing behind theguard.

4. Insert the two screws into the openings on the side of

the bail handle and tighten securely.

Fig.C

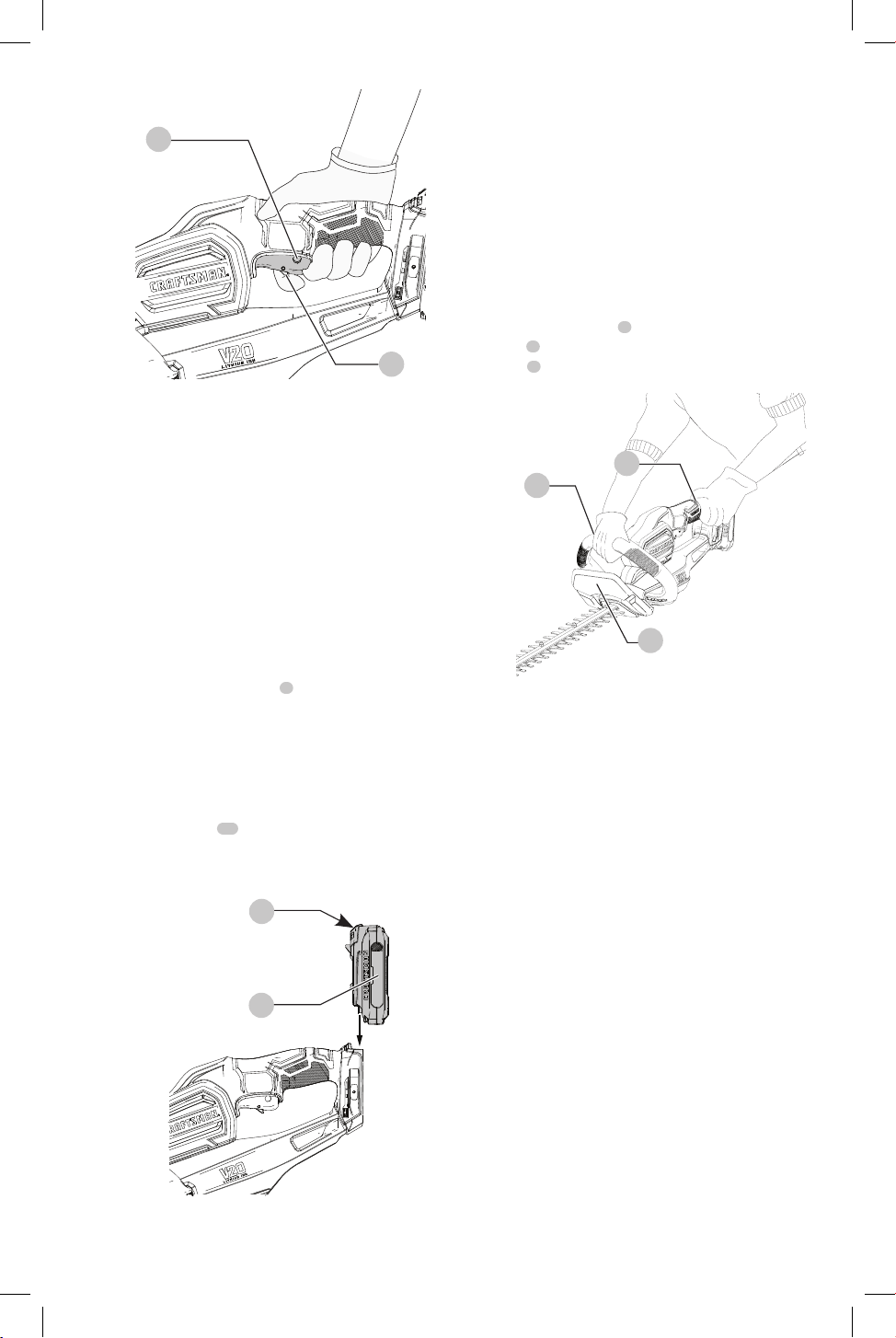

Switch (Fig. A, D)



WARNING: Never attempt to lock a

switch in the ON position.



CAUTION: Do not use blade to cut stems

greater than 3/4" (19mm). Use the trimmer only

for cutting normal shrubbery around houses and

buildings. NOTE: Powersaw can cut stems and

branches up to 1.5" (38.1 mm).

To turn the unit on, push the lock-off switch

2

forward as

shown in FigureD, and squeeze the trigger switch

1

. Once

the unit is running, you may release the lock-off switch.

In order to keep the unit running you must continue to

squeeze the trigger. To turn the unit off, fully release the

trigger and allow the lock-off switch to engage.

Fig.D

English

OPERATION



WARNING: To reduce the risk of

serious personal injury, turn unit off and remove

the battery pack before making any adjustments

or removing/installing attachments or

accessories. An accidental start-up can causeinjury.

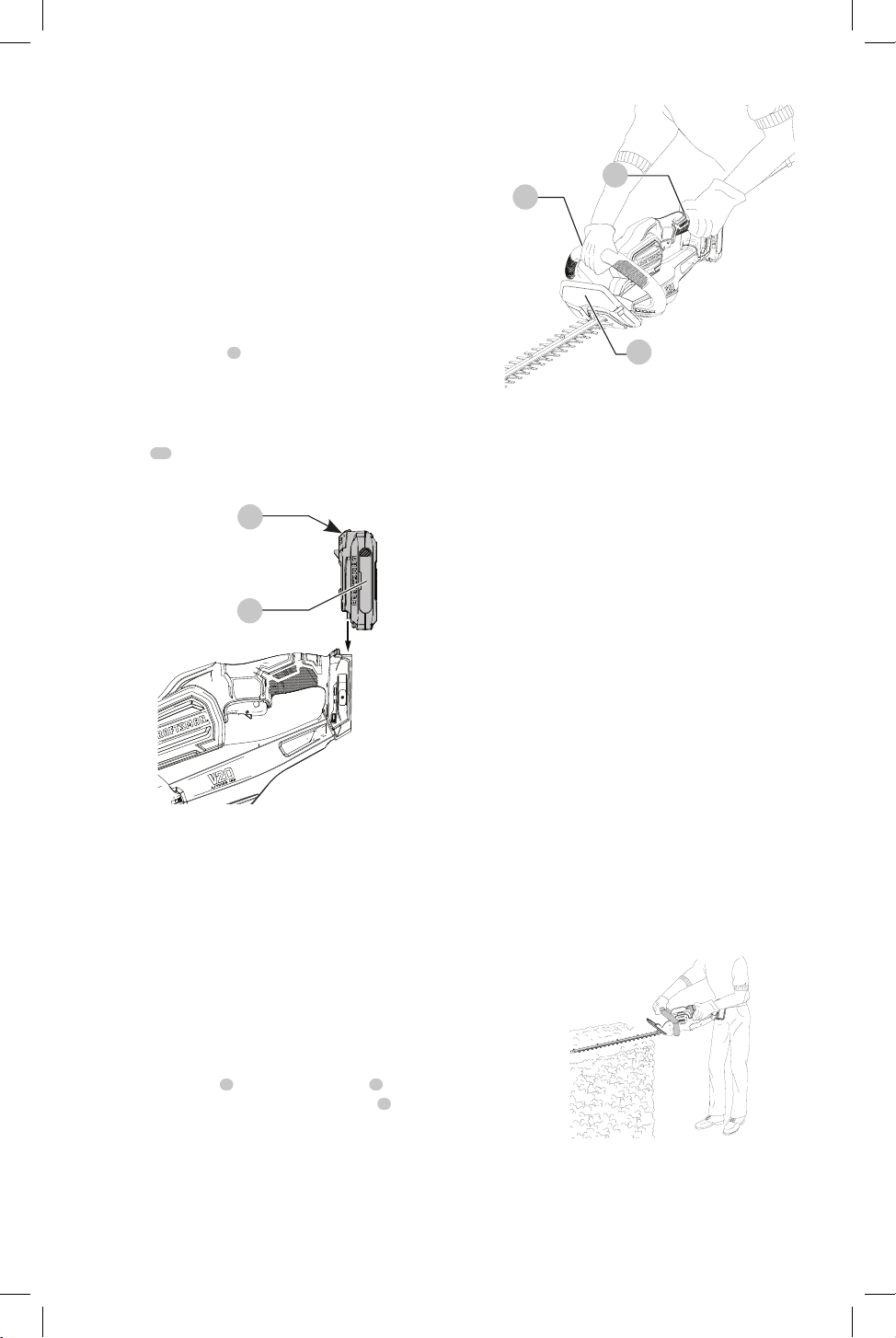

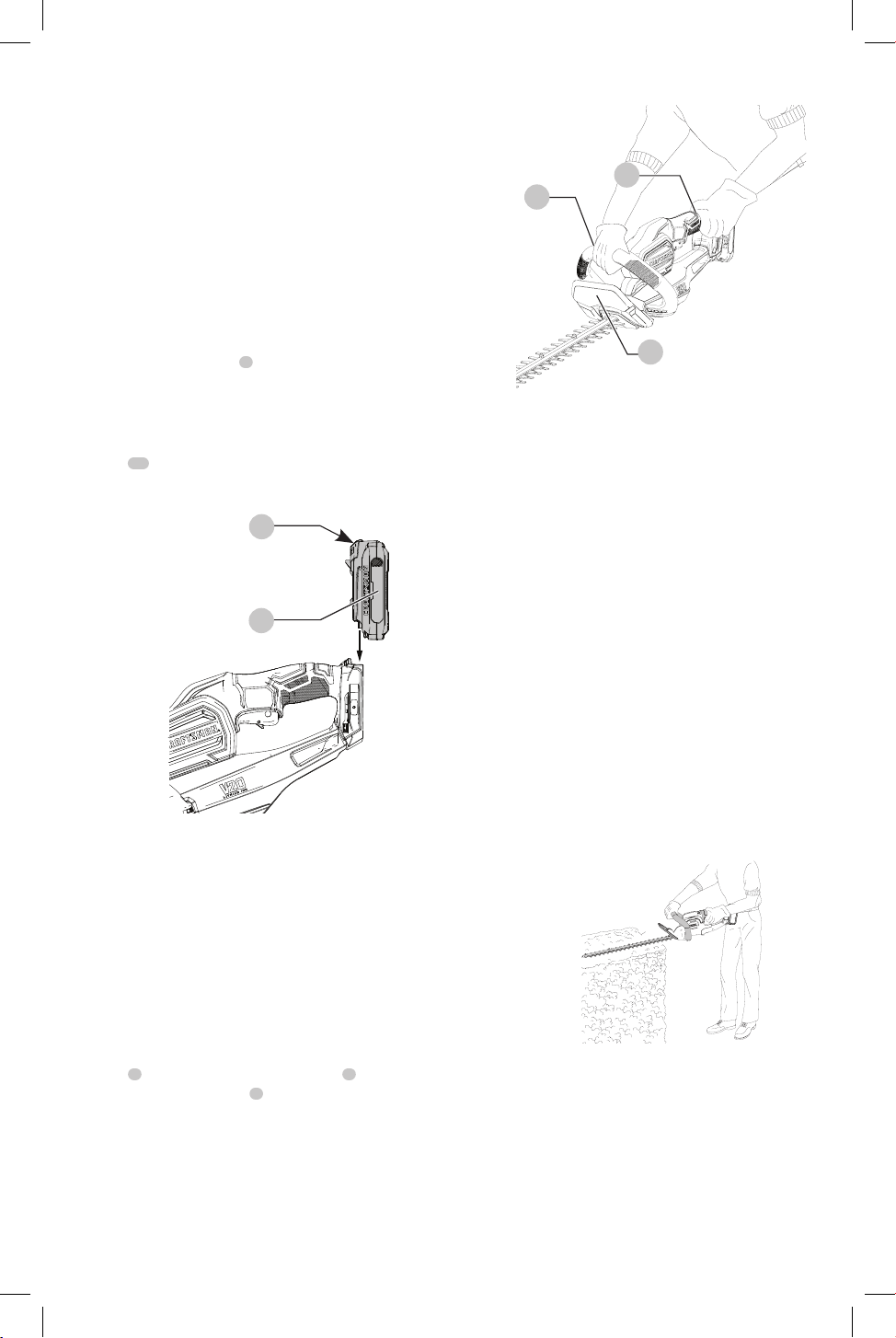

Installing and Removing the Battery Pack

(Fig. E)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

10

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Fig.E

Proper Hand Position (Fig. F)



WARNING: To reduce the risk of serious

personal injury, ALWAYS use proper hand position

as shown.



WARNING: To reduce the risk of serious

personal injury, ALWAYS hold securely in anticipation of

a suddenreaction.

Proper hand position requires one hand on the switch

handle

and one hand on the bail handle

. Never hold

the unit by the blade guard

4

Fig.F

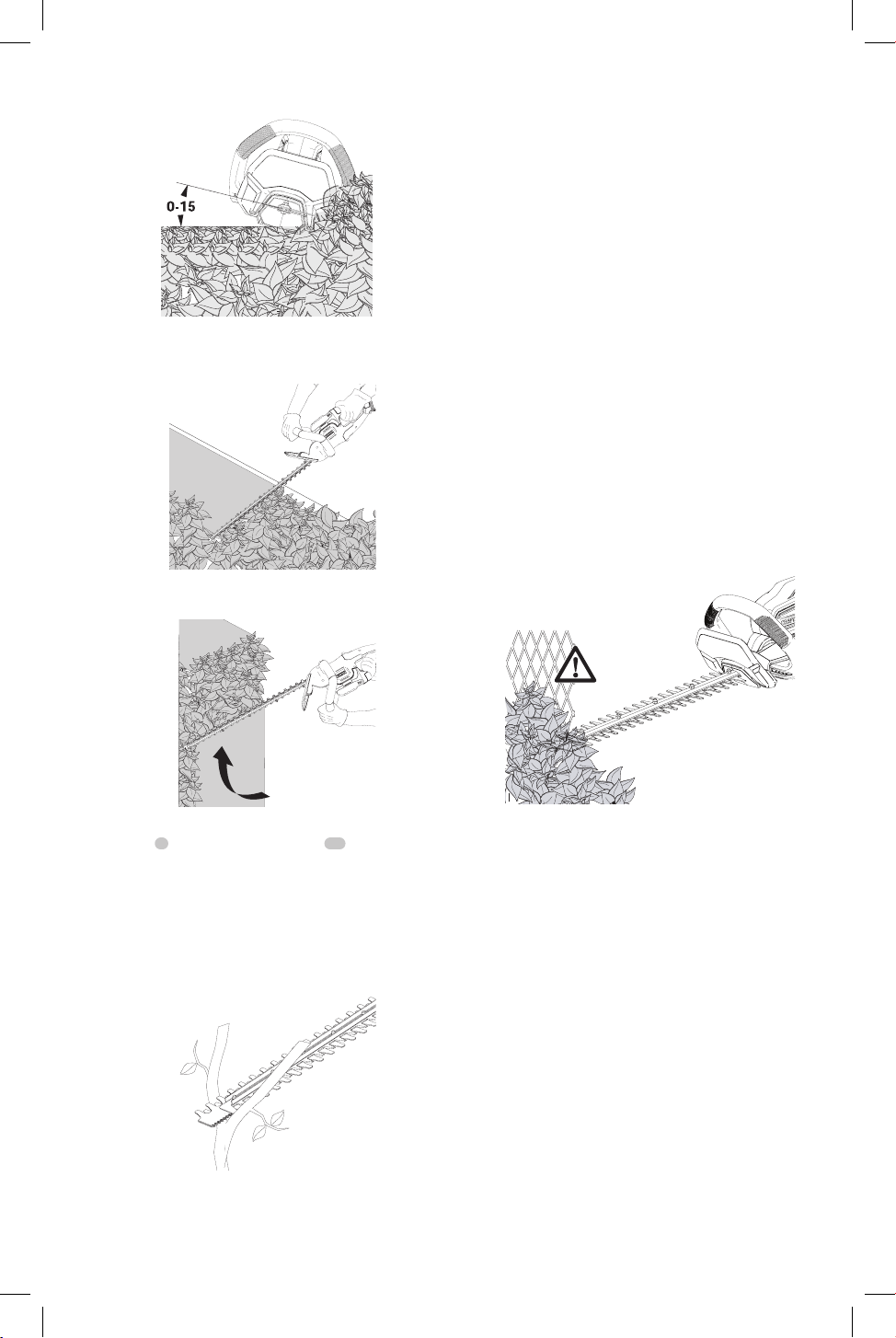

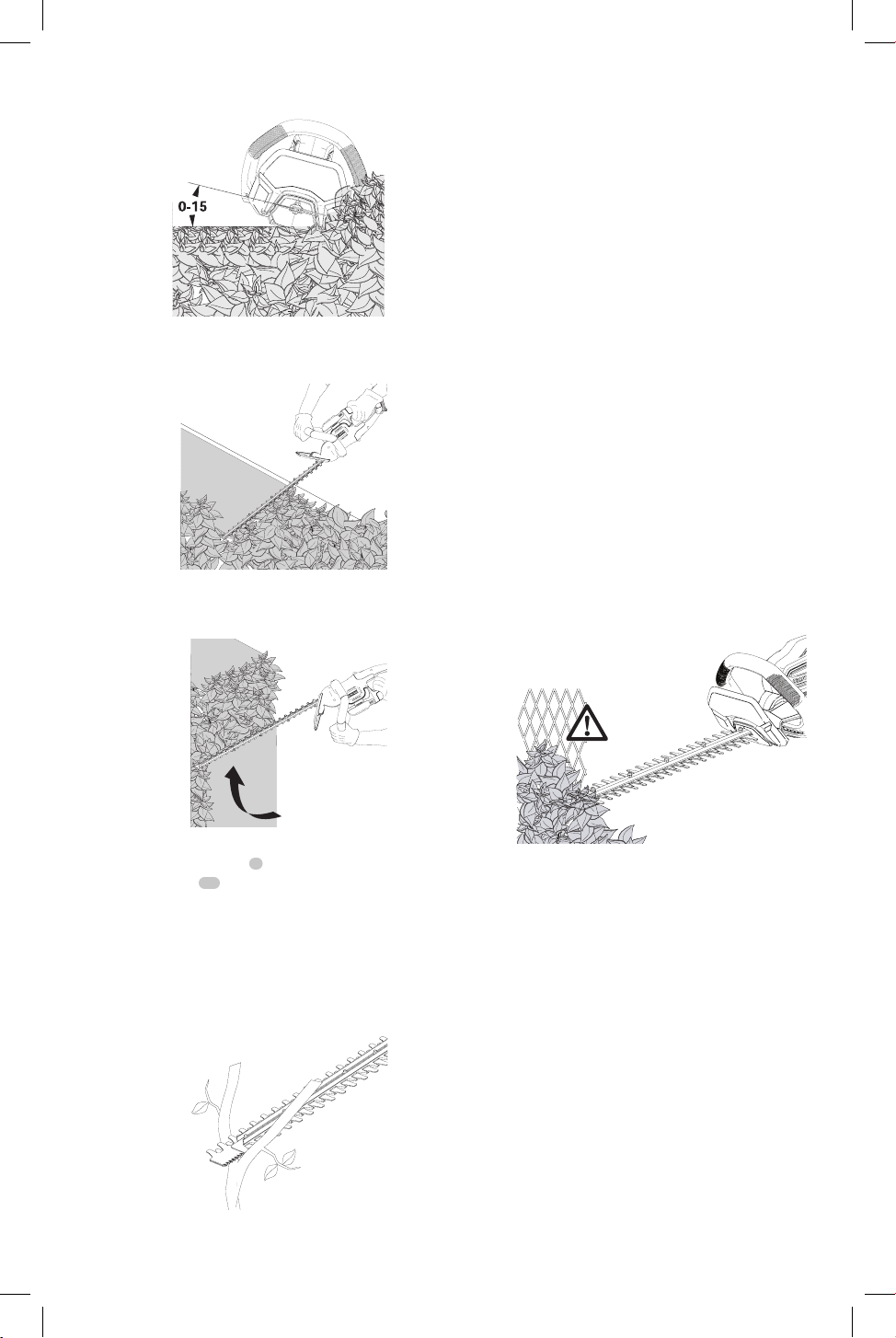

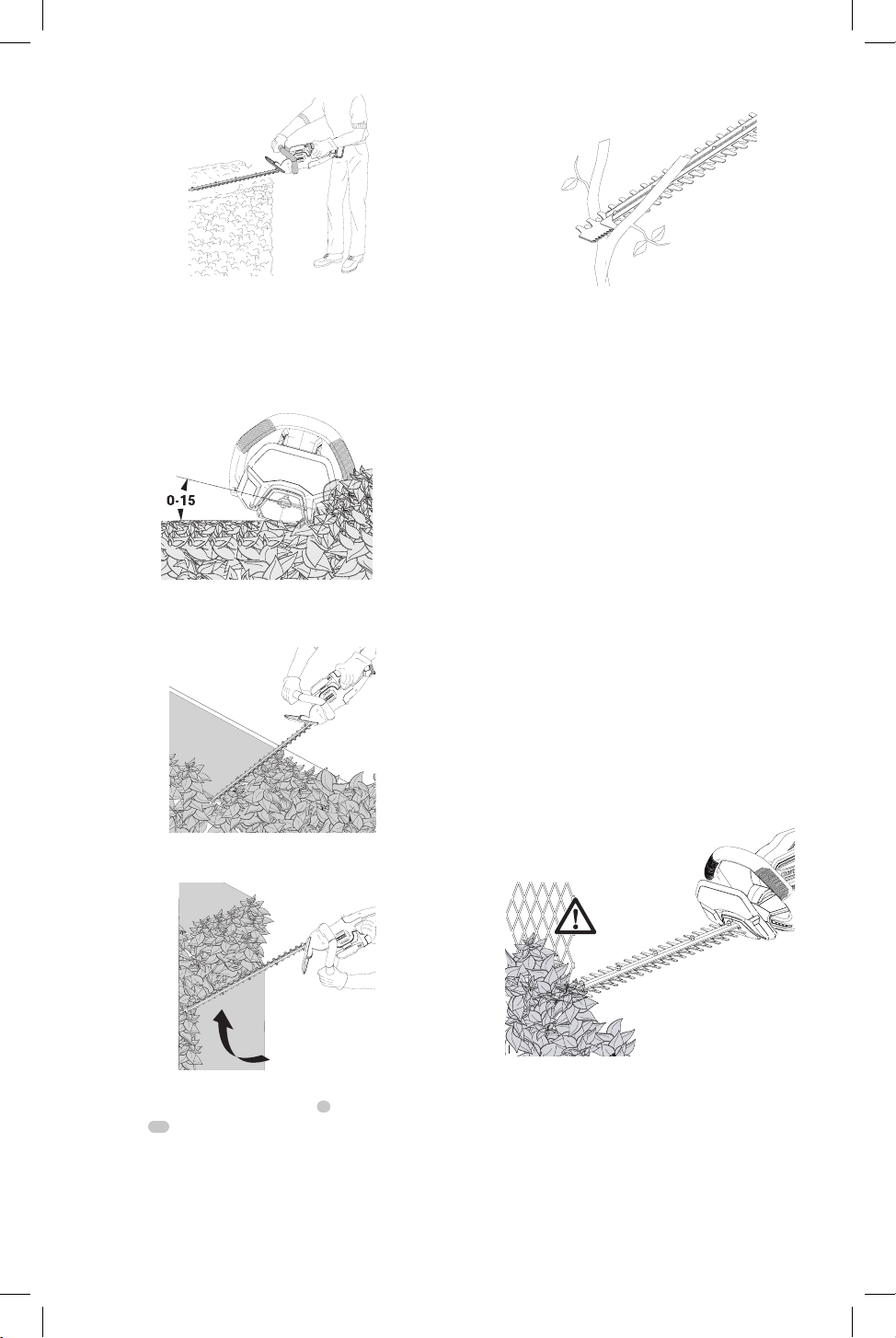

Trimming Instructions (Fig. A, G–J)



DANGER: Keep hands away fromblade

and powersaw.



WARNING: To guard against injury,

observe the following:

• Read instruction manual before using. Save

instruction manual.

• Check the hedge for foreign objects such as wires

or fences before each use.

• Keep hands on handles. Don’t overreach.

• Do not use under wet conditions.



CAUTION: Blade may coast after turnoff.

1. WORKing POsiTiOn (Fig.g) – Maintain proper

footing and balance and do not overreach. Wear safety

goggles, non-skid footwear when trimming. Hold the

unit firmly in both hands and turn the unit on. Refer to

Proper Hand Position for further information.

Fig. G

2. TRiMMing nEW gROWTh (Fig.h) – Using a wide,

sweeping motion and feeding the blade teeth through

the twigs, is most effective. A slight downward tilt of the

blade in the direction of motion gives the best cutting.

English

Fig.H

3. lEVEl hEDgEs (Fig.i) – To obtain exceptionally level

hedges a piece of string can be stretched along the

length of the hedge as a guide.

Fig. I

4. siDE TRiMMing hEDgEs (Fig.J) – Orient the trimmer

as shown and begin at the bottom and sweep up.

Fig. J

5. POWERsAW (Fig.K) – For branches too large for

the blade

to cut, use the powersaw

. Position

the powersaw as close to the bottom of the branch

as possible. Place the powersaw shoe against the

branch. Turn the hedge trimmer on as described above,

allowing the tool to work at its own pace until the

branch is fully cut.

Fig.K

MAINTENANCE



WARNING: To reduce the risk of

serious personal injury, turn unit off and remove

the battery pack before making any adjustments

or removing/installing attachments or

accessories. An accidental start-up can causeinjury.

Blade Maintenance (Fig.L)

The cutting blades are made from high quality, hardened

steel and with normal usage, they will not require

resharpening. However, if you accidentally hit a wire fence

(Fig.L), stones, glass, or other hard objects, you may put

a nick in the blade. There is no need to remove this nick

as long as it does not interfere with the movement of the

blade. If it does interfere, remove the battery and use a fine

toothed file or sharpening stone to remove the nick. If you

drop the trimmer, carefully inspect it for damage. If the

blade is bent, housing cracked, handles broken or if you see

any other condition that may affect the trimmer’s operation

contact your local authorized service center for repairs

before putting it back into use.

Fig.L

Cleaning



WARNING: Blow dirt and dust out

of all air vents with clean, dry air at least once a

week. To minimize the risk of eye injury, always

wear ANSI Z87.1 approved eye protection when

performingthisprocedure.



WARNING: Never use solvents or other

harsh chemicals for cleaning the non-metallic parts

of the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

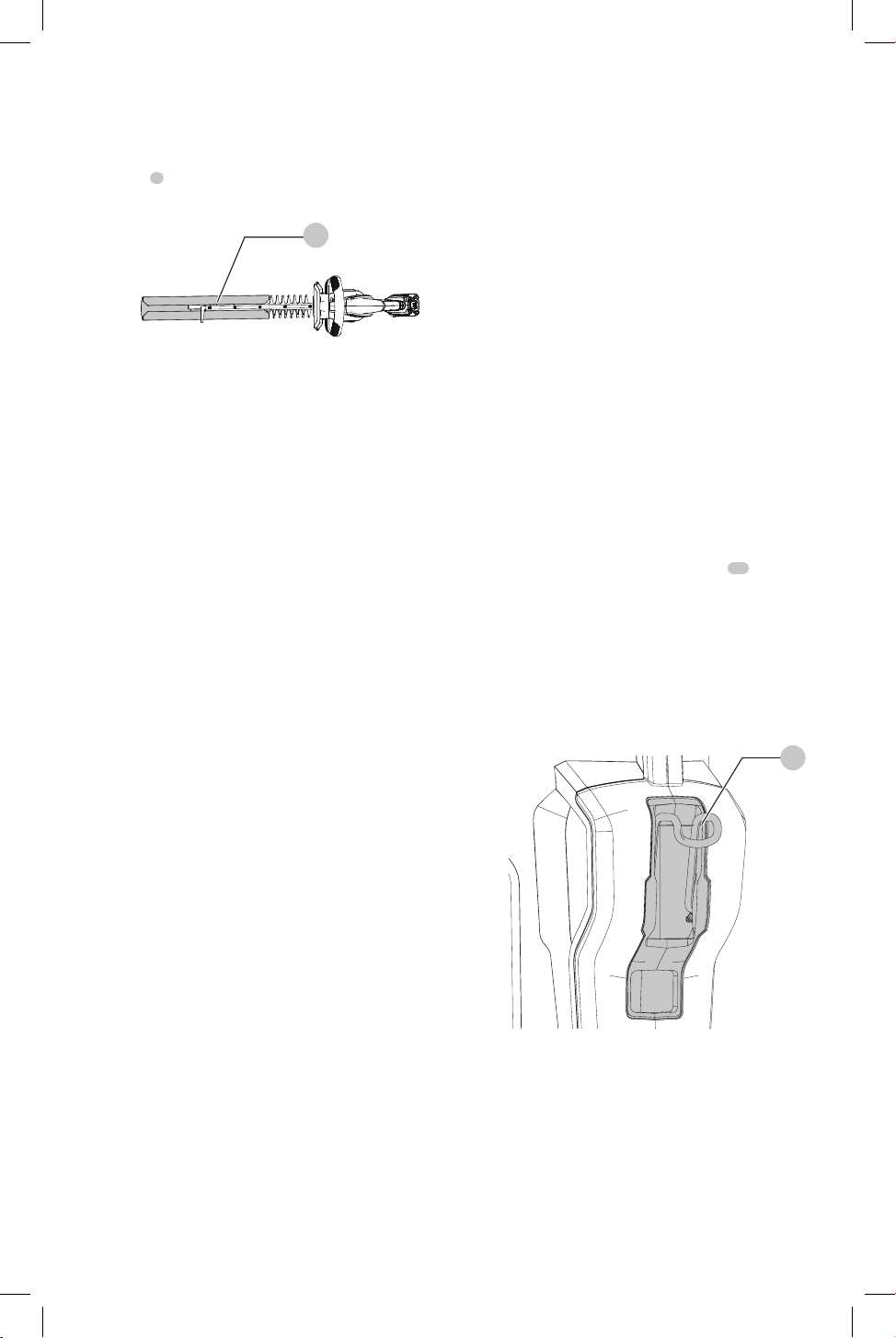

Blade Lubrication (Fig.M)

1. After use, remove the battery.

2. Carefully apply a resin solvent to the exposed blades.

English

3. Insert the battery and turn the trimmer vertical with the

blades toward the ground and run the trimmer for a few

seconds to fully disperse the lubrication.

4. Keeping your hands away from the blade, slide the

sheath

7

over the blade until it snaps into place as

shown in FigureM

Fig.M

Storage

Fertilizers and other garden chemicals contain agents which

greatly accelerate the corrosion of metals. Do not store the

unit on or adjacent to fertilizers or chemicals.

Accessories



WARNING: Since accessories, other than

those offered by CRAFTSMAN, have not been tested

with this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

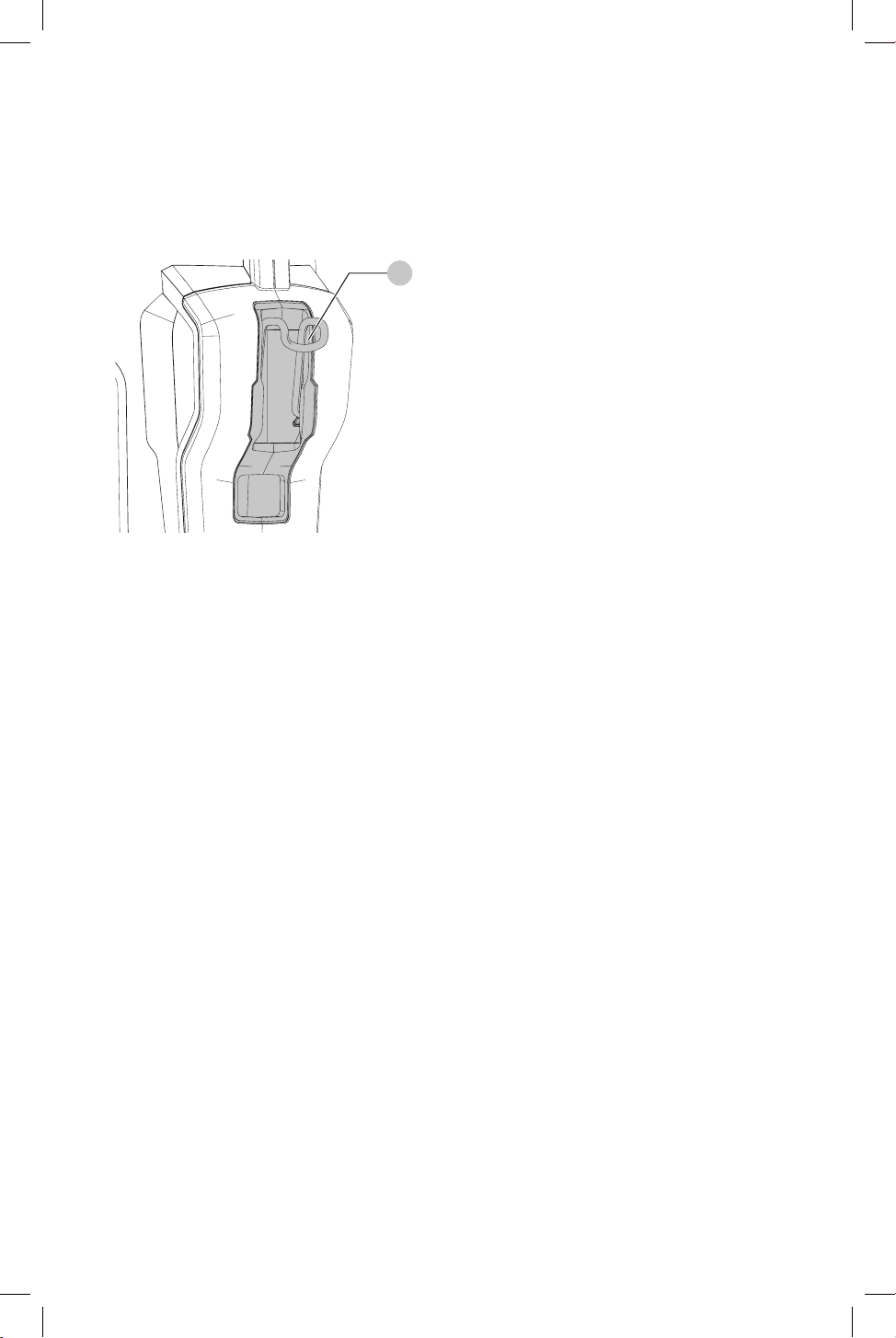

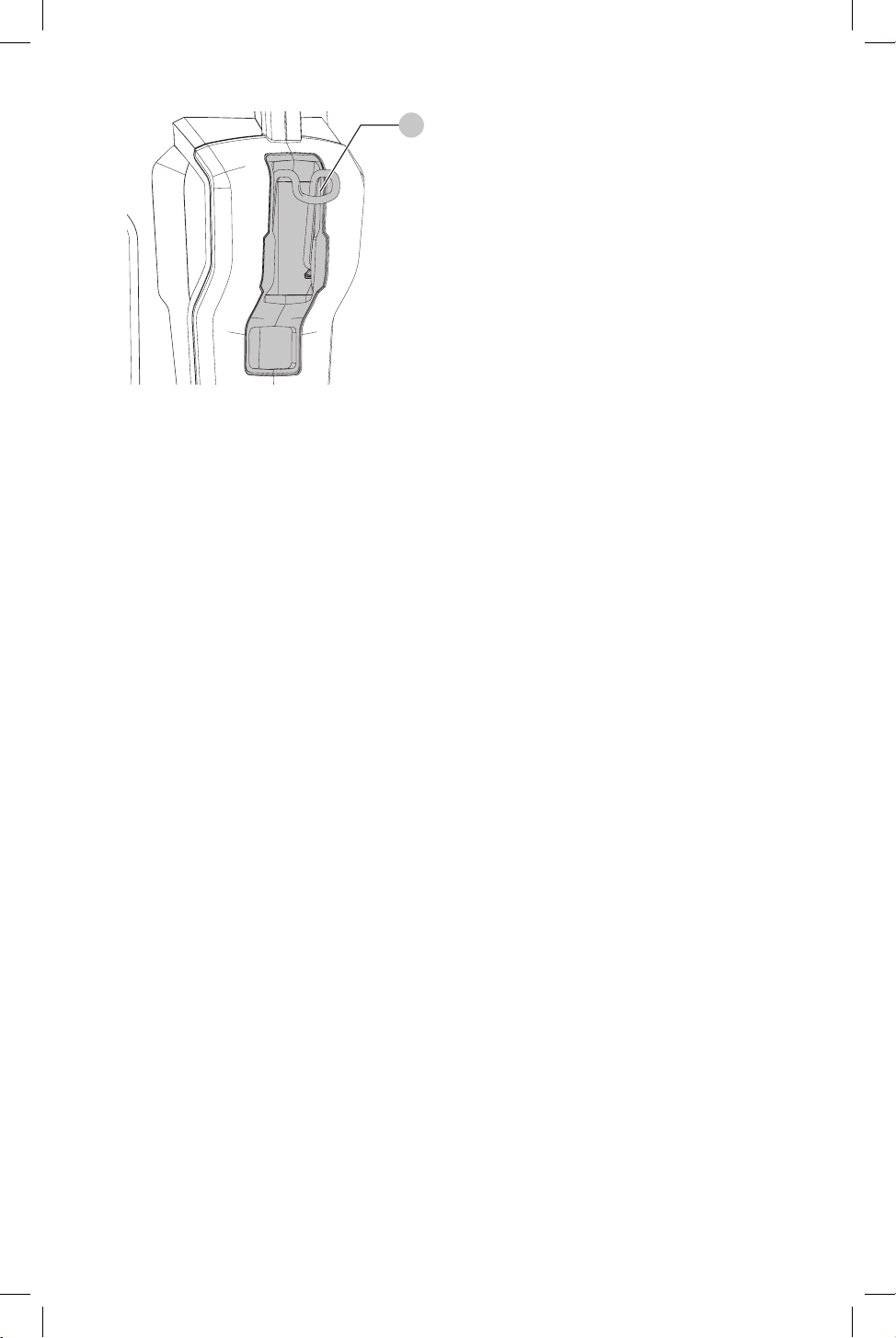

Versatrack™ (Fig. N)



WARNING: To reduce the risk of

serious personal injury, turn unit off and remove

the battery pack before making any adjustments

or removing/installing attachments or

accessories. An accidental start-up can causeinjury.



WARNING: To reduce the risk of serious

personal injury, do not use a damaged Versatrack™

integral hang hook or Versatrack™ Trackwall.

A damaged Versatrack™ integral hang hook or

Versatrack™ Trackwall will not support the weight of

thetool.



WARNING: To reduce the risk of serious

personal injury, DO NOT suspend tool overhead or

suspend objects from the integral hang hook. ONLY

suspend tool on the Versatrack™ Trackwall using the

integral hanghook.



WARNING: The Versatrack™ integral

hang hook is intended to mount the tool onto a

Versatrack™ Trackwall rail. Do not use the integral

hang hook to mount the tool to any othersurface.



WARNING: The Versatrack™ integral

hang hook is not a belthook.



WARNING: When hanging objects on a

Versatrack™ Trackwall rail, adequately space the tools

in order to not exceed 75 lb (35 kg) per linearfoot.



WARNING: Before using the tool make

sure that the Versatrack™ integral hang hook is

returned to its originalposition.

iMPORTAnT: Versatrack™ accessories mount compatible

tools securely to the Versatrack™ Trackwallsystem.

1. Turn tool off, remove the battery pack and

removeaccessories.



CAUTION: Any product with exposed

cutting teeth must have them covered securely if it is

to be on theVersatrack™Trackwall.

2. Flip or pull open the integral hang hook

. It clicks

when locked intoposition.

3. Mount the integral hang hook to the

Versatrack™Trackwall.

nOTE: Versatrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Fig.N

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.craftsman.com/registration

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase (two years for batteries).

This warranty does not cover part failure due to normal

wear or tool abuse. For further detail of warranty coverage

and warranty repair information, visit www.craftsman.com

or call 1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

2 YEARs FREE sERViCE On CRAFTsMAn

BATTERYPACKs

CMCB201, CMCB2011

3 YEARs FREE sERViCE On CRAFTsMAn

BATTERYPACKs

CMCB202, CMCB204

nOTE: Battery warranty voided if the battery pack is

tampered with in any way. CRAFTSMAN is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or battery pack.



WARNING: To assure product

SAFETY and RELIABILITY, repairs, maintenance

and adjustment (including brush inspection and

replacement, when applicable) should be performed

by a CRAFTSMAN factory service center or a

CRAFTSMAN authorized service center. Always use

identical replacementparts.

FRAnçAis

Français (traduction de la notice d’instructions originale)

LangRef_U_NA_U_U-FRE

Détente

Levier de blocage

Poignée de la détente

Pare-main

Anse

Lame

Gaine

Compartiment des piles

Bloc-piles

Bouton de dégagement du bloc-piles

Scie à chaîne

Définitions: symboles et termes d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou

des blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est

fait pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous

les avertissements de sécurité et toutes les

directives. Le non-respect des avertissements et des

directives pourrait se solder par un choc électrique, un

incendie et/ou une blessuregrave.

AVERTISSEMENT : afin de

réduire le risque de blessures, lire le mode d’emploi

del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

Fig. A

FRAnçAis

Taille-haie 20 V max*

CMCHTS820

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez

tous les avertissements de sécurité, toutes

les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique.

Ne pas suivre toutes les instructions comprises aux

présentes peut conduire à un choc électrique, un

incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

FRAnçAis

Avertissements de sécurité concernant

letaille-haie

• Utilisez les deux mains lorsque vous faites

fonctionner le taille-haie. Utiliser une main pourrait

causer une perte de contrôle et entraîner une blessure

corporellegrave.

• Gardez toutes les parties de votre corps loin de la

lame de coupe. Ne pas retirer la matière coupée ou la

matière maintenue à être coupée lorsque les lames

sont en mouvement. Assurez-vous que la gâchette

est fermée lorsque vous enlevez la matière coincée.

Les lames glissent une fois l’outil éteint. Un moment

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre

type de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

d’inattention pendant l’utilisation du taille-haie peut

entraîner une blessure corporellegrave.

• Transportez le taille-haie par la poignée de

la détente avec la lame de coupe arrêtée. Une

manutention appropriée du taille-haie réduira une

possible blessure corporelle due aux lames decoupe.

• Tenez l’outil électrique seulement les surfaces de

prise isolées puisque la lame de coupe peut entrer

en contact avec les câbles cachés. Les lames de

coupe entrant un contact avec un câble «sous tension»

peuvent exposer les pièces métalliques de l’outil électrique

«sous tension» et pourraient donner un choc électrique

àl’utilisateur.

• Vérifiez la haie pour tout objet étranger, par ex., les

clôtures engrillage.



DANGER :gardez vos mains hors

de portée de la lame. Tout contact avec la lame

entraînera une blessure corporellegrave.



AVERTISSEMENT : porter une

protectionoculaire.



AVERTISSEMENT : ne pas

exposer à lapluie.



AVERTISSEMENT : utilisez

seulement avec la anse auxiliaire et le pare-main

assemblé au taille-haie. L’utilisation du taille-haie

sans le protecteur ou la poignée approprié fourni peut

entraîner une blessure corporellegrave.

Consigne de sécurité supplémentaire



AVERTISSEMENT : ne jamais

modifier l’outil électrique ni aucun de ses composants,

car il y a risques de dommages corporels oumatériels.



AVERTISSEMENT : porter

SYSTEMATIQUEMENT des lunettes de protection.

Les lunettes courantes NE sont PAS des lunettes de

protection. Utiliser aussi un masque antipoussières

si l'opération est poussiéreuse. PORTER

SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE SÉCURITÉ

HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT : certaines

poussières contiennent des produits chimiques

reconnus dans l’État de la Californie pour causer le

cancer et des anomalies congénitales ou autres effets

nuisibles sur la reproduction. Certains exemples de ces

produits chimiques sont:

• des composants de fertilisants,

• des composants d’insecticides, d’herbicides et

depesticides,

• l’arsenic et le chrome provenant du bois de

construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques,

portez un équipement de sécurité approuvé, comme

un masque antipoussière spécialement conçu pour

filtrer les particules microscopiques.



AVERTISSEMENT : cet outil peut

produire et/ou répandre de la poussière susceptible

de causer des dommages sérieux et permanents

au système respiratoire. Utiliser systématiquement

un appareil de protection des voies respiratoires

homologué par le NIOSH ou l’OSHA. Diriger les

particules dans le sens opposé au visage et aucorps..



AVERTISSEMENT : pendant

l’utilisation, porter systématiquement une

protection auditive individuelle adéquate

homologuée ANSI S12.6 (S3.19). Sous certaines

conditions et suivant la durée d’utilisation, le bruit

émanant de ce produit pourrait contribuer à une perte

de l’acuitéauditive.



ATTENTION : après utilisation,

ranger l’outil sur son côté, sur une surface stable,

là où il ne pourra ni faire trébucher ni faire chuter

quelqu’un. Certains outils équipés d’un large bloc-

piles peuvent tenir à la verticale sur celui-ci, mais

manquent alors destabilité.

• Prendre des précautions à proximité des évents, car

ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm (plpm) ....... pieds linéaires par

minute

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

FRAnçAis

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et la tension.

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

IPXX .................... symbole IP

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas exposer le bloc-piles ou l’outil/l’appareil au

feu ou à une température excessive. L’exposition au

feu ou à une température au-dessus de 130° C (265° F)

pourrait entraîner uneexplosion.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT : risques de

brûlure. Le liquide de la pile peut s’enflammer s’il est

exposé à des étincelles ou à uneflamme.



AVERTISSEMENT : risques

d’incendie. Ne jamais tenter d’ouvrir le bloc-piles

pour quelque raison que ce soit. Si le boîtier du

bloc-piles est fissuré ou endommagé, ne pas l’insérer

dans un chargeur. Ne pas écraser, laisser tomber, ou

endommager les blocs-piles. Ne pas utiliser un bloc-

piles ou un chargeur qui a reçu un choc violent, ou si

l’appareil est tombé, a été écrasé ou endommagé de

quelque façon que ce soit (p. ex. percé par un clou,

frappé d’un coup de marteau, piétiné). Les blocs-piles

endommagés doivent être renvoyés à un centre de

réparation pour y êtrerecyclés.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avantréutilisation.

Instructions d’entretien du blocs-pile

Éliminer toute saleté ou graisse de la surface externe

du blocs-pile à l’aide d’un chiffon ou d’une brosse

non métallique douce. N’utiliser ni eau ni aucun

nettoyantliquide.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

lesblocs-piles



AVERTISSEMENT : lisez toutes

les consignes de sécurité, les instructions et les

symboles d’avertissements du bloc-piles, du

chargeur et du produit. Tout manquement aux

avertissements et instructions pose des risques

de décharges électriques, d’incendie et/ou de

blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de

petits objets métalliques comme des trombones

attache-feuilles, des pièces de monnaie, des clés, des

clous et vis ou autres pièces qui pourraient court-

circuiter les bornes. Un court-circuit pourrait causer des

brûlures ou unincendie.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves. Consulter le tableau en dernière page

de ce manuel pour connaître les compatibilités entre

chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des

chargeursCRAFTSMAN.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

FRAnçAis

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lisez toutes

les consignes de sécurité, les instructions et les

symboles d’avertissements du bloc-piles, du

chargeur et du produit. Tout manquement aux

avertissements et instructions pose des risques

de décharges électriques, d’incendie et/ou de

blessures graves.

• NE PAS tenter de recharger le bloc-piles avec tout

autre chargeur qu’une unité CRAFTSMAN. Le

chargeur CRAFTSMAN et son bloc-piles sont conçus

spécialement pour fonctionner conjointement.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables CRAFTSMAN. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon

pour débrancher le chargeur. Cela permet de

réduire les risques d’endommager la fiche ou le

cordond’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

Le sceau SRPRC

(Société de recyclage

des piles rechargeables du Canada)

apposé sur une pile au nickel-cadmium,

à hydrure métallique de nickel ou au

lithium-ion (ou un bloc-piles) indique que

les coûts de recyclage de ces derniers en fin d’utilisation

ont déjà été réglés par CRAFTSMAN. Dans certaines

régions, la mise au rebut ou aux ordures municipales

des piles au nickel-cadmium, à l’hydrure métallique de

nickel ou au lithium-ion, est illégale; le programme de

l’Appel à Recycler

constitue donc une solution pratique

etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

CRAFTSMAN et d’autres utilisateurs de piles, a mis sur

pied de programme aux États-Unis et au Canada pour

faciliter la collecte des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées. Aidez-nous

à protéger l’environnement et à conserver nos ressources

naturelles en renvoyant les piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion usagées

à un centre de réparation autorisé CRAFTSMAN ou chez

votre détaillant afin qu’elles y soient recyclées. On peut en

outre se renseigner auprès d’un centre de recyclage local

pour connaître d’autres sites lesacceptant. SRPRC

est une

marque déposée de l’Appel à Recycler Canada,Inc.

Témoin de Charge du Bloc-Piles

Certains blocs-piles CRAFTSMAN possèdent un témoin de

charge qui consiste en trois voyants Del indiquant le niveau

de charge dubloc-piles.

Le témoin de charge indique approximativement le

niveau de charge restant dans le bloc-piles en fonction des

voyantssuivants:

Chargé de 75 à 100%

Chargé de 51 à 74%

Chargé de < 50%

Le bloc-piles doit être rechargé

Pour activer le témoin de charge, maintenez appuyé le

bouton du témoin de charge. Une combinaison des trois

voyants Del s’allumera indiquant le niveau de charge.

Lorsque le niveau de charge du bloc-pile atteint la limite

minimale d’utilisation, le témoin de charge reste éteint et le

bloc-piles doit êtrerechargé.

REMARQUE: le témoin de charge ne fait qu’indiquer

le niveau de charge du bloc-piles. Il ne donne aucune

indication quant au fonctionnement de l’outil. Son

propre fonctionnement pourra aussi varier en fonction

des composants produit, de la température et de

l’applicationd’utilisation.

Pour plus d’informations quant au témoin de charge du

bloc-piles, veuillez appeler le CRAFTSMAN 1-888-331-4569

ou vous rendre sur notre site www.craftsman.com.

Transport



AVERTISSEMENT : risques

d’incendie. Au moment de ranger ou transporter

le bloc-piles, veiller à protéger ses bornes à

découvert de tout objet métallique. Par exemple,

éviter de placer le bloc-piles dans un tablier, une

poche, une boîte à outils ou un tiroir, etc. contenant

des objets tels que clous, vis, clés, etc. Le fait de

transporter des blocs-piles comporte des risques

d’incendie, car les bornes des piles pourraient

entrer, par inadvertance, en contact avec des

objets conducteurs, tels que: clés, pièces de

monnaie, outils ou autres. La réglementation

sur les produits dangereux (Hazardous Material

Regulations) du département américain des

transports interdit, en fait, le transport des blocs-

piles dans les commerces ou dans les avions dans

les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles

et provoquer un court-circuit. REMARQUE: il

ne faut pas laisser de piles au li-ion dans les

bagagesenregistrés.

FRAnçAis

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé



AVERTISSEMENT : si la fiche ou

le cordon d'alimentation est endommagé, il doit être

remplacé par le fabricant ou son représentant ou par

une personne non moins qualifiée pour éviter tout

danger.

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée–les

remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de

120volts. Ne pas tenter de l’utiliser avec toute

autretension.



AVERTISSEMENT : risques de

chocs électriques. Ne laisser aucun liquide pénétrer

dans le chargeur, des chocs électriques pourraient

enrésulter.



AVERTISSEMENT : risques de

brûlure. Ne submerger le bloc-piles dans aucun

liquide et le protéger de toute infiltration de liquide. Ne

jamais tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier plastique du bloc-piles est brisé

ou fissuré, le retourner dans un centre de réparation

pour y être recyclé.



ATTENTION : risques de brûlure.

Pour réduire tout risque de dommages corporels,

ne recharger que des blocs-piles rechargeables

CRAFTSMAN out autre type de piles pourrait exploser

et causer des dommages corporels etmatériels.



ATTENTION : sous certaines

conditions, lorsque le chargeur est connecté au bloc

d’alimentation, des matériaux étrangers pourraient

court-circuiter le chargeur. Les corps étrangers

conducteurs tels que (mais pas limité à) poussières de

rectification, débris métalliques, laine d’acier, feuilles

d’aluminium, ou toute accumulation de particules

métalliques doivent être maintenus à distance des

orifices du chargeur. Débrancher systématiquement

le chargeur lorsque le bloc-piles n’y est pas inséré.

Débrancher systématiquement le chargeur avant

toutentretien.

Chargement du bloc-piles

REMARQUE: afin d’assurer la performance et la vie

maximales des blocs-piles au lithium-ion, chargez

complètement le bloc-pile avant la première utilisation.

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

2. Branchez le chargeur et le bloc-piles en vous assurant

que le bloc-piles est bien mis en place. Le voyant rouge

(chargement) clignotera sans cesse indiquant que le

processus de chargement est commencé.

3. La fin de la recharge sera indiquée par le voyant qui

demeurera allumé de façon continue. Le bloc-piles est

FRAnçAis

complètement chargé et peut être retiré utilisé à ce

moment ou laissé dans le chargeur.

REMARQUE: pour retirer le bloc-piles, on doit appuyer sur

le bouton de libération du bloc-piles sur certains chargeurs

Indicateurs

Bloc-piles en Cours

de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid

Le chargeur ne pourront recharger des blocs-piles

défectueux. Le chargeur qui refuse de s’allumer peut

indiquer un problème avec le chargeur ou le bloc-piles

défectueuse.

REMARQUE : si le chargeur ne se met pas en fonction,

faites tester le chargeur et le bloc-piles à un centre de

service autorisé.

laisser le Bloc-Piles dans le Chargeur

Le chargeur et son bloc-piles peuvent rester connectés, le

voyant du chargeur affichant alors bloc-piles chargé.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid peut recharger moins vite qu’un

bloc-piles chaud.

Remarques importantes concernant

lechargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local

où la température ambiante se trouve entre environ

18°C et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide.

Instructions d’entretien du chargeur



AVERTISSEMENT : risques

de chocs électriques. Débrancher le chargeur de

la prise de courant alternatif avant tout entretien.

Éliminer toute saleté ou graisse de la surface externe

du chargeur à l’aide d’un chiffon ou d’une brosse

non métallique douce. N’utiliser ni eau ni aucun

nettoyantliquide.

Installation murale

Ces chargeurs ont été conçus pour une installation

murale ou pour être posés sur une table ou une surface

de travail. Pour une fixation murale, installez le chargeur

à proximité d’une prise électrique, et à l’écart de coins

ou de toute autre obstruction au passage de l’air. Utilisez

l’arrière du chargeur pour marquer l’emplacement des vis

de montage sur le mur. Fixez soigneusement le chargeur

à l’aide de vis autoforeuses (vendues séparément) d’au

moins 25,4mm (1po) de long, et de diamètre de tête de

7–9mm (0,28–0,35po), que vous visserez dans le bois en

laissant une longueur optimale d’environ 5,5mm (7/32po)

exposée. Alignez les orifices à l’arrière du chargeur sur les vis

exposées et insérez à fond ces dernières dans les orifices.

Versatrack

Les chargeurs CRAFTSMAN peuvent être installés au

mur à l’aide des fixations VersaTrack

de CRAFTSMAN.

Les crochets et les accessoires sont vendus séparément.

Veuillez consulter la feuille d’accessoires des fixations

VersaTrack

pour de plus amples renseignements.

FRAnçAis

Outils pour assemblage requis

• Tournevis cruciforme

Fixer le pare-main et l’anse au taille-haie

(Fig. B, C)



AVERTISSEMENT : utiliser le

taille-haie uniquement si le pare-main et l’anse sont

bien montés sur l’outil. Utiliser le taille-haie sans le

pare-main et l’anse fournis risque de causer de graves

blessurescorporelles.

Le taille-haie est expédié avec le protecteur et l’anse fixés au

taille-haie avec une attache mono-usage en plastique.

Fixer le protecteur au taille-haie (Fig. B)

1. Retirez la vis

retenant le protecteur avec un

tournevis cruciforme (nonfourni).

2. Glissez le protecteur entièrement à l’avant du boîtier du

taille-haie.

3. Insérez la vis

retenant le protecteur dans l’ouverture

sur le côté du protecteur et serrez solidement.

Fig.B

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de

réduire le risque de blessure corporelle, éteignez

l’appareil et retirez le bloc-piles avant d’effectuer

tout ajustement ou de retirer/installer des pièces

ou des accessoires. Un déclenchement accidentel du

démarrage peut causer des blessures.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Usage prévu

Cette taille-haie est conçue pour applicationsrésidentielle.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

nE PAs le laisser à la portée des enfants. Une supervision

est nécessaire auprès de tout utilisateur nonexpérimenté.

Fixer l’anse (Fig. C)

1. Coupez l’attache mono-usage enplastique.

2. Retirez les 2 vis

qui sont partiellement dans le boîtier

du taille-haie (Fig.C).

3. Glissez l’anse

sur le devant du boîtier du taille-haie

derrière leprotecteur.

4. Insérez les 2 vis dans les ouvertures sur le côté de l’anse

et serrez solidement.

Fig.C

Détente (Fig. A, D)



AVERTISSEMENT : ne jamais

tenter de verrouiller un interrupteur en position

deMARCHE.



ATTENTION : ne pas se servir du taille-

haie pour couper des tiges de plus de 19mm (3/4po)

d’épaisseur. Utiliser le taille-haie seulement pour tailler

les buissons qu’on retrouve habituellement autour

d’une maison ou d’un édifice. REMARQUE : la scie

à chaîne peut couper des tiges et des branches de

38,1mm(1,5 po).

Pour mettre l’appareil en marche, pousser vers l’avant

l’interrupteur de verrouillage

2

, comme illustré en FigureD,

et appuyer sur la gâchette

1

. Une fois l’outil en marche,

relâcher le levier de blocage.

Pour que l’outil continue de fonctionner, il faut maintenir

la détente enfoncée. Pour l’éteindre, relâcher la détente et

laissez le commutateur de verrouillage s'enclencher.

Fig.D

FRAnçAis

FONCTIONNEMENT



AVERTISSEMENT : afin de

réduire le risque de blessure corporelle, éteignez

l’appareil et retirez le bloc-piles avant d’effectuer

tout ajustement ou de retirer/installer des pièces

ou des accessoires. Un déclenchement accidentel du

démarrage peut causer des blessures.

Installation et retrait du bloc-piles (Fig.E)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

9

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

10

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Fig.E

Position correcte des mains (Fig. F)



AVERTISSEMENT : pour réduire

tout risque de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT : pour réduire

tout risque de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

Une position des mains adéquate nécessite une main sur

la poignée de la détente

et une main sur l’anse

5

. Ne

jamais tenir l’outil par le protecteur de la pare-main

4

Fig.F

Directives de taillage (Fig. A, G–J)



DANGER: tenir les mains loin de la lame

etla scie à chaîne.



AVERTISSEMENT : pour éviter

toute blessure, observer les énoncés suivants:

• Lire le guide avant l’utilisation; conserver le guide

d’utilisation.

• Vérifier la haie pour la présence de tout objet

étranger comme du fil de fer ou des clôtures avant

chaqueutilisation.

• Laisser les mains sur les poignées. Ne pas dépasser

saportée.

• Ne pas utiliser dans des conditions mouillées.



ATTENTION : la lame continue de

bouger après avoir mis l’outil hors tension.

1. POsiTiOn DE TRAVAil (Fig.g) – Garder le

pied sûr, avoir un bon équilibre et ne pas trop

tendre les bras. Porter des lunettes de sécurité et

des chaussures antidérapantes pour tailler. Tenir

fermement l’outil entre les deux mains, puis l’allumer.

Consultez Position correcte des mains pour de plus

amplesrenseignements.

Fig. G

2. TAillER lEs nOUVEllEs POUssEs (Fig.h) – Utiliser

un mouvement large de balayage et faire passer les

dents de la lame à travers les arbustes est plus efficace.

Un léger angle d’inclinaison vers le bas de la lame, dans

le sens du mouvement donne la meilleure taille.

FRAnçAis

Entretien de la lame (Fig.L)

Les lames de coupe sont fabriquées en acier trempé de

qualité supérieure et en conditions d’usage normal, elles ne

nécessiteront pas de réaffûtage. Cependant, si vous heurtez

accidentellement une clôture en grillage (Fig.L), des pierres,

de la vitre ou d’autres objets durs, vous pouvez mettre un

cran d’arrêt dans la lame. Il n’est pas nécessaire de retirer

ce cran d’arrêt tant que celui-ci ne nuit pas au mouvement

de la lame. Si cela se produit, retirez la pile et utilisez une

lime dentée fine ou une pierre à aiguiser pour retirer le

cran d’arrêt. Si vous échappez le taille-haie, inspectez-le

soigneusement pour tout dommage. Si la lame est pliée, le

boîtier fissuré, les poignées brisées ou si vous voyez toute

autre condition qui peut affecter le fonctionnement du

taille-haie, contactez votre centre de services autorisé local

pour le réparer avant de le réutiliser.

Fig.L

MAINTENANCE



AVERTISSEMENT : afin de

réduire le risque de blessure corporelle, éteignez

l’appareil et retirez le bloc-piles avant d’effectuer

tout ajustement ou de retirer/installer des pièces

ou des accessoires. Un déclenchement accidentel du

démarrage peut causer des blessures.

Fig.H

3. niVElAgE DEs hAiEs (Fig.i) – Pour bien niveler

les haies, on peut étirer une ficelle le long de la haie

comme guide.

Fig. I

4. COUPE lATÉRAlE DEs hAiEs (Fig.J) – Saisir l’outil de

la manière illustrée et commencer à tailler dans le bas

en remontant vers le haut.

Fig. J

5. sCiE À ChAÎnE (Fig.K) – Pour les branches trop

larges pour que la lame

puisse les couper, utilisez

la scie à chaîne

. Placez la scie à chaîne aussi près

que possible du bas de la branche. Placez le patin de

la scie à chaîne contre la branche. Mettez le taille-haie

en marche comme décrit ci-dessus en laissant l’outil

fonctionner à son propre rythme jusqu’à ce que la

branche soit entièrement coupée.

Fig.K

Nettoyage



AVERTISSEMENT : enlever les

saletés et la poussière hors des évents au moyen

d’air comprimé propre et sec, au moins une fois par

semaine. Pour minimiser le risque de blessure aux

yeux, toujours porter une protection oculaire conforme

à la norme ANSI Z87.1 lors dunettoyage.



AVERTISSEMENT : ne jamais

utiliser de solvants ni d’autres produits chimiques

puissants pour nettoyer les pièces non métalliques

de l’outil. Ces produits chimiques peuvent affaiblir les

matériaux de plastique utilisés dans ces pièces. Utiliser

un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil

et n’immerger aucune partie de l’outil dans unliquide.

FRAnçAis

Accessoires



AVERTISSEMENT : puisque les

accessoires autres que ceux offerts par CRAFTSMAN

n’ont pas été testés avec ce produit, leur utilisation

pourrait s’avérer dangereuse. Pour réduire le risque

de blessures, utiliser exclusivement les accessoires

CRAFTSMAN recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont

vendus séparément au centre de service de votre

région. Pour obtenir de l’aide concernant l’achat d’un

accessoire, communiquer avec CRAFTSMAN, composer le

1-888-331-4569.

Versatrack

(Fig. N)



AVERTISSEMENT : afin de

réduire le risque de blessure corporelle, éteignez

l’appareil et retirez le bloc-piles avant d’effectuer

tout ajustement ou de retirer/installer des pièces

ou des accessoires. Un déclenchement accidentel du

démarrage peut causer desblessures.



AVERTISSEMENT : afin de

réduire le risque de blessures graves, ne pas utiliser

un crochet de suspension Versatrack

ou rail mural

Versatrack

endommagé. Un crochet de suspension

Versatrack

ou un rail Versatrack

endommagé ne

supportera pas le poids de l’outil.

Graissage de la lame (Fig.M)

1. Retirez la pile après l’utilisation.

2. Appliquez une fine couche de lubrification de la lame

exposée.

3. Insérer le bloc-piles et mettre le taille-haie à la verticale,

les lames vers le sol, et le laisser tourner quelques

secondes pour répandre pleinement le lubrifiant.

4. En maintenant les mains éloignées de la lame, pousser

la gaine

7

sur la lame jusqu’à ce qu’elle s’enclenche en

place, comme illustré en FigureM.

Fig.M

Entreposage

Les fertilisants et d’autres produits chimiques pour le jardin

contiennent des agents qui accélèrent grandement la

corrosion des métaux. Ne pas entreposer l’outil sur ou près

de fertilisants ou de produits chimiques.



AVERTISSEMENT : afin

de réduire le risque de blessures graves, NE PAS

suspendre l'outil au-dessus du niveau de la tête

ou suspendre d’autres objets à partir du crochet

de suspension. Supendez SEULEMENT l’outil sur

le rail mural Versatrack

Tà l’aide du crochet de

suspensionVersatrack



AVERTISSEMENT : le crochet

de suspension intégré Versatrack™ est conçu pour

installer l’outil sur le rail mural Versatrack

. Ne pas

utiliser le crochet de suspension intégré pour installer

l’outil sur toute autresurface.



AVERTISSEMENT : le crochet de

suspension intégré Versatrack

n’est pas un crochet

pour courroie.



AVERTISSEMENT : lorsque vous

suspendez des objets sur un rail mural Versatrack

distancez adéquatement les outils de sorte à ne pas

excéder 35 kg (75lb) par pied linéaire.



AVERTISSEMENT : avant

d’utiliser l’outil, assurez-vous que le crochet de

suspension intégré Versatrack

est revenu à sa

position originale

iMPORTAnT: les outils et accessoires compatibles

Versatrack

se fixent de façon sécuritaire au système

Versatrack

Trackwall.

1. Éteignez l’outilretirez le bloc-piles et retirez

lesaccessoires.



ATTENTION : tout produit avec

dents coupantes exposées doit être couvert

de façon sécuritaire s’il doit être mis sur le

Versatrack

Trackwall.

2. Tournez ou ouvrez le crochet de suspension

intégré

. Il clique lorsqu’il est verrouillé enplace.

3. Installez le crochet de suspension intégré sur le rail

mural Versatrack

REMARQUE : les accessoires Versatrack

pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter CRAFTSMAN, appelez au

1-888-331-4569.

FRAnçAis

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir de la

date d'achat de l'outil (deux ans pour les bloc-piles). Cette

garantie ne couvre pas les pièces en panne pour cause

d'abus ou d'usure normale de l'outil. Pour plus de détails

au sujet de la couverture de la garantie et l'information de

réparation sous garantie, visitez www.craftsman.com

ou composez le 1-888-331-4569. Cette garantie ne

s’applique pas aux accessoires ou dommages causés par

des réparations effectuées ou tentées par d’autres. CETTE

GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES

GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET

L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS

LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou les provinces.

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs CRAFTsMAn

CMCB201, CMCB2011

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs CRAFTsMAn

CMCB202, CMCB204

REMARQUE: la garantie de se produit sera annulée si

le bloc-piles a été altéré de quelque façon que ce soit.

CRAFTSMAN ne peut être tenu responsable de tout

dommage corporel causé par l’altération du produit et

pourra poursuivre toute fraude en matière de garantie dans

toute l’étendue permise par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer

la SÉCURITÉ et la FIABILITÉ du produit, les réparations,

l’entretien et les réglages doivent être réalisés (cela

comprend l’inspection et le remplacement du

balai, le cas échéant) par un centre de réparation

en usine CRAFTSMAN ou un centre de réparation

agréé CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Fig.N

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte

remplie vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

• Registre en ligne à www.craftsman.com/

registration

EsPAñOl

Fig. A

Español (traducido de las instrucciones originales)

COMPONENTES

Interruptor de gatillo

Palanca de bloqueo en

apagado

Mango del interruptor

Protector de la hoja

Mango de suspensión

Cuchilla

Funda

Caja de la batería

Paquete de baterías

Botón de liberación de

la batería

Sierra eléctrica

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en

daños a la propiedad.



ADVERTENCIA: Lea todas las

advertencias de seguridad e instrucciones. El

incumplimiento de las advertencias e instrucciones

puede provocar descargas eléctricas, incendios o

lesionesgraves.

ADVERTENCIA: Para reducir el riesgo

de lesiones, lea el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta

u otra herramienta CRAFTsMAn llámenos al número

gratuito: 1-888-331-4569.

EsPAñOl

Cortasetos 20 V Máx*

CMCHTS820

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las

advertencias de seguridad, instrucciones,

ilustraciones y especificaciones incluidas con

esta herramienta eléctrica. La falla en seguir todas

las instrucciones siguientes puede resultar en descarga

eléctrica, incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

EsPAñOl

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

EsPAñOl

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

Instrucción Adicional de Seguridad



ADVERTENCIA: Nunca modifique

la herramienta eléctrica, ni tampoco ninguna de sus

piezas. Podría producir lesiones corporales odaños.



ADVERTENCIA: Use SIEMPRE

lentes de seguridad. Los anteojos de diario NO SON

lentes de seguridad. Utilice además una cubrebocas

o mascarilla antipolvo si la operación de corte

genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE

SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo

contiene químicos conocidos por el Estado de

California que causan cáncer, defectos de nacimiento

u otros daños reproductivos. Algunos ejemplos de

estos químicos son:

• compuestos en fertilizantes,

• compuestos en insecticidas, herbicidas

ypesticidas,

• arsénico y cromo a partir de madera

tratadaquímicamente.

Para reducir su exposición a estos químicos, use

equipo de seguridad aprobado, tal como máscaras de

polvo que estén diseñadas específicamente para filtrar

partículas microscópicas.



ADVERTENCIA: La utilización de esta

herramienta puede generar polvo o dispersarlo, lo que

podría causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve

la debida protección auditiva personal en

conformidad con ANSI S12.6 (S3.19) durante el

uso de esta herramienta. Bajo algunas condiciones

y duraciones de uso, el ruido producido por este

producto puede contribuir a la pérdidaauditiva.



ATENCION: Cuando no esté

en uso, guarde la herramienta apoyada en un

costado sobre una superficie estable, donde

no interrumpa el paso o provoque una caída.

Algunas herramientas con paquetes de baterías de

gran tamaño pueden colocarse paradas sobre el

paquete de baterías, pero pueden caersefácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

Advertencias de Seguridad de Cortasetos

• Use ambas manos cuando opere el cortasetos. Usar

una mano podría causar la pérdida de control y provocar

lesiones personales graves.

• Mantenga todas las partes del cuerpo alejadas de

la cuchilla. No retire el material cortado ni sujete el

material que se va a cortar cuando las cuchillas se

estén moviendo. Asegúrese que el interruptor esté

apagado cuando despeje el material atascado. Las

cuchillas continúan girando después que se apaga.

Un momento de falta de atención mientras opera el

cortasetos puede resultar en lesiones personales serias.

• Lleve el cortasetos por el mango del interruptor con

la cuchilla detenida. El manejo adecuado del cortasetos

reducirá las posibles lesiones personales a partir de

lascuchillas.

• Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas únicamente, debido a que la

cuchilla del cortador puede hacer contacto con

cableado oculto. Las cuchillas de corte que hagan

contacto con cable "vivo" pueden tener partes de metal

expuestas de la herramienta eléctrica "viva" y podrían dar

al operador una descarga eléctrica.

• Verifique el seto respecto a objetos extraños, por

ejemplo, vallas de alambre.



PELIGRO: Mantenga las manos lejos

de la cuchilla. El contacto con la cuchilla resultará en

lesiones serias.



ADVERTENCIA: Use protección

para los ojos.



ADVERTENCIA: No lo exponga a

la lluvia.



ADVERTENCIA: Utilice solamente

con el mango de suspensión y la protección

ensamblados apropiadamente en la podadora.

El uso de la podadora sin la protección o la manija

apropiados proporcionados puede dar lugar a

lesiones personales serias.

EsPAñOl

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

IPXX .................... s ímbolo IP

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las

advertencias de seguridad, instrucciones y

marcas de precaución para el paquete de la

batería, el cargador y el producto. No seguir

las advertencias y las instrucciones puede

provocar una descarga eléctrica, un incendio y/o

lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves, clavos,

tornillos, u otros objetos pequeños de metal que

puedan hacer una conexión de una terminal a otra.

Conectar en corto circuito las terminales de la batería

puede causar quemaduras o unincendio.

• NUNCA fuerce la unidad de batería para que

entre en el cargador. NO modifique la unidad de

batería en ninguna forma para que entre en un

cargador no compatible, pues puede producir una

ruptura en la unidad de batería y causar lesiones

corporalesgraves. Consulte la tabla al final de este

manual para ver la compatibilidad entre baterías

ycargadores.

• Cargue las unidades de batería sólo en los cargadores

designados porCRAFTSMAN.

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No exponga un paquete de batería o herramienta/

aparato a fuego o temperatura excesiva. La

exposición a fuego o temperatura mayor a 130°C (265°F)

puede causar una explosión.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de

quemaduras. El líquido de la batería puede ser

inflamable si se expone a chispas ollamas.



ADVERTENCIA: Peligro de incendio.

Nunca intente abrir la unidad de batería por ningún

motivo. Si la caja exterior de la unidad de batería

se triza o daña, no la introduzca en el cargador. No

triture, deje caer o dañe la unidad de batería. No use

una unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

EsPAñOl

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de

litio indica que el costo de reciclaje de

estas baterías (o unidades de batería) al llegar al final de

su vida de servicio ya ha sido pagado por CRAFTSMAN.

En algunas áreas, es ilegal depositar baterías de níquel

cadmio, níquel e hidruro metálico o de iones de litio

gastadas en la basura o la corriente de residuos sólidos

urbanos; el programa Call 2 Recycle® proporciona una

alternativaecológica.

Call 2 Recycle, Inc., en cooperación con CRAFTSMAN y

otros usuarios de baterías, han establecido programas en

los Estados Unidos y Canadá para facilitar la recolección

de baterías de níquel cadmio, níquel e hidruro metálico

o de iones de litio gastadas. Al llevar sus baterías de

níquel cadmio, níquel e hidruro metálico y de iones de

litio gastadas a un centro de servicio autorizado por

CRAFTSMAN o al minorista local para que sean recicladas,

ayuda a proteger el medio ambiente y a conservar recursos

naturales. También puede comunicarse con el centro de

reciclaje de su localidad para mayor información sobre

dónde llevar sus bateríasgastadas.

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Recomendaciones de Almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

Instrucciones de Limpieza del Batería

Para limpiar la suciedad y grasa del exterior del cargador

puede usarse un paño o cepillo suave no metálico. No use

agua ni solucioneslimpiadoras.

Unidades de Batería con Indicador

de Carga

Algunas unidades de batería CRAFTSMAN incluyen un

indicador de carga que consiste de tres luces LED que

indican el nivel de carga que queda en la unidad debatería.

El indicador de carga es una indicación de niveles

aproximados de carga que quedan en la batería según los

indicadoressiguientes:

75–100% cargada

51–74% cargada

< 50% cargada

La batería tiene que cargarse

Para activar el indicador de carga, presione y sostenga el

botón del indicador. Se iluminará una combinación de las

tres luces LED, que indicará el nivel de carga que queda.

Cuando el nivel de carga está por debajo del nivel útil, el

indicador no se iluminará, y la batería deberárecargarse.

nOTA: El indicador de carga es sólo eso: un indicador

de la carga de la unidad de batería. No indica el nivel de

funcionalidad de la herramienta y puede variar de acuerdo

a las piezas del producto, la temperatura y la aplicación que

el usuario ledé.

Para mayor información sobre unidades de batería

con indicadores de carga, por favor llame al

CRAFTSMAN 1-888-331-4569 o visite nuestro sitio

Web: www.craftsman.com.

Transporte



ADVERTENCIA: Peligro de

incendio. No guarde o transporte la batería

de forma que los terminarles expuestos de la

misma puedan estar en contacto con objetos

metálicos. Por ejemplo, no ponga la batería en

delantales, bolsillos, cajas de herramientas, estuches

de productos, cajones, etc., junto con clavos, tornillos,

y llaves, etc. sueltos. El transporte de baterías

puede causar incendios si sus terminales

inadvertidamente entran en contacto con

materiales conductores como llaves, monedas,

herramientas manuales y otros por el estilo.

El Reglamento sobre Materiales Peligrosos (HMR)

del Departamento de Transporte de EE.UU. prohíbe

transportar baterías comercialmente o en aviones en

el equipaje de mano A MENOS que estén debidamente

protegidas contra cortocircuitos. Por lo tanto, cuando

transporte baterías individuales, asegúrese de que sus

terminales estén protegidos y debidamente aislados

de los materiales que pudieran entrar en contacto con

ellos y provocar uncortocircuito. NOTA: Las baterías

de iones de LI-ion no deben colocarse dentro del

equipajeregistrado.

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las

advertencias de seguridad, instrucciones y

marcas de precaución para el paquete de la

batería, el cargador y el producto. No seguir

las advertencias y las instrucciones puede

provocar una descarga eléctrica, un incendio y/o

lesionesgraves.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN.

EsPAñOl

El cargador y el paquete de batería CRAFTSMAN están

diseñados específicamente para funcionar juntos.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables CRAFTSMAN. Cualquier otro uso puede

producir riesgo de incendios, descargas eléctricas

oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de no

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado



ADVERTENCIA: Si el enchufe o

el cable de alimentación están dañados lo debe

reemplazar el fabricante o su representante o por una

persona igualmente calificada para evitarpeligro.

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados–reemplácelos de inmediato.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

intente usarlo con ningún otro voltaje.



ADVERTENCIA: Peligro de descarga

eléctrica. No permita que ningún líquido se introduzca

en el cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de

quemaduras. No sumerja la unidad de batería en

líquido de ningún tipo ni permita que se introduzca

ningún tipo de líquido a la unidad de batería. Nunca

intente abrir la unidad de batería por ningún motivo.

Si la caja plástica de la unidad de batería se triza o

rompe, llévela a un centro de servicio para su reciclaje.



ATENCIÓN: Peligro de quemaduras. Para

reducir el riesgo de lesiones, sólo cargue unidades

de batería recargables CRAFTSMAN marca. Otros

tipos de batería podrían sobrecalentarse y reventar lo

que podría resultar en lesiones corporales y daños a

supropiedad.



ATENCIÓN: Bajo ciertas condiciones,

cuando el cargador está enchufado a una toma

de corriente, el cargador puede hacer cortocircuito

si entra en contacto con algún material ajeno. Los

materiales ajenos de naturaleza conductora, como

el polvo de esmerilado, las placas de metal, la lana

de acero, el papel de aluminio y otros, o cualquier

acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador cuando no haya

EsPAñOl

una unidad de batería en su cavidad. Desenchufe el

cargador antes de intentarlimpiarlo.

Carga de la Batería

nOTA: Para garantizar el máximo desempeño y la vida

útil de los paquetes de baterías de iones de litio, cargue la

batería por completo antes del primer uso.

1. Conecte el cargador en un tomacorriente apropiado

antes de insertar el paquete de batería.

2. Conecte el cargador y el paquete de baterías,

asegurándose que la batería esté completamente

asentada. La luz (carga) parpadeará continuamente

indicando que el proceso de carga ha comenzado.

3. La terminación de la carga se indicará por la luz que

permanece encendida continuamente. El paquete de

batería está completamente cargado y se puede retirar y

usar en este momento o dejarse en el cargador.

nOTA: Para retirar el paquete de la batería, algunos

cargadores requieren que se presione el botón de liberación

del paquete de batería.

Indicadores

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría

Un cargador no cargará una batería defectuosa. El cargador

que se niega a encenderse podría indicar un problema con

el cargador.

nOTA: Si el cargador no quiere encender, lleve el cargador y

el paquete de batería para que los prueben en un centro de

servicio autorizado.

Permanencia de la Unidad de Batería en el Cargador

El cargador y la unidad de batería pueden dejarse

conectados con la luz del cargador indicando que la unidad

está cargada.

Retraso por Batería Caliente/Fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de la batería.

Una batería fría puede cargar más lentamente que una

batería caliente.

Notas Importantes Sobre la Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24 °C (65 °F– 75 °F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 °C– 24 °C (65 °F– 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de servicio local.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otro líquido.

Instrucciones de Limpieza del Cargador



ADVERTENCIA: Riesgo de descarga

eléctrica. Desconecte el cargador del tomacorriente

de CA antes de limpiarlo. Para limpiar la suciedad

y grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Montaje en la Pared

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1”) de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35”), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

EsPAñOl

Herramientas Necesarias para el

Ensamblaje

• Destornillador

Instalación del Protector y la Palanca del

Interruptor en la Podadora (Fig. B,C)



ADVERTENCIA: Utilice el cortasetos

únicamente con el protector y la palanca del

interruptor debidamente ensamblados. El uso del

cortasetos sin el protector y la palanca del interruptor

apropiados provistos podría provocar graves

lesionespersonales.

La podadora se envía con la protección y la manija de

travesaño sujetos a la podadora con un amarre plástico.

Conexión de Protección a Podadora

La podadora se envía con la protección desconectada de la

podadora. Para colocar la protección:

1. Retire el tornillo de retención de la protección

con el

destornillador (noincluido).

2. Deslice la protección completamente sobre el frente del

alojamiento de la podadora.

Inserte el tornillo de retención de la protección

en la

abertura del lado de la protección y apriételofirmemente.

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el

riesgo de lesiones personales, apague la unidad

y retire el paquete de batería antes de realizar

cualquier ajuste o retirar/instalar conexiones o

accesorios. Una activación de arranque accidental

puede causarlesiones.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Uso Debido

Esta cortasetos está diseñada para

aplicacionesresidenciales.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

aproximadamente 5,5 mm (7/32”). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en las ranuras.

Versatrack™

Los cargadores CRAFTSMAN pueden montarse en la

pared con VersaTrack™ Trackwall de CRAFTSMAN. Los

ganchos y accesorios se venden por separado. Consulte

la hoja de accesorios VersaTrack™ Trackwall para obtener

másinformación.

Fig.B

Conexión de Manija Auxiliar (Fig. C)

1. Corte el amarre deplástico.

2. Retire los 2 tornillos

que se encuentran parcialmente

en el alojamiento de la podadora (Fig.C).

3. Deslice la manija

del travesaño en la parte delantera

del alojamiento de la podadora detrás de laprotección.

4. Inserte los 2 tornillos en las aberturas en el lado de la

manija del travesaño y apriételos firmemente.

Fig.C

Détente (Fig. A, D)



ADVERTENCIA: Nunca intente

bloquear un interruptor en la posición de

ENCENDIDO.



ATENCIÓN:No utilice la podadora para

cortar tallos con diámetro mayor a 19 mm (3/4"). Use

la podadora para cortar setos normales, del tipo de los

que se encuentran afuera de casas y edificios. NOTA:

La sierra eléctrica puede cortar tallos y ramas de hasta

38,1 mm (1,5").

Para encender la unidad, empuje el interruptor de bloqueo

en apagado

2

hacia adelante, como se muestra en la

FiguraD, y apriete el interruptor de gatillo

1

. Una vez que

la unidad esté funcionando, puede soltar la palanca de

bloqueo en apagado.

Para mantener la unidad funcionando, debe seguir

oprimiendo el gatillo. Para apagar la unidad, suelte el gatillo

y permita que el interruptor de bloqueo se active.

EsPAñOl

OPERACIÓN



ADVERTENCIA: Para reducir el

riesgo de lesiones personales, apague la unidad

y retire el paquete de batería antes de realizar

cualquier ajuste o retirar/instalar conexiones o

accesorios. Una activación de arranque accidental

puede causarlesiones.

Cómo Instalar y Retirar la Unidad de

Batería (Fig. E)

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de batería de la herramienta, presione

el botón de liberación

10

y tire firmemente de la de batería

para sacarla del mango de la herramienta. Insértela en el

cargador tal como se describe en la sección del cargador de

estemanual.

Fig.E

Fig.D

Posición Adecuada de las Manos (Fig. F)



ADVERTENCIA: Para reducir el riesgo

de lesión personal grave, tenga SIEMPRE las manos en

una posición adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo

de lesión personal grave, sujete SIEMPRE bien en caso

de que haya una reacción repentina.

La posición de manos adecuada requiere una mano en

el mango del interruptor 

3

y la otra sobre la manija de

travesaño

5

. Nunca sostenga la unidad por la protección de

la cuchilla

Fig.F

Instrucciones de Poda (Fig. A, G–J)



PELIGRO: Mantenga las manos lejos de la

cuchilla y la sierra eléctrica.



ADVERTENCIA: Para proteger contra

lesiones, tenga en cuenta lo siguiente:

• Lea el manual de instrucciones antes de usar la

podadora, conserve el manual.

• Compruebe si existen objetos extraños en el seto

como cables o cercos antes de cada uso.

• Conserve las manos en los mangos. No se

sobreextienda.

• No se utilice en condiciones de mucha humedad.



ATENCIÓN: La cuchilla gira despues

deapagar.

1. POsiCiÓn DE TRABAJO (Fig.g) – Conserve la

estabilidad y el equilibrio y no se estire demasiado.

Al podar, use anteojos de seguridad y calzado

antideslizante. Sostenga firmemente la unidad

con ambas manos y enciéndala. Consulte la

sección Posición adecuada de manos para

informaciónadicional.

EsPAñOl

Mantenimiento de Cuchilla (Fig. L)

Las cuchillas de corte están hechas de acero endurecido

de alta calidad y, con un uso normal, no requerirán un

reafilado. Sin embargo, si golpea accidentalmente una cerca

de alambre (Fig L), piedras, vidrio u otros objetos duros,

puede poner un corte en la cuchilla. No es necesario quitar

este corte siempre que no interfiera con el movimiento

de la cuchilla. Si interfiere, quite la batería y use un lima

de dientes finos o una piedra de afilar para quitar el corte.

Si deja caer la recortadora, revise cuidadosamente para

detectar daños. Si la cuchilla está doblada, el alojamiento

está agrietado, las manijas rotas o si observa cualquier otra

condición que pueda afectar la operación de la cortadora,

comuníquese con el centro de servicio autorizado para

realizar las reparaciones antes de volver a utilizarla.

Fig.L

MANTENIMIENTO



ADVERTENCIA: Para reducir el

riesgo de lesiones personales, apague la unidad

y retire el paquete de batería antes de realizar

cualquier ajuste o retirar/instalar conexiones o

accesorios. Una activación de arranque accidental

puede causarlesiones.

Fig. G

2. RECORTE DE nUEVO CRECiMiEnTO (Fig. h) - Usar

un movimiento amplio y de barrido, y pasar los dientes

de la cuchilla a través de las ramas, es más efectivo. Una

ligera inclinación hacia abajo de la hoja en la dirección

del movimiento proporciona el mejor corte.

Fig.H

3. CERCOs niVElADOs (Fig.i) – Para obtener cercos

perfectamente nivelados, se puede montar un cordel a

lo largo del cerco y usar éste como guía.

Fig. I

4. CORTE lATERAl (Fig.J) – Comience por la parte

inferior, y vaya ascendiendo con movimiento de barrido.

Fig. J

5. siERRA ElÉCTRiCA (Fig.K) – Para ramas demasiado

grandes para que las corte la cuchilla

, use la sierra

eléctrica

. Coloque la sierra eléctrica lo más cerca

posible de la parte inferior de la rama. Coloque la

zapata de la sierra eléctrica contra la rama. Encienda

el cortasetos como se describe anteriormente,

permitiendo que la herramienta trabaje a su propio

ritmo hasta que la rama esté completamente cortada.

Fig.K

EsPAñOl

Lubricación (Fig.M)

1. Después del uso, retire la batería.

2. Después de limpiar, aplique una capa delgada de

lubricación a la hoja expuesta.

3. Inserte la batería y coloque la podadora en posición

vertical con las hojas hacia el suelo y haga funcionar

la podadora por unos segundos para dispersar la

lubricación por completo.

4. Manteniendo las manos alejadas de la hoja, deslice la

funda

7

por encima de la hoja hasta que encaje en su

sitio, como se muestra en la FiguraM.

Fig.M

Accesorios



ADVERTENCIA: Debido a que no se

han probado con este producto otros accesorios que

no sean los que ofrece CRAFTSMAN, el uso de dichos

accesorios con esta herramienta podría ser peligroso.

Para reducir el riesgo de lesiones, con este producto

deben usarse sólo los accesorios recomendados

porCRAFTSMAN.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com CRAFTSMAN, llame al

1-888-331-4569.

Almacenamiento

Los fertilizantes y otros productos químicos para el jardín

contienen agentes que aceleran en gran medida la

corrosión de los metales. No guarde la unidad en o junto a

fertilizantes o productos químicos.

Limpieza



ADVERTENCIA: Sople la suciedad y

el polvo de todos los conductos de ventilación con aire

seco, al menos una vez por semana. Para reducir el

riesgo de lesiones, utilice siempre protección para los

ojos aprobada ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice

solventes ni otros químicos abrasivos para limpiar

las piezas no metálicas de la herramienta. Estos

productos químicos pueden debilitar los materiales

plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca

permita que penetre líquido dentro de la herramienta

ni sumerja ninguna de las piezas en unlíquido.

Versatrack™ (Fig. N)



ADVERTENCIA: Para reducir el

riesgo de lesiones personales, apague la unidad

y retire el paquete de batería antes de realizar

cualquier ajuste o retirar/instalar conexiones o

accesorios. Una activación de arranque accidental

puede causarlesiones.



ADVERTENCIA: Para reducir el riesgo

de lesiones personales graves, no use un gancho

para colgar Versatrack™ o Trackwall de Versatrack™

dañados. Un gancho para colgar Versatrack™ o

Trackwall de Versatrack™ dañados no soportarán el

peso de laherramienta.



ADVERTENCIA: Para reducir el

riesgo de lesiones personales graves, NO suspenda

la herramienta por encima ni cuelgue objetos

del gancho. SÓLO suspenda la herramienta en

el Trackwall de Versatrack™ con el gancho para

colgarVersatrack™.



ADVERTENCIA: El gancho integral

para colgar Versatrack™ está diseñado para montar

la herramienta en un riel Trackwall de Versatrack™.

No use el gancho de colgar integral para montar la

herramienta en ninguna otra superficie.



ADVERTENCIA: El gancho de colgar

integral Versatrack™ no es un gancho de cinturón.



ADVERTENCIA: Cuando cuelgue

objetos en el riel Trackwall de Versatrack™, espacie

adecuadamente las herramientas para no exceder

35kg (75lb) por pie lineal.



ADVERTENCIA: Antes de usar la

herramienta, asegúrese que el gancho de colgar

integral Versatrack™ vuelva a su posición original

iMPORTAnTE: Los accesorios Versatrack™ montan

herramientas compatibles con seguridad al sistema

Trackwall de Versatrack™.

1. Apague la herramienta, retire los accesorios y retire el

paquete de batería.



ATENCIÓN: Cualquier producto con

dientes de corte expuestos debe tenerlos cubiertos

de forma segura si va a estar en el Trackwall de

Versatrack™.

2. Voltee o abra el gancho de colgar integral

. Hace clic

cuando está bloqueado en suposición.

EsPAñOl

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

3. Monte el gancho de colgar integral en el Trackwall de

Versatrack™.

nOTA: Los accesorios Versatrack™ para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para encontrar cualquier accesorio,

comuníquese con CRAFTSMAN, llame al 1-888-331-4569.

Fig.N

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezas reparables.



ADVERTENCIA: Para asegurar

la SEGURIDAD y la CONFIABILIDAD del producto,

las reparaciones, el mantenimiento y los ajustes

(inclusive la inspección y el cambio de las escobillas,

cuando proceda) deben ser realizados en un centro

de mantenimiento en la fábrica CRAFTSMAN u en un

centro de mantenimiento autorizado CRAFTSMAN.

Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

EsPAñOl

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información

de reparación de garantía, visite www.craftsman.com

o llame al 1-888-331-4569. Esta garantía no se aplica a

accesorios o daño causado cuando otros hayan realizado

o intentado reparaciones. ESTA GARANTÍA LIMITADA SE

OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA

GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD

PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS

LOS DAÑOS INCIDENTALES O EN CONSECUENCIA. Algunos

estados no permiten limitaciones sobre la duración de

una garantía implícita o la exclusión o limitación de

daños incidentales o en consecuencia, por lo que estas

limitaciones pueden no aplicarse en su caso. Esta garantía

le da derechos legales específicos y puede tener otros

derechos que varían en ciertos estados o provincias.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en www.craftsman.com/

registration.

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB201, CMCB2011

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB202, CMCB204

nOTA: La garantía del producto quedará nula si la

unidad de batería ha sido alterada de cualquier manera.

CRAFTSMAN no es responsable de ninguna lesión causada

por alteraciones y podría iniciar un procedimiento judicial

por fraude de garantía hasta el máximo grado permisible

por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1-888-331-4569 para

que se le reemplacengratuitamente.

N907768 10/20

CRAFTSMAN , 701 East Joppa Road, Towson, MD 21286

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li-ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB2011, CMCB202, CMCB204

Chargers

Chargeurs

Cargadores

CMCB100, CMCB102, CMCB104, CMCB1104

60V Max* li-ion

Battery Packs

Blocs-piles

Baterías

CMCB6025, CMCB6050, CMCB6075

Chargers

Chargeurs

Cargadores

CMCB602

* Maximum initial battery voltage (measured without a workload) is 20, 60 or 120 volts. Nominal voltage is 18, 54 or 108. (120V Max*

is based on using two 60V Max* lithium-ion batteries combined.)

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20, 60 ou 120 volts. La tension nominale est de 18, 54 ou 108.

(120V max* se base sur l’utilisation combinée de 2 blocs-piles au lithium ion de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120 voltios. El voltaje nominal es de 18, 54 o

108V. (120 V Máx* se basan en el uso de 2 baterías de iones de litio de 60 V Máx* combinadas.)



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs-piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Craftsman CMCHTS820B V20* 22-in. Cordless Hedge Trimmer

Product's Documents

INSTRUCTION MANUAL

Specifications

Craftsman CMCHTS820B Questions and Answers
