KitchenAid KUDR24SEWH1 Sculptura undercounter dishwasher User Manual

Model

KUDR24SE

9743098 Rev. A

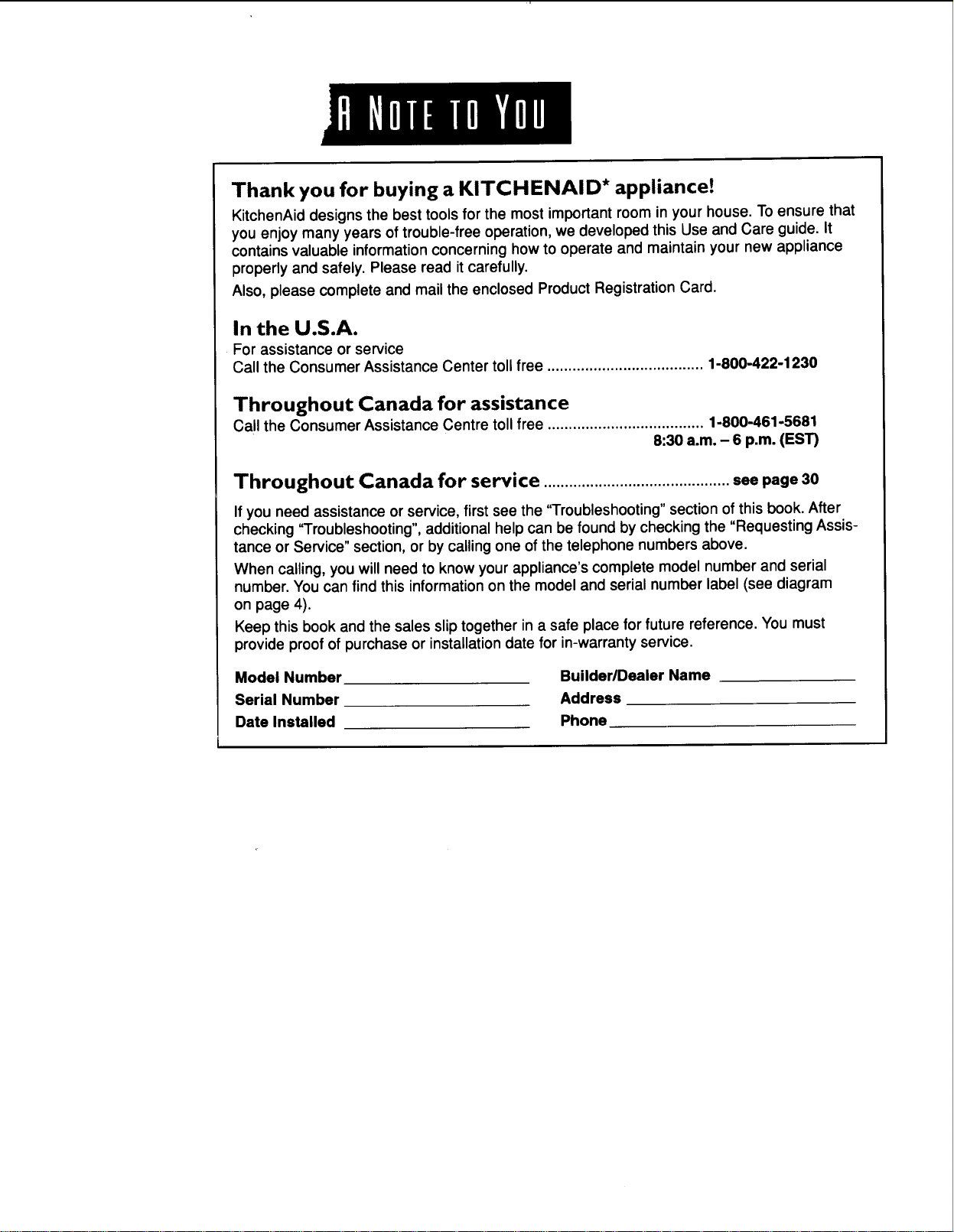

Thank you for buying a KITCHENAID* appliance!

KitchenAid designs the best tools for the most important room in your house. To ensure that

you enjoy many years of trouble-free operation, we developed this Use and Care guide. It

contains valuable information concerning how to operate and maintain your new appliance

properly and safely. Please read it carefully.

Also, please complete and mail the enclosed Product Registration Card.

In the U.S.A.

For assistance or service

Call the Consumer Assistance Center toll free ..................................... 1-800-422-1230

Throughout Canada for assistance

Call the Consumer Assistance Centre toll free ..................................... 1-800-481-5881

8:30 a.m. - 6 p.m. (EST)

Throughout Canada for service ............................................seepage 30

If you need assistance or service, first see the "Troubleshooting" section of this book. After

checking "Troubleshooting", additional help can be found by checking the "Requesting Assis-

tance or Service" section, or by calling one of the telephone numbers above.

When calling, you will need to know your appliance's complete model number and serial

number. You can find this informationon the model and serial number label (see diagram

on page 4).

Keep this book and the sales slip together in a safe place for future reference. You must

provide proof of purchase or installationdate for in-warranty service.

Model Number

Serial Number

Date Installed

Builder/Dealer Name

Address

Phone

Your safety is important to us.

This guide contains safety symbols and

statements. Please pay special attention to

these symbols and follow any instructions

given. Here is a brief explanation of the use

of the symbol.

This symbol alerts you to

hazards such as fire,

electrical shock, or

other injuries.

IMPORTANT SAFETY INSTRUCTIONS

WARN ING - When using the dish- •

washer, follow basic precautions, including

the following:

• Read all instructions before using the •

dishwasher.

• Use the dishwasher only for its intended

function.

• Use only detergents or rinse agents recom-

mended for use in the dishwasher, and keep

them out of the reach of children.

• When loading items to be washed:

1) Locate sharp items so that they are not

likely to damage the door seal; and

2) Load sharp knives with the handles up

to reduce the risk of cut-type injuries.

• Do not wash plastic items unless they are

marked "dishwasher safe" or the equivalent.

For plastic items not so marked, check the

manufacturer's recommendations.

• Do not touch the heating element during or

immediately after use.

• Do not operate the dishwasher unless all

enclosure panels are properly in place.

• Do not tamper with controls.

• Do not abuse, sit on, or stand on the door

or dish racks of the dishwasher.

• To reduce the risk of injury, do not allow

children to play in or on the dishwasher.

• Under certain conditions, hydrogen gas may

be produced in a hot water system that has

not been used for two weeks or more.

HYDROGEN GAS IS EXPLOSIVE. If the hot

water system has not been used for such a

period, before using the dishwasher turn on

all hot water faucets and let the water flow

from each for several minutes. This will

release any accumulated hydrogen gas.

As the gas is flammable, do not smoke

or use an open flame during this time.

Remove the door to the washing compart-

ment when removing an old dishwasher

from service or discarding it.

For a grounded, cord connected dishwasher:.

GROUNDING INSTRUCTIONS

The dishwasher must be grounded. In

the event of a malfunction or breakdown,

grounding will reduce the risk of electrical

shock by providing a path of least resist-

ance for electric current. The dishwasher

is equipped with a cord having an

equipment-grounding conductor and a

grounding plug. The plug must be plugged

into an appropriate outlet that is installed

and grounded in accordance with all local

codes and ordinances.

WARNING - Improperconnection of the

equipment-grounding conductor can result

in a risk of electrical shock. Check with a

qualified electrician or service representa-

tive if you are in doubt whether the

dishwasher is properly grounded. Do not

modify the plug provided with the dish-

washer; if it will not fit the outlet, have

a proper outlet installed by a qualified

electrician.

For a permanently connected dishwasher:

GROUNDING INSTRUCTIONS

The dishwasher must be connected to a

grounded metal, permanent wiring system,

or an equipment-grounding conductor must

be run with the circuit conductors and

connected to the equipment-grounding

terminal or lead on the dishwasher.

- SAVE THESE INSTRUCTIONS -

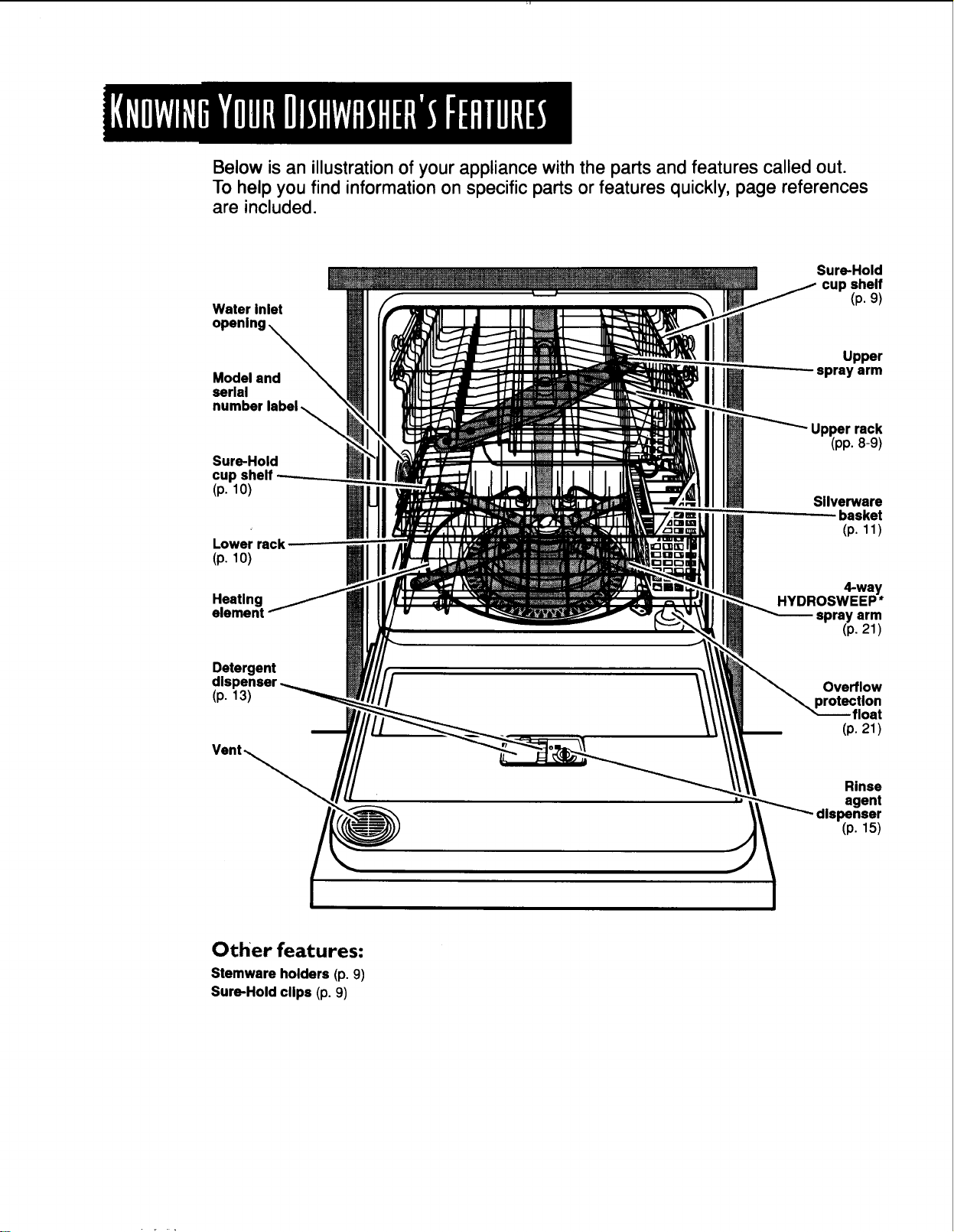

Below is an illustration of your appliance with the parts and features called out.

To help you find information on specific parts or features quickly, page references

are included.

Water inlet

Model and

serial

Sure-Hold

cup shelf

(p. 10)

Lower

(p. 10)

Heating

element

Detergent

dis

(p. 13)

Sure-Hold

cup shelf

(p. 9)

Upper

spray arm

Upper rack

(pp. 8-9)

Silverware

basket

(p. 11)

4-way

spray arm

(p. 21)

Overflow

protection

float

(p. 21)

Rinse

agent

(p. 15)

Other features:

Stemware holders (p. 9)

Sure-Hold clips (p. 9)

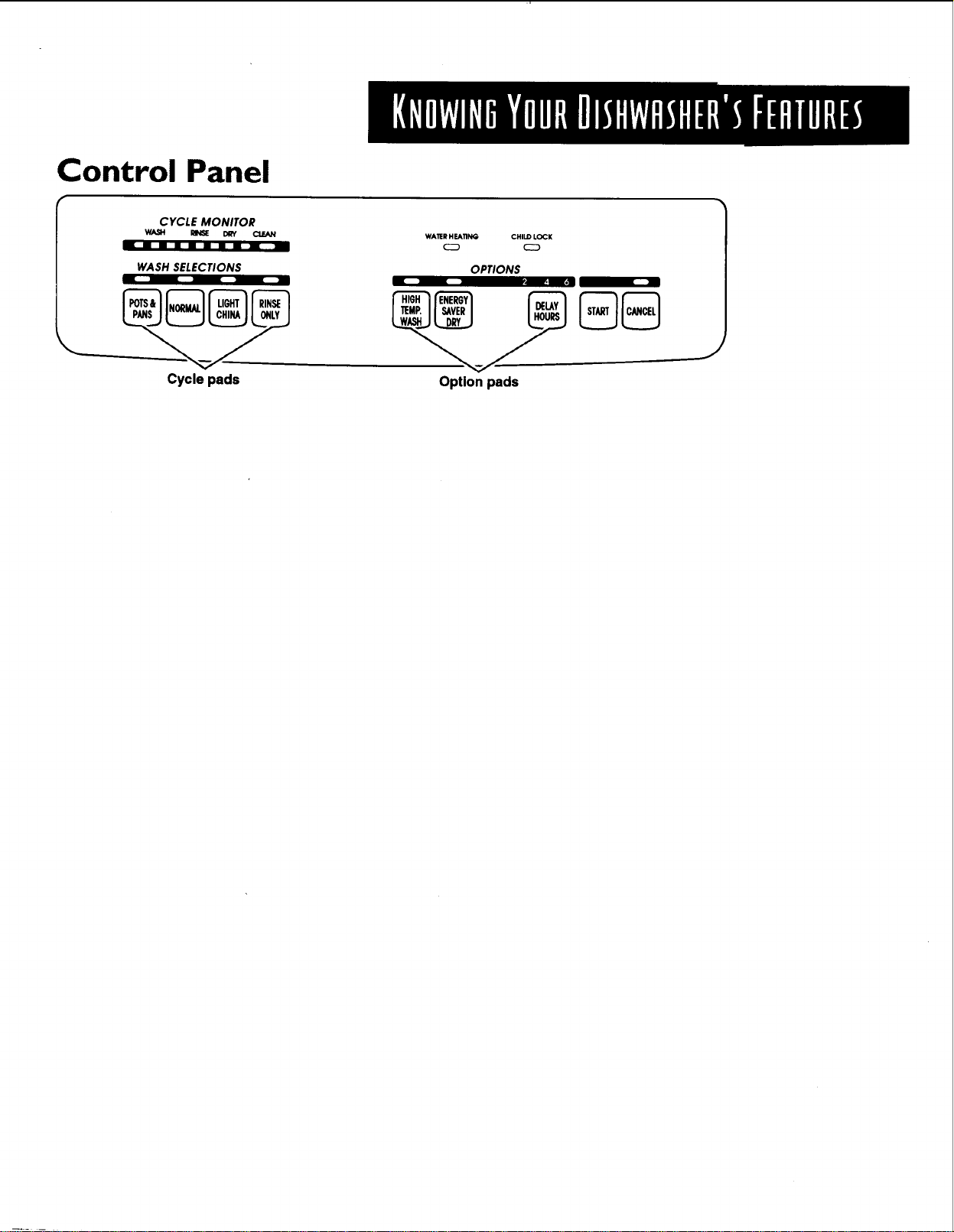

Control Panel

CYCLE MONITOR

E_NSE DRY CLEAN

mE m BE • i i m BE _

WASH SELECTIONS

Cycle pads

WAIIER HEATING CHILD LOCK

OPTIONS

Option pads

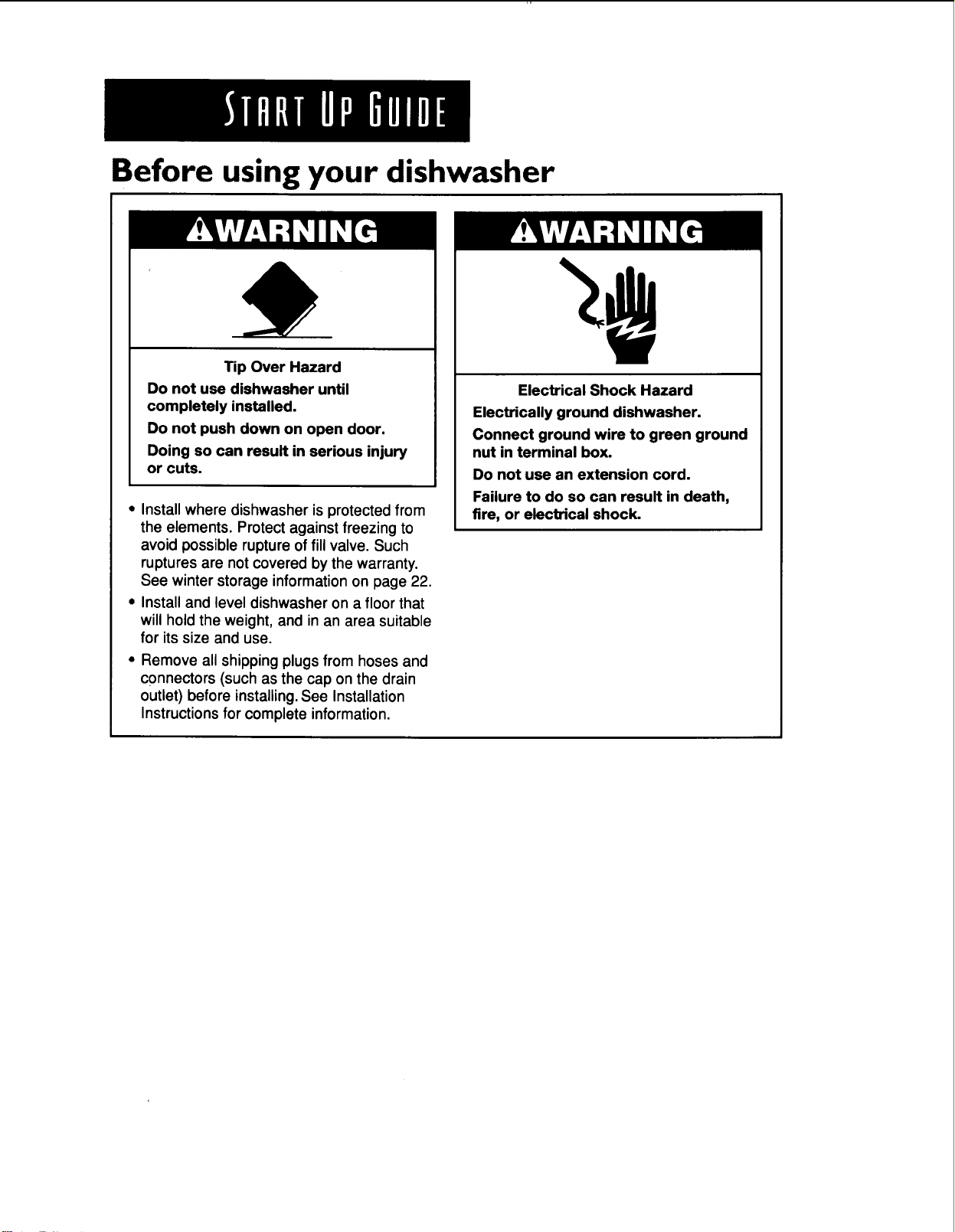

Before using your dishwasher

Tip Over Hazard

Do not use dishwasher until

completely installed.

Do not push down on open door.

Doing so can result in serious injury

or cuts.

• Install where dishwasher is protected from

the elements. Protect against freezing to

avoid possible rupture of fillvalve. Such

ruptures are not covered by the warranty.

See winter storage information on page 22.

• Install and level dishwasher on a floor that

will hold the weight, and in an area suitable

for its size and use.

• Remove all shipping plugs from hoses and

connectors (such as the cap on the drain

outlet) before installing. See Installation

Instructions for complete information.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground

nut in terminal box.

Do not use an extension cord.

Failure to do so can result in death,

fire, or electrical shock.

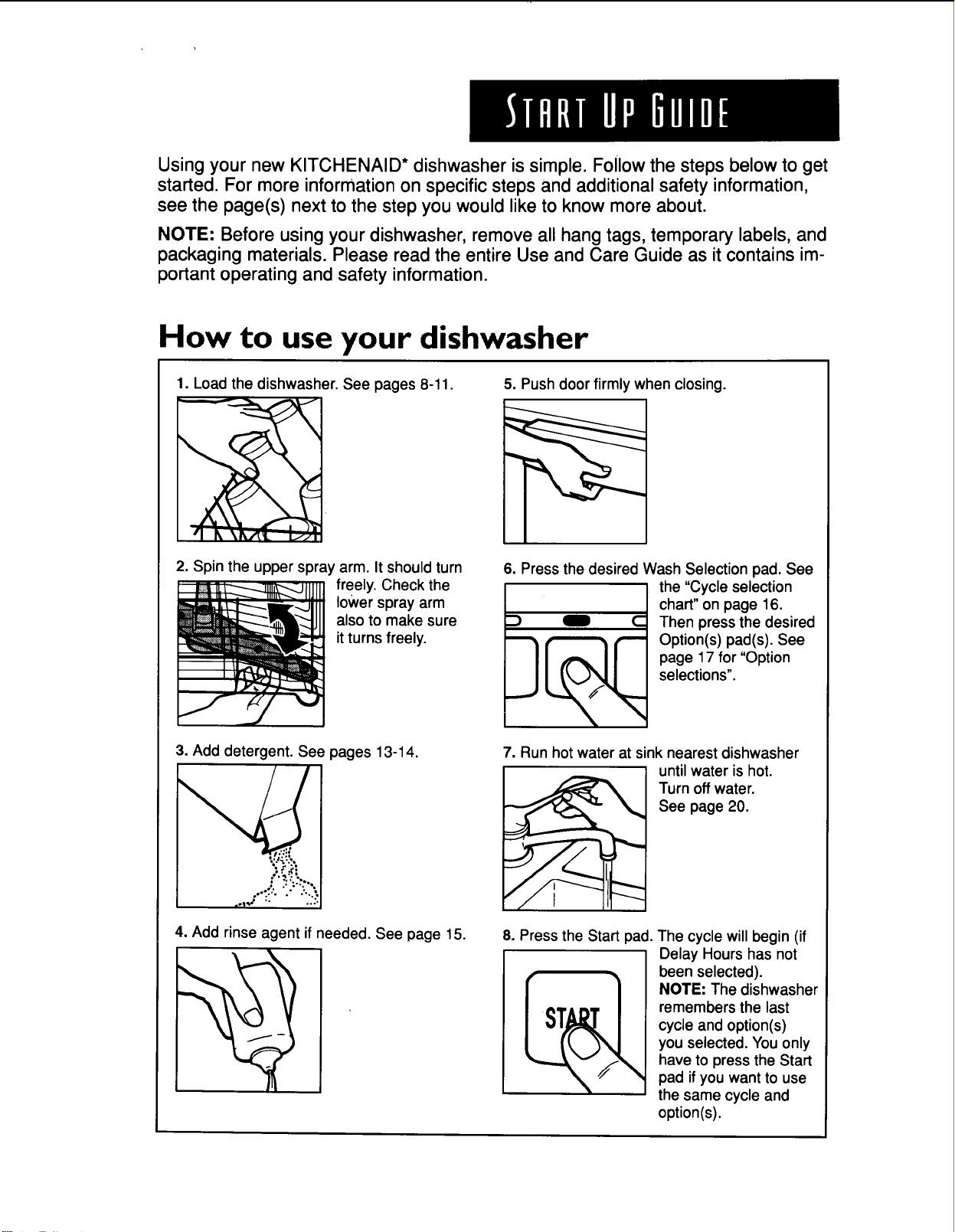

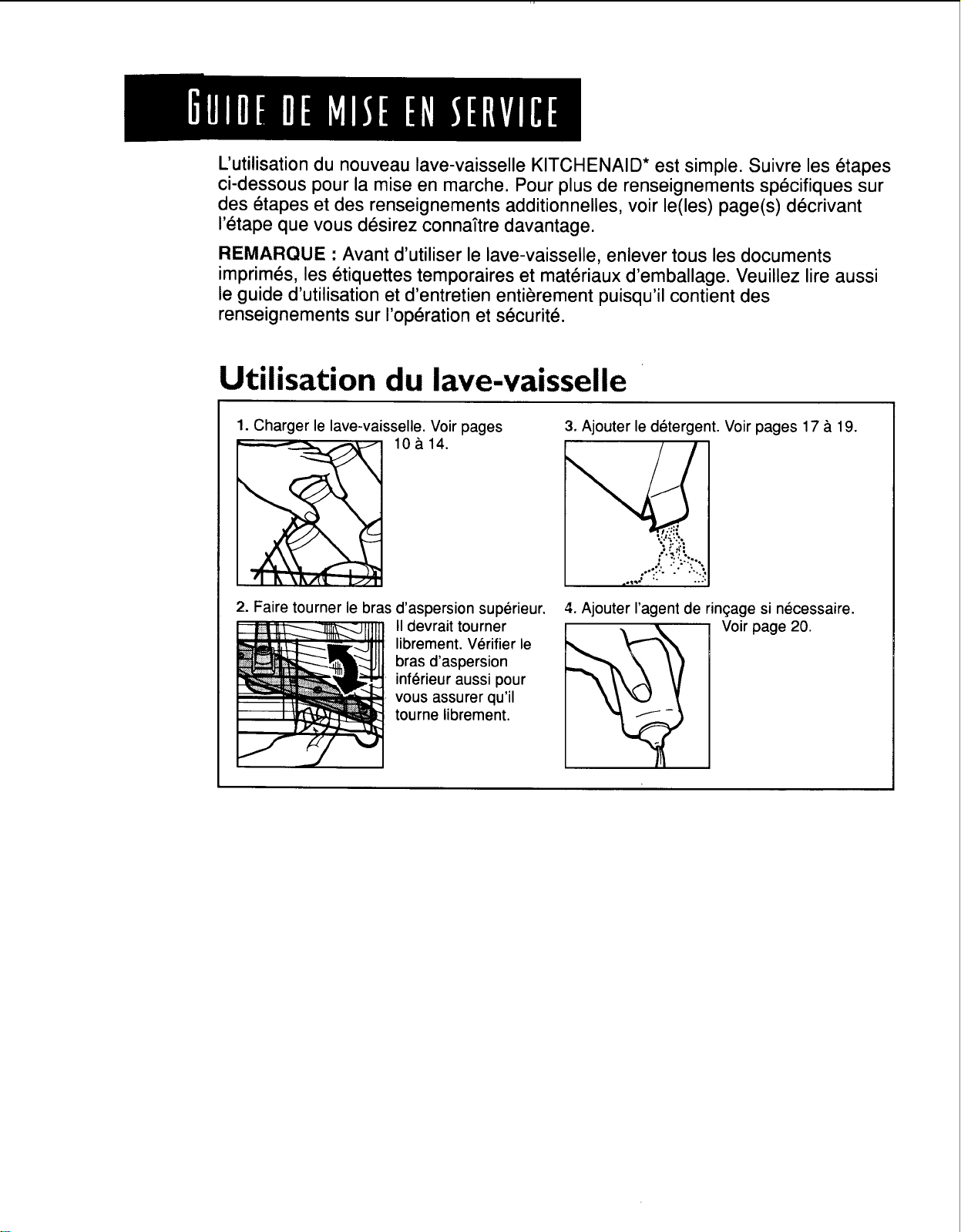

Using your new KITCHENAID* dishwasher is simple. Follow the steps below to get

started. For more information on specific steps and additional safety information,

see the page(s) next to the step you would like to know more about.

NOTE: Before using your dishwasher, remove all hang tags, temporary labels, and

packaging materials. Please read the entire Use and Care Guide as it contains im-

portant operating and safety information.

How to use your dishwasher

1. Load the dishwasher. See pages 8-11. 5. Push door firmly when closing.

2. Spin the upper spray arm. It should turn

freely. Check the

lower spray arm

also to make sure

it turns freely.

6. Press the desired Wash Selection pad. See

the "Cycle selection

chart" on page 16.

Then press the desired

Option(s) pad(s). See

page 17 for "Option

selections".

3. Add detergent. See pages 13-14.

7. Run hot water at sink nearest dishwasher

untilwater is hot.

Turn off water.

See page 20.

4. Add rinse agent if needed. See page 15.

8. Press the Start pad. The cycle will begin (if

Delay Hours has not

been selected).

NOTE: The dishwasher

remembers the last

cycle and option(s)

you selected. You only

have to press the Start

pad if you want to use

the same cycle and

option(s).

This section tells you how to properly load your dishwasher for the best washing

and rinsing results.

Preparing to load the dishwasher

Scrape leftover food, bones, toothpicks,

and other hard items from dishes. It is not

necessary to rinse dishes before putting

them into the dishwasher.

• Load dishes so soiled surfaces face the

spray (down or inward). It is important for

the water spray to reach all soiled surfaces.

• Take care when loading heavy pots or pans

into the dishwasher. They can dent the

stainless steel interior of the door if they are

dropped or bumped.

• Make sure pot lids and handles, pizza

pans, cookie sheets, etc., do not touch

interior walls or interfere with the spray

arm rotation.

• Run a Rinse Only cycle to keep dishes

moist if you do not plan to wash them soon.

Foods like eggs, rice, pasta, spinach, and

cooked cereals may be hard to remove if

they are left to dry.

Loading the upper rack

The upper rack is designed for cups,

glasses, and other small items.

• Load cups and glasses in the upper rack

only, in the rows between the prongs.

Placing them over the prongs can cause

them to chip or break.

• China, crystal, and other delicate items

must not touch each other during dish-

washer operation. Damage may occur.

• Place items so open ends face down for

best cleaning and draining.

• Load plastic items securely in the upper

rack only. Wash only plastic items marked

"dishwasher safe".

• Secure lightweight items so they don't

overturn during washing. Wedge light-

weight items against one another or

overlap them with heavier dishes. (See

page 9 on using the Sure-Hold clips.)

• Load bowls in the center section for

best stability.

• Racks with teal-colored tips can be

adjusted for different loads.

Cupand glass load

Mixed load

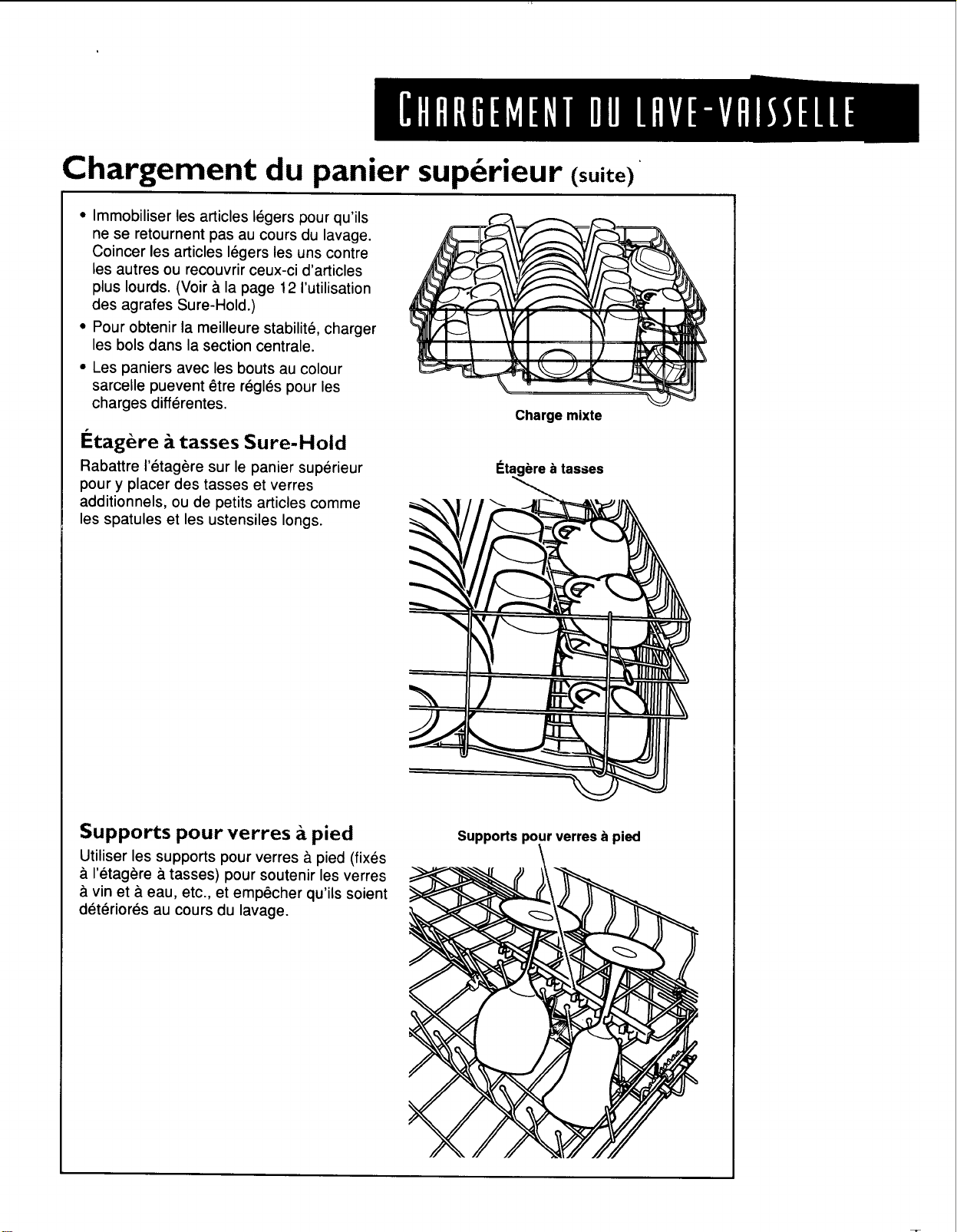

Loading the upper rack (cont.)

Sure-Hold cup shelf

Fold down the extra shelf on the top rack to

hold additional cups and glasses or small

items like long utensils and spatulas.

Cup shelf

Stemware holders

Use the stemware holders (attached to the

cup shelf) to keep water goblets, wine

glasses, etc., in place and prevent damage

during washing.

Stemwareholder

Sure-Hold clips

The Sure-Hold clips hold lightweight plastic

items like cups, lids, or bowls in place during

washing. Move a clip anywhere in the rack

by pulling it up and off the tine and reposi-

tioning it in another tine.

Sure-Hold clip

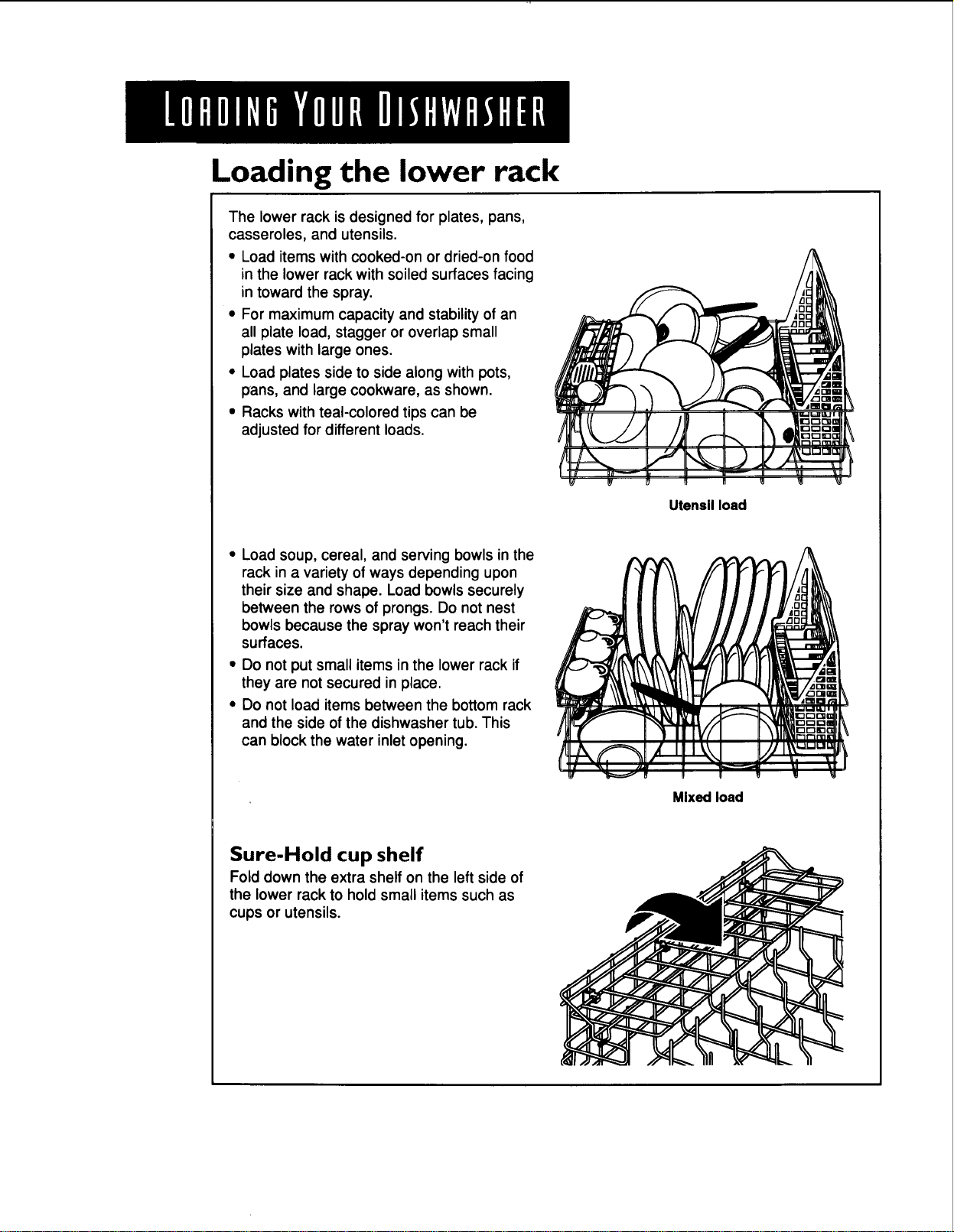

Loading the lower rack

The lower rack is designed for plates, pans,

casseroles, and utensils.

• Load items with cooked-on or dried-on food

in the lower rack with soiled surfaces facing

in toward the spray.

• For maximum capacity and stability of an

all plate load, stagger or overlap small

plates with large ones.

• Load plates side to side along with pots,

pans, and large cookware, as shown.

• Racks with teal-colored tips can be

adjusted for different loads.

Utensil load

• Load soup, cereal, and serving bowls in the

rack in a variety of ways depending upon

their size and shape. Load bowls securely

between the rows of prongs. Do not nest

bowls because the spray won't reach their

surfaces.

• Do not put small items in the lower rack if

they are not secured in place.

• Do not load items between the bottom rack

and the side of the dishwasher tub. This

can block the water inlet opening.

Mixed load

Sure-Hold cup shelf

Fold down the extra shelf on the left side of

the lower rack to hold small items such as

cups or utensils.

Loading the silverware basket

• Load the silverware basket while it is in

the lower rack or take the basket out for

loading on a counter or table.

,, Mix items in each section of the basket -

some pointing up and some down.

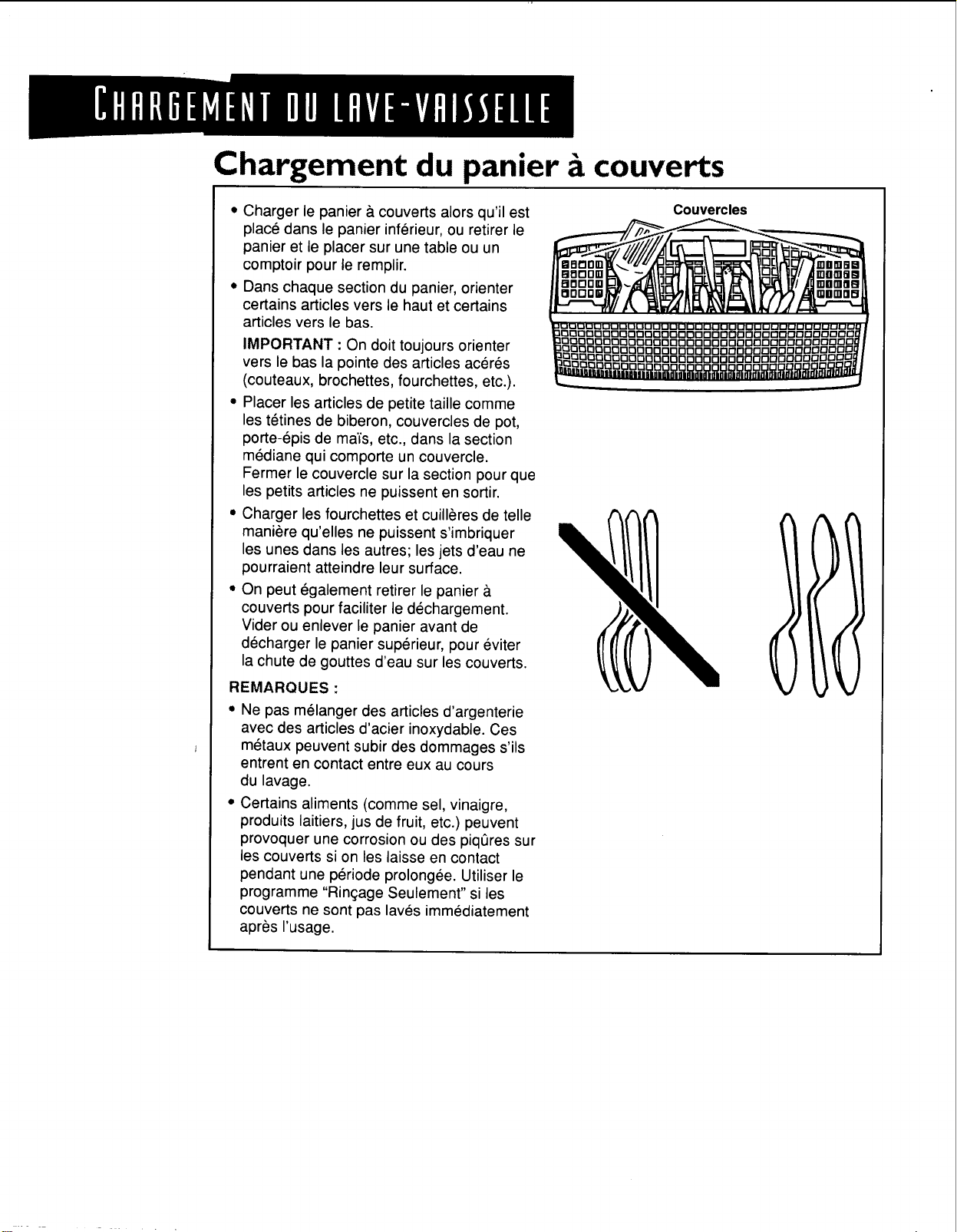

iMPORTANT: Always load sharp items

(knives, skewers, forks, etc.) pointing down.

,, Place small items like baby bottle caps, jar

lids, corn cob holders, etc., in the end

sections with the hinged covers. Close the

covers over the sections to hold small items

in place.

• Load forks and spoons so they don't

nest together. Water spray cannot reach

nested items.

The silverware basket can also be removed

for easy unloading. Unload or remove the

basket before unloading the upper rack

to avoid spilling water droplets on the

silverware.

NOTES:

Don't load silver or silver-plated silverware

with stainless steel. These metals can be

damaged by contact with one another

during washing.

Some foods (such as salt, vinegar, milk

products, fruit juices, etc.) can pit or corrode

silverware if left on for long periods of time.

Use the Rinse Only cycle when silverware

is not washed immediately after use.

Covers

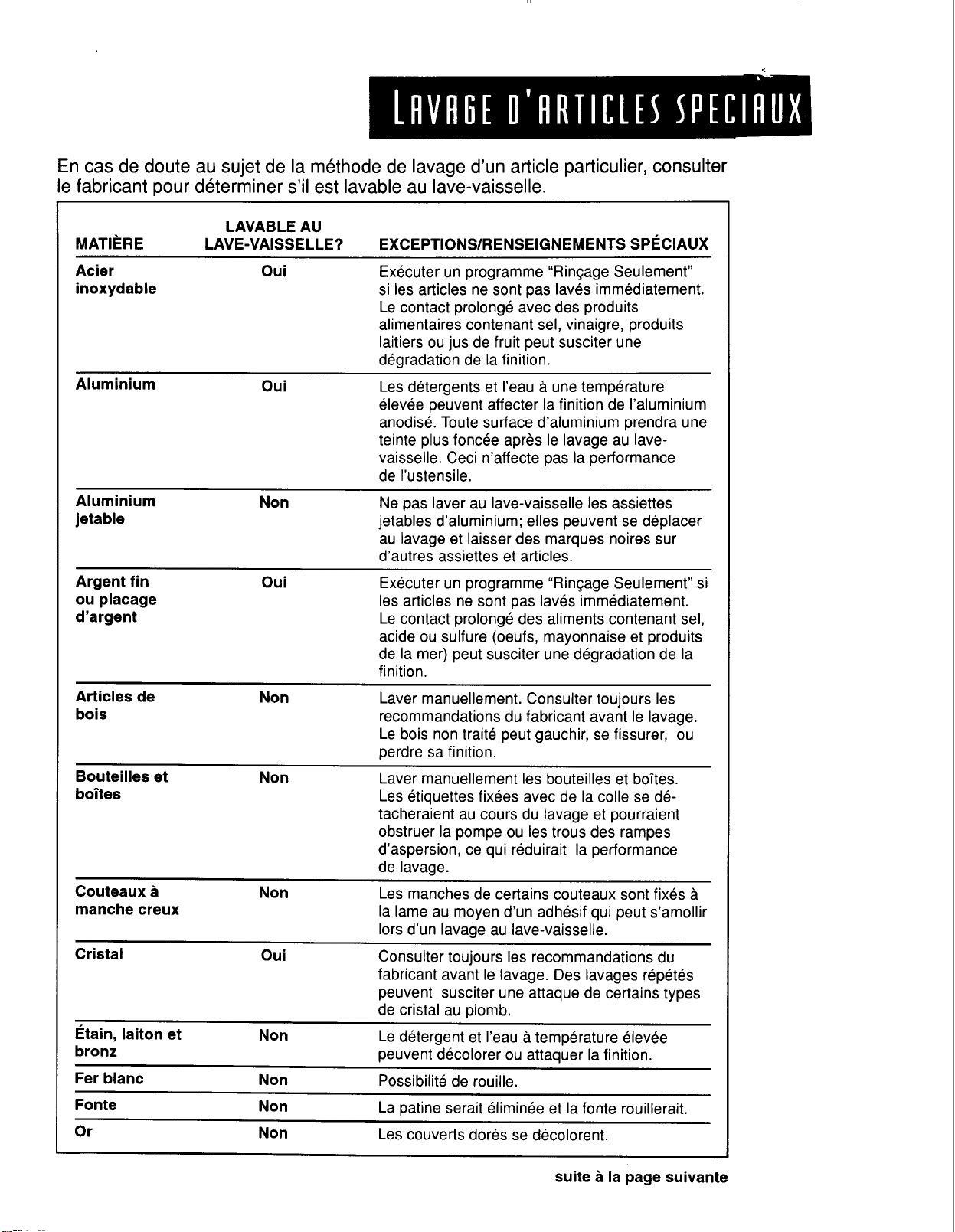

If you have any doubts about washing a particular item, check with the

manufacturer to see if it is dishwasher safe.

MATERIAL

Aluminum

DISHWASHER SAFE? EXCEPTIONS/SPECIAL INFORMATION

Yes

Disposable No

Aluminum

High water temperature and detergents may affect

finish of anodized aluminum. All aluminum will

darken when washed in the dishwasher. This does

not affect pan performance.

Do not wash throw-away aluminum pans in the

dishwasher. These might shift during washing and

transfer black marks to dishes and other items.

Bottles and No Wash bottles and cans by hand. Labels attached

Cans with glue can loosen in your dishwasher, clog

spray arms or the pump, and will reduce washing

performance.

Cast Iron No Seasoning will be removed and iron will rust.

China/ Yes Always check manufacturer's recommendations

Stoneware before washing. Antique, hand-painted, or over-

the-glaze patterns may fade. Gold leaf can

discolor or fade.

Crystal Yes Always check manufacturer's recommendations

before washing. Some types of leaded crystal can

etch with repeated washings.

Gold No Gold-colored flatware will discolor.

Glass Yes Milk glass will yellow with repeated washings.

Hollow- No Handles of some knives are attached to the blade

Handle with adhesives which may loosen if washed in the

Knives dishwasher.

Pewter, Brass, No High water temperatures and detergent can

and Bronze discolor or pit finish.

Plastics Yes Always check manufacturer's recommendations

before washing. Plastics vary in their capacity to

withstand highwater temperatures and detergents.

Load plastics in top rack only.

Disposable No Cannot withstand high water temperatures and

Plastics detergents.

Stainless Yes Run a Rinse Only cycle if not washing immediately.

Steel Prolonged contact with food containing salt, vinegar,

milk products, or fruit juice could damage finish.

Sterling Silver Yes Run a Rinse Only cycle if not washing immedi-

or Silver Plate ately. Prolonged contact with food containing salt,

acid, or sulfide (eggs, mayonnaise, and seafood)

can damage finish.

Tin No Can rust.

Wooden Ware No Wash by hand. Always check manufacturer's

recommendations before washing. Untreated

wood can warp, crack, or lose its finish.

For best washing results, it is important to use the correct amount of detergent and

a rinse agent. Read this section for information on using both properly.

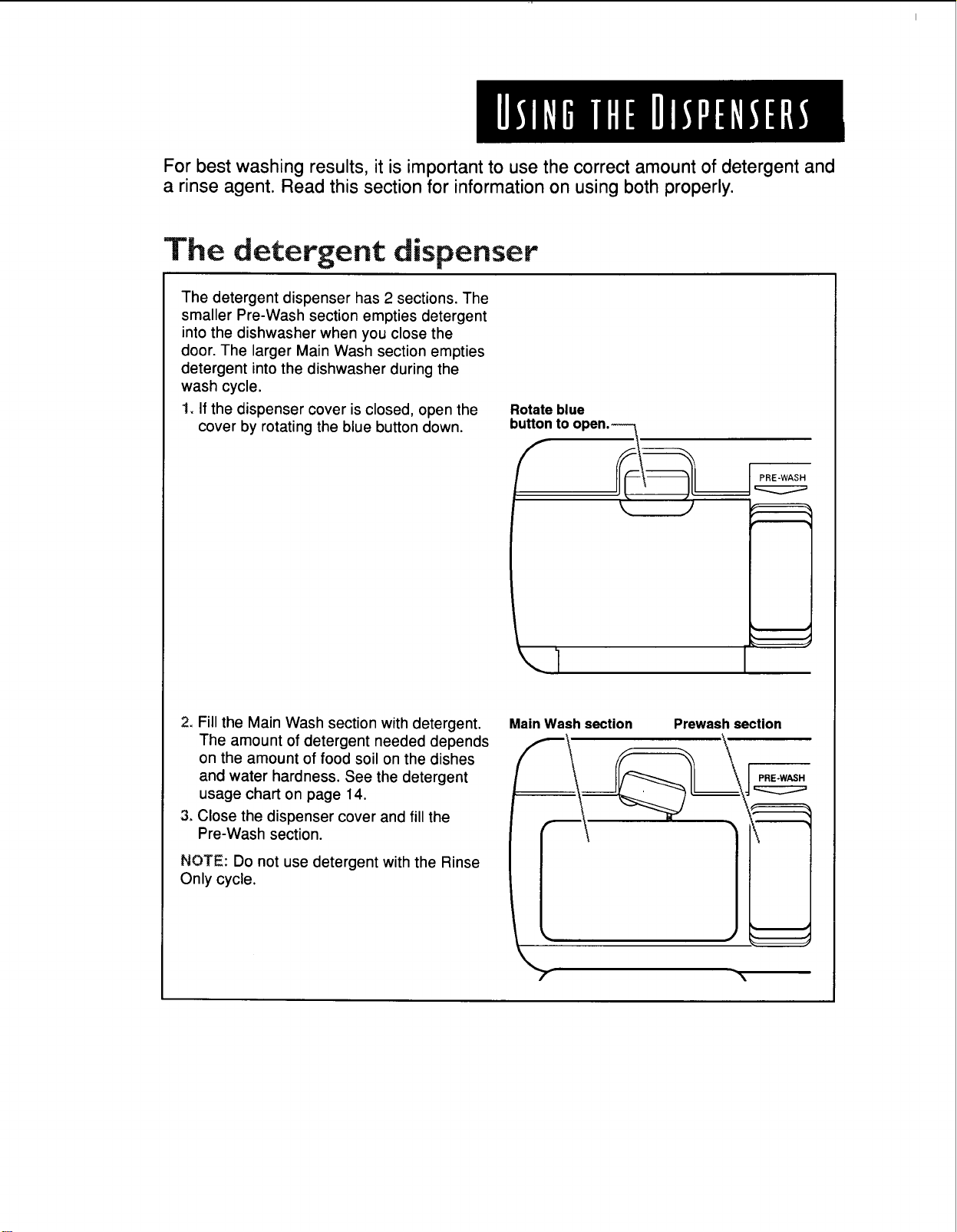

The detergent dispenser'

The detergent dispenser has 2 sections. The

smaller Pre-Wash section empties detergent

into the dishwasher when you close the

door. The larger Main Wash section empties

detergent into the dishwasher during the

wash cycle.

1. If the dispenser cover is closed, open the

cover by rotating the blue button down.

Rotate blue

button to open.--_

PRE-WASH

2. Fill the Main Wash section with detergent.

The amount of detergent needed depends

on the amount of food soil on the dishes

and water hardness. See the detergent

usage chart on page 14.

3+Close the dispenser cover and fill the

Pre-Wash section.

NOTE: Do not use detergent with the Rinse

Only cycle.

Main Wash section Prewash section

\ -

PRE+WASH

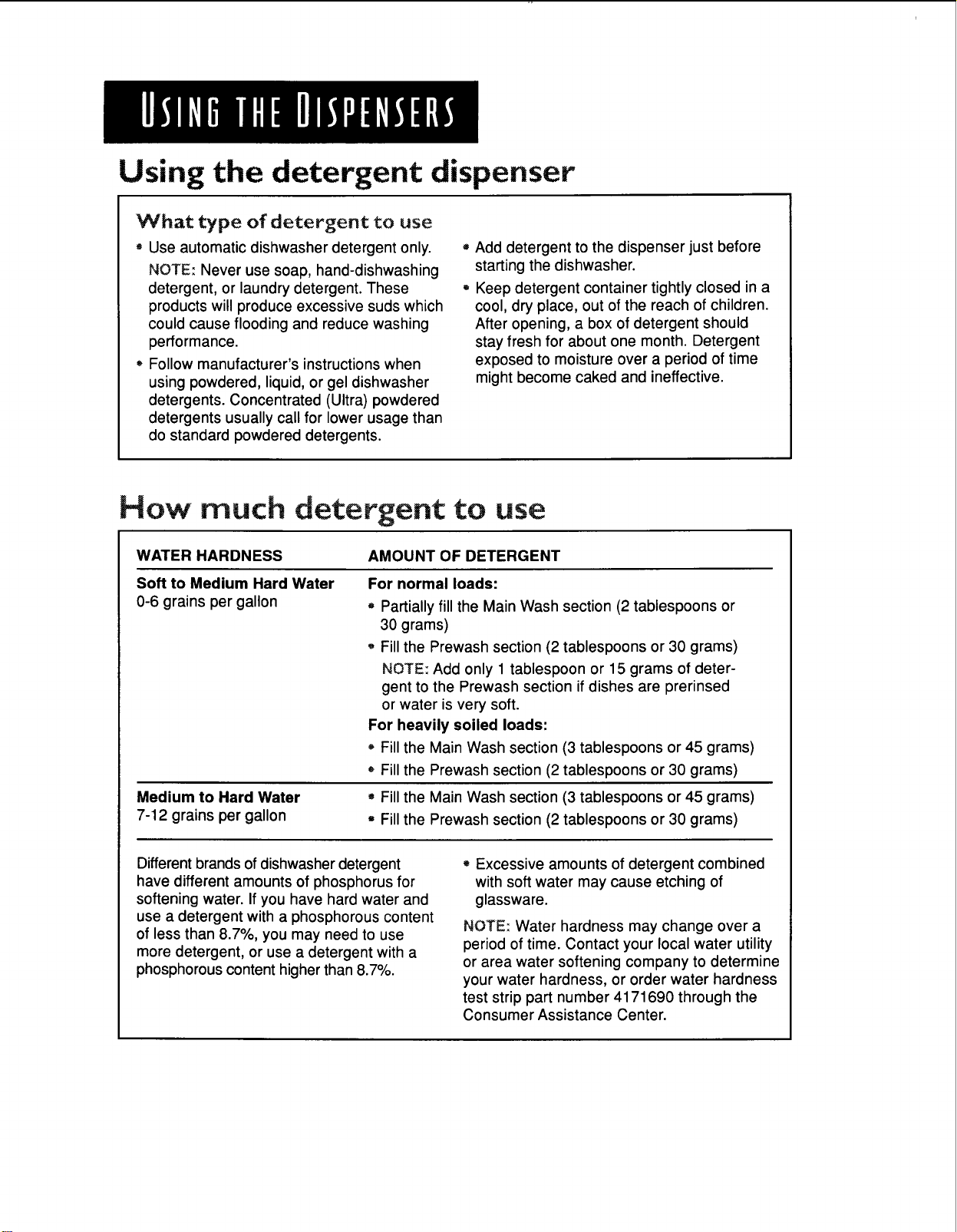

Using the detergent dispenser

What type of detergent _o use

Use automatic dishwasher detergent only.

NOTE: Never use soap, hand-dishwashing

detergent, or laundry detergent. These

products will produce excessive suds which

could cause flooding and reduce washing

performance.

Follow manufacturer's instructions when

using powdered, liquid, or gel dishwasher

detergents. Concentrated (Ultra) powdered

detergents usually call for lower usage than

do standard powdered detergents.

,, Add detergent to the dispenser just before

starting the dishwasher.

,, Keep detergent container tightly closed in a

cool, dry place, out of the reach of children.

After opening, a box of detergent should

stay fresh for about one month. Detergent

exposed to moisture over a period of time

might become caked and ineffective.

How much detergent to use

WATER HARDNESS

Soft to Medium Hard Water

0-6 grains per gallon

Medium to Hard Water

7-12 grains per gallon

AMOUNT OFDETERGENT

For normal loads:

Partially fill the Main Wash section (2 tablespoons or

30 grams)

Fillthe Prewash section (2 tablespoons or 30 grams)

NOTE: Add only 1 tablespoon or 15 grams of deter-

gent to the Prewash section if dishes are prerinsed

or water isvery soft.

For heavily soiled loads:

• Fill the Main Wash section (3 tablespoons or 45 grams)

Fill the Prewash section (2 tablespoons or 30 grams)

= Fill the Main Wash section (3 tablespoons or 45 grams)

= Fillthe Prewash section (2 tablespoons or 30 grams)

Different brands of dishwasher detergent

have different amounts of phosphorus for

softening water. If you have hard water and

use a detergent with a phosphorous content

of less than 8.7%, you may need to use

more detergent, or use a detergent with a

phosphorous content higher than 8.7%.

,, Excessive amounts of detergent combined

with soft water may cause etching of

glassware.

NOTE: Water hardness may change over a

period of time. Contact your local water utility

or area water softening company to determine

your water hardness, or order water hardness

test strip part number 4171690 through the

Consumer Assistance Center.

Using the rinse agent dispenser

A rinse agent prevents water from forming

droplets that can dry as spots or streaks. It

also improves drying by allowing water to

drain off of the dishes during the final rinse

by releasing a small amount of the rinse

agent into the rinse water. Your dishwasher

is designed to use a liquid rinse agent.

Do not use a solid or bar-type rinse agent.

Filting the dispenser

The rinse agent dispenser holds 5.2 fluid

ounces of rinse agent. Under normal

conditions, this will last for about three

months. You do not have to wait until the

dispenser is empty to refill it. Try to keep it

full, but be careful not to overfill it.

1. Make sure the dishwasher door is

fully open.

2. Turn the dispenser knob to Open and lift

it out.

3. Add rinse agent until the indicator window

looks full. If you overfill, the excess rinse

agent may overflow the dispenser and

cause oversudsing during the wash cycle.

4. Clean up any spilled rinse agent with a

damp cloth.

5. Replace the dispenser knob and turn it

to Closed.

Indicator Dispenser

window knob

Rinse agent set:ring

The amount of rinse agent released into the

final wash can be adjusted. The factory

setting is at 2. For most water conditions set

the adjuster to 1 or 2. If there are rings or

calcium (hard water) spots on dishes, try a

higher setting (4, 5, or 6).

To adjust setting

Remove the dispenser knob, then turn the

adjuster inside the dispenser to the desired

setting.

Adjuster

This section tells you how to operate the dishwasher. Operating your dishwasher

properly enables you to obtain the best possible results.

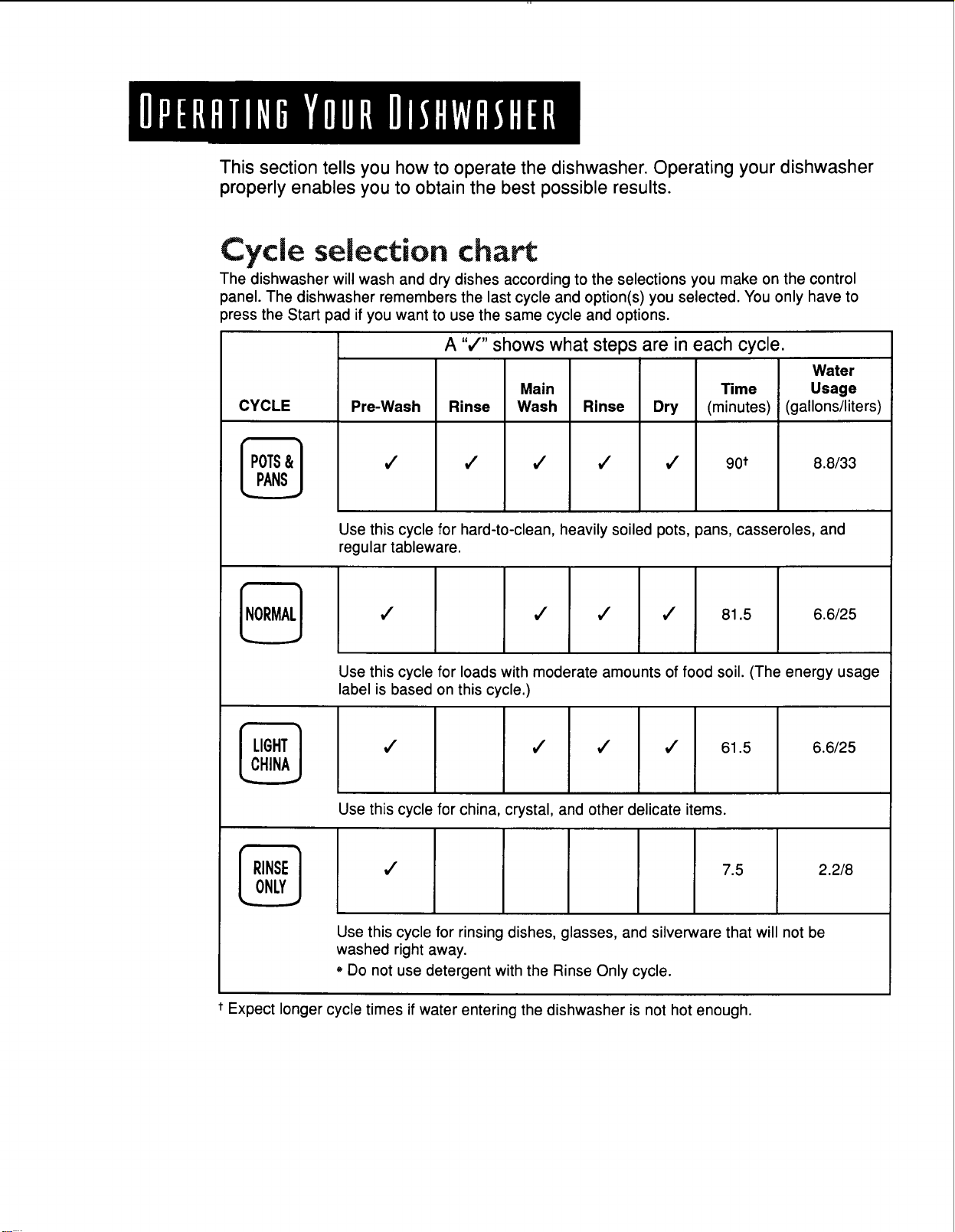

Cycle selection chart

The dishwasher will wash and dry dishes according to the selections you make on the control

)anel. The dishwasher remembers the last cycle and option(s) you selected. You only have to

)ress the Start pad if you want to use the same cycle and options.

CYCLE

POTS&

PANS

Pre-Wash

A ",!" shows what steps are in each cycle.

Main Time

Rinse Wash Rinse Dry (minutes)

,/ ,/' I/" !/" 90 t

Water

Usage

(gallons/liters)

8.8/33

Use this cycle for hard-to-clean, heavily soiled pots, _ans, casseroles, and

regular tableware.

NORMAL

,/ ,/ J" J 81.5 6.6/25

Use this cycle for loads with moderate amounts of food soil. (The energy usage

label is based on this cycle.)

CHINA

,I 4

J J 61.5 6.6/25

Use this cycle for china crystal, and other delicate items.

RINSE

ONLY

7.5 2.2/8

Use this cycle for rinsing dishes, glasses, and silverware that will not be

washed right away.

Do not use detergent with the Rinse Only cycle.

Expect longer cycle times if water entering the dishwasher is not hot enough.

Canceling a cycle

You can cancel a cycle anytime during

the cycle.

1. Press the Cancel pad once, then wait.

The Cancel light will glow. There

is a 5-second pause between

the time Cancel is pressed and

draining begins.

2. Let the dishwasher drain completely.

Option selections

Press a pad to select an option. If you

change your mind, press the pad again to

turn the option off. To select a different

option, press another pad.

High Temp. Wash

Select this option, and water will heat during

the main wash for better cleaning

of heavily soiled dishes. Water

heating is automatic in the wash

portions and final rinse of the Pots

& Pans cycle, and in the final rinse of the

Normal and Light China cycles.

Energy Saver Dry

Use this option to air dry dishes without heat.

For best results, keep the rinse

agent dispenser filled. Under certain

conditions (hard water, empty rinse

agent dispenser, plastic items in the

load, etc.) you might find some water left on

plastics, dishes, and silverware.

Delay Hours

The Delay Hours light glows when the dish-

_ asher has been set for a delayed

start. The delay light will turn off

when the cycle starts. See page 19

on "Setting a delay start".

Control panel lights

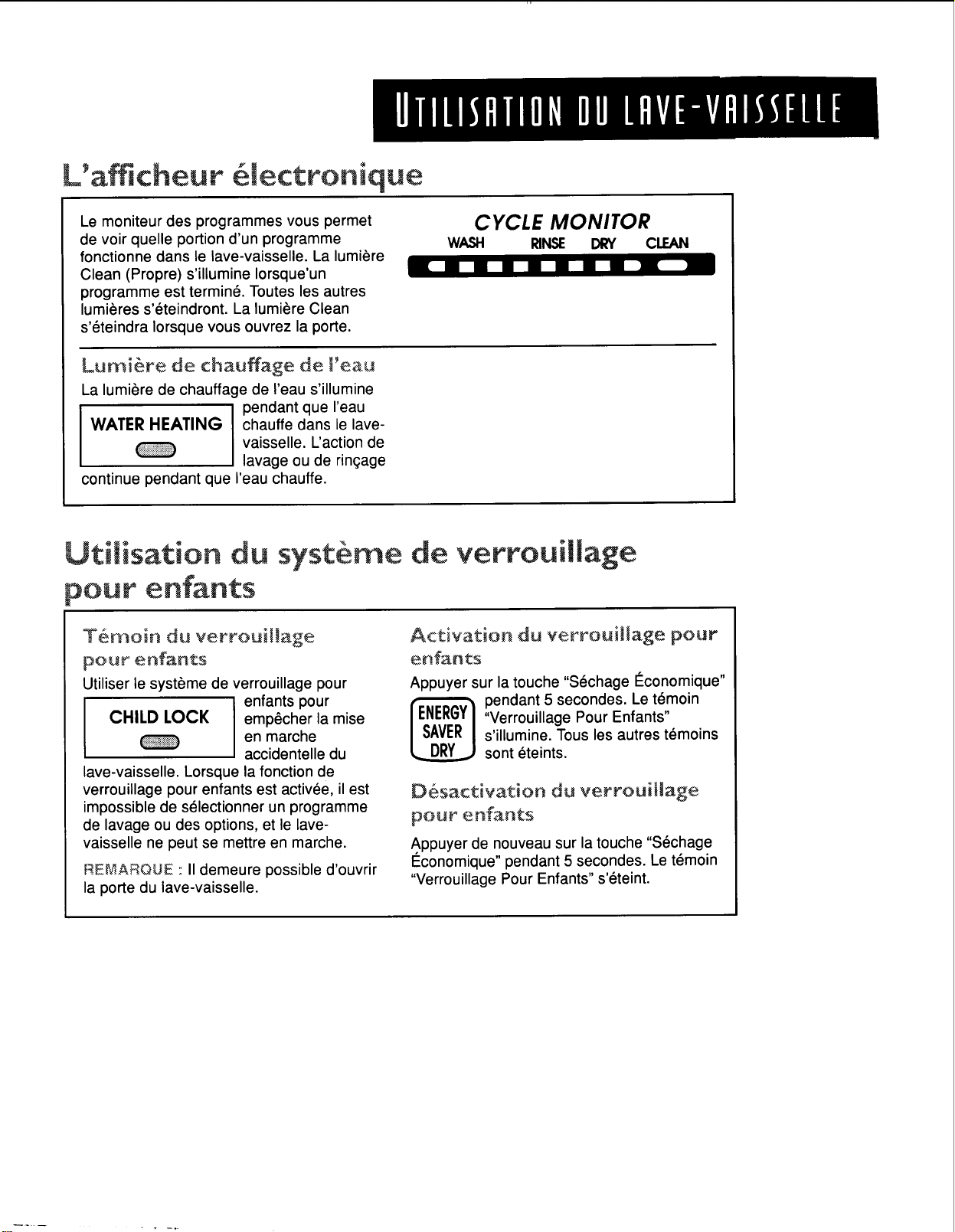

The Cycle Monitor allows you to see what

portion of a cycle your dishwasher is in. The

Clean light glows when a cycle has finished.

All other lights will turn off. The Clean light

will turn off when you open the door.

WASH

CYCLE MONITOR

RINSE DRY CLEAN

[ ] I I I I'.ii!1 ILJ II ]

Water Heating

The Water Heating light glows while water

in the dishwasher

WATER HEATING is heating. Wash or

rinse action contin-

ues while the

water heats°

Using Child Lock

Child Lock Light

Use Child Lock to prevent your dishwasher

from being turned on

CHILD LOCK accidentally. No

wash selections or

options can be

selected when Child Lock is on, and the

dishwasher will not start.

NOTE: You will still be able to open the

dishwasher door.

To turn Child Loci< on

Press Energy Saver Dry for 5 seconds.

The Child Lock light will glow. All

other lights will be off.

To turn Child Lock off

Press Energy Saver Dry again for 5 seconds.

The Child Lock light will turn off.

Changing a sexing

During the first 2 minutes of

a cycle

Press new Wash Selection and Option pads.

After the first 2 minutes of"

a cycle

!. Press the Cancel pad to drain any water

and to reset the control.

2. Open the door and check the detergent

dispenser to be sure it is properly filled for

the new cycle.

3. Close the door.

4, Press new Wash Selection and Option

pads, then press the Start pad.

NOTE: If the dishwasher will not start, make

sure Delay Hours has not been selected.

Adding dishes during a cycle

You can add an item to the dishwasher

during the first 10 minutes of the cycle.

1. Unlatch the door to stop the cycle. Wait a

few seconds for the spray action to stop

before opening the door.

2. Open the door and add the dishes.

3. Close the door.

4. The dishwasher will start automatically

after a 5-second pause when you close

the door.

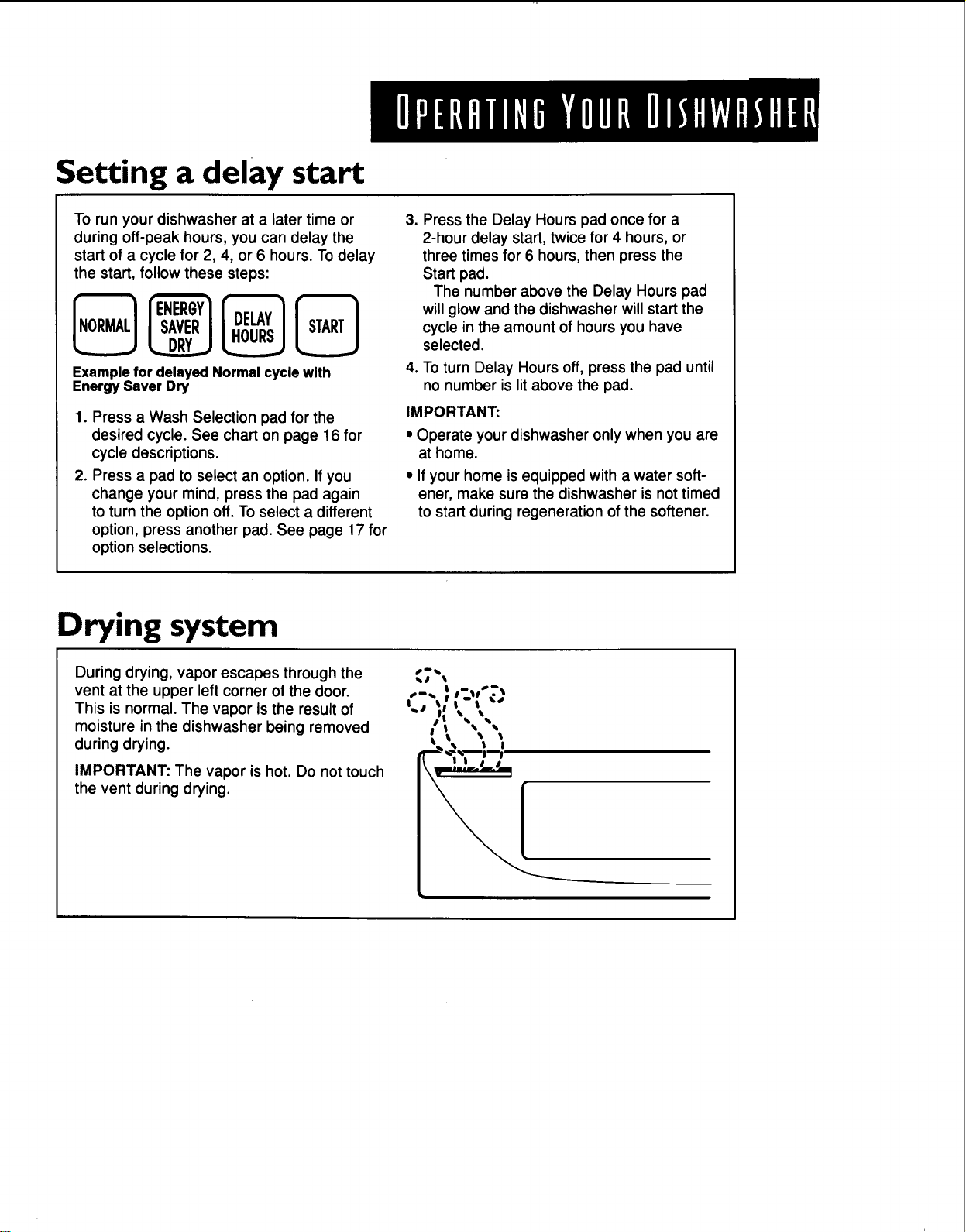

Setting a delay start

To run your dishwasher at a later time or

during off-peak hours, you can delay the

start of a cycle for 2, 4, or 6 hours. To delay

the start, follow these steps:

Example for delayed Normal cycle with

EnergySaver Dry

1. Press a Wash Selection pad for the

desired cycle. See chart on page 16 for

cycle descriptions.

2. Press a pad to select an option. If you

change your mind, press the pad again

to turn the option off. To select a different

option, press another pad. See page 17 for

option selections.

3. Press the Delay Hours pad once for a

2-hour delay start, twice for 4 hours, or

three times for 6 hours, then press the

Start pad.

The number above the Delay Hours pad

will glow and the dishwasher will start the

cycle in the amount of hours you have

selected.

4. To turn Delay Hours off, press the pad until

no number is lit above the pad.

IMPORTANT:

• Operate your dishwasher only when you are

at home.

• If your home isequipped with a water soft-

ener, make sure the dishwasher is not timed

to startduring regeneration of the softener.

Drying system

During drying, vapor escapes through the

vent at the upper left corner of the door.

This is normal. The vapor is the result of

moisture in the dishwasher being removed

during drying.

IMPORTANT: The vapor is hot. Do not touch

the vent during drying.

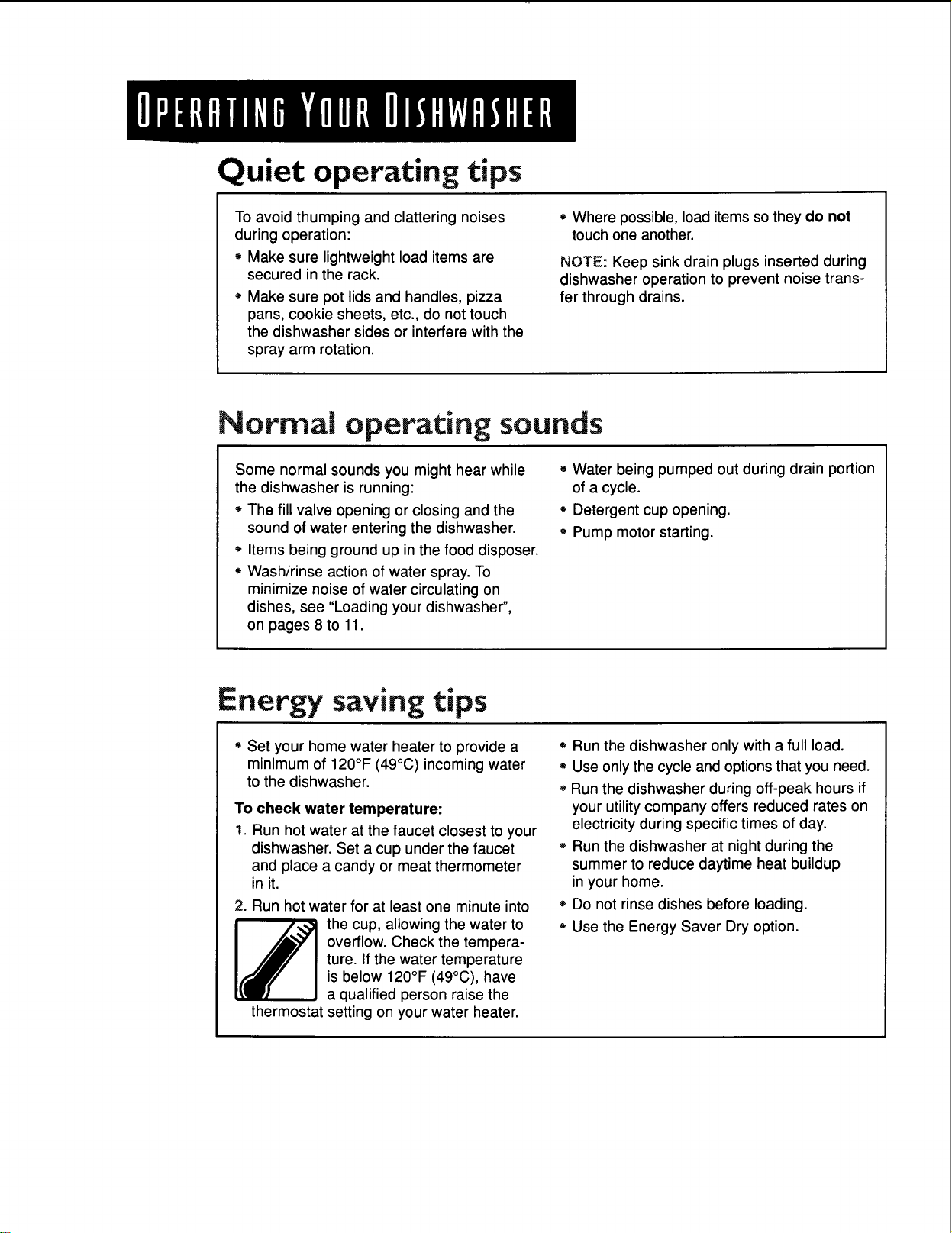

Quiet operating tips

To avoid thumping and clattering noises

during operation:

+ Make sure lightweight load items are

secured in the rack.

+ Make sure pot lids and handles, pizza

pans, cookie sheets, etc., do not touch

the dishwasher sides or interfere with the

spray arm rotation.

+ Where possible, load items so they de not

touch one another.

NOTE: Keep sink drain plugs inserted during

dishwasher operation to prevent noise trans-

fer through drains.

Norma operating sounds

Some normal sounds you might hear while

the dishwasher is running:

+ The fill valve opening or closing and the

sound of water entering the dishwasher.

o Items being ground up in the food disposer.

* Wash/rinse action of water spray. To

minimize noise of water circulating on

dishes, see "Loading your dishwasher",

on pages 8 to 11.

• Water being pumped out during drain portion

of a cycle.

• Detergent cup opening.

• Pump motor starting.

Energy saving tips

'_Set your home water heater to provide a

minimum of 120°F (49°C) incoming water

to the dishwasher.

To check water temperature:

1+Run hot water at the faucet closest to your

dishwasher. Set a cup under the faucet

and place a candy or meat thermometer

in it.

2. Run hot water for at least one minute into

the cup, allowing the water to

overflow. Check the tempera-

ture. If the water temperature

is below 120°F (49°C), have

a qualified person raise the

thermostat setting on your water heater.

+ Run the dishwasher only with a full load.

+ Use only the cycle and options that you need.

+ Run the dishwasher during off-peak hours if

your utility company offers reduced rates on

electricity during specific times of day.

+ Run the dishwasher at night during the

summer to reduce daytime heat buildup

in your home.

+ Do not rinse dishes before loading.

+ Use the Energy Saver Dry option.

Your new dishwasher is designed to give you many years of dependable service.

However, there are a few things you are expected to do to maintain your dish-

washer properly. This section tells you how to clean and care for your dishwasher.

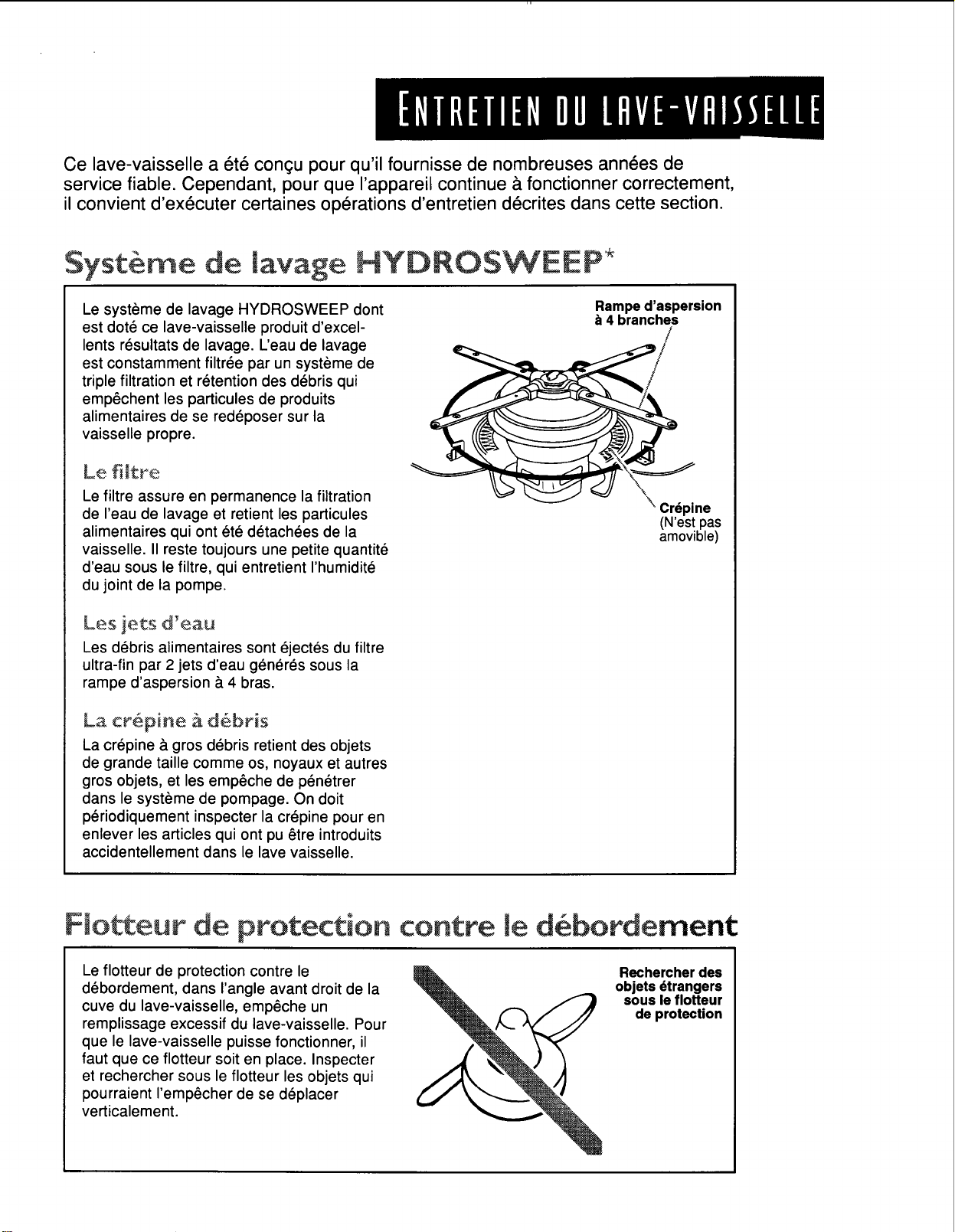

HYDROSWEEP* wash system

The HYDROSWEEP Wash System in your

dishwasher provides excellent cleaning

results. The wash water is continuously

filtered by a triple filtration and soil collector

system to prevent food particles from

redepositing on clean dishes.

4-way HYDROSWEEP

spray arm

The filter

The filter continuously filters the wash water

and traps the food particles that have been

removed from the dishes. A small amount of

water will always remain under the filter to

keep the pump seal moist.

Coarse

strainer

(not removable)

The water iets

The food particles are removed from the

Ultra-Fine filter by 2 water jets that are

located underneath the 4-way

HYDROSWEEP arm.

The coarse strainer

A coarse strainer will prevent bones, pits,

and other large objects from entering the

pump system. You should periodically check

the strainer for such items that may have

mistakenly entered the dishwasher.

Overflow protection float

The overflow protection float in the front right

corner of the dishwasher tank prevents the

dishwasher from overflowing. The float must

be in place for the dishwasher to operate.

Check under the float for objects that may

prevent the float from moving up or down.

Check under

overflow

protection float

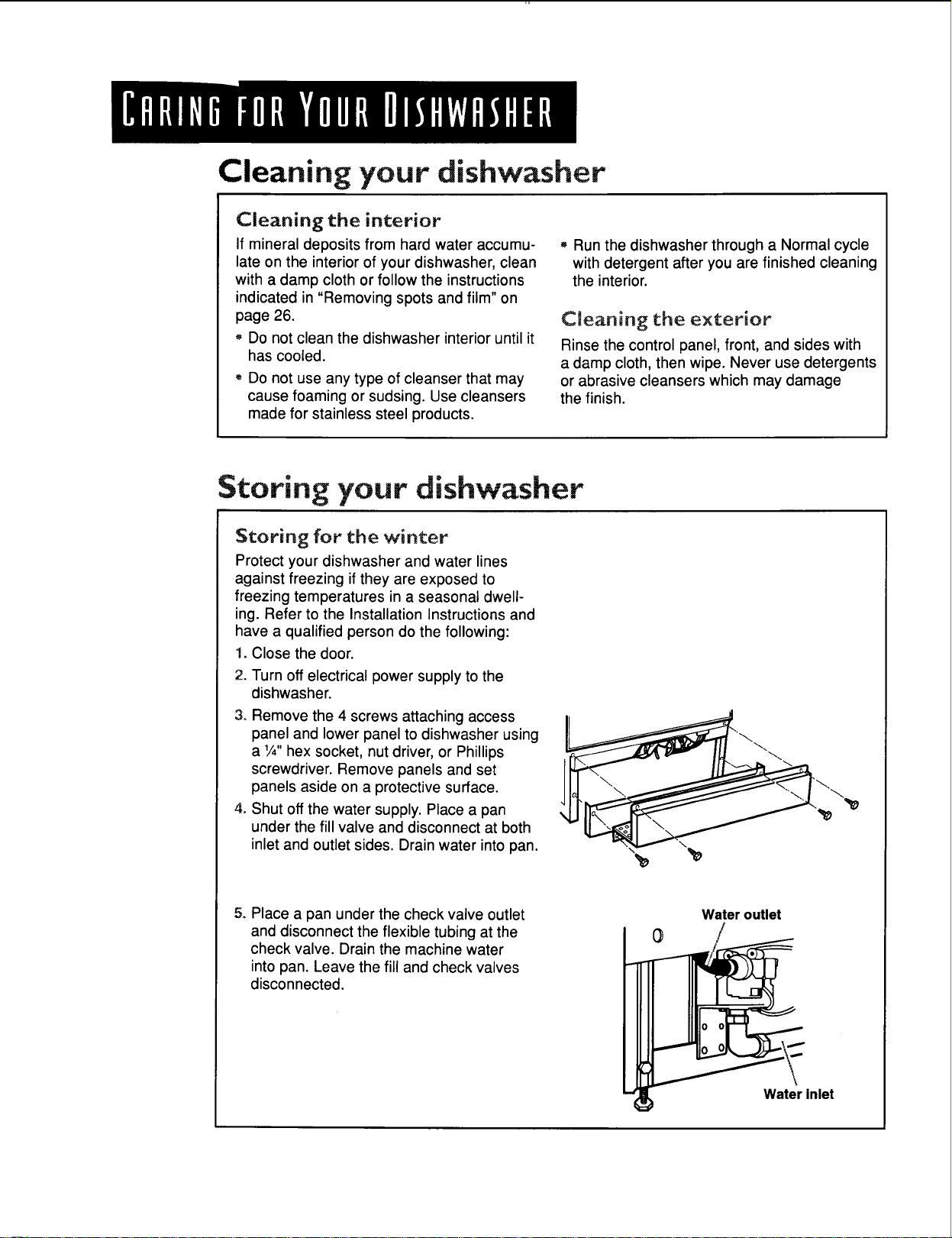

Cleaning your dishwasher

Cleaning the interior

If mineral deposits from hard water accumu-

late on the interior of your dishwasher, clean

with a damp cloth or follow the instructions

indicated in "Removing spots and film" on

page 26.

,, Do not clean the dishwasher interior until it

has cooled.

', Do not use any type of cleanser that may

cause foaming or sudsing. Use cleansers

made for stainless steel products.

,, Run the dishwasher through a Normal cycle

with detergent after you are finished cleaning

the interior.

Cleaning the exterior

Rinse the control panel, front, and sides with

a damp cloth, then wipe. Never use detergents

or abrasive cleansers which may damage

the finish.

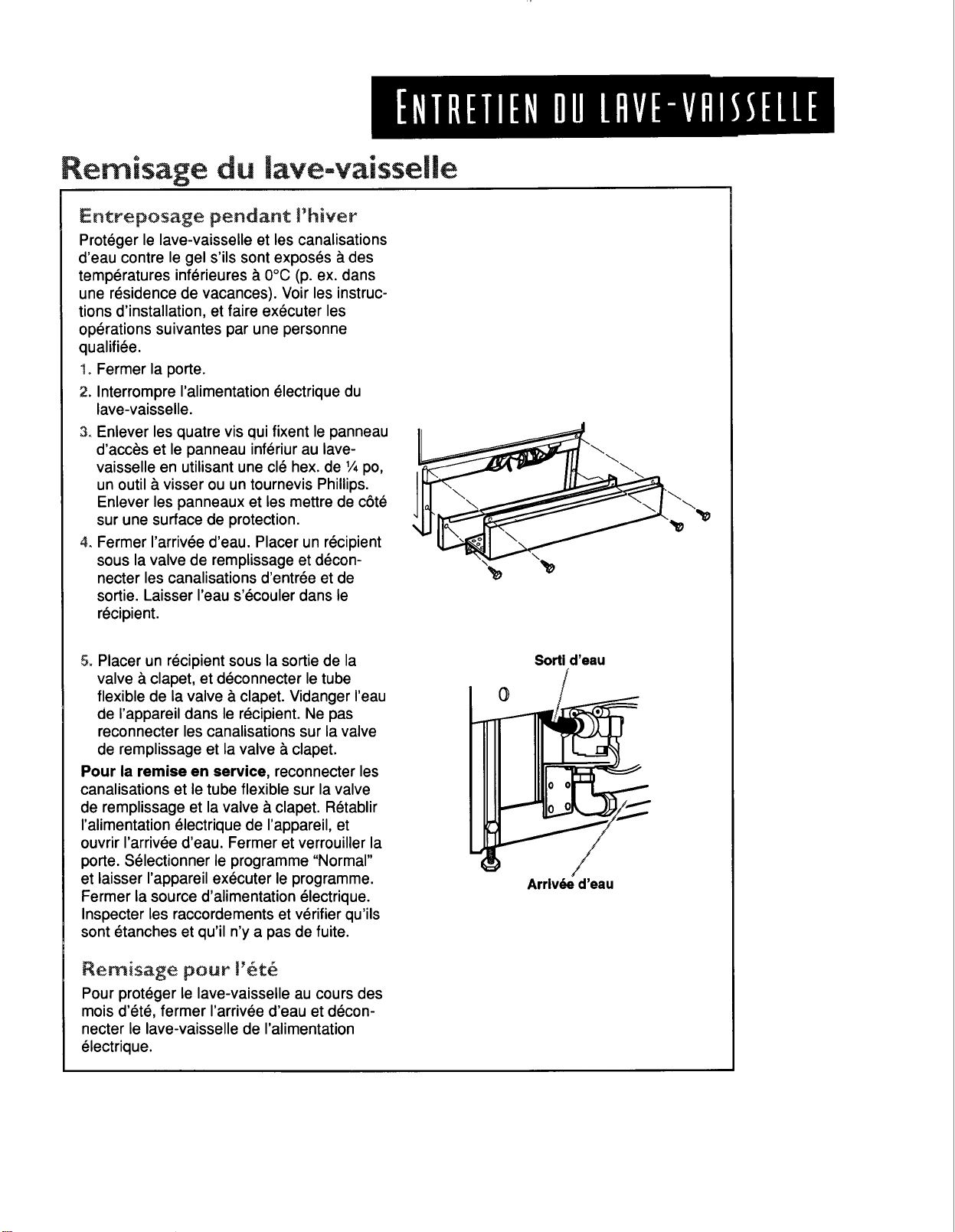

Storing your dishwasher

Storing for the winter

Protect your dishwasher and water lines

against freezing if they are exposed to

freezing temperatures in a seasonal dwell-

ing. Refer to the Installation Instructions and

have a qualified person do the following:

1. Close the door.

2. Turn off electrical power supply to the

dishwasher.

3. Remove the 4 screws attaching access

panel and lower panel to dishwasher using

a 1/,,,hex socket, nut driver, or Phillips

screwdriver. Remove panels and set

panels aside on a protective surface.

4. Shut off the water supply. Place a pan

under the fill valve and disconnect at both

inlet and outlet sides. Drain water into pan.

5. Place a pan under the check valve outlet

and disconnect the flexible tubing at the

check valve. Drain the machine water

into pan. Leave the fill and check valves

disconnected.

Water outlet

Water inlet

Storing your dishwasher (cont.)

To restore service, reconnect the fill valve

and the flexible tubing at the check valve.

Turn on the electrical power supply and the

water supply. Close and latch the door.

Select the Normal cycle and let the machine

complete the cycle. Turn off electrical power

supply. Check connections to make sure

they are watertight and do not leak.

Storing for the summer

Protect your dishwasher during the summer

months by turning off the water supply and

electrical power connected to the dish-

washer.

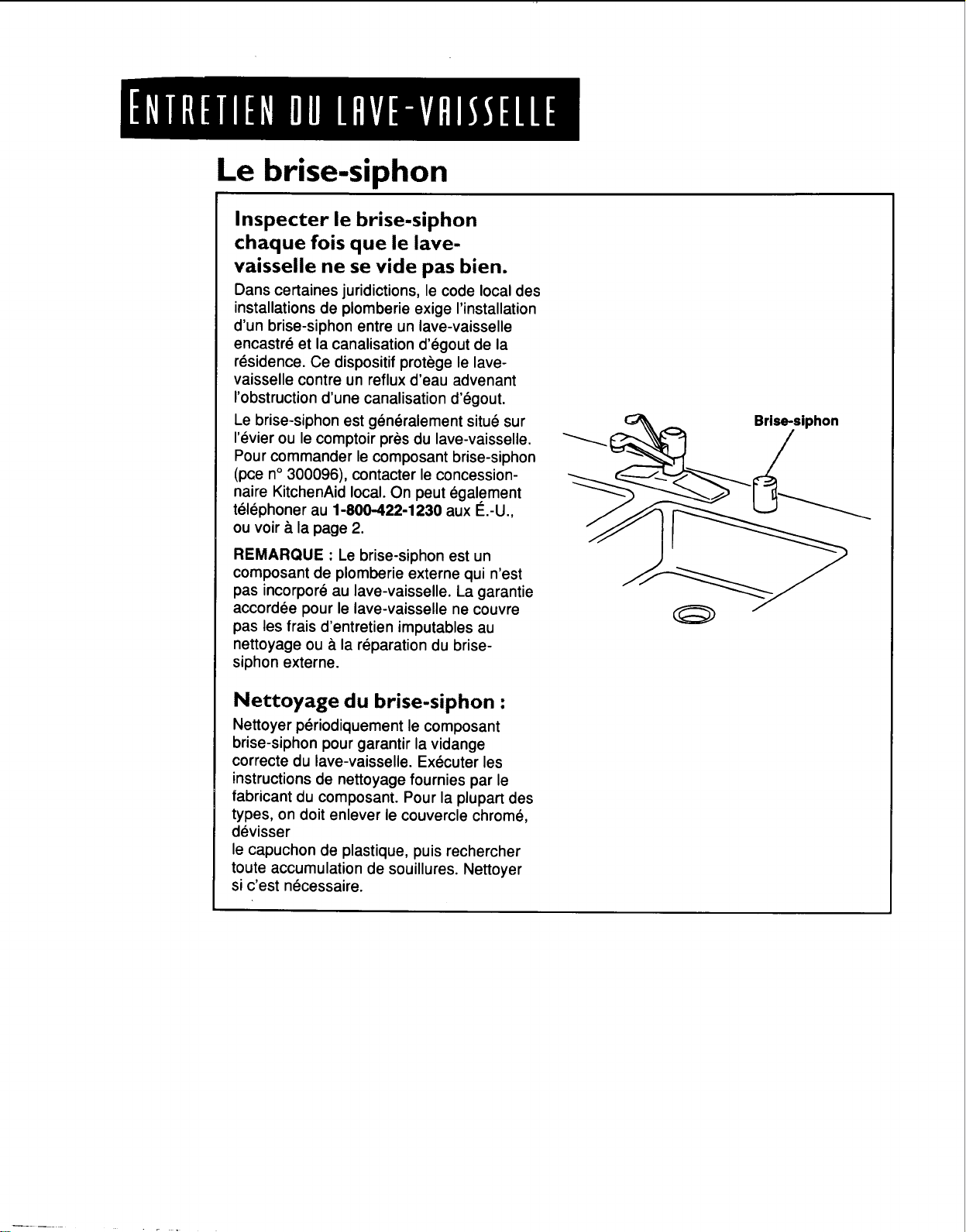

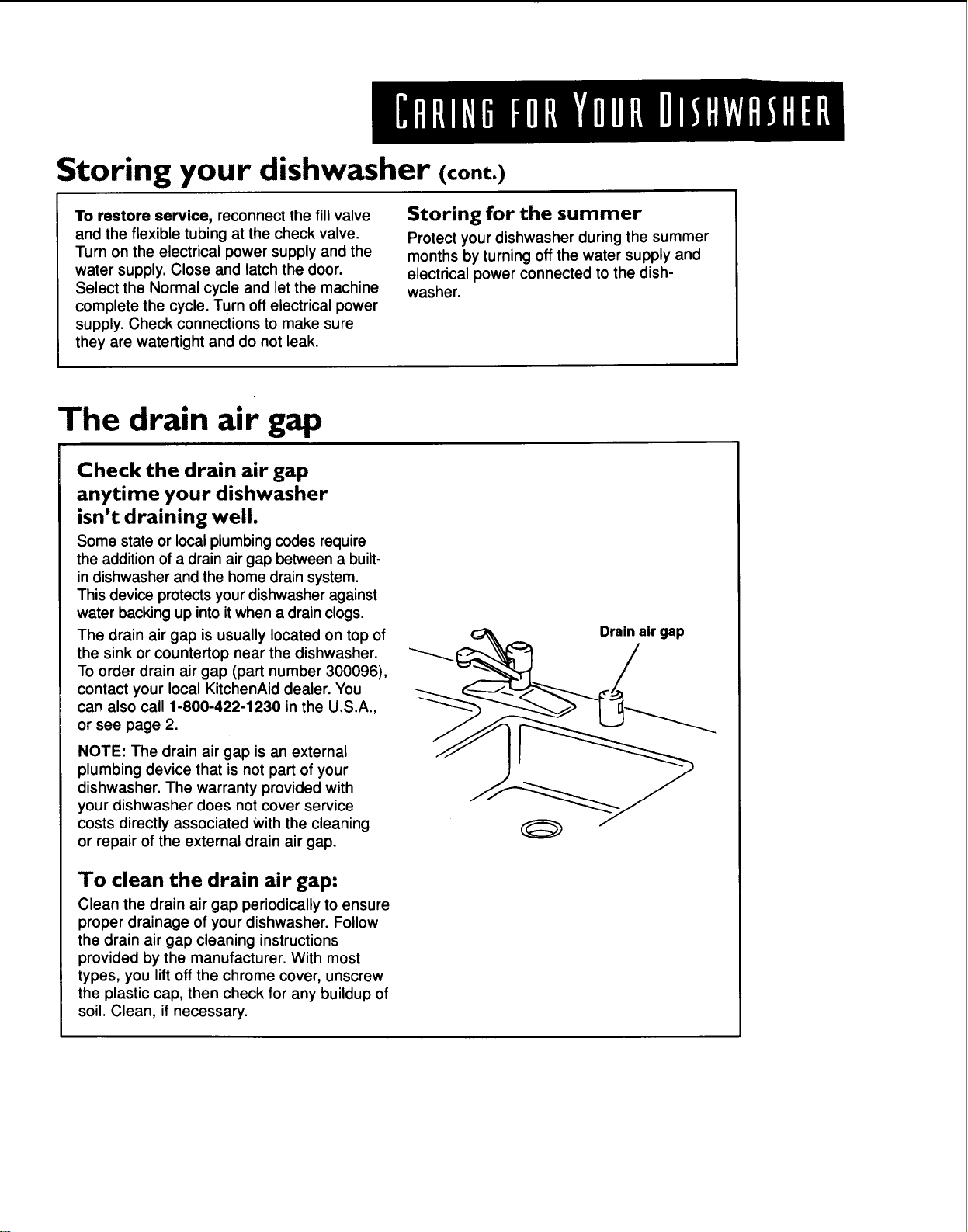

The drain air gap

Check the drain air gap

anytime your dishwasher

isn't draining well.

Some state or local plumbing codes require

the addition of a drain air gap between a built-

in dishwasher and the home drain system.

This device protects your dishwasher against

water backing up into it when a drain clogs.

The drain air gap is usually located on top of

the sink or countertop near the dishwasher.

To order drain air gap (part number 300096),

contact your local KitchenAid dealer. You

can also cal! 1-800-422-1230 in the U.S.A.,

or see page 2.

NOTE: The drain air gap is an external

plumbing device that is not part of your

dishwasher. The warranty provided with

your dishwasher does not cover service

costs directly associated Withthe cleaning

or repair of the external drain air gap.

Drain air gap

To clean the drain air gap:

Clean the drain air gap periodically to ensure

proper drainage of your dishwasher. Follow

the drain air gap cleaning instructions

provided by the manufacturer. With most

types, you lift off the chrome cover, unscrew

the plastic cap, then check for any buildup of

soil. Clean, if necessary.

This section explains how you can handle minor performance problems. Check this

list before calling for service. If you can't solve your dishwasher's problem, review

the 'qroubleshooting" charts on pages 27-28 before calling for service information.

Dishes are not cleaned completely

PROBLEM CAUSE SOLUTION

Food soil

left on

dishes

Spotting and

filming

Slowdown of spray arm

due to high suds

Improper loading

Insufficient fill due to

low water pressure

Use of incorrect, too

little, or ineffective

detergent

Detergent cakes in

dispenser

Water temperature

too low

Hard water or high

mineral content in

water

Water temperature is

too low

Use of incorrect

detergents

Use only recommended dishwasher detergents,

not soap or laundry detergents. Do not overfill

the rinse agent dispenser. Wipe up any spills

before running a cycle.

Follow the loading instructions on pages 8-11.

Your home water pressure should be 20 to 120

psi (138-828 kPa) for a proper dishwasher fill.

You may need a booster pump on the water

supply if the pressure is too low.

Use recommended dishwasher detergents

and specified amounts only (see page 14 for

amounts), but never use less than one table-

spoon. For effective cleaning, use only fresh

detergent and store it tightly closed in a cool,

dry place.

Add detergent just before starting the dish-

washer. Use fresh detergent and remove any

caked detergent before filling the dispenser.

When using Delay Wash, make sure the dis-

penser is dry before adding detergent.

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F

(49°C). See page 20 for recommended proce-

dure under "Energy saving tips".

Use rinse agent to help eliminate spotting

and filming. To remove hard water film, see

"Removing spots and film" on page 26.

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F (49°C).

See page 20 for recommended procedure under

".,Energysaving tips".

Use only recommended dishwasher detergents.

Incorrect amount of

detergent

Heavy soil or hard water usually require the

use of extra detergent. See page 14 for

recommended detergent amounts.

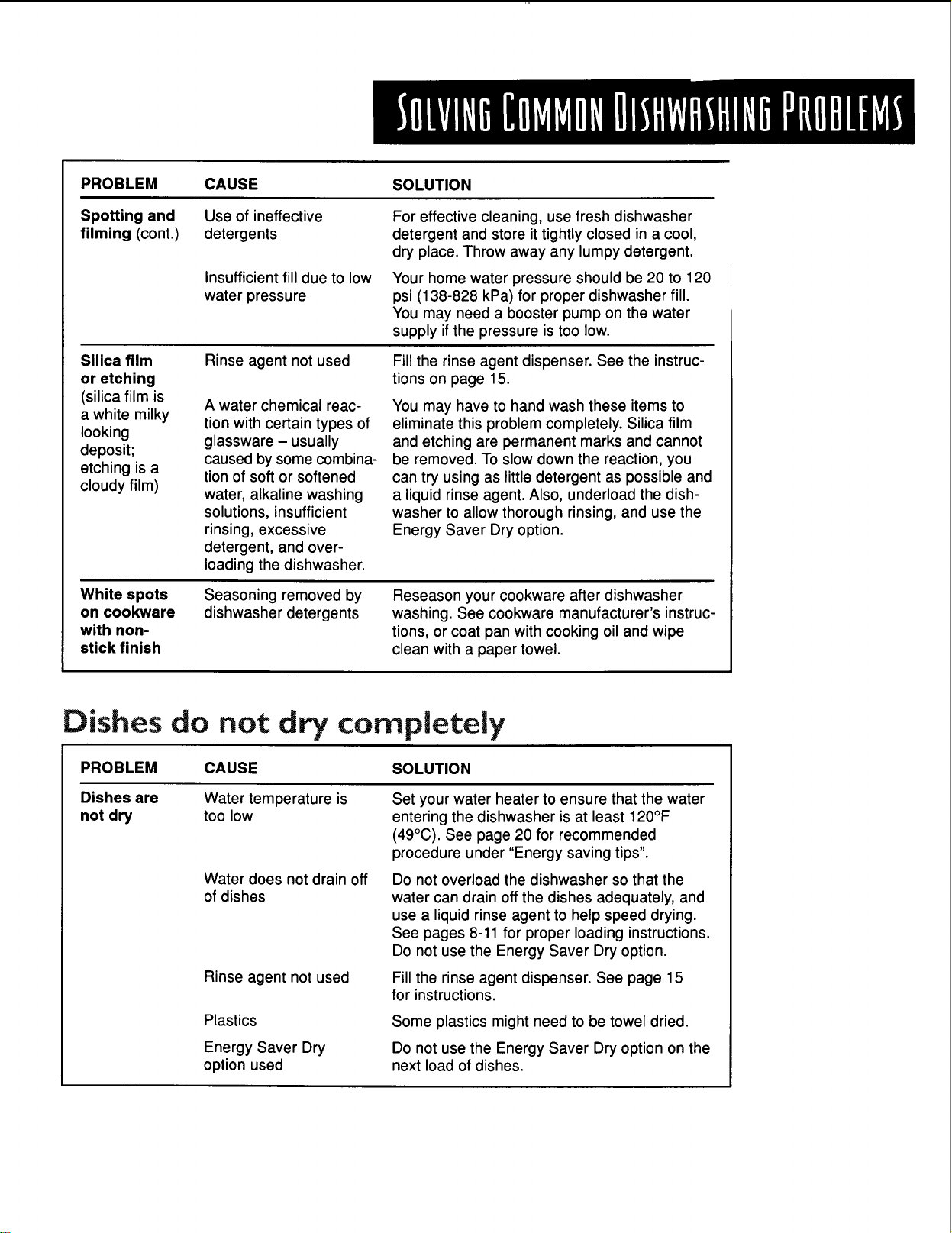

PROBLEM

Spotting and

filming (cont.l

Silica film

or etching

(silica film is

a white milky

looking

deposit;

etching is a

cloudy film)

White spots

on cookware

with non-

stick finish

CAUSE SOLUTION

Use of ineffective

detergents

Insufficient filldue to low

water pressure

Rinse agent not used

A water chemical reac-

tion with certain types of

glassware - usually

caused by some combina-

tion of soft or softened

water, alkaline washing

solutions, insufficient

rinsing, excessive

detergent, and over-

loading the dishwasher.

Seasoning removed by

dishwasher detergents

For effective cleaning, use fresh dishwasher

detergent and store it tightly closed in a cool,

dry place. Throw away any lumpy detergent.

Your home water pressure should be 20 to 120

psi (138-828 kPa) for proper dishwasher fill.

You may need a booster pump on the water

supply if the pressure is too low.

Fill the rinse agent dispenser. See the instruc-

tions on page 15.

You may have to hand wash these items to

eliminate this problem completely. Silica film

and etching are permanent marks and cannot

be removed. To slow down the reaction, you

can try using as little detergent as possible and

a liquid rinse agent. Also, underload the dish-

washer to allow thorough rinsing, and use the

Energy Saver Dry option.

Reseason your cookware after dishwasher

washing. See cookware manufacturer's instruc-

tions, or coat pan with cooking oil and wipe

clean with a paper towel.

Dishes

PROBLEM

Dishes are

not dry

do not dry completely

CAUSE SOLUTION

Water temperature is

too low

Water does not drain off

of dishes

Rinse agent not used

Plastics

Energy Saver Dry

option used

Set your water heater to ensure that the water

entering the dishwasher is at least 120°F

(49°C). See page 20 for recommended

procedure under "Energy saving tips".

Do not overload the dishwasher so that the

water can drain off the dishes adequately, and

use a liquid rinse agent to help speed drying.

See pages 8-11 for proper loading instructions.

Do not use the Energy Saver Dry option.

Fill the rinse agent dispenser. See page 15

for instructions.

Some plastics might need to be towel dried.

Do not use the Energy Saver Dry option on the

next load of dishes.

Dishes

PROBLEM

Chipping of

dishes

Black or gray

marks on

dishes

are damaged during cycle

CAUSE SOLUTION

Improper loading

Load dishes and glasses so they are stable

and do not strike together while washing.

Moving the racks in and out smoothly will also

minimize chipping.

NOTE: Hand wash some types of china and

glassware, such as antiques and feather-

edged crystal.

Aluminum items

touching dishes

Load aluminum pieces so that they will not rub

against dishes during washing. Do not wash

throw-away aluminum items in the dishwasher.

You can remove aluminum markings by using

a mild abrasive cleanser.

Removing spots and film

Keep the rinse agent dispenser filled with a

liquid rinse agent. A rinse agent prevents

water from forming droplets and drying as

spots or streaks.

To remove spots and film on dishes and

glasses, or hard water film/lime buildup on

the interior of the dishwasher, you may use

white vinegar with the following procedure:

1, Load clean dishes and glasses in the

dishwasher in regular manner. Do not load

silverware or other metals in the dishwasher.

2. Put 2 cups of household vinegar in a glass

or dishwasher-safe measuring cup, and

stand it upright in the bottom rack.

3. Close the door.

4. Select the Normal cycle and Energy Saver

Dry option, then press Start. Do not use

detergent. Allow the dishwasher to complete

the entire cycle.

NOTE: This procedure is intended for occa-

sional use only. Vinegar is an acid and

excessive use may damage your dishwasher.

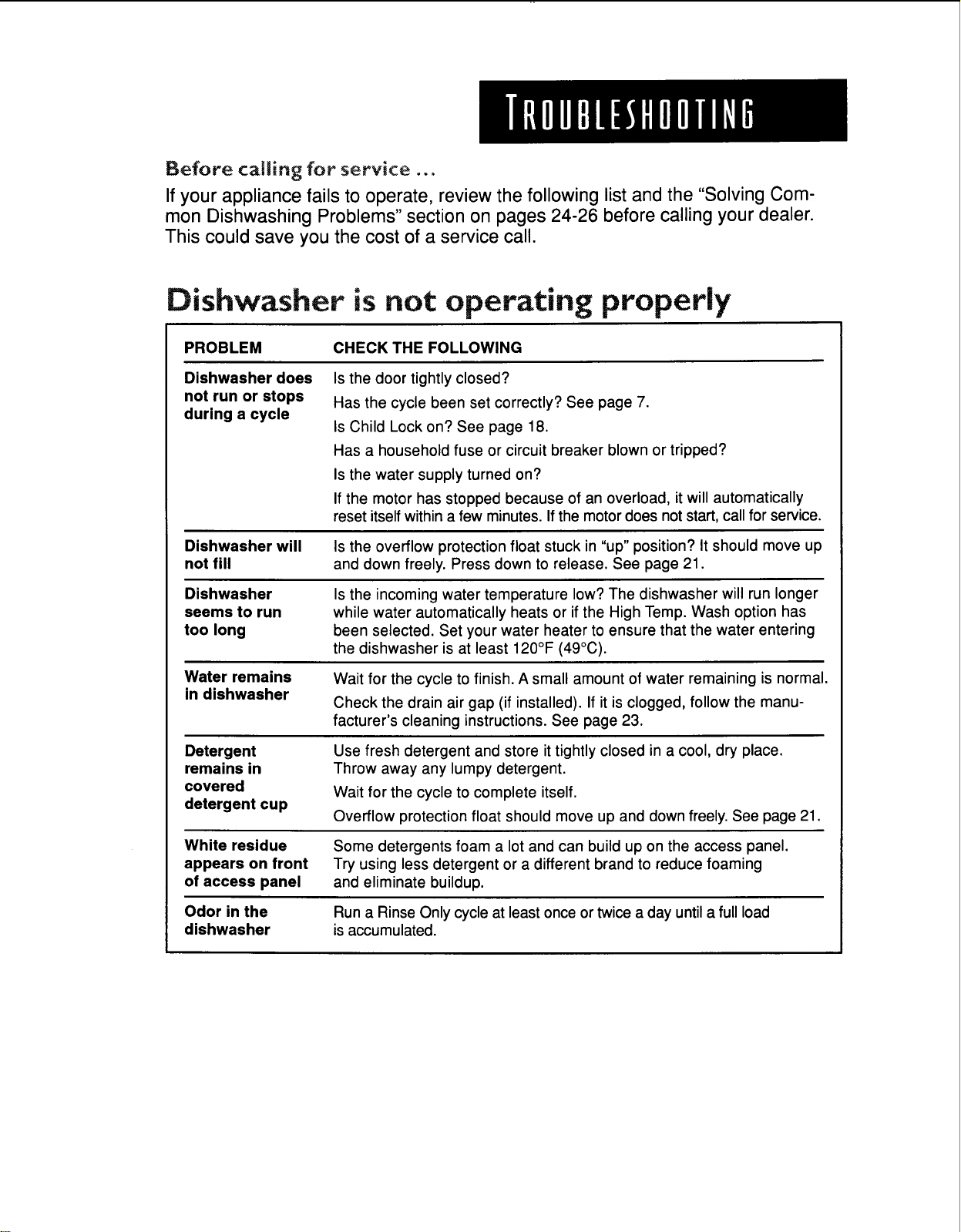

Before calling for service...

If your appliance fails to operate, review the following list and the "Solving Com-

mon Dishwashing Problems" section on pages 24-26 before calling your dealer.

This could save you the cost of a service call.

Dishwasher is not operating properly

PROBLEM CHECK THE FOLLOWING

Dishwasher does

not run or stops

during a cycle

Is the door tightly closed?

Has the cycle been set correctly? See page 7.

Is Child Lock on? See page 18.

Has a household fuse or circuit breaker blown or tripped?

Is the water supply turned on?

If the motor has stopped because of an overload, it will automatically

reset itself within a few minutes. If the motor does not start, call for service.

Dishwasher will

not fill

Is the overflow protection float stuck in "up" position? It should move up

and down freely. Press down to release. See page 21.

Dishwasher

seems to run

too long

Water remains

in dishwasher

Is the incoming water temperature low? The dishwasher will run longer

while water automatically heats or if the High Temp. Wash option has

been selected. Set your water heater to ensure that the water entering

the dishwasher is at least 120°F (49°C).

Wait for the cycle to finish. A small amount of water remaining is normal.

Check the drain air gap (if installed). If it is clogged, follow the manu-

facturer's cleaning instructions. See page 23.

Detergent

remains in

covered

detergent cup

Use fresh detergent and store it tightly closed in a cool, dry place.

Throw away any lumpy detergent.

Wait for the cycle to complete itself.

Overflow protection float should move up and down freely. See page 21.

White residue

appears on front

of access panel

Odor in the

dishwasher

Some detergents foam a lot and can build up on the access panel.

Try using less detergent or a different brand to reduce foaming

and eliminate buildup.

Run a Rinse Only cycle at least once or twice a day until a full load

is accumulated.

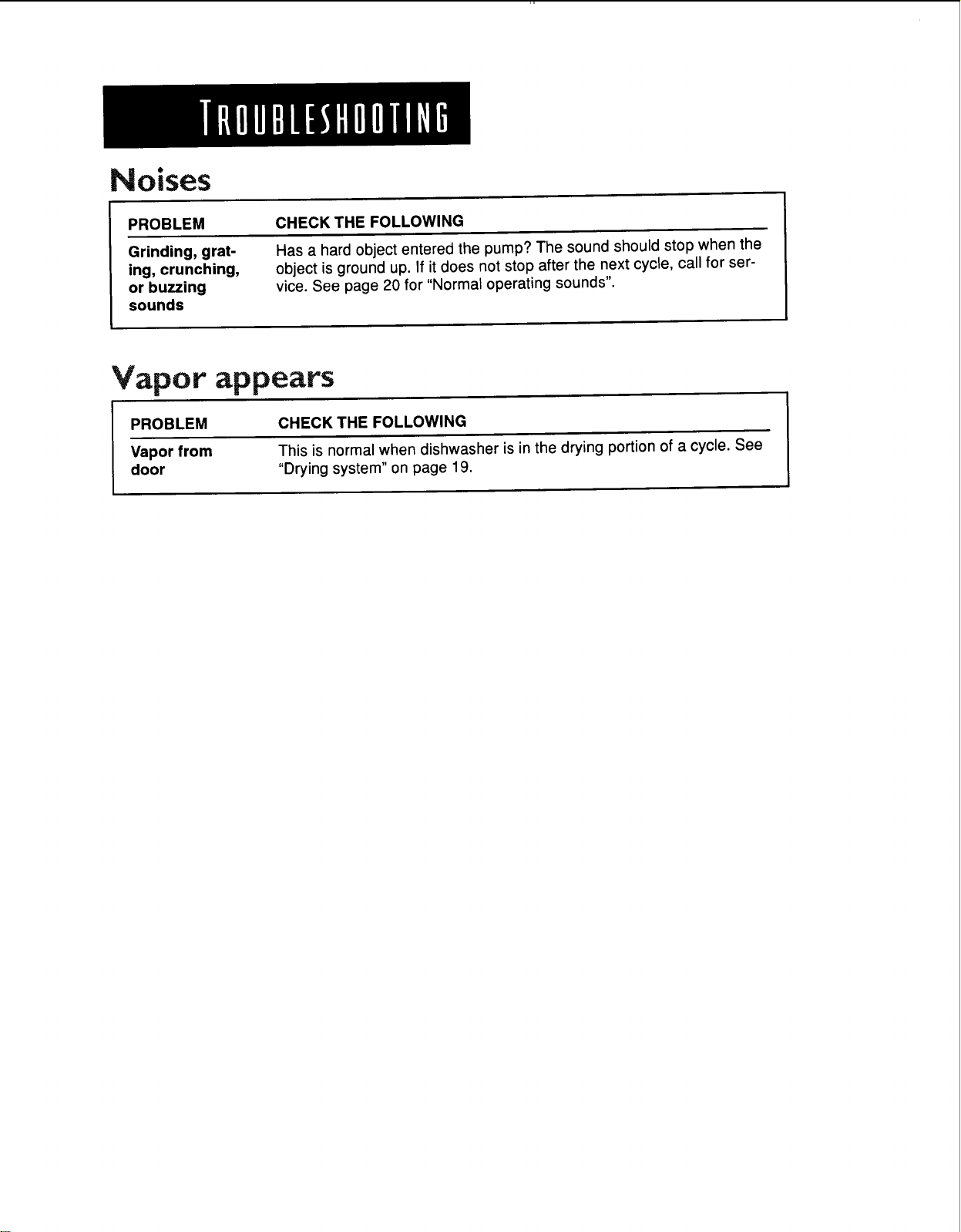

Noises

PROBLEM

Grinding, grat-

ing, crunching,

or buzzing

sounds

CHECK THE FOLLOWING

Has a hard object entered the pump? The sound should stop when the

object is ground up. If it does not stop after the next cycle, call for ser-

vice. See page 20 for "Normal operating sounds".

Vapor appears

PROBLEM CHECK THE FOLLOWING

Vapor from This is normal when dishwasher is in the drying portion of a cycle. See

door "Drying system" on page 19.

Before calling for assistance or service, please check "Troubleshooting" on

pages 27 and 28. It may save you the cost of a service call. If you still need help,

follow these instructions.

If you need assistance or service

in the U.S.A....

Call the KitchenAid Consumer Assistance

_ enter toll free:

1-800-422-1230.

When calling:

Please know the purchase

date and the complete model

and serial number of your appliance (see

page 2). This information will help us to

better respond to your request.

Our consultants provide assistance with:

• Features and specifications on our full

line of appliances.

• Installation information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Do-it-yourself repair help.

• Specialized customer assistance (Spanish

speaking, hearing impaired, limited vision, etc.).

• Referrals to local dealers, service

companies, and repair parts distributors.

KitchenAid service technicians are

trained to fulfill the product warranty and

provide after-warranty service, anywhere in

the United States.

To locate the authorized KitchenAid

service company in your area, you can also

look in your telephone directory Yellow Pages.

If you need replacement parts ...

If you need to order replacement parts,

we recommend that you only use factory

authorized parts. These parts will fit right

and work right, because they are made with

the same precision used to build every new

KITCHENAID* appliance. To locate factory

authorized replacement parts in your area,

call our Consumer Assistance Center

telephone number or your nearest authorized

service center.

For further assistance ...

Ifyou need further assistance, you can write to

KitchenAid with any questions or concerns at:

KitchenAid Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Please include a daytime phone number in

your correspondence.

If the dealer, authorized servicer, and KitchenAid

have failed to resolve your problem, you

can contact the Major Appliance Consumer

Action Program (MACAP). MACAP is a group

of independent consumer experts that voices

consumer views at the highest levels of the

major appliance industry. MACAP will in turn

inform us of your action.

Major Appliance Consumer Action Program

20 North Wacker Drive

Chicago, IL 60606

If you need assistance or service in Canada...

For assistance throughout Canada,

call the KitchenAid Canada

Consumer Assistance

Centre toll free,

8:30 a.m. - 6. p.m. (EST):

1-800-461-5681.

When calling:

Please know the purchase date, and the

complete model and serial number of your

appliance (see page 2). This information will

help us to better respond to your request.

Our consultants provide assistance with:

• Features and specifications on ourfull line

of appliances.

• Referrals to local dealers.

• Use and maintenance procedures.

KitchenAid service technicians are

trained to fulfillthe product warranty and

provide after-warranty service, anywhere

in Canada. For service in Canada, call

one of the following numbers listed

below,

KitchenAid Canada Appliance Service - Consumer Services

Direct service branches:

BRITISH COLUMBIA 1-800-665-6788

ALBERTA 1-800-661-6291

ONTARIO Ottawa area 1-800-267-3456

(except 807 area code) Outside the Ottawa area 1-800-807-6777

MANITOBA, SASKATCHEWAN 1-800-665-1683

and 807 area code in ONTARIO

QUEBEC Montreal (except South Shore) 1-800-361-3032

South Shore Montreal 1-800-361-0950

Quebec City 1-800-463-1523

Sherbrooke 1-800-567-6966

ATLANTIC PROVINCES 1-800-565-1598

If you need replacement parts ...

If you need to order replacement parts,

we recommend that you only use factory

authorized parts. These parts will fit right

and work right, because they are made with

the same precision used to build every new

KITCHENAID* appliance. To locate factory

authorized replacement parts in your area,

call your nearest authorized service centre.

For further assistance ...

Ifyou need further assistance, you can write

to KitchenAid Canada with any questions or

concerns at:

Consumer Relations Centre

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in

your correspondence.

This index is alphabetical. Look for the word or phrase you are interested in, then

look for the page number.

TOPIC PAGE TOPIC PAGE

ASSISTANCE

In Canada ................................................... 30

In the U.S.A ................................................. 29

CHILD LOCK .................................................. 18

CLEANING

Exterior ........................................................ 22

Interior ......................................................... 22

COMMON WASHING PROBLEMS

Solving .................................................. 24-26

CONTROL PANEL LIGHTS .......................... 17

CYCLE

Canceling .................................................... 17

Selection chart ............................................ 16

DELAY START ............................................... 19

DETERGENT

How much ................................................... 14

What type .................................................... 14

DISHWASHER OPERATION

Adding dishes during cycle ........................ 18

Canceling a cycle ........................................ 17

Changing a setting ...................................... 18

Setting a delay start .................................... 19

Starting .......................................................... 6

DISPENSER

Detergent .................................................... 13

Rinse agent ................................................. 15

DRAIN AIR GAP ............................................. 23

DRYING SYSTEM .......................................... 19

ENERGY

Saving ......................................................... 20

FEATU RES/PARTS ......................................... 4

FILM/SPOTS

Removing .................................................... 26

Lower rack .................................................. 10

Preparing to load ........................................... 8

Silverware basket ........................................ 11

Upper rack .................................................... 8

LOWER RACK ............................................... 10

MAINTENANCE

Cleaning ...................................................... 22

Drain air gap ................................................ 23

HYDROSWEEP* wash system .................. 21

Overflow protection float ............................ 21

Storing ......................................................... 22

NOISES

Normal operating sounds ........................... 20

Quiet operating tips ..................................... 20

OPERATING ............................................ 16-20

OPTIONS

Selecting ..................................................... 17

OVERFLOW PROTECTION ......................... 21

PARTS/FEATU RES ......................................... 4

RESPONSIBILITIES

Owner ........................................................... 2

RINSE AGENT

Using ........................................................... 15

SAFETY ........................................................... 3

SERVICE

In Canada ................................................... 30

In the U.S.A ................................................. 29

SILVERWARE BASKET ................................. 11

SPECIAL ITEMS

Washing tips ............................................... 12

SPOTS/FILM

Removing .................................................... 26

START UP GUIDE ........................................... 6

STORING ....................................................... 22

TROUBLESHOOTING ................................... 27

UPPER RACK

Loading ......................................................... 8

VAPOR ........................................................... 19

WARRANTY ................................................... 32

WATER

Checking temperature ................................. 20

LENGTH OF

WARRANTY:

ONE-YEAR FULL

WARRANTY

FROM DATE OF

INSTALLATION.

SECOND-

THROUGH FIFTH-

YEAR LIMITED

WARRANTY

FROM DATE OF

INSTALLATION.

LIFETIME

WARRANTY

FROM DATE OF

INSTALLATION.

KITCHENAID

WILL PAY FOR:

Replacement parts and repair

labor to correct defects in

materials or workmanship.

Service must be provided by

an authorized KitchenAid

servicing outlet.

Replacement parts for the

upper or lower dishrack if the

rack rusts due to defective

materials or workmanship.

Replacement parts for the

one-third horsepower motor if

defective in materials or

workmanship.

Replacement parts for the

electronic controls if defective

in materials or workmanship.

Replacement parts for the

heating element if defective in

materials or workmanship.

KITCHENAID

WILL NOT PAY FOR:

Replacement parts and repair

labor for the stainless steel tub

or inner door if the tub or inner

door develops water leak

caused by rust through as a

result of defective materials or

workmanship.

A. Service calls to:

1. Correct the installation of the

dishwasher.

2. Instruct you how to use the

dishwasher.

3. Replace house fuses or correct

house wiring.

4. Correct house plumbing.

B. Repairs when dishwasher is used in

other than normal home use.

C. Damage resulting from accident,

alteration, misuse, abuse, improper

installation, or installation not in

accordance with local electrical and

plumbing codes.

D. Any labor costs during the limited

warranty.

E. Replacement parts or repair labor

costs for unitsoperated outside the

United States or Canada.

F. Pickup and delivery. This product is

designed to be repaired in the home.

G. Repairs to parts or systems caused

by unauthorized modifications made

to the appliance.

7/96

KITCHENAID DOES NOT ASSUME ANY RESPONSIBILITY FOR INCIDENTAL OR CONSE-

QUENTIAL DAMAGES. Some states do not allow the exclusion or limitation of incidental or

consequential damages, so this exclusion or limitation may not apply to you. This warranty gives

you specific legal rights and you may also have other rights which may vary from state to state or

province to province.

Outside the United States or Canada, a different warranty may apply. For details, please

contact your authorized KitchenAid dealer.

If you need assistance or service, first see the "Troubleshooting" section of this book. After

checking "Troubleshooting", additional help can be found by checking the "Requesting Assistance

or Service" section. In the U.S.A., call our Consumer Assistance Center at 1-800-422-1230. In

Canada, call KitchenAid Canada at one of the telephone numbers listed on page 2.

KitchenAid

Benton Harbor, MI 49022-2692 U.S.A.

9743098 Rev. A * Registered Trademark/TM Trademark of KitchenAid, U.S.A., 8/96

Mod_|'e

KUDR24SE

9743098 Rev. A

Nous vous remercions de votre achat d'un apparei[ rn_nager

KiTCHENA[D*o

KitchenAid concevoit les meilleurs utils pour la chambre la plus importante dans votre maison.

Nous avons pr6par_ ce Guide d'utilisation et d'entretien pour que votre appareil puisse vous

fournir de nombreuses ann_es de service sans probl_me. II contient des renseignements

importants concernant I'utilisation et I'entretien convenables et en s_curit_ de votre nouvel

appareil. Veuillez le lire attentivement.

Veuillez egalement compl6ter et nous retourner la carte jointe d'enregistrement du produit.

Aux E. U.

Pour assistanceou service

ContacterleCentred'assistance_.laclient61e,sansfrais...................1-800-422-1230

Au Canada pour assistance

Contacter le Centre d'assistance a la clientele, sans frais ................... 1-800-461-5681

8 h 30 _ 18 h (EST)

Darts tout [e Canada pour les

interventions de service .......................................................voir/3 la page 38

Si vous avez besoin d'assistance ou de service, consulter d'abord la section "Diagnostic"

dans cette brochure. Apr_s avoir consult_ la section "Diagnostic", on peut 6galement obtenir

de I'aide & la section "Demande d'assistance ou de service" ou en t_l_phonant & I'un des

num6ros mentionn_s ci-dessous.

Lors de votre prise de contact, vous devrez communiquer le num_ro de s6rie et le numero de

modele complet de I'appareil. Vous pouvez trouver cette information sur la plaque signal_tique

(voir le schema a la page 5).

Conserver cette brochure et la facture d'achat ensemble en lieu s0r pour consultation

ulterieure. Pour obtenir le service sous garantie, vous devez fournir une preuve d'achat ou la

date d'installation.

Numero de module

Numdro de s_rie

Date d'installation

Constructeur/Concessionnaire

Adresse

Tdl6phone

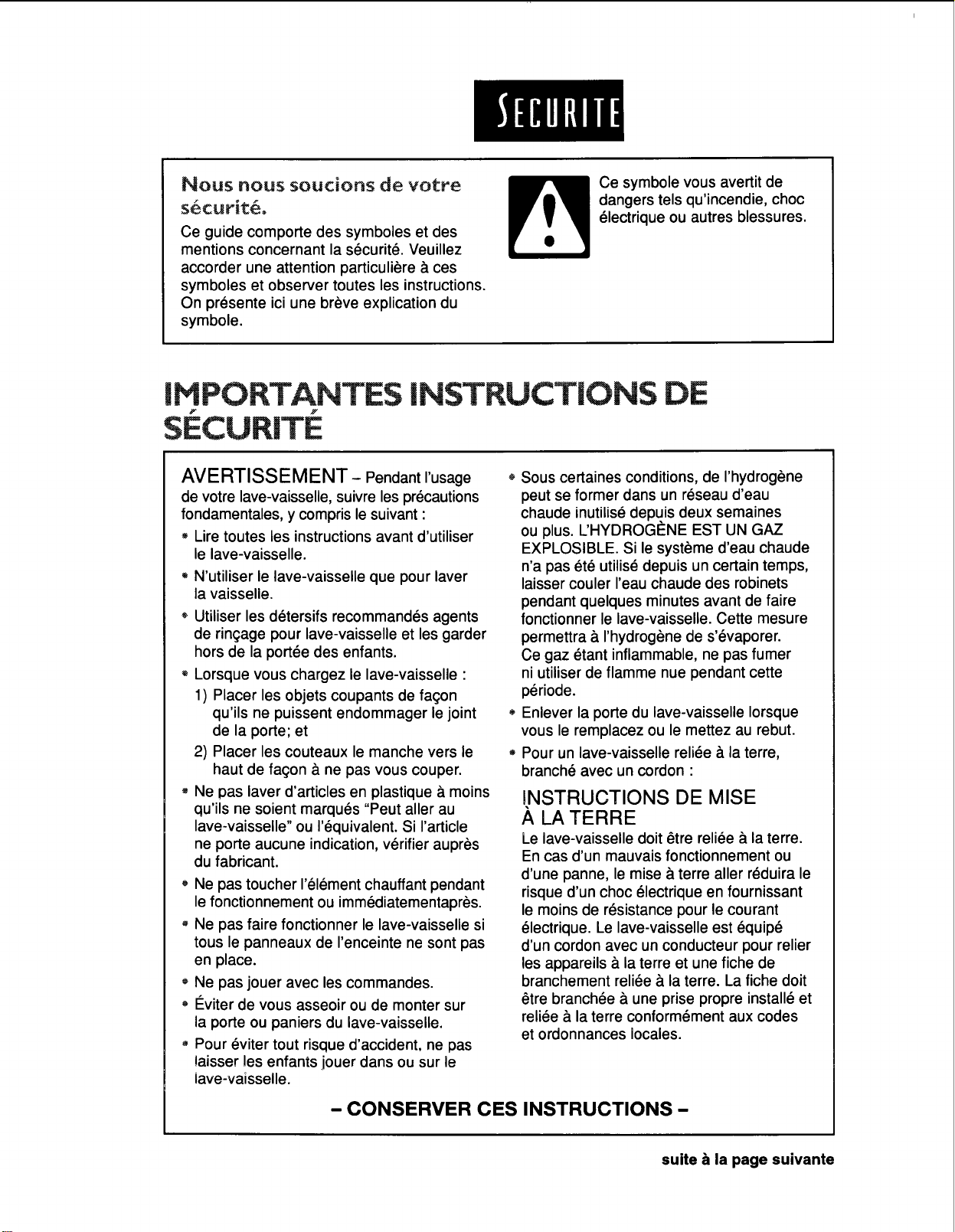

Nous nous soucions de votre

s&curit&.

Ce guide comporte des symboles et des

mentions concernant la s_curit_. Veuillez

accorder une attention particuli_re & ces

symboles et observer toutes les instructions.

On presente ici une br_ve explication du

symbole.

Ce symbole vous avertit de

dangers tels qu'incendie, choc

_lectrique ou autres blessures.

IHPORTANTES INSTRUCTIONS DE

SECUR TE

AVERTISSEMENT- Pendant I'usage

de votre lave-vaisselle, suivre les precautions

fondamentales, y compris le suivant :

,, Lire toutes les instructions avant d'utiliser

le lave-vaisselle.

N'utiliser le lave-vaisselle que pour laver

la vaisselle.

Utiliser les detersifs recommandes agents

de rin£age pour lave-vaisselle et les garder

hors de la port_e des enfants.

Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fa£on

qu'ils ne puissent endommager le joint

de la porte; et

2) Placer les couteaux le manche vers le

haut de fa£on & ne pas vous couper.

Ne pas laver d'articles en plastique & moins

qu'ils ne soient marqu6s "Peut aller au

lave-vaisselle" ou I'equivalent. Si rarticle

ne porte aucune indication, verifier aupres

du fabricant.

Ne pas toucher I'element chauffant pendant

le fonctionnement ou imm_diatementapres.

,, Ne pas faire fonctionner le lave-vaisselle si

tous le panneaux de I'enceinte ne sont pas

en place.

,_Ne pas jouer avec les commandes.

I_viter de vous asseoir ou de monter sur

la porte ou paniers du lave-vaisselle.

Pour _viter tout risque d'accident, ne pas

laisser les enfants jouer dans ou sur le

lave-vaisselle.

_,Sous certaines conditions, de I'hydrog_ne

peut se former dans un r_seau d'eau

chaude inutilise depuis deux semaines

ou plus. L'HYDROGENE EST UN GAZ

EXPLOSIBLE. Si le syst_me d'eau chaude

n'a pas ete utilis_ depuis un certain temps,

laisser couler reau chaude des robinets

pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure

permettra & I'hydrog_ne de s'_vaporer.

Ce gaz _tant inflammable, ne pas fumer

ni utiliser de flamme nue pendant cette

periode.

Enlever la porte du lave-vaisselle Iorsque

vous le remplacez ou le mettez au rebut.

,_Pour un lave-vaisselle reli_e #.la terre,

branch_ avec un cordon :

INSTRUCTIONS DE MISE

,&,LA TERRE

Le lave-vaisselle doit _tre reliee & la terre.

En cas d'un mauvais fonctionnement ou

d'une panne, le mise &terre aller r_duira le

risque d'un choc _lectrique en fournissant

le moins de r_sistance pour le courant

_lectrique. Le lave-vaisselle est _quip_

d'un cordon avec un conducteur pour relier

les appareils & la terre et une fiche de

branchement reli6e & la terre. La fiche dolt

_tre branch_e & une prise propre install_ et

reli6e & la terre conform_ment aux codes

et ordonnances locales.

- CONSERVER CES INSTRUCTIONS -

suite _ la page suivante

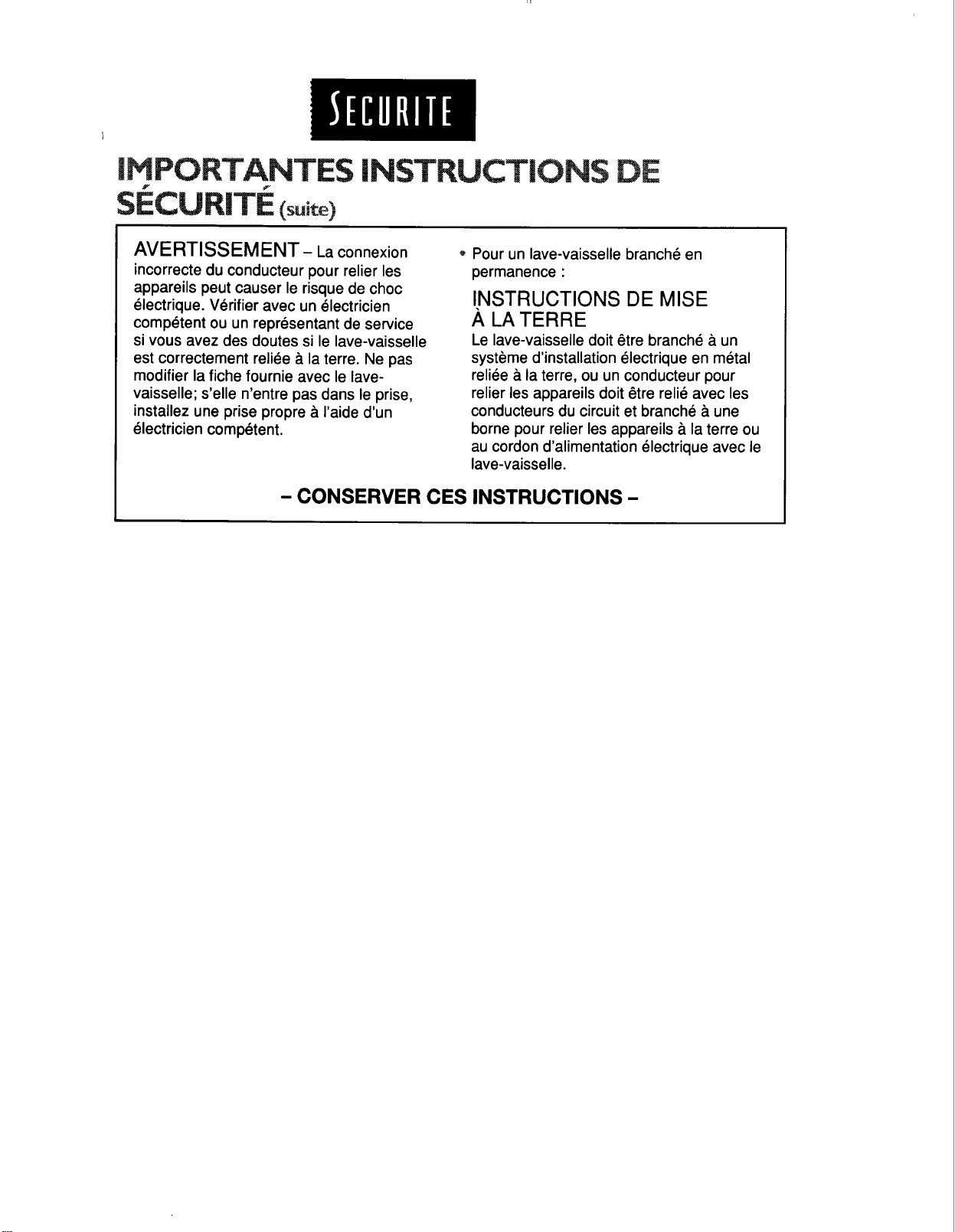

IHPORTANTES

iNSTRUCTiONS DE

AVERTISSEM ENT- La connexion

incorrecte du conducteur pour relier les

appareils peut causer le risque de choc

electrique. Verifier avec un electricien

competent ou un representant de service

si vous avez des doutes si le lave-vaisselle

est correctement reliee _.la terre. Ne pas

modifier la fiche fournie avec le lave-

vaisselle; s'elle n'entre pas dans le prise,

installez une prise propre ,_I'aide d'un

electricien competent.

Pour un lave-vaisselle branche en

permanence :

INSTRUCTIONS DE MISE

A LA TERRE

Le lave-vaisselle doit etre branche & un

syst_me d'installation electrique en metal

reliee a la terre, ou un conducteur pour

relier les appareils doit etre relic avec les

conducteurs du circuit et branche _.une

borne pour relier les appareils & la terre ou

au cordon d'alimentation electrique avec le

lave-vaisselle.

- CONSERVER CES INSTRUCTIONS -

On pr6sente ci-dessous une illustration du lave-vaisselle identifiant les divers

composants et fonctions. On indique _galement les pages o_Jon peut trouver

rapidement une information plus d_taill_e sur des fonctions ou composants

sp_cifiques.

Arrivde d'eau

Plaque \_

signal6tique \

(numero de

modele et _

numero de "_

s_rie)

Etagere

rabattable

Sure-Hold

(p. 13)

Panier infdrieur

(pp. 12 a 13)

Element

Distributeur

de ddterc

(p. 17)

E[tagbre

tasses

(p. 11)

Rampe

d'aspersion

sup6rieure

Panier

supdrieur

(pp. 10 a 12)

Panler ia

couverts

(p. 14)

Rampe

d'aspersion

h 4 branches

HYDROSWEEP*

(p. 27)

Flotteur de

contre le

(p. 27)

Event

Distributeur

d'agent

de ringage

(p. 20)

Autres caract_ristiques :

Supports pour verres it pied (p, 11)

Agrafes Sure-Hold (p. 12)

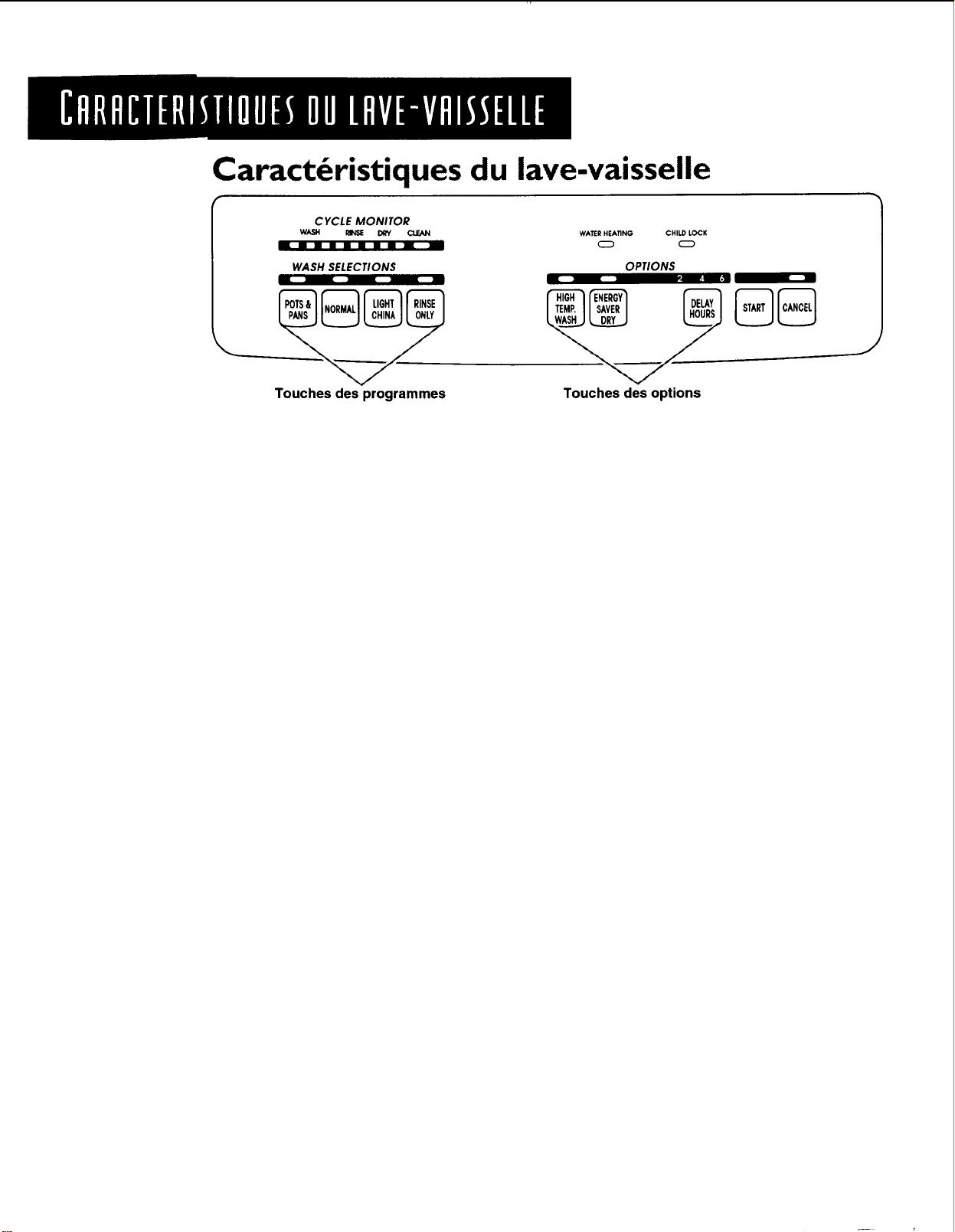

Caract+ristiques clu lave-vaisselle

CYCLE MONITOR

WASH I_ _ CLEAN WATERHEA_ING CHILD LOCK

_ m m m R H m m _ _ _

WASH SELECTIONS OPTIONS

[ _I | r_ ][

Touches des programmes Touches des options

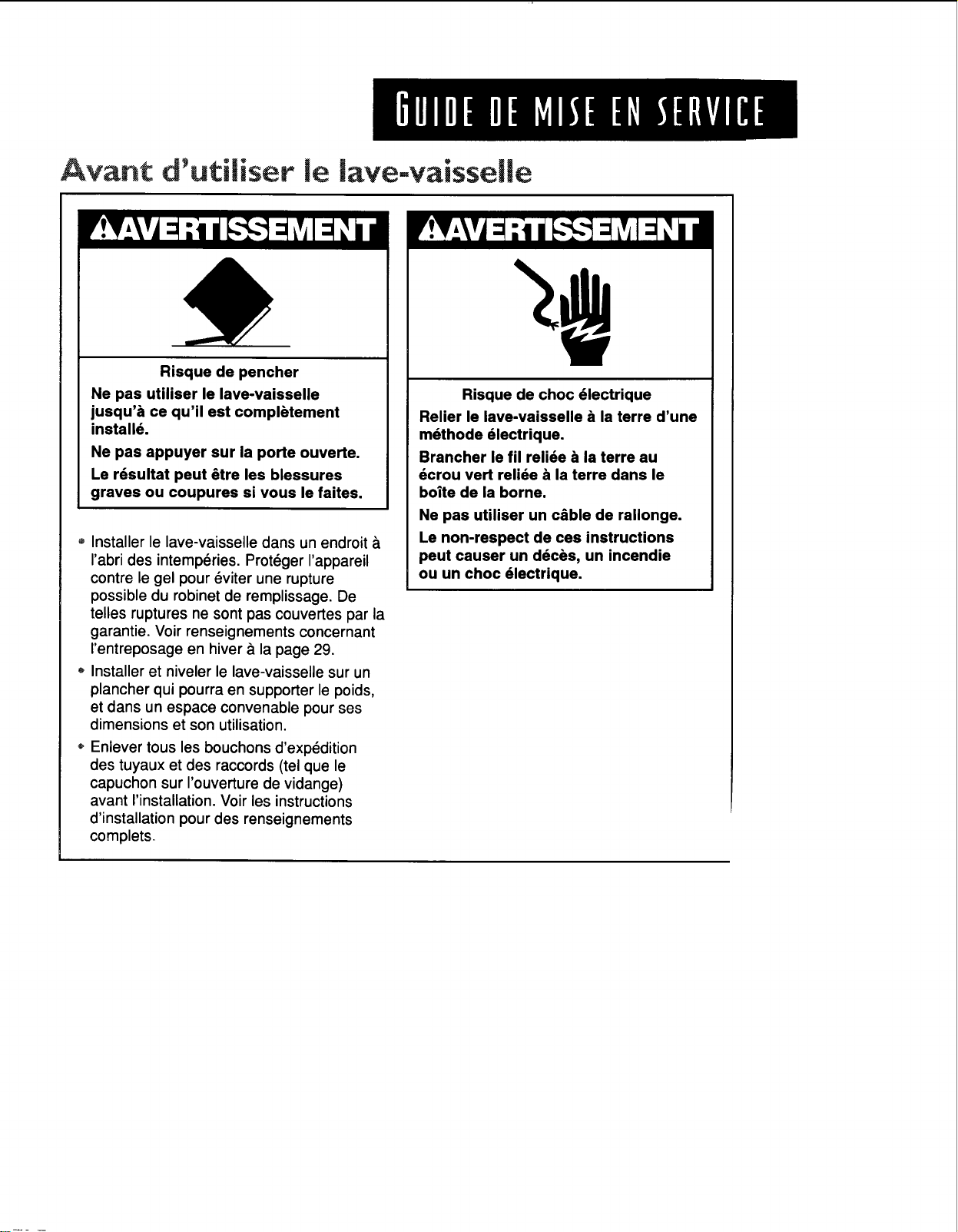

Risque de pencher

Ne pas utiliser le lave-vaisselle

jusqu'_ ce qu'il est compl_tement

installd.

Ne pas appuyer sur la porte ouverte.

Le rdsultat peut _tre les blessures

graves ou coupures si vous le faites.

,_Installer le lave-vaisselle dans un endroit

I'abri des intempdries. Prot6ger I'appareil

contre le gel pour 6viter une rupture

possible du robinet de remplissage. De

telles ruptures ne sont pas couvertes par la

garantie. Voir renseignements concernant

I'entreposage en hiver a la page 29.

,, Installer et niveler le lave-vaisselle sur un

plancher qui pourra en supporter le poids,

et dans un espace convenable pour ses

dimensions et son utilisation.

Enlever tousles bouchons d'expddition

des tuyaux et des raccords (tel que le

capuchon sur I'ouverture de vidange)

avant I'installation. Voir les instructions

d'installation pour des renseignements

completso

Risque de choc 61ectrique

Relier le lave-vaisselle t_la terre d'une

methode dlectrique.

Brancher le fil reli6e _ la terre au

dcrou vert relide _ la terre dans le

boite de la borne.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions

peut causer un ddc_s, un incendie

ou un choc 61ectrique.

L'utilisation du nouveau lave-vaisselle KITCHENAID* est simple. Suivre les etapes

ci-dessous pour la mise en marche. Pour plus de renseignements specifiques sur

des _tapes et des renseignements additionnelles, voir le(les) page(s) d_crivant

I'etape que vous d6sirez connaTtre davantage.

REMARQUE : Avant d'utiliser le lave-vaisselle, enlever tousles documents

imprim_s, les etiquettes temporaires et mat6riaux d'emballage. Veuillez lire aussi

le guide d'utilisation et d'entretien entierement puisqu'il contient des

renseignements sur I'op_ration et s_curit_.

Utilisation du lave-vaisselle

1. Charger le lave-vaisselle. Voir pages

10,_ 14.

2. Faire tourner le bras d'aspersion superieur.

II devrait tourner

librement. Verifier le

bras d'aspersion

inf_rieur aussi pour

vous assurer qu'il

tourne librement.

3. Ajouter le d_tergent. Voir pages 17 & 19.

4. Ajouter I'agent de rin_age si necessaire.

Voir page 20.

5. Pousser fermement la porte Iors de la

fermeture.

6. Appuyer sur la touche d_siree de selection

de lavage. Voir

"Tableau de selection

des programmes" aux

pages 21. Ensuite

appuyer sur la ou les

touches d'option

d_sir_e. Voir page 22

pour les "S_lection

des options".

7. Faire couler reau chaude _.I'_vier le plus

pres du lave-vaisselle

jusqu'& ce que I'eau

soit chaude. Fermer

le robinet d'eau. Voir

page 26.

8. Apres avoir choisi votre programme et

i ption(s), appuyer

sur la touch Start

(commencer). Le lave-

vaisselle se mets en

marche (si roption

Delay Hours [heures

de delai] n'avais pas

choisi).

REMARQUE : Le lave-vaisselle utiliser le

dernier programme duquel vous avez choisi.

Si vous voulez changer votre selection,

simplement choisir une nouvelle combinaison

deprogramme et d'option.

On d_crit dans cette section la m6thode convenable de chargement du lave-

vaisselle pour I'obtention des meilleurs r_sultats de lavage et de rin_age.

Preparation avant le chargement du lave-

vaisselle

• Gratter et enlever les residus alimentaires,

os, cure-dents et autres articles durs sur la

vaisselte. II n'est pas necessaire de rincer

la vaisselle avant de la placer dans le lave-

vaisselle.

• Charger la vaisselle de telle maniere que la

surface souillee soit orient6e vers la source

d'aspersion (vers le bas ou I'interieur). II est

important que les jets d'eau atteignent

toutes les surfaces souillees.

• Proc_der prudemment tors du chargement

des ustensiles de cuisine Iourds dans le

lave-vaisselle. IIs peuvent laisser des

traces sur la surface interieure d'acier

inoxydable de la porte, &I'occasion d'une

chute ou d'un choc.

Veiller & ce que les couvercles et poignees

des ustensiles, plaques a.pizza, plaques &

biscuits, etc. ne touchent pas les parois

int_rieures et n'entravent pas la rotation

des rampes d'aspersion.

Executer un programme de "Rin(_age

Seulement" pour que la vaisselle reste

humide si on ne prevoit pas d'effectuer

le lavage immediatement. II peut _tre

difficile d'eliminer les residus de produits

alimentaires comme oeufs, riz, p&tes,

epinards et c_r_ales cuites si on les

laisse secher.

Chargement du panier sup rieur

Le panier superieur est conqu pour le

chargement des tasses, verres et autres

petits articles.

• Charger les tasses et verre dans le panier

superieur seulement, dans les rang_es

entre les tiges. Si on les place en

chevauchement sur les tiges, ces articles

peuvent s'ecailler ou se briser.

• Les articles de porcelaine, cristal et autres

matieres d_licates ne doivent passe

toucher au cours du lavage. Ils pourraient

subir des dommages.

• Placer les articles de telle maniere que

I'extremit6 ouverte soit orientee vers le bas,

pour obtenir le meilleur resultat de

nettoyage et drainage.

• Charger correctement les articles de plas-

tique dans le panier superieur seulement.

Laver au lave-vaisselle seulement des

articles de plastique identifies comme

"lavables au lave-vaisselle".

ILkI_ _11_1 _ _

Charge de tasses et verres

Chargement du panier sup rieur (suite)

• Immobiliser les articles I_gers pour quils

ne se retournent pas au cours du lavage

Coincer les articles I_gers les uns contre

les autres ou recouvrir ceux ci d articles

plus Iourds (Voir _ la page 12 1utilisation

des agrafes Sure-Hold)

• Pour obtenir la meilleure stabilite, charger

les bols dans la section centrale

• Les paniers avec les bouts au colour

sarcelle puevent 6tre r_gles pour les

charges differentes

IEtagere _.tasses Sure-Hold

Rabattre I'etag_re sur le panier superieur

pour y placer des tasses et verres

additionnels, ou de petits articles comme

les spatules et les ustensiles longs.

" k

Charge mixte

I_tagbre _ tasses

Supports pour verres a. pied

Utiliser les supports pour verres _.pied (fixes

I'etag_re a tasses) pour soutenir les verres

vin eta eau, etc., et emp_cher qu'ils soient

d_t_riores au cours du lavage.

Supports pour verres a pied

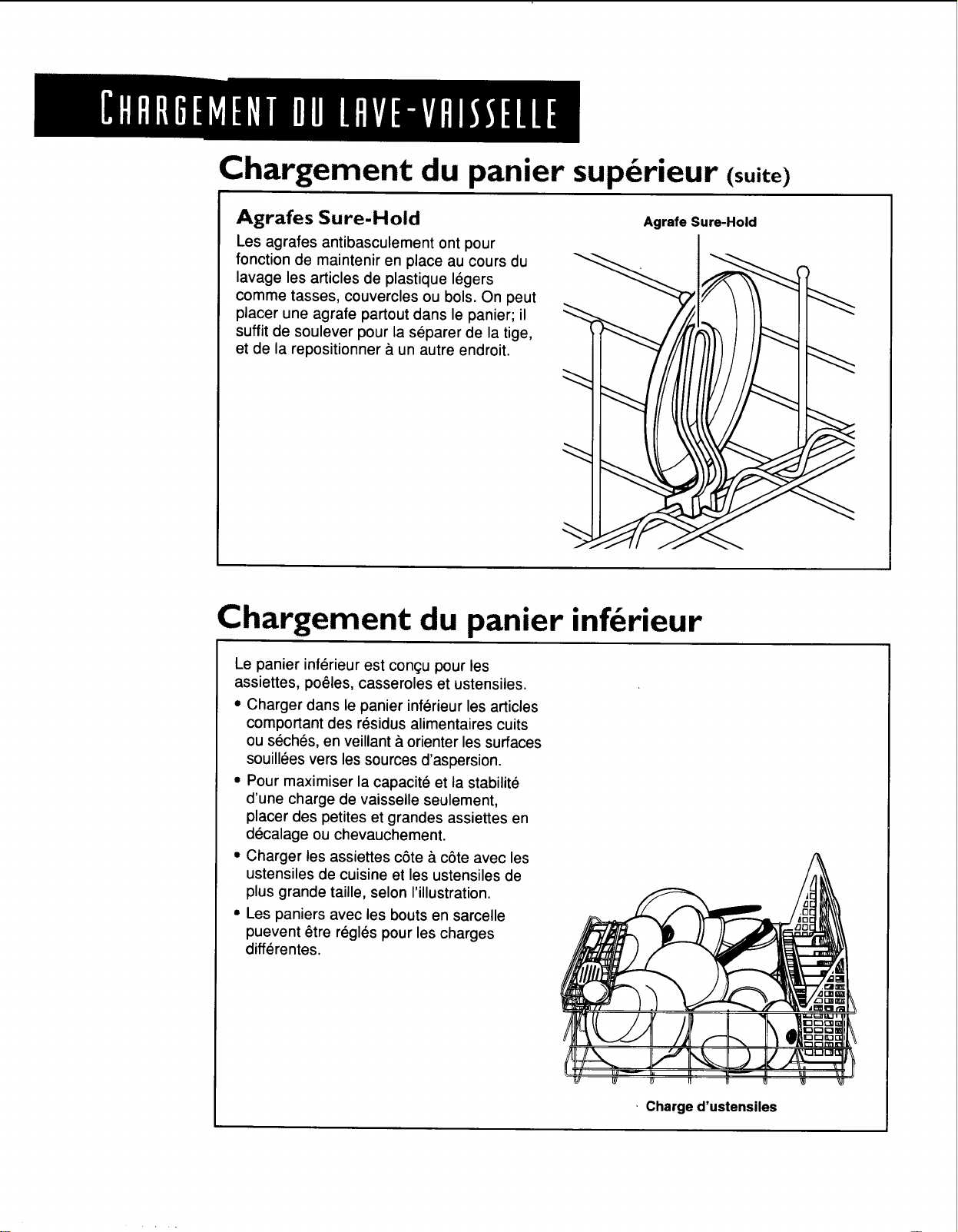

Chargement du panier sup rieur (suite)

Agrafes Sure-Hold

Les agrafes antibasculement ont pour

fonction de maintenir en place au cours du

lavage les articles de plastique I_gers

comme tasses, couvercles ou bols. On peut

placer une agrafe partout dans le panier; il

suffit de soulever pour la s_parer de la tige,

et de la repositionner & un autre endroit.

Agrafe Sure-Hold

Chargement du panier inf rieur

Le panier inf_rieur est con£u pour les

assiettes, po_les, casseroles et ustensiles.

• Charger dans le panier inferieur les articles

comportant des residus alimentaires cuits

ou seches, en veillant &orienter les surfaces

souillees vers les sources d'aspersion.

• Pour maximiser la capacite et la stabilite

d'une charge de vaisselle seulement,

placer des petites et grandes assiettes en

decalage ou chevauchement.

• Charger les assiettes c6te & c6te avec les

ustensiles de cuisine et les ustensiles de

plus grande taille, selon I'illustration.

• Les paniers avec les bouts en sarcelle

puevent 6tre regl6s pour les charges

differentes.

• Charge d'ustensiles

Chargement du panier inf rieur (suite)

• Charger les bols a soupe, bols a c_reales et

bols de service dans le panier de diverses

mani_res, selon leur taille et leur forme.

Essayer d'immobiliser les bols entre les

rang_es de tiges. Ne pas imbriquer les bols

les uns dans les autres, car les jets d'eau ne

pourraient atteindre leur surface souillee.

• Ne pas placer de petits articles dans le

panier inferieur s'ils ne sont pas

immobilises en place.

• Ne pas charger les articles entre le panier

inf_rieur et la paroi lat6rale de la cuve du

lave-vaisselle. Ceci pourrait obstruer

I'arrivee d'eau.

IEtag_re rabattable Sure-Hold

Rabattre I'etagere sur le c6t_ gauche du

panier inf6rieur pour y placer de petits

articles, comme des tasses ou ustensiles.

U II

Charge mixte

Chargement du panier couverts

• Charger le panier& couverts alors qu'il est

plac6 dans le panier inferieur,ou retirer le

panier et le placer sur une table ou un

comptoir pour le remplir.

• Dans chaque section du panier, orienter

certains articles vers le haut et certains

articles vers le bas.

IMPORTANT : On doit toujours orienter

vers le bas la pointe des articles aceres

(couteaux, brochettes, fourchettes, etc.).

• Placer les articles de petite taille comme

les t_tines de biberon, couvercles de pot,

porte-epis de ma'_'s,etc., dans la section

m6diane qui comporte un couvercle.

Fermer le couvercle sur la section pour que

les petits articles ne puissent en sortir.

• Charger les fourchettes et cuill_res de telle

maniere qu'elles ne puissent s'imbriquer

les unes dans tes autres; les jets d'eau ne

pourraient atteindre leur surface.

• On peut _galement retirer le panier &

couverts pour faciliter le dechargement.

Vider ou enlever le panier avant de

decharger le panier superieur, pour eviter

la chute de gouttes d'eau sur les couverts.

REMARQUES :

• Ne pas melanger des articles d'argenterie

avec des articles d'acier inoxydable. Ces

m_taux peuvent subir des dommages s'ils

entrent en contact entre eux au cours

du lavage.

• Certains aliments (comme sel, vinaigre,

produits laitiers, jus de fruit, etc.) peuvent

provoquer une corrosion ou des piqQres sur

les couverts si on les laisse en contact

pendant une p_riode prolongee. Utiliser le

programme "Rin_age Seulement" si les

couverts ne sont pas laves immediatement

apres I'usage.

Couvercles

En cas de doute au sujet de la m_thode de lavage d'un article particulier, consulter

le fabricant pour d6terminer s'il est lavable au lave-vaisselle.

MATIC:RE

Acier

inoxydable

Aluminium

jetable

Argent fin

ou placage

d'argent

LAVABLE AU

LAVE-VAISSELLE?

Oui

EXCEPTIONS/RENSEIGNEMENTS SPI_CIAUX

Non

Oui

Executer un programme "Rin£:age Seulement"

si les articles ne sont pas laves immediatement.

Le contact prolonge avec des produits

alimentaires contenant sel, vinaigre, produits

laitiers ou jus de fruit peut susciter une

d_gradation de la finition.

Les detergents et I'eau & une temperature

elevee peuvent affecter la finition de I'aluminium

anodise. Toute surface d'aluminium prendra une

teinte plus fonc_e apres le lavage au lave-

vaisselle. Ceci n'affecte pas la performance

de I'ustensile.

Articles de Non

bois

Ne pas laver au lave-vaisselle les assiettes

jetables d'aluminium; elles peuvent se deplacer

au lavage et laisser des marques noires sur

d'autres assiettes et articles.

Bouteilles et Non

boites

Ex_cuter un programme "Rin£age Seulement" si

les articles ne sont pas laves immediatement.

Le contact prolong_ des aliments contenant sel,

acide ou sulfure (oeufs, mayonnaise et produits

de la mer) peut susciter une degradation de la

finition.

Laver manuellement. Consulter toujours les

recommandations du fabricant avant le lavage.

Le bois non traite peut gauchir, se fissurer, ou

perdre sa finition.

Laver manuellement les bouteilles et boftes.

Les etiquettes fix_es avec de la colle se d_-

tacheraient au cours du lavage et pourraient

obstruer la pompe ou les trous des rampes

d'aspersion, ce qui reduirait la performance

de lavage.

Couteaux a Non Les manches de certains couteaux sont fixes &

manche creux la lame au moyen d'un adhesif qui peut s'amollir

Iors d'un lavage au lave-vaisselle.

Cristal Oui Consulter toujours les recommandations du

fabricant avant le lavage. Des lavages repetes

peuvent susciter une attaque de certains types

de cristal au plomb.

Etain, laiton et Non Le detergent et I'eau & temperature _lev_e

bronz peuvent decolorer ou attaquer la finition.

Fer blanc Non Possibilite de rouille.

Fonte Non La patine serait _limin_e et la fonte rouillerait.

Or Non Les couverts dores se d_colorent.

suite a la page suivante

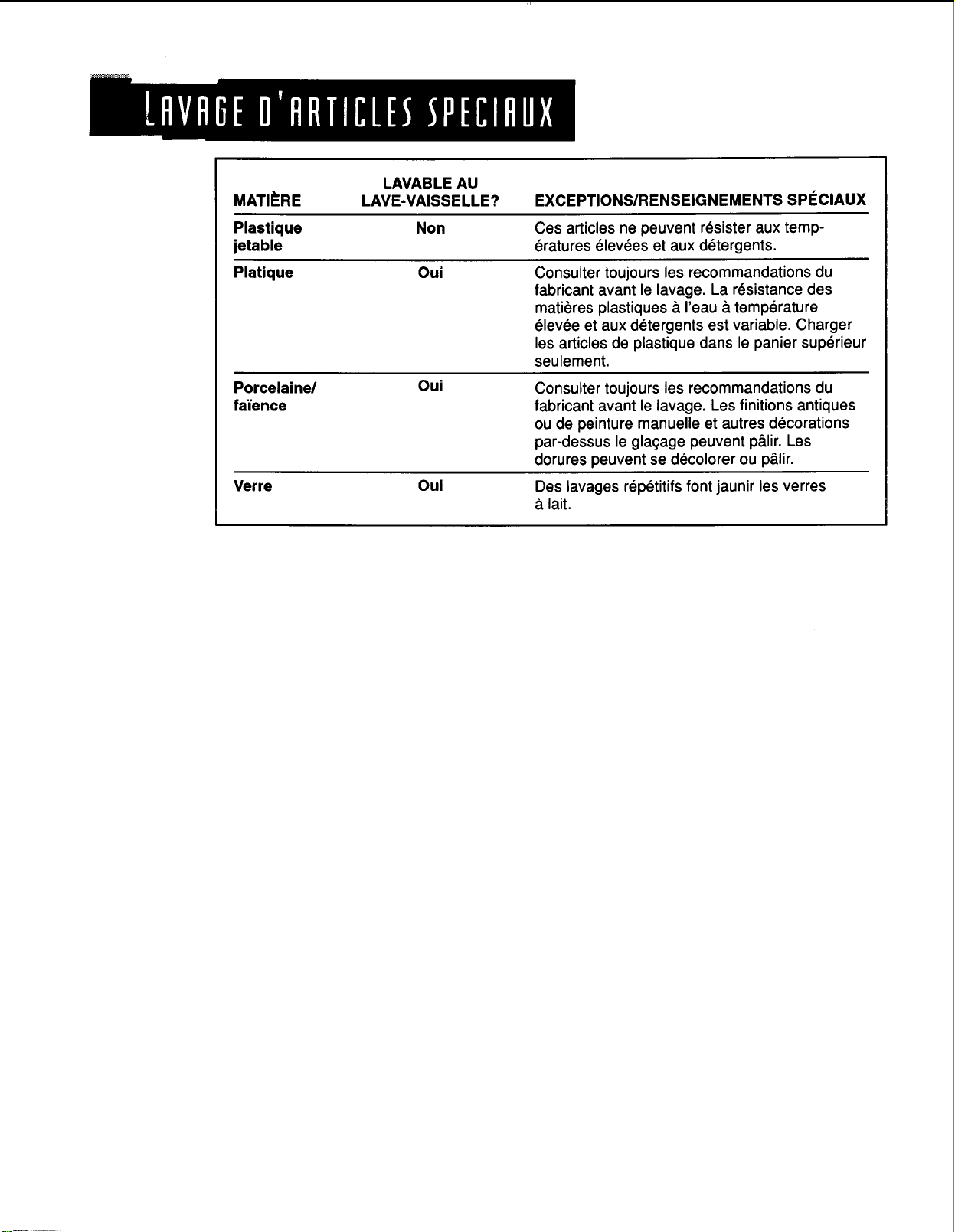

LAVABLEAU

MATII_RE LAVE-VAISSELLE? EXCEPTIONS/RENSEIGNEMENTSSPI_CIAUX

Plastique Non Cesarticlesnepeuventrdsisteraux temp-

jetable eratures dlev_es et aux detergents.

Platique Oui Consulter toujours les recommandations du

fabricant avant le lavage, La r_sistance des

mati_res plastiques _.reau _.temperature

elev_e et aux d_tergents est variable, Charger

les articles de plastique dans le panier sup_rieur

seulement.

Porcelaine! Oui

faience

Verre Oui

Consulter toujours les recommandations du

fabricant avant le lavage. Les finitions antiques

ou de peinture manuelle et autres d_corations

par-dessus le glad:age peuvent p&lir. Les

dorures peuvent se dScolorer ou p&lir.

Des lavages rdp_titifs font jaunir les verres

lait.

Pour I'obtention des meilleurs resultats, il est important d'utiliser la quantit_

correcte de d_tergent et d'agent de rin_age. Lire cette section pour utiliser

correctement les deux distributeurs.

Le distributeur de d tergent

Le distributeur de detergent comporte

2 sections. La section plus petite (prelavage)

vide le detergent dans le lave-vaisselle Iors

de la fermeture de la porte. La section plus

grande (lavage principal) vide le detergent

dans le lave-vaisselle au cours du

programme de lavage.

1. Si le couvercle du distributeur est ferme,

faire tourner le bouton bleu vers le bas

pour I'ouvrir.

Fairetourner le bouton

bleu pour I'ouverture.

\l [

2. Remplir de detergent la section "Lavage

Principal". La quantite de detergent

necessaire depend de la quantite de

residus alimentaires sur la vaisselle et de

la durete de I'eau. Voir le tableau de

dosage du detergent a la page 19.

3. Fermer le couvercle du distributeur et

remplir la section "Prelavage".

REMARQUE : Ne pas utiliser de detergent

pour le programme "Rin£:age Seulement".

Section "Lavage Section

Principal.... Prelavage"

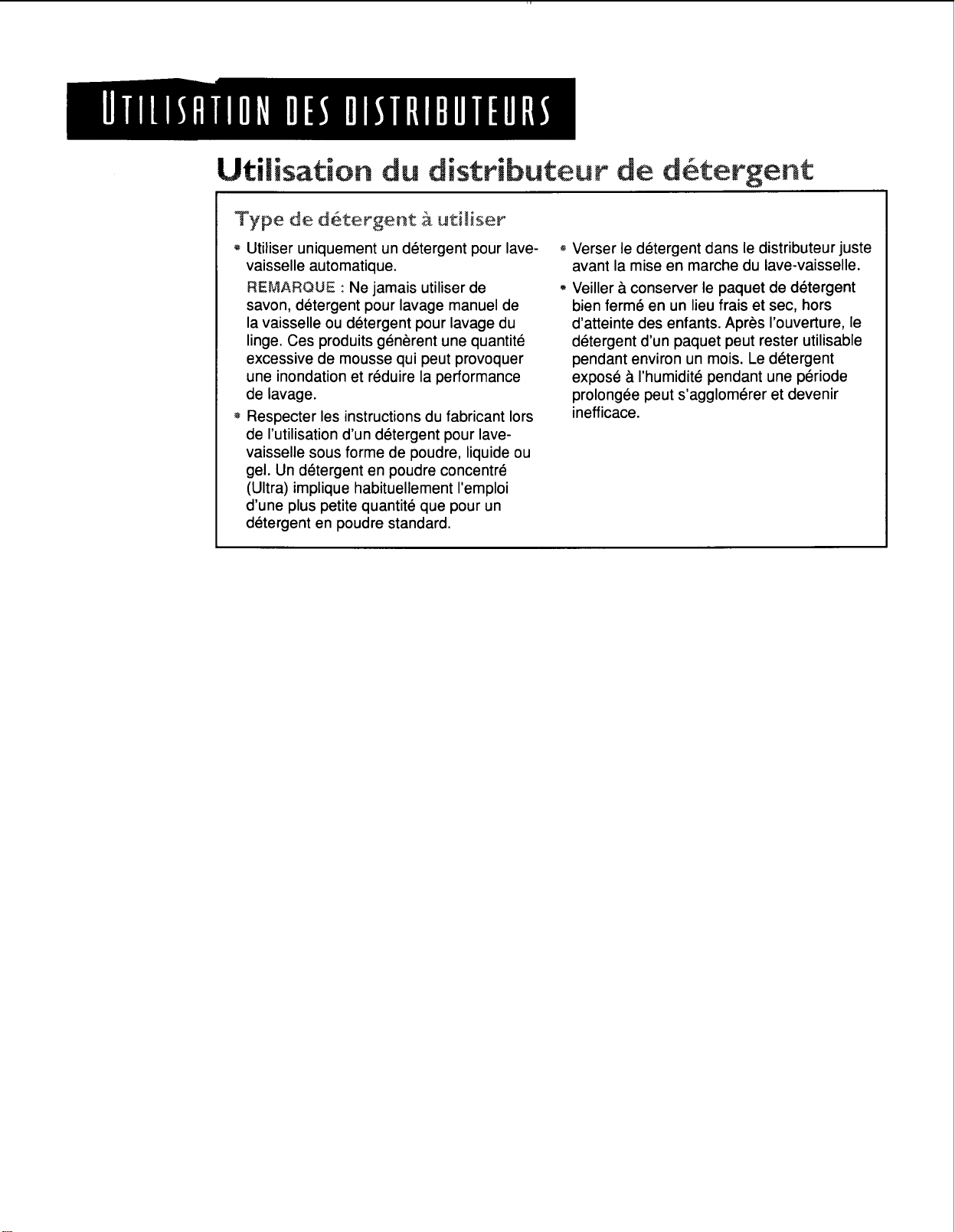

Utilisati

on du dJstr[buteur de d&tergent

Type de d_tergent & uti[iser

Utiliser uniquement un d_tergent pour lave-

vaisselle automatique.

REMAROUE : Ne jamais utiliser de

savon, detergent pour lavage manuel de

la vaisselle ou detergent pour lavage du

linge. Oes produits g_n_rent une quantit6

excessive de mousse qui peut provoquer

une inondation et r_duire la performance

de lavage.

Respecter les instructions du fabricant Iors

de I'utilisation d'un d_tergent pour lave-

vaisselle sous forme de poudre, liquide ou

gel. Un d_tergent en poudre concentr_

(Ultra) implique habituellement I'emploi

d'une plus petite quantit_ que pour un

detergent en poudre standard.

Verser le d_tergent dans le distributeur juste

avant la mise en marche du lave-vaisselle.

Veiller & conserver le paquet de d_tergent

bien ferm_ en un lieu frais et sec, hors

d'atteinte des enfants. Apr_s I'ouverture, le

d_tergent d'un paquet peut rester utilisable

pendant environ un mois. Le d_tergent

expos_ & I'humidit_ pendant une p_riode

prolong6e peut s'agglom6rer et devenir

inefficace.

DURETI_ DE L'EAU QUANTITE DE DI=TERGENT

Eau douce ou

moyennement dure

0 &6 grains par gallon

Eau de duretd

moyenne tadlevee

7 & 12 grains par gallon

Pour une charge normale :

Remplir partiellement la section "Lavage Principal"

(30 grammes ou 2 c. & soupe)

,, Remplir la section "Pr61avage" (30 grammes ou

2 c. &soupe)

REMARQUE : Ajouter seulement 15 grammes ou

1 c. & soupe de detergent dans la section "Prelavage" si

la vaisselle a dej& ete prerincee ou si reau est tres douce.

Pour une charge de vaisselle tr_s souill_e :

Remplir la section "Lavage Principal"(45 grammes ou

3 c. & soupe)

Remplir la section "Prelavage" (30 grammes ou

2 c. & soupe)

Remplir la section "Lavage Principal"(45 grammes ou

3 c. &soupe)

Remplir la section "Prelavage" (30 grammes ou

2 c. &soupe)

Les detergents & lave-vaisselle des diverses

marques peuvent contenir diverses quantites

de phosphore pour radoucissement de I'eau.

Si en presence d'eau dure on utilise un

detergent & teneur en phosphore inferieure

& 8,7 %, il peut eve n_cessaire d'utiliser une

plus grande quantite de detergent, ou de

choisir un detergent dont la teneur en

phosphore est superieure & 8,7%.

La combinaison d'une quantite excessive

de detergent et d'une eau douce peut

provoquer une attaque de la verrerie.

REMARQUE : La durete de reau peut

changer pendant avec le temps. Pout

determiner la durete de I'eau desponible,

contacter le fournisseur local d'eau ou une

compagnie locale de traitement/adoucis-

sement de I'eau, ou commander la bande &

essayer la durete de I'eau au numero de

piece 4171690 au Centre d'assistance aux

consommateurs.

Unagentderingageemp8cheI'eaude

formerdesgouttelettesquipeuvents_cher

enlaissantdestachesoutracessurles

surfaces.IIam_liore_galementles_chage

enpermettant_I'eaudes'ecoulerdela

vaisselleaucoursdurinc;agefinalIorsqu'une

petitequantit_d'agentderin_ageestlib_ree

dansI'eauderin(;age.Celave-vaisselleest

conc;upourI'utilisationd'unagentderin_:age

liquide.Nepasutiliserunagentderinc)age

solideouenbarre.

Remp[issage du dist_'ibuteur

Le distributeur d'agent de rin(;age peut

contenir 5,2 oz fl. d'agent de rinc;age. Dans

les conditions normales, cette quantite suffit

pour trois mois d'utilisation environ. II n'est

pas necessaire d'attendre que le distributeur

soit vide pour le remplir de nouveau. Essayer

de maintenir le distributeur plein, mais veiller

ne pas le remplir excessivement.

1. V_rifier que la porte du lave-vaisselle est

completement ouverte.

2. Faire tourner le bouton du distributeur

jusqu'_, la position d'ouverture et soulever

pour I'enlever.

3. Verser I'agent de rin_age jusqu'a ce que la

lucarne de rep6rage indique que le

distributeur est plein. En cas de

remplissage excessif, I'agent de rin(;age

peut deborder et provoquer un moussage

excessif au cours du programme de lavage.

4. Enlever tout agent de rin(;age renvers_

avec un chiffon humide.

5=R_installer le bouton du distributeur et le

placer & la position de fermeture.

Lucarne de Boutondu

repdrage distributeur

R6glage du dosage d'age_t

de rir qage

La quantite d'agent de rin_age liberee clans

I'eau du rin()age final est r_glable. Le r_glage

de I'usine correspond _.I'indice 2. On peut

gq_n_ralement r_gler le dispositif & 1 ou 2. Si

on observe des traces ou d_p6ts de calcium

sur la vaisselle, essayer un r_glage plus

_lev_ (4, 5, ou 6).

Rdglage du dosage

(Ster le bouton du distributeur, puis faire

tourner le dispositif de r6glage & I'int_rieur

du distributeur jusqu'_, la position de

r_glage d_sir_e.

Dispositif de reglage

On d6crit dans cette section les m6thodes d'utilisation du lave-vaisselle.

L'utilisation correcte du lave-vaisselle permet I'obtention des meilleurs r_sultats

de lavage.

Tableau de selection des programmes

Le lave-vaisselle ex6cute le lavage et le s_chage de la vaisselle conform_ment aux selections

effectu_es & partir du tableau de commande. Le lave-vaisselle se souvient le dernier programme

et les derni_res options desquels vous avez choisi. Appuyer seulement sur la touche de

commencer (Start) si vous voulez utiliser le m_me programme et les m_mes options.

PROGRAMME

POTS&

PANS

Une marque ",/" indique les 6tapes ex_cut6es au cours de

chaque programme.

Prdlavage

Ringage

Lavage

principal

Ringage

Sechage

Duree

(minutes)

90t

Consom-

mation d'eau

(litres/gallons)

33/8.8

Utiliser ce programme )our les casseroles, ustensiles, marmites et vaisselle

r_guli6re tr6s sales et difficiles & nettoyer.

NORMAL

,/ ,/ J J 81.5 25/6.6

Utiliser ce programme )our les charges de vaisselle mod6r_ment souillee de

r6sidus alimentaires. (L'indice de consommation d'_nergie est determin_ &

3artir de ce programme.)

LIGHT

CHINA

,/ ,/ ,/

61.5

25/6.6

Utiliser ce programme 3our le lavage de porcelaine, cristal et autres articles

d_licats.

RINSE

ONLY

,/ 7.5 8/2.2

Utiliser ce programme pout le rin(;age de vaisselle, verres et couverts qui ne

sont pas imm_diatement soumis & un lavage complet.

,, Ne pas utiliser de d6tergent pour le programme "Rin_age Seulement".

t Pr_voir une duree totale plus Iongue si I'eau introduite dans le lave-vaisselle n'est pas

assez chaude.

Annulation d'un

programme

On peut annuler un programme & tout

moment au cours de son execution.

1. Appuyer sur la touche E annuler une fois,

et puis attendez. II y a une pause

de cinq secondes entre la

pression sur la touche Cancel et

le debut de la vidange.

2. Laisser le lave-vaisselle se vider

compl_tement.

S lection des options

Appuyer sur une touche pour selectionner

une option. Si on change d'idee, il suffit

d'appuyer de nouveau sur la touche pour

desactiver I'option. Pour selectionner une

option differente, appuyer sur une autre

touche.

Lavage & haute temperature

Utiliser cette option et I'eau se chauffera

_ endant le lavage principal pour

le meilleur nettoyage de la

vaisselle tres salve. Le chauffage

de I'eau est automatique dans les

fonctions de lavage et du rin(;age final du

programme de casseroles, et au rin£:age

final des programmes "Normal" et

"Porcelaine".

S_chage IEconomique

Utiliser cette option pour le s_chage & I'air de

la vaisselle, sans application de

chaleur. Pour obtenir le meilleur

resultat, veiller & ce que le

distributeur d'agent de rin£_agesoit

rempli. Dans certaines conditions (eau dure,

distributeur d'agent de rin£age vide, presence

d'articles de plastique dans la charge, etc.),

I'eau peut laisser des traces sur les articles

de plastique, la vaisselle et les couverts.

Attente

La lumi6re Delay Hours (Heures Differ_es)

_ 'illumine Iorsque le lave-vaisselle

a ete regl_ pour une mise en

marche differee. La lumiere de

temps diff_r_ s'_teindra Iorsque

le programme commence. Voir page 25

& la rubrique "Programmation pour un

lavage differ6".

L'aff cheur &[ectronique

Le moniteur des programmes vous permet

de voir quelle portion d'un programme

fonctionne dans le lave-vaisselle. La lumi_re

Clean (Propre) s'illumine Iorsque'un

programme est termin6. Toutes les autres

lumi6res s'_teindront. La lumi_re Clean

s'6teindra Iorsque vous ouvrez la porte.

CYCLE MONITOR

WASH RINSE DRY CLEAN

[ I I! II JI I F_I ! i ]

Lumi_re de chauffage de ['eau

La lumi_re de chauffage de I'eau s'illumine

i pendant que I'eau

WATERHEATING chauffe dans le lave-

vaisselle. L'action de

lavage ou de rin(;age

continue pendant que I'eau chauffe.

Ut[[isation du

)our enfants

systeme de

verroui[[age

T_moin du verrouHlage

pour enfant_

Utiliser ie syst_me de verrouillage pour

enfants pour

CHILD LOCK emp6cher la mise

en marche

accidentelle du

lave-vaisselle. Lorsque la fonction de

verrouillage pour enfants est activ_e, il est

impossible de s_lectionner un programme

de lavage ou des options, et le lave-

vaisselle ne peut se mettre en marche.

RE_C_ARQUE: IIdemeure possible d'ouvrir

la porte du lave-vaisselle.

Activation du verrouii[age po_Jr

e_ffants

Appuyer sur la touche "S@chage #__conomique"

_ endant 5 secondes. Le t_moin

"Verrouillage Pour Enfants"

s'illumine. Tousles autres t_moins

sont _teints.

D_sactivation du verrouiffage

po_sr e_fants

Appuyer de nouveau sur la touche "S_chage

Economique" pendant 5 secondes. Le t_moin

"Verrouillage Pour Enfants" s'6teint.

Modifications des r&glages

Au cours premieres des

2 minut:es d_un programme

Appuyer sur de nouvelles touches de

s_lection de programme et d'options.

Apr&s les 2 premi&res

minutes d'un programme

1, Appuyer sur la touche d'annulation Cancel

pour commander la vidange de

I'eau et r_armer les commandes.

2, Ouvrir la porte et v_rifier que le distributeur

de detergent est convenablement rempli

pour le nouveau programme.

3. Fermer la porte.

4. Appuyer sur de nouvelles touches de

s_lection de programme et d'options,

puis appuyer sur la touche de mise en

marche Start.

F{EMARQUE : Si le lave-vaisselle ne se met

pas en marche, verifier que la fonction de

lavage diff_r_ n'a pas 6t6 s_lectionn_e.

Addition de vaisselle

d'un programme

pendant

l'ex cudon

II est possible d'ajouter un article dans le

lave-vaisselle au cours des 10 premieres

minutes d'un programme.

1[,D6verrouiller la porte pour interrompre

I'ex6cution du programme. Attendre I'arr_t

des rampes d'aspersion avant d'ouvrir

la porte.

2. Ouvrir la porte et ajouter les articles.

3. Fermer la porte.

4. Le lave-vaisselle se remet en marche

automatiquement apres une pause de

5 secondes Iors de la fermeture de la porte.

Programmat[on pour un [avage d[ff r

Pour faire fonctionner votre lave-vaisselle

pendant les heures hors de pointe, ou

pendant votre absence, vous pouvez diff_rer

la mise en marche d'un programme pour 2,

4, ou 6 heures, selon le module que vous

avez. Pour diff_rer la mise en marche, suivre

ces _tapes :

Exemple pour programme de lavage Normal

diffdrd_avec sdchagedconomique

1_S61ectionner avec la touche appropri_e le

programme de lavage d6sird. Voir la

description des programmes de lavage

aux page 21.

2oS_lectionner une option avec la touche

appropriee. Si on change d'idee, appuyer

de nouveau sur la touche pour d_sactiver

I'option. Pour selectionner une option

diff6rente, appuyer sur une autre touche.

Voir a la page 22 la description des options.

3. Appuyer sur la touche des heures diff6r_es

une fois pour un temps diff_rd de deux

heures, deux fois pour quatre heures, ou

trois fois pour six heures, ensuite appuyer

sur la touche de mise en marche.

Le chiffre au-dessus de la touche Delay

Hours s'illuminera et le lave-vaisselle

commencera le programme au bout du

nombre d'heures que vous avez choisi.

4. Pour faire cesser les heures differ_es,

appuyer sur la touche jusqu'a ce qu'aucun

num_ro ne soit illurnin_ au-dessus de la

touche.

iMPORTANT :

Utilsez votre lave-vaisselle seulement quand

vous 0tes chez vous.

Si la r_sidence est _quip_e d'un adoucisseur

d'eau, verifier que le lave-vaisselle n'est pas

programm_ pour la mise en marche au

cours de la reg6n_ration de I'adoucisseur.

Syst&me de s&chage

Au cours du sechage, de la vapeur

s'echappe par I'event darts I'angle sup6rieur

gauche de la porte. Ceci est normal. Cette

vapeur provient de I'humidit_ qui s'6chappe

du lave-vaisselle au cours du sechage.

IMPORTANT : La vapeur est chaude. Ne

pas toucher I'_vent au cours du s_chage.

Conseiis pour le fonctionnernent silencieu×

Pour eviter que I'appareil _mette des bruits

de choc et cliquetis au cours du

fonctionnement :

,_Veiller ,_ce que les articles I_gers soient

immobilises dans le panier.

,_Veiller ,_ce que les couvercles et poignees

d'ustensiles, t61es & pizza, t61es & biscuits,

etc. ne touchent pas les parois du lave-

vaisselle et n'entravent pas la rotation des

rampes d'aspersion.

Lorsque c'est possible, charger les articles

de telle maniere qu'ils ne se touchent pas

entre eux.

REMAF{QUE : Laisser la bonde de I'evier en

place pendant le fonctionnement du lave-

vaisselle pour 6viter la transmission du son

par les canalisations d'_gout.

Sons normau× rnis

fonctionnement

On peut normalement entendre certains

sons _mis Iors du fonctionnement du lave-

vaisselle :

,, Bruit d'ouverture ou de fermeture de la

valve de remplissage, et son de I'eau

p_n_trant dans le lave-vaisselle.

,, Broyage de residus alimentaires dans

le broyeur.

au tours du

Action de lavage/rin_age des rampes

d'aspersion. Pour minimiser le bruit de I'eau

circulant sur la vaisselle, voir "Chargement

du lave-vaisselle" aux pages 10 & 14.

Pompage de I'eau Iors des vidanges au

cours d'un programme.

Ouverture du r_ceptacle _.d6tergent.

,, Bruit de mise en marche du moteur de

la pompe.

Conseils pour l' conomie d'&nergie

_,R_gler le chauffe-eau de la r_sidence pour

qu'il alimente le lave-vaisselle en eau _.une

temperature d'au moins 49°C (120°F).

Contr61e de la tempdrature de I'eau :

I, Laisser I'eau chaude couler par le robinet

le plus proche du lave-vaisselle. Placer

sous le robinet une tasse avec un

thermom_tre _.viande ou _.confiserie.

2_ Laisser I'eau chaude couler pendant au

moins une minute dans la

tasse, en la laissant deborder.

Lire la temp6rature. Si la

temperature de I'eau est

inferieure ,_49°C (120°F),

demander _.une personne competente

de r6gler le thermostat du chauffe-eau.

Faire fonctionner le lave-vaisselle seulement

avec une charge complete.

Utiliser uniquement le programme et les

options necessaires.

,, Faire fonctionner le lave-vaisselle hors des

periodes de pointe de consommation, si la

compagnie de distribution propose des tarifs

reduits pendant certaines periodes de la

journ_e.

,, Faire fonctionner I'appareil la nuit au cours

de I'_t_ pour _viter I'introduction de chaleur

dans la maison au cours de la journ_e.

,, Ne pas rincer la vaisselle avant le

chargement.

,, Utiliser I'option de "S_chage I_conomique".

Ce lave-vaisselle a 6t_ con_u pour qu'il fournisse de nombreuses ann_es de

service fiable. Cependant, pour que I'appareil continue & fonctionner correctement,

il convient d'ex_cuter certaines operations d'entretien d_crites dans cette section.

Syste e de lavage HYDROSWEEP*

Le systeme de lavage HYDROSWEEP dont

est dote ce lave-vaisselle produit d'excel-

lents resultats de lavage. L'eau de lavage

est constamment filtr_e par un systeme de

triple filtration et r_tention des d_bris qui

emp_chent les particules de produits

alimentaires de se redeposer sur la

vaisselle propre.

Le filt_e

Le filtre assure en permanence la filtration

de I'eau de lavage et retient les particules

alimentaires qui ont _te detach_es de la

vaisselle. II reste toujours une petite quantit6

d'eau sous le filtre, qui entretient I'humidite

du joint de la pompe.

Rampe d'aspersion

;_4 branches

pine

(N'est pas

amovible)

Le_ jets d'eau

Les debris alimentaires sont 6ject0s du filtre

ultra-fin par 2 jets d'eau gen_res sous la

rampe d'aspersion & 4 bras.

La cr_pine A d_bris

La crepine_.grosdObrisretientdes objets

de grande taillecomme os,noyaux etautres

grosobjets,etlesemp(}chede penetrer

dans lesysteme de pompage. On doit

pOriodJquementinspecterlacrOpinepour en

enleverlesarticlesquiontpu (}treintroduits

accidentellementdans lelavevaisselle.

Ftotteur de protection centre te debordement

Le flotteur de protection contre le

d_bordement, dans I'angle avant droit de la

cuve du lave-vaisselle, emp_che un

remplissage excessif du lave-vaisselle. Pour

que le lave-vaisselle puisse fonctionner, il

faut que ce flotteur soit en place. Inspecter

et rechercher sous le flotteur les objets qui

pourraient I'empecher de se deplacer

verticalement.

Rechercher des

objets dtrangers

sous le flotteur

de protection

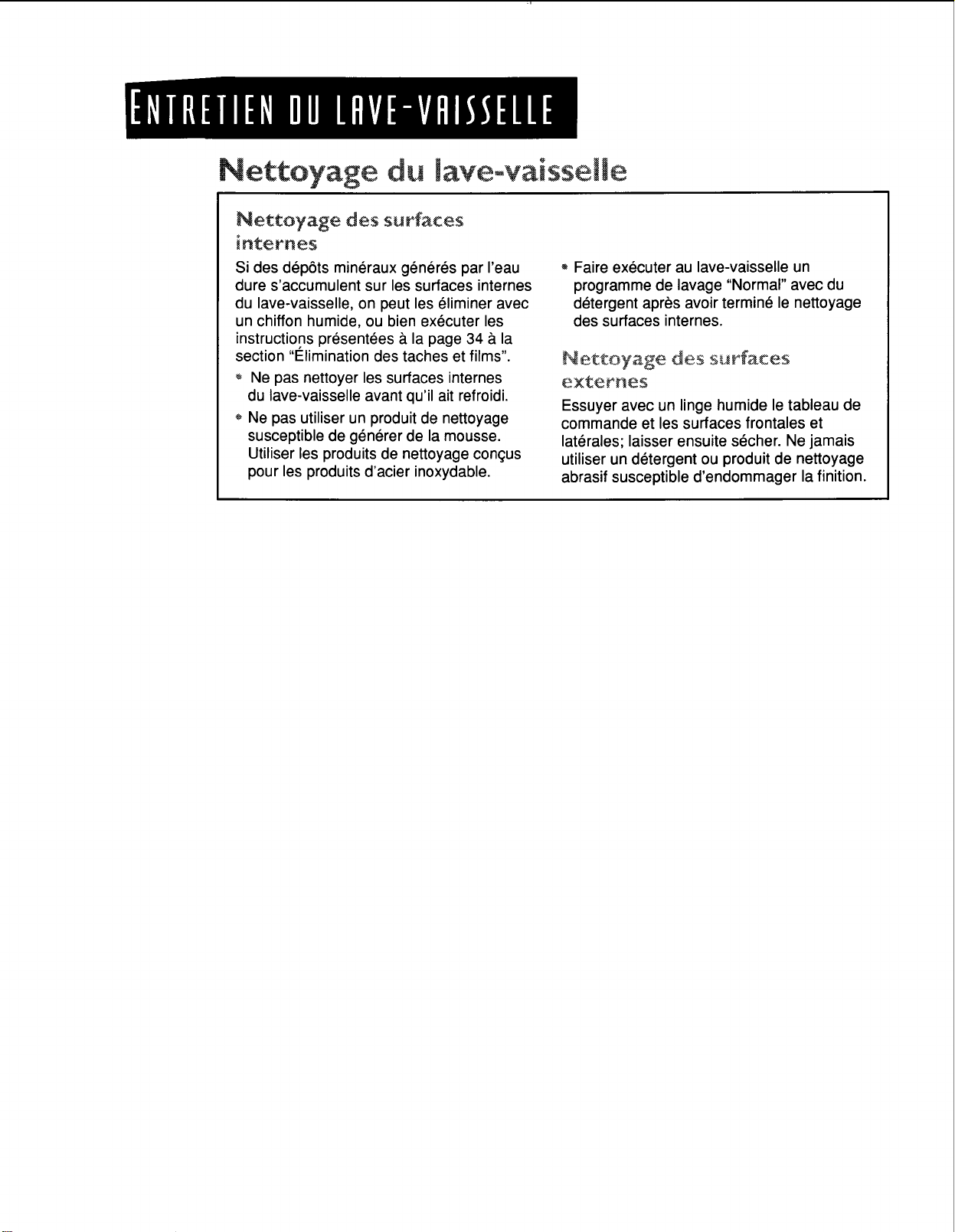

Nettoyage du lave°valsselle

Nettoyage des su_aces

internes

Si des d_p6ts mineraux g6ner_s par I'eau

dure s'accumulent sur les surfaces internes

clu lave-vaisselle, on peut les eliminer avec

un chiffon humide, ou bien ex6cuter les

instructions present_es _.la page 34 _.la

section "l_limination des taches et films".

Ne pas nettoyer les surfaces internes

du lave-vaisselle avant qu'il air refroicli.

Ne pas utiliser un produit de nettoyage

susceptible de g6n6rer de la mousse.

Utiliser les produits de nettoyage con_:us

pour les produits d'acier inoxydable.

Faire executer au lave-vaisselle un

programme de lavage "Normal" avec du

d_tergent apres avoir termin_ le nettoyage

des surfaces internes.

Nettoyage des surfaces

e×te_rtes

Essuyer aveo un linge humide le tableau de

commandeet les surfaces frontales et

lat_rales; laisser ensuite s_cher. Ne jamais

utiliser un d_tergent ou produit de nettoyage

abrasif susceptible d'endommager la finition.

Remisage clu lave-vaisselle

Entreposage pendant l'hiver

Prot_ger le lave-vaisselle et les canalisations

d'eau contre le gel s'ils sont exposes _.des

temperatures inf_rieures _.O°C(p. ex. dans

une r_sidence de vacances). Voir les instruc-

tions d'installation, et faire executer les

operations suivantes par une personne

qualifi@.

1. Fermer la porte.

2. Interrompre I'alimentatien _lectrique du

lave-vaisselle.

3. Enlever les quatre vis cluifixent le panneau

d'acc_s el le panneau inf_riur au lave-

vaisselle en utilisant une cl_ hex. de 1/4po,

un outil _.visser ou un tournevis Phillips.

Enlever les panneaux et les mettre de c6te

sur une surface de protection.

4. Fermer I'arrivee d'eau. Placer un recipient

sous la valve de remplissage et decon-

necter les canalisations d'entree et de

sortie. Laisser I'eau s'ecouler dans le

recipient.

5. Placer un recipient sous la sortie de la

valve & clapet, et d_connecter le tube

flexible de la valve E clapet. Vidanger reau

de I'appareil dans le recipient. Ne pas

reconnecter les canalisations sur la valve

de remplissage et la valve & clapet.

Pour la remise en service, reconnecter les

canalisations et le tube flexible sur la valve

de remplissage et la valve _ clapet. Retablir

I'alimentation electrique de I'appareil, et

ouvrir I'arrivee d'eau. Fermer et verrouiller la

porte. Selectionner le programme "Normal"

et laisser I'appareil executer le programme.

Fermer la source d'alimentation electrique.

Inspecter les raccordements et verifier qu'ils

sont etanches et qu'il n'y a pas de fuite.

Remisage pour I'_t_

Pour prot_ger le lave-vaisselle au cours des

mois d'dt_, fermer I'arrivee d'eau et decon-

necter le lave-vaisselle de I'alimentation

electrique.

Sorti d'eau

()

Arriv6e d'eau

Le brise-siphon

Inspecter le brise-siphon

chaque fois que le lave-

vaisselle ne se vide pas bien.

Dans certaines juridictions, le code local des

installations de plomberie exige I'installation

d'un brise-siphon entre un lave-vaisselle

encastr_ et la canalisation d'6gout de la

r_sidence. Ce dispositif protege le lave-

vaisselle contre un reflux d'eau advenant

I'obstruction d'une canalisation d'_gout.

Le brise-siphon est gen_ralement situ_ sur

I'_vier ou le comptoir pres du lave-vaisselle.

Pour commander le composant brise-siphon

(pce n° 300096), contacter le concession-

naire KitchenAid local. On peut 6galement

telephoner au 1-800-422-1230 aux E.-U.,

ou voir _.la page 2.

REMARQUE : Le brise-siphon est un

composant de plomberie externe qui n'est

pas incorpore au lave-vaisselle. La garantie

accord_e pour le lave-vaisselle ne couvre

pas les frais d'entretien imputables au

nettoyage ou _.la reparation du brise-

siphon externe.

Brise-siphon

Nettoyage du brise-siphon :

Nettoyer p_riodiquement le composant

brise-siphon pour garantir la vidange

correcte du lave-vaisselle. Executer les

instructionsde nettoyage fournies par le

fabricant du composant. Pour la plupart des

types, on doit enlever le couvercle chrom6,

devisser

le capuchon de plastique, puis rechercher

toute accumulation de souillures. Nettoyer

si c'est n_cessaire.

On d_crit dans cette section comment r_soudre certains probl_mes mineurs qui

peuvent affecter la performance de I'appareil. Consulter ce tableau avant de

contacter un d_panneur. S'il n'est pas possible de resoudre le probl_me, consulter

egalement les tableaux de "Diagnostic" aux pages 35 a 36 avant de contacter un

service de d_pannage.

Lavage

PROBL_:ME

Residus

de produits

alimentaires

sur les plats

incomplet de la vaisselie

CAUSE SOLUTION

Ralentissement de

la rotation des bras

d'aspersion du fait d'un

moussage excessif

Chargement incorrect

Remplissage insuffisant

du fait d'une pression

d'eau insuffisante

Utilisation d'un

detergent inefficace,

incorrect ou en quantite

insuffisante

Agglomeration du

detergent dans le

distributeur

Temperature de I'eau

insuffisante

Utiliser uniquement les detergents recomman-

des pour les lave-vaisselle, et pas de savon

ni de detergent destine au lavage du linge.

Ne pas trop remplir le distributeur d'agent de

rin(;age; recuperer par essuyage tout produit

renverse avant d'executer un programme.

Executer les instructions de chargement

presentees aux pages 10 & 14.

La pression du circuit de distribution devrait

eve de 138-828 kPa (20 & 120 Ib/po2) pour

que le lave-vaisselle se remplisse correct-

ement. Si la pression est insuffisante, il peut

etre necessaire d'installer une pompe de

surpression dans la canalisation.

Utiliser uniquement les detergents recom-

mandes pour le lave-vaisselle et seulement

les quantites specifiees (voir les quantites & la

page 19), mais ne jamais utiliser une quantite

inferieure & une cuilleree a soupe. Pour qu'il

soit efficace, il faut que le detergent soit frais.

Entreposer toujours le detergent en un lieu

frais et sec dans un conteneur bien ferme.

Ajouter le detergent juste avant la mise en

marche du lave-vaisselle. Utiliser un deter-

gent frais et enlever tout detergent agglomere

avant de remplir le distributeur. Lors de

I'utilisation de la fonction de lavage differe,

verifier que le distributeur est sec avant

d'ajouter le detergent.

Si necessaire, regler le chauffe-eau pour une

temperature plus elevee, pour que le lave-

vaisselle soit alimente par de I'eau & au moins

49°C (120°F). Voir & la page 26 la methode

recommandee & la rubrique "Conseils pour

I'economie d'energie".

suite & la page suivante

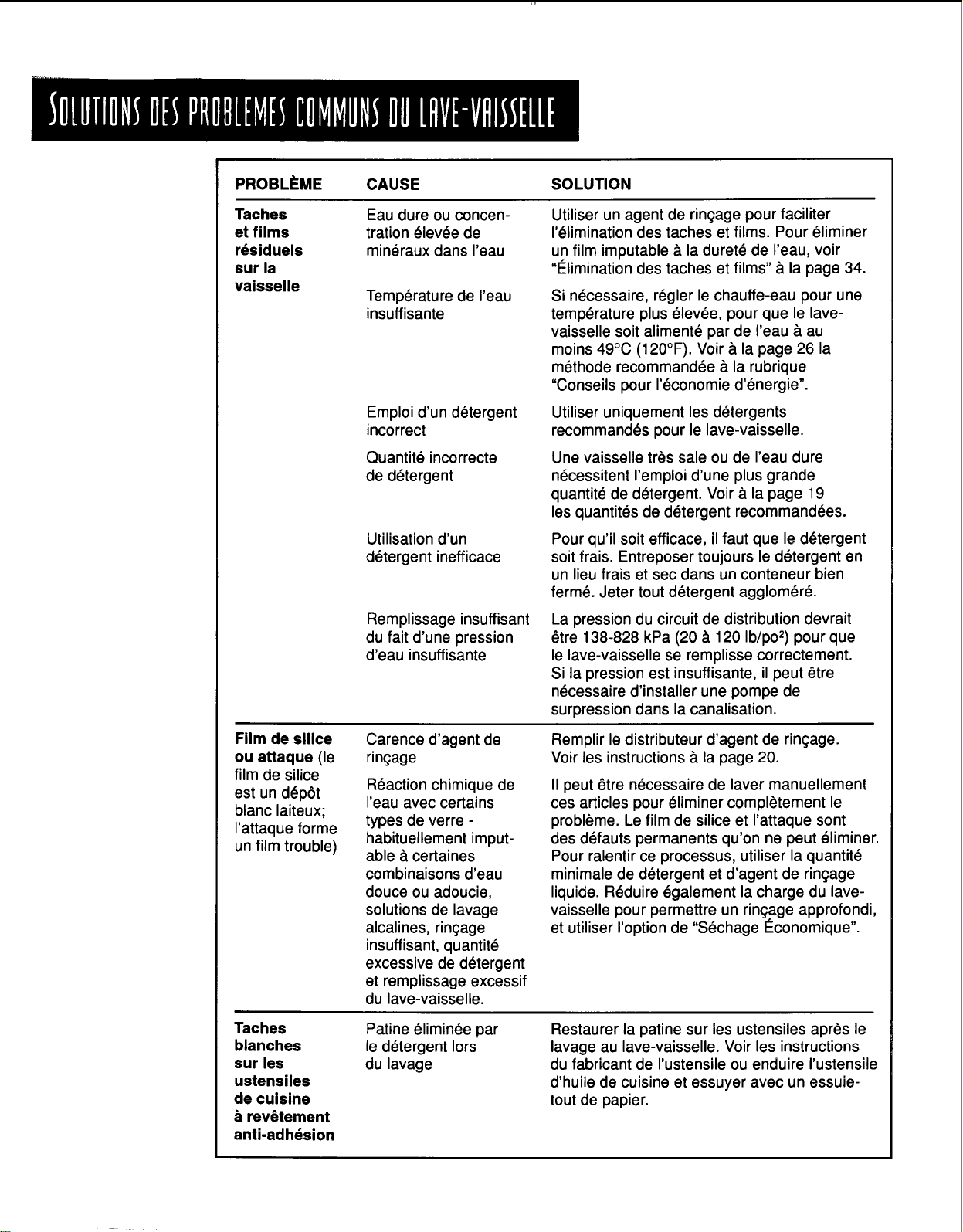

PROBLI_ME CAUSE SOLUTION

Taches

et films

r6siduels

sur la

vaisselle

Film de silice

ou attaque (le

film de silice

est un dep6t

blanc laiteux;

rattaque forme

un film trouble)

Taches

blanches

sur les

ustensiles

de cuisine

rev6tement

anti-adh6sion

Eau dure ou concen-

tration elevee de

mineraux dans I'eau

Temperature de reau

insuffisante

Emploi d'un detergent

incorrect

Quantite incorrecte

de detergent

Utilisation d'un

detergent inefficace

Remplissage insuffisant

du fait d'une pression

d'eau insuffisante

Carence d'agent de

rin(;age

Reaction chimique de

reau avec certains

types de verre -

habituellement imput-

able & certaines

combinaisons d'eau

douce ou adoucie,

solutions de lavage

alcalines, rin(;age

insuffisant, quantite

excessive de detergent

et remplissage excessif

du lave-vaisselle.

Utiliser un agent de rin_age pour faciliter

I'elimination des taches et films. Pour eliminer

un film imputable & la durete de I'eau, voir

"E.limination des taches et films" & la page 34.

Si necessaire, regler le chauffe-eau pour une

temperature plus elevee, pour que le lave-

vaisselle soit alimente par de reau _.au

moins 49°C (120°F). Voir & la page 26 la

methode recommandee & la rubrique

"Conseils pour I'economie d'energie".

Utiliser uniquement les detergents

recommandes pour le lave-vaisselle.

Une vaisselle tr_s sale ou de I'eau dure

n6cessitent remploi d'une plus grande

quantite de detergent. Voir _.la page 19

les quantites de detergent recommandees.

Pour qu'il soit efficace, il faut que le detergent

soit frais. Entreposer toujours le detergent en

un lieu frais et sec dans un conteneur bien

ferme. Jeter tout detergent agglomere.

La pression du circuit de distribution devrait

_tre 138-828 kPa (20 _.120 Ib/po 2)pour que

le lave-vaisselle se remplisse correctement.

Si la pression est insuffisante, il peut 6tre

necessaire d'installer une pompe de

surpression dans la canalisation.

Remplir le distributeur d'agent de rin(;age.

Voir les instructions & la page 20.

II peut 6tre necessaire de laver manuellement

ces articles pour _liminer compl6tement le

probl6me. Le film de silice et I'attaque sont

des defauts permanents qu'on ne peut eliminer.

Pour ralentir ce processus, utiliser la quantite

minimale de detergent et d'agent de rin_:age

liquide. Reduire egalement la charge du lave-

vaisselle pour permettre un rin_age approfondi,

et utiliser I'option de "Sechage Economique".

Patine elimin_e par

le detergent Iors

du lavage

Restaurer la patine sur les ustensiles apres le

lavage au lave-vaisselle. Voir les instructions

du fabricant de I'ustensile ou enduire rustensile

d'huile de cuisine et essuyer avec un essuie-

tout de papier.

$&chage incomplet de ia vaisselle

PROBLC:ME CAUSE SOLUTION

S6chage

incomplet de

la vaisselle

Temperature

insuffisante de I'eau

Ecoulement

insuffisantde I'eau

sur la vaisselle

Carence d'agent

de rin_:age

Articles de plastique

Emploidel'option

de"Sechage

Economique"

Si n_cessaire, regler le chauffe-eau pour une

temperature plus 6levee, pour que le lave-

vaisselle soit aliment_ par de I'eau & au moins

49°C (120°F). Voir _.la page 26 la m_thode

recommand_e & la rubrique "Conseils pour

I'_conomie d'_nergie".

Ne pas trop charger le lave-vaisselle afin

que I'eau puisse s'en ecouler correctement,

et utiliser un agent de rin_age liquide pour

faciliter le s_chage. Voir les instructions de

chargement correct aux pages 10 _.14. Ne

pas utiliser I'option de s_chage _conomique.

Remplir le distributeur d'agent de rin_:age.

Voir les instructions & la page 20.

Certains articles de plastique peuvent

n_cessiter un s_chage manuel avec un

torchon.

Ne pas utiliser I'option de "S_chage

Economique" pour la charge de vaisselle

suivante.

D t rioration

iavage

de la vaisseile au

tours du

PROBLEME CAUSE SOLUTION

Ecaillage sur Chargement

la vaisselle incorrect

Taches

noires ou

grises sur

la vaisselle

Charger la vaisselle et les verres de telle

mani_re qu'ils soient stables et qu'ils ne se

heurtent pas mutuellement sous I'effet du

lavage. Manoeuvrer doucement les paniers

sur leurs glissi_res pour minimiser les chocs.

FtEMARQUE : Laver manuellement certains

types de porcelaine et verrerie, comme les

articles antiques et de cristal mince.

Contact avec des

articles d'aluminium

Charger les articles d'aluminium de telle

maniere qu'ils ne puissent passe frotter contre

d'autres articles au cours du lavage. Ne pas

laver au lave-vaisselle des articles jetables en

aluminium. Pour 61iminer les marques

d'aluminium, utiliser un produit de nettoyage

moyennement abrasif.

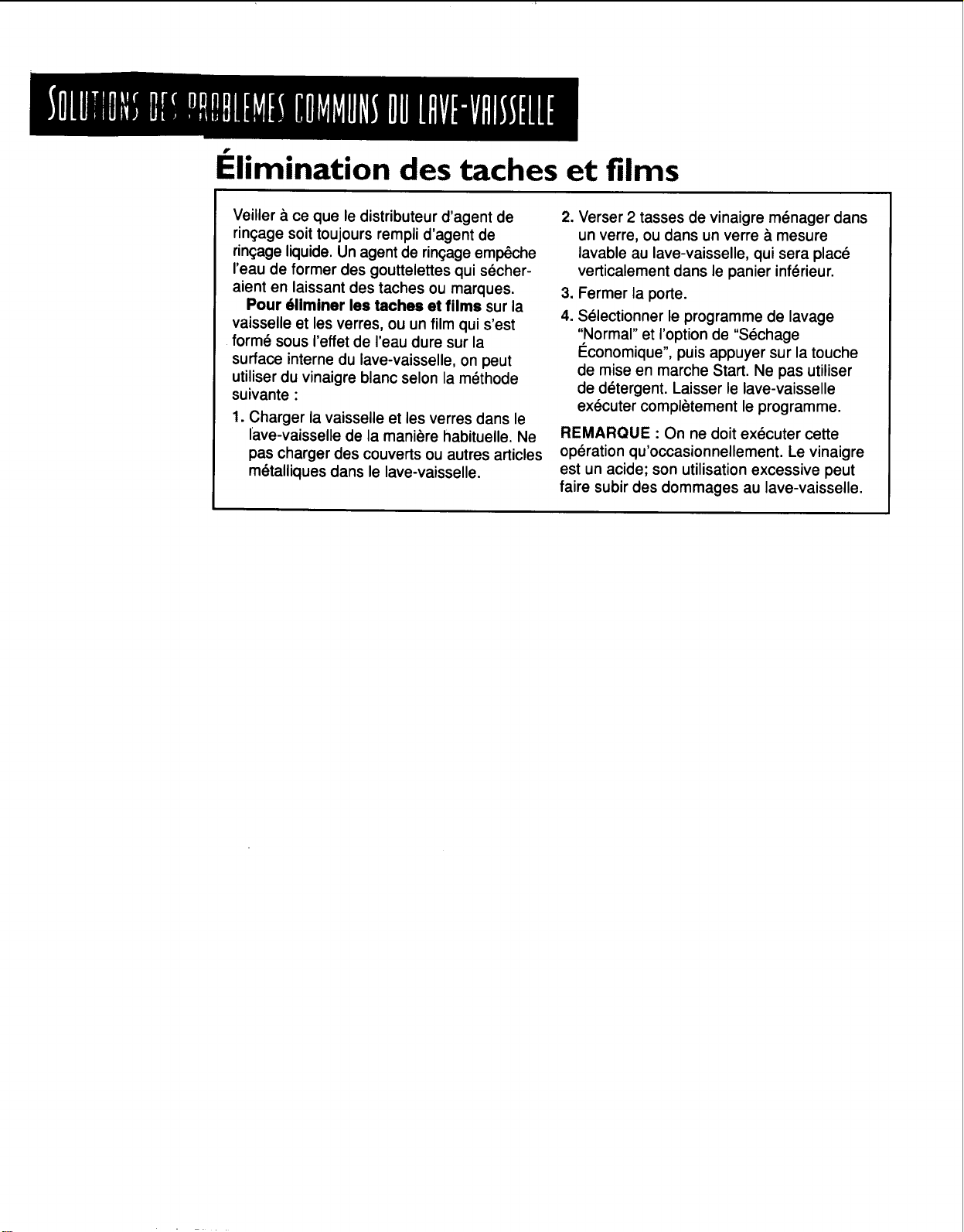

IElimination des taches et films

Veiller & ce que le distributeur d'agent de

rin(;age soit toujours rempli d'agent de

rin_age liquide. Un agent de rin(;age empt_che

I'eau de former des gouttelettes qui secher-

aient en laissant des taches ou marques.

Pour 611miner les taches et films sur la

vaisselle et les verres, ou un film qui s'est

form_ sous I'effet de I'eau dure sur la

surface interne du lave-vaisselle, on peut

utiliser du vinaigre blanc selon la m_thode

1. Charger la vaisselle et les verres dans le

lave-vaisselle de la mani_re habituelle. Ne

pas charger des couverts ou autres articles

m_talliques dans le lave-vaisselle.

2. Verser 2 tasses de vinaigre m_nager dans

un verre, ou dans un verre _.mesure

lavable au lave-vaisselle, qui sera plac_

verticalement dans le panier inf_rieur.

3. Fermer la porte.

4. S_lectionner le programme de lavage

"Normal" et I'option de "S_chage

E_conomique",puis appuyer sur la touche

de mise en marche Start. Ne pas utiliser

de d_tergent. Laisser le lave-vaisselle

executer compl_tement le programme.

REMARQUE : On ne doit ex_cuter cette

operation qu'occasionnellement. Le vinaigre

est un acide; son utilisation excessive peut

faire subir des dommages au lave-vaisselle.

Avant: de contacter ie service de d6pannage ,,,

Si le lave-vaisselle ne fonctionne pas correctement, _tudier le tableau suivant ainsi

que la section "Solutions des problemes communs du lave-vaisselle" aux pages

31 & 34 avant de contacter le concessionnaire. Cela pourra vous _conomiser le

co0t de la visite d'un d_panneur.

Le lave-vaisselle

correct:ement

ne fonctionne pas

PROBLI:ME CONTROLER CE QUI SUIT

Le lave-vaisselle Porte bien fermee?

ne fonctionne pas

ou s'arr_te au

cours d'un

programme

Programme appropri_ s_lectionne? Voir page 8 et 9.

Verrouillage pour enfants actif? Voir page 23.

Fusible grill6 ou disjoncteur ouvert?

Arriv_e d'eau ouverte?

Arr_t du moteur du fait d'une charge excessive? Dans ce cas, I'appareil

se remet en marche automatiquement apres quelques minutes. Si le

moteur ne se remet pas en marche, contacter le d_panneur.

Le lave-vaisselle

ne se remplit pas

Flotteur de protection contre debordement bloqu_ & la position la plus

_lev_e? II faut que le flotteur puisse se d_placer librement vertical-

ement. Appuyer dessus pour le liberer. Voir page 27.

Le lave-vaisselle

semble fonction-

ner trop Iongtemps

Temperature de I'eau d'alimentation insuffisante? La periode de

fonctionnement du lave-vaisselle est plus Iongue Iorsqu'il faut qu'il

chauffe I'eau ou si on a selectionne I'option de lavage & haute

temperature. Regler le thermostat du chauffe-eau pour que le

lave-vaisselle soit alimente par de I'eau & au moins 49°C (120°F).

Rdsidus d'eau

dans le lave-

vaisselle

Attendre la fin du programme. II est normal qu'il reste un petit residu

d'eau. Examiner le brise-siphon s'il yen a un; il est peut-_tre obstrue.

Dans ce cas, executer les instructions de nettoyage du fabricant.

Voir page 30.

Residus de

ddtergent dans la

section couverte

du distributeur

Utiliser un detergent frais, remiser le detergent en un lieu frais et sec

dans un r_cipient bien fermi. Jeter tout d_tergent agglom_re.

Attendre la fin du programme.

II faut que le flotteur puisse se d6placer librement verticalement.

Appuyer dessus pour le lib_rer. Voir page 27.

Residu blanc

apparent sur

le panneau

d'acc_s frontal

Certains detergents liquides produisent un moussage excessif et

une accumulation sur le panneau d'acces. Essayer un autre type

de ddtergent ou une marque diff_rente pour r_duire le moussage

et 6liminer raccumulation.

Odeur perceptible Ex_cuter le programme de "Ringage Seulement" au moins une fois

dans le lave- ou deux par jour jusqu'a I'accumulation d'une charge complete.

vaisselle

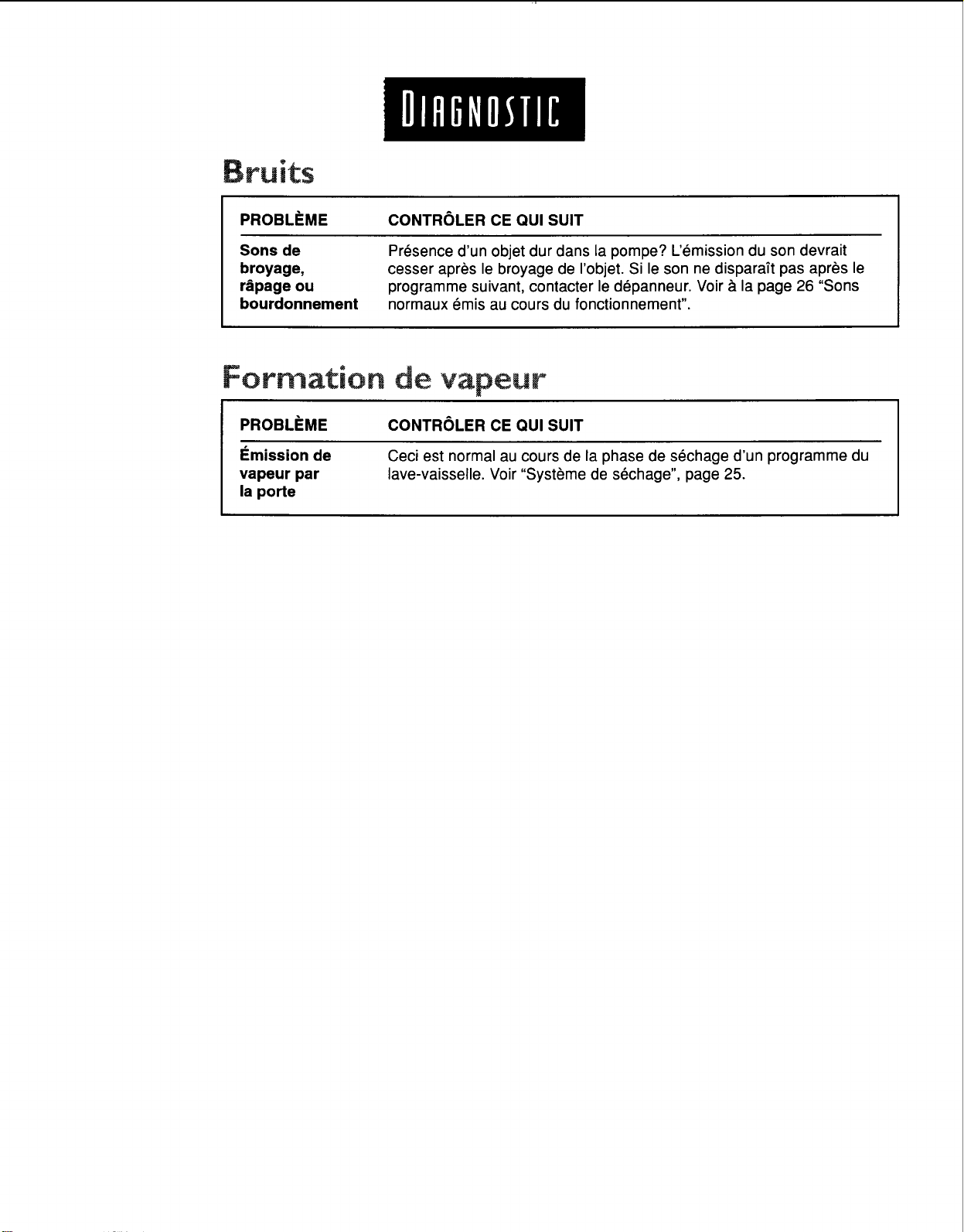

Bruits

PROBLI=ME CONTROLER CE QUI SUIT

Sons de

broyage,

r&page ou

bourdonnement

Presence d'un objet dur dans la pompe? L'emission du son devrait

cesser apr_s le broyage de I'objet. Si le son ne disparaff pas apr_s le

programme suivant, contacter le d_panneur. Voir & la page 26 "Sons

normaux 8mis au cours du fonctionnement".

Formation de vapeur

PROBLF:ME

I_mission de

vapeur par

la porte

CONTROLER CE QUI SUIT

Ceci est normal au oours de la phase de s_chage d'un programme du

lave-vaisselle. Voir "Syst_me de s6chage", page 25.

Avant de nous contacter pour assistance ou service, consulter la section "Diagnos-

tic" aux pages 35 et 36. Ceci pourra peut-_tre vous 6pargner le co0t de la visite

d'un depanneur. Si une aide demeure necessaire, proceder conformement aux

instructions ci-dessous.

Demande d'assistance ou de service

aux E.-U....

Contacter sans frais le Centre d'assist-

ance t_la clientele de

KitchenAid au :

1-800-422-1230.

Lors du contact, veuillez

communiquer la date d'achat

ainsi que le numero de serie et le numero

de modele complet de I'appareil (voir

page 2). Cette information nous aidera

& mieux satisfaire vos besoins.

Nos consultants vous renseigneront sur

les sujets suivants :

• Caracteristiques et specifications sur toute

notre gamme d'appareils menagers.

• Information pour I'installation.

• Procedures d'utilisation et d'entretien.

,, Vente de pieces de rechange et accessoires.

• Aide pour le depannage personnel.

• Assistance specialisee & la clientele (langue

espagnole, malentendants, malvoyants, etc.).

• Concessionnaires Iocaux, entreprises de

service et distributeurs de pieces

de rechange.

Les techniciens de service KitchenAid

ont re()u la formation qui leur permet

d'effectuer les travaux de reparation sous

garantie et le service apres-vente sur les

produits partout aux €:.-U.

Vous pouvez egalement consulter I'annuaire

telephonique Pages jaunes pour identifier une

entreprise de service agreee KitchenAid dans

votre region.

Pour acheter des pi ces de rechange ...

Si vous avez besoin de commander des

pieces de rechange, nous recommandons

I'emploi uniquement de pieces autorisees

par I'usine. Ces pieces seront facilement

installees et fonctionneront bien parce

qu'elles sont fabriqu_es avec la m_me

precision mise en oeuvre dans la fabrication

de chaque appareil menager KITCHENAID*

neuf. Pour obtenir des pieces de rechange

autorisees par I'usine, contacter le Centre

de service agre6 le plus proche.

Pour obtenir une assistance plus &tendue °..

Si vous avez besoin d'une assistance plus

etendue, vous pouvez ecrire ._KitchenAid

pour nous communiquer vos questions ou

preoccupations, _.I'adresse suivante :

KitchenAid Brand Home Appliances

Consumer Assistance Center

c/o Correspondence Dept.

2000 North M-63

Benton Harbor, MI 49022-2692

Dans votre correspondance, veuillez

indiquer un numero de telephone oe on peut

vous contacter dans la journee.

Si le concessionnaire, le centre de service

autorise et KitchenAid n'ont pu resoudre votre

probl_me, vous pouvez contacter le Major

Appliance Consumer Action Program (MACAP).

MACAP est un groupe d'experts independ-

ants en protection des consommateurs qui

font connaitre les opinions des consom-

mateurs aux niveaux les plus Clevis de

I'industrie des appareils menagers. MACAP

nous communiquera vos pr6occupations.

Major Appliance Consumer Action Program

20 North Wacker Drive

Chicago, IL 60606

Demande d'assistance ou de service au

Canada ...

Pour obtenir de I'aide dans tout le

_ anada, contacter sans frais

le Centre d'assistance _ la

client61e de KitchenAid

Canada, 8 h 30 - 18 h (EST) :

1-800-461-5681.

Lors du contact, veuillez communiquer la

date d'achat ainsi que le numero de serie et

le numero de module complet de I'appareil

(voir page 2). Cette information nous aidera

mieux satisfaire vos besoins.

Nos consultants vous renseigneront sur les

sujets suivants :

,, Caracteristiques et specifications sur toute

notre gamme d'appareils menagers.

, Concessionnaires Iocaux.

Methodes d'utilisation et d'entretien.

Les techniciens de service KitchenAid

ont re(_ula formation qui leur permet d'effec-

tuer les travaux de reparation sous garantie et

le service apres-vente sur les produits partout

au Canada. Pour service au Canada,

telephoner _ une des numdros suivantes

inscrit ci-dessous.

Service d'appareiis m_nagers KitchenAid Canada-

Service au× consommateurs

Succursales de service direct :

COLOMBIE-BRITANNIQUE 1-800-665-6788

ALBERTA 1-800-661-6291

ONTARIO R_gion d'Ottawa 1-800-267-3456

(_ I'exception du code regional 807) En dehors de la r_gion d'Ottawa 1-800-807-6777

MANITOBA, SASKATCHEWAN 1-800-665-1683

et code regional 807 en ONTARIO

QUI_BEC Montreal (,_ I'exception de la rive sud) 1-800-361-3032

Rive Sud Montreal 1-800-361-0950

Qu6bec 1-800-463-1523

Sherbrooke 1-800-567-6966

PROVINCES DE L'ATLANTIQUE 1-800-565-1598

suite _ la page suivante

Pour acheter des pi_ces de rechange ...

Si vous avez besoin de commander des

pieces de rechange, nous recommandons

I'emploi uniquement de pieces autoris_es

par I'usine. Ces pi_ces seront facilement

installees et fonctionneront bien parce

qu'elles sont fabriqu_es avec la m6me

precision mise en oeuvre dans la fabrication

de chaque appareil m_nager KITCHENAID*

neuf. Pour obtenir des pi_ces de rechange

autoris_es par I'usine, contacter le Centre

de service agre_ le plus proche.

Pour obtenir une assistance plus _tendue ...

Si vous avez besoin d'une assistance plus

etendue, vous pouvez ecrire a.KitchenAid

Canada pour nous communiquer vos

questions ou preoccupations,

I'adresse suivante :

Consumer Relations Department

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez

indiquer un num_ro de telephone o0 on

peut vous contacter dans la journee.

Cet index est alphab_tique. Rechercher le mot ou la phrase d_sir_e pour identifier

la page o_ on I'y trouve.

SUJET PAGE

AGENT DE RIN(_AGE

Utilisation .................................................... 20

ARTICLES SPI:tCIAUX

Conseils pour le lavage .............................. 15

SUJET PAGE

Modification d'un r_glage ........................... 24

Programmation pour mise en

marche diff6r6e ........................................... 25

GARANTIE ..................................................... 41

ASSISTANCE

Au Canada .................................................. 39

Aux I_.-U...................................................... 37

BRISE-SIPHON .............................................. 30

BRUITS

Bruit normalement emis ............................. 26

Conseils pour fonctionnement silencieux ... 26

CARACTI_RISTIQU ES/COM POSANTS ......... 5

CHARGEMENT

Panier _.couverts ........................................ 14

Panier inf_rieur ............................................ 12

Panier sup_rieur .......................................... 10

Preparation du chargement ........................ 10

COM POSANTS/CARACTERISTIQUES ......... 5

DFtTERGENT

Quantit6 ...................................................... 19

Type ............................................................ 18

DIAGNOSTIC ................................................. 35

DISTRIBUTEUR

Agent de ringage ......................................... 20

Detergent .................................................... 17

EAU

ContrBle de la temperature ........................ 26

ENERGIE

[=conomie .................................................... 26

ENTRETIEN

Brise-siphon ................................................ 30

FIotteur - protection contre debordement ..o27

Nettoyage .................................................... 28

Remisage .................................................... 29

Syst_me de lavage HYDROSWEEP*. ....... 27

FILM/TACHES

I_limination .................................................. 34

FONCTIONNEMENT DU LAVE-VAISSELLE

Addition d'articles au cours d'un

programme .................................................. 24

Annulation d'un programme ....................... 22

Mise en marche ............................................. 7

GUIDE DE MISE EN MARCHE ....................... 7

LUMII_RES DU PANNEAU DE

COMMANDE .................................................. 23

MISE EN MARCHE DIFFI_RI_ ....................... 25

NETTOYAGE

Exterieur ...................................................... 28

Interieur ....................................................... 28

OPTIONS

Selection ..................................................... 22

PANIER _, COUVERTS .................................. 14

PANIER INFI:tRIEUR ...................................... 12

PANIER SUPE.RIEUR

Chargement ................................................ 10

PROBLI_MES COMMUNS DU

LAVE-VAISSELLE

R_solutions ......................................... 31 _.34

PROGRAMME

Annulation ................................................... 22

Tableau de s61ection ................................... 21

PROTECTION CONTRE

DI_BORDEMENT ........................................... 27

REMISAGE .................................................... 29

RESPONSABILITI_S

Proprietaire ................................................... 2

SI_CURITFI .................................................. 3 a. 4

SERVICE

Au Canada .................................................. 39

Aux I_.-U...................................................... 37

SYST#ME DE SFtCHAGE ............................. 25

TACHES/FILM

I_limination .................................................. 34

VAPEUR ........................................................ 25

VERROUILLAGE POUR ENFANTS ............. 23

DUREE DE LA

GARANTIE :

GARANTIE

COMPLI_TE

D'UNE ANNEE

,/_PARTIR DE

LA DATE

D'INSTALLATION.

GARANTIE

LIMITI_E DE

LA SECONDE ._,

LA CINQUII_ME

ANNEE

,_,PARTIR DE

LA DATE

D'INSTALLATION.

KITCHENAID PAIERA

POUR :

Pieces de rechange et frais

de main-d'oeuvre pour

I'_limination des vices de

mat_riau ou de fabrication.

Les travaux doivent _tre

executes par le personnel

d'un _tablissement de service

agr_ KitchenAid.

Pieces de rechange pour

les glissieres des paniers

sup_rieur et inferieur en cas

d'oxydation du fait d'un vice

de mat_riau ou de fabrication.

Pi6ces de rechange pour le

moteur (un tiers HP) en cas

de vice de materiau ou de

fabrication.

Pieces de rechange pour

organes de commande

_lectronique en cas de vice

de materiau ou de fabrication.

KITCHENAID NE PAIERA PAS

POUR :

A. Visite de d_pannage pour :

1. Correction de I'installation du

lave-vaisselle.

2. Explications du fonctionnement

du lave-vaisselle.

3. Remplacement des fusibles

ou correction du c&blage de

la maison.

4. Correction du circuit de conduit

de plomberie de la maison.

B. Reparations Iorsque le lave-

vaisselle est utilis_ autrement que

dans une application familiale.

C. Dommage imputable ;1accident,

alteration, usage impropre ou

abusif, installation incorrecte ou

installation non conforme aux

prescriptions des codes Iocaux

d'_lectricit_ et plomberie.

D. Tout frais de main-d'oeuvre pendant

la periode de garantie limitee.

Pieces de rechange pour

r_l_ment chauffant en cas de

vice de mat_riau ou de

fabrication.

GARANTIE

VIE ENTIERE

DEPUIS LA DATE

D'INSTALLATION.

Pieces de rechange et frais

de main-d'oeuvre pour la

doublure de porte interne ou

la cuve d'acier inoxydable en

cas d'apparition de fuite d'eau

par suite de rouUle imputable

;1un vice de mat_riau ou de

fabrication.

E. Le coDt des pieces de rechange

et de la main-d'oeuvre pour les

appareUs utilises en dehors du

Canada ou I_tats-Unis.

F. Frais de transport de I'appareil.

Ce produit est con_u pour qu'il

soit r_parable sur place.

G. Reparations de pieces ou systemes

imputables ;1une modification non

autorisee execut6e sur I'appareil.

7/96

KITCHENAID DECLINE TOUTE RESPONSABILITE AU TITRE DE DOMMAGES SECON-

DAIRES OU INDIRECTS. Certaines provinces n'admettent pas I'exclusion ou la limitation de

dommages secondaires ou indirects. Par consequent, cette exclusion ou limitation pout ne pas

vous _tre applicable. Cette garantie vous confere des droits juridiques sp_cifiques; vous pouvez

_galement jouir d'autres droits cluipeuvent varier d'une province ;1I'autre ou d'un Etat ;i un autre.

Hors des Etata-Unis ou du Canada, une garantie diffdrente peut 6tre applicable. Pour les

d6tails, contacter le concessionnaire agred KitchenAid.

En cas de besoin d'assistance ou d'une intervention de service, consulter d'abord la section

"Diagnostic" de cette brochure. Apres avoir consult_ la section "Diagnostic", on pout _galement

trouver de I'aide dans la section "Demande d'assistance ou de service". Aux F:.-U., contacter le

centre d'assistance ;1la clientele au 1-800-422-1230. Au Canada, contacter KitchenAid Canada

;1I'un des numeros de t_ldphone mentionn_s ;1la page 2.

KitchenAid

Benton Harbor, MI 49022-2692 U.S.A.

9743098 Rev. A * Marque de commerce enregistr_/MC marque depose de KitchenAid 8/96

KitchenAid KUDR24SEWH1 Sculptura undercounter dishwasher

Product's Documents

USE & CARE GUIDE

Specifications

KitchenAid KUDR24SEWH1 Questions and Answers
