Owner's Manual

IC..FTSMnWl

ROTARY LAWN MOWER

6.5 Horsepower

21" Rear Discharge

Model No.

917.388570

• EspaSol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-13

Service and Adjustments ........................ 14

Storage .............................................. 15-16

Troubleshooting ................................. 16-17

Repair Parts ....................................... 34-39

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_,Look for this symbol to point out

important safety precautions. It means

CAUTION!H BECOME ALERT!H

YOUR SAFETY IS INVOLVED.

&WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

_,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

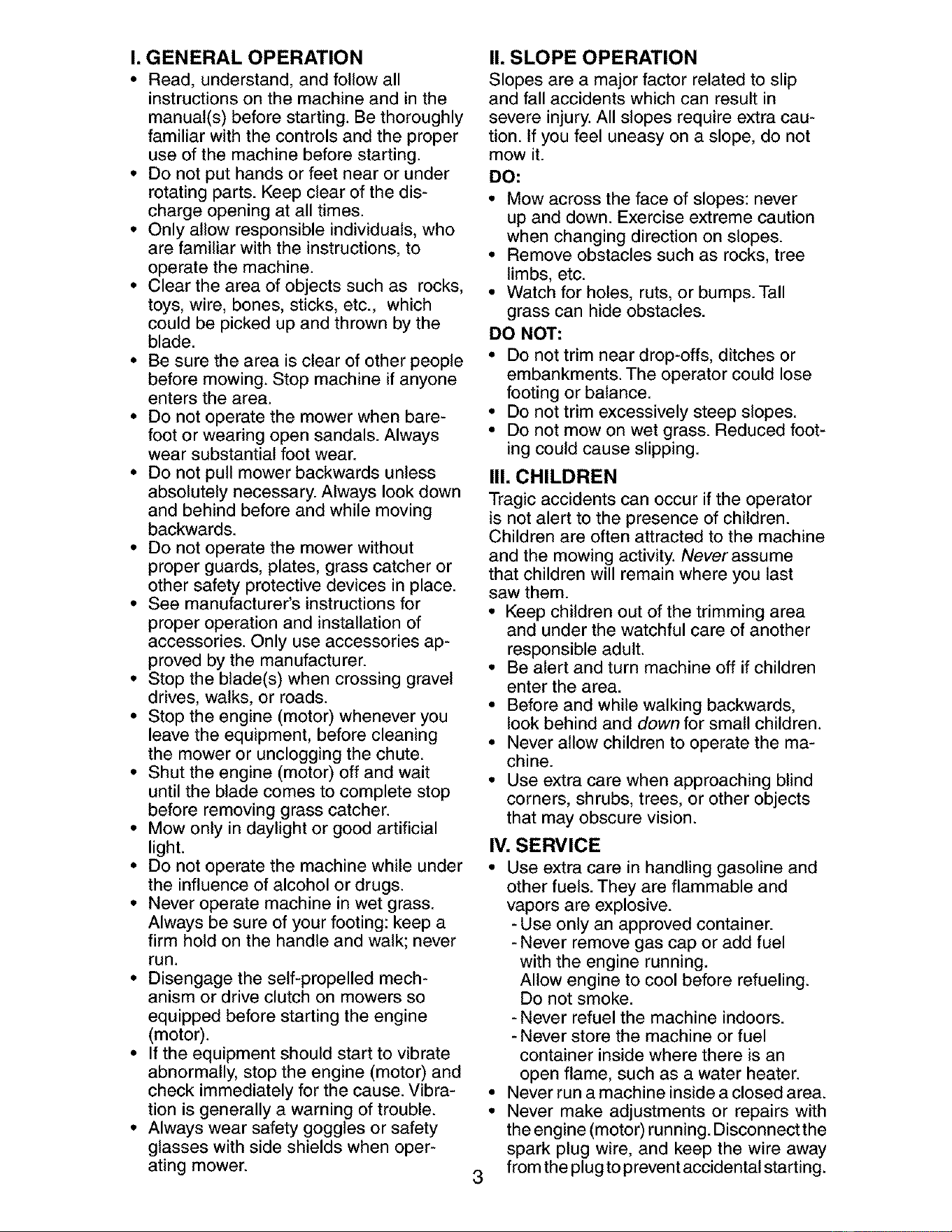

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when oper-

ating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra cau-

tion. If you feel uneasy on a slope, do not

mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running.

Allow engine to cool before refueling.

Do not smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnectthe

spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

° Keepnuts and bolts,especiallyblade

attachmentbolts,tightand keepequip-

ment ingood condition.

° Nevertamperwith safetydevices.Check

theirproperoperationregularly.

• Keep machine free of grass, leaves, or

otherdebrisbuild-up.Cleanoilorfuelspill-

age.Allowmachineto coolbeforestoring.

° Stop and inspectthe equipmentif you

strikean object.Repair,if necessary,

before restarting.

° Neverattempttomakewheelheightadjust-

mentswhiletheengine(motor)is running.

° Grasscatchercomponentsaresubject

to wear, damage,and deterioration,

which couldexposemovingpartsor

allowobjectsto be thrown.Frequently

checkcomponentsand replacewith

manufacturer'srecommendedparts,

when necessary.

° Mowerbladesare sharp and can cut.

Wrap the blade(s)or wear gloves,and

useextracautionwhenservicingthem.

° Do not changethe enginegovernorset-

ting or overspeedthe engine.

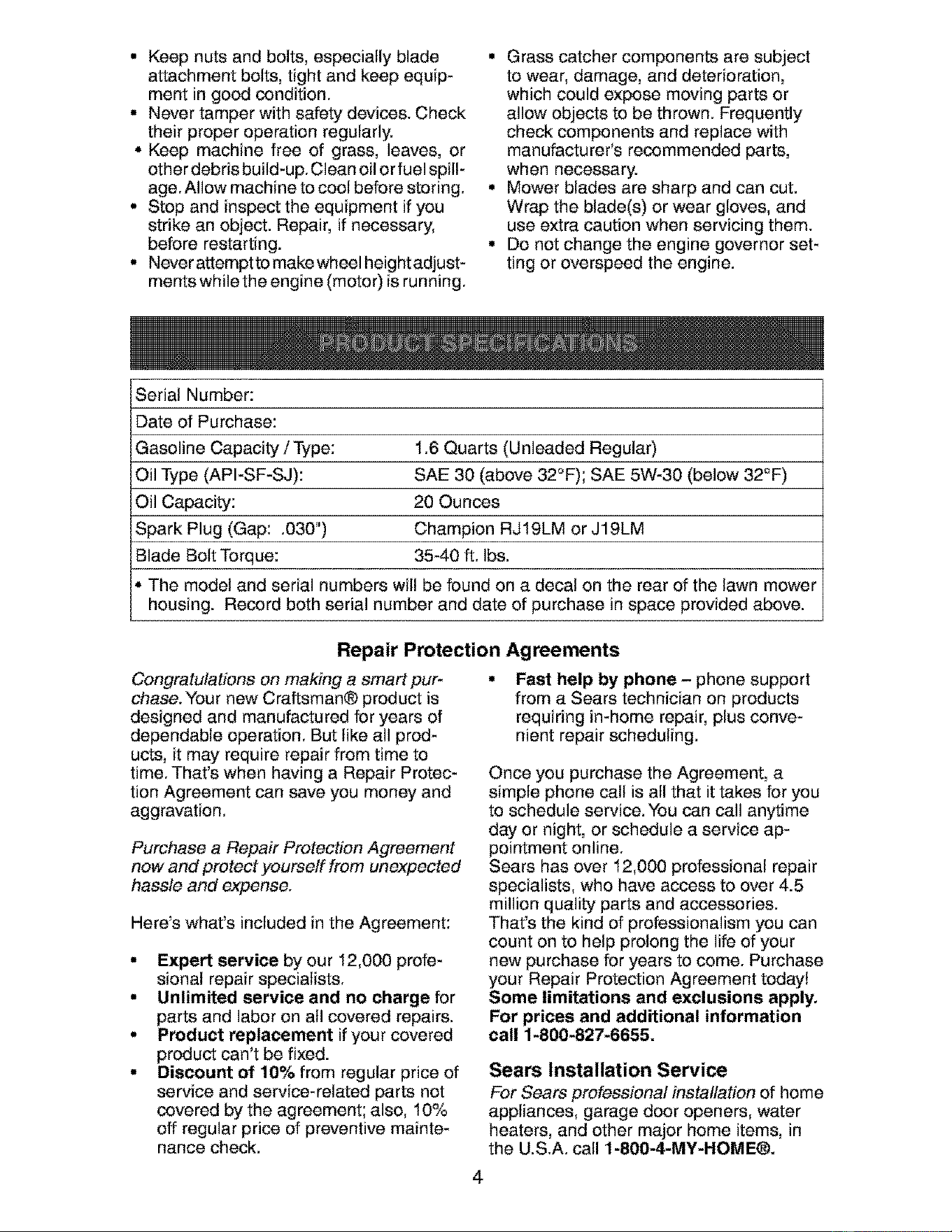

Serial Number:

Dateof Purchase:

GasolineCapacity/Type: 1.6Quarts (UnleadedRegular)

OilType(API-SF-SJ): SAE 30 (above32°F);SAE 5W-30 (below32°F)

Oil Capacity: 20 Ounces

SparkPlug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today{

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

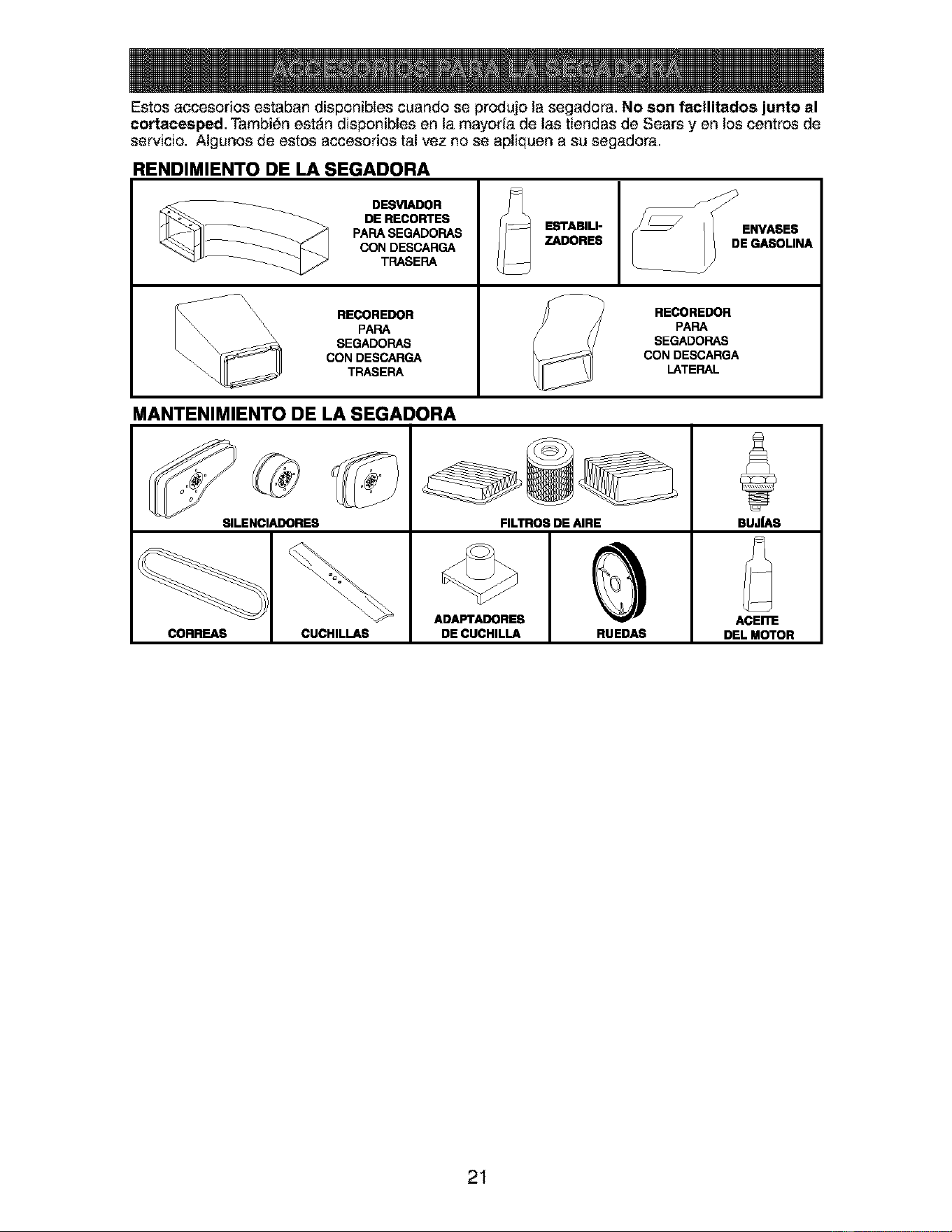

These accessories were available when this lawn mower was produced. They are not

shipped with your mower, They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

\\ GRASS CATCHERS

_\_ \\\ FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble or

operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those

parts left unassembled for shipping purposes. To ensure safe and proper operation of

your lawn mower, all parts and hardware you assemble must be tightened securely. Use

the correct tools as necessary to ensure proper tightness. All parts such as nuts, wash-

ers, bolts, etc., necessary to complete the assembly have been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UPYOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and squeeze the bottom

ends of lower handle towards each

other until the pin in handle can be

inserted into one of the three height

adjustment holes.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

merits section of this manual.

SQL

Handle

bracket

Handle pin

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are toe stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Catcher

frame

handle

Operator presence

control bar

LIFT

Frame

opening

Mowing

position

Lower handle 6

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging, see "TO CONVERT MOWER" in the

Operation section of this manual.

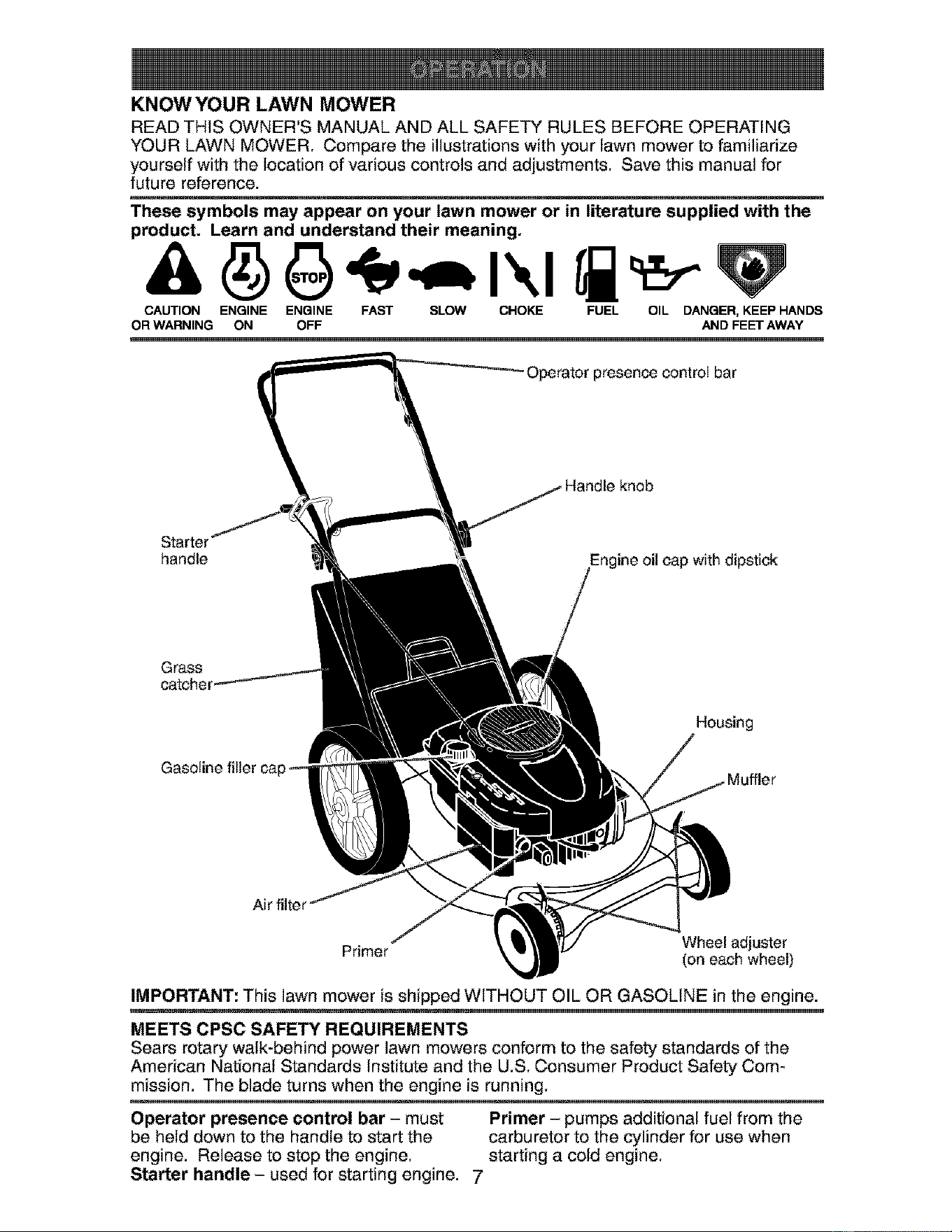

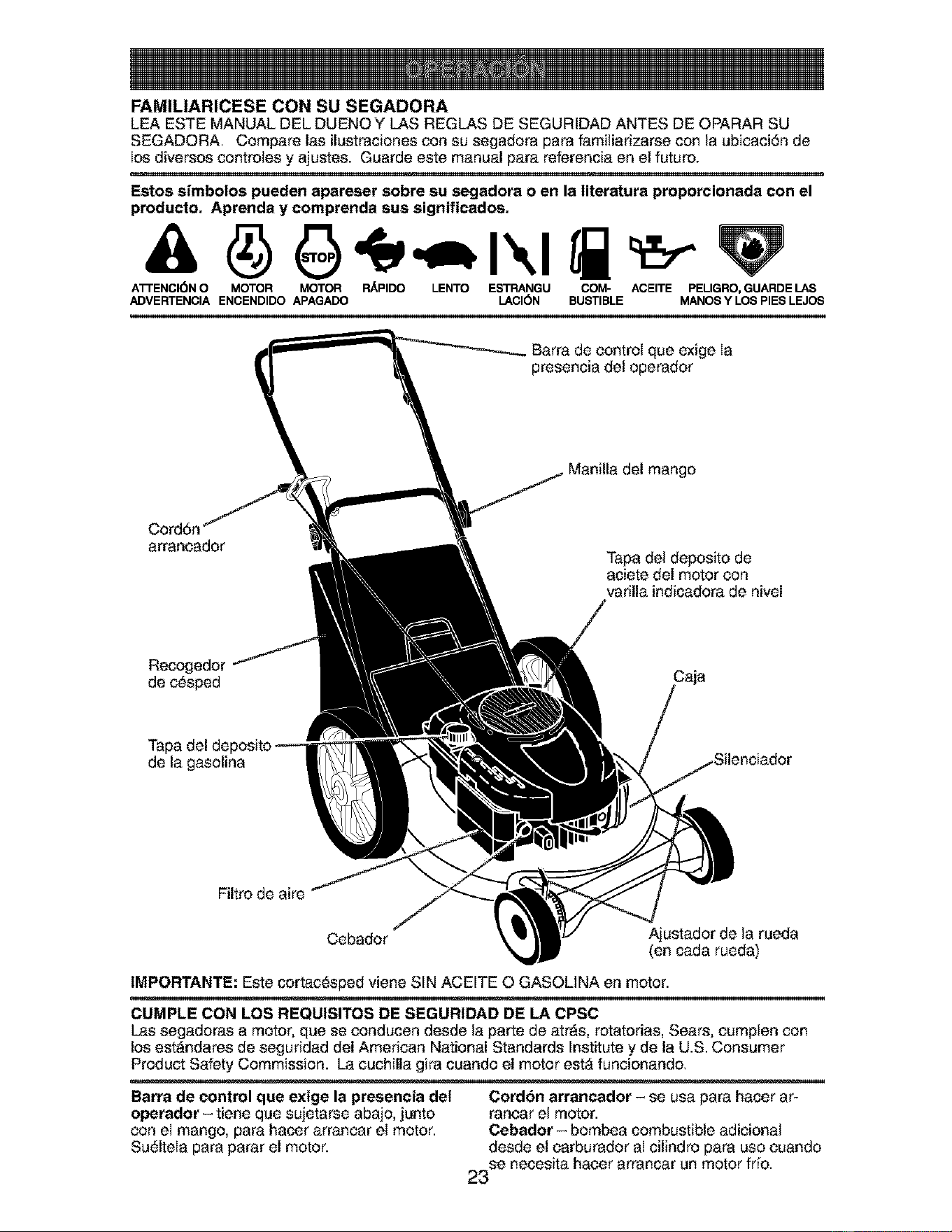

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Starter

handle

Grass

Housing

Gasoline filler ca

Air filte_

Wheel adjuster

Primer (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running,

Operator presence control bar - must Primer - pumps additional fuel from the

be held down to the handle to start the carburetor to the cylinder for use when

engine. Release to stop the engine, starting a cold engine.

Starter handle- used for starting engine. 7

The operationof any lawn

mowercan resultin foreign

objectsthrown intothe

eyes,whichcan resultin

severeeye damage.Always

wearsafety glassesor eye shieldswhile

operatingyour lawnmoweror performing

anyadjustmentsor repairs.We recom-

menda standardsafetyglassesor wide

vision safety maskworn over spectacles.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

[LCAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate t_

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching operation, re-

move grass catcher and close rear door.

CAUTION: Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Pivot Rear Grass

catcher

handle

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

LEVER FORWARD TO RAISE MOWER Lever

BEFORE STARTING ENGINE

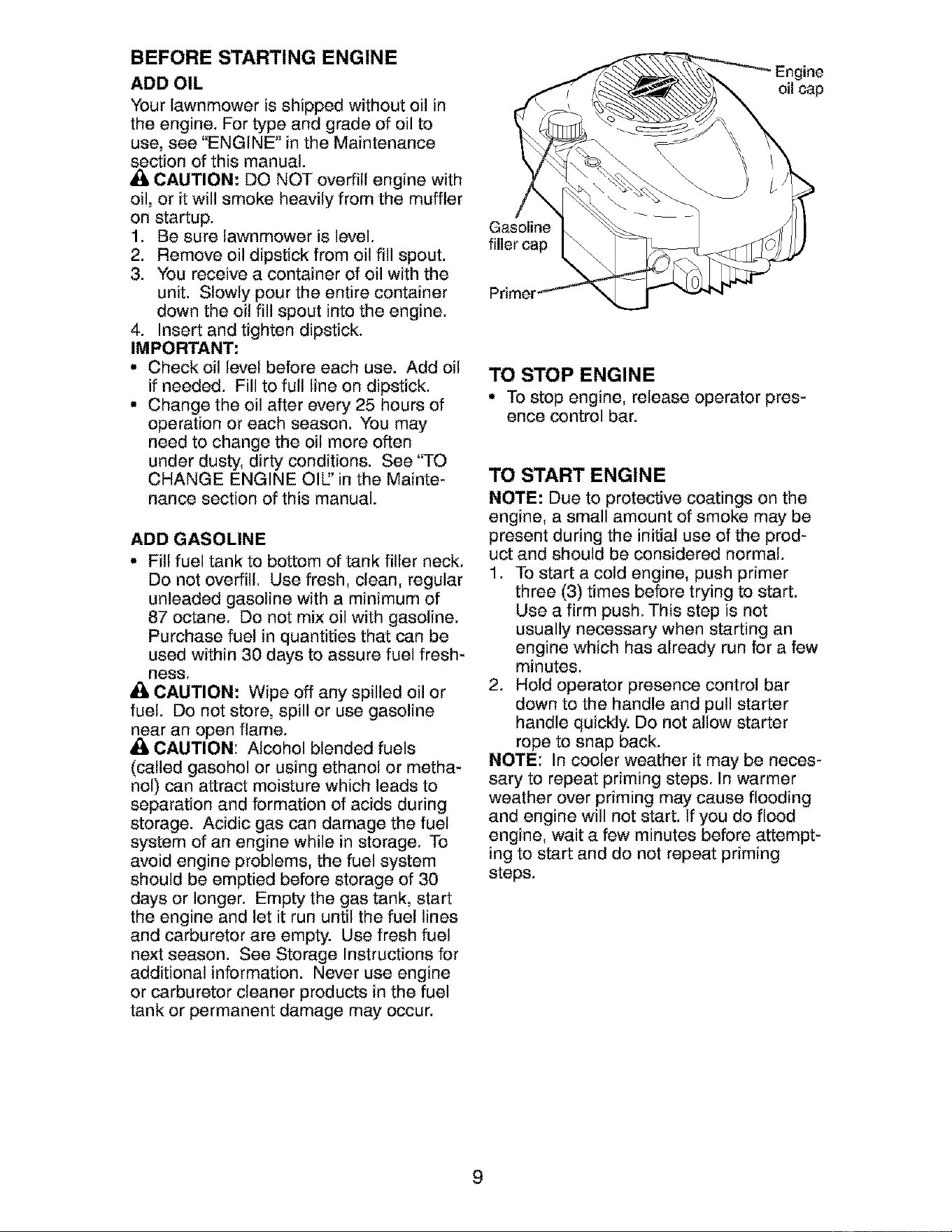

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_i, CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

° Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIE' in the Mainte-

nance section of this manual.

ADD GASOLINE

° Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

Ness.

/i, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near

. an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

Prime_

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

° For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

° For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

° When using a rear discharge lawn

mower in moist, heavy grass, clumps

of cut grass may not enter the grass

catcher. Reduce ground speed (pushing

speed) and/or run the lawn mower over

the area a second time.

° If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small over-

lap to collect the clippings on the next

pass.

° Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

° Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

° The special mulching blade will recur

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

° Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

° For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mew across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mew north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

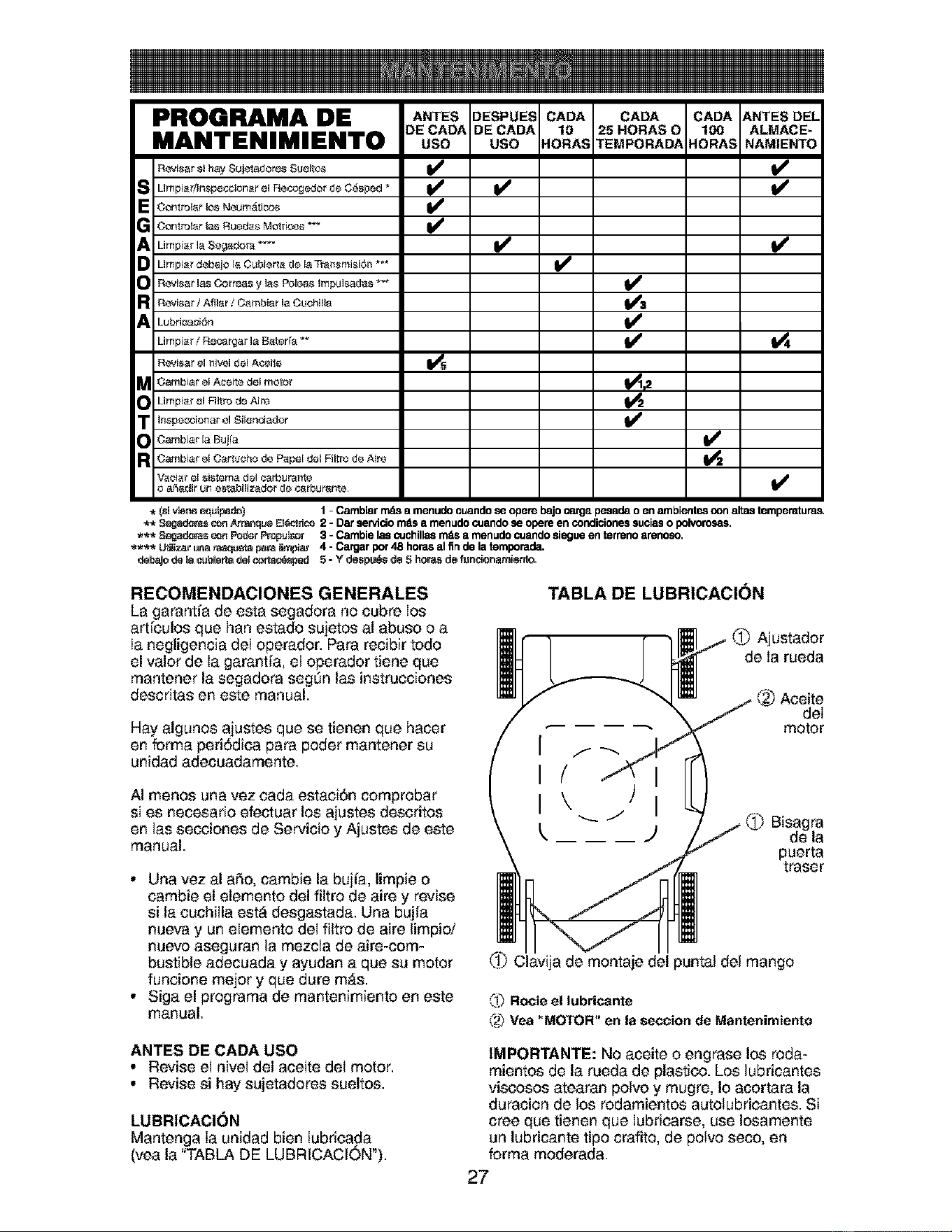

MAINTENANCE eEPOREA rER EVE.V EVE.Y EVE.VeEPO.E

EACH EACH 10 2 .OURS 100

SCHEDULE use use .ou.s O.SEASO..ou.s STORAGE

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ****

M Clean under Drive Cover ***

O Check Drive Belt/Pulteys ***

_ Check / Sharpen / Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

Change Engine Oit

Clean Air Filter

Inspect Muffler

Replace Spark Plug

Replace Air Fitter Paper Cartridge

Empty fuel system or add Stabilizer

lI_,2

* (if so equipped)

** Electric_Start mowers

*_* Power_Propeiledmowers

**** Use a scraper

to clean under dock

1 _Change more often if operating under a heavy load or in high outdoor temperatures,

2 - Service more often if operating in dirty or dusty conditions,

3 _Replace blades more often when mowing in sandy soil

4 _Charge 48 hours at end of season,

5 _And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

ine oil

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

° Check for loose fasteners.

LU BRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

Rear door

hinge

Handle bracket mounting pins

_ sPray lubricant

See ENGINE in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

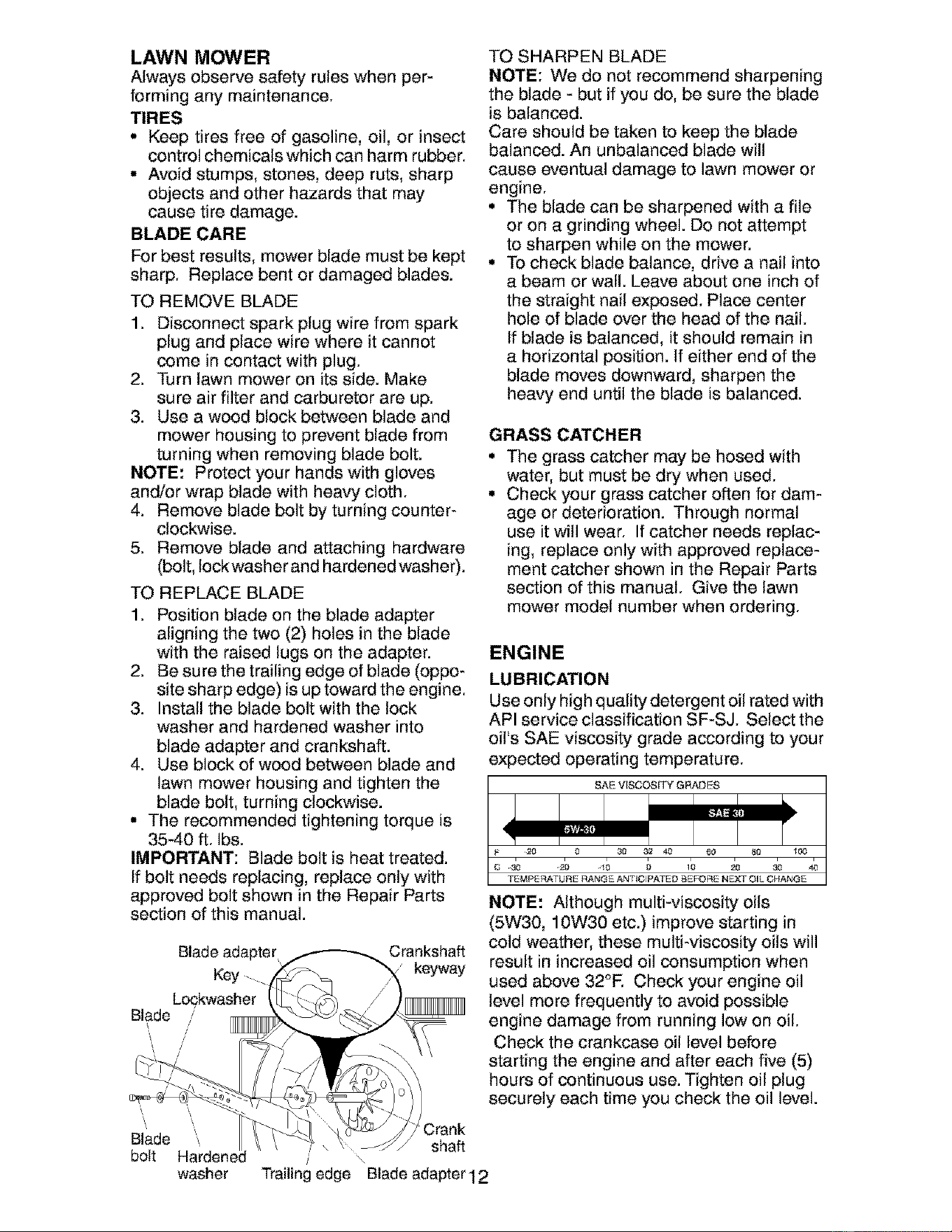

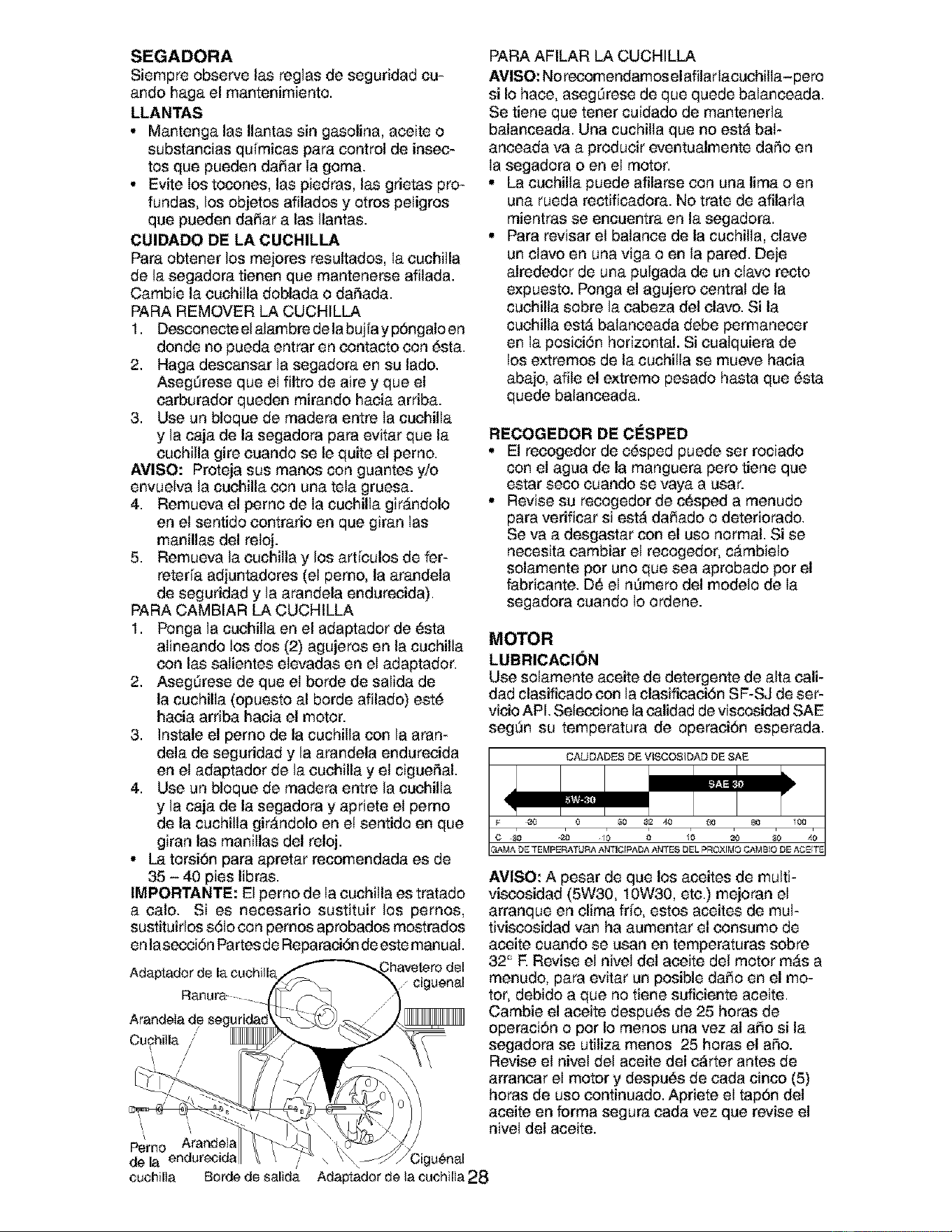

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

° Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

° Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE." Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, Iock washer and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

° The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Crankshaft

Key ..... keyway

Blade /

Blade

bolt

washer

TO SHARPEN BLADE

NOTE: We de not recommend sharpening

the blade - but if you do, be sure the blade

is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

° The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

° To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

shaft

/ \

Trailing edge Blade adapter 12

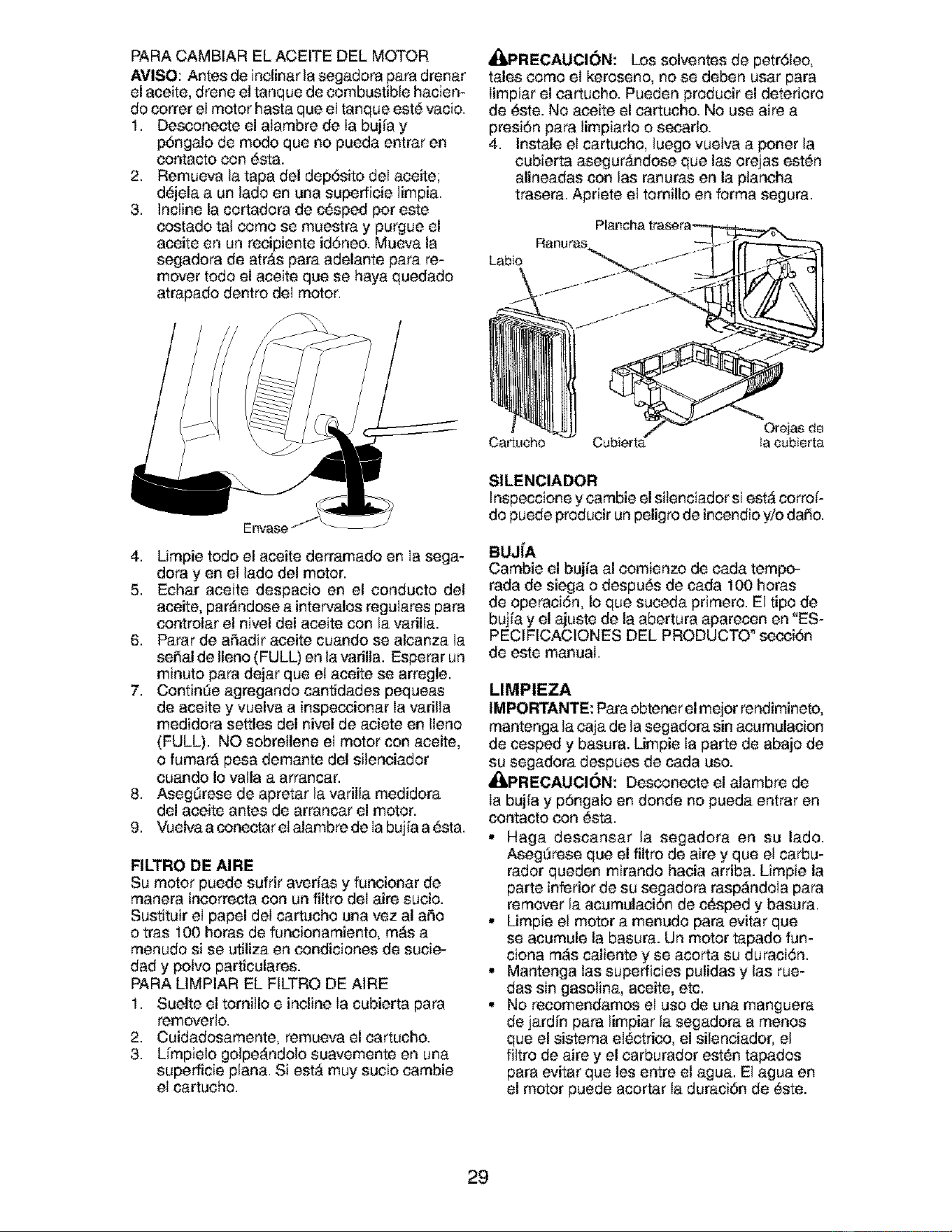

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

_i,CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

Cover

Cartridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

_LCAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

_I, WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle on your lawn mower has three

(3) height positions - adjust to height that

suits you.

° Squeeze the bottom ends of lower

handle towards each other until the pin

in handle can be inserted into one of the

three height adjustment holes.

Handle pin

Medium.

SQL

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properlydue to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Low

Handle

bracket

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, belts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the handle.

This bracket prevents the upper handle from

folding forward, which helps protect control

cable(s) from damage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins

in handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, you must manually

lock lower handle into mowing position.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

Operator presence

contro! bar

Lower

SQL

Handle

bracket

Handle pin

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

Mowing

position

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil,

4. Replace with new spark plug,

OTHER

° Do not store gasoline from one season

to another.

° Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm,

_[I,CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark, Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

Clean/replace air filter.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

Depress control bar to

handle,

Replace control bar,

10, Turn fuel valve lever

to the ON position.

11, Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM I CAUSE

Loss of power 1. Rear of lawn mower

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

Hard to push

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Garantia ......................................................... 18

Reglas de Seguridad ................................ 18-20

Especificaciones del Producto ....................... 20

Montaje / Pre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

AImaeenamiento ....................................... 31-32

IdentificaciSn de problemas ...................... 32-33

Partes de repuesto .................................. 34-39

Servicio Sears .................................. Contratapa

GARANTfA LIMITADA DE DOS AltOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Pot dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

Iubrique y aline segL_nlas instrucciones para la operaci6n y e! mantenimiento en el manual del

dueSo, Sears repararA gratis todo defeeto en el material y Ia mano de obra.

Si la Segadora Craftsman se usa para fines eomereiales o de arriendo, esta garantia s61o se apIica

pot noventa (90) dfas a partir de la fecha de compra.

Esta Garantia no cubre:

• Artieulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la euchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido aI abuso o a la negligencia del operador, incluyendose a los

cigQeSales doblados y a la falta de mantenimiento del equipo segL_n las instrucciones que se

incluyen en el manual del dueSo.

El servicio de garantia esta disponible al devolver Ia segadora a motor Craftsman al Centro/Depart-

mento de Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos Iegales especfficos, y puede que tambi6n tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., Di817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este s_mbolo que seSala las precau-

ciones de seguridad de importaneia. Quiere

decir - i iiATENCION!% iESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

d_,DVERTENCIA: Siempre desconecte el

alambre de la bujla y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque pot accidente, durante la preparaciSn,

el transporte, el ajuste o cuando se hacen

reparaciones.

_JADVERTENClA: Los bornes, terminales y

accesorios relativos de la baten'a contienen

plomo o compuestos de plomo, produetos

qu[micos eonocidos en el Estado de California

como causa de cancer y defeetos al nacimiento

u otros daSos reproductivos. Lavar las manos

despues de manipularlos.

A_ILPRECAUCI(_N: El tubo de escape del motor,

algunos de sus eonstituyentes y algunos com-

ponentes del vehieulo contienen o desprenden

productos quimicos conocidos en el Estado de

California eomo eausa de cancer y defeetos al

nacimiento u otros daSos reproduetivos.

_PRECAUCI6N: El sitenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante Ia operacibn y siguen siendo

calientes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

Iejos de estas Areas.

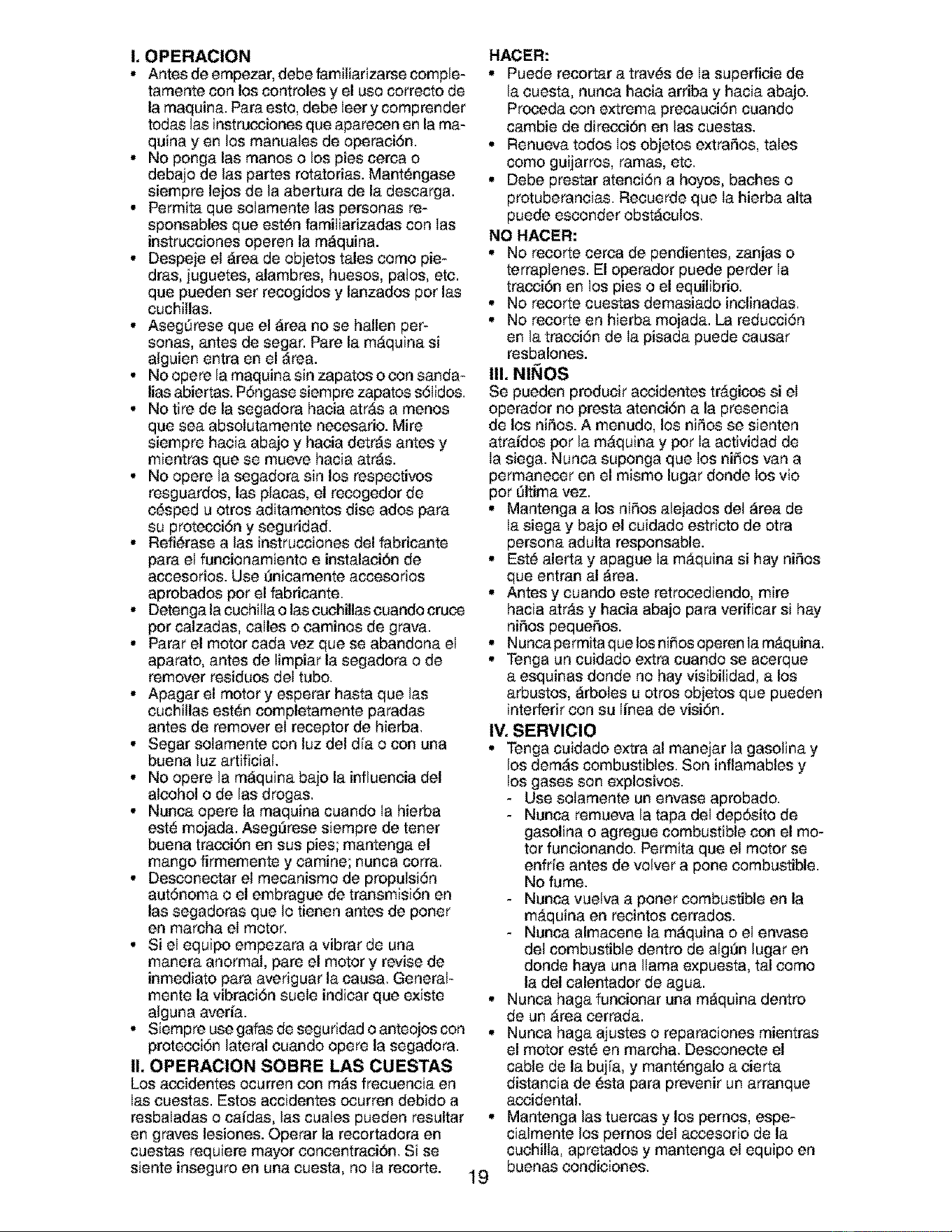

I, OPERAClON

* Antesdeempezar, debefamiliarizarsecomple-

tamente con los controles y el uso correcto de

la maquina. Para esto, debe leer y comprender

todas las instrucciones que aparecen en la ma-

quina yen los manuales de operaciSn.

, No ponga las manos o los pies cerea o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

, Permita que solamente las personas re-

sponsables que est#n famitiarizadas con Ias

instrucciones operen la maquina.

, Despeje el area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

, Aseg_rese que el area no se hallen per-

sonas, antes de segar. Pare la mAquina si

alguien entra en el area.

, Nooperelamaquinasinzapatosoconsanda-

lias abiertas. POngase siempre zapatos sSlidos.

, No tire de la segadora hacia atrAs a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrAs antes y

mientras que se mueve hacia atrAs.

, No opere la segadora sin los respectivos

resguardos, las placas, el reccgedor de

c_sped u otros aditamentos dise ados para

su protecciSn y seguridad.

, Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use _nicamente accesorios

aprobados por el fabricante.

, Detenga la cuchilta o las cuchillas euando cruce

pot calzadas, ealles o caminos de grava.

, Parar el motor cada vez que se abandona el

aparato, antes de Iimpiar la segadora o de

remover residuos del tubo.

, Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

, Segar solamente con luz del dia o con una

buena luz artificial.

, No opere la maquina ba]o la influencia del

alcohol o de las drogas.

, Nunca opere la maquina cuando Ia hierba

est_ mojada. AsegOrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y eamine; nunca corra.

, Desconeetar el mecanismo de propulsiSn

autSnoma o el embrague de transmisiSn en

las segadoras que Io tienen antes de porter

en marcha el motor.

, Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraciSn suele indicar que existe

alguna averia.

, Siempre use gafas de seguridad o anteojos con ,

protecci6n lateral cuando opere la segadora.

II, OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

Ias euestas. Estos accidentes ccurren debido a

resbaladas o caidas, las cuales pueden resultar •

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no Ia recorte.

HACER:

• Puede recortar a tray,s de Ia superfieie de

la cuesta, nunca hacia arriba y hacia abajo.

Prcceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberaneias. Recuerde que Ia hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerea de pendientes, zanjas o

terraplenes. El operador puede perder Ia

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inelinadas.

• No recorte en hierba mojada. La reducciSn

en la tracciSn de Ia pisada puede causar

resbalones.

III, NI_IOS

Se pueden producir accidentes trAgicos si el

operador no presta atenciSn a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la mAquina y por Ia actividad de

Ia siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Oltima vez.

• Mantenga a los niSos alejados del area de

Ia siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ alerta y apague Ia mAquina si hay niSos

que entran al area.

• Antes y euando este retrccediendo, mire

hacia atrAs y hacia abajo para verificar si hay

niSos pequeSos.

• Nunca permita que los ni_os operen la mAquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibitidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV, SERMIClO

• Tenga cuidado extra al manejar la gasolina y

los demas combustibles. Son inflamables y

los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa deI dep_,sito de

gasolina o agregue combustible con el mo-

tor funcionando. Permita que el motor se

enfrie antes de volver a pone combustible.

No fume.

- Nunca vuetva a porter combustible en la

mAquina en recintos cerrados.

- Nunca almacene la maquina o el envase

del combustible dentro de alg_n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

Nunca haga funcionar una maquina dentro

de un Area eerrada.

Nunea haga ajustes o reparaciones mientras

el motor est_ en marcha. Desccnecte el

cable de la bujia, y mant_ngalo a eierta

distancia de _sta para prevenir un arranque

accidental.

Mantenga las tuercas y los pemos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nuncamanipuledeformaindebidalos

dispositivosdeseguridad.Controleregular-

mentesufuncionamientocorrecto.

• Mantengalam_quinaIibredehierba,hojas

uotrasacumulacionesdedesperdicio.

Limpielosderramesdeaceiteocombustible.

Permitaquelam_quinaseenfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. RepArelo, si es necesario, antes de

hacerlo arrancar.

• En ning_n caso hay que regular Ia altura de

las ruedas mientras el motor est,. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exporter las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

• Las cuchillas de la segadora estAn afiladas y

pueden cortar. Cubrir las hojas o Ilevar guantes,

y utilizar precauciones especiales cuando se

electra mantenimiento sobre Ias mismas.

° No cambie el ajuste det regulador del motor

ni exceda su velocidad.

NSmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El n_mero deI nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nLimerode serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para la Reparaci6n

Congratutaciones per su buena compra. Su

nuevo producto Craftsman@ est_ diseSado

y fabricado para funcionar de modo liable pot

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tenet un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahem un Acuerdo de Proteccidn para

ta Repamcidn y prot_gese de motestias y gas-

tos inespetados.

Un Acuerdo incluye los puntos siguientes:

• Servieio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servieio ilimitado sin cargo atguno para

las partes y la mano de obra sobre todas Ias

reparaciones garantizadas.

• Sustitucibn del producto si su producto

garantizado no puede set arreglado.

• Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas aI

servicio no cubiertas pot el acuerdo; tambi_,.n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda r_pida pot tel_fono - soporte tele-

f6nico pot parte de un t_cnico Sears sobre

productos que requieren un arreglo en casa,

y adem_s una programaci6n sobre los a

reglos m_s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, diay noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m&s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mAs de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos aSos. iCompre h(_j su

Acuerdo de Protecci6n para la Reparaci6n!

Se apliean algunas limitaciones y exelu-

siones. Para conocer los precios y tenet

mds informaci6n, Ilame at 1-800-827-6655.

Servieio de Instalaei6n Seats

Para ta instatacidn profesionat Seats de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambi6n est_n disponibles en la mayor[a de las tiendas de Sears yen los centros de

servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

\\ \

DESVIADOR

DE RECORTES

PAPua,SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORA8

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

_ _ DE G_OLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJ[AS

ADAI_rA_RES ACEI_

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la f&brica con la excepciSn de aquellas partes que se

dejaron sin montar pot razones de envio. Todas las partes como las tuercas, las arandelas, los per-

nos, etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes.

Para asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los

articulos de ferreteria que se monten tienen que set apretados seguramente. Use Ias herramientas

correctas, como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueitas que se inctuyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo e! material de empaque, ex- Soporte de

cepto la cuba entre el mango superior y 61 mango

inferior, y la cuSa que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante Ia secciSn de! mango inferior a la

posiciSn de operaciSn y presione las ex-

tremidades inferiores del mando inferior una

en contra una de Ia otra hasta que la pinza

del mando pueda set insertada en uno de

los tres agujeros del control de la altura.

2. Levante la secciSn del mango superior

hasta la posiciSn de operaci6n, remueva la

cuSa protectora y apriete las manillas del

mango en forma segura.

3. Remueva el material de empaque de aired-

edor de la barra de control.

El mango de la segadora puede ajustarse

seg_n le acomode para segar. Refi6rase a Mango det

"AJUSTE DEL MANGO _en la Secci6n de Set- bastidor del

vicio y Ajustes de este manual, recogedor

Barra de control c

la presencia del o

Mango Inferior,

LEVANTAR

a dei mango

PARA MONTAR EL RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del c_sped con la parte rigida

de la bolsa en la parte inferior. Aseg_rese

que el mango del bastidor est_ en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor,

AVISO: Si los sujetadores de vinilo est_n muy

duros, m6talos en agua caliente pot algunos

minutos. Si se moja la botsa, d_jela que se

seque antes de usarla.

Abertura

del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar,

Posici6n refi_rase a "PARA CONVERIR LA SEGADORA"

para segar

en la secci6n de OperaciSn de este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para famitiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

w ,,,

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

A'n'ENCI6N O MOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(SN BUSTIBLE MANOS Y LOS PIES LEJO8

Barra de control que exige Ia

presencia del operador

Manilla del mango

arrancador

Tapa del deposito de

aciete del motor con

varilla indicadora de nivel

Recogedor

de c#sped

de la gasolina

Filtro de aire

Cebador

_ustadordelarueda

(en cada rueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_s, rotatorias, Sears, cumplen con

los est_ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor est_ funcionando.

Barra de control que exige la presencia del Cordbn arrancador - se usa para hacer ar-

operador - tiene que sujetarse abajo, junto rancar el motor.

con el mango, para hacer arrancar el motor. Cebador - bombea combustible adicional

Su_ltela para parar el motor, desde el carburador aI cilindro para uso cuando

se necesita hacer arrancar un motor frio.

La operaciSn de cualquier

segadora puede hacer que

salten objetos extraSos dentro de

sus ojos, Io que puede producir

daSos graves en _stos. Siempre

use anteojos de seguridad o protecciSn para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de visiSn

amplia de seguridad usada sobre Ias gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_-

brica para un rendimiento 6primo. La velocidad

no se puede ajustar.

dI_NTROL DE ZONA DEL MOTOR

PRECAUCI()N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de Iesionarse debido aI contacto con la

cuchilla. Pot ning_n motivo trate de eliminar

Ia funciSn del control del operador. La cuchilla

gira cuando el motor est_ funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est_ detrAs del mango de la segadora para

hacerla arrancar y operarta.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posiciSn del medio es la mejor para la mayoria

de los c_spedes.

• Para cambiar la altura de corte, empuje la

palanca de! ajustador hacia la rued& Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegLirese

que todas las ruedas queden igualmente

ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando las orejas de la placa est_n

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda set movido entre Ias

orejas de la placa.

PARA UN CORTE ALTO,

BAJE LAS RUEDAS

Mango

PARAUN CORTE BAJO,LEVANTELAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para con-

vertir la a una operaci6n de ensacado:

• Levantar la puerta trasera de cortac_sped

y colocar los ganchos del armaz6n de Ia

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la opercai6n de acolchamiento,

remover la recolectora de hierba y cerrar la

_lLpuerta trasera.

PRECAUClON: No haga funcionar su sega-

dora sin puerta trasera cerrada o el desviador

de recortes o sin ei recogedor de c_sped,

aprobados, en su lugar. Nunca trate de operar

Ia segadora cuando se ha removido ia puerta

trasera o cuando est& un poco abierta.

Mango det

trasera bastidor det

_" recogedor

de c6sped

Gancho lateral del

bastidor del recogedor

PARAVACIAR EL RECOGEDOR DE Ct=SPED

1. Levante el recogedor de c#sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa usando tanto

el mango del bastidor como 61de la bolsa.

AVISO: No arrastre la bolsa cuando la vacie;

se producir_ un desgaste innecesario.

recogedor

de c6sped

Mango de

la botsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PREOAUCl6N: NO sobre!lene el motor con

aceite, o fumar_ pesa demante del silenciador

cuando Io valla a arrancar.

1. Aseg_rese que la segadora est_ nivetada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de re!leno del motor.

4. Inserte y apriete la vadlla medidora de

aceite.

IMPORTANTE:

• Revise el nivel deI aceite antes de eada uso.

Agregue aceite si es neeesario. Llene hasta la

linea de Ileno en Ia varilla medidora de nivel.

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar eambiar el aceite mAs a menudo

cuando las condiciones son polvorosas o su-

eias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en Ia seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el m[nimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan set utilizados

durante los Rrimeros 30 dias.

_PRECAUCION: Limpie el aceite o el

combustible derramado. No atmacene, derrame

o use gasolina cerca de una llama expuesta.

A_,PRECAUCI(_N: Los combustibles

mezclados con alcohol (eonocidos eomo

gasohol, o el uso de etanol o metanol) pueden

atraer Ia humedad, la que conduce a ta

separaciSn y formaci6n de _cidos durante el

almacenamiento. La gasolina acidica puede

daSar el sistema del combustible de un motor

durante el aImacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

pot un periodo de 30 dias o m_,s.Vacie el

estanque deI combustible, haga arrancar el

motor y hAgalo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para mAs informaci6n. Nunca use productos de

Iimpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

deposito de

aceite

Tapa det

rellenador

gasotina

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen Ia presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequeSa de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario euando se hace

arrancar un motor que ya ha estado funcio-

nando pot unos cuantos minutos.

2. Sujete la barra de eontroles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador r_pidamente.

No permita que el cordSn arrancador se

devuelva abruptamente.

AVISO: En climas m&s frios puede que sea

necesario repetir los pasos del cebado. En eli-

mas m_s calurosos e! cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo eiertas condiciones, tal como e_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mort-

tones de recortes de c_sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar Ia segadora sobre el area

pot segunda vez.

• Para un corte muy pesado, reduzca et ancho

del corte pasando parcialmente pot encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado deI c_sped y para la

mayoria de las condiciones de corte, la velo-

cidad deI motor debe ajustarse a la posici6n

de R_,PIDO.

• Cuando use una segadora con descarga

trasera en c_sped h_medo y pesado, los

montones del c_sped cortado puede que no

entrenen el recogedor de e_sped. Reduzca

la velocidad del recorrido (velocidad de em-

puje) yio haga funcionar la segadora sobre el

area por segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en Ia pr6xima

pasada.

• Los poros en los recogedores de c_sped de

tela pueden Ilenarse con mugre y poivo con

el uso y los recogedores recaudarAn menos

c_sped. Para evitar _ste, rocie el recogedor

con la manguera de agua regularmente y

d_jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja. Esto ayudarA el flujo del

aire del motor y extender& su duraci6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA _en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a votver

a cortar los recortes de c_sped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el c_sped se van a dispesar

entre _ste y no se van a notar. Tambi_n, el

c_sped acolchado se va a deshacer r_pidam-

ente entregando substaneias nutritivas para

el e_sped. Siempre acolche con la velocidad

del motor (cuchilla) m_s alta, pues asf se

obtendr_ la mejor acci6n de recorte de las

cuehillas.

• Evite cortar el c_sped cuando este mojado.

El e_sped mojado tiende a format montones

e interfiere con Ia acci6n de acolchado.

La mejor hora para segar el c_sped es

temprano en la tarde. A esa hora _ste se ha

secado y el _rea reci_n cortada no quedar_

expuesta al sol direeto.

• Para obtener los mejores resultados, ajuste

Ia altura del corte de la segadora de modo

que _sta eorte solamente el tereio superior

de las hojas de c_sped. En el caso de que el

c_sped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c_sped.

Para un c_sped muy pesado, reduzca el an-

cho del corte pasando pot encima del tugar

anteriormente cortado y siegue Ientamente.

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un area tenga que set

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar& que e! c_sped se

enrede y cambie de direcciOn.

PROGRAMA DE DESPUES CAOA ANTES

DECADA HO.ASO AL.ACE-

MANTENIMIENTO uso TEMPORAD,, NAMIENTO

Rovisar si ha}, Sujetadores Sueltos _V'

Limpiadlnspeccionar el Fiecogc*dor de C_sped *

Controtar los Neum_ticos _,

Oontrotar las Fiuedas Motfie4_s ***

Limpiar la Segadora **** _

_ impiar debajo la Cubierta de la Transmisi6n ***

Rovisar ias Oorreas y ias Poleas Impuisadas ***

Rovisar / Afilar / Oambiar la Ouchiila

Lubricaci6n

Limpiar / Fiecargar la Bater[a ** _

Rovisar el nk_l del Aceite

_ ambiar el Aceite del motor _2

Limpiarel RItro de Aire

_ nspeccionar el Silenciador

Oambiar la Buj/a

R Oambiar el Oartucho de Papel del Filtro de Aire

Vaoiar el sisterna del carburante .J

o a_edir un _stabiJizador de _erburent_.

. (siviene_quipad_) 1- Cambiarrn_sa menudocuandose operebajocarga pesadaoen ambientescon altastemperaturas.

** 8egsderasten Arranque El_rir_ 2 - Dar servido mdsa menudo cuandose opereen condicione8 suciaso polvorosas.

*** sagaderas_n PoderPropulsor 3 - Cambielas cuchillasrn_sa menudocuandosiegueenterrenoarenoso.

**_ L_lizaruna _ueta paralirnpiar 4 - Cargarpor48 hora8al fin de la temporada.

debaJodela cubnertadel certaeZ_ped 5 =Y despu_sde 5 horasdefun_onamie_

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre Ios

artieulos que hart estado sujetos al abuso o a

Ia negligencia del operador. Para recibir todo

el valor de Ia garantia, el operador tiene que

mantener la segadora segL_nlas instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

TABLA DE LUBRICACI(_N

Ajustador

de Ia rueda

Aceite

del

motor

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al aho, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la euchilla est_ desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure m,_s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga Ia unidad bien Iubricada

(yea la "TABLA DE LUBRICAClON').

Bisagra

de la

puerta

traser

Cia.vija de montaje del puntal del mango

C'_0Rocie el lubricante

@_Vea "MOTOR" en la section de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastic& Los lubricantes

viseosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autotubricantes. Si

cree que tienen que Iubdcarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qufmicas para control de insec-

tos que pueden daSar Ia goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, Ia cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con #sta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre Ia cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el pemo.

AVISO: Proteja sus manos con guantes y/o

envuetva la cuchilla con una tela gruesa.

4. Remueva el pemo de Ia cuchilla gir&ndolo

en el sentido contrario en que giran Ias

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el pemo, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. Aseg6rese de que el borde de saIida de

la cuchilla (opuesto al horde afilado) est6

hacia arriba hacia el motor.

3. Instale el pemo de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigueSal.

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el pemo

de la cuchitla gir&ndolo en et sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El pemo de Ia cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s6Io con pemos aprobados mostrados

en lasecci6n Partes de Reparaci6n de este manual.

Cuchitla /

Perno Arandela

de la endurec_da / \

cuchilta Borde de salida Adaptador de la cuchilta 28

PARA AFILAR LA CUCHILLA

AVISO: No recomendamoselafiladacuchitla-pero

si Io hace, aseg_rese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no estA baI-

anceada va a producir eventualmente daSo en

Ia segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilada

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est& balanceada debe permanecer

en Ia posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que #sta

quede balanceada.

RECOGEDOR DE CESPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c_sped a menudo

para verificar si est_ daSado o deteriorado,

Se va a desgastar con el uso normal, Si se

necesita cambiar el recogedor, c,_mbielo

solamente por uno que sea aprobado por el

fabricante, D_ el n_mero del modelo de Ia

segadora cuando Io ordene.

MOTOR

LUBRICACI()N

Use solamente aceite de detergente de alta call-

dad clasificado con la clasificaci6n SF-SJ de ser-

vicio API. Seleccione la calidad de viscosidad SAE

seg_n su temperatura de operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° E Revise el nivel del aceite del motor mAs a

menudo, para evitar un posible daSo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o pot Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aSo.

Revise el niveI del aceite del carter antes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARACAMBIARELACEITEDELMOTOR

AVI80:Antesdeinclinarlasegadoraparadrenar

elaceite,dreneeltanquedecombustiblehacien-

docotterel motor hasta que el tanque est# vacio.

1. Desconeete el aIambre de Ia bujia y

p6ngalo de mode que no pueda entrar en

eontacto con _sta.

2. Remueva la tapa del dep6sito del aeeite;

d_jela a un lade en una superficie limpia.

3. Incline la cortadora de c_sped per este

costado tal come se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&s para adelante para re-

mover rode el aceite que se haya quedado

atrapado dentro deI motor.

_iI,PRECAUCI6N: Los solventes de petr61eo,

tales come el kerosene, no se deben usar para

Iimpiar el eartucho. Pueden producir el deterioro

de #ste. No aeeite el eartucho. No use aire a

presi6n para timpiarlo o secado.

4. Instale el cartucho, luego vuelva a porter la

cubierta asegur&ndose que las orejas est_n

alineadas con las ranuras en la plancha

trasera. Apriete el tomillo en forma segura.

Ranuras

Orejas de

Cartucho Cubierta Ia cubierta

4. Limpie todo el aceite derramado en Ia sega-

dora yen el lade del motor.

5. Echar aceite despacio en el eonducto del

aceite, parAndose a intervalos regulares pard

eontrolar el nivel del aeeite con la varilla.

6. Parar de a_adir aceite cuando se alcanza la

se5al de Ileno (FULL) en la varilla. Esperar un

minute para dejar que e! aceite se arregle.

7. ContinOe agregando cantidades pequeas

de aceite y vuelva a inspeccionar Ia varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumarA pesa demante del silenciador

cuando Io valla a arrancar.

8. Ase@rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a coneetar eI alambre de Ia bujia a _sta.

FILTRO DE AIRE

Su motor puede sufrir aver[as y funeionar de

manera incorrecta con un filtro del aire sueio.

Sustituir el papel del cartucho una vez al a_o

o tras 100 horas de funcionamiento, m_s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline Ia cubierta para

removerlo.

2. Cuidadosamente, remueva el eartucho.

3. Limpielo golpe_ndolo suavemente en una

superficie plana. SiestA muy sucio cambie

el cartucho.

SILENCIADOR

Inspeccione y eatable el silenciador si estA corroi-

do puede producir un peligro de incendio y/o daSo.

BUJIA

Cambie el bujia al comienzo de eada tempo-

rada de siega o despu6s de cada 100 horas

de operaciSn, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PEClFICACIONES DEL PRODUCTO _secciSn

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el meier rendimineto,

mantenga la eaja de la segadora sin acumulacion

de cesped y basura. Umpie Ia parte de abajo de

su segadora despues de cada use.

_ILPRECAUCl6N: Desconecte el alambre de

Ia bujia y p6ngalo en deride no pueda entrar en

contacto con _sta.

• Haga descansar la segadora en su lade.

AsegOrese que el filtro de aire y que e! carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora rasp_ndola para

remover la acumulaei6n de c_sped y basura.

• Limpie e! motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m_s caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el use de una manguera

de jardin para limpiar la segadora a menos

que el sistema eI_ctrieo, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar Ia duraci6n de _ste.

_.DVERTENCIA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg_rese que Ia cuchilla y que todas los

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujla y pdn-

galo en donde no pueda entrar en contacto

con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la seccidn de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un m[nimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en Ia posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajL_stelo a la altura que le

acomode,

° Presione los extremidades inferiores del

mando inferior una en contra una de la otra

basra que la pinza del mango pueda set

insertada en uno de los tres agujeros del

contro! de la altura.

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la f_-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales, Si

cree que el motor est_ funcionando demasiado

r_pido o demasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un

otto centro de servicio cua!ificado,

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no est,. funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su centro

de servicio Sears o con un otto centro de servicio

cualificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en Ia fAbrica

para la velocidad deI motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad pot sobre el ajuste de alto velocidad

de la fabric& Si cree que la ve!ocidad alto regu-

Iada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

APRIETE

Puntal

del

mang_

Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si la

unidad no se va a usar pot 30 dfas o m_s.

SEGADORA

Cuando se va a guardar la segadora pot cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, ta grasa, las hojas, etc.

Gu_rdela en un area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA*

en la secci6n de Mantenimento de este

manual).

2. Lubriquela seg6n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg6rese de que todas las tuereas y

clavijas y todos los pemos y tornillos est_n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_n daSadas, quebradas o desgastadas.

C_mbielas si es necesario.

4. Retoque todas Ias superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

mango

del

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el lado dereeho

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger 61(los) cable(s) de control contra

cualquier daSo.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita que

el mango se doble hacia detras.

2. Apriete los extremos infer!ores del mango

inferior entre sf basra que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

• Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara eerrarlo manualmente para la

posici6n de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg_rese que

Io doble seg_n se muestra o purde da_ar los

cables de control.

Barra de control que

operador

Mango

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el earburador, el filtro del combustible,

Ia mangura deI combustible o en el estanque

durante el almacenamiento. Los combustibles

mezelados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el per!do de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en mareha el motor y dejAndolo funcionar

hasta que el carburante termine y el

carburador est6 vacio.

• Nunea use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVISO: El estabilizador de combustible es una

altemativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporei6n de

mezcla que se encuentra en e! envase del esta-

bilizador. Haga funcionar el motor pot Io menos

10 minutos despu_s de agregar e! estabilizador,

para permitir que este Ilegue at carburador. No

drene Ia gasolina del estanque de gasolina y el

Posici6n carburador si se est_ usando estabilizador de

para segar combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_mbielo

con aceite de motor limpio. (Vea "MOTOR _en Ia

secci6n de Mantenimento de este manual,)

CILINDRO

1, Remueva la bujia.

2, Vacie una onza (29 ml) de aceite a tray,s

del agujero de la bujla en el cilindro,

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite,

4. Vuelva a montar la nueva bujia,

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n yio Ia mugre en

su gasolina producir_n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y c_brala para protegerla contra el

polvo y Ia mugre,

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad, No

use pl&stico, El pl&stico no puede respirar, Io

que permite la formaciOn de condensaci6n,

Io que producir& la oxidaciOn de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y Ias areas de escape todavia

estan calientes,

_PRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en alg5n recinto cerrado.

SOLUCION DE PROBLEMAS -Yea la secci6n apropiada en el manual amenos que

un centro de servico Sears.

CAUSA

Filtro de aire sucio.

Sin combustible.

Combustible rancio,

este dirigido a

PROBLEMA

No arranca 1.

Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suetta o adaptador

de la cuchilla quebrado.

8. Barra de control en Ia

posici6n suelta.

9. Barra de control defectuosa.

10. V_lvula del combustible (si equ-

ipada) est_ en Ia posici6n OFR

11. Bateria d_bi (si equipada).

12, Desconecte el conector

de Ia bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango,

9. Cambie la barra de control.

10. Gire a la v_lvula del combustibIe

a la posici6n ON.

11, Cague la bateria.

12. Conecte Ia bateria aI motor.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

PROBLEMA CAUSA

Falta de 1. Cuchilla desgastada, doblada

fuerza o suetta.

2, Altura de las ruedas dispareja.

3. Velocidad del motor lent&

4, Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r&pida.

Mal corte-

disparejo

Vibraei6n 1.

siva

Cord6n 1.

arrancador

difieil de tirar

Recogedor de 1.

_sped nose 2.

Itena (si viene

squipado) 3,

Dificil de 1.

empujar

1. Cuchilla desgastada, doblada

o suetta.

Altura de las ruedas dispareja.

Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

Cuchilla desgastada, doblada

o suelta.

CigueSal del motor doblado.

El freno del volante del motor

estA aplicado cuando se

suelta la barra de control.

CiguehaI del motor doblado.

Adaptador de la cuchilla quebrado.

La cuchilla se arrastra en

el c_sped.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado,

Recogedor sin ventilaci6n de aire.

El c_sped estA demasiado alto o Ia

altura de la rueda demasiado baja.

Parte trasera de la

cajaicuchilla de la segadora

arrastr_ndose en el c#sped.

Recogedor de c_sped

demasiado Ileno.

Posici6n de la altura det mango

no adecuada para usted,

CORRECCI()N

1. Ajuste a la posici6n de

"Corte m_s alto,"

2. Ajuste a la posici6n de

"Corte m_s alto,"

3. Limpieicambie el filtro de aire,

4. Limpie la parte inferior de Ia

caja de la segadora,

5. Revise el nivel del aceite.

6. Corte a una ve!ocidad de

recorrido m_s lent&

1. Cambie la cuchilla, Apriete el pemo

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de Ia

caja de la segadora,

1. Cambie la cuchilla, Apriete el exce-

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c_sped.

1. Eleve la aItura de corte.

2. Eleve la parte trasera de la caja de

Ia segadora (1) un Iugar m&s alto,

3. Vacie el recogedor de c#sped.

4. Ajuste la altura de! mango de

modo que Ie acomode.

O:t

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917,388570

2 ._,_e 70 49

,10,

41 44

23 43 34

...... 47 22--4 I 36

...... 47 " 19 'i

4-O

33-

22-

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388570

KEY

NO.

PART

NO.

131696

t66860X479

I6II05X479

186079

132004

131959

66426

74780512

176556

750634

86899X004

136376

51793

751152

t65946X479

17600408

t86577X004

t86578X004

188987

t68360X004

186612

73930500

186212:4479

186213>(479

851856

I60835X007

183901

87877

I80409X004

166785

160828

151155

164362

83923

77400

DESCRIPTION

Controt Bar

Upper Handie

Lower Handle

Rope Guide / Anti-Fold Bracket

Locknut 1/4-20

Handle Boit

Wire Tie

Hex Bott 5/I 6-I 8 x 3/4

Engine Zone ControI Cable

Hex Washer Head Screw #t0-24 x t/2

Up-Stop Bracket

Handle Knob

Hairpin Cotter

Nut, Hex, Fiangeiock

Support Bracket

_rew

Axle Arm Assembly - LF

Axle Arm AssembIy- RF

Rear Skirt

Selector Spring

Rear Door Assembly Kit (includes Springs)

Locknut 5/t6-18

Handle Bracket Assembly (Left)

Handle Bracket Assembiy (Right)

Screw 1/4-20 x 3/8

Wheel Adjusting Bracket - Front

Washer, Fiat

SeIector Knob

Axle Arm Assembly - LR

Locknut 5/t6-18

ShouIder BoIt 5/16-18

WheeI Assembly

Shoulder BoIt

Flanged Locknut

Hubcap

KEY PART

NO. NO. DESCRIPTION

41 88652 Hinge Screw

42 t65766 Spring (LH)

43 I65767 Spring (RH)

44 185819 Rod, Stiffener

45 150406 He× Head Thread Roiting Sarew 3/8-16 x t

46 85463 Danger Decat

47 73800500 Nut

48 I80410XOO4 Axle Arm Assembly - RR

49 189159 WheeJ

51 73990500 Nut

52 I89309 Housing Assembly (includes Key #I 7 18 and 46)

53 85t 084 He:<Head Screw 3/8-24 x 1-3/8 Grade 8

54 850263 HeIieaI Loekwasher

55 85t 074 Hardened Washer

56 189028 21" Blade

57 I84590 Blade Adapter

58 t6t 551 Adjustment Bolt

67 t88812 Grass Bag

68 188813 Frame, Grass Bag

70 - - - Engine, Briggs & Sl_attan, Model Number

123KO2-O258-E1 (See Breakdown)

71 150635>(428 Hubcap

73 t80080X004 Spring, Seiector

- - I6I 058 Warning Decal (Not S_wn)

- - t893t O Owner's ManuaJ

Avaiiable accessories not inctuded with iawn mower:

7I 33623

71 33500

71 33000

71 33088

Gas Can (2.5 Gatlon Container)

Fuel Stabilizer

SAE 30W Oil (20 Ounce Bottle)

Ctipping Deflector

NOTE: Att component dimensions given in US inches

t irtch = 25,4 mm

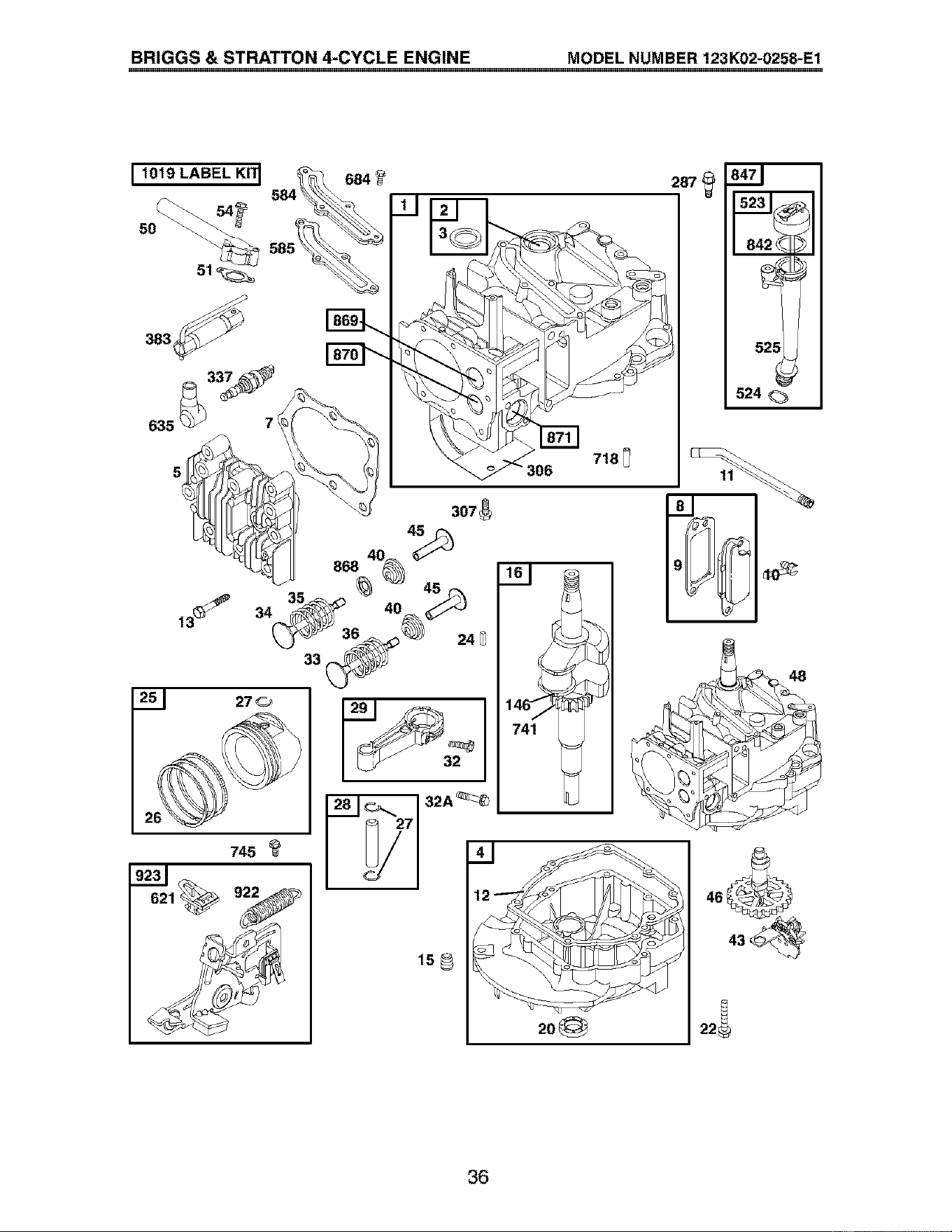

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

I 1019 LABEL KI'I1 684

383_

251 27 _

745

32A

lS8

718_

306

741

287

524

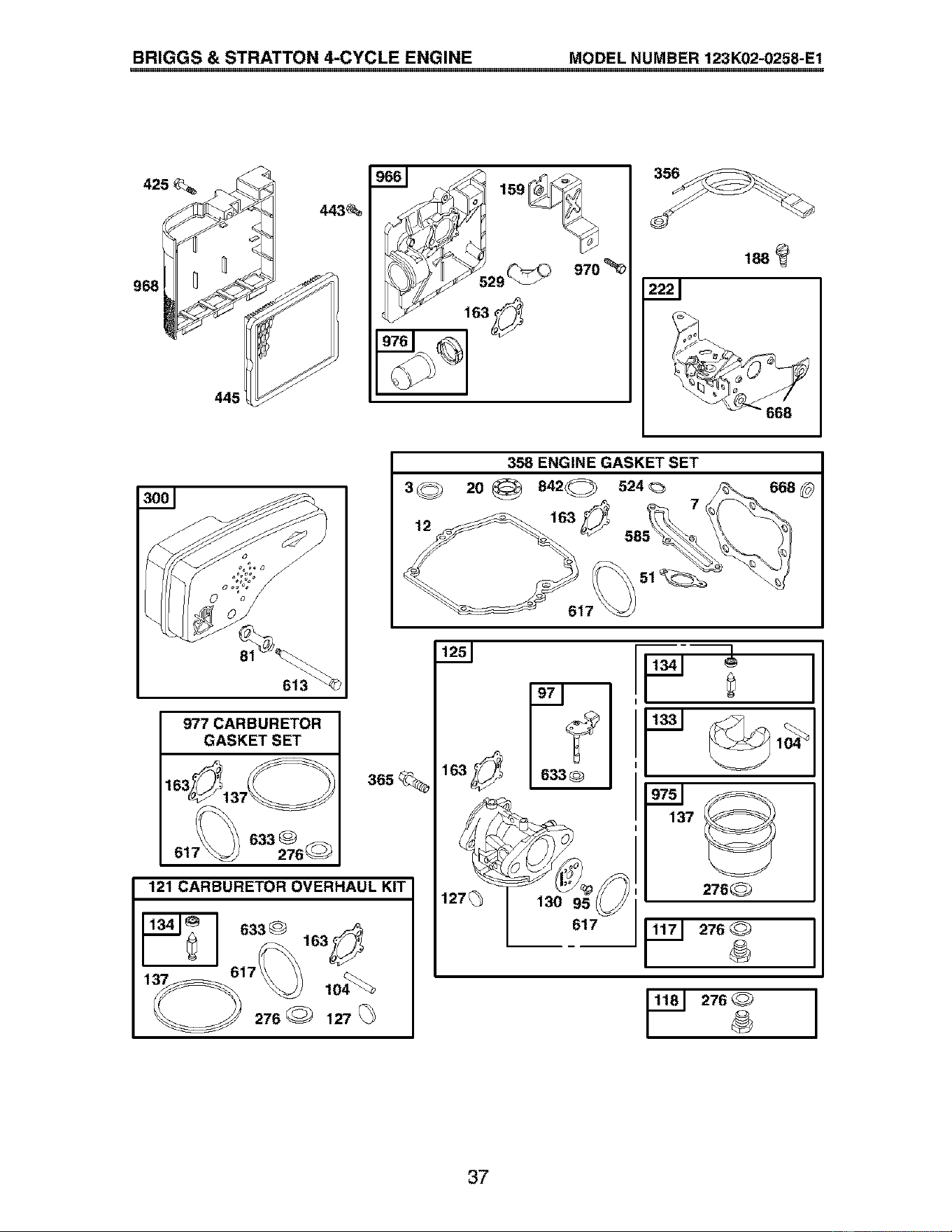

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

425

968

445

443_

168_

3©

613

977 CARBURETOR

GASKET SET

365

633 G --

278_

121 CARBURETOR OVERHAUL KIT

276 _ 127

358 ENGINE GASKET SET

2o_ 842_ s24_ 668

127_

617

633@

130 95

617

137

276_

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

969 I

304

615

404 (_

562

332

_305

I 1036 EMISSIONS LABEL I

455

592(_

689 ©

456

597_

KEY PART

NO, NO, DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Sea_

3 299819 • Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 69I 160 Head-Cylinder

7 692249 • Gasket-Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 69I 125 Screw (Breather Assembly)

1I 691260 Tube-Breather

12 692232 • Gasket-Crankcase

KEY PART

NO. NO.

13 690912

15 691680

16 691450

20 399781

22 691092

23 692315

24 222698

25 697339

697340

697341

697342

DESCRIPTION

Screw (Cylinder Head)

PIug-Oil Drain

Crankshaft

• Seal-Oil (PTO Side)

Screw (Engine Sump)

Flywheet

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (,010" Oversize)

Piston Assembly (,020" Oversize)

Piston Assembly (,030" Oversize)

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

KEY PART

NO, NO, DESCRIPTION

KEY PART

NO, NO. DESCRIPTION

26 499425 Ring Set-Piston (Standard) 443 692523

499426 Ring Set-Piston (.010" Oversize) 445 491588

499427 Ring Set-Piston (.020" Oversize) 455 691219

499428 Ring Set-Piston (.030" Oversize) 456 692299

27 691866 Lock-Piston Pin 459 281505

28 499423 Pin-Piston 505 231082

29 499424 Rod-Connecting 523 495264

32 691664 Screw (Connecting Rod) 524 692296

32A 695759 Screw (Connecting Rod) 525 495265

33 262651 Valve-Exhaust 529 69I 923

34 262652 Valve-Intake 562 92613

35 691270 Spring-Valve (intake) 564 698589

36 691270 Spring-Valve (Exhaust) 584 692342

37 694086 Guard-Flywheel 585 69I 879

40 692194 Retainer-Valve 592 690800

43 691997 Slinger-Governor/Oil 597 691696

45 690548 Tappet-Valve 60I 95I 62

46 69I 449 Camshaft 604 698588

48 498829 Short Block (Replacement 608 497680

Engine 125K02-0253) 613 691340

50 497465 Manifold-Intake 615 690340

5I 272199 • Gasketqntake 616 698801

54 691650 Screw (Intake Manifold) 617 270344

55 691421 Housing-Rewiod Starter 62I 692310

58 692259 Rope-Starter (Cut to Length) 633 691321

60 281434 Grip-Starter Rope 635 66538

65 690837 Screw (Rewind Starter) 668 493823

78 69I 108 Screw (Flywheel Guard) 670 692294

81 691740 Lock-Muffler Screw 684 690345

95 69I 636 Screw (Throttle Valve) 689 69I 855

97 696565 Shaft-Throttle 718 690959

104 691242 O Pin-F_oat Hinge 74I 691830

117 498978 Jet-Main (Standard) 745 691648

118 497466 Jet-Main (High Altitude) 842 691031

121 498260 Kit-Carburetor Overhaul 847 692017

125 498170 Carburetor 85I 493880

127 694468 O Plug-Welch 868 697338

130 696564 Valve-Throttle 869 69I I55

133 398187 FIoat-Carburetor 870 690380

134 398188 OValve-Needle/Seat 871 262001

137 693981 OSGasket-Ftoat BowI 63709

146 690979 Key-Timing 92I 698587

159 691753 Bracket-Air Cleaner Primer 922 692135

163 272653 .O:l:Gasket-Air Cleaner 923 695891

187 691050 Line-Fuel (Cut to Required Length) 957 397974

188 693399 Screw (Controt Bracket) 966 496I 16

190 690940 Screw (Fuel Tank) 968 692298

202 691829 Link-Mechanical Governor 969 691 I38

209 690319 Spring-Governor 970 691669

222 692467 Bracket-Control 972 495224

227 690783 Controt Lever-Governor 975 493640

276 271716 O$Seating Washer 976 694395

287 690940 Screw (Dipstick Tube) 977 498261

300 692038 Muffler 1019 494256

304 695892 Housing-Blower 1036 697456

305 691108 Serew(BlowerHcosing) 1059 692311

306 690450 Shield-Cylinder 1210 498144

307 690345 Screw (Cytioder Shield) 1211 498144

332 690662 Nut (Flywheel)

333 802574 Armature-Magneto

334 69I 06I Screw (Armature Magneto)

337 802592 Plug-Spark

356 692390 Wire-Stop

358 497316 Engine Gasket Set

363 19069 Ftywheet Puller

365 692524 Screw (Carburetor)

383 89838 Wrench-Spark Ptug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air CIeaner Cover)

Screw (Air CIeaner Primer Base)

Filter-Air Cleaner Cartridge

Cup-Flywheel

P_ate-Paw_Friction

Pawl-Ratchet

Nut (Governor Control Lever)

Dipstick

• Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt (Governor ControI Lever)

Screw (C_ntrol Cover)

C_ver-Breather Passage

• Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

CIamp-Hose

C_ver-C_nt tel

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

•O$SeaI-O Ring (Intake Manifold)

Switch-Stop

O$SeaFThrottle Shaft

Boot-Spark Plug

• Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Passage C_ver)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

• SeaI-O Ring (DipstickTube)

Assembly- Dipstick/Tu be

Terminal-Spark PIug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

C_ver-Biower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

C_ver-Air Cteaner

Screw (Blower Housing Cover)

Screw (Air Cleaner Primer Bracket)

Tank-Fuel

BowFFIoat

Primer-Carburetor

Set-Carburetor Gasket

Kit-Label

Label-Emissions

Kit-Screw/Washer

Assembly- Pulley/Spring (Pulley)

AssembIy- Pulley/Spring (Spring)

RPM Settings: Low: 1900-2100; High:3000-3200

Included in Engine Gasket Set, Key No. 358

O Included in Carburetor Overhaul Kit, Key No. 121

Included in Carburetor Gasket Set, Key No, 977

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www,sears,com www,sears,ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears, com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A) 1-800-361-6665 (Canada)

Para pedir servicio de reparaciSn

a domicilio, y para ordenar piezas:

1-888.SU-HOGAR sm

(1-888-784-6427)

Au Canada pour service en franc_,ais:

1-800-LE-FOYER Mc

(1_7)

www.sears.ca

, E/ARS

® Registered Trademark / -r_ Trademark / s_ Service Mark ol Sears, Roebuck and Co.

® Marca Registreda / _MMarca de FAbrica /sm Marca de Servicio de Sears, Roebuck and Co.

mcMarque de commerce/MD Marque d6pos_e de Sears, Roebuck and Co.

189310 11.20.03 BY Printed in U.S.A.

Craftsman 917388570 6.5 Horsepower 21" Rear Discharge Rotary Lawn Mower

Product's Documents

Owner’s Manual

Specifications

Craftsman 917388570 Questions and Answers

Related Products

Craftsman 917388690 6.75 HORSEPOWER 21" REAR DISCHARGE ROTARY LAWN MOWER

Craftsman 917388620 6.75 HORSEPOWER 21" REAR DISCHARGE ROTARY LAWN MOWER

Craftsman 917388651 6.5 Horsepower 21" Rear Discharge Rotary Lawn Mower

Craftsman 917388040 4.5 Horsepower 21" Rear Discharge Rotary Lawn Mower

Craftsman 917388832 Rotary Lawn Mower 4.5 Horsepower 21" Rear Discharge
