Whirlpool WGD4815EW2 7.0 cu.ft Top Load Gas Dryer User Manual

GAS DRYER OWNER’S MANUAL

GUIDE D’UTILIZATION DE LA SÉCHEUSE AU GAZ

Table of Contents/Table des matières

DRYER SAFETY ..............................................................2

Dryer Safety .................................................................2

DRYER MAINTENANCE AND CARE ...................................5

Cleaning the Dryer Location .............................................5

Cleaning the Dryer Interior ...............................................5

Removing Accumulated Lint.............................................5

Cleaning the Lint Screen .................................................5

Changing the Drum Light (on some models) ........................6

Check Your Vent System for Good Airflow ...........................6

Maintain Good Airflow.....................................................6

Nonuse, Storage, and Moving Care ...................................6

Special Instructions for Steam Models ................................7

INSTALLATION REQUIREMENTS.......................................7

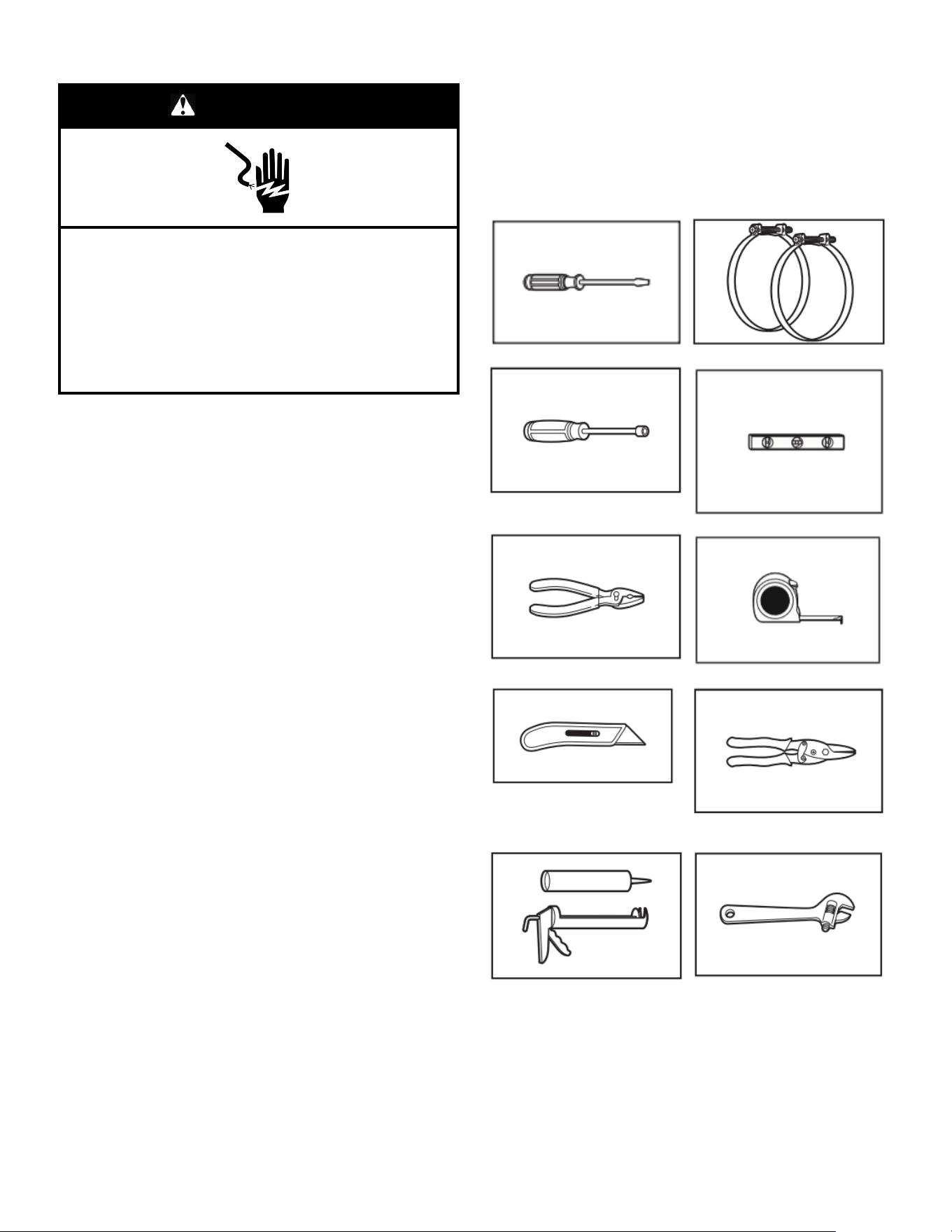

Tools and Parts .............................................................7

Location Requirements ...................................................8

Gas Dryer Power Hookup – U.S.A. and Canada ...................9

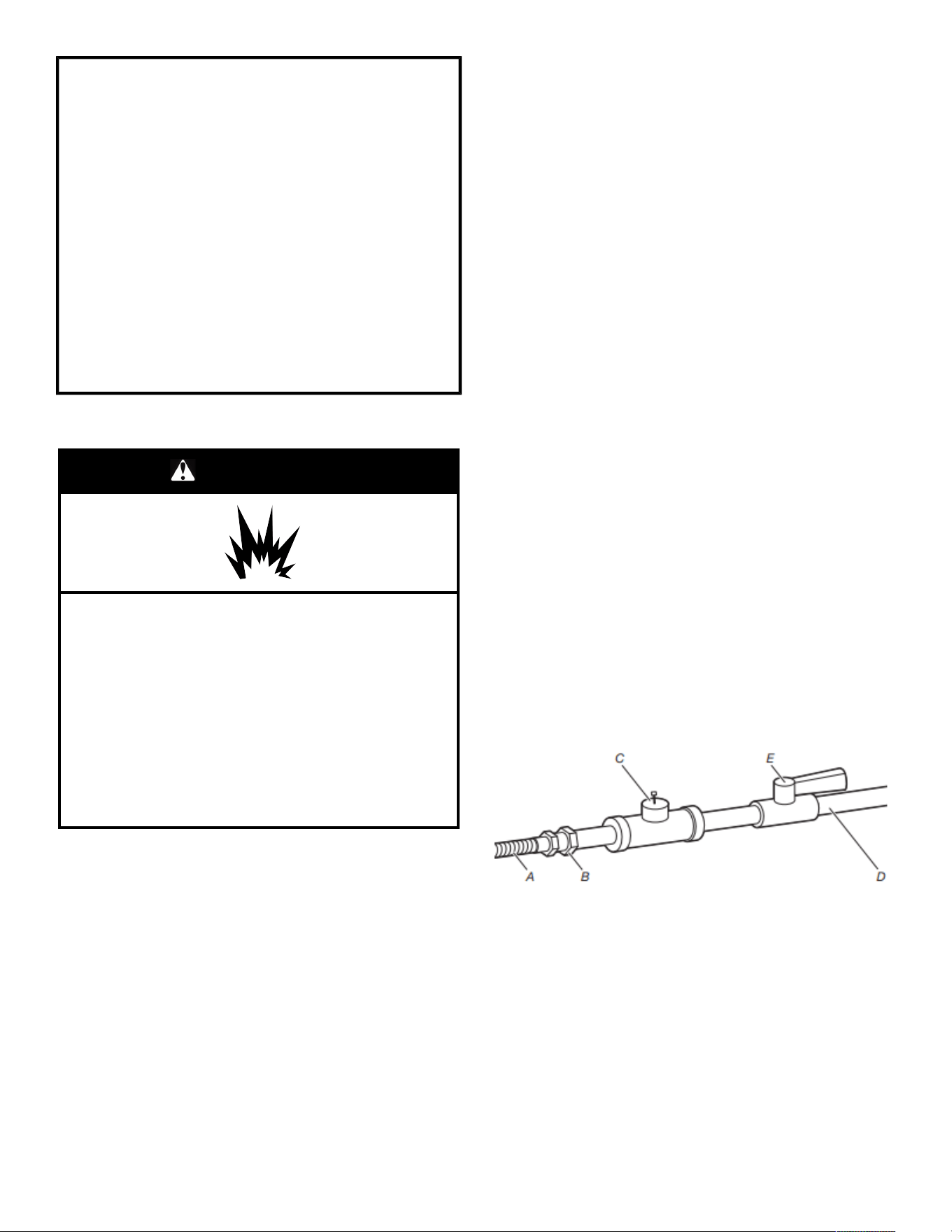

Gas Supply Requirements ............................................. 10

INSTALLATION INSTRUCTIONS ...................................... 11

Install Leveling Legs ..................................................... 11

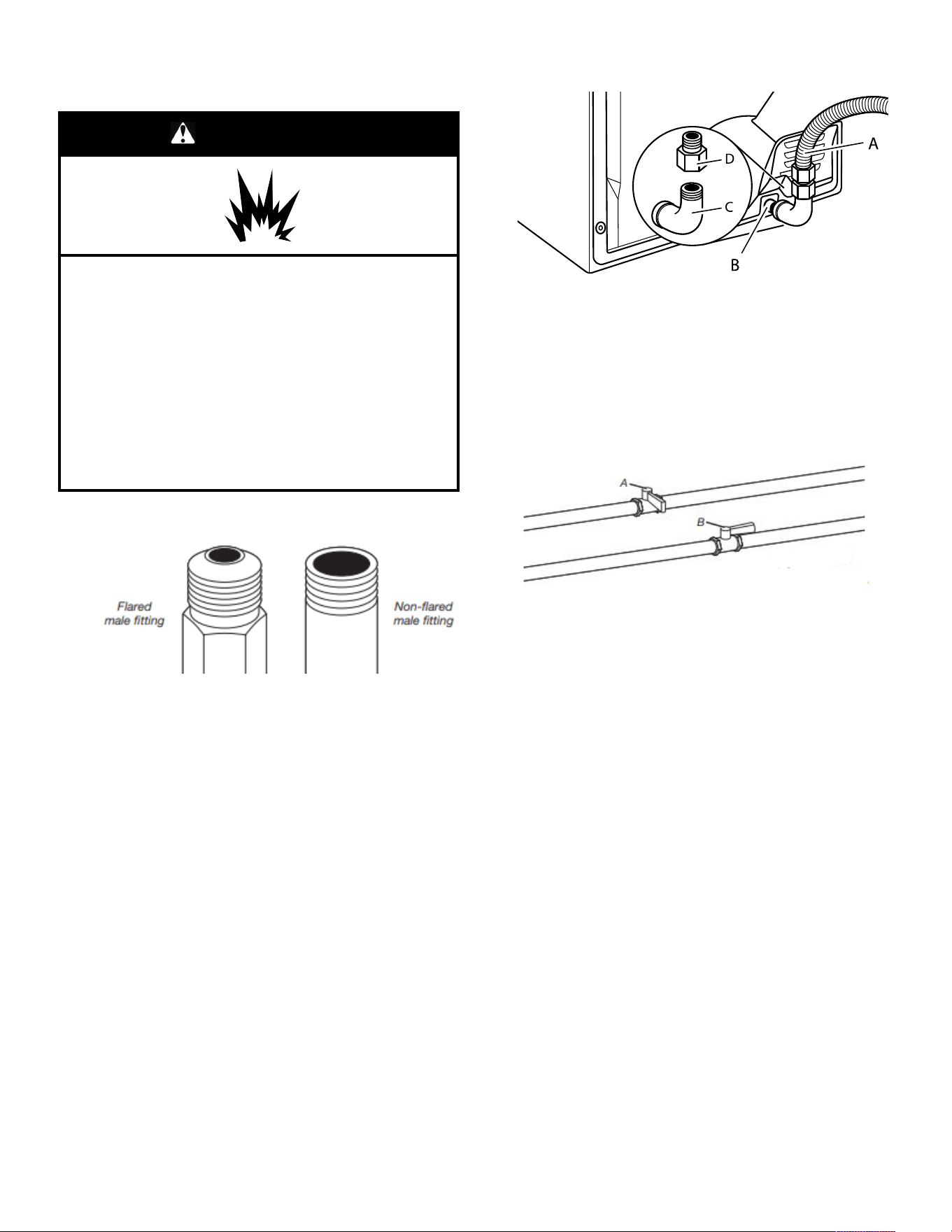

Make Gas Connection – U.S.A. and Canada...................... 12

Venting Requirements................................................... 13

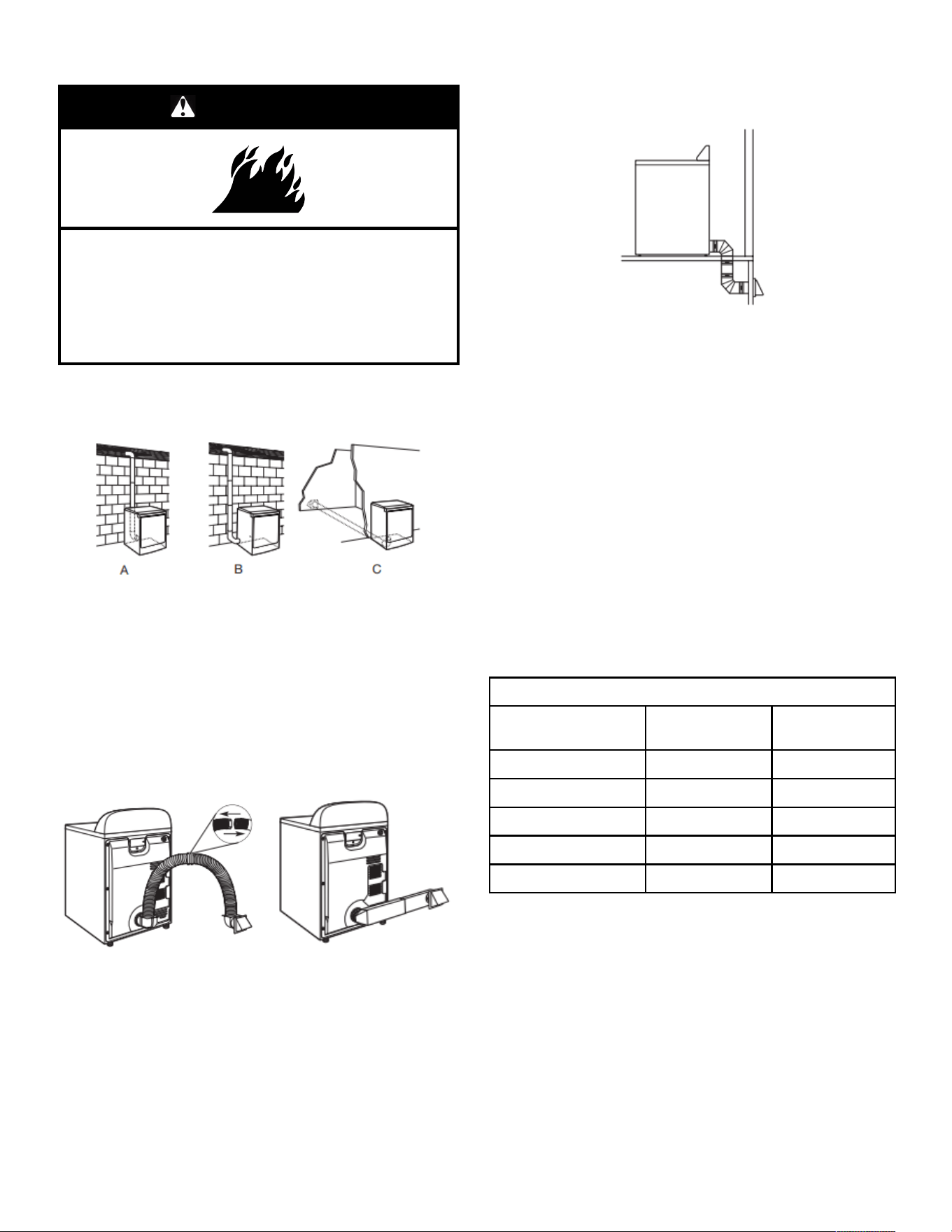

Plan Vent System ........................................................ 13

Install Vent System....................................................... 15

Connect Inlet Hoses ..................................................... 15

Connect Vent .............................................................. 16

Level Dryer................................................................. 16

Complete Installation Checklist ....................................... 17

SÉCURITÉ DE LA SÉCHEUSE ......................................... 18

Sécurité de la sécheuse ................................................ 18

ENTRETIEN ET RÉPARATION DE LA SÉCHEUSE .............. 21

Nettoyage de l’emplacement de la sécheuse ..................... 21

Nettoyage de l’intérieur de la sécheuse............................. 21

Retrait de la charpie accumulée ...................................... 21

Nettoyage du filtre à charpie........................................... 21

Changement de l’ampoule d’éclairage du tambour (sur

certains modèles) ........................................................ 22

Vérification d’une circulation d’air adéquate pour le système

d’évacuation ............................................................... 22

Pour maintenir une bonne circulation d’air ......................... 22

Précautions à prendre avant une non-utilisation, un

entreposage ou un déménagement.................................. 23

Instructions spécifiques pour les modèles vapeur................ 23

EXIGENCES D'INSTALLATION ........................................ 23

Outils et pièces............................................................ 23

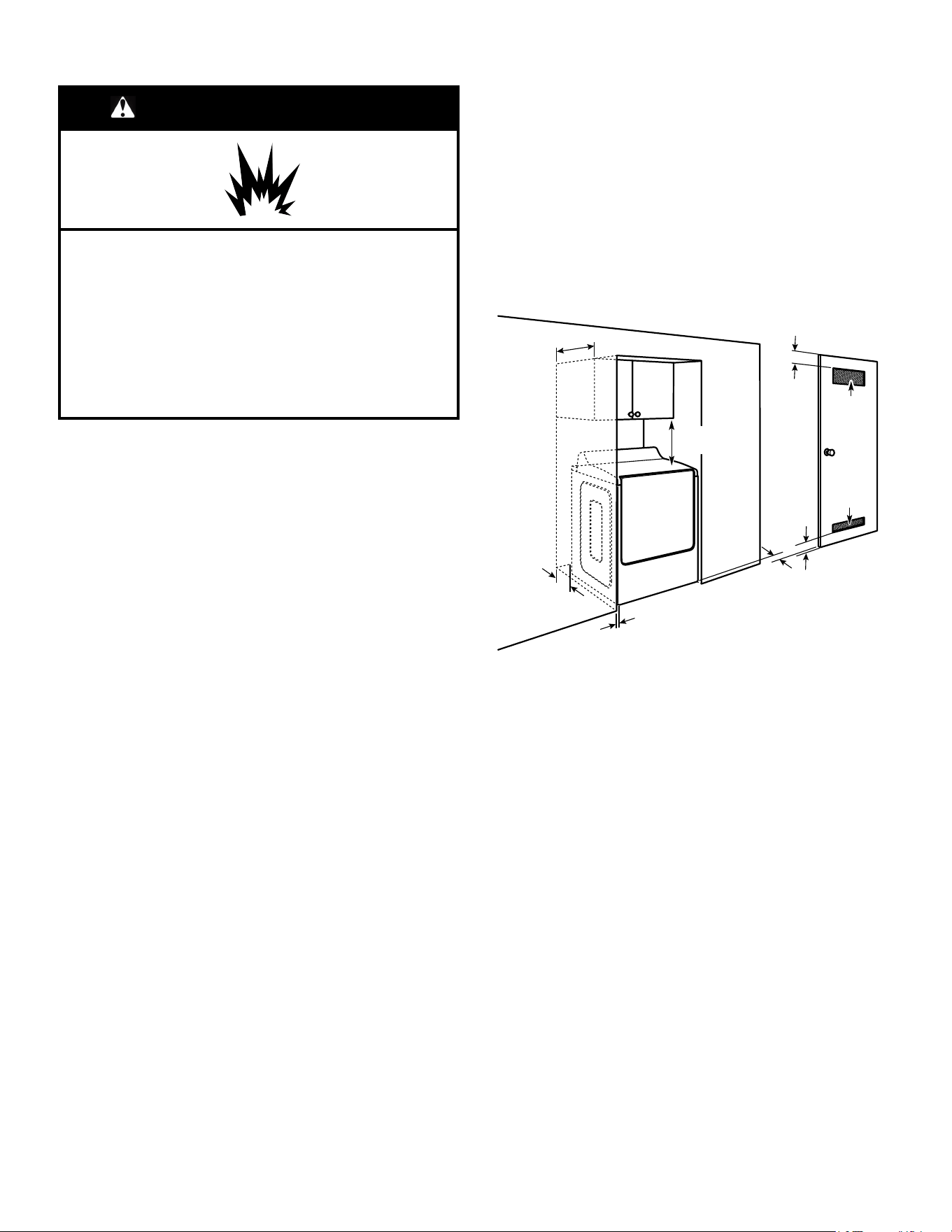

Exigences d’emplacement ............................................. 25

Raccordement électrique de la sécheuse au gaz – États-

Unis et Canada ........................................................... 26

Spécifications de l’alimentation en gaz ............................. 27

INSTRUCTIONS D'INSTALLATION ................................... 28

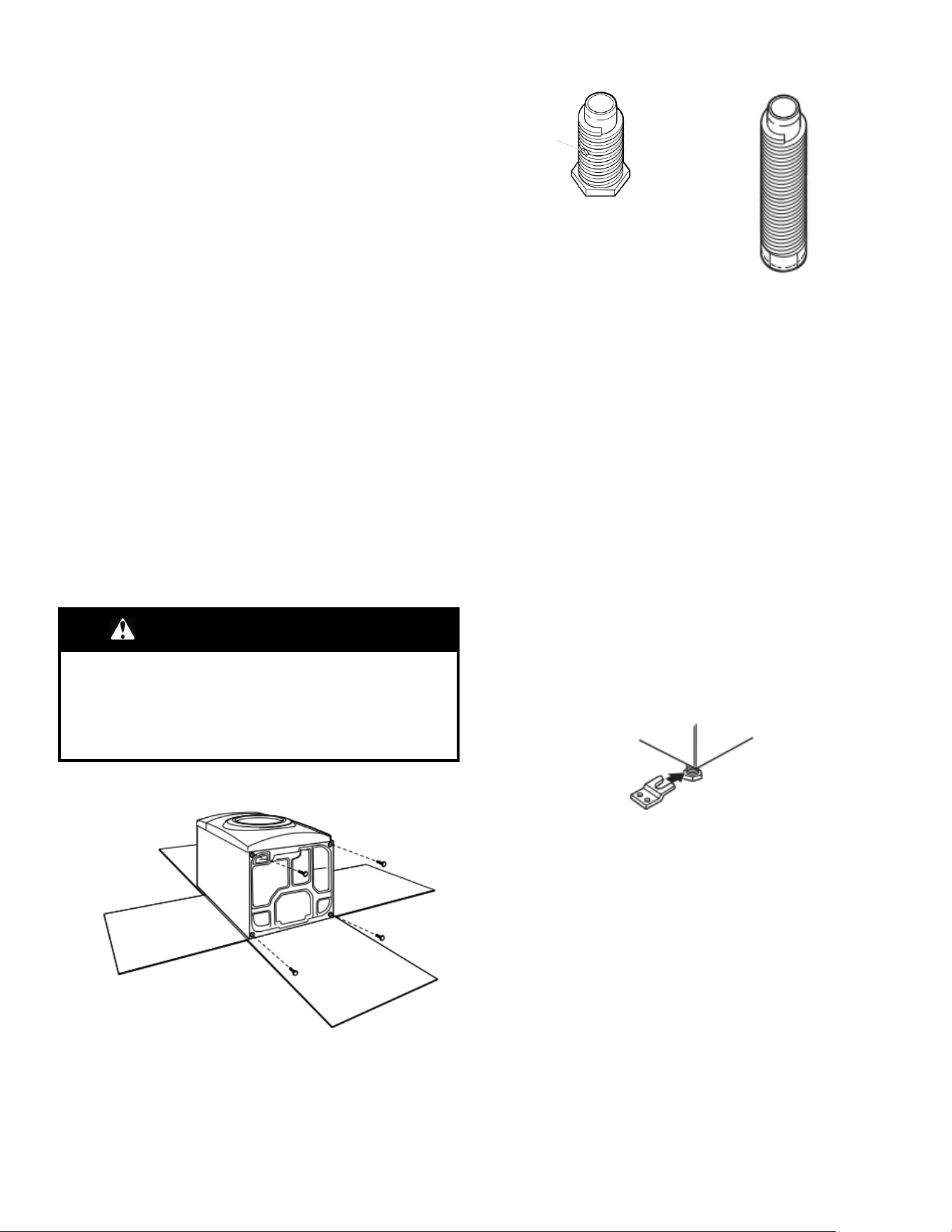

Installation des pieds de réglage de l’aplomb ..................... 28

Raccordement au gaz – États-Unis et Canada ................... 29

Exigences concernant l’évacuation .................................. 30

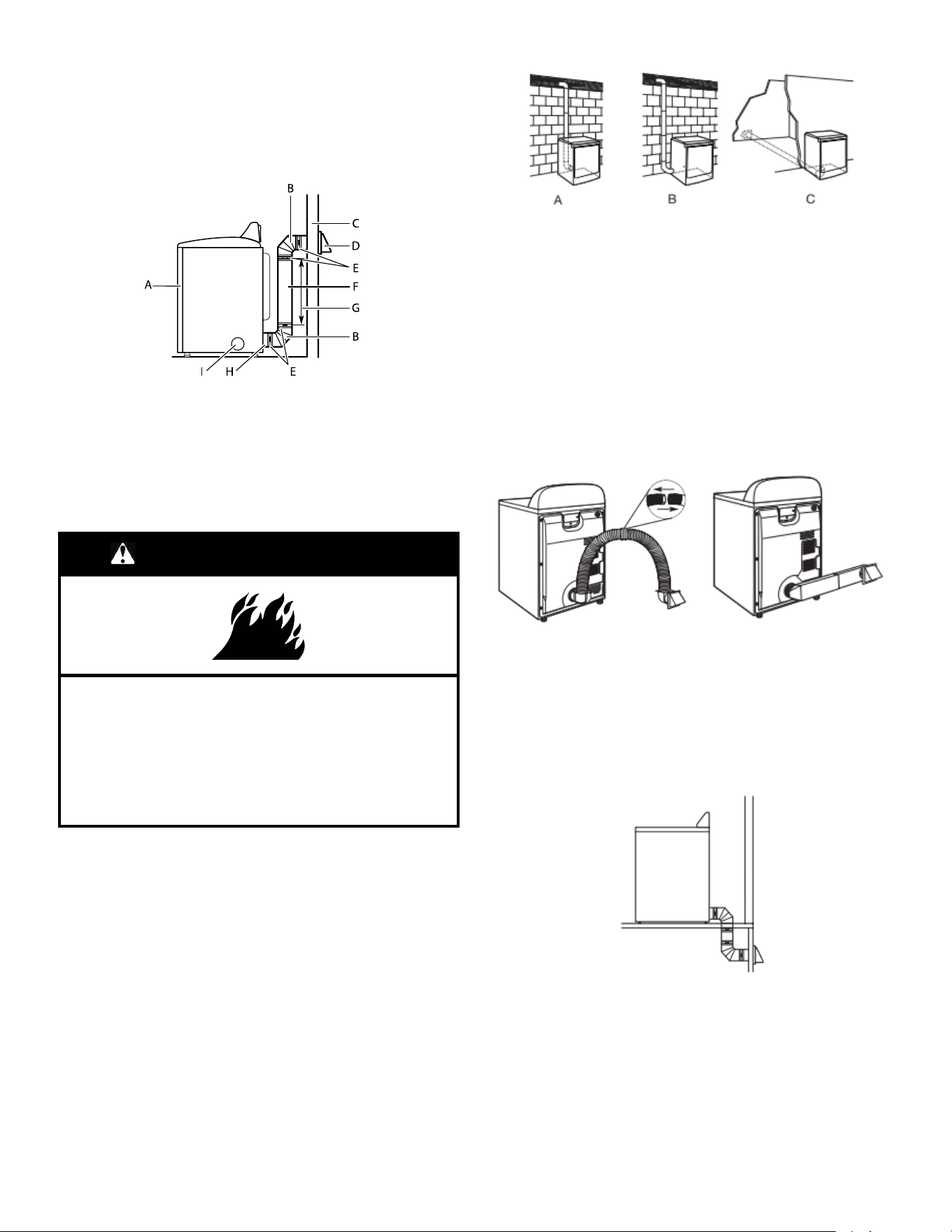

Planification des circuits de conduits ................................ 31

Installation du conduit d’évacuation.................................. 32

Raccordement des tuyaux d’alimentation .......................... 32

Raccordement du conduit d’évacuation ............................ 34

Réglage de l’aplomb de la sécheuse ................................ 34

Liste de vérification pour installation terminée .................... 35

W11361424B

W11361425B-SP

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,

including the following:

� Read all instructions before using the appliance.

� Do not dry articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry-cleaning

solvents, or other flammable or explosive substances, as

they give off vapors that could ignite or explode.

� Do not allow children to play on or in the appliance. Close

supervision of children is necessary when the appliance is

used near children.

� Before the appliance is removed from service or discarded,

remove the door to the drying compartment.

� Do not reach into the appliance if the drum is moving.

� Do not install or store this appliance where it will be

exposed to the weather.

� Do not tamper with controls.

� Do not repair or replace any part of the appliance or attempt

any servicing unless specifically recommended in the user-

maintenance instructions or in published user-repair

instructions that you understand and have the skills to carry

out.

� Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric

softener or product.

� Do not use heat to dry articles containing foam rubber or

similarly textured rubber-like materials.

� Clean lint screen before or after each load.

� Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint, dust,

and dirt.

� The interior of the appliance and exhaust duct should be

cleaned periodically by qualified service personnel.

� Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to a

chemical reaction that could cause a load to catch fire. To

reduce the risk of fire due to contaminated loads, the final

part of a tumble dryer cycle occurs without heat (cool down

period). Avoid stopping a tumble dryer before the end of the

drying cycle unless all items are quickly removed and

spread out so that the heat is dissipated.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� See the Installation Instructions for grounding requirements

and installation.

SAVE THESE INSTRUCTIONS

WARNING — “Risk of Fire”

− Clothes dryer installation must be performed by a qualified installer.

− Install the clothes dryer according to the manufacturer's instructions and local codes.

− Do not install a clothes dryer with flexible plastic venting materials or flexible metal (foil

type) duct. If flexible metal duct is installed, it must be of a specific type identified by the

appliance manufacturer as suitable for use with clothes dryers. Flexible venting materials

are known to collapse, be easily crushed, and trap lint. These conditions will obstruct

clothes dryer airflow and increase the risk of fire.

− To reduce the risk of severe injury or death, follow all installation instructions.

− Save these instructions.

WARNING

FIRE HAZARD

Failure to follow safety warnings exactly could result in serious injury, death, or property

damage.

Do not install a booster fan in the exhaust duct.

Install all clothes dryers in accordance with the installation instructions of the manufacturer

of the dryer.

WARNING:

FIRE OR EXPLOSION HAZARD

Failure to follow safety warnings exactly could result in serious injury, death, or property

damage.

− Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance.

− WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Clear the room, building, or area of all occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s

instructions.

• If you cannot reach your gas supplier, call the fire department.

− Installation and service must be performed by a qualified installer, service agency, or the

gas supplier.

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the “What to do if you smell gas” instructions.

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas Code,

ANSI Z223.1/NFPA 54, or the National Gas and Propane Installation Code, CSA B149.1.

The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70, or the Canadian Electrical Code, Part 1, CSA C22.1.

In the State of Massachusetts, the following installation instructions apply:

� Installation and repairs must be performed by a qualified or licensed contractor, plumber, or gas fitter qualified or licensed by the

State of Massachusetts.

� Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed.

� A flexible gas connector, when used, must not exceed 4 feet (121.9 cm).

IMPORTANT SAFETY INSTRUCTIONS

WHEN DISCARDING OR STORING YOUR OLD CLOTHES DRYER, REMOVE THE DOOR.

SAVE THESE INSTRUCTIONS

DRYER MAINTENANCE AND

CARE

Cleaning the Dryer Location

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline,

away from dryer.

Do not dry anything that has ever had anything

flammable on it (even after washing).

Place dryer at least 18 inches (460 mm) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

Keep dryer area clear and free from items that would block the

airflow for proper dryer operation. This includes clearing piles of

laundry in front of the dryer.

Cleaning the Dryer Interior

To clean dryer drum:

1. Use either a mild dish detergent mixed at low concentration or

a nonflammable cleaner and very warm water. Rub with a soft

cloth.

� Rinse well with a wet sponge or towel.

� Tumble a load of clean clothes or towels to dry drum.

2. Use a microfiber cloth and very warm water in a spray bottle to

clean the drum and a second microfiber towel to dry.

NOTE: Garments that contain unstable dyes, such as denim blue

jeans or brightly colored cotton items, may discolor the rear of the

dryer interior. These stains are not harmful to your dryer and will

not stain future loads of clothes. Dry unstable dye items inside out

to avoid transfer of dye.

Removing Accumulated Lint

From inside the dryer cabinet:

Lint should be removed every 2 years, or more often, depending

on dryer usage. Cleaning should be done by a qualified appliance

service or ventilation system cleaner.

From the exhaust vent:

Lint should be removed every 2 years, or more often, depending

on dryer usage.

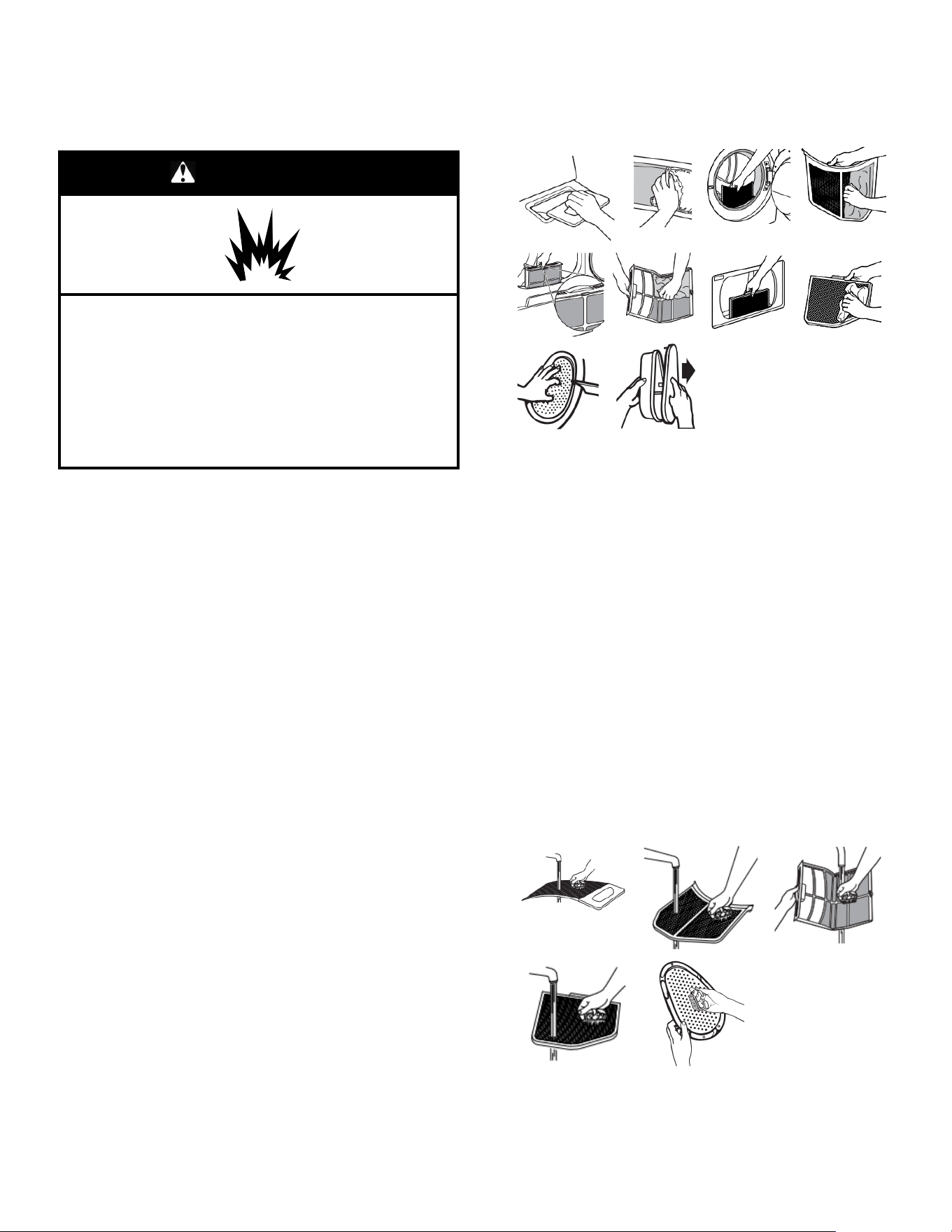

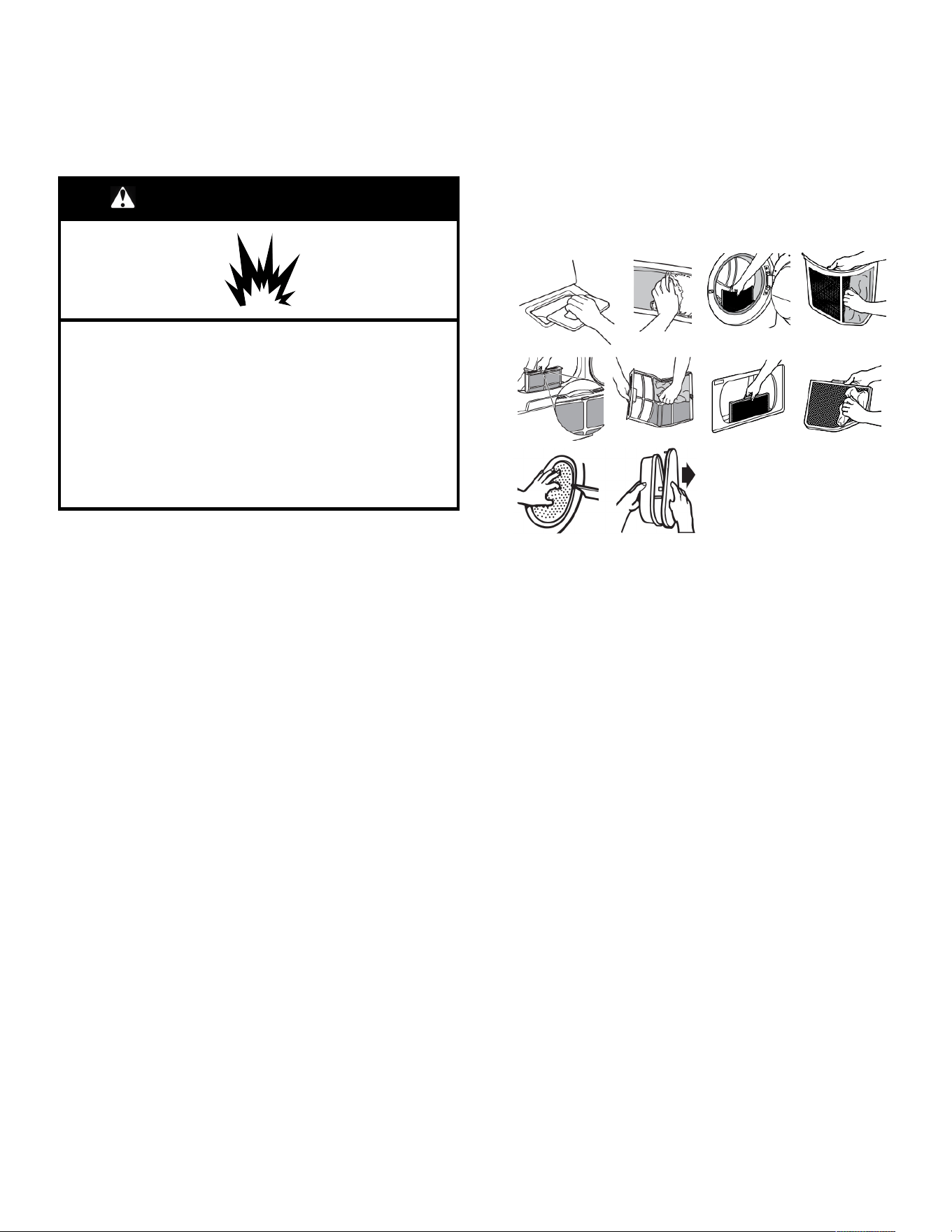

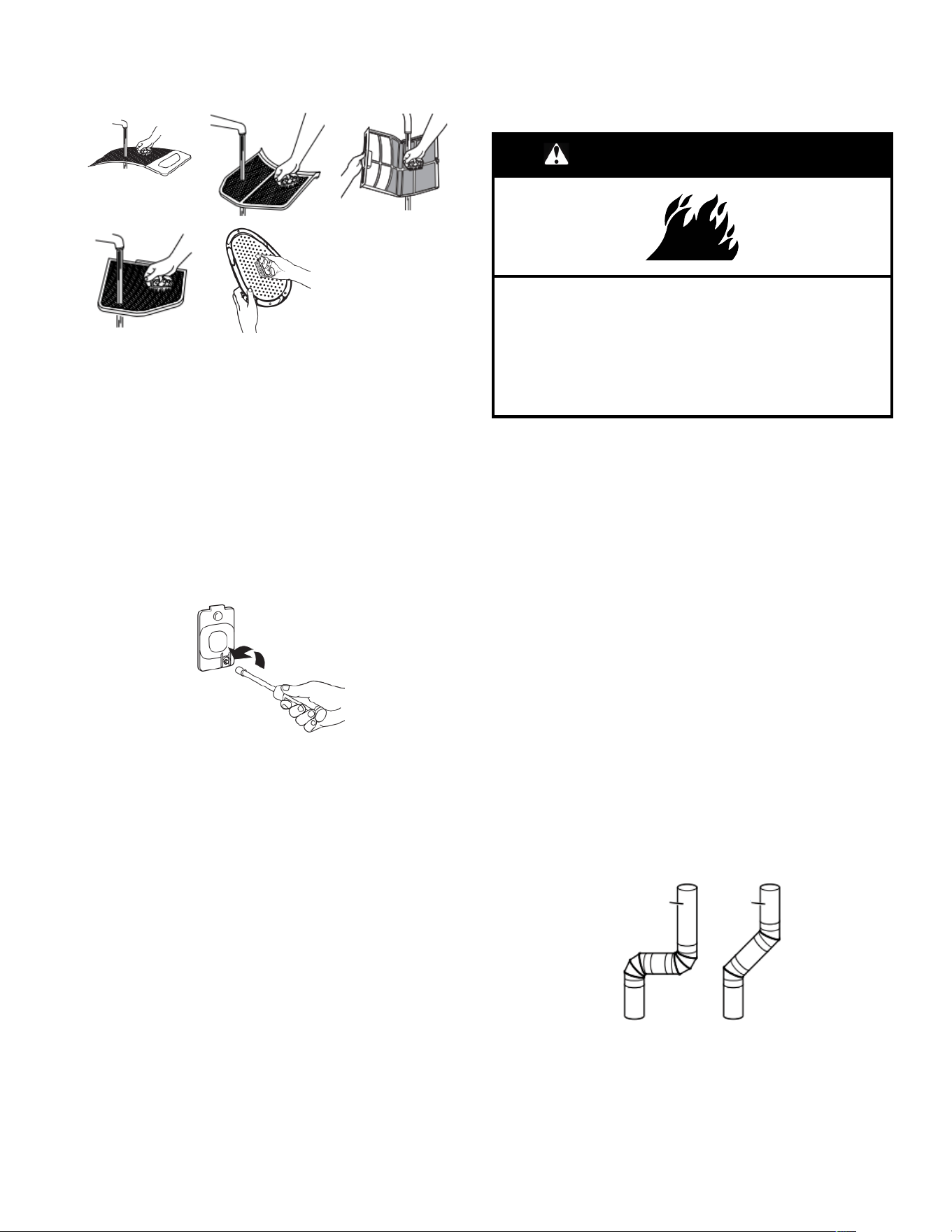

Cleaning the Lint Screen

Every load cleaning:

The lint screen may be located either in the door opening or the

top of the dryer depending on model. A screen blocked by lint can

increase drying time.

To clean:

1. Remove the lint screen. If necessary, press the tab to release

and open the lint screen. Roll lint off the screen with your

fingers. Do not rinse or wash screen to remove lint. Wet lint is

hard to remove.

2. Push the lint screen firmly back into place.

IMPORTANT:

� Do not run the dryer with the lint screen loose, damaged,

blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

� If lint falls off the screen into the dryer during removal, check

the exhaust hood and remove the lint. See “Venting

Requirements” in the Installation Instructions.

� Clean space where lint screen is located, as needed. Using a

vacuum, gently remove any lint that has accumulated outside

of the lint screen.

As-needed cleaning:

Laundry detergent and fabric softener residue can build up on the

lint screen. This buildup can cause longer drying times for your

clothes, or cause the dryer to stop before your load is completely

dry. The screen is probably clogged if lint falls off while the screen

is in the dryer. Clean the lint screen with a nylon brush every 6

months, or more frequently, if it becomes clogged due to a residue

buildup.

To wash:

1. Roll lint off the screen with your fingers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with hot water and liquid detergent. Scrub

lint screen with the brush to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel. Reinstall screen

in dryer.

Changing the Drum Light (on some

models)

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the back

wall of the dryer. Using a 1/4" (6.5 mm) nut driver or socket

wrench, remove the screw located in the lower right-hand

corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with a 10 W

appliance bulb only. Replace the cover and secure with the

screw.

4. Plug in dryer or reconnect power.

Check Your Vent System for Good

Airflow

WARNING

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death or

fire.

Good Airflow

Along with heat, dryers require good airflow to efficiently dry

laundry. Proper venting will reduce your drying times and improve

your energy savings. See Installation Instructions.

The venting system attached to the dryer plays a big role in good

airflow. Blocked or crushed vents as well as improper venting

installation will reduce air flow and dryer performance.

Service calls caused by improper venting are not covered by the

warranty and will be paid by the customer, regardless of who

installed the dryer. To clean or repair venting, contact a venting

specialist.

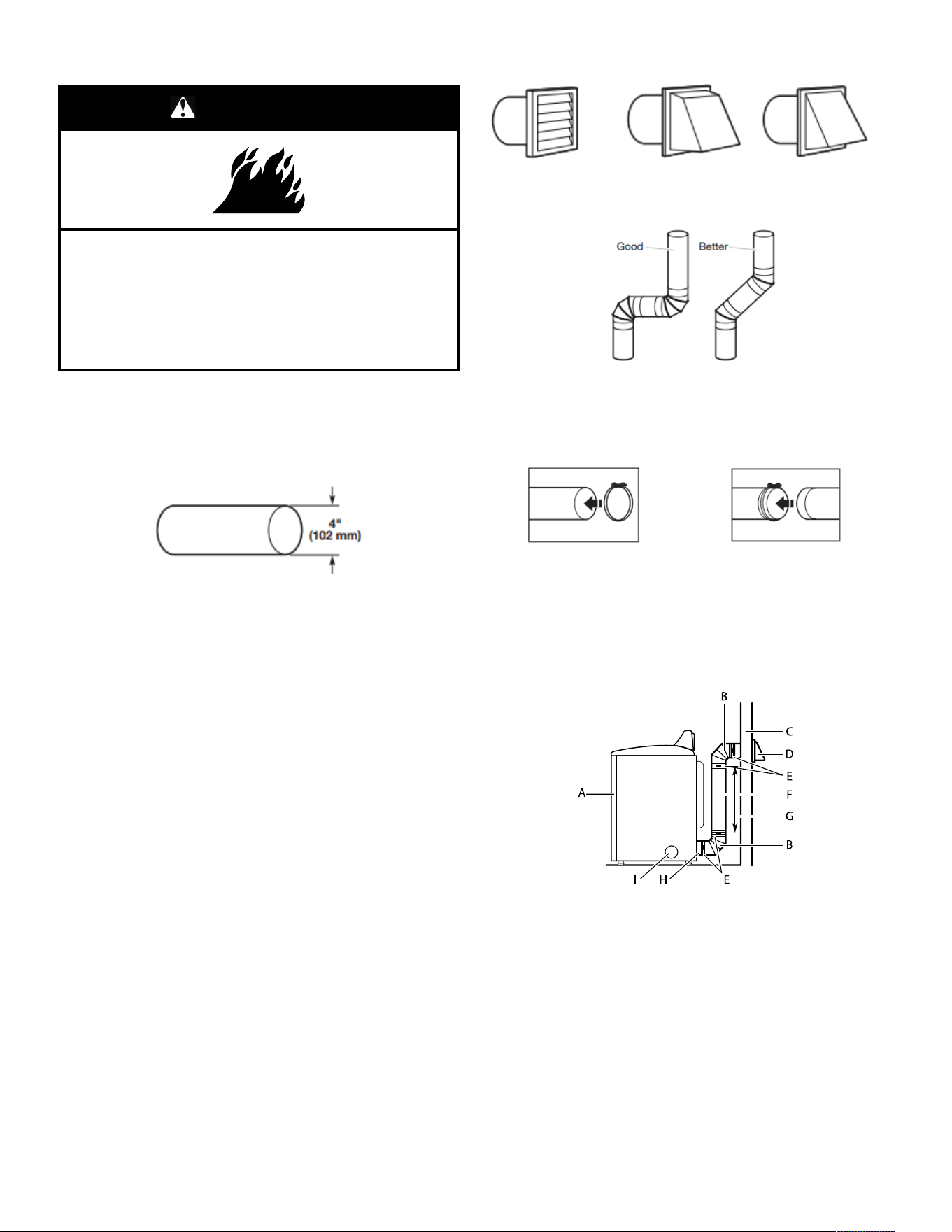

Maintain Good Airflow

� Cleaning your lint screen before each load.

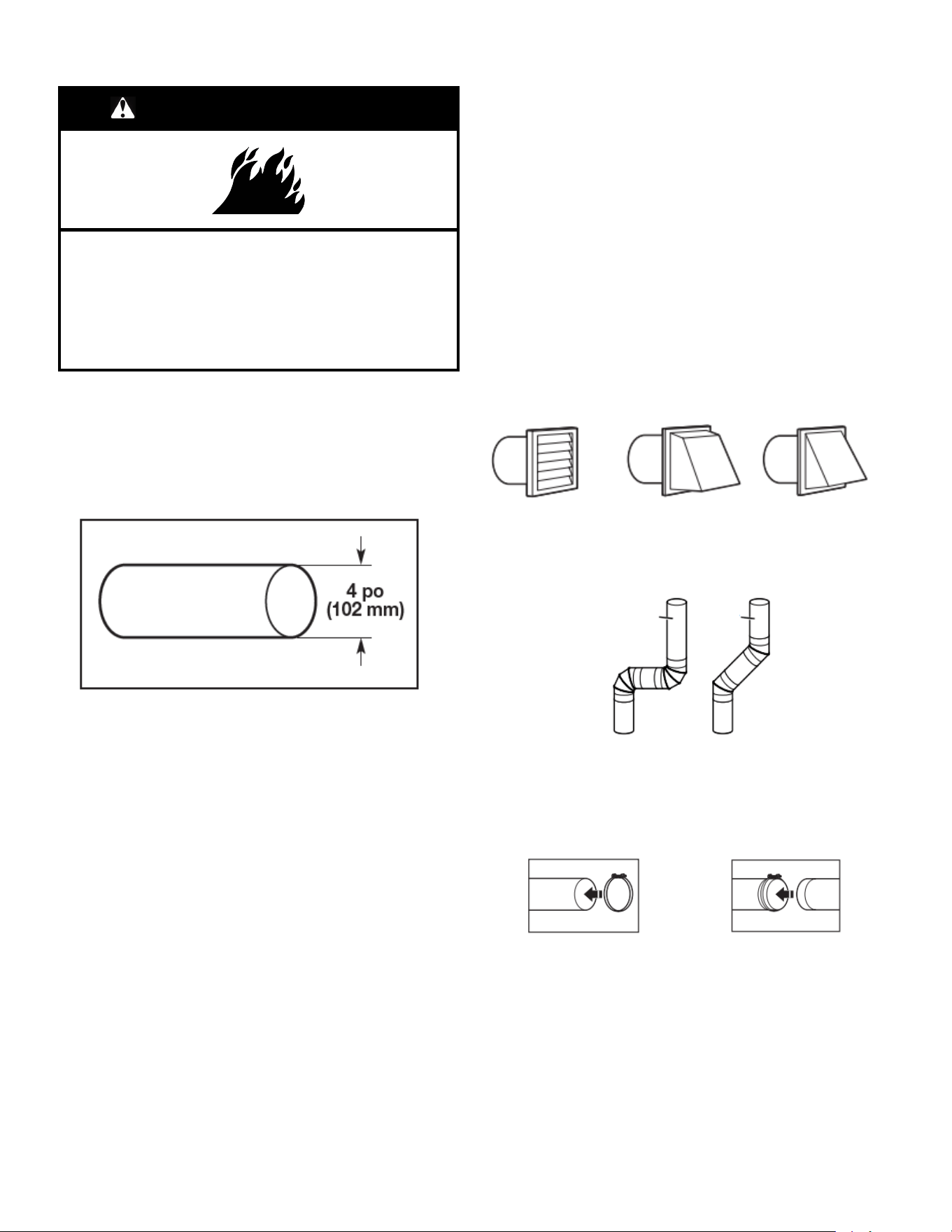

� Replace plastic or foil vent material with 4" (102 mm) diameter

heavy, rigid vent material.

� Use the shortest length of vent possible.

� Use no more than four 90° elbows in a vent system; each bend

and curve reduces airflow.

� Remove lint and debris from the exhaust hood.

� Remove lint from the entire length of the vent system at least

every 2 years. When cleaning is complete, be sure to follow

the Installation Instructions for final product check.

� Clear away items from the front of the dryer.

Nonuse, Storage, and Moving Care

Nonuse or Storage Care

If you will be on vacation or not using your dryer for an extended

period of time, you should:

1. Unplug dryer or disconnect power.

2. Clean lint screen. See “Cleaning the Lint Screen.”

3. Close shutoff valve in gas supply line.

4. Steam Models Only: Turn off the water supply to the dryer.

This helps to avoid flooding (due to a water pressure surge)

while you are away.

Moving Care — Gas Models

1. Unplug the power supply cord.

2. Close shutoff valve in gas supply line.

3. Disconnect gas supply line pipe and remove fittings attached

to dryer pipe.

4. Cap the open gas supply line.

5. Steam models only: Shut off water faucet. Disconnect the

water inlet hose from faucet; then drain the hose. Transport

hose separately.

6. Make sure leveling legs are secure in dryer base.

7. Use tape to secure dryer door.

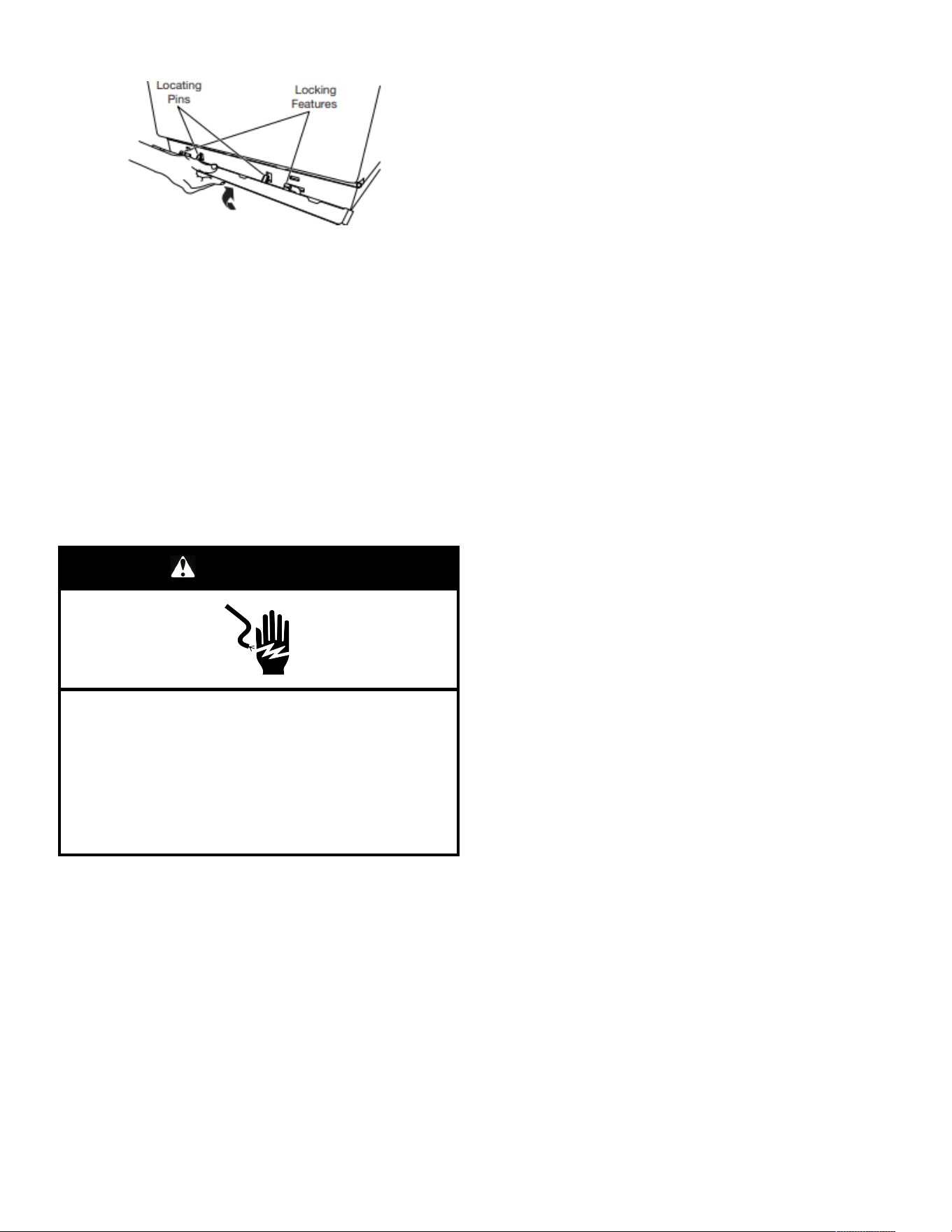

8. On models with base trim, remove base trim before moving

dryer. See “Install and remove base trim (on some models)”

for details.

To use the dryer again:

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Flush water pipes. Reconnect water inlet hose to faucet. Turn

on water faucet.

2. Plug in dryer or reconnect power as described in the

Installation Instructions.

Reinstalling the Dryer

Follow the Installation Instructions to locate, level, and connect the

dryer.

Special Instructions for Steam

Models

Install and store your dryer where it will not freeze. Because some

water may stay in the hose, freezing can damage your dryer. If

storing or moving your dryer during freezing weather, winterize it.

Water Inlet Hose

Replace inlet hose and hose screen after 5 years of use to reduce

the risk of hose failure. Periodically inspect and replace inlet hose

if bulges, kinks, cuts, wear, or leaks are found.

When replacing your inlet hose, record the date of replacement.

To winterize the dryer:

1. Unplug dryer or disconnect power.

2. Shut off water faucet.

3. Disconnect water inlet hose from faucet and drain.

INSTALLATION REQUIREMENTS

Tools and Parts

NOTE: Install the clothes dryer according to the manufacturer’s

instructions and local codes.

Gather required tools and parts before starting installation. Read

and follow the instructions provided with any tools listed here.

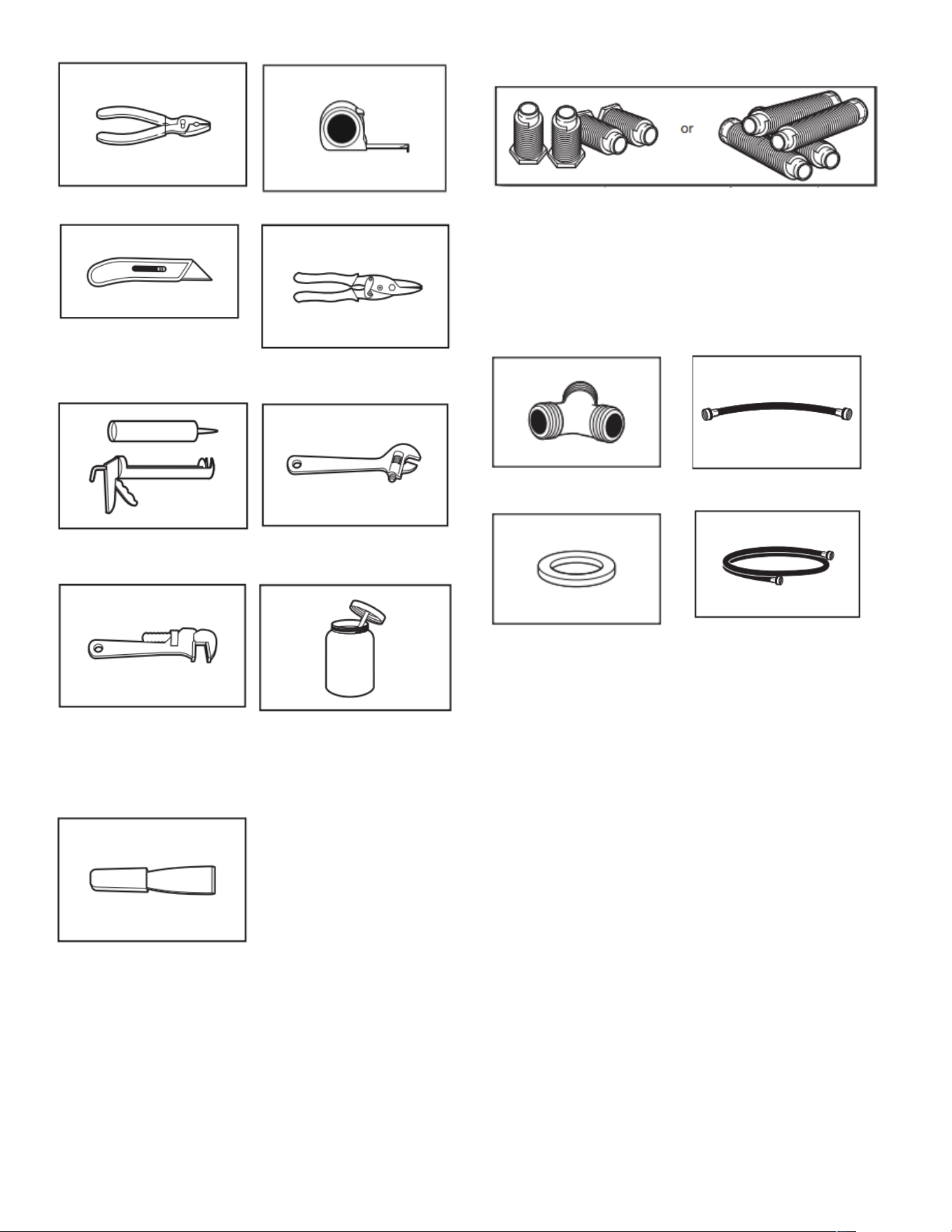

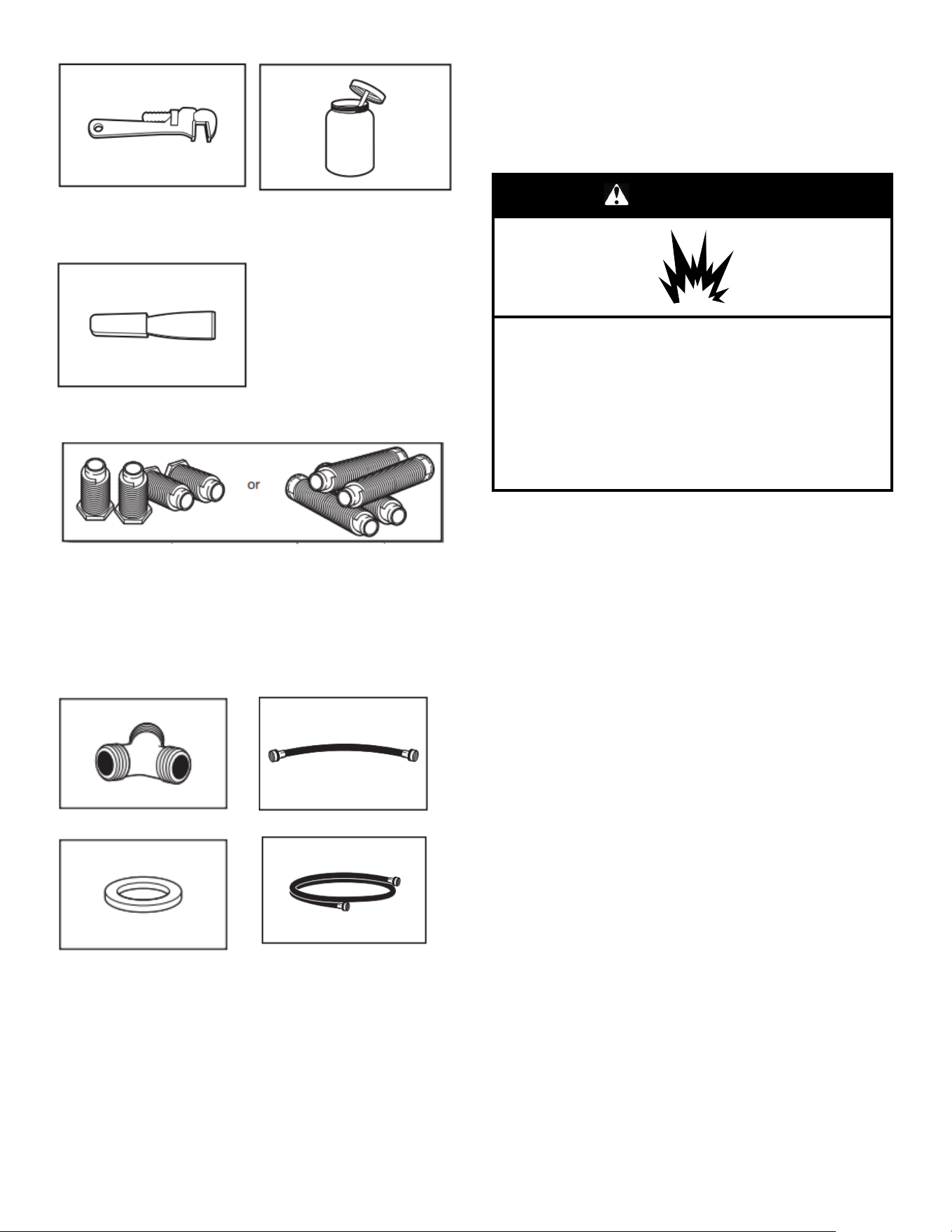

Tools Needed for All Installations:

Flat-blade screwdriver

Vent clamps

1/4" Nut driver

Level

Pliers or slip-joint pliers

Tape measure

Utility knife

Tin snips (new vent

installations)

Caulking gun and compound

(new vent installations)

Adjustable wrench that opens

to 1" (25 mm) or hex-head

socket wrench

8" (203 mm) or 10" (254 mm)

pipe wrench

Pipe-joint compound resistant

to propane gas

Additional Tools Needed (on some models):

Putty knife

Parts Supplied (all models):

Leveling legs (4) (Length and appearance of legs may vary

according to model)

Parts package is located in dryer drum. Check that all parts are

included.

NOTE: Do not use leveling legs supplied with dryer if installing

with a pedestal or a stack kit.

Parts Needed (steam models):

“Y” connector

2' (0.6 m) inlet hose

Rubber washer

5' (1.52 m) inlet hose

Parts Needed (not supplied with dryer):

Additional parts may be required, depending on your installation.

Check local codes. Check existing electrical supply and venting.

See “Electrical Requirements” and “Venting Requirements” before

purchasing parts.

Mobile home installations require metal exhaust system hardware

available for purchase from the dealer from whom you purchased

your dryer. For further information, please refer to the Quick Start

Guide for service contact information.

Available Accessories:

Accessories and replacement parts are available for your model.

For ordering and contact information, please reference your Quick

Start Guide.

Location Requirements

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline,

away from dryer.

Do not dry anything that has ever had anything

flammable on it (even after washing).

Place dryer at least 18 inches (460 mm) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

Check code requirements. Some codes limit, or do not permit,

installation of the dryer in garages, closets, mobile homes, or

sleeping quarters. Contact your local building inspector.

You will need:

� A location allowing for proper exhaust installation. See

“Venting Requirements.”

� A separate 15 A or 20 A circuit for gas dryers.

� A grounded electrical outlet located within 2 ft (610 mm) of

either side of the dryer. See “Electrical Requirements” in the

“Gas Dryer Power Hookup” section.

� A sturdy floor to support dryer and a total weight (dryer and

load) of 200 lbs (90.7 kg). The combined weight of a

companion appliance should also be considered.

� Level floor with maximum slope of 1" (25 mm) under entire

dryer. If slope is greater than 1" (25 mm), install Extended

Dryer Feet Kit. If not level, clothes may not tumble properly

and automatic sensor cycles may not operate correctly.

Installing on carpet is not recommended.

� For garage installation, place dryer at least 18" (460 mm)

above floor. If using a pedestal, you will need 18" (460 mm) to

bottom of dryer.

� Steam models only: Cold water faucets located within 4 ft

(1.2 m) of the water fill valves, and water pressure of 20–100

psi (137.9–689.6 kPa). You may use your washer’s water

supply by utilizing the necessary parts noted in “Parts needed.”

� The dryer must not be installed or stored in an area where it

will be exposed to water and/or weather.

IMPORTANT: Do not operate your dryer at temperatures below

45°F (7°C). Lower temperatures may cause dryer not to shut off

at end of automatic sensor cycles, resulting in longer drying times.

Installation clearances:

For each arrangement, consider allowing more space for ease of

installation and servicing, spacing for companion appliances, and

clearances for walls, doors, and floor moldings. Space must be

large enough to allow the door to fully open. Add spacing on all

sides of dryer to reduce noise transfer. If a closet door is used, top

and bottom air openings are required. Louvered doors with

equivalent ventilation openings can be used.

Spacing for recessed area or closet

*Recommended/Minimum spacing

NOTE: No other fuel-burning appliance can be installed in the

same closet as a dryer.

All dimensions show recommended and minimum spacing

allowed.

� Additional spacing should be considered for ease of

installation and servicing.

� Additional clearances might be required for wall, door, and

floor moldings.

� Additional spacing of 1" (25 mm) on all sides of the dryer is

recommended to reduce noise transfer.

� For closet installation with a door, minimum ventilation

openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are

acceptable.

� Companion appliance spacing should also be considered.

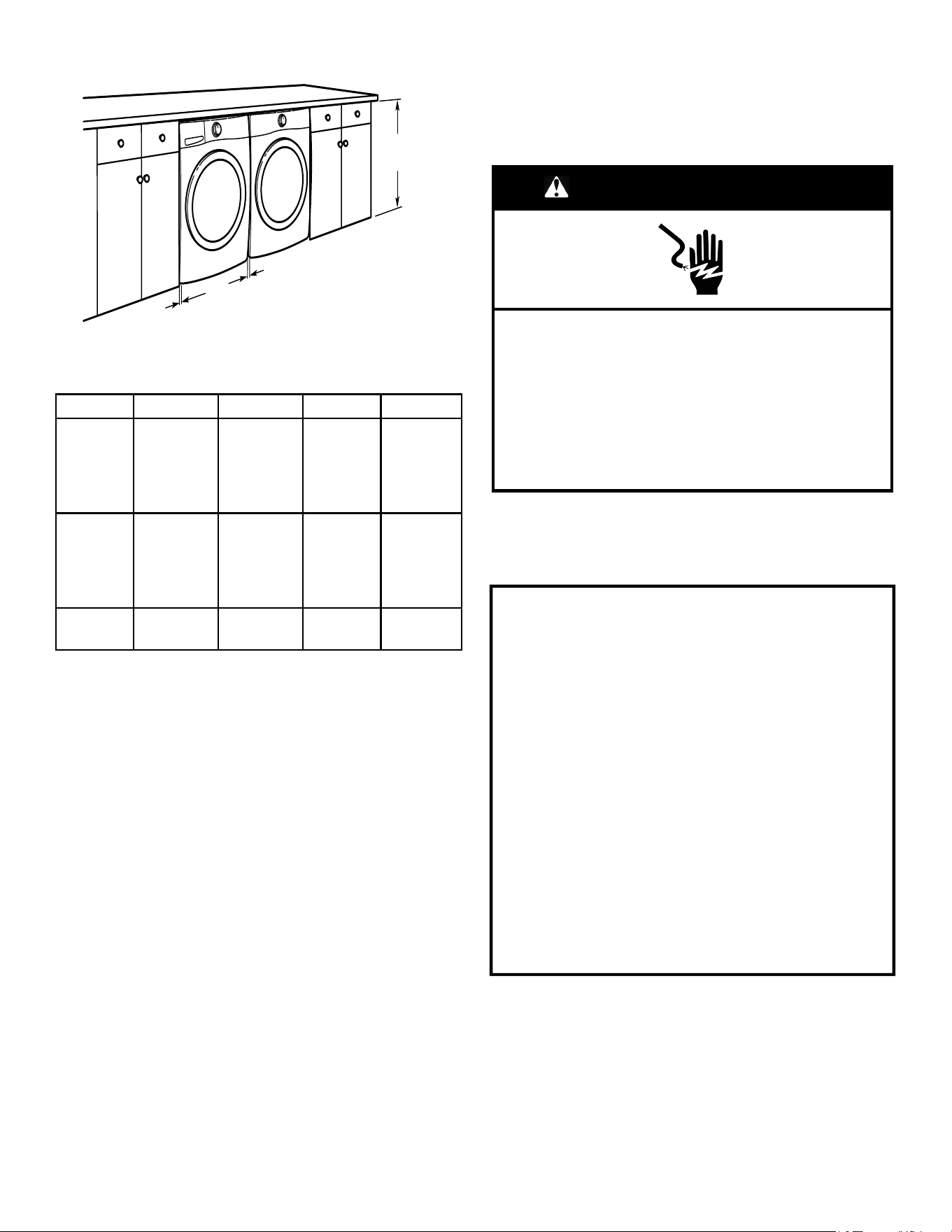

Custom under-counter installation:

Minimum installation clearances (dryer only):

Front Sides Rear Top

Recessed

0" (0 mm) 0" (0 mm)

18"

(457 mm)

to cabinet/

shelf

Closet

1" (25 mm)

Minimum

0" (0 mm) 0" (0 mm)

18"

(457 mm)

to cabinet/

shelf

Under

Counter

1" (25 mm) 0" (0 mm) 0" (0 mm)

0" (0 mm) rear spacing is allowed for straight-back venting only.

For steam models only, inlet hose must not be kinked.

Mobile Home – Additional installation

requirements

This dryer is suitable for mobile home installations. The

installation must conform to the Manufactured Home Construction

and Safety Standard, Title 24 CFR, Part 3280 (formerly the

Federal Standard for Mobile Home Construction and Safety, Title

24, HUD Part 280) or the Standard for Mobile Homes, CAN/CSA-

Z240 MH.

Mobile home installations require:

� Metal exhaust system hardware, which is available for

purchase from your dealer.

� Mobile Home Installation Hold-Down Kit.

� Special provisions must be made in mobile homes to introduce

outside air into the dryer. The opening (such as a nearby

window) should be at least twice as large as the dryer exhaust

opening.

Gas Dryer Power Hookup – U.S.A.

and Canada

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

120 V, 60 Hz, AC-only, 15 A or 20 A fused electrical supply is

required. A time-delay fuse or circuit breaker is recommended. It

is also recommended that a separate circuit serving only this dryer

be provided. Do not use an extension cord.

GROUNDING INSTRUCTIONS

For a grounded, cord-connected appliance:

This appliance must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for

electric current. This appliance is equipped with a cord having

an equipment-grounding conductor and a grounding plug.

The plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded. Do

not modify the plug provided with the appliance: if it will not fit

the outlet, have a proper outlet installed by a qualified

electrician.

SAVE THESE INSTRUCTIONS

Gas Supply Requirements

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 13" (33 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Gas Type

Natural Gas:

This dryer is equipped for use with natural gas. It is certified by UL

for use with propane gas with appropriate conversion.

� Your dryer must have the correct burner for the type of gas in

your home. Burner information is located on the rating plate in

the door well of your dryer. If this information does not agree

with the type of gas available, contact your dealer or reference

the contact information listed on your Quick Start Guide.

Propane Gas Conversion:

IMPORTANT: Conversion must be made by a qualified technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting your gas company.

Gas Supply Line

Option 1 (Recommended Method)

Flexible stainless steel gas connector:

� If local codes permit, use a new flexible stainless steel gas

connector (Design-Certified by the American Gas Association

or CSA International) to connect your dryer to the rigid gas

supply line. Use an elbow and a 3/8" flare x 3/8" NPT adapter

fitting between the stainless steel gas connector and the dryer

gas pipe, as needed, to prevent kinking.

Option 2 (Alternate Method)

Approved aluminum or copper tubing:

� Must include 1/8" NPT minimum plugged tapping accessible

for test gauge connection, immediately upstream of the gas

connection to the dryer.

� 1/2" IPS pipe is recommended.

� 3/8" approved aluminum or copper tubing is acceptable for

lengths under 20 ft (6.1 m) if local codes and gas supplier

permit.

� If you are using natural gas, do not use copper tubing.

� Lengths over 20 ft (6.1 m) should use larger tubing and a

different size adapter fitting.

� If your dryer has been converted to use propane gas, 3/8"

propane-compatible copper tubing can be used. If the total

length of the supply line is more than 20 ft (6.1 m), use larger

pipe.

NOTE: Pipe-joint compounds that resist the action of propane

gas must be used. Do not use PTFE plumber’s tape.

� Must include shutoff valve.

In the U.S.A.:

An individual manual shutoff valve must be installed within six

(6) ft (1.8 m) of the dryer in accordance with the National Fuel Gas

Code, ANSI Z223.1. The location should be easy to reach for

opening and closing.

In Canada:

An individual manual shutoff valve must be installed in

accordance with the B149.1, Natural Gas and Propane Installation

Code. It is recommended that an individual manual shutoff valve

be installed within six (6) ft (1.8 m) of the dryer. The location

should be easy to reach for opening and closing.

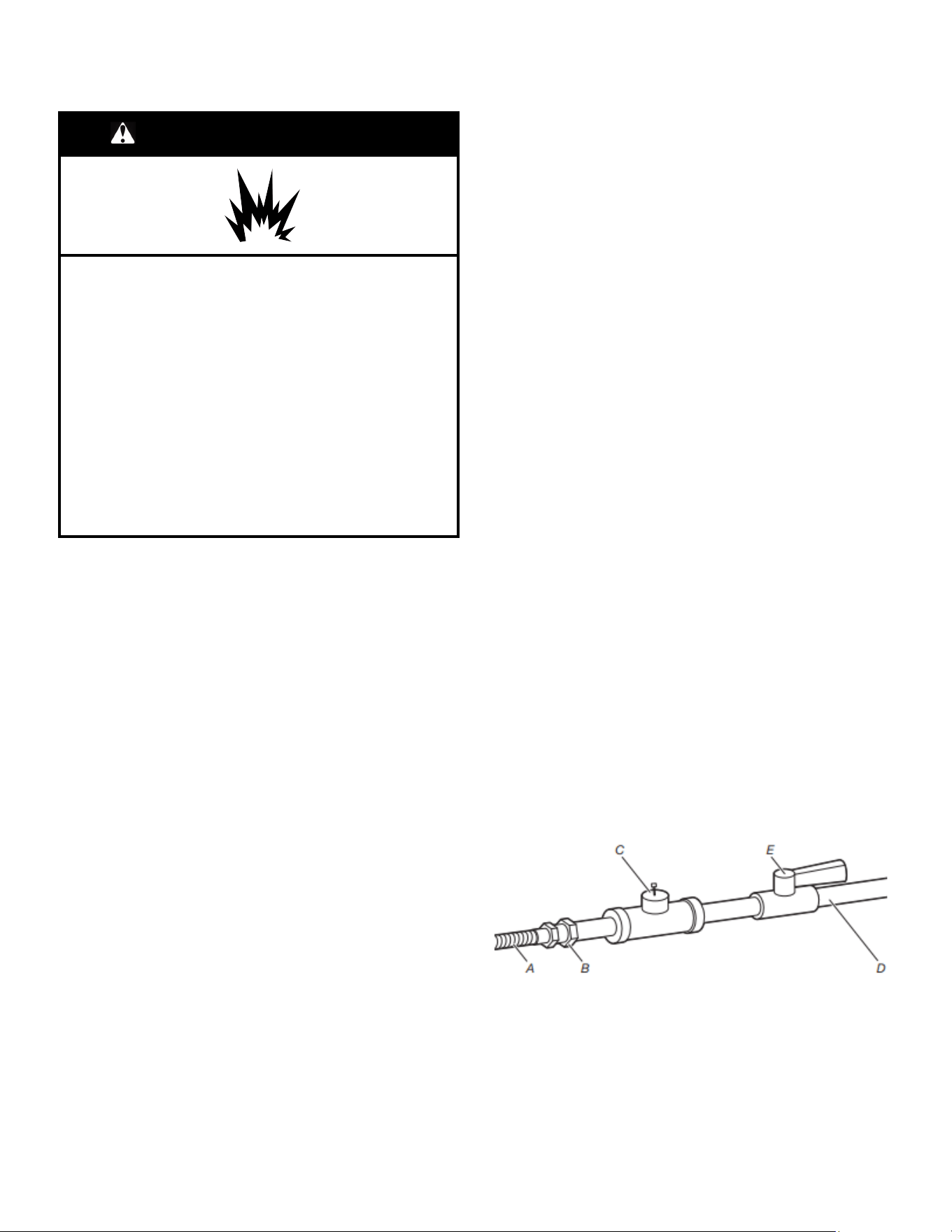

A. 3/8" flexible gas connector

B. 3/8" pipe-to-flare adapter fitting

C. 1/8" NPT minimum plugged tapping

D. 1/2" NPT gas supply line

E. Gas shutoff valve

Gas Supply Connection Requirements

� The gas pipe that comes out through the rear of your dryer has

a 3/8" male pipe thread.

� Use an elbow and a 3/8" flare x 3/8" NPT adapter fitting

between the flexible gas connector and the dryer gas pipe, as

needed to avoid kinking.

� Use only pipe-joint compound. Do not use PTFE plumber’s

tape.

� This dryer must be connected to the gas supply line with a

listed flexible gas connector that complies with the standard for

connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

Burner Input Requirements

Elevations above 2,000 ft (610 m)

� When installed above 2,000 ft (610 m), a 4% reduction of the

burner BTU rating shown on the model/serial number plate is

required for each 1,000 ft (305 m) increase in elevation.

Gas supply pressure testing

� The dryer must be disconnected from the gas supply piping

system during pressure testing at pressures greater than

1/2 psi (3.45 kPa).

INSTALLATION INSTRUCTIONS

Install Leveling Legs

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

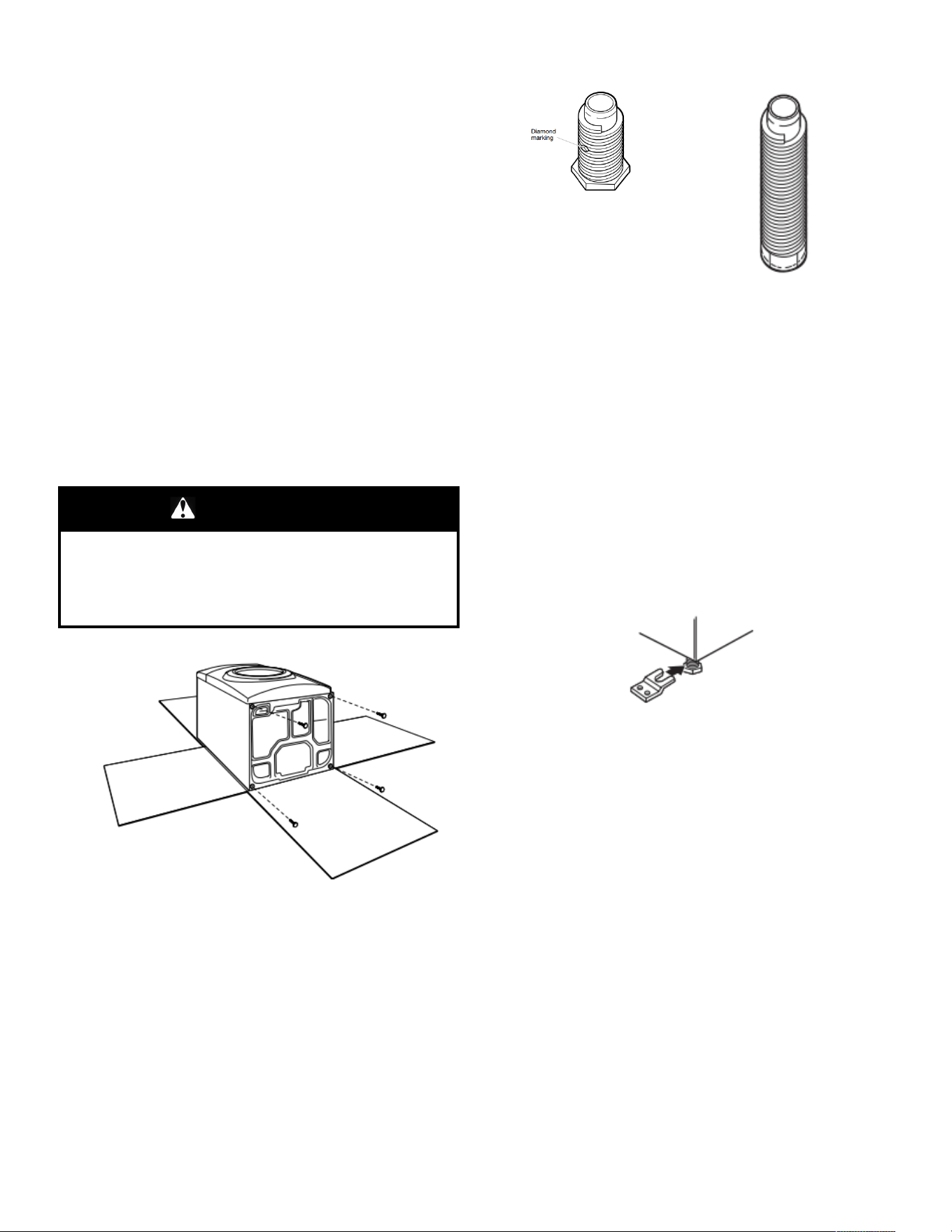

1. Prepare dryer for leveling legs

To avoid damaging floor, use a large flat piece of cardboard

from dryer carton; place under entire back edge of dryer.

Firmly grasp dryer body (not console panel) and gently lay

dryer down on cardboard.

2. Screw in leveling legs

Leveling leg with

diamond marking

Leveling leg without diamond

marking

Using a wrench and tape measure, screw leveling leg into leg

holes until bottom of foot is approximately 1/2" (13 mm) to

" (38 mm) from bottom of the dryer.

For leveling legs with the diamond marking:

Screw legs into leg holes by hand. Use a wrench to finish

turning legs until diamond marking is no longer visible.

Place a carton corner post from dryer packaging under each

of the two dryer back corners. Stand the dryer up. Slide the

dryer on the corner posts until it is close to its final location.

Leave enough room to connect the exhaust vent.

For mobile home use:

Gas dryers must be securely fastened to the floor.

Mobile home installations require a Mobile Home Installation

Hold-Down Kit (PN 346764A). For ordering information, please

reference the Quick Start Guide.

Make Gas Connection – U.S.A. and

Canada

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 13" (33 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

1. Connect gas supply to dryer

Remove red cap from gas pipe. Using a wrench to tighten,

connect gas supply to dryer. Use pipe-joint compound on

threads of all non-flared male fittings. If flexible metal tubing is

used, be sure there are no kinks.

NOTE: For propane gas connections, you must use pipe-joint

compound resistant to action of propane gas. Do not use

PTFE plumber’s tape.

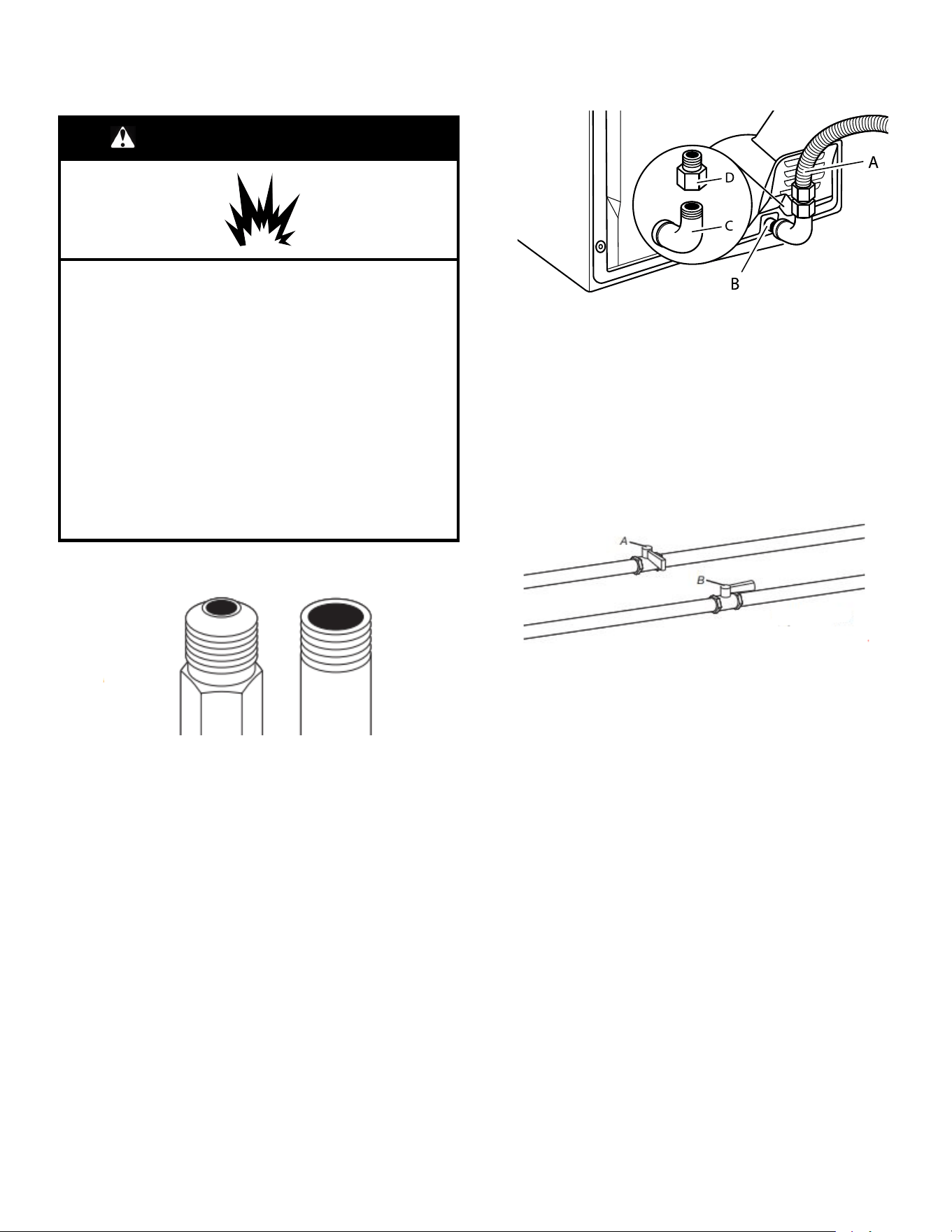

2. Plan pipe fitting connection

A. 3/8" (9.5 mm) flexible gas

connector

B. 3/8" (9.5 mm) dryer pipe

C. 3/8" to 3/8" pipe elbow

D. 3/8" pipe-to-flare adapter

fitting

A combination of pipe fittings must be used to connect dryer

to existing gas line. Recommended connection is shown.

Your connection may be different, according to supply line

type, size, and location.

3. Open shutoff valve

A. Closed valve B. Open valve

Open shutoff valve in supply line; valve is open when handle

is parallel to gas pipe. Then, test all connections by brushing

on an approved noncorrosive leak-detection solution.

Bubbles will show a leak. Correct any leaks found.

Venting Requirements

WARNING

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death or

fire.

WARNING: To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances. Dryer

exhaust must not be connected into any gas vent, chimney, wall,

ceiling, attic, crawlspace, or a concealed space of a building. Only

rigid or flexible metal vent shall be used for exhausting.

� Only a 4" (102 mm) heavy metal exhaust vent and clamps may

be used.

� Do not use plastic or metal foil vent.

Rigid metal vent:

� Recommended for best drying performance and to avoid

crushing and kinking.

Flexible metal vent (acceptable only if accessible to clean):

� Must be fully extended and supported in final dryer location.

� Remove excess to avoid sagging and kinking that may result

in reduced airflow and poor performance.

� Do not install in enclosed walls, ceilings, or floors.

� The total length should not exceed 7

ft (2.4 m).

� The length of flexible metal vent used must be included in the

overall vent system design as shown in the “Vent System

Chart.”

Home Venting System:

� If using an existing home vent system, clean lint from the entire

length of the system before installing the dryer.

� Make sure external exhaust hoods outside of the home is not

plugged with lint or other outside debris.

� Replace plastic of metal foil vents with rigid metal or flexible

metal vents. Review “Vent System Chart” and, if necessary,

modify existing home vent system to achieve best drying

performance.

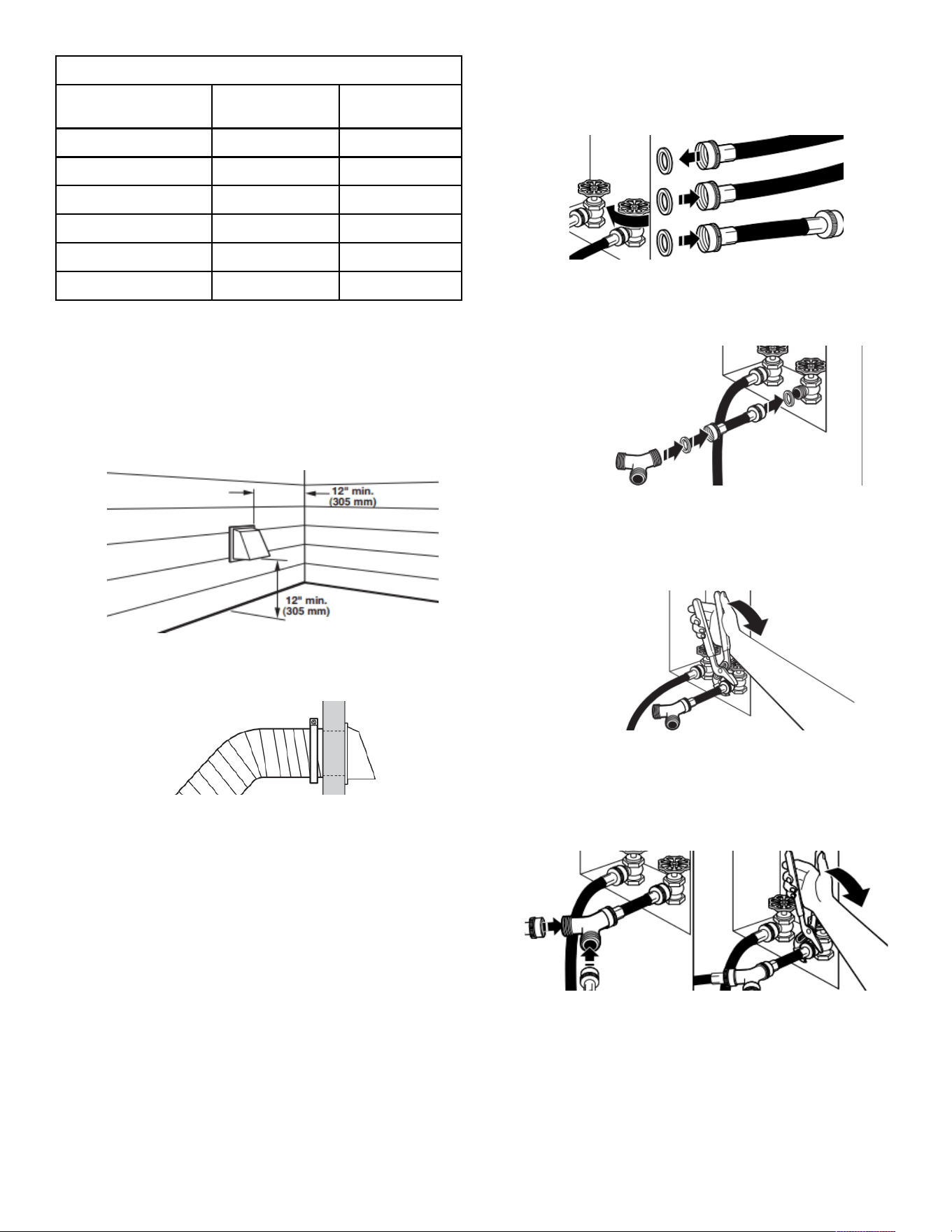

Exhaust hoods:

� An exhaust hood should cap the vent to keep rodents and

insects from entering the home.

� Must be at least 12" (305 mm) from ground or any object that

may obstruct exhaust (such as flowers, rocks, bushes, or

snow).

� Do not use an exhaust hood with a magnetic latch.

Recommended Styles: Acceptable Style:

Louvered Hood Box Hood Angled Hood

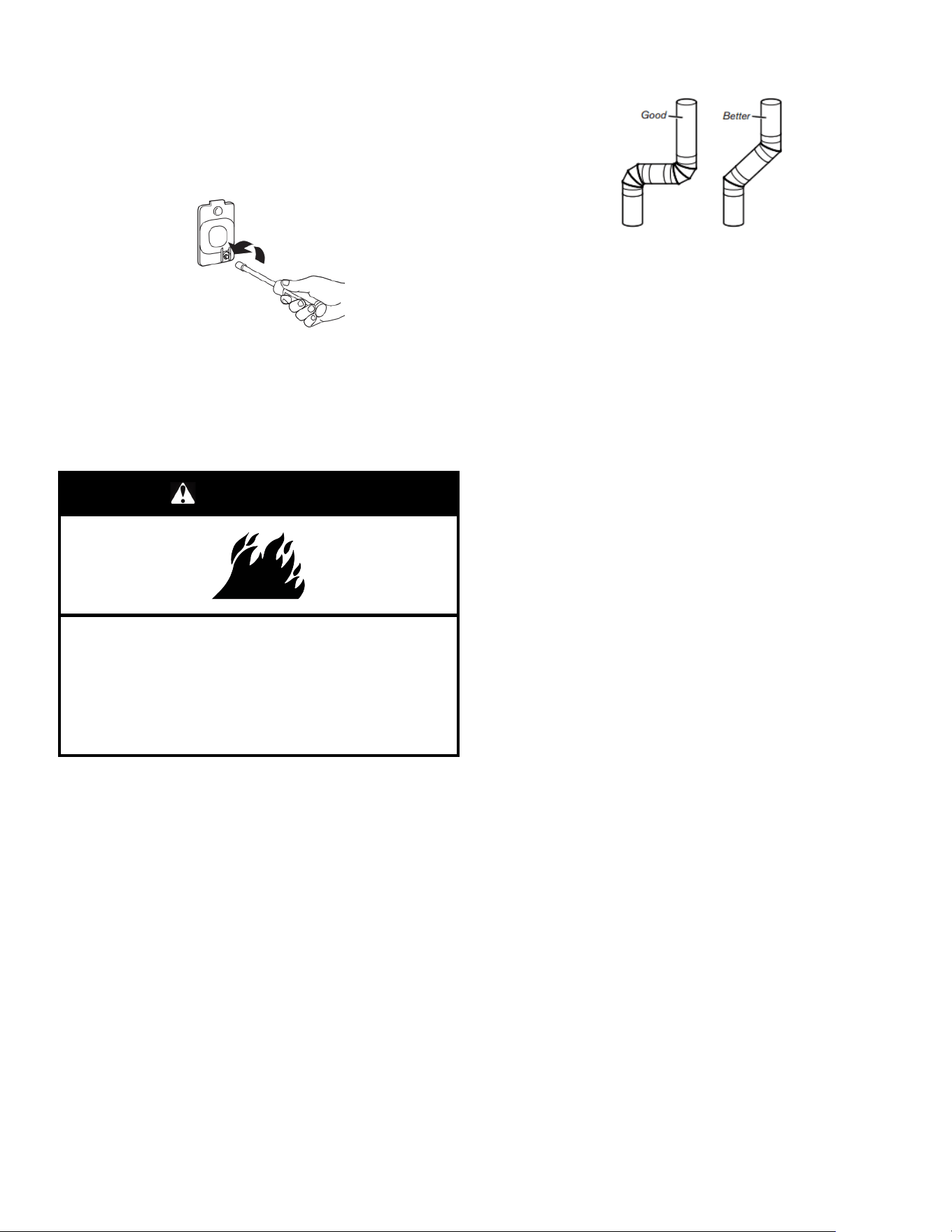

Elbows:

� 45° elbows provide better airflow than 90° elbows.

Clamps:

� Use clamps to seal all joints.

� Exhaust vent must not be connected or secured with screws or

other fastening devices that extend into interior of duct and

catch lint. Do not use duct tape.

Vent products can be purchased from your dealer. For contact and

ordering information, refer to your Quick Start Guide.

Plan Vent System

Recommended exhaust installations:

Typical installations vent the dryer from the rear of the dryer. Other

installations are possible.

A. Dryer

B. Elbow

C. Wall

D. Exhaust hood

E. Clamps

F. Rigid metal or flexible metal vent

G. Vent length necessary to connect

elbows

H. Exhaust outlet

I. Optional side exhaust outlet

Optional exhaust installations:

WARNING

Fire Hazard

Cover unused exhaust holes with a manufacturer’s

exhaust cover kit.

Contact your local dealer.

Failure to follow these instructions can result in death,

fire, electrical shock, or serious injury.

Some models can be converted to exhaust out the right side, left

side, or through the bottom. If you prefer, you may contact your

local dealer to have the dryer converted.

A. Standard rear offset exhaust installation

B. Left- or right-side exhaust installation (available only on

select 27"-wide models).

C. Bottom exhaust installation (available only on select 27"-

wide models).

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for

your installation. Two close-clearance installations are shown.

NOTE: The following kits for close-clearance alternate

installations are available for purchase. Refer to Quick Start Guide

for contact information.

Over-The-Top installation (also

available with one offset elbow)

Periscope installation

Special provisions for mobile home installations:

Exhaust vent must be securely fastened to a noncombustible

portion of the mobile home and must not terminate beneath the

mobile home. Terminate exhaust vent outside.

Determine vent path:

� Select route that will provide straightest and most direct path

outdoors.

� Plan installation to use fewest number of elbows and turns.

� When using elbows or making turns, allow as much room as

possible.

� Bend vent gradually to avoid kinking.

� Use as few 90° turns as possible.

Determine vent length and elbows needed for best

drying performance:

� Use the following “Vent System Chart” to determine the type of

vent material and hood combinations acceptable to use.

NOTE: Do not use vent that runs longer than those specified in

the “Vent System Chart.” Exhaust systems longer than those

specified will:

� Shorten life of dryer.

� Reduce performance, resulting in longer drying times and

increased energy usage.

The “Vent System Charts” provide venting requirements that will

help achieve best drying performance.

Vent System Chart

Number of 90°

elbows

Type of vent Box/louvered or

Angled hoods

0 Rigid metal 64 ft (20 m)

1 Rigid metal 54 ft (16.5 m)

2 Rigid metal 44 ft (13.4 m)

3 Rigid metal 35 ft (10.7 m)

4 Rigid metal 27 ft (8.2 m)

NOTE: Side and bottom exhaust installations have a 90º turn

inside the dryer. To determine maximum exhaust length, add one

90º turn to the chart.

Vent System Chart (Long Vent Models)

Number of 90°

elbows

Type of vent Box/louvered or

angled hoods

0 Rigid metal 160 ft (48.8 m)

1 Rigid metal 150 ft (45.7 m)

2 Rigid metal 140 ft (42.7 m)

3 Rigid metal 130 ft (39.6 m)

4 Rigid metal 120 ft (36.6 m)

5 Rigid metal 110 ft (33.5 m)

To determine if your model has a long vent system, refer to the

type code located on the serial number plate in the inner door

well. Example: A Long Vent Model would be BJAV-NAT-

XXXXXXX-XXX or BWFB-NAT-XXXXXXX-XXX.

NOTE: For long vent systems, use of box/louvered hoods will

improve venting regardless of length.

Install Vent System

1. Install exhaust hood

Install exhaust hood and use caulking compound to seal

exterior wall opening around exhaust hood.

2. Connect vent to exhaust hood

Vent must fit over the exhaust hood. Secure vent to exhaust

hood with 4" (102 mm) clamp. Run vent to dryer location

using straightest path possible. Avoid 90° turns. Use clamps

to seal all joints. Do not use duct tape, screws, or other

fastening devices that extend into interior of vent to secure

vent, because they can catch lint.

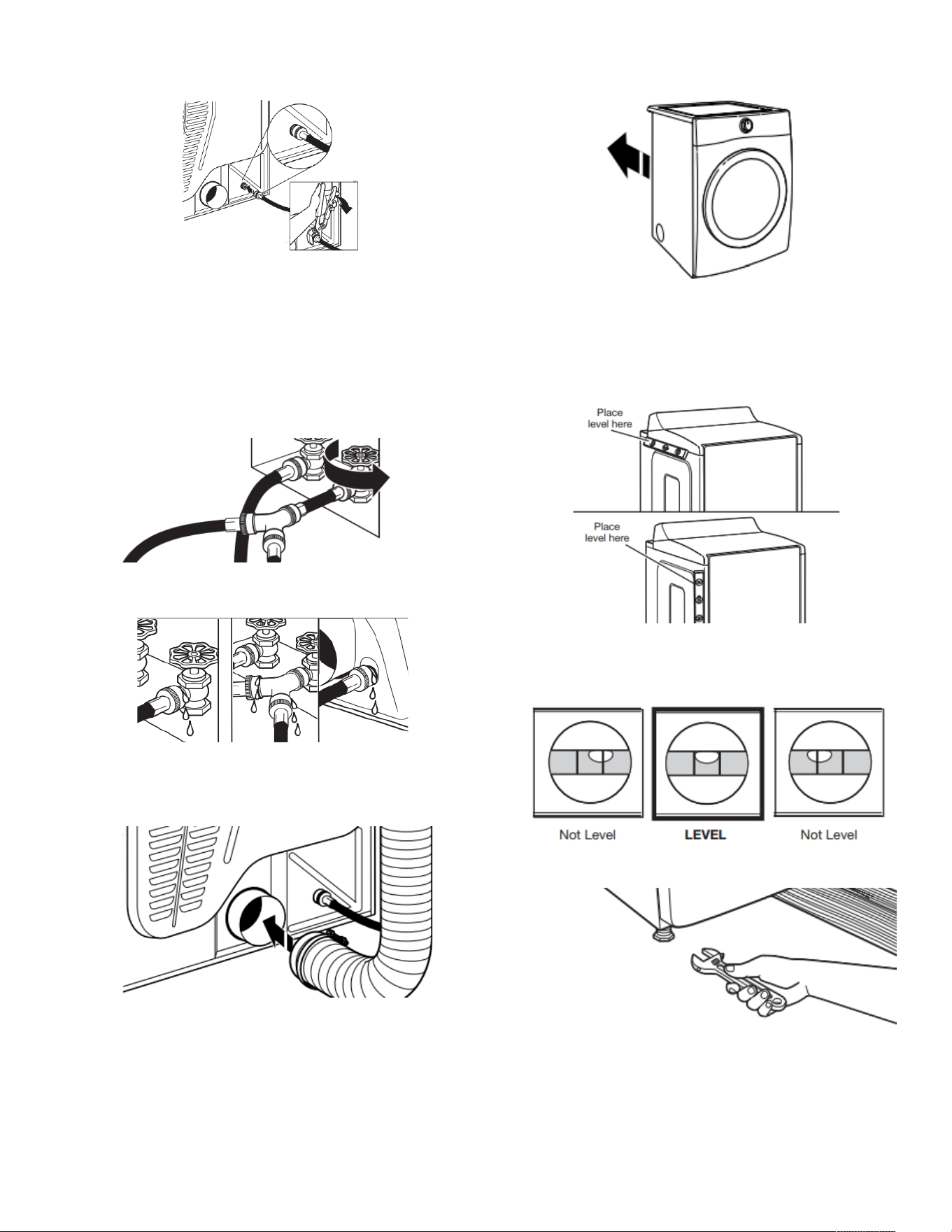

Connect Inlet Hoses

For vented, non-steam models, skip to “Connect Vent.” The dryer

must be connected to the cold water faucet using the new inlet

hoses. Do not use old hoses.

NOTE: Replace inlet hoses after 5 years of use to reduce the risk

of hose failure. Record hose installation or replacement dates on

the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts, wear,

or leaks are found.

1. Turn cold water off, remove and replace rubber

washer

Turn cold water faucet off and remove washer inlet hose.

Remove old rubber washer from inlet hose and replace with

new rubber washer.

2. Attach short hose and “Y” connector

Attach 2 ft (0.6 m) inlet hose to cold water faucet. Screw on

coupling by hand until it is seated on faucet. Then attach “Y”

connector to male end of the 2 ft (0.6 m) inlet hose. Screw on

coupling by hand until it is seated on connector.

3. Tighten couplings

Using pliers, tighten the couplings with additional two-thirds

turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

4. Attach long hose to “Y” connector and tighten

couplings

Attach one of the 5 ft (1.5 m) inlet hose ends to the “Y”

connector. Attach washer cold inlet hose to other side of “Y”

connector. Screw on coupling by hand until it is seated on

connector. Using pliers, tighten the couplings an additional

two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

5. Attach long hose to dryer fill valve and tighten

coupling

If applicable, remove protective cap from water inlet valve.

Attach other end of long hose to fill valve on dryer back panel.

Screw on coupling by hand until it is seated on fill valve

connector. Using pliers, tighten the couplings an additional

two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

NOTE: The Steam Dryer water connection may be in a

different location.

6. Turn on cold water faucet

Check that the water faucet is turned on.

7. Check for leaks

Check for leaks around “Y” connector, faucets, and hoses.

Connect Vent

1. Connect vent to exhaust outlet

Using a 4" (102 mm) clamp, connect the vent to exhaust

outlet in the dryer. If connecting to existing vent, make sure

vent is clean. Dryer vent must fit over dryer exhaust outlet

and inside exhaust hood. Check that vent is secured to

exhaust hood with a 4" (102 mm) clamp.

2. Move dryer to final location

Move dryer to final location. Avoid crushing or kinking vent.

After dryer is in place, remove corner posts and cardboard

from under dryer.

Level Dryer

1. Level Dryer

Check levelness of dryer from side to side. Repeat from front

to back.

NOTE: The dryer must be level for the moisture-sensing

system to operate correctly.

2. Tighten and adjust leveling legs

If dryer is not level, prop up using a wood block. Use wrench

to adjust legs up or down, and check again for levelness.

Once dryer is level, make sure all four legs are snug against

the floor and the dryer does not rock.

3. Install and remove base trim (on some models)

To Install: Place the skirt to bottom of dryer and match the

locating pins with the holes. Press the skirt firmly upwards

until it snaps into place.

To Remove: On each corner, push down on top of base trim.

Rotate away from dryer and remove.

Complete Installation Checklist

� Check that all parts are now installed. If there is an extra part,

go back through steps to see what was skipped.

� Check that you have all of your tools.

� Dispose of/recycle all packaging materials.

� Check dryer’s final location. Be sure vent is not crushed or

kinked.

� Check that dryer is level. See “Level Dryer.”

� Remove film on console and any tape remaining on dryer.

� Wipe dryer drum interior thoroughly with a damp cloth to

remove any dust.

� Refer to the user instructions in your Quick Start Guide.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

� Plug into a grounded 3 prong outlet.

� Check that gas supply is on.

� Check for leaks.

� Check that the flexible gas line is not crushed or kinked.

Steam Models Only:

� Be sure the water faucets are on.

� Check for leaks around “Y” connector, faucet, and hoses.

� If you live in a hard water area, use of a water softener is

recommended to control the buildup of scale through the water

system in the dryer. Over time, the buildup of lime scale may

clog different parts of the water system, which will reduce

product performance. Excessive scale buildup may lead to the

need for certain part replacement or repair.

All Models:

� Set the heat cycle for 20 minutes and start dryer. Do not select

Air Only temperature setting.

If dryer will not start, check the following:

� Controls are set in a running or “ON” position.

� Start button has been pressed firmly.

� Dryer is plugged into an outlet and/or electrical supply is

connected.

� Household fuse is intact and tight, or circuit breaker has not

tripped.

� Dryer door is closed.

� When the dryer has been running for 5 minutes, open the dryer

door and feel for heat. If you feel heat, cancel cycle and close

the door.

If you do not feel heat, turn the dryer off and check to see

whether gas supply shutoff valve is open.

� If the gas supply shutoff valve is closed, open it and then

repeat the 5-minute test as outlined above.

� If the gas supply line shutoff valve is open, contact a qualified

technician.

� To change the door swing from a right-side opening to a left-

side opening, see online “Dryer Door Reversal Instructions” for

details.

If your Airflow screen reads “Check Vent,” your dryer vent may be

crushed or blocked.

NOTE: You may notice an odor when dryer is first heated. This

odor is common when heating element is first used. The odor will

go away.

SÉCURITÉ DE LA SÉCHEUSE

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT : Afin de réduire le risque d’incendie, de décharge électrique ou de blessures corporelles lors de l’utilisation

de cet appareil, observer certaines précautions fondamentales, notamment :

� Lire toutes les instructions avant d’utiliser l’appareil.

� Ne pas sécher d’articles qui ont été précédemment

nettoyés, lavés, trempés ou tachés avec de l’essence, des

solvants pour nettoyage à sec ou d’autres substances

inflammables ou explosives; ces substances dégagent des

vapeurs qui pourraient s’enflammer ou exploser.

� Ne pas laisser des enfants jouer sur l’appareil ou à

l’intérieur de celui-ci. Une surveillance étroite des enfants

est nécessaire lorsque l’appareil est utilisé à proximité

d’enfants.

� Avant de retirer l’appareil du service ou pour le mettre au

rebut, enlever la porte du compartiment de séchage.

� Ne pas accéder à l’intérieur de l’appareil pendant le

fonctionnement du tambour.

� Ne pas installer ou entreposer l’appareil dans un endroit où

elle serait exposée aux intempéries.

� Ne pas effectuer d’intervention non autorisée sur les

commandes.

� Ne pas réparer ou remplacer une quelconque pièce de

l’appareil ou effectuer un entretien qui ne serait pas

expressément recommandé dans les instructions

d’entretien de l’utilisateur ou dans les instructions de

réparation par l’utilisateur et s’assurer de bien comprendre

ces instructions et d’être capable de les exécuter.

� Ne pas utiliser d’assouplissant ou de produits pour éliminer

l’électricité statique à moins que cela ne soit recommandé

par le fabricant de l’assouplissant ou du produit.

� Ne pas sécher à la chaleur des articles contenant du

caoutchouc mousse ou des matières similaires.

� Nettoyer le filtre à charpie avant ou après chaque charge.

� La zone située autour de l’ouverture d’évacuation et les

zones adjacentes doivent être propres, exemptes de

peluches et poussières.

� L’intérieur de l’appareil et le conduit d’évacuation doivent

être nettoyés régulièrement par un personnel d’entretien

qualifié.

� Ne pas placer d’articles tâchés d’huile de cuisson dans la

sécheuse. Les articles couverts d’huile de cuisson peuvent

provoquer une réaction chimique et enflammer la charge

de vêtements. Pour réduire le risque d’incendie dû à des

charges contaminées, la partie finale du programme de

séchage par culbutage a lieu sans chaleur (période de

refroidissement). Éviter d’arrêter une sécheuse en phase

de culbutage avant la fin du programme de séchage, à

moins de retirer et d’étendre rapidement tous les articles

afin que la chaleur se dissipe.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Voir les instructions d’installation pour les exigences de

mise à la terre et d’installation.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT – « Risque d’incendie »

− L’installation de la sécheuse à vêtements doit être effectuée par un installateur qualifié.

− Installer la sécheuse conformément aux instructions du fabricant et aux codes locaux.

− Ne pas installer la sécheuse avec des matériaux d’évacuation en plastique flexible ou un

conduit métallique flexible (type aluminium). Si un conduit métallique flexible est installé,

celui-ci doit être d’un type spécifique identifié par le fabricant de l’appareil et convenir à

une utilisation avec les sécheuses. Les matériaux d’évacuation souples sont connus

pour s’affaisser, être facilement écrasés et piéger la charpie. Ces situations obstrueront le

débit d’air de la sécheuse et augmenteront le risque d’incendie.

− Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions

d’installation.

− Conserver ces instructions.

AVERTISSEMENT

RISQUE D’INCENDIE

Le non-respect des avertissements de sécurité peut causer des dommages à la propriété,

des blessures graves, voire la mort.

Ne pas installer de ventilateur d’appoint dans le conduit d’évacuation.

Installer toutes les sécheuses en respectant les instructions d’installation du fabricant de la

sécheuse.

AVERTISSEMENT :

RISQUE D’INCENDIE OU D’EXPLOSION

Le non-respect des avertissements de sécurité peut causer des dommages à la propriété,

des blessures graves, voire la mort.

− Ne pas entreposer ou utiliser d’essence ou tout autre liquide ou gaz inflammable à

proximité de cet appareil ou de tout autre appareil.

− QUE FAIRE EN CAS DE DÉTECTION D’UNE ODEUR DE GAZ :

• Ne pas tenter d’allumer un quelconque appareil.

• Ne pas entrer en contact avec un interrupteur électrique; ne pas utiliser un quelconque

téléphone à l’intérieur du bâtiment.

• Faire évacuer la pièce, l’immeuble ou la zone de tous les occupants.

• Appeler immédiatement le fournisseur de gaz à partir d’un poste téléphonique voisin.

Suivre les instructions du fournisseur de gaz.

• Si le fournisseur de gaz n’est pas joignable, appeler les pompiers.

− L’installation et la réparation doivent être effectuées par un installateur ou une entreprise

de réparation ayant les qualifications requises ou par le fournisseur de gaz.

AVERTISSEMENT : Les fuites de gaz ne peuvent pas toujours être détectées à l’odorat.

Les fournisseurs de gaz recommandent d’utiliser un détecteur de gaz approuvé UL ou CSA.

Pour plus d’informations, contacter votre fournisseur de gaz.

Si une fuite de gaz est détectée, suivre les instructions de la section « Que faire en cas de détection d’une odeur de gaz ».

IMPORTANT: L’installation au gaz doit être conforme aux codes locaux, ou en l’absence de codes locaux, au Code National

d’alimentation au gaz, à la norme ANSI Z223.1/NFPA 54 ou au Code des installations au gaz naturel et au propane, CSA-B149.1.

La sécheuse doit être correctement reliée à la terre en conformité avec les codes locaux en vigueur, ou en l’absence de tels codes,

avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations électriques, CSA C22.1 partie 1.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

� Les travaux d’installation et réparation doivent être exécutés par un plombier ou monteur d’installations au gaz qualifié ou

licencié, ou par le personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.

� Dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l’utilisation doivent être indiqués.

� Si un raccord flexible de gaz est utilisé, il ne doit pas dépasser 4 pi (121,9 cm).

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

POUR METTRE L’ANCIENNE SÉCHEUSE AUX REBUTS OU POUR LA REMISER, ENLEVER LA PORTE.

CONSERVER CES INSTRUCTIONS

ENTRETIEN ET RÉPARATION DE

LA SÉCHEUSE

Nettoyage de l’emplacement de la

sécheuse

AVERTISSEMENT

Risque d’explosion

Garder les matières et les vapeurs inflammables, telles

que l’essence, à l’écart de la sécheuse.

Ne pas faire sécher un article qui a déjà été touché par

un produit inflammable (même après un lavage).

Placer la sécheuse au moins 18 po (460 mm) au-dessus

du sol pour une installation dans un garage.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Éviter de laisser autour de la sécheuse des éléments qui

pourraient obstruer la circulation de l’air et empêcher le bon

fonctionnement de la sécheuse. Ceci implique de dégager

également les éventuelles piles de vêtements placées devant la

sécheuse.

Nettoyage de l’intérieur de la

sécheuse

Nettoyage du tambour de la sécheuse :

1. Utilisez un mélange de détergent à vaisselle doux en faible

concentration ou un produit de nettoyage ininflammable et de

l’eau très chaude. Frotter avec un chiffon doux.

� Rincez soigneusement avec une éponge ou une serviette

mouillée.

� Faire culbuter une charge de linge ou de serviettes

propres pour sécher le tambour.

2. Utiliser un chiffon en microfibre et de l’eau chaude dans un

flacon de vaporisation pour nettoyer le tambour et une

deuxième serviette en microfibre pour le séchage.

REMARQUE : Les vêtements contenant des teintures instables,

tels les jeans en denim bleu ou articles en coton de couleur vive,

peuvent décolorer l’intérieur de la sécheuse. Ces taches ne sont

pas nocives pour votre sécheuse et ne tacheront pas les

vêtements des charges futures. Faire sécher les articles à teinture

instable sur l’envers pour éviter le transfert de la teinture.

Retrait de la charpie accumulée

À l’intérieur de la caisse de la sécheuse :

Il faut retirer la charpie accumulée dans le conduit d’évacuation

tous les 2 ans ou plus souvent, selon l’utilisation de la sécheuse.

Le nettoyage doit être effectué par un réparateur qualifié ou un

nettoyeur de systèmes de ventilation.

À l’intérieur du conduit d’évacuation :

Il faut retirer la charpie accumulée dans le conduit d’évacuation

tous les 2 ans ou plus souvent, selon l’utilisation de la sécheuse.

Nettoyage du filtre à charpie

Nettoyage avant chaque charge :

Le filtre à charpie peut être situé dans l’ouverture de la porte ou

sur le dessus de la sécheuse selon le modèle. Un filtre obstrué de

charpie peut augmenter la durée de séchage.

Nettoyage :

1. Retirer le filtre à charpie. Au besoin, appuyer sur l’onglet pour

dégager et ouvrir le filtre à charpie. Retirer la charpie du filtre

en la roulant avec les doigts. Ne pas rincer ni laver le filtre

pour enlever la charpie. La charpie mouillée s’enlève

difficilement.

2. Bien remettre le filtre à charpie en place.

IMPORTANT :

� Ne pas faire fonctionner la sécheuse avec un filtre à charpie

déplacé, endommagé, bloqué ou manquant. Une telle action

peut causer une surchauffe et des dommages à la sécheuse

et aux tissus.

� Si de la charpie tombe dans la sécheuse au moment du retrait

du filtre, vérifier le conduit d’évacuation et retirer la charpie.

Voir la section « Exigences concernant l’évacuation » dans les

Instructions d’installation.

� Au besoin, nettoyer l’espace où se trouve la charpie. À l’aide

d’un aspirateur, enlever doucement toute charpie qui s’est

accumulée à l’extérieur du filtre à charpie.

Nettoyage au besoin :

Des résidus de détergent ou d’assouplisseur de tissu peuvent

s’accumuler sur le filtre à charpie. Cette accumulation peut

entraîner des temps de séchage plus longs, ou l’arrêt de la

sécheuse avant que la charge ne soit complètement sèche. Si de

la charpie tombe du filtre alors qu’il est dans la sécheuse, il est

probablement obstrué. Nettoyer le filtre à charpie avec une brosse

en nylon tous les 6 mois ou plus fréquemment s’il devient obstrué

par suite d’une accumulation de résidus.

Pour laver :

1. Retirer la charpie du filtre en la roulant avec les doigts.

2. Mouiller les deux côtés du filtre à charpie avec de l’eau

chaude.

3. Mouiller une brosse en nylon avec de l’eau chaude et du

détergent liquide. Frotter le filtre à charpie avec la brosse pour

enlever l’accumulation de résidus.

4. Rincer le filtre à l’eau chaude.

5. Bien sécher le filtre à charpie avec une serviette propre.

Réinstaller le filtre dans la sécheuse.

Changement de l’ampoule

d’éclairage du tambour (sur certains

modèles)

1. Débrancher la sécheuse ou déconnecter la source de courant

électrique.

2. Ouvrir la porte de la sécheuse. Trouver le couvercle de

l’ampoule d’éclairage sur la paroi arrière de la sécheuse. À

l’aide d’un tourne-écrou de 1/4 po (6,5 mm) ou d’une clé à

douille, retirer la vis située à l’angle inférieur droit du

couvercle. Enlever le couvercle.

3. Tourner l’ampoule dans le sens antihoraire. Remplacer

l’ampoule uniquement par une ampoule de 10 W pour

appareil électroménager. Réinstaller le couvercle et le fixer

avec la vis.

4. Brancher la sécheuse ou reconnecter la source de courant

électrique.

Vérification d’une circulation d’air

adéquate pour le système

d’évacuation

AVERTISSEMENT

Risque d’incendie

Utiliser un conduit d’évacuation en métal lourd.

Ne pas utiliser de conduit d’évacuation en plastique.

Ne pas utiliser de conduit d’évacuation en aluminium.

Le non-respect de ces instructions peut causer un

décès ou un incendie.

Bonne circulation d’air

Une sécheuse a besoin de chaleur et d’une circulation d’air

adéquate pour sécher efficacement les vêtements. Une ventilation

adéquate réduit les durées de séchage et accroît les économies

d’énergie. Voir les Instructions d’installation.

Le système d’évacuation fixé à la sécheuse joue un rôle important

dans la circulation de l’air. Des conduits d’évacuation bloqués ou

écrasés, ainsi qu’une installation inadéquate de l’évacuation,

diminuent la circulation d’air et les performances de la sécheuse.

Les interventions de dépannage causées par une ventilation

incorrecte ne sont pas couvertes par la garantie et seront à la

charge du client, quel que soit l’installateur de la sécheuse. Pour

nettoyer ou réparer l’évacuation d’air, contacter un technicien

qualifié dans l’évacuation d’air.

Pour maintenir une bonne

circulation d’air

� Nettoyer le filtre à charpie avant chaque charge.

� Remplacer le matériau de conduits d’évacuation en plastique

ou en aluminium par des conduits d’évacuation lourds et

rigides de 4 po (102 mm) de diamètre.

� Toujours employer les conduits d’évacuation les plus courts

possibles.

� Ne pas utiliser plus de quatre coudes à 90° dans un circuit

d’évacuation, car chaque inclinaison et courbe réduit le flux

d’air.

� Retirer la charpie et les résidus du clapet d’évacuation.

� Retirer la charpie sur toute la longueur du circuit d’évacuation

au moins tous les 2 ans. Après le nettoyage, suivre les

instructions d’installation pour une vérification finale de

l’appareil.

� Dégager tout article qui se trouverait devant la sécheuse.

bien

meilleures

Précautions à prendre avant une

non-utilisation, un entreposage ou

un déménagement

Entretien pour non-utilisation et entreposage

Si l’utilisateur doit partir en vacances ou n’utilise pas la sécheuse

pendant une période prolongée, il convient d’exécuter les

opérations suivantes :

1. Débrancher la sécheuse ou déconnecter la source de courant

électrique.

2. Nettoyer le filtre à charpie. Voir la section « Nettoyage du filtre

à charpie ».

3. Fermer le robinet d’arrêt de la canalisation de gaz.

4. Modèles à vapeur uniquement : Fermer l’alimentation en eau

de la sécheuse. Ceci permet d’éviter les inondations

accidentelles (dues à une augmentation de la pression

hydraulique) lorsque vous êtes absent.

Entretien avant un déménagement –

Sécheuses au gaz

1. Débrancher le cordon d’alimentation électrique.

2. Fermer le robinet d’arrêt de la canalisation de gaz.

3. Débrancher le tuyau de la canalisation de gaz et retirer les

raccords fixés sur le tuyau de la sécheuse.

4. Fermer le bouchon sur la canalisation de gaz ouverte.

5. Modèles à vapeur uniquement : Fermer le robinet d’eau.

Déconnecter le tuyau d’arrivée d’eau du robinet, puis vidanger

le tuyau. Transporter le tuyau séparément.

6. S’assurer que les pieds de nivellement sont solidement fixés à

la base de la sécheuse.

7. Utiliser du ruban adhésif pour fixer la porte de la sécheuse.

8. Sur les modèles avec tringle de base, retirer la tringle de base

avant de déplacer la sécheuse. Consulter la section

« Installation et retrait de la tringle de base (sur certains

modèles) ».

Réutilisation de la sécheuse :

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

1. Vidanger les canalisations d’eau. Reconnecter le tuyau

d’arrivée d’eau au robinet. Ouvrir le robinet d’eau.

2. Brancher la sécheuse ou reconnecter la source de courant

électrique comme décrit dans les « Instructions

d’installation ».

Réinstallation de la sécheuse

Suivre les « Instructions d’installation » pour choisir

l’emplacement, ajuster l’aplomb de la sécheuse et la raccorder.

Instructions spécifiques pour les

modèles vapeur

Installer et remiser la sécheuse à l’abri du gel. Il est possible que

de l’eau stagne dans les tuyaux; ceci pourrait endommager la

sécheuse en période de gel. Si la sécheuse doit faire l’objet d’un

déménagement ou de remisage au cours d’une période de gel,

hivériser la sécheuse.

Tuyaux d’arrivée d’eau

Remplacer le tuyau d’arrivée d’eau et la crépine de tuyau après 5

ans d’utilisation afin de réduire le risque de défaillance du tuyau.

Inspecter périodiquement les tuyaux; les remplacer en cas de

renflement, de déformation, de coupure et d’usure ou de fuite.

Lors du remplacement des tuyaux d’arrivée d’eau, inscrire la date

du remplacement.

Hivérisation de la sécheuse :

1. Débrancher la sécheuse ou déconnecter la source de courant

électrique.

2. Fermer le robinet d’eau.

3. Déconnecter les tuyaux d’arrivée d’eau des robinets et les

vider.

EXIGENCES D'INSTALLATION

Outils et pièces

REMARQUE : Installer la sécheuse conformément aux

instructions du fabricant et aux codes locaux.

Rassembler les outils et composants nécessaires avant

d’entreprendre le processus d’installation. Lire et observer les

instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires pour toutes les installations :

Tournevis à tête plate

Brides de conduit

Tourne-écrou de 1/4 po

Niveau

Pince ou pince à joint

coulissant

Ruban à mesurer

Couteau utilitaire

Cisaille de ferblantier (pour

l’installation d’un nouveau

conduit)

Pistolet à calfeutrage et

composé de calfeutrage

(nouveau circuit d’évacuation)

Clé à molette avec ouverture

jusqu’à 1 po (25 mm) ou clé à

douille hexagonale

Clé à tuyau de 8 po (203 mm)

ou 10 po (254 mm)

Composé d’étanchéité des

raccords filetés résistant au

gaz propane

Outils supplémentaires requis (sur certains

modèles) :

Couteau à mastic

Pièces fournies (tous les modèles) :

Pieds de nivellement (4) (la longueur et l’apparence des pieds

peuvent varier selon le modèle)

Le sachet de pièces se trouve dans le tambour de la sécheuse.

Vérifier que toutes les pièces sont présentes.

REMARQUE : Ne pas utiliser les pieds de nivellement fournis

lors de l’installation de la sécheuse avec un piédestal ou d’un

ensemble de superposition.

Pièces nécessaires (modèles à vapeur) :

Raccord en « Y »

Tuyau d’alimentation de 2 pi

(0,6 m)

Rondelle en caoutchouc

Tuyau d’alimentation de 5 pi

(1,52 m)

Pièces nécessaires (non fournies avec la

sécheuse) :

Des pièces supplémentaires seront peut-être nécessaires, selon

l’installation. Consulter les codes locaux. Vérifier l’alimentation

électrique et le circuit d’évacuation existants. Voir les sections

« Installations électriques » et « Exigences concernant

l’évacuation » avant d’acheter les pièces.

Les installations pour maison mobile nécessitent un système

d’évacuation en métal offert chez le marchand chez qui vous avez

acheté votre sécheuse. Pour obtenir plus d’informations et les

coordonnées d’entretien, consulter le guide de démarrage rapide.

Accessoires offerts :

Des accessoires et pièces de remplacement sont offerts pour

votre modèle. Pour les coordonnées et les renseignements de

commande, consulter le guide de démarrage rapide.

Exigences d’emplacement

AVERTISSEMENT

Risque d’explosion

Garder les matières et les vapeurs inflammables, telles

que l’essence, à l’écart de la sécheuse.

Ne pas faire sécher un article qui a déjà été touché par

un produit inflammable (même après un lavage).

Placer la sécheuse au moins 18 po (460 mm) au-dessus

du sol pour une installation dans un garage.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Vérifier les spécifications des codes. Certains codes limitent ou

interdisent l’installation des sécheuses dans un garage, une

armoire, une résidence mobile ou une chambre à coucher.

Contacter l’inspecteur en bâtiments local.

Il faut :

� Un emplacement permettant une évacuation appropriée. Voir

la section « Exigences concernant l’évacuation ».

� Un circuit distinct de 15 A ou 20 A pour les sécheuses au gaz.

� Une prise électrique avec liaison à la terre située à moins de

2 pi (610 mm) de l’un des côtés de la sécheuse. Voir

« Spécifications électriques » dans la section « Raccordement

électrique de la sécheuse au gaz ».

� Un plancher robuste capable de supporter le poids de la

sécheuse (sécheuse et charge) de 200 lb (90,7 kg). Il faut

aussi prendre en compte le poids combiné d’un appareil

ménager voisin.

� Un plancher de niveau ayant une pente maximale de 1 po

(25 mm) sous l’ensemble de la sécheuse. Si la pente est

supérieure à 1 po (25 mm), installer l’ensemble de pieds

d’extension. Si la sécheuse n’est pas d’aplomb, les vêtements

peuvent ne pas culbuter convenablement et les programmes

de détection automatiques peuvent ne pas fonctionner

correctement. L’installation sur du tapis n’est pas

recommandée.

� Pour une installation dans un garage, placer la sécheuse au

moins 18 po (460 mm) au-dessus du plancher. En cas

d’utilisation d’un piédestal, il faudra 18 po (460 mm) jusqu’au

bas de la sécheuse.

� Modèles à vapeur uniquement : Des robinets d’eau froide

situés à 4 pi (1,2 m) maximum des valves de remplissage, et

une pression d’eau de 20 à 100 lb/po² (137,9 à 689,6 kPa). Il

est possible d’utiliser l’entrée d’eau de la laveuse en utilisant

les pièces nécessaires indiquées dans la section « Pièces

nécessaires ».

� La sécheuse ne doit pas être installée ou remisée dans un

endroit où elle sera exposée à l’eau ou aux intempéries.

IMPORTANT : Ne pas faire fonctionner la sécheuse à des

températures inférieures à 45 °F (7 °C). À des températures

inférieures, la sécheuse pourrait ne pas s’arrêter à la fin des

programmes de détection automatique, ce qui entraînerait le

prolongement du temps de séchage.

Distances de dégagement à respecter :

Pour chaque type de configuration, prévoir davantage de

dégagement pour faciliter l’installation et l’entretien : laisser

suffisamment de dégagement pour les appareils ménagers

voisins et pour les murs, les portes et les plinthes. L’espacement

doit être assez grand pour permettre d’ouvrir complètement la

porte de la sécheuse. Ajouter un espace supplémentaire tout

autour de la sécheuse pour réduire le transfert de bruit. Si l’on

utilise une porte d’armoire, des ouvertures d’aération au sommet

et au bas de la porte sont nécessaires. Les portes à claire-voie

offrant des ouvertures équivalentes de passage de l’air peuvent

être utilisées.

Espacement pour un encastrement ou une

armoire

*Dégagement minimum recommandé

REMARQUE : Aucun autre appareil consommant un combustible

ne doit être installé dans la même armoire.

Les dimensions indiquées correspondent à l’espacement minimal

permis.

� Prévoir davantage d’espace pour faciliter l’installation et

l’entretien.

� Un espace supplémentaire peut être requis pour les moulures

de porte et de plancher et pour les plinthes.

� Un espace supplémentaire de 1 po (25 mm) de tous les côtés

de la sécheuse est recommandé pour réduire le transfert du

bruit.

� Pour installation dans une armoire avec porte, on doit prévoir

des ouvertures minimums d’entrée d’air en haut et en bas de

la porte. Les portes à claire-voie offrant des ouvertures

équivalentes de passage de l’air sont acceptables.

� Il faut aussi prendre en compte l’espace requis entre les

appareils voisins.

1 po

(25 mm)

6 po/0 po*

(152 mm/0 mm)

14 po (max)

(356 mm)

3 po

(76 mm)

3 po

(76 mm)

48 po

(310 cm )

24 po

(155 cm )

1 po/0 po*

(25 mm/0 mm)

18 po (min)

(457 mm)

Installation sous comptoir personnalisée :

Distances de dégagement minimum pour

l’installation (sécheuse seulement) :

Avant Côtés Arrière Haut

Encastré

N. D.

0 po

(0 mm)

0 po

(0 mm)

18 po

(457 mm)

de largeur

pour

l’armoire/la

tablette

Armoire

1 po

(25 mm)

minimum

0 po

(0 mm)

0 po

(0 mm)

18 po

(457 mm)

de largeur

pour

l’armoire/la

tablette

Sous un

comptoir

N. D.

1 po

(25 mm)

0 po

(0 mm)

0 po

(0 mm)

0 po (0 mm) d’espace arrière est permis pour la ventilation droite

seulement.

Pour les modèles avec vapeur seulement, le tuyau d’alimentation

ne doit pas être plié.

Installation dans une résidence mobile –

Exigences supplémentaires

Cette sécheuse peut être installée dans une maison mobile.

L’installation doit satisfaire les critères de la Manufactured Home

Construction and Safety Standard, Titre 24 CFR, partie 3280

(anciennement Federal Standard for Mobile Home Construction

and Safety, Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-

Z240MH pour les maisons mobiles.

Critères à respecter pour une installation dans une maison

mobile :

� Un système d’évacuation en métal qui peut être acheté chez

votre marchand.

� Ensemble d’ancrage au sol pour installation en maison mobile.

� Il faut prendre des dispositions spéciales dans les maisons

mobiles pour l’apport d’air de l’extérieur dans la sécheuse.

L’ouverture (telle qu’une fenêtre à proximité) devrait être au

moins deux fois plus grande que l’ouverture de décharge de la

sécheuse.

Raccordement électrique de la

sécheuse au gaz – États-Unis et

Canada

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Une source d’alimentation de 120 V CA à 60 Hz uniquement et

protégée par fusible de 15 ou 20 A est nécessaire. On

recommande d’utiliser un fusible ou un disjoncteur temporisé. Il

est également recommandé de raccorder l’appareil sur un circuit

distinct exclusif à cet appareil. Ne pas utiliser de rallonge.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appareil avec liaison à la terre et cordon

d’alimentation :

Cet appareil doit être relié à la terre. En cas d’anomalie de

fonctionnement ou de panne, la liaison à la terre réduira le

risque de décharge électrique en offrant au courant électrique

un itinéraire d’évacuation de moindre résistance. L’appareil

est doté d’un cordon électrique comportant un conducteur de

mise à la terre d’équipement et une fiche de branchement de

liaison à la terre. La fiche doit être branchée sur une prise de

courant appropriée qui soit bien installée et reliée à la terre

conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du

conducteur de mise à la terre de l’équipement peut causer un

risque de décharge électrique. En cas de doute quant à la

qualité de la mise à la terre de l’appareil, consulter un

électricien ou un technicien d’entretien qualifié. Ne pas

modifier la fiche fournie avec cet appareil; si elle ne

correspond pas à la prise de sortie, faire installer une prise

appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

1 po

(25 mm)

39 po min

(990 mm)

1 po

(25 mm)

27 po

(686 mm)

Spécifications de l’alimentation en

gaz

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 13 po (33 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

Type de gaz

Gaz naturel :

Cette sécheuse est équipée pour une alimentation au gaz naturel.

Elle est homologuée par UL pour l’alimentation au gaz propane

après conversion appropriée.

� Cette sécheuse doit être équipée du brûleur convenable,

correspondant au gaz spécifique qui alimente l’habitation.

L’information sur le brûleur se trouve sur la plaque signalétique

dans le logement de la porte de la sécheuse. Si ces

renseignements ne correspondent pas au type de gaz

accessible, contacter votre revendeur ou utiliser les

coordonnées indiquées dans le guide de démarrage rapide.

Conversion pour l’alimentation au propane :

IMPORTANT : Un technicien qualifié doit effectuer la conversion.

Ne pas entreprendre de convertir l’appareil dans le cas d’une

utilisation avec un gaz différent de celui indiqué sur la plaque

signalétique sans d’abord consulter la compagnie de gaz.

Canalisation d’alimentation en gaz

Option 1 (méthode recommandée)

Raccord à gaz en acier inoxydable flexible :

� Si les codes locaux le permettent, utiliser un raccord neuf en

acier inoxydable souple (conception homologuée par

l’American Gas Association ou par CSA International) pour

raccorder la sécheuse à la canalisation rigide d’alimentation

en gaz. Selon le besoin, utiliser un coude et un adaptateur de

3/8 po x tuyau NPT de 3/8 po entre le raccord de gaz flexible

et la canalisation de gaz de la sécheuse, pour éviter toute

déformation.

Option 2 (méthode alternative)

Conduit d’aluminium ou de cuivre approuvé :

� La canalisation doit comprendre un connecteur obturé (filetage

NPT de 1/8 po ou plus) accessible pour le raccordement de

l’instrument de mesure immédiatement en amont de la

connexion d’alimentation en gaz de la sécheuse.

� On recommande un tuyau IPS de 1/2 po.

� Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser

des tuyaux approuvés en aluminium ou en cuivre de 3/8 po

dans la mesure où les codes locaux et le fournisseur de gaz

l’autorisent.

� Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

� Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser

des tuyaux plus gros et un adaptateur de calibre différent.

� Si la sécheuse a été convertie pour une utilisation au propane,

on peut utiliser un tuyau en cuivre pour propane compatible de

3/8 po. Si la longueur totale de la canalisation d’alimentation

en gaz est supérieure à 20 pi (6,1 m), utiliser un conduit de

taille supérieure.

REMARQUE : On doit utiliser un composé d’étanchéité pour

tuyauteries résistant à l’action du gaz propane. Ne pas utiliser

de ruban PTFE de plomberie.

� Un robinet d’arrêt manuel est nécessaire.

Aux États-Unis :

Un robinet d’arrêt individuel doit être installé à six

(6) pieds (1,8 m) de la sécheuse conformément au Code national

d’alimentation en gaz, ANSI Z223.1. L’emplacement doit être

facilement accessible pour l’ouverture et la fermeture.

Au Canada :

Un robinet d’arrêt individuel doit être installé conformément au

Code B149.1 relatif à l’installation du gaz naturel et du propane. Il

est recommandé d’installer un robinet d’arrêt individuel manuel à

six (6) pieds (1,8 m) maximum de la sécheuse. L’emplacement

doit être facilement accessible pour l’ouverture et la fermeture.

A. Raccord flexible de gaz de 3/8 po

B. Adaptateur entre le conduit et le joint conique de 3/8 po

C. Connecteur obturé (filetage NPT de 1/8 po ou plus)

D. Canalisation d’alimentation en gaz (filetage NPT de 1/2 po)

E. Robinet d’arrêt du gaz

Spécifications du raccordement de l’alimentation

en gaz

� La canalisation d’arrivée de gaz sortant depuis l’arrière de la

sécheuse est dotée d’un filetage mâle de 3/8 po.

� Utiliser un coude et un adaptateur NPT de 3/8 po x 3/8 po

entre le connecteur de gaz flexible et la conduite de gaz de la

sécheuse, pour éviter le pincement.

� Utiliser uniquement un composé d’étanchéité des tuyauteries.

Ne pas utiliser de ruban PTFE de plomberie.

� Cette sécheuse doit être raccordée à la canalisation

d’alimentation en gaz à l’aide d’un connecteur de gaz flexible

homologué qui respecte les normes applicables aux

connecteurs utilisés avec des appareils ménagers à gaz,

ANSI Z21.24 ou CSA 6.10.

Caractéristiques d’alimentation du brûleur

Altitudes supérieures à 2 000 pi (610 m)

� Si la laveuse/sécheuse doit être utilisée à une altitude

supérieure à 2 000 pi (610 m), on doit réduire le débit

thermique du brûleur indiqué sur la plaque signalétique de 4 %

pour chaque tranche de 1 000 pi (305 m) d’augmentation de

l’altitude.

Épreuve sous pression de l’alimentation en gaz

� La sécheuse doit être déconnectée du système de

canalisations d’alimentation en gaz lors de tout test de

pression à des pressions plus élevées que

1/2 lb/po² (3,45 kPa).

INSTRUCTIONS D'INSTALLATION

Installation des pieds de réglage de

l’aplomb

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

1. Préparation de la sécheuse pour les pieds de

nivellement

Afin d’éviter d’endommager le plancher, utiliser un grand

morceau de carton plat extrait de la boîte d’emballage de la

sécheuse et le placer sous toute la partie arrière de la

sécheuse. Saisir fermement le corps de la sécheuse (et non

pas le panneau de la console), puis poser la sécheuse sur le

carton avec précaution.

2. Vissage des pieds de nivellement

Pied de nivellement

avec repère en forme

de diamant

Pied de nivellement sans repère

en forme de diamant

À l’aide d’une clé et d’un ruban à mesurer, visser les pieds de

nivellement dans les trous pour pieds de nivellement jusqu’à

ce que le bas de chaque pied se trouve à environ 1/2 po

(13 mm) à 1

po (38 mm) du bas de la sécheuse.

Pour les pieds de nivellement avec repère en forme de

diamant :

Introduire manuellement les pieds dans les trous des pieds.

Utiliser une clé à molette pour visser les pieds jusqu’à ce que

le symbole de repérage en forme de diamant ne soit plus

visible.

Placer une cornière de carton prise à partir de l’emballage de

la sécheuse sous chacun des deux coins arrière de la

sécheuse. Redresser la sécheuse. Faire glisser la sécheuse

sur les cornières jusqu’à ce qu’elle soit proche de son

emplacement final. Laisser suffisamment d’espace pour

connecter le conduit d’évacuation.

Pour utilisation en maison mobile :

Les sécheuses à gaz doivent être solidement fixées au plancher.

Les installations en maison mobile nécessitent un ensemble

d’ancrage au sol pour installation en maison mobile

(NP 346764A). Pour le processus de commande, consulter le

Guide de démarrage rapide.

Repère en

forme de

losange

Raccordement au gaz – États-Unis et

Canada

AVERTISSEMENT

Risque d’explosion

Utiliser une canalisation neuve d’arrivée de gaz

approuvée par la CSA International.

Installer un robinet d’arrêt.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander à une

personne qualifiée de s’assurer que la pression de gaz

ne dépasse pas 13 po (33 cm) dans la colonne d’eau.

Par personnel qualifié, on entend : personnel agréé de

chauffage, personnel agréé d’une compagnie de gaz, et

personnel d’entretien agréé.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

1. Connecter l’alimentation en gaz à la sécheuse

Retirer le capuchon rouge de la canalisation de gaz. À l’aide

d’une clé pour serrer, raccorder l’alimentation en gaz à la

sécheuse. Utiliser un composé d’étanchéité des tuyauteries

sur tous les filetages des raccords mâles non coniques. Si on

utilise un conduit métallique flexible, veiller à ce qu’il ne soit

pas pincé.

REMARQUE : Pour les raccordements au propane, on doit

utiliser un composé d’étanchéité résistant à l’action du

propane. Ne pas utiliser de ruban PTFE de plomberie.

2. Planifier la connexion des raccords de

tuyauterie

A. Raccord flexible de gaz de

3/8 po (9,5 mm)

B. Tuyau de sécheuse de

3/ 8 po (9,5 mm)

C. Coude de 3/8 po (9,5 mm)

par 3/8 po (9,5 mm)

D. Adaptateur entre le conduit

et le joint conique de 3/8 po

(9,5 mm)

On doit utiliser une combinaison de raccords de tuyauterie

pour raccorder la sécheuse à l’alimentation en gaz existante.

L’illustration présente un raccordement recommandé. Le

raccordement peut varier selon le type, la taille et

l’emplacement de la canalisation d’alimentation.

3. Ouvrir le robinet d’arrêt

A. Robinet fermé B. Robinet ouvert

Ouvrir le robinet d’arrêt de la canalisation d’alimentation; le

robinet est ouvert lorsque la manette est parallèle à la

canalisation de gaz. Vérifier ensuite tous les raccordements

en les badigeonnant d’une solution de détection des fuites

non corrosive approuvée. La formation de bulles indique la

présence d’une fuite. Éliminer toute fuite détectée.

Raccord mâle

conique

Raccord mâle

non conique

Exigences concernant l’évacuation

AVERTISSEMENT

Risque d’incendie

Utiliser un conduit d’évacuation en métal lourd.

Ne pas utiliser de conduit d’évacuation en plastique.

Ne pas utiliser de conduit d’évacuation en aluminium.

Le non-respect de ces instructions peut causer un

décès ou un incendie.

AVERTISSEMENT : Pour réduire le risque d’incendie, cette

sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur. Le conduit d’évacuation de la sécheuse ne

doit pas être raccordé à une évacuation de gaz, une cheminée, un

mur, un plafond, un grenier, un vide sanitaire ou un vide de

construction. Seul un conduit d’évacuation métallique rigide ou

flexible doit être utilisé pour le système d’évacuation.

� Utiliser uniquement un conduit d’évacuation en métal lourd de

4 po (102 mm) et des brides de fixation.

� Ne pas utiliser de conduit de plastique ou de métal très mince.

Conduit métallique rigide :

� Recommandé pour une performance de séchage idéale afin

d’éviter tout écrasement ou toute déformation.

Conduit métallique flexible (acceptable seulement dans la

mesure où il est accessible en vue du nettoyage) :

� Doit être entièrement déployé et soutenu à l’emplacement

d’installation final de la sécheuse.

� Enlever tout excès de conduit flexible pour éviter tout

affaissement et toute déformation susceptible de réduire la

capacité d’évacuation et le rendement.

� Ne pas installer le conduit métallique flexible dans des cavités

fermées de murs, plafonds ou planchers.

� La longueur totale ne doit pas dépasser 7

pi (2,4 m).

� La longueur du conduit métallique d’évacuation flexible utilisé

doit être prise en compte lors de la conception de l’ensemble

du circuit d’évacuation, comme indiqué dans le « Tableau des

systèmes d’évacuation ».

Système de ventilation résidentiel :

� Lors de l’utilisation d’un système d’évacuation existant,

nettoyer et éliminer la charpie sur toute la longueur du

système avant d’installer la sécheuse.

� S’assurer que l’évent pour conduit d’évacuation à l’extérieur

de la maison n’est pas obstrué par de la charpie ou d’autres

débris.

� Remplacer tout conduit de plastique ou en aluminium par un

conduit métallique rigide ou flexible. Consulter à nouveau le

tableau des systèmes d’évacuations et modifier le système

d’évacuation résidentiel existant au besoin pour obtenir un

meilleur séchage.

Évents pour conduit d’évacuation :

� Terminer le conduit d’évacuation par un clapet de décharge

pour empêcher les rongeurs et les insectes d’entrer dans la

maison.

� Doit se trouver à au moins 12 po (305 mm) du plancher ou de

tout objet susceptible d’obstruer l’ouverture d’évacuation

(comme des fleurs, des pierres, des buissons ou de la neige).

� Ne pas utiliser un clapet d’évacuation à fermeture magnétique.

Styles recommandés : Style acceptable :

Clapet à persiennes Clapet de type boîte Hotte d’évacuation

inclinée

Coudes :

� Les coudes à 45° permettent une meilleure circulation de l’air

que les coudes à 90°.

Brides de fixation :

� Utiliser des brides pour sceller tous les joints.

� Le conduit d’évacuation ne doit pas être raccordé ou fixé avec

des vis ou tout autre dispositif de serrage qui se prolongerait à

l’intérieur du conduit et retiendrait la charpie. Ne pas utiliser de

ruban adhésif pour conduit.

Le matériel d’évacuation peut être acheté auprès de votre

revendeur. Pour obtenir les coordonnées et les informations de

commande, consulter le guide de démarrage rapide.

bien

meilleures

Planification des circuits de

conduits

Installations d’évacuation recommandées :

Les installations typiques consistent à acheminer le conduit

d’évacuation à l’arrière de la sécheuse. D’autres installations sont

possibles.

A. Sécheuse

B. Coude

C. Mur

D. Évents pour conduit

d’évacuation

E. Brides de fixation

F. Conduit d’évacuation métallique

rigide ou flexible

G. Longueur de conduit d’évacuation

nécessaire pour le raccordement

des coudes

H. Bouche de décharge

I. Bouche d’évacuation latérale

facultative

Installations d’évacuation facultatives :

AVERTISSEMENT

Risque d’incendie

Couvrir les trous d’évacuation inutilisés en utilisant la

trousse d’obturation du fabricant.

Contacter votre marchand local.

Le non-respect de ces instructions peut causer un

décès, un incendie, une décharge électrique ou une

blessure grave.

Certains modèles peuvent être convertis pour évacuer par le côté

droit, le côté gauche ou par le bas. Si vous préférez, vous pouvez

contacter votre détaillant local pour convertir la sécheuse.

A. Installation avec acheminement standard du conduit

d’évacuation par l’arrière

B. Installation avec évacuation par la gauche ou par la droite

(offert seulement sur certains modèles de 27 po de

largeur).

C. Installation avec évacuation par le bas (offert seulement

sur certains modèles de 27 po de largeur).

Autres installations avec dégagement réduit

Il existe de nombreux systèmes d’évacuation. Choisir le système

qui convient le mieux à votre installation. Deux installations à

dégagement réduit sont illustrées.

REMARQUE : On peut acheter les trousses suivantes pour les

installations où le dégagement est réduit. Consulter le guide de

démarrage rapide pour les coordonnées.

Installation au-dessus de la sécheuse

(également offerte avec un coude

décalé)

Installation en périscope

Dispositions spéciales pour les installations dans

une maison mobile :

Le système d’évacuation doit être solidement fixé à une section

non combustible de la structure de la résidence mobile et ne doit

pas se terminer en dessous de la résidence mobile. Acheminer le

conduit d’évacuation vers l’extérieur.

Déterminer l’itinéraire d’acheminement du

conduit :

� Choisir l’itinéraire d’acheminement vers l’extérieur qui sera le

plus direct et le plus rectiligne.

� Planifier l’installation de façon à introduire un nombre minimal

de coudes et de changements de direction.

� Si des coudes ou changements de direction sont utilisés,

prévoir autant d’espace que possible.

� Plier le conduit graduellement pour éviter de le déformer.

� Utiliser le moins possible de changements de direction à 90°.

Déterminer la longueur du conduit et les coudes

nécessaires pour la meilleure performance de

séchage :

� Utiliser le « tableau des systèmes d’évacuation » suivant pour

déterminer le type de matériel d’évacuation et les

combinaisons de hotte acceptables.

REMARQUE : Ne pas utiliser un conduit de longueur supérieure à

la valeur spécifiée dans le tableau des systèmes d’évacuation. Si

la longueur du circuit est supérieure à la valeur spécifiée dans le

tableau, on observera :

� Un cycle de vie réduit de la sécheuse.

� Une réduction du rendement, avec temps de séchage plus

longs et une plus grande consommation d’énergie.

Le « tableau des systèmes d’évacuation » indique les critères

d’évacuation qui vous aideront à obtenir une performance de

séchage idéale.

Tableau des systèmes d’évacuation

Nombre de coudes à

90°

Type de conduit

d’évacuation

Clapets de type

boîte, à

persiennes ou

inclinés

0 Métallique rigide 64 pi (20 m)

1 Métallique rigide 54 pi (16,5 m)

2 Métallique rigide 44 pi (13,4 m)

3 Métallique rigide 35 pi (10,7 m)

4 Métallique rigide 27 pi (8,2 m)

REMARQUE : Les installations d’évacuation du conduit par le

côté ou par le bas comportent un changement de direction à 90° à

l’intérieur de la sécheuse. Pour établir la longueur maximale du

conduit d’évacuation, ajouter un changement de direction à 90°

au tableau.

Tableau des systèmes d’évacuation (modèles avec conduit

long)

Nombre de coudes à

90°

Type de conduit

d’évacuation

Clapets de type

boîte, à

persiennes ou

inclinés

0 Métallique rigide 160 pi (48,8 m)

1 Métallique rigide 150 pi (45,7 m)

2 Métallique rigide 140 pi (42,7 m)

3 Métallique rigide 130 pi (39,6 m)

4 Métallique rigide 120 pi (36,6 m)

5 Métallique rigide 110 pi (33,5 m)

Pour déterminer si le modèle comporte un système d’évacuation

de grande longueur, se reporter au type de code figurant sur la

plaque signalétique située dans le renforcement de la porte.

Exemple : Exemple de modèles à conduit long : BJAV-NAT-

XXXXXXX-XXX ou BWFB-NAT-XXXXXXX-XXX.

REMARQUE : Pour des systèmes d’évacuation de grande

longueur, utiliser des clapets d’évacuation à persiennes ou de

type boîte – l’évacuation sera meilleure, quelle que soit la

longueur du circuit.

Installation du conduit d’évacuation

1. Installer le clapet d’évacuation

Installer le clapet d’évacuation et utiliser un composé de

calfeutrage pour calfeutrer le côté extérieur de l’ouverture

murale autour du clapet d’évacuation.

2. Raccorder le conduit d’évacuation au clapet

Le conduit doit être placé par-dessus le clapet d’évacuation.

Fixer ensemble le conduit et le clapet avec une bride de 4 po

(102 mm). Acheminer le conduit jusqu’à l’emplacement de la

sécheuse en utilisant le chemin le plus rectiligne possible.

Éviter les changements de direction à 90°. Utiliser des brides

pour sceller tous les joints. Ne pas utiliser de ruban adhésif

pour conduit, de vis ou autres dispositifs de fixation qui se

prolongeraient à l’intérieur du conduit pour fixer le conduit

d’évacuation; ceux-ci pourraient retenir la charpie.

Raccordement des tuyaux

d’alimentation

Pour les modèles sans vapeur avec conduit d’évacuation, passer

directement à la section « Raccordement du conduit

d’évacuation ». La sécheuse doit être connectée au robinet d’eau

froide à l’aide des nouveaux tuyaux d’alimentation. Ne pas utiliser

de tuyaux usagés.

REMARQUE : Remplacer les tuyaux d’arrivée d’eau après 5 ans

d’utilisation pour réduire le risque de défaillance intempestive.

Inscrire la date d’installation ou de remplacement du tuyau sur

celui-ci, pour référence ultérieure.

Inspecter périodiquement les tuyaux et les remplacer en cas de

renflement, de déformation, de coupure, d’usure ou de fuite.

1. Fermer l’eau froide, retirer et remplacer la

rondelle en caoutchouc

Fermer le robinet d’eau froide et ôter le tuyau d’alimentation

de la laveuse. Retirer l’ancienne rondelle en caoutchouc du

tuyau d’arrivée d’eau et la remplacer par la nouvelle rondelle

en caoutchouc.

2. Fixer le tuyau court et le raccord en « Y »

Fixer le tuyau d’alimentation de 2 pi (0,6 m) au robinet d’eau

froide. Visser le raccord à la main pour qu’il repose sur le

robinet. Fixer le raccord en « Y » à l’extrémité mâle du tuyau

d’alimentation de 2 pi (0,6 m). Visser le raccord à la main

jusqu’à ce qu’il repose sur le raccord.

3. Serrer les raccords

Terminer le serrage des raccords de deux tiers de tour

supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d’être endommagé.

4. Fixer le long tuyau au raccord en « Y » et

serrer les raccords

Fixer l’une des extrémités du tuyau d’alimentation de 5 pi

(1,5 m) au connecteur en « Y ». Fixer le tuyau d’alimentation

en eau froide de la laveuse à l’autre extrémité du raccord en

« Y ». Visser le raccord à la main jusqu’à ce qu’il repose sur

le raccord. Terminer le serrage des raccords de deux tiers de

tour supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d’être endommagé.

5. Fixer le long tuyau à l’électrovanne de

remplissage de la sécheuse et serrer les

raccords

Au besoin, ôter le capuchon protecteur de l’orifice d’arrivée

d’eau. Fixer l’autre extrémité du long tuyau à l’électrovanne

au panneau arrière de la sécheuse. Visser le raccord à la

main jusqu’à ce qu’il repose sur le connecteur de

l’électrovanne. Terminer le serrage des raccords de deux

tiers de tour supplémentaire avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d’être endommagé.

REMARQUE : Le raccordement de l’eau d’une sécheuse

avec vapeur peut se situer à un endroit différent.

6. Ouvrir le robinet d’eau froide

Vérifier que le robinet d’eau est ouvert.

7. Recherche de fuites

Vérifier qu’il n’y a pas de fuites autour du raccord en « Y »,

des robinets et des tuyaux.

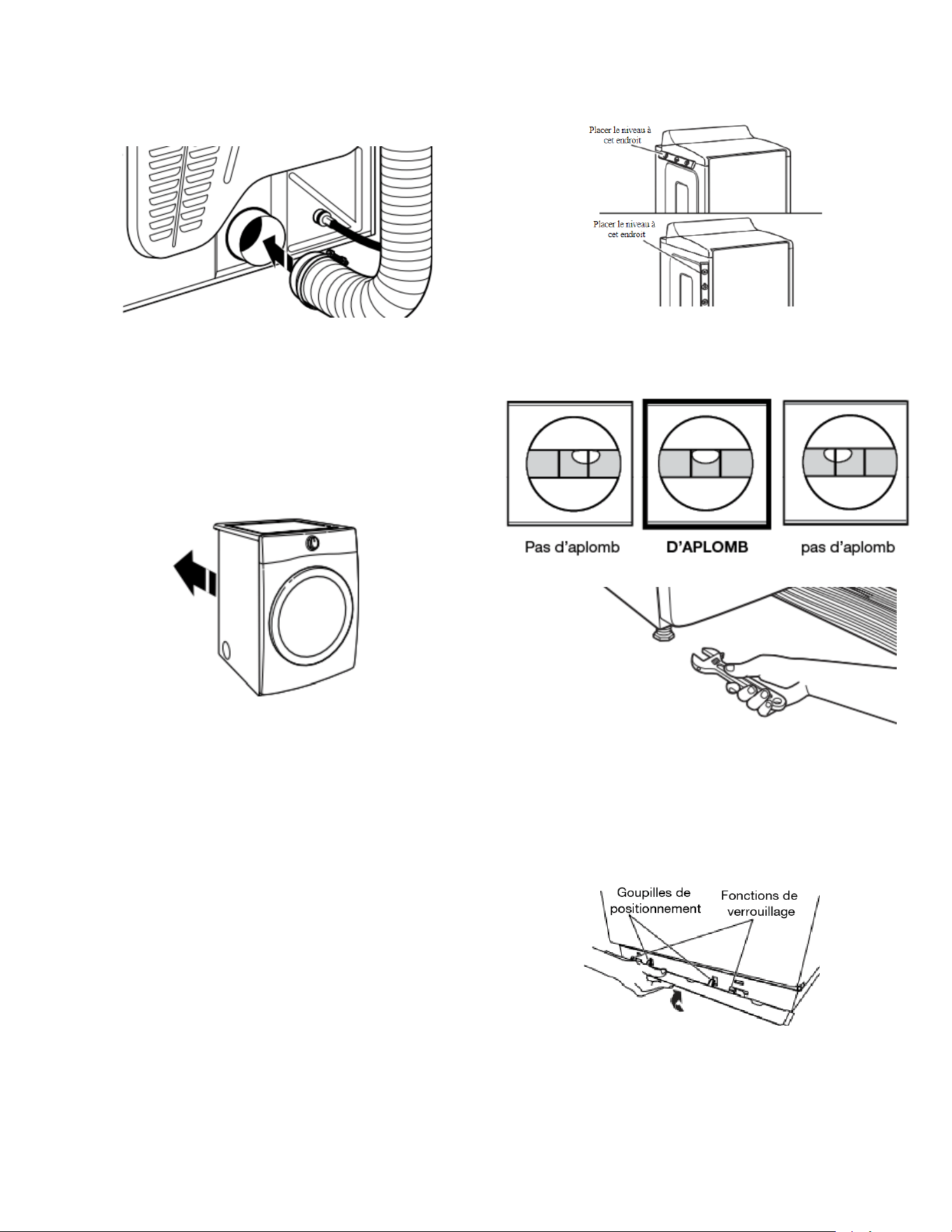

Raccordement du conduit

d’évacuation

1. Raccorder le conduit d’évacuation à la bouche

d’évacuation

À l’aide d’une bride de fixation de 4 po (102 mm), relier le

conduit d’évacuation à la bouche d’évacuation de la

sécheuse. Si l’on réalise le raccordement au conduit

d’évacuation existant, s’assurer que celui-ci est propre. Le

conduit d’évacuation doit être fixé par-dessus la bouche

d’évacuation de la sécheuse et à l’intérieur du conduit

d’évacuation. S’assurer que le conduit d’évacuation est fixé

au clapet d’évacuation à l’aide d’une bride de fixation de 4 po

(102 mm).

2. Placer la sécheuse à son emplacement final

Placer la sécheuse à son emplacement final. Éviter d’écraser

ou de déformer le conduit d’évacuation.

Une fois la sécheuse en place, retirer les cornières et le

carton sous la sécheuse.

Réglage de l’aplomb de la sécheuse

1. Réglage de l’aplomb de la sécheuse

Vérifier l’aplomb de la sécheuse dans le sens transversal.

Répéter l’opération dans le sens avant-arrière.

REMARQUE : La sécheuse doit être d’aplomb pour que le

système de détection d’humidité fonctionne correctement.

2. Serrer et ajuster les pieds de nivellement

Si la sécheuse n’est pas d’aplomb, la relever à l’aide d’un

bloc de bois. Utiliser une clé pour ajuster les pieds vers le

haut ou vers le bas, et vérifier à nouveau si elle est d’aplomb.

Une fois la sécheuse d’aplomb, s’assurer que les quatre

pieds sont en contact ferme avec le plancher et que la

sécheuse ne tangue pas.

3. Installation et retrait de la tringle de base (sur

certains modèles)

Installation : Placer la jupe au bas de la sécheuse et faire

correspondre les goupilles de positionnement avec les trous.

Appuyer sur la jupe fermement vers le haut jusqu’à ce qu’elle

s’enclenche.

Retrait : Dans chaque coin, pousser vers le bas le dessus de

la tringle de base. La faire pivoter de la sécheuse, puis la

retirer.

Liste de vérification pour installation

terminée

� Vérifier que toutes les pièces sont maintenant installées. S’il

reste une pièce, passer en revue les différentes étapes pour

découvrir laquelle aurait été oubliée.

� Vérifier la présence de tous les outils.

� Éliminer/recycler tous les matériaux d’emballage.

� Vérifier l’emplacement définitif de la sécheuse. S’assurer que

le conduit d’évacuation n’est pas écrasé ou déformé.

� Vérifier que la sécheuse est d’aplomb. Voir la section

« Réglage de l’aplomb de la sécheuse ».

� Ôter la pellicule protectrice de la console et tout ruban adhésif

resté sur la sécheuse.

� Essuyer soigneusement l’intérieur du tambour de la sécheuse

avec un chiffon humide pour éliminer toute trace de poussière.

� Consulter les instructions d’utilisation du guide de démarrage

rapide.

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

� Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

� S’assurer que l’alimentation en gaz est ouverte.

� Vérifier qu’il n’y a pas de fuites.

� Vérifier que la canalisation de gaz souple n’est pas écrasée ou

déformée.

Modèles à vapeur uniquement :

� Vérifier que les robinets d’eau sont ouverts.

� Vérifier qu’il n’y a pas de fuites autour du raccord en « Y », du

robinet et des tuyaux.

� Si l’on réside dans une région où l’eau est dure, l’emploi d’un

adoucisseur d’eau est recommandé pour contrôler

l’accumulation de tartre dans le circuit d’eau de la sécheuse.

Avec le temps, l’accumulation de tartre peut obstruer

différentes parties du circuit d’eau, ce qui réduira la

performance du produit. Une accumulation excessive de tartre

peut entraîner la nécessité de remplacer ou de réparer

certains composants.

Tous les modèles :

� Utiliser un programme avec chaleur de 20 minutes, puis mettre

en marche la sécheuse. Ne pas sélectionner le réglage de

température Air Only (air seulement).

Si la sécheuse ne démarre pas, vérifier ce qui suit :

� Les commandes sont réglées à la position de marche ou

« ON » (marche).

� On a appuyé fermement sur le bouton Start (mise en

marche).

� La sécheuse est branchée dans une prise reliée à la terre

ou l’alimentation électrique est connectée.

� Le fusible domestique est intact et bien visé ou le

disjoncteur n’est pas ouvert.

� La porte de la sécheuse est fermée.

� Après 5 minutes de fonctionnement, ouvrir la porte de la

sécheuse et voir s’il y a de la chaleur. Si de la chaleur est

détectée, annuler le programme et fermer la porte.

Si on ne sent aucune chaleur, éteindre la sécheuse et vérifier

si le robinet d’arrêt de la canalisation de gaz est ouvert.

� Si le robinet d’arrêt de la canalisation de gaz est fermé, l’ouvrir,

puis répéter le test de 5 minutes décrit ci-dessus.

� Si le robinet d’arrêt de la canalisation de gaz est ouvert,

contacter un technicien qualifié.

� Pour inverser le sens d’ouverture de la porte de la sécheuse,

consulter la section « Instructions pour inversion de porte de

sécheuse » en ligne.

Si l’écran de circulation d’air affiche « Check Vent » (vérifier le

conduit d’évacuation), il est possible que le conduit d’évacuation

de la sécheuse soit écrasé ou bloqué.

REMARQUE : Il est possible que la sécheuse dégage une

certaine odeur lorsqu’elle chauffe pour la première fois. Cette

odeur est normale lorsque l’élément chauffant est utilisé pour la

première fois. L’odeur disparaîtra.

W11361424B

W11361425B-SP

Whirlpool WGD4815EW2 7.0 cu.ft Top Load Gas Dryer with AutoDry

Product's Documents

User Manual

Specifications

Whirlpool WGD4815EW2 Questions and Answers
