Hotpoint PHVP 6.4F AL K/1 Cooker Hood

PL Instrukcja obsługi

HU Használati útmutató

CS Návod k použití

SK Návod na používanie

RO Informaţii pentru utilizator

EN Instructions for use

BG Ръководство за употреба

Ø150mm

Ø3,5x9,5 mm

Ø5x45 mm

Ø8

3 x Ø 8mm

= =

1 2

3 4

4 x

Ø 8 x 40mm

2 x

Ø 5 x 45mm

5mm

2 x

Ø 5 x 45mm

2 x

Ø 8 x 40mm

2 x Ø 8mm

≥

1cm

Ø 16cm

≥

20cm

Ø 16cm

8,5cm

8 9

X cm

> 1cm

> 3cm

X - 2cm

V ~ Hz

2 x

Ø 5x45mm

2 x

12a 12b

Ø150mm

2 x

3,5x9,5 mm

15a 15b

x 1

x 2

OGÓLNE BEZPIECZEŃSTWO

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od

zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego

bezpiecznika pomieszczenia.

• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy

używać rękawice robocze.

• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o

ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione

doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub

zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją

niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się

urządzeniem.

• Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozostawione bez

opieki.

• Pomieszczenie, w którym zainstalowany jest okap powinno posiadać odpowiednią

wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi

gazem lub innymi paliwami.

• Okap powinien być często czyszczony zarówno wewnętrznie jak i na zewnątrz

(PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek

zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz

wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru.

• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.

• Aby wymienić lampkę należy użyć wyłącznie ten rodzaj lampki, który został wskazany

w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary,

dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego

oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona dostępne części okapu mogą

sią rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie

całkowicie zakończona.

• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać

podczas wydalania oparów należy rygorystycznie przestrzegać zasad przewidzianych w

regulaminie właściwych organów lokalnych.

• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania

oparów wytworzonych przez urządzenia spalania gazów lub innych paliw.

UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może

spowodować zagrożenia natury elektrycznej.

• Nie należy używać ani pozostawiać okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia

prądem.

• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!

• Okap nie może być NIGDY używany, jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.

• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na

wyposażeniu, zakupić właściwy rodzaj śrub.

• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.

• W razie wątpliwości, skontaktować się z odnośnym autoryzowanym centrum obsługi lub z wykwalifikowanym personelem.

UWAGA! Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym

urządzeniem, które uaktywnia się automatycznie.

Trzymać dzieci poniżej 3 roku życia z dala od urządzenia. Bez ciągłego nadzoru osoby dorosłej, trzymać urządzenie z dala od dzieci

poniżej 8 roku życia.

UWAGA: urządzenie nie jest przeznaczone do uruchamiania za pomocą urządzenia zewnętrznego lub oddzielnego systemu

zdalnego sterowania.

Omawiane urządzenie nie jest przeznaczone do użytku profesjonalnego. Nie używać urządzenia na zewnątrz.

Aby uniknąć ryzyka obrażeń, urządzenie powinny instalować i przenosić dwie osoby.

Montaż, który obejmuje również ewentualne połączenia do zasilania wodą (jeżeli przewidziane) oraz podłączenia elektryczne

jak również interwencje naprawcze może być wykonywany wyłącznie przez wykwalifikowany personel.

Po zainstalowaniu, przechowywać materiał opakowaniowy (plastikowe elementy, styropian itd.) poza zasięgiem dzieci, aby uniknąć

ryzyka uduszenia. .

Nie używać urządzenia, gdy ciało i ręce są mokre lub w gołych stopach.

Nigdy nie używać parowych urządzeń czyszczących – ryzyko porażenia prądem.

Materiał opakowaniowy nadaje się w 100% do recyklingu i jest oznaczony symbolem

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia

dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji.

Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami

podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

• Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub

przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

• Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i

pielęgnacji urządzenia..

• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

• Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego części składowych nie jest uszkodzona. Jeśli

tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

• Minimalna odległość między powierzchnią, na której znajdują się naczynia na

urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej

niż 45cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku

kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy

dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w

wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć

do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym

miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub

wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji,

należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite

odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z

zasadami instalacji.

UWAGA! Przed ponownym podłączeniem obwodu okapu do zasilania i

sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód

zasilający jest prawidłowo zamontowany.

Jeżeli kabel nie jest wyposażony we wtyczkę,należy podłączyć przewody zgodnie z poniższą tabelą:

Napięcie sieciowe i jego częstotliwość

Podłączenie przewodu

Sprawdzić wartość wskazaną na tabliczce danych, znajdującej

się wewnątrz okapu.

: żółty/ zielony

N : niebieski

L : brązowy

Wymiana kabla zasilającego

Okap jest wyposażony w specjalny przewód zasilający.

W razie uszkodzenia tego przewodu, należy go zamówić w biurze obsługi serwisowej.

ODPROWADZANIE POWIETRZA

(dla wersji zasysających)

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz

łączeniowy).

Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości

okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.

! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.

! Producent nie ponosi żadnej odpowiedzialności w przypadku nie przestrzegania powyższych norm.

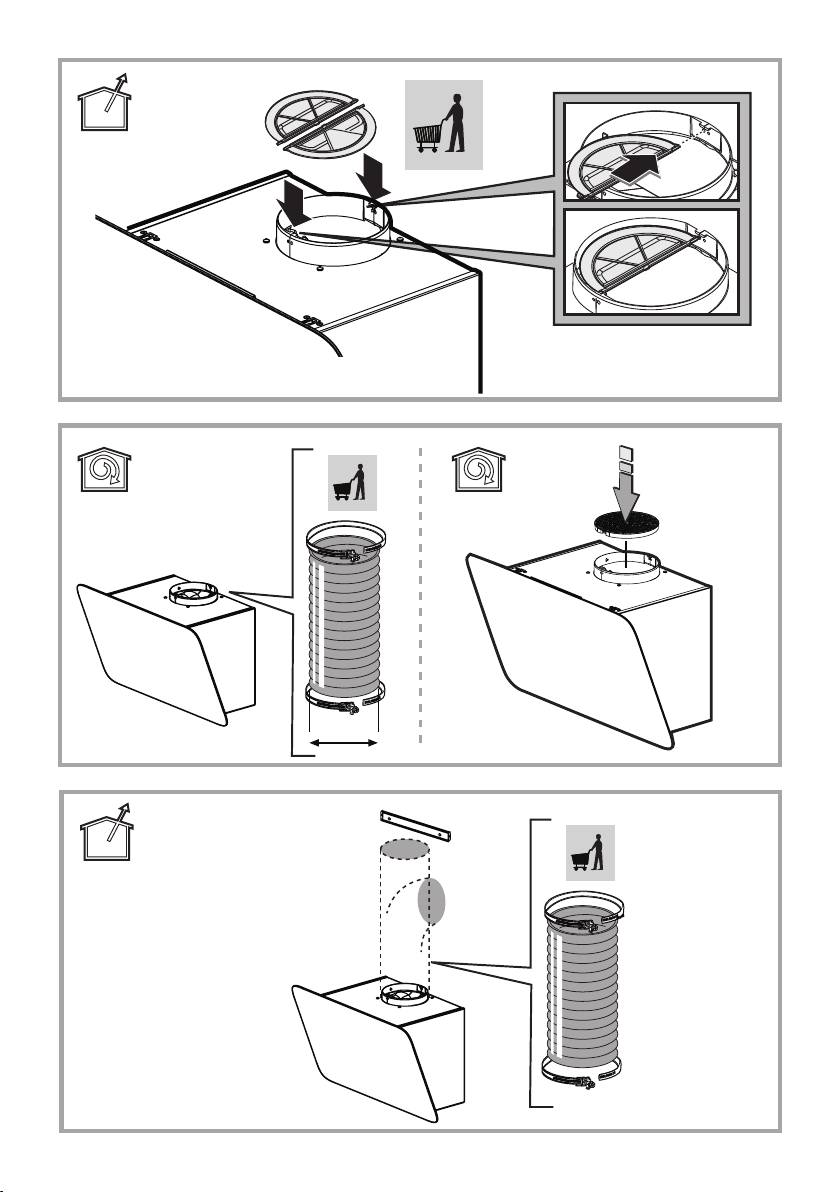

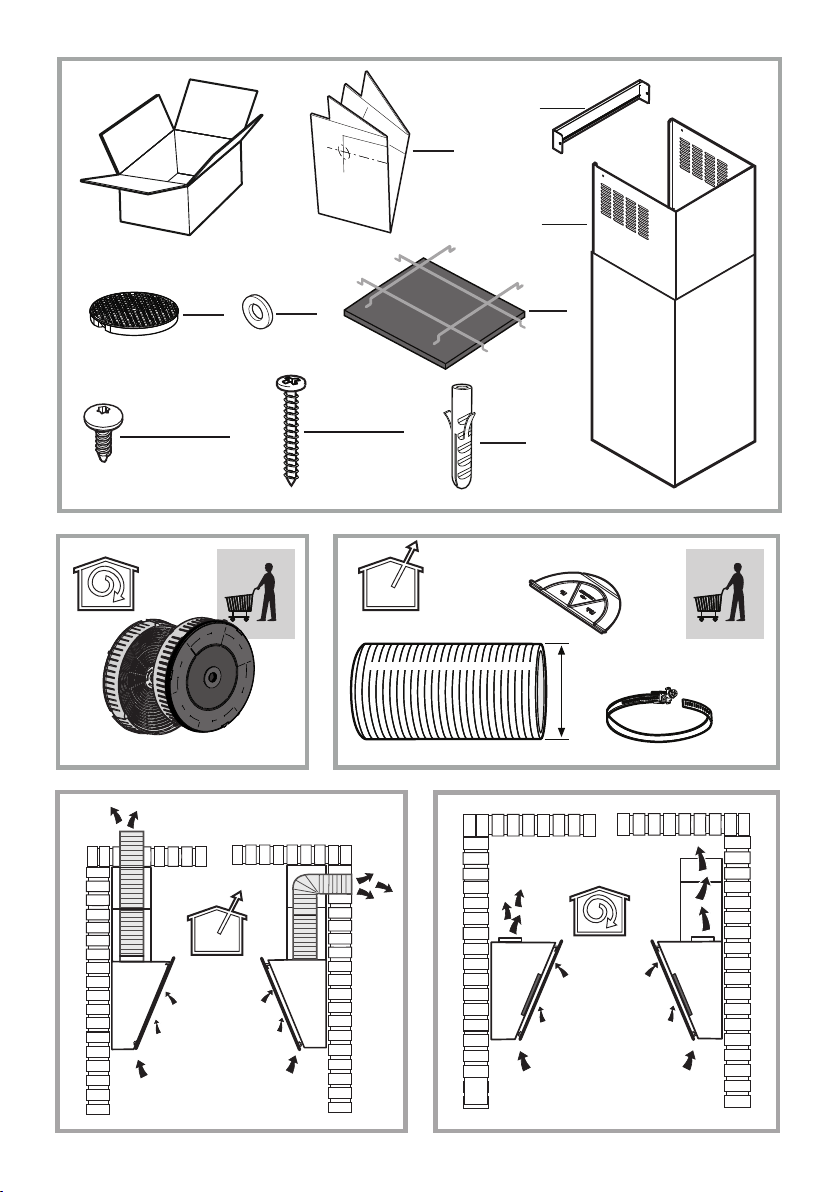

FILTRUJĄCY CZY ZASYSAJĄCY?

! Wasz okap gotowy jest do użytkowania w wersji zasysającej.

Aby używać okapu w wersji filtrującej należy zainstalować odpowiedni KOMPLET AKCESORIÓW.

Sprawdzić na pierwszych stronach niniejszej instrukcji czy KOMPLET AKCESORIÓW jest dostarczany na wyposażeniu czy też

należy go zakupić oddzielnie.

Uwaga: Jeśli znajduje się na wyposażeniu, to w niektórych przypadkach, dodatkowy system filtrowania na bazie aktywnego

węgla mógłby być już zainstalowany na okapie.

Informacje dotyczące transformacji okapu z wersji zasysającej na wersję filtrującą zostały umieszczone w niniejszej instrukcji.

Wersja zasysająca

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej

osłonie komina.

KOMENDY

Okap jest wyposażony w panel sterowania z regulacją prędkości zasysania i z włącznikiem oświetlenia płyty kuchennej.

Aby wybrać funkcje okapu wystarczy lekko wcisnąć komendy:

T1. Przycisk zwiększenia prędkości (mocy) zasysania:

T2. Przycisk zmniejszenia prędkości (mocy) zasysania.

T3. Przycisk ON/OFF okapu

T4. Przycisk ON/OFF oświetlenia

T5. Przycisk ON/OFF zaprogramowanego wyłączenia:

Zaprogramuj wyłączenie prędkości (mocy) zasysania aktywnego po około 3 minutach.

1. OFF / Klawisz redukcji prędkości (mocy) zasysania

2. ON / Klawisz zwiększenia prędkości (mocy) zasysania

Uwaga: prędkość (moc) zasysania intensywnego jest ustawiana czasowo i trwa 5 minut (lampka c migocze); po ich upływie

okap wraca do prędkości (mocy) zasysania 2.

3. Klawisz ON/OFF timer: opóźnia o 5 minut dezaktywację wybranej prędkość (moc) zasysania.

Uwaga: Klawisz ten jest używany również do funkcji “Reset sygnalizacji nasycenia filtra”.

4. Klawisz ON/OFF oświetlenia

5. Wyświetlacz, prezentuje:

a. Prędkość (moc) zasysania: wskaźnik obraca się na podstawie wybranej prędkości (mocy) zasysania.

Funkcja bezpieczeństwa: lampka migocze.

b. Nasycenie filtra przeciwtłuszczowego: włącza się kiedy wymagana jest konserwacja filtra.

c. Timer.

d. Nasycenie filtra aktywnego węgla: włącza się kiedy wymagana jest konserwacja filtra.

Uwaga: funkcja ta normalnie jest wyłączona i jest aktywowana tylko wtedy, gdy okap jest używany w wersji filtrującej (z

zamontowanym filtrem węglowym).

W tym celu należy postępować w następujący sposób:

- Wyłączyć okap.

- Wcisnąć jednocześnie klawisze 1 i 3 i dociskać je dopóki lampka nie przestanie migotać (lampka dezaktywowana) i

włącza się na stałe oświetlenie (lampka aktywowana).

- Zwolnić klawisze.

Aby dezaktywować, należy powtórzyć procedurę: lampka przechodzi od światła stałego (lampka aktywowana) do migania

(lampka dezaktywowana).

e. Oświetlenie.

Funkcja bezpieczeństwa

Okap ma czujnik, który w razie nagłego wzrostu temperatury, aktywuje zasysanie aż do momentu, w którym temperatura zacznie

znacznie spadać.

Reset sygnalizacji nasycenia filtra

Po wykonaniu konserwacji filtra, należy wcisnąć klawisz 3 i dociskać go dopóki lampka nie zgaśnie.

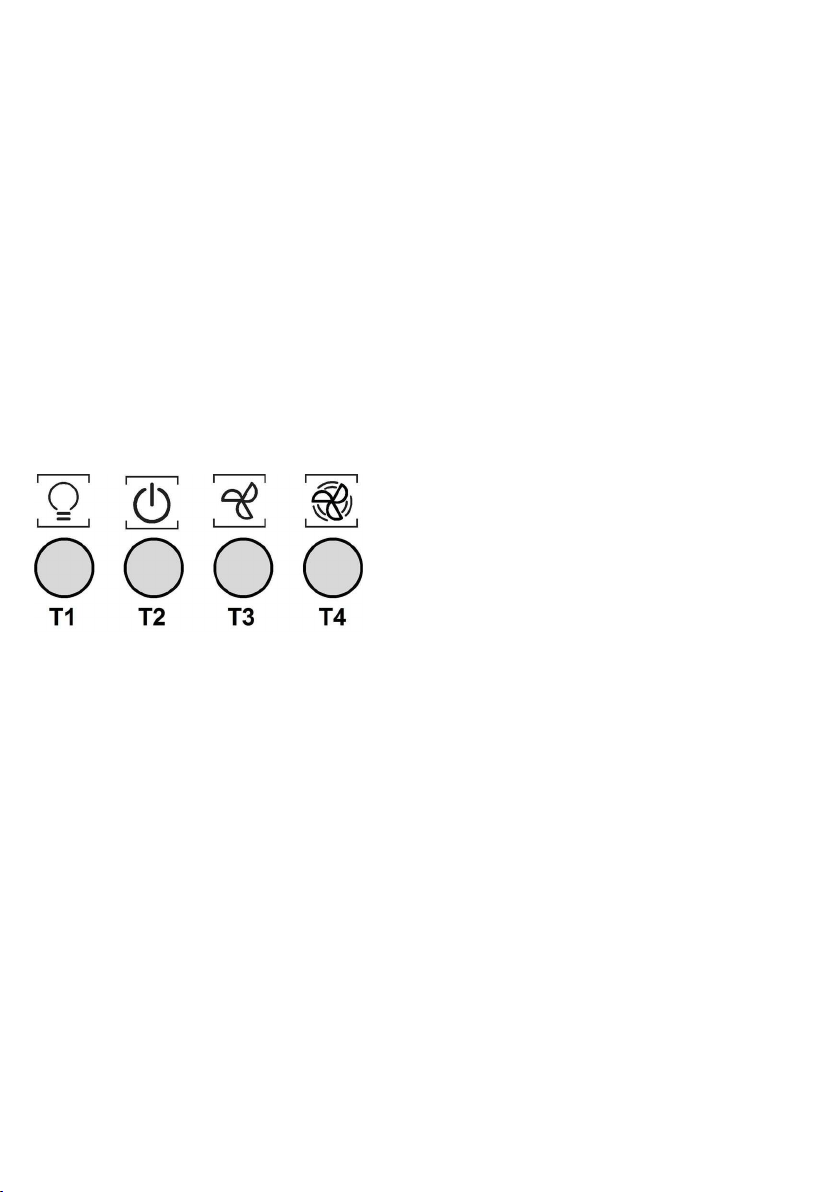

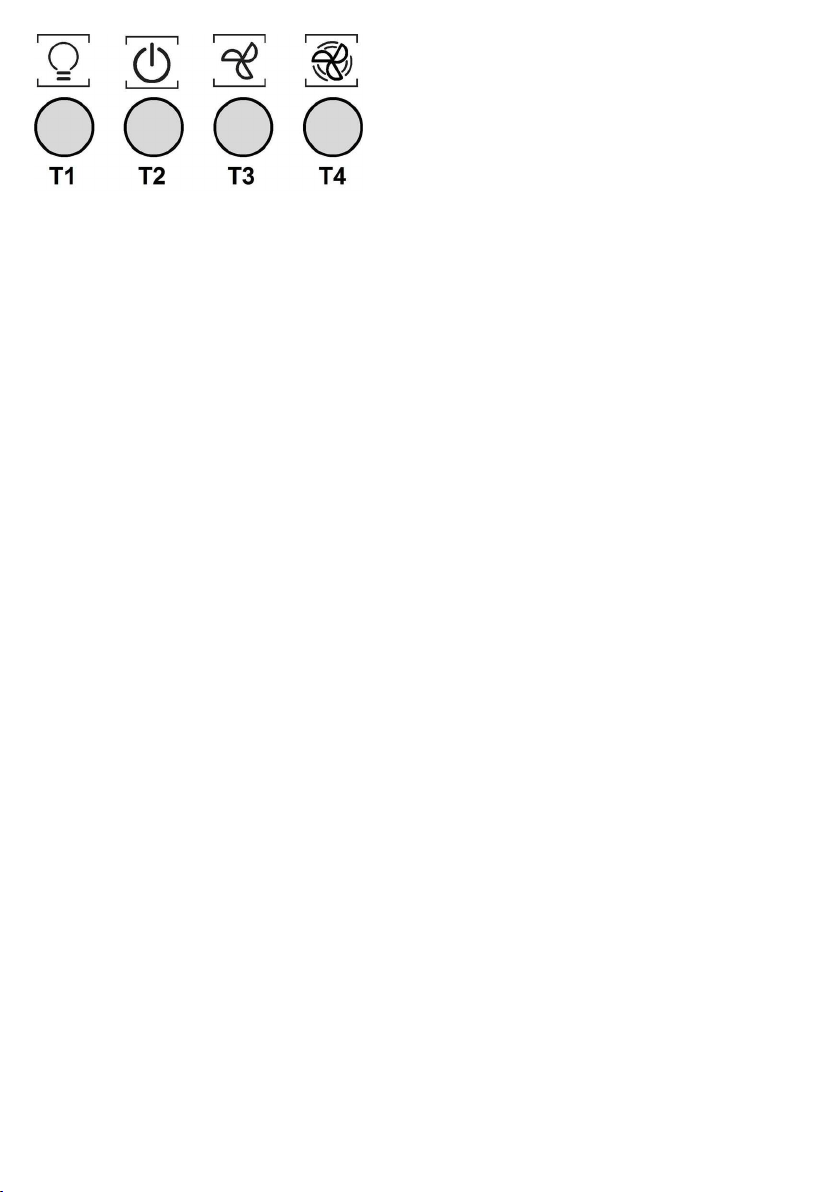

T1. Wyłącznik światła

T2. Wybór prędkości 1 / Wyłącznik silnika

T3. Wybór prędkości 2

T4. Wybór prędkości 3

KONSERWACJA

Czyszczenie

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej

płynnymi neutralnymi środkami czyszczącymi. DO

CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI

PRZYRZĄDÓW! Unikać stosowania produktów zawierających

środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Panel zasysania obwodowego

Panel zasysający powinien być czyszczony z taką samą

częstotliwością co filtr przeciwtłuszczowy, należy użyć szmatki

namoczonej w niezbyt stężonym płynnym detergencie. Nie

należy nigdy używać substancji ściermych.

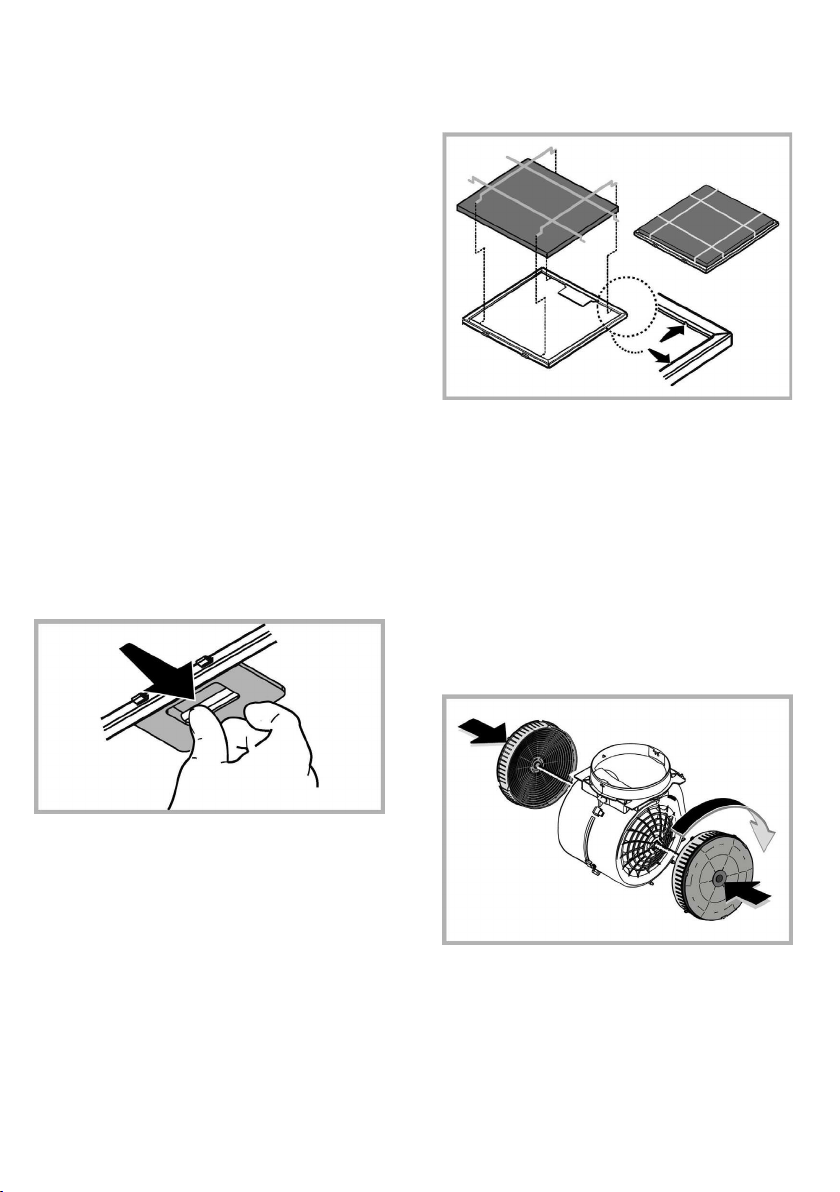

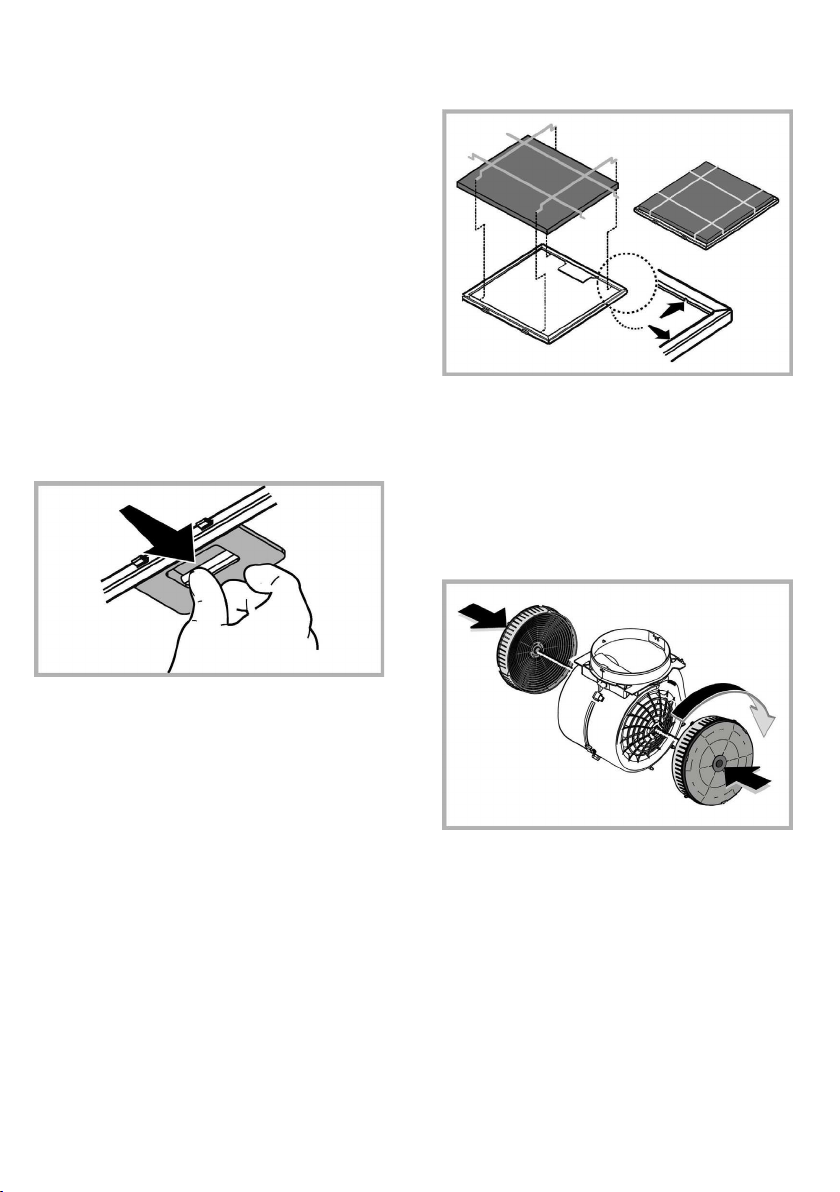

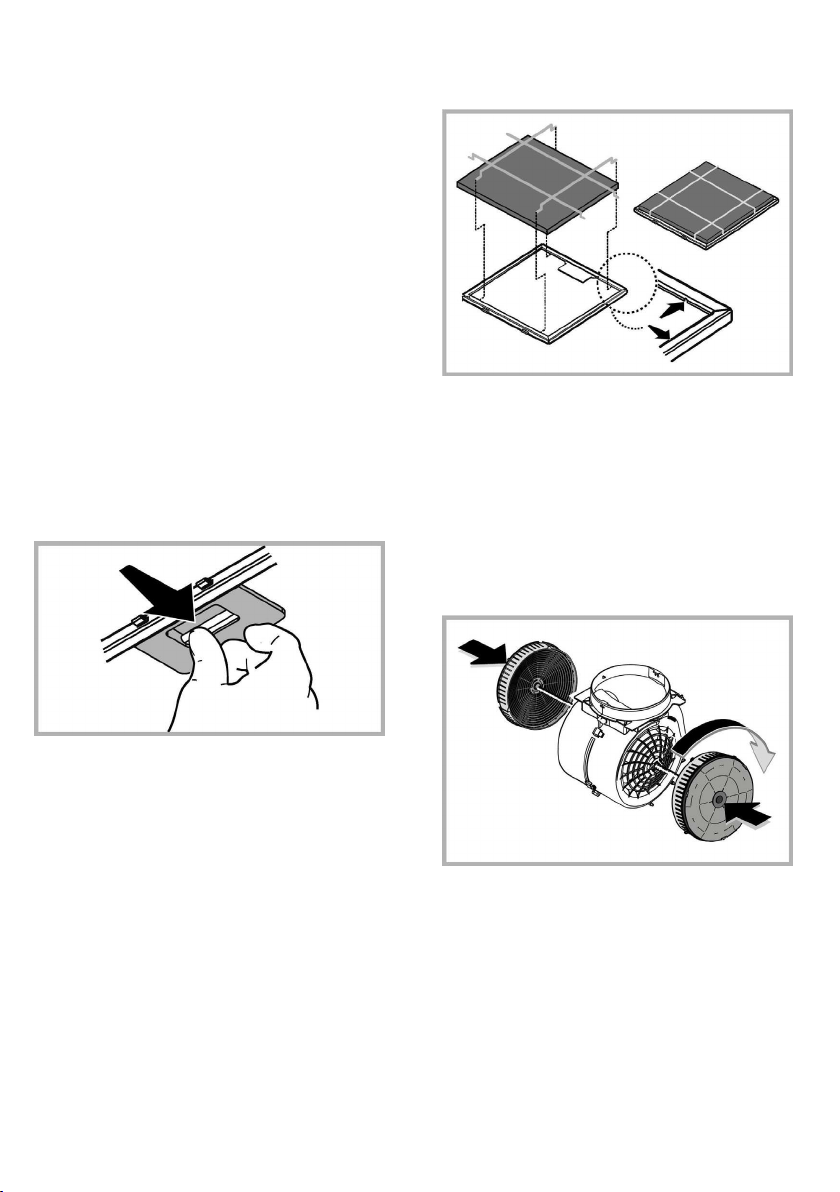

Konserwacja filtrów

przeciwtłuszczowych

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu, za pomocą

środka czyszczącego nie żrącego, ręcznie lub w zmywarce w

niskiej temperaturze i krótkim cyklu mycia.

Mycie w zmywarce metalowego filtra tłuszczowego może

spowodować jego nieznaczne odbarwienie, to jednak nie

pogarsza parametrów jego pracy.

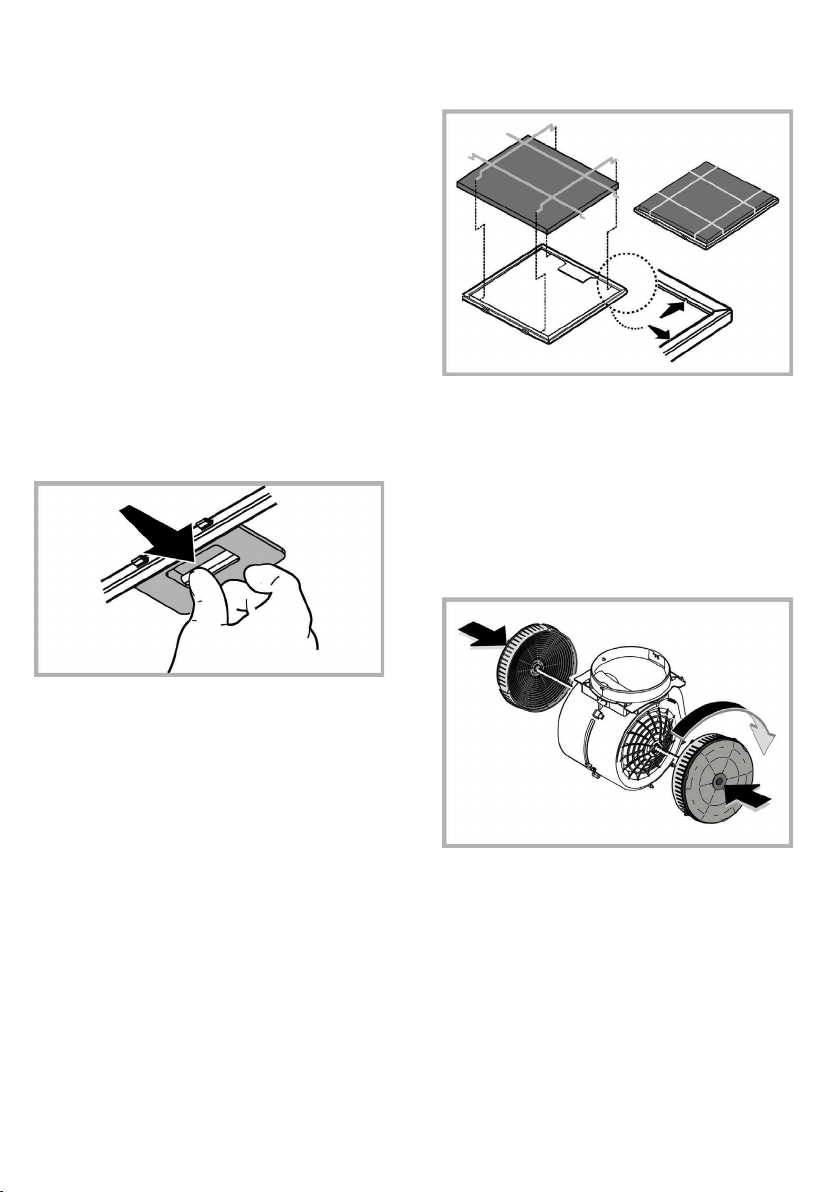

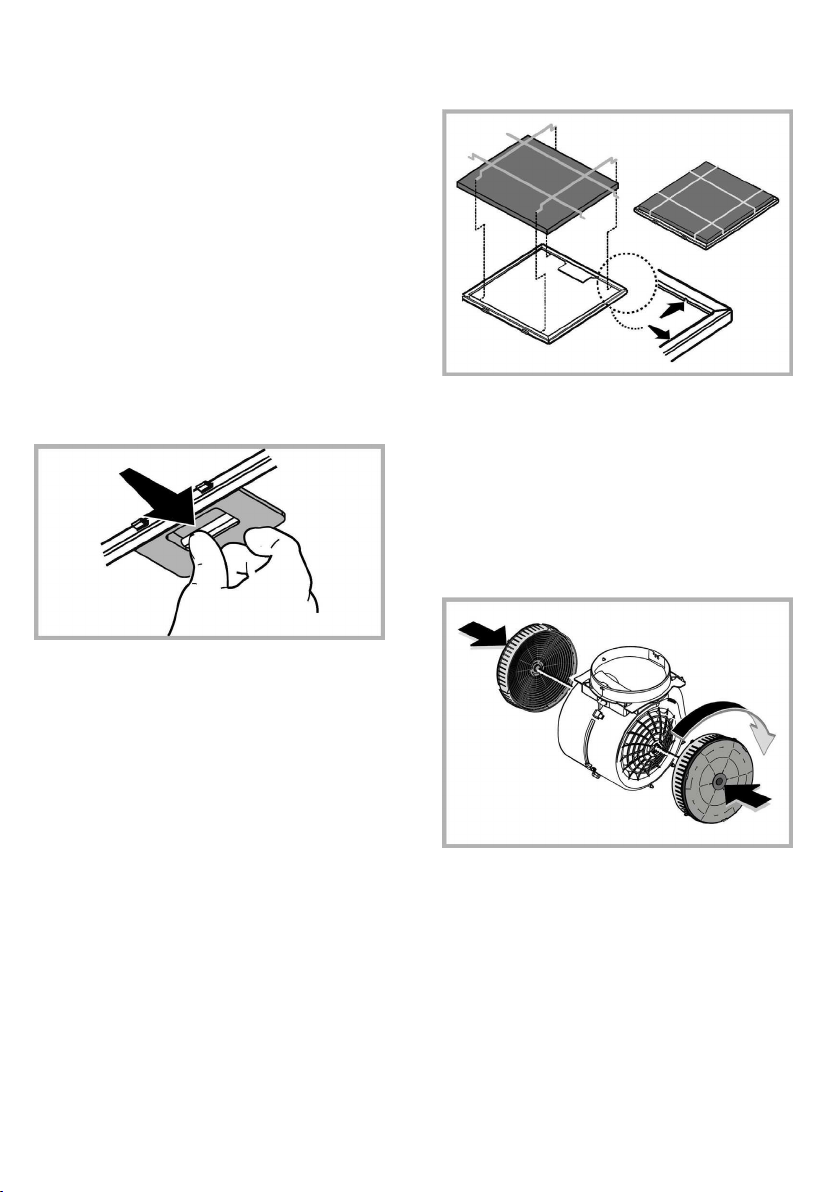

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę

sprężynową.

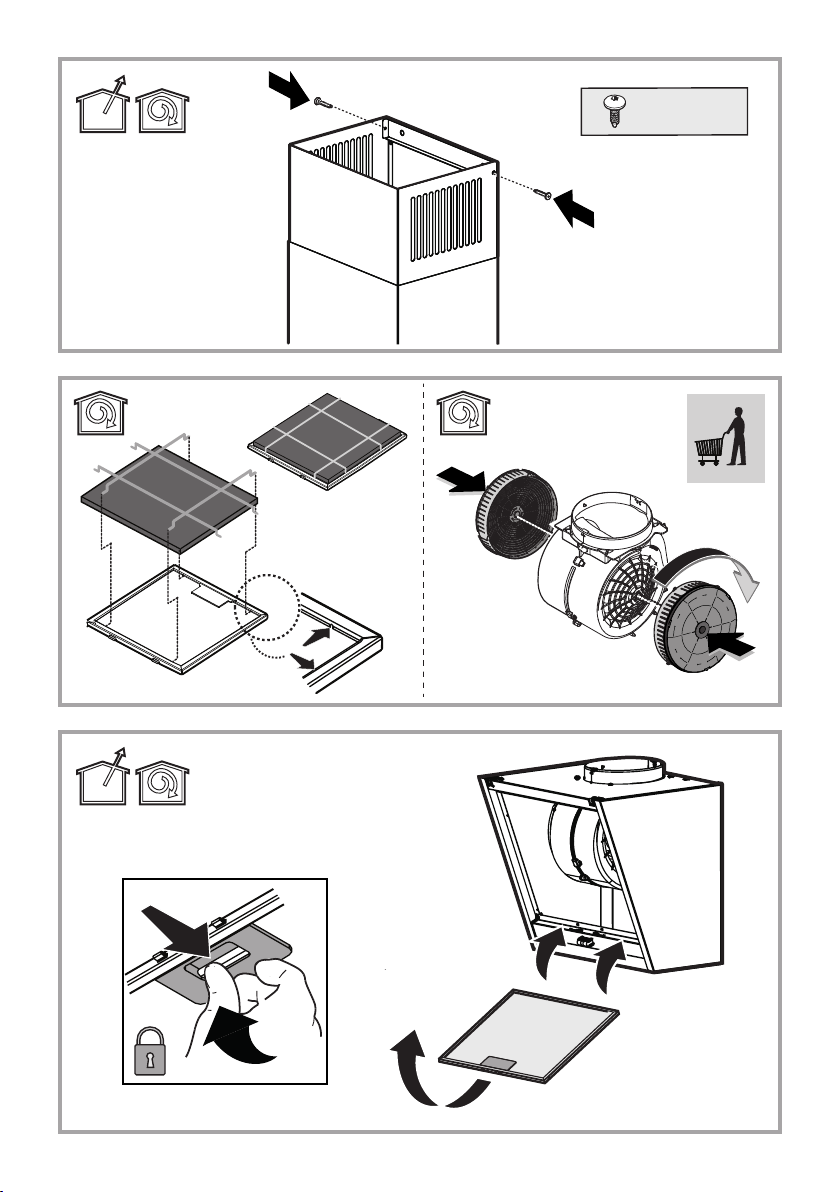

Konserwacja filtra węglowego

Zatrzymuje przykre zapachy pochodzące z gotowania.

Mata filtrująca (w wyposażeniu produktu)

Filtr węglowy może być myty co dwa miesiące (lub, gdy

system odczytujący nasycenie filtra wskaże taką konieczność

– jeżeli taki system wchodzi w stan wyposażenia posiadanego

okapu) ciepłą wodą z dodatkiem odpowiednich detergentów

lub w zmywarce w temperaturze 65°C (w przypadku mycia

w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń

wewnątrz).

Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić

filtra, a następnie umieścić filtr w piekarniku na 10 minut w

temperaturze 100°C celem całkowitego wysuszenia.

Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia

uszkodzenia materiału.

Matę filtrującą można wymienić na Filtr węglowy okrągły.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdego boku tak, aby zakryć

ochronną kratkę wirnika silnika, po czym obrócić w kierunku

zgodnym z ruchem wskazówek zegara.

Aby zdemontować, obrócić w kierunku przeciwnym do ruchu

wskazówek zegara.

Nasycenie filtra następuje po krótszym lub dłuższym okresie

użytkowania w zależności od rodzaju kuchni i od regularności

z jaką jest wykonywane czyszczenie filtra tłuszczowego.

Wkład filtra powinien być w każdym razie wymieniony po

upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Wymiana żarówek

Okap zaopatrzony jest w system oświetlenia, który bazuje się

na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy

większą od lamp tradycyjnych i pozwalają zaoszczędzić 90%

energii elektrycznej.

Aby wymienić lampy, należy skontaktować się z

autoryzowanym centrum obsługi w sprawie części

zamiennych.

ZŁOMOWANIE

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC w sprawie zużytego sprzętu elektrycznego i

elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji

urządzenia.

Symbol

na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych.

Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie.

Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym

urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączony przez kilka minut po zakończeniu

gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych

sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności

wyczyścić filtr/filtry smaru, aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu wentylacyjnego

wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

NIEPRAWIDŁOWOŚCI FUNKCJONOWANIA

Jeśli wydaje się, że coś nie działa prawidłowo, przed wezwaniem Serwisu Technicznego, należy wykonać następujące proste

kontrole:

• Jeśli okap nie działa:

Sprawdzić czy:

- nie nastąpiło przerwanie dopływu prądu.

- została wybrana jakaś prędkość działania.

• Jeśli okap ma słabą wydajność:

Sprawdzić czy:

- Wybrana prędkość silnika jest wystarczająca dla uwolnionej ilości dymu i oparów.

- Kuchnia jest wystarczająco przewietrzona pozwalając na pobór powietrza.

- Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

• Jeśli okap wyłączył się w trakcie normalnego funkcjonowania:

Sprawdzić czy:

- nie nastąpiło przerwanie dopływu prądu.

- nie wyskoczył główny wyłącznik.

W przypadku ewentualnych nieprawidłowości działania, przed wezwaniem Serwisu Technicznego, należy przez przynajmniej 5

sekund odłączyć urządzenie od zasilania elektrycznego poprzez wyciągnięcie wtyczki a następnie ponownie je podłączyć. Jeśli

nieprawidłowości dalej będą miały miejsce, należy zwrócić się do Serwisu Technicznego.

DANE TECHNICZNE

Wysokość (cm) Szerokość (cm) Głębokość (cm)

Średnica przewodu

odprowadzającego (cm)

71-104,5

79,5-104,5

59,8 32,6 15

71-104,5

79,5-104,5

79,8 32,6 15

Komponenty niebędące na wyposażeniu razem z produktem

Instrukcje bezpieczeństwa, instrukcję obsługi,

karta produktu oraz parametry poboru energii

można pobrać:

• Odwiedzając naszą stronę internetową

docs.hotpoint.eu

• Używając kodu QR

• Można również

skontaktować się z Centrum

pomocy technicznej

(Patrz numer telefonu

karcie gwarancyjnej). Kontaktując się z

naszym serwis

em technicznym, należy podać

kody z tabliczki znamionowej urządzenia.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell

választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy

áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!

• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!

• A készüléket 8 éven felüli gyerekek, valamint a csökkent ﬁzikális, érzékszervi és

szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő

tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve

abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát

illetően és megértették a készülék használatával járó veszélyeket!

• Ne engedje, hogy a gyermekek játsszanak a készülékkel!

• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata

esetén biztosítani kell a helyiség megfelelő szellőzését!

• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres

gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!

• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának

figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon

készíteni ételt!

• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben

megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden

esetben kerülni kell a nyílt láng használatát!

Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei

felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen

el nem végezte!

• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az

illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!

• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek

füstjének elvezetéshez használt csőben szállítani!

FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése

áramütés-veszélyt okozhat!

• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!

• Soha ne használja az elszívót felszerelt rostély nélkül!

• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!

• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a

megfelelő típusú csavarok beszerezésére!

• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!

• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!

FIGYELEM! Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel,

amelyik automatikusan kapcsol be.

A 3 évesnél fiatalabb gyermekeket tartsa távol a készüléktől. Felnőtt állandó felügyelete nélkül a készüléket 8 évesnél fiatalabb

gyermekektől tartsa távol.

FIGYELEM: a készüléket ne üzemeltesse külső eszközzel vagy külön távirányítóval.

Ez a készülék nem professzionális használatra készült. Ne használja a készüléket a szabadban.

A személyi sérülés elkerülése érdekében a készüléket két vagy több embernek kell mozgatnia és telepítenie.

A telepítést, beleértve a vízellátó csatlakozásokat (ha vannak) és az elektromos csatlakozásokat, valamint a javítási

műveleteket, szakképzett személyzetnek kell elvégeznie.

A telepítés befejezése után tartsa a csomagolóanyagot (műanyag részeket, polisztirolt stb.) gyermekektől távol, hogy elkerülje a

fulladást. .

Ne használja a készüléket vizes testrészekkel vagy mezítláb.

Soha ne használjon gőztisztító berendezéseket - áramütés veszélye.

A csomagolóanyag 100% -ban újrahasznosítható és újrahasznosítási szimbólummal van ellátva

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és

felszerelési utasítások nem változnak.

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár

vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag

háztartási használatra.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén

gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra

vonatkozóan.

• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező

esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.

• A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális

távolság nem lehet kisebb, mint 45cm elektromos főzőlap, és 65cm gáz vagy vegyes

tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt

kellfigyelembe venni.

ELEKTROMOS CSATLAKOZÁS

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében

elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik

villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő

szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem

rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló

aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a

beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való

teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM! Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az

elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték

beszerelése szabályos-e.

H a kábel nem rendelkezik csatlakozódugóval,csatlakoztassa a vezetékeket az alábbi táblázat szerint:

Hálózati feszültség és frekvencia

Vezetékek

Lásd a páraelszívó belsejében található, a jellemzőket felsoroló

címkén feltüntetett értéket.

: sárga/zöld

N : kék

L : barna

Elektromos vezeték cseréje

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a

szakszervíz szolgálattól.

LÉGKIVEZETÉS

(kivezetett verziónál)

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez

vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.

! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).

! Kerülje a cső deformálódását.

! A gyártó nem vállal felelősséget a fent leírt előírások be nem tartása esetén.

KERINGETETT VAGY KIVEZETETT ?

! Az Ön álal vásárolt elszívó kivezetett változatban való alkalmazásra készült

Amennyiben a páraelszívót keringetett verzióban szeretné használni, úgy a megfelelő KELLÉK KÉSZLETET be kell szerelnie.

Ellenőrizze ezen kézikönyv első oldalain, hogy a KELLÉK KÉSZLET a csomag része-e, vagy külön szükséges-e

megvásárolnia.

Megjegyzés: Amennyiben a készlet része, előfordulhat, hogy az aktív szénfilter alapú kiegészítő szűrőrendszer a

páraelszívóba már beépítésre került.

A páraelszívó kivezetett verzióból keringetett verziójúvá való átalakításához szükséges információkat ebben a kézikönyvben

megtalálja.

Kivezetett verzió

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik.

FIGYELEM!

Kivezetőcső nincs a csomagban, külön kell azt megvennie.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen

FIGYELEM!

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Keringetett verzió

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen

üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

VEZÉRLŐGOMBOK

A páraelszívó vezérlőpanellel felszerelt, amelyen egy szívósebesség-szabályozó és egy világítás-kapcsoló vezérlő található a

főzőlap megvilágításához.

Az elszívó funkcióinak kiválasztásához elegendő megérinteni a vezérlőgombokat.

T1. Elszívás sebesség (teljesítmény) emelő gomb:

T2. Elszívás sebesség (teljesítmény) csökkentő gomb:

T3. Elszívó BE/KI (ON/OFF) gomb

T4. Világítás BE/KI (ON/OFF) gomb

T5. Késleltetett kikapcsolás BE/KI (ON/OFF) gomb

Az elszívás sebesség (teljesítmény) kikapcsolás 3 perc után aktiválódik.

1. KI/elszívás sebesség (teljesítmény) csökkentés gomb

2. BE/elszívás sebesség (teljesítmény) növelő gomb

Megjegyzés: az intenzív elszívás sebesség (teljesítmény) 5 percig tart, amelynek letelte után az elszívó automatikusan a 2.

elszívási sebességre (teljesítmény) kapcsol vissza.

3. Timer BE/KI gomb a választott elszívás sebesség (teljesítmény) leállását 5 perccel késlelteti.

Megjegyzés: ez a gomb szolgál a szűrő kijelzés újraállítására is.

4. Világítás BE/KI gomb

5. Kijelző, amelyen látható:

a Az elszívás sebesség (teljesítmény): a kijelző a kiválasztott sebességnek (teljesítménynek) megfelelően elfordul.

Biztonsági funkció a jelzőlámpa villog

b. Zsírszűrő telítettség: világít, ha a szűrő karbantartása szükséges.

c. Timer.

d. Aktív szénfilter telítettség: világít, ha a szűrő karbantartása szükséges.

Megjegyzés A funkció gyárilag ki van kapcsolva. Bekapcsolását csak akkor kell elvégeznie, ha az elszívót keringetett

módban (beszerelt aktív szénfilterrel) használja!

Ehhez az alábbiak szerint járjon el:

- Kapcsolja ki az elszívót!

- Egyszerre nyomja le az 1. és 3. gombokat és hagyja lenyomva, míg a jelzőfény abba nem hagyja a villogást (kikapcsolt)

és álló fénnyel nem ég (bekapcsolt jelzőfény).

- Engedje el a gombokat.

A kijelzés kikapcsolásához ismételje meg az eljárást: ekkor a jelzőfény az álló fényből (bekapcsolt fény) villogásra vált

(kikapcsolt fény).

e. Világítás.

Biztonsági funkció

Az elszívó szenzorral rendelkezik, amely hirtelen hőmérséklet emelkedés esetén bekapcsolja az elszívást míg a hőmérséklet

érezhetően le nem esik.

Szűrő telítettség kijelzés újraállítása

Miután elvégezte a szűrő karbantartását, nyomja meg és tartsa lenyomva a 3. gombot, amíg a jelzőfény ki nem alszik.

T1. világítás kapcsoló BE/KI

T2. Motor KI kapcsoló/ 1. sebesség

T3. 1. sebesség kiválasztás

T4. 3. sebesség kiválasztás

KARBANTARTÁS

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel

átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS

SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert

tartalmazó mosószerek használatát. NE HASZNÁLJON

ALKOHOLT!

Külső elszívópanel

Az elszívó panel külső felületét a zsírszűrővel megegyező

gyakorisággal tisztítsa; puha ronggyal, és nem tömény

folyékony tisztítószerrel. Soha ne alkalmazzon súrolószert.

Zsírszűrők karbantartása

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy

mosogatógépben, alacsony hőfokon és rövid ciklussal el kell

mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő

elszíneződését okozhatja, de ez nem változtat

hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter karbantartása

Magában tartja a főzésből származó kellemetlen szagokat.

Matracszerű betétes szűrő (tartozék a termékhez).

A szénfiltert kéthavonta (vagy amikor a filter telítődést jelző

rendszer – ha van ilyen az Ön készülékén – jelzi ennek

szükségeségét) ki lehet mosni melegvíz és megfelelő

mosószer segítségével, vagy mosogatógépben 65°C hőfokon

(mosogatógépben történő mosogatás esetén futtasson le egy

teljes mosogatási ciklust, de más edény ne legyen a gépben).

A filter károsítása nélkül távolítsa el a fölösleges vizet, majd

helyezze 10 percre a sütőbe 100°C hőmérsékleten, ezzel

teljesen kiszárítja.

A filterpaplant 3 évenként kell újra cserélni, valamint bármikor,

ha megsérül.

A matracszerű betétes szűrő helyettesíthető a kör alakú

szénszűrővel.

Köralakú szénfilter

A motorforgató védőrács takarásához mindkét oldalra

helyezzen fel egyet, majd forgassa az óramutató járásával

megegyező irányban.

Szétszereléshez forgassa az óramutató járásával ellentétes

irányban.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt

történik meg, a tűzhely típusától és a zsírszűrő

tisztogatásának rendszerességétől függően. Mindenképpen

cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

Izzók cseréje

Az elszívó LED technológiára épülő világítási rendszerrel van

felszerelve.

A LEDEK optimális megvilágítást biztosítanak, a

hagyományos lámpák élettartamánál 10-szer nagyobb

élettartammal rendelkeznek, mindemellett 90%-os elektromos

energia megtakarítást tesznek lehetővé.

Az izzó cseréjéhez vegye fel a kapcsolatot a hivatalos

alkatrész kereskedőkkel!

HULLADÉK KEZELÉS

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai

irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon

esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek

valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti

polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-

3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum

sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést

befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz

keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor,

amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő

szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése

és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

MŰKÖDÉSI HIBÁK

Amennyiben úgy tapasztalja, hogy valami nem működik, mielőtt a Szervíz szolgálathoz fordulna, próbálja elvégezni az alábbi

egyszerű ellenőrzéseket:

• Ha az elszívó nem működik

Ellenőrizze, hogy:

- nincs-e áramkimaradás.

- be van-e állítva a sebesség.

• Ha az elszívó alacsony teljesítményű

Ellenőrizze, hogy:

- A kiválasztott motorsebesség megfelelő-e a keletkezett füst- és gőz elvezetésére

- A konyha megfelelően szellőzött-e a működéshez szükséges levegő biztosításához.

- A szénfilter nem használódott-e el (kivezetett verziójú páraelszívó).

• Ha az elszívó normál működés közben állt le:

Ellenőrizze, hogy:

- nincs-e áramkimaradás.

- a biztosíték nem kapcsolódott-e le.

Az esetleges működési hibák esetén, mielőtt a szakszervízhez fordulna, húzza ki a készülék villásdugóját az elektromos hálózatból

legalább 5 másodpercre, majd próbálja újra áram alá helyezni. Amennyiben a hiba továbbra is fennáll, forduljon a szakszervízhez.

MŰSZAKI ADATOK

Magasság (cm) Szélesség (cm) Mélység (cm)

Kivezetőcső átmérője

(cm)

71-104,5

79,5-104,5

59,8 32,6 15

71-104,5

79,5-104,5

79,8 32,6 15

Készletben nem mellékelt termékek

A Biztonsági útmutatót, a Használati

útmutatót, a termékspecifikációt és az

energiafogyasztási adatokat letöltheti:

• a docs.hotpoint.eu honlapról

• a QR-kód segítségével

• Vagy vegye fel a kapcsolatot

vevőszolgálattal

(a telefonszámot lásd a

garanciafüzetben). Amikor a vevőszolgálatot

hívja, kérjük, hogy készítse elő a termék

azonosító lemezén látható adatokat.

VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze

zásuvky nebo vypnutím hlavního domovního vypínače.

• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.

• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými,

smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí,

pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití

výrobku a jsou si vědomy rizik spojených s jeho použitím.

• Je nutné se ujistit, zda si děti nehrají se zařízením.

• Čištění a údržba nesmí být prováděna dětmi bez dozoru.

• Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými

spalovacími zařízeními na plyn či jiná paliva.

• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA

MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.

• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí

požáru.

• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.

• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části

věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být

nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi

teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně

podle předpisů příslušných místních orgánů.

• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů

vznikajících při použití spalovacích zařízení na plyn či jiná paliva.

POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů

uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.

• Nikdy nepoužívejte digestoř bez správně namontované mřížky!

• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.

• Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.

• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v

Návodu pro instalaci.

• V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR! Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením,

které se aktivuje automaticky.

Uchovávejte spotřebič mimo dosah dětí mladších 3 let. Bez stálého dohledu dospělé osoby uchovávejte mimo dosah dětí mladších 8

let.

UPOZORNĚNÍ: spotřebič není určen ke spuštění externím zařízením nebo odděleným dálkovým ovládáním.

Tento spotřebič není určen pro profesionální použití. Nepoužívejte spotřebič na otevřeném prostranství.

Aby nedošlo k poranění osob, musí být spotřebič přemístěn a nainstalován dvěma nebo více osobami.

Instalace, včetně případných přípojek na vodu (pokud jsou k dispozici) a elektrických přípojek, jakož i opravy musí provádět

kvalifikovaný personál.

Po dokončení instalace uložte obalový materiál (plastové díly, polystyren, atd) mimo dosah dětí, aby se zabránilo riziku udušení. .

Nepoužívejte přístroj, pokud jste mokří nebo naboso.

Nikdy nepoužívejte parní čistící přístroje - nebezpečí úrazu elektrickým proudem.

Obalový materiál je 100% recyklovatelný a je označen symbolem recyklace

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž

zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny

nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či

stěhování si zajistěte, aby zůstala společně s přístrojem.

• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.

• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.

• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a

nepokračujte v instalaci.

• Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře

nesmí být menší než 45cm v případě elektrických sporáků 65cm v případě plynových či

smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba

se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍŤ

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami

umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky

odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po

provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se

zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba

použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v

podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte

správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pokud není kabel opatřen zástrčkou,připojte vodiče podle informací v následující tabulce:

Síťové napětí a frekvence

Připojení vodičů

Viz hodnota uvedená na technickém štítku s vlastnostmi uvnitř

digestoře..

: žluto/zelená

N : modrá

L : hnědá

Výměna napájecího kabelu

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu

vyžádejte si ho u servisní služby.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Výrobce odmítá veškerou zodpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připraven k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘISLUSENSTVI je součástí vybavení přístroje anebo zda je třeba ho

zakoupit.

Poznámka: Pokud je součástí vybavení, v některých případech dodatkový filtrační systém založený na aktivních uhlících by již

mohl být nainstalován na digestoři.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrující verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat

dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Digestoř je vybavena ovládacím panelem s řízením rychlosti sání a světelným spínačem pro osvětlení varné desky.

Pro nastavení funkcí digestoře se stačí dotknout ovladačů:

T1. Tlačítko pro zvýšení rychlosti (výkonu) odsávání:

T2. Tlačítko pro snížení rychlosti (výkonu) odsávání.

T3. Tlačítko ON/OFF digestoře

T4. Tlačítko ON/OFF světla

T5. Tlačítko ON/OFF programovaného vypínání:

Naprogramuje vypnutí aktuální rychlosti (výkonu) odsávání po uplynutí přibližně 3 minut.

1. OFF / Tlačítko pro snížení rychlosti (výkonu) odsávání

2. ON / Tlačítko pro zvýšení rychlosti (výkonu) odsávání

Poznámka: intenzivní rychlost (výkon) odsávání je načasována na 5 minut (kontrolka c bliká); poté se digestoř opět přepne na

rychlost (výkon) odsávání 2.

3. Tlačítko ON/OFF časovače: zpozdí o 5 minut deaktivaci zvolené rychlosti (výkonu) odsávání.

Poznámka: toto tlačítko se používá též pro funkci “Reset signalizace zanesení filtru”.

4. Tlačítko ON/OFF světel

5. Displej, znázorňuje:

a. Rychlost (výkon) odsávání: ukazatel se otáčí podle zvolené rychlosti (výkonu) odsávání.

Bezpečnostní funkce: kontrolka bliká.

b. Zanesení tukového filtru: rozsvítí se, pokud je nutné provést údržbu filtru.

c. Časovač.

d. Zanesení aktivního uhlíkového filtru: rozsvítí se, pokud je nutné provést údržbu filtru.

Poznámka: tato funkce je běžně vypnutá a aktivuje se, pouze pokud je digestoř používána ve filtrační verzi (s

instalovaným uhlíkovým filtrem).

V tomto případě postupujte následujícím způsobem:

- Vypněte digestoř.

- Stiskněte současně tlačítka 1 a 3 a přidržte je stisknuté, dokud kontrolka nepřestane blikat (deaktivovaná kontrolka) a

bude svítit nepřerušovaně (aktivovaná kontrolka).

- Uvolněte tlačítka.

Pro deaktivaci zopakujte postup: kontrolka přestane svítit nepřerušovaně (aktivovaná kontrolka) a začne blikat

(deaktivovaná kontrolka).

e. Osvětlení.

Bezpečnostní funkce

Digestoř je vybavena snímačem, který v případě náhlého zvýšení teploty aktivuje odsávání, dokud se teplota výrazně nesníží.

Reset signalizace zanesení filtru

Po ukončení údržby filtru stiskněte tlačítko 3 a přidržte jej stisknuté, dokud kontrolka nezhasne.

T1. spínač osvětlení ON/OFF.

T2. vypínač OFF/rychlost 1

T3. volba rychlosti 2

T4. volba rychlosti 3

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou

neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE

ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Obvodový panel odsávání

Vyčistěte obvodový odsávací panel stejně často jako

filtr proti mastnotám, používejte látku a tekutý nepříliš

koncentrovaný rozpouštěcí prostředek. Nepoužívejte

nidky brusné látky.

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit .

Je možné jej čistit ručně jemným mycím prostředkem nebo v

kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku

filtru.

Úržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Tkaninový filtr (dodáván s výrobkem).

Filtr s uhlíkem může být umýván jednou za dva měsíce

(anebo v okamžiku, kdy tuto potřebu vyznačuje systém

saturace filtrů – pokud je součástí vybavení Vašeho modelu)

teplou vodou anebo v myčce nádobí parcující za tempe ratury

65°C (v případě mytí v myčce nádobí nechte projít kompletní

cyklus mytí a nenechávejte uvnitř nádobí).

Vyjměte přebytečnou vodu, aniž byste poškodiili filtr, potom ho

položte na 10 minut trouby vyhřáte na 100°C, aby se zcela

osušil.

Vyměňujte podložku jednou za 3 roky a kdykoliv se látka zdá

být poškozená.

Tkaninový filtr lze nahradit kruhovým uhlíkovým filtrem.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí

obou ochranných mřížek rotoru motoru a pak

otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových

ručiček.

Saturace filtru s uhlíkem nastane po více či méně dlouhém

užití, tj. závisí na typu kuchyně a pravidelném čištění filtru

proti mastnotám. V každém případě je nutné nahradit patronu

maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Výměna svítidel

Digestoř je vybavena osvětlovacím systémem založeným na

technologii DIOD.

DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát

delší než tradiční svídtila a umožňují úspory 90% elektrické

energie.

Pro výměnu žárovek kontaktujte servisní středisko, pověřené

prodejem náhradních dílů.

LIKVIDACE ODPADU

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské

zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol

na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu.

Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci

domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte

rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích.

Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro

udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti

a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátíte na servisní službu, proveďte následující jednoduchá kontrolní

opatření:

• jestliže digestoř nefunguje:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

• jestliže digestoř má nedostatečný výkon:

Ověřte si, zda:

- zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.

- zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.

- zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).

• Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické

sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Výška (cm)

Šířka (cm)

Hloubka (cm)

Ø potrubí odtahu (cm)

71-104,5

79,5-104,5

59,8 32,6 15

71-104,5

79,5-104,5

79,8 32,6 15

Komponenty, které nejsou součástí vybavení výrobku

Bezpečnostní pokyny, návod k použití, štítek

výrobku a energetické údaje si můžete

stáhnout pomocí:

• naší webové stránky docs.hotpoint.eu

• naskenování QR kódu

• případně kontaktujte náš poprodejní servis

(telefonní číslo najdete v

záručním listě). Při

kontaktování našeho poprodejního servisu

prosím uveďte kódy na identifikačním štítku

produktu.

VŠEOBECNÁ BEZPEČNOSŤ

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete

vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

• Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so

zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom

skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali

pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ňou spojené

nebezpečenstvo.

• Deti musia byť kontrolované, aby sa nehrali so zariadením.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

• Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa

súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA

MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže

spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá na plameni.

• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy

v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar a preto sa mu

treba v každom prípade vyhnúť.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu

zahriať.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie

výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi .

• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie

výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade

s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.

• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ

skrutiek.

• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.

• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek

iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokiaľ

nie sú pod nepretržitým dozorom dospelej osoby.

UPOZORNENIE: zariadenie nie je určené na to, aby sa spúšťalo pomocou externého zariadenia alebo samostatného

diaľkového ovládacieho systému.

Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri.

Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovať a inštalovať minimálne dve osoby.

Inštaláciu, vrátane prípadných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní

pracovníci.

Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atď.) mimo dosahu detí, aby ste predišli riziku

udusenia. .

Nepoužívajte zariadenie, keď ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.

Obalové materiály sú 100 % recyklovateľné a sú označené značkou pre recykláciu

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie,

údržba a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné

poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži

výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli Použiť v akomkoľvek okamihu. V prípade predaje, postúpení či sťahovaní

zaistite, aby zostala spoločne s odsávačom pár.

• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.

• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.

• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obráťte

sa na predajcu a nepokračujte v inštalácii.

• Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou

digestora nesmie byť menšia než 45cm v prípade elektrických sporákov, 65cm v prípade

plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je

treba sa týmto pokynom riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami

umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí

ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko

dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený

prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko

dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač

zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie

prepätí III, v súlade s pravidlami inštalácie.

UPOZORNENIE! Skôr než opäť napojíte obvod digestora na sieťové napájanie a

overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne

namontovaný.

Pokiaľniejekábelopatrenýzástrčkou,pripojtevodičepodľainformáciívnasledujúcejtabuľke:

Sieťové napätie a frekvencia

Pripojenie vodičov

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia,

umiestnenom vo vnútri zariadenia.

: žlto/zelený

N : modrý

L : hnedý

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho

vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické

zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Používajte čo najkratšie odťahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overiť si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na

odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odťahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať

dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v

takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIA

Digestor je vybavený ovládacím panelom s ovládaním rýchlostí odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

Pre voľbu funkcie odsávača pár stačí dotknúť sa príkazov:

T1. Tlačidlo zvyšovania rýchlosti (výkonu) odsávania:

T2. Tlačidlo znižovania rýchlosti (výkonu) odsávania.

T3. Tlačidlo ON/OFF odsávač pár

T4. Tlačidlo ON/OFF svetlo

T5. Tlačidlo ON/OFF programované vypnutie:

Program vypnutia rýchlosti (výkonu) odsávania je aktívny približne po 3 minútach.

1. OFF / Tlačidlo zníženia rýchlosti (výkonu) odsávania

2. ON / Tlačidlo zvýšenia rýchlosti (výkonu) odsávania

Poznámka: intenzívna rýchlosť (výkon) odsávania je časovaná a trvá 5 minút (kontrolka c bliká); po ktorých odsávač pár sa

vráti do rýchlosti (výkonu) odsávania 2.

3. Tlačidlo ON/OFF časovač: oneskoruje 5 minút deaktiváciu zvolenej rýchlosti (výkonu) odsávania.

Poznámka: toto tlačidlo slúži tiež pre funkciu “Reset signalizácie nasýtenia filtra”.

4. Tlačidlo ON/OFF svetlo

5. Displej zobrazuje:

a. Rýchlosť (výkon) odsávania: ukazovateľ sa otáča v závislosti na zvolenej rýchlosti (výkonu) odsávania.

Bezpečnostná funkcia: kontrolka bliká.

b. Nasýtenie protitukového filtra: rozsvieti sa v prípade potreby údržby filtra.

c. Časovač.

d. nasýtenie filtra s aktívnym uhlím: rozsvieti sa v prípade potreby údržby filtra.

Poznámka: táto funkcia je normálne deaktivovaná a musí byť aktivovaná len v prípade , že odsávač pár je použitá vo

filtračnej verzii (s namontovaným uhlíkovým filtrom).

Pre tento účel postupujte nasledovne:

- Vypnite odsávač pár.

- Stlačte súčasne tlačidlá 1 a 3 a držte ich stlačené, kým kontrolka neprestane blikať (deaktivovaná kontrolka) a sa zapne

pevné svetlo (aktivovaná kontrolka).

- Uvoľnite tlačidlá.

Pre deaktiváciu opakujte postup: kontrolka prechádza z pevného svetla (aktivovaná kontrolka) na blikanie (deaktivovaná

kontrolka).

e. Osvetlenie.

Bezpečnostná funkcia

Odsávač je vybavený snímačom, ktorý v prípade náhleho zvýšenia teploty, aktivuje odsávanie, kým sa teplota výrazne zníži.

Reset signalizácie nasýtenia filtra

Po vykonaní údržby filter, stlačte tlačidlo 3 a držte ho stlačené, kým sa kontrolka nezhasne.

T1. Vypínač svetla ON/OFF.

T2. Vypínač svetla OFF/rýchlosť 1

T3. Voľba rýchlosti 2

T4. Voľba rýchlosti 3

ÚDRŽBA

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú

neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY

NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Panel obvodového odsávania

Obvod panela odsávania čistiť rovnako často ako protitukový

filter, používať súkno a nie veľmi koncentrovaný tekutý čistiací

prostriedok. Nepoužívať nikdy škrabiace hmoty.

Údržba protitukových filtrov

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými

čistiacimi prostriedkami, ručne alebo v umývačke riadu

s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže

vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec

nezmenia.

Na odpojenie protitukových filtrov potiahnite za pružinový

háčik.

Údržba uhlíkového filtra

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Vložkový filter (vo výbave s produktom).

Uhlíkový filter môže byť umývaný každé dva mesiace (alebo

keď systém indikácie nasýtenia filtrov - ak je súčasťou daného

modelu – na to upozorní) v teplej vode a vhodných čistiacich

prostriedkoch alebo v umývačke riadu pri 65°C (v prípade

umývania v umývačke riadu vykonajte kompletný cyklus

umývania bez vloženia riadu).

Odstráňte nadmernú vodu bez poškodenia filtra, a potom ho

vložte na 10 minút do pece pri teplote 100°C kvôli jeho

definitívnemu vysušeniu.

Každé 3 roky alebo v prípade poškodenia vymeňte filtračnú

látku.

Vložkový filter sa môže nahradiť okružno uhoľným

filtrom.

Okružno uhoľný filter

Použiť jedno na každú stranu po zakrytie obidvoch

ochranných mriežok motorovej vrtule, za tým pootočiť smerom

hodinových ručičiek.

Kôli odmontovaniu pootočiť oproti smeru hodinových ručičiek.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom

užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra

proti mastnotám. V každom prípade je nutné nahradiť filter

približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo

regenerovaný.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom

na technoloógii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10

krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%

elektrickej energie.

Pre výmenu lámp kontaktujte autorizované servisné stredisko

náhradných dielov.

LIKVIDÁCIA

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia

(WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným

negatívnym následkom pre životné prostredie a zdravie.

Symbol

výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako

s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov.

Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní,

znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu ,

v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete

s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a

použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie

dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny

priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje:

Skontrolovať, že:

- nedošlo k výpadku elektrického prúdu.

- bola zvolená jedna rýchlosť.

• ak odsávač pary má slabý výkon:

Skontrolovať, že:

- zvolená rýchlosť motora je dostačujúca pre množstvo uvoľnených dymov a pár.

- Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.

- uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

• ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

- nedošlo k výpadku elektrického prúdu.

- vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojiť zariadenie na 5 sekúnd od

elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátiť sa na

zákaznícky servis.

TECHNICKÉ ÚDAJE

Výška (cm)

Šírka (cm)

Hĺbka (cm)

Ø odsávacej rúry (cm)

71-104,5

79,5-104,5

59,8 32,6 15

71-104,5

79,5-104,5

79,8 32,6 15

Komponenty, ktoré nie sú dodané s výrobkom

Bezpečnostné pokyny, Návod na používanie,

Technické a energetické údaje spotrebiča

si môžete stiahnuť:

• Na našej webovej stránke docs.hotpoint.eu

• Pomocou QR kódu

• Prípadne

sa obráťte na náš popredajný

servis (Telefónne číslo nájdete v

záručnej

knižke). Pri kontaktovaní nášho popredajného

servisu uveďte, prosím, kódy z

výrobného štítku

vášho spotrebiča.

SIGURANŢĂ GENERALĂ

• Înainte de orice operaţiune de curăţare sau de întreţinere, deconectaţi hota de la reţea

prin scoaterea ştecherului sau deconectaţi sursa de alimentare cu energie.

• Purtaţi întotdeauna mănuşi de lucru pentru toate operaţiunile de instalare şi întreţinere.

• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani şi persoane cu capacităţi

fizice, senzoriale sau mentale reduse sau lipsite de experienţă şi cunoştinţe, dacă sunt

sub supravegheate şi au fost instruite cu privire la utilizarea aparatului în condiţii de

siguranţă şi înţeleg riscurile implicate.

• Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu

aparatul.

• Curăţarea şi întreţinerea nu se face de către copii fără supraveghere.

• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota

de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor

combustibili.

• Hota trebuie să fie curăţată în mod regular atât în interior cât şi în exterior(cel puţin o

dată pe lună).

• Trebuie să se respecte in mod expres ceea ce este indicat în Instrucţiunile de

întreţinere.

• Defectarea capotei de curăţare a aparatului, schimbarea şi curăţarea filtrelor poate

provoca incendii.

• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.

• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în secţiunea

Întreţinere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor şi poate provoca risc de incendiu; prin urmare,

trebuie evitată în orice situaţie. Orice prăjire trebuie să se facă cu grijă, pentru a se

asigura că uleiul nu se supraîncălzeste şi aprinde.

AVERTISMENT: Părţile accesibile ale hotei pot deveni fierbinti pe durata utilizării.

• Nu conectaţi aparatul la reţeaua electrică până când instalarea este până când

instalarea nu este complet complet terminată.

• În ceea ce priveşte măsurile tehnice şi de siguranţă care trebuie adoptate pentru

evacuarea fumului, este important să se urmărească îndeaproape normele locale.

• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici un

sistem de ventilaţie existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor

de ardere rezultate de la aparatele consumatoare de gaz sau alţi combustibili.

ATENŢIE! Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu

aceste instrucţiuni poate duce la pericolelor de natură electrică.

• Nu folosiţi şi nu lăsaţi hota fără bec montat corect din cauza riscului de electrocutare.

• Nu folosiţi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.

• Hota nu trebuie utilizată NICIODATĂ ca suprafaţă de sprijin dacă acest lucru nu este precizat in mod expres.

• Folosiţi numai şuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse,

achiziţionaţi tipul corespunzător de şuruburi.

• Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.

• În caz de incertitudine, consultaţi un centru de asistenţă service autorizat sau o persoană cu calificare corespunzătoare.

ATENŢIE! Nu utilizaţi cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Nu permiteți copiilor cu vârstă sub 3 ani să se apropie de aparat. Nu lăsați aparatul la îndemâna copiilor cu vârstă sub 8 ani, decât

sub supravegherea continuă a unui adult.

ATENȚIE: aparatul nu este destinat punerii în funcțiune prin intermediul unui dispozitiv extern sau al unui sistem separat de

comandă de la distanță.

Acest aparat nu este destinat uzului profesional. Nu utilizați aparatul în aer liber.

Pentru a evita pericolul de accidentare, aparatul trebuie să fie manevrat și instalat de două sau mai multe persoane.

Operațiunile de instalare, inclusiv eventualele racordări la linia de alimentare cu apă (dacă sunt prevăzute) și legăturile electrice,

precum și lucrările de reparație trebuie să fie efectuate de personal calificat.

După terminarea operațiunilor de instalare, nu lăsați materialele folosite pentru ambalare (bucăți din plastic, polistiren etc.) la

îndemâna copiilor, pentru a evita pericolul de sufocare. .

Nu folosiți aparatul dacă aveți părți ale corpului umede sau dacă sunteți desculți.

Nu folosiți niciodată aparate de curățat cu aburi - pericol de electrocutare.

Materialele folosite pentru ambalare sunt 100% reciclabile și sunt marcate cu simbolul de reciclare

Hota poate fi din punct de vedere estetic diferită faţă de cea ilustrată în desenele acestui manual, totuşi instrucţiunile de

utilizare, întreţinere şi instalare rămân aceleaşi.

Urmăriţi îndeaproape instrucţiunile conţinute în acest manual. Producătorul îşi declină orice responsabilitate în cazul daunelor

sau incendiilor provocate aparatului şi derivate dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor conţinute în acest

manual. Hota a fost proiectată

pentru aspirarea gazelor arse şi vaporilor rezultaţi în urma gătirii alimentelor şi este destinată doar

utilizării casnice.

• Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare,

asiguraţi-vă că acesta rămâne împreună cu produsul.

• Citiţi cu atenţie instrucţiunile: există informaţii importante privind instalarea, utilizarea şi siguranţa.

• Nu efectuaţi modificări de tip electric sau mecanic asupra produsului sau asupra ţevilor de evacuare.

• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu

continuați cu instalarea.

• Distanţa minimă între suprafaţa suportului recipientelor pe dispozitivul de gătit şi partea

de jos a hotei nu trebuie să fie mai mică de 45cm în cazul maşinilor de gătit electrice şi

de 65cm în cazul maşinilor de gătit cu gaz sau mixte.

Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o distanţă mai mare, este

necesar să ţineţi cont de aceasta.

CONEXAREA ELECTRICĂ

Tensiunea din reţea trebuie să corespundă cu tensiunea la care se referă eticheta

situată în interiorul hotei. Dacă este prevăzută cu ştecher conectaţi hota la o priză

conform cu normele în vigoare, poziţionată într-o zona accesibilă şi după instalare. Dacă

nu este prevăzută cu ştecher (conexiunea este direct la reţea) sau ştecherul nu este

poziţionat într-o zonă accesibilă şi după instalare, aplicaţi un întrerupător bipolar la

normă care să asigure deconectarea completă de la reţea în condiţiile categoriei de

supratensiune III, conform regulilor de instalare.

ATENŢIE! Înainte de a efectua conectarea circuitului hotei la alimentaţia din reţea şi

de a verifica funcţionarea corectă, controlaţi întotdeauna dacă cablul a fost montat în

mod corect.

În cazul în care cablul nu este prevăzut cu unştecher,conectaţi-l respectând datele din următorul tabel:

Consultați valoarea indicată pe eticheta cu caracteristici, aplicată

în interiorul hotei.

: galben/verde

N : albastru

L : maro

Inlocuirea cablului de alimentare

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia,

apelaţi la serviciul de asistenţă tehnică.

EVACUAREA AERULUI

(pentru versiunile cu ventilaţie)

Racordaţi hota la cablurile şi orificiile de evacuare prin perete cu diametru egal cu ieşirea aerului (flanşa de record).

Utilizarea tuburilor şi orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestaţiilor de aspirare şi o

creştere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiţi un tub de lungime minimă indispensabilă.

! Folosiţi un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).

! Evitaţi schimbările drastice de secţiune ale tubului.

! Producătorul şi declină orice responsabilitate dacă aceste măsuri de siguranţă nu sunt respectate.

FILTRANTA SAU CU VENTILATIE ?

! Hota dumneavoastră este gata pentru a fi folosita in versiunea cu ventilaţie.

Pentru a utiliza hota in versiune filtrantă, se instalează SETUL DE ACCESORII corespunzător.

Verificaţi primele pagini ale acestui manual, dacă SETUL DE ACCESORII este deja furnizat sau trebuie să fie achiziţionat

separat.

Notă: Dacă este furnizat, în unele cazuri, sistemul de filtrare suplimentar pe bază de cărbune activ poate să fie deja instalat pe

hotă.

Informaţiile referitoare la trecerea hotei din versiunea cu ventilaţie in cea filtrantă sunt deja conținute în acest manual.

Versiunea aspirantă

Vaporii sunt evacuaţi către exterior prin intermediul unui tub de evacuare fixat la flanşa de racord.

ATENŢIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziţionat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENŢIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Versiunea filtrantă

Aerul aspirat va fi degresat şi dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar

să instalaţi un sistem de filtrare suplimentar pe bază de carbon activ.

Tensiunea și frecvenţa reţelei electrice Conexiune cablu

COMENZI

Hota este echipată cu un panou de comenzi pentru controlul vitezei de aspirație și controlul aprinderii luminii, pentru iluminarea plitei.

Pentru a selecta funcțiile hotei este suficient să atingeți comenzile:

T1. Buton creştere viteza (putere) de aspiraţie:

T2. Buton reducere viteza (putere) de aspiraţie.

T3. Buton ON/OFF hota

T4. Buton ON/OFF iluminat

T5. Buton ON/OFF oprire programată:

Programeza oprirea vitezei (puterii) de aspiratie active după aprox. 3 minute.

1. OFF / Buton de reducere a vitezei (puterii) de aspiraţe

2. ON / Buton de creştere a vitezei (puterii) de aspiraţe

Notă: viteza (puterea) de aspirație intensivă este temporizată și durează 5 minute (lampa de control c clipește); după care hota

revine la viteza (puterea) de aspirație 2.

3. Buton ON/OFF timer: întârzie cu 5 minute dezactivarea vitezei (puterii) de aspirație selectate.

Notă: acest buton este utilizat si pentru functia “Reset semnalizare saturaţie filtru”.

4. Buton ON/OFF iluminat

5. Display, afişează:

a. Viteza (puterea) de aspiraţe: indicatorul se roteşte in functie de viteza (puterea) de aspirație selectată.

Functie siguranţă: lampa de control clipește.

b. Saturaţia filtrului anti-grăsimi: se aprinde când este necesară efectuarea intreţinerii filtrului.

c. Timer.

d. Saturaţia filtrului cu cărbune activ: se aprinde când este necesară efectuarea intreţinerii filtrului.

Notă: această funcţie este in mod normal dezactivată şi se activează numai dacă hota este utilizată in versiune filtrantă (cu

filtrul cu cărbune activ montat).

In acest scop, procedaôi in modul următor:

- Opriţi hota.

- Apăsati simultan butoanele 1 şi 3 şi ţineţi-le apăsate până când lampa de control nu mai clipeşte (lampa de control

dezactivată) şi se aprinde cu lumina constantă (lampa de control activată).

- Eliberaţi butoanele.

Pentru a o dezactiva, repetaţi procedura: lampa de control trece de la lumina constantă (lampa de control activată) la

intermitentă/clipitoare (lampa de control dezactivată).

e. Iluminat.

Functia de siguranţă

Hota este dotată cu un senzor care, in cazul creșterii bruşte a temperaturii, activează aspiraţia până când temperatura scade

considerabil.

Reset semnalizare de saturaţie filtru

După efectuarea intreţinerii filtrului, apăsaţi butonul 3 şi ţineţi-l apăsat până când lampa se stinge.

T1. Întrerupător lumini ON/OFF.

T2. Întrerupător OFF/viteza 1

T3. Selectare rapidă 2

T4. Selectare rapidă 3

ÎNTREŢINEREA

Curăţarea

Pentru curăţare folosiţi EXCLUSIV un material îmbibat cu

detergenţi lichizi neutri. NU UTILIZAȚI UNELTE SAU

INSTRUMENTE PENTRU CURĂȚARE! Evitaţi folosirea

produselor pe bază de abrazivi NU FOLOSIŢI ALCOOL!

Întreţinerea panoului

Curăţaţi panoul de aspirare perimetral cu aceeaşi frecvenţă a

filtrului anti-grăsime, folosiţi o cârpă şi un detergent lichid nu

foarte concentrat. Nu folosiţi niciodată substanţe abrazive.

Intreţinere filtri antigrăsimi

Captează particulele de grăsime care apar în timpul

pregătirii alimentelor.

Trebuie curăţat o dată pe lună cu detergenţi neabrazivi,

manual sau utilizând maşina de spălat vase, la temperaturi

scăzute şi folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se

poate decolora, dar nu-şi va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageţi mânerul de prindere cu

resort.

Intreţinere filtru cu cărbune activ

Reţine mirosurile neplăcute, derivate în urma procesului

de gătire a alimentelor.

Filtru pentru saltea (furnizat împreună cu produsul).

Filtrul de cărbune trebuie să fie spălat la fiecare 2 luni (sau

când sistemul de semnalare a saturaţiei filtrelor – dacă

modelul dvs. este prevăzut – indică această necesitate) în apă

caldă şi detergenţi specifici sau în maşina de spălat vase la

65°C (în cazul în care îl spălaţi folosind maşina de spălat,

executaţi un program de spălare complet fără a introduce alte

vase).

Înlăturaţi excesul de apă, fără să deterioraţi filtrul după care

introduceţi-l în cuptor pentru aproximativ 10 minute la 100 °C,

pentru a-l usca complet.

Înlocuiţi buretele la fiecare 3 ani sau de fiecare dată când

acesta se deteriorează.

Filtrul pentru saltea poate fi înlocuit cu Filtrul de carbon

circular.

Filtru de cărbune circular

Aplicaţi unul pe margine pentru acoperirea ambelor grilaje de

protecţie a rotorului motorului, apoi rotiţi în sens orar.

Pentru demontare rotiţi în sens antiorar.

Saturaţia filtrului de cărbune depinde de folosirea mai mult

sau mai puţin prelungită a tipului de maşina de gătit precum şi

de curăţarea regulară a filtrului pentru grăsime. În orice caz,

cartuşul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-l spălaţi sau refolosiţi.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe

tehnologia LED.

LEDURILE garantează o iluminare optimă, o durată de până

la 10 ori mai mare faţă de becurile tradiţionale şi permit

economisirea a 90% de energia electrică.

Pentru înlocuirea becurilor, contactați centrul de service

autorizat pentru piese de schimb.

ELIMINARE

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric şi

Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiţi la prevenirea potenţialelor consecinţe negative asupra

mediului înconjurător şi sănătăţii persoanelor, consecinţe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a

acestui produs.

Simbolul

de pe produs, sau de pe documentele care însoţesc produsul, indică faptul că acesta nu poate fi aruncat împreună

cu deşeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric şi electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deşeurilor.

Pentru informaţii mai detaliate privind eliminarea, valorificarea şi reciclarea acestui produs, vă rugăm să contactaţi administraţia

locală, serviciul de eliminare a deşeurilor menajere sau magazinul de unde aţi cumpărat produsul.

Aparat proiectat, testat şi fabricat în conformitate cu:

• Siguranţă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeţi să gătiţi, porniţi hota

la viteză minimă şi lăsaţi-o să funcţioneze timp câteva minute după ce aţi terminat de gătit. Măriţi viteza în cazul cantităţilor mari de

fum sau vapori şi utilizaţi viteza/ele sporită/e doar în cazuri extreme. Înlocuiţi filtrul/ele de carbon, atunci când este necesar, pentru a

menţine o eficienţă optimă de reducere a mirosului. Curăţaţi filtrul/ele de grăsime, atunci când este necesar, pentru a menţine o

eficienţă optimă a filtrului. Utilizaţi diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficienţa şi

pentru a reduce la minimum nivelul de zgomot.

ANOMALII DE FUNCTIONARE

Dacă ceva nu pare să funcţioneze, înainte de a face un apel la Serviciul de Asistenţă, efectuaţi următoarele verificări simple:

• Dacă hota nu funcţionează:

Verificaţi dacă:

- nu este vorba de o pană de curent.

- a fost selecţionată o viteză.

• Dacă hota are un randament redus: Verificaţi dacă:

- Viteza selecţionată pentru motor este suficientă pentru cantitatea de fum si vapori care este eliberată.

- Bucătăria este aerată suficient pentru a permite priza de aer.

- Filtrul cu cărbune nu este consumat (hota in versiunea filtrantă).

• Dacă hota s-a oprit in timpul funcţonării normale: Verificaţi dacă:

- nu este vorba de o pană de curent.

- dispozitivul de comutare nu s-a decuplat.

În caz de defecţiuni, înainte de a contacta Serviciul de Asistenţă Tehnică, deconectaţi timp de cel puţin 5 sec. aparatul trăgând de

ştecher şi apoi conectaţi-l din nou. În cazul în care defecţiunea persistă, contactaţi Serviciul de asistenţă.

CARACTERISTICI TEHNICE

Înălţime (cm) Lăţime (cm) Adâncime (cm)

Ø tubului de evacuare

(cm)

71-104,5

79,5-104,5

59,8 32,6 15

71-104,5

79,5-104,5

79,8 32,6 15

Componentele nu sunt furnizate împreună cu produsul

Puteţi descărca instrucţiunile privind

siguranţa, manualul de ut

ilizare, fişa tehnică a

produsului şi datele energetice:

• Vizitând site-ul nostru web docs.hotpoint.eu

• Utilizând codul QR

• Ca alternativă,

contactaţi serviciul nostru de

asistenţă tehnică post-vânzare

(consultaţi

numărul de telefon din certificatul de

garanţie).

Când contactaţi serviciul nostru de asistenţă

tehnică post-

vânzare, vă rugăm să precizaţi

codurile specificate pe plăcuţa cu date de

identificare a produsului dumneavoastră.

GENERAL SAFETY

• Before any cleaning or maintenance operation, disconnect hood from the mains by

removing the plug or disconnecting the mains electrical supply.

• Always wear work gloves for all installation and maintenance operations.

• This appliance can be used by children aged from 8 years and above and persons with

reduced physical, sensory or mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning use of the appliance in a

safe way and understand the hazards involved.

• Children shall not be allowed to tamper with the controls or play with the appliance.

• Cleaning and user maintenance shall not be made by children without supervision.

• The premises where the appliance is installed must be sufficiently ventilated, when the

kitchen hood is used together with other gas combustion devices or other fuels.

• The hood must be regularly cleaned on both the inside and outside (AT LEAST ONCE

A MONTH).

• This must be completed in accordance with the maintenance instructions provided.

Failure to follow the instructions provided regarding the cleaning of the hood and filters

will lead to the risk of fires.

• Do not flambé under the range hood.

• Do not remove filters during cooking.

• For lamp replacement use only lamp type indicated in the Maintenance/Replacing

lamps section of this manual.

The use of exposed flames is detrimental to the filters and may cause a fire risk, and

must therefore be avoided in all circumstances.

Any frying must be done with care in order to make sure that the oil does not overheat

and ignite.

CAUTION: Accessible parts of the hood may become hot when used with cooking

appliances.

• Do not connect the appliance to the mains until the installation is fully complete.

• With regards to the technical and safety measures to be adopted for fume discharging

it is important to closely follow the regulations provided by the local authorities.

• The air must not be discharged into a flue that is used for exhausting fumes from

appliance burning gas or other fuels.

WARNING! Failure to install the screws or fixing device in accordance with these

instructions may result in electrical hazards.

• Do not use or leave the hood without the lamp correctly mounted due to the possible risk of electric shocks.

• Never use the hood without effectively mounted grids.

• The hood must NEVER be used as a support surface unless specifically indicated.

• Use only the fixing screws supplied with the product for installation or, if not supplied, purchase the correct screws type.

• Use the correct length for the screws which are identified in the Installation Guide.

• In case of doubt, consult an authorized service assistance center or similar qualified person.

WARNING! Do not use with a programmer, timer, separate remote control system or any other device that switches on

automatically.

Very young children(0-3years)should be kept away from the appliance.Young children (3-8 years)should be kept away from the

appliance unless continuously supervised.

CAUTION:The appliance is not intended to be operated by means of an external switching device, such as a timer,or separate

remote controlled system.

This appliance is not for professional use. Do not use the appliance outdoors.

The appliance must be handled and installed by two or more persons-risk of injury.

Installation, including water supply (if any),electrical connections and repairs must be carried out by a qualified technician.

Once installed,packaging waste (plastic,styrofoam parts etc.) must be stored out of reach of children – risk of suffocation.

Do not use the appliance when you are wet or barefoot.

Never use steam cleaning equipement – risk of electric shock.

The packaging material is 100% recyclable and is marked with the recycle symbol

The hood can look different to that illustrated in the drawings in this booklet. The instructions for use, maintenance and

installation, however, remain the same.

Closely follow the instructions set out in this manual. All responsibility, for any eventual inconveniences, damages or fires

caused by not complying with the instructions in this manual, is declined. This appliance is intended to be used in household and

similar application such as: - staff kitchen areas in shop, offices and other working environments; - farm houses; - by clients in hotels,

motels and other residential type environments; - bed and breakfast type environments.

• It is important to conserve this booklet for consultation at any moment. In the case of sale, cession or move, make sure it is

together with the product.

• Read the instructions carefully: there is important information about installation, use and safety.

• Do not carry out electrical or mechanical variations on the product or on the discharge conduits.

• Before proceeding with the installation of the appliance verify that there are no damaged all components. Otherwise contact

your dealer and do not proceed with the installation.

• The minimum distance between the supporting surface for the cooking equipment on

the hob and the lowest part of the range hood must be not less than 45cm from electric

cookers and 65cm from gas or mixed cookers.

If the instructions for installation for the gas hob specify a greater distance, this must be

adhered to.

ELECTRICAL CONNECTION

The mains power supply must correspond to the rating indicated on the plate situated

inside the hood. If provided with a plug connect the hood to a socket in compliance with

current regulations and positioned in an accessible area, after installation. If it not fitted

with a plug (direct mains connection) or if the plug is not located in an accessible area,

after installation, apply a double pole switch in accordance with standards which

assures the complete disconnection of the mains under conditions relating to over-

current category III, in accordance with installation instructions.

WARNING! Before re-connecting the hood circuit to the mains supply and checking

the efficient function, always check that the mains cable is correctly assembled.

If the cable is not fitted with a plug, connect the wires according to the following table:

Mains voltage and frequency

Wire connection

Refer to the rating indicated on the plate inside of the hood

: yellow/green

N : blue

L : brown

Replacing the power cable

The hood is provided with a special power cable ; if the cable is damaged, request a

new one from Technical Service.

AIR VENT

(for the suction versions)

Connect the hood and discharge holes on the walls with a diameter equivalent to the air outlet (connection flange).

Using the tubes and discharge holes on walls with smaller dimensions will cause a diminution of the suction performance and a

drastic increase in noise.

Any responsibility in the matter is therefore declined.

! Use a duct of the minimum indispensable length.

! Use a duct with as few elbows as possible (maximum elbow angle: 90°).

! Avoid drastic changes in the duct cross-section.

! The company declines any responsibility whenever these regulations are not respected.

FILTERING OR DUCTING ?

! Your cooker hood is ready to be used in suction version.

To use the hood in filtering version the special ACCESSORY KIT must be installed.

Check on the first pages of this manual if the ACCESSORY KIT is furnished or must be bought separately.

Note: If furnished, in certain cases, the additional activated carbon filtering system may be installed on the hood.

Information about the conversion of the hood from suction version to filtering version is present in this manual.

Ducting version

In this case the fumes are conveyed outside of the building by means of a special pipe connected with the connection ring located on

top of the hood.

CAUTION!

The exhausting pipe is not supplied and must be purchased apart.

Diameter of the exhausting pipe must be equal to that of the connection ring.

CAUTION!

If the hood is supplied with active charcoal filter, then it must be removed.

Filter version

The aspirated air will be degreased and deodorised before being fed back into the room.

In order to use the hood in this version, you have to install a system of additional filtering based on activated charcoal.

CONTROLS

The hood is fitted with a control panel with aspiration speed selection control and a light switch to control cooking area lights.

To select the functions of the hood, simply touch the commands:

T1. Button to increase suction speed (power):

T2. Button to decrease suction speed (power).

T3. Button ON/OFF hood

T4. Button ON/OFF lighting

T5. Button ON/OFF programmed switching off:

it programs switching off of the active suction speed (power) after approximately 3 minutes.

1. OFF / Extraction speed (power) decrease button

2. ON / Extraction speed (power) increase button

Note: The intensive extraction speed (power) is timed and lasts for 5 minutes (indicator c flashes); the hood then reverts to

extraction speed (power) 2.

3. ON/OFF Timer button: delays the deactivation of the selected extraction speed (power) by 5 minutes.

Note: the button is also used for the "Filter saturation signal reset" function

4. Light ON/OFF button

5. Display, shows:

a. Extraction speed (power): the indicator rotates according to the selected extraction speed (power).

Safety operation: the indicator flashes.

b. Grease filter saturation: comes on when filter maintenance is required.

c. Timer

d. Active carbon filter saturation: comes on when filter maintenance is required.

Note: this function is normally disabled and should only be activated if the hood is used as a filter version (with carbon filter

fitted).

To do so, proceed as follows:

- switch off the hood

- press and hold buttons 1 and 3 at the same time, until the indicator stops flashing (indicator disabled) and is lit steadily

(indicator enabled).

- release the buttons.

To deactivate it, repeat the procedure: the indicator will no longer be lit steadily (indicator enabled) and will flash instead

(indicator disabled).).

e. Lighting

Safety operation

The hood has a sensor which, in the event of a sudden increase in temperature, activates the appliance until the temperature drops

significantly.

Filter saturation signal reset

After carrying out filter maintenance, press and hold button 3 until indicator.

T1. ON/OFF light switch

T2. Speed 1/OFF switch

T3. 2-speed selection

T4. 3-speed selection

MAINTENANCE

Cleaning

Clean using ONLY a cloth dampened with neutral liquid

detergent. DO NOT CLEAN WITH TOOLS OR

INSTRUMENTS. Do not use abrasive products. DO NOT USE

ALCOHOL!

Perimeter aspiration panel

Clean the perimeter aspiration panel with the same frequency

as the anti-grease filter, using a cloth and not too

concentrated liquid detergent. Do not use abrasive

substances.

Maintenance of the anti-grease filters

Traps cooking grease particles.

The grease filter must be cleaned once a month using non

aggressive detergents, either by hand or in the dishwasher,

which must be set to a low temperature and a short cycle.

When washed in a dishwasher, the grease filter may discolor

slightly, but this does not affect its filtering capacity.

To remove the grease filter, pull the spring release handle.

Maintenance of the charcoal filter

It absorbs unpleasant odors caused by cooking.

Synthetic mat filter (supplied with the product)

The charcoal filter can be washed once every two months (or

when the filter saturation indication system – if envisaged on

the model in possession – indicates this necessity) using hot

water and a suitable detergent, or in a dishwasher at 65°C (if

the dishwasher is used, select the full cycle function and leave

dishes out).

Eliminate excess water without damaging the filter, then put it

in the oven for 10 minutes at 100° C to dry completely.

Replace the mattress every 3 years and when the cloth is

damaged.

The synthetic mat filter can be replaced with the round

carbon filter.

Circular charcoal filter

Apply one on each side as cover to both the shield grids of the

motor impeller, then turn clockwise.

For the disassembly, turn counter-clockwise.

The saturation of the charcoal filter occurs after more or less

prolonged use, depending on the type of cooking and the

regularity of cleaning of the grease filter.

In any case it is necessary to replace the cartridge at least

every four months.

The charcoal filter may NOT be washed or regenerated.

Replacing lamps

The hood is equipped with a lighting system based on LED

technology.

The LEDs guarantee an optimum lighting, a duration up to 10

times longer than the traditional lamps and allow to save 90%

electrical energy.

To replace lights, contact authorised spare part center.

DISPOSAL

• This appliance is marked according to the European directive 2012/19/EC on Waste Electrical and Electronic Equipment (WEEE).

• By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and

human health, which could otherwise be caused by inappropriate waste handling of this product.

• The symbol

on the product, or on the documents accompanying the product, indicates that this appliance may not be treated

as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic

equipment. Disposal must be carried out in accordance with local environmental regulations for waste disposal.

• For further detailed information regarding the process, collection and recycling of this product, please contact the appropriate

department of your local authorities or the local department for household waste or the shop where you purchased this product.

Appliance designed, tested and manufactured according to:

• Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions for a correct use in

order to reduce the environmental impact: Switch ON the hood at minimum speed when you start cooking and kept it running for few

minutes after cooking is finished. Increase the speed only in case of large amount of smoke and vapor and use boost speed(s) only

in extreme situations. Replace the charcoal filter(s) when necessary to maintain a good odor reduction efficiency. Clean the grease

filter(s) when necessary to maintain a good grease filter efficiency. Use the maximum diameter of the ducting system indicated in this

manual to optimize efficiency and minimize noise.

MALFUNCTIONS

If something appears not to be working properly, do the following simple checks before calling Technical Service:

• If the hood is not working:

Check that:

- The power has not been disconnected.

- A speed has been selected.

• If the hood performs inefficiently:

Check that:

- The motor speed selected is sufficient for the amount of smoke and vapours released.

- The kitchen is sufficiently ventilated to allow air intake.

- The charcoal filter is not worn (hood in filtering version).

• If the hood has turned off during normal functioning:

Check that:

- The power has not been disconnected.

- the omnipolar disconnection device has not tripped.

If the hood fails to operate correctly, briefly disconnect it from the mains power supply for almost 5 sec. Then connect it in again and

try once more before contacting the Technical Assistance Service.

TECHNICAL DATA

Height (cm) Width (cm) Depth (cm)

Ø of the exhaust tube

(cm)

71-104,5

79,5-104,5

59,8 32,6 15

71-104,5

79,5-104,5

79,8 32,6 15

Components not provided with the product

You can download the Safety Instructions,

User Manual, Product Fiche and Energy data

by:

• Visiting our website docs.hotpoint.eu

• Using QR Code

• Alternatively, contact our After-sales Service

(See phone number in the warranty booklet).

When contacting our After-

sales Service, please

state the codes provided on your product's

identification plate.

ОБЩА БЕЗОПАСНОСТ

• Преди каквато и да било операция, свързана с почистването или поддръжката,

изключете аспиратора от ел. мрежата, като извадите щепсела от контакта или

изключите главния прекъсвач в жилището.

• При извършване на всички операции свързани с инсталирането и поддръжката,

използвайте работни ръкавици.

• Уредът може да бъде използван от деца на възраст не по-ниска от 8 години и от

лица с ограничени физически, сетивни или умствени възможности или хора без

опит или необходимите познания, но при условие че са под наблюдение или след

като са получили необходимите инструкции за безопасно използване на уреда и

свързаните с него опасности.

• Не позволявайте на децата да си играят с уреда!

• Почистването и поддръжката не трябва да се извършва от деца без набюдението

на възрастен.

• Помещението трябва да разполага с достатъчна вентилация когато аспираторът

се изпозва едновременно с други уреди на газ или друг вид гориво.

• Аспираторът трябва да се почиства често както отвътре така и отвън (ПОНЕ

ВЕДНЪЖ В МЕСЕЦА).

• Придържайте се към инструкциите посочени в наръчника за поддръжка!

• Неспазването на инструкциите за почистване на аспиратора и за подмяна и

почистване на филтрите води до риск от пожар.

• Строго забранено е приготвянето на ястия фламбе под аспиратора.

• За да подмените лампите, използвайте само тези, които са посочени в раздел

„Поддръжка/подмяна на лампите“, както е посочено в настоящия наръчник за

експлоатация.

Използването на открит пламък е вредно за филтрите и може да предизвика

пожар, затова трябва на всяка цена да се избягва.

Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като

сгорещеното олио може да се възпламени.

ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора

могат да се нагорещят.

• Не свързвайте уреда към ел. мрежата докато не сте приключили окончателно с

монтажа.

• Що се отнася до техническите размери и мерките за безопасност, които трябва

да предприемете за отвеждането на димните газове навън, Ви препоръчваме да

се придържате стриктно към правилата, предвидени в регламентите на

компетентните местни власти.

• Аспирираният въздух не трябва да се насочва към тръбопроводите, които се

използват за отвеждане на димните газове, отделящи се при използването на

уреди работещи с газ или друг вид гориво.

ВНИМАНИЕ! Неисталирането на болтовете и механизмите за фиксиране в

съотвествие с настоящите инструкции може да доведе до рискове от електрическо

естество.

• Не използвайте и не оставяйте аспиратора без правилно монтирани лампички поради евентуален риск от токов удар.

• Никога не използвайте аспиратора без правилно монтирана решетка!

• Аспираторът не трябва НИКОГА да се използва като опорен плот освен ако това не е специално указано.

• При монтажа изполвайте само фиксиращите болтове, които са доставени заедно с уреда или ако няма такива, закупете

подходящи болтове.

• Използвайте болтове с подходяща дължина, както е посочено в наръчника за инсталиране.

• При наличие на съмнения, моля свържете се с оторизирания сервиз за техническо обслужване или квалифициран

персонал.

ВНИМАНИЕ! Не използвайте с програматор, таймер, отделно дистанционно управление или каквото и да е

друго устройство, което се активира автоматично.

Дръжте децата под 3 годишна възраст далеч от уреда. Без непрекъснато наблюдение на възрастен, съхранявайте уреда

далеч от деца на възраст под 8 години.

ВНИМАНИЕ: уредът не е предназначен да функционира чрез външно устройство или отделна система за дистанционно

управление.

Този уред не е предназначен за професионална употреба. Не използвайте уреда на открито.

За да избегнете риск от нараняване на хора, този уред трябва да бъде преместван и инсталиран от двама или повече

човека.

Инсталирането, включващо евентуални съединения за водно захранване (ако е предвидено), електрически свързвания,

и операциите, свързани с ремонт трябва да се извършват от квалифициран персонал.

Като приключи инсталирането, съхранявайте опаковъчния материал (пластмасови части, полистирол и т.н.) далеч от деца,

за да се избегне риск от задушаване. .

Не използвайте уреда, когато сте мокри или с боси крака.

Никога не използвайте парочистачки за почистване – риск от токов удар.

Опаковъчният материал се рециклира на 100% и е маркиран със символа за рециклиране

Аспираторът може да се различава външно от чертежите поместени в настоящото упътване, но независимо от това

инструкциите за употреба, поддръжката и инсталирането са абсолютно същите.

Придържайте се стриктно към тук посочените инструкции. Фирмата не носи отговорност за евентуални неизправности,

повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване.

Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназначен само за битова

употреба.

• Съветваме Ви да съхранявате настоящото упътване за да може да го използвате във всеки един момент. При

продажба, отдаване под наем или преместване, упътването за употреба трябва да остане заедно с продукта.

• Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките

за безопасност.

• Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните тръби!

• Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има такива, свържете се с

търговския представител и не пристъпвайте към инсталиране.

• Минималното разстояние между повърхността, на която се поставят съдовете за

готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко

от 45cm в случай на електрически печки и не по-малко от 65cm, в случай на газови

или комбинирани печки.

Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние,

то трябва да се има предвид.

ЕЛ. СВЪРЗВАНЕ

Напрежението в ел.мрежата трябва да отговаря на напрежението, което е

посочено върху етикета с данните за аспиратора, поставен от вътрешната му

страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ

на действащите норми и намиращ се на лесно достъпно място дори и след

приключване на монтажа. Ако не е снабден с щепсел (директно свързване към

мрежата), или щепселът не е на достъпно място след приключване на монтажа,

използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно

изключване на мрежата при свръхнапрежение ІІІ, в съответствие с правилата за

монтиране.

ВНИМАНИЕ! Преди да свържете отново аспиратора към мрежата и да

проверите дали функционира правилно, проверете дали кабелът е монтиран както

трябва.

Ако кабелът не е оборудван с щепсел,свържете проводниците съгласно следната таблица:

Напрежение и честота на мрежата

Свързване на кабелите

Направете справка със стойността, посочена на етикета с

характеристики вътре в аспиратора.

: жълт/зелен

N : син

L : кафяв

Подмяна на захранващия кабел

Аспираторът е снабден със специален кабел за захранване; в случай, че кабелът

бъде увреден обърнете се към гаранционния сервиз за да получите нов.

ОТВЕЖДАНЕ НА ВЪЗДУХА

(за аспирираща версия)

Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на

диаметъра на съединителния фланец за отвеждане на въздуха.

Свързването към въздуховодни тръби и отвори с по-малък диаметър намалява капацитета на аспириране и увеличава

значително шума по време на работа.

В тези случаи фирмата не поема никаква отговорност.

! Използвайте тръба с необходимата дължина.

! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°).

! Не променяайте рязко сечението на тръбите!

! Фирмата не поема никаква отговорност в случай на неспазване на настоящите норми.

ФИЛТРИРАЩА ИЛИ АСПИРИРАЩА ВЕРСИЯ?

! Аспираторът е готов за употреба във вариант на аспирираща версия.

За да използвате аспиратора във вариант на филтрираща версия е необходимо да инсталирате специалния

ДОПЪЛНИТЕЛЕН КОМПЛЕКТ.

В началото на настоящия наръчник е посочено дали ДОПЪЛНИТЕЛНИЯТ КОМПЛЕКТ е доставен или трябва да бъде

закупен отделно.

Бележка: Ако комплектът е вече доставен, имайте предвид, че в някои случаи допълнителната филтрираща система

на базата на филтри с активен въглен може вече да е инсталирана върху аспиратора.

Информацията относно трансформирането на аспиратора от аспирираща във филтрираща версия се съдържа в

настоящото ръководство.

Аспирираща версия

Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец.

ВНИМАНИЕ!

Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно.

Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен.

ВНИМАНИЕ!

Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени.

Филтрираща версия

Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате

аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с

активен въглен.

КОМАНДИ

Абсорбаторът разполага с команден панел с контрол на скоростите на засмукване и контрол на включването на светлината

за осветяване на готварския плот.

За да въведете желаните функции е достатъчно да докоснете леко командите:

T1. Бутон за увеличаване на скоростта (мощността) на аспириране:

T2. Бутон за намаляване на скоростта (мощността) на аспириране.

T3. Бутон ON/OFF на аспиратора

T4. Бутон ON/OFF на осветлението

T5. Бутон ON/OFF за програмирано изключване:

Служи за програмиране на изключването на скоростта (мощността) на аспириране; активира се след приблизително 3

минути.

1. OFF / Бутон за намаляване на скоростта (мощността) на аспириране

2. ON / Бутон за увеличаване на скоростта (мощността) на аспириране

Бележка: интензивната скорост (мощност) на аспириране е с времетраене 5 минути (светодиодът „c“ премигва); след

което аспираторът се връща към 2-ра скорост (мощност) на аспириране.

3. Бутон ON/OFF таймер: забавя с 5 минути деактивирането на избраната скорост (мощност) на аспириране.

Бележка: този бутон се използва също и за функцията „Нулиране на индикатора за замърсяване на филтъра”.

4. Бутон ON/OFF за осветлението

5. Дисплей върху който се изобразява:

a. Скоростта (мощността) на аспириране: индикаторът се завърта в зависимост от избраната скорост (мощност) на

аспириране.

Функция за безопасност: светодиодът премигва.

b. Замърсяване на филтъра за задържане на мазнини: включва се, когато е необходимо да се извърши

поддръжка на филтъра.

c. Таймер.

d. Замърсяване на филтъра с активен въглен: включва се, когато е необходимо да се извърши поддръжка на

филтъра.

Бележка: по принцип тази функция е деактивирана и трябва да се активира само ако аспираторът се използва във

вариант на филтрираща версия (когато филтърът с активен въглен е монтиран).

За целта изпълнете следните операции:

- Изключете аспиратора.

- Натиснете едновременно бутони 1 и 3 и задръжте, докато светодиодът не престане да мига (т.е. се деактивира) и

започне да свети с постоянна светлина (т.е. светодиодът е активиран).

- Спрете да натискате бутоните.

За да деактивирате функцията, повторете процедурата: светодиодът, който свети с постоянна светлина (активиран

светодиод) започва да премигва (светодиодът е деактивиран).

e. Осветление.

Функция за безопасност

Аспираторът е оборудван със сензор, който при внезапно покачване на температурата задейства аспирацията докато

температурата намалее чувствително.

Нулиране на сигнализатора за замърсяване на филтъра

След като приключите с поддръжката на филтъра, натиснете бутон № 3 и задръжте докато светодиодът не изгасне.

T1. Прекъсвач осветление ON/OFF.

T2. Прекъсвач OFF/скорост 1

T3. Избиране на скорост 2

T4. Избиране на скорост 3

ПОДДРЪЖКА

Почистване

За почистването използвайте ЕДИНСТВЕНО кърпа,

навлажнена с неутрални течни почистващи препарати. НЕ

ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА

ПОЧИСТВАНЕ!

Избягвайте препарати, които съдържат абразивни

частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Панел за периметрална аспирация

Почиствайте периметралния аспириращ панел толкова

често, колкото почиствате филтъра за мазнини. За целта

използвайте кърпа и слабо концентриран почистващ

препарат. Не употребявайте никога препарати, които

съдържат абразивни частици.

Поддръжка на филтрите за

мазнини

Филтърът задържа мазните частици, отделяни при

готвене.

Почиства се веднъж месечно с неутрални препарати. Мие

се ръчно или в съдомиялна машина на ниска температура

и кратък режим на измиване.

При миене на филтъра за мазнини в съдомиялна машина

е възможно той да се обезцвети, но това в никакъв случай

не намалява способността му на филтриране.

За да разглобите филтъра за мазнините, дръпнете

дръжката с пружинен механизъм.

Поддръжка на филтъра с активен

въглен

Задържа неприятните миризми, които се отделят при

пържене.

Филтър тип подложка (приложен към продукта).

Филтърът с активен въглен може да бъде почистван на

всеки два месеца или когато индикаторът за насищане на

филтрите (ако избраният от Вас модел е снабден с такъв)

го показва. Мие се с топла вода и подходящи препарати

или в съдомиялна машина на 65°C. Във втория случай в

съдомиялната машина не трябва да има други съдове и

трябва да се изпълни режима на измиване докрай.

Подсушете внимателно филтъра, след което го поставете

във фурната за около 10 минути на 100°C .

Текстилните възглавнички на филтъра трябва да се

подменят на всеки три години или ако повърхността им е

увредена.

Филтърът тип подложка може да бъде заменен с

Кръгъл филтър с въглен.

Кръгъл филтър с активен въглен

Поставете по един филтър от всяка страна, така че да се

покрият двете предпазни решетки на работното колело на

мотора, след което завъртете по посока на часовниковата

стрелка.

При демонтажа завъртете в посока обратна на

часовниковата стрелка.

Филтърът с активен въглен се запушва приблизително

след дълъг период на използване в зависимост от начина

на готвене и от това колко често почиствате филтъра .

Във всеки случай е необходимо да подменяте филтъра с

активен въглен на всеки четири месеца или когато

индикаторът за засищане на филтрите показва, че е

необходимо.

Не се мие нито може да се използва повторно.

Подмяна на лампите

Аспираторът разполага с осветителна система със

СВЕТОДИОДИ.

СВЕТОДИОДИТЕ гарантират оптимално осветление, до

10 пъти по-силно от традиционните лампи и позволяват

90% икономия на електроенергия.

-За да подмените лампите, моля свържете с оторизирания

сервиз за резервни части.

РЕЦИКЛИРАНЕ

Този уред отговаря на изискванията на :

- Европейската директива 2012/19/EC

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на

околната среда и вашето здраве.

Символът

върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за

домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на

електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна

информация във връзка с предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към

компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел.

уред.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC

60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-

3-3.

Предложения за правилна употреба, за да се намали въздействието върху околната среда: Включете (ON) аспиратора на

минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето.

Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в

екстремни ситуации. Сменяйте филтъра/филтрите с активен въглен, когато е необходимо, за да поддържате добра

ефективност на намаляване на миризмата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да

поддържате добра ефективност на филтъра за мазнините. Използвайте максималния диаметър на системата за отвеждане

на въздуха, посочен в това ръководство за оптимизиране на ефективността и за намаляване на шума.

НЕИЗПРАВНОСТ ВЪВ ФУНКЦИОНИРАНЕТО

Ако нещо не функционира както трябва, преди да се свържете с Техническото обслужване, направете някои семпли

проверки:

• Ако аспираторът не функционира:

Проверете дали:

- не е прекъснал тока;

- е зададена някаква скорост.

• Ако аспираторът не засмуква достатъчно:

Проверете дали:

- Избраната скорост е подходяща в зависимост от отделеното количество дим и пара.

- Дали кухнята се проветрява достатъчно, за да се осигури обмяна на въздуха.

- Филтърът с активен въглен не е износен (филтрираща версия).

• Ако аспираторът е изгаснал по време на работа:

Проверете дали:

- не е прекъснал тока;

- многополюсният прекъсвач не е изключил.

В случай на неизправност във функционирането, преди да се обърнете към техническия сервиз, изключете аспиратора от

мрежата най-малко за 5 секунди, като извадите щепсела, след което го свържете отново. В случай, че неизправността все

още е налице, обърнете се към гаранционния сервиз.

ТЕХНИЧЕСКИ ДАННИ

Височина (cm) Широчина (cm)

Дълбочина

(cm)

Ø на изпускателната

тръба (cm)

71-104,5

79,5-104,5

59,8 32,6 15

71-104,5

79,5-104,5

79,8 32,6 15

Компоненти, които не са включени към продукта

Можете да свалите инструкциите за

безопасност, ръководството за

потребителя и листовката с енергийните

показатели на уреда, като:

• Посетите нашия уебсайт docs.hotpoint.eu

• Използвате QR кода

• Освен това можете

да се свържете с

отдела за следпродажбено обслужване

(вижте телефонния номер в книжката за

гаранцията). При контакт с отдела за

следпродажбено обслужване на клиенти

съобщавайте кодовете, посочени на

заводската табелка на Вашия уред.

LIB0170842 Ed. 09/20

Hotpoint PHVP 6.4F AL K/1 Cooker Hood - Black

Product's Documents

User Manual

Specifications

Hotpoint PHVP 6.4F AL K/1 Questions and Answers
