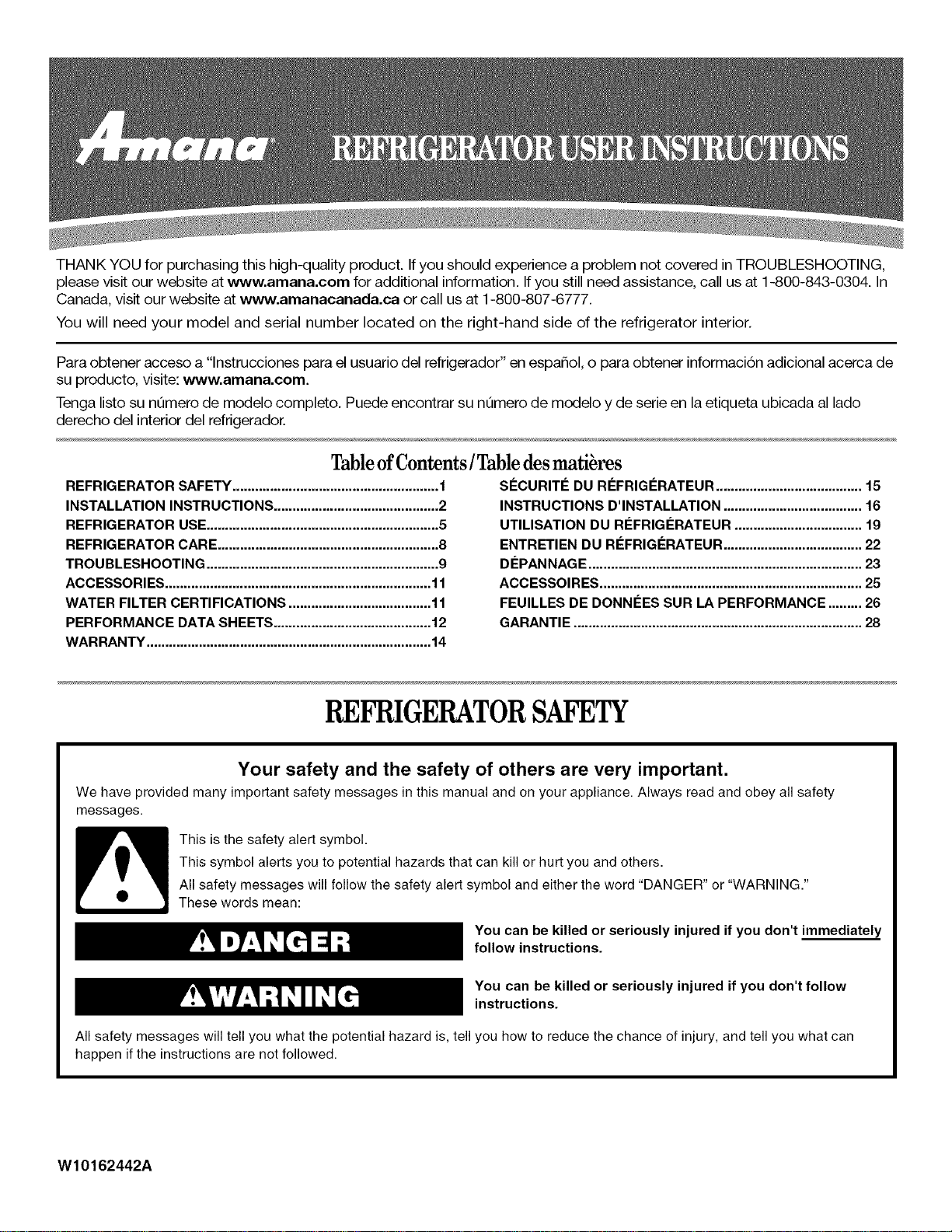

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,
please visit our website at www.amana.com for additional information. If you still need assistance, call us at 1-800-843-0304. In
Canada, visit our website at www.amanacanada.ca or call us at 1-800-807-6777.
You will need your model and serial number located on the right-hand side of the refrigerator interior.
Para obtener acceso a "lnstrucciones para el usuario del refrigerador" en espaSol, o para obtener informaci6n adicional acerca de
su producto, visite: www.amana.com.
Tenga listo su nQmero de modelo completo. Puede encontrar su nt3mero de modelo y de serie en la etiqueta ubicada al lado
derecho del interior del refrigerador.
Table of Contents /Table des matibres
REFRIGERATOR SAFETY ....................................................... 1
INSTALLATION INSTRUCTIONS ............................................ 2
REFRIGERATOR USE.............................................................. 5
REFRIGERATOR CARE ........................................................... 8
TROUBLESHOOTING .............................................................. 9
ACCESSORIES ....................................................................... 11
WATER FILTER CERTIFICATIONS ...................................... 11
PERFORMANCE DATA SHEETS .......................................... 12
WAR RANTY ............................................................................ 14
Sr!:CURITE DU Rr!:FRIGERATEUR ....................................... 15
INSTRUCTIONS D'INSTALLATION ..................................... 16
UTILISATION DU REFRIGr!:RATEUR .................................. 19
ENTRETIEN DU REFRIGr!:RATEUR ..................................... 22
Dr!:PANNAGE ......................................................................... 23
ACCESSOIRES ...................................................................... 25
FEUILLES DE DONNEES SUR LA PERFORMANCE ......... 26
GARANTIE ............................................................................. 28
REFRIGERATORSAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
W10162442A

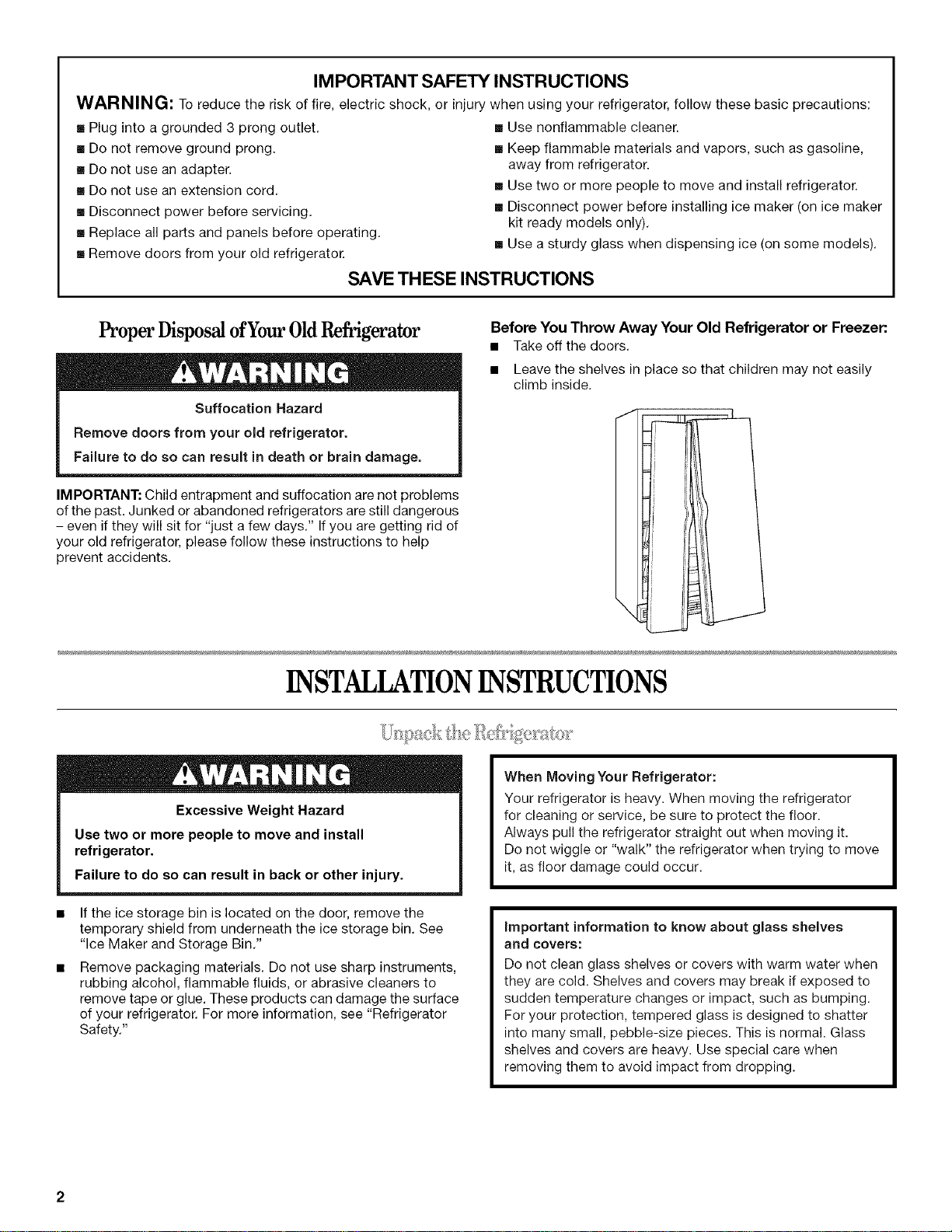

IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
• Plug into a grounded 3 prong outlet.
• Do not remove ground prong.
• Do not use an adapter.
• Do not use an extension cord.
• Disconnect power before servicing.
• Replace all parts and panels before operating.
• Remove doors from your old refrigerator.
• Use nonflammable cleaner.
• Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
• Use two or more people to move and install refrigerator.
• Disconnect power before installing ice maker (on ice maker
kit ready models only).
• Use a sturdy glass when dispensing ice (on some models).
SAVE THESE INSTRUCTIONS
ProperDisposal ofYour OldRefrigerator
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
• Take off the doors.
• Leave the shelves in place so that children may not easily
climb inside.
INSTALLATIONINSTRUCTIONS
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
If the ice storage bin is located on the door, remove the
temporary shield from underneath the ice storage bin. See
"Ice Maker and Storage Bin."
Remove packaging materials. Do not use sharp instruments,
rubbing alcohol, flammable fluids, or abrasive cleaners to
remove tape or glue. These products can damage the surface
of your refrigerator. For more information, see "Refrigerator
Safety."
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.
Do not wiggle or "walk" the refrigerator when trying to move
it, as floor damage could occur.
important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.

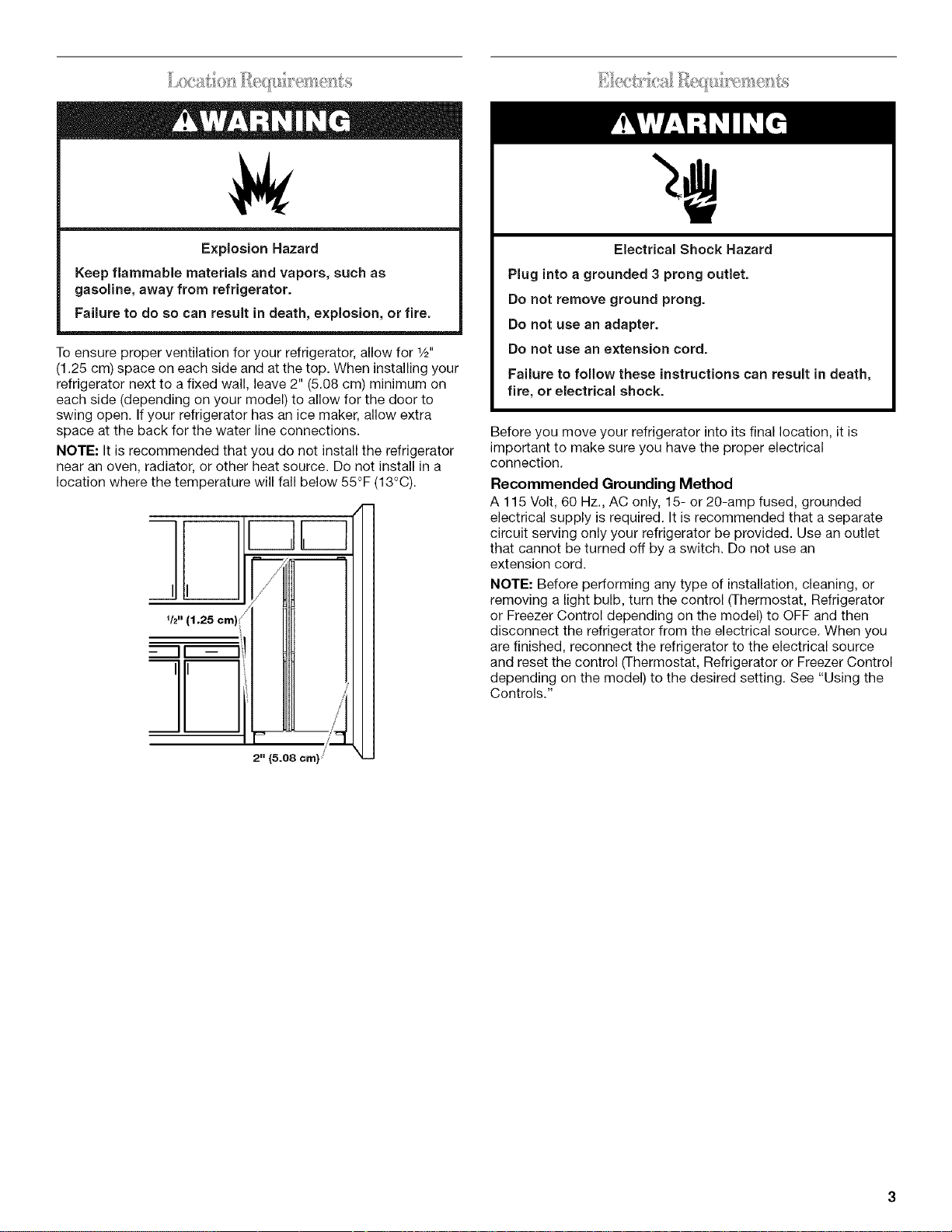

To ensure proper ventilation for your refrigerator, allow for 1/211
(1.25 cm) space on each side and at the top. When installing your
refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on
each side (depending on your model) to allow for the door to
swing open. Ifyour refrigerator has an ice maker, allow extra
space at the back for the water line connections.
NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install in a
location where the temperature will fall below 55°F (13°C).
1/2" (1.25 cm)( /
II -- Ii!
/
2" (5.08 cm) /
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical
connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator
or Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source
and reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting. See "Using the
Controls."
Gathertherequiredtoolsandpartsbeforestartinginstallation.
Readandfollowtheinstructionsprovidedwithanytoolslisted
here.
TOOLS NEEDED:
• Flat-blade screwdriver • %" Nut driver
• 7Ad'and 1/2"Open-end or two • 1/4"Drill bit
adjustable wrenches • Cordless drill
NOTE: Your refrigerator dealer has a kit available with a 1/4"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or 3/16"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
IMPORTANT:
• All installations must meet local plumbing code requirements.
• Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.

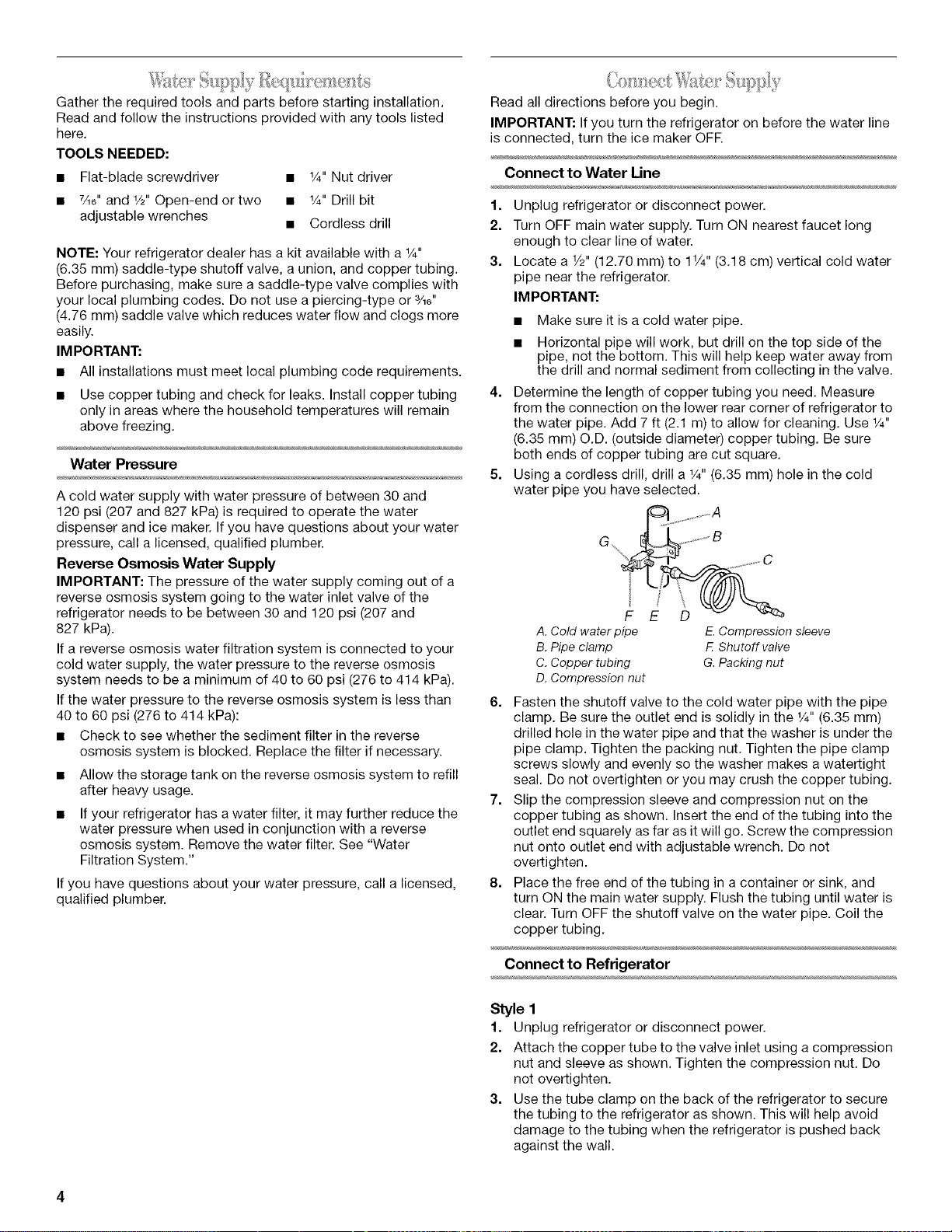

Water Pressure
A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
• Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See "Water
Filtration System."
If you have questions about your water pressure, call a licensed,
qualified plumber.
Read all directions before you begin.
IMPORTANT: If you turn the refrigerator on before the water line
is connected, turn the ice maker OFE
Connect to Water Line
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Locate a 1/2"(12.70 mm) to 11/4'' (3.18 cm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
4=
5=
• Make sure it is a cold water pipe.
• Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
Determine the length of copper tubing you need. Measure
from the connection on the lower rear corner of refrigerator to
the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure
both ends of copper tubing are cut square.
Using a cordless drill, drill a 1/4"(6.35 mm) hole in the cold
water pipe you have selected.
..Ai i...........A
G ..........B
'% ............ C
A. Cold waterpipe E.Compression sleeve
B.Pipe clamp F.Shutoff valve
C. Copper tubing G.Packing nut
D.Compression nut
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)
drilled hole in the water pipe and that the washer is under the
pipe clamp. Tighten the packing nut. Tighten the pipe clamp
screws slowly and evenly so the washer makes a watertight
seal. Do not overtighten or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw the compression
nut onto outlet end with adjustable wrench. Do not
overtighten.
8. Place the free end of the tubing in a container or sink, and
turn ON the main water supply. Flush the tubing until water is
clear. Turn OFF the shutoff valve on the water pipe. Coil the
copper tubing.
Connect to Refrigerator
Style 1
1. Unplug refrigerator or disconnect power.
2. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do
not overtighten.
3. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.

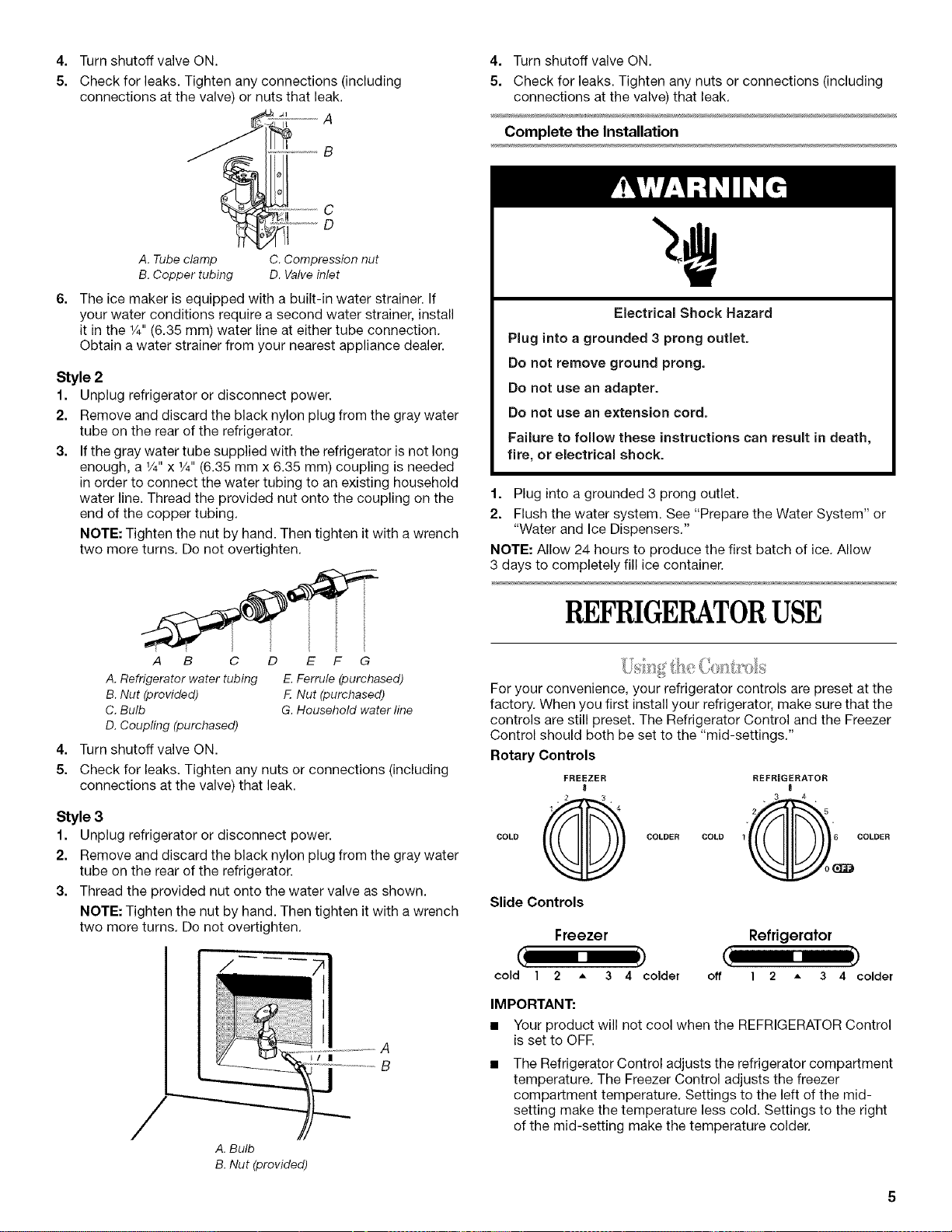

4.
5.
Turn shutoff valve ON.
Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
4. Turn shutoff valve ON.
5. Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
Complete the Installation
6=
A. Tube clamp
B. Copper tubing
C. Compression nut
D. Valve inlet
The ice maker is equipped with a built-in water strainer. If
your water conditions require a second water strainer, install
it in the 1/4"(6.35 mm) water line at either tube connection.
Obtain a water strainer from your nearest appliance dealer.
Style 2
1. Unplug refrigerator or disconnect power.
2. Remove and discard the black nylon plug from the gray water
tube on the rear of the refrigerator.
3. If the gray water tube supplied with the refrigerator is not long
enough, a 1/4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed
in order to connect the water tubing to an existing household
water line. Thread the provided nut onto the coupling on the
end of the copper tubing.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Plug into a grounded 3 prong outlet.
2. Flush the water system. See "Prepare the Water System" or
"Water and Ice Dispensers."
NOTE: Allow 24 hours to produce the first batch of ice. Allow
3 days to completely fill ice container.
REFRIGERATORUSE
4.
5.
A B C D E F G
A. Refrigerator water tubing E,Ferrule (purchased)
B.Nut (provided) F.Nut (purchased)
C. Bulb G.Household water line
D. Coupling (purchased)
Turn shutoff valve ON.
Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
Style 3
1. Unplug refrigerator or disconnect power.
2. Remove and discard the black nylon plug from the gray water
tube on the rear of the refrigerator.
3. Thread the provided nut onto the water valve as shown.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.
A
J/ll
B
A. Bulb
B. Nut (provided)
For your convenience, your refrigerator controls are preset at the
factory. When you first install your refrigerator, make sure that the
controls are still preset. The Refrigerator Control and the Freezer
Control should both be set to the "mid-settings."
Rotary Controls
FREEZER
n
COLD COLDER COLD
REFRIGERATOR
I
Slide Controls
Freezer Refrigerator
cold 1 2 A 3 4 colder off 1 2 A 3 4 colder
IMPORTANT:
• Your product will not cool when the REFRIGERATOR Control
is set to OFE
The Refrigerator Control adjusts the refrigerator compartment
temperature. The Freezer Control adjusts the freezer
compartment temperature. Settings to the left of the mid-
setting make the temperature less cold. Settings to the right
of the mid-setting make the temperature colder.

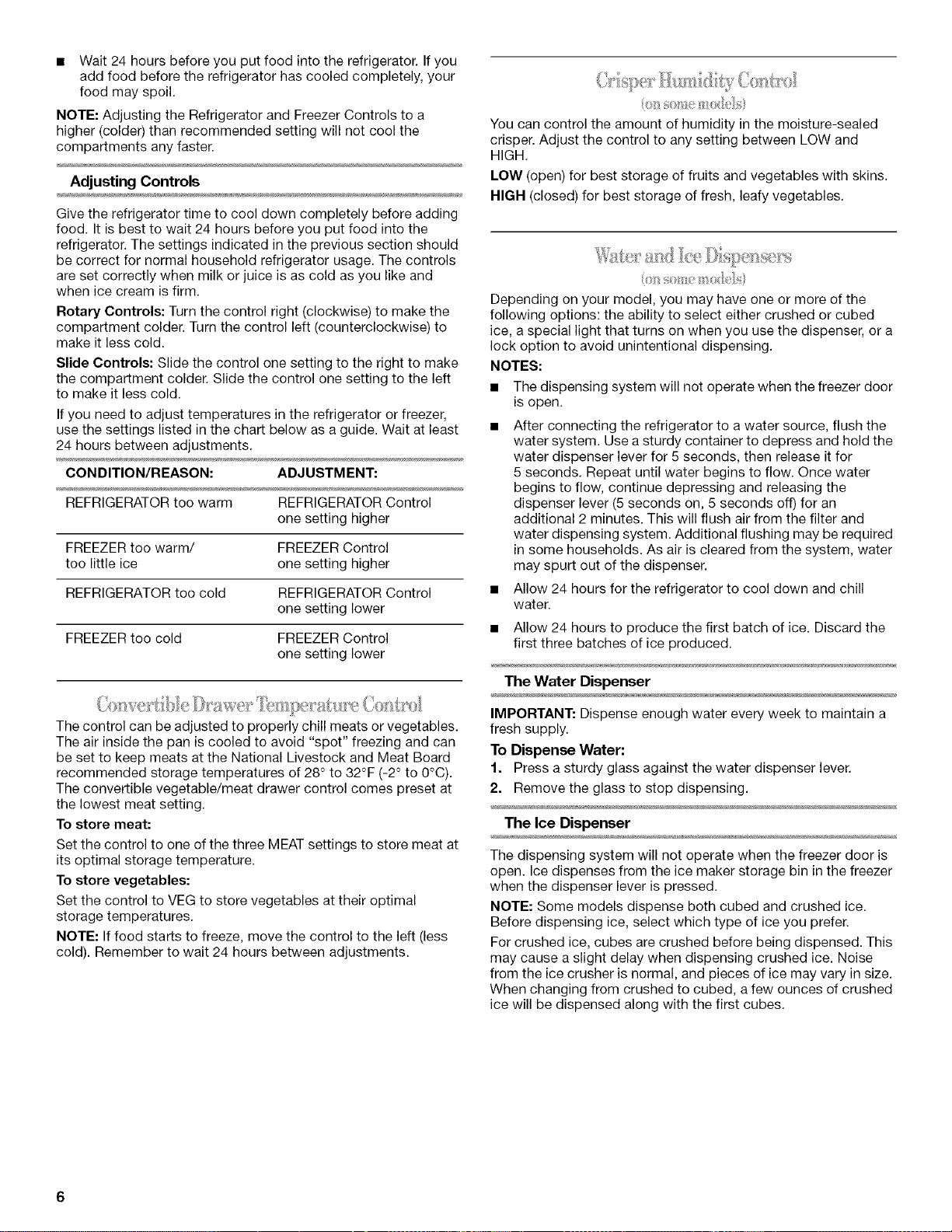

• Wait24hoursbeforeyouputfoodintotherefrigerator.Ifyou
addfoodbeforetherefrigeratorhascooledcompletely,your
foodmayspoil.
NOTE:AdjustingtheRefrigeratorandFreezerControlstoa
higher(colder)thanrecommendedsettingwillnotcoolthe
compartmentsanyfaster.
AdjustingControls
Givetherefrigeratortimetocooldowncompletelybeforeadding
food.Itisbesttowait24hoursbeforeyouputfoodintothe
refrigerator.Thesettingsindicatedintheprevioussectionshould
becorrectfornormalhouseholdrefrigeratorusage.Thecontrols
aresetcorrectlywhenmilkorjuiceisascoldasyoulikeand
whenicecreamisfirm.
RotaryControls:Turnthecontrolright(clockwise)tomakethe
compartmentcolder.Turnthecontrolleft(counterclockwise)to
makeitlesscold.
SlideControls:Slidethecontrolonesettingtotherighttomake
thecompartmentcolder.Slidethecontrolonesettingtotheleft
tomakeitlesscold.
Ifyouneedtoadjusttemperaturesintherefrigeratororfreezer,
usethesettingslistedinthechartbelowasaguide.Waitatleast
24hoursbetweenadjustments.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR too warm REFRIGERATOR Control
one setting higher
FREEZER too warm/ FREEZER Control
too little ice one setting higher
REFRIGERATOR too cold REFRIGERATOR Control
one setting lower
FREEZER too cold FREEZER Control
one setting lower
The control can be adjusted to properly chill meats or vegetables.
The air inside the pan is cooled to avoid "spot" freezing and can
be set to keep meats at the National Livestock and Meat Board
recommended storage temperatures of 28 ° to 32°F (-2° to 0°C).
The convertible vegetable/meat drawer control comes preset at
the lowest meat setting.
To store meat:
Set the control to one of the three MEAT settings to store meat at
its optimal storage temperature.
To store vegetables:
Set the control to VEG to store vegetables at their optimal
storage temperatures.
NOTE: If food starts to freeze, move the control to the left (less
cold). Remember to wait 24 hours between adjustments.
You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and
HIGH.
LOW (open) for best storage of fruits and vegetables with skins.
NIGH (closed) for best storage of fresh, leafy vegetables.
Depending on your model, you may have one or more of the
following options: the ability to select either crushed or cubed
ice, a special light that turns on when you use the dispenser, or a
lock option to avoid unintentional dispensing.
NOTES:
• The dispensing system will not operate when the freezer door
is open.
After connecting the refrigerator to a water source, flush the
water system. Use a sturdy container to depress and hold the
water dispenser lever for 5 seconds, then release it for
5 seconds. Repeat until water begins to flow. Once water
begins to flow, continue depressing and releasing the
dispenser lever (5 seconds on, 5 seconds off) for an
additional 2 minutes. This will flush air from the filter and
water dispensing system. Additional flushing may be required
in some households. As air is cleared from the system, water
may spurt out of the dispenser.
• Allow 24 hours for the refrigerator to cool down and chill
water.
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
The Water Dispenser
IMPORTANT: Dispense enough water every week to maintain a
fresh supply.
To Dispense Water:
1. Press a sturdy glass against the water dispenser lever.
2. Remove the glass to stop dispensing.
The Ice Dispenser
The dispensing system will not operate when the freezer door is
open. Ice dispenses from the ice maker storage bin in the freezer
when the dispenser lever is pressed.
NOTE: Some models dispense both cubed and crushed ice.
Before dispensing ice, select which type of ice you prefer.
For crushed ice, cubes are crushed before being dispensed. This
may cause a slight delay when dispensing crushed ice. Noise
from the ice crusher is normal, and pieces of ice may vary in size.
When changing from crushed to cubed, afew ounces of crushed
ice will be dispensed along with the first cubes.

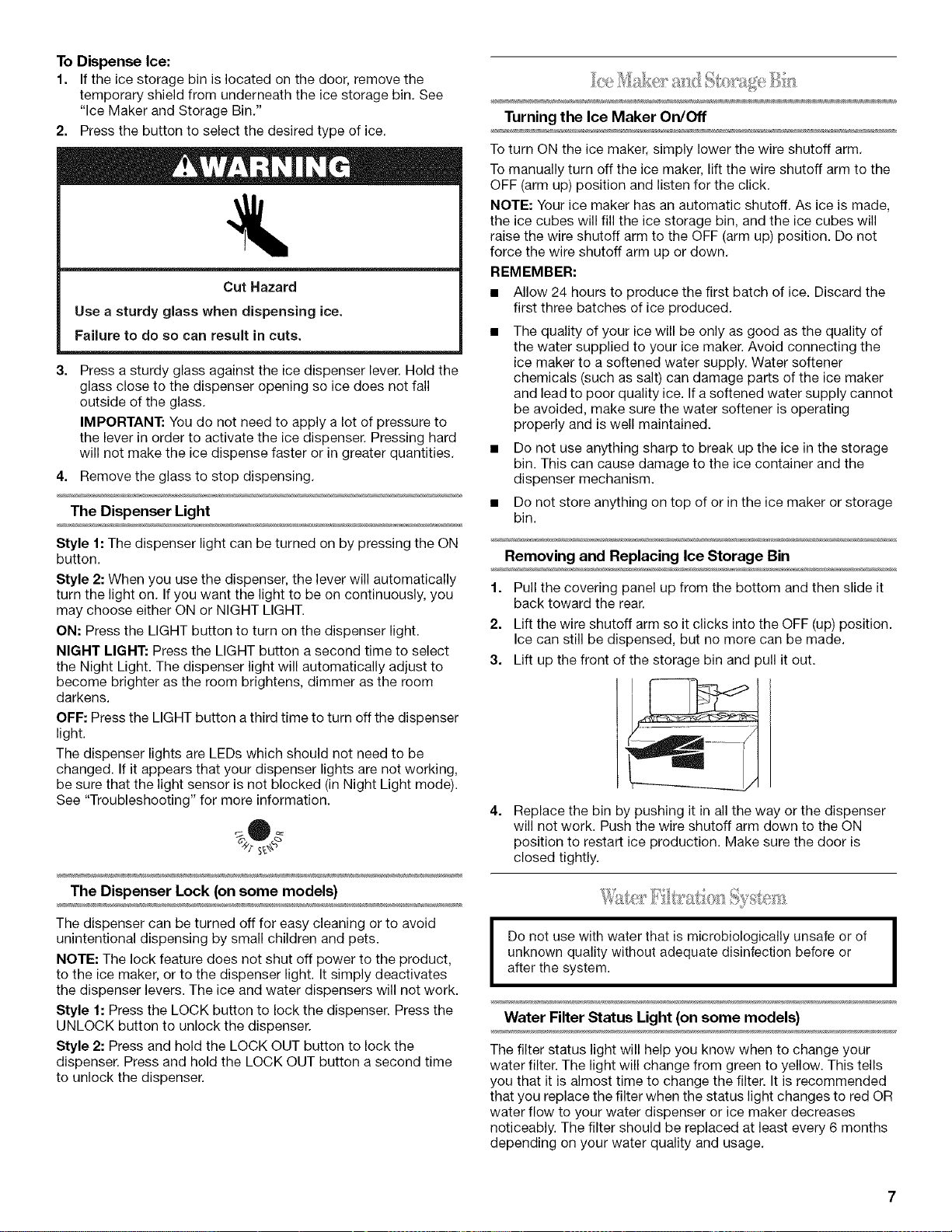

To Dispense Ice:
1. If the ice storage bin is located on the door, remove the
temporary shield from underneath the ice storage bin. See
"Ice Maker and Storage Bin."
2. Press the button to select the desired type of ice.
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
3=
Press a sturdy glass against the ice dispenser lever. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.
IMPORTANT: You do not need to apply a lot of pressure to
the lever in order to activate the ice dispenser. Pressing hard
will not make the ice dispense faster or in greater quantities.
4. Remove the glass to stop dispensing.
The Dispenser Light
Style 1: The dispenser light can be turned on by pressing the ON
button.
Style 2: When you use the dispenser, the lever will automatically
turn the light on. Ifyou want the light to be on continuously, you
may choose either ON or NIGHT LIGHT.
ON: Press the LIGHT button to turn on the dispenser light.
NIGHT LIGHT: Press the LIGHT button a second time to select
the Night Light. The dispenser light will automatically adjust to
become brighter as the room brightens, dimmer as the room
darkens.
OFF: Press the LIGHT button athird time to turn off the dispenser
light.
The dispenser lights are LEDs which should not need to be
changed. If it appears that your dispenser lights are not working,
be sure that the light sensor is not blocked (in Night Light mode).
See "Troubleshooting" for more information.
The Dispenser Lock (on some models)
The dispenser can be turned off for easy cleaning or to avoid
unintentional dispensing by small children and pets.
NOTE: The lock feature does not shut off power to the product,
to the ice maker, or to the dispenser light. It simply deactivates
the dispenser levers. The ice and water dispensers will not work.
Style 1: Press the LOCK button to lock the dispenser. Press the
UNLOCK button to unlock the dispenser.
Style 2: Press and hold the LOCK OUT button to lock the
dispenser. Press and hold the LOCK OUT button a second time
to unlock the dispenser.
Turning the Ice Maker On/Off
Toturn ON the ice maker, simply lower the wire shutoff arm.
To manually turn off the ice maker, lift the wire shutoff arm to the
OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,
the ice cubes will fill the ice storage bin, and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.
REMEMBER:
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
The quality of your ice will be only as good as the quality of
the water supplied to your ice maker. Avoid connecting the
ice maker to a softened water supply. Water softener
chemicals (such as salt) can damage parts of the ice maker
and lead to poor quality ice. If a softened water supply cannot
be avoided, make sure the water softener is operating
properly and is well maintained.
Do not use anything sharp to break up the ice in the storage
bin. This can cause damage to the ice container and the
dispenser mechanism.
Do not store anything on top of or in the ice maker or storage
bin.
Removing and Replacing Ice Storage Bin
1. Pull the covering panel up from the bottom and then slide it
back toward the rear.
2. Lift the wire shutoff arm so it clicks into the OFF (up) position.
Ice can still be dispensed, but no more can be made.
3. Lift up the front of the storage bin and pull it out.
4=
Replace the bin by pushing it in all the way or the dispenser
will not work. Push the wire shutoff arm down to the ON
position to restart ice production. Make sure the door is
closed tightly.
I
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or
after the system.
I
Water Filter Status Light (on some models)
The filter status light will help you know when to change your
water filter. The light will change from green to yellow. This tells
you that it is almost time to change the filter. It is recommended
that you replace the filter when the status light changes to red OR
water flow to your water dispenser or ice maker decreases
noticeably. The filter should be replaced at least every 6 months
depending on your water quality and usage.

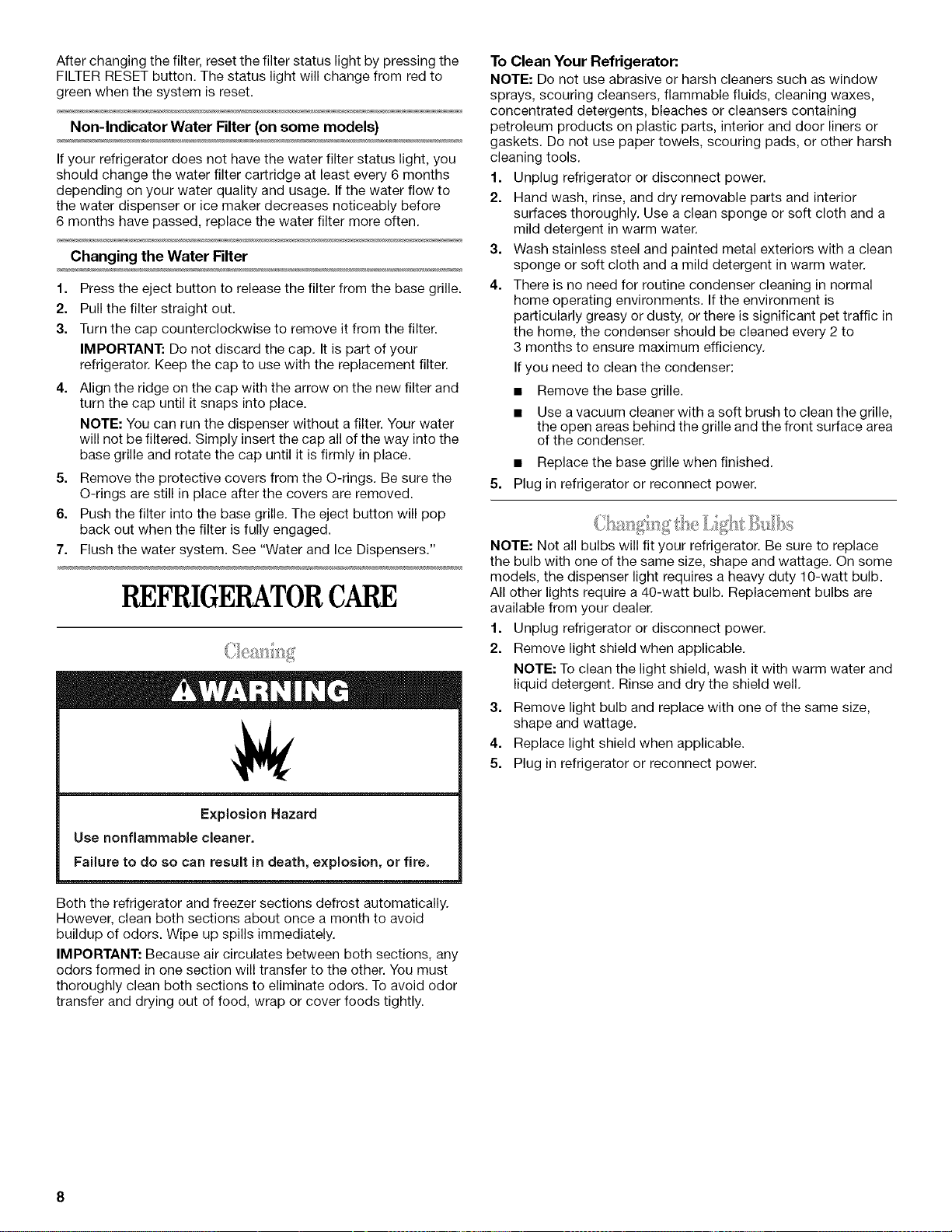

Afterchangingthefilter,resetthefilterstatuslightbypressingthe
FILTERRESETbutton.Thestatuslightwillchangefromredto
greenwhenthesystemisreset.
Non-Indicator Water Filter (on some models)
If your refrigerator does not have the water filter status light, you
should change the water filter cartridge at least every 6 months
depending on your water quality and usage. If the water flow to
the water dispenser or ice maker decreases noticeably before
6 months have passed, replace the water filter more often.
Changing the Water Filter
1. Press the eject button to release the filter from the base grille.
2. Pull the filter straight out.
3. Turn the cap counterclockwise to remove it from the filter.
IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.
4.
Align the ridge on the cap with the arrow on the new filter and
turn the cap until it snaps into place.
NOTE: You can run the dispenser without a filter. Your water
will not be filtered. Simply insert the cap all of the way into the
base grille and rotate the cap until it is firmly in place.
5. Remove the protective covers from the O-rings. Be sure the
O-rings are still in place after the covers are removed.
6. Push the filter into the base grille. The eject button will pop
back out when the filter is fully engaged.
7. Flush the water system. See "Water and Ice Dispensers."
REFRIGERATORCARE
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid odor
transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.
If you need to clean the condenser:
Remove the base grille.
Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser.
• Replace the base grille when finished.
5. Plug in refrigerator or reconnect power.
NOTE: Not all bulbs will fit your refrigerator. Be sure to replace
the bulb with one of the same size, shape and wattage. On some
models, the dispenser light requires a heavy duty 10-watt bulb.
All other lights require a 40-watt bulb. Replacement bulbs are
available from your dealer.
1. Unplug refrigerator or disconnect power.
2. Remove light shield when applicable.
NOTE: To clean the light shield, wash it with warm water and
liquid detergent. Rinse and dry the shield well.
3. Remove light bulb and replace with one of the same size,
shape and wattage.
4. Replace light shield when applicable.
5. Plug in refrigerator or reconnect power.

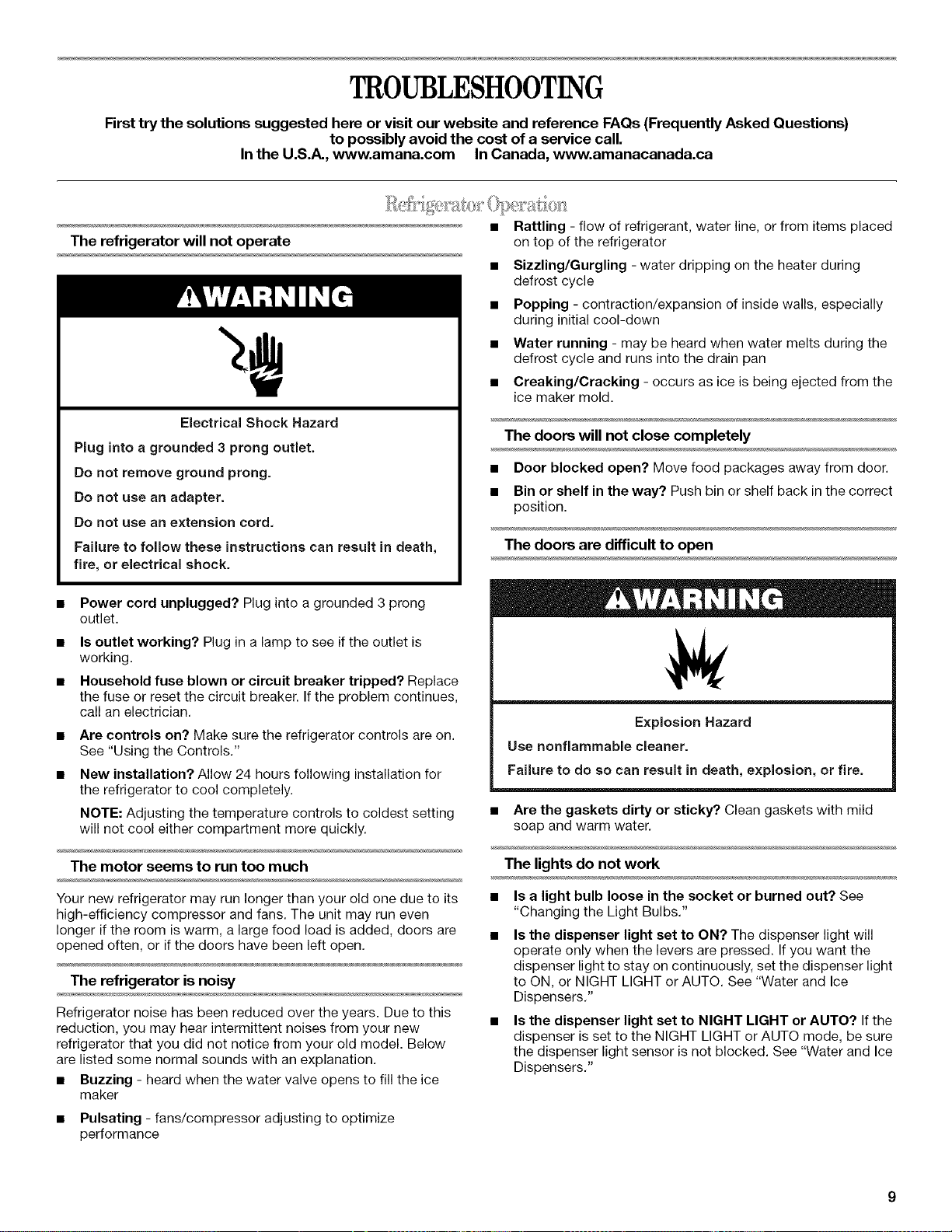

TROUBLESHOOTING
Firsttry the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)
to possibly avoid the cost of a service call.
In the U.S.A., www.amana.com In Canada, www.amanacanada.ca
The refrigerator will not operate
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
• Power cord unplugged? Plug into a grounded 3 prong
outlet.
• Is outlet working? Plug in a lamp to see if the outlet is
working.
• Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
• Are controls on? Make sure the refrigerator controls are on.
See "Using the Controls."
• New installation? Allow 24 hours following installation for
the refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting
will not cool either compartment more quickly.
The motor seems to runtoo much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
The refrigerator isnoisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below
are listed some normal sounds with an explanation.
• Buzzing - heard when the water valve opens to fill the ice
maker
• Pulsating - fans/compressor adjusting to optimize
performance
• Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator
• Sizzling/Gurgling - water dripping on the heater during
defrost cycle
• Popping - contraction/expansion of inside wails, especially
during initial cool-down
• Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan
• Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
The doors will not close completely
• Door blocked open? Move food packages away from door.
• Bin or shelf in the way? Push bin or shelf back in the correct
position.
The doors are difficult to open
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
• Are the gaskets dirty or sticky? Clean gaskets with mild
soap and warm water.
The lights do not work
• Is a light bulb loose in the socket or burned out? See
"Changing the Light Bulbs."
• Is the dispenser light set to ON? The dispenser light will
operate only when the levers are pressed. If you want the
dispenser light to stay on continuously, set the dispenser light
to ON, or NIGHT LIGHT or AUTO. See "Water and Ice
Dispensers."
• Is the dispenser light set to NIGHT LIGHT or AUTO? If the
dispenser is set to the NIGHT LIGHT or AUTO mode, be sure
the dispenser light sensor is not blocked. See "Water and Ice
Dispensers."
i i!iIIi[)@II I_ji!,11i1111 _', .......

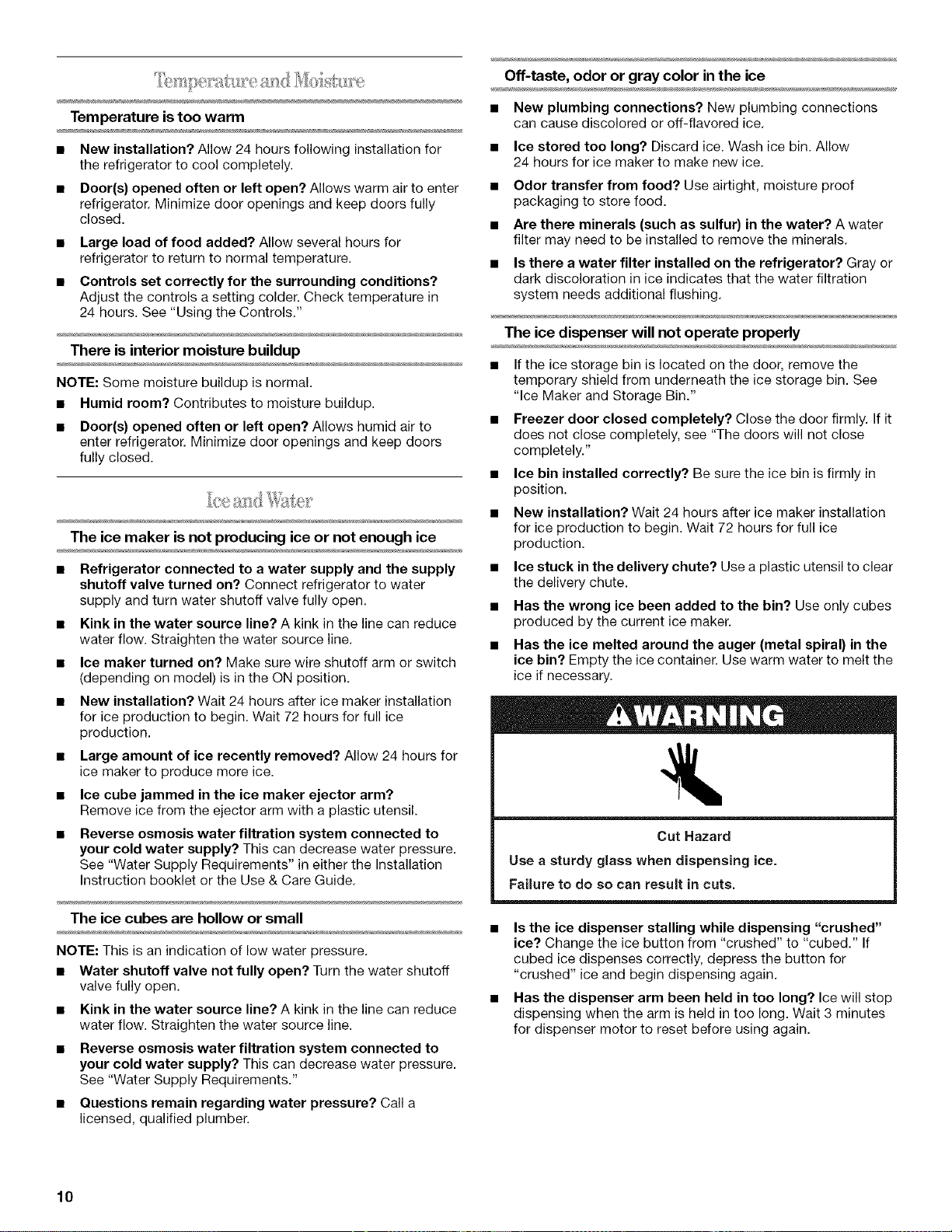

Temperature is too warm
• New installation? Allow 24 hours following installation for
the refrigerator to cool completely.
• Door(s) opened often or left open? Allows warm air to enter
refrigerator, Minimize door openings and keep doors fully
closed.
• Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
• Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See "Using the Controls."
There is interior moisture buildup
NOTE: Some moisture buildup is normal.
• Humid room? Contributes to moisture buildup.
• Door(s) opened often or left open? Allows humid air to
enter refrigerator, Minimize door openings and keep doors
fully closed.
The ice maker is not producing ice or not enough ice
Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position,
New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.
Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements" in either the Installation
Instruction booklet or the Use & Care Guide,
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure,
• Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
• Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
• New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice,
• Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
• Odor transfer from food? Use airtight, moisture proof
packaging to store food.
• Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals,
• Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration
system needs additional flushing,
The ice dispenser will not operate properly
• If the ice storage bin is located on the door, remove the
temporary shield from underneath the ice storage bin. See
"Ice Maker and Storage Bin."
• Freezer door closed completely? Close the door firmly, If it
does not close completely, see "The doors will not close
completely."
• Ice bin installed correctly? Be sure the ice bin is firmly in
position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
• Ice stuck in the delivery chute? Use a plastic utensil to clear
the delivery chute.
• Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker.
• Has the ice melted around the auger (metal spiral) in the
ice bin? Empty the ice container. Use warm water to melt the
ice if necessary,
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
Is the ice dispenser stalling while dispensing "crushed"
ice? Change the ice button from "crushed" to "cubed." If
cubed ice dispenses correctly, depress the button for
"crushed" ice and begin dispensing again,
Has the dispenser arm been held in too long? Ice will stop
dispensing when the arm is held in too long. Wait 3 minutes
for dispenser motor to reset before using again.
10

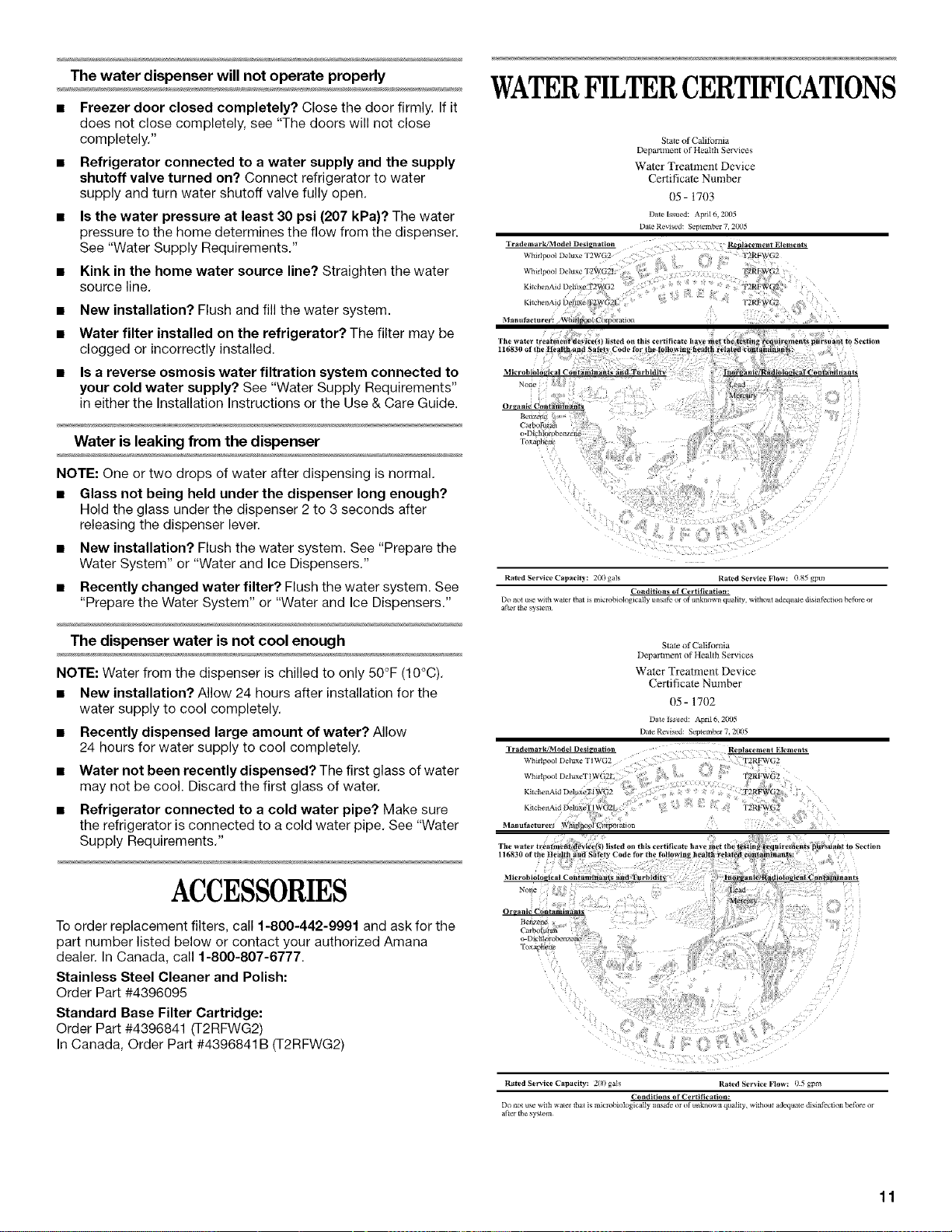

The water dispenser will not operate properly
• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close
completely,"
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
• Is the water pressure at least 30 psi (207 kPa)? The water
pressure to the home determines the flow from the dispenser.
See "Water Supply Requirements,"
• Kink in the home water source line? Straighten the water
source line.
• New installation? Flush and fill the water system.
• Water filter installed on the refrigerator? The filter may be
clogged or incorrectly installed.
• Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements"
in either the Installation Instructions or the Use & Care Guide.
Water is leaking from the dispenser
NOTE: One or two drops of water after dispensing is normal,
• Glass not being held under the dispenser long enough?
Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.
• New installation? Flush the water system. See "Prepare the
Water System" or "Water and Ice Dispensers,"
• Recently changed water filter? Flush the water system. See
"Prepare the Water System" or "Water and Ice Dispensers."
The dispenser water is not cool enough
NOTE: Water from the dispenser is chilled to only 50°F (10°C),
• New installation? Allow 24 hours after installation for the
water supply to cool completely.
• Recently dispensed large amount of water? Allow
24 hours for water supply to cool completely.
• Water not been recently dispensed? The first glass of water
may not be cool. Discard the first glass of water.
• Refrigerator connected to a cold water pipe? Make sure
the refrigerator is connected to a cold water pipe, See "Water
Supply Requirements,"
ACCESSORIES
Toorder replacement filters, call 1-800-442-9991 and ask for the
part number listed below or contact your authorized Amana
dealer. In Canada, call f-800-807-8777.
Stainless Steel Cleaner and Polish:
Order Part #4396095
Standard Base Filter Cartridge:
Order Part #4396841 (T2RFWG2)
In Canada, Order Part #4396841B (T2RFWG2)
WATERFILTERCERTIFICATIONS
Tradl.mark/Model Designation
Whir] r Deluxe T2WG2
wh,,l_ Deluxe 12WG73
Sta(c of Cahlbr:ua
Dcpartmem of Health Services
WaterTreatmentDevice
CertificateNumber
05- 1703
Dale I_ed: Aped 6, 2(K)5
Daw Rc_is_a] Scptemlx,r 7, 2(I05
Renlaeement I_;lement s
T2RFWG2
Organic Contaminants
RatedServiceCapacity: 200gals Rated Service FIow: 085gpm
Conditions of Cer tilication:
D_ n_ use with water th_ is microbiological/y unsafe or _ unknowll quahty, without ad_luale dish)fcction befi_re or
a_r _e sys_m
Trademark/Model Desi_rlation
WhirIpool Deluxe T1WO2
State of Califi)rnia
Department of Health Services
WaterTreatmemDevice
CertificateNumber
05- 1702
Dale Issued: April 6, 2005
Dale R_istxI: Seplember 7, 2005
Manufact ure_¢
116830 oftl
t_ to Section
No_c
RatedServiceCapacity: 2(XIgals Rated Service Flow: 05gpm
Conditions of Certification:
Do i_l use with water thai is microbk)k>gicaIly _nsa_ or of unknown qualily, without adeq_a(e disinlecti_l belbre or
al_er the system
11

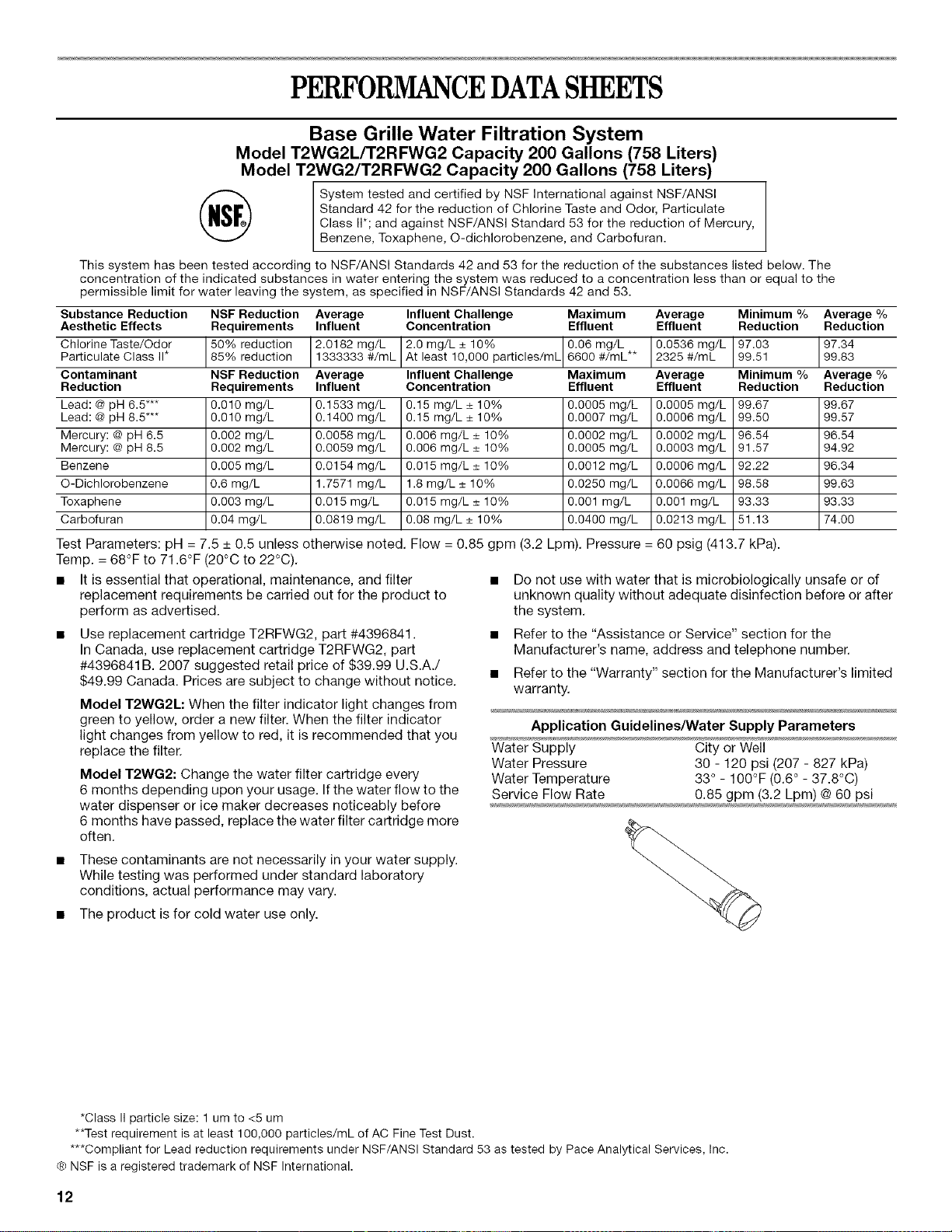

PERFORMANCEDATASHEETS
Base Grille Water Filtration System
Model T2WG2LfT2RFWG2 Capacity 200 Gallons (758 Liters)
Model T2WG2/T2RFWG2 Capacity 200 Gallons (758 Liters)
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Particulate
Class II*; and against NSF/ANSl Standard 53 for the reduction of Mercury,
Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran.
This system has been tested according to NSF/ANSl Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSl Standards 42 and 53.
Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction
Chlorine Taste/Odor 50% reduction 2.0182 rng/L 2.0 mg/L _+10% 0.06 mg/L ** 0.0536 mg/L 97.03 97.34
Particulate Class II* 85% reduction 1333333 #/mL At east 10,000 part c es/mL 6600 #/mL 2325 #/mL 99.51 99.83
Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction
Lead: @ pH 6.5*** 0.010 mg/L 0.1533 mg/L 0.15 mg/L _+10% 0.0005 mg/L 0.0005 mg/L 99.67 99.67
Lead: @ pH 8.5*** 0.010 mg/L 0.1400 mg/L 0.15 mg/L _+10% 0.0007 mg/L 0.0006 mg/L 99.50 99.57
Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.54 96.54
Mercury: @ pH 8.5 0.002 mg/L 0.0059 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 91.57 94.92
Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L _+10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34
O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L _+10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L _+10% 0.001 mg/L 0.001 mg/L 93.33 93.33
Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L _+10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00
Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.85 gpm (3.2 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C).
• It is essential that operational, maintenance, and filter • Do not use with water that is microbiologically unsafe or of
replacement requirements be carried out for the product to unknown quality without adequate disinfection before or after
perform as advertised, the system.
Use replacement cartridge T2RFWG2, part #4396841.
In Canada, use replacement cartridge T2RFWG2, part
#4396841B. 2007 suggested retail price of $39.99 U.S.A./
$49.99 Canada. Prices are subject to change without notice.
Model T2WG2L: When the filter indicator light changes from
green to yellow, order a new filter. When the filter indicator
light changes from yellow to red, it is recommended that you
replace the filter.
Model T2WG2: Change the water filter cartridge every
6 months depending upon your usage. If the water flow to the
water dispenser or ice maker decreases noticeably before
6 months have passed, replace the water filter cartridge more
often.
These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
• The product is for cold water use only.
• Refer to the "Assistance or Service" section for the
Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)
Service Flow Rate 0.85 gpm (3.2 Lpm) @ 60 psi
*Class II particle size: 1 um to <5 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
***Compliant for Lead reduction requirements under NSF/ANSl Standard 53 as tested by Pace Analytical Services, Inc.
(R_NSF is a registered trademark of NSF International.
12

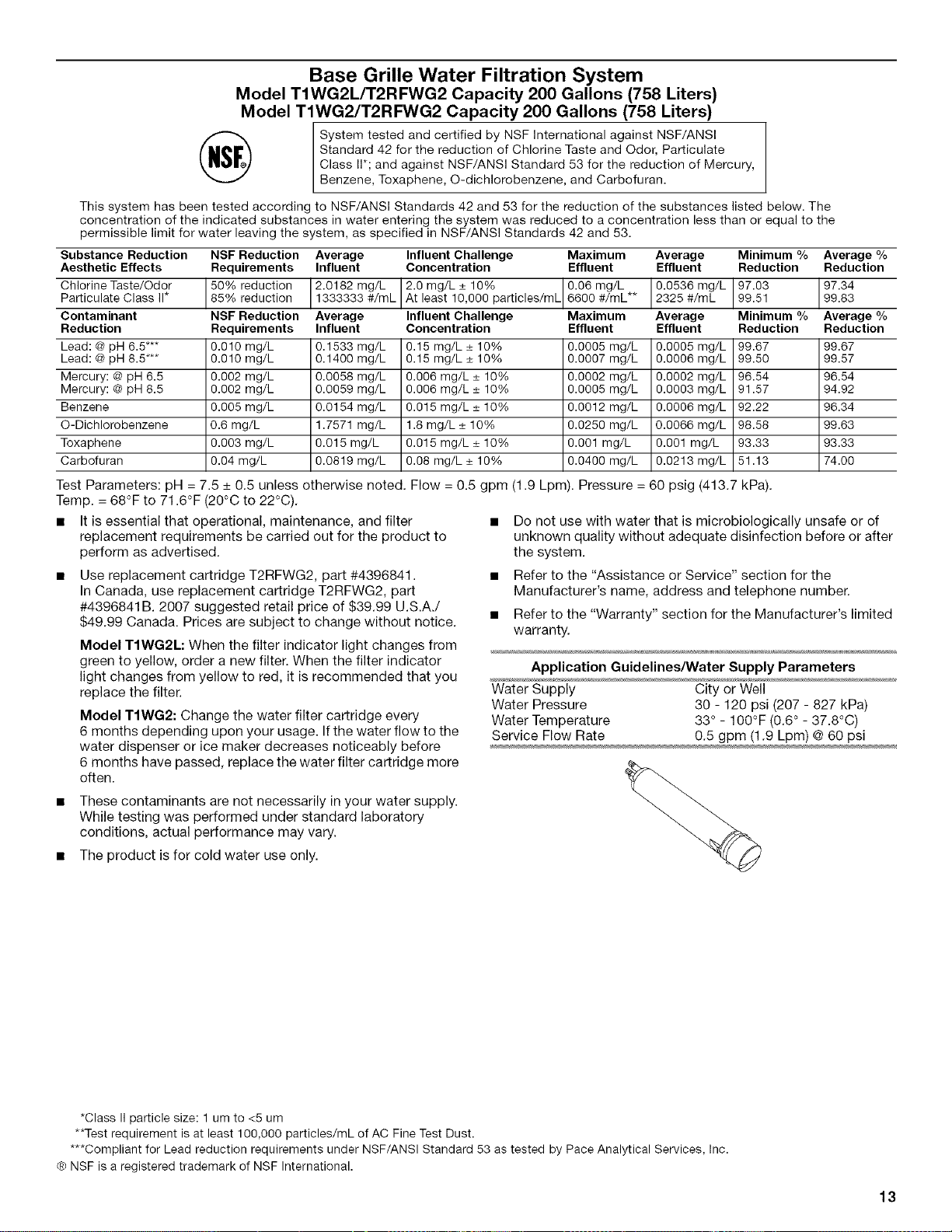

Base Grille Water Filtration System
Model TIWG2LfT2RFWG2 Capacity 200 Gallons (758 Liters)
Model TlWG2/T2RFWG2 Capacity 200 Gallons (758 Liters)
(_ System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, Particulate
Class II*; and against NSF/ANSl Standard 53 for the reduction of Mercury,
Benzene, Toxaphene, O-dichlorobenzene, and Carbofuran.
This system has been tested according to NSF/ANSl Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specified in NSF/ANSl Standards 42 and 53.
Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction
Chlorine Taste/Odor 50% reduction 2.0182 mg/L 2.0 mg/L _+10% 0.06 mg/L ** 0.0536 mg/L 97.03 97.34
Particulate Class II* 85% reduction 1333333 #/mL At east 10,000 part c es/mL 6600 #/mL 2325 #/mL 99.51 99.83
Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction
Lead: @ pH 6.5*** 0.010 mg/L 0.1533 mg/L 0.15 mg/L _+10% 0.0005 mg/L 0.0005 mg/L 99.67 99.67
Lead: @ pH 8.5*** 0.010 mg/L 0.1400 mg/L 0.15 mg/L _+10% 0.0007 mg/L 0.0006 mg/L 99.50 99.57
Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.54 96.54
Mercury: @ pH 8.5 0.002 mg/L 0.0059 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 91.57 94.92
Benzene 0.005 mg/L 0.0154 mg/L 0.015 mg/L _+10% 0.0012 mg/L 0.0006 mg/L 92.22 96.34
O-Dichlorobenzene 0.6 mg/L 1.7571 mg/L 1.8 mg/L _+10% 0.0250 mg/L 0.0066 mg/L 98.58 99.63
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 mg/L _+10% 0.001 mg/L 0.001 mg/L 93.33 93.33
Carbofuran 0.04 mg/L 0.0819 mg/L 0.08 mg/L _+10% 0.0400 mg/L 0.0213 mg/L 51.13 74.00
Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C).
• It is essential that operational, maintenance, and filter • Do not use with water that is microbiologically unsafe or of
replacement requirements be carried out for the product to unknown quality without adequate disinfection before or after
perform as advertised, the system.
Use replacement cartridge T2RFWG2, part #4396841.
In Canada, use replacement cartridge T2RFWG2, part
#4396841B. 2007 suggested retail price of $39.99 U.S.A./
$49.99 Canada. Prices are subject to change without notice.
Model TlWG2L: When the filter indicator light changes from
green to yellow, order a new filter. When the filter indicator
light changes from yellow to red, it is recommended that you
replace the filter.
Model TlWG2: Change the water filter cartridge every
6 months depending upon your usage. Ifthe water flow to the
water dispenser or ice maker decreases noticeably before
6 months have passed, replace the water filter cartridge more
often.
These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
• The product is for cold water use only.
• Refer to the "Assistance or Service" section for the
Manufacturer's name, address and telephone number.
• Refer to the "Warranty" section for the Manufacturer's limited
warranty.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)
Service Flow Rate 0.5 gpm (1.9 Lpm) @ 60 psi
*Class II particle size: 1 um to <5 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
***Compliant for Lead reduction requirements under NSF/ANSl Standard 53 as tested by Pace Analytical Services, Inc.
(R_NSF is a registered trademark of NSF International.
13
AMANA®MAJORAPPLIANCEWARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Amana brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter "Amana") will pay for factory
specified parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Amana designated service
company. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the
country in which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original
purchase date is required to obtain service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair
house fuses, or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is
contrary to published user or operator instructions and/or installation instructions.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance
with electrical or plumbing codes, or use of consumables or cleaning products not approved by Amana.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage results
from defects in materials or workmanship and is reported to Amana within 30 days from the date of purchase.
6. Any food loss due to refrigerator or freezer product failures.
7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be repaired
in the home and only in-home service is covered by this warranty.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Amana servicer is not available.
10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty is
void if the factory applied serial number has been altered or removed from your major appliance.
The cost of repair or replacement under these excluded circumstances shall be borne by the customer.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE
LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW.AMANA SHALL NOT BE LIABLE FOR INCIDENTAL OR
CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR
CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS,
SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND
YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.
If outside the 50 United States and Canada, contact your authorized Amana dealer to determine if another warranty applies. 9/07
For additional product information, in the U.S.A., visit www.amana.com
In Canada, visit www.amanacanada.ca
If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may
contact Amana at the number below.
Have your complete model number ready. You can find your model number and serial number on the label located on the right-hand side of
the refrigerator interior.
For assistance or service in the U.S.A., call 1-800-843-0304. In Canada, call 1-800-807-6777.
If you need further assistance, you can write to Amana with any questions or concerns at the address below:
In the U.S.A.:
Amana Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
In Canada:
Amana Brand Home Appliances
Customer Interaction Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please keep this User Instructions and model number information for future reference.
14

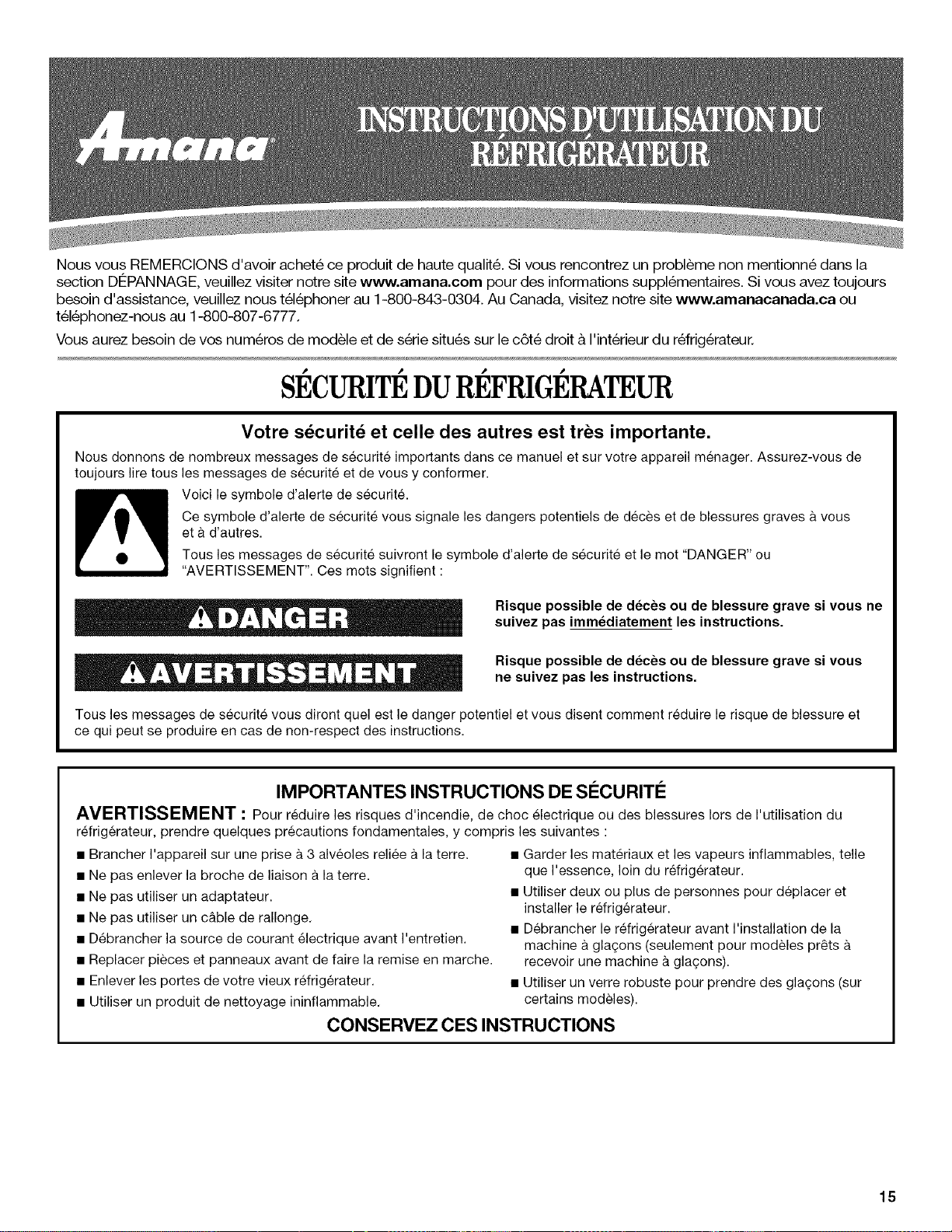

Nous vous REMERCIONS d'avoir achet6 ce produit de haute qualit& Si vous rencontrez un probl_me non mentionn6 dans la
section DI2PANNAGE, veuillez visiter notre site www.amana.com pour des informations suppl6mentaires. Si vous avez toujours
besoin d'assistance, veuillez nous t616phoner au 1-800-843-0304. Au Canada, visitez notre site www.amanacanada.ca ou
t616phonez-nous au 1-800-807-6777.
Vous aurez besoin de vos num6ros de module et de s6rie situ6s sur le c6t6 droit & I'int6rieur du r6frig6rateur.
SECURITEDUREFRIGERATEUR
Votre s_curit_ et celle des autres est tres importante.
Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousies messages de securite et de vous y conformer.
Voici le symbole d'alerte de securit&
Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
et &d'autres.
Tousles messages de securite suivront le symbole d'alerte de securite et ie mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :
Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement lee instructions.
Risque possible de deces ou de blessure grave si vous
ne euivez pas lee instructions.
Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SECURITI_
AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du
refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :
• Brancher I'appareil sur une prise &3 alveoles reliee a la terre.
• Ne pas enlever la broche de liaison a la terre.
• Ne pas utiliser un adaptateur.
• Ne pas utiliser un c&ble de rallonge.
• Debrancher la source de courant eiectrique avant I'entretien.
• Replacer pieces et panneaux avant de faire la remise en marche.
• Enlever ies portes de votre vieux refrigerateur.
• Utiliser un produit de nettoyage ininfiammable.
• Garder les mat_riaux et les vapeurs inflammables, teile
que I'essence, loin du rdrigerateur.
• Utiliser deux ou plus de personnes pour depiacer et
installer le rdrigerateur.
• Debrancher le refrigerateur avant I'installation de la
machine a gla(_ons (seulement pour modeles pr_ts
recevoir une machine a glagons).
• Utiliser un verre robuste pour prendre des glagons (sur
certains modeies).
CONSERVEZ CES INSTRUCTIONS
15

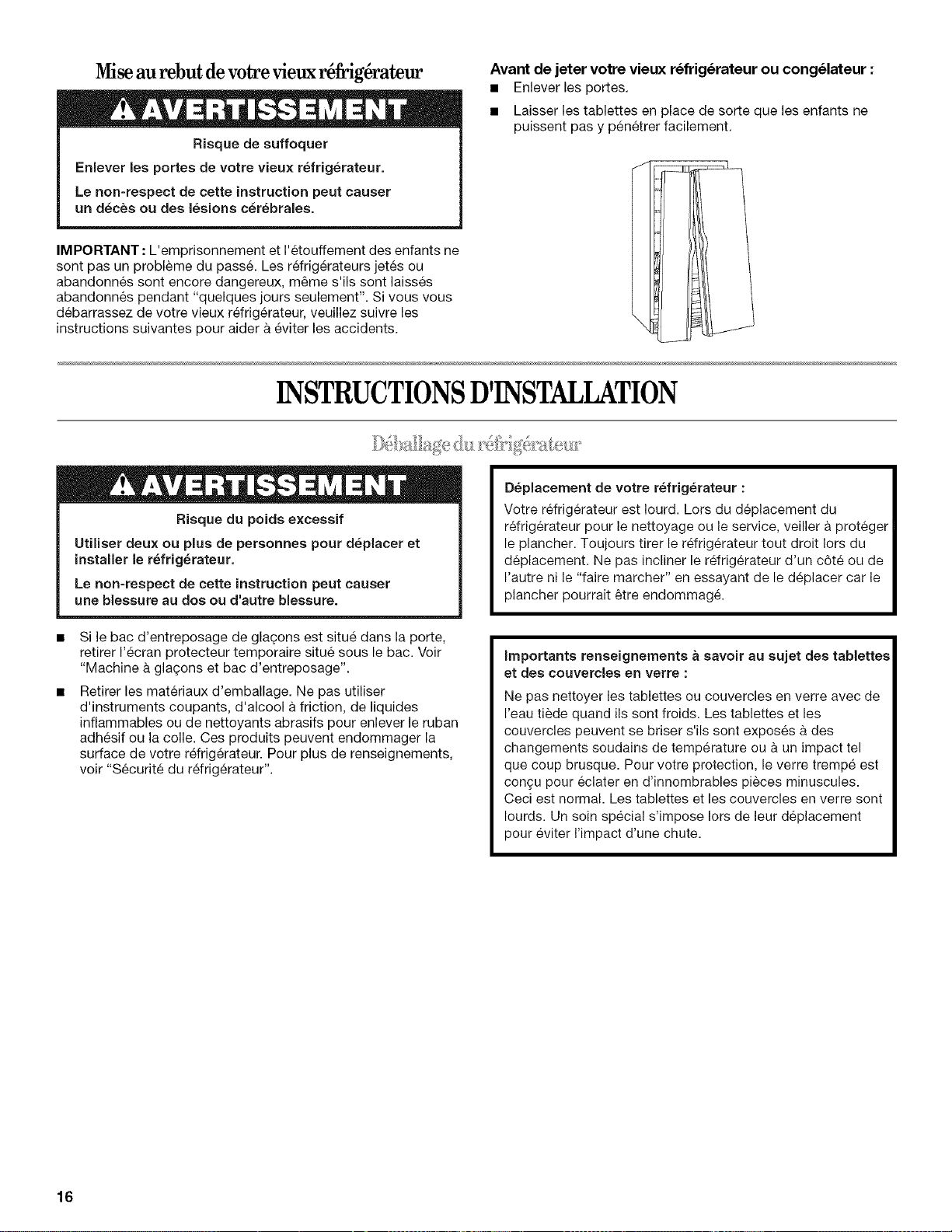

Mise au rebut de votre vieux r6frig6rateur
Risque de suffoquer
Enlever les portes de votre vieux refrigerateur.
Le non-respect de cette instruction peut causer
un deces ou des lesions cerebrales.
Avant de jeter votre vieux r_frig_rateur ou cong_lateur :
Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne
puissent pas y penetrer facilement.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du passe. Les refrigerateurs jetes ou
abandonnes sent encore dangereux, m_me s'ils sont laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider a eviter les accidents.
INSTRUCTIONSD'INSTALLATION
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer le r_frig_rateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Si le bac d'entreposage de gla(_ons est situe darts la porte,
retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine a gla(_ons et bac d'entreposage'.
Retirer les materiaux d'emballage. Ne pas utiliser
d'instruments coupants, d'alcool a friction, de liquides
inflammables ou de nettoyants abrasifs pour enlever le ruban
adhesif ou la colle. Ces produits peuvent endommager la
surface de votre refrigerateur. Pour plus de renseignements,
voir "S6curite du refrigerateur".
Deplacement de votre r_frigerateur :
Votre refrig6rateur est Iourd. Lots du deplacement du
refrig6rateur pour le nettoyage ou le service, veiller a proteger
le plancher. Toujours tirer Is refrigerateur tout droit lots du
deplacement. Ne pas incliner Is refrigerateur d'un c6te ou de
I'autre nile "faire marcher" en essayant de le deplacer car le
plancher pourrait _tre endommage.
Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sont froids. Los tablettes et los
couvercles peuvent se briser s'ils sont exposes &des
changements soudains de temperature ou & un impact tel
que coup brusque. Pour votre protection, Is verre trempe est
con_:u pour eclater en d'innombrables pieces minuscules.
Ceci est normal. Les tablettes et les couvercles en verre sont
Iourds. Un soin special s'impose lots de leur deplacement
pour eviter I'impact d'une chute.
16

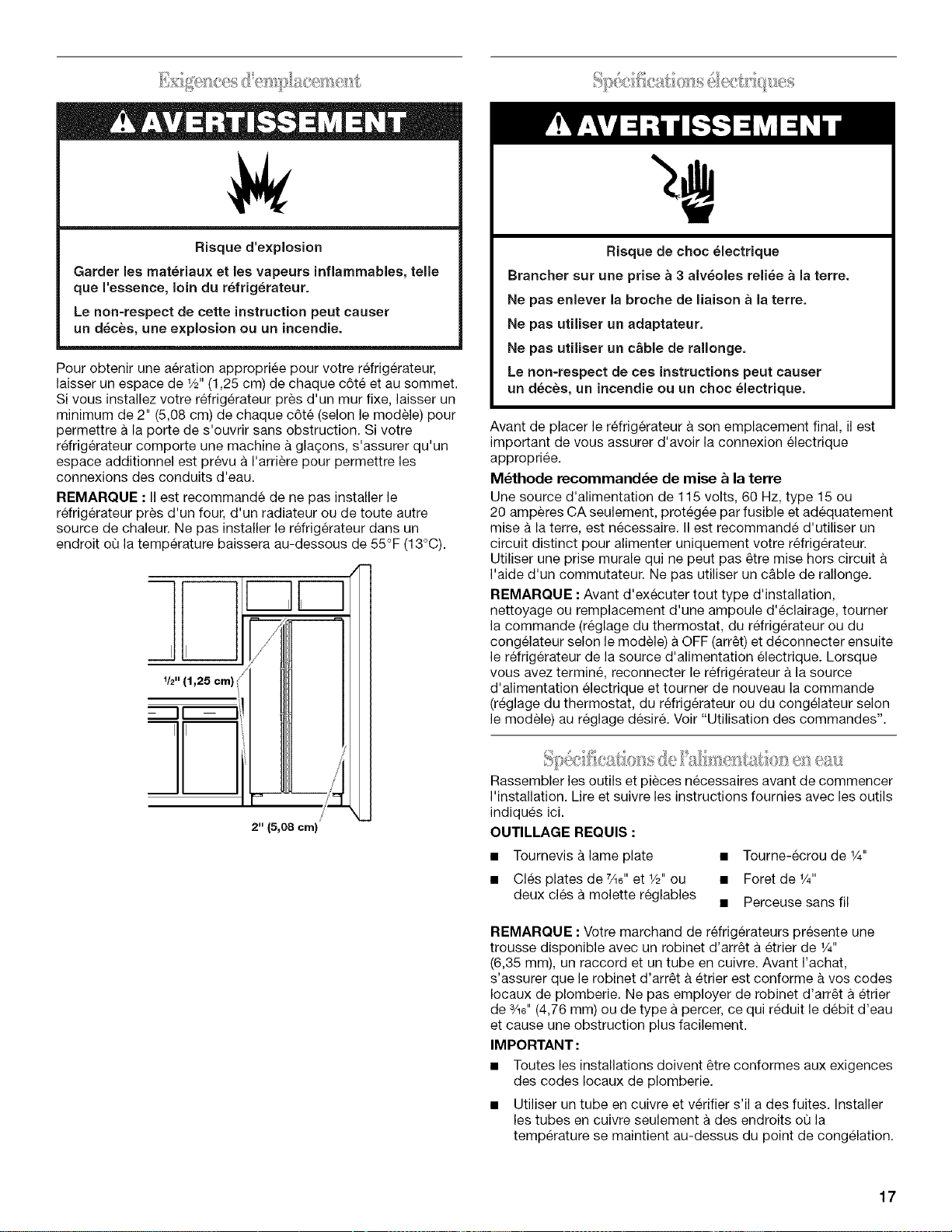

Risque d'explosion
Garder les materiaux et les vapeurs inflammables, telle
que ressence, loin du refrigerateuro
Le non-respect de cette instruction peut causer
un deces, une explosion ou un incendie.
Pour obtenir une aeration appropriee pour votre refrigerateur,
laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.
Si vous installez votre refrigerateur pres d'un mur fixe, laisser un
minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour
permettre a la porte de s'ouvrir sans obstruction. Si votre
refrig6rateur comporte une machine a glagons, s'assurer qu'un
espace additionnel est prevu a I'arriere pour permettre les
connexions des conduits d'eau.
REMARQUE : II est recommande de ne pas installer le
refrig6rateur pres d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le refrig6rateur dans un
endroit ou la temperature baissera au-dessous de 55°F (13°C).
112"(1,25 cm)
II I)
/m
/
2" (5,08 cm)
Risque de choc electrique
Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c_ble de rallonge.
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
Avant de placer le refrigerateur a son emplacement final, il est
important de vous assurer d'avoir la connexion electrique
appropriee.
M_thode recommand_e de mise _ la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 amperes CA seulement, protegee par fusible et adequatement
mise a la terre, est necessaire. II est recommande d'utiliser un
circuit distinct pour alimenter uniquement votre refrigerateur.
Utiliser une prise murale qui ne peut pas _tre mise hors circuit
I'aide d'un commutateur. Ne pas utiliser un c&ble de rallonge.
REMARQUE : Avant d'executer tout type d'installation,
nettoyage ou remplacement d'une ampoule d'eclairage, tourner
la commande (reglage du thermostat, du refrigerateur ou du
congelateur selon le modele) a OFF (arr_t) et deconnecter ensuite
le refrigerateur de la source d'alimentation electrique. Lorsque
vous avez termine, reconnecter le refrigerateur a la source
d'alimentation electrique et tourner de nouveau la commande
(reglage du thermostat, du refrigerateur ou du congelateur selon
le modele) au reglage desir& Voir "Utilisation des commandes".
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Life et suivre les instructions fournies avec les outils
indiques ici.
OUTILLAGE REQUIS :
• Tournevis & lame plate • Tourne-ecrou de 1/4"
• Cles plates de 7A6"et 1/2"ou • Foret de 1/4"
deux cles a molette reglables • Perceuse sans fil
REMARQUE : Votre marchand de refrigerateurs presente une
trousse disponible avec un robinet d'arr_t a etrier de 1/4"
(6,35 ram), un raccord et un tube en cuivre. Avant I'achat,
s'assurer que le robinet d'arr_t a etrier est conforme & vos codes
Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier
de _Ae"(4,76 ram) ou de type a percer, ce qui reduit le debit d'eau
et cause une obstruction plus facilement.
IMPORTANT:
• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.
• Utiliser un tube en cuivre et verifier s'il a des fuites. Installer
les tubes en cuivre seulement a des endroits ou la
temperature se maintient au-dessus du point de congelation.
17

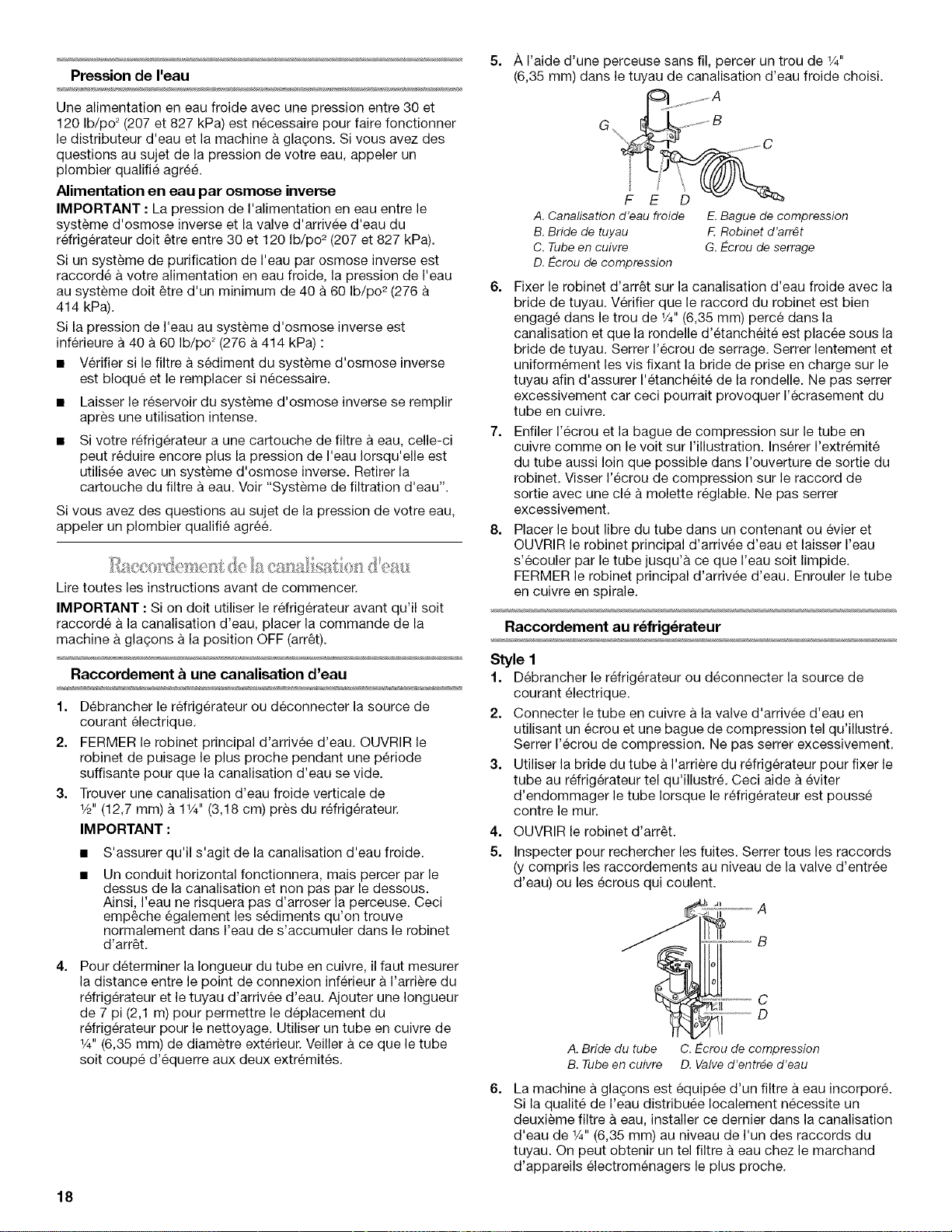

PressiondeI'eau
Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po 2(207 et 827 kPa) est necessaire pour faire fonctionner
le distributeur d'eau et la machine & glagons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agree.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le
systeme d'osmose inverse et la valve d'arrivee d'eau du
refrig6rateur dolt _tre entre 30 et 120 Ib/po 2(207 et 827 kPa).
Si un systeme de purification de I'eau par osmose inverse est
raccorde & votre alimentation en eau froide, la pression de I'eau
au systeme dolt _tre d'un minimum de 40 a 60 Ib/po 2(276
414 kPa).
Si la pression de I'eau au systeme d'osmose inverse est
inferieure a 40 a 60 Ib/po 2(276 a 414 kPa) :
• Verifier si le filtre a sediment du syst_me d'osmose inverse
est bloque et le remplacer si necessaire.
• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.
Si votre refrigerateur a une cartouche de filtre a eau, celle-ci
peut reduire encore plus la pression de I'eau Iorsqu'elle est
utilis_e avec un systeme d'osmose inverse. Retirer la
cartouche du filtre a eau. Voir "Syst_me de filtration d'eau".
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agre&
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on dolt utiliser le refrig&rateur avant qu'il soit
raccorde a la canalisation d'eau, placer la commande de la
machine a glagons a la position OFF (arr_t).
Raccordement _ une canalisation d'eau
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de
1/2"(12,7 mm) a 11/4'' (3,18 cm) pres du refrigerateur.
IMPORTANT :
S'assurer qu'il s'agit de la canalisation d'eau froide.
Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous.
Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci
emp_che egalement les sediments qu'on trouve
normalement dans I'eau de s'accumuler dans le robinet
d'arr_t.
4=
Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inferieur a I'arriere du
refrigerateur et le tuyau d'arrivee d'eau. Ajouter une Iongueur
de 7 pi (2,1 m) pour permettre le deplacement du
refrigerateur pour le nettoyage. Utiliser un tube en cuivre de
1/4"(6,35 mm) de diametre exterieur. Veiller ace que le tube
soit coupe d'equerre aux deux extremites.
5=
/_,I'aide d'une perceuse sans ill, percer un trou de 1/4"
(6,35 mm) dans le tuyau de canalisation d'eau froide choisi.
G_ B ...........C
F E D _
A. Canalisation d'eaufroide E.Bague de compression
B.Bride de tuyau F. Robinet d'arr_t
C.Tubeen cuivre G. E-croude serrage
D.E-croude compression
6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord du robinet est bien
engage dans le trou de 1/4"(6,35 mm) perce dans la
canalisation et que la rondelle d'etancheite est placee sous la
bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et
uniformement les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer I'etancheite de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer I'ecrasement du
tube en cuivre.
7. Enfiler I'ecrou et la bague de compression sur le tube en
cuivre comme on le volt sur I'illustration. Inserer I'extremite
du tube aussi loin que possible dans I'ouverture de sortie du
robinet. Visser I'ecrou de compression sur le raccord de
sortie avec une cle a molette reglable. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'& ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Enrouler le tube
en cuivre en spirale.
Raccordement au r_frig_rateur
Style 1
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Connecter le tube en cuivre & la valve d'arrivee d'eau en
utilisant un ecrou et une bague de compression tel qu'illustr&
Serrer I'ecrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le
tube au rdrigerateur tel qu'illustr& Ceci aide & eviter
d'endommager le tube Iorsque le refrigerateur est pousse
contre le mur.
4=
5.
OUVRIR le robinet d'arr_t.
Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements au niveau de la valve d'entree
d'eau) ou les ecrous qui coulent.
A. Bride du tube
B. Tube en cuivre
C
D
C. E-crou de compression
D. Valve d'entr_e d'eau
6=
La machine & gla(_ons est equipee d'un filtre & eau incorpor&
Si la qualite de I'eau distribuee Iocalement necessite un
deuxieme filtre a eau, installer ce dernier dans la canalisation
d'eau de W' (6,35 mm) au niveau de I'un des raccords du
tuyau. On peut obtenir un tel filtre a eau chez le marchand
d'appareils electromenagers le plus proche.
18

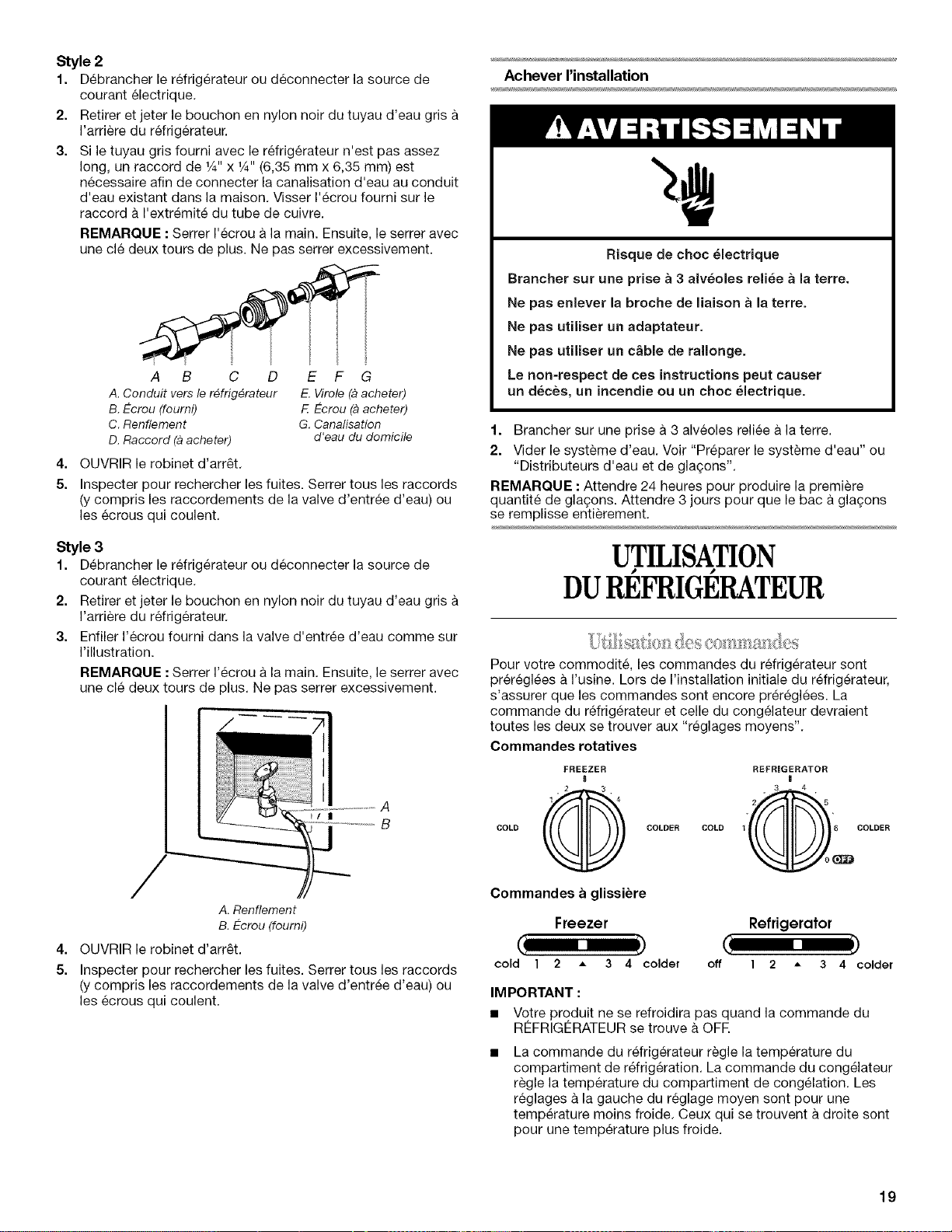

Style 2
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris h
I'arriere du rdrigerateur.
3. Si le tuyau gris fourni avec le refrig6rateur n'est pas assez
long, un raccord de 1/4"x 1/4"(6,35 mm x 6,35 mm) est
necessaire afin de connecter la canalisation d'eau au conduit
d'eau existant dans la maison. Visser I'_crou fourni sur le
raccord a I'extremite du tube de cuivre.
REMARQUE :Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.
4.
5.
A B C D E F G
A. Conduit versle r_frig_rateur E.Virole(aacheter)
B.Ecrou (fourni) F E-crou(aacheter)
C. Renflement G.Canalisation
D. Raccord (aacheter) d'eau du domicile
OUVRIR le robinet d'arr_t.
Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou
les ecrous qui coulent.
Style 3
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris
I'arriere du r6frig@ateur.
3. Enfiler I'ecrou fourni dans la valve d'entree d'eau comme sur
I'illustration.
REMARQUE :Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.
A
B
4.
5.
A.Renflement
B.Ecrou (fourni)
OUVRIR le robinet d'arr_t.
Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou
les ecrous qui coulent.
Achever I'installation
Risque de choc electrique
Brancher sur une prise a 3 alveoles reli_e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur,
Ne pas utiliser un c&ble de rallonge.
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
1. Brancher sur une prise a 3 alveoles reliee a la terre.
2. Vider le systeme d'eau. Voir "Preparer le systeme d'eau" ou
"Distributeurs d'eau et de glagons".
REMARQUE :Attendre 24 heures pour produire la premiere
quantite de glagons. Attendre 3 jours pour que le bac a glagons
se remplisse entierement.
UTILISATION
DUREFRIGERATEUR
Pour votre commodite, les commandes du refrig@ateur sont
prereglees a I'usine. Lors de I'installation initiale du refrig@ateur,
s'assurer que les commandes sont encore pr@eglees. La
commande du refrigerateur et celle du congelateur devraient
toutes les deux se trouver aux "reglages moyens".
Commandes rotatives
COLD
FREEZER
COLDER COLD
REFRIGERATOR
I
• 3 4
1 6 COLDER
Commandes a glissibre
Freezer Refrigerator
(, )
cold 1 2 * 3 4 colder off 1 2 ,= 3 4 colder
IMPORTANT :
• Votre produit ne se refroidira pas quand la commande du
RC:FRIGC:RATEURse trouve & OFF.
La commande du refrig@ateur regle la temperature du
compartiment de refrigeration. La commande du congelateur
r_gle la temperature du compartiment de congelation. Les
reglages a la gauche du reglage moyen sent pour une
temp@ature moins froide. Ceux qui se trouvent a droite sent
pour une temp@ature plus froide.
19

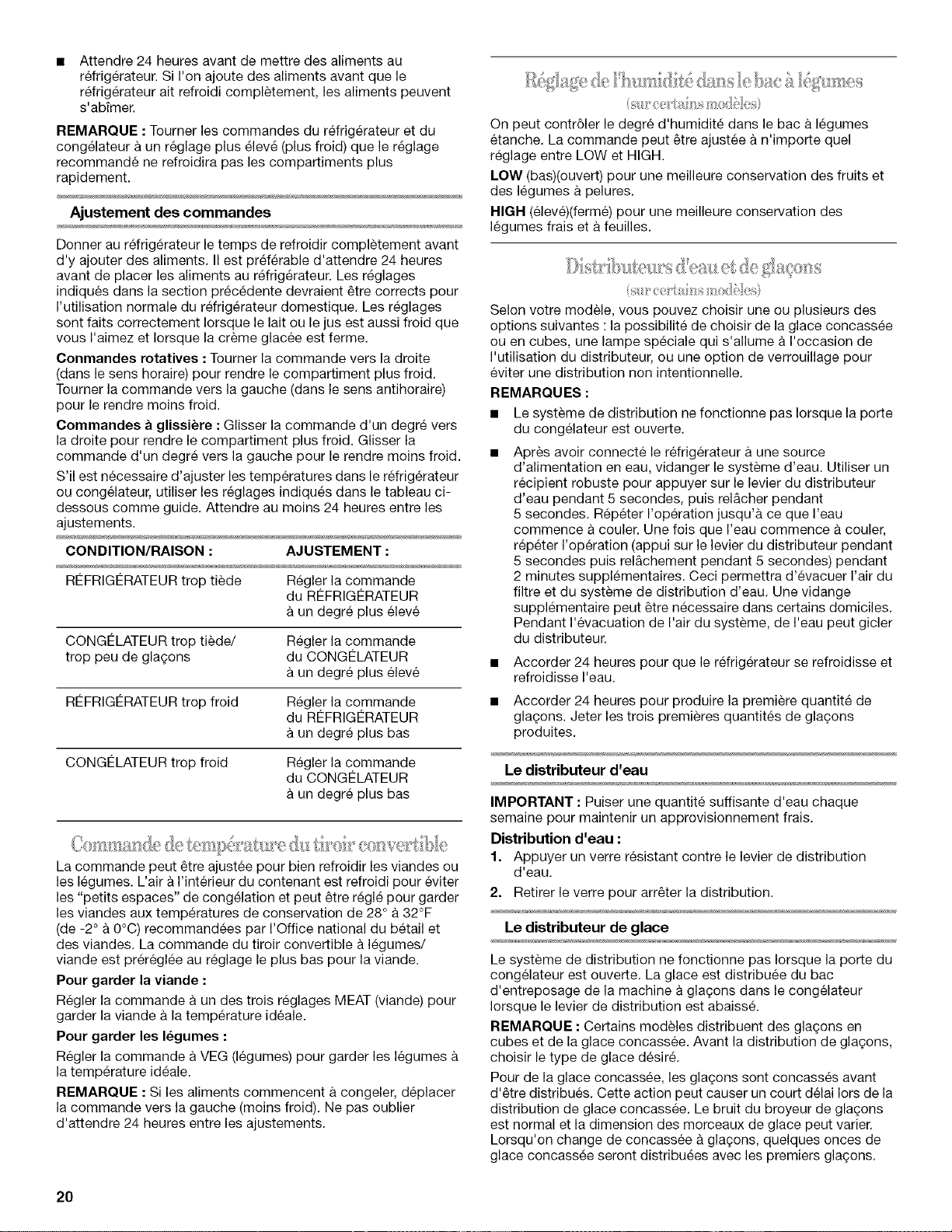

Attendre 24 heures avant de mettre des aliments au
refrig@ateur. Si I'on ajoute des aliments avant que le
refrig@ateur ait refroidi completement, les aliments peuvent
s'abfmer.
REMARQUE : Tourner les commandes du refrigerateur et du
congelateur a un reglage plus eleve (plus froid) que le reglage
recommande ne refroidira pas les compartiments plus
rapidement.
Ajustement des commandes
Donner au refrigerateur le temps de refroidir completement avant
d'y ajouter des aliments. II est pref@able d'attendre 24 heures
avant de placer les aliments au refrigerateur. Les reglages
indiques dans la section precedente devraient _tre corrects pour
I'utilisation normale du refrigerateur domestique. Les reglages
sent faits correctement Iorsque le lait ou le jus est aussi froid que
vous I'aimez et Iorsque la cr_me glacee est ferme.
Conmandes rotatives : Tourner la commande vers la droite
(dans le sens horaire) pour rendre le compartiment plus froid.
Tourner la commande vers la gauche (dans le sens antihoraire)
pour le rendre moins froid.
Commandes a glissi_re : Glisser la commande d'un degre vers
la droite pour rendre le compartiment plus froid. Glisser la
commande d'un degre vers la gauche pour le rendre moins froid.
S'il est necessaire d'ajuster les temperatures dans le refrig@ateur
ou congelateur, utiliser les reglages indiques darts le tableau ci-
dessous comme guide. Attendre au moins 24 heures entre les
ajustements.
CONDITION/RAISON : AJUSTEMENT :
REFRIGERATEUR trop tiede Regler la commande
du REFRIGERATEUR
un degre plus elev6
CONGCLATEUR trop tiede/ Regler la commande
trop peu de glagons du CONGELATEUR
un degre plus elev6
RCFRIGCRATEUR trop froid Regler la commande
du RC:FRIGCRATEUR
un degre plus bas
CONGCLATEUR trop froid Regler la commande
du CONGCLATEUR
un degre plus bas
, _ ........ _ ....... _ ...... , ...... _ •_2, _ •, _
La commande peut @re ajustee pour bien refroidir les viandes ou
les legumes. L'air a I'interieur du contenant est refroidi pour eviter
les "petits espaces" de congelation et peut @re regle pour garder
les viandes aux temp@atures de conservation de 28 ° a 32°F
(de -2 °a 0°C) recommandees par I'Office national du betail et
des viandes. La commande du tiroir convertible a legumes/
viande est prereglee au reglage le plus bas pour la viande.
Pour garder la viande :
Regler la commande a un des trois reglages MEAT (viande) pour
garder la viande a la temperature ideale.
Pour garder les I_gumes :
Regler la commande a VEG (legumes) pour garder les legumes &
la temp@ature ideale.
REMARQUE : Si les aliments commencent & congeler, deplacer
la commande vers la gauche (moins froid). Ne pas oublier
d'attendre 24 heures entre les ajustements.
On peut contr61er le degre d'humidite dans le bac &legumes
etanche. La commande peut @re ajustee & n'importe quel
reglage entre LOW et HIGH.
LOW (bas)(ouvert) pour une meilleure conservation des fruits et
des legumes & pelures.
HIGH (eleve)(ferme) pour une meilleure conservation des
legumes frais et &feuilles.
Selon votre modele, vous pouvez choisir une ou plusieurs des
options suivantes : la possibilite de choisir de la glace concassee
ou en cubes, une lampe speciale qui s'allume a I'occasion de
I'utilisation du distributeur, ou une option de verrouillage pour
eviter une distribution non intentionnelle.
REMARQUES :
• Le systeme de distribution ne fonctionne pas Iorsque la porte
du congelateur est ouverte.
Apr_s avoir connecte le refrig@ateur a une source
d'alimentation en eau, vidanger le systeme d'eau. Utiliser un
recipient robuste pour appuyer sur le levier du distributeur
d'eau pendant 5 secondes, puis rel&cher pendant
5 secondes. Repeter I'op@ation jusqu'a ce que I'eau
commence a couler. Une fois que I'eau commence a couler,
repeter I'operation (appui sur le levier du distributeur pendant
5 secondes puis rel&chement pendant 5 secondes) pendant
2 minutes supplementaires. Ceci permettra d'evacuer Fair du
filtre et du systeme de distribution d'eau. Une vidange
supplementaire peut _tre necessaire dans certains domiciles.
Pendant I'evacuation de I'air du systeme, de I'eau peut gicler
du distributeur.
• Accorder 24 heures pour que le refrig@ateur se refroidisse et
refroidisse I'eau.
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glagons
produites.
Le distributeur d'eau
IMPORTANT : Puiser une quantite suffisante d'eau chaque
semaine pour maintenir un approvisionnement frais.
Distribution d'eau :
1. Appuyer un verre resistant contre le levier de distribution
d'eau.
2. Retirer le verre pour arr_ter la distribution.
Le distributeur de glace
Le systeme de distribution ne fonctionne pas Iorsque la porte du
congelateur est ouverte. La glace est distribuee du bac
d'entreposage de la machine a glagons dans le congelateur
Iorsque le levier de distribution est abaiss&
REMAROUE : Certains modeles distribuent des glagons en
cubes et de la glace concassee. Avant la distribution de glagons,
choisir le type de glace desir&
Pour de la glace concassee, les glagons sont concasses avant
d'@re distribues. Cette action peut causer un court delai Iors de la
distribution de glace concassee. Le bruit du broyeur de glagons
est normal et la dimension des morceaux de glace peut varier.
Lorsqu'on change de concassee a glagons, quelques onces de
glace concassee seront distribuees avec les premiers glagons.
20

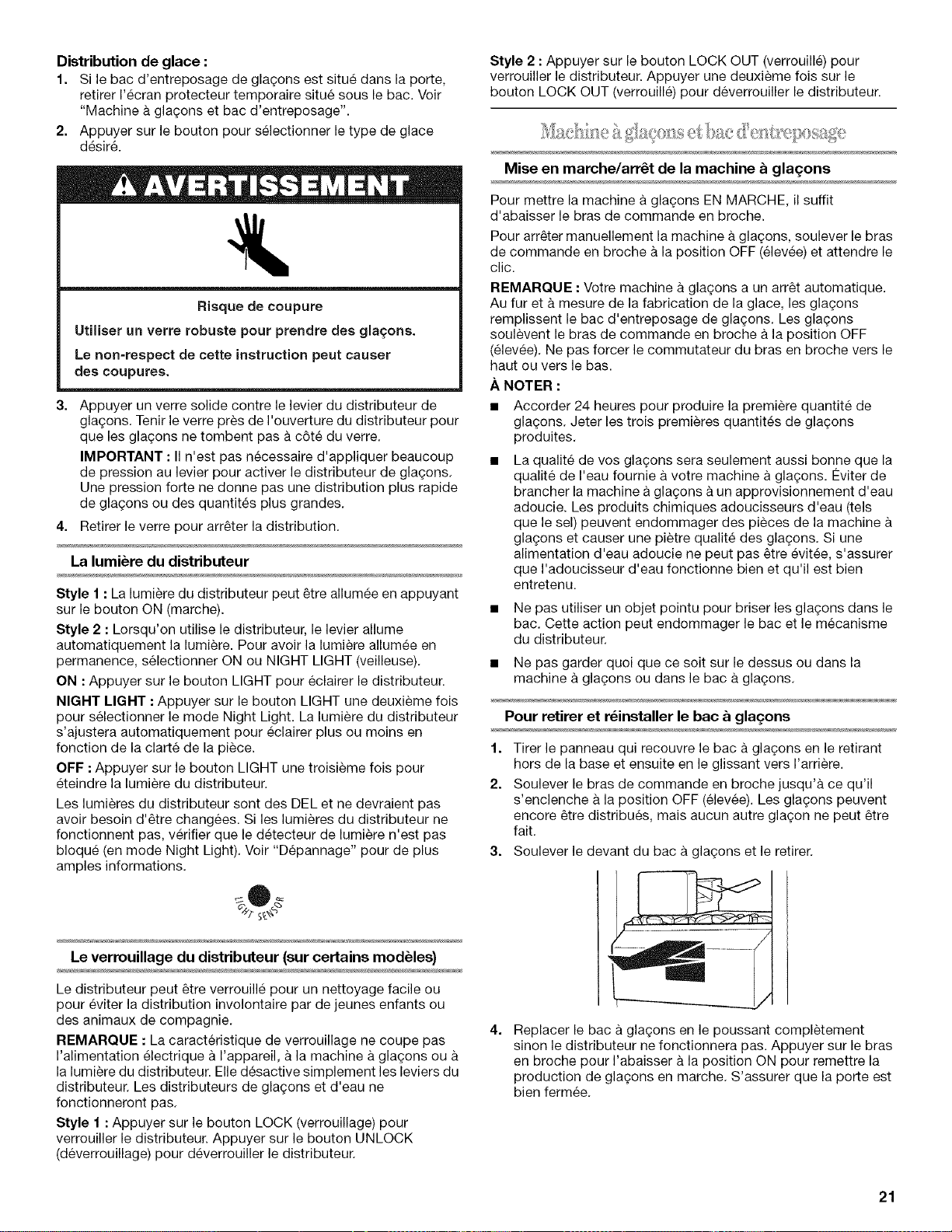

Distribution de glace :
1. Si le bac d'entreposage de gla(;ons est situe darts la porte,
retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine a glagons et bac d'entreposage".
2. Appuyer sur le bouton pour selectionner le type de glace
desire.
Risque de coupure
Utiliser un verre robuste pour prendre des glagons.
Le non=respect de cette instruction peut causer
des coupures.
3. Appuyer un verre solide contre le levier du distributeur de
gla_ons. Tenir le verre pres de I'ouverture du distributeur pour
que les gla_ons ne tombent pas a c6te du verre.
IMPORTANT : II n'est pas necessaire d'appliquer beaucoup
de pression au levier pour activer le distributeur de gla(;ons,
Une pression forte ne donne pas une distribution plus rapide
de glagons ou des quantites plus grandes,
4. Retirer le verre pour arr_ter la distribution.
La lumi_re du distributeur
Style 1 : La lumiere du distributeur peut _tre allumee en appuyant
sur le bouton ON (marche).
Style 2 : Lorsqu'on utilise le distributeur, le levier allume
automatiquement la lumiere. Pour avoir la lumiere allumee en
permanence, selectionner ON ou NIGHT LIGHT (veilleuse).
ON : Appuyer sur le bouton LIGHT pour eclairer le distributeur.
NIGHT LIGHT : Appuyer sur le bouton LIGHT une deuxieme fois
pour selectionner le mode Night Light. La lumiere du distributeur
s'ajustera automatiquement pour eclairer plus ou moins en
fonction de la clarte de la piece.
OFF : Appuyer sur le bouton LIGHT une troisi_me fois pour
eteindre la lumiere du distributeur.
Les lumieres du distributeur sont des DEL et ne devraient pas
avoir besoin d'etre changees. Si les lumieres du distributeur ne
fonctionnent pas, verifier que le detecteur de lumiere n'est pas
bloque (en mode Night Light). Voir "Depannage" pour de plus
amples informations.
Le verrouillage du distributeur (sur certains modules)
Le distributeur peut _tre verrouille pour un nettoyage facile ou
pour eviter la distribution involontaire par de jeunes enfants ou
des animaux de compagnie.
REMARQUE : La caracteristique de verrouillage ne coupe pas
I'alimentation electrique a I'appareil, a la machine a glagons ou
la lumi_re du distributeur. Elle desactive simplement les leviers du
distributeur. Les distributeurs de glagons et d'eau ne
fonctionneront pas.
Style 1 : Appuyer sur le bouton LOCK (verrouillage) pour
verrouiller le distributeur. Appuyer sur le bouton UNLOCK
(deverrouillage) pour deverrouiller le distributeur.
Style 2 : Appuyer sur le bouton LOCK OUT (verrouille) pour
verrouiller le distributeur. Appuyer une deuxieme fois sur le
bouton LOCK OUT (verrouille) pour deverrouiller le distributeur.
Mise en marche/arr6t de la machine & gla£ons
Pour mettre la machine a glagons EN MARCHE, il suffit
d'abaisser le bras de commande en broche.
Pour arr_ter manuellement la machine a glagons, soulever le bras
de commande en broche a la position OFF (elevee) et attendre le
clic.
REMARQUE : Votre machine a glagons a un arr_t automatique.
Au fur et & mesure de la fabrication de la glace, les glagons
remplissent le bac d'entreposage de glagons. Les glagons
soulevent le bras de commande en broche a la position OFF
(elevee), Ne pas forcer le commutateur du bras en broche vers le
haut ou vers le bas.
,_,NOTER :
• Accorder 24 heures pour produire la premiere quantite de
gla(;ons, Jeter les trois premieres quantites de glagons
produites,
La qualite de vos glagons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a glagons. €:viter de
brancher la machine a glagons a un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels
que le sel) peuvent endommager des pieces de la machine
gla(_ons et causer une pietre qualite des gla(_ons. Si une
alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer
que I'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.
• Ne pas utiliser un objet pointu pour briser les glagons dans le
bac. Cette action peut endommager le bac et le mecanisme
du distributeur.
• Ne pas garder quoi que ce soit sur le dessus ou dans la
machine a gla_ons ou dans le bac a gla_ons.
Pour retirer et r_installer le bac & gla£ons
1. Tirer le panneau qui recouvre le bac a glagons en le retirant
hers de la base et ensuite en le glissant vers I'arriere.
2. Soulever le bras de commande en broche jusqu'a ce qu'il
s'enclenche &la position OFF (elevee). Les gla(_ons peuvent
encore _tre distribues, mais aucun autre glagon ne peut _tre
fait.
3. Soulever le devant du bac a glagons et le retirer.
4=
Replacer le bac a glagons en le poussant completement
sinon le distributeur ne fonctionnera pas. Appuyer sur le bras
en broche pour I'abaisser a la position ON pour remettre la
production de glagons en marche. S'assurer que la porte est
bien fermee.
21
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualite inconnue en
I'absence d'un dispositif de desinfection adequat avant
ou apres le systeme.
T_moin lumineux de I'_tat du filtre _ eau
(sur certains modules)
Le temoin lumineux de I'etat du filtre vous aidera & savoir quand
changer le filtre a eau. Le temoin lumineux passera du vert au
jaune. Ceci indique qu'il est presque temps de changer le filtre. II
est recommande de remplacer le filtre Iorsque le temoin lumineux
de I'etat du filtre passe au rouge OU Iorsque le debit d'eau
votre distributeur ou a la machine a glagons diminue de fa(;on
marquee. Le filtre dolt _tre remplace au moins tousles 6 mois
selon la qualite de I'eau et I'utilisation.
Apres avoir change le filtre, regler de nouveau le temoin lumineux
de I'etat du filtre en appuyant sur le bouton FILTER RESET
(reinitialisation du filtre). Le temoin lumineux de I'etat du filtre
passera du rouge au vert des que le systeme sera reinitialis&
Filtre _ eau sans indicateur lumineux
(sur certains modules)
Si votre refrigerateur n'est pas muni du temoin lumineux de filtre
eau, vous devez changer la cartouche du filtre a eau tousles
6 mois selon la qualite de I'eau et I'utilisation. Si le debit d'eau au
distributeur d'eau ou a la machine a glagons diminue de fagon
marquee avant que 6 mois ne se soient ecoul6s, remplacer le
filtre a eau plus souvent.
Remplacement du filtre _ eau
1=
2.
3.
Appuyer sur le bouton d'ejection pour liberer le filtre de la
grille de la base.
Tirer sur le filtre tout droit vers I'exterieur.
Tourner le couvercle dans le sens antihoraire pour I'enlever
du filtre.
IMPORTANT : Ne pas jeter le couvercle. II fait partie de votre
refrigerateur. Conserver le couvercle pour I'utiliser avec le
filtre de rechange.
4=
Aligner I'ar_te sur le couvercle avec la fleche sur le nouveau
filtre et tourner le couvercle jusqu'a ce qu'il s'enclenche en
place.
REMARQUE : IIest possible de faire fonctionner le
distributeur sans utiliser de filtre. L'eau ne sera pas filtree.
Simplement inserer le couvercle tout droit dans la grille de la
base et le tourner jusqu'a ce qu'il soit bien en place.
5. Enlever les couvercles protecteurs des anneaux d'etancheit&
S'assurer que les anneaux d'etancheite sont toujours en
place une fois que les couvercles sont retires.
6. Enfoncer le filtre dans la grille de la base. Le bouton
d'ejection ressortira Iorsque le filtre sera completement
engag&
7. Vidanger le systeme de distribution d'eau. Voir "Distributeurs
d'eau et de glagons".
ENTRETIENDU
• #
REFRIGERATEUR
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un d_ces,
une explosion ou un incendie.
Les sections de refrigeration et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections environ
une fois par mois pour eviter une accumulation d'odeurs. Essuyer
les renversements immediatement.
IMPORTANT : Comme Fair circule entre les deux sections,
toutes les odeurs formees dans une section seront transferees
I'autre. Vous devez nettoyer a fond les deux sections pour
eliminer les odeurs. Pour eviter le transfert d'odeurs et
I'assechement des aliments, envelopper ou recouvrir
hermetiquement les aliments.
Nettoyage de votre r_frig_rateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les
nettoyants & vitre en atomiseurs, nettoyants a r_curer, liquides
inflammables, cires nettoyantes, detergents concentres, eau de
Javel ou nettoyants contenant du petrole sur les pieces en
plastique, les garnitures interieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons & recurer ou autres
outils de nettoyage abrasifs.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Laver a la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
3. Laver les surfaces exterieures en acier inoxydable ou en
metal peint avec une eponge propre ou un linge doux et un
detergent doux dans de I'eau tiede.
4. Le condenseur n'a pas besoin d'etre nettoye souvent dans
des conditions de fonctionnement normales. Si
I'environnement est particulierement graisseux, poussiereux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait _tre nettoye tousles deux ou trois mois
pour assurer une efficacite maximum.
Si vous avez besoin de nettoyer le condenseur :
Retirer la grille de la base.
Utiliser un aspirateur a brosse douce pour nettoyer la
grille, les endroits ouverts derriere la grille et la surface
I'avant du condenseur.
• Replacer la grille de la base Iorsqu'on a termin&
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
22

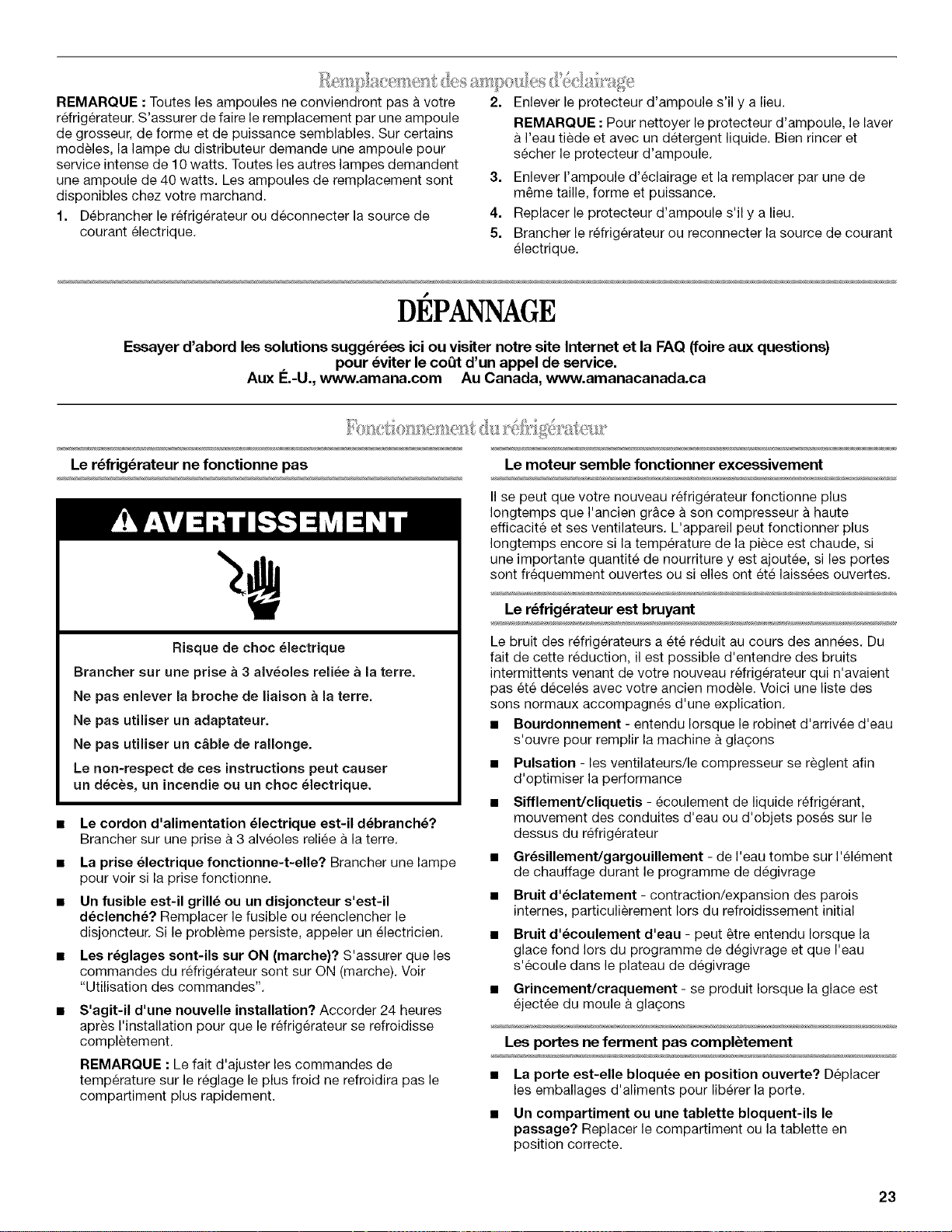

REMARQUE : Toutes les ampoules ne conviendront pas a votre
refrig6rateur. S'assurer de faire le remplacement par une ampoule
de grosseur, de forme et de puissance semblables. Sur certains
modeles, la lampe du distributeur demande une ampoule pour
service intense de 10 watts. Toutes les autres lampes demandent
une ampoule de 40 watts. Les ampoules de remplacement sont
disponibles chez votre marchand.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2.
Enlever le protecteur d'ampoule s'il y a lieu.
REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver
I'eau tiede et avec un detergent liquide. Bien rincer et
secher le protecteur d'ampoule.
3. Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.
4. Replacer le protecteur d'ampoule s'il y a lieu.
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
DEPANNAGE
Essayer d'abord les solutions sugg_r_es ici ou visiter notre site Internet et la FAQ (loire aux questions)
pour _viter le coQt d'un appel de service.
Aux E.-U., www.amana.com Au Canada, www.amanacanada.ca
Le r_frig_rateur ne fonctionne pas
Risque de choc electrique
Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c_ble de rallonge.
Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc electrique.
Le cordon d'alimentation _lectrique est-il d_branch_?
Brancher sur une prise & 3 alveoles reliee a la terre.
La prise _lectrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
Un fusible est-il grill_ ou un disjoncteur s'est-il
declench_? Remplacer le fusible ou reenclencher le
disjoncteur. Si le probleme persiste, appeler un electricien.
Les reglages sont-ils sur ON (marche)? S'assurer que les
commandes du refrigerateur sent sur ON (marche). Voir
"Utilisation des commandes".
S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrig6rateur se refroidisse
completement.
REMARQUE : Le fait d'ajuster les commandes de
temperature sur le reglage le plus froid ne refroidira pas le
compartiment plus rapidement.
Le moteur semble fonctionner excessivement
II se peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien gr&ce a son compresseur a haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus
Iongtemps encore si la temperature de la piece est chaude, si
une importante quantite de nourriture y est ajoutee, si les portes
sent frequemment ouvertes ou si elles ont ete laissees ouvertes.
Le r_frig_rateur est bruyant
Le bruit des refrigerateurs a ete reduit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrigerateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une liste des
sons normaux accompagnes d'une explication.
• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau
s'ouvre pour remplir la machine a gla(_ons
• Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance
• SifflementJcliquetis - ecoulement de liquide refrigerant,
mouvement des conduites d'eau ou d'objets poses sur le
dessus du refrigerateur
• Gr_sillement/gargouillement - de I'eau tombe sur I'element
de chauffage durant le programme de degivrage
• Bruit d'_clatement - contraction/expansion des parois
internes, particulierement Iors du refroidissement initial
• Bruit d'6coulement d'eau - peut _tre entendu Iorsque la
glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans le plateau de degivrage
• Grincement/craquement - se produit Iorsque la glace est
ejectee du moule a glagons
Les portes ne ferment pas compl_tement
• La porte est-elle bloqu_e en position ouverte? Deplacer
les emballages d'aliments pour liberer la porte.
• Un compartiment ou une tablette bloquent-ils le
passage? Replacer le compartiment ou la tablette en
position correcte.
23

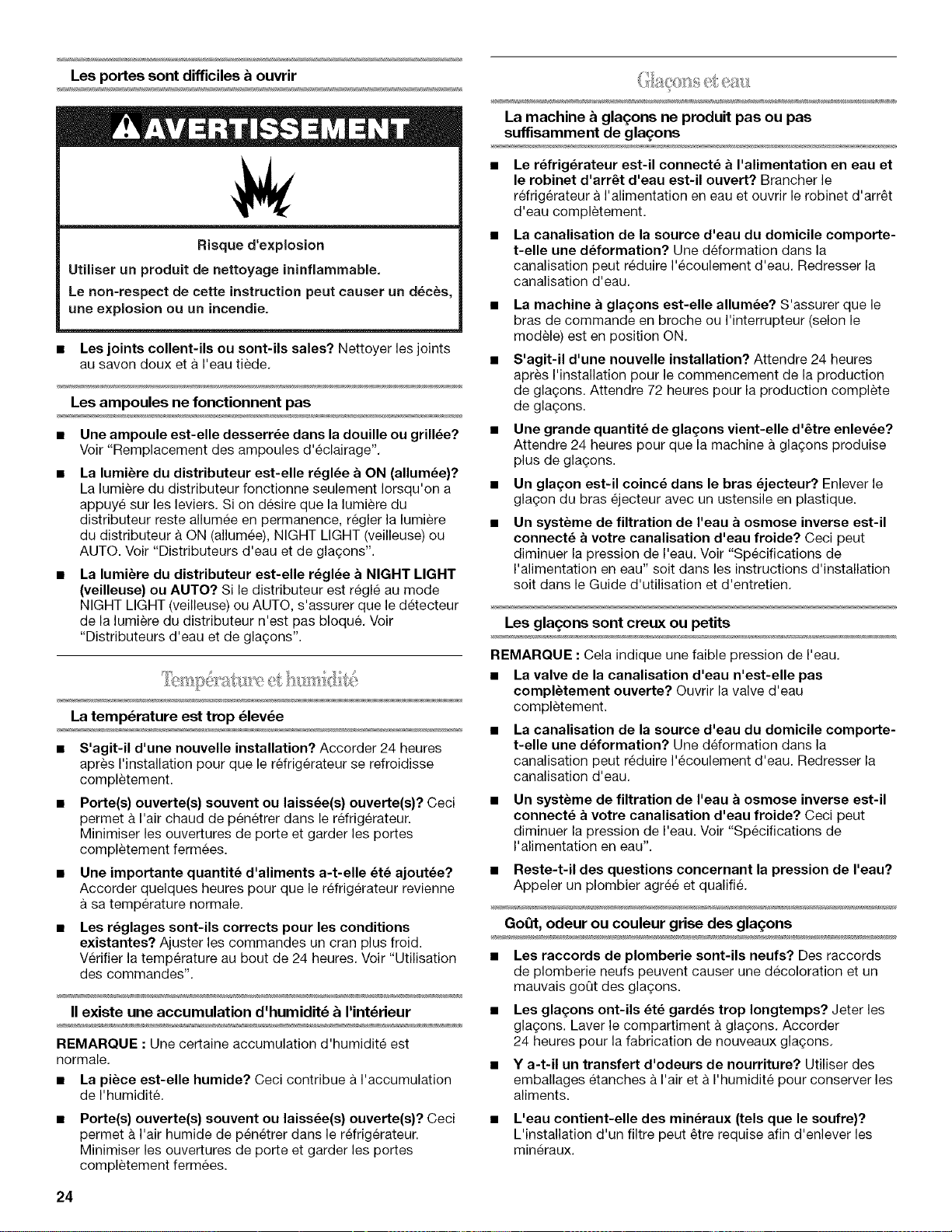

Les portes sont difficiles & ouvrir
Risque d'explosion
Utiliser un produit de nettoyage ininflammable,
Le non-respect de cette instruction peut causer un d_ces,
une explosion ou un incendie.
• Les joints collent-ils ou sont-ils sales? Nettoyer les joints
au savon doux eta I'eau tiede,
Les ampoules ne fonctionnent pas
• Une ampoule est-elle desserr_e dans la douille ou grill_e?
Voir "Remplacement des ampoules d'eclairage",
La lumibre du distributeur est-elle r_gl_e a ON (allumee)?
La lumiere du distributeur fonctionne seulement Iorsqu'on a •
appuye sur les leviers. Si on desire que la lumiere du
distributeur reste allumee en permanence, regler la lumiere •
du distributeur a ON (allumee), NIGHT LIGHT (veilleuse) ou
AUTO. Voir "Distributeurs d'eau et de glagons".
La lumiere du distributeur est-elle regime a NIGHT LIGHT
(veilleuse) ou AUTO? Si le distributeur est regle au mode
NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le detecteur
de la lumiere du distributeur n'est pas bloque, Voir
"Distributeurs d'eau et de glagons'.
La temperature est trop _lev_e
• S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrig6rateur se refroidisse
completement.
Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci
permet a I'air chaud de pen6trer dans le refrig6rateur.
Minimiser les ouvertures de porte et garder les portes
completement fermees.
Une importante quantite d'aliments a-t-elle _t_ ajout_e?
Accorder quelques heures pour que le refrigerateur revienne
sa temperature normale.
Les reglages sont-ils corrects pour les conditions
existantes? Ajuster les commandes un cran plus froid.
Verifier la temperature au bout de 24 heures. Voir "Utilisation
des commandes",
II existe une accumulation d'humidit_ & I'int_rieur
REMARQUE : Une certaine accumulation d'humidite est
normale.
• La piece est-elle humide? Ceci contribue a I'accumulation
de I'humidit&.
Porte(s) ouverte(s) souvent ou laissee(s) ouverte(s)? Ceci
permet a Fair humide de pen6trer dans le refrig6rateur.
Minimiser les ouvertures de porte et garder les portes
completement fermees.
La machine & glagons ne produit pas ou pas
suffisamment de glagons
Le r_frigerateur est-il connecte a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le
refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau,
La machine a glagons est-elle allum_e? S'assurer que le
bras de commande en broche ou I'interrupteur (selon le
modele) est en position ON.
S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla9ons. Attendre 72 heures pour la production complete
de glagons.
Une grande quantite de glagons vient-elle d'etre enlev_e?
Attendre 24 heures pour que la machine a gla_ons produise
plus de gla(;ons.
Un glagon est-il coinc_ dans le bras _jecteur? Enlever le
gla(;on du bras ejecteur avec un ustensile en plastique.
Un systeme de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau" soit darts les instructions d'installation
soit dans le Guide d'utilisation et d'entretien,
Les gla_T;onssont creux ou petits
REMARQUE : Cela indique une faible pression de I'eau.
• La valve de la canalisation d'eau n'est-elle pas
compl_tement ouverte? Ouvrir la valve d'eau
completement.
La canalisation de la source d'eau du domicile comporte-
t-elle une deformation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
Un systeme de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".
Reste-t-il des questions concernant la pression de I'eau?
Appeler un plombier agree et qualifie.
GoQt, odeur ou couleur grise des glaqons
• Les raccords de plomberie sont-ils neufs? Des raccords
de plomberie neufs peuvent causer une decoloration et un
mauvais goOt des glagons.
• Les glagons ont-ils _t_ gard_s trop Iongtemps? Jeter les
gla(;ons. Laver le compartiment a gla(;ons. Accorder
24 heures pour la fabrication de nouveaux glagons.
• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages etanches a I'air eta I'humidite pour conserver les
aliments.
• L'eau contient-elle des min_raux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les
mineraux.
24

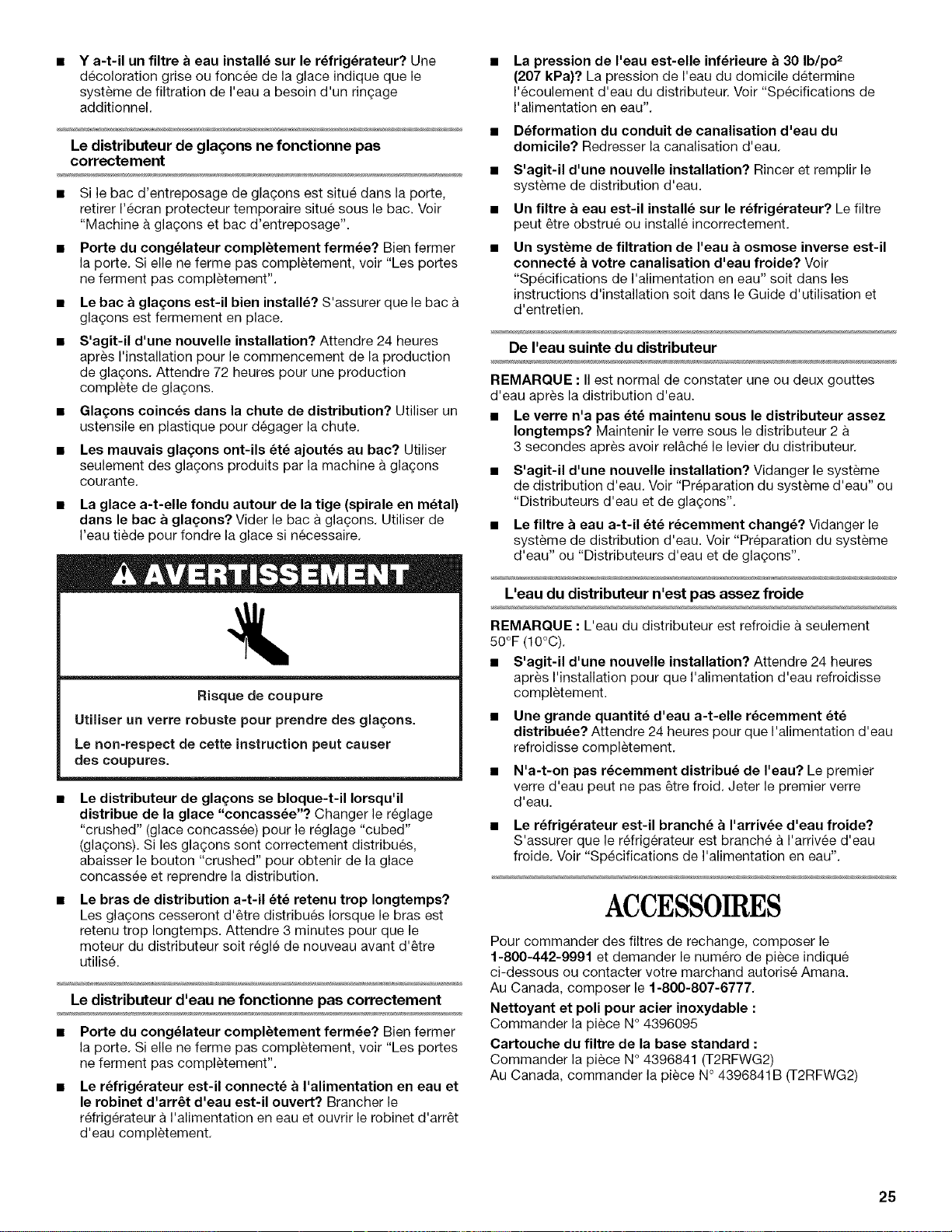

Y a-t-il un filtre a eau installe sur le r_frig_rateur? Une
decoloration grise ou foncee de la glace indique que le
systeme de filtration de I'eau a besoin d'un ringage
additionnel.
Le distributeur de glac_;onsne fonctionne pas
correctement
• Si le bac d'entreposage de gla(;ons est situe darts la porte,
retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine & gla£:ons et bac d'entreposage'.
Porte du cong_lateur compl_tement ferm_e? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne ferment pas completement".
Le bac a glagons est-il bien installS? S'assurer que le bac
glagons est fermement en place.
S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de glagons. Attendre 72 heures pour une production
complete de glagons.
Glagons coinc_s dans la chute de distribution? Utiliser un
ustensile en plastique pour degager la chute.
Les mauvais gla£ons ont-ils ete ajout_s au bac? Utiliser
seulement des gla(;ons produits par la machine a glagons
courante.
La glace a-t-elle fondu autour de la tige (spirale en m_tal)
darts le bac a gla£ons? Vider le bac a gla_ons. Utiliser de
I'eau tiede pour fondre la glace si necessaire.
Risque de coupure
Utilieer un verre robuste pour prendre des glagons.
Le non-respect de cette instruction peut causer
des coupuree.
Le distributeur de glagons se bloque-t-il Iorsqu'il
distribue de la glace "concass_e"? Changer le reglage
"crushed" (glace concassee) pour le reglage "cubed"
(glagons). Si les glagons sont correctement distribues,
abaisser le bouton "crushed" pour obtenir de la glace
concassee et reprendre la distribution.
Le bras de distribution a-t-il _t_ retenu trop Iongtemps?
Les gla_ons cesseront d'etre distribues Iorsque le bras est
retenu trop Iongtemps. Attendre 3 minutes pour que le
moteur du distributeur soit regle de nouveau avant d'etre
utilis&
Le distributeur d'eau ne fonctionne pas correctement
• Porte du congelateur compl_tement ferm_e? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne ferment pas completement".
Le refrig_rateur est-il connect_ a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le
refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
La pression de I'eau est-elle inf_rieure a 30 Ib/po 2
(207 kPa)? La pression de I'eau du domicile determine
I'ecoulement d'eau du distributeur. Voir "Specifications de
I'alimentation en eau".
D_formation du conduit de canalisation d'eau du
domicile? Redresser la canalisation d'eau.
S'agit-il d'une nouvelle installation? Rincer et remplir le
systeme de distribution d'eau.
Un filtre a eau est-il installe sur le r_frig_rateur? Le filtre
peut _tre obstrue ou installe incorrectement.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Voir
"Specifications de I'alimentation en eau" soit dans les
instructions d'installation soit dans le Guide d'utilisation et
d'entretien.
De I'eau suinte du distributeur
REMARQUE : II est normal de constater une ou deux gouttes
d'eau apres la distribution d'eau.
• Le verre n'a pas _t_ maintenu sous le distributeur assez
Iongtemps? Maintenir le verre sous le distributeur 2 &
3 secondes apres avoir rel&che le levier du distributeur.
• S'agit-il d'une nouvelle installation? Vidanger le systeme
de distribution d'eau. Voir "Preparation du systeme d'eau" ou
"Distributeurs d'eau et de glagons".
• Le filtre h eau a-t-il _t_ r_cemment change? Vidanger le
systeme de distribution d'eau. Voir "Preparation du systeme
d'eau" ou "Distributeurs d'eau et de gla9ons".
L'eau du distributeur n'est pas assez froide
REMARQUE : L'eau du distributeur est refroidie & seulement
50°F (10°0).
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour que I'alimentation d'eau refroidisse
completement.
• Une grande quantit_ d'eau a-t-elle r_cemment _te
distribuee? Attendre 24 heures pour que I'alimentation d'eau
refroidisse completement.
• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier
verre d'eau peut ne pas _tre froid. Jeter le premier verre
d'eau.
• Le r_frig_rateur est-il branch_ a I'arriv_e d'eau froide?
S'assurer que le refrigerateur est branche a I'arrivee d'eau
froide. Voir "Specifications de I'alimentation en eau".
ACCESSOIRES
Pour commander des filtres de rechange, composer le
1-800-442-9991 et demander le numero de piece indique
ci-dessous ou contacter votre marchand autorise Amana.
Au Canada, composer le 1-800-807-6777.
Nettoyant et poll pour acier inoxydable :
Commander la piece N° 4396095
Cartouche du filtre de la base standard :
Commander la piece N° 4396841 (T2RFWG2)
Au Canada, commander la piece N° 4396841B (T2RFWG2)
25

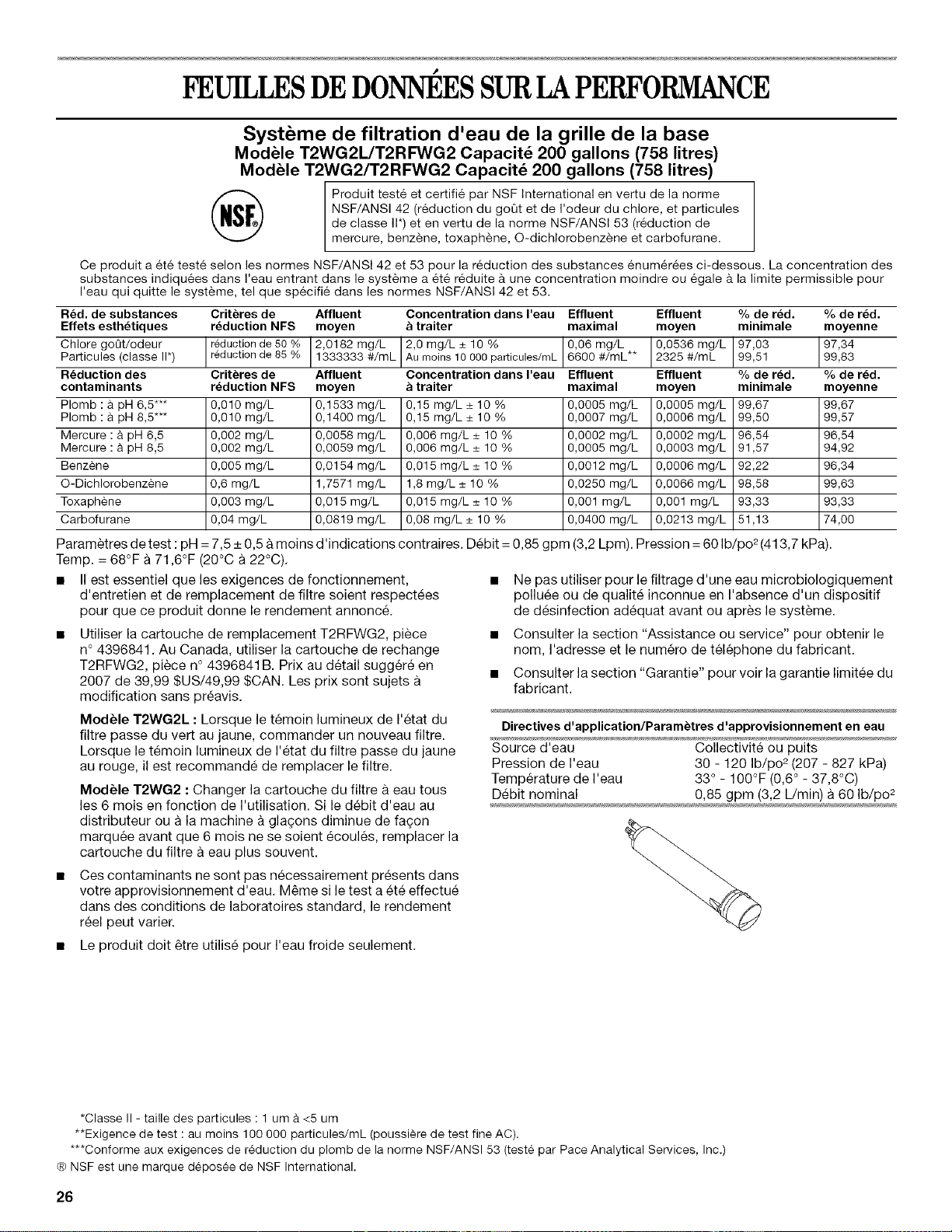

FEUILLESDEDONNEESSURLAPERFORMANCE
Systbme de filtration d'eau de la grille de la base
Modble T2WG2L/T2RFWG2 Capacit_ 200 gallons (758 litres)
Modble T2WG2/T2RFWG2 Capacit_ 200 gallons (758 litres)
Produit test6 et certifi6 par NSF International en vertu de la norme
NSF/ANSl 42 (r6duction du goQt et de I'odeur du chlore, et particules
de classe II*) et en vertu de la norme NSF/ANSl 53 (r6duction de
mercure, benz_ne, toxaph6ne, O-dichlorobenz_ne et carbofurane.
Ce produit a 6t& test6 selon les normes NSF/ANSl 42 et 53 pour la r6duction des substances &num&r&es ci-dessous. La concentration des
substances indiqu&es dans I'eau entrant dans le syst_me a 6t& r6duite b.une concentration moindre ou 6gale h la limite permissible pour
I'eau qui quitte le syst_me, tel que sp&cifi& dans les normes NSF/ANSl 42 et 53.
R_d. de substances Crit_res de Affluent Concentration dans I'eau Effluent Effluent % de r_d. % de r_d.
Effets esth_tiques r_duction NFS moyen h traiter maximal moyen minimale moyenne
Chlore go_t/odeur reduction de 50 % 2,0182 rng/L 2,0 mg/L _+10 % 0,06 mg/L ** 0,0536 mg/L 97,03 97,34
% 99,83Particules (classe I1") reduct on de 85 1333333 #/mL Au moins 10 000particules/mL 6600 #/mL 2325 #/mL 99,51
R_duction des Crit_res de Affluent Concentration dans I'eau Effluent Effluent % de r_d. % de r_d.
contaminants r_duction NFS moyen _ traiter maximal moyen minimale moyenne
Plomb : h pH 6,5*** 0,010 mg/L 0,1533 mg/L 0,15 mg/L _+10 % 0,0005 mg/L 0,0005 mg/L 99,67 99,67
Plomb : h pH 8,5*** 0,010 mg/L 0,1400 mg/L 0,15 mg/L _+10 % 0,0007 mg/L 0,0006 mg/L 99,50 99,57
Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,54 96,54
Mercure : a pH 8,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L 91,57 94,92
Benz_ne 0,005 mg/L 0,0154 mg/L 0,015 mg/L _+10 % 0,0012 mg/L 0,0006 mg/L 92,22 96,34
O-Dichlorobenz_ne 0,6 mg/L 1,7571 mg/L 1,8 mg/L _+10 % 0,0250 mg/L 0,0066 mg/L 98,58 99,63
Toxaph_ne 0,003 mg/L 0,015 mg/L 0,015 mg/L _+10 % 0,001 mg/L 0,001 mg/L 93,33 93,33
Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L_+ 10 % 0,0400 mg/L 0,0213 mg/L 51,13 74,00
Parametres detest : pH = 7,5 _+0,5 &moins d'indications contraires. Debit = 0,85 gpm (3,2 Lpm). Pression = 60 Ib/po 2(413,7 kPa).
Temp. = 68°F h 71,6°F (20°C h 22°C).
• II est essentiel que les exigences de fonctionnement, • Ne pas utiliser pour le filtrage d'une eau microbiologiquement
d'entretien et de remplacement de filtre soient respectees polluee ou de qualite inconnue en I'absence d'un dispositif
pour que ce produit donne le rendement annonc& de desinfection adequat avant ou apres le systeme.
Utiliser la cartouche de remplacement T2RFWG2, piece •
n° 4396841. Au Canada, utiliser la cartouche de rechange
T2RFWG2, piece n° 4396841 B. Prix au detail suggere en •
2007 de 39,99 $US/49,99 SCAN. Les prix sont sujets
modification sans preavis.
ModUle T2WG2L : Lorsque le temoin lumineux de I'etat du
filtre passe du vert au jaune, commander un nouveau filtre.
Lorsque le temoin lumineux de I'etat du filtre passe du jaune
au rouge, il est recommande de remplacer le filtre.
ModUle T2WG2 : Changer la cartouche du filtre & eau tous
les 6 mois en fonction de I'utilisation. Si le d_bit d'eau au
distributeur ou h la machine a glagons diminue de fagon
marquee avant que 6 mois ne se soient ecoules, remplacer la
cartouche du filtre heau plus souvent.
Ces contaminants ne sont pas necessairement presents dans
votre approvisionnement d'eau. M_me si le test a ete effectue
dans des conditions de laboratoires standard, le rendement
reel peut varlet.
Consulter la section "Assistance ou service" pour obtenir le
nom, I'adresse et le numero de telephone du fabricant.
Consulter la section "Garantie" pour voir la garantie limitee du
fabricant.
Directives d'application/Param_tres d'approvisionnement en eau
Source d'eau Collectivite ou puits
Pression de I'eau 30 - 120 Ib/po _ (207 - 827 kPa)
Temperature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)
Debit nominal 0,85 gpm (3,2 L/min) a 60 Ib/po 2
• Le produit dolt @re utilise pour I'eau froide seulement.
*Classe II - taille des particules : 1 um h <5 um
**Exigence de test : au moins 100 000 particules/mL (poussi_re de test fine AC).
***Conforme aux exigences de r_duction du plomb de la norme NSF/ANSl 53 (test_ par Pace Analytical Services, Inc.)
® NSF est une marque d_pos_e de NSF International.
26

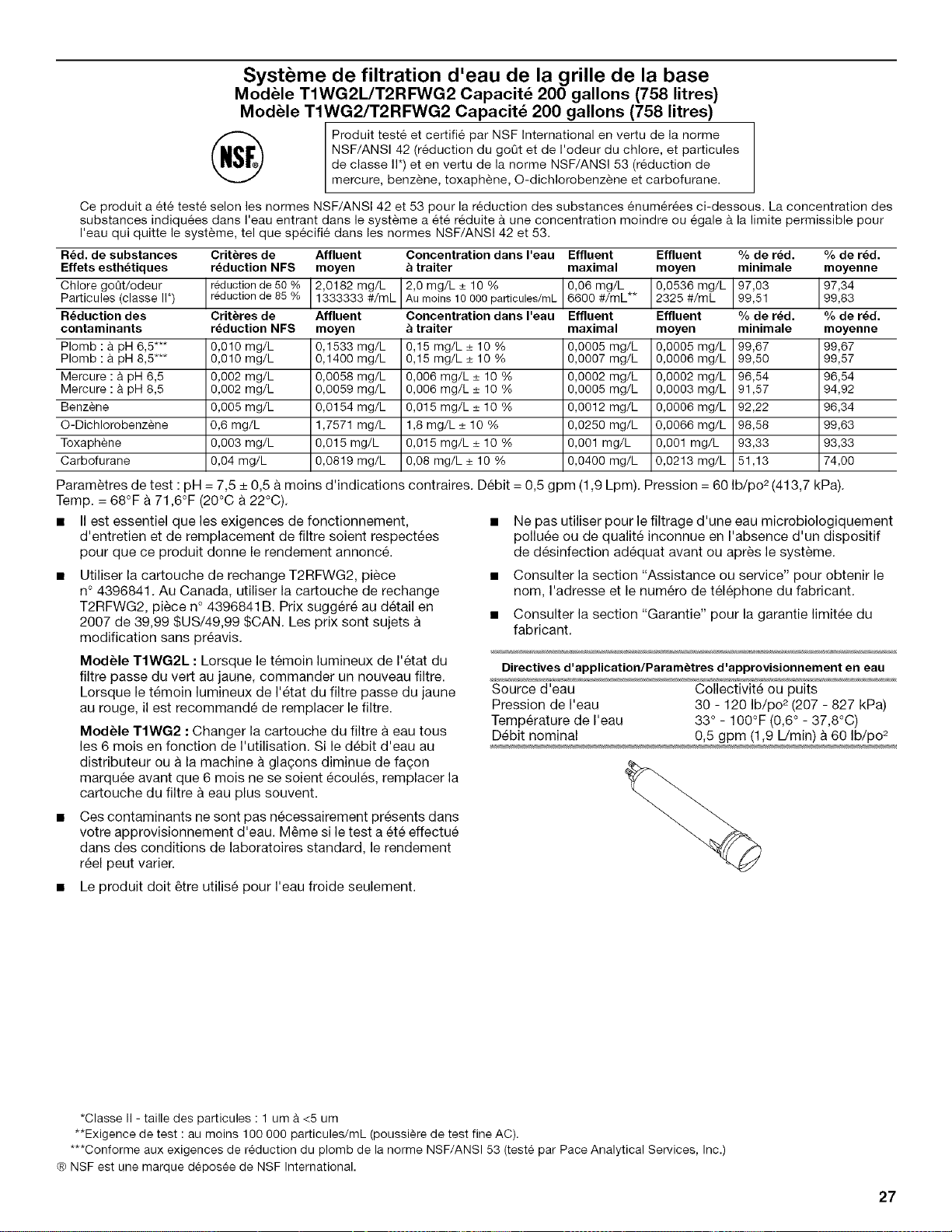

Syst me de filtration d'eau de la grille de la base
ModUle TlWG2L/T2RFWG2 Capacit_ 200 gallons (758 litres)
ModUle TIWG2/T2RFWG2 Capacit_ 200 gallons (758 litres)
(_ Produit test6 et certifi6 par NSF International en vertu de la norme
NSF/ANSl 42 (r&duction du goQt et de I'odeur du chlore, et particules
de classe II*) et en vertu de la norme NSF/ANSl 53 (r6duction de
mercure, benz_ne, toxaph6ne, O-dichlorobenz_ne et carbofurane.
Ce produit a &t& test6 selon les normes NSF/ANSl 42 et 53 pour la r6duction des substances &num&r&es ci-dessous. La concentration des
substances indiqu&es dans I'eau entrant dans le syst_me a &t6 r6duite & une concentration moindre ou 6gale a la limite permissible pour
I'eau qui quitte le syst_me, tel que sp&cifi& dans les normes NSF/ANSl 42 et 53.
R_d. de substances Crit_res de Affluent Concentration dans I'eau Effluent Effluent
Effets esth_tiques r_duction NFS moyen & traiter maximal moyen
Chlore goQt/odeur reduction de 50 % 2,0182 mg/L 2,0 mg/L _+10 % 0,06 mg/L ** 0,0536 mg/L
%
Par_icules (classe I1") reduct on de 85 1333333 #/mL Au moins 10 000particules/mL 6600 #/mL 2325 #/mL
R_duction des Crit_res de Affluent Concentration dans I'eau Effluent Effluent
contaminants r_duction NFS moyen & traiter maximal moyen
Plomb : a.pH 6,5*** 0,010 mg/L 0,1533 rng/L 0,15 mg/L _+10 % 0,0005 mg/L 0,0005 mg/L
Plomb : a pH 8,5*** 0,010 mg/L 0,1400 mg/L 0,15 mg/L _+10 % 0,0007 mg/L 0,0006 mg/L
Mercure : a pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L
Mercure : a pH 8,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L
Benz_ne 0,005 mg/L 0,0154 mg/L 0,015 mg/L _+10 % 0,0012 mg/L 0,0006 mg/L
O-Dichlorobenz_ne 0,6 mg/L 1,7571 mg/L 1,8 mg/L _+10 % 0,0250 mg/L 0,0066 mg/L
Toxaph_ne 0,003 mg/L 0,015 mg/L 0,015 mg/L _+10 % 0,001 mg/L 0,001 mg/L
Carbofurane 0,04 mg/L 0,0819 mg/L 0,08 mg/L _+10 % 0,0400 mg/L 0,0213 mg/L
Parametres de test : pH = 7,5 + 0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9
Temp. = 68°F a 71,6°F (20°C a 22°C).
• II est essentiel que les exigences de fonctionnement, •
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonce.
Lpm). Pression = 60
Utiliser la cartouche de rechange T2RFWG2, piece •
n° 4396841. Au Canada, utiliser la cartouche de rechange
T2RFWG2, piece n° 4396841 B. Prix suggere au detail en
2007 de 39,99 $US/49,99 SCAN. Les prix sont sujets a •
modification sans preavis.
ModUle TlWG2L : Lorsque le temoin lumineux de I'etat du
filtre passe du vert au jaune, commander un nouveau filtre.
Lorsque le temoin lumineux de I'etat du filtre passe du jaune
au rouge, il est recommande de remplacer le filtre.
ModUle TlWG2 :Changer la cartouche du filtre a eau tous
les 6 mois en fonction de I'utilisation. Si le debit d'eau au
distributeur ou a la machine a glagons diminue de fagon
marquee avant que 6 mois ne se soient ecoules, remplacer la
cartouche du filtre a eau plus souvent.
Ces contaminants ne sont pas necessairement presents dans
votre approvisionnement d'eau. M_me si le test a ete effectue
dans des conditions de laboratoires standard, le rendement
reel peut varier.
• Le produit doit _tre utilise pour I'eau froide seulement.
% de r_d. % de r_d.
minimale moyenne
97,03 97,34
99,51 99,83
% de r_d. % de r_d.
minimale moyenne
99,67 99,67
99,50 99,57
96,54 96,54
91,57 94,92
92,22 96,34
98,58 99,63
93,33 93,33
51,13 74,00
Ib/po 2(413,7 kPa).
Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite inconnue en I'absence d'un dispositif
de desinfection adequat avant ou apres le systeme.
Consulter la section "Assistance ou service" pour obtenir le
nom, I'adresse et le numero de telephone du fabricant.
Consulter la section "Garantie" pour la garantie limitee du
fabricant.
Directives d'application/Param_tres d'approvisionnement en eau
Source d'eau Collectivite ou puits
Pression de I'eau 30 - 120 Ib/po 2(207 - 827 kPa)
Temp@ature de I'eau 33 ° - 100°F (0,6° - 37,8°C)
Debit nominal 0,5 gpm (1,9 L/min) a 60 Ib/po 2
*Classe II - taille des particules : 1 um& <5 um
**Exigence de test : au moins 100 000 particules/mL (poussi_re de test fine AC).
***Conforme aux exigences de r_duction du plomb de la norme NSF/ANSl 53 (test_ par Pace Analytical Services, Inc.)
® NSF est une marque d_pos_e de NSF International.
27
GARANTIEDESGROSAPPAREILSMENAGERSAMANA®
GARANTIE LIMITI_E
Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes h ou fournies avec le produit, la marque Amana de Whirlpool Corporation ou Whirlpool Canada LP (ci-apres design6es "Amana")
paiera pour les pieces specifi6es par I'usine et la main-d'oeuvre pour corriger les vices de mat@iaux ou de fabrication. Le service dolt 6tre
fourni par une compagnie de service design6e par Amana. Cette garantie limitee est valide uniquement aux €:tats-Unis ou au Canada et
s'applique exclusivement Iorsque I'appareil est utilise dans le pays ot_ il a et6 achet& A I'exterieur du Canada et des 50 Etats des Etats-
Unis, cette garantie limitee ne s'applique pas. Une preuve de la date d'achat original est exigee pour obtenir un service dans le cadre de la
presente garantie limitee.
ARTICLES EXCLUS DE LA GARANTIE
La pr_sente garantie limit_e ne couvre pas :
1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer & I'utilisateur comment utiliser I'appareil, remplacer
ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.
2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres h air ou les filtres & eau. Les pieces
consomptibles ne sont pas couvertes par la garantie.
3. Les reparations Iorsque le gros appareil menager est utilise h des fins autres que I'usage unifamilial normal ou Iorsque les instructions
d'installation et/ou les instructions de I'operateur ou de I'utilisateur fournies ne sont pas respectees.
4. Les dommages imputables h : accident, modification, usage impropre ou abusif, incendie, inondation, acres de Dieu, installation fautive
ou installation non conforme aux codes d'electricit6 ou de plomberie, ou I'utilisation de pieces consomptibles ou de produits
nettoyants non approuves par Amana.
5. Les defauts apparents, notamment les eraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil menager, & moins
que ces dommages soient dus & des vices de materiaux ou de fabrication et soient signales h Maytag darts les 30 jours suivant la date
d'achat.
6. Toute perte d'aliments due & une defaillance du refrig@ateur ou du congelateur.
7. Les coots associes au transport du gros appareil menager du domicile pour reparation. Ce gros appareil menager est congu pour 6tre
repar6 h domicile et seul le service h domicile est couvert par la presente garantie.
8. Les reparations aux pi_ces ou systemes resultant d'une modification non autorisee faite h I'appareil.
9. Les frais de transport pour le service d'un produit si votre gros appareil est situe dans une region eloign6e cO un service d'entretien
Maytag autorise n'est pas disponible.
10. La depose et la reinstallation de votre gros appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies.
11. Les gros appareils menagers dont les numeros de serie et de modele originaux ont et6 enleves, modifies ou qui ne peuvent pas 6tre
facilement identifies. La presente garantie est nulle si le numero de serie d'usine a et6 modifie ou enleve du gros appareil menager.
Le coot d'une reparation ou des pieces de rechange dans le cadre de ces circonstances exclues est h la charge du client.
CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA REPARATION
PRC:VUECI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE MARCHANDE ET
D'APTITUDE A UN USAGE PARTICULIE.R,SONT LIMITC:ESA UN AN OU A LA PLUS COURTE PERIODE AUTORISC:E PAR LA LOI. AMANA
N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE
PERMETTENT PAS L'EXCLUSlON OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DURt_E
DES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE ,&,UN USAGE PARTICULIER, DE SORTE QUE CES
EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFC:RE DES DROITS
JURIDIQUES SPECIFIQUES ETVOUS POUVEZ EGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION ,&,
UNE AUTRE.
A I'exterieur du Canada et des 50 Etats des €:tats-Unis, cette garantie ne s'applique pas. Contactez votre marchand Maytag autorise pour
determiner si une autre garantie s'applique. 9/07
Pour des informations supplementaires sur le produit, aux E.-U., visiter www.amana.com. Au Canada, visiter www.amanacanada.ca.
Si vous n'avez pas acces h Internet et que vous necessitez une assistance pendant I'utilisation du produit ou que vous souhaitez prendre
un rendez-vous, vous pouvez contacter Amana au numero ci-dessous.
Ayez votre numdro de modele a disposition. Vous pouvez trouver yes num4ros de modele et de sdrie sur la paroi intdrieure droite du
rdfrigdrateur
Pour assistance ou service aux E.-U., composez le 1-800-843-0304. Au Canada, composez le 1-800-807-6777.
Si vous avez besoin de plus d'assistance, vous pouvez ecrire h Amana en soumettant toute question ou probleme & I'adresse suivante :
Aux Etats-Unis : Au Canada :
Amana Brand Home Appliances Amana Brand Home Appliances
Customer eXperience Center Centre d'interaction avec la clientele
553 Benson Road 1901 Minnesota Court
Benton Harbor, MI 49022-2692 Mississauga, Ontario L5N 3A7
Dans votre correspondance, veuillez indiquer un num@o de telephone oQ I'on peut vous joindre dans la journee.
Veuillez conserver le manuel de I'utilisateur et le num@o de modele pour reference ult@ieure.
Wl0162442A
SP PN W10162443A
© 2007
All rightsreserved.
Tousdroits reserves.
÷Registered Trademark/TMTrademark of Maytag Corporation or its related companies.
Used under license by Maytag Limited in Canada.
"_Marque d_pos_dTr'4Marque de commerce de Maytag Corporation ou de ses compagnies affili_es.
Emploi sous licence par Maytag Limited au Canada.
11/07
Printed in U.S.A
Imprim_ aux E.-U.
