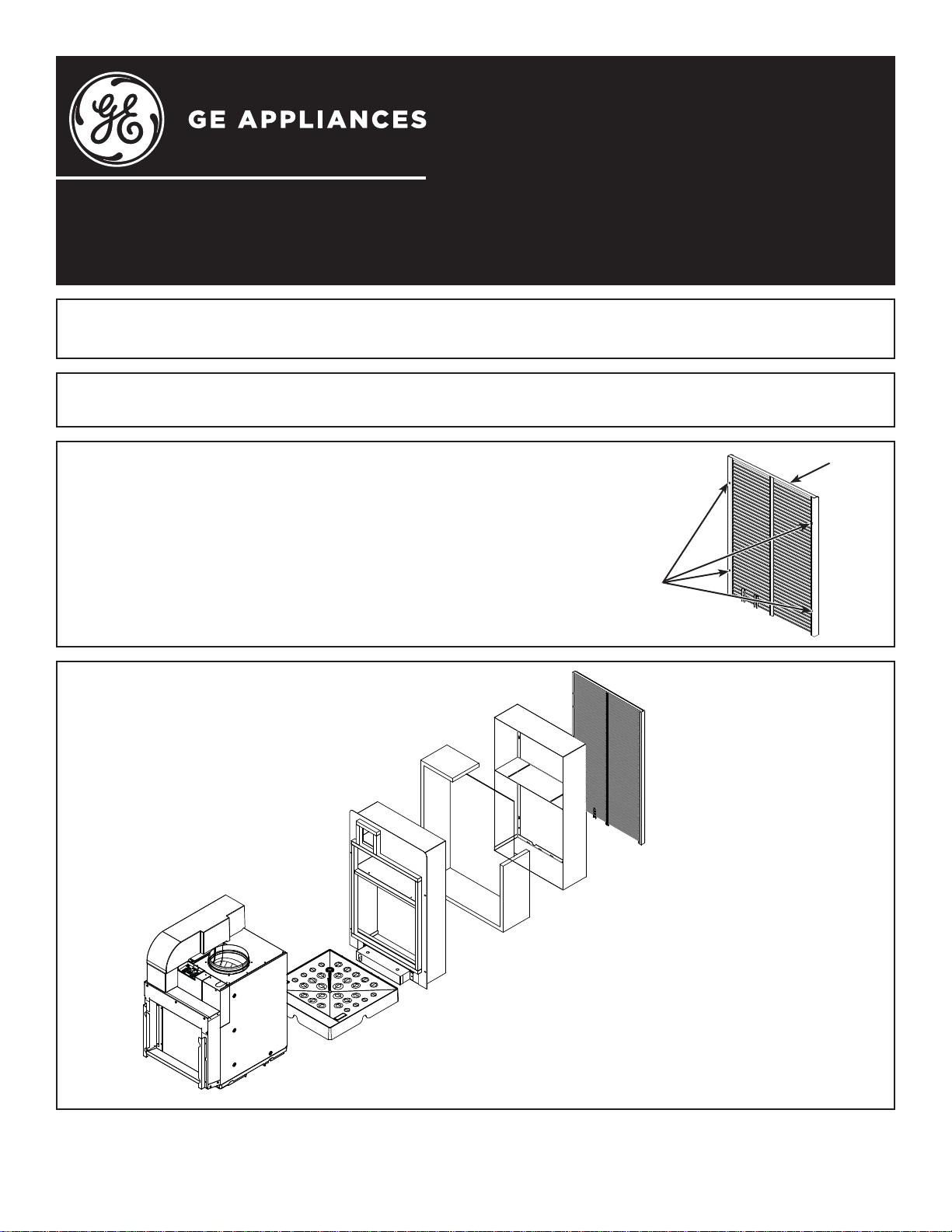

1
Parts Included
Grille with 4 factory installed mounting screws
Materials Needed (Field Supplied Parts)
Wall Plenum Kit RAVWPT15B (sold separately)
GE is a trademark of the General Electric Company. Manufactured under trademark license.
Grille
Factory
Installed
Screws
Grille installation is easier if installed at the same time the plenum is installed through the building wall. Refer
to the plenum installation instructions for kit RAVWPT15B for proper Plenum installation procedures.
Weather Cover
Remove and discard the weather cover on the wall plenum before installing this grille.
31-5000602 Rev. 0 08-21 GEA
Installation Instructions
for your new
RAVAL4
Grille
Before you begin - Read these instructions completely and carefully.
IMPORTANT – OBSERVE ALL GOVERNING CODES AND ORDINANCES.
Note to Installer – Be sure to leave these instructions with the Consumer.
Note to Consumer – Keep these instructions with your Owner’s Manual for future reference.
Installation Overview
Properly sized header
is required for structural
support. Proper caulking
and flashing are required
NOTE: The plenum has
a wax cardboard weather
cover. Do not remove this
cover until ready to install
the grille (RAVAL4)
Part A Outside
Wall Plenum
Exterior/Outside
Wall
Part B Inside
Wall Plenum
Unit
RAVDPLAT
RAVAL4
2
Installation Instructions
Printed in China

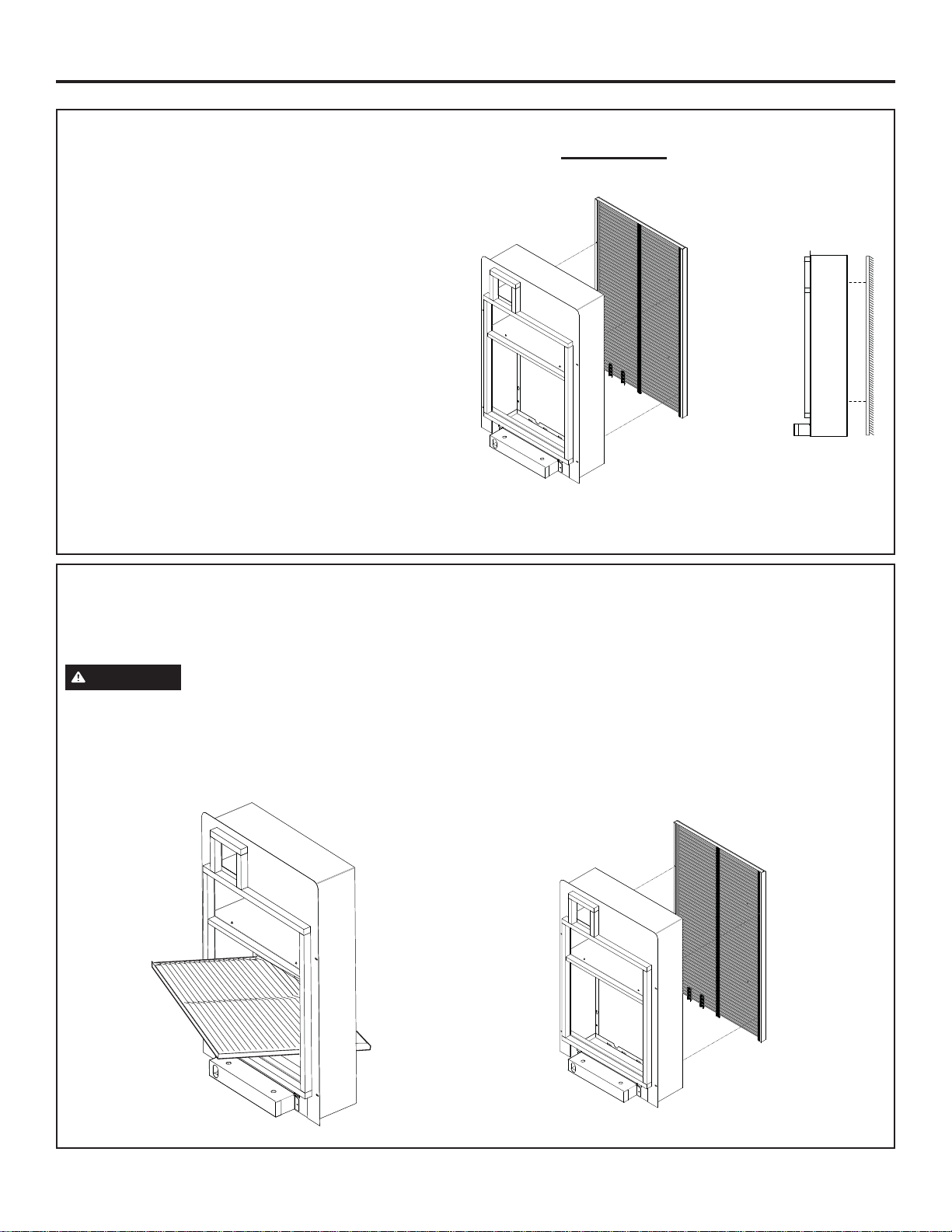

STEP 1
Installation of the Grille on the Outside Plenum PRIOR TO Wall Plenum
Installation (not included)
NOTE: The Grille is best installed onto the Outside Plenum
(Part A of prior diagram) prior to the wall plenum being
installed in the building. Grille installation is easiest at this
point, and it will help keep the wall plenum square during
installation.
Loosen the 4 mounting screws but do not remove. With the
louvers pointed downward and outside, insert the screw
heads through the keyhole slots on the flange of the outdoor
plenum. Tighten the screws to secure the grille to the
plenum.
If the grille is not being installed at this time, be sure the
plenum is square when it is secured to the outside wall of the
building.
NOTE: Refer to instructions included in the Wall Plenum
Kit RAVWPT15B for proper installation procedure.
Alternate Step 1
Installation of the Grille on the Outside Plenum AFTER Wall Plenum
Installation
CAUTION
For safety, tie a rope or tether to the
grille, then to the baffle in the plenum. This will prevent
the louver from falling from the building if it is dropped.
1. Loosen the 4 mounting screws but do not remove.
2. Firmly grasp the grille, turn it sideways and insert the top
through the lower opening of the plenum.
3. With the louvers pointing downward, pull the grille back
against the Outside Wall Plenum sliding the heads of the
screws through the keyhole slots on the Outside Wall
Plenum.
4. Tighten all 4 screws to secure the grille to the plenum.
5. When the grille is secure, remove the safety rope or
tether.
RAVWPT15B
RAVWPT15B
RAVAL4
RAVAL4
Attach grille
with 4 screws
Side View
1

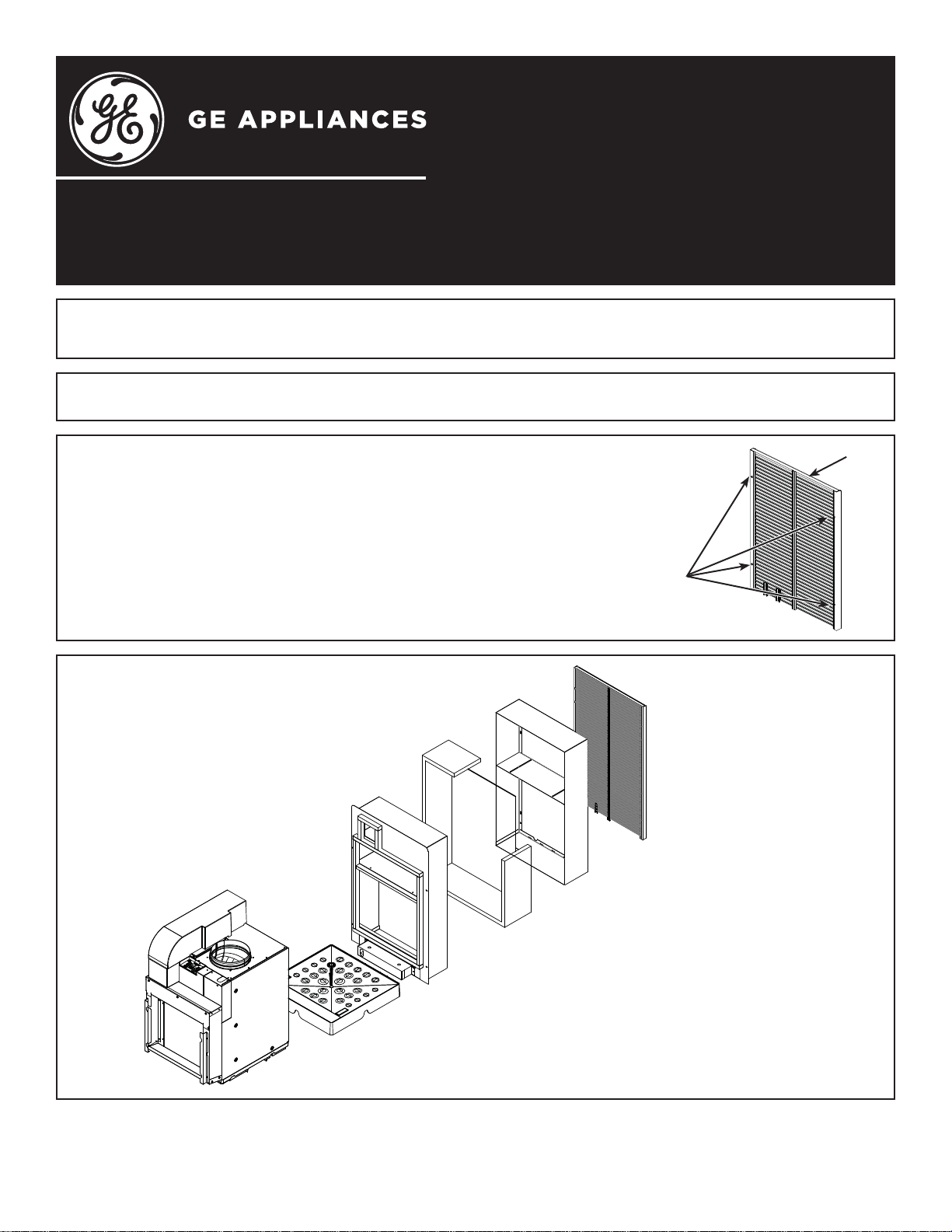

Aperçu de l’installation
Pièces comprises
Grille avec 4 vis de montage installées en usine
Matériel nécessaire (pièces fournies sur le terrain)
Ensemble de plénum mural du RAVWPT15B (vendu séparément)
GE est une marque de commerce de General Electric Company. Fabriqué sous licence de marque de commerce.
L’installation de la grille est plus facile si elle est réalisée en même temps que celle du plénum dans le mur du bâtiment.
Pour s’assurer qu’il s’agit des procédures d’installation du plénum adéquates, se reporter aux instructions d’installation
du plénum pour les ensemble RAVWPT15B.
Capot protecteur
Retirez et jetez le capot protecteur du plénum mural avant d’installer cette grille.
31-5000602 Rev. 0 08-21 GEA
RAVAL4
Grille
Vis
installées
en usine
Instructions d’installation
pour votre nouvelle grille
RAVAL4
Avant de commencer – Lisez ces instructions attentivement et en entier.
IMPORTANT – RESPECTEZ TOUS LES CODES ET RÈGLEMENTS APPLICABLES. Remarque à l’intention de l’installateur
– Assurez-vous de remettre ces instructions au utilisateur final.
Note à l’utilisateur final - Conservez ces instructions avec le manuel du propriétaire afin de pouvoir vous y reporter
ultérieurement.
Un linteau de taille
adéquate est requis pour
le soutien structural. La
pose d’un solin et d’un
matériau d’étanchéité
adéquat est requise.
REMARQUE: le plénum
dispose d’un capot protecteur
en carton ciré. Ne retirez pas
ce couvercle jusqu’à ce que
vous soyez prêt à installer la
grille (Ens. n° RAVAL4).
Appareil
Partie B
Plénum mural
intérieur
Extérieur/ Mur
extérieur
Partie A
Plénum mural
extérieur
RAVDPLAT
2
Instructions d’installation
Imprimé aux China

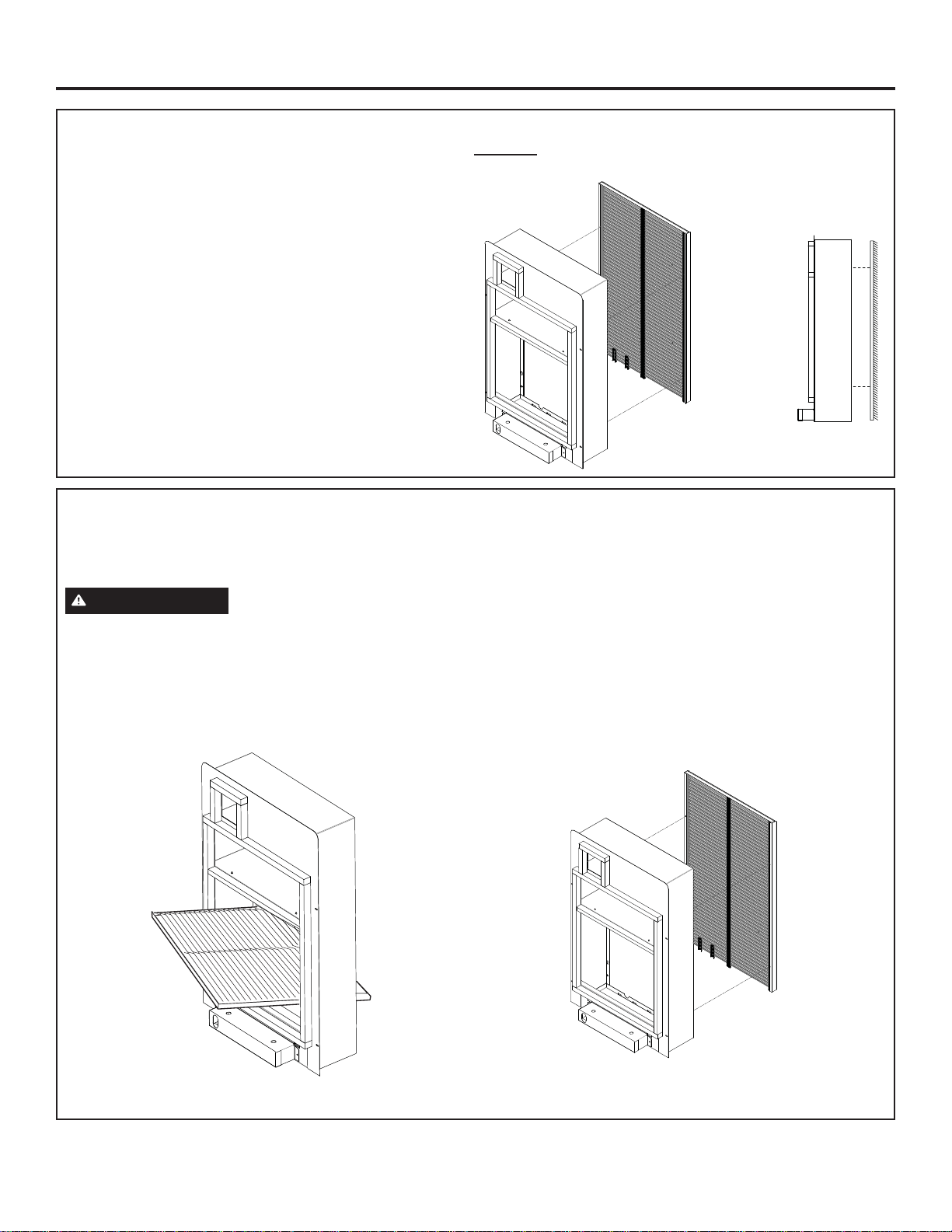

ÉTAPE 1
Installation de la grille sur le plénum extérieur AVANT l’installation du plénum mural (non
compris)
REMARQUE: il est préférable d’installer la grille sur le
plénum extérieur (partie du schéma précédent) avant de
poser le plénum mural dans le bâtiment. Il est alors plus
facile de procéder à l’installation de la grille et le plénum
mural restera à l’équerre pendant l’installation.
Dévissez les quatre (4) vis de montage, sans les retirer.
Avec les persiennes dirigées vers l’avant et l’extérieur,
insérez les têtes de vis dans les fentes piriformes situées
sur la collerette d’encastrement du plénum extérieur.
Serrez fermement les vis de la grille contre la collerette
d’encastrement.
Si vous n’avez pas encore installé la grille à ce moment,
assurez-vous que le plénum est à l’équerre lorsque vous le
fixerez au mur extérieur du bâtiment.
REMARQUE: reportez-vous aux instructions comprises
dans l’ensemble de plénum mural RAVWPT15B pour
connaître la procédure d’installation adéquate.
Étape alternative 1
Installation de la grille sur le plénum extérieur APRÈS l’installation du
plénum mural
ATTENTION
Pour des raisons de sécurité, attachez
une corde ou une sangle à la grille, puis au déflecteur
dans le plénum. Ceci empêchera le registre de tomber
du bâtiment si vous l’échappez.
1. Dévissez les quatre (4) vis de montage, sans les retirer.
2. Tenez fermement la grille, tournez-la sur le côté et
insérez le haut dans l’ouverture inférieure du plénum.
3. Avec les persiennes dirigées vers l’avant, tirez la grille
contre le plénum mural extérieur en glissant les têtes de
vis dans les fentes piriformes du plénum mural extérieur.
4. Serrez les quatre vis et fixez la grille au plénum.
5. Une fois la grille fixée, retirez la corde ou la sangle de
sécurité.
RAVWPT15B
RAVWPT15B
RAVAL4
RAVAL4
Fixer la grille
avec quatre
vis
Vue latérale
3
Notes
4
Notes
1
Piezas Incluidas
Rejilla con 4 tornillos de montaje instalados de fábrica
Materiales Necesarios
(Piezas Específicas Suministradas)
Kit del Plénum de Pared RAVWPT15B (se vende por separado)
La instalación de la rejilla es más fácil si es realizada conjuntamente con la instalación del plénum, a través de la
pared de la edificación. Consulte las instrucciones de instalación de los kits de plénum RAVWPT15B para conocer los
procedimientos de instalación adecuados del mismo.
Protector Climático
Antes de instalar la rejilla, retire y descarte el protector climático sobre el plénum de pared.
31-5000602 Rev. 0 08-21 GEA
RAVAL4
Rejilla
Tornillos
Instalados
de Fábrica
Instrucciones de Instalación
de su nueva Rejilla
RAVAL4
Antes de comenzar – Lea estas instrucciones completamente y de forma detenida.
IMPORTANTE - CUMPLA CON TODOS LOS CÓDIGOS Y ORDENANZAS GUBERNAMENTALES. Nota para el Instalador –
Asegúrese de entregarle estas instrucciones al usuario final.
Nota para el usuario final – Guarde estas instrucciones con su Manual del Usuario para referencia futura.
GE Appliances es una marca registrada de la Empresa General Electric. Fabricado bajo licencia de la marca registrada.
Descripción General de la Instalación
Se requiere una viga del
tamaño adecuado para el
soporte de la estructura.
Se requiere una lámina y
sellador adecuados.
NOTA: El plénum cuenta
con un protector de cartón
encerado. No retire este
protector hasta que esté
preparado para instalar la
rejilla (Kit nº RAVAL4).
Unidad
Pieza B
Plénum de la
Pared Interna
Exterior/ Pared
Externa
Pieza A
Plénum de la Pared Externa
RAVDPLAT
2
Instrucciones de Instalación
Impreso en China

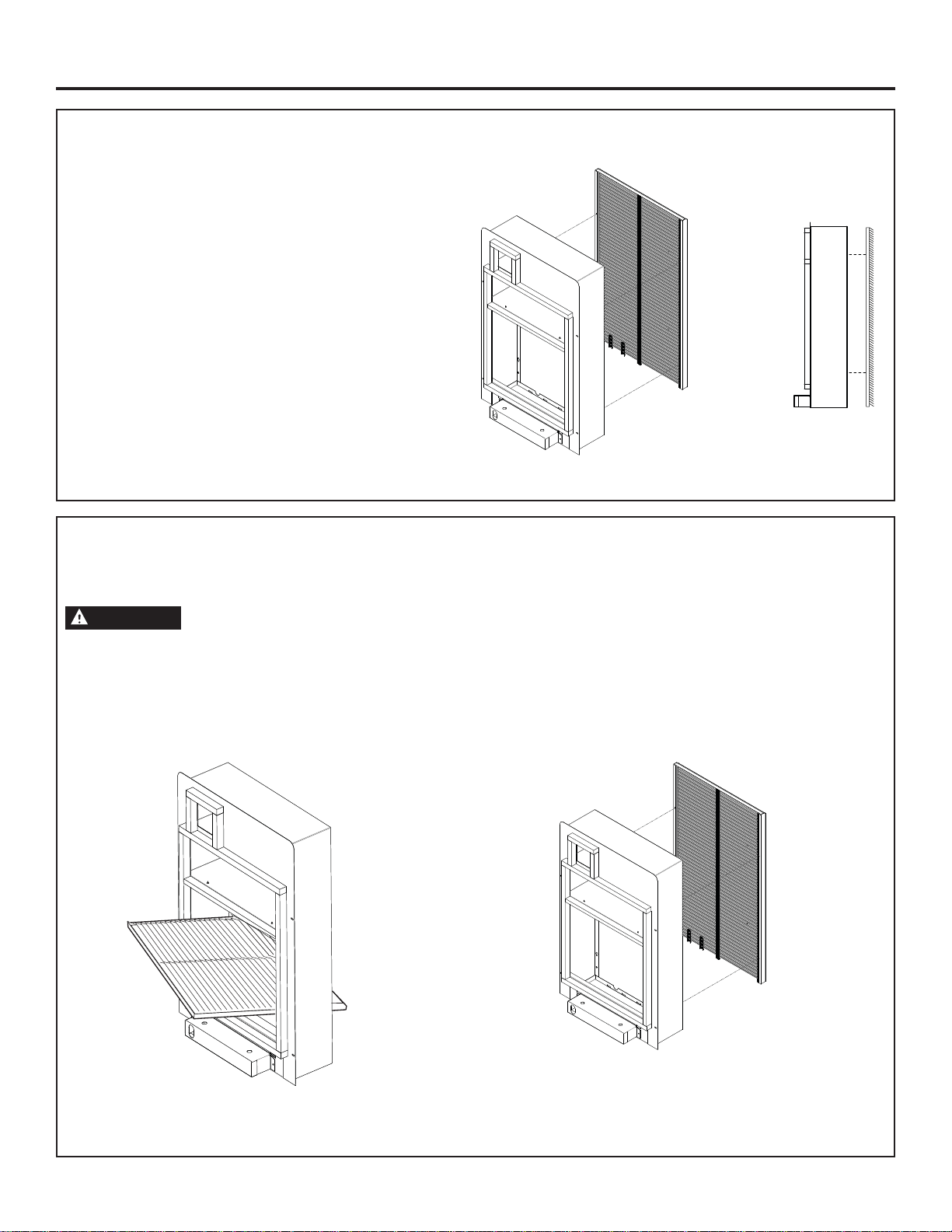

PASO 1
Instalación de la Rejilla en el Plénum Externo ANTES de la Instalación del Plénum de Pared
(no incluido)
NOTA: La instalación la Rejilla es más conveniente en el
Plénum Externo (Pieza A del diagrama anterior), antes de la
instalación del plénum de pared en la edificación. La instalación
de la rejilla es más fácil en este punto, y ayudará a mantener el
plénum de pared encuadrado durante la instalación.
Afloje los 4 tornillos de montaje pero no los retire. Con las
celosías apuntando hacia abajo y afuera, inserte las cabezas
de los tornillos a través de las ranuras con forma de cerradura
sobre la brida del plénum exterior. Ajuste los tornillos a fin de
asegurar la rejilla al plénum.
Si no se instalará la rejilla en esta oportunidad, asegúrese de
que el plénum esté en ángulo recto cuando se ajuste a la pared
exterior de la edificación.
NOTA: Consulte las instrucciones incluidas en el Kit
del Plénum de Pared RAVWPT15B para conocer el
procedimiento de instalación adecuado.
Paso 1 Alternativo
Instalación de la Rejilla en el Plénum Externo LUEGO de la Instalación del
Plénum de Pared
PRECAUCIÓN
Para su seguridad, ate una
soga o correa a la rejilla, y luego al deflector del plénum.
Esto evitará que el listón caiga de la edificación si se
desprende.
1. Afloje los 4 tornillos de montaje pero no los retire.
2. De manera firme, tome la rejilla, gire la misma hacia
los costados e inserte la parte superior a través de la
abertura inferior del plénum.
3.
Con las celosías apuntando hacia abajo, empuje la
rejilla hacia atrás contra el Plénum de Pared Exterior
deslizando las cabezas de los tornillos a través de las
ranuras con forma de cerradura sobre el Plénum de
Pared Exterior.
4. Ajuste los 4 tornillos para asegurar la rejilla al plénum.
5. Una vez asegurada la rejilla, retire la soga o correa de
seguridad.
RAVWPT15B
Vista Lateral
Adhiera la
rejilla con los
4 tornillos
RAVAL4
RAVWPT15B
RAVAL4
