Refrigerator
Form No. A/01/0
6 Part No. 12842122 www.amana.com Litho U.S.A. ©2006 Maytag Appliances Sales Co.
Use & Care Guide
Important Safety Instructions . . . . . . . . . . . . . . . 1-2
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Temperature Controls . . . . . . . . . . . . . . . . . . . . . . 8-9

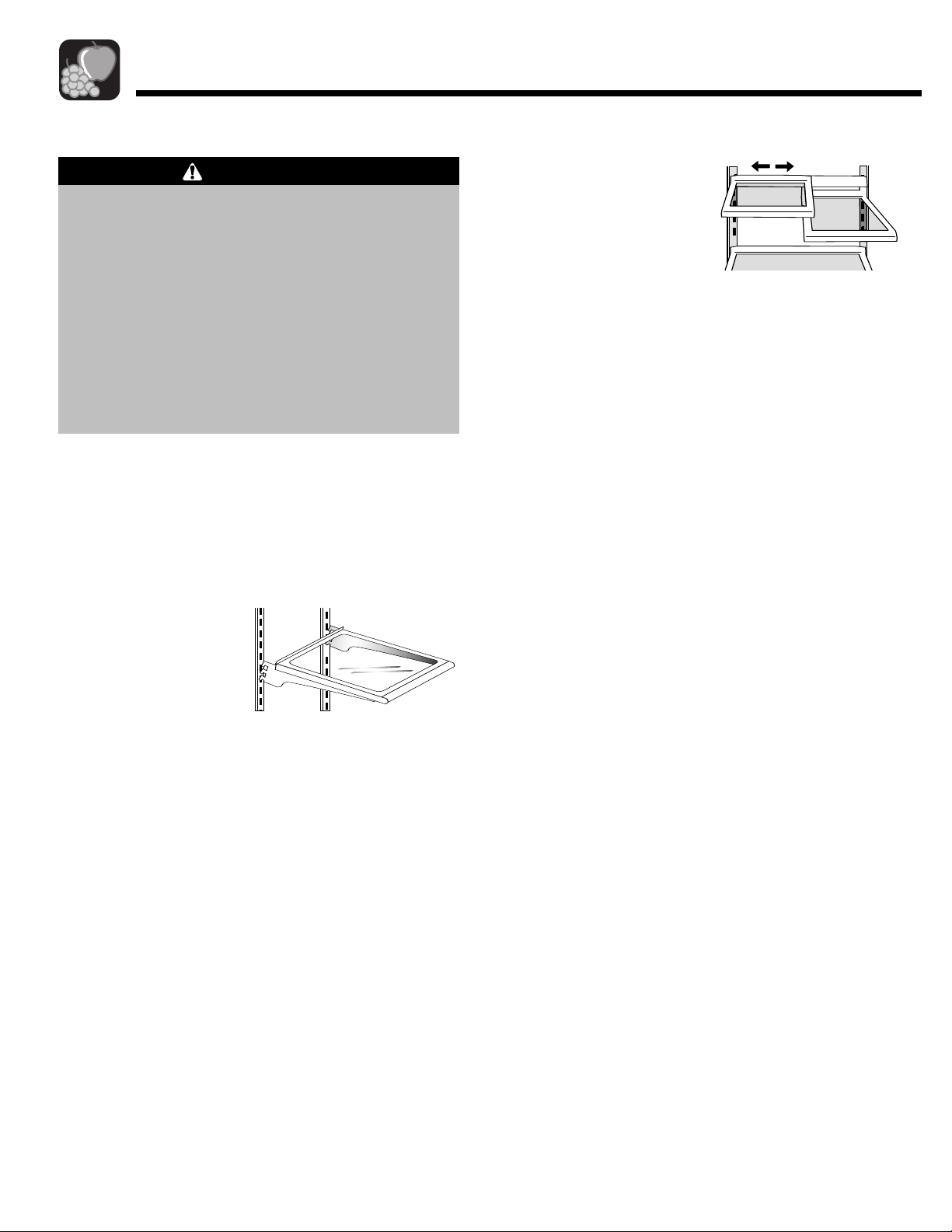

Fresh Food Features . . . . . . . . . . . . . . . . . . . . . . 9-12
Freezer Features . . . . . . . . . . . . . . . . . . . . . . . . 12-13

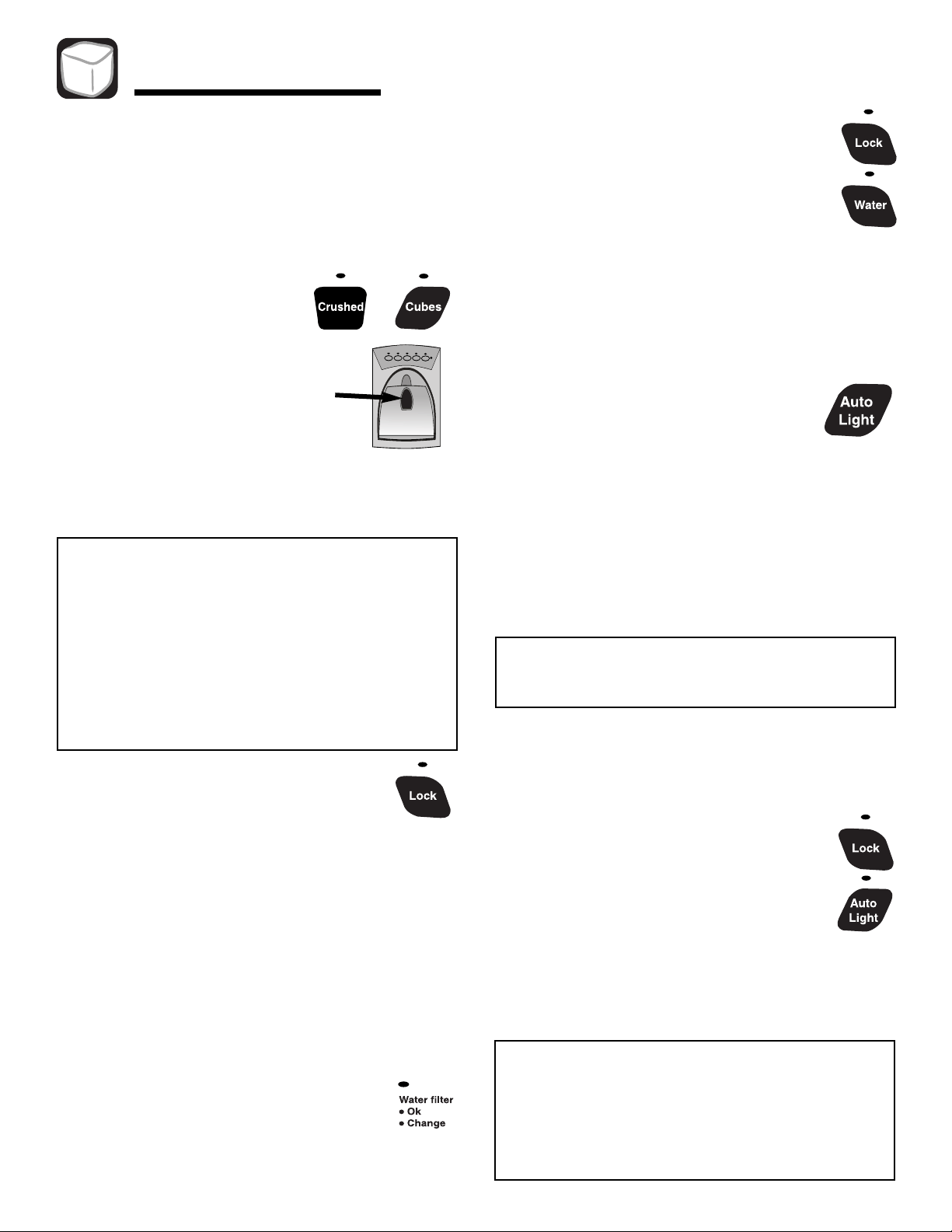

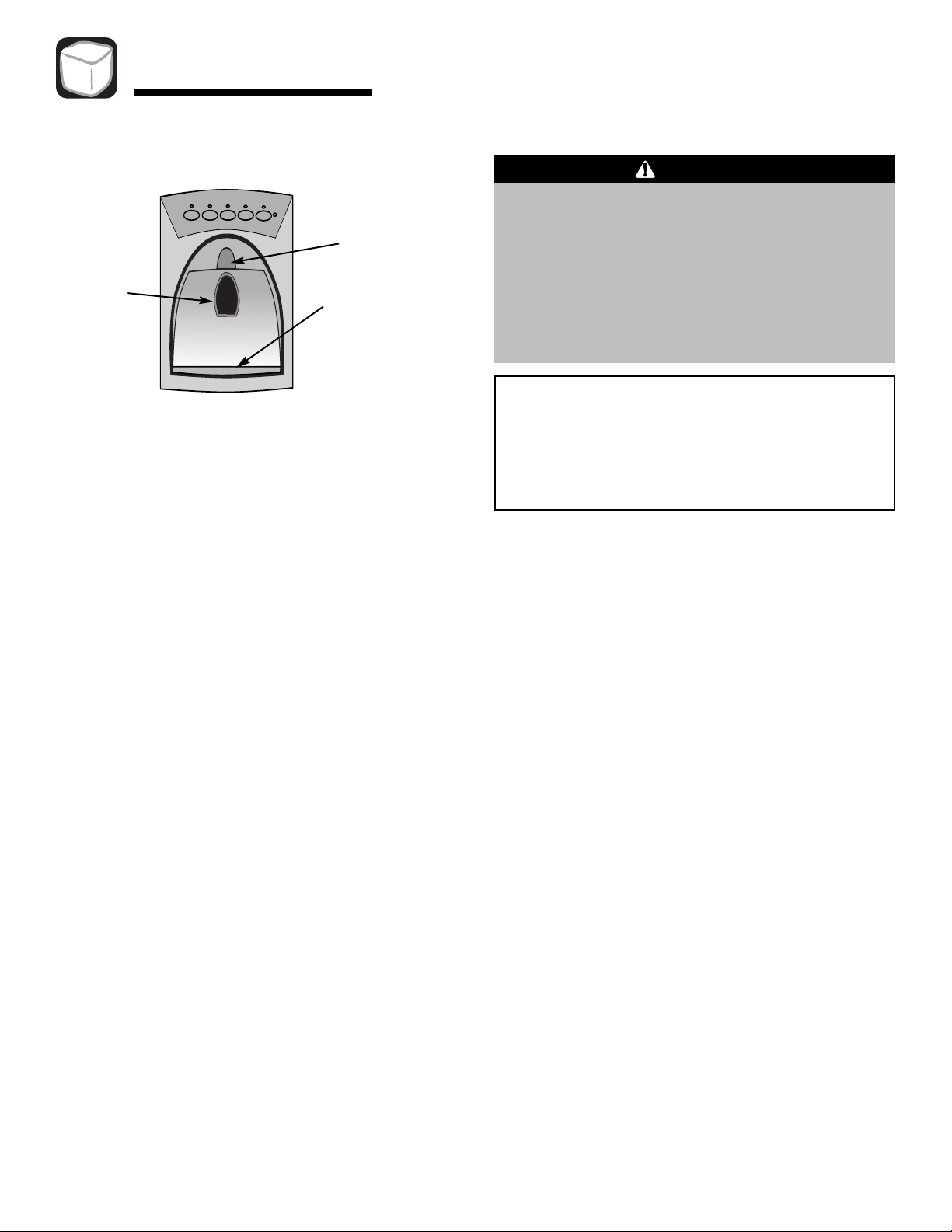

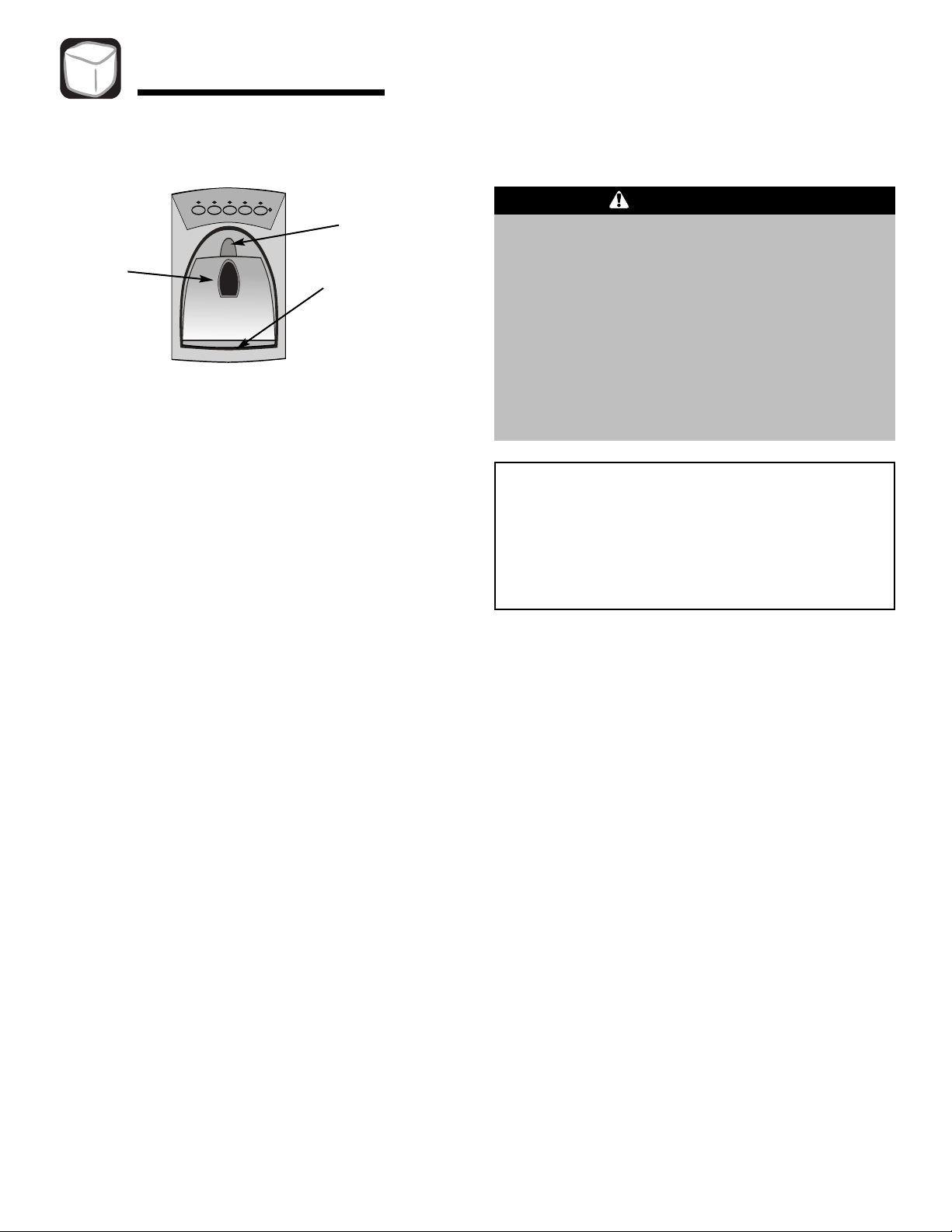

Ice and Water . . . . . . . . . . . . . . . . . . . . . . . . . . 14-16
Water Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-19
Food Storage Tips . . . . . . . . . . . . . . . . . . . . . . . 20-22
Care and Cleaning . . . . . . . . . . . . . . . . . . . . . . 23-26
Oper
ating Sounds . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . 28-31
Warranty & Service . . . . . . . . . . . . . . . . . . . . . . . . . 35
Guide d’utilisation et d’entretien
. . . . . . . . . . . . . 36
Guía de uso y cuidado . . . . . . . . . . . . . . . . . . . . . . 70
Side by Side
1

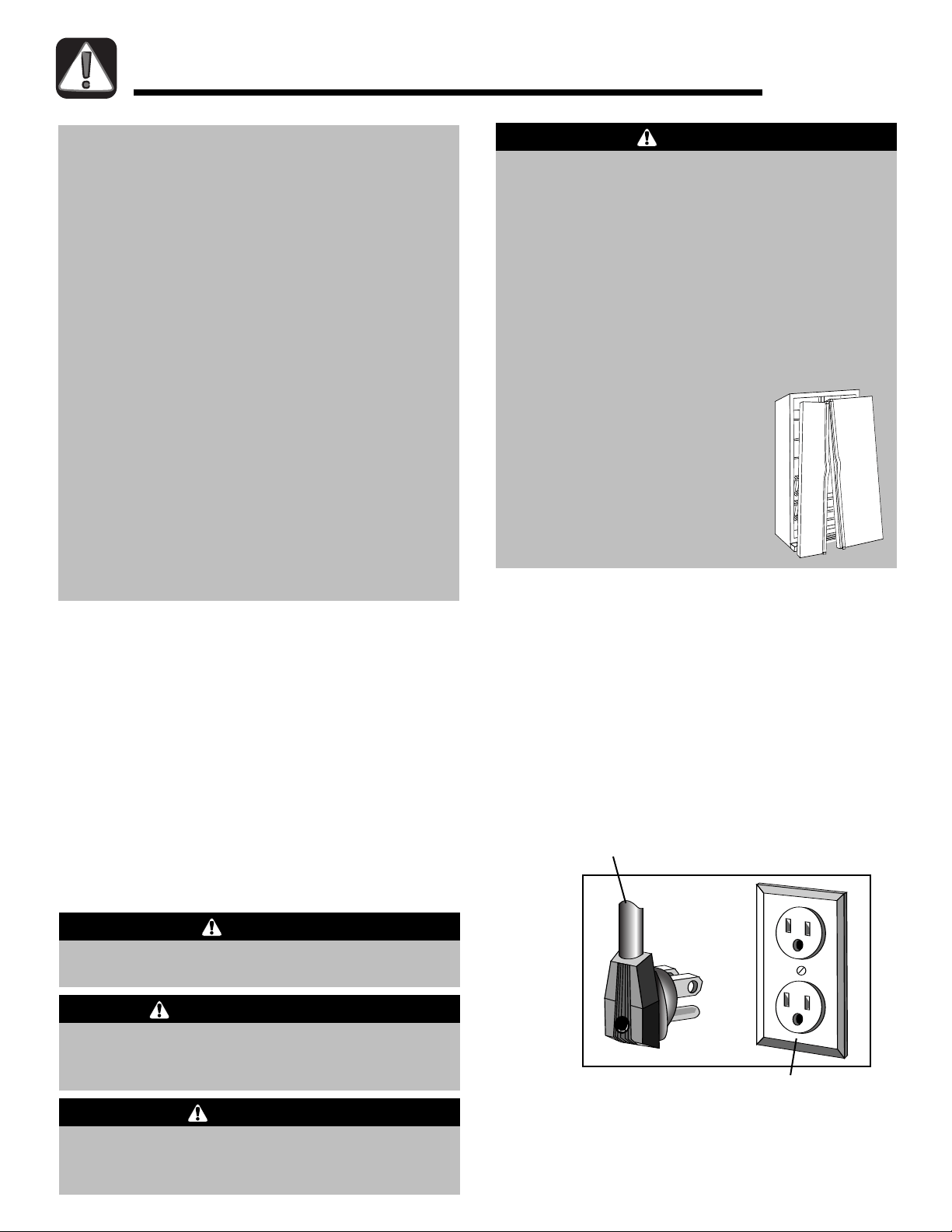

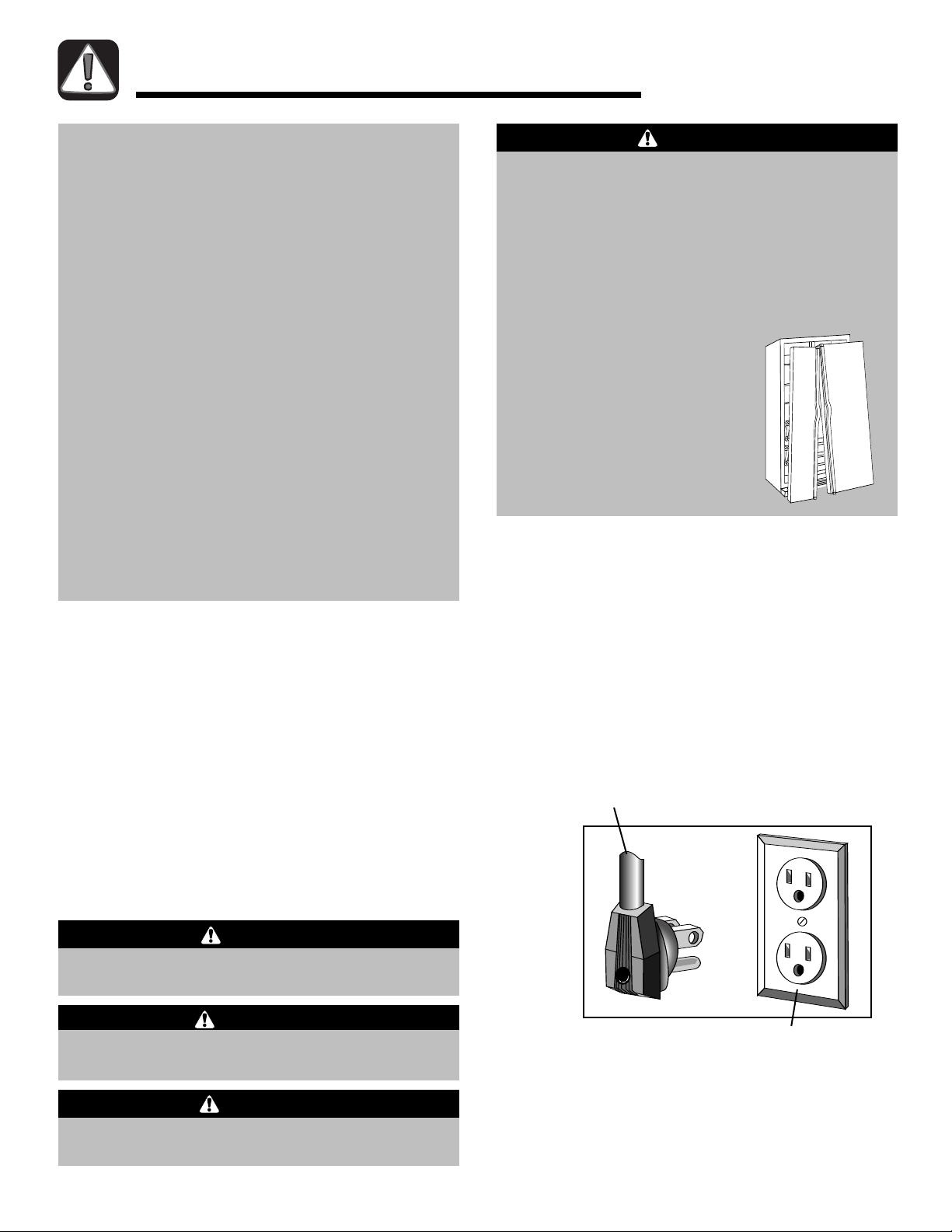

Important Safety Instructions
WARNING – Hazards or unsafe practices which
COULD result in severe personal injury or death.
WARNING
DANGER – Immediate hazards which WILL result
in severe personal injury or death.
DANGER
C
AUTI
O
N –
Hazards or uns
afe practice
s which
C
O
U
LD
result in minor personal injury or property damage.
CAUTION
What You Need to Know About
Safety Instructions
Warning and Impor
tant Safety Instructions appearing in
this guide are not meant to cover all possible
conditions and situations that may occur. Common
sense, caution and care must be exercised when
installing, maintaining or operating appliance.
Always contact the manufacturer about problems or
conditions you do not understand.
Recognize Safety Symbols, Words,
Labels

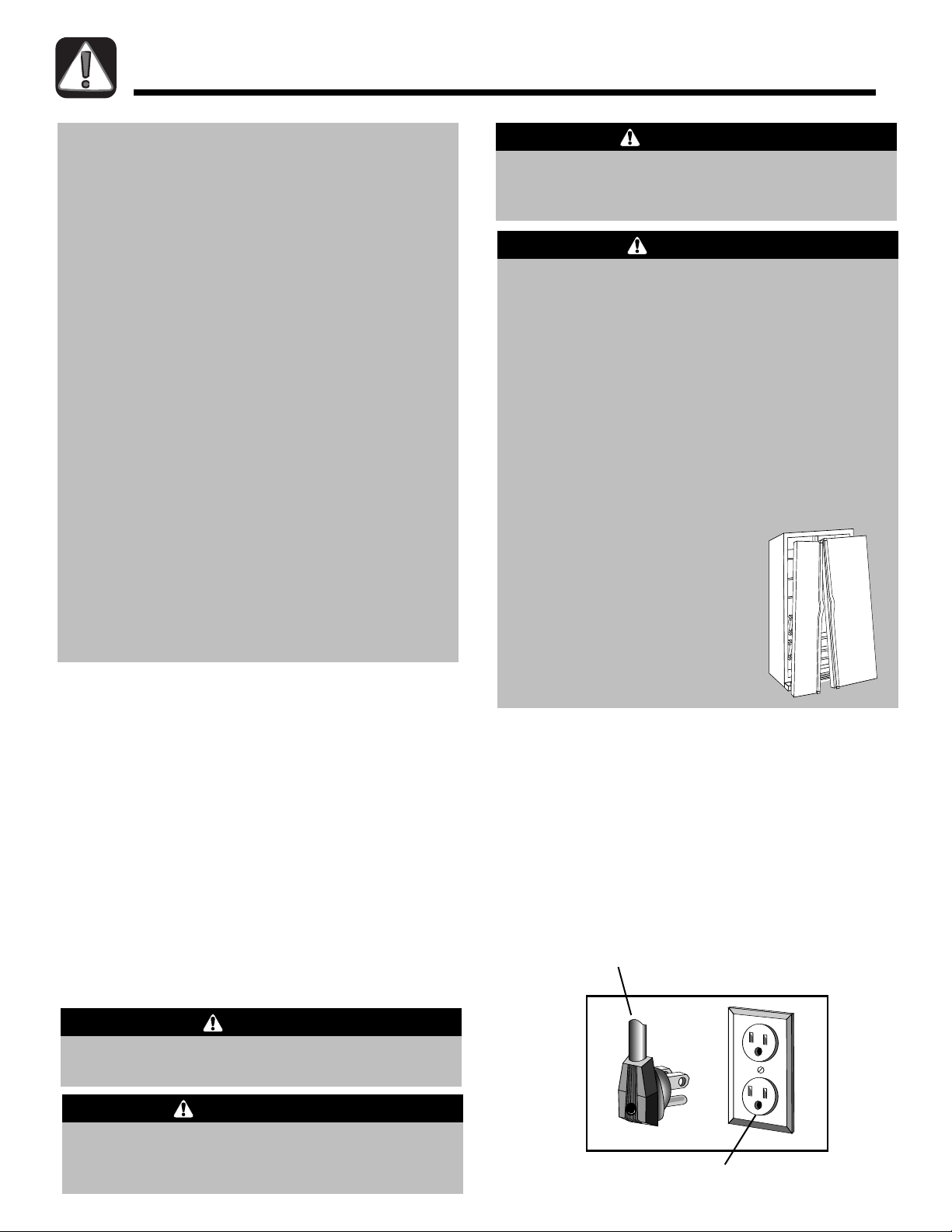

This appliance is equipped with a three-prong
grounded plug for your protection against possible
electrical shock hazards. It must be plugged into a
properly grounded wall receptacle. Where a standard
two-prong wall receptacle is encountered, it is the
personal responsibility and obligation of the customer
to have it replaced with a properly grounded three-
prong wall receptacle.
Do not, under any
circumstances, cut or remove the third (ground)
prong from the power cord. Do not use an adapter
plug.
P
ower supply cord with
three-prong grounded plug
Properly
grounded type
wall receptacle
To reduce risk of injury or death, follow basic
precautions, including the following:
Important:
Child entrapment and suffocation are
not problems of the past. Junked or abandoned
refrigerators are still dangerous – even if they sit out
for “just a few days.” If you are getting rid of your old
refrigerator, please follow the instructions below to
help prevent accidents.
Before you throw away your old
refrigerator or freezer:
• Take off the doors.
• Leave the shelves in place so
children may not easily climb
inside.
• Cut off power cord plug.
DANGER
Installer: Please leave this guide with this appliance.
Consumer: Please read and keep this Use and
Care Guide for future reference; it provides the
proper use and maintenance information.
Keep sales receipt and/or canceled check as proof
of purchase.
Call: 1-800-688-9900 USA
1-800-688-2002 Canada
Have complete model and serial number
identification of your refrigerator. This is located on a
data plate inside the fresh food compartment, on the
upper right side. Record these numbers below for
easy access.
Model Number _______________________________
Serial Number ________________________________
Date of P
urchase______________________________
In our continuing effort to improve the quality and
performance of our appliances, it may be necessary
to make changes to the appliance without revising
this guide.
2
Important Safety Instructions
SAVE THESE INSTRUCTIONS
To reduce risk of fire, electric shock, serious
injury or death when using your refrigerator,
follow basic precautions, including the following:
1. Read all instructions before using the refrigerator.
2. Observe all local codes and ordinances.
3. Be sure to follow grounding instructions.
4. Check with a qualified electrician if you are not
sure this appliance is properly grounded.
5.
Do not ground to a gas line.
6.
Do not ground to a cold-water pipe.
7
. Refrigerator is designed to operate on a separate
115 volt, 15 amp., 60 cycle line.
8.
Do not modify plug on power cord. If plug does
not fit wall receptacle, have proper receptacle
installed by a qualified electrician.
9.
Do not use a two-prong adapter, extension cord
or power strip.
10. Do not remove warning tag from power cord.
11.
Do not tamper with refrigerator controls.
12.
Do not service or replace any part of refrigerator
unless specifically recommended in Use and Care
Guide or published user-repair instructions.
Do not attempt service if instructions are not
understood or if they are beyond personal skill
level.
13. Always disconnect refrigerator from electrical
supply
before attempting any service. Disconnect
power cord by grasping the plug, not the cord.
14. Install refrigerator according to Installation
Instructions. All connections for water, electrical
power and grounding must comply with local
codes and be made by licensed personnel when
required.
15. Keep your refrigerator in good condition. Bumping
or dropping refrigerator can damage refrigerator
or c
ause refrigerator to malfunction or leak. If
damage occurs, have refrigerator checked by
qualified service technician.
16. Have worn power cords and/or loose plugs
replaced by a qualified service technician.
17. Always read and follow manufacturer’s storage
and ideal environment instructions for items being
stored in refrigerator.
18. Your refrigerator
should not be operated in the
presence of explosive fumes.
19. Children should not climb, hang or stand on any
par
t of the refrigerator.
20. Clean up spills or water leakage associated with
water inst
allation.
WARNING
3
Installation
To avoid severe personal injury or death,
observe the following:
• Disconnect power to refrigerator before removing
doors. Connect power only after replacing doors.
• Green ground wire must be attached to top hinge
while performing door removal and replacement.
• Tape decorative panels (select models) securely
into place
before removing door handles.
WARNING
To avoid property damage, observe the following:
• Protect vinyl or other flooring with cardboard, rugs
or other protective material, prior to moving
refrigerator.
•
Do not adjust refrigerator to be any shorter than
68
1
⁄2” t
all (minus hinge and cap). Doing so may
damage underside components.
CAUTION
Location
• Do not install refrigerator near oven, radiator or
other heat source. If not possible, shield refrigerator
with cabinet material.
•
Do not install where temperature falls below 55° F
(13° C) or rises above 110° F (43° C). Malfunction
may occur at this temperature.
•
Refrigerator is designed for indoor household
application only.
Measuring the Opening
When installing your refrigerator, allow
1
⁄2” space at top
and
1
⁄2” space behind machine compartment cover
(loc
ated in the rear) for proper air circulation. If the
refrigerator is placed with the door hinge side against
a wall, you may want to allow additional space so the
door can be opened wider
.
Subflooring or floor coverings (i.e. carpet, tile, wood
floors, rugs) may make your opening smaller than
anticipated.
Some clearance may be gained by using the leveling
procedure under
Leveling, pages 4-5.
Important: If refrigerator is to be installed into a
recess where the top of the refrigerator is completely
covered, use dimensions from floor to top of hinge c
ap
to verify proper clearance.
Transporting Your Refrigerator
• NEVER transport refrigerator on its side. If an
upright position is not possible, lay refrigerator on it
s
back. Allow refrigerator to sit upright for
approximately 30 minutes
before plugging it in to
assure oil returns to the compressor. Plugging
refrigerator in immediately may cause damage to
internal par
t
s.
• Use an appliance dolly when moving refrigerator.
AL
W
A
Y
S
truck refrigerator from it
s side or
back–
N
EV
ER
from it
s front.
• Protect outside finish of refrigerator during transport
by wrapping cabinet in blankets or inserting padding
between the refrigerator and dolly.
• Secure refrigerator to dolly firmly with straps or
bungee cords. T
hread straps through handle
s when
possible.
Do not over-tighten. Over-tightening
restraints may dent or damage outside finish.

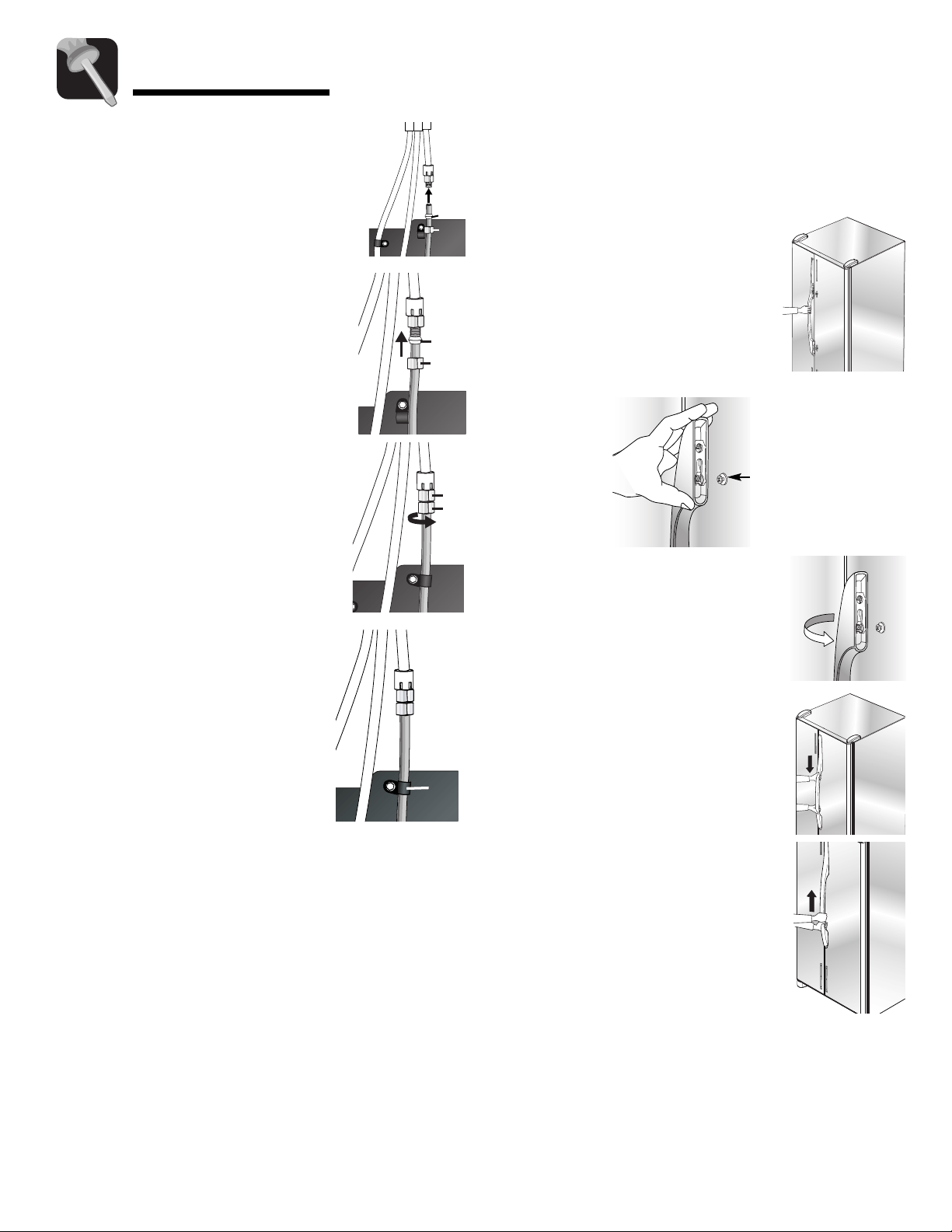

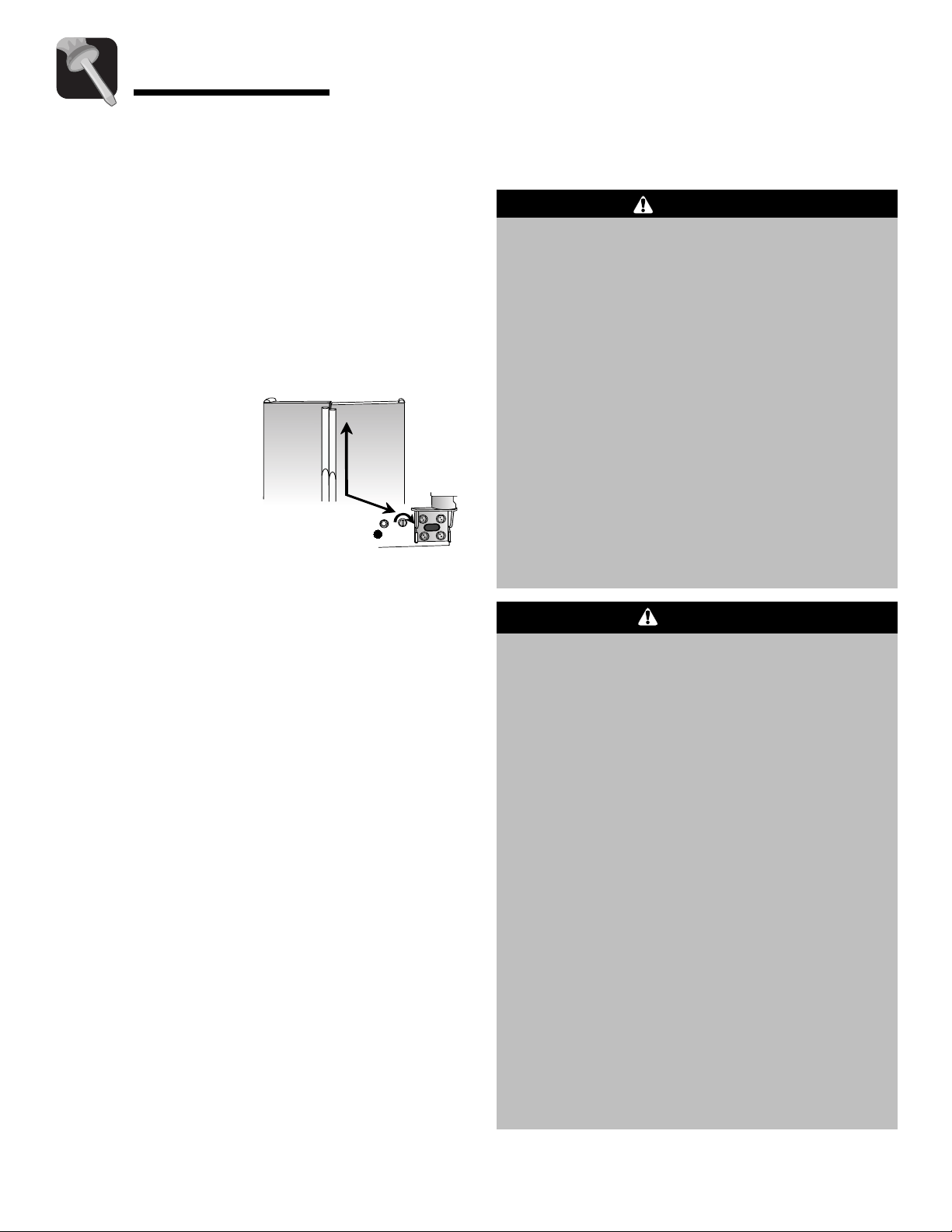

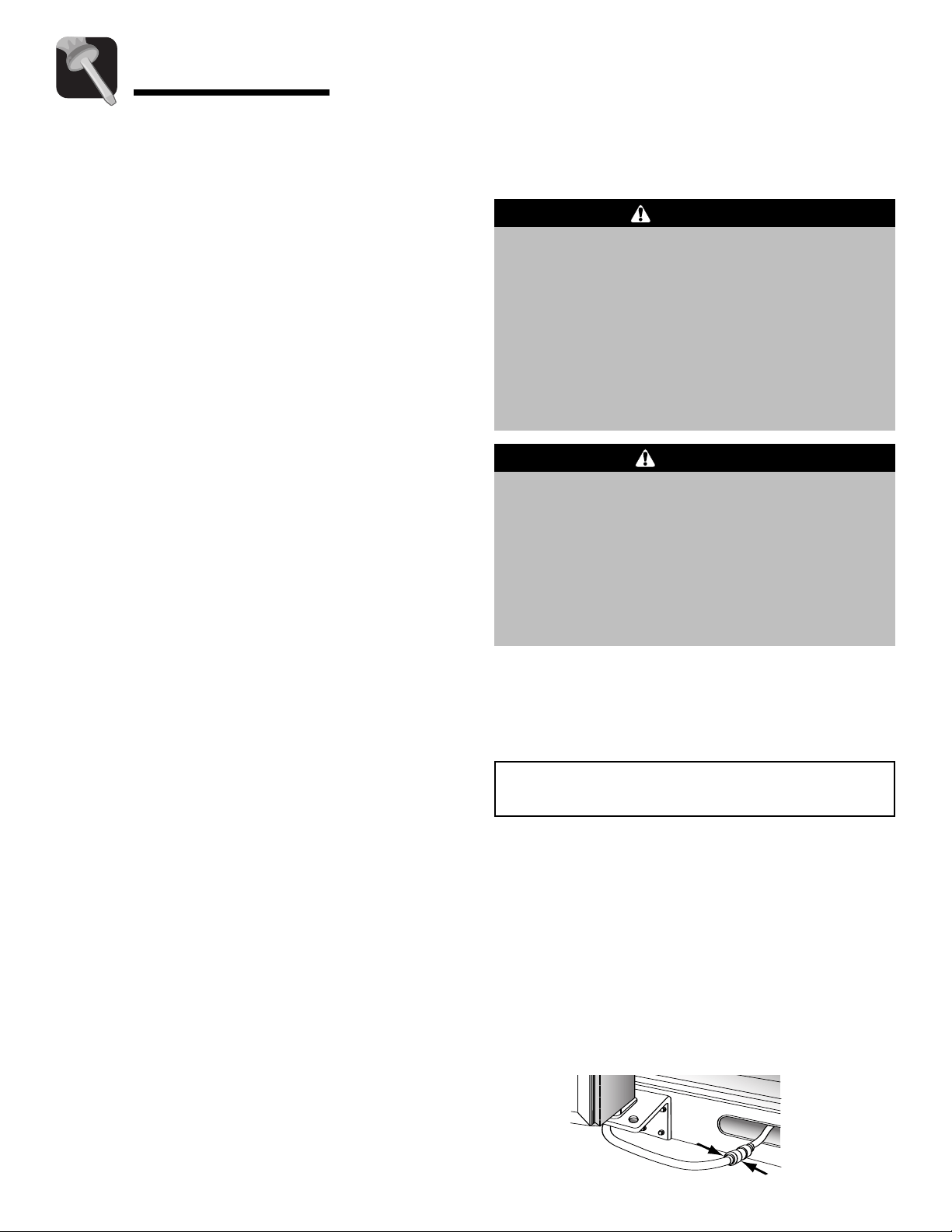

Door and Hinge Removal
Some installations require door removal to get
refrigerator to final location.
1.
Unplug power cord from power source.
2.
Remove toe grille (see page 4).
• Open both doors 180°, or as wide as possible.
To Disconnect the Water Line:
• Push in white collar (A) and hold.
• Pull the door-side tube
(B) from the connector.
To Reconnect the Water Line:
•
Firmly push tube
5
⁄8” into the connector
. Use
lines on the tube as a guide for full insertion.
• If tube end is damaged, cut off
5
⁄8” before
reconnecting.
• If leaking occurs, reconnect the line.
Note: For refrigerators in operation, shut off water
before removing water line from the door
.
A
B

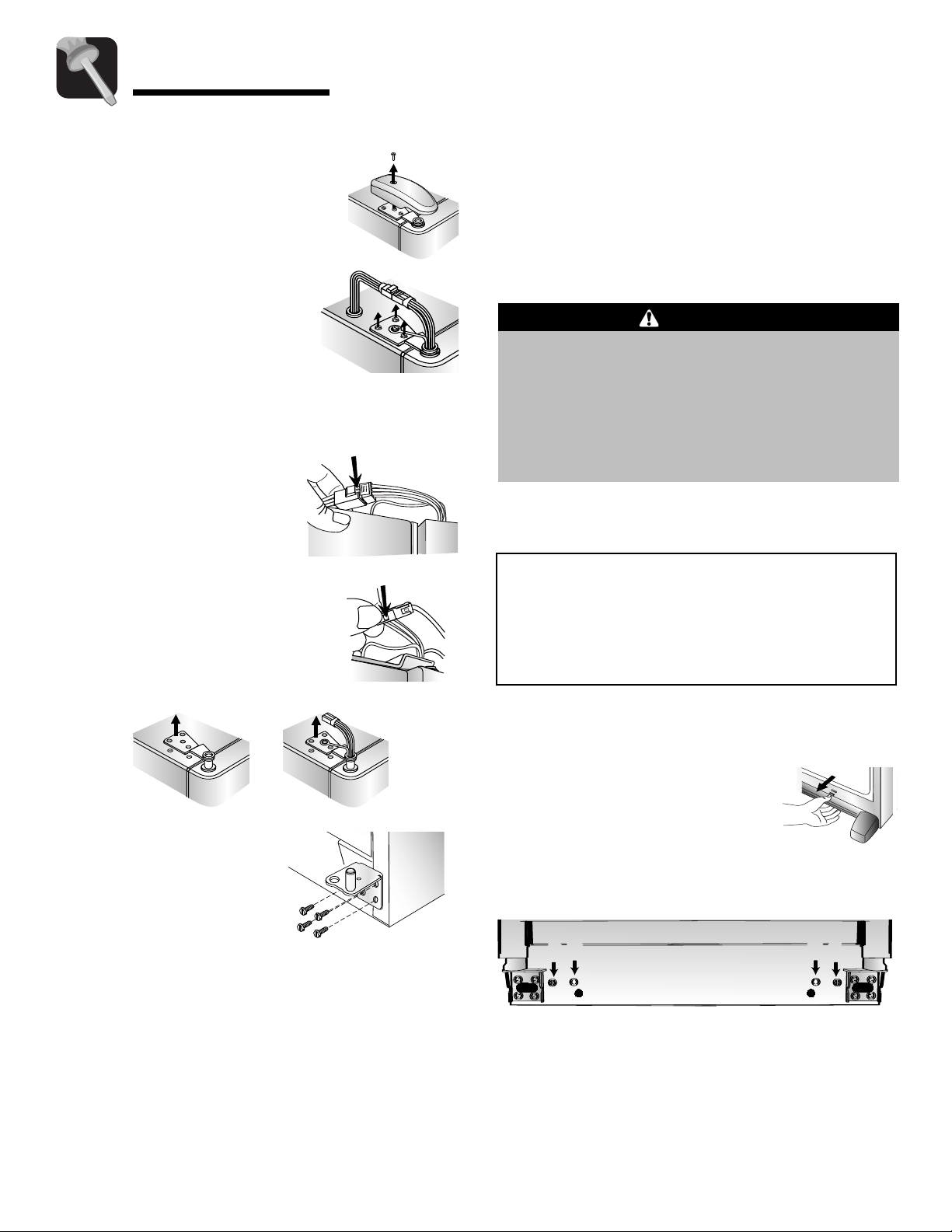

4
Installation
6. For ice and water dispensing models only:
Detach main wire connector harness and red wire
harness.
• To detach main wire
harness, use a flat blade
tool or fingernail to press
junction point between two
connectors to release.
• To detach red wire harness,
press tab on underside of
connector to release.
7. Remove top hinges along with
doors.
8. Remove bottom hinges
with a
3
⁄8” hex head driver.
Replacing the Doors
• To replace the doors, follow the steps in Door and
Hinge Removal in reverse order.
Important: If water line tube end is damaged, cut off
5
⁄8” before reconnecting.
3. Close doors.
4. Remove top hinge covers by
removing Phillips screws.
5. Unscrew
5
⁄1
6
” hex head screws from
top hinges.
For water dispensing
models only:
• Do not remove screw
connecting green ground
wire.
Leveling
To protect personal property and refrigerator
from damage, observe the following:
• Protect vinyl or other flooring with cardboard, rugs,
or other protective material.
•
Do not use power tools when performing leveling
procedure.
CAUTION
To enhance the appearance and maintain performance,
the refrigerator should be level.
A
B
A
B
Materials Needed:
•
3
⁄8” hex head driver
• Carpenter’s level
1.
Remove toe grille.
• Grasp firmly and pull bottom
outward to unclip.
2. Using hex head driver, turn front adjustment
screws
(A) clockwise to raise and counterclockwise
to lower the front of the refrigerator.
Notes:
•
Complete any required door reversal, panel

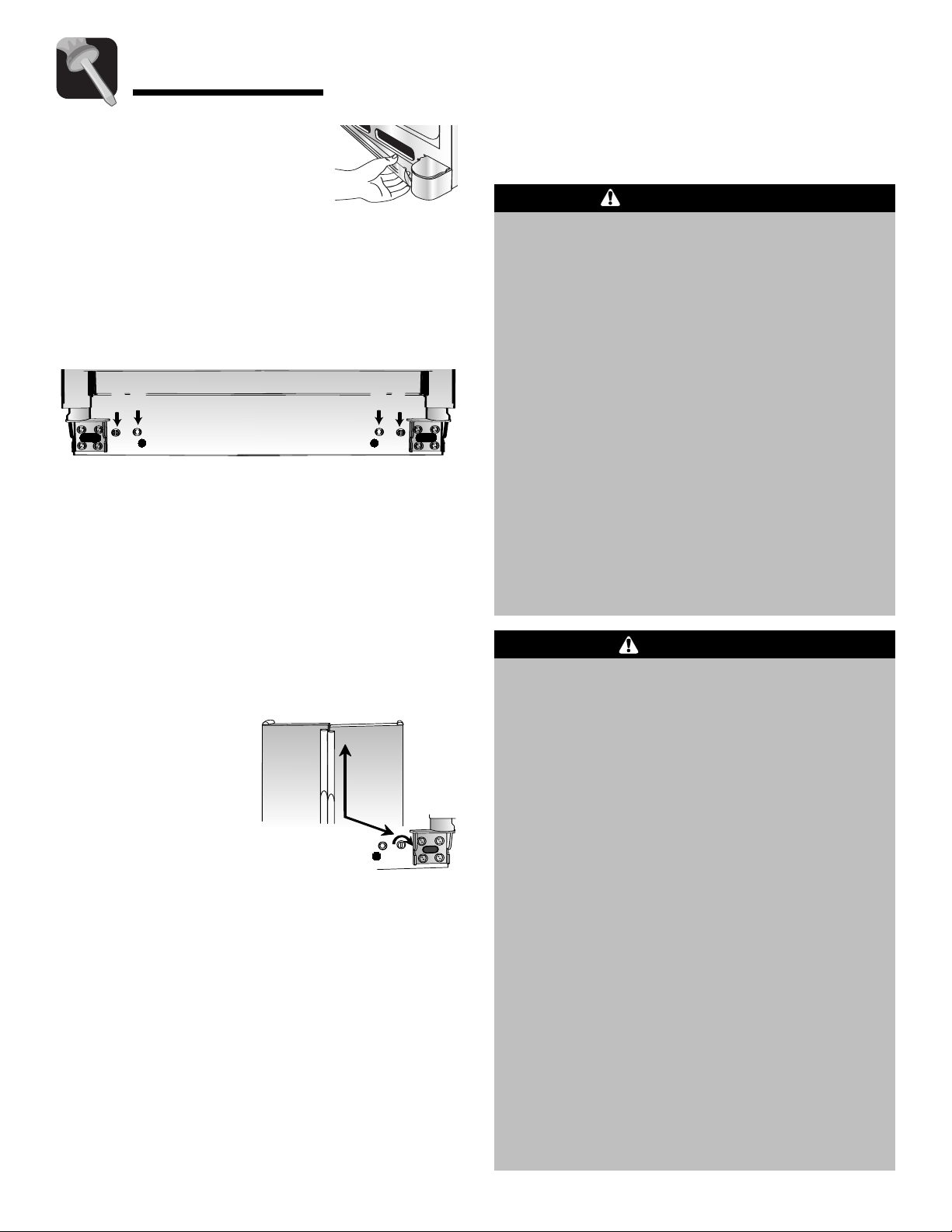

installation and/or a water supply connection
before leveling.
• Some models only have adjustment screws
(A).
5
Installation
3
. Select models also have rear adjustment screws
(B). Using the hex head driver, turn each of these
adjustment screws
(B) to raise or lower the rear of
the refrigerator.
4. Using the carpenter’s level, make sure front of
refrigerator is
1
⁄4” (6 mm) or
1
⁄2 bubble higher than
back of refrigerator and that the refrigerator is level
from side to side.
5. If required, correct rocking of refrigerator by
turning rear adjustment screw
clockwise to raise
rocking corner. If doors are uneven, do the
following:
• Determine which
door needs to be
raised.
• Turn front roller
adjustment screw
(A) clockwise to
raise front corner of
door.
• If one refrigerator door has reached the limit of
its adjustment range and doors are still not level,
raise or lower the opposite door by turning roller
adjustment screw
clockwise or counterclockwise.
• Check with level to verify
1
⁄4” tilt to the back for
proper door closure.
• If refrigerator is aligned and stable, replace toe
grille.
• Align the toe grille mounting clips with the lower
c
abinet slot
s.
• Push the toe grille firmly until it snaps into place.

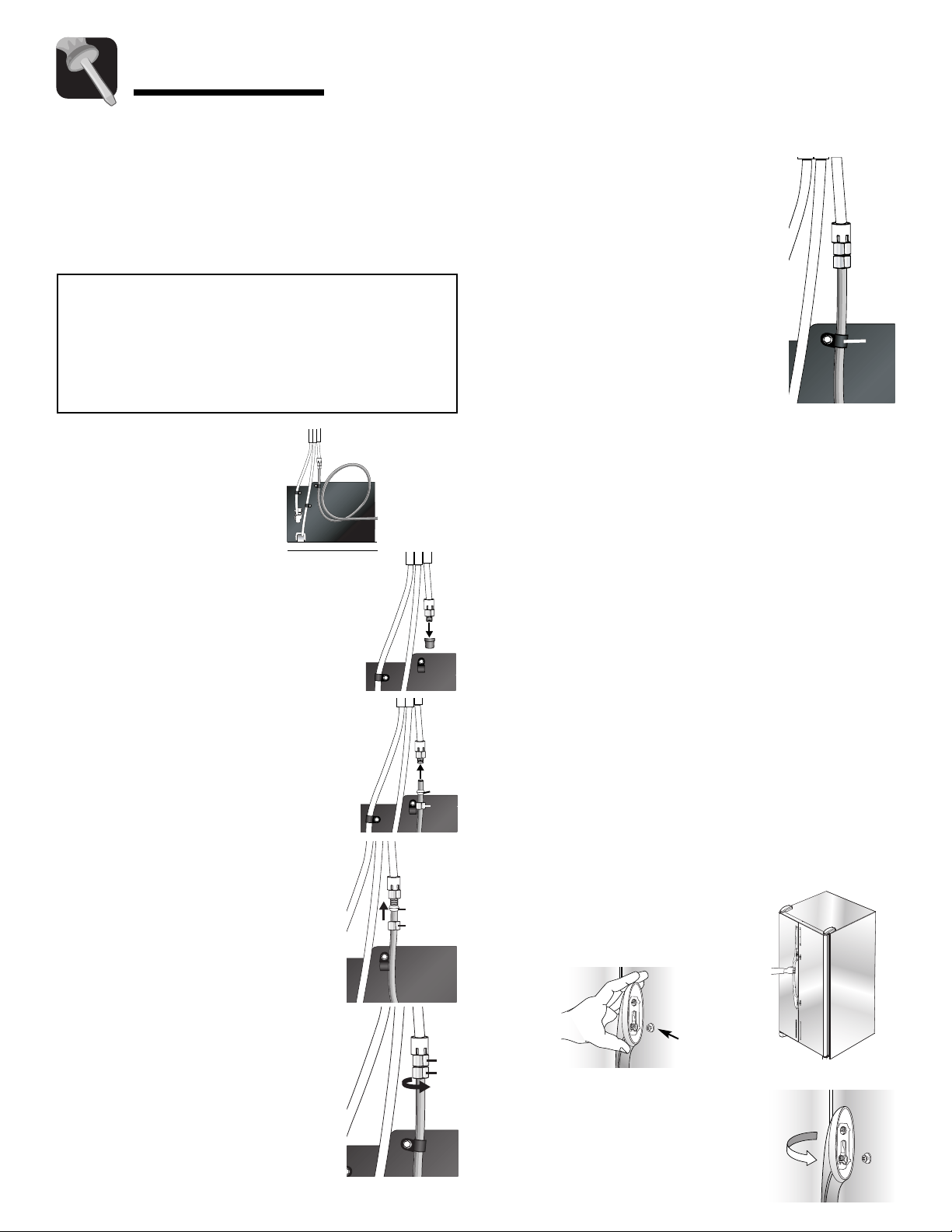

Connecting the Water Supply
(select models)
To reduce the risk of injury or death, follow
basic precautions, including the following:
• Read all instructions before installing ice maker.
•
Do not attempt installation if instructions are not
understood or if they are beyond personal skill
level.
• Observe all local codes and ordinances.
•
Do not service ice maker unless specifically
recommended in Use & Care Guide or published
user-repair instructions.
• Disconnect power to refrigerator
before installing
ice maker.
• Water damage due to an improper water
connection may cause mold/mildew growth. Clean
up spills or leakage immediately!
WARNING
To avoid property damage or possible injury,
follow basic precautions, including the
following:
• Consult a plumber to connect
1
⁄4” O.D. copper
tubing to household plumbing to assure
compliance with local codes and ordinances.
• Confirm water pressure to water valve is between
35 and 100 pounds per square inch, 20 pounds
per square inch without filter.
•
Do not use a self-piercing, or
3
⁄16” saddle valve.
Both reduce water flow can become clogged over
time, and may cause leaks if repair is attempted.
• Tighten nuts by hand to prevent cross threading.
Finish tightening nuts with pliers and wrenches.
Do not over-tighten.
• Wait two to three hours
before placing refrigerator
into final position to check and correct any water
leaks. Recheck for leaks after 24 hours.
• Verify the copper tubing under the sleeve is
smooth and free from defect
s.
Do not reuse an
old sleeve.
CAUTION
6
Installation

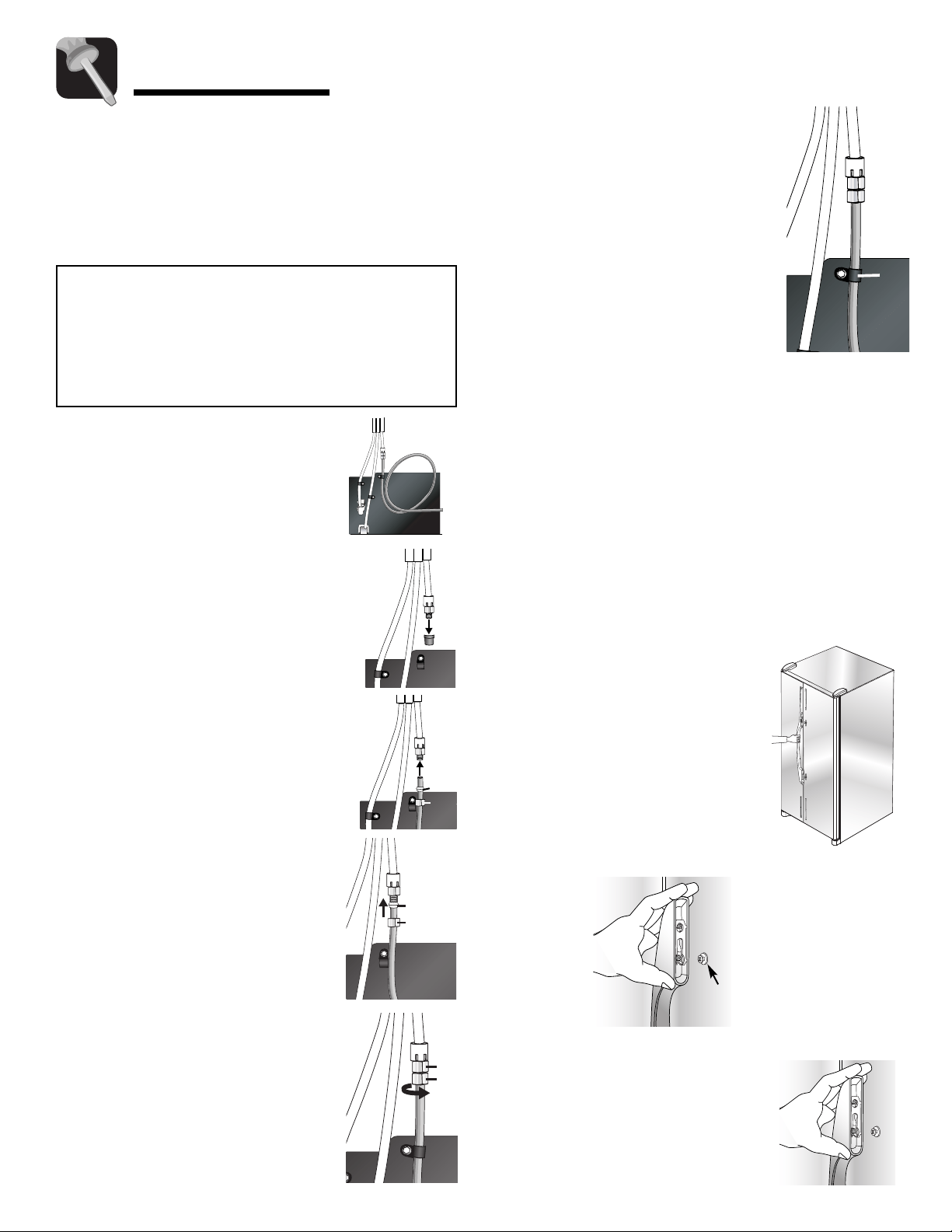

Materials Needed
•
1
⁄4” outer diameter flexible copper tubing
• Shut-off valve (requires a
1
⁄4” hole to be drilled into
water supply line before valve attachment)
• Adjustable wrench (2)
•
1
⁄4” hex nut driver
Notes:
• Use copper tubing only for installation. Plastic is
less durable and can cause damage.
• Add 8’ to tubing length needed to reach water
supply for creation of service loop.
1. Create service loop with copper
tubing (minimum 2’ diameter).
Avoid kinks in the copper tubing
when bending the service loop.
Do not use plastic tubing.
2.
Remove plastic cap from water valve
inlet port.
3. Place brass nut
(A) and sleeve (B)
on copper tube end as illustrated.
Reminder:
Do not
use an old
sleeve. The nut and sleeve are
provided in the Use and Care
packet.
5.
Slide brass nut over sleeve and
screw nut into inlet port.
Place adjustable wrench on nut
(1) attached to plastic waterline
and maintain position.
Using second adjustable wrench
turn the lower nut
(2)
counterclockwise and fully tighten
while holding the upper nut in
place.
Important: Do not over-tighten.
Cross-threading may occur
.
4.
Place end of copper tubing into
water valve inlet port. Shape
tubing slightly.
Do not kink – so
that tubing feeds straight into inlet
port.
6. Pull on tubing to confirm
connection is secure. Connect
tubing to frame with water tubing
clamp
(C) and turn on water
supply. Check for leaks and
correct if necessary. Continue to
observe the water supply
connection for two to three hours
prior to moving the refrigerator to
its permanent location.
7. Monitor water connection for 24
hours. Correct leaks, if necessary.
Handle Installation
If not installed, the handle is located in the interior of
the fresh food section or attached to the back of your
refrigerator.
Remove and discard handle packaging and tape.
Handle design varies from refrigerator to refrigerator.
Please reference the appropriate instructions for your
model below.
Plastic Handle
Materials Needed
• Phillips screwdriver
To Install:
1.
The handles are to be oriented
as shown.
2.
Align door handle clip with the
door studs.
3. Ensure the large hole in the
mounting clip is positioned
down on both ends of the
handle.
4.
Rot
ate the handle so that the
handle is flat against the door
.
2’ diameter
minimum
Door
Stud
A
B
1
2
A
B
C
7
Installation

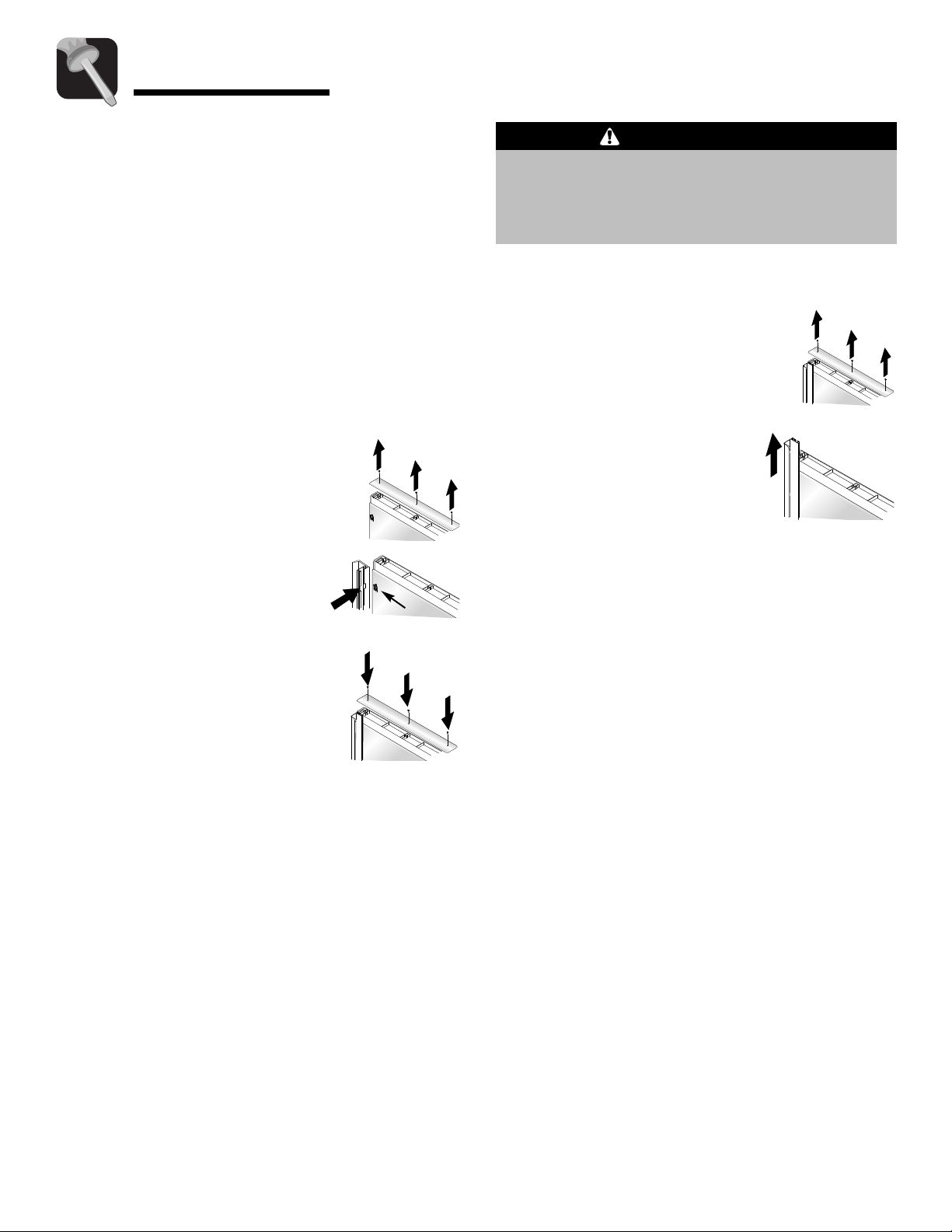

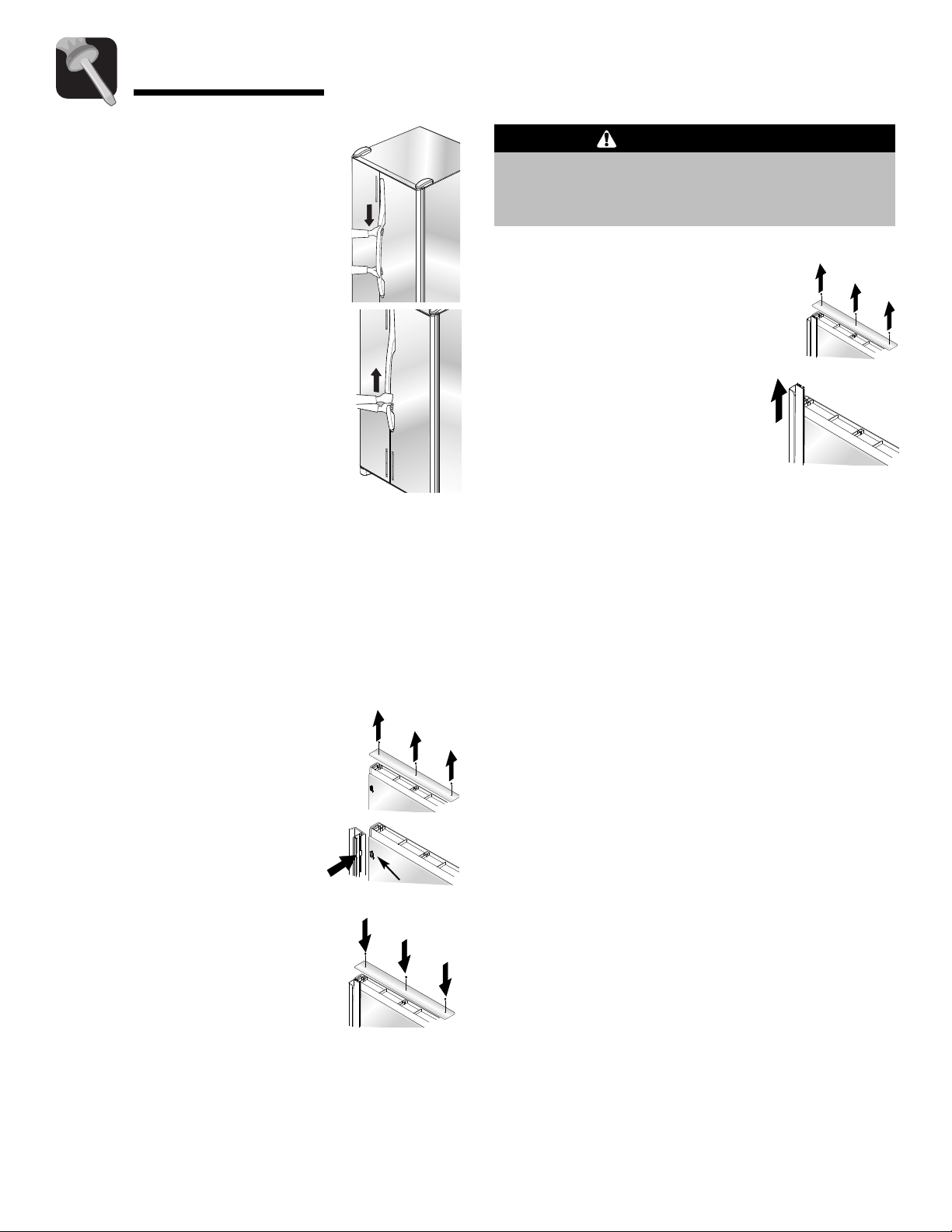

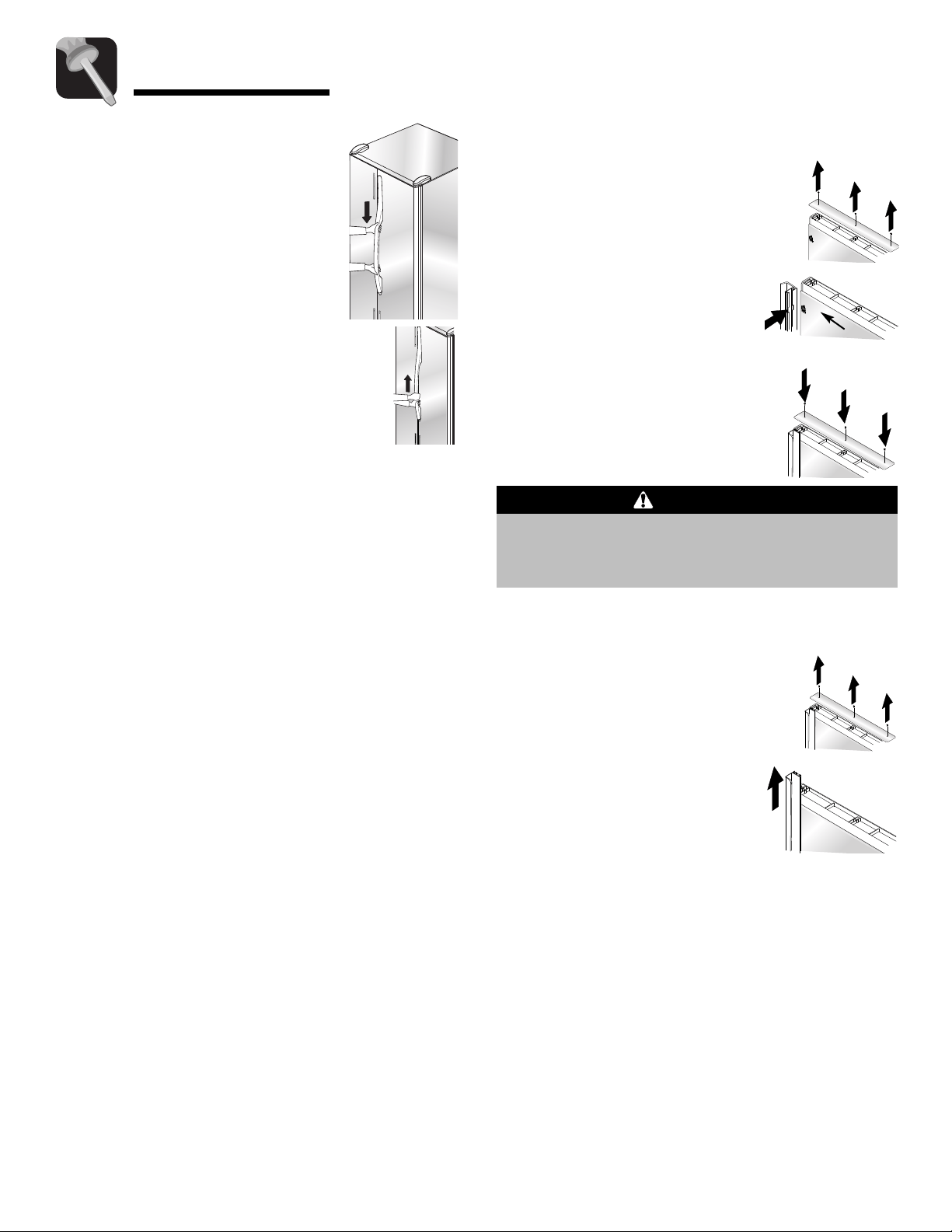

Full-Length Aluminum Handles
To Install:
1. Release top door trim by removing
Phillips screws from top of fresh food
door and retain screws for later use.
2. Align notches on back of handle with
retaining clips on doors. Insert
clips into notches and slide
handle
down until it contacts
bottom trim.
3. Replace top door trim and Phillips
screws.
4. Repeat instructions 1-3 to install
other handle.
To avoid possible injury and damage to property,
tape decorative panels (select models) securely into
place before removing door handles.
WARNING
To Remove:
1.
Release top door trim by removing
Phillips screws from top of fresh food
door and retain screws for later use.
2.
Grasp handle firmly with both hands.
Slide handle upward approximately
3
⁄4” to release.
3. Repeat instructions 1-3 to
remove other handle.
T
o Reinstall:
1. Repeat in reverse order.
Handle Extensions (select models)
To Install:
1. Align and clip handle extension into position on the
handle. Press the extension over the door ret
ainers.
To Remove:
1.
Slide the extension down and unclip from door
retainer.
Door Clip
5. Grasp the handle firmly and slide
down.
To Remove:
1. Grasp the lower part of the handle firmly,
slide
up, lift and remove from the
surface.

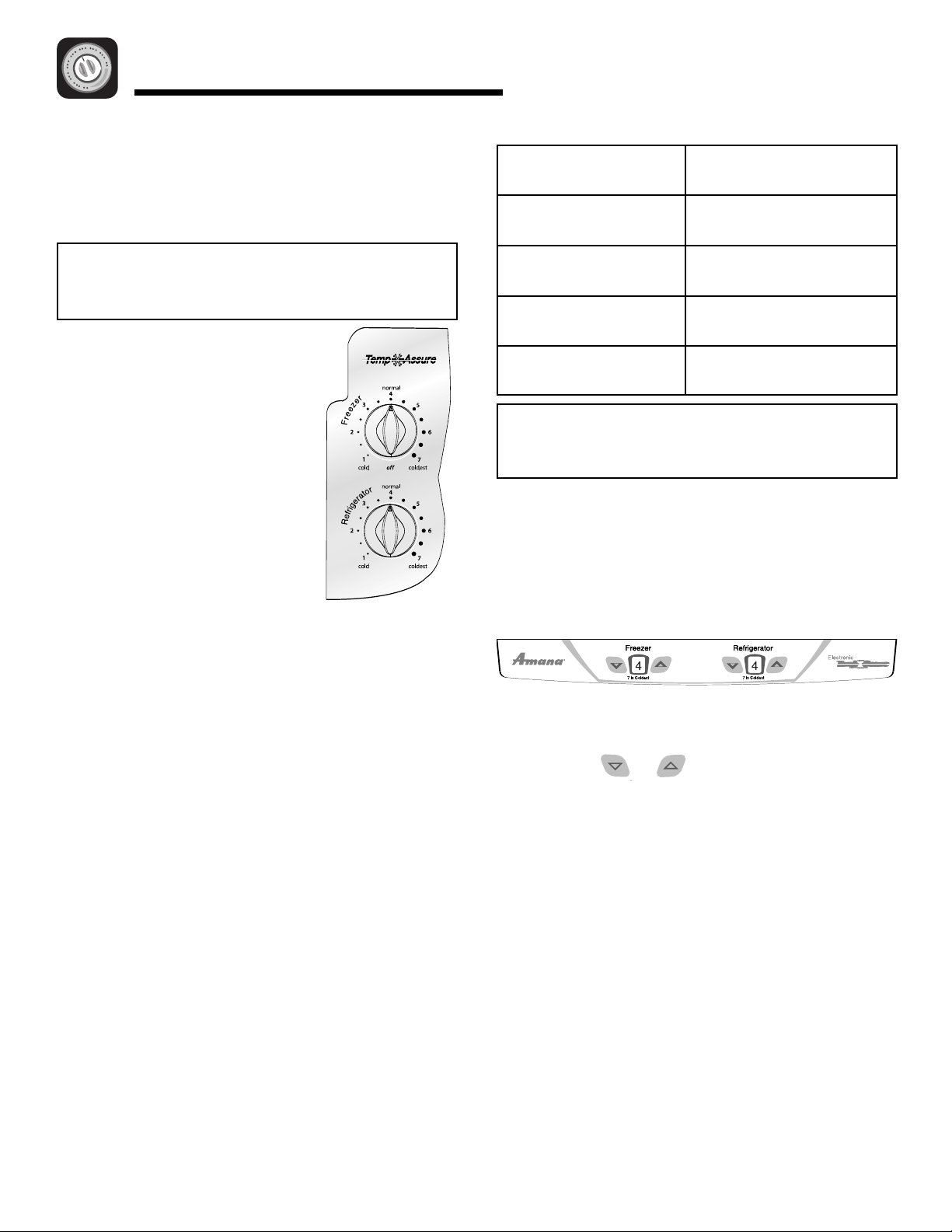

Touch Temperature Controls
(select models, style varies by model)
The controls are located at the top front of the
refrigerator compartment.
Control
Initial Control Settings
After plugging the refrigerator in, set the controls.
• Pressing the or pads adjusts the controls to
the de
sired setting.
• Set the Freezer control on
4.
•
Set the Refrigerator control on
4.
•
L
et the refrigerator run at least 8 to 12 hours
before
adding food.
Warm Cabinet Surfaces
At times, the front of the refrigerator cabinet may be
warm to the touch. This is a normal occurrence that
helps prevent moisture from condensing on the
cabinet. This condition will be more noticeable when
you first start the refrigerator, during hot weather and
after exce
ssive or lengthy door openings.

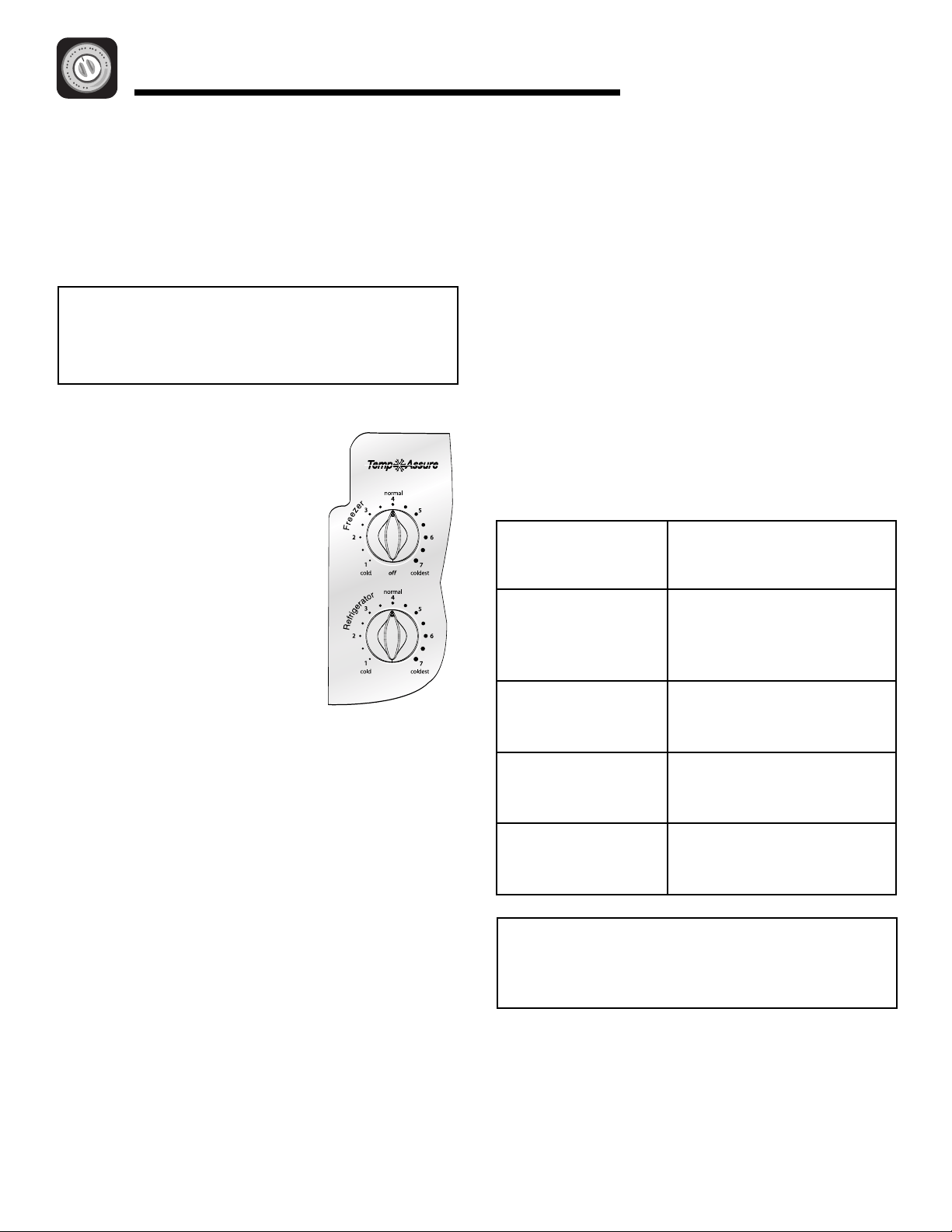

Temperature Controls
Dial Temperature Controls
(select models)
The controls are located at the back left of the
refrigerator compartment.
Note: The Freezer control turns the cooling system
on. Neither section will cool if freezer control is set
to OFF.
Initial Control Settings
After plugging the refrigerator in,
set the controls.
• To adjust the controls, turn the
control knob to the left or right
as desired.
• Set the Freezer control on
4.
• Set the Refrigerator control
on
4.
• Let the refrigerator run at least 8
to 12 hours
before adding food.
Warm Cabinet Surfaces
At time
s, the front of the refrigerator cabinet may be
warm to the touch. This is a normal occurrence that
helps prevent moisture from condensing on the
cabinet. This condition will be more noticeable when
you first start the refrigerator, during hot weather and
after excessive or lengthy door openings.
Adjusting the Controls
• 24 hours after adding food, you may decide that one
or both compartments should be colder or warmer. If
so, adjust the control(s) as indic
ated in the
T
emperature Control Guide
t
able above right. See
page 20 for instructions on checking compartment
temperature.
• Except when starting the refrigerator,
do not change
either control more than one number at a time.
• Allow 24 hours for temperatures to stabilize.
•
Changing either control will have some effect on the
temperature of the other compar
tment.

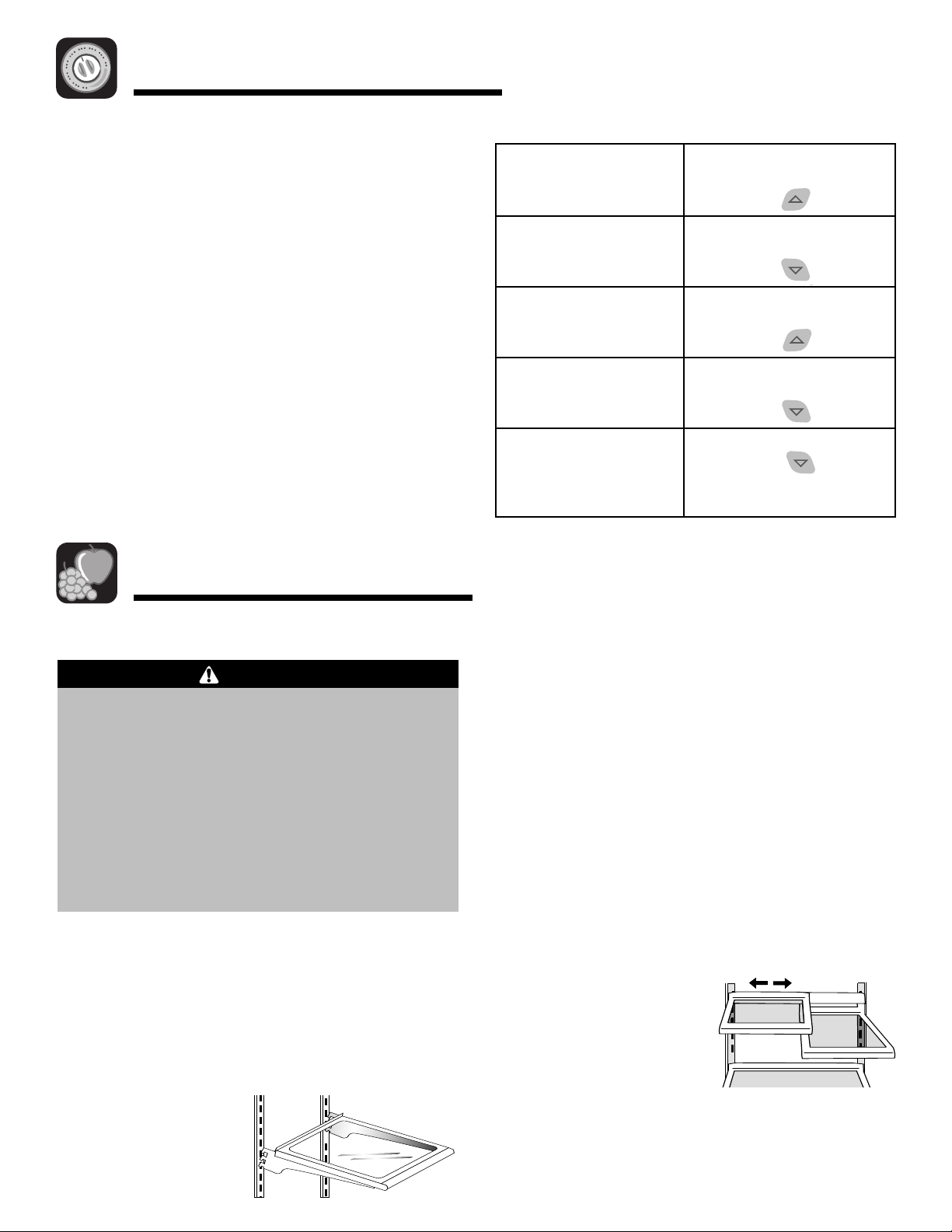

Temperature Control Guide
Refrigerator too warm
Refrigerator too cold
Freezer too warm
Freezer too cold
Turn refrigerator OFF
Turn the Refrigerator control
to next higher number.
Turn the
Refrigerator
control to next lower number.
Turn the
Freezer control to
next higher number.
Turn the
Freezer control to
next lower number.
Turn the
Freezer control to
OFF.
Note: Turning freezer control to OFF stops cooling
in both compartments. It does not shut off power to
the refrigerator.
8
Temperature Control Guide
Refrigerator too warm
Refrigerator too cold
Freezer too warm
Freezer too cold
T
urn refrigerator OFF
Set the Refrigerator control
to next higher number by
pressing the pad.
Set the Refrigerator control
to next lower number by
pressing the pad.
Set the Freezer control to
next higher number by
pressing the pad.
Set the Freezer control to
next lower number by
pressing the pad.
P
ress the
F
reezer
or
Refrigerator pad until
a dash “–” appears in the
display.
9
Temperature Controls
Adjusting the Controls
• 24 hours after adding food, you may decide that one
or both compartments should be colder or warmer. If
so, adjust the control(s) as indicated in the
Temperature Control Guide table at right. See
page 20 for instructions on checking compartment
temperature.
• Except when starting the refrigerator,
do not change
either control more than one number at a time.
• Allow 24 hours for temperatures to stabilize.
•
Changing either control will have some effect on the
temperature of the other compartment.

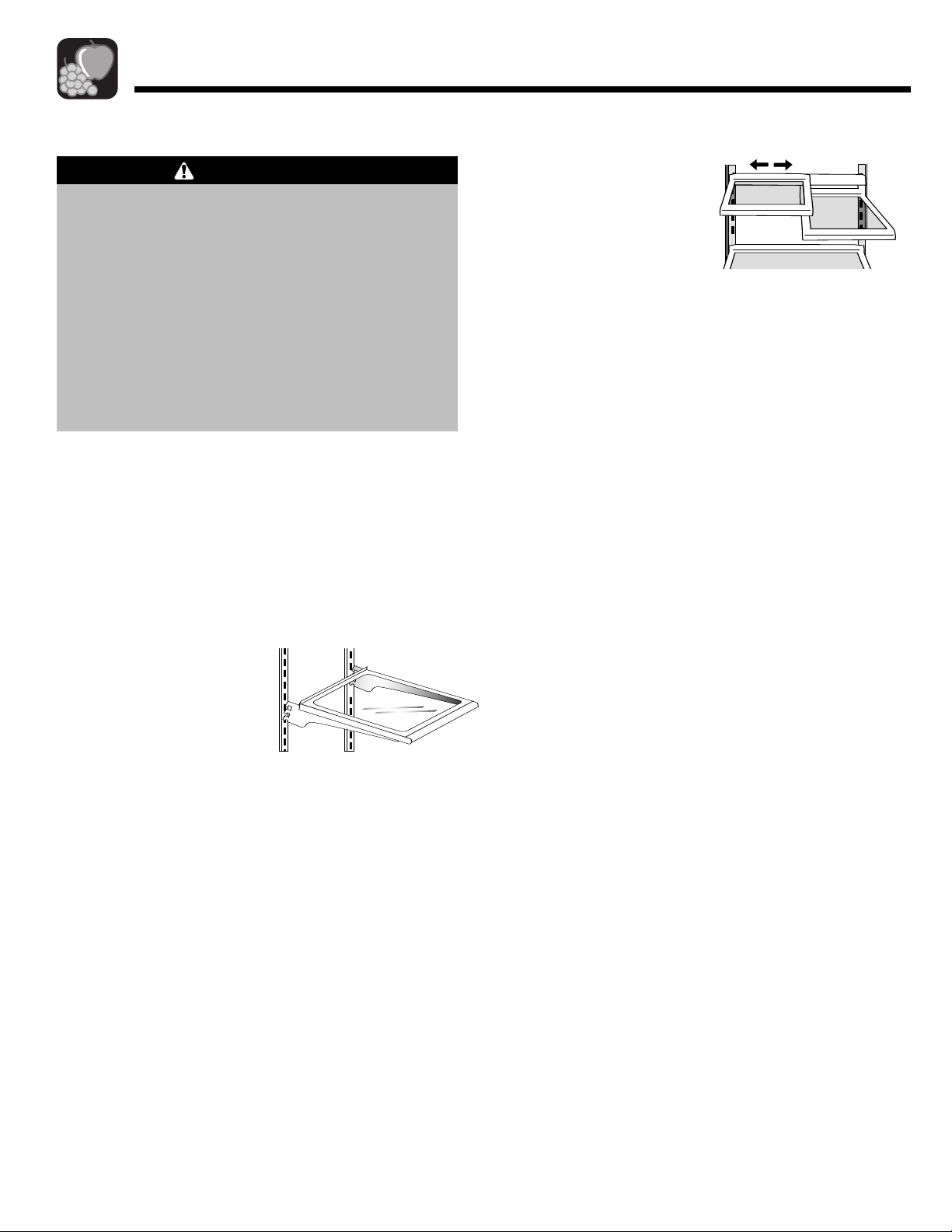

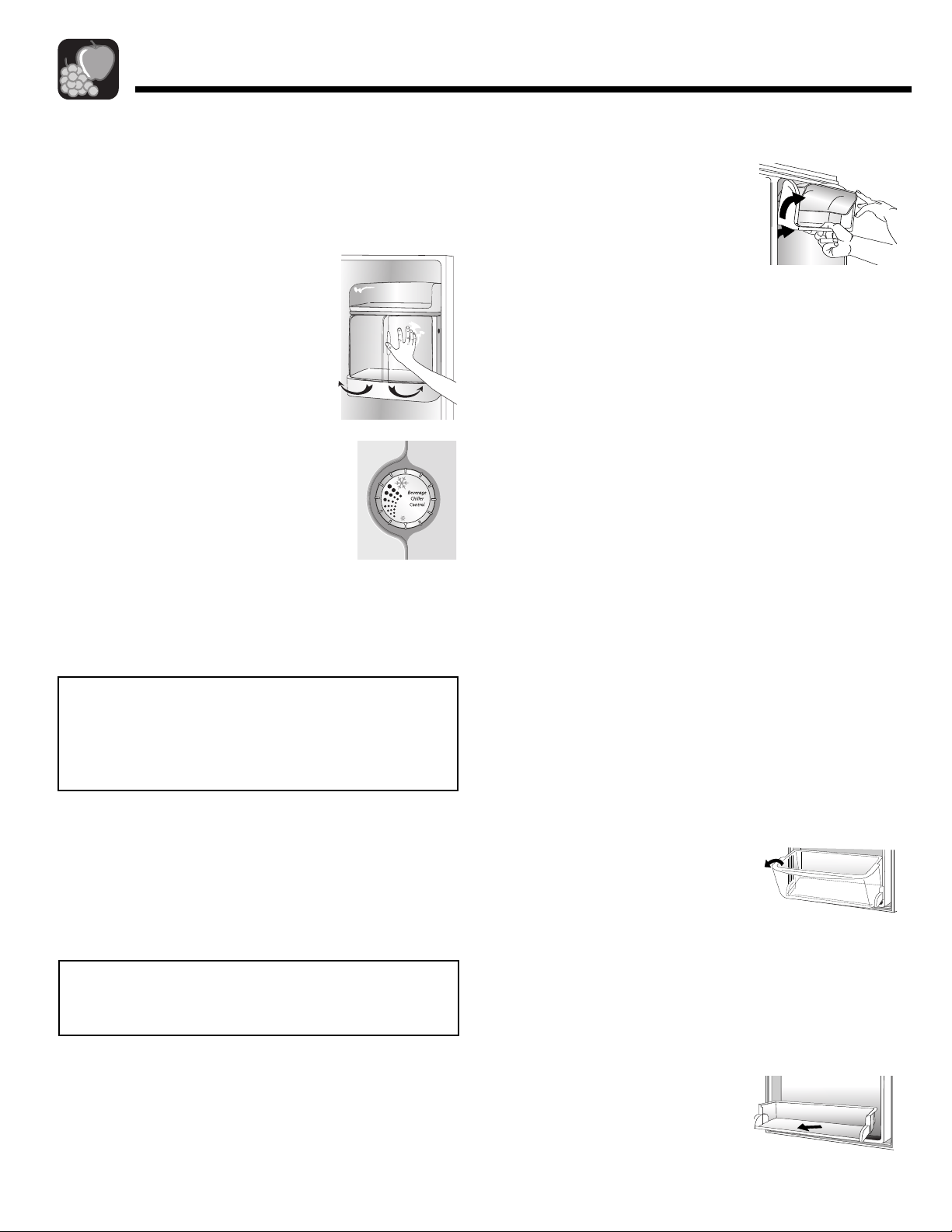

Fresh Food Features
Shelves
To avoid personal injury or property damage,
observ
e the following:
• Never attempt to adjust a shelf that is loaded with
food.
• Confirm shelf is secure
before placing items on
shelf.
• Handle tempered glass shelves carefully. Shelves
may break suddenly if nicked, scratched, or
exposed to sudden temperature change.
CAUTION
Your refrigerator has either Spillsaver™ or non-sealed
shelves. Spillsaver™ shelves have a spill retainer edge
which allows for easier clean up and some are
equipped with the EasyGlide™ slide out feature. To
slide out (select models), grasp the front of the shelf
and pull forward. P
ush in the shelf to return to the
original position.
To Remove a Shelf:
• Slightly tilt up the
front and lift up the
rear of the shelf
, then
pull the shelf straight
out.
To Lock the Shelf Into Another Position:
• Tilt up the front edge of the shelf.
• Insert the hooks into the desired frame openings and
let the shelf settle into place.
• Be sure the shelf is securely locked at the rear.
T
he Crisper T
op serves as the lower fresh food shelf.
To Remove the Crisper Top:
• Remove drawers as indicated (see page 11).
•
Place hand under the frame to push up the glass. L
ift
glass out.
•
T
o inst
all, repeat above instructions in reverse order
.
SideGlide™ Shelves (select models)
SideGlide™ Shelves can be
adjusted to create a full-
width shelf
, or to slide from
side to side to accommodate
storage needs.
To Remove Shelf Rail
Assembly:
• Lift rail assembly up to remove hooks from frame.
Dairy Center
The Dairy Center provide
s convenient
door storage for spreadable items
such as butter and margarine. This
compartment can be moved to
several different loc
ations to
accommodate storage needs.
To Remove:
• Slide dairy center up and pull out.
To Install:
• Slide assembly in and down so that the hooks are
firmly seated on the door liner.
To Remove Dairy Door:
• Press in sides of dairy door and pull out.
To Install Dairy Door:
•
Slide side
s of dairy door inside dairy center until
hinge points snap into place.
Adjustable Deep Tilt-Out Door Bucket
(select models)
The Adjustable Deep Tilt-Out Door Bucket provides
easy acce
ss to food items stored in the door
.
To Remove Bucket:
•
T
ilt bucket out.
• Pull straight out of the bracket.
Door Storage

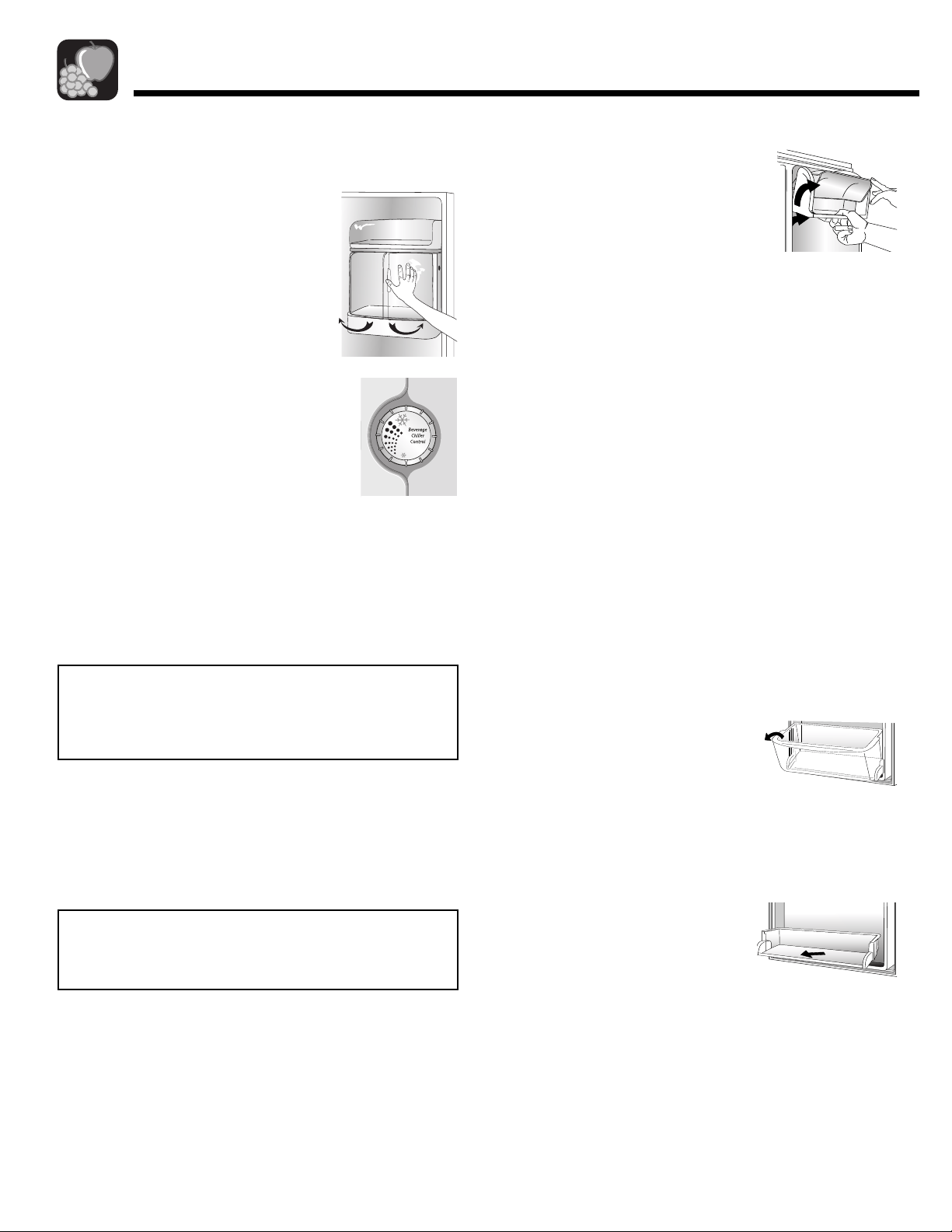

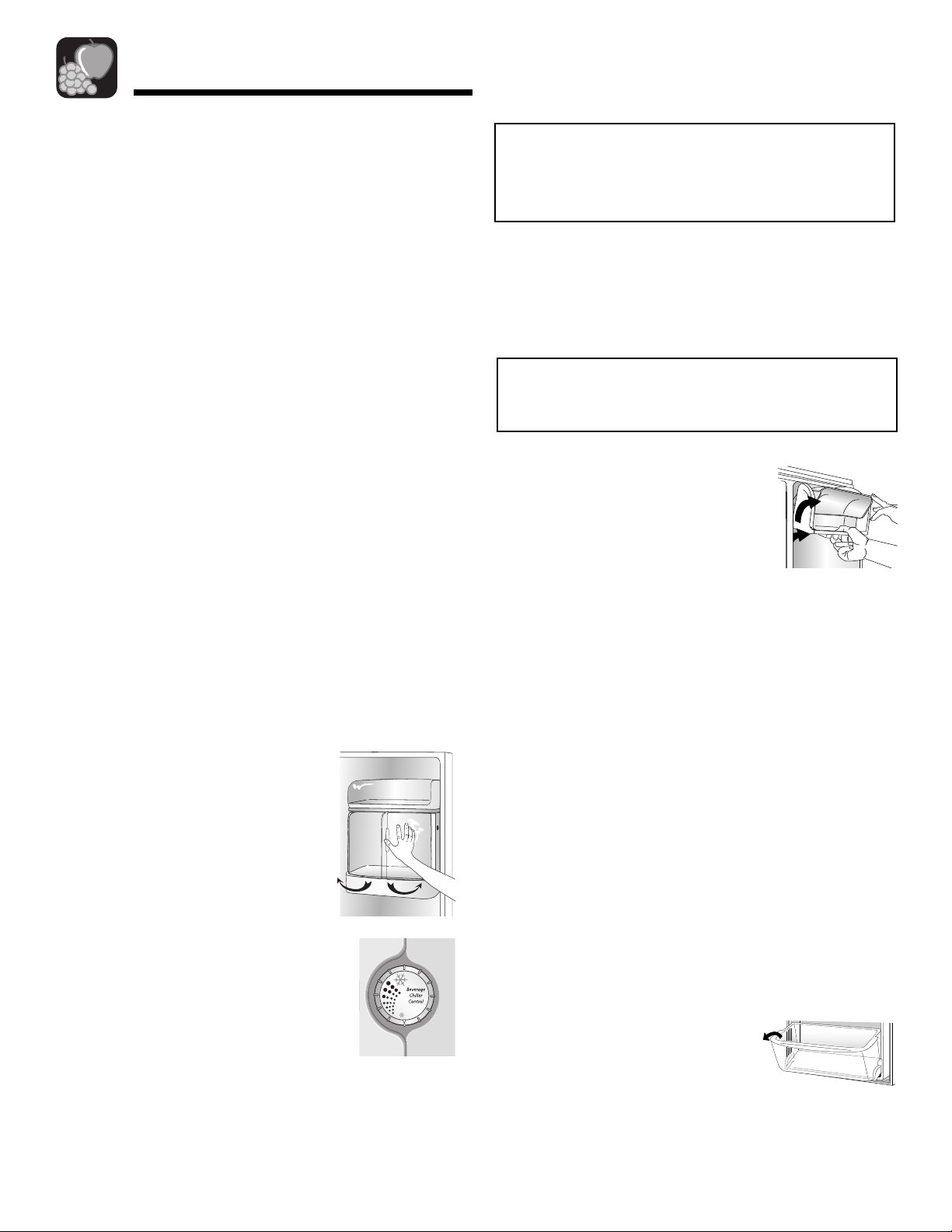

Beverage Chiller™/MiniChiller™
(select models)
The Beverage Chiller™ and
MiniChiller™ keep beverage
s and
other items colder than the rest of
the fresh food compartment. An air
inlet directs air from the freezer into
the chiller(s).
Contr
ols
T
he chiller control is loc
ated on the left
side wall of the fresh food compartment.
Turn the control
clockwise for colder
temperature.
To Remove Chiller(s):
• Unload the chiller(s).
•
Slide the assembly up and pull straight out.
Note: If the chiller is installed directly under the
dairy center or a door bucket, the bucket or dairy
center will need to be removed
before removing the
chiller.
Note: The chillers will not operate properly if the
air intake hole is not aligned with the control
location.
To Install Chiller(s)
• Align one of the air inlet holes with the hole cut-out
on the door.
• Slide the assembly in and down so that the hooks
are firmly seated on the door liner.
10
Fresh Food Features
T
o Install Shelf Rail Assembly:
• Tilt up the front edge of the assembly.
• Insert the hooks into the desired frame openings and
let the rail assembly settle into place.
• Be sure the rail assembly is securely locked into the
frame.
To Install SideGlide™ Shelves for Full-Width:
• Tilt up the front edge of the shelf slightly.
• Hook the rear lip of the shelf over one of the rails on
the shelf rail assembly.
• Let the shelf settle into place.
• Install the other SideGlide™ shelf on the same rail of
the shelf assembly
.
To Install SideGlide™ Shelves for
Sliding Side to Side:
• Tilt up the front edge of the shelf slightly.
• Hook the rear lip of the shelf over one of the rails on
the shelf rail assembly.
• Let the shelf settle into place.
• Inst
all the other SideGlide™ shelf on the other rail of
the shelf rail assembly.
11
Fresh Food Features

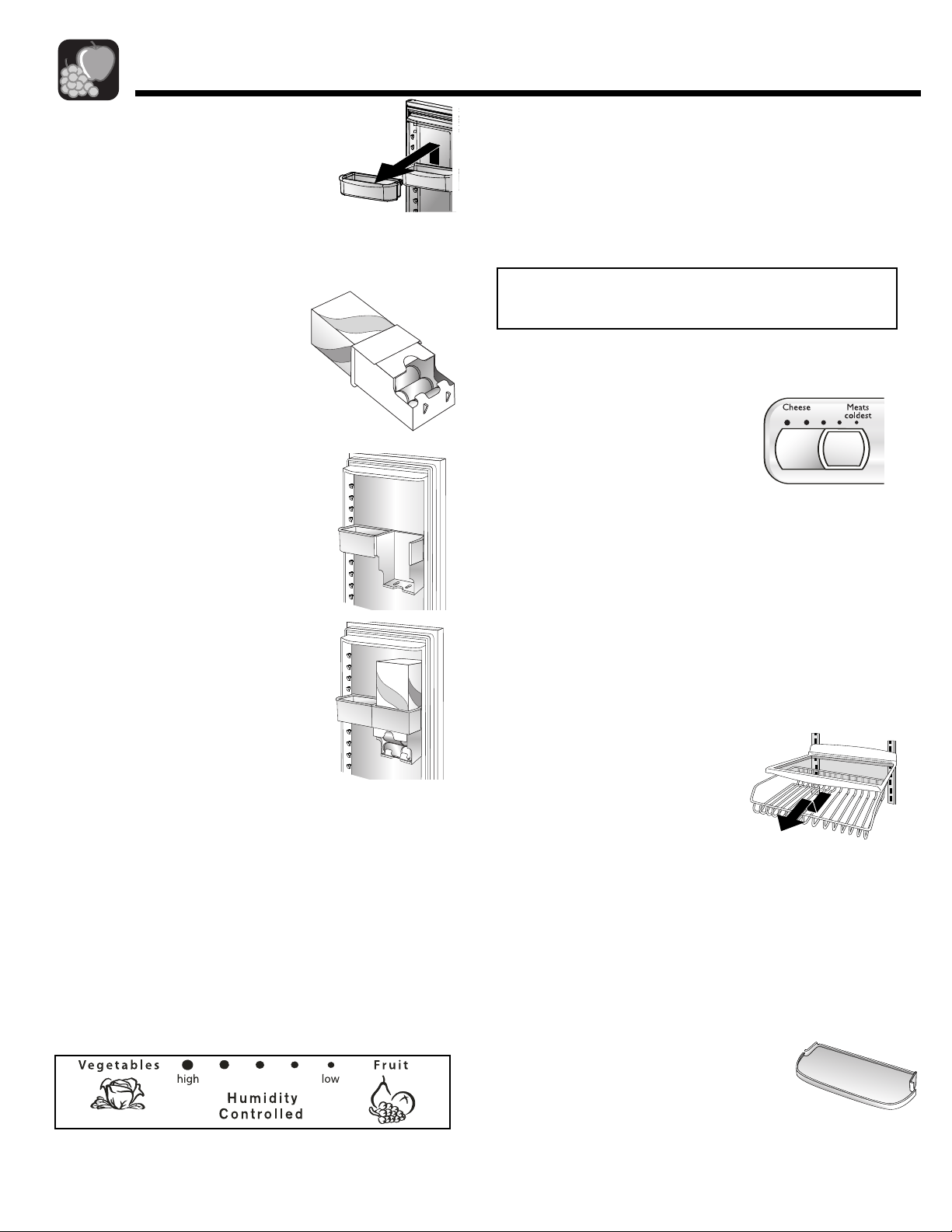

T
o Install Bucket:
• Tilt the front of the bucket down slightly.
• Slide into bracket and tip upright.
To Move Bucket Frame to Another Location:
• Remove bucket.
• Lift bracket up and pull straight
out.
• Place the bracket in a new location.

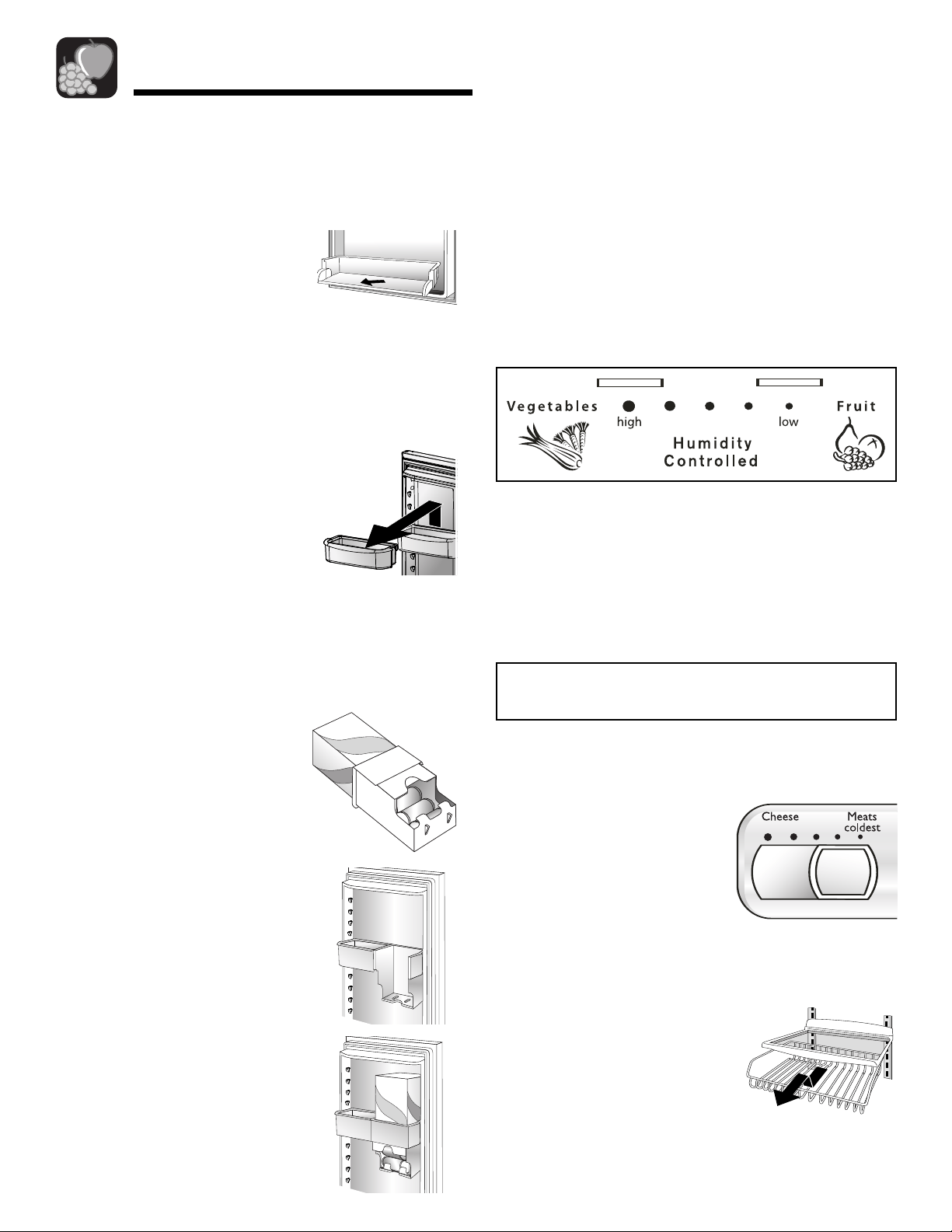

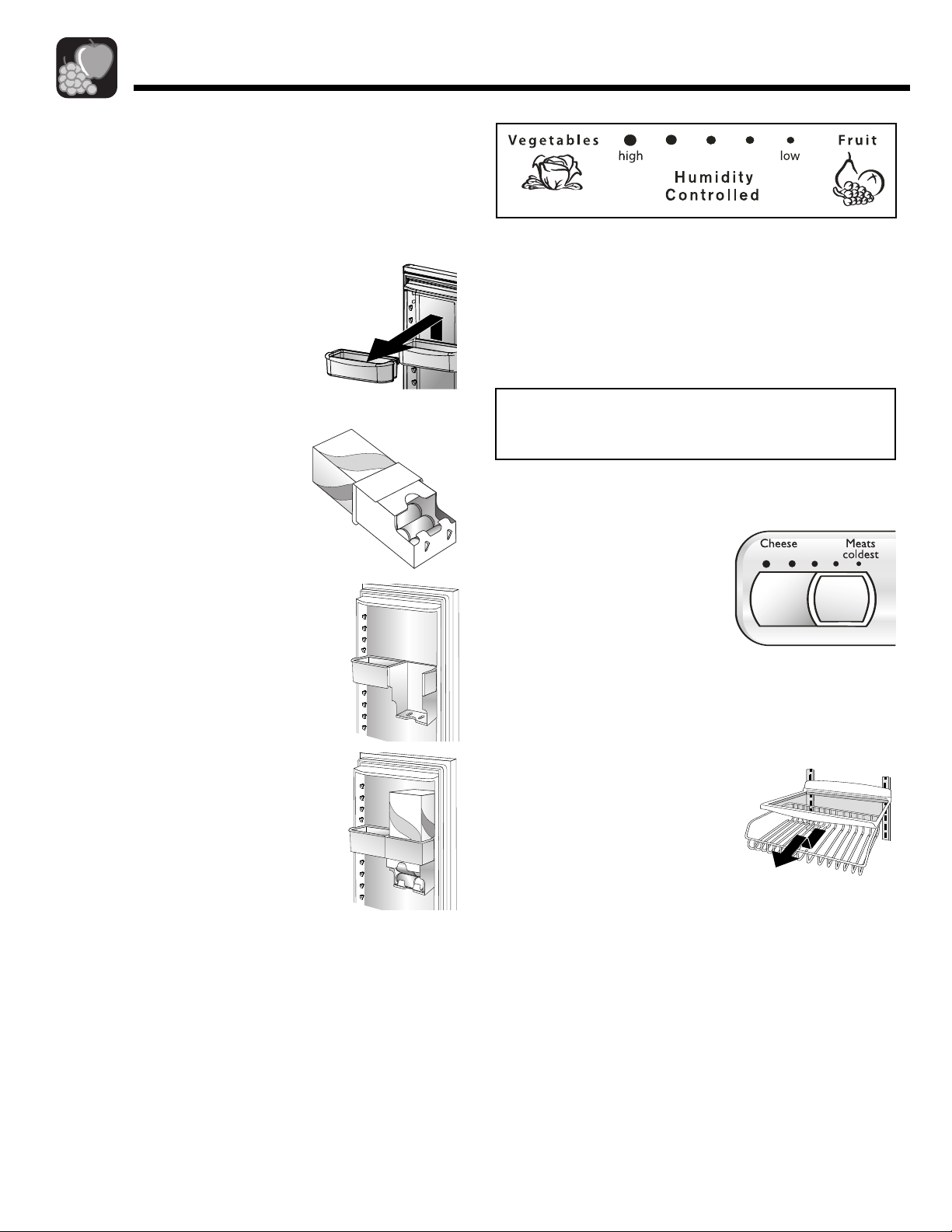

Door Buckets
Door Buckets can be moved to meet individual storage
needs.
To Remove:
• Lift bucket up and pull straight out.
To Install:
• Place bucket in desired door liner
retainer, push down until bucket
stops.
Can Pack Keeper (select models)
The Can Pack Keeper conveniently dispenses up to a
12 pack of individual beverage cans. To load
beverages into the Can P
ak K
eeper:
• Open a 12 pack sleeve of
beverages.
•
Slide Can P
ak K
eeper over the
cutout portion of beverage
sleeve
• Place container and sleeve in an
upright position in a door bucket
loc
ated in the fre
sh food door
compar
tment.
The dispenser sits in the door
bucket and can be moved to
accommodate a variety of storage
needs.
Storage Drawers
Humidity-Controlled Crisper Drawers
The Crisper Drawers provide a higher humidity
environment for fresh fruit and vegetable storage.
Controls
The crisper controls regulate the amount of humidity in
the crisper drawer. Slide control toward the
Fruit
setting for produce with outer skins. Slide control
toward the
Vegetables setting for leafy produce.
Note: For best results, keep the crisper drawers
tightly closed.
To Remove:
• Pull drawer out to full extension. Tilt up front of
drawer and pull straight out.
To Install:
• Insert drawer into frame rails and push back into
place.
Temperature-Controlled Drawer
(select models)
T
his drawer c
an be used for
storage of miscellaneous items.
The drawer features a control
that regulates the air
temperature in the drawer
. Set
the control to
Cheese to provide
normal refrigerator temperature.
Use the Meats setting for meats.
Beverage Organizer™ (select models)
The Beverage Organizer™ slides
out from underneath the
Spillsaver™ stationary shelf. The
Beverage Organizer™ holds up to
twelve 12-ounce beverage c
ans.
12
Fresh Food Features
To Remove:
• Empty contents of can rack. Pull Beverage Organizer™
forward to full extension and lift front to release from
shelf rail assembly. Pull straight out to remove.
To Install:
• Insert rack into frame rails and push back into place.

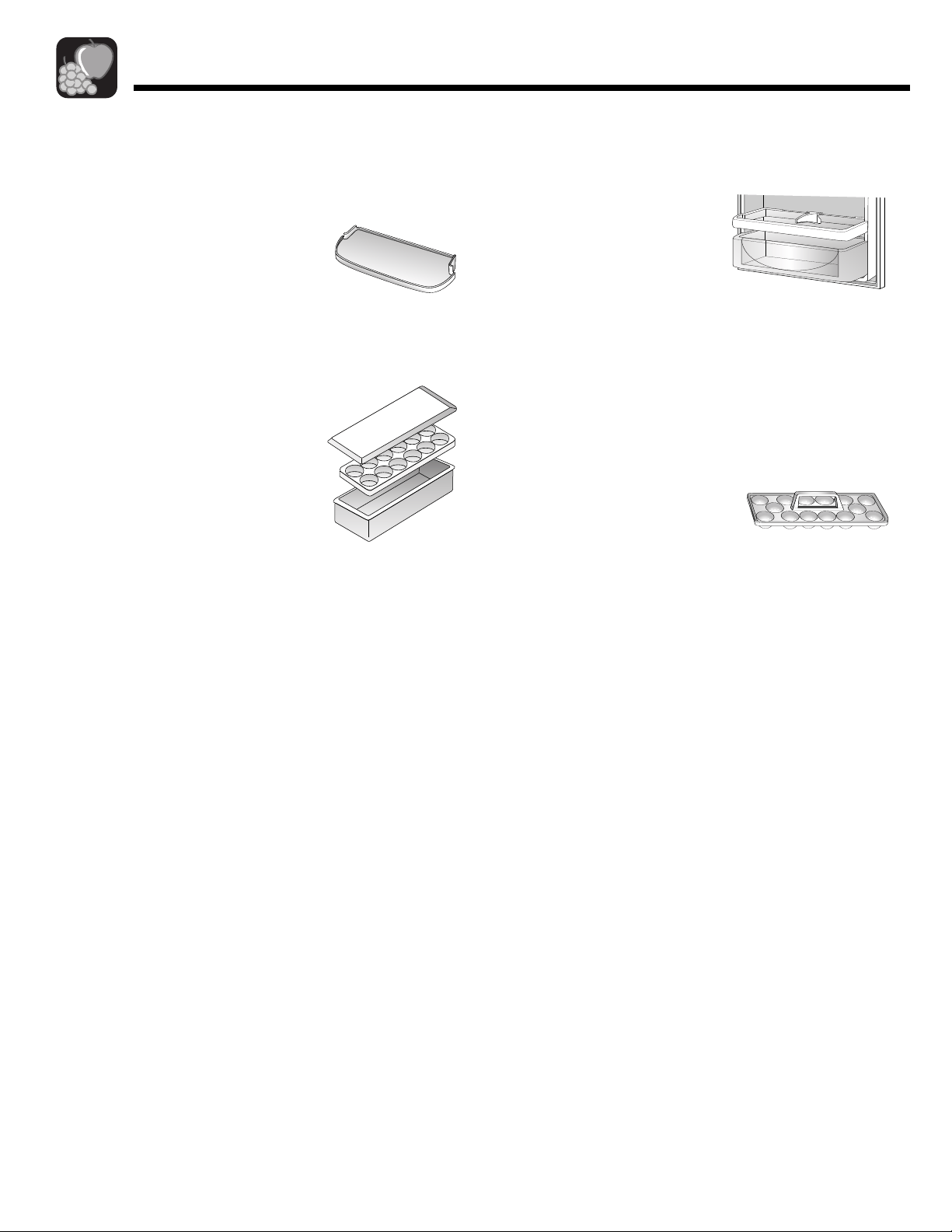

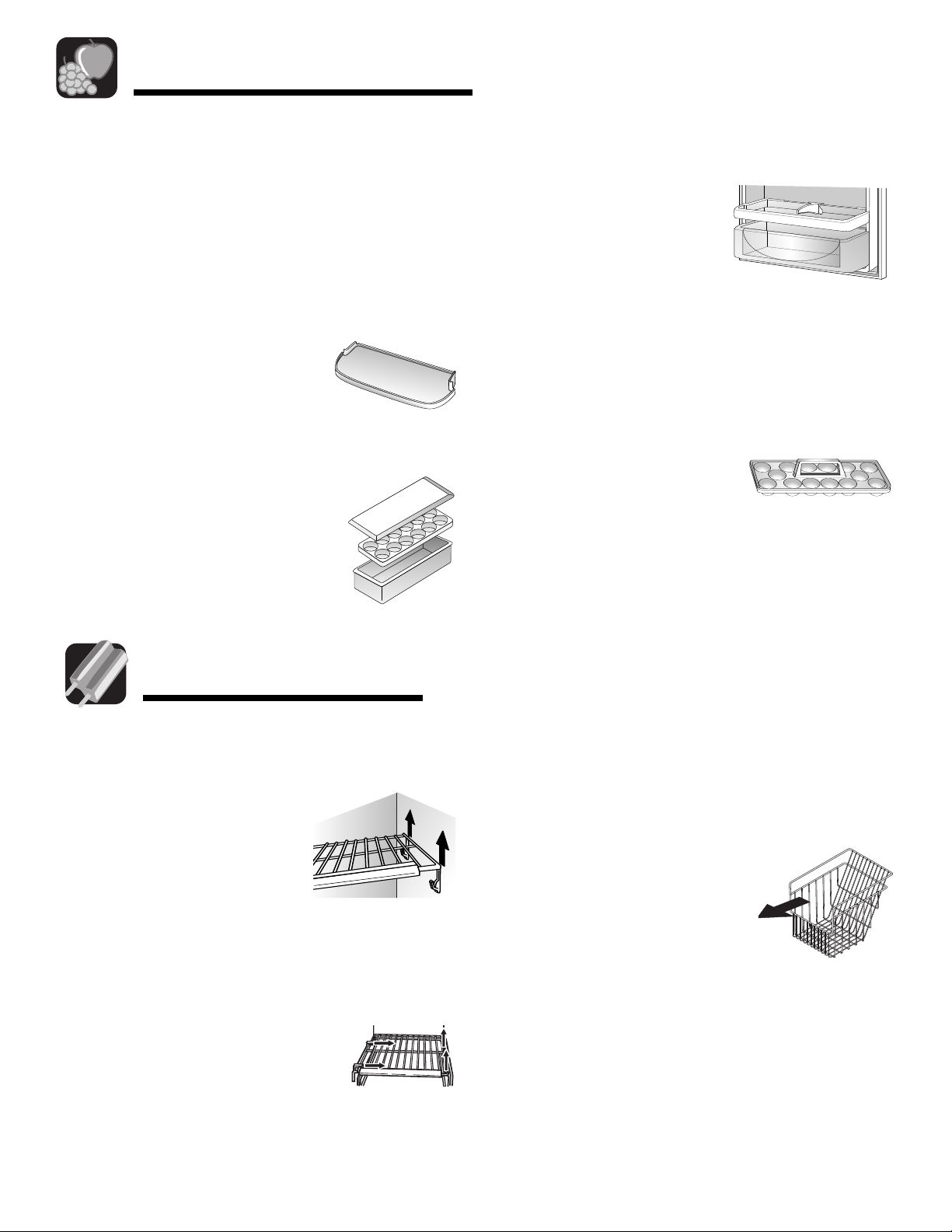

Accessories
Grip Pads (select models)
The Grip Pads prevent objects from
sliding in the door buckets. Grip Pads are
removable and are top-rack dishwasher safe for easy
cleaning.
Covered Storage Bucket
(select models)
The Storage Bucket has a lid and
removable egg tray. W
hen tray is
removed, bucket will accept items such
as a standard egg carton, ice, etc.
Tall Bottle Retainer/Snugger
(select models)
The Tall Bottle Retainer
prevents tall bottles from
tipping forward. The Retainer
can be placed above any
removable door bucket.
The Snugger attached to the Tall Bottle Retainer keeps
bottles and other containers in place when the door is
opened or closed. Adjust the Snugger by sliding from
side to side.

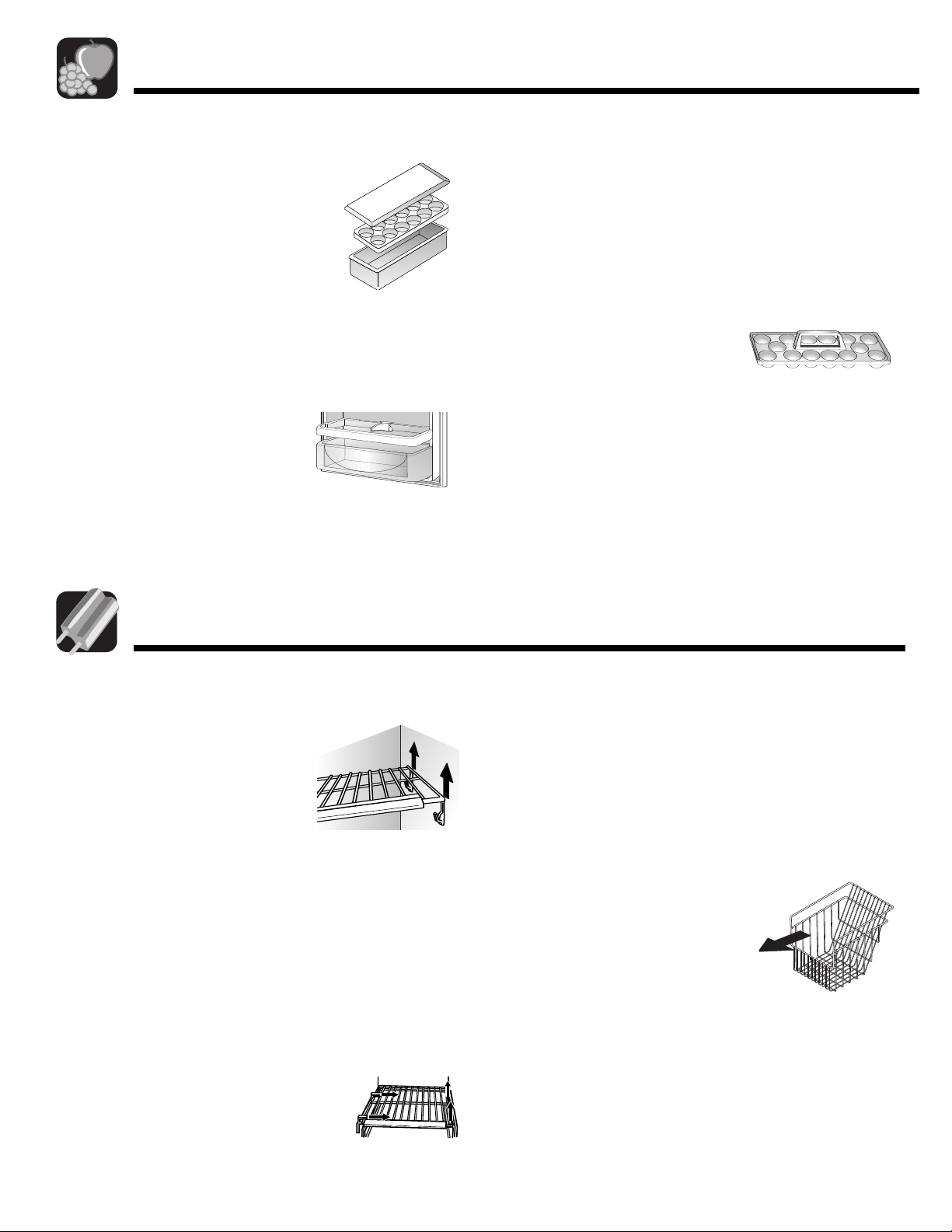

Egg Tray With Handle
(style may vary/select models)
The Egg Tray with Handle holds a
“dozen-plus” eggs. It can be
removed to carry to a work area
or to be washed.

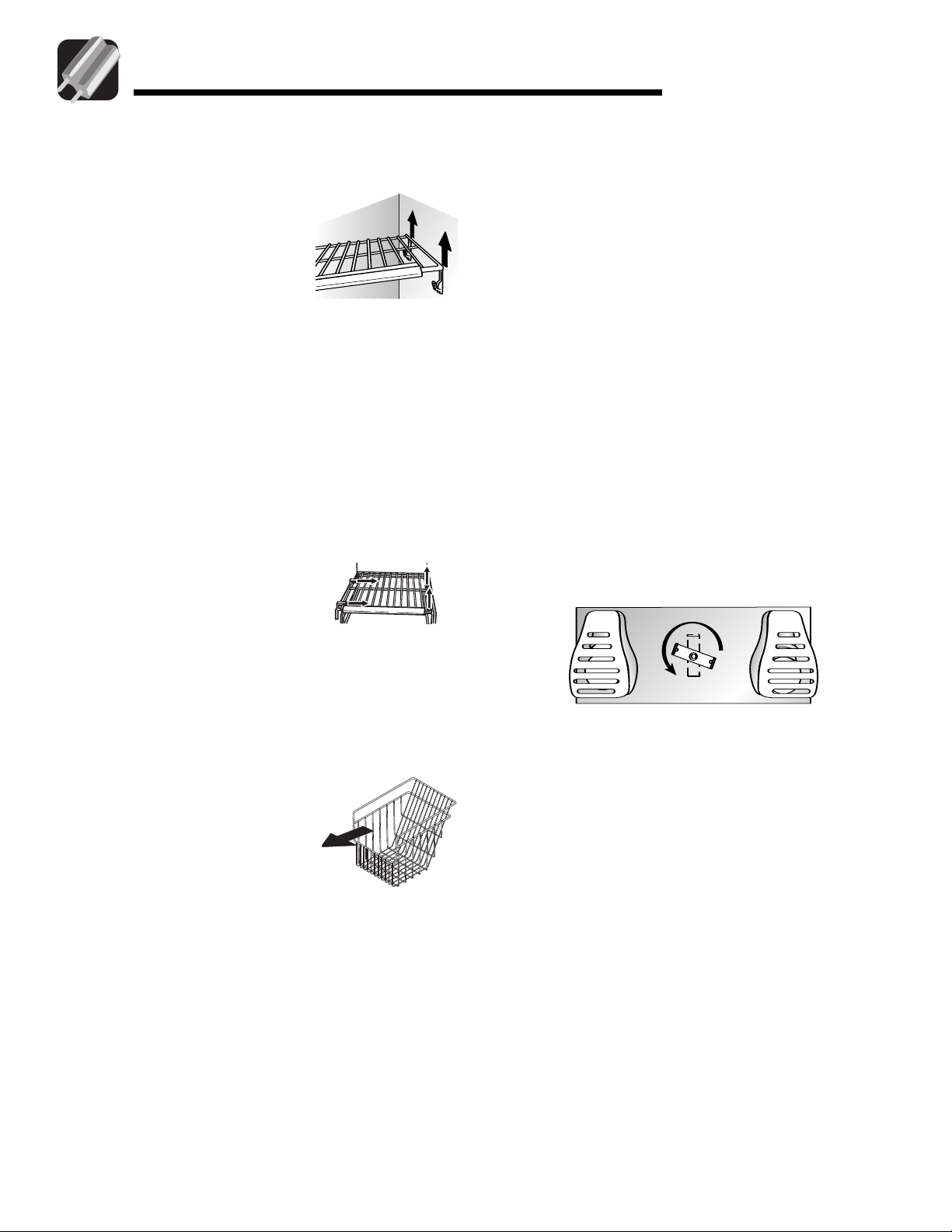

Freezer Features
Shelves and Baskets
Fixed Freezer Shelf
To Remove Clip-Mounted
Shelves:
• Lift shelf from wall mounting
clips and pull left side of shelf
out of wall mounting hole
s.
To Install Clip-Mounted Shelves:
• Place left side of shelf in mounting holes and press
down into wall mounting clips.
Shelves
Shelves can be removed to meet
individual storage needs.
To Remove Shelf:
• Snap right side of shelf up from cabinet railing and
slide to right.
To Install Shelf:
• Replace shelf in left side cabinet railing. Snap shelf
into right side cabinet railing.
Baskets and Drawers
Baskets and drawers (style may vary) slide
out for easy acce
ss of items in back.
To Remove:
• Pull out to its full extension. Lift
up front of basket or drawer and
remove.
To Install:
•
Slide basket or drawer into c
abinet railing. Lift up
front of basket or drawer, and slide to the back of
refrigerator.

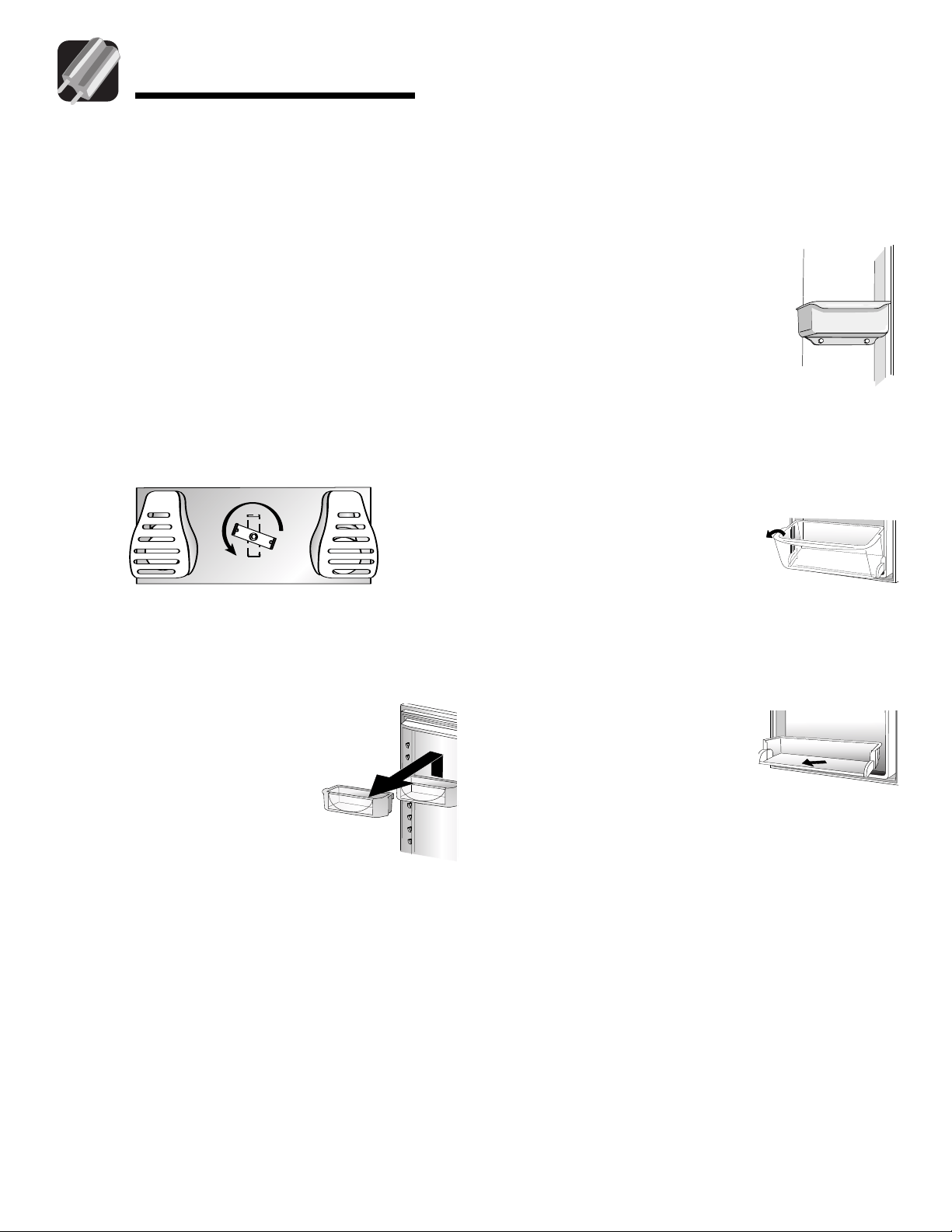

Freezer Features
Door Storage

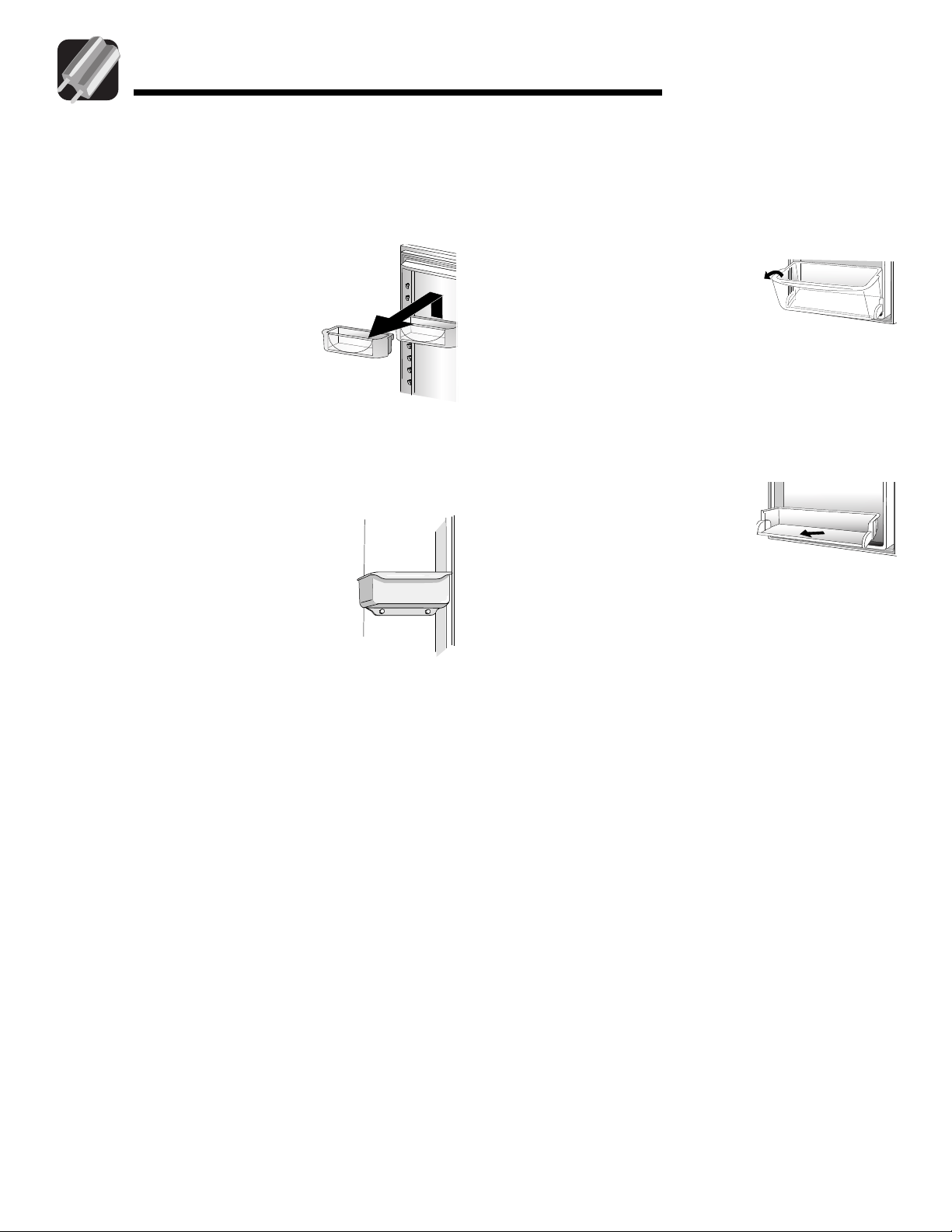

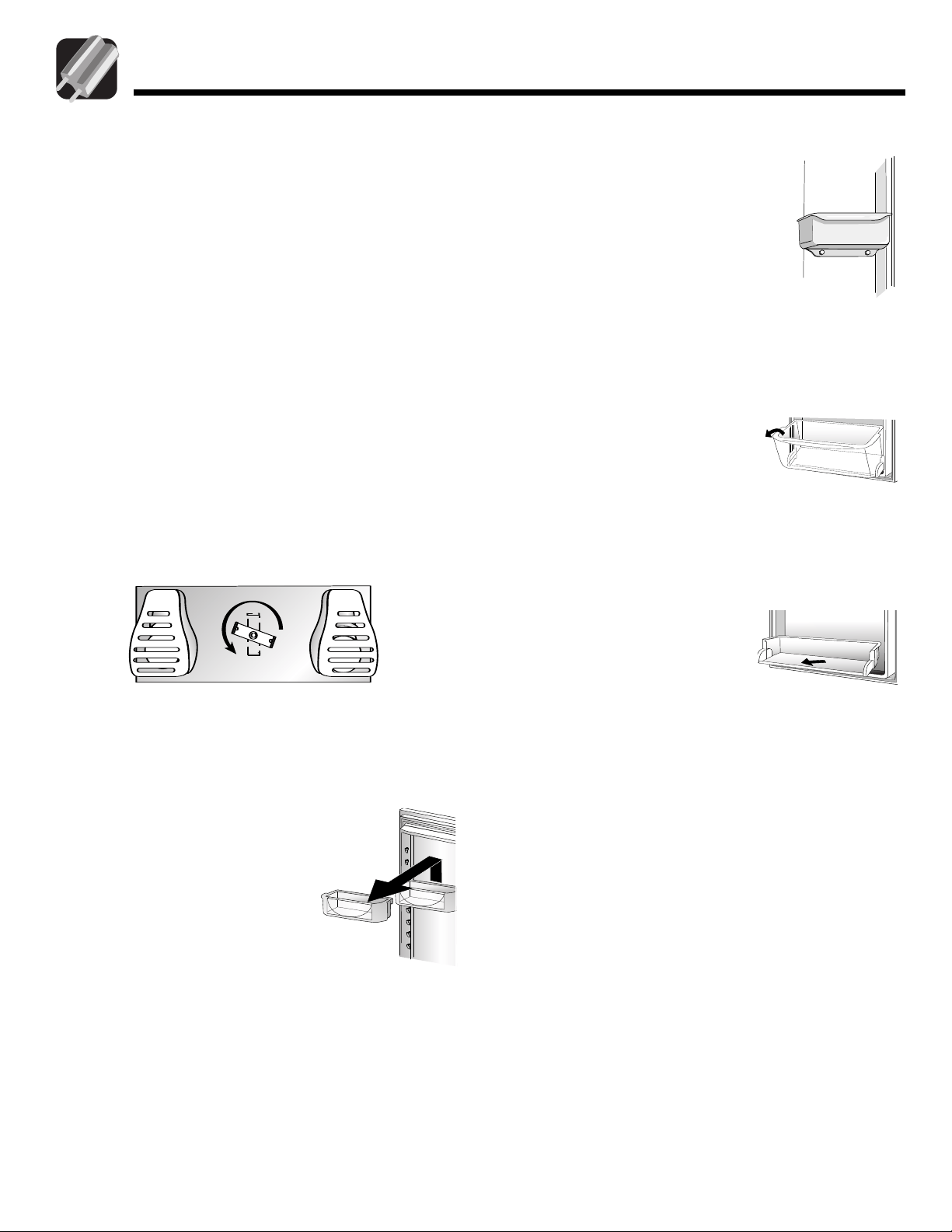

Adjustable Door Buckets
Door Bucket
s c
an be moved to meet individual storage
needs.
To Remove:
• Lift the door bucket up until it
clears the retainers on the door
liner, then pull the door bucket
straight out.
Tilt-Out Door Buckets (select models)
The Tilt-Out Door Bucket provides easy access to food
items stored in the door.
To Remove Bucket:
• Tilt bucket out.
• Pull straight out of the frame.
To Install Bucket:
• Tilt the front of the bucket down slightly.
• Slide into frame and tip upright.
To Move Bucket Frame to Another Location:
• Remove bucket.
• Lift frame up and pull straight
out.
Slide the frame in and down into the new location.
Ice Storage Bin
The Ice Storage Bin is located below the automatic ice
maker.
To Remove:
• Raise ice maker arm to deactivate ice maker. Lift
front of bin and pull out to its full extension. Lift up
front of bin and remove.
To Install:
• Slide bin into railing below ice maker until bin locks
into place. Drop ice maker arm to activate ice maker.
Important: Ice bin must be locked in place for proper
ice dispensing. Turn auger driver behind bin
counterclockwise (as shown) to properly align ice bin
with auger driver.
13
To Install:
• Slide bucket in above desired door liner retainer and
push down until bucket stops.
Fixed Door Bucket (select models)
The Fixed Door Bucket is located in the
upper section of the freezer door.
Important: Fixed door bucket is NOT
adjustable. If bucket is removed, freezer
light will not deactivate when door is
closed.

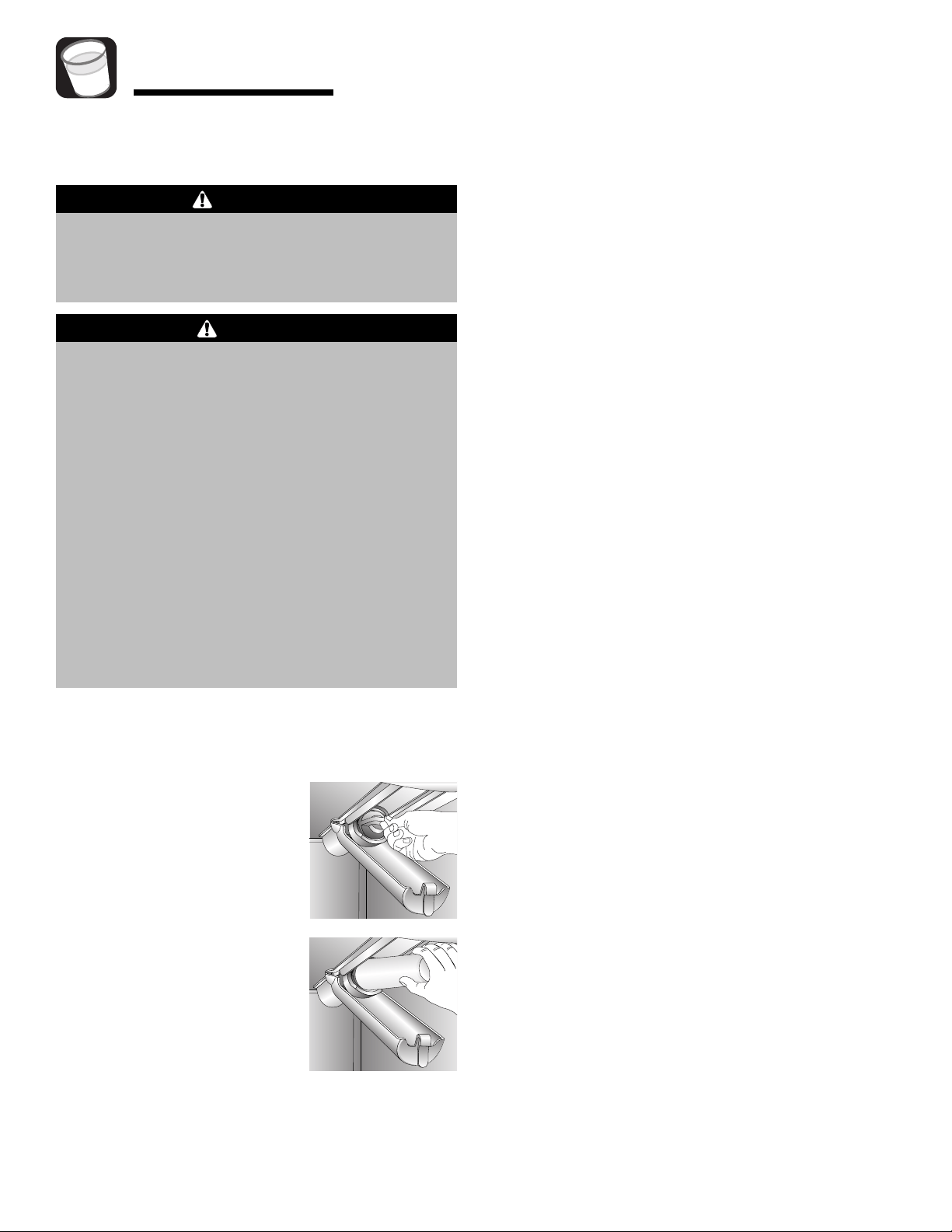

Ice and Water
Automatic Ice Maker
(non-dispenser models)
Note: Energy rating guides that are posted on the
refrigerator at the time of purchase do not include
optional ice maker energy usage.
To avoid personal injury or property damage,
observe the following:
• Do not place fingers or hands on the automatic
ice making mechanism while the refrigerator is
plugged in. This will help protect you from possible
injury
. It will also prevent inter
ference with moving
parts of the ejector mechanism and the heating
element that release
s the cubes.
• Under certain rare circumstances, ice cubes may
be discolored, usually appearing with a green-
bluish hue. T
he c
ause of this unusual discoloration
can be a combination of factors such as certain
characteristics of local waters, household
plumbing and the accumulation of copper s
alts in
an inactive water supply line which feeds the ice
maker. Continued consumption of such discolored
ice cube
s may be injurious to health. If such
discoloration is observed, discard the ice cubes
and contact your dealer to purchase and install a
water line filter.
•
W
ater damage due to improper water connection
may cause mold/mildew growth.
• Clean up water and ice spills to avoid personal
injury and to prevent mold/mildew growth.
WARNING
Some models are automatic ice maker ready. The
number of the appropriate ice maker kit is IC10S. The
kit contains installation instructions and water
connection instructions.
Other models have a factory installed ice maker.
Connect the ice maker to the water supply as
instructed on pages 5 and 6.
Proper water flow and
a level refrigerator are essential for optimal ice
maker performance.
Operating Instructions
• Confirm ice bin is in place and ice maker arm is
down.
• After freezer section reaches
approximately 0° to 2° F (-18° to
-17° C), ice maker fills with water
and begins operating. You will have
a complete harvest of ice
approximately every
three hours.
• Allow approximately 24 hours after installation to
receive first harvest of ice.
• Discard ice created within first 12 hours of operation
to verify system is flushed of impuritie
s.
• Stop ice production by raising ice maker arm until
click is heard.
• Ice maker will remain in the OFF position until arm is
pushed down.
• The first one or two batches will probably contain
undersized and irregular cubes because of air in the
supply line.
• When the ice cubes are ejected it is normal for
several cubes to be joined together at the ends. They
c
an easily be broken apar
t. T
he ice maker will
continue to make ice until the supply of ice cubes
raises the sensor arm, shutting the ice maker off.
• Certain sounds may accompany the various cycles of
the ice maker. The motor may have a slight hum, the
cube
s will rattle as they fall into an empty storage
pan and the water valve may click or “buzz”
occasionally.
• If the ice is not used frequently, the ice cubes will
become cloudy, shrink, stick together and taste stale.
Empty the ice storage bin periodically and wash it in
lukewarm water. Be sure to dry the bin thoroughly
before replacing it.
• Beverages and foods
should not be placed in the
ice storage bin for quick chilling. These items can
block the sensor arm, causing the ice maker to
malfunction.
• Turn
OFF (arm up) the ice maker when the water
supply is to be shut off for several hours.
To Remove the Ice Bin:
• Pull it forward, away from the ice maker. To avoid the
ice maker dumping ice while the bin is removed, turn
the ice maker
OFF by raising the sensor arm.
To Install the Ice Bin:
• Reverse the above procedure. Turn the ice maker ON
by lowering the sensor arm.
14
15

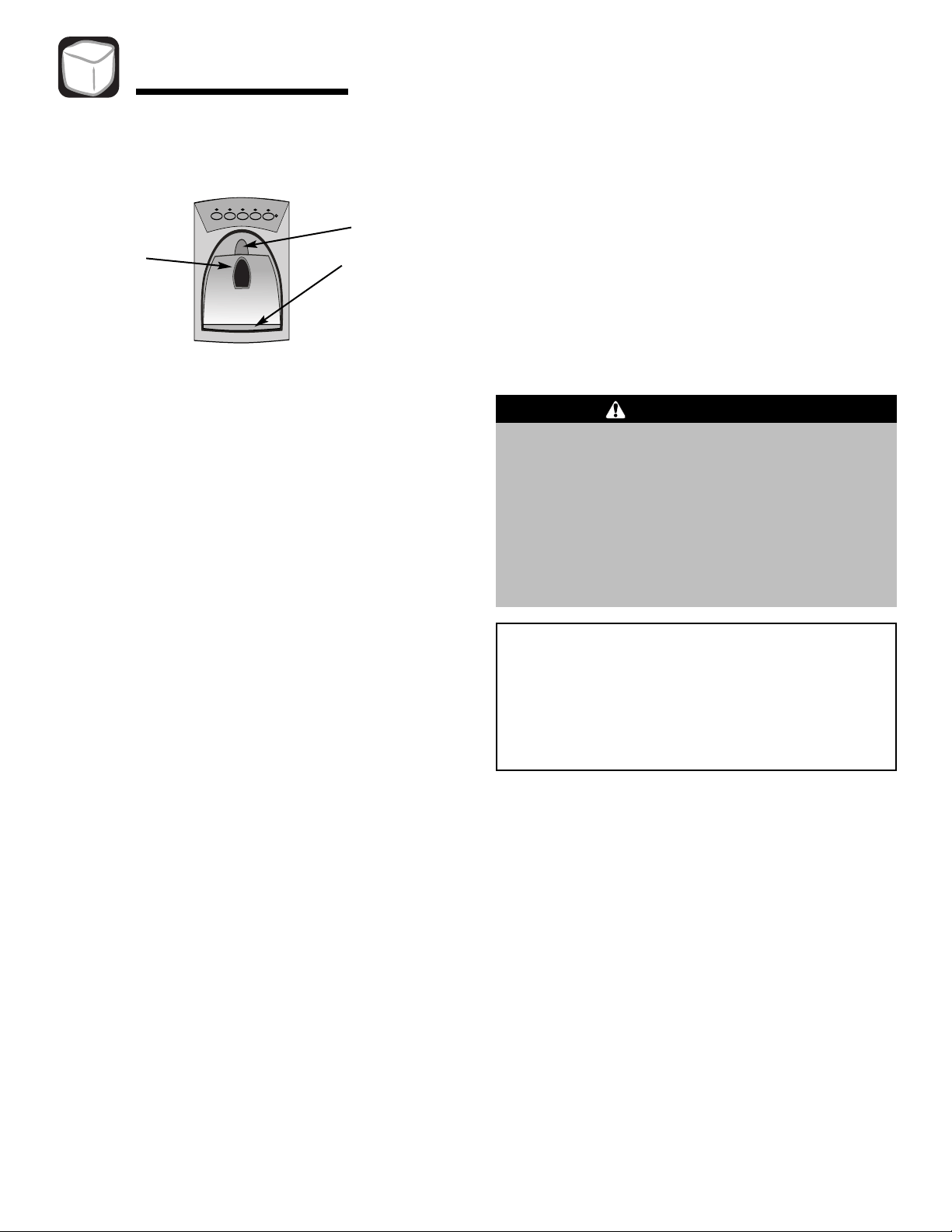

Dispenser Light (select models)
A light activates within the dispenser area at full power
when dispensing ice or water with the main dispenser
pad. The light will also illuminate when using the
FrontFill™ Button (select models).
Dispenser Pad
The Dispenser Pad is located on the back wall of the
dispensing area. W
hen the dispenser pad is pre
ssed,
the selection chosen on the dispenser control panel
will dispense.
FrontFill™ Button (select models)
The FrontFill™ Button works independently of the
dispenser controls, providing an up-front alternative to
the dispenser pad for dispensing water. This feature is
convenient for filling large items that will not fit into
the dispenser area (i.e. sport bottles, pitchers, large
pans, coffee pots).
T
his feature allows added convenience of dispensing
ice and water simultaneously. To use, choose your
preferred ice mode from dispenser control panel. Press
container against dispenser pad while pressing the
Front Fill
TM
Button.
Removable Tray
The Removable Tray at the bottom of the dispenser
area is de
signed to collect small spills and may be
easily removed for cleaning and emptying purpose
s.
Important: Removable tray does not drain. Do not
allow tray to overflow. If it does, remove tray and wipe
up overflow.
Water Dispenser Operation
To avoid personal injury or property damage,
observe the following:
• Do not put fingers, hands or any foreign object
into dispenser opening.
•
Do not use sharp objects to break ice.
•
Do not dispense ice directly into thin glass, fine
china or delicate crystal.
CAUTION
To Use Dispenser Pad:
• Choose water selection from dispenser control panel.
• Press sturdy, wide-mouthed container against
dispenser pad. When dispensing crushed ice, hold
cont
ainer as close to chute as possible to reduce
spraying.
• Release pressure on dispenser pad to stop water
dispensing. A small amount of water may continue to
dispense and collect in dispenser tray
. Large spills
should be wiped dry.
Note: During initial use of water dispenser, there
will be a one- to two-minute delay while water tank
fills before water dispenses. Discard first 10-14
glasses of water after initially connecting refrigerator
to household water supply and after extended
periods of nonuse.
Ice and Water
FrontFill™
Button
Dispenser Features
(select models)
Main
Dispenser
Pad
Removable
Tray
16

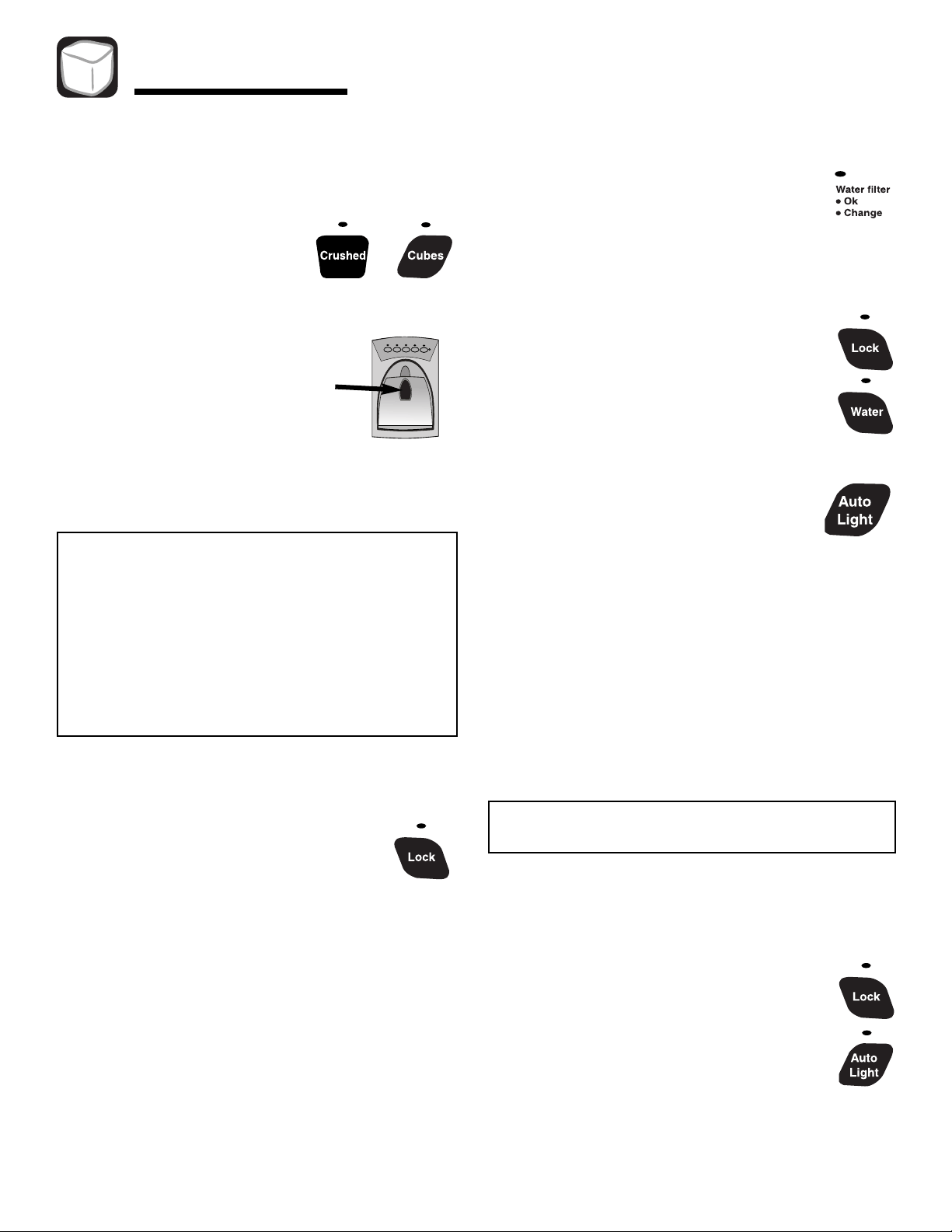

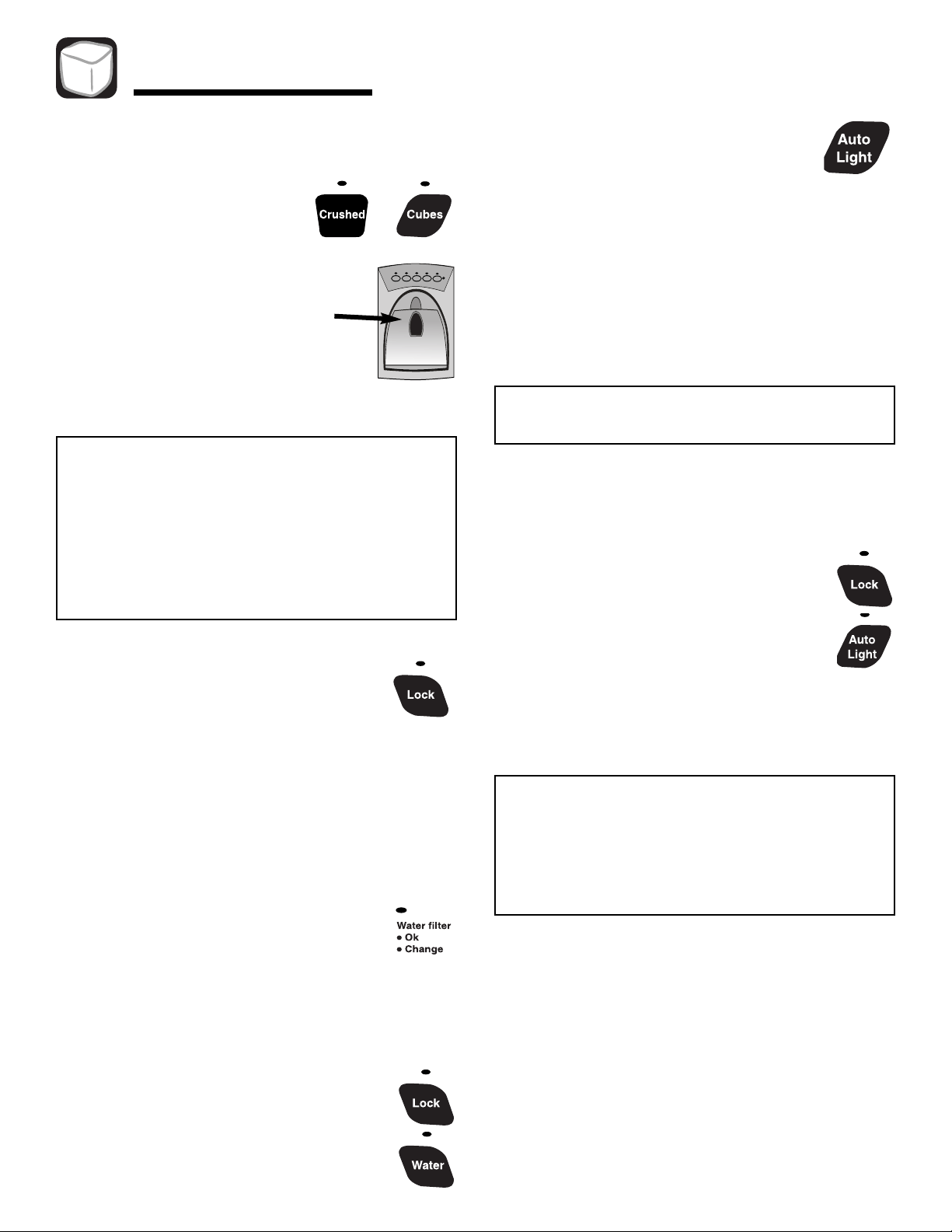

Dispenser Lock (select models)
The Dispenser Lock prevents ice or water
from being dispensed.
To Lock Dispenser:
• Press and hold the Lock button for three seconds. A
green indicator light above button will illuminate
when the dispenser is locked.
To Unlock Dispenser:
•
Hold the
Lock button for three seconds. T
he green
indic
ator light above button will go out.
Water Filter Status Indicator
Light (select models)
The Water Filter Status Indicator Light serves as a
reminder to replace the water filter. A green light
indic
ate
s that the filter is in good condition. A red light
indicates the filter should be changed. Once light turns
red, it will remain red until function is re
set.
To Reset Indicator:
•
Press and hold both the
Lock and W
ater
buttons simultaneously for four seconds.
T
he green filter st
atus indic
ator light will
flash
three times when the function has
successfully reset.
Ice and Water
Dispenser Control (select models)
(control features vary by model)
Ice Dispenser Operation
To Dispense Ice:
• Select Crushed or Cubes ice mode by
pushing button on dispenser control
panel. A green light above button
indicates mode selection.
• Press container against dispenser pad.
When dispensing crushed ice, hold
container as close to chute as possible to reduce
spraying.
Auto Light (select models)
The Auto Light function activates the
dispenser light at half-power when the Light
Sensor detects that the light levels in room are low.
To Activate Auto Light:
• Press Auto Light button. A green indicator light
above button illuminates when the sensor is active.
To Deactivate Auto Light:
• Press Auto Light button. The green indicator light
will go out.
Notes:
• Mode may not be changed while ice dispenser is
in operation.
• If dispenser (select models) is active for more than
five minutes, an automatic lock out sensor will
shut down power to dispenser area. See
Dispenser
Lock for unlocking information.
Note: The dispenser light will operate when Auto
Light is ON or OFF.
Sabbath Mode (select models)
When activated, the Sabbath Mode deactivates the
control lights while leaving the control operational.
To Activate Sabbath Mode:
• Press and hold the Lock and Auto Light
buttons simultaneously for three to four
seconds. After three to four seconds, the
dispenser lights will turn off.
To Deactivate Sabbath Mode:
• Pre
ss and hold both the
Lock and Auto Light
buttons simult
aneously for
three to four seconds.
After
three to four seconds, the dispenser lights will
activate.
Notes:
• Dispenser light will not activate during dispensing
while in this mode.
• If the power fails, the control will remain in
Sabbath Mode when power returns.
17

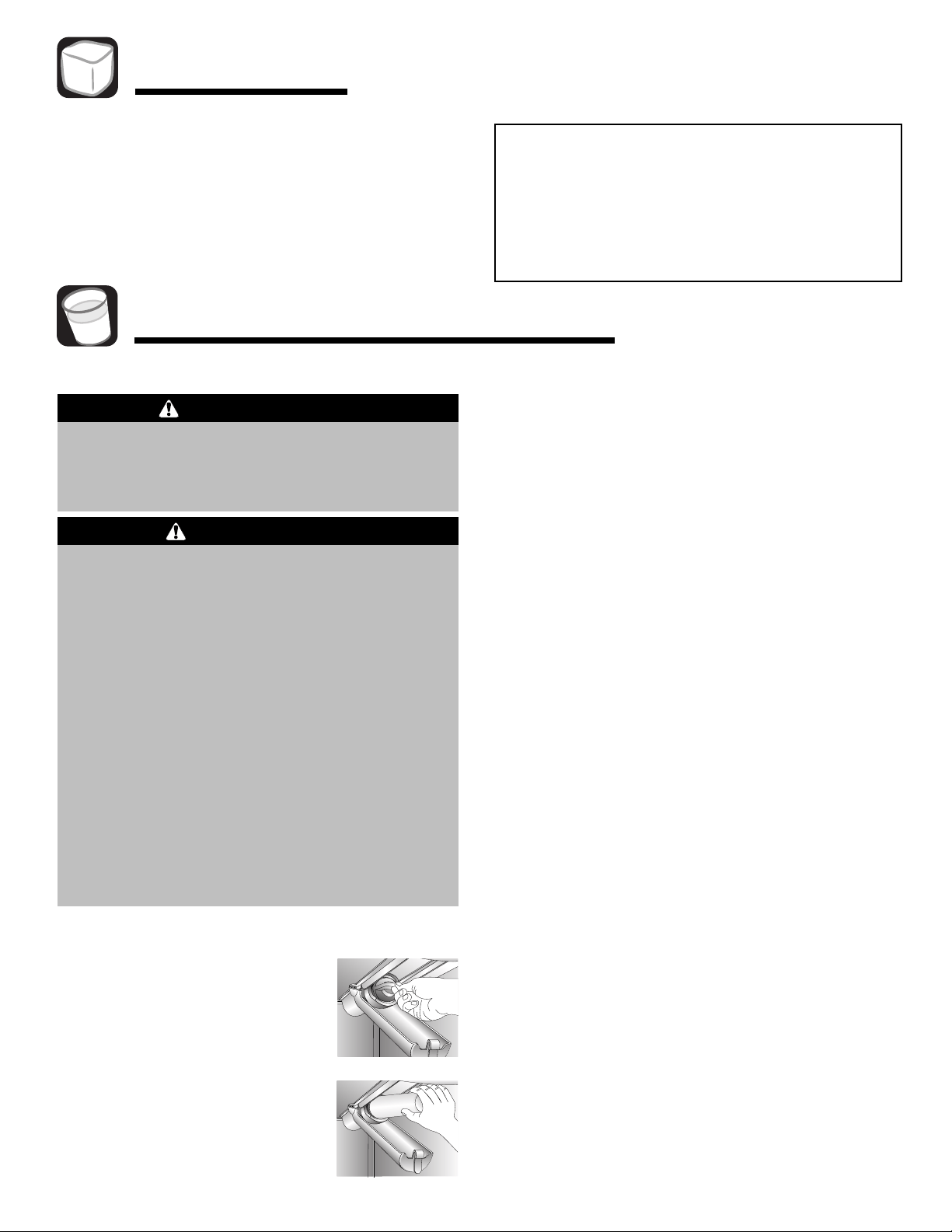

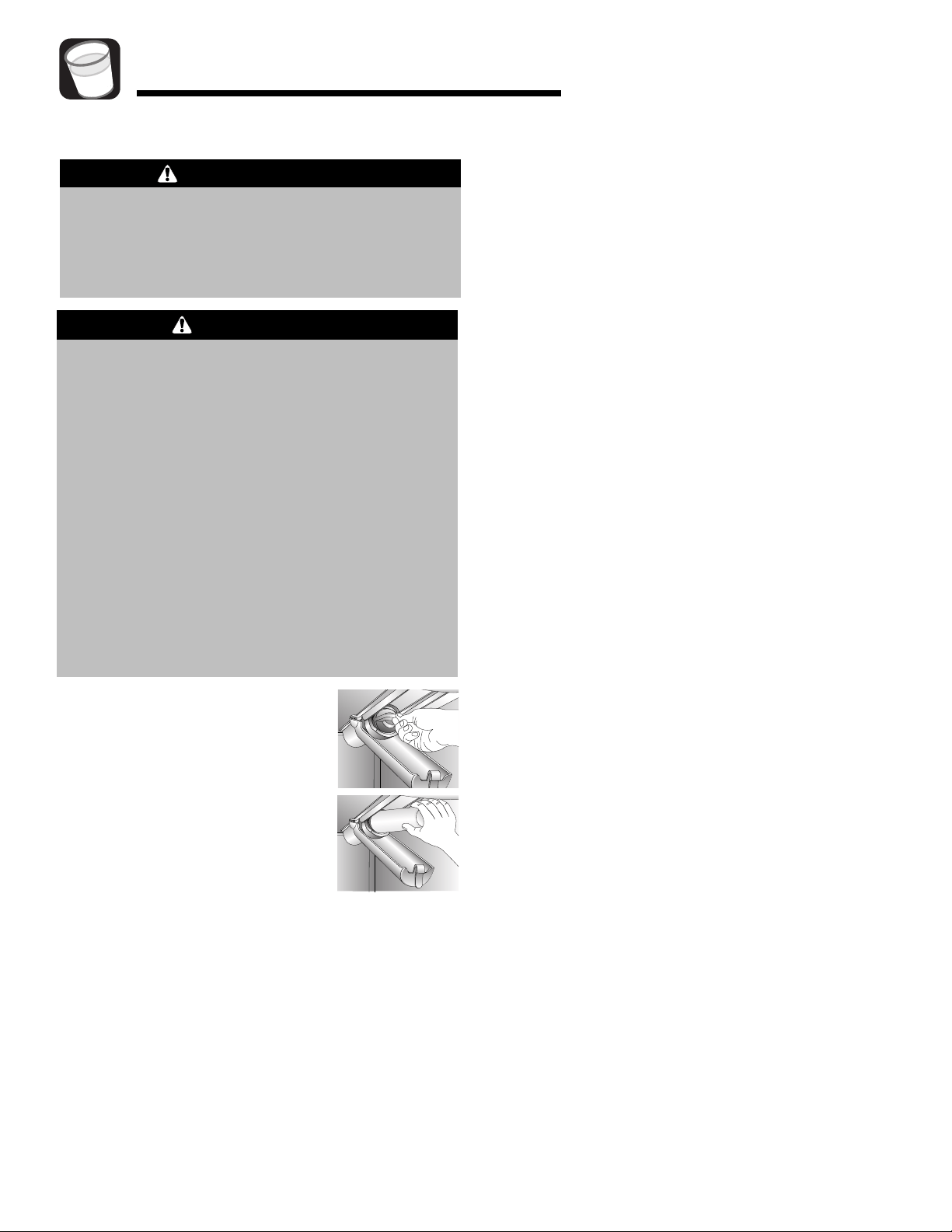

Water Filter
Water Filter Removal and
Installation (select models)
To avoid serious illness or death, do not use
refrigerator where water is unsafe or of unknown
quality without adequate disinfection
before or after
use of filter.
WARNING
After installing a new water filter, always
dispense water for two minutes before
removing the filter for any reason. Air trapped in
system may cause water and cartridge to eject.
Use caution when removing.
• The bypass c
ap doe
s not filter water. Be sure to
have replacement cartridge available when filter
change is required.
• If water filtration system has been allowed to
freeze, replace filter cartridge.
• If system has not been used for several months, or
water has an unpleasant taste or odor
, flush
system by dispensing water for
two to three
minutes. If unpleasant taste or odor persists,
change filter c
artridge.
CAUTION
Initial Installation
The water filter is located in the upper right hand
corner of the fresh food compartment.
1. Remove blue bypass cap and
ret
ain for later use.
2. Remove sealing label from
end of filter and inser
t into
filter head.
3. Rotate gently
clockwise until
filter stops. Snap filter cover
closed.
4. Reduce water spurts by
flushing air from system.
Run water continuously for
two minutes through
dispenser until water runs
steady. During initial use,
allow about a one- to two-minute delay in water
dispers
al to allow internal water t
ank to fill.
•
Additional flushing may be required in some
households where water is of poor quality.
Replacing Water Filter
Important: Air trapped in system may cause
water and cartridge to eject. Use caution when
removing.
1. Turn filter counterclockwise until it releases from
filter head.
2. Drain water from filter into sink, and dispose in
normal household trash.
3. Wipe up excess water in filter cover and continue
with
Initial Installation, steps 2 and 4.
The filter should be changed at least every 12 months.
Important: Condition of water and amount used
determines life span of water filter cartridge. If water
use is high, or if water is of poor quality, replacement
may need to take place more often.
To purchase a replacement water filter car
tridge,
contact your dealer or call 1-877-232-6771 USA or
1-800-688-8408 Canada.
The dispenser feature may be used without a water
filter cartridge. If you choose this option, replace filter
with blue bypass cap.
18
Water Filter
System Specification and Performance Data Sheet
Refrigerator Water Filter Cartridge Model UKF8001AXX
Specifications
Service Flow Rate (Maximum).............................................0.78 GPM (2.9 L/min)
Rated Service Life UKF8001AXX-750 (Maximum)......750 gallons/2838 liters
Maximum Operating Temperature .....................................100° F / 38° C
Minimum Pressure Requirement........................................35 psi/241 kPA
Minimum Operating Temperature......................................33° F/1° C
Maximum Operating Pressure.............................................100 psi /689 kPA
Performance Data
1000 Apollo Road
Eagan, Minnesota 55121-2240
651.450.4913
EPA EST #35917-MN-1
100834/B
T
he P
uriClean
®
I
I retract
able water filtration system use
s a
U
K
F8
00
1AXX replacement c
artridge. Timely replacement of
filter cartridge is essential for performance satisfaction from
this filtration system. Please refer to the applic
able section of
your Use & Care Guide for general operation, maintenance
requirements and troubleshooting. Suggested retail price of
replacement water filter is $3
9.99.
T
his system has been tested according to ANSI/NSF 42 and
53 for reduction of the subst
ance listed above. T
he
concentration of the indicated substances in water entering
the system was reduced to a concentration less than or equal
to the permissible limit for water leaving the system, as
specified in A
N
S
I
/
NSF 42 and 53.
*
Tested using a flow rate of 0.78 gpm; pressure of 60 psig; pH of 7.5 + 0.5; temp. of
68° + 5° F (20° + 3° C)
** Measurement in Particles /ml. Particles used were 0.5 - 1 microns
***
NTU - Nephelometric Turbidity Units
General Use Conditions
Read this P
erformance Data Sheet and compare the
capabilities of this unit with your actual water treatment
needs.
D
O N
O
T use this product where water is microbiologic-
ally unsaf
e or of unknown quality without adequate
disinfection before or after the system. System certified
f
or cyst r
eduction may be used on disinfected water
that may contain filter
able cysts.
U
S
E O
N
L
Y WITH COLD WATER SUPPLY. CHECK FOR
COMPLIANCE WITH THE STATE AND LOCAL LAWS
AND REGULATIONS.
TM
Standard No. 42: Aesthetic Effects
T
aste and Odor Reduction
Chlorine Taste & Odor
Mechanical Filtration Unit
P
ar
ticulate Reduction Class 1
Standard No. 53: Health Effects
Chemical Reduction Unit
Lead, Atrazine, Lindane, Benzene,
Carbofuran, p-Dichlorobenzene, Mercury
& T
oxaphene Reduction
Mechanical Filtration Unit
Cyst, Turbidity and Asbestos Reduction
Tested and certified by NSF International against ANSI/NSF Standards 42 & 53
in models UKF8001AXX-750 for the reduction of:
P
arameter
Chlorine
T & O
Particulate**
USEPA
M
CL
—
—
—
Standard No. 42: Aesthetic Effects
Influent
Challenge Concentr
ation
2.0 mg/L ± 10%
—
at least 10,000 particles/ml
Influent
A
verage
1.88 mg/L
—
5,700,000 #/ml
A
verage
<
0.05136364 mg/L
—
30,583 #/ml
Maximum
0.06 mg/L
—
69,000 #/ml
A
verage
>97.26%
—
99.52%
Minimum
96.84%
—
98.94%
Min. Required
Reduction
50%
—
85%
Effluent % Reduction
Parameter
Turbidity
Cysts
Asbestos
Lead at pH 6.5
Lead at pH 8.5
Mercury at pH 6.5
Mercury at pH 8.5
Atrazine
Benzene
Carbofuran
p-Dichlorobenzene
Lindane
Toxaphene
USEPA
MCL
1 NTU**
99.5% Reduction
99% Reduction
0.015 mg/L
0.015 mg/L
0.002 mg/L
0.002 mg/L
0.003 mg/L
0.005 mg/L
0.04 mg/L
0.075 mg/L
0.0002 mg/L
0.003 mg/L
S
tandard No. 53: Health Effects
Influent
Challenge Concentration
11 ± 1 NTU***
Minimum 50,000/L
10
7
10
8
fibers/L; fibers >10 micrometers in length
0.15 mg/L + 10%
0.15 mg/L + 10%
.006 mg/L ± 10%
.006 mg/L ± 10%
0.009 mg/L + 10%
0.015 mg/L ± 10%
0.08 mg/L ± 10%
.225 mg/L ± 10%
0.002 mg/L + 10%
0.015 ± 10%
Influent
Average
10.7 NTU
166,500 #/L
155 MF/L
0.153 mg/L
0.150 mg/L
0.006 mg/L
0.006 mg/L
0.009 mg/L
0.014 mg/L
0.081 mg/L
0.208 mg/L
0.002 mg/L
0.015 mg/L
Average
0.31 NTU
<1 #/L
<1 MF/L
<.001 mg/L
<.001 mg/L
0.0003 mg/L
0.0008 mg/L
<0.002 mg/L
0.0006 mg/L
<0.001 mg/L
<0.0005 mg/L
0.000 mg/L
<0.001 mg/L
Maximum
.049 NTU
<1 #/L
<1 MF/L
<.001 mg/L
<.001 mg/L
0.0005 mg/L
0.0015 mg/L
0.002 mg/L
0.0011 mg/L
<0.001 mg/L
<0.0005 mg/L
<0.0001 mg/L
<0.001 mg/L
Average
97.09%
>99.99%
>99.99%
>99.35%
>99.33%
95.70%
86.22%
76.99%
95.71%
98.74%
99.76%
98.72%
92.97%
Minimum
95.20%
>99.99%
>99.99%
>99.29%
>99.29%
90.91%
75.93%
75.31%
92.14%
98.46%
99.74%
96.50%
91.67%
Min. Required
Reduction
0.5 NTU
>99.95%
99%
0.10 mg/L
0.10 mg/L
0.002 mg/L
0.002 mg/L
0.003 mg/L
0.005 mg/L
0.04 mg/L
0.075 mg/L
0.0002 mg/L
0.003 mg/L
Effluent % Reduction
19
Water Filter
State of California
Department of Health Services
Water Treatment Device
Certificate Number
03 - 1583
Date Issued: September 16, 2003
Date Revised: April 22, 2004
Trademark /Model Designation Replacement Elements
UKF8001AXX750 UKF8001AXX
469006-750 46 9006
67003523-750 67003523
Manufacturer: PentaPure Inc.
The water treatment device(s) listed on this certificate have met the testing requirements pursuant to Section 116830 of the
Health and Safety Code for the following health related contaminants:
Microbiological Contaminants and Turbidity Inorganic/Radiological Contaminants
Cysts Asbestos
Turbidity Lead
Mercury
Organic Contaminants
Atrazine
Lindane
Benzene
Carbofuran
p-dic
hlor
obenz
ene
Toxaphene
Rated Service Capacity: 750 gal. Rated Service Flow: 0.78 gpm
Conditions of Certification:
Do not
use w
her
e w
a
ter is micr
obiolo
gically unsafe or with water of unknown quality, except that systems certified for cyst
reduction may be used on disinfected waters that may contain filterable cysts.
20
Food Storage Tips
Fresh Food Storage
• The fresh food compartment of a refrigerator should
be kept between 34°-40° F (1°-4° C) with an
optimum temperature of 37° F (3° C). To check the
temperature, place an appliance thermometer in a
glass of water and place in the center of the
refrigerator. Check after 24 hours. If the temperature
is above 40° F (4° C) adjust the controls as explained
on pages 8 and 9.
• Avoid overcrowding the refrigerator shelves. This
reduces the circulation of air around the food and
results in uneven cooling.
Fruits and Vegetables
• Storage in the crisper drawers traps humidity to help
preserve the fruit and vegetable quality for longer
time periods (see page 11).
• Sort fruits and vegetables
before storage and use
bruised or soft items first. Discard those showing
signs of decay.
•
Always wrap odorous foods such as onions and
cabbage so the odor does not transfer to other foods.
• While vegetables need a certain amount of humidity
to remain fresh, too much humidity can shor
ten
storage times (especially leafy vegetables). Drain
veget
ables well
before storing.
• Wait to wash fresh produce until right before use.
Meat and Cheese
• Raw meat and poultry should be wrapped securely
so leakage and contamination of other foods or
surfaces does not occur.
•
Occ
asionally mold will develop on the sur
face of
hard cheeses (Swiss, Cheddar, Parmesan). Cut off at
least an inch around and below the moldy area. Keep
your knife or instrument out of the mold itself.
Do not
try to save individual cheese slices, soft cheese,
cott
age chee
se, cream, sour cream or yogurt when
mold appears.
Dairy Food
•
Most dairy foods such as milk, yogur
t, sour cream
and cott
age cheese have freshness dates on their
cartons for appropriate length of storage. Store these
foods in the original carton and refrigerate
immediately after purchasing and after each use.
Frozen Food Storage
• The freezer compartment of a refrigerator should be
kept at approximately 0° F (-18° C). To check the
temperature, place an appliance thermometer
between the frozen packages and check after 24
hours. If the temperature is above 0° F (-18° C),
adjust the control as described on pages 8 and 9.
• A freezer operates more efficiently when it is at least
2
⁄3 full.
Packaging Foods for Freezing
• To minimize dehydration and quality deterioration use
aluminum foil, freezer wrap, freezer bags or airtight
containers. Force as much air out of the packages as
possible and be sure they are tightly sealed. Trapped
air can cause the food to dry out, change color and
develop an off-flavor (freezer burn).
• Overwrap fresh meats and poultry with suitable
freezer wrap prior to freezing.
•
Do not refreeze meat that has completely thawed.
Loading the Freezer
• Avoid adding too much warm food to the freezer at
one time. This overloads the freezer, slows the rate of
freezing and can raise the temperature of frozen
foods.
• Leave space between the packages so cold air can
circulate freely, allowing food to freeze as quickly as
possible.
• Avoid storing hard-to-freeze foods such as ice cream
and orange juice on the freezer door shelves. These
foods are best stored in the freezer interior where the
temperature varies less with door openings.
Refer to the
Food Storage Chart on pages 21 and 22 for
approximate storage times.
21
Food Storage Tips
Food Storage Chart
Storage times are approximate and may vary depending on type of packaging, storage temperature, and the quality
of the food when purchased.
FOODS
DAIRY PRODUCTS
Butter
Milk and cream
Cream cheese, cheese
spread and cheese food
Cottage cheese
Sour cream
Hard cheese
(Swiss, Cheddar and Parmesan)
EGGS
Eggs in the shell
Leftover yolks or whites
FRUITS
Apple
s
Bananas
Pears, plums, avocados
Berrie
s, cherrie
s, apricot
s
Grapes
Citrus fruits
Pineapples, cut
REFRIGERATOR
1 month
1 week
1 to 2 weeks
3 to 5 days
10 days
1 to 2 months
3 weeks
2 to 4 days
1 month
2 to 4 days
3 to 4 days
2 to 3 days
3 to 5 days
1 to 2 weeks
2 to 3 days
FREEZER
6 to 9 months
Not recommended
Not recommended
Not recommended
Not recommended
4 to 6 months
May become
crumbly
Not recommended
9 to 12 months
8 months (cooked)
6 months
(whole/peeled)
Not recommended
6 months
1 month (whole)
Not recommended
6 to 12 months
S
TORAGE TIPS
Wrap tightly or cover.
Check carton date. Close tightly.
Do not return unused portions to
original container. Do not freeze
cream unless whipped.
Wrap tightly.
Store in original carton.
Check carton date.
Store in original c
arton.
Check carton date.
Wrap tightly.
Cut off any mold.
Refrigerate small ends down.
For each cup of yolks to be frozen,
add 1 tsp. sugar for use in sweet, or
1 t
sp. salt for non-sweet dishe
s.
May also store unripe or hard apple
s
at 60° to 70° F (16° to 21° C).
R
ipen at room temperature
before
refrigerating. Note: Bananas will
darken when refrigerated.
Ripen at room temperature
before
refrigerating. Note: Avocados will
darken when refrigerated.
R
ipen at room temperature
before
refrigerating.
Ripen at room temperature
before
refrigerating.
May also store at 60° to 70° F
(16° to 21° C).
If refrigerated, store uncovered.
Will not ripen after purchase.
Use quickly.
22
Food Storage Tips
VEGETABLES
Asparagus
Brussels sprouts, broccoli,
cauliflower, green peas,
lima beans, onions, peppers
Cabbage, celery
Carrots, parsnips, beets and
turnips
Lettuce
POULTRY and FISH
Chicken and turkey, whole
Chicken and turkey, pieces
Fish
MEATS
Bacon
Beef or lamb, ground
Beef or lamb, roast and steak
Ham, fully cooked, whole
half
slice
s
Luncheon meat
P
ork, roast
Pork, chops
Saus
age, ground
Sausage, smoked
Veal
Frankfurters
FOODS STORAGE TIPS
Source
s:
United St
ate
s Depar
tment of Agriculture; F
ood Marketing Institute; Cooperative Extension Service, Iowa
State University
REFRIGERATOR
1 to 2 days
3 to 5 days
1 to 2 weeks
7 to 10 days
7 to 10 days
1 to 2 days
1 to 2 days
1 to 2 days
7 days
1 to 2 days
3 to 5 days
7 days
5 days
3 days
3 to 5 days
3 to 5 days
3 to 5 days
1 to 2 days
7 days
3 to 5 days
7 days
FREEZER
8 to 10 months
8 to 10 months
Not recommended
8 to 10 months
Not recommended
12 months
9 months
2 to 6 months
1 month
3 to 4 months
6 to 9 months
1 to 2 months
1 to 2 months
1 to 2 months
1 to 2 months
4 to 6 months
4 months
1 to 2 months
1 to 2 months
4 to 6 months
1 month
Do not wash before refrigerating.
Store in crisper.
Wrap odorous foods.
Leave peas in pods.
Wrap odorous foods and refrigerate
in crisper.
Remove tops. Wrap odorous foods
and refrigerate in the crisper.
Keep in original packaging for
refrigeration. Place in the meat and
chee
se drawer. When freezing longer
than two weeks, overwrap with
freezer wrap.
Fre
sh meats can be kept in original
packaging for refrigeration.
Place in the meat and cheese drawer.
When freezing longer than two
weeks, overwrap with freezer wrap.
Unopened, vacuum-packed luncheon
meat may be kept up to two weeks
in the meat and chee
se drawer
.
P
rocessed meats should be tightly
wrapped and stored in the meat and
chee
se drawer
.
23
Care and Cleaning
PART
Smooth or Textured Painted
Doors and Exterior
(select models)
Damage to finish due to improper
use of cleaning products or
non-recommended products
is not covered under this
product’s warranty.
Cabinet Interior
Stainless Steel Doors
and Exterior (select models)
Important:
Damage to stainless steel
finish due to improper use
of cleaning products or
non-recommended products
is not covered under this
product’s warranty.
Door Gaskets
Condenser Coil
Remove base grille to access.
Condenser Fan Outlet Grille
See back of refrigerator.
Accessories
Shelves, buckets,
drawers, etc.
To avoid personal injury or property damage,
observe the following:
• Read and follow manufacturer’s directions for all
cleaning products.
•
Do not place buckets, shelves or accessories in
dishwasher. Cracking or warping of accessories
may result.
CAUTION
* To order, call 1-877-232-6771 USA or 1-800-688-8408 Canada.
DO NOT USE
Abrasive or harsh cleaners
Ammonia
Chlorine bleach
Concentrated detergents
or solvents
Metal or plastic-textured
scouring pads
Abrasive or harsh cleaners
Ammonia
Chlorine bleach
Concentrated detergents or
solvents
Metal or plastic-textured
scouring pads
Vinegar-based products
Citrus-based cleaners
DO
Use 4 tablespoons of baking soda dissolved in 1
quart (1 liter) warm, soapy water.
Rinse surfaces with clean, warm water and dry
immediately to avoid water spots.
Use warm, soapy water and a soft, clean cloth or
sponge.
Rinse surfaces with clean, warm water and dry
immediately to avoid water spots.
To polish and help prevent fingerprints, follow with
Stainless Steel Magic Spray (part no. 20000008*).
Refrigerator Cleaning Chart
Abrasive or harsh cleaners
Metal or plastic-textured
scouring pads
Anything other than a vacuum
cleaner
A dishwasher
Use a vacuum cleaner hose nozzle.
Use a vacuum cleaner hose nozzle with brush
attachment.
F
ollow removal and inst
allation instructions from
appropriate feature section.
Allow items to adjust to r
oom temper
ature.
Dilute mild detergent and use a soft, clean cloth or
sponge for cleaning.
Use a plastic bristle brush to get into crevice
s. R
inse
sur
face
s with clean, warm water
.
Dry glass and clear items immediately to avoid spots.
Use warm, soapy water and a soft, clean cloth or
sponge.
To avoid electrical shock which can cause severe
personal injury or death, disconnect power to
refrigerator
before cleaning. After cleaning,
reconnect power.
WARNING
24
Care and Cleaning
Removing Odors From
Refrigerator
Energy Saving Tips
• Avoid overcrowding refrigerator shelves. This reduces
air circulation around food and causes refrigerator to
run longer.
• Avoid adding too much warm food to refrigerator at
one time. This overloads compartments and slows
rate of cooling.
•
Do not use aluminum foil, wax paper, or paper
toweling as shelf liners. This decreases air flow and
causes refrigerator to run less efficiently.
• A freezer that is two-thirds full runs most efficiently.
• Locate refrigerator in coolest part of room. Avoid
areas of direct sunlight, or near heating ducts,
registers or other heat producing appliances. If this is
not possible, isolate exterior by using a section of
cabinet or an added layer of insulation.
• Clean door gaskets every three months according to
cleaning instructions. This will assure that door seals
properly and refrigerator runs efficiently.
• Take time to organize items in refrigerator to reduce
time that door is open.
• Be sure your doors are closing securely by leveling
refrigerator as instructed in your installation
instructions.
• Clean condenser coils as indicated in the cleaning
instructions every three months. This will increase
energy efficiency and cooling performance.
1. Remove all food and turn the refrigerator
OFF.
2. Disconnect power to the refrigerator.
3. Clean the walls, floor, ceiling of cabinet interior,
drawers, shelves and gaskets according to the
instructions.
4. Dilute mild detergent and brush solution into
crevices using a plastic bristle brush. Let stand for
five minute
s. R
inse surfaces with warm water
. Dry
surfaces with a soft, clean cloth.
5. Wash and dry all bottles, containers and jars.
Discard spoiled or expired items.
6. Wrap or store odor-causing foods in tightly sealed
cont
ainers to prevent reoccurring odors.
7. Reconnect power to refrigerator and return food to
refrigerator.
8. Allow the refrigerator to cool.
9. After 24 hours, check if odor has been eliminated.
If odor is still present:
1. Remove drawers and place on top shelf of
refrigerator.
2.
P
ack refrigerator and freezer sections – including
doors – with crumpled sheets of black and white
newspaper.
3. Place charcoal briquettes randomly on crumpled
newspaper in both freezer and refrigerator
compar
tments.
4.
Close doors and let st
and 24 to 4
8 hours.
To avoid electrical shock which can cause severe
personal injury or death, disconnect power to
refrigerator
before cleaning. After cleaning,
reconnect power.
WARNING
25

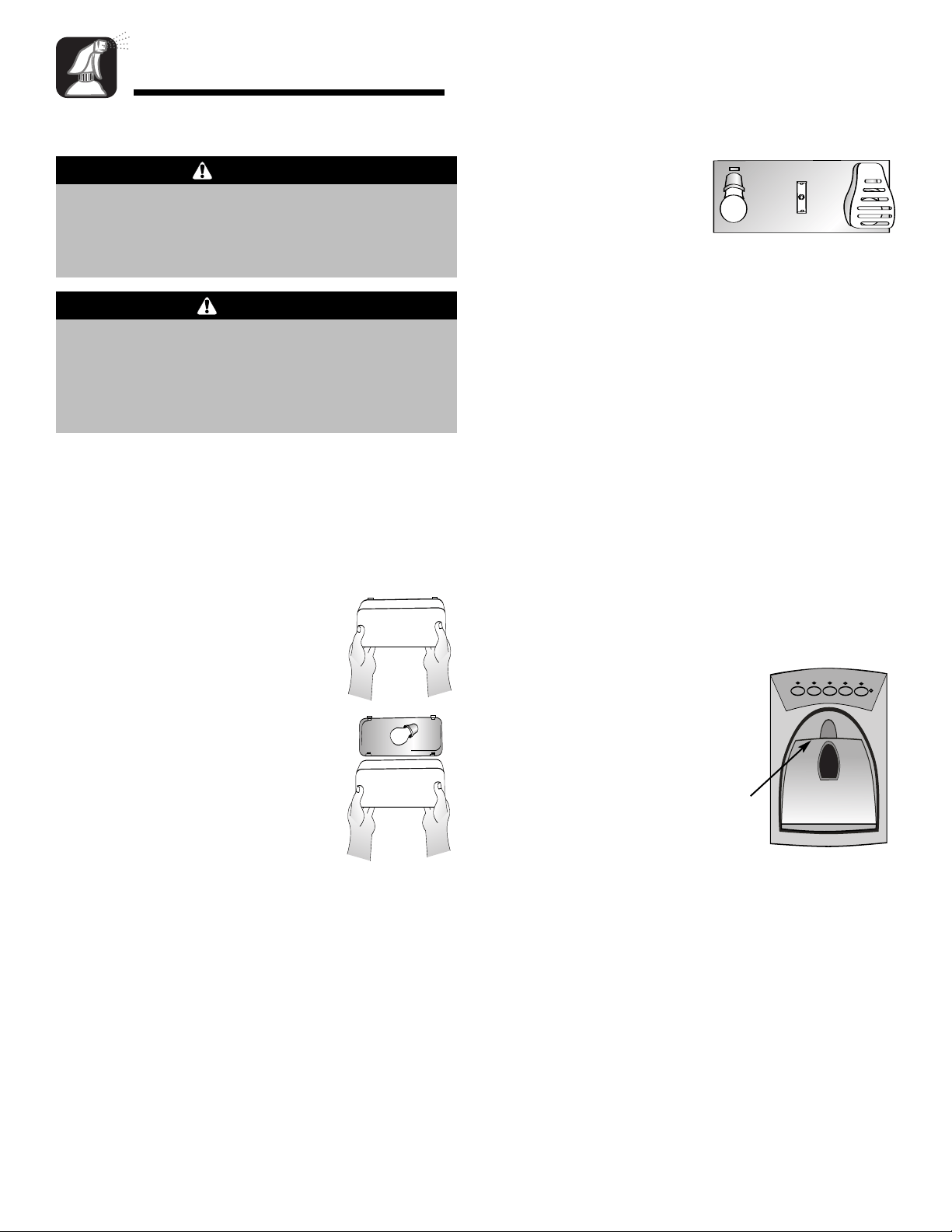

Upper Freezer Section
1. Remove ice bin by lifting
front of bin and pulling
out.
2. Remove light shield by
pressing the upper right side of the shield and
rotating downward.
3. Remove light bulb. Replace with appliance bulb
no
greater than 40 watts.
4. Rotate the shield upward, press in slightly and
snap into place.
5. Replace ice bin by sliding in until bin locks into
place.
Lower Freezer Section
1. Pinch both side
s of light cover to remove.
2. Remove light bulb. Replace with appliance bulb
no
greater than 4
0 watts.
3. Pinch both sides of the light cover to snap into
place.
Ice and Water Dispenser
1. Locate light bulb inside top
edge of dispenser frame.
Unscrew to remove.
2.
Replace light bulb with a
7-watt, 120 volt bulb.
Care and Cleaning
To avoid electrical shock which can cause severe
personal injury or death, disconnect power to
refrigerator
before replacing light bulb. After
replacing light bulb, reconnect power.
WARNING
To avoid personal injury or property damage,
observe the following:
• Allow light bulb to cool.
• Wear gloves when replacing light bulb.
CAUTION
Replacing Light Bulbs
Upper Fresh Food Section
The upper fresh food light bulbs are located behind the
front panel. Reach behind the panel to remove the
bulbs.
Lower Fresh Food Section
1. Push up on bottom tabs on light
cover. Rotate cover up and release
tabs.
2.
Remove light bulb.
3.
Replace bulb with appliance bulb
no greater than 4
0 watts.
4. Insert top tabs of light cover into
liner slot
s and snap bottom t
abs
into liner slot
s.
Light Bulb
Location
26
Care and Cleaning
Upon Your Return:
After a Short Vacation or Absence:
For models with automatic ice makers or dispensers:
• Reconnect the water supply and turn on supply valve
(see pages 5 and 6).
• Monitor water connection for 24 hours and correct
leaks if necessary.
• Run 10-15 glasses of water from the dispenser to
flush out the system.
• Restart the ice maker.
• Discard at least the first three ice harvests.
After a Long Vacation or Absence:
• If your refrigerator has an automatic ice maker,
reconnect the water supply and turn on supply valve
(see page 5 and 6).
• Plug the refrigerator back in and reset controls (see
pages 8 and 9).
• Monitor water connection for 24 hours and correct
leaks, if necessary.
For dispenser models, run water through the dispenser
for at least
three minutes with the filter bypass in
place, then install water filter (see page 17).
• After installing the water filter, run water through the
dispenser continuously for at least
two minutes, or
until water runs steady
. Initially you may notice a
one to two minute delay in water dispersal as the
internal tanks fills.
• Restart the ice maker.
•
Disc
ard ice produced within the first 12 hours (at
least the first three harvests).
Preparing to Move
• Follow the above instructions for long
vacations/absences, through step 7.
• Secure all loose items such as shelves and drawers
by t
aping them securely in place to prevent damage.
• Tape the doors shut.
• Use an appliance dolly when moving the refrigerator.
ALWAYS truck the refrigerator from its side or back-
NEVER from its front.
• Be sure the refrigerator stays in an upright position
during moving.
If your refrigerator has a dispenser and there is any
possibility that the temperature can drop below
freezing where the refrigerator is located, the water
supply system (including the water tank and the
water valve) must be drained by a qualified servicer.
CAUTION
For short vacations or absences (three months
or less):
1. Remove all perishables.
2. If no one will be checking in on the refrigerator
during your absence, remove all frozen items also.
3. If your refrigerator has an automatic ice maker:
• Shut off the water supply to the ice maker at
least one day ahead of time.
• After the last load of ice drops, raise the wire
shut off arm to the
OFF position.
• Empty the ice bin.
4. If the room temperature will drop below 55°F
(12° C), follow the instructions for longer absence
s.
For long vacations, absences (more than three
months) OR if the r
oom temperature will drop below
55° F (12
° C):
1.
Remove food.
2. If your refrigerator has an automatic ice maker:
• Shut off the water supply to the ice maker at
least one day ahead of time.
• After the last load of ice drops, raise the wire
shut off arm to the
OFF position.
• Empty the ice bin.
3. If your refrigerator has a dispenser system with
water filter, remove the water filter cartridge and
inst
all the filter bypass. Dispose of the used
cartridge.
4. Turn the Freezer control to
OFF.
5. Unplug the refrigerator.
6. Thoroughly clean the interior of both compartments
with a baking soda solution and a clean, soft cloth
(four t
ablespoons of baking soda in one quart of
warm water
.).
7. Dry thoroughly.
8. Leave the doors open to prevent the formation of
mold and mildew.
Preparing for Vacation
27
Operating Sounds
Improvements in refrigeration design may produce sounds in your new refrigerator that are different or were not
present in an older model. These improvements were made to create a refrigerator that is better at preserving food,
is more energy efficient, and is quieter overall. Because new units run quieter, sounds may be detected that were
present in older units, but were masked by higher sound levels. Many of these sounds are normal. Please note that
the surfaces adjacent to a refrigerator, such as hard walls, floors and cabinetry may make these sounds seem even
louder. The following are some of the normal sounds that may be noticed in a new refrigerator.
SOUND
POSSIBLE CAUSE
SOLUTION
Clicking
Air rushing
or whirring
Gurgling or
boiling sound
Thumping
Vibrating
noise
Buzzing
Humming
• Freezer control (A) clicks when starting or
stopping compressor.
• Defrost timer or electric damper control (select
models)
(B) sounds like an electric clock and
snaps in and out of defrost cycle.
•
Condenser fan
(D) make
s this noise while
operating.
• Freezer fan
(C) makes this noise while operating.
• Freezer fan
(C) slows to a stop as the freezer
door is opened.
• Evaporator
(E) and heat exchanger (F)
refrigerant make this noise when flowing.
• Ice cubes from ice maker drop into ice bucket
(G).
• Dispenser ice chute
(H) closing.
• Compre
ssor
(I) makes a puls
ating sound while
running.
• Refrigerator is not level.
• Ice maker water valve
(J) hookup buzzes when
ice maker fills with water.
• Ice maker
(K) is in the ‘on’ position without water
connection.
•
Ice auger
(L) hums as auger agit
ate
s ice during
dispensing.
• Compressor
(I) can make a high-pitched hum
while operating.
• Solenoid valve
(M) operating ice chute door.
• Normal operation
• Normal operation
•
Normal operation
• Normal operation
• Normal operation
• Normal operation
• Normal operation
• Normal operation
• Normal operation
• See
Leveling, pages 4-5.
• Normal operation
• Normal operation
• Stop sound by raising ice maker arm to
OFF position. See Automatic Ice Maker,
page 14 for details.
• Normal operation
• Normal operation
28
PROBLEM
Freezer control and
lights are on, but
compressor is not
operating
Temperature-
controlled drawers
are too warm
Refrigerator does
not operate
Refrigerator still
won’t operate
Food temperature
is too cold
Food temperature
is too warm
Refrigerator has
an odor
POSSIBLE CAUSES
Refrigerator is in defrost mode.
Control settings are too low.
Freezer controls are set too low.
Drawer is improperly positioned.
Refrigerator is not plugged in.
Dial control in freezer is set to OFF
(select models).
Touch temperature controls are set to “–”
(select models).
F
use is blown, or circuit breaker needs
to be reset.
Power outage has occurred.
Refrigerator is malfunctioning.
Condenser coils are dirty.
Refrigerator or freezer controls are set
too high.
Door is not closing properly.
Controls need to be adjusted.
Condenser coils are dirty.
Rear air grille is blocked.
Door has been opened frequently, or has
been opened for long periods of time.
Food has recently been added.
Odor producing foods should be covered
or wrapped.
The interior needs cleaning.
WHAT TO DO
Normal operation.
Wait 40 minutes to see if refrigerator restarts.
See pages 8 and 9 to adjust controls.
See pages 8 and 9 to adjust controls.
See page 11 to verify drawer positioning.
Plug in refrigerator.
See pages 8 and 9 to adjust controls.
See pages 8 and 9 to adjust controls.
Replace any blown fuse
s.
Check circuit breaker and reset, if necessary.
Call local power company listing to report outage.
Unplug refrigerator and transfer food to another
refrigerator
. If another refrigerator is not available,
place dry ice in freezer section to preserve food.
Warranty does not cover food loss.
Contact service for assistance.
Clean according to the chart on page 23.
See pages 8 and 9 to adjust controls.
Refrigerator is not level. See pages 4 and 5 for details
on how to level your refrigerator.
Check gaskets for proper seal. Clean, if necessary,
according to the chart on page 23.
Check for internal obstructions that are keeping door
from closing properly (i.e. improperly closed drawers,
ice buckets, oversized or improperly stored containers,
etc.)
See pages 8 and 9 to adjust controls.
Clean according to the chart on page 23.
Check the positioning of food items in refrigerator to
make sure grille is not blocked. Rear air grilles are
located under crisper drawers.
Reduce time door is open. Organize food items
efficiently to assure door is open for as short a time as
possible.
Allow time for recently added food to reach
refrigerator or freezer temperature.
Clean according to instructions on page
23
.
Troubleshooting
29
P
ROBLEM
Water droplets
form on outside
of refrigerator
Water droplets form
on inside of
refrigerator
Refrigerator or ice
maker makes
unfamiliar sounds
or seems too loud
Temperature-
contr
olled drawer
and/or crisper
drawer do not
close freely
Refrigerator runs
too frequently
POSSIBLE CAUSES
Door gaskets are not sealing properly.
Humidity levels are high.
C
ontrols require adjustment.
Humidity levels are high or door has
been been opened frequently.
Door gaskets are not sealing properly.
Normal operation.
Contents of drawer, or positioning of
items in the surrounding compartment
could be obstructing drawer
.
Drawer is not in proper position.
Refrigerator is not level.
Drawer channels are dirty.
Doors have been opened frequently or
for long periods of time.
Humidity or temperature in surrounding
area is high.
Food has recently been added.
Refrigerator is exposed to heat by
environment or by appliances nearby.
Condenser coils are dirty.
Controls need to be adjusted.
Door is not closing properly.
Door gaskets are not sealing properly.
Clean according to the chart on page 23.
Normal during times of high humidity.
S
ee pages 8 and 9 to adjust controls.
Reduce time door is open. Organize food items
efficiently to assure door is open for as short a time as
possible.
Clean according to the chart on page 23.
See page 27.
Reposition food items and containers to avoid
interference with the drawers.
See page 11 for proper drawer placement.
See pages 4 and 5 for details on how to level your
refrigerator.
Clean drawer channels with warm, soapy water.
Rinse and dry thoroughly.
Apply a thin layer of petroleum jelly to drawer
channels.
Reduce time door is open.
Organize food items efficiently to assure door is open
for as short a time as possible.
Allow interior environment to adjust for period the
door has been opened.
Normal operation.
Allow time for recently added food to reach
refrigerator or freezer temperature.
Evaluate your refrigerator’s environment. Refrigerator
may need to be moved to run more efficiently.
Clean according to the chart on page 23.
See pages 8 and 9 to adjust controls.
Refrigerator is not level, see pages 4 and 5,
Leveling.
Check for internal obstructions that are keeping door
from closing properly (i.e. improperly closed drawers,
ice buckets, oversized or improperly stored containers,
etc.)
Cleaning according to the chart on page 23.
WHAT TO DO
Troubleshooting
30
PROBLEM
No indicator lights
are lit on dispenser
control
Ice or water are
not dispensed
when pads are
pressed
Ice maker is not
producing enough
ice or ice is
malformed
Ice maker is not
producing ice
Water filter
indicator light is
r
ed
POSSIBLE CAUSES
Freezer door is not closed.
Refrigerator is not plugged in.
Fuse is blown, or circuit breaker needs to
be reset.
Power outage has occurred.
Refrigerator is in Sabbath Mode.
Freezer door is not closed.
Controls are in lock mode (select models).
Water tank is filling.
Ice maker has just been installed or a
large amount of ice has been used.
Water filter is clogged or needs to be
changed.
Ice maker has just been installed or a
large amount of ice has been used.
Water pressure is too low.
Water filter is clogged or needs to be
changed.
Ice maker arm is up.
Household water supply is not reaching
water valve.
Copper tubing has kinks.
W
ater pre
ssure is too low.
Check freezer temperature.
Ice bin is not inst
alled properly.
Improper water valve was installed.
Water filter needs to be replaced.
Filter indicator sensor needs to be reset.
Verify that freezer door is closed. Power is removed
from the control when freezer door is opened.
Plug in refrigerator.
Replace any blown fuses.
Check circuit breakers for any tripped circuits.
Call local power company listing to report outage.
See
Sabbath Mode, page 16.
Verify that freezer door is closed. Power is removed
from the control when freezer door is opened.
See Dispenser Lock, page 16.
At initial use, there is an approximate one- to two-
minute delay in dispensing while the internal water
tank is filling.
Wait 24 hours for ice production to begin or for ice
maker to restock after emptied.
Change water filter, see page 17.
Wait 24 hours for ice production to begin or for ice
maker to restock after emptied.
Low water pressure can cause valve to leak.
Water pressure must be between 35 to 100 pounds
per square inch to function properly. A minimum
pressure of 35 pounds per square inch is
recommended for refrigerators with water filters.
Change water filter, see page 17.
Confirm ice maker arm is down. See
Automatic Ice
Maker, page 14.
See Connecting the Water Supply, pages 5 and 6.
Turn off water supply and remove kinks.
If kinks cannot be removed, replace tubing.
W
ater pre
ssure must be between 35 to 100 pounds
per square inch to function properly.
A minimum pressure of 35 pounds per square inch is
recommended for refrigerators with water filters.
See
Temperature Controls, pages 8 and 9 to adjust
controls. Freezer must be between 0° to 2° F (-18° to
-1
7° C) to produce ice.
See Ice Storage Bin, page 13.
See Connecting the Water Supply, pages 5 and 6.
Self-piercing and
3
⁄16” s
addle valve
s c
ause low water
pre
ssure and may clog the line over time.
T
he
manufacturer is not responsible for property damage
due to improper installation or water connection.
If filter is not available, replace with bypass filter.
See Water Filter, page 17.
See
Filter Status Indicator Light, page 16.
WHAT TO DO
Ice and Water
Troubleshooting
31
P
ROBLEM
Ice forms in inlet
tube to ice maker
Refrigerator is
leaking water
Water flow is
slower than normal
Dispenser water
is not cold
Water appears
cloudy
Particles in water
and/or ice cubes
POSSIBLE CAUSES
Water pressure is low.
Saddle valve not open completely.
Freezer temperature is too high.
Plastic tubing was used to complete
water connection.
Improper water valve was installed.
Water pressure is low.
Saddle valve not open completely.
Improper water valve was installed.
Copper tubing has kinks.
Water filter is clogged or needs to be
changed.
Water valve not opened completely.
Refrigerator has been recently installed.
W
ater supply in holding t
ank has been
depleted.
Water has settled into water lines
out
side holding tank and has warmed to
room temperature.
Air or air bubbles in water.
Carbon dust from water filter cartridge.
Concentrations of minerals in water will
form particles when water becomes
frozen and melt
s.
Water pressure must be between 35 to 100 pounds per
square inch to function properly.
A minimum pressure of 35 pounds per square inch is
recommended for refrigerators with water filters.
Open saddle valve completely.
See
Temperature Controls, pages 8 and 9. Freezer
temperature should be between 0° to 2° F (-18° to -17° C).
The manufacturer recommends using copper tubing for
installation. Plastic is less durable and can cause
leakage. The manufacturer is not responsible for
property damage due to improper installation or
water connection.
See Connecting the Water Supply, pages 5 and 6. Self-
piercing and
3
⁄1
6
”
saddle valves cause low water pressure
and may clog the line over time.
The manufacturer is
not responsible for property damage due to
impr
oper installation or water connection.
Water pressure must be between 35 to 100 pounds per
square inch to function properly. A minimum pressure
of 35 pounds per square inch is recommended for
refrigerators with water filters.
Open saddle valve completely.
See Connecting the Water Supply, pages 5 and 6. Self-
piercing and
3
⁄1
6
” saddle valves cause low water pressure
and may clog the line over time. The manufacturer is
not responsible for property damage due to
improper installation or water connection.
Turn off water supply and remove kinks.
If kinks cannot be removed, replace tubing.
Change water filter, see page 17.
Open water valve completely and check for leaks.
The minimum flow at dispenser is approximately
10 fluid ounces in nine seconds with a new filter in
place or approximately 10 fluid ounces in five seconds
without a filter
.
Allow approximately 12 hours for water in holding tank
to chill.
Discard first glass of water and refill.
This is normal when first using the dispenser and will
dis
appear with use.
Initial water ejected through cartridge may contain
harmless carbon dust flushed from cartridge.
Particles are safe for consumption.
Will disappear after the first few uses.
Particles are not harmful and naturally occur in water
supplies.
WHAT TO DO
Troubleshooting
32
Notes
33
Notes
34
Notes
Warranty & Service
Warranty
Limited One Year Warranty -
Parts and Labor
For one (1) year from the original retail
purchase date, any part which fails in
normal home use will be repaired or
replaced free of charge.
Canadian Residents
The above warranties only cover an
appliance installed in Canada that has
been certified or listed by appropriate test
agencies for a compliance to a National
Standard of Canada unless the appliance
was brought into Canada due to transfer
of residence from the United States to
Canada.
The specific warranties expressed above are
the ONLY warranties provided by the
manufacturer. These warranties give you
specific legal rights, and you may also have
other rights which vary from state to state.
What is Not Covered By These Warranties
1. Conditions and damages resulting from any of the following:
a. Improper installation, delivery, or maintenance.
b. Any repair, modification, alteration, or adjustment not authorized by the
manufacturer or an authorized servicer.
c. Misuse, abuse, accidents, unreasonable use, or acts of God.
d. Incorrect electric current, voltage, electrical and/or gas supply.
e. Improper setting of any control.
f. Use of risers (pedestals) that are not Maytag branded.
2. Warranties are void if the original serial numbers have been removed, altered,
or cannot be readily determined.
3. Light bulbs, water filters and air filters.
4. Products purchased for commercial or industrial use.
5.
The cost of service or service call to:
a. Correct installation errors. For products requiring ventilation, rigid metal
ducting must be used.
b. Instruct the user on the proper use of the product.
c. Transport the appliance to and from the servicer.
d. Correct issues related to risers that are not Maytag branded.
6. Any food loss due to refrigerator or freezer product failures.
7. Expenses for travel and transportation for product service in remote locations.
8. Outside of the United States and Canada this warranty does not apply.
Contact your dealer to determine if another warranty applies.
9. Consequential or incidental damages sustained by any person as a result of
any breach of these warranties. Some states do not allow the exclusion or
limitation of consequential or incidental damages, so the above exclusion may
not apply.
If You Need Service
First see the Troubleshooting section in your Use and Care Guide or call the
dealer from whom your appliance was purchased or call Maytag Services, LLC,
Customer Assistance at 1-800-688-9900 USA and 1-800-688-2002 Canada to
locate an authorized servicer.
• Be sure to retain proof of purchase to verify warranty status. Refer to WARRANTY
for further information on owner’s responsibilities for warranty service.
• If the dealer or service company cannot resolve the problem, write to Maytag
Services, LLC, Attn: CAIR
®
Center, P.O. Box 2370, Cleveland, TN 37320-2370, or call
1-800-688-9900 USA and 1-800-688-2002 Canada. U.S. customers using
TTY for deaf, hearing impaired or speech impaired, call 1-800-688-2080.
• User’s guides, service manuals and parts information are available from Maytag
Service
s, LLC, Customer Assistance.
Notes: When writing or calling about a service problem, please include:
a. Your name, address and telephone number;
b. Model number and serial number;
c. Name and address of your dealer or servicer;
d. A clear description of the problem you are having;
e. Proof of purchase (sales receipt).
CUSTOMER’S SOLE AND EXCLUSIVE
REMEDY UNDER THIS LIMITED
WARRANTY SHALL BE PRODUCT REPAIR
AS PROVIDED HEREIN. IMPLIED
WARRANTIES, INCLUDING WARRANTIES
OF MERCHANTABILITY OR FITNESS FOR
A PARTICULAR PURPOSE, ARE LIMITED
TO ONE YEAR OR THE SHORTEST
PERIOD ALLOWED BY LAW. MAYTAG
CORPORATION SHALL NOT BE LIABLE
FOR INCIDENTAL OR CONSEQUENTIAL
DAMAGES. SOME STATES AND
PROVINCES DO NOT ALLOW THE
EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL
DAMAGES, OR LIMITATIONS ON THE
DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO
THESE EXCLUSIONS OR LIMITATIONS
MAY NOT APPLY TO YOU. THIS
WARRANTY GIVES YOU SPECIFIC LEGAL
RIGHTS AND YOU MAY ALSO HAVE
OTHER RIGHTS, WHICH VARY STATE TO
STATE OR PROVINCE TO PROVINCE.
Réfrigérateur
Guide d'utilisation et d'entretien
Instructions de sécurité importantes . . . . . . 35-36
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-41
Commandes de température . . . . . . . . . . . . . 42-43
Caractéristiques – compartiment
réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44-47
Caractéristiques – compartiment
congélateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47-48
Eau et glaçons . . . . . . . . . . . . . . . . . . . . . . . . . . 49-51
Filtre à eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52-54
Conseils pour la conservation
des aliments . . . . . . . . . . . . . . . . . . . . . . . . . . . 55-57
Entretien et nettoyage . . . . . . . . . . . . . . . . . . . 58-61
Bruits de fonctionnement . . . . . . . . . . . . . . . . . . . 62
Recherche de pannes . . . . . . . . . . . . . . . . . . . 63-67
Garantie et service après-vente . . . . . . . . . . . . . . 69
Guía de uso y cuidado . . . . . . . . . . . . . . . . . . . . . . 70
à compartiments juxtaposés
35
Instructions de sécurité importantes
Installateur : Veuillez remettre ce guide au propriétaire de
l’appareil.
Client : Veuillez lire et conserver ce guide d’utilisation et
d’entretien pour consultation ultérieure; il donne les
informations d’utilisation et d’entretien corrects.
Conservez la facture d’achat ou le chèque encaissé comme
preuve de l’achat.
Appelez le : 1-800-688-9900 É.-U.
1-800-688-2002 Canada
Notez toutes les informations concernant le modèle et le
numéro de série de votre réfrigérateur. Vous les trouverez sur
une plaque signalétique en haut du côté droit, à l’intérieur du
compartiment réfrigérateur. Inscrivez ces numéros ci-dessous
pour les avoir facilement à portée de main.
Numéro de modèle _________________________________
Numéro de série ___________________________________
Date d’
achat_______________________________________
Dans le cadre de nos pratiques d’amélioration constante de
la qualité et de la performance de nos appareils
électroménagers, des modifications de l’appareil qui ne sont
pas mentionnées dans ce guide ont pu être introduites.
A
V
E
RTI
S
S
EMENT –
Dangers ou pratique
s dangereuse
s
qui
POURRAIENT résulter en de graves blessures ou
même la mor
t.
AVERTISSEMENT
DANGER – risques immédiats qui RÉSULTERONT en de
graves blessures ou même la mort.
DANGER
ATTENTION – Dangers ou pratiques dangereuses qui
POURRAIENT résulter en des blessures ou dégâts
matériels mineurs.
ATTENTION
Ce que vous devez savoir sur
les instructions de sécurité
Dans le cadre de nos pratiques d’amélioration constante de la
qualité et de la performance de nos appareils
électroménagers, des modifications de l’appareil qui ne sont
pas mentionnée
s dans ce guide ont pu être introduite
s.
Toujours prendre contact avec le fabricant dans le cas de
problème
s ou de conditions mal compris.
Reconnaissez les étiquettes, phrases
ou symboles sur la sécurité
Cet appareil est équipé d’une fiche 2 pôles + terre pour
protéger contre le
s possibles risques de choc électrique.
Cette fiche doit être branchée dans une prise murale
correctement mise à la terre. Si la prise murale est du type
bipolaire standard, il incombe personnellement au client de
la faire remplacer par une prise 2 pôle
s + terre appropriée.
Ce remplacement est obligatoire. Quelles que soient les
circonstances, ne pas couper ni retirer la troisième
broche (mise à la terre) de la fiche du cordon
d’alimentation. Ne pas utiliser d’adaptateur.
Cordon d’alimentation à
fiche 2 pôle
s + terre
P
rise murale du type à
mise à la terre
Pour réduire les risques de blessures ou de mort,
prendre des précautions de base, y compris les
suivantes :
Important :
la suffocation des enfants pris au piège ne
représente pas un problème du passé. Les réfrigérateurs
mis au rebut ou abandonnés restent dangereux, même
s’ils restent dehors « juste pour quelques jours ». Si on se
débarrasse d’un vieux réfrigérateur, respecter les
instructions ci-dessous pour éviter les accidents.
Avant de se débarrasser d’un vieux réfrigérateur ou
congélateur :
• Démontez les portes.
• Laisser les clayettes en place pour
empêcher le
s enfants de grimper
facilement à l’intérieur.
• Débrancher le cordon
d’
aliment
ation.
DANGER
36
Instructions de sécurité importantes
CONSERVEZ CES INSTRUCTIONS
Pour réduire les risques d’incendie, de choc
électrique, de blessures graves ou même de mort lors
de l’utilisation du réfrigérateur, prendre des
précautions de base, y compris les suivantes :
1. Lire toutes les instructions avant de se servir du
réfrigérateur.
2. Observer tous les codes et règlements locaux.
3. Veiller à suivre les instructions de mise à la terre.
4. Consulter un électricien qualifié en cas de doute sur la
mise à la terre correcte de cet appareil.
5.
Ne pas mettre l’appareil à la terre sur une canalisation
de gaz.
6.
Ne pas le mettre à la terre sur une tuyauterie d’eau
froide.
7. Le réfrigérateur est conçu pour fonctionner sur une
ligne 115 V, 15 A, 60 Hz distincte.
8.
Ne pas modifier la fiche du cordon d’alimentation. Si la
fiche ne s’adapte pas à la prise murale, faire poser une
prise correcte par un électricien qualifié.
9.
Ne pas utiliser un adaptateur bipolaire, un cordon
prolongateur ni un bloc multiprise.
10.
Ne pas enlever l’étiquette d’avertissement du cordon
d’alimentation.
11.
Ne pas circonvenir le
s commandes du réfrigérateur.
12.
Ne pas réparer ni remplacer une pièce quelconque du
réfrigérateur, sauf si le guide d’utilisation et d’entretien
ou les instructions de réparation par l’utilisateur le
recommandent expre
ssément.
Ne pas procéder à une réparation si on ne comprend
pas les instructions ou si on n’a pas une compétence
suffisante.
13. Toujours débrancher le réfrigérateur de la prise de
courant
avant de procéder à toute réparation.
Débrancher le cordon d’alimentation en saisissant sa
fiche, pas le cordon lui-même.
14. Installer le réfrigérateur conformément aux instructions
d’installation. Tous les branchements d’eau,
d’alimentation électrique et de mise à la terre doivent
être conformes aux codes locaux et effectués par un
technicien professionnel lorsque ceux-ci l’exigent.
15. Maintenir le réfrigérateur en bon état. Il peut être
endommagé, mal fonctionner ou fuir si on le heurte ou
le fait tomber. S’il e
st endommagé, faire vérifier le
réfrigérateur par un réparateur qualifié.
16.
Faire remplacer les cordons d’alimentation et/ou leur
fiche si elle a du jeu par un réparateur qualifié.
17. Toujours lire et respecter les instructions de
conservation et d’
environnement idéal donnée
s par le
fabricant pour les denrées conservées dans le
réfrigérateur.
18.
Ne pas faire fonctionner le réfrigérateur en présence
de vapeurs explosives.
19.
Ne pas laisser le
s enfants grimper sur le réfrigérateur,
s’y suspendre ni se tenir sur une partie quelconque de
l’
appareil.
20. Éponger l’eau qui s’est renversée ou a fuit lors du
raccordement de la c
analis
ation d’
eau.
AVERTISSEMENT
37
Installation
Emplacement d’installation
• N’installez pas le réfrigérateur près d’un four, radiateur ou
d’une autre source de chaleur. Si cela n’est pas possible,
protégez-le avec du matériau de l’armoire.
•
Ne l’installez pas dans un endroit où la température
descend en dessous de 13° C (55° F), ou monte au-dessus
de 95° C (110° F). À cette température, il pourrait mal
fonctionner.
•
Le réfrigérateur est prévu seulement pour une
application domestique, à l’intérieur.
Mesure de l’ouverture
Lors de l’installation de votre appareil, prévoyez un espace de
1,2 cm (
1
⁄2 po) en haut, et de 1,2 cm (
1
⁄2 po) derrière le
couvercle du compartiment machine (situé à l’arrière) pour
assurer une bonne circulation de l’air. Si le réfrigérateur est
placé avec le côté charnière contre un mur, vous pouvez
prévoir un espace supplément
aire, de façon à ouvrir la porte
plus largement.
Les revêtements de sol (tapis, carreaux, bois) peuvent
diminuer les dimensions de l’ouverture.
Un dégagement supplémentaire peut être obtenu en ayant
recours à la méthode présentée dans la section
Mise à
niuveau, pages 38 et 39.
Important : Si le réfrigérateur doit être inst
allé dans une
enceinte où sa partie supérieure se trouverait complètement
recouver
te, mesurez la distance entre le plancher et le haut
du couvre-charnière pour vérifier le bon dégagement.
Transport du réfrigérateur
• NE transportez JAMAIS le réfrigérateur sur le côté. S’il n’est
pas possible de le mettre à la verticale, posez-le sur l’arrière.
Laissez le réfrigérateur à la verticale pendant environ 30
minute
s
avant de le brancher pour être sûr que l’huile
revienne au compre
sseur
. L
e branchement immédiat du
réfrigérateur pourrait endommager les pièces internes.
•
Servez-vous d’un chariot ou diable pour déplacer le
réfrigérateur
. T
ranspor
tez
T
O
UJ
O
U
RS
le réfrigérateur par un
côté ou par l’arrière et JAMAIS par l’avant.
• Protégez le fini extérieur du réfrigérateur lors du transport en
enveloppant la c
aisse de couver
ture
s ou en ajout
ant du
rembourrage entre le réfrigérateur et le diable.
• Assujettissez fermement le réfrigérateur au diable à l’aide
de sangles ou de cordons élastiques. Faites passer les
sangles par les poignées, si possible.
Ne serrez pas trop.
Un serrage excessif pourrait endommager l’extérieur du
fini.
Dépose des portes et des
charnières
Dans certaines installations, il est nécessaire d’enlever les
portes pour transporter le réfrigérateur à son emplacement
définitif.
Pour éviter de graves blessures ou même la mort,
observez les points suivants :
• Débranchez le réfrigérateur avant de retirer les portes.
Ne rebranchez le réfrigérateur qu’après avoir remis en
place les por
tes.
• Le fil de terre vert doit être raccordé à la charnière
supérieure lors de la dépose et de la remise en place
des por
tes.
• Fixez en place, par ruban adhésif, les panneaux
décoratifs (cer
tains modèles),
avant de retirer le
s
poignées de porte.
AVERTISSEMENT
Pour éviter des dégâts matériels, observez les points
suiv
ants :
• Protégez le sol en vinyle ou autre revêtement de sol, à
l’aide de cartons, tapis ou autre matériau de protection,
avant de déplacer le réfrigérateur.
•
Ne réglez pas le réfrigérateur à une hauteur inférieure à
174 cm (68-
1
⁄2 po) (moins charnière et capuchon), au
risque sinon, d'endommager les composants en
dessous.
ATTENTION
1. Débranchez le cordon d’alimentation.
2.
Retirez la grille inférieure (page 3
8).
• Ouvrez les deux portes à 180°, ou aussi largement que
possible.
Remarque :
P
our les réfrigérateurs en cours de
fonctionnement, coupez l’eau
avant de retirer la
canalisation d’eau de la porte.
Pour débrancher la canalisation d’eau :
• Repoussez la bague de couleur blanche (A) et
retenez-la.
•
T
irez, du connecteur
, le tube côté por
te
(B).
Pour rebrancher la canalisation d’eau :
• Poussez fermement le tube de
5
⁄8 po dans le
connecteur. Utilisez les lignes sur le tube comme
guides, pour une insertion totale.
• Si l’extrémité tube est endommagée, coupez ce
dernier de 1,6 cm (
5
⁄8 po) avant le rebranchement.
• En cas de fuite, refaites le raccordement.
3. Fermez les portes.
4. Retirez les caches supérieurs, en
enlevant les vis Phillips.
5. Dévissez les vis à tête hexagonale de
5
⁄16 po des charnières supérieures.
Pour les modèles à distributeur
d’eau seulement :
• N’enlevez pas la vis raccordant
le fil de terre vert.
6.
Pour les modèles à distributeur
d’eau et de glaçons seulement :
Débranchez le faisceau de
connexion principal et le
faisceau à fil rouge.
• Pour débrancher le faisceau
principal, servez-vous d’un
outil à lame plate ou d’un ongle, pour
appuyer au point de jonction entre
les deux connecteurs, et les libérer.
•
Pour débrancher le faisceau à fil
rouge, appuyez sur le taquet en
dessous du connecteur, pour le libérer.
7. Retirez les charnières
supérieures, ainsi que
les portes.
8. Retirez les charnières
inférieures, à l’aide d’un
tourne-écrou hex. de
3
⁄8 po.
Installation
Remise en place des portes
• Pour remettre en place les portes, suivez les étapes
données dans
Dépose des portes et des charnières, dans
l’ordre inverse.
Important: Si l’extrémité du tube d’eau est endommagée,
enlevez 1,6 cm (
5
⁄8 po) avant de le raccorder.
A
B
Mise à niveau
Pour éviter d’endommager la pièce dans laquelle se
trouve le réfrigérateur et celui-ci, prendre les
précautions suivantes :
• Protéger les revêtements de sol en vinyle ou autres avec
du c
arton, des tapis ou d’autres matériaux protecteurs.
•
Ne pas utiliser d’outils électriques pour effectuer la
mise à niveau.
ATTENTION
Remarques :
• Effectuer tout raccordement à l’arrivée d’eau, inversion
de por
te et/ou pose de panneau néce
ssaire
s
avant la
mise à niveau.
• Certains modèles n’ont que des vis de réglage
(A).
Matériel nécessaire :
• Douille-tournevis hexagonale de
3
⁄8 po
• Niveau de menuisier.
1. Déposer la grille inférieure.
•
La saisir fermement et la tirer vers
l’extérieur pour la déboîter.
2.
T
ourner le
s vis de réglage latérale
s avant
(A) à l’
aide de
la
douille-tournevis pour relever ou abaisser l’
avant du
réfrigérateur (voir l’illustration ci-dessous).
A
B
A
B
38
Pour améliorer l’apparence du réfrigérateur et maintenir ses
performances, il convient de le mettre à niveau
conformément aux instructions d’installations ci-après.
39
Installation
3
. Certains modèles ont aussi des vis de réglage arrière
(
B).
À l’aide du tourne-écrou hex., tournez chacune de ces vis
de réglage (B) pour relever ou baisser l’arrière du
réfrigérateur.
4. À l’aide du niveau à bulle, assurez-vous que l’avant du
réfrigérateur est relevé de 6 mm (
1
⁄4 po) ou d’
1
⁄2 bulle par
rapport à l’arrière du réfrigérateur et que le réfrigérateur
est bien à niveau latéralement.
5. Si cela est nécessaire, corrigez le balancement du
réfrigérateur en tournant à
droite la vis de réglage arrière,
pour relever le coin instable. Si les portes sont inégales,
procédez ainsi :
• Déterminez quelle porte doit être
relevée.
• Tournez la vis de réglage avant
(A) à droite, pour relever le coin avant
de la porte.
• Si une porte du réfrigérateur a atteint la limite de sa
gamme de réglage, et que les portes ne sont toujours
pas de niveau, relevez ou baissez l’autre porte en
tournant la vis de réglage à gauche.
• Vérifiez, à l’aide d’un niveau, l’inclinaison de 0,6 cm
(
1
⁄4 po) vers l’arrière, pour assurer une bonne fermeture
de
s portes.
• Si le réfrigérateur est aligné et st
able, remettez en place
la grille inférieure.
• Aligner les attaches de fixation de la grille et les fentes
du bas de la c
aisse.
• Pousser la grille fermement jusqu’à ce qu’elle
s’emboîte en place.
P
our réduir
e le risque de blessur
e ou même de mort,
suivez les précautions de base, y compris les
suiv
antes :
•
L
isez toutes les instructions
avant d’inst
aller la machine à
glaçons.
•
N’essayez pas d’installer la machine à glaçons si les
instructions ne sont pas comprises ou si elles dépassent
les compétences de la personne.
• Observez tous les codes et règlements locaux.
•
Ne réparez pas la machine à glaçons à moins de
spécific
ations précises recommandées dans ce guide ou
dans les instructions destinées à l’utilisateur.
•
Débranchez le réfrigérateur
avant d’inst
aller la machine à
glaçons.
• Un raccordement à l’eau inapproprié peut entraîner la
formation de moisissure
s/mildiou. Nettoyez
immédiatement le
s fuite
s ou écoulement
s d’
eau.
Nettoyez immédiatement les fuites ou écoulements d’eau!
AVERTISSEMENT
Raccordement de l’alimentation
en eau (certains modèles)
Pour éviter des dommages matériels ou des
blessures, suivez les précautions de base, y compris
les suivantes :
• Consultez un plombier pour raccorder le tube en
cuivre d’
1
⁄4 po de D.E. au réseau de la maison afin
d’assurer la conformité de l’installation aux codes et
règlements locaux.
• Confirmez que la pression de l’eau au robinet d’eau est
située entre 35 et 100 livres/po
2
, 20 lb/po
2
sans le filtre.
•
N’utilisez pas de robinet à brides de
3
⁄1
6
po ou robinet
autoperceur. Les deux réduisent le débit d’eau,
s’engorgent avec le temps, et peuvent causer des fuites
en cas de réparation.
• Serrez les écrous à la main pour empêcher de fausser le
filetage. Finissez le serrage des écrous à l’aide de pinces
et de clés.
Ne serrez pas trop.
• Attendez 2 à 3 heures
avant de mettre l’appareil à son
emplacement définitif, puis vérifiez et corrigez toute fuite
d’eau. Revérifiez l’absence de fuite après 24 heures.
• Vérifiez que le tube en cuivre sous la virole est lisse et
sans défectuosité. Ne réutilisez pas une ancienne virole.
ATTENTION
Matériel nécessair
e :
• Tube en cuivre flexible de
1
⁄4 po de diamètre extérieur.
• Robinet d’arrêt (nécessite un trou de 6,4 mm [
1
⁄4 po] à
percer dans le tuyau d’aliment
ation en eau
avant de fixer
le robinet).
• Clé à molette (2).
• Tourne-écrou hex. de
1
⁄4 po.
1. Créez une boucle (diamètre minimum
de 60 cm/2 pi) avec le tube en cuivre.
Évitez d’
entor
tiller le tube en cuivre en
l’enroulant.
N'utilisez pas le tube en
plastique.
2. Retirez le capuchon en plastique de
l’
orifice d’
arrivée du robinet d’eau.
Remarques :
•
Utiliser exclusivement une tuyauterie en cuivre pour
l’installation. Le plastique est moins résistant et peut
c
auser de
s dégât
s.
• Ajouter 2,4 m (8 pi) à la section de tuyau nécessaire
pour atteindre l’arrivée d’eau afin de créer une boucle
de raccordement.
diamètre minimum
de 60 cm/2 pi
40
Installation
3. Placez l’écrou (A) et la virole (B) sur
l’extrémité du tube en cuivre, comme il
est illustré.
Rappel : Ne réutilisez pas
une ancienne virole.
4. Placez l’extrémité du tube en cuivre dans
l’orifice d’arrivée du robinet d’eau.
Façonnez légèrement le tube –
sans
l’entortiller – pour qu’il pénètre dans
l’orifice d’arrivée.
5. Glissez l’écrou de laiton sur le manchon
et l’écrou de vis dans l’orifice d’entrée..
Placez la clé ajustable sur l’écrou
(1)
fixé à la conduite d’eau de plastique et
maintenez la position.
Utilisez une seconde clé ajustable et
tournez l’écrou inférieur
(2) dans le
sens contraire des aiguilles d'une
montre et resserrez bien tout en tenant
l’écrou supérieur en place.
Important: Ne resserrez pas trop. Ceci
pourrait mener à une déformation du
filetage.
6. Tirez sur le tube pour confirmer que
le raccordement est bien fait.
Raccordez le tube au châssis à l’aide
d’un collier
(C) et ouvrez l’
eau.
Vérifiez l’absence de fuite et corrigez
la situation, le cas échéant.
Continuez à observer le
raccordement en eau pendant deux
à trois heures avant de déplacer le
réfrigérateur à son emplacement
permanent.
7
. Surveillez le raccordement de l’eau pendant 24 heures.
Corrigez les fuites, le cas échéant.
Installation de la poignée
Si la poignée n’est pas installée, elle se trouve à l’intérieur du
compartiment de réfrigération, ou à l’arrière du réfrigérateur.
Retirez l’emballage et le ruban adhésif de la poignée, et jetez-
le
s.
Le modèle de poignée varie d’un réfrigérateur à un autre.
V
euillez vous repor
ter aux instructions corre
spondant à votre
modèle.
A
B
Poignée en plastique
Matériel nécessaire :
• Tournevis Phillips
Installation :
1. Les poignées doivent être orientées
comme il est indiqué.
2. Alignez l’attache de façade avec les
pitons de porte.
3. S’assurer que le gros trou de l’attache
de fixation est positionné
en bas aux
deux extrémités de la poignée.
4. Faites tourner la poignée pour qu’elle
soit à plat contre la porte.
5. Saisissez fermement la poignée et
coulissez-la vers le bas.
Dépose :
1.
Saisissez fermement le bas de la
poignée et soulevez la poignée pour
l’enlever.
A
B
1
2
Goujon de
porte
C
41
Installation
Rallonges de poignée (certains modèles)
Installation :
1. Alignez la rallonge de poignée et enclenchez-la en
place, sur la poignée. Appuyez sur la rallonge, pour
l’installer par-dessus les retenues de porte.
Dépose :
1. Faites coulisser la rallonge vers le bas, et séparez-
la de la retenue de porte.
Poignées en aluminium pleine longueur
Installation :
1. Enlevez la garniture supérieure de porte, en retirant
les vis Phillips par le dessus de la
porte du compartiment des aliments
frais, et conservez les vis pour les
réutiliser plus tard.
2. Alignez les encoches à l’arrière de la
poignée, avec les attaches de retenue
sur la por
te. Introduisez les
attaches dans les encoches, et
faites coulisser la poignée vers
le bas, jusqu’à ce qu’elle entre
en contact avec la garniture
inférieure.
3.
Remettez en place la garniture
supérieure de porte et les vis
Phillips.
4. Répétez les instructions 1 à 3 pour
inst
aller l’
autre poignée.
Pour éviter des risques de blessures et des
dommages matériels, fixez bien en place, par du
ruban adhésif, les panneaux décoratifs (certains
modèles)
avant de retirer les poignées de porte.
AVERTISSEMENT
Dépose :
1. Enlevez la garniture supérieure de
porte, en retirant les vis Phillips par le
dessus de la porte du compartiment
des aliments frais, et conservez les
vis pour les réutiliser plus tard.
2. Saisissez fermement la poignée des
deux mains. Faites coulisser la
poignée vers le haut, d’
environ
1,9 cm (
3
⁄4 po), pour la dégager.
3. Répétez le
s instructions 1 à 3
pour enlever l’autre poignée.
Réinstallation :
1. Répétez ces opérations dans l’ordre inverse.
Attach de
retenue
42
Commandes de température
Commandes rotatives
(certains modèles)
Les commandes sont situées en haut, sur le devant des
compartiments de réfrigération et de congélation.
Remarque :
La commande du congélateur met en
marche le système de refroidissement. Aucun des
compartiments ne se refroidira si la commande du
congélateur est à l’ARRÊT.
Réglage initial
Après avoir branché le réfrigérateur,
réglez les commandes.
• Pour régler les commandes, tournez
le bouton de commande à gauche ou
à droite selon le besoin.
• Réglez la commande du
Freezer
(Congélateur)
sur 4.
• Réglez la commande du
Refrigerator (Réfrigérateur)
sur 4.
• Laissez le réfrigérateur fonctionner
pendant au moins 8 à 12 heures
avant d’y placer des aliments.
Surfaces de la caisse chaudes
Occasionnellement, la face avant de la caisse du
réfrigérateur peut être chaude au toucher
. Il s’agit d’un effet
normal qui empêche la condensation d’humidité sur la
caisse. Ceci se remarque particulièrement lors de la mise en
marche initiale du réfrigérateur, par temps chaud ou après
une période prolongée ou excessive d'ouverture des portes.
Ajustage des commandes
• 24 heures après l’addition d’aliments, il est possible de
décider s’il convient d’ajuster la température dans l’un ou
l’autre ou les deux compartiments. Dans ce cas, modifiez la
position du ou des boutons de commande, selon les
indications du tableau
Guide d’ajustage des températures,
ci-dessous. Voyez à la page 55, les instructions sur la
vérification de la température des compartiments.
• Sauf lors de la mise en marche initiale du réfrigérateur,
ne
changez pas la commande de plus d’une unité à la fois.
• Laissez les températures se stabiliser pendant 24 heures.
• Une modification du réglage de l’un ou l’autre des boutons
de commande entraîne une modification de la température
dans l’autre compartiment.
Guide d’ajustage des températures
Compartiment de
réfrigération
trop chaud
Compartiment de
réfrigération trop
froid
Compartiment de
congélation
tr
op chaud
Compartiment de
congélation trop
froid
ARRÊT du
réfrigér
ateur
Tournez la commande du
Refriger
ator
vers le chiffre
supérieur
.
Tournez la commande du
Refrigerator vers le chiffre
inférieur.
Tournez la commande du
Freezer vers le chiffre
supérieur
.
Tournez la commande du
Freezer vers le chiffre
inférieur.
Tournez la commande du
Freezer sur OFF (Arrêt).
Remarque : Si la commande du congélateur est
sur OFF, le refroidissement cesse dans les deux
compartiments. L’alimentation du réfrigérateur n’est
cependant pas interrompue.
43
Commandes de température
Commandes à touche
(certains modèles/les caractéristiques
varient selon le modèle)
Les commandes sont situées en haut, sur le devant du
compartiment de réfrigération.
Commandes
Réglage initial
Après avoir branché le réfrigérateur, réglez les
commande
s.
• Appuyez sur ou pour ajuster les
commandes au réglage désiré.
• Réglez la commande du Freezer (Congélateur) sur
4.
• Réglez la commande du Refrigerator (Réfrigérateur)
sur
4.
• Laissez le réfrigérateur fonctionner pendant au moins
8 à 12 heures
avant d’y placer des aliments.
Surfaces de la caisse chaudes
Occasionnellement, la face avant de la caisse du
réfrigérateur peut être chaude au toucher. Il s’
agit d’un
effet normal qui empêche la condensation d’humidité
sur la caisse. Ceci se remarque particulièrement lors
de la mise en marche initiale du réfrigérateur, par
temps chaud ou après une période prolongée ou
excessive d’ouverture des portes.
Ajustage des commandes
• 24 heures après l’addition d’aliments, il est possible
de décider s’il convient d’ajuster la température dans
l’un ou l’autre ou les deux compartiments. Dans ce
cas, ajustez la ou les commandes, selon les
indications du tableau
Guide d’ajustage des
températures, ci-dessous. Voyez à la page 55, les
instructions sur la vérification de la température des
compartiments.
• Sauf lors de la mise en marche initiale du
réfrigérateur,
ne changez pas la commande de plus
d’une unité à la fois.
• Laissez les températures se stabiliser pendant 24
heures.
• Une modification du réglage de l’un ou l’autre des
boutons de commande entraîne une modification de
la température dans l’autre compartiment.
Guide d’ajustage des températures
Compartiment de
réfrigération trop
chaud
Compartiment de
réfrigération trop froid
Compartiment de
congélation trop
chaud
Compartiment de
congélation trop froid
ARRÊT du
réfrigér
ateur
Réglez la commande du
Refrigerator vers le chiffre
supérieur, en appuyant sur
la touche .
Réglez la commande du
Réfrigérateur vers le chiffre
inférieur, en appuyant sur
la touche .
Réglez la commande du
Freezer vers le chiffre
supérieur, en appuyant sur
la touche .
Réglez la commande du
Freezer vers le chiffre
inférieur, en appuyant sur
la touche .
Appuyez sur la touche du
Refriger
ator
ou du
Freezer jusqu’à ce
que (–) paraisse à
l’afficheur.
44
Caractéristiques – compartiment réfrigérateur
Étagères
Pour éviter blessure ou dommage matériel,
observez les points suivants :
• Ne tentez jamais d’ajuster une étagère chargée
de nourriture.
• Assurez-vous que l’étagère est bien fixée
avant d’y
placer des articles.
• Manipulez soigneusement les étagères en verre
trempé. Elles peuvent se briser soudainement si
elles sont entaillées, égratignées ou
exposées à
de brusques changements de température
.
ATTENTION
Votre réfrigérateur comporte des étagères Spillsaver
M
C
ou des étagères non scellées. Les étagères Spillsaver
M
C
ont un rebord de retenue qui facilite le nettoyage.
Certaines sont aussi équipées de la caractéristique
EasyGlide
M
C
. P
our faire coulisser l’étagère (certains
modèles), prenez-la par l’avant et tirez-la. Poussez-la
pour la remettre à sa position d’origine.
Pour enlever une
étagèr
e :
• Relevez légèrement
l’avant et soulevez
l’
arrière de l’ét
agère,
puis tirez l’étagère
tout droit pour la sor
tir.
Pour verrouiller l’étagère à une autre place :
•
Relevez le bord avant de l’ét
agère.
• Introduisez les crochets dans les ouvertures désirées
du cadre et laissez l’étagère se mettre en place.
• Assurez-vous que l’étagère est bien verrouillée à
l’arrière
L’étagère au-dessus du bac sert d’étagère inférieure
pour le
s aliment
s frais.
Dépose de l’étagère au-dessus du bac :
• Retirez les bacs et les tiroirs comme il est indiqué
aux page
s 46.
• Placez la main sous le cadre pour sortir le verre.
Soulevez le verre.
• Pour installer l’étagère au-dessus du bac, répétez les
instructions ci-de
ssus, dans l’
ordre inverse.
Étagères SideGlide
MC
(certains modèles)
Les étagères SideGlide
M
C
peuvent être ajustées pour
donner une étagère pleine
largeur ou pour coulisser
d’un côté à l’autre, selon les
besoins de rangement.
Dépose d’un ensemble de glissières pour les
étagères :
• Soulevez l’ensemble de glissières pour enlever les
crochets du cadre.
Installation de l’ensemble de glissièr
es pour les
étagères :
• Soulevez le bord avant de l’ensemble.
• Introduisez les crochets dans les ouvertures
souhaitées du cadre, et laissez l’
ensemble de
glissières se mettre en place.
• Assurez-vous que l’ensemble de glissières est
correctement verrouillé dans le cadre.
Installation des étagères SideGlide
MC
en pleine
largeur :
• Relevez légèrement le bord avant de l’étagère.
• Accrochez la lèvre arrière de l’étagère par-dessus
l’une des glissières de l’ensemble de glissières.
• Laissez l’étagère se mettre en place.
• Installez l’autre étagère SideGlide
M
C
sur la même
glissière de l’ensemble.
Installation des étagères SideGlide
MC
côte à côte :
•
Relevez légèrement le bord avant de l’ét
agère.
• Accrochez la lèvre arrière de l’étagère par-dessus
l’une des glissières de l’ensemble de glissières.
• Laissez l’étagère se mettre en place.
• Installez l’autre étagère SideGlide
MC
sur l’autre
glissière de l’
ensemble de glissière
s.
45
Caractéristiques – compartiment réfrigérateur
Centre laitier
Le centre laitier permet de ranger
des articles à tartiner tels que le
beurre et la margarine. Il peut être
déplacé à différents endroits selon
les besoins. Pour utiliser le centre
laitier, relevez le couvercle.
Dépose :
• Coulissez le centre laitier vers le haut et sortez-le.
Installation :
• Coulissez l’ensemble vers le bas, pour que les
crochets soient fermement installés sur la doublure
de por
te.
Dépose de la porte du centre laitier :
• Appuyez sur les côtés du centre laitier et enlevez la
porte.
Installation de la porte du centre laitier :
• Faites coulisser les côtés de la porte à l’intérieur du
centre laitier, jusqu’à ce que les articulations
s’enclenchent en place.
Balconnets réglables profonds,
basculants
(certains modèles)
Le balconnet réglable profond, basculant, permet
d’
accéder facilement aux articles rangés dans la porte.
Dépose du balconnet :
• Penchez le balconnet.
• Tirez-le du support.
Installation du balconnet :
•
Inclinez légèrement l’
avant du
balconnet.
•
Coulissez le balconnet dans le suppor
t et redre
ssez-le.
Déplacement du cadre du balconnet à un autre
emplacement :
• Enlevez le balconnet.
• Relevez le support et tirez-le tout
droit pour le sortir.
•
Placez le support à un autre
endroit.
Balconnets
L
es balconnets peuvent être déplacés pour répondre
aux besoins particuliers de rangement.
Dépose :
• Soulevez le balconnet et sortez-le.
Rangement dans la contre-porte
Rafraîchisseur de boissons Beverage
Chiller
MC
/ mini
rafraîchisseur de
boissons MiniChiller
M
C
(certains modèles)
Le Beverage Chiller
MC
et le
MiniChiller
MC
conservent les
boissons et autres articles, à une
température inférieure à celle du
reste du compartiment des aliments frais.
Une entrée d’air envoie l’air du
congélateur dans le(s) rafraîchisseur(s).
Commandes
La commande du rafraîchisseur e
st
située sur la paroi gauche du compartiment des
aliments frais. Tournez la commande à droite pour une
température inférieure.
Dépose du (des) rafraîchisseur(s) :
• Déchargez le(s) rafraîchisseur(s).
• Faites coulisser l’ensemble vers le haut et tirez-le tout
droit pour l’enlever.
Remarque : Si le rafraîchisseur est installé
directement sous le centre laitier ou un balconnet, il
sera nécessaire d'enlever le balconnet ou le centre
laitier,
avant de pouvoir enlever le rafraîchisseur.
Remarque : Les rafraîchisseurs ne fonctionnent
pas correctement si le trou d’arrivée d’air n’est pas
aligné avec l’emplacement de la commande.
Installation du (des) r
afr
aîchisseur(s) :
• Alignez l’un des trous d’arrivée d’air avec le trou
découpé sur la por
te.
• Faites coulisser l’ensemble vers le bas, pour que les
crochets soient fermement installés sur la doublure
de por
te.
4
6
Installation :
• Placez le balconnet à l’endroit désiré,
dans la retenue de la doublure de
porte, poussez le balconnet en
place vers le bas, jusqu’à ce qu’il
s’arrête.
D
épose :
• Tirez le bac au maximum. Relevez l’avant du bac et
tirez le bac tout droit.
Installation :
• Introduisez le bac dans les glissières du cadre et
poussez-le en place.
Tiroir à température réglable
(certains modèles)
Ce tiroir peut être utilisé pour le
rangement d’articles divers.
Ce tiroir comporte une commande
qui règle la température de l’
air à l’intérieur
. Réglez la
commande sur
Cheese (Fromages) pour obtenir une
températurenormale de réfrigérateur. Choisissez le
réglage Meats (V
iandes)
pour le
s viandes.
Organisateur de boissons Beverage
Organizer
MC
(certains modèles)
L’organisateur de boissons Beverage Organizer
M
C
coulisse en dessous de l’ét
agère Spillsaver
M
C
. Il contient
jusqu’à douze canettes de 325 mL (12 oz).
Tiroirs de rangement
Bacs à légumes à humidité contrôlée
Les bacs à légumes procurent un environnement à
humidité plus élevée pour les légumes et les fruits frais.
Commandes
Ces commandes permettent de contrôler le niveau
hygrométrique dans le bac. Coulissez la commande
vers le réglage
F
ruit
(Fruits) pour le
s produit
s à peau.
Coulissez la commande vers le réglage
Vegetables
(Légumes) pour les légumes à feuilles.
Dépose :
• Videz le contenu de l’organisateur.
Tirez l’organisateur au maximum,
et relevez l’avant pour le libérer de
l’
ensemble de glissière
s. T
irez-le
tout droit pour l’
enlever.
Installation :
• Introduisez l’organisateur dans les glissières du
cadre et poussez-le en place.
Accessoires
Garnitures adhérentes (certains modèles)
Les garnitures adhérentes empêchent
les objets de glisser dans les
balconnets. Elles sont amovibles et sont
facilement lavable
s en lave-vaisselle, sur le
panier supérieur
.
Remarque : Pour de meilleurs résultats, les bacs
à légumes doivent être bien fermés.
Caractéristiques – compartiment réfrigérateur
Compartiment pour
canettes
(certains
modèles)
Le pratique compartiment pour
canettes peut contenir jusqu’à 12
canettes de boisson individuelles.
Rangement des canettes dans le
compartiment :
• Ouvrez le manchon d’un
emballage de 12 c
anettes.
• Placez le plateau du distributeur
sur la partie ouverte du
manchon.
• Placez le plateau et l’emballage à
la verticale dans un balconnet
situé dans la porte du
compartiment réfrigérateur.
Le distributeur e
st placé dans le
balconnet et peut être déplacé
pour mieux convenir à vos divers
besoins de rangement.
47
Caractéristiques – compartiment réfrigérateur
Bac de rangement avec couvercle
(certains modèles)
Le bac de rangement comporte un
couvercle et un œufrier amovible.
Lorsque l’œufrier est enlevé, le bac
peut recevoir des articles, comme une
boîte d'œufs standard, des glaçons,
etc.
Dispositif de retenue pour grandes
bouteilles / serre-bouteilles
(certains modèles)
Le dispositif de retenue pour
grandes bouteilles empêche les
bouteilles de grand format de se
renverser. Le dispositif peut être
placé au-dessus de tout balconnet
amovible.
Clayettes et paniers
Clayette fixe du congélateur
Dépose des clayettes montées
sur attaches :
•
Soulevez la clayette des attaches
de la paroi, et sortez le côté
gauche de la clayette des trous de montage dans la
paroi.
Installation des clayettes montées sur attaches :
•
Placez le côté
gauche de la clayette dans le
s trous de
montage et
abaissez-la dans les attaches de montage
de la paroi.
Clayettes
Les clayettes peuvent être enlevées, pour répondre aux
be
soins par
ticuliers de rangement.
Dépose :
• Saisissez la clayette par le côté droit
pour la sortir des glissières de la
c
aisse, et coulissez-la à
droite.
Le serre-bouteilles, fixé au dispositif de retenue ci-
dessus, maintient les bouteilles et autres contenants en
place, lorsque la porte est ouverte ou fermée. Ajustez le
serre-bouteilles en le coulissant d'un côté à l’autre.
Oeufrier avec poignée
(le style peut varier / certains modèles)
L’œufrier avec poignée permet de ranger douze œufs
et plus. Il peut être enlevé pour être transporté sur un
plan de travail ou pour être lavé.
Caractéristiques – compartiment congélateur
Installation :
• Remettez la clayette dans les glissières de la caisse,
du côté gauche. Enclenchez la clayette dans le
s
glissières de la caisse, du côté
droit.
Paniers et tiroirs
Les paniers et tiroirs (le style peut varier) coulissent
vers l’extérieur, pour faciliter l’accès aux articles rangés
à l’
arrière.
Dépose :
• Tirez le panier ou le tiroir au
maximum. Soulevez l’avant et
retirez-le.
Installation :
• Insérez le panier ou le tiroir dans les glissières de la
c
aisse. Soulevez l’
avant du panier ou du tiroir
, et
coulissez-le à l’arrière du réfrigérateur.
Caractéristiques – compartiment congélateur
48
Rangement dans la porte
Balconnets réglables
Les balconnets peuvent être enlevés pour répondre
aux besoins individuels de
rangement.
Dépose :
•
Soulevez le balconnet, jusqu’à ce
qu’il se dégage des retenues de
la contre-porte, puis tirez le
balconnet tout droit.
Installation
• Coulissez le balconnet dans la retenue de contre-
por
te souhaitée ci-de
ssus et poussez-le vers le bas,
jusqu’à ce qu’il s’
arrête.
Balconnets basculants (certains modèles)
Le balconnet basculant permet un accès facile aux
articles rangés dans la porte.
Dépose du balconnet :
• Penchez le balconnet.
• Sortez-le tout droit du c
adre.
Installation du balconnet :
• Penchez légèrement l’avant du balconnet.
• Coulissez-le en place dans le cadre, et remettez-le à
la verticale.
Déplacement du cadre du
balconnet à un autre
emplacement :
• Enlevez le balconnet.
• Relevez le cadre et tirez-le tout droit pour le sortir.
Coulissez le cadre vers le bas, à son nouvel
emplacement.
Bac à glaçons
Le bac à glaçons est situé sous la machine à glaçons
automatique.
Dépose :
• Relevez le bras de la machine à glaçons pour
désactiver la machine à glaçons. Relevez l’avant du
bac et sortez-le au maximum. Soulevez l’avant du bac
et retirez-le.
Installation :
• Coulissez le bac dans les glissières sous la machine
à glaçons, jusqu’à ce que le bac se verrouille en
place. Baissez le bras de la machine à glaçons pour
mettre cette dernière en marche.
Important : Le bac à glaçons doit être verrouillé en
place, pour permettre une bonne libération des
glaçons. Tournez à gauche (tel qu’il est indiqué), le
dispositif d’entraînement de la vis sans fin derrière le
bac, pour aligner correctement le bac à glaçons avec
le dispositif de la vis sans fin.
Balconnet fixe (certains modèles)
Le balconnet fixe est situé dans la partie
supérieure de la porte du congélateur.
Important : Le balconnet fixe n’est pas
réglable. Si vous enlevez le balconnet, la
lampe du congélateur ne va pas
s’éteindre à la fermeture de la porte.
Eau et glaçons
49
Machine à glaçons automatique
(certains modèles)
Remarque : Les guides de classification d’énergie
indiqués sur le réfrigérateur au moment de l’achat ne
comprennent pas l’utilisation d’une machine à glaçons
en option.
Pour éviter tout risque de blessure ou dommage
matériel, observez les points suivants :
• Ne placez jamais les doigts ou la main sur le
mécanisme de la machine à glaçons lorsque le
réfrigérateur est branché, afin d’éviter tout risque de
ble
ssure. Cela évitera aussi toute inter
férence avec
le
s pièces mobiles du mécanisme d’éjection et avec
l’élément chauffant qui provoque la libération de
s
glaçons.
• Dans certaines circonstances rares, les glaçons
peuvent présenter une coloration vert-bleu. Ceci est dû
à une combinaison de facteurs comme
caractéristiques de l’eau locale, circuits de plomberie
de la résidence, et accumulation de sels de cuivre
dans la canalisation inactive qui alimente la machine à
glaçons. La consommation répétitive de glaçons ainsi
colorés peut être néfaste pour la santé. Jetez tous les
glaçons manifestant une telle coloration et contactez le
détaillant pour l’achat d’un filtre qui devra être installé
sur la canalisation d’eau.
•
Un raccordement à l’eau inapproprié peut entraîner
la formation de moisissures/mildiou.
•
Nettoyez le
s renversement
s d’
eau et de glaçons pour
éviter de vous blesser, et pour empêcher la formation
de moisissure
s/mildiou.
AVERTISSEMENT
Certains modèles sont prêts pour une installation de
machine à glaçons automatique. Le numéro du
nécessaire approprié de machine à glaçons est IC10S. Il
comprend les instructions d’installation et de
raccordement de l’eau.
D’autres modèles ont une machine à glaçons installée à
l’usine. Raccordez la machine à glaçons à la canalisation
d’eau comme il est indiqué à la pages 39-40.
Une bonne
circulation d’eau et la mise à niveau du réfrigérateur
sont essentielles à des performances optimales de
la machine à glaçons.
Instructions de fonctionnement
• Assurez-vous que le bac à glaçons est en place et que
le bras de détection est en bas.
• Une fois que le compartiment congélateur atteint une
température d’environ -17° C (0° F), la
machine à glaçons se remplit d’eau et
se met en marche. Il est possible de
recueillir un lot complet de glaçons
environ toutes les trois heures.
• Attendez 24 heures environ après
l’installation pour recueillir le premier lot de glaçons.
• Jetez les glaçons obtenus les 12 premières heures de
fonctionnement pour vous assurer que le système ne
compor
te pas d’impuretés.
• Arrêtez la production de glaçons en relevant le bras
jusqu’à ce qu’un déclic se fasse entendre.
•
L
a machine à glaçons reste à l’arrêt tant que le bras
n’est pas poussé vers le bas.
•
L
e premier ou le
s deux premiers lots seront
probablement constitués de glaçons de petite taille et
irréguliers, du fait de la présence d’
air dans la
canalisation.
• Lors de l’éjection des glaçons, il est normal que
plusieurs glaçons soient collés ensemble aux
extrémités. Il est facile de les séparer. La machine à
glaçons continuera à produire des glaçons jusqu’à ce
que l’accumulation de glaçons relève le bras de
détection, ce qui arrête la machine à glaçons.
• Certains sons peuvent accompagner les diverses
phases de la production de glaçons : léger
bourdonnement du moteur
, chute de glaçons dans le
b
ac à glaçons vide et déclic de l’électrovanne ou, de
temps à autre, bourdonnement.
• Si la consommation de glaçons est faible, les glaçons
accumulés vont prendre un aspect trouble, se
contracter, coller ensemble et prendre un goût. Videz
périodiquement le bac pour le laver à l’eau tiède. Veillez
à bien le sécher
avant de le réinstaller.
•
Ne placez dans le bac à glaçons aucun aliment ou
liquide pour un refroidissement rapide. Ces articles
entraveraient les mouvements du bras de détection, ce
qui entraînerait un mauvais fonctionnement de la
machine à glaçons.
• Lorsque l’arrivée d’eau doit être interrompue pendant
plusieurs heures,
arrêtez la machine à glaçons en
relevant le bras de détection.
Dépose du bac à glaçons :
• Tirez le bac à glaçons vers l’avant puis enlevez-le de la
machine à glaçons. Pour empêcher que la machine à
glaçons ne produise des glaçons alors que le bac est
enlevé,
arrêtez la machine à glaçons en relevant le
bras de détection.
Installation du bac à glaçons :
• Inversez la méthode ci-dessus. Remettez en marche la
machine à glaçons en baissant le bras de détection.
Eau et glaçons
50
Lampe du distributeur (certains modèles)
Une lampe s’allume dans la cavité du distributeur, à
pleine puissance, lors de la distribution de glace ou
d’eau, avec la touche du distributeur. La lampe s’allume
aussi avec le bouton FrontFill
MC
(certains modèles).
Touche du distributeur
La touche du distributeur est située sur la paroi arrière
de la cavité du distributeur. Lorsque vous appuierez sur
cette touche du distributeur
, vous obtiendrez la
sélection choisie sur le tableau de commande du
distributeur.
Bouton FrontFill
MC
(certains modèles)
Le bouton FrontFill
MC
agit indépendamment des
commandes du distributeur. Il permet aussi de puiser
de l’eau, sans utiliser la touche du distributeur. Cette
caractéristique est pratique pour le remplissage de
grands contenants qui ne tiendraient pas dans la cavité
(bouteilles de sport, pichets, grands récipients,
cafetières).
Cette caractéristique permet aussi de puiser
simultanément de l’eau et des glaçons. Pour l’utiliser,
choisissez votre mode préféré, à par
tir du t
ableau du
distributeur
. Appuyez le contenant contre la touche du
distributeur, tout en appuyant sur le
bouton FrontFill
M
C
.
Plateau amovible
Le plateau amovible, à la partie inférieure de la cavité
du distributeur, est conçu pour recueillir les produits
renversés en petites quantités. Il peut être enlevé
facilement pour être nettoyé et vidé.
Important : L
e plateau amovible ne compor
te pas
d’évacuation.
Ne le laissez pas se remplir d’
eau. Si c’était
le cas, retirez le plateau et essuyez le surplus d'eau.
Fonctionnement du
distributeur d’eau
Pour éviter des blessures ou des dommages
matériels, observez les points suivants :
• Ne placez ni doigts, mains ou aucun objet
étranger dans la cavité du distributeur.
•
N’utilisez pas d’objets pointus pour casser les
glaçons.
•
Ne récoltez pas des glaçons directement dans
des verres fins, dans de la porcelaine fine ou du
cristal délicat.
ATTENTION
Utilisation de la touche du distributeur :
• Choisissez la sélection d’eau ou de glace sur le
tableau de commande du distributeur.
• Appuyez un contenant solide, à large ouverture,
contre la touche du distributeur. Lors de la récolte de
glace pilée, retenez le contenant aussi près que
possible de la goulotte, pour réduire les
éclaboussure
s.
• Relâchez la pression sur la touche du distributeur,
pour arrêter l’écoulement de l’eau. Une petite
quantité d’eau pourra continuer à s’écouler. Elle se
recueillera dans le plateau. Dans le c
as de grande
s
quantités renversées, essuyez-les.
Remarque : Lors de la première utilis
ation du
distributeur d’eau, il faudra attendre une à deux
minutes que le réservoir d’eau se remplisse, avant
de pouvoir puiser de l’eau. Jetez le
s 10 à 14
premiers verres d’eau, après avoir raccordé le
réfrigérateur à l’
alimentation en eau de la maison, et
après une période prolongée de non-utilisation.
Bouton
FrontFill
M
C
Caractéristiques du distributeur
(certains modèles)
Touche du
distributeur
Plateau
amovible
51
Eau et glaçons
Verrouillage du distributeur
(certains modèles)
Le verrouillage du distributeur vous empêche
de pouvoir vous servir de glace ou d’eau.
Verrouillage du distributeur :
•
Appuyez sur le bouton
Lock (V
errouillage) et
maintenez-le ainsi pendant
trois seconde
s. Un voyant
vert, au-dessus du bouton, s’allume lorsque le
distributeur est verrouillé.
Pour déverrouiller le distributeur :
• Tenez le bouton Lock pendant trois secondes. Le
voyant vert, au-dessus du bouton, s’éteint.
Voyant de statut du filtre
(certains modèles)
L
e voyant de st
atut du filtre sert de rappel pour
changer le filtre à eau. Un voyant ver
t indique que le
filtre est en bon état. Un voyant rouge
Commande du distributeur
(certains modèles) (les caractéristiques
de la commande varient selon les
modèles)
Fonctionnement du distributeur de
glaçons
Pour obtenir de la glace :
• Choisissez Crushed (Glace pilée) ou
Cubes (Glaçons) en appuyant sur le
bouton du tableau de commande.
Un voyant lumineux vert au-dessus du
bouton indique la sélection.
• Appuyez le contenant contre la touche du distributeur.
Lors de la distribution de glace pilée, tenez le
contenant aussi près que possible de la goulotte, pour
réduire les éclaboussures.
indique qu’il doit être changé. Une fois que le
voyant devient rouge, il reste rouge jusqu’à ce
que la fonction soit remise en marche.
Réinitialisation du voyant :
• Appuyez simultanément sur les boutons
Lock et Water (Eau) pendant quatre secondes. Le
voyant vert clignote
trois fois lorsque la fonction a été
remise en marche avec succès.
Éclairage automatique (certains modèles)
La fonction d’éclairage automatique allume la lampe
du distributeur à mi-puissance lorsque le
capteur de lumière décèle que les niveaux
lumineux de la pièce sont faibles.
Pour activer l’éclairage automatique :
• Appuyez sur le bouton Auto Light (Éclairage
automatique). Un voyant vert, au-dessus du bouton,
s’allume lorsque le capteur est actif.
Pour désactiver l’éclairage automatique :
• Appuyez sur le bouton Auto Light. L
e voyant vert
s’éteint.
Remarques :
• Il n
’est pas possible de changer de mode lorsque
le distributeur de glaçons e
st en cours de
fonctionnement.
• Si le distributeur (certains modèles) est actif
pendant plus de cinq minutes, un capteur de
verrouillage automatique coupera l’électricité du
distributeur.
Voyez V
errouillage du distributeur
pour
obtenir plus d’informations sur le déverrouillage.
Remarque : La lampe du distributeur
fonctionnera, que l’éclairage automatique soit
ALLUMÉ ou ÉTEINT.
Mode sabbat (certains modèles)
Une fois activé, le mode sabbat désactive les voyants,
tout en laissant la commande opérationnelle.
Pour activer le mode sabbat :
•
Appuyez simult
anément, pendant
trois à
quatre seconde
s, sur les boutons
Lock et
Auto Light. Après trois à quatre seconde
s,
les voyants du distributeur s’éteignent.
Pour désactiver le mode sabbat :
• Appuyez simultanément, pendant trois à quatre
seconde
s, sur le
s boutons
Lock et Auto Light.
Après trois à quatre seconde
s, le
s voyant
s du
distributeur sont activés.
Remarques :
• La lampe du distributeur ne sera pas activée lors
de la distribution en mode sabbat.
• Après une panne de courant, la commande reste
en mode sabbat, lorsque le courant est rétabli.
52
Filtre à eau (certains modèles)
Dépose et installation
Pour éviter une maladie grave pouvant entraîner la
mort,
n’utilisez pas, dans le réfrigérateur, une eau
de qualité biologique déficiente ou inconnue sans
avoir installé,
avant ou après le filtre, un dispositif de
désinfection adéquat.
AVERTISSEMENT
Après l’installation d’un filtre à eau neuf, faites
toujours couler de l’eau pendant deux minutes
avant d’enlever le filtre, quelle qu’en soit la
raison.
• Le bouchon d’obturation de la dérivation ne filtre
pas l’eau. Assurez-vous toujours d’
avoir une
cartouche de rechange disponible lorsqu’un
remplacement est nécessaire.
• Si on a laissé se produire une congélation du circuit
de filtration, remplacez la cartouche de filtration.
• Si le système n’a pas été utilisé pendant une courte
période de temps, et si l’eau manifeste une odeur ou
un goût, puisez 2 à 3 verres d’eau pour rincer le
circuit. Si une odeur ou un goût dés
agréable persiste,
changez la cartouche de filtration.
ATTENTION
Installation initiale
Le filtre à eau est situé au coin droit
supérieur du compartiment de
réfrigération.
1. Ôtez et conservez le bouchon
bleu d’obturation.
2.
Enlevez l’étiquette de protection
à l’extrémité du filtre; insérez le
filtre dans la base de connexion.
3. Faites-le tourner doucement dans le sens
horaire,
jusqu’à la position de butée, et emboîtez les deux
parties du corps de filtre pour la fermeture.
4. Expulsez l’air du circuit pour que l’eau puisse
couler librement : laissez l’eau couler sans
interruption pendant deux minutes par le
distributeur, jusqu’à ce que le débit soit stable. Lors
de l’utilisation initiale, prévoyez une période
d’attente de une à deux minutes pour que l’eau
puisse remplir le réservoir interne de l’appareil.
• Une purge additionnelle peut être nécessaire si
la qualité de l’eau est médiocre.
Remplacement du filtre à eau
Important : L’air résiduel du système peut
provoquer l’éjection d’eau et de la cartouche.
Procédez prudemment pour la dépose.
1. Faites tourner le filtre dans le sens antihoraire,
jusqu’à ce qu’il se sépare de la base.
2. Laissez l’eau résiduelle du filtre s’écouler dans
l’évier; jetez le filtre à la poubelle.
3. Enlevez l’excès d’eau dans le corps du filtre et
procédez en suivant les étapes 2 et 4 de la section
Installation initiale
On devrait changer le filtre/la c
artouche de filtration au
moins tous les 12 mois.
Important : La longévité de la cartouche de filtration
dépend de la qualité de l’eau à filtrer et de la quantité
d’eau puisée. Si on puise une quantité d’eau
importante ou si la qualité de l’eau est médiocre, il
sera néce
ssaire de remplacer la c
ar
touche de filtration
plus fréquemment.
Pour acheter une cartouche de filtration de rechange,
prenez cont
act avec votre dét
aillant ou composez le
1-877-232-6771 aux É.-U. ou le 1-800-688-8408 au
Canada.
Vous pouvez utiliser le distributeur d’eau sans y
installer une cartouche de filtration. Dans ce cas,
remplacez le filtre par le bouchon bleu d’
obturation de
la base du filtre.
53
Filtre à eau (certains modèles)
Spécifications du système et caractéristiques de performance
Cartouche de filtration d’eau pour réfrigérateur –
Modèle UKF8001AXX
Specifications
Débit maximal en service....................................................................2,9 L /mn (0,78 GPM)
Longévité maximale – modèle UKF8001AXX – 750 (max.) ..2838 litres/750 gallons
Température de service maximale ..................................................38 ºC/100 ºF
Pression d’alimentation minimale ....................................................241 kPa/35 lb/po
Température de service minimale....................................................1 ºC/33 ºF
Pression d’alimentation maximale....................................................689 kPa/100 lb/po
Spécifications
Le système de filtration d’eau rétractable PuriClean
®
II utilise
une cartouche de filtration remplaçable UKF8001AXX. Le
remplacement en temps opportun de la cartouche est un
facteur essentiel pour une performance satisfaisante de ce
système de filtration. Consultez la section applic
able de ce
Guide d’utilis
ation et d’
entretien au sujet de
s instructions
pour l’utilisation générale, l’entretien et le diagnostic. Le prix
au détail suggéré pour un filtre à eau de rechange est de
3
9,9
9 $.
Ce système a été te
sté sur la base de
s norme
s A
NSI/NSF 42
et 53 pour la rétention de
s subst
ance
s mentionnée
s ci-
dessus. La concentration des substances indiquées dans
l’
eau à l’entrée du système a été réduite à une valeur
inférieure ou égale à la limite admissible spécifiée par le
s
normes ANSI/NSF 42 et 53 pour l’eau quittant le système.
* Mesure avec débit de 2,9 L/mn (0,78 GPM); pression de 413,1 kPa (60 lb/po_); pH
de 7,5 ± 0,5; température de 20 °C ± 3 °C (68 °F ± 5 °F)
**
Me
sures en particules/mL. Utilisation de particules de 0,5 – 1 micron.
*** NTU – Unités de turbidité néphélémétrique
Conditions générales d’utilisation
Lisez cette fiche technique et comparez les caractéristiques
de l’appareil avec les besoins de traitement de l’eau.
N’utilisez PAS ce produit en présence d’une eau de
qualité microbiologique déficiente ou inconnue sans
installer un dispositif de désinf
ection adéquat av
ant ou
après le système. V
ous pouv
ez utiliser un système
certifié pour la rétention des spores en présence d’une
eau désinf
ectée qui peut contenir des spores filtrables.
UTI
LISEZ CE PRODUIT UNIQUEMENT AVEC UNE
S
O
U
R
CE D’EAU FROIDE. VÉRIFIEZ LE RESPECT DES
D
I
S
P
O
S
ITI
ONS DES LOIS ET RÈGLEMENTS LOCAUX ET
PROVINCIAUX.
TM
Norme nº 42 : Effets esthétiques
Réduction sur goût et odeur
Odeur et goût de chlore
Unité de filtration mécanique
Rétention des particules – Classe 1
Norme nº 53 : Effets sur la santé
Unité de rétention de
s contaminants
chimiques
Réduction de la concentration en plomb,
atrazine, lindane, benzene, carbofuran, p-
dichlorobenzène, mercure et toxaphène
Unité de filtration méc
anique
Réduction de spore
s, turbidité et amiante
Cartouches de filtration UKF8001AXX-750 testées et certifiées par NSF International sur
la base des normes ANSI/NSF 42 et 53, pour la rétention des contaminants suivants :
P
aramètre
C
hlore
G
oût et odeur
Particules**
U
SEPA
M
CL
—
—
—
C
aractéristiques de performance
N
orme n° 42: Effets esthétiques
C
oncentration à l'entrée
2,0 mg/L ±10%
—
Au moins 10 000 particules/mL
M
oyenne à
l
'entrée
1
,88 mg/L
—
5 700 000 part./mL
M
oyenne
< 0,05136364 mg/L
–
3
0 583 part./mL
M
aximale
<
0,06 mg/L
–
69 000 part./mL
M
oyen
>
97,26%
–
99,52%
M
inimal
9
6,84%
–
98,94%
Taux de réduction
min. nécessaire
5
0%
–
85%
Concentration à la sortie % de réduction
Paramètre
Turbidité
Spores
Amiante
Plomb à pH 6,5
Plomb à pH 8,5
Mercure à pH 6,5
Mercure à pH 8,5
Atrazine
Benzene
Carbofuran
p-Dichlorobenzène
Lindane
Toxaphène
USEPA
MCL
1 NTU**
Réduction de 99,5%
Réduction de 99%
0,015 mg/L
0,015 mg/L
0,002 mg/L
0,002 mg/L
0,003 mg/L
0,005 mg/L
0,04 mg/L
0,075 mg/L
0,0002 mg/L
0,003 mg/L
Norme n° 53: Effets sur la santé
Concentration à l'entrée
11 ± 1 NTU***
Min. 50 000/L
10
7
10
8
fibre
s/
L
; fibres de longueur 10 micromètres ou plus
0,15 mg/L + 10%
0,15 mg/L + 10%
0,006 mg/L ± 10%
0,006 mg/L ± 10%
0,009 mg/L + 10%
0,015 mg/L ± 10%
0,08 mg/L ± 10%
0,225 mg/L ± 10%
0,002 mg/L + 10%
0,0
15 ± 10%
M
oyenne à
l'entrée
10,7 NTU
166 500 # /L
155 MF/L
0,153 mg/L
0,150 mg/L
0,006 mg/L
0,006 mg/L
0,009 mg/L
0,014 mg/L
0,081 mg/L
0,208 mg/L
0,002 mg/L
0,015 mg/L
Moyenne
0,36 NTU
< 1 # /L
< 1 MF/L
< 0,001 mg/L
< 0,001 mg/L
0,00026 mg/L
0,0008 mg/L
<0,002 mg/L
0,0006 mg/L
<0,001 mg/L
<0,0005 mg/L
0,000 mg/L
<0,001 mg/L
Maximale
0,49 NTU
< 1 # /L
< 1 MF/L
< 0,001 mg/L
< 0,001 mg/L
0,0005 mg/L
0,0015 mg/L
0,002 mg/L
0,0011 mg/L
<0,001 mg/L
<0,0005 mg/L
<0,0001 mg/L
<0,001 mg/L
Moyen
97,09 %
> 99,99 %
> 99,99 %
> 99,35%
> 99,33%
95,70%
86,22%
76,99%
95,71%
98,74%
99,76%
98,72%
92,97%
Minimal
95,20 %
> 99,99 %
> 99,99 %
> 99,29%
> 99,29%
90,91%
75,93%
75,31%
92,14%
98,46%
99,74%
96,50%
91,67%
Ta
ux de réduction
min. nécessaire
0,5 NTU
> 99,95 %
99 %
0,10 mg/L
0,10 mg/L
0,002 mg/L
0,002 mg/L
0,003 mg/L
0,005 mg/L
0,04 mg/L
0,075 mg/L
0,0002 mg/L
0,003 mg/L
Concentration à la sortie % de réduction Moyen
1000 Apollo Road
Eagan, Minnesota 55121-2240
651.450.4913
EPA EST #35917-MN-1
100834/B
54
État de Californie
Services de santé
Appareil de traitement de l’eau
Certificat numéro
03 – 1583
Date d’émission : 16 septembre 2003
Date mis à jour : April 22, 2004
Marque/modèle Cartouche de rechange
UKF8001AXX750 UKF8001AXX
469006-750 46 9006
67003523-750 67003523
Fabricant : PentaPure Inc.
L’appareil de traitement d’eau mentionné dans ce certificat a satisfait aux critères des tests prévus par la section 116830
du Health and Safety Code, à l’égard des contaminants nocifs suivants :
Contamination microbiolo
gique et turbidité Contaminants minér
aux/radiolog
iques
Spores Amiante
Turbidité Plomb
Mercure
Contaminants organiques
Atrazine
Lindane
Benzene
Carbofuran
p-Dichlorobenzène
T
o
xa
phène
Capacité nominale en service : 2839 L (750 gal.) Débit nominal en service: 2,9 L/mn (0,78 GPM)
Conditions de la cer
tif
ica
tion :
N
’utilisez pas ce produit en présence d’une eau de qualité microbiologique déficiente ou inconnue, sans installer un système
cer
tif
ié pour la rétention des spor
es,
en présence d’une eau désinf
ectée qui peut contenir des spores filtrables.
Filtre à eau (certains modèles)
55
Conseils pour la conservation des aliments
Conservation de produits frais
• On devrait maintenir la température dans le
compartiment réfrigérateur entre 1° C et 4° C (34° F
et 40° F) (la valeur optimale est 2° C [37° F]). Pour
contrôler la température, placez un thermomètre pour
appareils ménagers dans un verre d’eau, au centre du
compartiment réfrigérateur. Notez l’indication du
thermomètre après 24 heures. Si la température est
supérieure à 4° C (40° F), ajustez les commandes,
selon les instructions des pages 42 et 43.
• Évitez de placer trop de produits sur les clayettes et
étagères du réfrigérateur. Ceci entrave la circulation
de l’air autour des aliments et entraîne un
refroidissement non uniforme.
Fruits et légumes
• L’humidité des produits conservés dans les bacs à
légumes est retenue, ce qui permet de maximiser la
qualité et la durée de conservation des fruits et
légume
s (page 4
6).
• Effectuez un tri des fruits et légumes
avant de les
placer dans le réfrigérateur; veillez à consommer
d’abord le
s articles amollis ou qui ont subi de
s chocs.
Jetez le
s articles manife
st
ant un début de dégradation.
• Veillez à toujours envelopper les aliments très
odorants – oignons, choux, etc. – afin que l’odeur ne
soit pas transférée à d’autres aliments.
• Tandis qu’une certaine dose d’humidité est
nécessaire à la conservation de la fraîcheur des
légumes, un excès d’humidité peut réduire la durée
de conservation (particulièrement pour les légumes
feuillus). Veillez à bien égoutter les légumes
avant de
les placer dans le réfrigérateur.
•
Ne lavez les produits frais que juste avant de les
utiliser.
Viandes et fromages
• On devrait parfaitement envelopper la viande ou
volaille non cuite pour qu’il ne puisse y avoir aucune
contamination d’autres aliments ou des surfaces du
réfrigérateur.
•
Occ
asionnellement une moisissure peut se
développer à la surface de certains fromages durs
(gruyère, cheddar, parmesan). Coupez dans le
fromage, jusqu’à 2,5 cm (1 pouce) autour et au-
dessous de la zone moisie. Veillez à ce que couteau
ou autre instrument ne touche pas la zone moisie.
Ne tentez pas, après l’
apparition de moisissure, de
récupérer tranches de fromage individuelles, fromage
mou, fromage cottage, crème, crème sure ou yaourt.
Produits laitiers
•
Une date de péremption indiquant la limite de
conservation apparaît généralement sur l’emballage
d
e la plupart des produits laitiers comme lait, yaourt,
crème sure et fromage cottage. On doit veiller à
conserver ces aliments dans leur emballage d’origine
et à les réfrigérer immédiatement après l’achat et
après chaque prélèvement.
Conservation des aliments
surgelés
• La température dans le compartiment congélateur
d’un réfrigérateur doit être maintenue à environ
-17° C (0° F). Pour contrôler la température, placez
un thermomètre pour appareils ménagers entre les
paquet
s d’aliments surgelés. Notez l’indication du
thermomètre après 24 heure
s. Si la température est
supérieure à -17° C (0° F), ajustez le bouton de
commande, selon le
s instructions des pages 42 et 43.
• Le fonctionnement du congélateur est plus efficace
lorsqu’il est rempli aux deux tiers ou plus.
Préparation des aliments pour la
congélation
• Pour minimiser la déshydratation et la détérioration
qualitative, utilisez feuille d’aluminium, emballage
pour congélation, et sachet
s ou contenants étanche
s
pour congélateur
. Expulsez autant d’air que possible
de l’emballage, veillez à ce que chaque paquet soit
parfaitement fermé. L
’air retenu peut provoquer
l’assèchement des aliments, un changement de
couleur ou le développement d’une s
aveur non
naturelle (brûlures de congélation).
•
Avant de le
s congeler, enveloppez les paquets de
viande fraîche et de volaille avec un produit adéquat
d’emballage pour congélation.
•
Ne congelez pas de nouveau une pièce de viande
complètement décongelée.
Chargement du congélateur
• Évitez de placer trop d’aliments tièdes dans le
congélateur en une seule fois. Ceci soumet le
congélateur à une surcharge, ce qui ralentit le
refroidissement et peut provoquer une augmentation
de la température de
s aliments déjà congelés.
• Laissez un espace entre les paquets pour que l’air
froid puisse circuler librement, ce qui entraînera une
congélation plus rapide.
• Évitez de placer sur les balconnets du congélateur des
produits à congélation difficile comme crème glacée
ou jus d’
orange; il est préférable de placer ces
produits à l’intérieur du congélateur où la température
varie moins lors de l’ouverture des portes.
Repor
tez-vous au
T
ableau de conservation des aliments
aux pages 56 et 57 pour connaître les durées
approximatives de conservation.
56
Conseils pour la conservation des aliments
Tableau de conservation des aliments
La durée de conservation est approximative et peut varier selon le type d’emballage, la température de conservation
et la qualité du produit lors de son achat.
A
LIMENTS
PRODUITS LAITIERS
Beurre
Lait et crème
Fromage à la crème, tartinade de
fromage et produits au fromage
Fromage cottage
Crème sure
Fromage dur
(gruyère, cheddar et parmesan)
ŒUFS
Oeufs en coquille
Jaunes ou blancs
FRUITS
Pommes
Bananes
Poires, prunes, avocats
Baies, cerises, abricots
Raisin
Agrume
s
Ananas, découpé
R
ÉFRIGÉRATEUR
1 mois
1 semaine
1 à 2 semaines
3 à 5 jours
10 jours
1 à 2 mois
3 semaines
2 à 4 jours
1 mois
2 à 4 jours
3 à 4 jours
2 à 3 jours
3 à 5 jours
1 à 2 semaines
2 à 3 jours
C
ONGÉLATEUR
6 à 9 mois
Non recommandé
Non recommandé
Non recommandé
Non recommandé
4 à 6 mois
Peut s’émietter
Non recommandé
9 à 12 mois
8 mois (cuites)
6 mois
(entières/pelées)
Non recommandé
6 mois
1 mois (entier)
Non recommandé
6 à 12 mois
C
ONSEILS DE CONSERVATION
Empaquetez bien ou couvrez.
Vérifiez la date sur l’emballage. Fermez
bien.
Ne remettez pas la partie non
utilisée dans le contenant d’origine. Ne
congelez pas la crème à moins qu’elle
ne soit fouettée.
Enveloppez bien.
Conservez dans le contenant d’origine.
Vérifiez la date sur le cartonnage.
Conservez dans le contenant d’origine.
Vérifiez la date sur le cartonnage.
Enveloppez bien.
Découpez toute partie moisie.
Réfrigérez, pointe vers le bas.
Pour chaque tasse de jaunes d’œuf,
ajoutez 1 c. à thé de sucre pour les
pâtisseries ou 1 c. à thé de sel pour les
mets non sucrés.
Également, conservation de pommes à chair
ferme ou non mûres à 15-21° C (60-70° F).
Faites mûrir à la température ambiante
avant de mettre au réfrigérateur.
Remar
que :
L
es bananes noircissent
lorsqu’elles sont mises au réfrigérateur.
Faites mûrir à la température ambiante
avant de mettre au réfrigérateur.
Remarque : Les avocats noircissent
lorsqu’ils sont mis au réfrigérateur.
F
aites mûrir à la température ambiante
avant de mettre au réfrigérateur.
Faites mûrir à la température ambiante
avant de mettre au réfrigérateur.
Se conservent aussi à 15-21° C (60-
70° F). Au réfrigérateur, conservez sans
les recouvrir.
Ne mûrit pas après l’achat. Utilisez
rapidement.
57
Conseils pour la conservation des aliments
Source
s : Depar
tment of Agriculture de
s Ét
at
s-Unis; F
ood Marketing Institute; Cooperative Extension Service,
Université d’état de l’Iowa
ALIMENTS
LÉGUMES
Asperges
Choux de Bruxelles, brocoli,
chou-fleur, petits pois, haricots
de Lima, oignons, poivrons
Chou, céleri
Carottes, panais, betteraves
et navets
Laitue
VOLAILLES ET POISSONS
Poulet et dinde, entiers
Poulet et dinde, morceaux
Poisson
VIANDES
Bacon
Boeuf ou agneau, haché
Boeuf ou agneau, rôti et steak
Jambon, entièrement cuit, entier,
moitié,
en tranche
s
V
iandes froides
Rôti de porc
Côtelettes de porc
Saucisses à base de viande hachée
Saucisses fumées
Veau
Saucisse
s de F
rancfort
RÉFRIGÉRATEUR
1 à 2 jours
3 à 5 jours
1 à 2 semaines
7 à 10 jours
7 à 10 jours
1 à 2 jours
1 à 2 jours
1 à 2 jours
7 jours
1 à 2 jours
3 à 5 jours
7 jours
5 jours
3 jours
3 à 5 jours
3 à 5 jours
3 à 5 jours
1 à 2 jours
7 jours
3 à 5 jours
7 jours
CONGÉLATEUR
8 à 10 mois
8 à 10 mois
Non recommandé
8 à 10 mois
Non recommandé
12 mois
9 mois
2 à 6 mois
1 mois
3 à 4 mois
6 à 9 mois
1 à 2 mois
1 à 2 mois
1 à 2 mois
1 à 2 mois
4 à 6 mois
4 mois
1 à 2 mois
1 à 2 mois
4 à 6 mois
1 mois
CONSEILS DE CONSERVATION
N
e
l
avez
p
as
a
vant
d
e réfrigérer. Rangez
d
ans le bac à légumes.
Enveloppez les aliments dégageant une
odeur. Laissez les petits pois en gousse.
Enveloppez les aliments dégageant une
odeur et réfrigérez-les dans le bac à
légumes.
Enlevez les feuilles. Enveloppez les
aliments dégageant une odeur et
réfrigérez-les dans le bac à légumes.
Conservez dans l’emballage d’origine
pour la réfrigération. Rangez dans le bac
à viande et fromage. Si la congélation
est de plus de deux semaines,
réenveloppez avec un emballage pour
congélation.
Les viandes fraîches peuvent être
conservées dans leur emballage
d’origine pour la réfrigération.
Placez dans le bac à viande et fromage.
Si la congélation est de plus de deux
semaines, réenveloppez avec un
emballage pour congélation.
La charcuterie non ouverte, emballée
sous vide, peut être conservée jusqu’à
deux semaines dans le bac à viande et
fromage.
Enveloppez bien les viandes
transformées et rangez-les dans le bac à
viande et fromage.
58
Entretien et nettoyage
Pour éviter les blessures ou dégâts matériels,
prendre les précautions suivantes :
• Lire et suivre les instructions du fabricant de tous
les produits d’entretien.
•
Ne pas laver les balconnets, les clayettes ni les
accessoires dans le lave-vaisselle, car ils
risqueraient de se fêler ou de se déformer.
ATTENTION
Tableau de nettoyage du réfrigérateur
Pour éviter un choc électrique pouvant causer des
blessures graves ou même la mort, débrancher le
réfrigérateur de la prise de courant
avant de le
nettoyer. Le rebrancher après l’avoir nettoyé.
AVERTISSEMENT
Pour commander, appeler le 1-877-232-6771 aux É.-U. ou le 1-800-688-8408 au Canada.
PARTIE
Portes et extérieur peints lisses
ou texturés (certains modèles)
Les dommages subis par la finition
en acier inoxydable par suite d’une
utilisation incorrecte des produits
d’entretien ou d’une utilisation de
produits déconseillés ne sont pas
couverts par la garantie de ce
produit.
Intérieur de la caisse
Portes et extérieur en acier
inoxydable (certains modèles)
Les dommages subis par la finition
en acier inoxydable par suite d’une
utilisation incorrecte des produits
d’entretien ou d’une utilisation de
produits déconseillés ne sont pas
couverts par la garantie de ce
produit.
Joints des portes
Bobine de condenseur
Déposer la grille inférieure pour
l’atteindre.
Gril de Sortie de V
entilateur de
Condensateur
Voir le dos du réfrigérateur.
Accessoires
Clayettes, balconnets, tiroirs, etc.
NE PAS UTILISER
Produits d’entretien abrasifs ou
corrosifs
Ammoniaque
Eau de javel
Détergents ou solvants
concentrés
Tampons à récurer à texture
métallique ou plastique
Produits d’entretien abrasifs ou
corrosifs
Ammoniaque
Eau de javel
Détergents ou solvants
concentrés
Tampons à récurer à texture
métallique ou plastique
Produits à base de vinaigre
Produits d’entretien à base
d’agrume
NETTOYAGE
Utiliser 59 ml (4 cuillerées à soupe) de bicarbonate
de soude dilué dans 1 litre (1 quart) d’eau
savonneuse chaude. Rincer les surfaces à l’eau
chaude propre et les sécher immédiatement pour
éviter les taches d'eau.
Utiliser de l’eau savonneuse chaude et un chiffon ou
éponge doux et propre.
Rincer les surfaces à l’eau chaude propre et les
sécher immédiatement pour éviter les taches d’eau.
Pour polir et enlever les marques de doigts, faire
suivre par une vaporisation de produit pour acier
inoxydable Magic Spray (n° réf. 20000008*).
Produits d’entretien abrasifs ou
corrosifs
T
ampons à récurer à texture
métallique ou plastique
Tout appareil autre qu’un
aspirateur
Un lave-vaisselle
Utiliser un suceur d’aspirateur.
Utiliser un suceur d’aspirateur avec brosse.
Suivre les instructions de dépose et de pose données
dans la section traitant des accessoires concernés.
Laisser les accessoires s’adapter à la
tempér
atur
e ambiante.
Diluer un détergent doux et utiliser un chiffon ou
éponge doux et propre pour nettoyer.
Utiliser une brosse à poils en plastique pour pénétrer
dans les fentes. Rincer les surfaces à l’eau chaude
propre.
Sécher le
s acce
ssoire
s en verre ou transparent
s
immédiatement pour éviter les taches.
Utiliser de l’eau savonneuse chaude et un chiffon ou
éponge doux et propre.
59
Entretien et nettoyage
Désodorisation du
réfrigérateur
1. Enlevez toute la nourriture et ARRÊTEZ le
réfrigérateur.
2. Débranchez le réfrigérateur.
3. Nettoyez les parois, la partie inférieure et le
plafond de l’intérieur de la c
aisse, et les bacs,
tiroirs, clayettes, étagères et joints, conformément
aux instructions données à la page 58.
4. Diluez du détergent doux et passez la solution
dans les interstices à l’aide d’une brosse à
filaments plastiques. Laissez agir pendant 5
minute
s. Rincez les sur
faces à l’eau tiède. Séchez
les surfaces à l’aide d’un linge propre et doux.
5.
Lavez et séchez tous les flacons, récipients et
bocaux. Jetez les ar
ticle
s dont la date de
péremption est expirée ou qui se sont gâtés.
6.
Enveloppez le
s aliments générateurs d’
odeur ou
mettez-le
s dans des contenants bien fermés pour
éviter que les odeurs ne réapparaissent.
7. Rebranchez le réfrigérateur et remettez la
nourriture à l’intérieur.
8.
L
aissez le réfrigérateur refroidir
.
9. Après 24 heures, vérifiez si les odeurs ont été
éliminées.
Si les odeurs sont toujours présentes :
1. Retirez les bacs et tiroirs et placez-les sur l’étagère
supérieure du réfrigérateur
.
2. Remplissez les sections réfrigérateur et congélateur
y compris les contre-portes, de feuilles froissées de
journaux en noir et blanc.
3. Placez des briquettes de charbon de bois au
hasard sur le journal froissé dans les deux
compar
timent
s.
4.
Fermez les portes et laissez agir pendant 24 à 48
heures.
Conseils pour l’économie
d’énergie
• Évitez de surcharger les étagères du réfrigérateur.
Ceci réduit la circulation de l’air autour des aliments
et fait fonctionner le réfrigérateur plus longtemps.
• Évitez d’ajouter trop de nourriture tiède dans le
réfrigérateur en même temps. Ceci surcharge les
compartiments et diminue la vitesse de
refroidissement.
•
N’utilisez pas de papier aluminium, papier ciré ou
papier essuie-tout pour recouvrir les clayettes et
étagères. Ceci diminue la circulation de l’air et
entrave le fonctionnement efficace du réfrigérateur.
• Un congélateur qui est aux deux tiers plein
fonctionne plus effic
acement.
• Installez le réfrigérateur à l’endroit le plus frais de la
pièce. Évitez les zones en contact avec la lumière
directe du soleil ou près des bouches de chaleur,
conduits de chauffage ou appareils générateurs de
chaleur. Si ceci n’est pas possible, isolez l’extérieur
en utilisant une section de l’
armoire ou une couche
supplémentaire d’isolant.
• Nettoyez les joints de porte tous les trois mois selon
les instructions de nettoyage. Ceci assure une bonne
fermeture des portes et une efficacité de
fonctionnement du réfrigérateur.
• Prenez le temps d’organiser le rangement des
ar
ticle
s dans le réfrigérateur pour réduire le temps
d’ouverture des portes.
• Assurez-vous que les portes sont bien fermées en
mettant le réfrigérateur d’aplomb, selon les
instructions d’inst
allation.
• Nettoyez, tous les trois mois, les serpentins du
condenseur
, comme il e
st indiqué dans le
s
instructions de nettoyage. Ceci augmente l’efficacité
énergétique et les performances de refroidissement.
Pour éviter toute décharge électrique pouvant
entraîner de graves blessures ou même la mort,
débranchez le réfrigérateur avant de le nettoyer.
Après le nettoyage, rebranchez-le.
AVERTISSEMENT
60

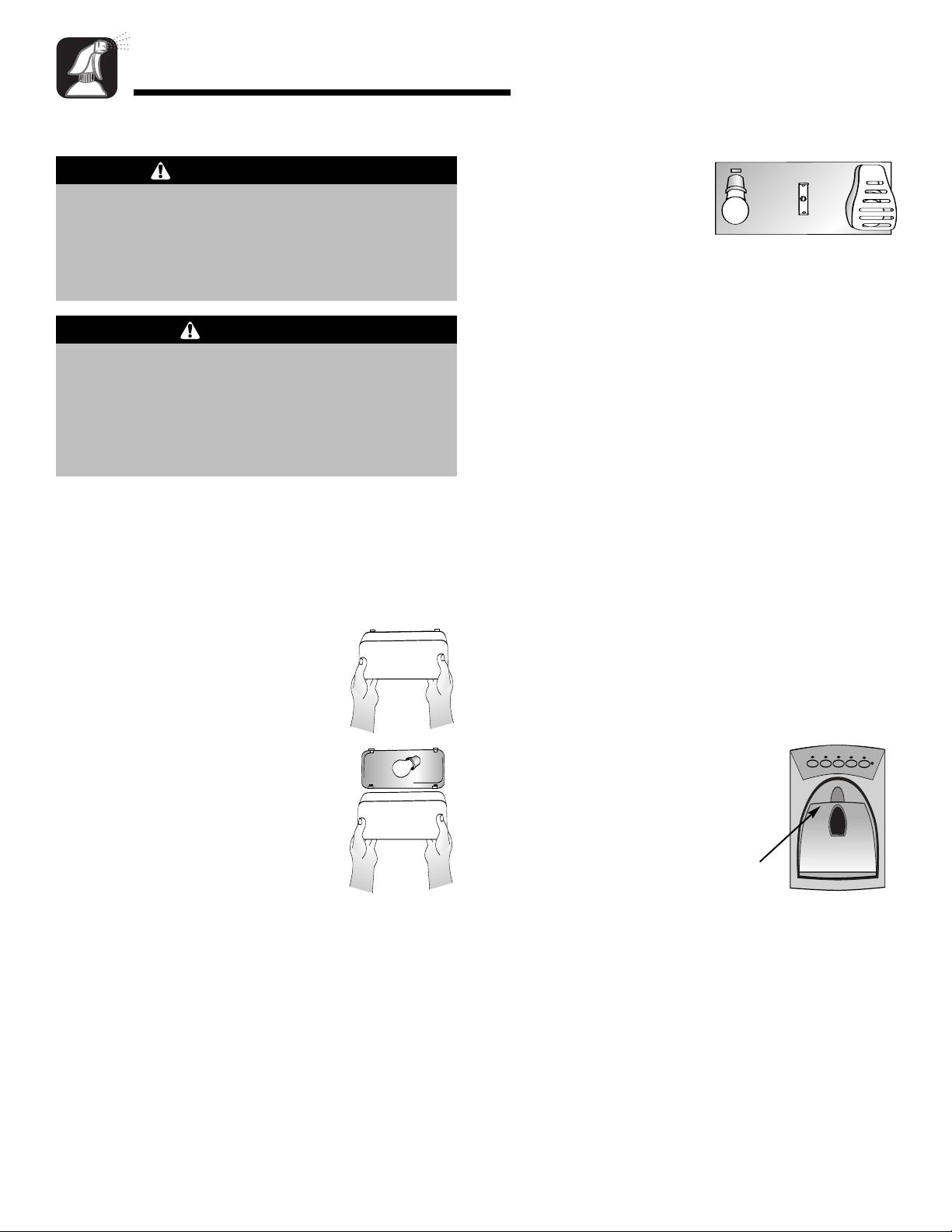

Entretien et nettoyage
Pour éviter tout choc électrique pouvant entraîner de
graves blessures ou même la mort, débranchez le
réfrigérateur
avant de remplacer l’ampoule. Après le
remplacement de l’ampoule, rebranchez le
réfrigérateur.
AVERTISSEMENT
Pour éviter blessure ou dommage matériel,
observez les points suivants :
• Laissez l’ampoule refroidir.
• Portez des gants lorsque vous remplacez une
ampoule.
ATTENTION
Remplacement des ampoules
2. Retirez le cabochon, en appuyant sur le côté droit
supérieur du cabochon,
et en le faisant tourner
vers le bas.
3. Retirez l’ampoule.
Remplacez-la avec une
ampoule pour appareils ménagers
de puissance
non supérieure à 40 watts.
4. Faites tourner le cabochon vers le haut, appuyez
légèrement et enclenchez-le en place.
5. Remettez en place le bac à glaçons, en le faisant
coulisser jusqu’à ce qu’il se verrouille en place.
Section inférieure du compartiment
congélateur
1. Pincez les deux côtés du cabochon pour l’enlever.
2. Retirez l’
ampoule. Remplacez-la avec une ampoule
pour appareils ménagers de puissance
non
supérieure à 40 watts.
3. Pincez le
s deux côtés du cabochon pour
l’enclencher en place.
Distributeur d’eau et de glaçons
Section supérieure du compartiment
des aliments frais
Les ampoules de la section supérieure du
compartiment des aliments frais sont situées derrière
le panneau avant. Passez derrière le panneau pour
enlever les ampoules.
Section inférieure du
compartiment des aliments
frais
1. Repoussez vers le haut les
languette
s inférieure
s du c
abochon.
Faites tourner le cabochon vers le
haut et libérez les languettes.
2.
Retirez l’ampoule.
3. Remplacez l’ampoule avec une
ampoule pour appareils ménagers
de puissance non supérieure à 40 watts.
4. Insérez les languettes supérieures du cabochon
dans le
s fente
s de la doublure, et enclenchez le
s
languette
s inférieure
s dans le
s fente
s de la
doublure.
Section supérieure du compartiment
congélateur
1. Retirez le bac à glaçons, en relevant l’avant du bac
pour le sor
tir
.
Emplacement
de l’
ampoule
1.
Repérez l’ampoule à l’intérieur du bord supérieur
du cadre du distributeur. Dévissez-la pour l’enlever.
2.
Remplacez l’ampoule avec une ampoule de
7 watts, 120 volts.
61
Entretien et nettoyage
À votre retour :
A
près de courts congés ou absences :
Pour les modèles équipés de distributeur ou de machine
à glaçons automatique :
• Rebranchez l’alimentation en eau et ouvrez le robinet
d’eau (page 39 et 40).
• Surveillez, pendant 24 heures, le raccordement à l’eau
et assurez-vous qu’il n’y a pas de fuites. Réparez-les au
besoin.
• Faites couler 10 à 15 verres d’eau du distributeur, pour
bien rincer le système.
• Remettez la machine à glaçons en marche.
• Jetez au moins les trois premiers lots de glaçons.
Après une longue absence :
• Si votre congélateur comporte une machine à glaçons
automatique, rebranchez l’alimentation en eau et ouvrez
le robinet d’eau (pages 39 et 40).
• Rebranchez le réfrigérateur et réglez à nouveau les
commandes (pages 42 et 43).
• Surveillez, pendant 24 heures, le raccordement à l’eau
et assurez-vous qu’il n’y a pas de fuites. Réparez-les au
besoin.
Pour les modèles avec distributeur, faites couler l’eau par
le distributeur pendant au moins
trois minutes, avec la
dérivation du filtre en place, puis installez le filtre à eau
(page 52).
• Après l’installation du filtre à eau, faites couler l’eau en
continu par le distributeur pendant au moins
deux
minutes, ou jusqu’à ce que l’eau s’écoule de façon
régulière. Au début, vous pourrez remarquer un retard
d’une à deux minute
s dans la distribution de l’
eau, alors
que le réservoir se remplit.
•
Remettez la machine à glaçons en marche.
• Jetez les glaçons produits les douze premières heures
(au moins le
s trois premiers lots).
Préparation pour un
déménagement :
• Suivez les instructions ci-dessus, données pour de
longues absences, jusqu’à l’étape 7.
• Puis, immobilisez tous les articles mobiles, comme les
clayettes, les étagères et les tiroirs, par du ruban
adhésif fixé en place pour éviter tout dommage.
• Fermez les portes par du ruban adhésif.
• Déplacez le réfrigérateur à l’aide d’un chariot ou diable.
Déplacez le réfrigérateur
T
O
UJ
O
U
R
S
par son côté ou
s
a partie arrière, et
J
AMAIS
par l’
avant.
•
Assurez-vous que le réfrigérateur re
ste à la ver
tic
ale
lors de son déplacement.
Si votre réfrigérateur a un distributeur, et qu’il est
possible que la température descende en dessous du
point de congélation là où le réfrigérateur est situé, le
système d’alimentation en eau (y compris le réservoir
d’eau et la soupape d’eau) doit être vidangé par un
technicien qualifié.
ATTENTION
Pour de courts congés ou absences (trois mois
ou moins) :
1. Enlevez toutes les denrées périssables.
2. Si personne ne vient vérifier le réfrigérateur de temps
en temps, pendant votre absence, retirez aussi tous
les aliments congelés.
3. Si votre réfrigérateur a une machine à glaçons
automatique :
• Coupez l’alimentation en eau de la machine à
glaçons, au moins un jour avant votre départ.
• Après la dernière récolte de glaçons, relevez le bras
de détection à la position
ARRÊT.
• Videz le bac à glaçons.
4. Si la température ambiante descend en dessous de
12° C (55° F), suivez les instructions ci-dessous, pour
de longues absences.
Dans le cas d’absences de longue durée (plus de
trois mois), O
U si la température ambiante risque de
descendre en dessous de 12° C (55° F) :
1. Retirez les aliments.
2. Si votre réfrigérateur comporte une machine à
glaçons automatique :
•
Coupez l’
alimentation en eau de la machine à
glaçons, au moins un jour avant votre dépar
t.
•
Après la dernière récolte de glaçons, relevez le bras
de détection à la position
AR
RÊT
.
•
V
idez le bac à glaçons.
3. Si votre réfrigérateur comporte un système de
distribution avec filtre à eau, retirez la c
artouche de
filtration et inst
allez la dérivation du filtre. Jetez la
cartouche usagée.
4.
T
ournez la commande du congélateur sur
O
F
F
(Arrêt).
5.
Débranchez le réfrigérateur.
6. Nettoyez parfaitement l’intérieur des deux
compar
timents, à l’aide d'une solution de bicarbonate
de sodium et d’un linge propre et souple (quatre
cuillerées à soupe de bicarbonate dans 1 litre/1 pinte
d’eau tiède).
7. Séchez bien l’intérieur.
8.
Laissez les portes ouvertes pour empêcher la
formation de moisissure et de mildiou.
Préparation pour des congés
62

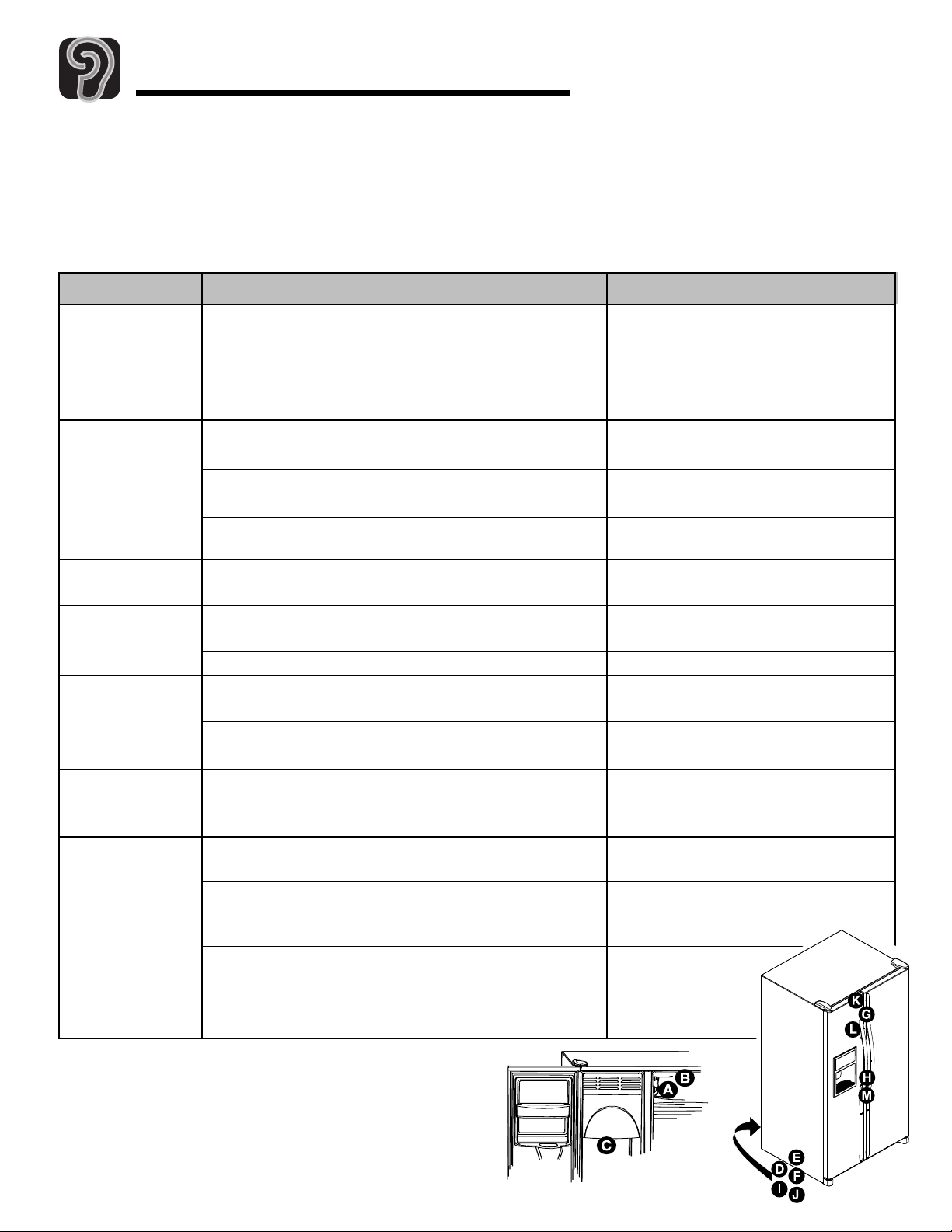

Bruits de fonctionnement
Des améliorations dans la conception du système de réfrigération peuvent produire des bruits dans le nouveau
réfrigérateur qui sont différents ou qui n’étaient pas présents dans un ancien modèle. Ces améliorations ont été réalisées
pour produire un réfrigérateur meilleur pour la préservation des aliments, plus efficace en énergie et plus silencieux.
Parce que ces nouveaux réfrigérateurs fonctionnent de façon plus silencieuse, l’on détecte des sons qui étaient présents
dans les anciens réfrigérateurs, mais qui étaient masqués par des niveaux de bruit plus élevés. Nombre de ces bruits
sont normaux. Il faut noter que les surfaces adjacentes à un réfrigérateur, comme les murs, les sols et les armoires,
peuvent amplifier ces bruits. Voici les bruits normaux qui peuvent être remarqués dans un réfrigérateur neuf.
CAUSE POSSIBLE
• La commande du congélateur (A) émet un clic
lorsque le compresseur s’arrêt ou se met en marche.
• La minuterie du dégivreur
(B) émet le son d’une
horloge électrique et s’enclenche et se désenclenche
du cycle de dégivrage.
• Le ventilateur du condensateur
(D) émettent ce bruit
pendant le fonctionnement.
• Le ventilateur du congélateur
(C) émettent ce bruit
pendant le fonctionnement.
• Le ventilateur du congélateur
(C) lentement mettre
fin à comme la porte est ouvert.
• Le réfrigérant de l’évaporateur
(E) et de l’échangeur
de chaleur
(F) émet ce bruit lorsqu’il s’écoule.
• Les glaçons tombent de la machine à glace dans le
seau à glaçons
(G).
• La chute du distributeur de glace (H) se ferme.
• Le compresseur (I) émet un bruit de pulsation
pendant le fonctionnement.
• Le réfrigérateur n’est pas de niveau.
• Le raccord du robinet de la machine à glace
(J) émet
un bourdonnement lorsque la machine à glace se
remplit d’eau.
• La machine à glace (K) est à la position « on » sans
le raccord d’eau.
• Le furet
(L) (certains modèles) émet un murmure
lorsqu’il agite la glace durant la distribution.
•
L
e compre
sseur
(I) émet un murmure pendant le
fonctionnement.
• La soupape du solénoïde
(M) fat fonctionner la porte
de la chute.
SOLUTION
• Fonctionnement normal
• Fonctionnement normal
• Fonctionnement normal
• Fonctionnement normal
• Fonctionnement normal
• Fonctionnement normal
• Fonctionnement normal
• Fonctionnement normal
• Fonctionnement normal
•
Voir les détails sur la mise d’aplomb
du réfrigérateur à la pages 38 et 39.
•
F
onctionnement normal
• Fonctionnement normal
• Arrêtez le bruit en relevant le bras
détecteur à la position
d’arrêt. Voyez
page 49.
• Fonctionnement
normal
• Fonctionnement
normal
BRUIT
Cliquetis
Grand
mouvement d’air
Bruit d’ébullition
ou de gargouillis
Bruit sour
d
Bruit de vibration
Bourdonnement
Ronr
onnemen
63
Recherche de pannes
PROBLÈMES
Voyants et commande
du congélateur sont
a
llumés, mais le
compresseur ne
fonctionne pas
La température du
système viandes
froids/légumes est
trop élevée
Le réfrigérateur ne
fonctionne pas
Le réfrigérateur ne
fonctionne toujours
pas
Température des
aliments trop basse
Température des
aliments semble
trop élevée
C
AUSES POSSIBLES
Le réfrigérateur est en mode dégivrage.
Les commandes sont réglées à une
température trop basse.
Les commandes du congélateur sont
réglées à une température trop basse.
Le tiroir est mal placé.
Cordon d’alimentation non branché.
La commande du congélateur est à la
position d’arrêt
(cer
tains modèles)
.
Les touches de commande de température
sont réglées sur « - » (certains modèles).
Fusible grillé ou disjoncteur déclenché.
Panne de courant.
Le réfrigérateur présente un défaut de
fonctionnement.
Les serpentins du condenseur sont
encrassés.
Les commandes du réfrigérateur ou du
congélateur sont réglées à un chiffre trop
élevé.
Les portes ne se ferment pas
correctement.
L
e
s commande
s ont be
soin d’être
ajustées.
Les serpentins du condenseur sont
encrassés.
La grille arrière est obstruée.
Les portes sont trop souvent ouvertes ou
sont restées ouvertes pendant de longues
durées.
Des aliments viennent d'être ajoutés.
S
OLUTIONS
Fonctionnement normal.
Attendez 40 minutes pour voir si le réfrigérateur se
remet en marche.
Voyez pages 42 et 43 comment ajuster les
commandes.
Voyez pages 42 et 43 comment ajuster les
commandes.
Voyez page 46 pour vérifier la position du tiroir.
Branchez le réfrigérateur.
Voyez pages 42 et 43 comment ajuster les commandes.
Voyez pages 42 et 43 comment ajuster les commandes.
Remplacez tout fusible grillé.
Vérifiez le coupe-circuit et réenclenchez-le au besoin.
Appelez la compagnie d’électricité locale pour signaler
la panne.
Débranchez le réfrigérateur et transférez les aliments
dans un autre appareil. Si aucun réfrigérateur n’est
disponible, placez de la glace sèche dans le
compartiment congélateur pour conserver la nourriture.
La garantie ne couvre pas les pertes de nourriture.
Prenez contact avec le service après-vente.
Nettoyez selon le tableau de la page 58.
Voyez pages 42 et 43 comment ajuster les
commandes.
Le réfrigérateur n’est pas d’aplomb. Voyez en pages 38
et 39, les détails sur la mise d'aplomb du réfrigérateur.
Vérifiez les joints. Nettoyez, au besoin, selon le tableau
de la page 5
8.
Vérifiez qu’il n’y a pas d’
obstruction interne qui empêche
la porte de se fermer correctement (par exemple tiroirs
mal repoussés, bacs à glaçons, contenants ou aliments
mal rangés ou trop encombrants, etc.).
Voyez pages 42 et 43 comment ajuster les
commandes.
Nettoyez selon le tableau de la page 58.
Vérifiez la disposition des articles dans le réfrigérateur
pour vous assurer que la grille n’e
st pas obstruée. Le
s
grilles arrière sont situées sous les bacs à légumes.
Écour
tez les périodes pendant lesquelles les portes
sont ouvertes. Organisez les aliments de manière à
laisser le
s por
tes ouvertes le moins longtemps possible.
Attendez un certain temps pour que la température
de
s aliment
s qui viennent d'être ajoutés atteigne celle
du réfrigérateur ou du congélateur.
64
Recherche de pannes
P
ROBLÈMES
L
e réfrigérateur a
une odeur
Gouttes d’eau
formées à l’extérieur
du réfrigérateur
Gouttes d’eau
formées à l’intérieur
du réfrigérateur
Le réfrigér
ateur ou
la machine à glaçons
produit des bruits
bizarres ou semble
trop bruyant
Le bac à
température
contrôlée/ou les
bacs à légumes ne
ferment pas
librement.
Le réfrigérateur
fonctionne trop
fréquemment
CAUSES POSSIBLES
Les aliments générateurs d’odeurs doivent
être couverts ou enveloppés.
L
’intérieur a besoin d’être nettoyé.
Vérifiez que les joints ferment bien.
Niveaux d’humidité élevés.
Les commandes ont besoin d’être ajustées.
Niveaux d’humidité élevés ou portes
ouvertes fréquemment.
Vérifier si les joints d’étanchéité sont
hermétiques.
Fonctionnement normal.
Le contenu d’un bac ou les articles dans le
compartiment alentour peuvent gêner le
bac.
Le bac n’est pas à son bon emplacement.
Le réfrigérateur n’est pas d’aplomb.
Les glissières du bac sont sales
Les portes sont trop souvent ouvertes ou
sont re
stées ouvertes pendant de longues
durées.
Humidité ou chaleur élevées dans l’espace
environnant.
De la nourriture a récemment été ajoutée.
Le réfrigérateur est exposé à la chaleur par
l’environnement ou par les appareils
proche
s.
L
e
s serpentins du condenseur sont
encrassés.
L
e
s commandes ont besoin d’être ajustées.
Les portes ne se ferment pas
correctement.
Vérifier si les joints d’étanchéité sont
hermétiques.
Nettoyez selon les instructions de la page 59.
Nettoyez selon le tableau de la page 58.
Ceci est normal en périodes d’humidité élevée.
Voyez pages 42 et 43 comment ajuster les commandes.
Écourtez les périodes pendant lesquelles les portes sont
ouvertes. Organisez les aliments de manière à laisser
les portes ouvertes le moins longtemps possible.
Nettoyez, au besoin, selon le tableau de la page 58.
Voyez page 62.
Replacez les aliments et les contenants pour éviter
qu'ils ne gênent les tiroirs.
Voyez pages 46 comment bien installer les bacs.
Voyez pages 38-39 les détails sur la mise d’aplomb du
réfrigérateur.
Nettoyez les glissières avec de l’eau savonneuse tiède.
Rincez et séchez bien.
Appliquez une mince couche de vaseline sur les
glissières du bac.
Écourtez les périodes pendant lesquelles les portes sont
ouvertes. Organisez les aliments de manière à laisser
les portes ouvertes le moins longtemps possible.
L
aissez la température à l’intérieur du réfrigérateur
s’ajuster après une période pendant laquelle les portes
étaient ouvertes.
F
onctionnement normal.
Laissez le temps à la nourriture d’atteindre la
température du réfrigérateur ou du congélateur
.
Évaluez l’
environnement du réfrigérateur. Le
réfrigérateur peut avoir à être déplacé pour fonctionner
plus efficacement.
Nettoyez, au besoin, selon le tableau de la page 58.
V
oyez page
s 42 et 43 comment ajuster le
s commande
s.
Le réfrigérateur n’est pas d’aplomb. Voyez
Mise à niveau
pages 38-39.
Vérifiez qu’il n’y a pas d’
obstruction interne qui empêche
le
s por
te
s de se fermer correctement (par exemple tiroirs
mal repoussés, bacs à glaçons, contenants ou aliments
mal rangés ou trop encombrants, etc.).
Nettoyez, au be
soin, selon le t
ableau de la page 5
8.
SOLUTIONS
65
Recherche de pannes
Glace et eau
Aucun voyant
l
umineux n’est
a
llumé sur le
panneau de
commande du
distributeur
Ni l’eau ni la glace
ne sont distribués
lorsque les touches
son enfoncées
La machine à glace
ne produit pas
assex de glaçons ou
les glaçons ont une
forme bizarre
La machine à glace
ne produit pas de
glace
La porte du congélateur n’est pas fermée.
Le réfrigérateur n’est pas branché.
Fusible grillé ou disjoncteur déclenché.
Panne de courant.
Le réfrigérateur est en Mode sabbat.
La porte du congélateur n’est pas fermée.
Les commandes sont en mode verrouillage
(certains modèles).
Le réservoir d’eau se remplit.
La machine à glace vient tout juste d’être
installé ou une grand quantité de glace
vient d’être utilisée.
Le filtre à eau est obstrué ou doit être changé.
La machine à glace vient tout juste d’être
installé ou une grand quantité de glace
vient d’être utilisée.
La pression d’eau est trop faible.
L
e filtre à eau est obstrué ou doit être
changé.
Le levier de la machine à glace n’est pas
en bonne position.
L’ailmentaton domestique en eau ne rejoint
pas les robinets.
L
e tuyau en cuivre est tordu.
L
a pre
ssion d’
eau e
st trop faible.
Vérifier la température du congélateur.
Le bac à glace n’est pas installé correctement.
Un robinet d’
eau inadéquat a été inst
allé.
Vérifier si la porte du congélateur est fermée. Les
c
ommandes ne fonctionnent plus lorsque la porte du
c
ongélateur est ouverte.
Brancher l’appareil.
Remplacez tout fusible grillé. Vérifiez le coupe-circuit
et réenclenchez-le au besoin.
Appelez la compagnie d’électricité locale pour signaler
la panne.
Voir
Mode sabbat page 51.
Vérifier si la porte du congélateur est fermée. Les
commandes ne fonctionnent plus lorsque la porte du
congélateur est ouverte.
Voir
Verrouillage du distributeur page 51.
Lors de la première utilisation, il y a un délai d’environ
45 seconds avant la distribution pendant que le
réservoir interne d’eau se remplit.
Attendre 24 heures pour que la machine à glace se
remplisse après avoir été vidée.
Changer le filtre à eau. (Voir page 52).
Attendre 24 heures pour que la machine à glace se
remplisse après avoir été vidée.
Une presion d’eau trop faible peut causer une fuite
d’eau. La pression d’eau doit se situer entre 35 et 100
lb/po
2
pour assureer le bon fonctionnement. Une
pression minimum de 35 lb/po
2
est recommandée pour
les appareils avec filtres d’eau.
Changer le filtre à eau. (Voir page 52).
Vérifier que le levier de la machine à glace e
st tiré vers
le bas. V
oir
Machine à glaçons automatique page 4
9.
Voir Raccordement de l’alimentation en eau pages 39
et 4
0.
Fermer l’eau et éliminer les plis. Si les plis ne peuvent
être éliminés, remplacer le tuyau.
La pression d’eau doit se situer entre 35 et 100 lb/po
2
pour assurer le bon fonctionnement. Une pre
ssion
minimum de 35 lb/po
2
est recommandée pour les
appareils avec filtres d’eau.
Voir la rubrique des commande dans le manuel du
propriét
aire pour apprendre comment régler les
commands. La température du congélateur doit se situer
entre -17 et -16° C (0 et 2° F) pour produire de la glace.
V
oir
Bac à glaçons page 4
8.
V
oir
Raccordement de l’alimentation en eau page
s 3
9
et 40. Vérifier la procédure de raccordement d’eau dans
les consignes d’installation. Les soupapes autoperçantes
ou de
3
⁄16 po peuvent diminuer la pression d’eau et obstruer
le tuyau après un certain temps.
Le fabricants n’est pas
responsable des dégâts matériels causés par une
mise en service ou un r
eaccor
dement d’eau incorr
ect.
PROBLÈMES
CAUSES POSSIBLES SOLUTIONS
66
Recherche de pannes
PROBLÈMES
Le voyant de
signalisation de
filter de l’eau
est rouge
De la glace se
forme dans le tube
d’arrivée à la
machine à glaçons
Fuites d’eau
La circulation de
l’eau est plus lente
que normalement
CAUSES POSSIBLES
Le filter de l’eau doit être remplacé.
Le fonction exige le rajustement.
La presson d’eau est trop faible.
Le robinet à brides n’est pas
complètement ouvert.
La température du congélateur est trop
élevée.
Tube plastique utilisé pour le
raccordement d’eau.
Un mauvais robinet a été installé.
La pression de l’eau est faible.
Le robinet à brides n’est pas
complètement ouvert.
Un robinet d’eau inadéquat a été installé.
Le tuyau en cuivre est tordu.
L
e filtre à eau est obstrué ou doit être
changé.
Un robinet d’eau n’est pas complètement
ouver
t.
Si le filter n’est pas disponible, remplacez par le filter
de déviation. Voir
Filtre à eau page 52.
Voir
Voyant de statut du filtre page 51.
La pression de l’eau doit être située entre 35 et 100
livres/po2. Une pression minimale de 35 lb/po2 est
recommandée pour les réfrigérateurs avec filtres à
eau.
Ouvrez le robinet à brides, au maximum.
Voir Commandes de température pages 42 and 43. La
température du congélateur doit se situer entre -17 et
-16° C (0 et 2° F) pour produire de la glace.
Le fabricant recommande l’utilisation d’un tube en
cuivre pour l’installation. Les tubes en plastique sont
moins durables et peuvent éventuellement fuir.
Le
fabricant n’est pas responsable des dommages
matériels découlant d'une mauvaise installation ou
de mauvais raccordements de canalisation d’eau.
Voir Raccordement de l’alimentation en eau pages 39
et 40. Vérifier la procédure de raccordement d’eau dans
les consigne
s d’installation. Les soupapes autoperçante
s
ou de
3
⁄16 po peuvent diminuer la pression d’eau et obstruer
le tuyau après un certain temps.
Le fabricants n’est pas
responsable des dégâts matériels causés par une
mise en service ou un reaccordement d’eau incorrect.
La pression de l’eau doit être située entre 35 et 100
livres/po2. Une pression minimale de 35 lb/po2 est
recommandée pour les réfrigérateurs avec filtres à eau.
Ouvrez le robinet à brides, au maximum.
Voir
Raccordement de l’alimentation en eau pages 39
et 40. Vérifier la procédure de raccordement d’eau dans
les consignes d’installation. Les soupapes autoperçantes
ou de
3
⁄16 po peuvent diminuer la pression d’eau et obstruer
le tuyau après un certain temps.
Le fabricants n’est pas
r
esponsable des dégâts matériels causés par une
mise en service ou un r
eaccordement d’eau incorrect.
Fermer l’eau et éliminer les plis. Si les plis ne peuvent
être éliminés, remplacer le tuyau.
Changer le filtre à eau. (Voir page 52).
Ouvrez le robinet d’eau, au maximum et chèque pour
les fuites. Le circulation minimum au distributeur est
approximativement 10 once
s liquides dans de neuf
seconde avec un nouveau filtre à sa place ou
approximativement 10 once
s liquide
s dans de cinq
seconde sans un filtre.
SOLUTIONS
67
Recherche de pannes
PROBLÈMES
L’eau qui coule du
d
istributeur n’est
p
as froide
L’eau semble
brumeuse
Il y a des particules
dans l’eau et/ou la
glace
CAUSES POSSIBLES
Le réfrigérateur a été récemment
i
nstallé.
Il ne reste plus d’eau dans le réservoir.
L’eau reste coincée dans les tuyaux à
l’extérieur du réservoir et se réchauffe à
la température ambiante.
Il y a de l’air ou des bulles d’air dans
l’eau.
De la poussière de carbone se dégage
de la cartouche du filtre à eau.
Les concentrations de minéraux dans
l’eau se forment lorsque l’eau gèle et
fond.
Laisser environ 12 heures à l’eau du réservoir pour
r
efroidir.
Jeter le premier verre d’eau et le remplir.
Ceci est normal lorsque le distributeur est utilisé pour
la première fois et disparaît avec l’usage.
La première quantité d’eau sorant de la cartouche
peut contenir de la poussière de carbone évacuée de
la cartouche. Les particules ne sont pas dangereuses
à consommer. Elles disparaîtront après queiques
utilisations.
Les particules ne sont pas dangereuses et se
retrouvent naturellement dans l’eau.
SOLUTIONS
68
Remarques
69
Garantie et service après-vente
Garantie
Garantie limitée d’un an -
pièces et main-d’œuvre
D
urant une période d
’
un (1) an
à
compter de la date de l’achat initial,
toute pièce qui se révélerait défectueuse
dans les conditions normales d’usage
ménager sera réparée ou remplacée
gratuitement.
Résidents du Canada
Les garanties ci-dessus couvrent un
appareil installé au Canada seulement
s’il a été agréé par les agences de test
habilitées (vérification de la conformité
à une norme nationale du Canada), sauf
si l’appareil a été introduit au Canada à
l’occasion d’un changement de
résidence des États-Unis vers le
Canada.
Les garanties spécifiques formulées
ci-dessus sont les SEULES que le
fabricant accorde. Ces garanties vous
confèrent des droits juridiques
spécifiques et vous pouvez également
jouir d’autres droits, variables d’un État à
l’autre ou d’une province à l’autre.
LE SEUL ET UNIQUE RECOURS DU CLIENT EN
VERTU DE CETTE GARANTIE LIMITÉE EST LA
RÉPARATION DU PRODUIT COMME DÉCRITE
PRÉCÉDEMMENT. LES GARANTIES
IMPLICITES, Y COMPRIS LES GARANTIES DE
QUALITÉ MARCHANDE OU D’ADAPTATION À
UN USAGE PARTICULIER, SONT LIMITÉES À
UN AN OU À LA PÉRIODE LA PLUS COURTE
P
ERMISE PAR LA LOI. MAYTAG CORPORATION
NE SERA PAS TENUE RESPONSABLE DES
DOMMAGES DIRECTS OU INDIRECTS.
CERTAINS ÉTATS ET CERTAINES PROVINCES
INTERDISENT L’EXCLUSION ET LA LIMITATION
DES DOMMAGES DIRECTS OU INDIRECTS
AINSI QUE LES LIMITATIONS SUR LA DURÉE
DES GARANTIES IMPLICITES DE QUALITÉ
MARCHANDE OU D’ADAPTATION À UN
USAGE PARTICULIER. IL EST DONC POSSIBLE
QUE CES LIMITATIONS NE S’APPLIQUENT PAS
À VOUS. CETTE GARANTIE VOUS CONFÈRE
DES DROITS JURIDIQUES SPÉCIFIQUES ET IL
SE PEUT QUE VOUS AYIEZ D’AUTRES DROITS,
Q
UI VARIENT D’UN ÉTAT À L’AUTRE OU D’UNE
P
R
OV
I
N
CE À L’AUTRE.
Ne sont pas couverts par ces garanties
1. Les problèmes et dommages résultant des situations suivantes :
a. Mise en service, livraison ou entretien effectués incorrectement.
b. Toute réparation, modification, altération et tout réglage non autorisés par le
f
abricant ou par un prestataire de service après-vente agréé.
c
. Mauvais emploi, emploi abusif, accidents, usage non raisonnable, ou
catastrophe naturelle.
d. Courant électrique, tension, alimentation électrique ou en gaz incorrects.
e. Réglage incorrect d’une commande.
f. Utilisation des supports (socles) qui ne sont pas de marque Maytag.
2. Les garanties ne peuvent être honorées si les numéros de série d’origine ont
été enlevés, modifiés ou ne sont pas facilement lisibles.
3. Ampoules, filtres à eau et filtres à air.
4. Les produits achetés à des fins commerciales ou industrielles.
5. Les frais de dépannage ou de visite pour :
a. Correction d’erreurs de mise en service. Pour les produits nécessitant une
ventilation, un conduit métallique rigide doit être utilisé.
b. Initiation de l’utilisateur à l’emploi de l’appareil.
c. Transport de l’appareil chez le réparateur et retour de l’appareil chez
l’utilisateur.
d. Résolution des problèmes reliés aux supports qui ne sont pas de marque Maytag.
6. Tout aliment perdu en raison de pannes du réfrigérateur ou du congélateur.
7. Dépenses de déplacement et de transport pour la réparation du produit dans
des endroits éloignés.
8. Cette garantie n’est pas valide à l’extérieur des États-Unis et du Canada.
Communiquez avec votre détaillant pour savoir si une autre garantie
s’applique.
9. Dommages indirects ou accessoires subis par toute personne à la suite d'une
quelconque violation des garanties. Certains États ou provinces ne permettent
pas l’exclusion ou la limitation de responsabilité en ce qui
concerne les dommages directs ou indirects. L’exclusion ci-dessus peut en
conséquence ne pas s'appliquer à votre cas.
Si vous avez besoin d’aide
Consultez d’abord la section sur le dépannage dans le manuel d’utilisation et
d’entretien, puis appelez le détaillant de qui vous avez acheté votre appareil ou le
service à la clientèle de Maytag Services, LLC au 1-800-688-9900 aux États-Unis
et au 1-800-688-2002 au Canada pour savoir où trouver un réparateur autorisé.
• Veillez à conserver la facture d’achat pour justifier de la validité de la
garantie. Pour d’autres renseignements concernant les responsabilités du
propriétaire à l’égard du service sous garantie, voir le texte de la GARANTIE.
• Si le détaillant ou l’agence de service après-vente ne peut résoudre le
problème, écrivez à Mayt
ag Service
s, LL
C à l’
adre
sse suivante : CAIR
®
Center, P.O. Box 2370, Cleveland, TN 37320-2370 États-Unis, ou appelez au
1-800-688-9900 aux États-Unis ou au 1-800-688-2002 au Canada.
• Les guides d’utilisation, les manuels de service et les renseignements sur
le
s pièce
s sont disponible
s auprès du service à la clientèle de Maytag
Services, LLC.
Remarques : Veillez à fournir l’information suivante lorsque vous communiquez
avec nous au sujet d’un problème :
a.
V
os nom, adresse et numéro de téléphone;
b.
Numéro de modèle et numéro de série de l’
appareil;
c. Nom et adresse du détaillant avec la date l’appareil acheté;
d. Description détaillée du problème observé;
e.
P
reuve d’
achat (facture de vente).
Refrigerador
Guía de uso y cuidado
Instrucciones importantes sobre seguridad . 71-72
Instalación
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73-77
Controles de la temperatura . . . . . . . . . . . . . .78-79
Características del refrigerador . . . . . . . . . . . .80-83
Características del congelador . . . . . . . . . . . 84-85
Hielo y agua . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86-89
Filtro del agua . . . . . . . . . . . . . . . . . . . . . . . . . . 89-91
Sugerencia para conservar los alimentos . . 92-94
Cuidado y limpieza . . . . . . . . . . . . . . . . . . . . . . 95-98
Sonidos del funcionamiento . . . . . . . . . . . . . . . . . 99
Localización y solución de averías . . . . . . 100-104
Garantía y servicio . . . . . . . . . . . . . . . .Última página
Refrigerador de dos puertas
71
Instrucciones importantes sobre seguridad
ADVERTENCIA – Riesgos o prácticas poco seguras
que PODRÍAN dar por resultado lesiones personales
graves o la muerte.
ADVERTENCIA
PELIGRO – Riesgos inmediatos que DARÁN por
resultado lesiones personales graves o la muerte.
PELIGRO
PRECAUCIÓN– Riesgos o prácticas poco seguras
que PODRÍAN dar por resultado lesiones
personales leves o daños a la propiedad.
PRECAUCIÓN
Lo que necesita saber acerca
de las medidas de seguridad
Las advertencias y medidas de seguridad que aparecen
en esta guía no están destinadas a abarcar todas las
condicione
s y situacione
s que pudieran suceder
. Se
debe utilizar el sentido común, medidas de precaución
y cuidado al instalar, mantener o utilizar este
electrodoméstico.
Siempre deberá comunic
arse con el fabricante en
cuanto a problemas y condiciones que no se
entiendan.
Reconozca los símbolos, mensajes y
etiquetas de seguridad
Este electrodoméstico e
stá provisto de un enchufe de tre
s
clavijas con conexión a tierra para proteger contra
posible
s rie
sgos de s
acudidas eléctric
as. Debe enchufarse
en un tomacorriente con puesta a tierra. En los casos de
tener un tomacorriente normal para dos clavijas, el usuario
tiene la re
spons
abilidad y obligación personal de
sustituirlo por un tomacorriente para tres clavijas con
conexión a tierra.
Por ningún motivo se debe cortar o
quitar la tercera clavija (tierra) del cordón de
alimentación. No utilice un enchufe adaptador.
Cordón de aliment
ación con enchufe de
tre
s clavijas con puesta a tierra
T
omacorriente de pared
con puesta a tierra
Para reducir el riesgo de lesiones o muerte,
tome las medidas de precaución básicas,
incluidas las siguientes:
Importante:
El atrapamiento y asfixia de niños no
son problemas del pasado. Los refrigeradores
descartados o abandonados siguen siendo un
peligro, aun si sólo van a quedar ahí “por unos
pocos días”. Si está por deshacerse de su
refrigerador viejo, por favor siga las instrucciones
que se dan a continuación para prevenir accidente
s.
Antes de desechar su refrigerador o congelador
viejo:
• Retire las puer
tas.
• Deje las repisas en su lugar
para que los niños no puedan
meterse con facilidad.
• Corte el enchufe del cordón de
aliment
ación.
PELIGRO
Instalador: Por favor deje este guía con el
electrodoméstico.
Consumidor: Por favor lea esta Guía de uso y
cuidado y guárdela para futuras consultas;
proporciona información sobre el uso y
mantenimiento apropiados.
Guarde el recibo de ventas y/o el comprobante de
pago como prueba de compra.
Llame al: 1-800-688-9900 en EE.UU.
1-800-688-2002 en Canadá
Tenga a mano la identificación completa del número
de serie y modelo de su refrigerador. Se encuentra
en una placa de datos dentro del compartimiento
del refrigerador, en el lado superior derecho. Anote
esos números abajo para tener fácil acceso a ellos.
Número de modelo ____________________________
Número de serie ______________________________
Fecha de compra______________________________
Como par
te de nue
stros esfuerzos continuos por
mejorar la calidad y el rendimiento de nuestros
electrodomésticos, el diseño del electrodoméstico
puede ser modific
ado sin que se actualice esta guía.
72
Instrucciones importantes sobre seguridad
CONSERVE ESTAS INSTRUCCIONES
Para reducir el riesgo de incendio, sacudidas
eléctricas, lesiones graves o la muerte cuando
utilice su refrigerador, tome estas medidas de
precaución básicas, incluidas las siguientes:
1. Lea todas las instrucciones antes de usar el
refrigerador.
2. Respete todos los códigos y reglamentos locales
vigentes.
3. Asegúrese de seguir las instrucciones sobre la
conexión a tierra.
4. Ante cualquier duda respecto a la conexión a
tierra de este electrodoméstico, consulte con un
electricista competente.
5.
No haga la conexión a tierra a una tubería de
gas.
6.
No haga la conexión a tierra a una tubería de
agua fría.
7. El refrigerador está diseñado para funcionar
conect
ado a un circuito separado de 115 V
, 15 A,
60 Hz.
8.
No modifique el enchufe del cordón de
alimentación. Si el enchufe no cabe en el
tomacorriente, pida a un electricist
a competente
que le instale un tomacorriente correcto.
9.
No use un adaptador de dos clavijas, cable de
extensión o una reglet
a de alimentación con
tomacorrientes múltiples.
10
No retire la etiquet
a de advertencia del cordón de
alimentación.
11.
No altere los controles del refrigerador.
12.
No repare ni reemplace ninguna pieza del
refrigerador a menos que esté específicamente
recomendado en la Guía de uso y cuidado o en
las instrucciones publicadas para reparaciones
hechas por el usuario.
No intente hacer
reparaciones si no entiende las instrucciones o si
para seguirlas se requieren conocimientos
técnicos mayores.
13. Siempre desconecte el refrigerador del suministro
eléctrico
antes de intentar realizar cualquier
trabajo de mantenimiento. Desenchufe el cordón
de alimentación agarrándolo del enchufe, nunca
del cordón.
14. Instale el refrigerador de acuerdo a las
instrucciones de instalación. Todas las conexiones
de agua, energía eléctrica y puesta a tierra deben
ser de conformidad con los códigos locales y
cuando sea necesario realizadas por personal
autorizado.
15. Mantenga su refrigerador en buenas condiciones.
Si se golpea o deja caer el refrigerador puede
dañarse o causar su malfuncionamiento o fugas.
Si se daña, hágalo revis
ar por un técnico de
servicio calificado.
16. Sustituya los cables de alimentación que estén
de
sgast
ados y/o los enchufes flojos.
17. Siempre lea y siga las instrucciones del fabricante
referentes al almacenamiento y ambiente ideal
para los ar
tículos guardados en el refrigerador.
18.
No permit
a que su refrigerador funcione en
pre
sencia de vapore
s explosivos.
19.
No permita que los niños se trepen, cuelguen o
paren en ninguna parte del refrigerador.
20.
Limpie los derrames o fugas de agua
relacionados con la instalación del sistema de
agua.
ADVERTENCIA
73
Instalación
A fin de evitar una lesión personal grave o mortal,
observe lo siguiente:
• Desconecte la energía eléctrica al refrigerador antes de
retirar las puertas. Conecte la energía eléctrica
solamente después de haber reinstalado las puertas.
•
El cable verde de puesta a tierra debe estar instalado en
la bisagra superior cuando se lleva a cabo el desmontaje
y reinstalación de las puertas.
• Sujete firmemente en sus lugares los paneles
decorativos (modelos selectos) con cinta adhesiva
antes
del desmont
aje de las manijas.
ADVERTENCIA
A fin de evitar daños materiales, observ
e lo siguiente:
• Proteja el vinilo u otros revestimientos del piso con
cartón, alfombras u otros materiales protectores antes de
mover el refrigerador
.
•
No ajuste el refrigerador para dejarlo más bajo que
68
1
⁄2
” (menos la bisagra y la tapa). Si lo hace se pueden
dañar los componente
s inferiores.
PRECAUCIÓN
1. Desenchufe el cordón eléctrico de la fuente de
alimentación.
2. Retire la rejilla inferior (ver página 75).
• Abra ambas puertas 180° o tanto como sea posible.
Desmontaje de las puertas y
de las bisagras
En algunos casos es necesario retirar las puertas del
refrigerador para colocarlo en su lugar definitivo.
Ubicación
• No instale el refrigerador cerca del horno, del radiador o
de otra fuente de calor. Si esto no es posible, proteja el
refrigerador con material de los armarios.
•
No instale el refrigerador en un lugar donde la
temperatura pueda bajar a menos de 13° C (55° F) o suba
a más de 43° C (110° F). Con tales temperaturas puede
ocurrir mal funcionamiento.
•
El refrigerador ha sido diseñado solamente para uso
doméstico en el interior.
Medición de la cavidad
Cuando instale su refrigerador, haga todas las mediciones
con cuidado. Se debe dejar un espacio de 1,25 cm (
1
⁄2
”) en la
parte superior y
1
⁄2
” detrás de la cubierta del compartimiento
mecánico (situado en la parte trasera) para contribuir a la
circulación adecuada del aire. Si el refrigerador es colocado
con el lado de la bisagra de la puerta contra una pared, debe
dejar espacio adicional para que la puer
ta se pueda abrir
más.
Los revestimientos del subsuelo o del piso (es decir,
alfombras, baldosas, pisos de madera, tapetes) pueden
disminuir el tamaño de la cavidad.
Se puede obtener más espacio libre usando el procedimiento
de nivelación descrito en la sección
Nivelado.
Importante: Si el refrigerador va a ser instalado en una
cavidad en que la parte superior del mismo quedará
completamente cubierta, use las dimensiones desde el piso
hasta la parte superior de la tapa de la bisagra para verificar
el e
spacio libre apropiado.
Transporte del refrigerador
• NUNCA transporte el refrigerador de costado. Si no es
posible transportarlo en posición vertical, hágalo
descansar en la parte trasera. Deje el refrigerador en
posición ver
tical durante aproximadamente 30 minutos
antes de enchufarlo a fin de asegurar de que el aceite
vuelva al compresor. Si el refrigerador se enchufa
inmediat
amente, se puede causar daño a las piezas
internas.
• Siempre use una carretilla de mano cuando mueva el
refrigerador
.
S
IEMPRE
coloque la c
arretilla de mano por
el cost
ado o por la par
te trasera del refrigerador –
N
U
N
C
A
por el frente.
•
P
roteja el ac
abado exterior del refrigerador durante el
transporte envolviendo el gabinete en frazadas o
colocando material acolchado entre el refrigerador y la
c
arretilla.
• Asegure el refrigerador firmemente en la c
arretilla de
mano con flejes o cuerdas elásticas. Pase los flejes a través
de las manijas cuando sea posible.
No apriete demasiado
los materiale
s de sujeción pue
s pueden hendir o dañar el
acabado exterior.
Nota:
Para los refrigeradores que están en uso, cierre
el suministro del agua antes de retirar la tubería del agua
de la puer
ta.
74
Instalación
8. Retire las bisagras inferiores
con un destornillador de 1,6
cm (
3
⁄8
”) de cabeza hexagonal.
Desconexión de la tubería del agua:
• Oprima y mantenga oprimido el collar blanco (A).
• Separe del conector la tubería del lado de la puerta (B).
Reconexión de la tubería del agua:
• Inserte firmemente 1,6 cm (
5
⁄8
”) de la tubería en el
conector. Use las líneas de la tubería como guía para la
inserción total.
• Si está dañado el extremo de la tubería, corte
5
⁄8
”
antes de volver a conectarla.
• Si hay escape, vuelva a conectar la tubería.
3. Cierre las puertas.
4. Retire las tapas de las bisagras
superiores sacando los tornillos
Phillips.
5. Destornille los tornillos de cabeza
hexagonal de 1,6 cm (
5
⁄16
”) de las
bisagras superiores.
Para los modelos con distribución
de agua solamente:
• No retire el tornillo que conecta el
cable verde de puesta a tierra.
6.
P
ara los modelos con distribución de hielo y agua
solamente:
Separe el conector
del c
ableado preformado
principal del conector y el
cableado preformado rojo.
• Para separar el cableado
preformado principal, use una
herramienta de punta plana o la uña
e inserte en el punto de unión de
ambos conectore
s para separarlos.
• Para separar el cableado preformado
rojo, oprima la lengüeta situada en el lado inferior del
conector para desengancharlo.
7
.
Retire las bis
agras superiores junto con las puertas.
Reinstalación de las Puertas
Para reinstalar las puertas, siga los pasos de la sección
Desmontaje de las puertas y de las bisagras en orden inverso.
Importante: Si está dañado el extremo de la tubería del
agua, corte 1,6 cm (
5
⁄8
”) antes de volver a conectarla.
A
B
Nivelado
A fin de proteger sus bienes materiales o el
refriger
ador contra daño, siga las siguientes
instrucciones:
• Proteja el vinilo u otro revestimiento del piso con cartón,
alfombras u otros materiales protectores.
•
No use herramientas eléctricas cuando esté nivelando
el electrodoméstico.
PRECAUCIÓN
Para mejorar el aspecto y mantener el buen rendimiento, el
refrigerador debe e
star nivelado.
Notas:
• L
leve a c
abo la inversión de la puerta, la instalación de
paneles y/o la conexión del suministro de agua antes de
nivelar el refrigerador.
•
Algunos modelos sólo tienen tornillos de ajuste (A).
75
Instalación
Para evitar daños materiales o posible lesión, siga
las precauciones básicas incluyendo las siguientes:
• Consulte a un plomero para conectar la tubería de
cobre de .64 cm (
1
⁄4”) de diám. ext. al sistema de
tuberías del hogar a fin de asegurar el cumplimiento de
los códigos y reglamentos loc
ale
s.
• Asegúrese de que la presión del agua hacia la válvula
del agua sea entre 35 y 100 libras por pulgada
cuadrada, 20 libras por pulgada cuadrada sin filtro.
•
No use una válvula autoperforante ni una válvula de
asiento de .5 cm (
3
⁄16”). Ambas reducen el flujo del agua,
se pueden obstruir con el pasar del tiempo y causar
e
sc
ape
s si se intent
a repararlas.
• Apriete las tuercas a mano para evitar dañar las roscas.
T
ermine de apretar las tuercas con pinzas y llaves.
No
las apriete demasiado.
• Espere entre dos y tres horas antes de colocar el
refrigerador en su lugar definitivo a fin de verific
ar y
corregir cualquier escape de agua. Vuelva a verificar si
hay escapes después de 24 horas.
• Asegúrese de que la tubería de cobre debajo del
manguito e
sté lis
a y sin defectos.
No vuelva a us
ar un
manguito antiguo.
PRECAUCIÓN
3.
Los modelos selectos también tienen tornillos de
ajuste traseros
(B). Usando la llave de tuercas
hexagonal, gire cada uno de estos tornillos de ajuste
(B) para levantar o bajar la parte trasera del
refrigerador.
4. Us
ando el nivel de c
arpintero, asegúrese de que la parte
delantera del refrigerador e
sté 6 mm (
1
⁄4”) o
1
⁄2 burbuja
más alta que la parte trasera del refrigerador y que el
refrigerador e
sté nivelado de lado a lado.
5. Si es necesario, corrija el balanceo del refrigerador
girando el tornillo de ajuste trasero a la
derecha para
levant
ar la e
squina que
balancea. Si las puertas
están disparejas, haga lo
siguiente:
• Determine que puerta
debe ser levantada.
• Gire el tornillo de ajuste
del rodillo delantero
(A) a la derecha
para levantar la esquina delantera de la puerta.
•
Si una de las puer
t
as del refrigerador ha llegado al
límite de su ajuste y las puer
tas todavía no están
niveladas, levante o baje la puer
ta opuesta girando el
tornillo de ajuste del rodillo a la
izquierda o derecha.
•
Verifique con el nivel si la parte trasera está inclinada
6 mm (
1
⁄4”) hacia atrás para que la puerta cierre bien.
•
Si el refrigerador e
stá nivelado y e
st
able, vuelva a
coloc
ar la rejilla inferior
.
• Alinee los clips de montaje de la rejilla inferior con
las ranuras inferiores del gabinete.
• Empuje firmemente la rejilla inferior hasta que
entre a pre
sión en su lugar.
Conexión del suministro de
agua (modelos selectos)
Para evitar el riesgo de una lesión o la muerte, siga
las precauciones básicas incluyendo las siguientes:
• Lea todas las instrucciones antes de instalar la máquina
de hacer hielo.
•
No intente la instalación si no comprende las
instrucciones o si son demasiado complicadas para sus
conocimientos.
• Observe todos los códigos y reglamentos locales.
•
No repare la máquina de hacer hielo a menos que se
recomiende específicamente en la Guía de uso y
cuidado o en las instrucciones escritas sobre
reparacione
s por el usuario.
• Desconecte la energía eléctrica al refrigerador
antes de
inst
alar la máquina de hacer hielo.
• El daño causado por agua debido a una conexión
inapropiada del agua puede causar crecimiento de
moho/mildiú. Limpie los derrames o escapes
inmediatamente.
ADVERTENCIA
Materiales necesarios:
• Llave de tuercas hexagonal de
3
⁄8”
• Nivel de carpintero
1. Retire la rejilla inferior.
• Sujétela firmemente y tire de ella hacia para
desengancharla.
2.
Usando la llave de tuercas hexagonal, gire los
tornillos de ajuste
delanteros (A) situados a cada
lado para levantar o bajar la parte
delantera del
refrigerador.
A
B
A
B
76
Instalación
M
ateriales necesarios:
• Tubería de cobre flexible de
1
⁄4” de diámetro exterior
• Válvula de cierre (es necesario taladrar un agujero de
1
⁄4”
en la tubería de suministro del agua
antes de instalar la
válvula)
• Llave ajustable (2)
• Llave de tuercas hexagonal de
1
⁄4”
1.
Haga el bucle de servicio
(por lo menos de 60 cm
(2 pies) de diámetro) con
la tubería de cobre. Evite
que la tubería quede
torcida cuando la enrolle
para formar el bucle.
No
utilice tubería de plástico.
2. Retire la tapa de plástico del orificio de
admisión de la válvula del agua.
3. Coloque la tuerca de latón (A) y el
manguito (B) en el extremo del tubo de
cobre, como se ilustra. Recordatorio:
No vuelva a utilizar un manguito viejo.
La tuerca y el manguito se suministran
en el paquete de uso y cuidado.
4. Coloque el extremo de la tubería de
cobre en el orificio de admisión de la
válvula del agua. Dele una leve forma
a la tubería. Evite torcerla - a fin de
que llegue directamente al orificio de
admisión.
I
mportante: No
a
priete demasiado. La rosca puede
dañarse.
6. Tire de la tubería para comprobar que
la conexión esté firme. Conecte la
tubería al marco con la abrazadera de
la tubería del agua
(C) y abra el
suministro del agua. Verifique si hay
escapes y repárelos, si es necesario.
Continúe observando la conexión del
suministro del agua durante dos a tres
horas antes de mover el refrigerador a
su lugar definitivo.
7. Supervise la conexión del agua
durante 24 horas. Repare los escapes,
si es necesario.
Instalación de las manijas
Si no está instalada, la manija se encuentra en el interior o
en la parte trasera de su refrigerador.
Retire y descarte la cinta y el material de empaque de la
manija.
El diseño de la manija varía de un refrigerador a otro. Use las
instrucciones correspondientes a su modelo.
Manijas del plástico
Materiales Necesarios:
• Destornillador Phillip
Notas:
• Utilice solamente tubo de cobre para la instalación. El
plástico dura menos y puede causar daño.
• Añada 2,4 m (8 pies) a la longitud de tubo necesaria
para llegar al suministro de agua para crear el bucle de
servicio.
por lo menos de
60 cm (2 pies) de
diámetro
5. Deslizar la tuerca de bronce sobre el
casquillo y atornillar la tuerca a la
conexión de entrada.
Colocar una llave inglesa ajustable
sobre la tuerca
(1) adosada la línea de
agua de plástico y mantenerla en
posición.
Con una segunda llave inglesa
ajustable girar la tuerca interior
(2) en
sentido antihorario y apretar totalmente
mientras mantiene la tuerc
a superior en posición.
Instalación:
1.
L
as manijas deben quedar en la dirección que se
muestra.
2. Alinee el clip de la manija con las lengüetas de la
puerta.
3.
Asegúrese de que el agujero
grande en la pinza de montaje esté
posicionado hacia abajo en ambos
extremos de la manija.
lengüeta de
la puerta
4. Gire la manija de modo que quede
plana contra la puerta.
A
B
1
2
A
B
C
77
Instalación
A fin de evitar una posible lesión grave y daños materiales,
sujete firmemente con cinta adhesiva los paneles
decorativos (modelos selectos)
antes de retirar las manijas.
ADVERTENCIA
Reinstalación:
1.
Repita las instrucciones en orden inverso.
1. Retire la moldura superior de la puerta
sacando los tornillos Phillips de la parte
superior de la puerta del refrigerador y
conserve los tornillos para uso posterior.
Desmontaje:
Manijas de aluminio de largo completo
Instalación:
1.
Retire la moldura superior de la puerta
sacando los tornillos Phillips de la parte
superior de la puerta del refrigerador y
conserve los tornillos para uso posterior.
2.
Alinee las mue
sc
as situadas en la
parte trasera de la manija con los
clips de sujeción de las puertas.
Inserte los clips en las muescas y
de
slice la manija hacia
abajo hast
a que
toque la moldura inferior
.
3.
V
uelva a coloc
ar la moldura superior y
los tornillos Phillips.
4. Repita las instrucciones del 1 al 3 para
instalar la otra manija.
Clip de la puerta
2. Sostenga firmemente la manija con
ambas manos. Deslice la manija
hacia arriba aproximadamente 1,9
cm (
3
⁄4”) para soltarla.
3. Repita las instrucciones del 1 al 3
para retirar la otra manija.
5. Sujete firmemente la manija y deslícela
hacia abajo.
Desmontaje:
1. Sujete firmemente la parte inferior de la
manija y
levántela para sacarla.
Extensiones de la manija
(modelos selectos)
Instalación:
1. Alinee y enganche la extensión de la manija en su
lugar. Oprima la extensión sobre los retenes de la
puerta.
Desmontaje:
1. Deslice la extensión hacia abajo y desengánchela
del retén de la puerta.
78
Controles de la temperatura
Controles rotativos de la
temperatura
(modelos selectos)
Los controles están ubicados en la parte delantera
superior del compartimiento del refrigerador y del
congelador.
Nota: El control del congelador es el que activa el
sistema de enfriamiento. Ninguno de los
compartimientos enfriará si el control del congelador
está en la posición ‘OFF’ (Apagado).
Ajustes iniciales de los controles
Después de enchufar el
refrigerador
, ajuste los controles.
• Para ajustar los controles, gire
la perilla a la izquierda o a la
derecha según se desee.
• Inicialmente coloque el control
del ‘Freezer’ (Congelador) en el
número
4.
• Inicialmente coloque el control
del ‘Refrigerator’ (Refrigerador)
en el número
4.
• Deje funcionar el refrigerador
por lo menos de 8 a 12 horas
antes de colocar los alimentos.
Superficies tibias del gabinete
A veces, la parte delantera del gabinete del
refrigerador puede sentirse c
aliente al t
acto. Est
a e
s
una situación normal que ayuda a prevenir la
condensación de la humedad en el gabinete. Esta
situación es más notoria cuando el refrigerador se
pone en marcha por primera vez, durante tiempo
caluroso y después de abrir la puerta de manera
exce
siva o prolongada.
Ajuste de los controles
• Si después de 24 horas de colocar los alimentos
observa que uno o ambos compartimientos deberían
estar más fríos o más tibios, ajuste el (los)
control(es) según se indica en la tabla
Guía de
control de la temperatura
incluida a continuación. Ver
en la página 92 las instrucciones para verificar la
temperatura de los compartimientos.
• Exceptuando cuando el refrigerador se pone en
funcionamiento por primera vez,
no cambie ninguno
de los controles más de un número a la vez.
• Espere 24 horas para que la temperatura se
estabilice
antes de reajustar.
• Cualquier cambio en uno de los controles afectará la
temperatura del otro compartimiento.
Guía de control de la temperatura
Refrigerador
demasiado tibio
Refrigerador
demasiado frío
Congelador
demasiado tibio
Congelador
demasiado frío
Para APAGAR el
refrigerador
Gire el control del
Refrigerator al siguiente
número más alto.
Gire el control del
Refrigerator al siguiente
número más bajo.
Gire el control del Freezer al
siguiente número más alto.
Gire el control del
F
reezer
al
siguiente número más bajo.
Gire el control del
Freezer a
la posición ‘O
F
F’
.
Nota: Al girar el control del congelador a la
posición ‘OFF’ se detiene el enfriamiento en ambos
compartimientos. Sin embargo, no se corta la
electricidad al refrigerador
.
79
Controles de la temperatura
Controles de la temperatura
sensibles al tacto
(modelos selectos/las características
varían según el modelo)
Los controles están ubicados en la parte delantera
superior del compartimiento del refrigerador.
Control
Ajustes iniciales de los controles
Después de enchufar el refrigerador, ajuste los
controles.
• Al oprimir la tecla or los controles se
programan en el ajuste deseado.
• Inicialmente coloque el control del ‘Freezer”
(Congelador) en el número
4.
• Inicialmente coloque el control del ‘Refrigerator’
(Refrigerador) en el número
4.
• Deje funcionar el refrigerador por lo menos de 8 a 12
horas
antes de colocar los alimentos.
Superficies tibias del gabinete
A vece
s, la parte delantera del gabinete del
refrigerador puede sentirse caliente al tacto. Esta es
una situación normal que ayuda a prevenir la
condens
ación de la humedad en el gabinete. Est
a
situación e
s más notoria cuando el refrigerador se
pone en marcha por primera vez, durante tiempo
caluroso y después de abrir la puerta de manera
excesiva o prolongada.
Ajuste de los controles
• Si después de 24 horas de colocar los alimentos
observa que uno o ambos compartimientos deberían
estar más fríos o más tibios, ajuste el (los)
control(es) según se indica en la tabla
Guía de
control de la temperatura siguiente. Ver en la página
92 las instrucciones para verificar la temperatura de
los compartimientos.
• Exceptuando cuando el refrigerador se pone en
funcionamiento por primera vez,
no cambie ninguno
de los controles más de un número a la vez.
• Espere 24 horas para que la temperatura se
estabilice
antes de reajustar.
• Cualquier cambio en uno de los controles afectará la
temperatura del otro compartimiento.
Guía de contr
ol de la temperatura
Refrigerador
demasiado tibio
Refrigerador
demasiado frío
Congelador
demasiado tibio
Congelador
demasiado frío
Como APAGAR el
refrigerador
Ajuste el control del
‘Refrigerator’ un grado más
frío
oprimiendo la tecla .
Ajuste el control del
‘Refrigerator’ un grado más
tibio oprimiendo la tecla .
Ajuste el control del Freezer
un grado más frío oprimiendo
la tecla .
Ajuste el control del Freezer
un grado más tibio
oprimiendo la tecla .
Oprima la tecla en el
‘Refrigerator’ o ‘Freezer’
hast
a que (-) aparezc
a en el
indic
ador.
80
Características del compartimiento del refrigerador
Bandejas
A fin de evitar una lesión personal o daños
personales, observe lo siguiente:
• Nunca intente ajustar una bandeja que tenga
alimentos.
• Cerciórese de que la bandeja esté firme antes de
colocar artículos sobre ella.
• Manipule con cuidado las bandejas de vidrio
templado. Las bandejas se pueden quebrar
repentinamente si son melladas, rayadas o
expuestas a cambios repentinos de temperatura.
PRECAUCIÓN
Su refrigerador está equipado con bandejas
Spillsaver
M
R
o bandejas no selladas. Las bandejas
Spillsaver
M
R
tienen un borde retenedor de derrames
que facilita la limpieza y otras están equipadas con la
característica EasyGlide
M
R
. Para deslizar la bandeja
hacia afuera (modelos selectos), sujete la par
te
delantera de la bandeja y tire hacia adelante. Oprima la
bandeja para volverla a la posición original.
Desmontaje de una bandeja:
• Incline levemente hacia
arriba la parte delantera y
levante la par
te trasera de
la bandeja; luego tire de
la bandeja derecho hacia
afuera para sacarla.
Cambio de lugar de una bandeja:
•
Incline hacia arriba el borde delantero de la bandeja.
• Inserte los ganchos en las aberturas deseadas del
marco y deje que la bandeja se asiente en su lugar
.
• Asegúrese de que la bandeja esté bien asegurada en
la parte trasera.
La cubierta del cajón de las verduras se utiliza como la
bandeja inferior del refrigerador.
Desmontaje de la cubierta del cajón de las
v
er
dur
as:
• Retire los cajones como se indica en la página 82.
• Coloque la mano debajo del marco para empujar el
vidrio hacia arriba. L
evante el vidrio para s
acarlo.
• Para instalar, repita las instrucciones anteriores en
orden inverso.
SideGlide
M
R
bandejas (modelos selectos)
Las bandejas ‘SlideGlide’
M
R
pueden ajustarse para crear
una bandeja de todo el
ancho o para deslizarlas de
un lado al otro para facilitar
el almacenamiento de los
productos.
Desmontaje del conjunto del riel de la bandeja:
• Levante el conjunto del riel para retirar los ganchos
del marco.
Instalación del conjunto del riel de la bandeja:
• Incline hacia arriba el borde delantero del conjunto.
• Inserte los ganchos en las aberturas deseadas del
marco y deje que el conjunto del riel descienda a su
lugar.
• Asegúre
se de que el conjunto del riel e
sté
firmemente bloqueado en el marco.
Instalación de las bandejas ‘SlideGlide’
M
R
para
cr
ear una bandeja de todo el ancho:
• Incline hacia arriba levemente el borde delantero de
la bandeja.
• Enganche el reborde trasero de la bandeja en uno de
los rieles del conjunto de rieles de la bandeja.
• Deje que la bandeja se acomode en su lugar.
• Instale la otra Bandeja ‘SlideGlide’
MR
en el mismo riel
del conjunto de la bandeja.
Instalación de las bandejas ‘SlideGlide’
MR
para que
se deslicen de un lado al otro:
•
Incline hacia arriba levemente el borde delantero de
la bandeja.
• Enganche el reborde trasero de la bandeja en uno de
los rieles del conjunto de rieles de la bandeja.
• Deje que la bandeja se acomode en su lugar.
•
Inst
ale la otra bandeja ‘SlideGlide’
MR
en el otro riel del
conjunto de la bandeja.
81
Centro de productos lácteos
El centro de productos lácteos
ofrece almacenamiento conveniente
para tales artículos como la
mantequilla y la margarina. Este
compartimiento puede moverse a
lugares diferentes para acomodar
las necesidades de conservación de alimentos. Para usar
el centro de productos lácteos, levante la tapa.
Desmontaje:
• Deslice el centro de productos lácteos hacia arriba y
tire de él para sacarlo.
Instalación:
• Deslice el conjunto hacia adentro y hacia abajo de
modo que los ganchos queden firmemente asentados
en el revestimiento de la puerta.
Desmontaje de la puerta del centro de productos
lácteos:
• Oprima los costados de la puerta del centro de
productos lácteos y tire de ella hacia afuera.
Instalación de la puerta del centro de pr
oductos
lácteos:
• Deslice los costados de la puerta del centro de
productos lácteos hacia el interior del centro hasta que
las punt
as de las bisagras entren a presión en su lugar
Contenedores de la puerta ajustables,
inclinables y profundos
(modelos selectos)
Estos contenedores ofrecen fácil acceso a los artículos
que están guardados en la puerta.
Desmontaje del contenedor:
• Incline el contenedor hacia afuera.
• Retírelo hacia afuera para sacarlo
del sopor
te.
Instalación del contenedor:
•
Incline levemente hacia abajo la par
te delantera del
contenedor
.
•
Engánchelo en el sopor
te y gírelo hacia arriba.
Cambio del marco del contenedor a otro lugar:
•
Retire el contenedor
.
• Levante el soporte y tire de él
derecho hacia afuera.
•
Coloque el soporte en un nuevo lugar.
Almacenamiento en la puerta
Enfriador de bebidas ‘Beverage
Chiller’
M
R
/’MiniChiller’
M
R
(modelos selectos)
Los enfriadores de bebidas
‘Beverage Chiller’
M
R
y ‘MiniChiller’
M
R
mantienen las bebidas y otros
artículos más fríos que en el resto
del refrigerador. Una admisión de
aire permite que pase aire del
congelador a los enfriadores de
bebidas.
Controles
El control del enfriador de bebidas se
encuentra en la pared izquierda del
compartimiento del refrigerador
. Gire el
control a la derecha para temperatura
más fría.
Desmontaje del (de los) enfriador(es):
• Retire el contenido del (de los) enfriador(es).
• Deslice el conjunto hacia arriba y tire de él derecho
hacia afuera.
Nota: Si el enfriador está inst
alado direct
amente
debajo del centro de productos lácteos o de un
compartimiento de la puerta, el centro de productos
lácteos o el compar
timiento deberán ser retirados
antes de retirar el enfriador.
Nota: L
os enfriadore
s no funcionarán en forma
debida si el agujero de admisión del aire no está
alineado con la ubicación del control.
Instalación del (de los) enfriador(es):
• Alinee uno de los agujeros de entrada del aire con el
agujero recor
t
ado en la puer
ta.
• Deslice el conjunto hacia adentro y hacia abajo de
modo que los ganchos queden firmemente
asentados en el revestimiento de la puerta.
Características del compartimiento del refrigerador
82
Contenedores de la puerta
Los contenedores de la puerta pueden moverse para
adaptarse a sus necesidades de almacenamiento.
Desmontaje:
• Levante el contenedor y tire de él derecho hacia
afuera.
Instalación:
• Coloque el contenedor en el retén
deseado del revestimiento de la
puerta, empújelo hacia abajo
hasta que se detenga.
Características del compartimiento del refrigerador
Nota: Para obtener mejores resultados, mantenga
los cajones de las verduras herméticamente
cerrados.
Desmontaje:
• Abra el cajón en toda su extensión. Levante la parte
delantera del cajón y tire de él derecho hacia afuera.
Instalación :
• Inserte el cajón en los rieles del marco y empuje
hacia atrás a su lugar.
Cajones de Conservación
Cajones de las verduras con control
de humedad
L
os c
ajone
s de las verduras ofrecen un ambiente de
mayor humedad para la conservación de frutas y
verduras frescas.
Controles
L
os controles del cajón de las verduras regulan la
cantidad de humedad en el cajón. Deslice el control
hacia el ajuste
‘F
ruit’
(Fruta) para productos con
cáscaras. Deslice el control hacia el ajuste
‘Vegetables’ (Verduras) para verduras con hojas.
‘Beverage Organizer’
MR
(Organizador de
bebidas)
(modelos selectos)
El organizador de bebidas
‘Beverage Organizer’
MR
se
de
sliza hacia afuera desde
debajo de la bandeja
‘Spills
aver’
MR
. En el organizador
de bebidas se pueden guardar
hasta 12 latas de bebidas de 12 onzas.
Desmontaje:
•
V
acíe el contenido de la bandeja para lat
as. Tire hacia
adelante el organizador de bebidas ‘Beverage
Organizer’
MR
tanto como sea posible y levante la parte
delantera para sacarlo del conjunto del riel de la
bandeja. Tire de él hacia afuera para sacarlo.
Instalación:
• Inserte el cajón en los rieles del marco y empuje
hacia atrás a su lugar
.
Cajón con control de la temperatura
(modelos selectos)
Este cajón puede usarse para
guardar artículos diversos.
El c
ajón tiene un control que
regula la temperatura del aire en
el cajón. Coloque el control en
‘Cheese’ (Queso) para proveer temperatura de
refrigeración normal. Use el ajuste ‘Meats’ para carnes.
Organizador de latas para
refrigeradores (modelos
selectos)
El organizador de latas para
refrigeradore
s distribuye hasta 12
latas de bebidas individuales. Para
cargar las bebidas en el
organizador:
• Abra un paquete de 12 latas de
bebidas.
• Deslice el c
arro distribuidor de lat
as
sobre la porción de la abertura del
empaque de las latas.
• Coloque el envase y el empaque de
latas en posición vertical en un
compartimiento de la puerta del
refrigerador.
El distribuidor queda asent
ado en el
compartimiento de la puerta y puede
ser movido para adaptarse a una
variedad de requerimientos de
almacenamiento.
83
Retenedor de botellas altas/Sujetador
(modelos selectos)
El retenedor de botellas altas
evita que las botellas altas se
vuelquen hacia adelante. El
retenedor puede colocarse
sobre cualquier contenedor
removible de la puerta.
El sujetador adjunto al retenedor de botellas altas
mantiene las botellas y otros contenedores en su lugar
cuando se abre o se cierra la puerta. El sujetador se
ajusta deslizándolo de un lado al otro.
Bandeja con manija para huevos (el
estilo puede variar/modelos selectos)
La bandeja con manija para
huevos tiene capacidad para más
de una docena de huevos. Puede
ser sacada para colocarla en el lugar de trabajo o para
lavarla.
Características del compartimiento del refrigerador
Accesorios
Protectores adherentes
(modelos selectos)
Los protectores adherentes evitan
que los objetos se deslicen en los
compartimientos de la puerta. Los
protectores son removibles y pueden
lavarse en la canasta superior del lavavajillas para fácil
limpieza.
Contenedor cubierto
(modelos selectos)
El contenedor cubierto tiene una
tapa y una bandeja para huevos
removible. Cuando se saca la
bandeja, el contenedor tiene
capacidad para guardar una c
aja de
huevos estándar, hielo, etc.
84
Características del congelador
Depósito del hielo:
El depósito del hielo se encuentra debajo de la
máquina automática de hacer hielo.
Desmontaje:
• Levante la manecilla de la máquina de hacer hielo
para desactivar la máquina. Levante la parte
delantera del depósito y deslícelo hacia afuera tanto
como sea posible. Levante la parte delantera del
depósito y retírelo.
Instalación:
• Inserte el depósito en el riel situado debajo de la
máquina de hacer hielo hasta que se enganche en
su lugar. Baje la manecilla para activar la máquina de
hacer hielo.
Importante: El depósito del hielo debe estar
bloqueado en su lugar para una buena distribución del
hielo. Gire a la izquierda el impulsor del tornillo sin fin
situado detrás del depósito (como se muestra) para
alinear correctamente el depósito del hielo con el
impulsor del tornillo sin fin.
Parrillas y canastas
Parrilla fija del congelador
Desmontaje de las parrillas
con clips:
• Levante la parrilla de los clips de
montaje en la pared y tire el
costado
izquierdo de la parrilla
para sacarlo de los agujeros de montaje en la pared.
Instalación de las parrillas con clips:
• Coloque el costado izquierdo de la parrilla en los
agujeros de montaje y oprima hacia abajo los clips
de montaje en la pared.
Parrillas
Las parrillas pueden ser retiradas para acomodarlas a
sus necesidades de almacenamiento.
Desmontaje de la parrilla:
• Levante el lado derecho de la
parrilla para sacarla del riel del
gabinete y deslícela a la derecha.
Instalación de la parrilla:
• Vuelva a colocar la parrilla en el riel izquierdo del
gabinete. Haga entrar a pre
sión la parrilla en el riel
del lado
derecho del gabinete.
Canastas y cajones
Las canastas y cajones (el estilo puede
variar) se deslizan hacia afuera para
tener fácil acceso a los artículos en
la par
te de atrás.
Desmontaje:
• Deslice la canasta hacia afuera en toda su extensión.
L
evante
la par
te delantera de la canasta y retírela.
Instalación:
• Inserte la canasta o cajón en el riel del gabinete.
Levante la parte delantera de la canasta o del cajón
y de
slice hacia la par
te trasera del congelador
.
85
Características del congelador
Contenedores de la puerta
Contenedores ajustables de la puerta
Los contenedores de la puerta pueden moverse para
adaptarse a sus necesidades de almacenamiento.
Desmontaje:
• Levante el contenedor hasta que
pase sobre los retenes del
revestimiento de la puerta y tire
de él derecho hacia afuera.
Instalación:
• Coloque el contenedor sobre el retén
deseado del revestimiento de la puerta. Empújelo
hacia abajo hasta que el contenedor se detenga.
Contenedor fijo de la puerta
(modelos selectos)
El contenedor fijo de la puerta se
encuentra en la sección superior de la
puerta del congelador.
Importante: El contenedor fijo de la
puerta no es ajustable. Si se saca el
contenedor, la luz del congelador no se
apagará cuando se cierre la puerta.
Contenedores inclinables de la puerta
(modelos selectos)
Estos contenedores ofrecen fácil acceso a los artículos
que están guardados en la puerta.
Desmontaje del contenedor:
• Incline el contenedor hacia afuera.
• Retírelo hacia afuera para sacarlo
del marco.
Instalación del contenedor:
• Incline levemente hacia abajo la parte delantera del
contenedor.
• Insértelo en el marco y gírelo hacia arriba.
Cambio del marco del contenedor a otro lugar:
• Retire el contenedor.
• Levante el marco y tire de él
derecho hacia afuera.
Inserte el marco y bájelo a su nueva ubicación.
86
Hielo y agua
Máquina automática de
hacer hielo (modelos selectos)
Nota: Las guías de consumo de energía que se
adhieren en el refrigerador al momento de la
compra no incluyen el uso de energía de la máquina
de hacer hielo opcional.
A fin de evitar una lesión personal o daños
materiales, observe lo siguiente:
• No introduzca los dedos o la mano en el mecanismo
automático de hacer hielo mientras el refrigerador
esté enchufado. Esto le protegerá contra posibles
lesiones y también evitará interferencia con las
piezas móvile
s del mec
anismo eyector y del
calentador que expulsa los cubos.
• En raras ocasiones, los cubos de hielo pueden salir
de
scoloridos, mostrando generalmente un color azul
verdoso. La causa de esta rara decoloración es una
combinación de factores tales como ciertas
c
aracterístic
as del agua loc
al, la plomería de la c
as
a y
la acumulación de sales de cobre en la tubería inactiva
de suministro de agua que abastece a la máquina de
hacer hielo. El consumo continuo de los cubos
descoloridos puede ser nocivo para la salud. Si observa
la mencionada descoloración, descarte los cubos de
hielo y póngase en cont
acto con su Distribuidor para
comprar e instalar un filtro en la tubería del agua.
•
El daño causado por agua debido a una conexión
inapropiada del agua puede causar crecimiento de
moho/mildiú.
•
L
impie los derrames de agua y hielo para evitar una
le
sión personal y el crecimiento de moho/mildiú.
ADVERTENCIA
Algunos modelos selectos fabrican hielo
automáticamente. El número del kit apropiado de la
máquina de hacer hielo es IC10S. El kit contiene las
instrucciones de instalación y las instrucciones para la
conexión del agua.
Otros modelos tienen una máquina de hacer hielo
instalada en la fábrica. Conecte la máquina de hacer
hielo al suministro de agua según se explica en la
páginas 75-7
6.
P
ara un rendimiento óptimo de la
máquina de hacer hielo es necesario que haya flujo
apropiado del agua y que el refrigerador esté
nivelado.
Instrucciones de funcionamiento
• Cerciórese de que el depósito del
hielo e
sté en su lugar y que la
manecilla de la máquina esté
dirigida hacia abajo.
• Después de que el compartimiento
del congelador alcanza
aproximadamente 0
° F (-17° C), la
máquina de fabricar hielo se llena con agua y
comienza a funcionar. Usted obtendrá un lote de
hielo aproximadamente c
ada tres horas.
•
Espere aproximadamente 24 horas de
spués de la
instalación para recibir el primer lote de hielo.
• Descarte el hielo creado durante las primeras 12
horas de operación a fin de asegurarse de que el
sistema no tenga impurezas.
• Detenga la producción de hielo levantando la
manecilla de la máquina hasta que se escuche un
chasquido.
•
L
a máquina de hacer hielo permanecerá en la
posición
‘O
F
F’
(Apagada) hast
a que la manecilla no
sea bajada.
• Los primeros dos lotes probablemente contendrán
cubos muy pequeños o de forma irregular debido al aire
que puede haber en la tubería de suministro de agua.
• Cuando los cubos de hielo son expulsados es normal
que varios cubos s
algan unidos. Se podrán separar
fácilmente. La máquina de hacer hielo continuará
haciendo hielo hasta que la cantidad de cubos de hielo
producida levante el brazo sensor y apague la máquina.
•
Se pueden oír cier
tos ruidos cuando se e
stá fabricando
el hielo. El motor puede hacer un leve zumbido, los
cubos sonarán al caer en la bandeja vacía y la llave del
agua puede emitir un chasquido o “zumbido” de vez en
cuando.
• Si el hielo no se usa con frecuencia, los cubos se
tornaran opacos, disminuirán de tamaño, se pegarán y
adquirirán mal sabor. Vacíe el depósito de hielo
periódicamente y límpielo con agua tibia. Asegúrese de
secar bien el depósito
antes de volver a colocarlo en su
lugar.
•
No se deben colocar bebidas ni alimentos en el
depósito del hielo para enfriarlos rápidamente. Estos
artículos pueden bloquear el brazo sensor, afectando
el funcionamiento de la máquina de hacer hielo.
• Cuando el suministro de agua vaya a ser
interrumpido por varias horas,
apague la máquina
de hacer hielo levantando la manecilla.
Desmontaje del depósito del hielo:
• Para sacar el depósito del hielo, tire de él hacia
adelante, alejándolo de la máquina de hacer hielo.
Para evitar que la máquina produzca cubos cuando
el recipiente haya sido quitado, apague la máquina
levantando el brazo sensor.
Instalación del depósito del hielo:
• Invierta el procedimiento anterior
. Ponga en
mar
cha
la máquina de hacer hielo bajando el brazo sensor.
87
Hielo y agua
Luz del distribuidor (modelos selectos)
Se enciende una luz a plena potencia dentro del
distribuidor cuando se está distribuyendo hielo o agua
con el accionador del distribuidor principal. La luz
también se iluminará cuando use el botón ‘FrontFill’
MR
(modelos selectos).
Accionador del distribuidor
El accionador del distribuidor se encuentra en la pared
trasera del área de distribución de agua y hielo.
Seleccione una opción en el panel de control del
distribuidor y oprima el accionador para que el
distribuidor comience a funcionar.
Botón ‘FrontFill’
MR
(modelos selectos)
El Botón ‘FrontFill’
MR
funciona en forma independiente
de los controle
s del distribuidor, ofreciendo una
práctica alternativa para el accionador para la
distribución de agua. Est
a c
aracterístic
a e
s
conveniente para llenar contenedore
s grande
s que no
calcen en el área del distribuidor (es decir, botellas
usadas por deportistas, jarros, ollas grandes,
cafeteras).
Est
a característica permite además la conveniencia de
distribuir agua y hielo simultáneamente. Para usar,
seleccione su modo preferido de hielo en el panel de
control del distribuidor. Oprima el contenedor contra el
accionador del distribuidor a la vez que oprime el
botón ‘FrontFill’
MR
.
Funcionamiento del
distribuidor de agua
A fin de evitar una lesión personal o daños
materiales, observe lo siguiente:
• No introduzc
a los dedos, las manos ni ningún
objeto extraño en la abertura del distribuidor.
•
No use objetos afilados para romper el hielo.
•
No saque agua directamente en un vaso de vidrio
delgado, de losa fina o de cristal delicado.
PRECA
UCIÓN
Uso del accionador del distribuidor:
• Seleccione el agua en el panel de control del
distribuidor.
•
Oprima un contenedor resistente de boca ancha
contra el accionador. Cuando desee hielo picado,
mantenga el contenedor tan cerca como sea posible
de la salida del hielo a fin de evitar salpicaduras.
• Alivie la presión contra el accionador para detener la
salida del agua. Puede que continúe saliendo un
poco de agua, la cual se junt
ará en la bandeja del
distribuidor. Se deben limpiar los derrames grandes.
Nota: Durante el uso inicial del distribuidor de
agua se produce un retraso de uno a dos minutos
antes de que salga agua pues el depósito se está
llenando. No use los primeros 10 a 14 vasos de agua
después de haber conectado por primera vez el
refrigerador al suministro de agua del hogar o
después de períodos prolongados sin uso.
Botón
‘FrontFill’
MR
Características del distribuidor
(modelos selectos)
Accionador
Principal del
Distribuidor
Bandeja
Removible
Bandeja removible
La bandeja removible en la parte inferior del área del
distribuidor ha sido diseñada para recolectar derrames
pequeños. Puede ser retirada con facilidad para
limpiarla y vaciarla.
Importante: La bandeja removible no tiene desagüe.
No deje que la bandeja se rebalse. Si se rebalsa,
retírela y vacíela.
88
Hielo y agua
Bloqueo del distribuidor (modelos
selectos)
El bloqueo del distribuidor detiene la s
alida
del hielo o del agua.
Para bloquear el distribuidor:
• Oprima y mantenga oprimido el botón ‘Lock’
(Bloqueo) durante tres segundos. Una luz verde
situada arriba del botón se iluminará cuando el
distribuidor esté bloqueado.
Para desbloquear el distribuidor:
• Oprima y mantenga oprimido el botón ‘Lock’
durante tres segundos. La luz verde situada arriba
del botón se apagará.
Control del distribuidor
(modelos selectos) (las características
del control varían según el modelo)
Funcionamiento del
distribuidor de hielo
Para obtener hielo:
• Seleccione el modo ‘Crushed’ (Hielo Picado) o
‘Cubes’ (Cubos de Hielo) oprimiendo
el botón en el panel de control del
distribuidor
. Una luz verde situada
arriba del botón indica la opción
seleccionada.
•
Oprima el contenedor contra el accionador del
distribuidor. Cuando desee hielo picado, mantenga el
contenedor tan cerca como sea posible de la salida
del hielo a fin de evitar s
alpicaduras.
‘Auto Light’ (Luz automática)
(modelos selectos)
La función ‘Auto Light’ activa la luz del distribuidor a
media intensidad cuando el sensor de la luz detect
a que
los niveles de luz en la habitación son bajos.
Para activar la función ‘Auto Light’:
• Oprima el botón ‘Auto Light’. Una luz verde indicadora
situada arriba del botón se ilumina cuando el sensor
está activo.
Para desactivar la función ‘Auto Light’:
• Oprima el botón ‘Auto Light’. La luz verde indicadora
se apagará.
Notas:
• El modo de selección no puede cambiarse cuando
el distribuidor está funcionando.
• Si el distribuidor (modelos selectos) permanece
activo por más de cinco minutos, un sensor de
bloqueo automático apagará la energía hacia el
área del distribuidor. Ver
Bloqueo del distribuidor
para obtener información sobre el de
sbloqueo.
Nota: El distribuidor funcionará cuando la función
‘Auto Light’ esté ACTIVADA O DESACTIVADA.
Modo sabático (modelos selectos)
Cuando se activa, el Modo Sabático desactiva las luces
del control, pero el control continúa en funcionamiento.
P
ara activar el Modo Sabático:
•
Oprima y mantenga oprimidos
simultáneamente durante
tres a cuatro
segundos el botón ‘Lock’ y el botón ‘Auto
Light’. Después de tres a cuatro segundos,
las luces del distribuidor se apagarán.
Luz indicadora de estado del filtro
del agua (modelos selectos)
La luz indicadora de estado del filtro del
agua le avisa cuando debe cambiar el filtro.
Una luz verde indica que el filtro está en
buen estado. Una luz roja indica que el filtro debe ser
cambiado. La luz permanecerá roja hasta que se
reponga la función.
Reposición del Indicador:
• Oprima y mantenga oprimidos simultánea-
mente durante
cuatro segundos el botón
‘Lock’ y el botón ‘Water’ (Agua). La luz
verde indicadora del estado del filtro
destellará
tres veces cuando la función haya
sido reactivada con éxito.
89
Filtro del agua (modelos selectos)
Instalación y desmontaje
A fin de evitar una enfermedad grave o mortal, no
use el refrigerador donde el agua no sea segura o
se desconozca su calidad sin desinfección adecuada
antes o después de pasar por el filtro.
ADVERTENCIA
Después de instalar un filtro del agua nuevo,
siempre deje salir agua durante dos minutos
antes de retirar el filtro por cualquier razón.
• La tapa de derivación no filtra el agua. Asegúrese
de tener cartuchos filtrantes de repuesto cuando
el filtro necesite ser cambiado.
• Si el sistema de filtración de agua estuvo
congelado, reemplace el car
tucho filtrante.
• Si el sistema no ha sido usado durante un período
de tiempo corto y el agua tiene un sabor y olor
desagradable, lave el sistema haciendo salir dos o
tre
s vasos de agua. Si el olor o s
abor
desagradable persiste, cambie el cartucho
filtrante. Si el sistema no ha sido usado durante
tres meses o más, reemplace el cartucho filtrante
del agua.
PRECAUCIÓN
Instalación inicial
El filtro del agua está ubicado en la
e
squina superior derecha del
compartimiento del refrigerador.
1. Retire la tapa de derivación azul
y consérvela para uso posterior.
2.
Retire la etiquet
a de sellado del
extremo del filtro e insértelo en
la cabeza del filtro.
3.
Gire suavemente a la derecha
hasta que el filtro se detenga.
Cierre la cubierta del filtro.
4. Reduzca las salpicaduras de agua purgando el aire
del sistema. Deje correr el agua continuamente
durante dos minutos a través del distribuidor hasta
que el agua salga uniformemente. Durante el uso
inicial, es necesario esperar de 1 a 2 minutos para
que comience a s
alir agua pue
s el depósito del
agua interno debe tener tiempo de llenarse.
• Se puede requerir limpieza adicional en los
hogares en que el agua es de mala calidad.
Reemplazo del filtro del agua
Importante: El aire que permanece atrapado en el
sistema puede causar eyección de agua y del
cartucho. Tenga cuidado cuando retir
e el
cartucho.
1. Gire el filtro a la izquierda hasta que se
desenganche de la cabeza.
2. Desagüe el agua del filtro en el fregadero y
descártelo en la basura normal del hogar.
3.
Limpie el exceso de agua acumulada en la
cubierta del filtro y continúe con la
Instalación
Inicial, pasos 2 y 4.
El filtro del agua debe cambiarse por lo menos cada 12
me
ses.
Importante: La calidad del agua y la cantidad usada
determinan la duración de la vida útil del c
ar
tucho
filtrante. Si consume mucha agua o si el agua e
s de
mala calidad, puede que sea necesario reemplazar el
filtro más a menudo.
P
ara comprar un c
ar
tucho filtrante de repuesto,
póngase en cont
acto con su distribuidor o llame al
1-877-232-6771 en EE.UU. o al 1-800-688-8408 en
Canadá.
El distribuidor puede ser usado sin el cartucho filtrante
del agua. Si usted decide e
st
a opción, reemplace el filtro
con la tapa de derivación azul.
Notas:
• La luz del distribuidor no se activará cuando se
esté sacando agua en este modo.
• Si hay una falla de energía, el control permanecerá
en Modo Sabático hasta que se restablezca la
energía.
Hielo y agua
P
ara desactivar el Modo Sabático:
• Oprima y mantenga oprimidos simultáneamente
durante tres a cuatro segundos el botón
‘Lock’
(Bloqueo) y el botón ‘Auto Light’ (Luz automatica).
Después de tres a cuatro segundos, las luces del
distribuidor se encenderán.
90
Filtro del agua (modelos selectos)
Parámetro
Turbiedad
Quistes
Asbesto
Plomo a pH 6,5
Plomo a pH 8,5
Mercurio a pH 6,5
Mercurio a pH 8,5
Atrazina
Benzene
Carbofuran
p-Dichlorobenzene
Lindano
Toxafeno
P
arámetro
C
loro
Sabor y Olor
Part
ículas**
Especificaciones del sistema y datos de funcionamiento
cartucho filtrante del agua para refrigerador –
modelo UKF8001AXX
Especificaciones
Medida del gasto (máximo) en servicio...........................2,9 L/min (0,78 GPM)
Vida útil (máxima) – modelo UKF8001AXX-750 ..........2838 litros/750 galones
Temperatura máxima de operación ...................................38° C /100° F
Presión mínima de operación ..............................................241 kPa/35 lbs./pulg
Temperatura mínima de operación....................................1° C/33° F
Presión máxima de operación .............................................689 kPa/100 lbs./pulg
Datos de Funcionamiento
El sistema de filtración de agua retráctil PuriClean
®
II usa el
cartucho filtrante de repuesto UKF8001AXX. Es esencial el
reemplazo oportuno del cartucho para obtener un
rendimiento satisfactorio de este sistema de filtración. Por
favor consulte la sección correspondiente de esta Guía de
Uso y Cuidado para los requerimientos generales de
funcionamiento, mantenimiento y reparación de averías. El
precio sugerido de venta del filtro de agua de repuesto es
de $39,99.
Este sistema ha sido probado de acuerdo con las normas
ANSI/NSF 42 y 53 para la reducción de las substancias
indicadas anteriormente. La concentración de las
substancias indicadas en el agua que entra al sistema se
redujo a una concentración inferior o igual al límite
permisible indicado por las normas ANSI/NSF 42 y 53 para
el agua que sale a través del sistema.
*
Probado con una medida de gasto de 0,78 GPM (2,9 L/min); presión de 413,5 kPa (60
lbs./pulg._); pH de 7,5 ± 0,5; temp. de 20° C ± 3° C (68° F ± 5° F)
** Medido en partículas/mL. Se usaron partículas de 0,5 – 1 micrón.
***
NTU – Unidade
s de Turbulencia (Nefelométricas)
Condiciones de uso generales
L
ea esta Ficha de datos de funcionamiento y compare la
capacidad de este producto con sus necesidades reales de
trat
amiento de agua.
N
O use este producto donde el agua sea
micr
obiológicamente peligr
osa o de calidad
desconocida sin haberla desinf
ectado de maner
a
adecuada antes o después de pasar por el sistema. Los
sistemas certificados par
a r
educción de quistes pueden
ser usados en agua desinf
ectada que pueda contener
quistes filtr
ables.
USE SOLAMENTE CON EL SUMINISTRO DE AGUA
F
RÍA. V
E
R
IFIQUE EL CUMPLIMIENTO DE TODOS LOS
R
E
G
L
AM
E
NT
O
S Y LEYES LOCALES Y ESTATALES.
TM
Norma No. 42: Ef
ectos Estéticos
Reducción del sabor y olor
Sabor y olor de cloro
Unidad de Filtración Mecánica
Reducción de Partículas – Clase I
Norma No. 53: Efectos sobre la Salud
Unidad de Reducción Químic
a
Reducción de Plomo, Atrazina, Lindano,
Benzene, Carbofuran, p-Dichlorobenzene,
Mercurio y Toxafeno
Unidad de Filtración Mecánica
Reducción de Quistes, Turbiedad y Asbesto
Cartuchos filtrantes UKF8001AXX-750 probados y certificados por NSF
International en base a las normas ANSI/NSF 42 y 53 para la reducción de las
siguientes substancias:
USEPA
M
CL
—
—
—
Norma N° 42: Efectos Estéticos
Concentración
d
e Influente
2
,0 mg/L ± 10%
–
p
or lo menos 10.000 partículas/mL
Promedio de
I
nfluente
1,88 mg/L
–
5.700.000 # /mL
P
romedio
<
0,05
1
36364 mg/L
–
30.58
3 # /mL
M
áximo
<
0,06 mg/L
–
69.000 # /mL
P
romedio
>
97,26%
–
99,52%
M
ínimo
9
6,84%
–
98,94
%
Reducción Mín.
Requerida
5
0%
–
8
5%
Efluente % de Reducción
USEPA
MCL
1 NTU**
Reducción de 9
9
,5%
R
educción de 9
9
%
0,015 mg/L
0,015 mg/L
0,002 mg/L
0,002 mg/L
0,003 mg/L
0,005 mg/L
0,04 mg/L
0,075 mg/L
0,0002 mg/L
0,003 mg/L
Norma N° 53: Efectos sobre la Salud
Concentra
ción
de Influente
11 ± 1 NTU***
Mínimo 50.000/L
1
0
7
a
10
8
f
ibras/
L
; fibras> de 10 micrómetros de largo
0,15 mg/L + 10%
0,15 mg/L + 10%
0,006 mg/L ± 10%
0,006 mg/L ± 10%
0,009 mg/L + 10%
0,015 mg/L ± 10%
0,08 mg/L ± 10%
0,225 mg/L ± 10%
0,002 mg/L + 10%
0,015 ± 10%
Promedio de
Influente
10,7 NTU
166.500 # /L
155 MF/L
0,153 mg/L
0,150 mg/L
0,006 mg/L
0,006 mg/L
0,009 mg/L
0,014 mg/L
0,081 mg/L
0,208 mg/L
0,002 mg/L
0,015 mg/L
Promedio
0,31 NTU
< 1 # /L
< 1 MF/L
< 0,001 mg/L
< 0,001 mg/L
0,0003 mg/L
0,0008 mg/L
<0,002 mg/L
0,0006 mg/L
<0,001 mg/L
<0,0005 mg/L
0,000 mg/L
<0,001 mg/L
Máximo
0,049 NTU
< 1 # /L
< 1 MF/L
< 0,001 mg/L
< 0,001 mg/L
0,0005 mg/L
0,0015 mg/L
0,002 mg/L
0,0011 mg/L
<0,001 mg/L
<0,0005 mg/L
<0,0001 mg/L
<0,001 mg/L
Promedio
97,09 %
> 99,99 %
> 99,99 %
> 99,35%
> 99,33%
95,70%
86,22%
76,99%
95,71%
98,74%
99,76%
98,72%
92,97%
Mínimo
95,20 %
> 99,99 %
> 99,99 %
> 99,29%
> 99,29%
90,91%
75,93%
75,31%
92,14%
98,46%
99,74%
96,50%
91,67%
Reducción Mín.
Requerida
0,5 NTU
> 99,95 %
99 %
0,10 mg/L
0,10 mg/L
0,002 mg/L
0,002 mg/L
0,003 mg/L
0,005 mg/L
0,04 mg/L
0,075 mg/L
0,0002 mg/L
0,003 mg/L
Efluente % de Reducción
1000 Apollo Road
Eagan, Minnesota 55121-2240
651.450.4913
EPA EST #35917-MN-1
100834/B
91
Filtro del agua (modelos selectos)
Estado de California
Departamento de Servicios de la Salud
Dispositivo de Tratamiento de Agua
Número de Certificado
03 - 1583
Fecha de Emisión: 16 de Septiembre de 2003
Fecha Revisada: 22 de Abril de 2004
Designación de Marca Registrada/Modelo Elementos de Repuesto
UKF8001AXX750 UKF8001AXX
469006-750 46 9006
67003523-750 67003523
Fabricante: PentaPure Inc.
El (Los) dispositivo(s) de tratamiento de agua indicado(s) en este certificado cumple(n) los requisitos de prueba en
conformidad con la Sección 116830 del Código de Salud y Seguridad para los siguientes contaminantes relacionados con la
salud:
Contaminantes Microbiológicos y Turbiedad Contaminantes Inorgánicos/Radiológicos
Quistes Asbesto
Turbiedad Plomo
Mercurio
Contaminantes Orgánicos
Atrazina
Lindano
Benzene
Carbofuran
p-Dichlorobenzene
Toxafeno
V
ida Util Máxima:
2839 litr
os (750 g
alones)
Medida del Gasto en Ser
vicio:
2,9 L/min (0,78 GPM)
Condiciones de la Cer
tif
icación:
No
use este producto donde el agua sea microbiológicamente peligrosa o con agua de calidad desconocida, a excepción de que los
sistemas certificados para reducción de quistes pueden ser usados en agua desinfectada que pueda contener quistes filtrables.
92
Sugerencias para conservar los alimentos
Conservación de alimentos
frescos
• La temperatura del refrigerador se debe mantener entre
1° C (34° F) y 4° C (40º F). La temperatura ideal es de
2° C (37º F). Para verificar la temperatura, coloque un
termómetro para electrodomésticos en un vaso de agua
en el centro del refrigerador. Espere 24 horas antes de
verificar la temperatura. Si la temperatura es superior a
4° C (40º F) ajuste los controles según se explica en las
páginas 78 y 79.
• Evite sobrecargar las bandejas del refrigerador pues
esto reduce la circulación de aire alrededor de los
alimentos y ocasiona enfriamiento irregular.
Frutas y verduras
• El cajón de las verduras retiene la humedad para ayudar
a preservar la frescura de las frutas y verduras por
períodos más prolongados (ver página 83).
• Clasifique las frutas y verduras
antes de guardarlas y
consuma primero las que se encuentren maduras o
magulladas. Descarte aquellas que muestren señales
de descomposición.
•
Siempre envuelva los alimentos que despiden olor tal
como cebollas y repollo de modo que el olor no se
transfiera a otros alimentos.
• Aunque las verduras necesitan cierta cantidad de
humedad para retener la frescura, demasiada humedad
puede acortar el tiempo de conservación (especialmente
las verduras con hojas). Seque bien las verduras
antes
de guardarlas.
• No lave las verduras frescas hasta el momento de
usarlas.
Carnes y quesos
• La carne cruda de res y de ave debe envolverse muy
bien para que no ocurran derrames ni contaminación
de otros alimentos o super
ficie
s.
• A veces se puede formar moho en la superficie de los
quesos duros (Suizo, Cheddar y Parmesano). Corte por
lo menos 2,5 cm (1”) alrededor y debajo del área
afectada. Mantenga el cuchillo o instrumento cortante
alejado del moho. El queso restante retendrá su sabor y
se puede comer sin preocupación.
No trate de
conservar las rodajas individuale
s de que
so, el que
so
cremoso, el requesón, la crema, nata cortada o yogur
cuando tengan señales de moho.
Productos lácteos
• La mayoría de los productos lácteos como la leche,
yogur, nata cortada y requesón muestran la fecha de
vencimiento en sus envases para asegurar su correcta
duración. Guarde estos alimentos en los envases
originales y refrigérelos inmediatamente después de
comprarlos y después de cada uso
.
Conservación de alimentos
congelados
• El compartimiento del congelador de un refrigerador
debe ser mantenido aproximadamente a -18° C (0° F).
Para verificar la temperatura, coloque un termómetro
para electrodomésticos entre los paquetes congelados y
espere 24 horas antes de verificarla. Si la temperatura
es superior a -17° C (0° F), ajuste el control como se
indica en las páginas 78 y 79.
• El congelador funcionará más eficazmente si se ocupa
por lo menos dos tercios de su capacidad.
Envoltura de los alimentos para su
congelación
• Para reducir la deshidratación y el deterioro de la calidad
de los alimentos, use papel de aluminio, envoltura para
alimentos congelados, bolsas especiales para alimentos
congelados o envases herméticamente cerrados. Extraiga
la mayor cantidad posible de aire del paquete y
asegúrese de que esté bien sellado. El aire atrapado
puede resecar, cambiar de color o dar mal sabor
(quemadura de congelación) a los alimentos.
• Envuelva bien las carnes frescas y la carne de ave con
envoltura especial para alimentos congelados antes de
guardarlas.
•
No congele nuevamente la carne que se haya
descongelado completamente.
Colocación de los alimentos en el
congelador
•
Evite guardar demasiados alimentos tibios en el
congelador de una sola vez. Esto sobrecarga el
congelador, reduce la velocidad de congelación y
puede elevar la temperatura de los alimentos
congelados.
•
Deje un e
spacio entre los paquetes de manera que el
aire pueda circular libremente para que los alimentos
se congelen lo más rápido posible.
• Evite guardar alimentos difíciles de congelar tal como
helados y jugo de naranja concentrado en los
compartimientos de la puerta del congelador. Es
preferible guardar estos alimentos en el interior del
congelador donde la temperatura fluctúa menos
cuando se abre la puerta.
Consulte la T
abla de conservación de los alimentos
en las
páginas 93 y 94 para los tiempos de almacenamiento
aproximados.
93
Sugerencias para conservar los alimentos
Tabla de conservación de los alimentos
Los tiempos de conservación son aproximados y pueden variar dependiendo del tipo de empaque, temperatura de
almacenamiento y la calidad del alimento cuando fue comprado.
ALIMENTOS
PRODUCTOS LACTEOS
Mantequilla
Leche y crema
Queso en crema, queso en pasta
y alimentos de queso
Requesón
Nata cortada
Que
so duro
(Suizo, Cheddar y Parmesano)
HUEVOS
Huevos enteros
Claras o yemas rest
ante
s
FRUTAS
Manzanas
Plát
anos
Peras, ciruelas, aguacate
Fresas, cerezas, damascos
Uvas
F
rut
as ácidas
Piña, en trozos
REFRIGERADOR
1 mes
1 semana
1 a 2 semanas
3 a 5 días
10 días
1 a 2 me
ses
3 semanas
2 a 4 días
1 mes
2 a 4 días
3 a 4 días
2 a 3 días
3 a 5 días
1 a 2 semanas
2 a 3 días
CONGELADOR
6 a 9 meses
No se recomienda
No se recomienda
No se recomienda
No se recomienda
4 a 6 me
ses
Puede quedar
migajoso
No se recomienda
9 a 12 mese
s
8 meses
(cocinadas)
6 meses
(enteros /pelados)
No se recomienda
6 meses
1 mes (enteras)
No se recomienda
6 a 12 me
se
s
S
UGERENCIAS PARA LA CONSERVACION
Envuelva bien o cubra.
Verifique la fecha del envase. Cierre
firmemente.
No vuelva a colocar las
porciones no usadas en el envase
original. No congele la crema a menos
que sea batida.
Envuelva bien.
Guarde en el envase original. Verifique la
fecha del envase.
Guarde en el envase original. Verifique la
fecha del envase.
Envuelva bien. Recorte las partes
afectadas por el moho.
Refrigere colocando los extremos
pequeños hacia abajo.
Por cada taza de yemas que se desee
congelar, agregue 1 cucharadita de
azúcar si se van a usar en dulces o una
cucharadita de sal si es para platillos no
dulces.
T
ambién se pueden guardar manzanas
verdes o duras a una temperatura de
15º C a 21º C (6
0º F a 7
0
°
F).
Madúrelas a temperatura ambiente
antes
de ser refrigeradas. Nota: Los plátanos
se obscurecen cuando son refrigerados.
Madúrelas a temperatura ambiente antes
de ser refrigeradas. Nota: L
os aguacates
se obscurecen cuando son refrigerados.
Madúrelas a temperatura ambiente
antes
de ser refrigeradas.
Madúrelas a temperatura ambiente antes
de ser refrigeradas.
También se pueden refrigerar a 15º C a
21
°
C (6
0º F a 7
0° F). Si se refrigeran,
guárdelas sin cubrirlas.
No madurarán después de la compra.
Use rápidamente.
94
Sugerencias para conservar los alimentos
Fuentes: Ministerio de Agricultura de los Estados Unidos; Instituto de Mercadotecnia de Alimentos; Servicio de
Extensión Cooperativa, Universidad Est
at
al de Iowa
A
LIMENTOS
VERDURAS
Espárragos
Repollitos de Bruselas, brócoli,
coliflor, chícharos, frijoles,
cebollas, pimientos
Repollo, apio
Zanahorias, pastinaca, betarraga
y nabos
Lechuga
AVES y PESCADO
Pollo y pavo, entero
Pollo y pavo, presas
Pescado
CARNES
Tocino
Re
s o cordero, molida
Re
s o ternera, as
ada y bistec
Jamón, completamente cocido, entero
mit
ad
rebanadas
Fiambre
s
Cerdo, as
ado
Cerdo, chulet
as
Salchichas, molidas
Salchichas, ahumadas
Ternera
Salchichas
R
EFRIGERADOR
1 a 2 días
3 a 5 días
1 a 2 semanas
7 a 10 días
7 a 10 días
1 a 2 días
1 a 2 días
1 a 2 días
7 días
1 a 2 días
3 a 5 días
7 días
5 días
3 días
3 a 5 días
3 a 5 días
3 a 5 días
1 a 2 días
7 días
3 a 5 días
7 días
C
ONGELADOR
8 a 10 meses
8 a 10 meses
No se recomienda
8 a 10 meses
No se recomienda
12 me
ses
9 meses
2 a 6 meses
1 mes
3 a 4 me
ses
6 a 9 me
se
s
1 a 2 meses
1 a 2 me
ses
1 a 2 meses
1 a 2 meses
4 a 6 meses
4 meses
1 a 2 meses
1 a 2 meses
4 a 6 meses
1 me
s
SUGERENCIAS PARA LA CONSERVACION
No lave antes de refrigerar. Guarde en el
cajón de las verduras.
Envuelva los alimentos que producen
olor. Deje los chícharos en las vainas.
Envuelva los alimentos que producen olor
y refrigere en el cajón de las verduras.
Retire los tallos verdes. Envuelva los
alimentos que producen olor y refrigere
en el cajón de las verduras.
Mantenga en el envase original para
refrigeración. Coloque en el
compartimiento de la carne y queso.
Cuando congele por más de dos
semanas, envuelva nuevamente con
envoltura para congelador.
Las carnes frescas pueden ser
guardadas en el envase original para su
refrigeración.
Colóquelas en el compartimiento de la
carne y queso. Cuando congele por más
de dos semanas, envuelva nuevamente
con envoltura para congelador.
L
os fiambre
s sin abrir envas
ados al vacío
pueden ser guardados durante dos
semanas en el compar
timiento de la
c
arne y que
so.
L
as c
arnes procesadas deben ser bien
envueltas y guardadas en el
compartimiento de la carne y queso.
95
Cuidado y limpieza
Tabla de limpieza del refrigerador
Para evitar las sacudidas eléctricas, que pueden causar graves
l
esiones personales o la muerte, corte el suministro eléctrico al
refrigerador
antes de limpiarlo. Después de la limpieza, conecte
el suministro eléctrico.
ADVERTENCIA
Para evitar lesiones personales o daños a la propiedad,
respete lo siguiente:
•
Lea y siga las instrucciones del fabricante para todos los
p
roductos de limpieza.
•
No coloque las cubetas, repisas ni accesorios en el lavavajillas. Se
podrían agrietar o combar los accesorios.
PRECAUCIÓN
*1-8
7
7-232-6771 en EE.UU. o al 1-800-688-8408 en Canadá.
PIEZA
Puertas con acabado texturizado
y exterior pintado liso (algunos
modelos)
El daño causado al acabado de acero
inoxidable debido al uso incorrecto de
productos de limpieza o productos no
recomendados
no está cubierto bajo
esta garantía del producto..
Interior del gabinete
Exterior y puertas de acero
inoxidable (algunos modelos)
El daño causado al acabado de acero
inoxidable debido al uso incorrecto de
productos de limpieza o productos no
recomendados
no está cubierto bajo
esta garantía del producto.
Burletes de las puertas
Serpentín del condensador
Para tener acceso, retire la rejilla de la
base.
Rejilla de salida del ventilador
del condensador
V
ea la parte trasera del refrigerador
.
Accesorios
Repisas, cubetas, gavetas, etc.
NO USE
Limpiadores abrasivos o fuertes
Amoníaco
Blanqueador de cloro
Detergentes o solventes concentrados
Esponjas de fregar metálicas o de plástico
texturizado
Limpiadores abrasivos o fuertes
Amoníaco
Blanqueador con cloro
Detergentes o solventes concentrados
Esponjas de fregar metálicas o de plástico
texturizado
Productos a base de vinagre
Limpiadores a base de cítricos
Limpiadores abrasivos o fuertes
Esponjas de fregar metálicas o de plástico
texturizado
Cualquier cosa salvo una aspiradora
Un lavavajillas
USE
Use 59 ml (4 cucharadas) de bicarbonato de sosa
disuelto en 1 litro (1 qt) de agua jabonosa tibia.
Enjuague la superficie con agua tibia limpia y
seque inmediatamente para que no queden
manchas de agua.
Use agua jabonosa tibia y una esponja o paño
suave y limpio.
Enjuague la superficie con agua tibia limpia y
seque inmediatamente para que no queden
manchas de agua.
Para pulir las superficies y evitar dejar huellas
dactilares, aplique después una capa de Stainless
Steel Magic Spray (N° de pieza 20000008*).
Use agua jabonosa tibia y una esponja o paño
suave y limpio.
Use la boquilla de la manguera de la aspiradora.
Use la boquilla de la manguera de la aspiradora
con un accesorio de cepillo.
Siga las instrucciones de retiro e instalación en la
sección correspondiente.
Deje que los artículos se ajusten a la
temperatura ambiental.
Diluya un detergente suave y use una esponja o
paño limpio y suave para limpiar.
Use un cepillo con cerdas de plástico para limpiar
las hendiduras. Enjuague las superficies con agua
tibia limpia.
Seque los ar
tículos de vidrio y transparentes
inmediatamente para que no queden manchas.
96
Cuidado y limpieza
1. Retire todo los alimentos y apague el refrigerador.
2. Desenchufe el refrigerador.
3.
Limpie las paredes, el piso, el techo del interior del
gabinete, los cajones, las bandejas y las juntas de
acuerdo con las instrucciones indicadas en la
página 95.
4. Diluya detergente suave y escobille los intersticios
con la solución usando una escobilla de cerdas de
plástico. Deje reposar durante 5 minutos. Enjuague
las superficies con agua tibia. Seque las superficies
con un paño limpio y suave.
5. Lave y seque todas las botellas, envases y frascos.
Descarte los alimentos añejos o deteriorados.
6. Envuelva o guarde los alimentos que c
ausan olores
en envases herméticos para evitar que los olores
vuelvan a ocurrir.
7. Enchufe el refrigerador y vuelva a coloc
ar los
alimentos en el refrigerador
.
8. Espere a que el refrigerador se enfríe.
9.
De
spués de 24 horas, verifique si se han eliminado
los olores.
Si el olor aún persiste:
1. Retire los cajones y colóquelos en la bandeja
superior del refrigerador.
2.
L
lene el compartimiento del refrigerador y del
congelador – incluyendo las puer
tas – con hojas
de periódicos en blanco y negro arrugadas.
3. Coloque briquetas de carbón dispersas en los
periódicos arrugados en el compar
timiento del
refrigerador y del congelador.
4.
Cierre las puer
t
as y deje repos
ar durante 24-48
horas.
Sugerencias para ahorro de
energía
• Evite colocar demasiados artículos en las bandejas
del refrigerador. Esto reduce la circulación del aire
alrededor de los alimentos y el refrigerador realizará
ciclos de funcionamiento más frecuentes.
• Evite colocar demasiados alimentos tibios en el
refrigerador de una sola vez. Esto sobrecarga los
compartimientos y disminuye la velocidad de
enfriamiento.
•
No use papel de aluminio, papel encerado o toallas
de papel para forrar las bandejas. Esto disminuye la
circulación del aire y el refrigerador funcionará
menos eficientemente.
• Un congelador lleno hasta dos tercios de su
capacidad funcionará más eficientemente.
• Ubique el refrigerador en la parte más fresca de la
habit
ación. Evite las áreas que reciben luz direct
a del
sol o cerca de tuberías o rejillas de calefacción u
otros electrodomésticos que producen calor. Si esto
no e
s posible, aisle el exterior us
ando una sección de
los armarios o una capa adicional de aislamiento.
• Limpie las juntas de la puerta cada tres meses de
acuerdo con las instrucciones de limpieza. Esto
asegurará que la puerta cierre herméticamente y que
el refrigerador funcione con mayor eficiencia.
• Organice los artículos en el refrigerador de modo
que se reduzca el tiempo que la puerta está abierta.
• Asegúrese de que las puertas se cierran
hermétic
amente nivelando el refrigerador como se
indicó en las instrucciones de instalación.
•
L
impie las bobinas del condens
ador c
ada tre
s meses
como se indica en las instrucciones de limpieza. Esto
contribuirá al ahorro de energía y a un mejor
enfriamiento.
A fin de evitar un choque eléctrico que puede
causar una lesión grave o mortal, desenchufe el
refrigerador
antes de la limpieza. Enchúfelo después
de la limpieza.
ADVERTENCIA
Eliminación de los olores del
refrigerador
97
Cuidado y limpieza
A fin de evitar choque eléctrico que puede causar
una lesión personal grave o mortal, desenchufe el
refrigerador
antes de reemplazar el foco. Después
de reemplazar el foco, enchufe nuevamente el
refrigerador.
ADVERTENCIA
A fin de evitar una lesión personal o daños
materiales, observe lo siguiente:
• Espere hasta que el foco se enfríe.
• Use guantes cuando reemplace el foco.
PRECAUCIÓN
Reemplazo de los focos
Sección superior del compartimiento
del congelador
1. Levante la parte
delantera del depósito y
retírelo.
2. Retire la pantalla de la
luz oprimiendo el lado derecho de la pantalla y
girándola hacia abajo.
3. Retire el foco. Reemplácelo con un foco para
electrodomésticos de
no más de 40 watts.
4. Gire la pantalla hacia arriba, oprima levemente
hacia adentro y hágala entrar a presión en su
lugar.
5. Reinstale el depósito del hielo deslizándolo hacia
adentro hasta que se bloquee en su lugar
.
Sección inferior del compartimiento
del congelador
1. Apriete ambos lados de la pantalla para retirarla.
2. Retire el foco. Reemplácelo con un foco para
electrodomésticos de
no más de 40 watts.
3. Apriete ambos lados de la pantalla para que entre
a presión en su lugar.
Distribuidor de hielo y agua
Sección superior del compartimiento
del refrigerador
Los focos de la sección superior del refrigerador se
encuentran detrás del panel delantero. Alcance con la
mano detrás del panel para retirar los focos.
Sección Inferior del compartimiento
del refrigerador
1. Empuje hacia arriba las lengüet
as
de la pantalla de la luz. Gire la
pantalla hacia arriba y suelte las
lengüet
as.
2. Retire el foco.
3.
Reemplácelo con un foco para
electrodomésticos de
no más de
40 watts
.
4. Inserte las lengüetas superiores de
la pant
alla en las ranuras del
reve
stimiento del refrigerador e
inserte a presión las lengüetas
inferiores en las ranuras del
revestimiento.
Ubicación
del foco
1. Ubique el foco dentro del borde superior del marco
del distribuidor. Destorníllelo para sacarlo.
2. Reemplácelo con un foco de
7 watts, 120 voltios.
98
Cuidado y limpieza
A su regreso:
D
espués de una vacación o ausencia corta:
Para los modelos con máquinas automáticas de hacer
hielo o distribuidores:
• Conecte nuevamente el suministro del agua y abra la
válvula de suministro del agua (ver página 75).
• Vigile la conexión del agua durante 24 horas y corrija
los escapes si es necesario.
• Deje salir 10-15 vasos de agua del distribuidor para
lavar el sistema.
• Vuelva a activar la máquina de hacer hielo.
• Descarte por lo menos los tres primeros lotes de hielo.
Después de una vacación o ausencia larga:
• Si su refrigerador tiene una máquina automática de
hacer hielo, vuelva a conectar el suministro del agua
y abra la llave del suministro del agua (ver páginas
75-76).
• Enchufe nuevamente el refrigerador y reajuste los
controles (ver página 78 y 79).
• Vigile la conexión del agua durante 24 horas y corrija
los escapes si es necesario.
Para los modelos con distribuidor, deje correr agua a
través del distribuidor por lo menos durante
tres minutos
con la derivación del filtro en su lugar, después instale el
filtro del agua (ver página 89).
• Después de instalar el filtro del agua, deje correr agua
a través del distribuidor continuamente durante por lo
menos dos minutos o hasta que el agua s
alga de
manera continua. Inicialmente usted observará que hay
uno o
dos minutos de retraso en que salga el agua
hasta que el depósito interno se llena.
•
Active la máquina de hacer hielo.
• Descarte el hielo producido dentro de las primeras 12
horas (por lo menos los tres primeros lotes)
Preparación para una
mudanza:
•
Siga las instruccione
s anteriore
s para
vacaciones/ausencias largas, hasta el paso 7.
• Asegure todos los artículos sueltos, tal como bandejas y
c
ajone
s en sus lugare
s con cint
a adhe
siva a fin de
evit
ar que se dañen.
• Coloque cinta adhesiva en las puertas cerradas.
• Use una carretilla de mano cuando mueva el
refrigerador
.
S
I
E
M
P
RE
coloque la c
arretilla de mano
por el cost
ado o por la parte trasera del refrigerador,
NUNCA por el frente.
• Asegúrese de que el refrigerador se mantenga en
posición ver
tic
al durante la mudanza.
Si su refrigerador tiene un distribuidor y existe la
posibilidad de que la temperatura en el lugar donde está
ubicado el refrigerador descienda bajo el punto de
congelación, el sistema de suministro del agua
(incluyendo el depósito del agua y la válvula del agua)
debe ser desaguado por un técnico de servicio calificado.
PRECAUCIÓN
Para vacaciones o ausencias cortas (tres meses o
menos):
1. Retire todos los productos perecederos.
2. Si nadie va a controlar el refrigerador durante su
ausencia, retire también todos los productos
congelados.
3. Si su refrigerador tiene una máquina automática de
hacer hielo:
• Cierre el suministro de agua hacia la máquina de
hacer hielo por lo menos un día antes de partir.
• Después de que caiga el último lote de hielo,
levante la manecilla de alambre y colóquela en la
posición
‘OFF’ (Apagado).
• Vacíe el depósito del hielo.
4. Si la temperatura ambiente descenderá a menos de
12° C (55° F), siga las instrucciones para ausencias
más largas.
Para ausencias o vacaciones largas, (más de tres
meses) O si la temperatura ambiente descenderá a
menos de 12° C (55° F):
1. Retire el alimento.
2. Si su refrigerador tiene una máquina automática de
hacer hielo:
• Cierre el suministro de agua hacia la máquina de
hacer hielo por lo menos un día antes de partir.
• Después de que caiga el último lote de hielo,
levante la manecilla de alambre y colóquela en la
posición ‘O
F
F
’
.
• Vacíe el depósito del hielo.
3. Si su refrigerador tiene un sistema distribuidor con
filtro del agua, retire el cartucho filtrante e instale la
derivación del filtro. De
sc
ar
te el cartucho usado.
4.
Gire el control del congelador a la posición
‘O
F
F
’
’
.
5. Desenchufe el refrigerador.
6. Limpie completamente el interior de ambos
compartimientos con una solución de bicarbonato y
un paño suave limpio (cuatro cucharadas de
bicarbonato en un litro/cuarto de galón de agua tibia).
7. Seque bien ambos compartimientos.
8. Deje las puertas abiertas a fin de evitar la formación
de moho y mildiú.
Preparación para las vacaciones
99
Sonidos del funcionamiento
Las mejoras en el diseño de la refrigeración pueden producir sonidos en su nuevo refrigerador que son diferentes o que no
existían en el modelo más antiguo. Estas mejoras fueron hechas para crear un refrigerador que conserve los alimentos de manera
más eficiente, que ahorre energía y que en general sea más silencioso. Debido a que los nuevos refrigeradores funcionan más
silenciosamente, ahora es posible detectar sonidos que estaban presentes en los refrigeradores más antiguos pero que pasaban
i
nadvertidos debido a los niveles de ruido más altos. Muchos de estos sonidos son normales. Por favor tome nota de que las
superficies adyacentes a un refrigerador, tales como las paredes, los pisos y la estantería pueden a veces aumentar el nivel de
estos sonidos. A continuación se indican algunos de los sonidos normales que pueden ser notados en un refrigerador nuevo.
SONIDO
Chasquido
Agolpamiento o
runruneo de aire
Gorgoteo o
hervor
Ruido sordo
Vibración
Zumbido
Murmullo
CAUSA POSIBLE
• El control del congelador (A) hace un chasquido
cuando se pone en marcha o se detiene el compresor.
• El cronómetro de descongelación o el control del
amortiguador eléctrico (en algunos modelos)
(B)
suena como un reloj eléctrico y ocasionalmente hace
un clic o golpeteo.
• El ventilador del congelador
(C) y el ventilador del
condensador
(D) hacen este sonido cuando funcionan.
• El ventilador del congelador
(C) afloja a una parada
como la puerta de congelador se abre.
• El refrigerante del evaporador
(E) y del intercambiador
de calor
(F) hace este ruido cuando circula.
• Los cubos de la máquina de hacer hielo al caer en el
depósito del hielo
(G).
• El fin de tiro de hielo (H) de distribuidor.
• El compresor (I) hace este sonido intermitente cuando
está funcionando.
• El refrigerador no e
stá nivelado.
• La conexión de la válvula del agua
(J) de la máquina
de hacer hielo hace e
ste sonido cuando la máquina se
e
stá llenando con agua.
• La máquina de hacer hielo
(K) está ‘activada’ sin tener
el agua conectada.
• La sonda del hielo
(L) produce un murmullo conforme
la sonda se agita al surtir los hielos.
• El compresor
(I) puede producir un murmullo alto
cuando está funcionando.
•
L
a válvula del selenoide
(M) cuando opera el tiro de
hielo de la puerta.
SOLUCIÓN
• Funcionamiento normal
• Funcionamiento normal
• Funcionamiento normal
• Funcionamiento normal
• Funcionamiento normal
• Funcionamiento normal
• Funcionamiento normal
• Funcionamiento normal
• Ver la páginas 74-75 para detalles
sobre como
Nivelar el refrigerador.
• Funcionamiento normal
•
F
uncionamiento normal
•
Se detiene el sonido si se levanta el
brazo de la máquina de hielos a la
posición ‘O
F
F’
(Apagado). V
ea la
sección
Máquina automática de hacer
hielo,
página 8
6.
•
F
uncionamiento
normal
•
F
uncionamiento
normal
100
Localización y solución de averías
PROBLEMA
El control y las luces
del congelador
están encendidas
pero el compresor
no funciona
La temperatura del
sistema de
embutidos y frutas y
verduras está
demasiado tibio
El refrigerador no
funciona
El refrigerador aún
no funciona
La temperatura de
los alimentos es
demasiado fría
La temperatura de
los alimentos es
demasiado tibia
CAUSAS POSIBLES
El refrigerador está en modo de
descongelación.
Los ajustes del control del refrigerador
son demasiado bajos.
Los controles del congelador están
colocados muy bajos.
El cajón no está bien colocado.
El refrigerador no está enchufado.
El control del congelador no está activado.
Las teclas de control de temperatura
están en la posición (-) (modelos
selectos).
Fusible fundido o se necesita reponer el
disyuntor.
Ha ocurrido una falla de corriente.
El refrigerador tiene algún problema de
funcionamiento.
Las bobinas del condensador están
sucias.
El control del refrigerador y del
congelador están en un ajuste muy alto.
La puerta no cierra bien.
Los controles necesitan ser ajustados.
Las bobinas del condensador están sucias.
La rejilla del aire trasera está bloqueada.
La puerta se ha abierto con frecuencia o
se ha dejado abier
t
a por períodos
prolongados.
Se han coloc
ado alimentos
recientemente.
SOLUCIÓN
Funcionamiento normal.
Espere 40 minutos para ver si el refrigerador reanuda
el funcionamiento.
Ver página 78-79 para ajustar los controles.
Ver páginas 78 u 79 para ajustar los controles.
Ver página 82 para verificar la colocación del cajón.
Enchufe el refrigerador.
Ver páginas 78 u 79 para ajustar los controles.
Ver páginas 78 u 79 para ajustar los controles.
Reemplace los fusibles fundidos.
Verifique el disyuntor y repóngalo, si es necesario.
Llame a su compañía de electricidad para informarles
de la falla de corriente.
Desenchufe el refrigerador y cambie todos los
alimentos a otro refrigerador. Si no dispone de otro,
coloque hielo seco en el congelador para preservar los
alimentos. La garantía no cubre pérdida de alimentos.
Haga una llamada de servicio.
Limpie de acuerdo con la tabla en la página 96.
Ver páginas 78 u 79 para ajustar los controles.
El refrigerador no está nivelado. Ver páginas 74-75 para
obtener los detalles sobre como nivelar el refrigerador.
Revise la junta de la puerta para ver si cierra
herméticamente. Limpie si es necesario, de acuerdo
con la t
abla en la página 95.
Verifique si hay obstrucciones internas que impidan
que la puerta se cierre bien (es decir, cajones mal
cerrados, depósitos del hielo, contenedores o alimentos
demasiado grande
s o mal coloc
ados, etc.)
Ver páginas 78 u 79 para ajustar los controles.
L
impie de acuerdo con la t
abla en la página 95.
Verifique la posición de los alimentos en el refrigerador
para asegurarse de que la rejilla no esté bloqueada.
Las rejillas del aire traseras se encuentran debajo de
los c
ajones de las verduras.
Reduzc
a el tiempo que la puer
ta está abierta. Organice
bien los alimentos para asegurar de que la puerta se
abra por tiempos t
an cor
tos como sea posible.
Espere hasta que el alimento que se ha colocado
recientemente alc
ance la temperatura del refrigerador
o del congelador.
101
Localización y solución de averías
PROBLEMA
El refrigerador
tiene un olor
Se forman gotas
de agua en el
exterior del
refrigerador
Se forman gotas
de agua en el
interior del
refrigerador
El refrigerador o la
máquina de hacer
hielo hacen ruidos
extraños o
demasiado altos
Los cajones del
sistema de
embutidos y frutas
y verduras no
cierran bien
El refrigerador
funciona con
demasiada
frecuencia
CAUSAS POSIBLES
Los alimentos que producen olor deben ser
cubiertos o envueltos.
El interior del refrigerador necesita limpieza.
Revise los empaques para ver si sellan bien.
Los niveles de humedad son altos.
Los controles deben ser ajustados.
Los niveles de humedad son altos o la
puerta se ha abierto con demasiada
frecuencia.
Revise los empaques para ver si sellan bien.
Funcionamiento normal.
El contenido del cajón o la posición de los
artículos en el compartimiento vecino
pueden estar obstruyendo el cajón.
El cajón está mal colocado.
El refrigerador no está nivelado.
Las canaletas de los cajones están sucias.
La puerta se ha abierto con frecuencia o se
ha dejado abierta por períodos
prolongados.
La humedad o calor en el área vecina
es alta.
Se han colocado alimentos recientemente.
El refrigerador está expuesto al calor
debido al medio ambiente o a otros
electrodomésticos a su alrededor.
L
as bobinas del condensador están sucias.
Los controles necesitan ser ajustados.
La puerta no cierra bien.
Revise los empaques para ver si sellan bien.
Limpie de acuerdo con la tabla en la página 95.
Limpie de acuerdo con la tabla en la página 95.
Son normales durante épocas de alta humedad.
Ver páginas 78 u 79 para ajustar los controles.
Reduzca el tiempo que la puerta está abierta. Organice
bien los alimentos para asegurar de que la puerta se abra
por tiempos tan cortos como sea posible.
Limpie de acuerdo con la tabla en la página 95.
Ver página 99.
Cambie de lugar los alimentos y contenedores para evitar
interferencia con los cajones.
Ver las página 82 para la instalación correcta del cajón.
Ver páginas 74-75 para los detalles sobre como nivelar el
refrigerador.
Limpie las canaletas con agua tibia y jabón. Enjuague y
seque bien.
Aplique una capa delgada de vaselina en las canaletas
de los cajones.
Reduzca el tiempo que la puerta está abierta.
Organice bien los alimentos para asegurar de que la
puerta se abra por tiempos tan cortos como sea posible.
Espere a que el ambiente interior se ajuste por el período
de tiempo que la puert
a estuvo abierta.
Funcionamiento normal.
Espere hast
a que el alimento que se ha coloc
ado
recientemente alcance la temperatura del refrigerador o
del congelador.
Evalúe el medio ambiente de su refrigerador.
Posiblemente sea necesario cambiarlo de lugar para
mejorar su rendimiento.
Limpie si es necesario, de acuerdo con la tabla en la
página 95.
V
er páginas 7
8 u 79 para ajustar los controles.
El refrigerador no e
stá nivelado. V
er páginas 7
4-75
Nivelado.
V
erifique si hay obstrucciones internas que impidan que
la puerta se cierre bien (es decir, cajones mal cerrados,
depósitos del hielo, contenedore
s o alimentos demasiado
grandes, etc.)
L
impie de acuerdo con la t
abla en la página 95.
SOLUCIÓN
102
Localización y solución de averías
PROBLEMA
No hay focos
indicadores
encendidos en el
control del surtidor
No sale ni agua ni
hielo del surtidor
cuando se oprimen
las almohadillas
La máquina de hielo
no está produciendo
suficientes hielos o
éstos están deformes
La máquina de
hielos no está
produciendo hielo
CAUSAS POSIBLES
La puerta del congelador no está cerrada.
El refrigerador no está enchufado.
Está fundido un fusible, o el cortacircuito
necesita reajustarse.
Ha ocurrido una falla de energía.
El refrigerador está en Modo Sabático.
L
a puerta del congelador no está cerrada.
Los controles están en modo de bloqueo
(modelos selectos).
Se está llenando el tanque de agua.
La máquina de hielos se ha instalado
recientemente o se ha usado
recientemente una gran cantidad de hielos.
El filtro de agua está obstruido o necesita
cambiarse.
La máquina de hielos se ha instalado
recientemente o se ha usado
recientemente una gran cantidad de hielos.
La presión del agua está muy baja.
El filtro de agua está obstruido o necesita
c
ambiarse.
El brazo de la máquina esté hacia arriba.
El suministro de agua doméstic
a no e
stá
llegando a la válvula del agua.
La tubería de cobre o plástico está
torcida.
La presión del agua está muy baja.
Revise la temperatura del congelador.
Verifique que la puerta del congelador esté cerrada.
La energía se interrumpe del control cuando la puerta
del congelador se abre.
Enchufe el refrigerador.
Reemplace los fusibles fundidos. Revise si el
cortacircuito está botado.
Llame a la compañía local de energía para informar
acerca de la falla.
Vea la sección
Modo Sabático página 88.
Verifique que la puerta del congelador esté cerrada.
La energía se interrumpe del control cuando la puerta
del congelador se abre.
Vea la sección
Bloqueo del distribuidor página 88.
En el uso inicial, hay un retraso aproximado de 45
segundos para surtirlos mientras se llena el tanque de
agua interno.
Espere 24 horas para que comience la producción de
hielo o para que la máquina de hielos vuelva a surtirse
después de usarlos todos.
Cambie el filtro de agua (Ver página 89).
Espere 24 horas para que comience la producción de
hielo o para que la máquina de hielos vuelva a surtirse
después de usarlos todos.
La presión baja del agua puede causar que la válvula
gotee. La presión del agua debe estar entre 35 a 100
libras por pulgada cuadrada para que funcione
correctamente. Una presión mínima de 35 libras por
pulgada cuadrada se recomienda para las unidades
con filtros de agua.
Cambie el filtro de agua
(
V
er página 8
9
)
.
Confirme que el brazo de la máquina de hielos e
sté
hacia abajo. V
ea la sección
Máquina automática de
hacer hielo página 86.
Vea la sección
Conexión del Suministro de Agua
página 75 u 76.
Cierre el suministro de agua y deshaga las torceduras.
Si no puede hacerlo, reemplace la tubería.
L
a pre
sión del agua debe e
st
ar entre 35 a 100 libras
por pulgada cuadrada para que funcione
correctamente. Una presión mínima de 35 libras por
pulgada cuadrada se recomienda para las unidades
con filtros de agua.
V
ea la sección
Controles de la temperatura páginas 7
8
u 79 para obtener ayuda acerca de cómo ajustar los
controles. El congelador debe estar entre 0° a 2° F
(-1
7 a -16
°
C) para producir hielo.
SOLUCIÓN
Hielo y agua
Cont.
103
P
ROBLEMA
C
AUSAS POSIBLES
El recipiente del hielo no está instalado
correctamente.
S
e instaló la válvula de agua incorrecta.
El filtro del agua necesita ser substituido.
El indicador del filtro necesita ser
reajustado.
L
a presión del agua está muy baja.
La válvula de asiento no está
completamente abierta.
La temperatura del congelador está muy
alta.
Se usó tubería plástica para completar la
conexión.
Se instaló una válvula del agua
incorrecta.
La presión del agua está muy baja.
L
a válvula de asiento no e
stá
completamente abierta.
Se instaló una válvula del agua
incorrecta.
La tubería de cobre o plástico está
torcida.
El filtro de agua está obstruido o
necesita cambiarse.
L
a válvula de agua no e
stá
complet
amente abierta.
Vea la sección
Depósito del hielo página 85.
Vea la sección Conexión del suministro de agua
páginas 75 u 76. Las válvulas autoperforantes o de sillín
de
3
⁄16" causan una presión baja de agua y podrían
obstruir la línea con el tiempo. Fabricantes no es
responsable por los daños materiales debidos a la
instalación incorrecta de la conexión de agua.
Si el filtro no está disponible, substituya por el filtro de
puente. Vea la sección Filtro del agua página 89.
Vea la sección
Luz indicadora de estado del filtro del agua
página 88.
La presión del agua debe estar entre 35 a 100 libras por
pulgada cuadrada para que funcione correctamente.
Una presión mínima de 35 libras por pulgada cuadrada
se recomienda para las unidades con filtros de agua.
Abra la válvula de asiento completamente.
Vea la sección
Controles de la temperatura páginas 78 u
79 para obtener ayuda acerca de cómo ajustar los
controles. El congelador debe estar entre 0° a 2° F (-17
a -16° C) para producir hielo.
El fabricante recomienda el uso de tubería de cobre
para la instalación. La tubería de plástico es menos
durable y puede causar escapes.
El fabricante no se
responsabiliza por daños materiales debido a la
instalación o conexión del agua incorrecta.
Vea la sección Conexión del suministro de agua
páginas 75 u 76. Las válvulas autoperforantes y las válvulas
de asiento de
3
⁄16” causan baja presión del agua y pueden
obstruir la tubería con el pasar del tiempo. El fabricante
no se responsabiliza por daños materiales debido a la
instalación o conexión del agua incorr
ecta.
L
a pre
sión del agua debe estar entre 35 a 100 libras por
pulgada cuadrada para que funcione correctamente.
Una presión mínima de 35 libras por pulgada cuadrada
se recomienda para las unidades con filtros de agua.
Abra la válvula de asiento completamente.
Vea la sección
Conexión del suministro de agua
páginas 75 u 76. Las válvulas autoperforantes y las válvulas
de asiento de
3
⁄16” causan baja presión del agua y pueden
obstruir la tubería con el pasar del tiempo. El fabricante
no se r
esponsabiliza por daños materiales debido a la
instalación o conexión del agua incorrecta.
Cierre el suministro de agua y deshaga las torceduras.
Si no puede hacerlo, reemplace la tubería.
Cambie el filtro de agua (Ver página 89).
Abra la válvula de agua complet
amente. El flujo mínimo
en distribidor e
s aproximadamente 10 onzas líquidas en
nueve segundos con un filtro nuevo en el lugar o
aproximadamente 10 onzas líquidas en cinco segundos
sin un filtro.
S
OLUCIÓN
Localización y solución de averías
La máquina de
hielos no está
p
roduciendo hielo
La luz de indicador
del filtro del agua
es roja
Se forma hielo en la
tubería de entrada a
la máquina de hielo
El refrigerador tiene
escape de agua
El flujo del agua es
más lento que lo
normal
104
PROBLEMA
E
l agua del surtidor
no está muy fría
El agua parece turbia
Hay partículas en el
agua o en los hielos
CAUSAS POSIBLES
S
e instaló recientemente el refrigerador.
E
l suministro del agua en el tanque de
almacenamiento se acabó.
El agua se quedó en las tuberías de agua
afuera del tanque de almacenamiento y
se ha calentado a temperatura ambiente.
Aire o burbujas de aire en el agua.
Polvo de carbón del cartucho del filtro de
agua.
Concentración de minerales en el agua
formarán par
tículas cuando el agua se
congela y se derrite.
D
eje que pasen aproximadamente 12 horas para que el
agua en el tanque de almacenamiento se enfríe.
Deseche el primer vaso de agua y vuélvalo a llenar.
Esto es normal cuando se usa por primera vez el
surtidor, y desaparecerá con el uso.
El agua que fluye inicialmente a través del cartucho
podría contener el polvo inocuo de carbón que libera el
cartucho. Las partículas son seguras para consumo y
desaparecerán después de unos cuantos usos.
Las partículas no son dañinas y ocurren naturalmente
en los suministros de agua.
SOLUCIÓN
Localización y solución de averías
105
Notas
106
Notas
107
Notas
108
Notas
Garantía y Servicio
Form No. A/01/06 Part No. 12842122 www.amana.com ©2006 Maytag Appliances Sales Co. Litho U.S.A.
Garantía
Garantía limitada de un año –
Piezas y mano de obra
Durante un (1) año a partir de la fecha
original de compra al detal, se reparará o
reemplazará gratuitamente cualquier pieza
que falle durante el uso normal en el hogar.
Residentes Canadienses
Las garantías anteriores cubren solamente
aquellos electrodomésticos instalados en
Canadá que han sido certificados o
aprobados por las agencias de prueba
correspondientes para cumplimiento con la
Norma Nacional de Canadá a menos que el
electrodoméstico haya sido traído a Canadá
desde los EE.UU. debido a un cambio de
residencia.
Las garantías específicas expresadas
anteriormente son las UNICAS garantías
provistas por el fabricante. Estas garantías le
otorgan derechos legales específicos y usted
puede tener además otros derechos que
varían de un estado a otro.
LA ÚNICA Y EXCLUSIVA SOLUCIÓN PARA EL
CLIENTE BAJO ESTA GARANTÍA LIMITADA ES
LA REPARACIÓN DEL PRODUCTO SEGÚN SE
INDICA AQUÍ. LAS GARANTÍAS IMPLÍCITAS,
INCLUYENDO LAS GARANTÍAS DE
COMERCIALIZACIÓN O DE APTITUD PARA UN
PROPÓSITO EN PARTICULAR ESTÁN
LIMITADAS A UN AÑO O AL PERÍODO DE
TIEMPO MÍNIMO PERMITIDO POR LA LEY.
MAYTAG CORPORATION NO SERÁ
R
E
S
PONSABLE DE DAÑOS INCIDENTALES O
C
O
N
S
EC
U
E
NTES. ALGUNOS ESTADOS Y
PROVINCIAS NO PERMITEN LA EXCLUSIÓN O
LI
MITACIÓN DE DAÑOS INCIDENTALES O
C
O
N
S
ECUENTES O LA LIMITACIÓN DE LA
DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS
DE COMERCIALIZACIÓN O APTITUD, POR LO
Q
U
E ESTAS EXCLUSIONES O LIMITACIONES
P
U
E
D
E
N N
O A
PLICARSE EN SU CASO. ESTA
GARANTÍA LE OTORGA DERECHOS LEGALES
E
SPECÍFICOS. USTED TAMBIÉN PUEDE TENER
O
TR
O
S D
E
RECHOS QUE VARÍAN DE UN
ESTADO A OTRO O DE UNA PROVINCIA A
OTRA.
Lo que no cubren estas garantías
1. Situaciones y daños resultantes de cualquiera de las siguientes
situaciones:
a. Instalación, entrega o mantenimiento inapropiados.
b. Cualquier reparación, modificación, alteración o ajuste no autorizados por
e
l fabricante o taller de servicio autorizado.
c. Mal uso, abuso, accidentes, uso no razonable o hechos fortuitos.
d. Corriente, voltaje, suministro eléctrico o suministro de gas incorrectos.
e. Ajuste inadecuado de cualquier.
f. Uso de elevadores (pedestales) de marcas que no son Maytag.
2. Las garantías quedan nulas si los números de serie originales han sido
retirados, alterados o no se pueden determinar fácilmente.
3. Bombillas, filtros de agua y filtros de aire.
4. Los productos comprados para uso comercial o industrial.
5. El costo del servicio o llamada de servicio para:
a.
Corregir errores de instalación. Para los productos que requieran
ventilación, se deben usar conductos de metal rígido.
b. Instruir al usuario en el uso adecuado del producto.
c. Transporte del electrodoméstico al establecimiento de servicio y de regreso.
d. Para corregir problemas relacionados a elevadores de marcas que no son Maytag.
6. Cualquier pérdida de alimentos debido a fallas del refrigerador o
congelador.
7. Costos de viaje y transporte de servicio en áreas remotas.
8. Esta garantía no se aplica fuera de los Estados Unidos y Canadá. Póngase en
contacto con su distribuidor para determinar si se aplica cualquier otra
garantía.
9. Los daños consecuentes o incidentales sufridos por cualquier persona como
resultado del incumplimiento de esta garantía. En algunos
estados no se permite la exclusión o limitación de daños consecuentes o
incidentales, por lo tanto la limitación o exclusión anterior puede no aplicarse
en su caso.
Si necesita servicio
Primero revise la sección de localización y solución de averías en su guía de uso
y cuidado o llame al distribuidor donde adquirió el electrodoméstico. También
puede llamar a Mayt
ag Service
s, LLC, Atención al cliente, al 1-800-688-9900 en
E
E.U
U. y al 1-8
00-688-2002 en Canadá para ubicar a un agente de servicio
calificado.
•
Asegúre
se de conservar el comprobante de compra para verific
ar el estado de
la garantía. Consulte la sección sobre la GARANTÍA para mayor información
sobre las responsabilidades del propietario para obtener servicio bajo la
garantía.
• Si el distribuidor o la compañía de servicio no pueden resolver el problema,
e
scriba a Mayt
ag Service
s, LL
C, Attn: CA
I
R
®
Center
, P
.O. Box 23
7
0, Cleveland,
TN 37320-2370 o llame al
1-800-688-9900 en EE.UU. y al
1-800-688-2002 en Canadá.
• Las guías del propietario, manuales de servicio e información sobre las piezas
pueden solicit
arse a Mayt
ag Service
s, LL
C, Atención al cliente.
Notas: Cuando llame o escriba acerca de un problema de servicio, por
favor incluya la siguiente información:
a.
Su nombre, dirección y número de teléfono;
b. Número de modelo y número de serie;
c. Nombre y dirección de su distribuidor o técnico de servicio;
d. Una descripción clara del problema que está experimentando;
e.
Comprobante de compra (recibo de compra).
