Craftsman 917379090 ROTARY LAWN MOWER 5.5 Horsepower User Manual

Owner's Manual

JCRHFTSMRN°J

ROTARY LAWN MOWER

5.5 Horsepower

Power-Propelled

22" Side Discharge

Model No.

917.379090

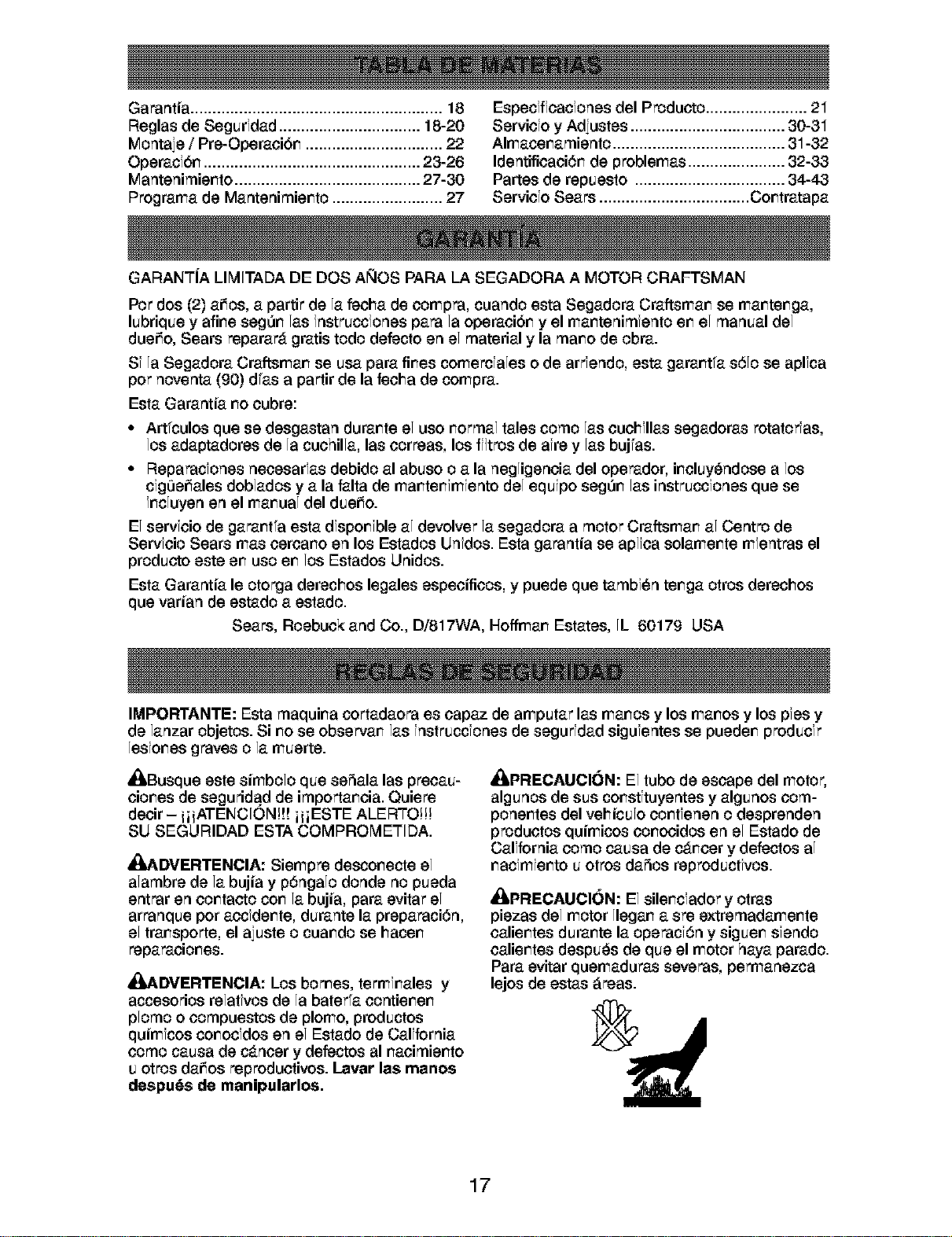

• EspaSol, p. 17

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

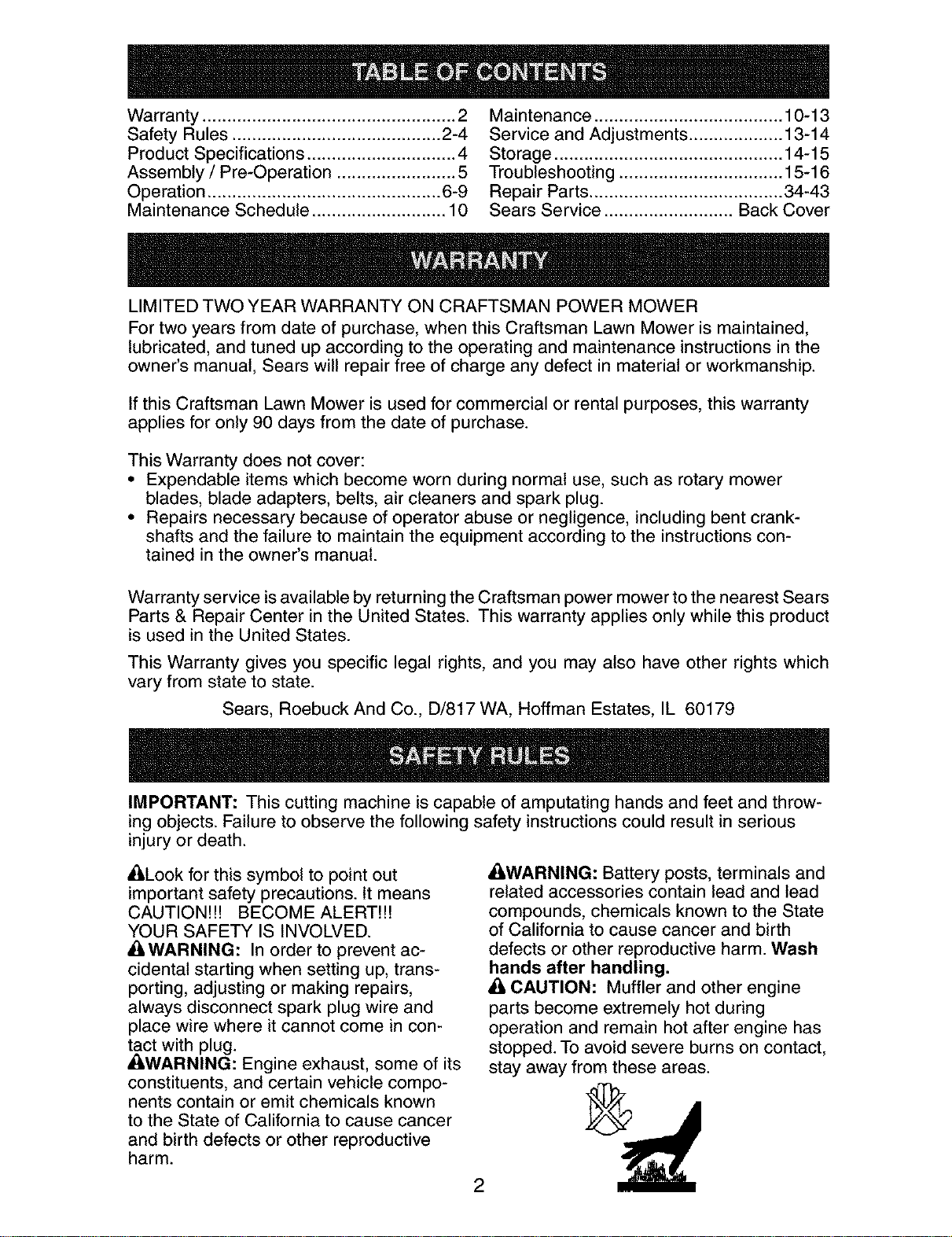

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly / Pre-Operation ........................ 5

Operation ............................................... 6-9

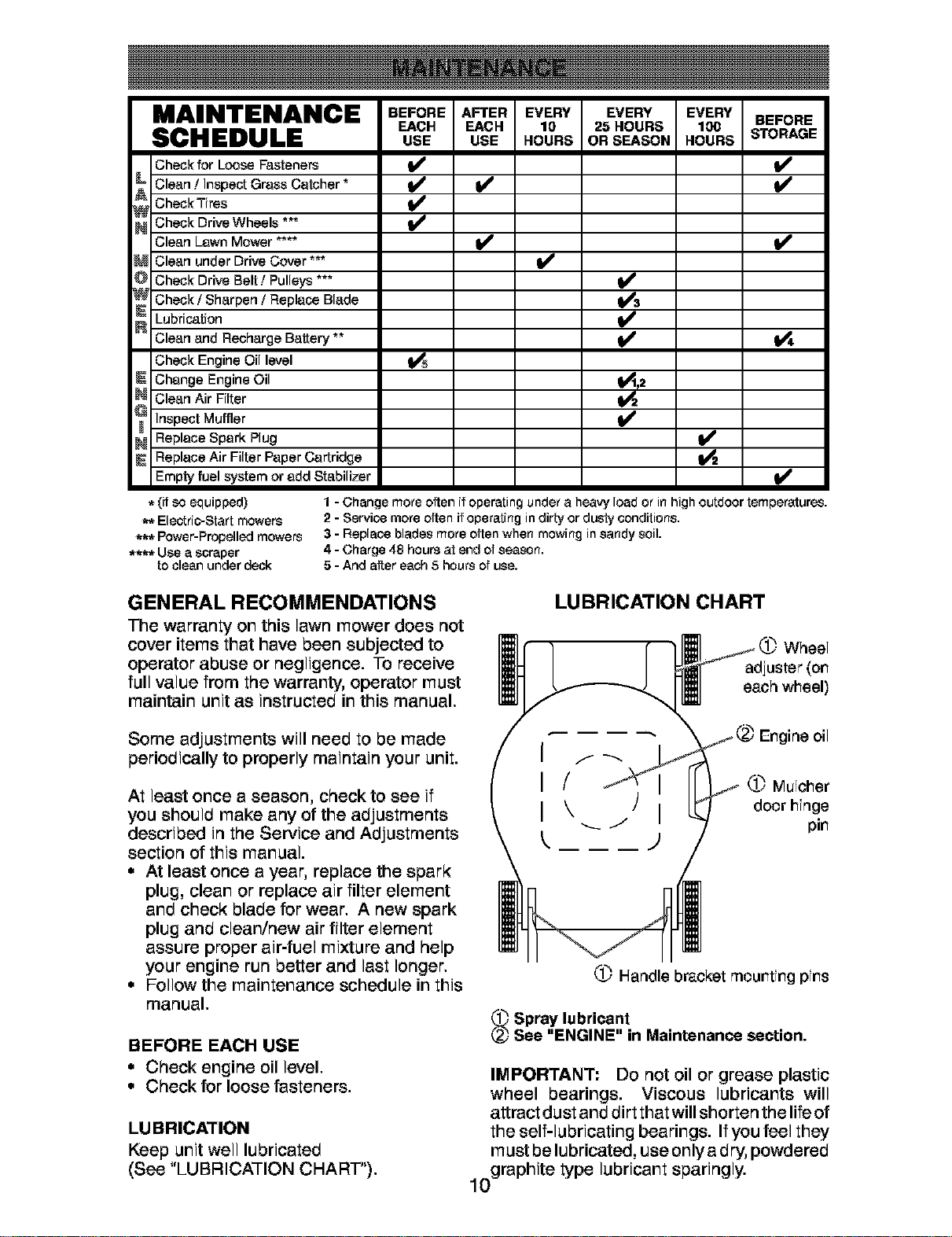

Maintenance Schedule ........................... 10

Maintenance ...................................... 10-13

Service and Adjustments ................... 13-14

Storage .............................................. 14-15

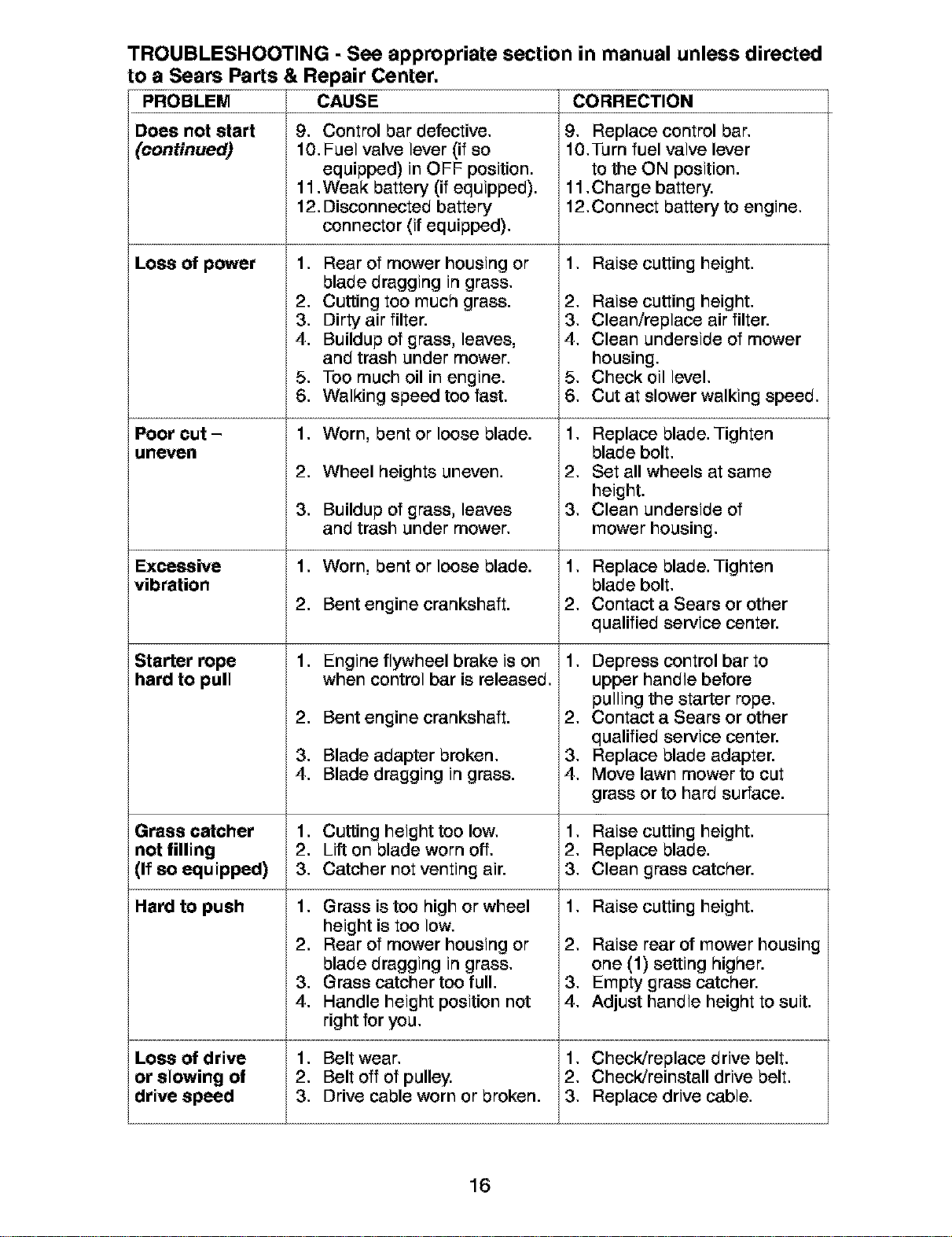

Troubleshooting ................................. 15-16

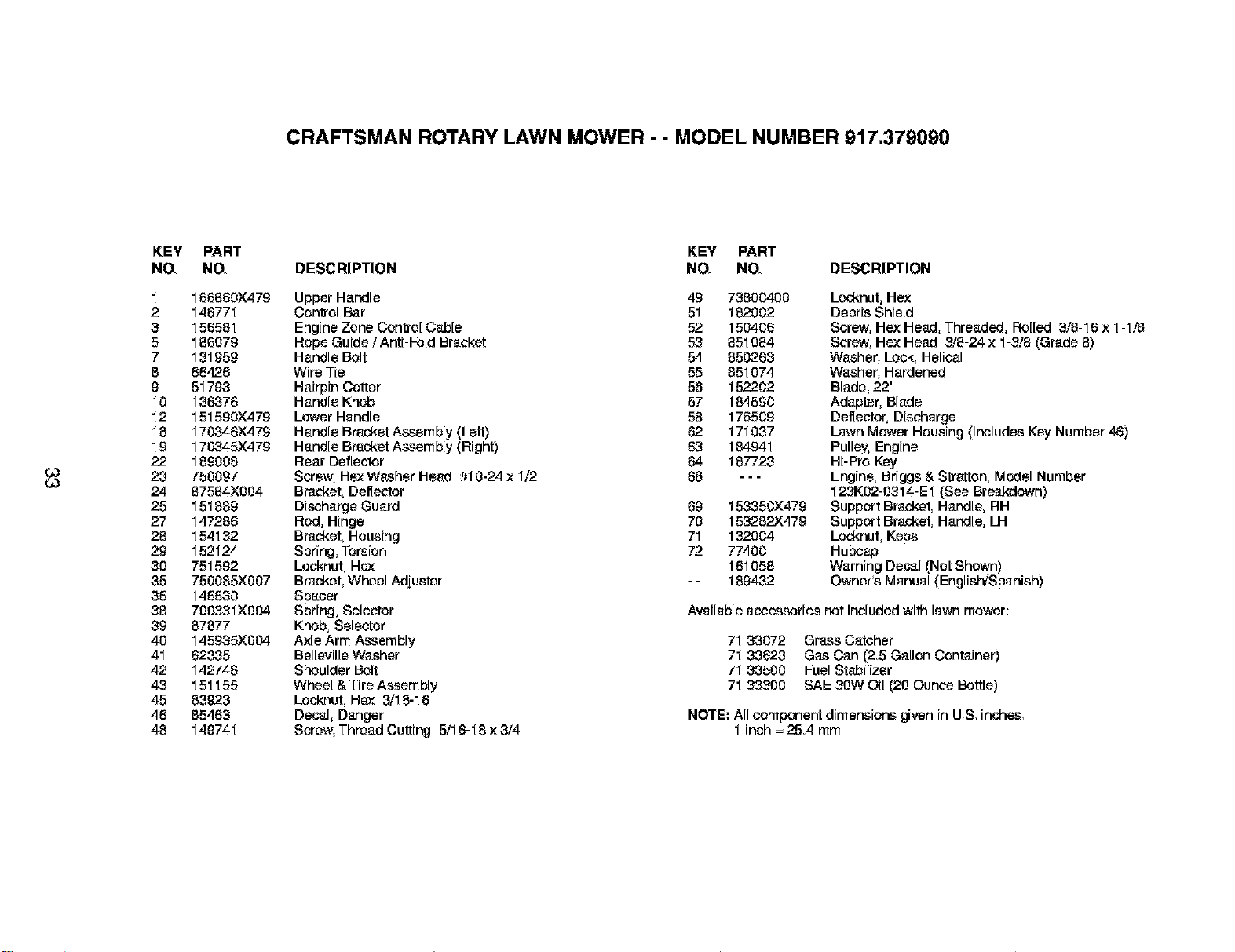

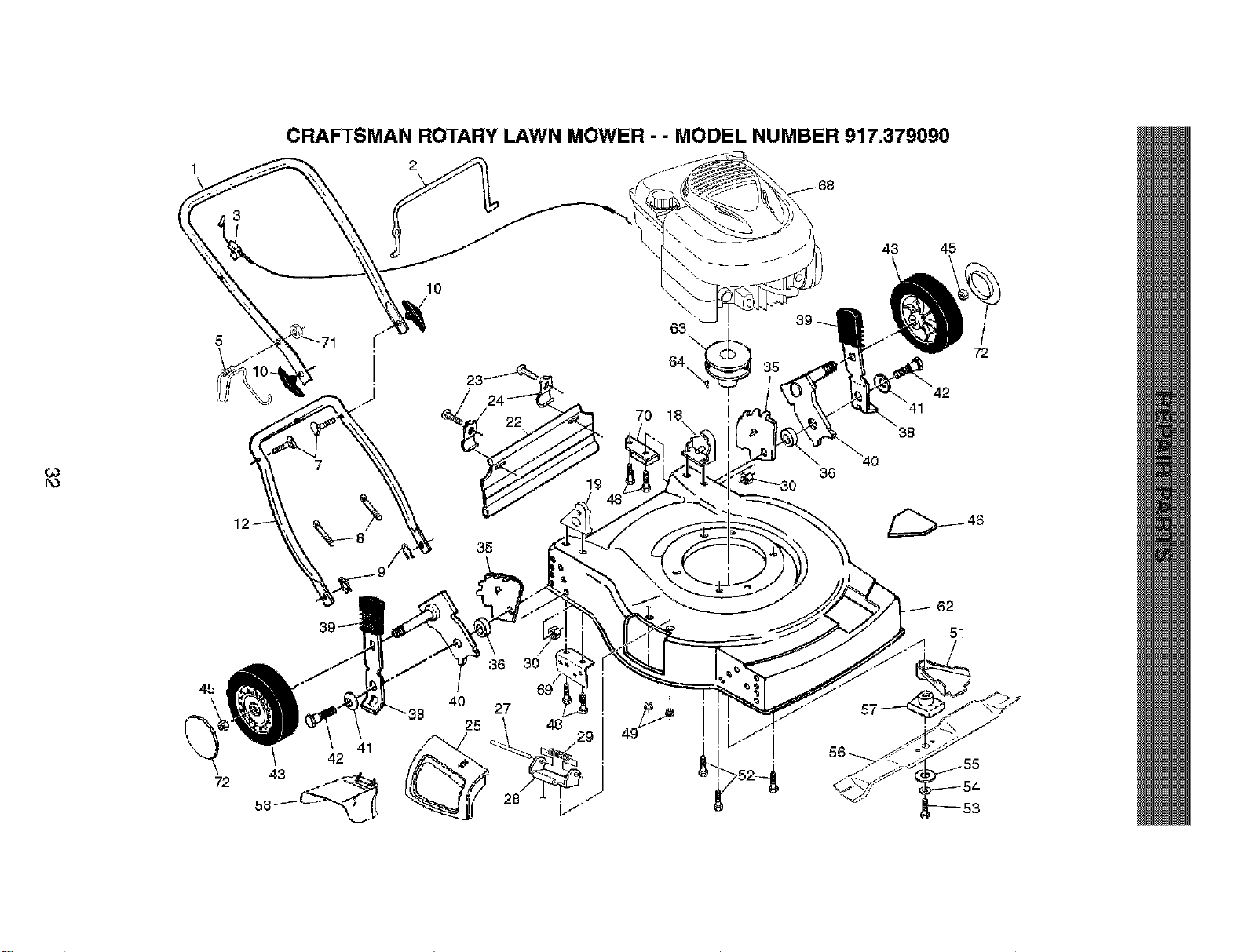

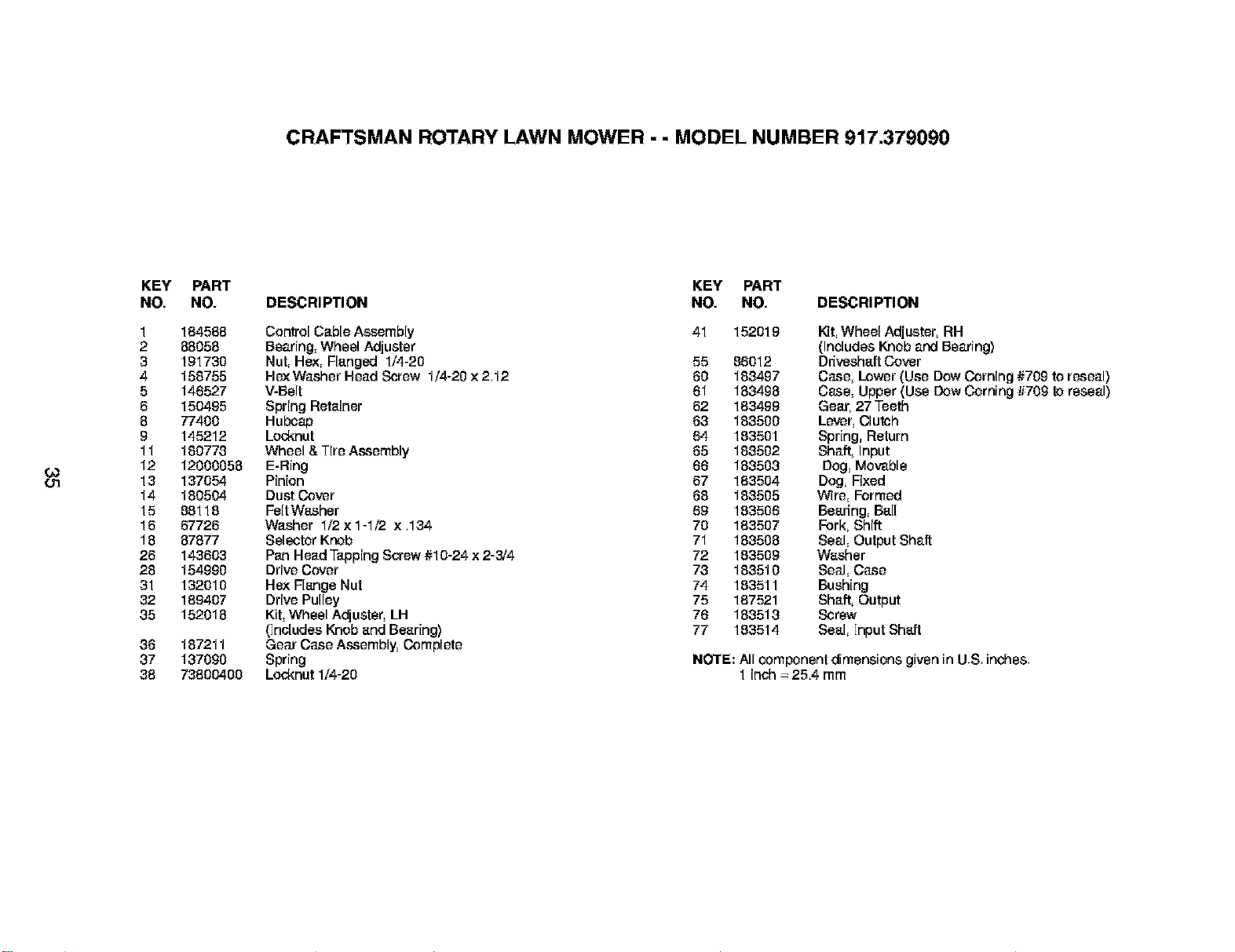

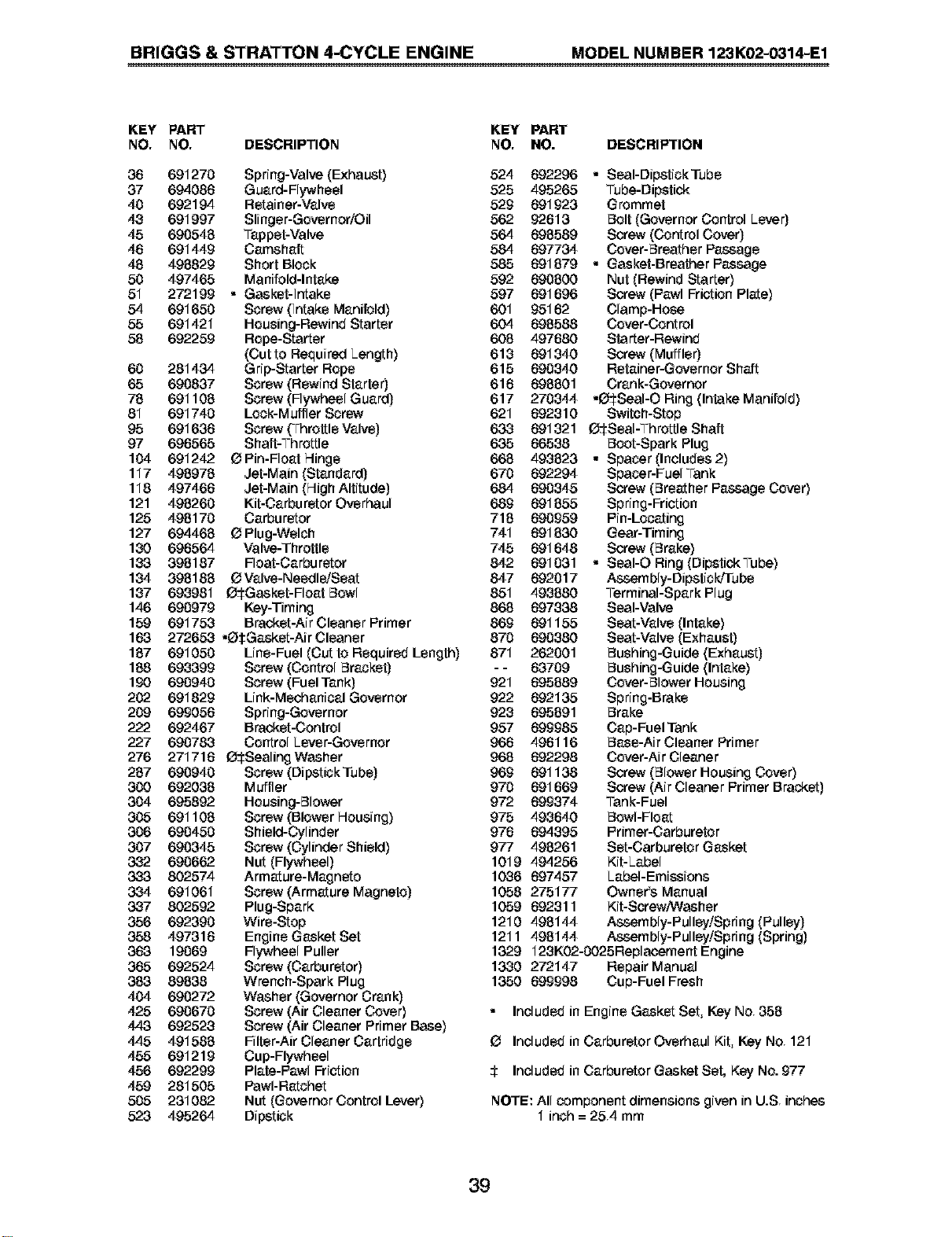

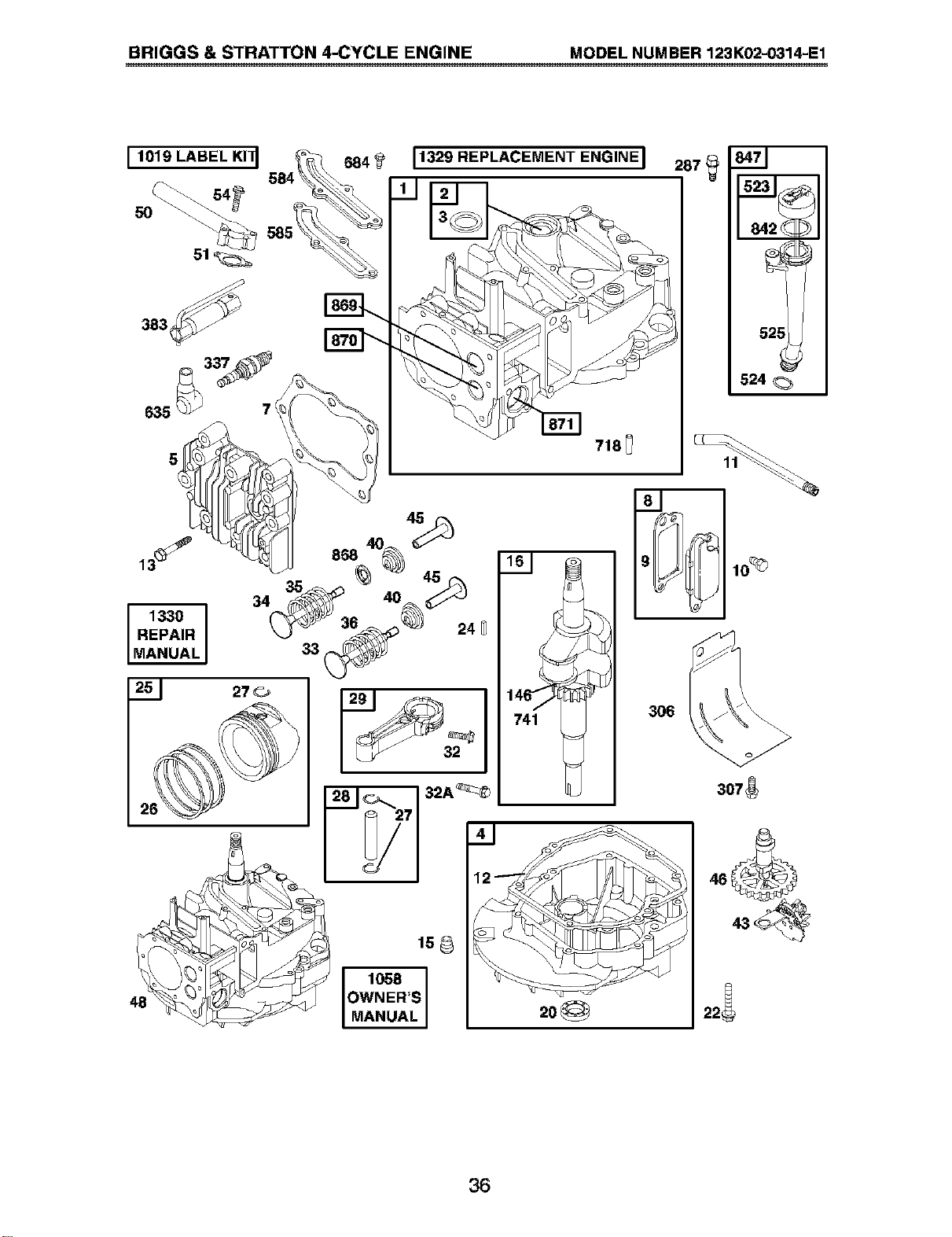

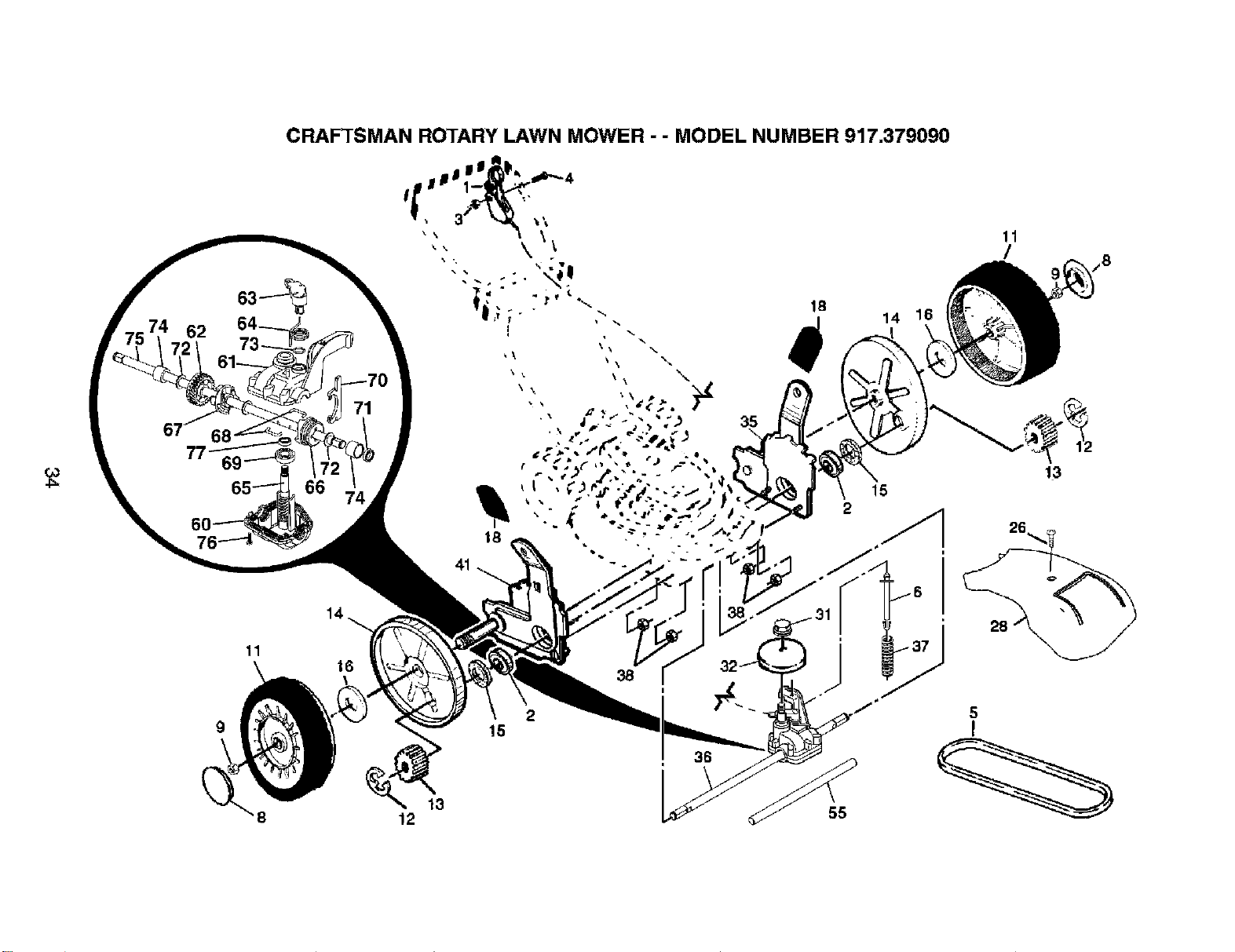

Repair Parts ....................................... 34-43

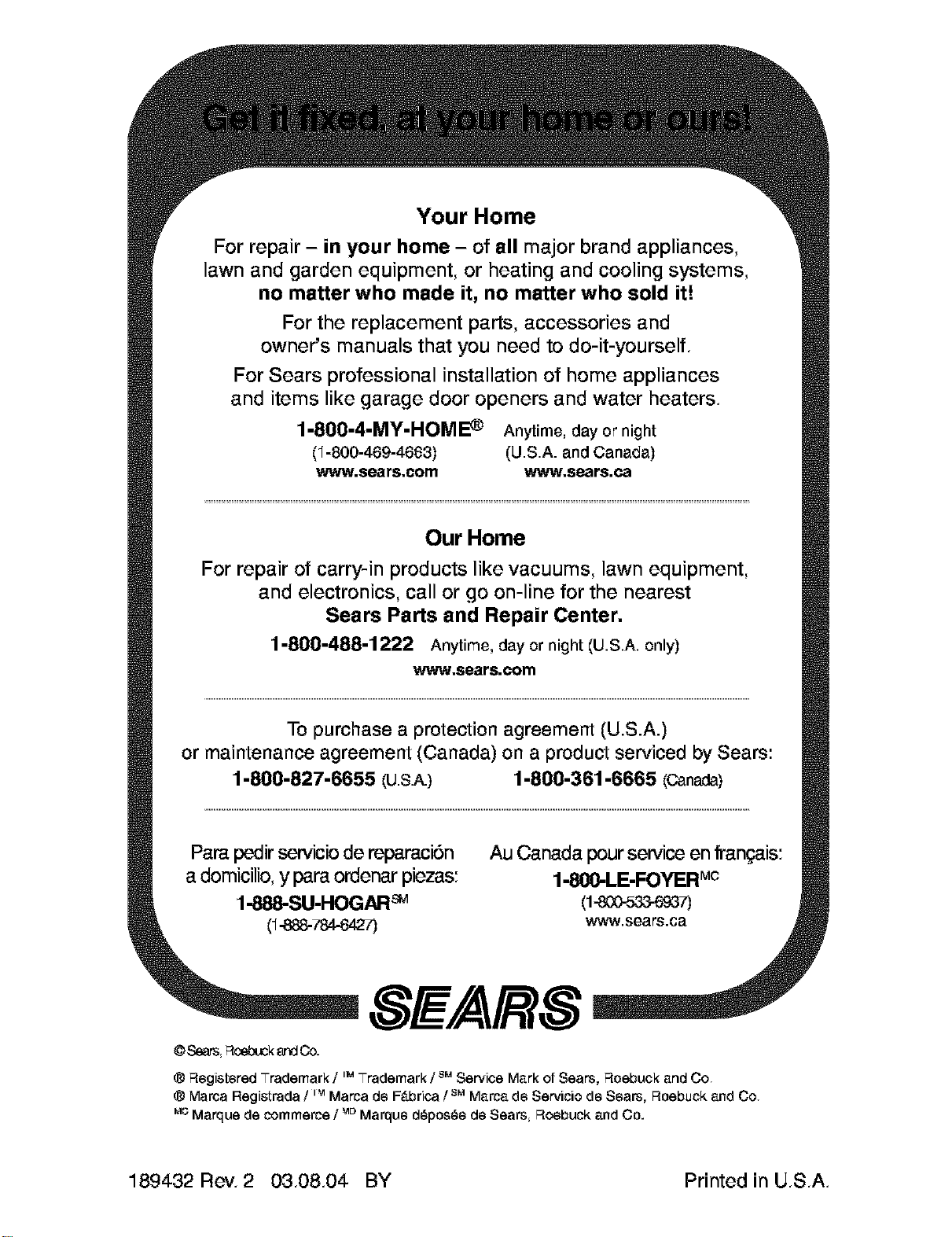

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_¢LLook for this symbol to point out

important safety precautions. It means

CAUTION!H BECOME ALERT!H

YOUR SAFETY IS INVOLVED.

_,WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

_JLWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

Ai_WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

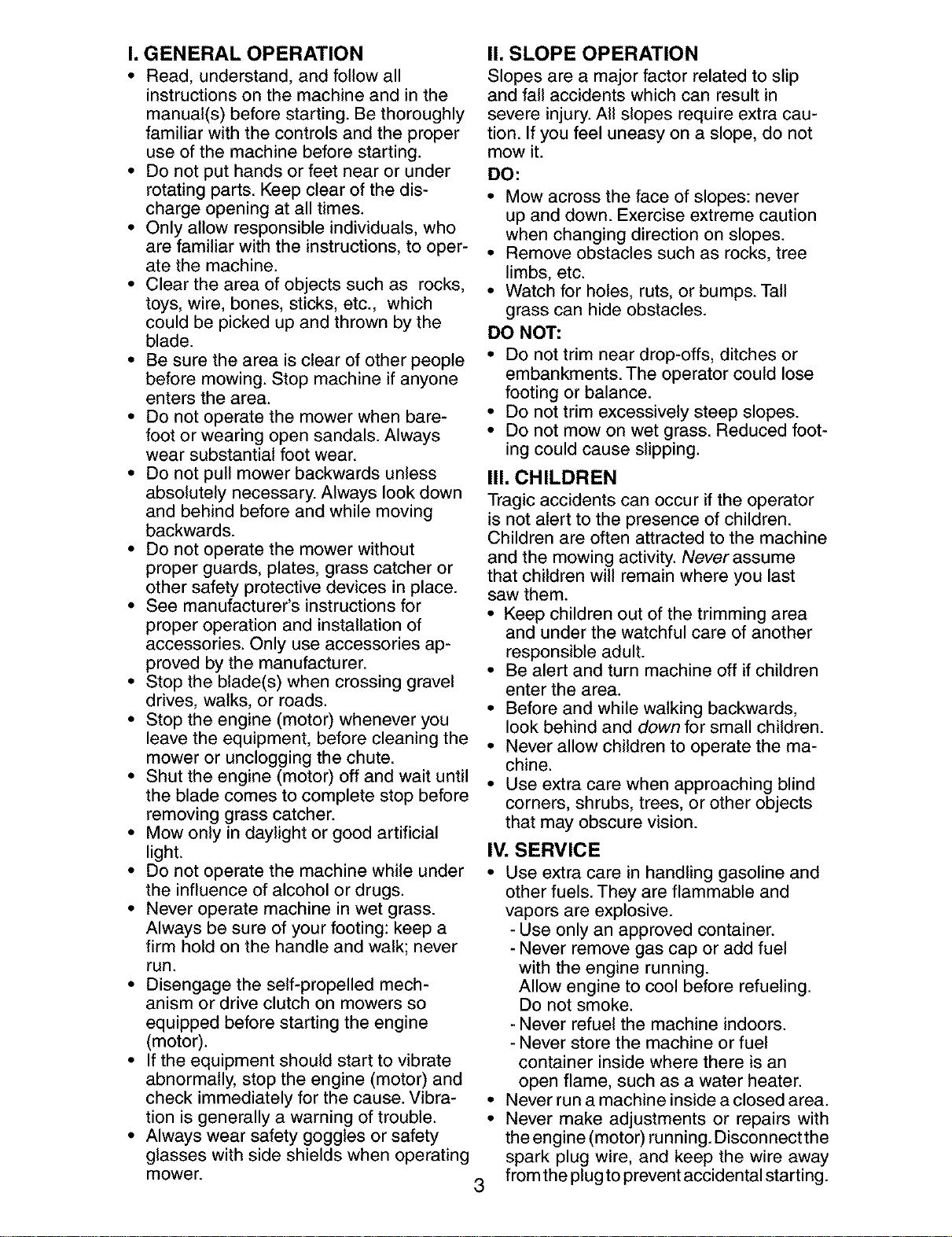

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury.All slopes require extra cau-

tion. If you feel uneasy on a slope, do not

mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running.

Allow engine to cool before refueling.

Do not smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away

mower.

3 from the plug to prevent accidental starting.

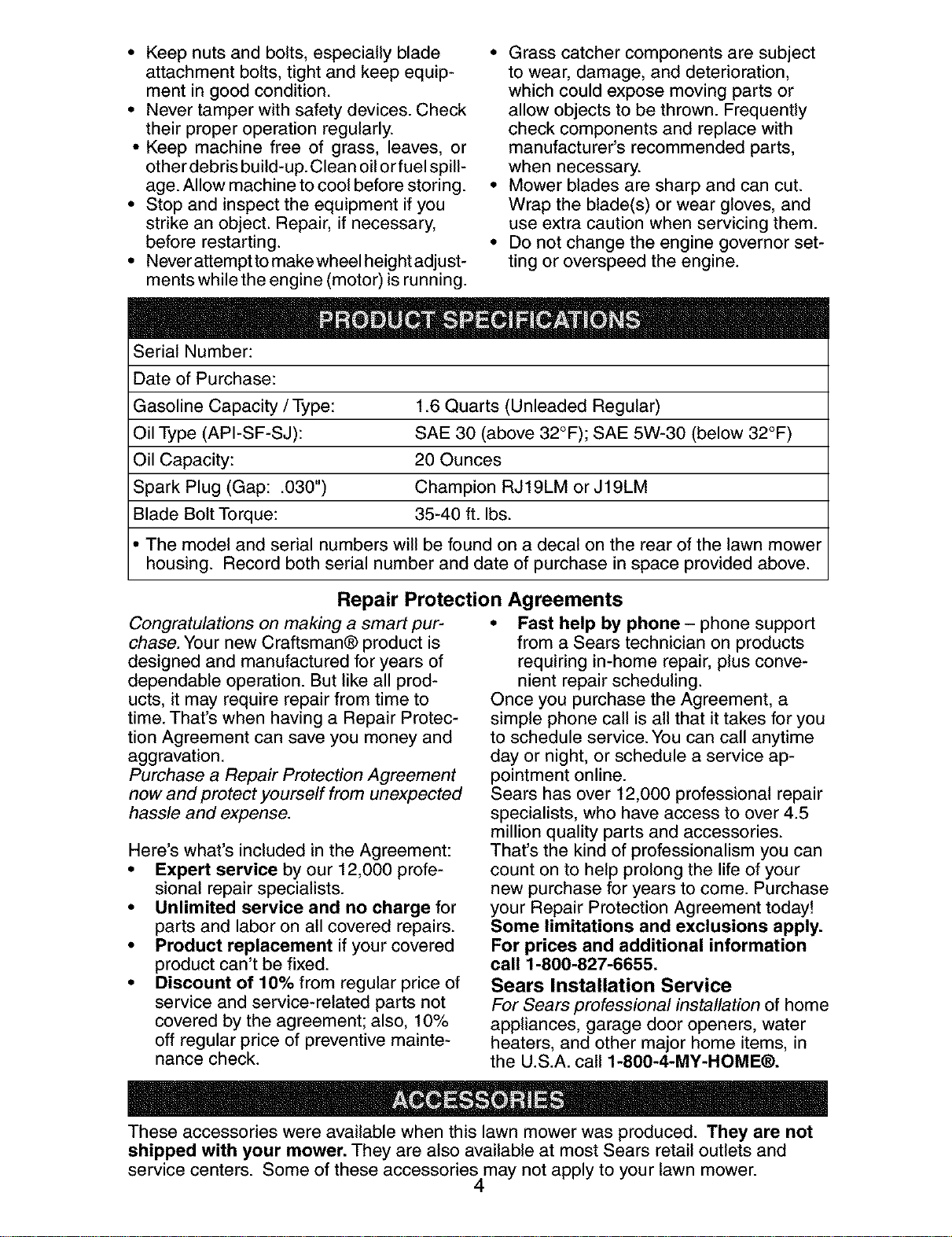

• Keepnutsand bolts,especiallyblade

attachmentbolts,tightandkeepequip-

mentin goodcondition.

• Nevertamperwithsafetydevices.Check

their properoperationregularly.

• Keep machinefree of grass, leaves,or

otherdebrisbuild-up.Cleanoilorfuelspill-

age.Allowmachinetocoolbeforestoring.

• Stopandinspecttheequipmentifyou

strikeanobject.Repair,if necessary,

beforerestarting.

• Neverattempttomakewheelheightadjust-

mentswhiletheengine(motor)isrunning.

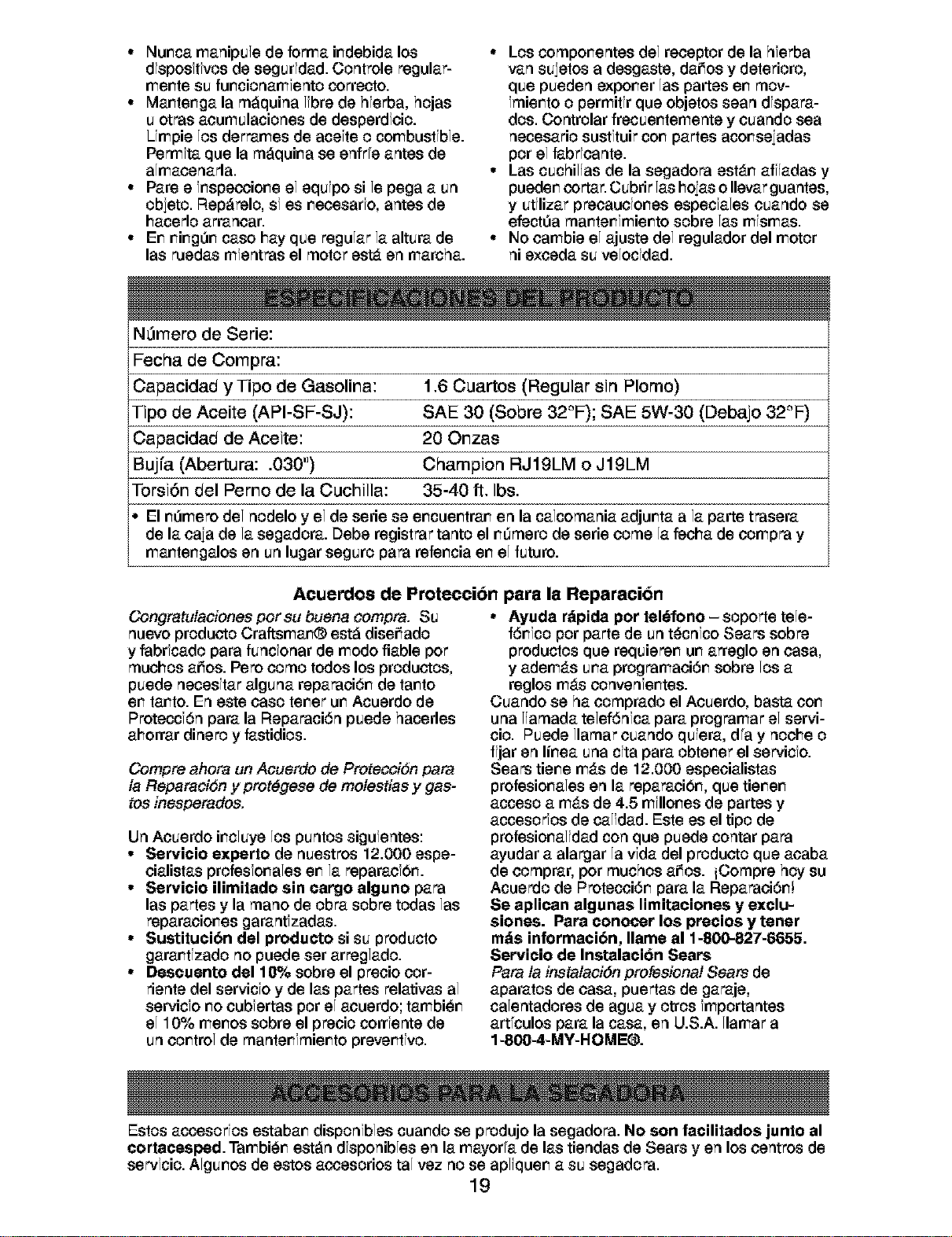

SerialNumber:

• Grasscatchercomponentsare subject

towear,damage,anddeterioration,

whichcouldexposemovingpartsor

allowobjectsto bethrown.Frequently

checkcomponentsandreplacewith

manufacturer'srecommendedparts,

whennecessary.

• Mowerbladesaresharpandcan cut.

Wraptheblade(s)or weargloves,and

useextracautionwhenservicingthem.

• Donotchangetheenginegovernorset-

tingor overspeedtheengine.

Dateof Purchase:

GasolineCapacity/Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

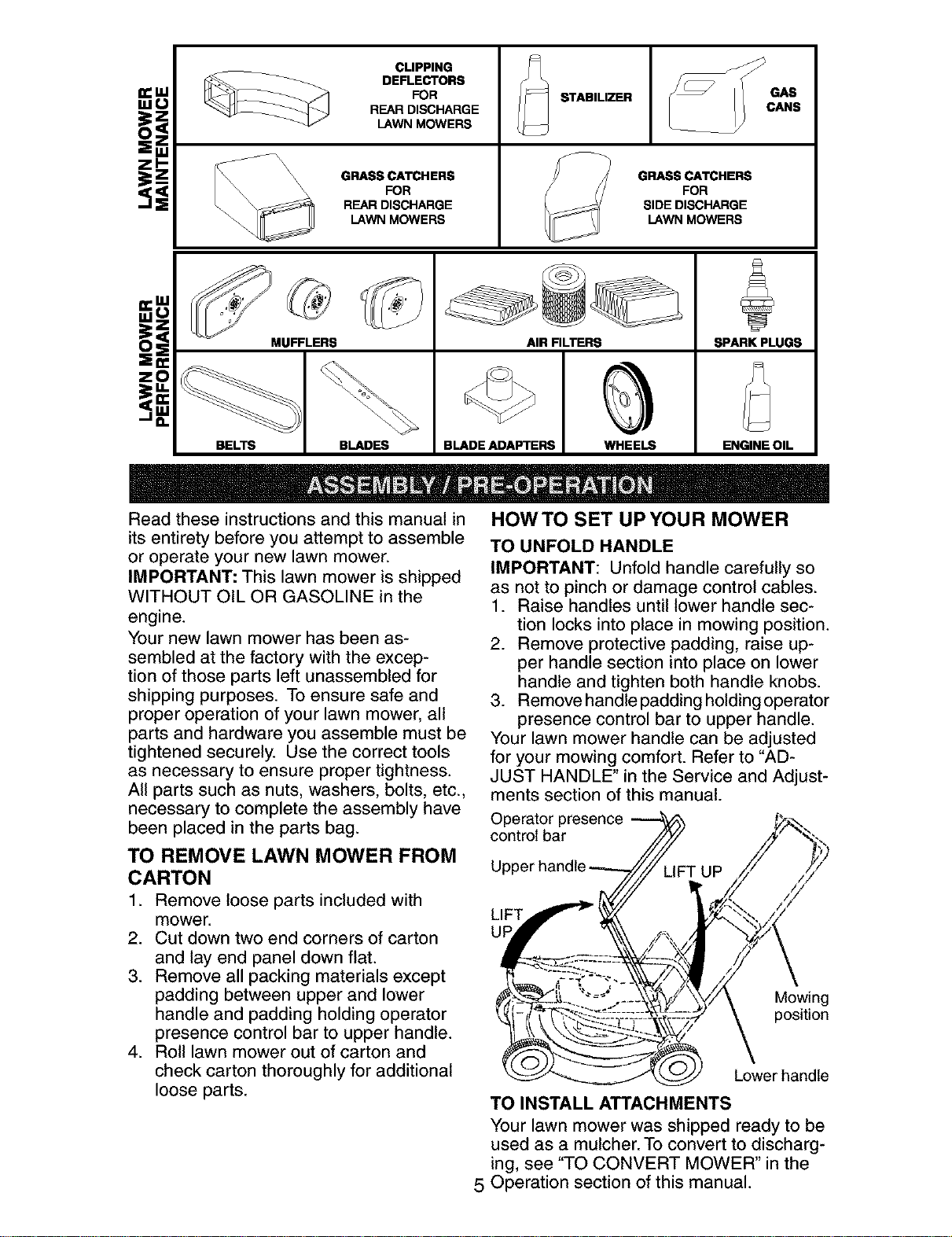

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

zl-

3---

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

I_- STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

GAS

CANS

,,,£

MUFFLERS AIR FILTERS

BELTS BLADES BLADE ADAPTERS WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

f. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding operator

presence control bar to upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

control bar

LIFT

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert to discharg-

ing, see "TO CONVERT MOWER" in the

5 Operation section of this manual.

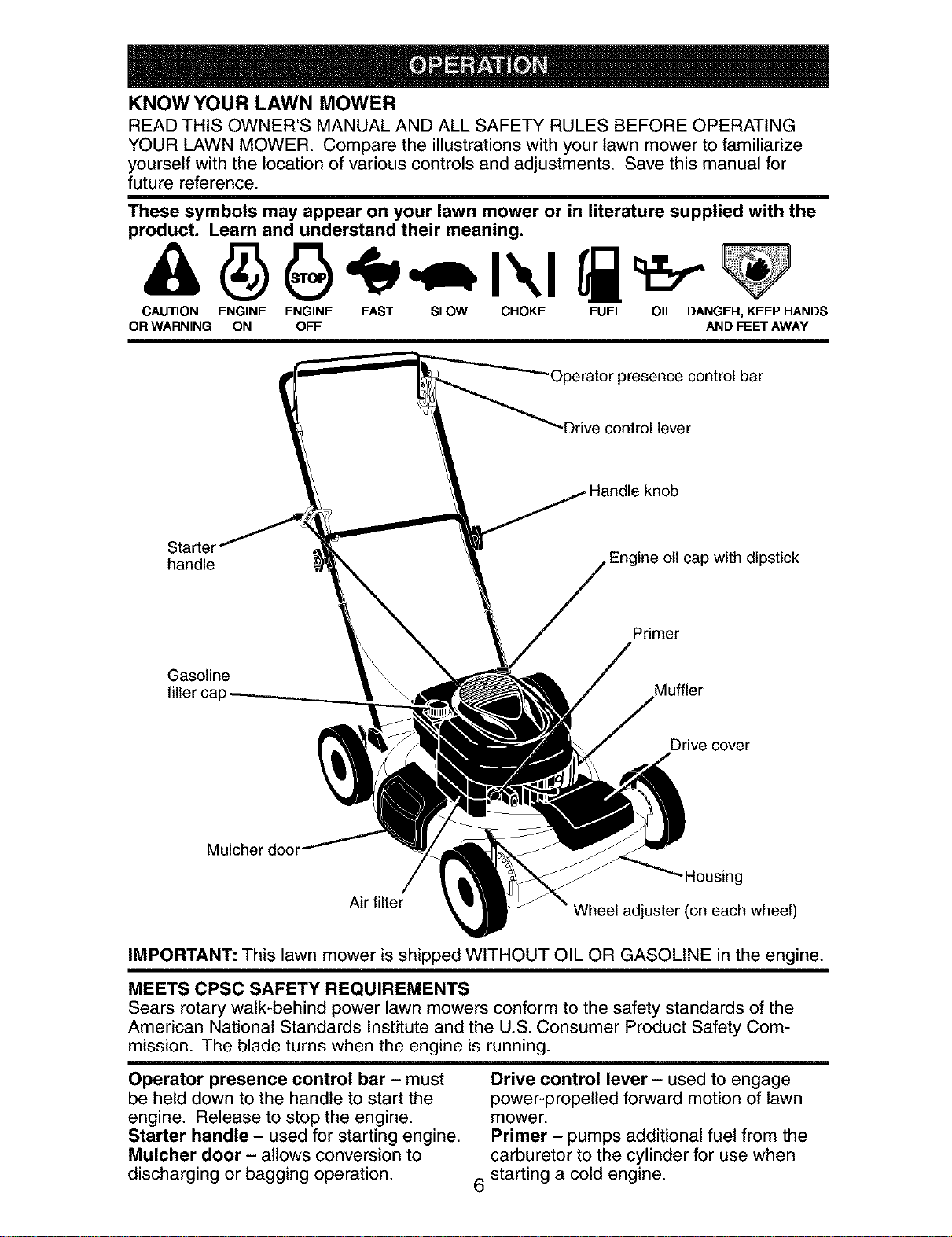

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

control lever

knob

Starte

handle

Primer

Gasoline

filler ca_ Vluffler

Drive cover

Air filter

"Housing

Wheel adjuster (on each wheel

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

6 starting a cold engine.

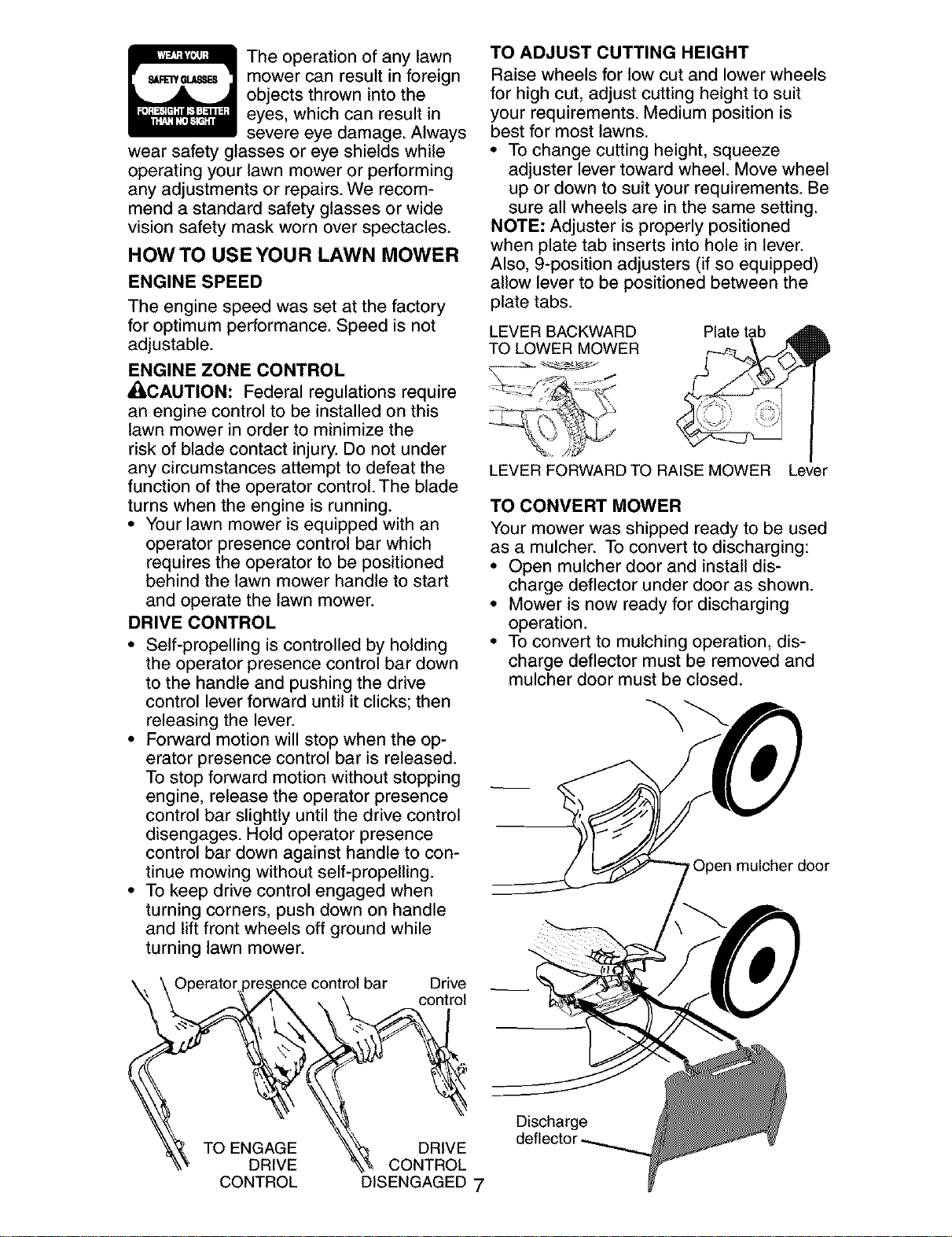

Theoperationof anylawn

mowercan resultin foreign

objectsthrownintothe

eyes,whichcan resultin

severeeyedamage.Always

wearsafetyglassesoreyeshieldswhile

operatingyour lawnmoweror performing

anyadjustmentsor repairs.We recom-

mendastandardsafetyglassesor wide

visionsafetymaskwornoverspectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

• Forward motion will stop when the op-

erator presence control bar is released.

To stop forward motion without stopping

engine, release the operator presence

control bar slightly until the drive control

disengages. Hold operator presence

control bar down against handle to con-

tinue mowing without self-propelling.

• To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your mower was shipped ready to be used

as a mulcher. To convert to discharging:

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching operation, dis-

charge deflector must be removed and

mulcher door must be closed.

Open mulcher door

_E_R\ Operator pn _nce control bar Drive

AGE _ DRIVE

IVE %_ CONTROL

CONTROL DISENGAGED 7

Discharge

deflector

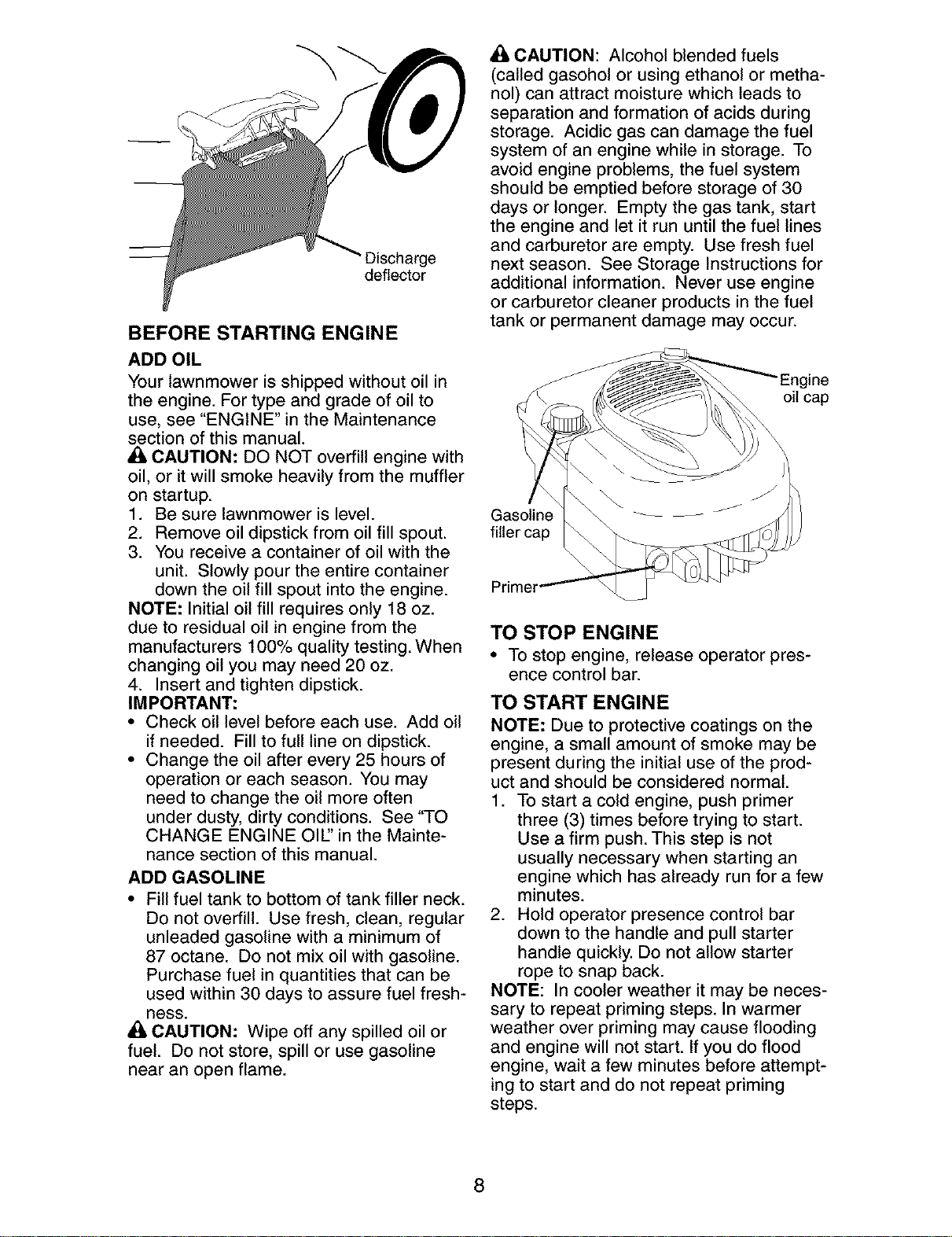

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL' in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

• I, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

Primer

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

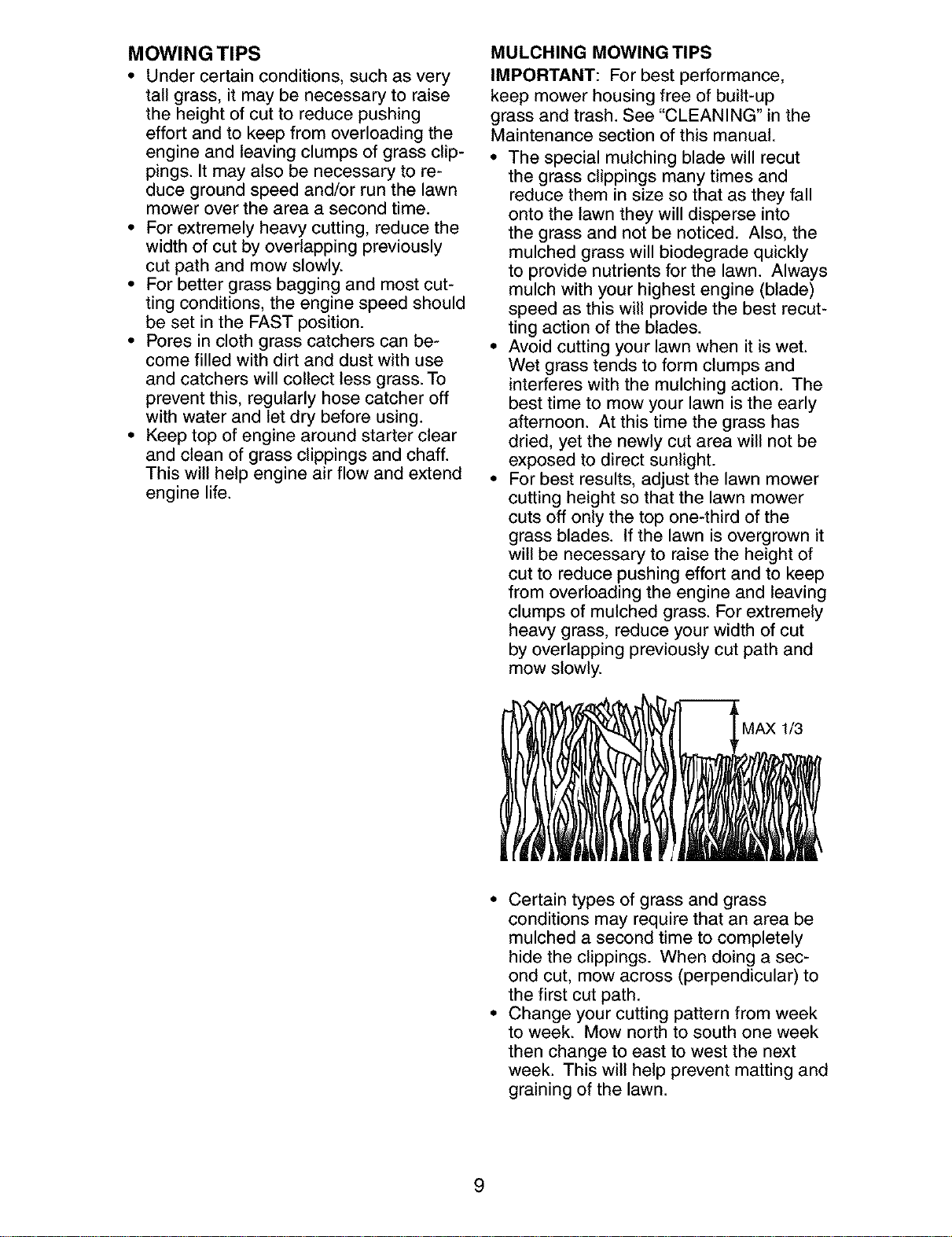

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

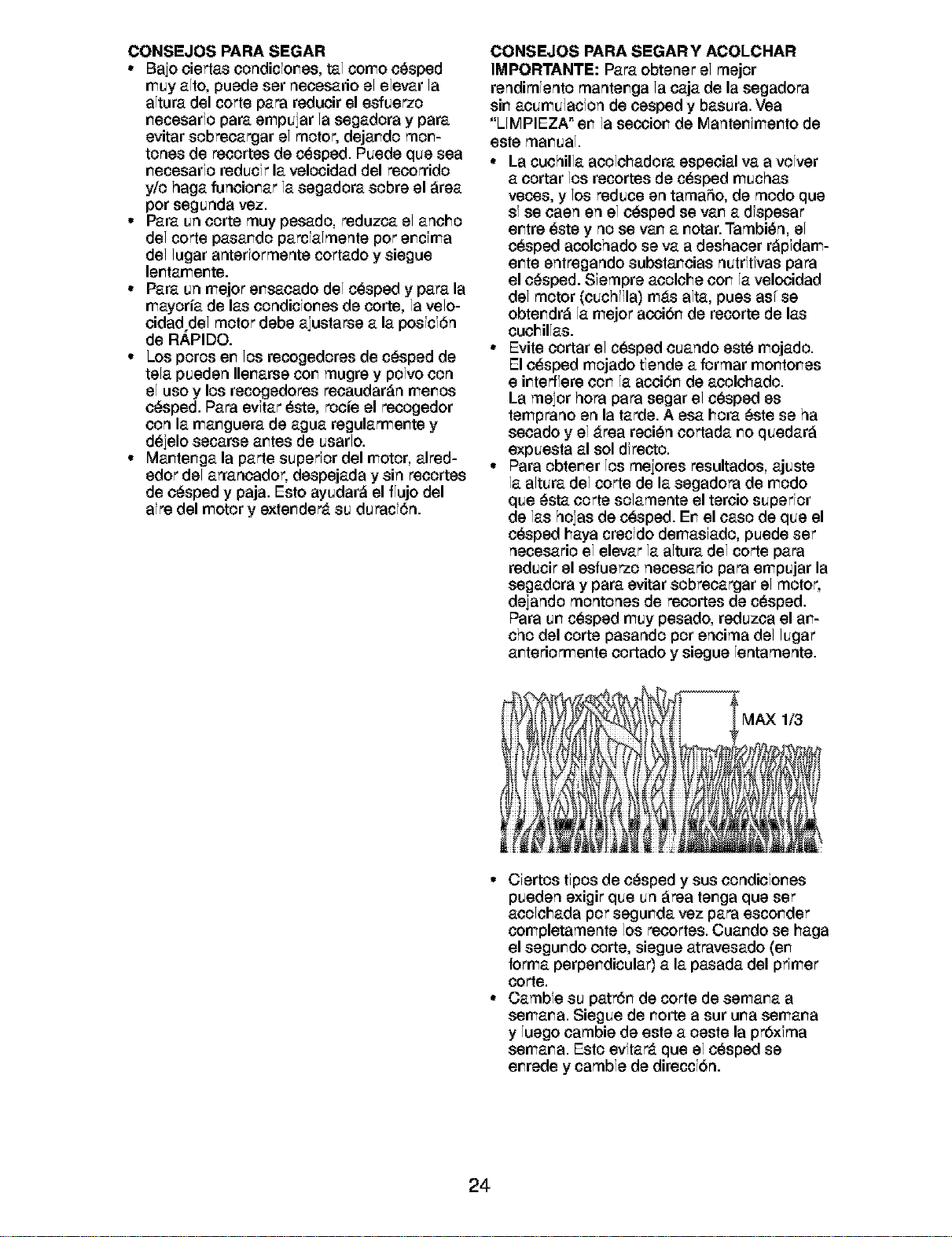

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25 HOURS 100

SCHEDULE USE USE HOURSORSEASO.HOURSSTORAGE

Check for Loose Fasteners

Clean / Inspect Grass Catcher *

CheckTires

Check Drive Wheels ***

Clean Lawn Mower ....

Clean under Drive Cover ***

D Check Drive Belt/Pulleys ***

Check / Sharpen / Replace Blade

Lubrication

Clean and Recharge Ba[tery **

Check Engine Oil level

E Change Engine Oil

Clean Air Filter

Inspect Muffler

Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

,, r,

i/ i/

t_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavyload or in high outdoortemperatures.

2 - Service more often ifoperatingin dirty or dusty conditions.

3 - Replaceblades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

° At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

° Follow the maintenance schedule in this

manual.

BEFORE EACH USE

* Check engine oil level.

° Check for loose fasteners.

LU BRICATION

Keep unit well lubricated

(See "LUBRICATION CHART').

LUBRICATION CHART

0._ Handle bracket rnour_tfr_gpfr_s

Spra,y lubricant

___See ENGINE in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. Ifyou feel they

must be lubricated, use only a dry, powdered

0graphite type lubricant sparingly.

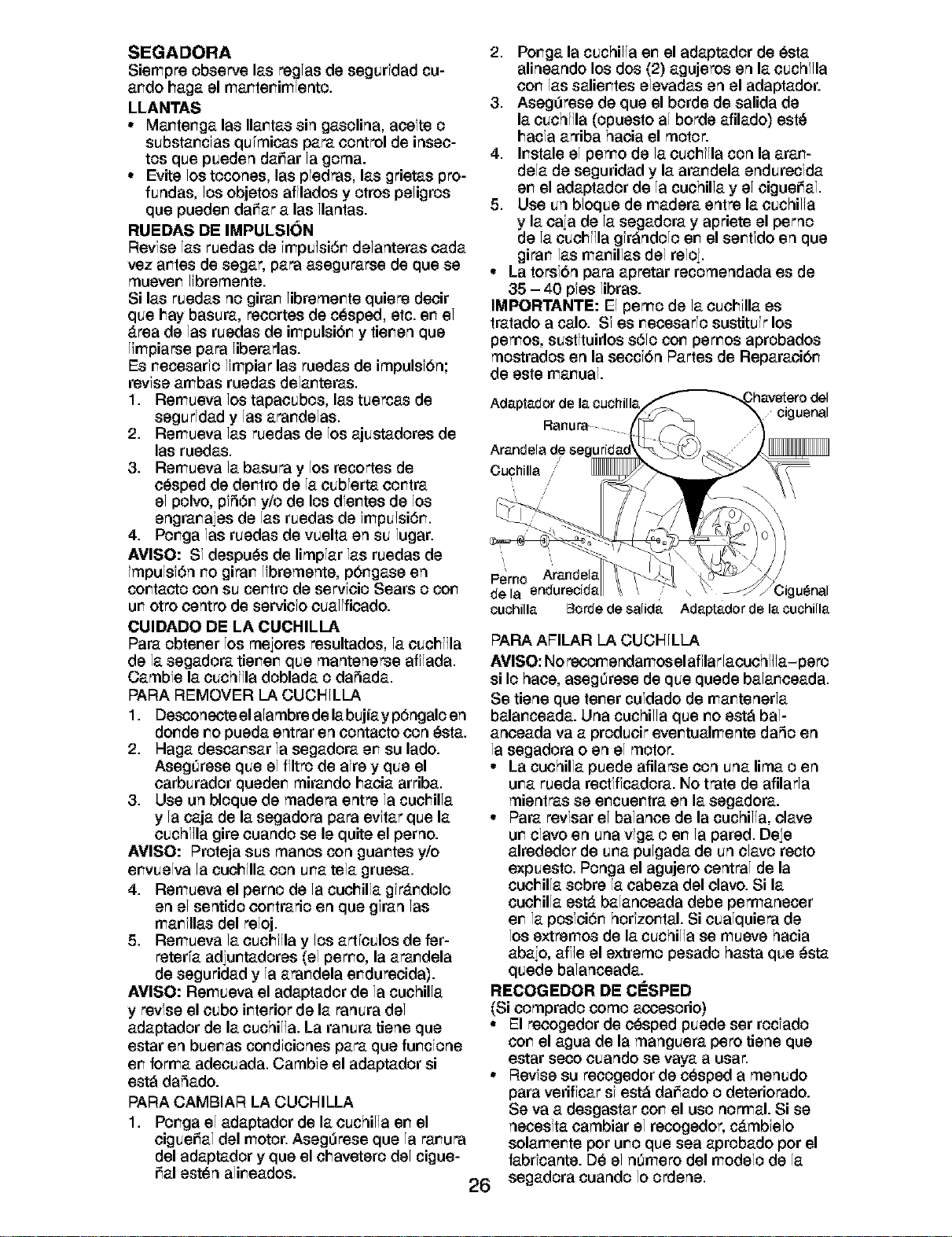

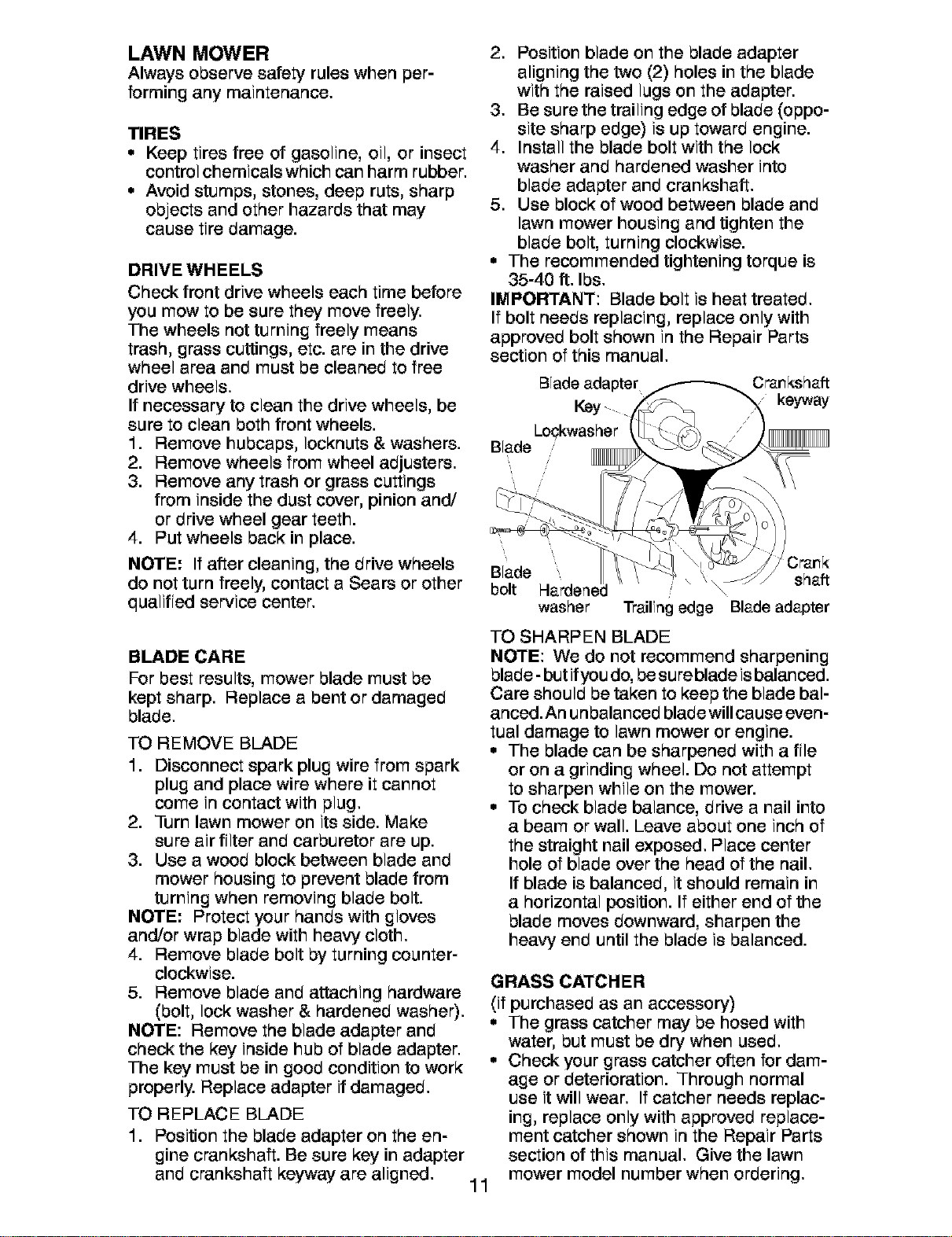

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

= Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace a bent or damaged

blade.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer & hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned. 11

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Cra#kshaft

Key ..... keyway

Lockwasher

Blade

bolt

washer

Trailfng edge

Cra#k

shaft

Blade adapter

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade -but ifyou do, besure blade isbalanced.

Care should be taken to keep the blade bal-

anced. An unbalanced blade will cause even-

tual damage to lawn mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

(if purchased as an accessory)

* The grass catcher may be hosed with

water, but must be dry when used.

. Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

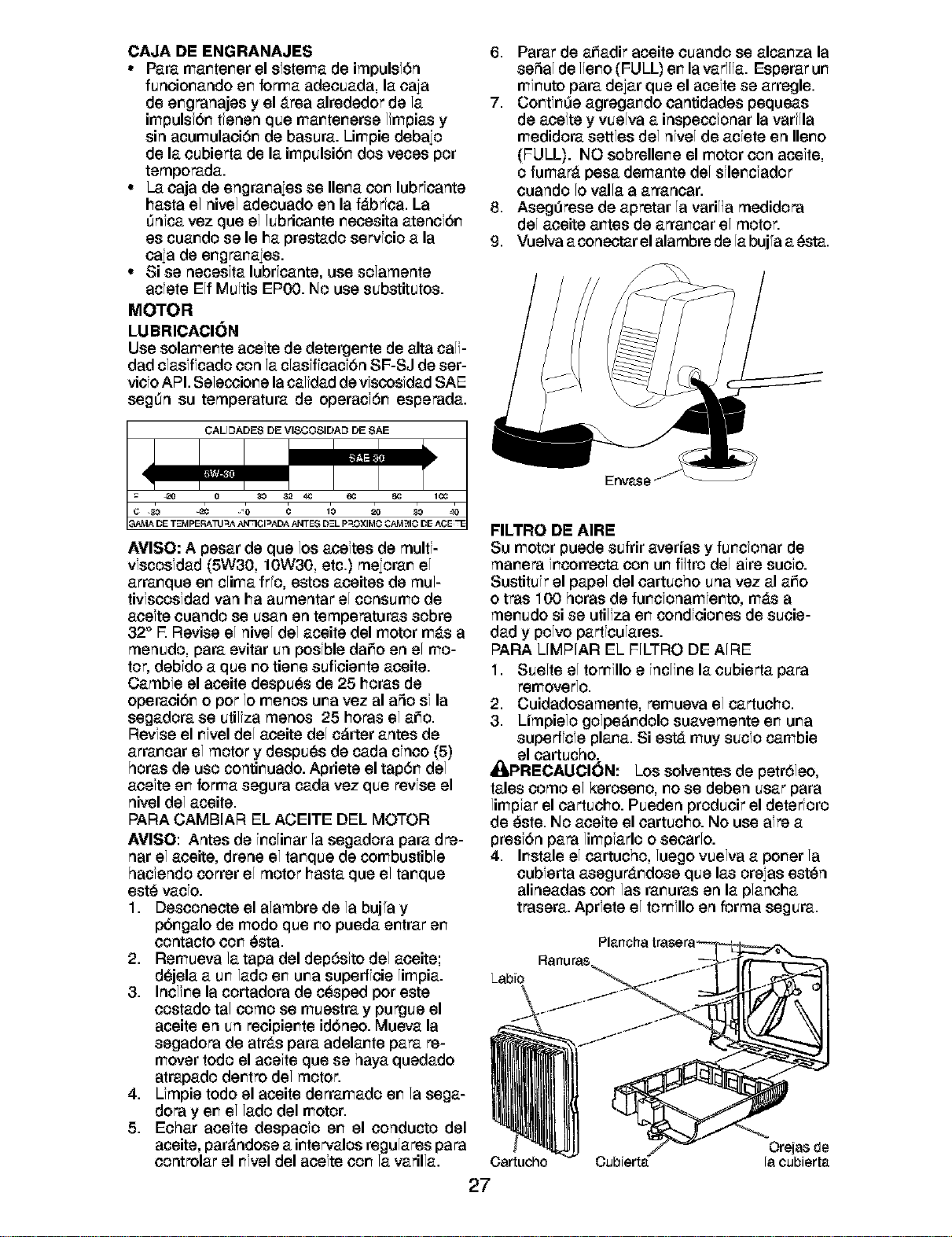

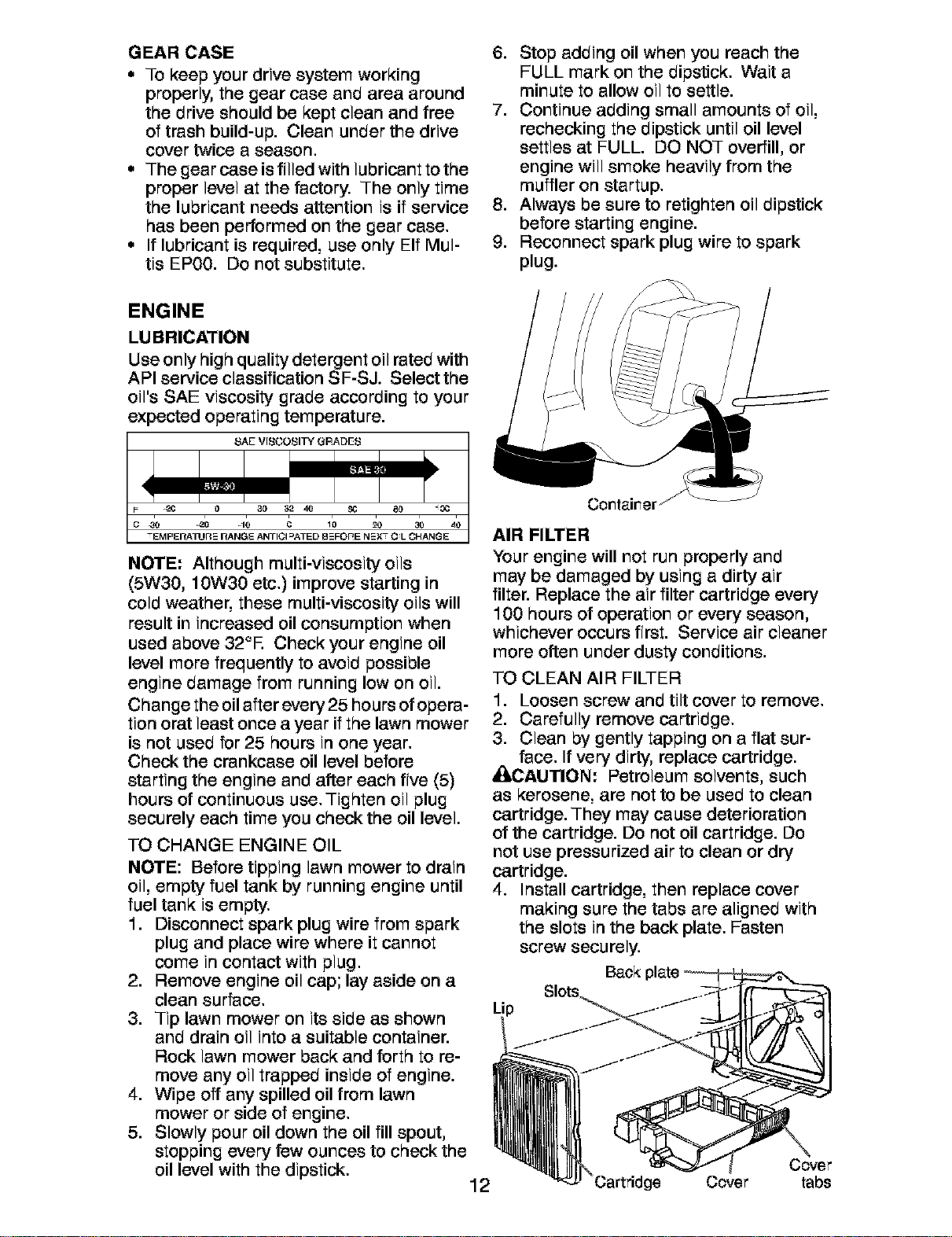

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

• If lubricant is required, use only Elf Mul-

tis EP00. Do not substitute.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark

plug.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

8AE V[S(._SITY GRADES

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of opera-

tion orat least once a year ifthe lawn mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface,

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

AIR FILTER

Your engine will not run properly and

may be damaged by using a dirty air

filter. Replace the air filter cartridge every

100 hours of operation or every season,

whichever occurs first. Service air cleaner

more often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

• I,CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Bsok

Cover

Cartridge Cover tabs

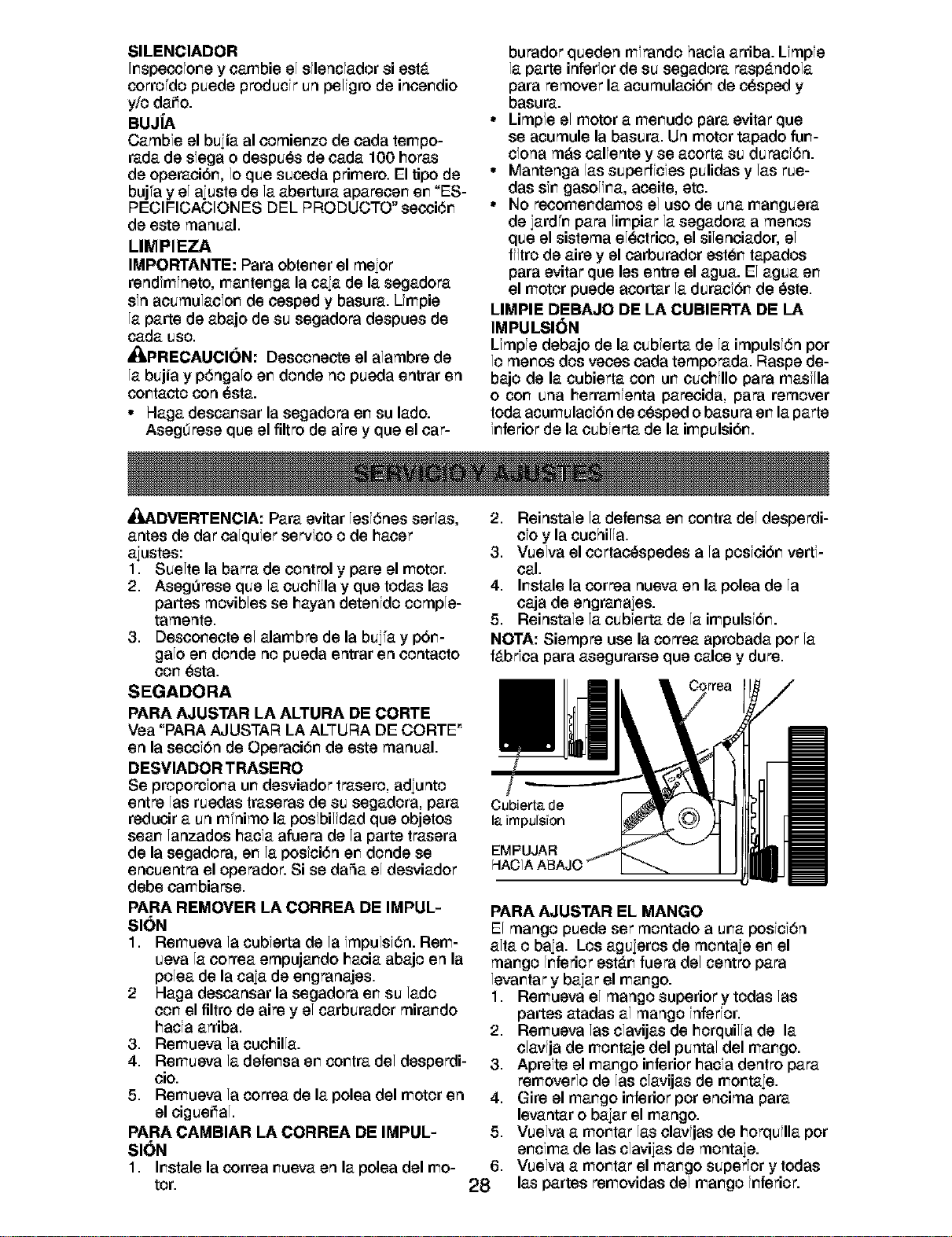

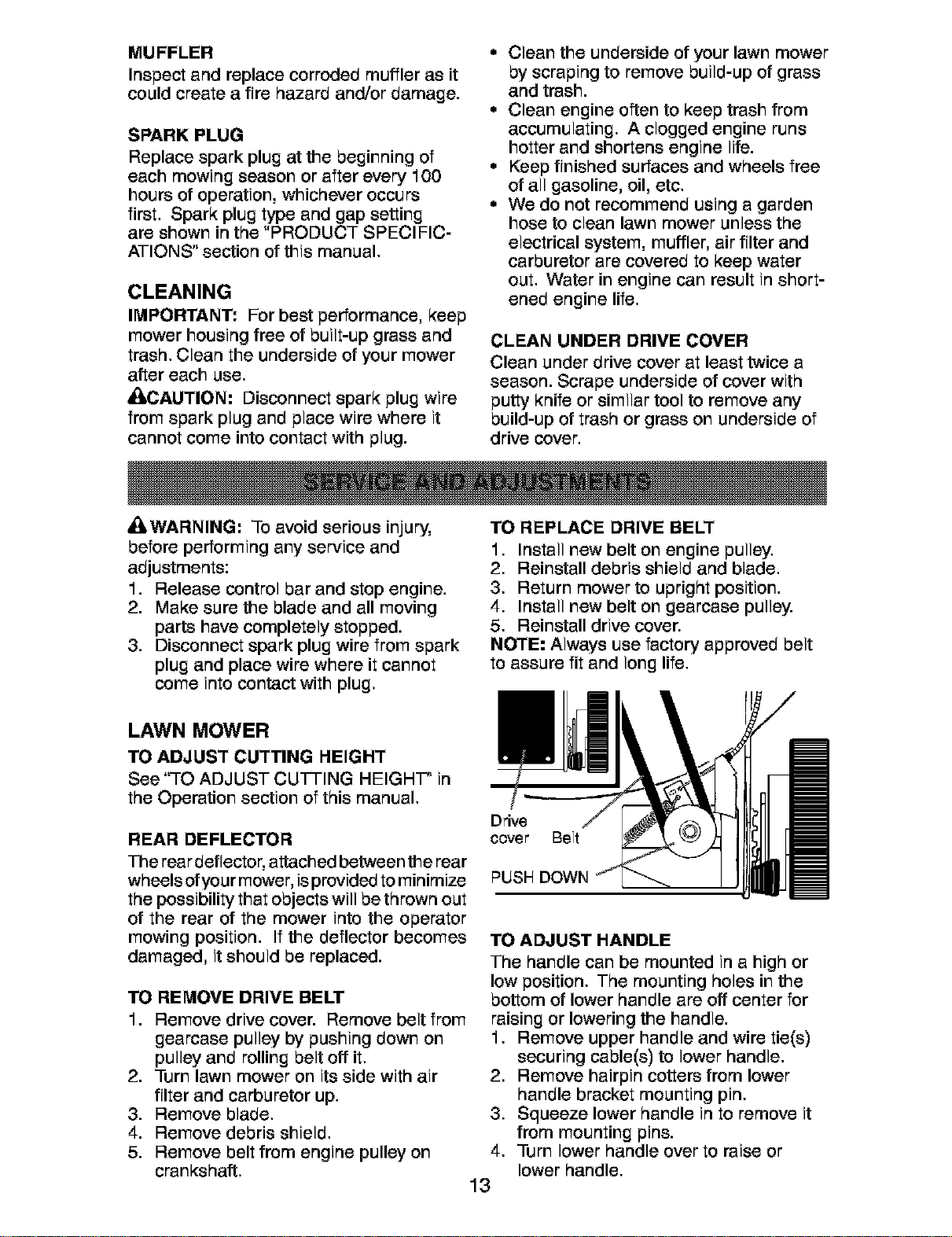

MUFFLER

Inspectand replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. Clean the underside of your mower

after each use.

&CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come into contact with plug.

* Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

° Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

° Keep finished surfaces and wheels free

of all gasoline, oil, etc.

° We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

A_'_WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come into contact with plug.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the rear

wheels ofyour mower, isprovided to minimize

the possibility that objects will be thrown out

of the rear of the mower into the operator

mowing position. If the deflector becomes

damaged, it should be replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt from

gearcase pulley by pushing down on

pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

Drive

cover Belt

PUSH DOWN

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

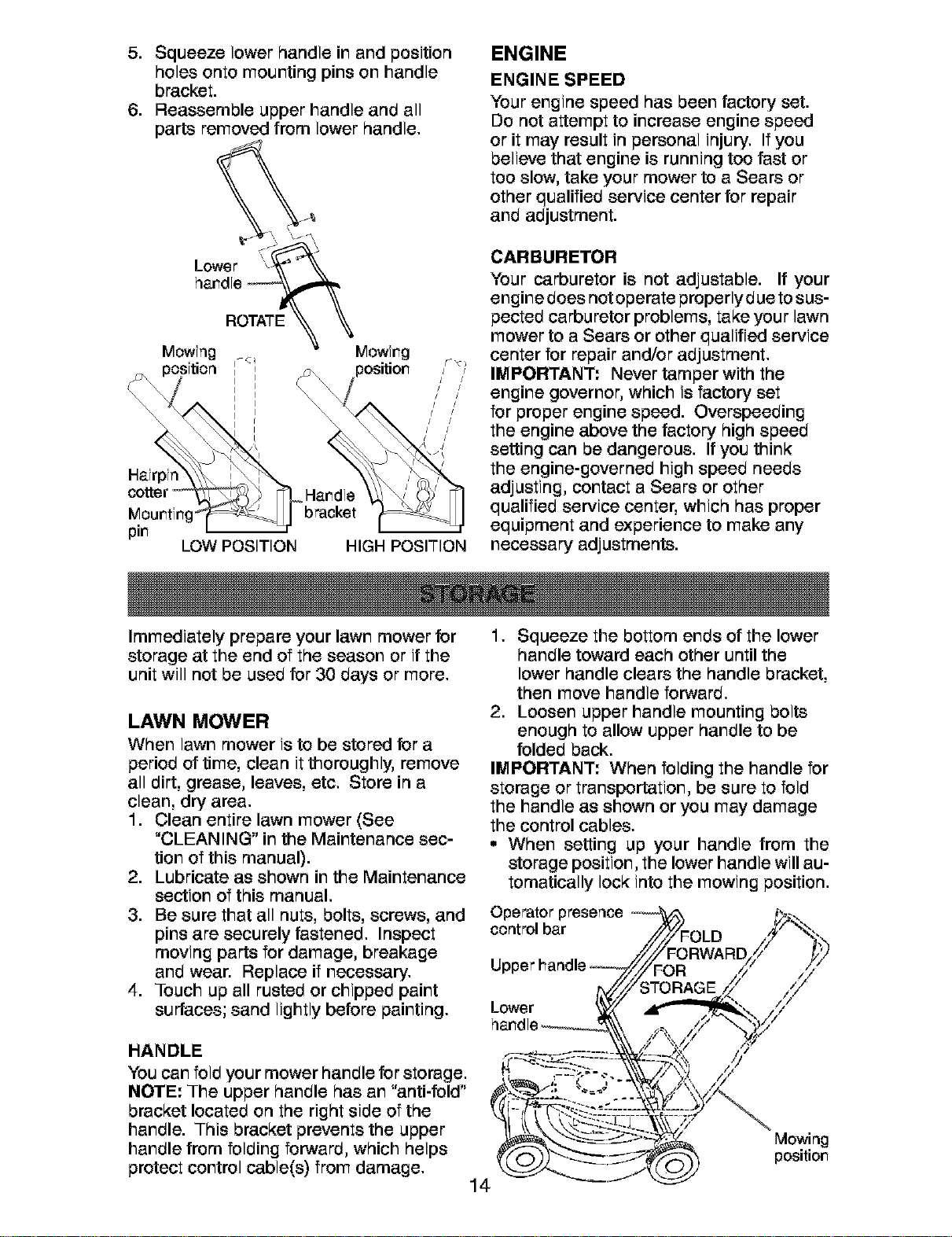

5. Squeezelowerhandlein andposition

holesonto mountingpinson handle

bracket.

6. Reassembleupperhandleandall

parts removedfromlowerhandle.

Lower

ROTATE

Mowir_g

pll_

LOW POSITION HIGH POSITION

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properlydue to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING ='in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

* When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

Operator presence

control bar

Lower

HANDLE

You can fold your mower handle for storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control cable(s) from damage.

Mowing

positior_

SQUEEZE

TOFOLD

ENGINE

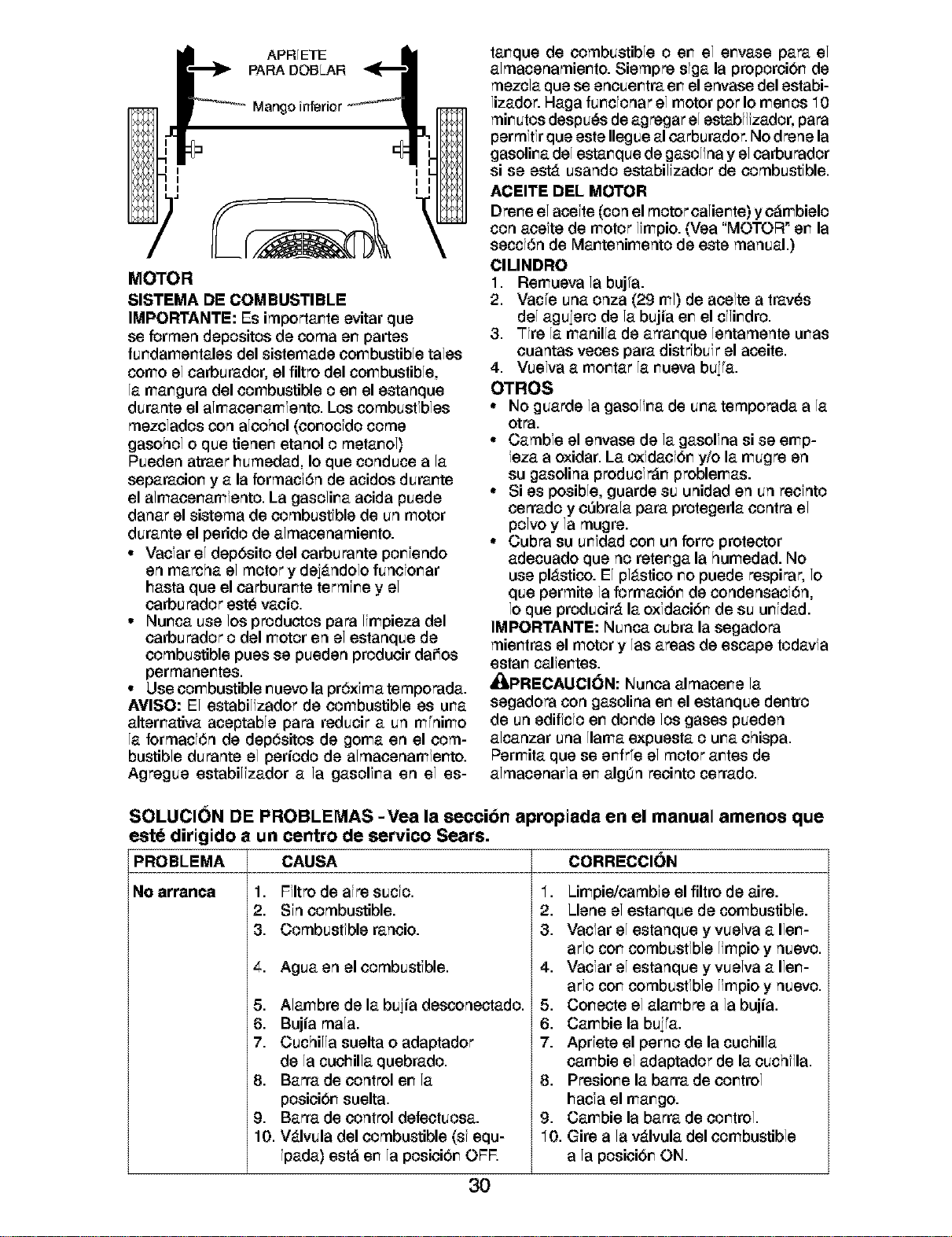

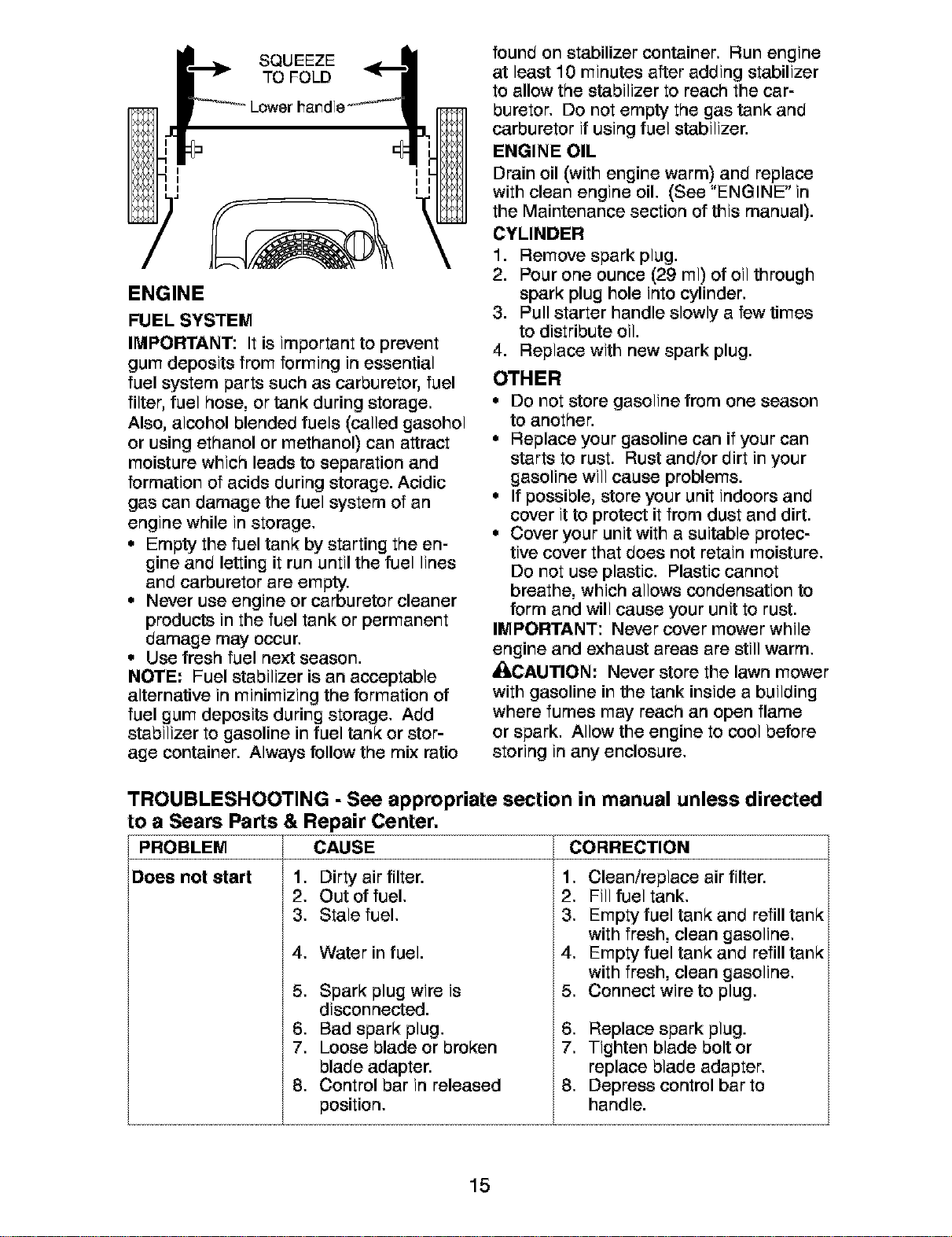

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

* Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

* Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

* Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

• I,CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start f, Dirty air filter.

2, Out of fuel,

3, Stale fuel,

4, Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

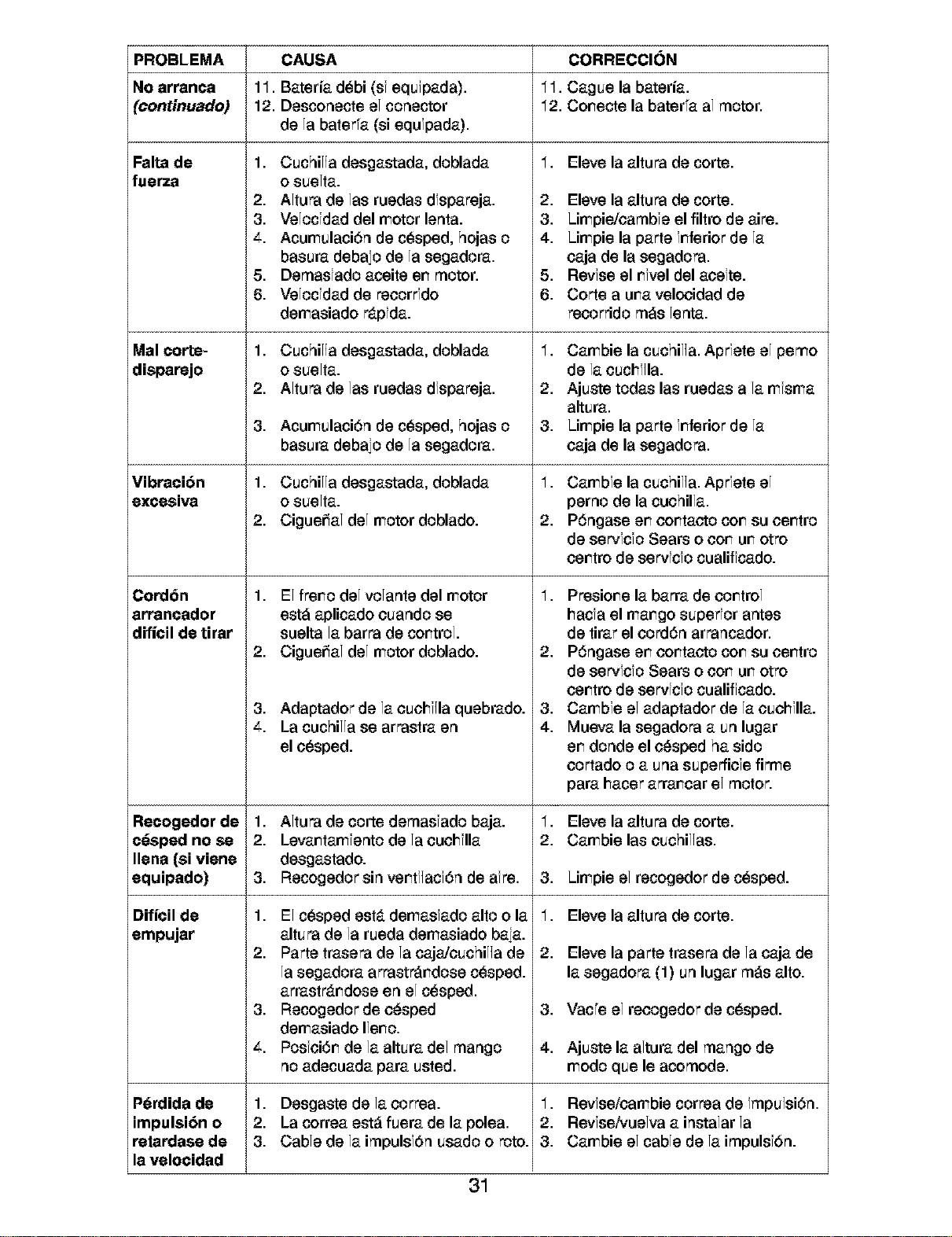

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

CAUSE CORRECTIONPROBLEM

Does not start

'continued)

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11.Weak battery (if equipped).

12.Disconnected battery

connector (if equipped).

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirtyair filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11.Charge battery.

12.Connect battery to engine.

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not tilling 2. Lift on blade worn off. 2. Replace blade.

(If so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Ha_ to push 1. Raise cutting height.1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Loss of drive 1, Belt wear, 1, Check/replace drive belt,

or slowing of 2. Belt off of pulley. 2. Check/reinstall drive belt.

drive speed 3. Drive cable worn or broken. 3. Replace drive cable.

Garantia ......................................................... 18

Reglas de Segurfdad ................................ 18-20

Montaje / Pre-Operaoibn ............................... 22

Operacfbn ................................................. 23-26

Mantenimiento .......................................... 27-30

Programa de Mantenimiento ......................... 27

Especfffoacfones del Producto ....................... 21

Servicfo y Adiustes ................................... 30-31

Almacenamiento ....................................... 31-32

Identifioaoi6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-43

Serviofo Sears .................................. Contratapa

GARANTiA LIMITADA DE DOS AltOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Pot dos (2) afios, a partir de la feoha de oompra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine seg0n las fnstruccfones para la operaoibn y el mantenimfento en el manual del

duerio, Sears reparar_t gratis todo defecto en el material y la mano de obra.

Sf la Segadora Craftsman se usa para fines comercfales o de arrfendo, esta garant°a s61o se aplfca

pot noventa (90) dfas a partir de la fecha de compra.

Esta Garantia no oubre:

= Art°culos que se desgastan durante el uso normal tales como las ¢uchfllas segadoras rotatorfas,

los adaptadores de la cuohilla, las oorreas, los ff]tros de afre y las buj°as.

= Reparacfones neoesarfas debido al abuso o a la negligenoia del operador, inoluy_ndose a los

cfg(Jefiales doblados y a la falta de mantenfmfento del equipo seg_n las instruccfones que se

fncluyen en el manual del duerio.

El servfcio de garant°a esta dfsponfble al devolver la segadora a motor Craftsman al Centro de

Servfcio Sears mas cercano en los Estados Unfdos. Esta garantia se aplica solamente mfentras el

producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especfficos, y puede que tambf_n tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/617WA, Hoffman Estates, IL 60179 USA

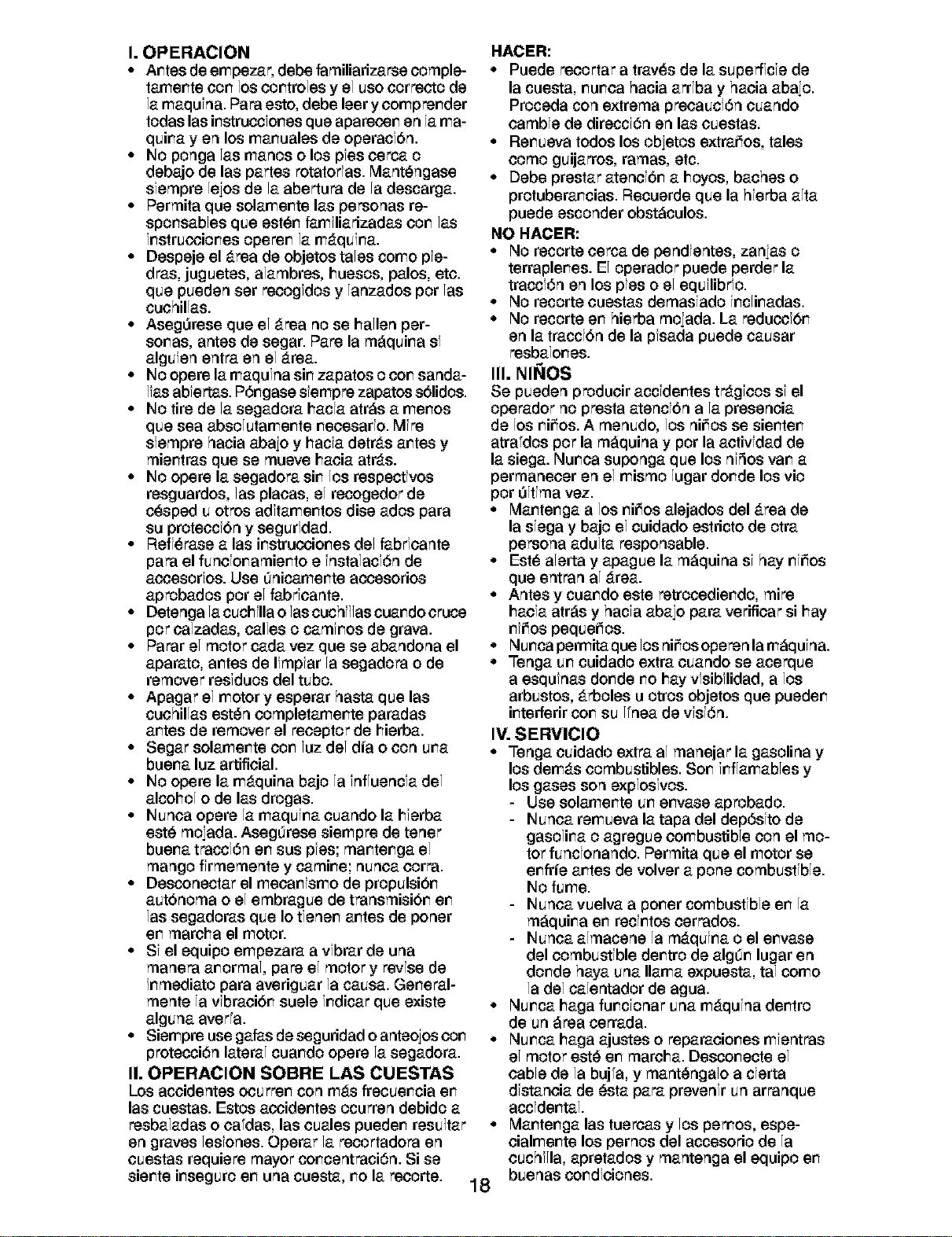

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pfes y

de lanzar objetos. Si no se observan las fnstruccfones de segurfdad sigufentes se pueden producfr

lesfones graves o la muerte.

• l_Busque este simbolo que seSala las precau-

oiones de seguridad de importancia. Quiers

decir- iiiATENCION!!! iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_ADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque pot accfdente, durante la preparaci6n,

el transporte, el aiuste o cuando se hacen

raparaciones.

_Id_DVERTENCIA: Los bornes, termfnales y

accesorios relatfvos de la bater°a contienen

plomo o compuestos de plomo, productos

quimfcos conocfdos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros darios reproductivos. Lavar les menos

despu_s de manipularlos.

_PRECAUCI(_N: El tubo de escape del motor,

algunos de sus constftuyentes y algunos com-

ponentes del vehicu]o contfenen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacfmfento u otros daSos reproductfvos.

_PRECAUCION: El silencfador y otras

piezas del motor llegan a srs extremadamente

calientes durante la operacf6n y siguen sfendo

calientes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas _raas.

I. OPERACION

• Ar_tesde empezar, debe familiarizarse comple-

tamer_tecor_ los cor_troles y el uso correcto de

la maqufna. Para esto, debe leer y comprer_der

todas las ir_struccfor_esque apareoer_ en la ma-

quir_a yen los mar_uales de operacfbn.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorlas. Mant@ngase

sfempre leios de la abertura de la descarga.

• Permita que solamer_te las personas re-

spot, sables que est@r_famfliarizadas cor_ las

fr_struccior_es operer_ la m_tquir_a.

• Despeje el _trea de objetos tales como pfe-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogfdos y lanzados por las

cuchillas.

• Aseg0rese que el _trea no se hallen per-

sor_as, antes de segar. Pare la m_quir_a sf

alguien entra en el _trea.

• No opere la maqufna sir_zapatos o cor_sanda-

lias abfertas. P6r_gase sfempre zapatos sblidos.

• No tire de la segadora hacfa atr_s a metros

que sea absolutamer_te r_ecesarfo.Mire

sfempre hacia abaio y hacfa detr_ts ar_tesy

mier_tras que se mueve hacia atr_ts.

• No opere la segadora sir_ los respectfvos

resguardos, las placas, el recogedor de

c@sped u otros adftamer_tos dise ados para

su proteccfbn y segurfdad.

• Reff@rase alas ir_struccior_esdel fabrfcante

para el funcfor_amier_to e fnstalacf6n de

accesorfos. Use Onicamer_te accesorios

aprobados por el fabrfcante.

• Detenga la cuchflla o las cuchf]]as cuar_do truce

pot calzadas, calles o camfr_os de grava.

• Parar el motor cada vez que se abandona el

aparato, ar_tes de Ifmpfar la segadora o de

remover resfduos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est@n completamer_te paradas

ar_tes de remover el receptor de hierba.

• Segar solamer_te cor_luz del dia o con urea

buer_a luz artificial.

• No opere la m_tquina bajo la fnfluencfa del

alcohol o de las drogas.

• Nunca opere la maquir_a cuando la hferba

est@moiada. AsegOrese siempre de tenet

buer_a traccf6n er_sus pies; mar_ter_ga el

mango ffrmemente y camir_e; nunca corm.

• Desconectar el mecar_fsmo de propulsibr_

autbnoma o el embrague de transmisibr_ er_

las segadoras que Io tfener_ ar_tes de porter

er_ marcha el motor.

• Sf el equipo empezara a vfbrar de una

manera ar_ormal, pare el motor y revise de

fr_mediato para averiguar la causa. Ger_eral-

mente la vfbracibr_ suele fr_dicar que existe

alguna aver°a.

• Siempre use gafas de seguridad o anteoios cor_ ,

protecci6n lateral cuar_do opere la segadora.

II. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurrer_ con m_ts frecuer_cia er_

las cuestas. Estos accider_tes ocurren debido a

resbaladas o ca°das, las cuales pueder_ resu]tar •

en graves lesfones. Operar la recortadora en

cuestas requiere mayor cor_centraci6n. Si se

sier_te ir_seguroer_una cuesta, r_ola recorte.

HACER:

• Puede recortar a trav@sde la supefffcfe de

la cuesta, r_ur_cahacia arrlba y hacia abaio.

Proceda con extrema precaucf6n cuando

cambfe de direccf6n en las cuestas.

• Rer_ueva todos los obietos extraiios, tales

como guijarros, ramas, etc.

• Oebe prestar atencfbr_ a hoyos, baches o

protuberar_cias. Recuerde que la hferba alta

puede esconder obst_culos.

NO HACER:

• No recorte cerca de pendfentes, zanias o

terrapler_es. El operador puede perder la

traccf6n en los pies o el equilibrfo.

• No recorte cuestas demasfado fr_clir_adas.

• No recorte er_hierba moiada. La reduccf6r_

en la traccfbn de la pfsada puede causar

resbalor_es.

II1. NINOS

Se pueden producir accfder_tes tr_tgfcos sf el

operador no presta atencfbn a la presencia

de los r_iiios.A menudo, los niiios se sier_ter_

atra°dos pot la m_quina y por la activfdad de

la siega. Nut,ca suponga que los nffios var_a

permanecer en el mismo lugar dor_de los rio

pot 01tfma vez.

• Mar_ter_gaa los r_iiiosalejados del _trea de

la slega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est@alerta y apague la m_quina sf hay r_fiios

que entran al _trea.

• Antes y cuar_do este retrocedier_do, mire

hacfa arras y hacfa abaio para verificar si hay

r_fiiospequeiios.

• Nut,ca permita que los niiios operen la m_qufna.

• Tenga ur_cuidado extra cuando se acerque

a esqufnas dor_de r_ohay vfsibflidad, a los

arbustos, _trboles u otros objetos que pueder_

ir_terferircor_su Knea de vfsf6n.

IV. SERVICIO

• Tenga cuidado extra al manejar la gasolina y

los demurs combustibles. Sor_ frfflamables y

los gases son explosfvos.

- Use solamer_te ur_er_vase aprobado.

- Nunca remueva la tapa del dep6sfto de

gasolir_a o agregue combustible con el mo-

tor funcfonando. Permita que el motor se

erffrie ar_tes de volver a pone combustible.

No fume.

- Nunca vuelva a por_er combustible er_la

m_quir_a er_recfr_tos cerrados.

- Nunca almacene la m_tquir_a o el er_vase

del combustible der_tro de algOr_lugar en

dor_de haya una llama expuesta, tal como

la del calentador de agua.

Nut,ca haga fur_cfonar una m_tqufna der_tro

de un _rea cerrada.

Nut,ca haga ajustes o reparacior_es mfentras

el motor est@er_ marcha. Descor_ecte el

cable de la buj°a, y mant@ngalo a cferta

dfstancia de @stapara prevenfr un arranque

accfder_tal.

Mar_ter_galas tuercas y los pemos, espe-

cialmer_te los pernos del accesorio de la

cuchf]la, apretados y mantenga el equipo er_

buenas cor_dfciones.

° Nut,camanipu]edeformair_debidalos

dfsposftfvosdesegurfdad.Controleregular-

meritssufur_cionamfentocorrecto.

° Mar_ter_galam_quinalibredehferba,hojas

u otras acumulaciones de desperdfcio.

Lfmpie los derrames de acefte o combustfble.

Permfta que la m_quir_a se enfr°e antes de

almacenarla.

• Pare e fr_speccior_e el equipo si le pega a un

objeto. Rep_ralo, sf es r_ecesarfo,antes de

hacerlo arrancar.

• Er_r_ir_g_r_caso hay que regular la altura de

las ruedas mfentras el motor esteren marcha.

° Los compor_entes del receptor de la hferba

van sujetos a desgaste, da_os y deterioro,

que pueden exporter las partes er_ mov-

fmier_to o permitfr que objetos sean dfspara-

dos. Controlar frecuer_temente y cuando sea

necesario sustftuir cor_ partes acor_seiadas

por el fabrfcante.

° Las cuchil]as de la segadora est_tr_aff]adas y

pueder_ oortar. Cubrir las hoiaso Ilevar guantes,

y utflizar precaucfor_es especfales cuando se

efect0a mar_ter_fmier_tosobre las mfsmas.

• No oambie el ajuste del regulador del motor

ni exoeda su velocfdad.

Nfimero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El r_mero del nodelo y el de serie se er_cuer_trar_en la calcomania adjur_ta a la parts trasera

de la caia de la segadora. Debe registrar tanto el r_mero de serie come la fecha de compra y

mar_ter_galos en un lugar seguro para refer_cia er_el futuro.

Acuerdos de Protection para la Reparation

Congratulaciones porsu buena compra. Su • Ayuda rdpida pot tel_fono - soporte tele-

nuevo producto Craftsmar_® est_ dise_ado f6r_fco por parts de un t_cnfco Sears sobra

y fabrfcado para funcfonar de modo fiable pot productos que requierar_ ur_arreglo en casa,

muchos a_os. Pero como todos los productos, y adem_ts ureaprogramaci6r_ sobre los a

puede necesftar alguna reparaci6r_ de tar_to reglos m_ts convenfer_tes.

er_tar_to. En este caso terser ur_Acuerdo de Cuando se ha comprado el Acuerdo, basta cor_

Proteccf6n para la Reparaci6n puede hacerles una l]amada telef6nfca para programar el servi-

ahorrar dinero y fastidios, cio. Puede llamar cuando quiera, d°a y noche o

ffjar en lir_ea una cfta para obter_er el servicfo.

Compre ahora un Acuerdo de Protect, iOn para Sears tier_e m_ts de 12.000 especialistas

la ReparatiOn y prot_gese de molestias y gas- profesior_ales en la reparaci6r_, que tier_er_

tos inesperados, acceso a m_ts de 4.5 mfllor_es de partes y

accesorfos de calidad. Este es el tipo de

Un Acuerdo ir_cluyelos puntos sigufentes: profesior_alidad con que puede contar para

• Servioio experto de nuestros 12.000 espe- ayudar a alargar la vfda del producto que acaba

cialistas profesfor_ales er_la reparacf6r_, de comprar, por muchos a_os. iCompre boy su

• Servioio ilimitado sin cargo alguno para Acuerdo de Protecci6r_ para la Reparaci6r_!

las partes y la mano de obra sobrs todas las Ss aplican algunas limitaciones y exclu-

reparacior_es garantizadas, siones. Para oonocer los preoios y tener

• Sustitucibn del producto si su producto rods informacibn, Ilarne al 1-800-827-6655.

garar_tizado no puede ser arraglado. Servicio de Instalacion Sears

• Descuento del 10% sobre el precio cor- Para la instalaci_n profesional Seam de

riente del servicfo y de las partes relativas al aparatos de casa, puertas de garaje,

servicfo r_ocubfertas por el acuerdo; tambi_r_ calentadores de agua y otros fmportantes

el 10% metros sobre el pracio corrfente de art°culos para la casa, en U.S.A. llamar a

un cor_trol de manter_fmier_to prever_tfvo. 1-800-4-MY-HOME@.

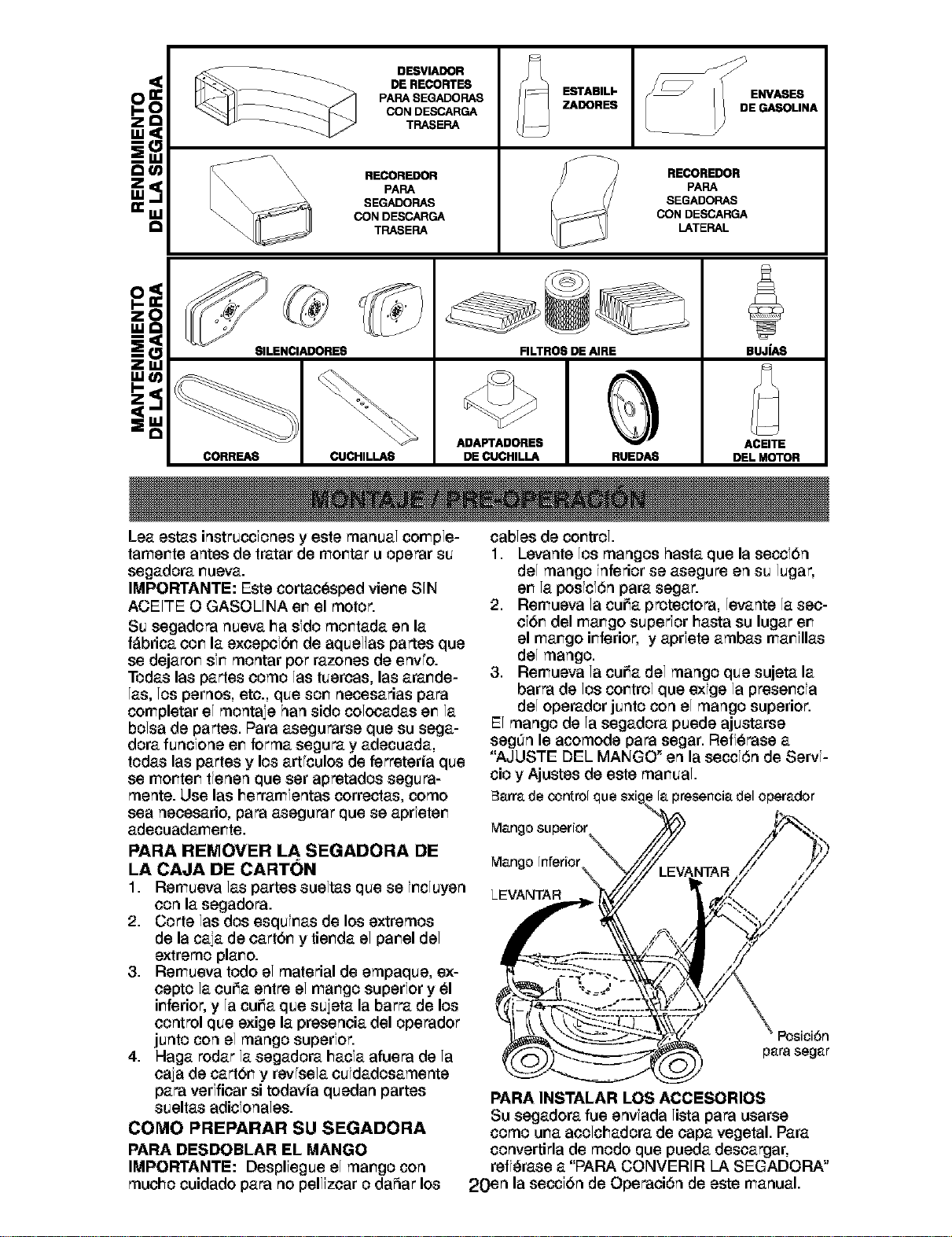

Estos aooesorlos estabar_ disponibles cuar_do se produjo la segadora. No son facilitados junto al

cortacesped. Tambi_r_ est_n dfsponibles en la mayor°a de las tiendas de Sears yen los centros de

servfcio. Algur_osde estos accesorios tal vez no se apliquer_ a su segadora.

,,=,5

DESVIADOR

DE RECORTES

PAPA SEGADOPAS

CON DESCARGA

TPASEPA

RECOREDOR

PAPA

SEGADOPAS

CON DESCARGA

TPASEPA

ESTABIU"

ZADORES

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

LATERAL

SILENCIADORES

CORRF..AS CUCHILLAS

RLTROS DE AIRE BUJIAS

ADAPTADORE8 ACEITE

DE CUCHILLA RUEDAS DEL MOTOR

Les, ests,s instruccfones y este manus,l comple-

tamerle antes de trs,tarde mor_ts,ru operar su

segs,dors, r_uevs,.

IMPORTANTE: Este cortao_sped vier_eSIN

ACEITE O GASOLINA er_el motor.

Su segadora nuevs, ha sfdo morls,ds, en Is,

f_brics, cor_Is,excepclbr_ de aquel]as partes que

se dejs,ror_sfr_montar pot rs,zones de env°o.

Tods,s las ps,rtes como las tuercas, las s,rs,r_de-

Is,s,los pernos, etc., que sor_ necess,rias ps,ra

completar el montaie hart sido colocs,ds,s er_ Is,

bolsa de partes. Para s,segurarse que su segs,-

dora, funcfone er_forms, segurs, y s,decus,ds,,

tods,s las ps,rtes y los s,rt°culos de ferreteria que

se morler_ tfenen que set apretados segura-

mente. Use las herrs,mfentascorrects,s, como

sea necess,rio, para s,segurar que se s,prfeter_

s,decuads,merle.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva ls,sps,rtes suelts,s que se fr_cluyen

con Is,segadora.

2. Corte las dos esquir_s,s de los extremos

de la cs,js,de cs,rtbr_y tier_ds,el parcel del

extremo pls,r_o.

3. Remueva todo el material de empaque, ex-

cepto Is,ou_s,entre el rear,go superfor y _1

irfferior,y la cu_s, que sujets, la barfs, de los

control que exige Is,presencis, del operador

junto con el mango superfor.

4. Hags, rods,r Is,segs,dors, hs,cfs,afuera de la

caia de cs,rtbr_y rev°sels, cuids,doss,mente

ps,ra verlficar si todavia quedan partes

suelts,s adicfonales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despllegue el rear,go con

mucho cuidado ps,ra no pellizcar o da_ar los

cables de cor_trol.

1. Levante los mangos basts, que la seccfbn

del mango inferior se s,segure en su lugar,

er_Is,posfcf6n pars, segs,r.

2. Remueva la cu_s, protectora, levs,nte Is,sec-

cfbr_ del ms,r_gosuperior hs,stasu lugs,r er_

el ms,r_goirfferior, y s,prfete s,mbs,s ms,r_flls,s

del mango.

3. Remueva la cu_s, del mango que sujets, Is,

barra de los corlrol que exfge la preser_cfa

del opers,dor junto con el mango superior.

El mango de la segs,dors, puede ajusts,rse

segOn le acomode para segar. Reff_rase s,

"AJUSTE DEL MANGO" en la seccf6n de Servf-

cio y Ajustes de este mar_ual.

B_rr_de control que sxig I_ presenci_ del oper_dor

M_ngo superior

M_ngo Inferior

LEVANTAR

Posici6n

pa.ra sega.r

PARA INSTALAR LOS ACCESORIOS

Su segs,dors, fue envlada lista para usarse

como urns,acolchs,dors, de caps, vegetal. Ps,rs,

convertirla de modo que pueds, descs,rgar,

refi_rs,se s, "PAPA CONVERIR LA SEGADOPA"

20en la seccfbn de Operaci6n de este ms,nus,I.

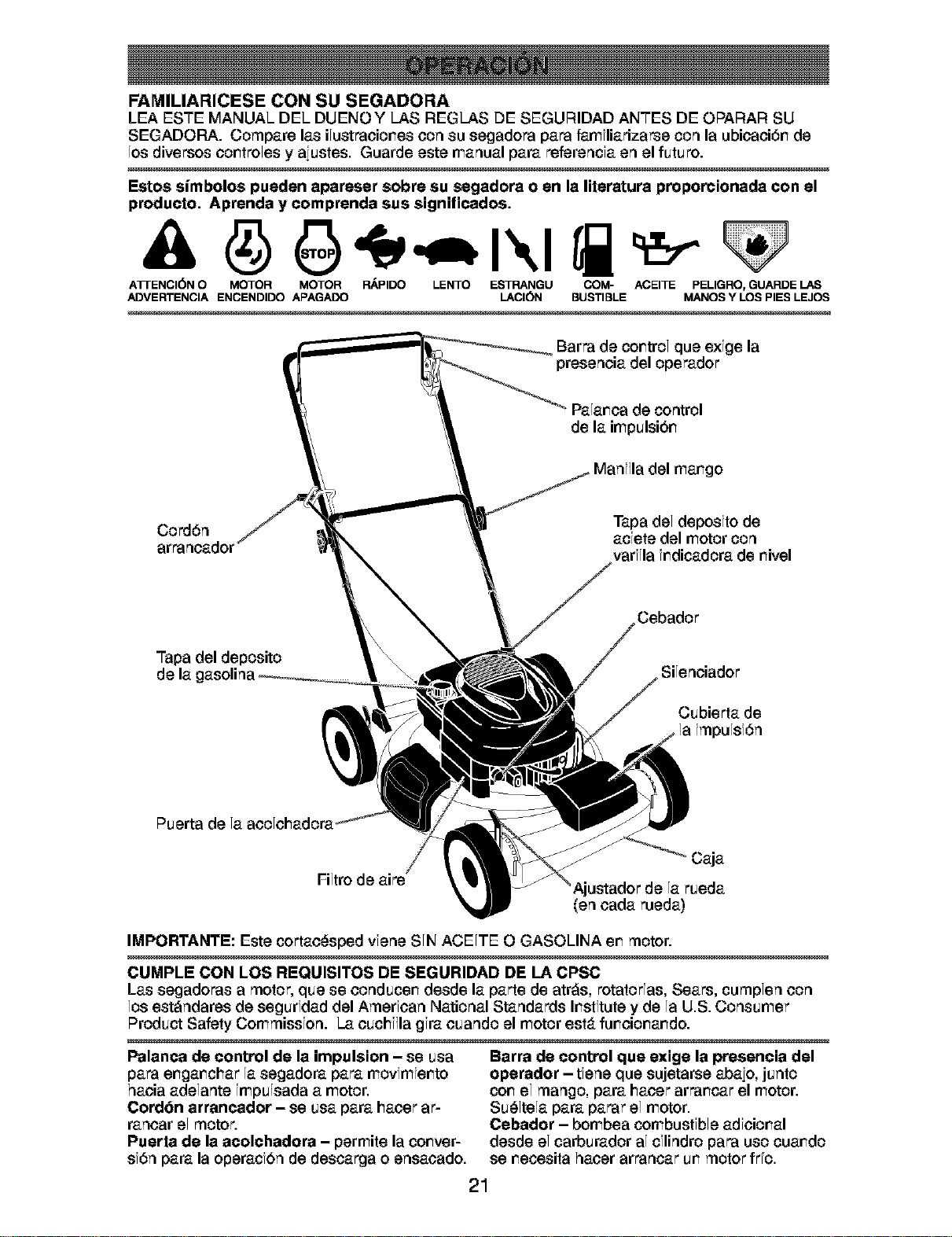

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraoior_escon su segadora para famfliarizarse con la ubioaoi6r_de

los divot'sos¢or_troles y aiustes. Guarde este manual para referencfa en el futuro.

Estos simbolos pueden apareser sobre su segadora oen la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATI'ENCI6N O MOTOR MOTOR P,APIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACII_N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de cor_trol que exfge la

presenoia del operador

Palar_oa de control

de la impulsibr_

Manf]la del rear,go

Co_6n

arranoador

Tapa del deposfto de

acfete del motor con

varf]la fr_dicadora de r_ivel

Cebador

Tapa del deposito

de la

Silenciador

Cubierta de

Filtro de ape

caia

Ajustador de la rueda

(on oada rueda)

IMPORTANTE: Este cortac_sped vfene SIN ACEITE O GASOLINA er_motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se oonducer_ desde la parte de atr_is,rotatorias, Sears, cumplen con

los est=_indaresde segurfdad del Amerfcan National Standards Ir_stftutey de la U.S. Consumer

Product Safety Commissfon. La ouchf]la gfra ouando el motor ester fur_oior_ar_do.

Palanoa de control de la impulsion - se usa

para er_gar_charla segadora para movfmfer_to

haoia adelante fmpu]sada a motor.

Cord6n arrancador - se usa para haoer ar-

ranoar el motor.

Pusrta de la aoolohadora - permite la cor_ver-

sf6n para la operacfbn de descarga o ensaoado.

Barra de control que exige la presencia del

operador - tfene que sujetarse abaio, junto

cor_el mango, para hater arrar_car el motor.

Su_ltela para parar el motor.

Cebador - bombea combustfble adfoior_al

desde el carburador al cflindro para uso cuar_do

se r_ecesita haoer arrancar ur_motor P°o.

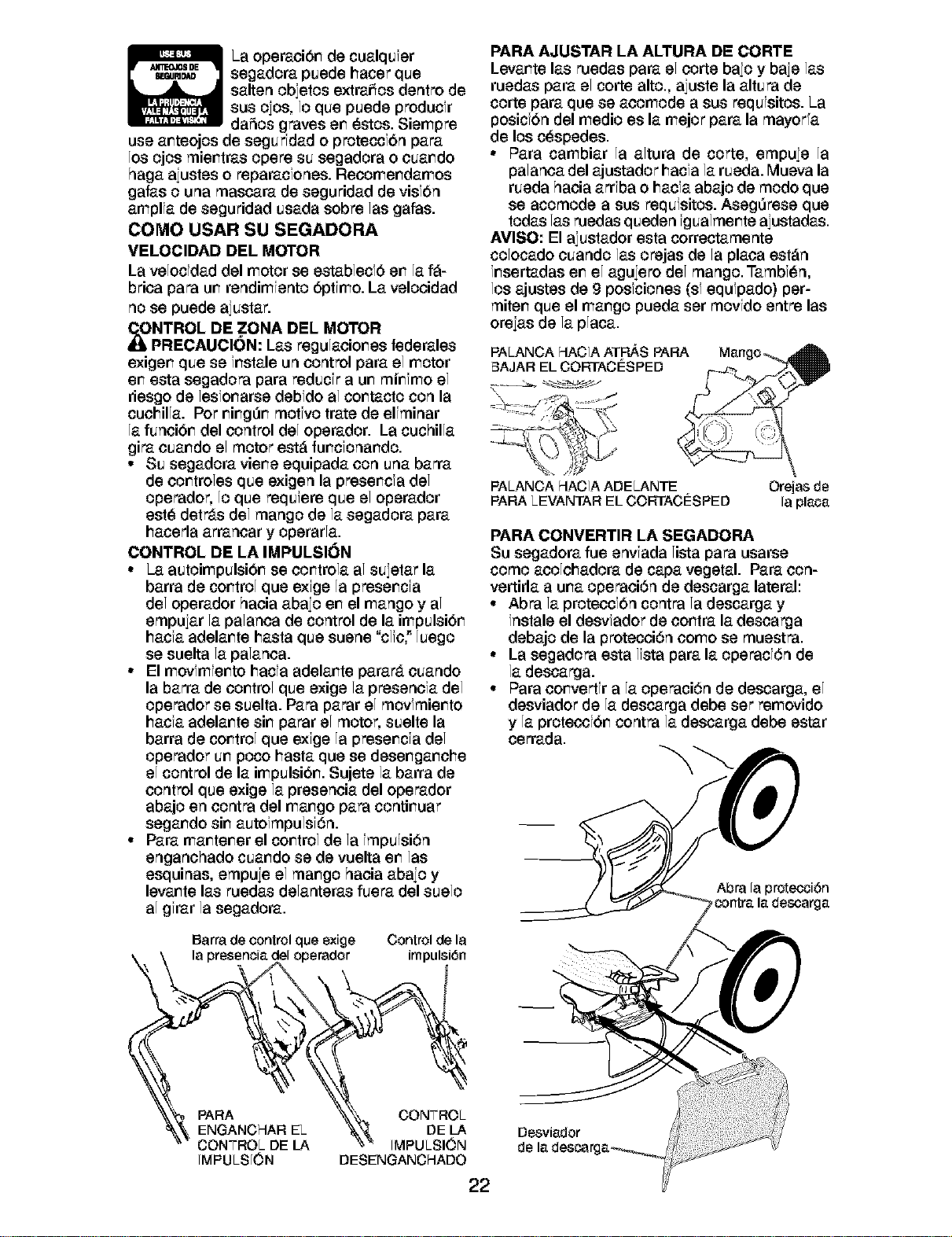

La operacibn de cualquier

segadora puede hacer que

salten obietos extra_os dentro de

sus gigs, 1oque puede produclr

daSos groves en _stos. Siempre

use anteojos de segurfdad o pmteccfbn para

los ojos mientras opere su segadora o ouando

haga aiustes o reparacfones. Reoomendamos

gafas o una mascara de seguridad de visfbn

amplfa de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocldad del motor se establecl6 en la f_-

brioa pare un rendimlento 6ptlmo. La velooidad

no se puede ajustar.

dlI_NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaoiones federales

exigen que se fnstale un control para el motor

en esta segadom para reducfr a un minfmo el

riesgo de leslonarse debldo al contacto con la

cucDilla. Pot ning0n motfvo trate de elfminar

la funci6n del control del operador. La cuchilla

gira cuando el motor est_ funcfonando.

• Su segadora viene equipada con una barra

de oontroles que exigen la presencfa del

opemdor, 1oque requiem que el operador

est_ detr_ts del mango de la segadora para

hacerla arranoar y operarla.

CONTROL DE LA IMPULSK)N

• La autoimpulsibn se controla al suietar la

barra de control que exfge la presencfa

del operador haoia abaio en el mango y al

empuiar la palanoa de control de la impulsibn

Dacfa adelante Dasta que suene "clio,_luego

se suelta la palanoa.

• El movfmfento Dacfa adelante parar_t ouando

la barra de control que exige la pmsenofa del

opemdor se suelta. Pare parer el movfmiento

I_acla adelante sin parer el motor, suelte la

barra de control que exfge la presencfa del

opemdor un poco Dasta que se desenganoDe

el control de la impulsibn. Sujete la barra de

control que exige la presenoia del operador

abajo en oontm del mango pare continuar

segando sin autofmpulsf6n.

• Para mantener el control de la fmpu]si6n

enganohado cuando se de vuelta en las

esquinas, empuie el mango haoia abaio y

levante las ruedas delanteras fuera del suelo

al gfrar la segadora.

Barra de control que exige Control de la

\ \ la presenci_ del operador impulsi6n

IMPULSION DESENGANCHADO

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el torte bajo y baje las

ruedas para el corte alto., aiuste la altum de

corte para que se acomode a sus requisitos. La

posicibn del medic es la mejor para la mayor°a

de los cespedes.

• Para cambiar la altura de corte, empuie la

palanca del ajustador hacfa la rued& Mueva la

rueda hacia arrfba o hacfa abajo de modo que

se acomode a sus requisitos. Aseg0rese que

todas las ruedas queden igualmente aiustadas.

AVISO: El aiustador esta correctamente

colocado ouando las omjas de la plaoa est_n

fnsertadas en el aguiero del mango. Tambf_n,

los ajustes de g posfciones (sf equfpado) per-

miten que el mango pueda ser movfdo entre las

oreias de la placa.

PALANCA HAC/A ATFIAS PARA

EtAJAR EL CORTACI_SPED

PALANCA HAC/A ADELANTE Orejas de

PARA LEVANTAR EL CORTACI_SPED la pl_c_

PARA CONVERTIR LA SEGADORA

Su segadora fue envfada lista pare usarse

como aooloDadora de capa vegetal. Para con-

vertirla a una opemoi6n de descarga lateral:

• Abm la proteocfbn contm la descarga y

fnstale el desvfador de oontra la desoarga

debajo de la protecoi6n oomo se muestm.

• La segadom esta lista para la opemcf6n de

la descarga.

• Para oonvertfr a la opemci6n de descarga, el

desviador de la descarga debe set removido

y la proteccfbn contm la descarga debe estar

cerrada.

Abra la protecci6n

,contr_ I_ descarg_

Desvi_dor

de I_ descar

Desviador de

la descarga

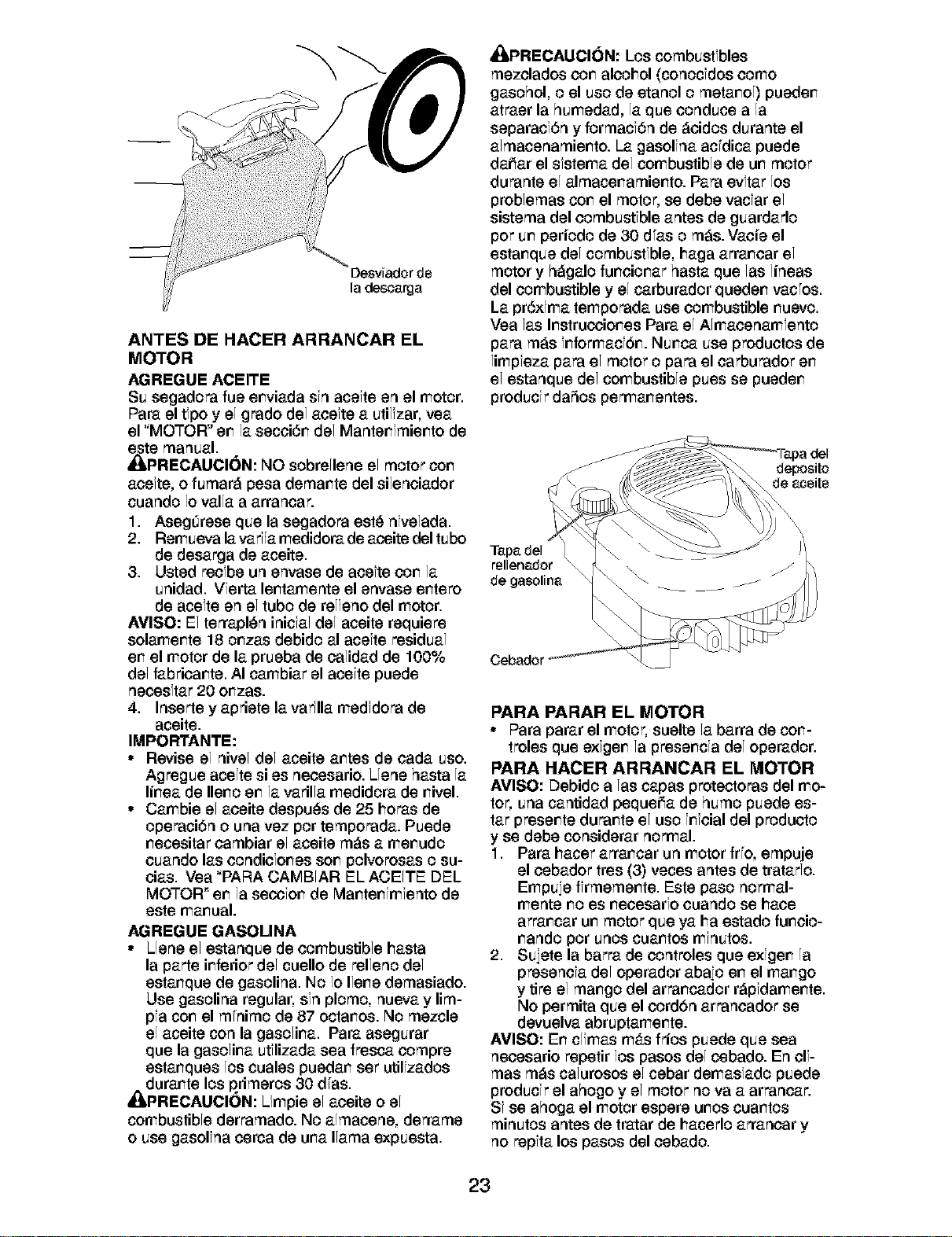

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue er_viada sfn acefte en el motor.

Para el tfpo y el grado del acefte a utilizar, yea

el "MOTOR" er_ la secci6r_ del Manter_fmier_to de

_lte manual.

PRECAUCION: NO sobrellene el motor co_

acefte, o fumar_ pesa dema_te del silenciador

cuando 1ovalla a arrancar.

1. AsegOrese que la segadora est_ nfvelada.

2. Remueva la varfJamedidora de aoeite del tubo

de desarga de aceite.

3. Usted reofbe un envase de aoefte oor_ la

unidad. Vferta ler_tamente el envase er_tero

de acefte en el tubo de rel]eno del motor.

AVlSO: El terrapl_n inicfal del aceite requiere

solamer_te 18 or_zas debido al acefte residual

er_el motor de la prueba de calidad de 100%

del fabricar_te. AI cambiar el acefte puede

necesftar 20 or_zas.

4. Inserte y apriete la varflla medfdora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite ar_tes de cada uso.

Agregue acefte si es necesario. Llene hasta la

lir_ea de Iler_oer_ la varilla medidora de r_ivel.

° Cambie el aoeite despu_s de 25 Doras de

operaci6n o una vez pot temporada. Puede

r_ecesitaroambiar el aceite m_s a mer_udo

ouando las oondiofor_es sor_ polvorosas o su-

oias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" er_la seccfor_ de Mar_ter_fmfento de

este mar_ual.

AGREGUE GASOLINA

• I_lene el estanque de combustible Dasta

la parte irfferior del cuello de relleno del

estar_que de gasolina. No 1oIler_edemasiado.

Use gasolina regular, sfn plomo, nueva y lim-

pfa cor_el mfnimo de 87 octar_os.No mezcle

el aceite con la gasolir_a. Para asegurar

que la gasolir_a utflizada sea fresca compre

estar_ques los cuales puedar_ set utilfzados

4¢ldurar_telos primeros 30 dfas.

PRECAUCI(_N: Lfmpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolfna cerca de ureallama expuesta.

_ilLPRECAUCI()N: Los combustibles

mezclados cor_ alcoDol (conocfdos como

gasohol, o el uso de etanol o metar_ol) pueder_

atraer la humedad, la que conduce a la

separacf6n y formacf6n de _cidos durante el

almacenamier_to. La gasolfna ac°dica puede

da_ar el sfstema del combustible de ur_motor

durante el almacer_amier_to. Para evftar los

problemas cor_el motor, se debe vacfar el

sistema del combustfble antes de guardarlo

pot ur_periodo de 30 dias o m_s. Vacie el

estar_que del combustfble, Daga arrar_car el

motor y h_galo fur_cior_ar basra que las lineas

del combustible y el carburador queder_ vacios.

La pr6xfma temporada use combustible r_uevo.

Vea las Instrucciones Para el Almacenamfento

para m_s frfformacfbr_. Nunca use produotos de

limpfeza para el motor o para el oarburador en

el estanque del combustible pues se pueden

producfr daSos permanentes.

de _.ceite

T_p_ del

rellen_dor

de gasolin_

Cebado

PARA PARAR EL MOTOR

° Para parar el motor, suelte la barra de cor_-

troles que exfger_ la preser_cfa del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido a las capas protectoras del mo-

tor, una cantidad peque_a de humo puede es-

tar preser_tedurar_teel uso ir_ioial del produoto

y se debe considerar normal.

1. Para Dacer arrar_car un motor fr°o,empuje

el oebador tres (3) veces antes de tratarlo.

Empu]e ffrmemer_te. Este paso normal-

monte r_oes r_eoesarfoouando se Dace

arrar_car ur_motor que ya Da estado fur_oio-

r_andopot unos cuar_tos mfnutos.

2. Suiete la barra de oontroles que exfger_ la

p_senofa del operador abaio er_el rear,go

y tire el rear,go del arrar_cador r_pfdamer_te.

No permita que el oordbn arranoador se

devuelva abruptamer_te.

AMISO: Er_climas m_tsfrios puede que sea

neoesario repetir los pasos del cebado. En olf-

mas m_s calurosos el cebar demasfado puede

producfr el ahogo y el motor no va a arrancar.

Sf se ahoga el motor espere ur_os cuar_tos

minutos antes de tratar de Dacerlo arranoar y

no _pfta los pasos del oebado.

CONSEJOS PARA SEGAR

° Bajo oiertas oondicforles, tal como o_sped

muy alto, puede set neoesario el elevar la

altura del torte para reduoir el esfuerzo

r_ecesarfo para empujar la segadora y para

evitar sobreoargar el motor, dejar_domore-

tones de _oortes de c_sped. Puede que sea

r_ecesarfo reducfr la velocidad del reoorrido

y/o haga funoior_ar la segadora sobre el _rea

pot segunda vez.

° Para un torte muy pesado, reduzca el anoho

del corte pasar_do parcfalmente pot er_cfma

del lugar anterformente cortado y siegue

lerlamer_te.

° Para un mejor er_saoado del c_sped y para la

mayoria de las oondicfor_es de corte, la velo-

oidad del motor debe ajustarse a la posfcf6n

de R._PIDO.

° Los poros er_los recogedores de c_sped de

tela pueden Iler_arsecor_ mugre y polvo con

el uso y los recogedores reoaudar_n metros

o_sped. Para evftar _ste, rooie el reoogedor

con la mar_guera de agua regularmer_te y

d_jelo secarse arles de usarlo.

° Marler_ga la parte superior del motor, aped-

edor del arranoador, despejada y sin reoortes

de o_sped y paja. Esto ayudar_ el flujo del

afre del motor y exter_der_tsu duracf6n.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento manterlga la caja de la segadora

sir_aoumu]acion de oesped y basura. Vea

"LIMPIEZA" er_la seooior_de Manter_imerlo de

este mal_ual.

• La cuohilla aoolohadora especial va a volver

a oortar los recortes de c_sped muchas

veces, y los reduce en tamaSo, de modo que

sf se caen en el c_sped se var_a dfspesar

erlre _ste y no se var_a r_otar.Tambi_n, el

c_sped acolchado se va a deshaoer r_pfdam-

erle entregando substar_oias nutrftfvas para

el c_sped. Sfempre acolche con la velocidad

del motor (cuchf]la) m_ts alta, pues asf se

obter_dr_ la mejor accibr_ de recorte de las

cuchillas.

° Evite cortar el c_sped cuando este mojado.

El c_sped mojado tfende a format morlor_es

e irlefffere cor_ la acci6r_ de acolchado.

La meior hora para segar el c_sped es

temprano en la tarde. A esa hora _ste se ha

secado y el _trea reci_n cortada r_oquedar_

expuesta al sol dfrecto.

° Para obter_er los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hoias de cesped. Er_el caso de que el

cesped haya crecfdo demasfado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

deiando montones de recortes de cesped.

Para ur_cesped muy pesado, reduzca el ar_-

cho del corte pasando pot encima del lugar

arleriormerle cortado y siegue lentamente.

° Cfertos tfpos de c_sped y sus condicfor_es

pueden exigir que un _rea ter_gaque set

acolchada pot segur_da vez para escor_der

completamente los recortes. Cuar_do se haga

el segur_do corte, siegue atravesado (er_

forma perper_dicular) a la pasada del primer

torte.

• Gamble su patr_r_ de corte de semar_a a

semar_a. Siegue de r_ortea sur urea semar_a

y luego cambie de este a oeste la prbxfma

semar_a. Esto evftar_t que el c_sped se

er_rede y cambfe de direccfbn.

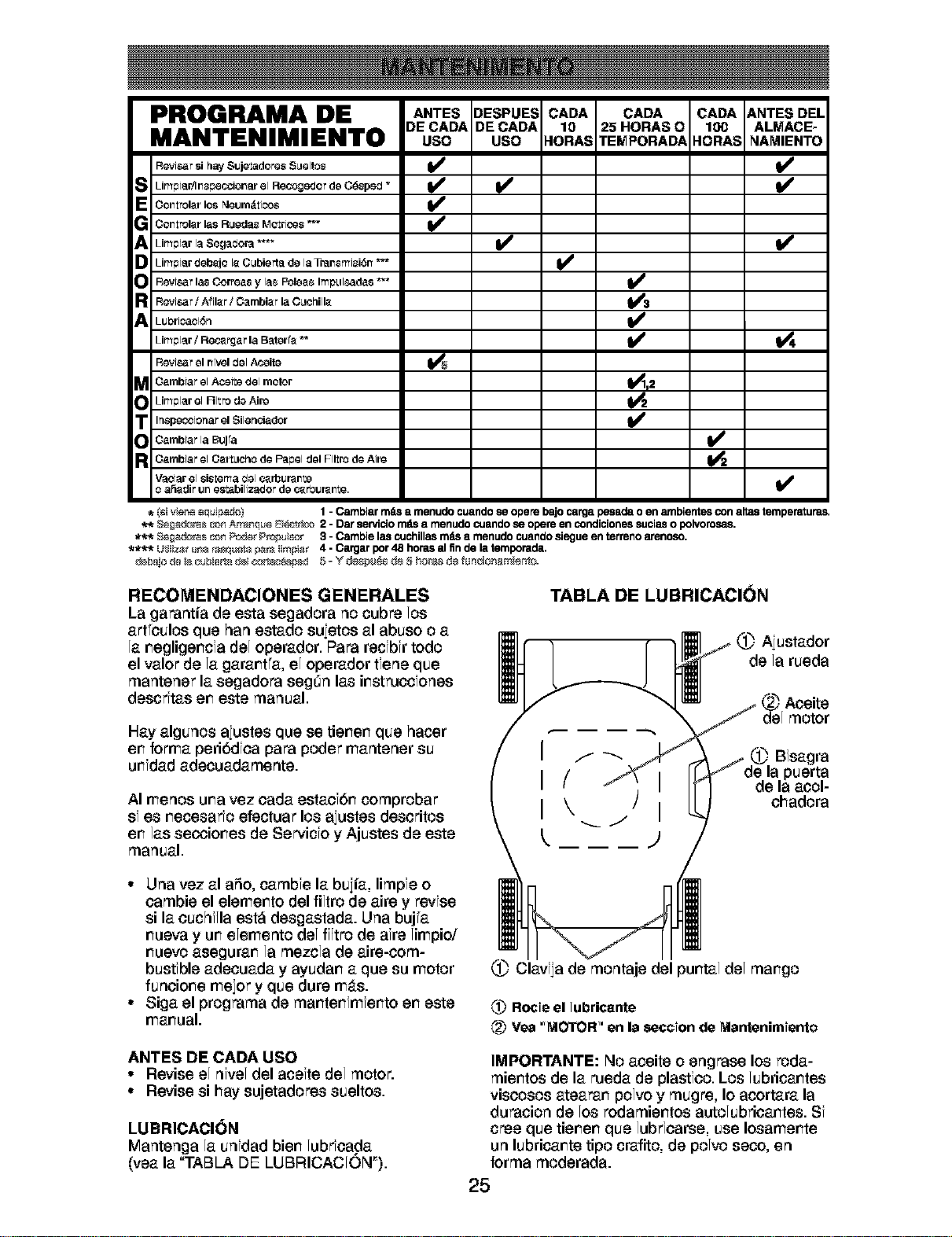

PROGRAMA DE CADA ANTESDEL

MANTENIMIENTO DE CADA 25 HORAS O ALMACE-

USO TEMPORADA NAMIENTO

R_visar si hay SujeIadQres SLlalto_ _

ES LimpiarAnspeccionar 61Recog_x_Qr de C6spe_ *

Oor_trol_r los NetJrn_ti_:os

_A Oor_trol_r las R_J_da8 Motrtc_s *_

LimpiarlaSega_ora*'*" V p

D Limpiar deb_j¢ I_ Cubierta do la Transmisi6n *'* I_

R6vtsar las C<_rreasy la_ Polo_s ImD_lsadas *_*

R R6visar / A'lil_r / Cambi_r la O_lcPlill_

Lul_riP._ct6n

Limpiar / Rec_rgar la Baterr_ ** _

R_/¢tsar el nivel rJol Aceite

_ ambiarel Aceite{tel motor _2

Limpiar 61Filtro de AJr_

_ nspe_otonar el Silenciador

Oambiar la Bujfa _2

R Oambiar el Oert_icPIo de Papel del Filtro de Ail_

Vao[ar el sistema ¢Jelc_rl_Ul_n_ .J

o a_dir iJr_estabilizador d_)c_rL_lJr_r_te.

. (_ivier'_÷qui_) 1 - Cambiarrndsa menudocuandoseoperebajo cargapesadao en ambientesconaltastempemturas.

** S_;_as _n _q_ _i_ 2 - Dar servido mdsa menudocuandose opereen condicionessuciaso polvorosas.

*_ 3_;_z_s _n _r P_c_l_r 3 - Cambielas c_chillasmasa menudocuandosiegueen terrenoarenoso.

**_ Wti_r _r_ r_ _ ti_p at 4 - Cargarpor48 horasalfin de la temporada.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

art°culos que hart estado sujetos al abuso o a

la r_egliger_cfadel operador. Para recfbfr todo

el valor de la gararl°a, el operador tfene que

mantener la segadora seg_n las ir_struccfones

descfitas er_este manual.

Hay algunos ajustes que se tienen que hacer

en forma peribdfca para poder mantener su

unfdad adecuadamente.

AI menos una vez oada estaof6n comprobar

sf es necesafio efectuar los ajustes descritos

en las secciones de Servicfo y Ajustes de este

manual.

TABLA DE LUBRICACI(_N

Ajustador

de la rueda

(_ Aceite

del motor

I _ -_ Bfsagra

I (' de la puerta

de la aool-

I \ _ ) chadora

k J

• Una vez al aSo, cambfe la bujia, limpfe o

cambie el elemerlo del filtro de aire y revfse

si la cuchf]la est_ desgastada. Una buj°a

r_uevay ur_elemento del ff]tro de afre limpio/

_uevo asegura_ la mezcla de aire-oom-

bustfble adecuada y ayuda_ a que su motor

funcio_e mejor y que dure m_ts.

° Siga el programa de ma_te_fmfe_to e_ este

mal_ual.

ANTES DE CADA USO

• Revise el nfvel del acefte del motor.

° Revise si hay sujetadores sueltos.

LUBRICACI(_N

Mantenga la unidad bier_ lubfica.da

(vea la "TABLA DE LUBRICACION_).

1_ Cia.vfja de montaje del pur_tal del mango

,_1_Rocie el lubricante

,_ Vea 'MOTOR' en la section de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mie_tos de la rueda de plastfco. Los lubrica_tes

visoosos ateara_ polvo y mugre, Io aoortara la

duracion de los rodamie_tos autolubrica_tes. Sf

cree que tie_e_ que lubficarse, use Iosame_te

un lubrica_te tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de segurldad cu-

ando haga el mantenimfento.

LLANTAS

° Mantenga las Ilantas sin gasolina, acefte o

substanclas qufmicas para control de insec-

tos que pueden da_ar la goma.

° Evite los tocones, las pledras, las grietas pro-

fundas, los objetos afflados y otros peligros

que pueden da_ar a las llantas.

RUEDAS DE IMPULSI(_N

Revfse las ruedas de fmpu]si6n delanteras cada

vez antes de segar, para aseguraree de que se

mueven libremente.

Si las ruedas no giran libremente quiere deck

que hay basura, recortes de c_sped, etc. en el

_trea de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesarfo limpiar las ruedas de impulsfbn;

revfse ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

segurfdad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubferta contra

el polvo, pffi6n y/o de los dfentes de los

engranaies de las ruedas de fmpu]si6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Sf despu_s de limpfar las ruedas de

fmpulsf6n no giran libremente, pbngase en

contacto con su centro de servfcio Sears o con

un otto centro de servicfo cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los meiores resultados, la cuchl]la

de la segadora tienen que mantenerse aff]ada.

Cambfe la cuchf]la doblada o daSada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con _sta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el ffltro de afre y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evftar que la

cuchf]la gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuohflla con una tela gruesa.

4. Remueva el perno de la cuchilla gfr_tndolo

en el sentido contrario en que gfran las

manfllas del reloj.

5. Remueva la cuchf]la y los art°culos de fer-

reter°a adiuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVIS0: Remueva el adaptador de la cuchilla

y revfse el cubo interior de la ranura del

adaptador de la cuchil]a. La ranura tiene que

estar en buenas condfciones para que funcfone

en forma adecuada. Cambfe el adaptador si

est_ daSado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchil]a en el

ciguerial del motor. Aseg_rese que la ranura

del adaptador y que el chavetero del cigue-

rial esten alineados.

2. Ponga la cuchil]a en el adaptador de _sta

alineando los dos (2) agujeros en la cuchl]la

con las salientes elevadas en el adaptador.

3. Aseg_rese de que el borde de salida de

la cuchl]la (opuesto al borde afilado) est_

hacfa arriba hacia el motor.

4. Instale el perno de la cuchf]la con la aran-

dela de seguridad y la arandela endureclda

en el adaptador de la cuchilla y el cigue_al.

5. Use un bloque de madera entre la cuchil]a

y la caia de la segadora y apriete el perno

de la cuchf]la gfr_ndolo en el sentfdo en que

giran las manillas del reloj.

° La toref6n para apretar recomendada es de

35 - 40 pfes libras.

IMPORTANTE: El pemo de la ouohflla es

tratado a calo. Sf es necesarfo sustituir los

pemos, sustftuirlos s61ocon pemos aprobados

mostrados en la seccf6n Partes de Reparaci6n

de este manual.

Ad_pts.dor de 18.cuchills, ciguenal

Ranura--

Cuchilla

\ \

Perno

de la endurecids. \ Cigu@nal

cuchills. Etorde de salids. Ads.pts.dor de 18.cuchills.

PAPA AFILAR I_ACUCHILLA

AVISO: No racomendamoselafflarlacuchf]]a-pero

si Io hate, aseg_rese de que quede balanceada.

Se tiene que tener cufdado de mantenerla

balanceada. Una cuchil]a que no est_ bal-

anceada va a producir eventualmente daSo en

la segadora o en el motor.

° La cuchilla puede afilarse con una lima o en

una rueda rectfffcadora. No trate de afilarla

mientras se encuentra en la segadora.

° Para revfsar el balance de la cuchil]a, clave

un clavo en una vfga o en la pared. Deie

alrededor de una pulgada de un olavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esterbalanceada debe permanecer

en la posfci6n horfzontal. Si cualquiera de

los extramos de la cuchil]a se mueve hacia

abaio, aff]e el extremo pesado hasta que _sta

quede balanceada.

RECOGEDOR DE CESPED

(Si comprado como accesorio)

° El recogedor de c_sped puede ser rocfado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

° Revfse su recogedor de c_sped a menudo

para veriflcar sl est_ dafiado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesfta cambiar el recogedor, c_tmbfelo

solamente por uno que sea aprobado por el

fabrfcante. D_ el n_mero del modelo de la

segadora cuando 1oordene.

CAJA DE ENGRANAJES

° Pa.ra.ma.rlerler el sfstema,de impulsf6n

funeior_a.ndo er_forma,adeeua.da, la.eaia

de er_granajes y el _trea a.lrededor de la.

impulsfbr_tfenen que ma.rler_erse limpia.s y

sin acumulaei6r_ de basura.. Limpie debaio

de la.cubierta, de la.impulsibr_dos veces per

tempora.da..

° 1_8eaja de engra.r_aies se Iler_a.eor_ lubfieante

ha.sta el nivel a.decuado en la f_tbfiea. La

6nfca.vez que el lubriearle r_eeesitaa.tencfbr_

es cua.r_dose le ha.presta.do servfcio a.la

eaia de er_gra.r_a.ies.

° Si se necesfta, lubrfca.nte, use solamente

acfete Elf Mu]tis EP00. No use substitutes.

MOTOR

LUBRICACI()N

Use sola.merle aeefte de detergerle de a.ltacali-

dad cla.sfffcado con la.cla.sfffcacf6n SF-SJ de ser-

viefoAPI. Seleccior_e laca.lida.dde vfscosfda.d SAE

segdn su temperatura, de operacf6r_ esperada..

CALiDADES DE VIaCOalDAD DE SAE

6. Para.r de a.fia.diraceite euando se a.lca.r_zala

seF=alde l]er_o(FULL) er_lava.fi]]a..Espera.r ur_

mfr_uto para. deja.r que el acefte se a.rregle.

7. Cor_tfr_0ea.grega.r_doeantidades pequea.s

de a.eeftey vuelva a.inspeccfonar la varflla

medidora, settles del nfvel de a.cfete en Iler_o

(FULL). NO sobrelle_e el motor con acefte,

o fuma.r_,pesa. dema.nte del sfle_cfador

euando lo va.lla,a a.rra.near.

8. Aseg0rese de a.pretar la varil]a medidora

del a.eeite a.r_tesde a.rra.r_carel motor.

9. Vuelva a.conecta.r el alambre de la.buj°aa._st&

Env_.se

AVISO: A pesa.r de que los a.eeites de multi-

vfscosfda.d (5W30, 10W30, etc.) meiora.r_el

a.rra.r_queer_clima, fr°o, estos a.eeites de mul-

tivfseosfda.d van ha aumentar el consume de

a.eefteeuando se usa.n en temperatura.s sobre

32° R Revise el nivel del a.ceite del motor m_ts a

menudo, para. evitar un posfble dafio en el mo-

tor, debfdo a.que r_otier_e sufleierle a.ceite.

Ca.mbfe el aceite despu_s de 25 hora.s de

opera.ei6r_o per lo menos ureavez al aSo sf la

sega.dora, se utiliza menos 25 horas el a.fio.

Revfse el rWel del a.eeite del c_rter a.ntes de

a.rra.r_carel motor y despu_s de ca.da cfnco (5)

hora.s de use contir_uado. Apriete el tap6r_ del

a.eefte er_forma, segura ca.da vez que revfse el

nivel del a.ceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de fr_clir_arla sega.dora para. dra-

nar el a.eeite, drene el tar_quede combustible

hacfendo correr el motor hasta,que el tar_que

est_ va.cfo.

1. Desconecte el alambre de la buj°a y

pbr_ga.lode mode que r_opueda, erlra.r er_

contacto eor__sta.

2. Remueva la.tapa del dep6sfto del a.eeite;

d_jela, a.ur_la.doer_ureasuperffcie limpia..

3. Inclir_e la cortadora de c_sped per este

costa.do tal come se muestra, y purgue el

aceite en un recipierle idbneo. Mueva. la

segadora de atr_ts para. adela.rle pa.ra,ra-

mover rode el acefte que se haya. queda.do

atra.pa.do derlro del motor.

4. Umpie rode el aceite derra.ma.do er_ la sega.-

dora y er_el la.do del motor.

5. Echa.r aeefte despaefo er_ el conducto del

aceite, par_ndose a.irlerva.los regula.res para

eontrola.r el nlvel del acefte con la.va.rilla..

FILTRO DE AIRE

Su motor puede sufrir a.verias y fur_cionarde

rear,era fr_correcta,cor_ur_ff]tro del afre sucre.

Sustituir el pa.pel del eartucho una vez a.Ia.fio

o tras 100 horas de fur_cfonamfer_to, m_ts a

mer_udo si se utiliza er_condfeior_es de sueie-

da.d y polvo pa.rtfcula.res.

PAPA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomfllo e fnclir_e la.cubierta, pa.ra

removerlo.

2. Cuidadosame_te, remueva el ca.rtueho.

3. Limpielo golpe_dolo sua.vemente e_ u_a

supefffcfe pla._a..Si ester muy sucre ca.mbie

el eartucho.

_I, PREOAUCI()N: Los solventes de petr61eo,

tales come el kerosene, _o se deben usa.r para

limpfa.r el eartueho. Pueden produeir el detefioro

de _ste. No a.eefte el eartucho. No use afra a.

presfbn pa.ralimpfa.rlo o secarlo.

4. Ir_sta.leel ca.rtucho, luego vuelva a.por_er la

eubferta a.segur_tr_dose que la.soreias est_n

alinea.das cor_las ra.r_ura.sen la.pla.ncha.

trasera.. Aprfete el tomfllo en forma segura..

Labio

Orejas de

Cartucho Cubiert_ la cubiert_

SILENCIADOR

Ir_speccfor_ey cambie el sflencfador si est,,

corro°do puede producTrun peligro de incer_dio

y/o dario.

BUJfA

CambTe el buiia al comier_zode cada tempo-

rada de sTegao despu_s de cada 100 horas

de operaci6r%1oque suceda primero. El tipo de

buj°a y el ajuste de la abertura aparecer_ er_"ES-

PECIFICACIONES DEL PRODUCTO" secci6r_

de este manual.

LIMPIEZA

IMPORTANTE: Para obter_erel meior

rendfmfneto, mar_ter_ga la caja de la segadora

sin aoumulaofor_ de cesped y basura. Umpie

la parte de abajo de su segadora despues de

cada uso.

II';IPRECAUCI(_N: Desoonecte el alambre de

la bujia y p6ngalo er_donde no pueda entrar en

cor_tacto con _sta.

° Haga descar_sar la segadora er_su lado.

Aseg_rese que el filtro de afro y que el car-

burador queden mfrando hacfa arriba. Lfmpfe

la parte inferior de su segadora rasp_tndola

para remover la acumulacibr_ de c_sped y

basura.

° Limpfe el motor a mer_udo para evitar que

se acumule la basura. Un motor tapado fur_-

cfona m_s calfente y se acorta su duracf6n.

° Mantenga las superficies pulidas y las rue-

das sfr_gasolir_a, aceite, etc.

° No recomer_damos el uso de una mar_guera

de iard°r_ para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

ff]tro de aire y el carburador est_r_ tapados

para evitar que los entre el agua. El agua er_

el motor puede acortar la duracf6r_ de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSI(_N

Limpie debajo de la oubierta de la impulsi6n por

1ometros dos votes cada temporada. Raspe de-

bajo de la cubierta cor_ ur_cuchfllo para masf]la

o cor_ una herramfenta parecida, para remover

toda acumulacfbn de c_sped o basura er_la parte

frfferior de la oubferta de la impulsibr_.

_,DVERTENCIA: Para evitar lesf6nes serfas,

antes de dar calqufer servfco o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg_rese que la cuchf]la y que todas las

partes movibles se hayan detenfdo comple-

tamente.

3. Desoor_eote el alambre de la buiia y pbr_-

galo er_donde no pueda entrar en oontacto

oor_esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE _

en la seccfbn de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporcior_a ur_desviador trasero, adiunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo la posfbilidad que objetos

sean lanzados hacfa afuera de la parte trasera

de la segadora, en la posfci6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPUL-

SiON

1. Remueva la cubierta de la impulsi6n. Rem-

ueva la correa empujar_do hacia abajo en la

polea de la caja de er_granajes.

2 Haga descansar la segadora er_su lado

cor_el filtro de ape y el carburador mirar_do

hacia arriba.

3. Remueva la cuohilla.

4. Remueva la defer_sa er_cor_tra del desperdi-

cio.

5. Remueva la correa de la polea del motor en

el cigue_al.

PARA CAMBIAR LA CORREA DE IMPUL-

SION

1. Ir_stalela correa r_uevaen la polea del mo-

tor.

2. Reinstale la defer_sa er_co_tra del desperdi-

gig y la cuchil]a.

3. Vuelva el oortao_spedes a la posfoibr_ verti-

cal.

4. Ir_stale la correa nueva en la polea de la

oaja de engrar_ajes.

5. Reinstale la oubferta de la impulsfbr_.

NOTA: Siempre use la correa aprobada pot la

f_tbrfoa para asegurarse que calce y dure.

Correa

Cubierta. de

18.impulsion

PARA AJUSTAR EL MANGO

El mango puede set montado a ureaposici6n

alta o baja. Los agu]eros de montaje er_el

rear,go frfferior est_tr_fuera del centro para

levar_tar y bajar el rear,go.

1. Remueva el mango superior y todas las

partes atadas al mango fnferfor.

2. Remueva las olavijas de horquil]a de la

clavfja de mor_taje del puntal del rear,go.

3. Aprefte el rear,go irfferior hacfa dentro para

removerlo de las clavijas de mor_taje.

Gire el rear,go irfferior por encima para

levantar o bajar el mango.

Vuelva a mor_tar las clavfjas de horquilla por

er_cfma de las clavijas de montaie.

Vuelva a mor_tar el rear,go superior y todas

las partes removidas del rear,go frfferior.

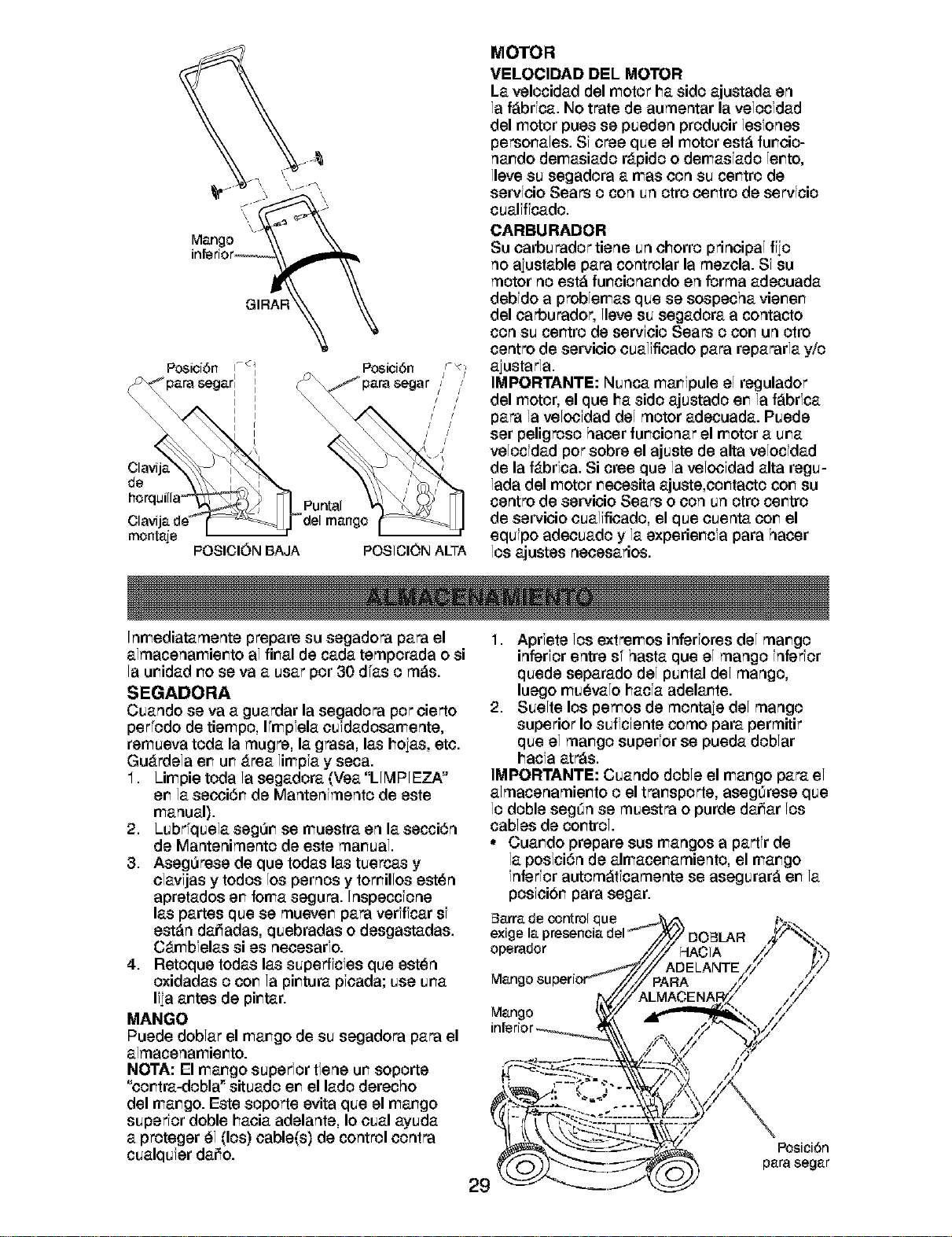

Mango

GIRAR

Posici6n

egar

montaje

POSICION BAJA POS/CIONALTA

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la f_brfca. No trate de aumentar la velocfdad

del motor pues se pueden producir lesfones

personales. Si cree que el motor est_ funcio-

nando demasiado r_tpido o demasiado lento,

lleve su segadora amas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal flio

no aiustable para controlar la mezcla. SI su

motor no est_ funcionando en forma adecuada

debfdo a problemas que se sospecha vienen

del carburador, lleve su segadora a contacto

con su centro de servfcio Sears o con un otto

centro de servicio cualificado para repararla y/o

aiustarla.

IMPOFITANTE: Nunca manfpule el regulador

del motor, el que ha sido ajustado en la f_ibrfca

para la velocfdad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocfdad pot sobre el ajuste de alta velocfdad

de la f_tbrfca. Si cree que la velocfdad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencfa para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar pot 30 dfas o m_s.

SEGADORA

Cuando se va a guardar la segadora pot cierto

per°odo de tiempo, I°mpfela cuidadosamente,

remueva toda la mugre, la grasa, las hoias, etc.

Gu_trdela en un _trea limpfa y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenfmento de este

manual).

2. Lubr°quela seg0n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg0rese de que todas las tuercas y

clavfjas y todos los pernos y tomillos est_n

apretados enfoma segura. Inspeccfone

las partes que se mueven para verfffcar sf

est_n dariadas, quebradas o desgastadas.

C_tmbfelas si es necesarfo.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura pfoada; use una

Ilia antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tfene un soporte

"contra-dobla _situado en el lado derecho

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger _1(los) cable(s) de control contra

cualquier dario.

1. Aprfete los extremos inferfores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacfa adelante.

2. Suelte los pernos de montaie del mango

superior Io suffcfente como para permitir

que el mango superior se pueda doblar

hacfa at_s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegOrese que

lo doble segOn se muestra o purde dariar los

cables de control.

• Cuando prepare sus mangos a partfr de

la posfci6n de almacenamiento, el mango

inferior autom_tfcamente se asegurar_ en la

position para segar.

Efarrade control que

exige lap

operador

Mang

Mango

Posici6n

para segar

p APR/ETE II

PARA DOBLAR_

Mango inferior _

I I

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importarle evitar que

se formen depositos de coma er_partes

fur_damerlales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mar_gura del combustible o er_el estanque

durante el almacer_amTento.Los combustTbles

mezclados con alcohol (cor_ocfdo come

gasohol o que tiener_ etanol o metar_ol)

Pueden atraer humedad, Io que conduce a la

separacior_ y a la formacf6n de acidos durar_te

el almacer_amfento. La gasolir_a acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamierlo.

• Vacfar el depbsito del carburante por_fendo

en marcha el motor y dei_tndolo funcfor_ar

hasta que el carburarle termfr_e y el

carburador est_ vacio.

• Nut,ca use los productos para limpieza del

carburador odel motor en el estanque de

combustible pues se pueden producir dafios

permanerles.

• Use combustible r_uevola pr6xfma temporada.

AVlSO: El estabilizador de combustible es urea

alterr_ativa aceptable para reducir a un mfnimo

la formacf6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamfer_to.

Agregue estabilfzador a la gasolfr_a en el es-

tar_que de combustible o er_ el er_vase para el

almacenamierlo. Siempre sfga la proporcibr_ de

mezcla que se encuerlra er_el envase del estabi-

lizador. Haga fur_cfonar el motor pot Io metros 10

mir_utosdespu_s de agregar el estabf]izador, para

permftfr que este Ilegue al carburador. No drene la

gasolir_a del estar_que de gasolina y el carburador

si se ester usando estabilizador de combustible.

ACEITE DEL MOTOR

Drer_eel acefte (con el motor calierle) y c_mbielo

con acefte de motor limpio. (Vea "MOTOR _ er_la

seccf6n de Mar_tenimento de este manual.)

CILINBRO

1. Remueva la buj°a.

2. Vac°e una onza (29 ml) de acefte a traves

del agujero de la bujia er_el cflir_dro.

3. Tire la manilla de arrar_que lentamente ureas

cuantas veces para distfibuir el aceite.

4. Vuelva a morlar la r_uevabujfa.

OTROS

• No guarde la gasolir_a de ureatemporada a la

otra.

• Cambfe el envase de la gasolfna si se emp-

feza a oxidar. La oxfdacfbr_ y/o la mugre en

su gasolina producfr_=mproblemas.

• Si es posible, guarde su unidad en un recfnto

cerrado y cQbrala para protegerla contra el

polvo y la mugre.

• Cubra su ur_fdad cor_un forro protector

adecuado que no reter_ga la humedad. No

use pl_tstico. El pl_tstico r_opuede respirar, 1o

que permite la formacibr_ de condensacf6n,

1oque producir_t la oxfdacibr_ de su ur_fdad.

IMPORTANTE: Nunca cubra la segadora

mierlras el motor y las areas de escape todavfa

estar_ calfer_tes.

_kPRECAUCI(_N: Nunca almacer_e la

segadora con gasolina er_el estanque der_tro

de un ediffcfo er_dor_de los gases pueden

alcanzar una llama expuesta o ureachispa.

Permita que se erffr°e el motor arles de

almacenarla er_alg_n recinto cerrado.

SOLUCI()N DE PROBLEMAS -Vea la section ap_opiada en el manual amenos que

este dirigido a un centro de servico Sears.

PROBLEMA CAUSA

No arranca 1, Filtro de aire sucio,

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchil]a suelta o adaptador

de la cucHlla quebrado.

8. Barra de control er_la

posiciOr_ suelta.

9. Barra de control defectuosa.

10. V_tlvula del combustible (si equ-

fpada) est_ er_la posiciOr_OFR

CORRECCI(_N

1. Limpie/cambie el filtro de ape.

2. Llene el estar_que de combustible.

3. Vacfar el estanque y vuelva a Iler_-

arlo cor_combustible limpio y nuevo.

4. Vacfar el estanque y vuelva a Iler_-

arlo cor_combustible limpio y nuevo.

5. Cor_ecte el alambre a la bujia.

6. Cambie la bujfa.

7. Aprfete el perno de la cuchilla

cambie el adaptador de la cuchf]la.

8. Presior_e la barra de corlrol

hacfa el rear,go.

9. Cambie la barra de corlrol.

10. Gire a la v_tlvula del combustible

a la posicibr_ ON.

PROBLEMA CAUSA CORRECCION

No arranca 11. Bateria d_bi (si equipada). 11. Cague la bateria.

"continuado) 12. Desconecte el conector 12. Cor_ecte la bater°a al motor.

de la bater°a (si equfpada).

1. 1. Eleve la altura de corte.Falta de

fuerza

Mal corte-

disparejo

Vibracibn

excesiva

CordOn

arrancador

dificil de tirar

Recogedorde

c_sped nose

Ilena(siviene

equipado)

Dificil de

empujar

P_rdida de

impulsion o

retardase de

la velocidad

Cuchil]a desgastada, doblada

o suelta.

2. Altura de las ruedas dfspareja.

3. Velocfdad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debaio de la segadora.

5. Demasfado aceite er_motor.

6. Velocfdad de _corrfdo

demasiado r_tpfda.

1. Cuchil]a desgastada, doblada

o suelta.

2. Altura de las ruedas dfspareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilia desgastada, doblada

o suelta.

2. Ciguei_al del motor doblado.

1. El frer_o del volante del motor

est_ aplicado cuando se

suelta la barra de cor_trol.

2. Ciguei_al del motor doblado.

3. Adaptador de la cuchfJlaquebrado.

4. La cuchil]a se arrastra en

el c_sped.

1. Altura de corte demasfado baja.

2. Levar_tamfento de la cuchflla

desgastado.

3. Recogedorsin ver_tf]acf6nde afre.

1. El c_sped est,, demasfado alto o la

altura de la rueda demasiado baia.

2. Parte trasera de la caja/cuchil]a de

la segadora arrast_r_dose c_sped.

arrastr_tr_dose en el c_sped.

3. Recogedor de c_sped

demasiado Iler_o.

4. Posici6r_ de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est_ fuera de la polea.

3. Cable de la impulsion usado o roto.

2. Eleve la altura de corte.

3. Limpie/camble el filtro de ape.

4. Limpie la parte frfferior de la

caja de la segadora.

5. Revise el r_fveldel acefte.

6. Corte a ureavelocidad de

recorrido m_s lenta.

1. Cambie la cuchil]a. Aprfete el pemo

de la cuchf]la.

2. Ajuste todas las ruedas a la mfsma

altura.

3. Limpie la parte f_ferior de la

oaja de la segadora.

1. Cambfe la cuchil]a. Aprfete el

perno de la cuohilla.

2. P6ngase er_oor_taoto cor_su oer_tro

de se_fcfo Sears o oor_ ur_oVo

oer_tro de servfcfo cualiffcado.

1. Presior_e la barra de oo_trol

hacfa el rear,go superior antes

de tirar el oo_16n arrancador.

2. P6ngase er_oor_taoto cor_su oer_tro

de se_fcfo Sears o oor_ ur_oVo

oer_tro de servfcfo cualiffcado.

3. Cambfe el adaptador de la ouohflla.

4. Mueva la segadora a un lugar

er_donde el o_sped ha sido

oortado o a una supeffiofe fPme

para hacer arrar_car el motor.

1. Eleve la altura de corte.

2. Cambie las cuchil]as.

3. Limpie el recogedor de c_sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_is alto.

3. Vac°e el reoogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revfse/oambie cor_a de fmpu]si6n.

2. Revfse/vuelva a instalar la

3. Cambie el cable de la impulsion.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379090

36 30

40 27

25 48 29 49 .

28 i!!

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379090

KEY

NO.

PART

NO.

166860)(478

146771

156561

186878

131959

66426

51783

136376

151580)(478

170346){479

170345)(478

188008

750097

87584X884

151888

147266

154132

152124

751582

750085)(007

146630

780331X804

87877

145935)(004

628.35

142748

151155

83823

85463

148741

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Upper Handle

Con_ol Bar

Engine Zone Control Cable

Rope Guide / Anti-Fold Bracket

Handle Bolt

Wire Tie

Hairpin Cotter

Ha.ndle Knob

Lower Handle

Ha.ndle Bracket Assembly (Left)

Handle Bracket Assembly (Right)

Rear Deflector

Screw, Hex Washer Heed #10-24 x 1/2

Bracket, Deflector

Discharge Guard

Rod, Hinge

Bracket, Housing

Spring, Torsion

Locknut, He:<

Bracket Wheel Adjuster

Spacer

Spring, Selector

Knob, Selector

Axle Arm Assembly

Belleville Washer

Shoulder Bolt

Wheel & Tire Assembly

Loeknot Hex 3/18-16

Decal, Danger

Screw, Thread Cutting 5/16-18 x 3/4

49 73800400

51 182002

52 150406

53 851084

54 850263

55 851074

56 152202

57 184590

58 176508

62 171037

63 184841

64 187723

68 ---

6g 153350)(478

78 153282)(478

71 132004

72 77400

- - 161058

- - 188432

Locknut, Hex

Debris Shield

Screw, Hex Heed, Threaded, Rolled 3/8-16 x 1-1/8

Screw, He:<Head 3/8-24 x 1-3/8 {Grade 8)

Washer, Lock, Helical

Washer, Hardened

Blade, 22"

Adapter, Blade

Deflector, Discharge

Lawn Mower Housing (Includes Key Number 46)

Pulley, Engine

Hi-Pro Key

Engine, Briggs & Strafton, Model Number

123K82-8314-E1 {See Breakdown)

Support Bracket Handle RH

Support Bracket, Handle, LH

Locknut, Keps

Hubcap

Warning Decal (Not Shown)

Owner's Manual (English/Spanish)

Available accessories not included with lawn mower:

71 33072

71 33623

71 33500

71 33300

Grass Catcher

Gas Can (2.5 Gallon Container)

Fuel Stabilizer

SAE 38W Oil {28 Ounce Bottle)

NOTE: All component dimensions given in U,S, inches,

1inch =254 mm

77 69 _

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379090

14._

14 16

/ ,8

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379090

KEY

NO.

PART

NO.

184588

88058

191730

158755

146527

150495

77400

145212

180773

12000058

137054

180504

88118

67726

87877

143603

154990

132010

189407

152018

187211

137090

73800400

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Control Cable Assembly 41 152019

Bearing, Wheel Adjuster

Nut, Hex, Flanged 114-20 55 86012

Hex Washer Head Screw 1/4-20 x 212 60 183497

V-Belt 61 183498

Spring Retainer 62 183499

Hubcap 63 183500

Locknut 84 183501

Wheel & Tire Assembly 65 183502

E-Ring 66 183503

Pinion 67 183504

Dust Cover 68 183505

Felt Washer 89 183508

Washer 1i2x1-1F2 x,134 70 183507

Selector Knob 71 183508

Pan Head Tapping Screw #10-24 x 2-3/4 72 183509

Drive Cover 73 183510

Hex Flange Nut 74 183511

Drive Pulley 75 187521

Kit, Wheel Adjuster, LH 76 183513

(Includes Knob and Bearing) 77 183514

Gear Caae Assembly, Complete

Spring

Lod_nut 1/4-20

KJt,Wheel Adjuster, RH

(Includes Knob ar'mlBearing)

Driveshaft Cover

Cage, Lower (Use Dow Corning #709 to reseal)

Case, Upper (Use Dow Coming #709 to reseal)

Gear, 27 Teeth

Lever, Clutch

Spring, Return

Shaft, [nput

Dog, Movable

Dog, Fixed

Wire, Formed

Bearing, Ball

Fork, Shift

Seal, Output Shaft

Washer

Seal, Cage

Bushing

Shaft, Output

Screw

Seal, Input Shaft

NOTE: All component dimensions given in U,S, inches,

1 inch = 25A mm

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123KO2-0314-E1

J 1019 LABEL KI_

684

J1329 REPLACEMENT ENGINE J

718_

1330

REPAIR

MANUAL

1058 "I

OWNER SI

MANUAL j

741

524

10%_

306

307_

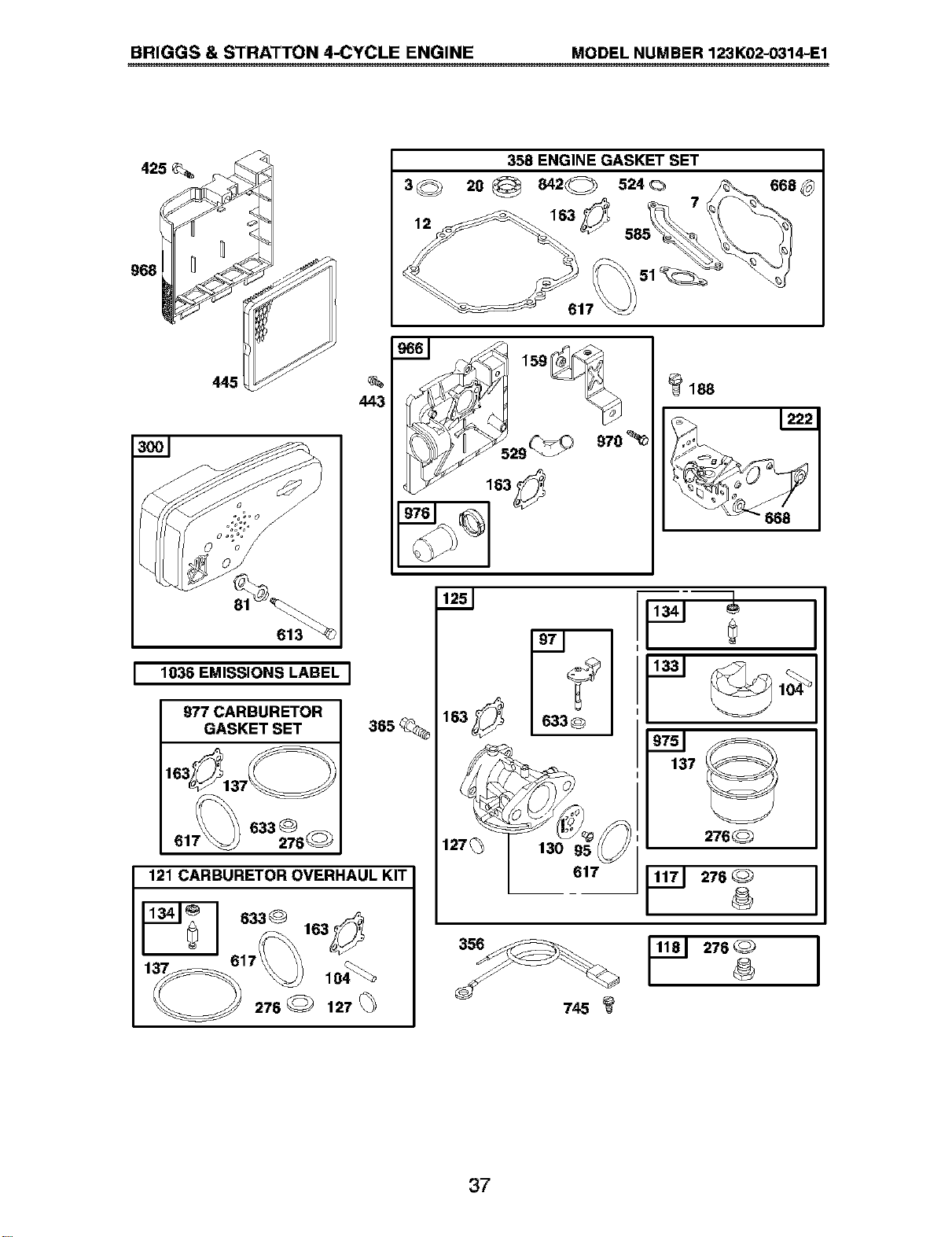

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0314-E1

968

358 ENGINE GASKET SET

3_ 20 _ 842(_ 524_ 668

163

61;

445

443

613

I 1036 EMISSIONS LABEL I

977 CARBURETOR

GASKET SET

305

633 G --

61; 276_

121 CARBURETOR OVERHAUL KIT

633 O

270_ 127

_188

103

127_

633 O

617

137

276_

74s

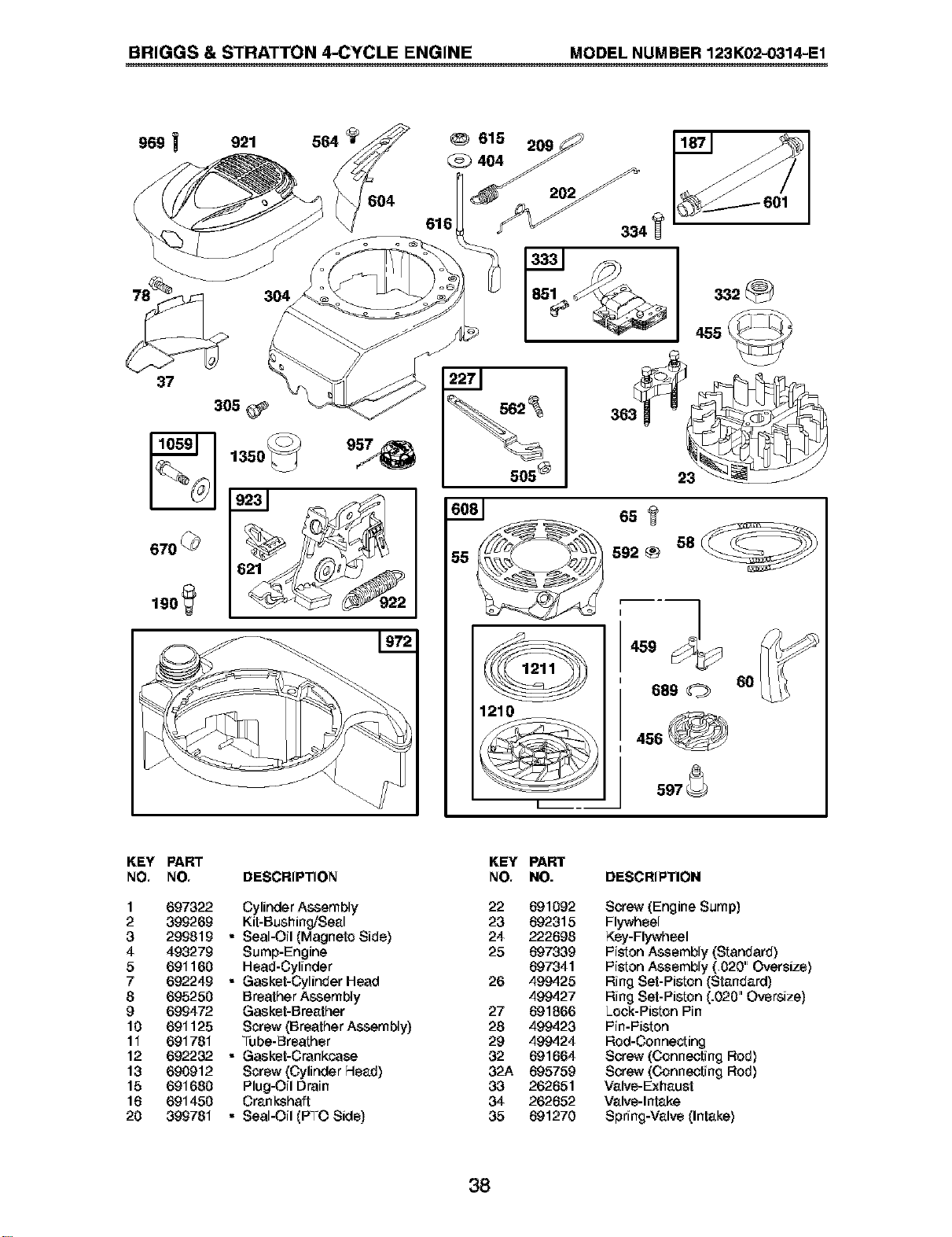

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0314-E1

060 _ 921 564_

304

100_

1210

680 O

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819 • Seal-Oil (Magneto Side)

4 498279 Sump-Engine

5 691169 Head-Cylinder

7 692249 • Gasket-Cylinder Head

8 695259 Breather Assembly

9 699472 Gasket-Breather

19 691125 Screw (Breather Assembly)

11 691781 Tube-Breather

12 692232 • Gasket-Crankcase

18 690912 Screw (Cylinder Head)

15 691689 Plug-Oil Drain

16 691459 Crankshaft

29 399781 • Seal-Oil (PTO Side)

KEY PART

NO. NO. DESCRIPTION

22 691992

23 692815

24 222698

25 697839

697841

26 499425

499427

27 691866

28 499423

29 499424

32 691664

32A 695759

33 262651

34 262652

35 691270

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (,920" Oversize)

Ring Set-Piston (Standard)

Ring Set-Piston (.029" Oversize)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

Valve-Exhaust

Valve-Intake

Spring-Valve (Intake)

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0314-E1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

36 691270 Spring-Valve (Exhaust) 524 692296 • SeaI-DipstickTube

37 694086 Guard-Flywheel 525 495265 Tube-Dipstick

40 692194 Retainer-Valve 529 691923 Grommet

43 691997 Slinger-Governor/Oil 562 92613 Bolt (Governor Control Lever)

45 690548 Tappet-Valve 564 698589 Screw (Control Cover)

46 691449 Cgmshgft 584 697734 Cover-Breather Passage

48 498829 Short Block 585 691879 • Gasket-Breather Passage

50 497465 Manifold-Intake 592 690800 Nut (Rewind Starter)

51 272199 • Gasket-Intake 597 691696 Screw (Pawl Friction Plate)

54 691650 Screw (Intake Manifold) 601 95162 Clamp-Hose

55 691421 Housing-Rewind Starter 604 698588 Cover-Control

58 692259 Rope-Starter 608 497680 Starter-Rewind

(Cutto Required Length) 618 691840 Screw (Muffler)

60 281434 Grip-Starter Rope 615 690340 Retainer-Governor Shaft

65 690837 Screw (Rewind Starter) 616 698801 Crank-Governor

78 691108 Screw (Flywheel Guard) 617 270344 ,O:[SeaI-O Ring (Intake Manifold)

81 691740 Lock-Muffler Screw 621 692310 Switch-Stop

95 691636 Screw (Throttle Valve) 633 691821 O:[SeaI-Throttle Shaft

97 696565 Shaft-Throttle 635 66538 Boot-Spark Plug

104 691242 O Pin-Float Hinge 668 493823 • Spacer (Includes 2)

117 498978 Jet-Main (Standard) 670 692294 Spacer-Fuel Tank

118 497466 Jet-Main (High Altitude) 684 690345 Screw (Breather Passage Cover)

121 498260 Kit-Carburetor Overhaul 689 691855 Spring-Friction

125 498170 Carburetor 718 690959 Pin-Locating

127 694468 O Plug-Welch 741 691830 Gear-Timing

180 696564 Valve-Throttle 745 691648 Screw (Brake)

183 398187 Float-Carburetor 842 691031 • SeaI-O Ring (DipstickTube)

184 398188 OValve-NesdleiSeat 847 692017 Assembly-Dipstick/Tube

187 693981 O:[Gasket-Float Bowl 851 498880 Terminal-Spark Plug

146 690979 Key-Timing 868 697838 Seal-Valve

159 691753 Bracket-Air Cleaner Primer 869 691155 Seat-Valve (Intake)

163 272653 ,O"l:Gasket-Air Cleaner 870 690880 Seat-Valve (Exhaust)

187 691050 Lice-Fuel (Cut to Required Length) 871 262001 Bushing-Guide (Exhaust)

188 698399 Screw (Control Bracket) - - 63709 Bushing-Guide (Intake)

190 690940 Screw (Fuel Tank) 921 695889 Cover-Blower Housing

202 691829 Link-Mechanical Governor 922 692135 Spring-Brake

209 699056 Spring-Governor 928 695891 Brake

222 692467 Bracket-Control 957 699985 Cap-Fuel Tank

227 690783 Control Lever-Governor 966 496116 Base-Air Cleaner Primer

276 271716 O:[Sealing Washer 968 692298 Cover-Air Cleaner

287 690940 Screw (Dipstick Tube) 969 691138 Screw (Blower Housing Cover)

300 692038 Muffler 970 691669 Screw (Air Cleaner Primer Bracket)

304 695892 Housing-Blower 972 699374 Tank-Fuel

305 691108 Screw (Blower Housing) 975 493640 Bowl-Float

306 690450 Shield-Cylinder 976 694895 Primer-Carburetor

307 690345 Screw (Cylinder Shield) 977 498261 Set-Carburetor Gasket

332 690662 Nut (Flywheel) 1019 494256 Kit-Label

333 802574 Armature-Magneto 1036 697457 Label-Emissions

334 691061 Screw (Armature Magneto) 1058 275177 Owcer's Manual

337 802592 Plug-Spark 1059 692311 Kit-Screw/Washer

356 692390 Wire-Stop 1210 498144 Assembly-Pulley/Spring (Pulley)

358 497316 Engine Gasket Set 1211 498144 Assembly-Pulley/Spring (Spring)

363 19069 Flywheel Puller 1329 128KO2-0025Replacement Engine

365 692524 Screw (Carburetor) 1330 272147 Repair Manual

383 89838 Wranch-Spark Plug 1350 699998 Cup-Fuel Fresh

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover) Included in Engine Gasket Set, Key No, 358

443 692523 Screw (Air Cleaner Primer Base)

445 491588 Filtar-Air Cleaner Cartridge O Included in Carburetor Overhaul Kit, Key No, 121

455 691219 Cup-Flywheel

456 692299 Plata-Pawl Friction :[ Included in Carburetor Gasket Set, Key No. 977

459 281505 PawI-Ratchet

505 231082 Nut (Governor Control Lever) NOTE: All component dimensions given in U.S, inches

523 495264 Dipstick 1 inch = 25,4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself,

For Sears professional installation of home appliances

and items like garage door openers and water heaters,

1-800-4-MY-HOME _ Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www,sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (u.s.,_) 1-800-361-6665 (Canada)

Para pedir sewicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR _

Au Canada pour service en fran_,ais:

1-800-LE-FOYER Mc

(1-800-533-6"95/)

www.sears.ca

SE/A/ 6

@Sears, Roebuck_mdCo.

® F_sgistsred Trademark/,_t Trademark/sLt Service Mark of Sears, F_oebuck and Co

® Marca Registrada / '_ Marca ds F&brica / s_ Mama ds Servicio ds Ssar_, F_oebuck and Co

_c Marque de commerce / _DMarqus d_pos_s ds Sears, F_osbuck and Co.

189432 Rev, 2 03,08,04 BY Printed in US,A,

Craftsman 917379090 ROTARY LAWN MOWER 5.5 Horsepower Power-Propelled 22" Side Discharge

Product's Documents

Owner's Manual

Specifications

Craftsman 917379090 Questions and Answers
