Maytag HAV4657EWW Washer User Manual

HAVS-1

Safety .................. 1-2

Operating Tips .......... 3-4

Detergent

Additional Tips

Using the Controls

(Three-Speed Models) ....... 5-6

Select Water Level

Select Wash/Rinse Temperature

Select Cycle

Pull Control Dial Out to Start

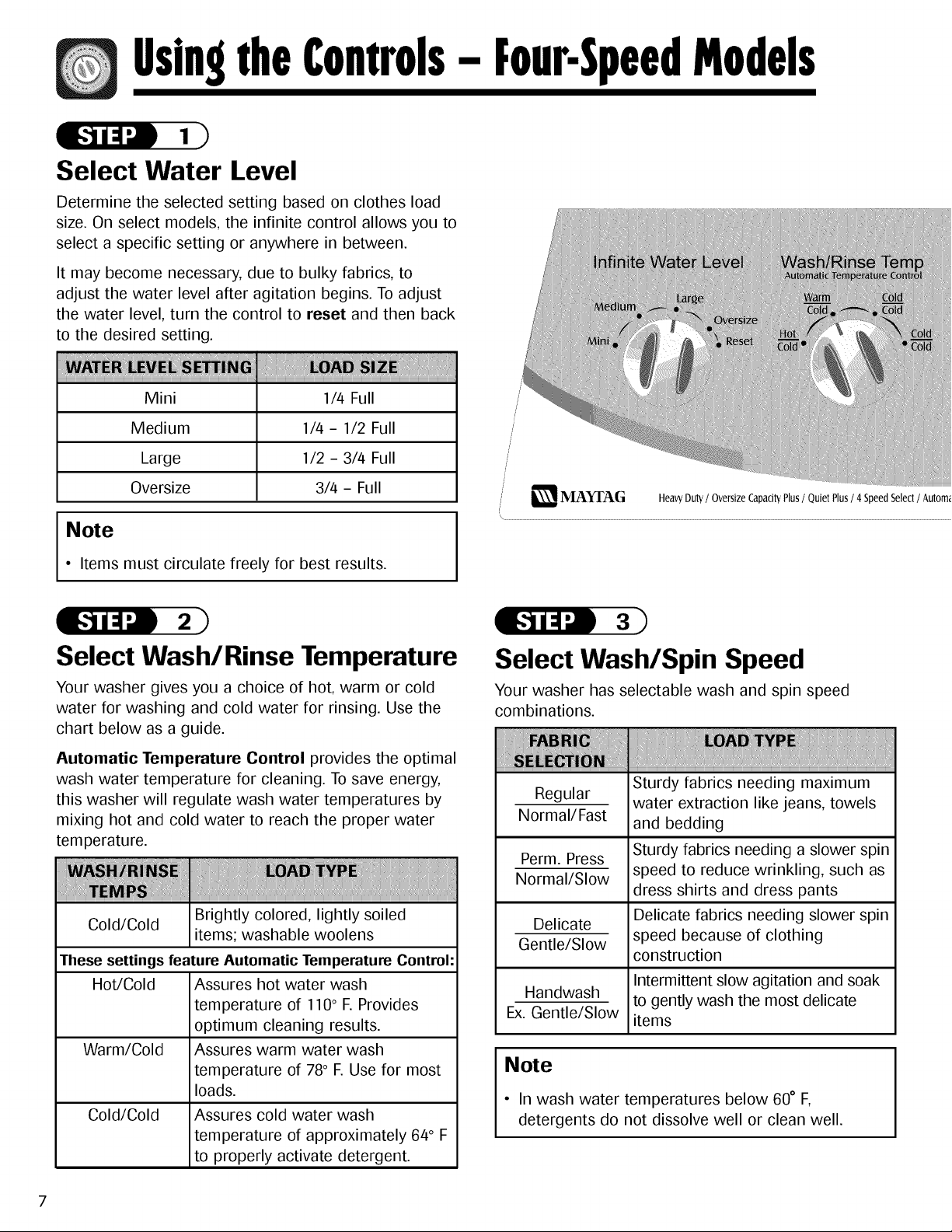

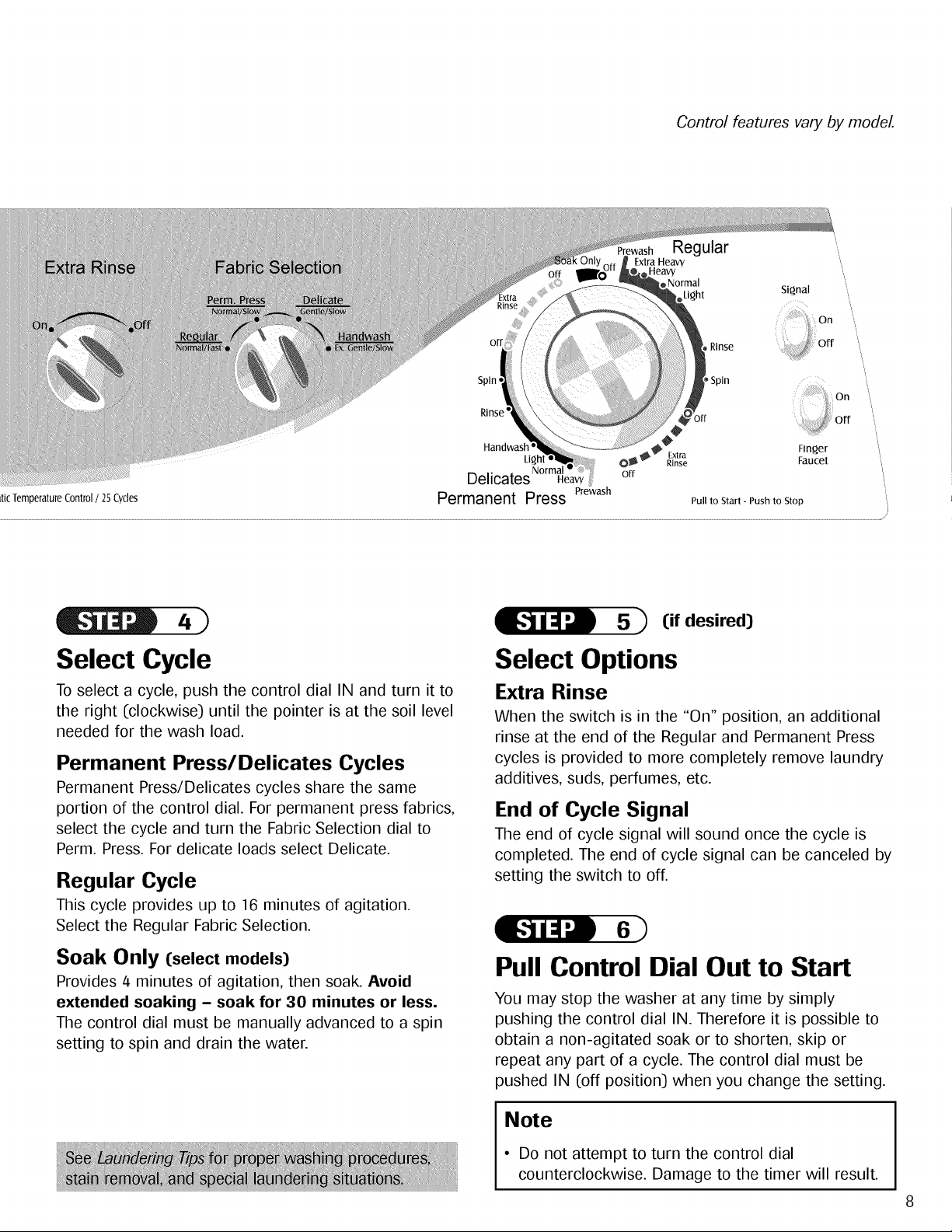

(Four-Speed Models) ........ 7-8

Select Water Level

Select Wash/Rinse Temperature

Select Wash/Spin Speed

Select Cycle

Select Options

Pull Control Dial Out to Start

Form No. B/02/04 Part No. 35-6923

www.maytag.com

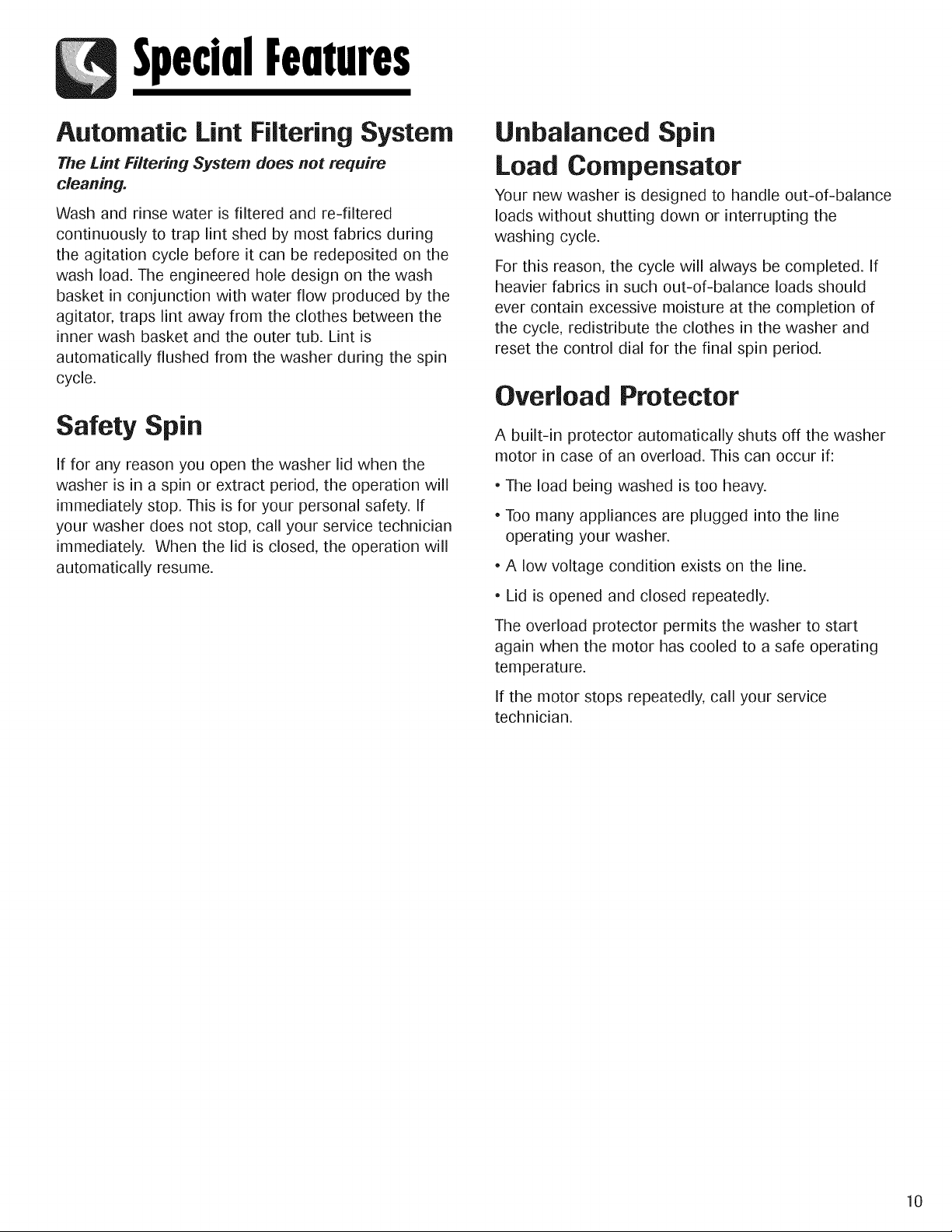

S_ I Features ........ 9-10

Liquid Bleach Dispenser

Fabric Softener Dispenser

Finger Faucet

Automatic Lint Filtering System

Safety Spin

Unbalanced Spin Load Compensator

Overload Protector

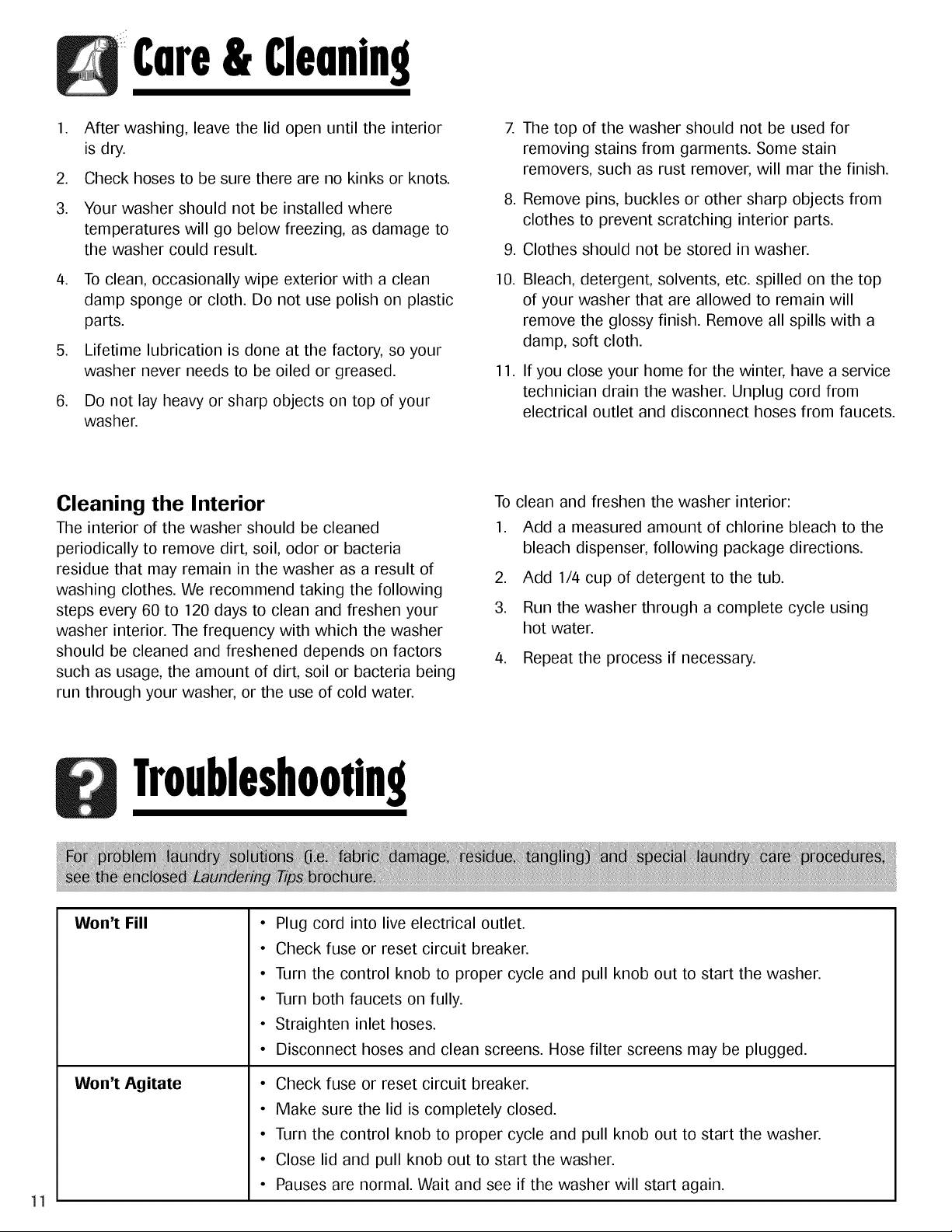

Care & Cleaning .......... 11

Troubleshooting ........ 1 1-12

Service & Warranty ........ 13

Guide d'utilisation

et d'entretien ........... 14

Guia de uso y cuidado ..... 24

Litho U.S.A. _c_2004 Maytag Appliances Sales Co.

Snfety

Installer: Please leave this manual with this

appliance.

Consumer: Please read and keep this manual for

future reference. Keep sales receipt and/or canceled

check as proof of purchase.

Model Number

Serial Number

Date of Purchase

If you have questions, call:

Maytag Customer Assistance

1-800-688-9900 U.S.A.

1-800-688-2002 Canada

(Mon.-Fri., 8am-8pm Eastern Time)

Internet: http://www.m aytag.com

U.S. Customers using TTY for deaf, hearing impaired

or speech impaired, call 1-800-688-2080.

In our continuing effort to improve the quality and

performance of our appliances, it may be necessary

to make changes to the appliance without revising

this guide.

For service information, see page 13.

What You Need to Know About

Safety Instructions

Warning and Important Safety Instructions appearing in

this manual are not meant to cover all possible

conditions and situations that may occur. Common

sense, caution and care must be exercised when

installing, maintaining or operating appliance.

Always contact your dealer, distributor, service agent or

manufacturer about problems or conditions you do not

understand.

Recognize Safety Symbols, Words,

Labels

WARNING - Hazards or unsafe practices which COULD

result in severe personal injury or death.

CAUTION - Hazards or unsafe practices which COULD

result in minor personal injury.

Do not add gasoline, dry-cleaning solvents, or other

flammable or explosive substances to the wash

water. These substances give off vapors that could

ignite or explode.

Do not wash articles which have been previously

cleaned, washed, soaked, or spotted with gasoline,

dry-cleaning solvents, oil, waxes, chemical solvents,

alcohol, turpentine, or other flammable or explosive

materials. These substances will be retained in

articles, and articles which still contain these

flammable or explosive substances give off vapors

that could ignite or explode.

Observe these precautions when using cleaning

fluids, spot or stain removers, etc. These products

should be labeled "nonflammable:' Use according to

manufacturers directions in a well ventilated area or

outdoors. Thoroughly rinse articles by hand before

placing them in the washer. Some of these products

- rust removers for example - will damage

components and the finish of the washer.

Keep area around and underneath washer free from

the accumulation of combustible materials, such as

lint, paper, rags, gasoline, and all other flammable

vapors and liquids.

HYDROGEN GAS IS EXPLOSIVE! Under certain

conditions, hydrogen gas may be produced in a hot

water system that has not been used for two weeks

or more. If the hot water system has not been used

for such a period, before using the washer, turn on

all the hot water faucets and let the water flow from

each faucet for several minutes. This will release any

accumulated hydrogen gas. As this gas is

flammable, do not smoke or use an open flame

during this time.

Recent studies have shown that if vegetable oil

contaminated materials are incompletely washed, a

carry-over and buildup of the oil may contribute to a

chemical reaction (spontaneous combustion) that

could cause a load to catch fire by itself. This would

be more likely to happen if the load were left in the

dryer after tumbling stopped or if items were folded

and stacked while warm.

Safetv

1. Read all instructions before using the appliance.

2. As with any equipment using electricity and having

moving parts, there are potential hazards. To use this

appliance safely, the operator should become familiar

with the instructions for operation of the appliance

and always exercise care when using it.

3. Do not install or store this appliance where it will be

exposed to the weather.

4. Install and level washer on a floor that can support

the weight.

5. This appliance must be properly grounded. Never

plug the appliance cord into a receptacle which is not

grounded adequately and in accordance with local

and national codes. See installation instructions for

grounding this appliance.

6. To avoid the possibility of fire or explosion:

a. Do not wash items that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, other flammable or

explosive substances as they give off vapors that

could ignite or explode. Hand wash and line dry

any items containing these substances.

Any material on which you have used a cleaning

solvent, or which is saturated with flammable

liquids or solids, should not be placed in the

washer until all traces of these liquids or solids

and their fumes have been removed.

These items include acetone, denatured alcohol,

gasoline, kerosene, some liquid household

cleaners, some spot removers, turpentine, waxes

and wax removers.

Do not add gasoline, dry-cleaning solvents, or

other flammable or explosive substances to the

wash water. These substances give off vapors that

could ignite or explode.

Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for two weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using a washing

machine or combination washer-dryer, turn on all

hot water faucets and let the water flow from each

for several minutes. This will release any

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame

during this time.

D. Do not wash or dry items that are soiled with

vegetable or cooking oil. These items may contain

some oil after laundering. Due to the remaining oil,

the fabric may smoke or catch fire by itself.

Do not reach into the appliance if the tub or agitator

is moving.

Do not allow children or pets to play on, in, or in front

of the appliance. Close supervision is necessary when

the appliance is used near children and pets.

Do not tamper with controls.

Do not repair or replace any part of the appliance or

attempt any servicing unless specifically

recommended in published user-repair instructions

that you understand and have the skills to carry out.

Unplug power supply cord before attempting to

service your washer. Service is to be done only by

qualified service personnel.

The agitator should not be removed. If the agitator is

removed, it must be replaced by pushing down

completely and the locking screw tightened before

the washer is operated.

Keep all laundry aids such as detergents, bleach, etc.,

out of the reach of children, preferably in a locked

cabinet. Use laundry aids only as directed by the

manufacturer. Observe all warnings on container labels.

Keep the area around and underneath washer free

from the accumulation of combustible materials, such

as lint, paper, rags, gasoline, and all other flammable

vapors and liquids.

Do not use chlorine bleach and ammonia or acids

(such as vinegar or rust remover) in the same wash.

Hazardous fumes can form.

Do not machine wash fiberglass materials. Small

particles can stick to fabrics washed in following

loads and cause skin irritation.

For flame resistant finishes - follow garment

manufacturer's instructions carefully. Improper

laundering could remove the finish.

Before the appliance is removed from service or

discarded, remove the door to the washing compartment.

Inlet hoses are subject to damage and deterioration

over time. Check the hoses periodically for bulges, kinks,

cuts, wear or leaks and replace them every five years.

SAVE THESE iNSTRUCTiONS

Operotin9Tips

Detergent

• Use either liquid or granular laundry detergent. For

best results, be sure detergent is added to the

washer BEFORE the load and be sure the wash

water is above 60 ° F.

• Use the correct amount of detergent for the load size,

soil level and water conditions. Use more detergent if

you have hard water and very soiled loads.

If you have soft water or a lightly soiled load, use less

detergent. (See manufacturer's instructions.)

• Wipe up any detergent spills on the washer.

• Put dry, unfolded clothes loosely in the tub, up to the

top row of holes for a maximum load.

• Do not wrap large items like sheets around the agitator.

• Mix large and small items for best circulation. Wash

bulky items like blankets separately.

• When laundering wrinkle free items or items of

delicate construction, washable woolens or loosely

knit items, never use less than the MEDIUM water

level setting. This will minimize shrinkage, wrinkling

and pulling of seams.

• For best results add the detergent to the washtub

before adding the load.

• Close lid carefully to avoid slamming.

Operotin9Tips

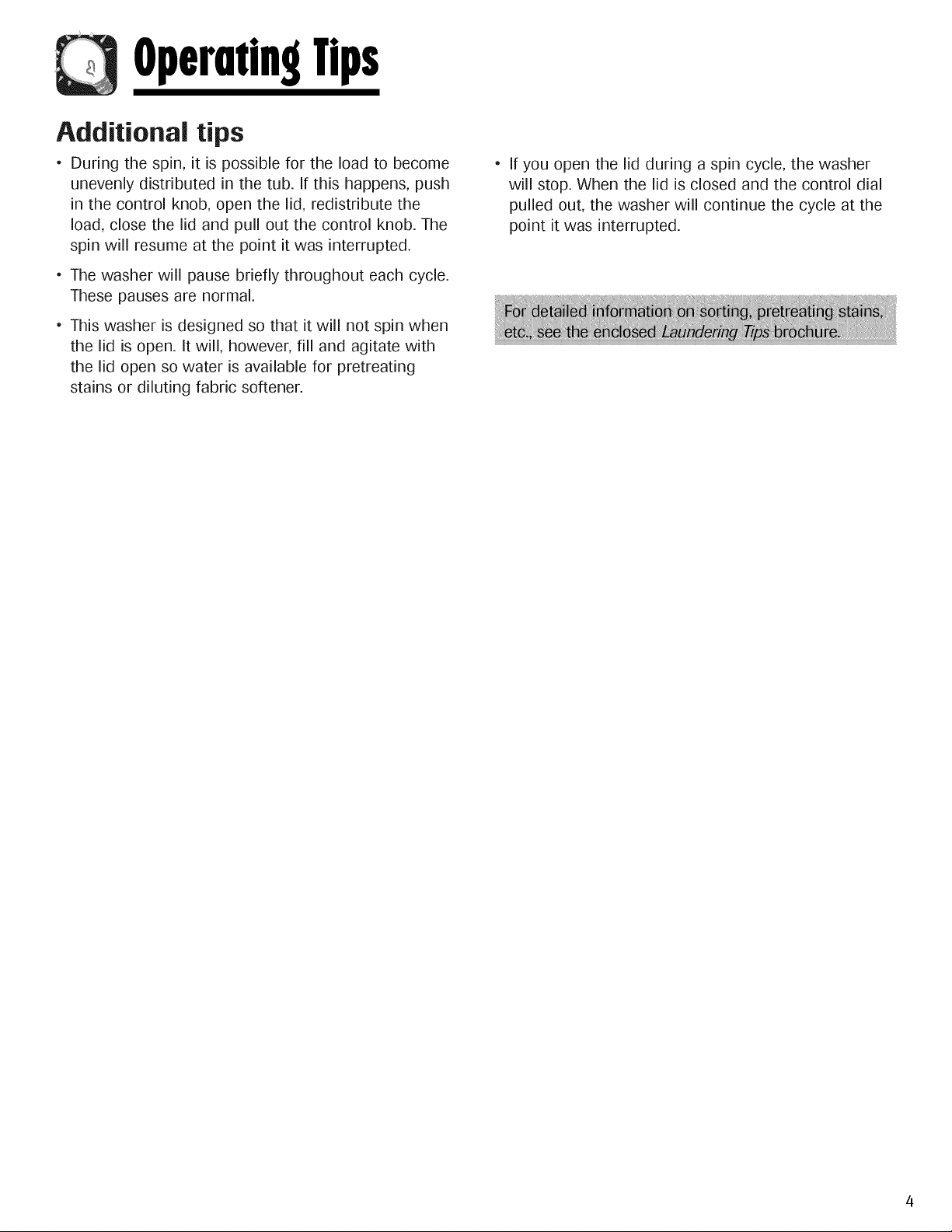

Additional tips

. During the spin, it is possible for the load to become

unevenly distributed in the tub. If this happens, push

in the control knob, open the lid, redistribute the

load, close the lid and pull out the control knob. The

spin will resume at the point it was interrupted.

. The washer will pause briefly throughout each cycle.

These pauses are normal.

. This washer is designed so that it will not spin when

the lid is open. It will, however, fill and agitate with

the lid open so water is available for pretreating

stains or diluting fabric softener.

. If you open the lid during a spin cycle, the washer

will stop. When the lid is closed and the control dial

pulled out, the washer will continue the cycle at the

point it was interrupted.

UsingtheControls- Three-SpeedModels

Select Water Level

Determine the selected setting based on clothes load

size. Selection should provide sufficient water to permit

clothes to circulate freely during agitation.

It may become necessary, due to bulky fabrics, to

adjust the water level after agitation begins. To adjust

the water level, turn the control to reset and then back

to the desired setting.

Mini 1/4 Full

Medium 1/4 - 1/2 Full

Large 1/2 - 3/4 Full

Oversize 3/4 - Full

Note

• Items must circulate freely for best results.

Select Wash/Rinse Temperature

Your washer gives you a choice of hot, warm or cold

water for washing and cold or warm water for rinsing.

When the Automatic Temperature Control knob is

set to "On," the washer provides the optimal wash

water temperature for cleaning. To save energy, this

washer will regulate wash water temperatures by

mixing hot and cold water to reach the proper water

temperature.

Note

• In wash water temperatures below 60° F,

detergents do not dissolve well or clean well.

White and heavily soiled, color-fast

Hot/Cold

items

Warm/Warm Moderately soiled, colored items

Warm/Cold Moderately soiled, colored items;

most wrinkle-free items

Cold/Cold Brightly colored, lightly soiled

items; washable woolens

These settings feature Automatic

Temperature Control (A.T.C.):

A.T.C. A.T.C.

Warm Warm

Warm Cold

A.T.C.

Cold

Assures warm water wash

temperature of approximately 95° F;

provides optimum cleaning results

Assures cold water wash

temperature of approximately 75° F

to properly activate detergent

Control features vary by model.

Select Cycle

To select a cycle, push the control dial IN (off position)

and turn it to the right (clockwise) until the pointer is

at the soil level needed for the wash load in the

Regular, Permanent Press or Delicates cycles.

Regular Fabrics Cycle

Provides normal agitation and fast spin speeds to wash

cottons and heavily soiled items. For maximum

cleaning, set the dial at Extra Heavy.

Permanent Press Cycle

Provides normal agitation speed for six minutes, a

pause, then slow agitation for the remainder of the

wash cycle to protect permanent press fabrics. Spin

speed will be fast to reduce water retention.

Delicates Cycle

Provides slow agitation speed and slow spin speed for

delicates and knits.

Pull Control Dial Out to Start

You may stop the washer at any time by simply

pushing the control dial IN. Therefore it is possible to

obtain a non-agitated soak or to shorten, skip or

repeat any part of a cycle. The control dial must be

pushed IN (off position) when you change the setting.

Note

• Do not attempt to turn the control dial

counterclockwise. Damage to the timer will result.

UsingtheControls- Four-SpeedModels

Select Water Level

Determine the selected setting based on clothes load

size. On select models, the infinite control allows you to

select a specific setting or anywhere in between.

It may become necessary, due to bulky fabrics, to

adjust the water level after agitation begins. To adjust

the water level, turn the control to reset and then back

to the desired setting.

Mini 1/4 Full

Medium 1/4 - 1/2 Full

Large 1/2 - 3/4 Full

Oversize 3/4 - Full

Note

• Items must circulate freely for best results.

Q ]_[AY[._kG Heaw Duty/ OversizeCapacityPlus/ Ouiet Plus/ 4 SpeedSelect/ Automa

Select Wash/Rinse Temperature

Your washer gives you a choice of hot, warm or cold

water for washing and cold water for rinsing. Use the

chart below as a guide.

Automatic Temperature Control provides the optimal

wash water temperature for cleaning. To save energy,

this washer will regulate wash water temperatures by

mixing hot and cold water to reach the proper water

temperature.

Cold/Cold Brightly colored, lightly soiled

items; washable woolens

These settings feature Automatic Temperature Control:

Hot/Cold Assures hot water wash

temperature of 110° E Provides

optimum cleaning results.

Warm/Cold Assures warm water wash

temperature of 78° E Use for most

loads.

Cold/Cold Assures cold water wash

temperature of approximately 64° F

to properly activate detergent.

Select Wash/Spin Speed

Your washer has selectable wash and spin speed

combinations.

Regular

Normal/Fast

Perm. Press

Normal/Slow

Delicate

Gentle/Slow

Handwash

Ex. Gentle/Slow

Sturdy fabrics needing maximum

water extraction like jeans, towels

and bedding

Sturdy fabrics needing a slower spin

speed to reduce wrinkling, such as

dress shirts and dress pants

Delicate fabrics needing slower spin

speed because of clothing

construction

Intermittent slow agitation and soak

to gently wash the most delicate

items

Note

• In wash water temperatures below 60° F,

detergents do not dissolve well or clean well.

Control features vary by modeL

Prewash Regular

Heavy

Normal

Li_ht Signal

Rinse

LticTemperatureControl/ 25 Cycles

Spin

Rinse,t

Handwash

ti_h

D ,. , Normal

ellca_es Heavy

Permanent Press Prewash

Off

Spin

3ff i

Fin_,er

Faucet

Pull to Start - Push to Stop

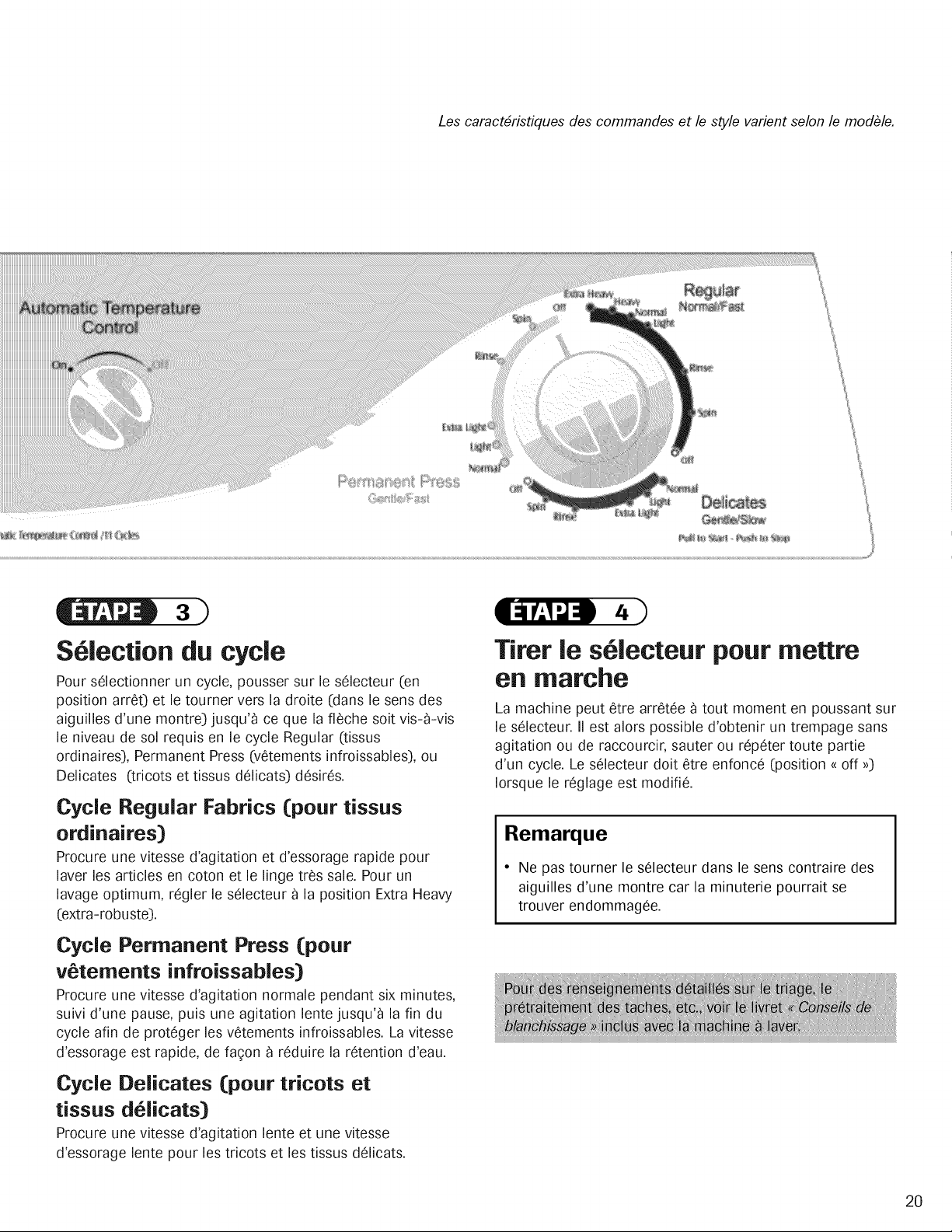

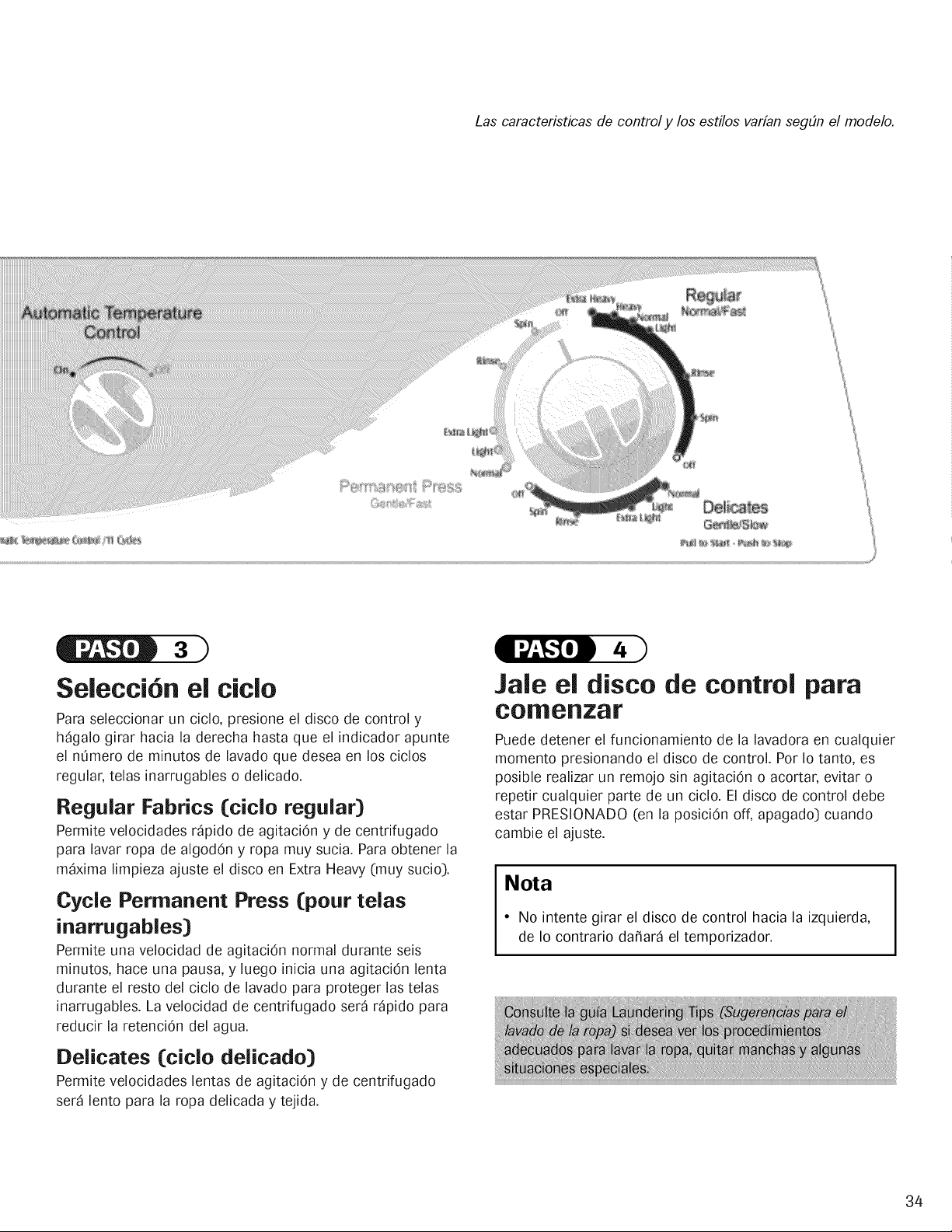

Select Cycle

To select a cycle, push the control dial IN and turn it to

the right (clockwise) until the pointer is at the soil level

needed for the wash load.

Permanent PresslDelicates Cycles

Permanent Press/Delicates cycles share the same

portion of the control dial. For permanent press fabrics,

select the cycle and turn the Fabric Selection dial to

Perm. Press. For delicate loads select Delicate.

Regular Cycle

This cycle provides up to 16 minutes of agitation.

Select the Regular Fabric Selection.

Soak Only (select models)

Provides 4 minutes of agitation, then soak. Avoid

extended soaking - soak for 30 minutes or less.

The control dial must be manually advanced to a spin

setting to spin and drain the water.

(if desired)

Select Options

Extra Rinse

When the switch is in the "On" position, an additional

rinse at the end of the Regular and Permanent Press

cycles is provided to more completely remove laundry

additives, suds, perfumes, etc.

End of Cycle Signal

The end of cycle signal will sound once the cycle is

completed. The end of cycle signal can be canceled by

setting the switch to off.

Pull Control Dial Out to Start

You may stop the washer at any time by simply

pushing the control dial IN. Therefore it is possible to

obtain a non-agitated soak or to shorten, skip or

repeat any part of a cycle. The control dial must be

pushed IN (off position) when you change the setting.

Note

• Do not attempt to turn the control dial

counterclockwise. Damage to the timer will result.

SpecialFeatures

Liquid Bleach Dispenser

The dispenser automatically dilutes liquid chlorine

bleach before it reaches your wash load. To use, follow

these steps:

1. Measure liquid chlorine bleach carefully, following

the instructions on the bottle.

2. Add the bleach to the dispenser before adding the

load. Avoid splashing or over-filling the dispenser.

Note

, Never pour undiluted liquid chlorine bleach

directly onto the load or into the wash tub. It is a

powerful chemical and can cause fabric damage,

such as tearing or color loss, if not used properly.

, If you prefer to use color-safe, non-chlorine

bleach, pour it into the wash tub with your

detergent. Do not pour non-chlorine bleaches into

the bleach dispenser

Fabric Softener Dispenser

The dispenser automatically releases liquid fabric

softener at the proper time during the cycle. To use,

follow these steps:

1. Pour a measured amount of fabric softener into

the dispenser to fill line only.

2. If fabric softener comes below line, add warm

water.

If it is necessary to clean the dispenser:

1. Pull the dispenser off of the top of the agitator.

2. Soak for one hour in sink or container in hot water

and dishwashing liquid.

3. Hold hands over top and bottom of dispenser and

shake to loosen buildup.

4. Rinse with clean, hot water.

5. Repeat process if necessary.

6. Replace dispenser on agitator.

Do not use dishwashing liquid

inside the washer. Oversudsing

can OCCUR

Pour liquid chlorine bleach into

bleach dispenser.

Finger Faucet

Cselect models)

Provides a flow of water when holding the switch in

the "On" position.

SpecialFeatures

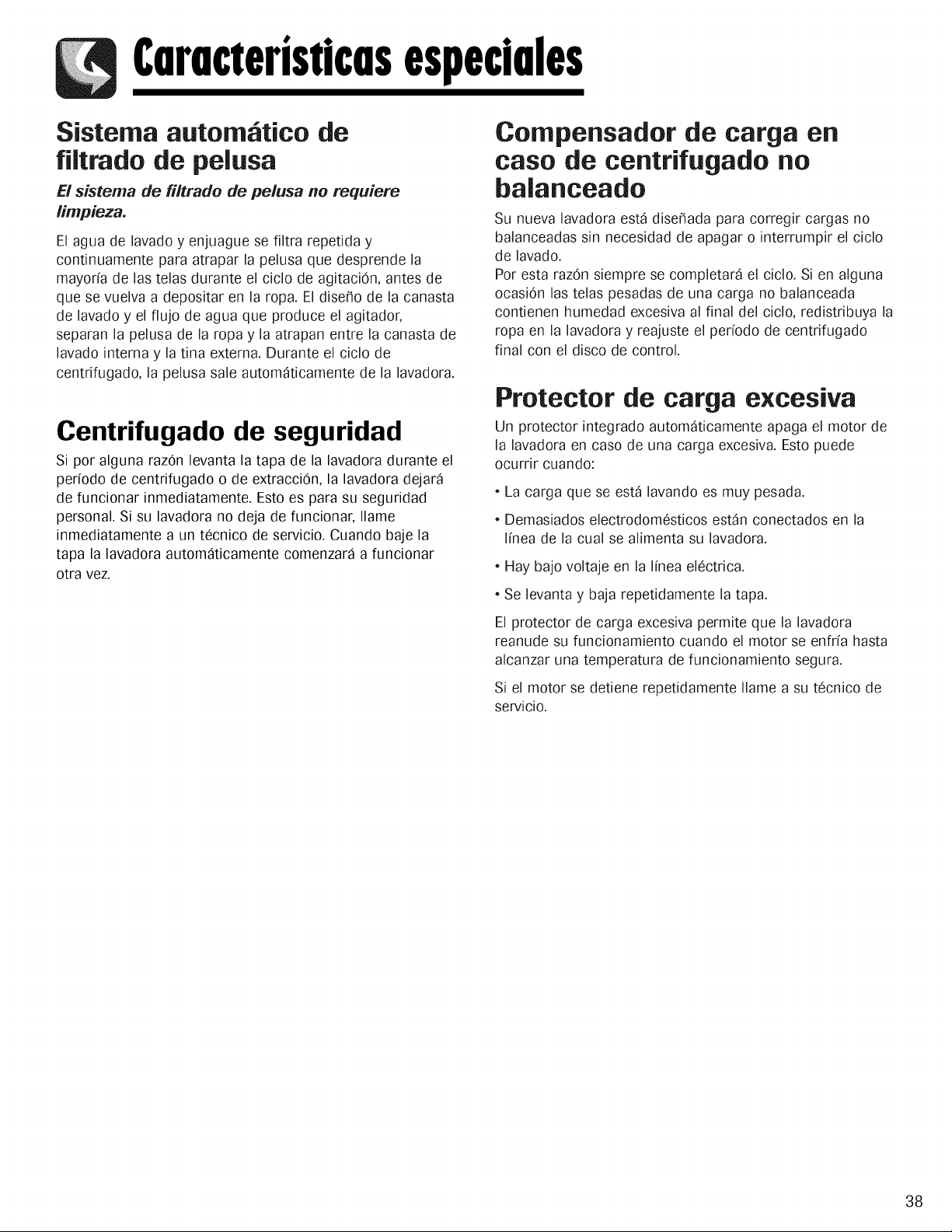

Automatic Lint Filtering System

The Lint Filtering System does not require

cleaning.

Wash and rinse water is filtered and re-filtered

continuously to trap lint shed by most fabrics during

the agitation cycle before it can be redeposited on the

wash load. The engineered hole design on the wash

basket in conjunction with water flow produced by the

agitator, traps lint away from the clothes between the

inner wash basket and the outer tub. Lint is

automatically flushed from the washer during the spin

cycle.

Safety Spin

If for any reason you open the washer lid when the

washer is in a spin or extract period, the operation will

immediately stop. This is for your personal safety. If

your washer does not stop, call your service technician

immediately. When the lid is closed, the operation will

automatically resume.

Unbalanced Spin

Load Compensator

Your new washer is designed to handle out-of-balance

loads without shutting down or interrupting the

washing cycle.

For this reason, the cycle will always be completed. If

heavier fabrics in such out-of-balance loads should

ever contain excessive moisture at the completion of

the cycle, redistribute the clothes in the washer and

reset the control dial for the final spin period.

Overload Protector

A built-in protector automatically shuts off the washer

motor in case of an overload. This can occur if:

, The load being washed is too heavy.

, Too many appliances are plugged into the line

operating your washer.

, A low voltage condition exists on the line.

, Lid is opened and closed repeatedly.

The overload protector permits the washer to start

again when the motor has cooled to a safe operating

temperature.

If the motor stops repeatedly, call your service

technician.

Care& Cleaning

After washing, leave the lid open until the interior

is dry.

Check hoses to be sure there are no kinks or knots.

Your washer should not be installed where

temperatures will go below freezing, as damage to

the washer could result.

To clean, occasionally wipe exterior with a clean

damp sponge or cloth. Do not use polish on plastic

parts.

Lifetime lubrication is done at the factory, so your

washer never needs to be oiled or greased.

Do not lay heavy or sharp objects on top of your

washer.

10.

11.

The top of the washer should not be used for

removing stains from garments. Some stain

removers, such as rust remover, will mar the finish.

Remove pins, buckles or other sharp objects from

clothes to prevent scratching interior parts.

Clothes should not be stored in washer.

Bleach, detergent, solvents, etc. spilled on the top

of your washer that are allowed to remain will

remove the glossy finish. Remove all spills with a

damp, soft cloth.

If you close your home for the winter, have a service

technician drain the washer. Unplug cord from

electrical outlet and disconnect hoses from faucets.

Cleaning the Interior

The interior of the washer should be cleaned

periodically to remove dirt, soil, odor or bacteria

residue that may remain in the washer as a result of

washing clothes. We recommend taking the following

steps every 60 to 120 days to clean and freshen your

washer interior. The frequency with which the washer

should be cleaned and freshened depends on factors

such as usage, the amount of dirt, soil or bacteria being

run through your washer, or the use of cold water.

To clean and freshen the washer interior:

1. Add a measured amount of chlorine bleach to the

bleach dispenser, following package directions.

2. Add 1/4 cup of detergent to the tub.

3. Run the washer through a complete cycle using

hot water.

4. Repeat the process if necessary.

Troubleshooting

Won't Fill

Won't Agitate

• Plug cord into live electrical outlet.

• Check fuse or reset circuit breaker.

• Turn the control knob to proper cycle and pull knob out to start the washer.

• Turn both faucets on fully.

• Straighten inlet hoses.

• Disconnect hoses and clean screens. Hose filter screens may be plugged.

• Check fuse or reset circuit breaker.

• Make sure the lid is completely closed.

• Turn the control knob to proper cycle and pull knob out to start the washer.

• Close lid and pull knob out to start the washer.

• Pauses are normal. Wait and see if the washer will start again.

Troubleshooting

Won't Spin or Drain

Load is Wet

Stops

• Check fuse or reset circuit breaker.

• Straighten drain hoses. Eliminate kinked hoses. If there is a home drain restriction,

call for drain service.

• Close lid and pull knob out to start the washer. For your safety, washer will not spin

unless the lid is closed.

• Suds lock - caused by too much suds. Rewash without detergent. Use correct

amount of a low-sudsing detergent.

• Unevenly distributed load. Redistribute the load, close the lid and pull knob out.

Check for leveling. Be sure water level is acceptable for load size.

• A normal spin speed is recommended for heavy loads like jeans or towels.

• Plug cord into live electrical outlet.

• Check fuse or reset circuit breaker.

• Turn the control knob to proper cycle and pull knob out to start the washer.

• Close lid and pull knob out to start the washer. For your safety, washer will not spin

unless lid is closed.

• This may be a pause in the cycle. Wait briefly and it may start.

Leaks Water • Make sure hose connections are tight.

• Make sure end of drain hose is correctly inserted and secured to drain facility.

• Avoid extended soaking - soak for 30 minutes or less.

• Avoid overloading.

is Noisy • Be sure washer is leveled properly as outlined in installation manual.

• Weak floors can cause vibration and walking.

• Operating sounds will vary depending on agitation speed.

Fills with the Wrong

Temperature Water

Cycle Selector • Extra Rinse (select models) is selected.

Advances Through Off

• Turn both faucets on fully.

• If equipped with a temperature selector knob, be sure it is set directly on a

temperature setting and not between settings.

• Make sure temperature selection is correct.

• If Auto Temperature Control (select models) is selected, cold water may feel warmer

than cold water from the tap. (See pages 5 and 7).

• Make sure hoses are connected to correct faucets and inlet connections. Be sure

water supply is regulated correctly. Flush water line before filling washer.

• Check the water heater. It should be set to deliver a minimum 120° F (/49° C) hot

water at the tap. Also check water heater capacity and recovery rate.

Disconnect hoses and clean screens. Hose filter screens may be plugged.

Service& Warranty

Washer Warranty

Full One-Year Warranty

For one (1) year from the date of original retail purchase,

any part which fails in normal home use will be repaired

or replaced free of charge.

Limited Warranty

After the first year from date of original retail purchase,

through the time periods listed below, the parts

designated below which fail in normal home use will be

repaired or replaced free of charge for the part itself, with

the owner paying all other costs, including labor, mileage,

transportation, trip charge and diagnostic charge, if

required.

Second Year - All parts.

Third Through Fifth Year - The drive motor. All parts of

solid state controls (if so equipped).

Third Through Tenth Year - All parts of the

transmission assembly.

Third Through Lifetime - The inner wash basket.

Additional Limited Warranty Against Rust-Through -

Should an exterior cabinet, including the door, rust

through during the one-year period starting from the

date of retail purchase, repair or replacement will be

made free of charge. After the first and through the tenth

year, repair or replacement will be made free of charge

for the part itself, with the owner paying all other costs,

including labor, mileage, transportation, trip charge and

diagnostic charge, if required.

Please Note: This full warranty and the limited warranty

apply when the washer is located in the United States or

Canada. Washers located elsewhere are covered by the

limited warranty only, including parts which fail during

the first two years.

Canadian Residents

This warranty covers only those appliances installed in

Canada that have been listed with the Canadian

Standards Association unless the appliances are brought

into Canada due to transfer of residence from the United

States to Canada.

The specific warranties expressed above are the ONLY

warranties provided by the manufacturer. This warranty

gives you specific legal rights, and you may also have

other rights that vary from state to state.

What is Not Covered By These Warranties:

1. Conditions and damages resulting from any of the

following:

a. Improper mstallat=on, delivery or maintenance.

b. Any repa=r,modificat=on, alterat=on, or adjustment not

authorized by the manufacturer or an authorized

servicer.

c. M=suse,abuse, acc=dents or unreasonable use.

d. Incorrect electric current, voltage or supply.

e. Improper sett=ng of any control.

2. Warrant=es are vo=d =fthe original serial numbers have

been removed, altered or cannot be readily determined.

3. Products purchased for commerc=al or industrial use.

4. The cost of service or service call to:

a. Correct =nstallat=onerrors.

b. Instruct the user on the proper use of the product.

c. Transport the appliance to the serv=cer.

5. Consequential or incidental damages sustained by any

person as a result of any breach of these warrant=es.

Some states do not allow the exclusion or limitation of

consequential or incidental damages, so the above

exclusion may not apply.

To Obtain Warranty Service

To locate an authorized service company m your area,

contact the dealer from whom your appliance was

purchased; or call Maytag Services_H,Maytag Customer

Assistance. Should you not recewe satisfactory warranty

service, please call or write:

Maytag Services_'_

Attn: CAIR" Center

P.O.Box 2370

Cleveland, TN 37320-2370

U.S.A. 1-800-688-9900

Canada 1-800-688-2002

U.S. Customers using TTY for deaf, hearing

impaired or speech impaired, call 1-800-688-2080.

Note

• When contacting Maytag Services_', Maytag Customer

Assistance about a service problem, please include the

following:

a. Your name, address and telephone number;

b. Model number and serial number (found on the

back center of the control panel) of your

appliance;

c. Name and address of your dealer and the date the

appliance was purchased;

d. A clear description of the problem you are hawng;

e. Proof of purchase.

Use & Care Guides, service manuals and parts catalogs are available from Maytag Services_'_',Maytag Customer Assistance.

13 MAYTAG • 403 W. 4th Street N. • P.O. Box39 • Newton, Iowa 50208

HAVS-1

TabJe des mati ,res

S_curit_ .............. 15-16

Fonctionnement ........ 17-18

D6tergent

Chargement

ConseJls supplementaJres

Employer les commandes

(Mod_les _ trois vitesses) ... 19-20

S61ection du niveau d'eau

Selection de la temperature de

lavage/rin£;age de I'eau

S61ection du cycle

Tirer le s61ecteur pour mettre en marche

(Modeles _ quatre vitesses) .. 21-22

S61ection du niveau d'eau

Selection de la temperature de

lavage/rin£;age de I'eau

S61ectionner le cycle de lavage/d'essorage

S61ection du cycle

S61ection des options

Tirer le s61ecteur pour mettre en marche

Caractbdstiques spbciales.. 23-24

Distributeur de javellisant liquide

Distributeur d'assouplissant

Finger Faucet

Filtre _ charpie auto-nettoyant

Essorage s6curitaire

Compensateur de charge

d6s6quilibr6e pendant I'essorage

Dispositif de protection contre les surcharges

Nettoyage et entretien ..... 25

Recherche des pannes .. 25-26

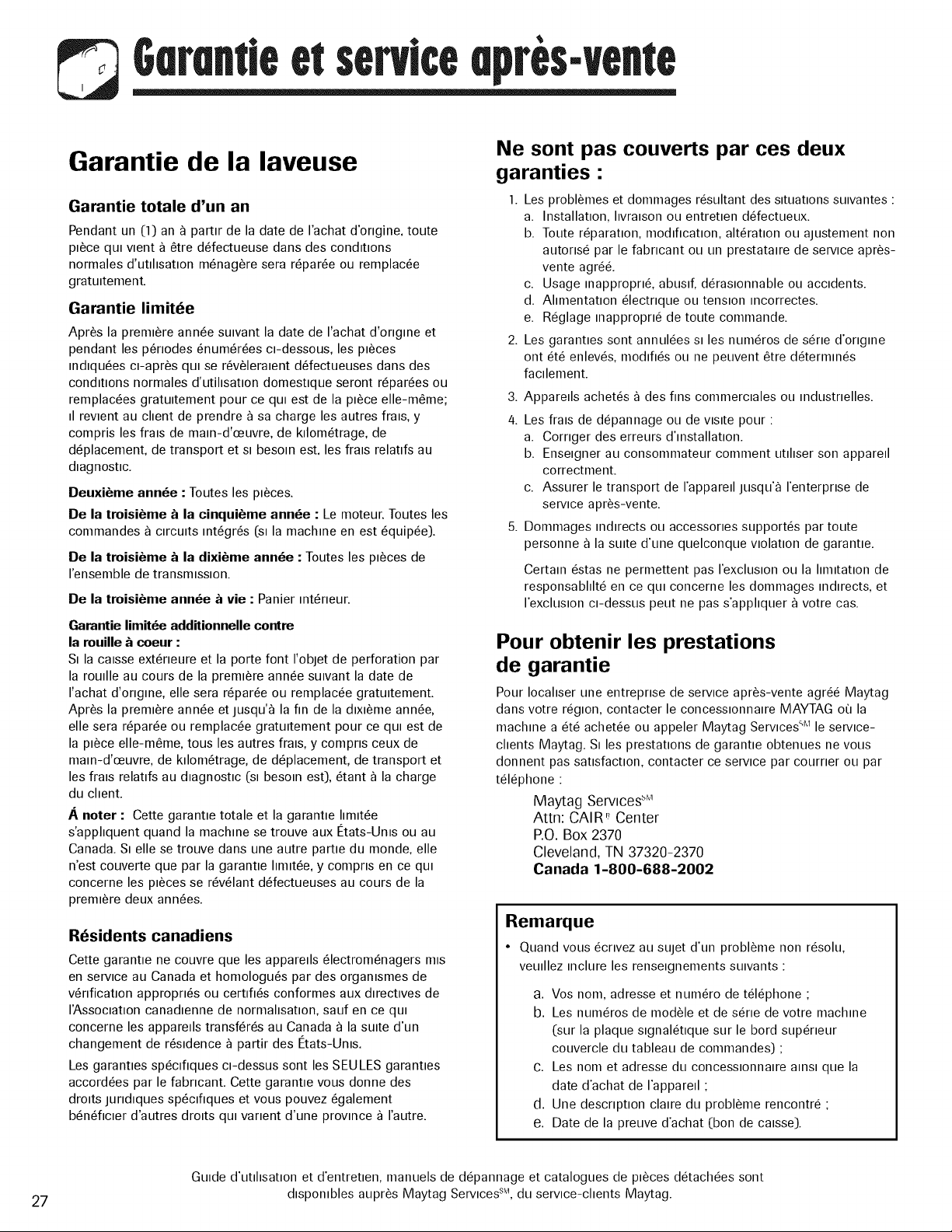

Garantie et service

apres-vente ............ 27

Guia de use y cuidado ..... 28

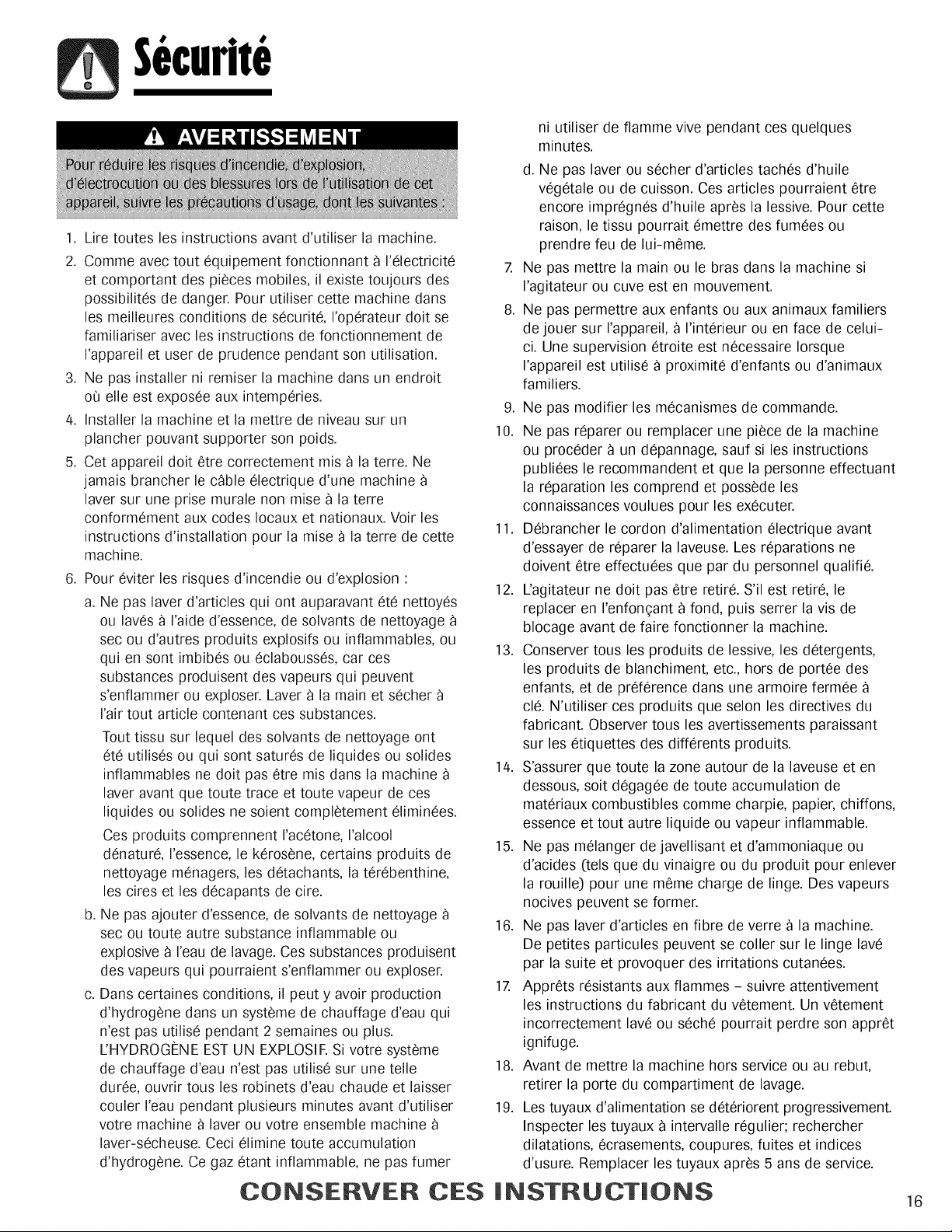

Securit6

Installateur : Veuillez laisser le present guide avec

I'appareil.

Client : Veuillez lire le present guide et le conserver pour

reference future. Conservez aussi les re£us de caisse et

les cheques obliteres _ titre de preuve d'achat.

Numero de modele

Numero de serie

Date d'achat

Pour toute question, contacter •

Service-clients Maytag

1-800-688-2002 Canada

(Lundi au Vendredi, 8 h _ 8 h, heure de I'Es0

Site Internet: http://www.maytag.com

En raison de nos efforts constante d'amelioration de la

qualite de nos appareils electro-menagers, il se peut

qu'une machine _ laver soit modifee sans que le guide

soit revise.

Pour le service aprbs-vente, voir page 27.

Ce qu'il faut savoir h propos

des consignes de s curit6

Les cons,gnes de secunte et les m,ses en garde presentees

dans ce manuel ne couvrent pas toutes les s,tuat, ons

poss,bles. Fa,re preuve de jugement, de prudence et

d'attent, on Iors de I',nstallat,on, de I'entret, en et de

I'ut,lisat,on du propneta,re.

Lorsque survtent un probleme ou une sttuatton mhabttuelle,

toujours commumquer avec le detadlant, le distnbuteur, le

techntcten agree ou le fabncant.

Reconnaissez les etiquettes, phrases

ou symboles sur la securite

AVERTISSEMENT - Risques ou pratiques non sores, qui

POURRAIENT resulter en de graves blessures ou meme

la mort.

Ne pas ajouter d'essence, de solvants de nettoyage _ sec

ou toute autre substance inflammable ou explosive

I'eau de lavage. Ces substances produisent des vapeurs

qui pourraient s'enflammer ou exploser.

Ne pas laver d'articles qui ont auparavant ere nettoyes,

laves, trempes ou detaches _ I'aide d'essence, de solvants

de nettoyage _ sec, d'huiles, de cires, de solvants

chimiques, d'alcool, de terebenthine ou d'autres produits

explosifs ou inflammables. Ces substances resteront

incrustees dans les articles, et ceux-ci produisent des

vapeurs qui peuvent s'enflammer ou exploser.

Suivre ces precautions Iors de I'utilisation de produits

nettoyants liquides, de detachants, etc. Ces produits

doivent porter la mention {{ inflammable 7>.Utiliser

conformement aux directives du fabricant dans un

endroit bien acre ou 9 I'exterieur. Rincer 9 fond les

articles _ la main avant de les mettre dans la secheuse.

Certains produits - ceux qui enlevent la rouille par

exemple - peuvent endommager les pieces et la finition

de la machine 9 laver.

€_viterroute accumulation de materiaux combustibles, tels

que la ouate, le papier, les chiffons, I'essence et autres

vapeurs et liquides inflammables, sous la machine 9 laver

et autour de celle-ci.

L'HYDROGi:NE EST UN GAZ EXPLOSIF! Dans

certaines conditions, il peut y avoir production

d'hydrogene dans un systeme de chauffage d'eau qui

n'est pas utilise pendant 2 semaines ou davantage. Si le

systeme de chauffage d'eau n'a pas ete utilise pendant

une telle duree, ouvrir tousles robinets d'eau chaude et

laisser couler I'eau pendant plusieurs minutes avant

d'utiliser la machine 9 laver. Ceci elimine toute

accumulation d'hydrogene. Ce gaz etant inflammable, ne

pas fumer ni utiliser de flamme vive pendant cette

procedure.

Des etudes recentes ont demontre que si les substances

contaminees d'huile vegetale ne sont pas completement

nettoyees, une accumulation d'huile peut provoquer une

reaction chimique (combustion spontanee) qui pourrait

causer un incendie. Cela risque davantage de survenir

Iorsque les vetements sont laisses dans la secheuse

apres que le tambour ait cesse de tourner ou que les

articles sont plies et empiles avant que la chaleur ne se

soit dissipee.

ATTENTION - Risques ou pratiques non sOres qui

POURRAIENT resulter en blessures mineures.

Securit6

1. Life toutes les instructions avant d'utiliser la machine.

2. Comme avec tout equipement fonctionnant _ I'electricite

et comportant des pieces mobiles, il existe toujours des

possibilites de danger. Pour utiliser cette machine dans

les meilleures conditions de securit& I'operateur doit se

familiariser avec les instructions de fonctionnement de

I'appareil et user de prudence pendant son utilisation.

3. Ne pas installer ni remiser la machine dans un endroit

oO elle est exposee aux intemperies.

4. Installer la machine et la mettre de niveau sur un

plancher pouvant supporter son poids.

5. Cet appareil doit etre correctement mis b la terre. Ne

jamais brancher le cable electrique d'une machine

laver sur une prise murale non mise b la terre

conformement aux codes Iocaux et nationaux. Voir les

instructions d'installation pour la mise b la terre de cette

machine.

6. Pour eviter les risques d'incendie ou d'explosion :

a. Ne pas laver d'articles qui ont auparavant ete nettoyes

ou laves _ I'aide d'essence, de solvants de nettoyage

sec ou d'autres produits explosifs ou inflammables, ou

qui en sont imbibes ou eclabousses, car ces

substances produisent des vapeurs qui peuvent

s'enflammer ou exploser. Laver _ la main et secher

I'air tout article contenant ces substances.

Tout tissu sur lequel des solvants de nettoyage ont

ete utilises ou qui sont satures de liquides ou solides

inflammables ne doit pas etre mis dans la machine

laver avant que toute trace et toute vapeur de ces

liquides ou solides ne soient completement eliminees.

Ces produits comprennent I'acetone, I'alcool

denature, I'essence, le kerosene, certains produits de

nettoyage menagers, les detachants, la terebenthine,

les cires et les decapants de cire.

Ne pas ajouter d'essence, de solvants de nettoyage

sec ou toute autre substance inflammable ou

explosive b I'eau de lavage. Ces substances produisent

des vapeurs qui pourraient s'enflammer ou exploser.

Dans certaines conditions, il peut y avoir production

d'hydrogene dans un systeme de chauffage d'eau qui

n'est pas utilise pendant 2 semaines ou plus.

L'HYDROGF:NEEST UN EXPLOSIF.Si votre systeme

de chauffage d'eau n'est pas utilise sur une telle

duree, ouvrir tous les robinets d'eau chaude et laisser

couler I'eau pendant plusieurs minutes avant d'utiliser

votre machine b laver ou votre ensemble machine

laver-secheuse. Ceci elimine toute accumulation

d'hydrogene. Ce gaz etant inflammable, ne pas fumer

CONSERVER CES

ni utiliser de flamme vive pendant ces quelques

minutes.

d. Ne pas laver ou secher d'articles taches d'huile

vegetale ou de cuisson. Ces articles pourraient etre

encore impregnes d'huile apres la lessive. Pour cette

raison, le tissu pourrait emettre des fumees ou

prendre feu de lui-meme.

Ne pas mettre la main ou le bras dans la machine si

I'agitateur ou cuve est en mouvement.

Ne pas permettre aux enfants ou aux animaux familiers

de jouer sur I'appareil, _ I'interieur ou en face de celui-

ci. Une supervision etroite est necessaire Iorsque

I'appareil est utilise _ proximite d'enfants ou d'animaux

familiers.

9. Ne pas modifier les mecanismes de commande.

10. Ne pas reparer ou remplacer une piece de la machine

ou proceder 9 un depannage, sauf si les instructions

publiees le recommandent et que la personne effectuant

la reparation les comprend et possede les

connaissances voulues pour les executer.

11. Debrancher le cordon d'alimentation electrique avant

d'essayer de reparer la laveuse. Les reparations ne

doivent etre effectuees que par du personnel qualifi&

12. L'agitateur ne dolt pas etre retire. S'il est retire, le

replacer en I'enfongant _ fond, puis serrer la vis de

blocage avant de faire fonctionner la machine.

13. Conserver tous les produits de lessive, les detergents,

les produits de blanchiment, etc., hors de portee des

enfants, et de preference dans une armoire fermee

cle. N'utiliser ces produits que selon les directives du

fabricant. Observer tous les avertissements paraissant

sur les etiquettes des differents produits.

14. S'assurer que toute la zone autour de la laveuse et en

dessous, soit degagee de toute accumulation de

materiaux combustibles comme charpie, papier, chiffons,

essence et tout autre liquide ou vapeur inflammable.

15. Ne pas melanger de javellisant et d'ammoniaque ou

d'acides (tels que du vinaigre ou du produit pour enlever

la rouille) pour une meme charge de linge. Des vapeurs

nocives peuvent se former.

16. Ne pas laver d'articles en fibre de verre 9 la machine.

De petites particules peuvent se coller sur le linge lave

par la suite et provoquer des irritations cutanees.

17. Apprets resistants aux flammes - suivre attentivement

les instructions du fabricant du vetement. Un vetement

incorrectement lave ou seche pourrait perdre son appret

ignifuge.

18. Avant de mettre la machine hors service ou au rebut,

retirer la porte du compartiment de lavage.

19. Les tuyaux d'alimentation se deteriorent progressivement.

Inspecter les tuyaux _ intervalle regulier; rechercher

dilatations, ecrasements, coupures, fuites et indices

d'usure. Remplacer les tuyaux apres 5 ans de service.

INSTP, UCTIONS

Fonctionnemen!

D tergent

Utiliser du detergent liquide ou en poudre. Pour des

r_sultats optimums, ajouter suffisamment de

d6tergent dans la machine AVANT de la remplir et

r_gler la temperature de I'eau _ plus de 15,5 ° C

[60 ° F).

Utiliser la quantite de detergent qui convient _ la charge,

au degre de salete et _ la durete de I'eau. Utiliser plus de

detergent si I'eau est dure et que la charge est tres sale.

Si I'eau est douce ou que la charge est peu sale, utiliser

moins de detergent. (Voir les instructions du fabricant.)

Essuyer la machine si elle se trouve eclaboussee de

detergent.

Chargement

Mettre le linge sec, non plie sans le tasser dans la

machine, en remplissant le panier jusqu'au rang superieur

de trous pour une charge maximum.

Ne pas enrouler de grands articles tels que des draps

autour de I'agitateur.

Pour une meilleure circulation, melanger les petits et les

grands articles. Laver les articles volumineux comme les

couvertures separement.

Lors du lavage d'articles infroissables, fragiles, de lainages

lavables ou d'articles en tricot 9 mailles laches, ne jamais

utiliser un niveau d'eau inferieur au reglage MEDIUM

(moyen). IIs auront moins tendance _ retrecir, _ se froisser

et les coutures tiendront mieux.

Pour des resultats optimums, mettre du detergent dans la

cuve avant d'ajouter le linge.

Refermer soigneusement le couvercle pour qu'il ne

claque pas.

Fonctionnemen!

Conseils supplernentaires

II est possible pour la charge peut etre desequilibree

pendant I'essorage. Si cela se produit, pousser sur le

selecteur, ouvrir le couvercle, reequilibrer la charge, fermer

le couvercle et tirer sur le selecteur. L'essorage reprend au

point oO il s'etait interrompu.

Cette machine effectue des pauses _ plusieurs reprises au

cours d'un cycle de lavage. Ces pauses momentanees font

partie de son fonctionnement normal.

Cette laveuse est congue pour ne pas essorer Iorsque que

le couvercle est ouvert. Toutefois, elle se remplit et

I'agitation a lieu meme si le couvercle est ouvert pour que

I'eau soit disponible et permettre le prelavage des taches

ou la dilution de I'adoucissant.

Si le couvercle est ouvert au cours d'un cycle, la machine

s'arrete. Une fois le couvercle ferme et le selecteur tire, le

cycle reprend I_ oO il avait ate interrompu.

|mployerlescommondes-

modelesotroisvitesses

Selection du niveau d'eau

R6gler le s61ecteur sur le reglage correspondant 9 la

grosseur de la charge. Cette selection devrais fournir le

niveau d'eau suffisante permettre le circulation de la charge

au cours de I'agitation.

II peut Waverernecessaire, en raison de I'epaisseur de

certains tissus, de regler le niveau d'eau apres le debut de

I'agitation. Pour regler le niveau d'eau, placer le selecteur sur

la position reset (nouveau reglage), puis le positionner en

face de la quantite d'eau desiree.

Mini (mini) 1/4 plein

Medium (moyen) 1/4 - 1/2 plein

Large (_lev_) 1/2 - 3/4 plein

Oversize (grande) 3/4 plein - plein

Remarque

• Pour des resultats optimums, le linge doit circuler

librement.

Selection de la temperature de

lavage/rin£age de I'eau

La temperature de lavage de I'eau peut etre chaude, tiede ou

froide, tandis que la temperature de rin(_age de I'eau peut

etre tiede ou froide.

Lorsque le bouton de Automatic Temperature Control (la

commande automatique de la temperature) est sur ON

(marche), la laveuse foumit la temperature optimale de I'eau

de lavage. Pour economiser I'energie, cette laveuse module

les temperatures de I'eau de lavage en melangeant I'eau

froide et I'eau chaude afin d'obtenir la temperature

appropriee de I'eau.

Remarque

• ,&,moins de 15,5° C, (60° F), I'eau est trop froide pour

dissoudre les detergents en poudre et les activer.

Hot/Cold

(chaud/froid)

A.T.C.

Warm

A.T.C.

Cold

Blanc tres sale et couleurs bon

teint

Warm/Warm Linge moderement sale, articles de

(tilde/tilde) COUleur

Linge moderement sale, articles de

Warm/Cold couleur • la plupart des articles _ pli

(ti_de/froid)

permanent

Cold/Cold Articles aux couleurs vives, peu sales ;

(froid/froid) lainages lavables

Ces fonctionscomportent un r_glage

automatique des temperatures ([A.T.C.):

A.T.C. Maintien de la temperature de I'eau

Warm tiede 9 environ 35° C, (95° F) ;

Cold pour un nettoyage optimum

Temperature de I'eau froid fixee

environ 24° C (75° F), pour I'activation

adequate de detergent

Les caract#risfiques des commandos et le style varient selon le module.

Selection du cycle

Pour selectionner un cycle, pousser sur le selecteur (on

position arret) et le toumer vers la droite (dans le sens des

aiguilles d'une montre) jusqu'_ ce que la fleche soit vis-a-vis

le niveau de sol requis en le cycle Regular (tissus

ordinaires), Permanent Press (vetements infroissables), ou

Delicates (tricots et tissus delicats) desires.

Cycle Regular Fabrics (pour tissus

ordinaires)

Procure une vitesse d'agitation et d'essorage rapide pour

laver les articles en coton et le lingo tres sale. Pour un

lavage optimum, regler le selecteur _ la position Extra Heavy

(extra-robuste).

Cycle Permanent Press (pour

v_tements infroissables)

Procure une vitesse d'agitation normale pendant six minutes,

suivi d'une pause, puis une agitation lento jusqu'_ la fin du

cycle afin de proteger los vetements infroissables. La vitesse

d'essorage est rapide, de fa(_on _ reduire la retention d'eau.

Cycle Delicates (pour tricots et

tissus d_licats)

Procure une vitesse d'agitation lento et une vitesse

d'essorage lento pour los tricots et los tissus delicats.

Tirer le s lecteur pour mettre

en marche

La machine pout 0tre arretee _ tout moment en poussant sur

le selecteur. II est alors possible d'obtenir un trempage sans

agitation ou de raccourcir, sauter ou repeter toute partie

d'un cycle. Le selecteur doit etre enfonce (position <<off >_)

Iorsque le reglage est modifie.

Remarque

• Ne pas tourner le selecteur dans le sens contraire des

aiguilles d'une montre car la minuterie pourrait se

trouver endommagee.

|mployerlescommondes-

modelesuquo 'evitesses

S_lection du niveau d'eau

Regler le selecteur sur le reglage correspondant _ la grosseur

de la charge. Cette commande permet de selectionner un

reglage specifique ou tout autre reglage intermediaire.

II peut Waverernecessaire, en raison de I'@aisseur de

certains tissus, de regler le niveau d'eau apres le debut de

I'agitation. Pour regler le niveau d'eau, placer le selecteur sur

la position reset (nouveau reglage), puis le positionner en

face de la quantite d'eau desiree.

Mini (mini) 1/4 plein

Medium (moyen) 1/4 - 1/2 plein

Large (_lev_) 1/2 - 3/4 plein

Oversize (grande) 3/4 plein - plein

S_lection de la temperature de

lavage/rin_:age de I'eau

La temperature de lavage de I'eau peut etre chaud, tiede ou

froide, tandis que la temperature de rin(_agede I'eau froide. Le

tableau presente ci-dessous sert de guide.

Automatic Temperature Control (la commande

automatique de temperature) etablit la temperature de

lavage optimale. Pour economiser I'energie, cette laveuse

module les temperatures de I'eau de lavage en melangeant

I'eau froide et I'eau chaude afin d'obtenir la temperature

appropriee de I'eau.

Q _Y['.z_li(_ Heaw Duty/ OversizeCapacityPlus/ Quiet Plus/ 4 SpeedSelect/ Autom

Remarque

• Pour des resultats optimums, le linge doit circuler

librement.

S_lectionner le cycle de

lavage/d'essorage

[certains modbles)

La machine est programmee pour effectuer combinaisons de

vitesse de lavage et d'essorage.

Hot/Cold

(chaude/froid)

Cold/Cold Articles aux couleurs vives, peu sales ;

(froid/froid) lainages lavables

Ces fonctionscomportent un rbglage

automatique des tempbratures :

Maintien de la temperature de I'eau

chaude 9 environ 43,3° C, (110° F) ;

pour un nettoyage optimum,

Warm/Cold

(ti_de/froid)

Cold/Cold

(froid/froid)

Maintien de la temperature de I'eau

tiede 9 26° C, (78° F). Utiliser pour la

plupart des charges.

Temperature de I'eau froid fixee

environ 1Z7° C (64° F), pour

I'activation adequate de detergent.

Regular

Normal/Fast

normal

normale/rapide

Perm.Press

Normal/Slow

v_tements infroissables

normale/lente

Delicate

Gentle/Slow

delicats

douce/lente

Handwash

Ex.Gentle/Slow

lavage manuel

extra-douce/lente

Tissus robustes necessitant un

essorage maximum jeans, serviettes,

articles de literie

Tissus robustes necessitant un

essorage 9 moindre vitesse qui

minimisera le froissement : chemises,

pantalons elegants

Tissus fragiles, couvertures ou draps

necessitant une attention particuliere

Action intermittente d'agitation lente et

de trempage pour les tissus delicats

Les caract#risfiques des commandes et le style varient selon le module.

h Regular

Heavy

4eaw

Normal

Li_Jht Si_Jnal

aticTemperatumControl/25 Cycles

Spin

Rinse_

Delicates

Permanent Press

Off

3ff

Extra

Rinse

Spin "i

Fin_er

Faucet

Pull to Start - Push to Stop

Remarque

• /k moins de 15,5° C, (60° F), I'eau est trop froide pour

dissoudre les detergents en poudre et les activer.

S lection du cycle

Pour selectionner un cycle, pousser sur le selecteur (en

position arret) et le toumer vers la droite (clans le sens des

aiguilles d'une montre) jusqu'_ ce que la fleche soit vis-a-vis

le niveau de sol requis.

Cycles Permanent Press/Delicates

(pour pressage permanent/linge delicat)

Les cycles pressage permanent/linge delicat partagent la

meme portion du selecteur. Pour les tissus _ pressage

permanent, choisir le cycle et tourner le selecteur sur Perm.

Press <<pressage permanent _. Pour les tissus delicats,

selectionner le reglage Delicate <<linge delicat _.

Cycle Regular (cycle standard pour

tissus ordinaires)

Ce cycle procure jusqu'_ 16 minutes. Selectionner le reglage

Regular <<tissus standard >_.

Soak Only (trempage seulement)

(curtains modbles)

Ce cycle procure jusqu'_ 4 minutes. Eviter un trempage

prolong_ = ne pus d_passer 30 minutes. Pour

commander la vidange de I'eau et I'essorage, on dolt

selectionner ensuite manuellement une operation d'essorage.

(si Yon desire)

S lection des options

Extra Rinse (rin£age supplementaire)

Lorsque le commutateur est _ la position <<On >>(marche),

un rin(_agesupplementaire suit le cycles tissus

ordinaires/vetements infroissables pour enlever

completement les additifs des detergents _ lessive, la mousse

de savon, les parfums, etc.

Signal = End of Cycle (signal = fin de

cycle)

Le signal sonore de fin de cycle est emis une fois apres

I'achevement du cycle. Le signal de fin de cycle peut etre

annule en mettant le selecteur sur Off (arret).

Tirer le selecteur pour mettre

en marche

La machine peut etre arretee _ tout moment en poussant sur

le selecteur. II est alors possible d'obtenir un trempage sans

agitation ou de raccourcir, sauter ou repeter toute partie

d'un cycle. Le selecteur dolt etre enfonce (position {<off _0

Iorsque le reglage est modifie.

Remarque

• Ne pas tourner le selecteur dans le sens contraire des

aiguilles d'une montre car la minuterie pourrait se

trouver endommagee.

Carocteristiquesspecioles

Distributeur de javeilisant

liquide

Le distributeur dilue automatiquement le javellisant liquide

avant qu'il atteigne le linge. Pour I'utiliser, proceder comme

suit "

1. Mesurer la quantite de javellisant liquide avec soin en

suivant les instructions sur le recipient.

2. Verser le javellisant dans le distributeur avant d'ajouter

le linge, leviter les eclaboussures ou le debordement du

distributeur.

Remarque

Ne jamais verser de javellisant liquide non dilue

directement sur le linge ou dans la cuve. Ce produit

chimique est puissant et peut endommager les tissus,

en les dechirant ou decolorant, s'il n'est utilise

correctement.

Lorsqu'un javellisant sans chlore et sans danger pour

les couleurs est utilise, le verser dans la cuve avec le

detergent. Ne pas verser de javellisant sans chlore dans

le distributeur de javellisant.

Distributeur d'assouplissant

Ce distributeur ajoute I'assouplissant liquide au moment

voulu du cycle. Pour I'utiliser, proceder comme suit "

1. Verser la quantite voulue de liquid dans le godet,

jusqu'au repere de remplissage seulement.

2. Si le liquide n'atteint pas le repere, ajouter de I'eau tiede.

S'il devient necessaire de nettoyer le godet b liquide :

1. Retirez le distributeur du haut de I'agitateur.

2. Trempez-le pendant une heure dans I'evier ou dans un

recipient dans une solution d'eau chaude et de

detergent liquide pour la vaisselle.

3. Mettez les mains sur le dessus et le dessous du

distributeur et secouez-le, pour deloger les depots des

cotes du distributeur.

4. Le rincer b I'eau chaude.

5. Repetez au besoin le processus.

6. Remettre le distributeur sur

I'agitateur.

N'utilisez pas de liquide pour la

vaisselle _ I'interieur de la laveuse, il y

aurait risque d'un exces de mousse.

Finger Faucet (admission d'eau)

Ccertains modules)

Introduction d'eau Iorsque le selecteur est maintenu _ la

position _ On )).

Verser le javellisant liquide darts

le distributeur de javellisant.

r:aucei

Carocteristiquesspecioles

Filtre _ charpie auto-nettoyant

Le filtre _ charpie auto=nettoyant ne n_cessite

aucun entretien.

L'eau de lavage et de ringage est filtree et refiltree

continuellement pour retenir la charpie laissee par la plupart

des tissus durant le cycle d'agitation avant d'etre deposee de

nouveau sur le linge. La conception des trous perces dans la

cuve de lavage et le debit d'eau produit par I'agitateur

permettent conjointement de retenir la charpie entre la cuve

interieure de lavage et la cuve exterieure. La charpie est

automatiquement evacuee de la machine pendant le cycle

d'essorage.

Essorage s_curitaire

Si pour une raison quelconque le couvercle de la machine

laver est ouvert pendant le cycle d'essorage ou la preiode

d'extraction, I'essorage sera interrompu immediatement pour

votre securite. Si la machine ne s'arrete pas, appeler

immediatement un technicien. Lorsque le couvercle est

referme, I'essorage se poursuit automatiquement.

Cornpensateur de charge

d_s_quilibr_e pendant

J'essorage

Cette machine _ laver est congue pour contenir des charges

desequilibrees sans s'arreter ou interrompre le cycle de

lavage.

Pour cette raison, le cycle sera toujours complete. Si des

tissus plus Opals contenus dans les charges desequilibrees

renferment un surplus d'humidite _ la fin du cycle,

redistribuer le lingo dans la machine et regler de nouveau le

selecteur pour terminer I'essorage.

Dispositif de protection centre

los surcharges

Un dispositif de protection integre arrete automatiquement

le moteur de la machine en cas de surcharge. Cola pout se

produire dans I'un des cas suivants :

, Charge trop Iourde dans la machine b laver.

, Surplus d'appareils menagers branches dans la ligne de la

machine b laver.

, Faible tension sur la ligne.

, Couvercle ouvert et ferme b repetition.

Le dispositif de protection centre los surcharges permet de

remettre en marche la machine Iorsque le moteur a refroidi

une temperature de fonctionnement securitaire.

Sile moteur s'arrete souvent, appeler le technicien.

#etto¥ogeetentretien

"1,

Apres le lavage, laisser le couvercle ouvert jusqu'_ ce

que I'interieur soit sec.

Verifier les boyaux pour s'assurer qu'il n'y a pas de

noeuds ou d'entortillements.

La machine ne doit pas 0tre installee o_ la temperature

descend sous le point de congelation car cela pourrait

endommager la machine.

Essuyer de temps 9 autre I'exterieur de la machine avec

une eponge ou un linge propre et humide. Si necessaire,

polir occasionnellement en prenant soin de ne pas polir

les parties en plastique.

Une lubrification 9 vie est effectuee 9 I'usine ; la

machine ne necessite donc aucune huile ou graisse.

Ne pas deposer d'articles Iourds ou tranchants sur le

dessus de la machine _ laver.

Le dessus de la machine 9 laver ne doit pas etre utilise

pour detacher les vetements. Certains detachants, pour

la rouille, entre autres, abtmeront le fini.

Enlever les epingles, les ceintures et autres objets

tranchants des vetements afin de prevenir les

egratignures sur les parties interieures.

Les vetements ne doivent pas etre ranges dans la

machine 9 laver.

10. Les javellisants, detergents, solvants et autres produits

qui sont renverses sur le dessus de la machine et y

demeurent ternissent le fini. Enlever toutes les

eclaboussures avec un linge doux et propre.

11. Si vous fermez votre maison durant I'hiver, demandez

un technicien de vider I'eau de la machine. Debrancher

le cordon d'alimentation de la prise de courant et les

boyaux des robinets.

Nettoyage de I'intbrieur

Nettoyer periodiquement I'interieur de la laveuse pour retirer

toutes saletes, odeurs ou bacteries qui resteraient dans la

laveuse par suite du lavage du linge. Nous recommandons

de suivre les etapes suivantes tousles 60 - 120 jours pour

nettoyer et rafratchir I'interieur de la laveuse. La frequence

laquelle la laveuse doit etre nettoyee et rafratchie depend de

facteurs tels qu'utilisation, quantite de salete ou bacteries

passant par la laveuse, ou encore I'utilisation d'eau froide.

Pour nettoyer et rafratchir I'interieur de la laveuse :

1. Ajouter une quantite mesuree de javellisant dans le

distributeur d'agent de blanchiment, en suivant les

instructions donnees sur le paquet.

Ajouter 1/4 tasse de detergent dans la cuve.

Faire faire 9 la laveuse un cycle complet avec de I'eau

tres chaude.

4. Repeter au besoin le processus.

Recherchedesponnes

Ne se remplit pas

Ne produit pas

d'agitation

• Brancher la machine sur une prise murale sous tension.

• Verifier le fusible ou reenclencher le disjoncteur.

• Mettre le selecteur sur le cycle voulu et tirer dessus pour le mettre en position de marche.

• Ouvrir les deux robinets 9 fond.

• Redresser les boyaux d'arrivee.

• Debrancher les boyaux et nettoyer les filtres. Les filtres des boyaux pourraient etre bouches.

• Verifier le fusible ou reenclencher le disjoncteur.

• S'assurer que le couvercle est bien ferme.

• Mettre le selecteur sur le cycle voulu et tirer dessus pour le mettre en position de marche.

• Fermer le couvercle et tirer sur le selecteur.

• Les pauses sont normales. Attendre pour voir si la machine _ laver vase remettre en marche.

Recherchedespennes

N'essore pas, ne se

vidange pas

Linge mouill_

S'arr_te

Fuit

Est bruyante

Se remplit d'eau b une •

tempbrature •

Le selecteur passe

automatiquement a un

reglage audela de

,,Off,, (arret)

• Verifier le fusible ou reenclencher le disjoncteur.

• Redresser les boyaux. I_liminer les boyaux ne pouvant plus etre redresses. Si I'evacuation est

bouchee, appeler le service apres-vente.

• Fermer le couvercle et tirer sur le selecteur. Pour des raisons de securite, I'essorage ne

fonctionnent pas si le couvercle est ouvert.

• Blocage cause par une quantite trop abondante de mousse. Relaver sans detergent. Utiliser

une quantite correcte de detergent _ mousse reduite.

• La charge est desequilibree. Redistribuer le linge, fermer le couvercle et tirer sur le selecteur.

Verifier que la machine est de niveau. S'assurer que le niveau d'eau choisi est suffisant pour

la quantite de linge lavee.

• Une vitesse d'essorage normale est recommandee pour du linge Iourd comme jeans et

serviettes.

• Brancher la machine sur une prise murale sous tension.

• Verifier le fusible ou reenclencher le disjoncteur.

• Mettre le selecteur sur le cycle voulu et tirer dessus pour le mettre en position de marche.

• Fermer le couvercle et tirer sur le selecteur. Pour des raisons de securite, I'essorage ne

fonctionnent pas si le couvercle est ouvert.

• C'est peut-etre simplement une pause du cycle de lavage. Attendre quelques minutes ; il est

possible que la machine se remette en marche.

• Verifier que les raccords des boyaux sont bien serres.

• S'assurer que I'extremite du boyau d'evacuation est inseree correctement et bien fixee sur le

systeme d'evacuation.

• Trempage prolonge ; faire tremper 30 minutes maximum.

• I_viter de trop mettre de linge.

Verifier que la machine a ete mise de niveau tel qu'indique dans le manuel de mise en

service.

• Les planchers peu solides peuvent produire des vibrations et le deplacement de la machine.

• Des bruits de fonctionnement varient selon la vitesse de I'agitation.

Ouvrir les deux robinets _ fond.

Si la machine est dotee d'un selecteur de temperature, verifier que celui-ci est bien place sur

une temperature et non pas entre deux reglages.

S'assurer que la temperature selectionnee est la bonne.

Si le reglage {_Auto Temperature Control ))(contrOle automatique de la temperature:)

(certains modeles:) a ete selectionne, I'eau froide peut paraitre plus chaude par rapport

I'eau du robinet.

S'assurer que les boyaux sont raccordes aux robinets et raccords d'arrivee d'eau voulus.

S'assurer que I'alimentation en eau est correctement reglee. Faire passer de I'eau sous forte

pression dans les conduites avant de remplir la machine _ laver.

Verifier le chauffe-eau. II doit etre regle pour assurer une eau chaude _ 49 ° C (120° F:)au

robinet. I_galement verifier la capacite du chauffe-eau et sa rapidite de chauffage une fois

qu'il a ete vide.

Deconnecter les boyaux et nettoyer les filtres. Les filtres des boyaux pourraient etre bouches.

Un Extra Rinse (certains modeles:) a ete selectionne.

serviceepres-vente

Garantie de la laveuse

Garantie totale d'un an

Pendant un (1) an 9 partlr de la date de I'achat d'ongine, toute

p=_cequ=went _ _tre d_fectueuse dans des cond=t=ons

normales d'utflBatlon m_nag_re sera r@ar_e ou remplac_e

gratuitement.

Garantie limit6e

Apr_s la premiere annie sulvant la date de I'achat d'ongme et

pendant les p_nodes dnum_r_es cl-dessous, les pl_ces

mdlqu_es cl-apr#s qul se r_v_leralent ddfectueuses dans des

conditions normales d'utihsatlon domestlque seront r@ar_es ou

remplac_es gratultement pour ce qul est de la pl_ce elle-m_me;

iI revient au chent de prendre 9 sa charge les autres fraB, y

compris les fraB de mam-d'ceuvre, de kflom_trage, de

d_placement, de transport et sl besom est, les fraB relatffs au

d=agnost=c.

Deuxieme annee : Toutes les pl_ces.

De la troisieme & la cinquieme annee : Le moteur. Toutes les

commandes 9 circuits mt_gr_s (sl la machine en est _quip_e).

De la troisieme & la dixieme annie : Toutes les pl_ces de

rensemble de transmBslon.

De la troisieme annie & vie :Panier int_neur.

Gamntie limitee additionnelle contre

la rouille & coeur :

S=la caBse ext_neure et la porte font I'objet de perforation par

la rouflle au cours de la prem=_re annie su=vant la date de

I'achat d'ongme, elle sera r@ar_e ou remplac_e gratu=tement.

Apr_s la prem=_re annie et jusqu'_ la fm de la d=x=_meannie,

elle sera r@ar_e ou remplac_e gratu=tement pour ce qu= est de

la p=_ce elle-m_me, tousles autres fraB, y compns ceux de

mam-d'ceuvre, de kflom_trage, de d@lacement, de transport et

les fraB relatffs au d_agnost_c(s_besom est), _tant _ la charge

du chent.

/il rioter : Cette garantie totale et la garantie hmit_e

s'apphquent quand la machine se trouve aux I_tats-Ums ou au

Canada. S=elle se trouve dans une autre part=e du monde, elle

n'est couverte que par la garant=e hm=t_e,y compns en ce qu=

concerne les p=_ces se r_v_lant d_fectueuses au cours de la

prem=_re deux ann_es.

Residents canadiens

Cette garant=e ne couvre que les apparefls _lectrom_nagers mB

en serv=ceau Canada et homologu_s par des orgamsmes de

v_nficat=on appropn_s ou cert=f=_sconformes aux d=rectwes de

I'Assoc=at=oncanad=enne de normahsat=on, sauf en ce qu=

concerne les apparefls transforms au Canada _ la su=te d'un

changement de r_s=dence _ partir des I_tats-Ums.

Les garant=es sp_c=f=quesc=-dessus sont les SEULES garant=es

accord_es par le fabncant. Cette garant=e vous donne des

dro=tsjund=ques sp_cff=ques et vous pouvez _galement

b_n_fic=er d'autres dro=ts qu=vanent d'une prownce _ I'autre.

Ne sont pas couverts par ces deux

garanties -

1. Les probl_mes et dommages r_sultant des situations SLHvantes :

a. Installation, hvraBon ou entretien d_fectueux.

b. Toute r@aration, modification, alteration ou ajustement non

autons_ par le fabncant ou un prestatalre de service apr_s-

vente agr_&

c. Usage mappropn& abuslf, d_raslonnable ou accidents.

d. Ahmentation _lectnque ou tension mcorrectes.

e. R_glage mapproprl_ de toute commande.

2. Les garantles sont annul_es sl les num_ros de s_ne d'ongme

ont _t_ enlev_s, modifies ou ne peuvent _tre d_termm_s

facflement.

3. Apparefls achet_s _ des fins commerclales ou mdustnelles.

4. Les fraB de d@annage ou de wslte pour :

a. Cornger des erreurs d'mstallatlon.

b. Enselgner all consommateur comment utflBer son apparefl

correctnlent.

c. Assurer le transport de I'apparell JusqL¢_ I'enterpnse de

service apr_s-vente.

5. Dommages redirects ou accessories support_s par toute

personne _ la SLIIte d'Llne quelconque violation de garantle.

Certain _stas ne permettent pas I'exclusion ou la limitation de

responsabhlt_ en ce qLH concerne les dommages redirects, et

I'exclus=on c=-dessus peut ne pas s'apphquer _ votre cas.

Pour obtenir les prestations

de garantie

Pour Iocahser Line entrepnse de serwce apr_s-vente agr_ Maytag

dans votre r_g=on, contacter le concess=onna=reMAYTAG Oil la

machine a _t_ achet_e ou appeler Maytag Services_Mle servlce-

chents Maytag. S=les prestat=ons de garant=e obtenues ne vous

dol]l]ent pas satisfaction, contacter ce service par COLirrlerOLI par

t_l@hone :

Maytag Services -'M

Attn: CAIR _ Center

RO. Box 2370

Cleveland, TN 37320-2370

Canada 1-800-688-2002

Remarque

• Quand vous _cNvez au sujet d'un probl_me non r_solu,

veLIIIlez inclLire les rel]selgl]enlents SLiivants "

a. Vos nora, adresse et num_ro de t616phone ;

b. Les num6ros de module et de s6rie de votre machu]e

(sur la plaque s_gnal6t_quesur le bord sup6neur

couvercle du tableau de commandes) ;

c. Les non1 et adresse dLICOl]Cessiol]nalre alnsi que la

date d'achat de I'apparefl ;

d. Une description claire du probl_me rencontr6 ;

e. Date de la preuve d'achat (bon de caisse).

Guide d'utihsation et d'entretien, manuels de d6pannage et catalogues de pi_ces d6tach6es sont

27 disponibles aupr_s Maytag Services s_'_,du service-chents Maytag.

HAVS-1

Seguridad ............ 29-30

Sugerencias para

la operaci6n ........

Detergente

Colocaci6n de la carga de ropa

Sugerencias adicionales

31-32

Usar los controles

(Modelos con tins velocidades).. 33-34

Seleccione el nivel del agua

Seleccione las temperatura de

lavado y enjuague

Seleccione el ciclo

Jale el disco de control para comenzar

(Modelos con cuatro velocidades) 35-36

Seleccione el nivel del agua

Seleccione las temperatura de

lavado y enjuague

Seleccione el tipo de lavado y la

velocidad de centrifugado

Seleccione el ciclo

Seleccione las opciones

Jale el disco de control para comenzar

Caracteristicas especiales.. 37-38

Surtidor de blanqueador Ifquido

Surtidor de Ifquidos

Finger Faucet

Sistema autom_tico de filtrado de pelusa

Centrifugado de seguridad

Compensador de carga en caso de

centrifugado no balanceado

Protector de carge excesiva

Cuidado y limpieza ........ 39

Localizaci6n y soluci6n

de averias .......... 39-40

Garantia y servicio ........ 43

Seguridud

Instalador: Deje este manual con el electrodomOstico.

Cliente: Lea y conserve este manual para futuras

referencias. Conserve el recibo de compra y/o el cheque

cancelado como comprobante de compra.

NOmero de modelo

NL_merode serie

Fecha de compra

Si desea obtener m_s informaci6n Ilame a:

Pour toute question, contacter •

Maytag Customer Assistance

1-800-688-9900 EE.UU.

1-800-688-2002 Canad_

(De lunes a viernes de 8 a.m. a 8 p.m. hora del Este)

Internet: http://www.maytag.com

En nuestro esfuerzo continuo para mejorar la calidad y el

rendimiento de nuestros productos, puede ser necesario

hacer cambios a este electrodomOstico sin necesidad de

revisar esta gufa.

Si desea obtener mds informaci6n sobre el servicio,

consulte la p_gina/+3.

Ahora debe conocer las

instrucciones de seguridad

Las advertencms y las instrucc_onesimportantes de

segundad que aparecen en este manual no t_enen el

propomto de cubnr todas las condic_ones potables que

podrfan ocurnr. Debe usarse sent_do comt_n, precauc_on y

cuidado cuando se mstale, se presente mamtenml_emto o se

opere el electrodomOst_co.

Slempre comunfquese con el distnbuidor, conceslonano,

agente de serv_c_oo fabncante para los asuntos

relac_onados con problemas o condic_ones que no ent_enda.

Reconozca los simbolos de seguridad,

advertencias, etiquetas

ADVERTENCIA - Peligros o pr_cticas no seguras que

PODRIP, N causar lesion personal grave o mortal.

PRECAUCII_N - Peligros o pr_cticas no seguras que

PODRIAN causar lesion personal menos grave.

No a_ada en el agua de lavado gasolina, solventes de

limpieza en seco, ni otras sustancias inflamables o

explosivas. Estas sustancias desprenden vapores que se

podrfan inflamar o explotar.

No lave artfculos previamente limpiados, lavados,

sumergidos o manchados con gasolina, solventes de

limpieza en seco, aceite, ceras, solventes qufmicos,

alcohol, trementina u otros materiales infiamables o

explosivos. Estas sustancias quedan retenidas en los

artfculos yes posible que desprendan vapores que se

pueden inflamar o explotar.

Observe estas precauciones cuando utilice Ifquidos de

limpieza, productos para quitar manchas, etc. Estos

productos deben estar clasificados como "no

infiamables". Utilfcelos de acuerdo con las instrucciones

del fabricante en un _rea bien ventilada o al aire libre.

Enjuague minuciosamente a mano las prendas que

contengan estas sustancias antes de ponerlas en la

lavadora. Algunos de estos productos, por ejemplo los

productos para quitar manchas de 6xido, da_ar_n los

componentes y el acabado de la lavadora.

Mantenga el _rea alrededor y debajo de la lavadora libre

de materiales combustibles tales como pelusa, papel,

trapos, gasolina y otros vapores y Ifquidos inflamables.

iEL HIDROGENO GASEOSO ES EXPLOSIVO! Bajo

ciertas condiciones, en un sistema de agua caliente que

no se ha usado durante dos semanas o m_s tiempo se

puede producir hidrOgeno gaseoso. Si el sistema de agua

caliente no se ha usado durante ese perfodo de tiempo,

antes de usar la lavadora abra todos los grifos de agua

caliente durante varios minutos. Esto permitir;i la

liberaci6n del hidrOgeno gaseoso que se pudiese haber

acumulado. Debido a que este gas es inflamable, cuando

realice este procedimiento no fume ni use una llama

abierta.

En estudios recientes se ha demostrado que si los

materiales contaminados con aceite vegetal se lavan

inadecuadamente, la acumulaci6n del aceite puede

contribuir a que ocurra una reacciOn qufmica

(combustiOn espont_nea) que podrfa causar la

inflamaci6n repentina de una carga de ropa. Esto puede

suceder con m_s probabilidad cuando se deja la carga

de ropa en la lavadora despuOs de que termina el ciclo

de secado o cuando las prendas se doblan y apilan

mientras est_n calientes.

Seguridad

a que el gas es inflamable, no fume ni use una llama

abierta durante este perfodo.

1. Lea todas las instrucciones antes de usar el

electrodomestico.

2. AI igual que con cualquier equipo que utiliza

electricidad y que tiene piezas mOviles,existen ciertos

riesgos potenciales. Para usar este electrodomestico con

seguridad, el usuario debe familiarizarse con las

instrucciones de funcionamiento del electrodomestico y

ejercer siempre cuidado cuando Io usa.

3. No instale ni almacene este electrodomestico donde

estar_ expuesto alas inclemencias del tiempo.

4. Instale y nivele la lavadora sobre un piso firme que

pueda soportar el peso.

5. Este electrodom6stico debe set puesto a tierra de

manera apropiada. Nunca enchufe el cordon del

electrodomestico en un tomacorriente que no este

debidamente puesto a tierra y de acuerdo con el cOdigo

nacional y local. Vea las instrucciones de instalaciOn

para la puesta a tierra de este electrodom6stico.

6. Para evitar la posibilidad de incendio o explosion:

a. No lave artfculos que han sido previamente limpiados,

lavados, sumergidos o manchados con gasolina,

solventes de limpiar en seco u otras sustancias

inflamables o explosivas pues pueden emitir vapores

infiamables o producir una explosion. Lave a mano y

cuelgue en una cuerda de secar cualquier artfculo

que contenga estas sustancias.

Cualquier material en el cual se haya usado un

agente de limpieza o que este saturado con Ifquidos

o sOlidos inflamables, no debe set colocado en la

lavadora hasta que todos los restos de estos Ifquidos

o s01idosy sus vapores hayan sido eliminados.

Estos artfculos incluyen acetona, alcohol

desnaturalizado, gasolina, keros6n, algunos Ifquidos

de limpieza dom6sticos, algunos quitamanchas, agua

ras, ceras y quitaceras.

b. No agregue gasolina, solventes de lavado en seco ni

otras sustancias infiamables o explosivas al agua del

lavado. Estas sustancias emiten vapores que pueden

encenderse o explotar.

c. Bajo ciertas condiciones, se puede producir gas

hidrOgeno en un sistema de agua caliente que no ha

sido usado durante dos semanas o m_s. EL GAS

HIDROGENO ES EXPLOSIVO.Si el sistema del agua

caliente no ha sido usado durante tal perfodo, antes

de usar una lavadora o una combinaci0n de lavadora

y secadora, abra todas las Ilaves del agua caliente y

deje que el agua escurra durante varios minutos. Esto

eliminar_ cualquier gas hidr0geno acumulado. Debido

10.

d. NO lave ni seque artfculos que esten sucios con

aceite vegetal o de cocinar. Estos artfculos pueden

contener algo de aceite despues de ser lavados.

Debido al aceite remanente, la tela puede echar

humo o prenderse fuego por si sola.

No coloque la mano dentro del electrodomestico

cuando la tina o el agitador esten en movimiento.

No permita que los ni_os o animales domesticos

jueguen dentro, delante o en el electrodomestico. Es

necesaria una supervision estricta cuando el

electrodomestico es usado cerca de los ni_os o

animales domesticos.

No altere los controles.

No repare ni reemplace ninguna pieza de la lavadora ni

intente efectuar ning0n servicio a menos haya sido

recomendado especfficamente en las instrucciones de

reparaciOn por el usuario y que usted las comprenda y

tenga habilidad para efectuarlas.

11. Desenchufe el cordon electrico antes de intentar reparar

su lavadora. La reparaciOn debe ser efectuada

solamente por personal de servicio calificado.

12. El agitador no debe ser sacado. Si el agitador se retira,

debe ser colocado nuevamente oprimiendolo hacia bajo

completamente y apretando el tornillo de bloqueo antes

de que la lavadora sea usada.

13. Mantenga todos los aditivos del lavado, tal como

detergentes, blanqueador, etc. fuera del alcance de los

nifios, preferiblemente en un armario con Ilave. Use los

aditivos del lavado solamente de acuerdo con las

instrucciones del fabricante. Observe todas las

advertencias en las etiquetas de los envases.

14. Mantenga el area alrededor y debajo de la lavadora sin

que haya acumulaci0n de materiales combustibles, tal

como pelusas, papel, trapos, gasolina y todos los otros

vapores y Ifquidos inflamables.

15. No use blanqueador de cloro ni amonfaco o _cidos

(tales como vinagre o desoxidantes) en el mismo lavado.

Se pueden formar vapores peligrosos.

16. No lave en la lavadora materiales de fibra de vidrio. Se

pueden pegar partfculas en las ropas que se vayan a

lavar a continuaci0n y causar irritaci0n a la piel.

17. Para acabados de telas resistentes alas llamas - siga

cuidadosamente las instrucciones del fabricante de la

prenda. El lavado inapropiado puede extraer el acabado.

18. Antes de que la lavadora sea puesta fuera de servicio o

descartada, retire la puerta del compartimiento del lavado.

19. Las mangueras de admisi0n del agua est_n sujetas a

da_o y deterioro con el pasar del tiempo. Verifique

peri0dicamente las mangueras para comprobar que no

tengan protuberancias, torceduras, cortes, desgaste o

escapes y reempl_celas cada cinco a_os.

CONSERVE ESTAS INSTRUCCIONES 30

$ugerenciospuroIooperocion

Detergente

Utilice detergente Ifquido o granular para lavar ropa. Para

obtener los mejores resultados, asegt_rese de afiadir

el detergente a la lavadom ANTES de colocar la

carga de ropa, y de que el agua de lavado tenga una

temperatura mayor que 15.5 °C (60 °F).

Use la cantidad de detergente adecuada para el tamafio

de la carga, el grado de suciedad y las condiciones del

agua. Utilice m_s detergente si el agua es dura y las

cargas est_n muy sucias.

Si el agua es suave o la carga est_ ligeramente sucia,

utilice menos detergente. (Consulte las instrucciones del

fabricante.)

• Quite cualquier cantidad de detergente que caiga en la

lavadora.

Colocaci6n de la carga de ropa

Coloque en la tina de la lavadora la ropa seca, desdoblada

y de manera holgada, hasta la ilia superior de orificios en

el caso de una carga completa.

No envuelva alrededor del agitador las prendas grandes,

como por ejemplo las s_banas.

Mezcle prendas pequefias y grandes para obtener la

mejor circulaciOn. Lave por separado los artfculos

voluminosos como por ejemplo cobijas o cobertores.

Cuando lave artfculos de planchado permanente o de

hechura delicada, lanas lavables o artfculos de tela de

punto, nunca use menos del ajuste de agua MEDIUM

(MEDIANO). Esto reducir_ al m_ximo or minimizar_ el

encogimiento, arrugado y los tirones de las costuras.

Para obtener mejores resultados, ponga el detergente en

la tina de lavado antes de a_adir la carga.

Cierre cuidadosamente la tapa para evitar golpearla.

SugerenciosparoIooperociGn

Sugerencias adicionales

Est_ posible por la rop_ Ilegar a ser uniformemente

distribuida durante el centrifugado. Si esto sucede, oprima

la perilla de control, abra la tapa, vuelva a distribuir la

ropa, cierre la tapa y tire hacia afuera la perilla de control.

El centrifugado continuar_ desde el punto en que fue

interrumpido.

La lavadora se detendr_ brevemente a traves de cada

ciclo. Estas pausas son normales.

La lavadora est_ dise_ada para que no funcione en el

ciclo de centrifugado cuando la tapa est_ levantada. Sin

embargo, se puede Ilenar y agitar con la tapa levantada

para permitir el acceso al agua durante el pretratamiento

de manchas o para diluir el suavizante de ropa.

Si usted abre la tapa durante un ciclo, la lavadora se

detendr_. Cuando se cierre la tapa y la perilla de control

est_ hacia afuera, la lavadora continuar_ el ciclo en el

punto en que fue interrumpido.

Usorlosconlroles-

modeloscontresvelocidodes

Selecci6n el nivel del agua

Determine el ajuste de acuerdo con el tamafio de la carga

de ropa. Este ajuste debe proporcionar suficiente agua para

permitir que la ropa se mueva libremente durante la

agitaciOn.

Es posible que sea necesario, como por ejemplo en el caso

de telas voluminosas, ajustar el nivel del agua despues de

que comienza la agitaciOn. Para ajustar el nivel del agua,

gire el control hasta reset (reajusta0 y luego vuelvalo a

colocar en el ajuste deseado.

Mini (mini) 1/4 de la capacidad

Medium (mediano) 1/4 - 1/2 de la capacidad

Large (grande) 1/2 - 3/4 de la capacidad

Oversize (extragrande) 3/4 de la capacidad - Ilena

Nota

• Los artfculos deben moverse libremente para obtener

los mejores resultados.

Selecci6n de las temperaturas

de lavado y enjuague

Para el lavado usted puede seleccionar agua caliente, agua

tibia o agua frfa y para el enjuague puede seleccionar agua

frfa o agua tibia.

Cuando la perilla de Automatic Temperature Control

(control autom_tico de la temperatura) est_ en la posici6n

"On" (encendido), la lavadora selecciona la temperatura del

agua de lavado 6ptima para limpieza de la ropa. Para

ahorrar energfa, esta lavadora regula la temperatura del

agua mezclando agua caliente con agua frfa a fin de Iograr

la temperatura apropiada del agua.

Nota

• El detergente no se disuelve bien en el agua de lavado

con temperatura menor que 15.5° C (60° F),y por Io

tanto no limpiar_ adecuadamente la ropa.

Hot/Cold Ropa blanca y ropa de colores

(caliente/fria) sOlidos muy sucia

Warm/Warm Ropa de color moderadamente

(tibia/tibia) sucia

Ropa de color moderadamente

Warm/Cold sucia; la mayorfa de la ropa

(tibia/fria) inarrugable

Cold/Cold Ropa de colores brillantes,

(fria/fria) ligeramente sucia; lanas lavables

Estosajustes tienen control

autom_iticode la temperatura ([A.T.C.):

A.T.C. A.T.C.

Warm Warm

Warm Cold

AIT.C.

Cold

Asegura una temperatura de

lavado con agua tibia de 95° E

(35° C). Proporciona resultados

de limpieza 6ptimos

Asegura una temperatura de

lavado con agua frfa de 75° F

(24° C) para activar el detergente

de manera adecuada

Las caracteristicas de contro/ y los esti/os varfan seg#n e/modelo.

Selecci6n el ciclo

Para seleccionar un ciclo, presione el disco de control y

h_galo girar hacia la derecha hasta que el indicador apunte

el nOmero de minutos de lavado que desea en los ciclos

regular, telas inarrugables o delicado.

Regular Fabrics (ciclo regular)

Permite velocidades r_pido de agitaci6n y de centrifugado

para lavar ropa de algodOn y ropa muy sucia. Para obtener la

m_xima limpieza ajuste el disco en Extra Heavy (muy sucio).

Cycle Permanent Press (pour telas

inarrugables)

Permite una velocidad de agitaci6n normal durante seis

minutos, hace una pausa, y luego inicia una agitaciOn lenta

durante el resto del ciclo de lavado para proteger las telas

inarrugables. La velocidad de centrifugado ser_ r_pido para

reducir la retenciOn del agua.

Delicates (ciclo delicado)

Permite velocidades lentas de agitaciOn y de centrifugado

ser_ lento para la ropa delicada y tejida.

Jale el disco de control para

comenza[

Puede detener el funcionamiento de la lavadora en cualquier

momento presionando el disco de control. Por Io tanto, es

posible realizar un remojo sin agitaciOn o acortar, evitar o

repetir cualquier parte de un ciclo. El disco de control debe

estar PRESIONADO (on la posiciOn off, apagado) cuando

cambie el ajuste.

Nota

• No intente girar el disco de control hacia la izquierda,

de Io contrario da_ar_ el temporizador.

Usorlosconlroles-

modelosconcuatrovelocidodes

Selecci6n el nivel del agua

Determine el ajuste de acuerdo con el tama_o de la carga

de ropa. Este control infinito (modelos selectos) le permite

seleccionar un ajuste especffico o cualquier punto intermedio.

Es posible que sea necesario, como por ejemplo en el caso

de telas voluminosas, ajustar el nivel del agua despues de

que comienza la agitaciOn. Para ajustar el nivel del agua,

gire el control hasta reset (reajustar) y luego vuelvalo a

colocar en el ajuste deseado.

Mini (mini) 1/4 de la capacidad

Medium (mediano) 1/4 - 1/2 de la capacidad

Large (grande) 1/2 - 3/4 de la capacidad

Oversize (extragrande) 3/4 de la capacidad - Ilena

Selecci6n las temperatura de

lavado y enjuague

La lavadora le permite seleccionar entre agua caliente, tibia

o frfa para lavar, y agua frfa para enjuagar. Utilice la

siguiente tabla como gufa.

Automatic Temperature Control (el control autom;ttico

de la tempemtura) le ofrece la temperatura de agua de

lavado 6ptima para limpieza. Para ahorrar energfa, esta

lavadora regular9 las temperaturas del agua mezclando

agua caliente con agua frfa a fin de Iograr la temperatura

apropiada del agua.

(caliente/fria)

Warm/Cold

(ti bia/fria)

Cold/Cold

(frfa/fria)

Cold/Cold Ropa de colores brillantes,

(fria/fria) ligeramente sucia; lanas lavables

Estos ajustes tienen control

automfitico de la temperatura:

Hot/Cold Asegura una temperatura de

lavado con agua tibia de 110° E

(43.3° C).

Aseguraunatemperaturadelavadocor_

aguatibia de 78° E (26° C).Useparalas

mayoresdescargas.

Aseguraunatemperaturadelavadocon

aguafrfade64° F (17.7° C)

aproximadamenteparaactivar

el detergentede maneraadecuada.

_ MAYIAG HeavyDuty / OversizeCapacityPlus/ Quiet Plus/ 4 SpeedSelect/ Auton

Nota

• Los artfculos deben moverse libremente para obtener

los mejores resultados.

Selecci6n el tipo de lavado y la

velocidad de centrifugado

La lavadora ofrece varias combinaciones de tipo de lavado y

velocidad de centrifugado de las cuales puede seleccionar.

Regular

Normal/Fast

regular

normal/r_pido

Perm. Press

Normal/Slow

telas inarrugables

normal/lento

Delicate

Gentle/Slow

ropa delicada

suave/lento

Handwash

Ex.Gentle/Slow

lavado a mano

muy suave/lento

Telas resistentes que necesitan la

maxima extracciOn de agua como

vaqueros, toallas, ropa de cama

Telas resistentes que necesitan una

menor velocidad de centrifugado

debido a que se arrugan tales como

camisas de vestir, pantalones de vestir

Telas delicadas que necesitan una

menor velocidad de centrifugado

debido a la construcciOn de la ropa

AgitaciOn intermitente lenta y remojo

para lavar cuidadosamente los

artfculos m_s delicados

Las caracteristicas de contro/ y los esti/os vaHan seg#n e/modelo.

Prewash Regular

Heaw

4eaw

Normal

Light

Rinse

Si_jnal

off

Spin 'Spin

Rinse_

]atic TemperatureControl/ 25 Cycles

llandwash

Lig[l"

Delicates Heavy ,,

Permanent Press Prewash

Off

Extra

Rinse

Finqer

Faucet

Pull to Start - Push to Stop

Nota

• El detergente no se disuelve bien en el agua de lavado

con temperatura menor que 15.5° C (60° F),y por Io

tanto no limpiar_ adecuadamente la ropa.

SelecciCn el ciclo

Para seleccionar un ciclo, presione el disco de control y

h_galo girar hacia la derecha hasta que el indicador apunte

el nivel del suelo necesit6 de lavado que desea.

Permanent Press/Delicates (planchado

permanente/telas delicadas)

Los ciclos planchado permanente y telas delicadas

comparten la misma porciOn de la perilla de control. Para

telas con planchado permanente, seleccione el ciclo y gire la

perilla de selecciOn de telas a 'Perm. Press'.Para lavar ropa

delicada seleccione 'Delicate'.

Regular (ciclo regular)

Este ciclo proporciona 16 minutos de agitaciCn. Seleccione

el ciclo y gire la perilla de selecciOn de telas a 'Regular'.

Soak Only (remojo solamente)

(modelos selectos)

Este ciclo permite hasta 4 minutos de agitaciOn. Evite el

remojo prolongado - remoje durante 30 minutos o

menos. La perilla de control debe ser avanzada

manualmente aun ajuste de centfifugado para centfifugar y

desaguar el agua.

(opcional)

SelecciCn Ins opciones

Extra Rinse (enjuague adicional)

Cuando el interruptor est_ en la posiciCn "On" (encendido),

se realizar_ un enjuague adicional al final del ciclos regular/

telas inarrugables con el objeto de una remociCn m_s completa

de aditivos de lavandeffa, espuma de jabCn, perfumes, etc.

End of Cycle Signal (avisador de fin

de ciclo)

El avisador de fin de ciclo emitir_ una sehal sonora cuando

se haya completado el ciclo. El avisador de fin de ciclo

puede ser cancelado colocando el interruptor en la posiciOn

'Off' (apagado).

Jale el disco de control para

comenzar

Puede detener el funcionamiento de la lavadora en cualquier

momento presionando el disco de control. Por Io tanto, es

posible realizar un remojo sin agitaciOn o acortar, evitar o

repetir cualquier parte de un ciclo. El disco de control debe

estar PRESIONADO (on la posiciOn off, apagado) cuando

cambie el ajuste.

Nota

• No intente girar el disco de control hacia la izquierda,

de Io contrario dahar_ el temporizador.

Curoclerislicosespecioles

Surtidor de blanqueador liquido

El surtidor diluye autom_ticamente el blanqueador de cloro

Ifquido antes de que este entre en contacto con la carga de

ropa. Siga estos pasos para usar el surtidor:

1. Mida cuidadosamente el blanqueador de cloro Ifquido,

siguiendo las instrucciones del envase.

2. A_ada el blanqueador al surtidor antes de colocar la

carga de ropa. Evite salpicar o Ilenar en exceso el

surtidor.

Nora

Nunca vierta blanqueador de cloro Ifquido no diluido

directamente sobre la carga de ropa ni en la tina de la

lavadora. Es una sustancia qufmica muy fuerte y si no

se usa adecuadamente puede da_ar las telas; por

ejemplo, puede romperlas o decolorarlas.

, Si prefiere utilizar un blanqueador sin cloro que no

decolore, vi_rtalo en la tina de lavado junto con el

detergente. No vierta blanqueadores sin cloro en el

surtidor de blanqueador.

Surtidor de liquidos

Este surtidor autom_ticamente descarga el suavizante

Ifquido de telas en el momento propicio durante el ciclo.

Siga estos pasos para usar el surtidor:

1. Vierta una cantidad medida del Ifquido deseado en la

parte superior del surtidor, solamente hasta la Ifnea de

Ilenado.

2. Si el Ifquido no Ilega hasta esta Ifnea, a_ada agua tibia.

Si es necesario limpiar el surtidor:

1. Retire el dispensador del agitador.

2. Remoje en el fregadero o en un recipiente en agua

caliente y detergente de lavar platos durante una hora.

3. Coloque las manos sobre la parte superior e inferior del

dispensador y agitelo para sacar la suciedad de los

lados del dispensador.

4. Enjuague con agua caliente.

5. Repita el proceso si es necessario.

6. Reinstale el dispensador en el

agitador.

No use detergente liquido de lavar

platos dentro de la lavadora pues se

puede formar mucha espuma.

Finger Faucet ([llave de agua)

(modelos selectos)

Ofrece un chorro de agua cuando el interruptor est_ en la

posiciOn "On".

ii on

Vierta el blanqueador de cloro liquido

en el surtidor de blanqueador. f_uce_

Curocteristicosespecioles

Sistema autom_tico de

filtrado de pelusa

El sistema de filtrado de pelusa no requiere

limpieza.

El agua de lavado y enjuague se filtra repetida y

continuamente para atrapar la pelusa que desprende la

mayorfa de las telas durante el ciclo de agitaciOn, antes de

que se vuelva a depositar en la ropa. El dis@o de la canasta

de lavado y el flujo de agua que produce el agitador,

separan la pelusa de la ropay la atrapan entre la canasta de

lavado interna y la tina externa. Durante el ciclo de

centrifugado, la pelusa sale autom_ticamente de la lavadora.

Centrifugado de seguridad

Si per alguna razOn levanta la tapa de la lavadora durante el

perfodo de centrifugado o de extracciOn, la lavadora dejar_

de funcionar inmediatamente. Esto es para su seguridad

personal. Si su lavadora no deja de funcionar, Ilame

inmediatamente a un tecnico de servicio. Cuando baje la

tapa la lavadora autom_ticamente comenzar_ a funcionar

otra vez.

Compensador de carga en

case de centrifugade no

balar|ceado

Su nueva lavadora est_ dis@ada para corregir cargas no

balanceadas sin necesidad de apagar o interrumpirel ciclo

de lavado.

Per esta razOn siempre se completar_ el ciclo. Si en alguna

ocasiOn las telas pesadas de una carga no balanceada

contienen humedad excesiva al final del ciclo, redistribuya la

ropa en la lavadora y reajuste el perfodo de centrifugado

final con el disco de control.

Protector de carga excesiva

Un protector integrado autom_ticamente apaga el motor de

la lavadora en case de una carga excesiva. Esto puede

ocurrir cuando:

. La carga que se est_ lavando es muy pesada.

. Demasiados electrodom_sticos est_n conectados en la

Ifnea de la cual se alimenta su lavadora.

. Hay bajo voltaic en la Ifnea electrica.

" Se levanta y baja repetidamente la tapa.

El protector de carga excesiva permite que la lavadora

reanude su funcionamiento cuando el motor se enfrfa hasta

alcanzar una temperatura de funcionamiento segura.

Si el motor se detiene repetidamente Ilame a su tecnico de

servicio.

€uidadoYlimpiezu

Despues de lavar la ropa deje la lavadora abierta hasta

que se seque el interior.

Revise las mangueras para asegurarse de que no esten

torcidas ni dobladas.

Cuando las temperaturas sean menores que el punto de

congelaciOn la lavadora no debe estar instalada ya que

se podrfa da_ar.

Ocasionalmente limpie el exterior de la lavadora con

una esponja o paso limpio y h0medo. No use pulidor en

las piezas de pl_stico.

En la f_brica se hace una lubricaciOn que dura toda la

vida 0til de la lavadora, de manera que usted nunca

necesitar_ aceitarla ni engrasarla.

No coloque objetos pesados ni de bordes agudos sobre

la lavadora.

Nunca debe utilizar la superficie de la lavadora para

quitar manchas de sus prendas. Algunos productos para

quitar manchas, como por ejemplo los que se usan para

manchas de 6xido, da_ar_n el acabado.

8. Quite alfileres, hebillas u otros objetos de bordes

agudos de la ropa para evitar raspar las partes internas

de la lavadora.

10.

NO debe almacenar ropa en la lavadora.

Los blanqueadores, detergentes, solventes, etc. que se

derraman y permanecen en la superficie de la lavadora

da_ar_n su acabado brilloso. Quite de la lavadora el

material derramado con un paso suave y hOmedo.

11. Si va a desocupar su casa durante el invierno, pida a un

tecnico de servicio que drene la lavadora. Desenchufe el

cable electrico del tomacorriente y desconecte las

mangueras de los grifos.

Limpieza del interior

El interior de la lavadora debe ser limpiado peri6dicamente a

fin de sacar cualquier suciedad, tierra, olor o residuos de

bacterias que puedan quedar en la lavadora despues que se

lava la ropa. Recomendamos que se proceda de la siguiente

manera cada 60 a 120 dfas para limpiar y refrescar el

interior de la lavadora. La frecuencia de la limpieza de la

lavadora depende de tales factores como el uso, la cantidad

de suciedad, tierra o bacterias que pasen por su lavadora, o

el uso de agua frfa.

Para limpiar y refrescar el interior de la lavadora:

1. Agregue una cantidad medida de blanqueador de cloro

en el distribuidor del blanqueador, siguiendo las

instrucciones del envase.

2. Agregue 1/4 taza de detergente en la tine de la

lavadora.

3. Haga funcionar la lavadora durante un ciclo completo

usando agua caliente.

4. Repita el proceso si es necesario.

LocalizacionYsoluclondeaverias

La lavadora no se Ilena

La lavadora no agita

• Enchufe el cord6n en un tomacorriente electrico con corriente.

• Verifique el fusible o reponga el disyuntor.

• Gire la perilla de control al ciclo apropiado y tire de la perilla hacia afuera para poner en

marcha la lavadora.

• Abra ambas Ilaves completamente.

• Enderece las mangueras de admisi6n.

• Desconecte las mangueras y lave las mallas de los filtros. Los filtros de malla de la manguera

pueden estar obstruidos.

• Verifique el fusible o reponga el disyuntor.

• AsegOrese de que la tapa este bien cerrada.

• Gire la perilla de control al ciclo apropiado y tire de la perilla hacia afuera para poner en

marcha la lavadora.

• Cierre la tapa y tire la perilla hacia afuera para poner en marcha la lavadora.

• Las pausas son normales. Espere y vea si la lavadora vuelve a arrancar.

sol.cibndeeveries

La lavadora no

centrifuga ni desagua

La ropa queda mojada

La lavadora se detiene

Hay escape de agua

La lavadora tiene ruido

La lavadora se Ilena

pero con temperatura

incorrecta del agua

• Verifique el fusible o reponga el disyuntor.

• Enderece las mangueras de desag0e. Elimine las mangueras torcidas. Si hay una restricciOn

del desag0e, Ilame a reparaciones.

• Cierre la tapa y tire de la perilla hacia afuera para poner en marcha la lavadora. Para su

seguridad, la lavadora ni centrifugar_ a menos que la tapa este cerrada.

• Bloqueo por espuma - causado por exceso de espuma. Vuelva a lavar sin detergente. Use la

cantidad correcta de un detergente que forme poca espuma.

• La ropa no est_ distribuida uniformemente. Vuelva a distribuir la ropa, cierre la tapa y tire de

la perilla hacia afuera. Verifique si la lavadora est_ nivelada. Aseg0rese de que el nivel del

agua sea aceptable para el tama_o de la carga de ropa.

• Para las cargas pesadas, tales como vaqueros o toallas, se recomienda la velocidad de

centrifugado normal.

• Enchufe el cord6n en un tomacorriente electrico con corriente.

• Verifique el fusible o reponga el disyuntor.

• Gire la perilla de control al ciclo apropiado y tire de la perilla hacia afuera para poner en

marcha la lavadora. Si est_ equipada con botones, aseg0rese de que han sido

completamente oprimidos.

• Cierre la tapa y tire de la perilla hacia afuera para poner en marcha la lavadora. Para su

seguridad, la lavadora ni centrifugar_ a menos que la tapa este cerrada.

Puede que sea una pausa del ciclo. Espere brevemente y puede que continOe funcionando.

AsegOrese de que las conexiones de la manguera esten hermeticas.

AsegOrese de que el extremo de la manguera de desag0e este correctamente insertado y

asegurado en el recept_culo de desagOe.

Evite el remojo prolongado - remoje durante 30 minutos o menos.

Evite cargar demasiado la lavadora.

• AsegOrese de que lavadora este debidamente nivelada como se describe en el manual de

instalaci6n.

• Los pisos debiles pueden causar vibraciOn y movimiento.

• Los sonidos del funcionamiento variar_n de acuerdo con la velocidad del centrifugado.

• Abra ambas Ilaves completamente.

• Si est_ equipada con una perilla selectora de temperatura, aseg0rese de que este colocada

exactamente en el ajuste de temperatura y no entre dos ajustes.

• AsegOrese de que la selecciOn de temperatura sea correcta.

• Si se selecciona Auto Temperature Control (Control de Temperatura Autom_tica) (modelos

selectos), el agua frfa del grifo podrfa sentirse m_s tibia que frfa.

• AsegOrese de que las mangueras esten conectadas a las Ilaves correctas y las conexiones

de admisiOn. AsegOrese de que el suministro del agua este regulado correctamente. Limpie

la tuberfa del agua antes de Ilenar la lavadora. Deje correr agua dentro de la tuberfa del

agua antes de Ilenar la lavadora.

• Verifique el calefactor del agua. Debe estar ajustado para entregar un mfnimo de agua

caliente a 120°F (49°C) en la Ilave. Tambien verifique la capacidad del calefactor del agua y

la velocidad de recuperaciOn.

• Desconecte las mangueras y limpie las mallas de los filtros. Los filtros de malla de las

mangueras pueden estar obstruidos.

La perilla de control de • La opciOn Extra Rinse (modelos selectos) est9 seleccionada.

ciclo avanza hasta

"OFF" Capagado)

" servicio

Garantia de la lavadora

Un a_o de garantia en partes y mane de obra

Durante un (1) a_o a parttr de la fecha original de la compra,

cualquter parte que falle durante el uso normal en su hogar se

reparar_ o remplazar_ sin costo alguno.

Garantia limitada

Despu_s del pnmer a_o a partlr de la fecha de compra original

al menudeo, o durante los perfodos que se tndtcan a

contmuact6n, las ptezas desJgnadas que fallen en el uso demas

cargos, mcluyendo manor de obra, mfllaje/kflometraje,

transporte, costos de viaje y costo del dtagn6sttco, sl es

necesano.

Segundo afio: Todas las ptezas.

Del tercero al quinto afio: El motor tmpulsor.Todas las plezas

de los controles de estado sohdos (st as[ est_ equtpada).

Del tercero al decimo afio: Todas las ptezas del conjunto de

la transmtst6n.

Desde el tercer a_o hasta el fin de la vida _il: La tma

interior de lavar.

Gamntia limitada adicional contra oxidaci6n:

St el gabmete exterior, incluyendo la puerta, se oxtdan durante

el primer aSo a parttr de la fecha de compra al por menor, se

reparar_n o reemplazar_n gratuttamente. Despues del primer

aSo y hasta el d_clmo aSo, la reparacl6n y el reemplazo ser_n

mtllaje/ktlometraje, transporte, costos de waje y costo del

dlagnostlco, Sl es necesarlo.

Se ruega nota: La garantfa total y la garantfa hmttada aphcan

cuando el electrodom_sttco se encuentre en Estados Umdos o

en Canad& Los electrodom_sttcos que se encuentren en otro

lugar solamente est_n cubtentos por la garantfa hmttada,

inclusive las ptezas que fallen durante el primer dos a5o.

Residentes de Canad;t

Las garantfas antes menctonadas s61o cubren los

electrodom_sttcos mstalados en Canad_ certfftcados o hstados

por las agenctas de pruebas aproptadas para cumphr con el

Nattonal Standard of Canada (Norma Nactonal de Canada), a

menos que el electrodom_sttco se Ileve a Canad_ debtdo a un

cambto de restdencta desde los Estados Unidos hacta Canad&

Las garantfas especfficas expresadas antenormente son las

UNICAS garantfas que ofrece el fabncante. Estas garantfas le

otorgan derechos legales especfficos y puede tambt_n tener

otros derechos los cuales varfan entre estados.

Gu[a de uso y culdado, los manuales de serwcto y los

cat_logos de ptezas est_n dtspombles en el Departamento

de Aststencta al Chente de Maytag ServtcesS''_.

Estas garant{as no cubren

Io siguiente:

1. Condlclones y da_os resultantes de cualqulera de las

SlgLilentes condlclones:

a. Instalact6n, entrega o mantemmtento madecuados.

b. Cualquter reparact6n, modfftcactcSn,alteract6n o ajuste no

autonzado por el fabncante o por un t_cmco de serwcto

autonzado.

c. Uso madecuado, abuso, acctdentes o uso uiazonable

d. Cornente, voltaje o summtstro el_ctnco mcorrecto.

e. Ajuste mcorrecto de uno de los controles.

2. Las garantfas se anular_n st los n(m]eros de sene ongmales se

qLHtan,alteran o no se pueden determmar fficflmente.

3. Productos comprados para uso comerctal o industrial.

4. El costo del servtcto o de las Ilamadas de servtcto para:

a. Corregtr errores de mstalact6n.

b. Instruu al usuaHo sobre el uso coHecto del producto

c. Transportar el electrodom_sttco al centro de servtcto

5. DaSos resultantes o u]ctdentales sufndos por una persona

como resultado de la vtolact6n de alguna de estas garantias.

Algunos estados no permtten la exclust6n m la hmttact6n de

daSos resultantes nt u]ctdentales, de manera que es postble

que no aphque la exclust6n anterior.

Para obtener el servicio

de garant/a

Para I_lblcar LIn centro de servlclO al_ltOrlzado ell su _rea,

comunfquese con el dtstnbutdor con el cual compr6 el

electrodom_stico; o Ilame al Departamento de Asistencia al Chente

de Maytag Servicess''_.Si no recibe un servicio de garantfa

sattsfactono, por favor Ilame o escnba a:

Maytag Servtces _'_

Attn: CAIR _ Center

RO. Box 2370

Cleveland, TN 37320-2370

1-800-688-9900 EE.UU.

1-800-688-2002 CANAD,'_

Nota

• Cuando se comuntque con el Departamento de Aststencta al

Chente de Maytag Servtces s''_con relact6n a un problema de

servtcto, por favor mcluya la stgL,ente H]formact6n:

a. Su nombre, domicflio y n(m]ero de tel_fono;

b. El ndimero de modelo y el ndimero de sene (se

encuentran en la parte postenor central del panel de

control) de su electrodom_sttco;

c. El nombre y la dtrecct6n de su dtstnbutdor y la fecha de

compra del electrodom_sttco;

d. Una descnpct6n clara del problema que expenmenta;

e. Un comprobante de compra.

Form No. B/O2/O4 Part No. 35-6923 www.maytag.com Litho U.S.A. c 2004 Maytag Appliances Sales Co.

Maytag HAV4657EWW Washer

Product's Documents

Use & Care Guide

Specifications

Maytag HAV4657EWW Questions and Answers
