はじめに

このたびは、ニコン双眼鏡をお買い上げいただき、ありがとうございます。

安全にお使いいただくために必ず以下の諸注意事項をお守りください。

1 ご使用の前に、この使用説明書の「安全上のご注意」、「使用上のご注意」、双眼鏡および付属品の「使用方法」

をよくお読みの上、正しくお使いください。

2 お読みになった後は製品のそばなど、いつも手元に置いて、ご使用ください。

この使用説明書には、あなたや他の人々への危害や、財産への損害を未然に防ぎ、本製品を安全にお使いいた

だくために、守っていただきたい事項を示しています。内容をよく理解してから、製品をご使用ください。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または、重傷を負う可能性が想定される内容を示して

います。

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および、物的損害のみ

の発生が想定される内容を示しています。

使用上のご注意

この項目にある表示を無視して、誤った取り扱いをすると、製品の性能・機能を阻害する損害の発生が想定され

る内容を示しています。

安全上のご注意

双眼鏡について

警告！

この製品で絶対に太陽を見ないでください！

太陽や強い光をのぞくと、目を痛めたり、失明する恐れがあります。使用時には細心の注意を払って太陽を絶対

に見ないようにしてください。

注意！

•この製品を不安定な場所に置かないでください。倒れたり、落ちたりしてけがの原因となることがあります。

•この製品を歩行中に使用しないでください。衝突や転倒により、けがの原因となることがあります。

•この製品のストラップを持って振り回さないでください。他人に当たりけがの原因となることがあります。

•この製品の付属ケース、ストラップや本機のゴム部分、接眼目当て等は、長期間の使用や保管の間に劣化し、

衣類などを汚すことがあります。ご使用になる前に点検し、劣化による異常が見られた場合は、ニコンのサー

ビス機関にご相談ください。

•この製品の長時間使用を繰り返しますと接眼目当てにより皮膚に炎症を起こすことがあります。もし、疑わし

い状態が現れましたら、直ちに使用を中止し、医師に相談してください。

•この製品の眼幅調整や視度調整を行うとき、指をはさみ、けがをすることがあります。小さなお子様の使用に

つきましては、特にご注意ください。

•この製品の包装に使用されるポリ袋などを小さなお子様の手に届くところに置かないでください。口や鼻をふ

さぎ、窒息の原因になることがあります。

•キャップ、接眼目当てなどお子様が誤って飲むことがないようにしてください。万一、お子様が飲みこんだ場

合は、直ちに医師に相談してください。

•分解しないでください。この製品の修理はニコンのサービス機関に依頼してください。

キャップ紛失防止用ひもについて

注意！

観察場所を移動するときは、キャップ紛失防止用ひもを持たずに、双眼鏡を持つようにしてください。

三脚アダプターについて

注意！

•三脚への取り付けは、三脚の雲台固定ネジをしっかりと締めつけて、確実に行ってください。使用中もゆるみ

がないことを確認してください。

•取り付けネジは、確実に固定してご使用ください。取り付けネジがゆるんでいると、部品の脱落や三脚の転倒、

双眼鏡を破損することがあります。

•三脚アダプターの天面のネジは取り外さないでください。また、双眼鏡を使用する前に、ネジにゆるみがない

ことを毎回確認してください。

•三脚アダプターは、双眼鏡に取り付けたままケースに収納できます。観察場所を移動するときは、三脚アダプ

ターを三脚から取り外し、双眼鏡に取り付けたままケースに収納してください。

なお、長期保管の際は三脚アダプターを双眼鏡から取り外してケースの所定の位置に収納してください。

•双眼鏡を三脚に装着したまま移動すると、思わぬ事故に繋がる危険性があることから推奨しません。

•三脚アダプターを双眼鏡に取り付けたまま移動する場合は、三脚アダプターを持たずに、双眼鏡を持つように

してください。

使用上のご注意

双眼鏡について

〔取り扱い・操作〕

•ボディーを制限以上に、開かないようにしてください。また、「視度調整リング」も、制限以上に回さないで

ください。

•この製品に雨や水しぶき、砂や泥がかからないようにしてください。なお、この製品は防水構造のため、多少

の雨や水しぶきがかかっても、機能を損ねることはありませんが、できるだけ早く水滴を拭き取るようにして

ください。

•この製品に衝撃を与えないでください。

•誤って強い衝撃を与えてしまったり、地面に落としたりして、見え方がおかしくなったときや、水に浸してし

まったときは、すぐにお買い上げ店、またはニコンのサービス機関にご相談ください。

•冷たい戸外から温かい室内に入ったときなどの場合、急激な温度変化によって、一時的に、レンズ面が曇るこ

とがあります。この場合は自然に曇りがなくなるまで、乾燥させてください。

〔保管〕

•湿気の多いところでの保管・使用は、レンズ面にカビや曇りが生じやすくなります。風通しのよい、乾燥した

場所に保管してください。とくに、雨の日や夜間に使用されたときは、室内で充分に乾かしてから保管してく

ださい。

•この製品を長期保管する場合は、プラスチック袋や気密性の高い容器に、乾燥剤と一緒に保管してください。

それが不可能なときは、湿気の影響を受けやすい付属のケースから出して、別々に清潔で風通しの良い場所に

保管してください。

•炎天下の自動車の中や、ヒーターなどの高温度の発熱体のそばに、この製品を放置しないでください。製品の

変形、故障の原因となります。

〔手入れ・保守〕

1. 「視度調整リング」などの回転部分に砂・ゴミが入らないようご注意ください。

2. 本体のお手入れは、ブロアー

でゴミやホコリを軽く吹き払ったあと、柔らかい清潔な布で軽く拭いてくださ

い。とくに、海辺等で使ったあとは、湿った柔らかい清潔な布で塩分を拭き取り、次に乾いた布で軽く拭いて

乾かしてください。ベンジンやシンナーなどの有機溶剤や、有機溶剤を含むクリーナーなどを汚れ落としに使

わないでください。

3. レンズ面のホコリは、ブロアーやエアゾールでゴミやホコリを軽く吹き払ったあと、柔らかい油気のないハケ

で払うようにして、とりのぞいてください。

4. レンズ面についた指紋などの汚れは、柔らかい清潔な布に無水アルコール（エタノール）または市販のレンズ

クリーナーを少量湿らせ、レンズの中央から外側へゆっくりと円を描くように拭き取ってください。硬いもの

で拭くと傷がつく事がありますのでご注意ください。

* ブロアー：ノズルから空気をいきおいよく吹き出すことができるゴム製の清掃道具

各部の名称

接眼目当て

本体ストラップ取り付け部

対物レンズ

眼幅

視度調整リング

0ディオプター位置

指標

中心軸

眼幅目盛

構成

双眼鏡ボディー

×1

かぶせ式接眼キャップ ×1

かぶせ式対物キャップ ×2

キャップ紛失防止用ひも ×1

（フック、留め具付き）

本体ストラップ

×1

ケース ×1

ケースストラップ ×1

三脚アダプター ×1

双眼鏡の使用方法

接眼目当てについて

接眼目当てを回す方向については、7ページを参照ください。

•眼鏡を使用する場合は、目当てを収納して使用します。視野が確保される場合は、中間クリック位置での使用

も可能です。

•裸眼で使用する場合は、目当てを引き出して使用します。視野が確保される場合は、中間クリック位置での使

用も可能です。

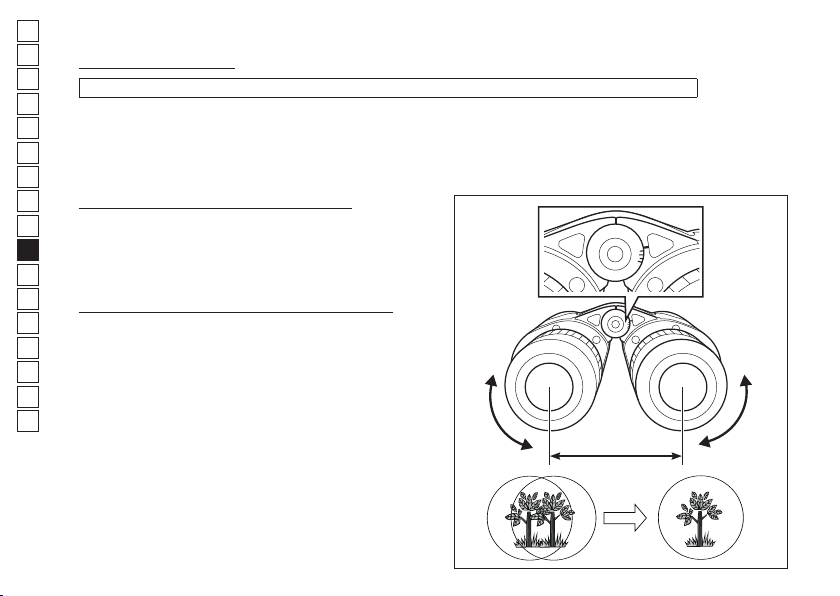

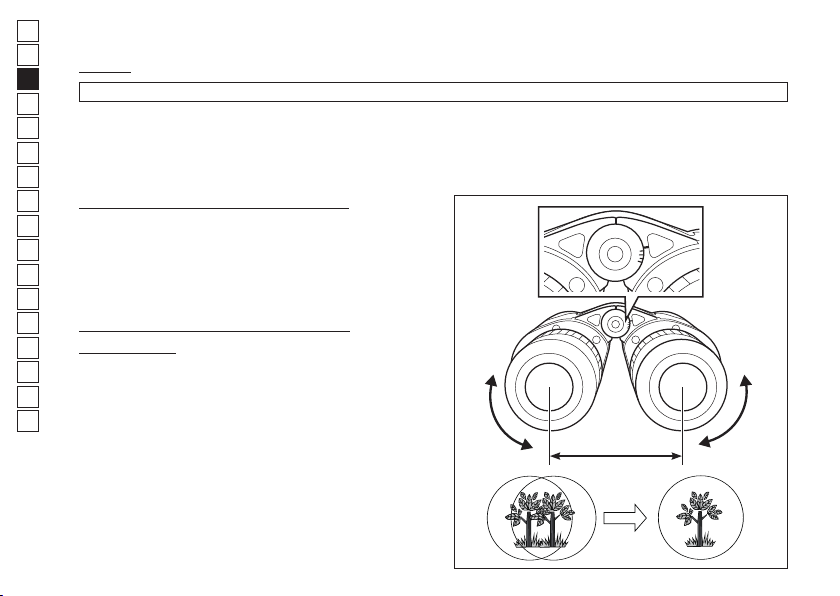

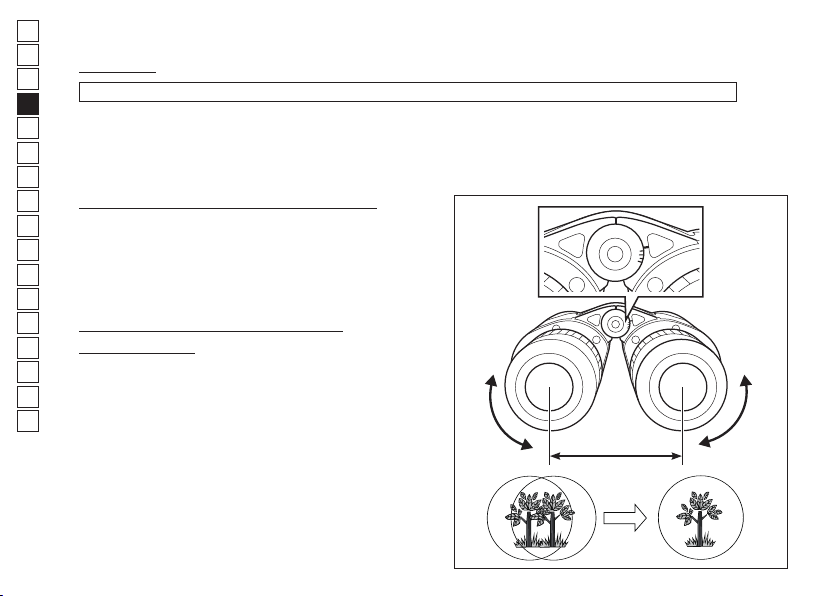

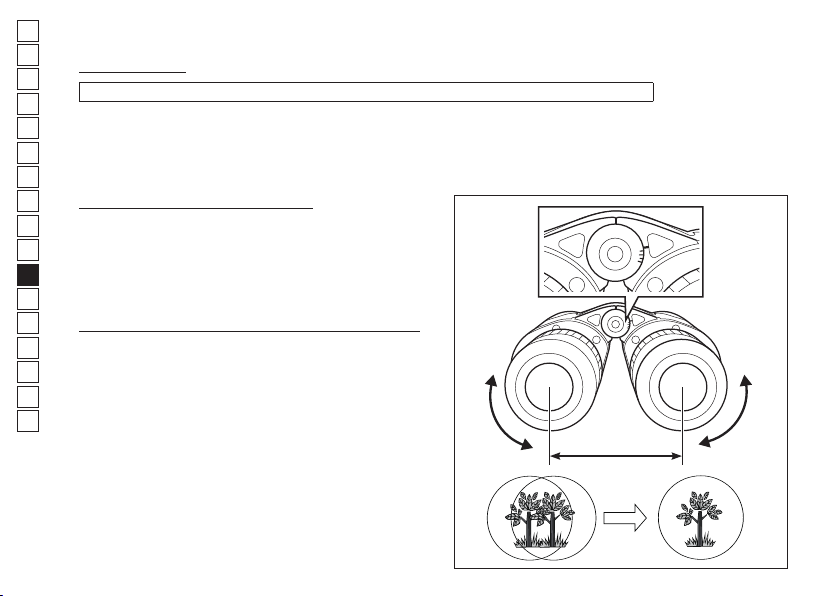

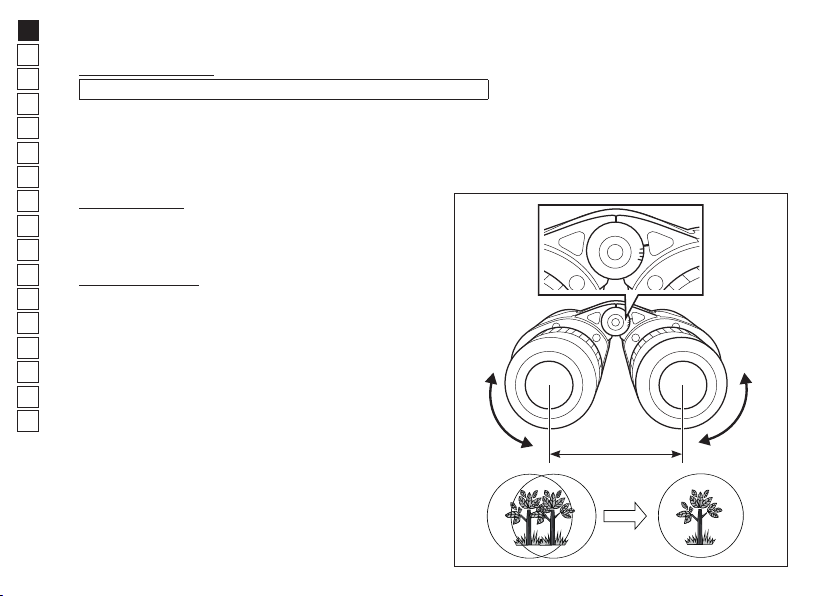

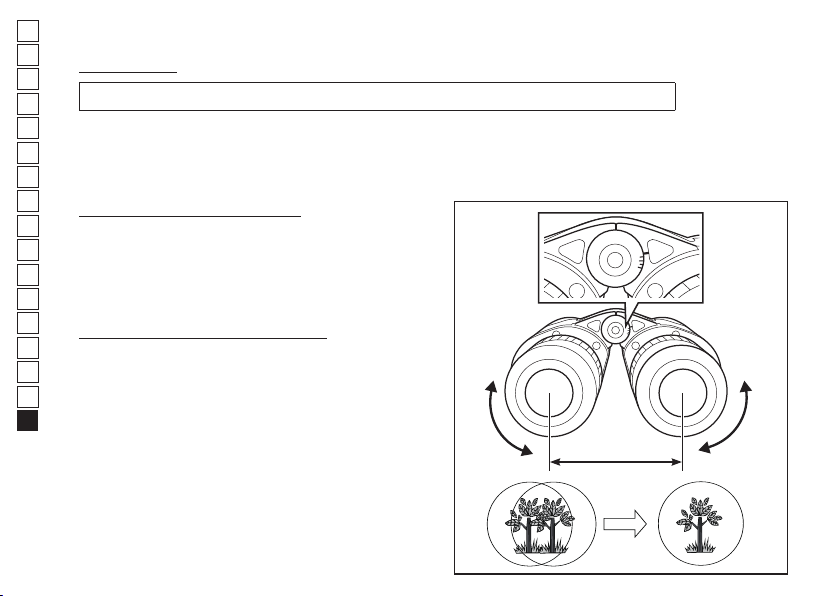

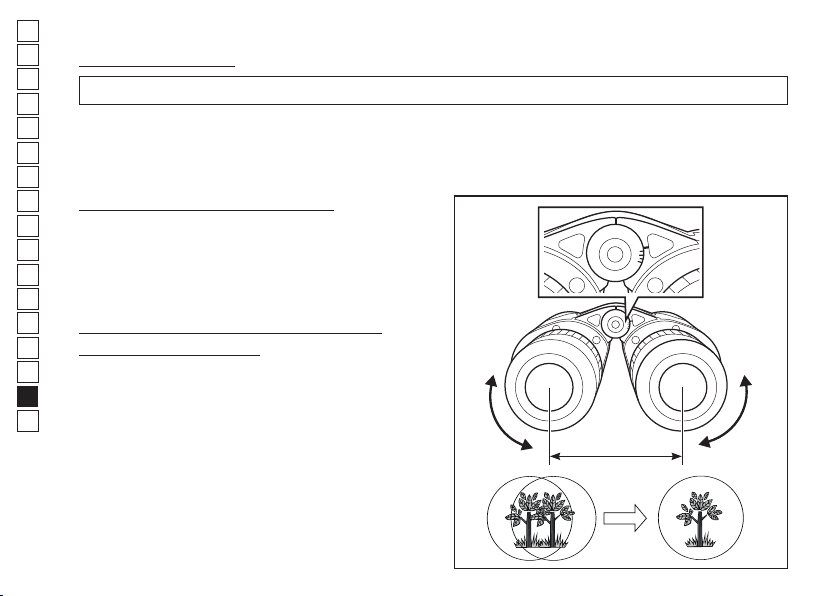

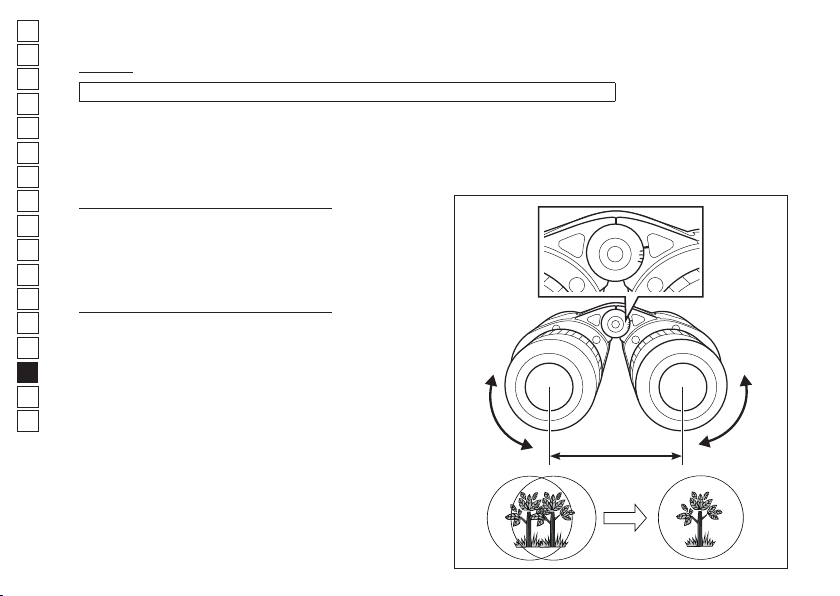

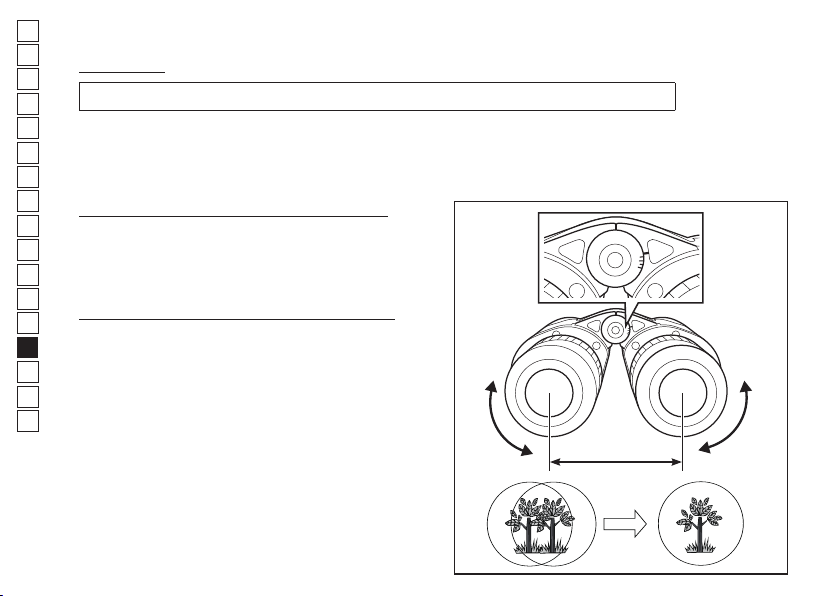

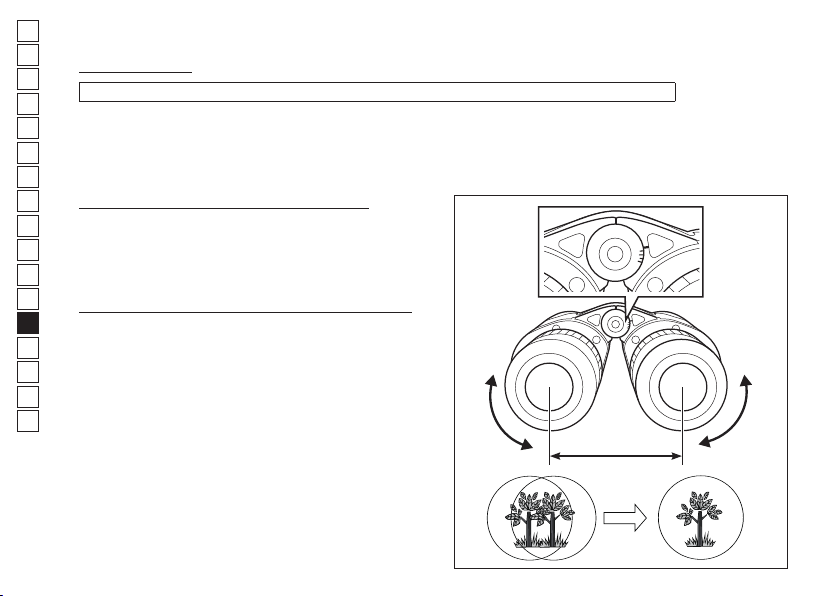

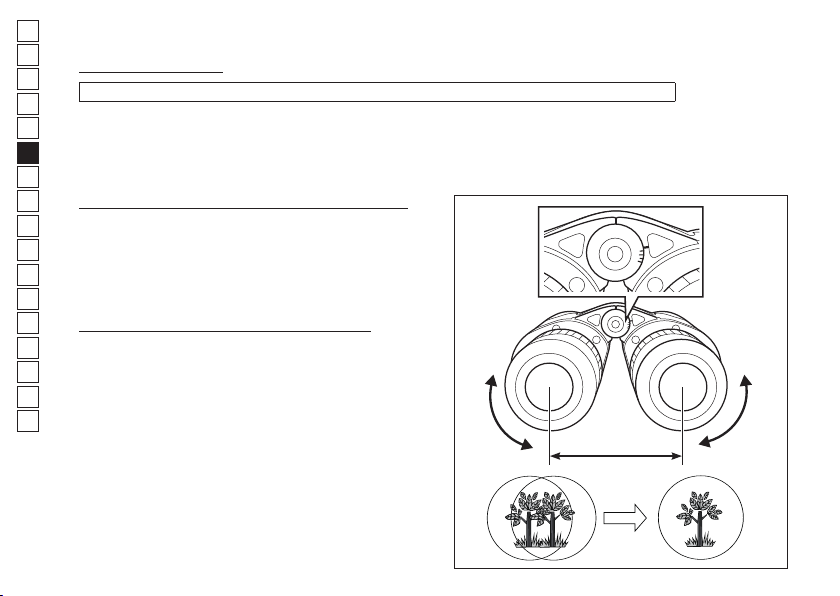

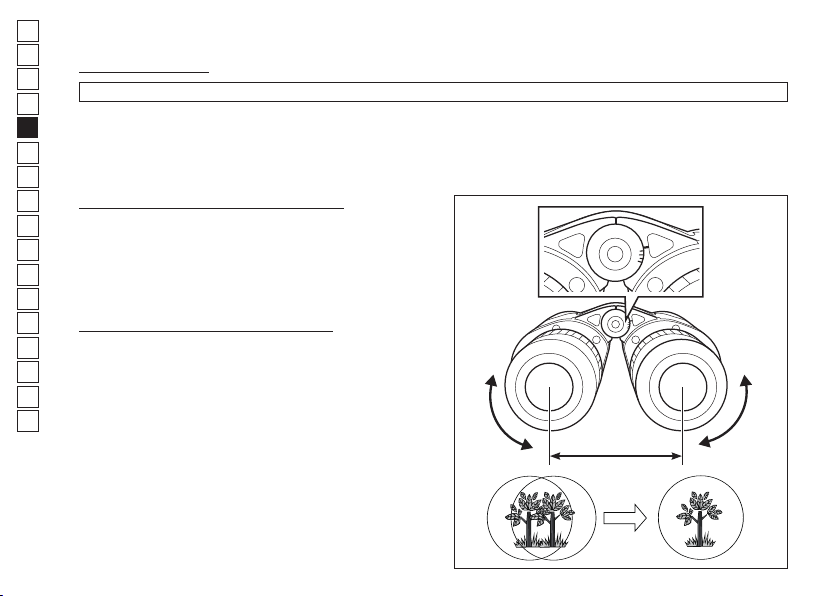

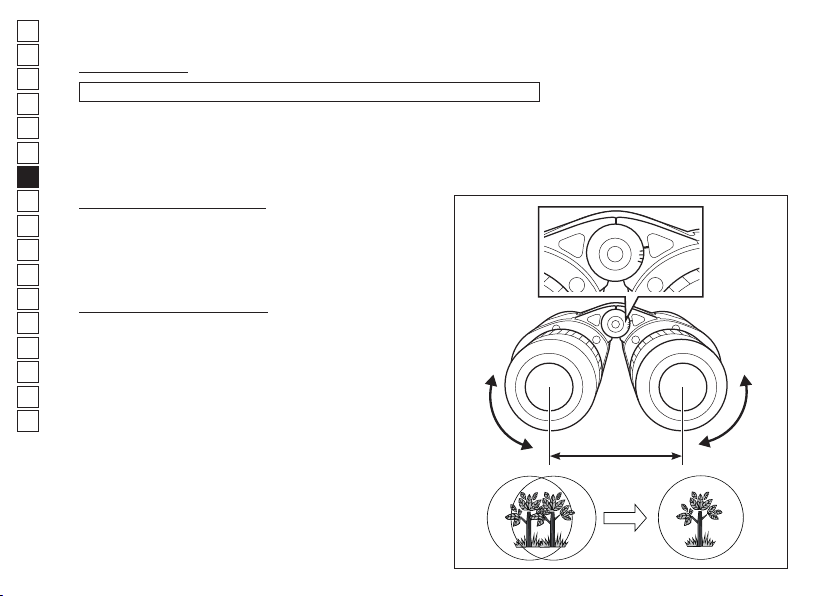

眼幅を合わせる

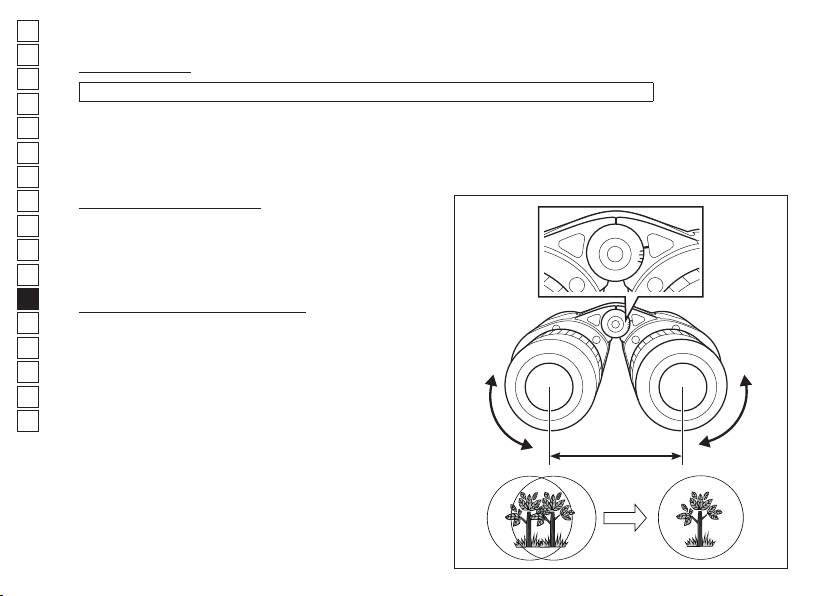

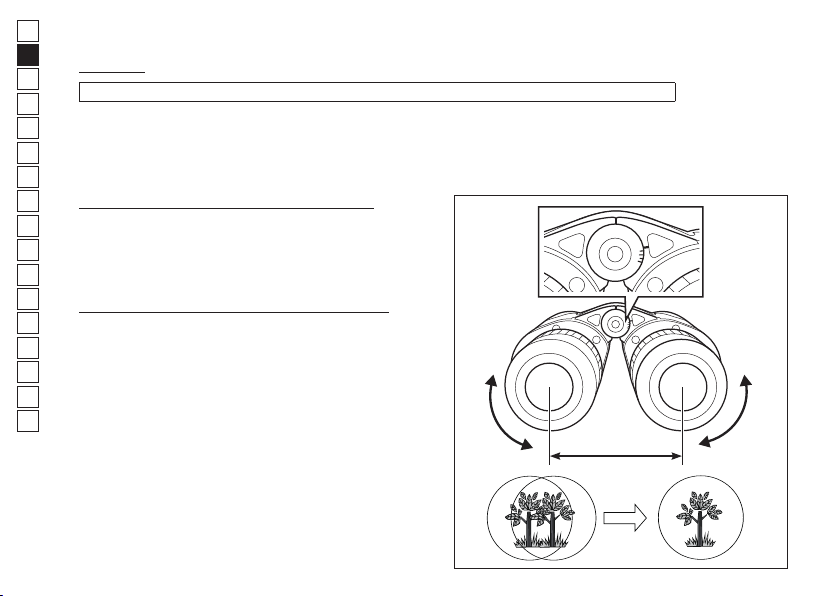

•接眼レンズを覗き込み、本体を(A)の矢印のように開

閉して、視野がひとつの円になるように調整します。

眼幅目盛について

•合わせた眼幅の数値を控えておくと、眼幅を再度合わ

せるときに便利です。

ピント合わせ（視度調整）を行う

※ この双眼鏡は単独繰出し（IF：Individual Focus）式です。

•右目・左目それぞれで目標物にピントを合わせます(B)。

視度調整リングの目盛について

•ピントが合った時の

指標が指す目盛の数値を控えてお

くと、ピントを再度合わせるときに便利です

(C)。

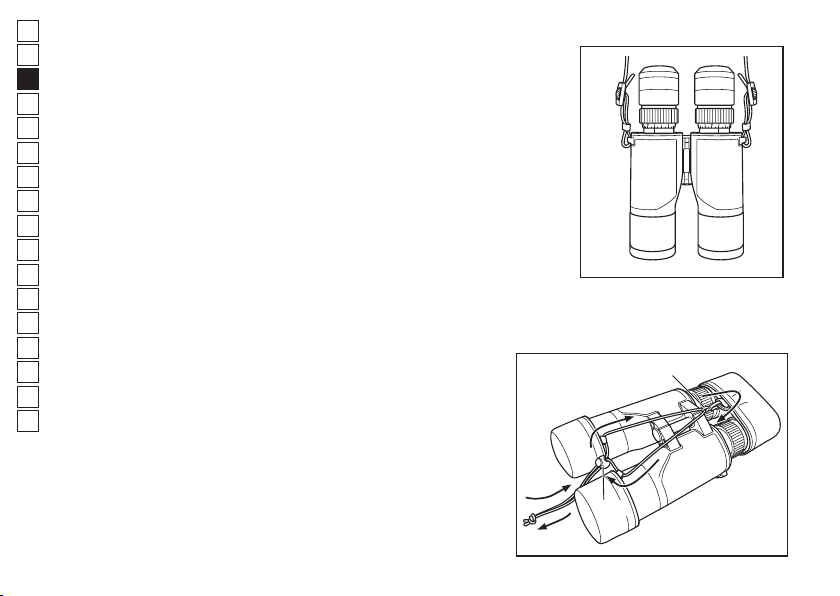

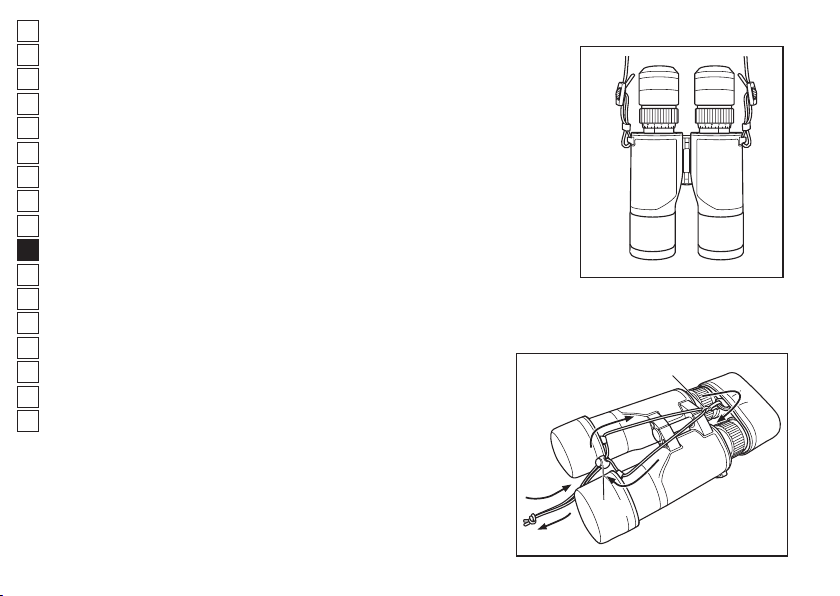

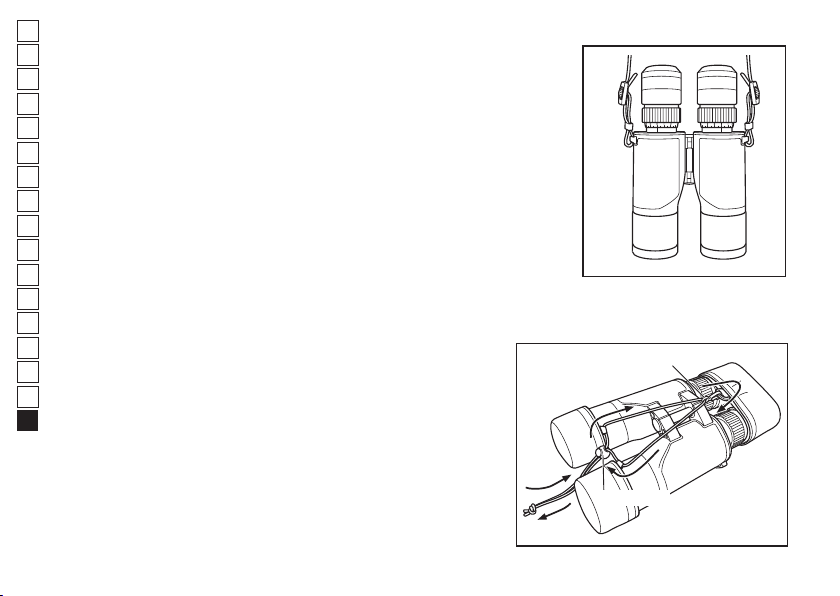

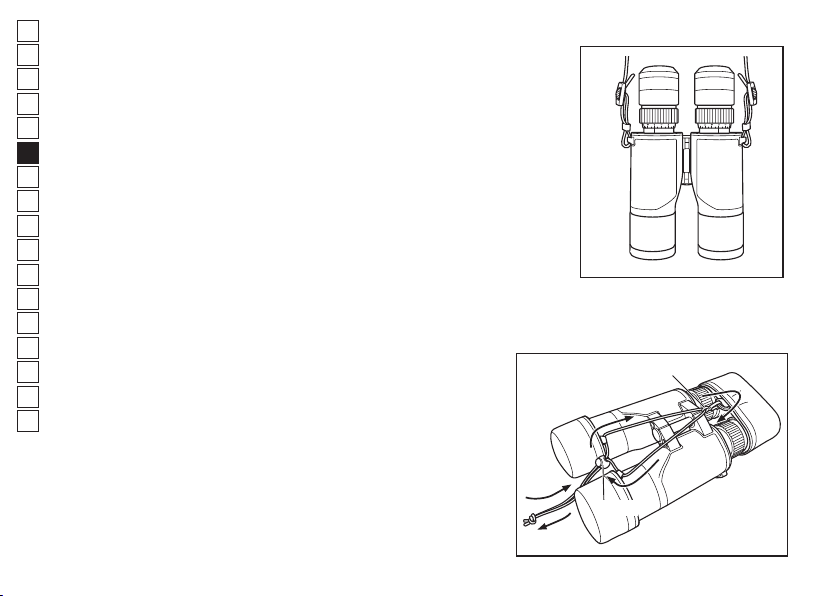

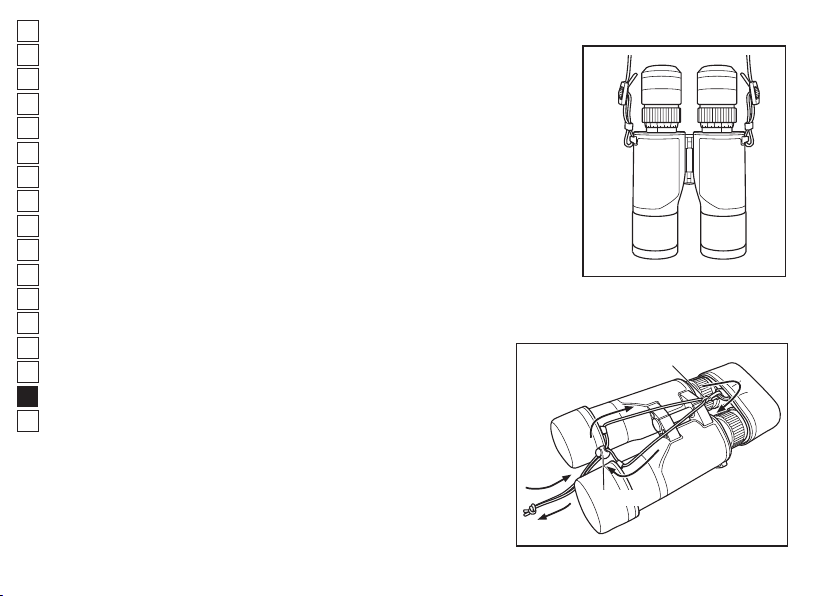

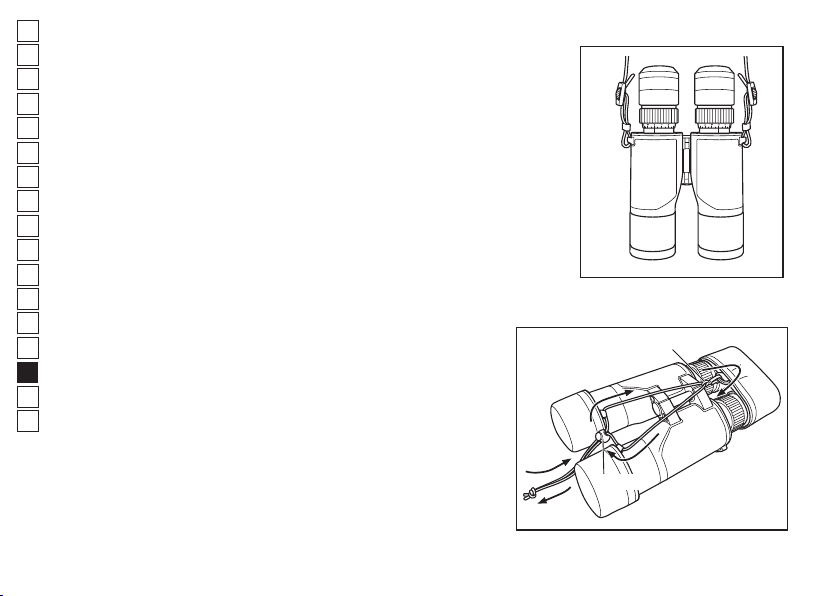

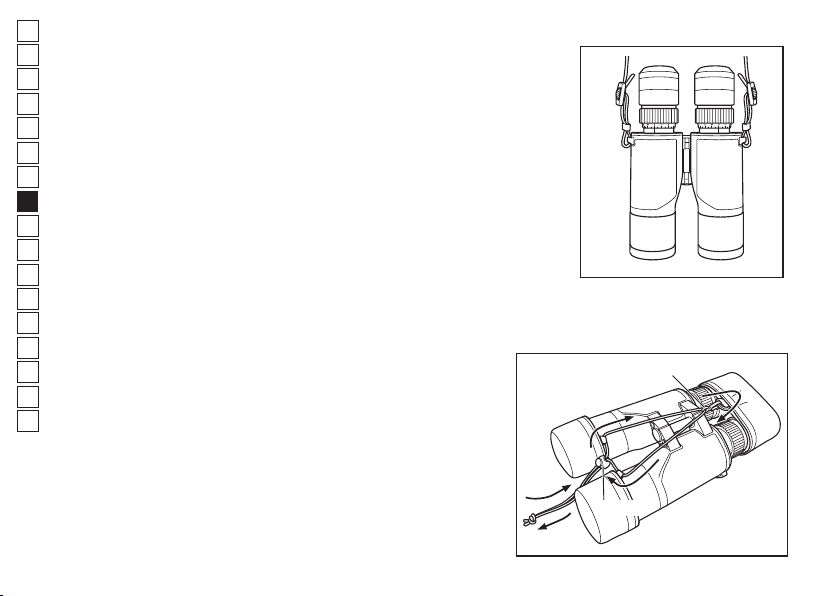

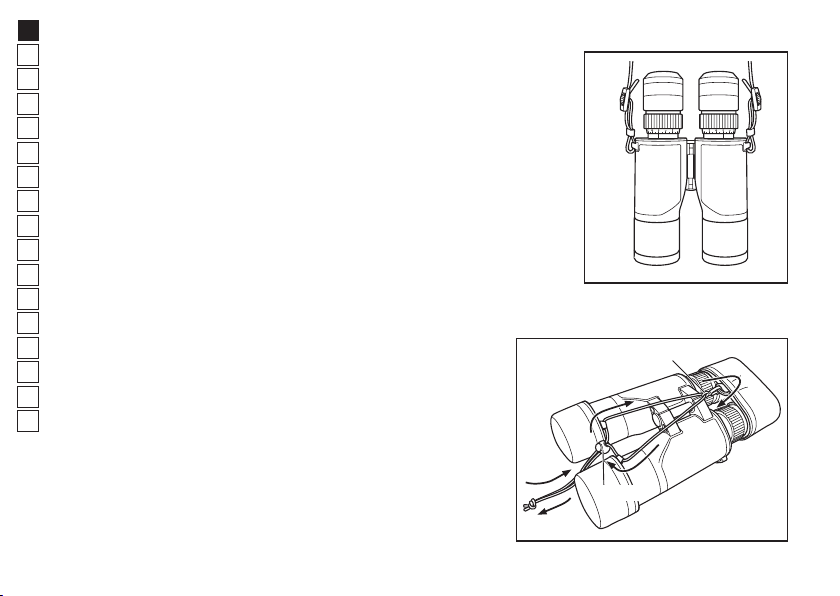

本体ストラップの使用方法

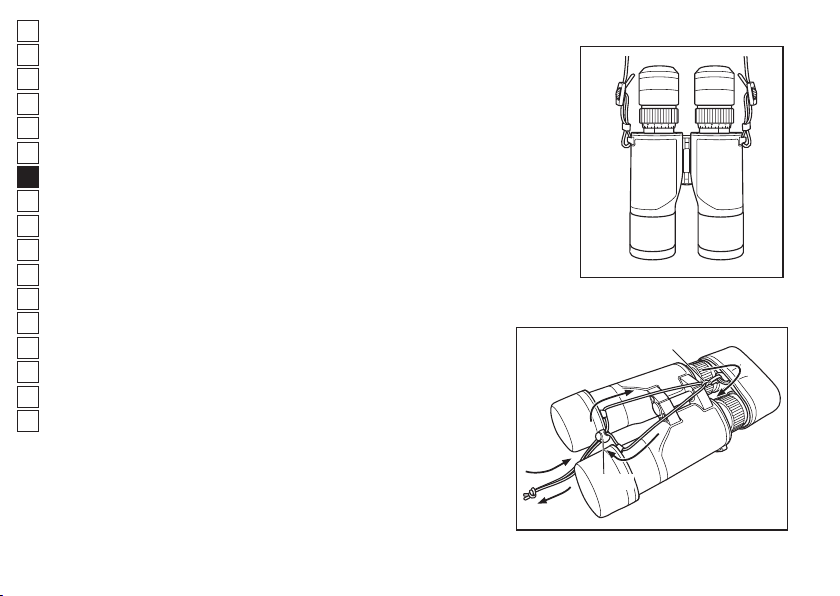

(D) のように、本体ストラップを取り付けます。本体ストラップがねじれない

ように注意してください。

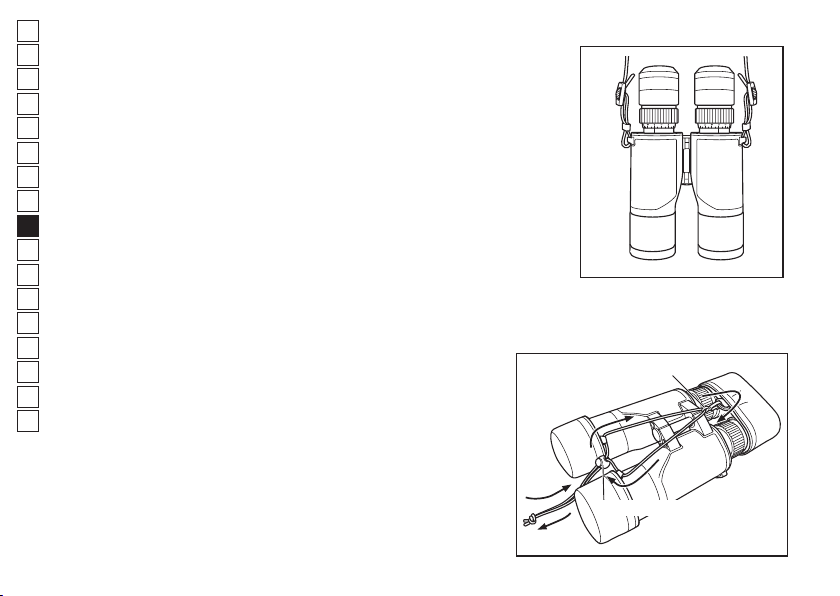

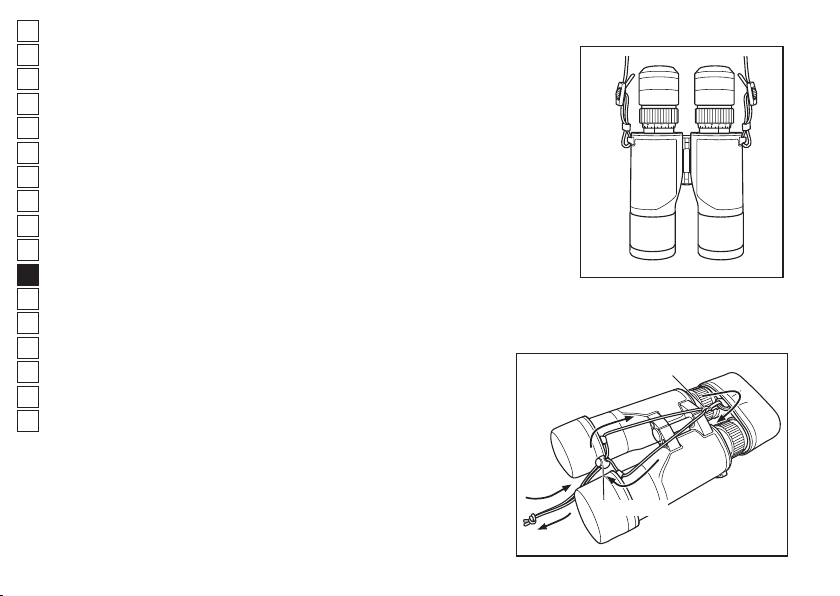

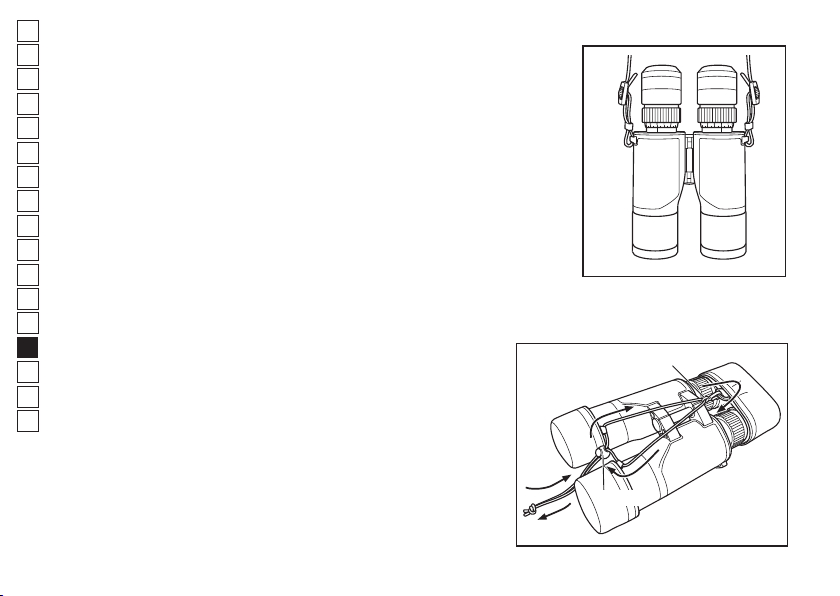

かぶせ式接眼キャップ・かぶせ式対物キャップ・キャップ紛失防止用ひもの使用方法

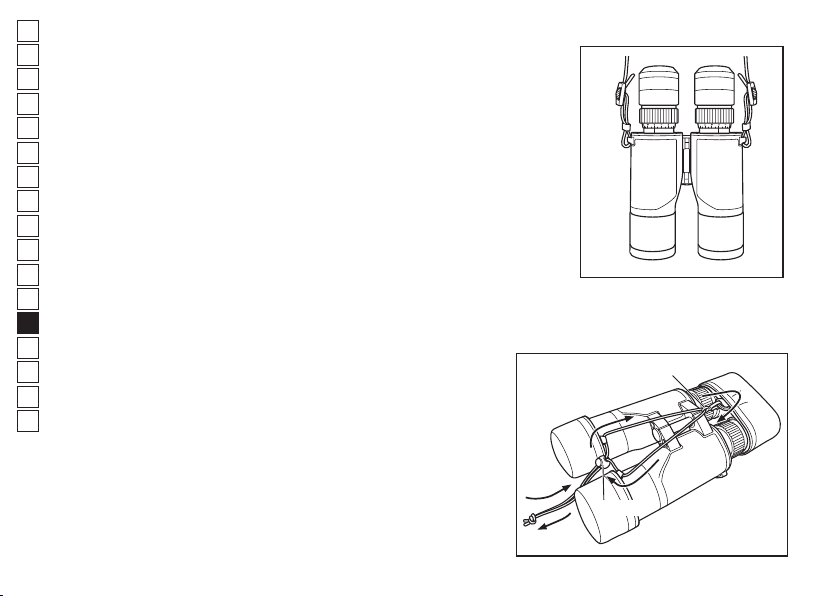

キャップ紛失防止用ひもを以下の順で取り付けると、キャップを双

眼鏡に固定でき、紛失防止になります。

1) キャップ紛失防止用ひもに付属しているフックをかぶせ式接眼

キャップに取り付けます。

2) ひもを（E）の矢印のように通します。

•留め具にひもを通しにくい場合は、ピンセットなどを使用し

てください。

3) ひもの両端を結び、留め具をスライドしてキャップを固定しま

す。

フック

留め具

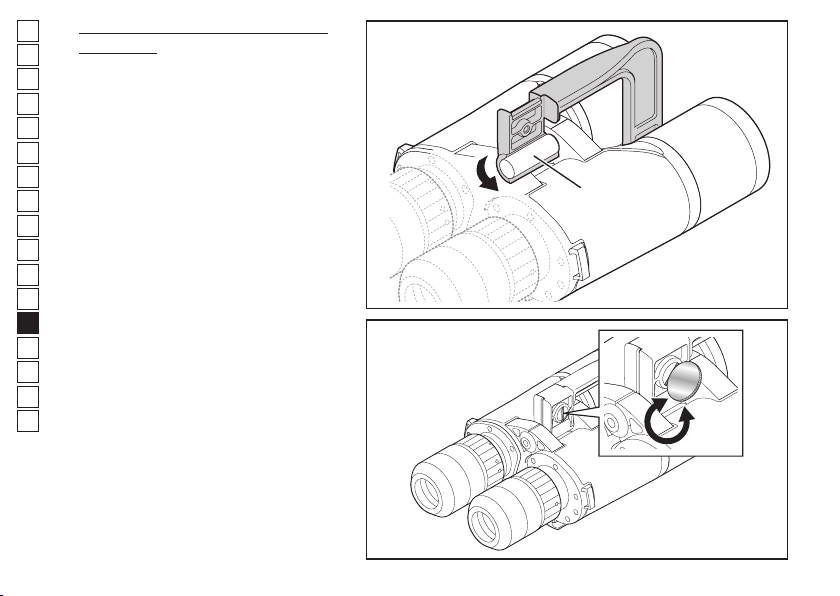

三脚アダプター TRA-5の使用方法

各部の名称

三脚アダプター本体

クランプ部品

取り付けネジ

三脚ネジ穴

中心軸保持部

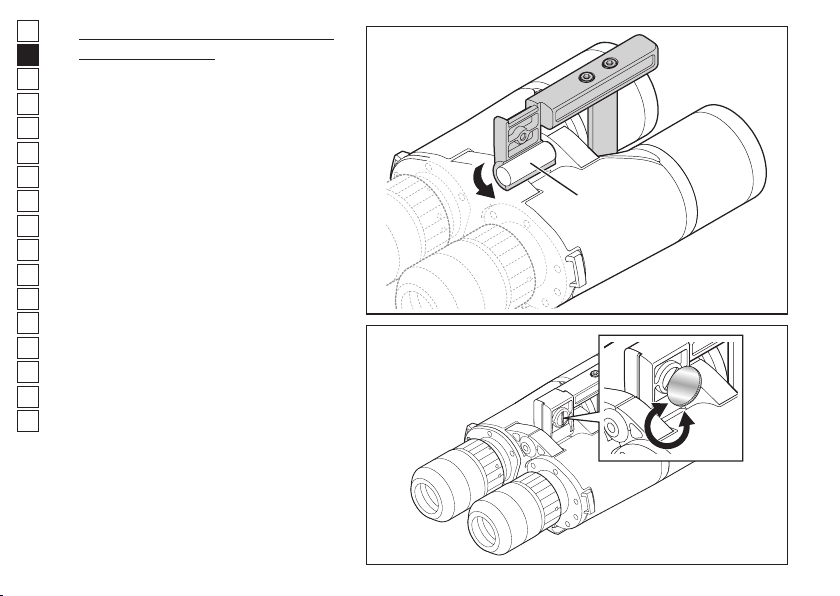

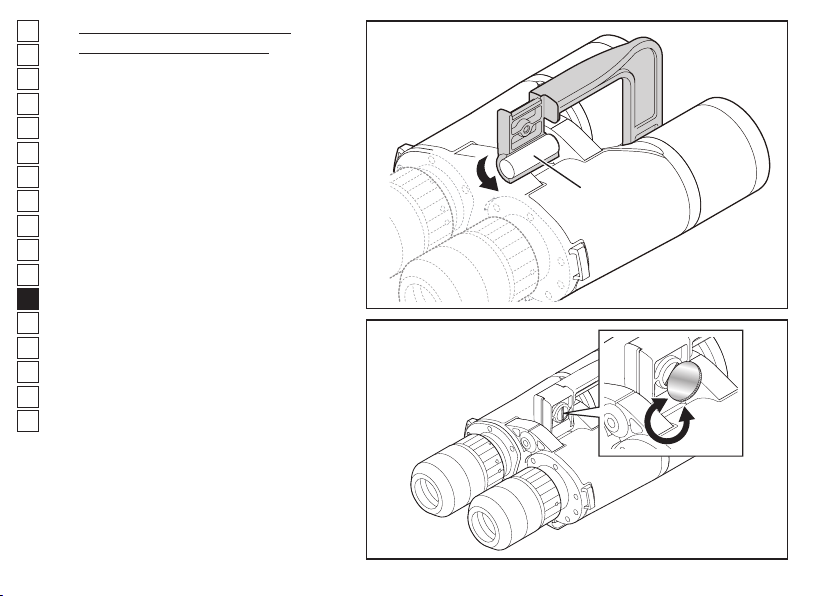

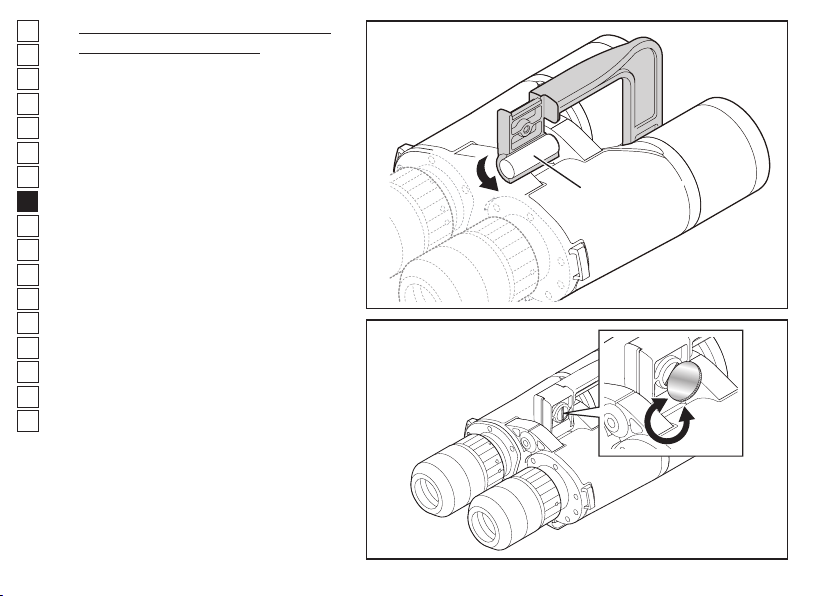

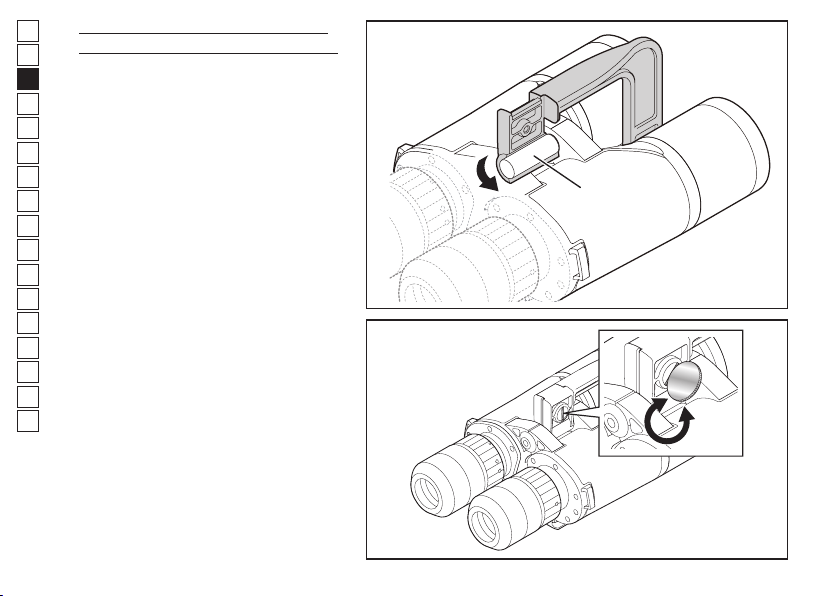

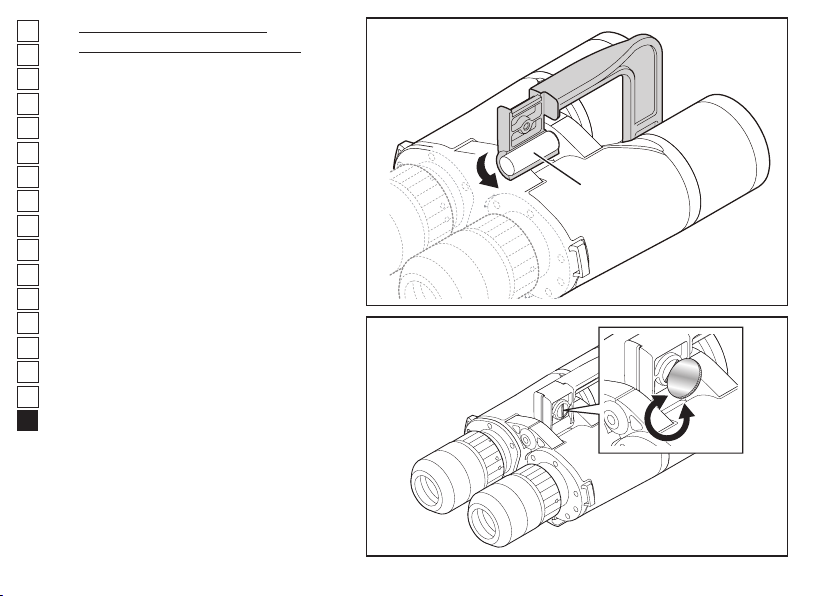

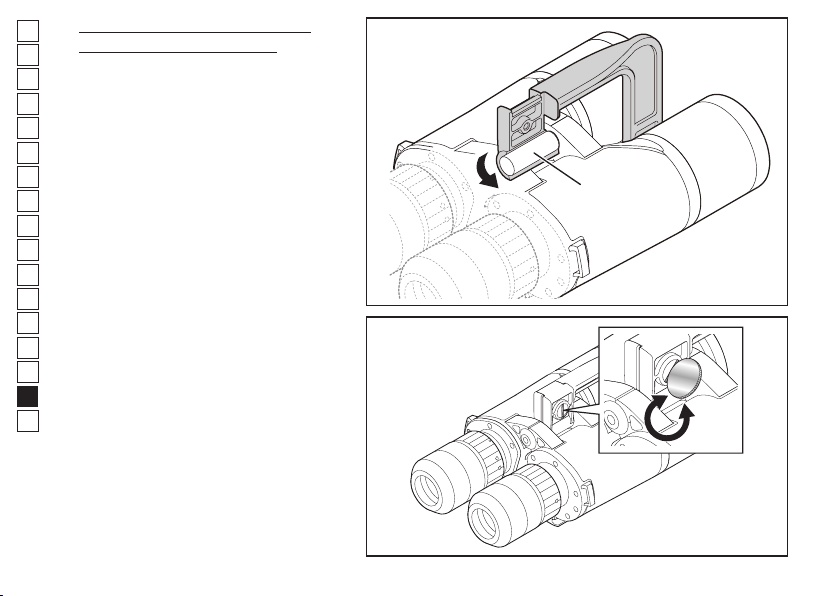

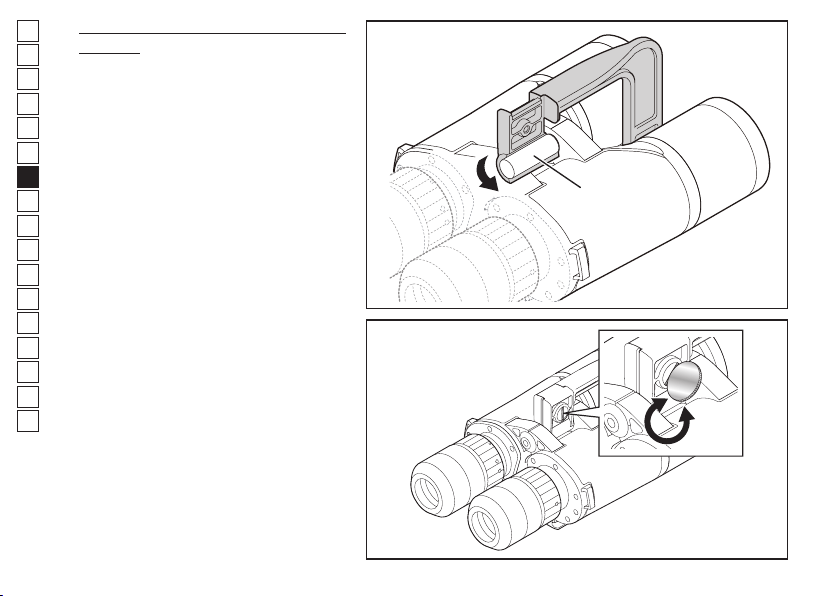

三脚アダプター TRA-5 を双眼鏡に取り

付ける

※ 双眼鏡が重いため、落下させないよう、

十分ご注意ください。

※

、

は、(F)の各部の名称を示

しています。

1) 双眼鏡の眼幅を開きます。

2) 三脚アダプターの

クランプ部品の

取り付けネジをコインなどで反時

計回りに回して取り外します。

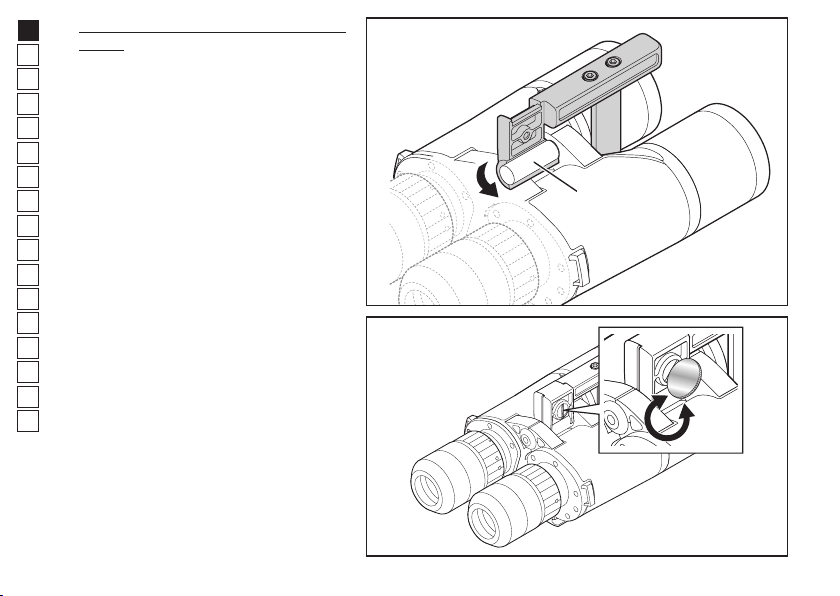

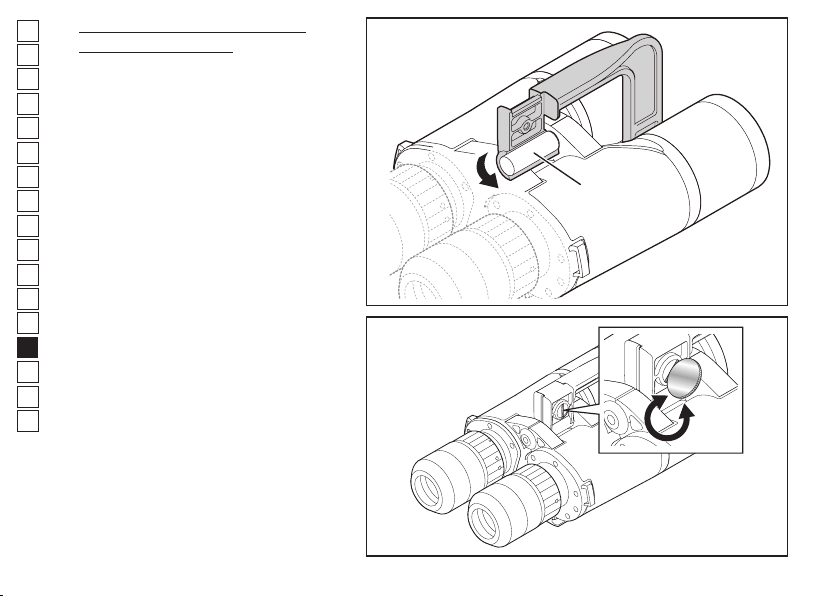

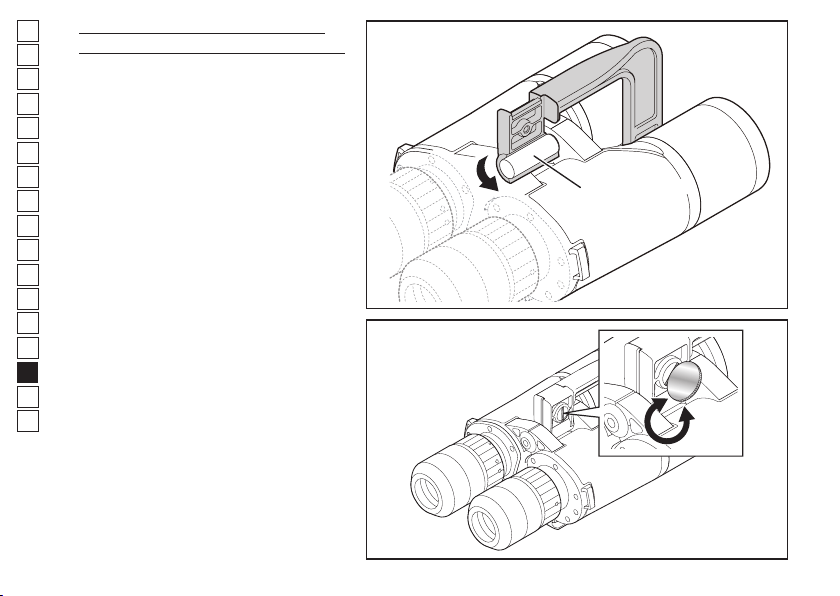

3) 三脚アダプターを双眼鏡の対物レンズ

側から中心軸に差し込みます。

•三脚アダプターの

中心軸保持部

を双眼鏡の中心軸に合わせてくだ

さい

(G)。

•双眼鏡を傷つけないようご注意く

ださい。

クランプ部品を三脚アダプターに

取り付けて、

取り付けネジを時計

回りに回し、三脚アダプターを双眼鏡

にしっかり固定します。

•指でねじ込んだ後、コインなどで

ねじ込みます。

5) 双眼鏡の眼幅を微調整します。

•眼幅の合わせかたについては、8

ページを参照ください。

取り付けた状態は、

(H)のようになります。

三脚アダプターを取り付けたまま、ケース

に収納することもできます。

中心軸

性能

型式：ダハプリズム単独繰出し式

型名7×50 10×50

倍率 (×) 7 10

対物レンズ有効径 (mm) 50 50

実視界 (

) 10.7 9

見掛視界 (

)

66.6 76.4

1,000m

先の視界 (m) 188 157

ひとみ径 (mm) 7.1 5.0

明るさ50.4 25.0

アイレリーフ (mm) 17.7 15.3

最短合焦距離 (m) 12.3 20.0

高さ (mm) 272 291

幅 (mm) 171 171

厚さ (mm) 80 80

質量（重さ）(g) 2420 2505

眼幅調整範囲 (mm) 58-78 58.5-78

構造防水 (5m/10分間）と窒素ガス充填

* 関係式 [tanω’= Γ x tanω]で算出した値。見掛視界：2 ω’、倍率：Γ 、実視界：2ω

防水・防曇について

•この製品は5ｍの水深に10 分間水没させても内部光学系に影響のない防水設計になっています。

•雨風の当たる場所や、湿気の多い場所などの悪条件下で使用しても、内部機能を損ねることがありません。

•乾燥窒素の充填により、曇りやカビが生じにくくなっています。

使用上の注意点:

•密閉構造ではありませんので水中での使用はできません。また流水などで強い水圧をかけないでください。

•本体可動部に水滴が付いたときは操作することをやめ、水滴を拭き取るようにしてください。

なお、防水性能を保持するために、定期的に点検を受けられることをおすすめします。

レンズの清掃に際して

•双眼鏡の対物レンズの清掃に、エアゾールタイプのダストクリーナーを使用するときは、缶を立ててレンズ面より

30cm以上離し、気化した液化ガスが一点に集中しないように動かしながら、十分に注意して清掃してください。

•双眼鏡の接眼レンズを清掃するときは、接眼目当ての黒い部分を①の矢印の

方向に回して取り外してください。接眼レンズを清掃しやすくなります。

接眼目当てを取り付けるときは、②の矢印の方向に回してしっかりと固定し

てください。

•仕様・外観などは改善のため予告なしに変更する場合があります。

アフターサービスについて

お買い上げいただきましたニコン双眼鏡を、安心してご愛用いただきますよう、次のとおり修理、アフターサービス

を行っております。

•本製品の補修用性能部品（その製品の機能を維持するために必要な部品）は、製造打ち切り後も8年間を目安に保

有しております。ご使用いただいております製品が修理可能かどうかにつきましては、ご購入店、またはニコンの

サービス機関へお問い合わせください。

•ニコンのサービス機関につきましては、「ニコンサービス機関のご案内」をご覧下さい。

付記

水没、火災、落下等による故障または破損で全損と認められる場合は、修理が不可能となります。なお、この故障ま

たは破損の程度の判定はニコンのサービス機関におまかせください。

PRECAUTIONS

Thank you for purchasing these Nikon binoculars.

Strictly observe the following guidelines in order to use the equipment properly and avoid potentially

dangerous accidents.

1 Before use, thoroughly read the “SAFETY PRECAUTIONS”, “OPERATION PRECAUTIONS” , and “Usage Procedures” for the

binoculars and supplied items in this Instruction Manual for correct use.

2 Keep these instructions within easy reach for reference.

In order to protect you and third parties from possible injury and/or property damage or loss, you are

kindly requested to pay close attention to all instructions, warnings and cautions regarding the use and

care of this product.

WARNING

This indication alerts you to the fact that any improper use ignoring the contents described herein can

result in potential death or serious injury.

CAUTION

This indication alerts you to the fact that any improper use ignoring the contents described herein can

result in potential injury or may cause only physical damage.

OPERATION PRECAUTIONS

The items contained in this section alert you to the fact that any improper use ignoring the contents

described herein may negatively affect product performance and functionality.

SAFETY PRECAUTIONS

About the binoculars

WARNING!

Never look at the sun directly while using binoculars.

Looking directly at the sun or intense light may seriously damage the eyes or cause blindness.

CAUTION!

• Do not leave the binoculars in an unstable place. They may fall and cause injury.

• Do not look through the binoculars while walking. You may walk into unexpected objects and get hurt.

• Do not swing the binoculars by their straps. They may hit someone and cause injury.

• The case, strap, and external materials utilized on binoculars and eyecups may deteriorate due to aging

and stain clothes. To prevent this, check their condition before each use, and consult with a Nikon

authorized service representative if such deterioration is found.

• If you use the eyecups for a long period of time, you may suffer skin inflammation. If you develop any

symptoms, stop use and consult a doctor immediately.

• Be careful not to pinch your finger when adjusting interpupillary distance or diopter. Be particularly

careful if you let small children use the binoculars.

• Do not leave the polyethylene bag used for packaging within small children’s reach. Children may put it

on their mouths and suffocate.

• Be careful that small children do not inadvertently swallow the cap or eyecup. If it does happen, consult

a doctor immediately.

• Do not disassemble the binoculars. Repair should be referred to a Nikon authorized service

representative.

About the loss prevention cord for the caps

CAUTION!

When moving from one place to another, hold the binoculars instead of holding by the loss prevention

cord for the caps.

About the tripod adapter

CAUTION!

• Securely attach to the tripod by firmly tightening the locking screw of the tripod mount. Be sure to also

check that the locking screw is not loose during use.

• Use only after securely tightening the attachment screw. If it is loose, parts may become detached and

cause damage to the binoculars.

• Do not remove the screw on the top side of the tripod adapter. Also check that the screw is not loose

every time before using the binoculars.

• You can store the tripod adapter in the case while it is attached to the binoculars. When moving from

one place to another, remove the tripod adapter from the tripod, and store it in the case while it is

attached to the binoculars.

When storing for long periods, remove the tripod adapter from the binoculars and store it in the

specified location in the case.

• We do not recommend that you move places while the binoculars are mounted on the tripod because

this may cause unexpected accidents.

• When moving with the tripod adapter attached to the binoculars, be sure to hold the binoculars, not

the tripod adapter.

OPERATION PRECAUTIONS

About the binoculars

OPERATION AND CONTROLS

• Do not open the right and left binocular tubes beyond their limits. Also, do not rotate the “diopter rings”

past their limit.

• Avoid rain, water splashes, sand and mud. Furthermore, this product’s performance is not affected even

if it is exposed to light rain or sprays of water due to its waterproof capability. However, make sure to

wipe off water drops as quickly as possible.

• Always protect binoculars from shock. If you cannot obtain a normal image after dropping or getting

the binoculars wet, take them immediately to a Nikon authorized service representative.

• When exposed to sudden temperature changes, water condensation may occur on lens surfaces. In this

case, thoroughly dry the binoculars at room temperature.

STORAGE

• Water condensation or mold may occur on lens surfaces because of high humidity. Therefore, store the

binoculars in a cool, dry place. After use on a rainy day or at night, thoroughly dry them at room

temperature, then store in a cool, dry place.

• For long term storage, keep binoculars in a plastic bag or an airtight container with a desiccant. If this is

not possible, store in a clean, well-ventilated place, separate from the case, as they are easily affected by

moisture.

• Do not leave the binoculars in a car on a hot or sunny day, or near heat generating equipment. This may

damage or negatively affect them.

MAINTENANCE & STORAGE

1. Make sure that sand or debris do not enter the rotating parts of the “diopter rings”, etc.

2. After having removed dust with a blower, clean the body surface using a soft, clean cloth. After use at the seaside,

lightly soak a soft, clean cloth with water and wipe off salt that may be on the body surface. Then wipe the body

surface with a dry cloth. Do not use benzene, thinner, or other organic solvent.

3. After lightly blowing away debris or dust on the lens surface with a blower or aerosol spray, remove the rest of the dust

with a soft, greaseless brush.

4. When removing stains or smudges like fingerprints from the lens surfaces, wipe the lenses very gently with a soft clean

cotton cloth. Use a small quantity of pure alcohol (ethanol) or lens cleaner available in stores to wipe stubborn

smudges, from the center of the lens to the outside in a circular motion. Do not use anything hard as it may scratch the

lens surface.

Nomenclature

1 Eyecup

2 Neck strap eyelet

3 Objective lens

4 Interpupillary distance

5 Diopter ring

6 0 (zero) diopter position

7 Diopter index

8 Central shaft

9 Interpupillary distance scale

ITEMS SUPPLIED

Binoculars ×1

Cover-type eyepiece cap ×1

Cover-type objective

lens caps ×2

Loss prevention cord for the

caps (with hook and stopper)

×1

Neck strap ×1

Case ×1

Case strap ×1

Tripod adapter ×1

Usage procedures for the binoculars

Eyecups

For directions in which to turn the eyecups, please refer to the image on page 21.

• For eyeglass wearers, use fully retracted. To accurately adjust your view, you can also use either of the

click stops before reaching the fully retracted position.

• For non-eyeglass wearers, use fully extended. To accurately adjust your eye position, you can also use

either of the click stops before reaching the fully extended position.

Adjusting the interpupillary distance

• Look into the eyepieces, open and close the main

body as shown in the arrows in (A), and adjust so

that your view becomes a single circle.

About the interpupillary distance scale

• This is useful for taking note of the adjusted

interpupillary distance value when re-adjusting

the interpupillary distance.

Adjusting the focus (diopter adjustment)

* These binoculars are the individual focusing type.

• Adjust the focus on the target for each eye (B).

About the scale on the diopter rings

• These are useful for taking note of the scale value

indicated on the index (

) when the focus is

adjusted, and re-adjusting the focus (C).

Usage Procedures for neck strap

Attach the neckstrap as illustrated (D), paying special attention to avoid

twisting the strap.

Usage procedures for the cover-type eyepiece cap, cover-type objective lens caps, and

loss prevention cord for the caps

Attach the loss prevention cord for the caps in the following

order to fasten the caps to the binoculars and prevent losing

them.

1) Attach the hook, supplied with the loss prevention cord for the

caps, to the cover-type eyepiece cap.

2) Pass the cord as shown in the arrows in (E).

• If you have difficulty passing the cord through the stopper,

please use tweezers, etc.

3) Tie both ends of the cord and slide the stopper to fasten the caps.

Hook

Stopper

Usage procedures for tripod adapter TRA-5

Nomenclature

1 Tripod adapter body

2 Clamp

3 Attachment screw

4 Tripod screw hole

5 Central shaft holder

Attaching tripod adapter TRA-5

to the binoculars

* Make sure not to drop the binoculars

because they are heavy.

, and

refer to the parts indicated

in (F).

1) Open the interpupillary distance on the

binoculars.

2) Rotate the attachment screw (

) of

the clamp (

) on the tripod adapter

counter-clockwise using a coin, etc. to

remove the clamp.

3) Insert the tripod adapter from the

objective lens side of the binoculars.

• Set the central shaft of the binoculars

into the central shaft holder (

) of

the tripod adapter (G).

• Make sure not to damage the binoculars.

4) Attach the clamp (

) to the tripod

adapter, and rotate the attachment

screw (

) clockwise to fasten the

binoculars to the tripod adapter.

• After tightening using your fingers,

tighten using a coin, etc.

5) Finely adjust the interpupillary

distance on the binoculars.

• For adjusting the interpupillary

distance, please refer to the image on

page 22.

Attachment is finished as shown in (H). You

can also store it in the case while the tripod

adapter is attached.

Central shaft

Specifications

Type: Dach prism individual focusing type

Model

7×50 10×50

Magnification (×)

7 10

Effective diameter of objective

lens (mm)

50 50

Angular field of view (real) (˚)

10.7 9

Angular field of view (apparent) (˚)*

66.6 76.4

Field of view at 1,000 m/yd. (m/ft.)

188/563 157/472

Exit pupil (mm)

7.1 5.0

Brightness

50.4 25.0

Eye relief (mm)

17.7 15.3

Close focusing distance (m/ft.)

12.3/40.4 20.0/65.6

Length (mm/in.)

272/10.7 291/11.5

Width (mm/in.)

171/6.7 171/6.7

Depth (mm/in.)

80/3.1 80/3.1

Weight (g/oz.)

2420/85.4 2505/88.4

Interpupillary distance

adjustment (mm/in.)

58-78

2.3-3.1

58.5-78

2.3-3.1

Structure Waterproof (up to 5 metre for 10 minutes) and nitrogen gas filled

* The number calculated by the formula [tan ω' = Γ x tanω ]: Apparent field of view: 2ω', Magnification: Γ ,

Real field of view: 2ω

About waterproof and defogging:

• All models shown are waterproof, and will suffer no damage to the optical system if submerged or

dropped in water to a maximum depth of 5 meter for up to 10 minutes .

• Can be used in conditions of high humidity, dust and rain without risk of damage.

• Nitrogen-filled design makes them resistant to condensation and mold.

Observe the following when using these products:

• As the unit does not have a perfectly sealed structure, it should not be operated nor held in running

water.

• Any moisture should be wiped off before adjusting movable parts of these products to prevent

damage and for safety reasons.

To keep your binoculars in excellent condition, Nikon Vision recommends regular servicing by an

authorized dealer.

Cleaning lens

When cleaning the binoculars’ objective lenses using an aerosol-type dust cleaner, make sure to hold

the can upright at least 30 cm from the lens surface while moving the can to avoid focusing the

vaporized liquid gas on one point.

• When cleaning the binoculars’ eyepieces, remove the black part of

the eyecups by rotating in the direction of the arrow indicated in

(

). Doing so will make the eyepieces easier to clean.

When attaching the eyecups, firmly fasten them by rotating in the

direction of the arrow indicated in (

• Specifications and design are subject to change without notice.

• No reproduction in any form of this "Instruction Manual," in whole or in part (except for brief quotation in

critical articles or reviews), may be made without written authorization from NIKON VISION CO., LTD.

PRECAUCIONES

Gracias por adquirir estos binoculares Nikon.

Siga atentamente estas directrices para utilizar el equipo adecuadamente y evitar problemas

potencialmente peligrosos.

1 Antes de utilizar este producto, lea detenidamente las “PRECAUCIONES DE SEGURIDAD”, “PRECAUCIONES DE

FUNCIONAMIENTO” y los “Procedimientos de uso” de los binoculares y artículos suministrados en este Manual de

instrucciones para su correcta utilización.

2 Mantenga estas instrucciones al alcance para consultarlas siempre que sea necesario.

Para evitar que tanto usted como cualquier otra persona puedan sufrir daños o pérdidas materiales, le

pedimos que preste especial atención a todas las instrucciones, advertencias y precauciones relativas al

uso y cuidado de este producto.

ADVERTENCIA

Esta indicación le advierte sobre el hecho de que cualquier uso indebido que ignore el contenido aquí

descrito, puede ocasionar posibles lesiones graves o incluso la muerte.

PRECAUCIÓN

Esta indicación le advierte sobre el hecho de que cualquier uso indebido que ignore el contenido aquí

descrito, puede ocasionar posibles lesiones graves o provocar solo daños físicos.

PRECAUCIONES DE FUNCIONAMIENTO

Los elementos de esta sección le advierten sobre el hecho de que cualquier uso indebido que ignore el

contenido aquí descrito, puede afectar negativamente al rendimiento y funcionalidad del producto.

PRECAUCIONES DE SEGURIDAD

Acerca de los binoculares

¡ADVERTENCIA!

Nunca mire directamente al sol a través de estos binoculares.

Mirar directamente al sol o a una luz intensa podría provocarle daños graves en la visión o ceguera permanente.

¡PRECAUCIÓN!

• No deje los binoculares en un lugar inestable. Pueden caerse y provocar heridas.

• No mire a través de los binoculares mientras camina. Podría tropezarse con algo y sufrir algún daño.

• No sujete los binoculares por la correa y los balancee como si fueran un péndulo. Puede golpear a

alguien y herirlo.

• El estuche blando, la correa y los materiales externos utilizados en los binoculares, así como en las

ojeras, pueden deteriorarse con el tiempo y manchar la ropa. Para evitarlo, compruebe su estado antes

de cada utilización y póngase en contacto con un representante del servicio técnico autorizado de

Nikon si observa dicho deterioro.

• Si utiliza las ojeras durante mucho tiempo, puede notar una inflamación en la piel. Si presenta algún

síntoma, deje de usarlo y póngase inmediatamente en contacto con un médico.

• Tenga cuidado de no pillarse los dedos al ajustar la distancia interpupilar o configurar el ajuste de

dioptrías. Tenga especial cuidado si permite que los niños utilicen los binoculares.

• No deje la bolsa de polietileno que se haya utilizado para el embalaje al alcance de niños pequeños. Se

la podrían introducir en la boca y asfixiarse.

• Intente evitar que los niños pequeños ingieran accidentalmente la tapa o la ojera. En caso de ingestión,

póngase inmediatamente en contacto con un médico.

• No desmonte los binoculares. La reparación deberá realizarla únicamente un representante del servicio

técnico autorizado de Nikon.

Acerca del cable de prevención de pérdidas para las tapas

¡PRECAUCIÓN!

Durante los desplazamientos, sujete directamente los binoculares en lugar de sostenerlos por el cable de

prevención de pérdidas para las tapas.

Acerca del adaptador para trípode

¡PRECAUCIÓN!

• Colóquelo de forma segura en el trípode apretando firmemente el tornillo de bloqueo del soporte para

trípode. Asimismo, compruebe que el tornillo de bloqueo no esté suelto durante el uso.

• Utilícelo únicamente después de apretar firmemente el tornillo de fijación. Si estuviera suelto, las piezas

podrían desprenderse y ocasionar daños en los binoculares.

• No extraiga el tornillo situado en la parte superior del adaptador del trípode. Asimismo, compruebe

cada vez que el tornillo no esté suelto antes de utilizar los binoculares.

• Puede guardar el adaptador para trípode en el estuche blando mientras se coloca en los binoculares.

Durante los desplazamientos, extraiga el adaptador para trípode del trípode y guárdelo en el estuche

blando mientras se coloca en los binoculares.

Si se va a guardar durante largos periodos de tiempo, extraiga el adaptador para trípode de los

binoculares y guárdelo en la ubicación especificada del estuche blando.

• No se recomiendan los desplazamientos mientras se montan los binoculares en el trípode, ya que esto

podría ocasionar accidentes inesperados.

• Cuando se desplace con el adaptador para trípode colocado en los binoculares, asegúrese de sujetar los

binoculares y no el adaptador para trípode.

PRECAUCIONES DE FUNCIONAMIENTO

Acerca de los binoculares

FUNCIONAMIENTO Y CONTROLES

• No abra los cilindros binoculares derecho e izquierdo más allá de su límite. Asimismo, no gire los “anillos

de dioptrías” más allá de su límite.

• Evite la lluvia, salpicaduras de agua, arena y lodo. Además, el rendimiento de este producto no se ve

afectado incluso aunque se exponga a una ligera lluvia o a pulverizaciones de agua debido a su

capacidad impermeable. No obstante, asegúrese de limpiar las gotas de agua lo más rápido posible.

• Proteja siempre los binoculares de los golpes. Si no puede obtener una imagen normal después de que

los binoculares se caigan o mojen, llévelos inmediatamente a un representante del servicio técnico

autorizado de Nikon.

• Si se exponen a repentinos cambios de temperatura, se puede formar condensación de agua sobre la

superficie del objetivo. En este caso, seque a conciencia los binoculares a temperatura ambiente.

ALMACENAMIENTO

• Un elevado índice de humedad puede ocasionar condensación de agua o la formación de moho en la

superficie del objetivo. Guarde los binoculares en un lugar fresco y seco. Después de usarlos en un día

lluvioso o de noche, séquelos a conciencia a temperatura ambiente y guárdelos en un lugar fresco y

seco.

• Para almacenamientos durante un largo periodo de tiempo, coloque los binoculares en una bolsa de

plástico o en un recipiente hermético con un desecante. Si esto no fuera posible, guárdelos en un lugar

limpio, bien ventilado, fuera del estuche, ya que pueden verse fácilmente afectados por la humedad.

• No deje los binoculares dentro de un coche en un día caluroso o soleado, o cerca de equipos que

generen calor. Esto podría dañarlos o afectarles negativamente.

MANTENIMIENTO Y ALMACENAMIENTO

1. Asegúrese de que no entre arena o suciedad en las piezas giratorias de los “anillos de dioptrías”, etc.

2. Después de limpiar el polvo con una perilla, limpie la superficie del cuerpo con un paño suave y limpio. Si lo ha

utilizado cerca del mar, humedezca un paño suave y limpio con agua y elimine la sal de la superficie del cuerpo. A

continuación, limpie la superficie del cuerpo con un paño seco. No utilice benceno, disolvente u otros disolventes

orgánicos.

3. Una vez se ha limpiado ligeramente la suciedad o el polvo de la superficie del objetivo con una perilla o pulverizador

en forma de aerosol, elimine el resto de polvo con un cepillo suave y sin grasa.

4. Al limpiar las manchas de suciedad o huellas dactilares de la superficie del objetivo, límpielas suavemente con un paño

de algodón limpio y suave. Utilice un poco de alcohol puro (etanol) o limpiador de objetivos disponible en tiendas

para limpiar las manchas resistentes, desde el centro del objetivo hacia el exterior con un movimiento circular. No

utilice nada duro ya que podría rayar la superficie del objetivo.

Nomenclatura

1 Ojera

2 Ojal para la correa al cuello

3 Lente del objetivo

4 Distancia interpupilar

5 Anillo de dioptrías

6 Posición de dioptrías 0 (cero)

7 Índice de dioptrías

8 Eje central

9 Escala de la distancia

interpupilar

ARTÍCULOS SUMINISTRADOS

Binoculares ×1

Tapa del ocular tipo cubierta ×1

Tapas de la lente del objetivo

tipo cubierta ×2

Cable de prevención de pérdidas

para las tapas (con gancho y tope)

×1

Correa al cuello ×1

Estuche blando ×1

Correa del estuche blando ×1

Adaptador para trípode ×1

Procedimientos de uso para los binoculares

Ojeras

Para obtener información sobre las direcciones de giro de las ojeras, consulte la imagen de la página 35.

•

Si lleva gafas, colóquelas en una posición completamente retraída. Para ajustar la vista con precisión,

puede también usar cualquiera de las paradas de clic antes de llegar a la posición completamente retraída.

•

Si no lleva gafas, colóquelas en la posición completamente extendida. Para ajustar la posición de los ojos con precisión,

puede también usar cualquiera de las paradas de clic antes de llegar a la posición completamente extendida.

Ajuste de la distancia interpupilar

• Mire por los oculares, abra y cierre el cuerpo

principal como se muestra en las flechas de (A), y

ajuste la distancia de forma que vea por un solo

círculo.

Acerca de la escala de la distancia

interpupilar

• Resulta útil para tomar nota del valor de la

distancia interpupilar ajustada al reajustar la

distancia interpupilar.

Ajuste del enfoque (ajuste de dioptrías)

* Estos binoculares conforman el tipo de enfoque individual.

• Ajuste el enfoque en el objetivo para cada ojo (B).

Acerca de la escala en los anillos de dioptrías

• Estos anillos resultan útiles para tomar nota del valor

de la escala indicada en el índice (

) al ajustar el

enfoque y al reajustar el enfoque (C).

Procedimientos de uso para la correa al cuello

Coloque la correa al cuello como se muestra en (D), prestando especial

atención para no torcer la correa.

Procedimientos de uso para la tapa del ocular tipo cubierta, tapas de la lente del

objetivo tipo cubierta y el cable de prevención de pérdidas para las tapas

Coloque el cable de prevención de pérdidas para las tapas en el

orden siguiente para fijar las tapas en los binoculares y evitar

perderlas.

1) Coloque el gancho, que se suministra con el cable de prevención

de pérdidas para las tapas, en la tapa del ocular tipo cubierta.

2) Pase el cable como se muestra en las flechas de (E).

• Si le resulta difícil pasar el cable por el tope, utilice unas pinzas,

etc.

3) Ate ambos extremos del cable y deslice el tope para fijar las tapas.

Gancho

Tope

Procedimientos de uso del adaptador para trípode TRA-5

Nomenclatura

1 Cuerpo del adaptador para

trípode

2 Abrazadera

3 Tornillo de fijación

4 Orificio para el tornillo del

trípode

5 Soporte del eje central

Colocación del adaptador para

trípode TRA-5 en los binoculares

* Asegúrese de no dejar caer los binoculares

ya que son pesados.

hacen referencia a las piezas

indicadas en (F).

1) Abra la distancia interpupilar en los

binoculares.

2) Gire el tornillo de fijación (

) de la

abrazadera (

) en el adaptador para

trípode en sentido contrario a las

agujas del reloj utilizando una moneda,

etc. para extraer la abrazadera.

3) Introduzca el adaptador del trípode

desde el lado de la lente del objetivo

de los binoculares.

•

Coloque el eje central de los binoculares

en el soporte del eje central (

) del

adaptador para trípode (

•

Asegúrese de no dañar los binoculares.

Coloque la abrazadera (

) en el

adaptador para trípode y gire el tornillo

de fijación (

) en el sentido de las

agujas del reloj para fijar los binoculares

en el adaptador para trípode.

• Después de apretarlo con los dedos,

apriételo utilizando una moneda, etc.

5) Ajuste con precisión la distancia

interpupilar en los binoculares.

• Para ajustar la distancia interpupilar,

consulte la imagen de la página 36.

La colocación finaliza tal y como se muestra

en (H). También puede guardarlo en el

estuche blando mientras se coloca el

adaptador para trípode.

Eje central

Especificaciones

Tipo: Tipo de enfoque individual de prisma de techo

Modelo

7×50 10×50

Ampliación (×)

7 10

Diámetro efectivo de la lente del

objetivo (mm)

50 50

Campo de visión angular (real) (˚)

10,7 9

Campo de visión angular (aparente) (˚)*

66,6 76,4

Campo de visión a 1.000 metros/

yardas. (metros/pies)

188/563 157/472

Pupila de salida (mm)

7,1 5,0

Brillo

50,4 25,0

Relieve ocular (mm)

17,7 15,3

Distancia de enfoque mínima (metros/pies)

12,3/40,4 20,0/65,6

Largo (mm/pulg.)

272/10,7 291/11,5

Ancho (mm/pulg.)

171/6,7 171/6,7

Profundo (mm/pulg.)

80/3,1 80/3,1

Peso (gramos/onzas)

2420/85,4 2505/88,4

Ajuste de la distancia interpupilar

(mm/pulg.)

58-78

2,3-3,1

58,5-78

2,3-3,1

Estructura

Sumergibles (hasta 5 metros durante 10 minutos) y rellenos con nitrógeno

* El número calculado con la fórmula [tan ω' = Γ x tanω ]: Campo de visión aparente: 2ω', Ampliación: Γ ,

Campo de visión real: 2ω

Acerca de la impermeabilidad y el antivaho:

• Todos los modelos mostrados son a prueba de agua y su sistema óptico no sufrirá daños si se

sumergen o se dejan caer en el agua hasta una profundidad máxima de 5 metros durante un tiempo

máximo de 10 minutos.

• Se pueden utilizar en condiciones de elevada humedad, polvo y lluvia sin peligro de dañarse.

• El diseño lleno de nitrógeno los hace resistentes a la condensación y al moho.

Observe lo siguiente cuando utilice estos productos:

• Como la unidad no tiene una estructura perfectamente sellada, no debe manipularse ni colocarse

debajo del agua que sale del grifo.

• Para evitar daños, y por razones de seguridad, debe eliminarse toda la humedad antes de ajustar las

piezas móviles de estos productos.

Para mantener sus binoculares en excelentes condiciones, Nikon Vision recomienda un mantenimiento

periódico en un distribuidor autorizado.

Limpieza del objetivo

Al limpiar la lente del objetivo de los binoculares con un limpiador de polvo en forma de aerosol,

asegúrese de mantener el envase en posición vertical al menos a una distancia de 30 cm de la

superficie del objetivo mientras desplaza el envase, para evitar que el gas líquido vaporizado se

concentre en un punto.

• Al limpiar los oculares de los binoculares, extraiga la pieza negra

de las ojeras girando en la dirección de la flecha indicada en (

De este modo, se podrán limpiar más fácilmente los oculares.

Al colocar las ojeras, fíjelas firmemente girando en la dirección de

la flecha indicada en (

• Las especificaciones y el diseño están sujetos a cambios sin previo aviso.

• Se prohíbe la reproducción de este “Manual de instrucciones” en cualquier forma, ya sea en su totalidad o

en parte (excepto citas breves en artículos o revisiones importantes), sin la autorización por escrito de

NIKON VISION CO., LTD.

PRÉCAUTIONS

Merci d’avoir porté votre choix sur ces jumelles Nikon.

Pour utiliser l’équipement de manière correcte et éviter tout danger potentiel, observez strictement les

instructions suivantes.

1 Avant toute utilisation, lisez attentivement les “RÈGLES DE SÉCURITÉ”, “PRÉCAUTIONS D’EMPLOI” et les “Procédures

d'utilisation” de ce mode d'emploi pour garantir une utilisation correcte des jumelles et des éléments fournis.

2 Conservez ces instructions à portée de la main à titre de référence.

Toutes les instructions ainsi que les avertissements et les précautions concernant l’emploi et l’entretien

du produit sont donnés afin d’éviter toute blessure ou perte de biens possible à l’utilisateur ou à une

tierce personne.

ATTENTION

Avertit du fait qu’un emploi incorrect en ignorant les points ci-dessous peut se traduire par la mort ou de

sérieuses blessures.

PRÉCAUTION

Avertit du fait qu’un emploi incorrect en ignorant les points ci-dessous peut se traduire par des blessures

potentielles ou seulement des pertes matérielles.

PRÉCAUTIONS D’EMPLOI

Les indications de cette section avertissent du fait qu’un emploi incorrect, ne tenant pas compte des points

ci-dessous, peut affecter les performances et la fonctionnalité du produit.

RÈGLES DE SÉCURITÉ

À propos des jumelles

ATTENTION !

Ne regardez jamais directement le soleil avec des jumelles.

Regarder directement le soleil ou une lumière intense peut gravement endommager la vue, voire rendre aveugle.

PRÉCAUTION !

• Ne laissez pas les jumelles à un endroit instable. Elles pourraient tomber et provoquer des blessures.

• N’utilisez pas les jumelles en marchant. Vous pourriez trébucher sur quelque chose et vous blesser.

• Ne vous amusez pas à balancer les jumelles au bout de leur bandoulière. Elles pourraient heurter

quelqu’un et provoquer des blessures.

•

L’étui souple, la bandoulière et les matières extérieures des jumelles, ainsi que les œilletons, peuvent se

détériorer avec le temps et tacher les vêtements. Pour éviter cet inconvénient, vérifiez leur état avant chaque

utilisation, et consultez votre revendeur Nikon agréé si vous constatez une détérioration de ce genre.

• Si vous utilisez les œilletons pendant longtemps, ils peuvent provoquer une irritation cutanée. En cas

d’inflammation, cessez l’utilisation et consultez immédiatement un médecin.

• Prenez garde de ne pas vous coincer les doigts en réglant la distance interpupillaire ou en effectuant le

réglage dioptrique. Faites très attention si vous laissez de petits enfants utiliser les jumelles.

• Ne laissez pas le sac en polyéthylène utilisé pour l’emballage à portée des petits enfants. Ils pourraient

le mettre dans la bouche et s’étouffer.

• Faites attention que les petits enfants n’avalent pas par inadvertance un capuchon ou un œilleton.

Consultez immédiatement un médecin si cela arrive.

• Ne démontez pas les jumelles. Les réparations doivent uniquement être effectuées par un représentant

du service Nikon agréé.

À propos du cordon permettant d'éviter de perdre les capuchons

PRÉCAUTION !

Lorsque vous vous déplacez d'un endroit à l'autre, ne tenez pas les jumelles par le cordon qui permet

d'éviter de perdre les capuchons, mais tenez-les par les jumelles elles-mêmes.

À propos de l'adaptateur pour trépied

PRÉCAUTION !

• Fixez-le solidement sur le trépied en serrant fermement la vis de blocage du système de fixation du

trépied. N'oubliez pas de vérifier également que la vis de blocage ne se desserre pas pendant

l'utilisation.

• Ne commencez l'utilisation qu'après avoir serré fermement la vis de fixation. Si elle se desserre,

certaines parties peuvent se détacher et endommager les jumelles.

• Ne retirez pas la vis qui se trouve sur la partie supérieure de l'adaptateur de trépied. Vérifiez également

avant chaque utilisation des jumelles que la vis n'est pas desserrée.

• Vous pouvez ranger l'adaptateur pour trépied dans l'étui sans le détacher des jumelles. Lorsque vous

vous déplacez d'un endroit à l'autre, retirez l'adaptateur du trépied, et rangez-le dans l'étui lorsqu'il est

attaché aux jumelles.

Si vous prévoyez de ne pas utiliser les jumelles pendant de longues périodes, retirez l'adaptateur pour

trépied des jumelles et rangez-le dans l'étui à l'emplacement prévu à cet effet.

• Nous vous déconseillons de changer de place lorsque les jumelles sont fixées sur le trépied: cela

pourrait provoquer des accidents inattendus.

• Lorsque vous vous déplacez avec l'adaptateur pour trépied fixé aux jumelles, veillez à tenir les jumelles,

et non pas l'adaptateur pour trépied.

PRÉCAUTIONS D’EMPLOI

À propos des jumelles

FONCTIONNEMENT ET COMMANDES

• N’ouvrez pas excessivement les tubes oculaires droit et gauche. Veillez également à ne pas tourner les

“bagues dioptriques” au-delà de leur limite.

• Protégez les jumelles contre la pluie, les éclaboussures d’eau, le sable et la boue. Cependant, grâce à son

étanchéité, les performances de ce produit ne sont pas affectées lorsqu'il est exposé à une pluie légère

ou à des projections d'eau. Veillez cependant à essuyer les gouttes d'eau le plus rapidement possible.

• Évitez tout choc aux jumelles. Si vous ne parvenez pas à obtenir une image normale après une chute ou

après que les jumelles aient été mouillées, amenez-les immédiatement chez un représentant du service

Nikon agréé.

• En cas de changement de température brutal, de l’eau peut se condenser sur la surface des lentilles.

Dans ce cas, laissez les jumelles sécher entièrement à température ambiante.

STOCKAGE

• De la condensation ou de la moisissure peuvent se former sur la surface des lentilles en cas de forte

humidité. Veillez donc à ranger les jumelles dans un endroit frais et sec. Après utilisation un jour de

pluie ou pendant la nuit, laissez-les sécher entièrement à température ambiante avant de les ranger

dans un endroit frais et sec.

• Pour le stockage de longue durée, rangez les jumelles dans un sac en plastique ou un récipient

hermétique avec un produit déshydratant. Si ce n’est pas possible, rangez-les dans un endroit propre et

bien aéré, séparément de l’étui souple, car elles sont sensibles à l’humidité.

• Ne laissez pas vos jumelles dans une voiture par temps chaud ou ensoleillé, ou près d’un appareil

produisant de la chaleur. Cela pourrait les endommager ou affecter leur fonctionnement.

ENTRETIEN ET STOCKAGE

1. Veillez à ce que du sable ou des particules ne puissent pas pénétrer dans les parties tournantes des “bagues

dioptriques”, etc.

2. Après avoir éliminé la poussière avec un soufflet, nettoyez le boîtier avec un chiffon doux et sec. Après une utilisation

au bord de la mer, utilisez un chiffon doux et propre légèrement humidifié d’eau pour éliminer le sel qui pourrait avoir

adhéré à la surface. Puis, séchez la surface en l’essuyant avec un chiffon sec. N’utilisez pas de benzène, diluant ou autre

solvant organique.

3. Après avoir soufflé légèrement avec un souffleur ou un aérosol sur les particules ou la poussière qui s'est déposée sur

la surface de la lentille, enlevez le reste de la poussière avec une brosse douce et exempte de graisse.

4. Pour éliminer les taches ou saletés comme les traces de doigts de la surface des lentilles, essuyez-les doucement avec

un chiffon doux et propre. Utilisez une petite quantité d’alcool pur (éthanol) ou un nettoyant pour lentilles (disponible

en magasin) pour nettoyer les taches tenaces, en partant du centre de la lentille vers l’extérieur et en effectuant des

mouvements circulaires. N’utilisez aucun matériau dur car cela pourrait rayer la surface de la lentille.

Nomenclature

1 Œilleton

2 Œillet pour courroie

3 Lentille de l'objectif

4 Distance interpupillaire

5 Bague dioptrique

6 Position de 0 (zéro) dioptrique

7 Index dioptrique

8 Axe central

9 Échelle de distance

interpupillaire

ÉLÉMENTS FOURNIS

Jumelles ×1

Capuchon d’oculaire ×1

Capuchons d’objectif ×2

Cordon permettant d'éviter de

perdre les capuchons

(avec crochet et arrêt de cordon)

×1

Bandoulière ×1

Étui ×1

Bandoulière d'étui ×1

Adaptateur pour trépied ×1

Procédures d'utilisation des jumelles

Œilletons

Pour savoir dans quel sens tourner les œilletons, veuillez vous reporter à la figure de la page 49.

•

Si vous portez des lunettes, utilisez les œilletons complètement rétractés. Pour les ajuster précisément à votre

vision, vous pouvez aussi utiliser l’une des positions à déclic avant d’atteindre la position de rétraction complète.

•

Si ne vous portez pas de lunettes, utilisez les œilletons en extension complète. Pour les ajuster précisément à votre

vision, vous pouvez aussi utiliser l’une des positions à déclic avant d’atteindre la position d'extension complète.

Réglage de la distance interpupillaire

• Regardez dans les oculaires, ouvrez et fermez le

corps principal comme indiqué par les flèches (A),

et réglez les oculaires afin de ne plus voir qu'un

seul cercle.

À propos de l'échelle de distance

interpupillaire

• Cette échelle permet de noter la valeur de la

distance interpupillaire réglée, lorsque vous voulez

régler à nouveau la distance interpupillaire.

Réglage de la mise au point (réglage dioptrique)

* Ces jumelles sont équipées d'un type de mise au point individuelle.

• Réglez la mise au point sur la cible pour chaque œil (B).

À propos de l'échelle sur les bagues dioptriques

• Cette échelle permet de noter la valeur d'échelle

indiquée sur l'index (

) lors de la mise au point, et de

régler ensuite à nouveau la mise au point (C).

Procédures d'utilisation pour la bandoulière

Attachez la bandoulière comme illustré en (D), en faisant bien attention à

ce que la courroie ne s’entortille pas.

Procédures d'utilisation du capuchon d'oculaire, des capuchons d'objectifs et du

cordon permettant d'éviter de perdre les capuchons

Fixez le cordon permettant d'éviter de perdre les capuchons

dans l'ordre suivant pour fixer les bouchons aux jumelles et

éviter de les perdre.

1) Fixez au capuchon d'oculaire le crochet fourni avec le cordon

permettant d'éviter de perdre les capuchons.

2) Faites passer le cordon comme indiqué à l'aide des flèches dans

(E).

• Si vous avez du mal à passer le cordon à travers l’arrêt de cordon,

utilisez une pince à épiler, etc.

3) Attachez les deux extrémités du cordon et faites glisser l'arrêt de

cordon pour fixer les capuchons.

Crochet

Arrêt de cordon

Procédures d'utilisation de l'adaptateur pour trépied TRA-5

Nomenclature

1 Élément principal de

l'adaptateur pour trépied

2 Pince

3 Vis de fixation

4 Trou de vis du trépied

5 Fixation d'axe central

Fixation de l'adaptateur pour

trépied TRA-5 aux jumelles

* Les jumelles sont lourdes: veillez à ne pas

les laisser tomber.

correspondent aux pièces

indiquées dans (F).

1) Ouvrez la distance interpupillaire sur

les jumelles.

2) Tournez la vis de fixation (

) de la

pince (

) sur l'adaptateur pour trépied

dans le sens inverse des aiguilles d'une

montre en utilisant une pièce de

monnaie, etc. pour retirer la pince.

Insérez l'adaptateur de trépied du côté de

l'objectif des jumelles.

• Réglez l'axe central des jumelles dans

la fixation d'axe central (

) de

l'adaptateur pour trépied (G).

•

Veillez à ne pas endommager les jumelles.

4) Fixez la pince (

) à l'adaptateur pour

trépied, et faites tourner la vis de

fixation (

) dans le sens des aiguilles

d'une montre pour fixer les jumelles à

l'adaptateur pour trépied.

• Après avoir serré la vis à l'aide de vos

doigts, serrez-la en utilisant une

pièce de monnaie, etc.

5) Réglez avec précision la distance

interpupillaire sur les jumelles.

• Pour régler la distance interpupillaire,

veuillez vous reporter à la figure de la

page 50.

Une fois installé, le système de fixation se

présente comme indiqué dans (H). Vous

pouvez aussi ranger les jumelles dans leur

étui avec l'adaptateur pour trépied installé.

Axe central

Caractéristiques

Type : jumelles à prisme en toit et mise au point individuelle

Modèle

7×50 10×50

Grossissement (×)

7 10

Diamètre effectif de l’objectif (mm)

50 50

Champ angulaire de vision (réel) (˚)

10,7 9

Champ angulaire de vision (apparent) (˚)*

66,6 76,4

Champ de vision à 1000 m/yards (m/

pieds)

188/563 157/472

Pupille de sortie (mm)

7,1 5,0

Luminosité

50,4 25,0

Dégagement oculaire (mm)

17,7 15,3

Distance minimale de mise au point

(m/pieds)

12,3/40,4 20,0/65,6

Longueur (mm/pouces)

272/10,7 291/11,5

Largeur (mm/pouces)

171/6,7 171/6,7

Épaisseur (mm/pouces)

80/3,1 80/3,1

Poids (g/oz)

2420/85,4 2505/88,4

Réglage de l'écart interpupillaire

(mm/pouces)

58-78

2,3-3,1

58,5-78

2,3-3,1

Structure Étanche (jusqu’à 5 mètres pendant 10 minutes) et remplie d’azote

* Ce nombre est calculé par la formule [tan ω' = Γ x tanω ] où champ de vision apparent = 2ω', grossissement = Γ ,

champ de vision réel = 2ω

À propos de l'étanchéité et du désembuage:

• Tous les modèles illustrés sont étanches et leur système optique ne subira aucun dégât s’ils sont

submergés ou s'ils tombent dans l'eau jusqu’à une profondeur maximale de 5 mètres et pendant

10 minutes.

• Elles sont utilisables sous forte humidité, poussière et pluie sans risques de dommages.

• La conception à injection d’azote les rend résistantes à la condensation et aux moisissures.

Observez les règles suivantes lors de l'utilisation de ces produits :

• Comme le produit n’a pas une structure parfaitement étanche, il ne doit pas être tenu dans l’eau

courante.

• Toute humidité doit être essuyée avant d’ajuster les parties mobiles de ces produits pour éviter tout

dégât et pour des raisons de sécurité.

Pour maintenir vos jumelles en excellent état, Nikon Vision recommande un entretien régulier par un

revendeur agréé.

• Les spécifications et la conception sont sujettes à modification sans préavis.

• Aucune reproduction totale ou partielle de ce manuel d'utilisation, sous quelque forme que ce soit, (à

l’exception de brèves citations dans des magazines) ne peut être faite sans autorisation écrite de NIKON

VISION CO., LTD.

Nettoyage des lentilles

Lorsque vous utilisez un système de nettoyage de la poussière de type aérosol pour nettoyer les

lentilles des jumelles, veillez à tenir l'aérosol à la verticale et à au moins 30cm de la surface de la lentille,

tout en bougeant l'aérosol pour éviter de concentrer le liquide vaporisé sur un point précis.

• Lorsque vous nettoyez les oculaires des jumelles, retirez la partie

noire des œilletons en tournant dans le sens de la flèche, comme

indiqué dans (

). De cette façon, les oculaires seront plus faciles à

nettoyer.

Lorsque vous remettez les œilletons, fixez-les fermement en

tournant dans le sens de la flèche, comme indiqué dans (

HINWEISE

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf dieses Fernglases entgegenbringen.

Beachten Sie die folgenden Hinweise unbedingt, um die Ausrüstung richtig zu verwenden und mögliche

Unfälle zu vermeiden.

1 Lesen Sie vor Ingebrauchnahme des Produkts die „SICHERHEITSHINWEISE“, die „BEDIENUNGSHINWEISE“ sowie die

„Nutzungsverfahren“ für das Fernglas und das mitgelieferte Zubehör in der vorliegenden Bedienungsanleitung durch,

um den ordnungsgemäßen Gebrauch sicherzustellen.

2 Bewahren Sie diese Anweisungen für späteres Nachschlagen sorgfältig auf.

Die in diesen Anweisungen beschriebenen Sicherheitshinweise dienen dazu, Verletzungen am eigenen

Körper und an Dritten sowie Beschädigungen oder Verlust eigener oder fremder Gegenstände zu

verhindern und die sichere und korrekte Bedienung des Produkts zu gewährleisten. Als Anwender

machen Sie sich eingehend mit allen Punkten vertraut, bevor Sie das Produkt verwenden.

WARNUNG

Dieser Hinweis warnt davor, dass eine Nichtbeachtung der betreffenden Punkte zu schweren Verletzungen

oder zum Tod führen kann.

VORSICHT

Dieser Hinweis warnt davor, dass eine Nichtbeachtung der betreffenden Punkte zu Verletzungen oder

körperlichen Schäden führen kann.

BEDIENUNGSHINWEISE

Dieser Hinweis warnt davor, dass eine Nichtbeachtung der betreffenden Punkte die Leistung und

Funktionalität des Produkts beeinträchtigt.

SICHERHEITSHINWEISE

Informationen zum Fernglas

WARNUNG!

Niemals mit dem Fernglas direkt in die Sonne blicken.

Direktes Blicken in die Sonne oder in intensives Licht kann zu schweren Augenschäden oder Blindheit führen.

VORSICHT!

• Belassen Sie das Fernglas niemals an einem unstabilen Ort. Es kann zu Boden fallen und zu

Verletzungen führen.

• Blicken Sie niemals während des Gehens durch das Fernglas. Sie könnten in unerwartete Hindernisse

hineinlaufen und sich verletzen.

• Schwenken Sie das Fernglas nicht an seinem Trageriemen. Sie könnten jemanden verletzen.

• Der Koffer, der Trageriemen und sonstige externe Teile an Fernglas und Augenmuscheln können mit der

Zeit Schaden nehmen und sich z. B. auf Kleidung abfärben. Prüfen Sie vor jeder Benutzung den Zustand

dieser Teile und wenden Sie sich an einen von Nikon autorisierten Fachhändler, wenn Sie irgendwelche

Schäden feststellen.

• Bei längerem Kontakt mit den Augenmuscheln kann es zu Hautentzündungen kommen. Stellen Sie in

einem solchen Fall die Verwendung ein und suchen Sie unverzüglich einen Arzt auf.

• Achten Sie darauf, nicht Ihre Finger einzuklemmen, wenn Sie den Pupillenabstand oder die

Dioptrieneinstellung ändern. Achten Sie besonders darauf, wenn Kleinkinder mit dem Fernglas umgehen.

• Halten Sie den Kunststoffbeutel, in dem das Fernglas verpackt war, von Kleinkindern fern. Es droht

Erstickungsgefahr.

• Verhindern Sie, dass Kleinkinder versehentlich Deckel oder Augenmuschel verschlucken. Sollte dies

dennoch vorkommen, suchen Sie unverzüglich einen Arzt auf.

• Versuchen Sie niemals, das Fernglas auseinanderzubauen. Bei Reparaturen wenden Sie sich an einen

von Nikon autorisierten Fachhändler.

Informationen zum Sicherungsriemen für die Schutzdeckel

VORSICHT!

Wenn Sie den Ort wechseln, halten Sie das Fernglas nicht am Sicherungsriemen für die Schutzdeckel,

sondern das Fernglas selbst fest.

Informationen zum Stativadapter

VORSICHT!

• Befestigen Sie das Stativ, indem Sie die Sicherungsschraube der Stativhalterung festziehen, bis sie

sicher sitzt. Vergewissern Sie sich, dass die Sicherungsschraube während des Gebrauchs nicht locker ist.

• Nehmen Sie das Stativ erst in Gebrauch, wenn die Befestigungsschraube festgezogen ist. Wenn die

Schraube locker sitzt, können sich Teile lösen und das Fernglas beschädigen.

• Die Schraube an der Oberseite des Tripod-Adapters nicht entfernen. Außerdem stets vor jeder

Verwendung des Fernglases sicherstellen, dass die Schraube nicht locker sitzt.

• Sie können den Stativadapter im Koffer aufbewahren, während er am Fernglas befestigt ist. Wenn Sie

den Ort wechseln, nehmen Sie den Stativadapter vom Stativ ab und bewahren Sie ihn im Koffer auf,

während er am Fernglas befestigt ist.

Wenn Sie den Stativadapter längere Zeit nicht benutzen, nehmen Sie ihn vom Fernglas ab und

bewahren Sie ihn am dafür vorgesehenen Platz im Koffer auf.

• Es wird davon abgeraten, den Ort zu wechseln, während das Fernglas am Stativ befestigt ist, da es zu

unvorhersehbaren Unfällen kommen kann.

• Wenn Sie sich bewegen, während der Stativadapter am Fernglas befestigt ist, achten Sie darauf, dass Sie

nicht den Stativadapter, sondern das Fernglas festhalten.

BEDIENUNGSHINWEISE

Informationen zum Fernglas

BEDIENUNG

• Öffnen Sie die rechten und linken Okulartuben nicht über ihre Grenzen hinaus. Drehen Sie auch nicht

den „Dioptrien-Einstellring“ über den Anschlag hinaus.

• Vermeiden Sie Regen, Wasserspritzer, Sand und Schmutz. Die Funktionsfähigkeit des Produkts wird

nicht beeinträchtigt. Aufgrund seiner Wasserdichtigkeit bleibt das Fernglas auch funktionsfähig, wenn

es leichtem Regen oder Wasserspritzern ausgesetzt ist. Denken Sie jedoch daran, Wassertropfen so

schnell wie möglich abzuwischen.

• Setzen Sie das Fernglas keinen Stößen aus. Wenn Sie kein normales Bild erzielen können, nachdem Ihr

Fernglas gegen etwas gestoßen oder nass geworden ist, bringen Sie es sofort zu einem von Nikon

autorisierten Fachhändler.

• Bei starken plötzlichen Temperaturänderungen kann es an den Objektivoberflächen zu Kondensatbildung

kommen. Lassen Sie das Fernglas in dem Fall vollständig bei Zimmertemperatur trocknen.

AUFBEWAHRUNG

• Bei hoher Luftfeuchtigkeit kann es zu Kondensatbildung und Schimmelbefall kommen. Bewahren Sie

das Fernglas deshalb an einem kühlen, trockenen Ort auf. Nach Gebrauch im Regen oder in der Nacht

lassen Sie das Fernglas bei Zimmertemperatur vollständig trocknen, bevor Sie es an einem kühlen,

trockenen Ort aufbewahren.

• Für die Langzeitaufbewahrung verwenden Sie einen Kunststoffbeutel oder einen luftdichten Behälter

mit etwas Trockenmittel. Wenn dies nicht möglich ist, sorgen Sie für einen sauberen, gut belüfteten Ort,

und bewahren Sie das Fernglas ohne seinen Koffer auf, weil dieser sehr feuchtigkeitsanfällig ist.

• Belassen Sie das Fernglas nicht in einem in der Sonne geparkten Fahrzeug oder in der Nähe von

Heizungen und Warmluftauslässen. Andernfalls sind Leistungs- und Funktionsverluste die Folge.

PFLEGE UND AUFBEWAHRUNG

1. Achten Sie darauf, dass kein Sand oder Schmutz in die beweglichen Teile der „Dioptrien-Einstellringe“ usw. dringt.

2. Zum Reinigen entfernen Sie zunächst Staub mit einem Blasepinsel und wischen Sie den Körper dann mit einem

weichen, sauberen Tuch sauber. Nach Gebrauch am Meer wischen Sie Salzreste mit einem leicht angefeuchteten,

weichen Tuch weg und anschließend mit einem trockenen Tuch trocken. Verwenden Sie keine scharfen Lösungsmittel

wie Waschbenzin oder Verdünner, da diese das Finish angreifen.

3. Blasen Sie den Schmutz oder Staub mit einem Blasepinsel oder Aerosolspray vorsichtig von der Objektivoberfläche

weg und entfernen Sie anschließend den übrigen Staub mit einem weichen, fettfreien Pinsel.

4. Entfernen Sie Flecken und Fingerabdrücke von den Objektivoberflächen mit einem weichen, sauberen Baumwolltuch.

Wischen Sie die Objektivoberflächen vorsichtig und ohne Kraftanwendung sauber. Besonders hartnäckige

Verschmutzungen können mit einem Tropfen reinen Alkohol (Ethanol) oder handelsüblichem Objektivreiniger

entfernt werden, indem Sie das Objektiv von der Mitte aus mit kreisenden Bewegungen reinigen. Verwenden Sie keine

harten Gegenstände, da diese die Objektivoberfläche zerkratzen können.

Teilebezeichnung

1 Augenmuschel

2 Trageriemenöse

3 Objektiv

4 Pupillenabstand

5 Dioptrien-Einstellring

6 Dioptrien-Nullstellung

7 Dioptrienindex

8 Mittelachse

9 Pupillenabstandsskala

IM LIEFERUMFANG

Fernglas ×1

Okularabdeckkappe ×1

Objektivabdeckklappe ×2

Sicherungsriemen für die Klappen

(mit Haken und Stopper)

Trageriemen ×1

Koffer ×1

Kofferriemen ×1

Stativadapter ×1

Nutzungsverfahren für das Fernglas

Augenmuscheln

Informationen, in welche Richtungen Sie die Augenmuscheln drehen müssen, finden Sie auf dem Bild auf Seite 63.

•

Für Brillenträger ist bei Gebrauch die voll eingezogene Position am besten. Zur genauen Einstellung der Augenposition

empfiehlt sich außerdem das Hineindrücken des Okulars auf eine der Raststellungen vor der voll eingezogenen Position.

•

Für Nicht-Brillenträger ist bei Gebrauch die voll ausgezogene Position am besten. Zur genauen Einstellung der Augenposition

empfiehlt sich außerdem das Herausziehen des Okulars auf eine der Raststellungen vor der voll ausgezogenen Position.

Anpassung des Pupillenabstands

• Schauen Sie in das Okular, öffnen und schließen

Sie das Hauptgehäuse, wie in den Pfeilen in (A)

dargestellt und justieren Sie so, dass Sie einen

Einzelkreis sehen.

Über die Pupillenabstandsskala

• Diese ist bei der Neujustierung des

Pupillenabstands nützlich zur Kenntnisnahme des

justierten Pupillenabstandswertes.

Anpassung des Fokus (Dioptrienjustierung)

* Dieses Fernglas ist vom Typ Einzelfokussierung.

• Justieren Sie den Fokus für jedes Auge auf das Ziel (B).

Über die Skala auf den Dioptrieneinstellringen

• Diese sind nützlich zur Kenntnisnahme des am Index

angezeigten Skalenwerts (

) wenn der Fokus justiert

und neu justiert wird (C).

Nutzungsverfahren für Trageriemen

Bringen Sie den Trageriemen wie in (D) dargestellt an, ohne dabei den

Riemen zu verdrehen.

Nutzungsverfahren für die Okularabdeckkappe, die Objektivabdeckkappe und den

Sicherungsriemen für die Kappen

Befestigen Sie den Sicherungsriemen für die Kappen in der

folgenden Reihenfolge, um die Kappen am Fernglas zu

befestigen und deren Verlust zu vermeiden.

1) Befestigen Sie den mit dem Sicherungsriemen für die Kappen

gelieferten Haken an der Okularabdeckkappe.

2) Ziehen Sie den Riemen durch, wie in den Pfeilen in (E) dargestellt.

• Wenn es Ihnen Schwierigkeiten bereitet, den Riemen

durchzuzuziehen, verwenden Sie eine Pinzette oder ein ähnliches

Hilfsmittel.

3) Verknoten Sie beide Enden des Riemens und schieben Sie den

Stopper, um die Kappen zu befestigen.

Haken

Stopper

Nutzungsverfahren für Stativadapter TRA-5

Teilebezeichnung

1 Stativadapter-Gehäuse

2 Klemme

3 Befestigungsschraube

4 Schraubenloch des Stativs

5 Mittelachsenhalterung

Befestigung des Stativadapters

TRA-5 am Fernglas

* Achten Sie darauf, das Fernglas aufgrund

seiner Schwere nicht fallen zu lassen.

und

beziehen sich auf die in (F)

angegebenen Teile.

1) Öffnen Sie den Pupillenabstand am

Fernglas.

Drehen Sie die Befestigungsschraube (

)

der Klemme (

) am Stativadapter mit einer

Münze usw. entgegen den Uhrzeigersinn,

um die Klemme zu entfernen.

3) Den Tripod-Adapter von der Seite der

Objektivlinse des Fernglases einsetzen.

•

Stellen Sie die Mittelachse des

Fernglases in die Mittelachsenhalterung

(

) des Stativadapters (

• Achten Sie darauf, das Fernglas nicht

zu beschädigen.

4) Befestigen Sie die Klemme (

) am

Stativadapter und drehen Sie die

Befestigungsschraube (

) im

Uhrzeigersinn, um das Fernglas am

Stativadapter anzubringen.

• Erst mit den Fingern anziehen, dann

mit einer Münze usw.

5) Nehmen Sie eine Feineinstellung des

Pupillenabstands am Fernglas vor.

• Beziehen Sie sich zur Feineinstellung

des Pupillenabstands auf die

Abbildung auf Seite 64.

Befestigung ist abgeschlossen, wie in (H)

dargestellt. Sie können das Fernglas auch im

Koffer aufbewahren, während der

Stativadapter befestigt ist.

Mittelachse

Spezifikationen

Typ: Einzelfokussierung mit Dachkantprisma

Modell

7×50 10×50

Vergrößerung (×)

7 10

Effektiver Objektivdurchmesser der

Linse (mm)

50 50

Sehfeld (objektiv) (˚)

10,7 9

Sehfeld (subjektiv) (˚)*

66,6 76,4

Sehfeld auf 1.000 m/yd. (m/ft.)

188/563 157/472

Austrittspupille (mm)

7,1 5,0

Helligkeit

50,4 25,0

Abstand der Austrittspupille (mm)

17,7 15,3

Mindestdistanz (m/ft.)

12,3/40,4 20,0/65,6

Länge (mm/in.)

272/10,7 291/11,5

Breite (mm/in.)

171/6,7 171/6,7

Tiefe (mm/in.)

80/3,1 80/3,1

Gewicht (g/oz.)

2420/85,4 2505/88,4

Pupillenabstand Einstellung

(mm/in.)

58-78

2,3-3,1

58,5-78

2,3-3,1

Struktur

Wasserdicht (bis zu 5 Meter für 10 Minuten) und stickstoffgasgefüllt

* Wert gemäß der Formel [tan ω' = Γ x tanω ]: Subjektives Sehfeld: 2ω', Vergrößerung: Γ , Objektives Sehfeld: 2ω

Über Wasserdichtigkeit und Entfeuchtung:

• Alle gezeigten Modelle sind wasserdicht und bei völligem Eintauchen oder Hineinfallen in Wasser

bis zu einer maximalen Tiefe von 5 Meter und für die Dauer von maximal 10 Minuten frei von einer

Beschädigung des optischen Systems.

• Einsatz unter hoher Luftfeuchtigkeit, Staub und Regen ohne Beschädigungsrisiko.

• Stickstofffüllung verhindert Kondensation und Schimmelbildung.

Bei Einsatz von diesen Modellen ist Folgendes zu beachten:

• Da das Produkt nicht hermetisch abgedichtet ist, darf es unter fließendem Wasser weder betrieben

noch gehalten werden.

• Zur Vermeidung von Schäden und aus Sicherheitsgründen dürfen die beweglichen Teile dieser

Modelle erst dann betätigt werden, wenn sämtliche Feuchtigkeit abgewischt wurde.

Damit Sie viele Jahre ungetrübte Freude an Ihrem Fernglas haben, empfiehlt Nikon Vision die

regelmäßige Wartung durch einen autorisierten Fachhändler.

Reinigung des Objektivs

Stellen Sie beim Reinigen des Objektivs mit einem Staubreinigungsspray sicher, das Sie das Spray

aufrecht und mindestens 30 cm von der Objektivoberfläche entfernt hin und her bewegen, sodass das

verdampfte Flüssiggas nicht auf einem Punkt konzentriert aufgetragen wird.

• Entfernen Sie beim Reinigen der Okulare des Fernglases den

schwarzen Teil der Augenmuscheln durch Drehen in die in (

)

angezeigte Pfeilrichtung. Dies vereinfacht die Reinigung der

Okulare.

Bringen Sie die Augenmuscheln fest an, in dem Sie sie in die in

(

) dargestellte Pfeilrichtung drehen.

• Änderungen der Konstruktion und der technischen Daten bleiben vorbehalten.

• Alle Rechte, auch die des auszugsweisen Nachdrucks dieser Bedienungsanleitung (mit Ausnahme kurzer

Zitate in technischen Besprechungen) ohne schriftliche Genehmigung durch NIKON VISION CO., LTD.,

bleiben ausdrücklich vorbehalten.

PRECAUZIONI

Grazie per aver acquistato un binocolo Nikon.

Osservare scrupolosamente le istruzioni fornite qui di seguito per un impiego corretto e per evitare

incidenti potenzialmente pericolosi.

1 Per utilizzare correttamente il binocolo e gli accessori in dotazione, leggere prima con attenzione le “PRECAUZIONI PER

LA SICUREZZA”, le “PRECAUZIONI PER IL FUNZIONAMENTO” e le “Modalità di utilizzo” contenute nel presente Manuale

di istruzioni.

2 Conservare il presente manuale di istruzioni per potervi fare riferimento agevolmente.

Per proteggere se stessi ed altri da possibili infortuni e/o danni a cose o perdite materiali, si richiede di

prestare molta attenzione a tutte le istruzioni, avvertenze e precauzioni relative all’uso e alla cura di

questo prodotto.

PERICOLO

Questa indicazione avverte l’utente che la mancata osservanza di quanto specificato di seguito durante

l’uso può essere causa di infortuni o perfino di morte.

ATTENZIONE

Questa indicazione avverte l’utente che la mancata osservanza di quanto specificato di seguito durante

l’uso può essere causa di infortuni o danni materiali.

PRECAUZIONI PER IL FUNZIONAMENTO

Le voci contenute in questo paragrafo avvertono l’utente la mancata osservanza di quanto specificato di

seguito durante l’uso può compromettere funzionalità e prestazioni del prodotto.

PRECAUZIONI PER LA SICUREZZA

Informazioni sul binocolo

PERICOLO!

Non guardare mai direttamente il sole attraverso il binocolo.

Guardare direttamente il sole o luce intensa potrebbe danneggiare gravemente la vista o causarne la perdita.

ATTENZIONE!

• Non lasciare il binocolo in una posizione instabile, in quanto potrebbe cadere e essere causa di

infortuni.

• Non camminare guardando attraverso il binocolo, si potrebbe inciampare in oggetti imprevisti e ferirsi.

• Non fare oscillare il binocolo mantenendolo per le cinghiette, in quanto potrebbe colpire altri soggetti

ed essere causa di infortuni.

• Con il trascorrere del tempo, la custodia, la cinghietta e i materiali esterni utilizzati per il binocolo e le

conchiglie oculari possono rovinarsi e macchiare i vestiti. Per evitare questo problema, controllarne le

condizioni prima dell’uso e, qualora fossero presenti segni di deterioramento, rivolgersi a un centro

assistenza autorizzato Nikon.

• L’uso prolungato delle conchiglie oculari può essere causa di infiammazioni cutanee. Nel caso in cui

dovessero insorgere tali sintomi, interrompere l’uso dell’unità e consultare immediatamente un medico.

• Fare attenzione a non rimanere con il dito incastrato quando si procede alla regolazione della distanza

interpupillare o alla regolazione diottrica. Prestare particolare attenzione se si lascia utilizzare il binocolo ai bambini.

• Non lasciare la busta in polietilene, usata per l’imballaggio, alla portata dei bambini, in quanto

potrebbero metterla in bocca e soffocare.

• Assicurarsi che il cappuccio o la conchiglia oculare non vengano inghiottiti inavvertitamente dai

bambini. Se ciò dovesse verificarsi, consultare immediatamente un medico.

• Non smontare il binocolo. Eventuali riparazioni devono essere eseguite da un centro assistenza

autorizzato Nikon.

Il cordoncino anticaduta per i cappucci

ATTENZIONE!

Quando ci si sposta, tenere il binocolo dal corpo dell'apparecchio e non dal cordoncino anticaduta per i

cappucci.

L'adattatore per treppiede

ATTENZIONE!

• Fissare saldamente il binocolo al treppiede serrando bene la vite di bloccaggio dell'apposito attacco.

Assicurarsi inoltre che la vite di bloccaggio non si allenti durante l'uso.

• Procedere all'uso solo dopo aver serrato saldamente la vite di fissaggio. Se la vite è allentata, possono

staccarsi pezzi con conseguenti danni al binocolo.

• Non rimuovere la vite sulla parte superiore dell'adattatore per treppiede. Prima di utilizzare il binocolo,

assicurarsi ogni volta che la vite non sia allentata.

• Quando l'adattatore per treppiede è fissato sul binocolo, lo si può riporre nella custodia. Quando ci si

sposta, staccare l'adattatore dal treppiede e conservarlo nella custodia montato sul binocolo.

Per la conservazione per lunghi periodi, staccare l'adattatore per treppiede dal binocolo e conservarlo

nell'apposito alloggiamento all'interno della custodia.

• Consigliamo di non spostarsi con il binocolo montato sul treppiede, onde evitare il rischio di incidenti

imprevisti.

• Quando ci si sposta con l'adattatore per treppiede montato sul binocolo, reggere il binocolo stesso e

non l'adattatore.

PRECAUZIONI PER IL FUNZIONAMENTO

Informazioni sul binocolo

FUNZIONAMENTO E COMANDI

• Non superare il limite di apertura del tubo destro e sinistro del binocolo. Inoltre, non ruotare gli “anelli

delle diottrie” al di là del limite.

• Evitare pioggia, spruzzi d’acqua, sabbia e fango. Poiché il prodotto è impermeabile, le sue prestazioni

non vengono compromesse dall'esposizione a pioggia leggera o leggeri spruzzi d'acqua. Tuttavia,

asciugare quanto più rapidamente possibile le gocce d'acqua.

• Proteggere sempre il binocolo dagli urti. Se il binocolo non dovesse riprodurre un’immagine

normalmente in seguito a caduta o contatto con acqua, portarlo immediatamente presso un centro

assistenza autorizzato Nikon.

• L’esposizione a brusche variazioni di temperatura potrebbe comportare la formazione di condensa sulla

superficie delle lenti. In questo caso, far asciugare completamente il binocolo a temperatura ambiente.

CONSERVAZIONE

• Dato che l’umidità elevata potrebbe essere causa della formazione di condensa o muffa sulle superfici

delle lenti, conservare il binocolo in un luogo fresco e asciutto. In seguito all’uso durante una giornata di

pioggia o di notte, lasciare che l’unità si asciughi completamente a temperatura ambiente e quindi

riporla in un luogo fresco e asciutto.

• Per la conservazione prolungata, collocare il binocolo in una busta di plastica o in un contenitore a

chiusura ermetica con un essiccante. Se questo non fosse possibile, riporre l’unità in un luogo pulito e

ben ventilato, all’esterno della custodia in quanto facilmente soggetta alla formazione di muffa.

• Non lasciare il binocolo all’interno dell’automobile durante una giornata afosa e soleggiata, né vicino a

un apparecchio che genera calore. Queste condizioni potrebbero danneggiare o avere un effetto

negativo su di essi.

MANUTENZIONE E CONSERVAZIONE

1. Impedire la penetrazione di sabbia o corpi estranei nelle parti rotanti degli “anelli delle diottrie”, ecc.

2. Dopo aver rimosso la polvere con un soffietto, pulire la superficie usando un panno morbido e pulito. Dopo l’uso in

una località di mare, bagnare leggermente un panno morbido e pulito con dell'acqua, e strofinarlo per rimuovere il

sale che potrebbe essere presente sulla superficie. Terminata questa operazione, asciugare la superficie usando un

panno asciutto. Non usare benzene, diluenti o altri solventi organici.

3. Dopo aver staccato via particelle estranee o di polvere dalla superficie dell'obiettivo con un soffietto o un apposito

spray, eliminare ogni traccia rimanente con un pennello morbido e pulitissimo.

4. Per rimuovere macchie o impronte digitali dalla superficie delle lenti, strofinare con delicatezza le lenti con un panno

di cotone pulito e morbido. Per pulire le macchie più resistenti, utilizzare una piccola quantità di alcol puro (etanolo) o

un detergente per lenti normalmente in commercio e procedere con un movimento circolare dal centro della lente

verso l’esterno. Non utilizzare utensili o oggetti duri in quanto potrebbero graffiare la superficie delle lenti.

Nomenclatura

1 Conchiglia oculare

2 Occhiello per tracolla

3 Obiettivo

4 Distanza interpupillare

5 Anello di regolazione diottrica

6 Posizione di 0 (zero) nella

regolazione diottrica

7 Indice di regolazione diottrica

8 Albero centrale

9 Scala della distanza

interpupillare

ARTICOLI FORNITI

Binocolo ×1

Coprioculari ×1

Copriobiettivo ×2

Cordoncino anticaduta per i

cappucci (con gancio e arresto)

×1

Tracolla ×1

Custodia ×1

Cinghietta custodia ×1

Adattatore per treppiede ×1

Modalità di utilizzo del binocolo

Conchiglie oculari

Per le direzioni di rotazione delle conchiglie oculari, vedere l'immagine a pagina 77.

•

Chi porta gli occhiali utilizzerà la posizione completamente ritratta. Per regolare accuratamente la vista, è anche possibile

utilizzare una delle posizioni di arresto (clic) prima del raggiungimento della posizione completamente ritratta.

•

Chi non porta gli occhiali utilizzerà la posizione completamente estesa. Per regolare accuratamente la posizione degli occhi,

è anche possibile utilizzare una delle posizioni di arresto prima del raggiungimento della posizione completamente estesa.

Regolazione della distanza interpupillare

• Guardare attraverso gli oculari, aprire e chiudere il

corpo principale come mostrato dalle frecce nella

figura (A), quindi regolare in modo che la vista

divenga un cerchio unico.

La scala della distanza interpupillare

• È utile per tenere una traccia del valore di distanza

interpupillare regolato quando si procede ad una

nuova regolazione di questa distanza.

Regolazione della messa a fuoco (regolazione della diottria)

* Questo binocolo è del tipo a messa a fuoco individuale.

• Regolare la messa a fuoco sul soggetto per ciascun occhio (B).

La scala sugli anelli delle diottrie

• Sono utili per tenere traccia del valore della scala

indicato sull'indice (

) quando si regola la messa a

fuoco, nonché per le nuove regolazioni della messa a

fuoco (C).

Modalità di utilizzo della tracolla

Collegare la tracolla come illustrato (D), ponendo particolare attenzione a

non attorcigliarla.

Modalità di utilizzo del coprioculare, del copriobiettivo e del cordoncino anticaduta per

i cappucci

Fissare il cordoncino anticaduta nell'ordine seguente per fissare i

cappucci al binocolo ed evitare di perderli.

1) Fissare al coprioculare il gancio fornito con il cordoncino

anticaduta per i cappucci.

2) Disporre il cordoncino come mostrato dalle frecce nella figura (E).

• Se si hanno difficoltà a far passare il cordoncino attraverso

l’arresto, utilizzare delle pinze, ecc.

3) Annodare entrambe le estremità del cordoncino e far scorrere

l'arresto per fissare i cappucci.

Gancio

Arresto

Modalità di utilizzo dell'adattatore per treppiede TRA-5

Nomenclatura

1 Corpo dell'adattatore per

treppiede

2 Morsetto

3 Vite di fissaggio

4 Foro per la vite del

treppiede

5 Supporto dell'albero

centrale

Fissaggio dell'adattatore per

treppiede TRA-5 al binocolo

* Fare attenzione a non lasciar cadere il

binocolo, in quanto è pesante.

rimandano ai pezzi indicati

nella figura (F).

1) Aprire la distanza interpupillare sul

binocolo.

2) Con una moneta o simili, ruotare in

senso antiorario la vite di fissaggio (

)

del morsetto (

) sull'adattatore per

treppiede in modo da rimuovere il

morsetto.

3) Inserire l'adattatore per treppiede dal

lato obiettivo del binocolo.

• Inserire l'asse centrale del binocolo

nell'apposito supporto (

)

dell'adattatore per treppiede (G).

• Fare attenzione a non danneggiare il

binocolo.

4) Fissare il morsetto (

) all'adattatore

per treppiede e ruotare la vite di

fissaggio (

) in senso orario per fissare

il binocolo all'adattatore per treppiede.

• Dopo aver serrato a mano, serrare

con una moneta o simili.

5) Regolare finemente la distanza

interpupillare sul binocolo.

• Per regolare la distanza

interpupillare, vedere l'immagine a

pagina 78.

Per terminare il fissaggio, procedere come

illustrato nell'immagine (H). È possibile

conservare il binocolo nella custodia con

l'adattatore per treppiede montato.

Albero centrale

Dati caratteristici

Tipo: Tipo con messa a fuoco individuale con prisma a tetto (Dach)

Modello

7×50 10×50

Ingrandimento (×)

7 10

Diametro effettivo dell’obiettivo

(mm)

50 50

Campo visivo angolare (reale) (˚)

10,7 9

Campo visivo angolare (apparente) (˚)*

66,6 76,4

Campo visivo a 1.000 m/iarde (m/piedi)

188/563 157/472

Pupilla di uscita (mm)

7,1 5,0

Luminosità

50,4 25,0

Accomodamento dell’occhio (mm)

17,7 15,3

Distanza messa a fuoco primi piani

(m/piedi)

12,3/40,4 20,0/65,6

Lunghezza (mm/pollici)

272/10,7 291/11,5

Larghezza (mm/pollici)

171/6,7 171/6,7

Profondità (mm/pollici)

80/3,1 80/3,1

Peso (g/once)

2420/85,4 2505/88,4

Regolazione distanza interpupillare

(mm/pollici)

58-78

2,3-3,1

58,5-78

2,3-3,1

Struttura Impermeabile (fino a 5 m per 10 minuti) e riempita con azoto

* Il numero calcolato dalla formula [tan ω' = Γ x tanω ]: Campo visivo apparente: 2ω', Ingrandimento: Γ ,

Campo visivo reale: 2ω

Caratteristiche di impermeabilità e antiappannamento:

• Tutti i modelli mostrati sono impermeabili, quindi il loro sistema ottico non verrebbe danneggiato se

fossero immersi o lasciati cadere nell’acqua fino a una profondità massima di 5 metri per un

massimo di 10 minuti.

• Possono essere usati in condizioni di molta umidità, polvere e pioggia senza alcun rischio di

danneggiamento.

• Il design a riempimento di azoto li rende resistenti a condensazione e muffa.

Nell’utilizzare questi prodotti, osservare quanto segue:

• Poiché l’unità non ha una struttura perfettamente sigillata, non deve essere utilizzata né mantenuta

sotto l’acqua corrente.

• Prima di regolare le parti mobili di questi prodotti, per evitare guasti e ai fini della sicurezza, è

necessario rimuovere qualsiasi traccia di umidità.

Per conservare il binocolo in condizioni ottimali, Nikon Vision consiglia una periodica revisione da parte

di un rivenditore autorizzato.

Pulizia degli obiettivi

Quando si puliscono gli obiettivi del binocolo con un detergente spray per lenti, tenere il contenitore in

verticale ad una distanza di almeno 30 cm dalla superficie delle lenti e muovere il contenitore per

evitare che il gas liquido vaporizzato si concentri in un solo punto.

• Per pulire gli oculari del binocolo, rimuovere la parte nera delle

conchiglie ruotando nella direzione della freccia come illustrato

nella figura (

). In tal modo, la pulizia degli oculari sarà facilitata.

Nel rimettere le conchiglie, fissarle saldamente ruotando nella

direzione della freccia come indicato nella figura (

• Design e dati caratteristici sono soggetti a variazioni senza preavviso.

• Senza autorizzazione scritta di NIKON VISION CO., LTD., è vietata qualsiasi riproduzione, integrale o parziale,

del presente “Manuale di istruzioni” (salvo brevi citazioni in recensioni o articoli specializzati).

FÖREBYGGANDE ÅTGÄRDER

Tack för att du har valt att köpa en kikare från Nikon.

Följ nedanstående anvisningar noggrant för att använda produkten på rätt sätt, och för att undvika

potentiellt farliga olyckor.

1 Läs ”SÄKERHETSÅTGÄRDER”, ”ANVÄNDNINGSFÖRESKRIFTER” och ”Instruktioner för användning” för kikarna och

medföljande artiklar i denna bruksanvisning innan du använder produkten.

2 Förvara alltid instruktionerna så att du lätt kan komma åt dem om det behövs.

För att du och personer i närheten ska kunna skyddas från personskador och/eller materielskador eller

materielförlust, ber vi dig att vara mycket uppmärksam på alla instruktioner, varningar och

försiktighetsåtgärder som rör bruk och skötsel av den här produkten.

VARNING

Detta betyder att felaktigt bruk och underlåtelse att beakta detta innehåll kan leda till dödsfall eller

allvarliga skador.

FÖRSIKTIGT

Detta betyder att felaktigt bruk och underlåtelse att beakta detta innehåll kan leda till eventuella

personskador eller fysisk skada.

ANVÄNDNINGSFÖRESKRIFTER

Innehållet i detta avsnitt uppmärksammar dig på att felaktigt bruk av produkten påverkar produktens

prestanda och funktionalitet negativt.

SÄKERHETSÅTGÄRDER

Om kikaren

VARNING!

Titta aldrig direkt mot solen i kikaren.

Att titta direkt mot solen eller en stark ljuskälla kan skada ögonen allvarligt eller orsaka blindhet.

FÖRSIKTIGT!

• Lämna inte kikaren på en ostabil plats. Den kan ramla ner och orsaka skada.

• Titta inte i kikaren samtidigt som du går. Du kan krocka med oväntade föremål och skada dig.

• Svinga inte kikaren i remmen. De kan träffa någon och orsaka skada.

• Kikarens fodral, rem, hölje och ögonmusslor kan bli sämre med åren och lämna fläckar på kläder.

Kontrollera alltid att dessa delar är i bra skick innan kikaren används, och rådgör med en Nikon

auktoriserad servicerepresentant om du märker att den börjar bli sämre.

• Om du använder ögonmusslorna under längre perioder kan huden inflammeras. Om sådana symtom

uppträder bör du omedelbart sluta använda ögonmusslorna och kontakta läkare.

• Var försiktig så att du inte klämmer fingret när du justerar pupilldistansen eller dioptern. Var extra

försiktig om du låter små barn använda kikaren.

• Håll förpackningens plastpåse utom räckhåll för barn. Barn kan stoppa påsen i munnen och kvävas.

• Se till att små barn inte sväljer linsskyddet eller ögonmusslorna. Om det skulle ske måste du omedelbart

kontakta läkare.

• Ta inte isär kikaren. Reparation bör utföras av en Nikon-auktoriserad servicerepresentant.

Om remmen för skydden

FÖRSIKTIGT!

Om du förflyttar dig ska du se till att hålla i kikaren, inte i remmen för skydden.

Om stativadaptern

FÖRSIKTIGT!

• Fäst adaptern ordentligt på stativet genom att dra åt låsskruven på stativplattan ordentligt. Kontrollera

även att låsskruven inte sitter löst när produkten används.

• Använd produkten endast när fästskruven har dragits åt. Om den sitter löst kan delar lossna och kikaren

skadas.

• Ta inte bort skruven på ovansidan av stativadaptern. Kontrollera även att skruven inte är lös innan varje

användning av kikaren.

• Du kan förvara stativadaptern i förvaringsväskan medan den sitter monterad på kikaren. Om du

förflyttar dig bör du lossa stativadaptern från stativet och förvara den i väskan medan den sitter

monterad på kikaren.

Om du förvarar den under längre tid bör du avlägsna stativadaptern från stativet och förvara den i

avsedd plats i väskan.

• Vi rekommenderar att du inte förflyttar dig medan kikaren är monterad på stativet eftersom det kan ge

upphov till oväntade olyckor.

• Om du förflyttar dig medan stativadaptern sitter monterad på kikaren ska du se till att hålla i kikaren,

inte i stativadaptern.

ANVÄNDNINGSFÖRESKRIFTER

Om kikaren

ANVÄNDNING OCH REGLAGE

• Dra inte ut objektiven längre än till stoppet. Vrid dessutom inte ”diopterringarna” längre än till stoppet.

• Undvik regn, vattenstänk, sand och lera. Denna produkts prestanda påverkas inte, även om den utsätts

för lätt regn eller vattenstänk, eftersom den är vattentät. Se dock till att du torkar av alla vattendroppar

snarast möjligt.

• Skydda alltid kikaren mot stötar. Om du inte kan få fram en normal bild efter att kikaren har tappats

eller blivit blöt, tar du den genast till en Nikon-auktoriserad servicerepresentant.

• Om kikaren utsätts för plötsliga temperaturförändringar kan kondensvatten bildas på linserna. Låt i

detta fall kikaren torka ordentligt i rumstemperatur.

FÖRVARING

• Kondensvatten eller mögel kan uppträda på linsen på grund av hög luftfuktighet. Förvara därför alltid

kikaren på en torr, sval plats. Torka dem ordentligt i rumstemperatur efter att du har haft dem ute i

regnet, och förvara dem sedan på en torr, sval plats.

• Vid längre förvaring måste kikaren förvaras i en plastpåse eller en lufttät behållare med en avfuktare.

Om detta inte är möjligt, ska den förvaras på en ren och välventilerad plats, separat från fodralet,

eftersom det lätt påverkas av fukt.

• Lämna inte kikaren i bilen om det är varmt eller soligt ute, eller nära värmeavgivande utrustning. Det

kan skada eller påverka kikaren negativt.

UNDERHÅLL OCH FÖRVARING

1. Se till att det inte kommer in sand eller smuts i de roterande delarna på ”diopterringarna”, etc.

2. Blås bort damm och rengör sedan huset med en mjuk och ren trasa. Om du har använt kikaren vid havet, kan du fukta

en mjuk, ren trasa med vatten och torka av eventuella saltrester på huset. Torka sedan av huset med en torr trasa.

Använd inte bensen, thinner eller andra organiska lösningsmedel.

3. Blås bort skräp eller damm på linsytan med en fläkt eller tryckluft och avlägsna sedan resterna av dammet med en

mjuk, fettfri borste.

4. Torka linserna mycket försiktigt med en mjuk, ren trasa eller oljefria linsdukar av hög kvalitet om du behöver ta bort

fläckar eller märken, t.ex. fingeravtryck från linserna. Använd en mindre mängd ren alkohol (etanol) eller

linsrengöringsmedel som finns tillgänglig i butik för att torka bort smuts som sitter hårt fast. Torka från linsens mitt och

ut mot sidorna med en cirkulär rörelse. Använd inget hårt föremål då detta kan skrapa linsens yta.

Nomenklatur

1 Ögonmussla

2 Öljett för halsrem

3 Objektivlins

4 Pupilldistans

5 Diopterring

6 Diopterposition 0 (noll)

7 Diopterindex

8 Mittaxel

9 Pupilldistansskala

MEDFÖLJANDE DELAR

Kikare ×1

Linsskydd ×1

Objektivskydd ×2

Rem för skydden

(med krok och stopp)

×1

Halsrem ×1

Väska ×1

Väskrem ×1

Stativadapter ×1

Instruktioner för användning

Ögonmusslor

Se bilden på sidan 91 för anvisningar om hur ögonmusslor vrids.

• Glasögonbärare ska använda ögonmusslorna i fullt indraget läge. För att justera synfältet kan du även

använda ett av klickstoppen innan du når helt inskjutet läge.

• Icke glasögonbärare ska använda ögonmusslorna i helt utdraget läge. För att justera ögonens position

kan du även använda ett av klickstoppen innan du når helt utdraget läge.

Justera pupilldistansen

• Titta in i objektivet, öppna och stäng kikarhuset

som visas med pilarna i (A) och justera så att din

betraktningsbild bildar en cirkel.

Om pupilldistansskalan

• Denna är användbar om du vill notera värdet för

den justerade pupilldistansen när du justerar om

pupilldistansen.

Justera fokus (diopterjustering)

* Denna kikare har individuella fokuseringar.

• Justera fokus för varje öga (B).

Om skalan på diopterringarna

• Denna är användbar för att notera det skalvärde som

indikeras på skalan (

) när fokus är inställt, samt för

att justera om fokus (C).

Instruktioner för användning av halsrem

Sätt fast halsremmen enligt bilden (D), och se till att den inte tvinnas.

Instruktioner för användning av linsskyddet, objektivskyddet samt remmen för skydden

Fäst remmen för skydden i följande ordning när du fäster

skydden på kikaren så att de inte tappas bort.

1) Fäst kroken som medföljde remmen på linsskyddet.

2) Dra remmen såsom pilen visar i (E).

• Om det är svårt att dra remmen genom stoppet kan du använda

en pincett eller liknande.

3) Knyt båda ändarna av remmen och för på stoppet för att hålla

skydden.

Krok

Stopp

Instruktioner för användning av stativadaptern TRA-5

Nomenklatur

1 Stativadapter

2 Klämfäste

3 Monteringsskruv

4 Skruvhål på stativ

5 Mittaxelhållare

Montera stativadaptern TRA-5 på

kikaren

* Se till att du inte tappar kikaren eftersom

den är tung.

och

hänvisar till de delar som

anges i (F).

1) Öppna pupillavståndet på kikaren.

2) Vrid monteringsskruv (

) på

klämfästet (

) på stativadaptern

moturs med ett mynt eller liknande för

att avlägsna klämfästet.

3) Anslut stativadaptern från

objektivlinsens sida av kikaren.

• För in mittaxeln i mittaxelhållaren

(

) på stativadaptern (G).

• Undvik att skada kikaren.

4) Montera klämfästet (

) på

stativadaptern och vrid

monteringsskruv (

) medurs för att

fästa kikaren på stativadaptern.

• När du har skruvat in den med

fingrarna kan du använda ett mynt

eller liknande för att skruva åt den.

5) Justera slutligen pupillavståndet på

kikaren.

• Anvisningar om hur det

interpupillära avståndet justeras

finns i bilden på sidan 92.

Du slutför monteringen såsom visas i (H). Du

kan även förvara kikaren i förvaringsväskan

medan stativadaptern sitter monterad på

kikaren.

Mittaxel

Specifikationer

Typ: Takkantsprisma med individuell fokusering

Modell

7×50 10×50

Förstoring (×)

7 10

Objektivlinsens effektiva diameter

(mm)

50 50

Synfältsvinkel (faktisk) (˚)

10,7 9

Synfältsvinkel (synbar) (˚)*

66,6 76,4

Synfält vid 1000 m/yd. (m/fot)

188/563 157/472

Utgångspupill (mm)

7,1 5,0

Ljusstyrka

50,4 25,0

Ögonrelief (mm)

17,7 15,3

Närfokuseringsavstånd (m/fot)

12,3/40,4 20,0/65,6

Längd (mm/tum)

272/10,7 291/11,5

Bredd (mm/tum)

171/6,7 171/6,7

Tjocklek (mm/tum)

80/3,1 80/3,1

Vikt (g/oz.)

2420/85,4 2505/88,4

Pupilldistansjustering (mm/tum)

58-78

2,3-3,1

58,5-78

2,3-3,1

Konstruktion Vattentät (ner till 5 m i 10 minuter) och fylld med kvävgas

* Resultatet av formeln [tan ω' = Γ x tanω ]: Synbart synfält: 2ω', Förstoring: Γ , faktiskt synfält: 2ω

Om vattentäthet och avimning:

• Alla modeller som visas är vattentäta och deras optiska system tar inte skada av att hamna under

vatten, om djupet inte överstiger 5 meter och tiden 10 minuter.

• Kan användas i hög luftfuktighet, dammiga miljöer och regn utan risk för skada.

• De är fyllda med kvävgas, vilket gör att de står emot kondens och mögel.

Observera följande när du använder dessa produkter:

• Eftersom enheten inte är helt förseglad, får den inte användas eller hållas under rinnande vatten.

• Torka av all eventuell fukt innan du justerar rörliga delar för att undvika att produkten skadas eller av

säkerhetsskäl.

Om du vill hålla din kikare i perfekt skick rekommenderar vi på Nikon Vision att du regelbundet låter en

auktoriserad återförsäljare serva den.

Rengöring av linsen

Vid rengöring av kikarens objektiv med ett aerosolrengöringsmedel ska du se till att hålla gasflaskan

upprätt minst 30 cm från linsens yta och sedan röra flaskan fram och tillbaka för att undvika att den

förångade vätskan träffar en punkt.

• Vid rengöring av kikarens objektiv ska du ta loss den svarta delen

av ögonmusslorna genom att vrida dem i pilens riktning (

). Det

gör att det är lättare att rengöra objektiven.

När ögonmusslorna sätts tillbaks ska de vridas i pilens riktning

(

• Specifikationer och utförande kan ändras utan föregående meddelande.

• Denna ”Bruksanvisning” får inte kopieras, delvis eller i sin helhet (förutom korta citat i artiklar eller

recensioner), utan skriftligt tillstånd från NIKON VISION CO., LTD.

100

VOORZORGSMAATREGELEN

Gefeliciteerd met uw aankoop van deze Nikon verrekijker.

Neem voor een correct gebruik de volgende regels in acht en ga voorzichtig met het apparaat om.

1 Lees voor een correct gebruik voordat u het product gaat gebruiken eerst de “VEILIGHEIDSINSTRUCTIES”,

“VOORZORGSMAATREGELEN MET BETREKKING TOT GEBRUIK” en de “Werkwijzen” voor de verrekijker en de

meegeleverde items in deze Gebruiksaanwijzing aandachtig door.

2 Houd deze instructies bij de hand als referentiemateriaal.

Om u en derden te beschermen tegen mogelijk letsel en/of materiële schade of verlies, verzoeken wij u

om extra aandacht te besteden aan alle instructies, waarschuwingen en aanwijzingen met betrekking

tot het gebruik en de behandeling van dit product.

WAARSCHUWING

Deze aanwijzing maakt u attent op het feit dat iedere vorm van incorrect gebruik of veronachtzaming van

de hier beschreven inhoud kan leiden tot ernstig letsel of de dood.

VOORZICHTIG

Deze aanwijzing maakt u erop attent dat iedere vorm van incorrect gebruik of veronachtzaming van de

hier beschreven inhoud kan leiden tot potentieel letsel of alleen fysieke schade.

VOORZORGSMAATREGELEN MET BETREKKING TOT GEBRUIK

De items in deze sectie maken u attent op het feit dat iedere vorm van incorrect gebruik of

veronachtzaming van de hier beschreven inhoud een negatief effect kan hebben op de prestaties van het

product en zijn functionaliteit.

101

VEILIGHEIDSINSTRUCTIES

De verrekijker

WAARSCHUWING!

Kijk nooit direct in de zon met de verrekijker.

Direct in de zon of ander intens licht kijken kan leiden tot ernstige beschadiging van de ogen of blindheid

veroorzaken.

LET OP!

• Plaats de verrekijker niet op een onstabiele plaats. Hij kan vallen, wat kan resulteren in letsel.

• Gebruik de verrekijker niet terwijl u loopt. U zou onverwacht ergens tegenaan kunnen lopen en zich

bezeren.

• Zwaai de verrekijker niet rond aan de draagriem. U kunt iemand raken, wat kan resulteren in letsel.

• De koffer, de draagriem, de externe materialen van een verrekijker en de oogschelpen kunnen verslijten

door ouderdom en vlekken veroorzaken op kleding. Controleer, om dit te voorkomen, vóór ieder

gebruik de staat waarin ze verkeren en raadpleeg bij slijtage een door Nikon erkende

servicevertegenwoordiger.

• Als u de oogschelpen langere tijd gebruikt, kan uw huid ontstoken raken. Indien u

ontstekingsverschijnselen krijgt, gebruik de verrekijker dan niet meer en raadpleeg onmiddellijk een arts.

• Pas op dat uw vingers niet bekneld raken tijdens het aanpassen van de afstand tussen de pupillen en

van de dioptrie. Let vooral op wanneer u de verrekijker aan kleine kinderen geeft.

• Houd de beschermtas van polyethyleen buiten het bereik van kleine kinderen. Kinderen kunnen deze in

hun mond stoppen en stikken.

• Kijk uit dat kleine kinderen niet per ongeluk de dop of de oogschelp inslikken. Mocht dat gebeuren,

roep dan onmiddellijk de hulp in van een arts.

• Demonteer de verrekijker niet. Reparaties moeten worden uitgevoerd door een door Nikon erkende

servicevertegenwoordiger.

102

Het lensdoppenkoord

LET OP!

Wanneer u zich verplaatst, houd dan de verrekijker vast en draag deze niet aan het lensdoppenkoord.

De statiefadapter

LET OP!

• Maak deze goed vast aan het statief door de borgschroef van de statiefsteun stevig aan te draaien.

Controleer ook tijdens het gebruik of de borgschroef niet los zit.

• Alleen gebruiken nadat de bevestigingsschroef goed aangedraaid is. Wanneer deze los zit, kunnen

onderdelen losraken en schade aan de verrekijker veroorzaken.

• De schroef bovenop de statiefadapter mag niet worden verwijderd. Controleer ook steeds voor het

gebruik van de verrekijker of de schroef niet los zit.

• De statiefadapter kunt u in de koffer bewaren terwijl deze aan de verrekijker bevestigd is. Wanneer u

zich verplaatst, verwijder dan de statiefadapter van het statief en berg deze op in de koffer terwijl deze

aan de verrekijker bevestigd is.

Wanneer u deze voor langere tijd opbergt, verwijder dan de statiefadapter van de verrekijker en bewaar

deze op de speciale plek in de koffer.

• Omdat dit ongevallen kan veroorzaken, is het niet raadzaam om zich te verplaatsen terwijl de

verrekijker nog op het statief is bevestigd.

• Wanneer u zich verplaatst terwijl de statiefadapter aan de verrekijker bevestigd is, houd dan de

verrekijker vast en draag deze niet aan de statiefadapter.

103

VOORZORGSMAATREGELEN MET BETREKKING TOT GEBRUIK

De verrekijker

BEDIENING EN INSTELLINGEN

• Open de rechter- en linkerbuis van de verrekijker niet verder dan hun uiterste grens. Draai de Draai de

“dioptrieringen” ook niet verder dan de uiterste grens.

• Vermijd regen, waterspetters, zand en modder. Doordat het product waterdicht is, worden de prestaties

van het product niet negatief beïnvloed, ook niet bij blootstelling aan lichte regen of nevel. Het is

echter raadzaam om waterdruppels zo snel mogelijk af te vegen.

• Bescherm de verrekijker te allen tijde tegen schokken. Als u geen normaal beeld te zien krijgt nadat de

verrekijker is gevallen of nat geworden, breng deze dan onmiddellijk naar een door Nikon erkende

servicevertegenwoordiger.

• Bij blootstelling aan plotselinge temperatuurverschillen kan de lens beslaan. Droog de verrekijker in dit

geval grondig op kamertemperatuur.

BEWAREN

• Bij een hoge luchtvochtigheid kan de lens beslaan c.q. beschimmelen. Bewaar de verrekijker daarom op

een koele en droge plaats. Droog de verrekijker na gebruik op een regenachtige dag op

kamertemperatuur en bewaar hem vervolgens op een koele en droge plaats.

• Bewaar de verrekijker, als u deze voor langere tijd opbergt, in een plastic zak of een luchtdichte houder

voorzien van een dehydratiemiddel. Als dat niet mogelijk is, bewaar hem dan op een schone, goed

geventileerde plaats, buiten de koffer, omdat hij zeer gevoelig is voor vocht.

• Laat de verrekijker op een warme of zonnige dag niet achter in de auto en bewaar deze ook niet in de

nabijheid van warmte genererende apparatuur. Dit kan hem beschadigen of negatief beïnvloeden.

104

ONDERHOUD & OPSLAG

1. Zorg ervoor dat zand of gruis niet in de draaiende delen van de “dioptrieringen”, etc. terechtkomen.

2. Reinig, nadat het stof met een blazer is verwijderd, de body met een zachte en schone doek. Reinig de body na

gebruik aan zee met een licht vochtige doek en verwijder het eventueel aangehechte zout. Herhaal deze handeling

vervolgens met een droge doek. Gebruik geen benzeen, verdunner of andere organische oplosmiddelen.

3. Blaas gruis of stof eerst met een blazer of een spuitbus lichtjes van het lensoppervlak en verwijder de rest van het stof

met een zachte, vetvrije borstel.

4. Reinig vlekken of vuile plekken van het lensoppervlak, zoals bijv. vingerafdrukken, heel voorzichtig met een schone

zachte katoenen doek of een hoogwaardig olievrij lensdoekje. Gebruik een kleine hoeveelheid pure alcohol (ethanol)

of in de winkel verkrijgbare lensreiniger om hardnekkige vlekken te verwijderen. Werk met een ronddraaiende

beweging van het midden van de lens naar de buitenkant. Gebruik niet iets hards, omdat dit krassen kan achterlaten

op het lensoppervlak.

105

Nomenclatuur

1 Oogschelp

2 Bevestigingsoog voor de

draagriem

3 Objectieflens

4 Afstand tussen de pupillen

5 Dioptriering

6 0 (zero) dioptriepositie

7 Dioptrie-index

8 Centrale koker

9 Schaalaanduiding voor de

afstand tussen de pupillen

GELEVERDE ITEMS

Verrekijker ×1

Afdek-oculairdop ×1

Afdek-lensdoppen objectief ×2

Lensdoppenkoord

(met haak en stopper)

×1

Draagriem ×1

Koffer ×1

Draagriem koffer ×1

Statiefadapter ×1

106

Werkwijzen voor de verrekijker

Oogschelpen

De afbeelding op pagina 105 geeft aan in welke richting de oogschelpen moeten worden gedraaid.

• Voor brildragers: gebruik de kleinste stand. Voor de nauwkeurige instelling van de beeldweergave kunt

u ook gebruikmaken van een van de klikstops voordat de kleinste stand wordt bereikt.

• Voor niet-brildragers: gebruik de grootste stand. Voor de nauwkeurige instelling van uw oogpositie

kunt u ook gebruikmaken van een van de klikstops voordat de grootste stand wordt bereikt.

De afstand tussen de pupillen aanpassen

• Kijk in de oculairs, beweeg de twee delen van de

body uit elkaar en naar elkaar toe, zoals getoond

door de pijlen in (A), en stel deze zo af dat u het

beeld in één cirkel ziet.

De schaalaanduiding voor de afstand tussen

de pupillen

• Wanneer de afstand tussen de pupillen opnieuw

wordt afgesteld, kunt u hier de aangepaste waarde

aflezen.

107

De scherpstelling aanpassen (aanpassing van de dioptrie)

* Bij deze verrekijker wordt de scherpstelling individueel afgesteld.

• Stel voor elk oog de scherpte op het doel af (B).

De schaalaanduiding op de dioptrieringen

• Wanneer de scherpte (C) wordt aangepast en

opnieuw afgesteld, kunt u hier de schaalwaarde van

de index (

) aflezen.

108

Werkwijzen voor de draagriem

Bevestig de draagriem zoals getoond (D). Let op dat de riem hierbij niet

verdraait.

Werkwijzen voor de afdek-oculairdop, afdek-lensdoppen van het objectief, en het

lensdoppenkoord

Bevestig het lensdoppenkoord in de volgende volgorde om de

lensdoppen aan de verrekijker vast te maken zodat u deze niet

verliest.

1) Bevestig de haak die bij het lensdoppenkoord is meegeleverd aan

de afdek-oculairdop.

2) Leid het koord zoals getoond door de pijlen in (E).

• Als het niet goed lukt om het koord door de stopper te halen,

kunt u een pincet o.i.d. gebruiken.

3) Knoop de uiteinden van het koord aan elkaar en schuif de stopper

om de lensdoppen vast te zetten.

Haak

Stopper

109

Werkwijzen voor de statiefadapter TRA-5

Nomenclatuur

1 Body statiefadapter

2 Beugel

3 Bevestigingsschroef

4 Schroefgat statief

5 Houder centrale koker

110

De statiefadapter TRA-5 aan de

verrekijker bevestigen

* De verrekijker is zwaar, laat deze niet vallen.

, en

verwijzen naar de

onderdelen die in (F) worden getoond.

1) Maak de afstand tussen de pupillen op

de verrekijker groter.

2) Draai de bevestigingsschroef (

) van

de beugel (

) op de statiefadapter

linksom met behulp van een munt, etc.

om de beugel te verwijderen.

3) Plaats de statiefadapter aan de

objectieflenszijde van de verrekijker.

• Plaats de centrale koker van de

verrekijker in de houder van de

centrale koker (

) van de

statiefadapter (G).

• Zorg ervoor dat u de verrekijker niet

beschadigt.

4) Bevestig de beugel (

) aan de

statiefadapter, en de draai de

bevestigingsschroef (

) rechtsom om

de verrekijker aan de statiefadapter

vast te maken.

• Draai de schroef eerst handvast aan

en gebruik daarna een munt, etc. om

deze verder aan te draaien.

5) Pas als laatste de afstand tussen de

pupillen op de verrekijker aan.

• De afbeelding op pagina 106 geeft

aan hoe u de afstand tussen de

pupillen kunt aanpassen.

Het bevestigen is afgerond, zoals getoond in (H).

U kunt deze ook opbergen in de koffer wanneer

de statiefadapter is bevestigd.

Centrale koker

111

Specificaties

Type: Dakkantprisma met individuele scherpstelling

Model

7×50 10×50

Vergroting (×)

7 10

Effectieve diameter objectieflens

(mm)

50 50

Beeldhoek (werkelijk) (˚)

10,7 9

Beeldhoek (schijnbaar) (˚)*

66,6 76,4

Beeldveld bij 1.000 meter/yd (m/ft)

188/563 157/472

Uittredepupil (mm)

7,1 5,0

Helderheid

50,4 25,0

Oogafstand (mm)

17,7 15,3

Kortste scherpstelafstand (m/ft)

12,3/40,4 20,0/65,6

Lengte (mm/in)

272/10,7 291/11,5

Breedte (mm/in)

171/6,7 171/6,7

Diepte (mm/in)

80/3,1 80/3,1

Gewicht (gr/oz)

2420/85,4 2505/88,4

Aanpassing afstand tussen pupillen

(mm/in)

58-78

2,3-3,1

58,5-78

2,3-3,1

Constructie

Waterdicht (tot 5 meter gedurende 10 minuten) en gevuld met stikstof

* De kwantiteit berekend door de formule [tan ω' = Γ x tanω ]: Schijnbaar beeldveld: 2ω', Vergrotingsfactor: Γ ,

Werkelijk beeldveld: 2ω

112

Waterdichtheid en ontwasemen:

• Alle getoonde modellen zijn waterdicht en het optische systeem is gegarandeerd schadevrij te

gebruiken tot een waterdiepte van 5 meter voor maximaal 10 minuten.

• Kunnen zonder risico op schade worden gebruikt bij zeer hoge luchtvochtigheid, stoffige

omstandigheden en regen.

• Dankzij het met stikstof gevulde ontwerp zijn ze condens- en schimmelbestendig.

Let op het volgende bij het gebruik van deze producten:

• Aangezien de unit niet over een perfect afgesloten structuur beschikt, is het niet raadzaam deze te

gebruiken bij, of onder te dompelen in, stromend water.

• Om veiligheidsredenen en om eventuele schade te voorkomen moet het product droog zijn voordat

u de bewegende delen instelt (scherpstelknop, oculair etc.).

Om uw kijker in perfecte conditie te houden, raadt Nikon Vision aan dat u het product regelmatig laat

onderhouden door een geautoriseerde dealer.

Lens reinigen

Wanneer u voor het reinigen van de objectieflenzen van de verrekijker gebruikmaakt van een aerosol

lensreiniger, houdt u de spuitbus op een afstand van minimaal 30 cm. Houd de spuitbus hierbij in

beweging om te voorkomen dat het verdampte vloeibare gas zich op een plek concentreert.

• Voor het reinigen van de oculairs van de verrekijker, verwijdert u

het zwarte gedeelte van de oogschelpen door in de richting van

de pijl te draaien, zoals getoond in (

). Hierdoor wordt het

eenvoudiger om de oculairs te reinigen.

Wanneer u de oogschelpen bevestigt, kunt u deze stevig

vastmaken door ze in de richting van de pijl te draaien, zoals

getoond in (

113

• Specificaties en ontwerp kunnen worden gewijzigd zonder kennisgeving vooraf.

• Reproductie van deze “Handleiding”, geheel of gedeeltelijk, in welke vorm dan ook (met uitzondering van

een kort citaat in een kritisch artikel of voor een recensie), is verboden zonder schriftelijke toestemming

vooraf van NIKON VISION CO., LTD.

114

ПРЕДОСТЕРЕЖЕНИЯ ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ

Благодарим вас за покупку бинокля производства Nikon.

Строго соблюдайте следующие указания с целью надлежащего использования аппарата и

предотвращения потенциально опасных ситуаций.

1 Перед началом эксплуатации внимательно прочитайте разделы «МЕРЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ», «МЕРЫ

ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ПРИБОРОМ» и «Порядок использования» бинокля и предметов в

комплекте поставки в данной инструкции по эксплуатации о правильном использовании изделия.

2 Держите эти инструкции в легкодоступном месте для обращения к ним за справкой.

Для того чтобы защитить себя и окружающих от возможных травм и/или имущественного ущерба

или потерь, необходимо тщательно следить за соблюдением всех инструкций, предупреждений и

предостережений относительно эксплуатации данного изделия и ухода за ним.

ОСТОРОЖНО

Это обозначение предупреждает, что любая неправильная эксплуатация в нарушение приведенных

здесь указаний, может привести к смерти или получению серьезных травм.

ВНИМАНИЕ

Это обозначение предупреждает, что любая неправильная эксплуатация в нарушение приведенных

здесь указаний, может привести к травме или к физическому повреждению прибора.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ПРИБОРОМ

Пункты в данной секции указывают на то, что любая неправильная эксплуатация в нарушение

приведенных здесь указаний, может негативно сказаться на рабочих характеристиках и

функциональности изделия.

115

МЕРЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

О бинокле

ОСТОРОЖНО!

Ни в коем случае не смотрите прямо на солнце через бинокль.

Наблюдение непосредственно за солнцем и другими источниками яркого света может серьезно

повредить глаза или вызвать слепоту.

ВНИМАНИЕ!

•

Не оставляйте бинокль на неустойчивой поверхности. Он может упасть и причинить травму.

•

Не смотрите в бинокль при ходьбе. Вы можете натолкнуться на внезапные препятствия и получить травму.

• Не размахивайте биноклем, держа его за ремешок. Он может ударить кого-нибудь из окружающих

и причинить травму.

• Мягкий чехол, ремешок и наружные материалы на бинокле, а также наглазники могут

изнашиваться с течением времени и оставлять на ткани пятна. Во избежание этого проверяйте их

состояние перед каждым использованием и при выявлении ухудшения состояния

проконсультируйтесь у авторизованного представителя компании Nikon.

• Продолжительное пользование наглазниками в некоторых случаях может привести к воспалению

кожи. В случае возникновения каких-либо симптомов прекратите пользование и немедленно

обратитесь за консультацией к врачу.

• Будьте осторожны, чтобы не защемить пальцы при выполнении регулировки межзрачкового

расстояния или диоптрийной настройки. Будьте особенно осторожны, если вы разрешаете

пользоваться биноклем маленьким детям.

• Не оставляйте полиэтиленовый пакет, используемый для упаковки, в местах, доступных

маленьким детям. Дети могут приложить его ко рту и задохнуться.

• Будьте внимательны, чтобы дети нечаянно не проглотили крышку или наглазник. Если это

произойдет, немедленно обратитесь за консультацией к врачу.

• Не разбирайте бинокль. Ремонт должен проводиться только авторизованным представителем

компании Nikon.

116

О шнуре, предотвращающем потерю крышек

ВНИМАНИЕ!

Перемещая прибор из одного места в другое, держите сам бинокль, а не шнур, предотвращающий потерю крышек.

О переходнике штатива

ВНИМАНИЕ!

• Надежно прикрепите прибор к штативу, плотно затянув фиксирующий винт крепления штатива.

Кроме того, во время эксплуатации проверяйте плотность затяжки фиксирующего винта.

• Используйте только после надежной затяжки крепежного винта. Если винт ослаб, отсоединение

деталей может вызвать повреждение бинокля.

• Не выкручивайте полностью винт из верхней части переходника штатива. Перед каждым

использованием бинокля убедитесь, что винт затянут достаточно.

• Переходник штатива можно хранить в чехле, когда он присоединен к биноклю. При перемещении

из одного места в другое снимите переходник штатива со штатива и храните его в чехле, когда он

присоединен к биноклю.

При длительном хранении снимите переходник штатива с бинокля и храните его в чехле.

• Не рекомендуется изменять местоположение, когда бинокль установлен на штатив, поскольку это

может привести к несчастным случаям.

• При перемещении бинокля, к которому прикреплен переходник штатива, держите бинокль, а не

переходник штатива.

117

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ПРИБОРОМ

О бинокле

РАБОТА С ПРИБОРОМ И ОРГАНЫ УПРАВЛЕНИЯ

• Не разводите правый и левый тубусы бинокля за их пределы. Кроме того, не поворачивайте

«кольца диоптрийной настройки» за их пределы.

• Не допускайте попадания дождя, водяных брызг, песка и грязи. На рабочие характеристики

данного изделия не оказывает негативного воздействия небольшой дождь или брызги воды

благодаря его водонепроницаемости. Однако следует стирать попавшие на прибор капли воды

как можно скорее.

• Оберегайте бинокль от сильных сотрясений. Если не удается получить нормальное изображение

после падения или намокания бинокля, немедленно доставьте прибор авторизованному

представителю компании Nikon.

• Когда прибор подвергается резкому перепаду температур, на поверхности линз может

происходить конденсация влаги. В этом случае тщательно просушите бинокль при комнатной

температуре.

ХРАНЕНИЕ

• Высокая влажность может привести к конденсации воды или образованию плесени на

поверхности линз. Поэтому храните бинокль в сухом прохладном месте. После использования

прибора в дождливый день или ночью тщательно просушите его при комнатной температуре, а

затем уберите на хранение в сухое прохладное место.

• При продолжительном хранении держите бинокль в пластиковом пакете или в герметичном

контейнере с влагопоглотителем. Если это невозможно, храните прибор отдельно от чехла в

чистом, хорошо проветриваемом месте, поскольку он легко подвергается негативному

воздействию влаги.

• Не оставляйте бинокль в автомобиле в жаркий или солнечный день или вблизи оборудования,

генерирующего тепло. Это может повредить прибор или оказать на него негативное воздействие.

118

УХОД И ХРАНЕНИЕ

1. Следите за тем, чтобы во вращающиеся части «Кольцо диоптрийной настройки» не попадали песок, мелкие

частицы и т.п.

2. Удалив пыль с помощью резиновой груши, протрите поверхность корпуса мягкой чистой тканью. После

использования прибора у моря слегка смочите мягкую чистую ткань в воде и протрите налет соли, который мог

остаться на поверхности корпуса. Затем вытрите поверхность корпуса сухой тканью. Запрещается использовать

бензин, разбавитель или другой органический растворитель.

3. Осторожно сдув загрязнение или пыль с поверхности линз с помощью резиновой груши или аэрозольного

пылеочистителя, удалите оставшуюся пыль мягкой обезжиренной кисточкой.

4. Для удаления пятен или грязных следов (например, отпечатков пальцев), с поверхности линз, очень осторожно

протирайте линзы мягкой чистой хлопчатобумажной тканью. Используйте небольшое количество чистого

спирта (этанола) или средства для очистки линз, которое можно приобрести в магазинах, для удаления плохо

поддающихся очистке пятен; удаление выполняйте круговым движением от центра линзы к наружному краю. Не

используйте твердые предметы, поскольку это может привести к появлению царапин на поверхности линз.

119

Спецификация

1 Наглазник

2 Ушко для крепления

шейного ремня

3 Линза объектива

4 Межзрачковое расстояние

5 Кольцо диоптрийной

настройки

6 Положение 0 (ноль)

диоптрийной настройки

Шкала диоптрийной настройки

8 Центральный шарнир

9 Шкала регулировки

межзрачкового расстояния

ПРЕДМЕТЫ В

КОМПЛЕКТЕ ПОСТАВКИ

Бинокль ×1

Крышка окуляра

закрывающего типа ×1

Крышки линз объективов

закрывающего типа ×2

Шнур, предотвращающий потерю

крышек (с крючком и ограничителем)

×1

Шейный ремень ×1

Чехол ×1

Ремешок чехла ×1

Переходник штатива ×1

120

Порядок использования бинокля

Наглазники

Направления поворота наглазников см. на рисунке на стр. 119.

•

Для пользователей, носящих очки: используйте в полностью сложенном положении. Для точной настройки

можно также использовать любое положение щелчка до достижения полностью сложенного положения.

• Для пользователей, не носящих очки: используйте в полностью выдвинутом положении. Для

точной настройки положения глаз также можно использовать любое положение щелчка до

достижения полностью выдвинутого положения.

Регулировка межзрачкового расстояния

• Глядя в окуляры, сдвигайте и раздвигайте

основной блок, в направлении стрелок на

рисунке (A) и выполните регулировку таким

образом, чтобы был виден полный круг.

О шкале регулировки межзрачкового

расстояния

• Эта шкала позволяет запомнить значение

отрегулированного межзрачкового расстояния,

что удобно при его повторной установке.

121

Регулировка фокусировки (диоптрийная настройка)

* Это бинокль снабжен индивидуальной фокусировкой.

• Отрегулируйте фокусировку на объекте для каждого глаза (B).

О шкале на кольцах диоптрийной настройки

• Эта шкала позволяют запомнить значение,

указанное на метке (

), при регулировке

фокусировки и использовать это значение при

повторной фокусировке (C).

122

Порядок использования шейного ремня

Прикрепление шейного ремня проиллюстрировано на рис. (D).

Особое внимание следует уделить отсутствию перекручивания

ремня.

Порядок использования крышки окуляра закрывающего типа, крышек линз

объективов закрывающего типа и шнура, предотвращающего потерю крышек

Прикрепите шнур, предотвращающий потерю крышек, в

следующем порядке для крепления крышек на бинокле и

предотвращения их потери.

1) Прикрепите крючок, входящий в комплект поставки шнура,

предотвращающего потерю крышек, к крышке окуляра

закрывающего типа.

2) Пропустите шнур в соответствии со стрелками на рисунке (E).

• Если пропустить шнур через ограничитель не удается,

воспользуйтесь пинцетом и т.п.

3) Свяжите концы шнура и сдвиньте ограничитель, чтобы

закрепить крышки.

Крючок

Ограничитель

123

Порядок использования переходника штатива TRA-5

Спецификация

1 Корпус переходника

штатива

2 Зажим

3 Крепежный винт

4 Резьбовое отверстие

штатива

5 Держатель центрального

шарнира

124

Крепление переходника

штатива TRA-5 к биноклю

Ни в коем случае не допускайте падения

бинокля, поскольку он тяжелый.

относятся к деталям,

указанным на (F).

1) Раздвиньте бинокль до

межзрачкового расстояния.

2) Поверните крепежный винт (

)

зажима (

) на переходнике штатива

против часовой стрелки с помощью

монетки и т.п., чтобы снять зажим.

3) Вставляйте переходник штатива со

стороны линз объектива бинокля.

• Установите центральный шарнир

бинокля в держатель центрального

шарнира (

) переходника штатива

(G).

• Старайтесь не повредить бинокль.

4) Прикрепите зажим (

) к

переходнику штатива и поверните

крепежный винт (

) по часовой

стрелке для закрепления бинокля на

переходнике штатива.

• После затягивания пальцами

дополнительно затяните с

помощью монетки и т.п.

5) Отрегулируйте межзрачковое

расстояние на бинокле.

• О регулировке межзрачкового

расстояния см. рисунок на стр. 120.

Крепление завершено, как показано на рис.

(H). Его также можно хранить в чехле, когда

переходник штатива прикреплен к биноклю.

Центральный

шарнир

125

Технические характеристики

Тип: бинокль с крышеобразной призмой и индивидуальной фокусировкой

Модель

7×50 10×50

Увеличение (×)

7 10

Эффективный диаметр линзы

объектива (мм)

50 50

Угловое поле зрения (фактическое) (˚)

10,7 9

Угловое поле зрения (видимое) (˚)*

66,6 76,4

Поле зрения на удалении

1000 м/ярдов (м/футы)

188/563 157/472

Выходной зрачок (мм)

7,1 5,0

Яркость

50,4 25,0

Удаление выходного зрачка (мм)

17,7 15,3

Минимальное расстояние

фокусировки (м/футы)

12,3/40,4 20,0/65,6

Длина (мм/дюймы)

272/10,7 291/11,5

Ширина (мм/дюймы)

171/6,7 171/6,7

Толщина (мм/дюймы)

80/3,1 80/3,1

Вес (г/унции)

2420/85,4 2505/88,4

Регулировка межзрачкового

расстояния (мм/дюймы)

58-78

2,3-3,1

58,5-78

2,3-3,1

Конструкция

Водонепроницаемость (до 5 метров на 10 минут) и заполнение азотом

* Число рассчитано по формуле [tan ω' = Γ x tanω ]: Видимое поле зрения: 2ω', Увеличение: Γ ,

Фактическое поле зрения: 2ω

126

О водонепроницаемости и предотвращении запотевания:

• Все модели, показанные на иллюстрациях, являются водонепроницаемыми и не будут

подвержены повреждениям при погружении или падении в воду на максимальную глубину до

5 метров на время до 10 минут.

• Бинокль может использоваться без риска повреждения в условиях повышенной влажности,

запыленности или под дождем.

• Заполнение азотом делает конструкцию бинокля стойкой к конденсации и плесени.

При использовании данных изделий соблюдайте следующие указания:

• Поскольку конструкция бинокля не является совершенно герметичной, его не следует

использовать или держать в проточной воде.

•

В целях предотвращения поломки и обеспечения безопасности перед выполнением регулировок

подвижных частей данных изделий следует протереть любую имеющуюся на них влагу.

Для поддержания биноклей в отличном состоянии Nikon Vision рекомендует проводить

регулярное техническое обслуживание у официального дилера.

Очистка линзы

Если для очистки линз объектива бинокля используется пылеочиститель аэрозольного типа,

держите баллончик с очистителем вертикально на расстоянии не менее 30 см от поверхности

линзы и перемещайте его во избежание испарения сжиженного газа в одной точке.

• При очистке окуляров бинокля снимите черную деталь

наглазников, поворачивая ее в направлении стрелки, как

показано на рис. (

). Это облегчит очистку окуляров.

Плотно прикрепите наглазники, поворачивая их в

направлении стрелки, как показано на рис. (

127

• Конструкция и технические характеристики могут изменяться без уведомления.

• Запрещается воспроизводить данную инструкцию по эксплуатации в любой форме, полностью или

частично (за исключением кратких цитат в критических статьях и обозрениях), без письменного

разрешения компании NIKON VISION CO., LTD.

128

PRECAUÇÕES

Obrigado por comprar um binóculo Nikon.

Observe rigorosamente as diretrizes a seguir para usar o equipamento corretamente e evitar o risco de

acidentes perigosos.

1 Antes de usar, leia cuidadosamente as “PRECAUÇÕES DE SEGURANÇA”, as “PRECAUÇÕES DE OPERAÇÃO” e os

“Procedimentos de Uso” para utilizar corretamente o binóculo e os itens fornecidos contidos neste Manual de

Instruções.

2 Mantenha essas instruções em local de fácil acesso para referência.

Para proteger você e terceiros de possíveis lesões e/ou danos à propriedade ou perda desta, solicitamos

gentilmente que você preste muita atenção a todas as instruções, advertências e avisos de cuidado

referentes ao uso e cuidado deste produto.

ADVERTÊNCIA

Esta indicação alerta você para o fato de que qualquer uso inadequado, ignorando o conteúdo descrito

neste documento, pode potencialmente resultar em morte ou lesões sérias.

CUIDADO

Esta indicação alerta você para o fato de que qualquer uso inadequado, ignorando o conteúdo descrito

neste documento, pode resultar em potenciais lesões ou pode causar apenas danos físicos.

PRECAUÇÕES DE OPERAÇÃO

Os itens contidos nesta seção alertam você para o fato de que qualquer uso inadequado, ignorando o

conteúdo descrito neste documento,– pode afetar de forma negativa o desempenho e a funcionalidade

do produto.

129

PRECAUÇÕES DE SEGURANÇA

Sobre o binóculo

ADVERTÊNCIA!

Nunca olhe diretamente para o sol ao usar o binóculo.

Olhar diretamente para o sol ou luz forte pode provocar graves danos nos olhos ou cegueira.

CUIDADO!

• Não deixe o binóculo em um local instável. Ele pode cair e causar lesões.

• Não olhe pelo binóculo ao caminhar. Você pode bater em objetos inesperados e se machucar.

• Não balance o binóculo pela alça. Ele pode bater em alguém e causar lesões.

• O estojo, a alça e os materiais externos usados no binóculo e os protetores oculares podem se

deteriorar com o tempo e manchar a roupa. Para evitar isso, verifique as condições desses itens antes de

cada uso e consulte o representante de serviço autorizado Nikon caso constate tal deterioração.

• O uso dos protetores oculares por um período prolongado pode irritar a pele. Se apresentar qualquer

sintoma, descontinue o uso e consulte imediatamente um médico.

• Tenha cuidado para não beliscar o dedo ao ajustar a distância interpupilar ou a dioptria. Tenha especial

cuidado se deixar crianças pequenas usarem o binóculo.

• Não deixe a bolsa de polietileno usada como embalagem ao alcance de crianças pequenas. As crianças

podem colocá-la na boca e se asfixiar.

• Tenha cuidado para que crianças pequenas não engulam, por descuido, a tampa ou o protetor ocular.

Se isso ocorrer, consulte imediatamente um médico.

• Não desmonte o binóculo. O reparo deve ser deixado aos cuidados de um representante de serviço

autorizado Nikon.

130

Sobre o cordão de prevenção de perda das tampas

CUIDADO!

Ao se deslocar de um lugar para outro, segure o binóculo pelo corpo do dispositivo, e não pelo cordão de

prevenção de perda das tampas.

Sobre o adaptador para tripé

CUIDADO!

• Prenda com segurança ao tripé apertando com firmeza o parafuso de fixação ao suporte do tripé.

Certifique-se de verificar também se o parafuso de fixação continua firme durante a utilização.

• Use somente depois de apertar com firmeza o parafuso de fixação. Se estiver frouxo, algumas peças

poderão se soltar e causar danos ao binóculo.

• Não remova o parafuso no lado superior do adaptador para tripé. Além disso, sempre, antes de usar o

binóculo, verifique se o parafuso não está solto.

• O adaptador para tripé pode ser armazenado no estojo preso ao binóculo. Ao se deslocar de um lugar

para outro, remova o adaptador para tripé do tripé e armazene-o no estojo preso ao binóculo.

Ao armazenar por longos períodos, remova o adaptador do binóculo e armazene-o no local próprio do

estojo.

• Não é recomendável se deslocar enquanto o binóculo está preso ao tripé, pois isso pode causar

acidentes inesperados.

• Ao deslocar-se com o adaptador para tripé preso ao binóculo, certifique-se de segurar o binóculo pelo

corpo do dispositivo e não pelo adaptador.

131

PRECAUÇÕES DE OPERAÇÃO

Sobre o binóculo

OPERAÇÃO E CONTROLES

• Não abra os tubos direito e esquerdo do binóculo além dos seus limites. Não gire os “anéis de dioptria”

além dos seus limites.

• Evite chuva, respingos de água, areia e lama. O desempenho deste produto não é afetado se exposto a

chuva fraca ou respingos de água, pois tem proteção contra água. No entanto, certifique-se de limpar

as gotas d'água o mais rápido possível.

• Sempre proteja o binóculo contra impactos. Se você não puder obter uma imagem normal depois que

o binóculo cair ou for molhado, leve-o imediatamente a um representante de serviço autorizado Nikon.

• Quando exposto a mudanças repentinas de temperatura, pode ocorrer condensação de água nas

superfícies das lentes. Nesse caso, limpe completamente o binóculo à temperatura ambiente.

ARMAZENAGEM

• Pode ocorrer condensação da água ou bolor nas superfícies da lente devido à alta umidade. Portanto,

armazene o binóculo em um local ventilado e seco. Após o uso em um dia chuvoso ou durante a noite,

seque-o à temperatura ambiente e guarde-o em local fresco e seco.

• Para guardar por um período prolongado, mantenha o binóculo em um saco plástico ou em um

recipiente hermético com um produto dessecante. Se isso não for possível, armazene-o em um local

limpo e bem ventilado, separado do estojo, uma vez que este é facilmente afetado pela umidade.

• Não deixe o binóculo no carro em um dia quente ou ensolarado, ou perto de equipamento gerador de

calor. Isso pode danificá-lo ou afetá-lo de forma negativa.

132

MANUTENÇÃO E ARMAZENAGEM

1. Certifique-se de não deixar que areia ou detritos entrem nas partes giratórias dos “anéis de dioptria”, etc.

2. Após remover a poeira com um soprador, limpe a superfície do corpo utilizando um pano macio e limpo. Após a

utilização à beira-mar, molhe levemente um pano macio e limpo com água e limpe o sal que pode estar na superfície

do corpo. Depois, seque o corpo com um pano seco. Não use benzeno, tíner ou outro solvente orgânico.

3. Depois de soprar detritos ou poeira da superfície da lente com um soprador ou spray aerossol, remova a poeira

restante com uma escova macia e desengordurada.

4. Ao remover manchas ou borrões como impressões digitais da superfície das lentes, limpe as lentes suavemente com

um pano de algodão macio e limpo. Use uma pequena quantidade de álcool puro (etanol) ou limpador de lentes

disponível em lojas para limpar borrões resistentes, a partir do centro da lente para fora, em movimento circular. Não

use nada duro, pois pode arranhar a superfície da lente.

133

Nomenclatura

1 Protetor ocular

2 Olhal para alça de pescoço

3 Objetivas

4 Distância interpupilar

5 Anel de dioptria

6 Posição 0 (zero) de dioptria

7 Índice de dioptria

8 Coluna central

9 Escala da distância

interpupilar

ITENS FORNECIDOS

Binóculo ×1

Tampa de ocular ×1

Tampas das lentes objetivas ×2

Cordão de prevenção de perda das

tampas (com gancho e trava) ×1

Alça de pescoço ×1

Estojo ×1

Alça do estojo ×1

Adaptador para tripé ×1

134

Procedimentos de uso do binóculo

Protetores oculares

Para saber em que direção girar os protetores oculares, consulte a imagem na página 133.

•

Para as pessoas que usam óculos, use-as na posição totalmente retraída. Para ajustar precisamente a

visualização, você também pode usar um dos dois estágios de encaixe até atingir a posição de retração total.

• Para pessoas que não usam óculos, use na posição de extensão total. Para ajustar com precisão a

posição dos olhos, você também pode usar um dos dois estágios de encaixe até atingir a posição de

extensão total.

Ajustando a distância interpupilar

• Olhe pelas oculares, abra e feche o corpo principal,

como mostrado nas setas em (A) e ajuste para que

a visualização se torne um círculo único.

Sobre a escala de distância interpupilar

• Isso é útil para você se lembrar do valor da

distância interpupilar ajustada quando for

reajustar a distância.

135

Ajustando o foco (ajuste de dioptria)

* Este binóculo possui foco individual.

• Ajuste o foco no alvo para cada olho (B).

Sobre a escala nos anéis de dioptria

• É útil para que a pessoa se lembre do valor da escala

indicado no índice (

) quando o foco é ajustado, e

poder reajustar mais tarde (C).

136

Procedimentos de uso da alça de pescoço

Fixe a alça do pescoço conforme a ilustração (D), prestando muita

atenção para não torcê-la.

Procedimentos de uso da tampa de ocular, das tampas das objetivas e do cordão de

prevenção de perda das tampas

Prenda o cordão de prevenção de perda das tampas na seguinte

ordem, para fixar as tampas no binóculo e evitar perdê-las.

1) Prenda o gancho – fornecido com o cordão de prevenção de perda

das tampas – na tampa da ocular.

2) Passe o cordão conforme mostram as setas em (E).

• Se tiver dificuldade de passar o cordão pela trava, utilize uma

pinça, etc.

3) Amarre as extremidades do cordão e deslize a trava para fixar as

tampas.

Gancho

Trava

137

Procedimentos de uso do adaptador para tripé TRA-5

Nomenclatura

1 Corpo do adaptador para

tripé

2 Fixador

3 Parafuso de fixação

4 Furo do parafuso do tripé

5 Suporte da coluna central

138

Prendendo o adaptador para

tripé TRA-5 ao binóculo

* Certifique-se de não deixar o binóculo

cair, pois é um dispositivo pesado.

se referem às peças indicadas

em (F).

1) Abra a distância interpupilar no

binóculo.

2) Gire o parafuso de fixação (

) do

fixador (

) no adaptador para tripé no

sentido anti-horário usando uma

moeda, etc., para remover o fixador.

3) Insira o adaptador para tripé do lado

da lente objetiva do binóculo.

• Coloque a coluna central do binóculo

no suporte da coluna central (

) do

adaptador para tripé (G).

• Certifique-se de não danificar o

binóculo.

4) Prenda o fixador (

) no adaptador

para tripé e gire o parafuso de fixação

(

) no sentido horário para fixar o

binóculo no adaptador para tripé.

• Depois de apertar com os dedos,

aperte usando uma moeda, etc.

5) Ajuste com cuidado a distância

interpupilar no binóculo.

• Para ajustar a distancia interpupilar,

consulte a imagem na pagina 134.

A fixação é concluída da forma apresentada

em (H). O adaptador também pode ser

armazenado no estojo preso ao binóculo.

Coluna central

139

Especificações

Tipo: Foco central do prisma de Dach

Modelo

7×50 10×50

Ampliação (×)

7 10

Diâmetro efetivo das objetivas (mm)

50 50

Campo angular de visão (real) (˚)

10,7 9

Campo angular de visão (aparente) (˚)*

66,6 76,4

Campo de visão a 1 000 m/jardas

(m/pés)

188/563 157/472

Pupila de saída (mm)

7,1 5,0

Brilho

50,4 25,0

Alívio dos olhos (mm)

17,7 15,3

Distância de focalização próxima (m/pés)

12,3/40,4 20,0/65,6

Comprimento (mm/pol.)

272/10,7 291/11,5

Largura (mm/pol.)

171/6,7 171/6,7

Profundidade (mm/pol.)

80/3,1 80/3,1

Peso (g/oz.)

2420/85,4 2505/88,4

Ajuste de distância interpupilar

(mm/pol.)

58-78

2,3-3,1

58,5-78

2,3-3,1

Estrutura

A estrutura é à prova d’água (até 5 metros por 10 minutos) e

preenchida com gás de nitrogênio

* O número calculado pela fórmula [tan ω' = Γ x tanω ]: Campo aparente de visão: 2ω', Ampliação: Γ ,

Campo real de visão: 2ω

140

Sobre proteção contra água e desembaçamento:

• Todos os modelos mostrados são à prova d’água e não sofrerão danos no sistema ótico se

submergidos ou jogados a uma profundidade máxima de 5 metros por até 10 minutos.

• Podem ser usados em condições de elevada umidade, poeira e chuva sem risco de dano.

• O design preenchido de nitrogênio torna-os resistentes a condensação e mofo.

Observe o seguinte ao usar estes produtos:

• Como a unidade não tem uma estrutura perfeitamente vedada, ela não deve ser operada nem

mantida sob água corrente.

• Qualquer umidade deve ser seca antes de ajustar as peças móveis destes produtos para evitar danos

e por motivos de segurança.

Para manter o seu binóculo em excelentes condições, a Nikon Vision recomenda a manutenção regular

feita por um distribuidor autorizado.

Limpeza das lentes

Ao limpar a lente objetiva do binóculo usando um produto aerossol, certifique-se de segurar a lata na

posição vertical a pelo menos 30 cm de distância da superfície da lente enquanto movimenta a lata

para evitar a concentração do gás líquido vaporizado sobre um só ponto.

• Ao limpar as oculares do binóculo, remova os protetores oculares

(parte preta) girando na direção da seta indicada em (

). Isso

facilitará a limpeza das oculares.

Ao fixar os protetores oculares, prenda com firmeza girando na

direção da seta indicada em (

141

• As especificações e o design estão sujeitos a mudanças sem aviso prévio.

• Não pode ser feita nenhuma reprodução deste “Manual de Instruções”, no todo ou em parte (exceto para

breve citação em artigos ou análises críticas), sem autorização por escrito da NIKON VISION CO., LTD.

142

PRZESTROGI

Dziękujemy za zakup lornetki firmy Nikon.

Należy ściśle stosować się do poniższych wytycznych w celu zapewnienia poprawnej pracy sprzętu i

uniknięcia potencjalnie niebezpiecznych wypadków.

1 Przed użyciem należy dokładnie przeczytać rozdziały „PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA”, „PRZESTROGI

DOTYCZĄCE OBSŁUGI” oraz „Procedury korzystania” dotyczące prawidłowego użytkowania lornetki oraz dostarczonych

elementów. Rozdziały te są zawarte w niniejszej Instrukcji obsługi.

2 Niniejsze instrukcje należy przechowywać w łatwo dostępnym miejscu.

W celu ochrony użytkownika i innych osób od możliwych obrażeń i/lub uszkodzenia lub utraty mienia

uprasza się o dokładne zapoznanie się z wszystkimi instrukcjami, ostrzeżeniami i przestrogami

dotyczącymi korzystania i obsługi niniejszego produktu.

OSTRZEŻENIE

Jest to informacja, która służy przypomnieniu, że nieprawidłowe korzystanie będące wynikiem

zignorowania niniejszych treści może spowodować poważne obrażenia lub śmierć.

UWAGA

Jest to informacja, która służy przypomnieniu, że nieprawidłowe korzystanie będące wynikiem

zignorowania niniejszych treści może spowodować obrażenia.

PRZESTROGI DOTYCZĄCE OBSŁUGI

Elementy zawarte w tej sekcji ostrzegają, że nieprawidłowe korzystanie będące wynikiem zignorowania

niniejszych treści może negatywnie wpłynąć na wydajność i funkcjonowanie produktu.

143

PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA

Informacje dotyczące lornetki

OSTRZEŻENIE!

Podczas korzystania z lornetki nie wolno patrzeć bezpośrednio na słońce.

Spoglądanie bezpośrednio na słońce lub intensywne źródło światła może prowadzić do poważnego

uszkodzenia oczu lub ślepoty.

UWAGA!

• Nie należy pozostawiać lornetki w niestabilnym miejscu. Urządzenie może spaść i spowodować

obrażenia.

• Nie należy spoglądać przez lornetkę podczas chodzenia. Grozi to przeoczeniem nieoczekiwanej

przeszkody i odniesieniem obrażeń.

• Nie należy machać lornetką, trzymając je za pasek. Urządzenie może kogoś uderzyć i spowodować

obrażenia.

•

Futerał, pasek i zewnętrzne materiały użyte do budowy lornetki, w tym także muszle oczne, mogą ulec zużyciu z

biegiem czasu i zabrudzić odzież. Aby tego uniknąć, należy sprawdzić ich stan za każdym razem przed użyciem i

skonsultować się z autoryzowanym przedstawicielem serwisu firmy Nikon w razie wykrycia oznak zużycia.

•

Korzystanie przez dłuższy czas z gumowych muszli ocznych może prowadzić do podrażnienia skóry. W przypadku

wystąpienia jakichkolwiek objawów należy natychmiast zaprzestać użytkowania i skonsultować się z lekarzem.

• Należy uważać, aby nie ścisnąć palca podczas regulacji rozstawu źrenic lub dioptrii. Szczególną uwagę

należy zachować, gdy lornetką posługują się małe dzieci.

• Nie należy pozostawiać w pobliżu małych dzieci foliowej torby używanej do pakowania. Mogą one

włożyć ją do ust i się udusić.

• Należy pilnować, aby małe dzieci nie połknęły zaślepki lub muszli ocznej. Jeśli do tego dojdzie, należy

natychmiast skonsultować się z lekarzem.

• Nie należy rozmontowywać lornetki. W kwestii naprawy należy konsultować się z autoryzowanym

przedstawicielem serwisu firmy Nikon.

144

Informacje na temat sznurka do mocowania pokryw

UWAGA!

Lornetkę należy chwytać za korpus, a nie trzymać za sznurek do mocowania pokryw.

Informacje na temat adaptera statywu

UWAGA!

• Należy dokładnie przymocować go do statywu, mocno dokręcając śrubę mocującą przy mocowaniu

statywu. Należy się również upewnić, że śruba mocująca nie poluzowała się w wyniku użytkowania.

• Należy stosować wyłącznie po dokładnym dokręceniu śruby mocującej. Jeśli śruba nie będzie dobrze

dokręcona, może dojść do odłączenia się elementów i uszkodzenia lornetki.

• Nie usuwać śruby znajdującej się na górze adaptera statywowego. Przed każdym użyciem lornetki

sprawdzić, czy śruba nie jest poluzowana.

• Lornetkę z przymocowanym adapterem statywu można przechowywać w futerale. Przed

przeniesieniem lornetki w inne miejsce należy odłączyć adapter statywu od statywu. W futerale można

przechowywać lornetkę z przymocowanym adapterem.

Jeśli lornetka będzie przechowywana przez dłuższy okres, należy odłączyć od niej adapter statywu i

umieścić go w odpowiednim miejscu w futerale.

• Nie zaleca się przenoszenia lornetki, gdy jest przymocowana do statywu. Może to spowodować

wypadek.

• Przenosząc lornetkę z przymocowanym adapterem statywu, należy trzymać ją za korpus, a nie za

adapter statywu.

145

PRZESTROGI DOTYCZĄCE OBSŁUGI

Informacje dotyczące lornetki

OBSŁUGA I ELEMENTY STERUJĄCE

• Nie należy otwierać prawej lub lewej lunety lornetki poza określone limity. Nie należy także na siłę

obracać „pierścieni regulacji dioptrażu”.

• Należy unikać deszczu, wody, piasku oraz błota. Produkt jest wodoszczelny, dlatego lekki deszcz lub

opryskiwanie wodą nie wpływają na jego działanie. Należy jednak w miarę możliwości szybko wycierać

zbierające się na nim krople.

• Należy zawsze chronić lornetkę przed wstrząsami. Jeśli uzyskanie normalnego obrazu po upuszczeniu

lub zamoczeniu lornetki nie jest możliwe, produkt należy niezwłocznie zanieść do autoryzowanego

przedstawiciela serwisu firmy Nikon.

• W przypadku nagłych zmian temperatury na powierzchni soczewek może dojść do skroplenia pary

wodnej. W takim przypadku należy dokładnie osuszyć lornetkę w temperaturze pokojowej.

PRZECHOWYWANIE

• Skroplenie pary wodnej lub pojawienie się pleśni na powierzchni soczewki może być spowodowane

wysoką wilgotnością powietrza. Z tego powodu lornetkę należy przechowywać w chłodnym, suchym

miejscu. Po użyciu w deszczowy dzień lub w nocy należy dokładnie osuszyć urządzenie w temperaturze

pokojowej, a następnie przechowywać w chłodnym, suchym miejscu.

• W przypadku dłuższego przechowywania lornetkę należy zamknąć w plastikowej torebce lub w

szczelnym pojemniku ze środkiem osuszającym. Jeśli nie jest to możliwe, urządzenie należy

przechowywać w czystym, dobrze wentylowanym miejscu, osobno od pudełka, ponieważ łatwo osiada

na nim wilgoć.

• Nie należy pozostawiać lornetki w samochodzie w gorący lub słoneczny dzień, a także w pobliżu

urządzeń generujących ciepło. W przeciwnym razie może dojść do uszkodzenia urządzenia.

146

KONSERWACJA I PRZECHOWYWANIE

1. Należy zadbać, aby piasek i zanieczyszczenia nie dostawały się między elementy ruchome „pierścieni regulacji

dioptrażu” ani podobnych części.

2. Po usunięciu kurzu dmuchawą należy wyczyścić powierzchnię obudowy, używając miękkiej, czystej szmatki. W

przypadku korzystania z urządzenia nad morzem należy lekko zamoczyć w wodzie miękką, czystą szmatkę i zetrzeć

sól, która może zbierać się na obudowie. Następnie należy przetrzeć powierzchnię obudowy suchą szmatką. Nie należy

korzystać z benzenu, rozcieńczalnika lub innych rozpuszczalników organicznych.

3. Po ostrożnym oczyszczeniu powierzchni soczewki z zabrudzeń i pyłu za pomocą dmuchawy lub aerozolu pozostałe

zanieczyszczenia należy usuwać za pomocą miękkiego, niebrudzącego pędzla.

4. Podczas usuwania plam i smug, takich jak odciski palców, z powierzchni soczewki, należy przetrzeć delikatnie soczewki

miękką, czystą szmatką bawełnianą lub wysokiej jakości nieoleistą szmatką do soczewek. Użyć niewielkiej ilości

czystego alkoholu (etanolu) lub płynu do czyszczenia obiektywów dostępnego w sklepach do wytarcia trwałych smug,

podczas czyszczenia wykonując koliste ruchy od środka soczewki do zewnętrznej jego krawędzi. Nie używać żadnych

twardych przedmiotów, które mogą zarysować powierzchnię soczewki.

147

Terminologia

1 Muszla oczna

2 Ucho na pasek szyjny

3 Soczewki obiektywu

4 Rozstaw źrenic

5 Pierścień regulacji dioptrażu

6 Pozycja 0 (zero) dioptrażu

7 Indeks dioptrażu

8 Centralny przegub

9 Skala rozstawu źrenic

DOSTARCZONE ELEMENTY

Lornetka ×1

Pokrywa okularu ×1

Pokrywa soczewek obiektywu ×2

Sznurek do mocowania pokryw

(z zaczepem i ogranicznikiem)

×1

Pasek na szyję ×1

Futerał ×1

Pasek futerału ×1

Adapter statywu ×1

148

Procedury korzystania z lornetki

Muszle oczne

Informacje o kierunku obracania muszli ocznych zawiera ilustracja na stronie 147.

•

Osoby noszące okulary powinny ustawiać muszle oczne w pozycji całkowicie wsuniętej. W celu dokładnej

regulacji można również użyć jednej z ustalonych pozycji przed całkowitym wsunięciem muszli ocznych.

•

Osoby nienoszące okularów powinny ustawiać muszle oczne w pozycji całkowicie wysuniętej. W celu dokładnej

regulacji można również użyć jednej z ustalonych pozycji przed całkowitym wysunięciem muszli ocznych.

Regulowanie rozstawu źrenic

• Popatrz przez okulary, rozsuń i zsuń elementy

korpusu w sposób pokazany strzałkami na

ilustracji (A), tak aby obraz miał postać

pojedynczego okręgu.

Informacja dotycząca skali rozstawu źrenic

• W przypadku ponownego regulowania rozstawu

źrenic warto zwrócić uwagę na wartość

wskazywaną na skali rozstawu źrenic.

149

Regulowanie ostrości (ustawianie dioptrażu)

* Lornetka obsługuje indywidualne regulowanie ostrości.

• Można ustawić ostrość dla obu oczu (ilustracja B).

Informacja dotycząca skali pierścieni regulacji

dioptrażu

• Warto zwrócić uwagę na wartości wskazane na

pierścieniach (

) podczas regulowania ostrości

(ilustracja C).

150

Procedury korzystania z paska na szyję

Przymocuj pasek na szyję, tak jak to pokazano na ilustracji (D), uważając,

aby go nie przekręcić.

Procedura korzystania z pokryw okularu, pokryw soczewek obiektywu i sznurka do

mocowania pokryw

Sznurek do mocowania pokryw należy przymocować do pokryw

w sposób opisany poniżej. Zabezpieczenie pokryw w ten sposób

zapobiega ich zagubieniu.

1) Zaczep znajdujący się na sznurku do mocowania pokryw

przymocuj do pokrywy okularu.

2) Sznurek przeprowadź w sposób pokazany strzałkami na ilustracji

(E).

• Użyj np. pęsety w razie trudności przy przeprowadzaniu sznurka

przez ogranicznik.

3) Zwiąż oba końce sznurka i przesuń ogranicznik w celu

zamocowania pokryw.

Zaczep

Ogranicznik

151

Procedury korzystania z adaptera statywu TRA-5

Terminologia

1 Adapter zestawu

2 Zacisk

3 Śruba mocująca

4 Otwór na śrubę

mocowania statywu

5 Uchwyt centralnego

przegubu

152

Mocowanie adaptera statywu

TRA-5 do lornetki

Lornetka ma stosunkowo dużą masę, dlatego

należy chronić ją przed upuszczeniem.

* Elementy

odnoszą się do części

pokazanych na ilustracji (F).

Rozsuń okulary, zwiększając rozstaw źrenic.

Przy użyciu monety lub podobnego

przedmiotu obróć śrubę mocującą (

)

zacisku (

) na adapterze statywu w

kierunku przeciwnym do ruchu

wskazówek zegara, aby poluzować zacisk.

3) Nałożyć adapter statywowy od strony

soczewki obiektywu lornetki.

• Ustaw centralny przegub lornetki w

uchwycie centralnego przegubu (

)

adaptera statywu (ilustracja G).

• Zachowaj ostrożność, aby nie doszło

do uszkodzenia lornetki.

4) Przymocuj zacisk (

) do adaptera

statywu, a następnie obróć śrubę

mocującą (

) zgodnie z ruchem

wskazówek zegara, aby przymocować

lornetkę do adaptera statywu.

• Śrubę należy przykręcić palcami, a

potem dokręcić przy użyciu monety

lub podobnego przedmiotu.

5) Ostrożnie wyreguluj rozstaw źrenic w

lornetce.

• Sposób regulacji rozstawu źrenic

pokazuje ilustracja na stronie 148.

Końcowy etap mocowania elementów pokazuje

ilustracja (

). Lornetkę z przymocowanym adapterem

statywu można przechowywać w futerale.

Centralny

przegub

153

Specyfikacje

Typ: Pryzmat o układzie dachowym z indywidualną regulacją ostrości

Model

7×50 10×50

Powiększenie (×)

7 10

Efektywna średnica soczewki

obiektywu (mm)

50 50

Kątowe pole widzenia (rzeczywiste) (°)

10,7 9

Kątowe pole widzenia (pozorne) (°)*

66,6 76,4

Pole widzenia w odległości

1000 m/jardów (m/stopy)

188/563 157/472

Źrenica wyjściowa (mm)

7,1 5,0

Jasność

50,4 25,0

Oddalenie źrenicy wyjściowej (mm)

17,7 15,3

Minimalna odległość regulacji

ostrości (m/stopy)

12,3/40,4 20,0/65,6

Długość (mm/cale)

272/10,7 291/11,5

Szerokość (mm/cale)

171/6,7 171/6,7

Głębokość (mm/cale)

80/3,1 80/3,1

Masa (g/uncje)

2420/85,4 2505/88,4

Regulacja rozstawu źrenic (mm/cale)

58-78

2,3-3,1

58,5-78

2,3-3,1

Konstrukcja

Wodoszczelna (zanurzenie do 5 metrów na 10 minut), wypełniona azotem

* Wartość została obliczona za pomocą wzoru [tan ω' = Γ x tan ω ]: pozorne pole widzenia: 2ω', powiększenie: Γ ,

rzeczywiste pole widzenia: 2ω

154

Informacje na temat wodoszczelności i odporności na zaparowywanie:

• Wszystkie przedstawione modele są wodoszczelne i nie zachodzi ryzyko uszkodzenia układu

optycznego po zanurzeniu lub upadku do wody na głębokość maksymalnie 5 metrów przez

maksymalnie 10 minut.

• Możliwość używania przy dużej wilgotności, zapyleniu i w deszczu bez ryzyka uszkodzenia.

• Wypełniona azotem konstrukcja sprawia, że są odporne na skraplanie i pleśń.

Podczas używania produktów należy przestrzegać następujących zaleceń:

• Jako że konstrukcja urządzenia nie jest idealnie uszczelniona, nie należy go używać ani

przytrzymywać pod bieżącą wodą.

• Przed przystąpieniem do regulacji ruchomych elementów należy usunąć wilgoć z produktów, aby

zapobiec uszkodzeniu i ze względów bezpieczeństwa.

Aby zapewnić doskonały stan lornetki, firma Nikon Vision zaleca regularne zlecanie prac serwisowych

autoryzowanemu dystrybutorowi.

Czyszczenie soczewek

W trakcie używania aerozolowego środka do czyszczenia soczewek pojemnik należy trzymać pionowo

w odległości co najmniej 30 cm od powierzchni soczewek i poruszać pojemnikiem w taki sposób, aby

nie koncentrować odparowanego gazu płynnego w jednym miejscu.

•

Przed przystąpieniem do czyszczenia okularów lornetki należy

zdjąć czarny element muszli ocznych, obracając go w sposób

pokazany strzałką na ilustracji (

). Ułatwi to czyszczenie okularów.

Aby z powrotem założyć czarne elementy na muszle oczne, należy

je mocno przykręcić w kierunku pokazanym strzałkami na

ilustracji (

155

• Specyfikacje i konstrukcja mogą ulec zmianie bez powiadomienia.

• Odtwarzanie niniejszej instrukcji w całości lub w częściach (poza krótkimi cytatami w artykułach

krytycznych i recenzjach) bez pisemnego upoważnienia od firmy NIKON VISION CO., LTD. jest zabronione.

156

HUOMAUTUKSET

Kiitos, että olet ostanut Nikon-kiikarit.

Noudata täsmällisesti seuraavia ohjeita tuotteen käyttämiseksi oikein ja mahdollisesti vaarallisten

onnettomuuksien välttämiseksi.

1 Lue huolellisesti tässä Käyttöoppaassa olevat kiikarin ja toimitettujen varusteiden ”TURVALLISUUSHUOMAUTUKSET”,

”KÄYTTÖHUOMAUTUKSET” ja ”Käyttötoimenpiteet” ennen käyttöä asianmukaisen käytön varmistamiseksi.

2 Pidä ohjeet aina saatavilla tietojen tarkistamista varten.

Suojataksesi itseäsi ja muita mahdollisilta vammoilta ja/tai esinevahingoilta tai menetyksiltä

pyydämme, että huomioit täsmällisesti kaikki tätä tuotetta koskevat ohjeet, varoitukset ja

huomautukset.

VAROITUS

Tämä varoitus muistuttaa sinua siitä, että annettujen ohjeiden laiminlyönti voi aiheuttaa vakavia vammoja

tai jopa kuoleman.

HUOMAUTUS

Tämä merkki varoittaa sinua siitä, että väärinkäyttö ja annettujen ohjeiden laiminlyönti voi aiheuttaa

vakavia vammoja tai aineellista vahinkoa.

KÄYTTÖHUOMAUTUKSET

Tämän osan sisältämien tietojen tarkoituksena on muistuttaa, että annettujen ohjeiden laiminlyönti voi

heikentää tuotteen suorituskykyä tai toimivuutta.

157

TURVALLISUUSHUOMAUTUKSET

Tietoja kiikarista

VAROITUS!

Älä koskaan katso kiikarilla suoraan aurinkoon.

Katsominen suoraan aurinkoon tai voimakkaaseen valoon voi aiheuttaa vakavia silmävaurioita tai

sokeuden.

HUOMAUTUS!

• Älä jätä kiikaria epätasaiselle alustalle. Se voi pudota ja aiheuttaa ruhjevamman.

• Älä katso kiikarin läpi kävellessäsi. Saatat epähuomiossa törmätä odottamattomiin esteisiin ja

loukkaantua.

• Älä heiluttele kiikaria sen hihnasta kiinni pitämällä. Se voi iskeytyä johonkin ja aiheuttaa ruhjevamman.

• Kotelo, hihna, silmäsuppilot sekä kiikarin ulkoiset materiaalit voivat kulua vanhenemisen ja tahraisten

vaatteiden vaikutuksesta. Estääksesi tämän tarkasta niiden kunto aina ennen käyttöä ja ota yhteyttä

valtuutettuun Nikon-huoltoliikkeeseen, jos sellaisia heikkoja kohtia löytyy.

• Silmäsuppilon pitkäaikainen käyttö voi aiheuttaa ihon tulehtumisen. Jos oireita esiintyy, lopeta käyttö ja

hakeudu välittömästi lääkärin hoitoon.

• Ole varovainen äläkä purista sormillasi silmäetäisyyden tai diopterin säätämisen aikana. Ole

äärimmäisen huolellinen varsinkin, jos annat pienten lasten käyttää kiikaria.

• Älä jätä pakkauksessa käytettävää polyeteenipussia pienten lasten ulottuville. Lapset voivat laittaa sen

suuhunsa ja tukehtua.

• Ole varovainen, jotta pienet lapset eivät epähuomiossa nielaise suojusta tai silmäsuppiloa. Jos näin

tapahtuu, hakeudu välittömästi lääkärin hoitoon.

• Älä pura kiikaria. Korjauksen saa tehdä ainoastaan valtuutettu Nikon-huoltoliike.

158

Tietoja suojusten katoamisen estävästä narusta

HUOMAUTUS!

Kun vaihdat paikkaa, pidä kiinni kiikarista sen sijaan, että pitäisit kiinni suojusten katoamisen estävästä

narusta.

Tietoja jalustan sovittimesta

HUOMAUTUS!

• Kiinnitä jalusta kiristämällä tiukasti jalustakiinnikkeen lukitusruuvi. Varmista myös, että lukitusruuvi ei

ole irti käytön aikana.

• Käytä vasta, kun olet kiristänyt kiinnitysruuvin. Jos se on irti, osat voivat irrota ja aiheuttaa vaurioita

kiikarille.

• Älä irrota ruuvia jalustasovittimen yläosasta. Varmista aina ennen kiikarien käyttöä, että ruuvi on tiukasti

kiinni.

• Voit säilyttää jalustan sovitinta kotelossa, kun se on kiinnitetty kiikariin. Kun vaihdat paikkaa, irrota

jalustan sovitin jalustasta ja säilytä sitä kotelossa sen ollessa kiinnitettynä kiikariin.

Kun säilytät sitä pidempiä aikoja, irrota jalustan sovitin kiikarista ja säilytä sitä määrätyssä kotelon

kohdassa.

• Emme suosittele siirtymistä toiseen paikkaan kiikarin ollessa kiinnitettynä jalustaan, koska tästä voi

seurata odottamattomia onnettomuuksia.

• Kun liikut jalustan sovittimen ollessa kiinnitettynä kiikariin, varmista, että pidät kiinni kiikarista etkä

jalustan sovittimesta.

159

KÄYTTÖHUOMAUTUKSET

Tietoja kiikarista

KÄYTTÖ JA SÄÄTIMET

• Älä avaa oikean- ja vasemmanpuoleisia kiikariputkia liikerajojensa yli. Älä myöskään kierrä ”diopterin

rengasta” sen liikerajan yli.

• Vältä sadetta, roiskevettä, hiekkaa ja mutaa. Vesitiiviytensä ansiosta tämän tuotteen suorituskyky ei

heikkene, vaikka se altistuu kevyelle sateelle tai vesiroiskeille. Varmista kuitenkin, että pyyhit vesipisarat

mahdollisimman nopeasti.

• Suojaa kiikarit iskuilta kaikissa tilanteissa. Jos et onnistu saamaan normaalia kuvaa kiikarin

pudottamisen tai kastumisen jälkeen, toimita se heti valtuutettuun Nikon-huoltoliikkeeseen.

• Äkillisten lämpötilan muutosten yhteydessä linssin pintaan voi muodostua vettä. Kuivaa kiikari tällöin

huolellisesti huoneenlämpötilassa.

SÄILYTYS

• Kosteissa tiloissa kiikarin pintaan voi tiivistyä vettä tai muodostua hometta. Siksi kiikari on hyvä säilyttää

kuivassa ja viileässä paikassa. Sen jälkeen kun olet käyttänyt kiikaria sateisena päivänä tai iltana, kuivaa

se huolellisesti huoneenlämpötilassa ja säilytä kuivassa, viileässä paikassa.

• Jos aiot varastoida kiikarin pidemmäksi aikaa, sulje ne muovipussiin tai ilmatiiviiseen säilytyslaatikkoon

ja laita mukaan kuivausainetta. Jos se ei ole mahdollista, säilytä puhtaassa, hyvin tuuletetussa paikassa

erillään kotelosta, koska se imee helposti kosteutta.

• Älä jätä kiikaria autoon kuumana tai aurinkoisena päivänä äläkä myöskään lämpöä kehittävän laitteen

läheisyyteen. Se voi vahingoittaa kiikaria tai heikentää sen kuntoa.

160

HUOLTO JA SÄILYTYS

1. Varmista, että hiekkaa tai jäänteitä ei pääse ”diopterin rengasta” jne.

2. Poistettuasi pölyn puhaltimen avulla puhdista pinta pehmeällä ja puhtaalla pyyhkeellä. Meren äärellä tapahtuneen

käytön jälkeen kostuta pehmeää ja puhdasta pyyhettä hieman vedellä ja pyyhi suola pois kiikarin rungon pinnoista.

Älä käytä bensiiniä, tinneriä tai muuta orgaanista liuotinta.

3. Sen jälkeen kun olet puhaltanut kevyesti jäänteet tai pölyn linssin pinnalta puhaltimella tai aerosolisuihkeella, poista

loppu pöly pehmeällä, rasvattomalla harjalla.

4. Kun puhdistat linssin pintoja tahroista ja läiskistä kuten sormenjäljistä, pyyhi linssit erittäin varovasti kuivalla, puhtaalla

puuvillapyyhkeellä tai öljyttömällä linssinpuhdistusliinalla. Käytä pieni määrä puhdasta alkoholia (etanolia) tai

tavallista linssien puhdistusainetta pinttyneiden tahrojen pyyhkimiseen, linssien keskeltä pyörivin liikkein ulkoreunaan.

Älä käytä mitään kovaa, sillä se voi naarmuttaa linssin pintaa.

161

Nimitykset

1 Silmäsuppilo

2 Kaulahihnan reikä

3 Objektiivilinssi

4 Silmäetäisyys

5 Diopterin rengas

6 Diopterin 0-asento

7 Diopterin osoitin

8 Keskirunko

9 Silmäetäisyyden asteikko

TOIMITUKSEN SISÄLTÖ

Kiikari ×1

Kuputyyppinen okulaarisuoja ×1

Kuputyyppiset objektiivin

linssisuojukset ×2

Suojusten katoamisen estävä naru

(koukulla ja pysäyttimellä) ×1

Kaulahihna ×1

Kotelo ×1

Kotelon hihna ×1

Jalustan sovitin ×1

162

Kiikarin käyttötoimenpiteet

Silmäsuppilot

Katso kuvasta sivulla 161 lisätietoja siitä, mihin suuntiin silmäsuppilot käännetään.

• Jos käytät silmälaseja, käytä täysin sisään kierrettynä. Voit säätää näkymän tarkasti myös käyttämällä

jompaakumpaa pykälää ennen täysin sisään kiertämistä.

• Jos et käytä silmälaseja, käytä täysin ulos kierrettynä. Voit säätää kiikarin silmien asentoon tarkasti myös

käyttämällä jompaakumpaa pykälää ennen täysin ulos kiertämistä.

Silmävälin säätäminen

• Katso okulaareihin, avaa ja sulje päärunko nuolten

(A) osoittamalla tavalla ja säädä siten, että

näkymästäsi muodostuu yksi ympyrä.

Tietoja silmävälin asteikosta

• On hyödyllistä panna merkille säädetty silmävälin

arvo säädettäessä silmäväliä uudelleen.

163

Tarkennuksen säätäminen (diopterin säätö)

* Tämä kiikari on erillistarkenteinen.

• Säädä tarkennus kummallekin silmälle erikseen (B).

Tietoja diopterin renkaiden asteikosta

• Nämä ovat hyödyllisiä osoittimen (

) asteikkoarvon

muistiin merkitsemisessä, kun tarkennus säädetään, ja

säädettäessä tarkennusta uudelleen (C).

164

Kaulahihnan käyttötoimenpiteet

Kiinnitä kaulahihna kuvan mukaisesti (D) ja vältä erityisesti hihnan

kiertymistä.

Kuputyyppisen okulaarisuojan, kuputyyppisten objektiivin linssisuojusten ja

suojusten katoamisen estävän narun käyttötoimenpiteet

Kiinnitä suojukset kiikariin ja estä niiden katoaminen

kiinnittämällä suojusten katoamisen estävä naru seuraavasti.

1) Kiinnitä suojusten katoamisen estävän narun mukana toimitettu

koukku kuputyyppiseen okulaarisuojaan.

2) Pujota naru nuolten (E) osoittamalla tavalla.

• Jos sinulla on vaikeuksia narun pujottamisessa pysäyttimen läpi,

käytä pinsettejä jne.

3) Solmi narun molemmat päät ja liu'uta pysäytin suojusten

kiinnittämiseksi.

Koukku

Pysäytin

165

Jalustan sovittimen TRA-5 käyttötoimenpiteet

Nimitykset

1 Jalustan sovittimen runko

2 Pidike

3 Kiinnitysruuvi

4 Jalustan ruuvireikä

5 Keskirungon pidin

166

Jalustan sovittimen TRA-5

kiinnittäminen kiikariin

* Varmista, ettet pudota kiikaria, sillä se on

raskas.

, ja

viittaavat osiin kohdassa (F).

1) Avaa kiikarin silmäväli.

2) Irrota pidin kiertämällä jalustan

sovittimen kiinnitysruuvia (

)

pitimessä (

) vastapäivään kolikolla

jne.

3) Aseta jalustasovitin paikalleen

kiikarien objektiivilinssin puolelta.

• Aseta kiikareiden keskirunko

keskirungon pitimeen (

) jalustan

sovittimessa (G).

• Varmista, ettet vaurioita kiikaria.

4) Kiinnitä kiikari jalustan sovittimeen

kiinnittämällä pidike (

) jalustan

sovittimeen ja kierrä kiinnitysruuvia

(

) myötäpäivään.

• Kun olet kiristänyt sormillasi, kiristä

lisää kolikon jne. avulla.

5) Hienosäädä kiikarin silmäväli.

• Katso kuvasta sivulla 162 lisätietoja

silmävälin säätämisestä.

Kiinnitys on valmis kuvassa (H) esitetyllä

tavalla. Voit myös säilyttää sitä kotelossa

jalustan sovittimen ollessa kiinnitettynä.

Keskirunko

167

Tekniset tiedot

Tyyppi: Kattoprisma, erillistarkenteinen

Malli

7×50 10×50

Suurennus (×)

7 10

Objektiivilinssin tehollinen läpimitta (mm)

50 50

Kulmamääräinen näkökenttä

(todellinen) (˚)

10,7 9

Kulmamääräinen näkökenttä

(näennäinen) (˚)*

66,6 76,4

Näkökenttä etäisyydellä

1000 m/jaardia (m/jalkaa)

188/563 157/472

Lähtöaukko (mm)

7,1 5,0

Kirkkaus

50,4 25,0

Katseluetäisyys (mm)

17,7 15,3

Lähitarkennusetäisyys (m/jalkaa)

12,3/40,4 20,0/65,6

Pituus (mm/tuumaa)

272/10,7 291/11,5

Leveys (mm/tuumaa)

171/6,7 171/6,7

Syvyys (mm/tuumaa)

80/3,1 80/3,1

Paino (g/unssia)

2420/85,4 2505/88,4

Silmävälin säätöalue (mm/tuumaa)

58-78

2,3-3,1

58,5-78

2,3-3,1

Rakenne

Vesitiivis (10 minuuttia enintään 5 m syvyydessä) ja typpitäytteinen

* Arvo, joka on laskettu kaavalla [tan ω'= Γ x tan ω]: Näennäinen näkökenttä: 2ω', Suurennus: Γ ,

Todellinen näkökenttä: 2ω

168

Tietoja vesitiiviydestä ja huurun poistosta:

• Kaikki mallit ovat vesitiiviitä, eivätkä optiset järjestelmät vahingoitu siitä, jos kiikari upotetaan tai

pudotetaan veteen enintään viiden metrin syvyydelle enintään kymmeneksi minuutiksi.

• Voidaan käyttää kosteissa, pölyisissä tai sateisissa olosuhteissa ilman vahingoittumisen vaaraa.

• Typpitäytteiset mallit ovat huurtumattomat eivätkä muodosta hometta.

Huomioi seuraavat asiat näiden tuotteiden käytössä:

• Koska tuote ei ole rakenteeltaan täysin tiivis, sitä ei pitäisi käyttää tai pitää juoksevassa vedessä.

• Mahdollinen kosteus tulee pyyhkiä pois ennen liikkuvien osien säätöä sekä vahinkojen estämiseksi

että turvallisuuden vuoksi.

Jotta kiikarisi pysyisi aina erinomaisessa kunnossa, Nikon Vision suosittelee säännöllistä huoltamista

valtuutetun myyjän toimesta.

Linssin puhdistus

Jos puhdistat kiikarin objektiivilinssejä aerosolityyppisellä puhdistusaineella, varmista, että pidät

purkkia pystyssä vähintään 30 cm etäisyydellä linssin pinnasta ja liikutat sitä samaan aikaan niin, ettei

höyrystynyt nestekaasu kohdistu vain yhteen pisteeseen.

• Kun puhdistat kiikarin okulaareja, irrota silmäsuppiloiden musta

osa kiertämällä nuolen (

) osoittamaan suuntaan. Kun näin

tehdään, okulaarit on helpompi puhdistaa.

Kun kiinnitetään silmäsuppiloita, kiinnitä ne tukevasti kiertämällä

niitä oheisen kuvan nuolen suuntaan (

169

• Ominaisuudet ja rakenne voivat muuttua siitä erikseen ilmoittamatta.

• Tämän ”Käyttöopas” osittainenkin jäljentäminen missään muodossa (lukuun ottamatta lyhyitä lainauksia

tärkeissä artikkeleissa tai arvosteluissa) on kielletty ilman NIKON VISION CO., LTD -yhtiön antamaa kirjallista

lupaa.

170

FORHOLDSREGLER

Takk for at du kjøpte en Nikon-kikkert.

Du må følge disse retningslinjene nøye slik at du bruker utstyret på riktig måte og unngår potensielt

farlige ulykker.

1 Før bruk må du lese grundig gjennom “SIKKERHETSTILTAK”, “FORHOLDSREGLER FOR BRUK” og Prosedyrer for bruk for

kikkerten og artiklene som følger med, i denne brukerveiledningen for å sikre korrekt bruk.

2 Oppbevar disse instruksjonene på et lett tilgjengelig sted for fremtidig referanse.

For å sikre deg og tredjeparter mot mulige skader og/eller skade på eiendom eller tap av eiendom ber

vi deg om å ta hensyn til alle instruksjoner, advarsler og forsiktighetsregler som gjelder bruk og pleie av

dette produktet.

ADVARSEL

Dette advarer deg om risikoen for at feilaktig bruk som ikke tar hensyn til innholdet som beskrives her, kan

forårsake død eller alvorlige personskader.

FORSIKTIG

Dette advarer deg om risikoen for at feilaktig bruk som ikke tar hensyn til innholdet som beskrives her, kan

forårsake personskade eller materiell skade.

FORHOLDSREGLER FOR BRUK

Punktene i denne delen varsler deg om at feilaktig bruk som ikke tar hensyn til innholdet som beskrives

her, kan ha en negativ virkning på produktets ytelse og funksjonalitet.

171

SIKKERHETSTILTAK

Om kikkerten

ADVARSEL!

Se aldri direkte på solen med en kikkert.

Hvis du ser direkte på solen eller skarpt lys, kan det skade øynene eller føre til blindhet.

FORSIKTIG!

• Du må ikke la kikkerten ligge på et ustabilt sted. Den kan falle ned og forårsake skade.

• Du må ikke se gjennom kikkerten mens du går. Du kan gå på uventede objekter og bli skadet.

•

Du må ikke svinge kikkerten etter bærestroppen. Den kan treffe noen og forårsake skade.

• Etuiet, bærestroppen og materialet som er brukt på utsiden av kikkerten og øyemuslingene, kan

forringes på grunn av aldring og gi flekker på klær. For å forhindre dette bør du kontrollere tilstanden

når du skal bruke kikkerten, og ta kontakt med en servicerepresentant som er godkjent av Nikon, hvis

du oppdager slik forringelse.

• Hvis du bruker øyemuslingene av gummi i en lengre periode, kan det oppstå hudinflammasjon. Hvis du

får symptomer på dette, må du slutte å bruke kikkerten og straks ta kontakt med en lege.

• Vær forsiktig slik at du ikke klemmer fingrene når du justerer avstanden mellom pupillene eller

diopteret. Vær spesielt forsiktig hvis du lar små barn bruke kikkerten.

• Ikke la innpakningsposen av polyetylen være innenfor små barns rekkevidde. Et barn kan ta den i

munnen og bli kvalt.

• Vær forsiktig slik at ikke små barn svelger dekselet eller øyemuslingen. Hvis dette skjer, må du straks ta

kontakt med en lege.

• Kikkerten må ikke demonteres. Reparasjon skal foretas av en servicerepresentant som er godkjent av

Nikon.

172

Om snoren som forhindrer at du mister objektivdekslene

FORSIKTIG!

Når du beveger deg fra ett sted til et annet, må du holde i selve kikkerten og ikke i snoren som skal

forhindre at du mister objektivdekslene.

Om stativadapteren

FORSIKTIG!

• Fest kikkerten sikkert på stativet ved å stramme låseskruen på stativfestet godt. Sørg også for å sjekke at

låseskruen ikke er løs under bruk.

• Du må kun bruke adapteren etter å ha trukket festeskruen godt til. Hvis den er løs, kan deler falle av og

forårsake skade på kikkerten.

• Ikke fjern skruen på oversiden av stativadapteren. Du må også alltid kontrollere at skruen ikke er løs før

du bruker kikkerten.

• Du kan lagre stativadapteren i etuiet mens den er festet til kikkerten. Når du forflytter deg fra ett sted til

et annet, må du fjerne stativadapteren fra stativet og lagre den i etuiet mens den er festet til kikkerten.

Ved lang tids oppbevaring må du fjerne stativadapteren fra kikkerten og oppbevare den på den angitte

plassen i etuiet.

• Vi anbefaler ikke at du flytter stativet til et annet sted mens kikkerten er montert på det, da dette kan

forårsake uventede ulykker.

• Når du forflytter deg med stativadapteren festet til kikkerten, må du holde i kikkerten, ikke i

stativadapteren.

173

FORHOLDSREGLER FOR BRUK

Om kikkerten

BRUK OG KONTROLLER

• Du må ikke åpne høyre og venstre kikkertrør mer enn de er beregnet på. Du må heller ikke rotere

“diopterringene” ut over grensene deres.

• Unngå regn, vannsprut, sand og søle. Ytelsen til dette produktet blir ikke påvirket selv om det blir utsatt

for lett regn eller vannsprut, da det er vanntett. Sørg likevel for å tørke av vanndråper så raskt som

mulig.

• Beskytt alltid kikkerten mot støt. Hvis bildet ikke er normalt etter at kikkerten har fått et støt eller har

vært våt, må du straks ta den med til en servicerepresentant som er godkjent av Nikon.

• Hvis kikkerten har vært utsatt for plutselige temperaturendringer, kan det forekomme kondens på

overflaten på objektivene. I så fall må kikkerten få tørke grundig ved romtemperatur.

OPPBEVARING

• Det kan forekomme kondens eller mugg på objektivoverflatene hvis kikkerten oppbevares i miljøer

med høy fuktighet. Kikkerten må derfor oppbevares på et kjølig, tørt sted. Hvis kikkerten har vært brukt

i regnvær eller om natten, må den få tørke grundig ved romtemperatur og oppbevares på et kjølig, tørt

sted.

• Ved lang tids oppbevaring bør kikkerten legges i en plastpose eller en lufttett beholder sammen med et

avfuktingsmiddel. Hvis dette ikke er mulig, kan den oppbevares på et rent, godt ventilert sted, men ikke

i etuiet, siden den påvirkes lett av fuktighet.

• Du må ikke la kikkerten ligge i bilen på en varm eller solrik dag eller i nærheten av utstyr som genererer

varme. Dette kan ødelegge kikkerten eller påvirke den på en negativ måte.

174

VEDLIKEHOLD OG OPPBEVARING

1. Sørg for at det ikke kommer sand eller smuss inn i de roterende delene til “diopterringene” osv.

2. Etter at du har fjernet støvet med en blåser, kan du rengjøre kikkerthuset med en myk, ren klut. Hvis du har brukt

kikkerten på sjøen eller stranden, kan du fukte en myk, ren klut lett og tørke bort salt på kikkerthuset. Ikke bruk

benzen, tynner eller andre organiske løsemidler.

3. Etter at du har forsiktig blåst bort smuss eller støv fra objektivets overflate med en blåsebørste eller aerosolspray,

fjerner du resten av støvet med en myk, fettfri børste.

4. Når du skal fjerne flekker eller smuss som f.eks. fingeravtrykk fra objektivets overflate, tørker du objektivet svært

forsiktig med en myk, ren bomullsklut eller oljefritt linsepapir av høy kvalitet. Bruk litt ren alkohol (etanol) eller

linsepapir som kan kjøpes i butikker, for å tørke bort vanskelige flekker, fra midten av objektivet og utover i en

sirkelbevegelse. Du må ikke bruke noe hardt fordi det kan lage riper på objektivets overflate.

175

Nomenklatur

1 Øyemusling

2 Hull for nakkestropp

3 Objektivlinse

4 Avstand mellom pupillene

5 Diopterring

6 Diopterposisjon 0 (null)

7 Diopterindeks

8 Midtdel

9 Skala for avstand mellom

pupillene

ARTIKLER SOM FØLGER MED

Kikkert ×1

Okulardeksel ×1

Objektivdeksel ×2

Snor som forhindrer at du mister

dekslene (med krok og stopper) ×1

Nakkestropp ×1

Etui ×1

Etuistropp ×1

Stativadapter ×1

176

Prosedyre for bruk av kikkerten

Øyemuslinger

Hvis du vil se hvilken retning øyemuslingene skal dreies i, kan du se bildet på side 175.

• Bruk dem i innerste stilling hvis du bruker briller. For å justere visningen nøyaktig kan du også bruke et

av klikkene før du kommer til den innerste stillingen.

• Bruk dem i ytterste stilling hvis du ikke bruker briller. For å justere øyestillingen nøyaktig kan du også

bruke et av klikkene før du kommer til den ytterste stillingen.

Justere avstanden mellom pupillene

• Se inn i okularene, åpne og lukk kamerahuset som

vist med pilene i (A), og juster det slik at visningen

din blir én sirkel.

Om skalaen for avstand mellom pupillene

• Denne er nyttig for å notere ned den justerte

verdien for avstanden mellom pupillene når du

justerer avstanden mellom pupillene på nytt.

177

Justere fokuset (diopterjustering)

* Denne kikkerten har individuell fokusering.

• Juster fokuset på målet for hvert øye (B).

Om skalaene på diopterringene

• Disse er nyttige for å notere ned skalaverdien som

indikeres på indeksen (

) når fokuset justeres, og når

du skal justere fokuset på nytt (C).

178

Prosedyrer for bruk av nakkestropp

Nakkestroppen festes som vist (D), vær spesielt nøye slik at du unngår å

vri stroppen.

Prosedyrer for bruk av okulardekselet, objektivdekslene og snoren som forhindrer at

du mister dekslene.

Fest snoren for dekslene i følgende rekkefølge for å feste

dekslene til kikkerten slik at du ikke mister dem.

1) Fest kroken, som leveres sammen med snoren for dekslene, til

okulardekslet.

2) Før snoren som vist med pilene i (E).

• Hvis du har problemer med å tre snoren gjennom stopperen, kan

du bruke en pinsett e.l.

3) Knyt sammen begge endene av snoren og skyv stopperen for å

feste dekslene.

Krok

Stopper

179

Prosedyrer for bruk av stativadapter TRA-5

Nomenklatur

1 Stativadapterens hoveddel

2 Klemme

3 Festeskrue

4 Skruehull på stativ

5 Holder for midtdel

180

Feste stativadapteren TRA-5 til

kikkerten

* Sørg for at du ikke mister kikkerten ned,

da den er tung.

viser til delene angitt i (F).

1) Åpne avstanden mellom pupillene på

kikkerten.

2) Drei festeskruen (

) for klemmen (

)

på stativadapteren mot klokka ved

hjelp av en mynt e.l. for å fjerne

klemmen.

3) Sett inn stativadapteren fra

objektivsiden til kikkerten.

• Plasser midtdelen av kikkerten inn i

midtdelholderen (

) på

stativadapteren (G).

• Pass på at du ikke skader kikkerten.

4) Fest klemmen (

) på stativadapteren

og drei festeskruen (

) med klokka for

å feste kikkerten til stativadapteren.

• Etter at du har strammet skruen for

hånd, strammer du den ytterligere

med en mynt e.l.

5) Finjuster avstanden mellom pupillene

på kikkerten.

• Når du skal justere den interpupillære

avstanden, kan du se bildet på side

176.

Festingen er ferdig som vist i (H). Du kan også

oppbevare den i etuiet mens stativadapteren

er festet.

Midtdel

181

Spesifikasjoner

Type: Takprisme med individuell fokusering

Modell

7×50 10×50

Forstørrelse (×)

7 10

Effektiv diameter på objektivlinse

(mm)

50 50

Vinkel på synsfelt (virkelig) (˚)

10,7 9

Vinkel på synsfelt (tilsynelatende) (˚)*

66,6 76,4

Synsfelt ved 1000 m/yards (m/ft.)

(m/yard) (m/fot)

188/563 157/472

Utgangspupill (mm)

7,1 5,0

Lysstyrke

50,4 25,0

Øyestykke (mm)

17,7 15,3

Nærfokuseringsavstand (m/ft.) (m/fot)

12,3/40,4 20,0/65,6

Lengde (mm/in.) (mm/tommer)

272/10,7 291/11,5

Bredde (mm/in.) (mm/tommer)

171/6,7 171/6,7

Dybde (mm/in.) (mm/tommer)

80/3,1 80/3,1

Vekt (g/oz) (g/unse)

2420/85,4 2505/88,4

Justering av avstand mellom

pupillene (mm/in.) (mm/tommer)

58-78

2,3-3,1

58,5-78

2,3-3,1

Konstruksjon Vanntett (opptil 5 m i 10 minutter) og nitrogenfylt

* Tallet beregnes ut fra formelen [tan ω'= Γ x tanω ]: Tilsynelatende synsfelt: 2ω', Forstørrelse: Γ,

Virkelig synsfelt: 2ω

182

Om vanntetthet og duggfjerning:

• Alle modellene som vises er vanntette, og det vil ikke bli skader på det optiske systemet hvis de

senkes ned i eller mistes i vann med en maksimal dybde på 5 meter i opptil 10 minutter.

• Kan brukes under forhold med høy fuktighet, støv og regn uten fare for skade.

• Nitrogenfylt design gjør dem motstandsdyktige mot kondens og mugg.

Vær oppmerksom på følgende når du bruker disse produktene:

• Siden enheten ikke har en fullstendig forseglet konstruksjon, bør den ikke brukes eller holdes i

rennende vann.

• Eventuell fuktighet bør tørkes bort før du stiller på noen bevegelige deler på disse produktene for å

unngå skade og av sikkerhetsgrunner.

For å bevare kikkerten i god stand anbefaler Nikon Vision jevnlig vedlikehold hos en godkjent

forhandler.

Rengjøre objektiv

Når du rengjør kikkertens objektiver ved hjelp av en støvfjerner med aerosol, må du sørge for å holde

boksen loddrett minst 30 cm unna objektivets overflate samtidig som du beveger boksen for å unngå å

fokusere den forstøvede våtgassen på ett punkt.

• Når du rengjør kikkertens okular, må du fjerne den svarte delen av

øyemuslingene ved å dreie den i pilens retning som angitt i (

Dette gjør det enklere å rengjøre okularene.

Når du fester øyemuslingene, må du feste dem godt ved å dreie

dem i pilens retning som angitt i (

183

• Spesifikasjoner og design kan endres uten varsel.

• Det er ikke tillatt å reprodusere denne produktguiden helt eller delvis (med unntak for korte sitater i

produktartikler eller anmeldelser) uten skriftlig godkjenning fra NIKON VISION CO., LTD.

184

FORHOLDSREGLER

Tak, fordi du har anskaffet en Nikon kikkert.

Overhold nøje følgende retningslinjer for korrekt brug af udstyret og for at undgå potentielle ulykker.

1 Før brug skal du omhyggeligt læse "SIKKERHEDSFORSKRIFTER", "FORHOLDSREGLER VED BRUG" og "Brugsanvisninger"

til kikkerten og medfølgende dele i denne instruktionsvejledning, for korrekt brug.

2 Opbevar vejledningen inden for rækkevidde til reference.

For at beskytte dig selv og tredjepart mod risiko for personskader og/eller materielle skader eller tab

bedes du venligst nøje følge alle instruktioner, advarsler og forskrifter med hensyn til brug og pleje af

produktet.

ADVARSEL

Denne angivelse advarer dig om, at al forkert brug, der ikke overholder anvisningerne i dette dokument,

kan medføre fare for død eller alvorlig personskade.

FORSIGTIG

Denne angivelse advarer dig om, at al ukorrekt brug, der ikke overholder anvisningerne i dette dokument,

kan medføre personskader eller materielle skader.

FORHOLDSREGLER VED BRUG

Dette afsnit advarer dig om, at al forkert brug, der ikke overholder anvisningerne i dette dokument, kan

forringe produktets ydeevne og funktionalitet.

185

SIKKERHEDSFORSKRIFTER

Om kikkerten

ADVARSEL!

Se aldrig direkte mod solen med en kikkert.

Hvis du ser direkte på solen eller kraftigt lys, kan dine øjne tage alvorligt skade eller du kan blive blind.

FORSIGTIG!

• Efterlad ikke kikkerten på et ustabilt underlag. Den kan falde ned og blive beskadiget eller forårsage

skade.

• Se ikke gennem kikkerten mens du går. Du kan gå ind i noget, du ikke har set, og komme til skade.

• Sving ikke kikkerten i remmen. Kikkerten kan ramme nogen og forårsage skade.

• Det bløde etui, remmen og de ydre materialer, der er anvendt til kikkerten og øjekopperne, kan blive

nedbrudt med tiden og give pletter på tøj. Du kan forhindre dette ved at kontrollere deres tilstand før

hver brug og kontakte en godkendt Nikon-servicerepræsentant, hvis denne nedbrydning skulle opstå.

• Hvis du bruger øjekopper i længere tid, kan det give betændelse i huden. Hvis du får symptomer herpå,

skal du straks ophøre med brugen og gå til læge.

• Pas på ikke at klemme fingeren, når du justerer afstanden mellem pupillerne eller justerer diopteret.

Vær især meget forsigtig, hvis du lader mindre børn bruge kikkerten.

• Efterlad ikke polyethylenposen, der er brugt som emballage, inden for mindre børns rækkevidde. Børn

kan sætte den for munden og blive kvalt.

• Pas på, at mindre børn ikke kommer til at sluge dækslet eller øjekoppen. Hvis det sker, søges straks

læge.

• Adskil ikke kikkerten. Reparation skal overlades til en godkendt Nikon-servicerepræsentant.

186

Om tabsbeskyttelsessnoren til hætterne

FORSIGTIG!

Når du bevæger dig fra ét sted til et andet, skal du holde i kikkerten i stedet for at holde i

tabsbeskyttelsessnoren til hætterne.

Om stativadapteren

FORSIGTIG!

• Fastgør sikkert til stativet ved at stramme låseskruen på stativbeslaget. Sørg for også at kontrollere, at

låseskruen ikke er løs under brug.

• Brug kun efter sikker tilspænding af fastgørelsesskruen. Hvis den er for løs, kan dele løsne sig og

forårsage beskadigelse af kikkerten.

• Fjern ikke skruen oven på stativadapteren. Kontrollér også altid, før du bruger kikkerten, at skruen ikke

er løs.

• Du kan opbevare stativadapteren i etuiet, mens den er fastgjort til kikkerten. Når du bevæger dig fra ét

sted til et andet, skal du fjerne stativadapteren fra stativet og opbevare den i etuiet, mens dens den er

fastgjort på kikkerten.

Ved opbevaring i længere perioder skal du fjerne stativadapteren fra kikkerten og opbevare den på det

angivne sted i etuiet.

• Vi anbefaler ikke, at du skifter placering, mens kikkerten er monteret på stativet, fordi det kan forårsage

uventede ulykker.

• Når du bevæger dig, mens stativadapteren er monteret på kikkerten, skal du sørge for at holde i

kikkerten og ikke i stativadapteren.

187

FORHOLDSREGLER VED BRUG

Om kikkerten

BRUG OG BETJENINGSANORDNINGER

• Åbn ikke højre og venstre kikkertrør ud over deres grænser. Drej heller ikke "diopterringe" ud over deres

grænser.

• Undgå regn, vandsprøjt, sand og mudder. Dette produkts ydeevne påvirkes ikke, selvom det udsættes

for let regn eller vandstænk,takket være dets vandtæthed. Sørg dog for at tørre vanddråber af så hurtigt

som muligt.

• Beskyt altid kikkerten mod slag og stød. Hvis du ikke kan opnå et normalt billede, efter at du har tabt

kikkerten, eller den har været våd, skal du straks indlevere den til en godkendt Nikon-

servicerepræsentant.

• Når den udsættes for pludselige temperaturændringer, kan der opstå kondens på linserne. Hvis dette

skulle ske, skal du lade kikkerten tørre grundigt ved stuetemperatur.

OPBEVARING

• Der kan opstå kondens eller mug på linserne på grund af høj fugtighed. Derfor skal du opbevare

kikkerten på et tørt og køligt sted. Efter brug på en regnfuld dag eller nat skal du lade den tørre

grundigt ved stuetemperatur og derefter lægge den et køligt, tørt sted.

• Ved længere tids opbevaring skal kikkerten opbevares i en plastikpose eller en lufttæt beholder, hvori

er lagt et tørringsmiddel. Hvis der ikke er mulighed for opbevaring på et rent og godt ventileret sted,

skal du tage den ud af etuiet, da dette let bliver påvirket af fugt.

• Efterlad ikke kikkerten i bilen på en varm solskinsdag eller tæt ved varmeudviklende udstyr. Det kan

skade eller forringe kikkerten.

188

VEDLIGEHOLDELSE OG OPBEVARING

1. Sørg for, at sand eller snavs ikke trænger ind i de roterende dele af "diopterringe" osv.

2. Efter at du har fjernet støvet med en blæser, aftørres huset med en blød, ren klud. Efter brug ved havet fugtes en blød,

ren klud med vand for at aftørre det salt, som kan have sat sig på huset Derefter aftørres overfladen med en tør klud.

Brug ikke benzen, fortynder eller andre organiske opløsningsmidler.

3. Når du har blæst snavs eller støv på linsefladen forsigtigt væk med en blæser eller aerosolspray, skal du fjerne resten af

støvet med en blød, fedtfri børste.

4. Fjern pletter eller smuds, såsom fingeraftryk, fra linserne ved at aftørre disse meget forsigtigt med en blød, ren

bomuldsklud. Brug en lille smule ren sprit (ethanol) eller linserenser, der kan fås i almindelig handel, til at fjerne

fastsiddende smuds. Aftør fra midten af linsen og udad i en cirkulær bevægelse. Brug ikke noget hårdt, da det kan

ridse linsen.

189

Nomenklatur

1 Øjekop

2 Øje til nakkerem

3 Frontlinse

4 Afstand mellem pupiller

5 Diopterhjul

6 Diopterposition 0 (nul)

7 Diopterindeks

8 Midterakse

9 Skala for afstand mellem

pupiller

MEDFØLGENDE DELE

Kikkert ×1

Øjestykkedæksel ×1

Frontlinsedæksel ×2

Tabsbeskyttelsessnor til hætter

(med krog og stopper)

×1

Nakkerem ×1

Etui ×1

Etuirem ×1

Stativadapter ×1

190

Brugsanvisninger til kikkerten

Øjekopper

Der henvises til billedet på side 189 for oplysning om drejeretningen for øjekopperne.

• Brug fuldt tilbagetrukket position, hvis du bruger briller. For at justere dit syn nøjagtigt, kan du også

stoppe ved et af klikstoppene før den fuldt tilbagetrukne position.

• Brug fuldt udtrukket position, hvis du ikke bruger briller. For at justere din øjeposition nøjagtigt, kan du

også stoppe ved et af klikstoppene før den fuldt udtrukne position.

Justering af afstanden mellem pupiller

• Kig ind i øjenstykkerne, åbn og luk hovedhuset,

som vist med pilene i (A), og justér, så dit synsfelt

forenes i en enkelt cirkel.

Om skalaen for afstand mellem pupiller

• Dette er nyttigt til at notere værdien for den

justerede afstand mellem pupiller, når du

genjusterer afstanden mellem pupiller.

191

Justering af fokus (diopterjustering)

* Denne kikkert er af den individuelt fokuserende type.

• Justér fokus på målet for hvert øje (B).

Om skalaen på diopterringene

• Disse er nyttige til at notere den skalaværdi, der er

angivet på indekset (

), når fokus justeres og ved

genjustering af fokus (C).

192

Brugsanvisninger for nakkerem

Sæt nakkeremmen på som vist (D), og vær opmærksom på ikke at sno

remmen.

Brugsanvisninger for øjestykkedækslet, frontlinsedæksler og tabsbeskyttelsessnor til

hætterne

Fastgør tabsbeskyttelsessnoren til hætterne i følgende

rækkefølge for at fastgøre hætterne på kikkerten og forhindre, at

de tabes.

1) Fastgør krogen, der følger med tabsbeskyttelsessnoren til

hætterne, til øjestykkedækslet.

2) Isæt snoren som vist med pilene i (E).

• Hvis du har svært ved at føre snoren gennem stopperen, kan du

bruge en pincet eller lignende.

3) Bind begge ender af snoren, og skyd stopperen for at fastgøre

hætterne.

Krog

Stopper

193

Brugsanvisninger for stativadapter TRA-5

Nomenklatur

1 Stativadapterhus

2 Klemme

3 Fastgørelsesskrue

4 Skruehul i stativ

5 Holder til centralt skaft

194

Fastgørelse af stativadapter

TRA-5 på kikkerten

* Sørg for ikke at tabe kikkerten. Den er

tung.

henviser til de dele, der er

angivet i (F).

1) Åbn afstanden mellem pupiller på

kikkerten.

2) Drej fastgørelsesskruen (

) på

klemmen (

) på stativadapteren mod

uret vha. en mønt eller lignende for at

aftage klemmen.

3) Isæt stativadapteren fra

objektivlinsesiden af kikkerten.

• Placér kikkertens centrale skaft ind i

holderen til det centrale skaft (

) på

stativadapteren (G).

• Sørg for ikke at beskadige kikkerten.

4) Fastgør klemmen (

) på

stativadapteren, og drej

fastgørelsesskruen (

) med uret for at

spænde kikkerten fast på

stativadapteren.

• Efter tilspænding med fingrene skal

du tilspænde vha. en mønt eller

lignende.

5) Finjustér afstanden mellem pupiller på

kikkerten.

• Ved justering af pupilafstand

henvises til billedet på side 190.

Fastgørelsen er færdig, som vist i (H). Du kan

også opbevare den i etuiet, mens

stativadapteren er påsat.

Midterakse

195

Specifikationer

Type: Tagprisme individuel fokuseringstype

Model 7×50 10×50

Forstørrelse (×) 7 10

Effektiv frontlinsediameter (mm) 50 50

Rektangulært synsfelt (reelt) (˚)

10,7 9

Rektangulært synsfelt

(tilsyneladende) (˚)*

66,6 76,4

Synsfelt ved 1000 m/yard (m/fod) 188/563 157/472

Udgangspupil (mm) 7,1 5,0

Lysstyrke 50,4 25,0

Øjenafstand (mm) 17,7 15,3

Nærmeste fokuseringsafstand

(m/fod)

12,3/40,4 20,0/65,6

Længde (mm/tommer) 272/10,7 291/11,5

Bredde (mm/tommer) 171/6,7 171/6,7

Dybde (mm/tommer) 80/3,1 80/3,1

Vægt (g/ounce) 2420/85,4 2505/88,4

Justering af afstand mellem pupiller

(mm/tommer)

58-78

2,3-3,1

58,5-78

2,3-3,1

Struktur Vandtæt (ned til 5 meter i 10 minutter) og nitrogenfyldt

* Tallet beregnet via formlen [tan ω' = Γ x tanω ]: Tilsyneladende synsfelt: 2ω', Forstørrelse: Γ , Reelt synsfelt: 2ω

196

Om vandtæthed og afdugning:

• Alle de viste modeller er vandtætte, og de optiske systemer kan tåle at blive neddyppet eller tabt i

vand på maks. 5 meters dybde i op til 10 minutter.

• De kan anvendes under forhold med høj fugtighed, meget støv og regn uden risiko for

beskadigelse.

• Designet med nitrogenfyld gør dem modstandsdygtige over for kondens og mug.

Bemærk følgende ved brug af disse produkter:

• Da enheden ikke har en perfekt forseglet struktur, bør den ikke betjenes under vand og heller ikke

holdes under rindende vand.

• Al fugt skal aftørres før justering af disse produkters bevægelige dele for at forhindre skade og af

hensyn til sikkerheden.

For at holde din kikkert i god stand, anbefaler Nikon Vision, at du med jævne mellemrum lader den

efterse af en godkendt forhandler.

Rengøring af linser

Ved rengøring af kikkertens linser vha. en støvfjerner af aerosoltypen skal du sørge for at holde

spraydåsen opret mindst 30 cm fra linsens overflade, mens du bevæger spraydåsen, for at undgå

koncentration af fordampet, flydende gas på ét punkt.

• Når du rengør kikkertens øjestykker, skal du fjerne den sorte del af

øjekopperne ved at dreje i pileretningen vist i (

). Dette letter

rengøring af øjestykkerne.

Når du fastgør øjekopperne, skal du stramme dem godt ved at

dreje i pileretningen vist i (

197

• Design og specifikationer kan ændres uden varsel.

• Al reproduktion, hel eller delvis, af denne "Instruktionsvejledning" (bortset fra korte citater i

anmelderartikler eller tidsskrifter), er forbudt uden skriftligt tilladelse fra NIKON VISION CO., LTD.

198

PREVENTIVNÍ OPATŘENÍ

Děkujeme, že jste si zakoupili tento binokulární dalekohled Nikon.

Důsledně dodržujte následující zásady správného zacházení s přístrojem, abyste předešli potenciálně

nebezpečným nehodám.

1 Před použitím si přečtěte odstavec s názvem „BEZPEČNOSTNÍ OPATŘENÍ“, „OPATŘENI PRO BEZPEČNOST POUŽÍVÁNÍ“ a

„Pokyny pro používání“ pro binokulární dalekohled a obsah dodávky v tomto Návodu k použití pro správné zacházení.

2 Tyto pokyny si uložte tak, abyste je měli v případě potřeby rychle po ruce.

Nicméně bychom vás na tomto místě rádi vyzvali k tomu, abyste věnovali velkou pozornost všem

pokynům, varováním a opatřením týkajícím se používání tohoto přístroje a jeho údržby. Ochráníte tak

jak sami sebe, tak i druhé před možnými úrazy či poškozením nebo ztrátou věcných hodnot.

VAROVÁNÍ

Tímto symbolem varujeme uživatele, že nedodržení takto označené zásady by mohlo mít za následek smrt

nebo vážný úraz.

POZOR

Tímto symbolem varujeme uživatele, že nedodržení takto označené zásady by mohlo mít za následek úraz

nebo věcnou škodu.

OPATŘENÍ PRO BEZPEČNOST POUŽÍVÁNÍ

Do této kapitoly jsme shrnuli důležité obecné body, kterými uživatele přístroje v tomto návodu naléhavě

upozorňujeme, že nedodržování popsaných skutečností může mít negativní vliv na výkon a funkčnost

přístroje.

199

BEZPEČNOSTNÍ OPATŘENÍ

O tomto binokulárním dalekohledu

VAROVÁNÍ!

Binokulárním dalekohledem se nikdy nedívejte přímo do slunce.

Přímý pohled do slunce nebo silného světla může vážně poškodit zrak nebo způsobit oslepnutí.

POZOR!

• Binokulární dalekohled nepokládejte do nestabilní polohy. Mohl by spadnout na zem a někoho zranit.

• Nedívejte se do binokulárního dalekohledu při chůzi. Můžete do něčeho nečekaně narazit a zranit se.

•

Držíte-li binokulární dalekohled za řemínek, nešvihejte jím. Mohli byste někoho uhodit a zranit.

• Pouzdro, řemínek a materiál použitý na vnější straně binokulárního dalekohledu a pryžových očnic

podléhají stárnutí a časem mohou začít zanechávat skvrny na oděvu. Proto před každým použitím

zkontrolujte, v jakém jsou stavu, a pokud objevíte známky zhoršení kvality materiálu, poraďte se v

obchodu, ve kterém jste přístroj zakoupili.

• Při déletrvajícím styku pokožky s pryžovými očnicemi dalekohledu může dojít k zánětu kůže. Při

sebemenších příznacích přestaňte přístroj používat a vyhledejte ihned lékaře.

• Při seřizování mezioční vzdálenosti či dioptrické korekce dávejte pozor, abyste si neuskřípli prst. Dávejte

bedlivý pozor zejména tehdy, pokud binokulární dalekohled svěříte do rukou malým dětem.

• Polyetylenový sáček, do kterého byl přístroj zabalen, nenechávejte v dosahu malých dětí. Mohly by si jej

nasadit přes ústa a udusit se.

• Dávejte pozor, aby malé děti nedopatřením nespolkly víčko nebo očnici dalekohledu. Pokud se to

přesto stane, ihned vyhledejte lékaře.

• Binokulární dalekohled nerozebírejte. Opravu je nutné svěřit autorizovanému servisnímu zástupci

společnosti Nikon.

200

O lanku proti ztrátě krytek

POZOR!

Při přesouvání z jednoho místa na druhé držte binokulární dalekohled a nenoste jej za lanko proti ztrátě krytek.

O stativovém adaptéru

POZOR!

• Řádně připevněte ke stativu pevným utažením zajišťovacího šroubu patice k upevnění na stativ. Během

používání rovněž kontrolujte, zda zajišťovací šroub není uvolněný.

• Používejte pouze po řádném utažení šroubu nástavce. Pokud je volný, součásti se mohou uvolnit a

poškodit binokulární dalekohled.

• Nedemontujte šroub na horní straně stativového adaptéru. Před každým použitím binokulárního

dalekohledu rovněž zkontrolujte, zda šroub není povolen.

• Když je stativový adaptér připevněn k binokulárnímu dalekohledu, můžete jej uchovávat v pouzdru. Při

přesouvání z jednoho místa na druhé sejměte stativový adaptér ze stativu a uložte jej do pouzdra

připevněný k binokulárnímu dalekohledu.

Při ukládání na delší dobu sejměte stativový adaptér z binokulárního dalekohledu a uložte jej na určené

místo v pouzdru.

• Když je binokulární dalekohled připevněn na stativu, nedoporučujeme se přesouvat, protože by mohlo

dojít k nečekaným nehodám.

• Při přemísťování se stativovým adaptérem připevněným k binokulárnímu dalekohledu přidržujte

binokulární dalekohled, nikoli stativový adaptér.

201

OPATŘENÍ PRO BEZPEČNOST POUŽÍVÁNÍ

O tomto binokulárním dalekohledu

POUŽÍVÁNÍ A OVLÁDACÍ PRVKY

• Otvíravý pohyb pravého a levého tubusu binokulárního dalekohledu je omezený, neotvírejte je proto

příliš. Podobně omezený je také rozsah otáčení kroužku pro „dioptrickou korekci“.

• Přístroj chraňte před deštěm, stříkající vodou, pískem a blátem. Navíc díky vodotěsnosti tohoto

produktu nemá na jeho funkci vliv lehký déšť nebo stříkající voda. Nicméně nezapomeňte co nejdříve

setřít kapky vody z přístroje.

• Binokulární dalekohled nevystavujte otřesům. Jestliže vám binokulární dalekohled spadl na zem nebo

zmokl a poté nezobrazuje normálně jako dosud, odneste jej ihned autorizovanému zástupci společnosti

Nikon.

• Při náhlých změnách teploty může dojít ke kondenzaci vody tedy orosení povrchu čoček. V takovém

případě nechte binokulární dalekohled důkladně vyschnout za pokojové teploty.

JAK PŘÍSTROJ UCHOVÁVAT

• V přístroji uloženém ve velmi vlhkém prostředí se může na povrchu čoček objevovat kondenzovaná

voda nebo plíseň. Proto binokulární dalekohled uchovávejte v chladu a suchu. Po pozorování za

deštivého dne nebo noci nechte přístroj důkladně vyschnout za pokojové teploty a poté jej uložte na

chladné a suché místo.

• Před uložením na delší dobu zabalte binokulární dalekohled do plastového sáčku nebo jiného

vzduchotěsného obalu s pohlcovačem vlhkosti. Pokud tuto možnost nemáte, pak přístroj uložte na

čisté, dobře větrané místo, odděleně od pouzdra, které snadno zvlhne.

• Za horkých nebo slunečných dnů nenechávejte binokulární dalekohled ležet v autě. Neukládejte jej ani

v blízkosti tepelných zdrojů. Přístroj by se mohl poškodit nebo utrpět podobnou újmu.

202

JAK PŘÍSTROJ UDRŽOVAT A UCHOVÁVAT

1. Zabraňte vniknutí písku nebo nečistot do otáčivých částí kroužků pro „dioptrickou korekci“ atd.

2. Nejprve z povrchu tělesa přístroje ofoukněte prach a poté jej otřete měkkou a čistou utěrkou. Pokud jste přístroj

používali u moře, vezměte na čištění měkkou a čistou utěrku mírně navlhčenou ve vodě a setřete z povrchu tělesa

přístroje sůl, která na něm pravděpodobně ulpěla. Na čištění nepoužívejte benzen, ředidlo ani žádná jiná organická

činidla.

3. Nejdříve lehce ofoukejte nečistoty nebo prach z povrchu objektivu ofukovátkem nebo aerosolovým sprejem a potom

odstraňte zbývající prach měkkým nemastným štětcem.

4. Skvrny či šmouhy způsobené např. otisky prstů odstraníte z povrchu čoček velmi jemně měkkou a čistou bavlněnou

utěrkou nebo nemastným ubrouskem určeným přímo k čištění čoček. K setření odolných šmouh použijte malé

množství čistého (nikoliv denaturovaného) lihu. Otírejte krouživým pohybem směrem ze středu čoček ven.

Nepoužívejte tvrdé materiály, mohou povrch čočky poškrábat.

203

Názvosloví

1 Pryžové očnice

2 Očko na řemínek na krk

3 Objektiv

4 Mezioční vzdálenost

5 Kroužek pro dioptrickou

korekci

6 Značka odpovídající 0

(nulovým) dioptriím

7 Stupnice dioptrické korekce

8 Středová hřídel

9 Měřítko mezioční vzdálenosti

OBSAH DODÁVKY

Binokulární dalekohled ×1

Krytka okuláru ×1

Krytky objektivu ×2

Lanko proti ztrátě krytek

(s háčkem a zarážkou)

×1

Řemínek na krk ×1

Pouzdro ×1

Řemínek pouzdra ×1

Stativový adaptér ×1

204

Pokyny pro používání binokulárního dalekohledu

Očnice

Směry, kterými je nutné otáčet očnicemi, najdete na obrázku na straně 203.

• Nosíte-li brýle, používejte úplně zasunuté. K přesnému nastavení pohledu můžete před plným

zasunutím využít také některou zacvakávací mezipolohu.

• Nenosíte-li brýle, vysuňte na maximum. K přesnému nastavení polohy oka můžete před plným

vysunutím využít také některou zacvakávací mezipolohu.

Nastavení mezioční vzdálenosti

• Dívejte se do okulárů, otevírejte a zavírejte hlavní

tělo podle šipek (A) a upravte tak, aby se váš

pohled dostal do jednoho kruhu.

O měřítku mezioční vzdálenosti

• Toto měřítko je vhodné pro zaznamenání

nastavené hodnoty mezioční vzdálenosti při

změně.

205

Zaostření (dioptrická korekce)

* Tento binokulární dalekohled má individuální ostření.

• Zaostřete cíl pro každé oko (B).

O měřítku na kroužcích dioptrické korekce

• Jsou vhodné pro zaznamenání hodnoty měřítka na

stupnici (

) při nastavování a změně nastavení

zaostření (C).

206

Pokyny pro používání řemínku na krk

Řemínek na krk připevněte podle obrázku (D) a dbejte na to, aby nebyl

překroucený.

Pokyny pro používání krytky okuláru, krytek objektivu a lanka proti ztrátě krytek

Lanko proti ztrátě krytek připevněte v následujícím pořadí pro

připevnění krytek k binokulárnímu dalekohledu, aby nedošlo ke

ztrátě krytek.

1) Připevněte háček dodaný s lankem proti ztrátě krytek ke krytce

okuláru.

2) Provlékněte lanko podle šipek na obrázku v (E).

• Pokud se vám nedaří provléknout lanko zarážkou, použijte

pinzetu apod.

3) Svažte oba konce lanka a posunutím zarážky upevněte krytky.

Háček

Zarážka

207

Pokyny pro používání stativového adaptéru TRA-5

Názvosloví

1 Tělo stativového adaptéru

2 Svorka

3 Šroub nástavce

4 Otvor se závitem pro stativ

5 Držák středové hřídelky

208

Připevnění stativového adaptéru

TRA-5 k binokulárnímu dalekohledu

* Zabraňte pádu binokulárního

dalekohledu, protože je těžký.

odkazují na části označené v (

1) Otevřete binokulární dalekohled na

mezioční vzdálenost.

2) Otočte šroub nástavce (

) svorky (

)

na stativovém adaptéru proti směru

hodin pomocí mince apod., aby se

uvolnila svorka.

3) Zasuňte stativový adaptér ze strany

objektivu binokulárního dalekohledu.

• Nastavte středovou hřídelku

binokulárního dalekohledu do

držáku středové hřídelky (

)

stativového adaptéru (G).

• Zabraňte poškození binokulárního

dalekohledu.

Připevněte svorku (

) ke stativovému

adaptéru a otáčením šroubu nástavce (

)

po směru hodin utáhněte binokulární

dalekohled ke stativovému adaptéru.

• Po utažení prsty dotáhněte pomocí

mince apod.

5) Jemně dolaďte mezioční vzdálenost na

binokulárním dalekohledu.

•

Pokyny týkající se nastavení mezioční

vzdálenosti viz obrázek na straně 204.

Připevnění je dokončeno podle obrázku (H).

Když je stativový adaptér připevněn, můžete

jej rovněž uchovávat v pouzdru.

Středová hřídel

209

Specifikace

Typ: střechový hranol s individuálním zaostřováním

Model

7×50 10×50

Zvětšení (×)

7 10

Účinný průměr objektivu (mm)

50 50

Úhel zorného pole (reálný) (˚)

10,7 9

Úhel zorného pole (zdánlivý) (˚)*

66,6 76,4

Zorné pole ve vzdálenosti

1 000 m/yardů (m/stopa)

188/563 157/472

Výstupní pupila (mm)

7,1 5,0

Světelnost

50,4 25,0

Oční reliéf (mm)

17,7 15,3

Krátká zaostřovací vzdálenost

(m/stopa)

12,3/40,4 20,0/65,6

Délka (mm/palce)

272/10,7 291/11,5

Šířka (mm/palce)

171/6,7 171/6,7

Hloubka (mm/palce)

80/3,1 80/3,1

Hmotnost (g/unce)

2420/85,4 2505/88,4

Úprava mezioční vzdálenosti

(mm/palce)

58-78

2,3-3,1

58,5-78

2,3-3,1

Konstrukce Vodotěsné (až do 5 m na 10 minut) a plněno dusíkem

* Výpočet podle vzorce [tan ω' = Γ x tan ω]: zdánlivé zorné pole: 2ω', zvětšení: Γ , reálné zorné pole: 2ω

210

O vodotěsnosti a odmlžování:

• Všechny zde prezentované modely jsou vodotěsné, to znamená, že se jejich optická soustava

nepoškodí ponořením nebo upuštěním do vody o maximální hloubce 5 metrů na dobu až 10 minut.

• Lze je bez rizika používat i ve velmi vlhkém a prašném prostředí, dokonce i za deště.

• Jsou plněné dusíkem, který je chrání proti zamlžení zevnitř a proti vzniku plísní.

Při používání těchto výrobků dodržujte následující zásady:

• Struktura výrobku není dokonale hermetická, proto by se přístroj neměl používat ani držet pod

tekoucí vodou.

• Aby se předešlo škodám a z bezpečnostních důvodů doporučujeme z těchto výrobků před každou

změnou polohy pohyblivých částí nejprve setřít vlhkost.

Společnost Nikon Vision uživateli binokulárního dalekohledu dále doporučuje, aby přístroj pravidelně

odevzdával ke kontrole do autorizované prodejny.

Čištění čoček

Při čištění binokulárního dalekohledu aerosolovým odstraňovačem prachu držte nádobu ve svislé

poloze ve vzdálenosti minimálně 30 cm od povrchu čočky a pohybujte nádobou, aby odpařující se

kapalný plyn nedopadal na jedno místo.

• Při čištění okulárů binokulárního dalekohledu sejměte černou část

očnic otočením ve směru šipky uvedené v (

). Po sejmutí bude

čištění okulárů snadnější.

Očnice nasaďte pevným otočením ve směru šipky uvedené v (

211

• Změny v technické specifikaci a designu bez předchozího upozornění vyhrazeny.

• Jakákoliv reprodukce tohoto „Příručka uživatele“, ať kompletní nebo částečná (s výjimkou stručných citací v

odborných článcích a pojednáních), je možná jen s písemným souhlasem společnosti NIKON VISION CO.,

LTD.

212

PRECAUŢII

Vă mulţumim că aţi cumpărat acest binoclu Nikon.

Respectaţi cu stricteţe instrucţiunile de mai jos pentru a putea utiliza corect echipamentul şi pentru a evita

eventualele accidente periculoase.

1 Înainte de utilizare, citiți cu atenție „MĂSURI DE PROTECŢIE”, „PRECAUŢII LA FUNCŢIONARE” și „Instrucțiuni de utilizare”

pentru binoclu și articolele incluse, din acest Manual de instrucțiuni, pentru utilizare corectă.

2 Păstraţi aceste instrucţiuni la îndemână pentru consultare ulterioară.

Pentru protecţia dumneavoastră și a celor din jur împotriva vătămării și/sau a deteriorării ori pierderii, vă

rugăm să citiţi cu atenţie toate instrucţiunile, avertizările și atenţionările referitoare la utilizarea și

întreţinerea acestui produs.

AVERTIZARE

Această indicaţie vă avertizează asupra faptului că orice utilizare incorectă, care ignoră instrucţiunile

prezentate în acest document, poate provoca moartea sau rănirea gravă.

ATENŢIE

Această indicaţie vă avertizează asupra faptului că orice utilizare incorectă, care ignoră instrucţiunile

prezentate în acest document, poate provoca o posibilă rănire sau poate produce doar pagube materiale.

PRECAUŢII LA FUNCŢIONARE

Elementele din această secţiune vă avertizează asupra faptului că orice utilizare incorectă, care ignoră

instrucţiunile prezentate în acest document, poate afecta în mod negativ performanţele și funcţionarea

echipamentului.

213

MĂSURI DE PROTECŢIE

Despre binoclu

AVERTIZARE!

Nu priviţi niciodată direct către soare atunci când utilizaţi binoclul.

Nu priviţi direct către soare sau către o lumină intensă deoarece acest lucru vă poate vătăma ochii sau

poate cauza orbirea.

ATENŢIE!

• Nu lăsaţi binoclul într-un loc instabil. Acesta poate cădea și provoca vătămări.

• Nu priviţi prin binoclu în timp ce vă deplasaţi. Puteţi intra în obiecte care vă apar brusc în faţă și vă

puteţi răni.

• Nu balansaţi binoclul de curelele acestuia. Puteţi lovi pe cineva și provoca vătămări.

• Husa, cureaua și materialele exterioare utilizate la binoclul și la ocularele din cauciuc se pot deteriora

din cauza învechirii și pot păta hainele. Pentru a evita acest lucru, verificaţi starea acestora înainte de

fiecare utilizare și cereţi sfatul reprezentantului de service autorizat Nikon dacă observaţi astfel de

deteriorări.

• Utilizarea îndelungată a ocularelor din cauciuc poate provoca inflamarea pielii. Dacă prezentaţi acest

simptom, opriţi utilizarea și consultaţi de urgenţă un medic.

• La reglajul distanţei interpupilare sau la cel dioptric, aveţi grijă să nu vă ciupiţi degetul. Acordaţi o

atenţie specială mai ales în cazul în care lăsaţi copiii mici să utilizeze binoclul.

• Nu lăsaţi punga de polietilenă utlizată la ambalare la îndemâna copiilor mici. Copiii ar putea să își

acopere gura și să se sufoce.

• Nu lăsaţi copiii mici să înghită din greșeală capacul sau ocularul din cauciuc. Dacă acest lucru se

întâmplă, mergeţi de urgenţă la medic.

• Nu dezasamblaţi binoclul. Reparaţiile trebuie să fie efectuate de un reprezentant de service autorizat

Nikon.

214

Informații referitoare la cureaua de prevenire a pierderii capacelor

ATENŢIE!

La deplasarea dintr-un loc în altul, țineți de binoclu nu de cureaua de prevenire a pierderii capacelor.

Informații referitoare la adaptorul pentru trepied

ATENŢIE!

• Se fixează pe trepied prin strângerea fermă a șurubului de blocare de pe montura trepiedului. De

asemenea, în timpul utilizării verificați dacă șurubul de blocare nu s-a slăbit.

• Se utilizează numai după ce strângeți bine șurubul de fixare. Dacă acesta este slăbit, componentele se

pot desface, iar binoclul se poate defecta.

• Nu scoateţi șurubul de la partea de sus a adaptorului trepiedului. De asemenea, de fiecare dată când

utilizaţi binoclul, verificaţi dacă șurubul nu este slăbit.

• Puteți depozita adaptorul pentru trepied în husă în timp ce acesta este montat pe binoclu. La

deplasarea dintr-un loc în altul, scoateți adaptorul pentru trepied de pe trepied și depozitați-l în husă

dacă este fixat de binoclu.

La depozitarea pe perioade lungi de timp, scoateți adaptorul pentru trepied de pe binoclu și depozitați-l

în locul specificat în husă.

• Nu recomandăm mutarea în timp ce binoclul este montat pe trepied deoarece se pot produce

accidente.

• Dacă efectuați mutarea cu adaptorul pentru trepied montat pe binoclu, trebuie să țineți de binoclu, nu

de adaptorul pentru trepied.

215

PRECAUŢII LA FUNCŢIONARE

Despre binoclu

FUNCŢIONAREA ŞI MANIPULAREA

• Nu deschideţi tubul din dreapta și tubul din stânga binoclului dincolo de limitele acestora. De

asemenea, nu rotiți „inelele dioptrului” peste limita acestora.

• Evitaţi ploaia, stropii de apă, nisipul și noroiul. În plus, datorită gradului de impermeabilitate,

performanțele acestui produs nu sunt afectate chiar dacă este expus la ploi slabe sau apă pulverizată.

Totuși, trebuie să ștergeți picăturile de apă cât mai repede posibil.

• Protejaţi întotdeauna binoclul împotriva șocurilor. Dacă nu reușiţi să obţineţi o imagine normală după

ce aţi scăpat sau aţi udat binoclul, duceţi-l imediat la reprezentantul de service autorizat Nikon.

• În cazul expunerii la modificări bruște de temperatură, este posibil ca pe suprafaţa lentilelor să se

producă condens. În acest caz, uscaţi cu grijă binoclul la temperatura camerei.

DEPOZITAREA

• Din cauza umidităţii ridicate, este posibil ca pe suprafaţa lentilelor să se producă condens sau mucegai.

Prin urmare, se recomandă păstrarea binoclului într-un loc răcoros și uscat. După utilizare într-o zi

ploioasă sau noaptea, uscaţi-l cu grijă la temperatura camerei, apoi depozitaţi-l într-un loc răcoros și

uscat.

• În cazul depozitării pe termen lung, păstraţi binoclul într-o pungă de plastic sau într-un container etanș

împreună cu o substanţă de dezumidificare. Dacă acest lucru nu este posibil, depozitaţi-l într-un loc

curat, bine ventilat, fără a-l așeza în toc, deoarece acestea se umezesc ușor.

• Nu lăsaţi binoclul în mașină în zile caniculare sau însorite, ori lângă echipamente care generează

căldură. Acest lucru poate avea efecte negative asupra acestora sau provoca defecţiuni.

216

ÎNTREŢINEREA ŞI DEPOZITAREA

1. Asigurați-vă că nisipul sau reziduurile nu pătrund în piesele rotative ale „inelele dioptrului”, etc.

2. După ce aţi îndepărtat praful cu o pompă de aer, curăţaţi suprafaţa aparatului folosind o cârpă moale și curată. După

utilizare la malul mării, umeziţi ușor în apă o cârpă moale și curată și ștergeţi eventualele urme de sare de pe suprafaţa

echipamentului. Apoi, ștergeţi suprafaţa echipamentului cu o cârpă uscată. Nu folosiţi benzen, diluant sau alţi solvenţi

organici.

3. După ce ați suflat ușor reziduurile sau praful de pe suprafața obiectivului cu o pompă de aer sau cu un spray cu

aerosoli, îndepărtați praful rămas cu o pensulă moale, fără lubrifiant.

4. Pentru a îndepărta petele sau alte urme, cum ar fi amprentele, de pe suprafaţa lentilelor, ștergeţi foarte ușor lentilele

cu o cârpă moale de bumbac, curată. Folosiţi o cantitate mică de alcool pur (etanol) sau substanţă de curăţat lentilele,

existentă în comerţ pentru ștergerea petelor dificile, de la centrul lentilelor spre exterior, cu mișcări circulare. Nu folosiţi

nimic dur deoarece ar putea zgâria suprafaţa lentilei.

217

Nomenclatură

1 Oculare din cauciuc

2 Inel de fixare curea

3 Obiectiv

4 Distanţă interpupilară

5 Inel de reglaj dioptric

6 Poziție dioptrică 0 (zero)

7 Index dioptric

8 Ax central

9 Scală pentru măsurarea

distanţei interpupilare

ELEMENTE INCLUSE

Binoclu ×1

Capac ocular tip acoperire ×1

Capace lentile obiectiv tip

acoperire ×2

Curea de prevenire a pierderii

pentru capace (cu cârlig și opritor)

×1

Curea de purtat la gât ×1

Husă ×1

Curea pentru husă ×1

Adaptor trepied ×1

218

Instrucțiuni de utilizare a binoclului

Oculare din cauciuc

Pentru instrucțiuni privind rotirea ocularelor din cauciuc, vă rugăm să consultați imaginea de la pagina 217.

•

Pentru persoanele care poartă ochelari, se utilizează complet retractate. Pentru a regla cu precizie imaginea,

puteţi folosi una dintre poziţiile de oprire înainte de a ajunge la poziţia în care sunt complet retractate.

•

Pentru persoanele care nu poartă ochelari, se utilizează complet extinse. Pentru a regla cu precizie

poziția ochiului, puteţi folosi poziţiile de oprire înainte de a ajunge la poziţia în care sunt complet extinse.

Reglarea distanței interpupilare

• Priviți în oculare, deschideți și închideți corpul

principal așa cum este indicat cu săgeți în (A) și

reglați distanța așa încât în imagine să vedeți un

singur cerc.

Informații despre scala de măsurare a

distanței interpupilare

• Aceasta este utilizată pentru a observa valoarea

distanței interpupilare în cazul în care reglați din

nou distanța interpupilară.

219

Reglarea focalizării (reglarea dioptrului)

* La acest binoclu focalizarea este de tip individual.

• Reglați focalizarea pentru țintă pentru fiecare ochi (B).

Informații despre scala de pe inelele dioptrului

• Aceasta este utilizată pentru a observa valoarea

indicată de index (

) când focalizarea este reglată și

în cazul în care reglați din nou focalizarea (C).

220

Instrucțiuni de utilizare a curelei de purtare la gât

Atașaţi cureaua pentru gât așa cum este prezentat în imagine (D),

acordând o atenţie specială pentru a evita răsucirea curelei.

Instrucțiuni de utilizare a capacului pentru ocular tip acoperire, capacului pentru obiec-

tivul tip acoperire şi a curelei de prevenire a pierderii pentru capace

Fixați cureaua de prevenire a pierderii pentru capace în

următoarea ordine pentru a fixa capacele la binoclu și pentru a

preveni pierderea acestora.

1) Atașați cârligul, furnizat cu cureaua de prevenire a pierderii pentru

capace, de capacul ocularului tip acoperire.

2) Treceți cureaua așa cum este indicat de săgeți în (E).

• Dacă aveți probleme la trecerea curelei prin opritor, vă rugăm să

utilizați o pensetă, etc.

3) Legați ambele capete ale curelei și împingeți opritorul pentru a

fixa capacele.

Inel

Opritor

221

Instrucțiuni de utilizare a adaptorului pentru trepied TRA-5

Nomenclatură

1 Corp adaptor trepied

2 Clemă

3 Șurub de fixare

4 Orificiu șurub în trepied

5 Suport ax central

222

Ataşarea adaptorului pentru

trepied TRA-5 de binoclu

* Aveți grijă să nu scăpați pe jos binoclul,

deoarece este greu.

și

se referă la piesele indicate în

(F).

1) Deschideți distanța interpupilară pe

binoclu.

2) Rotiți șurubul de fixare (

) al clemei

(

) de pe adaptorul pentru trepied în

sens antiorar folosind o monedă, etc.

pentru a scoate clema.

3) Introduceţi adaptorul trepiedului din

laterala obiectivului binoclului.

• Așezați axul central al binoclului în

suportul axului central (

) al

adaptorului pentru trepied (G).

•

Asigurați-vă că nu deteriorați binoclul.

4) Atașați clema (

) la adaptorul pentru

trepied și rotiți șurubul de fixare (

) în

sens orar pentru a fixa binoclul de

adaptorul pentru trepied.

•

După ce ați strâns clema cu mâna,

strângeți cu ajutorul unei monede, etc.

5) Reglați fin distanța interpupilară a

binoclului.

•

Pentru reglarea distanței interpupilare,

vă rugăm să consultați imaginea de la

pagina 218.

Operația de atașare se termină, așa cum este

prezentat în (H). De asemenea, puteți să îl

depozitați în husă în timp ce adaptorul

pentru trepied este atașat.

Ax central

223

Specificații

Tip: cu focalizare individuală cu prismă tip acoperiș (Dach)

Model 7×50 10×50

Mărire (×) 7 10

Diametru efectiv obiectiv (mm) 50 50

Câmp angular de vedere (real) (˚)

10,7 9

Câmp angular de vedere (aparent)

(˚)*

66,6 76,4

Câmp de vedere la 1.000 m/yarzi (m/

picioare)

188/563 157/472

Pupilă de ieșire (mm) 7,1 5,0

Luminozitate 50,4 25,0

Compensare pentru ochi (mm) 17,7 15,3

Distanță minimă de focalizare (m/

picioare)

12,3/40,4 20,0/65,6

Lungime (mm/in.) 272/10,7 291/11,5

Lățime (mm/in.) 171/6,7 171/6,7

Adâncime (mm/in.) 80/3,1 80/3,1

Greutate (g/uncii) 2420/85,4 2505/88,4

Reglare distanţă interpupilară (mm/

in.)

58-78

2,3-3,1

58,5-78

2,3-3,1

Structură

Etanș la apă (până la 5 metri timp de 10 minute) și umplut cu azot gazos

* Numărul a fost calculat cu formula [tan ω' = Γ x tanω ]: Câmp aparent de vedere: 2ω', Mărire: Γ , Câmp real de

vedere: 2ω

224

Informații despre impermeabilitate şi dezaburire:

• Toate modelele prezentate sunt rezistente la apă și nu vor suferi deteriorări ale sistemului optic dacă

sunt scufundate sau scăpate în apă la o adâncime maximă de 5 metri timp de până la 10 minute.

• Pot fi folosite în condiţii de umiditate crescută, praf și ploaie, fără risc de deteriorare.

• Modelele umplute cu azot sunt rezistente la condens și mucegai.

Aveţi în vedere următoarele la folosirea acestor produse:

• Întrucât unitatea nu are o structură perfect etanșă, nu trebuie să fie ţinută sau folosită în apă

curgătoare.

• Orice urmă de umezeală trebuie să fie ștearsă înainte de reglarea părţilor mobile ale acestor

produse, pentru a preveni deteriorarea sau din motive de siguranţă.

Pentru a păstra binoclul în stare perfectă, Nikon Vision recomandă efectuarea cu regularitate a

întreținerii aparatului de către un reprezentant autorizat.

Curățarea lentilelor

Dacă la curățarea lentilelor obiectivului binoclului utilizaţi o soluţie de curăţare a prafului pe bază de

aerosoli, țineți recipientul vertical, la cel puţin 30 de cm faţă de suprafaţa lentilei, în timp ce mișcaţi

recipientul pentru a evita concentrarea gazului lichid vaporizat într-un singur punct.

• La curățarea ocularelor binoclului, scoateți partea neagră a

ocularelor prin rotirea în direcția indicată de săgeată în (

). Astfel,

ocularele se pot curăța mai ușor.

La atașarea ocularelor, fixați-le bine rotindu-le în direcția indicată

de săgeată în (

225

• Specificaţiile și realizarea pot fi modificate fără notificare.

• Reproducerea sub orice formă a acestui „Manual de instrucţiuni”, în întregime sau parţială, (exceptând

citatele scurte din articole sau prezentări), nu se poate face fără acordul scris al NIKON VISION CO., LTD.

226

ÓVINTÉZKEDÉSEK

Köszönjük, hogy Nikon távcsövet vásárolt.

Az eszköz helyes használata és a balesetek elkerülése érdekében szigorúan tartsa be az alábbi

irányelveket.

1 Használat előtt alaposan olvassa át a távcsőhöz és tartozékaihoz kapott jelen Használati útmutató „BIZTONSÁGI

ÓVINTÉZKEDÉSEK”, „HASZNÁLATI ÓVINTÉZKEDÉSEK” és „Használati módok” című részeit.

2 Ezeket az útmutatókat a későbbiekben is könnyen elérhető helyen tartsa.

A termék használata és kezelése során pontosan kövesse az összes útmutatást, figyelmeztetést és

óvintézkedést, hogy megvédje önmagát és bármely harmadik felet a lehetséges sérülésektől és/vagy

károsodástól vagy veszteségtől.

FIGYELEM

Ez a felirat arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó bármilyen helytelen használat

halált vagy súlyos sérülést eredményezhet.

VIGYÁZAT

Ez a felirat arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó bármilyen helytelen használat

sérülést vagy fizikai kárt okozhat.

HASZNÁLATI ÓVINTÉZKEDÉSEK

Az ebben a fejezetben felsoroltak arra figyelmeztetnek, hogy az itt leírtakat figyelmen kívül hagyó

bármilyen helytelen használat negatív hatással lehet a termék teljesítményére és működésére.

227

BIZTONSÁGI ÓVINTÉZKEDÉSEK

A távcsőről

FIGYELEM!

A távcsővel soha ne nézzen közvetlenül a napba.

Ha közvetlenül a napba vagy intenzív fénybe néz, akkor súlyosan károsodhat a szeme, akár meg is

vakulhat.

VIGYÁZAT!

• Ne hagyja a távcsövet instabil helyen, mert leeshet és sérülést okozhat.

• Gyaloglás közben ne használja a távcsövet. Nekimehet tárgyaknak és megsérülhet.

• Ne lóbálja a távcsövet a pántjánál fogva, mert megüthet valakit és sérülést okozhat.

• A tok, a pánt, a távcsővel használható külső anyagok és a gumi szemkagyló idővel és a piszkos ruhák

miatt elhasználódnak. Ennek megelőzésére minden használat előtt ellenőrizze állapotukat és kérjen

tanácsot egy hivatalos Nikon szervizképviselettől, ha ilyen elhasználódást tapasztal.

• Ha hosszasan használja a gumi szemkagylót, az bőrgyulladást okozhat. Ha bármilyen tünetet észlel, ne

használja tovább és azonnal forduljon orvoshoz.

• Vigyázzon, hogy a pupillák közötti távolság vagy a dioptria állítása közben ne csípje be az ujját.

Különösen figyeljen, ha kisgyermekek használják a távcsövet.

• Ne hagyja a csomagolás műanyag zacskóját kisgyerekek közelében, mert a szájukba vehetik azt és

megfulladhatnak tőle.

• Ügyeljen arra, hogy kisgyermekek nehogy véletlenül lenyeljék a lencsesapkát vagy a gumi szemkagylót.

Ha ilyen történne, azonnal forduljon orvoshoz.

• Ne szerelje szét a távcsövet. A készüléket hivatalos Nikon szervizképviseletnél javíttassa.

228

A sapkák elvesztését megakadályozó zsineg

VIGYÁZAT!

Szállítás közben a távcsövet fogja, ne a sapkák elvesztését megakadályozó zsineget.

A tripod adapterről

VIGYÁZAT!

• A tartószerkezet rögzítőcsavarját erősen meghúzva biztonságosan csatlakoztassa a tripodra. Ellenőrizze

azt is, hogy a rögzítőcsavar nem lazult-e ki használat közben.

• Csak a rögzítőcsavar biztonságos meghúzása után használja. Ha laza, akkor az egyes részek

szétválhatnak, ami a távcső sérülését okozhatja.

• Ne távolítsa el a tripod adapter tetején található csavart. Emellett a távcső használata előtt mindig

ellenőrizze, hogy a csavar nem lazult-e meg.

• A tripod adaptert tárolhatja a tokjában a csatlakoztatott távcsővel együtt. Helyváltoztatás közben

távolítsa el a tripod adaptert a tripodról, és tárolja a tokjában a csatlakoztatott távcsővel együtt.

Ha hosszabb ideig tárolja, távolítsa el a tripod adaptert a távcsőről, és tárolja az adaptert a tok kijelölt

helyén.

• Nem javasoljuk, hogy az állványra rögzített távcsővel változtasson helyet, mert ez balesetveszélyes.

• Amikor a tripod adaptert a távcsővel együtt mozgatja, a távcsövet fogja, ne a tripod adaptert.

229

HASZNÁLATI ÓVINTÉZKEDÉSEK

A távcsőről

HASZNÁLAT ÉS KEZELÉS

• A távcső jobb és bal oldali csöveit ne próbálja túlnyitni. A „dioptriagyűrűk” se forgassa el jobban a

megengedettnél.

• A távcsövet ne érje eső, fröccsenő víz, homok vagy sár. A termék teljesítményét azonban nem

befolyásolja, ha kisebb esőnek vagy vízpermetnek van kitéve, mivel vízhatlan kialakítású. Törölje le a

vízcseppeket minél hamarabb.

• Mindig védje a távcsövet az ütődéstől. Ha a távcsővel nem lát megfelelő képet, miután leejtette vagy

vizes lett, azonnal vigye hivatalos Nikon szervizképviseletbe.

• Hirtelen hőmérséklet-változás esetén pára csapódhat le a lencsékre. Ebben az esetben

szobahőmérsékleten alaposan szárítsa meg a távcsövet.

TÁROLÁS

• Magas páratartalom esetén páralecsapódás vagy foltok jelenhetnek meg a lencséken. Ezért tartsa hűvös

és száraz helyen a távcsövet. Ha esőben vagy éjszaka használta a távcsövet, akkor szobahőmérsékleten

alaposan szárítsa meg, és tárolja hűvös, száraz helyen.

• Hosszú távú tároláshoz a távcsövet helyezze műanyag zacskóba vagy szárítószert tartalmazó

légmentesen záró tartóba. Ha ez nem lehetséges, akkor tárolja tiszta, jól szellőző helyen, a tokjából

kivéve, mivel ott könnyen bepárásodhat.

• A távcsövet ne hagyja autóban erős napon, vagy hősugárzó készülék mellett. Ez károsíthatja vagy árthat

neki.

230

KARBANTARTÁS ÉS TÁROLÁS

1. Vigyázzon, nehogy homok vagy por kerüljön a „dioptriagyűrűk” és egyéb alkatrészek forgó részei közé.

2. Miután lefújta róla a port, finom, tiszta ronggyal tisztítsa meg a felületet. Tengerparti használat után enyhén nedvesítse

be a finom és tiszta ruhát és törölje le a felületre került sót, aztán száraz ronggyal törölje át a felületet. Ne tisztítsa

benzinnel, hígítószerrel vagy más szerves oldószerrel.

3. Miután fújóeszközzel vagy aeroszolos palackkal óvatosan lefújta a törmeléket vagy port a lencsék felületéről, a

maradék port távolítsa el puha, zsírmentes kefével.

4. Amikor foltokat vagy szennyeződést, például ujjlenyomatot távolít el a lencse felületéről, akkor puha, tiszta

pamutronggyal nagyon óvatosan törölje át a lencséket. A makacs szennyeződések eltávolításához használjon kis

mennyiségű tiszta alkoholt (etanolt) vagy kereskedelmi forgalomban kapható lencsetisztítót; törlés közben körkörös

mozdulatokkal a lencse közepétől kifelé haladjon. Ne használjon semmilyen durva anyagot, mert ez megkarcolhatja a

lencse felületét.

231

A távcső részei

1 Szemkagyló

2 Nyakpánt fűzőnyílása

3 Objektívlencse

4 Pupillák közötti távolság

5 Dioptriagyűrű

6 0 (zéró) dioptriás helyzet

7 Dioptriavonal

8 Középtengely

9 A pupillatávolságot mérő

skála

A CSOMAG TARTALMA

Kétcsöves távcső ×1

Fedő szemlencsesapka ×1

Fedő objektívlencse-sapka ×2

Elvesztést megakadályozó zsineg a

sapkákhoz (hurokkal és

rögzítőelemmel) ×1

Nyakpánt ×1

Tok ×1

Tokpánt ×1

Tripod adapter ×1

232

A távcső használati módjai

Szemkagyló

A szemkagylók forgatási irányait lásd a 231. oldalon lévő ábrán.

• Ha szemüveges, használja őket teljesen behúzva. A pontos beállításhoz használhatja a kattanó

fokozatok egyikét is, mielőtt elérné a teljesen behúzott helyzetet.

• Ha nem szemüveges, használja őket teljesen kitolva. A szemhelyzethez való pontos beállításhoz

használhatja a kattanó fokozatok egyikét is, mielőtt elérné a teljesen kitolt helyzetet.

A pupillatávolság beállítása

• Nézzen a szemlencsékbe, nyissa és zárja a távcső

csöveit az (A) ábrán látható nyilaknak megfelelően,

és úgy állítsa be, hogy a megtekintett objektum

egyetlen körben látszódjon.

A pupillatávolságot mérő skála

• Ezzel megjegyezhető a beállított pupillák közötti

távolság értéke, amikor azt újra be kell állítani.

233

A fókusz beállítása (dioptriaállítás)

* A távcső csövein külön-külön beállítható a fókusz.

• Állítsa a fókuszt a célra mindkét szemnél külön (B).

A dioptriagyűrűk skálái

• Megjegyezheti a skála dioptriavonalon jelzett értékét

(

) a fókusz beállításakor az újbóli beállításhoz (C).

234

A nyakpánt használata

Erősítse fel a nyakpántot a (D) ábrán látható módon, ügyelve arra, hogy a

pánt ne csavarodjon meg.

A fedő szemlencsesapka, fedő objektívlencse-sapka és a sapkák elvesztését megaka-

dályozó zsineg használata

A sapkák elvesztését megakadályozó zsineget a következő

sorrendben használhatja a sapkák távcsőhöz rögzítéséhez és az

elvesztésük megakadályozáshoz.

1) Rögzítse az elvesztést megakadályozó zsineg hurkát a fedő

szemlencsesapkához.

2) Fűzze át a zsineget az (E) ábrán nyilakkal jelzett módon.

• Ha nem tudja átfűzni a zsineget a rögzítőelemen, használjon

csipeszt, vagy hasonló eszközt.

3) Kösse meg a zsineg mindkét végét, és csúsztassa a rögzítőelemet a

sapkák rögzítéséhez.

Hurok

Rögzítőelem

235

A TRA-5 tripod adapter használati módjai

A távcső részei

1 Tripod adapter-állvány

2 Szorítókengyel

3 Csatlakoztató csavar

4 Állvány csavarnyílása

5 Középtengely persely

236

A TRA-5 tripod adapter

csatlakoztatása a távcsőhöz

* Vigyázzon, hogy el ne ejtse a távcsövet,

hiszen nehéz.

* A

és

az (F) ábrán jelzett

alkatrészekre vonatkoznak.

1) Nyissa szét a távcsövet a

pupillatávolság növeléséhez.

2) Forgassa el a tripod adapteren a

kengyel (

) csatlakoztató csavarját

(

) az óramutató járásával

ellentétesen egy érmével vagy más

hasonlóval a kengyel eltávolításához.

A tripod adaptert a távcső objektív

lencséjének oldaláról helyezze be.

• Illessze a távcső középtengelyét a

középtengely kengyelébe (

) a

tripod adapteren (G).

•

Vigyázzon, hogy ne sérüljön meg a távcső

4) Csatlakoztassa a kengyelt (

) a tripod

adapterre, és forgassa a csatlakoztató

csavart (

) az óramutató járásával

megegyező irányba a távcső tripod

adapterhez való rögzítéséhez.

•

Miután meghúzta a csavart az ujjaival, húzza

meg egy érmével vagy más hasonló tárggyal is

5) Végezze el a távcső

pupillatávolságának finombeállítását.

• A pupillák közötti távolság

beállításához tekintse meg az 232.

oldalon lévő ábrát.

A csatlakoztatás befejezését a (H) ábra

mutatja. Csatlakoztatott tripod adapterrel a

távcsövet a tokban is tárolhatja.

Középtengely

237

Műszaki adatok

Típus: Dach-prizmás, csövenként fókuszáló távcső

Modell 7×50 10×50

Nagyítás (×) 7 10

Az objektívlencse tényleges

átmérője (mm)

50 50

Látómező (valós) (˚)

10,7 9

Látómező (látszólagos) (˚)* 66,6 76,4

Látómező 1000 m/yd esetén. (m/láb) 188/563 157/472

Kilépőpupilla (mm) 7,1 5,0

Fényerő 50,4 25,0

Betekintési távolság (mm) 17,7 15,3

Közelfókusz-távolság (m/láb) 12,3/40,4 20,0/65,6

Hossz (mm/hüvelyk) 272/10,7 291/11,5

Szélesség (mm/hüvelyk) 171/6,7 171/6,7

Mélység (mm/hüvelyk) 80/3,1 80/3,1

Tömeg (g/uncia) 2420/85,4 2505/88,4

Pupillák közti távolság beállítása

(mm/hüvelyk)

58–78

2,3–3,1

58,5–78

2,3–3,1

Szerkezet Vízálló (5 m mélységig 10 percig), nitrogéngázzal töltött

* A következő képlet alapján számított érték: [tan ω' = Γ x tanω]: Látszólagos látómező: 2ω', nagyítás: Γ,

Valós látómező: 2ω

238

Vízállóság és páramentesítés:

• Az itt feltüntetett típusok mindegyike vízálló, és az optikai rendszerük nem károsodik, ha legfeljebb

5 méter mély vízbe esnek, és nem maradnak ott 10 percnél tovább.

• Magas páratartalmú, poros és esős időben is használhatók anélkül, hogy megsérülnének.

• A nitrogéntöltetnek köszönhetően ellenállnak a páralecsapódásnak és a penésznek.

A termék használatakor vegye figyelembe az alábbiakat:

• Mivel a termék nem tökéletesen szigetelt szerkezetű, ne tartsa folyóvíz alá, ill. ne használja

folyóvízben.

• A mozgatható részek beállítása előtt töröljön le minden nedvességet a károsodás elkerülése,

valamint a biztonság megőrzése érdekében.

A Nikon Vision javaslata szerint távcsövét úgy tarthatja kitűnő állapotban, ha egy hivatalos viszonteladó

rendszeresen karbantartja azt.

A lencsék tisztítása

Ha a lencséket aeroszolos lencsetisztítóval tisztítja, a flakont legalább 30 cm-re tartsa a lencse

felületétől, és mozgassa a flakont, hogy a permet ne egy ponton érje a lencsét.

• A távcső szemlencséinek tisztításakor távolítsa el a szemkagylók fekete részét az (

) ábrán nyíllal

jelzett irányban forgatva. Így a szemlencsék könnyebben

tisztíthatók.

A szemkagylók felhelyezésekor rögzítse őket szorosan a (

) ábrán

nyíllal jelzett irányban történő forgatással.

239

• A műszaki adatok és a kivitel előzetes értesítés nélkül változhat.

• A jelen „Használati utasítás” semmilyen formában, sem részben, sem egészben nem másolható (kritikákban

és értékelésekben elhelyezett rövid idézetek kivételével) a NIKON VISION CO., LTD. írásos engedélye nélkül.

Printed in Japan (843C)2/1903

Nikon 16034 10x50 WX IF Binocular Black

Product's Documents

User Manual

Specifications

Nikon 16034 Questions and Answers
