THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,
please visit our website at www.maytag.com for additional information. If you still need assistance, call us at 1-800-688-9900.
In Canada, visit our website at www.maytag.ca or call us at 1-800-807-6777.
You will need your model and serial number, located on the inside wall of the refrigerator compartment.
Table of Contents / indice / Table des mati_res
REFRIGERATOR SAFETY ...................... 1
INSTALLATION INSTRUCTIONS ........... 2
REFRIGERATOR USE ............................. 9

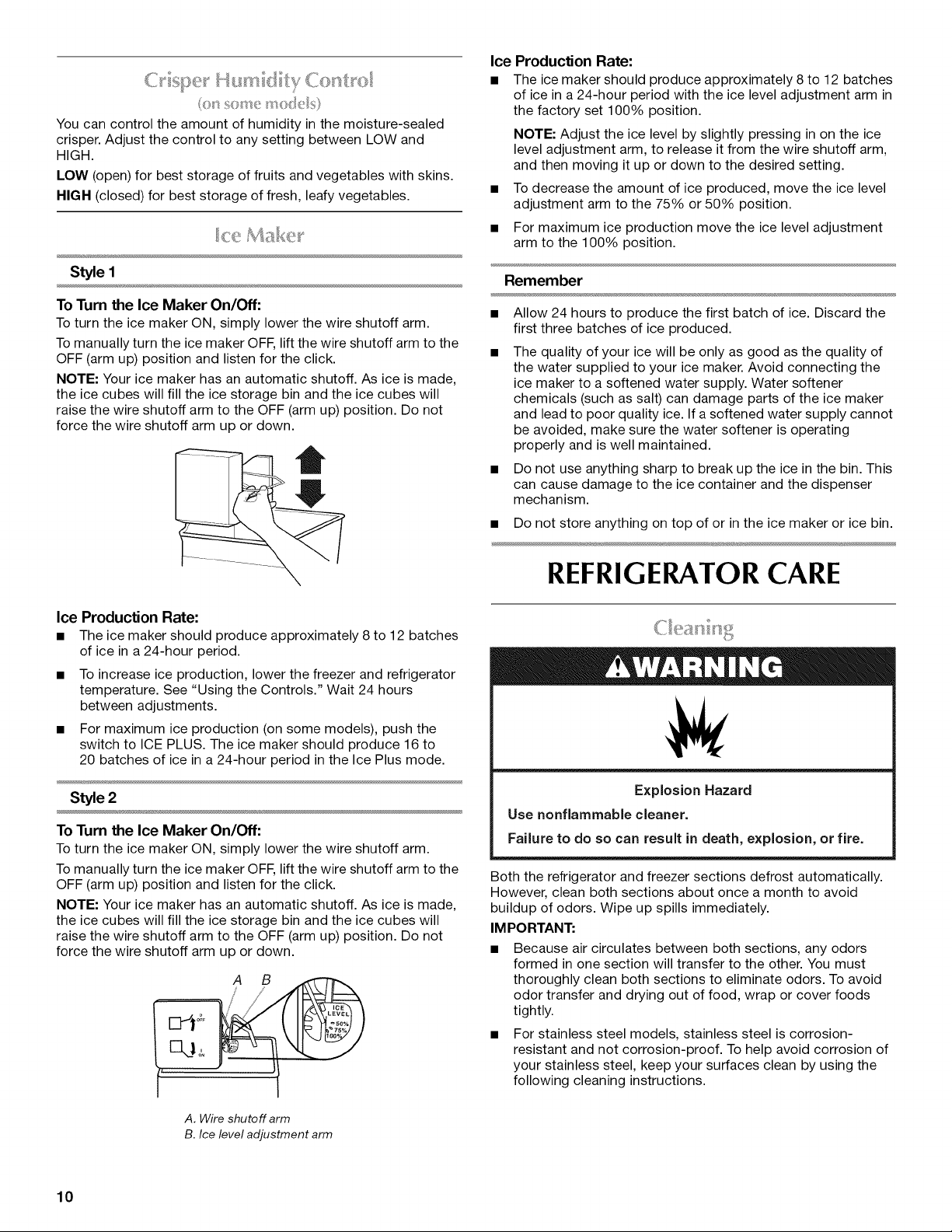

REFRIGERATOR CARE ........................ 10

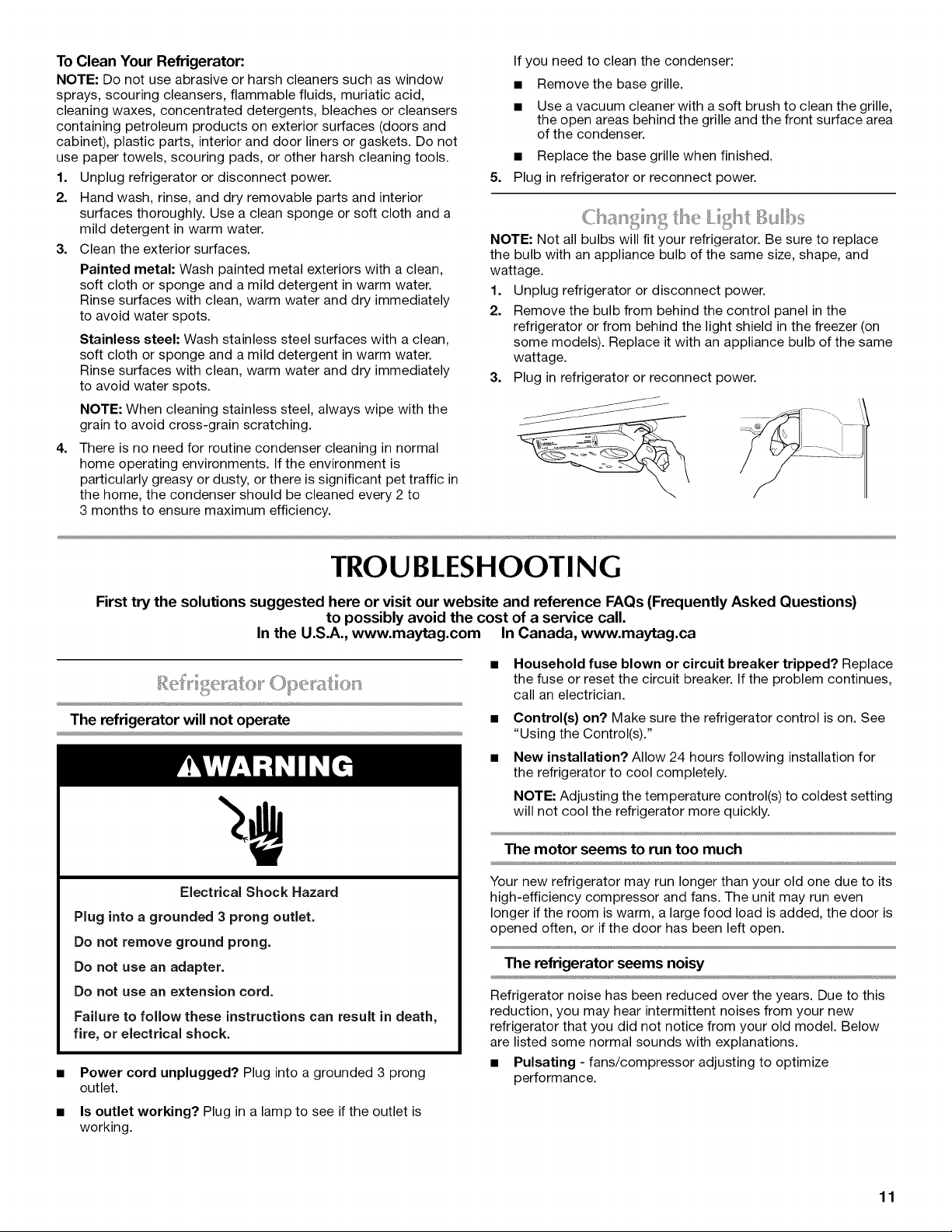

TROUBLESHOOTING ........................... 11
ACCESSORIES ...................................... 12

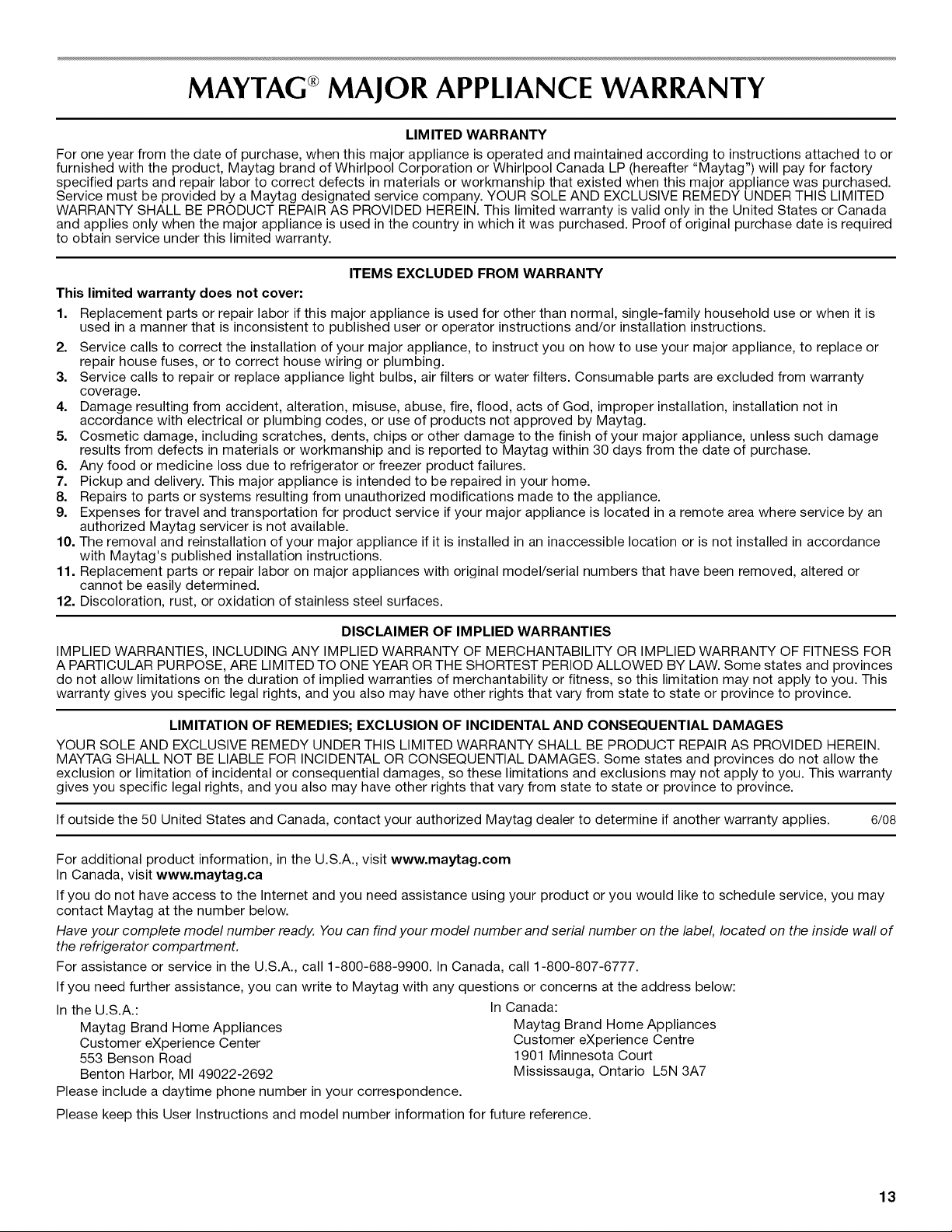

WAR RANTY ........................................... 13

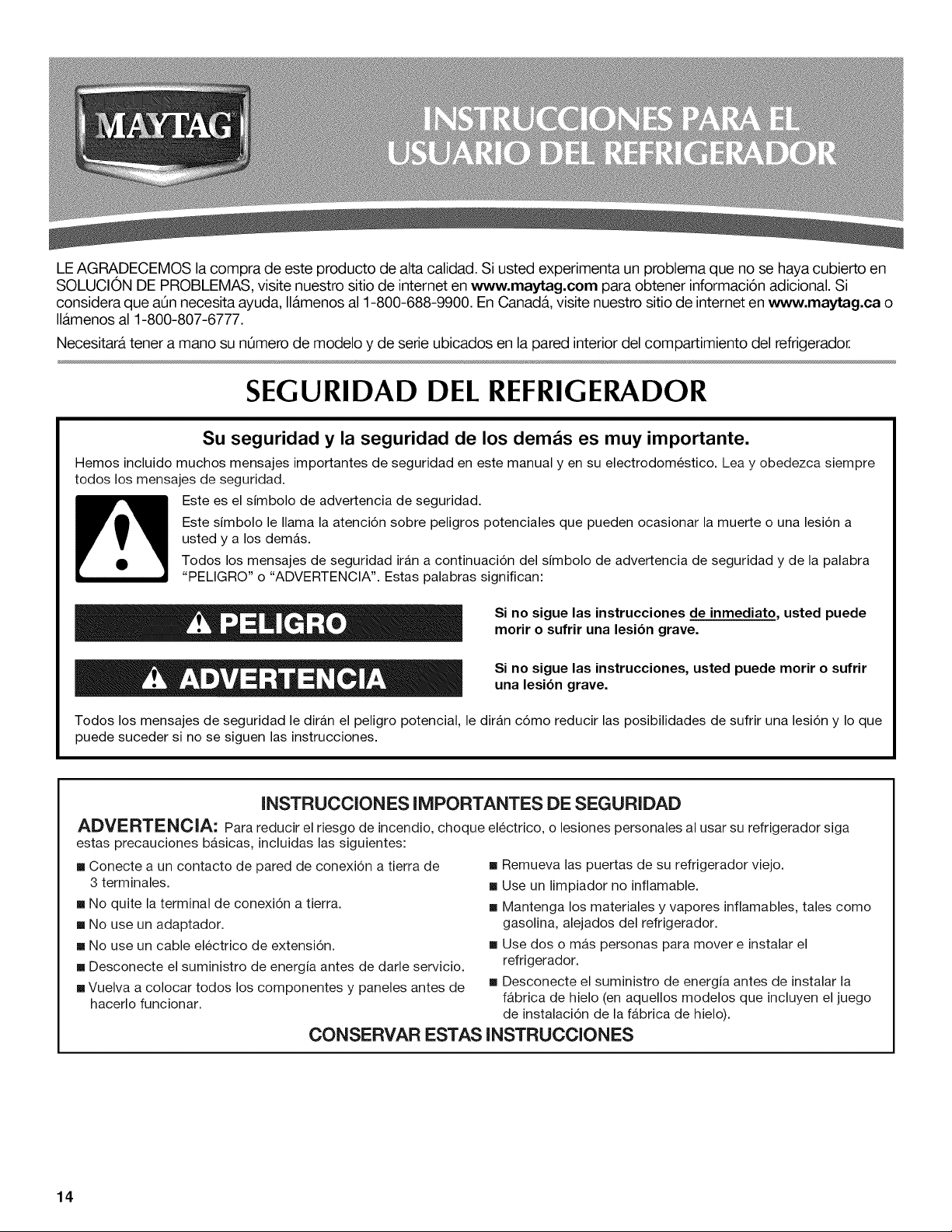

SEGURIDAD DEL REFRIGERADOR... 14
INSTRUCCIONES DE INSTALACION. 15

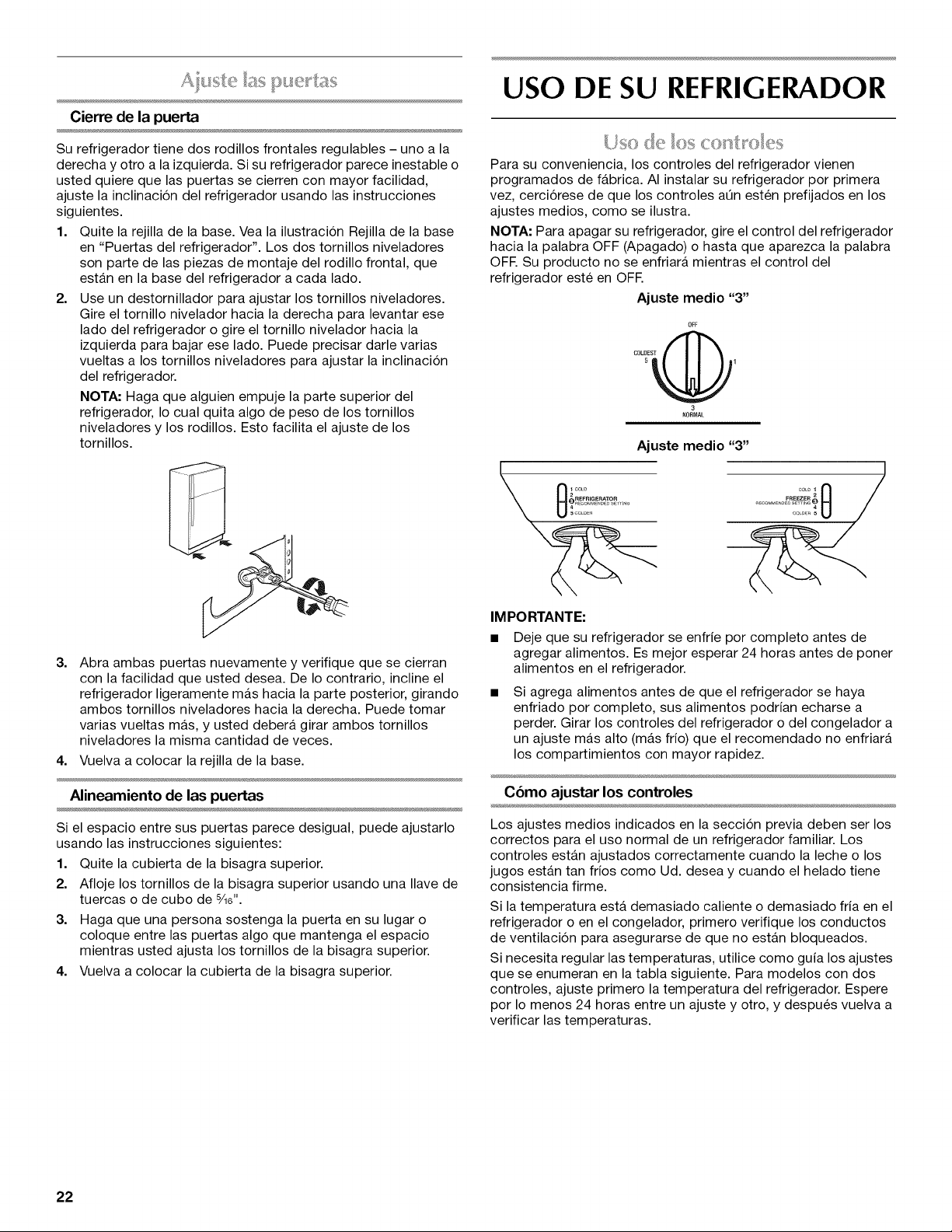

USO DE SU REFRIGERADOR ............. 22
CUlDADO DE SU REFRIGERADOR ... 24

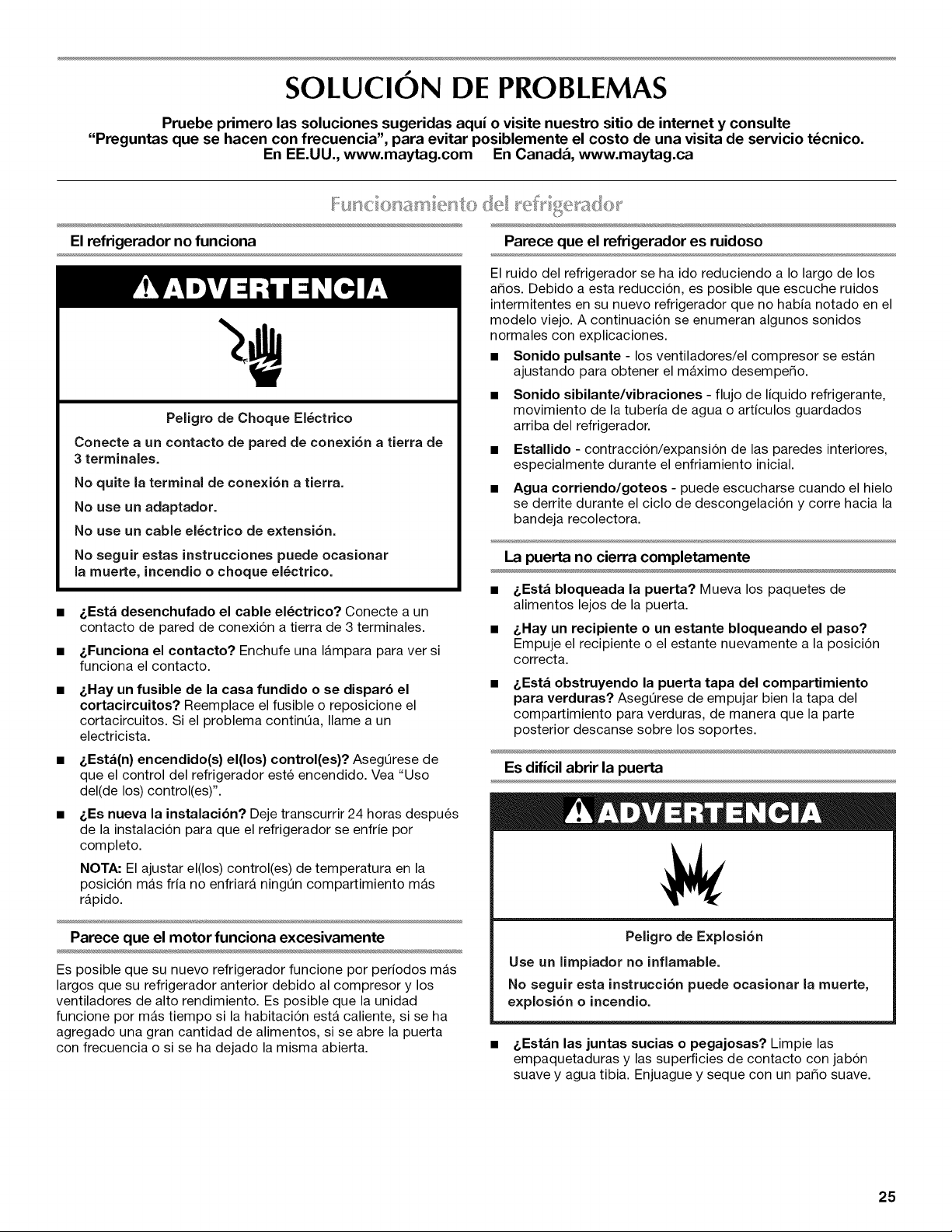

SOLUCION DE PROBLEMAS ............. 25
ACCESORIOS ....................................... 26
GARANTIA ............................................ 27

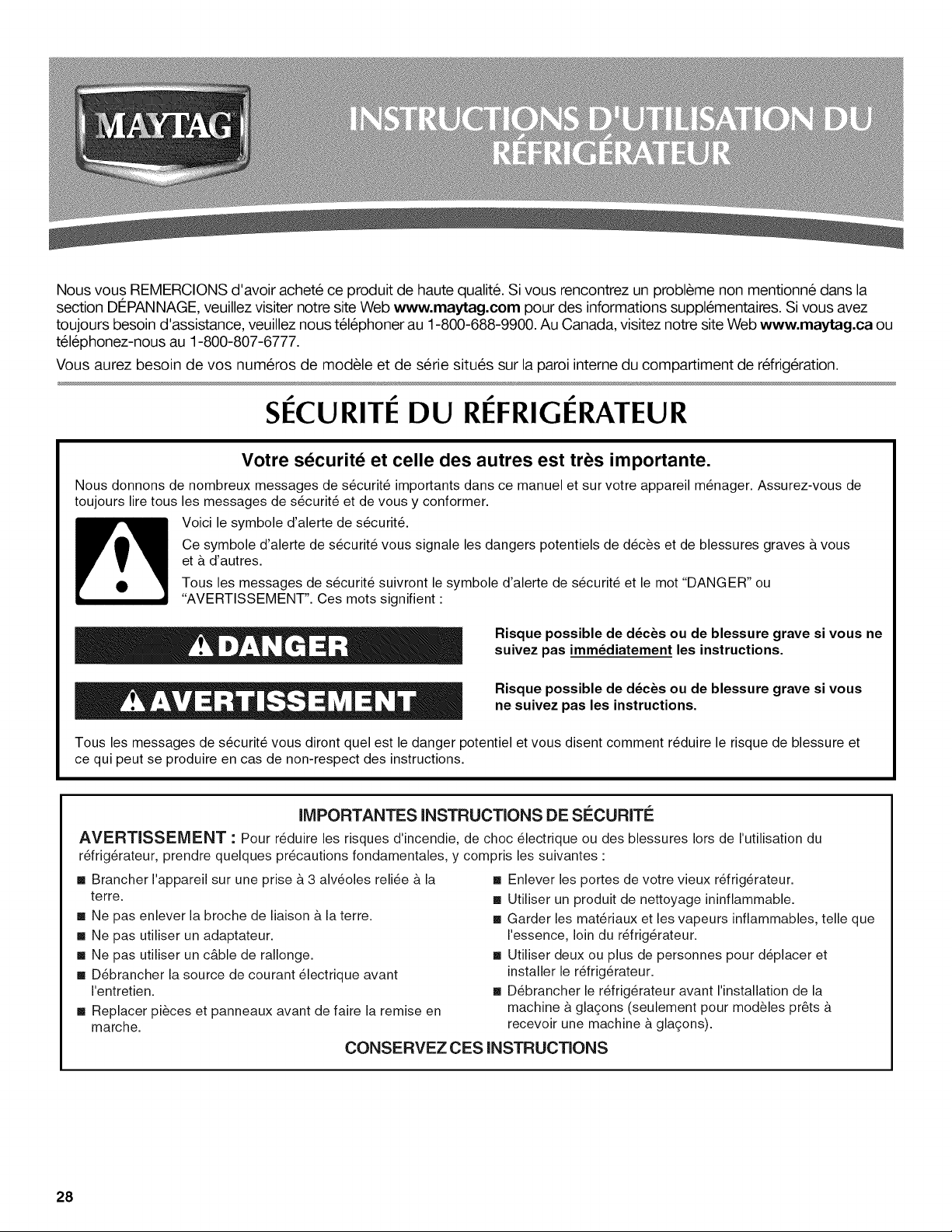

SI_CURITI_ DU RI_FRIGI_RATEUR ...... 28
INSTRUCTIONS D'INSTALLATION .... 29
UTILISATION DU REFRIGERATEUR..36
ENTRETIEN DU REFRIGERATEUR .... 38
DEPANNAGE ........................................ 39
ACCESSOIRES ..................................... 40
GARANTIE ............................................. 41
REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
W10208845A

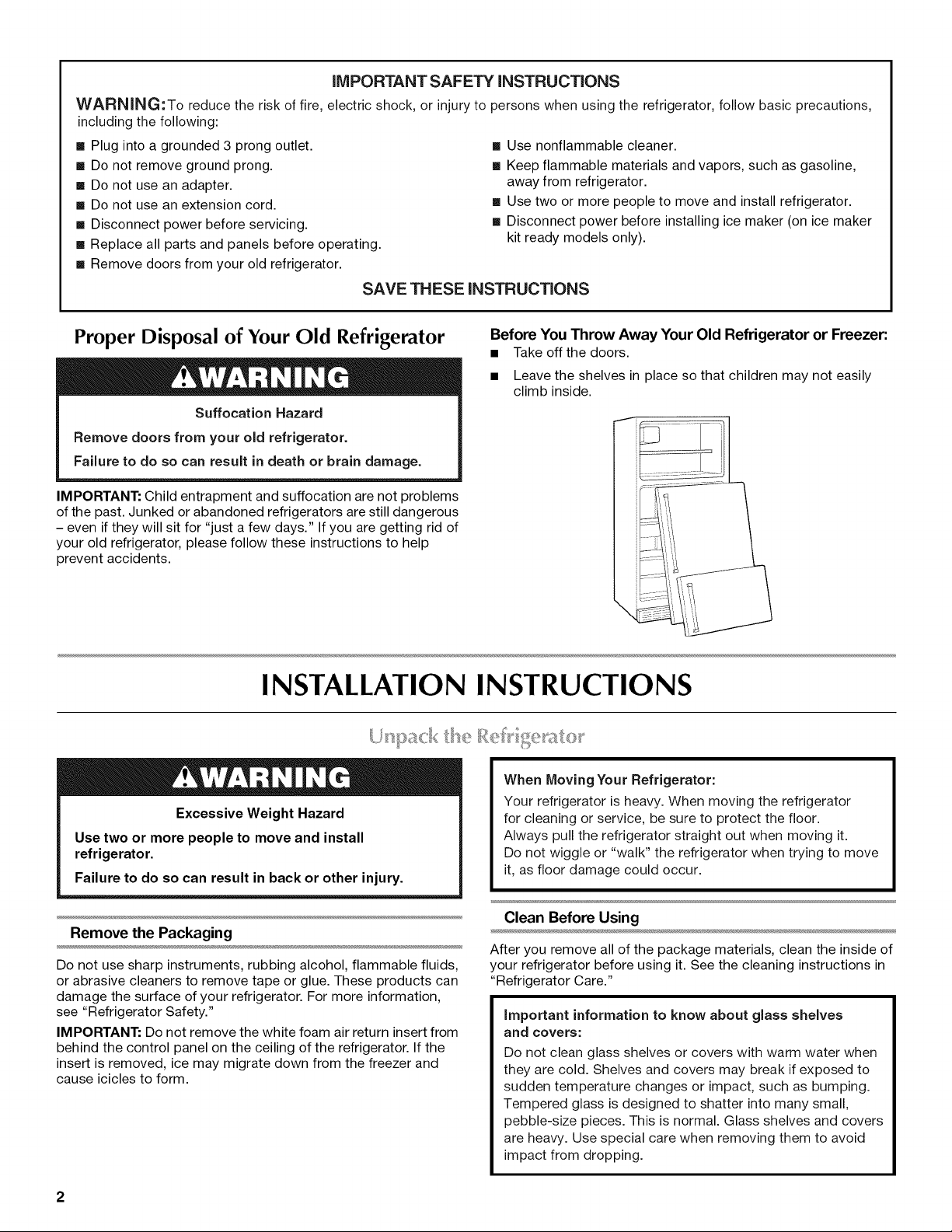

iMPORTANT SAFETY iNSTRUCTiONS
WARNING:To reduce the risk of fire, electric shock, or injury to persons when using the refrigerator, follow basic precautions,
including the following:
• Plug into a grounded 3 prong outlet.
• Do not remove ground prong.
• Do not use an adapter.
• Do not use an extension cord.
• Disconnect power before servicing.
• Replace all parts and panels before operating.
• Remove doors from your old refrigerator.
[] Use nonflammable cleaner.
[] Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
[] Use two or more people to move and install refrigerator.
[] Disconnect power before installing ice maker (on ice maker
kit ready models only).
SAVETHESEINSTRUCTIONS
Proper Disposal of Your Old Refrigerator
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or Freezer:
• Takeoff the doors.
• Leave the shelves in place so that children may not easily
climb inside.
INSTALLATION INSTRUCTIONS
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
When Moving "{our Refrigerator:
Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.
Do not wiggle or "walk" the refrigerator when trying to move
it, as floor damage could occur.
Remove the Packaging
Do not use sharp instruments, rubbing alcohol, flammable fluids,
or abrasive cleaners to remove tape or glue. These products can
damage the surface of your refrigerator. For more information,
see "Refrigerator Safety."
IMPORTANT: Do not remove the white foam air return insert from
behind the control panel on the ceiling of the refrigerator. If the
insert is removed, ice may migrate down from the freezer and
cause icicles to form.
Clean Before Using
After you remove all of the package materials, clean the inside of
your refrigerator before using it. See the cleaning instructions in
"Refrigerator Care."
important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use special care when removing them to avoid
impact from dropping.
2

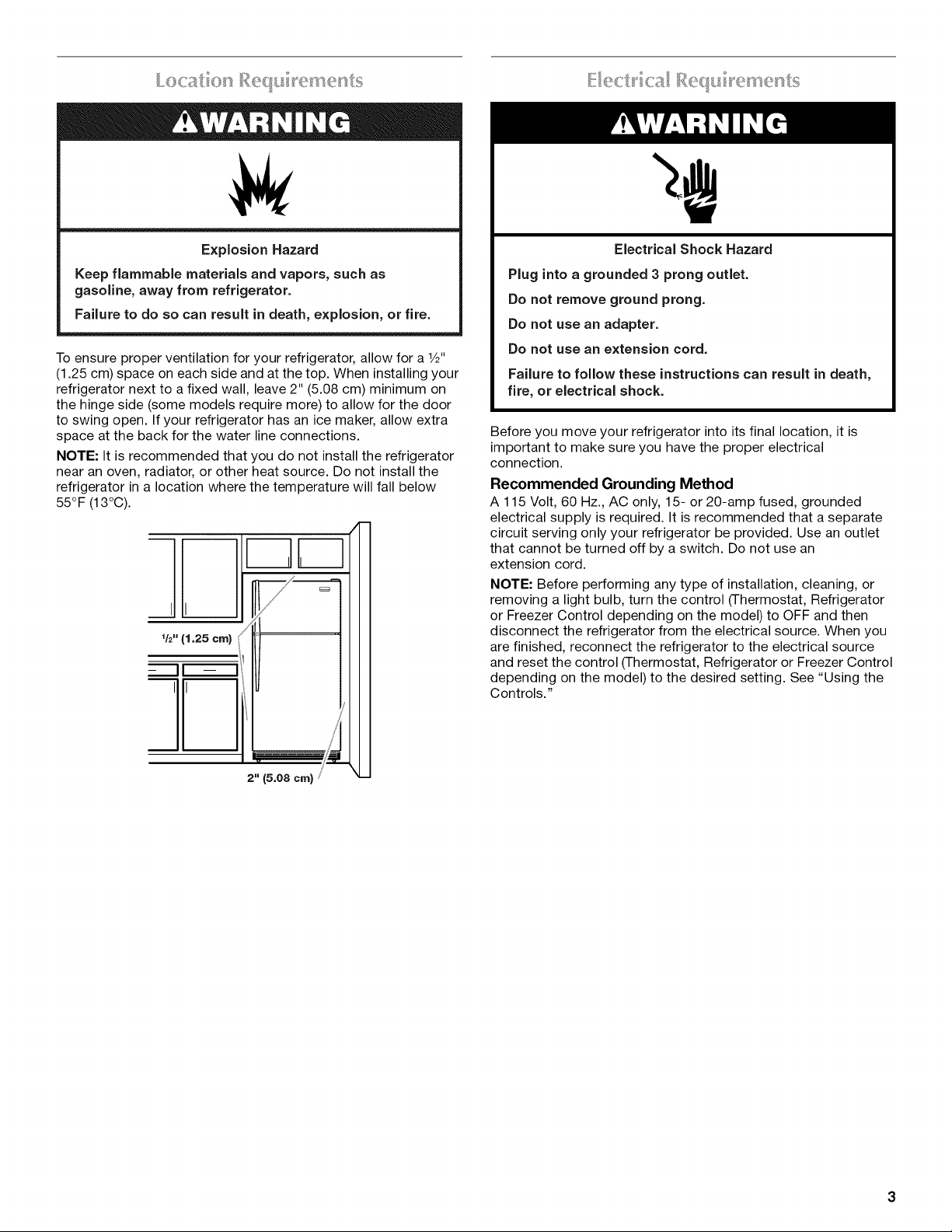

Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
To ensure proper ventilation for your refrigerator, allow for a V2"
(1.25 cm) space on each side and at the top. When installing your
refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on
the hinge side (some models require more) to allow for the door
to swing open. If your refrigerator has an ice maker, allow extra
space at the back for the water line connections.
NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install the
refrigerator in a location where the temperature will fall below
55 °F (13°C).
l-qF-q
//
_/2"(1.25 crn)
II -- I
2"(5.08 cm} /
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical
connection.
Recommended Grounding Method
A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator
or Freezer Control depending on the model) to OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source
and reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting. See "Using the
Controls."
.....................,_,_. ?_ _ _

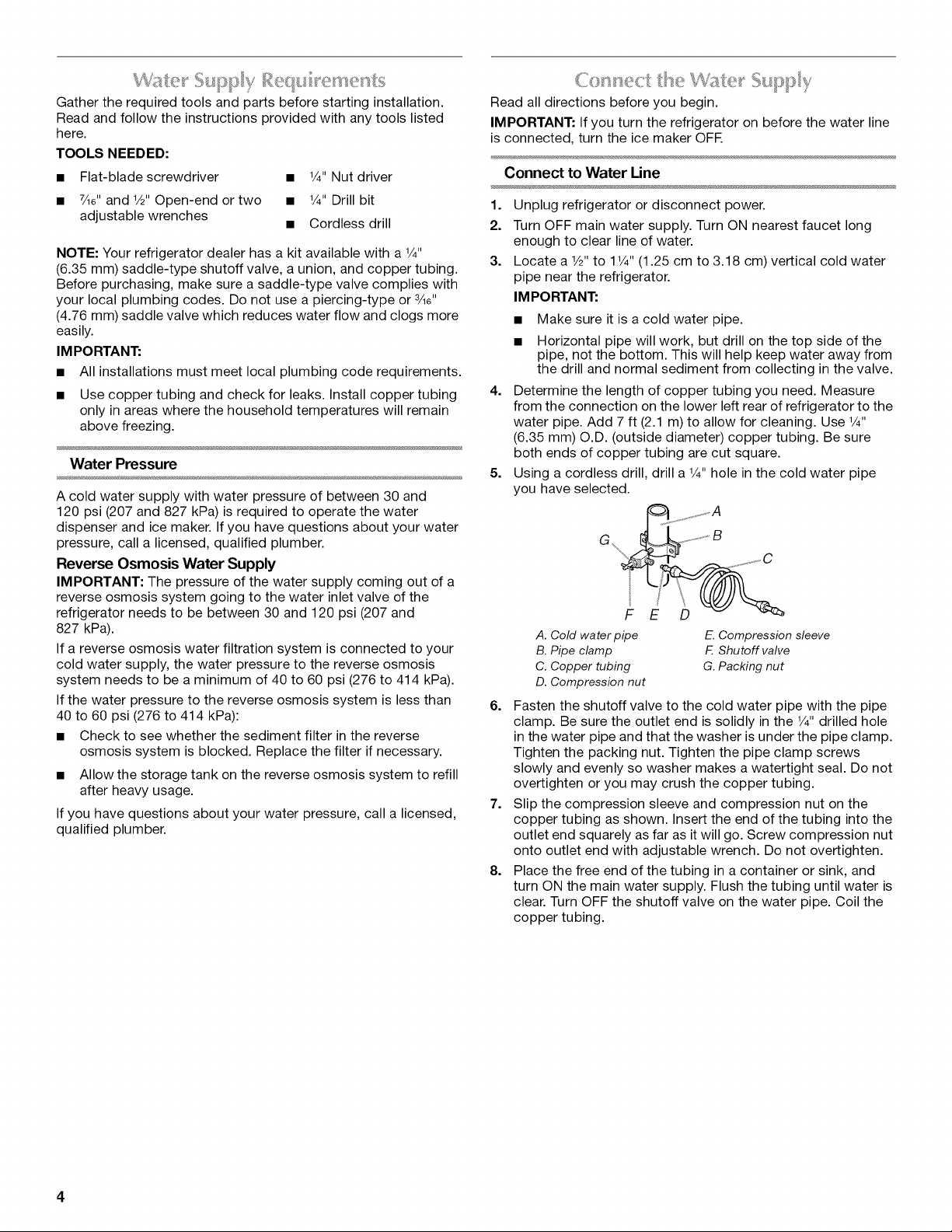

Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
TOOLS NEEDED:
• Flat-blade screwdriver • V4" Nut driver
• 7/le" and V2" Open-end or two • V4" Drill bit
adjustable wrenches • Cordless drill
NOTE: Your refrigerator dealer has a kit available with a V4"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or 3/le"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
IMPORTANT:
• All installations must meet local plumbing code requirements.
• Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.
Water Pressure
A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
• Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
If you have questions about your water pressure, call a licensed,
qualified plumber.
Read all directions before you begin.
IMPORTANT: If you turn the refrigerator on before the water line
is connected, turn the ice maker OFF.
Connect to Water Line
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Locate a 1/2"to 1V4" (1.25 cm to 3.18 cm) vertical cold water
pipe near the refrigerator.
IM PORTANI"."
4.
5.
• Make sure it is a cold water pipe.
• Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
Determine the length of copper tubing you need. Measure
from the connection on the lower left rear of refrigerator to the
water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use V4"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure
both ends of copper tubing are cut square.
Using a cordless drill, drill a V4" hole in the cold water pipe
you have selected.
A
G .............................B
A. Cold water pipe E. Compression sleeve
B. Pipe clamp F. Shutoff valve
C. Copper tubing G.Packing nut
D. Compression nut
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the V4" drilled hole
in the water pipe and that the washer is under the pipe clamp.
Tighten the packing nut. Tighten the pipe clamp screws
slowly and evenly so washer makes a watertight seal. Do not
overtighten or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw compression nut
onto outlet end with adjustable wrench. Do not overtighten.
8. Place the free end of the tubing in a container or sink, and
turn ON the main water supply. Flush the tubing until water is
clear. Turn OFF the shutoff valve on the water pipe. Coil the
copper tubing.

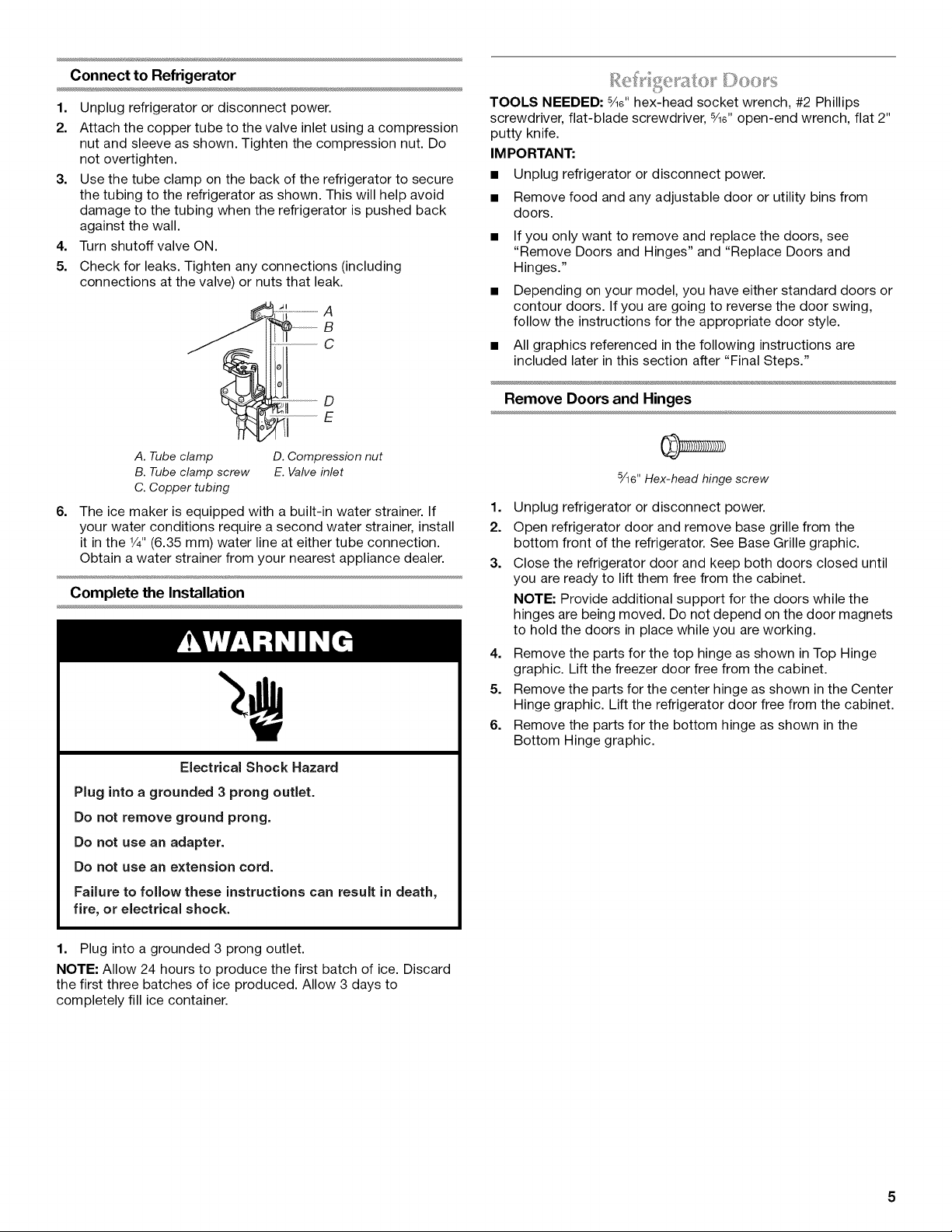

Connect to Refrigerator
1. Unplug refrigerator or disconnect power.
2. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do
not overtighten.
3. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.
4. Turn shutoff valve ON.
5. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
-i ¸l.....................A
-- S
_tl D
A. Tube clamp D. Compression nut
B. Tube clamp screw E. Valve inlet
C. Copper tubing
6.
The ice maker is equipped with a built-in water strainer. If
your water conditions require a second water strainer, install
it in the 1/4"(6.35 mm) water line at either tube connection.
Obtain a water strainer from your nearest appliance dealer.
Complete the Installation
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
l,Jt
TOOLS NEEDED: 5Ae"hex-head socket wrench, #2 Phillips
screwdriver, flat-blade screwdriver, 5/le" open-end wrench, flat 2"
putty knife.
IMPORTANT:
• Unplug refrigerator or disconnect power.
• Remove food and any adjustable door or utility bins from
doors.
• If you only want to remove and replace the doors, see
"Remove Doors and Hinges" and "Replace Doors and
Hinges."
• Depending on your model, you have either standard doors or
contour doors. If you are going to reverse the door swing,
follow the instructions for the appropriate door style.
• All graphics referenced in the following instructions are
included later in this section after "Final Steps."
Remove Doors and Hinges
5_6" Hex-head hinge screw
1. Unplug refrigerator or disconnect power.
2. Open refrigerator door and remove base grille from the
bottom front of the refrigerator. See Base Grille graphic.
3. Close the refrigerator door and keep both doors closed until
you are ready to lift them free from the cabinet.
NOTE: Provide additional support for the doors while the
hinges are being moved. Do not depend on the door magnets
to hold the doors in place while you are working.
4. Remove the parts for the top hinge as shown in Top Hinge
graphic. Lift the freezer door free from the cabinet.
5. Remove the parts for the center hinge as shown in the Center
Hinge graphic. Lift the refrigerator door free from the cabinet.
6. Remove the parts for the bottom hinge as shown in the
Bottom Hinge graphic.
1. Plug into a grounded 3 prong outlet.
NOTE: Allow 24 hours to produce the first batch of ice. Discard
the first three batches of ice produced. Allow 3 days to
completely fill ice container.

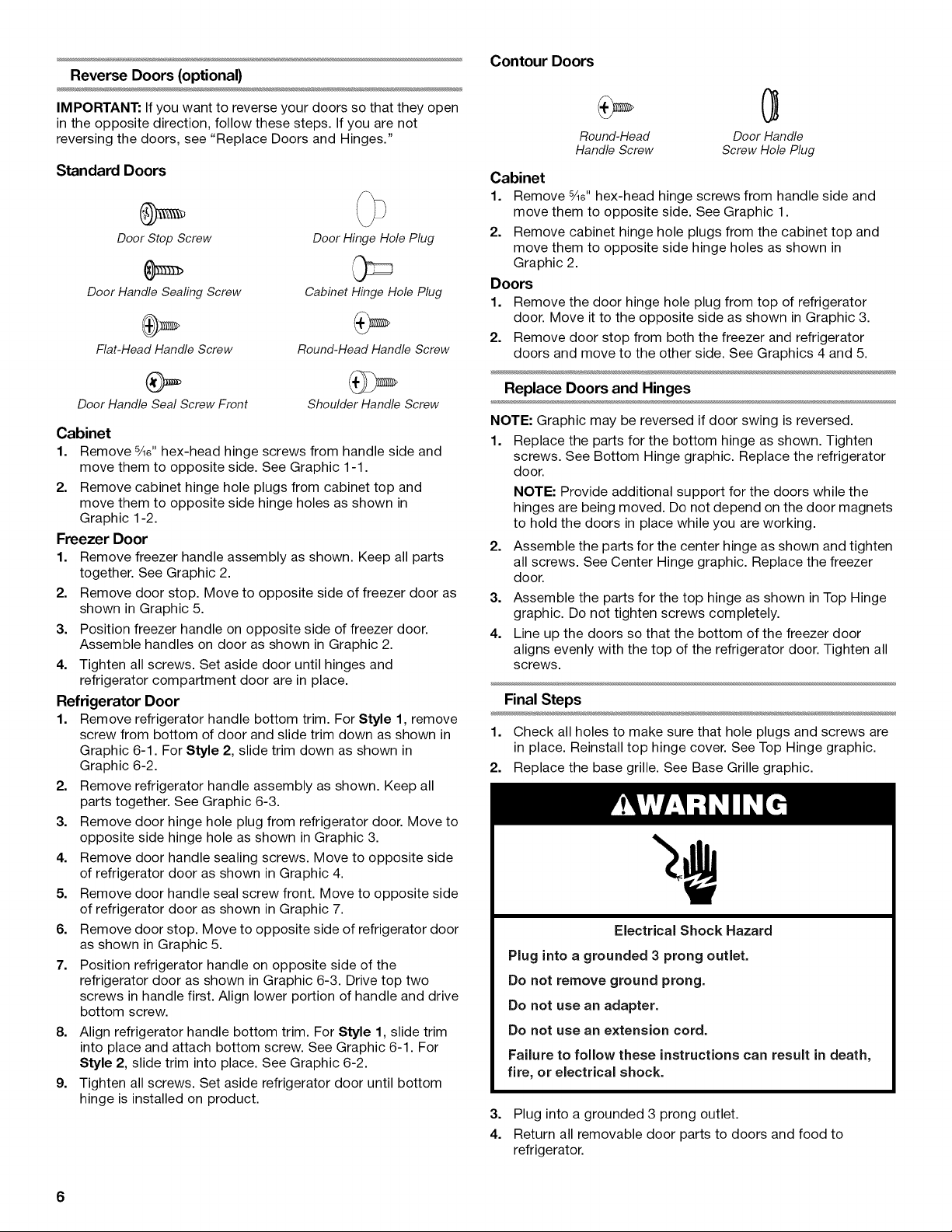

Reverse Doors (optional)
IMPORTANT: If you want to reverse your doors so that they open
in the opposite direction, follow these steps. If you are not
reversing the doors, see "Replace Doors and Hinges."
Standard Doors
Door Stop Screw
Door Handle Sealing Screw
Flat-Head Handle Screw
Door Handle Seal Screw Front
Door Hinge Hole Plug
Cabinet Hinge Hole Plug
Round-Head Handle Screw
Shoulder Handle Screw
Cabinet
1. Remove 5/le" hex-head hinge screws from handle side and
move them to opposite side. See Graphic 1-1.
2. Remove cabinet hinge hole plugs from cabinet top and
move them to opposite side hinge holes as shown in
Graphic 1-2.
Freezer Door
1. Remove freezer handle assembly as shown. Keep all parts
together. See Graphic 2.
2. Remove door stop. Move to opposite side of freezer door as
shown in Graphic 5.
3. Position freezer handle on opposite side of freezer door.
Assemble handles on door as shown in Graphic 2.
4. Tighten all screws. Set aside door until hinges and
refrigerator compartment door are in place.
Refrigerator Door
1. Remove refrigerator handle bottom trim. For Style 1, remove
screw from bottom of door and slide trim down as shown in
Graphic 6-1. For Style 2, slide trim down as shown in
Graphic 6-2.
2. Remove refrigerator handle assembly as shown. Keep all
parts together. See Graphic 6-3.
3. Remove door hinge hole plug from refrigerator door. Move to
opposite side hinge hole as shown in Graphic 3.
4. Remove door handle sealing screws. Move to opposite side
of refrigerator door as shown in Graphic 4.
5. Remove door handle seal screw front. Move to opposite side
of refrigerator door as shown in Graphic 7.
6. Remove door stop. Move to opposite side of refrigerator door
as shown in Graphic 5.
7. Position refrigerator handle on opposite side of the
refrigerator door as shown in Graphic 6-3. Drive top two
screws in handle first. Align lower portion of handle and drive
bottom screw.
8. Align refrigerator handle bottom trim. For Style 1, slide trim
into place and attach bottom screw. See Graphic 6-1. For
Style 2, slide trim into place. See Graphic 6-2.
9. Tighten all screws. Set aside refrigerator door until bottom
hinge is installed on product.
Contour Doors
Cabinet
Round-Head Door Handle
Handle Screw Screw Hole Plug
1. Remove _e" hex-head hinge screws from handle side and
move them to opposite side. See Graphic 1.
2. Remove cabinet hinge hole plugs from the cabinet top and
move them to opposite side hinge holes as shown in
Graphic 2.
Doors
1. Remove the door hinge hole plug from top of refrigerator
door. Move it to the opposite side as shown in Graphic 3.
2. Remove door stop from both the freezer and refrigerator
doors and move to the other side. See Graphics 4 and 5.
Replace Doors and Hinges
NOTE: Graphic may be reversed if door swing is reversed.
1. Replace the parts for the bottom hinge as shown. Tighten
screws. See Bottom Hinge graphic. Replace the refrigerator
door.
NOTE: Provide additional support for the doors while the
hinges are being moved. Do not depend on the door magnets
to hold the doors in place while you are working.
2. Assemble the parts for the center hinge as shown and tighten
all screws. See Center Hinge graphic. Replace the freezer
door.
3. Assemble the parts for the top hinge as shown in Top Hinge
graphic. Do not tighten screws completely.
4. Line up the doors so that the bottom of the freezer door
aligns evenly with the top of the refrigerator door. Tighten all
screws.
Final Steps
1. Check all holes to make sure that hole plugs and screws are
in place. Reinstall top hinge cover. See Top Hinge graphic.
2. Replace the base grille. See Base Grille graphic.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
3. Plug into a grounded 3 prong outlet.
4. Return all removable door parts to doors and food to
refrigerator.
6

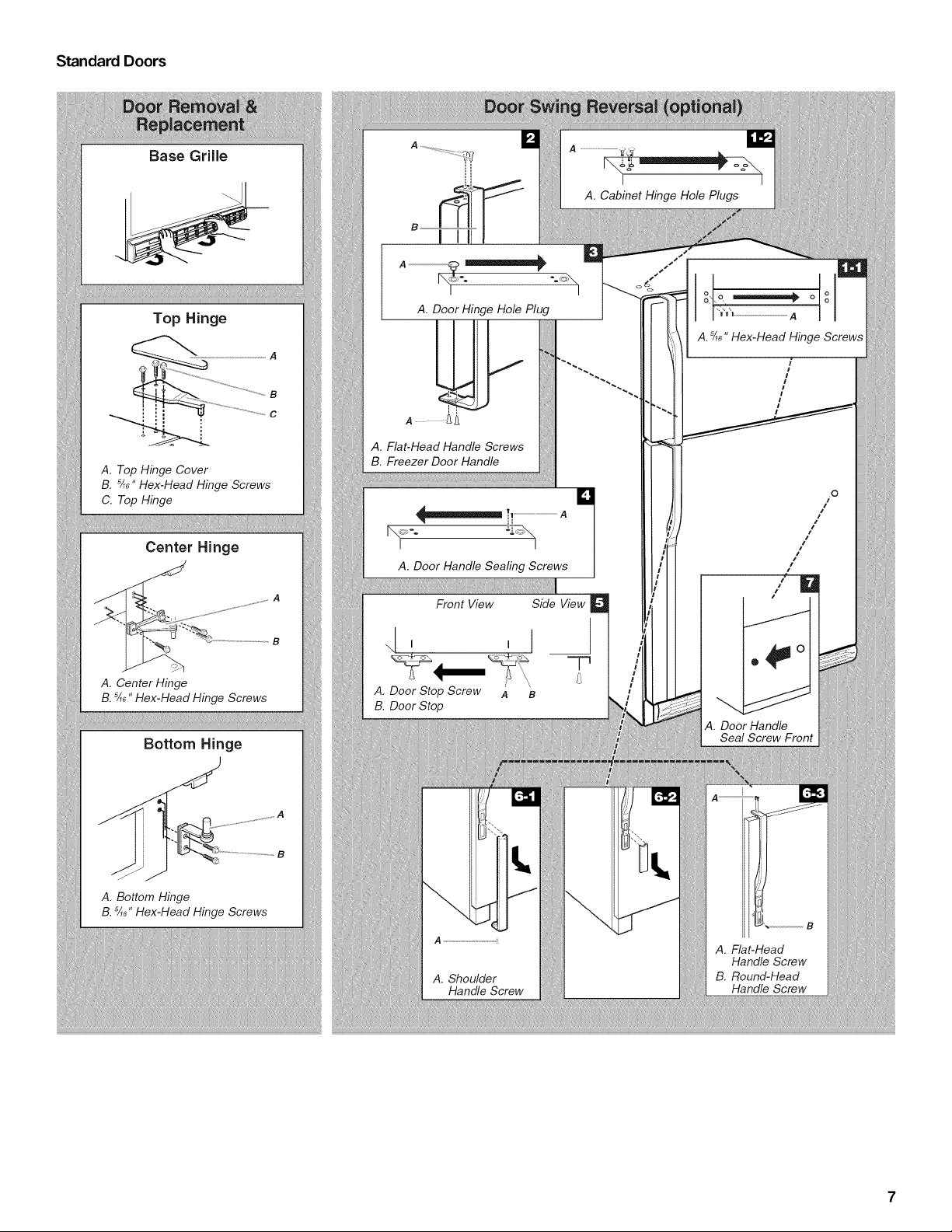

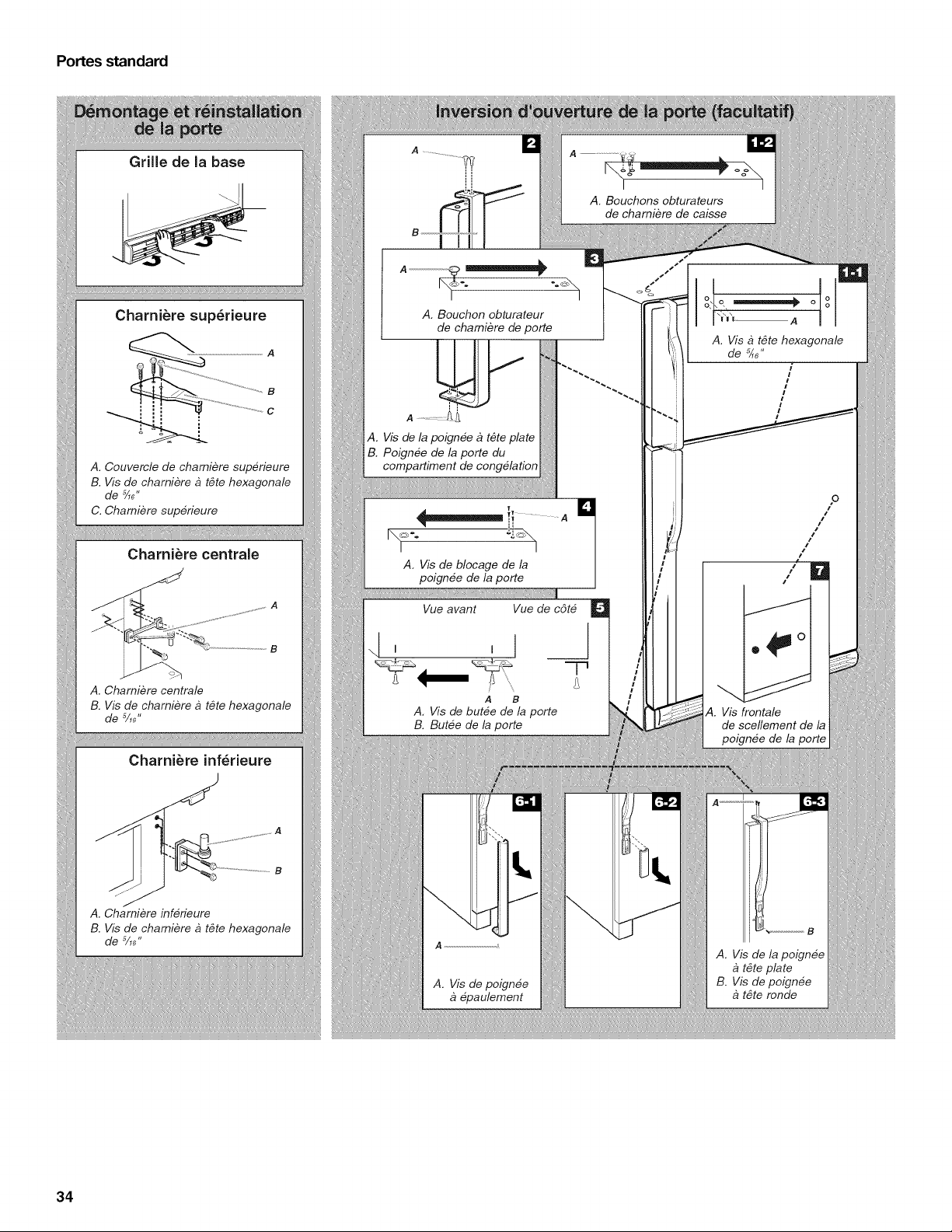

Standard Doors
Top Hinge
A
A, Top Hinge Cover
B, s/_ ,, Hex-Head Hinge Screws
C. Top Hinge
Center Hinge
A, Center Hinge
B. s/_ ,,Hex-Head Hinge Screws
Bottom Hinge
A, Bottom Hinge
B. s/_,, Hex-Head Hinge Screws
A. Door Hinge Hole Plug
A. Flat-Head Handle Screws
B. Freezer Door Handle
A. Door Handle Sealing Screws
Front View Side View
,I I
A, Door Stop Screw A
B. Door Stop
A. Shoulder
Handle Screw
A. Cabinet Hinge Hole Plugs
oleo
o._ , v
A. 5/_. Hex-Head Hinge Screws
0
I
I
I
I
I
/
I
I
J
i
Door Handle
Seal Screw Front
A. Flat-Head
Handle Screw
B. Round-Head
Handle Screw

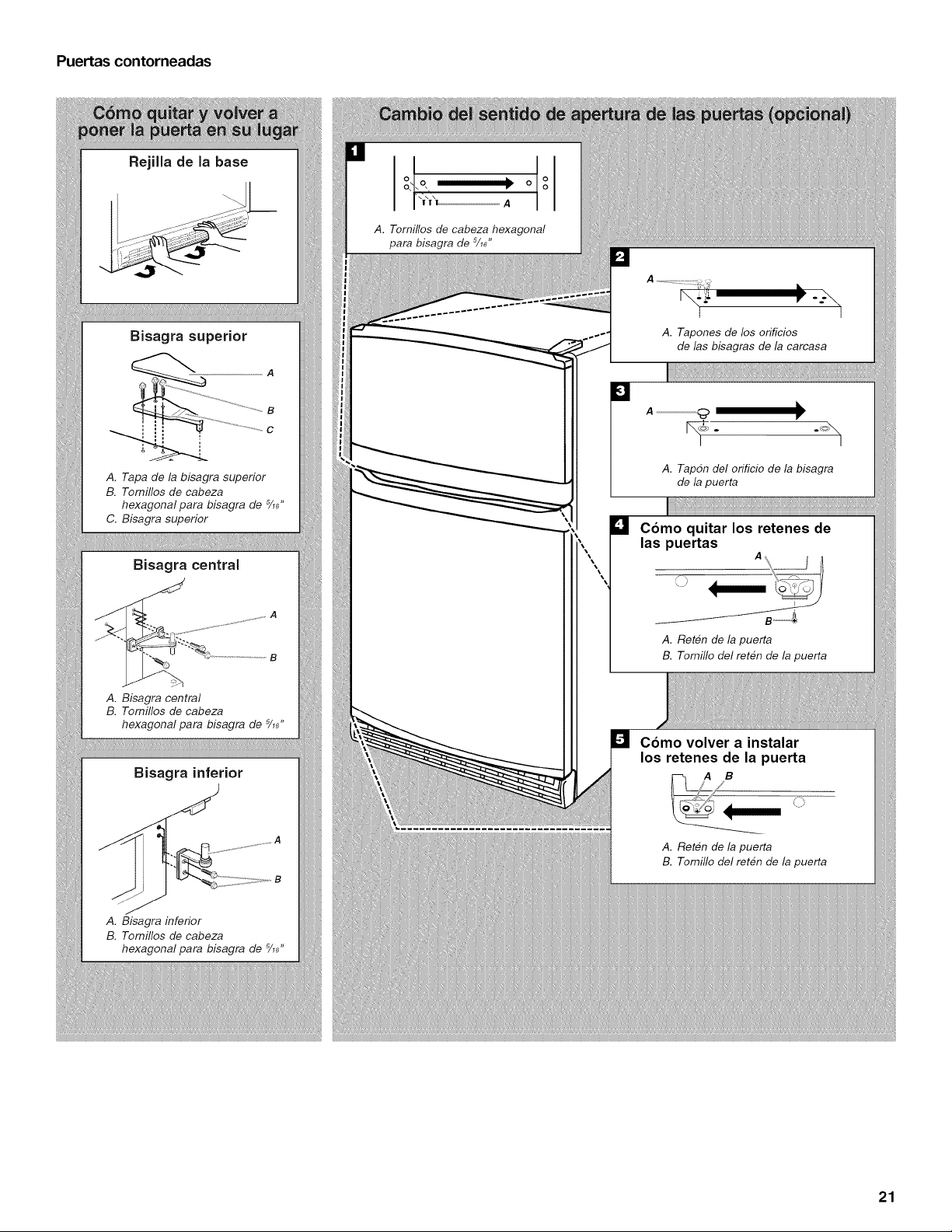

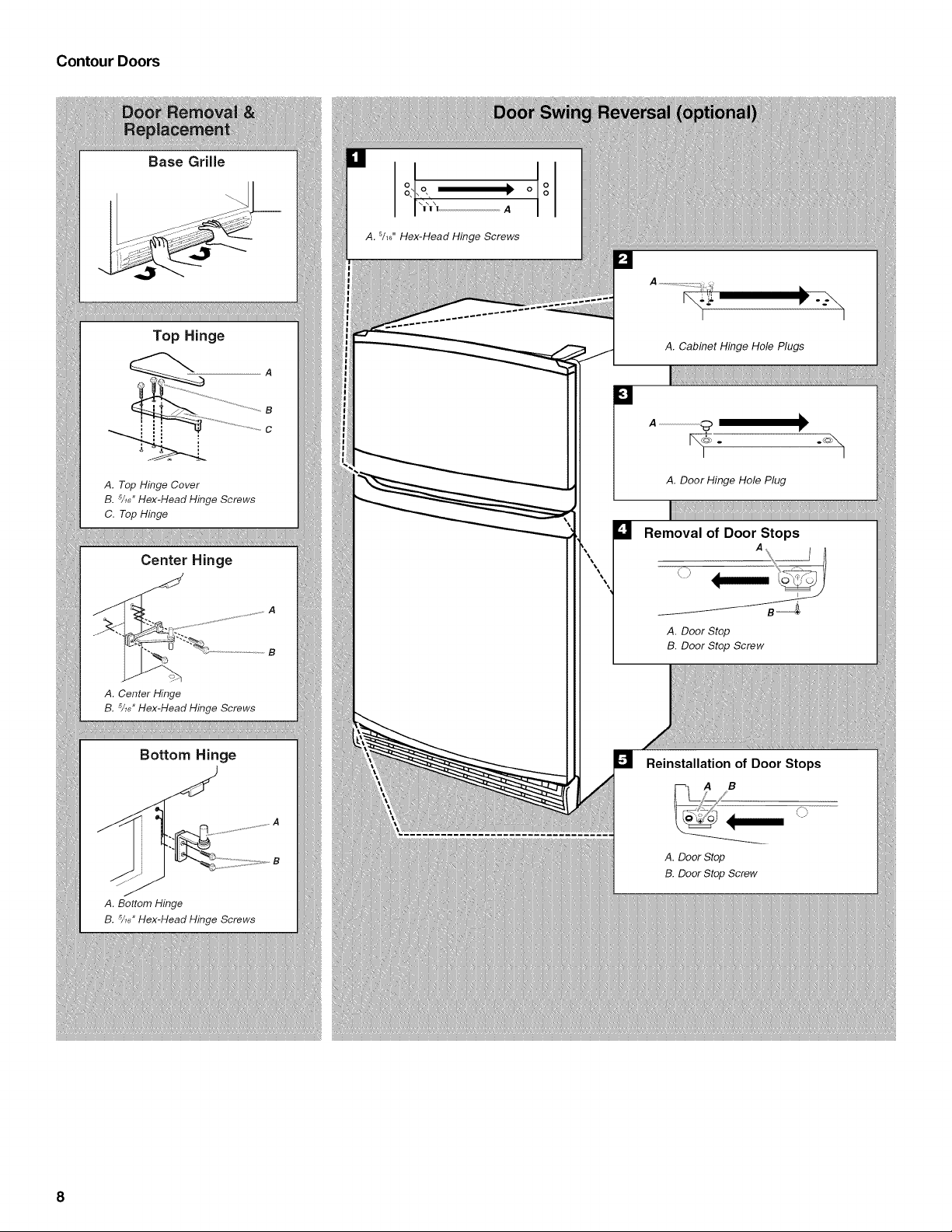

Contour Doors
Base Grille
Top Hinge
A. Top Hinge Cover
B. 5/1_"Hex-Head Hinge Screws
C. Top Hinge
Center Hinge
A. Center Hinge
B. 5/16"Hex-Head Hinge Screws
Bottom Hinge
A. Bottom Hinge
B. _/le" Hex-Head Hinge Screws
°l°
A. s/_6"Hex-Head Hinge Screws
o
o o
A. Cabinet Hinge Hole Plugs
A. Door Hinge Hole Plug
Removal of Door Stops
!
A. Door Stop
B. Door Stop Screw
Reinstallation of Door Stops
A. Door Stop
B. Door Stop Screw
8
I _ ,.
_d_/_l _I_l_ 1_

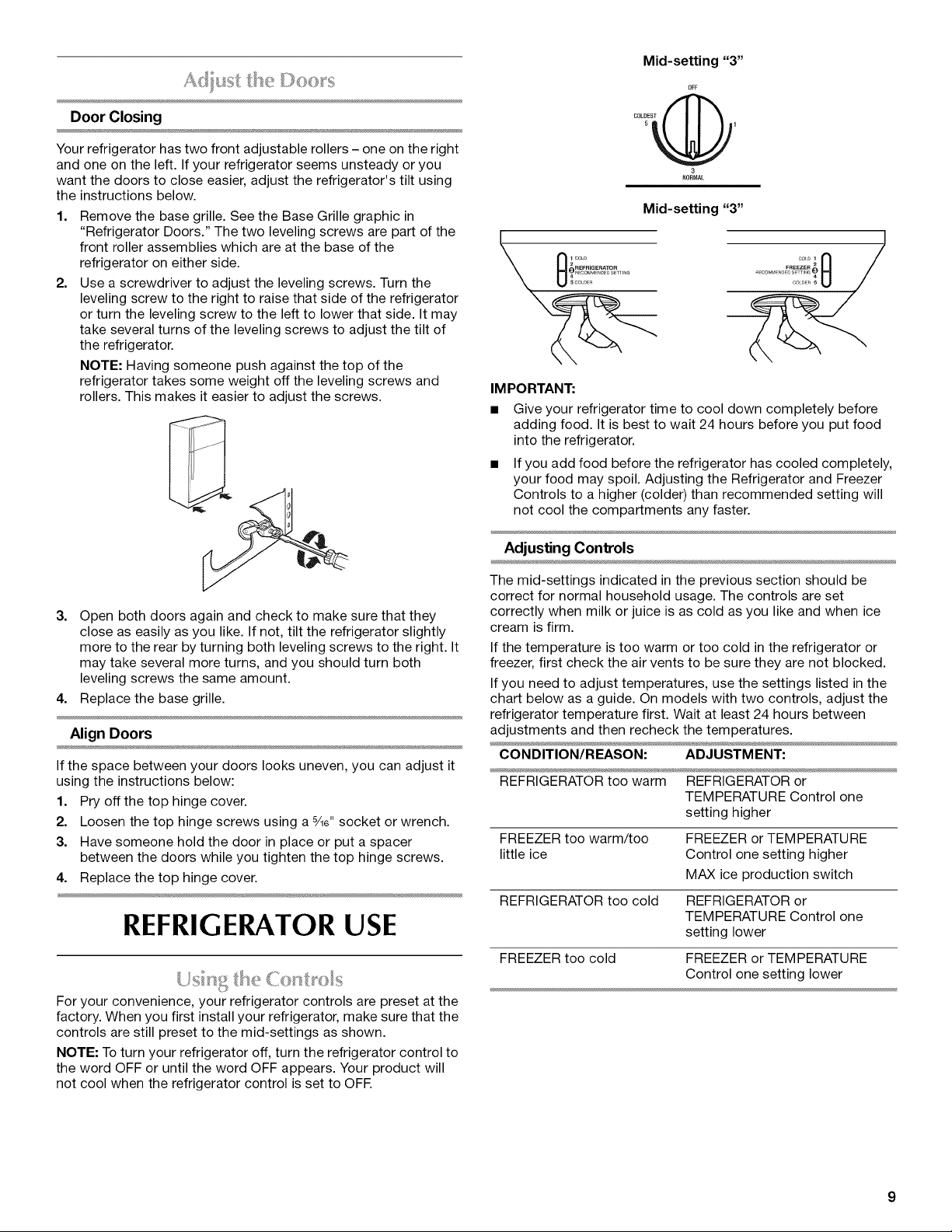

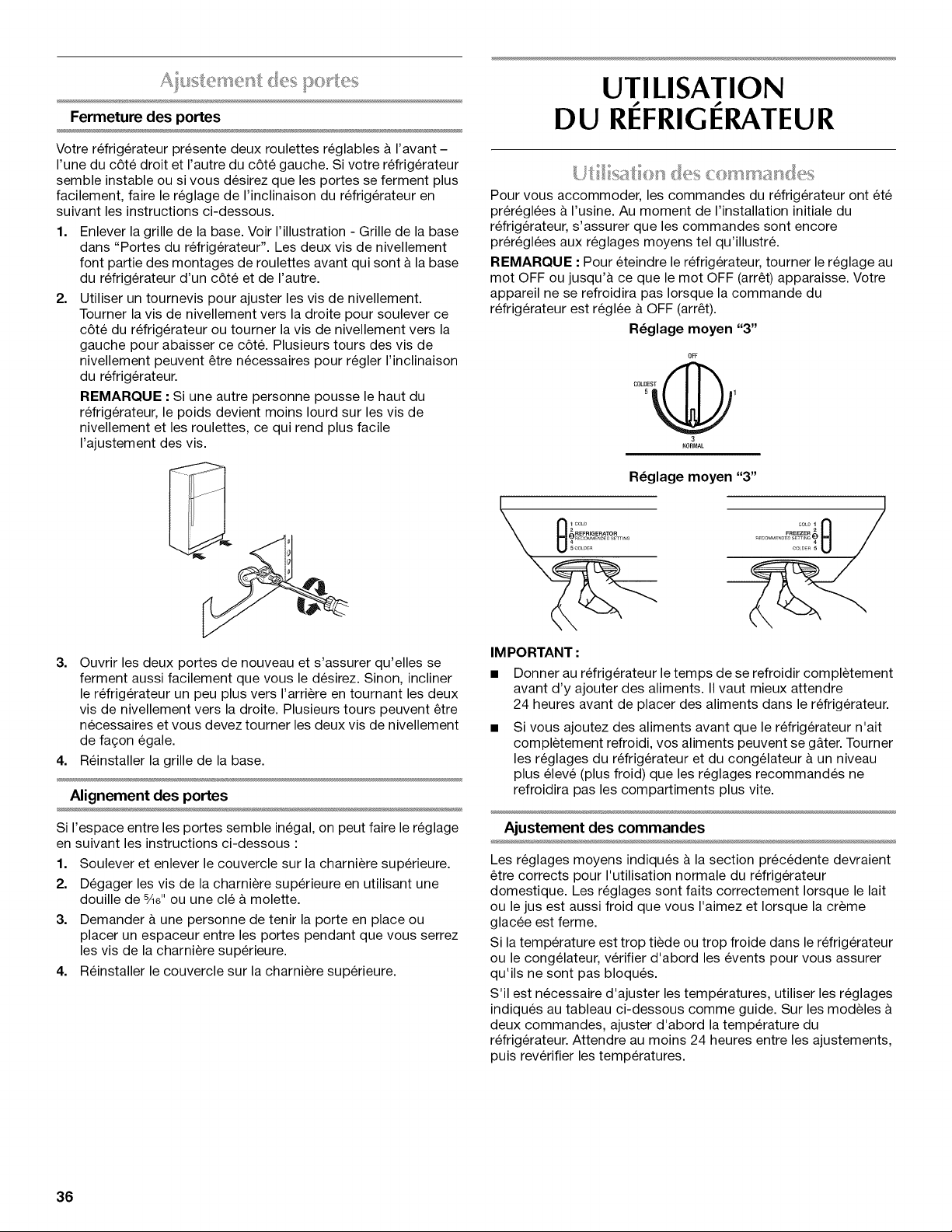

Door Closing
Your refrigerator has two front adjustable rollers - one on the right
and one on the left. Ifyour refrigerator seems unsteady or you
want the doors to close easier, adjust the refrigerator's tilt using
the instructions below.
1. Remove the base grille. See the Base Grille graphic in
"Refrigerator Doors." The two leveling screws are part of the
front roller assemblies which are at the base of the
refrigerator on either side.
2. Use a screwdriver to adjust the leveling screws. Turn the
leveling screw to the right to raise that side of the refrigerator
or turn the leveling screw to the left to lower that side. It may
take several turns of the leveling screws to adjust the tilt of
the refrigerator.
NOTE: Having someone push against the top of the
refrigerator takes some weight off the leveling screws and
rollers. This makes it easier to adjust the screws.
3. Open both doors again and check to make sure that they
close as easily as you like. If not, tilt the refrigerator slightly
more to the rear by turning both leveling screws to the right. It
may take several more turns, and you should turn both
leveling screws the same amount.
4. Replace the base grille.
Align Doors
If the space between your doors looks uneven, you can adjust it
using the instructions below:
1. Pry off the top hinge cover.
2. Loosen the top hinge screws using a %6" socket or wrench.
3. Have someone hold the door in place or put a spacer
between the doors while you tighten the top hinge screws.
4. Replace the top hinge cover.
REFRIGERATOR USE
For your convenience, your refrigerator controls are preset at the
factory. When you first install your refrigerator, make sure that the
controls are still preset to the mid-settings as shown.
NOTE: To turn your refrigerator off, turn the refrigerator control to
the word OFF or until the word OFF appears. Your product will
not cool when the refrigerator control is set to OFR
Mid-setting "3"
OFF
COLDES0
5 1
3
NORMAL
Mid-setting "3"
COLD
IMPORTANT:
• Give your refrigerator time to cool down completely before
adding food. It is best to wait 24 hours before you put food
into the refrigerator.
• If you add food before the refrigerator has cooled completely,
your food may spoil. Adjusting the Refrigerator and Freezer
Controls to a higher (colder) than recommended setting will
not cool the compartments any faster.
Adjusting Controls
The mid-settings indicated in the previous section should be
correct for normal household usage. The controls are set
correctly when milk or juice is as cold as you like and when ice
cream is firm.
If the temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not blocked.
If you need to adjust temperatures, use the settings listed in the
chart below as a guide. On models with two controls, adjust the
refrigerator temperature first. Wait at least 24 hours between
adjustments and then recheck the temperatures.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR too warm REFRIGERATOR or
TEMPERATURE Control one
setting higher
FREEZER too warm/too FREEZER or TEMPERATURE
little ice Control one setting higher
MAX ice production switch
REFRIGERATOR too cold REFRIGERATOR or
TEMPERATURE Control one
setting lower
FREEZER too cold FREEZER or TEMPERATURE
Control one setting lower
Youcancontroltheamountofhumidityinthemoisture-sealed
crisper.AdjustthecontroltoanysettingbetweenLOWand
HIGH.
LOW(open)forbeststorageoffruitsandvegetableswithskins.
HIGH(closed)forbeststorageoffresh,leafyvegetables.
Style I
To Turn the Ice Maker On/Off:
To turn the ice maker ON, simply lower the wire shutoff arm.
To manually turn the ice maker OFF, lift the wire shutoff arm to the
OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,
the ice cubes will fill the ice storage bin and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.
Ice Production Rate:
• The ice maker should produce approximately 8 to 12 batches
of ice in a 24-hour period.
• To increase ice production, lower the freezer and refrigerator
temperature. See "Using the Controls." Wait 24 hours
between adjustments.
• For maximum ice production (on some models), push the
switch to ICE PLUS. The ice maker should produce 16 to
20 batches of ice in a 24-hour period in the Ice Plus mode.

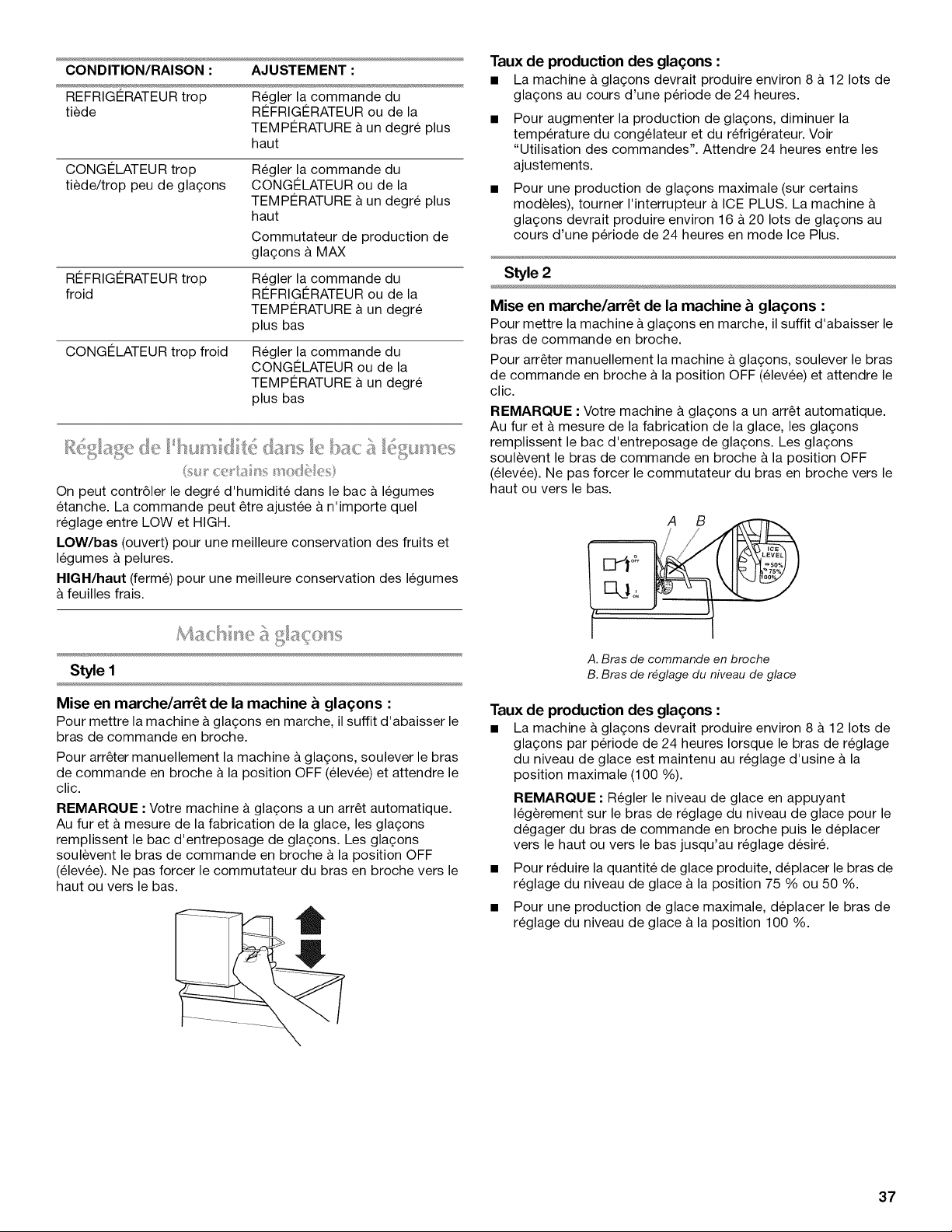

Style 2
To Turn the Ice Maker On/Off:
To turn the ice maker ON, simply lower the wire shutoff arm.
To manually turn the ice maker OFF, lift the wire shutoff arm to the
OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,
the ice cubes will fill the ice storage bin and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.
zrkt::T
A. Wire shutoff arm
B. Ice level adjustment arm
Ice Production Rate:
• The ice maker should produce approximately 8 to 12 batches
of ice in a 24-hour period with the ice level adjustment arm in
the factory set 100% position.
NOTE: Adjust the ice level by slightly pressing in on the ice
level adjustment arm, to release it from the wire shutoff arm,
and then moving it up or down to the desired setting.
• To decrease the amount of ice produced, move the ice level
adjustment arm to the 75% or 50% position.
• For maximum ice production move the ice level adjustment
arm to the 100% position.
Remember
• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.
• The quality of your ice will be only as good as the quality of
the water supplied to your ice maker. Avoid connecting the
ice maker to a softened water supply. Water softener
chemicals (such as salt) can damage parts of the ice maker
and lead to poor quality ice. If a softened water supply cannot
be avoided, make sure the water softener is operating
properly and is well maintained.
• Do not use anything sharp to break up the ice in the bin. This
can cause damage to the ice container and the dispenser
mechanism.
• Do not store anything on top of or in the ice maker or ice bin.
REFRIGERATOR CARE
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
IMPORTANT:
• Because air circulates between both sections, any odors
formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid
odor transfer and drying out of food, wrap or cover foods
tightly.
• For stainless steel models, stainless steel is corrosion-
resistant and not corrosion-proof. To help avoid corrosion of
your stainless steel, keep your surfaces clean by using the
following cleaning instructions.
10
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, muriatic acid,
cleaning waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on exterior surfaces (doors and
cabinet), plastic parts, interior and door liners or gaskets. Do not
use paper towels, scouring pads, or other harsh cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Clean the exterior surfaces.
Painted metal: Wash painted metal exteriors with a clean,
soft cloth or sponge and a mild detergent in warm water.
Rinse surfaces with clean, warm water and dry immediately
to avoid water spots.
Stainless steel: Wash stainless steel surfaces with a clean,
soft cloth or sponge and a mild detergent in warm water.
Rinse surfaces with clean, warm water and dry immediately
to avoid water spots.
NOTE: When cleaning stainless steel, always wipe with the
grain to avoid cross-grain scratching.
4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.
5.
If you need to clean the condenser:
• Remove the base grille.
• Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser.
• Replace the base grille when finished.
Plug in refrigerator or reconnect power.
NOTE: Not all bulbs will fit your refrigerator. Be sure to replace
the bulb with an appliance bulb of the same size, shape, and
wattage.
1. Unplug refrigerator or disconnect power.
2. Remove the bulb from behind the control panel in the
refrigerator or from behind the light shield in the freezer (on
some models). Replace it with an appliance bulb of the same
wattage.
3. Plug in refrigerator or reconnect power.
TROUBLESHOOTING
First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)
to possibly avoid the cost of a service call.
In the U.S.A., www.maytag.com In Canada, www.maytag.ca
The refrigerator will not operate
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Power cord unplugged? Plug into a grounded 3 prong
outlet.
Is outlet working? Plug in a lamp to see if the outlet is
working.
Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
Control(s) on? Make sure the refrigerator control is on. See
"Using the Control(s)."
New installation? Allow 24 hours following installation for
the refrigerator to cool completely.
NOTE: Adjusting the temperature control(s) to coldest setting
will not cool the refrigerator more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, the door is
opened often, or if the door has been left open.
The refrigerator seems noisy
Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below
are listed some normal sounds with explanations.
• Pulsating - fans/compressor adjusting to optimize
performance.
11

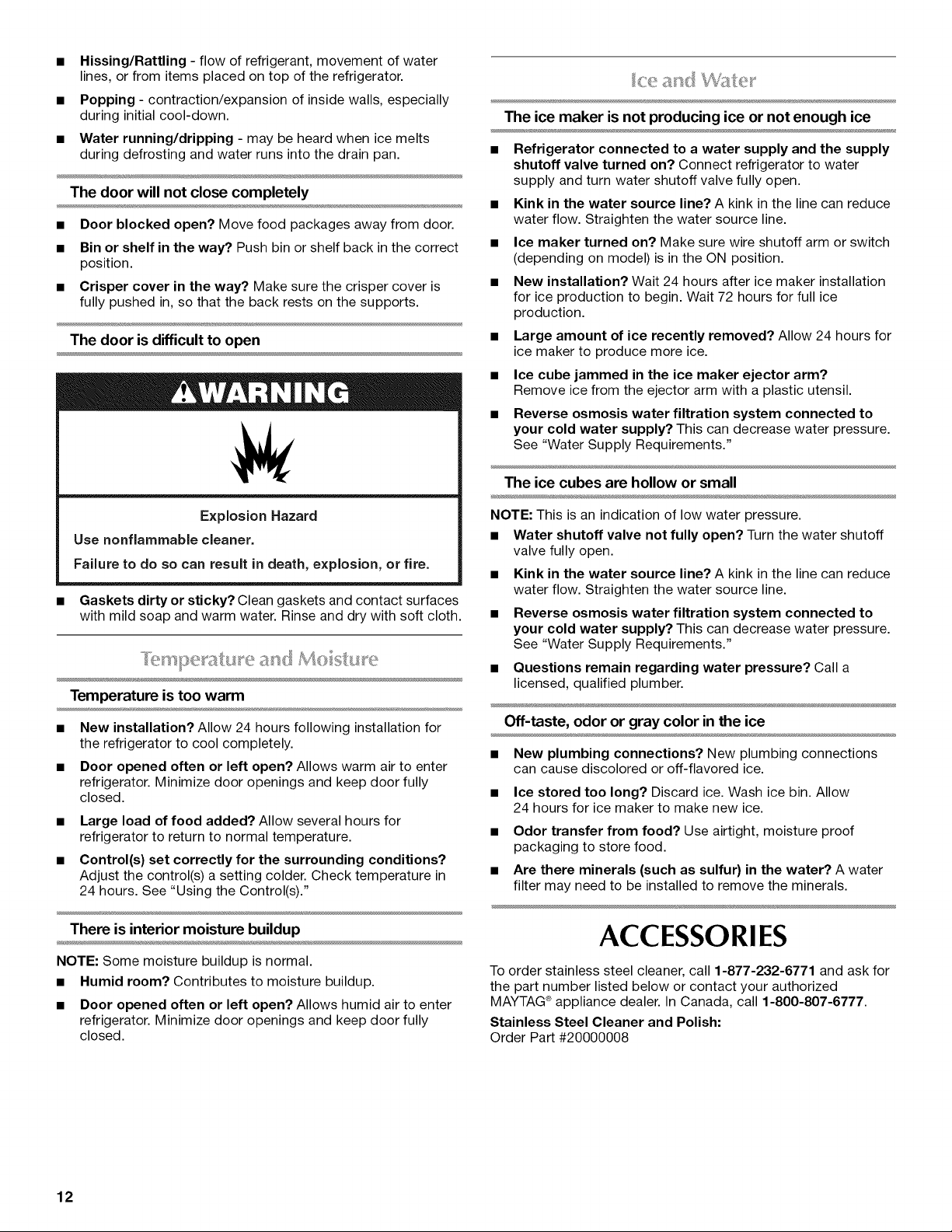

• Hissing/Rattling - flow of refrigerant, movement of water
lines, or from items placed on top of the refrigerator.
• Popping - contraction/expansion of inside wails, especially
during initial cool-down.
• Water running/dripping - may be heard when ice melts
during defrosting and water runs into the drain pan.
The door will not close completely
• Door blocked open? Move food packages away from door.
• Bin or shelf in the way? Push bin or shelf back in the correct
position.
• Crisper cover in the way? Make sure the crisper cover is
fully pushed in, so that the back rests on the supports.
The door is difficult to open
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Gaskets dirty or sticky? Clean gaskets and contact surfaces
with mild soap and warm water. Rinse and dry with soft cloth.
Temperature is too warm
• New installation? Allow 24 hours following installation for
the refrigerator to cool completely.
• Door opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep door fully
closed.
• Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
• Control(s) set correctly for the surrounding conditions?
Adjust the control(s) a setting colder. Check temperature in
24 hours. See "Using the Control(s)."
There is interior moisture buildup
NOTE: Some moisture buildup is normal.
• Humid room? Contributes to moisture buildup.
• Door opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep door fully
closed.
,
The ice maker is not producing ice or not enough ice
• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
• Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
• Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure.
• Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.
• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."
• Questions remain regarding water pressure? Call a
licensed, qualified plumber.
Off-taste, odor or gray color in the ice
New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.
Ice stored too long? Discard ice. Wash ice bin. Allow
24 hours for ice maker to make new ice.
Odor transfer from food? Use airtight, moisture proof
packaging to store food.
Are there minerals (such as sulfur) in the water? A water
filter may need to be installed to remove the minerals.
ACCESSORIES
To order stainless steel cleaner, call 1-877-232-6771 and ask for
the part number listed below or contact your authorized
MAYTAG ® appliance dealer. In Canada, call 1-800-807-6777.
Stainless Steel Cleaner and Polish:
Order Part #20000008
12
MAYTAG ®MAJOR APPLIANCE WARRANTY
LIM ITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Maytag brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter "Maytag") will pay for factory
specified parts and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased.
Service must be provided by a Maytag designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED
WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States or Canada
and applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is required
to obtain service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is
used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty
coverage.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Maytag.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to Maytag within 30 days from the date of purchase.
6. Any food or medicine loss due to refrigerator or freezer product failures.
7. Pickup and delivery. This major appliance is intended to be repaired in your home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized Maytag servicer is not available.
10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with Maytag's published installation instructions.
11. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or
cannot be easily determined.
12. Discoloration, rust, or oxidation of stainless steel surfaces.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR
A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces
do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This
warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the
exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty
gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized Maytag dealer to determine if another warranty applies. 6/o8
For additional product information, in the U.S.A., visit www.maytag.com
In Canada, visit www.maytag.ca
If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may
contact Maytag at the number below.
Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of
the refrigerator compartment.
For assistance or service in the U.S.A., call 1-800-688-9900. In Canada, call 1-800-807-6777.
If you need further assistance, you can write to Maytag with any questions or concerns at the address below:
In the U.S.A.:
Maytag Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
In Canada:
Maytag Brand Home Appliances
Customer eXperience Centre
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please keep this User Instructions and model number information for future reference.
13
LEAGRADECEMOSlacompradeesteproductodealtacalidad.Siustedexperimentaunproblemaquenosehayacubiertoen
SOLUClONDEPROBLEMAS,visitenuestrositiodeinternetenwww.maytag.comparaobtenerinformaci6nadicional.Si
consideraqueaQnnecesitaayuda,Ilamenosal1-800-688-9900.EnCanadA,visitenuestrositiodeintemetenwww.maytag.cao
Ilamenosal1-800-807-6777.
NecesitarateneramanosunQmerodemodeloydeserieubicadosenlaparedinteriordelcompartimientodelrefrigerador.
SEGURIDAD DEL REFRIGERADOR
Su seguridad y la seguridad de los demos es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el simbolo de advertencia de seguridad.
Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a
usted y a los demas.
Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENCIA". Estas palabras significan:
O
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesibn grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesibn grave.
Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga
estas precauciones basicas, incluidas las siguientes:
[] Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
[] No quite la terminal de conexi6n a tierra.
[] No use un adaptador.
[] No use un cable electrico de extensi6n.
[] Desconecte el suministro de energia antes de darle servicio.
[] Vuelva a colocar todos los componentes y paneles antes de
hacerlo funcionar.
[] Remueva las puertas de su refrigerador viejo.
[] Use un limpiador no inflamable.
[] Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador.
[] Use dos o mas personas para mover e instalar el
refrigerador.
[] Desconecte el suministro de energia antes de instalar la
fabrica de hielo (en aquellos modelos que incluyen el juego
de instalaci6n de la fabrica de hielo).
CONSERVAR ESTAS INSTRUCCIONES
14

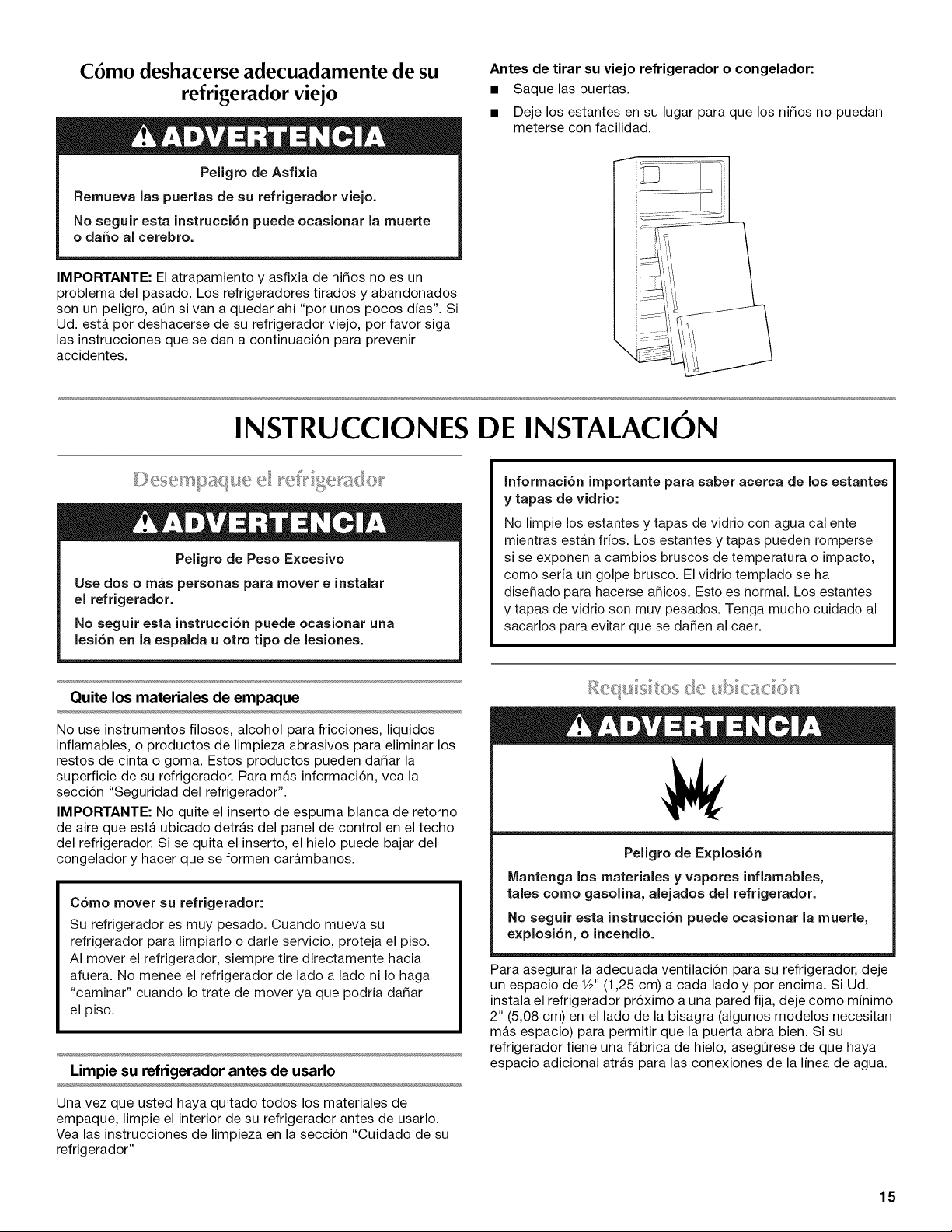

C6mo deshacerse adecuadamente de su
refrigerador viejo
Peligro de Asfixia
Remueva las puertas de su refrigerador viejo.
No seguir esta instrucci6n puede ocasionar la muerte
o da_o al cerebro.
Antes de tirar su viejo refrigerador o congelador:
• Saque las puertas.
• Deje los estantes en su lugar para que los ni_os no puedan
meterse con facilidad.
IMPORTANTE: El atrapamiento y asfixia de ni_os no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, aOnsi van a quedar ahi "por unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuacion para prevenir
accidentes.
P
INSTRUCCIONES DE INSTALACION
til)esemRaq ,, e
Peligro de Peso Excesivo
Use dos o mas personas para mover e instalar
el refrigerador.
No seguir esta instrucciSn puede ocasionar una
lesi6n en la espalda u otto tipo de lesiones.
Informaci6n importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras estAn frios. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como seria un golpe brusco. El vidrio templado se ha
diseSado para hacerse aSicos. Esto es normal. Los estantes
y tapas de vidrio son muy pesados. Tenga mucho cuidado al
sacarlos para evitar que se daSen al caer.
Quite los materiales de empaque
No use instrumentos filosos, alcohol para fricciones, Iiquidos
inflamables, o productos de limpieza abrasivos para eliminar los
restos de cinta o goma. Estos productos pueden da_ar la
superficie de su refrigerador. Para m_s informacion, vea la
seccion "Seguridad del refrigerador".
IMPORTANTE: No quite el inserto de espuma blanca de retorno
de aire que esta ubicado detras del panel de control en el techo
del refrigerador. Si se quita el inserto, el hielo puede bajar del
congelador y hacer que se formen carAmbanos.
C6mo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su
refrigerador para limpiarlo o darle servicio, proteja el piso.
AI mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lado ni Io haga
"caminar" cuando Io trate de mover ya que podria da_ar
el piso.
Limpie su refrigerador antes de usarlo
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo.
Vea las instrucciones de limpieza en la seccion "Cuidado de su
refrigerador"
Peligro de Explosi6n
Mantenga los materiales y vapores inflamables,
tales como gasolina, alejados del refrigerador.
No seguir esta instrucci6n puede ocasionar la muerte,
explosi6n, o incendio.
Para asegurar la adecuada ventilacion para su refrigerador, deje
un espacio de V2" (1,25 cm) a cada lado y por encima. Si Ud.
instala el refrigerador proximo a una pared fija, deje como minimo
2" (5,08 cm) en el lado de la bisagra (algunos modelos necesitan
m_s espacio) para permitir que la puerta abra bien. Si su
refrigerador tiene una fabrica de hielo, asegQrese de que haya
espacio adicional atrAs para las conexiones de la Iinea de agua.
15

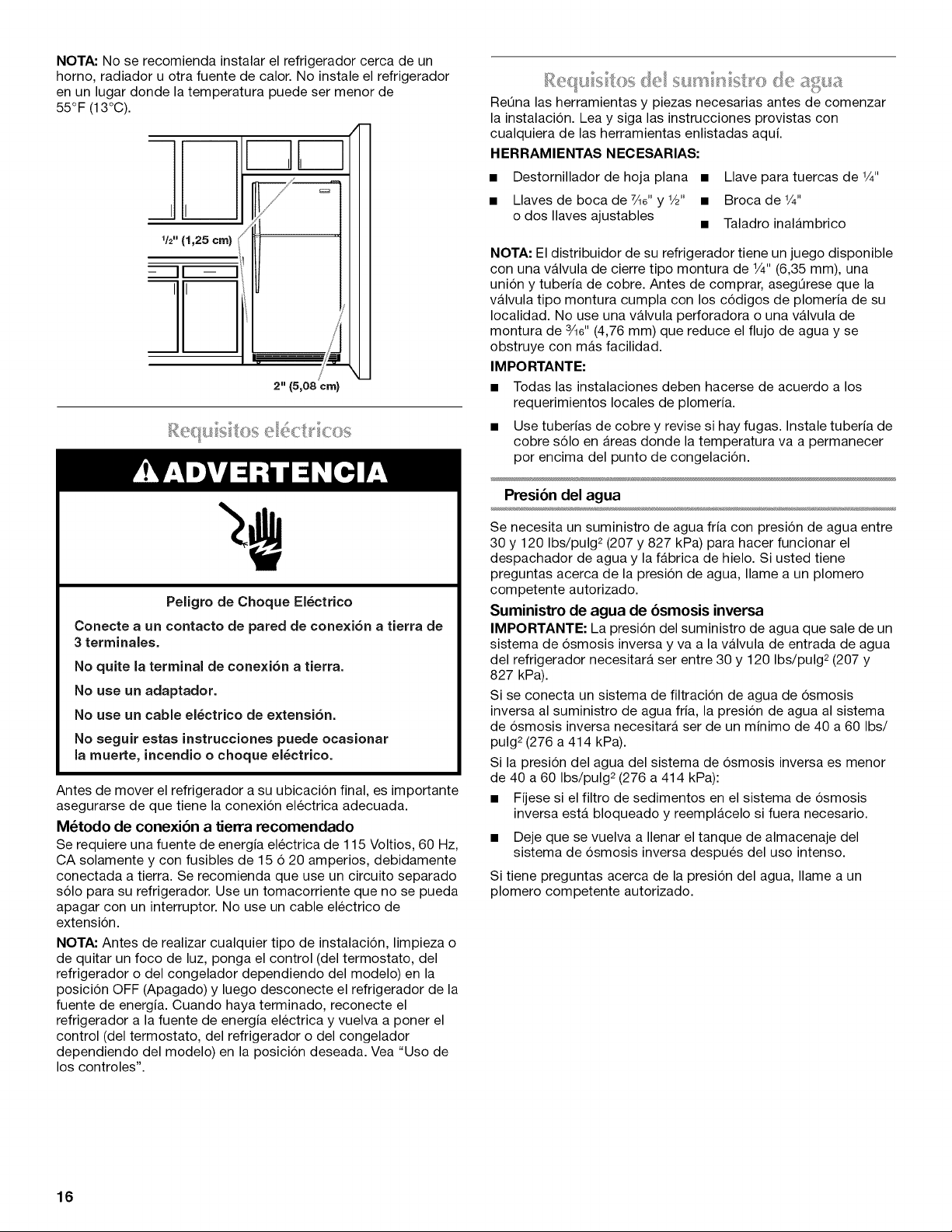

NOTA: No se recomienda instalar el refrigerador cerca de un
horno, radiador u otra fuente de calor. No instale el refrigerador
en un lugar donde la temperatura puede ser menor de
55 °F (13°C).
l ll;-q
W' (1_25crn)
II -- I
2" (5,08 cm)
}I¸" _,_ _ _ _ _ _ _
Peligro de Choque EI6ctrico
Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
No quite la terminal de conexi6n a tierra.
No use un adaptador.
No use un cable el_ctrico de extensi6n.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque el6ctrico.
Antes de mover el refrigerador a su ubicacion final, es importante
asegurarse de que tiene la conexion electrica adecuada.
M_todo de conexi6n a tierra recomendado
Se requiere una fuente de energia electrica de 115 Voltios, 60 Hz,
CA solamente y con fusibles de 15 6 20 amperios, debidamente
conectada a tierra. Se recomienda que use un circuito separado
solo para su refrigerador. Use un tomacorriente que no se 3ueda
apagar con un interruptor. No use un cable electrico de
extension.
NOTA: Antes de realizar cualquier tipo de instalacion, limpleza o
de quitar un foco de luz, ponga el control (del termostato, del
refrigerador o del congelador dependiendo del modelo) en la
posicion OFF (Apagado) y luego desconecte el refrigerador de la
fuente de energia. Cuando haya terminado, reconecte el
refrigerador a la fuente de energia electrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posicion deseada. Vea "Uso de
los controles".
ReOna las herramientas y piezas necesarias antes de comenzar
la instalacion. Lea y siga las instrucciones provistas con
cualquiera de las herramientas enlistadas aqui.
HERRAMIENTAS NECESARIAS:
• Destornillador de hoja plana • Llave para tuercas de V4"
• Llaves de boca de 7_e"y V2" • Broca de V4"
0 dos Ilaves ajustables • Taladro inalambrico
NOTA: El distribuidor de su refrigerador tiene un juego disponible
con una valvula de cierre tipo montura de 1/4"(6,35 mm), una
union y tuberia de cobre. Antes de comprar, asegOrese que la
valvula tipo montura cumpla con los codigos de plomeria de su
Iocalidad. No use una valvula perforadora 0 una valvula de
montura de 3_6" (4,76 mm) que reduce el flujo de agua y se
obstruye con m_s facilidad.
IMPORTANTE:
• Todas las instalaciones deben hacerse de acuerdo a los
requerimientos locales de plomeria.
• Use tuberias de cobre y revise si hay fugas. Instale tuberia de
cobre solo en Areas donde la temperatura va a permanecer
por encima del punto de congelacion.
Presibn del agua
Se necesita un suministro de agua fria con presion de agua entre
30 y 120 Ibs/pulg 2 (207 y 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si usted tiene
preguntas acerca de la presion de agua, Ilame a un plomero
competente autorizado.
Suministro de agua de 6smosis inversa
IMPORTANTE: La presion del suministro de agua que sale de un
sistema de osmosis inversa y va a la valvula de entrada de agua
del refrigerador necesitarA ser entre 30 y 120 Ibs/pulg 2 (207 y
827 kPa).
Si se conecta un sistema de filtracion de agua de osmosis
inversa al suministro de agua fria, la presion de agua al sistema
de osmosis inversa necesitarA ser de un minimo de 40 a 60 Ibs/
pulg 2 (276 a 414 kPa).
Si la presion del agua del sistema de osmosis inversa es menor
de 40 a 60 Ibs/pulg 2 (276 a 414 kPa):
• Fijese si el filtro de sedimentos en el sistema de osmosis
inversa esta bloqueado y reemplacelo si fuera necesario.
• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de osmosis inversa despu_s del uso intenso.
Si tiene preguntas acerca de la presion del agua, Ilame a un
plomero competente autorizado.
16

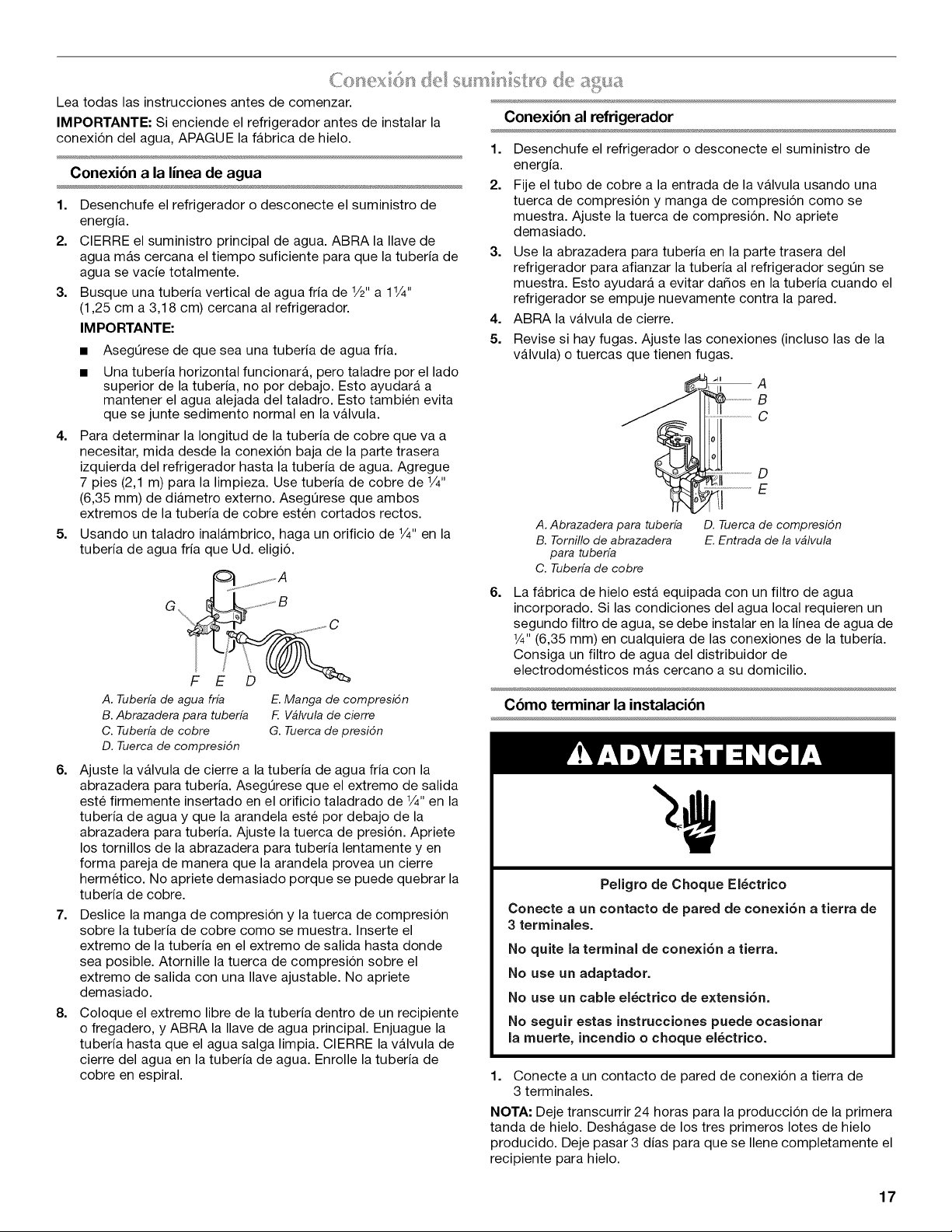

Lea todas las instrucciones antes de comenzar.
IMPORTANTE" Si enciende el refrigerador antes de instalar la
conexion del agua, APAGUE la fabrica de hielo.
Conexi6n a la linea de agua
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. CIERRE el suministro principal de agua. ABRA la Ilave de
agua mas cercana el tiempo suficiente para que la tuberia de
agua se vacie totalmente.
3. Busque una tuberia vertical de agua fria de 1/2"a 11/4"
(1,25 cm a 3,18 cm) cercana al refrigerador.
IM PORTANTE:
• AsegOrese de que sea una tuberia de agua fria.
• Una tuberia horizontal funcionara, pero taladre por el lado
superior de la tuberia, no por debajo. Esto ayudara a
mantener el agua alejada del taladro. Esto tambien evita
que se junte sedimento normal en la valvula.
4. Para determinar la Iongitud de la tuberia de cobre que va a
necesitar, mida desde la conexion baja de la parte trasera
izquierda del refrigerador hasta la tuberia de agua. Agregue
7 pies (2,1 m) para la limpieza. Use tuberia de cobre de 1/4"
(6,35 mm) de diametro externo. AsegOrese que ambos
extremos de la tuberia de cobre esten cortados rectos.
5. Usando un taladro inalambrico, haga un orificio de 1/4" en la
tuberia de agua fria que Ud. eligio.
A. Tuberfade agua frfa E.Manga de compresi6n
B. Abrazadera para tuberfa F. V#lvulade cierre
C. Tuberfade cobre G. Tuercade presi6n
D. Tuercade compresi6n
6. Ajuste la valvula de cierre a la tuberia de agua fria con la
abrazadera para tuberia. AsegOrese que el extremo de salida
este firmemente insertado en el orificio taladrado de 1/4" en la
tuberia de agua y que la arandela este por debajo de la
abrazadera para tuberia. Ajuste la tuerca de presion. Apriete
los tornillos de la abrazadera para tuberia lentamente y en
forma pareja de manera que la arandela provea un cierre
hermetico. No apriete demasiado porque se puede quebrar la
tuberia de cobre.
7. Deslice la manga de compresion y la tuerca de compresion
sobre la tuberia de cobre como se muestra. Inserte el
extremo de la tuberia en el extremo de salida hasta donde
sea posible. Atornille la tuerca de compresion sobre el
extremo de salida con una Ilave ajustable. No apriete
demasiado.
8. Coloque el extremo libre de la tuberia dentro de un recipiente
o fregadero, y ABRA la Ilave de agua principal. Enjuague la
tuberia hasta que el agua salga limpia. CIERRE la valvula de
cierre del agua en la tuberia de agua. Enrolle la tuberia de
cobre en espiral.
Conexi6n al refrigerador
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Fije el tubo de cobre a la entrada de la valvula usando una
tuerca de compresion y manga de compresion como se
muestra. Ajuste la tuerca de compresion. No apriete
demasiado.
3. Use la abrazadera para tuberia en la parte trasera del
refrigerador para afianzar la tuberia al refrigerador segOn se
muestra. Esto ayudarA a evitar da_os en la tuberia cuando el
refrigerador se empuje nuevamente contra la pared.
4. ABRA la valvula de cierre.
5. Revise si hay fugas. Ajuste las conexiones (incluso las de la
valvula) o tuercas que tienen fugas.
A
B
C
D
6.
A. Abrazadera para tuberfa
B. Tomillo de abrazadera
para tuberfa
C. Tuberfa de cobre
D. Tuerca de compresi6n
E. Entrada de la v#lvula
La fabrica de hielo esta equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la linea de agua de
1¼,,(6,35 mm) en cualquiera de las conexiones de la tuberia.
Consiga un filtro de agua del distribuidor de
electrodomesticos mas cercano a su domicilio.
C6mo terminar la instalaci6n
Peligro de Choque El_ctrico
Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.
No quite la terminal de conexi6n a tierra.
No use un adaptador.
No use un cable el_ctrico de extensi6n.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque el6ctrico.
1. Conecte a un contacto de pared de conexion a tierra de
3 terminales.
NOTA" Deje transcurrir 24 horas para la produccion de la primera
tanda de hielo. Deshagase de los tres primeros Iotes de hielo
producido. Deje pasar 3 dias para que se Ilene completamente el
recipiente para hielo.
17

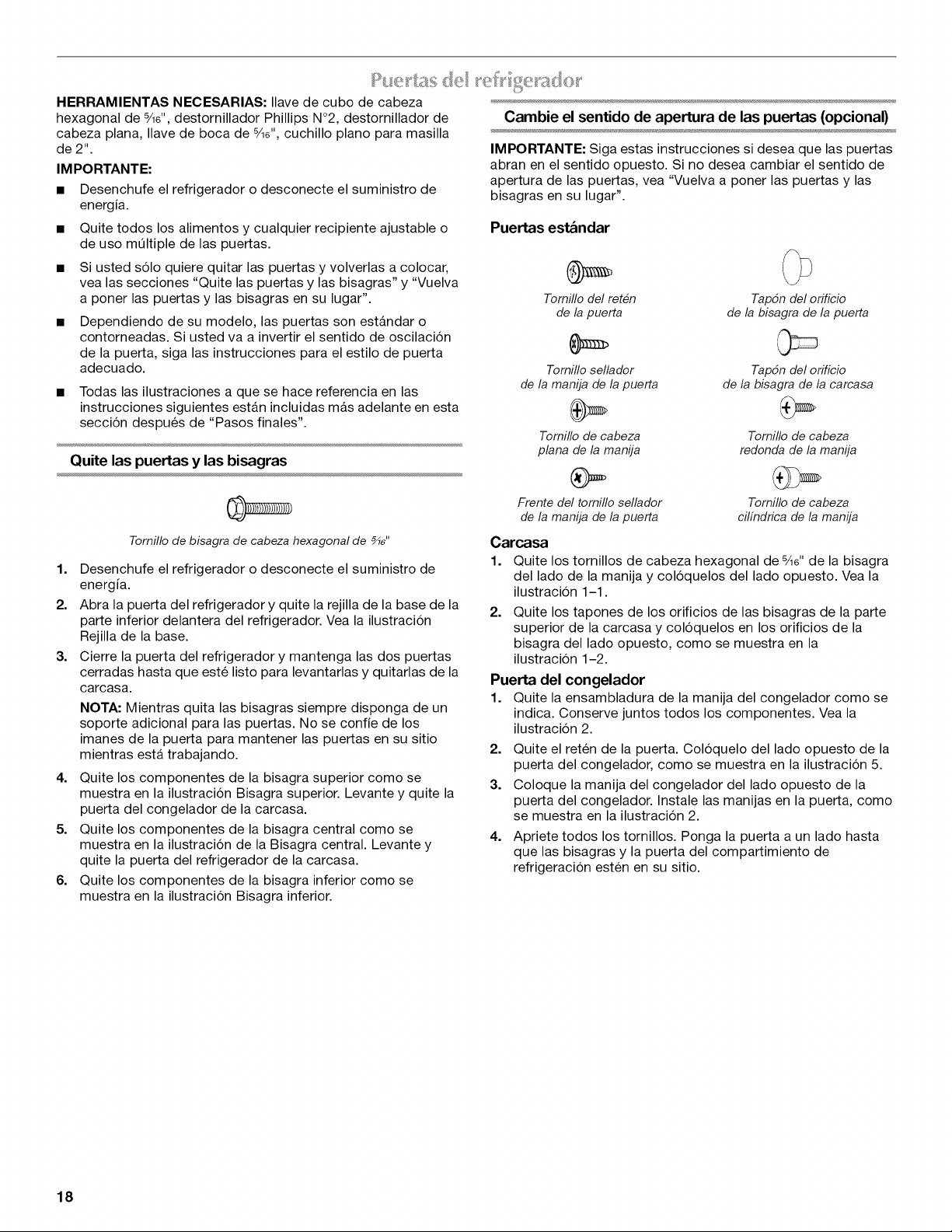

HERRAMIENTAS NECESARIAS: Ilave de cubo de cabeza
hexagonal de %e", destornillador Phillips N°2, destornillador de
cabeza plana, Ilave de boca de %e", cuchillo piano para masilla
de 2".
IMPORTANTE:
• Desenchufe el refrigerador o desconecte el suministro de
energia.
• Quite todos los alimentos y cualquier recipiente ajustable o
de uso mQItiple de las puertas.
• Si usted solo quiere quitar las puertas y volverlas a colocar,
vea las secciones "Quite las puertas y las bisagras" y "Vuelva
a poner las puertas y las bisagras en su lugar".
• Dependiendo de su modelo, las puertas son estandar o
contorneadas. Si usted va a invertir el sentido de oscilacion
de la puerta, siga las instrucciones para el estilo de puerta
adecuado.
• Todas las ilustraciones a que se hace referencia en las
instrucciones siguientes estan incluidas m_s adelante en esta
seccion despu6s de "Pasos finales".
Quite las puertas y las bisagras
Cambie el sentido de apertura de las puertas (opcional)
IMPORTANTE: Siga estas instrucciones si desea que las puertas
abran en el sentido opuesto. Si no desea cambiar el sentido de
apertura de las puertas, vea "Vuelva a poner las puertas y las
bisagras en su lugar".
Puertas est&ndar
Tomillo del ret6n
de la puerta
Tomillo sellador
de la manija de la puerta
Tomillo de cabeza
plana de la manija
Frente de/tomillo sellador
de la manija de la puerta
Tapdn del orificio
de la bisagra de la puerta
Tapdn del orificio
de la bisagra de la carcasa
Tomillo de cabeza
redonda de la manija
Tomillo de cabeza
cilfndrica de la manija
Tornillo de bisagra de cabeza hexagonal de _"
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Abra la puerta del refrigerador y quite la rejilla de la base de la
parte inferior delantera del refrigerador. Vea la ilustracion
Rejilla de la base.
3. Cierre la puerta del refrigerador y mantenga las dos puertas
cerradas hasta que este listo para levantarlas y quitarlas de la
carcasa.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confie de los
imanes de la puerta para mantener las puertas en su sitio
mientras esta trabajando.
4. Quite los componentes de la bisagra superior como se
muestra en la ilustracion Bisagra superior. Levante y quite la
puerta del congelador de la carcasa.
5. Quite los componentes de la bisagra central como se
muestra en la ilustracion de la Bisagra central. Levante y
quite la puerta del refrigerador de la carcasa.
6. Quite los componentes de la bisagra inferior como se
muestra en la ilustracion Bisagra inferior.
Carcasa
1. Quite los tornillos de cabeza hexagonal de 5/le" de la bisagra
del lado de la manija y coloquelos del lado opuesto. Vea la
ilustracion 1-1.
2. Quite los tapones de los orificios de las bisagras de la parte
superior de la carcasa y coloquelos en los orificios de la
bisagra del lado opuesto, como se muestra en la
ilustracion 1-2.
Puerta del congelador
1. Quite la ensambladura de la manija del congelador como se
indica. Conserve juntos todos los componentes. Vea la
ilustracion 2.
2. Quite el reten de la puerta. Coloquelo del lado opuesto de la
puerta del congelador, como se muestra en la ilustracion 5.
3. Coloque la manija del congelador del lado opuesto de la
puerta del congelador. Instale las manijas en la puerta, como
se muestra en la ilustracion 2.
4. Apriete todos los tornillos. Ponga la puerta a un lado hasta
que las bisagras y la puerta del compartimiento de
refrigeracion esten en su sitio.
18

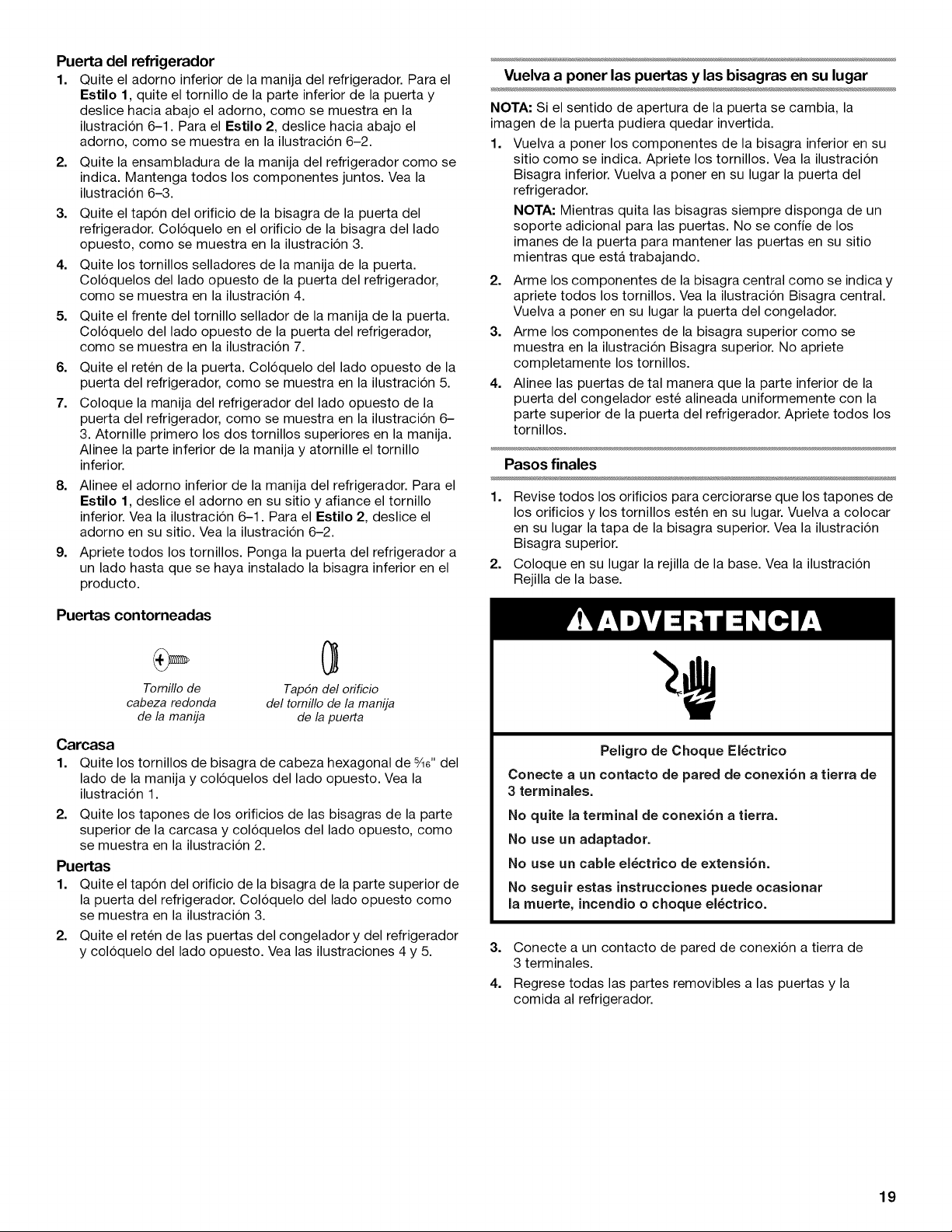

Puerta del refrigerador
1. Quite el adorno inferior de la manija del refrigerador. Para el
Estilo 1, quite el tornillo de la parte inferior de la puerta y
deslice hacia abajo el adorno, como se muestra en la
ilustracion 6-1. Para el Estilo 2, deslice hacia abajo el
adorno, como se muestra en la ilustracion 6-2.
2. Quite la ensambladura de la manija del refrigerador como se
indica. Mantenga todos los componentes juntos. Vea la
ilustracion 6-3.
3. Quite el tapon del orificio de la bisagra de la puerta del
refrigerador. Coloquelo en el orificio de la bisagra del lado
opuesto, como se muestra en la ilustracion 3.
4. Quite los tornillos selladores de la manija de la puerta.
Coloquelos del lado opuesto de la puerta del refrigerador,
como se muestra en la ilustracion 4.
5. Quite el frente del tornillo sellador de la manija de la puerta.
Coloquelo del lado opuesto de la puerta del refrigerador,
como se muestra en la ilustracion 7.
6. Quite el reten de la puerta. Coloquelo del lado opuesto de la
puerta del refrigerador, como se muestra en la ilustracion 5.
7. Coloque la manija del refrigerador del lado opuesto de la
puerta del refrigerador, como se muestra en la ilustracion 6-
3. Atornille primero los dos tornillos superiores en la manija.
Alinee la parte inferior de la manija y atornille el tornillo
inferior.
8. Alinee el adorno inferior de la manija del refrigerador. Para el
Estilo 1, deslice el adorno en su sitio y afiance el tornillo
inferior. Vea la ilustracion 6-1. Para el Estilo 2, deslice el
adorno en su sitio. Vea la ilustracion 6-2.
9. Apriete todos los tornillos. Ponga la puerta del refrigerador a
un lado hasta que se haya instalado la bisagra inferior en el
producto.
Puertas contorneadas
Carcasa
1.
Tomillo de Tapdn del orificio
cabeza redonda del tomillo de la manija
de la manija de la puerta
Quite los tornillos de bisagra de cabeza hexagonal de %e" del
lado de la manija y coloquelos del lado opuesto. Vea la
ilustracion 1.
2. Quite los tapones de los orificios de las bisagras de la parte
superior de la carcasa y coloquelos del lado opuesto, como
se muestra en la ilustracion 2.
Puertas
1. Quite el tapon del orificio de la bisagra de la parte superior de
la puerta del refrigerador. Coloquelo del lado opuesto como
se muestra en la ilustracion 3.
2. Quite el reten de las puertas del congelador y del refrigerador
y coloquelo del lado opuesto. Vea las ilustraciones 4 y 5.
Vuelva a poner las puertas y las bisagras en su lugar
NOTA: Si el sentido de apertura de la puerta se cambia, la
imagen de la puerta pudiera quedar invertida.
1. Vuelva a poner los componentes de la bisagra inferior en su
sitio como se indica. Apriete los tornillos. Vea la ilustracion
Bisagra inferior. Vuelva a poner en su lugar la puerta del
refrigerador.
NOTA: Mientras quita las bisagras siempre disponga de un
soporte adicional para las puertas. No se confie de los
imanes de la puerta para mantener las puertas en su sitio
mientras que esta trabajando.
2. Arme los componentes de la bisagra central como se indica y
apriete todos los tornillos. Vea la ilustracion Bisagra central.
Vuelva a poner en su lugar la puerta del congelador.
3. Arme los componentes de la bisagra superior como se
muestra en la ilustracion Bisagra superior. No apriete
completamente los tornillos.
4. Alinee las puertas de tal manera que la parte inferior de la
puerta del congelador este alineada uniformemente con la
parte superior de la puerta del refrigerador. Apriete todos los
tornillos.
Pasos finales
1. Revise todos los orificios para cerciorarse que los tapones de
los orificios y los tornillos esten en su lugar. Vuelva a colocar
en su lugar la tapa de la bisagra superior. Vea la ilustracion
Bisagra superior.
2. Coloque en su lugar la rejilla de la base. Vea la ilustracion
Rejilla de la base.
Peligro de Choque EI6ctrico
Conecte a un contacto de pared de conexi6n a tierra de
3 terrninales.
No quite la terminal de conexi6n a tierra.
No use un adaptador.
No use un cable el_ctrico de extensi6n.
No seguir estas instrucciones puede ocasionar
la rnuerte, incendio o choque el6ctrico.
3. Conecte a un contacto de pared de conexion a tierra de
3 terminales.
4. Regrese todas las partes removibles alas puertas y la
comida al refrigerador.
19

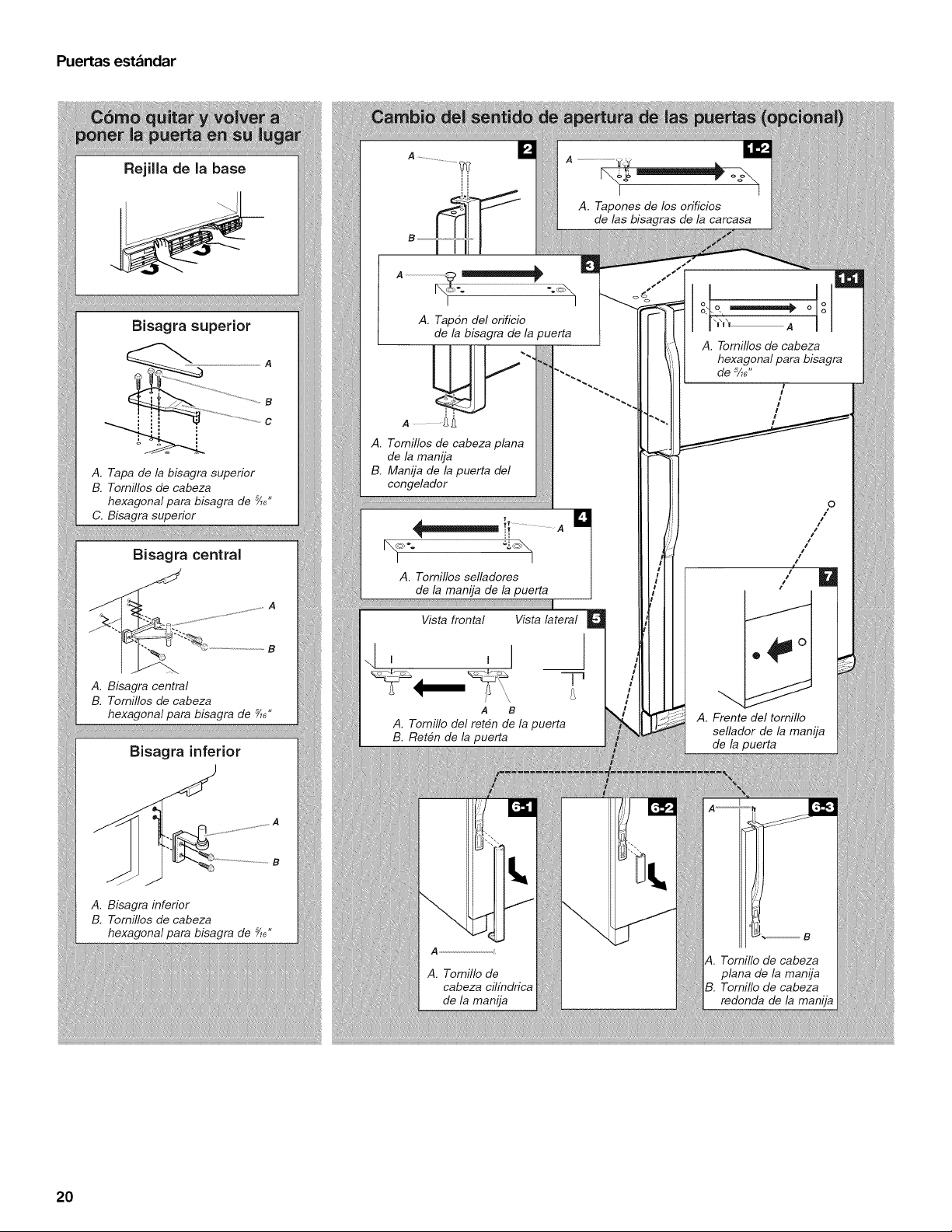

Puertas est._ndar
Reji[[a de la base
Bisagra superior
A
A. Tapa de la bisagra superior
B. Tomillos de cabeza
hexagonal para bisagra de _"
C. Bisagra superior
Elisagra central
A. Bisagra central
B. Tomillos de cabeza
hexagonal para bisagra de _"
Bisagra inferior
A. Bisagra inferior
B, Tornillos de cabeza
hexagonal para bisagra de _"
B
A. Tapon del orificio
de la bisagra de la puerta
A. Tomillos de cabeza plana
de la manija
B. Manija de la puerta del
congelador
A. Tomillos selladores
de la manija de la puerta
Vista frontal Vista lateral
_1
A B
A, Tomillo del reten de la puerta
B. Reten de la puerta
A. Tomillo de
cabeza cilfndrica
de la manija
A. Tapones de los orificios
de las bisagras de la carcasa
A. Tomillos de cabeza
hexagonal para bisagra
de 5A6"
/
/
/
t
0
/
I
I
I
I
#
I
A. Frente del tornillo
sellador de la manija
de la puerta
A. Tomillo de cabeza
plana de la manija
B. Tomillo de cabeza
redonda de la manija
2O
Puertas contorneadas
Rejilla de la base
Bisagra superior
B
A. Tapa de la bisagra superior
B. Tomillos de cabeza
hexagonal para bisagra de S/l_"
C. Bisagra superior
Bisagra central
A. Bisagra central
B. Tomillos de cabeza
hexagonal para bisagra de s/l_"
Bisagra inferior
A. Bisagra inferior
B. Tomillos de cabeza
hexagonal para bisagra de s/l_"
A. Tornillos de cabeza hexagonal
para bisagra de 5/1_"
A
A. Tapones de los orificios
de las bisagras de la carcasa
[]
A. Tapon del orificio de la bisagra
de la puerta
Como quitar los retenes de
las puertas
A. Reten de la puerta
B. Tomillo del reten de la puerta
Como volver a instalar
los retenes de la puerta
0
A. Reten de la puerta
B. Tomillo del reten de la puerta
21
£ i-
I
Cierre de la puerta
Su refrigerador tiene dos rodillos frontales regulables - uno a la
derecha y otro a la izquierda. Si su refrigerador parece inestable o
usted quiere que las puertas se cierren con mayor facilidad,
ajuste la inclinacion del refrigerador usando las instrucciones
siguientes.
1. Quite la rejilla de la base. Vea la ilustracion Rejilla de la base
en "Puertas del refrigerador". Los dos tornillos niveladores
son parte de las piezas de montaje del rodillo frontal, que
estan en la base del refrigerador a cada lado.
2. Use un destornillador para ajustar los tornillos niveladores.
Gire el tornillo nivelador hacia la derecha para levantar ese
lado del refrigerador o gire el tornillo nivelador hacia la
izquierda para bajar ese lado. Puede precisar darle varias
vueltas a los tornillos niveladores para ajustar la inclinacion
del refrigerador.
NOTA" Haga que alguien empuje la parte superior del
refrigerador, Io cual quita algo de peso de los tornillos
niveladores y los rodillos. Esto facilita el ajuste de los
tornillos.
3. Abra ambas puertas nuevamente y verifique que se cierran
con la facilidad que usted desea. De Io contrario, incline el
refrigerador ligeramente mas hacia la parte posterior, girando
ambos tornillos niveladores hacia la derecha. Puede tomar
varias vueltas m_s, y usted debera girar ambos tornillos
niveladores la misma cantidad de veces.
4. Vuelva a colocar la rejilla de la base.
Alineamiento de las puertas
Si el espacio entre sus puertas parece desigual, puede ajustarlo
usando las instrucciones siguientes:
1. Quite la cubierta de la bisagra superior.
2. Afloje los tornillos de la bisagra superior usando una Ilave de
tuercas o de cubo de 5/_e".
3. Haga que una persona sostenga la puerta en su lugar o
coloque entre las puertas algo que mantenga el espacio
mientras usted ajusta los tornillos de la bisagra superior.
4. Vuelva a colocar la cubierta de la bisagra superior.
USO DE SU REFRIGERADOR
Para su conveniencia, los controles del refrigerador vienen
programados de fabrica. AI instalar su refrigerador por primera
vez, cerciorese de que los controles aOn esten prefijados en los
ajustes medios, como se ilustra.
NOTA" Para apagar su refrigerador, gire el control del refrigerador
hacia la palabra OFF (Apagado) o hasta que aparezca la palabra
OFE Su producto no se enfriarA mientras el control del
refrigerador este en OFE
Ajuste medio "3"
OFF
COLDESQ
5 1
3
NORMAL
IMPORTANTE:
• Deje que su refrigerador se enfrie por completo antes de
agregar alimentos. Es mejor esperar 24 horas antes de poner
alimentos en el refrigerador.
• Si agrega alimentos antes de que el refrigerador se haya
enfriado por completo, sus alimentos podrian echarse a
perder. Girar los controles del refrigerador odel congelador a
un ajuste mas alto (m_s frio) que el recomendado no enfriarA
los compartimientos con mayor rapidez.
C6mo ajustar los controles
Los ajustes medios indicados en la seccion previa deben ser los
correctos para el uso normal de un refrigerador familiar. Los
controles estan ajustados correctamente cuando la leche o los
jugos estan tan frios como Ud. desea y cuando el helado tiene
consistencia firme.
Si la temperatura esta demasiado caliente o demasiado fria en el
refrigerador o en el congelador, primero verifique los conductos
de ventilacion para asegurarse de que no estan bloqueados.
Si necesita regular las temperaturas, utilice como guia los ajustes
que se enumeran en la tabla siguiente. Para modelos con dos
controles, ajuste primero la temperatura del refrigerador. Espere
por Io menos 24 horas entre un ajuste y otro, y despu6s vuelva a
verificar las temperaturas.
22

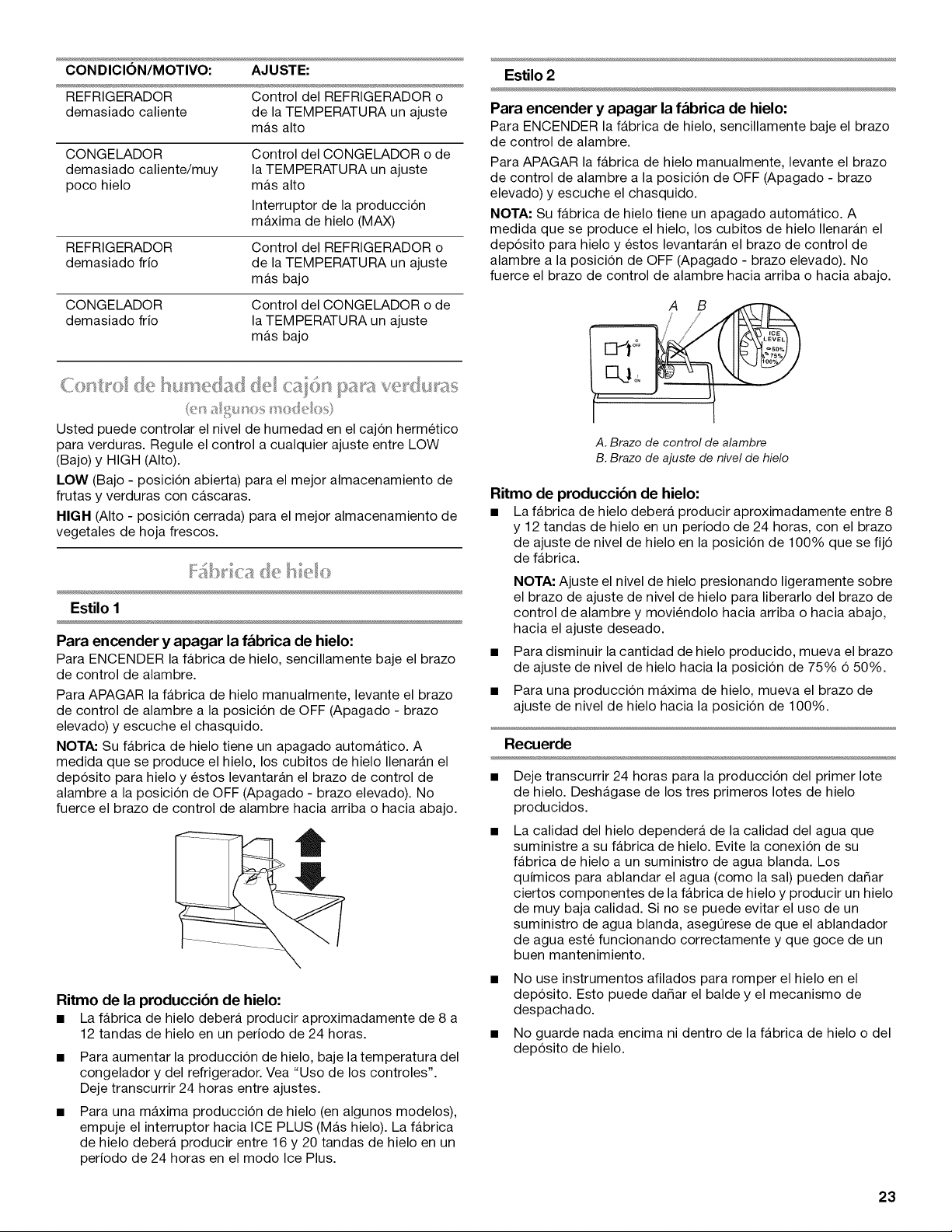

CONDICION/MOTIVO: AJUSTE:
REFRIGERADOR Control del REFRIGERADOR o
demasiado caliente de la TEMPERATURA un ajuste
mAs alto
CONGELADOR
demasiado caliente/muy
poco hielo
REFRIGERADOR
demasiado frio
CONGELADOR
demasiado frio
Control del CONGELADOR o de
la TEMPERATURA un ajuste
mAs alto
Interruptor de la produccion
maxima de hielo (MAX)
Control del REFRIGERADOR o
de la TEMPERATURA un ajuste
mas bajo
Control del CONGELADOR o de
la TEMPERATURA un ajuste
mAs bajo
Usted puede controlar el nivel de humedad en el cajon hermetico
para verduras. Regule el control a cualquier ajuste entre LOW
(Bajo) y HIGH (Alto).
LOW (Bajo - posicion abierta) para el mejor almacenamiento de
frutas y verduras con cascaras.
HIGH (Alto - posicion cerrada) para el mejor almacenamiento de
vegetales de hoja frescos.
I..... ] 'I ="]
Estilo 1
Para encender y apagar la f._brica de hielo:
Para ENCENDER la fabrica de hielo, sencillamente baje el brazo
de control de alambre.
Para APAGAR la fabrica de hielo manualmente, levante el brazo
de control de alambre a la posicion de OFF (Apagado - brazo
elevado) y escuche el chasquido.
NOTA: Su fabrica de hielo tiene un apagado automAtico. A
medida que se produce el hielo, los cubitos de hielo Ilenaran el
deposito para hielo y estos levantaran el brazo de control de
alambre a la posicion de OFF (Apagado - brazo elevado). No
fuerce el brazo de control de alambre hacia arriba o hacia abajo.
Ritmo de la producci6n de hielo:
• La fabrica de hielo debera producir aproximadamente de 8 a
12 tandas de hielo en un periodo de 24 horas.
• Para aumentar la produccion de hielo, baje la temperatura del
congelador y del refrigerador. Vea "Uso de los controles".
Deje transcurrir 24 horas entre ajustes.
• Para una maxima produccion de hielo (en algunos modelos),
empuje el interruptor hacia ICE PLUS (Mas hielo). La fabrica
de hielo debera producir entre 16 y 20 tandas de hielo en un
periodo de 24 horas en el modo Ice Plus.
Estilo 2
Para encender y apagar la f._brica de hielo:
Para ENCENDER la fabrica de hielo, sencillamente baje el brazo
de control de alambre.
Para APAGAR la fabrica de hielo manualmente, levante el brazo
de control de alambre a la posicion de OFF (Apagado - brazo
elevado) y escuche el chasquido.
NOTA: Su fabrica de hielo tiene un apagado automatico. A
medida que se produce el hielo, los cubitos de hielo Ilenaran el
deposito para hielo y estos levantaran el brazo de control de
alambre a la posicion de OFF (Apagado - brazo elevado). No
fuerce el brazo de control de alambre hacia arriba o hacia abajo.
A B
A. Brazo de control de alambre
B. Brazo de ajuste de nivel de hielo
Ritmo de producci6n de hielo:
• La fabrica de hielo debera producir aproximadamente entre 8
y 12 tandas de hielo en un periodo de 24 horas, con el brazo
de ajuste de nivel de hielo en la posicion de 100% que se fijo
de fabrica.
NOTA" Ajuste el nivel de hielo presionando ligeramente sobre
el brazo de ajuste de nivel de hielo para liberarlo del brazo de
control de alambre y moviendolo hacia arriba o hacia abajo,
hacia el ajuste deseado.
Para disminuir la cantidad de hielo producido, mueva el brazo
de ajuste de nivel de hielo hacia la posicion de 75% 6 50%.
Para una produccion maxima de hielo, mueva el brazo de
ajuste de nivel de hielo hacia la posicion de 100%.
Recuerde
• Deje transcurrir 24 horas para la produccion del primer Iote
de hielo. Deshagase de los tres primeros Iotes de hielo
producidos.
• La calidad del hielo dependerA de la calidad del agua que
suministre a su fabrica de hielo. Evite la conexion de su
fabrica de hielo a un suministro de agua blanda. Los
quimicos para ablandar el agua (como la sal) pueden dafiar
ciertos componentes de la fabrica de hielo y producir un hielo
de muy baja calidad. Si no se puede evitar el uso de un
suministro de agua blanda, asegt]rese de que el ablandador
de agua este funcionando correctamente y que goce de un
buen mantenimiento.
• No use instrumentos afilados para romper el hielo en el
deposito. Esto puede dafiar el balde y el mecanismo de
despachado.
• No guarde nada encima ni dentro de la fabrica de hielo o del
deposito de hielo.
23

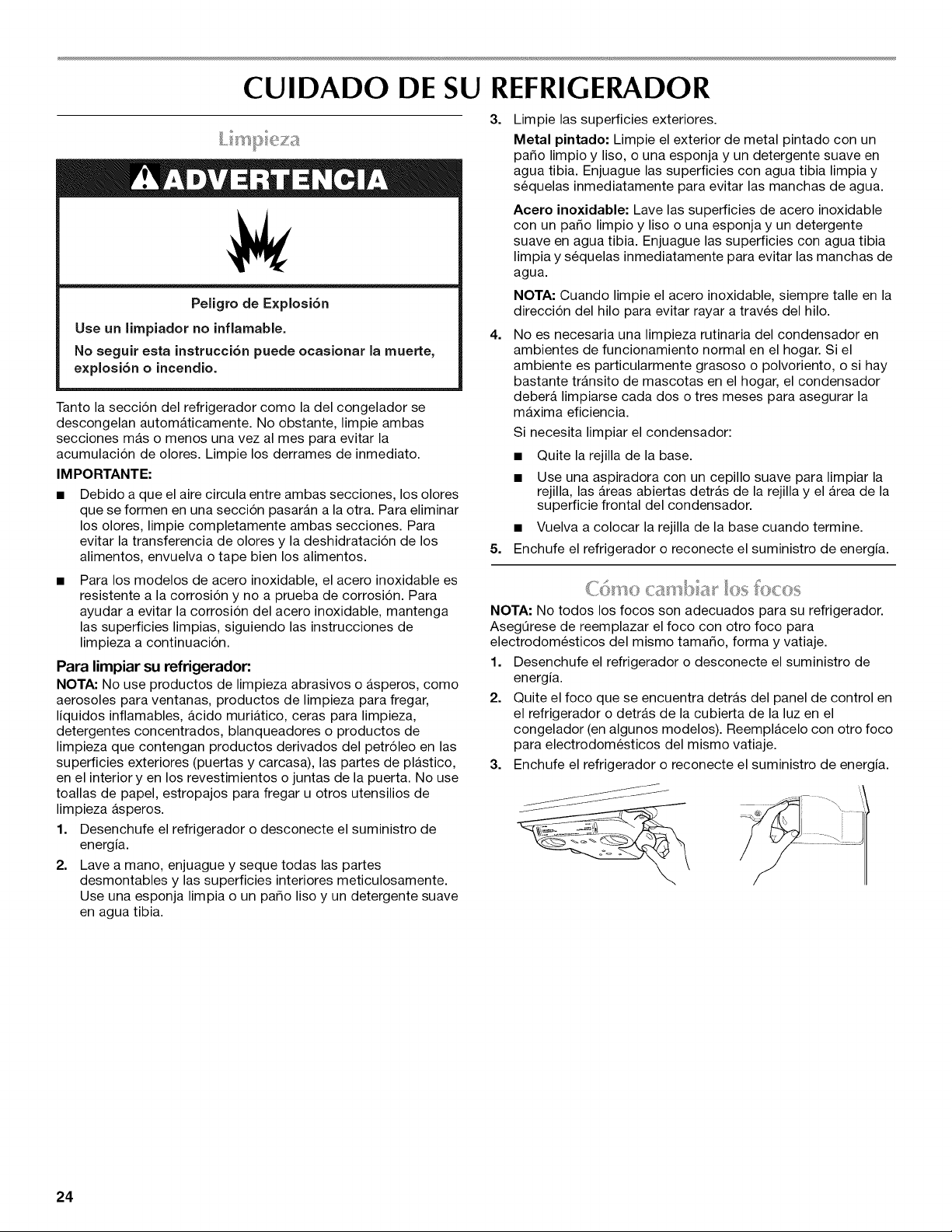

CUIDADO DE SU REFRIGERADOR
Peligro de Explosi6n
Use un limpiador no inflamable.
No seguir esta instrucci6n puede ocasionar la muerte,
explosi6n o incendio.
Tanto la seccion del refrigerador como la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulacion de olores. Limpie los derrames de inmediato.
IMPORTANTE:
• Debido a que el aire circula entre ambas secciones, los olores
que se formen en una seccion pasaran a la otra. Para eliminar
los olores, limpie completamente ambas secciones. Para
evitar la transferencia de olores y la deshidratacion de los
alimentos, envuelva o tape bien los alimentos.
• Para los modelos de acero inoxidable, el acero inoxidable es
resistente a la corrosion y no a prueba de corrosion. Para
ayudar a evitar la corrosion del acero inoxidable, mantenga
las superficies limpias, siguiendo las instrucciones de
limpieza a continuacion.
Para limpiar su refrigerador:
NOTA: No use productos de limpieza abrasivos o asperos, como
aerosoles para ventanas, productos de limpieza para fregar,
liquidos inflamables, acido muriatico, ceras para limpieza,
detergentes concentrados, blanqueadores o productos de
limpieza que contengan productos derivados del petroleo en las
superficies exteriores (puertas y carcasa), las partes de plastico,
en el interior yen los revestimientos o juntas de la puerta. No use
toallas de papel, estropajos para fregar u otros utensilios de
limpieza asperos.
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un paso liso y un detergente suave
en agua tibia.
3. Limpie las superficies exteriores.
Metal pintado: Limpie el exterior de metal pintado con un
paso limpio y liso, o una esponja y un detergente suave en
agua tibia. Enjuague las superficies con agua tibia limpia y
sequelas inmediatamente para evitar las manchas de agua.
Acero inoxidable: Lave las superficies de acero inoxidable
con un paso limpio y liso o una esponja y un detergente
suave en agua tibia. Enjuague las superficies con agua tibia
limpia y sequelas inmediatamente para evitar las manchas de
agua.
NOTA: Cuando limpie el acero inoxidable, siempre talle en la
direccion del hilo para evitar rayar a traves del hilo.
4. No es necesaria una limpieza rutinaria del condensador en
ambientes de funcionamiento normal en el hogar. Si el
ambiente es particularmente grasoso o polvoriento, o si hay
bastante transito de mascotas en el hogar, el condensador
debera limpiarse cada dos o tres meses para asegurar la
maxima eficiencia.
Si necesita limpiar el condensador:
• Quite la rejilla de la base.
• Use una aspiradora con un cepillo suave para limpiar la
rejilla, las Areas abiertas detras de la rejilla y el Area de la
superficie frontal del condensador.
• Vuelva a colocar la rejilla de la base cuando termine.
5. Enchufe el refrigerador o reconecte el suministro de energia.
C{'m<ca " bar I< I%<:{s
NOTA: No todos los focos son adecuados para su refrigerador.
AsegOrese de reemplazar el foco con otro foco para
electrodomesticos del mismo tama_o, forma y vatiaje.
1. Desenchufe el refrigerador o desconecte el suministro de
energia.
2. Quite el foco que se encuentra detrAs del panel de control en
el refrigerador o detras de la cubierta de la luz en el
congelador (en algunos modelos). Reemplacelo con otro foco
para electrodomesticos del mismo vatiaje.
3. Enchufe el refrigerador o reconecte el suministro de energia.
24
SOLUCION DE PROBLEMAS
Pruebe primero las soluciones sugeridas aqui o visite nuestro sitio de internet y consulte
"Preguntas que se hacen con frecuencia", para evitar posiblemente el costo de una visita de servicio t_cnico.
En EE.UU., www.maytag.com En Canad;_, www.maytag.ca
El refrigerador no funciona Parece que el refrigerador es ruidoso
Peiigro de Choque El_ctrico
Conecte a un contacto de pared de conexi6n a tierra de
3 terrninales.
No quite la terminal de conexi6n a tierra.
No use un adaptador.
No use un cable el_ctrico de extensi6n.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque el_ctrico.
• i,Esta desenchufado el cable electrico? Conecte a un
contacto de pared de conexion a tierra de 3 terminales.
• i,Funciona el contacto? Enchufe una lampara para ver si
funciona el contacto.
/,Hay un fusible de la casa fundido o se dispar6 el
cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos. Si el problema continQa, Ilame a un
electricista.
i,Esta(n) encendido(s) el(los) control(es)? AsegQrese de
que el control del refrigerador este encendido. Vea "Uso
del(de los) control(es)".
i,Es nueva la instalaci6n? Deje transcurrir 24 horas despu6s
de la instalaci6n para que el refrigerador se enfrie por
completo.
NOTA: El ajustar el(los) control(es) de temperatura en la
posici6n mas fria no enfriarA ningQn compartimiento m_s
rapido.
Parece que el motor funciona excesivamente
Es posible que su nuevo refrigerador funcione por periodos m_s
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione por m_s tiempo si la habitacion esta caliente, si se ha
agregado una gran cantidad de alimentos, si se abre la puerta
con frecuencia o si se ha dejado la misma abierta.
El ruido del refrigerador se ha ido reduciendo a Io largo de los
a_os. Debido a esta reduccion, es posible que escuche ruidos
intermitentes en su nuevo refrigerador que no habia notado en el
modelo viejo. A continuacion se enumeran algunos sonidos
normales con explicaciones.
• Sonido pulsante - los ventiladores/el compresor se estan
ajustando para obtener el maximo desempe_o.
• Sonido sibilante/vibraciones - flujo de liquido refrigerante,
movimiento de la tuberia de agua o articulos guardados
arriba del refrigerador.
• Estallido - contracci6n/expansion de las paredes interiores,
especialmente durante el enfriamiento inicial.
• Agua corriendo/goteos - puede escucharse cuando el hielo
se derrite durante el ciclo de descongelacion y corre hacia la
bandeja recolectora.
La puerta no cierra completamente
• i,Esta bloqueada la puerta? Mueva los paquetes de
alimentos lejos de la puerta.
• /,Hay un recipiente o un estante bloqueando el paso?
Empuje el recipiente o el estante nuevamente a la posicion
correcta.
i,Esta obstruyendo la puerta tapa del compartimiento
para verduras? AsegQrese de empujar bien la tapa del
compartimiento para verduras, de manera que la parte
posterior descanse sobre los soportes.
Es dificil abrir la puerta
Peligro de Explosi6n
Use un limpiador no inflamable.
No seguir esta instrucci6n puede ocasionar la muerte,
explosi6n o incendio.
• i,Estan las juntas sucias o pegajosas? Limpie las
empaquetaduras y las superficies de contacto con jab6n
suave y agua tibia. Enjuague y seque con un paso suave.
25

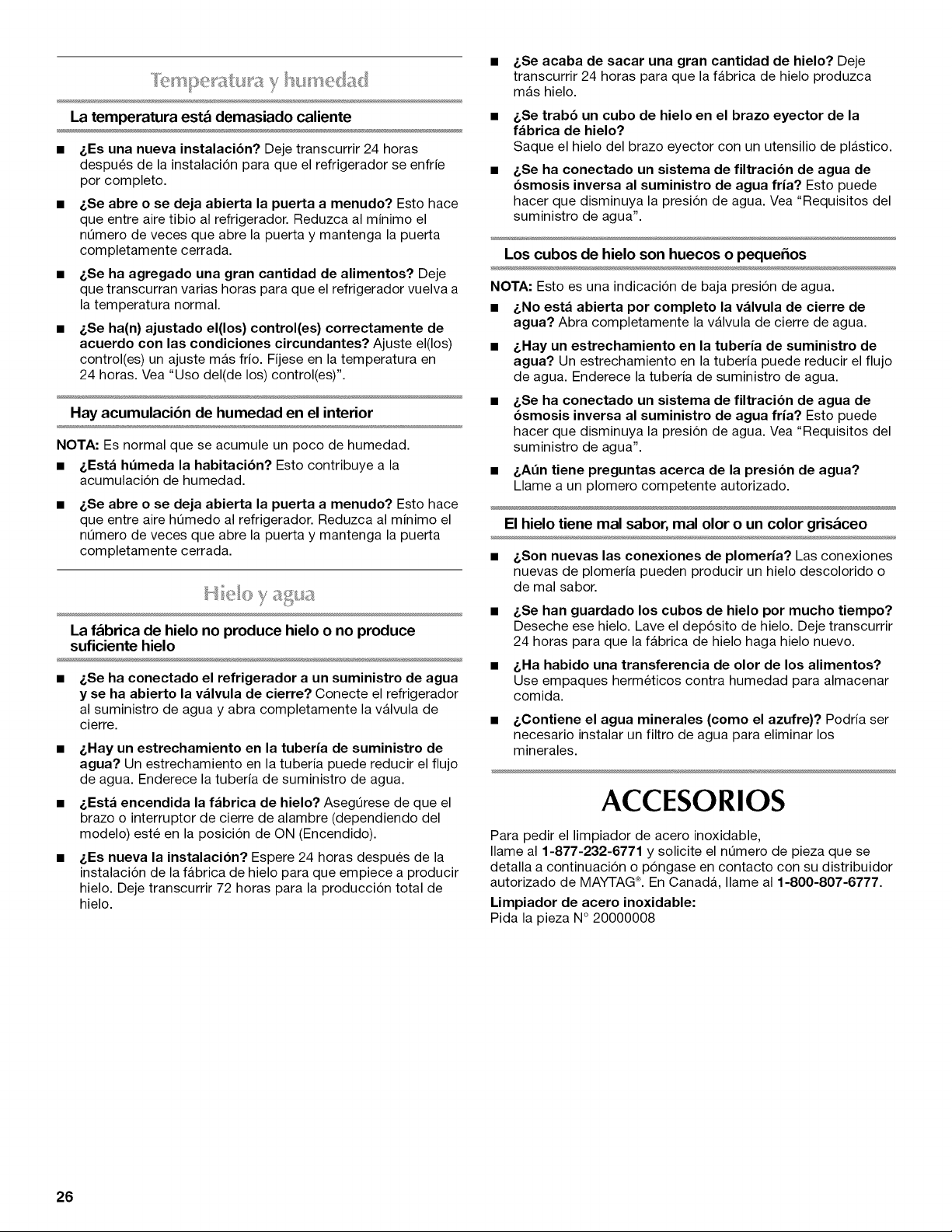

La temperatura est& demasiado caliente
• &Es una nueva instalacibn? Deje transcurrir 24 horas
despu6s de la instalacion para que el refrigerador se enfrie
por completo.
• &Se abre o se deja abierta la puerta a menudo? Esto hace
que entre aire tibio al refrigerador. Reduzca al minimo el
nOmero de veces que abre la puerta y mantenga la puerta
completamente cerrada.
• &Se ha agregado una gran cantidad de alimentos? Deje
que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.
• &Se ha(n) ajustado el(los) control(es) correctamente de
acuerdo con las condiciones circundantes? Ajuste el(los)
control(es) un ajuste mas frio. Fijese en la temperatura en
24 horas. Vea "Uso del(de los) control(es)".
Hay acumulaci6n de humedad en el interior
NOTA: Es normal que se acumule un poco de humedad.
• &Esta hOmeda la habitacibn? Esto contribuye a la
acumulacion de humedad.
_.,Se abre o se deja abierta la puerta a menudo? Esto hace
que entre aire hQmedo al refrigerador. Reduzca al minimo el
nQmero de veces que abre la puerta y mantenga la puerta
completamente cerrada.
_H y a_J a
La f&bdca de hielo no produce hielo o no produce
suficiente hielo
• &Seha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberia de suministro de agua.
• &Esta encendida la fabrica de hielo? AsegQrese de que el
brazo o interruptor de cierre de alambre (dependiendo del
modelo) este en la posicion de ON (Encendido).
• &Es nueva la instalacibn? Espere 24 horas despu6s de la
instalacion de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la produccion total de
hielo.
&Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo produzca
mAs hielo.
• &Se trabb un cubo de hielo en el brazo eyector de la
fabrica de hielo?
Saque el hielo del brazo eyector con un utensilio de plastico.
• &Se ha conectado un sistema de filtracibn de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presion de agua. Vea "Requisitos del
suministro de agua".
Los cubos de hielo son huecos o pequehos
NOTA: Esto es una indicacion de baja presion de agua.
• &No esta abierta por completo la valvula de cierre de
agua? Abra completamente la valvula de cierre de agua.
• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberia de suministro de agua.
• &Se ha conectado un sistema de filtracibn de agua de
bsmosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua".
• &At_n tiene preguntas acerca de la presibn de agua?
Llame a un plomero competente autorizado.
El hielo tiene mal sabor, mal olor o un color gris._ceo
&Son nuevas las conexiones de plomeria? Las conexiones
nuevas de plomeria pueden producir un hielo descolorido o
de mal sabor.
• &Se han guardado los cubos de hielo por mucho tiempo?
Deseche ese hielo. Lave el deposito de hielo. Deje transcurrir
24 horas para que la fabrica de hielo haga hielo nuevo.
• /,Ha habido una transferencia de olor de los alimentos?
Use empaques hermeticos contra humedad para almacenar
comida.
&Contiene el agua minerales (como el azufre)? Podria ser
necesario instalar un filtro de agua para eliminar los
minerales.
ACCESORIOS
Para pedir el limpiador de acero inoxidable,
Ilame al 1-877-232-6771 y solicite el nQmero de pieza que se
detalla a continuacion o pongase en contacto con su distribuidor
autorizado de MAYTAG ®. En CanadA, Ilame al 1-800-807-6777.
Limpiador de acero inoxidable:
Pida la pieza N° 20000008
26
GARANTIA DE LOS ELECTRODOMESTICOS PRINCIPALES DE
MAYTAG ®
GARANTiA LIMITADA
Durante un afio a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, la marca Maytag de Whirlpool Corporation o Whirlpool
Canada LP (en Io sucesivo denominado "Maytag"), se harA cargo del costo de las piezas especificadas de fabrica y del trabajo de
reparacion para corregir defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este
electrodomestico principal. El servicio deberA ser suministrado por una compafiia de servicio designada por Maytag. SU 0NIC 9 Y
EXCLUSIVO RECURSO SEGUN LOS TI2RMINOS DE ESTA GARANTIA LIMITADA SERA, EL DE REPARAR EL PRODUCTO SEGUN SE
ESTIPULA EN LA PRESENTE. Esta garantia limitada es valida solamente en Estados Unidos o en CanadA, y se aplica solamente
cuando el electrodomestico principal se use en el pals en el que se ha comprado. Se requiere una prueba de la fecha de compra
original para obtener servicio bajo esta garantia limitada.
EXCLUSIONES DE LA GARANTiA
Esta garantia limitada no cubre:
1. Piezas de repuesto o mano de obra si este electrodomestico principal se usa de un modo diferente al domestico normal de una
familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalacion.
2. Visitas de servicio tecnico para corregir la instalacion de su electrodomestico principal, para ensefiarle a usar su electrodomestico
principal, para cambiar o reparar fusibles domesticos o para corregir la instalacion electrica o de la tuberia de la casa.
3. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Las piezas de
consumo estan excluidas de la cobertura de la garantia.
4. Dafios causados por accidente, alteracion, uso indebido, abuso, incendio, inundacion, actos fortuitos, instalacion incorrecta,
instalacion que no este de acuerdo con los codigos electricos o de plomeria, o el empleo de productos no aprobados por Maytag.
5. Dafios esteticos, incluyendo rayaduras, abolladuras, desportilladuras u otro dafio al acabado de su electrodomestico principal, a
menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Maytag en un lapso de 30 dias a
partir de la fecha de compra.
6. Cualquier perdida de comida o medicamentos debido a fallas del refrigerador o del congelador.
7. Recogida y entrega. Este electrodomestico principal se ha destinado para ser reparado en el hogar.
8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodomestico.
9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodomestico principal esta ubicado en un lugar
remoto en el cual no haya disponible un tecnico de servicio autorizado por Maytag.
10. La remocion y reinstalacion de su electrodomestico principal, si estuviera instalado en un lugar inaccesible o si no estuviera
instalado de conformidad con las instrucciones de instalacion publicadas por Maytag.
11. Piezas de repuesto o mano de obra en electrodomesticos principales con nOmeros de modelo/serie originales que se hayan
removido, alterado o que no puedan ser identificados con facilidad.
12. Decoloracion, herrumbre u oxidacion de las superficies de acero inoxidable.
EXCLUSION DE GARANTiAS IMPLiCITAS
LAS GARANT[AS IMPL[CITAS_ INCLUYENDO CUALQUI ,ERGARANT[A IMPL[CITA DE COMERCIABILIDAD O GARANT[A IMPL[CITA DE
CAPACIDAD PARA UN PROPOSITO PARTICULAR, SERAN LIMITADAS A UN ANO O AL PER[ODO MAS CORTO PERMITIDO POR LEY.
Algunos estados y provincias no permiten la limitacion de la duracion de garantias implicitas de comerciabilidad o aptitud, de modo
que la limitacion arriba indicada quizas no le corresponda. Esta garantia le otorga derechos legales especificos, yes posible que usted
tenga tambien otros derechos que varian de un estado a otro o de una provincia a otra.
LIMITACION DE RECURSOS; EXCLUSION DE DAI_IOS INCIDENTALES O CONSECUENTES
SU 0NICO Y EXCLUSIVO RECURSO SEGUN LOS TI2RMINOS DE ESTA GARANT[A LIMITADA SERA, EL DE REPARAR EL PRODUCTO
SEGUN SE ESTIPULA EN LA PRESENTE. MAYTAG NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES.
Algunos estados y provincias no permiten la exclusion o limitacion de dafios incidentales o consecuentes, de modo que estas
limitaciones y exclusion quizas no le correspondan. Esta garantia le otorga derechos legales especificos, yes posible que usted tenga
tambien otros derechos que varian de un estado a otro o de una provincia a otra.
Si usted se encuentra fuera de los cincuenta Estados Unidos y CanadA, pongase en contacto con su distribuidor autorizado de Maytag
para determinar si corresponde otra garantia. 6/08
Para obtener informaci6n adicional acerca de su producto, en EE.UU. visite www.maytag.com
En CanadA, visite www.maytag.ca
Si usted no tiene acceso a internet y necesita ayuda para usar su producto, o si quisiera hacer una cita para obtener servicio, puede
ponerse en contacto con Maytag, en el nQmero que se indica a continuaci6n.
Tenga listo su nOmero de modelo completo. Puede encontrar el nOmero de modelo y de serie en la etiqueta ubicada en la pared interior del
compartimiento del refrigerador.
Si necesita ayuda o servicio tecnico, en EE.UU., Ilame al 1-800-688-9900. En CanadA, Ilame al 1-800-807-6777.
Si necesita asistencia adicional, puede escribir a Maytag con sus preguntas o dudas a la direcci6n que aparece a continuaci6n:
En los EE.UU.: En CanadA:
Maytag Brand Home Appliances Maytag Brand Home Appliances
Customer eXperience Center Customer eXperience Centre
553 Benson Road 1901 Minnesota Court
Benton Harbor, MI 49022-2692 Mississauga, Ontario L5N 3A7
Por favor incluya en su correspondencia un nQmero de telefono en el que se le pueda Iocalizar durante el dia.
Sirvase guardar estas Instrucciones para el usuario y la informaci6n con el nQmero de modelo, para referencia futura.
27
NousvousREMERCIONSd'avoiracheteceproduitdehautequalite.Sivousrencontrezunproblemenonmentionnedansla
sectionDI_PANNAGE,veuillezvisiternotresiteWebwww.maytag.compourdesinformationssupplementaires.Sivousavez
toujoursbesoind'assistance,veuilleznoustel6phonerau1-800-688-9900.AuCanada,visiteznotresiteWebwww.maytag.caou
tel6phonez-nousau1-800-807-6777.
Vousaurezbesoindevosnumerosdemodeleetdeseriesituessurlaparoiinterneducompartimentderefrig6ration.
P P P P
SECURITE DU REFRIGERATEUR
Votre securite et celle des autres est tres importante.
Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous de
toujours lire tous les messages de s6curit6 et de vous y conformer.
Voici le symbole d'alerte de s6curit6.
Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6c_s et de blessures graves & vous
eta d'autres.
Tousles messages de s6curit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient •
Risque possible de d_cbs ou de blessure grave si vous ne
suivez pas imm_diatement les instructions.
Risque possible de d_cbs ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IlViPORTANTES INSTRUCTIONS DE SECURITi_
AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc 61ectrique ou des blessures Iors de I'utilisation du
r6frig6rateur, prendre quelques pr6cautions fondamentales, y compris les suivantes "
[] Brancher I'appareil sur une prise & 3 alv6oles reli6e & la
terre.
[] Ne pas enlever la broche de liaison & la terre.
[] Ne pas utiliser un adaptateur.
[] Ne pas utiliser un c&ble de rallonge.
[] D6brancher la source de courant 61ectrique avant
I'entretien.
[] Replacer pi_ces et panneaux avant de faire la remise en
marche.
[] Enlever les portes de votre vieux r6frig6rateur.
[] Utiliser un produit de nettoyage ininflammable.
[] Garder les mat6riaux et les vapeurs inflammables, telle que
I'essence, loin du r6frig6rateur.
[] Utiliser deux ou plus de personnes pour d6placer et
installer le r6frig6rateur.
[] D6brancher le r6frig6rateur avant I'installation de la
machine a gla£:ons (seulement pour modeles pr6ts
recevoir une machine a gla(_ons).
CONSERVEZCESINSTRUCTIONS
28

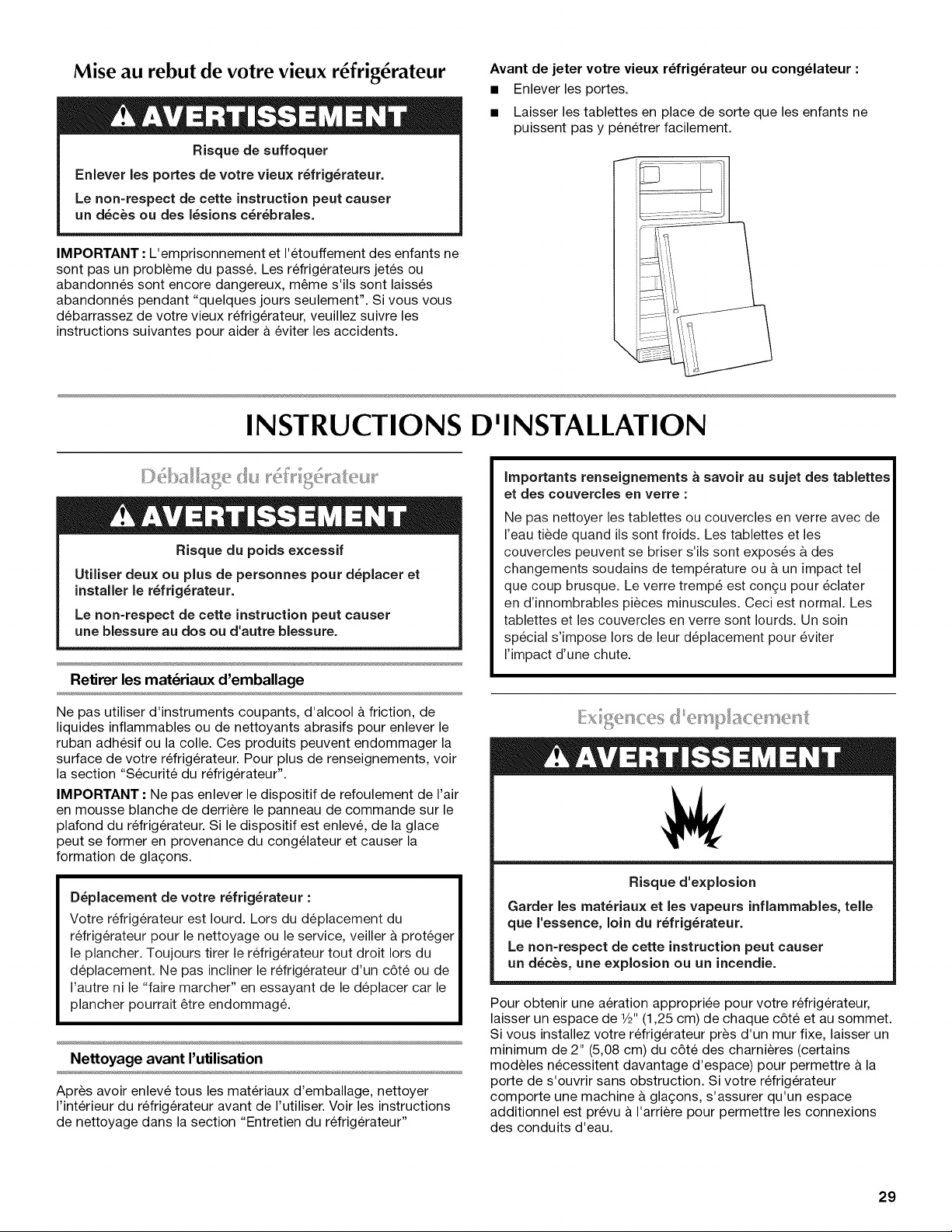

Mise au rebut de votre vieux r_frig_rateur
Risque de suffoquer
Eniever Jes portes de votre vieux r_frig_rateur.
Le non=respect de cette instruction peut causer
un d_c_s ou des I_sions c_r_brales.
Avant de jeter votre vieux r_frig_rateur ou cong_lateur :
• Enlever les portes.
• Laisser les tablettes en place de sorte que les enfants ne
puissent pas y penetrer facilement.
IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du passe. Les refrigerateurs jetes ou
abandonnes sent encore dangereux, m_me s'ils sent laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider a eviter les accidents.
INSTRUCTIONS D'INSTALLATION
/,¢, ,_
D6Da/ a c
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer le r_frig_rateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Retirer les mat_riaux d'emballage
Ne pas utiliser d'instruments coupants, d'alcool a friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever le
ruban adhesif ou la colle. Ces produits peuvent endommager la
surface de votre refrigerateur. Pour plus de renseignements, voir
la section "Securite du refrigerateur".
IMPORTANT : Ne pas enlever le dispositif de refoulement de I'air
en mousse blanche de derriere le panneau de commande sur le
plafond du refrigerateur. Si le dispositif est enleve, de la glace
peut se former en provenance du congelateur et causer la
formation de glagons.
D_placement de votre refrig_rateur :
Votre refrigerateur est Iourd. Lors du deplacement du
refrigerateur pour le nettoyage ou le service, veiller & proteger
le plancher. Toujours tirer le refrigerateur tout droit Iors du
deplacement. Ne pas incliner le refrigerateur d'un c6te ou de
I'autre nile "faire marcher" en essayant de le deplacer car le
plancher pourrait _tre endommag&
Nettoyage avant I'utilisation
Apres avoir enleve tous les materiaux d'emballage, nettoyer
I'interieur du refrigerateur avant de I'utiliser. Voir les instructions
de nettoyage dans la section "Entretien du refrigerateur"
Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sent froids. Les tablettes et les
couvercles peuvent se briser s'ils sent exposes a des
changements soudains de temp@ature ou & un impact tel
que coup brusque. Le verre tremp_ est congu pour _clater
en d'innombrables pieces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sent Iourds. Un soin
special s'impose Iors de leur d_placement pour _viter
I'impact d'une chute.
Risque d'explosion
Garder les mat_riau× et les vapeurs inflammables, telle
que J'essence, Join du r_frig_rateur.
Le non=respect de cette instruction peut causer
un d_c_s, une explosion ou un incendie.
Pour obtenir une aeration appropriee pour votre refrigerateur,
laisser un espace de Y_" (1,25 cm) de chaque c6te et au sommet.
Si vous installez votre refrigerateur pres d'un mur fixe, laisser un
minimum de 2" (5,08 cm) du c6te des charnieres (certains
modeles necessitent davantage d'espace) pour permettre a la
porte de s'ouvrir sans obstruction. Si votre refrigerateur
comporte une machine a glagons, s'assurer qu'un espace
additionnel est prevu & I'arriere pour permettre les connexions
des conduits d'eau.
29

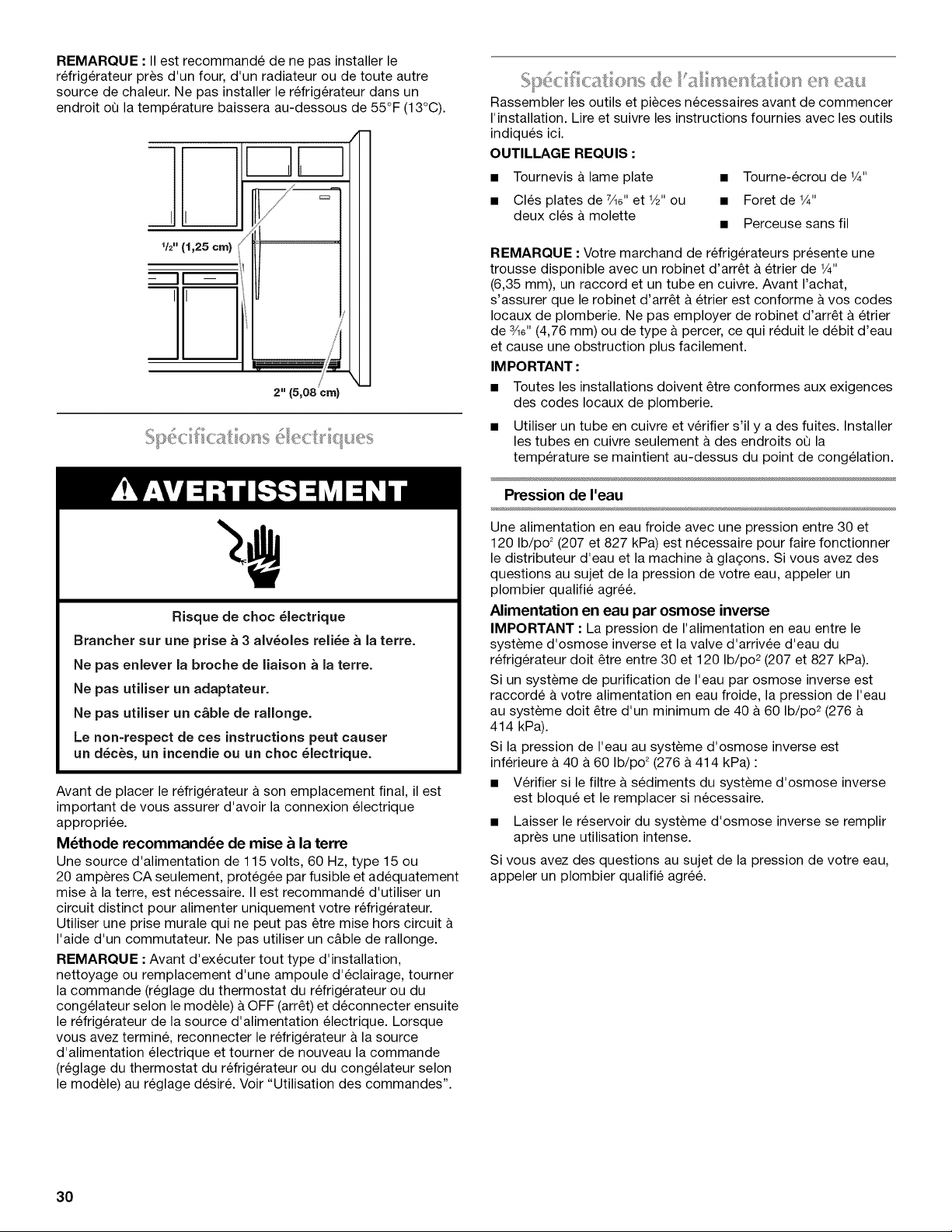

REMARQUE : II est recommande de ne pas installer le
refrigerateur pres d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le refrigerateur dans un
endroit oQ la temperature baissera au-dessous de 55°F (13°C).
W' (1,25 crn)
II -- I
'11'I ,,
2" (5,08 crn)
Risque de choc 61ectrique
Brancher sur une prise/_ 3 alv_oles reli_e a la terre.
Ne pas enlever la broche de liaison/_ la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un cglble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Avant de placer le refrigerateur a son emplacement final, il est
important de vous assurer d'avoir la connexion electrique
appropriee.
M_thode recommand_e de mise & la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 amperes CA seulement, protegee par fusible et adequatement
mise & la terre, est necessaire. II est recommande d'utiliser un
circuit distinct pour alimenter uniquement votre refrigerateur.
Utiliser une prise murale qui ne peut pas _tre mise hors circuit
I'aide d'un commutateur. Ne pas utiliser un cfible de rallonge.
REMARQUE : Avant d'executer tout type d'installation,
nettoyage ou remplacement d'une ampoule d'eclairage, tourner
la commande (reglage du thermostat du refrigerateur ou du
congelateur selon le modele) a OFF (arr_t) et deconnecter ensuite
le refrigerateur de la source d'alimentation electrique. Lorsque
vous avez termine, reconnecter le refrigerateur & la source
d'alimentation electrique et tourner de nouveau la commande
(reglage du thermostat du refrigerateur ou du congelateur selon
le modele) au reglage desire. Voir "Utilisation des commandes".
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Lire et suivre les instructions fournies avec les outils
indiques ici.
OUTILLAGE REQUlS :
• Tournevis & lame plate • Tourne-ecrou de 1/4"
• Cles plates de 7Ae"et 1/2"ou • Foret de 1/4"
deux cles & molette
• Perceuse sans fil
REMARQUE : Votre marchand de refrigerateurs presente une
trousse disponible avec un robinet d'arr_t & etrier de 1/4"
(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,
s'assurer que le robinet d'arr_t & etrier est conforme & vos codes
Iocaux de plomberie. Ne pas employer de robinet d'arr_t & etrier
de 3Ae"(4,76 mm) ou de type & percer, ce qui reduit le debit d'eau
et cause une obstruction plus facilement.
IM PORTANT :
• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.
• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer
les tubes en cuivre seulement & des endroits oQ la
temperature se maintient au-dessus du point de congelation.
Pression de I'eau
Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po 2(207 et 827 kPa) est necessaire pour faire fonctionner
le distributeur d'eau et la machine & glagons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agree.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le
systeme d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur dolt _tre entre 30 et 120 Ib/po 2(207 et 827 kPa).
Si un systeme de purification de I'eau par osmose inverse est
raccorde & votre alimentation en eau froide, la pression de I'eau
au systeme dolt _tre d'un minimum de 40 a 60 Ib/po 2 (276
414 kPa).
Si la pression de I'eau au systeme d'osmose inverse est
inferieure a 40 a 60 Ib/po 2 (276 & 414 kPa) :
• Verifier si le filtre & sediments du systeme d'osmose inverse
est bloqu6 et le remplacer si necessaire.
• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agree.
30

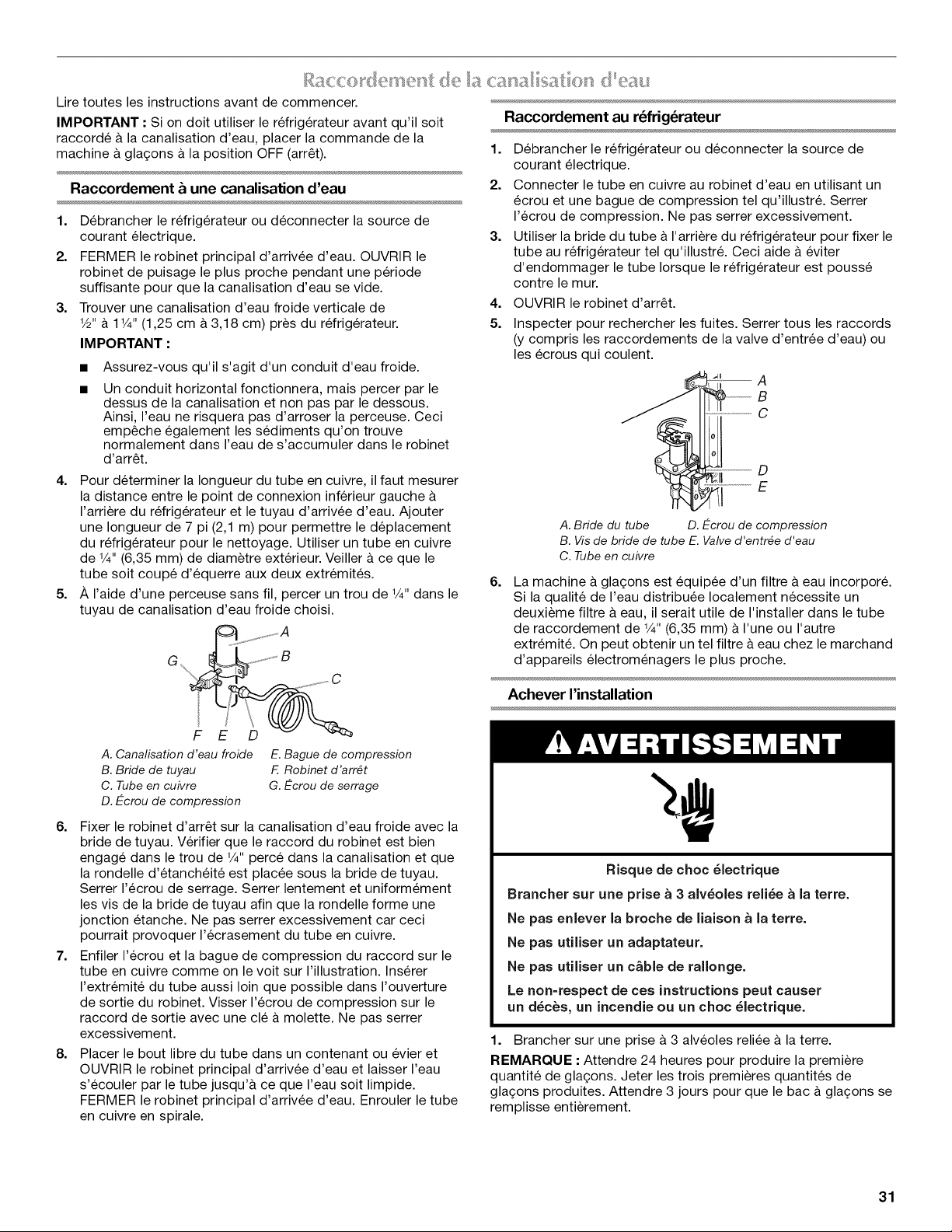

Lire toutes les instructions avant de commencer.
IMPORTANT • Si on doit utiliser le refrig6rateur avant qu'il soit
raccorde & la canalisation d'eau, placer la commande de la
machine a gla£;ons a la position OFF (arr_t).
Raccordement _ une canalisation d'eau
1. Debrancher le refrig6rateur ou deconnecter la source de
courant electrique.
2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.
3. Trouver une canalisation d'eau froide verticale de
V2" & 1V4" (1,25 cm & 3,18 cm) pros du refrig6rateur.
IMPORTANT :
Assurez-vous qu'il s'agit d'un conduit d'eau froide.
Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous.
Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci
emp_che egalement les sediments qu'on trouve
normalement dans I'eau de s'accumuler dans le robinet
d'arr_t.
4,
5.
Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inferieur gauche
I'arriere du refrig6rateur et le tuyau d'arrivee d'eau. Ajouter
une Iongueur de 7 pi (2,1 m) pour permettre le deplacement
du refrig6rateur pour le nettoyage. Utiliser un tube en cuivre
de V4" (6,35 mm) de diam_tre exterieur. Veiller ace que le
tube soit coupe d'equerre aux deux extr6mites.
A I'aide d'une perceuse sans ill, percer un trou de W' dans le
tuyau de canalisation d'eau froide choisi.
,,, ,,-A
F E D _ "_
A. Canalisation d'eau froide E. Bague de compression
B. Bride de tuyau F.Robinet d'arr_t
C. Tube en cuivre G. E-crou de serrage
D. E-crou de compression
6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord du robinet est bien
engage dans le trou de V4" perce dans la canalisation et que
la rondelle d'etanch6it6 est placee sous la bride de tuyau.
Serrer I'ecrou de serrage. Serrer lentement et uniformement
les vis de la bride de tuyau afin que la rondelle forme une
jonction etanche. Ne pas serrer excessivement car ceci
pourrait provoquer I'ecrasement du tube en cuivre.
7. Enfiler I'ecrou et la bague de compression du raccord sur le
tube en cuivre comme on le volt sur I'illustration. Inserer
I'extremit6 du tube aussi loin que possible dans I'ouverture
de sortie du robinet. Visser I'ecrou de compression sur le
raccord de sortie avec une cle a molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau
s'ecouler par le tube jusqu'& ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Enrouler le tube
en cuivre en spirale.
Raccordement au r_frig6rateur
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Connecter le tube en cuivre au robinet d'eau en utilisant un
ecrou et une bague de compression tel qu'illustr& Serrer
I'ecrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le
tube au refrigerateur tel qu'illustr& Ceci aide & eviter
d'endommager le tube Iorsque le refrigerateur est pousse
contre lemur.
4. OUVRIR le robinet d'arr_t.
5. Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou
les ecrous qui coulent.
A
B
C
D
E
6.
A. Bride du tube D. E-crou de compression
B. Vis de bride de tube E. Valve d'entr_e d'eau
C. Tube en cuivre
La machine & gla£;ons est equipee d'un filtre & eau incorpor&
Si la qualite de I'eau distribuee Iocalement necessite un
deuxieme filtre a eau, il serait utile de I'installer dans le tube
de raccordement de V4" (6,35 mm) & I'une ou I'autre
extremit& On peut obtenir un tel filtre & eau chez le marchand
d'appareils electromenagers le plus proche.
Achever I'installation
Risque de choc _lectrique
Brancher sur une prise a 3 aJv_oles reli_e a Jaterre.
Ne pas enJever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c&ble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
1. Brancher sur une prise a 3 alveoles reliee a la terre.
REMARQUE : Attendre 24 heures pour produire la premiere
quantite de gla£;ons. Jeter les trois premieres quantites de
gla£;ons produites. Attendre 3 jours pour que le bac & gla£;ons se
remplisse entierement.
31

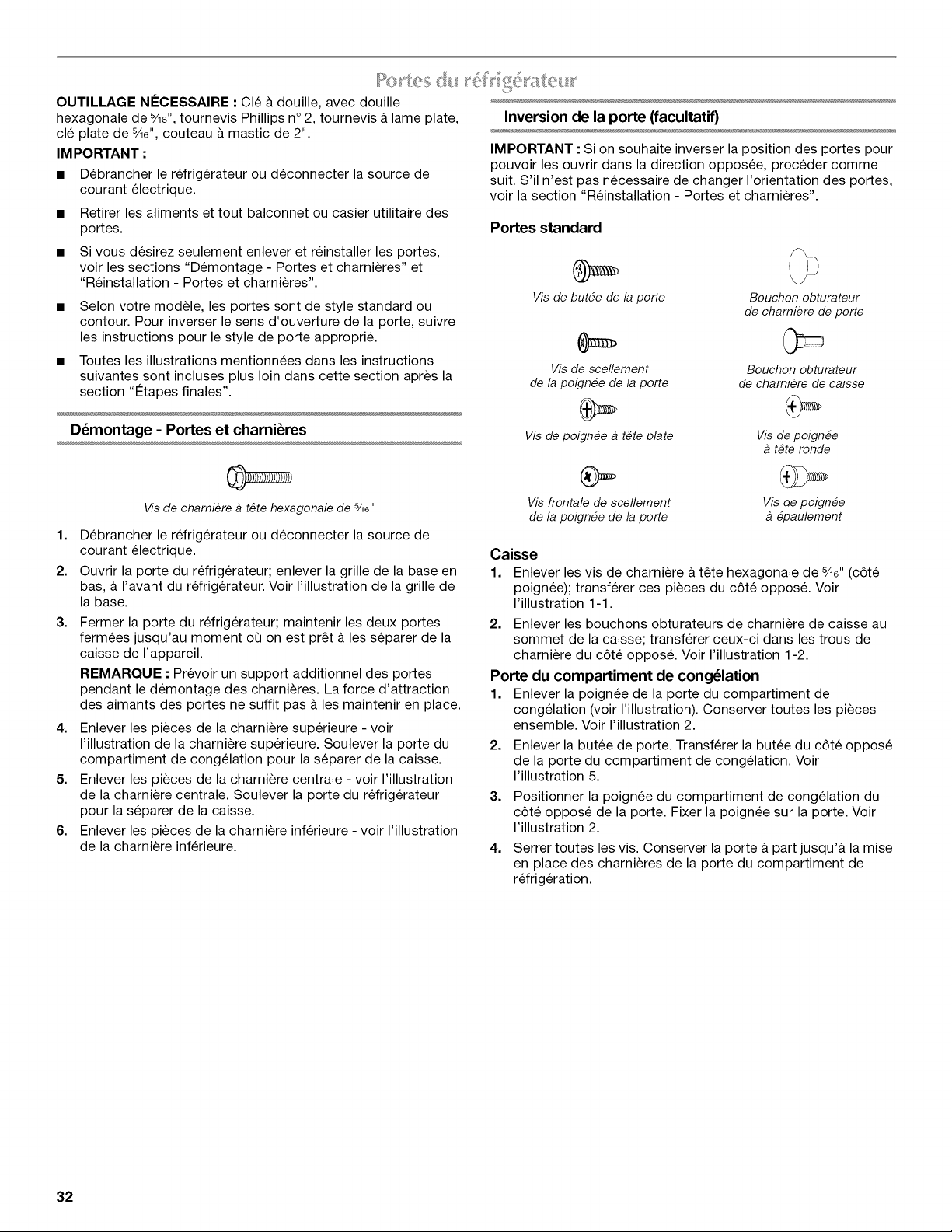

OUTILLAGE NleCESSAIRE : Cle & douille, avec douille
hexagonale de %e", tournevis Phillips n° 2, tournevis & lame plate,
cle plate de %e", couteau & mastic de 2".
IMPORTANT :
• Debrancher le refrig6rateur ou deconnecter la source de
courant electrique.
• Retirer les aliments et tout balconnet ou casier utilitaire des
portes.
Inversion de la porte (facultatif)
IMPORTANT : Si on souhaite inverser la position des portes pour
pouvoir les ouvrir clans la direction opposee, proceder comme
suit. S'il n'est pas necessaire de changer I'orientation des portes,
voir la section "Reinstallation - Portes et charnieres".
Portes standard
• Si vous desirez seulement enlever et reinstaller les portes,
voir les sections "Demontage - Portes et charnieres" et
"Reinstallation - Portes et charnieres".
• Selon votre modele, les portes sont de style standard ou
contour. Pour inverser le sens d'ouverture de la porte, suivre
les instructions pour le style de porte appropri&
• Toutes les illustrations mentionnees dans les instructions
suivantes sont incluses plus loin dans cette section apr_s la
section "€:tapes finales".
D6montage - Portes et charni_res
Vis de but6e de la porte
Vis de scellement
de la poignee de la porte
Vis de poignee a t_te plate
Bouchon obturateur
de chamiere de porte
Bouchon obturateur
de chamiere de caisse
Vis de poign6e
9 t#te ronde
Vis de charniere _ t_te hexagonale de %6"
1. Debrancher le refrig6rateur ou deconnecter la source de
courant electrique.
2. Ouvrir la porte du refrig6rateur; enlever la grille de la base en
bas, & I'avant du refrig6rateur. Voir I'illustration de la grille de
la base.
Vis frontale de scellement
de la poignee de la porte
Vis de poign6e
9 6paulement
Caisse
1. Enlever les vis de charniere & t_te hexagonale de %e" (c6te
poignee); transferer ces pieces du c6te oppose. Voir
I'illustration 1-1.
3. Fermer la porte du refrig6rateur; maintenir les deux portes
fermees jusqu'au moment oQ on est pr_t & les separer de la
caisse de I'appareil.
REMARQUE : Prevoir un support additionnel des portes
pendant le demontage des charnieres. La force d'attraction
des aimants des portes ne suffit pas & les maintenir en place.
4. Enlever les pieces de la charniere superieure - voir
I'illustration de la charniere superieure. Soulever la porte du
compartiment de congelation pour la separer de la caisse.
5. Enlever les pieces de la charniere centrale - voir I'illustration
de la charniere centrale. Soulever la porte du refrig6rateur
pour la separer de la caisse.
6. Enlever les pieces de la charniere inferieure - voir I'illustration
de la charniere inferieure.
2. Enlever les bouchons obturateurs de charniere de caisse au
sommet de la caisse; transferer ceux-ci dans les trous de
charniere du c6te oppose. Voir I'illustration 1-2.
Porte du compartiment de cong_lation
1. Enlever la poignee de la porte du compartiment de
congelation (voir I'illustration). Conserver toutes les pieces
ensemble. Voir I'illustration 2.
2. Enlever la butee de porte. Transferer la butee du c6te oppose
de la porte du compartiment de congelation. Voir
I'illustration 5.
3. Positionner la poignee du compartiment de congelation du
c6te oppose de la porte. Fixer la poignee sur la porte. Voir
I'illustration 2.
4. Serrer toutes les vis. Conserver la porte & part jusqu'& la mise
en place des charnieres de la porte du compartiment de
refrigeration.
32

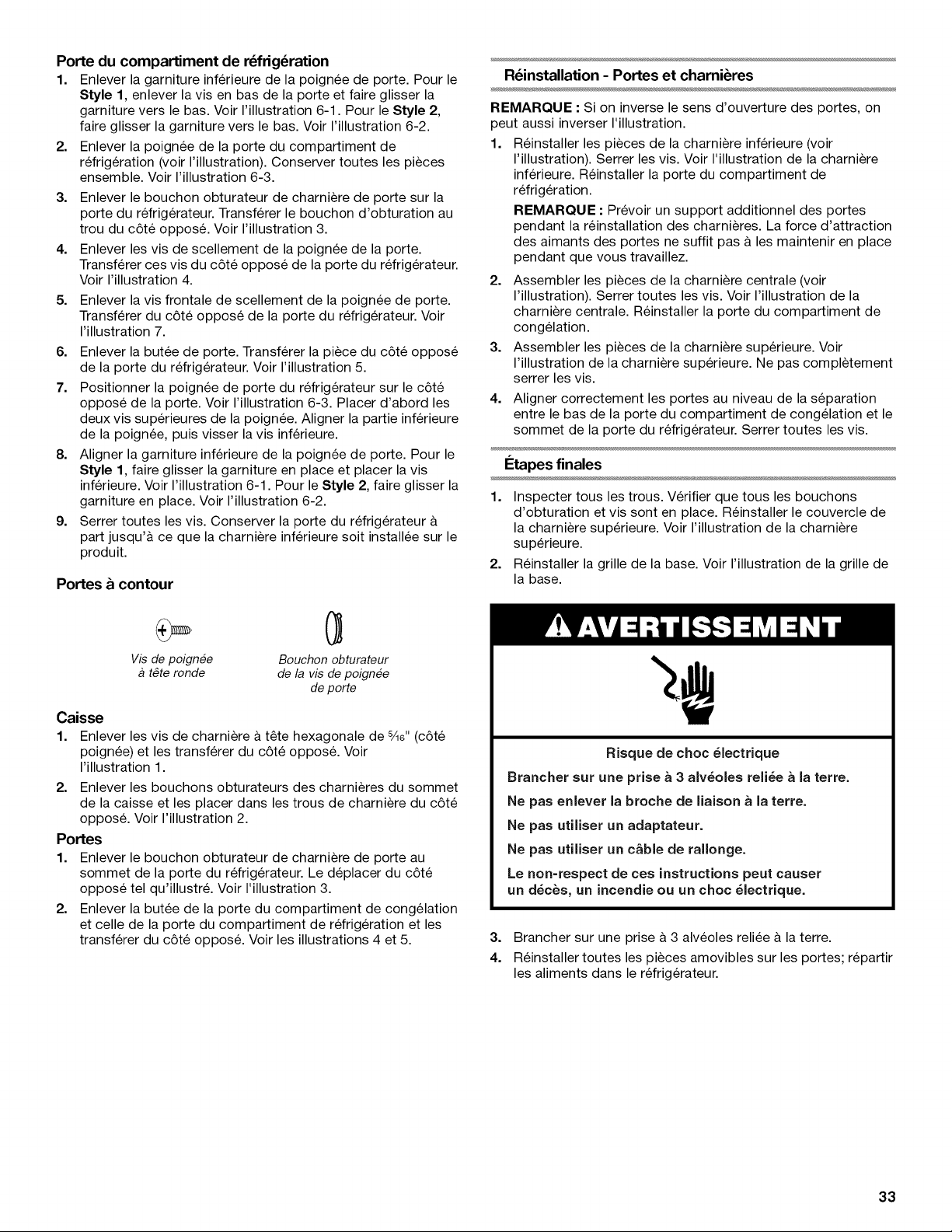

Porte du compartiment de r_frig_ration
1. Enlever la garniture inferieure de la poignee de porte. Pour le
Style 1, enlever la vis en bas de la porte et faire glisser la
garniture vers le bas. Voir I'illustration 6-1. Pour le Style 2,
faire glisser la garniture vers le bas. Voir I'illustration 6-2.
2. Enlever la poignee de la porte du compartiment de
refrigeration (voir I'illustration). Conserver toutes les pieces
ensemble. Voir I'illustration 6-3.
3. Enlever le bouchon obturateur de charniere de porte sur la
porte du refrigerateur. Transferer le bouchon d'obturation au
trou du c6te oppose. Voir I'illustration 3.
4. Enlever les vis de scellement de la poignee de la porte.
Transferer ces vis du c6te oppose de la porte du refrigerateur.
Voir I'illustration 4.
5. Enlever la vis frontale de scellement de la poignee de porte.
Transferer du c6te oppose de la porte du refrigerateur. Voir
I'illustration 7.
6. Enlever la butee de porte. Transferer la piece du c6te oppose
de la porte du refrigerateur. Voir I'illustration 5.
7. Positionner la poignee de porte du refrigerateur sur le c6te
oppose de la porte. Voir I'illustration 6-3. Placer d'abord les
deux vis superieures de la poignee. Aligner la partie inferieure
de la poignee, puis visser la vis inferieure.
8. Aligner la garniture inferieure de la poignee de porte. Pour le
Style 1, faire glisser la garniture en place et placer la vis
inferieure. Voir I'illustration 6-1. Pour le Style 2, faire glisser la
garniture en place. Voir I'illustration 6-2.
9. Serrer toutes les vis. Conserver la porte du refrigerateur &
part jusqu'& ce que la charniere inferieure soit installee sur le
produit.
Portes & contour
Vis de poignee Bouchon obturateur
t_te ronde de la vis de poignee
de porte
Caisse
1. Enlever les vis de charniere & tete hexagonale de 5/le" (c6te
poignee) et les transferer du c6te oppose. Voir
I'illustration 1.
2. Enlever les bouchons obturateurs des charnieres du sommet
de la caisse et les placer dans les trous de charniere du c6te
oppose. Voir I'illustration 2.
Portes
1. Enlever le bouchon obturateur de charniere de porte au
sommet de la porte du refrigerateur. Le deplacer du c6te
oppose tel qu'illustr& Voir I'illustration 3.
2. Enlever la butee de la porte du compartiment de congelation
et celle de la porte du compartiment de refrigeration et les
transferer du c6te oppose. Voir les illustrations 4 et 5.
R_installation - Portes et charni_res
REMARQUE : Si on inverse le sens d'ouverture des portes, on
peut aussi inverser I'illustration.
1. Reinstaller les pieces de la charniere inferieure (voir
I'illustration). Serrer les vis. Voir I'illustration de la charniere
inferieure. Reinstaller la porte du compartiment de
refrigeration.
REMARQUE : Prevoir un support additionnel des portes
pendant la reinstallation des charnieres. La force d'attraction
des aimants des portes ne suffit pas & les maintenir en place
pendant que vous travaillez.
2. Assembler les pieces de la charniere centrale (voir
I'illustration). Serrer toutes les vis. Voir I'illustration de la
charniere centrale. Reinstaller la porte du compartiment de
congelation.
3. Assembler les pieces de la charniere superieure. Voir
I'illustration de la charniere superieure. Ne pas completement
serrer les vis.
4. Aligner correctement les portes au niveau de la separation
entre le bas de la porte du compartiment de congelation et le
sommet de la porte du refrigerateur. Serrer toutes les vis.
I_tapes finales
1. Inspecter tousles trous. Verifier que tousles bouchons
d'obturation et vis sont en place. Reinstaller le couvercle de
la charniere superieure. Voir I'illustration de la charniere
superieure.
2. Reinstaller la grille de la base. Voir I'illustration de la grille de
la base.
Risque de choc 41ectrique
Brancher sur une prise a 3 alv4oles reli4e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c&ble de rallonge.
Le non=respect de ces instructions peut causer
un d4c_s, un incendie ou un choc 41ectrique.
3. Brancher sur une prise & 3 alveoles reliee & la terre.
4. Reinstaller toutes les pieces amovibles sur les portes; repartir
les aliments dans le refrigerateur.
33
Portesstandard
Grillede la base
Charni_re sup6rieure
A
B
C
A. Couvercle de chamiere sup#rieure
B. Vie de charniere a t#te hexagonale
de shE'
C. Chamiere superieure
Chami_re centrale
A. Charniere centrale
B. Vie de charniere a t_te hexagonale
de shE'
Chami_re inf6rieure
A. Charniere inferieure
B. Vie de chamiere a t_te hexagonale
de %E'
A. Bouchons obturateurs
de charniere de caisse
.%
A. Bouchon obturateur
de chamiere de porte
A. Vie de la poignee a t_te plate
B. Poignee de la porte du
compartiment de congelafion
T
A. Vie de blocage de la
poignee de la porte
Vue avant Vue de c6te
I
• ,,,
A B
A, Vis de butee de la porte
B. Butee de la porte
A. Vie de poignee
epaulement
oo.I.o.....,..,..,.._ o oo
I "_h'_..................................A
A. Visa t#te hexagonale
de Sly,,
I
t
!
/
o
/
/
/
/
/
/
4. Vis frontale
de scellement de la
poignee de la porte
A, Vie de la poignee
t#te plate
B. Vie de poignee
t#te ronde
34

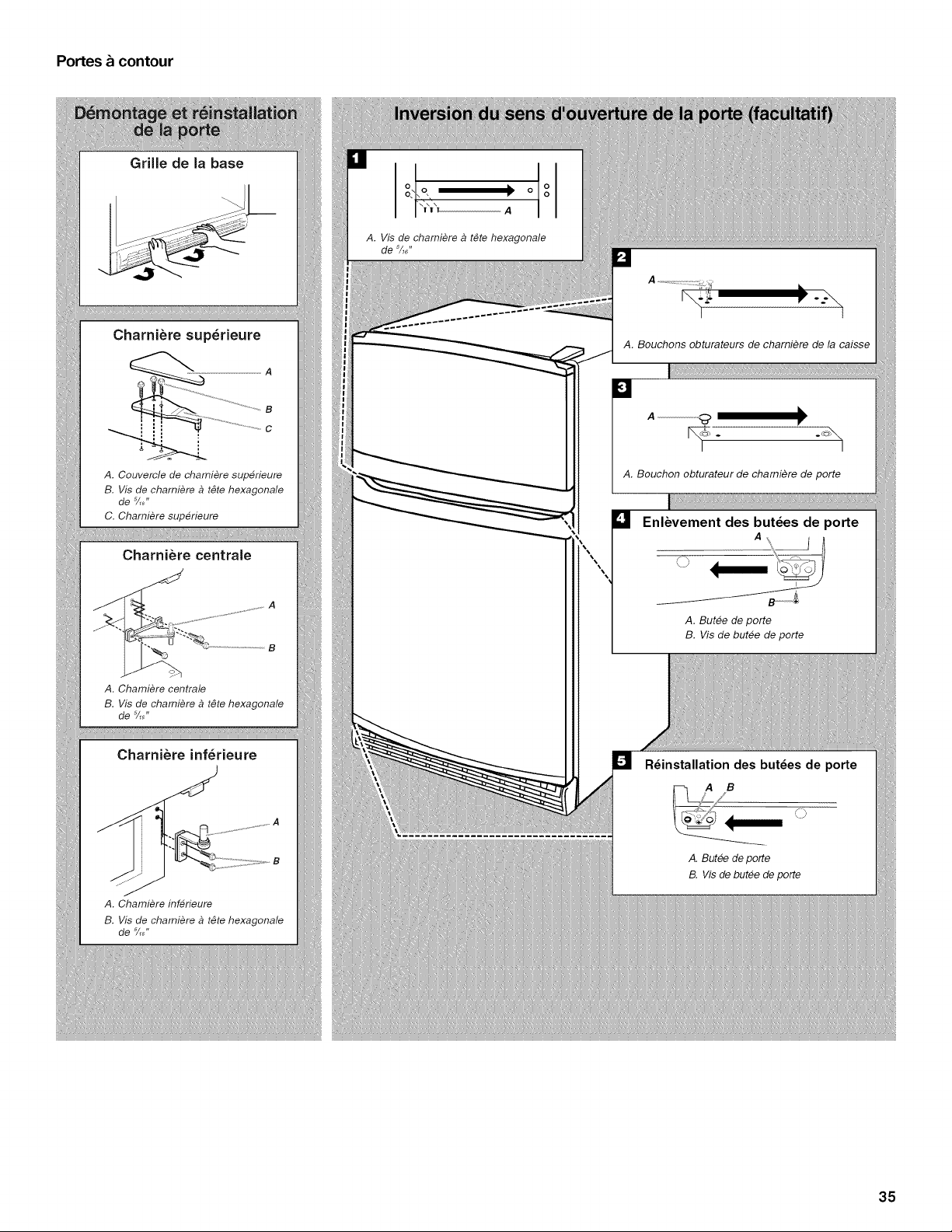

Portes _ contour
Grille de la base
Charni_re sup4rieure
A
A. Couvercle de charniere superieure
B. Vis de charniere _ t#te hexagonale
de 5/_,,
C. Charniere superieure
Charni_re centrale
A. Charniere centrale
B. Vis de charniere _ t#te hexagonale
de 5/_,,
Charni_re inf4rieure
A. Charniere inferieure
B. Vis de charniere _ t#te hexagonale
de %/'
[]
A. Bouchons obturateurs de chamiere de la caisse
A. Bouchon obturateur de chamiere de porte
Enlevement des but4es de porte
A. Butoe de porte
B. Vis de butoe de porte
R4installation des but4es de porte
A. Butoe de porte
B. Vis de butoe de porte
35
Y
Fermeture des portes
Votre refrig6rateur presente deux roulettes reglables it I'avant -
I'une du c6te droit et I'autre du c6te gauche. Si votre refrig6rateur
semble instable ou si vous desirez que les portes se ferment plus
facilement, faire le reglage de I'inclinaison du refrig6rateur en
suivant les instructions ci-dessous.
1. Enlever la grille de la base. Voir I'illustration - Grille de la base
dans "Portes du refrig6rateur". Les deux vis de nivellement
font partie des montages de roulettes avant qui sont & la base
du refrig6rateur d'un c6te et de I'autre.
2. Utiliser un tournevis pour ajuster les vis de nivellement.
Tourner la vis de nivellement vers la droite pour soulever ce
c6te du refrig6rateur ou tourner la vis de nivellement vers la
gauche pour abaisser ce c6t& Plusieurs tours des vis de
nivellement peuvent _tre necessaires pour regler I'inclinaison
du refrig6rateur.
REMARQUE • Si une autre personne pousse le haut du
refrig6rateur, le poids devient moins Iourd sur les vis de
nivellement et les roulettes, ce qui rend plus facile
I'ajustement des vis.
3. Ouvrir les deux portes de nouveau et s'assurer qu'elles se
ferment aussi facilement que vous le desirez. Sinon, incliner
le refrig6rateur un peu plus vers I'arriere en tournant les deux
vis de nivellement vers la droite. Plusieurs tours peuvent _tre
necessaires et vous devez tourner les deux vis de nivellement
de faI_on egale.
4. Reinstaller la grille de la base.
Alignement des portes
Si I'espace entre les portes semble inegal, on peut faire le reglage
en suivant les instructions ci-dessous •
1. Soulever et enlever le couvercle sur la charniere superieure.
2. Degager les vis de la charniere superieure en utilisant une
douille de %e" ou une cle a molette.
3. Demander a une personne de tenir la porte en place ou
placer un espaceur entre les portes pendant que vous serrez
les vis de la charniere superieure.
4. Reinstaller le couvercle sur la charniere superieure.
UTILISATION
P P
DU REFRIGERATEUR
Pour vous accommoder, les commandes du rifrigirateur ont iti
prer6gl6es a I'usine. Au moment de I'installation initiale du
refrigerateur, s'assurer que les commandes sont encore
prereglees aux reglages moyens tel qu'illustr&
REMARQUE • Pour eteindre le refrigerateur, tourner le reglage au
mot OFF ou jusqu'& ce que le mot OFF (arr_t) apparaisse. Votre
appareil ne se refroidira pas Iorsque la commande du
refrigerateur est reglee a OFF (arr_t).
R_glage moyen "3"
OFF
COLDES0
5 1
3
NORMAL
R_glage moyen "3"
IM PORTANT :
• Donner au refrigerateur le temps de se refroidir completement
avant d'y ajouter des aliments. II vaut mieux attendre
24 heures avant de placer des aliments dans le refrigerateur.
• Si vous ajoutez des aliments avant que le refrigerateur n'ait
completement refroidi, vos aliments peuvent se g&ter. Tourner
les reglages du refrigerateur et du congelateur a un niveau
plus eleve (plus froid) que les reglages recommandes ne
refroidira pas les compartiments plus vite.
Ajustement des commandes
Les reglages moyens indiqu_s & la section precedente devraient
_tre corrects pour I'utilisation normale du refrigerateur
domestique. Les reglages sont faits correctement Iorsque le lait
ou le jus est aussi froid que vous I'aimez et Iorsque la cr_me
glacee est ferme.
Si la temperature est trop tiede ou trop froide dans le refrigerateur
ou le congelateur, verifier d'abord les events pour vous assurer
qu'ils ne sont pas bloqu_s.
S'il est necessaire d'ajuster les temperatures, utiliser les reglages
indiqu_s au tableau ci-dessous comme guide. Sur les modeles
deux commandes, ajuster d'abord la temperature du
refrigerateur. Attendre au moins 24 heures entre les ajustements,
puis reverifier les temperatures.
36
CONDITION/RAISON : AJUSTEMENT :
REFRIGERATEUR trop Regler la commande du
tiede REFRIGI2RATEUR ou de la
TEMP¢:RATURE & un degre plus
haut
CONG¢:LATEU R trop
tiede/trop peu de gla£;ons
R¢:FRIG¢:RATEUR trop
froid
CONG¢:LATEUR trop froid
Regler la commande du
CONGI2LATEUR ou de la
TEMPERATURE & un degre plus
haut
Commutateur de production de
gla£;ons a MAX
Regler la commande du
RI2FRIGI2RATEUR ou de la
TEMPERATURE & un degre
plus bas
Regler la commande du
CONGI2LATEUR ou de la
TEMPERATURE & un degre
plus bas
On peut contr61er le degre d'humidite dans le bac & legumes
etanche. La commande peut _tre ajustee a n'importe quel
reglage entre LOW et HIGH.
LOW/has (ouvert) pour une meilleure conservation des fruits et
legumes a pelures.
HIGH/haut (ferme) pour une meilleure conservation des legumes
feuilles frais.
Style 1
Mise en marche/arr_t de la machine & glagons :
Pour mettre la machine a gla£;ons en marche, il suffit d'abaisser le
bras de commande en broche.
Pour arr_ter manuellement la machine a gla£;ons, soulever le bras
de commande en broche a la position OFF (elevee) et attendre le
clic.
REMARQUE : Votre machine a gla£;ons a un arr_t automatique.
Au fur eta mesure de la fabrication de la glace, les gla£;ons
remplissent le bac d'entreposage de gla£:ons. Les gla£;ons
soulevent le bras de commande en broche a la position OFF
(elevee). Ne pas forcer le commutateur du bras en broche vers le
haut ou vers le bas.
Taux de production des glagons :
• La machine & gla£;ons devrait produire environ 8 a 12 lots de
gla£;ons au cours d'une periode de 24 heures.
• Pour augmenter la production de gla£;ons, diminuer la
temperature du congelateur et du refrigerateur. Voir
"Utilisation des commandes". Attendre 24 heures entre les
ajustements.
• Pour une production de gla£;ons maximale (sur certains
modeles), tourner I'interrupteur a ICE PLUS. La machine
gla(_ons devrait produire environ 16 a 20 lots de gla(_ons au
cours d'une periode de 24 heures en mode Ice Plus.
Style 2
Mise en marche/arr_t de la machine & glagons :
Pour mettre la machine a gla£;ons en marche, il suffit d'abaisser le
bras de commande en broche.
Pour arr_ter manuellement la machine a gla£;ons, soulever le bras
de commande en broche a la position OFF (elevee) et attendre le
clic.
REMARQUE : Votre machine a gla(_ons a un arr_t automatique.
Au fur et & mesure de la fabrication de la glace, les gla£;ons
remplissent le bac d'entreposage de gla£:ons. Les glagons
soulevent le bras de commande en broche & la position OFF
(elevee). Ne pas forcer le commutateur du bras en broche vers le
haut ou vers le bas.
B
!' /
A. Bras de commande en broche
B. Bras de r_glage du niveau de glace
Taux de production des glagons :
• La machine & gla£;ons devrait produire environ 8 a 12 lots de
gla£;ons par periode de 24 heures Iorsque le bras de reglage
du niveau de glace est maintenu au reglage d'usine a la
position maximale (100 %).
REMARQUE • Regler le niveau de glace en appuyant
legerement sur le bras de reglage du niveau de glace pour le
degager du bras de commande en broche puis le deplacer
vers le haut ou vers le bas jusqu'au reglage desire.
• Pour reduire la quantite de glace produite, deplacer le bras de
reglage du niveau de glace a la position 75 % ou 50 %.
• Pour une production de glace maximale, deplacer le bras de
reglage du niveau de glace a la position 100 %.
37

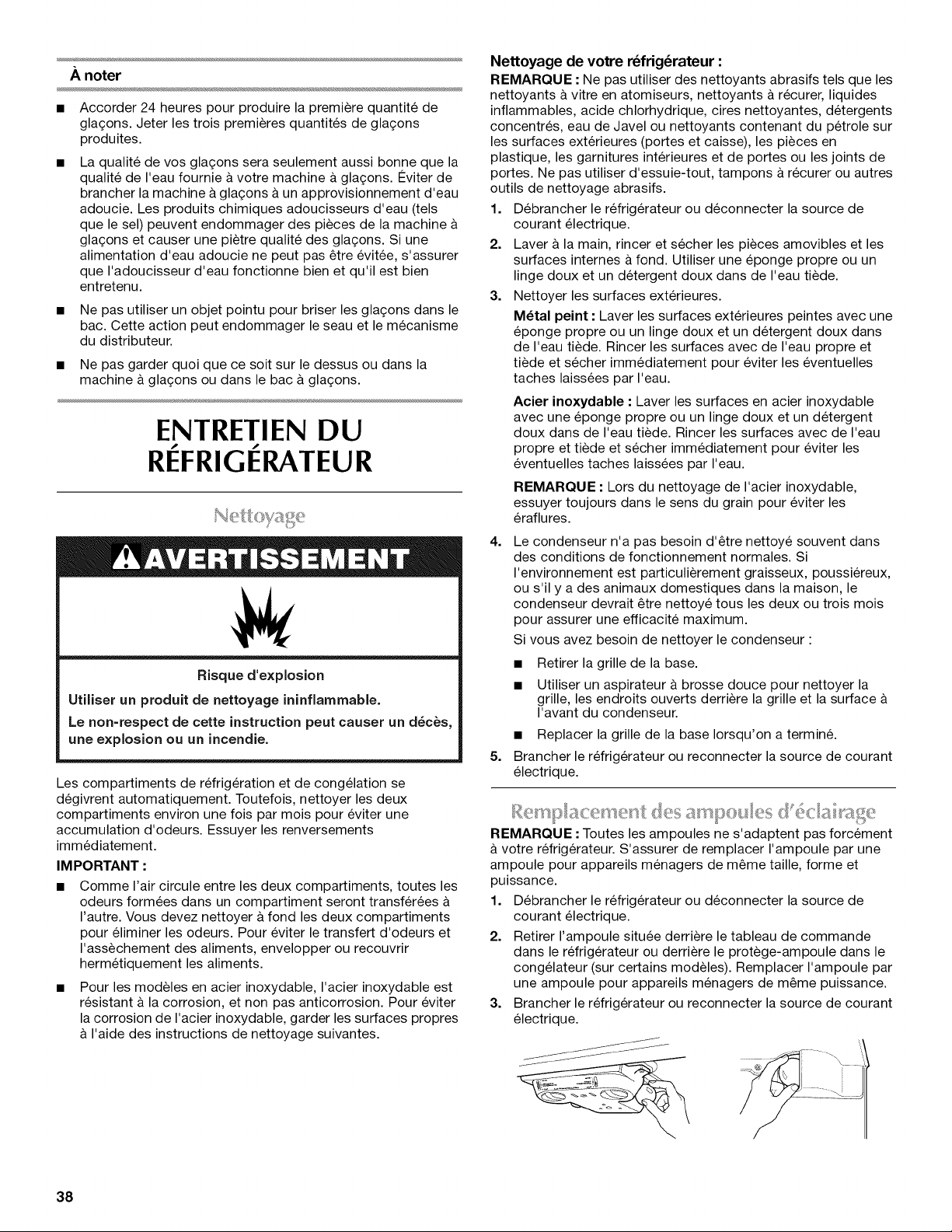

A noter
• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de gla£;ons
produites.
• La qualite de vos glagons sera seulement aussi bonne que la
qualite de I'eau fournie & votre machine a gla£;ons. 12viterde
brancher la machine & glagons & un approvisionnement d'eau
adoucie. Les produits chimiques adoucisseurs d'eau (tels
que le sel) peuvent endommager des pieces de la machine &
glagons et causer une pietre qualite des glagons. Si une
alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer
que I'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.
• Ne pas utiliser un objet pointu pour briser les gla£:ons dans le
bac. Cette action peut endommager le seau et le mecanisme
du distributeur.
• Ne pas garder quoi que ce soit sur le dessus ou dans la
machine a glagons ou dans le bac & glagons.
ENTRETIEN DU
P P
REFRIGERATEUR
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non=respect de cette instruction peut causer un d_c_s,
une explosion ou un incendie.
Les compartiments de refrigeration et de congelation se
degivrent automatiquement. Toutefois, nettoyer les deux
compartiments environ une fois par mois pour eviter une
accumulation d'odeurs. Essuyer les renversements
immediatement.
IMPORTANT :
• Comme I'air circule entre les deux compartiments, toutes les
odeurs formees dans un compartiment seront transferees
I'autre. Vous devez nettoyer & fond les deux compartiments
pour eliminer les odeurs. Pour eviter le transfert d'odeurs et
I'assechement des aliments, envelopper ou recouvrir
hermetiquement les aliments.
• Pour les modeles en acier inoxydable, I'acier inoxydable est
resistant a la corrosion, et non pas anticorrosion. Pour eviter
la corrosion de I'acier inoxydable, garder les surfaces propres
& I'aide des instructions de nettoyage suivantes.
Nettoyage de votre r_frigerateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les
nettoyants & vitre en atomiseurs, nettoyants & recurer, liquides
inflammables, acide chlorhydrique, cires nettoyantes, detergents
concentres, eau de Javel ou nettoyants contenant du petrole sur
les surfaces exterieures (portes et caisse), les pieces en
plastique, les garnitures interieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons & recurer ou autres
outils de nettoyage abrasifs.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
2. Laver & la main, rincer et secher les pieces amovibles et les
surfaces internes &fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.
3. Nettoyer les surfaces exterieures.
Metal peint : Laver les surfaces exterieures peintes avec une
eponge propre ou un linge doux et un detergent doux dans
de I'eau tiede. Rincer les surfaces avec de I'eau propre et
tiede et secher immediatement pour eviter les eventuelles
taches laissees par I'eau.
Acier inoxydable : Laver les surfaces en acier inoxydable
avec une eponge propre ou un linge doux et un detergent
doux dans de I'eau tiede. Rincer les surfaces avec de I'eau
propre et tiede et secher immediatement pour eviter les
eventuelles taches laissees par I'eau.
REMARQUE : Lors du nettoyage de I'acier inoxydable,
essuyer toujours dans le sens du grain pour eviter les
eraflures.
4=
Le condenseur n'a pas besoin d'etre nettoye souvent dans
des conditions de fonctionnement normales. Si
I'environnement est particulierement graisseux, poussiereux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait _tre nettoye tousles deux ou trois mois
pour assurer une efficacite maximum.
Si vous avez besoin de nettoyer le condenseur :
• Retirer la grille de la base.
• Utiliser un aspirateur & brosse douce pour nettoyer la
grille, les endroits ouverts derriere la grille et la surface
I'avant du condenseur.
• Replacer la grille de la base Iorsqu'on a termin&
5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
/¸=" _ / • • • _' L_ £ _' _, _ .....
REMAROUI- : Toutes les ampoules ne s'adaptent pas forcement
& votre r6frigerateur. $'assurer de remplacer I'ampoule par une
ampoule pour apparels menagers de mame taille, forme et
puissance.
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
1. Retirer Fampoule situee derriere le tableau de commande
dans le refrigerateur ou derriere le protege-ampoule dans le
congelateur (sur certains modeles). Remplacer I'ampoule par
une ampoule pour appareils menagers de m@me puissance.
3. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
38

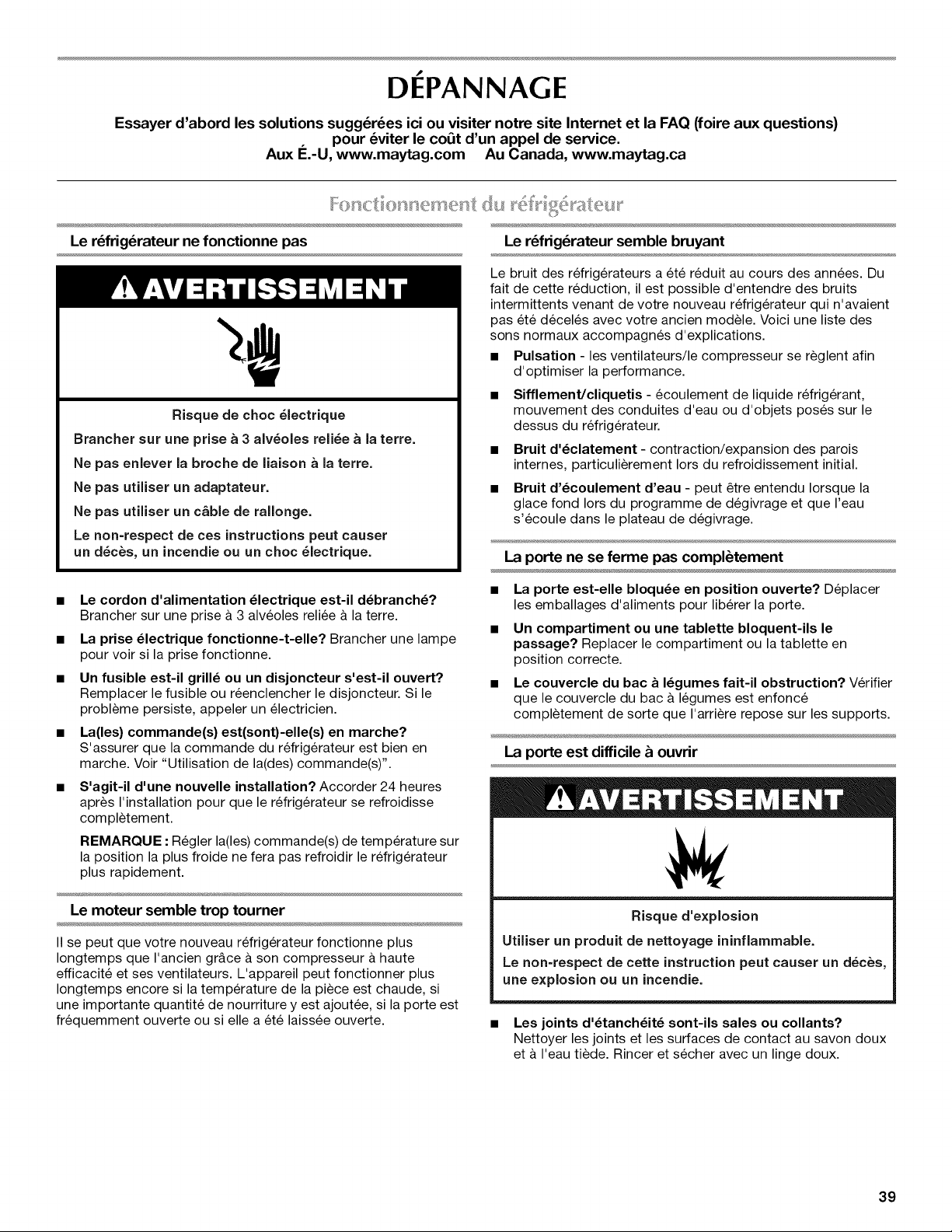

P
DEPANNAGE
Essayer d'abord les solutions sugg_r_es ici ou visiter notre site Internet et la FAQ (foire aux questions)
pour _viter le co_t d'un appel de service.
Aux I_.-U, www.maytag.com Au Canada, www.maytag.ca
Le rifrigirateur ne fonctionne pas Le rifrigirateur semble bruyant
Risque de choc _lectrique
Brancher sur une prise a 3 alv_oles reli_e a la terre.
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un cable de rallonge.
Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
• Le cordon d'alimentation _lectrique est-il d_branch_?
Brancher sur une prise a 3 alveoles reliee a la terre.
• La prise _lectrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
• Un fusible est-il grill_ ou un disjoncteur s'est-il ouvert?
Remplacer le fusible ou reenclencher le disjoncteur. Si le
probleme persiste, appeler un electricien.
• La(les) commande(s) est(sont)-elle(s) en marche?
S'assurer que la commande du refrigerateur est bien en
marche. Voir "Utilisation de la(des) commande(s)".
• S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrigerateur se refroidisse
completement.
REMARQUE : Regler la(les) commande(s) de temperature sur
la position la plus froide ne fera pas refroidir le refrigerateur
plus rapidement.
Le moteur semble trop tourner
II se peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien gr&ce & son compresseur & haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus
Iongtemps encore si la temperature de la piece est chaude, si
une importante quantite de nourriture y est ajoutee, si la porte est
frequemment ouverte ou si elle a ete laissee ouverte.
Le bruit des refrigerateurs a ete reduit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrigerateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une liste des
sons normaux accompagnes d'explications.
• Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance.
• SifflementJcliquetis - ecoulement de liquide refrigerant,
mouvement des conduites d'eau ou d'objets poses sur le
dessus du refrigerateur.
• Bruit d'_clatement- contraction/expansion des parois
internes, particulierement Iors du refroidissement initial.
• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la
glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans le plateau de degivrage.
La porte ne se ferme pas compl_tement
• La porte est-elle bloqu_e en position ouverte? Deplacer
les emballages d'aliments pour liberer la porte.
• Un compartiment ou une tablette bloquent-ils le
passage? Replacer le compartiment ou la tablette en
position correcte.
• Le couvercle du bac a I_gumes fait-il obstruction? Verifier
que le couvercle du bac & legumes est enfonce
completement de sorte que I'arriere repose sur les supports.
La porte est difficile b ouvrir
Risque d'explosion
Utiiser un produit de nettoyage ininflammable.
Le non=respect de cette instruction peut causer un d_c_s,
une explosion ou un incendie.
i
• Les joints d _tanch_it_ sont-ils sales ou collants?
Nettoyer les joints et les surfaces de contact au savon doux
et & I'eau tiede. Rincer et secher avec un linge doux.
39

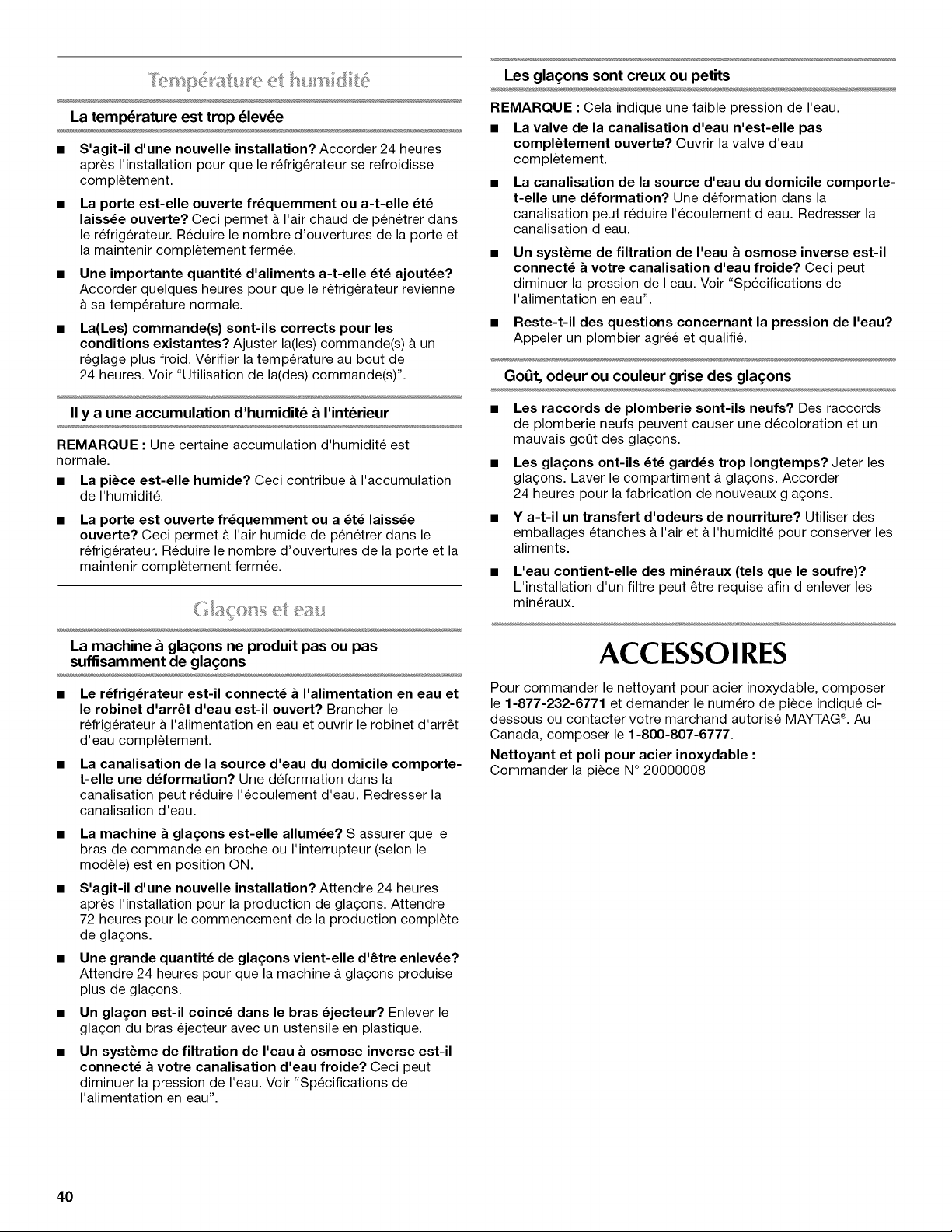

La temperature est trop _lev_e
• S'agit-il d'une nouvelle installation? Accorder 24 heures
apr_s I'installation pour que le refrig6rateur se refroidisse
completement.
• La porte est-elle ouverte fr_quemment ou a-t-elle _t_
laiss_e ouverte? Ceci permet a I'air chaud de pen6trer dans
le refrig6rateur. Reduire le nombre d'ouvertures de la porte et
la maintenir completement fermee.
• Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?
Accorder quelques heures pour que le refrig6rateur revienne
& sa temperature normale.
• La(Les) commande(s) sont-ils corrects pour les
conditions existantes? Ajuster la(les) commande(s) a un
reglage plus froid. Verifier la temperature au bout de
24 heures. Voir "Utilisation de la(des) commande(s)".
II y a une accumulation d'humidit_ _ I'int_rieur
REMARQUE : Une certaine accumulation d'humidite est
normale.
La piece est-elle humide? Ceci contribue a I'accumulation
de I'humidit&
La porte est ouverte fr_quemment ou a _t_ laiss_e
ouverte? Ceci permet a I'air humide de pen6trer dans le
refrig6rateur. Red@re le nombre d'ouvertures de la porte et la
maintenir completement fermee.
La machine _ glagons ne produit pas ou pas
suffisamment de glaqons
Le r_frig_rateur est-il connect_ a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le
refrig6rateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.
La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
• La machine a gla<;ons est-elle allum_e? S'assurer que le
bras de commande en broche ou I'interrupteur (selon le
modele) est en position ON.
• S'agit-il d'une nouvelle installation? Attendre 24 heures
apr_s I'installation pour la production de gla(;ons. Attendre
72 heures pour le commencement de la production complete
de gla£;ons.
• Une grande quantit_ de gla<;ons vient-elle d'6tre enlev_e?
Attendre 24 heures pour que la machine a gla£;ons produise
plus de gla£;ons.
• Un gla<;on est-il coinc_ dans le bras _jecteur? Enlever le
gla£;on du bras ejecteur avec un ustensile en plastique.
• Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".
Les glaqons sont creux ou petits
REMARQUE : Cela indique une faible pression de I'eau.
• La valve de la canalisation d'eau n'est-elle pas
complbtement ouverte? Ouvrir la valve d'eau
completement.
• La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation dans la
canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.
Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut
diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".
Reste-t-il des questions concernant la pression de I'eau?
Appeler un plombier agree et qualifi&
Go_t, odeur ou couleur grise des glaqons
• Les raccords de plomberie sont-ils neufs? Des raccords
de plomberie neufs peuvent causer une decoloration et un
mauvais goQt des gla£;ons.
• Les gla<;ons ont-ils _t_ gard_s trop Iongtemps? Jeter les
gla(;ons. Laver le compartiment & gla£;ons. Accorder
24 heures pour la fabrication de nouveaux gla£;ons.
• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages etanches a I'air et & I'humidite pour conserver les
aliments.
L'eau contient-elle des min_raux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les
mineraux.
ACCESSOIRES
Pour commander le nettoyant pour acier inoxydable, composer
le 1-877-232-6771 et demander le numero de piece indiqu_ ci-
dessous ou contacter votre marchand autorise MAYTAG ®.Au
Canada, composer le 1-800-807-6777.
Nettoyant et poli pour acier inoxydable :
Commander la piece N ° 20000008
40
P
GARANTIE DE GROS APPAREIL MENAGER MAYTAG ®
GARANTIE LIMITI_E
Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes & ou fournies avec le produit, Maytag, marque de Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Maytag")
paiera pour les pieces specifiees par I'usine et la main-d'ceuvre pour corriger les vices de materiaux ou de fabrication qui existaient dej&
Iorsque ce gros appareil menager a ete achete. Le service doit etre fourni par une compagnie d.e service designee par Maytag. LE SEUL
ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRI2SENTE GARANTIE LIMITEE CONSISTE EN LA REPARATION
PRI2VUE CI-DESSUS. Cette garantie limitee est valide uniquement aux 12tats-Unis ou au Canada et s'applique exclusivement Iorsque le
gros appareil menager est utilise dans le pays oQ il a ete achet& Une preuve de la date d'achat d'origine est exigee pour obtenir un
service dans le cadre de la presente garantie limitee.
I_LI_MENTS EXCLUS DE LA GARANTIE
La pr_sente garantie limit_e ne couvre pas :
1. Les pieces de rechange ou la main-d'ceuvre Iorsque ce gros appareil menager est utilise & des fins autres que I'usage domestique
unifamilial normal ou Iorsque les instructions d'installation et/ou les instructions de I'operateur ou de I'utilisateur fournies ne sont
pas respectees.
2. Les visites de service pour rectifier I'installation du gros appareil menager, montrer & I'utilisateur comment utiliser le gros appareil
menager, remplacer ou reparer des fusibles du domicile ou rectifier le c&blage ou la plomberie du domicile.
3. Les visites de service pour reparer ou remplacer les ampoules electriques, les filtres a air ou les filtres a eau de I'appareil. Les pieces
consomptibles ne sont pas couvertes par la garantie.
4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par Maytag.
5. Les defauts d'apparence, notamment les eraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil
menager, & moins que ces dommages ne resultent de vices de materiaux ou de fabrication et ne soient signales a Maytag dans les
30 jours suivant la date d'achat.
6. Toute perte d'aliments ou de medicaments due & une defaillance du refrigerateur ou du congelateur.
7. Le ramassage et la livraison. Ce gros appareil menager est con£_u pour etre repare & domicile.
8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite & I'appareil.
9. Les frais de deplacement et de transport pour le service du produit si votre gros appareil menager est situe dans une region
eloignee oQ un fournisseur de services d'entretien ou de reparation Maytag autorise n'est pas disponible.
10. La depose et la reinstallation de votre gros appareil menager si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies par Maytag.
11. Les pieces de rechange ou la main-d'ceuvre pour les gros appareils menagers dont les numeros de modele/de serie ont ete
enleves, modifies ou ne peuvent pas etre facilement identifies.
12. La decoloration ou I'oxydation des surfaces en acier inoxydable ou encore I'apparition de rouille sur ces surfaces.
CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN
USAGE PARTICULIER, SONT LIMITI2ES A UN AN OU A LA PLUS COURTE PI2RIODE AUTORISI2E PAR LA LOI. Certains 12tats et
provinces ne permettent pas de limitation sur la duree d'une garantie implicite de qualite marchande ou d'aptitude & un usage
particulier, de sorte que la limitation ci-dessus peut ne pas etre applicable dans votre cas. Cette garantie vous confere des droits
juridiques specifiques, et vous pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.
LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUlTS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRI2SENTE GARANTIE LIMITI2E CONSISTE EN LA
RI2PARATION PRI2VUE CI-DESSUS. MAYTAG N'ASSUME AUCUNE RESPONSABILITI 2 POUR LES DOMMAGES FORTUITS OU
INDIRECTS. Certains 12tats et certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects, de
sorte que ces limitations et exclusions peuvent ne pas etre applicables dans votre cas. Cette garantie vous confere des droits juridiques
specifiques, et vous pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.
Si vous residez & I'exterieur des 50 12tats des 12tats-Unis et du Canada, contactez votre marchand Maytag autorise pour determiner si
une autre garantie s'applique. 6/o8
Pour des informations supplementaires sur le produit, aux #.-U., visiter www.maytag.com.
Au Canada, visiter www.maytag.ca.
Si vous n'avez pas acces & Internet et que vous necessitez une assistance pendant I'utilisation du produit ou que vous souhaitez
prendre un rendez-vous, vous pouvez contacter Maytag au numero ci-dessous.
Ayez votre numero de modele a disposition. Vous pouvez trouver vos numeros de modele et de serie sur la plaque situee sur la paroi
interne du compartiment de refrigeration.
Pour assistance ou service aux 12.-U., composez le 1-800-688-9900. Au Canada, composez le 1-800-807-6777.
Si vous avez besoin de plus d'assistance, vous pouvez ecrire a Maytag en soumettant toute question ou probleme a I'adresse
suivante :
Aux #tats-Unis :
Maytag Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Au Canada :
Maytag Brand Home Appliances
Centre d'eXperience & la clientele
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Dans votre correspondance, veuillez indiquer un numero de telephone oQ I'on peut vous joindre dans la journee.
Veuillez conserver le manuel de I'utilisateur et le numero de modele pour reference ulterieure.
41
W10208845A
EN/FR PN W10208846A
© 2008
All rights reserved.
Todos los derechos reservados.
Tous droits reserves.
®Registered trademarkF M Trademark of Maytag Corporation or its related companies.
® Marca registrada/TM Marca de Maytag Corporation o sus compafifas asociadas.
®Marque deposee/TM Marque de commerce de Maytag Corporation ou de ses compagnies affiliees.
Used under license by Maytag Limited in Canada.
Usada en Canaddt bajo licencia de Maytag Limited en Canada..
Emploi sous licence par Maytag Limited au Canada.
7/08
Printed in U.S.A.
Impreso en EE.UU.
Imprime aux E.-U.
