de Sicherheit
2
Inhaltsverzeichnis
GEBRAUCHSANLEITUNG
1 Sicherheit .............................................................2
2 Sachschäden vermeiden .....................................4
3 Umweltschutz und Sparen ..................................4
4 Betriebsarten........................................................5
5 Kennenlernen.......................................................6
6 Grundlegende Bedienung ...................................6
7 Reinigen und Pflegen ..........................................6
8 Störungen beheben .............................................8
9 Kundendienst.......................................................9
10 Zubehör ................................................................9
11 Entsorgen .............................................................9
12 MONTAGEANLEITUNG........................................9
12.3 Sichere Montage .............................................
...10
1 Sicherheit
Beachten Sie die nachfolgenden Sicherheits-
hinweise.
1.1 Allgemeine Hinweise
¡ Lesen Sie diese Anleitung sorgfältig. Nur
dann können Sie das Gerät sicher und effi-
zient verwenden.
¡ Bewahren Sie die Anleitung sowie die Pro-
duktinformationen für einen späteren Ge-
brauch oder Nachbesitzer auf.
¡ Prüfen Sie das Gerät nach dem Auspa-
cken. Schließen Sie das Gerät bei einem
Transportschaden nicht an.
1.2 Bestimmungsgemäßer Gebrauch
Um das Gerät sicher und richtig zu verwen-
den, beachten Sie die Hinweise zum bestim-
mungsgemäßen Gebrauch.
Nur bei fachgerechtem Einbau entsprechend
der Montageanleitung ist die Sicherheit beim
Gebrauch gewährleistet. Der Installateur ist für
das einwandfreie Funktionieren am Aufstel-
lungsort verantwortlich.
Verwenden Sie das Gerät nur:
¡ um Kochdunst abzusaugen.
¡ im privaten Haushalt und in geschlossenen
Räumen des häuslichen Umfelds.
¡ bis zu einer Höhe von 2000m über dem
Meeresspiegel.
Verwenden Sie das Gerät nicht:
¡ mit einer externen Zeitschaltuhr.
1.3 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren
und darüber und von Personen mit reduzier-
ten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und/
oder Wissen benutzt werden, wenn sie beauf-
sichtigt oder bezüglich des sicheren Ge-
brauchs des Geräts unterwiesen wurden und
die daraus resultierenden Gefahren verstan-
den haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht
durch Kinder durchgeführt werden, es sei
denn, sie sind 15 Jahre und älter und werden
beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der
Anschlussleitung fernhalten.
1.4 Sicherer Gebrauch
WARNUNG‒Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über
den Kopf ziehen oder sich darin einwickeln
und ersticken.
▶
Verpackungsmaterial von Kindern fernhal-
ten.
▶
Kinder nicht mit Verpackungsmaterial spie-
len lassen.
Kinder können Kleinteile einatmen oder ver-
schlucken und dadurch ersticken.
▶
Kleinteile von Kindern fernhalten.
▶
Kinder nicht mit Kleinteilen spielen lassen.

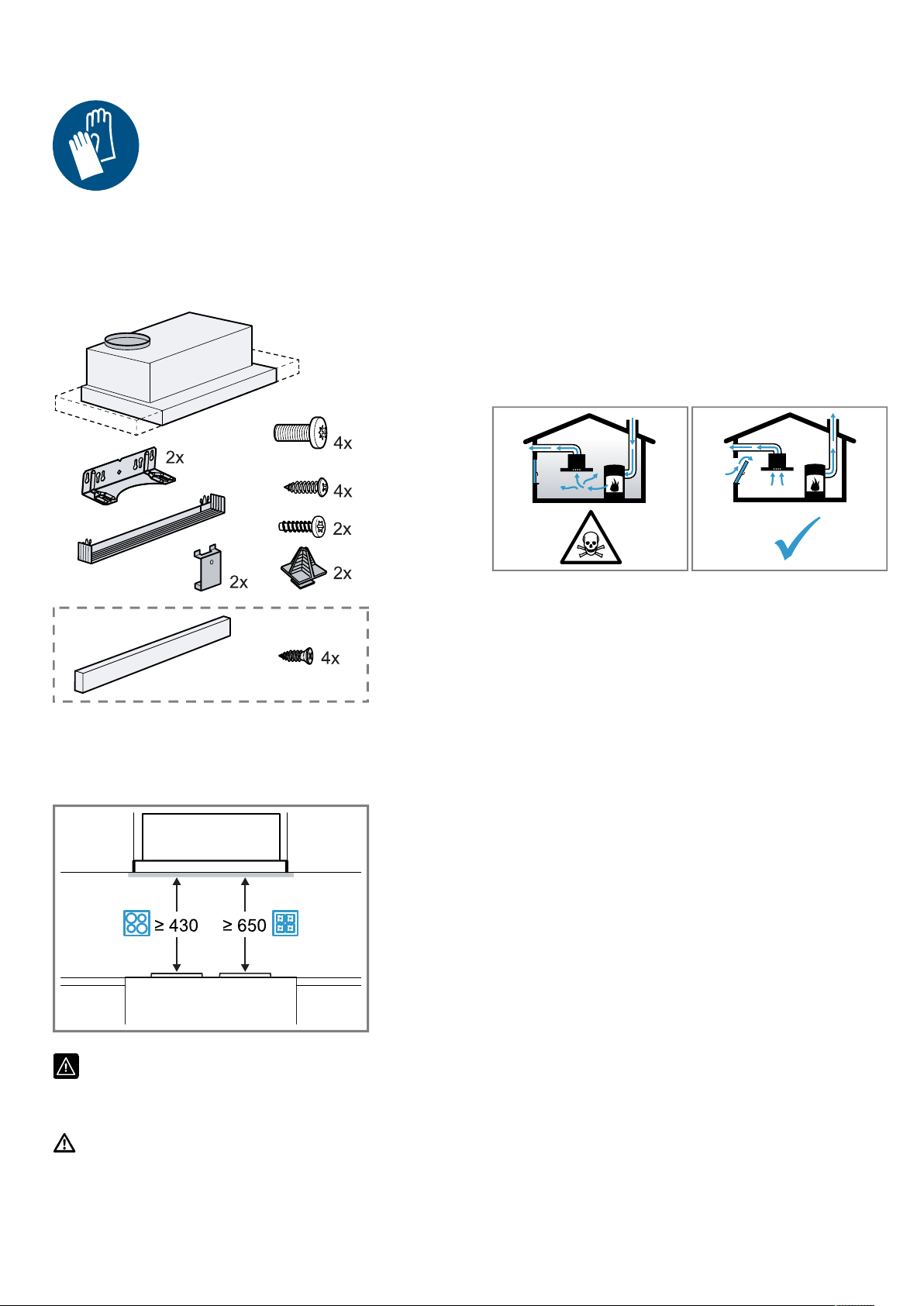

WARNUNG‒Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Raumluftabhängige
Feuerstätten (z. B. gas-, öl-, holz- oder kohle-
betriebene Heizgeräte, Durchlauferhitzer,
Warmwasserbereiter) beziehen Verbrennungs-
luft aus dem Aufstellraum und führen die Ab-
gase durch eine Abgasanlage (z. B. Kamin)
ins Freie. In Verbindung mit einer eingeschal-
teten Dunstabzugshaube wird der Küche und
den benachbarten Räumen Raumluft entzo-
gen. Ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin
oder Abzugsschacht werden in die Wohnräu-
Sicherheit de
3
me zurückgesaugt.
▶
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte ver-
wendet wird.
▶
Ein gefahrloser Betrieb ist nur dann mög-
lich, wenn der Unterdruck im Aufstellraum
der Feuerstätte 4Pa(0,04mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnun-
gen, z. B. in Türen, Fenstern, in Verbindung
mit einem Zuluft- / Abluftmauerkasten oder
durch andere technische Maßnahmen, die
zur Verbrennung benötigte Luft nachströ-
men kann. Ein Zuluft-/Abluftmauerkasten al-
lein stellt die Einhaltung des Grenzwertes
nicht sicher.
▶
Ziehen Sie in jedem Fall den Rat des zu-
ständigen Schornsteinfegermeisters hinzu,
der den gesamten Lüftungsverbund des
Hauses beurteilen kann und Ihnen die pas-
sende Maßnahme zur Belüftung vorschlägt.
▶
Wird das Gerät ausschließlich im Umluftbe-
trieb eingesetzt, ist der Betrieb ohne Ein-
schränkung möglich.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können
sich entzünden.
▶
Gerät nie ohne Fettfilter betreiben.
▶
Die Fettfilter ca. alle 2Monate reinigen.
▶
Nie in der Nähe des Geräts mit offenen
Flammen arbeiten (z.B.flambieren).
▶
Gerät nur dann in der Nähe einer Feuerstät-
te für feste Brennstoffe (z.B.Holz oder
Kohle) installieren, wenn die Feuerstätte ei-
ne geschlossene, nicht abnehmbare Abde-
ckung hat. Es darf keinen Funkenflug ge-
ben.
Heißes Öl und Fett entzünden sich schnell.
▶
Heißes Öl und Fett ständig beaufsichtigen.
▶
Nie brennendes Öl oder Fett mit Wasser lö-
schen. Kochstelle ausschalten. Flammen
vorsichtig mit Deckel, Löschdecke oder
Ähnlichem ersticken.
Gaskochstellen ohne aufgesetztes Kochge-
schirr entwickeln im Betrieb große Hitze. Ein
darüber angebrachtes Lüftungsgerät kann be-
schädigt oder in Brand gesetzt werden.
▶
Gaskochstellen nur mit aufgesetztem Koch-
geschirr betreiben.
Bei gleichzeitigem Betrieb mehrerer Gaskoch-
stellen entwickelt sich große Hitze. Ein dar-
über angebrachtes Lüftungsgerät kann be-
schädigt oder in Brand gesetzt werden.
▶
Gaskochstellen nur mit aufgesetztem Koch-
geschirr betreiben.
▶
Die höchste Lüfterstufe einstellen.
▶
Zwei Gaskochstellen nie gleichzeitig mit
größter Flamme länger als 15 Minuten be-
treiben. Zwei Gaskochstellen entsprechen
einem Großbrenner.
▶
Nie Großbrenner mit mehr als 5kW mit
größter Flamme länger als 15Minuten be-
treiben, z.B.Wok.
WARNUNG‒Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb
heiß.
▶
Nie die heißen Teile berühren.
▶
Kinder fernhalten.
Das Gerät wird während des Betriebs heiß.
▶
Vor der Reinigung Gerät abkühlen lassen.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharf-
kantig sein.
▶
Geräteinnenraum vorsichtig reinigen.
Veränderungen am elektrischen oder me-
chanischen Aufbau sind gefährlich und kön-
nen zu Fehlfunktionen führen.
▶
Keine Veränderungen am elektrischen oder
mechanischen Aufbau durchführen.
Das Licht von LED-Leuchten ist sehr grell und
kann die Augen schädigen (Risikogruppe 1).
▶
Nicht länger als 100Sekunden direkt in die
eingeschalteten LED-Leuchten schauen.
WARNUNG‒Stromschlaggefahr!
Ein beschädigtes Gerät oder eine beschädig-
te Netzanschlussleitung ist gefährlich.
▶
Nie ein beschädigtes Gerät betreiben.
▶
Nie an der Netzanschlussleitung ziehen,
um das Gerät vom Stromnetz zu trennen.
Immer am Netzstecker der Netzanschluss-
leitung ziehen.
▶
Wenn das Gerät oder die Netzanschlusslei-
tung beschädigt ist, sofort den Netzstecker
der Netzanschlussleitung ziehen oder die
de Sachschäden vermeiden
4
Sicherung im Sicherungskasten ausschal-
ten.
▶
Den Kundendienst rufen. →Seite9
Unsachgemäße Reparaturen sind gefährlich.
▶
Nur dafür geschultes Fachpersonal darf Re-
paraturen am Gerät durchführen.
▶
Nur Original-Ersatzteile dürfen zur Repara-
tur des Geräts verwendet werden.
▶
Wenn die Netzanschlussleitung dieses Ge-
räts beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt wer-
den, um Gefährdungen zu vermeiden.
Eindringende Feuchtigkeit kann einen Strom-
schlag verursachen.
▶
Vor der Reinigung den Netzstecker ziehen
oder Sicherung im Sicherungskasten aus-
schalten.
▶
Keinen Dampfreiniger oder Hochdruckreini-
ger verwenden, um das Gerät zu reinigen.
WARNUNG‒Explosionsgefahr!
Stark ätz-alkalische oder stark säurehaltige
Reinigungsmittel in Verbindung mit Alumini-
umteilen im Spülraum des Geschirrspülers
können zu Explosionen führen.
▶
Nie stark ätz-alkalische oder stark säurehal-
tige Reinigungsmittel verwenden. Insbeson-
dere keine Reinigungsmittel aus dem Ge-
werbebereich oder Industriebereich in Ver-
bindung mit Aluminiumteilen, wie z.B. Fett-
filter von Dunstabzugshauben, verwenden.
2 Sachschäden vermeiden
ACHTUNG!
Kondenswasser kann zu Korrosionsschäden führen.
▶
Um Kondenswasserbildung zu vermeiden, das Ge-
rät beim Kochen einschalten.
Wenn Nässe in die Bedienelemente eindringt, können
Schäden entstehen.
▶
Nie Bedienelemente mit einem nassen Tuch reini-
gen.
Falsche Reinigung beschädigt die Oberflächen.
▶
Reinigungshinweise beachten.
▶
Keine scharfen oder scheuernden Reinigungsmittel
verwenden.
▶
Edelstahlflächen nur in Schliffrichtung reinigen.
▶
Nie Bedienelemente mit Edelstahlreiniger reinigen.
Zurücklaufendes Kondenswasser kann das Gerät be-
schädigen.
▶
Der Abluftkanal muss vom Gerät aus mit mindes-
tens 1° Gefälle installiert sein.
Wenn Sie Designelemente falsch beanspruchen, kön-
nen diese abbrechen.
▶
Nicht an Designelementen ziehen.
▶
Keine Gegenstände auf Designelemente stellen
oder an diese hängen.
3 Umweltschutz und Sparen
Schonen Sie die Umwelt, indem Sie Ihr Gerät ressour-
censchonend gebrauchen und wiederverwendbare Ma-
terialien richtig entsorgen.
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
▶
Die einzelnen Bestandteile getrennt nach Sorten ent-
sorgen.
Informationen über aktuelle Entsorgungswege erhal-
ten Sie bei Ihrem Fachhändler sowie Ihrer Gemein-
de- oder Stadtverwaltung.
3.2 Energie sparen
Wenn Sie diese Hinweise beachten, verbraucht Ihr Ge-
rät weniger Strom.
Beim Kochen ausreichend lüften.
¡
Das Gerät arbeitet effizienter und mit geringeren
Betriebsgeräuschen.
Die Lüfterstufe an die Intensität der Kochdünste an-
passen.
¡
Eine kleinere Lüfterstufe bedeutet einen geringeren
Energieverbrauch.
Die Intensivstufe nur nach Bedarf einsetzen.
Bei intensiven Kochdünsten frühzeitig eine höhere Lüf-
terstufe wählen.
¡
Die Gerüche verteilen sich weniger im Raum.
Das Gerät ausschalten, wenn es nicht mehr benötigt
wird.
¡
Das Gerät verbraucht keine Energie.
Die Beleuchtung ausschalten, wenn sie nicht mehr be-
nötigt wird.
¡
Die Beleuchtung verbraucht keine Energie.
Die Filter in den angegebenen Abständen reinigen
oder wechseln.
¡
Die Wirksamkeit des Geräts erhöht sich.
Den Kochdeckel aufsetzen.
¡
Die Kochdünste und das Kondensat verringern
sich.
Betriebsarten de
5
4 Betriebsarten
4.1 Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt
und durch ein Rohrsystem ins Freie geleitet.
Die Luft darf nicht in einen Kamin abge-
leitet werden, der für Abgase von Gerä-
ten verwendet wird, die Gas oder ande-
re Brennstoffe verbrennen (dies gilt
nicht für Umluftgeräte).
¡ Soll die Abluft in einen Rauchkamin
oder Abgaskamin geführt werden,
der nicht in Betrieb ist, muss die Zu-
stimmung des zuständigen Schorn-
steinfegermeisters eingeholt werden.
¡ Wird die Abluft durch die Außen-
wand geleitet, sollte ein Teleskop-
Mauerkasten verwendet werden.
4.2 Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen
Geruchsfilter gereinigt und wieder in den Raum zurück-
geführt.
Um die Gerüche im Umluftbetrieb zu
binden, müssen Sie einen Geruchsfilter
einbauen. Die verschiedenen Möglich-
keiten das Gerät im Umluftbetrieb zu
betreiben, entnehmen Sie unserem Ka-
talog oder fragen Sie Ihren Fachhänd-
ler. Das notwendige Zubehör erhalten
Sie im Fachhandel, beim Kundendienst
oder im Online-Shop.
de Kennenlernen
6
5 Kennenlernen
5.1 Bedienelemente
Über die Bedienelemente stellen Sie alle Funktionen Ih-
res Geräts ein und erhalten Informationen zum Be-
triebszustand.
Gerät einschalten oder ausschalten
Lüfterstufe erhöhen
Lüfterstufe verringern
Beleuchtung einschalten oder ausschalten
6 Grundlegende Bedienung
6.1 Bedienfeld
Gerät einschalten
1.
Den Filterauszug ausziehen.
2.
drücken.
a Das Gerät startet in Lüfterstufe2.
Gerät ausschalten
1.
drücken.
2.
Den Filterauszug einschieben.
Lüfterstufe einstellen
▶
oder drücken.
Intensivstufe einschalten
Wenn sich besonders starker Geruch oder Dunst entwi-
ckelt, können Sie die Intensivstufe verwenden.
▶
so oft drücken, bis alle LEDs in der Anzeige
leuchten.
a Das Gerät schaltet nach ca. 6Minuten automatisch
in eine niedrigere Lüfterstufe.
Intensivstufe ausschalten
▶
Um eine beliebige Lüfterstufe einzustellen,
drücken.
Lüfternachlauf einschalten
Im Lüfternachlauf läuft das Gerät noch eine Zeit lang
weiter und schaltet dann automatisch aus.
Voraussetzung:Das Gerät ist eingeschaltet.
▶
Den Filterauszug einschieben.
a Das Gerät schaltet nach ca.10Minuten automa-
tisch aus.
Beleuchtung einschalten
Die Beleuchtung können Sie unabhängig von der Lüf-
tung einschalten und ausschalten.
▶
drücken.
7 Reinigen und Pflegen
Damit Ihr Gerät lange funktionsfähig bleibt, reinigen
und pflegen Sie es sorgfältig.
7.1 Reinigungsmittel
Geeignete Reinigungsmittel erhalten Sie beim Kunden-
dienst oder im Online-shop.
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag ver-
ursachen.
▶
Vor der Reinigung den Netzstecker ziehen oder Si-
cherung im Sicherungskasten ausschalten.
▶
Keinen Dampfreiniger oder Hochdruckreiniger ver-
wenden, um das Gerät zu reinigen.
WARNUNG‒Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß.
▶
Vor der Reinigung Gerät abkühlen lassen.
ACHTUNG!
Ungeeignete Reinigungsmittel können die Oberflächen
des Geräts beschädigen.
▶
Keine scharfen oder scheuernden Reinigungsmittel
verwenden.
▶
Keine stark alkoholhaltigen Reinigungsmittel ver-
wenden.
Reinigen und Pflegen de
7
▶
Keine harten Scheuerkissen oder Putzschwämme
verwenden.
▶
Keine speziellen Reiniger zur Warmreinigung ver-
wenden.
▶
Glasreiniger, Glasschaber oder Edelstahl-Pflegemit-
tel nur verwenden, wenn diese in der Reinigungsan-
leitung zu dem entsprechenden Teil empfohlen wer-
den.
▶
Schwammtücher vor Gebrauch gründlich auswa-
schen.
7.2 Gerät reinigen
Reinigen Sie das Gerät wie vorgegeben, damit die un-
terschiedlichen Teile und Oberflächen nicht durch eine
falsche Reinigung oder ungeeignete Reinigungsmittel
beschädigt werden.
WARNUNG‒Explosionsgefahr!
Stark ätz-alkalische oder stark säurehaltige Reinigungs-
mittel in Verbindung mit Aluminiumteilen im Spülraum
des Geschirrspülers können zu Explosionen führen.
▶
Nie stark ätz-alkalische oder stark säurehaltige Rei-
nigungsmittel verwenden. Insbesondere keine Reini-
gungsmittel aus dem Gewerbebereich oder Indus-
triebereich in Verbindung mit Aluminiumteilen, wie
z.B. Fettfilter von Dunstabzugshauben, verwenden.
WARNUNG‒Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag ver-
ursachen.
▶
Vor der Reinigung den Netzstecker ziehen oder Si-
cherung im Sicherungskasten ausschalten.
▶
Keinen Dampfreiniger oder Hochdruckreiniger ver-
wenden, um das Gerät zu reinigen.
WARNUNG‒Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß.
▶
Vor der Reinigung Gerät abkühlen lassen.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶
Geräteinnenraum vorsichtig reinigen.
1.
Die Informationen zu den Reinigungsmitteln beach-
ten.
→"Reinigungsmittel", Seite6
2.
Je nach Oberfläche wie folgt reinigen:
‒ Edelstahlflächen mit einem Schwammtuch und
heißer Spüllauge in Schliffrichtung reinigen.
‒ Lackierte Oberflächen mit einem Schwammtuch
und heißer Spüllauge reinigen.
‒ Aluminium mit einem weichen Tuch und Glasrei-
niger reinigen.
‒ Kunststoff mit einem weichen Tuch und Glasreini-
ger reinigen.
‒ Glas mit einem weichen Tuch und Glasreiniger
reinigen.
3.
Mit einem weichen Tuch nachtrocknen.
4.
Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit
einem weichen Tuch hauchdünn auftragen.
Edelstahl-Pflegemittel erhalten Sie beim Kunden-
dienst oder im Online-Shop.

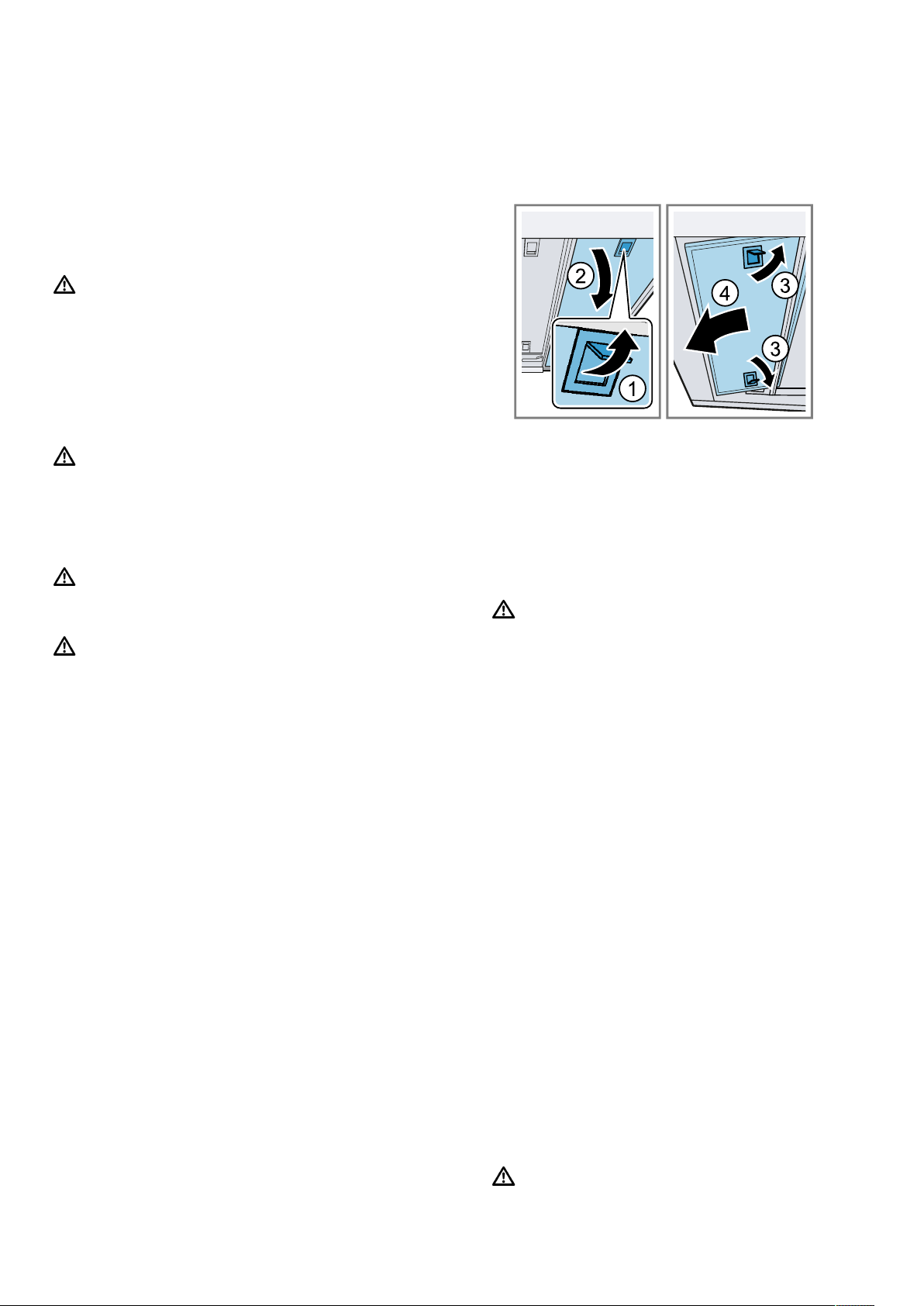

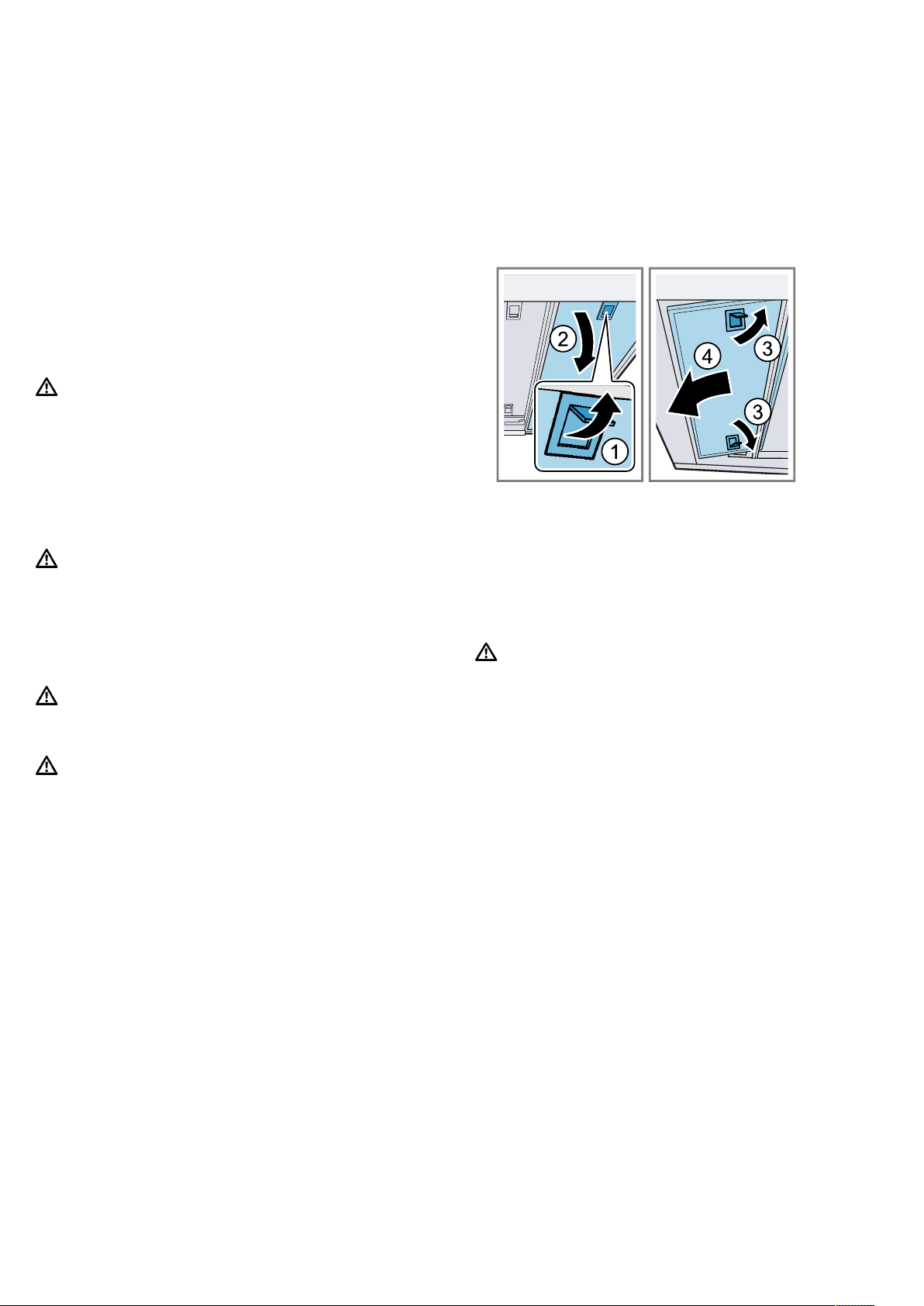

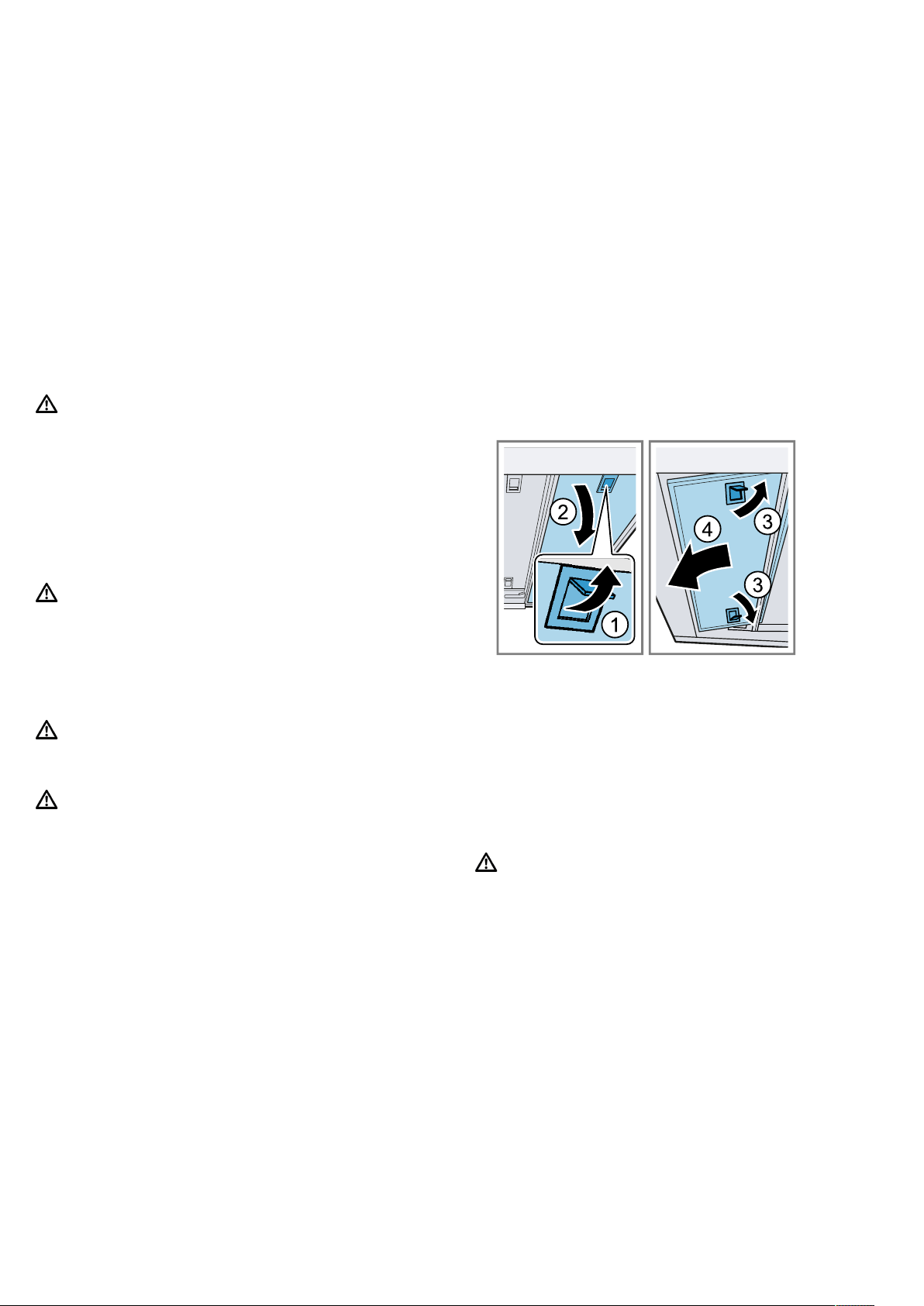

7.3 Fettfilter ausbauen
1.
Den Filterauszug vollständig herausziehen.
2.
ACHTUNG!
Herabfallende Fettfilter können das darunterliegende
Kochfeld beschädigen.
▶
Mit einer Hand unter den Fettfilter fassen.
Hinweis:Zuerst die Fettfilter im Filterauszug aus-
bauen, dann die Fettfilter im Gerät ausbauen.
Die Verriegelungen an den Fettfiltern öffnen.
3.
Die Fettfilter aus den Halterungen nehmen.
Um heruntertropfendes Fett zu vermeiden, die Fettfil-
ter waagerecht halten.
7.4 Fettfilter im Geschirrspüler reinigen
Die Fettfilter filtern das Fett aus dem Küchendunst. Re-
gelmäßig gereinigte Fettfilter gewährleisten einen ho-
hen Fettabscheidegrad.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich ent-
zünden.
▶
Die Fettfilter ca. alle 2Monate reinigen.
ACHTUNG!
Die Fettfilter können durch Einklemmen beschädigt
werden.
▶
Die Fettfilter nicht einklemmen.
Hinweis:Bei der Reinigung des Fettfilters im Geschirr-
spüler können leichte Verfärbungen auftreten. Die Ver-
färbungen haben keinen Einfluss auf die Funktion der
Fettfilter.
Voraussetzung:Die Fettfilter sind ausgebaut.
→"Fettfilter ausbauen", Seite7
1.
Die Informationen zu den Reinigungsmitteln beach-
ten.
→"Reinigungsmittel", Seite6
2.
Die Fettfilter locker in den Geschirrspüler stellen.
Stark verschmutzte Fettfilter nicht mit Geschirr reini-
gen.
Bei hartnäckigem Schmutz einen Fettlöser verwen-
den. Fettlöser erhalten Sie beim Kundendienst oder
im Online-shop.
3.
Den Geschirrspüler starten.
Bei der Temperatureinstellung maximal70°C wäh-
len.
4.
Die Fettfilter abtropfen lassen.
de Störungen beheben
8
7.5 Fettfilter von Hand reinigen
Die Fettfilter filtern das Fett aus dem Küchendunst. Re-
gelmäßig gereinigte Fettfilter gewährleisten einen ho-
hen Fettabscheidegrad.
WARNUNG‒Brandgefahr!
Die Fettablagerungen in den Fettfiltern können sich ent-
zünden.
▶
Die Fettfilter ca. alle 2Monate reinigen.
Voraussetzung:Die Fettfilter sind ausgebaut.
→"Fettfilter ausbauen", Seite7
1.
Die Informationen zu den Reinigungsmitteln beach-
ten.
→"Reinigungsmittel", Seite6
2.
Die Fettfilter in heißer Spüllauge einweichen.
Bei hartnäckigem Schmutz einen Fettlöser verwen-
den. Fettlöser erhalten Sie beim Kundendienst oder
im Online-shop.
3.
Die Fettfilter mit einer Bürste reinigen.
4.
Die Fettfilter gründlich ausspülen.
5.
Die Fettfilter abtropfen lassen.
7.6 Fettfilter einbauen
ACHTUNG!
Herabfallende Fettfilter können das darunterliegende
Kochfeld beschädigen.
▶
Mit einer Hand unter den Fettfilter fassen.
1.
Die Fettfilter einsetzen.
2.
Die Fettfilter nach oben klappen und die Verriege-
lungen einrasten.
3.
Sicherstellen, dass die Verriegelungen einrasten.
8 Störungen beheben
Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung,
bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.
WARNUNG‒Verletzungsgefahr!
Unsachgemäße Reparaturen sind gefährlich.
▶
Nur geschultes Fachpersonal darf Reparaturen am
Gerät durchführen.
▶
Wenn das Gerät defekt ist, den Kundendienst rufen.
WARNUNG‒Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
▶
Nur dafür geschultes Fachpersonal darf Reparatu-
ren am Gerät durchführen.
▶
Nur Original-Ersatzteile dürfen zur Reparatur des
Geräts verwendet werden.
▶
Wenn die Netzanschlussleitung dieses Geräts be-
schädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu ver-
meiden.
8.1 Funktionsstörungen
Störung Ursache und Störungsbehebung
Gerät funktioniert
nicht.
Netzstecker der Netzanschlussleitung ist nicht eingesteckt.
▶
Schließen Sie das Gerät am Stromnetz an.
Sicherung ist defekt.
▶
Prüfen Sie die Sicherung im Sicherungskasten.
Stromversorgung ist ausgefallen.
▶
Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
LED-Beleuchtung
funktioniert nicht.
Unterschiedliche Ursachen sind möglich.
▶
Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer
konzessionierten Fachkraft (Elektroinstallateur) gewechselt werden.
▶
Rufen Sie den Kundendienst.
→"Kundendienst", Seite9
Kundendienst de
9
9 Kundendienst
Wenn Sie Anwendungsfragen haben, eine Störung am
Gerät nicht selbst beheben können oder das Gerät re-
pariert werden muss, wenden Sie sich an unseren Kun-
dendienst.
Funktionsrelevante Original-Ersatzteile gemäß der ent-
sprechenden Ökodesign-Verordnung erhalten Sie bei
unserem Kundendienst für die Dauer von mindestens
10 Jahren ab dem Inverkehrbringen Ihres Geräts inner-
halb des Europäischen Wirtschaftsraums.
Hinweis:Der Einsatz des Kundendiensts ist im Rah-
men der Herstellergarantiebedingungen kostenfrei.
Detaillierte Informationen über die Garantiezeit und die
Garantiebedingungen in Ihrem Land erhalten Sie bei
unserem Kundendienst, Ihrem Händler oder auf unse-
rer Webseite.
Wenn Sie den Kundendienst kontaktieren, benötigen
Sie die Erzeugnisnummer (E-Nr.) und die Fertigungs-
nummer (FD) Ihres Geräts.
Die Kontaktdaten des Kundendiensts finden Sie im bei-
liegenden Kundendienstverzeichnis oder auf unserer
Webseite.
9.1 Erzeugnisnummer (E-Nr.) und
Fertigungsnummer (FD)
Die Erzeugnisnummer (E-Nr.) und die Fertigungsnum-
mer (FD) finden Sie auf dem Typenschild des Geräts.
Das Typenschild befindet sich je nach Modell:
¡ im Innenraum des Geräts (dazu die Fettfilter aus-
bauen).
¡ auf der Oberseite des Geräts.
Um Ihre Gerätedaten und die Kundendienst-Telefon-
nummer schnell wiederzufinden, können Sie die Daten
notieren.
10 Zubehör
Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät ab-
gestimmt.
Zubehör Bestellnummer
Standard Umluftset 5Z5145X5
Clean Air Standard Ge-
ruchsfilter (Ersatz)
5Z51ITB1X4
Clean Air Standard Um-
luftset
5Z51ITI1X4
Griffleiste Edelstahl 5Z5760N0
10.1 Weiteres Zubehör
Weiteres Zubehör können Sie beim Kundendienst, im
Fachhandel oder im Internet kaufen.
Ein umfangreiches Angebot zu Ihrem Gerät finden Sie
im Internet oder in unseren Prospekten:
www.blaupunkt.com
Zubehör ist gerätespezifisch. Geben Sie beim Kauf im-
mer die genaue Bezeichnung (E-Nr.) Ihres Geräts an.
Welches Zubehör für Ihr Gerät verfügbar ist, erfahren
Sie im Online-Shop oder beim Kundendienst.
11 Entsorgen
Erfahren Sie hier, wie Sie Altgeräte richtig entsorgen.
11.1 Altgerät entsorgen
Durch umweltgerechte Entsorgung können wertvolle
Rohstoffe wiederverwendet werden.
1.
Den Netzstecker der Netzanschlussleitung ziehen.
2.
Die Netzanschlussleitung durchtrennen.
3.
Das Gerät umweltgerecht entsorgen.
Dieses Gerät ist entsprechend der
europäischen Richtlinie 2012/19/EU
über Elektro- und Elektronikaltgeräte
(waste electrical and electronic equip-
ment – WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für ei-
ne EU-weit gültige Rücknahme und
Verwertung der Altgeräte vor.
12 Montageanleitung
Beachten Sie diese Informationen bei der Montage des
Geräts.
de Montageanleitung
10

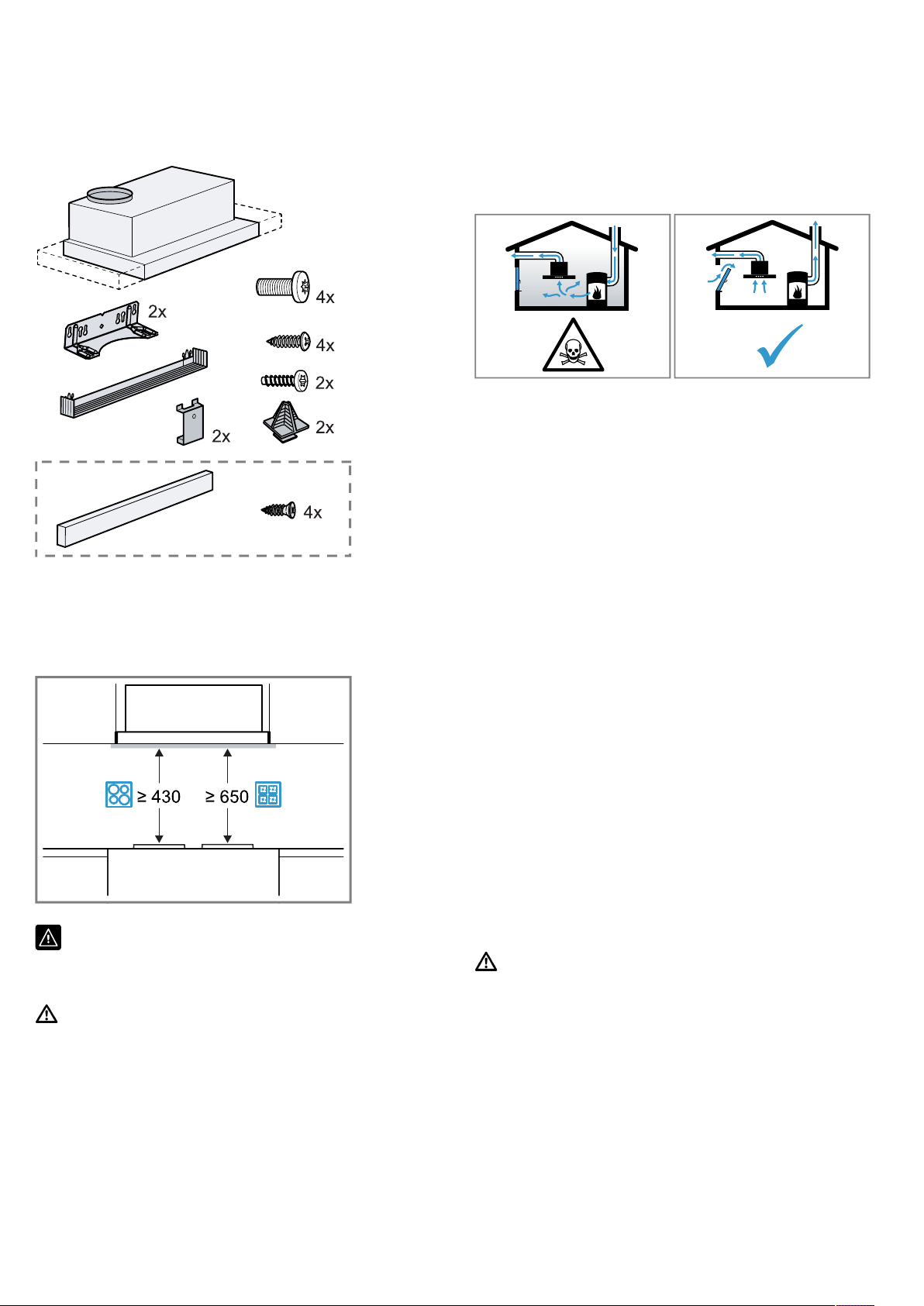

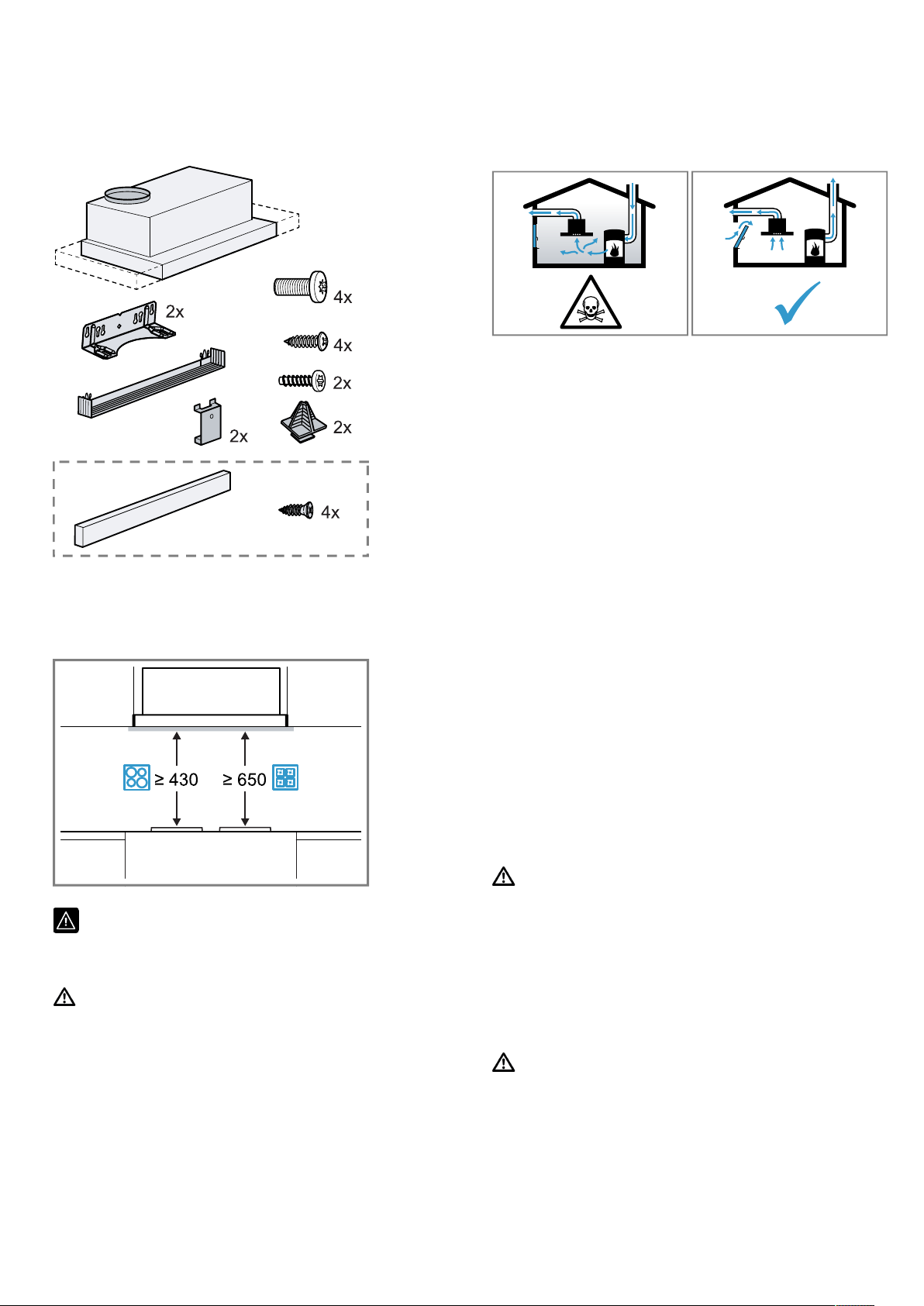

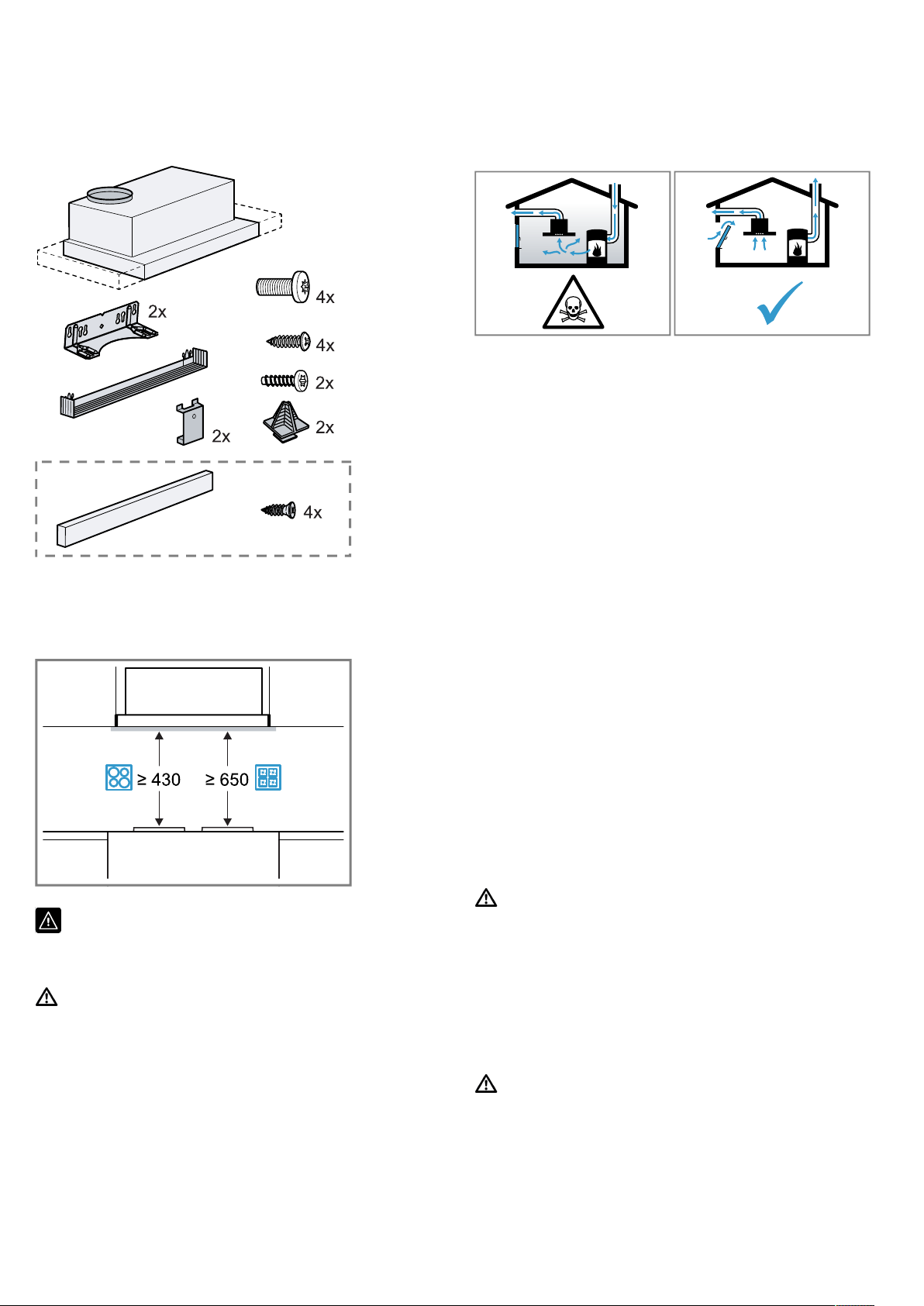

12.1 Lieferumfang
Prüfen Sie nach dem Auspacken alle Teile auf Trans-
portschäden und die Vollständigkeit der Lieferung.
Je nach Geräteausstattung
12.2 Sicherheitsabstände
Beachten Sie die Sicherheitsabstände des Geräts.
12.3 Sichere Montage
Beachten Sie diese Sicherheitshinweise, wenn
Sie das Gerät montieren.
WARNUNG‒Vergiftungsgefahr!
Zurückgesaugte Verbrennungsgase können
zu Vergiftungen führen. Raumluftabhängige
Feuerstätten (z. B. gas-, öl-, holz- oder kohle-
betriebene Heizgeräte, Durchlauferhitzer,
Warmwasserbereiter) beziehen Verbrennungs-
luft aus dem Aufstellraum und führen die Ab-
gase durch eine Abgasanlage (z. B. Kamin)
ins Freie. In Verbindung mit einer eingeschal-
teten Dunstabzugshaube wird der Küche und
den benachbarten Räumen Raumluft entzo-
gen. Ohne ausreichende Zuluft entsteht ein
Unterdruck. Giftige Gase aus dem Kamin
oder Abzugsschacht werden in die Wohnräu-
me zurückgesaugt.
▶
Immer für ausreichend Zuluft sorgen, wenn
das Gerät im Abluftbetrieb gleichzeitig mit
einer raumluftabhängigen Feuerstätte ver-
wendet wird.
▶
Ein gefahrloser Betrieb ist nur dann mög-
lich, wenn der Unterdruck im Aufstellraum
der Feuerstätte 4Pa(0,04mbar) nicht
überschreitet. Dies kann erreicht werden,
wenn durch nicht verschließbare Öffnun-
gen, z. B. in Türen, Fenstern, in Verbindung
mit einem Zuluft- / Abluftmauerkasten oder
durch andere technische Maßnahmen, die
zur Verbrennung benötigte Luft nachströ-
men kann. Ein Zuluft-/Abluftmauerkasten al-
lein stellt die Einhaltung des Grenzwertes
nicht sicher.
▶
Ziehen Sie in jedem Fall den Rat des zu-
ständigen Schornsteinfegermeisters hinzu,
der den gesamten Lüftungsverbund des
Hauses beurteilen kann und Ihnen die pas-
sende Maßnahme zur Belüftung vorschlägt.
▶
Wird das Gerät ausschließlich im Umluftbe-
trieb eingesetzt, ist der Betrieb ohne Ein-
schränkung möglich.
WARNUNG‒Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über
den Kopf ziehen oder sich darin einwickeln
und ersticken.
▶
Verpackungsmaterial von Kindern fernhal-
ten.
▶
Kinder nicht mit Verpackungsmaterial spie-
len lassen.
WARNUNG‒Brandgefahr!
Die Fettablagerungen im Fettfilter können sich
entzünden.
▶
Die vorgegebenen Sicherheitsabstände
müssen eingehalten werden, um einen Hit-
zestau zu vermeiden.
Montageanleitung de
11
▶
Beachten Sie die Angaben zu Ihrem Koch-
gerät. Werden Gas- und Elektro- Kochstel-
len zusammen betrieben, gilt der größte an-
gegebene Abstand.
▶
Das Gerät nur an einer Seite direkt neben
einem Hochschrank oder einer Wand in-
stallieren. Der Abstand zum Hochschrank
oder zur Wand muss mind. 50mm betra-
gen.
Die Fettablagerungen im Fettfilter können sich
entzünden.
▶
In der Nähe des Gerätes nie mit offener
Flamme arbeiten (z.B. flambieren).
▶
Gerät nur dann in der Nähe einer Feuerstät-
te für feste Brennstoffe (z.B. Holz oder Koh-
le) installieren, wenn eine geschlossene,
nicht abnehmbare Abdeckung vorhanden
ist. Es darf keinen Funkenflug geben.
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharf-
kantig sein.
▶
Schutzhandschuhe tragen.
Ist das Gerät nicht ordnungsgemäß befestigt,
kann es herabfallen.
▶
Alle Befestigungselemente müssen fest
und sicher montiert werden.
Das Gerät ist schwer.
▶
Zum Bewegen des Gerätes sind 2 Perso-
nen erforderlich.
▶
Nur geeignete Hilfsmittel verwenden.
Veränderungen am elektrischen oder me-
chanischen Aufbau sind gefährlich und kön-
nen zu Fehlfunktionen führen.
▶
Keine Veränderungen am elektrischen oder
mechanischen Aufbau durchführen.
WARNUNG‒Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts
können das Anschlusskabel beschädigen.
▶
Das Anschlusskabel nicht knicken oder ein-
klemmen.
Ein beschädigtes Gerät oder eine beschädig-
te Netzanschlussleitung ist gefährlich.
▶
Nie ein beschädigtes Gerät betreiben.
▶
Nie an der Netzanschlussleitung ziehen,
um das Gerät vom Stromnetz zu trennen.
Immer am Netzstecker der Netzanschluss-
leitung ziehen.
▶
Wenn das Gerät oder die Netzanschlusslei-
tung beschädigt ist, sofort den Netzstecker
der Netzanschlussleitung ziehen oder die
Sicherung im Sicherungskasten ausschal-
ten.
▶
Den Kundendienst rufen. →Seite9
▶
Nur dafür geschultes Fachpersonal darf Re-
paraturen am Gerät durchführen.
Unsachgemäße Reparaturen sind gefährlich.
▶
Nur dafür geschultes Fachpersonal darf Re-
paraturen am Gerät durchführen.
▶
Nur Original-Ersatzteile dürfen zur Repara-
tur des Geräts verwendet werden.
▶
Wenn die Netzanschlussleitung dieses Ge-
räts beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt wer-
den, um Gefährdungen zu vermeiden.
Unsachgemäße Installationen sind gefährlich.
▶
Das Gerät nur gemäß den Angaben auf
dem Typenschild anschließen und betrei-
ben.
▶
Das Gerät nur über eine vorschriftsmäßig
installierte Steckdose mit Erdung an ein
Stromnetz mit Wechselstrom anschließen.
▶
Das Schutzleitersystem der elektrischen
Hausinstallation muss vorschriftsmäßig in-
stalliert sein.
▶
Nie das Gerät über eine externe Schaltvor-
richtung versorgen, z. B. Zeitschaltuhr oder
Fernsteuerung.
▶
Wenn das Gerät eingebaut ist, muss der
Netzstecker der Netzanschlussleitung frei
zugänglich sein. Falls der freie Zugang
nicht möglich ist, muss in der festverlegten
elektrischen Installation eine allpolige
Trennvorrichtung nach den Bedingungen
der Überspannungskategorie III und nach
den Errichtungsbestimmungen eingebaut
werden.
▶
Beim Aufstellen des Geräts darauf achten,
dass die Netzanschlussleitung nicht einge-
klemmt oder beschädigt wird.
12.4 Hinweise zur Einbausituation
¡ Dieses Gerät in einem Küchenschrank montieren.
12.5 Hinweise zur Abluftleitung
Der Hersteller des Geräts übernimmt keine Gewährleis-
tung für Beanstandungen, die auf die Rohrstrecke zu-
rückzuführen sind.
¡ Ein kurzes, geradliniges Abluftrohr mit einem mög-
lichst großen Rohrdurchmesser verwenden.
¡ Lange, raue Abluftrohre, viele Rohrbögen oder klei-
ne Rohrdurchmesser verringern die Absaugleistung
und erhöhen das Lüftergeräusch.
¡ Ein Abluftrohr aus nicht brennbarem Material ver-
wenden.
¡ Um Kondensat-Rücklauf zu vermeiden, das Abluft-
rohr vom Gerät aus mit 1° Gefälle montieren.
de Montageanleitung
12
Rundrohre
Rundrohre mit einem Innendurchmesser von 150mm
(empfohlen) oder mindestens 120mm verwenden.
Flachkanäle
Flachkanäle verwenden, deren Innenquerschnitt dem
Durchmesser der Rundrohre entspricht:
¡ Durchmesser 150mm entspricht ca.177cm².
¡ Durchmesser 120mm entspricht ca.113cm².
¡ Bei abweichenden Rohrdurchmessern Dichtstreifen
einsetzen.
¡ Keine Flachkanäle mit scharfen Umlenkungen ver-
wenden.
12.6 Hinweise zum elektrischen Anschluss
Um das Gerät sicher elektrisch anschließen zu können,
beachten Sie diese Hinweise.
WARNUNG‒Stromschlaggefahr!
Die Trennung des Geräts vom Stromnetz muss jeder-
zeit möglich sein. Das Gerät darf nur an eine vor-
schriftsmäßig installierte Schutzkontakt-Steckdose an-
geschlossen werden.
▶
Der Netzstecker der Netzanschlussleitung muss
nach dem Einbau des Geräts frei zugänglich sein.
▶
Ist dies nicht möglich, muss in der festverlegten
elektrischen Installation eine allpolige Trennvorrich-
tung nach den Bedingungen der Überspannungska-
tegorie III und nach den Errichtungsbestimmungen
eingebaut werden.
▶
Nur eine Elektrofachkraft darf die festverlegte elektri-
sche Installation ausführen. Wir empfehlen einen
Fehlerstromschutzschalter (FI-Schalter) im Strom-
kreis der Geräteversorgung zu installieren.
Scharfkantige Bauteile innerhalb des Geräts können
das Anschlusskabel beschädigen.
▶
Das Anschlusskabel nicht knicken oder einklem-
men.
¡ Die Anschlussdaten dem Typenschild im Geräte-In-
nenraum entnehmen.
¡ Um das Typenschild zu sehen, den Fettfilter ausbau-
en.
¡ Die Anschlussleitung ist ca.1,30m lang.
¡ Dieses Gerät entspricht den EG-Funkentstörbestim-
mungen.
¡ Das Gerät entspricht der Schutzklasse 1. Daher das
Gerät nur mit Schutzleiter-Anschluss verwenden.
¡ Das Gerät während der Montage nicht an Strom an-
schließen.
¡ Sicherstellen, dass der Berührungsschutz durch den
Einbau gewährleistet ist.
12.7 Allgemeine Hinweise
Beachten Sie diese allgemeinen Hinweise bei der In-
stallation.
¡ Für die Installation müssen die aktuell gültigen Bau-
vorschriften und die Vorschriften der örtlichen
Strom- und Gasversorger beachtet werden.
¡ Bei der Ableitung von Abluft müssen die behördli-
chen und gesetzlichen Vorschriften, wie z.B. die
Landesbauverordnung, beachtet werden.
¡ Die Breite der Dunstabzugshaube muss mindestens
der Breite der Kochstelle entsprechen.
¡ Um den Kochdunst optimal zu erfassen, das Gerät
mittig über dem Kochfeld montieren.
¡ Um das Gerät im Servicefall ungehindert zu errei-
chen, einen leicht zugänglichen Montageort wählen.
¡ Die Oberflächen des Geräts sind empfindlich. Bei
der Montage Beschädigungen vermeiden.

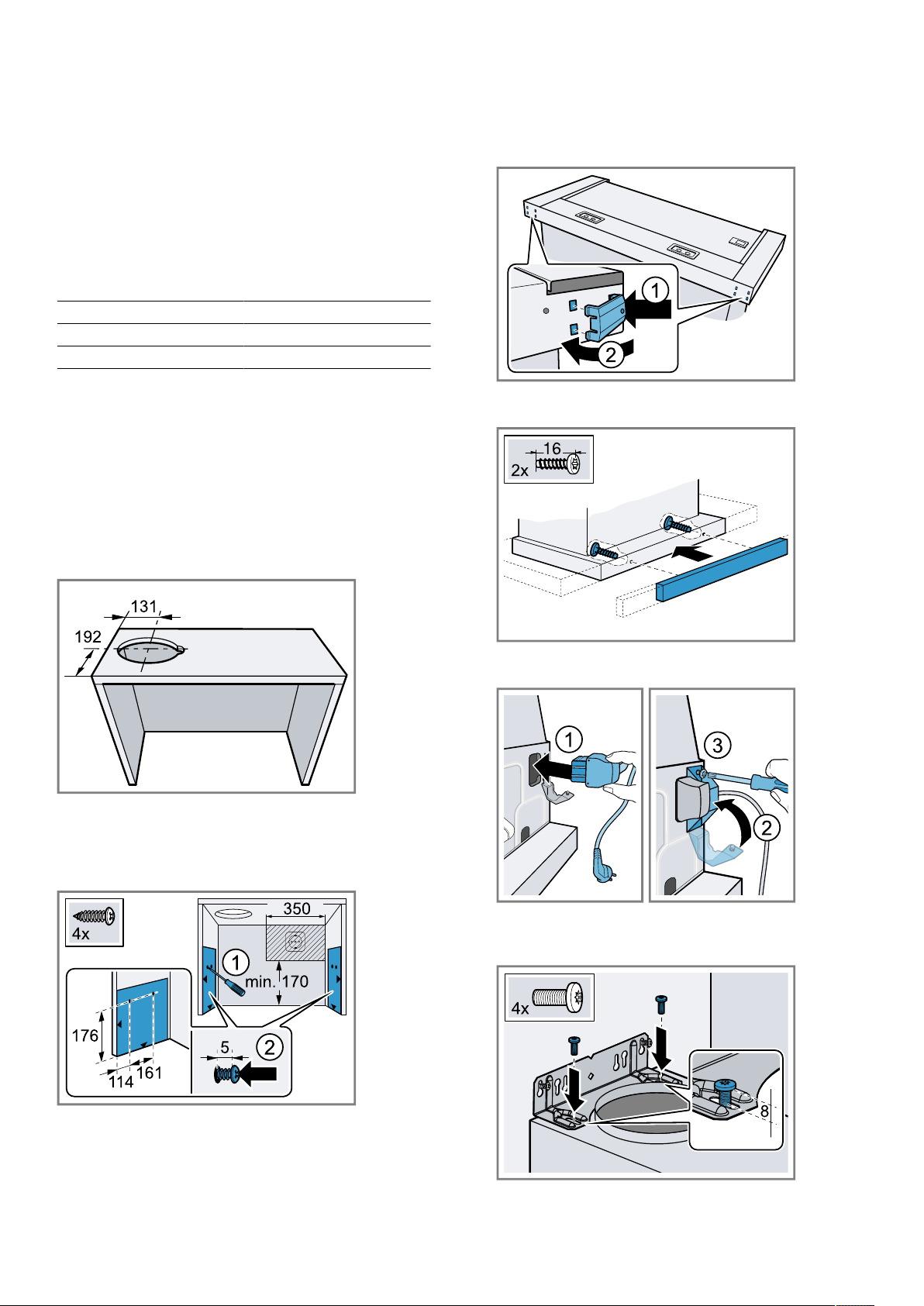

12.8 Montage

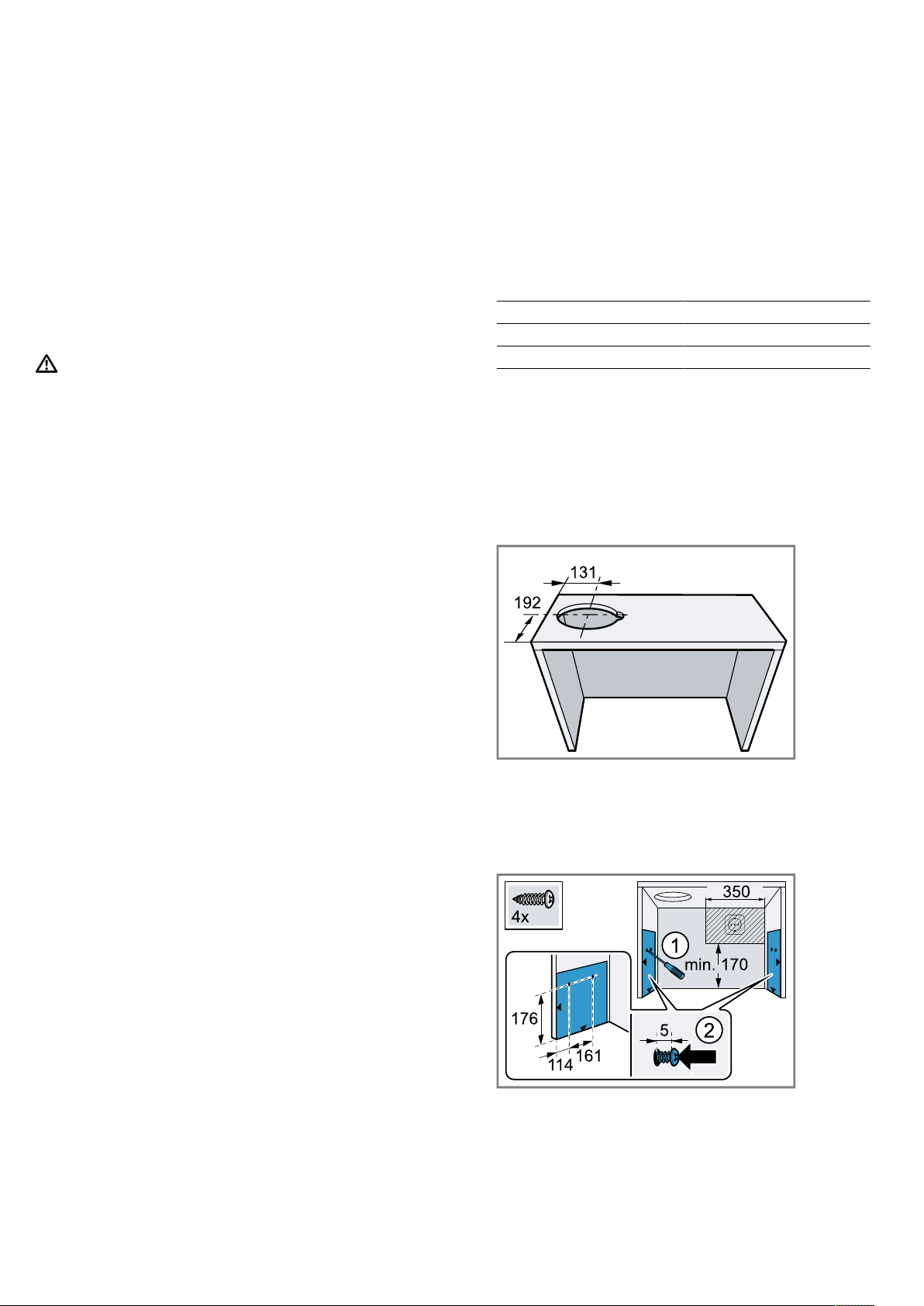

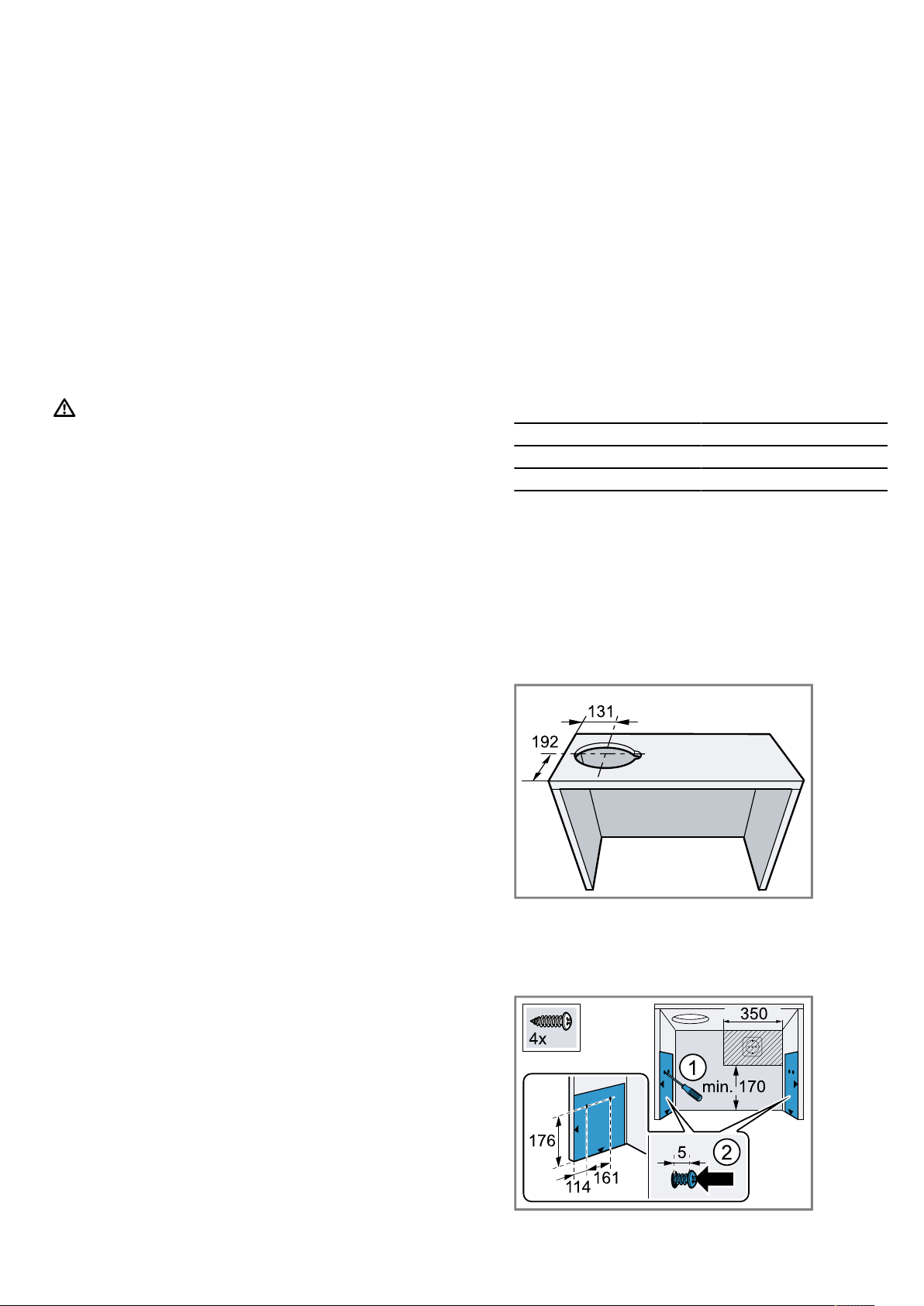

Möbel prüfen
1.
Das Einbaumöbel prüfen, ob es waagerecht und
ausreichend tragfähig ist.
Das max. Gewicht des Geräts beträgt 18 kg.
2.
Sicherstellen, dass das Einbaumöbel bis 90°C hit-
zebeständig ist.
3.
Sicherstellen, dass das Einbaumöbel auch nach
den Ausschnittarbeiten noch stabil ist.
4.
Sicherstellen, dass das Einbaumöbel folgenden Ab-
messungen entspricht:
Breite 600mm
Tiefe min. 320mm
Höhe min. 390mm
Möbel vorbereiten
Voraussetzung:Das Möbel eignet sich für den Einbau.
→"Möbel prüfen", Seite12
1.
Um Beschädigungen zu vermeiden, das Kochfeld
abdecken.
2.
Sicherstellen, dass nach den Ausschnittarbeiten die
Stabilität des Einbaumöbels gewährleistet ist.
3.
Bei einer Schranktiefe von weniger als 320mm
einen Teil der Rückwand entfernen.
4.
Den Ausschnitt für die Rohrverbindung herstellen.
5.
Falls vorhanden, Schrankboden entfernen.
6.
Die Späne entfernen.

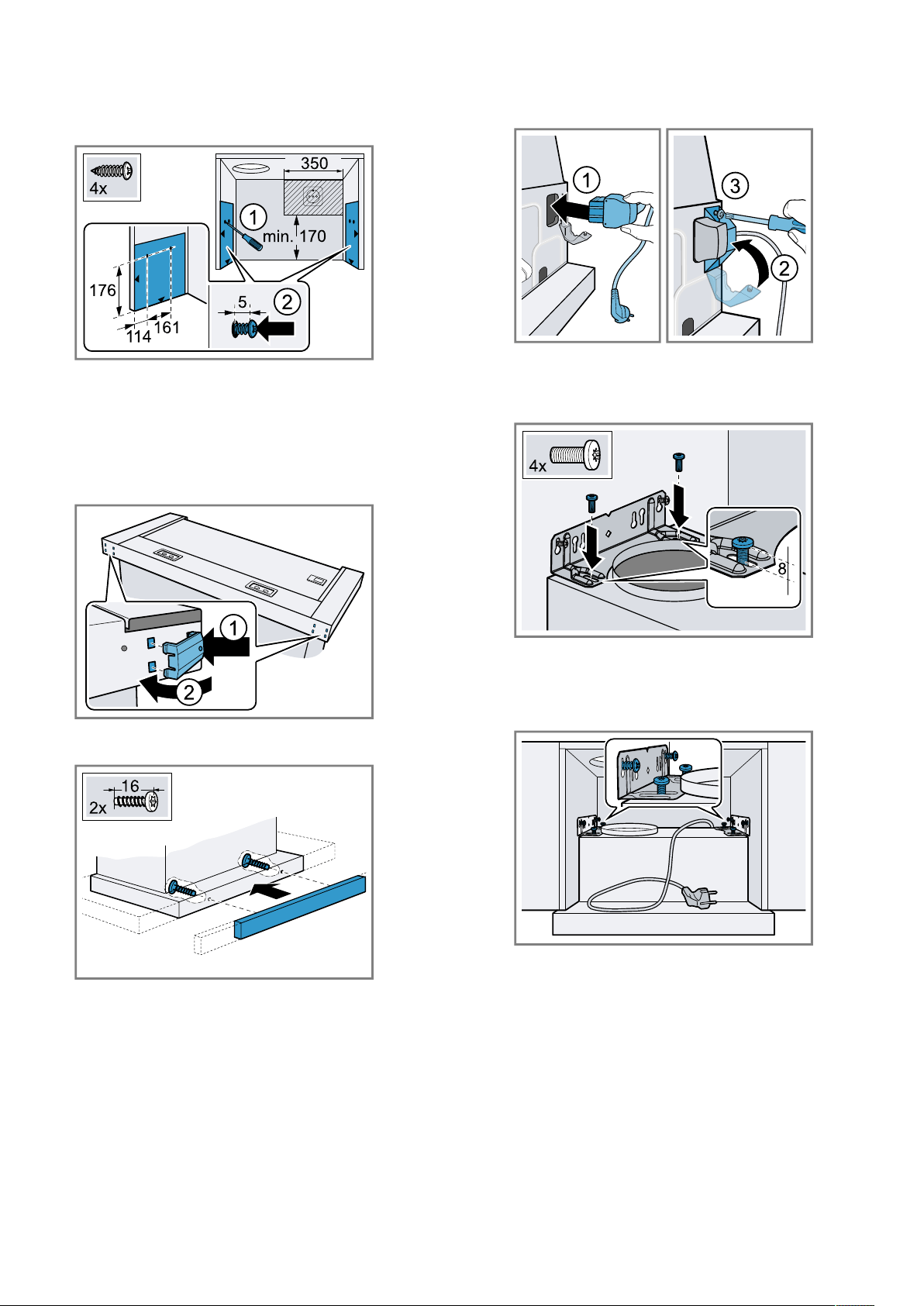

7.
An den Schrankinnenseiten mit beiliegender Scha-
blone die Befestigungspunkte anreißen und mit ei-
nem Stichel vorstechen.
Montageanleitung de
13
8.
Die 4 beiliegenden Schrauben für die Haltewinkel
bis auf 5mm Abstand eindrehen.

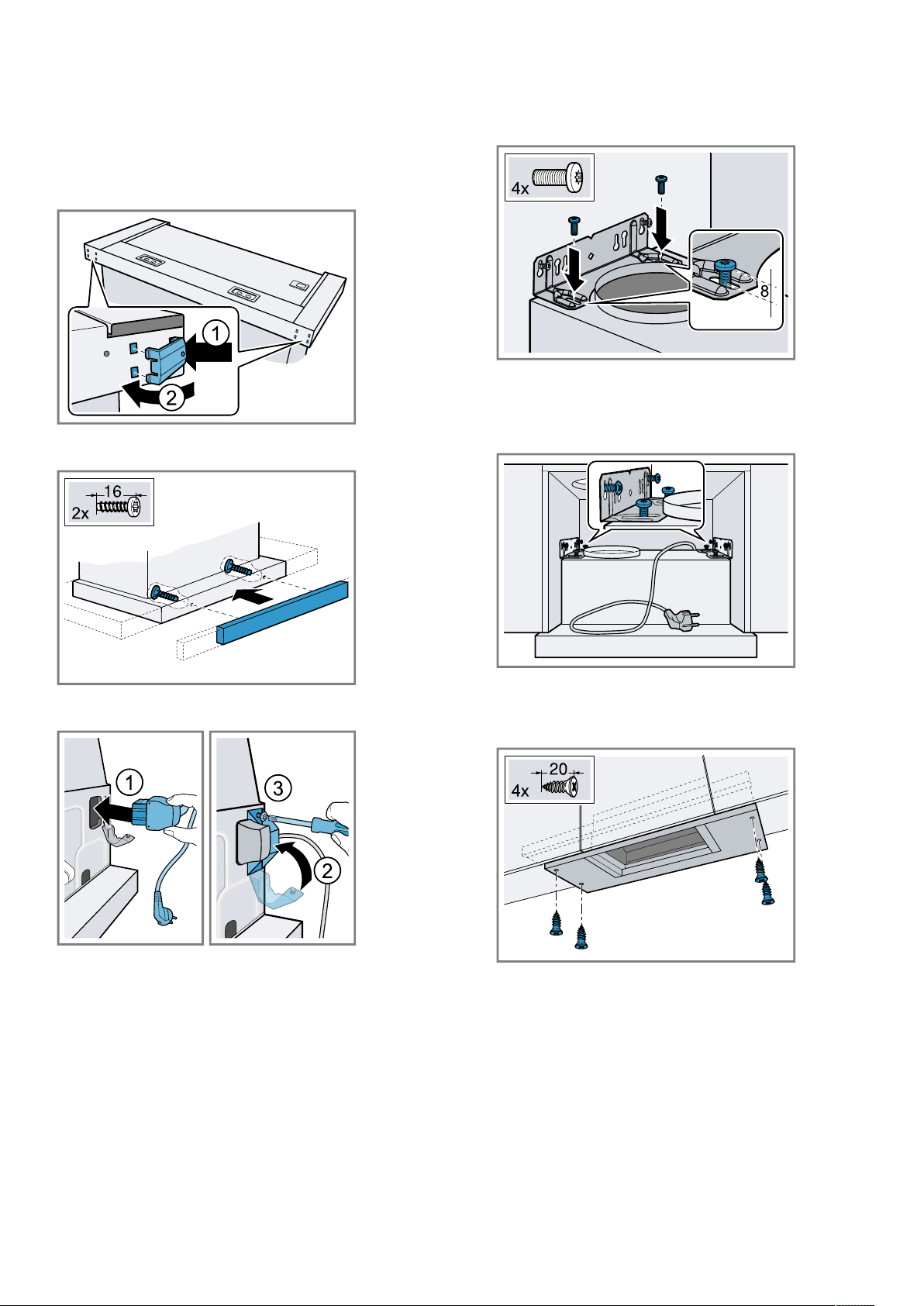

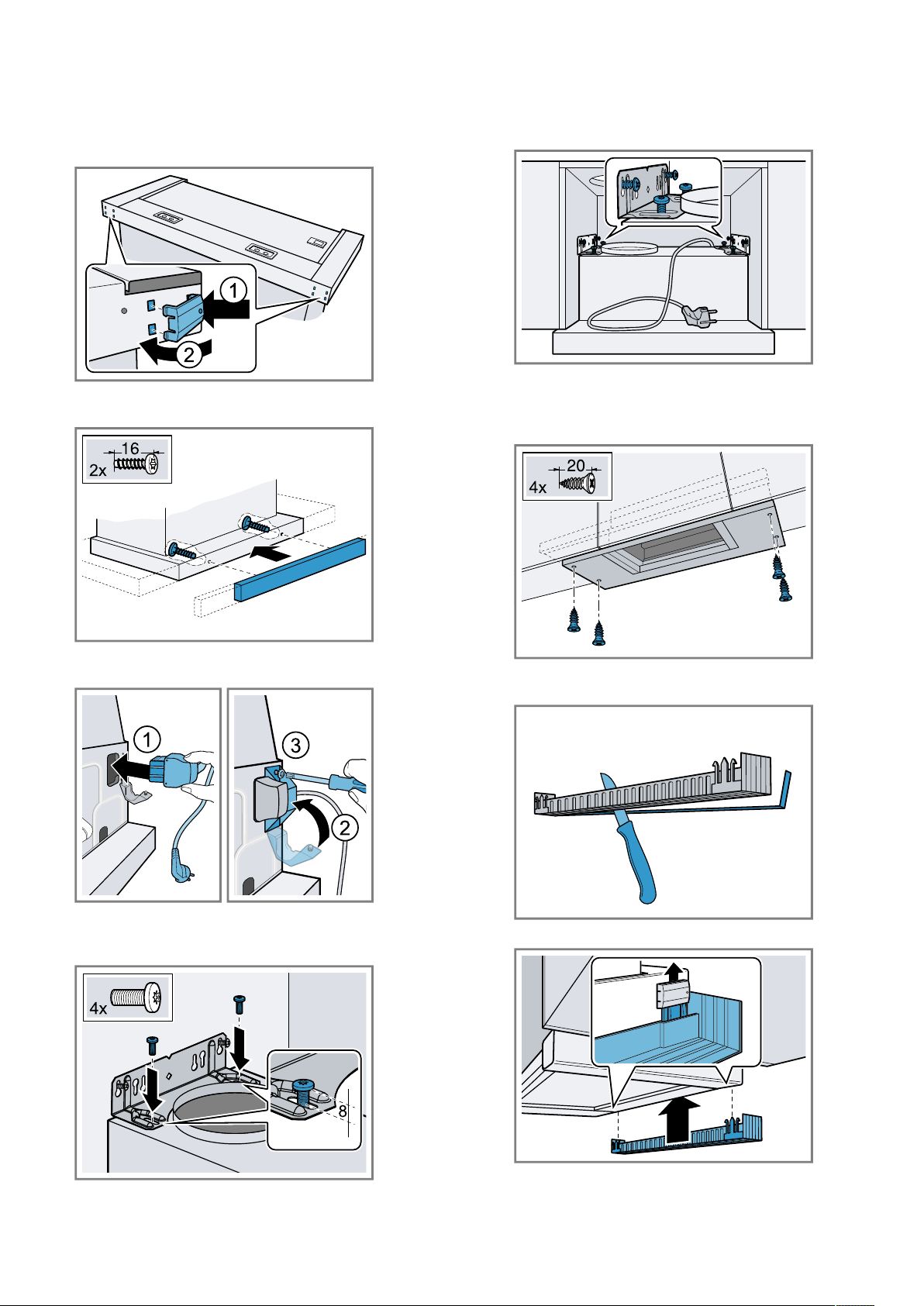

Gerät vorbereiten
1.
Die Halterungen für die Wandabschlussleiste an der
Geräterückseite außen in die Aussparungen einset-
zen und zur Gerätemitte hin einklappen.
2.
Die Griffleiste mit den beiliegenden Schrauben am
Filterauszug befestigen.
3.

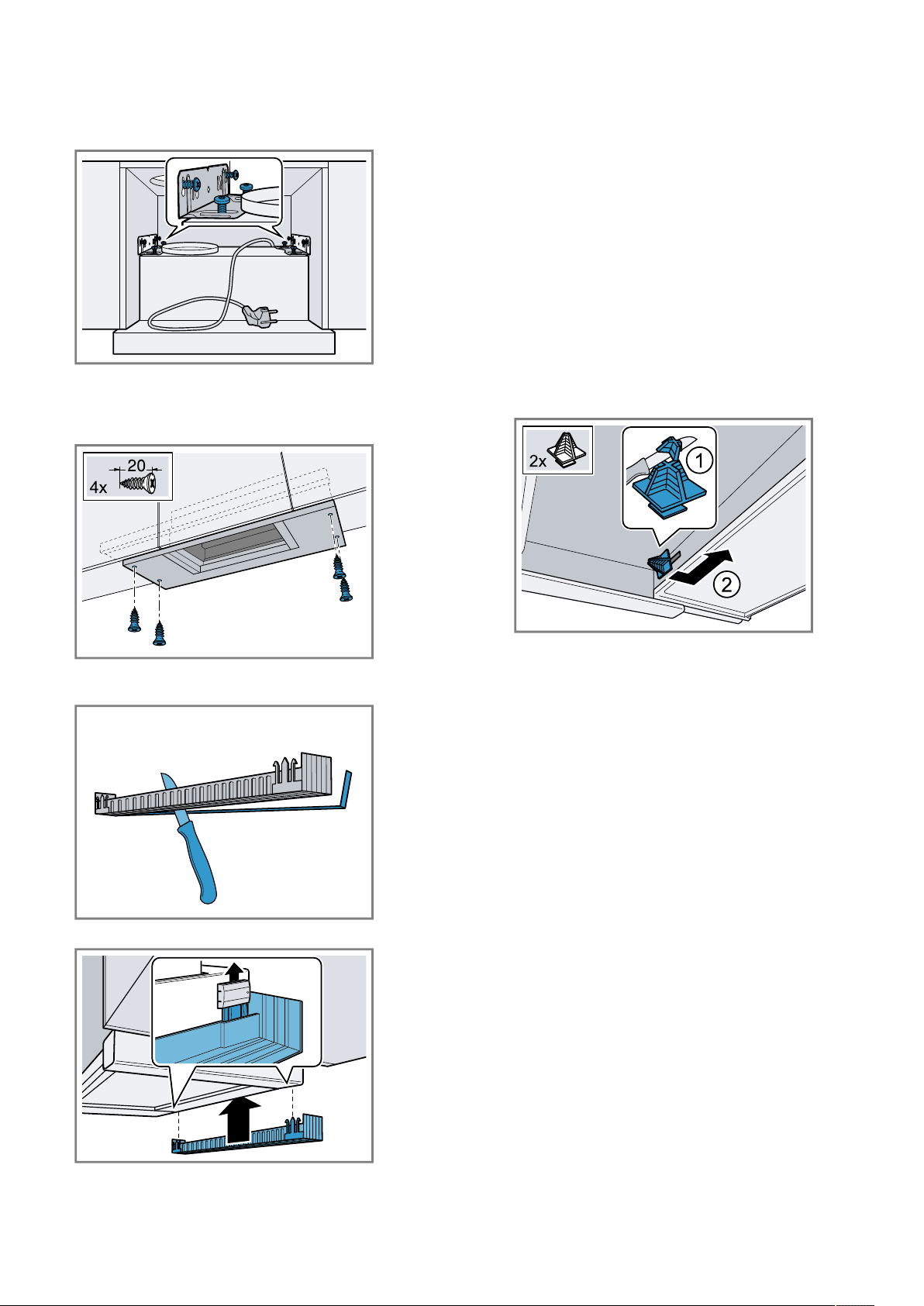

Am Gerät das beiliegende Netzanschlusskabel ein-
stecken und mit der Zugentlastung sichern.
4.
Am Gerät die 2 Haltewinkel anschrauben. Auf die
Position der Schrauben achten. Die Schrauben da-
bei bis auf 8mm Abstand eindrehen.
Gerät montieren
1.
Das Gerät mit den Haltewinkeln an den Schrauben
im Schrank einhängen, ausrichten und festschrau-
ben.
2.

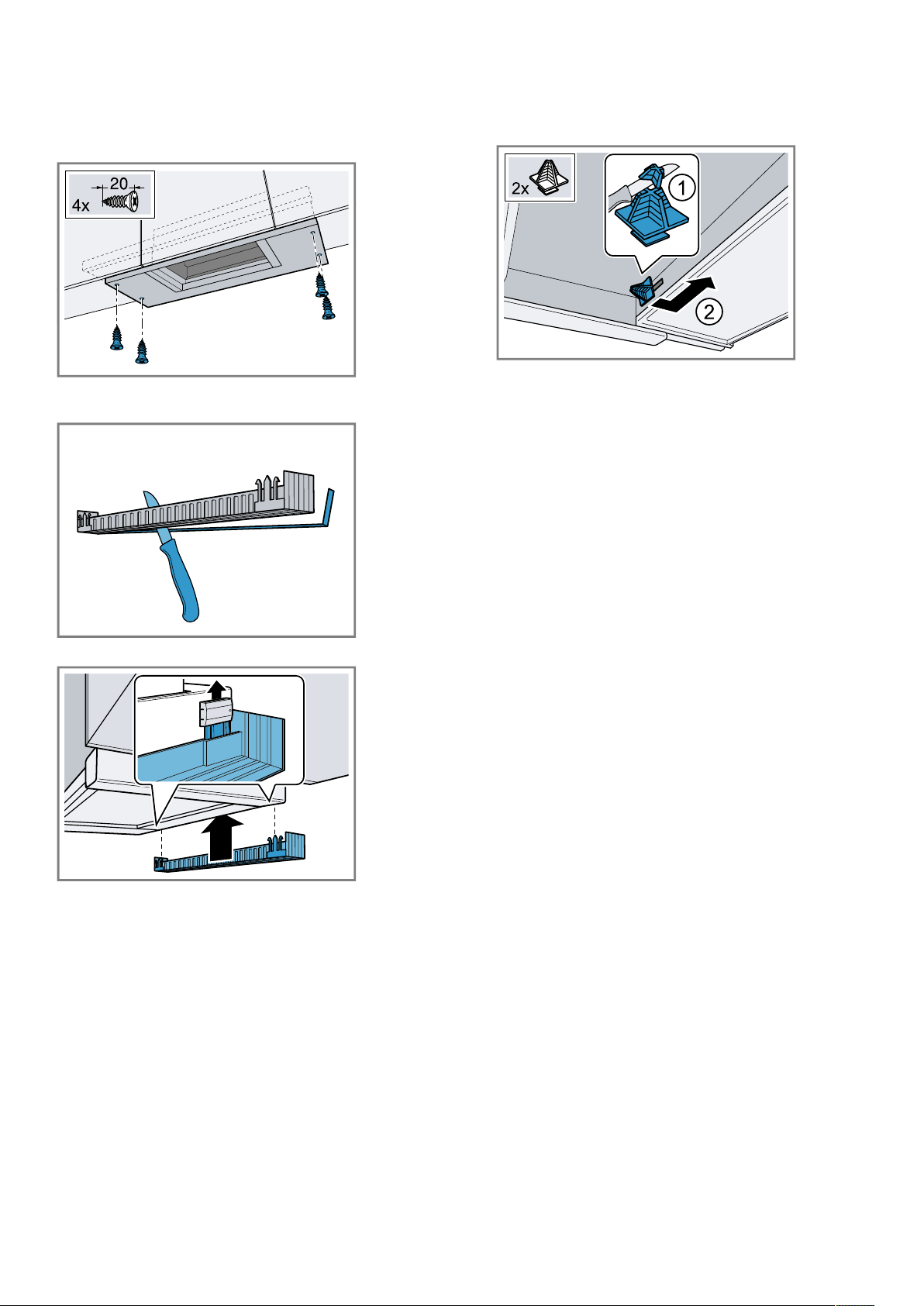

Gerätebreite 90cm: Den Filterauszug vollständig
nach vorne ziehen. Das Gerät zusätzlich mit je 2
Schrauben links und rechts von unten an den seitli-
chen Oberschränken festschrauben.
de Montageanleitung
14
3.

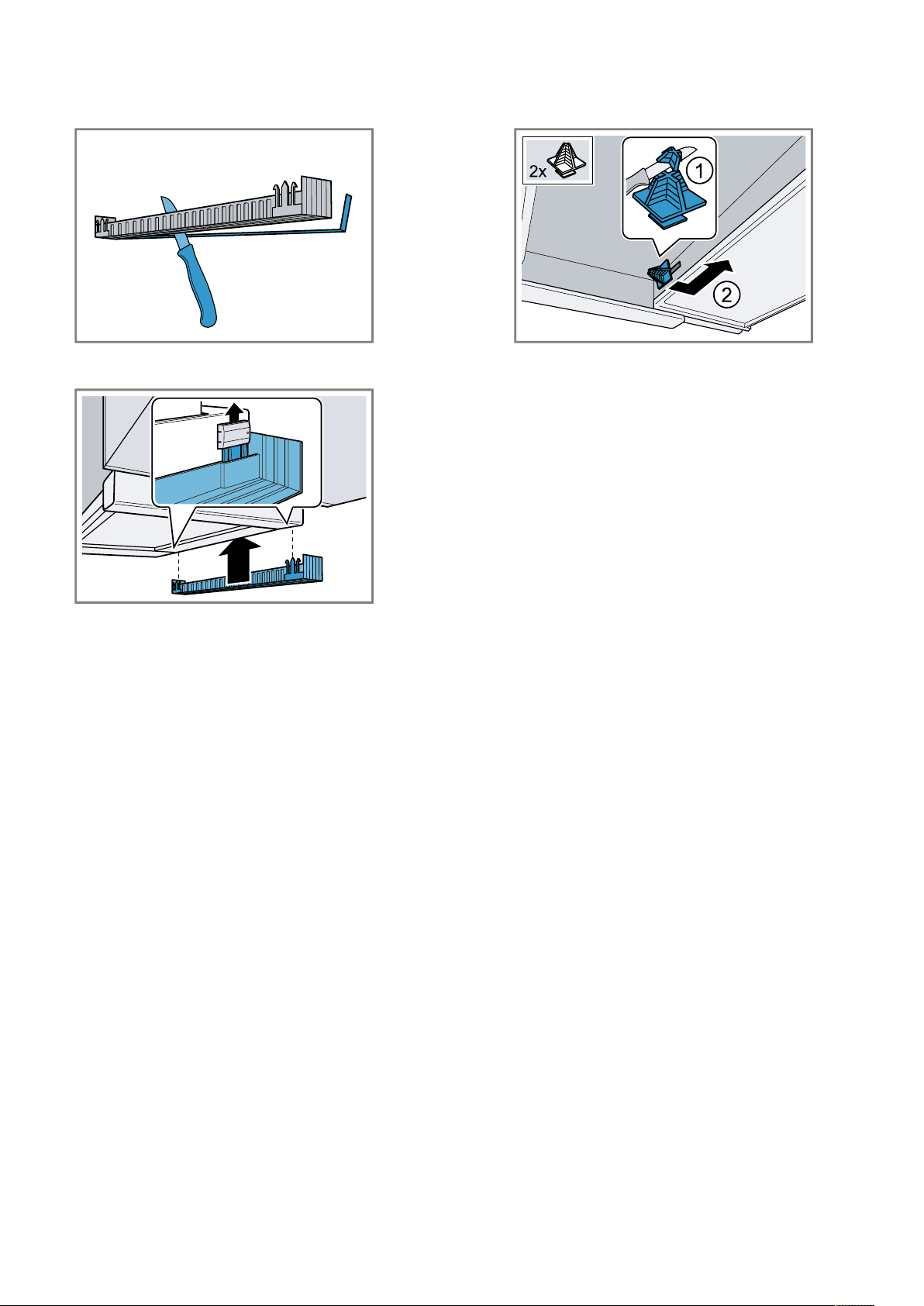

Die Wandabschlussleiste auf den Abstand zwischen
Gerät und Wand anpassen.
4.
Die Wandabschlussleiste in die Halterungen einras-
ten.
5.
Die Fettfilter einbauen.
6.
Die Rohrverbindung herstellen.
7.
Den elektrischen Anschluss herstellen.
Hinweis:
Sie können das Gehäuse der Dunstabzugshaube
innerhalb des Oberschranks verblenden. Dabei
Folgendes beachten:
¡ Der Zwischenboden darf nicht auf das Gehäuse auf-
liegen.
¡ Die vordere Verblendung darf nicht am Gehäuse be-
festigt sein.
¡ Der Zugang zum Gehäuse für Filterwechsel und
Kundendienst muss möglich bleiben.

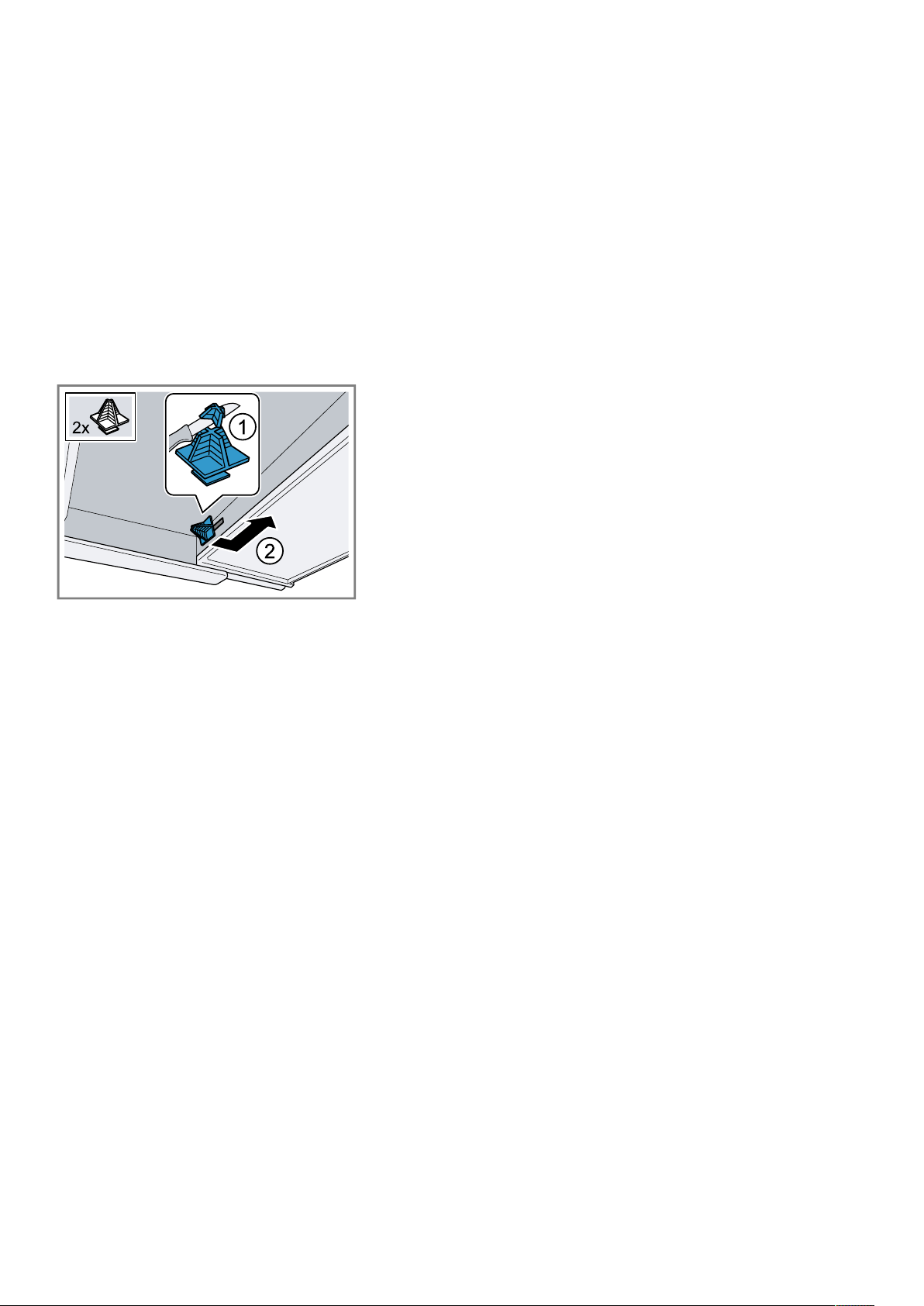

Anschlag des Filterauszugs verändern
Bei einigen Geräteausführungen kann der Anschlag
des Filterauszugs verändert werden. Bei diesen Gerä-
ten liegen Abstandshalter bei, um die Griffleiste des
Gerätes flächenbündig mit dem Einbaumöbel einzustel-
len.
1.
Den Filterauszug nach vorne ziehen.
2.
Die Abstandshalter auf das gewünschte Maß kürzen
und in die vorgegebenen Schlitze stecken.
Safety en
15
Table of contents
USER MANUAL
1 Safety..................................................................15
2 Avoiding material damage.................................17
3 Environmental protection and saving en-
ergy .....................................................................17
4 Operating modes ...............................................18
5 Familiarising yourself with your appliance ......19
6 Basic operation ..................................................19
7 Cleaning and servicing......................................19
8 Troubleshooting.................................................21
9 Customer Service...............................................21
10 Accessories........................................................22
11 Disposal..............................................................22
12 INSTALLATION INSTRUCTIONS .......................22
12.3 Secure installation ..........................................
...23
1 Safety
Observe the following safety instructions.
1.1 General information
¡ Read this instruction manual carefully. Only
this will ensure you use the appliance safe-
ly and efficiently.
¡ Keep the instruction manual and the pro-
duct information safe for future reference or
for the next owner.
¡ Check the appliance after unpacking it. Do
not connect the appliance if it has been da-
maged in transit.
1.2 Intended use
Read the information on intended use to en-
sure that you use the appliance correctly and
safely.
The appliance can only be used safely if it is
correctly installed according to the safety in-
structions. The installer is responsible for en-
suring that the appliance works perfectly at its
installation location.
Only use this appliance:
¡ For extracting cooking vapour.
¡ In private households and in enclosed
spaces in a domestic environment.
¡ Up to an altitude of max. 2000m above
sea level.
Do not use the appliance:
¡ With an external timer.
1.3 Restriction on user group
This appliance may be used by children aged
8 or over and by people who have reduced
physical, sensory or mental abilities or inad-
equate experience and/or knowledge,
provided that they are supervised or have
been instructed on how to use the appliance
safely and have understood the resulting
dangers.
Children must not play with the appliance.
Children must not perform cleaning or user
maintenance unless they are at least 15 years
old and are being supervised.
Keep children under the age of 8 years away
from the appliance and power cable.
1.4 Safe use
WARNING‒Risk of suffocation!
Children may put packaging material over
their heads or wrap themselves up in it and
suffocate.
▶
Keep packaging material away from chil-
dren.
▶
Do not let children play with packaging ma-
terial.
Children may breathe in or swallow small
parts, causing them to suffocate.
▶
Keep small parts away from children.
▶
Do not let children play with small parts.
WARNING‒Risk of poisoning!
Risk of poisoning from flue gases being
drawn back in. Room-air-dependent heat-pro-
ducing appliances (e.g. gas, oil, wood or coal-
operated heaters, continuous flow heaters or
water heaters) obtain combustion air from the
room in which they are installed and dis-
charge the exhaust gases into the open
through an exhaust gas system (e.g. a chim-
ney). With the extractor hood switched on, air
is extracted from the kitchen and the adjacent
rooms. Without an adequate supply of air, the
air pressure falls below atmospheric pressure.
Toxic gases from the flue or the extraction
en Safety
16
shaft are sucked back into the living space.
▶
Always ensure adequate fresh air in the
room if the appliance is being operated in
exhaust air mode at the same time as a
room-air-dependent heat-producing appli-
ance is being operated.
▶
It is only possible to safely operate the ap-
pliance if the pressure in the room in which
the heating appliance is installed does not
drop more than 4Pa(0.04mbar) below at-
mospheric pressure. This can be achieved
whenever the air needed for combustion is
able to enter through openings that cannot
be sealed, for example in doors, windows,
incoming/exhaust air wall boxes or by
other technical means. An incoming/ex-
haust air wall box alone does not ensure
compliance with the limit.
▶
In any case, consult your responsible chim-
ney sweep. They are able to assess the
house's entire ventilation setup and will
suggest the suitable ventilation measures
to you.
▶
Unrestricted operation is possible if the ap-
pliance is operated exclusively in circulat-
ing-air mode.
WARNING‒Risk of fire!
Fatty deposits in the grease filters may catch
fire.
▶
Never operate the appliance without a
grease filter.
▶
Clean the grease filters roughly every2
months.
▶
Never work with naked flames close to the
appliance (e.g. flambéing).
▶
Do not install the appliance near a solid
fuel heating appliance (e.g. wood- or coal-
burning) unless the heating appliance has
a sealed, non-removable cover. There must
be no flying sparks.
Hot oil or grease ignites very quickly.
▶
Always supervise hot oil and fat.
▶
Never extinguish burning oil or fat with wa-
ter. Switch off the cooking zone. Extinguish
flames carefully using a lid, fire blanket or
something similar.
When gas burners are in operation without
any cookware placed on them, they can build
up a lot of heat. A ventilation appliance in-
stalled above the cooker may become dam-
aged or catch fire.
▶
Only operate the gas burners with cook-
ware on them.
Operating multiple gas hobs at the same time
generates a great deal of heat. A ventilation
appliance installed above the cooker may be-
come damaged or catch fire.
▶
Only operate the gas hobs with cookware
on them.
▶
Select the highest fan setting.
▶
Never operate two gas hobs simultan-
eously on the highest flame for longer than
15 minutes. Two gas hobs correspond to
one large burner.
▶
Never operate large burners of more than
5kW with the highest flame for longer
than 15minutes, e.g. a wok.
WARNING‒Risk of burns!
The accessible parts of the appliance become
hot during operation.
▶
Never touch these hot parts.
▶
Keep children at a safe distance.
The appliance becomes hot during operation.
▶
Allow the appliance to cool down before
cleaning.
WARNING‒Risk of injury!
Components inside the appliance may have
sharp edges.
▶
Carefully clean the appliance interior.
Changes to the electrical or mechanical as-
sembly are dangerous and may lead to mal-
functions.
▶
Do not make any changes to the electrical
or mechanical assembly.
The light emitted by LED lights is very
dazzling, and can damage the eyes (risk
group 1).
▶
Do not look directly into the switched-on
LED lights for longer than 100seconds.
WARNING‒Risk of electric shock!
If the appliance or the power cord is dam-
aged, this is dangerous.
▶
Never operate a damaged appliance.
Avoiding material damage en
17
▶
Never pull on the power cord to unplug the
appliance. Always unplug the appliance at
the mains.
▶
If the appliance or the power cord is dam-
aged, immediately unplug the power cord
or switch off the fuse in the fuse box.
▶
Call customer services. →Page21
Incorrect repairs are dangerous.
▶
Repairs to the appliance should only be
carried out by trained specialist staff.
▶
Only use genuine spare parts when repair-
ing the appliance.
▶
If the power cord of this appliance is dam-
aged, it must be replaced by the manufac-
turer, the manufacturer's Customer Service
or a similarly qualified person in order to
prevent any risk.
An ingress of moisture can cause an electric
shock.
▶
Before cleaning, pull out the mains plug or
switch off the fuse in the fuse box.
▶
Do not use steam- or high-pressure clean-
ers to clean the appliance.
WARNING‒Risk of explosion!
Highly caustic alkaline or highly acidic clean-
ing agents in conjunction with aluminium parts
in the interior of the appliance may cause ex-
plosions.
▶
Never use highly caustic alkaline or highly
acidic cleaning agents. In particular, do not
use commercial or industrial cleaning
agents in conjunction with aluminium parts,
e.g. grease filter on extractor hoods.
2 Avoiding material damage
ATTENTION!
Condensate may cause corrosion damage.
▶
To prevent condensation from building up, switch on
the appliance during cooking.
If moisture gets into the controls, this may result in
damage.
▶
Never clean controls with a wet cloth.
Incorrect cleaning damages the surfaces.
▶
Follow the cleaning instructions.
▶
Do not use harsh or abrasive detergents.
▶
Clean stainless steel surfaces in the direction of the
finish only.
▶
Never clean controls with stainless steel cleaners.
Condensation that flows back in may damage the ap-
pliance.
▶
The air extraction duct must be installed with a
gradient of at least 1° from the appliance.
If you put incorrect stress on the design elements, they
may break off.
▶
Do not pull design elements.
▶
Do not place objects on the design elements or
hang objects from them.
3 Environmental protection and saving energy
Help protect the environment by using your appliance
in a way that conserves resources and by disposing of
reusable materials properly.
3.1 Disposing of packaging
The packaging materials are environmentally compat-
ible and can be recycled.
▶
Sort the individual components by type and dispose
of them separately.
Information about current disposal methods are
available from your specialist dealer or local author-
ity.
3.2 Saving energy
If you follow these instructions, your appliance will use
less power.
Ensure that there is sufficient ventilation when cook-
ing.
¡
The appliance works more efficiently and with fewer
operating noises.
Adjust the fan speed to the amount of steam pro-
duced during cooking.
¡
The lower the fan speed, the less energy is con-
sumed.
Only use intensive mode when required.
If cooking produces large amounts of steam, select a
higher fan speed in good time.
¡
The odours are distributed around the room less.
Switch the appliance off when you are not using it.
¡
The appliance does not consume any energy.
Switch off the lighting if you no longer require it.
¡
The lighting does not consume any energy.
Clean or replace the filters at regular intervals.
¡
The effectiveness of the appliance is increased.
Put the cooking lid on.
¡
The cooking vapours and condensation are re-
duced.
en Operating modes
18
4 Operating modes
4.1 Air extraction mode
The air which is drawn in is cleaned by the grease fil-
ters and conveyed to the exterior by a pipe system.
The air must not be discharged into a
flue that is used for exhausting fumes
from appliances burning gas or other
fuels (not applicable to appliances that
only discharge the air back into the
room).
¡ If the exhaust air is to be conveyed
into a non-functioning smoke or ex-
haust gas flue, you must obtain the
consent of the heating engineer re-
sponsible.
¡ If the exhaust air is conveyed
through the external wall, a telesco-
pic duct should be used.
4.2 Air recirculation mode
The air which is drawn in is cleaned by the grease fil-
ters and an odour filter, and conveyed back into the
room.
To bind odours in circulating-air mode,
you must install an odour filter. The dif-
ferent options for operating the appli-
ance in circulating-air mode can be
found in our catalogue. Alternatively,
ask your dealer. The required accessor-
ies are available from specialist retail-
ers, from customer service or from the
Online Shop.
Familiarising yourself with your appliance en
19
5 Familiarising yourself with your appliance
5.1 Controls
The controls are used to configure all functions of your
appliance and to obtain information about the operat-
ing status.
Switch the appliance on or off
Increase the fan setting
Decrease the fan setting
Switch the lighting on or off
6 Basic operation
6.1 Control panel
Switching on the appliance
1.
Pull out the filter pull-out.
2.
Press
.
a The appliance starts at fan setting2.
Switching off the appliance
1.
Press
.
2.
Slide in the filter pull-out.
Selecting a fan setting
▶
Press
or .
Switching on intensive mode
If particularly strong odours or vapours develop, you
can use intensive mode.
▶
Press
repeatedly until all of the LEDs in the dis-
play light up.
a After approx. six minutes, the appliance automatic-
ally switches to a lower fan setting.
Switching off intensive mode
▶
To select a fan setting of your choice, press
.
Switching on the fan run-on
During the fan run-on, the appliance continues to run
for a short time and then switches off automatically.
Requirement:The appliance is switched on.
▶
Slide in the filter pull-out.
a The appliance switches off automatically after ap-
prox. 10 minutes.
Switching on the lighting
The lighting can be switched on and off independently
of the ventilation system.
▶
Press
.
7 Cleaning and servicing
To keep your appliance working efficiently for a long
time, it is important to clean and maintain it carefully.
7.1 Cleaning products
You can obtain suitable cleaning products from after-
sales service or the online shop.
WARNING‒Risk of electric shock!
An ingress of moisture can cause an electric shock.
▶
Before cleaning, pull out the mains plug or switch
off the fuse in the fuse box.
▶
Do not use steam- or high-pressure cleaners to
clean the appliance.
WARNING‒Risk of burns!
The appliance will become hot during operation.
▶
Allow the appliance to cool down before cleaning it.
ATTENTION!
Unsuitable cleaning products may damage the sur-
faces of the appliance.
▶
Do not use harsh or abrasive detergents.
▶
Do not use cleaning products with a high alcohol
content.
▶
Do not use hard scouring pads or cleaning
sponges.
▶
Do not use any special cleaners for cleaning the ap-
pliance while it is hot.
en Cleaning and servicing
20
▶
Only use glass cleaners, glass scrapers or stainless
steel care products if recommended in the cleaning
instructions for the relevant part.
▶
Wash sponge cloths thoroughly before use.
7.2 Cleaning the appliance
Clean the appliance as specified. This will ensure that
the different parts and surfaces of the appliance are
not damaged by incorrect cleaning or unsuitable clean-
ing products.
WARNING‒Risk of explosion!
Highly caustic alkaline or highly acidic cleaning agents
in conjunction with aluminium parts in the interior of the
appliance may cause explosions.
▶
Never use highly caustic alkaline or highly acidic
cleaning agents. In particular, do not use commer-
cial or industrial cleaning agents in conjunction with
aluminium parts, e.g. grease filter on extractor
hoods.
WARNING‒Risk of electric shock!
An ingress of moisture can cause an electric shock.
▶
Before cleaning, pull out the mains plug or switch
off the fuse in the fuse box.
▶
Do not use steam- or high-pressure cleaners to
clean the appliance.
WARNING‒Risk of burns!
The appliance will become hot during operation.
▶
Allow the appliance to cool down before cleaning it.
WARNING‒Risk of injury!
Components inside the appliance may have sharp
edges.
▶
Carefully clean the appliance interior.
1.
Observe the information regarding the cleaning
agents.
→"Cleaning products", Page19
2.
Clean as follows, depending on the surface:
‒ Clean stainless steel surfaces in the direction of
the finish using a sponge cloth and hot soapy
water.
‒ Clean painted surfaces using a damp sponge
cloth and hot soapy water.
‒ Clean aluminium using a soft cloth and glass
cleaner.
‒ Clean plastic using a soft cloth and glass
cleaner.
‒ Clean glass using a soft cloth and glass cleaner.
3.
Dry with a soft cloth.
4.
Apply a thin layer of the stainless steel cleaning
product to stainless steel surfaces using a soft
cloth.
You can obtain stainless steel cleaning products
from the after-sales service or the online shop.
7.3 Removing the grease filter
1.
Pull out the filter pull-out fully.
2.
ATTENTION!
Falling grease filters may damage the hob below.
▶
Grip below the grease filter with one hand.
Note:Remove the grease filter in the filter pull-out
first, then remove the grease filters in the appliance.
Open the locks on the grease filters.
3.
Remove the grease filters from the holders.
To prevent grease from dripping, hold the grease fil-
ter horizontally.
7.4 Cleaning grease filters in the
dishwasher
The grease filters filter the grease from the cooking va-
pour. Regularly cleaned grease filters guarantee a high
level of grease removal.
WARNING‒Risk of fire!
Fatty deposits in the grease filters may catch fire.
▶
Clean the grease filters roughly every2 months.
ATTENTION!
The grease filters may become damaged if they are
squeezed.
▶
Do not squeeze the grease filters.
Note:When cleaning the grease filter in the dish-
washer, light discolouration may occur. This discoloura-
tion has no effect on the performance of the metal
grease filters.
Requirement:The grease filters have been removed.
→"Removing the grease filter", Page20
1.
Observe the information regarding the cleaning
agents.
→"Cleaning products", Page19
2.
Place the grease filters loosely into the dishwasher.
Do not clean heavily soiled grease filters with
utensils.
Use special grease solvent for stubborn dirt. You
can obtain grease solvents from after-sales service
or the online shop.
3.
Start the dishwasher.
Select a temperature of no more than 70°C.
4.
Allow the grease filters to drain.
7.5 Cleaning grease filters manually
The grease filters filter the grease from the cooking va-
pour. Regularly cleaned grease filters guarantee a high
level of grease removal.
WARNING‒Risk of fire!
Fatty deposits in the grease filters may catch fire.
▶
Clean the grease filters roughly every2 months.
Troubleshooting en
21
Requirement:The grease filters have been removed.
→"Removing the grease filter", Page20
1.
Observe the information regarding the cleaning
agents.
→"Cleaning products", Page19
2.
Soak the grease filter in hot soapy water.
Use special grease solvent for stubborn dirt. You
can obtain grease solvents from after-sales service
or the online shop.
3.
Use a brush to clean the grease filters.
4.
Rinse the grease filters thoroughly.
5.
Allow the grease filters to drain.
7.6 Fitting grease filters
ATTENTION!
Falling grease filters may damage the hob below.
▶
Grip below the grease filter with one hand.
1.
Fit the grease filters.
2.
Fold the grease filters upwards and engage the
locks.
3.
Make sure that the locks engage.
8 Troubleshooting
You can rectify minor faults on your appliance yourself. Read the troubleshooting information before contacting after-
sales service. This will avoid unnecessary costs.
WARNING‒Risk of injury!
Improper repairs are dangerous.
▶
Repairs to the appliance should only be carried out
by trained specialist staff.
▶
If the appliance is defective, call Customer Service.
WARNING‒Risk of electric shock!
Incorrect repairs are dangerous.
▶
Repairs to the appliance should only be carried out
by trained specialist staff.
▶
Only use genuine spare parts when repairing the
appliance.
▶
If the power cord of this appliance is damaged, it
must be replaced by the manufacturer, the manufac-
turer's Customer Service or a similarly qualified per-
son in order to prevent any risk.
8.1 Malfunctions
Fault Cause and troubleshooting
The appliance is not
working.
The mains plug of the power cord is not plugged in.
▶
Connect the appliance to the power supply.
The circuit breaker is faulty.
▶
Check the circuit breaker in the fuse box.
There has been a power cut.
▶
Check whether the lighting in your kitchen or other appliances are working.
The LED lighting
does not work.
Different causes are possible.
▶
Defective LED lights may be replaced by the manufacturer, their customer service or a
qualified technician (electrician) only.
▶
Call the after-sales service.
→"Customer Service", Page21
9 Customer Service
If you have any queries on use, are unable to rectify
faults on the appliance yourself or if your appliance
needs to be repaired, contact Customer Service.
Function-relevant genuine spare parts according to the
corresponding Ecodesign Order can be obtained from
Customer Service for a period of at least 10 years from
the date on which your appliance was placed on the
market within the European Economic Area.
Note:Under the terms of the manufacturer's warranty
the use of Customer Service is free of charge.
Detailed information on the warranty period and terms
of warranty in your country is available from our after-
sales service, your retailer or on our website.
If you contact Customer Service, you will require the
product number (E-Nr.) and the production number
(FD) of your appliance.
The contact details for Customer Service can be found
in the enclosed Customer Service directory or on our
website.
en Accessories
22
9.1 Product number (E-Nr.) and production
number (FD)
You can find the product number (E-Nr.) and the pro-
duction number (FD) on the appliance's rating plate.
Depending on the model, the rating plate can be found:
¡ Inside the appliance (remove grease filters for ac-
cess).
¡ On top of the appliance.
Make a note of your appliance's details and the Cus-
tomer Service telephone number to find them again
quickly.
10 Accessories
Use original accessories. These have been made espe-
cially for your appliance.
Accessories Order number
Standard recirculation kit 5Z5145X5
Clean Air standard odour
filter (replacement)
5Z51ITB1X4
Clean Air Standard recir-
culation kit
5Z51ITI1X4
Stainless steel handle
strip
5Z5760N0
10.1 Other accessories
You can purchase other accessories from our after-
sales service, specialist retailers or online.
You will find a comprehensive range of products for
your appliance in our brochures and online:
www.blaupunkt.com
Accessories vary from one appliance to another. When
purchasing accessories, always quote the exact
product number (E no.) of your appliance.
You can find out which accessories are available for
your appliance in our online shop or from our after-
sales service.
11 Disposal
Find out here how to dispose of old appliances cor-
rectly.
11.1 Disposing of old appliance
Valuable raw materials can be reused by recycling.
1.
Unplug the appliance from the mains.
2.
Cut through the power cord.
3.
Dispose of the appliance in an environmentally
friendly manner.
This appliance is labelled in accord-
ance with European Directive
2012/19/EU concerning used elec-
trical and electronic appliances
(waste electrical and electronic equip-
ment - WEEE).
The guideline determines the frame-
work for the return and recycling of
used appliances as applicable
throughout the EU.
12 Installation instructions
Observe this information when installing the appliance.
Installation instructions en
23
12.1 Included with the appliance
After unpacking all parts, check for any damage in
transit and completeness of the delivery.
Depending on the appliance specifications
12.2 Safety clearances
Comply with the safety clearances for the appliance.
12.3 Secure installation
Follow these safety instructions when in-
stalling the appliance.
WARNING‒Risk of poisoning!
Risk of poisoning from flue gases being
drawn back in. Room-air-dependent heat-pro-
ducing appliances (e.g. gas, oil, wood or coal-
operated heaters, continuous flow heaters or
water heaters) obtain combustion air from the
room in which they are installed and dis-
charge the exhaust gases into the open
through an exhaust gas system (e.g. a chim-
ney). With the extractor hood switched on, air
is extracted from the kitchen and the adjacent
rooms. Without an adequate supply of air, the
air pressure falls below atmospheric pressure.
Toxic gases from the flue or the extraction
shaft are sucked back into the living space.
▶
Always ensure adequate fresh air in the
room if the appliance is being operated in
exhaust air mode at the same time as a
room air-dependent heat-producing appli-
ance is being operated.
▶
It is only possible to safely operate the ap-
pliance if the pressure in the room in which
the heating appliance is installed does not
drop more than 4Pa(0.04mbar) below at-
mospheric pressure. This can be achieved
whenever the air needed for combustion is
able to enter through openings that cannot
be sealed, for example in doors, windows,
in conjunction with incoming/exhaust air
wall boxes or by other technical means. An
incoming/exhaust air wall box alone does
not ensure compliance with the limit.
▶
In any case, consult your responsible chim-
ney sweep. They are able to assess the
house's entire ventilation setup and will
suggest the suitable ventilation measures
to you.
▶
Unrestricted operation is possible if the ap-
pliance is operated exclusively in air recir-
culation mode.
WARNING‒Risk of suffocation!
Children may put packaging material over
their heads or wrap themselves up in it and
suffocate.
▶
Keep packaging material away from chil-
dren.
▶
Do not let children play with packaging ma-
terial.
WARNING‒Risk of fire!
Grease deposits in the grease filter may catch
fire.
▶
The specified safety clearances must be
complied with in order to prevent a build-up
of heat.
en Installation instructions
24
▶
Observe the specifications for your cooking
appliance. If gas and electric hobs are be-
ing operated together, the largest specified
clearance applies.
▶
The appliance must be installed with no
more than one side directly next to a high-
sided unit or a wall. The distance between
the appliance and wall or high-sided unit
must be at least 50mm.
Grease deposits in the grease filter may catch
fire.
▶
Never work with naked flames close to the
appliance (e.g. flambéing).
▶
Do not install the appliance near a heat-
producing appliance for solid fuel (e.g.
wood or coal) unless a closed, non-remov-
able cover is available. There must be no
flying sparks.
WARNING‒Risk of injury!
Components inside the appliance may have
sharp edges.
▶
Wear protective gloves.
The appliance may fall down if it has not been
properly fastened in place.
▶
All fastening components must be fixed
firmly and securely in place.
The appliance is heavy.
▶
To move the appliance, twopeople are re-
quired.
▶
Use only suitable tools and equipment.
Changes to the electrical or mechanical as-
sembly are dangerous and may lead to mal-
functions.
▶
Do not make any changes to the electrical
or mechanical assembly.
WARNING‒Risk of electric shock!
Sharp-edged components inside the appli-
ance may damage the connecting cable.
▶
Do not kink or trap the connecting cable.
If the appliance or the power cord is dam-
aged, this is dangerous.
▶
Never operate a damaged appliance.
▶
Never pull on the power cord to unplug the
appliance. Always unplug the appliance at
the mains.
▶
If the appliance or the power cord is dam-
aged, immediately unplug the power cord
or switch off the fuse in the fuse box.
▶
Call Customer Service. →Page21
▶
Repairs to the appliance should only be
carried out by trained specialist staff.
Incorrect repairs are dangerous.
▶
Repairs to the appliance should only be
carried out by trained specialist staff.
▶
Only use genuine spare parts when repair-
ing the appliance.
▶
If the power cord of this appliance is dam-
aged, it must be replaced by the manufac-
turer, the manufacturer's Customer Service
or a similarly qualified person in order to
prevent any risk.
Improper installation is dangerous.
▶
Connect and operate the appliance only in
accordance with the specifications on the
rating plate.
▶
Connect the appliance to a power supply
with alternating current only via a properly
installed socket with earthing.
▶
The protective conductor system of the do-
mestic electrical installation must be prop-
erly installed.
▶
Never equip the appliance with an external
switching device, e.g. a timer or remote
control.
▶
When the appliance is installed, the mains
plug of the power cord must be freely ac-
cessible. If free access is not possible, an
all-pole isolating switch must be installed in
the permanent electrical installation accord-
ing to the conditions of Overvoltage Cat-
egory III and according to the installation
regulations.
▶
When installing the appliance, check that
the power cable is not trapped or dam-
aged.
12.4 Information on the installation situation
¡ Install this appliance in a kitchen cupboard.
12.5 Instructions for the exhaust air pipe
The appliance manufacturer does not provide any war-
ranty for faults attributable to the pipeline.
¡ Use a short, straight exhaust air pipe with as large a
pipe diameter as possible.
¡ Long, rough exhaust air pipes, many pipe bends or
small pipe diameters reduce the suction power and
increase the fan noise.
¡ An exhaust air pipe that is made of non-combustible
material.
¡ To prevent condensate from returning, fit the ex-
haust air pipe from the appliance with a 1° gradient.
Round pipes
Use round pipes with an inner diameter of 150mm (re-
commended) or at least 120mm.
Installation instructions en
25
Flat ducts
Use flat ducts with an inner cross-section that corres-
ponds to the diameter of the round pipes:
¡ Diameter of 150mm corresponds to ap-
prox.177cm².
¡ Diameter of 120mm corresponds to ap-
prox.113cm².
¡ Use sealing strips for different pipe diameters.
¡ Do not use any flat ducts with sharp bends.
12.6 Instructions for the electrical
connection
In order to be able to safely connect the appliance to
the electrical system, follow these instructions.
WARNING‒Risk of electric shock!
It must always be possible to disconnect the appliance
from the electricity supply. The appliance must only be
connected to a protective contact socket that has been
correctly installed.
▶
The mains plug for the mains power cable must be
easily accessible after the appliance is installed.
▶
If this is not possible, an all-pole isolating switch
must be integrated into the permanent electrical in-
stallation according to the conditions of overvoltage
category III and according to the installation regula-
tions.
▶
The permanent electrical installation must only be
wired by a professional electrician. We recommend
installing a residual-current circuit breaker (RCCB)
in the appliance's power supply circuit.
Sharp-edged components inside the appliance may
damage the connecting cable.
▶
Do not kink or trap the connecting cable.
¡ The connection data can be found on the rating pla-
te inside the appliance.
¡ To see the rating plate, remove the grease filter.
¡ The connecting cable is approx.1.30m long.
¡ This appliance complies with the EC interference
suppression regulations.
¡ The appliance corresponds to protection class 1.
Therefore, only use the appliance with a protective
earth connection.
¡ Do not connect the appliance to the power supply
during installation.
¡ Ensure that the protection against contact is guaran-
teed during installation.
12.7 General information
Follow these general instructions during the installation.
¡ For the installation, observe the currently valid buil-
ding regulations and the regulations of the local
electricity and gas suppliers.
¡ When discharging the exhaust air, the official and le-
gal regulations, such as the regional building code.,
must be observed.
¡ The width of the extractor hood must correspond at
least with the width of the hob.
¡ To optimally detect the cooking vapours, install the
appliance in the middle of the hob.
¡ In order to freely access the appliance for servicing,
select an easy-to-reach installation site.
¡ The surfaces of the appliance are sensitive. Avoid
damaging them during installation.
12.8 Installation
Checking the unit
1.
Check whether the fitted unit is level and has suffi-
cient load-bearing capacity.
The max. weight of the appliance is 18kg.
2.
Ensure that the fitted unit is heat-resistant up to
90°C.
3.
Ensure that the fitted unit is still stable after the cut-
outs have been made.
4.
Ensure that the fitted unit complies with the following
dimensions:
Width 600mm
Depth Min. 320mm
Height Min. 390mm
Preparing the units
Requirement:The unit is suitable for the installation.
→"Checking the unit", Page25
1.
Cover the hob to prevent damage.
2.
Ensure that the stability of the fitted unit is guaran-
teed after the cut-outs have been made.
3.
If the cabinet is less than 320mm deep, remove
part of the back panel.
4.
Create the cut-out for the pipe connection.
5.
If the cabinet base is in place, remove it.
6.
Remove any shavings.
7.
Use the enclosed template to mark the fastening
points on the inside of the cabinet and use a
bradawl to make indentations where the holes are
to be.
8.
Screw in the four enclosed screws for the angle
bracket up to 5mm.
en Installation instructions
26
Preparing the appliance
1.
Insert the holders for the wall edging strip on the
outside rear of the appliance into the cut-outs and
fold them in to the centre of the unit.
2.
Use the screws provided to secure the handle strip
to the filter pull-out.
3.
Connect the enclosed power cord to the appliance
and secure the stain relief.
4.
Screw the two angle brackets to the appliance. Note
the position of the screws. Screw in the screws until
8mm of the threaded section is still protruding.
Installing the appliance
1.
Use the angle brackets to hang the appliance on
the screws, align it and tighten it.
2.
Appliance width 90cm: Pull the filter pull-out out
completely towards the front. Also use two screws
each on the left and right to screw the appliance to
the side upper cabinets from below.
3.
Adjust the wall closing strip to the clearance
between the appliance and the wall.
4.
Snap the wall closing strip into the holders.
5.
Fit the grease filters.
6.
Establish the pipe connection.
7.
Establish the electrical connection.
Installation instructions en
27
Note:
You can conceal the housing of the extractor hood
within the upper cabinet. In doing so, observe the
following:
¡ The intermediate floor must not rest on the housing.
¡ The front panel must not be secured to the housing.
¡ Access to the housing must remain possible in or-
der to change the filter and for after-sales service.
Changing the filter pull-out's limit stop
On some versions of the appliance, the limit stop for
the filter pull-out can be changed. Spacers are included
with these appliances in order to set the appliance's
handle strip so that it is flush with the fitted unit.
1.
Pull the filter pull-out towards the front.
2.
Shorten the spacers to the required dimension and
insert them into the slot specified.
fr Sécurité
28
Table des matières
MANUEL D'UTILISATION
1 Sécurité...............................................................28
2 Prévenir les dégâts matériels............................30
3 Protection de l'environnement et écono-
mies d'énergie....................................................31
4 Modes de fonctionnement.................................31
5 Description de l'appareil....................................32
6 Utilisation ...........................................................32
7 Nettoyage et entretien .......................................32
8 Dépannage .........................................................34
9 Service après-vente ...........................................35
10 Accessoires........................................................35
11 Mise au rebut......................................................35
12 INSTRUCTIONS DE MONTAGE .........................35
12.3 Installation en toute sécurité..........................
...36
1 Sécurité
Respectez les consignes de sécurité sui-
vantes.
1.1 Indications générales
¡ Lisez attentivement la présente notice.
C’est en effet la seule manière d’utiliser
l’appareil de manière sûre et efficace.
¡ Conservez la notice ainsi que les informati-
ons produit en vue d’une réutilisation ul-
térieure ou pour un futur nouveau pro-
priétaire.
¡ Contrôlez l’appareil après l’avoir déballé.
Ne raccordez pas l’appareil si ce dernier a
été endommagé durant le transport.
1.2 Utilisation conforme
Pour utiliser l’appareil correctement et en
toute sécurité, respectez les consignes d'utili-
sation conforme.
La sécurité d'utilisation est garantie unique-
ment en cas d'installation correcte et
conforme aux instructions de montage. Le
monteur est responsable du fonctionnement
correct sur le lieu où l'appareil est installé.
Utilisez l'appareil uniquement:
¡ pour aspirer les vapeurs de cuisson.
¡ pour un usage privé et dans les pièces fer-
mées d’un domicile.
¡ à une hauteur maximale de 2000m au-
dessus du niveau de la mer.
N’utilisez pas l’appareil:
¡ avec une minuterie externe
1.3 Restrictions du périmètre utilisateurs
Les enfants de 8 ans et plus, les personnes
souffrant d’un handicap physique, sensoriel
ou mental ou ne détenant pas l’expérience et/
ou les connaissances nécessaires pourront
utiliser cet appareil à condition de le faire
sous surveillance, ou que son utilisation sûre
leur ait été enseignée et qu’ils aient compris
les dangers qui en émanent.
Les enfants ne sont pas autorisés à jouer
avec l'appareil.
Les enfants ne doivent en aucun cas s’occu-
per du nettoyage et de la maintenance utilisa-
teur, sauf s’ils sont âgés de 15ans et plus et
agissent sous surveillance.
Les enfants de moins de 8ans doivent être
tenus à distance de l’appareil et du cordon
d’alimentation secteur.
1.4 Utilisation sûre
AVERTISSEMENT‒Risque d'asphyxie!
Les enfants risquent de s’envelopper dans les
matériaux d’emballage ou de les mettre sur la
tête et de s’étouffer.
▶
Conserver les matériaux d’emballage hors
de portée des enfants.
▶
Ne jamais laisser les enfants jouer avec les
emballages.
Les enfants risquent d'inhaler ou d'avaler des
petits morceaux et s'étouffer.
▶
Conserver les petites pièces hors de por-
tée des enfants.
▶
Ne pas laisser les enfants jouer avec les
petites pièces.
AVERTISSEMENT‒Risque
d'empoisonnement!
Les gaz de combustion aspirés peuvent
conduire à l'empoisonnement. Les foyers à
combustion alimentés en air ambiant (par
exemple appareils de chauffage au gaz, au
fioul, au bois ou au charbon, les chauffe-eaux
intégrés sous cuve, les chauffe-eaux accumu-
lateurs) prélèvent l'air de combustion dans la
Sécurité fr
29
pièce où ils sont installés et rejettent les gaz
de fumée à l'extérieur par le biais d'un sys-
tème spécifique (par ex., cheminée). Lorsque
la hotte aspirante est en marche, elle prélève
de l'air dans la cuisine et dans les pièces voi-
sines. L'absence d'un apport d'air suffisant
crée une pression négative. Les gaz toxiques
provenant de la cheminée ou du conduit
d'évacuation sont réaspirés dans les pièces
d'habitation.
▶
En cas d'utilisation simultanée de l'appareil
en mode évacuation extérieure et d'un
foyer à combustion alimenté en air am-
biant, veillez impérativement à ce que l'ap-
port d'air soit toujours suffisant.
▶
Le fonctionnement sûr de l'appareil n'est
possible que si la dépression dans la pièce
où est installé le foyer ne dépasse pas
4Pa (0,04mbar). Cette valeur n'est réali-
sable que si l'apport d'air frais nécessaire à
la combustion est assuré par des ouver-
tures non obturables, par exemple dans
des portes ou fenêtres, associées à un
caisson mural d'entrée et de sortie d'air, ou
bien par d'autres moyens techniques. Un
caisson mural d'entrée et de sortie d'air ne
suffit pas à assurer la valeur minimale né-
cessaire.
▶
Demandez toujours conseil à un maître ra-
moneur compétent qui pourra évaluer l'en-
semble du réseau de ventilation de la mai-
son et vous proposer le moyen le mieux
adapté pour l'aération.
▶
Si l'appareil est utilisé exclusivement en
mode recirculation de l'air, le fonctionne-
ment est possible sans restriction.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans les filtres à
graisse peuvent s'enflammer.
▶
Ne faites jamais fonctionner l'appareil sans
filtre à graisse.
▶
Nettoyez les filtres à graisse env. tous les
2mois.
▶
Ne travaillez jamais avec une flamme nue à
proximité de l'appareil (par ex. ne faites
rien flamber).
▶
Installez l’appareil à proximité d’un foyer à
combustibles solides (par ex. bois ou char-
bon) uniquement en présence d’un capot
fermé et non amovible. Il ne doit pas y
avoir de projection d’étincelles.
L'huile et la graisse chaudes s'enflamment ra-
pidement.
▶
Surveillez constamment l'huile et la graisse
chaudes.
▶
N'éteignez jamais de l'huile ou de la
graisse enflammée avec de l'eau. Éteignez
le foyer. Étouffez les flammes prudemment
avec un couvercle, une couverture ou
quelque chose de similaire.
Les foyers à gaz dégagent une forte chaleur
lorsqu'aucun récipient n'est posé dessus. Un
appareil de ventilation monté au-dessus d'eux
risque alors d'être endommagé ou de prendre
feu.
▶
Utilisez les foyers à gaz uniquement avec
un récipient placé dessus.
Le fonctionnement simultané de plusieurs
foyers au gaz engendre une forte production
de chaleur. Un appareil de ventilation monté
au-dessus d'eux risque alors d'être endomma-
gé ou de prendre feu.
▶
Utilisez les foyers à gaz uniquement avec
un récipient placé dessus.
▶
Réglez la vitesse de ventilation la plus éle-
vée.
▶
Ne faites jamais fonctionner en même
temps deux foyers à gaz à feu vif pendant
plus de 15minutes. Deux foyers à gaz cor-
respondent à un brûleur grande puissance.
▶
Ne faites jamais fonctionner les grands brû-
leurs de plus de 5kW avec la plus grande
flamme pendant plus de 15minutes, par
ex. un wok.
AVERTISSEMENT‒Risque de brûlures!
Les éléments accessibles deviennent chauds
pendant le fonctionnement.
▶
Ne touchez jamais les éléments chauds.
▶
Éloignez les enfants.
L'appareil devient chaud pendant son utilisa-
tion.
▶
Laissez refroidir l'appareil avant de le net-
toyer.
fr Prévenir les dégâts matériels
30
AVERTISSEMENT‒Risque de
blessure!
Certaines pièces à l'intérieur de l'appareil
peuvent présenter des arêtes vives.
▶
Nettoyez l'intérieur de l'appareil avec pré-
caution.
Des modifications sur la construction élec-
trique ou mécanique sont dangereuses et
peuvent conduire à des dysfonctionnements.
▶
N'effectuez aucune modification sur la
construction électrique ou mécanique.
La lumière de l'éclairage par LED est très
éblouissante et peut causer des dommages
aux yeux (groupe de risque 1).
▶
Ne regardez pas directement l'éclairage
par LED allumé pendant plus de 100se-
condes.
AVERTISSEMENT‒Risque
d'électrocution!
Un appareil endommagé ou un cordon d’ali-
mentation secteur endommagé est dange-
reux.
▶
N'utilisez jamais un appareil endommagé.
▶
Ne tirez jamais sur le cordon d'alimentation
secteur pour débrancher l'appareil du sec-
teur. Débranchez toujours la fiche du cor-
don d'alimentation secteur.
▶
Si l'appareil ou le cordon d'alimentation
secteur est endommagé, débranchez im-
médiatement le cordon d'alimentation sec-
teur ou coupez le fusible dans le boîtier à
fusibles.
▶
Appelez le service après-vente.
→Page35
Les réparations non conformes sont dange-
reuses.
▶
Seul un personnel dûment qualifié peut en-
treprendre des réparations sur l'appareil.
▶
Seules des pièces de rechange d'origine
peuvent être utilisées pour réparer l'appa-
reil.
▶
Afin d’écarter tout danger quand le cordon
d’alimentation secteur de cet appareil est
endommagé, seul le fabricant ou son ser-
vice après-vente ou toute autre personne
de qualification équivalente est habilité à le
remplacer.
L’infiltration d’humidité peut occasionner un
choc électrique.
▶
Avant le nettoyage, retirez la fiche secteur
ou coupez le disjoncteur.
▶
Ne pas utiliser de nettoyeur vapeur ou
haute pression pour nettoyer l’appareil.
AVERTISSEMENT‒Risque d'explosion!
Les nettoyants caustiques fortement alcalins
ou acides peuvent provoquer des explosions
lorsqu'ils entrent en contact avec des pièces
d’aluminium situées dans le compartiment de
nettoyage du lave-vaisselle.
▶
N'utilisez jamais de nettoyants caustiques
fortement alcalins ou acides. Notamment,
n'utilisez aucun produit de nettoyage d'ori-
gine commerciale ou industrielle pour net-
toyer des pièces en aluminium, par
exemple des filtres à graisse pour hottes
aspirantes.
2 Prévenir les dégâts matériels
ATTENTION!
La condensation peut provoquer de la corrosion.
▶
Allumez toujours l'appareil lorsque vous cuisinez
afin d'éviter la formation de condensation.
Si de l'humidité pénètre dans les éléments de com-
mande, des dommages peuvent survenir.
▶
Ne nettoyez jamais les éléments de commande
avec un chiffon humide.
Un nettoyage incorrect endommage les surfaces.
▶
Respectez les consignes de nettoyage.
▶
N’utilisezpasdeproduits denettoyage agressifs
ourécurants.
▶
Nettoyez les surfaces en inox uniquement dans le
sens de polissage du métal.
▶
Ne nettoyez jamais les éléments de commande
avec un nettoyant pour inox.
L'eau de condensation qui s'écoule à l'arrière peut en-
dommager l'appareil.
▶
Le conduit d'évacuation doit être installé à partir de
l'appareil avec au moins 1° de pente.
Si vous sollicitez les éléments de design de manière in-
correcte, ils peuvent se casser.
▶
Ne tirez pas sur les éléments de design.
▶
Ne posez ou ne suspendez aucun objet sur/à des
éléments de design.
Protection de l'environnement et économies d'énergie fr
31
3 Protection de l'environnement et économies d'énergie
Protégez l'environnement tout en faisant un usage éco-
nomique de votre appareil et en éliminant correctement
les matériaux recyclables.
3.1 Élimination de l'emballage
Les emballages sont écologiques et recyclables.
▶
Veuillez éliminer les pièces détachées après les
avoir triées par matière.
Vous trouverez des informations sur les circuits ac-
tuels d'élimination auprès de votre revendeur spé-
cialisé ou de l’administration de votre commune/
ville.
Eliminez l'emballage en respectant
l'environnement.
3.2 Économies d’énergie
Si vous respectez les instructions suivantes, votre ap-
pareil consommera moins de courant.
Aérez suffisamment la pièce lorsque vous cuisinez.
¡
L'appareil fonctionne plus efficacement et fait moins
de bruit.
Adaptez la vitesse du ventilateur à l'intensité des va-
peurs de cuisson.
¡
Une faible vitesse du ventilateur est synonyme
d'une faible consommation d'énergie.
Utilisez uniquement la vitesse intensive en cas de
besoin.
En cas de vapeurs de cuisson intensives, sélection-
nez dès que possible une vitesse de ventilation plus
importante.
¡
Les odeurs se répandent moins dans la pièce.
Éteignez l'appareil quand vous n'en avez plus besoin.
¡
L'appareil ne consomme ainsi aucune énergie.
Éteignez l'éclairage quand vous n'en avez plus be-
soin.
¡
L'éclairage ne consomme ainsi aucune énergie.
Nettoyez ou remplacez les filtres aux intervalles spéci-
fiés.
¡
L'efficacité de l'appareil augmente.
Utilisez le couvercle de cuisson.
¡
Les vapeurs de cuisson et les condensats sont ré-
duits.
4 Modes de fonctionnement
4.1 Mode évacuation extérieure
L’air aspiré est débarrassé des particules de graisse
par les filtres, et transite par un conduit avant de ga-
gner l’extérieur.
L'air ne doit pas être acheminé dans
une cheminée servant à l'évacuation
des gaz d'appareils qui sont utilisés
pour la combustion de gaz ou d'autres
combustibles (cela ne s'applique pas
aux appareils de recyclage).
¡ Si l’air sortant circule par une che-
minée ou une cheminée d'évacuati-
on des gaz, vous devrez d'abord ob-
tenir l’accord du ramoneur
compétent dans votre quartier.
¡ Si l’air sortant traverse la paroi ex-
térieure, il convient d'utiliser un cais-
son télescopique mural.
4.2 Mode recirculation de l'air
L’air aspiré est nettoyé par l'intermédiaire des filtres à
graisse et d'un filtre anti-odeurs, puis il est renvoyé
dans la pièce.
Pour lier les odeurs en mode recircula-
tion de l'air, vous devez installer un filtre
anti-odeurs. Pour connaître les diffé-
rentes possibilités d’utiliser l’appareil en
mode recirculation de l’air, consultez
notre catalogue ou votre revendeur spé-
cialisé. Vous pouvez vous procurer les
accessoires dans un commerce spécia-
lisé, auprès du service après-vente ou
sur la boutique en ligne.
fr Description de l'appareil
32
5 Description de l'appareil
5.1 Éléments de commande
Les éléments de commande vous permettent de confi-
gurer toutes les fonctions de votre appareil et vous
donnent des informations sur l'état de fonctionnement.
Allumer ou éteindre l'appareil
Augmenter la vitesse de ventilation
Réduire la vitesse de ventilation
Allumer ou éteindre l'éclairage
6 Utilisation
6.1 Bandeau de commande
Mettre l’appareil sous tension
1.
Sortez le tiroir-filtre.
2.
Appuyez sur
.
a L'appareil démarre à la vitesse de ventilation 2.
Mettre l'appareil hors tension
1.
Appuyez sur
.
2.
Introduisez le tiroir-filtre.
Régler la vitesse de ventilation
▶
Appuyez sur
ou .
Activer la vitesse intensive
Si des odeurs ou des fumées particulièrement fortes se
développent, vous pouvez utiliser la vitesse intensive.
▶
Appuyez sur
jusqu'à ce que toutes les LED s'al-
lument sur l'affichage.
a Après environ 6minutes, l'appareil passe automati-
quement à une vitesse de ventilation inférieure.
Désactiver la vitesse intensive
▶
Pour régler une vitesse de ventilation de votre choix,
appuyez sur
.
Activer la poursuite du ventilateur
En mode de poursuite du ventilateur, l'appareil conti-
nue à fonctionner pendant un certain temps, puis
s'éteint automatiquement.
Condition:L’appareil est allumé.
▶
Introduisez le tiroir-filtre.
a L'appareil s'éteint automatiquement après env.
10minutes.
Allumer l'éclairage
Vous pouvez allumer et éteindre l’éclairage indépen-
damment de la ventilation.
▶
Appuyez sur
.
7 Nettoyage et entretien
Pour que votre appareil reste longtemps opérationnel,
nettoyez-le et entretenez-le avec soin.
7.1 Produits de nettoyage
Vous pouvez vous procurer les produits de nettoyage
appropriés auprès du service après-vente ou sur la
boutique en ligne.
AVERTISSEMENT‒Risque d'électrocution!
L’infiltration d’humidité peut occasionner un choc élec-
trique.
▶
Avant le nettoyage, retirez la fiche secteur ou cou-
pez le disjoncteur.
▶
Ne pas utiliser de nettoyeur vapeur ou haute pres-
sion pour nettoyer l’appareil.
AVERTISSEMENT‒Risque de brûlures!
L'appareil devient chaud pendant son fonctionnement.
▶
Laissez refroidir l'appareil avant de le nettoyer.
ATTENTION!
Des produits nettoyants inappropriés peuvent endom-
mager les surfaces de l’appareil.
▶
Ne pas utiliser de produits de nettoyage agressifs
ou récurants.
▶
N’utilisez pas de nettoyants fortement alcoolisés.
Nettoyage et entretien fr
33
▶
Ne pas utiliser de tampon en paille métallique ni
d’éponge à dos récurant.
▶
N'utilisez pas de nettoyant spécial pour le nettoyage
à chaud.
▶
Utilisez uniquement des nettoyants pour vitres, des
racloirs à verre ou des produits d'entretien pour
acier inox si ceux-ci sont recommandés dans les
instructions de nettoyage de la pièce correspon-
dante.
▶
Rincez soigneusement les tissus éponges avant de
les utiliser.
7.2 Nettoyer l'appareil
Nettoyez l'appareil comme indiqué, afin de ne pas en-
dommager les différentes surfaces et pièces par un
nettoyage incorrect ou par des produits de nettoyage
non appropriés.
AVERTISSEMENT‒Risque d'explosion!
Les nettoyants caustiques fortement alcalins ou acides
peuvent provoquer des explosions lorsqu'ils entrent en
contact avec des pièces d’aluminium situées dans le
compartiment de nettoyage du lave-vaisselle.
▶
N'utilisez jamais de nettoyants caustiques fortement
alcalins ou acides. Notamment, n'utilisez aucun pro-
duit de nettoyage d'origine commerciale ou indus-
trielle pour nettoyer des pièces en aluminium, par
exemple des filtres à graisse pour hottes aspirantes.
AVERTISSEMENT‒Risque d'électrocution!
L’infiltration d’humidité peut occasionner un choc élec-
trique.
▶
Avant le nettoyage, retirez la fiche secteur ou cou-
pez le disjoncteur.
▶
Ne pas utiliser de nettoyeur vapeur ou haute pres-
sion pour nettoyer l’appareil.
AVERTISSEMENT‒Risque de brûlures!
L'appareil devient chaud pendant son fonctionnement.
▶
Laissez refroidir l'appareil avant de le nettoyer.
AVERTISSEMENT‒Risque de blessure!
Certaines pièces à l'intérieur de l'appareil peuvent pré-
senter des arêtes vives.
▶
Nettoyez l'intérieur de l'appareil avec précaution.
1.
Respectez les informations sur les produits de net-
toyage.
→"Produits de nettoyage", Page32
2.
Selon la surface, nettoyez comme suit:
‒ Nettoyez les surfaces en acier inoxydable avec
une lavette éponge et de l'eau chaude addition-
née de produit de nettoyage dans le sens du
brossage.
‒ Nettoyez les surfaces laquées avec une lavette
éponge et de l'eau chaude additionnée de pro-
duit de nettoyage.
‒ Nettoyez l'aluminium avec un nettoyant pour
vitres et un chiffon doux.
‒ Nettoyez le plastique avec un nettoyant pour
vitres et un chiffon doux.
‒ Nettoyez le verre avec un nettoyant pour vitres et
un chiffon doux.
3.
Séchez-les ensuite avec un chiffon doux.
4.
Sur les surfaces en acier inoxydable, appliquez une
fine pellicule de produit pour acier inox avec un chif-
fon doux.
Vous pouvez vous procurer les produits d'entretien
pour acier inox auprès du service après-vente ou
sur la boutique en ligne.
7.3 Démonter les filtres à graisse
1.
Retirez entièrement le tiroir-filtre.
2.
ATTENTION!
Les filtres à graisse qui tombent peuvent endomma-
ger la table de cuisson qui se trouve en-dessous.
▶
Avec une main sous le filtre à graisse, intercep-
tez ce dernier.
Remarque:Démontez d'abord les filtres à graisses
dans le tiroir-filtre, puis retirez les filtres à graisses
de l'appareil.
Ouvrez les dispositifs de verrouillage des filtres à
graisse.
3.
Retirez les filtres à graisse des fixations.
Pour éviter l'égouttement de graisse, tenez les filtres
à graisse à l'horizontale.
7.4 Nettoyage des filtres à graisse au lave-
vaisselle
Les filtres à graisse filtrent la graisse issue de la va-
peur de cuisson. Des filtres à graisse régulièrement
nettoyés assurent un haut niveau d'absorption des
graisses.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans les filtres à graisse
peuvent s'enflammer.
ATTENTION!
Les filtres à graisse peuvent être endommagés par pin-
cement.
▶
Ne coincez pas les filtres à graisse.
Remarque:Lorsque vous nettoyez un filtre à graisse
au lave-vaisselle, de légères décolorations peuvent ap-
paraître. Ces décolorations n'ont aucune influence sur
le fonctionnement des filtres à graisse.
Condition:Les filtres à graisse sont retirés.
→"Démonter les filtres à graisse", Page33
1.
Respectez les informations sur les produits de net-
toyage.
→"Produits de nettoyage", Page32
2.
Placez les filtres à graisse en vrac dans le lave-vais-
selle.
fr Dépannage
34
Ne nettoyez pas les filtres à graisse très encrassés
avec de la vaisselle.
En présence de salissures tenaces, vous pouvez uti-
liser un dégraissant spécial. Vous trouverez un dé-
graissant auprès du service après-vente ou sur la
boutique en ligne.
3.
Démarrez le lave-vaisselle.
Pour le réglage de la température, choisissez 70°C
maximum.
4.
Laissez s'égoutter les filtres à graisse.
7.5 Nettoyage manuel des filtres à graisse
Les filtres à graisse filtrent la graisse issue de la va-
peur de cuisson. Des filtres à graisse régulièrement
nettoyés assurent un haut niveau d'absorption des
graisses.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans les filtres à graisse
peuvent s'enflammer.
Condition:Les filtres à graisse sont retirés.
→"Démonter les filtres à graisse", Page33
1.
Respectez les informations sur les produits de net-
toyage.
→"Produits de nettoyage", Page32
2.
Faites tremper les filtres à graisse dans un produit
de nettoyage chaud.
En présence de salissures tenaces, vous pouvez uti-
liser un dégraissant spécial. Vous trouverez un dé-
graissant auprès du service après-vente ou sur la
boutique en ligne.
3.
Nettoyez les filtres à graisse à l'aide d'une brosse.
4.
Rincez-les soigneusement.
5.
Laissez s'égoutter les filtres à graisse.
7.6 Montage des filtres à graisse
ATTENTION!
Les filtres à graisse qui tombent peuvent endommager
la table de cuisson qui se trouve en-dessous.
▶
Avec une main sous le filtre à graisse, interceptez
ce dernier.
1.
Insérez le filtre à graisse.
2.
Basculez les filtres à graisse vers le haut, puis encli-
quetez les verrous.
3.
Assurez-vous que les verrous s'encliquettent.
8 Dépannage
Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage
avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles.
AVERTISSEMENT‒Risque de blessure!
Les réparations non conformes sont dangereuses.
▶
Seul un personnel qualifié est en droit d’effectuer
des réparations sur l’appareil.
▶
Si l'appareil est défectueux, appeler le service
après-vente.
AVERTISSEMENT‒Risque d'électrocution!
Les réparations non conformes sont dangereuses.
▶
Seul un personnel dûment qualifié peut entre-
prendre des réparations sur l'appareil.
▶
Seules des pièces de rechange d'origine peuvent
être utilisées pour réparer l'appareil.
▶
Afin d’écarter tout danger quand le cordon d’alimen-
tation secteur de cet appareil est endommagé, seul
le fabricant ou son service après-vente ou toute
autre personne de qualification équivalente est habi-
lité à le remplacer.
8.1 Dysfonctionnements
Défaut Cause et dépannage
L'appareil ne fonc-
tionne pas.
La fiche secteur du cordon d'alimentation secteur n'est pas branchée.
▶
Branchez l’appareil au réseau électrique.
Le fusible est défectueux.
▶
Vérifiez le fusible dans le boîtier à fusibles.
L’alimentation électrique est tombé en panne.
▶
Vérifiez si l’éclairage du compartiment ou d’autres appareils dans la pièce.
L’éclairage par LED
ne fonctionne pas.
Différentes causes sont possibles.
▶
Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son
service après-vente, ou à un spécialiste agréé (installateur d'équipement électrique).
▶
Appelez le service après-vente.
→"Service après-vente", Page35
Service après-vente fr
35
9 Service après-vente
Si vous avez des questions, si vous n’avez pas réussi à
remédier par vous-même à un dérangement qui affecte
l’appareil ou si l’appareil doit être réparé, veuillez vous
adresser à notre service après-vente.
Les pièces de rechange relatives au fonctionnement de
l’appareil et conformes à l’ordonnance d’écoconcep-
tion correspondante sont disponibles auprès de notre
service après-vente pour une durée d’au moins 10 ans
à partir de la mise sur le marché de votre appareil
dans l’Espace économique européen.
Remarque:Dans le cadre des conditions de la garan-
tie, le recours au service après-vente est gratuit.
Pour plus d'informations sur ladurée etles conditions
de la garantie dans votre pays, adressez-vous à notre
service après-vente, à votre revendeur ou consul-
teznotre site Web.
Lorsque vous contactez le service après-vente, vous
avez besoin du numéro de produit (E-Nr.) et du numéro
de fabrication (FD) de votre appareil.
Vous trouverez les données de contact du service
après-vente dans la liste ci-jointe ou sur notre site Web.
9.1 Numéro de produit (E-Nr) et numéro de
fabrication (FD)
Le numéro de série (E-Nr.) et le numéro de fabrication
(FD) sont indiqués sur la plaque signalétique de l’appa-
reil.
Selon le modèle, la plaque signalétique se trouve:
¡ à l'intérieur de l'appareil (retirer le filtre à graisse).
¡ sur la partie supérieure de l'appareil.
Pour retrouver rapidement les données de votre appa-
reil et le numéro de téléphone du service consomma-
teurs, n'hésitez pas à les recopier ailleurs.
10 Accessoires
Utilisez uniquement des accessoires d'origine. Ils ont
été spécialement conçus pour votre appareil.
Accessoires Référence
Kit de recyclage 5Z5145X5
Filtre à charbon CleanAir
(remplacement)
5Z51ITB1X4
Kit de recyclage Clean Air 5Z51ITI1X4
Baguette poignée en
acier inox
5Z5760N0
10.1 Autres accessoires
Vous pouvez acheter des accessoires auprès du ser-
vice après-vente, dans les commerces spécialisés ou
sur Internet.
Vous trouverez un large choix d'accessoires pour votre
appareil sur Internet ou dans nos brochures:
www.blaupunkt.com
Les accessoires sont spécifiques à l'appareil. Lors de
l'achat, indiquez toujours la désignation exacte de votre
appareil (E-Nr.).
Pour connaître les accessoires disponibles pour votre
appareil, consultez notre boutique en ligne ou le ser-
vice après-vente.
11 Mise au rebut
Apprenez comment mettre au rebut correctement les
appareils usagés.
11.1 Mettre au rebut un appareil usagé
La destruction dans le respect de l’environnement per-
met de récupérer de précieuses matières premières.
1.
Débrancher la fiche du cordon d’alimentation sec-
teur.
2.
Couper le cordon d’alimentation secteur.
3.
Mettre au rebut l’appareil dans le respect de l’envi-
ronnement.
Cet appareil est marqué selon la di-
rective européenne 2012/19/UE rela-
tive aux appareils électriques et élec-
troniques usagés (waste electrical
and electronic equipment - WEEE).
La directive définit le cadre pour une
reprise et une récupération des appa-
reils usagés applicables dans les
pays de la CE.
12 Instructions de montage
Respectez ces informations lors du montage de l'appa-
reil.
fr Instructions de montage
36
12.1 Contenu de la livraison
Après avoir déballé le produit, inspectez toutes les
pièces pour détecter d’éventuels dégâts dus au trans-
port et pour vous assurer de l'intégralité de la livraison.
Selon l'équipement de l'appareil
12.2 Distances de sécurité
Respectez les distances de sécurité de l'appareil.
12.3 Installation en toute sécurité
Respectez les consignes de sécurité lorsque
vous installez cet appareil.
AVERTISSEMENT‒Risque
d'empoisonnement!
Il existe un risque d'intoxication par réaspira-
tion des gaz de combustion. Les foyers à
combustion alimentés en air ambiant (par
exemple appareils de chauffage au gaz, au
fioul, au bois ou au charbon, les chauffe-eau
intégré sous cuve, chauffe-eau accumula-
teurs) prélèvent l'air de combustion dans la
pièce où ils sont installés et rejettent les gaz
de fumée à l'extérieur par le biais d'un sys-
tème spécifique (par ex., cheminée). Lorsque
la hotte aspirante est en marche, elle prélève
de l'air dans la cuisine et dans les pièces voi-
sines. L'absence d'un apport d'air suffisant
crée une pression négative. Les gaz toxiques
provenant de la cheminée ou du conduit
d'évacuation sont réaspirés dans les pièces
d'habitation.
▶
En cas d'utilisation simultanée de l'appareil
en mode évacuation extérieure et d'un
foyer à combustion alimenté en air am-
biant, veillez impérativement à ce que l'ap-
port d'air soit suffisant.
▶
Le fonctionnement sûr de l'appareil n'est
possible que si la dépression dans la pièce
où est installé le foyer ne dépasse pas
4Pa (0,04mbar). Cette valeur n'est réali-
sable que si l'apport d'air frais nécessaire à
la combustion est assuré par des ouver-
tures non obturables, par exemple dans
des portes ou fenêtres, associées à un
caisson mural d'entrée et de sortie d'air, ou
bien par d'autres moyens techniques. Un
caisson mural d'entrée et de sortie d'air ne
suffit pas à assurer la valeur minimale né-
cessaire.
▶
Demandez toujours conseil au maître ramo-
neur compétent qui pourra évaluer l'en-
semble du réseau de ventilation de la mai-
son et vous proposer le moyen le mieux
adapté pour l'aération.
▶
Si l'appareil est utilisé exclusivement en
mode recirculation de l'air, le fonctionne-
ment est possible sans restriction.
Instructions de montage fr
37
AVERTISSEMENT‒Risque d'asphyxie!
Les enfants risquent de s’envelopper dans les
matériaux d’emballage ou de les mettre sur la
tête et de s’étouffer.
▶
Conserver les matériaux d’emballage hors
de portée des enfants.
▶
Ne jamais laisser les enfants jouer avec les
emballages.
AVERTISSEMENT‒Risque d'incendie!
Les dépôts de graisse dans le filtre à graisse
peuvent s'enflammer.
▶
Les distances de sécurité indiquées
doivent être respectées, afin d'éviter une
accumulation de chaleur.
▶
Veuillez respecter les indications relatives à
votre appareil de cuisson. Si votre table de
cuisson combine des foyers gaz et élec-
trique, l’écart maximal s’applique.
▶
Montez l'appareil avec un seul coté directe-
ment à côté d'un meuble haut ou près d'un
mur haut. La distance par rapport au
meuble haut ou au mur doit être d'au
moins 50 mm.
Les dépôts de graisse dans le filtre à graisse
peuvent s'enflammer.
▶
Ne travaillez jamais avec une flamme nue à
proximité de l'appareil (par ex. ne faites
rien flamber).
▶
Installez l’appareil à proximité d’un foyer à
combustibles solides (par ex. bois ou char-
bon) uniquement en présence d’un capot
fermé et non amovible. Il ne doit pas y
avoir de projection d’étincelles.
AVERTISSEMENT‒Risque de
blessure!
Des pièces à l'intérieur de l'appareil peuvent
présenter des arêtes vives.
▶
Portez des gants de protection.
Si l'appareil n'est pas correctement fixé, il
risque de tomber.
▶
Tous les éléments de fixation doivent être
montés solidement et de façon sûre.
L'appareil est lourd.
▶
2personnes sont nécessaires pour dépla-
cer l'appareil.
▶
Utilisez exclusivement des moyens appro-
priés.
Des modifications sur la construction élec-
trique ou mécanique sont dangereuses et
peuvent conduire à des dysfonctionnements.
▶
N'effectuez aucune modification sur la
construction électrique ou mécanique.
AVERTISSEMENT‒Risque
d'électrocution!
Les composants à arêtes vives à l'intérieur de
l'appareil peuvent endommager le câble de
raccordement.
▶
Ne pincez pas et ne coincez pas le câble
de raccordement.
Un appareil endommagé ou un cordon d’ali-
mentation secteur endommagé est dange-
reux.
▶
N'utilisez jamais un appareil endommagé.
▶
Ne tirez jamais sur le cordon d'alimentation
secteur pour débrancher l'appareil du sec-
teur. Débranchez toujours la fiche du cor-
don d'alimentation secteur.
▶
Si l'appareil ou le cordon d'alimentation
secteur est endommagé, débranchez im-
médiatement le cordon d'alimentation sec-
teur ou coupez le fusible dans le boîtier à
fusibles.
▶
Rubrique service après-vente. →Page35
▶
Seul un personnel dûment qualifié peut en-
treprendre des réparations sur l'appareil.
Les réparations non conformes sont dange-
reuses.
▶
Seul un personnel dûment qualifié peut en-
treprendre des réparations sur l'appareil.
▶
Seules des pièces de rechange d'origine
peuvent être utilisées pour réparer l'appa-
reil.
▶
Afin d’écarter tout danger quand le cordon
d’alimentation secteur de cet appareil est
endommagé, seul le fabricant ou son ser-
vice après-vente ou toute autre personne
de qualification équivalente est habilité à le
remplacer.
Les installations non conformes sont dange-
reuses.
▶
Pour le raccordement et l’utilisation de l’ap-
pareil, respectez impérativement les indica-
tions figurant sur la plaque signalétique.
▶
L’appareil doit être branché uniquement à
une source d'alimentation avec courant al-
ternatif à l'aide d'une prise murale correcte-
ment installée et reliée à la terre.
fr Instructions de montage
38
▶
Le système à conducteur de protection de
l’installation électrique de la maison doit
être conforme.
▶
N'alimentez jamais l'appareil par l'intermé-
diaire d'un appareil de commutation ex-
terne, par ex. une minuterie ou une télé-
commande.
▶
Si l’appareil est encastré, la fiche du cor-
don d’alimentation secteur doit être aisé-
ment accessible. Si un accès libre est im-
possible, un dispositif de coupure omnipo-
laire doit être installé dans l’installation à
câblage fixe, conformément aux conditions
de la catégorie de surtensionIII et aux ré-
glementations d’installation.
▶
Lors de l’installation de l’appareil, veiller à
ce que le cordon d’alimentation secteur ne
soit pas coincé ni endommagé.
12.4 Remarques concernant la situation
d'encastrement
¡ Installez cet appareil dans une armoire de cuisine.
12.5 Remarques concernant le conduit
d'évacuation
Le fabricant de l'appareil n'assume aucune garantie
pour les problèmes de fonctionnement liés à la tuyau-
terie.
¡ Utilisez un conduit d'évacuation court et droit avec
un diamètre de conduit aussi grand que possible.
¡ Des conduits d'évacuation longs et rugueux, com-
portant plusieurs coudes ou ayant des diamètres
trop petits réduisent la puissance d'aspiration et
augmentent le bruit du ventilateur.
¡ Utilisez un conduit d'évacuation en matériau non in-
flammable.
¡ Pour éviter tout retour de condensat, montez le con-
duit d'évacuation de l'appareil avec 1° de pente.
Conduits ronds
Utilisez des conduits ronds avec un diamètre intérieur
de 150mm (recommandé) ou d'au moins 120mm.
Gaines plates
Utilisez des gaines plates dont la section intérieure cor-
respond au diamètre des conduits ronds:
¡ Un diamètre de 150mm correspond env. à 177
cm².
¡ Un diamètre de 120mm correspond env. à 113
cm².
¡ Si des conduits de plusieurs diamètres sont utilisés,
il faut prévoir des rubans d'étanchéité.
¡ N'utilisez pas de gaines plates avec des déviations
aiguës.
12.6 Remarques concernant le branchement
électrique
Pour pouvoir connecter l'appareil électriquement en
toute sécurité, respectez ces consignes.
AVERTISSEMENT‒Risque d'électrocution!
À tout moment, il doit être possible de débrancher l'ap-
pareil du réseau électrique. L'appareil doit uniquement
être raccordé à une prise de courant de sécurité instal-
lée de manière réglementaire.
▶
La prise du cordon d'alimentation secteur doit être
librement accessible après le montage de l'appareil.
▶
Si cela n'est pas possible, un dispositif de coupure
omnipolaire doit être installé dans l'installation élec-
trique fixe conformément aux conditions de la caté-
gorie de surtension III et aux prescriptions d'installa-
tion.
▶
Seul un électricien qualifié est autorisé à procéder à
l'installation électrique fixe. Nous vous recomman-
dons d'installer un disjoncteur différentiel (interrup-
teur FI) dans le circuit d'alimentation de l'appareil.
Les composants à arêtes vives à l'intérieur de l'appareil
peuvent endommager le câble de raccordement.
▶
Ne pincez pas et ne coincez pas le câble de raccor-
dement.
¡ Reprenez les valeurs de raccordement figurant sur
la plaque signalétique dans le compartiment in-
térieur de l'appareil.
¡ Déposez le filtre à graisse afin de pouvoir voir la
plaque signalétique.
¡ La ligne de raccordement fait env. 1,30m de long.
¡ Cet appareil est conforme aux dispositions CE ré-
gissant l’antiparasitage.
¡ L'appareil est conforme à la classe de protection 1.
Par conséquent, utilisez uniquement cet appareil
avec une prise à conducteur de protection.
¡ Ne branchez pas l'appareil à l'alimentation électri-
que pendant l'installation.
¡ Assurez-vous que la protection contre les contacts
accidentels est garantie par l'installation.
12.7 Indications générales
Prenez en compte les remarques générales lors de
l'installation.
¡ L’installation doit se faire en respectant les prescrip-
tions actuellement en vigueur dans le bâtiment, ainsi
que les prescriptions publiées par les compagnies
distributrices d’électricité et de gaz.
¡ Lors de l'évacuation de l'air vicié, il convient de re-
specter les prescriptions officielles et légales, telles
que celles établies par les autorités régionales.
¡ La largeur de la hotte aspirante doit être au moins
aussi grande que celle de la table de cuisson.
¡ Pour capter de façon optimale les vapeurs de cuis-
son, installez l'appareil au centre, au-dessus de la
plaque de cuisson.
¡ Pour atteindre l'appareil sans difficulté lors de l'ent-
retien, choisissez un lieu d'installation facilement ac-
cessible.
¡ Les surfaces de l’appareil sont fragiles. Lors de l’in-
stallation, évitez de les endommager.
Instructions de montage fr
39
12.8 Installation
Contrôle du meuble
1.
Vérifiez que le meuble d'encastrement est horizontal
et a une capacité de charge suffisante.
L'appareil pèse au maximum 18 kg.
2.
Assurez-vous que les meubles d'encastrement ré-
sistent à la chaleur jusqu'à 90°C.
3.
Assurez-vous que le meuble d'encastrement est tou-
jours stable après les travaux de découpe.
4.
Assurez-vous que le meuble d'encastrement corres-
pond aux dimensions suivantes:
Largeur 600mm
Profondeur min. 320mm
Hauteur min. 390mm
Préparer le meuble
Condition:Le meuble est adapté au montage.
→"Contrôle du meuble", Page39
1.
Couvrez la table de cuisson afin d'éviter tout en-
dommagement.
2.
Veillez à ce que la stabilité du meuble d'encastre-
ment soit garantie après les travaux de découpe.
3.
Si la profondeur du meuble est inférieure à
320mm, retirez une partie de la paroi arrière.
4.
Réalisez la découpe pour le raccordement des
tuyaux.
5.
Le cas échéant, retirez le fond du meuble.
6.
Enlevez les copeaux.
7.
Tracez les points de fixation sur les parois inté-
rieures du meuble à l'aide du gabarit fourni et pré-
percez-les avec un poinçon.
8.
Vissez les 4 vis jointes des cornières jusqu'à 5 mm
de distance.
Préparer l’appareil
1.
Insérez les supports pour la baguette murale au dos
de l'appareil dans les évidements à l'extérieur, et ra-
battez-les vers le centre de l'appareil.
2.
Fixez la baguette poignée au tiroir-filtre avec les vis
fournies.
3.
Branchez le câble secteur fourni à l'appareil et fixez-
le avec la décharge de traction.
4.
Vissez les 2équerres de fixation sur l'appareil. At-
tention à la position des vis. Vissez alors les vis jus-
qu'à 8mm de distance.
fr Instructions de montage
40
Monter l'appareil
1.
Accrochez l'appareil avec les cornières sur les vis
dans le meuble, alignez et vissez.
2.
Largeur de l'appareil 90cm: tirez le tiroir-filtre com-
plètement vers l'avant. Vissez également l'appareil
sur les meubles supérieurs latéraux par le bas avec
2 vis chacune à gauche et à droite.
3.
Adaptez la baguette murale à la distance entre l'ap-
pareil et le mur.
4.
Encliquetez la baguette murale dans les supports.
5.
Montez les filtres à graisse.
6.
Réalisez le raccordement des tuyaux.
7.
Établissez le branchement électrique.
Remarque:
Vous pouvez parer le boîtier de la hotte aspirante à
l'intérieur du meuble haut. Ce faisant, respectez les
consignes suivantes:
¡ Le fond de séparation ne doit pas reposer sur le
boîtier.
¡ Le parement avant ne doit pas être fixé au boîtier.
¡ L'accès au boîtier pour le changement du filtre et le
Service après-vente doit rester possible.
Modifier la butée du tiroir-filtre
Sur certaines versions d'appareil, il est possible de mo-
difier la butée du tiroir-filtre. Ces appareils disposent de
barres de distance permettant de régler la baguette
poignée de l'appareil à fleur avec le meuble d'encastre-
ment.
1.
Tirez le tiroir-filtre vers l'avant.
2.
Raccourcissez la barre de distance à la cote sou-
haitée et insérez-la dans la fente prévue à cet effet.
Veiligheid nl
41
Inhoudsopgave
GEBRUIKERSHANDLEIDING
1 Veiligheid............................................................41
2 Materiële schade voorkomen ............................43
3 Milieubescherming en besparing......................43
4 Functies..............................................................44
5 Uw apparaat leren kennen.................................45
6 De Bediening in essentie...................................45
7 Reiniging en onderhoud....................................45
8 Storingen verhelpen ..........................................47
9 Servicedienst......................................................47
10 Accessoires........................................................48
11 Afvoeren .............................................................48
12 MONTAGEHANDLEIDING..................................48
12.3 Veilige montage ..............................................
...49
1 Veiligheid
Neem de volgende veiligheidsvoorschriften in
acht.
1.1 Algemene aanwijzingen
¡ Lees deze gebruiksaanwijzing zorgvuldig
door. Alleen dan kunt u het apparaat veilig
en efficiënt gebruiken.
¡ Bewaar de gebruiksaanwijzing en de pro-
ductinformatie voor later gebruik of voor
volgende eigenaren.
¡ Controleer het apparaat na het uitpakken.
Sluit het apparaat in geval van transport-
schade niet aan.
1.2 Bestemming van het apparaat
Om het apparaat veilig en op de juiste manier
te gebruiken dient u de aanwijzingen over het
beoogd gebruik in acht te nemen.
De veiligheid is alleen gewaarborgd bij een
deskundige montage volgens de montage-
handleiding. De installateur is verantwoordelijk
voor een goede werking op de plaats van op-
stelling.
Gebruik het apparaat uitsluitend:
¡ om kookdamp af te zuigen.
¡ voor huishoudelijk gebruik en in gesloten
ruimtes binnen de huiselijke omgeving.
¡ tot een hoogte van 2000m boven zeeni-
veau.
Gebruik het apparaat niet:
¡ met een externe kookwekker.
1.3 Inperking van de gebruikers
Dit apparaat kan worden bediend door kinde-
ren vanaf 8 jaar en door personen met fysie-
ke, sensorische of geestelijke beperkingen of
met gebrekkige ervaring en/of kennis, indien
zij onder toezicht staan of zijn geïnstrueerd in
het veilige gebruik van het apparaat en de
daaruit resulterende gevaren hebben begre-
pen.
Kinderen mogen niet met het apparaat spe-
len.
Reiniging en gebruikersonderhoud mogen
niet worden uitgevoerd door kinderen, tenzij
ze 15jaar of ouder zijn en onder toezicht
staan.
Zorg ervoor dat kinderen die jonger zijn dan 8
jaar niet bij het apparaat of de aansluitkabel
kunnen komen.
1.4 Veilig gebruik
WAARSCHUWING‒Kans op
verstikking!
Kinderen kunnen verpakkingsmateriaal over
het hoofd trekken en hierin verstrikt raken en
stikken.
▶
Verpakkingsmateriaal uit de buurt van kin-
deren houden.
▶
Laat kinderen niet met verpakkingsmateri-
aal spelen.
Kinderen kunnen kleine onderdelen inademen
of inslikken en hierdoor stikken.
▶
Kleine onderdelen uit de buurt van kinde-
ren houden.
▶
Kinderen niet met kleine onderdelen laten
spelen.
WAARSCHUWING‒Kans op
vergiftiging!
Teruggezogen verbrandingsgassen kunnen
leiden tot vergiftiging. Vuurbronnen die de
lucht in de ruimte verbruiken (bijv. apparaten
die op gas, olie, hout of kolen worden ge-
stookt, geisers, warmwatertoestellen) betrek-
ken de verbrandingslucht uit de opstellings-
ruimte en voeren de gassen via een afvoer
(bijv. schoorsteen) af naar buiten. In combina-
nl Veiligheid
42
tie met een ingeschakelde afzuigkap wordt
aan de keuken en aan de ruimtes ernaast
lucht onttrokken. Zonder voldoende luchttoe-
voer ontstaat er een onderdruk. Giftige gas-
sen uit de schoorsteen of het afvoerkanaal
worden teruggezogen in de woonruimte.
▶
Altijd voor voldoende luchttoevoer zorgen,
wanneer het apparaat in luchtafvoermodus
werkt, en er tegelijkertijd vuurbron is die
gebruik maakt van de aanwezige lucht.
▶
U kunt het apparaat alleen dan zonder risi-
co gebruiken wanneer de onderdruk in de
ruimte waarin de vuurbron zich bevindt niet
groter is dan 4 Pa (0,04 mbar). Dit kan
worden bereikt wanneer de voor de ver-
branding benodigde lucht door niet afsluit-
bare openingen, bijv. in deuren, ramen, in
combinatie met een ventilatiekast in de
muur of door andere technische voorzienin-
gen, kan worden toegevoerd. Een luchtaan-
voer/afvoer in de muur alleen is niet vol-
doende om aan de minimale eisen te vol-
doen.
▶
Raadpleeg in ieder geval het bedrijf dat in
uw huis zorgt voor de schoorsteenreiniging.
Dit bedrijf is in staat het totale ventilatiesys-
teem van uw huis te beoordelen en kan
een voorstel doen voor passende maatre-
gelen op het gebied van de luchttoevoer.
▶
Indien het apparaat alleen met recirculatie
wordt gebruikt, is een onbeperkt gebruik
mogelijk.
WAARSCHUWING‒Kans op brand!
De vetafzettingen in de vetfilters kunnen ont-
branden.
▶
Apparaat nooit zonder vetfilter gebruiken.
▶
De vetfilters ca. om de 2maanden reini-
gen.
▶
Nooit in de omgeving van het apparaat met
open vuur werken (bijv. flamberen).
▶
Het apparaat alleen in de buurt van een
vuurbron voor vaste brandstoffen (bijv. hout
of kolen) installeren wanneer de vuurbron
een afgesloten, niet verwijderbare afscher-
ming heeft. Er mogen geen vonken weg-
springen.
Hete olie en vet ontvlammen erg snel.
▶
Hete olie en vet permanent in het oog hou-
den.
▶
Nooit brandende olie of vet met water blus-
sen. Schakel de kookzone uit. Vlammen
voorzichtig met een deksel, smoordeksel of
iets dergelijks verstikken.
Gaskookplaten waar geen pan op staat, ont-
wikkelen tijdens het gebruik grote hitte. Een
ventilatieapparaat dat daarop is aangebracht
kan beschadigd of in brand raken.
▶
Gaskookplaten alleen met erop geplaatste
pan gebruiken.
Bij gelijktijdig gebruik van meerdere gaskook-
zones ontwikkelt zich grote hitte. Een ventila-
tieapparaat dat daarop is aangebracht kan
beschadigd of in brand raken.
▶
Gaskookplaten alleen met erop geplaatste
pan gebruiken.
▶
De hoogste ventilatorstand instellen.
▶
Twee gaskookplaten nooit langer dan 15
minuten gelijktijdig op de hoogste vlam ge-
bruiken. Twee gaskookzones komen over-
een met één grote brander.
▶
Nooit grote branders met meer dan 5kW
met grootste vlam langer dan 15 minuten
gebruiken, bijv. wok.
WAARSCHUWING‒Kans op
brandwonden!
Tijdens het gebruik worden de toegankelijke
onderdelen heet.
▶
De hete onderdelen nooit aanraken.
▶
Zorg ervoor dat er geen kinderen in de
buurt zijn.
Het apparaat wordt heet tijdens het gebruik.
▶
Het apparaat voor het schoonmaken laten
afkoelen.
WAARSCHUWING‒Kans op letsel!
Bepaalde onderdelen van het apparaat kun-
nen scherpe randen hebben.
▶
Binnenkant van het apparaat voorzichtig
reinigen.
Wijzigingen aan de elektrische of mechani-
sche opbouw zijn gevaarlijk en kunnen leiden
tot functiestoringen.
▶
Geen wijzigingen aan de elektrische of me-
chanische opbouw aanbrengen.
Materiële schade voorkomen nl
43
Het licht van LED-lampen is zeer fel en kan de
ogen beschadigen (risicogroep 1).
▶
Niet langer dan 100 seconden direct in de
ingeschakelde LED-lampen kijken.
WAARSCHUWING‒Kans op elektrische
schok!
Een beschadigd apparaat of een beschadigd
netsnoer is gevaarlijk.
▶
Nooit een beschadigd apparaat gebruiken.
▶
Nooit aan het netsnoer trekken, om het ap-
paraat van het elektriciteitsnet te scheiden.
Altijd aan de stekker van het netsnoer trek-
ken.
▶
Wanneer het apparaat of het netsnoer is
beschadigd, dan direct de stekker van het
netsnoer uit het stopcontact halen of de ze-
kering in de meterkast uitschakelen.
▶
Contact opnemen met de servicedienst.
→Pagina47
Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakpersoneel
mag reparaties aan het apparaat uitvoeren.
▶
Er mogen uitsluitend originele reserveon-
derdelen worden gebruikt voor reparatie
van het apparaat.
▶
Als het netsnoer van dit apparaat bescha-
digd raakt, moet het ter vermijding van risi-
co's worden vervangen door de fabrikant,
de servicedienst of een andere gekwalifi-
ceerde persoon.
Binnendringend vocht kan een schok veroor-
zaken.
▶
Vóór het reinigen de netstekker uit het
stopcontact halen of de zekering in de me-
terkast uitschakelen.
▶
Geen stoomreiniger of hogedrukreiniger
gebruiken om het apparaat te reinigen.
WAARSCHUWING‒Kans op explosie!
Sterk bijtende alkalische of sterk zuurhouden-
de reinigingsmiddelen in combinatie met alu-
miniumdelen in de spoelruimte van vaatwas-
machine kunnen tot explosies leiden.
▶
Nooit sterk bijtende alkalische of sterk zuur-
houdende reinigingsmiddelen gebruiken.
Vooral geen professionele of industriële rei-
nigingsmiddelen gebruiken in combinatie
met aluminiumdelen, zoals bijv. vetfilters
van afzuigkappen.
2 Materiële schade voorkomen
LET OP!
Condenswater kan leiden tot corrosie.
▶
Om de condensvorming te vermijden, het apparaat
bij het koken inschakelen.
Als er vocht in de bedieningselementen dringt, kan er
schade ontstaan.
▶
Nooit bedieningselementen met een natte doek rei-
nigen.
Verkeerde reiniging beschadigt de oppervlakken.
▶
Reinigingsinstructies in acht nemen.
▶
Geen scherpe of schurende reinigingsmiddelen ge-
bruiken.
▶
Roestvrijstalen oppervlakken uitsluitend reinigen in
de slijprichting.
▶
Nooit bedieningselementen met reinigingsmiddelen
voor roestvrij staal reinigen.
Teruglopend condenswater kan het apparaat beschadi-
gen.
▶
Het afvoerluchtknaal moet vanaf het apparaat met
minstens 1° helling zijn geïnstalleerd.
Als u designelementen verkeerd belast, kunnen deze
afbreken.
▶
Niet aan designelementen trekken.
▶
Geen voorwerpen op designelementen plaatsen of
eraan ophangen.
3 Milieubescherming en besparing
Bescherm het milieu door het apparaat op een hulp-
bronnenbesparende manier te gebruiken en herbruik-
bare materialen op de juiste manier af te voeren.
3.1 Afvoeren van de verpakking
De verpakkingsmaterialen zijn milieuvriendelijk en kun-
nen worden hergebruikt.
▶
De afzonderlijke componenten op soort gescheiden
afvoeren.
Bij uw dealer en uw gemeente- of deelraadskantoor
kunt u informatie verkrijgen over de actuele afvoer-
methoden.
3.2 Energie besparen
Als u deze aanwijzingen opvolgt, verbruikt uw apparaat
minder stroom.
Bij het koken voldoende ventileren.
¡
Het apparaat werkt efficiënter en met minder be-
drijfsgeluiden.
nl Functies
44
Pas de ventilatiestand aan de intensiteit van de kook-
damp aan.
¡
Een lagere ventilatiestand betekent minder energie-
verbruik.
Gebruik de intensiefstand alleen wanneer dit nodig
is.
Kies bij intensieve kookdampen op tijd een hogere
ventilatiestand.
¡
De geuren verdelen zich minder in de ruimte.
Schakel het apparaat uit wanneer dit niet langer nodig
is.
¡
Het apparaat verbruikt geen energie.
Schakel de verlichting uit wanneer deze niet langer
nodig is.
¡
De verlichting verbruikt geen energie.
De filter met de opgegeven intervallen reinigen of ver-
vangen.
¡
Het rendement van het apparaat verhoogt.
Het kookdeksel erop plaatsen.
¡
De kookdampen en de condens verminderen.
4 Functies
4.1 Gebruik met afvoerlucht
De aangezogen lucht wordt door de vetfilters gereinigd
en via een buizensysteem naar de buitenlucht afge-
voerd.
De lucht mag niet worden afgevoerd in
een schoorsteen die wordt gebruikt
voor afvoergassen van apparaten be-
stemd voor het verbranden van gas of
andere brandstoffen (dit geldt niet voor
ventilatieapparatuur).
¡ Komt de afvoerlucht terecht in een
rook- of afvoergasschoorsteen die
niet in gebruik is, dan dient hiervoor
toestemming van een vakbekwame
schoorsteenveger te worden verkre-
gen.
¡ Wordt de afvoerlucht door de buiten-
muur geleid, dan raden wij u aan
een telescoop-muurkast te gebrui-
ken.
4.2 Gebruik met circulatielucht
De aangezogen lucht wordt door de vetfilters en een
geurfilter gereinigd en weer teruggeleid in de ruimte.
Om geurtjes te voorkomen bij het ge-
bruik van circulatielucht, dient u een
geurfilter te monteren. De verschillende
manieren om het apparaat met circula-
tielucht te gebruiken, vindt u in onze ca-
talogus of kunt u navragen bij uw speci-
aalzaak. Het daartoe benodigde toebe-
horen is verkrijgbaar bij de speciaal-
zaak, de klantenservice of in de online-
shop.
Uw apparaat leren kennen nl
45
5 Uw apparaat leren kennen
5.1 Bedieningselementen
Via de bedieningselementen kunt u alle functies van uw
apparaat instellen en informatie krijgen over de ge-
bruikstoestand.
Apparaat in- of uitschakelen
Ventilatorstand verhogen
Ventilatorstand verlagen
Verlichting inschakelen of uitschakelen
6 De Bediening in essentie
6.1 Bedieningspaneel
Apparaat inschakelen
1.
Het uitschuifbare filterdeel uittrekken.
2.
indrukken.
a Het apparaat start in ventilatorstand2.
Apparaat uitschakelen
1.
indrukken.
2.
Het uitschuifbare filterdeel inschuiven.
Ventilatorstand instellen
▶
of indrukken.
Intensiefstand inschakelen
Als zich een bijzonder sterke geur of damp ontwikkelt,
kunt u de intensiefstand gebruiken.
▶
zo vaak indrukken tot alle leds op het display zijn
verlicht.
a Het apparaat schakelt na ca. 6 minuten automatisch
in een lagere ventilatorstand.
Intensiefstand uitschakelen
▶
Om een willekeurige ventilatorstand in te stellen
indrukken.
Ventilatornaloop inschakelen
In de ventilatornaloop loopt het apparaat nog een tijdje
lang verder en het schakelt dan automatisch uit.
Vereiste:Het apparaat is ingeschakeld.
▶
Het uitschuifbare filterdeel inschuiven.
a Het apparaat wordt na ca. 10 minuten automatisch
uitgeschakeld.
Verlichting inschakelen
De verlichting kunt u onafhankelijk van de ventilatie in-
schakelen en uitschakelen.
▶
indrukken.
7 Reiniging en onderhoud
Reinig en onderhoud uw apparaat zorgvuldig om er
voor te zorgen dat het lang goed blijft werken.
7.1 Reinigingsmiddelen
Geschikte reinigingsmiddelen zijn verkrijgbaar bij de
klantenservice of in de online-shop.
WAARSCHUWING‒Kans op elektrische schok!
Binnendringend vocht kan een schok veroorzaken.
▶
Vóór het reinigen de netstekker uit het stopcontact
halen of de zekering in de meterkast uitschakelen.
▶
Geen stoomreiniger of hogedrukreiniger gebruiken
om het apparaat te reinigen.
WAARSCHUWING‒Kans op brandwonden!
Het apparaat wordt heet tijdens het gebruik.
▶
Laat het voor de reiniging afkoelen.
LET OP!
Ongeschikte reinigingsmiddelen kunnen de oppervlak-
ken van het apparaat beschadigen.
▶
Geen scherpe of schurende reinigingsmiddelen ge-
bruiken.
▶
Geen sterk alcoholhoudende reinigingsmiddelen ge-
bruiken.
▶
Geen harde schuur- of afwassponsjes gebruiken.
nl Reiniging en onderhoud
46
▶
Geen speciale reinigingsmiddelen gebruiken voor
de warmtereiniging.
▶
Glasreinigers, schrapers of onderhoudsmiddelen
voor roestvrij staal alleen gebruiken wanneer deze
in de gebruiksaanwijzing voor het betreffende on-
derdeel worden aanbevolen.
▶
Vaatdoekjes voor het gebruik grondig uitwassen.
7.2 Apparaat schoonmaken
Maak het apparaat schoon zoals voorgeschreven, zo-
dat de verschillende onderdelen en oppervlakken niet
door een verkeerde reiniging of ongeschikte schoon-
maakmiddelen beschadigd raken.
WAARSCHUWING‒Kans op explosie!
Sterk bijtende alkalische of sterk zuurhoudende reini-
gingsmiddelen in combinatie met aluminiumdelen in de
spoelruimte van vaatwasmachine kunnen tot explosies
leiden.
▶
Nooit sterk bijtende alkalische of sterk zuurhouden-
de reinigingsmiddelen gebruiken. Vooral geen pro-
fessionele of industriële reinigingsmiddelen gebrui-
ken in combinatie met aluminiumdelen, zoals bijv.
vetfilters van afzuigkappen.
WAARSCHUWING‒Kans op elektrische schok!
Binnendringend vocht kan een schok veroorzaken.
▶
Vóór het reinigen de netstekker uit het stopcontact
halen of de zekering in de meterkast uitschakelen.
▶
Geen stoomreiniger of hogedrukreiniger gebruiken
om het apparaat te reinigen.
WAARSCHUWING‒Kans op brandwonden!
Het apparaat wordt heet tijdens het gebruik.
▶
Laat het voor de reiniging afkoelen.
WAARSCHUWING‒Kans op letsel!
Bepaalde onderdelen van het apparaat kunnen scher-
pe randen hebben.
▶
Binnenkant van het apparaat voorzichtig reinigen.
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina45
2.
Afhankelijk van het oppervlak als volgt schoonma-
ken:
‒ Roestvrijstalen oppervlakken met een vaatdoekje
en warm zeepsop in slijprichting reinigen.
‒ Gelakte oppervlakken met een vaatdoekje en
warm zeepsop reinigen.
‒ Aluminium met een zachte doek en glasreiniger
reinigen.
‒ Kunststof met een zachte doek en glasreiniger
reinigen.
‒ Glas met een zachte doek en glasreiniger reini-
gen.
3.
Met een zachte doek nadrogen.
4.
Bij roestvrijstalen oppervlakken een schoonmaak-
middel voor roestvrij staal heel dun opbrengen met
een zachte doek.
Het schoonmaakmiddel voor roestvrij staal is ver-
krijgbaar bij de klantenservice of in de onlineshop.
7.3 Vetfilter verwijderen
1.
Het uitschuifbaar filterdeel volledig uitschuiven.
2.
LET OP!
Eraf vallende vetfilters kunnen de eronder liggende
kookplaat beschadigen.
▶
Met een hand onder de vetfilter grijpen.
Opmerking:Eerst de vetfilter in het uitschuifbare fil-
terdeel demonteren, dan de vetfilter in het apparaat
demonteren.
De vergrendelingen op de vetfilters openen.
3.
De vetfilters uit de houders nemen.
Om naar beneden druppelend vet te vermijden, de
vetfilters horizontaal houden.
7.4 Vetfilters in de vaatwasmachine reinigen
De vetfilters reinigen het vet uit de kookdampen. Regel-
matig gereinigde vetfilters zorgen voor een hoge vetaf-
scheidingsgraad.
WAARSCHUWING‒Kans op brand!
De vetafzettingen in de vetfilters kunnen ontbranden.
LET OP!
De vetfilters kunnen door inklemmen worden bescha-
digd.
▶
De vetfilters niet inklemmen.
Opmerking:Bij de reiniging van de vetfilter in de vaat-
wasmachine kunnen lichte verkleuringen optreden. De
verkleuringen hebben geen invloed op de werking van
de vetfilters.
Vereiste:De vetfilters zijn gedemonteerd.
→"Vetfilter verwijderen", Pagina46
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina45
2.
De vetfilters los in de vaatwasmachine plaatsen.
Sterk verontreinigde vetfilters niet samen met ser-
viesgoed reinigen.
Bij hardnekkig vuil een vetoplosmiddel gebruiken.
Vetoplosmiddel is verkrijgbaar bij de klantenservice
of in de online-shop.
3.
De vaatwasmachine starten.
Bij de temperatuurinstelling maximaal 70 °C kiezen.
4.
De vetfilters laten afdruppelen.
7.5 Vetfilter met de hand reinigen
De vetfilters reinigen het vet uit de kookdampen. Regel-
matig gereinigde vetfilters zorgen voor een hoge vetaf-
scheidingsgraad.
WAARSCHUWING‒Kans op brand!
De vetafzettingen in de vetfilters kunnen ontbranden.
Storingen verhelpen nl
47
Vereiste:De vetfilters zijn gedemonteerd.
→"Vetfilter verwijderen", Pagina46
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina45
2.
De vetfilters in een warm zeepsop weken.
Bij hardnekkig vuil een vetoplosmiddel gebruiken.
Vetoplosmiddel is verkrijgbaar bij de klantenservice
of in de online-shop.
3.
De vetfilters met een borstel reinigen.
4.
De vetfilters grondig uitspoelen.
5.
De vetfilters laten afdruppelen.
7.6 Vetfilters inbouwen
LET OP!
Eraf vallende vetfilters kunnen de eronder liggende
kookplaat beschadigen.
▶
Met een hand onder de vetfilter grijpen.
1.
De vetfilters inbrengen.
2.
De vetfilters naar boven klappen en de vergrendelin-
gen vastklikken.
3.
Zorg ervoor dat de vergrendelingen vastklikken.
8 Storingen verhelpen
Kleinere storingen aan het apparaat kunt u zelf verhelpen. Raadpleeg voordat u contact opneemt met de klantenser-
vice de informatie over het verhelpen van storingen. Zo voorkomt u onnodige kosten.
WAARSCHUWING‒Kans op letsel!
Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen geschoold vakpersoneel mag reparaties aan
het apparaat uitvoeren.
▶
Bel de servicedienst als het apparaat defect is.
WAARSCHUWING‒Kans op elektrische schok!
Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakpersoneel mag repa-
raties aan het apparaat uitvoeren.
▶
Er mogen uitsluitend originele reserveonderdelen
worden gebruikt voor reparatie van het apparaat.
▶
Als het netsnoer van dit apparaat beschadigd raakt,
moet het ter vermijding van risico's worden vervan-
gen door de fabrikant, de servicedienst of een ande-
re gekwalificeerde persoon.
8.1 Functiestoringen
Storing Oorzaak en probleemoplossing
Apparaat werkt niet. Netstekker van de stroomkabel is niet ingestoken.
▶
Apparaat aansluiten op het elektriciteitsnet.
Zekering is defect.
▶
Controleer de zekering in de meterkast.
Stroomvoorziening is uitgevallen.
▶
Controleer of de verlichting van de binnenruimte of andere apparaten functioneren.
LED-verlichting functi-
oneert niet.
Verschillende oorzaken zijn mogelijk.
▶
Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, zijn klantenser-
vice of een erkend vakman (elektromonteur).
▶
Neem contact op met de klantenservice.
→"Servicedienst", Pagina47
9 Servicedienst
Als u vragen hebt over het gebruik, een storing aan het
apparaat niet zelf kunt verhelpen of als het apparaat
moet worden gerepareerd, neem dan contact op met
onze servicedienst.
Originele vervangende onderdelen die relevant zijn
voor de werking in overeenstemming met de desbetref-
fende Ecodesign-verordening kunt u voor de duur van
ten minste 10 jaar vanaf het moment van in de handel
brengen van het apparaat binnen de Europese Econo-
mische Ruimte bij onze servicedienst verkrijgen.
Opmerking:Het inschakelen van de servicedienst in
het kader van de fabrieksgarantievoorwaarden is gratis.
Gedetailleerde informatie over de garantieperiode en
garantievoorwaarden in uw land kunt u opvragen bij
onze servicedienst, uw dealer of op onze website.
Als u contact opneemt met de servicedienst, hebt u het
productnummer (E-Nr.) en het productienummer (FD)
van het apparaat nodig.
De contactgegevens van de servicedienst vindt u in de
meegeleverde servicedienstlijst of op onze website.
nl Accessoires
48
9.1 Productnummer (E-nr.) en
productienummer (FD)
Het productnummer (E-Nr.) en het productienummer
(FD) vindt u op het typeplaatje van het apparaat.
Het typeplaatje bevindt zich afhankelijk van het model:
¡ aan de binnenkant van het apparaat (daarvoor de
vetfilter demonteren).
¡ op de bovenkant van het apparaat.
Om uw apparaatgegevens en de servicedienst-tele-
foonnummers snel terug te kunnen vinden, kunt u de
gegevens noteren.
10 Accessoires
Gebruik alleen originele accessoires. Deze zijn op het
apparaat afgestemd.
Accessoires Bestelnummer
Recirculatieset 5Z5145X5
Clean Air standaard kool-
filter (plafond)
5Z51ITB1X4
CleanAir standaard re-
circ.set glassdraft
5Z51ITI1X4
Greeplijst rvs 5Z5760N0
10.1 Meer accessoires
Meer accessoires kunt u kopen bij de servicedienst, in
speciaalzaken of op het internet.
U vindt een uitgebreid aanbod voor uw apparaat in on-
ze folders of op internet:
www.blaupunkt.com
Voor de verschillende apparaten zijn specifieke acces-
soires beschikbaar. Geef bij de aankoop altijd de pre-
cieze aanduiding (E-nr.) van uw apparaat op.
Welke accessoires beschikbaar zijn voor uw apparaat,
kunt u zien in de online-shop of navragen bij de klan-
tenservice.
11 Afvoeren
Wij leggen u hier uit hoe u afgedankte apparaten op de
juiste manier afvoert.
11.1 Afvoeren van uw oude apparaat
Door een milieuvriendelijke afvoer kunnen waardevolle
grondstoffen opnieuw worden gebruikt.
1.
De stekker van het netsnoer uit het stopcontact trek-
ken.
2.
Het netsnoer doorknippen.
3.
Het apparaat milieuvriendelijk afvoeren.
Dit apparaat is gekenmerkt in over-
eenstemming met de Europese richt-
lijn 2012/19/EU betreffende afge-
dankte elektrische en elektronische
apparatuur (waste electrical and elec-
tronic equipment - WEEE).
De richtlijn geeft het kader aan voor
de in de EU geldige terugneming en
verwerking van oude apparaten.
12 Montagehandleiding
Houd rekening met deze informatie bij de montage van
het apparaat.
Montagehandleiding nl
49
12.1 Inhoud van de verpakking
Controleer na het uitpakken alle onderdelen op trans-
portschade en de volledigheid van de levering.
Afhankelijk van de apparaatuitvoering
12.2 Veiligheidsafstanden
Neem de veiligheidsafstanden van het apparaat in
acht.
12.3 Veilige montage
Neem bij het monteren van het apparaat de
veiligheidsaanwijzingen in acht.
WAARSCHUWING‒Kans op
vergiftiging!
Teruggezogen verbrandingsgassen kunnen
leiden tot vergiftiging. Vuurbronnen die de
lucht in de ruimte verbruiken (bijv. apparaten
die op gas, olie, hout of kolen worden ge-
stookt, geisers, warmwatertoestellen) betrek-
ken de verbrandingslucht uit de opstellings-
ruimte en voeren de gassen via een afvoer
(bijv. schoorsteen) af naar buiten. In combina-
tie met een ingeschakelde afzuigkap wordt
aan de keuken en aan de ruimtes ernaast
lucht onttrokken. Zonder voldoende luchttoe-
voer ontstaat er een onderdruk. Giftige gas-
sen uit de schoorsteen of het afvoerkanaal
worden teruggezogen in de woonruimte.
▶
Altijd voor voldoende luchttoevoer zorgen,
wanneer het apparaat in luchtafvoermodus
werkt, en er tegelijkertijd vuurbron is die
gebruikmaakt van de aanwezige lucht.
▶
U kunt het apparaat alleen dan zonder risi-
co gebruiken wanneer de onderdruk in de
ruimte waarin de vuurbron zich bevindt niet
groter is dan 4 Pa (0,04 mbar). Dit kan
worden bereikt wanneer de voor de ver-
branding benodigde lucht door niet afsluit-
bare openingen, bijv. in deuren, ramen, in
combinatie met een ventilatiekast in de
muur of door andere technische voorzienin-
gen, kan worden toegevoerd. Een luchtaan-
voer/afvoer in de muur alleen is niet vol-
doende om aan de minimale eisen te vol-
doen.
▶
Raadpleeg in ieder geval het bedrijf dat in
uw huis zorgt voor de schoorsteenreiniging.
Dit bedrijf is in staat het totale ventilatiesys-
teem van uw huis te beoordelen en kan
een voorstel doen voor passende maatre-
gelen op het gebied van de luchttoevoer.
▶
Indien het apparaat alleen met recirculatie
wordt gebruikt, is een onbeperkt gebruik
mogelijk.
WAARSCHUWING‒Kans op
verstikking!
Kinderen kunnen verpakkingsmateriaal over
het hoofd trekken en hierin verstrikt raken en
stikken.
▶
Verpakkingsmateriaal uit de buurt van kin-
deren houden.
▶
Laat kinderen niet met verpakkingsmateri-
aal spelen.
nl Montagehandleiding
50
WAARSCHUWING‒Kans op brand!
De vetafzettingen in het vetfilter kunnen ont-
branden.
▶
Om warmteophoping te voorkomen dienen
de voorgeschreven veiligheidsafstanden te
worden aangehouden.
▶
Houd u aan de aanwijzingen voor uw kook-
toestel. Wanneer gas- en elektrische kook-
apparaten samen worden gebruikt, geldt
de grootste aangegeven afstand.
▶
Het apparaat slechts aan één zijde direct
naast een hoge kast of tegen een wand in-
stalleren. De afstand tot de hoge kast of de
wand moet minstens 50 mm bedragen.
De vetafzettingen in het vetfilter kunnen ont-
branden.
▶
In de buurt van het apparaat nooit werken
met een open vlam (bijv. flamberen).
▶
Het apparaat alleen in de buurt van een
vuurbron voor vaste brandstoffen (bijv. hout
of kolen) installeren wanneer er een afge-
sloten, niet verwijderbare afscherming aan-
wezig is. Er mogen geen vonken wegsprin-
gen.
WAARSCHUWING‒Kans op letsel!
Bepaalde onderdelen in het toestel kunnen
scherpe randen hebben.
▶
Draag veiligheidshandschoenen.
Is het toestel niet naar behoren bevestigd,
dan kan het naar beneden vallen.
▶
Alle bevestigingsschroeven moeten vast
worden gemonteerd.
Het toestel is zwaar.
▶
Om het apparaat te bewegen, zijn 2 perso-
nen vereist.
▶
Alleen geschikte hulpmiddelen gebruiken.
Wijzigingen aan de elektrische of mechani-
sche opbouw zijn gevaarlijk en kunnen leiden
tot functiestoringen.
▶
Geen wijzigingen aan de elektrische of me-
chanische opbouw aanbrengen.
WAARSCHUWING‒Kans op elektrische
schok!
Scherpe componenten binnen het apparaat
kunnen de aansluitkabel beschadigen.
▶
De aansluitkabel niet knikken of inklem-
men.
Een beschadigd apparaat of een beschadigd
netsnoer is gevaarlijk.
▶
Nooit een beschadigde apparaat gebrui-
ken.
▶
Nooit aan het netsnoer trekken, om het ap-
paraat van het elektriciteitsnet te scheiden.
Altijd aan de stekker van het netsnoer trek-
ken.
▶
Wanneer het apparaat of het netsnoer is
beschadigd, dan direct de stekker van het
netsnoer uit het stopcontact halen of de ze-
kering in de meterkast uitschakelen.
▶
Neem contact op met de servicedienst.
→Pagina47
▶
Alleen daarvoor geschoold vakpersoneel
mag reparaties aan het apparaat uitvoeren.
Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakpersoneel
mag reparaties aan het apparaat uitvoeren.
▶
Er mogen uitsluitend originele reserveon-
derdelen worden gebruikt voor reparatie
van het apparaat.
▶
Als het netsnoer van dit apparaat bescha-
digd raakt, moet het ter vermijding van risi-
co's worden vervangen door de fabrikant,
de servicedienst of een andere gekwalifi-
ceerde persoon.
Ondeskundige installaties zijn gevaarlijk.
▶
Het apparaat uitsluitend aansluiten en ge-
bruiken volgens de gegevens op het type-
plaatje.
▶
Het apparaat uitsluitend via een volgens de
voorschriften geïnstalleerd stopcontact met
randaarde op een stroomnet met wissel-
stroom aansluiten.
▶
Het randaardesysteem van de elektrische
huisinstallatie moet conform de elektrotech-
nische voorschriften zijn geïnstalleerd.
▶
Nooit het apparaat via een externe schakel-
inrichting voeden, bijvoorbeeld een tijd-
schakelaar of besturing op afstand.
▶
Als het apparaat is ingebouwd, moet de
stekker van het netsnoer vrij toegankelijk
zijn. Als de vrije toegang niet mogelijk is,
moet in de vast geplaatste elektrische in-
stallatie een alpolige scheidingsinrichting
volgens de voorwaarden van de overspan-
ningscategorie III en volgens de installatie-
voorschriften worden ingebouwd.
▶
Bij het opstellen van het apparaat erop let-
ten dat het netsnoer niet wordt afgeklemd
of beschadigd.
12.4 Aanwijzingen m.b.t. de inbouwsituatie
¡ Dit apparaat in een keukenkast monteren.
Montagehandleiding nl
51
12.5 Aanwijzingen m.b.t. de
luchtafvoerleiding
De fabrikant van het apparaat geeft geen garantie bij
klachten die te wijten zijn aan het buizentraject.
¡ Een korte, rechte afvoerbuis met een zo groot mo-
gelijke buisdiameter gebruiken.
¡ Lange, ruwe afvoerbuizen, vele buisbochten of klei-
ne buisdiameters verminderen het afzuigvermogen
en verhogen het ventilatorgeluid.
¡ Een afvoerbuis van niet brandbaar materiaal gebrui-
ken.
¡ Om het teruglopen van condens te vermijden, de af-
voerbuis vanuit het apparaat met 1° verval monte-
ren.
Ronde buizen
Ronde buizen met een binnendiameter van 150 mm
(aanbevolen) of minstens 120mm gebruiken.
Vierkante buizen
Platte buizen waarvan de binnendoorsnede met de dia-
meter van de ronde buizen overeenkomt:
¡ diameter 150 mm komt overeen met ca.177cm².
¡ diameter 120 mm komt overeen met ca.113cm².
¡ Gebruik bij een afwijkende buisdiameter een afdicht-
strip.
¡ Geen platte buizen met scherpe bochten gebruiken.
12.6 Aanwijzingen voor de elektrische
aansluiting
Om het apparaat elektrisch veilig te kunnen aansluiten,
dient u deze aanwijzingen in acht te nemen.
WAARSCHUWING‒Kans op elektrische schok!
Het apparaat moet op elk gewenst moment van de
stroom kunnen worden afgesloten. Het mag alleen op
een geaarde contactdoos worden aangesloten die vol-
gens de voorschriften is geïnstalleerd.
▶
De netstekker van de netaansluitkabel moet na de
inbouw van het apparaat vrij toegankelijk zijn.
▶
Is dit niet mogelijk, dan moet in de vast geplaatste
elektrische installatie een alpolige scheidingsinrich-
ting volgens de voorwaarden van de overspannings-
categorie III en volgens de opbouwvoorschriften
worden ingebouwd.
▶
De vaste aansluiting mag alleen door een elektricien
worden aangelegd. Wij adviseren een aardlekscha-
kelaar (FI-schakelaar) in de stroomkring naar het
apparaat te installeren.
Scherpe componenten binnen het apparaat kunnen de
aansluitkabel beschadigen.
▶
De aansluitkabel niet knikken of inklemmen.
¡ De aansluitgegevens zijn op het typeplaatje in de
binnenruimte van het apparaat terug te vinden.
¡ Om het typeplaatje te zien, de vetfilter demonteren.
¡ De aansluitleiding is ca. 1,30 m lang.
¡ Dit apparaat voldoet aan de ontstoringsvoorschriften
van de EG.
¡ Het apparaat is conform de beschermingsklasse 1.
Daarom het apparaat alleen met een aarddraa-
daansluiting gebruiken.
¡ Het apparaat tijdens de montage niet op de stroom
aansluiten.
¡ Ervoor zorgen dat de bescherming tegen aanraking
door de inbouw is gegarandeerd.
12.7 Algemene aanwijzingen
Neem deze algemene aanwijzingen bij de installatie in
acht.
¡ Bij de installatie moeten de actuele geldige bou-
wvoorschriften en de voorschriften van de plaatseli-
jke stroom- en gasleverancier in acht worden geno-
men.
¡ Bij het afvoeren van afvoerlucht moeten de officiële
en wettelijke voorschriften, zoals bijv. de plaatselijke
bouwverordeningen, in acht worden genomen.
¡ De breedte van de afzuigkap moet minstens over-
eenkomen met de breedte van het kooktoestel.
¡ Om de kookdamp optimaal op te vangen, het appa-
raat in het midden boven de kookplaat monteren.
¡ Om het apparaat in het geval van service ongehin-
derd te bereiken, een gemakkelijk toegankelijke
montageplaats kiezen.
¡ De oppervlakken van het apparaat zijn gevoelig. Bij
de montage beschadigingen vermijden.
12.8 Installatie
Meubel controleren
1.
Controleren of het inbouwmeubel horizontaal staat
en voldoende draagvermogen heeft.
Het max. gewicht van het apparaat bedraagt 18kg.
2.
Controleren of het inbouwmeubel tot 90°C hittebe-
stendig is.
3.
Controleren of het inbouwmeubel ook na de uitsnij-
werkzaamheden nog stabiel is.
4.
Ervoor zorgen dat het inbouwmeubel aan de volgen-
de afmetingen voldoet:
Breedte 600mm
Diepte min. 320mm
Hoogte min. 390mm
Meubel voorbereiden
Vereiste:Het meubel is geschikt voor de inbouw.
→"Meubel controleren", Pagina51
1.
Om schade te vermijden, de kookplaat afdekken.
2.
Zorg ervoor dat na de uitsnijwerkzaamheden de sta-
biliteit van het inbouwmeubel is gegarandeerd.
3.
Verwijder bij een kastdiepte van minder dan
320mm een deel van de achterwand.
4.
De uitsparing voor de buisverbinding tot stand bren-
gen.
5.
Een eventueel aanwezige kastbodem dient te wor-
den verwijderd.
6.
De spanen verwijderen.
nl Montagehandleiding
52
7.
Aan de binnenkant van de kast met meegeleverde
sjabloon de bevestigingspunten aftekenen en met
een priem gaatjes in maken.
8.
De 4 meegeleverde schroeven voor de bevesti-
gingshoeken tot op 5 mm afstand erin draaien.
Apparaat voorbereiden
1.
De houders voor de wandafsluitlijst aan de achterzij-
de van het apparaat van buiten in de uitsparingen
plaatsen en naar het midden van het apparaat toe
inklappen.
2.
De greeplijst met de bijgevoegde schroeven aan het
uitschuifbare filterdeel bevestigen.
3.
Aan het apparaat de meegeleverde voedingskabel
aansluiten en met de snoerontlasting borgen.
4.
Aan het apparaat de 2 bevestigingshoeken vast-
schroeven. Let op de positie van de schroeven. De
schroeven hierbij tot een afstand van 8 mm indraai-
en.
Apparaat monteren
1.
Het apparaat met de bevestigingshoeken aan de
schroeven in de kast hangen, uitlijnen en vast-
schroeven.
Montagehandleiding nl
53
2.
Apparaatbreedte 90cm: het uitschuifbare filterdeel
volledig naar voren trekken. Het apparaat extra met
telkens 2 schroeven links en rechts van onderen
aan de zijkant van de bovenkasten vastschroeven.
3.
De wandafsluitlijst op de afstand tussen apparaat en
wand aanpassen.
4.
De wandafsluitlijst in de houders vastklikken.
5.
De vetfilters inbouwen.
6.
De buisverbinding maken.
7.
De elektrische aansluiting tot stand brengen.
Opmerking:
U kunt de behuizing van de afzuigkap in de bovenkast
afdekken. Hierbij op het volgende letten:
¡ Het tussenschot mag niet tegen de behuizing aan-
liggen.
¡ De voorste afdekking mag niet aan de behuizing zi-
jn vastgemaakt.
¡ De toegang tot de behuizing voor de filterwissel en
de service moet mogelijk blijven.
Aanslag van het uitschuifbare filterdeel wijzigen
Bij enkele apparaatuitvoeringen kan de aanslag van
het uitschuifbare filterdeel worden gewijzigd. Bij deze
apparaten zijn afstandhouders bijgevoegd om de
greeplijst van het apparaat vlak op het inbouwmeubel
aan te sluiten.
1.
Het uitschuifbare filterdeel naar voren trekken.
2.
De afstandhouders tot de gewenste lengte inkorten
en in de daarvoor bestemde sleuven steken.
Service
Deutschland/Germany
Österreich/Austria
service.A[email protected]
Niederlande/Netherlands
Belgien/Belgium
Schweden/Sweden
Frankreich/France
00 800 32 289 000
www.blaupunkt-einbaugeraete.com
Luxemburg/Luxembourg
Schweiz/Switzerland
Italien/Italy
Spanien/Spain
Großbritannien/Great Britain
Malta/Malta
1800 209 20961800 252 878 658
Indien/India Australien/Australia
*9001532277*
9001532277 010715 de, en, fr, nl
HK Appliances GmbH
Werkstraße 3
32289 Rödinghausen
GERMANY
