INTELLIDRY DRYER MD-15

Pages 1-2

Page 3

Page 4

Pages 5-6

Page 6

Page 7

Page 8

Page 9

Page 10

Page 11

Page 12

Page 24

Save complete model and serial number

identification for your dryer. This is located

on a data plate on the lower center of the

door opening. Record these numbers below

for easy access.

Model Number

–– –– –– –– –– –– –– –– ––

Serial Number

–– –– –– –– –– –– –– –– ––

Date of Purchase

_______________________________

A/03/02 Part No. 6 3719320 h t t p : / / w w w . m a y t a g . c o m MCS No. 33002583 JN Litho U.S.A.

For additional questions, please contact us:

Maytag Appliances Sales Company

1-800-688-9900 USA

1-800-688-2002 CANADA

1-800-688-2080 USA TTY (for deaf,

hearing impaired or speech impaired)

Mon.–Fri., 8am–8pm Eastern Time

Internet: http://www.maytag.com

NOTE: In our continuing effort to improve

the quality of our appliances, it may be

necessary to make changes to the appli-

ance without revising this guide.

IMPORTANT: Keep this guide and the

sales receipt in a safe place for future ref-

erence. Proof of original purchase date is

needed for warranty service.

IMPORTANT: For service and warranty

information, see page 11.

rying rack

sing the dryel setting

eversing the door

pecial laundry tips

ryer exhaust tips

eplacing drum light

IMPORTANT SAFETY INSTRUCTIONS

5. Do not reach into the appliance if the

drum is moving.

6. Do not install or store this appliance

where it will be exposed to the weather.

7. Do not tamper with controls.

8. Do not repair or replace any part of the

appliance or attempt any servicing

unless specifically recommended in

published user-repair instructions that

you understand and have the skills to

carry out.

9. Do not use fabric softeners or products

to eliminate static unless recommended

for dryer use by the manufacturer of the

fabric softener or product.

10. Clean the lint screen before or after

each load.

11. Keep the area around the exhaust open-

ing and surrounding areas free from lint

accumulation, dust and dirt.

12. The interior of the dryer and exhaust

duct should be cleaned periodically by

qualified service personnel.

13. This appliance must be properly ground-

ed. Never plug the appliance cord into a

receptacle which is not grounded ade-

quately and in accordance with local

and national codes. See installation

instructions for grounding this appliance.

14. Do not sit on top of the clothes dryer.

1. Read all instructions before using the

appliance.

2. To avoid the possibility of fire or explo-

sion:

a. Do not dry items that have been pre-

viously cleaned in, washed in,

soaked in, or spotted with gasoline,

dry-cleaning solvents, other flamma-

ble or explosive substances as they

give off vapors that could ignite or

explode. Any material on which you

have used a cleaning solvent, or

which is saturated with flammable liq-

uids or solids, should not be placed in

the dryer, until all traces of these

flammable liquids or solids and their

fumes have been removed.There are

many highly flammable items used in

homes, such as: acetone, denatured

alcohol, gasoline, kerosene, some

liquid household cleaners, some spot

removers, turpentine, waxes and wax

removers.

b. Items containing foam rubber (may

be labeled latex foam) or similarly

textured rubber-like materials must

not be dried on a heat setting. Foam

rubber materials when heated, can

under certain circumstances produce

fire by spontaneous combustion.

3. Do not allow children to play on or in the

appliance. Close supervision of children

is necessary when the appliance is used

near children.

4. Before the appliance is removed from

service or discarded, remove the door to

the drying compartment.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE

For your safety, the information in

this manual must be followed to min-

imize the risk of fire or explosion or

to prevent property damage, person-

al injury or death.

• Do not store or use gasoline or

other flammable vapors and liquids

in the vicinity of this or any other

appliance.

– WHAT TO DO IF YOU SMELL

GAS

• Do not try to light any appli-

ance.

• Do not touch any electrical

switch.

• Do not use any phone in your

building.

•Clear the room, building or area

of all occupants.

• Immediately call your gas sup-

plier from a neighbor’s phone.

Follow the gas supplier’s

instructions.

• If you cannot reach your gas

supplier, call the fire depart-

ment.

Installation and service must be per-

formed by a qualified installer, serv-

ice agency or the gas supplier.

To reduce the risk of fire, electric shock or injury to persons when using your appli-

ance, follow basic precautions, including the following:

WARNING WARNING

Safety notice & warning

The California Safe Drinking Water and

Toxic Enforcement Act of 1986 (Proposition

65) requires the Governor of California to

publish a list of substances known to the

State of California to cause cancer or repro-

ductive harm, and requires businesses to

warn customers of potential exposures to

such substances.

Users of this appliance are hereby warned

that the burning of gas can result in low-

level exposure to some of the listed sub-

stances, including benzene, formaldehyde

and soot, due primarily to the incomplete

combustion of natural gas or liquid petrole-

um (LP) fuels. Exhaust ducts should be kept

free of obstructions and properly exhausted

dryers will minimize exposure.

Do not place into your dryer items that have been spotted or soaked with vegetable

oil or cooking oil. Even after being washed, these items may contain significant

amounts of these oils. The remaining oil can ignite spontaneously. The potential

for spontaneous ignition increases when the items containing vegetable oil or

cooking oil are exposed to heat. Heat sources, such as your clothes dryer, can

warm these items, allowing an oxidation reaction in the oil to occur. Oxidation cre-

ates heat. If this heat cannot escape, the items can become hot enough to catch

fire. Piling, stacking or storing these kinds of items may prevent heat from escap-

ing and can create a fire hazard.

All washed and unwashed fabrics that contain vegetable oil or cooking oil can be

dangerous. Washing these items in hot water with extra detergent will reduce, but

will not eliminate, the hazard. Always use the “cool down” cycle for these items to

reduce the items’ temperature. Never remove these items from the clothes dryer

hot or interrupt the drying cycle until the items have run through the “cool down”

cycle. Never pile or stack these items when they are hot.

Recognize safety symbols, words, labels

WARNING – Hazards or unsafe practices which COULD result in severe personal injury or death.

CAUTION – Hazards or unsafe practices which COULD result in minor personal injury.

WARNING

CAUTION

DRYER EXHAUST TIPS

Plastic or nonmetal flexible duct presents a potential fire hazard.

Read the installation

instructions and the

user’s guide.

Don’t

Allow crushed or clogged ducts

and vent.

Don’t

Use plastic, thin foil, or

non-metal flexible duct.

Don’t

Let a poor

exhaust system

cause slow drying.

Let your dryer

exhaust the air easily.

Use 4 inch diameter

rigid metal duct. Tape all joints,

including at the dryer. Never use

lint-trapping screws.

Keep duct runs

as straight as

possible.

Clean all old ducts

before installing your

new dryer. Be sure vent

flap opens and closes freely.

Inspect and clean the exhaust

system annually.

Don’t

Restrict your dryer with a poor exhaust

system.

Don’t

Use longer than necessary duct runs

with many elbows.

WARNING

OPERATING TIPS

Clean the lint filter

• After each load.

• To shorten drying time.

• To operate more efficiently.

;;;;;;

Do not operate the dryer without

the lint filter in place.

NOTE

The top monitor light may not blink

when small loads of heavy, bulky

items are dried, such as rugs or

sweaters.

NOTE

Load the dryer properly

• By placing only one wash load in the

dryer at a time.

• Avoid very small loads or mixing heavy-

weight and lightweight clothes.

• When only one or two articles need dry-

ing, add a few similar items to improve

tumbling and drying efficiency.

• When drying large, bulky items such as

a blanket or comforter, it may be neces-

sary to reposition the load during the

cycle to ensure even drying.

Check the moisture

monitor

Indicator lights in the moisture monitor will

display when an IntelliDry cycle is in opera-

tion. The top light will blink on and off. As

loads dry, there will be longer pauses

between each blink. No lights will display

during Time Dry or Air Fluff.

The bottom light in the monitor will remain

on until the cool down portion of the cycle

starts. During cool down the dryer continues

to tumble the load in unheated air to help

minimize wrinkling.

Add a fabric softener

sheet (if desired)

• After loading the dryer.

• To control static cling.

• Before the load becomes warm. This

helps prevent greasy-looking softener

stains.

• And remove any used softener sheets

from the dryer to prevent greasy-looking

softener stains.

Step 1 Select cycle

Controls at a glance

DRYEL FABRIC CARE (select models)

is designed for use on dry clean only fabrics

in combination with Dryel Dry Clean Only

Fabric Care product. Placing the control dial

arrow at the DRYEL line will provide the

optimal amount of time needed to properly

use Dryel. (For more information on using

the Dryel cycle, see page 7.)

WRINKLE RELEASE will release wrin-

kles from items that are clean and dry but

slightly wrinkled, such as from a crowded

closet, packed suitcase or from sitting in the

dryer too long after the end of the cycle. It

provides 10 minutes of heated tumbling and

5 minutes of cool down tumbling without

heat.

DAMP DRY is designed to “partially” dry

items. It provides approximately 20 minutes

of heated tumbling and 5 minutes of cool

down tumbling without heat.

INTELLIDRY REGULAR automatically senses the moisture

in the load and shuts off when the selected dryness level is

reached. This cycle is designed for loads such as towels, under-

wear, t-shirts, jeans, etc. Set the control to the desired dryness

level (MORE DRY – LESS DRY). The line between MORE DRY

and LESS DRY is the initial preferred setting for the majority of

loads.

INTELLIDRY WRINKLE FREE FABRICS WITH PRESS

CARE

automatically senses the moisture in the load and shuts

off when the selected dryness level is reached. It minimizes wrin-

kles in synthetic fabrics such as acrylic, nylon, polyester or blends

by providing an unheated cool-down period at the end of the cycle.

Simply set the control to the desired dryness level (MORE DRY –

LESS DRY). The line between MORE DRY and LESS DRY is the

initial preferred setting for the majority of loads.

TIME DRY/AIR FLUFF may be select-

ed for any load if the IntelliDry sensor sys-

tem is not used. Set the control to the

desired number of minutes and choose the

appropriate drying temperature for the load.

Control features and styling vary by model.

The dial can be turned in either direction to select a cycle. Once started, the dial will not advance at a specific rate during the

IntelliDry cycles. At first the dial may not advance at all.Toward the end of the cycle (when the load begins to dry) the dial will

advance at a more regular rate and much more quickly. This is normal operation.

NOTE

Step 3 Press start

Push this button to start the dryer.The dryer

door must be shut for the dryer to operate. If

the door is opened during the cycle, the

start button must be pushed again to

resume the cycle once the door is closed.

Step 2 Select temperature

REGULAR – for sturdy cottons or those

labeled “Tumble Dry.”

MEDIUM – for permanent press, synthet-

ics, lightweight cottons or items labeled

“Tumble Dry Medium.”

DELICATE – for heat sensitive items

labeled “Tumble Dry Low” or “Tumble Dry

Warm.”

AIR FLUFF – tumbles without heat. Used

for sensitive loads or items needing freshening.

End of Cycle Chime – Shortly before the

cycle is complete, an audible chime will

sound. During the cool-down portion of the

Wrinkle Free Fabrics cycle, the audible

chime will sound intermittently.

Drying rack (select models)

The drying rack allows you to dry items that

you don’t want to tumble dry; for example,

sneakers, washable sweaters, stuffed toys or

pillows, etc.

The rack remains stationary, but the drum

rotates. (Make sure nothing hangs over the

edges of the rack.)

To Use Rack:

1. Open dryer door.

2. Position drying rack in tumbler with the

two extension wires toward you. These

wires will brace the rack against the front

surface of the tumbler. Legs will rest on

front ledge and at back of drum.

3. Place wet items on the rack, leaving

space between them so air can reach all

surfaces.

4. Close dryer door.

5. Use the Time Dry cycle. Select time

according to moisture and weight of

item. Push the Start button. It may be

necessary to reset the timer if a longer

drying time is needed.

To Remove Rack:

1. Open dryer door.

2. Lift rack straight up and out.

*Warning: When drying foam rubber, plastic,

or rubber with heat, it is possible they will

suffer damage and could lead to a fire hazard.

Part No. MAL1000AXX

To order call 1-800-688-8408

USING THE DRYEL SETTING

(select models)

Setting the Controls for Dryel Fabric Care:

Set the control dial at the Dryel line.

Press Start Button

Set the temperature for Regular heat.

DO NOT select Air Fluff.

Step 1

Step 3

Step 2

For Best Performance:

• Refer to the Dryel instructions for proper use.

• Items in the bag must tumble. Place no more than 3

to 4 items in the bag at one time.

• Do not mix colors or fabrics when using Dryel.

• Immediately at the end of the cycle, remove

garments from the Dryel bag. Hang the garments

while still warm and slightly damp to minimize

wrinkles.

Use ONLY the Dryel fabric care product in your dryer.

DO NOT use and place any flammable substance or

solvent in the dryer including but not limited to:

Energine

Goddard’s, lighter fluid

WD-40 and vegetable

oil.

CARE AND CLEANING

REPLACING THE DRUM LIGHT

REVERSING THE DOOR

Control Panel – clean with a soft, damp

cloth. Do not use abrasive substances.

Tumbler – remove any stains such as cray-

on, ink pen or fabric dye (from new items

such as towels or jeans) with an all-purpose

cleaner. Then tumble old towels or rags to

remove any excess stain or cleaning sub-

Dryer Exhaust System – should be

inspected and cleaned once a year to main-

tain optimum performance. The outside

exhaust hood should be cleaned more fre-

quently to ensure proper operation. (Refer

to the Installation Instructions for more infor-

mation.)

Instructions for replacing the bulb:

1) Unplug or disconnect the dryer from the

electrical power supply.

2) Open the door and use a Phillips screw-

driver to remove the screw attaching the

lens to the tumbler front.

3) Remove lens cover by pulling cover

toward center of tumbler.

Directions for reversing the dryer door:

1) Remove the hinge hole covers and

screws.

2) While supporting the door, remove 2

screws in the hinges that secure the

hinges to the cabinet.

3) Remove door by lifting slightly at the

hinges and pulling the hinge tabs out of

the hinge slots.

4) Rotate bulb counter-clockwise to

remove from socket.

5) Replace the bulb with a 120 volt, 10 watt

maximum candelabra base light bulb.

6) Turn the light bulb clockwise into socket.

7) Replace lens cover by hooking plastic

tabs into tumbler front below the light

housing.

4) Move the following parts to the opposite

side of the door: 2 hinges and 4 hinge

screws, 4 door screws, door strike and

screw, inner door cover plate and screw.

5) Attach the door to the opposite side of

the cabinet using the 2 counter sunk

hinge screws. (See below).

8) Reinstall the screw into the lens cover

screw hole.

9) Reconnect dryer to power supply.

Screw the lower hinge screw in first. This

will help to align the door and hinges.

6) Replace the hinge hole covers to the

opposite side.

stance. Once these steps are done, stains

may still be visible, but should not transfer to

subsequent loads.

Cabinet – wipe off any marks with soap and

water.

SPECIAL LAUNDRY TIPS

Please follow the care label or manufacturer’s instructions for drying special items. If care label instructions are not available, use the fol-

lowing information as a guide.

•Follow the care label instructions or dry on the Regular cycle.

• Be sure the item is thoroughly dry before using or storing.

•May require repositioning to ensure even drying.

•Dry only one blanket at a time for best tumbling action.

• Be sure the item is thoroughly dry before using or storing.

• Use the Wrinkle Free Fabrics cycle to help minimize wrinkling.

•Dry these in small loads for best results and remove as soon as possible.

• Use the Regular cycle for soft, fluffy diapers.

• Use the Regular cycle and a delicate temperature setting.

• Place a clean pair of sneakers in the dryer with the item to fluff the down comforters,

etc. Adding a couple of dry towels shortens dry time and absorbs moisture.

• DO NOT dry on a heat setting. Use the Time Dry/Air Fluff (no-heat) cycle.

WARNING – Drying a rubber item with heat may damage it or pose a fire hazard.

• Use the Regular cycle.

• Add a couple of dry towels and a pair of clean sneakers to help the

tumbling action and to fluff the item.

• DO NOT dryer-dry kapok or foam pillows.

• Use the Time Dry/Air Fluff cycle on a Delicate or Air Fluff temperature depending on the

care label instructions.

Bedspreads

& Comforters

Plastics

(shower curtains, outdoor

furniture covers, etc.)

Pillows

Foam Rubber

(rug backs, stuffed toys,

certain shoulder pads, etc.)

Down–filled Items

(jackets, sleeping bags,

comforters, etc.)

Cloth Diapers

Curtains

& Draperies

Blankets

Avoid Dryer Drying...

• Fiberglass Items (curtains, draperies, etc.)

•Woolens, unless recommended on the label.

•Vegetable or cooking oil soaked items. (See pg.2)

BEFORE YOU CALL

CHECK THESE POINTS IF YOUR CLOTHES DRYER...

DOESN’T RUN

• Be sure the door is latched shut.

• Be sure the power cord is plugged into a

live electrical outlet.

• Check the home’s circuit breaker and

fuses.

• Press the START button again if the

door is opened during the cycle.

DOESN’T HEAT

• Check the home’s circuit breaker and

fuses.

• Select a heat setting, not air-fluff.

• On a gas dryer, check that the gas sup-

ply is on.

• Clean the lint filter and exhaust duct.

•Dryer timer may have moved into the

cool-down portion of the cycle.

DOESN’T DRY

• Check all of the above, plus...

• Be sure the exhaust hood at the outside

of the home can open and close freely.

• Check exhaust system for lint build-up.

Ducting should be inspected and

cleaned annually.

• Use 4” rigid metal exhaust duct.

• Do not overload. 1 Wash load = 1 Dryer

load.

• Sort heavy items from lightweight items.

• Large, bulky items like blankets or com-

forters may require repositioning to

ensure even drying.

• Check that the washer is draining prop-

erly to extract adequate water from the

load.

• Clothes load is too small to tumble prop-

erly. Add a few towels.

IS NOISY

• Check the load for objects such as

coins, loose buttons, nails, etc. Remove

promptly.

• It is normal to hear the dryer gas valve or

heating element cycle on and off during

the drying cycle.

• Be sure the dryer is leveled properly as

outlined in the installation manual.

• Be sure the rubber feet are installed on

the leveling legs.

•A clicking noise may be the timer

advancing.

• It is normal for the dryer to hum due to

the high velocity of air moving through

the dryer drum and exhaust system.

CONTROL KNOB ADVANCES

SLOWLY

• This is normal operation for an IntelliDry

cycle, especially at the beginning of the

cycle. Once the load begins to dry, the

control knob will start to advance. The

rate of advancement will be slow at the

beginning of the cycle because there is

more moisture in the load. As the load

becomes more dry, the control knob will

advance more quickly.

DRIES UNEVENLY

• Seams, pockets and other similar heavy

areas may not be completely dry when

the rest of the load has reached the

selected dryness level. This is normal.

Select the “MORE DRY” setting if

desired.

• If one heavy item is dried with a light-

weight load, such as one towel with

sheets, it is possible that the heavy item

will not be completely dry when the rest

of the load has reached the selected

dryness level. Sort heavy items from

lightweight items for best drying results.

HAS AN ODOR

• Household odors such as from painting,

varnishing, strong cleaners, etc. may

enter the dryer with the surrounding

room air. This is normal as the dryer

draws the air from the room, heats it,

pulls it through the tumbler and exhausts

it to the outside. When these odors are

present in the air, ventilate the room

completely before using the dryer.

For further assistance contact

Maytag Appliances Sales Company,

Maytag Customer Assistance:

U.S. 1-800-688-9900 or

Canada 1-800-688-2002

U.S. customers using TTY for deaf,

hearing impaired or speech impaired,

call 1-800-688-2080.

To receive warranty service

To locate an authorized service company in your area contact the Maytag deal-

er from whom your appliance was purchased; or call Maytag Appliances Sales

Company, Maytag Customer Assistance at the number listed below. Should

you not receive satisfactory warranty service, please call or write:

Maytag Appliances Sales Company

Attn: CAIR

Center

P. O. Box 2370

Cleveland, TN 37320-2370

U.S. 1-800-688-9900 Canada 1-800-688-2002

U.S. customers using TTY for deaf, hearing impaired or

speech impaired, call 1-800-688-2080.

When contacting Maytag Appliances Sales Company, Maytag Customer

Assistance about a service problem, please include the following:

a. Your name, address and telephone number;

b. Model number and serial number (found on the lower center of the

door opening) of your appliance;

c. Name and address of your dealer and the date the appliance was

purchased;

d. A clear description of the problem you are having.

e. Proof of purchase.

What is not covered by these warranties:

1. Conditions and damages resulting from any of the following:

a. Improper installation, delivery, or maintenance.

b. Any repair, modification, alteration or adjustment not authorized by the

manufacturer or an authorized servicer.

c. Misuse, abuse, accidents, or unreasonable use.

d. Incorrect electric current, voltage or supply.

e. Improper setting of any control.

2. Warranties are void if the original serial numbers have been removed,

altered, or cannot be readily determined.

3. Light bulb.

4. Products purchased for commercial or industrial use.

5. The cost of service or service call to:

a. Correct installation errors.

b. Instruct the user on proper use of the product.

c. Transport the appliance to the servicer.

6. Consequential or incidental damages sustained by any person as a result

of any breach of these warranties.

Some states do not allow the exclusion or limitation of consequential or inci-

dental damages, so the above exclusion may not apply.

User’s Guides, service manuals and parts catalogs are available from Maytag

Appliances Sales Company, Maytag Customer Assistance.

Full One Year Warranty

For one (1) year from the date of original retail

purchase, any part which fails in normal home

use will be repaired or replaced free of charge.

Limited Warranty

After the first year from date of original retail pur-

chase, through the time periods listed below, the

parts designated below which fail in normal

home use will be repaired or replaced free of

charge for the part itself, with the owner paying

all other costs, including labor, mileage and

transportation.

Second Year – All parts.

Third through Fifth Year – Dryer tumbler.

Additional Limited Warranty Against Rust-

Through

Should an exterior cabinet, including the door,

rust through during the one year period starting

from the date of retail purchase, repair or

replacement will be made free of charge. After

the first and through the tenth year, repair or

replacement will be made free of charge for the

part itself, with the owner paying all other costs,

including labor, mileage and transportation.

Please Note: This full warranty and the limited

warranty apply when the dryer is located in the

United States or Canada. Dryers located else-

where are covered by the limited warranty only,

including parts which fail during the first two

years.

Canadian Residents

This warranty covers only those dryers installed

in Canada that have been listed with the

Canadian Standards Association unless the dry-

ers are brought into Canada due to transfer of

residence from the United States to Canada.

The specific warranties expressed above are the

ONLY warranties provided by the manufacturer.

This warranty gives you specific legal rights, and

you may also have other rights that vary from

state to state.

Clothes dryer warranty

MAYTAG • 403 W. 4

Street N. • P.O. Box 39 • Newton, Iowa 50208

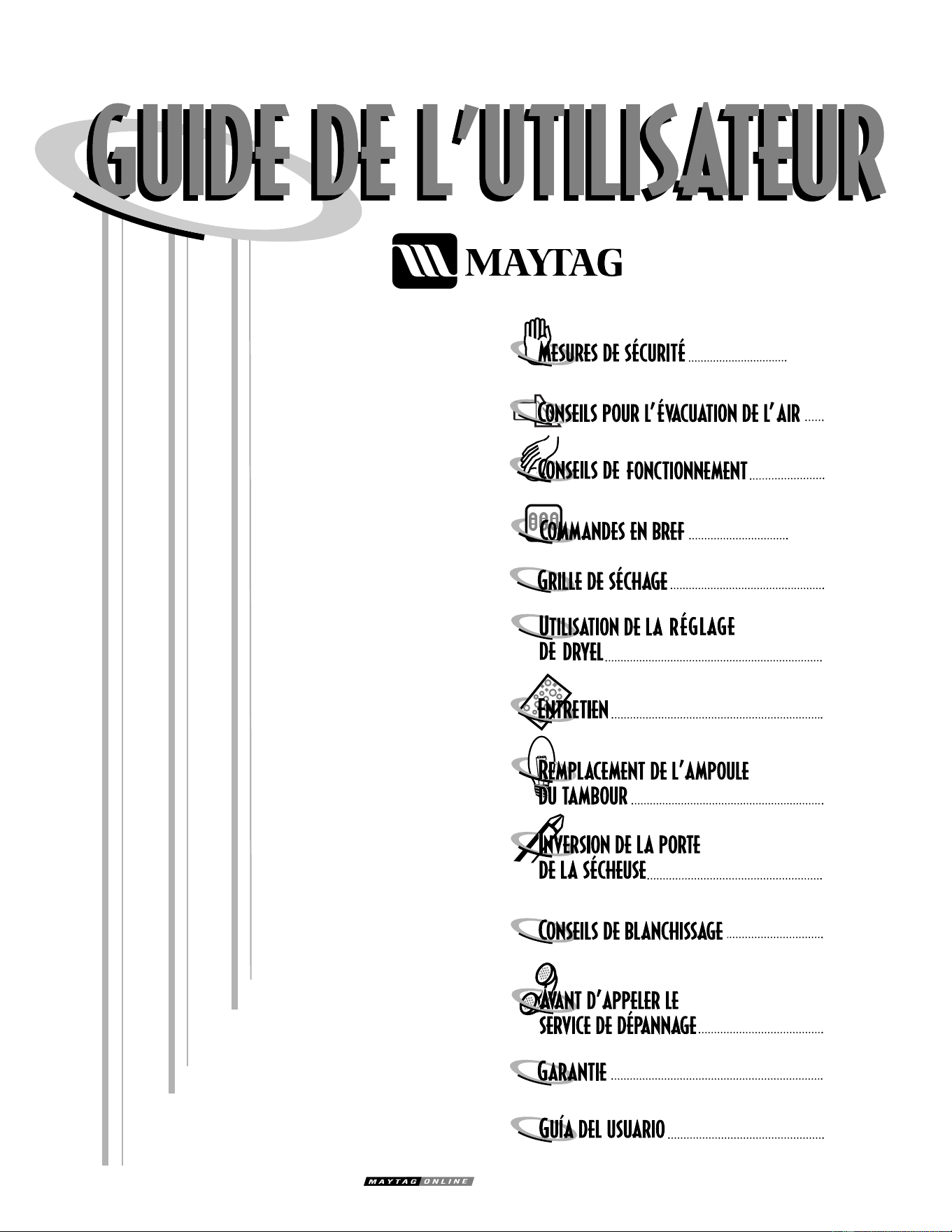

SÉCHEUSE INTELLIGENT MD-15

Pages 13-14

Page 15

Page 16

Pages 17-18

Page 18

Page 19

Page 20

Page 21

Page 22

Page 23

Page 24

Conservez les numéros de modèle et de

série complets de votre sécheuse. Ceux-ci

sont indiqués sur une plaque signalétique

située sur la partie inférieure centrale de

l’ouverture de la porte. Veuillez noter ces

numéros ci-dessous pour les avoir à portée

de main.

h t t p : / / w w w . m a y t a g . c o m

Numéro de modèle

__ __ __ __ __ __ __ __ __ __

Numéro de série

__ __ __ __ __ __ __ __ __ __

La date d'origine

––––––––––––––––––––––––––

Si vous avez des questions, veuillez nous

écrire (en nous indiquant le numéro de

modèle ainsi que votre numéro de télé-

phone) ou appelez-nous :

Maytag Appliances Sales Company

1-800-688-2002 CANADA

(Du lundi au vendredi, 8 h à 8 h,

heure de l’est)

Internet : http://www.maytag.com

NOTE: En raison de nos efforts con-

stants d’amélioration de la qualité de nos

appareils électro-ménagers, il se peut

qu’une machine à laver soit modifiée

sans que le guide soit révisé.

IMPORTANT: Conservez ce guide et le

coupon de caisse dans un endroit sûr

pour référence ultérieure. Une preuve de

l’achat d’origine est exigée pour toutes

prestations de garantie.

IMPORTANT: Pour tous renseignements

relatifs au service après-vente et à la

garantie, veuillez vous référer au page 23.

MESURES DE SÉCURITÉ IMPORTANTES

Pour votre sécurité, suivre les instruc-

tions données dans ce manuel afin de

réduire les risques d’incendie ou d’ex-

plosion et d’éviter dommages matériels,

blessures et décès.

• Ne pas entreposer ni utiliser

d’essence ou autres produits et

vapeurs inflammables à proximité de

cet appareil ou de tout autre appareil

ménager.

– QUE FAIRE S’IL Y A UNE ODEUR

DE GAZ :

• N’allumer aucun appareil.

• N’actionner aucun commutateur

électrique

• Ne pas utiliser le téléphone dans

votre maison ou dans votre

immeuble.

•Faire sortir tous les occupants de

la pièce, du logement ou immeuble

ou de la vicinité.

• Appeler immédiatement la com-

pagnie de gaz en utilisant le télé-

phone d’un voisin. Suivre les

instructions de la compagnie de

gaz.

• En cas d’impossibilité de joindre

la compagnie de gaz, appeler les

pompiers.

L’installation et toutes les réparations

doivent être effectuées par un techni-

cien qualifié, un prestataire de services

ou la compagnie de gaz.

4. Avant de mettre l’appareil hors service ou

au rebut, retirer la porte du compartiment de

séchage.

5. Ne pas mettre la main ou le bras dans l’ap-

pareil si le tambour est en mouvement.

6. Ne pas installer ou remiser l’appareil dans

un endroit où il est exposé aux intempéries.

7. Ne pas modifier les mécanismes de com-

mande.

8. Ne pas réparer ou remplacer une pièce de

l’appareil ou procéder à un dépannage, sauf

si les instructions publiées le recommandent

et que la personne effectuant la réparation

les comprend et possède les connaissances

voulues pour les exécuter.

9. Ne pas utiliser d'assouplissant textile ni de

produit visant à réduire l'électricité statique

sauf si le fabricant de ces produits recom-

mande leur usage dans la sécheuse.

10. Nettoyer le filtre à charpie avant et après

chaque utilisation.

11. Éviter l’accumulation de charpie, de pous-

sière et de saleté directement autour du

conduit d’évacuation et dans toute la zone

environnante.

12. Faire nettoyer régulièrement l’intérieur de la

sécheuse et du conduit d’évacuation par

des techniciens qualifiés.

13. Cet appareil doit être correctement mis à la

terre. Ne jamais brancher le câble électrique

de l’appareil sur une prise murale non mise

à la terre conformément aux codes locaux et

nationaux. Voir les instructions d’installation

pour la mise à la terre de cet appareil.

14. Ne pas s'asseoir sur la sécheuse.

1. Lire toutes les instructions avant d’utiliser la

sécheuse.

2. Pour éviter les risques d’incendie ou d’ex-

plosion :

a. Ne pas sécher d’articles qui ont aupara-

vant été nettoyés ou lavés à l’aide

d’essence, de solvants de nettoyage à

sec ou d’autres produits explosifs ou

inflammables, ou qui en sont imbibés ou

éclaboussés, car ces substances pro-

duisent des vapeurs qui peuvent s’en-

flammer ou exploser. Tout tissu sur lequel

des solvants de nettoyage ont été utilisés

ou qui sont saturés de liquides ou solides

inflammables ne doit pas être mis dans la

sécheuse avant que toute trace et toute

vapeur de ces liquides ou solides ne

soient complètement éliminées. De nom-

breux produits extrêmement inflamma-

bles sont communément utilisés à la mai-

son, entre autres l’acétone, l’alcool

dénaturé, l’essence, le kérosène, cer-

tains produits de nettoyage ménagers,

les détachants, la térébenthine, les cires

et les décapants de cire.

b. Les articles contenant du caoutchouc

mousse (l’étiquette indique parfois :

mousse de latex) ou tout matériau de tex-

ture similaire ne doivent pas être séchés

sur un cycle utilisant de l’air chaud.

Lorsqu’ils sont exposés à la chaleur, ces

matériaux peuvent, dans certaines condi-

tions, s’enflammer par un phénomène de

combustion spontanée.

3. Ne pas laisser les enfants jouer sur ou dans

l’appareil. Une surveillance constante est

nécessaire quand l’appareil est utilisé en

présence d’enfants.

CONSERVER CES INSTRUCTIONS

Pour réduire les risques d’incendie, d’électrocution ou de blessures lors de l’utilisation de

cet appareil, suivre les précautions d’usage, dont les suivantes :

AVERTISSEMENT

Ne pas sécher d’articles qui ont trempé dans de l’huile végétale ou de l’huile de cuisine ou

en sont tachés. Même après avoir été lavés, ces articles peuvent encore contenir des

quantités non négligeables de ces substances. L’huile dont ils sont encore imbibés peut

prendre feu spontanément. Le risque de combustion spontanée de ces articles augmente

quand ils sont exposés à la chaleur. Des sources de chaleur, telles qu’une sécheuse, peu-

vent chauffer ces articles et entraîner une réaction d’oxydation de l’huile. L’oxydation pro-

duit de la chaleur. Si cette chaleur n’est pas dissipée, les articles peuvent chauffer suff-

isamment pour prendre feu. Le fait d’empiler ou d’entreposer ce type d’articles peut

empêcher la dissipation de la chaleur et créer ainsi un risque d’incendie.

Tous les articles, lavés ou non, qui contiennent de l’huile végétale ou de l’huile de cuisine

sont un danger potentiel. Le fait de les laver à l’eau chaude avec une plus grande quan-

tité de détergent que la normale réduit les risques mais ne les élimine pas. Toujours utilis-

er le cycle «cool down» (cycle de refroidissement) pour réduire la température de ce type

d’article. Ne jamais retirer ces articles de la sécheuse alors qu’ils sont encore chauds ni

interrompre le cycle de séchage avant que l’appareil n’ait effectué un cycle de refroidisse-

ment. Ne jamais empiler ou entreposer ces articles pendant qu’ils sont encore chauds.

Mesures de sécurité

importantes

En application de la loi californienne concernant

la salubrité de l’eau et la protection contre les

substances chimiques («California Safe

Drinking and Toxic Enforcement Act») de 1986

(Proposition 65), le gouverneur de Californie est

tenu de publier une liste des substances recon-

nues par l’état de Californie comme étant can-

cérigènes ou pouvant être cause d’infertilité, et

les commerces et industries sont tenus d’avertir

les consommateurs des risques potentiels d’ex-

position à de telles substances.

En conséquence, les utilisateurs de l’appareil

sont avertis que la combustion de gaz peut

entraîner une faible exposition à certaines des

substances nomenclaturées par l’état de

Californie, dont le benzène, le formaldéhyde et

la suie, principalement en raison d’une combus-

tion incomplète de gaz naturel ou de gaz de pét-

role liquéfié (GPL). Les conduits d’évacuation ne

doivent pas être obstrués et l’exposition à ces

substances peut être réduite en assurant une

évacuation d’air adéquate.

AVERTISSEMENT – Risques ou pratiques non sûres, qui POURRAIENT résulter en de graves

blessures ou même la mort.

ATTENTION – Risques ou pratiques non sûres qui POURRAIENT résulter en blessures

mineures.

Reconnaissez les étiquettes, phrases ou symboles sur la securite

AVERTISSEMENT

ATTENTION

CONSEILS POUR L’ÉVACUATION DE L’AIR

Fa i re

Lire les instructions de

mise en service et le

guide de l’utilisateur.

Ne pas

fa i re

Utiliser des conduits et un clapet

d’évacuation écrasés ou bloqués.

Ne pas

fa i re

Utiliser un conduit en plastique, en

aluminium fin ou un conduit flexible

non métallique.

Ne pas faire

Permettre qu’un sys-

tème d’évacuation

inadéquat ralentisse le

séchage du linge.

Fa i re

Faire en sorte que l’air

s’évacue de la sécheuse avec

facilité.

Fa i re

Utiliser un conduit

métallique rigide de 10,2 cm

(4 po) de diamètre. Rubaner toutes les

jointures et conduites au niveau de la

sécheuse. Ne pas utiliser de vis, qui ret.i

Fa i re

S’organiser pour que le conduit soit

aussi droit que possible.

Fa i re

Nettoyer à fond

tout ancien conduit

d’évacuation avant d’y

raccorder la nouvelle sécheuse.

S’assurer que le clapet de la hotte d’é-

vacuation s’ouvre et se ferme librement.

Vérifier et nettoyer une fois par an le sys-

tème d’évacuation.

Ne pas faire

Restreindre l’efficacité de la sécheuse

avec un système d’évacuation médiocre.

Ne pas

fa i re

Utiliser un conduit trop long avec de

nombreux coudes.

10,2 cm

Les conduits flexibles en plastique ou non métalliques présentent des risques d’incendie.

AVERTISSEMENT

CONSEILS DE FONCTIONNEMENT

Nettoyer le filtre

à charpie

• Après chaque utilisation.

•Pour réduire le temps de séchage.

•Pour un fonctionnement plus économe en

énergie.

;;;;;;

Charger la sécheuse

correctement

• En mettant une seule charge de machine à

laver à la fois.

•Éviter les très petites charges ou le mélange

d'articles en tissu fin et en tissu épais.

• S'il faut sécher un ou deux articles seule-

ment, ajouter quelques articles en tissu sim-

ilaire pour un meilleur culbutage et un

séchage plus efficace.

• Lors du séchage d’articles de grande taille et

volumineux, comme couvertures ou dessus

de lit, il peut être nécessaire de redisposer la

charge pendant le cycle afin d’obtenir un

séchage uniforme.

Ajouter une feuille

d’assouplissant (si désiré)

• Après avoir mis le linge dans la sécheuse.

•Pour contrôler les problèmes d’électricité sta-

tique.

•Avant que le linge ait chauffé pour empêcher

le dépôt de taches d’assouplissant, d’un

aspect gras.

• Enlever toute feuille d’assouplissant usée

pour empêcher le dépôt de taches d’assou-

plissant, d’un aspect gras.

Vérifier le doseur

d’humidité

Les voyants du doseur d’humidité s’allument

lorsqu’un cycle IntelliDry est en cours. Le voyant

du haut clignote. Au fur et à mesure que le linge

sèche, les clignotements sont de plus en plus

espacés. Aucun voyant n’est allumé pendant un

séchage minuté/bouffant.

Le voyant inférieur reste allumé jusqu’à ce que

la portion de refroidissement du linge du cycle

commence, au cours de laquelle la sécheuse

continue à tourner à l’air non chauffé pour aider

à réduire le froissement.

Ne pas faire fonctionner la sécheuse

sans que le filtre soit en place.

REMARQUE

Le voyant supérieur peut ne pas clignot-

er lors du séchage de petites charges

d’articles lourds ou volumineux comme

des tapis ou des chandails.

REMARQUE

Commandes en bref

Étape 1 Sélectionner le cycle

TIME DRY/AIR FLUFF (séchage min-

uté/bouffant) peut être sélectionné pour tout

type de linge lorsque l’utilisation du système

IntelliDry n’est pas désirée. Régler le sélecteur

sur le nombre de minute voulu et la température

appropriée pour le linge.

DRYEL FABRIC CARE (séchage avec

Dryel) (modèles sélectionnés) convient seule-

ment aux tissus qui se nettoient à sec et s’utilise

en combinaison avec seulement un produit pour

nettoyage à sec Dryel. En plaçant la flèche du

sélecteur sur DRYEL, on obtient une durée opti-

male de séchage approprié avec le produit

Dryel. (Pour de plus amples renseignements sur

l'utilisation du cycle Dryel, voir page 19.)

INTELLIDRY WRINKLE FREE FABRICS with PRESS

CARE (séchage intelligent antifroissment avec pressage

permanent) détecte automatiquement le niveau d’humidité de la

charge et arrête la sécheuse quand le séchage sélectionné est obtenu.

Réduit les risques de froissement de tissus synthétiques comme

l’acrylique, le nylon, le polyester ou les tissus mélangés, en fournissant à

la fin du cycle une période de refroidissement au cours de laquelle la

sécheuse tourne à froid. Il suffit de mettre le sélecteur sur le niveau de

séchage désiré («MORE DRY» [plus sec] – «LESS DRY» [moins sec]).

La ligne entre MORE DRY et LESS DRY représente le réglage initial

préféré pour la plupart des charges.

INTELLIDRY REGULAR (séchage intelligent normal) détecte

automatiquement le niveau d’humidité de la charge et arrête la sécheuse

quand le séchage sélectionné est obtenu. Ce cycle convient aux servi-

ettes, sous-vêtements, T-shirts, jeans, etc. Mettre la commande sur le

niveau de séchage voulu («MORE DRY» [plus sec] – «LESS DRY»

[moins sec]). La ligne entre MORE DRY et LESS DRY représente le

réglage initial préféré pour la plupart des charges.

WRINKLE RELEASE (défroissage)

défroisse les articles propres et secs mais

légèrement froissés, par exemple des articles

suspendus dans un placard trop plein ou d’une

valise ou des articles qui sont restés trop

longtemps dans la sécheuse à la fin du cycle. Ce

cycle assure environ 10 minutes de séchage à

chaud, puis 5 minutes de séchage à froid.

DAMP DRY (séchage humide) est conçu

pour sécher le linge «partiellement». Ce cycle

assure environ 20 minutes de séchage à chaud,

puis 5 minutes de séchage à froid.

Les caractéristiques des commandes et le style varient selon le modèle.

Le sélecteur peut être tourné dans l’une ou l’autre direction. Il ne progresse pas à vitesse régulière pendant les cycles de séchage intel-

ligent.Au départ, il peut rester immobile sur le même point. Vers la fin du cycle (quand le linge commence à sécher), il progresse à un

rythme plus régulier et beaucoup plus rapide. Ceci est normal.

REMARQUE

Étape 2 Sélectionner

la température

Étape 3 Appuyer sur

start (marche)

REGULAR (tissus ordinaires) — Pour les

cotons épais ou ceux dont l’étiquette indique

«Sécher en sécheuse».

MEDIUM (moyen) — Pour les tissus à pli per-

manent, les synthétiques, les cotons légers ou

les articles dont l’étiquette indique «Sécher en

sécheuse à température moyenne».

Pousser sur ce bouton pour mettre la sécheuse

en marche. La sécheuse ne marche pas si la

porte n’est pas fermée. Si celle-ci est ouverte au

cours du cycle, il faut à nouveau pousser sur le

bouton de marche pour faire reprendre le cycle

là où il avait été interrompu.

DELICATE (fragile) — Pour les articles qui ne

supportent pas la chaleur dont l’étiquette indique

«Sécher en sécheuse à température douce»

ou «Sécher en sécheuse à température tiède».

AIR FLUFF (gonflant) — Culbutage du linge

sans production de chaleur. S'utilise pour les

articles qui supportent mal la chaleur et les arti-

cles qui ont besoin d'être aérés.

Signal sonore de fin de cycle –Peu avant que

le cycle soit complété, un signal sonore sera

entendu. Durant la portion «Refroidissement»

du cycle Entretien Facile/Infroissable, le signal

sonore sera entendu de façon intermittente.

GRILLE DE SÉCHAGE (modèles seléctionnes)

La grille de séchage permet de sécher les arti-

cles que l’on ne désire pas faire sécher par

culbutage comme chaussures de tennis,

chandails lavables, peluches ou oreillers.

La grille demeure stationnaire, mais le tambour

tourne. (S’assurer de ne rien accrocher sur les

bords de la grille.)

Utilisation de la grille :

1. Ouvrir la porte de la sécheuse.

2. Positionner la grille de séchage dans le tam-

bour, les deux prolongements se dirigeant

vers soi. Ces prolongements permettent de

retenir la grille contre la surface avant du

tambour. Les pieds reposeront sur le bord

avant et la partie arrière du tambour.

3. Placer les articles humides sur la grille, en

laissant assez d’espace entre eux pour une

bonne circulation de l’air.

4. Fermer la porte de la sécheuse.

5. Utiliser le cycle «Time Dry» (séchage min-

uté) pour le séchage minuté. Sélectionner la

durée selon l’humidité et le poids de l’article.

Appuyer sur le bouton «Start» (marche). Il

peut être nécessaire de remettre la minut-

erie à zéro si une durée de séchage plus

importante est nécessaire.

Enlèvement de la grille :

1. Ouvrir la porte de la sécheuse.

2. Soulever la grille vers le haut et la sortir.

*Avertissement: lors du séchage de

caoutchouc mousse, plastique ou

caoutchouc avec de la chaleur, il est possible

que ces matières se retrouvent endom-

magées, ce qui peut entraîner un incendie.

Part No. MAL1000AXX

Á sur commande appeler 1-800-688-2002

UTILISATION DE LA RÉGLAGE DE DRYEL

(modèles seléctionnes)

Réglage des commandes pour les tissus nécessitant du Dryel :

Mettre la commande sur Dryel.

Régler la température pour un séchage

Regular. NE PAS sélectionner «Air fluff»

(duvetage).

Étape 1

Étape 2

Pour de meilleurs résultats :

• Se reporter aux instructions sur l’emploi approprié de Dryel.

• Les articles se trouvant dans le sac se culbutent. Ne mettre

pas plus de 3 à 4 articles à la fois dans le sac.

• Ne pas mélanger les couleurs ou les tissus lorsque Dryel

est utilisé.

• Immédiatement à la fin du cycle, enlever les vêtements du

sac Dryel. Accrocher les vêtements encore chauds et

légèrement humides pour minimiser le froissement.

Utiliser SEULEMENT le produit Dryel dans cette sécheuse.

NE PAS utiliser ni mettre dans la sécheuse de solvant ou de sub-

stance inflammable, comme par exemple : Energine, Goddard’s,

essence à briquet, WD-40 et de l’huile végétale.

Étape 3 Appuyer sur le bouton «start» (mise en marche)

ENTRETIEN

REMPLACEMENT DE L’AMPOULE DU TAMBOUR

INVERSION DE LA PORTE DE LA SÉCHEUSE

Tableau de commande — Nettoyer avec un

linge doux et humide. Ne pas utiliser de sub-

stances abrasives.

Tambour — Enlever toutes taches comme

celles de crayon, de stylo ou de teinture (des

nouveaux articles comme serviettes ou jeans)

avec un nettoyant tout usage. Ensuite, faire

sécher par culbutage avec de vieilles serviettes

ou des chiffons pour enlever tout excès de tach-

Système d’évacuation de l’air — Doit être

inspecté et nettoyé entièrement une fois par an

pour donner des résultats optimums. La hotte se

trouvant à l’extérieur de la résidence doit être

nettoyée plus fréquemment pour assurer son

bon fonctionnement. (Voir les instructions de

mise en service pour plus de renseignements.)

Remplacement de l'ampoule:

1) Débrancher la sécheuse ou la déconnecter

de l'alimentation en électricité.

2) Ouvrir la porte et utiliser un tournevis cruci-

forme pour retirer la vis qui fixe le couvre-

ampoule transparent à l'avant du tambour.

3) Retirez le couvercle de l’ampoule en le tirant

vers le centre du tambour.

Directions pour renverser la porte:

1) Enlever les obturateurs des orifices pour

charnières et les vis.

2) Tout en soutenant la porte, enlever les 2 vis

qui se trouvent dans les charnières et les fix-

ent à la carrosserie.

3) Enlever la porte en la soulevant légèrement

au niveau des charnières et en retirant les

languettes des charnières de leurs fentes.

Loquet

Couvre-charnière

Charnière

Vis à tête fraisée

Vis de

la porte

Vis de

la porte

Gâche du

loquet

Plaque d’habillage

de l’intérieur

de la porte

4) Pour retirer l’ampoule de la douille, tournez-

la dans le sens contraire des auguilles d’une

montre.

5) Remplacer l’ampoule par une ampoule à

petit culot de 120 V et 10 W maximum.

6) Replacez l’ampuole dans la douille en la

tournant dans le sens des aiguilles d’une

montre.

4) Faire passer les pièces suivantes du côté

opposé de la porte : 2 charnières et leurs 4

vis, 4 vis de la porte, gâche du loquet de la

porte et sa vis, plaque d'habillage de l'in-

térieur de la porte et sa vis.

5) Monter la porte du côté opposé à l'aide des

deux vis à charnières à tête fraisée. (Voir ci-

dessous.) Visser la vis de la charnière

7) Replaces le couvercle de l’ampoule en

insérant les attaches de plastique dans la

partie avant du tambour, sous l’emplace-

ment de l’ampoule.

8) Remettez la vis dans le trou de couvercle de

l’ampoule.

9) Rebrancher la sécheuse ou la reconnecter à

l’alimentation.

inférieure en premier. Ceci facilitera l'aligne-

ment de la porte et des charnières.

6) Mettre les obturateurs des orifices pour

charnières en place du côté opposé.

es ou de substance de nettoyage. À la suite de

ces étapes, les taches peuvent encore être visi-

bles mais ne devraient pas affecter les charges

suivantes.

Carrosserie — Nettoyer toutes traces de saleté

à l’eau et au savon. Si désiré, appliquer de la

cire pour appareils ménagers une fois par an.

CONSEILS DE BLANCHISSAGE

Suivre les indications de l’étiquette ou les instructions du fabricant pour sécher certains articles d’un séchage plus particulier. Si l’étiquette d’entretien est

absente, se guider sur les renseignements suivants.

• Suivre les indications de l’étiquette d’entretien ou sécher en utilisant le cycle «Regular».

• S’assurer qu’elle est parfaitement sèche avant de l’utiliser ou la ranger.

•Peut exiger une redisposition pour assurer un séchage uniforme.

• Sécher une seule couverture à la fois pour des résultats optimums.

• S’assurer qu’elle est parfaitement sèche avant de l’utiliser ou de la ranger.

• Utiliser le cycle «Wrinkle Free Fabrics» pour limiter le froissement.

•Pour des résultats optimums, sécher par petites quantités et retirer de la sécheuse dès que possible.

• Utiliser le cycle «Regular» pour des couches douces et gonflantes.

• Utiliser le cycle «Regular» et une température pour tissus fragiles.

• Mettre une paire de chaussures de tennis propres dans la sécheuse avec ces articles pour leur donner

plus de gonflant. L’ajout de 2 ou 3 serviettes sèches réduit le temps de séchage et absorbe l’humidité.

• NE PAS sécher à l’air chaud. Utiliser le cycle «Time Dry/Air Fluff», qui ne produit pas de chaleur.

ATTENTION ! Sécher un article en caoutchouc à la chaleur peut l’endommager ou créer

des risques d’incendie.

• Utiliser le cycle «Regular».

• Ajouter 2 ou 3 serviettes sèches et une paire de chaussures de tennis propres pour un meilleur culbu-

tage et donner plus de gonflant aux oreillers.

• NE PAS sécher les oreillers remplis de kapok ou de mousse.

• Utiliser le cycle «Time Dry/Air Fluff» (séchage minuté/gonflant) et la température correspondant à l'op-

tion «Delicate» (articles fragiles) ou «Air Fluff», en fonction des indications fournies sur l'étiquette.

Dessus de lit

et douillettes

Plastiques (rideaux de douche,

couvre-meubles d’extérieur, etc.)

Oreillers

Mousse de caoutchouc (tapis à

dos en mousse, jouets en peluche

ou rembourrés, certaines épaulettes,

etc.)

Articles en duvet (vestes, sacs

de couchage, douillettes, etc.)

Couches en tissu

Rideaux et tentures

Couvertures

Éviter d’utiliser la sécheuse pour...

• Les articles en fibre de verre (rideaux, tentures, etc.).

• Les lainages, à moins que cela ne soit recommandé sur l’étiquette.

• Les articles imprégnés d’huile végétale ou de cuisson (voir page 14).

AVANT D’APPELER LE SERVICE DE DÉPANNAGE

VÉRIFIER CES POINTS SI LA SÉCHEUSE...

NE SE MET PAS EN MARCHE

•Veiller à ce que la porte soit bien fermée.

•Veiller à ce que la sécheuse soit branchée

dans une prise murale sous tension.

• Vérifier le fusible ou le disjoncteur.

• Appuyer sur la touche START (marche) à

nouveau si la porte a été ouverte au cours du

cycle.

NE PRODUIT PAS DE CHALEUR

• Vérifier le fusible ou le disjoncteur.

• Vérifier que la sécheuse est sur un réglage

utilisant de l’air chaud et non pas sur «Air

Fluff».

• S’il s’agit d’une sécheuse à gaz, vérifier que

le robinet d’arrivée de gaz est ouvert.

• Nettoyer le filtre à charpie et le conduit d’é-

vacuation.

• La minuterie de la sécheuse peut s’être

déplacée à la section refroidissement du

cycle.

NE SÈCHE PAS

• Vérifier les points ci-dessus. De plus...

• Vérifier que le clapet de la hotte d’évacuation

qui se trouve à l’extérieur s’ouvre et se

referme librement.

• Vérifier le système d’évacuation pour voir s’il

n’y a pas d’accumulation de charpie. La con-

duite doit être vérifiée et nettoyée une fois par

an.

• Utiliser un conduit d’évacuation rigide en

métal de 10,2 cm (4 po) de diamètre.

• Ne pas trop remplir la sécheuse. Une charge

de machine à laver = une charge de

sécheuse.

• Séparer les tissus épais des tissus légers.

• Vérifier que la machine à laver se vidange

correctement et essore correctement le linge.

• Les articles de grande taille, volumineux,

comme couvertures et dessus de lit peuvent

exiger une redisposition afin d’assurer un

séchage uniforme.

• Charges de linge trop petites pour un culbu-

tage satisfaisant. Ajouter quelques serviettes.

EST BRUYANTE

• Vérifier qu’il n’y a pas, dans la sécheuse,

d’objets tels que pièces, boutons, clous, etc.

Les enlever immédiatement.

• Il est normal d’entendre le robinet à gaz ou

l’élément chauffant de la sécheuse fonction-

ner par intermittence pendant le cycle de

séchage.

• S’assurer que la sécheuse est de niveau, tel

qu’expliqué dans le manuel de mise en serv-

ice.

•Veiller à ce que les embouts en caoutchouc

soient sur les pieds réglables.

• Un petit déclic peut provenir du fonction-

nement de la minuterie.

• Il est normal que la sécheuse fasse un bruit

de ronronnement étant donné le mouvement

important d’air dans le tambour de la

sécheuse et son système d’évacuation.

LE SÉLECTEUR AVANCE LENTEMENT

• Ceci est normal avec un cycle IntelliDry

(séchage automatique), surtout au début du

cycle. Une fois que le linge commence à

sécher, le sélecteur commence à avancer. Il

avance lentement au début du cycle parce

qu’il y a plus d’humidité dans le linge. Le

sélecteur avance plus rapidement au fur et à

mesure que le linge sèche.

NE SÈCHE PAS UNIFORMÉMENT

• Les coutures, les poches et autres endroits

semblables de forte épaisseur, peuvent ne

pas être complètement secs, alors que le

reste a atteint le niveau de séchage choisi.

Ceci est normal. Choisir le réglage «MORE

DRY» (plus sec).

• Si un article épais est mis à sécher avec une

charge légère comme une serviette avec des

draps, il est possible qu’il ne soit pas com-

plètement sec, alors que le reste est au

niveau de séchage choisi. Pour obtenir de

meilleurs résultats, mettre à sécher les arti-

cles légers à part des articles épais.

DÉGAGE UNE ODEUR

• Les odeurs domestiques comme peinture,

vernis, nettoyants puissants, etc., peuvent

atteindre la sécheuse en provenance de l’air

ambiant alentour. Ceci est normal étant

donné que la sécheuse extrait de l’air de la

pièce, le réchauffe, puis après un passage

par le tambour, l’évacue vers l’extérieur.

Lorsque ces odeurs sont présentes dans l’air,

bien aérer la pièce avant d’utiliser la

sécheuse.

Pour toute assistance technique,

communiquer avec Maytag Appliances

Sales Company,

Service-clients Maytag : au Canada :

1-800-688-2002

Garantie totale d’un an

Pendant un (1) an à partir de la date de l’achat d’o-

rigine, toute pièce qui vient à être défectueuse dans

des conditions normales d’utilisation ménagère sera

réparée ou remplacée gratuitement.

Garantie limitée des pièces

Après la première année suivant la date de l’achat

d’origine et pendant les périodes de temps

énumérées ci-dessous, les pièces indiquées ci-après

qui viennent à être défectueuses dans des conditions

normales d’utilisation ménagère seront réparées ou

remplacées gratuitement en ce qui concerne la pièce

elle-même, le client prenant à sa charge les autres

frais, y compris les frais de main-d’oeuvre, de

déplacement et de transport.

Deuxième année :Toutes les pièces.

De la troisième à la cinquième année :Tambour de

la sécheuse.

Garantie limitée additionnelle contre la rouille

Si la carrosserie extérieure, porte comprise, rouille

dans l'année suivant la date d'achat au détail, la répa-

ration ou le remplacement seront effectués gratuite-

ment. Ensuite, jusqu'à la dixième année inclusive-

ment, la réparation ou le remplacement seront gratu-

its uniquement en ce qui concerne la pièce, le client

prenant à sa charge les autres frais, y compris les

frais de main-d’oeuvre, de déplacement et de trans-

port.

Á noter : Cette garantie totale et les garanties limitées

s’appliquent quand la sécheuse se trouve aux États-

Unis ou au Canada. Si elle se trouve dans une autre

partie du monde, elle n’est couverte que par les

garanties limitées, y compris en ce qui concerne les

pièces se révélant défectueuses au cours de la pre-

mière deux années.

Résidents canadiens

Cette garantie ne couvre que les appareils élec-

troménagers mis en service au Canada et homo-

logués par des organismes de vérification appropriés

ou certifiés conformes aux directives de l’Association

canadienne de normalisation, sauf en ce qui con-

cerne les appareils transférés au Canada à la suite

d’un changement de résidence à partir des États-

Unis.

Les garanties spécifiques ci-dessus sont les SEULES

garanties accordées par le fabricant. Cette garantie

vous donne des droits juridiques spécifiques et vous

pouvez également bénéficier d’autres droits qui vari-

ent d’une province à l’autre.

GARANTIE DE LA SÉCHEUSE

MAYTAG • 403 W. 4

Street N. • P.O. Box 39 • Newton, Iowa 50208

Pour obtenir les prestations de garantie

Pour localiser une entreprise de service après-vente agréée Maytag dans votre région,

contacter le concessionnaire MAYTAG où la machine a été achetée ou appeler Maytag

Appliances Sales Company le service-clients Maytag. Si les prestations de garantie

obtenues ne vous donnent pas satisfaction, contacter ce service par courrier ou par

téléphone:

Maytag Appliances Sales Company

Attn: CAIR

Center

P. O. Box 2370

Cleveland, TN 37320 États-Unis Canada 1-800-688-2002

Quand vous écrivez au sujet d’un problème non résolu, veuillez inclure les renseigne-

ments suivants :

a. Vos nom, adresse et numéro de téléphone ;

b. Le numéro de modèle et le numéro de série (se trouvent sur la partie inférieure

centrale de l’ouverture de la porte) de l’appareil ;

c. Les nom et adresse du concessionnaire ainsi que la date d’achat de l’appareil ;

d. Une description claire du problème rencontré ;

e. Date de la preuve d’achat (bon de caisse).

Ne sont pas couverts par ces deux garanties :

1. Les problèmes et dommages résultant des situations suivantes :

a. Installation, livraison ou entretien défectueux.

b. Toute réparation, modification, altération ou ajustement non autorisé par le

fabricant ou un prestataire de service après-vente agréé.

c. Usage inapproprié, abusif, dérasionnable ou accidents.

d. Alimentation électrique ou tension incorrectes.

e. Réglage inapproprié de toute commande.

2. Les garanties sont annulées si les numéros de série d’origine ont été enlevés,

modifiés ou ne peuvent être déterminés facilement.

3. Ampoule.

4. Appareils achetés à des fins commerciales ou industrielles.

5. Les frais de dépannage ou de visite pour :

a. Corriger des erreurs d’installation.

b. Enseigner au consommateur comment utiliser son appareil correctment.

c. Assurer le transport de l’appareil jusqu’à l’enterprise de service après-vente.

6. Dommages indirects ou accessories supportés par toute personne à la suite d’une

quelconque violation de garantie.

Certain éstas ne permettent pas l’exclusion ou la limitation de responsablilté en ce qui

concerne les dommages indirects, et l’exclusion ci-dessus peut ne pas s’appliquer à

votre cas.

Guide de l’utilisateur, manuels de dépannage et catalogues de pièces détachées sont

disponibles auprès Maytag Appliances Sales Company, du service-clients Maytag.

SECADO INTELIGENTE MD-15

Páginas 25-26

Página 27

Página 28

Páginas 29-30

Página 30

Página 31

Página 32

Página 33

Página 34

Última página

h t t p : / / w w w . m a y t a g . c o m

Conserve el número completo de modelo y

de serie para identificación de su secadora.

Se encuentran en una placa de datos en la

sección central inferior en la abertura de la

puerta. Anote estos números a continuación

para su fácil acceso.

Número de Modelo

__ __ __ __ __ __ __ __ __ __

Número de Serie

__ __ __ __ __ __ __ __ __ __

Date d’achat

_______________________________

Si tiene preguntas, escríbanos (incluya los

números de modelo y serie de su lavadora y

su número de teléfono), o llame al teléfono

que se indica a continuación:

Maytag Appliances Sales Company

1-800-688-9900 EE.UU.

1-800-688-2002 CANADÁ

(De lunes a viernes, de las 8 a.m. a las

8 p.m. hora del Este)

Internet: http://www.maytag.com

NOTA: En nuestro esfuerzo continuo

para mejorar la calidad de nuestros

aparatos, puede ser necesario hacer

cambios a la secadora sin corregir esta

guía.

IMPORTANTE: Mantenga esta guía y el

recibo de venta en un lugar seguro para

referencia futura. Se requiere prueba de

la compra original para recibir servicio

bajo la garantía.

IMPORTANTE: Para recibir servicio y

obtener información sobre la garantía,

vea la última página.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Por su seguridad, debe seguir las

instrucciones de este manual para mini-

mizar el riesgo de incendio o explosión o

para evitar daños materiales, lesiones

personales o la muerte.

• No almacene ni use gasolina u otros

vapores y líquidos inflamables cerca

de este o de cualquier otro elec-

trodoméstico.

–

EN CASO DE QUE PERCIBA OLOR

A GAS

• No trate de encender ningún elec-

trodoméstico.

• No toque ningún interruptor eléctri-

co.

• No use ningún teléfono en el edifi-

cio.

•Pida a todos los ocupantes de la

habitación, el edificio o el área que

se alejen de ella.

• Llame inmediatamente a la com-

pañía abastecedora de gas desde el

teléfono de un vecino. Siga las

instrucciones de la compañía.

•Si no puede comunicarse con la

compañía de gas, llame al departa-

mento de bomberos.

La instalación y el servicio de este elec-

trodoméstico deben llevarse a cabo por

un instalador, centro de servicio califi-

cados o por la compañía de gas.

visar de cerca a los niños cuando se use el

aparato cerca de ellos.

4. Antes de retirar el aparato de servicio o de

desechar.

5. No introduzca las manos dentro del aparato

si el cilindro se está moviendo (se ha instal-

ado un interruptor de seguridad en la puer-

ta).

6. No instale ni guarde este aparato donde va a

estar expuesto a la intemperie.

7. No altere los controles.

8. No repare ni reemplace ninguna pieza del

aparato o intente darle ninguna clase de ser-

vicio. Las reparaciones y el servicio deben

llevarse a cabo por personal calificado de

servicio.

9. No use suavizante de telas ni otros produc-

tos para eliminar la estática a menos que el

fabricante del suavizante o del producto lo

recomiende para usarse en secadoras.

10. Limpie el filtro de pelusa antes o después de

cada carga.

11. Mantenga el área alrededor de la abertura

del escape y las áreas circundantes libres de

acumulaciones de pelusa, polvo y suciedad.

12. El interior de la secadora y del ducto de

escape debe limpiarse periódicamente por

personal calificado de servicio.

13. Este aparato debe estar apropiadamente

conectado a tierra. Nunca conecte este

aparato a una fuente de electricidad que no

esté apropiadamente conectada a tierra y de

acuerdo a las regulaciones locales y

nacionales (vea las instrucciones de insta-

lación).

14. No se siente ni se pare en la parte superior

de la secadora de ropa.

1. Lea todas las instrucciones antes de usar el

aparato.

2. Para evitar la posibilidad de incendio o de

explosión:

a. Este aparato no debe usarse para secar

líquidos solventes ni de lavado en seco.

Esta secadora está diseñada sólo para

secar materiales textiles lavados en agua.

No seque artículos que han sido previa-

mente lavados o sumergidos en gasolina,

o limpiados o desmanchados con ella,

solventes de lavado en seco, u otras sub-

stancias inflamables o explosivas y que

despiden vapores que podrían encender-

se o explotar. Todo material en el que ha

usado un solvente de limpieza, o el cual

se ha saturado con líquidos o sólidos

inflamables, no debe colocarse en la

secadora hasta que todo rastro de estos

líquidos o sólidos inflamables y sus

vapores se hayan quitado. Hay muchos

artículos altamente inflamables que se

usan en los hogares, tales como: acet-

ona, alcohol desnaturalizado, gasolina,

parafina, algunos limpiadores domésti-

cos, algunos quitamanchas, aguarrás,

ceras y quita cera.

b. Los artículos que contengan espuma de

goma (puede estar marcado como

espuma de látex) o materiales parecidos

a la goma de similar textura no deben

secarse en un ajuste de calor. Los mate-

riales de espuma de goma, cuando se

calientan, pueden producir fuego por

combustión espontánea bajo ciertas cir-

cunstancias.

3. No permita que los niños jueguen sobre el

aparato o dentro de él. Es necesario super-

CONSERVE ESTAS INSTRUCCIONES

Para reducir el riesgo de incendio, explosión, descarga eléctrica o lesiones personales al

usar su secadora, siga las precauciones básicas de seguridad, entre ellas las siguientes:

ADVERTENCIA

Aviso y advertencia de

seguridad importantes

La Ley sobre Sustancias Tóxicas y Agua

Potable Segura de California, de 1986

(Proposición 65), estipula que el gobernador de

California debe publicar una lista de sustancias

que el Estado de California sabe que pueden

causar cáncer o daños en el sistema reproduc-

tor, y requiere que las empresas adviertan a sus

consumidores sobre las exposiciones poten-

ciales a tales sustancias.

Los usuarios de este dispositivo quedan adver-

tidos por medio de este documento que la com-

bustión de gas puede dar como resultado una

exposición a bajo nivel de algunas de las sub-

stancias listadas, entre ellas benceno, formalde-

hído y negro de humo (hollín), debido principal-

mente a la combustión incompleta del gas natu-

ral o petróleo liquido (LP). Los conductos de

descarga deben mantenerse libres de obstruc-

ciones, y una secadora con un sistema de

descarga adecuadamente instalado minimizará

la exposición a estas sustancias.

No coloque dentro de la secadora artículos que se hayan manchado o empapado con aceite

vegetal o de cocina. Aún después de lavarse, estos artículos pueden contener cantidades

significativas de estos aceites. El aceite restante puede encenderse espontáneamente. El

potencial de ignición espontánea aumenta cuando los artículos que contienen aceite veg-

etal o de cocina están expuestos al calor. Las fuentes de calor, tales como su secadora de

ropa, pueden calentar estos artículos, permitiendo que ocurra una reacción por oxidación

en el aceite. La oxidación crea calor. Si este calor no puede escapar, los artículos pueden

llegar a calentarse lo suficiente como para prenderse. El amontonar, apilar o guardar esta

clase de artículos puede impedir que el calor escape creando un peligro de incendio.

Todas las telas lavadas y sin lavar que contengan aceite vegetal o de cocina pueden ser

peligrosas. El lavar estos artículos en agua caliente con detergente adicional reducirá, pero

no eliminará el peligro. Siempre use el ciclo de “enfriamiento” en estos artículos para

reducir la temperatura de los mismos. Nunca retire estos artículos de la secadora de ropa

mientras estén calientes ni interrumpa el ciclo de secado hasta que los artículos se hayan

hecho pasar por el ciclo de “enfriamiento”. Nunca amontone ni apile estos artículos cuan-

do están calientes.

ADVERTENCIA

ADVERTENCIA – Peligros o prácticas no seguras que PODRIAN causar lesión personal grave o

mortal.

PRECAUCIÓN – Peligros o prácticas no seguras que PODRIAN causar lesión personal menos

grave.

Reconozca los símbolos de seguridad, advertencias, etiquetas

ADVERTENCIA

PRECAUCIÓN

UGERENCIAS SOBRE EL SISTEMA DE DESCARGA DE LA LAVADORA

Qué hacer

Lea las instrucciones

de instalación y la

guía del usuario.

Qué no

hacer

No permita que los conductos y la

abertura de ventilación estén aplas-

tados ni obstruidos.

Qué no

hacer

No use conductos flexibles de plásti-

co, aluminio ni no metálicos.

Qué no hacer

No permita que un sis-

tema de descarga inade-

cuado aumente el tiem-

po de secado.

Qué hacer

Permita que la secadora desaloje

el aire fácilmente por el escape.

Qué hacer

Utilice un conducto metálico

rígido de 4 pulgadas (10 cm) de

diámetro. Coloque cinta adhesiva en todas

las juntas, incluyendo en la secadora.

Nunca utilice tornillos para atrapar pelusa

Qué hacer

Mantenga los con-

ductos tendidos de

manera tan recta

como sea posible.

Qué hacer

Limpie todos los conduc-

tos viejos antes de instalar

su secadora nueva. Asegúrese

de que la aleta de ventilación abra y

cierre libremente. Inspeccione y limpie el

sistema de escape anualmente.

Qué no hacer

No limite el rendimiento de su secadora

con un sistema de descarga inadecuado.

Qué no

hacer

No use tramos de conductos más largos

de lo necesario ni con demasiados

codos.

10 cm

Los conductos flexibles de plástico o no metálicos presentan el riesgo de incendio.

ADVERTENCIA

SUGERENCIAS PARA LA OPERACIÓN

Limpie el filtro

para pelusa

• Después de cada carga.

•Para reducir el tiempo de secado.

•Para que la secadora funcione con un con-

sumo más eficiente de energía.

;;;;;;

Cargue adecuadamente

la secadora

• Colocando solamente una carga de lavado

en la secadora a la vez;

• Evite cargas muy pequeñas o el mezclar

ropas pesadas con ropas ligeras;

• Cuando sólo necesitan secarse uno o dos

artículos, añada unos cuantos artículos simi-

lares para mejorar la eficiencia de secado.

• Cuando seque artículos grandes y volumi-

nosos tal como una frazada o cobertor,

puede que sea necesario redistribuir la ropa

durante el ciclo para asegurar un secado uni-

forme.

Añada una toallita de

suAvizante para toelas

• Después de cargar la secadora;

•Para controlar el pegado entre las prendas

debido a la estática;

• Antes de que la carga se caliente: esto

ayuda a evitar manchas de suavizante que

se ven grasosas;

•Y retire las hojas usadas de suavizante de la

secadora para evitar manchas de suavizante

que se ven grasosas.

Revise el monitor de

humedad

Unas luces indicadoras en el monitor de

humedad se encenderán cuando esté en

operación un ciclo IntelliDry (Secado inteligente).

La luz superior destellará intermitentemente. Al

secarse las cargas, habrá pausas más largas

entre cada destello. Ninguna luz se encenderá

durante los ciclos Time Dry (secado por tiempo)

o Air Fluff (encrespado por aire).

La luz inferior en el monitor permanecerá encen-

dida hasta que la porción de enfriado del ciclo

comience. Durante el enfriado, la secadora con-

tinúa secando la carga con aire sin calentar para

ayudar a minimizar las arrugas.

No opere la secadora sin el filtro para

pelusa.

NOTA

La luz superior del monitor puede no

destellar intermitentemente cuando se

secan cargas pequeñas de artículos

pesados y voluminosos, tales como

tapetes grandes o suéteres.

NOTA

Los controles a simple vista

Paso 1 Seleccione el Ciclo

TIME DRY/AIR FLUFF (secado por tiem-

po/encrespado por aire) puede seleccionarse

para cualquier carga si no se desea el sistema

sensor de secado automático IntelliDry. Ajuste

el control al número deseado de minutos y

seleccione la temperatura apropiada de secado

para la carga.

WRINKLE RELEASE (eliminación de

arrugas) eliminará arrugas de los artículos que

están limpios y secos pero ligeramente arruga-

dos, tales como aquéllos que provienen de un

armario lleno, de una maleta repleta o de

haberse quedado en la secadora demasiado

tiempo después del final del ciclo. Proporciona

10 minutos de secado con calor y 5 minutos de

secado sin calor.

DAMP DRY (secado a húmedo) está dis-

eñado para secar artículos “parcialmente.”

Proporciona aproximadamente 20 minutos de

secado con calor y 5 minutos de secado sin

calor.

El ciclo

‘INTELLIDRY WRINKLE FREE FABRICS with

PRESS CARE’ detecta automáticamente la humedad en la ropa y se

cierra cuando se ha alcanzado el nivel de secado deseado. Elimina las

arrugas en las telas sintéticas tales como telas de acrílico, nilón,

poliéster o proporcionando un período de enfriamiento sin calor al final

del ciclo. Simplemente coloque el control en el nivel de secado deseado

(‘MORE DRY - LESS DRY’ [más seco - menos seco]). La línea entre

‘MORE DRY o LESS DRY’ es el ajuste inicial preferido para la mayoría

de las cargas de ropa.

El ciclo

‘INTELLIDRY REGULAR’ detecta automáticamente la

humedad en la ropa y se cierra cuando se ha alcanzado el nivel de seca-

do deseado. Este ciclo está diseñado para tales ropas como toallas, ropa

interior, camisetas, vaqueros, etc. Coloque el control en el nivel de seca-

do deseado (‘MORE DRY - LESS DRY’ [más seco - menos seco]). La

línea entre ‘MORE DRY o LESS DRY’ es el ajuste inicial preferido para

la mayoría de las cargas de ropa.

DRYEL FABRIC CARE (Limpiado de

telas con Dryel)

(algunos modelos)

está dis-

eñado para ser usado en telas que pueden ser

limpiadas en seco solamente en combinación

con el producto 'Dryel Dry Clean Only Fabric

Care'. Si se coloca la flecha de la perilla en la

línea 'DRYEL' proporcionará la cantidad de

tiempo óptima necesaria para usar 'Dryel' de

manera apropiada. (Para mayor información

sobre el uso del ciclo 'Dryel', vea la Página 31.)

Las características de control y los estilos varían según el modelo.

Puede girarse el disco en cualquiera de las dos direcciones para seleccionar un ciclo. Una vez iniciado, el disco no avanzará a una veloci-

dad específica durante los ciclos de IntelliDry. Al principio el disco no avanzará nada. Hacia el final del ciclo (cuando la carga comienza

a secarse) el disco avanzará a una velocidad más regular y mucho más rápidamente. Esta operación es normal.

NOTA

4. Cierre la puerta de la secadora.

5. Use el ciclo Time Dry (tiempo de secado).

Seleccione el tiempo de acuerdo con la

humedad y peso del artículo. Oprima 'Start'.

Puede que sea necesario reajustar el conta-

dor de minutos si se necesita un tiempo de

secado más largo.

Para retirar la rejilla:

1. Abra la puerta de la secadora.

2. Levante la rejilla derecho hacia arriba y

sáquela hacia afuera.

*Advertencia: Cuando seque artículos de

goma de espuma, plástico o goma con calor,

es posible que ellos puedan sufrir daño y

puede producirse un peligro de incendio.

Paso 2 Seleccione la temperatura

Paso 3 Oprima start (arranque)

REGULAR – Para algodones resistentes o

aquellos con etiquetas que indican “Tumble Dry”

(secado dando vueltas).

MEDIUM (medio) – para planchado perma-

nente, sintéticos, algodones ligeros o artículos

con etiquetas que indican “Tumble Dry Medium”

(secado dando vueltas a media intensidad).

Oprima este botón para arrancar la secadora.

La puerta de la secadora debe estar cerrada

para que la secadora funcione. Si la puerta se

abre durante el ciclo, debe oprimirse de nuevo el

botón de arranque para reanudar el ciclo una

vez que la puerta se haya cerrado.

DELICATE (delicado) – para artículos sensi-

bles al calor con etiquetas que indican “Tumble

Dry Low” (secado dando vueltas a baja intensi-

dad) o “Tumble Dry Warm” (secado tibio dando

vueltas).

AIR FLUFF (encrespado por aire) – Da vueltas

sin calor. Se usa para cargas delicadas o artícu-

los que necesitan refrescarse.

Rejilla de secado

(modelos selectos)

La rejilla de secado le permite secar aquellos

artículos que no desea secar por tambore-

ación; por ejemplo, zapatillas de gimnasia,

suéteres lavables, juguetes de peluche o almo-

hadas, etc.

La rejilla permanece estacionaria, pero el tam-

bor gira. (Asegúrese de que nada cuelgue de

los bordes de la rejilla.)

Uso de la Rejilla:

1. Abra la puerta de la secadora.

2. Coloque la rejilla en el tambor con los dos

alambres de extensión dirigidos hacia usted.

Estos alambres apoyarán la rejilla con la

superficie delantera del tambor. Las patas

descansarán en el reborde delantero y en la

parte trasera del tambor.

3. Coloque los artículos mojados en la rejilla,

dejando espacio entre ellos de modo que el

aire pueda llegar a todas las superficies.

Señal de fin de ciclo – un poco antes de que

concluya el ciclo, sonará una señal auditiva.

Durante la porción de enfriamiento del ciclo

Wrinkle Free Fabrics, la señal auditiva sonará

intermitentemente.

Número de pieza MAL1000AXX

Para pedir llamada 1-800-688-8408

USANDO EL FUNCIÓN DEL 'DRYEL'

(algunos modelos)

Ajuste de los Controles para el ciclo 'Dryel Fabric Care':

Coloque la perilla de control en la línea

'Dryel'.

Ajuste la temperatura para calor Regular.

NO seleccione 'Air Fluff' (aire frío).

Paso 1

Paso 2

Para un mejor rendimiento:

• Consulte las instrucciones de 'Dryel' para uso apropiado.

• Los artículos en la bolsa deben girar. No coloque más de

3 a 4 artículos en la bolsa de una sola vez.

• No mezcle telas ni colores cuando use 'Dryel'.

• Inmediatamente al final del ciclo, retire las prendas de la

bolsa 'Dryel'. Cuelgue las prendas cuando todavía estén

calientes y ligeramente húmedas para reducir a un míni-

mo las arrugas.

Use SOLAMENTE el producto 'Dryel Fabric Care' en su secadora.

NO use ni coloque ninguna sustancia o solvente inflamable en la

secadora, incluyendo pero no limitando: 'Energine', 'Goddard's',

líquido de encendedores, WD-40 y aceite vegetal.

Paso 3 Oprima 'start' (puesta en marcha)

CUIDADO Y LIMPIEZA

REEMPLAZO SE LA LUZ TAMBOR

INVERSIÓN DE LA PUERTA

Panel de Control – limpie con un paño suave y

húmedo. No use productos abrasivos.

Tambor Volteador – quite las manchas (tales

como las de colores de cera, tinta de pluma o

tinte de telas) con un limpiador de uso general.

Luego haga funcionar el tambor con toallas o

Sistema de Escape de la Secadora – debe

inspeccionarse y limpiarse una vez al año para

mantener un rendimiento óptimo. El capuchón

externo de escape debe limpiarse más fre-

cuentemente para garantizar un funcionamiento

apropiado. (Refiérase a las instrucciones de

instalación para más información.)

Instrucciones para reemplazar el foco:

1) Desenchufe o desconecte la secadora de la

fuente de suministro de electricidad.

2) Abra la puerta y use un desarmador Phillips

para quitar el tornillo que fija la lente a la

parte delantera del tambor volteador.

3) Quite la cubierta de la lente tirando de la

cubierta hacia el centro del tambor volteador.

Instrucciones para invertir la puerta de la

secadora:

1) Quite las cubiertas de los orificios y los tornil-

los de las bisagras.

2) Mientras apoya la puerta, quite de las bis-

agras los 2 tornillos que las afianzan al gabi-

nete.

4) Gire el foco en sentido contrario al de las

manecillas del reloj para quitarlo del recep-

táculo.

5) Reemplace el foco con uno de 120 voltios y

un máximo de 10 vatios con base de cande-

labro.

6) Gire el foco en el sentido de las manecillas

del reloj para introducirlo en el receptáculo.

3) Quite la puerta levantándo la ligeramente de

las bisagras y tirando de las lengüetas de las

bisagras para sacarlas de las ranuras de las

bisagras.

4) Mueva las siguientes piezas al lado opuesto

de la puerta: 2 bisagras y 4 tornillos de bis-

agra, 4 tornillos de puerta, cerradura de la

puerta y su tornillo, placa de cubierta interna

de la puerta y su tornillo.

7) Vuelva a colocar la cubierta de la lente en su

lugar enganchando las lengüetas de plástico

en la parte delantera del tambor volteador

debajo de la cubierta de la luz.

8) Vuelva a instalar el tornillo en su orificio en la

cubierta de la lente.

9) Vuelva a conectar la secadora a la fuente de

suministro de energía.

5) Fije la puerta al lado opuesto del gabinete

usando los 2 tornillos avellanados. (Vea a

continuación.) Atornille primero el tornillo de

la bisagra inferior. Esto ayudará a alinear la

puerta y las bisagras.

6) Vuelva a colocar las cubiertas de los orificios

de las bisagras en el lado opuesto.

trapos viejos para quitar el exceso de manchas

o de substancias limpiadoras.

Gabinete – limpie las marcas con agua y jabón.

CONSEJOS ESPECIALES PARA LAVAR LA ROPA

Sírvase seguir las instrucciones de la etiqueta de cuidado o del fabricante para secar artículos especiales. Si no hay una etiqueta de instrucciones

disponible, use la siguiente información como guía.

• Siga las instrucciones de la etiqueta de cuidado o séquelos en el ciclo regular.

• Cerciórese de que el artículo esté completamente seco antes de usarlo o guardarlo.

• Puede que sea necesario redistribuir la ropa para asegurar un secado uniforme.

• Seque sólo una colcha a la vez para lograr un mejor acción de volteo.

• Cerciórese de que el artículo esté completamente seco antes de usarlo o guardarlo.

• Use el ciclo Wrinkle Free Fabrics (secado automático de telas sin arrugas) para minimizar las arrugas.

• Seque en pequeñas cargas para lograr mejores resultados y sáquelas tan pronto como sea posible.

• Use el ciclo regular para hacer que los pañales queden suaves y encrespados.

• Use el ciclo regular y un ajuste de temperatura para prendas delicadas.

• Coloque un par limpio de zapatos deportivos suaves en la secadora con el artículo para encrespar las

plumas, etc. El añadir un par de toallas secas acorta el tiempo de secado y absorbe humedad.

• NO intente usar un ajuste con calor. Use el ciclo Time Dry/Air Fluff (Secado por tiempo/Encrespado

por aire) (sin calor).

ADVERTENCIA – El secar un artículo de goma con calor puede dañar lo o representar un peligro

de incendio.

• Use el ciclo regular.

• Añada un par de toallas secas y un par de zapatos deportivos suaves y limpios para ayudar a la acción

de volteo y para encrespar el artículo.

•QUÉ NO HACER seque almohadas de capoc ni de espuma en la secadora.

• Use el ciclo Time Dry/Air Fluff (Secado por tiempo/Encrespado por aire) en una temperatura Delicate

(Para prendas delicadas) o Air Fluff (Encrespado por aire), dependiendo de las instrucciones de la

etiqueta de cuidado.

Sobrecamas

y Cobertores

Plásticos

(cortinas de baño, cubiertas de

muebles exteriores, etc.)

Almohadas

Espuma de Goma (reversos de

tapetes, juguetes rellenos, ciertas

hombreras, ets.)

Artículos Rellenos de Plumas

(chaquetas, bolsas de dormir, ets.)

Pañales de Tela

Cortinas

y Recubrimientos

Colchas

Evite secar dandos vueltas...

• Artículos de fibra de vidrio (cortinas, recubrimientos, etc.).

• Prendas de lana, a menos que se recomiende en la etiqueta.

• Artículos empapados en aceite vegetal o aceite para cocinar.

(Vea la pág. 26)

ANTES DE LLAMAR

REVISE LO SIGUIENTE SI SU SECADORA DE ROPA...

NO FUNCIONA

• Asegúrese de que la secadora tenga la puer-

ta cerrada.

• ¿Está enchufado el cable eléctrico?

• ¿Hay un fusible fundido o un disyuntor dis-

parado?

• Si la puerta se abre durante el ciclo, se debe

volver a pulsar el botón de inicio para

reanudar el ciclo, una vez que se haya cerra-

do la puerta.

NO CALIENTA

• ¿Hay un fusible fundido o un disyuntor dis-

parado?

• Seleccione un ajuste de calor, no el ajuste de

esponjado con aire.

•Verifique que el suministro de gas sea ade-

cuado para secadoras alimentadas con gas.

• Limpie el filtro de retención de fibras y el con-

ducto dedescarga.

• El indicador de tiempo de la secadora puede

haber pasado a la porción de enfriamiento del

ciclo.

NO SECA ADECUADAMENTE

•Revise todo lo anterior, y además...

•Revise la campana de descarga en el exteri-

or de la casa, ¿abre y cierra libremente?

•Verifique si se han acumulado pelusas en el

sistema de escape. Los conductos deben ser

inspeccionados y limpiados todos los años.

• Utilice un conducto de descarga metálico rígi-

do de 4” (10 cm).

• No sobrecargue la secadora. 1 carga de lava-

do = 1 carga de secado.

• Separe las prendas pesadas de las ligeras.

• Los artículos grandes y voluminosos tal como

frazadas o cobertores puede que sea nece-

sario redistribuir la ropa durante el ciclo para

asegurar un secado uniforme.

• Revise que la lavadora esté drenando ade-

cuadamente para extraer el agua de la carga.

• La carga de ropa es muy pequeña y no hay

un movimiento adecuado, añada unas cuan-

tas toallas.

PRODUCE MUCHO RUIDO

•Revise que en la carga no haya objetos tales

como monedas, clavos, etc. Si los hay sáque-

los inmediatamente de la secadora.

• Es normal oír que la válvula de gas de la

secadora o el ciclo del elemento calefactor se

enciende y se apaga durante el ciclo de

secado.

• La secadora debe estar nivelada e instalada

sobre un piso sólido.

• Cerciórese de que las pies de goma estén

instaladas en las patas de nivelación.

• Un ruido de chasquidos puede ser el indi-

cador de tiempo avanzando.

• Es normal que la secadora emita un ruido

sordo causado por la alta velocidad del aire

que se mueve a través del tambor de la

secadora y del sistema de escape.

LA PERILLA DE CONTROL AVANZA CON

LENTITUD

• Este funcionamiento es normal para un ciclo

IntelliDry, especialmente al principio del ciclo.

Una vez que la carga comienza a secarse, la

perilla de control comenzará a avanzar. La

velocidad de avance será baja al principio del

ciclo porque hay más humedad en la carga.

Al secarse más la carga, la perilla de control

avanzará más rápidamente.

NO SECA EN FORMA PAREJA

• Las costuras, bolsillos y otras áreas gruesas

similares puede que no estén completamente

secas cuando el resto de la ropa haya alcan-

zado el grado de secado deseado. Esto es

normal. Seleccione el ajuste ‘MORE DRY’

(más seco) si lo desea.

• Si se seca un artículo pesado con una carga

de ropa liviana, tal como una toalla con

sábanas, es posible que el artículo pesado no

esté completamente seco cuando el resto de

la ropa haya alcanzado el grado de secado

deseado. Separe los artículos pesados de los

más livianos para obtener los mejores resul-

tados del secado.

TIENE OLOR

• Los olores domésticos, tales como olores de

pintura, varnices, limpiadores fuertes, etc.,

pueden penetrar a la secadora con el aire

ambiente. Esto es normal pues la secadora

extrae el aire de la habitación, lo calienta, lo

circula en el tambor y lo hace salir al exterior.

Cuando estos olores se encuentren pre-

sentes en el aire, ventile completamente la

habitación antes de usar la secadora.

Si desea recibir más asistencia

comuníquese con Maytag Appliances

Sales Company, Departamento de

Asistencia al Cliente de Maytag:

1-800-688-9900 en EE.UU.;

o 1-800-688-2002 en Canadá

A/03/02 Part No. 6 3719320 h t t p : / / w w w . m a y t a g . c o m MCS No. 33002583 JN Litho U.S.A.

Secadora garantía

Para obtener el servicio de garantia

Para ubicar un centro de servicio autorizado en su área, comuníquese con el dis-

tribuidor Maytag con el cual compró el electrodoméstico; o llame al Departamento de

Asistencia al Cliente de Maytag Appliances Sales Company. Si no recibe un servicio

de garantía satisfactorio, por favor llame o escriba a:

Maytag Appliances Sales Company

Attn: CAIR

Center

P. O. Box 2370

Cleveland, TN 37320-2370

1-800-688-9900 EE.UU. 1-800-688-2002 CANADÁ

Cuando se comunique con el Departamento de Asistencia al Cliente de Maytag

Appliances Sales Company con relación a un problema de servicio, por favor incluya

la siguiente información:

a. Su nombre, domicilio y número de teléfono;

b. Número de modelo y número de serie (se encuentran en la sección central infe-

rior de la abertura de la puerta) de su electrodoméstico;

c. El nombre y la dirección de su distribuidor y la fecha de compra del elec-

trodoméstico;

d. Una descripción clara del problema que experimenta;

e. Un comprobante de compra.

Estas garantías no cubren lo siguiente:

1. Condiciones y daños resultantes de cualquiera de las siguientes condiciones:

a. Instalación, entrega o mantenimiento inadecuados.

b. Cualquier reparación, modificación, alteración o

ajuste no autorizado por el fabricante o por un técnico de servicio autorizado.

c. Uso inadecuado, abuso, accidentes o uso irrazonable.

d. Corriente, voltaje o suministro eléctrico incorrecto.

e. Ajuste incorrecto de uno de los controles.

2. Las garantías se anularán si los números de serie originales se quitan, alteran o

no se pueden determinar fácilmente.

3. Bombilla.

4. Productos comprados para uso comercial o industrial.

5. El costo del servicio o de las llamadas de servicio para:

a. Corregir errores de instalación.

b. Instruir al usuario sobre el uso correcto del producto.

c. Transportar el electrodoméstico al centro de servicio.

6. Daños resultantes o incidentales sufridos por una persona como resultado de la

violación de alguna de estas garantías.

Algunos estados no permiten la exclusión ni la limitación de daños resultantes ni inci-

dentales, de manera que es posible que no aplique la exclusión anterior.

Las guías del usuario, los manuales de servicio y los catálogos de piezas están

disponibles en el Departamento de Asistencia al Cliente de Maytag Appliances Sales

Company.

Un año de garantía en partes y mano de obra

Durante un (1) año a partir de la fecha original de la

compra, cualquier parte que falle durante el uso nor-

mal en su hogar se reparará o remplazará sin costo

alguno.

Garantía Limitada

Después del primer año a partir de la fecha de com-

pra original al menudeo, o durante los períodos que

se indican a continuación, las piezas designadas que

fallen en el uso doméstico normal de la unidad serán

reparadas o reemplazadas gratuitamente, y el propi-

etario deberá pagar todos los demás cargos, inclu-

sive mano de obra, millaje y transportación.

Segundo Año – Todas las piezas.

Del Tercero al Quinto Año – Vaso del secador.

Garantía Limitada Adicional contra Oxidación

Si el gabinete exterior, incluyendo la cubierta, la tapa

y el bastidor se oxidan durante el primer año a partir

de la fecha de compra al por menor, se repararán o

reemplazarán gratuitamente. Despues del primer año

y hasta el décimo año, la reparación y el reemplazo

serán efectuados gratuitamente en lo que respecta a

las piezas mismas y el propietario deberá pagar

todos los otros costos, incluyendo mano de obra, kilo-

metraje y transporte.

Se Ruega Nota: La garantía total y la garantía limi-

tada aplican cuando el electrodoméstico se encuen-

tre en Estados Unidos o en Canadá. Los elec-

trodomésticos que se encuentren en otro lugar sola-

mente están cubiertos por la garantía limitada, inclu-

sive las piezas que fallen durante el primer dos año.

Residentes de Canadá

Las garantías antes mencionadas sólo cubren los

electrodomésticos instalados en Canadá certificados

o listados por las agencias de pruebas apropiadas

para cumplir con el National Standard of Canada

(Norma Nacional de Canadá), a menos que el elec-

trodoméstico se lleve a Canadá debido a un cambio

de residencia desde los Estados Unidos hacia

Canadá.

Las garantías específicas expresadas anteriormente

son las ÚNICAS garantías que ofrece el fabricante.

Estas garantías le otorgan derechos legales específi-

cos y puede también tener otros derechos los cuales

varían entre estados.

MAYTAG • 403 W. 4

Street N. • P.O. Box 39 • Newton, Iowa 50208

Maytag MDG7600AWQ Atlantis Gas Dryer

Product's Documents

User's Guide

Specifications

Maytag MDG7600AWQ Questions and Answers
