Big Ass Fans F-EV1-5001 Fans User Manual

Operation and Maintenance Manual

Manuel de fonctionnement et d'entretien

Manual de operación y mantenimiento

BIGASSFANS.COM

COOL-SPACE® 300

COOL-SPACE® 400

COOL-SPACE® 500

EXCEPTIONALLY

ENGINEERED

READ AND SAVE THESE INSTRUCTIONS

LISEZ ET CONSERVEZ CES INSTRUCTIONS

LEA Y GUARDE ESTAS INSTRUCCIONES

F-EV1-1801

F-EV1-1802

F-EV1-3601

F-EV1-3602

F-EV1-5001

F-EV1-5002

Installation Guide

Rev. F

09/15/2021

Improper installation, delivery, or maintenance, including, but not limited to, any of the following actions by the customer or agent of the

customer will constitute a breach of and will void all warranties:

• Failure to follow the required installation procedures speciﬁed in this Installation Guide and in all other documentation supplied

with the fans and related equipment including documentation provided by the manufacturers of the individual fan and control

components;

• Failure to follow all relevant codes and ordinances, including, but not limited to, the National Electrical Code (United States),

applicable national and local electrical codes, and state and local building codes;

• Failure to follow electrical engineering industry standards regarding the approved method of installing solid-state electrical

equipment having the characteristics of the fans, the fan controls, and their related components, even if such standards are not

speciﬁcally referenced in any instructions or literature supplied by Big Ass Fans or provided by manufacturers.

All trademarks used herein are the properties of their respective owners. No part of this document may be reproduced or translated into

a dierent language without the prior written consent of Big Ass Fans. The information contained in this document is subject to change

without notice. For the most up-to-date information, see the online printable installation guide at www.bigassfans.com

Patent: www.bigassfans.com/patents • www.bigassfans.com/product-warranties

Original English Instructions www.bigassfans.com/support

READ AND SAVE THESE INSTRUCTIONS

WARNING: ELECTRICAL SHOCK HAZARD. Disconnect the power supply before performing service or

maintenance. Failure to do so may result in serious injury or death.

CAUTION: Use caution when troubleshooting or repairing electrical components. Ensure power is

disconnected from the cooler before the pads or fan guard are removed to gain access to the fan.

CAUTION: Repairs should be performed by a qualiﬁed technician.

CAUTION: Prolonged use of hard water without proper water treatment will create mineral deposit buildup.

This will cause the pump to fail and is NOT COVERED BY WARRANTY.

DANGER: Hazard to humans and domestic animals. Keep water treatment tablets out of reach of children.

Causes severe eye and skin damage. Keep away from eyes, skin, and clothing. Harmful if swallowed.

DANGER: Wear face shield or goggles and rubber gloves when handling water treatment tablets. In case of

contact, ﬂush with water and seek medical attention.

WARNING: To avoid contamination, do not store water treatment tablets near drinking water, food, or feed.

Do not reuse the empty container. Dispose of contents/container in accordance with local/regional/national/

international regulations.

The appliance is not to be used by children or persons with reduced physical, sensory, or mental capabilities,

or lack of experience and knowledge, unless they have been given supervision or instruction.

Children being supervised should be instructed not to play with the appliance.

Maximum altitude: < 1000 m

OPERATION CHECKLIST

☑ Check all hose connections.

☑ Use a 12 gauge cord if the cord is shorter than 50 ft (15 m) or a 10 gauge cord if the cord is longer than

50ft (15 m).

☑ Provide fresh air intake for the cooler and maintain a minimum clearance of 3 ft (0.9m) behind the cooler.

Do not operate the cooler in an enclosed space.

☑ Make sure the the water source does not exceed 120 PSI (8 bar/827 kPa) of water pressure.

☑ Make sure the cooler’s reservoir is ﬁlled with water before turning on the pump. The pump automatically

shuts o if the water level is too low.

☑ Flush new cooling media.

1. Fill the cooler with water.

2. Turn on the pump.

3. Run the cooler without the fan running for 5 hours.

☑ Make sure the cooling media is evenly saturated by using the control valve to adjust the water ﬂow. Do not

completely open the control valve. This may ﬂood the cooling media.

☑ Dry out the cooling media before shutting down the cooler. Turn o the pump and leave the fan running

for 10 to 15 minutes.

☑ Drain and clean the cooler weekly. Remove the cooling media and rinse with a garden hose.

☑ To avoid scale and mineral buildup, use water treatment tablets periodically. Tablets are provided in the

cooler’s reservoir according to the table below. Every 3 months, add the speciﬁed number of tablets to the

reservoir after cleaning. Additional tablets are available by calling 877-244-3267.

Model Number of tablets

Cool-Space® 300 1

Cool-Space 400 2

Cool-Space 500 3

ASSEMBLY AND SETUP

CAUTION: Do not connect to a water source where water pressure exceeds 120 PSI (8 bar/827 kPa).

This will cause permanent damage to the cooler.

CAUTION: If using an extension cord, do not exceed the cord’s amperage ratings. Undersized extension

cords create excessive drops in voltage, causing the electric motor to generate excess heat. This results

in inecient motor operation and premature motor failure and will void the warranty.

Installing the casters (Cool-Space® 300 only)

1. Locate the package of four (4) casters and sixteen (16) bolts and remove from box.

2. Lay box on its side and carefully open bottom of box. Do not stand box upside down.

3. Install the four casters using the bolts.

4. Stand cooler up on casters and remove box.

The cooler has been factory tested and is ready to use. Place the cooler on level ground with the casters locked

to prevent inadvertent movement.

Connecting the water supply

The cooler comes equipped with a garden hose water source connection. Use a standard garden hose (not

provided) to connect the water supply to the cooler.

Connecting the electrical supply

Plug the cooler into a fused or breaker-protected circuit. Refer to the tables below for circuit size and extension

cord requirements. Cool-Space 500 models cannot be connected to a GFCI outlet.

Amperage and Circuit Requirements

Model Volts +/- 10% Frequency Min. Circuit Size Running Amps

Cool-Space 300

120 V 60 Hz 15 A 4.1 A

220/230 V 50/60 Hz 10 A 1.8 A

Cool-Space 400

120 V 60 Hz 15 A 8.0 A

220/230 V 50/60 Hz 10 A 5.0 A

Cool-Space 500

120 V 60 Hz 25 A 16.5 A

220/230 V 50/60 Hz 15 A 8.6 A

Three-Conductor Heavy Duty Extension Cord Requirements (120 V)

Cord Length

Cord Size

16 GA 14 GA 12 GA 10 GA

0–50 ft (0–15 m) 13 A 18 A 25 A 30 A

50–100 ft (15–30 m) 10 A 13 A 18 A 25 A

Three-Conductor Heavy Duty Extension Cord Requirements (220/230 V)

Cord Length

Cord Size

1.5 mm

2.5 mm

4 mm

5 mm

6 m 13 A 15 A 15 A 15 A

16 m 13 A 14 A 15 A 15 A

32 m 10 A 12 A 13 A 15 A

OPERATION

The cooler must be placed on level ground to operate correctly. Evaporative coolers create an oval-shaped

air pattern. Obstacles such as racks and workbenches may interfere with airﬂow. Position the cooler so that

interruption of the air pattern is minimized. Multiple coolers may be required to cover larger areas.

There are three major factors to consider when determining where to place the cooler.

1. Fresh Air Supply. The inlet side of the cooler (pad side) requires a constant, uninterrupted supply of fresh air

for maximum performance. A distance of 3 ft (0.9 m) of clear space to any obstructions at the rear or inlet side

of the cooler is recommended.

2. Discharge Airﬂow. The cool air discharged from the cooler should be free from obstruction to promote air

circulation in order to maximize the cooling zone.

3. Ventilation. Adequate ventilation is needed ensure the cooler does not recirculate air that has already been

through the evaporative cooling process.

Operating the cooler

1. Fill the reservoir

After connecting the cooler to a water source, turn the water supply valve on to ﬁll the cooler with water. The

ﬂoat valve will shut o the water ﬂow when the sump is full.

2. Turn on the pump

When starting the cooler for the ﬁrst time or after installing new cooling media, turn on the pump and ﬂush

the cooling media for 5 hours without the fan running and with the ﬂow control valve fully opened. On initial

startup, the cooling media will take a few hours to become fully saturated. During this time, the media may

produce an odor. This odor will dissipate over time. For best results, change the water in the reservoir a few

times.

3. Turn on the fan and adjust the water ﬂow

Set the fan switch to the ON position and adjust the speed to your preferred setting. Adjust the water ﬂow

with the ﬂow control valve until water streams over the pads. Do not ﬂood the pads with water. You should

see several 1" to 2" (25 to 51 mm) wide dry streaks on the face of the pads. If dry streaks grow wider, adjust

ﬂow to allow more water.

The pump automatically shuts o if the water level is too low. If the pump will not start or stops running, reﬁll the

cooler with water. The pump may take up to ﬁve (5) minutes to reset after the cooler is reﬁlled.

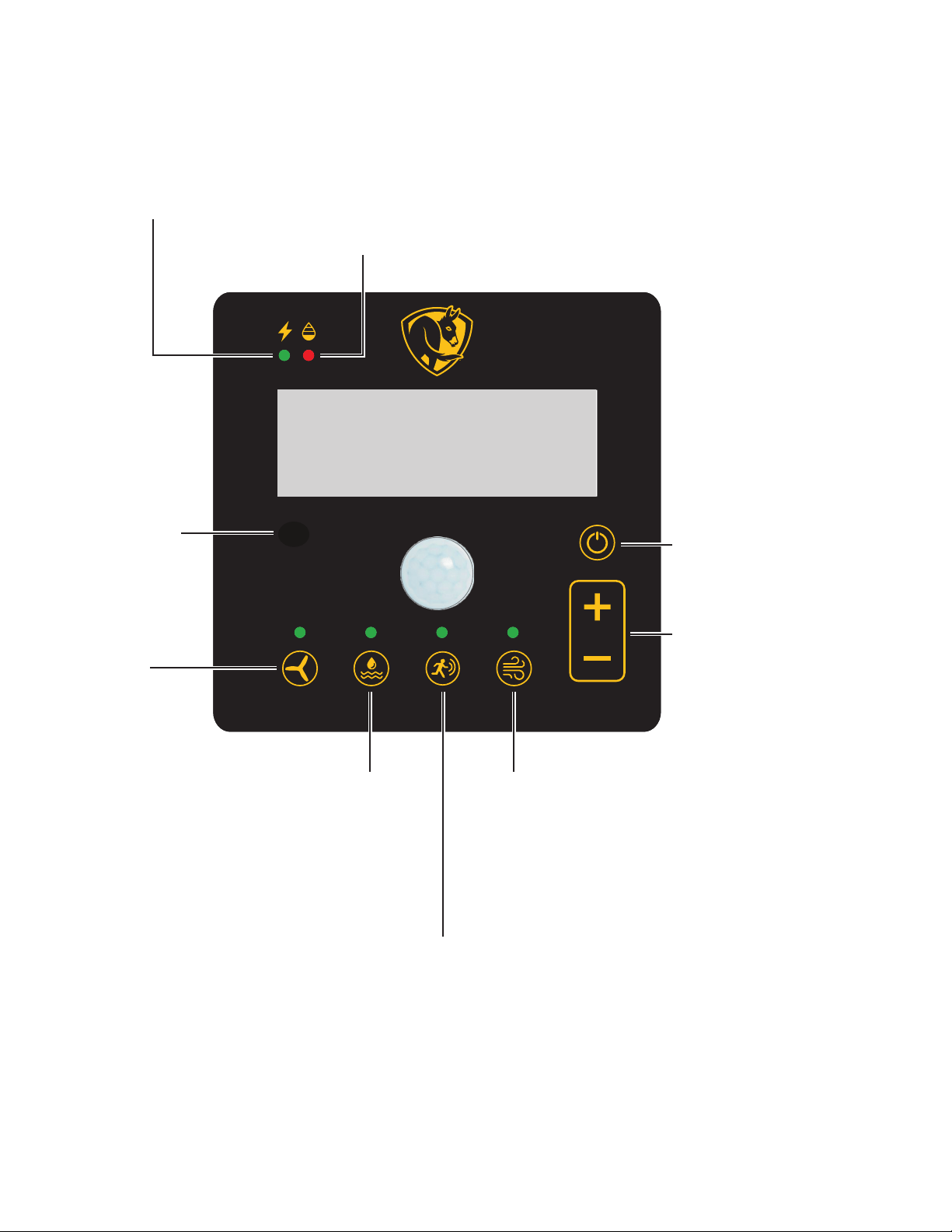

REM

Fan Speed

• Default speed is 6.

• Press + to increase speed.

• Press - to decrease speed.

Power On/O

Turns cooler on and o.

Fan On/O

Turns fan on and

o in Manual

mode.

Pump On/O

Turns pump on and

o in Manual mode.

Auto/Manual Mode

Switches cooler between Auto and Manual mode.

In Auto mode:

• Indicator light will be on.

• Cooler will run when motion is detected.

• When no motion is detected, cooler will run for 10

minutes and then shut down.

Pad Dry

Puts cooler into shutdown mode.

• When pressed, the pump shuts o and the

fan will continue to run for 15 minutes and

then shut down.

• Works in Auto and Manual mode.

Remote Sensor

Power Indicator

Red light: Power connected

Green light: Power on

Low Water Indicator

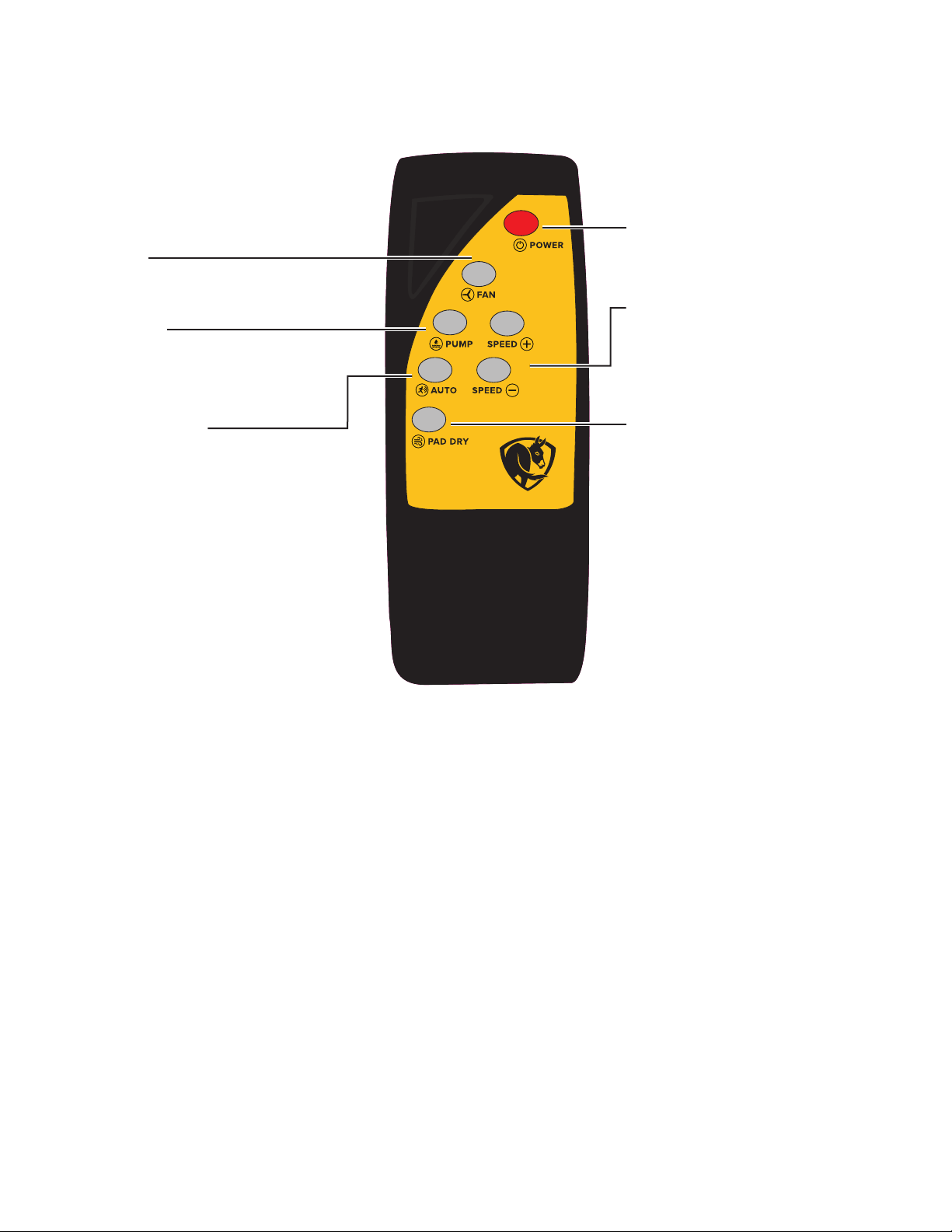

Operation (Cool-Space® 500)

Remote control operation (Cool-Space® 500)

Fan Speed

• Default speed is 6.

• Press + to increase speed.

• Press - to decrease speed.

Power On/O

Turns cooler on and o.

Fan On/O

Turns fan on and o in Manual mode.

Pump On/O

Turns pump on and o in Manual

mode.

Auto/Manual Mode

Switches cooler between Auto and

Manual mode. In Auto mode:

• Indicator light will be illuminated.

• Cooler will run when motion is

detected.

• When no motion is detected,

cooler will run for 10 minutes and

then shut down.

Pad Dry

Puts cooler into shutdown mode.

• When pressed, the pump shuts

o and the fan will continue to

run for 15 minutes and then shut

down.

• Works in Auto and Manual

mode.

MAINTENANCE AND STORAGE

WARNING: ELECTRICAL SHOCK HAZARD. Disconnect the power supply before performing service or

maintenance. Failure to do so may result in serious injury or death.

Removing the cooling media

Remove the cooling pads to access the inside of the cooler.

1. Remove the bolts connecting the pad retainer bar (pad side) from the housing.

2. Cool-Space® 400 and 500 models: Remove top pads.

3. Starting with the center pad(s), tilt pads from the top and lift out of the cooler.

NOTE: Reinstall pads correctly according to the markings on the pads.

Daily maintenance

After each use, turn o the pump about 15 minutes before turning the fan o to allow the pads to drain and dry

out. This controls mildew and bacteria growth for a long and ecient pad life. Drain the water from the cooler if it

will be unused for a prolonged period of time.

Periodic maintenance

The cooling pads act as a ﬁlter to remove dust and other particles from the incoming air stream. The collected

particles and any water impurities will ﬂow into the sump and collect there. To keep the cooler operating at peak

eciency, keep the cooling media and sump clear of debris.

Draining the water sump

Depending on how often you operate the cooler, drain the sump anywhere from every week for heavy use to

monthly for light use.

1. Close water ﬂow valve and open drain valve or remove drain plug located at bottom of reservoir.

2. Run pump until sump is dry, and then immediately shut o pump.

3. Turn cooler o and disconnect power supply.

4. Remove cooling pads.

5. Clean out reservoir with either a towel or wet/dry vacuum.

6. Remove the water spray bar and its plug. Ensure holes are free of debris.

7. Reinstall pads and pad retainer.

Using water treatment tablets

To avoid scale and mineral buildup, use water treatment tablets periodically. Tablets are provided in the cooler’s

reservoir according to the table below. Every 3 months, add the speciﬁed number of tablets to the reservoir after

cleaning. Additional tablets are available by calling 877-244-3267.

Model Number of tablets

Cool-Space 300 1

Cool-Space 400 2

Cool-Space 500 3

Cleaning the cooling media

Ensure the cooling pads are kept clean and dust-free. Dust and other particles have an adverse eect on the

pads’ ability to introduce water into the air stream. If the pad surface is dirty, clean with a soft brush and water.

Never use bleach.

Storage

1. Remove cooling pads and clean with a soft brush and water to remove dust and debris.

2. Drain sump and wipe dry.

3. Store cooler in a dry area and cover to prevent dust buildup.

MAINTENANCE CHECKLIST

Spring cleaning

☑ Remove the cooling media and clean out any debris in the water pan at the bottom of the cooler.

☑ Remove the distribution tube from the mounting clips. Remove the plug at the end of the tube and

ﬂush out. Clean the distribution holes with a small brush and ﬂush with water to verify all holes are

clear.

☑ If the cooling media is heavily stained with minerals or is damaged, replace the media. Replacement

cooling media is available at bigassfans.com. Verify the media is installed correctly with the arrows

on the side.

☑ Connect the water line and turn on the water supply. Check the ﬂoat valve and make sure it is

operating properly. Verify that the ﬂoat valve is shutting the water o before walking away.

☑ Switch on the fan motor and pump. Make sure the cooling media is evenly saturated with water by

using the ﬂow control valve to adjust the water ﬂow. Small dry streaks are acceptable.

Mid-summer checkup

☑ Make sure the ﬂoat valve is working properly. If the valve sticks, the water will run continuously and

ﬂood the reservoir. If this occurs, install a new ﬂoat valve or contact Customer Service.

☑ Check all other working parts for cracks or damage, including the pump, fan motor, and fan belt.

☑ Check the condition of the cooling media. The cooler runs most eciently when the media is clean.

If the media has a heavy accumulation of mineral deposits, replace it.

☑ Use the drain valve to empty the reservoir. Remove any debris.

Winterize

☑ Clean the minerals from the reservoir. Vinegar can be used to dissolve buildup. Flush out the

reservoir through the drain plug.

☑ Inspect the water distribution tube for clogged holes. Clean as necessary.

☑ To prevent freezing in the cooler’s water line, disconnect the water supply, and then open both

valves on the side of the cooler to dry out the reservoir.

☑ Use a storage cover to protect your cooler and keep it clean.

TROUBLESHOOTING

WARNING: ELECTRICAL SHOCK HAZARD. Disconnect the power supply before performing service or

maintenance. Failure to do so may result in serious injury or death.

CAUTION: Use caution when troubleshooting or repairing electrical components. Ensure power is

disconnected from the cooler before the pads or fan guard are removed to gain access to the fan.

Contact Customer Service for assistance with troubleshooting and replacement.

Tools needed

• Screwdrivers

• Pliers

• Adjustable wrenches

• Volt/Ohm meter (electrical troubleshooting)

Additional tools may be required.

Pump troubleshooting

Issue Solution(s)

Pump motor will not run when switch is

turned on.

Turn fan on to check for power.

• If fan does not start, check breaker and make sure cord is

plugged in.

• If fan starts, check for power to and through pump switch (when

turned on).

Make sure cooler is ﬁlled with water. Pump automatically shuts

o if water level is too low.

Fill water reservoir.

Pump motor hums when switch is turned

on but does not pump water.

Obstruction in impeller.

Remove object(s).

Pump motor failure.

Replace pump.

Breaker trips or fuse blows when switch is

turned on.

Check power cord length and breaker rating.

Refer page 2 for cooler amperage draw and to determine

required cord gauge and circuit size.

Check for locked up pump.

Replace pump.

Pump runs but does not pump water.

Air lock in outlet side of pump.

Turn o and on to bleed.

Ensure the impeller is turning in pump.

If not, replace pump.

Water distribution system troubleshooting

Issue Solution(s)

Floor at side of cooler is wet.

Water inlet hose is loose at supply hose or inlet hose is loose at bulkhead

ﬁtting.

Tighten connections and/or replace hose washers.

Water overﬂows from reservoir or

is spitting through fan.

Float valve hose is loose at bulkhead ﬁtting or at ﬂoat valve.

Tighten connections and/or replace hose washers.

Water pressure is too high to allow ﬂoat valve to shut o

(120PSI/8bar/827 kPa max).

Reduce water pressure by adding an inline reducer.

Float valve is not properly seated.

Check all hoses for leaks.

Water is spitting from the cooler.

Check the hose and valve assembly.

• Reduce ﬂow control setting.

• Replace cracked hose and valve assembly.

• Tighten hose connections.

• Adjust spray bar.

• Ensure pads are installed correctly.

Water is leaking from the drain

valve.

Check for worn washer or stem or open drain valve.

• Replace washer.

• Replace drain valve.

There are too many dry streaks on

the pads.

Check for blocked holes in the spray bar or adjust water ﬂow.

• Remove spray bar and plug and clean the tube and holes.

• Open water ﬂow control valve.

Scale and mineral buildup on

cooling media.

Drain and clean the cooler and cooling media.

Add water treatment tablets to the reservoir. Refer to the table on page 7

for the number of tablets to add for your cooler model.

Fan system troubleshooting

Issue Solution(s)

Fan will not run and makes no sound.

Check power cord, extension cord, switches, and circuit breaker.

• Reconnect power or extension cord.

• Reset breaker.

Fan will not run and makes humming

sound.

Blade is in contact with shroud.

Re-center blade hub.

Motor stall (will not turn by hand).

Replace motor.

Breaker trips or fuse blows when fan

starts.

Motor stall.

Replace motor.

Check power source. Refer to page 2 for electrical requirements.

Upgrade power supply.

Extension cord gauge is too small.

Replace with heavier cord.

Motor overheats, shuts o, and restarts

several minutes later.

Extension cord gauge is too small.

Replace with heavier cord.

Inlet air is obstructed or too close to wall.

Provide minimum 3 ft (0.9 m) inlet clearance.

Faulty motor.

Replace motor.

Fan motor will not run and switch makes

soft clicking sound.

Ensure switch is making good contact.

Replace switch if needed.

Fan blade does not turn and cooler

makes squealing sound.

Motor stall (will not turn by hand).

Replace motor.

Fan will not reach speed but turns and

makes humming sound.

Check capacitor (where visible) and motor electrical connections.

Replace capacitor or motor.

Extension cord gauge is too small.

Replace with heavier cord.

Error codes (Cool-Space® 500 only)

Error Solution(s)

E1 - Voltage Self-Inspection Error

• Try a dierent circuit.

• Replace the panel.

E2 - Overcurrent Protection

Current draw is too high.

• Check extension cord size.

• Check that motor spins freely.

• Check that airﬂow is not obstructed.

E3 - Under Voltage Protection

Supply voltage is too low (< 100 V).

• Try a dierent circuit.

• Install a voltage regulator.

E4 - Over Voltage Protection

Supply voltage is too high (> 130 V).

• Try a dierent circuit.

• Install a voltage regulator.

E5 - Overload Protection

Motor is running too hot.

• Check that airﬂow is not obstructed.

• Check extension cord size.

E6 - Overheat Protection

• Check that airﬂow is not obstructed.

• Check for mineral buildup on the motor.

• Check extension cord size.

E7 - Panel with Motor Communication Error • Check for a broken or loose wire.

E8 - Panel Internal Error • Replace the panel.

E9 - Motor No Response

• Check for a broken or loose wire.

• Replace the motor.

F6 - Panel Communication Error • Check for a broken or loose wire.

Customer Service

2348 Innovation Drive

Lexington, KY 40511

USA

877-244-3267

bigassfans.com

www.bigassfans.com/support

Accessories and Replacement Parts

www.bigassfans.com

FRANÇAIS

Guide d'installation

Rév.F

09/15/2021

Une installation, une livraison ou un entretien non conforme, incluant, sans s'y limiter, l'une des actions suivantes par le client ou son

agent constitue une violation de toutes les garanties et les rendra nulles :

• Le fait de ne pas suivre les procédures d'installation requises précisées dans ce guide d'installation et dans toute autre

documentation fournie avec les ventilateurs et l'équipement connexe incluant la documentation fournie par le fabricant du ventilateur

et des composants de commandes individuels;

• Le fait de ne pas suivre tous les codes et règlements applicables incluant, sans toutefois s'y limiter, le National Electrical Code (États-

Unis), les codes de l'électricité nationaux ou locaux applicables et les codes du bâtiment de l'État ou locaux;

• Le fait de ne pas suivre les normes industrielles de l'électrotechnique sur la méthode approuvée de l'installation de l'équipement

électrique ayant les caractéristiques des ventilateurs, des commandes du ventilateur et leurs composants connexes, même si ces

normes ne sont pas mentionnées spéciﬁquement dans toutes les instructions ou toute la documentation fournie par Big Ass Fans ou

par les fabricants.

Toutes les marques de commerce mentionnées ici appartiennent à leurs propriétaires respectifs. Aucune partie de ce document ne peut

être reproduite ou traduite dans une autre langue sans l'accord préalable écrite de Big Ass Fans. Les renseignements contenus dans ce

document peuvent être modiﬁés sans préavis. Pour obtenir les informations les plus récentes, veuillez consultez le guide d'installation

imprimable au www.bigassfans.com

Brevet : www.bigassfans.com/patents • www.bigassfans.com/product-warranties

Instructions originales en anglais www.bigassfans.com/support

LISEZ ET CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT: RISQUE DE DÉCHARGE ÉLECTRIQUE. Coupez l’alimentation avant d’eectuer tout

entretien ou maintenance. Si vous ne prenez pas cette précaution, cela pourrait entraîner une blessure

grave, voire mortelle.

ATTENTION: Procédez avec prudence lors du dépannage ou de la réparation de composants électriques.

Assurez-vous que toute alimentation du refroidisseur est coupée avant que les panneaux ou la grille

protectrice du ventilateur soient enlevés pour accéder au ventilateur.

ATTENTION: Les réparations doivent être eectuées par un technicien qualiﬁé.

ATTENTION: Une utilisation prolongée d’eau dure sans traitement adéquat créera une accumulation de

dépôts minéraux. Cela entraînera une défaillance de la pompe qui n’est PAS COUVERTE PAR LA GARANTIE.

DANGER: Danger pour les humains et les animaux domestiques. Garder les pastilles de traitement de l’eau

hors de portée des enfants. Peut causer des lésions sévères des yeux et de la peau. Tenir à l’écart des yeux,

de la peau et des vêtements. Nocif en cas d’ingestion.

DANGER: Portez un écran facial ou des lunettes de protection et des gants en caoutchouc lors de la

manipulation des pastilles de traitement des eaux. En cas de contact, rincez à l’eau et consultez un médecin.

AVERTISSEMENT: Pour éviter toute contamination, ne stockez pas les pastilles de traitement de l’eau

à proximité d’eau potable, de nourriture ou d’aliments pour animaux. Ne réutilisez pas le récipient vide.

Éliminez le contenu/récipient conformément aux réglementations locales, régionales, nationales et

internationales.

L'appareil n'est pas destiné à une utilisation par des enfants ou par des personnes ayant des capacités

physiques, sensorielles ou mentales réduites, ou un manque d'expérience ou de connaissances, à moins

d'obtenir la supervision et les instructions nécessaires.

Il est important d'indiquer aux enfants supervisés de ne pas jouer autour de l'appareil.

Altitude maximale: < 1000m

LISTE DE VÉRIFICATION DES

OPÉRATIONS

☑ Vériﬁer tous les raccords.

☑ Utiliser un cordon de calibre12 si le cordon est inférieur à 15m (50pi) ou un cordon de calibre10 si le

cordon est supérieur à 15m (50pi).

☑ Fournir de l’air pur au refroidisseur et maintenir un dégagement minimum de 0,9m (3pi) derrière le

refroidisseur. Ne pas utiliser le refroidisseur dans un espace clos.

☑ Veiller à ce que la pression de la source d’eau ne dépasse pas 120PSI (8bars/827kPa).

☑ Veiller à ce que le réservoir du refroidisseur soit rempli d’eau avant d’allumer la pompe. La pompe s’arrête

automatiquement si le niveau d’eau est trop bas.

☑ Vidanger le nouveau tampon de refroidissement.

1. Remplir le refroidisseur d'eau.

2. Mettre la pompe en marche.

3. Laisser fonctionner le refroidisseur sans le ventilateur durant 5heures.

☑ S'assurer que le tampon de refroidissement est saturé uniformément en utilisant une soupape de contrôle

pour ajuster le débit d'eau. Ne pas ouvrir complètement la soupape de contrôle. Cela peut noyer le

tampon de refroidissement.

☑ Assécher le tampon de refroidissement avant d’éteindre le refroidisseur. Éteindre la pompe et laisser

fonctionner le ventilateur entre 10et15minutes.

☑ Vider et nettoyer le tampon de refroidissement chaque semaine. Retirer le tampon de refroidissement et

nettoyer avec un tuyau d’arrosage.

☑ Pour éviter l’accumulation de tartre et de minéraux, utilisez régulièrement des pastilles de traitement de

l’eau. Les pastilles sont fournies dans le réservoir du refroidisseur selon le tableau ci-dessous. Tous les

trois mois, ajoutez le nombre de pastilles indiqué dans le réservoir après l'avoir nettoyé. Des pastilles

supplémentaires sont disponibles en appelant au 877244-3267.

Modèle Nombre de pastilles

Cool-Space®300 1

Cool-Space400 2

Cool-Space500 3

ASSEMBLAGE ET PRÉPARATION

ATTENTION: Ne pas connecter à une source d’eau ayant une pression supérieure à 120PSI

(8bars/827kPa). Le refroidisseur sera endommagé de façon permanente.

ATTENTION: Si vous utilisez une rallonge, ne dépassez pas l’ampérage maximal de la rallonge. Des

rallonges trop petites provoquent des chutes de tension importantes, entraînant un échauement

excessif du moteur électrique. Cela occasionne un fonctionnement inecace et une défaillance

prématurée du moteur et annulera la garantie.

Installation des roulettes (Cool-Space®300 uniquement)

1. Localisez le paquet de quatre (4) roulettes et de seize (16) boulons et retirez-le de la boîte.

2. Posez la boîte sur le côté et ouvrez soigneusement le fond de la boîte. Ne posez pas la boîte à l’envers.

3. Installez les quatre roulettes à l'aide des boulons.

4. Posez l'appareil sur les roulettes et retirez la boîte.

Le refroidisseur a été testé en usine et est prêt à être utilisé. Placer le refroidisseur sur un sol plat avec les

roulettes verrouillées pour empêcher tout mouvement accidentel.

Connexion de l'alimentation en eau

Le refroidisseur est équipé d'un raccord de boyau d'arrosage. Utiliser un boyau d'arrosage standard (non fourni)

pour raccorder l'alimentation en eau au refroidisseur.

Connexion de l'alimentation électrique

Branchez le refroidisseur à un circuit à fusibles ou protégé par disjoncteur. Consultez les tableaux ci-dessous

pour connaître la taille du circuit et les exigences relatives aux dimensions du circuit. Les modèles Cool-

Space500 ne peuvent pas être branchés à une priseDDFT.

Exigences d'intensité de courant électrique et de circuit

Modèle Volts +/- 10 % Fréquence Taille min. du circuit Ampères

Cool-Space300

120 V 60 Hz 15 A 4,1A

220/230V 50/60Hz 10 A 1,8A

Cool-Space400

120 V 60 Hz 15 A 8,0A

220/230V 50/60Hz 10 A 5,0A

Cool-Space500

120 V 60Hz 25 A 16,5A

220/230V 50/60Hz 15 A 8,6A

Exigences pour les rallonges robustes à trois conducteurs (120V)

Longueur du cordon

Taille de la rallonge

Calibre 16 Calibre 14 Calibre 12 Calibre 10

0–50pi (0–15m) 13 A 18 A 25 A 30 A

50–100pi (15–30 m) 10 A 13A 18A 25A

Exigences pour les rallonges robustes à trois conducteurs (220/230V)

Longueur du

cordon

Taille de la rallonge

1,5mm

2,5mm

4mm

5mm

6m 13 A 15 A 15 A 15 A

16m 13 A 14A 15 A 15 A

32m 10 A 12A 13 A 15 A

FONCTIONNEMENT

Le refroidisseur doit être placé sur un sol plat pour fonctionner correctement. Les refroidisseurs évaporatifs

créent un déplacement d'air de forme ovale. Des obstacles comme les supports ou les établis peuvent interférer

avec le débit d'air. Positionner le refroidisseur de façon à minimiser l'interruption du déplacement d'air. Plusieurs

refroidisseurs peuvent être requis pour couvrir de grandes surfaces.

Il y a trois facteurs principaux à considérer au moment de déterminer l'emplacement du refroidisseur.

1. Alimentation en air pur. Le côté entrée (côté panneau) requiert une alimentation constante et sans

interruption en air pur pour un performance maximale. Une zone sans obstacles de 3pi (0,9m) à l'arrière et

du côté de l'entrée du refroidisseur est recommandée.

2. Débit d'air de sortie. L'air frais évacué du refroidisseur ne doit pas être obstrué pour favoriser la circulation

d'air aﬁn de maximiser la zone de refroidissement.

3. Ventilation. Une ventilation adéquate est requise pour s'assurer que le refroidisseur ne recycle pas l'air ayant

déjà subi le processus de refroidissement par évaporation.

Utilisation du refroidisseur

1. Remplir le réservoir

Après avoir raccordé le refroidisseur à une source d’eau, ouvrez la soupape d’alimentation pour remplir le

refroidisseur d’eau. La soupape à ﬂotteur coupe le débit d’eau lorsque le carter est plein.

2. Allumer la pompe

Lorsque vous démarrez le refroidisseur pour la première fois ou après avoir installé un nouveau ﬂuide

de refroidissement, allumez la pompe et vidangez le ﬂuide de refroidissement sans que le ventilateur

fonctionne pendant 5heures, avec la soupape de contrôle du débit ouverte au maximum. Au démarrage

initial, le tampon de refroidissement de votre nouveau refroidisseur prendra quelques heures pour devenir

complètement saturé. Durant ce temps, le tampon peut produire une odeur. Cette odeur se dissipera avec le

temps. Pour des résultats optimaux, changez l’eau du réservoir à plusieurs reprises.

3. Mettre le ventilateur en marche et régler le débit d'eau

Mettez l'interrupteur de ventilateur à la position ON (marche) et ajustez la vitesse à votre réglage favori.

Ajustez le débit d'eau avec la soupape de contrôle du débit jusqu'à ce que l'eau s'écoule sur les panneaux.

Ne noyez pas les panneaux d'eau. Vous devriez voir plusieurs larges bandes sèches de 1poà2po

(25à51mm) sur la face des panneaux. Si les bandes deviennent plus larges, ajustez le débit pour obtenir

plus d'eau.

La pompe s’arrête automatiquement si le niveau d’eau est trop bas. Si la pompe ne démarre pas ou ne s’arrête

pas, remplissez le refroidisseur d’eau. La pompe pourrait prendre jusqu'à cinq (5) minutes pour se réinitialiser

après le remplissage du refroidisseur.

REM

Vitesse du ventilateur

• La vitesse par défaut est 6.

• Appuyez sur + pour

augmenter la vitesse.

• Appuyez sur + pour

diminuer la vitesse.

Alimentation marche/arrêt

Permet d'activer et de

désactiver le refroidisseur.

Ventilateur

marche/arrêt

Permet de mettre

en marche et

d'arrêter le

ventilateur en

mode manuel.

Pompe marche/arrêt

Permet de mettre en

marche et d'arrêter

la pompe en mode

manuel.

Mode Auto/Manuel

Permet de basculer entre les modes Auto et Manuel.

En mode Auto:

• L'indicateur lumineux sera allumé.

• Le refroidisseur fonctionnera lorsqu'un

mouvement est détecté.

• Lorsqu'aucun mouvement n'est détecté, le

refroidisseur fonctionnera pendant 10 minutes,

puis s'arrêtera.

Panneau sec

Met le refroidisseur en mode d'arrêt.

• Lorsqu'on y appuie, la pompe s'arrête et le

ventilateur continue à fonctionner pendant

15 minutes, puis s'arrête.

• Fonctionne en mode Auto et Manuel.

Capteur à

distance

Indicateur d'alimentation

Lumière rouge: alimentation connectée

Lumière verte: alimentation sous tension

Indicateur de bas niveau d'eau

Fonctionnement (Cool-Space®500)

Fonctionnement de la télécommande (Cool-Space®500)

Vitesse du ventilateur

• La vitesse par défaut est 6.

• Appuyez sur + pour augmenter

la vitesse.

• Appuyez sur + pour diminuer la

vitesse.

Alimentation marche/arrêt

Permet d'activer et de

désactiver le refroidisseur.

Ventilateur marche/arrêt

Permet de mettre en marche et

d'arrêter le ventilateur en mode manuel.

Pompe marche/arrêt

Permet de mettre en marche et

d'arrêter la pompe en mode manuel.

Mode Auto/Manuel

Permet de basculer entre les modes

Auto et Manuel. En mode Auto:

• L'indicateur lumineux sera allumé.

• Le refroidisseur fonctionnera

lorsqu'un mouvement est détecté.

• Lorsqu'aucun mouvement

n'est détecté, le refroidisseur

fonctionnera pendant 10 minutes,

puis s'arrêtera.

Panneau sec

Met le refroidisseur en mode

d'arrêt.

• Lorsqu'on y appuie, la pompe

s'arrête et le ventilateur

continue à fonctionner pendant

15 minutes, puis s'arrête.

• Fonctionne en mode Auto et

Manuel.

ENTRETIEN ET ENTREPOSAGE

AVERTISSEMENT: RISQUE DE DÉCHARGE ÉLECTRIQUE Coupez l'alimentation avant d'eectuer tout

entretien ou maintenance. Ne pas prendre cette précaution peut entraîner une blessure grave ou mortelle.

Retrait du tampon de refroidissement

Enlever les panneaux de refroidissement pour accéder à l'intérieur du refroidisseur.

1. Retirez les boulons raccordant la barre de retenue de panneau (côté panneau) du boîtier.

2. Modèles Cool-Space®400et500: Retirer les panneaux supérieurs.

3. En commençant par le(s) panneau(x) centrau(x), inclinez les panneaux de la partie supérieure et soulevez-le(s)

du refroidisseur.

REMARQUE: réinstallez les panneaux correctement conformément aux marques sur les panneaux.

Entretien quotidien

Après chaque utilisation, éteignez la pompe environ 15minutes avant d’éteindre le ventilateur pour permettre

aux panneaux de se drainer et de sécher. Cela limite la croissance de moisissures et de bactéries, ce qui permet

une durée de vie longue et ecace du panneau. Drainez l’eau du refroidisseur s’il n’est pas utilisé pendant une

durée prolongée.

Entretien régulier

Les panneaux de refroidissement agissent comme des ﬁltres pour enlever la poussière et d’autres particules

de l’air entrant. Les particules et les impuretés dans l’eau récoltées s’accumuleront dans le carter. Pour que le

refroidisseur fonctionne avec une ecacité maximale, le tampon de refroidissement et du carter ne doit pas

avoir de débris.

Drainage du carter

Dépendamment de la fréquence d'utilisation du refroidisseur, drainer le carter chaque semaine pour les grandes

utilisations ou chaque mois pour les faibles utilisations.

1. Fermez la soupape de débit d'eau et ouvrez la soupape de vidange ou retirez le bouchon de vidange se

trouvant à la base du réservoir.

2. Faites fonctionner la pompe jusqu'à ce que le carter soit sec et arrêtez immédiatement la pompe.

3. Éteindre le refroidisseur et débrancher l'alimentation.

4. Enlever les panneaux de refroidissement.

5. Nettoyer le réservoir avec une serviette ou un aspirateur à eau/sec.

6. Retirez la barre de vaporisation et son bouchon. Assurez-vous que les trous sont exempts de débris.

7. Réinstallez les panneaux et le dispositif de retenue de panneau.

Utilisation de pastilles de traitement de l’eau

Pour éviter l’accumulation de tartre et de minéraux, utilisez régulièrement des pastilles de traitement de l’eau.

Les pastilles sont fournies dans le réservoir du refroidisseur selon le tableau ci-dessous. Tous les trois mois,

ajoutez le nombre de pastilles indiqué dans le réservoir après l'avoir nettoyé. Des pastilles supplémentaires sont

disponibles en appelant au 877244-3267.

Modèle Nombre de pastilles

Cool-Space300 1

Cool-Space400 2

Cool-Space500 3

Nettoyage du tampon de refroidissement

S'assurer que les panneaux de refroidissement sont toujours propres et sans poussière. La poussière et autres

particules nuisent à la capacité des panneaux d'introduire de l'eau dans l'air. Si la surface est sale, nettoyer avec

une brosse douce et de l'eau. Ne jamais utiliser de l'eau de javel.

Entreposage

1. Enlever les panneaux de refroidissement et nettoyer avec une brosse douce et de l'eau pour retirer la

poussière et les débris.

2. Vider le carter et essuyer.

3. Entreposer le refroidisseur dans un endroit sec et le couvrir pour empêcher l'accumulation de poussière.

LISTE DE VÉRIFICATION DE

L’ENTRETIEN

Nettoyage du printemps

☑ Retirez le tampon de refroidissement et enlevez les debris du réservoir d'eau en bas du

refroidisseur.

☑ Enlever le tube de distribution des clips de ﬁxation. Enlever le bouchon à l'extrémité du tube et

vidanger. Nettoyer les trous de distribution avec une petite brosse et rincer avec de l'eau pour

vériﬁer le dégagement de tous les trous.

☑ Si le tampon de refroidissement contient beaucoup de minéraux ou est endommagé, remplacez-

le. Le tampon de refroidissement de rechange est oert sur bigassfans.com. Assurez-vous que le

support est correctement installé avec les ﬂèches sur le côté.

☑ Connecter la ligne d'eau et démarrer l'alimentation d'eau. Vériﬁer la soupape à ﬂotteur et s'assurer

qu'elle fonctionne correctement. S'assurer que la soupape à ﬂotteur ferme l'eau avant de vous

éloigner.

☑ Activer le moteur du ventilateur et la pompe. Assurez-vous que le tampon de refroidissement est

saturé d'eau uniformément en utilisant une soupape de contrôle de débit pour ajuster le débit

d'eau. De petites bandes sèches sont acceptables.

Examen de mi-été

☑ S'assurer que la soupape à ﬂotteur fonctionne correctement. Si la valve colle, l'eau s'écoulera en

continu et inondera le réservoir. Si cela se produit, installer une nouvelle soupape à ﬂotteur ou

contacter le service à la clientèle.

☑ Vériﬁer toutes les autres pièces pour des ﬁssures ou des dommages, y compris la pompe, le

moteur du ventilateur et la courroie du ventilateur.

☑ Vériﬁez l'état du tampon de refroidissement. Le refroidisseur fonctionne plus ecacement

lorsque le support est propre. Si le support contient une forte accumulation de dépôts minéraux,

remplacez-le.

☑ Utiliser la soupape de vidange pour vider le réservoir. Enlever tous les débris.

Se préparer pour l'hiver

☑ Nettoyer les minéraux dans le réservoir. Vous pouvez utiliser du vinaigre pour dissoudre

l'accumulation. Rincer le réservoir par le bouchon de vidange.

☑ Inspecter le tube de distribution d'eau pour des trous bouchés. Nettoyer au besoin.

☑ Pour éviter le gel dans la line d'eau du refroidisseur, débranchez l'alimentation en eau, puis ouvrir

les deux soupapes sur le côté du refroidisseur pour sécher le réservoir.

☑ Utiliser un couverture d'entreposage pour protéger votre refroidisseur et le garder propre.

DÉPANNAGE

AVERTISSEMENT: RISQUE DE DÉCHARGE ÉLECTRIQUE Coupez l'alimentation avant d'eectuer tout

entretien ou maintenance. Ne pas prendre cette précaution peut entraîner une blessure grave ou

mortelle.

ATTENTION: Procédez avec prudence lors du dépannage ou de la réparation de composants

électriques. Assurez-vous que toute alimentation du refroidisseur est coupée avant que les panneaux ou

la grille protectrice du ventilateur soient enlevés pour accéder au ventilateur.

Contactez le service à la clientèle pour obtenir de l’aide concernant le dépannage et le remplacement.

Outils requis

• Tournevis

• Pinces

• Clés à molette

• Voltmètre/Ohmmètre (dépannage électrique)

Des outils additionnels peuvent être requises.

Dépannage de la pompe

Problème Solution(s)

Le moteur de la pompe ne fonctionne pas

lorsque l'interrupteur est activé.

Activer le ventilateur et vériﬁer l'alimentation.

• Si le ventilateur ne démarre pas, vériﬁer le disjoncteur et

s'assurer que le câble est branché.

• Si le ventilateur démarre, vériﬁer l'alimentation vers ou à travers

l'interrupteur de la pompe (lorsque activé).

Veiller à ce que le réservoir du refroidisseur soit rempli d’eau. La

pompe s’éteint automatiquement si le niveau d’eau est trop bas.

Remplir le réservoir d'eau.

Le moteur de la pompe ronronne lorsque

l'interrupteur est activé, mais ne pompe

pas l'eau.

Obstruction dans la pompe.

Retirer le ou les objets.

Défaillance du moteur de la pompe.

Remplacer la pompe.

Le disjoncteur se déclenche ou le fusible

saute lorsque l'interrupteur est activé.

Vériﬁer la longueur du câble d'alimentation et le calibre du

fusible.

Reportez-vous à la page2 pour le débit des ampères utilisé par le

refroidisseur et pour déterminer le calibre du câble requis et les

dimensions du circuit.

Vériﬁer si la pompe est bloquée.

Remplacer la pompe.

La pompe fonctionne mais ne pompe pas

d'eau.

Poche d'air dans le côté de la sortie de la pompe.

Démarrer et éteindre pour purger.

S'assurer que la turbine de la pompe tourne.

Sinon, remplacer la pompe.

Dépannage du système de distribution d'eau

Problème Solution(s)

Le plancher sur le côté du

refroidisseur est mouillé.

Le boyau d'entrée d'eau est desserré au niveau du boyau d'alimentation

ou du raccord étanche.

Serrer les connexions et/ou remplacez les rondelles du boyau.

L'eau déborde du réservoir ou est

projetée à travers le ventilateur.

Le boyau de la soupape à ﬂotteur est desserré au niveau de la soupape

ou du raccord étanche.

Serrer les connexions et/ou remplacez les rondelles du boyau.

La pression d'eau est trop élevée pour permettre à la soupape à ﬂotteur

(120PSI/8bar/827kPamax.) de se fermer.

Réduire la pression d'eau en ajoutant un réducteur.

La soupape à ﬂotteur n'est pas correctement installée.

Vériﬁer l'étanchéité de tous les boyaux.

Le refroidisseur projette de l'eau.

Vériﬁer l'assemblage du boyau et de la soupape.

• Réduire le débit.

• Remplacer l'assemblage ﬁssuré du boyau et de la soupape.

• Serrer les raccords.

• Ajustez la barre de vaporisation.

• Assurez-vous que les panneaux sont correctement installés.

L'eau s'écoule de la soupape de

vidange.

Vériﬁez s'il existe une rondelle ou une tige usée, ou une soupape de

vidange ouverte.

• Remplacez la rondelle.

• Remplacez la soupape de vidange.

Il y a trop de bandes sèches sur

les panneaux.

Vériﬁez si des trous sont bouchés dans la barre de vaporisation ou

ajustez le débit d'eau.

• Retirez la barre de vaporisation et bouchez et nettoyez le tube et les

trous.

• Ouvrir la soupape de contrôle du débit.

Accumulation de tartre et de

minéraux sur le tampon de

refroidissement.

Vider et nettoyer le tampon et le liquide de refroidissement.

Mettre les pastilles de traitement de l'eau dans le réservoir. Reportez-vous

au tableau de la page7 pour connaître le nombre de tablettes à ajouter à

votre modèle de refroidisseur.

Dépannage du système de ventilation

Problème Solution(s)

Le ventilateur ne fonctionne pas et ne

fait pas de bruit.

Vériﬁer le câble d'alimentation, la rallonge, les interrupteurs et le

disjoncteur.

• Rebrancher l'alimentation ou la rallonge.

• Réinitialiser le disjoncteur.

Le ventilateur ne fonctionne pas et fait

un bourdonnement.

La pale est en contact avec le capot.

Recentrer le moyeu des pales.

Le moteur bloque (ne tourne pas manuellement).

Remplacer le moteur.

Le disjoncteur se déclenche ou le fusible

saute lorsque le ventilateur est activé.

Le moteur bloque.

Remplacez le moteur.

Vériﬁer la soude d'alimentation. Se reporter à la page 2 pour les

exigences électriques.

Mettre à jour l'alimentation électrique.

Le calibre de la rallonge est trop petit.

Utiliser un rallonge de plus gros calibre.

Le moteur surchaue, s'éteint et

redémarre quelques minutes plus tard.

Le calibre de la rallonge est trop petit.

Utiliser un rallonge de plus gros calibre.

L'air entrant est obstrué ou trop près du mur.

Laisser un dégagement minimum à l'entrée de 3 pi (0,9 m).

Moteur défectueux.

Remplacer le moteur.

Le moteur ne fonctionne pas et

l'interrupteur émet un léger cliquetis.

S'assurer que l'interrupteur est bien en contact.

Remplacer l'interrupteur au besoin.

Les pales du ventilateur ne tournent pas

et le refroidisseur émet un bruit aigü.

Le moteur bloque (ne tourne pas manuellement).

Remplacer le moteur.

Le ventilateur n'atteint pas sa pleine

vitesse et produit un bourdonnement.

Vériﬁer le condensateur (s'il est visible) et les connexions

électriques du moteur.

Remplacer le condensateur ou le moteur.

Le calibre de la rallonge est trop petit.

Utiliser un rallonge de plus gros calibre.

Codes d'erreur (Cool-Space®500 uniquement)

Erreur Solution(s)

E1 - Erreur d'auto-inspection de la tension

• Essayez un circuit distinct.

• Remplacer le panneau

E2 - Protection contre la surtension

L'appel de courant est trop élevé.

• Vériﬁez la dimension de la rallonge.

• Assurez-vous que le moteur tourne librement.

• Assurez-vous que le débit d'air n'est pas obstrué.

E3 - Protection contre la basse tension

La tension d'alimentation est trop basse (< 100V).

• Essayez un circuit distinct.

• Installez un régulateur de tension.

E4 - Protection contre la surtension

La tension d'alimentation est trop élevée (> 130V).

• Essayez un circuit distinct.

• Installez un régulateur de tension.

E5 - Protection contre les surcharges

Le moteur est trop chaud.

• Assurez-vous que le débit d'air n'est pas obstrué.

• Vériﬁez la dimension de la rallonge.

E6 - Protection contre la surchaue

• Assurez-vous que le débit d'air n'est pas obstrué.

• Vériﬁer la présence d'une accumulation minérale sur le

moteur.

• Vériﬁez la dimension de la rallonge.

E7 - Panneau avec erreur de

communication du moteur

• Vériﬁer la présence d'un ﬁl brisé ou desserré.

E8 - Erreur interne de panneau • Remplacer le panneau

E9 - Aucune réponse du moteur

• Vériﬁer la présence d'un ﬁl brisé ou desserré.

• Remplacer le moteur.

F6 - Erreur de communication de panneau • Vériﬁer la présence d'un ﬁl brisé ou desserré.

NOUS JOINDRE

Service à la clientèle

2348 Innovation Drive

Lexington, KY 40511

ÉTATS-UNIS

1877244-3267

bigassfans.com

www.bigassfans.com/support

Accessoires et pièces de rechange

www.bigassfans.com

ESPAÑOL

Guía de instalación

Rev. F

09/15/2021

La instalación, entrega o mantenimiento inadecuados, que incluyen, entre otros, cualquiera de las siguientes acciones por parte del

cliente o su representante constituirá una infracción y anulará todas las garantías:

• No seguir los procedimientos de instalación requeridos especiﬁcados en esta Guía de instalación y en el resto de la documentación

suministrada con los ventiladores y el equipo relacionado, incluida la documentación proporcionada por los fabricantes de los

componentes de control y ventilador individuales;

• El incumplimiento de todos los códigos y ordenanzas pertinentes, incluidos, entre otros, el Código Eléctrico Nacional (Estados

Unidos), los códigos eléctricos locales y nacionales aplicables, y los códigos de construcción estatales y locales;

• El incumplimiento de los estándares de la industria de ingeniería eléctrica con respecto al método aprobado de instalación de

equipos eléctricos de estado sólido que tienen las características de los ventiladores, los controles del ventilador y sus componentes

relacionados, incluso si dichos estándares no se mencionan especíﬁcamente en las instrucciones o materiales suministrados por Big

Ass Fans o los fabricantes.

Todas las marcas comerciales utilizadas en este documento son propiedad de sus respectivos dueños. Ninguna parte de este

documento puede reproducirse o traducirse sin el consentimiento previo por escrito de Big Ass Fans. La información contenida en este

documento está sujeta a cambios sin previo aviso. Para obtener la información más actualizada, consulte la guía de instalación que está

disponible en línea para su impresión en www.bigassfans.com.

Patente: www.bigassfans.com/patents • www.bigassfans.com/product-warranties

Instrucciones originales en inglés www.bigassfans.com/support

LEA Y GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA. Desconecte la fuente de alimentación antes de

realizar cualquier servicio o mantenimiento. De lo contrario, pueden producirse lesiones graves o la muerte.

PRECAUCIÓN: tenga cuidado al solucionar problemas o reparar todos los componentes eléctricos.

Asegúrese de que la energía esté desconectada del enfriador antes de quitar las almohadillas o la

protección del ventilador para obtener acceso al ventilador.

PRECAUCIÓN: solo un técnico caliﬁcado debe realizar las reparaciones.

PRECAUCIÓN: el uso prolongado de agua dura sin un tratamiento adecuado creará una acumulación de

depósitos minerales. Esto hará que la bomba falle y NO ESTÁ CUBIERTA POR LA GARANTÍA.

PELIGRO: es peligroso para humanos y animales domésticos. Mantenga las tabletas de tratamiento de agua

fuera del alcance de los niños. Provocan daños graves en los ojos y en la piel. Mantega alejado de los ojos,

la piel y la ropa. Es nocivo si se ingiere.

PELIGRO: use protector facial o lentes protectores y guantes de goma al manipular las tabletas de

tratamiento de agua. En caso de contacto, enjuague con agua y acuda a su médico.

ADVERTENCIA: para evitar la contaminación, no almacene las tabletas de tratamiento de agua cerca de

agua potable, alimentos o piensos. No reutilice el contenedor vacío. Deseche el contenido y el contenedor

de acuerdo con las normativas locales, regionales, nacionales o internacionales.

El aparato no debe ser utilizado por niños o personas con capacidades físicas, sensoriales o mentales

reducidas, o falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucción.

Se debe indicar a los niños supervisados que no jueguen con el aparato.

Altitud máxima: <1,000 m

LISTA DE VERIFICACIÓN DE

FUNCIONAMIENTO

☑ Veriﬁque todas las conexiones de la manguera.

☑ Use un cable de calibre 12 si mide menos de 15 m (50 ft) o uno de calibre 10 si mide más de 15 m (50 ft).

☑ Proporcione una entrada de aire fresco para el enfriador y mantenga un espacio libre mínimo de 0.9 m (3

ft) detrás del enfriador. No opere el enfriador en un espacio cerrado.

☑ Asegúrese de que la fuente de agua no supere los 120 PSI (8 bar/827 kPa) de presión del agua.

☑ Asegúrese de que el depósito del enfriador esté lleno de agua antes de encender la bomba. La bomba se

apaga automáticamente si el nivel de agua es muy bajo.

☑ Lave los nuevos medios de refrigeración.

1. Llena el enfriador con agua.

2. Encienda la bomba.

3. Haga funcionar el enfriador sin que el ventilador funcione durante 5 horas.

☑ Veriﬁque que los medios de refrigeración estén saturados de manera uniforme utilizando la válvula de

control para ajustar el ﬂujo de agua. No abra completamente la válvula de control. Esto puede inundar los

medios de refrigeración.

☑ Seque los medios de enfriamiento antes de apagar el enfriador. Apague la bomba y deje el ventilador

funcionando de 10 a 15 minutos.

☑ Drene y limpie el enfriador cada semana. Retire los medios de enfriamiento y enjuague con una manguera

de jardín.

☑ Para evitar la acumulación de sarro y minerales, utilice periódicamente tabletas de tratamiento de agua.

Las tabletas se incluyen en el depósito del enfriador de acuerdo con la siguiente tabla. Cada 3 meses,

agregue la cantidad especiﬁcada de tabletas al depósito después de la limpieza. Obtenga tabletas

adicionales llamando al 877-244-3267.

Modelo Cantidad de tabletas

Cool-Space® 300 1

Cool-Space 400 2

Cool-Space 500 3

MONTAJE Y CONFIGURACIÓN

PRECAUCIÓN: no lo conecte a una fuente de agua donde la presión del agua exceda 120 PSI (8 bar/827

kPa). Esto causará daños permanentes al enfriador.

PRECAUCIÓN: si utiliza un cable de extensión, no exceda los valores de amperaje de la extensión. Las

extensiones de menor tamaño crean bajas excesivas de voltaje, lo que hace que el motor eléctrico

genere un exceso de calor. Esto da como resultado un funcionamiento ineﬁciente y una falla prematura

del motor, y anulará la garantía.

Instalación de las ruedas (solo Cool-Space® 300)

1. Localice el paquete que contiene cuatro (4) ruedas y dieciséis (16) pernos, y retírelo de la caja.

2. Coloque la caja de lado y abra con cuidado la parte inferior.No coloque la caja boca abajo.

3. Instale las cuatro ruedas utilizando los pernos.

4. Coloque el enfriador sobre las ruedas y quite la caja.

El enfriador ha sido probado en fábrica y está listo para usarse. Coloque el enfriador en un terreno nivelado con

las ruedas bloqueadas para evitar movimientos involuntarios.

Conexión del suministro de agua

El enfriador viene equipado con una conexión de fuente de agua de manguera de jardín. Use una manguera de

jardín estándar (no incluida) para conectar el suministro de agua al enfriador.

Conexión del suministro eléctrico

Conecte el enfriador en un circuito protegido por disyuntores. Consulte las tablas a continuación para conocer

los requisitos de tamaño de circuito y cable de extensión. Los modelos Cool-Space 500 no se pueden

conectar a una toma GFCI.

Requisitos de amperaje y circuito

Modelo Voltios +/- 10% Frecuencia

Tamaño del circuito

mín.

Amperios en

funcionamiento

Cool-Space 300

120 V 60 Hz 15 A 4.1 A

220/230 V 50/60 Hz 10 A 1.8 A

Cool-Space 400

120 V 60 Hz 15 A 8.0 A

220/230 V 50/60 Hz 10 A 5.0 A

Cool-Space 500

120 V 60 Hz 25 A 16.5 A

220/230 V 50/60 Hz 15 A 8.6 A

Requisitos del cable de extensión de uso rudo de tres conductores (120 V)

Longitud del cable

Tamaño

16 GA 14 GA 12 GA 10 GA

0–15 m (0–50 ft) 13 A 18 A 25 A 30 A

15–30 m (50–100 ft) 10 A 13 A 18 A 25 A

Requisitos del cable de extensión de uso rudo de tres conductores (220/230 V)

Longitud del cable

Tamaño

1.5 mm

2.5 mm

4 mm

5 mm

6 m 13 A 15 A 15 A 15 A

16 m 13 A 14 A 15 A 15 A

32 m 10 A 12 A 13 A 15 A

OPERACIÓN

El enfriador debe colocarse en un terreno nivelado para que funcione correctamente. Los enfriadores por

evaporación crean un patrón de aire de forma ovalada. Los obstáculos, tales como bastidores y bancos de

trabajo, pueden interferir con el ﬂujo de aire. Coloque el enfriador de manera que se minimice la interrupción

del patrón de aire. Se pueden requerir múltiples enfriadores para cubrir áreas más grandes.

Hay tres factores principales que debe considerar a ﬁn de determinar dónde colocar el enfriador.

1. Suministro de aire fresco. El lado de entrada del enfriador (lado de la almohadilla) requiere un suministro

constante e ininterrumpido de aire fresco para obtener el máximo rendimiento. Se recomienda una distancia

de 0.9 m (3 ft) de espacio libre para cualquier obstrucción en la parte trasera o lateral de entrada del

enfriador.

2. Descarga de ﬂujo de aire. El aire frío descargado desde el enfriador debe estar libre de obstrucciones para

promover la circulación de aire y maximizar la zona de enfriamiento.

3. Ventilación. Se necesita ventilación adecuada para garantizar que el enfriador no recircule el aire que ya ha

pasado por el proceso de enfriamiento por evaporación.

Cómo utilizar el enfriador

1. Llene el depósito

Después de conectar el enfriador a una fuente de agua, abra la válvula de suministro para llenar el enfriador

con agua. La válvula del ﬂotador cerrará el ﬂujo de agua cuando el sumidero esté lleno.

2. Encienda la bomba

Cuando encienda el enfriador por primera vez o después de instalar un medio de enfriamiento nuevo,

encienda la bomba y lave los medios de refrigeración durante 5 horas sin el ventilador en funcionamiento

con la válvula de control de ﬂujo completamente abierta. En el arranque inicial, el medio de enfriamiento

tardará algunas horas en saturarse por completo. Durante este tiempo, los medios pueden generar un olor,

pero se disipará gradualmente. Para obtener mejores resultados, cambie el agua del depósito varias veces.

3. Encienda el ventilador y ajuste el ﬂujo de agua

Coloque el interruptor del ventilador en la posición ON y ajuste la velocidad a su conﬁguración preferida.

Ajuste el ﬂujo de agua con la válvula de control de ﬂujo hasta que el agua ﬂuya sobre las almohadillas. No

sumerja las almohadillas en agua. Debería ver varias rayas secas de 25 a 51 mm (de 1" a 2") de ancho en la

cara de las almohadillas. Si las rayas se ensanchan, ajuste el ﬂujo para permitir más agua.

La bomba se apaga automáticamente si el nivel de agua es muy bajo. Si la bomba no arranca o deja de

funcionar, vuelva a llenar el enfriador con agua. La bomba puede tardar hasta cinco (5) minutos en reiniciarse

después de que se haya llenado el enfriador .

REM

Velocidad del ventilador

• La velocidad

predeterminada es 6.

• Presione + para aumentar

la velocidad.

• Presione - para disminuir

la velocidad.

Encendido/Apagado

Enciende y apaga el

refrigerador.

Ventilador

encendido/

apagado

Enciende y apaga

el ventilador en

modo manual.

Bomba encendida/

apagada

Enciende y apaga

la bomba en modo

Manual.

Modo automático/manual

Cambia el enfriador entre el modo automático y

manual.

En modo automático:

• La luz indicadora estará encendida.

• El enfriador funcionará cuando se detecte

movimiento.

• Cuando no se detecta movimiento, el enfriador

funcionará durante 10 minutos y luego se apagará.

Secado de almohadilla

Pone el enfriador en modo apagado.

• Cuando se presiona, la bomba se apaga

y el ventilador continuará funcionando

durante 15 minutos y luego se apagará.

• Funciona en modo automático y manual.

Sensor remoto

Indicador de encendido

Luz roja: energía conectada

Luz verde: encendido

Indicador de poca agua

Operación (Cool-Space® 500)

Operación a control remoto (Cool-Space® 500)

Velocidad del ventilador

• La velocidad predeterminada

es 6.

• Presione + para aumentar la

velocidad.

• Presione - para disminuir la

velocidad.

Encendido/Apagado

Enciende y apaga el refrigerador.

Ventilador encendido/apagado

Enciende y apaga el ventilador en

modo manual.

Bomba encendida/apagada

Enciende y apaga la bomba en

modo Manual.

Modo automático/manual

Cambia el enfriador entre el modo

automático y manual. En modo

automático:

• La luz indicadora se iluminará.

• El enfriador funcionará cuando se

detecte movimiento.

• Cuando no se detecta

movimiento, el enfriador

funcionará durante 10 minutos y

luego se apagará.

Secado de almohadilla

Pone el enfriador en modo

apagado.

• Cuando se presiona, la bomba

se apaga y el ventilador

continuará funcionando durante

15 minutos y luego se apagará.

• Funciona en modo automático y

manual.

MANTENIMIENTO Y ALMACENAMIENTO

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA. Desconecte la fuente de alimentación antes de

realizar el servicio o mantenimiento. De lo contrario, pueden producirse lesiones graves o la muerte.

Retirar los medios de enfriamiento

Retire las almohadillas de enfriamiento para acceder al interior del enfriador.

1. Retire los pernos que conectan la barra de retención de la almohadilla (lado de la almohadilla) de la carcasa.

2. Modelos Cool-Space® 400 y 500:retire las almohadillas superiores.

3. Comenzando con las almohadillas centrales, incline las almohadillas desde la parte superior y sáquelas del enfriador.

NOTA: Vuelva a instalar las almohadillas correctamente de acuerdo con las marcas.

Mantenimiento diario

Después de cada uso, apague la bomba unos 15 minutos antes de apagar el ventilador para permitir que las

almohadillas se drenen y se sequen. Esto controla el crecimiento de hongos y bacterias para una vida útil

prolongada y eﬁciente. Drene el agua del enfriador si no se utilizará durante un periodo prolongado.

Mantenimiento periódico

Las almohadillas de enfriamiento actúan como un ﬁltro para eliminar el polvo y otras partículas de la corriente

de aire entrante. Las partículas recolectadas y las impurezas del agua ﬂuirán hacia el sumidero y se acumularán

allí. Para mantener el enfriador funcionando a la máxima eﬁciencia, mantenga los medios de enfriamiento y el

sumidero libres de partículas.

Drenaje del sumidero de agua

Dependiendo de la frecuencia con la que use el enfriador, drene el sumidero en cualquier lugar; si su uso es

intensivo, drene cada semana; si es ligero, hágalo mensualmente.

1. Cierre la válvula de ﬂujo de agua y abra la válvula de drenaje o retire el tapón de drenaje ubicado en la parte

inferior del depósito.

2. Haga funcionar la bomba hasta que el sumidero esté seco y luego apague la bomba inmediatamente.

3. Apague el enfriador y desconecte la fuente de alimentación.

4. Retire las almohadillas de enfriamiento.

5. Limpie el depósito con una toalla o con una aspiradora para mojado/seco.

6. Retire la barra de rociado de agua y su tapón. Asegúrese de que los agujeros no tengan residuos.

7. Vuelva a instalar las almohadillas y el retenedor de estas.

Cómo usar las tabletas de tratamiento de agua

Para evitar la acumulación de sarro y minerales, utilice periódicamente tabletas de tratamiento de agua. Las

tabletas se incluyen en el depósito del enfriador de acuerdo con la siguiente tabla. Cada 3 meses, agregue la

cantidad especiﬁcada de tabletas al depósito después de la limpieza. Obtenga tabletas adicionales llamando al

877-244-3267.

Modelo Cantidad de tabletas

Cool-Space 300 1

Cool-Space 400 2

Cool-Space 500 3

Cómo limpiar los medios de enfriamiento

Asegúrese de que las almohadillas de enfriamiento se mantengan limpias y sin polvo. El polvo y otras partículas

tienen un efecto adverso sobre la capacidad de las almohadillas para introducir agua en la corriente de aire. Si

la superﬁcie de la almohadilla está sucia, límpiela con agua y un cepillo suave. Nunca use cloro.

Almacenamiento

1. Retire las almohadillas de enfriamiento y límpielas con un cepillo suave y agua para eliminar el polvo y la

suciedad.

2. Drene el sumidero y seque con un paño.

3. Almacene el enfriador en un área seca y cubra para evitar la acumulación de polvo.

LISTA DE VERIFICACIÓN DE

MANTENIMIENTO

Limpieza profunda

☑ Retire los medios de enfriamiento y limpie cualquier residuo en la bandeja de agua de la parte

inferior del enfriador.

☑ Retire el tubo de distribución de los sujetadores de montaje. Retire el tapón al ﬁnal del tubo y

enjuague. Limpie los oriﬁcios de distribución con un cepillo pequeño y enjuague con agua para

veriﬁcar que todos los oriﬁcios estén limpios.

☑ Si los medios de enfriamiento están muy manchados con minerales o están dañados, reemplace.

Los medios de enfriamiento de repuesto están disponibles en bigassfans.com. Veriﬁque que estén

instalados correctamente con las ﬂechas al costado.

☑ Conecte la línea de agua y encienda el suministro de agua. Veriﬁque la válvula de ﬂotador y

asegúrese de que esté funcionando correctamente. Veriﬁque que la válvula de ﬂotador esté

cerrando el agua antes de alejarse.

☑ Encienda el motor del ventilador y la bomba. Asegúrese de que los medios de refrigeración se

estén saturando de manera uniforme utilizando la válvula de control para ajustar el ﬂujo de agua.

Solo se aceptan pequeñas rayas secas.

Revisión a mediados de verano

☑ Asegúrese de que la válvula de ﬂotador funcione correctamente. Si la válvula se pega, el agua

correrá continuamente e inundará el depósito. Si esto ocurre, instale una nueva válvula de ﬂotador

o comuníquese con el servicio al cliente.

☑ Revise todas las otras piezas de trabajo en busca de grietas o daños, como la bomba, el motor del

ventilador y la correa del ventilador.

☑ Veriﬁque el estado de los medios de enfriamiento. El enfriador funciona de manera más eﬁciente

cuando están limpios. Si tienen mucha acumulación de depósitos minerales, reemplácelos.

☑ Use la válvula de drenaje para vaciar el depósito. Eliminar cualquier residuo.

Preparar para el invierno

☑ Limpie los minerales del depósito. Puede usar vinagre para disolver la acumulación. Enjuague el

depósito a través del tapón de drenaje.

☑ Inspeccione el tubo de distribución de agua en busca de agujeros obstruidos. Limpie según sea

necesario.

☑ Para evitar el congelamiento en la línea de agua del enfriador, desconecte el suministro de agua y

luego abra ambas válvulas en el costado del enfriador para secar el depósito.

☑ Use una cubierta de almacenamiento para proteger su enfriador y mantenerlo limpio.

RESOLUCIÓN DE PROBLEMAS

ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA. Desconecte la fuente de alimentación antes de

realizar el servicio o mantenimiento. De lo contrario, pueden producirse lesiones graves o la muerte.

PRECAUCIÓN: tenga cuidado al solucionar problemas o reparar todos los componentes eléctricos.

Asegúrese de que la energía esté desconectada del enfriador antes de quitar las almohadillas o la

protección del ventilador para obtener acceso al ventilador.

Póngase en contacto con el Servicio al cliente para obtener ayuda con la solución de problemas y los

reemplazos.

Herramientas necesarias

• Destornilladores

• Alicates

• Llaves ajustables

• Medidor de voltios/ohmios (solución de problemas eléctricos)

Se pueden requerir herramientas adicionales.

Solución de problemas de la bomba

Problema Solución(es)

El motor de la bomba no funcionará

cuando se encienda el interruptor.

Encienda el ventilador para veriﬁcar si hay energía.

• Si el ventilador no arranca, revise el disyuntor y asegúrese de

que el cable esté enchufado.

• Si el ventilador arranca, veriﬁque la alimentación hacia y a

través del interruptor de la bomba (cuando está encendido).

Asegúrese de que el enfriador esté lleno de agua. La bomba se

apaga automáticamente si el nivel de agua es muy bajo.

Llene el depósito de agua.

El motor de la bomba hace un zumbido

cuando se enciende el interruptor, pero no

bombea agua.

Obstrucción en el impulsor.

Elimine el(los) objeto(s).

Falla del motor de la bomba.

Reemplace la bomba.

El disyuntor se activa o el fusible se funde

cuando se enciende el interruptor.

Veriﬁque la longitud del cable de alimentación y la clasiﬁcación

del disyuntor.

Consulte la página 2 para conocer el consumo de amperaje del

enfriador y determinar el calibre del cable y el tamaño del circuito

requeridos.

Veriﬁque si la bomba está bloqueada.

Reemplace la bomba.

La bomba funciona, pero no bombea

agua.

Bloqueo de aire en el lado de salida de la bomba.

Apague y encienda para descargar.

Asegúrese de que el impulsor esté girando en la bomba.

Si no, reemplace la bomba.

Solución de problemas del sistema de distribución de agua.

Problema Solución(es)

El piso al costado del enfriador

está mojado.

La manguera de entrada de agua está suelta en la manguera de

suministro o en la conexión de mamparo.

Apriete las conexiones y/o reemplace las arandelas de la manguera.

El agua se desborda del depósito

o se sale a través del ventilador.

La manguera de la válvula de ﬂotador está suelta en la conexión de

mamparo o en la válvula de ﬂotador.

Apriete las conexiones y/o reemplace las arandelas de la manguera.

La presión del agua es demasiado alta para permitir que la válvula de

ﬂotador se cierre (120PSI/8bar/827 kPa max).

Reduzca la presión del agua agregando un reductor en línea.

La válvula de ﬂotador no está asentada correctamente.

Revise todas las mangueras en busca de fugas.

El agua está brotando del

enfriador.

Veriﬁque el conjunto de la manguera y la válvula.

• Reduzca la conﬁguración de control de ﬂujo.

• Reemplace la manguera agrietada y el conjunto de la válvula.

• Apriete las conexiones de la manguera.

• Ajuste la barra de rociado.

• Asegúrese de que las almohadillas estén instaladas correctamente.

El agua se está fugando de la

válvula de drenaje.

Veriﬁque si la arandela o el vástago está desgastado o si la válvula de

drenaje está abierta.

• Reemplace la arandela.

• Reemplace la válvula de drenaje.

Hay demasiadas rayas secas en

las almohadillas.

Veriﬁque que no haya agujeros bloqueados en la barra de rociado o

ajuste el ﬂujo de agua.

• Retire la barra y el tapón, y limpie el tubo y los agujeros.

• Abra la válvula de control de ﬂujo de agua.

Acumulación de sarro y minerales

en los medios de enfriamiento.

Seque y limpie el refrigerador y los medios de enfriamiento.

Agregue tabletas de tratamiento de agua al depósito. Consulte la tabla de

la página 7 para conocer la cantidad de tabletas que debe agregar para

su modelo de enfriador.

Solución de problemas del sistema de ventiladores

Problema Solución(es)

El ventilador no funciona y no emite

ningún sonido.

Veriﬁque el cable de alimentación, el cable de extensión, los

interruptores y el disyuntor.

• Vuelva a conectar el cable de alimentación o de extensión.

• Vuelva a colocar el disyuntor.

El ventilador no funciona y emite un

zumbido.

El aspa está en contacto con la cubierta.

Vuelva a centrar el cubo del aspa.

Detenimiento del motor (no girará manualmente).

Reemplace el motor.

El disyuntor se activa o el fusible se

funde cuando el ventilador arranca.

Detenimiento de motor.

Reemplace el motor.

Veriﬁque la fuente de energía. Consulte la página 2 para conocer

los requisitos eléctricos.

Actualización de la fuente de alimentación.

El calibrador del cable de extensión es demasiado pequeño.

Reemplace con un cable más pesado.

El motor se sobrecalienta, se apaga y se

reinicia varios minutos después.

El calibrador del cable de extensión es demasiado pequeño.

Reemplace con un cable más pesado.

El aire de entrada está obstruido o demasiado cerca de la pared.

Proporcione un espacio libre de entrada mínimo de 0.9 m (3 ft).

Motor defectuoso.

Reemplace el motor.

El motor del ventilador no funciona y el

interruptor emite un chasquido suave.

Asegúrese de que el interruptor esté haciendo buen contacto.

Reemplace el interruptor si es necesario.

El aspa del ventilador no gira y el

enfriador emite un chirrido.

Detenimiento del motor (no girará manualmente).

Reemplace el motor.

El ventilador no alcanzará la velocidad,

pero gira y hace un zumbido.

Veriﬁque el condensador (donde sea visible) y las conexiones

eléctricas del motor.

Reemplace el condensador o motor.

El calibrador del cable de extensión es demasiado pequeño.

Reemplace con un cable más pesado.

Códigos de error (solo Cool-Space® 500)

Error Solución(es)

E1: Error de autoinspección de voltaje

• Pruebe un circuito diferente.

• Reemplace el panel.

E2: Protección contra sobrecorriente

El consumo de corriente es demasiado alto.

• Veriﬁque el tamaño del cable de extensión.

• Veriﬁque que el motor gire libremente.

• Veriﬁque que el ﬂujo de aire no esté obstruido.

E3: Protección contra baja tensión

La tensión de alimentación es demasiado baja (<100 V).

• Pruebe un circuito diferente.

• Instale un regulador de voltaje.

E4: Protección contra sobretensión

La tensión de alimentación es demasiado alta (> 130 V).

• Pruebe un circuito diferente.

• Instale un regulador de voltaje.

E5: Protección contra sobrecarga

El motor se está calentando demasiado.

• Veriﬁque que el ﬂujo de aire no esté obstruido.

• Veriﬁque el tamaño del cable de extensión.

E6: Protección contra sobrecalentamiento

• Veriﬁque que el ﬂujo de aire no esté obstruido.

• Veriﬁque si hay acumulación de minerales en el motor.

• Veriﬁque el tamaño del cable de extensión.

E7: Error de comunicación entre el panel y

el motor

• Veriﬁque si hay algún cable roto o suelto.

E8: Error interno del panel • Reemplace el panel.

E9: Motor sin respuesta

• Veriﬁque si hay algún cable roto o suelto.

• Reemplace el motor.

F6: Error de comunicación del panel • Veriﬁque si hay algún cable roto o suelto.

CONTÁCTENOS

Servicio al cliente

2348 Innovation Drive

Lexington, KY 40511

Estados Unidos

877-244-3267

bigassfans.com

www.bigassfans.com/support

Accesorios y repuestos

www.bigassfans.com

EVA-INST-318-ENG-01

Rev. F

09/15/2021

2348 Innovation Drive, Lexington, KY 40511

1 (877) BIG-FANS | WWW.BIGASSFANS.COM

Big Ass Fans F-EV1-5001 Fans

Product's Documents

User Manual

Specifications

Big Ass Fans F-EV1-5001 Questions and Answers
