English

English (original instructions)

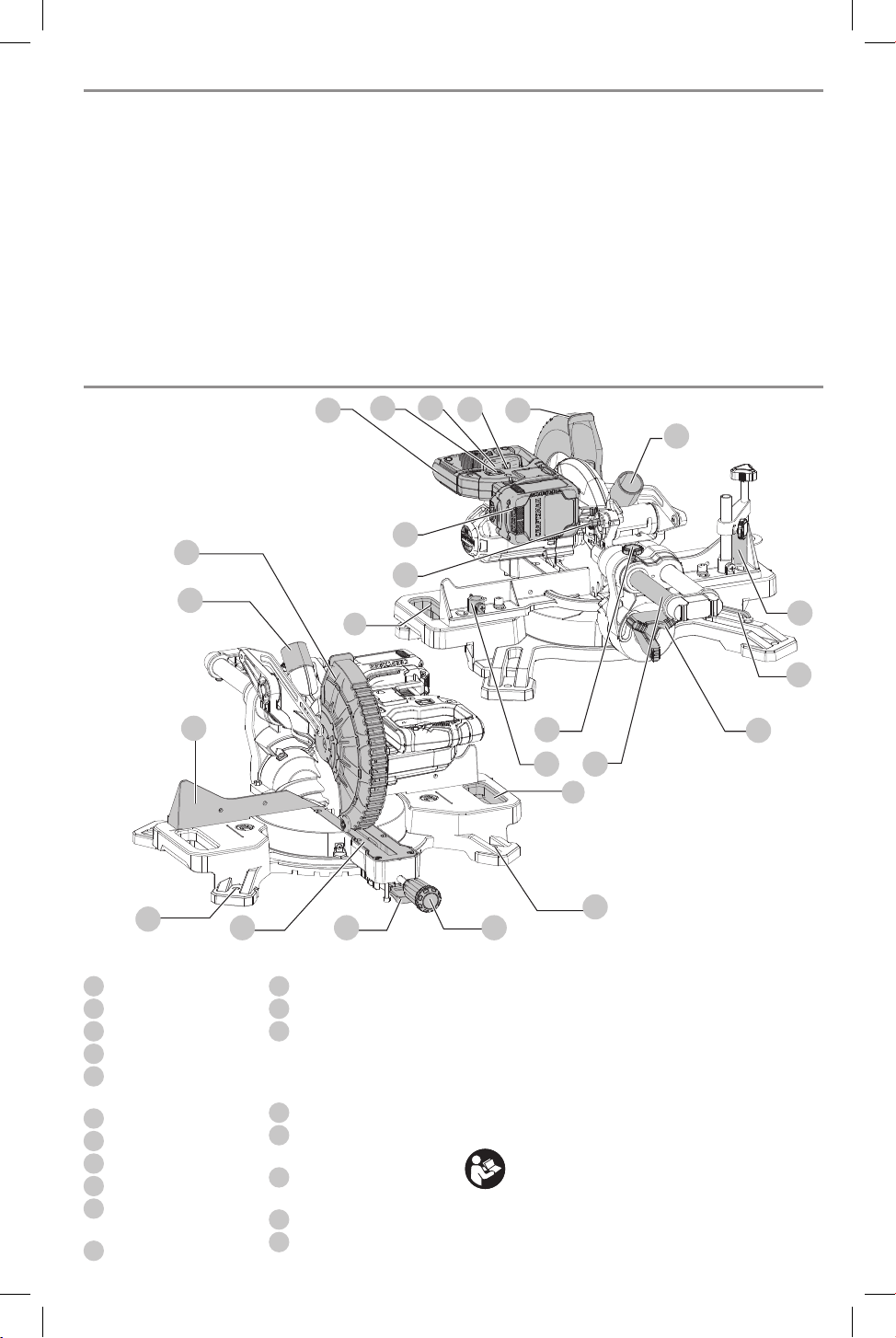

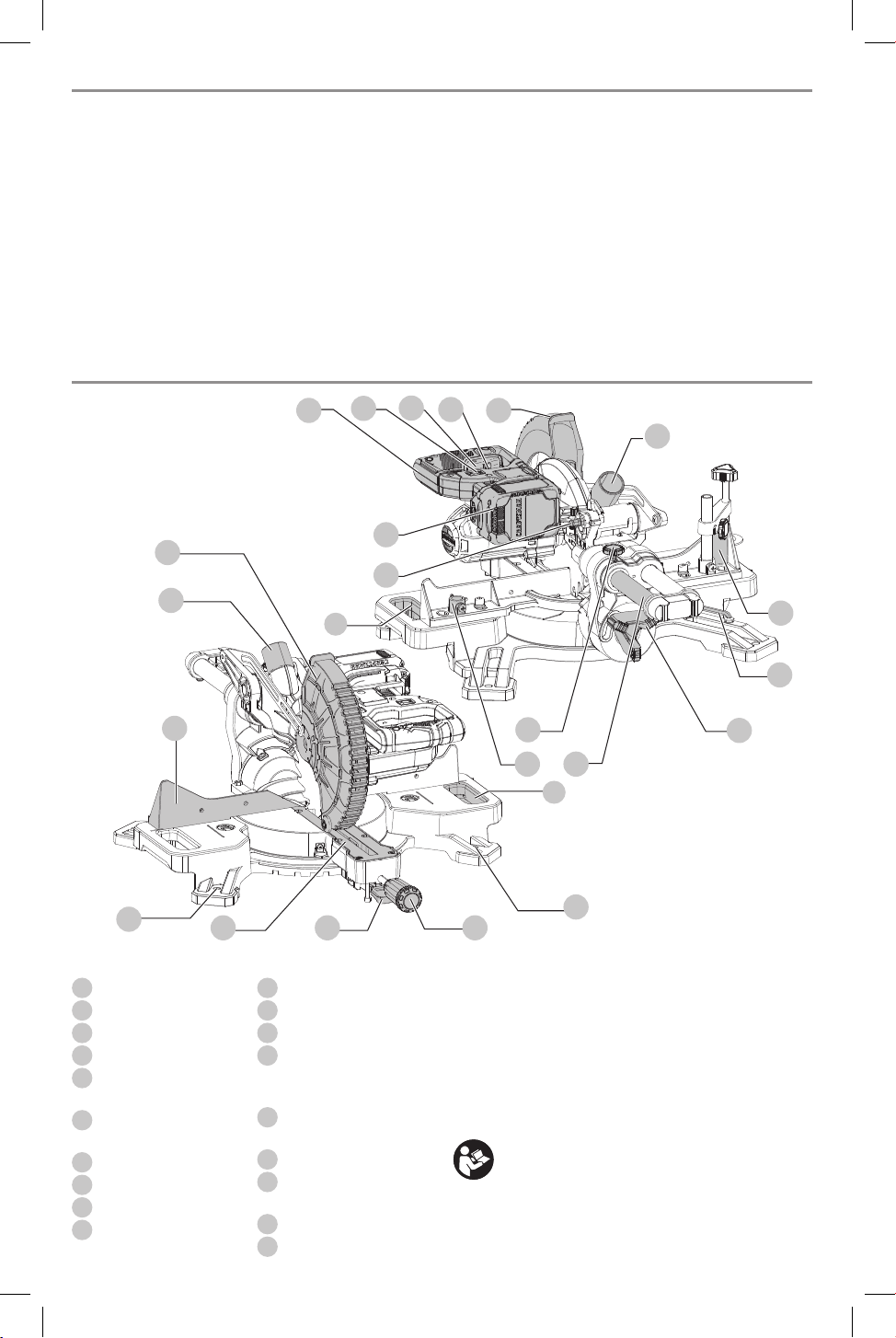

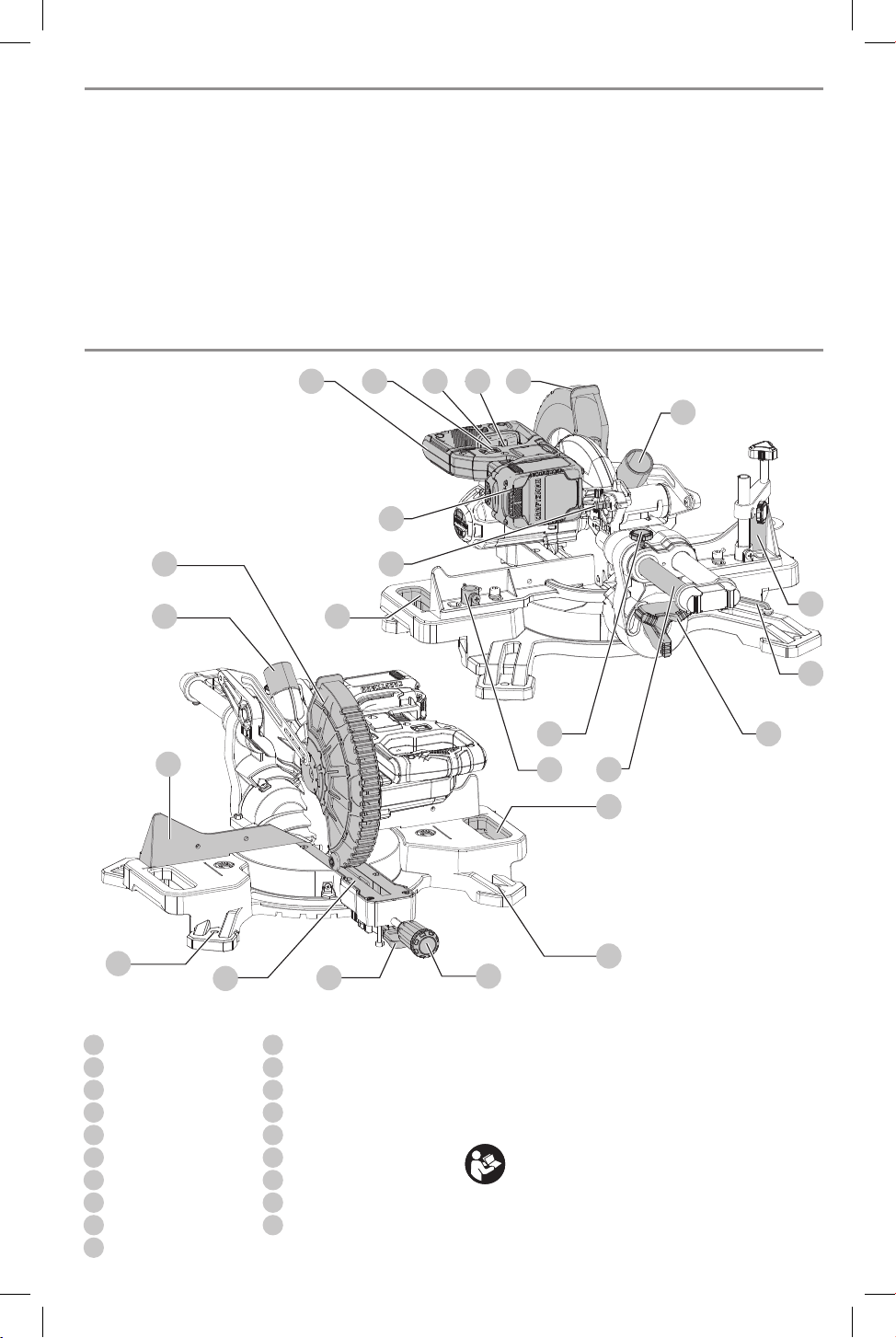

COMPONENTS

Trigger switch

Operating handle

Mounting holes

Lower guard

Miter lock knob

Miter latch button

Kerf plate

Hand indentations

Fence

Bevel lock knob

Rails

Dust port

Battery pack

CUTLINE worklight switch

Lock off lever

Rail lock knob

Clamp mounting hole

Blade wrench

Lock down pin



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any product, call CRAFTsMAn toll free at:

1-888-331-4569.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.

LangRef_U_NA_U_U-ENG

2 1

1117

Fig. A

English

Miter Saw

CMCS714

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery, pack if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

English

SAFETY INSTRUCTIONS FOR MITER SAWS

a ) Mitre saws are intended to cut wood or wood-

like products, they cannot be used with abrasive

cut-off wheels for cutting ferrous material such

as bars, rods, studs, etc. Abrasive dust causes

moving parts such as the lower guard to jam.

Sparks from abrasive cutting will burn the lower

guard, the kerf insert and other plastic parts.

b ) Use clamps to support the workpiece whenever

possible. If supporting the workpiece by hand,

you must always keep your hand at least

100mm from either side of the saw blade. Do

not use this saw to cut pieces that are too small

to be securely clamped or held by hand. If your

hand is placed too close to the saw blade, there is an

increased risk of injury from blade contact.

c ) The workpiece must be stationary and clamped

or held against both the fence and the table.

Do not feed the workpiece into the blade

or cut freehand in any way. Unrestrained or

moving workpieces could be thrown at high speeds,

causinginjury.

d ) Push the saw through the workpiece. Do not

pull the saw through the workpiece. To make a

cut, raise the saw head and pull it out over the

workpiece without cutting, start the motor, press

the saw head down and push the saw through

the workpiece. Cutting on the pull stroke is likely to

cause the saw blade to climb on top of the workpiece

and violently throw the blade assembly towards

theoperator.

e ) Never cross your hand over the intended line of

cutting either in front or behind the saw blade.

Supporting the workpiece cross handed i.e.

holding the workpiece to the right of the saw blade

with your left hand or vice versa is very dangerous.

f ) Do not reach behind the fence with either hand

closer than 100 mm from either side of the saw

blade, to remove wood scraps, or for any other

reason while the blade is spinning. The proximity

of the spinning saw blade to your hand may not be

obvious and you may be seriously injured.

g ) Inspect your workpiece before cutting. If the

workpiece is bowed or warped, clamp it with the

outside bowed face toward the fence. Always

make certain that there is no gap between the

workpiece, fence and table along the line of the

cut. Bent or warped workpieces can twist or shift and

may cause binding on the spinning saw blade while

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used

with another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws, or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behavior

resulting in fire, explosion or risk of injury."

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265 °F (129 °C) may

causeexplosion."

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk of fire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

English

SUPPLEMENTAL SAFETY RULES FOR

MITER SAWS



WARNING: Do not insert the battery into the unit

until complete instructions are read and understood.

• NEVER PLACE HANDS CLOSER THAN 4" (100 mm)

FROM THE BLADE.

• DO NOT OPERATE THIS MACHINE until it is completely

assembled and installed according to the instructions. A

machine incorrectly assembled can cause serious injury.

• OBTAIN ADVICE from your supervisor, instructor, or

another qualified person if you are not thoroughly familiar

with the operation of this machine. Knowledge is safety.

• FOLLOW ALL WIRING CODES and recommended

electrical connections to prevent shock or electrocution.

Protect electric supply line with at least a 15 ampere time-

delay fuse or a circuit breaker.

• MAKE CERTAIN THE BLADE ROTATES IN THE

CORRECT DIRECTION. The teeth on the blade should

point in the direction of rotation as marked on the saw.

• TIGHTEN ALL CLAMP HANDLES, knobs and levers

prior to operation. Loose clamps can cause parts or the

workpiece to be thrown at high speeds.

• BE SURE ALL BLADE AND BLADE CLAMPS ARE CLEAN,

recessed sides of blade clamps are against blade and

arbor screw is tightened securely. Loose or improper blade

clamping may result in damage to the saw and possible

personal injury.

• DO NOT OPERATE ON ANYTHING OTHER THAN THE

DESIGNATED VOLTAGE for the saw. Overheating,

damage to the tool and personal injury may occur.

• DO NOT WEDGE ANYTHING AGAINST THE FAN to hold

the motor shaft. Damage to tool and possible personal

injury may occur.

• NEVER CUT METALS or masonry. Either of these can

cause the carbide tips to fly off the blade at high speeds

causing serious injury.

• NEVER have any part of your body in line with the path of

the saw blade. Personal injury will occur.

• NEVER apply blade lubricant to a running blade. Applying

lubricant could cause your hand to move into the blade

resulting in serious injury.

• DO NOT place either hand in the blade area when the

saw is connected to the battery pack. Inadvertent blade

activation may result in serious injury.

• NEVER REACH AROUND or behind the saw blade. A

blade can cause serious injury.

cutting. There should be no nails or foreign objects in

the workpiece.

h ) Do not use the saw until the table is clear of

all tools, wood scraps, etc., except for the

workpiece. Small debris or loose pieces of wood or

other objects that contact the revolving blade can be

thrown with highspeed.

i ) Cut only one workpiece at a time. Stacked multiple

workpieces cannot be adequately clamped or braced

and may bind on the blade or shift during cutting.

j ) Ensure the mitre saw is mounted or placed on

a level, firm work surface before use. A level and

firm work surface reduces the risk of the mitre saw

becomingunstable.

k ) Plan your work. Every time you change the bevel

or mitre angle setting, make sure the adjustable

fence is set correctly to support the workpiece

and will not interfere with the blade or the

guarding system. Without turning the tool ON and

with no workpiece on the table, move the saw blade

through a complete simulated cut to assure there will

be no interference or danger of cutting the fence.

l ) Provide adequate support such as table

extensions, saw horses, etc. for a workpiece that

is wider or longer than the table top. Workpieces

longer or wider than the mitre saw table can

tip if not securely supported. If the cut-off piece or

workpiece tips, it can lift the lower guard or be thrown

by the spinning blade.

m ) Do not use another person as a substitute for a

table extension or as additional support. Unstable

support for the workpiece can cause the blade to bind

or the workpiece to shift during the cutting operation

pulling you and the helper into the spinning blade.

n ) The cut-off piece must not be jammed or pressed

by any means against the spinning saw blade.

If confined, i.e. using length stops, the cut-off

piece could get wedged against the blade and

thrownviolently.

o ) Always use a clamp or a fixture designed to

properly support round material such as rods or

tubing. Rods have a tendency to roll while being cut,

causing the blade to bite and pull the work with your

hand into the blade.

p ) Let the blade reach full speed before contacting

the workpiece. This will reduce the risk of the

workpiece being thrown.

q ) If the workpiece or blade becomes jammed, turn

the mitre saw off. Wait for all moving parts to

stop and disconnect the plug from the power

source and/or remove the battery pack. Then

work to free the jammed material. Continued

sawing with a jammed workpiece could cause loss of

control or damage to the mitre saw.

r ) After finishing the cut, release the switch, hold

the saw head down and wait for the blade to

stop before removing the cut-off piece. Reaching

with your hand near the coasting blade is dangerous.

s ) Hold the handle firmly when making an

incomplete cut or when releasing the switch

before the saw head is completely in the down

position. The braking action of the saw may cause

the saw head to be suddenly pulled downward,

causing a risk of injury.

English

• DO NOT reach underneath the saw unless the is turned

off and the battery pack is removed. Contact with saw

blade may cause personal injury.

• SECURE THE MACHINE TO A STABLE SUPPORTING

SURFACE. Vibration can possibly cause the machine to

slide, walk, or tip over, causing serious injury.

• USE ONLY CROSSCUT SAW BLADES recommended

for miter saws. For best results, do not use carbide tipped

blades with hook angles in excess of 7 degrees. Do not use

blades with deep gullets. These can deflect and contact

the guard, and can cause damage to the machine and/

or serious injury.

• USE ONLY BLADES OF THE CORRECT SIZE AND TYPE

specified for this tool to prevent damage to the machine

and/or serious injury.

• INSPECT BLADE FOR CRACKS or other damage prior to

operation. A cracked or damaged blade can come apart

and pieces can be thrown at high speeds, causing serious

injury. Replace cracked or damaged blades immediately.

• CLEAN THE BLADE AND BLADE CLAMPS prior to

operation. Cleaning the blade and blade clamps allows

you to check for any damage to the blade or blade

clamps. A cracked or damaged blade or blade clamp can

come apart and pieces can be thrown at high speeds,

causing serious injury.

• DO NOT USE WARPED BLADES. Check to see if the blade

runs true and is free from vibration. A vibrating blade can

cause damage to the machine and/or serious injury.

• DO NOT use lubricants or cleaners (particularly spray

or aerosol) in the vicinity of the plastic guard. The

polycarbonate material used in the guard is subject to

attack by certain chemicals.

• KEEP GUARD IN PLACE and in working order.

• ALWAYS USE THE KERF PLATE AND REPLACE THIS

PLATE WHEN DAMAGED. Small chip accumulation

under the saw may interfere with the saw blade or may

cause instability of workpiece when cutting.

• USE ONLY BLADE CLAMPS specified for this tool to

prevent damage to the machine and/or serious injury.

• CLEAN THE MOTOR AIR SLOTS of chips and sawdust.

Clogged motor air slots can cause the machine to

overheat, damaging the machine and possibly causing a

short which could cause serious injury.

• NEVER LOCK THE SWITCH IN THE “ON” POSITION.

Severe personal injury may result.

• NEVER STAND ON TOOL. Serious injury could

occur if the tool is tipped or if the cutting tool is

unintentionallycontacted.

• ADDITIONAL INFORMATION regarding the safe

and proper operation of power tools (i.e., a safety

video) is available from the Power Tool Institute, 1300

Sumner Avenue, Cleveland, OH 44115-2851 (www.

powertoolinstitute.com). Information is also available

from the National Safety Council, 1121 Spring Lake

Drive, Itasca, IL 60143-3201. Please refer to the

American National Standards Institute ANSI 01.1 Safety

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to

filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

Requirements for Woodworking Machines and the U.S.

Department of Labor OSHA 1910.213 Regulations.



WARNING: Cutting plastics, sap coated wood,

and other materials may cause melted material to

accumulate on the blade tips and the body of the saw

blade, increasing the risk of blade overheating and

binding while cutting.

English

For your convenience and safety, the following warning

labels are on your mitersaw.

ON GUARD: ON BASE: (2 PLACES)

DANGER–KEEP AWAY

FROM BLADE

ON UPPER GUARD:

Properly secure bracket with both screws beforeuse.

ON TABLE: (2 PLACES)



WARNING: To reduce the risk of injury, user

must read instruction manual before operating

miter saw. Keep hands and body out of the

path of the saw blade. Contact with blade will

result in serious injury. Do not operate saw

without guards in place. Check lower guard for

proper closing before each use. Always tighten

adjustment knobs before use. Do not perform

any operation freehand. Clamp small pieces

before cutting. Never reach in back of saw blade.

Never cross arms in front of blade. Turn off tool

and wait for saw blade to stop before moving

workpiece, changing settings or moving hands.

Remove battery pack before adjusting, changing

blade or servicing. To reduce the risk of injury,

return carriage to the full rear position after each

crosscut operation.



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct. Recommended accessories

for use with your tool are available for purchase from

your local dealer or authorized service center. If you

need assistance in locating any accessory for your

tool, please contact CRAFTSMAN., 701 East Joppa

Road, Towson, MD 21286, call 1-888-331-4569 or visit

our website: www.CRAFTSMAN.com.

Optional Accessories

The following accessories, designed for your saw, may be

helpful. In some cases, other locally obtained work supports,

length stops, clamps, etc., may be more appropriate. Use

care in selecting and usingaccessories.

Saw Blades

ONLY USE 7-1/4" (184 mm) SAW BLADES WITH 5/8"

(16mm) DIAMETER ROUND ARBOR HOLES and a maximum

KERF of 2.1 mm. SPEED RATING MUST BE AT LEAST 4000

RPM. DO NOT USE BLADES WITH DIAMOND-SHAPED ARBOR

HOLES. Never use a different diameter blade. It will not be

guarded properly. Use crosscut blades only! Do not use

blades designed for ripping, combination blades or blades

with hook angles in excess of 7°.

BLADE DESCRIPTIONS

APPLICATION DIAMETER TEETH

General Purpose 7–1/4" (184 mm) 40

Fine Woodcutting 7–1/4" (184 mm) 60

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

OPM .................... oscillations per

minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... avoid staring at

light

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

IPXX .................... IP symbol

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or serious injury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

English

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws, or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause burns

or a fire.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into

a non-compatible charger as battery pack may

rupture causing serious personal injury.

• Charge the battery packs only in CRAFTSMAN chargers.

• DO NOT splash or immerse in water or otherliquids.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium-ion battery packs

areburned.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15 minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of

a mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.



WARNING: Burn hazard. Battery liquid may be

flammable if exposed to spark orflame.



WARNING: Fire hazard. Never attempt to open the

battery pack for any reason. If the battery pack case

is cracked or damaged, do not insert into the charger.

Do not crush, drop or damage the battery pack. Do

not use a battery pack or charger that has received a

sharp blow, been dropped, run over or damaged in

any way (e.g., pierced with a nail, hit with a hammer,

stepped on). Damaged battery packs should be

returned to the service center forrecycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully

charged battery pack in a cool dry place out of the

charger for optimal results.

nOTE: Battery packs should not be stored completely

depleted of charge. The battery pack will need to be

recharged before use.

Battery Pack Cleaning Instructions

1. Dirt and grease may be removed from the exterior of

the battery using a cloth or soft non-metallic brush. Do

not use water or any cleaningsolutions.

The RBRC® Seal

The RBRC® (Rechargeable Battery Recycling

Corporation) Seal on the nickel cadmium,

nickel metal hydride or lithium-ion batteries

(or battery packs) indicates that the costs

to recycle these batteries (or battery

packs) at the end of their useful life have already been

paid by CRAFTSMAN. In some areas, it is illegal to place

spent nickel cadmium, nickel metal hydride or lithium-ion

batteries in the trash or municipal solid waste stream and

the Call2Recycle® program provides an environmentally

consciousalternative.

Call 2 Recycle, Inc., in cooperation with CRAFTSMAN

and other battery users, has established the program in

the United States and Canada to facilitate the collection

of spent nickel cadmium, nickel metal hydride or

lithium-ion batteries. Help protect our environment and

conserve natural resources by returning the spent nickel

cadmium, nickel metal hydride or lithium-ion batteries

to an authorized service center or to your local retailer for

recycling. You may also contact your local recycling center

for information on where to drop off the spent battery.

RBRC® is a registered trademark of Call 2 Recycle,Inc.

Transportation



WARNING: Fire hazard. Do not store or carry the

battery pack so that metal objects can contact

exposed battery terminals. For example, do

not place the battery pack in aprons, pockets, tool

boxes, product kit boxes, drawers, etc., with loose

nails, screws, keys, etc. Transporting batteries

can possibly cause fires if the battery terminals

inadvertently come in contact with conductive

materials such as keys, coins, hand tools and the

like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit

transporting batteries in commerce or on airplanes

in carry-on baggage UNLESS they are properly

protected from short circuits. So when transporting

individual battery packs, make sure that the battery

terminals are protected and well insulated from

materials that could contact them and cause a short

circuit. NOTE: LI-ION batteries should not be put in

checkedbaggage.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings,

instructions, and cautionary markings for the

battery pack, charger and product. Failure to

follow the warnings and instructions may result

in electric shock, fire and/or seriousinjury.

English

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN charger and battery pack are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable batteries.

Any other uses may result in risk of fire, electric shock

orelectrocution.

• Do not expose the charger to rain orsnow.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected

to damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The

smaller the gauge number of the wire, the greater the

capacity of the cable, that is, 16 gauge has more capacity

than 18gauge. An undersized cord will cause a drop in

line voltage resulting in loss of power and overheating.

When using more than one extension to make up the

total length, be sure each individual extension contains at

least the minimum wire size. The following table shows

the correct size to use depending on cord length and

nameplate ampere rating. If in doubt, use the next heavier

gauge. The lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or

place the charger on a soft surface that might block

the ventilation slots and result in excessive internal

heat. Place the charger in a position away from any heat

source. The charger is ventilated through slots in the top

and the bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug–have them replaced immediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• Disconnect the charger from the outlet before

attempting any cleaning. This will reduce the risk of

electric shock. Removing the battery pack will not reduce

thisrisk.

• NEVER attempt to connect 2 chargerstogether.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.



WARNING: Shock hazard. Do not allow any liquid to

get inside the charger. Electric shock mayresult.



WARNING: Burn hazard. Do not submerge the

battery pack in any liquid or allow any liquid to

enter the battery pack. Never attempt to open the

battery pack for any reason. If the plastic housing of

the battery pack breaks or cracks, return to a service

center for recycling.



CAUTION: Burn hazard. To reduce the risk of injury,

charge only CRAFTSMAN rechargeable battery packs.

Other types of batteries may overheat and burst

resulting in personal injury and propertydamage.



CAUTION: Under certain conditions, with the charger

plugged into the power supply, the charger can

be shorted by foreign material. Foreign materials

of a conductive nature, such as, but not limited to,

grinding dust, metal chips, steel wool, aluminum

foil or any buildup of metallic particles should be

kept away from the charger cavities. Always unplug

the charger from the power supply when there is no

battery pack in the cavity. Unplug the charger before

attempting toclean.

Charging a Battery

nOTE: To ensure maximum performance and life of lithium-

ion battery packs, charge the battery pack fully before

firstuse.

1. Plug the charger into an appropriate outlet before

inserting batterypack.

2. Connect the charger and battery pack, making sure

the battery is fully seated. The (charging) light will

blink continuously indicating that the charging process

hasstarted.

3. The completion of charge will be indicated by the light

remaining ON continuously. The battery pack is fully

charged and may be removed and used at this time or

left in the charger.

nOTE: To remove the battery pack, some chargers require

the battery pack release button to bepressed.

Indicators

Charging

Fully Charged

Hot/Cold Pack Delay

English

A charger will not charge a faulty battery pack. The charger

refusing to light could indicate a problem with the charger.

nOTE: If the charger refuses to light, take the charger and

battery pack to be tested at an authorized servicecenter.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a

warm batterypack.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° – 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. Move the charger and battery pack to a location

where the surrounding air temperature is

approximately 65°F – 75°F (18° – 24°C);

d. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. The battery pack should be recharged when it fails to

produce sufficient power on jobs which were easily

done previously. DO NOT CONTINUE to use under these

conditions. Follow the charging procedure. You may

also charge a partially used pack whenever you desire

with no adverse effect on the batterypack.

5. Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Always

unplug the charger from the power supply when there

is no battery pack in the cavity. Unplug the charger

before attempting toclean.

6. Do not freeze or immerse the charger in water or any

otherliquid.

Charger Cleaning Instructions



WARNING: Shock hazard. Disconnect the charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Unpacking Your Saw

Check the contents of your miter saw carton to make sure

that you have received allparts.

In addition to this instruction manual, the carton should

contain:

1 CMCS714 miter saw

1 7–1/4" (184 mm) diameter saw blade

1 1/4" (6 mm) hex wrench

1 Charger (Kit only)

1 Battery (Kit only)

1 Dust bag

1 Material clamp

1 Miter lock knob

Specifications

Capacity of cut

height Width

0º Miter / 0º Bevel 2" (50.8mm) 8" (209.5 mm)

45º Meter / 0º Bevel 2" (50.8mm) 5.75" (146 mm)

48º Miter / 0º Bevel 2" (50.8mm) 6" (152.4 mm)

45º Bevel - Left /

0º Miter

1.5" (38.1 mm) 8" (203 mm)

Crown Nested 9/16" x 3–5/8" (14.3 x 92 mm)

Base molding 5/8" x 3–1/2" (15.8 x 89 mm)

nOTE: Your saw is capable of cutting the following once a

special setup procedure is followed. Refer to SpecialCuts.

a cloth or soft non-metallic brush. Do not use water or

any cleaningsolutions.

Wall Mounting

These chargers are designed to be wall mountable or to

sit upright on a table or work surface. If wall mounting,

locate the charger within reach of an electrical outlet,

and away from a corner or other obstructions which may

impede air flow. Use the back of the charger as a template

for the location of the mounting screws on the wall. Mount

the charger securely using drywall screws (purchased

separately) at least 1" (25.4 mm) long, with a screw head

diameter of 0.28–0.35" (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32" (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

Versatrack

CRAFTSMAN chargers can be mounted to the wall using

CRAFTSMAN Versatrack Trackwall. Hooks and accessories

are sold separately. Please refer to the Versatrack Trackwall

accessory sheet for furtherinformation.

English

indentations

8

to transport the saw as seen in FigureA and

Figure D.

Bench Mounting (Fig. A)

Holes

3

are provided in all 4 feet to facilitate bench

mounting, as shown in FigureA. Always mount your

saw firmly to a stable surface to prevent movement. To

enhance the tool’s portability, it can be mounted to a piece

of 1/2" (12.7 mm) or thicker plywood which can then be

clamped to your work support or moved to other job sites

andreclamped.

nOTE: If you elect to mount your saw to a piece of plywood,

make sure that the mounting screws don’t protrude from

the bottom of the wood. The plywood must sit flush on the

work support. When clamping the saw to any work surface,

clamp only on the clamping bosses where the mounting

screw holes are located. Clamping at any other point will

interfere with the proper operation of thesaw.



CAUTION: To prevent binding and inaccuracy, be

sure the mounting surface is not warped or otherwise

uneven. If the saw rocks on the surface, place a thin

piece of material under one saw foot until the saw sits

firmly on the mountingsurface.

COMPONENTS (FIG. A)



WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Intended Use

This heavy duty miter saw is designed for professional wood

cuttingapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

Changing or Installing a New Saw Blade

(Fig. E–G)

Refer to Saw Blades under Optional Accessories for correct

sawblade.



WARNING: To reduce the risk of serious personal

injury, turn tool off and remove the battery pack

before transporting, making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



CAUTION:

• Never depress the spindle lock button

25

while

the blade is under power orcoasting.

• Do not cut metal, masonry or fiber cement

product with this mitersaw.

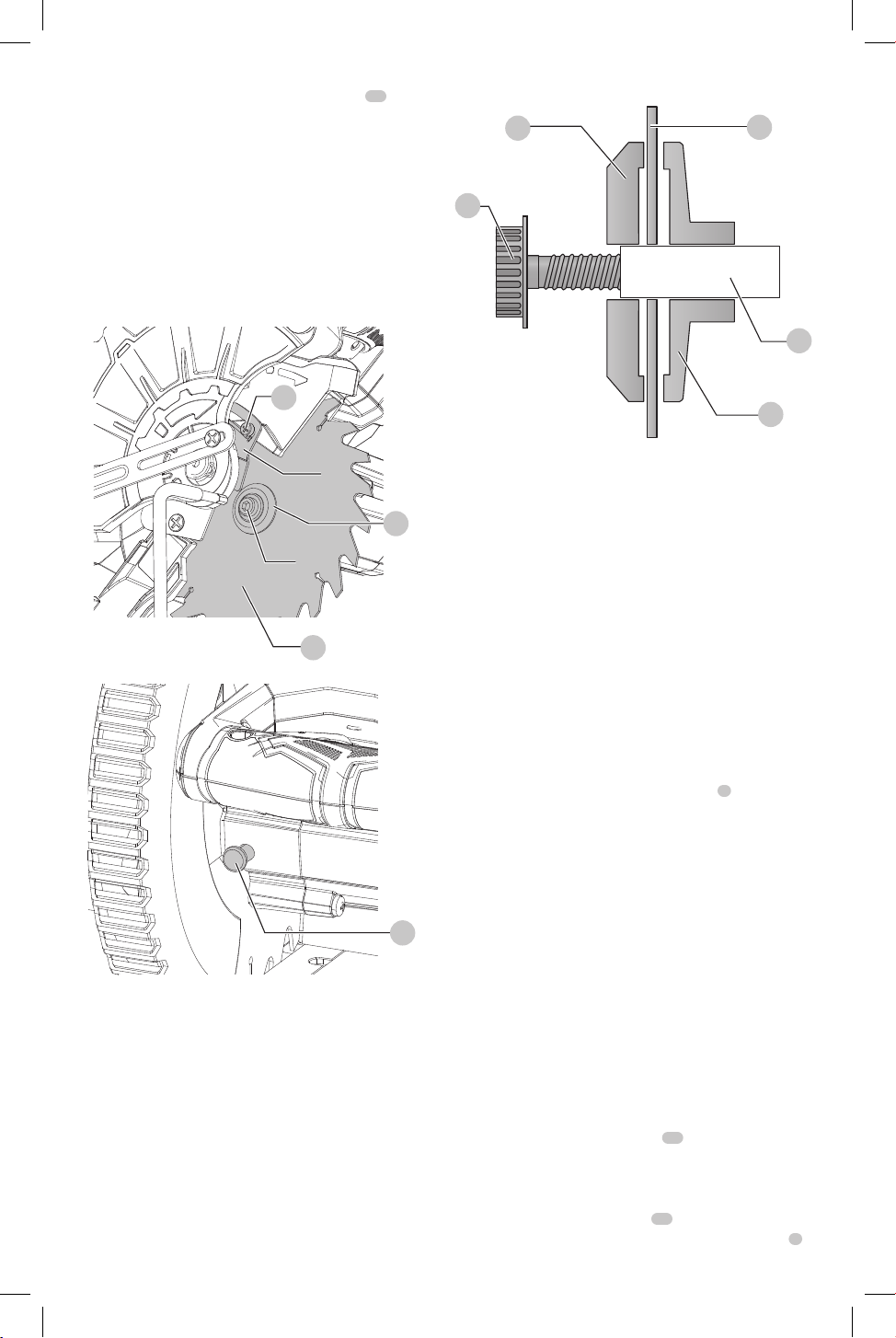

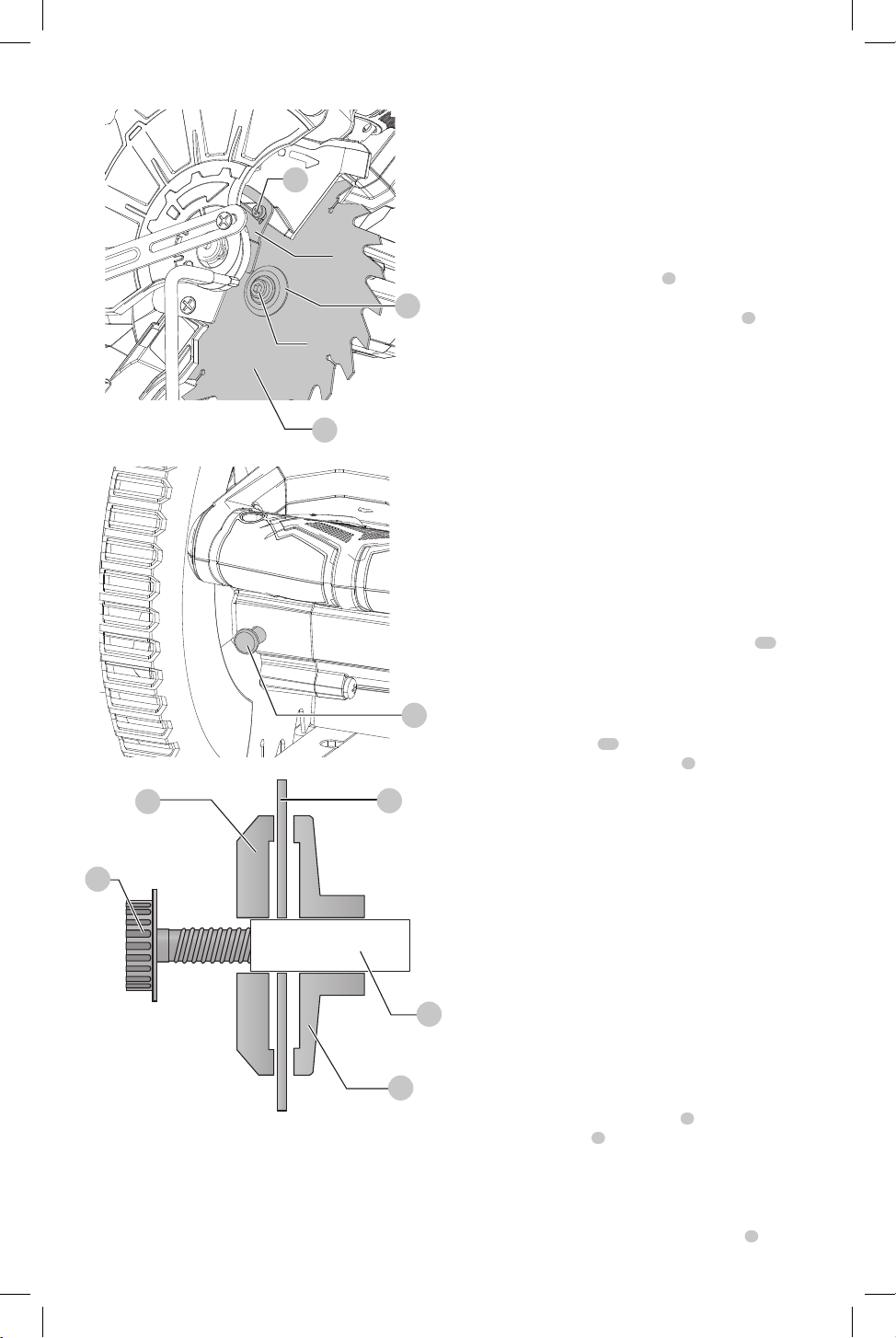

Removing the Blade (Fig. A, E–G)

1. Remove battery pack

13

from thesaw.

2. Raise the arm to the upper position and raise the lower

guard

4

as far aspossible.

3. Loosen, but do not remove the guard bracket rear

screw

21

by fourrevolutions. The bracket

23

can be

limits to Bevel Angle

Maximum Miter

Angle

Max Bevel Angle at Which Cut Can Be

Completed

48° Left Side Left Bevel: 40°

48° Right Side Left Bevel: 42.5°

limits to Miter Angle

AT Maximum Bevel

Angle

Max Miter Angle at Which Cut Can Be

Completed

48° Left Side

Left Miter: 31.6°

Right Miter: 35°

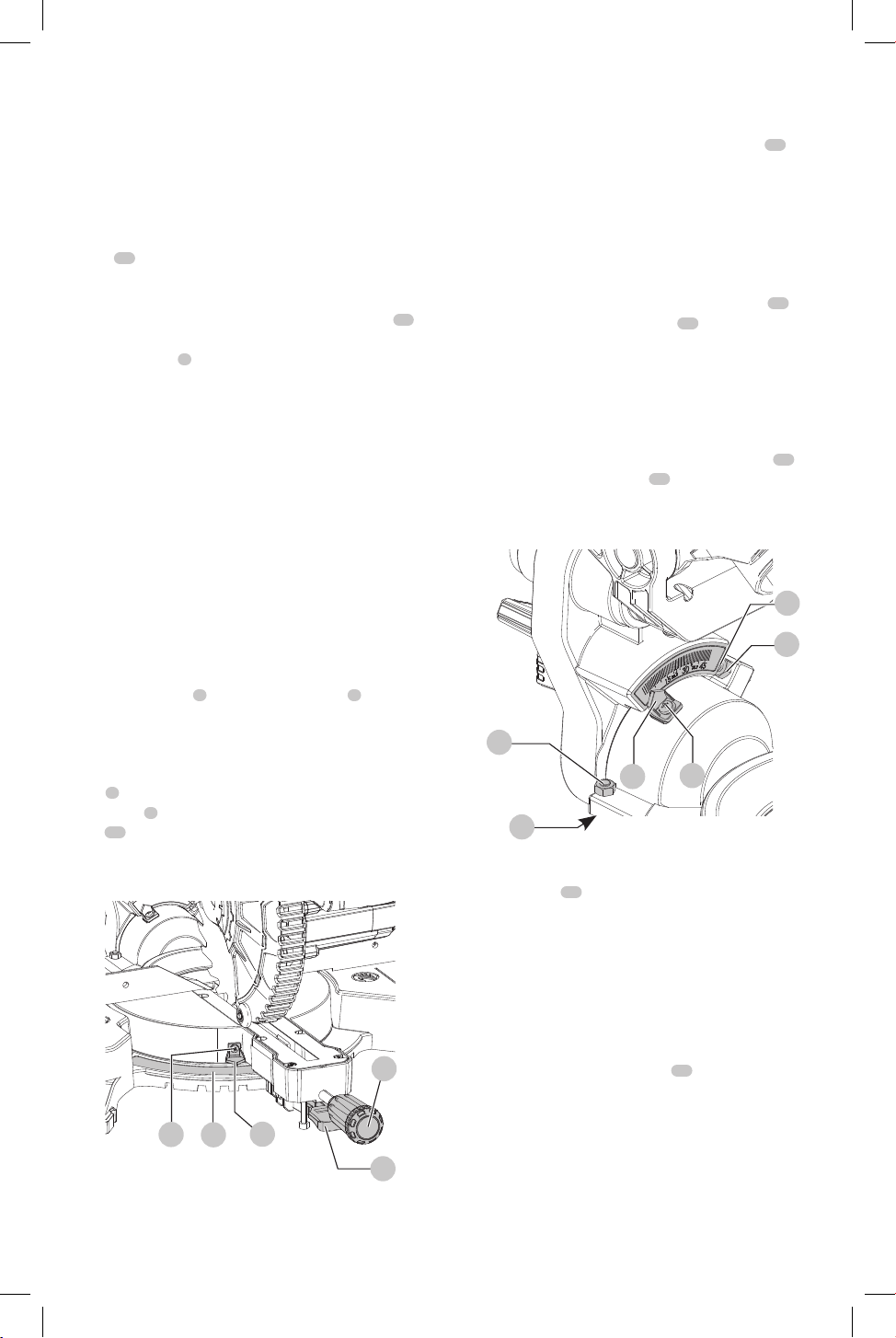

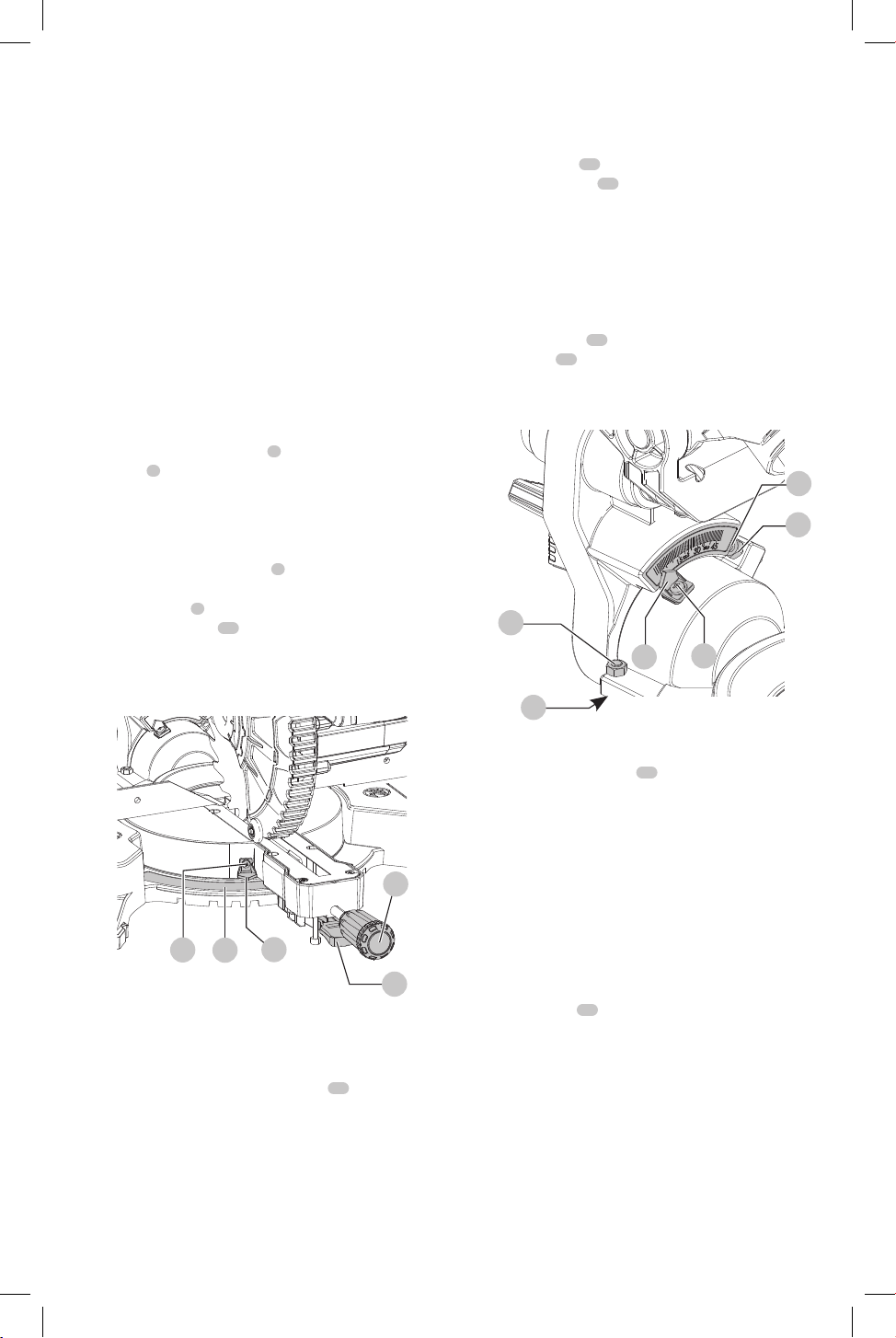

Familiarization (Fig. A, D, L)

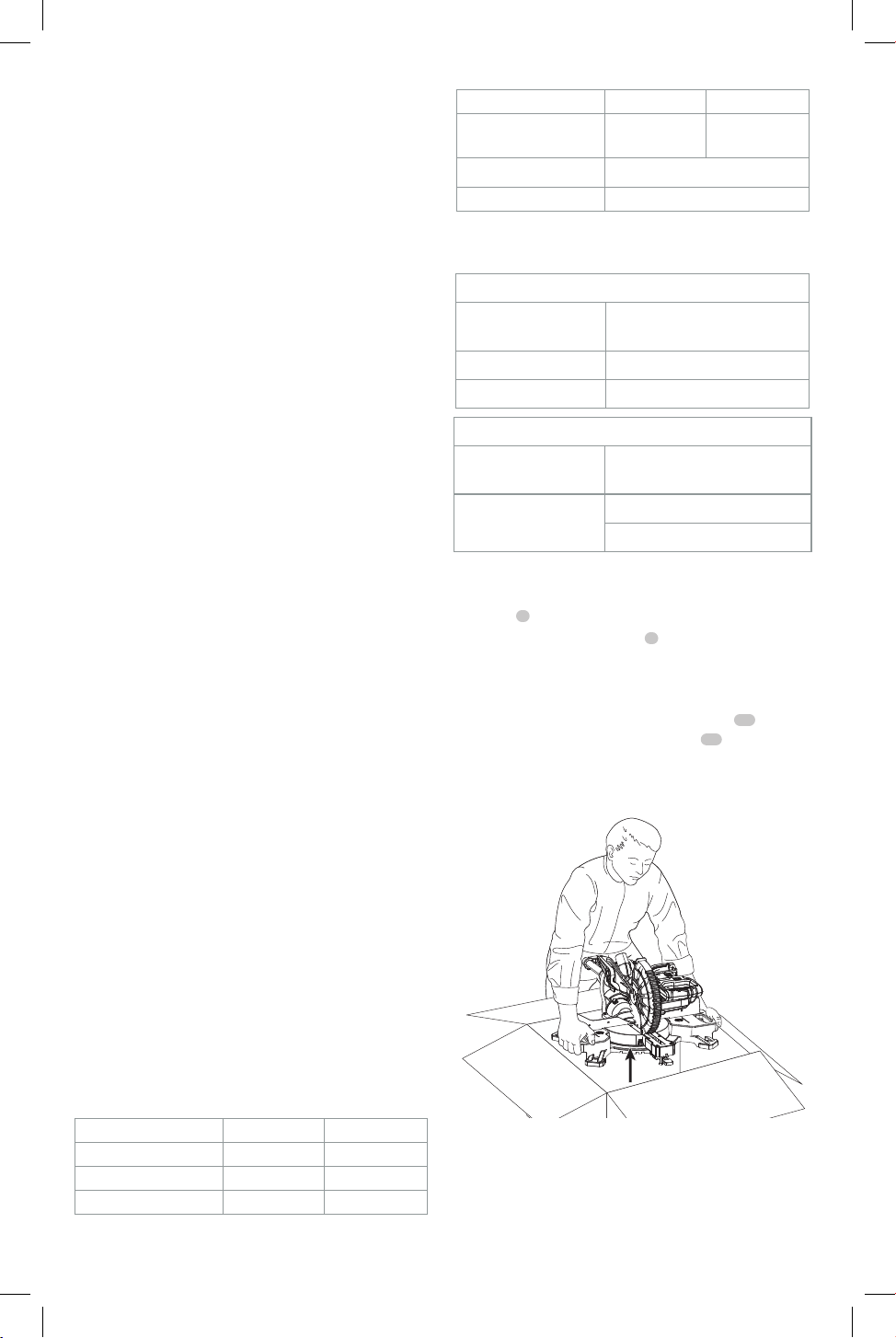

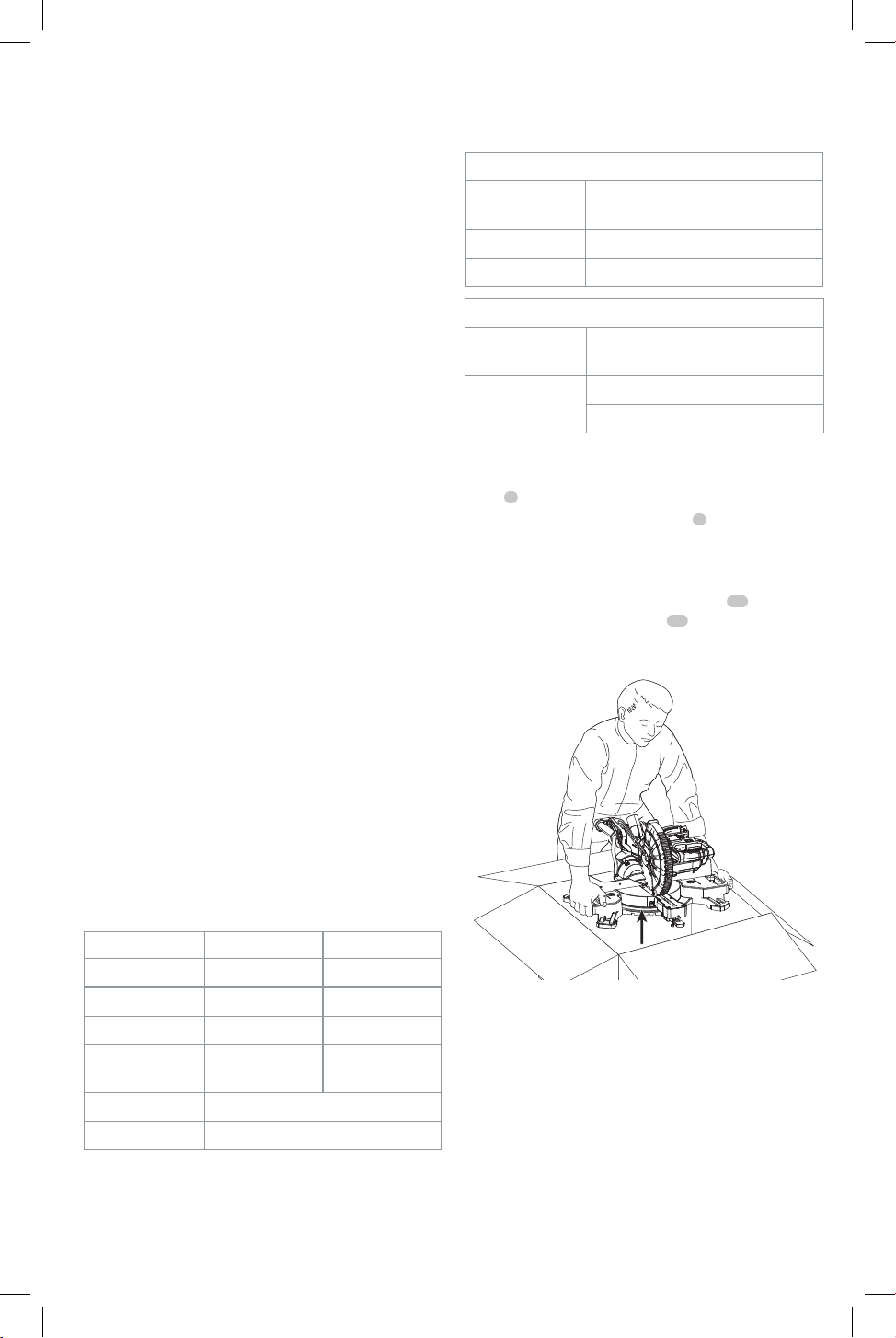

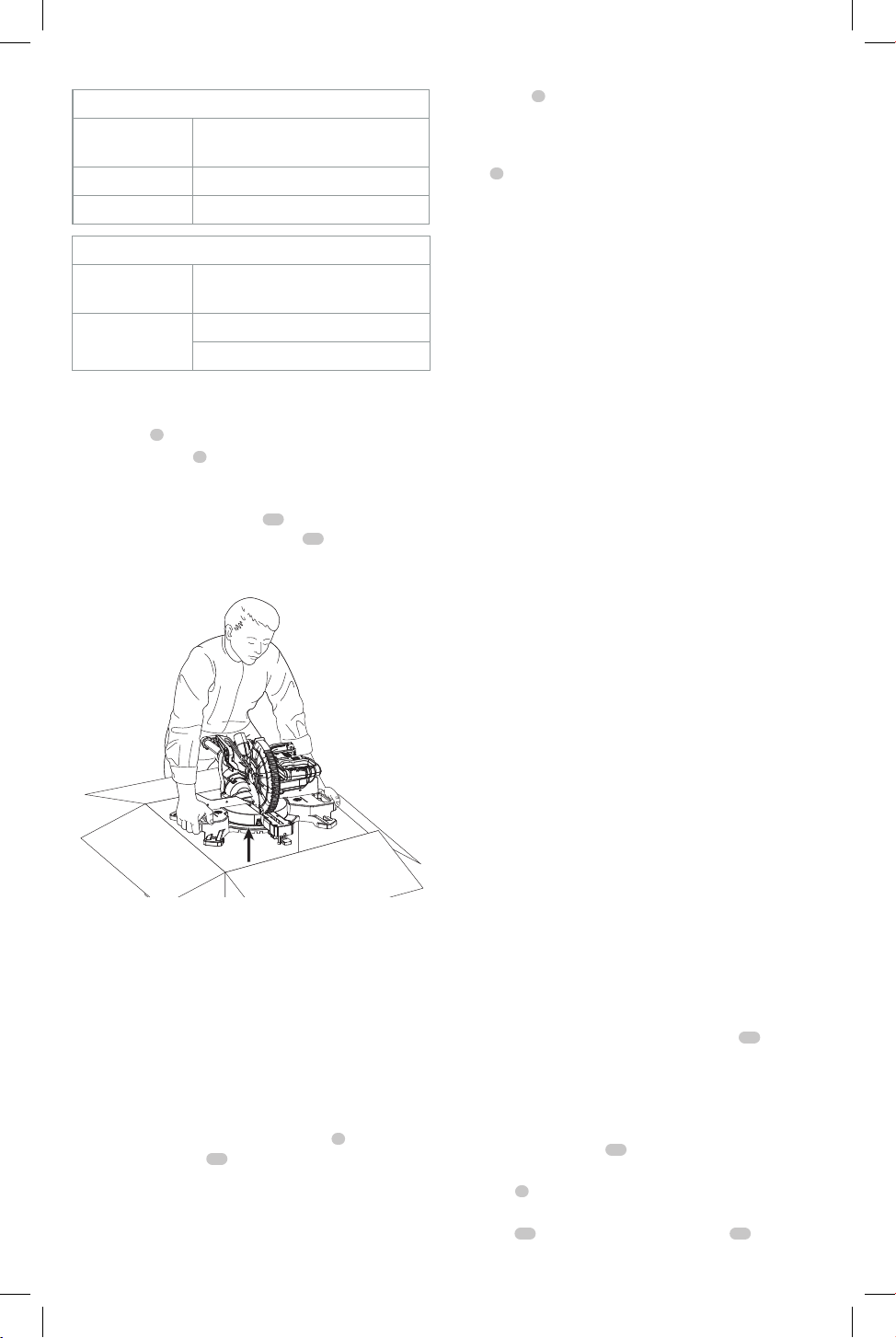

Open the box and lift the saw out by using the hand

indentations

8

in the base of the saw (Fig.D).

The miter lock knob

is not assembled for shipping.

Remove the miter lock knob from the packaging and screw

onto the saw. Refer to Figure A for position.

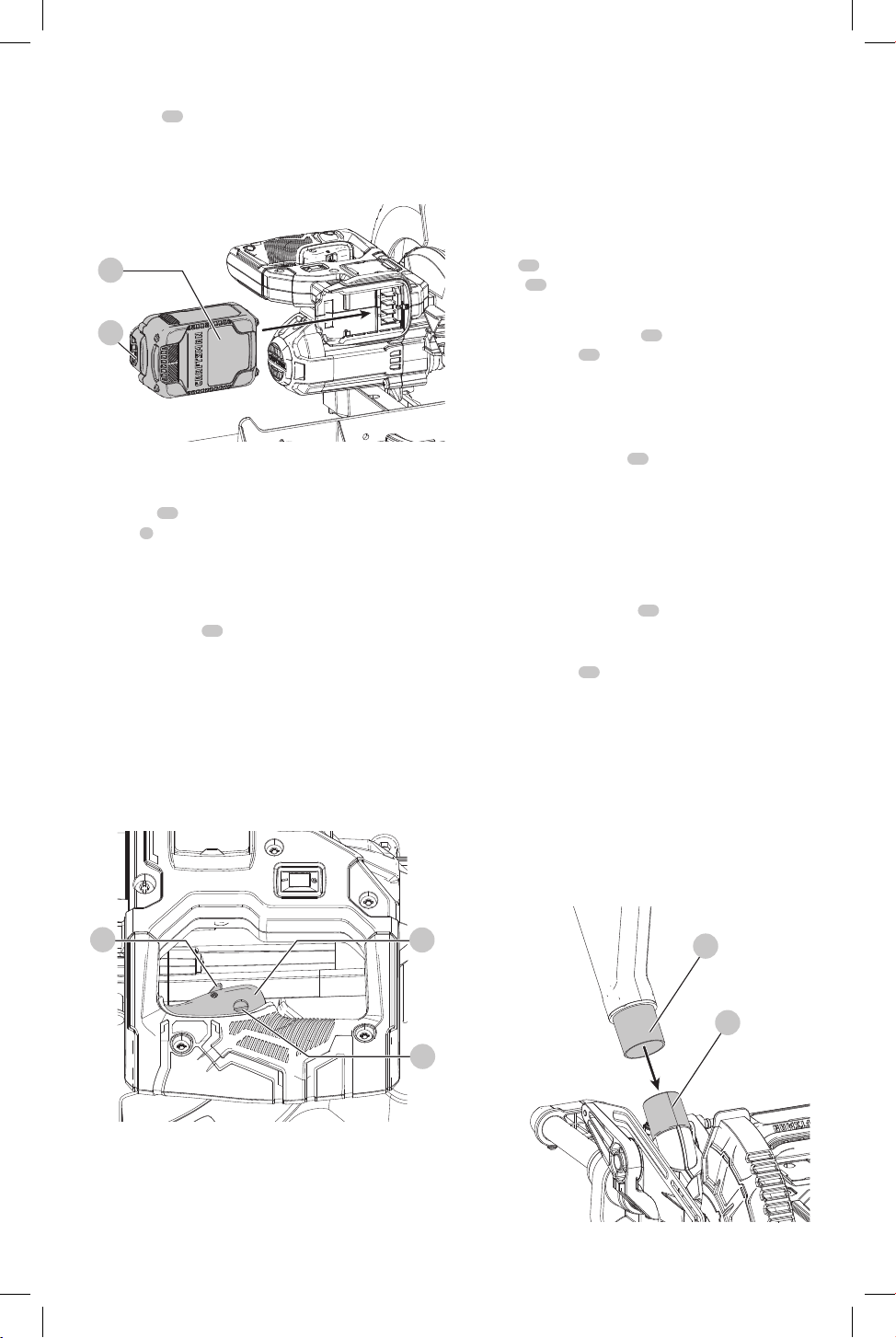

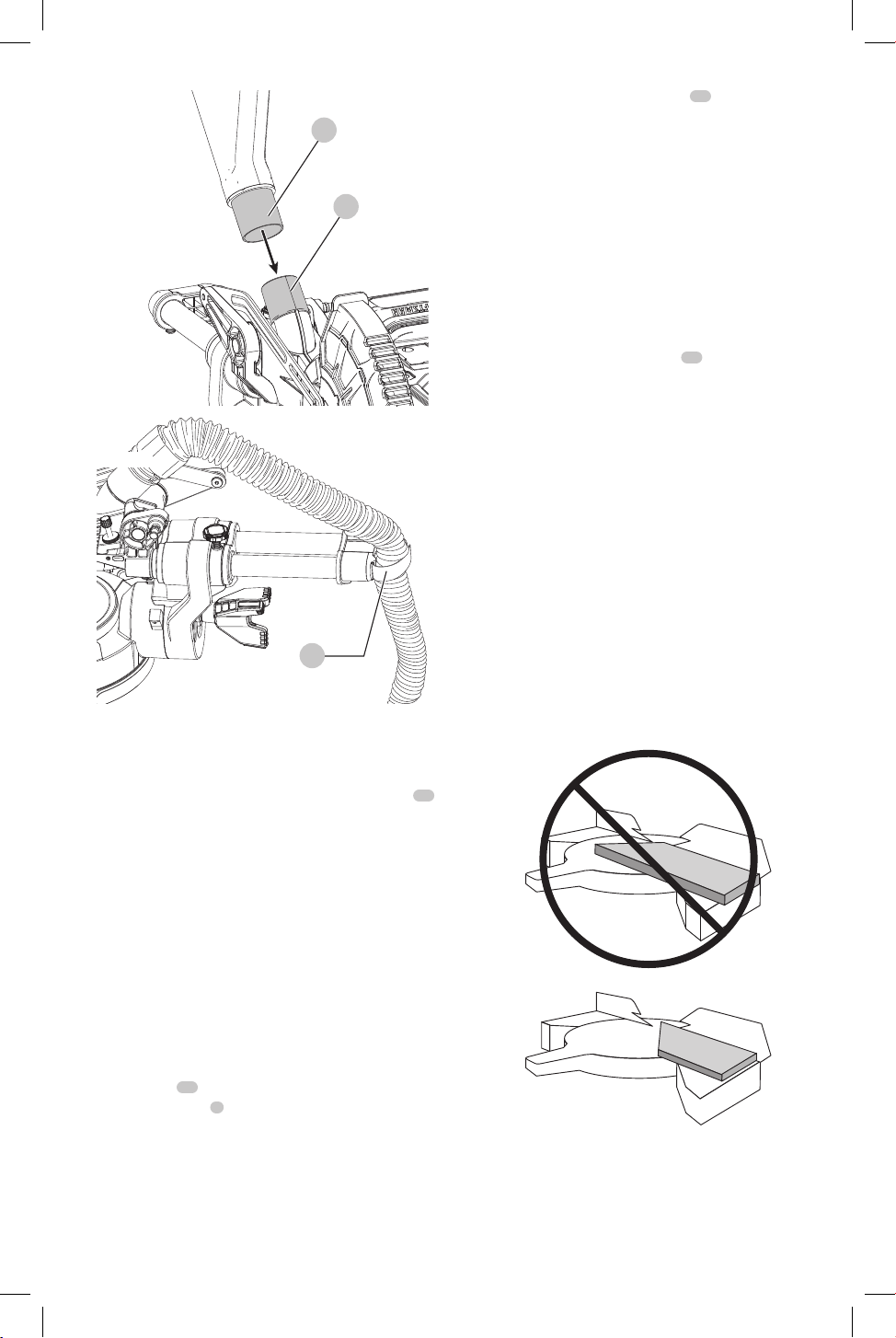

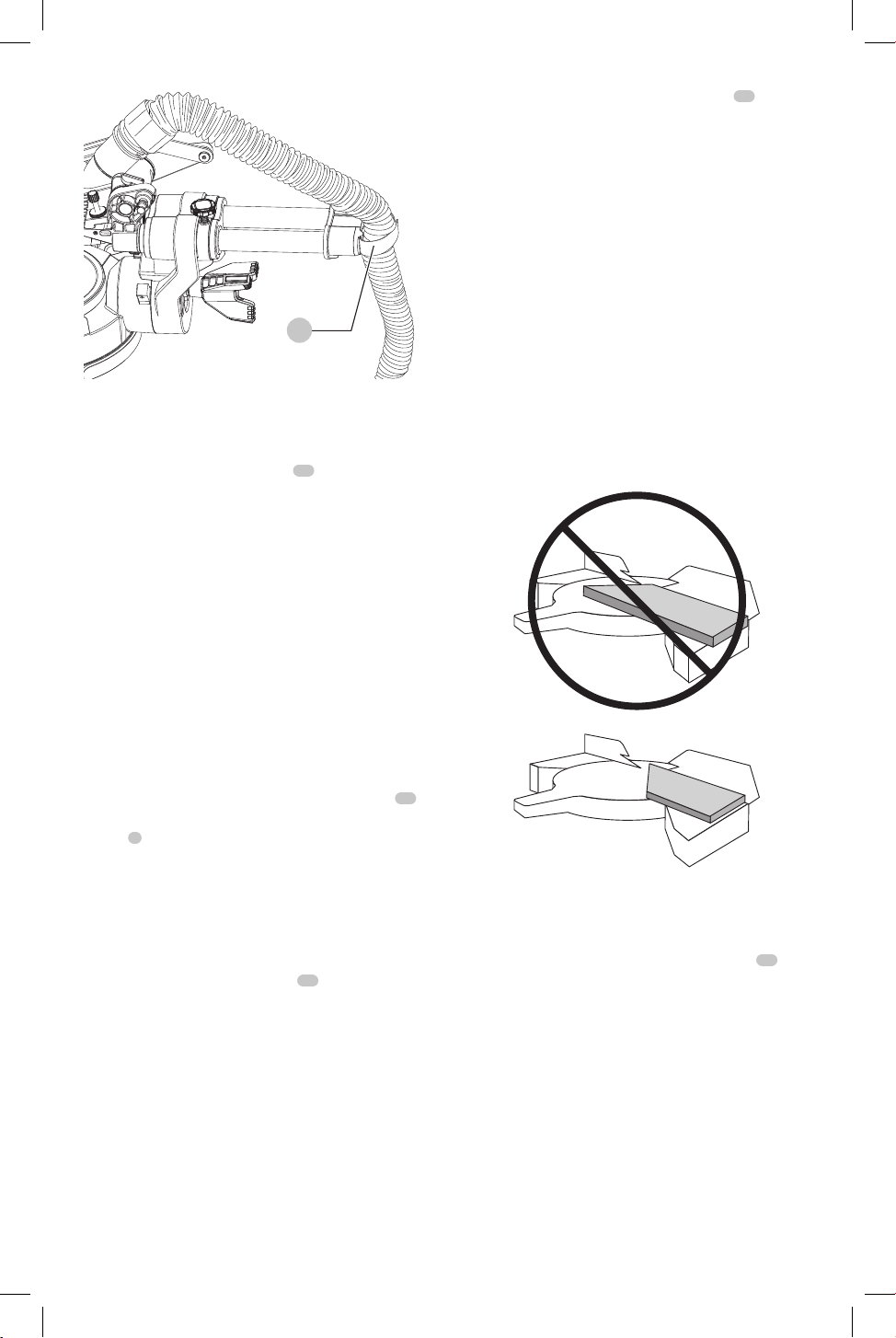

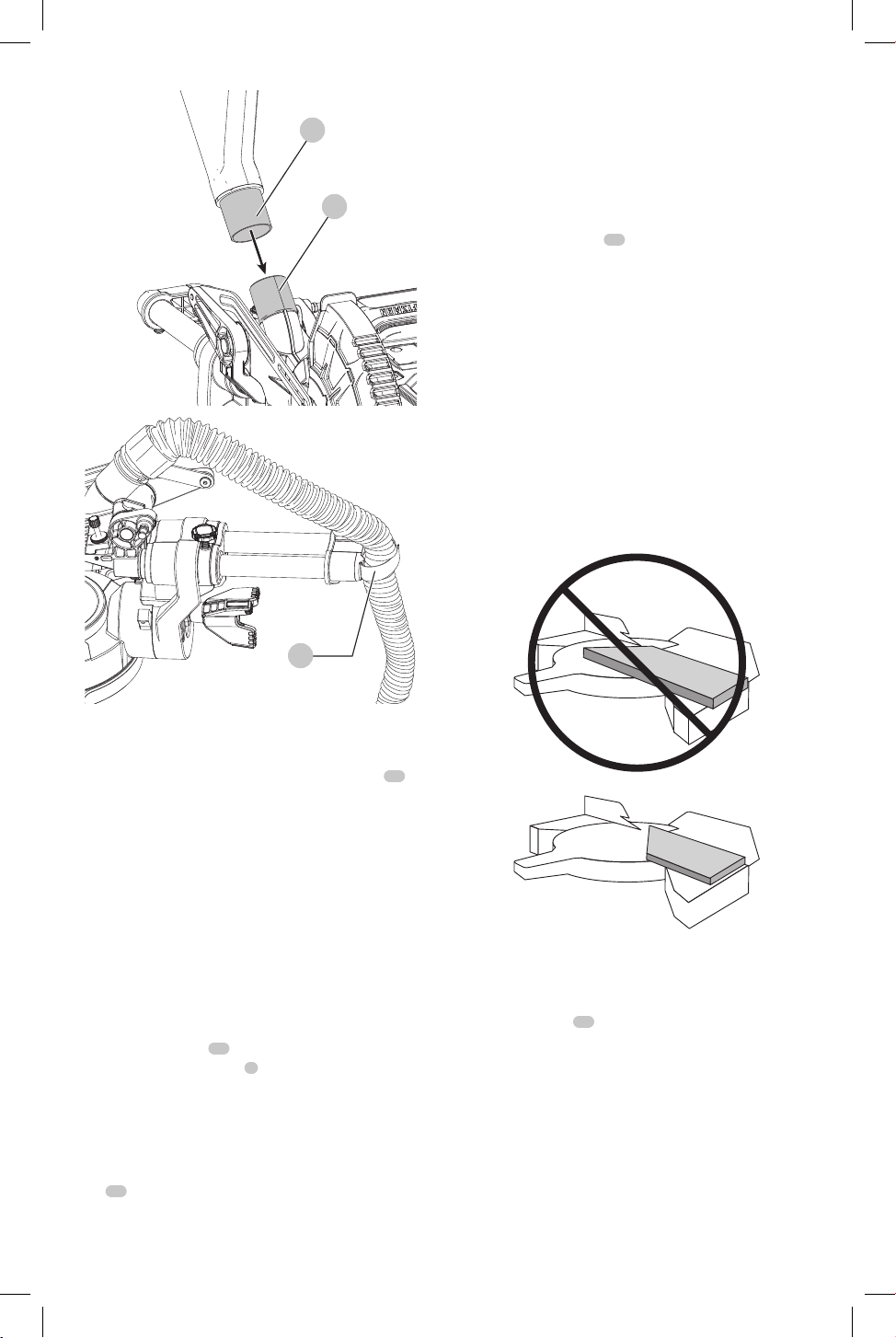

You saw has a built-in dust port

that allows either the

supplied, but not assembled, dust bag

or shop vacuum

system to be connected. Refer to Dust Extraction for

assembly instructions.

Fig. D

Place the saw on a smooth, flat surface such as a workbench

or strongtable.

Examine FigureA to become familiar with the saw and its

various parts. The section on adjustments will refer to these

terms and you must know what and where the partsare.



CAUTION: Pinch hazard. To reduce the risk of injury,

keep thumb underneath the operating handle when

pulling the handle down. The lower guard will move

up as the operating handle is pulled down, which

could cause pinching. The operating handle is placed

close to the guard for specialcuts.

Press down lightly on the operating handle

2

and pull

out the lock down pin

19

. Gently release the downward

pressure and hold the operating handle, allowing it to rise

to its full height. Use the lock down pin when carrying

the saw from one place to another. Always use the hand

English

raised far enough to access the blade screw

24

. Lower

guard will remain raised due to the position of the

guard bracketscrew.

4. Depress the spindle lock button

25

while carefully

rotating the saw blade

26

by hand until the

lockengages.

5. Keeping the button depressed, use the other hand and

the 1/4" hex side of the wrench

18

provided to loosen

the blade screw

24

. (Turn clockwise, left-hand threads.)

6. Remove the blade screw

24

using the 1/4" hex side of

the wrench provided, the outer clamp washer

27

and

blade

26

. The inner clamp washer

28

may be left on

the spindle

29

Installing a Blade (Fig. A, E–G)

1. Remove battery pack

13

from thesaw.

2. With the arm raised, the lower guard

4

held open and

the guard bracket

23

raised, place the blade

26

the spindle

29

and against the inner clamp washer

28

with the teeth on the blade pointing in the direction of

rotation as marked on thesaw.

3. Assemble the outer clamp washer

27

onto the

spindle

29

4. Install the blade screw

24

and, engaging the spindle

lock button

25

, tighten the blade screw

24

firmly

with wrench

18

provided (turn counterclockwise, left-

handthreads).

5. Return the guard bracket

23

to its original full down

position and firmly tighten the guard bracket screw

21

to hold bracket inplace.



WARNING: The guard bracket must be returned

to its original full down position and the guard

bracket screw tightened before activating the

saw. Failure to do so may prevent the guard

from closing or may allow the guard to contact

the spinning saw blade resulting in damage to

the saw and severe personalinjury.

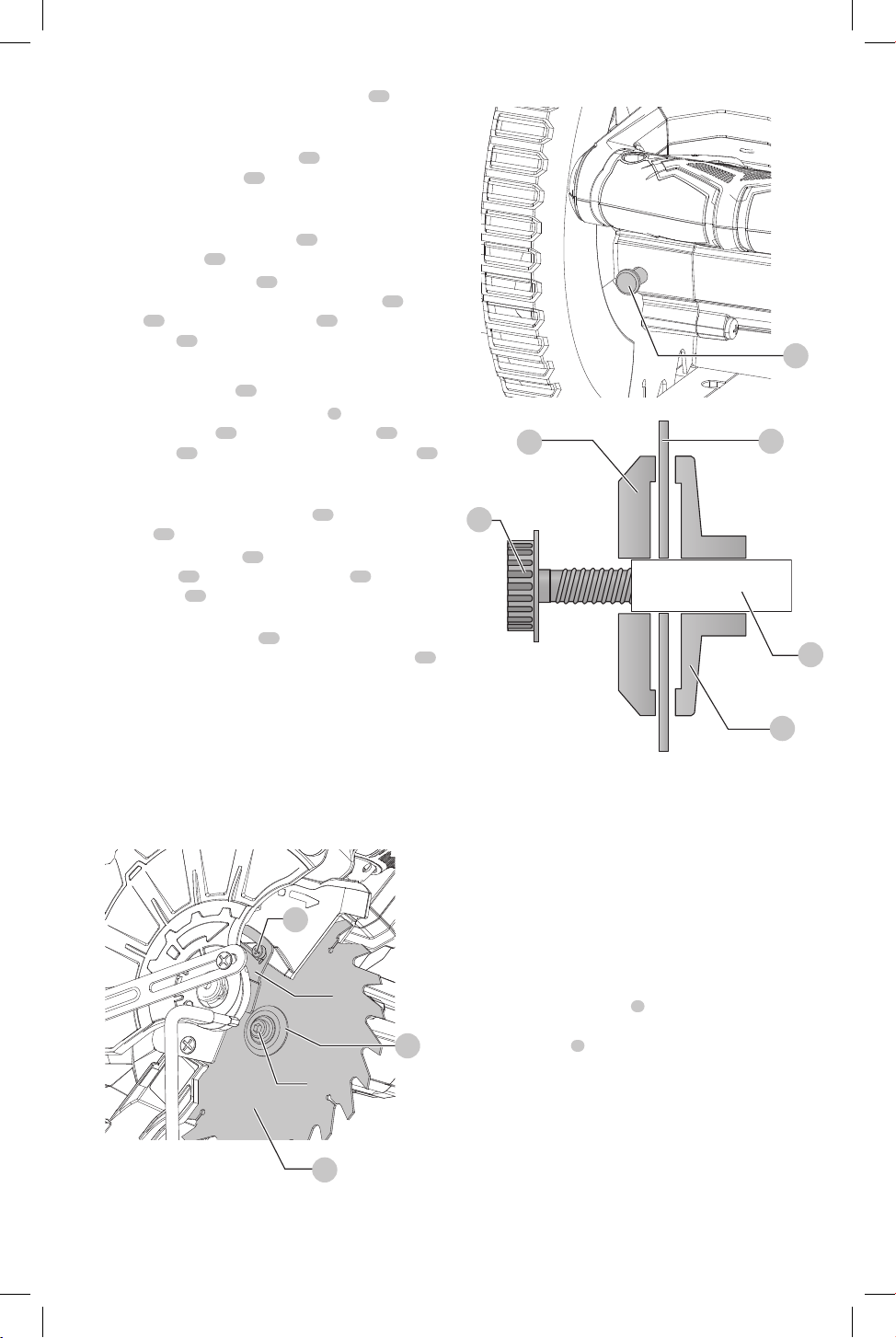

Fig. E

Fig. F

Fig. G

Transporting the Saw (Fig. A)



WARNING: To reduce the risk of serious personal

injury, turn tool off and remove the battery pack

before transporting, making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: To reduce the risk of serious personal

injury, ALWAYS lock the rail lock knob, miter lock

handle, bevel lock handle and lock down pin, and

remove the battery before transportingsaw.

In order to conveniently carry the miter saw from place

to place, hand indentations

8

have been placed in the

base, as shown in FigureA. Do not lift or carry by the

operatinghandle

2

FEATURES AND CONTROLS



WARNING: To reduce the risk of serious personal

injury, turn tool off and remove the battery pack

before transporting, making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

English

Use of CUTLINE LED Worklight System

(Fig. A)



CAUTION: Do not stare into worklight. Serious eye

injury couldresult.

nOTE: The battery must be charged and connected to the

mitersaw.

The CUTLINE LED Worklight System can be turned on by the

switch

14

. nOTE: The light will not automatically turn off if

the saw is not in use.

To cut through an existing pencil line on a piece of wood,

turn on the CUTLINE worklight system using the switch

14

(not with the main trigger), then pull down on the

operating handle

2

to bring the saw blade close to the

wood. The shadow of the blade will appear on the wood.

This shadow line represents the material that the blade will

remove when performing a cut. To correctly locate your

cut to the pencil line, align the pencil line with the edge

of the blade’s shadow. Keep in mind that you may have to

adjust the miter or bevel angles in order to match the pencil

lineexactly.

Your saw is equipped with a battery fault feature. The

CUTLINE worklight begins to flash when the battery is near

the end of its useful charge, or when the battery is too hot.

Charge the battery prior to continuing cutting applications.

Refer to Charging Procedure under Important

Safety Instructions for All Battery Packs for battery

charginginstructions.

Miter Control (Fig. A, H)

The miter lock knob

5

and miter latch button

6

allow

you to miter your saw to 47° right and 47° left. The miter

latch will automatically locate at 0˚, 15˚, 22.5˚, 31.62˚

and 45˚ both left and right. To miter the saw, unlock

the miter lock mechanism by rotating the miter lock

knob

5

counterclockwise and pulling up on the miter

latch buton

5

. Set the miter angle desired on the miter

scale

20

. Lock the miter lock knob by releasing the miter

latch button and rotating the miter lock knob clockwise

untiltight.

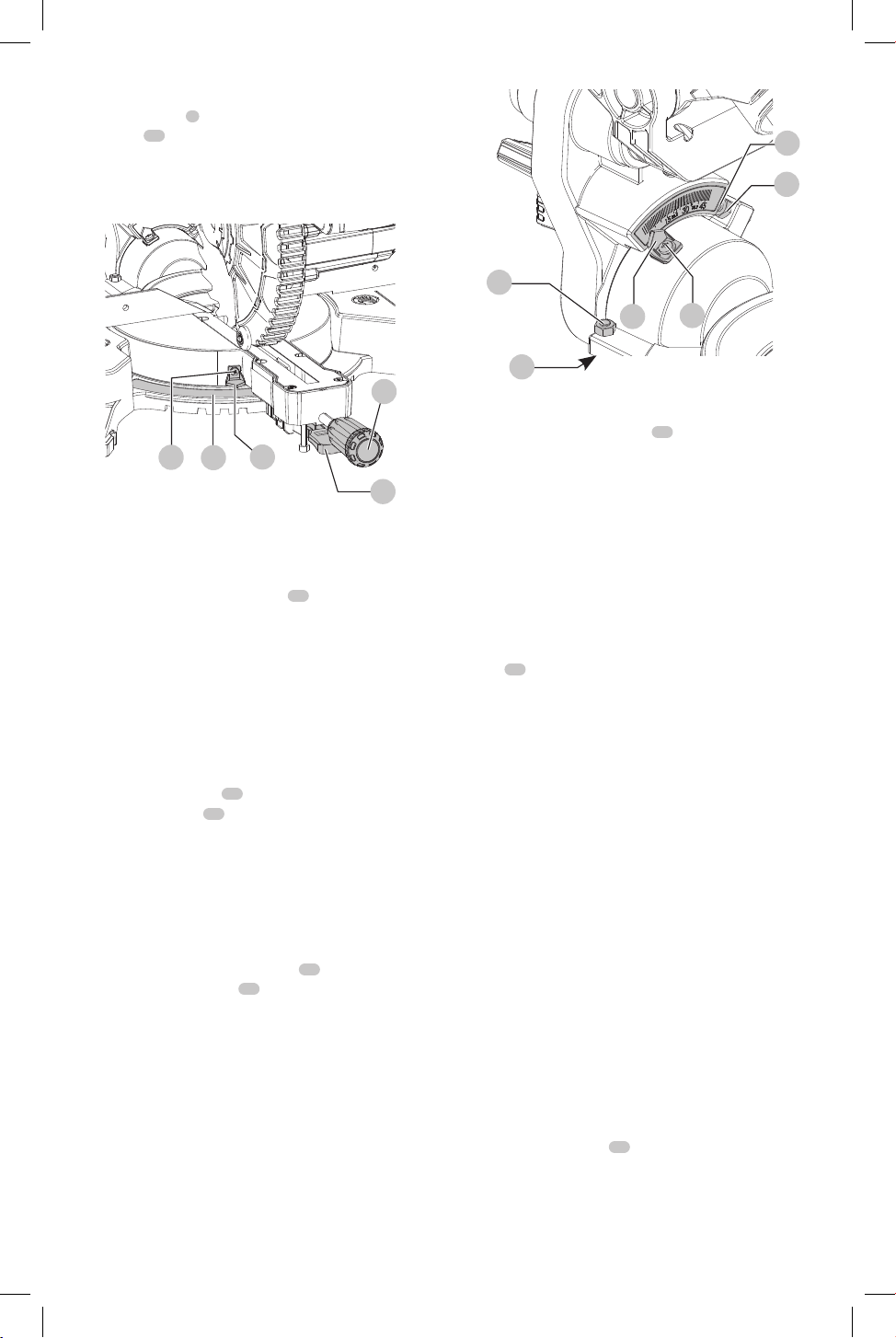

Fig. H

Bevel Lock Knob (Fig. A)

The bevel lock allows you to bevel the saw 47° to the left.

To adjust the bevel setting, turn the bevel lock knob

10

counterclockwise to loosen. To tighten, turn the bevel lock

knobclockwise.



CAUTION: Pinch hazard. Be sure to tighten bevel lock

knob before adjustingoverrides.

0° Bevel Stop Override (Fig. I)

The bevel stop override allows you to bevel the saw up to

3° to the right. Loosen the 0° bevel stop override nut

34

until the 0° bevel stop override screw

35

can freely rotate.

Turn the 0° bevel stop override bracket to allow the saw

to rotate past the zero bevel position, then retighten the

overridescrew.

45º Bevel Stop Override (Fig. I)

The bevel stop override allows you to bevel the saw up to

47° to the left. Loosen the 45° bevel stop override nut

36

until the 45° stop override screw

37

can freely rotate.

Turn the 45° bevel stop override bracket to allow the saw

to rotate past the 45° bevel position, then retighten the

overridenut.

FIg. I

Rail Lock Knob (Fig. A)

The rail lock knob

16

allows you to lock the saw head firmly

to keep it from sliding on the rails. This is necessary when

making certain cuts or when transporting thesaw.

Lock Down Pin (Fig. A)



WARNING: The lock down pin should be used only

when carrying or storing the saw. NEVER use the lock

down pin for any cuttingoperation.

To lock the saw head in the down position, push the saw

head down, push the lock down pin

19

in and release

the saw head. This will hold the saw head safely down for

moving the saw from place to place. To release, press the

saw head down and pull the pinout.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn tool off and remove the battery pack

before transporting, making any adjustments or

English

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: Always use eye protection. All users and

bystanders must wear eye protection that conforms to

ANSI Z87.1 (CAN/CSA Z94.3).



WARNING: To ensure the blade path is clear of

obstructions, always make a dry run of the cut without

power before making any cuts on theworkpiece.

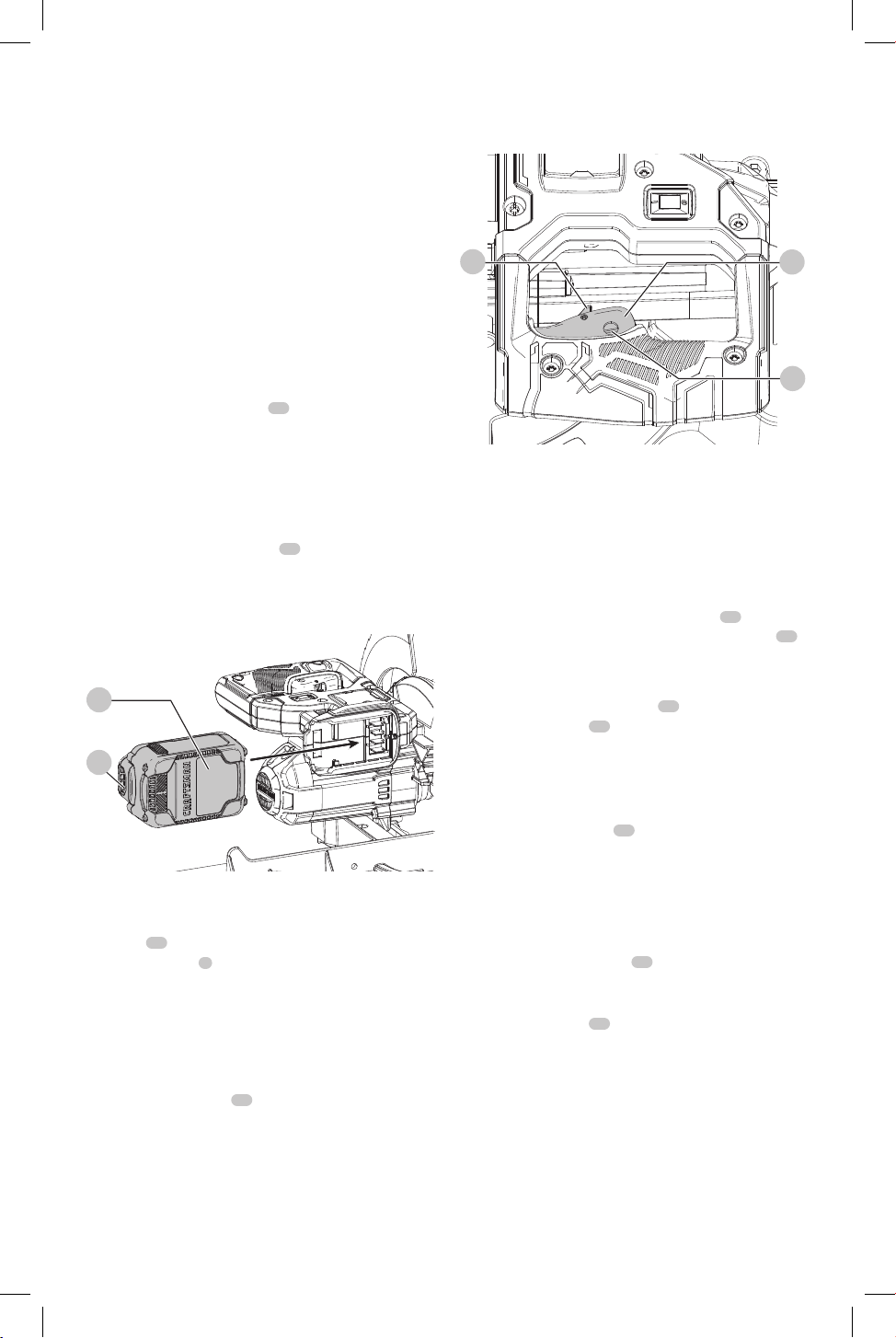

Installing and Removing the Battery Pack

(Fig. J)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

13

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in

the tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

38

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

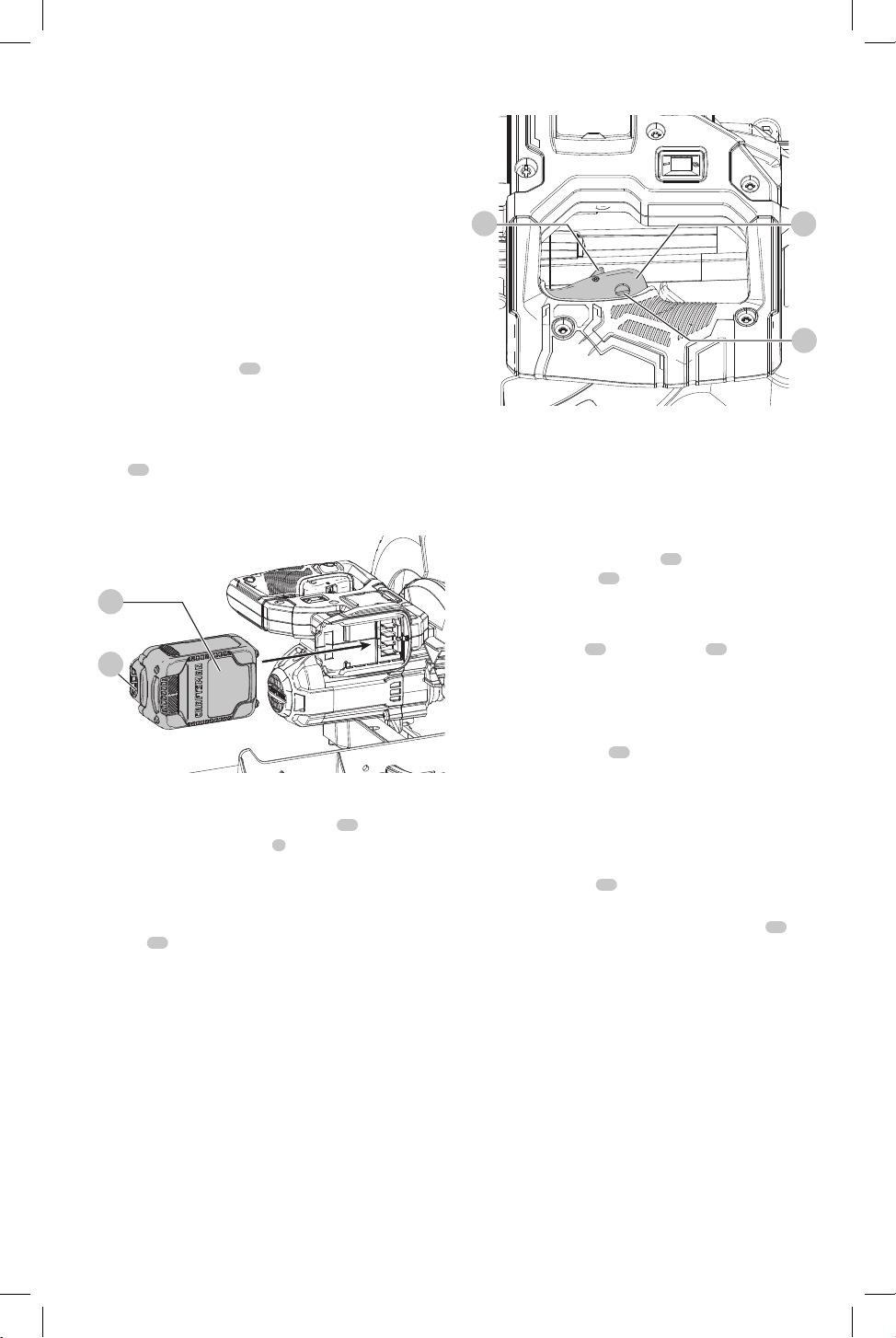

Fig. J

Trigger Switch (Fig. K)

To turn the saw on, push the lock-off lever

15

to the left,

then depress the trigger switch

1

. The saw will run while

the switch is depressed. Allow the blade to spin up to full

operating speed before making the cut. To turn the saw off,

release the switch. Allow the blade to stop before raising

the saw head. There is no provision for locking the switch

on. A hole

41

is provided in the trigger for insertion of a

padlock to lock the switchoff.

Your saw is not equipped with an automatic electric blade

brake, but the saw blade should stop within 5 seconds

of trigger release. This is not adjustable. If the stop time

repeatedly exceeds 5 seconds, have the tool serviced by an

authorized servicecenter.

Always be sure the blade has stopped before removing it

from thekerf.

Fig. K

Dust Extraction (Fig. A, L)



WARNING: To reduce the risk of serious personal

injury, turn tool off and remove the battery pack

before transporting, making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Your saw has a built-in dust port

12

that allows either

the supplied dust bag

42

or a shop vacuum system to

beconnected.

To Attach the Dust Bag

1. Fit the dust bag

42

to the dust port

12

as shown in

FigureL1.

2. A vacuum tube can be fitted to the dust port rather than

the dust bag. This can be done by fitting your vacuum

tube in place of the dust bag.

3. Use the velcro strap

to hold your vacuum tube clear

from the sliding rails while operating the saw as shown

in FigureL2.

nOTE: The velcro strap is not a carrying handle and should

not be used to move or transport the saw.

To Empty the Dust Bag

1. Remove dust bag

42

from the saw and gently shake or

tap the dust bag toempty.

2. Reattach the dust bag back onto the dust port

12

You may notice that all the dust will not come free from the

bag. This will not affect cutting performance but will reduce

the saw's dust collection efficiency. To restore your saw's

dust collection efficiency, depress the spring inside the dust

bag when you are emptying it and tap it on the side of the

trash can or dustreceptacle.



CAUTION: Never operate this saw unless the dust

bag or dust extractor is in place. Wood dust may

create a breathinghazard.

English

Fig. L1

Fig. L2

Cutting with Your Saw (Fig. A)

If the slide feature is not used, ensure the saw head is

pushed back as far as possible and the rail lock knob

16

tightened. This will prevent the saw from sliding along its

rails as the workpiece isengaged.

nOTE: DO nOT CUT METAls OR MAsOnRY WiTh This

sAW. Do not use any abrasiveblades.

nOTE: Refer to guard Actuation and Visibility in the

Adjustments section for important information about the

lower guard beforecutting.

Crosscuts (Fig. A, M)

A crosscut is made by cutting wood across the grain at any

angle. A straight crosscut is made with the miter arm at the

zero degree position. Set and lock the miter arm at zero,

hold the wood firmly on the table and against the fence.

With the rail lock knob

16

tightened, turn on the saw by

squeezing the trigger switch

1

shown in FigureA.

When the saw comes up to speed (about 1 second) lower

the arm smoothly and slowly to cut through the wood. Let

the blade come to a full stop before raisingarm.

When cutting anything larger than a 2" x 4" (51 mm x

102mm), use an out-down-back motion with the rail lock

knob

16

loosened. Pull the saw out, toward you, lower the

saw head down toward the workpiece, and slowly push the

saw back to complete the cut. Do not allow the saw blade

to contact the top of the workpiece while pulling out. The

saw may run toward you, possibly causing personal injury or

damage to theworkpiece.



WARNING: Always use a work clamp to maintain

control and reduce the risk of workpiece damage and

personal injury, if your hands are required to be within

4" (100 mm) of the blade during thecut.

nOTE: The rail lock knob

16

shown in FigureA must be

loose to allow the saw to slide along itsrails.

Miter crosscuts are made with the miter arm at some angle

other than zero. This angle is often 45º for making corners,

but can be set anywhere from zero to 48º left or 48° right.

Make the cut as describedabove.

When performing a miter cut on workpieces wider than a

2"x 6" (51 mm x 152mm) that are shorter in length, always

place the longer side against the fence (Fig.M).

To cut through an existing pencil line on a piece of wood,

match the angle as close as possible. Cut the wood a little

too long and measure from the pencil line to the cut edge

to determine which direction to adjust the miter angle and

recut. This will take some practice, but it is a commonly

usedtechnique.

Fig. M

Bevel Cuts (Fig. A)

A bevel cut is a crosscut made with the saw blade leaning

at an angle to the wood. In order to set the bevel, loosen

the bevel lock knob

10

, and move the saw to the left as

desired. Once the desired bevel angle has been set, tighten

the bevel lock firmly. Refer to the Features and Controls

section for detailed instructions on the bevelsystem.

Bevel angles can be set from 3º right to 48ºleft.

Quality of Cut

The smoothness of any cut depends on a number of

variables. Things like material being cut, blade type, blade

sharpness and rate of cut all contribute to the quality of

thecut.

English

When smoothest cuts are desired for molding and other

precision work, a sharp (60 tooth carbide tip) blade and a

slower, even cutting rate will produce the desiredresults.

Ensure that the material does not move or creep while

cutting; clamp it securely in place. Always let the blade

come to a full stop before raisingarm.

If small fibers of wood still split out at the rear of the

workpiece, stick a piece of masking tape on the wood where

the cut will be made. Saw through the tape and carefully

remove tape whenfinished.

For varied cutting applications, refer to the list of

recommended saw blades for your saw and select the

one that best fits your needs. Refer to Saw Blades under

OptionalAccessories.

Body and Hand Position (Fig. N1–N4)

Proper positioning of your body and hands when operating

the miter saw will make cutting easier, more accurate and

safer. Never place hands near cutting area. Place hands no

closer than 4" (100 mm) from the blade. Hold the workpiece

tightly to the table and the fence when cutting. Keep hands

in position until the trigger has been released and the

blade has completely stopped. ALWAYS MAKE DRY RUNS

(UNPOWERED) BEFORE FINISH CUTS SO THAT YOU CAN

CHECK THE PATH OF THE BLADE. DO NOT CROSS HANDS, AS

SHOWN IN FiguresN3 and N4.

Keep both feet firmly on the floor and maintain proper

balance. As you move the miter arm left and right, follow

it and stand slightly to the side of the saw blade. Sight

through the guard louvers when following a pencilline.

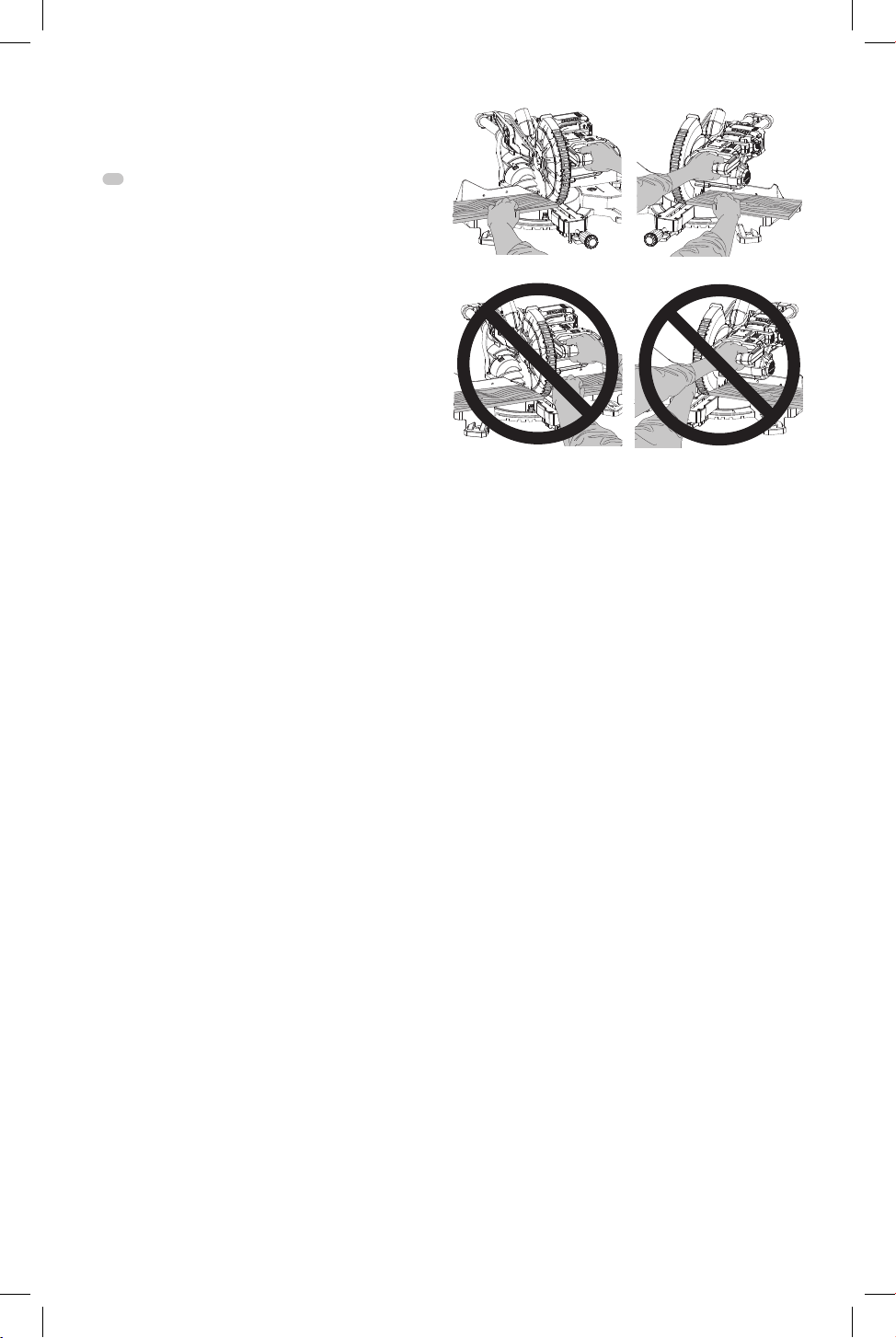

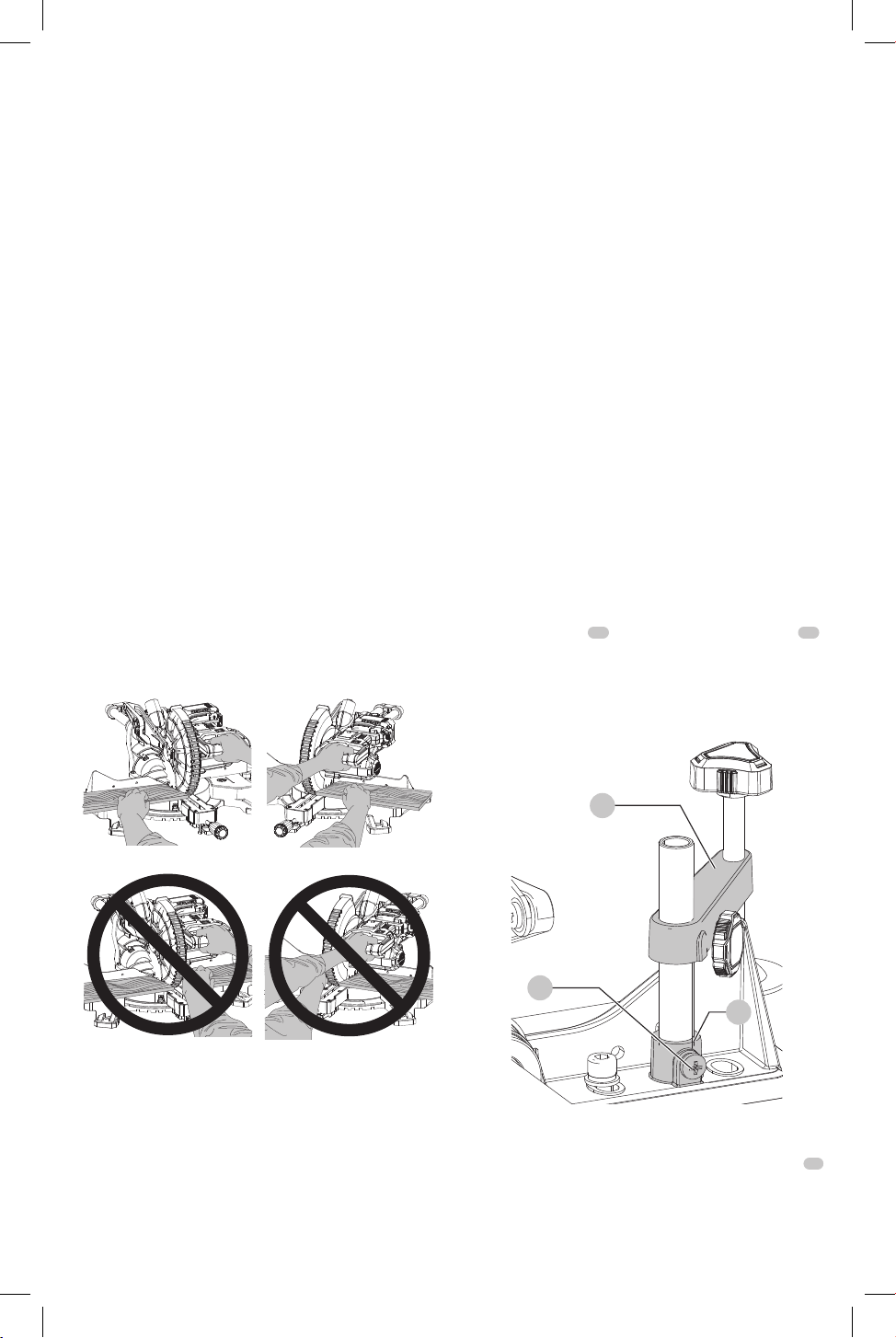

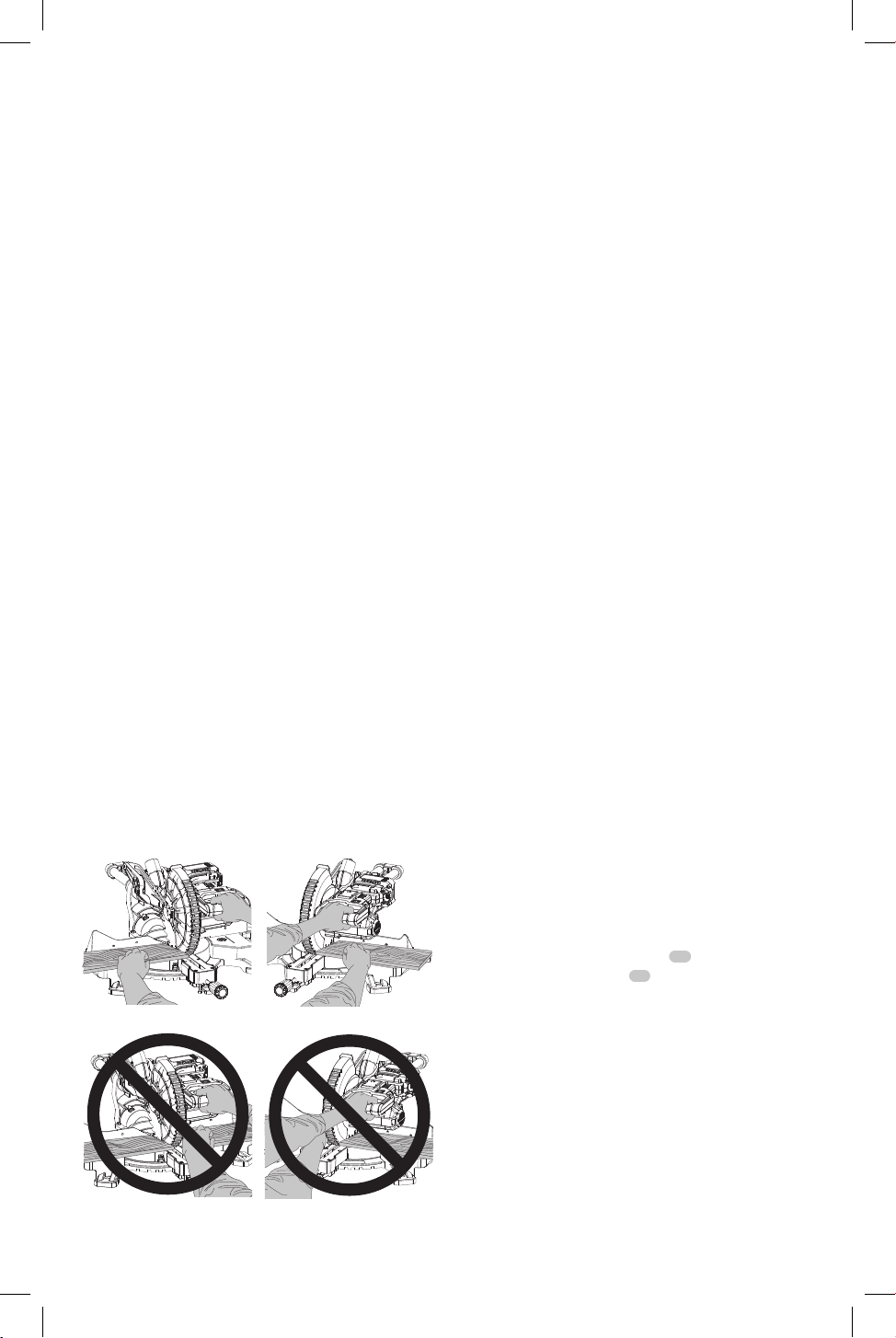

Fig. N1

Fig. N2

Fig. N3

Fig. N4

Clamping the Workpiece



WARNING: To reduce the risk of serious personal

injury, turn tool off and remove the battery pack

before transporting, making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.



WARNING: A workpiece that is clamped, balanced

and secure before a cut may become unbalanced

after a cut is completed. An unbalanced load may tip

the saw or anything the saw is attached to, such as

a table or workbench. When making a cut that may

become unbalanced, properly support the workpiece

and ensure the saw is firmly bolted to a stable surface.

Personal injury mayoccur.



WARNING: The clamp foot must remain clamped

above the base of the saw whenever the clamp is

used. Always clamp the workpiece to the base of the

saw – not to any other part of the work area. Ensure

the clamp foot is not clamped on the edge of the base

of thesaw.



WARNING: Always use a work clamp to maintain

control and reduce the risk of workpiece damage and

personal injury, if your hands are required to be within

4" (100 mm) of the blade during thecut.

If you cannot secure the workpiece on the table and against

the fence by hand (irregular shape, etc.), or your hand

would be less than 4" (100 mm) from the blade, a clamp or

other fixture must beused.

Use the material clamp provided with your saw. To purchase

a material clamp, contact your local retailer or servicecenter.

Other aids such as spring clamps, bar clamps or C-clamps

may be appropriate for certain sizes and shapes of material.

Use care in selecting and placing these clamps. Take time to

make a dry run before making thecut.

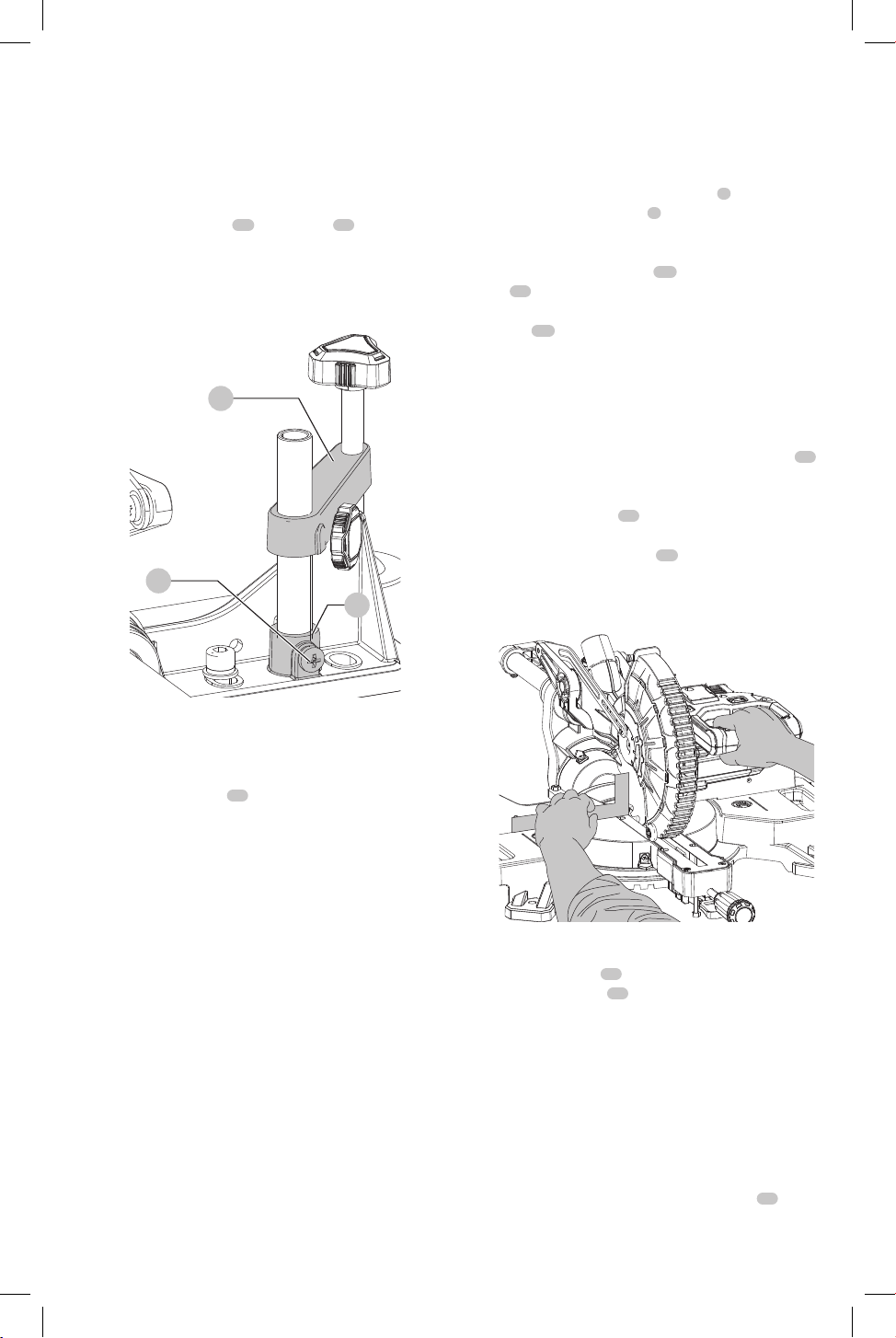

To Install Clamp (Fig. A, O)

1. Insert the clamp

43

into the clamp mounting hole 

17

behind the fence. The clamp should be facing toward

the back of the miter saw. The groove on the clamp rod

should be fully inserted into the base. Ensure this groove

is fully inserted into the base of the miter saw. If the

groove is visible, the clamp will not besecure.

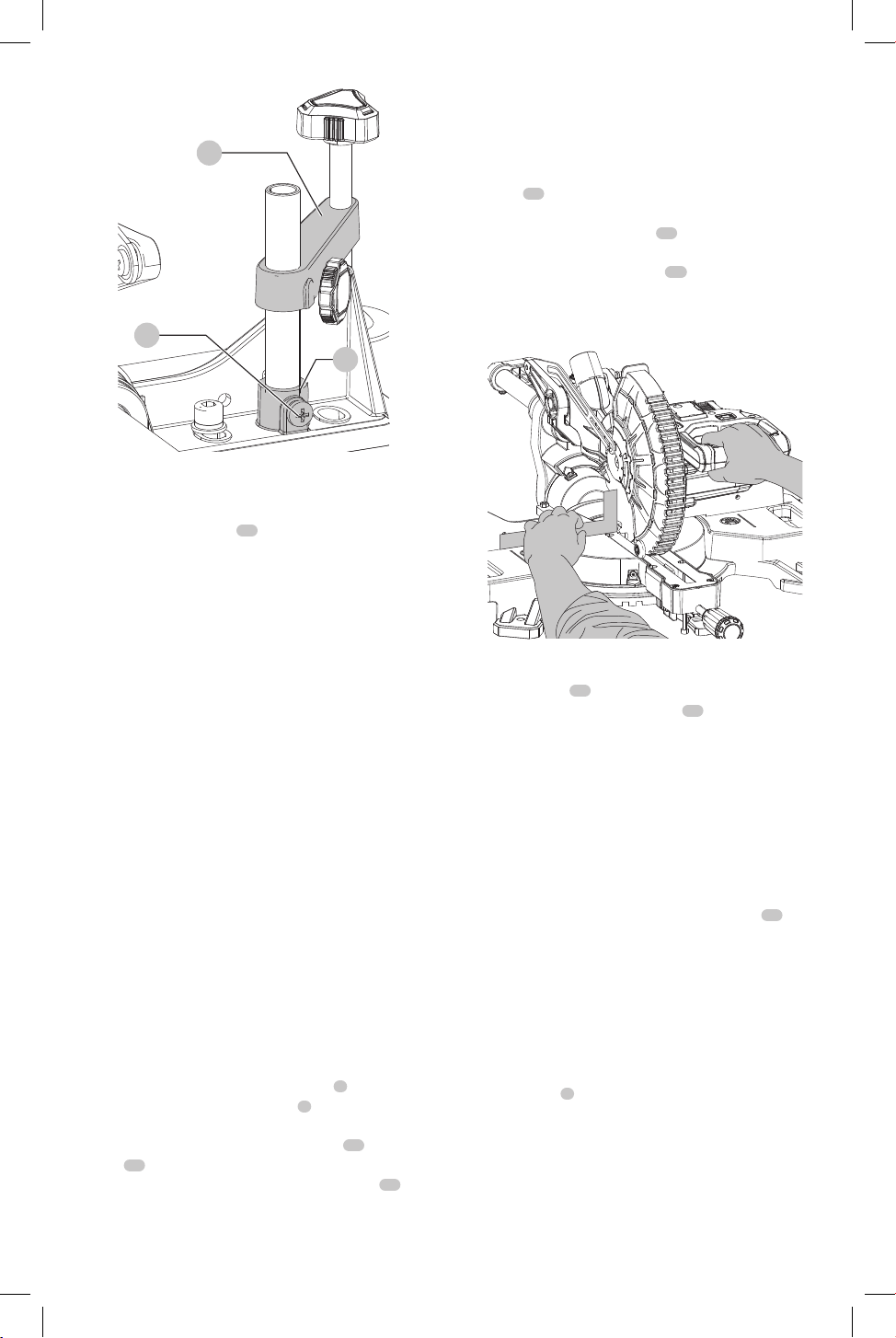

Fig. O

2. Rotate the clamp 180º toward the front of the mitersaw.

3. Loosen the knob to adjust the clamp up or down, then

use the fine adjust knob and tighten the fence screw

to firmly clamp theworkpiece.

nOTE: Place the clamp on the opposite side of the base

when beveling. ALWAYS MAKE DRY RUNS (UNPOWERED)

English

BEFORE FINISH CUTS TO CHECK THE PATH OF THE BLADE.

ENSURE THE CLAMP DOES NOT INTERFERE WITH THE

ACTION OF THE SAW ORGUARDS.

ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn tool off and remove the battery pack

before transporting, making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Your miter saw is fully and accurately adjusted at the factory

at the time of manufacture. If readjustment due to shipping

and handling or any other reason is required, follow the

instructions below to adjust yoursaw.

Once made, these adjustments should remain accurate.

Take a little time now to follow these directions carefully to

maintain the accuracy of which your saw iscapable.

Miter Pointer Adjustment (Fig. H)

Unlock the miter lock mechanism by pulling up on the miter

lock knob

5

. Push the miter latch button

6

down and

allow the miter latch to snap into place as you rotate the

miter arm to zero. Observe the miter pointer

32

and miter

scale

20

shown in FigureH. If the pointer does not indicate

exactly zero, loosen the miter pointer screw

33

holding

the pointer in place, reposition the pointer and tighten

thescrew.

Bevel Square to Table Adjustment

(Fig. A, I, P)

To align the blade square to the table, lock the arm in the

down position with the lock down pin

19

. Place a square

against the blade, ensuring the square is not on top of

a tooth. Loosen the bevel lock knob

10

and ensure the

arm is firmly against the 0° bevel stop. Rotate the 0° bevel

adjustment screw

35

with the 1/2" socket (not provided)

as necessary so that the blade is at 0° bevel to the table, as

measured with thesquare.

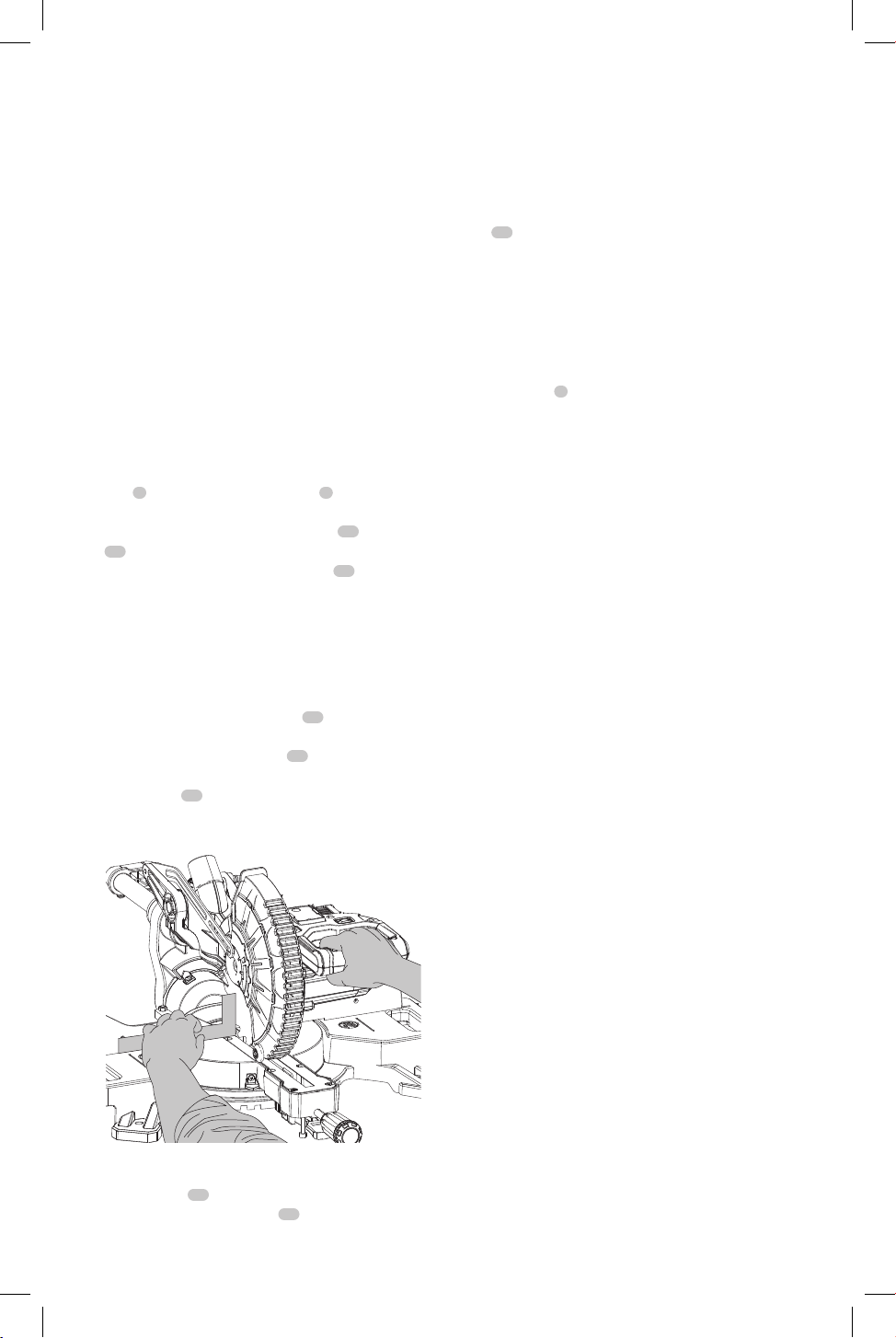

Fig. P

Bevel Pointer (Fig. I)

If the bevel pointer

39

does not indicate zero, loosen the

screw that holds the bevel pointer

40

in place and move

it as necessary. Ensure the 0° bevel is correct and the bevel

pointer is set before adjusting any other bevel anglescrews.

Bevel Stop 45º Left Adjustment (Fig. A, I)

To adjust the left 45° bevel stop, first loosen the bevel lock

knob and tilt the head to the left. If the bevel pointer does

not indicate exactly 45°, turn the left 45° stop override

screw

37

until the bevel pointer reads 45°.

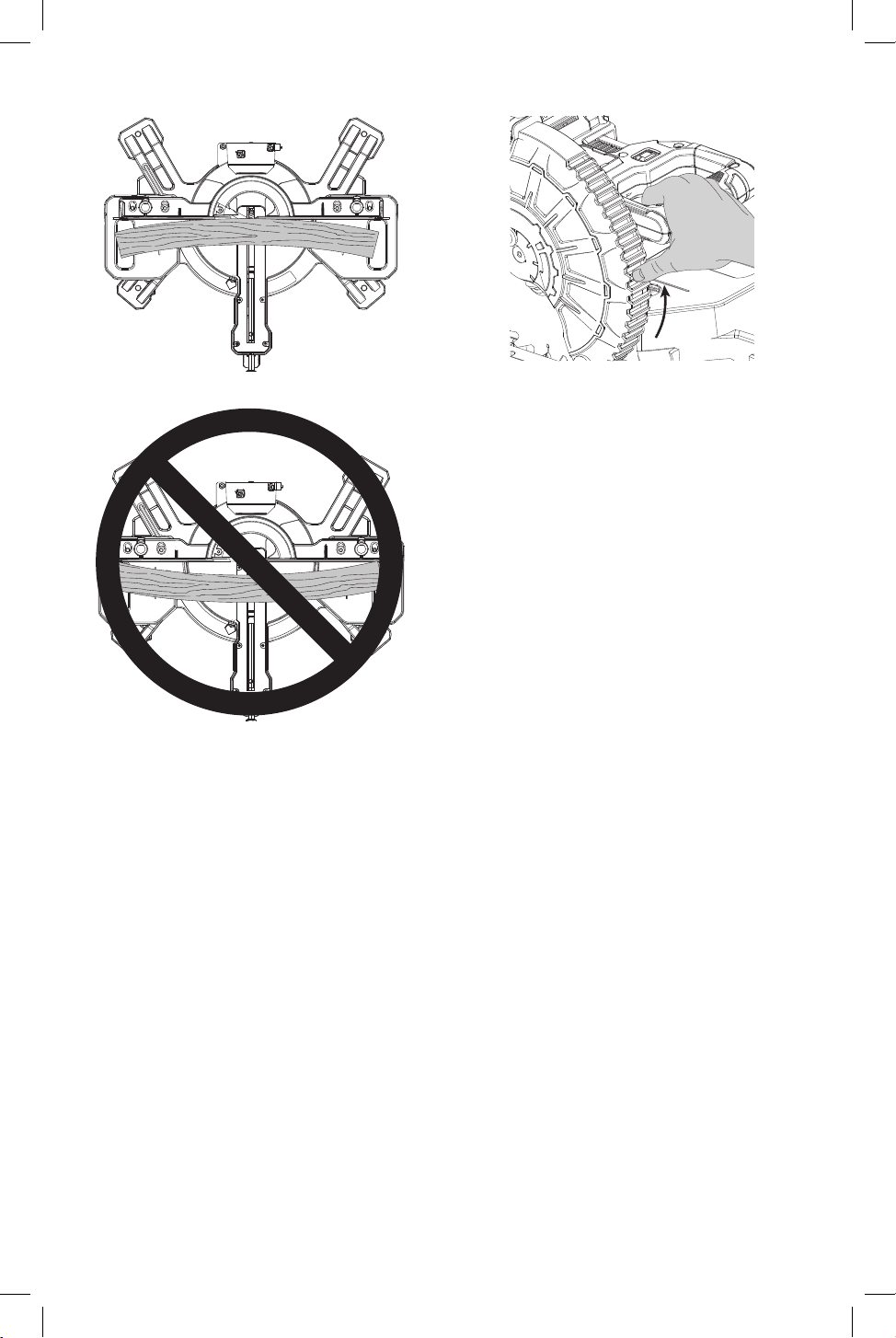

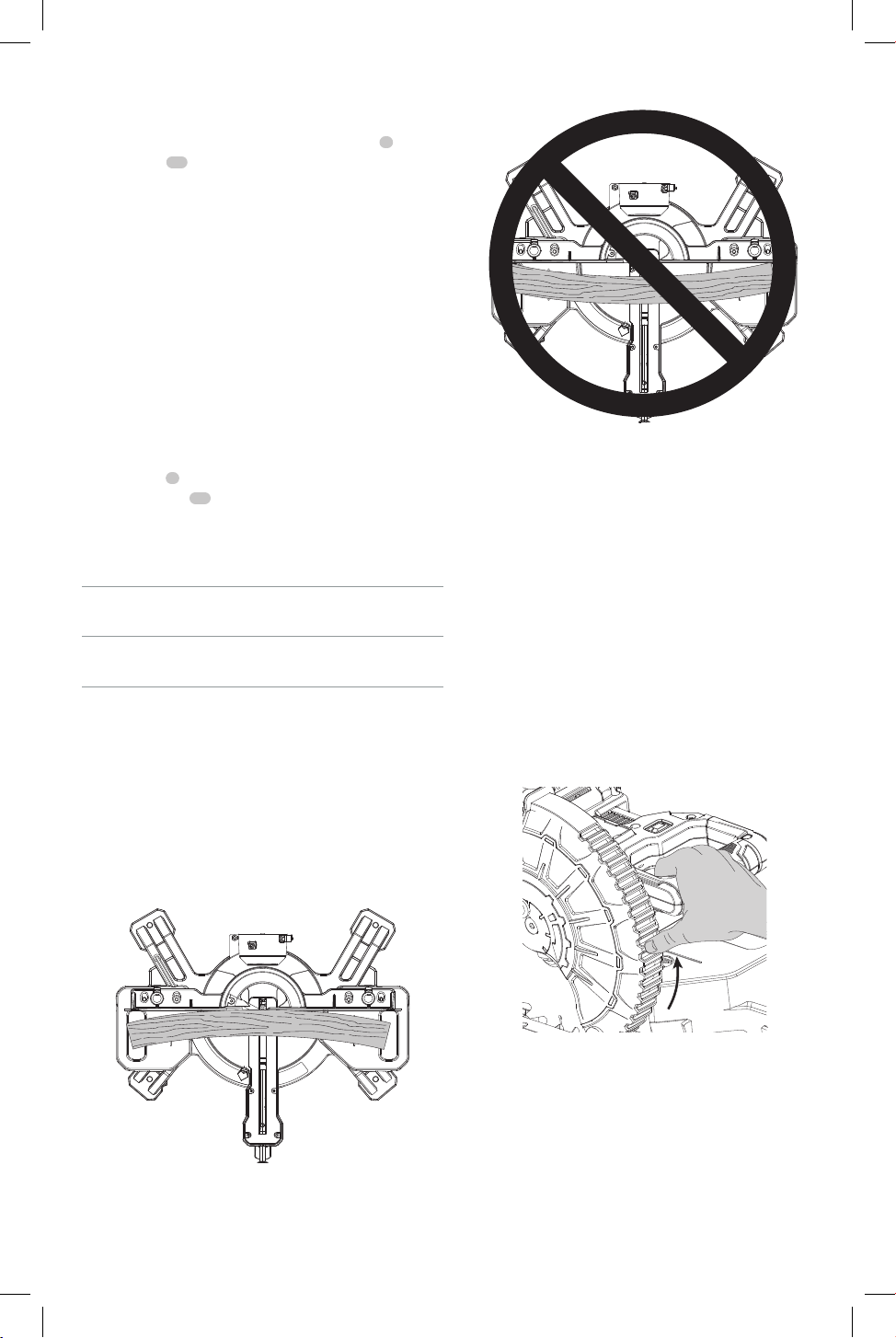

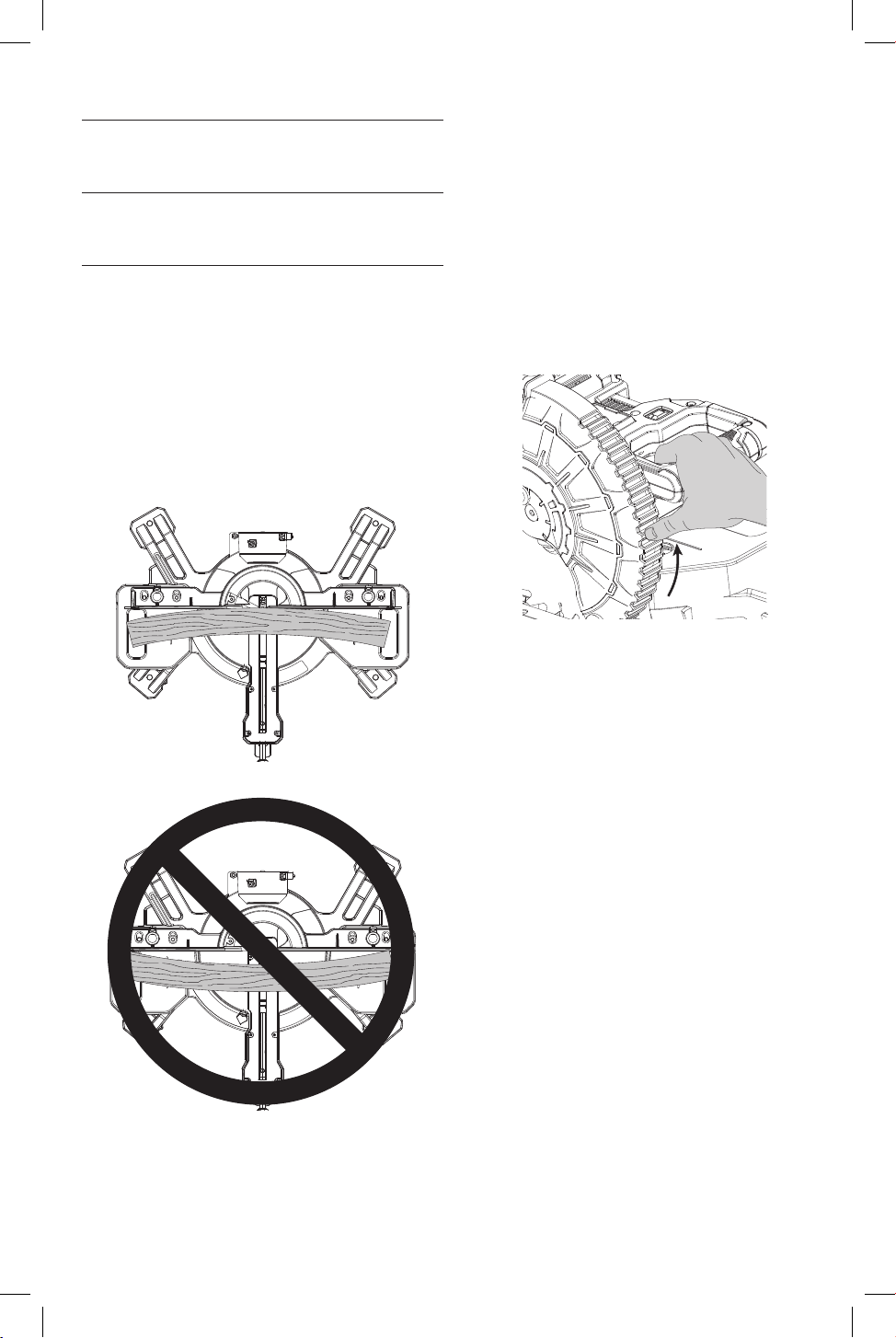

Guard Actuation and Visibility (Fig. A, Y)



CAUTION: Pinch hazard. To reduce the risk of injury,

keep thumb underneath the operating handle when

pulling the handle down. The lower guard will move

up as the operating handle is pulled down, which

could causepinching.

The lower guard

4

on your saw has been designed to

automatically uncover the blade when the arm is brought

down and to cover the blade when the arm israised.

Before each use or after making adjustments, cycle the arm

(unpowered) and make sure the guard opens smoothly and

closes fully. It should not contact the blade. With the arm

up, raise the guard (unpowered) as shown in FigureY and

release. The guard should fully close rapidly. Do not operate

the saw if the guard does not move freely and fully close

rapidly. Never clamp or tie the guard in an open position

when operating thesaw.

The guard can be raised by hand when installing or

removing saw blades or for inspection of the saw. NEVER

RAISE THE lower GUARD MANUALLY UN LESS THE BLADE

ISSTOPPED.

nOTE: Certain special cuts of large material will require

that you manually raise the guard. Refer to Cutting large

Material under SpecialCuts.

The front section of the guard is louvered for visibility while

cutting. Although the louvers dramatically reduce flying

debris, they are openings in the guard and safety glasses

should be worn at alltimes.

Support for Long Pieces

ALWAYS SUPPORT LONGPIECES.

Never use another person as a substitute for a table

extension, as additional support for a workpiece that is

longer or wider than the basic miter saw table or to help

feed, support or pull theworkpiece.

Support long workpieces using any convenient means

such as sawhorses or similar devices to keep the ends

fromdropping.

Cutting Picture Frames, Shadow Boxes

and Other Four-Sided Projects (Fig. Q, R)

To best understand how to make the items listed here, we

suggest that you try a few simple projects using scrap wood

until you develop a “feel” for yoursaw.

English

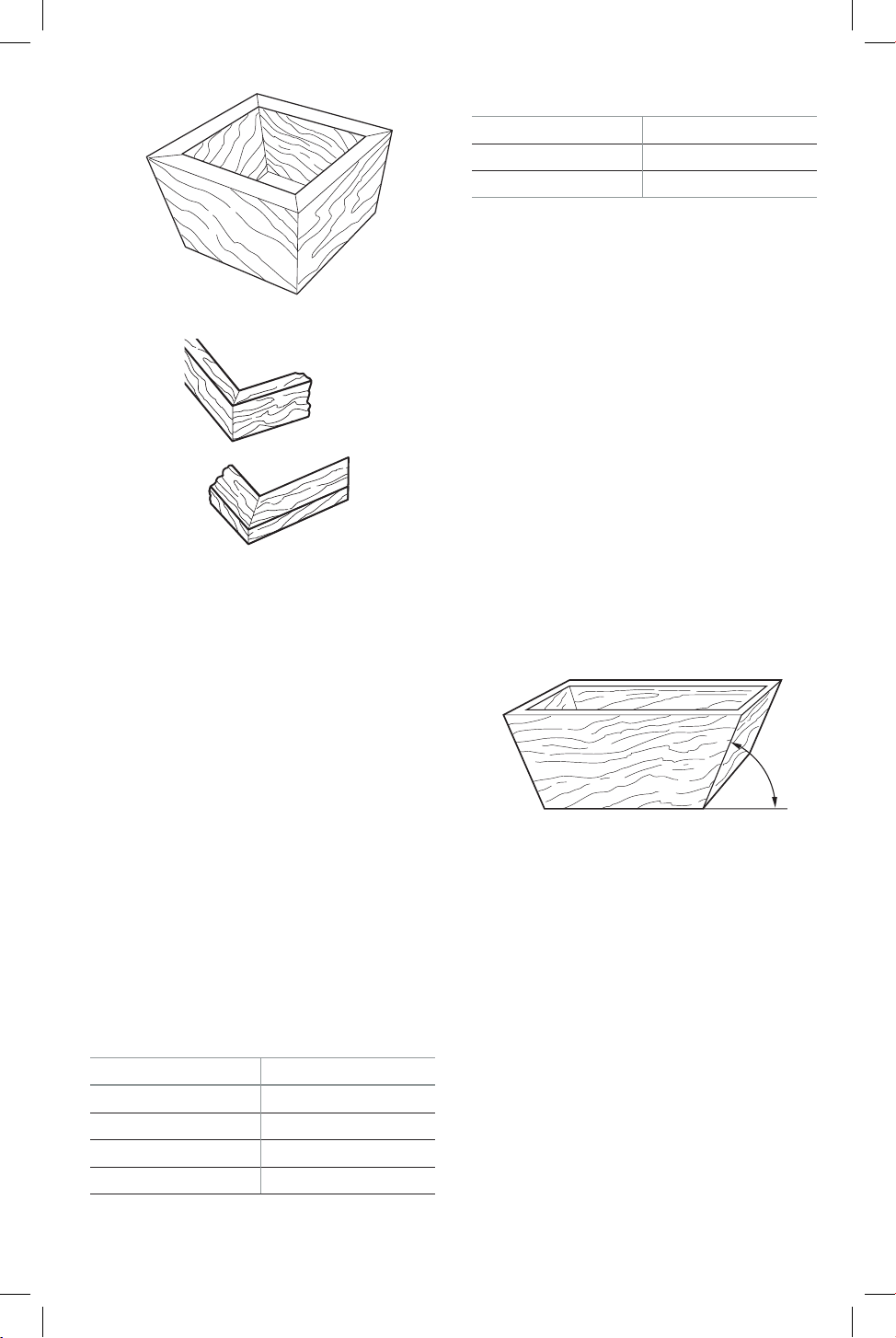

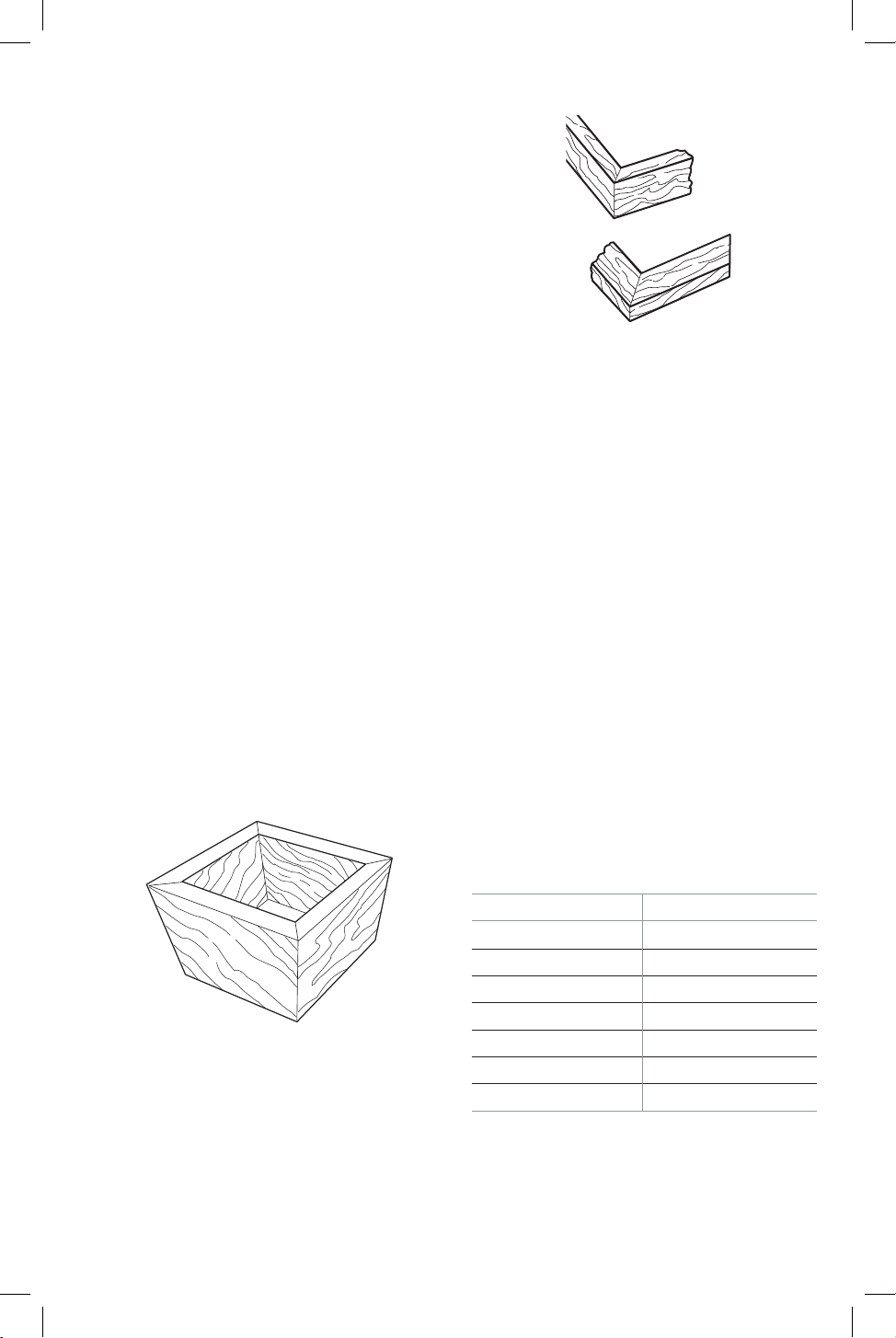

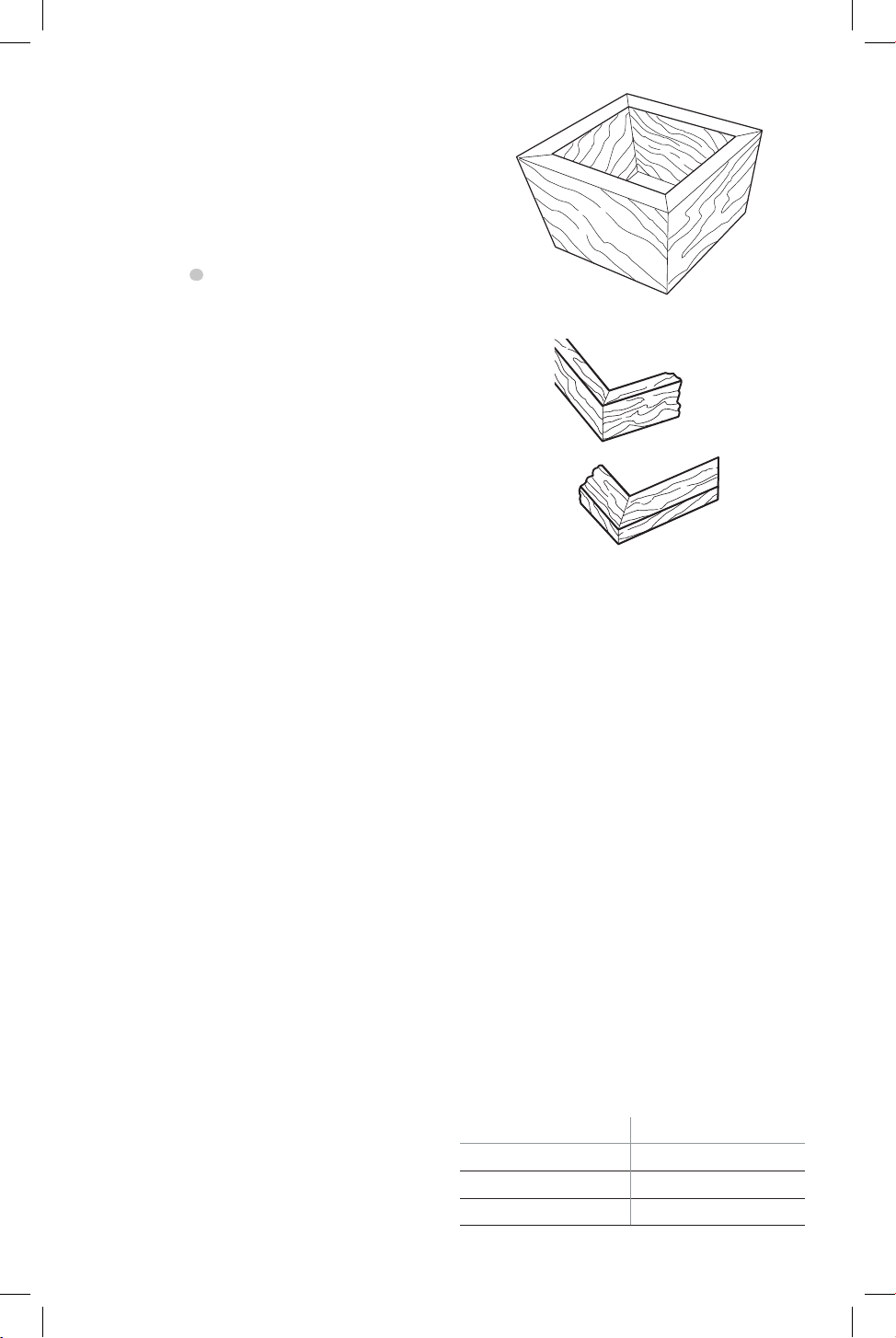

Fig. Q

Fig. R

Your saw is the perfect tool for mitering corners like the

one shown in FigureQ. Sketch 1 in FigureR shows a joint

made by using the bevel adjustment to bevel the edges

of the two boards at 45º each to produce a 90º corner. For

this joint the miter arm was locked in the zero position and

the bevel adjustment was locked at 45º. The wood was

positioned with the broad flat side against the table and the

narrow edge against the fence. The cut could also be made

by mitering right and left with the broad surface against

thefence.

Cutting Trim Molding and Other Frames

(Fig. Q, R)

Sketch 2 in Figure R shows a joint made by setting the miter

arm at 45º to miter the two boards to form a 90º corner. To

make this type of joint, set the bevel adjustment to zero and

the miter arm to 45º. Once again, position the wood with

the broad flat side on the table and the narrow edge against

thefence.

Figures Q and R are for four-sided objectsonly.

As the number of sides changes, so do the miter and bevel

angles. The chart below gives the proper angles for a variety

ofshapes.

EXAMPlEs

NUMBER OF SIDES MITER OR BEVEL ANGLE

4 45°

5 36°

6 30°

7 25.7°

EXAMPlEs

8 22.5°

9 20°

10 18°

The chart assumes that all sides are of equal length. For

a shape that is not shown in the chart, use the following

formula: 180º divided by the number of sides equals the

miter (if the material is cut vertically) or bevel angle (if the

material is cut layingflat).

Cutting Compound Miters (Fig. S)

A compound miter is a cut made using a miter angle and

a bevel angle at the same time. This is the type of cut used

to make frames or boxes with slanting sides like the one

shown in FigureS.

nOTE: If the cutting angle varies from cut to cut, check that

the bevel lock knob and the miter lock handle are securely

locked. These must be locked after making any changes in

bevel ormiter.

The chart at the end of this manual (Table 1) will assist you

in selecting the proper bevel and miter settings for common

compound miter cuts. To use the chart, select the desired

angleA (Fig.S) of your project and locate that angle on the

appropriate arc in the chart. From that point follow the chart

straight down to find the correct bevel angle and straight

across to find the correct miterangle.

Fig. S

ANGLE “A”

Set your saw to the prescribed angles and make a few

trial cuts. Practice fitting the cut pieces together until you

develop a feel for this procedure and feel comfortable

withit.

Example: To make a 4-sided box with 26º exterior angles

(Angle A, Fig.S), use the upper right arc. Find 26° on the arc

scale. Follow the horizontal intersecting line to either side

to get miter angle setting on saw (42°). Likewise, follow the

vertical intersecting line to the top or bottom to get the

bevel angle setting on the saw (18°). Always try cuts on a

few scrap pieces of wood to verify the settings on thesaw.

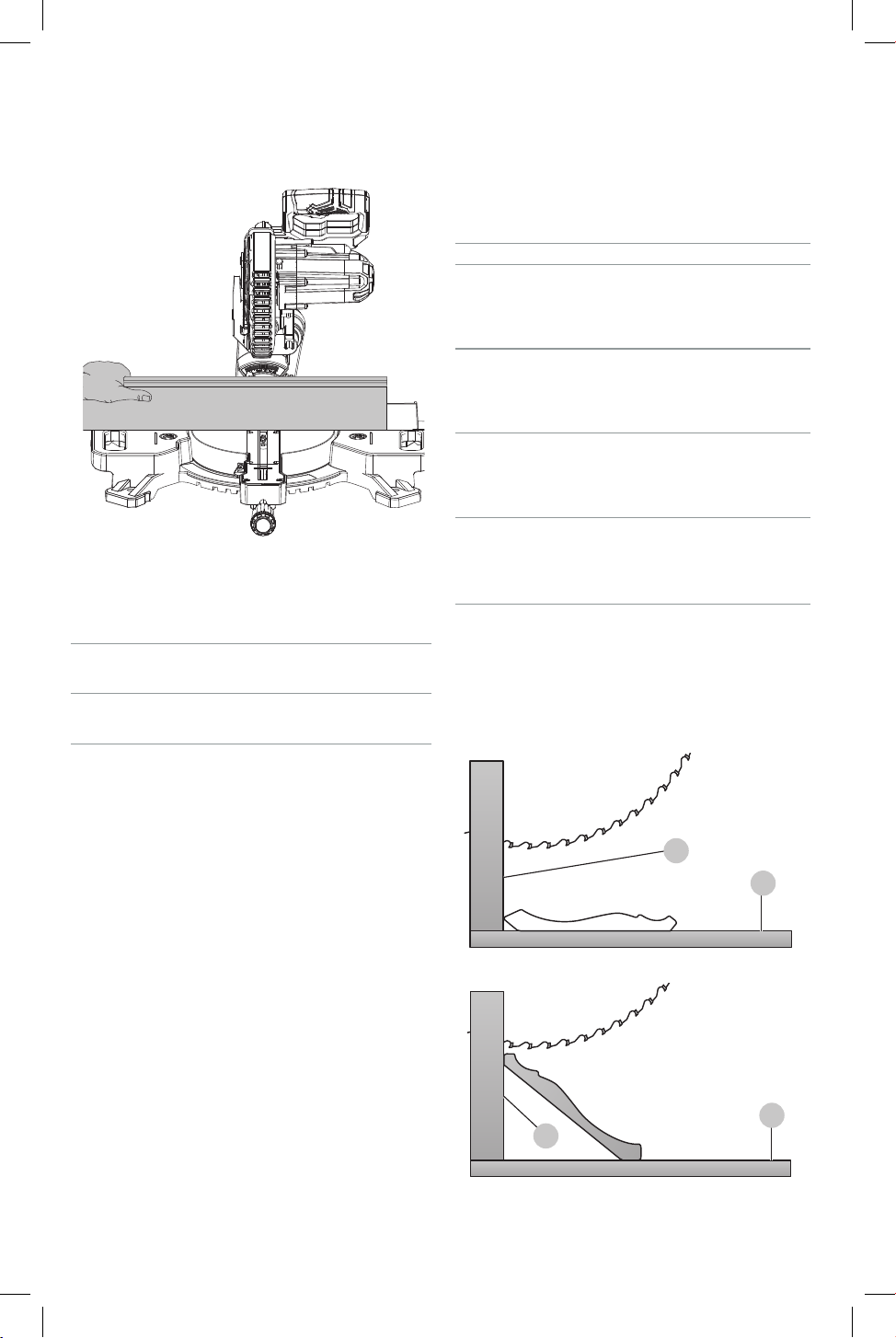

Cutting Base Molding (Fig. T–V)

Straight 90º Cuts

Position the wood against the fence and hold it in place as

shown in FigureT. Turn on the saw, allow the blade to reach

full speed and lower the arm smoothly through thecut.

English

Cutting Base Molding Up to 3.5"

(89 mm) High Vertically Against the

Fence

Position material as shown in FigureT.

Fig. T

All cuts should be made with the back of the molding

against the fence and with the bottom of the molding

against thetable.

inside corner Outside corner

Left side

Miter left 45°

Save left side of cut

Miter right 45°

Save left side of cut

Right

side

Miter right 45°

Save right side of cut

Miter left 45°

Save right side of cut

Material up to 3.5" (89 mm) can be cut as described above.

Cutting Crown Molding

In order to fit properly, crown molding must be compound

mitered with extremeaccuracy.

The two flat surfaces on a given piece of crown molding

are at angles that, when added together, equal exactly 90°.

Most, but not all, crown molding has a top rear angle (the

section that fits flat against the ceiling) of 52° and a bottom

rear angle (the part that fits flat against the wall) of 38°.

Your miter saw has special pre-set miter detent points at

31.6° left and right for cutting crown molding at the proper

angle. There is also a mark on the bevel scale at 33.8°.

The Bevel Setting/Type of Cut chart gives the proper

settings for cutting crown molding. (The numbers for the

miter and bevel settings are very precise and are not easy

to accurately set on your saw.) Since most rooms do not

have angles of precisely 90°, you will have to fine tune your

settingsanyway.

PRETESTING WITH SCRAP MATERIAL IS EX TREME LY

IMPORTANT!

Instructions for Cutting Crown Molding

Laying Flat and Using the Compound

Features

1. Lay the molding with broad back surface down flat on

saw table (Fig.U).

2. The settings below are for all Standard (U.S.) crown

molding with 52° and 38°angles.

BEVEl sETTing TYPE OF CUT

33.8°

lEFT siDE, insiDE CORnER:

Top of molding against fence

Miter table set right 31.62°

Save left end of cut

33.8°

RighT siDE, insiDE CORnER:

Bottom of molding against fence

Miter table set left 31.62°

Save left end of cut

33.8°

lEFT siDE, OUTsiDE CORnER:

Bottom of molding against fence

Miter table set left 31.62°

Save right end of cut

33.8°

RighT siDE, OUTsiDE CORnER:

Top of molding against fence

Miter table set right 31.62°

Save right end of cut

nOTE: When setting bevel and miter angles for all

compound miters, remember that the angles presented for

crown moldings are very precise and difficult to set exactly.

Since they can easily shift slightly and very few rooms have

exactly square corners, all settings should be tested on

scrapmolding.

Fig. U

Fig. V

PRETESTING WITH SCRAP MATERIAL IS EXTREMELY

IMPORTANT!

English

Alternative Method for Cutting Crown

Molding

Place the molding at an angle between the fence

9

and

the saw table

44

, with the top side of the molding on the

table and the bottom side of the molding on the fence as

shown in FigureV.

The advantage to cutting crown molding using this method

is that no bevel cut is required. Minute changes in the miter

angle can be made without affecting the bevel angle. This

way, when corners other than 90º are encountered, the saw

can be quickly and easily adjusted forthem.

Instructions for Cutting Crown Molding

Angled Between the Fence and Base of

the Saw for All Cuts

This saw can cut up to 9/16” (14 mm) x 3-5/8” (92 mm)

crown moldingnested.

1. Angle the molding so the bottom of the molding (part

which goes against the wall when installed) is against

the fence

9

and the top of the molding is resting on

the saw table

44

, as shown in FigureV.

2. The angled “flats” on the back of the molding must rest

squarely on the fence and sawtable.

inside corner Outside corner

Left side

Miter right at 45°

Save right side of cut

Miter left at 45°

Save right side of cut

Right side

Miter left at 45°

Save left side of cut

Miter right at 45°

Save left side of cut

Special Cuts

NEVER MAKE ANY CUT UNLESS THE MATERIAL IS

SECURED ON THE TABLE AND AGAINST THEFENCE.

Bowed Material (Fig. W, X)

When cutting bowed material always position it as shown in

FigureW and never like that shown in FigureX. Positioning

the material incorrectly will cause it to pinch the blade near

the completion of thecut.

Fig. W

Fig. X

Cutting Round Material

Rounded material should be clamped or held firmly to the

fence to keep it from rolling. This is extremely important

when making anglecuts.

Cutting Large Material (Fig. Y)

Occasionally you will encounter a piece of wood a little

too large to fit beneath the lower guard. To clear the guard

over the wood, with the saw off and your right hand on

the operating handle, place your right thumb outside of

the upper portion of the guard and roll the guard up just

enough to clear the wood, as shown in FigureY. Release

the guard prior to starting the motor. The guard mechanism

will function properly during the cut. Only do this when

necessary. NEVER TIE, TAPE, OR OTHERWISE HOLD THE

GUARD OPEN WHEN OPERATING THISSAW.

Fig. Y

English

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase (two years for batteries).

This warranty does not cover part failure due to normal

wear or tool abuse. For further detail of warranty coverage

and warranty repair information, visit www.craftsman.com

or call 1-888-331-4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

2 YEARs FREE sERViCE On CRAFTsMAn BATTERY PACKs

CMCB201, CMCB2011

3 YEARs FREE sERViCE On CRAFTsMAn BATTERY PACKs

CMCB202, CMCB204

nOTE: Battery warranty voided if the battery pack is

tampered with in any way. CRAFTSMAN is not responsible

for any injury caused by tampering and may prosecute

warranty fraud to the fullest extent permitted bylaw.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

Repairs

The charger and battery pack are notserviceable. There are

no serviceable parts inside the charger or battery pack.



WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a CRAFTSMAN

factory service center or a CRAFTSMAN authorized

service center. Always use identical replacementparts.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Cleaning



WARNING: Blow dirt and dust out of all air vents and

guards with clean, dry air at least once a week. To

minimize the risk of eye injury, always wear ANSI Z87.1

approved eye protection when performingthis task.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can causeinjury.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

DO NOT use lubricants or cleaners (particularly spray

or aerosol) in the vicinity of the plastic guard. The

polycarbonate material used in the guard is subject to

attack by certainchemicals.

• All bearings are sealed. They are lubricated for life and

need no furthermaintenance.

• Periodically clean all dust and wood chips from around

AND UNDER the base and the rotary table. Even though

slots are provided to allow debris to pass through, some

dust willaccumulate.

• The brushes are designed to give you several years of

use. If they ever need replacement, return the tool to

the nearest service center forrepair.



WARNING: To reduce the risk of serious personal

injury, Do not touch the sharp points on the

blade with fingers or hands while performing

any maintenance.

English

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

TROUBLESHOOTING GUIDE

BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS

TROUBlE! WhAT’s WROng? WhAT TO DO

Saw will not start Battery not installed. Install battery. Refer to Installing and Removing the Battery Pack.

Battery not charged. Charge battery. Refer to Charging a Battery.

Brushes worn out. Have brushes replaced by authorized service center.

Saw makes unsatisfactory cuts Dull blade. Replace blade. Refer to Changing or Installing a New Saw Blade.

Blade mounted backwards. Turn blade around. Refer to Changing or Installing a New Saw Blade.

Gum or pitch on blade. Remove blade and clean with coarse steel wool and turpentine or

household oven cleaner.

Incorrect blade for work being done. Change the blade type. Refer to Saw Blades under Optional Accessories.

CUTLINE worklight is flashing Battery not charged. Charge battery. Refer to Charging a Battery.

Machine vibrates excessively Saw not mounted securely to stand

or work bench.

Tighten all mounting hardware. Refer to Bench Mounting.

Stand or bench on uneven floor. Reposition on flat level surface. Refer to Familiarization.

Damaged saw blade. Replace blade. Refer to Changing or Installing a New Saw Blade.

Does not make accurate miter cuts Miter scale not adjusted correctly. Check and adjust. Refer to Miter Control under Features and Controls.

Blade is not square to fence. Check and adjust. Refer to Miter Control under Features and Controls.

Blade is not perpendicular to table. Check and adjust fence. Refer to Bevel Square to Table Adjustment

under Adjustments.

Workpiece moving. Clamp workpiece securely to fence or glue 120 grit sandpaper to fence with

rubber cement.

Kerf plate worn or damaged. Take to authorized service center.

Material pinches blade Cutting bowed material. Refer to Bowed Material under Special Cuts.

English

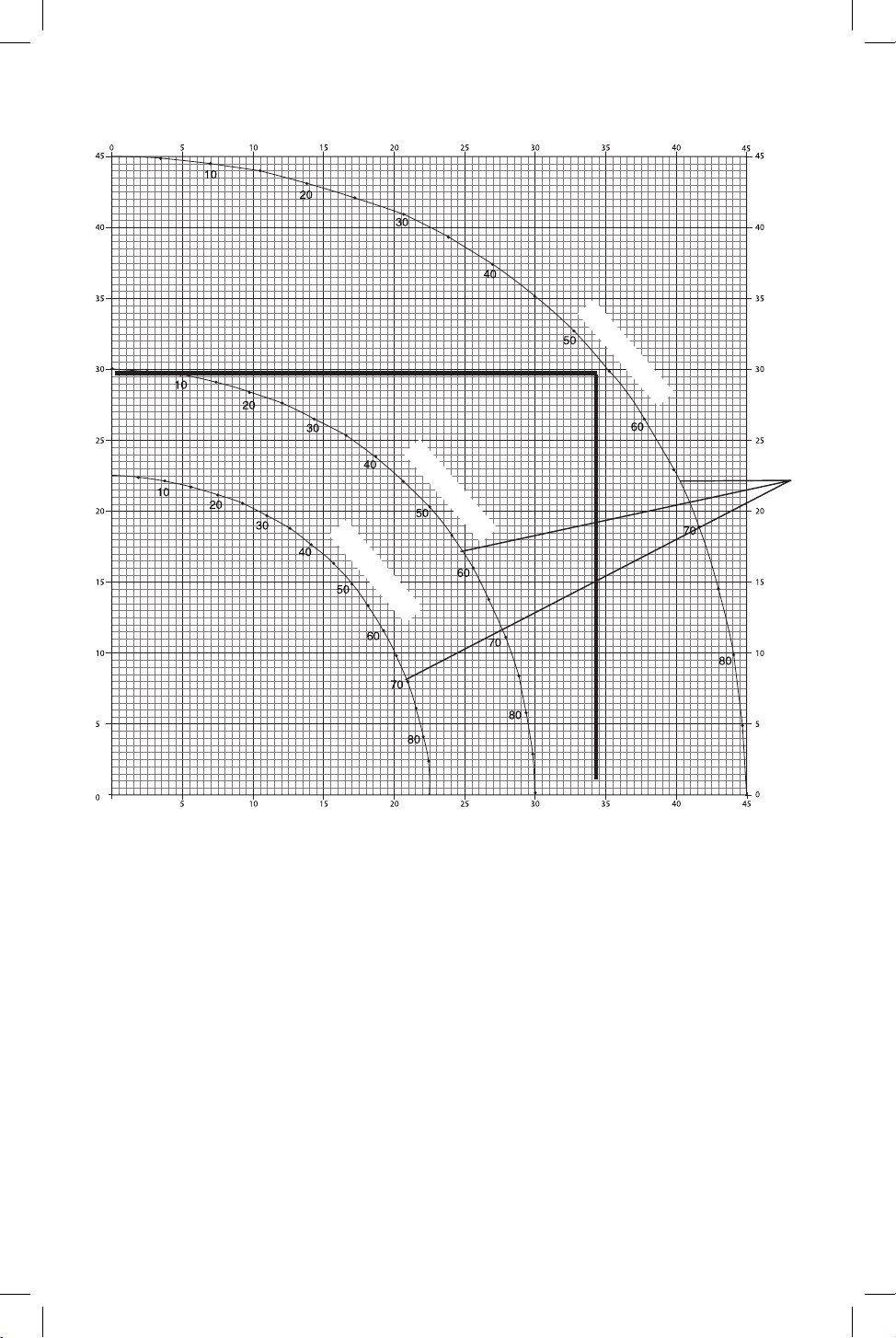

TABLE 1: COMPOUND MITER CUT

(position wood with broad flat side on the table and the narrow edge against the fence)

SET THIS MITER ANGLE ON SAW

ANGLE OF SIDE OF BOX (ANGLE A)

SQUARE BOX

6-SIDED BOX

SET THIS BEVEL ANGLE ON SAW

8-SIDED BOX

FRAnçAis

Français (traduction de la notice d’instructions originale)

DESCRIPTION

Gâchette

Poignée de manœuvre

Trous de montage

Protecteur inférieur

Bouton de verrouillage

des onglets

Taquet des onglets

Plaque à entaille

Encoche pour main

Guide

Bouton de verrouillage

en biseau

Glissières

Capteur de poussière

Bloc-piles

Interrupteur de

verrouillage de la lampe

de travail de la ligne de

coupe

Levier de verrouillage

Bouton de verrouillage

des glissières

Trou de montage du

serre-joint

Clé pour lame

Tige de verrouillage

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.



DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

7 6 5

Fig. A

FRAnçAis

Scie à onglets

CMCS714

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

FRAnçAis

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc-piles risque de

provoquer un incendie s’il est utilisé avec un autre

type de b loc-piles.

b ) Utiliser les outils électriques uniquement avec

les blocs-piles conçus à cet effet. L’utilisation de

tout autre bloc-piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court-circuit des bornes du bloc-piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc-piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc-piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc-piles ou outil qui

a été endommagé ou modifié. Les unités

endommagées ou modifiées peuvent avoir une

réaction imprévisible résultant en un incendie,

une explosion ou un potentiel de blessure.

f ) Ne pas exposer de bloc-piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au-dessus de 129°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc-piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risque d’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs-piles endommagés.

La réparation de blocs-piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

CONSIGNES DE SÉCURITÉ POUR SCIES À

ONGLETS

a ) Les scies à onglets sont conçues pour couper

le bois ou semblables au bois, elles ne peuvent

pas être utilisées avec des meules de coupe

abrasives pour couper des matériaux ferreux

comme les barres, les tiges, les clous, etc. La

poussière abrasive peut entraîner le blocage des

pièces mobiles comme le protecteur inférieur. Les

étincelles provenant de la coupe abrasive brûleront

le protecteur inférieur, la plaque à entaille et d’autres

pièces en plastique.

b ) Utilisez des serre-joints pour soutenir les pièces

de travail lorsque possible. Si vous soutenez la

pièce de travail à la main, vous devez toujours

garder votre main à au moins 100 mm de chaque

côté de la lame de la scie. Ne pas utiliser cette

scie pour couper des pièces qui sont trop petites

pour être serrées ou tenues à la main de façon

sécuritaire. Si votre main est placée trop près de

la lame de la scie, il y a un risque accru de blessures

causées par le contact avec la lame.

c ) La pièce de travail doit être fixe et serrée ou

tenue contre le guide et la table. Ne pas insérer

la pièce de travail dans la lame ou couper à main

levée de quelque façon que ce soit. Des pièces

de travail non serrées ou mobiles pourraient être

projetées à hautes vitesses, causant des blessures.

d ) Poussez la scie dans la pièce de travail. Ne pas

tirer la scie dans la pièce de travail. Pour faire

une coupe, levez la tête de la scie et sortez-la

au-dessus de la pièce de travail sans couper,

démarrez le moteur, baissez la tête de la scie et

poussez la scie dans la pièce de travail. Couper

sur un coup en traction risque de faire grimper la lame

de la scie sur le dessus de la pièce de travail et projeter

violemment l’assemblage de la lame vers l'utilisateur.

e ) Ne jamais croiser votre main au-dessus de la

ligne prévue de la coupe, que ce soit à l’avant ou

à l’arrière de la lame de la scie. Soutenir la pièce de

travail avec les mains croisées, c’est-à-dire en tenant

la droite de la lame de la scie avec votre main gauche

et vice versa, est très dangereux.

f ) Ne pas atteindre l’arrière du guide avec une ou

l’autre des mains plus près de 100 mm de chaque

côté de la lame de la scie, pour retirer les résidus

de bois ou pour toute autre raison pendant que

la lame tourne. La proximité de la lame de la scie en

rotation de votre main peut ne pas être évidente et

vous pouvez être gravement blessé.

g ) Inspectez votre pièce de travail avant la coupe. Si

la pièce de travail est courbée ou tordue, serrez-

la avec la face courbée extérieure vers le guide.

Assurez-vous toujours qu’il n’y a aucun espace

entre la pièce de travail, le guide et la table le

long de la ligne de coupe. Les pièces de travail

pliées ou tordues peuvent se déformer ou se déplacer

et peuvent causer le coincement de la lame de la scie

en rotation pendant la coupe. Il ne doit y avoir aucun

clou ou objet étranger dans la pièce de travail.

h ) Ne pas utiliser la scie jusqu’à ce que la scie soit

libre de tous les outils, résidus de bois, etc., sauf

la pièce de travail. Les petits débris ou les pièces

non serrées du bois ou autres objets qui entrent en

contact avec la lame en rotation peuvent être projetés

à hautevitesse.

i ) Coupez seulement une seule pièce de travail à

la fois. Des pièces de travail multiples empilées ne

peuvent pas être serrées ou renforcées et peuvent se

coincer sur la lame ou se déplacer durant la coupe.

j ) Assurez-vous que la scie à onglets est montée

ou placée sur une surface de travail ferme et à

niveau avant de l’utiliser. Une surface de travail

ferme et à niveau réduit le risque que la scie à onglets

devienne instable.

k ) Planifiez votre travail. Chaque fois que vous

changez le réglage de l’angle des onglets ou

du biseau, assurez-vous que le guide ajustable

est bien réglé pour soutenir la pièce de travail

et qu’il ne nuit pas à la lame ou le système de

protection. Sans mettre l’outil en marche et sans

aucune pièce de travail sur la table, déplacez la lame

de la scie dans une coupe simulée complète afin

d’assurer qu’il n’y aura aucune interférence ou aucun

danger de couper le guide.

l ) Apportez un soutien approprié comme des

rallonges de tables, des chevalets de sciage,

etc. pour une pièce de travail plus large ou plus

longue que le dessus de la table. Les pièces de

travail plus longues ou plus larges que la table

de scie à onglets peut basculer si elles ne sont

pas soutenues de façon appropriée. Si la pièce

coupée ou les extrémités de la pièce de travail, elle

peut lever le protecteur inférieur ou être projetée par la

lame en rotation.

m ) Ne pas utiliser une autre personne comme

substitut à une rallonge de la table ou comme

soutien supplémentaire. Un soutien instable de la

pièce de travail peut causer le coincement de la lame

ou le déplacement de la pièce de travail durant la

coupe vous tirant ou tirant la personne qui vous aide

dans la lame en rotation.

n ) La pièce coupée ne doit pas être coincée ou

appuyée par quelque moyen que ce soit contre

la lame en rotation. Si elle est confinée, c’est-

à-dire à l’aide de butées longitudinales, la pièce

coupée pourrait être écrasée contre la lame et être

violemment projetée.

o ) Utilisez toujours un serre-joint ou une fixation

conçus pour soutenir les matériaux ronds comme

les tiges ou les tubes. Les tiges ont tendance à rouler

pendant la coupe, faisant en sorte que la lame mord

et tire le travail avec votre main dans la lame.

FRAnçAis

RÈGLES DE SÉCURITÉ ADDITIONNELLES

RELATIVES AUX SCIES À ONGLET



AVERTISSEMENT: ne pas insérer le bloc-piles dans

l’outil tant que l’ensemble des instructions n’a pas été

lu et compris.

• NE JAMAIS PLACER LES MAINS À PLUS DE 100 mm

(4 po) DE LA LAME.

• NE PAS UTILISER CETTE MACHINE tant qu’elle

n’est pas complètement assemblée et installée,

conformément aux instructions données. Une machine

incorrectement assemblée pose des risques de dommages

corporelsgraves.

• DEMANDER CONSEIL à un supérieur, un instructeur,

ou à toute autre personne qualifiée, si l’on n’est pas

complètement familier avec l’utilisation de cette machine.

Le savoir est source de sécurité.

• SE CONFORMER AUX NORMES DU CODE EN MATIÈRE

DE CÂBLAGE et connexions électriques pour prévenir

tout risque de décharges électriques ou d’électrocution.

Protéger la ligne électrique avec un fusible temporisé d’au

moins 15 ampères ou un disjoncteur.

• S’ASSURER QUE la lame tourne dans le bon sens. Les

dents de la lame devraient pointer dans le sens de rotation

indiqué sur la scie.

• RESSERRER TOUS LES LEVIERS DE VERROUILLAGE,

boutons et autres leviers avant toute utilisation. Les

dispositifs de fixation lâches posent des risques d’éjection

rapide et violente de la pièce à travailler.

• S’ASSURER QUE L’ENSEMBLE LAME ET SERRE-LAMES

EST PROPRE, que les côtés encastrés des serre-lames se

trouvent contre la lame et que la vis de l’arbre est resserrée

soigneusement. Une lame mal ou incorrectement arrimée

pose des risques de dommages matériels et corporels.

• NE PAS UTILISER LA SCIE SUR TOUTE AUTRE TENSION

AUTRE QUE CELLE SPÉCIFIÉE. Surchauffe, dommages à

l’outil et dommages corporels pourraient survenir.

• NE RIEN BLOQUER CONTRE LE VENTILATEUR pour

maintenir l’arbre de moteur. Des dommages à l’outil et

dommages corporels pourraient survenir.

• NE JAMAIS COUPER DES MÉTAUX ou de la maçonnerie.

Ce genre de coupes pourrait faire éclater les pointes au

carbure de la lame et les projeter violemment posant des

risques de dommages corporels graves.

• NE JAMAIS laisser aucune partie du corps entrer dans

le sillage de la lame scie, car cela pose des risques de

dommages corporels.

• NE JAMAIS appliquer de Lubrifiant à lames sur une lame

en mouvement. Lors de l’application du lubrifiant, les

mains pourraient rencontrer la lame et provoquer des

dommages corporels graves.

• NE placez PAS les deux mains dans la zone de la lame

lorsque la scie est connectée à la batterie. L’activation

accidentelle de la lame pose des risques de dommages

corporels graves.

• NE JAMAIS APPROCHER LES MAINS DE LA LAME,

NI AUTOUR NI DERRIÈRE. Une lame peut causer des

dommages corporels graves.

• N'atteignez JAMAIS sous la scie à moins qu'elle ne soit

éteinte et que la batterie ne soit retirée. Tout contact avec

la lame de scie pose des risques de dommages corporels.

• ARRIMER SOIGNEUSEMENT LA MACHINE À UN

SUPPORT STABLE. Les vibrations pourraient faire glisser

la machine, ou bouger ou basculer, posant des risques de

dommages corporels graves.

• UTILISER UNIQUEMENT DES LAMES DE SCIE À COUPE

TRANSVERSALE recommandées pour scies à onglet.

Pour optimiser les résultats, ne pas utiliser de lames à

pointes de carbure avec un angle d’attaque supérieur

à 7 degrés. Ne pas utiliser des lames à creux de dent

profonds. Elles pourraient changer de course et toucher le

carter, et poser des risques de dommages matériels et/ou

corporelsgraves.

• UTILISER UNIQUEMENT DES LAMES DE LA TAILLE ET

DU TYPE CORRECTS indiqués pour cet outil pour prévenir

tout dommage matériel et/ou corporel grave.

• VÉRIFIER QUE LES LAMES NE COMPORTENT

AUCUNE FISSURE ni aucun autre dommage avant

chaque utilisation. Une lame fissurée ou endommagée

peut se casser et des morceaux pourraient être éjectés

violemment, et causer des dommages corporels

graves. Changer immédiatement toute lame fissurée

ouendommagée.

• NETTOYER LA LAME ET LES SERRE-LAMES avant

chaque utilisation. Leur nettoyage permettra de vérifier

qu’ils ne comportent aucun dommage. Une lame ou un

serre-lame fissuré ou endommagé peut se casser et des

morceaux pourraient être éjectés violemment, et causer

des dommages corporels graves.

• NE PAS UTILISER DE LAMES VOILÉES. Vérifier que la

lame tourne correctement et sans vibration. Une lame

p ) Laissez la lame atteindre sa pleine vitesse avant

d’entrer en contact avec la pièce de travail. Cela

réduira le risque que la pièce de travail soit projetée.

q ) Si la pièce de travail ou la lame se coince,

éteignez la scie à onglets. Attendez que toutes les

pièces en mouvement s’arrêtent et débranchez

la fiche de la source d’alimentation et/ou retirez

le bloc-piles. Retirez ensuite le matériel coincé.

Poursuivre le sciage avec la pièce de travail coincée

pourrait causer une perte de contrôle ou endommager

la scie à onglets.

r ) Après avoir terminé la coupe, relâchez le bouton,

tenez la tête de la scie vers le bas et attendez

que la lame s’arrête avant de retirer la pièce

coupée. Mettre votre main près de la lame en marche

estdangereux.

s ) Maintenir fermement la poignée pour effectuer

une coupe partielle ou pour libérer l’interrupteur

alors que la tête de scie n’est pas encore

complètement abaissée. Le freinage de la scie

pourrait abaisser soudainement la tête de scie, et

poser des risques de dommages corporels.

FRAnçAis

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux.

Pour réduire toute exposition à ces produits:

travailler dans un endroit bien aéré, en utilisant

du matériel de sécurité homologué, tel un masque

antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm (plpm) ....... pieds linéaires par

minute

qui vibre pose des risques de dommages matériels et

corporelsgraves.

• NE PAS utiliser de lubrifiant ou de nettoyant

(particulièrement en vaporisateur ou en aérosol)

à proximité du carter en plastique. Le matériau en

polycarbonate utilisé pour le carter peut être attaqué par

certains produits chimiques.

• MAINTENIR LES DISPOSITIFS DE PROTECTION EN

PLACE et en bon état de marche.

• UTILISER SYSTÉMATIQUEMENT LA PLAQUE DE TRAIT

ET LA REMPLACER SI ELLE EST ENDOMMAGÉE. De

petits débris s’accumulant sous la scie pourraient interférer

avec la lame de scie et causer l’instabilité de la pièce lors

de la coupe.

• UTILISER UNIQUEMENT LES SERRE-LAMES

recommandés pour cet outil pour prévenir tout dommage

matériel et/ou corporel grave.

• ÉLIMINER DES ORIFICES D’AÉRATION DU MOTEUR

tout débris ou sciure. Des orifices d’aération bouchés

pourraient causer la surchauffe de la machine et

l’endommager. Cela pourrait aussi provoquer un

court-circuit qui poserait de risques de dommages

corporelsgraves.

• NE JAMAIS VERROUILLER L’INTERRUPTEUR EN

POSITION DE MARCHE (ON), car cela pose des risques

de dommages corporels graves.

• NE JAMAIS MONTER SUR L’OUTIL. De sérieux

dommages corporels pourraient en résulter si l’outil

basculait ou en cas de contact involontaire avec l’organe

de coupe.

• DES INFORMATIONS COMPLÉMENTAIRES sur la

sécurité et l’utilisation correcte des outils électriques

(ex.: vidéo sécurité) sont à votre disposition auprès du

Power Tool Institute (l’Institut des outils électriques),

1300 Sumner Avenue, Cleveland, OH 44115-2851 (www.

powertoolinstitute. com). Des informations sont aussi

à votre disposition auprès du National Safety Council

(Conseil National de la Sécurité), 1121 Spring Lake Drive,

Itasca, IL 60143-3201. Se reporter aux standards de

l’institut: American National Standards Institute ANSI

01.1, Directives de sécurité pour les machines à bois et

à la réglementation OSHA 1910. 213 du Ministère du

travailaméricain.



AVERTISSEMENT: le fait de découper des plastiques,

du bois enduit de sève ou autres matériaux pouvant

causer l’accumulation de matériaux fondus sur les

pointes de lame et le corps de lame, augmente les

risques de surchauffe et de grippage lors de la coupe.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes NE

sont PAS des lunettes de protection. Utiliser aussi un

masque antipoussières si l'opération est poussiéreuse.

PORTER SYSTÉMATIQUEMENT UN ÉQUIPEMENT DE

SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

FRAnçAis

BLOCS-PILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant

d’utiliser le bloc-piles et le chargeur, lire les consignes de

sécurité ci-après puis suivre la procédure de chargement

indiquée. Pour commander un bloc-piles de rechange,

s’assurer d’en inclure le numéro de catalogue et la tension.

LIRE TOUTES LES CONSIGNES

Consignes importantes de sécurité

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

Pour des raisons de fonctionnalité et de sécurité, les

étiquettes d’avertissement suivantes figurent sur votre scie

àonglet.

SUR LE PARE-MAIN : SUR LE SOCLE : (À 2

ENDROITS)

DANGER – RESTEZ À

L’ÉCART DE LALAME.

SUR LE PARE-MAIN SUPÉRIEUR :

Fixez bien le support de fixation avec les deux vis avant

d’utiliser le produit.

ON TABLE: (2 PLACES)



AVERTISSEMENT: pour réduire tout risque de

dommages corporels, l’utilisateur doit lire le

manuel de l’utilisateur avant toute utilisation

de la scie a onglet. Gardez vos mains et votre

corps hors de portée de la trajectoire de la

lame de la scie. Tout contact avec la lame

entraînera une blessure grave. Vérifier le bon

fonctionnement de la fermeture du carter avant

chaque utilisation. Resserrer systématiquement

les boutons de réglage avant chaque utilisation.

Ne jamais utiliser la scie à main levée. Arrimer

les petites pièces avant la coupe. Ne jamais

passer les mains derrière la lame. Ne jamais

croiser les bras devant la lame. Arrêter l’outil et

attendre l’arrêt complet de la lame de scie avant

de déplacer la pièce, de modifier les réglages

ou de déplacer les mains. Retirer le bloc-piles

avant d’ajuster ou changer la lame ou avant

tout entretien. Pour réduire tout risque de

dommages corporels, ramener le chariot dans

sa position arrière extrême après chaque coupe

SPM (FPM) ......... fréquence par

minute

OPM .................... oscillations por

minuto

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... eviter de regarder

directement le flux

de lumière.

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

IPXX .................... symbole IP

transversale. Réfléchissez! Vous préviendrez

desaccidents.



AVERTISSEMENT: comme les accessoires autres que

ceux offerts par n’ont pas été testés avec ce produit,

leur utilisation avec cet appareil pourrait comporter

un danger. Pour réduire tout risque de dommages

corporels, seuls des accessoires recommandés

doivent être utilisés avec cetappareil.Les accessoires

recommandés avec cet outil sont vendus séparément

chez votre distributeur local ou dans les centres

de réparation autorisés. Si vous avez besoin d’aide

pour localiser ces accessoires, veuillez contacter

CRAFTSMAN., 701 East Joppa Road, Towson, MD

21286 U.S.A. appeler le 1-888-331-4569 ou vous

rendre sur notre site: www.CRAFTSMAN.com.

Accessoires en option

Les accessoires suivants, conçus spécialement pour votre

scie, pourront vous aider. Dans certains cas, d’autres

supports de travail, butées longitudinales, serre-joints,

etc., obtenus localement pourront être plus appropriés.

Sélectionnez et utilisez soigneusement vosaccessoires.

lames de scie

UTILISER EXCLUSIVEMENT DES LAMES DE SCIE DE 184mm

(7–1/4po) AVEC UN ALÉSAGE ROND DE 16mm (5/8po)

DE DIAMÈTRE ET UN TRAIT DE SCIE MAXIMUM DE 2,1mm.

LA VITESSE NOMINALE DOIT ÊTRE AU MINIMUM DE 4000r/

min. NE PAS UTILISER DE LAMES AVEC UN ALÉSAGE EN

FORME DE DIAMANT. Ne jamais utiliser une lame d’un

diamètre différent. Elle ne serait pas protégée correctement.

Utiliser uniquement des lames de coupe transversale! Ne

pas utiliser des lames conçues pour la coupe longitudinale,

des lames à usage multiple ou des lames avec angle

d’attaque supérieur à 7°.

DEsCRiPTiOns DEs lAMEs

APPLICATION DIAMÈTRE DENTS

Usage général 184 mm (7–1/4 po) 40

Coupe de précision

du bois

184 mm (7–1/4 po) 60

FRAnçAis

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu

déflagrant, en présence, par exemple, de poussières,

gaz ou liquides inflammables. Le fait d’insérer ou

retirer un bloc-piles de son chargeur pourrait causer

l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de

petits objets métalliques comme des trombones

attache-feuilles, des pièces de monnaie, des clés, des

clous et vis ou autres pièces qui pourraient court-

circuiter les bornes. Un court-circuit pourrait causer des

brûlures ou un incendie.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un

chargeur. NE modifier un bloc-piles d’AUCUNE façon

pour le faire rentrer dans un chargeur incompatible,

car il pourrait se briser et causer des dommages

corporels graves.

• Recharger les blocs-piles exclusivement dans des

chargeursCRAFTSMAN.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau

ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc-

piles en présence de températures ambiantes

pouvant excéder 40°C (104°F) (comme dans des

hangars ou des bâtiments métalliques l’été). Pour

préserver leur durée de vie, entreposer les blocs-piles dans

un endroit frais etsec.

REMARQUE: ne pas mettre un bloc-piles dans un

outil dont la gâchette est verrouillée en position de

marche. Ne jamais bloquer l’interrupteur en position

deMARCHE.

• Ne pas incinérer le bloc-piles même s’il est

sévèrement endommagé ou complètement usagé,

car il pourrait exploser et causer un incendie.

Pendant l’incinération des blocs-piles au lithium-ion, des

vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau,

rincer immédiatement au savon doux et à l’eau. En

cas de contact oculaire, rincer l’œil ouvert à l’eau claire

une quinzaine de minutes ou jusqu’à ce que l’irritation

cesse. Si des soins médicaux s’avéraient nécessaires, noter

que l’électrolyte de la pile est composé d’un mélange de

carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut

causer une irritation respiratoire. En cas d’inhalation,

exposer l’individu à l’air libre. Si les symptômes persistent,

consulter unmédecin.



AVERTISSEMENT : risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou

à uneflamme.



AVERTISSEMENT : risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison

que ce soit. Si le boîtier du bloc-piles est fissuré ou

endommagé, ne pas l’insérer dans un chargeur. Ne

pas écraser, laisser tomber, ou endommager les blocs-

piles. Ne pas utiliser un bloc-piles ou un chargeur

qui a reçu un choc violent, ou si l’appareil est tombé,

a été écrasé ou endommagé de quelque façon que

ce soit (p. ex. percé par un clou, frappé d’un coup

de marteau, piétiné). Les blocs-piles endommagés

doivent être renvoyés à un centre de réparation pour

y êtrerecyclés.

Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute

températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans

un lieu frais et sec, hors du chargeur pour optimiser

lesrésultats.

REMARQUE: les blocs-piles ne devraient pas être

entreposés complètement déchargés. Il sera nécessaire de

recharger le bloc-piles avant réutilisation.

Instructions d’entretien du blocs-pile

1. Éliminer toute saleté ou graisse de la surface externe

du blocs-pile à l’aide d’un chiffon ou d’une brosse

non métallique douce. N’utiliser ni eau ni aucun

nettoyantliquide.

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des piles

rechargeables du Canada) apposé sur une

pile au nickel-cadmium, à hydrure métallique

de nickel ou au lithium-ion (ou un bloc-

piles) indique que les coûts de recyclage

de ces derniers en fin d’utilisation ont déjà été réglés par

CRAFTSMAN. Dans certaines régions, la mise au rebut ou

aux ordures municipales des piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion, est illégale;

le programme de l’Appel à Recycler® constitue donc une

solution pratique etécologique.

Appel à Recycler Canada, Inc., en collaboration avec

CRAFTSMAN et d’autres utilisateurs de piles, a mis sur

pied de programme aux États-Unis et au Canada pour

faciliter la collecte des piles au nickel-cadmium, à l’hydrure

métallique de nickel ou au lithium-ion usagées. Aidez-nous

à protéger l’environnement et à conserver nos ressources

naturelles en renvoyant les piles au nickel-cadmium, à

l’hydrure métallique de nickel ou au lithium-ion usagées

à un centre de réparation autorisé CRAFTSMAN ou chez

votre détaillant afin qu’elles y soient recyclées. On peut en

outre se renseigner auprès d’un centre de recyclage local

pour connaître d’autres sites lesacceptant. SRPRC® est une

marque déposée de l’Appel à Recycler Canada,Inc.

Transport



AVERTISSEMENT : risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à

protéger ses bornes à découvert de tout objet

métallique. Par exemple, éviter de placer le bloc-

piles dans un tablier, une poche, une boîte à outils

ou un tiroir, etc. contenant des objets tels que clous,

vis, clés, etc. Le fait de transporter des blocs-piles

FRAnçAis

Directives de sécurité importantes

propres à tous les chargeurs de piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc-piles, du chargeur et du

produit. Tout manquement aux avertissements

et instructions pose des risques de décharges

électriques, d’incendie et/ou de blessures graves.

• NE PAS tenter de recharger le bloc-piles avec tout

autre chargeur qu’une unité CRAFTSMAN. Le

chargeur CRAFTSMAN et son bloc-piles sont conçus

spécialement pour fonctionner conjointement.

• Ces chargeurs n’ont pas été conçus pour une

utilisation autre que recharger les blocs-piles

rechargeables CRAFTSMAN. Toute autre utilisation

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon

pour débrancher le chargeur. Cela permet de

réduire les risques d’endommager la fiche ou le

cordond’alimentation.

• S’assurer que le cordon est protégé de manière à

ce que personne ne marche ni ne trébuche dessus,

ou à ce qu’il ne soit ni endommagé ni soumis à

aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité

absolue. L’utilisation d’une rallonge inadéquate

comporte des risques d’incendie, de chocs électriques

oud’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans

un endroit sec et utiliser une rallonge conçue pour

l’extérieur. L’utilisation d’une rallonge conçue pour

l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne poser aucun objet sur le chargeur. Ne pas mettre

le chargeur sur une surface molle qui pourrait en

bloquer la ventilation et provoquer une surchauffe

interne. Éloigner le chargeur de toute source de chaleur.

Le chargeur dispose d’orifices d’aération sur le dessus et le

dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon

d’alimentation ou une ficheendommagée–les

remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un coup,

fait une chute ou a été endommagé de quelque

façon que ce soit. Le ramener dans un centre de

réparationagréé.

• Ne pas démonter le chargeur. Pour tout service

ou réparation, le rapporter dans un centre de

réparation agréé. Le fait de le réassembler de façon

incorrecte comporte des risques de chocs électriques,

d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout

entretien. Cela réduira tout risque de chocs

électriques. Le fait de retirer le bloc-piles ne réduira pas

cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en

courant électrique domestique standard de 120

volts. Ne pas tenter de l’utiliser avec toute autre

tension. Cela ne s’applique pas aux chargeurs de

postesmobiles.



AVERTISSEMENT : risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des

chocs électriques pourraient enrésulter.



AVERTISSEMENT : risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute

infiltration de liquide. Ne jamais tenter d’ouvrir le

bloc-piles pour quelque raison que ce soit. Si le boîtier

plastique du bloc-piles est brisé ou fissuré, le retourner

dans un centre de réparation pour y être recyclé.

comporte des risques d’incendie, car les bornes

des piles pourraient entrer, par inadvertance,

en contact avec des objets conducteurs, tels

que: clés, pièces de monnaie, outils ou autres.

La réglementation sur les produits dangereux

(Hazardous Material Regulations) du département

américain des transports interdit, en fait, le transport

des blocs-piles dans les commerces ou dans les avions

dans les bagages de cabine, À MOINS qu’ils ne soient

correctement protégés de tout court-circuit. Aussi

lors du transport individuel de blocs-piles, s’assurer

que leurs bornes sont bien protégées et isolées de

tout matériau pouvant entrer en contact avec elles

et provoquer un court-circuit. REMARQUE: il

ne faut pas laisser de piles au LI-ION dans les

bagagesenregistrés.

FRAnçAis



ATTENTION : risques de brûlure. Pour réduire tout

risque de dommages corporels, ne recharger que

des blocs-piles rechargeables CRAFTSMAN. Tout

autre type de piles pourrait exploser et causer des

dommages corporels etmatériels.



ATTENTION : sous certaines conditions, lorsque le

chargeur est connecté au bloc d’alimentation, des

matériaux étrangers pourraient court-circuiter le

chargeur. Les corps étrangers conducteurs tels que

(mais pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant toutentretien.

Chargement du bloc-piles

REMARQUE: afin d’assurer la performance et la vie

maximales des blocs-piles au lithium-ion, chargez

complètement le bloc-pile avant la première utilisation.

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

2. Branchez le chargeur et le bloc-piles en vous assurant

que le bloc-piles est bien mis en place. Le voyant rouge

(chargement) clignotera sans cesse indiquant que le

processus de chargement est commencé.

3. La fin de la recharge sera indiquée par le voyant qui

demeurera allumé de façon continue. Le bloc-piles est

complètement chargé et peut être retiré utilisé à ce

moment ou laissé dans le chargeur.

REMARQUE: pour retirer le bloc-piles, on doit appuyer sur

le bouton de libération du bloc-piles sur certains chargeurs.

Indicators

Bloc-piles en Cours

de Chargement

Bloc-piles Chargé

Suspension de Charge Contre

le Chaud/Froid

Le chargeur ne chargera pas un bloc-piles défectueux.

Un chargeur ne se mettant pas en fonction pourrait

êtredéfectueux.

REMARQUE : si le chargeur ne se met pas en fonction,

faites tester le chargeur et le bloc-piles à un centre de

service autorisé.

Fonction de suspension de charge contre le

chaud/froid

Lorsque le chargeur détecte un bloc-piles trop chaud

ou trop froid, il démarre automatiquement la fonction

de suspension de charge contre le chaud, suspendant

le chargement jusqu’à ce que le bloc-piles ait repris

une température appropriée. Le chargeur ensuite se

remettra automatiquement en mode de chargement.

Cette caractéristique assure aux blocs-piles une durée de

viemaximale.

Un bloc-piles froid peut recharger moins vite qu’un bloc-

piles chaud.

Remarques importantes concernant

le chargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18° à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux

au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne

représente en aucun cas une défaillance du produit.

Pour faciliter le refroidissement du bloc-piles après

utilisation, éviter de laisser le chargeur ou le bloc-piles

dans un local où la température ambiante est élevée

comme dans un hangar métallique ou une remorque

non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise

en y branchant une lampe ou tout autre

appareilélectrique.

b. Vérifier que la prise n’est pas contrôlée par un

interrupteur qui coupe le courant lorsqu’on éteint

leslumières.

c. Déplacer le chargeur et le bloc-piles dans un local où

la température ambiante se trouve entre environ 18°

et 24°C (65°F et 75°F).

d. Si le problème persiste, amener l’outil, le bloc-piles et

son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez

de puissance pour effectuer un travail qu’il faisait

facilement auparavant. NE PAS CONTINUER à l’utiliser

dans ces conditions. Suivre la procédure de charge. Si

nécessaire, il est aussi possible de recharger

un bloc-piles partiellement déchargé sans effet nuisible

sur le bloc-piles.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris

métalliques, laine d’acier, feuilles d’aluminium,

ou toute accumulation de particules métalliques

doivent être maintenus à distance des orifices du

chargeur. Débrancher systématiquement le chargeur

lorsque le bloc-piles n’y est pas inséré. Débrancher

systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide.

Instructions d’entretien du chargeur



AVERTISSEMENT : risques de chocs électriques.

Débrancher le chargeur de la prise de courant

alternatif avant tout entretien. Éliminer toute saleté

ou graisse de la surface externe du chargeur à l’aide

d’un chiffon ou d’une brosse non métallique douce.

N’utiliser ni eau ni aucun nettoyantliquide.

FRAnçAis

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Déballage de votre scie

Vérifiez que le carton de votre scie à onglet contient bien

toutes les pièces d’origines.

En plus de ce manuel de l’utilisateur, ce carton devrait

contenir:

1 CMCS714 Scie à onglet

1 Lame de scie de 184mm (7–1/4po) de diamètre

1 Clé pour lame hex de 6 mm (1/4 po)

1 Chargeur (Kit seulement)

1 Bloc-piles (Kit seulement)

1 Sacà poussière

1 Fixation de matériau

1 Bouton de verrouillage des onglets

Caractéristiques techniques

Capacité de coupe

hauteur largeur

Onglet 0º/Biseau 0º 50,8 mm (2 po) 209,5 mm (8 po)

Onglet 45º/Biseau 0º 50,8 mm (2 po) 146 mm (5,75 po)

Onglet 48º/Biseau 0º 50,8 mm (2 po) 152,4 mm (6 po)

Biseau 45º - Gauche/

Onglet 0º

38,1 mm (1,5 po) 203 mm (8 po)

Couronne imbriquée 14,3 mm x 92 mm (9/16 po x 3–5/8 po)

Moulure de base 15,8 mm x 89 mm (5/8 po x 3–1/2 po)

REMARQUE: cette scie est capable de couper les éléments

suivants si l’on suit une procédure particulière. Se reporter à

la section Coupesparticulières.

limites d’angle de biseau

Angle d’onglet

maximum

Angle de biseau max. auquel la coupe peut

être effectuée

Côté gauche 48° Biseau gauche : 40°

Côté droit 48° Biseau gauche : 42,5°

limites d’angle d’onglet

À l’angle de biseau

maximum

Angle d’onglet max. auquel la coupe peut

être effectuée

Côté gauche 48°

Onglet gauche : 31,6°

Onglet droit : 35°

Familiarisation (Fig. A, D, L)

Ouvrez la boîte et sortez la scie à l’aide des encoches pour

mains

8

à la base de la scie (Fig.D).

Le bouton de verrouillage des onglets

n’est pas assemblé

pour l’expédition. Retirez le bouton de verrouillage des

onglets de l’emballage et vissez-le sur la scie. Consultez la

Figure A pour la position.

Votre scie a un capteur de poussière intégré

qui permet

de connecter un sac de poussière

fourni, mais non

assemblé ou un système d’aspiration d’atelier. Consultez

Dépoussiérage pour les instructions d’assemblage.

Fig. D

Installez la scie sur une surface plane et lisse comme un

établi, une tablerobuste.

Examinez la FigureA pour vous familiariser avec la scie et

ses différentes pièces. La section suivante sur les réglages

utilisera les termes mentionnés et il est important de

connaître ces pièces et de savoir où ellessont.



ATTENTION: risques de pincement. Pour réduire

tout risque de dommages corporels, maintenir le

pouce sous la poignée d’utilisation pour la rabaisser.

Le carter inférieur s’élèvera alors que la poignée

d’utilisation sera abaissée, et cela pourrait vous pincer.

La poignée d’utilisation est placée près du carter pour

des coupesparticulières.

Installation murale

Ces chargeurs ont été conçus pour une installation

murale ou pour être posés sur une table ou une surface

de travail. Pour une fixation murale, installez le chargeur

à proximité d’une prise électrique, et à l’écart de coins

ou de toute autre obstruction au passage de l’air. Utilisez

l’arrière du chargeur pour marquer l’emplacement des vis

de montage sur le mur. Fixez soigneusement le chargeur

à l’aide de vis autoforeuses (vendues séparément) d’au

moins 25,4mm (1po) de long, et de diamètre de tête de

7-9mm (0,28–0,35po), que vous visserez dans le bois en

laissant une longueur optimale d’environ 5,5mm (7/32po)

exposée. Alignez les orifices à l’arrière du chargeur sur les vis

exposées et insérez à fond ces dernières dans les orifices.

Versatrack

Les chargeurs CRAFTSMAN peuvent être installés au mur à

l’aide des fixations VersaTrack de CRAFTSMAN. Les crochets

et les accessoires sont vendus séparément. Veuillez

consulter la feuille d’accessoires des fixations VersaTrack

pour de plus amples renseignements.

FRAnçAis

Appuyez légèrement sur la poignée d’utilisation

2

tirez sur la goupille de blocage

19

. Relâchez doucement

la pression verticale et maintenez la poignée d’utilisation

tout en lui permettant de s’élever à son maximum. Utilisez

la goupille de blocage pour transporter la scie d’un lieu

à l’autre. Utilisez systématiquement les indentations de

prise

8

pour transporter la scie, comme illustré en FigureA

et Figure D.

Montage sur établi (Fig. A)

Les 4 pieds sont munis de trous

3

pour faciliter le montage

sur établi, tel qu’illustré à la FigureA. Assemblez toujours

fermement votre scie sur une surface stable pour éviter

tout mouvement. Pour améliorer la portabilité de l’outil, il

peut être monté sur une pièce de contreplaqué de 12,7mm

(1/2po) ou plus d’épaisseur, qui peut à son tour être fixée à

votre support d’ouvrage ou déplacée vers un autre site de

travail et fixée ànouveau.

REMARQUE : si vous avez décidé de monter votre scie sur

une pièce de contreplaqué, assurez-vous que les vis de

montage ne dépassent pas de la partie inférieure du bois. Le

contreplaqué doit reposer à plat sur le support d’ouvrage.

Lors de la fixation de la scie à toute surface de travail, ne la

fixez que sur les brides de fixation où se situent les trous des

vis de montage. L’agripper sur tout autre point interfèrera

avec le bon fonctionnement de lascie.



ATTENTION : pour éviter tout grippage et manque

de précision, assurez-vous que la surface de montage

n’est pas tordue et ne présente pas d’autre défaut.

Si la scie bascule sur la surface, placez une pièce de

matériau de faible épaisseur sous l’un des pieds de

la scie, jusqu’à ce que cette dernière soit fermement

assise sur la surface demontage.

DESCRIPTION (FIG. A)



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Usage Prévu

Cette scie à onglet industrielle a été conçue pour la découpe

professionnelle dubois.

nE PAs l’utiliser en milieu ambiant humide ou en présence

de liquides ou de gazinflammables.

nE PAs la laisser à la portée des enfants. Une supervision est

nécessaire auprès de tout utilisateur non expérimenté

Changement ou pose d’une nouvelle lame

de scie (Fig. E–G)

Reportez-vous à la section Lames de scie sous Accessoires

en option pour déterminer la lame correcte àutiliser.



AVERTISSEMENT: Pour réduire le risque de

blessures corporelles graves, éteindre l’outil

et retirer le bloc-piles avant de le transporter,

d’effectuer tout réglage, d’enlever ou d’installer

tout accessoire. Un démarrage accidentel pourrait

provoquer desblessures.



ATTENTION:

• Ne jamais appuyer sur le bouton de verrouillage

de la broche

25

alors que la lame est sous tension

ou pas complètementarrêtée.

• Ne pas couper le métal, la maçonnerie, ou les

produits en fibrociment avec cette scie àonglet.

Retrait de la lame (Fig. A, E–G)

1. Retirez le bloc-piles

13

de lascie.

2. Lever le bras sur sa position supérieure et lever le carter

inférieur

4

aussi haut quepossible.

3. Desserrez sans la retirer la vis arrière du support du

carter

21

de quatretours. Le support

23

peut être

élevé suffisamment pour accéder à la vis de lame

de la lame. Le protecteur inférieur demeurera élevé en

raison de la position de la vis du support du protecteur.

4. Appuyez sur le bouton de verrouillage de la broche

25

en faisant tourner prudemment manuellement la lame

de scie

26

jusqu’à enclencher leverrouillage.

5. Alors que le bouton est appuyé, utilisez l’autre main

pour desserrer la vis de lame

24

à l’aide du côté de la

clé hex de 1/4po

18

fournie avec l’outil. (Tournez vers

la droite, filetage à gauche.)

6. Retirez la vis de lame

24

à l’aide du côté de la clé hex

de 1/4po fournie avec l’outil, ainsi que la rondelle

de serrage externe

27

et la lame

26

. La rondelle de

serrage interne

28

peut rester sur la broche

29

Installation de la lame (Fig. A, E–G)

1. Retirez le bloc-piles

13

de lascie.

2. Alors que le bras est relevé, le carter inférieur

4

maintenu ouvert et le support de carter

23

relevé,

placez la lame

26

sur la broche

29

et contre la

rondelle de serrage interne

28

avec les dents de scie

positionnées dans le sens de rotation indiqué sur lascie.

3. Installez l’attache de lame extérieure

27

sur la

broche

29

4. Insérez la vis de lame

24

puis, en activant le

verrouillage de broche

25

, resserrez la vis de lame

24

fermement avec la clé

18

fournie (tournez vers la

gauche, filetage à gauche).

5. Ramenez le support de carter

23

sur sa position basse

originale et resserrez fermement le vis du support de

carter

21

pour maintenir le support enplace.



AVERTISSEMENT: le support du carter doit être

remis complètement dans sa position originale

basse et le vis soigneusement serrées avant

l’activation de la scie. Dans le cas contraire, le

carter pourrait ne pas se refermer ou pourrait

entrer en contact avec la lame de scie en

rotation et occasionner des dommages matériels

etcorporels.

FRAnçAis

Fig. E

Fig. F

Fig. G

Transport de la scie (Fig. A)



AVERTISSEMENT: pour réduire le risque de

blessures corporelles graves, éteindre l’outil

et retirer le bloc-piles avant de le transporter,

d’effectuer tout réglage, d’enlever ou d’installer

tout accessoire. Un démarrage accidentel pourrait

provoquer desblessures.



AVERTISSEMENT : Pour réduire le risque de

blessures personnelles graves, verrouillez

SYSTÉMATIQUEMENT le bouton de blocage du rail,

la poignée de verrouillage de l'onglet, la poignée de

verrouillage du biseau, les broches et retirez la batterie

avant de transporter lascie.

Afin de bien transporter la scie à onglets d’un endroit à

l’autre, des encoches pour mains

8

ont été placées à la

base comme illustré dans la FigureA. Ne pas soulever ou

transporter par la poignée de fonctionnement

2

CARACTÉRISTIQUES ET COMMANDES



AVERTISSEMENT: pour réduire le risque de

blessures corporelles graves, éteindre l’outil

et retirer le bloc-piles avant de le transporter,

d’effectuer tout réglage, d’enlever ou d’installer

tout accessoire. Un démarrage accidentel pourrait

provoquer desblessures.

Utilisation du dispositif d’éclairage DEL

CUTLINE (Fig. A)



ATTENTION : ne pas regarder directement

le faisceau de la lampe. Risque de lésions

oculairesgraves.

Le système de lampe de travail DEL de la ligne de coupe

rouge peut être mis en marche par l’interrupteur

14

REMARQUE : La lumière ne s’éteindra pas

automatiquement si la scie n’est pas utilisée.

Pour couper le long d’un tracé au crayon sur un morceau

de bois, allumez la lampe de travail CUTLINE à l’aide de

l’interrupteur à rappel

14

(pas avec la gâchette principale),

puis rabattre la poignée d’utilisation

2

pour rapprocher la

lame de scie du bois. L’ombre de la lame sera visible sur le

bois. La silhouette de l’ombre représente le matériau que la

lame éliminera pendant la coupe. Pour ajuster correctement

la découpe avec le tracé au crayon, alignez le tracé sur la

lisière de l’ombre de la lame. Il sera peut-être nécessaire

d’ajuster aussi les angles d’onglet ou de biseau pour cadrer

exactement avec letracé.

Votre scie est équipée d’un mécanisme de détection

d’incidents du bloc-piles. La lampe de travail CUTLINE se

met à clignoter lorsque le bloc-piles est en fin de charge

utile ou lorsque le bloc-piles est trop chaud. Rechargez le

bloc-piles avant de continuer à couper. Reportez-vous à la

section Procédure de charge sous Directives de sécurité

propres à tous les blocs-piles pour obtenir des instructions

sur lechargement.

Commandes d’onglet (Fig. A, H)

La manette de verrouillage d’onglet

5

et le bouton de

verrouillage d’onglet

6

permettent d’ajuster l’onglet de

votre scie à 47° à droite et 47° à gauche. Le verrou d’onglet

se mettra automatiquement à 0˚, 15˚, 22, 5˚, 31,62˚ et

45˚ à gauche et à droite. Pour placer la scie en biseau,

déverrouillez le mécanisme de verrouillage des onglets en

tournant le bouton de verrouillage des onglets

5

dans le

FRAnçAis

sens contraire des aiguilles d’une montre et en tirant sur le

taquet des onglets

. Réglez l’angle des onglets sur l’échelle

des onglets

20

. Verrouillez le bouton de verrouillage des

onglets en relâchant le taquet des onglets et tournant le

bouton de verrouillage des onglets dans le sens contraire

des aiguilles d’une montre jusqu’à ce qu’il soit serré.

Fig. H

Molette de verrouillage de biseau (Fig. A, I)

Le verrouillage de biseau vous permet de régler le biseau de

la scie à 47° à gauche. Pour régler le biseau désiré, tournez

la molette de verrouillage de biseau

10

vers la gauche

pour la desserrer. Pour la resserrer, tournez la molette de

verrouillage de biseau vers ladroite.



ATTENTION: risques de pincement. S’assurer de bien

resserrer la molette de verrouillage de biseau avant

d’ajuster les commandesprioritaires.

Libération de butée de biseau à 0° (Fig. I)

La butée en biseau dépassant vous permet de biseauter la

scie jusqu’à 3° vers la droite. Desserrez l’écrou de la butée

en biseau dépassant à 0°

34

jusqu’à ce la vis de la butée en

biseau à 0° dépassant

35

puisse tournez librement. Tournez

le support de la butée en biseau dépassant à 0° pour

permettre à la scie de tourner à la position en biseau zéro,

puis revissez la vis dépassant.

Libération de butée de biseau à 45º° (Fig. I)

Le dépassement de la butée en biseau vous permet de

biseauter la scie jusqu’à 47° vers la gauche. Desserrez l’écrou

de la butée en biseau dépassant à 45°

36

jusqu’à ce la vis

de la butée à 45° dépassant

37

puisse tournez librement.

Tournez le support de la butée en biseau dépassant à 45°

pour permettre à la scie de tourner à la position en biseau à

45°, puis revissez l’écrou dépassant.

FIg. I

Molette de verrouillage de rail (Fig. A)

La molette de verrouillage de rail

16

vous permet de

verrouiller fermement la tête de scie pour l’empêcher de

glisser sur les rails. C’est nécessaire pour effectuer certaines

coupes ou pour transporter lascie.

Goupille de blocage (Fig. A)



AVERTISSEMENT: la goupille de blocage doit être

utilisée UNIQUEMENT pour transporter ou entreposer

la scie. NE JAMAIS utiliser la goupille de blocage

pendant ladécoupe.

Pour verrouiller la tête de scie en position basse, poussez

la tête de scie vers le bas, poussez sur la goupille de

blocage

19

puis relâchez la tête de scie. Cela maintiendra

solidement la tête de scie en position basse pour déplacer la

scie d’un lieu à l’autre. Pour la dégager, appuyez sur la tête

de scie et retirez lagoupille.

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures corporelles graves, éteindre l’outil

et retirer le bloc-piles avant de le transporter,

d’effectuer tout réglage, d’enlever ou d’installer

tout accessoire. Un démarrage accidentel pourrait

provoquer desblessures.



AVERTISSEMENT: porter systématiquement une

protection oculaire. Tout utilisateur ou individu

présent doit porter une protection oculaire

homologuée ANSI Z87.1 (CAN/CSAZ94.3)



AVERTISSEMENT: pour s’assurer que le chemin de

lame est libre de toute obstruction, faire un passage

de coupe à vide, hors tension, avant de commencer de

couper la pièce àtravailler.

Installation et retrait du bloc-piles (Fig. J)

REMARQUE: pour des résultats optimums, s’assurer que le

bloc-piles est complètementchargé.

Pour installer le bloc-piles

13

dans la poignée de l’outil,

alignez le bloc-piles sur les rails dans la poignée de l’outil et

faites-le glisser fermement en place puis vérifiez qu’il ne s’en

détacherapas.

FRAnçAis

Pour retirer le bloc-piles de l’outil, poussez sur le bouton

de libération

38

et tirez fermement le bloc-piles hors de

la poignée de l’outil. Insérez-le dans son chargeur comme

décrit dans la section appropriée de cemanuel.

Fig. J

Gâchette (Fig. K)

Pour mettre la scie en marche, poussez le levier de

verrouillage

15

vers la gauche, puis appuyez sur la

gâchette

1

. La scie fonctionnera tant que l’interrupteur

restera appuyé. Laissez la lame tourner à plein régime avant

de commencer la découpe. Pour arrêter la scie, relâchez

la gâchette. Attendez l’arrêt complet de la lame avant de

relever la tête de scie. La gâchette ne peut être verrouillée

en marche. Un trou

41

est prévu dans l’interrupteur pour y

insérer un cadenas et verrouiller la scie à l’arrêt.

La scie n’est pas équipée d’un frein électrique automatique

de lame, mais la lame devrait s’arrêter dans les 5 secondes

de libération de la gâchette. Ce n’est pas réglable. Si le

temps d’arrêt excède systématiquement les 5 secondes,

veuillez vous adresser à un centre de réparation agréé.

Assurez-vous systématiquement de l’arrêt complet de la

lame avant de la retirer de la plaque detrait.

Fig. K

Dépoussiérage (Fig. A, L)



AVERTISSEMENT: pour réduire le risque de

blessures corporelles graves, éteindre l’outil

et retirer le bloc-piles avant de le transporter,

d’effectuer tout réglage, d’enlever ou d’installer

tout accessoire. Un démarrage accidentel pourrait

provoquer desblessures.

Votre scie est équipée d’une buse de dépoussiérage

intégrée

12

qui permet la connexion soit du sac à

poussière

42

fourni ou d’un système d’aspirateur d’atelier.

Pour connecter le sac à poussière

1. Ajustez le sac à poussière

42

sur la buse de

dépoussiérage

12

, comme illustré en FigureL1.

2. Un tube d’aspirateur peut être fixé au capteur de

poussière au lieu d’un sac à poussière. Vous pouvez le

faire en fixant votre tube d’aspirateur à la place du sac

àpoussière.

3. Utilisez la bande Velcro

pour maintenir votre tube

d’aspirateur à l’écart des rails glissières pendant que

vous utilisez la scie, comme illustré en FigureL2.

REMARQUE : La bande Velcro n’est pas une poignée de

transport et ne doit pas être utilisée pour déplacer ou

transporter la scie.

Pour vider le sac à poussière

1. Retirez le sac à poussière

42

de la scie puis secouez-le

ou tapotez-le pour levider.

2. Reconnectez le sac à poussière sur la buse de

dépoussiérage

12

Il se peut que toute la poussière ne soit pas évacuée du sac.

Cela n’affectera pas les performances de coupe, mais réduira

l’efficacité d’aspiration de la poussière. Pour restaurer son

rendement d’aspiration, appuyez sur le ressort à l’intérieur

du sac à poussière lorsque vous le videz et tapotez le sac

sur les côtés du réceptacle de récupération utilisé, poubelle

ouautre.



ATTENTION: ne pas utiliser cette scie sans que

le sac à poussière ou un extracteur de poussière

soit en place la poussière de bois pose des risques au

systèmerespiratoire.

Fig. L1

FRAnçAis

Couper avec votre scie (Fig. A)

ISi la fonctionnalité des rails n’est pas utilisée, assurez-vous

que la tête de scie est repoussée aussi loin que possible et

que la molette de verrouillage de rail

16

est resserrée. Cela

empêchera la scie de glisser le long des rails alors que vous

alimentez lapièce.

REMARQUE: nE PAs DÉCOUPER DEs MÉTAUX OU DE

lA MAçOnnERiE AVEC CETTE sCiE. Ne pas utiliser de

lamesabrasives.

REMARQUE: se reporter au paragraphe Activation du

guide et visibilité sous la section Réglages pour obtenir

des informations importantes sur le carter inférieur avant

ladécoupe.

Coupes Transversales (Fig. A, M)

Une coupe transversale est une coupe du bois dans le

sens transversal du fil, à n’importe quel angle. Une coupe

transversale droite est effectuée avec le bras d’onglet sur la

position zéro degré. Réglez et verrouillez le bras d’onglet

sur zéro, et maintenez la pièce fermement sur la table et

contre le guide. Avec la molette de verrouillage de rail

16

resserrée, mettez la scie en marche en appuyant sur la

gâchette

1

, comme illustré en FigureA.

Lorsque la scie tourne à plein régime (après 1 seconde

environ), abaissez le bras doucement et régulièrement pour

couper le bois. Attendez l’arrêt complet de la lame avant de

soulever le bras descie.

Pour découper un morceau supérieur à 51 mm x102 mm

(2 po x4 po), utilisez un mouvement ‘extérieur, bas, arrière’

avec la molette de verrouillage de rail

16

desserrée. Tirez

la scie vers vous, abaissez la tête de scie vers la pièce à

travailler, et repoussez lentement la scie pour terminer

la coupe. Ne laissez pas la lame entrer en contact avec

le dessus de la pièce alors que vous sortez la scie. La scie

pourrait revenir vers vous, posant des risques de dommages

corporels etmatériels.



AVERTISSEMENT: utilisez systématiquement un

dispositif de fixation pour maintenir le contrôle de la

pièce à travailler et réduire les risques de dommages

matériels et corporels, si vos mains doivent se

trouver dans les 100mm (4 po) de la lame pendant

ladécoupe.

REMARQUE: la molette de verrouillage de rail

16

illustrée

en FigureA doit être desserrée pour permettre à la scie de

glisser le long desrails.

Les coupes transversales d’onglet sont effectuées avec le

bras d’onglet réglé sur un angle autre que zéro. Cet angle

est souvent à 45º pour faire des coins, mais il peut être

ajusté différemment entre zéro et 48º à gauche ou 48° à

droite. Effectuez la coupe comme décrit ci-dessus.

Si vous effectuez une coupe à onglet sur une pièce d’une

largeur supérieure à 51 mm x 152mm (2x6), mais de

longueur inférieure, placez systématiquement le côté le plus

long le long du guide (Fig.M).

Pour couper le long d’un tracé au crayon sur un morceau de

bois, essayez de suivre l’angle le plus près possible. Coupez

le bois un peu trop long et mesurez depuis le tracé jusqu’au

bord de coupe pour déterminer dans quelle direction régler

l’angle d’onglet puis recoupez. Cela demande un peu de

pratique, mais c’est une technique utiliséecouramment.

Fig. M

Coupes biseautées (Fig. A)

Une coupe en biseau est une coupe transversale effectuée

alors que la lame de scie forme un angle avec le bois. Pour

régler le biseau, desserrez le verrouillage de biseau

10

et déplacez la scie sur la gauche comme désiré. Une

fois l’angle de biseau désiré ajusté, resserrez fermement

le verrouillage de biseau. Reportez-vous à la section

Caractéristiques et commandes pour des instructions

détaillées quant au dispositif àbiseau.

Les angles de biseau peuvent être réglés de 3º à droite à 48º

àgauche.

Qualité de coupe

La qualité de toute coupe dépend de plusieurs variables.

Des paramètres tels que le matériau coupé, le type de lame,

la dureté de la lame et la vitesse de coupe contribuent tous

à la qualité decoupe.

FRAnçAis

Lorsqu’une coupe plus fluide est désirée pour les moulures

ou tout autre travail de précision, une lame affutée (60 dents

au carbure ou plus) et une vitesse de coupe plus lente et

régulière produiront les résultatsdésirés.

S’assurer que le matériau ne bougera ou ne glissera pas

pendant la découpe; l’arrimer soigneusement en place.

Attendre systématiquement l’arrêt complet de la lame avant

de soulever le bras descie.

Si de petites fibres de bois sont toujours projetées à

l’arrière de la pièce, placez un morceau de ruban adhésif de

carrossier sur le bois à l’endroit où la coupe sera effectuée.

Sciez à travers le ruban adhésif et retirez-le soigneusement

lorsque vous avezterminé.

Pour différentes applications de coupe, consultez la

liste de lames de scie recommandées pour votre outil et

sélectionnez celle qui s’adapte le mieux à vos besoins.

Consulter lames de scie sous Accessoiresfacultatifs.

Position du corps et des mains

(Fig. N1–N4)

Un positionnement adéquat de votre corps et de vos mains

lors de l’utilisation de la scie à onglet rendra la coupe plus

facile, plus précise et plus sûre. Ne placez jamais vos mains

à proximité de la zone de coupe. Ne les placez pas à moins

de 100 mm (4 po) de la lame Maintenez fermement la pièce

en place contre la table et le guide pendant l’opération de

coupe. Gardez vos mains en position jusqu’au relâchement

de la détente et à l’arrêt complet de la lame. EFFECTUEZ

TOUJOURS DES ESSAIS À BLANC (SANS ALIMENTATION)

AVANT DE RÉALISER VOS COUPES AFIN DE VÉRIFIER LA

TRAJECTOIRE DE LA LAME. NE CROISEZ PAS LES MAINS, TEL

QU’ILLUSTRÉ À LA FigureN3 et N4.

Gardez vos pieds ancrés au sol afin de maintenir votre

équilibre. Lorsque vous déplacez le bras d’onglet vers la

gauche ou la droite, suivez-le et tenez-vous légèrement

sur le côté de la lame de la scie. Observez au travers des

persiennes du pare-main lorsque vous suivez un trait tiré

aucrayon.

Fig. N1

Fig. N2

Fig. N3

Fig. N4

Fixation de la pièce



AVERTISSEMENT: pour réduire le risque de

blessures corporelles graves, éteindre l’outil

et retirer le bloc-piles avant de le transporter,

d’effectuer tout réglage, d’enlever ou d’installer

tout accessoire. Un démarrage accidentel pourrait

provoquer desblessures.



AVERTISSEMENT : une pièce de travail qui est

abloquée, équilibrée et fixée avant d’être coupée peut

devenir déséquilibrée après la coupe. Une charge

déséquilibrée risque de faire basculer la scie ou toute

chose à laquelle la scie est fixée, comme une table ou

un établi. Au moment de couper une pièce qui risque

d’être déséquilibrée, s’assurer qu’elle est bien soutenue

et que la scie est bien boulonnée à une surface stable.

Sinon, il y aurait risque de blessurescorporelles.



AVERTISSEMENT : le pied de la bride doit être

encastré au-dessus de la base de la scie chaque fois

que la bride est utilisée. Toujours serrer la pièce à la

base de la scie et non à une autre partie de la zone de

travail. S’assurer que le pied de la bride n’est pas serré

au bord de la base de lascie.



AVERTISSEMENT : utilisez systématiquement une

bride de fixation pour maintenir le contrôle de la

pièce à travailler et réduire les risques de dommages

matériels et corporels, si vos mains doivent se trouver

dans 100 mm (4 po) de la lame pendant ladécoupe.

Si vous ne pouvez pas manuellement maintenir la pièce sur

la table et contre le guide (à cause d’une forme irrégulière

ou d’une autre raison) ou que votre main se trouverait à

moins de 100 mm (4 po) de la lame, vous devez utiliser un

pinceur de travail ou une autrefixation.

Utilisez le dispositif de fixation fourni avec votre scie. Pour

acheter un dispositif de fixation, veuillez contacter votre

détaillant local ou un centre de réparation.

Tout autre dispositif, tels pinces à ressort, brides de serrage

ou étaux en C, peut être approprié selon la taille ou la forme

du matériau. Choisissez et installez ces dispositifs de fixation

avec soin. Prenez le temps de faire un passage à vide avant

lacoupe.

Installation du dispositif de fixation

(Fig. A, O)

1. Insérez le dispositif de fixation

43

dans le trou de

montage du serre-joint

17

derrière le guide. La bride

doit être face à l’arrière de la scie à onglets. La rainure

logée dans la tige de la bride doit être bien insérée dans

la base. S'assurer que cette rainure est bien insérée dans

la base de la scie à onglets. Si la rainure est visible, cela

signifie que la bride est malfixée.

FRAnçAis

Fig. O

2. Tourner la bride de 180° vers l’avant de la scie àonglets.

3. Desserrez le bouton pour ajuster le serre-joint vers le

bas ou le haut, puis utilisez le bouton de réglage précis

et vissez la vis du guide

pour serrer solidement la

pièce de travail.

REMARQUE: placer la bride du côté opposé à la base pour

le biseautage. TOUJOURS EFFECTUER DES MARCHES À SEC

(SANS ALIMENTATION) AVANT DE RÉALISER VOS COUPES

AFIN DE VÉRIFIER LA TRAJECTOIRE DE LA LAME. S’ASSURER

QUE LA BRIDE N’OBSTRUE PAS LE MOUVEMENT DE LA SCIE

OU DES DISPOSITIFS DEPROTECTION.

RÉGLAGES



AVERTISSEMENT: pour réduire le risque de

blessures corporelles graves, éteindre l’outil

et retirer le bloc-piles avant de le transporter,

d’effectuer tout réglage, d’enlever ou d’installer

tout accessoire. Un démarrage accidentel pourrait

provoquer desblessures.

Votre scie à onglet a été parfaitement et précisément réglée

en usine au moment de sa fabrication. Si en raison du

transport, de la manutention, ou pour toute autre raison,

un ajustement s’avérait nécessaire, suivez les instructions

ci-après pour régler votrescie.

Une fois effectués, ces réglages devraient demeurer corrects.

Prenez, dès à présent, un minimum de temps pour suivre

soigneusement ces directives pour maintenir la précision

dont votre scie estcapable.

Réglage de l’échelle d’onglet (Fig. H)

Déverrouillez le mécanisme de verrouillage d’onglet en

relevant la manette de verrouillage d’onglet

. Appuyez

sur le bouton de verrouillage d’onglet

, et laissez le verrou

d’onglet s’enclencher en place alors que vous ramenez le

bras d’onglet sur zéro. Vérifiez l’index d’onglet

et l’échelle

d’onglet

illustrés en FigureH. Si l’index n’indique pas

exactement zéro, desserrez la vis de l’index d’onglet

tout en maintenant l’index fixe, puis repositionnez l’index et

resserrez la vis.

Ajustement d’une fausse équerre à la

table (Fig. A, I, P)

Pour aligner la lame perpendiculairement à la table,

verrouillez le bras de scie en position basse avec la goupille

de blocage

19

. Placez une équerre contre la lame, en vous

assurant que l’équerre ne soit pas sur une dent. Desserrez la

molette de verrouillage de biseau

10

et assurez-vous que le

bras est fermement appuyé contre la butée de biseau à 0°.

Tournez la vis de réglage du biseau

35

à 0° à l’aide d’une

clé pour lame de 1/2po (non fournie) jusqu’à ce que la lame

forme un biseau de 0° avec la table, selon la mesure prise

avec l’équerre.

Fig. P

Index de biseau (Fig. I)

Si l’index de biseau

39

n’indique pas zéro, desserrez la vis

maintenant en place l’index de biseau

40

et déplacez-

le comme nécessaire. Assurez-vous que le biseau à 0°

est correct et que l’index de biseau est bien réglé avant

d’ajuster toute autre vis d’angle debiseau.

Réglage de butée de biseau à 45º à

gauche (Fig. A, I)

Pour ajuster la butée de biseau gauche à 45°, desserrez

d’abord la molette de verrouillage de biseau puis inclinez

la tête vers la gauche. Si l’index de biseau n’indique pas

exactement 45°, tournez la vis de réglage de biseau

37

45° jusqu’à ce que l’index de biseau indique 45°.

Activation du carter et visibilité (Fig. A, Y)



ATTENTION: risques de pincement. Pour réduire

tout risque de dommages corporels, maintenir le

pouce sous la poignée d’utilisation pour la rabaisser.

Le carter inférieur s’élèvera alors que la poignée

d’utilisation sera abaissée, et cela pourrait vouspincer.

Le carter inférieur

4

de votre scie a été conçu pour

découvrir automatiquement la lame lorsque le bras est

abaissé et pour couvrir la lame lorsque le bras estrelevé.

Avant chaque utilisation ou après tout réglage, activez le

bras (hors tension) pour vous assurer que le carter s’ouvre

librement et se referme complètement. Il ne devrait pas

entrer en contact avec la lame. Avec le bras relevé, levez

le carter (hors tension), comme illustré en FigureY, puis

FRAnçAis

relâchez-le. Le carter devrait se refermer rapidement.

N’utilisez pas la scie si le carter ne bouge pas librement

et ne se referme pas complètement et rapidement sur la

lame. N’arrimez jamais le carter en position ouverte lors de

l’utilisation de lascie.

Le carter peut être relevé manuellement pour installer ou

retirer les lames de scie ou pour inspecter la scie. NE JAMAIS

RELEVER LE CARTER INFÉRIEUR MANUELLEMENT SI LA LAME

N’EST PAS À L’ARRÊTCOMPLET.

REMARQUE: certaines coupes particulières de larges

matériaux nécessiteront de relever manuellement le carter.

Se reporter à la section Coupe de larges matériaux sous

Coupesparticulières.

La section avant du carter est à clairevoie pour augmenter

la visibilité pendant la coupe. Bien que les fentes réduisent

dramatiquement les rejets de débris, ceux sont des

ouvertures dans le carter et une protection oculaire devrait

être portée enpermanence.

Soutien des pièces longues

SOUTENEZ TOUJOURS LES PIÈCESLONGUES.

Ne jamais utiliser une personne pour remplacer une

rallonge de table, comme soutien supplémentaire pour une

pièce dont la longueur ou la largeur dépasse le banc de scie

de base ou pour aider à alimenter, soutenir la pièce ou pour

latirer.

Soutenez les longues pièces à l’aide de tout moyen

commode, par exemple un chevalet de sciage ou un

appareil similaire, afin d’empêcher les extrémités detomber.

Découpe de cadres, de coffrages et

d’autres objets à quatre faces (Fig. Q, R)

Pour mieux comprendre comment façonner les éléments

mentionnés ici, nous vous suggérons de commencer par

des projets simples en utilisant des chutes de bois jusqu’à ce

que vous soyez bien familiarisé avec votreoutil.

Fig. Q

Fig. R

Votre scie est l’outil parfait pour réaliser des coins à l’onglet

comme celui illustré à la FigureQ. Le diagramme 1 de la

FigureR illustre un assemblage réalisé à l’aide du réglage

de biseau pour biseauter les arêtes des deux planches à

45° chacune afin de produire un coin à 90°. Pour réaliser

cet assemblage, le bras d’onglet était bloqué à la position

zéro et le réglage de biseau était bloqué à 45°. Le morceau

de bois était positionné avec le large côté plat contre la

table et l’arête étroite contre le guide. Il aurait également

été possible de découper à l’onglet à droite et à gauche en

maintenant la surface large contre leguide.

Découpe de moulures de garnissage et

d’autres cadres (Fig. Q, R)

Le diagramme 2 de la FigureR illustre un assemblage réalisé

en réglant le bras d’onglet à 45° pour couper à onglet les

deux planches afin de former un coin à 90°. Pour réaliser

ce type d’assemblage, réglez le biseau sur zéro et le bras

d’onglet sur 45°. Le morceau de bois était à nouveau

positionné avec le large côté plat contre la table et l’arête

étroite contre leguide.

Les FiguresQ et R ne s’appliquent qu’à des objets à

quatrecôtés.

Lorsque le nombre de côtés change, les angles d’onglet et

de biseau changent aussi. Le tableau ci-dessous indique les

angles adéquats pour diversesformes.

EXEMPlEs

NOMBRE DE CÔTÉS ANGLE D’ONGLET OU DE BISEAU

4 45°

5 36°

6 30°

7 25.7°

8 22.5°

9 20°

10 18°

Le tableau suppose que tous les côtés sont de même

longueur. Pour réaliser une forme qui n’apparaît pas dans

le tableau, utilisez la formule suivante : 180° divisé par le

nombre de côté donne l’angle d’onglet (si le matériau est

coupé verticalement) ou de biseau (s’il est coupé à plat).

FRAnçAis

Découpe à onglet mixte (Fig. S)

Une coupe à onglet mixte est réalisée en utilisant

simultanément un angle d’onglet et un angle de biseau.

C’est le type de coupe utilisé pour fabriquer des cadres ou

des boîtes dont les côtés sont inclinés, comme illustré dans

la FigureS.

REMARQUE: si l’angle de coupe varie d’une coupe à

l’autre, vérifiez que la molette de verrouillage de biseau et

la poignée de blocage d’onglet sont bien verrouillées. Elles

doivent être reverrouillées après tout changement d’onglet

ou debiseau.

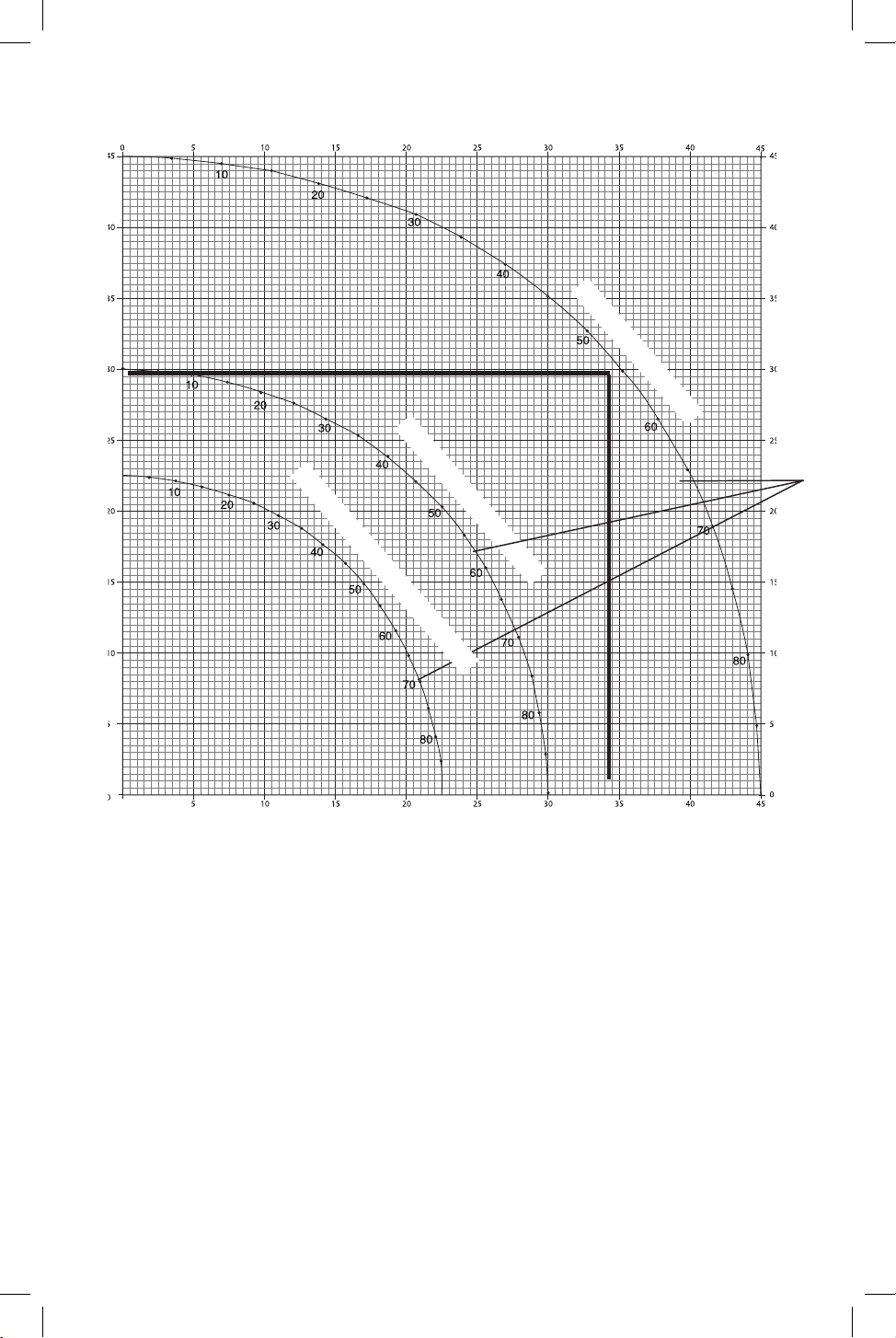

Le tableau en fin de manuel (Tableau1) vous aidera à

sélectionner les paramètres corrects de biseau ou d’onglet

pour les coupes d’onglet mixes courantes. Pour utiliser le

tableau, sélectionnez l’angle A souhaité (Fig.S) pour votre

projet et recherchez cet angle sur l’arc adéquat du tableau.

Tracez un trait vertical à partir de ce point pour lire l’angle

de biseau adéquat et un trait horizontal pour lire l’angle

d’ongletadéquat.

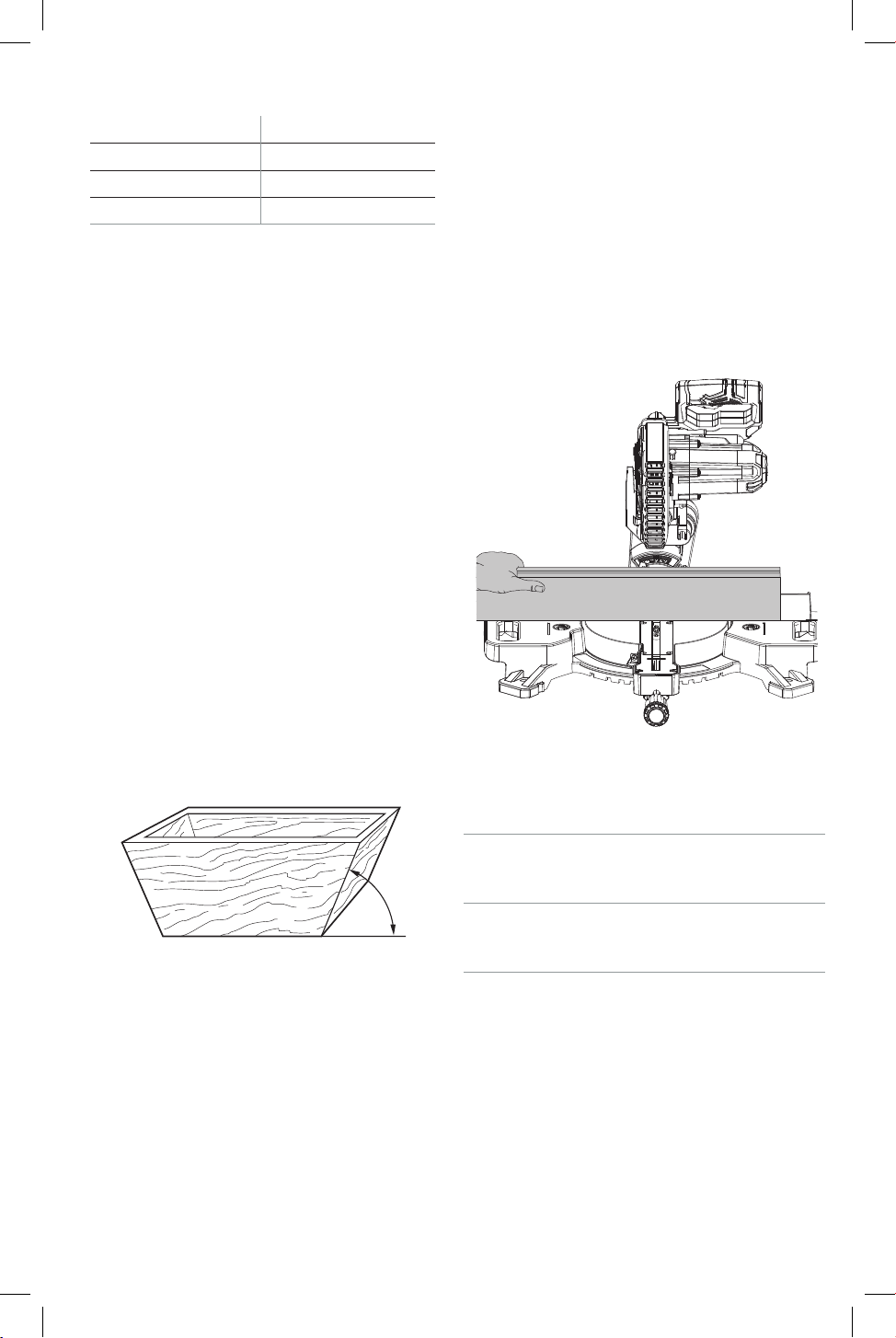

Fig. S

ANGLE “A”

Réglez votre scie sur les angles prescrits et effectuez

quelques coupes d’essai. Entraînez-vous à assembler les

pièces coupées jusqu’à maîtriser cetteprocédure.

Exemple : pour fabriquer une boîte à quatre côtés avec

des angles extérieurs à 26° (Angle A, FigureS), utilisez

l’arc supérieur droit. Trouvez la valeur 26° sur l’échelle de

l’arc. Suivez la ligne horizontale intersectante jusqu’à l’un

des deux axes pour obtenir le réglage de l’angle d’onglet

pour votre scie (42°). Suivez de même la ligne verticale

intersectante vers le bas ou vers le haut pour obtenir le

réglage de l’angle de biseau pour la scie (18°). Essayez

toujours les coupes sur des chutes de bois afin de vérifier les

réglages de lascie.

Découpe de moulures de base (Fig. T–V)

Coupes droites à 90° :

Placez le bois contre le guide et maintenez-le en place

comme illustré à la FigureT. Mettez la scie en marche,

laissez la lame atteindre son plein régime et abaissez

doucement le bras à travers lacoupe.

Découpe de moulure de base de 89 mm (3,5po)

de hauteur verticalement contre le guide

Placez le matériau comme illustré à la FigureT.

Fig. T

Toutes les coupes devraient être effectuées avec l’arrière de

la moulure appuyé contre le guide et le bas de la moulure

contre latable.

Coin intérieur Coin extérieur

Côté

gauche

Onglet gauche à 45°

Conservez le côté gauche

de la coupe

Onglet droit à 45°

Conservez le côté gauche

de la coupe

Côté

droit

Onglet droit à 45°

Conservez le côté droit de

la coupe

Onglet gauche à 45°

Conservez le côté droit de

la coupe

Du matériel jusqu’à 89 mm (3,5 po) peut être coupé

comme indiqué ci-dessus.

Découpe de moulures couronnées

Pour cadrer correctement, les moulures couronnées doivent

être faites d’un assemblage d’onglets combinés d’une

précisionextrême.

Deux surfaces planes d’une pièce de moulure couronnée

sont coupées angulairement, et lorsqu’elles sont jointes,

elles doivent former exactement un angle à 90°. La plupart,

mais pas toutes les moulures couronnées ont un angle

supérieur arrière (la section à plat sur le plafond) de 52° et

un angle inférieur arrière (la partie qui va contre le mur)

de38°.

Votre scie à onglet possède des crans d’arrêt d’onglet

préréglés à 31,6° à gauche et à droite pour couper les

moulures couronnées au bon angle. Il y a aussi un repère sur

l’échelle de biseau à 33,8°.

Le tableau de Réglage du biseau/Type de coupe présente

les paramètres corrects pour couper une moulure

couronnée. (Les chiffres de réglages d’onglet et de biseau

sont très précis et pas faciles à ajuster avec précision sur

votre scie.) Comme la plupart des pièces d’une habitation

ne possèdent pas des angles à précisément 90°, il sera

nécessaire de faire des ajustements de toutefaçon.

IL EST EXTRÊMEMENT IMPORTANT DE FAIRE UN TEST SUR

UN REBUT!

FRAnçAis

Instructions pour découper une

moulure couronnée plate en utilisant la

fonctionnalité composée.

1. Posez la large surface arrière de la moulure à plat sur la

table de scie (Fig.U).

2. Les réglages ci-dessous correspondent à toutes les

moulures couronnées standards (É.U.) avec des angles

à 52° et 38°.

RÉglAgE BisEAU TYPE DE COUPE

33,8°

CÔTÉ gAUChE, COin inTERnE:

Bord supérieur de la moulure contre le guide

Table d’onglet réglée à droite à 31,62°

Conservez l’extrémité gauche de la coupe

33,8°

CÔTÉ DROiT, COin inTERnE:

Bord inférieur de la moulure contre le guide

Table d’onglet réglée à gauche à 31,62°

Conservez l’extrémité gauche de la coupe

33.8°

CÔTÉ gAUChE, COin EXTERnE:

Bord inférieur de la moulure contre le guide

Table d’onglet réglée à gauche à 31,62°

Conservez l’extrémité droite de la coupe

33,8°

CÔTÉ DROiT, COin EXTERnE:

Bord supérieur de la moulure contre le guide

Table d’onglet réglée à droite à 31,62°

Conservez l’extrémité droite de la coupe

REMARQUE: lorsqu’on ajuste les angles de biseau et

d’onglet pour tous les onglets combinés, se rappeler que

les angles possibles pour les moulures couronnées sont très

précis et difficiles à ajuster avec exactitude. Comme elles

peuvent bouger légèrement et que très peu de pièces ont

des coins formant un angle droit parfait, tous les réglages

devraient être testés sur des rebuts demoulure.

Fig. U

Fig. V

IL EST EXTRÊMEMENT IMPORTANT D’EFFECTUER UN

TEST SUR UN REBUT!

Méthode alternative pour couper une

moulure couronnée

Placez la moulure à un angle entre le guide

9

et la table de

scie

44

, avec le bord supérieur de la moulure sur la table et

le bord inférieur sur le guide, comme illustré en FigureV.

L’avantage d’utiliser cette technique de coupe de moulures

couronnées, c’est qu’aucune coupe en biseau n’est requise.

Des changements minimes au niveau de l’angle d’onglet

peuvent être faits sans affecter l’angle de biseau. De cette

façon, lorsqu’on rencontre des coins autres qu’à 90º, la

scie peut être rapidement et facilement ajustée pour

lesaccommoder.

Instructions pour découper des

moulures couronnées obliques entre

le guide et la base de la scie pour toute

coupe

Cette scie peut couper des moulures couronnées encastrées

jusqu’à 14mm (9/16po) x 92mm (3–5/8po).

1. Orientez la moulure de façon à ce que le bord inférieur

(la partie contre le mur à l’installation) soit contre le

guide

9

et le bord supérieur repose sur la table de

scie

44

, comme illustré en FigureV.

2. Les facettes angulaires à l’arrière de la moulure doivent

reposer à angle droit contre le guide et la table descie.

Coin interne Coin externe

Côté gauche

Onglet droit à 45°

Conserver l’extrémité

droite de la coupe

Onglet gauche à 45°

Conserver l’extrémité

droite de la coupe

Côté droit

Onglet gauche à 45°

Conserver l’extrémité

gauche de la coupe

Onglet droit à 45°

Conserver l’extrémité

gauche de la coupe

Coupes particulières

NE JAMAIS FAIRE AUCUNE COUPE SANS QUE LE

MATÉRIAU NE SOIT SOIGNEUSEMENT ARRIMÉ SUR LA

TABLE ET CONTRE LEGUIDE.

Matériaux arqués (Fig. W, X)

Pour couper des matériaux arqués, positionnez-les

systématiquement comme illustré en FigureW, et jamais

comme illustré en FigureX. Le positionnement incorrect du

matériau grippera la lame en fin decoupe.

FRAnçAis

MAINTENANCE



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil

et retirez le bloc-piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel du

démarrage peut causer des blessures.

Fig. W

Fig. X

Coupe de matériaux arrondis

les matériaux arrondis doivent être arrimés ou fermement

maintenus contre le guide pour lES empêcher de rouler.

C’est extrêmement important lors de coupesangulaires.

Découpe de larges matériaux (Fig. Y)

Occasionnellement vous rencontrerez une pièce de bois

un peu trop épaisse pour rentrer sous le carter inférieur.

Pour que le carter ne touche pas le bois, alors que la scie est

arrêtée et que votre main droite se trouve sur la poignée

d’utilisation, placez votre pouce droit sur le bord supérieur

du carter et poussez-le vers le haut, juste assez pour qu’il

ne touche pas le bois, comme illustré en FigureY. Libérez le

carter avant de démarrer le moteur. Le mécanisme du carter

fonctionnera correctement pendant la coupe. N’effectuez

cette opération que si nécessaire. NE JAMAIS ATTACHER,

COLLER OU MAINTENIR DE TOUTE AUTRE FAÇON LE CARTER

OUVERT PENDANT L’UTILISATION DE LASCIE.

Nettoyage



AVERTISSEMENT : soufflez la saleté et la poussière

de tous les évents et les protecteurs avec de l’air

sec et propre au moins une fois par semaine. Afin

de minimiser le risque de blessure aux yeux, portez

toujours une protection pour les yeux approuvée ANSI

Z87.1 lorsque vous effectuez cette tâche.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.



AVERTISSEMENT : pour réduire le risque de

blessures corporelles graves, NE PAS toucher les

pointes tranchantes de la lame avec les doigts ou

les mains au moment d’effectuer l’entretien.

N’employez pas les lubrifiants ou les décapants (en

particulier jet ou aérosol) à proximité de la garde de

plastique. La matière de polycarbonate employée dans la

garde est sujette à l'attaque par certains produitschimiques.

• Tous les roulements sont scellés. Ils sont lubrifiés à vie et

n’ont besoin d’aucun entretiensupplémentaire.

• Retirez régulièrement toute la poussière et tous les

copeaux de bois situés autour ET SOUS la base et la

table rotative. Même si des emplacements sont prévus

pour permettre l’évacuation de débris, de la poussière

s’accumule.

• Les balais ont été conçus pour une utilisation de

plusieurs années. S’il est nécessaire de les changer,

apportez l’outil au centre de réparation le plusproche.

Fig. Y

FRAnçAis

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec CRAFTSMAN, composer le

1-888-331-4569.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

Le chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.craftsman.com/registration

GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET

L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS

LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines

provinces ne permettent pas de limitation sur la durée

de la garantie implicite ou l'exclusion ou la limitation de

dommages indirects, alors ces limitations peuvent ne pas

s'appliquer à vous. Cette garantie vous donne des droits

légaux particuliers et vous pouvez avoir d’autres droits qui

varient selon les états ou les provinces.,

COnTRAT D’EnTRETiEn gRATUiT DE DEUX Ans sUR

lEs BlOC-PilEs CRAFTsMAn

CMCB201, CMCB2011

COnTRAT D’EnTRETiEn gRATUiT DETROis Ans sUR

lEsBlOC-PilEs CRAFTsMAn

CMCB202, CMCB204

REMARQUE: La garantie de se produit sera annulée si

le bloc-piles a été altéré de quelque façon que ce soit.

CRAFTSMAN ne peut être tenu responsable de tout

dommage corporel causé par l’altération du produit et

pourra poursuivre toute fraude en matière de garantie dans

toute l’étendue permise par laloi.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout appareil

défectueux pour cause de défaut de matériau ou de

main-d'œuvre sur une période de trois ans à partir de la

date d'achat de l'outil (deux ans pour les bloc-piles). Cette

garantie ne couvre pas les pièces en panne pour cause

d'abus ou d'usure normale de l'outil. Pour plus de détails

au sujet de la couverture de la garantie et l'information de

réparation sous garantie, visitez www.craftsman.com

ou composez le 1-888-331-4569. Cette garantie ne

s’applique pas aux accessoires ou dommages causés par

des réparations effectuées ou tentées par d’autres. CETTE

GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES

FRAnçAis

GUIDE DE DÉPANNAGE

VEILLEZ À SUIVRE LES RÈGLES ET CONSIGNES DE SÉCURITÉ

PROBlÈME ! QUEl EsT lE PROBlÈME ? QUE FAiRE…

La scie ne démarre pas

Le bloc-piles n’est pas installé Installer le bloc-piles. Se reporter à la section Installation et retrait du

bloc-piles.

Le bloc-piles n’est pas chargé Charger le bloc-piles. Se reporter à la section Procédure de charge.

Les balais sont usés Faire remplacer les balais chez un centre de réparation autorisé.

Les découpes effectuées

par la scie ne sont pas

satisfaisantes

Lame émoussée Remplacez la lame. Consulter Changement ou pose d’une nouvelle

lame de scie.

Lame montée à l’envers Renversez la lame. Consulter Changement ou pose d’une nouvelle

lame de scie.

Gomme ou résine sur la lame Retirez la lame et nettoyez avec de la laine d’acier grossière et de la

térébenthine ou un nettoyant ménager pour four.

Lame inadéquate pour le travail effectué Changez de type de lame. Consulter Description Des Lames sous

Accessoires facultatifs.

La lampe de travail CUTLINE

clignote

Le bloc-piles n’est pas chargé Charger le bloc-piles. Se reporter à la section Procédure de charge.

La scie vibre démesurément La scie n’est pas correctement fixée sur

le tréteau ou l’établi

Vissez bien tout le matériel d’assemblage. Consulter Montage sur établi.

Le tréteau ou l’établi est sur un sol

irrégulier

Repositionnez-le sur une surface plane. Consulter Familiarisation.

Lame de scie endommagée Remplacez la lame. Consulter Changement ou pose d’une nouvelle

lame de scie.

La scie ne coupe pas bien les

onglets

L’échelle d’onglet n’est pas

correctement réglée

Vérifiez et ajustez. Consulter Commandes d’onglet sous Caractéristiques

et Commandes.

La lame n’est pas d’équerre par rapport

au guide

Vérifiez et ajustez. Consulter Commandes d’onglet sous Caractéristiques

et Commandes.

La lame n’est pas perpendiculaire à

la table

Vérifiez et ajustez le guide. Consulter Ajustement d’une fausse équerre à la

table sous Réglages.

La pièce à découper se déplace Fixez-la au guide ou collez du papier abrasif de calibre 120 sur le guide à l’aide

de colle de caoutchouc

Plaque de trait usée ou endommagée L’apporter chez centre de réparation agréé.

Le matériau pince la lame Découpe de matériau arqué Consulter Matériau arqué sous Découpes spéciales.

FRAnçAis

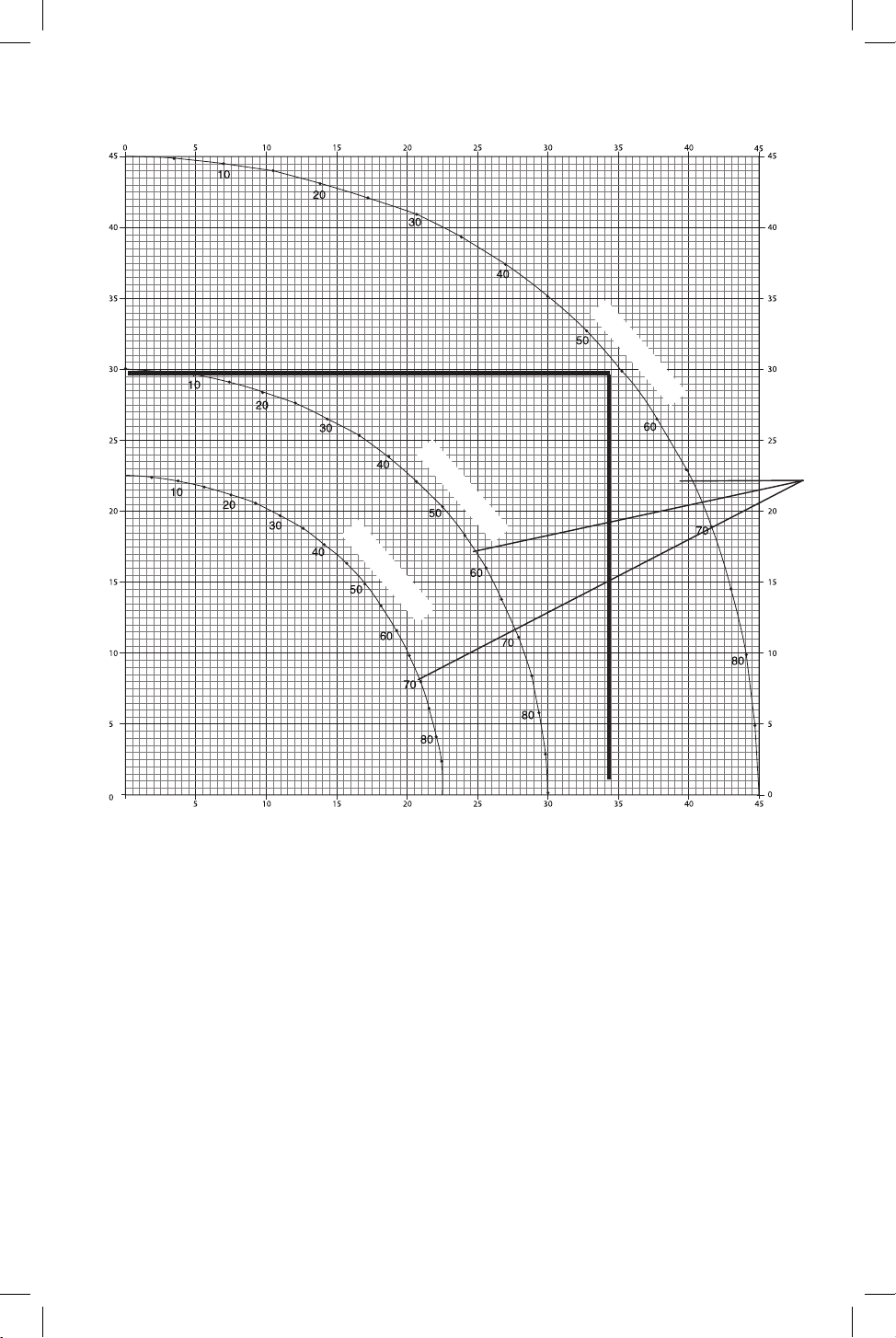

TABLEAU 1 COUPE À ONGLET MIXTE

(Positionnez le morceau de bois avec le large côté plat contre la table et l’arête étroite contre le guide.)

RÉglEZ CET AnglE D’OnglET sUR lA sCiE

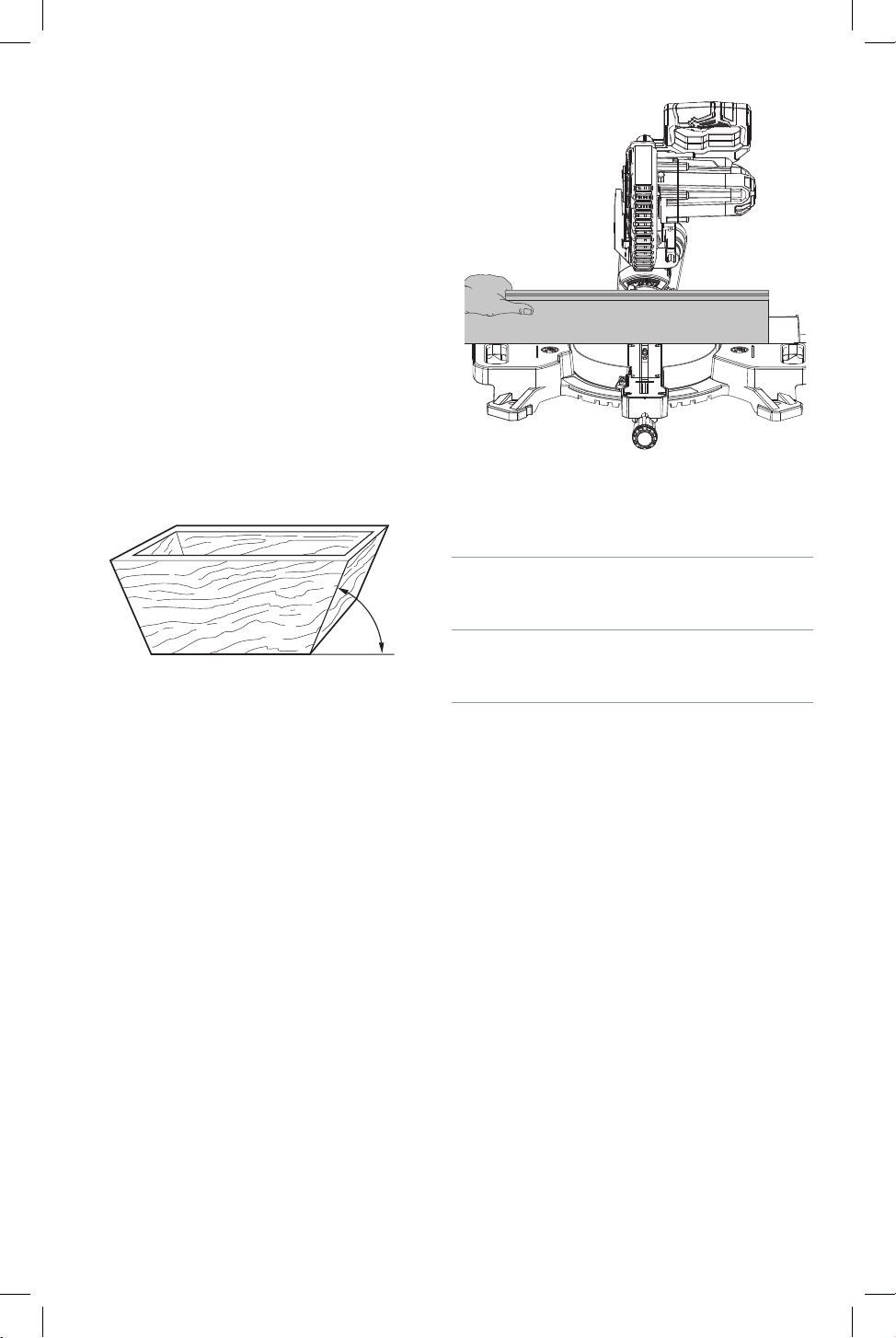

ANGLE DE LA PAROI DE LA BOÎTE (ANGLE A)

BOÎTE CARRÉE

BOÎTE À 6 FACES

RÉglEZ CET AnglE DE BisEAU sUR lA sCiE

BOÎTE À 8 FACES

EsPAñOl

Español (traducido de las instrucciones originales)

COMPONENTES

Interruptor de gatillo

Manija de operación

Orificios de montaje

Protección inferior

Protección de bloqueo

de inglete

Botón de seguro de

inglete

Placa de corte de sierra

Indentaciones de mano

Cerca

Perilla de bloqueo de

bisel

Rieles

Puerto de polvo

Paquete de batería

Interruptor momentáneo

de luz de trabajo de

LÍNEA DE CORTE

Palanca de bloqueo de

apagado

Perilla de bloqueo de riel

Orificio de montaje de

abrazadera

Llave de cuchilla

Pasador de bloqueo

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta u

otra herramienta CRAFTsMAn, llámenos al

número gratuito: 1-888-331-4569.

7 6 5

Fig. A

EsPAñOl

Sierra de Inglete

CMCS714

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

EsPAñOl

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador

especificado por el fabricante. Un cargador

adecuado para un tipo de paquete de baterías puede

originar riesgo de incendio si se utiliza con otro

paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague

con agua. Si el líquido entra en contacto con los

ojos, busque atención médica. El líquido expulsado

de la batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta

que estén dañados o modificados. Las baterías

dañadas o modificadas pueden presentar un

comportamiento impredecible que resulte en

incendios, explosión o riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 129 °C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo de incendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicio autorizados.

EsPAñOl

INSTRUCCIONES DE SEGURIDAD PARA

SIERRAS DE INGLETE

a ) Las sierras de inglete están diseñadas para

cortar madera o productos similares a la

madera, no se pueden usar con discos abrasivos

para cortar materiales ferrosos como barras,

varillas, pernos, etc. El polvo abrasivo causa que

las partes móviles como la protección inferior se

atasquen. Las chispas del corte abrasivo quemarán

el protector inferior, el inserto de corte y otras

partesplásticas.

b ) Use abrazaderas para sostener la pieza de

trabajo siempre que sea posible. Si sostiene la

pieza de trabajo a mano, siempre debe mantener

su mano al menos a 100 mm de cada lado de la

hoja de la sierra. No use esta sierra para cortar

piezas que sean demasiado pequeñas para

sujetarlas o sostenerlas con la mano. Si su mano

se coloca demasiado cerca de la hoja de la sierra,

existe un mayor riesgo de lesiones debido al contacto

de la hoja.

c ) La pieza de trabajo debe estar fija y sujeta o

sostenida contra la guía y la mesa. No introduzca

la pieza de trabajo en la cuchilla ni corte a mano

alzada de ninguna manera. Las piezas de trabajo

sin restricciones o en movimiento podrían arrojarse a

altas velocidades, causando lesiones.

d ) Empuje la sierra a través de la pieza de trabajo.

No jale la sierra a través la pieza de trabajo.

Para hacer un corte, levante el cabezal de la

sierra y extráigalo sobre la pieza de trabajo sin

cortar, arranque el motor, presione el cabezal

de la sierra hacia abajo y empuje la sierra a

través de la pieza de trabajo. Es probable que

el corte en la carrera de tracción haga que la hoja

de sierra suba por encima de la pieza de trabajo y

arroje violentamente el ensamble de cuchilla hacia

eloperador.

e ) Nunca cruce la mano sobre la línea de corte

deseada, ya sea en frente o detrás de la hoja de

sierra. Es muy peligroso sostener la pieza de trabajo

con las manos cruzadas, es decir, sujetar la pieza de

trabajo a la derecha de la hoja de sierra con la mano

izquierda o viceversa.

f ) No coloque la mano detrás de la guía con

las manos a menos de 100 mm de cada lado

de la hoja de la sierra, para quitar restos de

madera o por cualquier otro motivo mientras

gira la cuchilla. La proximidad de la hoja de sierra

giratoria a su mano puede no ser obvia y puede sufrir

lesionesgraves.

g ) Revise su pieza de trabajo antes de cortar. Si la

pieza de trabajo está arqueada o deformada,

sujétela con la cara inclinada hacia la guía.

Siempre asegúrese que no haya espacio entre la

pieza de trabajo, la guía y la mesa a lo largo de

la línea del corte. Las piezas dobladas o deformadas

pueden torcerse o desplazarse y pueden atascarse en

la hoja de sierra giratoria durante el corte. No debe

haber clavos u objetos extraños en la pieza de trabajo.

h ) No use la sierra hasta que la mesa esté libre

de herramientas, restos de madera, etc., a

excepción de la pieza de trabajo. Pequeños

desechos o pedazos sueltos de madera u otros objetos

que entren en contacto con la cuchilla giratoria

pueden arrojarse a alta velocidad.

i ) Corte una pieza de trabajo a la vez. Las

piezas múltiples apiladas no se pueden sujetar

adecuadamente y pueden atascarse en la cuchilla o

desplazarse durante el corte.

j ) Asegúrese que la sierra de inglete esté montada

o colocada en una superficie de trabajo firme y

nivelada antes de su uso. Una superficie de trabajo

firme y nivelada reduce el riesgo de que la sierra de

inglete se vuelva inestable.

k ) Planifique su trabajo. Cada vez que cambie

la configuración de bisel o ángulo de inglete,

asegúrese que la guía ajustable esté ajustada

correctamente para soportar la pieza de trabajo

y no interfiera con la cuchilla o el sistema de

protección. Sin encender la herramienta y sin

ninguna pieza de trabajo sobre la mesa, mueva la

hoja de sierra a través de un corte simulado completo

para asegurar que no haya interferencia o peligro de

cortar la guía.

l ) Proporcione un soporte adecuado, como

extensiones de mesa, sierras, etc., para una pieza

de trabajo que sea más ancha o más larga que la

mesa. Las piezas más largas o más anchas que

la mesa de la sierra de inglete pueden volcarse

si no se sostienen de forma segura. Si la pieza

cortada o la pieza de trabajo se inclina, pueden

levantar la protección inferior o ser lanzadas por la

cuchilla giratoria.

m ) No use a otra persona como sustituto de una

extensión de mesa o como soporte adicional. El

soporte inestable de la pieza de trabajo puede hacer

que la hoja se una o la pieza de trabajo se mueva

durante la operación de corte, jalándolo a usted y al

ayudante hacia la hoja giratoria.

n ) La pieza de corte no debe atascarse ni

presionarse por ningún medio contra la hoja

de sierra giratoria. Si está confinado, es decir,

utilizando topes de longitud, la pieza de corte

podría quedar incrustada contra la cuchilla y ser

arrojadaviolentamente.

o ) Utilice siempre una abrazadera o un accesorio

diseñado para soportar adecuadamente el

material redondo, como varillas o tubos. Las

varillas tienen una tendencia a rodar mientras se

cortan, lo que hace que la hoja muerda y jale del

trabajo con la mano hacia la hoja.

p ) Deje que la cuchilla alcance su velocidad

máxima antes de entrar en contacto con la pieza

EsPAñOl

NORMAS DE SEGURIDAD ADICIONALES DE

LAS SIERRAS INGLETEADORAS



ADVERTENCIA: No inserte la batería en la unidad

hasta que se hayan leído y comprendido todas

lasinstrucciones.

• NUNCA COLOQUE LAS MANOS CERCA DE 100 mm

(4") DE LA HOJA.

• NO PONGA EN FUNCIONAMIENTO ESTA MÁQUINA

hasta que esté totalmente ensamblada e instalada según

las instrucciones. Si la máquina no está debidamente

ensamblada puede causar lesionesgraves.

• OBTENGA CONSEJO de su supervisor, instructor u otra

persona calificada si no está totalmente familiarizado con

el funcionamiento de esta máquina. El conocimiento es

sinónimo deseguridad.

• SIGA TODOS LOS CÓDIGOS DE INSTALACIÓN

ELÉCTRICA y realice las conexiones eléctricas

recomendadas para evitar producir descargas eléctricas o

electrocución. Proteja la línea de abastecimiento eléctrico

con un fusible de acción retardada de 15 amperios o un

interruptor de circuito, comomínimo.

• ASEGÚRESE DE QUE LA HOJA GIRE EN LA DIRECCIÓN

CORRECTA. Los dientes de la hoja deberían apuntar a la

dirección de la rotación según se marca en lasierra.

• APRIETE TODOS LOS MANGOS DE SUJECIÓN, las

perillas y las palancas antes de poner en funcionamiento

la máquina. Las abrazaderas sueltas pueden hacer que

algunas piezas o la pieza trabajo salgan disparadas a

granvelocidad.

• ASEGÚRESE DE QUE LA HOJA Y LAS ABRAZADERAS

DE LA HOJA ESTÉN LIMPIAS, de que los bordes hundidos

de las abrazaderas de la hoja estén apoyados contra la

hoja y que el tornillo de eje esté bien apretado. Si la hoja

está suelta o no está bien sujeta pueden ocasionarse

daños a la sierra y lesionescorporales.

• NO PONGA EN FUNCIONAMIENTO LA SIERRA CON

UN VOLTAGE DIFERENTE A AQUEL PARA EL CUAL FUE

DISEÑADA; Pueden producirse un sobrecalentamiento,

daños a la herramienta y lesionescorporales.

• NO ENCAJE NADA CONTRA EL VENTILADOR para

detener el eje del motor. Pueden producirse daños a la

herramienta y lesionescorporales.

• NO CORTE NUNCA METALES ni mampostería. El corte

de estos materiales puede hacer que las puntas de carburo

salgan volando de la hoja a gran velocidad y causen

lesionesgraves.

• NO tenga nunca ninguna parte del cuerpo en la línea

de la trayectoria de la hoja de la sierra. Se producirán

lesionescorporales.

• NO aplique nunca lubricante para hojas a una hoja

en movimiento. Aplicar lubricante podría hacer que su

mano entre en contacto con la hoja, lo cual resultaría en

graveslesiones.

• NO coloque ninguna mano en el área de la cuchilla

cuando la sierra esté conectada a la batería. La activación

de la hoja sin querer puede ocasionar graveslesiones.

• NO EXTIENDA NUNCA LA MANO ALREDEDOR O POR

DETRÁS DE LA HOJA DE LA SIERRA. La hoja puede

causar lesionesgraves.

• NO ALCANCE DEBAJO DE LA SIERRA A MENOS QUE

ESTÉ APAGADA Y SE HAYA EXTRAÍDO LA BATERÍA..

El contacto con la hoja de la sierra puede causar

lesionescorporales.

• ASEGURE LA MÁQUINA A UNA SUPERFICIE DE APOYO

ESTABLE. La vibración podría hacer que la máquina se

deslice, se mueva o se vuelque, lo cual podría ocasionar

graveslesiones.

• USE SOLAMENTE LAS HOJAS PARA CORTES

TRANSVERSALES recomendadas para las sierras

ingleteadoras. Para obtener los mejores resultados, no

use hojas con punta de carburo con ángulos en gancho

superiores a 7 grados. No utilice hojas con hendiduras

profundas. Estas pueden desviarse y entrar en contacto

con el protector y pueden dañar la máquina y/o producir

lesionesgraves.

• USE SÓLO HOJAS DEL TAMAÑO Y TIPO CORRECTOS

especificados para esta herramienta con el fin de evitar

daños a la máquina y lesionesgraves.

• INSPECCIONE LA HOJA PARA DETERMINAR SI TIENE

GRIETAS u otros daños antes de utilizarla. Una hoja

agrietada o dañada puede romperse y los trozos pueden

salir disparados a gran velocidad y causar lesiones graves.

Reemplace las hojas agrietadas o dañadas deinmediato.

• LIMPIE LA HOJA Y LAS ABRAZADERAS DE LA HOJA

antes de poner la máquina en marcha. Limpiar la hoja y

las abrazaderas de la hoja le permite comprobar si la hoja

o sus abrazaderas están dañadas. Una hoja o abrazadera

de hoja agrietada o dañada puede romperse y los trozos

de trabajo. Esto reducirá el riesgo de que la pieza de

trabajo sea arrojada.

q ) Si la pieza de trabajo o la cuchilla se atasca,

apague la sierra de inglete. Espere a que

todas las piezas en movimiento se detengan

y desconecte el enchufe de la fuente de

alimentación y/o retire el paquete de la batería.

Luego libere el material atascado. Continuar

el corte con una pieza de trabajo atascada podría

causar la pérdida de control o daño a la sierra

deinglete.

r ) Después de terminar el corte, suelte el

interruptor, sostenga la cabeza de la sierra hacia

abajo y espere a que la cuchilla se detenga antes

de quitar la pieza cortada. Acercar con la mano

cerca de la cuchilla de deslizamiento es peligroso.

s ) Sostenga la manija firmemente cuando

haga un corte incompleto o cuando suelte el

interruptor antes que el cabezal de la sierra esté

completamente hacia abajo. La acción de frenado

de la sierra puede provocar que la cabeza de la sierra

sea tirada hacia abajo de forma repentina, lo que

puede causar lesiones.

EsPAñOl

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación genera demasiado polvo. SIEMPRE

LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

pueden salir disparados a gran velocidad y causar

lesionesgraves.

• NO USE HOJAS COMBADAS. Compruebe si la hoja

funciona bien y sin vibraciones. Una hoja que vibra puede

dañar la máquina y/o causar lesionesgraves.

• NO use lubricantes o productos de limpieza

(especialmente en espray o aerosol) cerca del protector

de plástico. El material de policarbonato utilizado

en el protector está sujeto a ataques por ciertas

sustanciasquímicas.

• MANTENGA EL PROTECTOR EN SU SITIO y en

buenestado.

• USE SIEMPRE LA PLACA INDICADORA DE CORTE Y

REEMPLÁCELA CUANDO ESTÉ DAÑADA. La pequeña

acumulación de astillas bajo la sierra puede obstaculizar

la hoja de la sierra o causar inestabilidad en la pieza de

trabajo alcortar.

• USE SOLAMENTE ABRAZADERAS PARA HOJAS

especificadas para esta herramienta a fin de evitar daños

a la máquina y/o graveslesiones.

• LIMPIE LAS ASTILLAS Y EL ASERRÍN de LAS RANURAS

DE VENTILACIÓN DEL MOTOR. Las ranuras de

ventilación del motor obstruidas pueden hacer que la

máquina se caliente en exceso y se dañe, lo cual podría

provocar un cortocircuito que a su vez podría ocasionar

lesionesgraves.

• NO BLOQUEE NUNCA EL INTERRUPTOR EN LA

POSICIÓN DE ENCENDIDO (“ON”). Pueden producirse

graves lesionescorporales.

• NO SE PARE NUNCA ENCIMA DE LA HERRAMIENTA.

Podría sufrir graves lesiones si se vuelca la herramienta o si

la herramienta de corte se toca sinquerer.

• Puede obtenerse INFORMACIÓN ADICIONAL acerca del

funcionamiento seguro y correcto de las herramientas

eléctricas (por ejemplo, un video sobre seguridad) del

Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH

44115-2851 (www.powertoolinstitute.com). Asimismo

puede obtenerse información del National Safety Council,

1121 Spring Lake Drive, Itasca, IL 60143-3201. Por

favor consulte las Reglas de seguridad ANSI 01.1 para

Máquinas de carpintería del Instituto Nacional Americano

de Normalización y las Reglas de la Administración de

Seguridad y Salud Ocupacional (OSHA) 1910.213 del

Departamento de Trabajo de los EE.UU..



ADVERTENCIA: El cortar plásticos, madera revestida

de savia y otros materiales puede ocasionar una

acumulación del material derretido en las puntas de

la hoja y el cuerpo de la hoja de la sierra, aumentando

el riesgo de sobrecalentamiento y trabado de la hoja

alcortar.

EsPAñOl

BATERÍAS Y CARGADORES

La batería no viene completamente cargada de fábrica.

Antes de utilizar la batería y el cargador, lea las siguientes

instrucciones de seguridad y luego siga los procedimientos

de carga indicados. Cuando pida baterías de repuesto, no

olvide indicar el número de catálogo y el voltaje.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

OPM .................... oscilaciones por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... evite mirar

fijamente la luz

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

IPXX .................... símbolo IP

Para su conveniencia y seguridad, su sierra ingleteadora

tiene las siguientes etiquetas deadvertencia.

EN EL PROTECTOR:

EN LA MESA: (2 LUGARES)

PELIGRO: MANTÉNGASE

ALEJADO DE LAHOJA.

EN EL PROTECTOR SUPERIOR:

Sujete el soporte correctamente con ambos tornillos

antes deusar.

EN LA MESA: (2 LUGARES)



ADVERTENCIA: para reducir el riesgo de lesiones,

el usuario debe leer el manual de instrucciones

antes de utilizar la sierra ingleteadora.

Mantenga las manos y el cuerpo alejados de la

trayectoria de la cuchilla de la sierra, el contacto

con la cuchilla resultará en lesiones serias. No

utilice la sierra sin los protectores en su sitio.

Compruebe que el protector inferior cierre

adecuadamente antes de cada uso. Apriete

siempre los botones de ajuste antes de utilizar

la herramienta. No realice ninguna operación a

mano alzada. Sujete las piezas pequeñas antes

de cortar. No extienda nunca la mano por detrás

de la hoja de la sierra. No cruce nunca los brazos

delante de la hoja. Apague la herramienta y

espere a que la hoja de la sierra se detenga

antes de mover la pieza de trabajo , cambiar

la configuración o mover las manos. Saque la

batería antes de ajustar, cambiar o reparar la

hoja. Para reducir el riesgo de lesión, volver a

poner el carro en la posición trasera máxima

después de cada operación de corte transversal.

¡Piense! Usted puede preveniraccidentes.



ADVERTENCIA: Dado que los accesorios que no

sean los suministrados por no han sido sometidos a

pruebas con este producto, el uso de tales accesorios

con esta herramienta podría ser peligroso. Para

reducir el riesgo de lesión, sólo deben utilizarse

con este producto los accesorios recomendados.

Los accesorios recomendados para utilizarse

con la herramienta están pueden comprarse en

su distribuidor local o en un centro de servicio

autorizado. Si necesita ayuda para ubicar cualquier

accesorio, póngase en contacto con CRAFTSMAN., 701

East Joppa Road, Towson, MD 21286, llame al

1-888-331-4569 o visite nuestro sitio web:www.

CRAFTSMAN.com.

Accesorios Opcionales

Los siguientes accesorios, diseñados para su sierra, pueden

resultarle útiles. En algunos casos, otros soportes para la

pieza de trabajo, topes de longitud, abrazaderas, etc. que se

obtengan localmente pueden ser más apropiados. Tenga

cuidado al seleccionar y utilizar losaccesorios.

Hojas de Sierra

USE SÓLO HOJAS DE SIERRA DE 184 mm (7–1/4") CON

ORIFICIOS DE EJE REDONDOS DE 16 mm (5/8") DE

DIÁMETRO Y UNA LÍNEA DE CORTE MÁXIMA DE 2,1 mm.

LA CATEGORÍA DE VELOCIDAD DEBE SER COMO MÍNIMO

DE 4000 RPM. NO UTILICE HOJAS CON ORIFICIOS DE EJE

EN FORMA DE DIAMANTE. No use nunca una hoja de

diámetro diferente. No estará protegida adecuadamente.

¡Use solamente hojas para cortes transversales! No use hojas

diseñadas para aserrado al hilo, hojas de combinación u

hojas con ángulos en gancho de más de7°.

DEsCRiPCiOnEs DE lA hOJA

APLICACIÓN DIÁMETRO DIENTES

Propósito general 184 mm (7–1/4") 40

Corte de madera fino 184 mm (7–1/4") 60

EsPAñOl

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

Para Todas las Unidades de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesionesgraves.

• No cargue o use la unidad de batería en atmósferas

explosivas, como en presencia de líquidos, gases

o polvos inflamables. Puede que al insertar o sacar la

unidad de batería del cargador se inflamen el polvo o

losgases.

• Cuando el paquete de batería no esté en uso,

manténgalo alejado de otros objetos metálicos,

como sujetadores de papel, monedas, llaves, clavos,

tornillos, u otros objetos pequeños de metal que

puedan hacer una conexión de una terminal a otra.

Conectar en corto circuito las terminales de la batería

puede causar quemaduras o unincendio.

• NUNCA fuerce la unidad de batería para que

entre en el cargador. NO modifique la unidad de

batería en ninguna forma para que entre en un

cargador no compatible, pues puede producir una

ruptura en la unidad de batería y causar lesiones

corporalesgraves.

• Cargue las unidades de batería sólo en los cargadores

designados porCRAFTSMAN.

• NO salpique con ni sumerja en agua u otroslíquidos.

• No guarde ni use la herramienta y unidad de batería

en lugares donde la temperatura pueda alcanzar

o superar los 40°C (104 °F), tales como cobertizos

o construcciones de metal durante el verano).

Almacene las unidades de batería en lugares frescos y

secos para maximizar su vidaútil.

NOTA: No almacene las unidades de batería en

la herramienta con el interruptor de gatillo en

posición encendida fija. Nunca use cinta adhesiva

para mantener el interruptor de gatillo en

posiciónENCENDIDA.

• No incinere la unidad de batería, aunque esté

completamente dañada o descargada. La unidad

de batería puede explotar si se quema. Cuando se

queman unidades de batería de iones de litio, se producen

gases y materialestóxicos.

• Si el contenido de la batería entra en contacto con la

piel, lave el área de inmediato con agua y un jabón

suave. Si el líquido de la batería entra en contacto con

sus ojos, enjuáguelos con agua y los ojos abiertos por

15 minutos o hasta que cese la irritación. Si se requiere

de asistencia médica, el electrolito de la batería está

compuesto por una mezcla de carbonatos orgánicos

líquidos y sales delitio.

• El contenido de los elementos abiertos de la batería

puede causar irritación en el tracto respiratorio.

Salga al aire fresco. Si los síntomas persisten, busque

asistenciamédica.



ADVERTENCIA: Peligro de quemaduras. El líquido de

la batería puede ser inflamable si se expone a chispas

ollamas.



ADVERTENCIA: Peligro de incendio. Nunca intente

abrir la unidad de batería por ningún motivo. Si

la caja exterior de la unidad de batería se triza o

daña, no la introduzca en el cargador. No triture,

deje caer o dañe la unidad de batería. No use una

unidad de batería o un cargador que haya sido

golpeado, dejado caer, atropellado o dañado en

cualquier forma (por ejemplo, perforado por un clavo,

golpeado con un martillo, pisado). Lleve sus unidades

de batería dañadas al centro de servicio para que

seanrecicladas.

Recomendaciones de Almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco

y seco, lejos de la luz solar directa y del exceso de calor

ofrío.

2. Para resultados óptimos durante tiempos prolongados

de almacenamiento, se recomienda almacenar la

unidad de batería completamente cargada en un lugar

fresco y seco fuera delcargador.

nOTA: Las unidades de batería no deberían almacenarse

completamente descargadas. La unidad de batería deberá

recargarse antes de serusada.

Instrucciones de Limpieza del Batería

1. Para limpiar la suciedad y grasa del exterior del cargador

puede usarse un paño o cepillo suave no metálico. No

use agua ni solucioneslimpiadoras.

El sello RBRC®

El sello RBRC® (Rechargeable Battery

Recycling Corporation) en las baterías

(ounidades de batería) de níquel cadmio,

níquel e hidruro metálico o de iones de litio indica que el

costo de reciclaje de estas baterías (o unidades de batería)

al llegar al final de su vida de servicio ya ha sido pagado por

CRAFTSMAN. En algunas áreas, es ilegal depositar baterías

de níquel cadmio, níquel e hidruro metálico o de iones de

litio gastadas en la basura o la corriente de residuos sólidos

urbanos; el programa Call 2 Recycle® proporciona una

alternativaecológica.

Call 2 Recycle, Inc., en cooperación con CRAFTSMAN y

otros usuarios de baterías, han establecido programas en

los Estados Unidos y Canadá para facilitar la recolección

de baterías de níquel cadmio, níquel e hidruro metálico

o de iones de litio gastadas. Al llevar sus baterías de

níquel cadmio, níquel e hidruro metálico y de iones de

litio gastadas a un centro de servicio autorizado por

CRAFTSMAN o al minorista local para que sean recicladas,

ayuda a proteger el medio ambiente y a conservar recursos

naturales. También puede comunicarse con el centro de

reciclaje de su localidad para mayor información sobre

dónde llevar sus bateríasgastadas.

EsPAñOl

Instrucciones Importantes de Seguridad

Para Todos los Cargadores de Baterías



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y

el producto. No seguir las advertencias y las

instrucciones puede provocar una descarga

eléctrica, un incendio y/o lesiones graves.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN. El

cargador y el paquete de batería CRAFTSMAN están

diseñados específicamente para funcionar juntos.

• Estos cargadores no fueron diseñados para ser

utilizados para más que cargar las baterías

recargables CRAFTSMAN. Cualquier otro uso puede

producir riesgo de incendios, descargas eléctricas

oelectrocución.

• No exponga el cargador a la lluvia o a lanieve.

• Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daño al

enchufe ycable.

• Asegúrese de que el cable no sea ubicado de

manera que podría ser pisado, causar que alguien

tropiece con él o ser expuesto a otro tipo de daños

ydesgastes.

• No use un alargador a menos que sea

absolutamente necesario. El uso de un alargador

incorrecto podría producir riesgo de incendios, descargas

eléctricas oelectrocución.

• Cuando opere un cargador al exterior, hágalo

siempre en un lugar seco y use un alargador

apropiado para uso al exterior. El uso de un alargador

apropiado para uso al exterior reduce el riesgo de

descargaeléctrica.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de no

Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador

ni coloque a este sobre una superficie blanda

que pudiera bloquear las ranuras de ventilación

y resultar en un calor interno excesivo. Coloque

el cargador en un lugar alejado de cualquier fuente

de calor. El cargador se ventila a través de las ranuras

que se encuentran en la parte superior e inferior de la

cajaprotectora.

• No opere el cargador si su cable o enchufe

estándañados–reemplácelos de inmediato.

• No opere el cargador si ha recibido un golpe agudo,

si se ha caído o si ha sido dañado de alguna otra

forma. Llévelo a un centro de servicioautorizado.

• No desarme el cargador; llévelo a un centro de

servicio autorizado cuando deba ser reparado. Si es

reensamblado incorrectamente, puede causar descargas

eléctricas, electrocución oincendios.

• Desenchufe el cargador antes de intentar limpiarlo.

Esto reducirá el riesgo de descargas eléctricas. El

retirar el paquete de baterías no reducirá esteriesgo.

• NUNCA intente conectar 2 cargadores entresí.

• El cargador está diseñado para operar con una

corriente eléctrica estándar residencial de 120 V. No

RBRC® es una marca comercial registrada de Call 2

Recycle,Inc.

Transporte



ADVERTENCIA: Peligro de incendio. No guarde

o transporte la batería de forma que los

terminarles expuestos de la misma puedan

estar en contacto con objetos metálicos. Por

ejemplo, no ponga la batería en delantales, bolsillos,

cajas de herramientas, estuches de productos,

cajones, etc., junto con clavos, tornillos, y llaves, etc.

sueltos. El transporte de baterías puede causar

incendios si sus terminales inadvertidamente

entran en contacto con materiales conductores

como llaves, monedas, herramientas manuales

y otros por el estilo. El Reglamento sobre

Materiales Peligrosos (HMR) del Departamento de

Transporte de EE.UU. prohíbe transportar baterías

comercialmente o en aviones en el equipaje de

mano A MENOS que estén debidamente protegidas

contra cortocircuitos. Por lo tanto, cuando transporte

baterías individuales, asegúrese de que sus terminales

estén protegidos y debidamente aislados de los

materiales que pudieran entrar en contacto con

ellos y provocar uncortocircuito. NOTA: Las baterías

de iones de LI-ION no deben colocarse dentro del

equipajeregistrado.

EsPAñOl

intente usarlo con ningún otro voltaje. Esto no aplica

al cargadorvehicular.



ADVERTENCIA: Peligro de descarga eléctrica. No

permita que ningún líquido se introduzca en el

cargador. Puede producir descargas eléctricas.



ADVERTENCIA: Peligro de quemaduras. No sumerja

la unidad de batería en líquido de ningún tipo ni

permita que se introduzca ningún tipo de líquido a

la unidad de batería. Nunca intente abrir la unidad

de batería por ningún motivo. Si la caja plástica de la

unidad de batería se triza o rompe, llévela a un centro

de servicio para su reciclaje.



ATENCIÓN: Peligro de quemaduras. Para reducir el

riesgo de lesiones, sólo cargue unidades de batería

recargables marca CRAFTSMAN. Otros tipos de batería

podrían sobrecalentarse y reventar lo que podría

resultar en lesiones corporales y daños a supropiedad.



ATENCIÓN: Bajo ciertas condiciones, cuando el

cargador está enchufado a una toma de corriente,

el cargador puede hacer cortocircuito si entra en

contacto con algún material ajeno. Los materiales

ajenos de naturaleza conductora, como el polvo de

esmerilado, las placas de metal, la lana de acero, el

papel de aluminio y otros, o cualquier acumulación

de partículas metálicas deberían mantenerse alejados

de las cavidades del cargador. Desenchufe siempre

el cargador cuando no haya una unidad de batería

en su cavidad. Desenchufe el cargador antes de

intentarlimpiarlo.

Carga de la Batería

nOTA: Para garantizar el máximo desempeño y la vida

útil de los paquetes de baterías de iones de litio, cargue la

batería por completo antes del primer uso.

1. Conecte el cargador en un tomacorriente apropiado

antes de insertar el paquete de batería.

2. Conecte el cargador y el paquete de baterías,

asegurándose que la batería esté completamente

asentada. La luz (carga) parpadeará continuamente

indicando que el proceso de carga ha comenzado.

3. La terminación de la carga se indicará por la luz que

permanece encendida continuamente. El paquete de

batería está completamente cargado y se puede retirar y

usar en este momento o dejarse en el cargador.

nOTA: Para retirar el paquete de la batería, algunos

cargadores requieren que se presione el botón de liberación

del paquete de batería.

Indicators

Unidad en Proceso de Carga

Unidad Cargada

Restraso por Unidad Caliente/

Fría

Un cargador no cargará una batería defectuosa. El cargador

que se niega a encenderse podría indicar un problema con

el cargador.

nOTA: Si el cargador no quiere encender, lleve el cargador y

el paquete de batería para que los prueben en un centro de

servicio autorizado.

Retraso por Batería Caliente/Fría

Cuando el cargador detecta que una batería está demasiado

caliente o demasiado fría, inicia automáticamente un

Retraso por batería caliente/fría y suspende la carga hasta

que la batería alcanza una temperatura adecuada. En ese

momento, el cargador inicia automáticamente el modo

de carga de la batería. Esta función garantiza la máxima

duración de la batería.

Una batería fría puede cargar más lentamente que una

batería caliente.

Notas Importantes Sobre la Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °– 24 °C (65 – 75 °F). NO

cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a la batería.

2. Puede que el cargador y la unidad de batería se

calienten ligeramente durante el proceso de carga.

Esto es normal y no representa ningún problema. Para

facilitar el enfriamiento de la unidad de batería después

del uso, evite colocar el cargador o la unidad de batería

en un lugar cálido, como un cobertizo metálico o un

remolque sin aislamiento térmico.

3. Si la unidad de batería no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando

una lámpara u otro aparato;

b. Revise que la toma de corriente no esté conectada a

un interruptor de luz que corte la corriente cuando

se corte la luz;

c. Mueva el cargador y la unidad de batería a

un lugar donde la temperatura ambiental sea

aproximadamente 18 – 24 °C (65 – 75 °F);

d. Si el problema de carga continúa, lleve la

herramienta, unidad de batería y el cargador a su

centro de servicio local.

4. La unidad de batería debería ser recargada cuando

no sea capaz de producir suficiente potencia para

trabajos que eran fácilmente realizados antes. NO

CONTINÚE usándola bajo estas circunstancias. Siga el

procedimiento de carga. También puede cargar una

unidad de batería que haya sido usada parcialmente

cuando lo desee, sin dañarla.

5. Los materiales ajenos conductores por naturaleza, tales

como, pero sin limitarse a, el polvo del esmerilado, las

virutas metálicas, la lana de acero, el papel de aluminio o

cualquier acumulación de partículas metálicas deberían

mantenerse alejados de las cavidades del cargador.

Desenchufe siempre el cargador de la toma de corriente

cuando no haya una unidad de batería en su cavidad.

Desenchufe el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua o cualquier

otro líquido.

EsPAñOl

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Desempaque de la sierra

Compruebe el contenido de la caja de la sierra ingleteadora

para asegurarse de que ha recibido todas laspiezas.

Además de este manual de instrucciones, la caja debe

contener lo siguiente:

1 Sierra ingleteadora CMCS714

1 Hoja de sierra de 184 mm (7–1/4") de diámetro

1 Llave para hoja hexagonal de 6 mm (1/4")

1 Cargador (sólo kit)

1 Batería (sólo kit)

1 Bolsa para polvo

1 Abrazadera para el material

1 Perilla de bloqueo de inglete

Especificaciones

Capacidad de corte

Altura Ancho

Inglete de 0º / Bisel de 0º 50,8 mm (2") 209,5 mm (8")

Inglete de 45º / Bisel de 0º 50,8 mm (2") 146 mm (5,75")

Inglete de 48º / Bisel de 0º 50,8 mm (2") 152,4 mm (6")

Altura Ancho

Bisel de 45º - Izquierdo /

Inglete de 0º

38,1 mm (1,5") 203 mm (8")

Moldura de corona anidada

14,3 x 92 mm (9/16" x 3–5/8")

Moldura de base 15,8 x 89 mm (5/8" x 3–1/2")

nOTA: La sierra es capaz de cortar lo siguiente una vez

que se sigue un procedimiento de configuración especial.

Consulte Cortesespeciales.

límites del ángulo de bisel

Ángulo de inglete máximo

Ángulo de bisel máximo en el que

pueden realizarse cortes

48° Lado izquierdo Bisel a la izquierda: 40°

48° Lado derecho Bisel a la izquierda: 42,5°

límites del ángulo de inglete

AL máximo ángulo de bisel

Ángulo de inglete máximo en el que

pueden realizarse cortes

48° Lado izquierdo

Inglete a la izquierda: 31,6°

Inglete a la derecha: 35°

Familiarización (Fig. A, D)

Abra la caja y levante la sierra utilizando las hendiduras para

las manos

en la base de la sierra (Fig. D).

La perilla de bloqueo de inglete

no está ensamblada para

el envío. Retire la perilla de bloqueo de inglete del empaque

y atorníllela a la sierra. Consulte la Figura A respecto a

laposición.

Su sierra tiene un puerto de polvo incorporado

que

permite que se conecte la bolsa de polvo

suministrada,

pero no ensambladao el sistema de aspiradora del taller.

Consulte Extracción de polvo para obtener instrucciones

de ensamble.

Fig. D

Coloque la sierra sobre una superficie plana y lisa como un

banco de trabajo o una mesaresistente.

Examine la FiguraA para familiarizarse con la sierra y sus

distintas piezas. La sección sobre los ajustes se referirá a

estos términos y usted debe saber cuáles son las piezas y

dónde seubican.

Instrucciones de Limpieza del Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente de CA

antes de limpiarlo. Para limpiar la suciedad y

grasa del exterior del cargador puede usarse un

paño o cepillo suave no metálico. No use agua ni

solucioneslimpiadoras.

Montaje en la Pared

Estos cargadores están diseñados para montarse en la

pared o colocarse en posición vertical sobre una mesa o

superficie de trabajo. Si lo monta en la pared, coloque el

cargador al alcance de una toma de corriente eléctrica y

alejado de las esquinas u otras obstrucciones que puedan

impedir el flujo de aire. Utilice la parte de atrás del cargador

como plantilla para la ubicación de los tornillos de montaje

en la pared. Monte el cargador firmemente utilizando

tornillos para muro seco (comprados por separado) de un

mínimo de 25,4 mm (1") de largo, con una cabeza de un

diámetro de 7-9 mm (0,28–0,35"), atornillados en madera

hasta una profundidad óptima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32"). Alinee las ranuras en

la parte trasera del cargador con los tornillos expuestos e

introdúzcalos totalmente en las ranuras.

Versatrack

Los cargadores CRAFTSMAN pueden montarse en la

pared con VersaTrack Trackwall de CRAFTSMAN. Los

ganchos y accesorios se venden por separado. Consulte

la hoja de accesorios VersaTrack Trackwall para obtener

másinformación.

EsPAñOl



ATENCIÓN: Riesgo de pellizco. Para reducir el riesgo

de lesión, mantenga el pulgar por debajo del mango

de operación cuando jale el mango hacia abajo. El

protector inferior se moverá hacia arriba mientras

se jala el mango de operación hacia abajo, lo cual

podría ocasionar un pellizco. El mango de operación

se coloca cerca del protector para cortesespeciales.

Empuje ligeramente hacia abajo sobre el mango de

operación

2

y tire de la clavija de bloqueo

19

para sacarla.

Libere suavemente la presión hacia abajo y sujete el mango

de operación, dejando que suba hasta la altura máxima. Use

la clavija de bloqueo cuando transporte la sierra de un lugar

a otro. Siempre utilice los asideros

8

para el transporte de la

sierra como se muestra en la FiguraA y FiguraD.

Montaje en el Banco de Trabajo (Fig. A)

Las cuatro patas tienen orificios

3

para facilitar el montaje

en el banco, como se muestra en la FiguraA. Siempre

monte la sierra firmemente en una superficie estable,

para evitar movimientos. Para facilitar su transporte, se

puede montar la herramienta a una pieza de madera

contrachapada de 12,7mm (1/2") de espesor o más, que

puede a su vez fijarse al soporte de la pieza de trabajo o

trasladarse a otros puestos de trabajo y volver afijarse.

nOTA: Si elige montar la sierra a una pieza de madera

contrachapada, asegúrese de que los tornillos de montaje

no sobresalgan de la parte inferior de la madera. La madera

contrachapada debe quedar bien estabilizada sobre el

soporte de trabajo. Al sujetar la sierra a cualquier superficie

de trabajo, utilice únicamente los refuerzos de sujeción

donde se encuentran los orificios de los tornillos de

montaje. La sujeción en cualquier otro punto interferirá con

el correcto funcionamiento de lasierra.



ATENCIÓN: Para evitar bloqueos e imprecisiones,

asegúrese de que la superficie de montaje no esté

deformada o desnivelada. Si la sierra oscila sobre

la superficie de trabajo, coloque un trozo delgado

de material bajo una de las patas de la sierra para

afirmarla sobre la superficie demontaje.

COMPONENTES (FIG. A)



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Uso Debido

Esta sierra ingleteadora para trabajo pesado está diseñada

para aplicaciones profesionales de corte demadera.

nO debe usarse en condiciones húmedas ni en presencia

de líquidos o gasesinflamables.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia utilizando esta herramienta,

deberá sersupervisado.

Cambio o Instalación de una Hoja de

Sierra Nueva (Fig. E–G)

Consulte la sección Hojas de la sierra bajo Accesorios

opcionales para información sobre la hoja de

sierracorrecta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y quite el paquete de baterías antes de

transportar, realizar ajustes o quitar/instalar

conexiones o accesorios. Un arranque accidental

puede ocasionarlesiones.



ATENCIÓN:

• No presione nunca el botón del seguro del eje

25

mientras la hoja esté en funcionamiento o

girando porinercia.

• No corte metal, mampostería o un producto de

fibrocemento con esta sierraingleteadora.

Extracción de la Hoja (Fig. A, E–G)

1. Extraiga la batería

13

de lasierra.

2. Levante el brazo hasta la posición superior y levante el

protector inferior

4

lo másposible.

3. Afloje, pero no saque el tornillo trasero del soporte

del protector

21

por cuatrorevoluciones.El soporte

puede elevarse lo suficiente como para acceder

el tornillo de la hoja

. La protección inferior

permanecerá elevada debido a la posición del tornillo

del soporte de protección.

4. Presione el botón del seguro del eje

25

mientras rota

con cuidado la hoja de la sierra

26

a mano hasta que el

bloqueo seactive.

5. Manteniendo el botón presionado, use la otra mano y

el lado hexagonal de 1/4" de la llave provista

18

para

aflojar el tornillo de la hoja

24

. (Gire en sentido horario,

roscas hacia la izquierda).

6. Saque el tornillo de la hoja

24

usando el lado

hexagonal de 1/4" de la llave provista, la arandela de

la sujeción externa

27

y la hoja

26

. La arandela de

sujeción interior

28

puede dejarse en el eje

29

Instalación de una Hoja (Fig. A, E–G)

1. Extraiga la batería

13

de lasierra.

2. Con el brazo levantado, el protector inferior

4

abierto

y el soporte del protector

23

levantado, coloque la

hoja

26

en el eje

29

y contra la arandela de sujeción

interior 

28

con los dientes de la hoja apuntando en

dirección de la rotación como aparecen marcados en

lasierra.

3. Ensamble la arandela de sujeción exterior

27

eleje

29

4. Instale el tornillo de la hoja

y, activando del seguro

del eje

25

, apriete el tornillo de la hoja

24

firmemente

con la llave

18

provista (gire en sentido horario, roscas

hacia la izquierda).

5. Vuelva a poner el soporte del protector

23

en su

posición original totalmente hacia abajo y apriete

EsPAñOl

firmemente tornillo del soporte del protector

21

para

sujetar el protector en susitio.



ADVERTENCIA: Antes de poner la sierra en

marcha se debe volver a poner el soporte del

protector en su posición original totalmente

hacia abajo y apretarse el tornillo del soporte

del protector. No hacerlo podría impedir que el

protector se cierre o permitir que el protector

entre en contacto con la hoja de sierra en

movimiento y provoque daños a la sierra y

lesiones corporalesgraves.

Fig. E

Fig. F

Fig. G

Transporte de la Sierra (Fig. A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y quite el paquete de baterías antes de

transportar, realizar ajustes o quitar/instalar

conexiones o accesorios. Un arranque accidental

puede ocasionarlesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, SIEMPRE bloquee la perilla de

fijación del riel, la empuñadura de bloqueo de inglete,

la empuñadura de bloqueo de bisel, y la clavija de

sujeción, y quite la batería antes de transportar

lasierra.

Para transportar convenientemente la sierra de inglete de

un lugar a otro, se han colocado hendiduras para las manos

en la base, como se muestra en la Figura A. No levante ni

transporte por la empuñadura de operación

2

CARACTERÍSTICAS Y CONTROLES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y quite el paquete de baterías antes de

transportar, realizar ajustes o quitar/instalar

conexiones o accesorios. Un arranque accidental

puede ocasionarlesiones.

Uso del Sistema de Luz de Trabajo LED

CUTLINE (Fig. A)



ATENCIÓN: No mire fijamente hacia la luz de

trabajo. Podrían producirse lesiones ocularesgraves.

nOTA: La batería debe cargarse y conectarse a la

sierraingleteadora.

El sistema de luz de trabajo LED de LÍNEA DE CORTE se

puede encender con el interruptor

. nOTA: La luz no se

apagará automáticamente si la sierra no está en uso. .

Para cortar una línea existente trazada a lápiz sobre un

trozo de madera, encienda el sistema de luz de trabajo

CUTLINE utilizando el interruptor

(no con el gatillo

principal), luego jale hacia abajo el mango de operación

2

EsPAñOl

para acercar la hoja de la sierra a la madera. La sombra de

la hoja aparecerá sobre la madera. Esta línea de sombra

representa el material que la hoja retirará cuando realice

un corte. Para ubicar correctamente el corte en la línea

trazada a lápiz, alinee la línea con el borde de la sombra de

la hoja. Tenga en cuenta que quizás tenga que ajustar los

ángulos de inglete o bisel para que coincida exactamente

con la línea trazada a lápiz. La sierra viene equipada con una

característica de falla de batería. La luz de trabajo CUTLINE

empieza a parpadear cuando la batería está casi al final de

su carga útil o cuando está demasiadocaliente.

Cargue la batería antes de continuar con las aplicaciones

de corte. Consulte la sección Procedimiento de Carga

bajo Instrucciones de seguridad Importantes para Todas

las Baterías para obtener instrucciones sobre la carga de

labatería.

Control de Inglete (Fig. A, H)

La perilla de fijación de inglete

5

y el botón de seguro

de inglete

6

le permiten hacer ingletes con su sierra a

47° a la derecha y 47° a la izquierda. El seguro de inglete

se situará automáticamente a 0˚, 15˚, 22,5˚, 31,62˚ y 45˚

tanto a la izquierda como a la derecha. Para inclinar la sierra,

desbloquee el mecanismo de bloqueo de inglete girando

la perilla de bloqueo de inglete

en sentido contrario a

las manecillas del reloj y jalando hacia arriba del botón de

seguro de inglete

. Ajuste el ángulo de inglete deseado

en la escala de inglete

. Bloquee la perilla de bloqueo

de inglete liberando el botón de bloqueo de inglete y

girando la perilla de bloqueo de inglete en el sentido de las

manecillas del reloj hasta que esté apretada.

Fig. H

Perilla de Fijación de Bisel (Fig. A)

La fijación de bisel le permite ajustar la sierra para cortes

en bisel a 47° a la izquierda. Para ajustar la Configuración

de bisel, gire la perilla de fijación de bisel

10

en sentido

antihorario para aflojarla. Para apretarla, gire la perilla de

fijación de bisel en sentidohorario.



ATENCIÓN: Riesgo de pellizco. Asegúrese de

apretar la perilla de fijación de bisel antes de ajustar

anulaciones.

Anulación del Tope de Bisel a 0° (Fig. I)

La anulación de tope de bisel le permite inclinar la sierra

hasta 3° hacia la derecha. Afloje la tuerca de anulación de

tope de bisel de 0°

hasta que el tornillo de anulación

de tope de bisel de 0°

pueda girar libremente. Gire el

soporte de anulación de tope de bisel de 0° para permitir

que la sierra gire más allá de la posición de bisel cero, luego

vuelva a apretar el tornillo de anulación.

Anulación del Tope de Bisel a 45° (Fig. I)

La anulación de tope de bisel le permite inclinar la sierra

hasta 47° hacia la izquierda. Afloje la tuerca de anulación de

tope de bisel de 45°

hasta que el tornillo de anulación

de tope de 45°

pueda girar libremente. Gire el soporte

de anulación de tope de bisel de 45° para permitir que la

sierra gire más allá de la posición de bisel de 45°, luego

vuelva a apretar la tuerca de anulación.

FIg. I

Perilla de Bloqueo del Riel (Fig. A)

La perilla de bloqueo del riel

16

le permite bloquear el

cabezal de la sierra firmemente para evitar que se deslice

en los rieles. Esto es necesario al realizar ciertos cortes o al

transportar lasierra.

Clavija de Bloqueo (Fig. A)

ADVERTENCIA: La clavija de bloqueo debe usarse

SOLAMENTE cuando se transporte o se guarde la sierra. No

use NUNCA la clavija de bloqueo para ninguna operación

decorte.

Para bloquear el cabezal de la sierra en la posición hacia

abajo, empújelo hacia abajo, empuje hacia adentro la

clavija de bloqueo

19

y libere el cabezal de la sierra. Así

se mantendrá el cabezal de la sierra hacia abajo de forma

segura para transportar la sierra de un lugar a otro. Para

liberarlo, presione el cabezal de la sierra hacia abajo y saque

la clavijajalándola.

FUNCIONAMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y quite el paquete de baterías antes de

transportar, realizar ajustes o quitar/instalar

EsPAñOl

conexiones o accesorios. Un arranque accidental

puede ocasionarlesiones.



ADVERTENCIA: Utilice siempre protección ocular.

Todos los usuarios y observadores deben utilizar

protección ocular de conformidad con la norma ANSI

Z87.1. (CAN/CSA Z94.3).



ADVERTENCIA: Para asegurarse de que la trayectoria

de la hoja esté libre de obstáculos, siempre haga

un corte de práctica sin conexión eléctrica antes de

realizar cortes en la pieza detrabajo.

Cómo Instalar y Retirar la Unidad de

Batería (Fig. J)

nOTA: Para mejores resultados, verifique que su unidad de

batería esté completamentecargada.

Para instalar la unidad de batería

13

en el mango de la

herramienta, alinee la unidad de batería con los rieles en

el interior del mango de la herramienta y deslícela en el

mango hasta que la unidad de batería quede firmemente

insertada en la herramienta; verifique que ésta no se

salgasola.

Para retirar la unidad de alimentación de la herramienta,

presione los botones de liberación

38

y tire firmemente

de la unidad de batería para sacarla del mango de la

herramienta. Insértela en el cargador tal como se describe

en la sección del cargador de estemanual.

Fig. J

Interruptor de Gatillo (Fig. K)

Para encender la sierra, empuje la palanca de bloqueo

en apagado

15

hacia la izquierda, luego presione el

interruptor de gatillo

1

. La sierra funcionará mientras el

interruptor esté apretado. Deje que la hoja gire hasta la

velocidad total de funcionamiento antes de realizar el corte.

Para apagar la sierra, suelte el interruptor de gatillo. Deje

que la hoja se detenga antes de levantar el cabezal de la

sierra. Esta herramienta no se ha diseñado para permitir

el bloqueo del interruptor en la posición de encendido.

En el gatillo hay un orificio

41

que permite introducir un

candado para bloquear laherramienta.

La sierra no está equipada con un freno eléctrico automático

para la hoja, pero la hoja de la sierra debería detenerse

en 5 segundos después de soltar el gatillo. Esto no puede

ajustarse. Si el tiempo de parada excede los 5 segundos

repetidas veces, lleve la herramienta a un centro de servicio

para que seareparada.

Asegúrese siempre de que la hoja se haya parado antes de

sacarla de la línea decorte.

Fig. K

Extracción de Polvo (Fig. A, L)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y quite el paquete de baterías antes de

transportar, realizar ajustes o quitar/instalar

conexiones o accesorios. Un arranque accidental

puede ocasionarlesiones.

La sierra tiene un tubo de descarga de polvo

12

incorporado que permite conectar la bolsa para polvo

42

suministrada o un sistema de aspiradora detaller.

Para fijar la bolsa para polvo

1. Introduzca la bolsa para polvo

42

en el tubo de

descarga de polvo

12

como se muestra en la FiguraL1.

2. Se puede colocar un tubo de aspiradora en el puerto de

polvo en lugar de la bolsa de polvo. Esto puede hacerse

ajustando su tubo de aspiradora en lugar de la bolsa

de polvo.

3. Use la correa de velcro

para mantener el tubo de

aspiración libre de los rieles deslizantes mientras opera

la sierra como se muestra en la FiguraL2.

nOTA: La correa de velcro no es un asa de transporte y no

debe usarse para mover o transportar la sierra.

Para vaciar la bolsa para polvo

1. Saque la bolsa para polvo

42

de la sierra y agítela

suavemente o dele golpecitos paravaciarla.

2. Vuelva a colocar la bolsa para polvo en el tubo de

descarga de polvo

12

Quizás observe que todo el polvo no saldrá de la bolsa.

Esto no afectará el desempeño del corte pero reducirá la

eficacia de recolección de polvo de la sierra. Para restablecer

la eficacia de recolección de polvo de la sierra, presione

el muelle dentro de la bolsa para polvo cuando la esté

vaciando y golpéela contra un lado del cubo de la basura o

del recipiente para elpolvo.



ATENCIÓN: No utilice nunca esta sierra a menos

que la bolsa para polvo o el extractor de polvo

estén bien puestos. El aserrín puede crear un peligro

para larespiración.

EsPAñOl

Fig. L1

Fig. L2

Realizar Cortes con la Sierra (Fig. A)

Si no se utiliza la característica de deslizamiento, asegúrese

de que el cabezal de la sierra se empuje hacia atrás lo más

posible y de que se apriete la perilla de bloqueo del riel

16

Así se evitará que al sierra se deslice por los rieles mientras

se corta la pieza detrabajo.

nOTA: nO CORTE METAlEs ni MAMPOsTERÍA COn

EsTA siERRA. No utilice hojas abrasivas de ningúntipo.

nOTA: Consulte Activación del protector y visibilidad en

la sección de Ajustes para obtener información importante

sobre el protector inferior antes de realizarcortes.

Cortes Transversales (Fig. A, M)

Un corte transversal se realiza cortando la madera a través

de la veta, a cualquier ángulo. El corte transversal recto se

hace con el brazo de ingletes en la posición de cero grados.

Fije y bloquee el brazo de ingletes en cero, sujete la madera

firmemente sobre la mesa y contra la guía. Con la perilla de

bloqueo de riel

16

apretada, encienda la sierra apretando el

interruptor de gatillo

1

como se muestra en la FiguraA.

Cuando la sierra alcance la velocidad (en aproximadamente

un segundo), baje el brazo suavemente y corte lentamente

a través de la madera. Deje que la hoja se detenga por

completo antes de levantar elbrazo.

Al cortar piezas más grandes de 51mm x 102mm (2" x

4"), use un movimiento hacia afuera, hacia abajo y hacia

atrás con la perilla de bloqueo del riel

16

aflojada. Jale

la sierra hacia afuera, hacia usted, baje el cabezal hacia la

pieza de trabajo y empuje la sierra lentamente hacia atrás

para completar el corte. No permita que la hoja de la sierra

entre en contacto con la parte superior de la pieza de

trabajo mientras jala hacia afuera. La sierra puede dirigirse

hacia usted y causar lesiones corporales o daños a la pieza

detrabajo.



ADVERTENCIA: Use siempre una abrazadera de

trabajo para mantener el control y reducir el riesgo

de daños a la pieza de trabajo y lesiones corporales, si

tiene que tener las manos a 100 mm (4") o menos de

la hoja durante elcorte.

nOTA: La perilla de bloqueo del riel

16

mostrada en la

FiguraA debe estar suelta para permitir a la sierra deslizarse

por losrieles.

Los cortes transversales a inglete se hacen con el brazo de

ingletes en un ángulo distinto de cero. Con frecuencia este

ángulo es 45° para hacer esquinas, pero puede fijarse en

cualquier punto desde cero hasta 48° a la izquierda o 48° a

la derecha. Realice el corte como se describe másarriba.

Cuando realice un corte en inglete en piezas de trabajo más

anchas que un 51 mm x 152mm (2" x 6") que sean más

cortas de largo, coloque siempre la parte más larga contra

la guía (Fig.M).

Para cortar a través de una línea existente trazada a lápiz

en un trozo de madera, haga coincidir el ángulo lo más

posible. Corte la madera un poco más larga y mida desde

la línea a lápiz hasta el borde cortado para determinar en

qué dirección ajustar el ángulo de inglete y vuelva a cortar.

Esto requiere práctica, pero es una técnica que se usa

muycomúnmente.

Fig. M

Fig. L2

EsPAñOl

Cortes Biselados (Fig. A)

Un corte biselado es un corte transversal hecho con la

hoja de la sierra inclinada en ángulo con respecto a la

madera. Para fijar el bisel, afloje la perilla de fijación de

bisel

10

, y mueva la sierra hacia la izquierda según se

desee. Una vez fijado el ángulo de bisel deseado, apriete la

perilla de fijación de bisel firmemente. Consulte la sección

Características y controles para obtener instrucciones

detalladas sobre el sistema debisel.

Los ángulos de bisel pueden fijarse desde 3° a la derecha

hasta 48° a laizquierda.

Calidad del corte

La uniformidad del corte depende de diferentes variables.

El tipo de material a cortar, el tipo y filo de la hoja, y la

velocidad del corte contribuyen a lacalidad.

Si desea obtener cortes de mayor limpieza para molduras y

otros trabajos de precisión, con una hoja bien afilada (con

punta de carburo de 60 dientes) y una velocidad de corte

uniforme y más lenta obtendrá los resultados quedesea.

Asegúrese de que el material no se mueve o se arrastra

durante el corte; sujételo firmemente en su lugar. Siempre

permita que la hoja se detenga por completo antes de

levantar el brazo de lasierra.

Si aun así se desprenden pequeñas fibras de la parte trasera

de la pieza de trabajo, pegue un trozo de cinta adhesiva en

la madera donde se realizará el corte. Corte con la sierra a

través de la cinta y retírela con cuidado cuandotermine.

Para diferentes aplicaciones de cortes, consulte la lista de

hojas recomendadas para su sierra y elija la que más se

adapte a sus necesidades. Consulte las hojas de sierra en

Accesoriosopcionales.

Posición del Cuerpo y las Manos

(Fig. N1–N4)

La correcta posición del cuerpo y las manos mientras opera

la sierra ingletadora ayudará a lograr cortes más fáciles,

precisos y seguros. Nunca coloque las manos cerca del área

de corte. No coloque las manos a menos de 100mm (4") de

distancia de la hoja. Sujete la pieza de trabajo fija a la mesa y

al reborde mientras corta. Mantenga las manos en posición

hasta que el disparador esté liberado y la hoja se haya

detenido por completo. SIEMPRE ENSAYE (SIN CORRIENTE

ELÉCTRICA) ANTES DE REALIZAR LOS CORTES, A FIN DE

PODER CONTROLAR EL TRAYECTO DE LA HOJA. NO CRUCE

LAS MANOS, COMO SE MUESTRA EN LA FiguraN3 y N4.

Mantenga ambos pies firmes sobre el piso y mantenga el

equilibrio adecuado. Mientras usted mueve el brazo del

inglete de izquierda a derecha, acompáñelo y párese al

costado de la hoja de la sierra. Observe a través de las rejillas

protectoras cuando siga una línea delápiz.

Fig. N1

Fig. N2

Fig. N3

Fig. N4

Sujeción de la pieza de trabajo



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y quite el paquete de baterías antes de

transportar, realizar ajustes o quitar/instalar

conexiones o accesorios. Un arranque accidental

puede ocasionarlesiones.



ADVERTENCIA: Una pieza de trabajo que está

sujetada con la abrazadera, equilibrada y asegurada

antes de realizar un corte puede desequilibrarse

después de finalizar el corte. Una carga desequilibrada

puede inclinar la sierra o cualquier objeto en el que

esté instalada dicha sierra, como una mesa o un

banco de trabajo. Al realizar un corte que puede

desequilibrarse, sostenga adecuadamente la pieza de

trabajo y asegúrese de que la sierra esté atornillada

con firmeza a una superficie estable. Pueden

ocasionar lesionespersonales.



ADVERTENCIA: El pie de la abrazadera debe

permanecer sujetado con la abrazadera por encima

de la base de la sierra siempre que se utilice la

abrazadera. Siempre sujete la pieza de trabajo con la

abrazadera a la base de la sierra (no a cualquier otra

pieza del área de trabajo). Asegúrese de que el pie de

la abrazadera no esté sujetado al borde de la base de

lasierra.



ADVERTENCIA: Siempre use una abrazadera para el

trabajo a fin de mantener el control y reducir el riesgo

de dañar la pieza de trabajo y de lesiones personales,

si es obligatorio que sus manos estén a no más de

100mm (4") de la hoja durante elcorte.

Si no puede sujetar la pieza de trabajo con la mano sobre la

mesa y contra el reborde, (forma irregular, etc.), o si su mano

quedara a menos de 100 mm (4") de la hoja, debe utilizar una

abrazadera u otro tipo desujeción.

Use la abrazadera para material suministrada con la sierra.

Para comprar una abrazadera para material, comuníquese

con su distribuidor local o con un centro de servicio.

EsPAñOl

Otros soportes como abrazaderas de muelle, abrazaderas

de barra o abrazaderas en C pueden ser apropiados para

ciertos tamaños y formas de materiales. Tenga cuidado al

seleccionar y colocar estas abrazaderas. Dedique tiempo a

hacer una prueba de práctica antes de realizar elcorte.

Para Instalar la Abrazadera (Fig. A, O)

1. Inserte la abrazadera

43

en el orificio

17

por detrás de

la guía. La ranura en la barra de la abrazadera debe estar

completamente dentro de la base. Asegúrese de que

esta ranura esté completamente dentro de la base de la

sierra ingletadora. Si la ranura está visible, la abrazadera

no estarásegura.

Fig. O

2. Gire la abrazadera 180° hacia el frente de la

sierraingletadora.

3. Afloje la perilla para ajustar la abrazadera hacia arriba o

hacia abajo, luego use la perilla de ajuste fino y apriete

el tornillo de la guía

para sujetar firmemente la pieza

de trabajo.

nOTA: Coloque la abrazadera en el lado opuesto de la

base al realizar el biselado. SIEMPRE ENSAYE ANTES DE

REALIZAR LOS CORTES (SIN CORRIENTE ELÉCTRICA) PARA

COMPROBAR EL TRAYECTO DE LA HOJA. ASEGÚRESE DE

QUE LA ABRAZADERA NO INTERFIERA CON LA ACCIÓN DE

LA SIERRA O LOSPROTECTORES.

AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y quite el paquete de baterías antes de

transportar, realizar ajustes o quitar/instalar

conexiones o accesorios. Un arranque accidental

puede ocasionarlesiones.

Su sierra ingletadora es ajustada completa y exactamente

en la fábrica en el momento de la fabricación. Si se requiere

el reajuste debido al envío y manejo o por cualquier otro

motivo, siga las instrucciones abajo para ajustar susierra.

Una vez realizados, estos ajustes deberían seguir siendo

precisos. Tómese un poco de tiempo en este momento

para seguir estas instrucciones cuidadosamente a fin de

mantener la precisión para la que está capacitada susierra.

Ajuste del Indicador de Inglete (Fig. H)

Desbloquee el mecanismo de fijación de inglete jalando

hacia arriba la perilla de fijación de inglete

5

. Empuje

el botón del seguro de inglete

6

hacia abajo y permita

que el seguro del inglete quede fijo en su lugar mientras

usted gira el brazo de ingletes hasta la posición cero.

Observe el indicador de inglete

32

y la escala de

inglete

20

mostrados en la FiguraH. Si el indicador no

indica exactamente cero, afloje el tornillo del indicador

del inglete

33

sujetando el indicador en su sitio, vuelva a

colocar el indicador y apriete eltornillo.

Escuadra de Bisel para Ajuste a la Mesa

(Fig. A, I, P)

Para alinear la escuadra de la hoja con la mesa, bloquee el

brazo en posición hacia abajo con la clavija de bloqueo

19

Coloque una escuadra contra la hoja, asegurándose de

que la escuadra no esté por encima de un diente. Afloje la

perilla de fijación de bisel

10

y compruebe que el brazo

esté apoyado firmemente contra el tope de bisel a 0°. Gire

el tornillo de ajuste de bisel a 0°

35

con la llave de tubo de

1,27 mm (1/2") (no suministrada) según sea necesario de

manera que la hoja esté a un bisel de 0° con respecto a la

mesa, según se mide con laescuadra.

Fig. P

Indicador de Bisel (Fig. I)

Si el indicador de bisel

39

no indica cero, afloje el tornillo

que lo sujeta en su sitio

40

y muévalo según sea necesario.

Asegúrese de que el bisel 0° sea correcto y el indicador de

bisel esté fijado antes de ajustar cualquier otro tornillo de

ángulo debisel.

Ajuste a la Izquierda de Tope de Bisel a

45° (Fig. A, I)

Para ajustar el tope de bisel a la izquierda a 45°, afloje

primero la perilla de fijación de bisel e incline el cabezal a la

izquierda. Si el indicador de bisel no indica exactamente 45°,

gire el tornillo de ajuste de bisel izquierdo de 45°

37

hasta

que el indicador de bisel indique 45°.

EsPAñOl

Activación del Protector y Visibilidad

(Fig. A, Y)



ATENCIÓN: Riesgo de pellizco. Para reducir el riesgo

de lesión, mantenga el pulgar por debajo del mango

de operación cuando jale el mango hacia abajo. El

protector inferior se moverá hacia arriba mientras

se tira del mango de operación hacia abajo, lo cual

podría ocasionar unpellizco.

El protector inferior

4

de la sierra ha sido diseñado para

destapar la hoja automáticamente cuando el brazo se pone

hacia abajo y para cubrirla cuando el brazo selevanta.

Antes de cada uso o después de realizar ajustes, mueva

el brazo (con la máquina apagada) y asegúrese de que el

protector se abra suavemente y se cierre completamente.

No debería entrar en contacto con la hoja. Con el brazo

levantado, levante el protector (con la máquina apagada)

como se muestra en la FiguraY y suéltelo. El protector

debería cerrarse por completo rápidamente. No use la sierra

si el protector no se mueva libremente y no se cierra total

y rápidamente. No sujete ni fije el protector en posición

abierta cuando esté utilizando lasierra.

El protector puede levantarse con la mano al instalar o

extraer una hoja o para inspeccionar la sierra. NO LEVANTE

NUNCA EL PROTECTOR INFERIOR MANUALMENTE A MENOS

QUE LA HOJA ESTÉPARADA.

nOTA: Para ciertos cortes especiales de material

grande tendrá que levantar manualmente el protector.

Consulte Corte de material grande bajo la sección

Cortesespeciales.

La parte delantera del protector tiene rejillas para permitir la

visibilidad mientras se corta. Aunque las rejillas reducen de

manera espectacular los desechos volantes, son aberturas

en el protector y deben usarse siempre lentes deseguridad.

Soporte de Piezas Largas

SIEMPRE UTILICE SOPORTES PARA LAS PIEZASLARGAS.

Nunca ponga a otra persona como extensión del banco,

como punto de apoyo adicional para una pieza de trabajo

que es más larga o ancha que el banco básico de la sierra

ingletadora, o para que lo ayude a cargar, sostener o

empujar la pieza detrabajo.

Utilice algún soporte conveniente para apoyar las piezas

de trabajo largas, como los caballetes de aserrar u otro

dispositivo similar, a fin de evitar que se caigan los extremos

de lapieza.

Corte de Marcos para Fotos, Cajas para

Exhibir Objetos y Otros Elementos de

Cuatro Lados (Fig. Q, R)

Para comprender mejor cómo se fabrican los elementos

aquí enumerados, le sugerimos que intente con algunos

proyectos simples, usando madera de descarte, hasta que se

acostumbre y domine a lasierra.

Fig. Q

Fig. R

La sierra es la herramienta perfecta para cortar esquinas a

inglete, como la que se muestra en la FiguraQ. El esquema

1 de la FiguraR muestra un empalme hecho con la

regulación de bisel para biselar los bordes de dos placas a

45° cada una y obtener una esquina a 90°. Para hacer este

empalme, el brazo del inglete se bloqueó en la posición

cero y la regulación de bisel se bloqueó a 45°. La madera

se ubicó con el lado plano ancho contra la mesa y el borde

angosto contra el reborde. El corte también se podría haber

hecho cortando a inglete de derecha a izquierda, con la

superficie ancha contra elreborde.

Corte de Molduras de Terminación y Otros

Marcos (Fig. Q, R)

El esquema 2 de la FiguraR muestra un empalme realizado

con la regulación del brazo de inglete a 45°, para cortar a

inglete las dos placas a fin de formar una esquina a 90°.

Para hacer este tipo de empalme, fije la regulación del bisel

en cero y el brazo de inglete a 45°. Nuevamente, ubique la

madera con el lado plano ancho sobre la mesa y el borde

angosto contra elreborde.

Las Figuras Q y R son solamente para objetos de

cuatrolados.

Si cambia la cantidad de lados, también cambian los

ángulos de bisel e inglete. El siguiente cuadro presenta los

ángulos adecuados para diferentesformas.

EJEMPlOs

NÚMERO DE LADOS ÁNGULO DE INGLETE O BISEL

4 45°

5 36°

6 30°

EsPAñOl

EJEMPlOs

7 25.7°

8 22.5°

9 20°

10 18°

En el cuadro se presupone que todos los lados tienen

la misma longitud. Para las formas que no figuran en el

cuadro, utilice la siguiente fórmula: Divida 180° por la

cantidad de lados y obtendrá el ángulo de inglete (si el

material se corta en forma vertical) o bisel (si el material se

corta en posición plana).

Corte de Ingletes Compuestos (Fig. S)

Los ingletes compuestos son cortes que se realizan

utilizando un ángulo de inglete y un ángulo de bisel en

forma simultánea. Este tipo de corte se utiliza para hacer

marcos o cajas con lados inclinados, como el que se

muestra en la FiguraS.

nOTA: Si el ángulo de corte varía de corte a corte,

compruebe que la perilla de fijación de bisel y la palanquita

de bloqueo de inglete estén bien bloqueadas. Estos deben

ser bloqueadas después de hacer cualquier cambio en bisel

oinglete.

El gráfico al final de este manual (Tabla 1) le ayudará a

seleccionar los ajustes de bisel o inglete adecuados para

los cortes de ingletes compuestos más comunes. Para

utilizar este cuadro, seleccione el ángulo deseado A (Fig.S)

del proyecto y ubique ese ángulo en el arco apropiado del

cuadro. Desde ese punto, siga el cuadro en línea recta hacia

abajo hasta encontrar el ángulo de bisel correcto y en línea

perpendicular, para encontrar el ángulo de ingletecorrecto.

Fig. S

ANGLE “A”

Fije la sierra en los ángulos indicados y efectúe algunos

cortes de prueba. Practique empalmando las piezas

cortadas hasta que se familiarice con este procedimiento y

se sientacómodo.

Ejemplo: Para hacer una caja de cuatro lados con ángulos

exteriores de 26° (Ángulo A, Fig.S), utilice el arco derecho

superior. Busque 26° en la escala del arco. Siga la línea de

intersección horizontal hacia cualquiera de los lados para

obtener la regulación del ángulo de inglete en la sierra (42°).

De la misma manera, siga la línea de intersección vertical

hacia la parte superior o inferior para obtener la regulación

de ángulo de bisel en la sierra (18°). Siempre pruebe los

cortes sobre algunas piezas de madera de descarte para

verificar las regulaciones de lasierra.

Corte de Molduras de Base (Fig. T–V)

Cortes rectos de 90°

Ubique la madera contra el reborde y sosténgala en

posición, como se muestra en la FiguraT. Encienda la sierra,

permita que la hoja alcance la velocidad máxima y baje el

brazo suavemente a través delcorte.

Corte de Molduras de Base Desde

89 Mm (3,5") de Alto Verticalmente

Contra el Reborde

Ubique el material como se muestra en la FiguraT.

Fig. T

Todos los cortes deben realizarse con la parte posterior de

la moldura contra el reborde y con la parte inferior de la

moldura contra lamesa.

Esquina interior Esquina externa

Lado

izquierdo

Inglete izquierdo a 45°

Conserve el lado izquierdo

del corte

Inglete derecho a 45°

Conserve el lado izquierdo

del corte

Lado

derecho

Inglete derecho a 45°

Conserve el lado derecho

del corte

Inglete izquierdo a 45°

Conserve el lado derecho

del corte

Para cortar materiales de hasta 89 mm (3,5"), siga la descripción anterior.

Corte de Moldura de Corona

Debe hacerse un corte de inglete compuesto en la

moldura de corona con extrema precisión para que

encajeadecuadamente.

Las dos superficies planas en una pieza determinada de

moldura de corona están en ángulos que, al sumarlos,

equivalen exactamente a 90°. La mayoría de las molduras

de corona, pero no todas, tienen un ángulo trasero superior

(la sección que encaja plana contra el techo) de 52° y un

ángulo trasero inferior (la parte que encaja plana contra la

pared) de 38°.

EsPAñOl

La sierra ingleteadora tiene puntos de detención de inglete

prefijados especiales a 31,6° a la izquierda y a la derecha

para cortar las molduras de corona en el ángulo correcto.

También hay una marca en la escala de bisel a 33,8°.

La tabla de Configuración de bisel/Tipo de corte da las

configuraciones correctas para cortar molduras de corona.

(Los números para las configuraciones de inglete y bisel son

muy precisos y no es fácil fijarlos exactamente en la sierra).

Puesto que la mayoría de las habitaciones no tienen ángulos

exactos de 90°, tendrá que ajustar sus configuraciones de

todasformas.

¡ES SUMAMENTE IMPORTANTE REALIZAR PRUEBAS

PRELIMINARES CON MATERIAL DE DESECHO!

Instrucciones Para Cortar Molduras

de Corona Colocándolas Planas y

Utilizando las Características de

Cortes Compuestos

1. Coloque la moldura con la superficie trasera ancha hacia

abajo plana sobre la mesa de la sierra (Fig.U).

2. Las configuraciones a continuación son para todas las

molduras de corona estándares (EE.UU.) con ángulos de

52° y 38°.

COnFigURACiÓn

DE BisEl

TiPO DE CORTE

33,8°

lADO iZQUiERDO, EsQUinA inTERiOR

Parte superior de la moldura contra la guía

Mesa para cortes a inglete fijada a la derecha a

31,62°

Conserve el extremo izquierdo del corte

33,8°

lADO DEREChO, EsQUinA inTERiOR

Parte inferior de la moldura contra la guía

Mesa para cortes a inglete fijada a la izquierda a

31,62°

Conserve el extremo izquierdo del corte

33,8°

lADO iZQUiERDO, EsQUinA EXTERiOR

Parte inferior de la moldura contra la guía

Mesa para cortes a inglete fijada a la izquierda a

31,62°

Conserve el extremo derecho del corte

33,8°

lADO DEREChO, EsQUinA EXTERiOR

Parte superior de la moldura contra la guía

Tabla de inglete fijada a la derecha a 31,62°

Conserve el extremo derecho del corte

nOTA: Al configurar los ángulos de bisel e inglete para

todos los ingletes compuestos, recuerde que los ángulos

presentados para las molduras de corona son muy precisos

y difíciles de fijar exactamente. Puesto que pueden moverse

ligeramente y muy pocas habitaciones tienen esquinas

exactamente cuadradas, deben probarse todas las

configuraciones en restos demoldura.

Fig. U

Fig. V

¡ES SUMAMENTE IMPORTANTE REALIZAR PRUEBAS

PRELIMINARES CON MATERIAL DEDESECHO!

Método Alternativo para Cortar

Molduras de Corona

Coloque la moldura en ángulo entre la guía

9

y la mesa

de la sierra

44

, con la parte superior de la moldura sobre la

mesa y la parte inferior de la moldura sobre la guía, como se

muestra en la FiguraV.

La ventaja de cortar molduras de corona utilizando este

método es que no se requiere corte bisel. Pueden realizarse

cambios mínimos en el ángulo de inglete sin afectar el

ángulo de biselado. De esta forma, cuando se encuentran

esquinas que no sean de 90°, la sierra puede ajustarse fácil y

rápidamente para lasmismas.

Instrucciones para Cortar Molduras de

Corona con Ángulo Entre la Guía y La

Base de la Sierra para Todos los Cortes

Esta sierra puede cortar molduras de corona anidadas de

hasta 14 mm (9/16") x 92 mm (3–5/8").

1. Coloque la moldura en ángulo de manera que la parte

inferior de la moldura (la parte que está contra la pared

cuando está instalada) esté contra la guía

9

y la parte

superior de la moldura descanse sobre la mesa de la

sierra

44

, como se muestra en la FiguraV.

2. Las superficies planas angulares de la parte trasera de la

moldura deben descansar en ángulo recto sobre la guía

y la mesa de lasierra.

EsPAñOl

Esquina interior Esquina Exterior

Lado

izquierdo

Inglete derecho a 45°

Conserve el lado derecho

del corte

Inglete izquierdo a 45°

Conserve el lado derecho

del corte

Lado

derecho

Inglete izquierdo a 45°

Conserve el lado

izquierdo del corte

Inglete derecho a 45°

Conserve el lado

izquierdo del corte

Cortes Especiales

NO REALICE NUNCA NINGÚN CORTE A MENOS QUE EL

MATERIAL ESTÉ FIRMEMENTE SUJETO SOBRE LA MESA Y

CONTRA LAGUÍA.

Material Arqueado (Fig. W, X)

Al cortar material arqueado colóquelo siempre como se

muestra en la FiguraW y nunca como se muestra en la

FiguraX. Colocar el material incorrectamente hará que

pellizque la hoja cuando se esté terminando elcorte.

Fig. W

Fig. X

Corte de Material Redondo

el material redondo debe sujetarse o sostenerse firmemente

a la guía para evitar que salga rodando. Esto es sumamente

importante al realizar cortes enángulo.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Corte de Material Grande (Fig. Y)

Ocasionalmente se encontrará con una pieza de madera

demasiado grande para que quepa por debajo del protector

inferior. Para pasar el protector sobre la madera, con la sierra

apagada y su mano derecha en el mango de operación,

coloque su pulgar derecho fuera de la parte superior del

protector y enróllelo hacia arriba lo suficiente para pasar

sobre la madera, según se muestra en la FiguraY. Suelte

el protector antes de encender el motor. El mecanismo

de protección funcionará correctamente durante el corte.

Haga esto sólo cuando sea necesario. NO ATE, PEGUE O

MANTENGA ABIERTO EL PROTECTOR DE OTRO MODO

CUANDO UTILICE ESTASIERRA.

Fig. Y



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO toque las partes cortantes

de la hoja con los dedos o las manos al realizar

tareas demantenimiento.

No utilice los lubricantes o los limpiadores (particularmente

aerosol o aerosol) en la vecindad del protector plástico.

El material del polycarbonate usado en el protector está

conforme a ataque al lado de ciertos productosquímicos.

• Todos los rodamientos están sellados. Están lubricados

de por vida y no necesitan másmantenimiento.

• Regularmente quite el polvo y las astillas de madera de

alrededor Y DEBAJO de la base y la mesa giratoria. Si

bien hay ranuras para permitir que pasen los residuos,

siempre se acumula algo depolvo.

• Las escobillas están diseñadas para funcionar durante

varios años. Si necesitan ser reemplazadas, devuelva la

herramienta al centro de servicio más cercano para que

seareparada.

EsPAñOl

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezas reparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN , el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados porCRAFTSMAN .

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con CRAFTSMAN, llame al

1-888-331-4569.

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Limpieza



ADVERTENCIA: Sople la suciedad y polvo de todas las

ventilas de aire y protecciones con aire limpio y seco

por lo menos una vez a la semana. Para minimizar el

riesgo de lesiones de los ojos, siempre use protección

para los ojos aprobada por ANSI Z87.1 cuando realice

esta tarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herrto -30.amienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.craftsman.com/registration.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra (dos años para las

baterías). Esta garantía no cubre falla de partes debido al

desgaste normal o abuso de la herramienta. Para detalles

adicionales de la cobertura de la garantía e información

de reparación de garantía, visite www.craftsman.com

o llame al 1-888-331-4569. Esta garantía no se aplica a

accesorios o daño causado cuando otros hayan realizado

o intentado reparaciones. ESTA GARANTÍA LIMITADA SE

OTORGA EN LUGAR DE TODAS LAS DEMÁS, INCLUIDA LA

GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD

PARA UN PROPÓSITO EN PARTICULAR, Y EXCLUYE TODOS

LOS DAÑOS INCIDENTALES O EN CONSECUENCIA. Algunos

estados no permiten limitaciones sobre la duración de

una garantía implícita o la exclusión o limitación de

daños incidentales o en consecuencia, por lo que estas

limitaciones pueden no aplicarse en su caso. Esta garantía

le da derechos legales específicos y puede tener otros

derechos que varían en ciertos estados o provincias..

2 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB201, CMCB2011

3 AñOs DE sERViCiO gRATUiTO PARA UniDADEs DE

AliMEnTACiÓn CRAFTsMAn

CMCB202, CMCB204

nOTA: La garantía del producto quedará nula si la

unidad de batería ha sido alterada de cualquier manera.

CRAFTSMAN no es responsable de ninguna lesión causada

por alteraciones y podría iniciar un procedimiento judicial

por fraude de garantía hasta el máximo grado permisible

por laley.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

EsPAñOl

GUÍA PARA SOLUCIONAR PROBLEMAS

ASEGÚRESE DE SEGUIR LAS REGLAS E INSTRUCCIONES DE SEGURIDAD

PROBlEMA ¿QUÉ sUCEDE? QUÉ hACER…

La sierra no se enciende

La batería no está instalada. Instale la batería. Consulte la sección Cómo Instalar y Retirar la

Unidad de Batería.

La batería no está cargada Cargue la batería. Consulte la sección Carga de la Batería.

Las escobillas están desgastadas Lleve las escobillas a un centro de servicio autorizado para que

sean reemplazadas.

La sierra realiza cortes no satisfactorios Hoja sin filo Reemplace la hoja. Consulte Cambio o Instalación de una Hoja

de Sierra Nueva.

Hoja montada al revés Vire la hoja. Consulte Cambio o Instalación de una Hoja de

Sierra Nueva.

Depósitos de goma o grumos de resina

sobre la hoja

Retire la hoja y límpiela con lana de acero gruesa y trementina, o

limpiador de hornos caseros.

Hoja incorrecta para el trabajo que se realiza Cambie el tipo de hoja. Consulte Hojas de Sierra en Accesorios

Opcionales.

La luz de trabajo CUTLINE está

intermitente

La batería no está cargada Cargue la batería. Consulte la sección Carga de la Batería.

La máquina vibra excesivamente La sierra no está montada firmemente en el

soporte o banco de trabajo

Apriete todos los tornillos de montaje. Consulte Montaje en el

banco de trabajo.

El soporte o el banco están sobre un piso

desparejo

Reubique sobre una superficie de nivel plano. Consulte

Familiarización.

Hoja de sierra dañada Reemplace la hoja. Consulte Cambio o Instalación de una Hoja

de Sierra Nueva.

No realiza cortes de inglete precisos La escala de inglete no está

correctamente regulada

Verifique y regule. Consulte Control de Inglete

en Características y Controles.

La hoja no está en escuadra con el reborde Verifique y regule. Consulte Control de Inglete

en Características y Controles.

La hoja no está perpendicular a la mesa Verifique y ajuste el reborde. Consulte las Escuadra de Bisel

para Ajuste a la Mesa en Ajustes.

La pieza de trabajo se mueve Sujete la pieza de trabajo al reborde o engome un papel de lija de

120 al reborde con cemento para caucho.

La placa indicadora de corte está desgastada

o dañada

Llévela a un centro de servicio autorizado.

El material muerde la hoja Cortes de material curvado Consulte las Material Arqueado en Cortes Especiales.

EsPAñOl

TABLA 1: CORTE DE INGLETE COMPUESTO

(ubique la madera con el lado plano ancho sobre la mesa y el borde angosto contra el reborde)

FiJE ESTE ÁNGULO DE INGLETE EN LA SIERRA

ÁNGULO DEL LADO DE LA CAJA (ÁNGULO A)

CAJA CUADRADA

CAJA DE SEIS LADOS

FIJE ESTE ÁNGULO DE BISEL EN LA SIERRA

CAJA DE OCHO LADOS

08/18 Part No. N638096

CRAFTSMAN , 701 East Joppa Road, Towson, MD 21286

* Maximum initial battery voltage (measured without a workload) is 20 volts. Nominal voltage is 18.

* La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 volts. La tension nominale est de 18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20 voltios. El voltaje nominal es de 18.

CRAFTSMAN BATTERY AND CHARGER SYSTEMS

Chargers . Chargeurs .

Cargadores de baterías

Battery

Cat #

Output

Voltage

Charger

CMCB100 CMCB102 CMCB104

CMCB201 20 C C C

CMCB2011 20 C C C

CMCB202 20 C C C

CMCB204 20 C C C

“C” Indicates that the battery pack is compatible with that specific charger. Read the instruction manual for more

specificinformation.

“C” indique que le bloc-piles est compatible avec ce chargeur. Lire le manuel d’utilisation pour obtenir des renseignements

plus précis.

Una “C” indica que el paquete de baterías es compatible con ese determinado cargador. Lea el manual de instrucciones para

obtener información más precisa.

Craftsman CMCS714M1 V20* Cordless 7-1/4-in Sliding Miter Saw Kit 1 Battery

Product's Documents

INSTRUCTION MANUAL

Specifications

Craftsman CMCS714M1 Questions and Answers
