KitchenAid KICU465SWH0 range hood User Manual

I_i|chen_kid ®

36" (91.4 CM) ISLAND RANGE HOOD

For questions about features, operation/performance, parts, accessories or service, call: 1-800-422-1230

or visit our website at www.kitchenaid.com

In Canada, for assistance, installation and service, call: 1-800-807-6777

or visit our website at www.KitchenAid.ca

HOTFE D'EXTILACTION DE 36" (91,4 CM)

POUR CUISINE CONFIGUREE EN ILOT

Au Canada, pour assistance,installationou servicecomposez le1-800-807-8777

ou visitez notre site web &www.KitchenAid.ca

Table of Contents/Table des matieres ............................................................................ 2

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONLY.

IMPORTANT : LIRE ET CONSERVER CES iNSTRUCTiONS.

POUR UTILISATION RE-SIDENTIELLE UNIQUEMENT.

W10094880

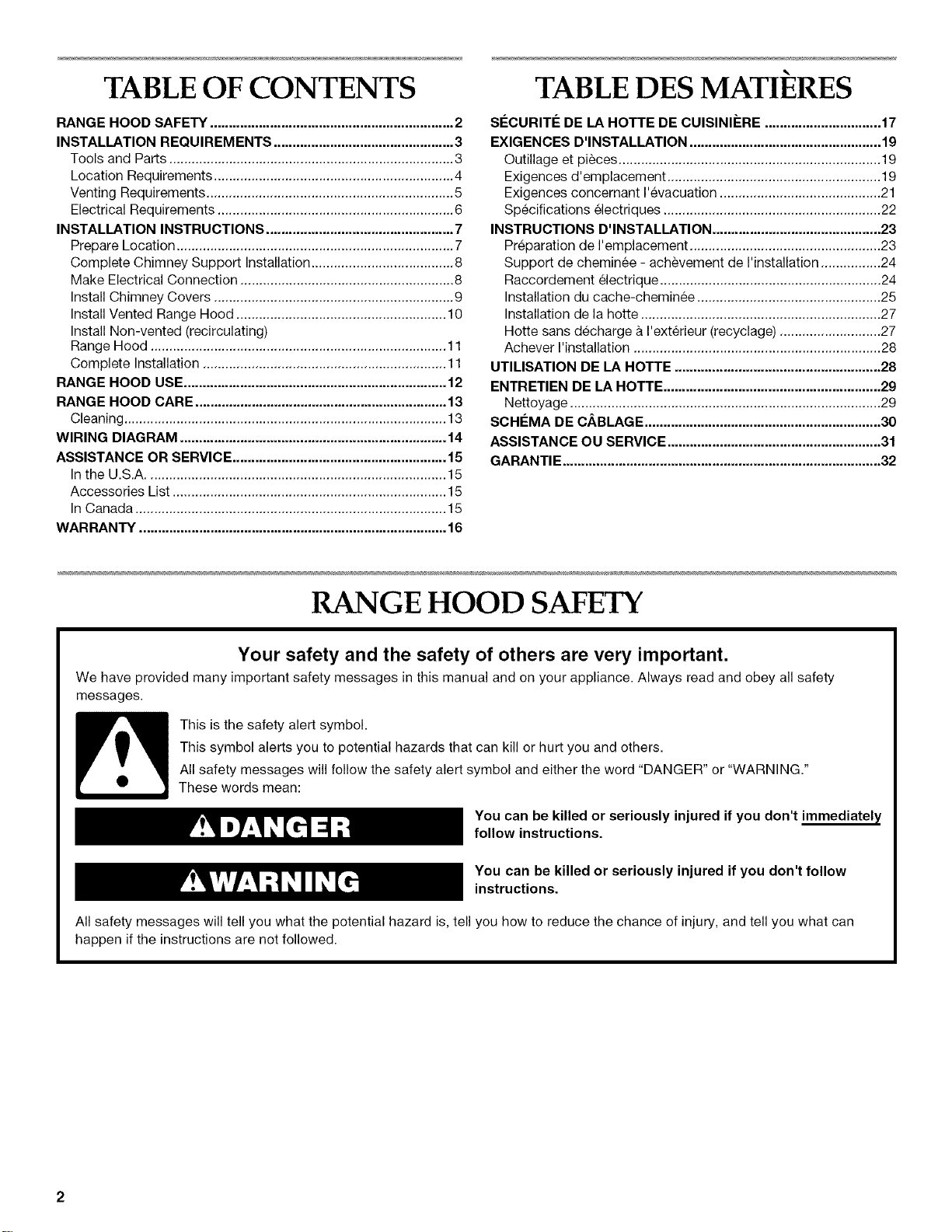

TABLE OF CONTENTS

RANGE HOOD SAFETY ................................................................. 2

INSTALLATION REQUIREMENTS ................................................ 3

Tools and Parts ............................................................................ 3

Location Requirements ................................................................ 4

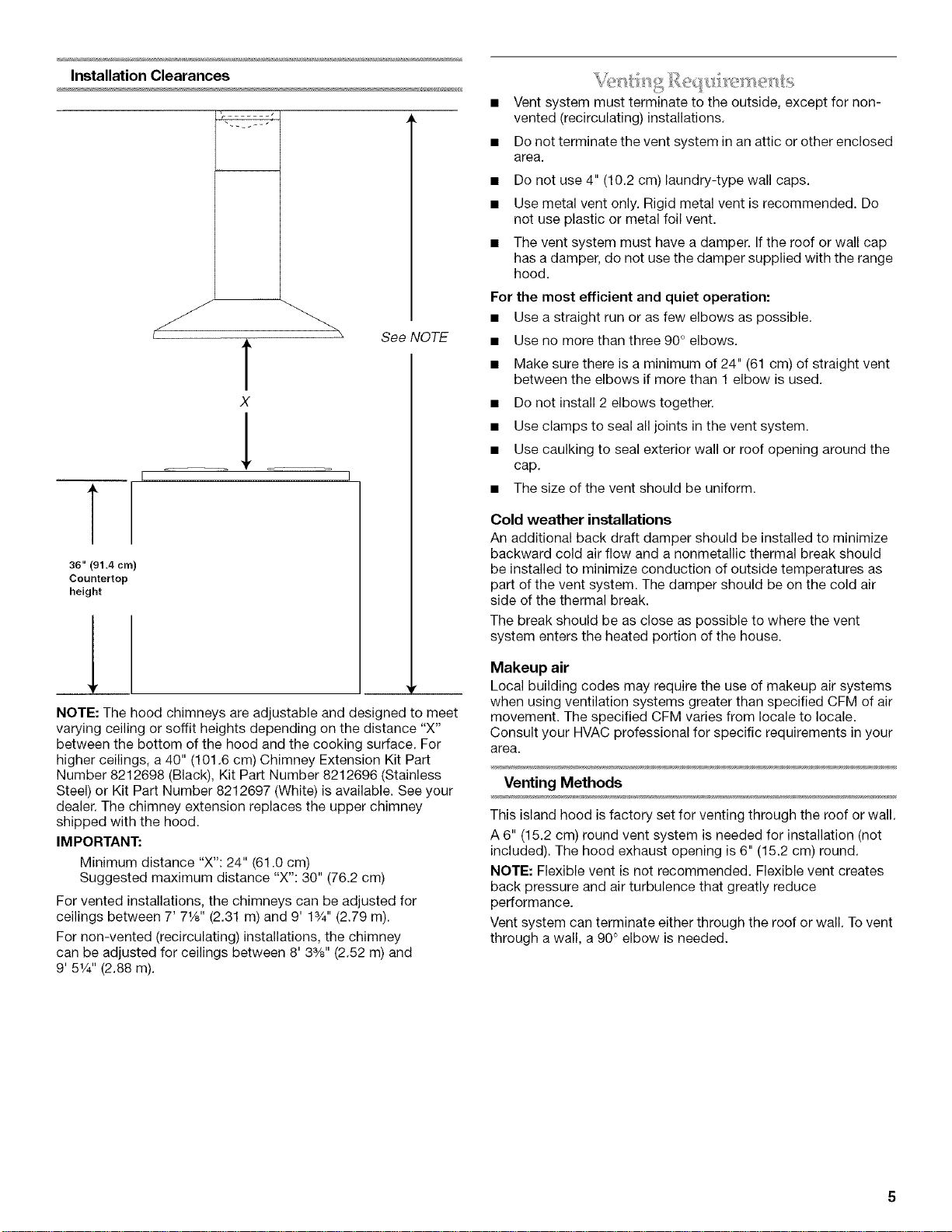

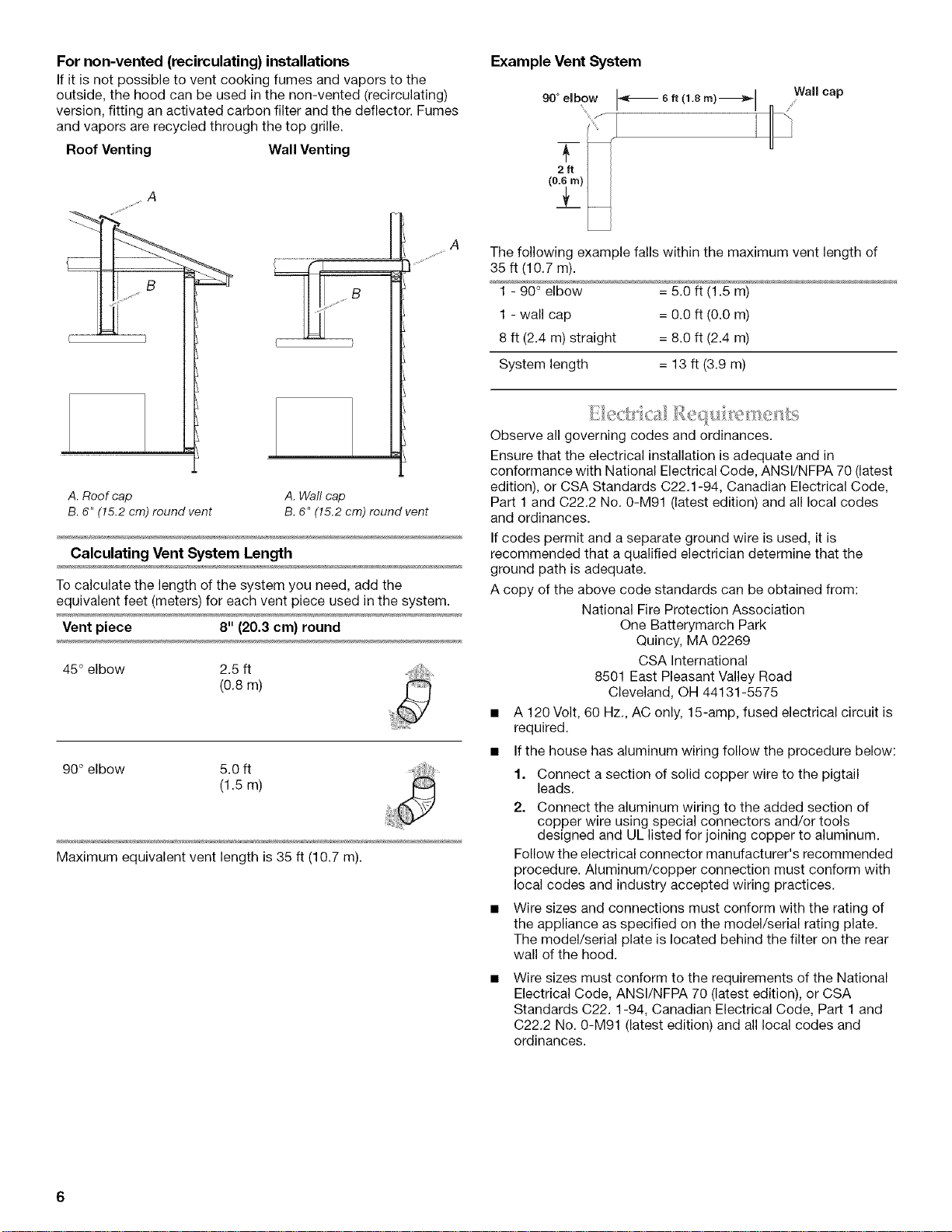

Venting Requirements .................................................................. 5

Electrical Requirements ............................................................... 6

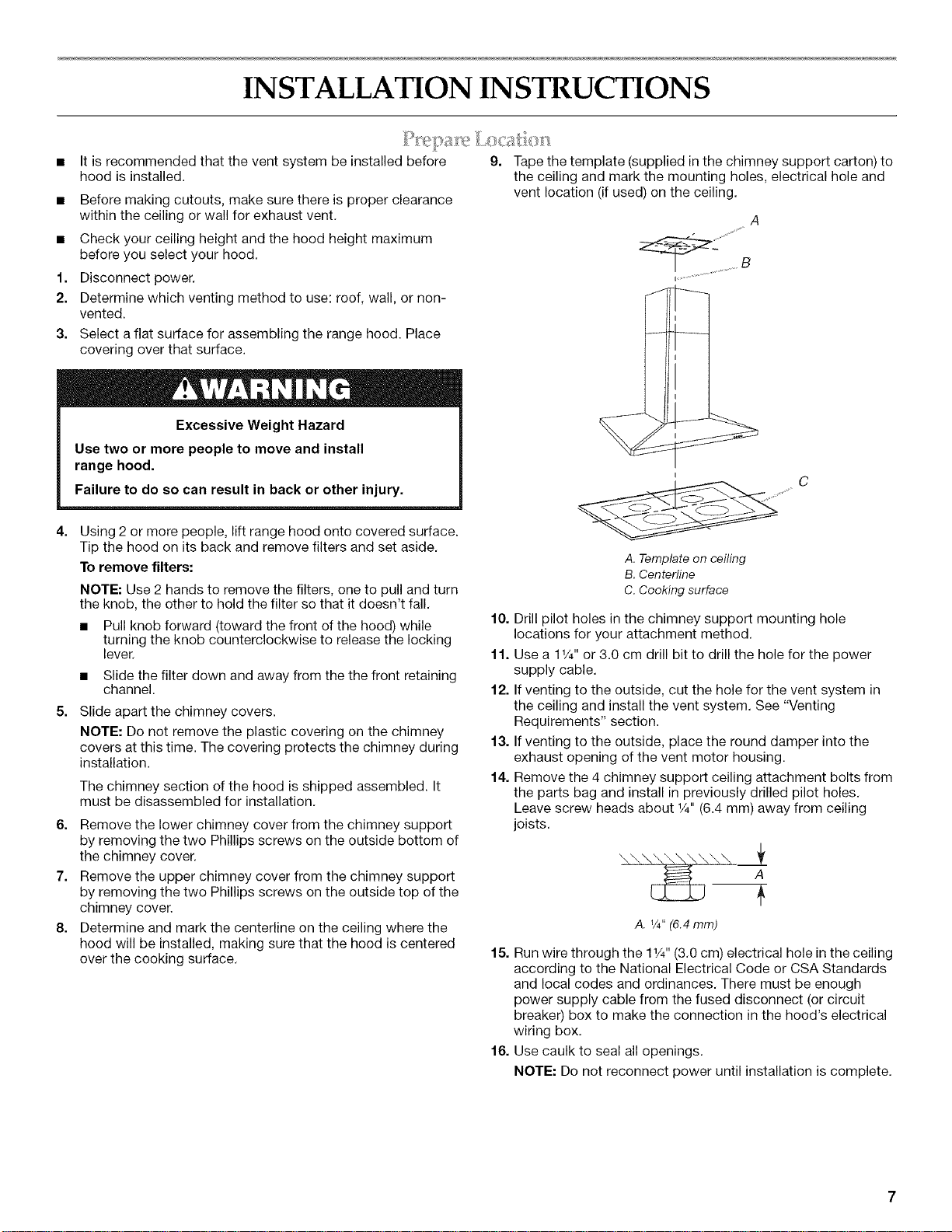

INSTALLATION INSTRUCTIONS .................................................. 7

Prepare Location .......................................................................... 7

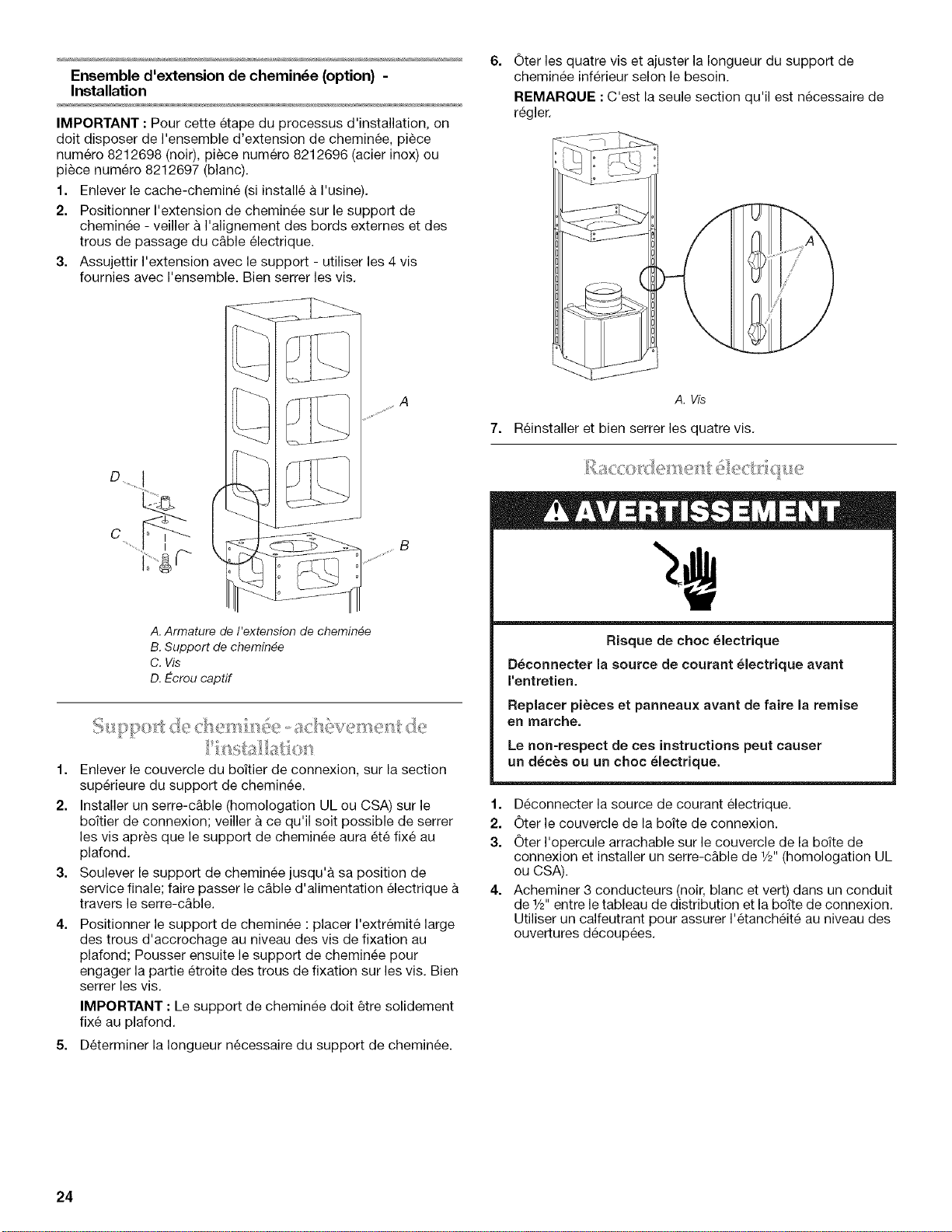

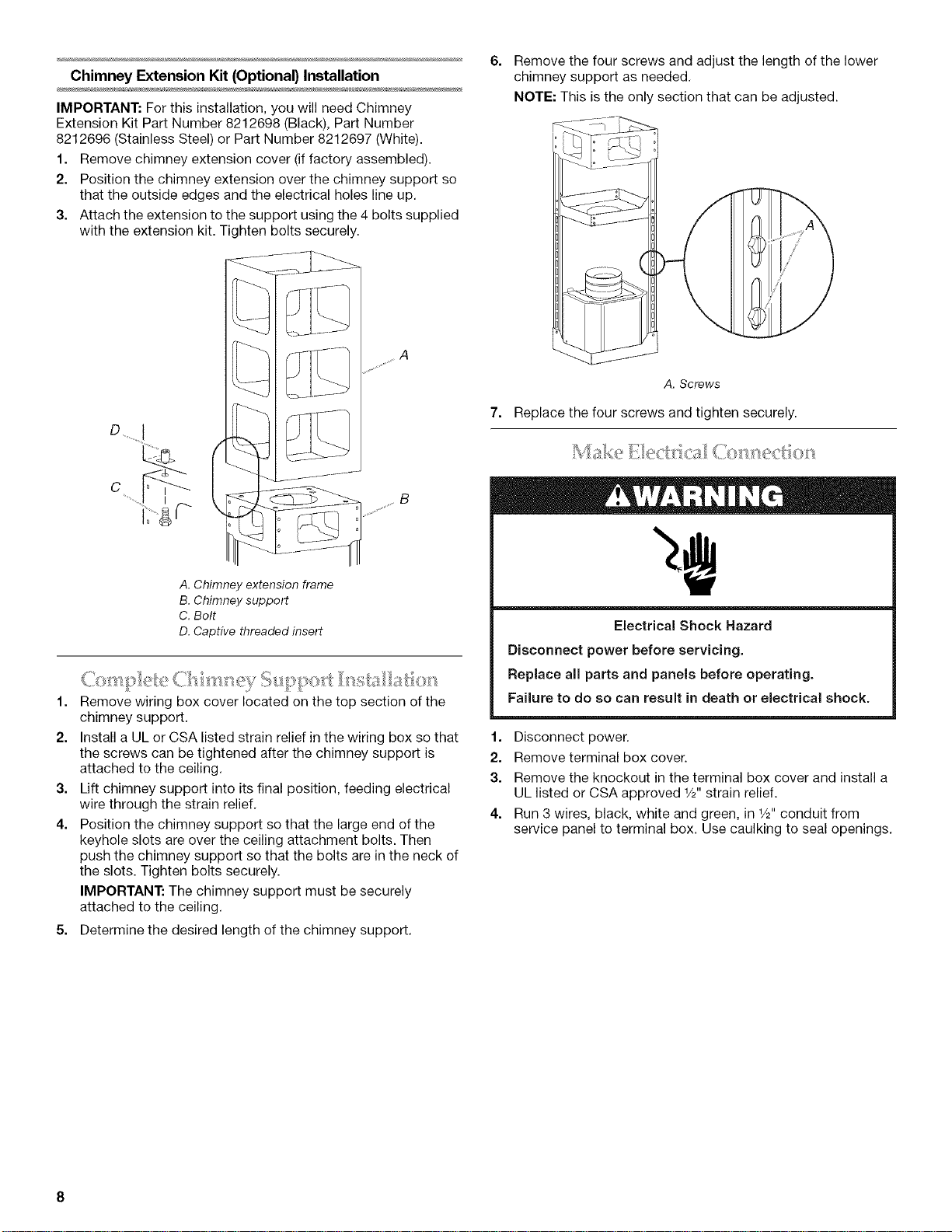

Complete Chimney Support Installation ...................................... 8

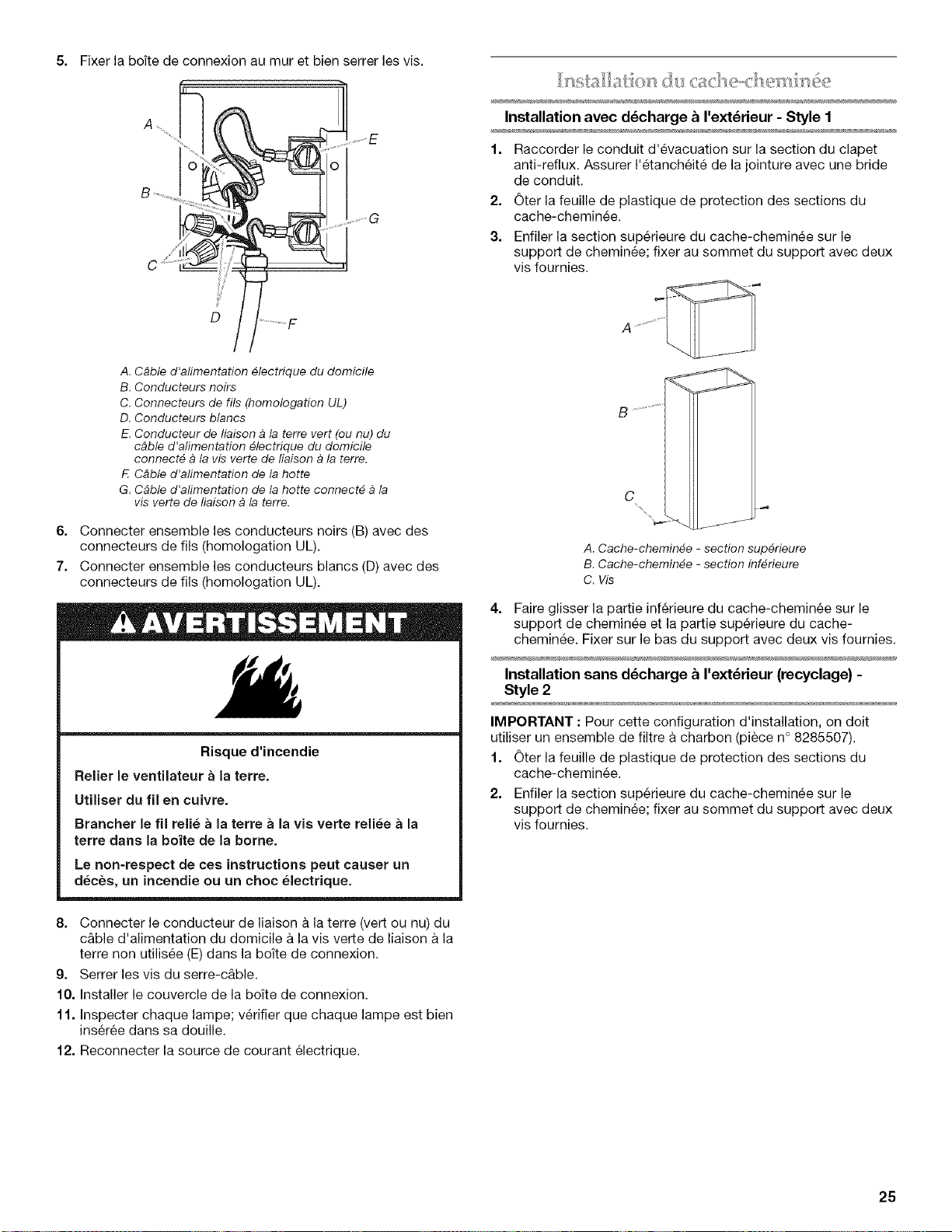

Make Electrical Connection ......................................................... 8

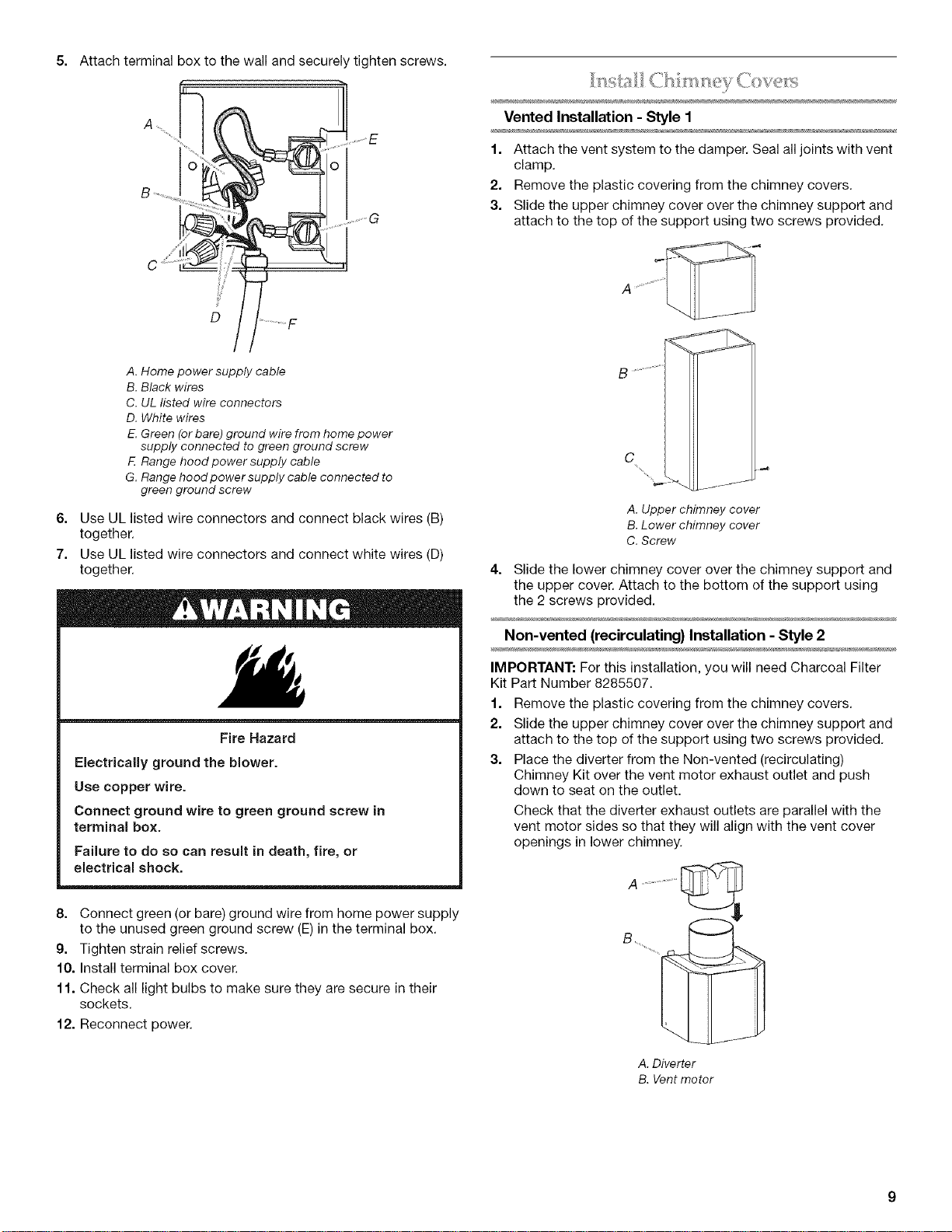

Install Chimney Covers ................................................................ 9

Install Vented Range Hood ........................................................ 10

Install Non-vented (recirculating)

Range Hood ............................................................................... 11

Complete Installation ................................................................. 11

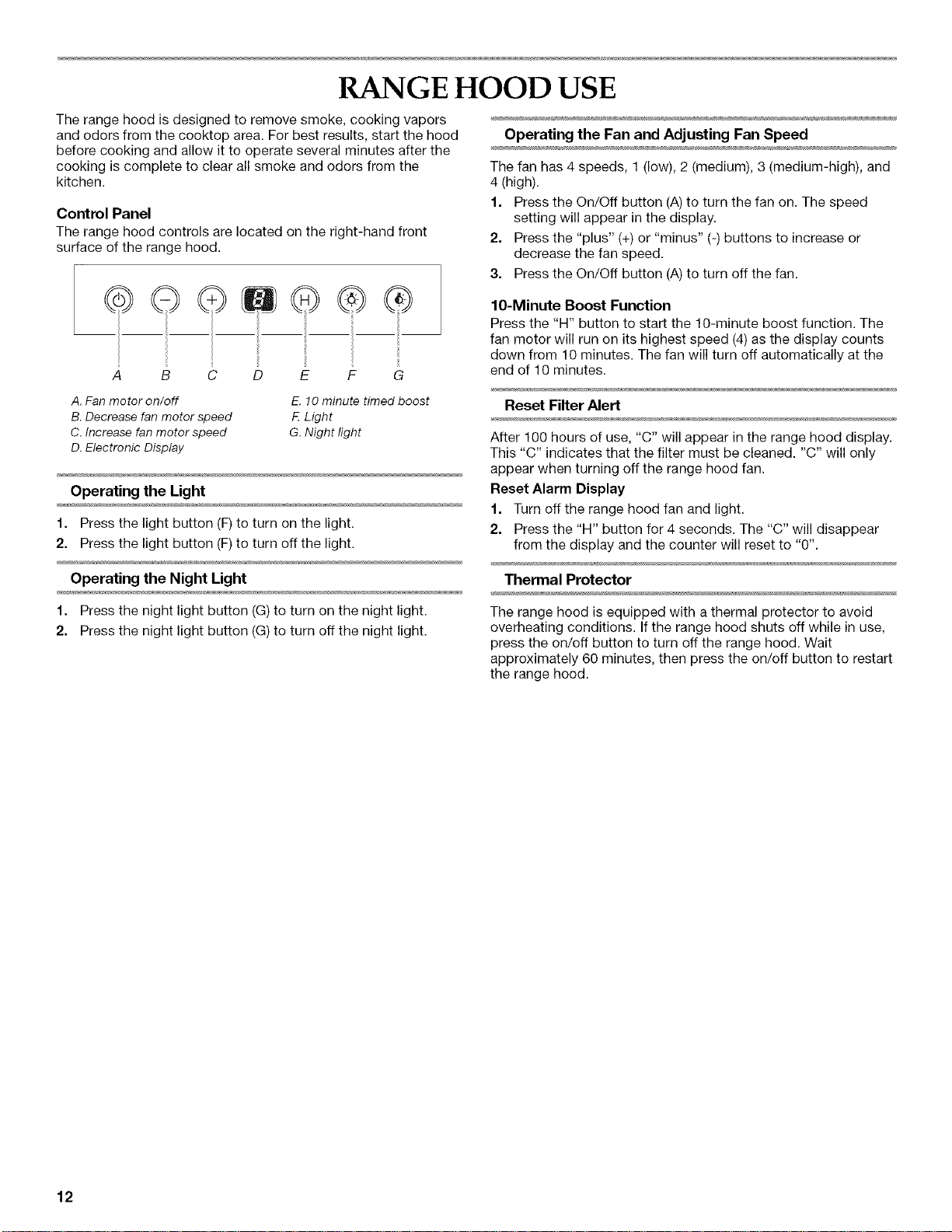

RANGE HOOD USE ...................................................................... 12

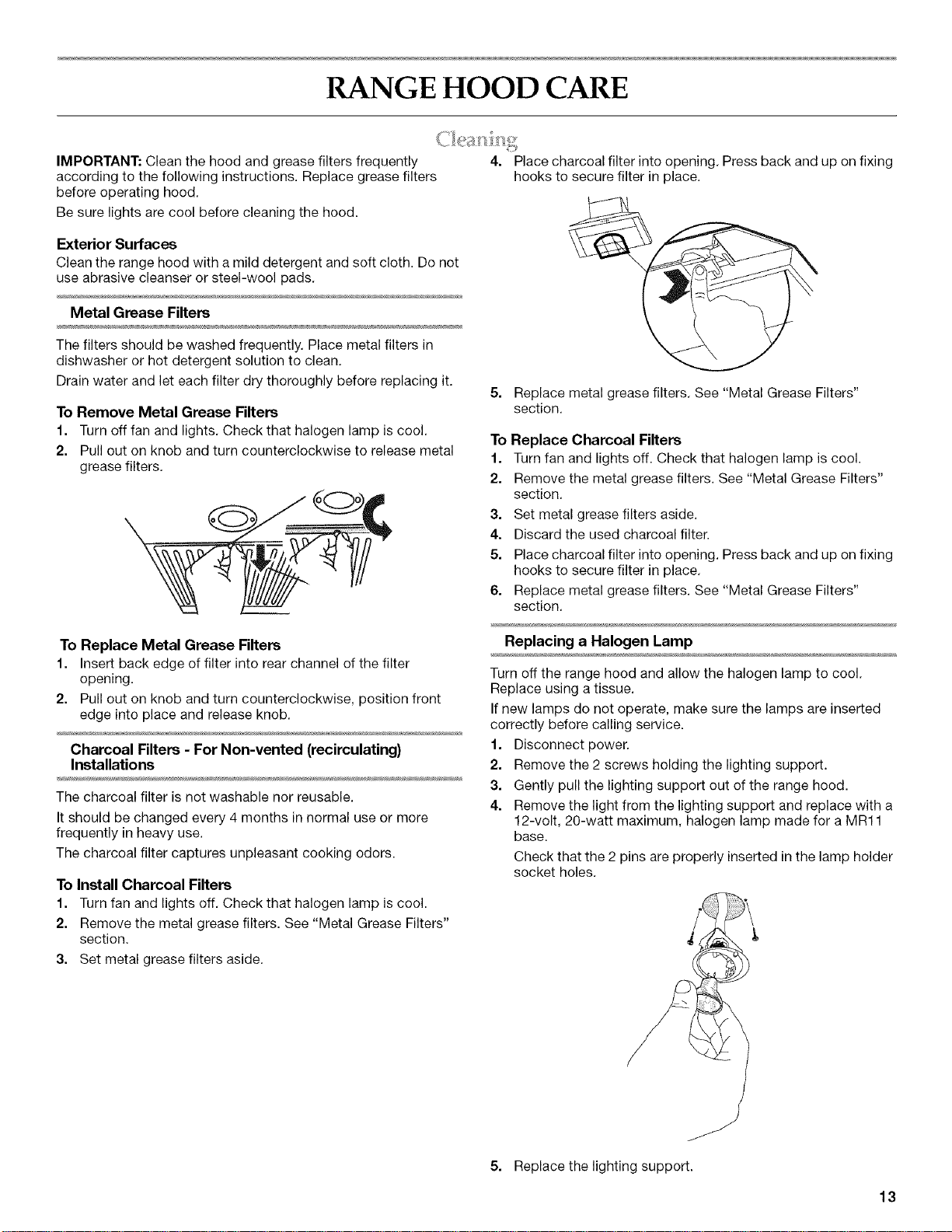

RANGE HOOD CARE ................................................................... 13

Cleaning ...................................................................................... t3

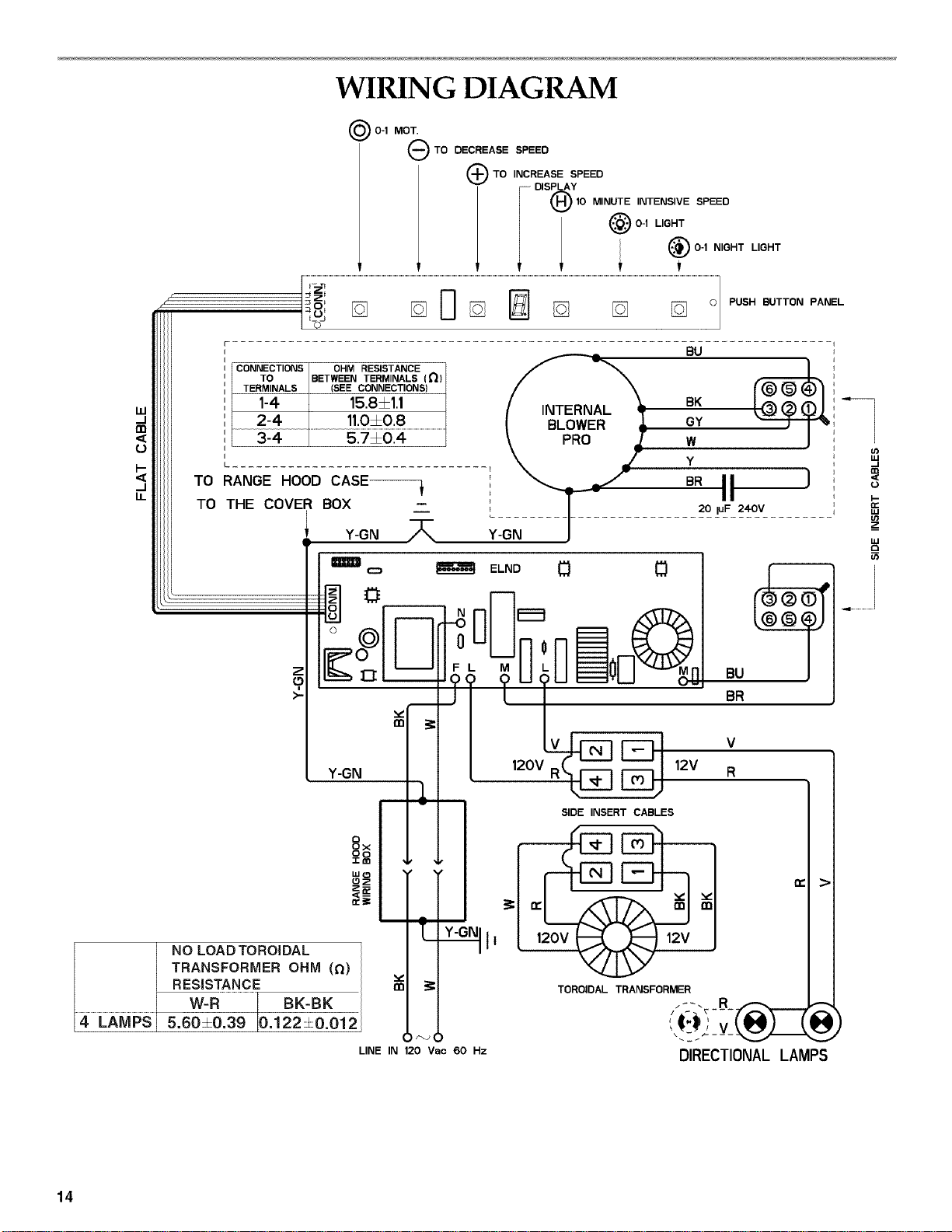

WIRING DIAGRAM ....................................................................... 14

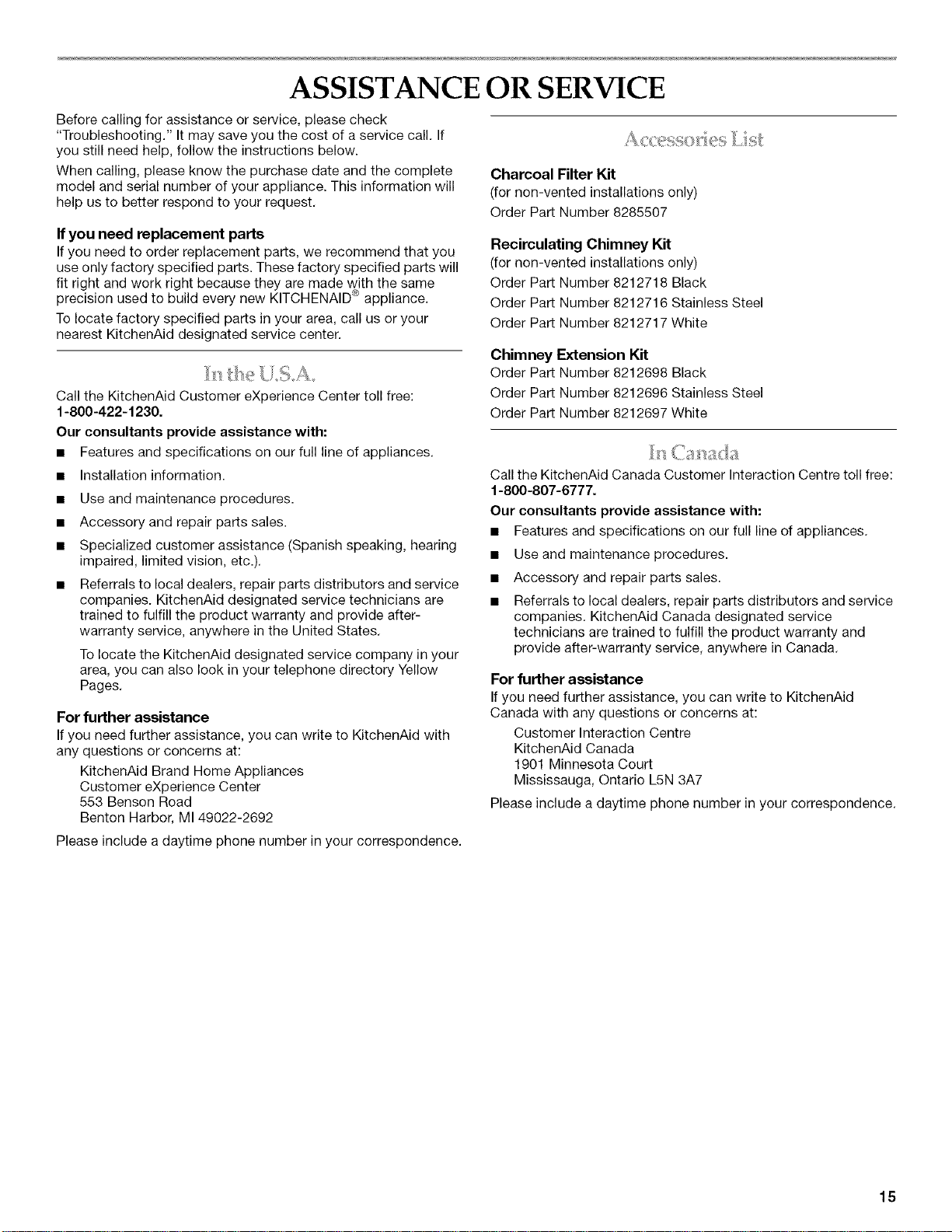

ASSISTANCE OR SERVICE ......................................................... 15

In the U.S.A ................................................................................ 15

Accessories List ......................................................................... 15

In Canada ................................................................................... 15

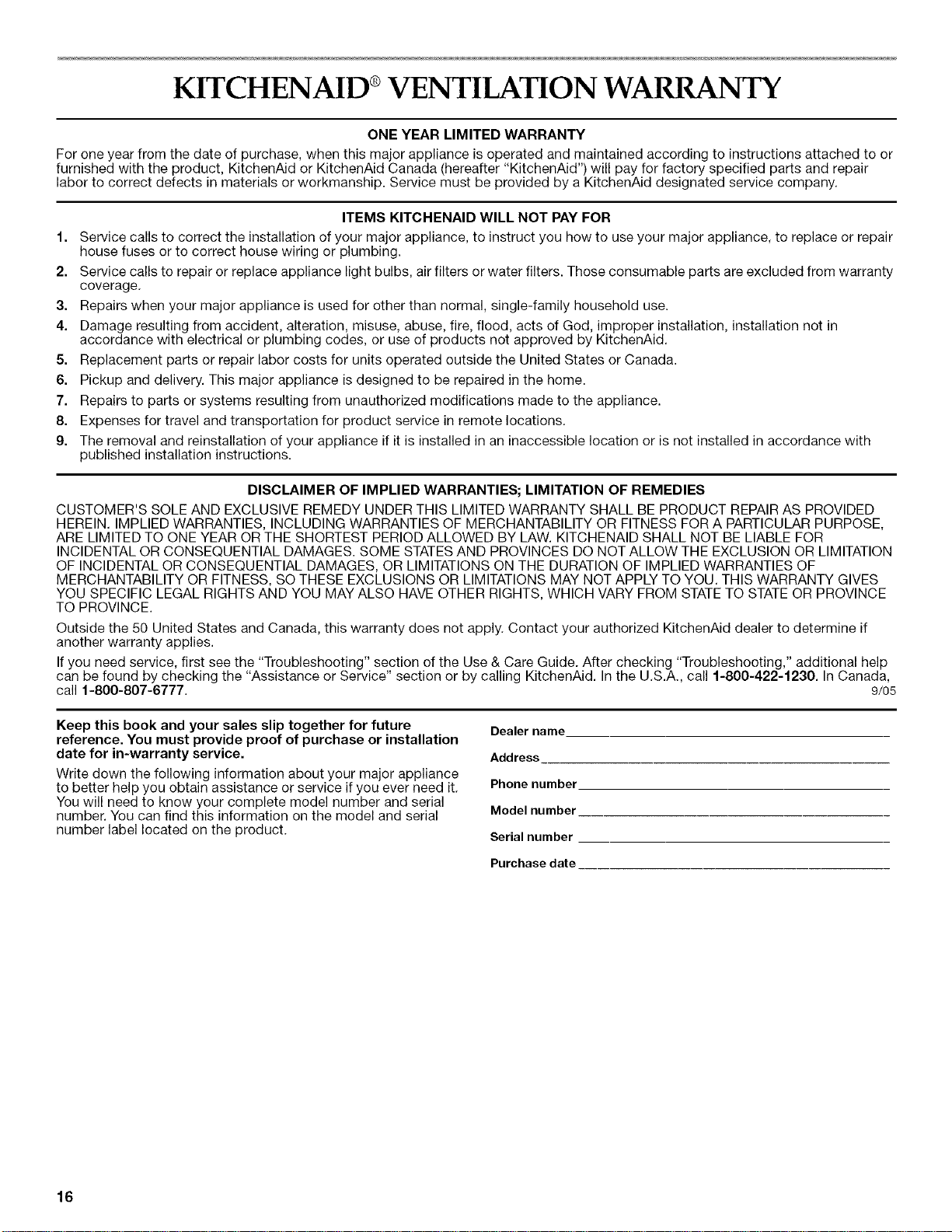

WAR RAN TY .................................................................................. 16

TABLE DES MATIERES

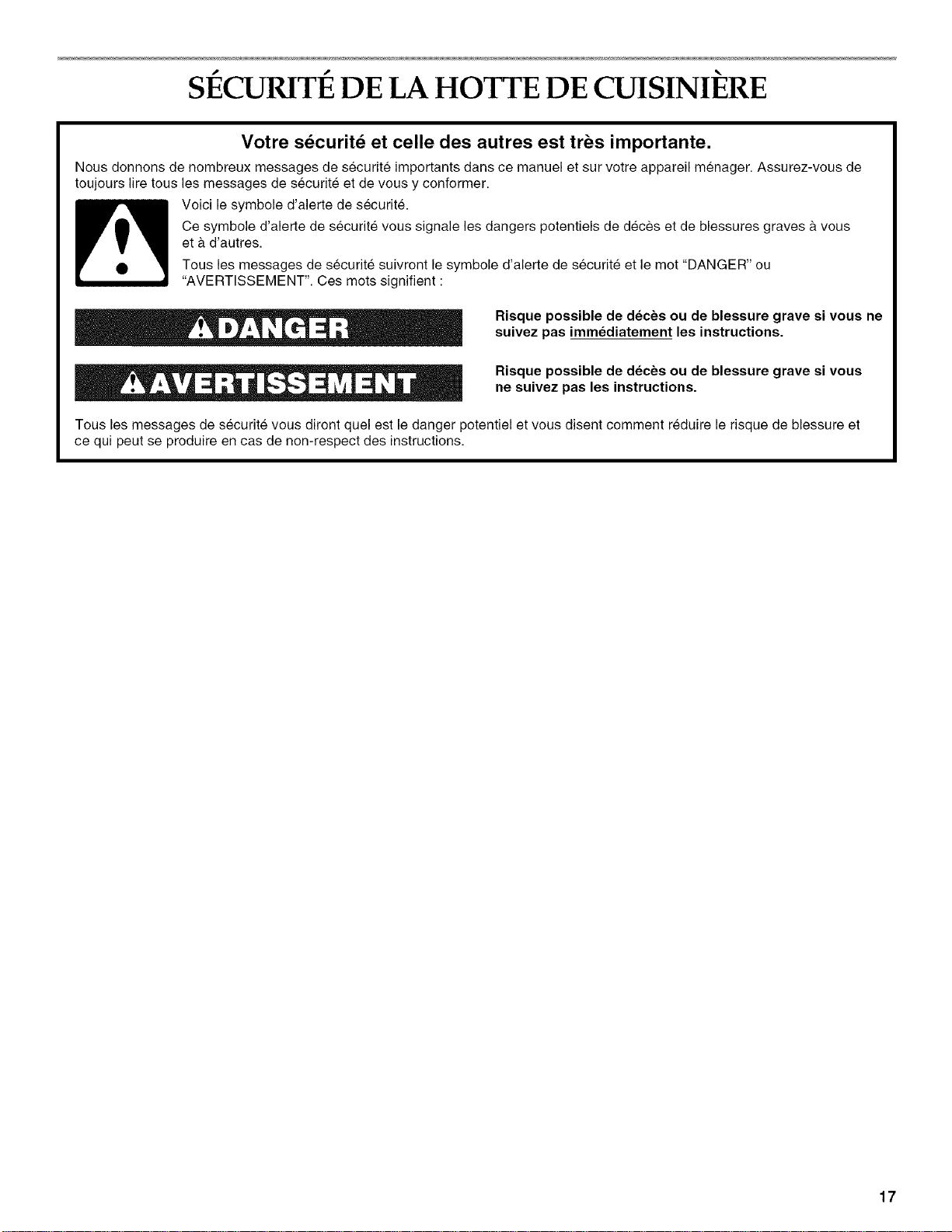

SECURITI :!:DE LA HOTTE DE CUlSINIERE ............................... 17

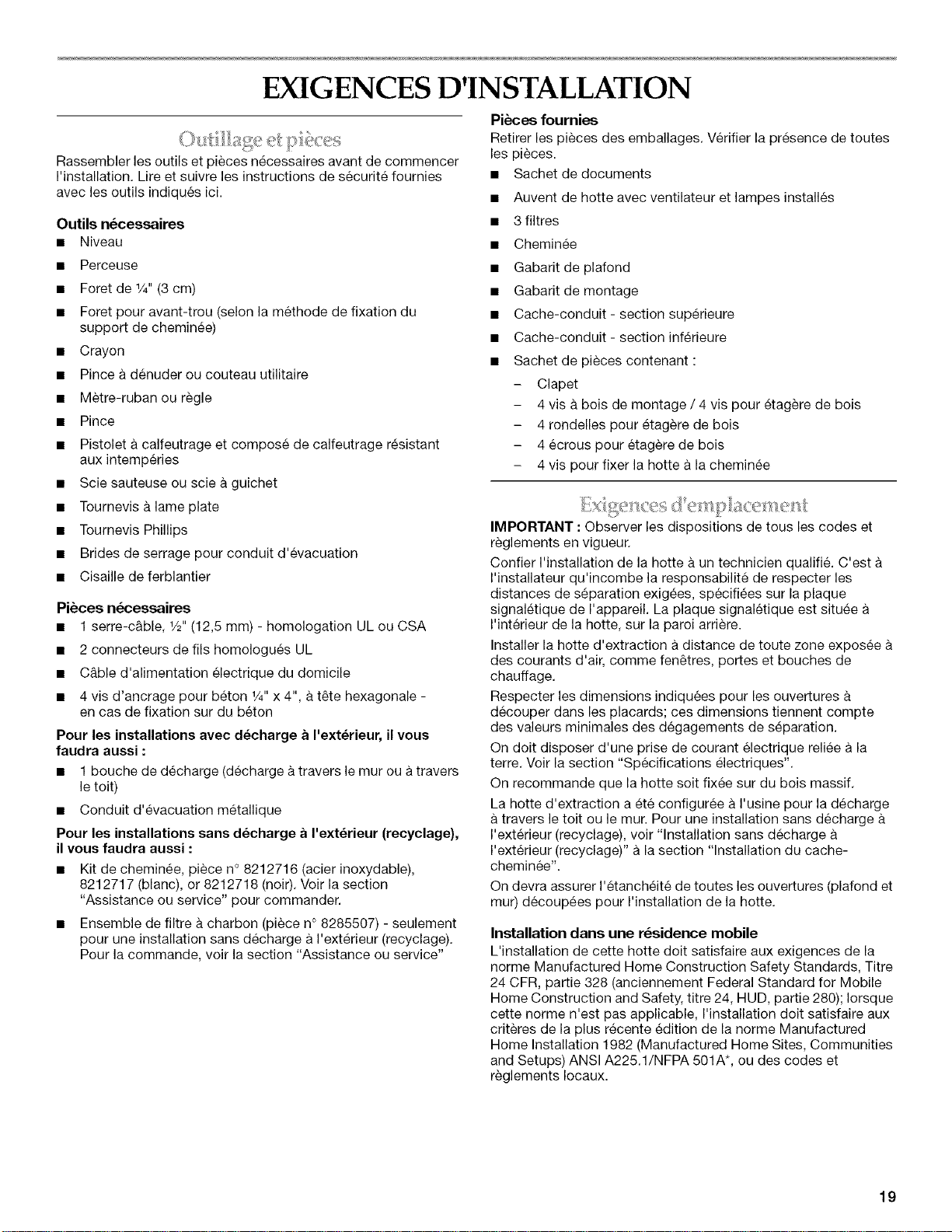

EXIGENCES D'INSTALLATION ................................................... 19

Outillage et pieces ...................................................................... 19

Exigences d'emplacement ......................................................... 19

Exigences concernant I'evacuation ........................................... 21

Specifications electriques .......................................................... 22

INSTRUCTIONS D'INSTALLATION ............................................. 23

Preparation de I'emplacement ................................................... 23

Support de cheminee - achevement de I'installation ................ 24

Raccordement electrique ........................................................... 24

Installation du cache-cheminee ................................................. 25

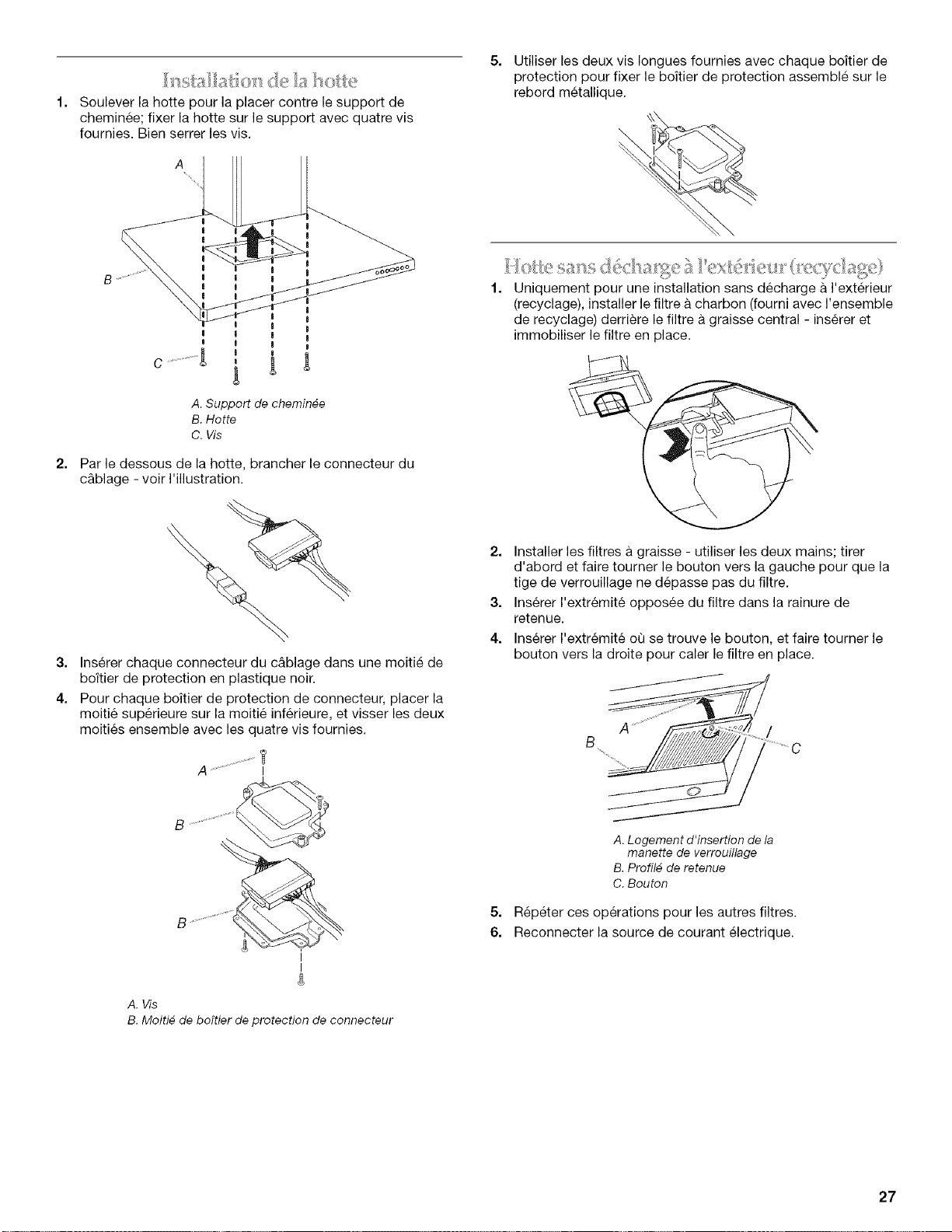

Installation de la hotte ................................................................ 27

Hotte sans decharge & I'exterieur (recyclage) ........................... 27

Achever I'installation .................................................................. 28

UTILISATION DE LA HOTTE ....................................................... 28

ENTRETIEN DE LA HOTTE .......................................................... 29

Nettoyage ................................................................................... 29

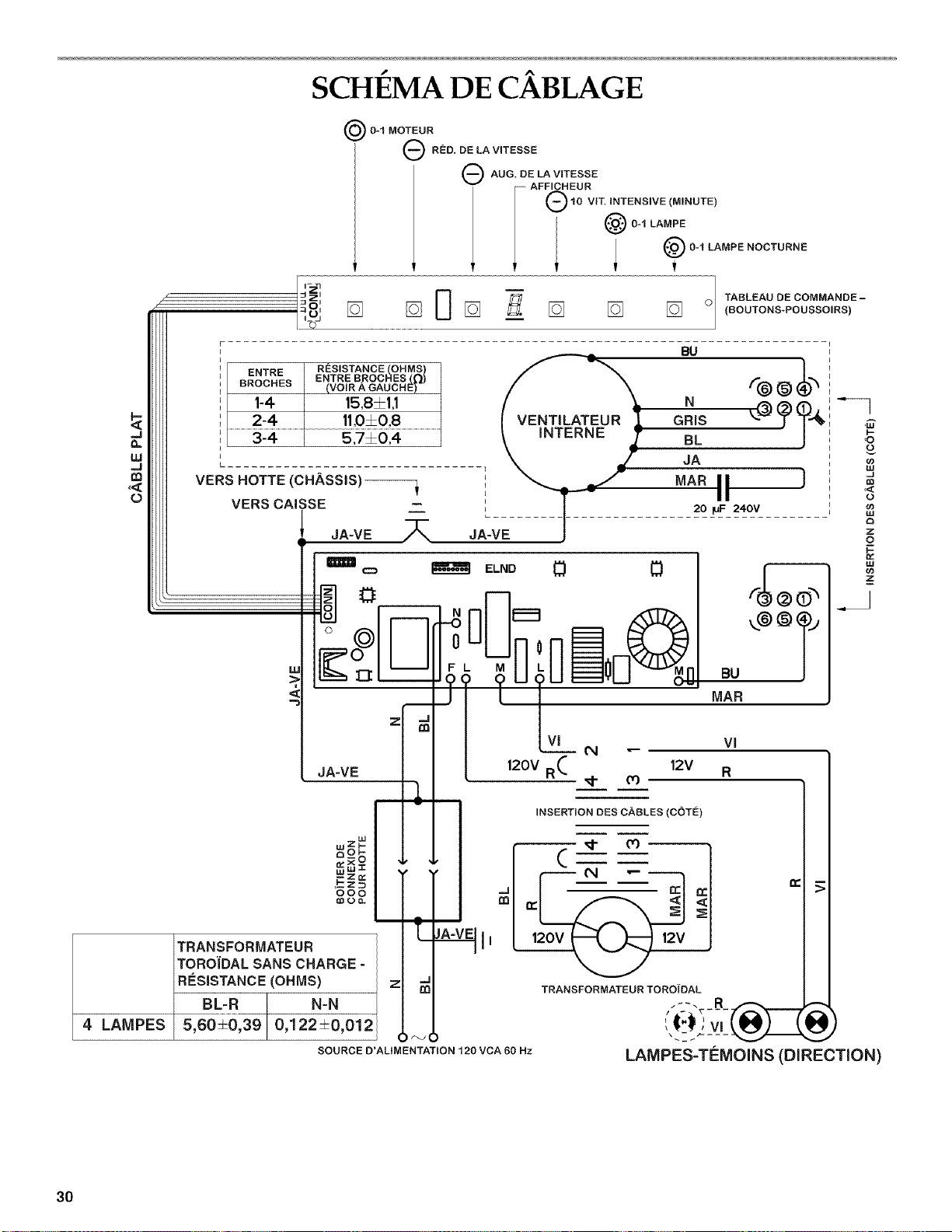

SCHEMA DE CABLAGE ............................................................... 30

ASSISTANCE OU SERVICE ......................................................... 31

GARANTI E..................................................................................... 32

RANGE HOOD SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

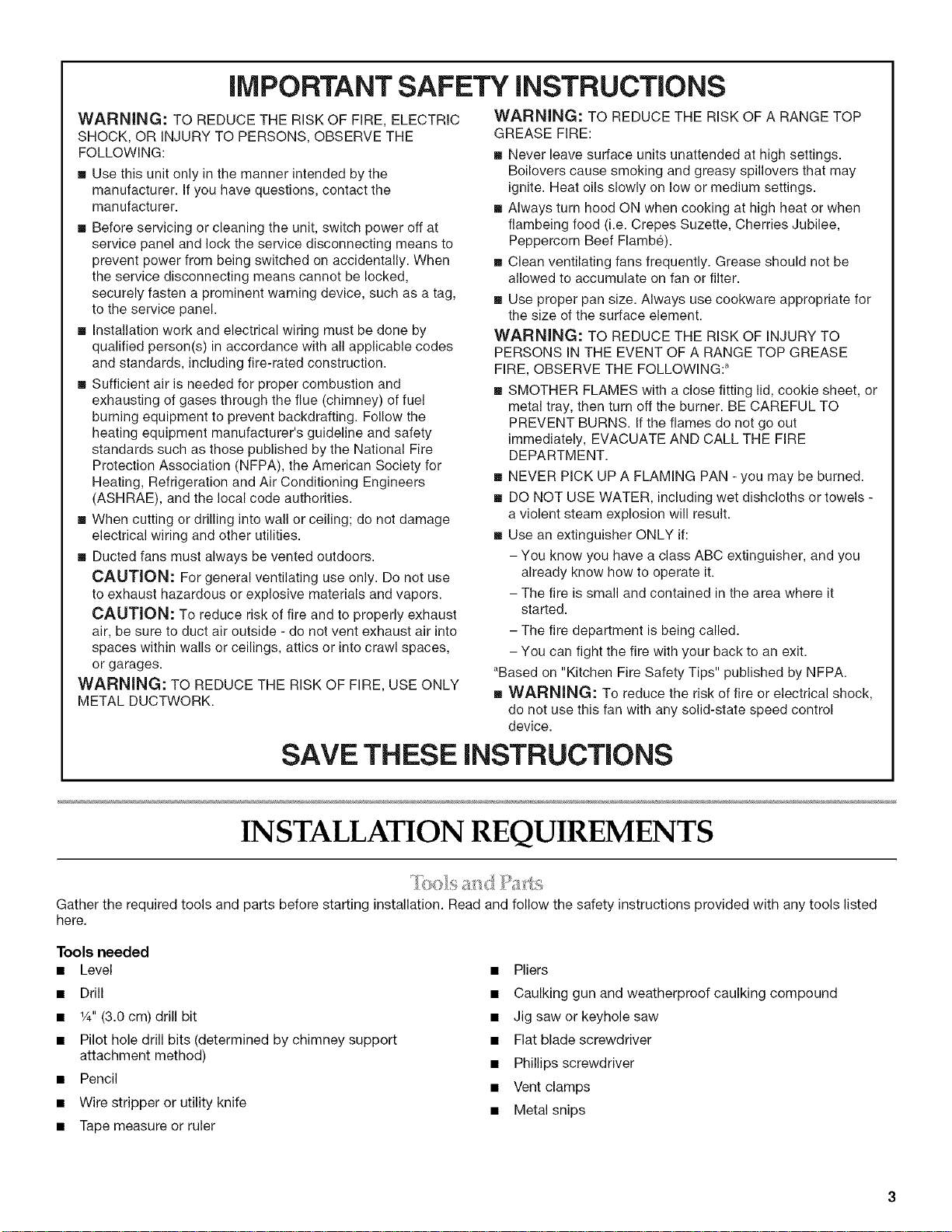

iMPORTANT SAFETY iNSTRUCTiONS

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE THE

FOLLOWING:

• Use this unit only in the manner intended by the

manufacturer. If you have questions, contact the

manufacturer.

• Before servicing or cleaning the unit, switch power off at

service panel and lock the service disconnecting means to

prevent power from being switched on accidentally. When

the service disconnecting means cannot be locked,

securely fasten a prominent warning device, such as a tag,

to the service panel.

• Installation work and electrical wiring must be done by

qualified person(s) in accordance with all applicable codes

and standards, including fire-rated construction.

• Sufficient air is needed for proper combustion and

exhausting of gases through the flue (chimney) of fuel

burning equipment to prevent backdrafting. Follow the

heating equipment manufacturer's guideline and safety

standards such as those published by the National Fire

Protection Association (NFPA), the American Society for

Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

• When cutting or drilling into wall or ceiling; do not damage

electrical wiring and other utilities.

• Ducted fans must always be vented outdoors.

CAUTION: For general ventilating use only. Do not use

to exhaust hazardous or explosive materials and vapors.

CAUTION: To reduce risk of fire and to properly exhaust

air, be sure to duct air outside - do not vent exhaust air into

spaces within walls or ceilings, attics or into crawl spaces,

or garages.

WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY

METAL DUCTWORK.

WARNING: TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

• Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

• Always turn hood ON when cooking at high heat or when

fiambeing food (i.e. Crepes Suzette, Cherries Jubilee,

Peppercorn Beef Flambe).

• Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

• Use proper pan size. Always use cookware appropriate for

the size of the surface element.

WARNING: TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE

FIRE, OBSERVE THE FOLLOWING: _

• SMOTHER FLAMES with a close fitting lid, cookie sheet, or

metal tray, then turn off the burner. BE CAREFUL TO

PREVENT BURNS. If the flames do not go out

immediately, EVACUATE AND CALL THE FIRE

DEPARTMENT.

• NEVER PICK UP A FLAMING PAN - you may be burned.

• DO NOT USE WATER, including wet dishcloths or towels -

a violent steam explosion will result.

• Use an extinguisher ONLY if:

- You know you have a class ABC extinguisher, and you

already know how to operate it.

- The fire is small and contained in the area where it

started.

- The fire department is being called.

- You can fight the fire with your back to an exit.

%ased on "Kitchen Fire Safety Tips" published by NFPA.

• WARNING: To reduce the risk of fire or electrical shock,

do not use this fan with any solid-state speed control

device.

SAVE THESE INSTRUCTIONS

INSTALLATION REQUIREMENTS

Gather the required tools and parts before starting installation. Read and follow the safety instructions provided with any tools listed

here.

Tools needed

• Level

• Drill

• 1/4"(3.0 cm) drill bit

• Pilot hole drill bits (determined by chimney support

attachment method)

• Pencil

• Wire stripper or utility knife

• Tape measure or ruler

• Pliers

• Caulking gun and weatherproof caulking compound

• Jig saw or keyhole saw

• Flat blade screwdriver

• Phillips screwdriver

• Vent clamps

• Metal snips

Parts needed

• 1 UL or CSA listed, 1/2"(12.5 mm) strain relief

• 2 UL listed wire connectors

• Home power supply cable

• 4 Concrete anchors for 1/4"x 4" hex head lag bolts

(for concrete installation)

For vented installations, you will also need:

• 1 wall or roof cap

• Metal vent system

For non-vented (recirculating) installations, you will also

need:

• Chimney Kit Part Number 8212716 (Stainless Steel), 8212717

(White), or 8212718 (Black). See "Assistance or Service"

section to order.

• Charcoal Filter Kit Part Number 8285507 for non-vented

(recirculating) installations only. See "Assistance or Service"

section to order

Parts supplied

Remove parts from packages. Check that all parts were included.

• Literature package

• Hood canopy assembly with ventilator and light bulbs

installed

• 3 Filters

• Chimney assembly

• Ceiling template

• Mounting template

• Upper chimney cover

• Lower chimney cover

• Parts bag containing:

- Damper

- 4 Mounting wood screws / 4 wood shelf bolts

- 4 Wood shelf washers

- 4 Wood shelf nuts

- 4 Bolts to attach canopy to chimney

IMPORTANT: Observe all governing codes and ordinances.

Have a qualified technician install the range hood. It is the

installer's responsibility to comply with installation clearances

specified on the model/serial rating plate. The model/serial rating

plate is located inside the range hood on the rear wall of the

range hood.

Island hood location should be away from strong draft areas,

such as windows, doors and strong heating vents.

Cabinet opening dimensions that are shown must be used. Given

dimensions provide minimum clearance.

Grounded electrical outlet is required. See "Electrical

Requirements" section.

It is recommended that the hood be fastened into solid wood.

The island hood is factory set for venting through the roof or wall.

For non-vented (recirculating) installations see "Recirculating

Installations" in "Install Chimney Covers" section.

All openings in ceiling and where island hood will be installed

must be sealed.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title 24

CFR, Part 328 (formerly the Federal Standard for Mobile Home

Construction and Safety, Title 24, HUD, Part 280) or when such

standard is not applicable, the standard for Manufactured Home

Installation 1982 (Manufactured Home Sites, Communities and

Setups) ANSI A225.1/NFPA 501A*, or latest edition, or with local

codes.

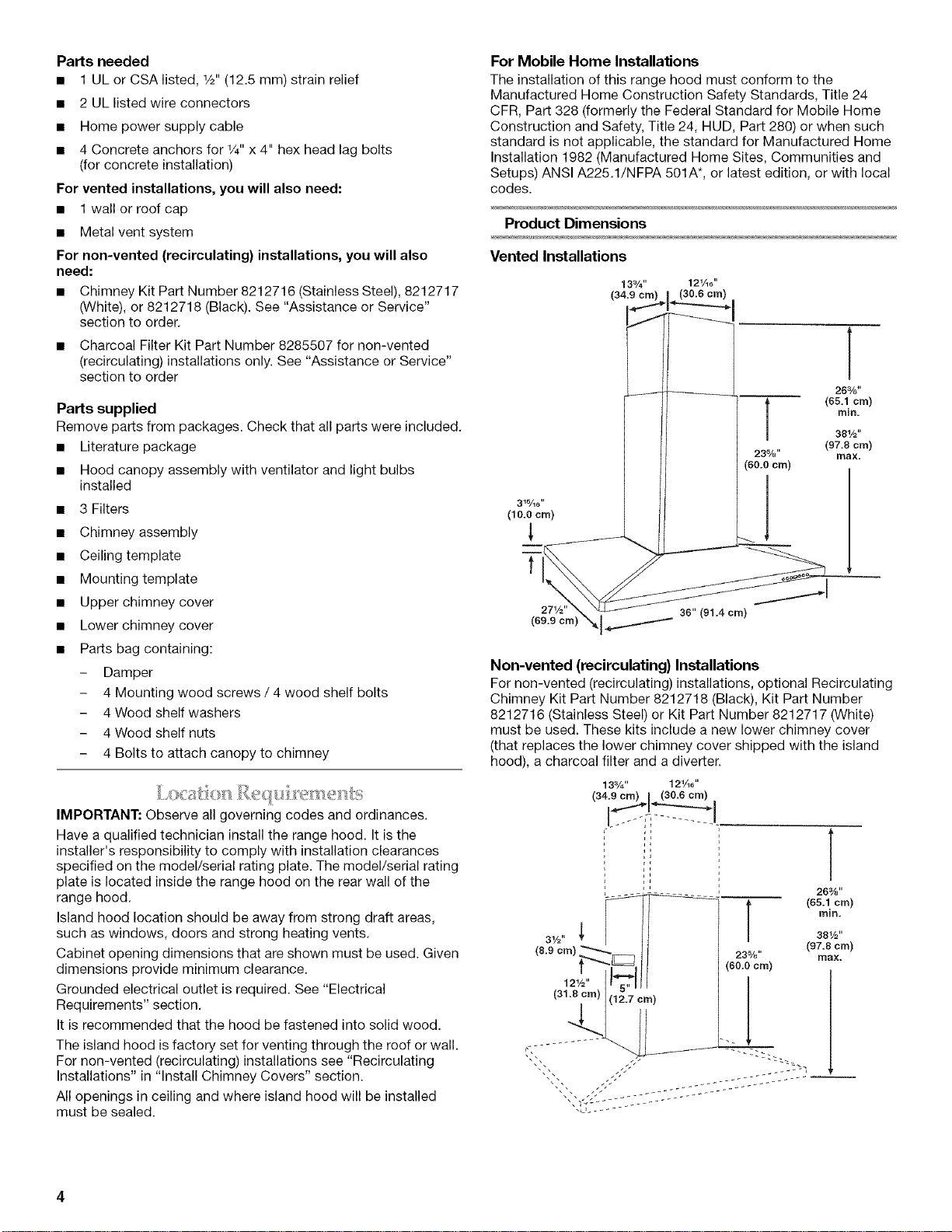

Product Dimensions

Vented Installations

13¾" 12¼e"

(3 1L%1 %1

26! '

% (65.1 cm)

min.

381/2 ''

(97.8 cm)

2 " max,

(60.0cm)

271/2 36" (91.4 cm)

(89.9 cm) _1 /

Non-vented (mcirculating) Installations

For non-vented (recirculating) installations, optional Recirculating

Chimney Kit Part Number 8212718 (Black), Kit Part Number

8212716 (Stainless Steel) or Kit Part Number 8212717 (White)

must be used. These kits include a new lower chimney cover

(that replaces the lower chimney cover shipped with the island

hood), a charcoal filter and a diverter.

13_/4 '' 12¼_"

f F'

', ..... 2 ..........

(8.9cm)_-_-__.

(31.8cm)

26%"

(65.1 cm)

mirL

381/2 ''

(07.8 cm)

23%" max.

(60.0 cm)

(12.7 cm)

Installation Clearances

36" (91.4 cm)

Countertop

height

I "\

See NOTE

,€

NOTE: The hood chimneys are adjustable and designed to meet

varying ceiling or soffit heights depending on the distance "X"

between the bottom of the hood and the cooking surface. For

higher ceilings, a 40" (101,6 cm) Chimney Extension Kit Part

Number 8212698 (Black), Kit Part Number 8212696 (Stainless

Steel) or Kit Part Number 8212697 (White) is available. See your

dealer. The chimney extension replaces the upper chimney

shipped with the hood.

IMPORTANT:

Minimum distance "X": 24" (61.0 cm)

Suggested maximum distance "X": 30" (76.2 cm)

For vented installations, the chimneys can be adjusted for

ceilings between 7' 71/8'' (2.31 m) and 9' 13/4'' (2.79 m).

For non-vented (recirculating) installations, the chimney

can be adjusted for ceilings between 8' 3%" (2.52 m) and

9' 51/4"(2.88 m).

• Vent system must terminate to the outside, except for non-

vented (recirculating) installations.

• Do not terminate the vent system in an attic or other enclosed

area.

• Do not use 4" (10.2 cm) laundry-type wall caps.

• Use metal vent only. Rigid metal vent is recommended. Do

not use plastic or metal foil vent.

• The vent system must have a damper. If the roof or wall cap

has adamper, do not use the damper supplied with the range

hood.

For the most efficient and quiet operation:

• Use a straight run or as few elbows as possible.

• Use no more than three 90° elbows.

• Make sure there is a minimum of 24" (61 cm) of straight vent

between the elbows if more than 1 elbow is used.

• Do not install 2 elbows together.

• Use clamps to seal all joints in the vent system.

• Use caulking to seal exterior wall or roof opening around the

cap.

• The size of the vent should be uniform.

Cold weather installations

An additional back draft damper should be installed to minimize

backward cold air flow and a nonmetallic thermal break should

be installed to minimize conduction of outside temperatures as

part of the vent system. The damper should be on the cold air

side of the thermal break.

The break should be as close as possible to where the vent

system enters the heated portion of the house.

Makeup air

Local building codes may require the use of makeup air systems

when using ventilation systems greater than specified CFM of air

movement. The specified CFM varies from locale to locale.

Consult your HVAC professional for specific requirements in your

area.

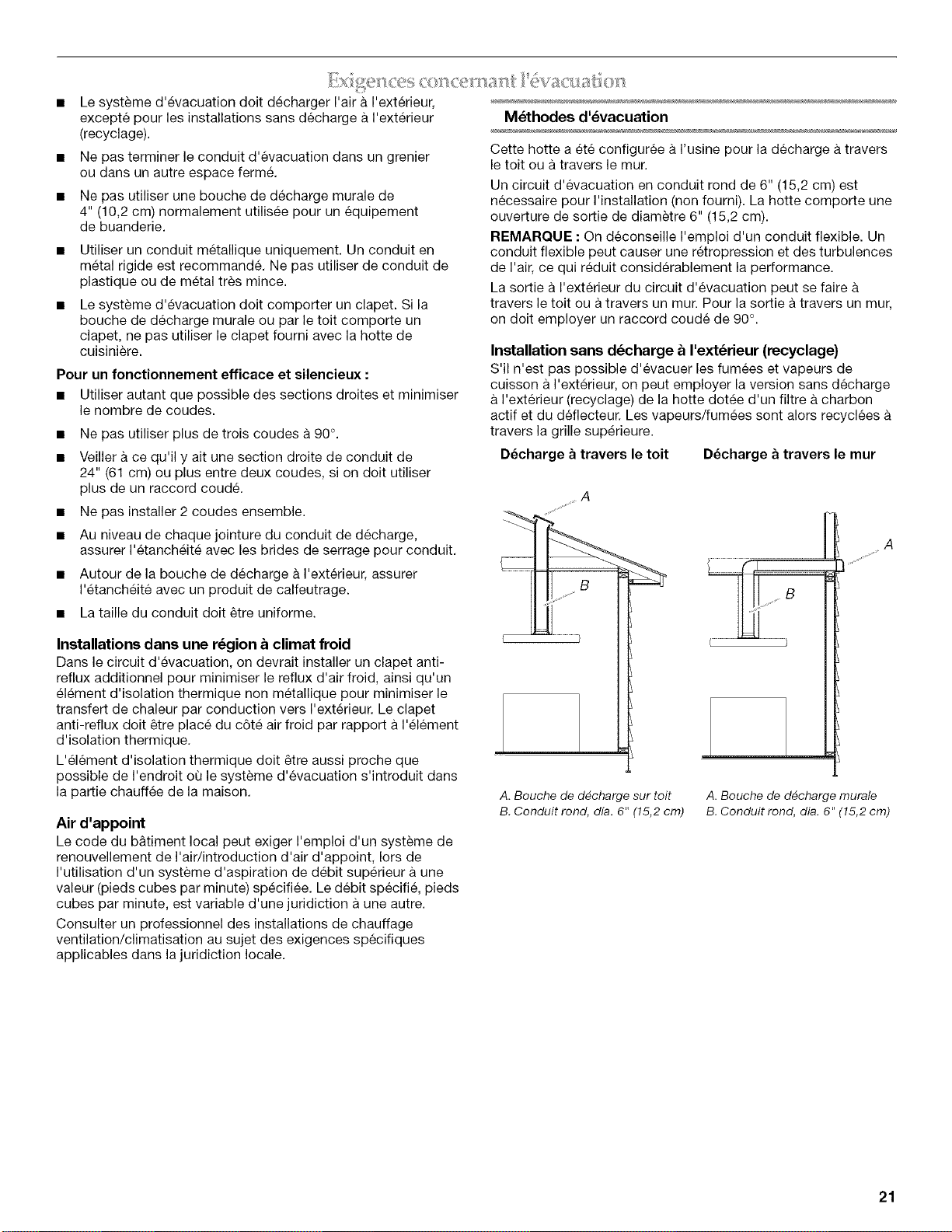

Venting Methods

This island hood is factory set for venting through the roof or wall.

A 6" (15.2 cm) round vent system is needed for installation (not

included). The hood exhaust opening is 6" (15.2 cm) round.

NOTE: Flexible vent is not recommended. Flexible vent creates

back pressure and air turbulence that greatly reduce

performance.

Vent system can terminate either through the roof or wall. Tovent

through a wall, a 90° elbow is needed.

For non-vented (recirculating) installations

If it is not possible to vent cooking fumes and vapors to the

outside, the hood can be used in the non-vented (recirculating)

version, fitting an activated carbon filter and the deflector. Fumes

and vapors are recycled through the top grille.

Roof Venting Wall Venting

....IIIIIII,,,,,B

A. Roof cap

B. 6" (15.2 cm) round vent

A. Wall cap

B. 6" (15.2 crn) round vent

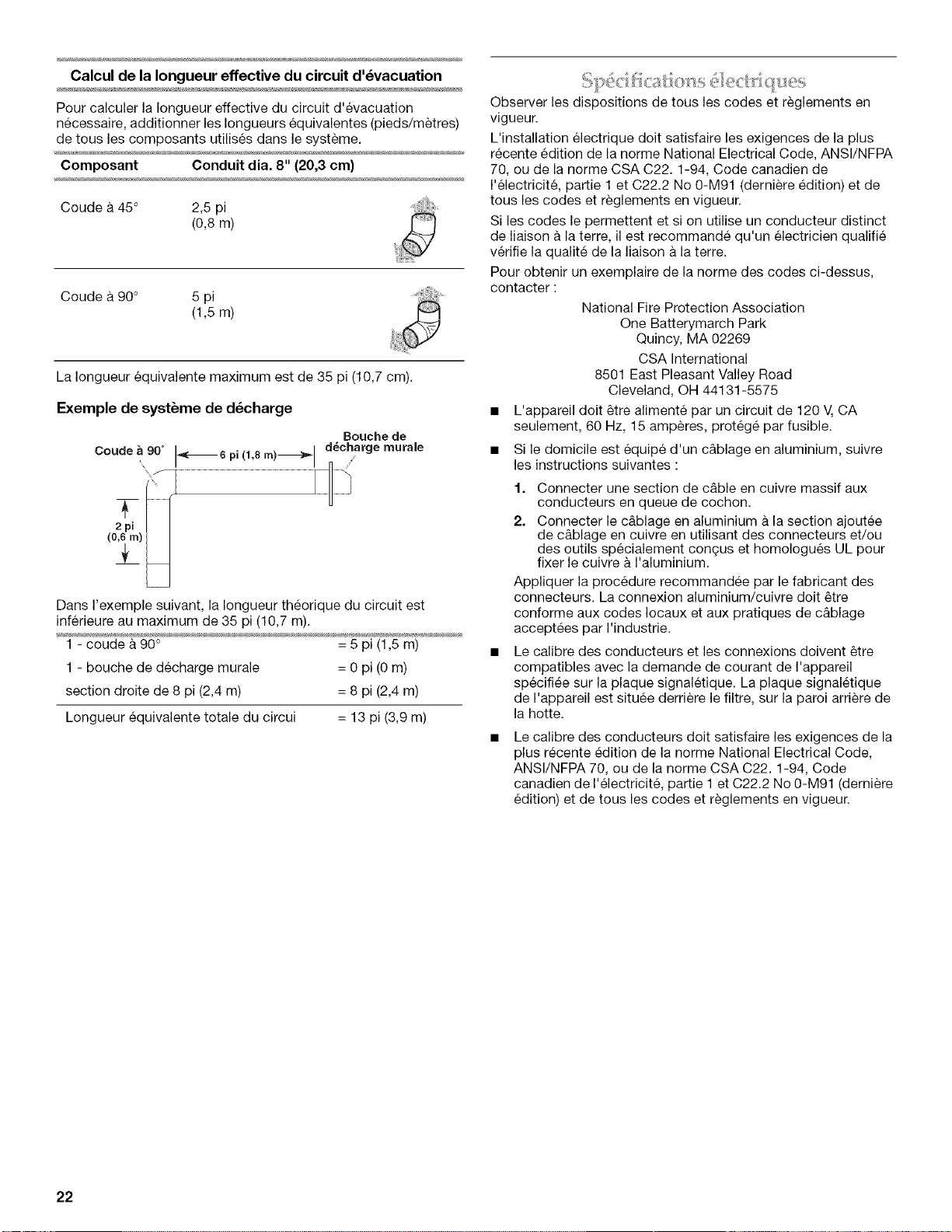

Calculating Vent System Length

To calculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

Vent piece 8" (20.3 cm) round

45° elbow 2.5 ft

(o.8m)

90° elbow 5.0 ft

(1.5 m)

Maximum equivalent vent length is 35 ft (10.7 m).

Example Vent System

90° elbow I-,,t_ 6ft (1.8m)_ Wall cap

The following example falls within the maximum vent length of

35 ft (10.7 m).

1 - 90° elbow

1 - wall cap = 0.0 ft (0.0 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

System length = 13 ft (3.9 m)

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSl/NFPA 70 (latest

edition), or CSA Standards C22.1-94, Canadian Electrical Code,

Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes

and ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

• A 120 Volt, 60 Hz., AC only, 15-amp, fused electrical circuit is

required.

• If the house has aluminum wiring follow the procedure below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools

designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended

procedure. Aluminum/copper connection must conform with

local codes and industry accepted wiring practices.

Wire sizes and connections must conform with the rating of

the appliance as specified on the model/serial rating plate.

The model/serial plate is located behind the filter on the rear

wall of the hood.

Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA

Standards C22.1-94, Canadian Electrical Code, Part 1 and

C22.2 No. 0-M91 (latest edition) and all local codes and

ordinances.

INSTALLATION INSTRUCTIONS

It is recommended that the vent system be installed before

hood is installed.

Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

Check your ceiling height and the hood height maximum

before you select your hood.

Disconnect power.

Determine which venting method to use: roof, wall, or non-

vented.

Select a flat surface for assembling the range hood. Place

covering over that surface.

Excessive Weight Hazard

Use two or more people to move and install

range hood.

Failure to do so can result in back or other injury.

Using 2 or more people, lift range hood onto covered surface.

Tip the hood on its back and remove filters and set aside.

To remove filters:

NOTE: Use 2 hands to remove the filters, one to pull and turn

the knob, the other to hold the filter so that it doesn't fall.

• Pull knob forward (toward the front of the hood) while

turning the knob counterclockwise to release the locking

lever.

• Slide the filter down and away from the the front retaining

channel.

Slide apart the chimney covers.

NOTE: Do not remove the plastic covering on the chimney

covers at this time. The covering protects the chimney during

installation.

The chimney section of the hood is shipped assembled. It

must be disassembled for installation.

6. Remove the lower chimney cover from the chimney support

by removing the two Phillips screws on the outside bottom of

the chimney cover.

7. Remove the upper chimney cover from the chimney support

by removing the two Phillips screws on the outside top of the

chimney cover.

8. Determine and mark the centerline on the ceiling where the

hood will be installed, making sure that the hood is centered

over the cooking surface.

Tape the template (supplied in the chimney support carton) to

the ceiling and mark the mounting holes, electrical hole and

vent location (if used) on the ceiling.

A.Templateon ceiling

B.Centerline

C.Cooking surface

10. Drill pilot holes in the chimney support mounting hole

locations for your attachment method.

1f. Use a 11/4"or 3.0 cm drill bit to drill the hole for the power

supply cable.

12. If venting to the outside, cut the hole for the vent system in

the ceiling and install the vent system. See "Venting

Requirements" section.

13. If venting to the outside, place the round damper into the

exhaust opening of the vent motor housing.

14. Remove the 4 chimney support ceiling attachment bolts from

the parts bag and install in previously drilled pilot holes.

Leave screw heads about 1/4"(6.4 mm) away from ceiling

joists.

\\\\\\\\\\ A_

A. V4"(6.4 mm)

15. Run wire through the 11/4"(3.0 cm) electrical hole in the ceiling

according to the National Electrical Code or CSA Standards

and local codes and ordinances. There must be enough

power supply cable from the fused disconnect (or circuit

breaker) box to make the connection in the hood's electrical

wiring box.

16. Use caulk to seal all openings.

NOTE: Do not reconnect power until installation is complete.

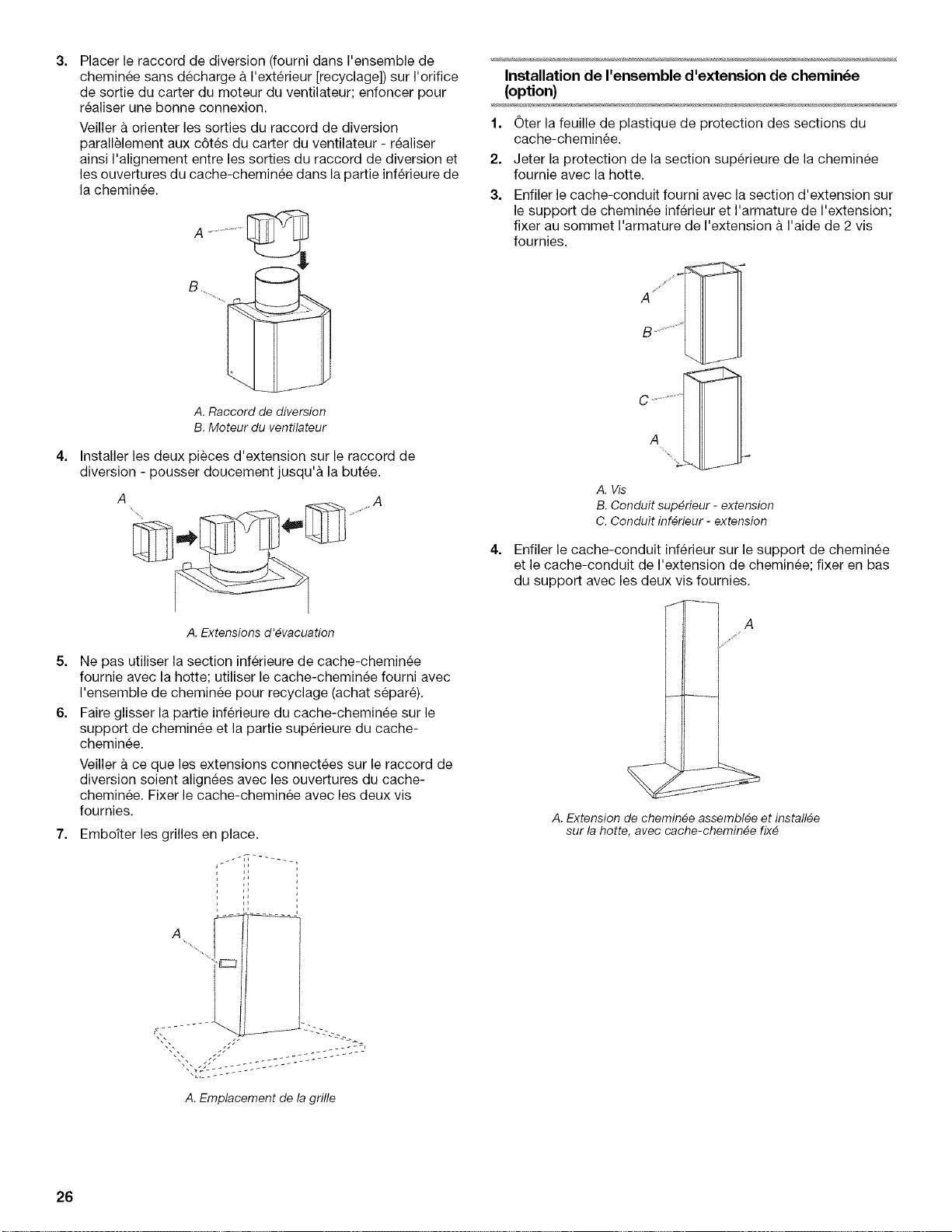

Chimney Extension Kit (Optional) Installation

IMPORTANT: For this installation, you will need Chimney

Extension Kit Part Number 8212698 (Black), Part Number

8212696 (Stainless Steel) or Part Number 8212697 (White).

f. Remove chimney extension cover (if factory assembled).

2. Position the chimney extension over the chimney support so

that the outside edges and the electrical holes line up.

3. Attach the extension to the support using the 4 bolts supplied

with the extension kit. Tighten bolts securely.

A. Chimney extension frame

B. Chimney support

C. Bolt

D. Captive threaded insert

f. Remove wiring box cover located on the top section of the

chimney support.

2. Install a UL or CSA listed strain relief in the wiring box so that

the screws can be tightened after the chimney support is

attached to the ceiling.

3. Lift chimney support into its final position, feeding electrical

wire through the strain relief.

4. Position the chimney support so that the large end of the

keyhole slots are over the ceiling attachment bolts. Then

push the chimney support so that the bolts are in the neck of

the slots. Tighten bolts securely.

IMPORTANT: The chimney support must be securely

attached to the ceiling.

5. Determine the desired length of the chimney support.

6. Remove the four screws and adjust the length of the lower

chimney support as needed.

NOTE: This is the only section that can be adjusted.

A. Screws

Replace the four screws and tighten securely.

Electrical Shock Hazard

Disconnect power before servicing.

Replace aimparts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Remove terminal box cover.

3. Remove the knockout in the terminal box cover and install a

UL listed or CSA approved _/2"strain relief.

4. Run 3 wires, black, white and green, in _/2"conduit from

service panel to terminal box. Use caulking to seal openings.

5. Attachterminalboxtothewallandsecurelytightenscrews.

A. Home power supply cable

B. Black wires

C. UL listed wire connectors

D. White wires

E.Green (or bare) ground wire from home power

supply connected to green ground screw

F. Range hood power supply cable

G. Range heod power supply cable connected to

green ground screw

6. Use UL listed wire connectors and connect black wires (B)

together.

7. Use UL listed wire connectors and connect white wires (D)

together.

Fire Hazard

Electrically ground the blower.

Use copper wire.

Connect ground wire to green ground screw in

terminal box.

Failure to do so can result in death, fire, or

electrical shock.

8. Connect green (or bare) ground wire from home power supply

to the unused green ground screw (E) in the terminal box,

9. Tighten strain relief screws.

10. Install terminal box cover.

11. Check all light bulbs to make sure they are secure intheir

sockets.

12. Reconnect power.

Vented Installation - Style 1

1. Attach the vent system to the damper. Seal all joints with vent

clamp,

2. Remove the plastic covering from the chimney covers.

3. Slide the upper chimney cover over the chimney support and

attach to the top of the support using two screws provided,

A....................

B C ........................._

A. Upper chimney cover

B.Lower chimney cover

C. Screw

4. Slide the lower chimney cover over the chimney support and

the upper cover. Attach to the bottom of the support using

the 2 screws provided.

Non-vented (recirculating) Installation - Style 2

IMPORTANT: For this installation, you will need Charcoal Filter

Kit Part Number 8285507.

1. Remove the plastic covering from the chimney covers,

2. Slide the upper chimney cover over the chimney support and

attach to the top of the support using two screws provided,

3. Place the diverter from the Non-vented (recirculating)

Chimney Kit over the vent motor exhaust outlet and push

down to seat on the outlet.

Check that the diverter exhaust outlets are parallel with the

vent motor sides so that they will align with the vent cover

openings in lower chimney.

A. Diverter

B. Vent motor

4. Install the 2 vent extension pieces onto the diverter by gently

pushing them until they stop,

A. Vent extensions

5. Discard the lower chimney cover shipped with the hood and

use the cover from the Non-vented (recirculating) Kit

(purchased separately).

6. Slide the recirculating kit lower chimney cover over the

chimney support and the upper cover.

Check that the diverter extensions line up with the openings

in the cover. Attach the cover using the 2 screws provided.

7. Snap vent grills into place.

"'_..;;;;" _ ...... C222LLL222; ....

. ,?'-_'=L ......

A. Vent grill location

Chimney Extension Kit Installation (Optional)

1. Remove the plastic covering from the chimney covers,

2. Discard the upper chimney cover supplied with the hood.

3. Slide the chimney cover provided with the extension kit over

the lower chimney support and extension frame and secure

to the top of the extension frame using the 2 screws

provided.

A.Screw

B, Upper chimneyextension cover

C.Lower chimney extension cover

Slide lower chimney cover over the chimney support and

extension chimney cover and attach to the bottom of the

support using the 2 screws provided.

A. Chimney extension kit assembled to hood

assembly with chimney covers attached

Lift the hood up against the chimney support and attach the

canopy to the support with 4 bolts provided, Tighten bolts

securely,

A. Chimney support

B. Hood

C. Bolts

From the underside of the hood, plug control cables together

as shown,

Insert each connected cable into a black plastic connector

box half.

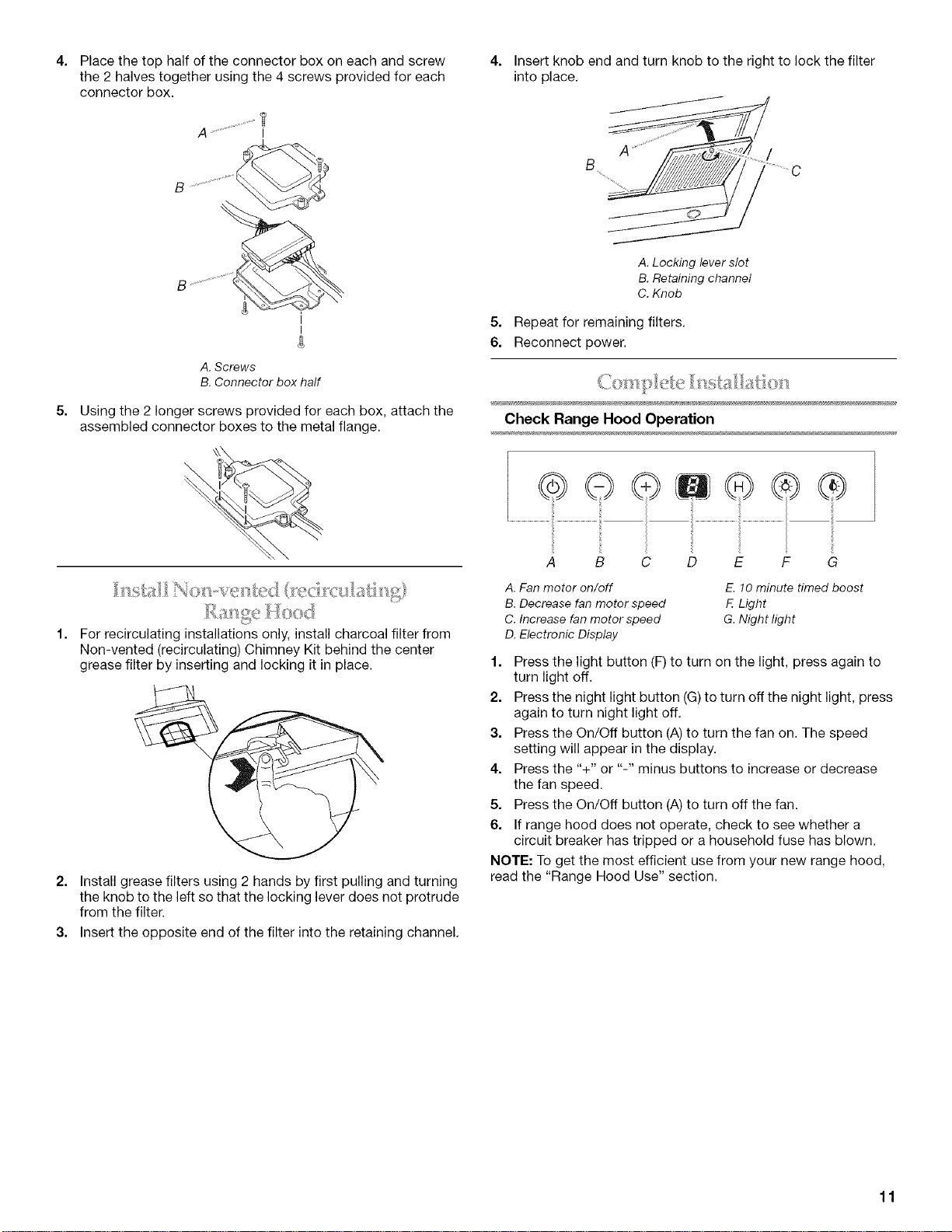

Place the top half of the connector box on each and screw

the 2 halves together using the 4 screws provided for each

connector box.

Insert knob end and turn knob to the right to lock the filter

into place.

A. Screws

B. Connector box half

Using the 2 longer screws provided for each box, attach the

assembled connector boxes to the metal flange.

For recirculating installations only, install charcoal filter from

Non-vented (recirculating) Chimney Kit behind the center

grease filter by inserting and locking it in place.

2. Install grease filters using 2 hands by first pulling and turning

the knob to the left so that the locking lever does not protrude

from the filter.

3. Insert the opposite end of the filter into the retaining channel.

A. Locking lever slot

B. Retaining channel

C. Knob

5. Repeat for remaining filters.

6. Reconnect power.

Check Range Hood Operation

.................................o G

i i

A B C D E F G

A.Fan motor on/off E.10minute timed boost

B. Decreasefan motor speed F Light

C. Increasefan motor speed G.Night light

D. ElectronicDisplay

1. Press the light button (F) to turn on the light, press again to

turn light off.

2. Press the night light button (G)to turn off the night light, press

again to turn night light off.

3. Press the On/Off button (A) to turn the fan on. The speed

setting will appear in the display.

4. Press the "+" or "-" minus buttons to increase or decrease

the fan speed.

5. Press the On/Off button (A) to turn off the fan.

6. If range hood does not operate, check to see whether a

circuit breaker has tripped or a household fuse has blown.

NOTE: To get the most efficient use from your new range hood,

read the "Range Hood Use" section.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors

and odors from the cooktop area. For best results, start the hood

before cooking and allow it to operate several minutes after the

cooking is complete to clear all smoke and odors from the

kitchen.

Control Panel

The range hood controls are located on the right-hand front

surface of the range hood.

®@®u

A B C D

A. Fan motor on/off

B. Decrease fan motor speed

C. Increase fan motor speed

D. Electronic Display

E F G

E. 10 minute timed boost

F. Light

G. Night light

Operating the Light

1. Press the light button (F) to turn on the light.

2. Press the light button (F) to turn off the light.

Operating the Night Light

1. Press the night light button (G)to turn on the night light.

2. Press the night light button (G)to turn off the night light.

Operating the Fan and Adjusting Fan Speed

The fan has 4 speeds, 1 (low), 2 (medium), 3 (medium-high), and

4 (high).

1. Press the On/Off button (A) to turn the fan on. The speed

setting will appear in the display.

2. Press the "plus" (+) or "minus" (-) buttons to increase or

decrease the fan speed.

3. Press the On/Off button (A) to turn off the fan.

10-Minute Boost Function

Press the "H" button to start the 10-minute boost function. The

fan motor will run on its highest speed (4) as the display counts

down from 10 minutes. The fan will turn off automatically at the

end of 10 minutes.

Reset Filter Alert

After 100 hours of use, "C" will appear in the range hood display.

This "C" indicates that the filter must be cleaned. "C" will only

appear when turning off the range hood fan.

Reset Alarm Display

1. Turn off the range hood fan and light.

2. Press the "H" button for 4 seconds. The "C" will disappear

from the display and the counter will reset to "0".

Thermal Protector

The range hood is equipped with a thermal protector to avoid

overheating conditions. Ifthe range hood shuts off while in use,

press the on/off button to turn off the range hood. Wait

approximately 60 minutes, then press the on/off button to restart

the range hood.

RANGE HOOD CARE

IMPORTANT: Clean the hood and grease filters frequently

according to the following instructions. Replace grease filters

before operating hood,

Be sure lights are cool before cleaning the hood.

Exterior Surfaces

Clean the range hood with a mild detergent and soft cloth. Do not

use abrasive cleanser or steel-wool pads.

Metal Grease Filters

The filters should be washed frequently. Place metal filters in

dishwasher or hot detergent solution to clean.

Drain water and let each filter dry thoroughly before replacing it.

To Remove Metal Grease Filters

1. Turn off fan and lights, Check that halogen lamp is cool,

2. Pull out on knob and turn counterclockwise to release metal

grease filters,

To Replace Metal Grease Filters

1. Insert back edge of filter into rear channel of the filter

opening.

2. Pull out on knob and turn counterclockwise, position front

edge into place and release knob.

Charcoal Filters - For Non-vented (recirculating}

Installations

The charcoal filter is not washable nor reusable.

It should be changed every 4 months in normal use or more

frequently in heavy use.

The charcoal filter captures unpleasant cooking odors.

To Install Charcoal Filters

1. Turn fan and lights off, Check that halogen lamp is cool.

2. Remove the metal grease filters. See "Metal Grease Filters"

section.

3. Set metal grease filters aside,

4. Place charcoal filter into opening. Press back and up on fixing

hooks to secure filter in place.

5. Replace metal grease filters, See "Metal Grease Filters"

section.

To Replace Charcoal Filters

1. Turn fan and lights off. Check that halogen lamp is cool.

2. Remove the metal grease filters. See "Metal Grease Filters"

section,

3. Set metal grease filters aside.

4. Discard the used charcoal filter.

5. Place charcoal filter into opening. Press back and up on fixing

hooks to secure filter in place,

6. Replace metal grease filters. See "Metal Grease Filters"

section,

Replacing a Halogen Lamp

Turn off the range hood and allow the halogen lamp to cool,

Replace using a tissue.

If new lamps do not operate, make sure the lamps are inserted

correctly before calling service.

1. Disconnect power.

2. Remove the 2 screws holding the lighting support.

3. Gently pull the lighting support out of the range hood.

4. Remove the light from the lighting support and replace with a

12-volt, 20-watt maximum, halogen lamp made for a MR11

base.

Check that the 2 pins are properly inserted in the lamp holder

socket holes.

5. Replace the lighting support.

WIRING DIAGRAM

0-1 MOT.

O TO DECREASE SPEED

O TO INCREASE SPEED

I DIS@YIo MINUTE INTENSIVE SPEED

0-1 LIGHT

0-1 NIGHT LIGHT

v v

CONNECTIONS OHM RESISTANCE

TO BETWEEN TERMINALS |_'_)

TERMINALS (SEE CONNECTIONS)

1-4- 15.8±1.1

2-4- 11.0±0.8

3-4 5.7±0.4

TO RANGE HOOD CASE_

TO THE COVER BOX

Y-GN /TX,

PUSH BUTTON PANEL

BR }

20 _F 24-0V

NO LOAD TOROIDAL

TRANSFORMER OHM (Q)

RESISTANCE

.................................................................................................................W-R BK-BK

4 LAMPS 5.60±0.39 0.122±0.012

LINE IN 120 Vac 60 Hz

TOROIDAL TRANSFORMER

DIRECTIONAL LAMPS

F-

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only factory specified parts. These factory specified parts will

fit right and work right because they are made with the same

precision used to build every new KITCHENAID ® appliance.

To locate factory specified parts in your area, call us or your

nearest KitchenAid designated service center.

Call the KitchenAid Customer eXperience Center toll free:

1-800-422-1230.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Installation information.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors and service

companies. KitchenAid designated service technicians are

trained to fulfill the product warranty and provide after-

warranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to KitchenAid with

any questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Charcoal Filter Kit

(for non-vented installations only)

Order Part Number 8285507

Recirculating Chimney Kit

(for non-vented installations only)

Order Part Number 8212718 Black

Order Part Number 8212716 Stainless Steel

Order Part Number 8212717 White

Chimney Extension Kit

Order Part Number 8212698 Black

Order Part Number 8212696 Stainless Steel

Order Part Number 8212697 White

......_i< _!_

Call the KitchenAid Canada Customer Interaction Centre toll free:

1-800-807-6777.

Our consultants provide assistance with:

• Features and specifications on our full line of appliances.

• Use and maintenance procedures.

• Accessory and repair parts sales.

• Referrals to local dealers, repair parts distributors and service

companies. KitchenAid Canada designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to KitchenAid

Canada with any questions or concerns at:

Customer Interaction Centre

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

KITCHEN AID ®VENTI LATION WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, KitchenAid or KitchenAid Canada (hereafter "KitchenAid") will pay for factory specified parts and repair

labor to correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.

ITEMS KITCHENAID WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty

coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of products not approved by KitchenAid.

5. Replacement parts or repair labor costs for units operated outside the United States or Canada.

6. Pickup and delivery. This major appliance is designed to be repaired in the home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. Expenses for travel and transportation for product service in remote locations.

9. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATETO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if

another warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help

can be found by checking the "Assistance or Service" section or by calling KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada,

call 1-800-807-6777. 9/05

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

SI CURITI DE LA HOTTE DE CUISINIERE

Votre s6curit6 et celle des autres est trbs importante.

Nous donnons de nombreux messages de s6curite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit6.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves &vous

et & d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces roots signifient :

Risque possible de deces ou de blessure grave si vous ne

euivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

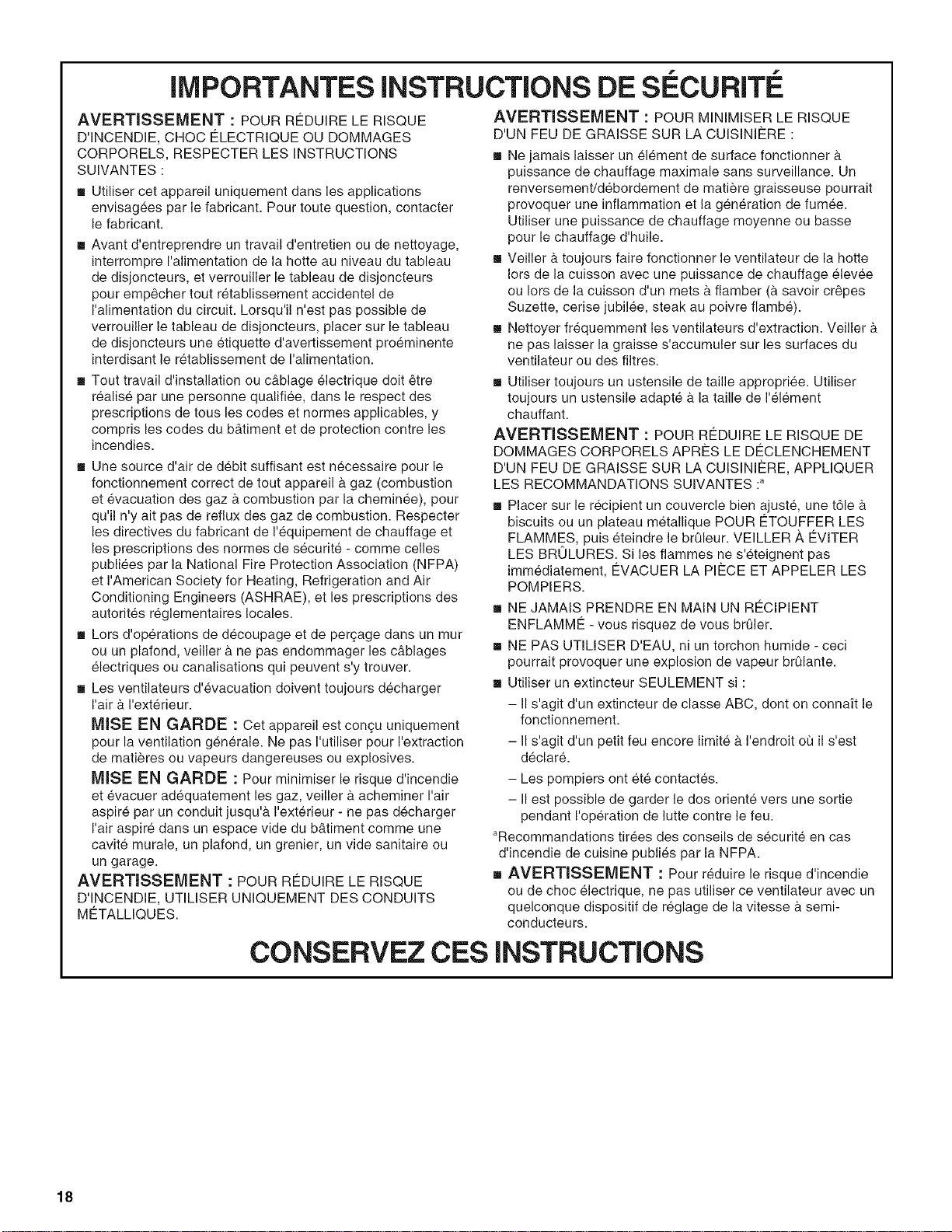

llVIPORTANTES iNSTRUCTiONS DE SECURITE

AVERTISSEIVIENT : POUR REDUIRE LE RISQUE

D'INCENDIE, CHOC ELECTRIQUE OU DOMMAGES

CORPORELS, RESPECTER LES INSTRUCTIONS

SUIVANTES :

[] Utiliser cet appareil uniquement dans les applications

envisagees par le fabricant. Pour toute question, contacter

le fabricant.

[] Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre I'alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs

pour emp_cher tout retablissement accidentel de

I'alimentation du circuit. Lorsqu'il n'est pas possible de

verrouiller le tableau de disjoncteurs, placer sur le tableau

de disjoncteurs une etiquette d'avertissement proeminente

interdisant le retablissement de I'alimentation.

[] Tout travail d'installation ou c&blage electrique dolt 6tre

realise par une personne qualifiee, darts le respect des

prescriptions de tousles codes et normes applicables, y

compris les codes du b&timent et de protection contre les

incendies.

[] Une source d'air de debit suffisant est necessaire pour le

fonctionnement correct de tout appareil & gaz (combustion

et evacuation des gaz b,combustion par la cheminee), pour

qu'il n'y ait pas de reflux des gaz de combustion. Respecter

les directives du fabricant de I'equipement de chauffage et

les prescriptions des normes de securite - comme celles

publiees par la National Fire Protection Association (NFPA)

et I'American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorites reglementaires locales.

[] Lors d'operations de decoupage et de pergage darts un mur

ou un plafond, veiller & ne pas endommager les c&blages

electriques ou canalisations qui peuvent s'y trouver.

[] Les ventilateurs d'evacuation doivent toujours decharger

I'air & I'exterieur.

MISE EN GARDE : Cet appareil est con(_u uniquement

pour la ventilation generale. Ne pas I'utiliser pour I'extraction

de matieres ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et evacuer adequatement les gaz, veiller b,acheminer I'air

aspire par un conduit jusqu'& I'exterieur - ne pas decharger

I'air aspire darts un espace vide du b&timent comme une

cavite murale, un plafond, un grenier, un vide sanitaire ou

un garage.

AVERTISSEIVIENT : POUR REDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

METALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIERE :

[] Ne jamais laisser un element de surface fonctionner b,

puissance de chauffage maximale sans surveillance. Un

renversement/debordement de matiere graisseuse pourrait

provoquer une inflammation et la generation de fumee.

Utiliser une puissance de chauffage moyenne ou basse

pour le chauffage d'huile.

[] Veiller & toujours faire fonctionner le ventilateur de la hotte

lots de la cuisson avec une puissance de chauffage elevee

ou Iors de la cuisson d'un mets b,flamber (b,savoir cr_pes

Suzette, cerise jubilee, steak au poivre flambe).

[] Nettoyer frequemment les ventilateurs d'extraction. Veiller &

ne pas laisser la graisse s'accumuler sur les surfaces du

ventilateur ou des filtres.

[] Utiliser toujours un ustensile de taille appropriee. Utiliser

toujours un ustensile adapte & la taille de I'element

chauffant.

AVERTISSEMENT : POUR RFtDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRES LE DECLENCHEMENT

D'UN FEU DE GRAISSE SUR LA CUISINIERE, APPLIQUER

LES RECOMMANDATIONS SUIVANTES :4

[] Placer sur le recipient un couvercle bien ajust& une t61e&

biscuits ou un plateau metallique POUR ETOUFFER LES

FLAMMES, puis eteindre le brQleur. VEILLER ,_ EVlTER

LES BROLURES. Si les flammes ne s'eteignent pas

immediatement, EVACUER LA PIECE ET APPELER LES

POMPIERS.

[] NE JAMAIS PRENDRE EN MAIN UN RECIPIENT

ENFLAMME - vous risquez de vous brQler.

[] NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brQlante.

[] Utiliser un extincteur SEULEMENT si :

- IIs'agit d'un extincteur de classe ABC, dont on conna_t le

fonctionnement.

- IIs'agit d'un petit feu encore limite b,I'endroit ou il s'est

declar&

- Les pompiers ont ete contactes.

- IIest possible de garder le dos oriente vers une sortie

pendant I'operation de lutte contre le feu.

aRecommandations tirees des conseils de securite en cas

d'incendie de cuisine publies par la NFPA.

[] AVERTISSEMENT : Pour reduire le risque d'incendie

ou de choc electrique, ne pas utiliser ce ventilateur avec un

quelconque dispositif de reglage de la vitesse & semi-

conducteurs.

CONSERVEZ CES INSTRUCTIONS

EXIGENCES D'INSTALLATION

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions de securite foumies

avec les outils indiques ici.

Outils n6cessaires

• Niveau

• Perceuse

• Foret de 1/4"(3 cm)

• Foret pour avant-trou (selon la methode de fixation du

support de cheminee)

• Crayon

• Pince a denuder ou couteau utilitaire

• Metre-ruban ou r_gle

• Pince

• Pistolet a calfeutrage et compose de calfeutrage resistant

aux intemperies

• Scie sauteuse ou scie a guichet

• Tournevis a lame plate

• Tournevis Phillips

• Brides de serrage pour conduit d'evacuation

• Cisaille de ferblantier

Pi_ces n_cessaires

• 1 serre-c_ble, 1/2"(12,5 mm) - homologation UL ou CSA

• 2 connecteurs deills homologues UL

• C&ble d'alimentation electrique du domicile

• 4 vis d'ancrage pour beton 1/4"x 4", a t_te hexagonale -

en cas de fixation sur du beton

Pour les installations avec d6charge a I'ext6rieur, il vous

faudra aussi :

• 1 bouche de decharge (decharge a travers le mur ou a travers

le toit)

• Conduit d'evacuation metallique

Pour les installations sans decharge a I'ext6rieur (recyclage),

il vous faudra aussi :

• Kit de cheminee, piece n° 8212716 (acier inoxydable),

8212717 (blanc), or 8212718 (noir). Voir la section

"Assistance ou service" pour commander.

• Ensemble de filtre a charbon (piece n° 8285507) - seulement

pour une installation sans decharge a I'exterieur (recyclage).

Pour la commande, voir la section "Assistance ou service"

Pi_ces fournies

Retirer les pieces des emballages. Verifier la presence de toutes

les pieces.

• Sachet de documents

• Auvent de hotte avec ventilateur et lampes installes

• 3 filtres

• Cheminee

• Gabarit de plafond

• Gabarit de montage

• Cache-conduit- section superieure

• Cache-conduit- section inferieure

• Sachet de pieces contenant :

- Clapet

- 4 visa bois de montage / 4 vis pour etagere de bois

- 4 rondelles pour etagere de bois

- 4 ecrous pour etagere de bois

- 4 vis pour fixer la hotte a la cheminee

IMPORTANT : Observer les dispositions de tousles codes et

reglements en vigueur.

Confier I'installation de la hotte & un technicien qualifie. C'est

I'installateur qu'incombe la responsabilite de respecter les

distances de separation exigees, specifiees sur la plaque

signaletique de I'appareil. La plaque signaletique est situee

I'interieur de la hotte, sur la paroi arriere.

Installer la hotte d'extraction a distance de toute zone exposee

des courants d'air, comme fen_tres, portes et bouches de

chauffage.

Respecter les dimensions indiquees pour les ouvertures &

decouper dans les placards; ces dimensions tiennent compte

des valeurs minimales des degagements de separation.

On dolt disposer d'une prise de courant electrique reliee a la

terre. Voir la section "Specifications electriques".

On recommande que la hotte soit fixee sur du bois massif.

La hotte d'extraction a ete configuree &I'usine pour la decharge

travers le toit ou lemur. Pour une installation sans decharge &

I'exterieur (recyclage), voir "Installation sans decharge &

I'exterieur (recyclage)" a la section "Installation du cache-

cheminee".

On devra assurer I'etancheite de toutes les ouvertures (plafond et

mur) decoupees pour I'installation de la hotte.

Installation dans une r_sidence mobile

L'installation de cette hotte dolt satisfaire aux exigences de la

norme Manufactured Home Construction Safety Standards, Titre

24 CFR, partie 328 (anciennement Federal Standard for Mobile

Home Construction and Safety, titre 24, HUD, partie 280); Iorsque

cette norme n'est pas applicable, I'installation dolt satisfaire aux

criteres de la plus recente edition de la norme Manufactured

Home Installation 1982 (Manufactured Home Sites, Communities

and Setups) ANSI A225.1/NFPA 501A*, ou des codes et

reglements Iocaux.

Dimensions du produit

Installation avec circuit d'_vacuation

13%" 12¼o"

(30,6 cm)

26!/8, '

% (65,1 cm)

rain.

381/2''

(97,8 cm)

2 " max.

(60,0era)

315_6"

(IO,Ocm)

36" (91,4 cm)

Installations sans d_charge & I'ext_rieur (recyclage)

Pour les installations sans decharge & I'exterieur (recyclage),

I'ensemble de recyclage pour cheminee - piece numero 8212718

(noir), I'ensemble - piece numero 8212716 (acier inoxydable) ou

I'ensemble - piece numero 8212717 (blanc) doivent _tre utilises.

Ces ensembles comprennent une nouvelle section inferieure de

cache-cheminee (remplagant le cache-cheminee fourni avec la

hotte), un filtre a charbon et un raccord de diversion.

13%" 12%o"

....... ii ........

i I

(8,8cm) _

121/2''

(31,8 cm) (12,7

cm)

, -\ S, _

26%"

(65,1 cm)

min.

381/="

(97,8 cm)

23%" max.

(60,0 cm)

D_gagements de s_paration & respecter

i_ _\

Voir REMARQUE

36" (91,4 cm)

Hauteur du plan

de travail

REMARQUE : La cheminee de la hotte est reglable; on peut

I'ajuster en fonction de la hauteur disponible sous plafond ou

soffite, et selon la distance "X" entre le bas de la hotte et le plan

de travail. Pour les plafonds plus eleves, un ensemble de

recyclage pour cheminee de 40" (101,6 cm) - piece numero

8212698 (noir), piece numero 8212716 (acier inoxydable) ou

piece numero 8212696 (blanc) - dolt _tre utilise. Consulter le

revendeur ace sujet. L'extension de cheminee remplace la

section de cheminee superieure fournie avec la hotte.

IMPORTANT :

Valeur minimale de la distance "X" : 24" (61 cm)

Valeur maximale suggeree pour la distance "X" :

30" (76,2 cm)

Pour une installation avec circuit d'evacuation, on peut ajuster la

cheminee pour une hauteur sous plafond de 7' 7Ys"(2,31 m) et

9' 1_/4'' (2,79 m).

Pour une installation sans decharge a I'exterieur (recyclage), on

peut ajuster la cheminee pour une hauteur sous plafond de

8' 3%" (2,52 m) et 9' 5Y4"(2,88 m).

Le systeme d'evacuation dolt decharger I'air & I'exterieur,

excepte pour les installations sans decharge a I'ext@ieur

(recyclage).

Ne pas terminer le conduit d'evacuation dans un grenier

ou dans un autre espace ferme.

Ne pas utiliser une bouche de decharge murale de

4" (10,2 cm) normalement utilisee pour un equipement

de buanderie.

Utiliser un conduit metallique uniquement. Un conduit en

metal rigide est recommande. Ne pas utiliser de conduit de

plastique ou de metal tres mince.

Le systeme d'evacuation dolt comporter un clapet. Si la

bouche de decharge murale ou par le toit comporte un

clapet, ne pas utiliser le clapet fourni avec la hotte de

cuisiniere.

Pour un fonctionnement efficace et silencieux :

• Utiliser autant que possible des sections droites et minimiser

le nombre de coudes.

• Ne pas utiliser plus de trois coudes a 90°.

• Veiller ace qu'il y ait une section droite de conduit de

24" (61 cm) ou plus entre deux coudes, si on dolt utiliser

plus de un raccord coude.

• Ne pas installer 2 coudes ensemble.

• Au niveau de chaque jointure du conduit de decharge,

assurer I'etancheite avec les brides de serrage pour conduit.

• Autour de la bouche de decharge a I'ext@ieur, assurer

I'etancheite avec un produit de calfeutrage.

• La taille du conduit dolt _tre uniforme.

Installations dans une r_gion a climat froid

Dans le circuit d'evacuation, on devrait installer un clapet anti-

reflux additionnel pour minimiser le reflux d'air froid, ainsi qu'un

element d'isolation thermique non metallique pour minimiser le

transfert de chaleur par conduction vers I'exterieur. Le clapet

anti-reflux dolt _tre place du c6te air froid par rapport a I'element

d'isolation thermique.

L'element d'isolation thermique dolt _tre aussi proche que

possible de I'endroit o(Jle systeme d'evacuation s'introduit dans

la partie chauffee de la maison.

Air d'appoint

Le code du b_timent local peut exiger I'emploi d'un systeme de

renouvellement de Fair/introduction d'air d'appoint, Iors de

I'utilisation d'un systeme d'aspiration de debit superieur a une

valeur (pieds cubes par minute) specifiee. Le debit specifie, pieds

cubes par minute, est variable d'une juridiction a une autre.

Consulter un professionnel des installations de chauffage

ventilation/climatisation au sujet des exigences specifiques

applicables dans la juridiction locale.

M_thodes d'_vacuation

Cette hotte a ete configuree a I'usine pour la decharge a travers

le toit ou a travers lemur.

Un circuit d'evacuation en conduit rond de 6" (15,2 cm) est

necessaire pour I'installation (non fourni). La hotte comporte une

ouverture de sortie de diametre 6" (15,2 cm).

REMARQUE : On deconseille I'emploi d'un conduit flexible. Un

conduit flexible peut causer une retropression et des turbulences

de Fair, ce qui reduit considerablement la performance.

La sortie a I'exterieur du circuit d'evacuation peut se faire

travers le toit ou a travers un mur. Pour la sortie a travers un mur,

on dolt employer un raccord coude de 90°.

Installation sans d_charge & I'ext_rieur (recyclage)

S'il n'est pas possible d'evacuer les fumees et vapeurs de

cuisson a I'exterieur, on peut employer la version sans decharge

I'exterieur (recyclage) de la hotte dot_e d'un filtre a charbon

actif et du deflecteur. Les vapeurs/fumees sont alors recyclees

travers la grille superieure.

D_charge a travers le toit D_charge a travers le mur

A. Bouche de d_charge sur toit A. Bouche de d#charge murale

B. Conduit fond, dia. 6" (15,2 cm) B. Conduit rond, dia. 6" (15,2 cm)

Calcul de la Iongueur effective du circuit d'_vacuation

Pour calculer la Iongueur effective du circuit d'evacuation

necessaire, additionner les Iongueurs equivalentes (pieds/metres)

de tousles composants utilises dans le syst_me.

Composant Conduit dia. 8" (20,3 cm)

Coude a 45 ° 2,5 pi

(0,8m)

Coude a 90 ° 5 pi

(1,5m)

La Iongueur equivalente maximum est de 35 pi (10,7 cm).

Exemple de syst_me de d_charge

Bouche de

Dans I'exemple suivant, la Iongueur theorique du circuit est

inferieure au maximum de 35 pi (10,7 m).

1 - coude a 90° = 5 pi (1,5 m)

1 - bouche de decharge murale = 0 pi (0 m)

section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur equivalente totale du circui = 13 pi (3,9 m)

Observer les dispositions de tous les codes et reglements en

vigueur.

L'installation electrique dolt satisfaire les exigences de la plus

recente edition de la norme National Electrical Code, ANSl/NFPA

70, ou de la norme CSA C22.1-94, Code canadien de

I'electricite, partie 1 et C22.2 No 0-M91 (derniere edition) et de

tousles codes et reglements en vigueur.

Si les codes le permettent et si on utilise un conducteur distinct

de liaison a la term, il est recommande qu'un electricien qualifie

verifie la qualite de la liaison a la terre.

Pour obtenir un exemplaire de la norme des codes ci-dessus,

contacter :

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

• L'appareil dolt 6tre alimente par un circuit de 120 V,CA

seulement, 60 Hz, 15 amperes, protege par fusible.

• Si le domicile est equipe d'un c&blage en aluminium, suivre

les instructions suivantes :

1. Connecter une section de c&ble en cuivre massif aux

conducteurs en queue de cochon.

2. Connecter le c&blage en aluminium a la section ajoutee

de c&blage en cuivre en utilisant des connecteurs et/ou

des outils specialement congus et homologues UL pour

fixer le cuivre & I'aluminium.

Appliquer la procedure recommandee par le fabricant des

connecteurs. La connexion aluminium/cuivre dolt _tre

conforme aux codes Iocaux et aux pratiques de c&blage

acceptees par I'industrie.

Le calibre des conducteurs et les connexions doivent _tre

compatibles avec la demande de courant de I'appareil

specifiee sur la plaque signaletique. La plaque signaletique

de I'appareil est situee derriere le filtre, sur la paroi arriere de

la hotte.

Le calibre des conducteurs dolt satisfaire les exigences de la

plus recente edition de la norme National Electrical Code,

ANSI/NFPA 70, ou de la norme CSA C22.1-94, Code

canadien de I'electricite, partie 1 et C22.2 No 0-M91 (derniere

edition) et de tousles codes et reglements en vigueur.

INSTRUCTIONS D'INSTALLATION

IIest recommande d'installer le conduit de decharge avant de

proceder a I'installation de la hotte.

Avant d'executer les decoupages, verifier la disponibilite d'un

espace de passage suffisant dans le plafond ou lemur pour

le conduit d'evacuation.

Avant de selectionner la hotte a installer, mesurer la hauteur

libre sous plafond et la hauteur maximum disponible sous la

hotte.

1. Deconnecter la source de courant electrique.

2. Determiner la methode d'extraction a utiliser : decharge

travers lemur ou le toit, ou recyclage.

3. Selectionner une surface plane pour I'assemblage de la

hotte. Placer le materiau de protection sur cette surface.

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer la hotte de la cuisiniere.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

,&,I'aide de deux personnes ou plus, soulever la hotte et la

poser sur la surface couverte. Incliner la hotte vers I'arriere et

6ter les filtres; les conserver a part.

D_pose des filtres :

REMARQUE : Utiliser les 2 mains pour retirer les filtres; avec

une main, tirer et faire tourner le bouton et avec I'autre main,

maintenir le filtre pour I'emp_cher de tomber.

• Tirer le bouton vers I'avant de la hotte tout en faisant

tourner le bouton dans le sens anti-horaire pour liberer la

tige de blocage.

• Faire glisser le filtre vers le bas pour le retirer de la rainure

de retenue avant.

Separer les parties du cache-cheminee.

REMARQUE : Ne pas dej& enlever la feuille de plastique

destinee a recouvrir le cache-cheminee. Le cache-cheminee

protege la cheminee durant I'installation.

La cheminee de la hotte est expediee assemblee; on dolt la

demonter pour I'installation.

6. Separer la section inferieure du cache-cheminee du support

de cheminee - enlever les deux vis Phillips en bas/a

I'exterieur du cache-cheminee.

7. Separer la section superieure du cache-cheminee du support

de cheminee - enlever les deux vis Phillips au sommet/a

I'exterieur du cache-cheminee.

8. Determiner et marquer I'axe central de la hotte et de la table

de cuisson sur le plafond, en veillant ace que la hotte soit

centree au-dessus de la surface de cuisson.

9. Avec du ruban adhesif, fixer le gabarit (fourni dans

I'emballage du support de cheminee) au plafond, et marquer

la position des trous de montage, du trou de passage du

c&ble electrique et du conduit d'evacuation (le cas echeant).

A. Gabarit coll_au plafond

B.Axe central

C. Tablede cuisson

10. Selon la methode de fixation employee, percer les avant-

trous appropries a travers les trous de montage du support

de cheminee.

11. Utiliser un foret de 11/4'' ou 3 cm pour percer le trou de

passage du c&ble d'alimentation electrique.

12. Pour une configuration avec decharge de I'air a I'exterieur,

decouper dans le plafond le trou de passage necessaire pour

le conduit d'evacuation, et installer le circuit d'evacuation.

Voir la section "Exigences concernant I'evacuation'.

13. Pour une configuration avec decharge de Fair &I'exterieur,

placer le clapet anti-reflux rond dans I'ouverture de sortie du

carter du moteur du ventilateur.

14. Placer dans les 4 avant-trous deja perces les 4 vis (fournies

darts le sachet de pieces) de fixation au plafond du support

de cheminee. Laisser les t_tes de vis en saillie d'environ

1/4"(6,4 mm) par rapport aux solives de plafond.

\\\\_\\\\ A_

A. V4"(6,4mm)

15. Faire passer un c&ble electrique a travers le trou de

11/4"(3 cm) place dans le plafond (veiller a respecter les

prescriptions du Code nationale de I'electricite et des codes

et r_glements Iocaux). II faut que la Iongueur des conducteurs

soit suffisante pour qu'il soit possible de realiser la liaison

entre le tableau de distribution, et la hotte et les connexions

dans la bofte de connexion de la hotte.

16. Utiliser un calfeutrant pour assurer I'etancheite au niveau de

chaque ouverture.

REMARQUE : Ne pas reconnecter la source de courant

electrique avant d'avoir completement termine I'installation.

Ensemble d'extension de chemin_e (option) -

Installation

IMPORTANT : Pour cette etape du processus d'installation, on

dolt disposer de I'ensemble d'extension de cheminee, piece

numero 8212698 (noir), piece numero 8212696 (acier inox) ou

piece numero 8212697 (blanc).

1. Enlever le cache-chemine (si installe a I'usine).

2. Positionner I'extension de cheminee sur le support de

cheminee - veiller a I'alignement des bords externes et des

trous de passage du c&ble electrique.

3. Assujettir I'extension avec le support - utiliser les 4 vis

fournies avec I'ensemble. Bien serrer les vis.

A. Armature de I'extension de chemin_e

B. Support de chemin_e

C. Vis

D. Ecrou captif

1. Enlever le couvercle du bottler de connexion, sur la section

superieure du support de cheminee.

2. Installer un serre-c&ble (homologation UL ou CSA) sur le

boftier de connexion; veiller ace qu'il soit possible de serrer

les vis apres que le support de cheminee aura ete fixe au

plafond.

3. Soulever le support de cheminee jusqu'a sa position de

service finale; faire passer le c&ble d'alimentation electrique

travers le serre-c&ble.

Positionner le support de cheminee : placer I'extremit6 large

des trous d'accrochage au niveau des vis de fixation au

plafond; Pousser ensuite le support de cheminee pour

engager la partie etroite des trous de fixation sur les vis. Bien

serrer les vis.

IMPORTANT : Le support de cheminee dolt _tre solidement

fixe au plafond.

5. Determiner la Iongueur necessaire du support de cheminee.

Oter les quatre vis et ajuster la Iongueur du support de

cheminee inferieur selon le besoin.

REMARQUE : C'est la seule section qu'il est necessaire de

regler.

A. Vis

Reinstaller et bien serrer les quatre vis.

Risque de choc electrique

Deconnecter la source de courant electrique avant

I'entretien.

Replacer pieces et panneaux avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un deces ou un choc electrique.

1. Deconnecter la source de courant electrique.

2. Oter le couvercle de la bofte de connexion.

3. Oter I'opercule arrachable sur le couvercle de la bofte de

connexion et installer un serre-c&ble de 1/2"(homologation UL

ou CSA).

4. Acheminer 3 conducteurs (noir, blanc et vert) dans un conduit

de 1/2"entre le tableau de distribution et la bofte de connexion.

Utiliser un calfeutrant pour assurer I'etancheite au niveau des

ouvertures decoupees.

5. Fixer la boite de connexion au mur et bien serrer les vis.

A. C4ble d'alimentation _lectrique du domicile

B. Conducteurs noirs

C. Connecteurs de ills (homologation UL)

D. Conducteurs blancs

E. Conducteur de liaison a la terre vert (eu nu) du

cgble d'alimentation #lectrique du domicile

connect_ a la vis verte de liaison a la terre.

F. Cgble d'alimentation de la hotte

G. C4ble d'alimentation de la hotte connect_ a la

vis verte de liaison a la terre.

6. Connecter ensemble les conducteurs noirs (B) avec des

connecteurs de ills (homologation UL).

7. Connecter ensemble les conducteurs blancs (D) avec des

connecteurs de ills (homologation UL).

Risque d'incendie

Relier le ventilateur a la terre.

Utiliser du fil en cuivre.

Brancher le fil relie a la terre a la vis verte reli_e a la

terre darts la boite de la borne.

Le non-respect de ces instructions peut causer un

deces, un incendie ou un choc _lectrique.

8. Connecter le conducteur de liaison a la terre (vert ou nu) du

c&ble d'alimentation du domicile a la vis verte de liaison a la

terre non utilisee (E) dans la boite de connexion.

9. Serrer les vis du serre-c&ble.

10. Installer le couvercle de la boite de connexion.

11. Inspecter chaque lampe; v@ifier que chaque lampe est bien

inser6e dans sa douille.

12. Reconnecter la source de courant electrique.

Installation avec d_charge & I'ext_rieur - Style I

Raccorder le conduit d'evacuation sur la section du clapet

anti-reflux. Assurer I'etancheite de lajointure avec une bride

de conduit,

Oter la feuille de plastique de protection des sections du

cache-cheminee.

Enfiler la section superieure du cache-cheminee sur le

support de cheminee; fixer au sommet du support avec deux

vis fournies.

A. Cache-chemin_e - section sup_rieure

B. Cache-chemin_e - section inf_rieure

C. Vis

4. Faire glisser la pattie inferieure du cache-cheminee sur le

support de cheminee et la partie superieure du cache-

cheminee. Fixer sur le bas du support avec deux vis fournies,

Installation sans d_charge _ I'ext_rieur (recyclage) -

Style 2

IMPORTANT : Pour cette configuration d'installation, on doit

utiliser un ensemble de filtre a charbon (piece n° 8285507).

1. Oter la feuille de plastique de protection des sections du

cache-cheminee.

2. Enfiler la section superieure du cache-cheminee sur le

support de cheminee; fixer au sommet du support avec deux

vis fournies.

Placer le raccord de diversion (fourni dans I'ensemble de

cheminee sans decharge a I'exterieur [recyclage]) sur I'orifice

de sortie du carter du moteur du ventilateur; enfoncer pour

realiser une bonne connexion.

Veiller a orienter les sorties du raccord de diversion

parallelement aux c6tes du carter du ventilateur - realiser

ainsi I'alignement entre les sorties du raccord de diversion et

les ouvertures du cache-cheminee dans la partie inferieure de

la cheminee.

Installation de I'ensemble d'extension de chemin_e

(option)

1. 0ter la feuille de plastique de protection des sections du

cache-cheminee.

2. Jeter la protection de la section superieure de la cheminee

fournie avec la hotte.

3. Enfiler le cache-conduit fourni avec la section d'extension sur

le support de cheminee inferieur et I'armature de I'extension;

fixer au sommet I'armature de I'extension a I'aide de 2 vis

fournies.

A. Raccerd de diversion

B. Moteur du ventilateur

Installer les deux pieces d'extension sur le raccord de

diversion - pousser doucement jusqu'a la butee.

A. Extensions d'_vacuadon

5. Ne pas utiliser la section inferieure de cache-cheminee

fournie avec la hotte; utiliser le cache-cheminee fourni avec

I'ensemble de cheminee pour recyclage (achat separ6).

6. Faire glisser la partie inferieure du cache-cheminee sur le

support de cheminee et la partie superieure du cache-

cheminee.

Veiller ace que les extensions connectees sur le raccord de

diversion soient alignees avec les ouvertures du cache-

cheminee. Fixer le cache-cheminee avec les deux vis

fournies.

7. Embofter les grilles en place.

A. Vis

B.Conduit sup_rieur - extension

C.Conduit inf_rieur - extension

Enfiler le cache-conduit inferieur sur le support de cheminee

et le cache-conduit de I'extension de cheminee; fixer en bas

du support avec les deux vis fournies.

,/ ....

A. Extension de chemin#e assembl_e et install_e

sur la hotte, avec cache-chemin_e fix_

A. Emplacement de la grille

Soulever la hotte pour la placer contre le support de

cheminee; fixer la hotte sur le support avec quatre vis

fournies. Bien serrer les vis.

A. Support de chemin_e

B. Hotte

C. Vis

Par le dessous de la hotte, brancher le connecteur du

c&blage - voir I'illustration.

3. Inserer chaque connecteur du c&blage dans une moitie de

boftier de protection en plastique noir.

4. Pour chaque boitier de protection de connecteur, placer la

moitie superieure sur la moitie inferieure, et visser les deux

moities ensemble avec les quatre vis fournies.

A. Vis

B. Moiti_ de boFtier de protection de connecteur

Utiliser les deux vis Iongues fournies avec chaque boitier de

protection pour fixer le boitier de protection assemble sur le

rebord metallique.

Uniquement pour une installation sans decharge a I'exterieur

(recyclage), installer le filtre a charbon (fourni avec I'ensemble

de recyclage) derriere le filtre a graisse central - inserer et

immobiliser le filtre en place.

Installer les filtres a gralsse - utiliser les deux mains; tirer

d'abord et faire tourner le bouton vers la gauche pour que la

tige de verrouillage ne depasse pas du filtre.

Inserer I'extremit6 opposee du filtre dans la rainure de

retenue.

Inserer I'extremit6 ou se trouve le bouton, et faire tourner le

bouton vers la droite pour caler le filtre en place.

A. Logement d'insertien de la

manette de verroufllage

B. Profil_ de retenue

C. Bouton

5. Repeter ces operations pour les autres filtres.

6. Reconnecter la source de courant electrique.

V6rifier le fonctionnement de la hotte

®H®®

B C D E F

A. Bouton on/off (marche/arr_t) du

ventilateur

B. Diminuer la vitesse du moteur du

ventilateur

C. Augmenter la vitesse du moteur

du ventilateur

D. Affichage _lectronique

E.P_riode d' acc_l_ration de

!0 minutes

F. Lampe

G. Veilleuse

1. Appuyer sur le bouton (F) pour commander I'allumage de la

lampe; appuyer de nouveau sur ce bouton pour commander

I'extinction.

2. Appuyer sur le bouton (G) pour commander I'allumage de la

lampe d'eclairage nocturne; appuyer de nouveau sur ce

bouton pour commander I'extinction.

3. Appuyer sur le bouton On/Off (marche/arr_t) (A) pour

commander I'allumage du ventilateur. La vitesse de

fonctionnement du ventilateur apparait sur I'afficheur.

4. Appuyer sur les boutons "+" ou "-" moins pour commander

I'augmentation ou la diminution de la vitesse du ventilateur.

5. Appuyer sur le bouton On/Off (marche/arr_t) (A) pour

commander I'arr_t du ventilateur.

6. Si la hotte ne fonctionne pas, determiner si un disjoncteur

s'est ouvert ou si un fusible est grille.

REMARQUE : Pour pouvoir tirer le plus grand parti de la hotte de

cuisiniere, lire la section "Utilisation de la hotte".

UTILISATION DE LA HOTTE

La hotte de cuisiniere est congue pour extraire fumee, vapeurs de

cuisson et odeurs au-dessus de la table de cuisson. Pour obtenir

les meilleurs resultats, mettre le ventilateur de la hotte en marche

avant d'entreprendre une cuisson, et laisser le ventilateur

fonctionner pendant plusieurs minutes apr_s I'achevement d'une

cuisson pour pouvoir evacuer de la cuisine toute trace d'odeur

de cuisson, vapeur ou fumee.

Tableau de commande

Les commandes de la hotte sont situees sur la surface avant

droite de la hotte.

m®®®

C D E F G

A. Bouton on/off (marche/arr_t) du

ventilateur

B. Diminuer la vitesse du moteur du

ventilateur

C. Augmenter la vitesse du moteur

du ventilateur

D. Affichage _lectronique

E.P_riode d' acc_l_ration de

!0 minutes

F. Lampe

G. Veilleuse

Fonctionnement de 1'6clairage

1. Appuyer sur le bouton de commande de I'eclairage (F) pour

allumer la lampe.

2. Appuyer sur le bouton de commande de I'eclairage (F) pour

eteindre la lampe.

Fonctionnement de la veilleuse

1. Appuyer sur le bouton de la veilleuse (G) pour allumer la

veilleuse.

2. Appuyer sur le bouton de la veilleuse (G)pour I'eteindre.

Fonctionnement du ventilateur et r_-:_jlagede lavitesse

de ventilation

Le ventilateur comporte 4 vitesses, 1 (basse), 2 (moyenne),

3 (moyenne-elev6e) et 4 @levee).

1. Appuyer sur le bouton On/Off (marche/arr_t) (A) pour mettre

le ventilateur en marche. Le reglage de vitesse apparait sur

I'afficheur.

2. Appuyer sur les boutons "plus" (+) ou "moins" (-) pour

augmenter ou diminuer la vitesse du ventilateur.

3. Appuyer sur le bouton On/Off (marche/arr_t) (A) pour arr_ter

le ventilateur.

Fonction d'acc616ration pendant 10 minutes

Appuyer sur le bouton "H" pour mettre en marche la fonction

d'acceleration de 10 minutes. Le moteur du ventilateur

fonctionnera a sa vitesse maximale (4) pendant 10 minutes. A la

fin de la periode de 10 minutes, le ventilateur revient a la vitesse

selectionnee precedemment.

R6initialisation de I'alerte du filtre

Apres 100 heures d'utilisation, "C" apparait sur I'afficheur de la

hotte. Ceci indique que le filtre a besoin d'etre nettoye. "C"

apparaft seulement Iorsqu'on eteint le ventilateur de la hotte.

Reinitialisation de I'afficheur de I'alarme

1. 12teindre le ventilateur et la lampe de la hotte.

2. Appuyer sur le bouton "H" pendant 4 secondes. Le "C"

disparaft de I'afficheur et le compteur revient & "0".

Dispositif de protection thermique

La hotte est equipee d'un dispositif de protection thermique

permettant d'eviter les conditions de surchauffe. Si la hotte

s'eteint en cours d'utilisation, appuyer sur le bouton on/off

(marche/arr6t) pour eteindre la hotte. Attendre environ 60 minutes

puis appuyer sur le bouton on/off pour remettre la hotte en

marche.

ENTRETIEN DE LA HOTTE

IMPORTANT : Nettoyer frequemment la hotte et les filtres

graisse en suivant les instructions suivantes. Reinstaller les filtres

graisse avant de faire fonctionner la hotte,

Avant d'entreprendre le nettoyage de la hotte, attendre le

refroidissement des lampes.

Surfaces externes

Nettoyer la hotte avec un detergent doux et un chiffon doux. He

pas utiliser un produit de nettoyage abrasif ou un tampon de laine

d'acier.

Filtres &graisse m4talliques

Laver frequemment les filtres. Placer les filtres metalliques dans

un lave-vaisselle ou une solution de detergent chaude.

Laisser I'eau s'ecouler et laisser secher parfaitement chaque filtre

avant de le reinstaller.

D4pose des filtres & graiese m_talliques

1. 12teindre le ventilateur et les lampes, V@ifier que la lampe

halogene est froide.

2. Tirer sur le bouton et le tourner dans le sens antihoraire pour

liberer les filtres a graisse metalliques.

R4installation des filtres & graisse m_talliques

1. Inserer le bord arriere du filtre dans la rainure arriere de

I'ouverture d'installation du filtre.

2. Tirer sur le bouton et le tourner dans le sens antihoraire,

placer le bord avant et rel&cher le bouton.

Filtres &charbon - Installation sans d4charge

I'ext4rieur (recyclage)

Le filtre &charbon n'est pas lavable ou reutilisable.

II dolt 6tre remplace tousles 4 mois en cas d'utilisation normale

ou plus frequemment en cas d'utilisation intense.

Le filtre &charbon retient les composes responsables des odeurs

de cuisson desagreables.

Installation des filtres & charbon

1. €:teindre le ventilateur et les lampes, Verifier que la lampe

halog_ne est froide.

2. Oter les filtres a graisse metalliques. Voir la section "Filtres

graisse metalliques".

3. Mettre les filtres a graisse metalliques de c6te.

4. Placer le filtre a charbon dans I'ouverture. Appuyer vers

I'arriere et vers le haut pour immobiliser le filtre.

5. Reinstaller les filtres a graisse metalliques. Voir la section

"Filtres a graisse metalliques".

Remplacement des filtres & charbon

1. 12teindre le ventilateur et les lampes, V@ifier que la lampe

halogene est froide.

2. 0ter les filtres a graisse metalliques, Voir la section "Filtres

graisse metalliques".

3. Mettre les filtres a graisse metalliques de c6te.

4. Jeter le filtre a charbon usage.

5. Placer le filtre a charbon dans I'ouverture. Appuyer vers

I'arriere et vers le haut pour immobiliser le filtre,

6. Reinstaller les filtres a graisse metalliques, Voir la section

"Filtres a graisse metalliques".

Remplacement d'une lampe & halog_ne

Interrompre I'alimentation de la hotte; attendre le refroidissement

de la lampe a halogene. Utiliser un chiffon pour le remplacement.

Si les nouvelles lampes ne fonctionnent pas, v@ifier que chaque

lampe est correctement ins@ee dans sa douille avant de

demander I'intervention d'un depanneur.

1. Deconnecter la source de courant electrique.

2. Oter les 2 vis maintenant le support d'eclairage.

3. Tirer doucement sur le support d'eclairage pour le sortir de la

hotte.

Retirer la lampe du support d'eclairage et la remplacer par

une lampe a halogene de 12 V/20 W maximum, a culot de

type MR11.

Verifier que les 2 broches sont correctement inserees dans

les trous de la douille du support de la lampe.

5. Reinstaller le support d'eclairage.

p A

SCHEMA DE CABLAGE

0-1 MOTEUR

O R_0. DE LA VITESSE

O AUG. DE _ VITESSE

AFFICHEUR

I QtO VIT. iNTENSIVE (MINUTE)

LAMPE

@ 0"1 _ 0.t LAMPE NOCTURNE

TABLEAU DE COMMANDE-

(BOUTONS-POUSSOIRS)

ENTRE RESISTANCE (OHI _/

ENTRE BROCHES

BROCHES (VOIR A GAUCHI

1-4 15,8±1,1

.........................2:4 ............................. .............................................

3-4 5,7±0,4

VERS HOTTE (CHASSIS)_

VERS CAISSE

VENTILATEUR

iNTERNE

GRIS

MAR

20 _F 240V

JA-VE JA-VE

| ELND

JA-VE

TRANSFORMATEUR

TORO'iDAL SANS CHARGE -

RESISTANCE (OHMS) 2

F L

MAR

120V

RL _1" cO 12V R

INSERTION OES CABLES (C6TE)

[ C _- -_ .

;-_- _____--==

TRANSFORMATEUR TORO'iDAL

BL-R

4 LAMPES 5,60±0,39

N-N

0,122 ±0,012

SOURCE D'ALtMENTATJON 120 VCA 60 Hz

LAMPES-TE_MOINS (DIRECTION)

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, consulter la

section "Depannage". Ce guide peut vous faire economiser le

coot d'une visite de service. Si vous avez encore besoin d'aide,

suivre les instructions ci-dessous.

Lors d'un appel, veuillez connaitre la date d'achat, le num_ro de

modele et le numero de serie au complet de I'appareil. Ces

renseignements nous aideront a mieux repondre a votre

demande.

Si vous avez besoin de pi_ces de rechange

Si vous avez besoin de commander des pieces de rechange,

nous vous recommandons d'employer uniquement des pieces

specifi6es par I'usine. Les pieces specifiees par I'usine

conviendront et fonctionneront bien parce qu'elles sont

fabriquees avec la m_me precision que celle utilisee dans la

fabrication de chaque nouvel appareil KITCHENAID _.

Pour Iocaliser des pieces specifiees par I'usine dans votre region,

nous appeler ou contacter le centre de service designe

KitchenAid le plus proche.

Veuillez appeler sans frais le Centre d'interaction avec la clientele

de KitchenAid Canada au : 1-800-807-6777.

Nos consultants vous renseigneront sur les sujets suivants :

• Caracteristiques et specifications sur toute notre gamme

d'appareils electromenagers.

• Consignes d'utilisation et d'entretien.

• Ventes d'accessoires et pieces de rechange.

References aux marchands Iocaux, aux distributeurs de

pieces de rechange et aux compagnies de service. Les

techniciens de service designes par KitchenAid Canada sont

formes pour remplir la garantie des produits et fournir un

service apr_s la garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez

soumettre par ecrit toute question ou preoccupation

KitchenAid Canada a I'adresse suivante :

Centre d'interaction avec la clientele

KitchenAid Canada

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Veuillez inclure dans votre correspondance un numero de

tel6phone ou I'on peut vous joindre dans la journee.

vxxxxxx_ _xxxxx_ i_

GARANTIE DU SYSTEME DE VENTILATION KITCHENAID ®

GARANTIE LIMITI_E DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes a ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-apres designees "KitchenAid") paiera pour les pieces

specifi6es par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit _tre fourni par une

compagnie de service designee par KitchenAid.

KITCHENAID NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces

pieces consomptibles ne sont pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par

KitchenAid.

5. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

6. Le ramassage et la livraison. Ce gros appareil menager est congu pour _tre repare a domicile.

7. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

8. Les frais de voyage ou de transport pour le service d'un produit dans les regions eloign_es.

9. La depose et la r_installation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe

conformement aux instructions d'installation foumies.

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PR¢SENTE GARANTIE LIMITI2E CONSISTE EN LA

REPARATION PRI2VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALIT¢

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU/_, LA PLUS COURTE PERIODE AUTORISl2E

PAR LA LOI. KITCHENAID N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURFtE DES GARANTIES IMPLICITES DE QUALITI 2MARCHANDE OU D'APTITUDE/_, UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CE]q-E GARANTIE VOUS

CONFI_RE DES DROITS JURIDIQUES SP¢CIFIQUES ET VOUS POUVEZ CGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION/_, UNE AUTRE.

/_,I'exterieur du Canada et des 5012tats des Ctats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorise

pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir v@ifie la section

".Depannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant KitchenAid. Aux

E.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777. 9/05

Conservez ce manuel et votre regu de vente ensemble pour

r6f6rence ult6rieure. Pour le service sous garantie, vous

devez pr6senter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider a obtenir assistance ou

service en cas de besoin. Vous devrez connaitre le num@o de

modele et le numero de serie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situee sur le produit.

Nora du marchand

Adresse

Nurn_ro de tdl_phone

Nurn_ro de rnod_le

Nurn_ro de s_rie

Date d'achat

W10094880 4/07

Tous droits r_serves. ® Marque d_pos_e/TM Marque de commerce de KitchenAid. U.S.A., Emploi sous licence par KitchenAid Canada au Canada Imprim_ en Italie

KitchenAid KICU465SWH0 range hood

Product's Documents

User Manual

Specifications

KitchenAid KICU465SWH0 Questions and Answers
