Heath Zenith SL-2735-02 Wired Door Chime User Manual

P.O. Box 90045

Bowling Green, KY 42102-9045

Hardwired

Mechanical

Chime

-2-

598-1112-06

CHIME REPLACEMENT INSTALLATION

Note: Electrical work must be in accordance with national and local

electrical codes. If in doubt, consult a qualiﬁed electrician.

1. Verify transformer power rating. Power must be supplied from

a 16 Volt AC, 10 Watt or a 16 Volt AC, 15 Watt transformer

(Heath

/Zenith models 122C, 121AC, or 125C).

2. Remove cover from existing chime.

3. Label all wires before disconnecting. Using masking tape, mark

each wire according to existing chime terminal markings.

• “F”–FrontPushButtonWire

• “T”–TransformerWire

• “R”–RearPushButtonWire*

4. Disconnect all wires from existing chime.

5. Remove existing chime base from wall.

6. Determine proper chime base orientation. The chime cover

style may determine orientation.

7. Determinecovermountingtype.Forhangpinandholetype

covers, hang pin should be installed before mounting base to

wall. Install hang pin by snapping into mounting hole or sliding

ontochimebase,dependingontypeofhangpin(seeFigures1

and 3).

Illustrations may vary from actual chime unit.

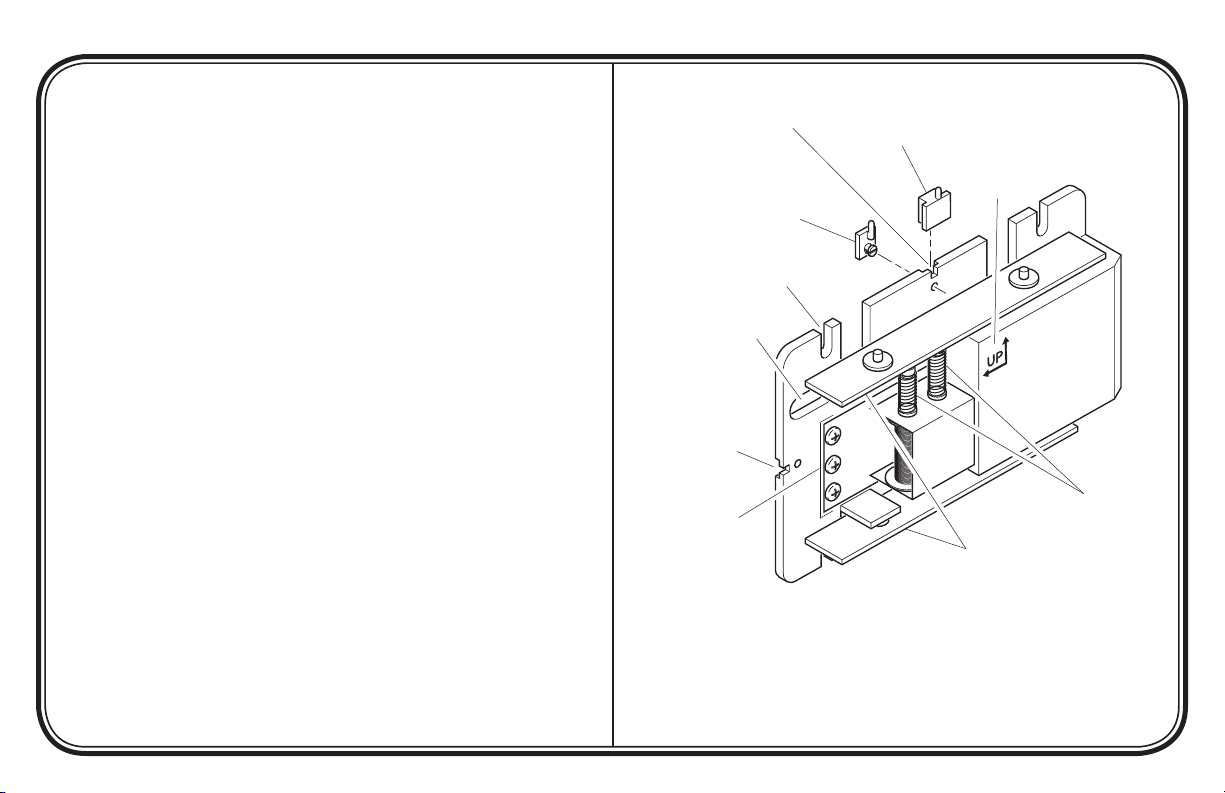

Figure 1 - Mechanical Chime Identiﬁcation

(Model 35 Base Shown)

FRONT

REAR

TRANS

Hang Pin, Snap-On

Type (Used for Hang

Pin and Hole Covers)

Base Orientation

Marking

Wire Entrance Hole

Mounting Slot (x4)

Tone Bars

Transformer and

Push Button Wire

Connections

Continued

Plungers

Hang Pin Mounting

Slot (Horizontal)

Hang Pin Mounting

Slot (Vertical)

Hang Pin, Slide-On Type

(Used for Hang Pin and

Hole Covers)

-3-

598-1112-06

FRONT

REAR

TRANS

8. Route wires through wire entrance hole in new chime base.

9. Mount chime base to wall using screws provided.

10. Connectwire“F”toscrewterminalmarked“FRONT”.Connect

wire“T”toscrewterminalmarked“TRANS”.Connectwire

“R”toscrewterminalmarked“REAR”*(SeeFigure2).

11. Install chime cover (see page 4).

*Note:Someinstallationsmaynotincludereardoorpushbutton.

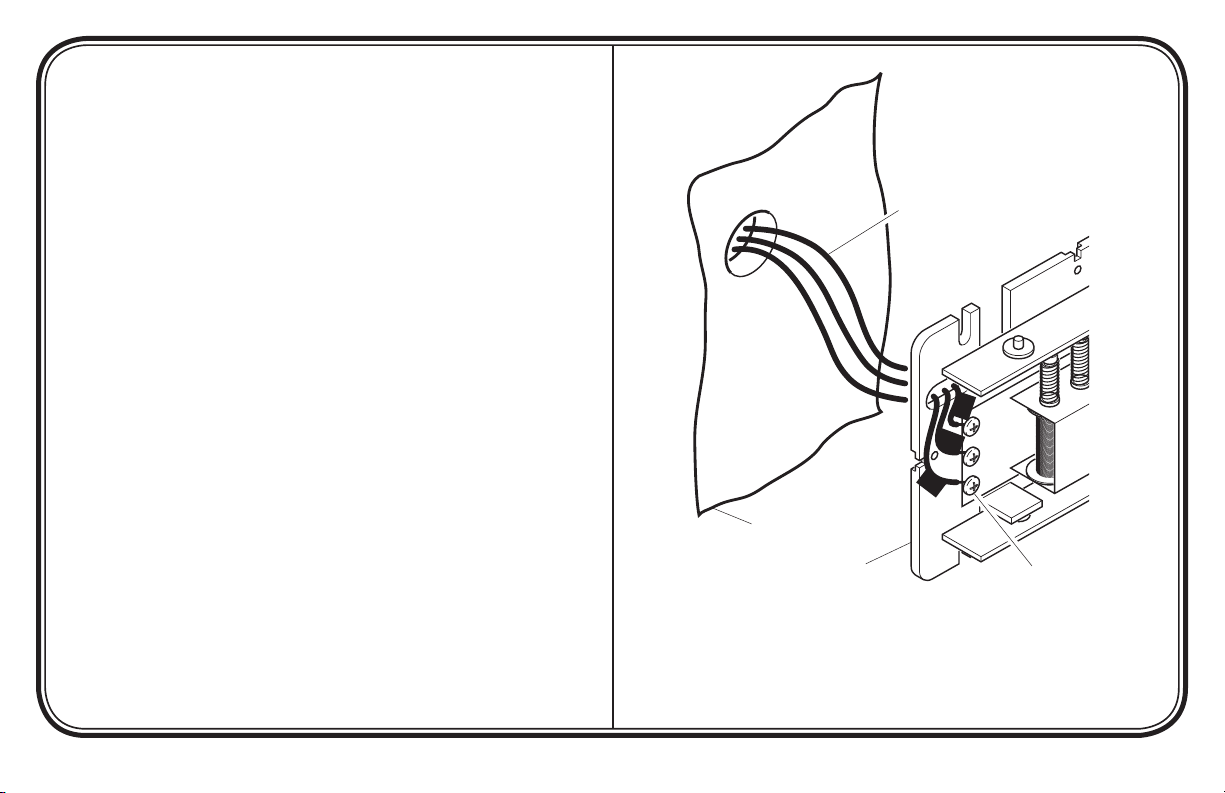

Figure 2 - Mechanical Chime Wiring

(Model 35 Base Shown)

Existing Chime Wires

Wall

Replacement Chime Base

Rear Door Push Button

(if Applicable)

-4-

598-1112-06

FRONT

REAR

TRANS

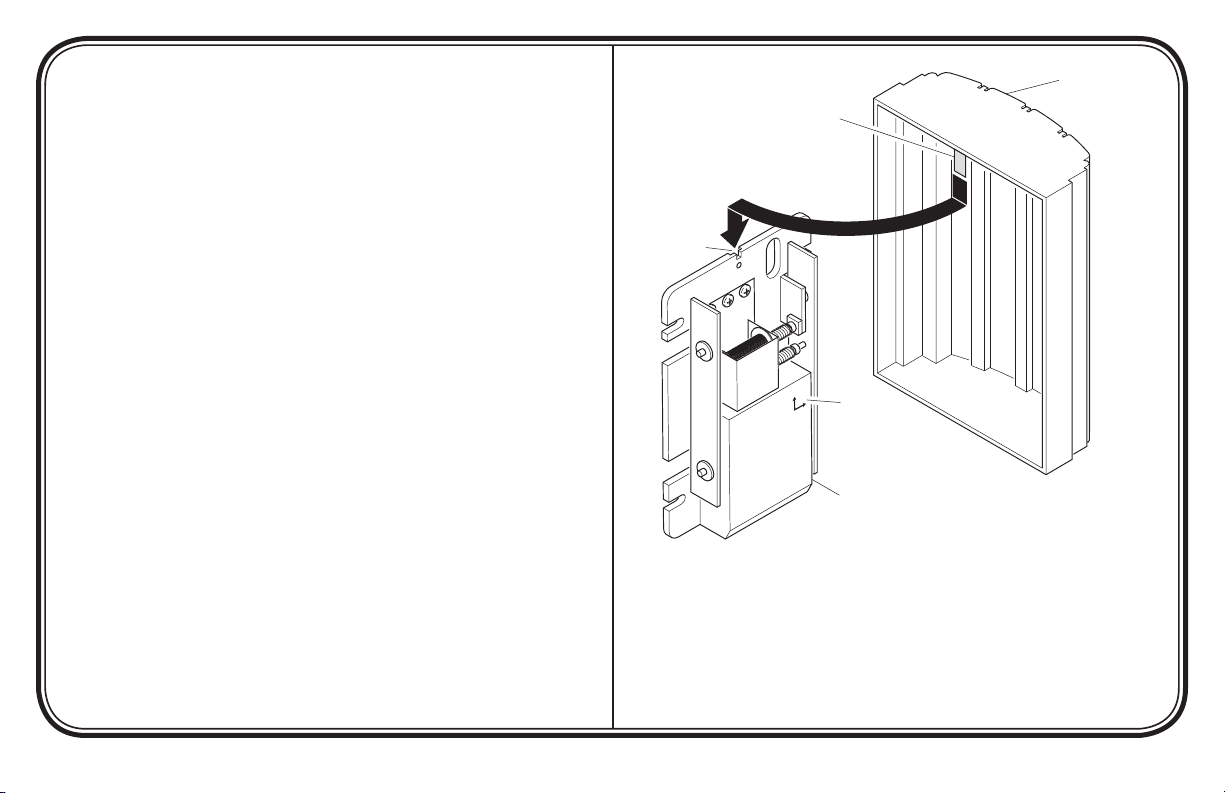

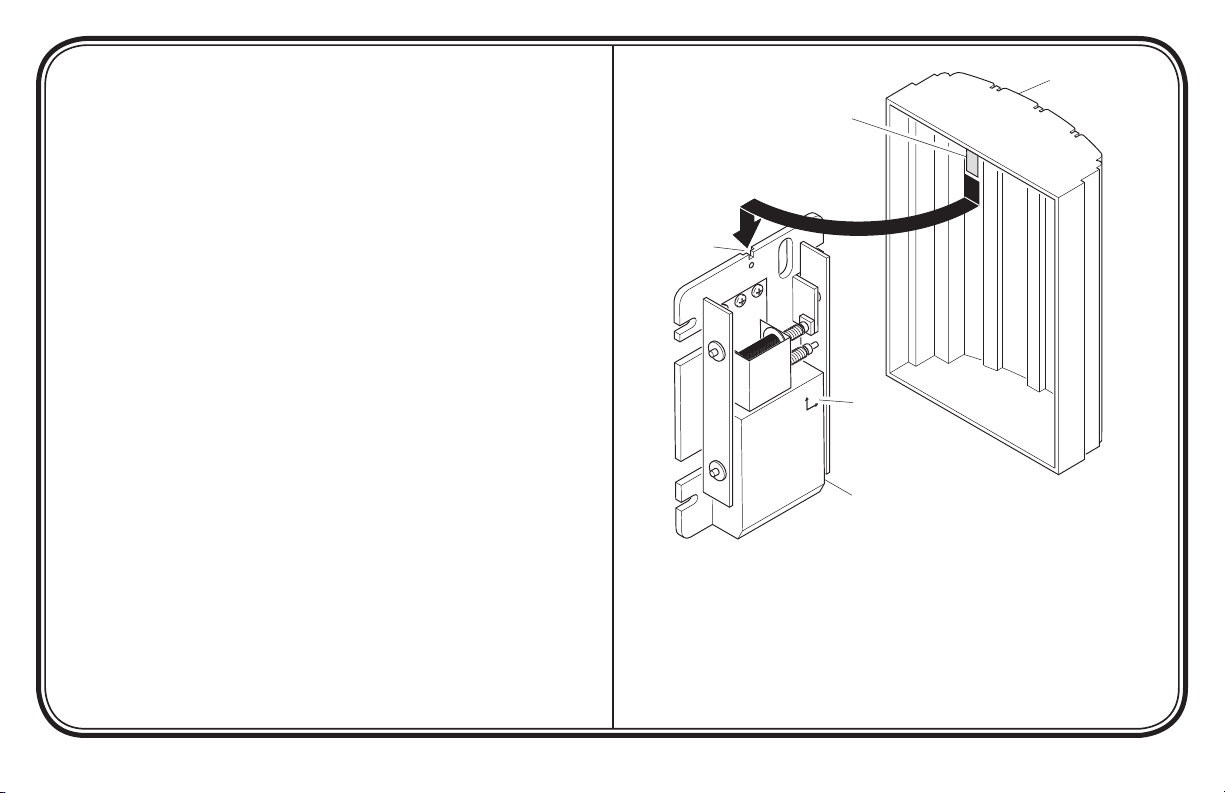

Figure 4 - Mounting Snap-On Cover

INSTALL CHIME COVER

Place chime cover securely over base.

• For hang pin and hole covers: Attach hang pin to base prior

to mounting base on wall. Line up hole in cover with pin and hang

(seeFigure3).

• For snap-on covers: Apply pressure to the cover until it snaps

intoplace(seeFigure4).Firmlygraspcoverandpulltoremove

from base.

• For hang bracket covers: Determine if the cover will hang

vertically or horizontally on the base. Place bracket into the cor-

rect slot inside chime cover.

Adjust bracket (if necessary) so that bracket is ﬂush with back

surfaceofcover.Slidebracketintoslotonbasetohangcover(see

Figure5).

Note:Neverusecleanersorpolishes.Neveruseanyuidsonthe

chime mechanism. Use dry cloth to clean chime cover and base.

FRONT

REAR

TRANS

Figure 3 - Pin for Hanging Cover

Hang Pin,

Snap-On Type

Illustrations may

vary from actual

chime unit.

Snap-On Cover

Base Orientation

Marking

Hang Pin, Slide-On Type

-5-

598-1112-06

FRONT

TRANS

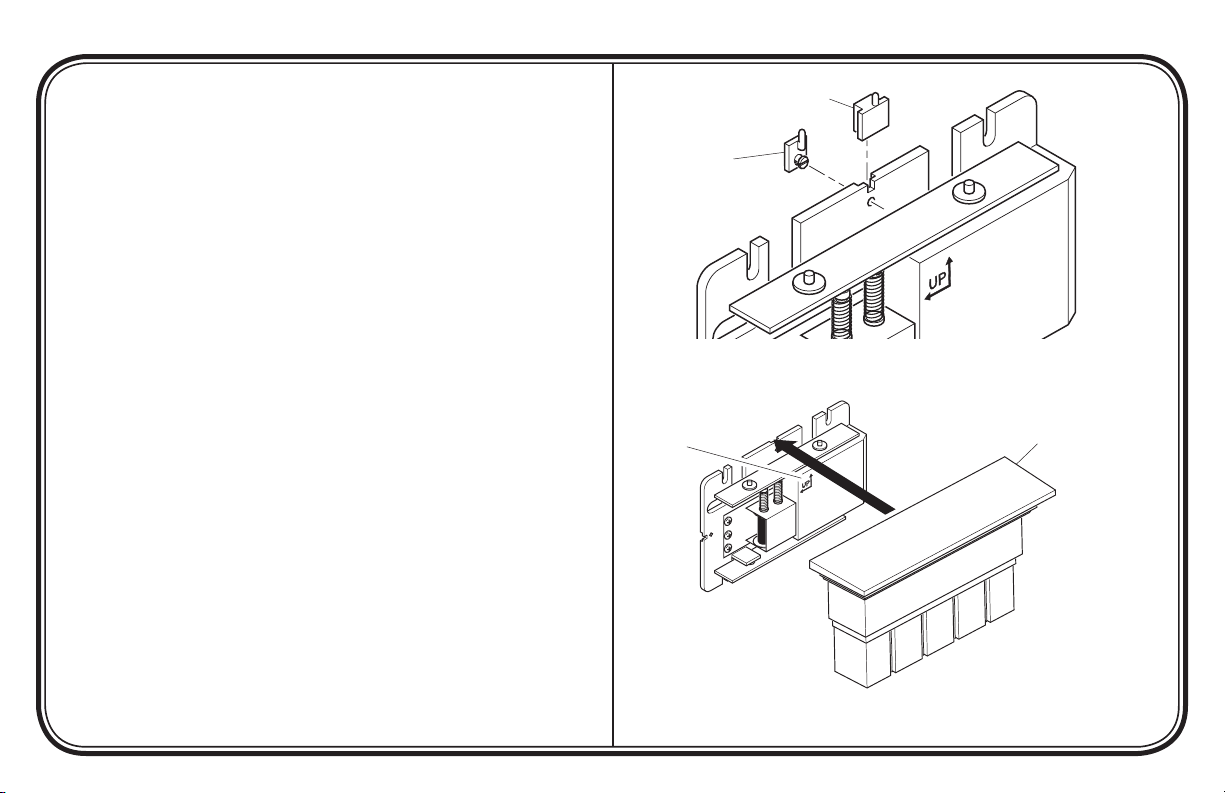

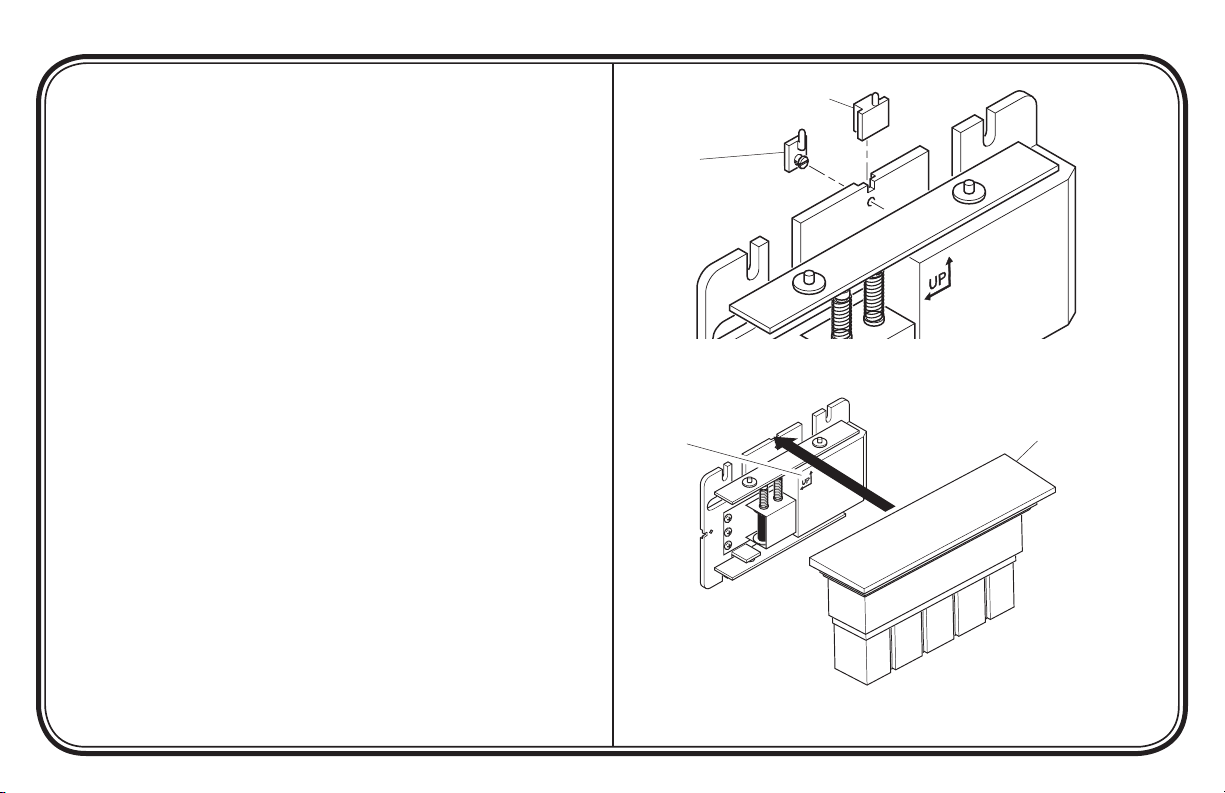

Figure 5 - Mounting Hang Bracket Cover

Illustrations may vary from actual chime unit.

Hang Bracket

Cover

Base

Orientation

Marking

Hang Bracket

Chime Base

(Mounted Vertically)

Hang

Bracket Slot

-6-

598-1112-06

TROUBLESHOOTING

Chime does not sound:

• Check Chime:Disconnectwirefromterminalmarked“TRANS”.Havesomeoneoperatepushbuttonatfrontdoorwhileyoumo-

mentarilytouchthe“TRANS”wiretoterminalmarked“FRONT”.Youwillseeasmallsparkifpushbutton,wiring,andtransformer

areoperatingproperly.Repeatthestepsfor“REAR”terminalandrearpushbutton.Ifwiringbetweentransformerandpushbutton(s)

check out properly, replace chime.

• Check Transformer:Testtransformervoltageoutputwithavoltmeter.Ifavoltmeterisnotavailable,momentarilytouchthetwo

low-voltage terminals with a screwdriver. You will see a small spark if transformer is operating properly. If no spark is evident, replace

transformer.

• Check Push Button(s): Remove suspected push button from door frame, disconnect wire from terminals and touch bare wires

together. If chime operates, push button is defective. Replace push button.

-7-

598-1112-06

ONE YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you speciﬁc legal rights. You may also have other rights which vary from state to state or province to province.

For a period of one year from the date of purchase, any malfunction caused by factory defective parts or workmanship will be corrected at no charge to you.

Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries, and other expendable items are not

covered by this warranty. Unauthorized service or modiﬁcation of the product or of any furnished component will void this warranty in its entirety. This war-

ranty does not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges.

This warranty covers only HeathCo LLC assembled products and is not extended to other equipment and components that a customer uses in conjunction

with our products.

THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION

OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN

LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.

REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF HEATHCO

LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS

OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of incidental or consequential dam-

ages, so the above limitation or exclusion may not apply to you.

Please keep your dated sales receipt, it is required for all warranty requests.

HeathCo LLC reserves the right to discontinue and to change speciﬁcations at any time without notice without incurring any obligation to incorporate new features in

previously sold products.

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance before returning product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.com. If the problem per-

sists,call*forassistanceat1-800-858-8501,7:30AMto4:30PMCST(M-F).Youmayalsowrite*to:

HeathCo LLC

P.O. Box 90045, Bowling Green, KY 42102-9045

ATTN:TechnicalService

*IfcontactingTechnicalService,pleasehavethefollowinginformationavailable:ModelNumber,DateofPurchase,andPlaceofPur-

chase.

No Service Parts Available for this Product

-8-

598-1112-06

FRONT

REAR

TRANS

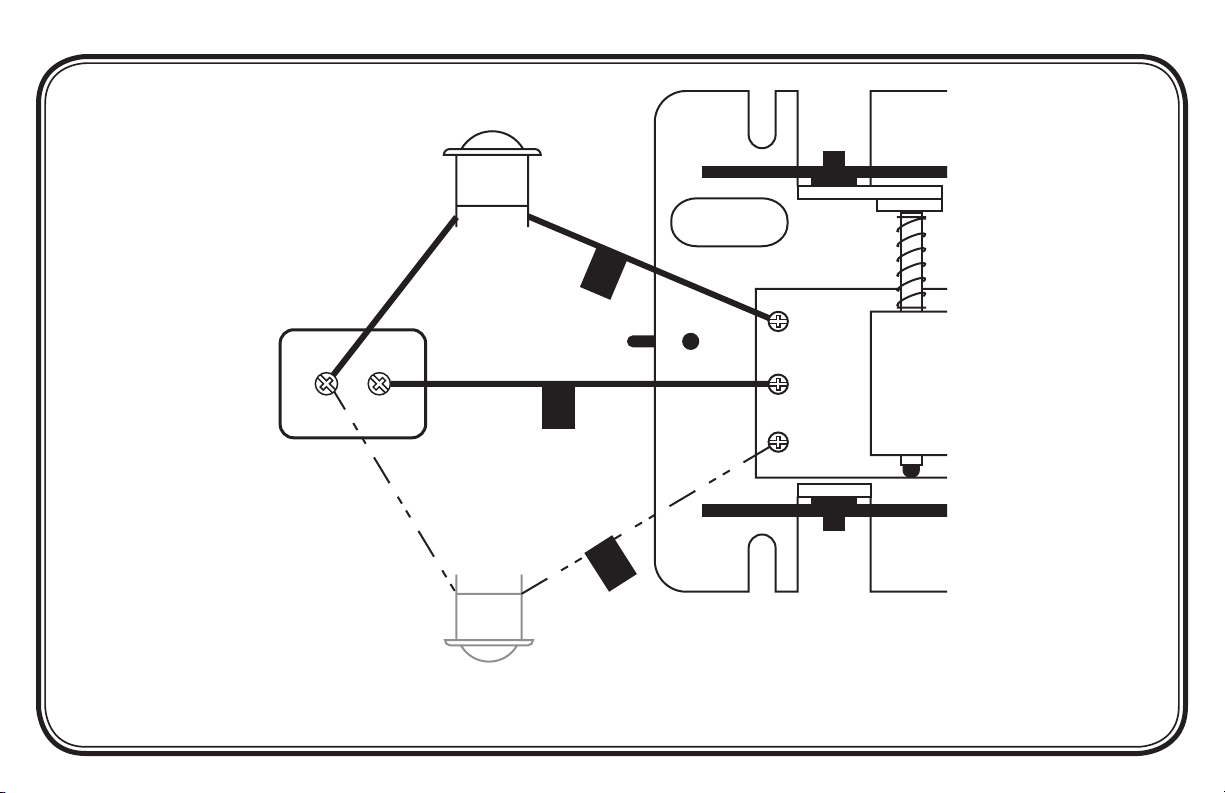

Chime System Wiring Diagram

Transformer

Front Door

Push Button

Chime

Rear Door

Push Button

(If Applicable)

-9-

598-1112-06

P.O. Box 90045

Bowling Green, KY 42102-9045

Campana con

componentes

mecánicos

-10-

598-1112-06

INSTALACIÓN DEL REEMPLAZO DE LA

CAMPANA

Nota: El trabajo eléctrico debe estar conforme a los códigos eléc-

tricosnacionalesylocales.Sitienealgunadudaconsulteconun

electricista caliﬁcado.

1. Veriﬁque la potencia nominal del transformador. La energía

debe suministrarse desde un transformador de 16 voltios CA,

10 vatios ó uno de 16 voltios CA, 15 vatios (Heath

/Zenith

modelos 122C, 121AC ó 125C).

2. Retire la tapa de la campana instalada.

3. Antes de desconectar marque todos los conductores. Usando

cinta protectora, marque cada conductor de acuerdo a las marcas

del terminal de la campana.

• “F”–Conductordelpulsadorfrontal

• “T”–Conductordeltransformador

• “R”–Conductordelpulsadorposterior*

4. Desconecte todos los conductores de la campana instalada.

5. Retire de la pared la base de la campana instalada.

6. Determine la orientación correcta de la base de la campana. Es

estilo de la tapa de la campana puede determinar la orientación.

7. Determine el tipo de montaje de la tapa. En tapas tipo clavija y

tipo oriﬁcio, la clavija de colgar debe instalarse antes de colo-

car la base a la pared. Instale la clavija de colgar insertándola

a presión en el oriﬁcio de montaje o deslizándola sobre la base

de la campana, dependiendo del tipo de clavija de colgar (vea

lasFiguras1y3).

Las ilustraciones pueden variar de la unidad de campana real.

Continúa

Figura 1 - Identiﬁcación de la campana mecánica

(Se muestra la base del modelo 35)

FRONT

REAR

TRANS

Clavija de colgar, tipo a

presión (usada para tapas

tipo clavija y tipo oriﬁcio)

Marca de orientación

de la base

Oriﬁcio de entrada

del cable

Ranura de montaje (x4)

Barras del tonos

Conexiones del

conductor del

transformador y

pulsador

Émbolos

Ranura de montaje para la

clavija de colgar (horizontal)

Ranura de montaje

para la clavija de

colgar (vertical)

Clavija de colgar, tipo des-

lizante (usada para tapas

tipo clavija y tipo oriﬁcio)

-11-

598-1112-06

8. Pase los conductores por el oriﬁcio de entrada de cables de la

base nueva de la campana.

9. Monte la base de la campana a la pared usando los tornillos

provistos.

10.Conecte el conductor “F” al terminal de tornillo marcado

“FRONT”. Conecte el conductor “T” al terminal de tornillo

marcado“TRANS”.Conecteelconductor“R”alterminalde

tornillomarcado“REAR”*(vealaFigura2).

11. Instale la tapa de la campana (vea la página 12).

*Nota: En algunas instalaciones pueda que no se incluya el pulsador

para la puerta posterior.

Figura 2 - Cableado de la campana mecánica

(Se muestra la base del modelo 35)

FRONT

REAR

TRANS

Conductores de la

campana instalada

Pared

Base de la campana

de reemplazo

Pulsador de la puerta

posterior (si se usa)

-12-

598-1112-06

Figura 4 - Montaje de la tapa a presión

INSTALE LA TAPA DE LA CAMPANA

Coloque bien la tapa de la campana sobre la base.

• Para tapas tipo clavija y las tapas de oriﬁcio: Acople la

clavija de colgar a la base antes de montar la base en la pared.

Alinee el oriﬁcio de la tapa con la clavija y cuélguela (vea la

Figura3).

• Para tapas de cierre a presión: Aplique presión a la tapa

hastaquecierreapresiónensusitio(vealaFigura4).Agarrecon

ﬁrmeza la tapa y hálela para retirarla de la base.

• Para tapas con soporte de colgar: Vea si a la tapa se la cuelga

en la base de forma vertical u horizontal. Coloque el soporte en

la ranura correcta de la tapa de la campana.

Regule el soporte (si es necesario) para que quede a ras con la

superﬁcie posterior de la tapa. Deslice el soporte en la ranura para

colgar la tapa (vealaFigura5).

Nota:Nousenuncalimpiadoresnipulidores.Nousenuncaningún

líquido en el mecanismo de la campana. Use un paño seco para

limpiar la tapa y la base de la campana.

Figura 3 - Clavija para colgar la tapa

Las ilustraciones pueden

variar de la unidad de

campana real.

FRONT

REAR

TRANS

FRONT

REAR

TRANS

Clavija de colgar,

tipo a presión

Tapa de cierre

a presión

Marca de orientación

de la base

Clavija de colgar,

tipo deslizante

-13-

598-1112-06

FRONT

TRANS

Figura 5 - Montaje de la tapa tipo soporte de colgar

Tapa tipo

soporte de

colgar

Soporte para colgar

Base de la campana

(montada verticalmente)

Ranura para

el soporte

de colgar

Las ilustraciones pueden variar de la unidad de campana real.

Marca de

orientación

de la base

-14-

598-1112-06

ANÁLISIS DE AVERÍAS

La campana no suena:

• Inspeccionar la campana:Desconectarelcabledelterminalmarcado“TRANS”.Hacerquealguienoprimaelbotónenlapuerta

delanteramientrasustedtocabrevementeelcable“TRANS”alterminalmarcado“FRONT’.Sielbotón,cableado,ytransformador

estánoperandobienseobservaunapequeñachispa.Repetirlospasosparaelterminal“REAR”yelbotónposterior.Reemplazarla

campana, si el cableado entre el transformador y el botón(es) está bien.

• Inspeccionar el transformador:Pruebeconunvoltímetrolasalidadevoltajedeltransformador.Sinosedisponedeunvoltímetro,

conundestornilladortoquemomentáneamentelosdosterminalesdebajovoltaje.Sieltransformadoroperabienseobservaunachispa

pequeña. Reemplazar el transformador si no se observa una chispa.

• Inspeccionar el botón(es): Retire del bastidor de la puerta el pulsador presumiblemente averiado. Desconecte el conductor de los

terminalesyunaentresilosconductoresdesnudos.Silacampanafunciona,elbotónesdefectuoso.Reemplazarelbotón.

-15-

598-1112-06

GARANTÍA LIMITADA A 1 AÑO

Esta es una “Garantía Limitada” que le da a Ud. derechos legales especíﬁcos. Usted puede también tener otros derechos que varían de estado a estado

o de provincia a provincia.

Por un período de 1 año desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o mano de obra será

corregido sin cargo para Ud.

No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles no están

cubiertas por esta garantía. Los Servicios no autorizados o modiﬁcaciones del producto o de cualquier componente que se provee invalidarán esta garantía

en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o costos

de transporte de retorno.

Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equipos o componentes que el consumidor usa

junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER

GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO

EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO

LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA

DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de daños incidentales o

consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud.

Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

HeathCo LLC se reserva el derecho de descontinuar y de cambiar las especiﬁcaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna obligación de tener

que incorporar nuevas características en los productos vendidos anteriormente.

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes

de devolver el producto a la tienda.

Sitienealgúnproblema,sigaestaguía.UstedpuedetambiénvisitarnuestrositioWeb:www.hzsupport.com.Sielproblemacontinúa,

llame al 1-800-858-8501(sóloparahablareninglés),de7:30AMa4:30PMCST(L-V).Ustedpuedetambiénescribira:

HeathCo LLC

P.O. Box 90045, Bowling Green, KY 42102-9045

ATTN:TechnicalService(ServicioTécnic)

*SisellamaalServicioTécnico,porfavortenerlistalasiguienteinformación:NúmerodeModelo,FechadecomprayLugardecompra.

No hay piezas de servicio disponibles para este producto.

-16-

598-1112-06

FRONT

REAR

TRANS

Esquema eléctrico del sistema de la campana

Transformador

Pulsador de la

puerta frontal

Campana

Pulsador de la

puerta posterior

(si se usa)

-17-

598-1112-06

P.O. Box 90045

Bowling Green, KY 42102-9045

Carillon

mécanique

câblé

-18-

598-1112-06

INSTALLATION DU CARILLON DE RECHANGE

Note :Lestravauxd’électricitédoiventêtreconformesauxcodes

électriques locaux et nationaux. En cas de doute, consultez un

électricien diplômé.

1. Vériﬁez la puissance du transformateur. Celui-ci doit fournir

un courant de 16 V c.a., 10 W, ou de 16 V c.a., 15 W (modèles

Heath

/Zenith 122C, 121AC ou 125C).

2. Retirez le couvercle du carillon existant.

3. Étiquetez tous les ﬁls avant de les débrancher. Au moyen de

ruban-masque, identiﬁez chacun des ﬁls du carillon en fonction

de la borne à laquelle il est raccordé.

• «F»–Bouton-poussoirdel’entréeprincipale

• «T»–Fildutransformateur

• «R»–Bouton-poussoirdel’entréesecondaire*

4. Débranchez tous les ﬁls du carillon existant.

5. Enlevez du mur le socle du carillon existant.

6. Déterminez l’orientation appropriée du socle du carillon de

rechange. Le style du couvercle du carillon peut vous aider à

déterminerl’orientation.

7. Déterminez le type de montage du couvercle. Pour un couvercle

avectigeetorice,latigedoitêtremiseenplaceavantd’installer

lesocleaumur.Installerlatigeenl’enclenchantdansl’orice

de ﬁxation ou en la faisant glisser dans le socle du carillon, selon

letypedetige(voirlesFigures1et3).

Le carillon peut être différent de l’appareil illustré.

Figure 1 - Illustration du carillon mécanique

(avec socle du modèle 35)

Suite

FRONT

REAR

TRANS

Tige, type à pression

(pour un couvercle

avec tige et oriﬁce)

Marque d’orientation

du socle

Oriﬁce d’entrée des ﬁls

Rainure de ﬁxation (x4)

Barres de tonalité

Bornes des ﬁls du

transformateur et

du bouton-poussoir

Pistons

Rainure de ﬁxation de

la tige (horizontale)

Rainure de ﬁxation

de la tige (verticale)

Tige, type coulissant (pour un

couvercle avec tige et oriﬁce)

-19-

598-1112-06

8. Faitespasserleslsparlesoricesprévusàceteffetdansle

socle du nouveau carillon.

9. Fixezlesocleducarillonaumur,aumoyendesvisfournies.

10.Branchezlel«F»àlaborne«FRONT».Branchezensuite

lel«T»àlaborne«TRANS».Branchezennlel«R»à

laborne«REAR»*(voirlaFigure2).

11. Mettez en place le couvercle du carillon (voir la page 20).

*Note :Danscertainscas,iln’yapasdebouton-poussoird’entrée

secondaire.

Figure 2 - Câblage du carillon mécanique

(avec socle du modèle 35)

FRONT

REAR

TRANS

Fils du carillon existant

Mur

Socle du carillon de rechange

Bouton-poussoir de l’entrée

secondaire (s’il y a lieu)

-20-

598-1112-06

Figure 4 - Tige pour couvercle à pression

INSTALLATION DU COUVERCLE DU

CARILLON

Installez solidement le couvercle sur le socle.

• Pour couvercle avec tige et oriﬁce : Installez la tige sur

le socle avant de xer ce dernier au mur.Alignez l’orice du

couvercleaveclatige,puissuspendez-le(voirlaFigure3).

• Pour couvercle à pression : Appuyez sur le couvercle jus-

qu’àcequ’ils’encliquetteenplace(voirlaFigure4).Agrippez

solidement le couvercle, puis retirez-le du socle.

• Pour couvercle avec support de suspension : Déterminez

silecouvercleserasuspenduàl’horizontaleouàlaverticalesurle

socle. Insérez le support dans la rainure appropriée du couvercle.

 Réglez lesupport(aubesoin)defaçonqu’il soitàégalitéavec

lasurfacearrièreducouvercle.Faitesglisserlesupportdansles

rainures du socle pour suspendre le couvercle (voirlaFigure5).

Note :N’utilisezjamaisdenettoyantnidepoliàmeuble.Neversez

jamaisdeliquidesurlemécanismeducarillon.Nettoyezlecouvercle

etlesocleducarillonaumoyend’unchiffonsec.

Figure 3 - Tige pour couvercle suspendu

Le carillon peut

être différent de

l’appareil illustré.

FRONT

REAR

TRANS

FRONT

REAR

TRANS

Tige, de type à

pression

Couvercle

encliqueté

Marque d’orientation

du socle

Tige, de type coulissant

-21-

598-1112-06

FRONT

TRANS

Figure 5 - Installation du couvercle à support

de suspension

Couvercle à

support de

suspension

Support de suspension

Socle du carillon (installé

à la verticale)

Rainure

du support

Le carillon peut être différent de l’appareil illustré.

Marque

d’orientation

du socle

-22-

598-1112-06

DÉPANNAGE

Le carillon n’émet pas de son

• Vériﬁez le carillon :Débranchezleslsdelaborne«TRANS».Demandezàuneautrepersonned’appuyersurlebouton-poussoirde

l’entréeprincipalependantquevoustouchezmomentanémentàlaborne«FRONT»aumoyendul«TRANS».Silebouton-poussoir,

leletletransformateursontbieninstallés,vousdevriezalorsvoirunepetiteétincelle.Répétezcesétapespourlaborne«REAR»etpour

lebouton-poussoirdel’entréesecondaire.Sileslsentreletransformateuretlesboutons-poussoirsfonctionnent,remplacezlecarillon.

• Vériﬁez le transformateur :Vériezlatensiondesortiedutransformateuraumoyend’unvoltmètre.Sivousn’enavezpasà

portéedemain,établissezunbrefcontactaveclesdeuxlsbassetensionaumoyend’untournevis.Siletransformateurfonctionne

correctement,celaproduiraunepetiteétincelle.S’iln’yapasd’étincelle,remplacezletransformateur.

• Vériﬁez les boutons-poussoirs : Retirez le bouton-poussoir que vous croyez défectueux du cadre de la porte, débranchez les ﬁls

desbornes,puisétablissezuncontactentrelesdeuxlsdénudés.Silecarillonfonctionne,c’estquelebouton-poussoirestdéfectueux;

remplacez-le.

-23-

598-1112-06

GARANTIE LIMITÉE DE 1 AN

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spéciﬁques. Vous pouvez également jouir d’autres droits, variables d’une province

à l’autre.

Pendant une période de 1 an à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de main-d’oeuvre sera

corrigée gratuitement.

Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules,

les piles et des autres articles non durables ne sont pas couverts par cette garantie. Le service non autorisé ou la modiﬁcation du produit ou d’un ou l’autre

de ses composants fournis invalidera totalement la présente garantie. Cette garantie n'inclut pas le remboursement pour le dérangement, l'installation, le

réglage, la perte d'utilisation, le service non autorisé ou les frais d'expédition pour le renvoi de la marchandise.

La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équipements et composants que le client pourrait utiliser

conjointement avec nos produits.

CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE

DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN

BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.

LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RES-

PONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COM-

MERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas l’exclusion ou la limitation des

dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous.

Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

HeathCoLLCseréserveledroitdemettrenàlaproductiondesesproduitsoud’enmodierlesspécicationsàtoutmoment,etellen’estpastenued’incorporerles

nouvelles caractéristiques de ses produits aux produits vendus antérieurement.

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir

de l’aide avant de retourner l’article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com.Sileproblèmepersiste,composez*

le 1 800 858-8501(serviceenanglaisseulement),entre7h30et16h30,HNC,dulundiauvendredi.Vouspouvezaussiécrireau:

HeathCo LLC, P.O. Box 90045, Bowling Green, KY 42102-9045

ATTN:TechnicalService(Servicetechnique)

*Lorsd’unappelauservicetechnique,veuillezavoirlesrenseignementssuivantsàportéedemain:numérodumodèle,dated’achatet

endroitdel’achat.

Aucune pièce de rechange n’est disponible pour ce produit.

-24-

598-1112-06

FRONT

REAR

TRANS

Diagramme de câblage du carillon

Transformateur

Bouton-poussoir de

l’entrée principale

Carillon

Bouton-poussoir de

l’entrée secondaire

(s’il y a lieu)

Heath Zenith SL-2735-02 Wired Door Chime

Product's Documents

INSTALLATION INSTRUCTIONS

Specifications

Heath Zenith SL-2735-02 Questions and Answers
