Pasivna vanjska antena za digitalno emitiranje
Korisnički priručnik
HR
HR-1
SDA 610
19.8.2011 13:33:02
Pasivna vanjska antena za digitalno emitiranje
SDA 610
HR
HR-2
Opis
Vrhunski razred prijema digitalnog i analognog signala u UHF području
Visoka osjetljivost i otpornost prema smetnjama
Upotrijebljenji kvalitetni materijali koji su otporni prema klimatskim uvjetima
Robustan dizajn
Jednostavno sastavljanje
Ugrađen simetrizacijski elemenat
F-konektor za spajanje kabelom za minimalan gubitak signala
Tehničke specifikacije
Frekvencijski raspon: UHF470~862
MHz
Kanali: 21–69
Pojačanje (”gain”) : 12 dB
Impedancija: 75
Omjer naprijed prema nazad: 25 dB
Broj elemenata: 42
Polarizacija: Horizontal
Domet: 95 km
Konektor: F-konektor
Instalacija
Provjerite da li je antena te svi dijelovi kompletni nakon što je odpakirate.
Slijedite priložene korisničke upute kada sastavljate i instalirate antenu.
Iako je montaža antene vrlo jednostanva, ipak preporučamo da kontaktirate specijaliziranog montažersku
tvrtku kako biste postigli maksimalno najbolji prijem i izbjegli potencijalne ozljede zbog rada na visini.
Antenu montirajte na mjesto gdje očekujete signal odašiljača i pozicionirajte je polako okrečući antenu u
smjeru odašiljača.
Metalni objekti (strujni vodiči, dimnjaci i sl.) smješteni blizu antene mogu izazvati neželjene interferencije. Ako
je prijem nepriklada, premjestite antenu na prikladniju lokaciju.
1. Montaža usmjerivača

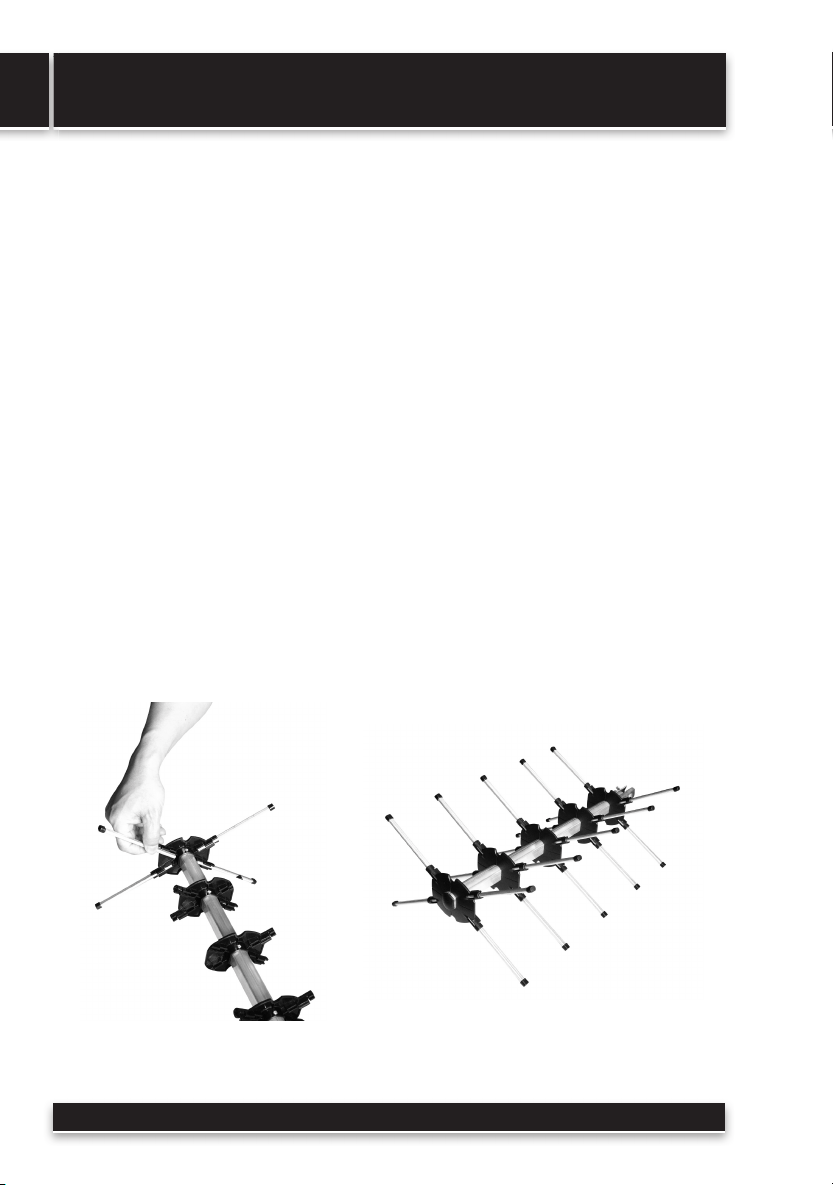

Umetnine sve aluminijske usmjerivače u plastične držače - kako je prikazano dolje.
Pasivna vanjska antena za digitalno emitiranje
SDA 610
HR
HR-3
2. Montaža krakova antene

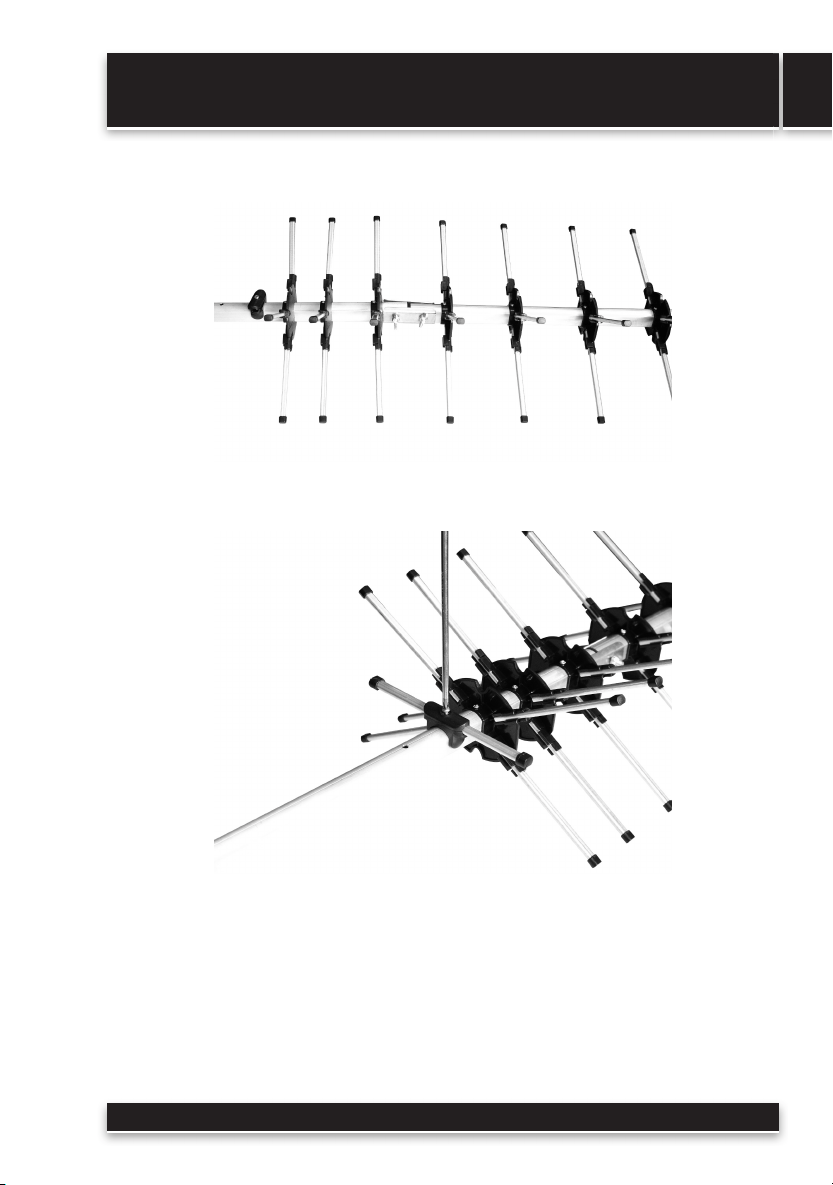

Spojite dva dijela kraka antene koristeći priložene konektore i vijke - kako je prikazano dolje.
3. Montaža elemenata
Spojite i uvinite u krak antene aluminijsku šipku konektora - kako je prikazano dolje.
Pasivna vanjska antena za digitalno emitiranje
SDA 610
HR
HR-4

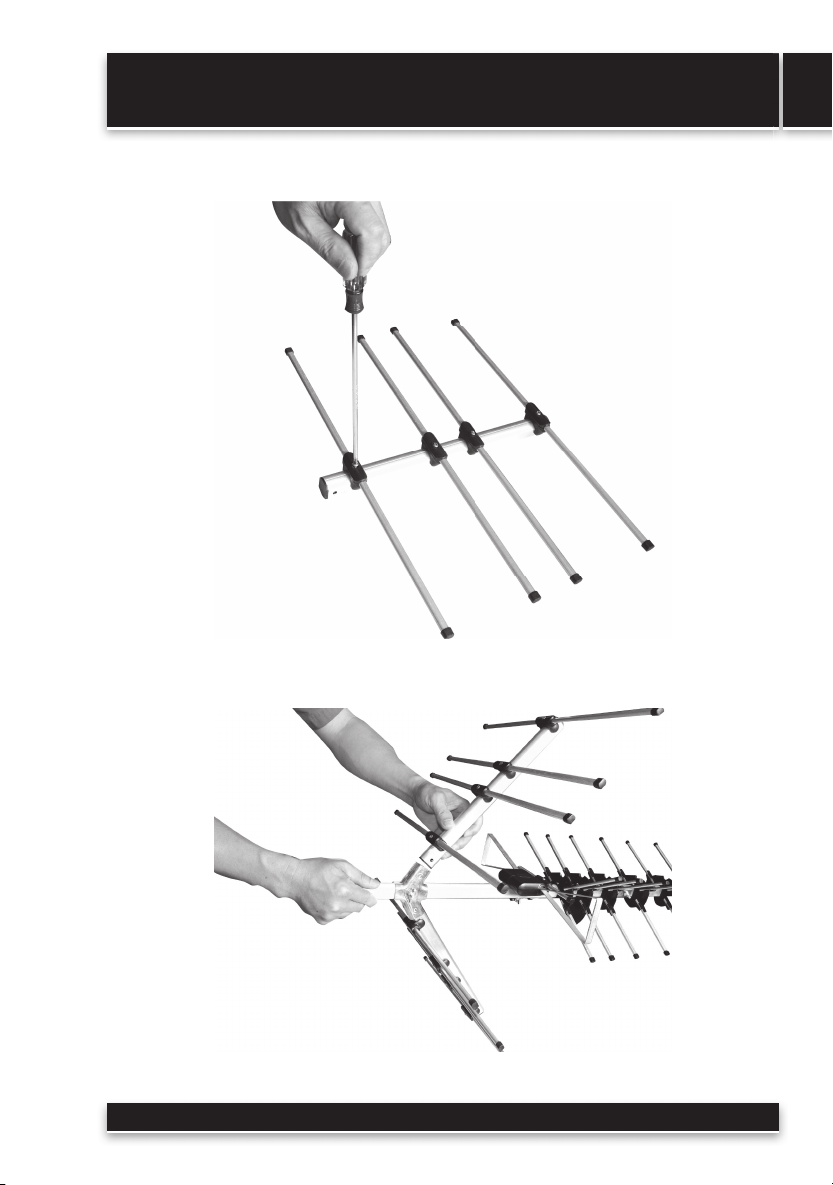

4. Montaža kutije elemenata
Spojite koristeći leptirastu maticu te učvrstite na krak antene kutiju s elementima- kako je prikazano dolje
5. Montaža reflektorskih konzola
Učvrstite dva nosača reflektorskih konzola kako je prikazano dolje, koristeći leptiraste matice
Pasivna vanjska antena za digitalno emitiranje
SDA 610
HR
HR-5
6. Reflektorska aluminijska šipka
Umetnine aluminijsku cijev u reflektorsku šipku i učvrstite - kako je i prikazano dolje.
7. Montaža reflektora
Umetnite dva reflektora u konzole reflektora i učvrstite ih koristeći priložene vijke - kako je prikazano dolje
Pasivna vanjska antena za digitalno emitiranje
SDA 610
HR
HR-6
8. Montaža konzole antene
IUmetnite krak antene u konzolu Ω oblika i učvrstite pomoću prikoženog vijka - kako je prikazano dolje.
9. Montaža antene na nosač antene
Učvrstite na nosač antene i dobro učvrstite - kako je prikazano dolje.
Pasivna vanjska antena za digitalno emitiranje
SDA 610
HR
HR-7
10. Montaža nepropusnog pokrova i F-konektora na koaksijalni kabel.

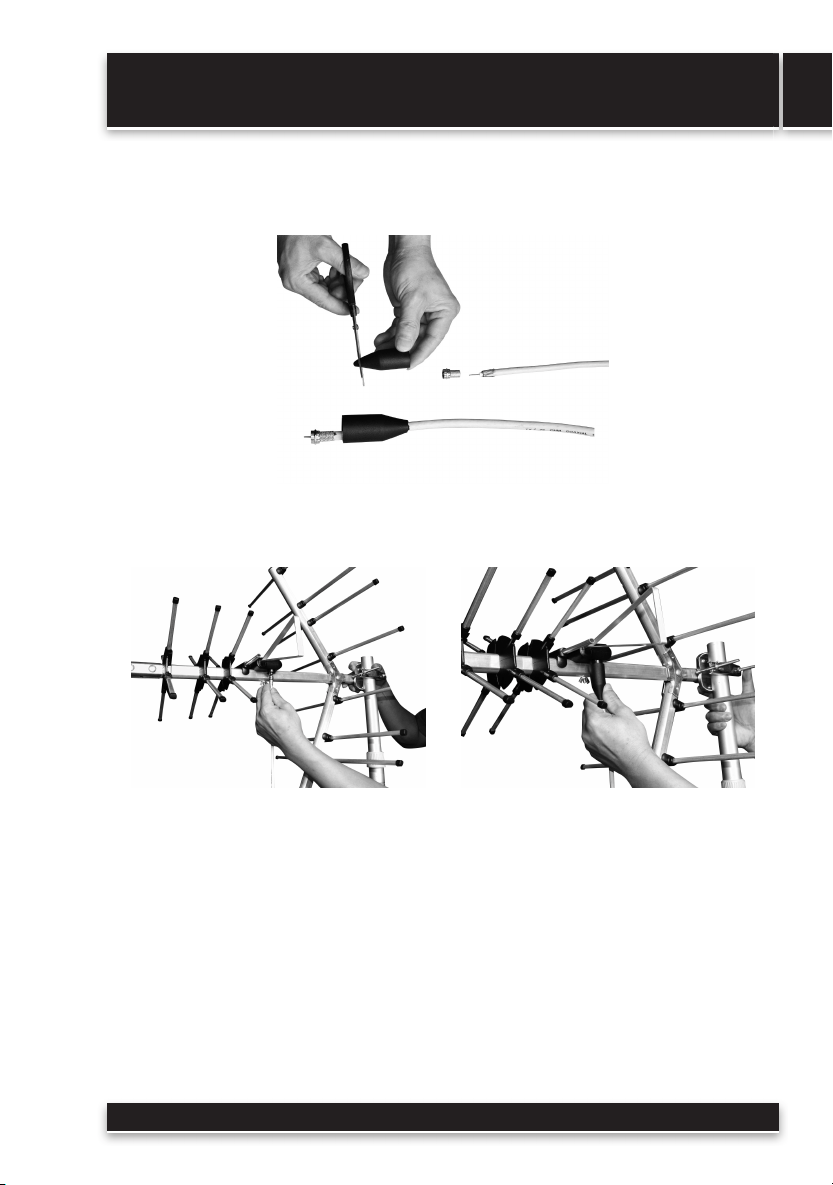

a) Odrežite kraj priloženog gumenog pokrova kako je prikazano na fotografiji.
b) Provucite koaksijalni kabel kroz pokrov.
c) IMontirajte F-konektor na koaksijalni kabel - kako je prikazano dolje.
11. Spajanje koaksijalnog kabela
Spojite koaksijalni kabel na kutiju elemenata na anteni te zatim povucite nepropusni pokrov preko spoja - kako je
prikazano dolje.
Upute i informacije kako postupati s ambalažom
Iskorišteni materijal za pakiranje odložite u za to predviđeno mjesto.
Zadržavamo pravo promjeniti tekst, design ili specifikacije bez prethodne najave.
text, design or specication without prior notice.
