INSTALLATION:
ICW744A01
IT744A
09/18
SAFETY PRECAUTIONS:
EASY CONNECT®
INSTALLATION INSTRUCTIONS
NOTE: Product may not look exactly as shown in figures.

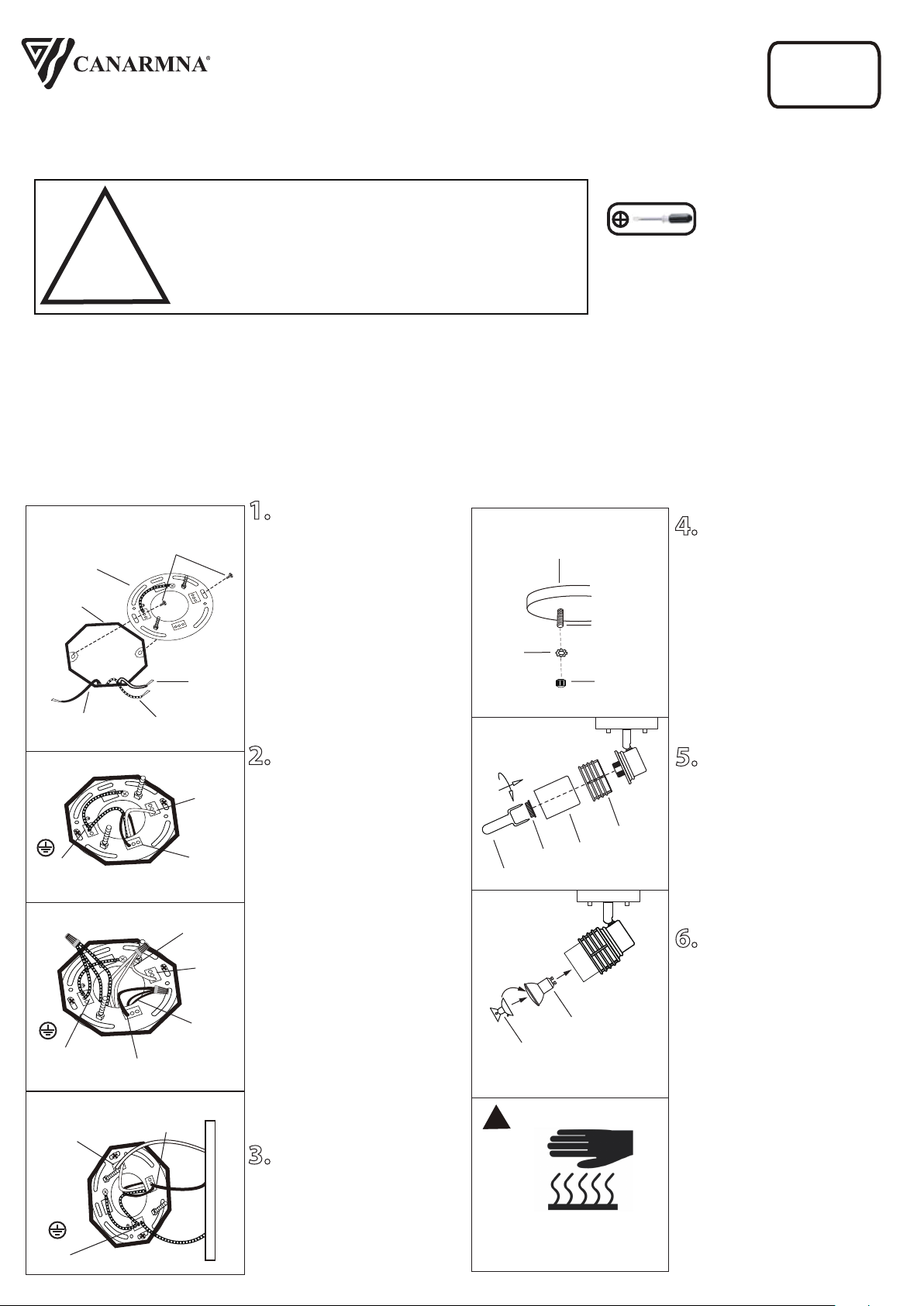

1. Attach easy connect
mounting bracket to electrical
box with electrical box screws
(not included).
2. Option 1: Connect (push)
electrical wires from electric box
(house wiring) into correct
inserts.
Option 2: For multiple green
(ground), black (live) and
white (neutral) wires joined in
the electrical box (house wiring),
attach a single “green”, “black”
and “white” jumper wire before
connecting. Strip 7mm from the
6” jumper wires (AWG 12-24)
supplied. Then connect (push)
wires into the correct inserts.
3. Connect (push) electrical
wires from fixture into correct
inserts.
4. Tuck electrical wires into
electrical box and position
fixture over studs on mounting
bracket assembly. Secure
fixture in place with star
washers and cap nuts.
5. Remove spinner nut from
socket. Position guard and
glass on the fixture and secure
with spinner nut.
6. Use the rubber suction cup
to install and remove GU10
bulb (not included).
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. WIRING SUPPLIES AS REQUIRED BY LOCAL ELECTRICAL CODE.
3. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE BY
A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
QUESTIONS OR CONCERNS CONTACT AT:
1-800-265-1833 (English) / 1-800-567-2513 (French)
Monday through Friday 8:00 AM to 5:00 PM E.S.T.
Tel: (613) 342-5424, Fax: (800) 263-4598
L
N
L
N
Fixture
Option 1
Option 2
Black (Live)
White
(Neutral)
Green (Ground)
Easy Connect
mounting
bracket
(L)
Black
(Live)
(L)
Black (Live)
(L)
Black (Live)
(N)
White
(Neutral)
(N)
White
(Neutral)
(N)
White
(Neutral)
Green
(Ground)
Green
(Ground)
Green
(Ground)
Jumper Wire
Jumper Wire
Electrical
box screws
Electrical
Box
L
N
L
N
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Star
Washer
Cap
Nut
Stud
Fixture
WARNING
Warning - HOT :
Do not touch any metal surface.
!
Bulb
Guard
Shade
Spinner
Nut
Tool
Rubber
Suction Cup
ICW744A01
IT744A
09/18
INSTALLATION:
Etoile
Rondelle
Écrou
A Tete
MISE EN GARDE:
4. Poussez délicatement les
fils à l’intérieur de la boîte
électrique et placez le
luminaire sur les goujons sur la
ferrure de montage. Serrez le
luminaire en place à l’aide des
écrous étoilés et les écrous à
capuchon.
5. Enlevez l’écrou fileté de la
douille. Placez la protection et
la vitre sur le luminaire et
fixez-les avec l’écrou fileté.
6. Utiliser la ventouse pour
installer et enlever les
ampoules GU10 (en sus).
1. Posez la ferrure de
montage easy connect à la
boîte électrique à l'aide des vis
de la boîte électrique (en sus).
2. Option 1: Poussez pour
brancher les fils de la boîte
électrique (courant de la
maison) dans les insertions
appropriées.
Option 2: Lorqu’il y a des
multiples de fils dans la boîte
électrique , vert (mise à terre),
noir (sous tension), blanc
(neutre), poser seulement
qu’un de chaque fil soit vert,
noir et blanc avant pour la
connexion. Retirez 7mm de la
gaine d'un fil de pontage de 6''
(AWG 12-24) inclus. Posez
(poussez) les fils dans les
insertions appropriées.
3. Branchez (poussez) les fils
électriques du luminaire dans
les insertions appropriées.
Ampoule
MODE D’ INSTALLATION®
CONNECTEUR EASY CONNECT
PH: (450) 665-2535, FX: (450) 665-0910
QUESTIONS OU INFORMATION COMMUNIQUE AVEC AU:
1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)
Du lundi au vendredi entre 8:00H et 17:00H H.N.E.
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. FOURNITURES ÉLECTRIQUES TELLES QUE PRESCRITES PAR LES NORMES LOCALES.
3. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER AVEC
LINGE PROPRE ET DOUX.
N.B.: Peut différer de l’illustration.
Fil De Pontage
Fil De
Pontage
(N)
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(L)
Noir
(Sous Tension)
(L)
Noir
(Sous Tension)
(L)
Noir
(Sous Tension)
Vert
(Mise À Terre)
Vert
(Mise À Terre)
Vert
(Mise À Terre)
Ferrure de
montage Easy
Connect
Blanc
(Neutre)
Vert
(Mise À Terre)
Noir
(Sous Tension)
Vis De La Boîte
Électrique
Fixture
Option 1
Option 2
L
N
Boîte
électrique
L
N
L
N
L
N
Tournevis A
Phillips
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
OUTILS ET MATERIAUX REQUIS:
Fixture
Goujon
!
MISE EN GARDE
Attention - Chaud :
Ne touchez pas à aucune surface
en métal.
Grillage
Abat-jour
Écrou
Rotatif
Outil
Ventouse
