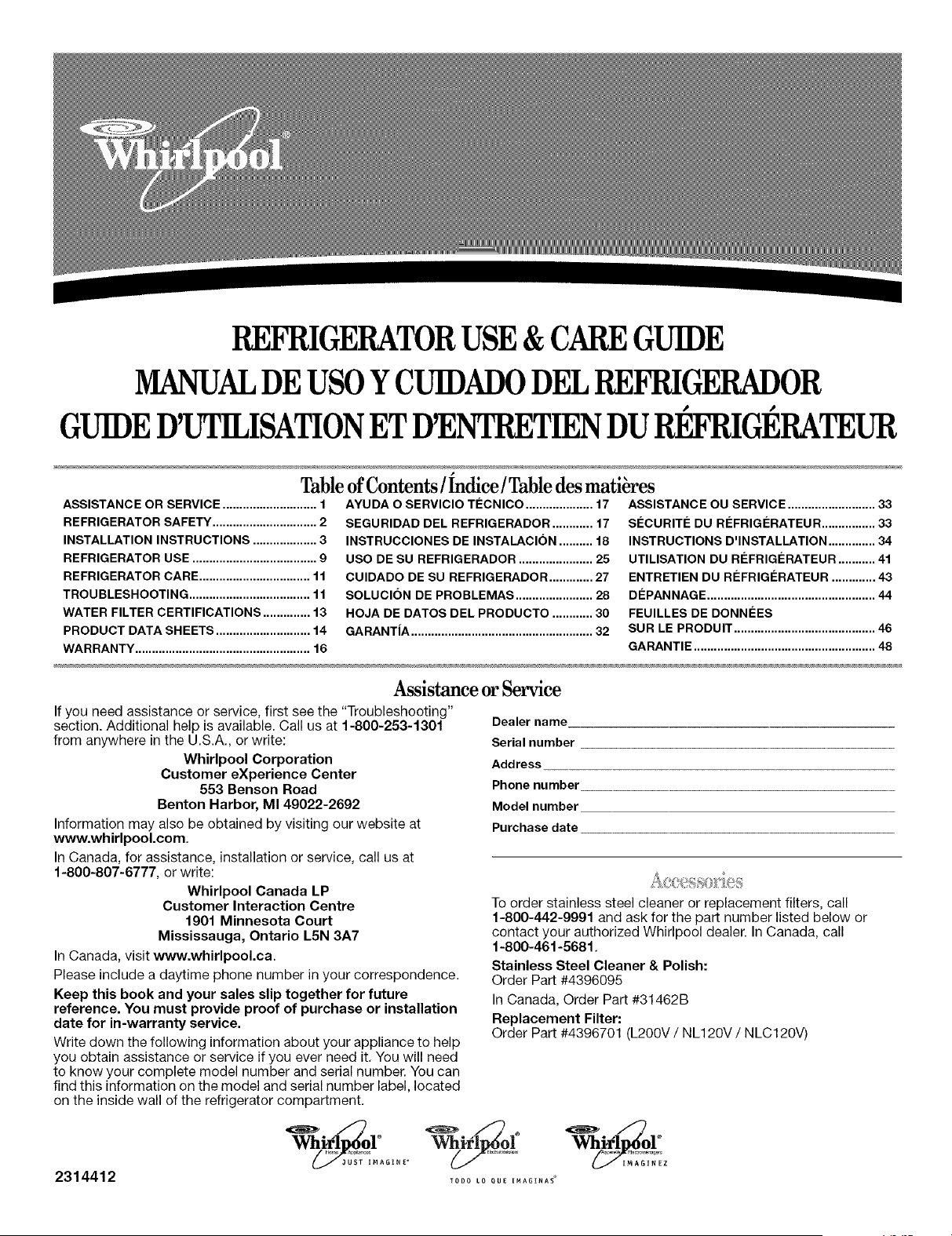

Whirlpool GT1SHTXMQ03 top-mount refrigerator User Manual

REFRIGERATORUSE&CAREGUIDE

MANUALDEUSOYCUIDADODELREFRIGERADOR

p p

GUIDED'UTILISATIONETD'ENTRETIENDUREFRIGERATEUR

Tableof Contents/ Indice/ Tabledes matDres

ASSISTANCE OR SERVICE ............................ 1

REFRIGERATOR SAFETY ............................... 2

INSTALLATION INSTRUCTIONS ................... 3

REFRIGERATOR USE ..................................... 9

REFRIGERATOR CARE ................................. 11

TROUBLESHOOTING .................................... 11

WATER FILTER CERTIFICATIONS .............. 13

PRODUCT DATA SHEETS ............................ 14

WARRANTY .................................................... 16

AYUDA O SERVICIO TF:CNICO .................... 17

SEGURIDAD DEL REFRIGERADOR ............ 17

INSTRUCCIONES DE INSTALACION .......... 18

USO DE SU REFRIGERADOR ...................... 25

CUIDADO DE SU REFRIGERADOR ............. 27

SOLUCION DE PROBLEMAS ....................... 28

HOJA DE DATOS DEL PRODUCTO ............ 30

GARANTiA ...................................................... 32

ASSISTANCE OU SERVICE .......................... 33

S¢CURITF: DU RCFRIGCRATEUR ................ 33

INSTRUCTIONS D'INSTALLATION .............. 34

UTILISATION DU RF:FRIGF:RATEUR ........... 41

ENTRETIEN DU RF:FRIGCRATEUR ............. 43

DCPANNAGE .................................................. 44

FEUILLES DE DONNF:ES

SUR LE PRODUIT .......................................... 46

GARANTIE ...................................................... 48

Assistance or Service

If you need assistance or service, first see the "Troubleshooting"

section. Additional help is available. Call us at 1-800-253-1301

from anywhere in the U.S.A., or write:

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Information may also be obtained by visiting our website at

www.whirlpool.com.

In Canada, for assistance, installation or service, call us at

1-800-807-6777, or write:

Whirlpool Canada LP

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

In Canada, visit www.whirlpool.ca.

Please include a daytime phone number in your correspondence.

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your appliance to help

you obtain assistance or service if you ever need it. You will need

to know your complete model number and serial number. You can

find this information on the model and serial number label, located

on the inside wall of the refrigerator compartment.

Dealer name

Serial number

Address

Phone number

Model number

Purchase date

To order stainless steel cleaner or replacement filters, call

1-800-442-9991 and ask for the part number listed below or

contact your authorized Whirlpool dealer. In Canada, call

1-800-461-5681.

Stainless Steel Cleaner & Polish:

Order Part #4396095

In Canada, Order Part #31462B

Replacement Filter:

Order Part #4396701 (L200V / NL120V / NLC120V)

2314412

Wh_l ° 1

_u0;,o;..o,.,o ,.............. /j2;;,;7;_;,

TODO LO OUE [I'_AGINAS _

REFRIGERATORSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet. • Use nonflammable cleaner.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

[] Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice or water (on some

models).

SAVE THESE INSTRUCTIONS

Proper Disposal of YourOldRefrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Do not use sharp instruments, rubbing alcohol, flammable fluids,

or abrasive cleaners to remove tape or glue. These products can

damage the surface of your refrigerator. For more information, see

"Refrigerator Safety."

IMPORTANT: Do not remove the white foam air return insert from

behind the control panel on the ceiling of the refrigerator. If the

insert is removed, ice may migrate down from the freezer and

cause icicles to form.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Clean Before Using

After you remove all of the package materials, clean the inside of

your refrigerator before using it. See the cleaning instructions in

"Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for a 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on the

hinge side (some models require more) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall below 55°F

(13°C).

_/2"(1.25 cm)

II I

2"(5.os cm)/

7^ _ _ _ _ • } _ _

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator or

Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source and

reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver • %11Drill bit

• 7/16IIand 1/211Open-end or two • Hand drill or electric drill

adjustable wrenches (properly grounded)

• 1/411nut driver

NOTE: Your refrigerator dealer has a kit available with a %11

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/16"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 - 827 kPa) is required to operate the water dispenser

and ice maker. If you have questions about your water pressure,

call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 - 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

• If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water Filtration

System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line is

connected, turn the ice maker OFE

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"to 11/4'' (1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the

water pipe. Add 7 ft. (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both

ends of copper tubing are cut square.

Using a grounded drill, drill a 1/4"hole in the cold water pipe

you have selected.

. ..........A

G ...........B

F E D v

A. Cold water pipe E. Compression sleeve

B. Pipe clamp F.Shutoff valve

C. Copper tubing G.Packing nut

D. Compression nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so washer makes a watertight seal.

Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut onto the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and turn

ON the main water supply. Flush the tubing until water is clear.

Turn OFF the shutoff valve on the water pipe. Coil the copper

tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do not

overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help prevent

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A. Tube clamp

B. Copper tubing

C. Compression nut

D. Valve inlet

The ice maker is equipped with a built-in water strainer. If your

water conditions require a second water strainer, install it in

the 1/4"(6.35 mm) water line at either tube connection. Obtain

a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the shipping tape and the black, nylon

plug from the gray, coiled water tubing on the rear of the

refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a 1/4"x 1/4"coupling is needed in order to connect the

water tubing to an existing household water line. Thread the

provided nut onto the coupling on the end of the copper

tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B C

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupling (provided)

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

D E F G

E. Ferrule (purchased)

F. Nut (purchased)

G. Household waterline

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the shipping tape and the black, nylon

plug from the gray, coiled water tubing on the rear of the

refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

r/ II

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Water Dispenser."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely

fill ice container.

TOOLS NEEDED: %6" hex-head socket wrench, #2 Phillips

screwdriver, flat-blade screwdriver, %6" open-end wrench, flat 2"

putty knife.

IMPORTANT:

• All graphics referenced in the following instructions are

included later in this section after "Final Steps." The graphics

shown are for a right-hand swing refrigerator (hinges factory

installed on the right).

• If you only want to remove and replace the doors, see

"Remove Doors and Hinges" and "Replace Doors and

Hinges."

• Depending on your model, you may have standard (Style 1) or

contour (Style 2) doors. If you are going to reverse the door

swing, follow the instructions for the appropriate door style.

• Before you begin, turn the refrigerator control OFE and

remove food and adjustable door or utility bins from doors.

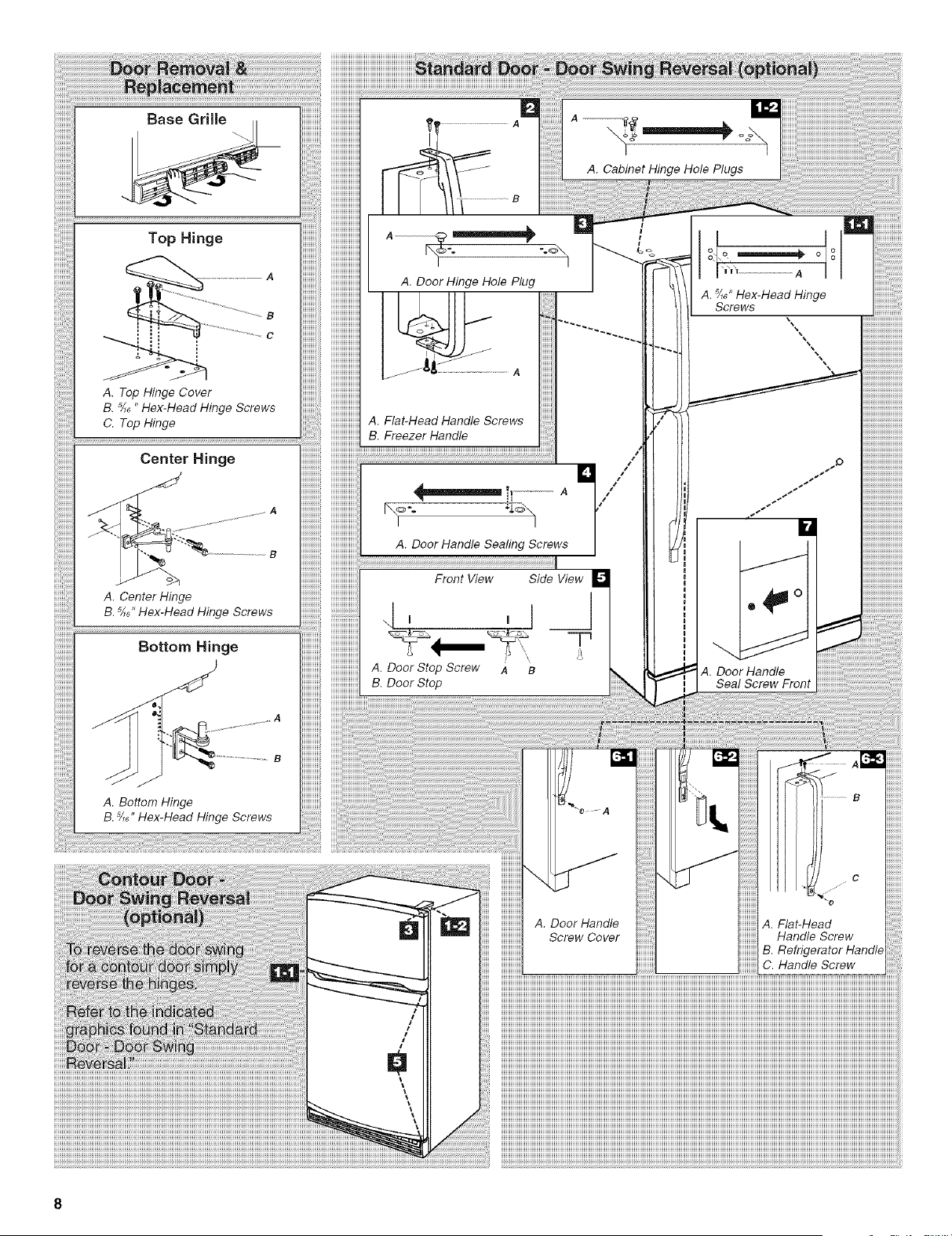

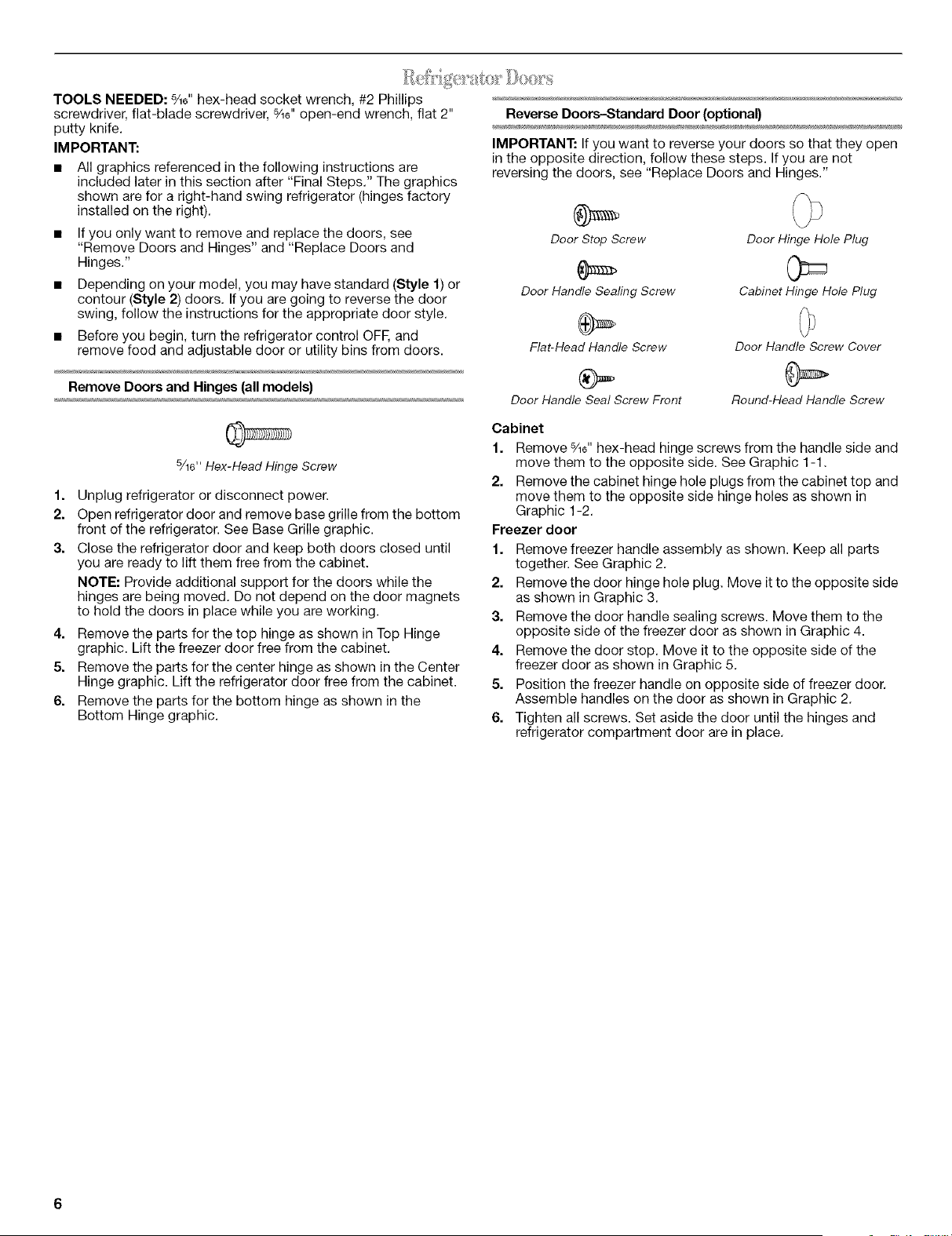

Remove Doors and Hinges (all models)

5/16" Hex-Head Hinge Screw

1. Unplug refrigerator or disconnect power.

2. Open refrigerator door and remove base grille from the bottom

front of the refrigerator. See Base Grille graphic.

3. Close the refrigerator door and keep both doors closed until

you are ready to lift them free from the cabinet.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

4. Remove the parts for the top hinge as shown in Top Hinge

graphic. Lift the freezer door free from the cabinet.

5. Remove the parts for the center hinge as shown in the Center

Hinge graphic. Lift the refrigerator door free from the cabinet.

6. Remove the parts for the bottom hinge as shown in the

Bottom Hinge graphic.

Reverse Doors-Standard Door (optional)

IMPORTANT: If you want to reverse your doors so that they open

in the opposite direction, follow these steps. If you are not

reversing the doors, see "Replace Doors and Hinges."

Door Stop Screw

Door Handle Sealing Screw

Flat-Head Handle Screw

Door Handle Seal Screw Front

Door Hinge Hole Plug

Cabinet Hinge Hole Plug

Door Handle Screw Cover

Round-Head Handle Screw

Cabinet

1. Remove %6" hex-head hinge screws from the handle side and

move them to the opposite side. See Graphic 1-1.

2. Remove the cabinet hinge hole plugs from the cabinet top and

move them to the opposite side hinge holes as shown in

Graphic 1-2.

Freezer door

1. Remove freezer handle assembly as shown. Keep all parts

together. See Graphic 2.

2. Remove the door hinge hole plug. Move it to the opposite side

as shown in Graphic 3.

3. Remove the door handle sealing screws. Move them to the

opposite side of the freezer door as shown in Graphic 4.

4. Remove the door stop. Move it to the opposite side of the

freezer door as shown in Graphic 5.

5. Position the freezer handle on opposite side of freezer door.

Assemble handles on the door as shown in Graphic 2.

6. Tighten all screws. Set aside the door until the hinges and

refrigerator compartment door are in place.

Refrigerator door

1. Remove refrigerator handle bottom trim. For Style 1, remove

the handle screw cover. See Graphic 6-1. For Style 2, slide

trim down as shown in Graphic 6-2.

2. Remove the refrigerator handle assembly as shown. Keep all

parts together. See Graphic 6-3.

3. Remove the door hinge hole plug from refrigerator door. Move

it to the opposite side hinge hole as shown in Graphic 3.

4. Remove the door handle sealing screws. Move them to the

opposite side of the refrigerator door as shown in Graphic 4.

5. Remove the door handle seal screw front. Move it to the

opposite side of the refrigerator door as shown in Graphic 7.

6. Remove the door stop. Move it to the opposite side of the

refrigerator door as shown in Graphic 5.

7. Position the refrigerator handle on opposite side of the

refrigerator door as shown in Graphic 6-3. Drive the two top

screws in the handle first. Align the lower portion of the handle

and drive the bottom screw.

8. Align refrigerator bottom trim. For Style 1, replace the door

handle screw cover. See Graphic 6-1. For Style 2, slide trim

into place. See Graphic 6-2.

9. Tighten all screws. Set aside refrigerator door until bottom

hinge is installed on product.

Reverse Doors-Contour Door (optional)

Cabinet

1. Remove the %6" hex-head hinge screws from handle side and

move them to the opposite side. See Graphic 1-1.

2. Remove the cabinet hinge hole plugs from the cabinet top and

move them to the opposite side hinge holes as shown in

Graphic 1-2.

Doors

1. Remove the door hinge hole plugs from the top of the freezer

and refrigerator doors. Move them to the opposite side as

shown in Graphic 3.

2. Remove the door stops from both the freezer and the

refrigerator doors and move them to the opposite side. See

Graphic 5.

Replace Doors and Hinges (all models)

NOTE: Graphic may be reversed if door swing is reversed.

1. Replace the parts for the bottom hinge as shown and tighten

screws. See Bottom Hinge graphic. Replace the refrigerator

door.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

2. Assemble the parts for the center hinge as shown and tighten

all screws. See Center Hinge graphic. Replace the freezer

door.

3. Assemble the parts of the top hinge as shown in the Top

Hinge graphic. Do not tighten the screws completely.

4. Line up the doors so that the bottom of the freezer door aligns

evenly with the top of the refrigerator door. Tighten all screws.

Final Steps (all models)

1. Check all the holes to make sure that hole plugs and screws

are in place. Reinstall the top hinge cover as shown in the Top

Hinge graphic.

2. Replace the base grille. See Base Grille graphic.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

3. Plug into a grounded 3 prong outlet.

4. Reset the controls. See "Using the Control(s)."

5. Return all removable door parts to doors and food to

refrigerator.

Base Grille

Top Hinge

A. Top Hinge Cover

B. 5/6"Hex-Head Hinge Screws

C. Top Hinge

Center Hinge

A. Center Hinge

B. 5/6" Hex-Head Hinge Screws

Bottom Hinge

A. Bottom Hinge

B. 5/_6"Hex-Head Hinge Screws

[]

A. Door Hinge Hole Plug

A. Flat-Head Handle Screws

B. Freezer Handle

A. Door Handle Sealing Screws

Front View Side View

A. Door Stop Screw A B

B. Door Stop

A. Cabinet Hinge Hole Plugs

A. 5/_e"Hex-Head Hinge

Screws

A. Door Handle

Seal Screw Front

A. Door Handle

Screw Cover

A. Flat-Head

Handle Screw

B. Refrigerator Handl6

C. Handle Screw

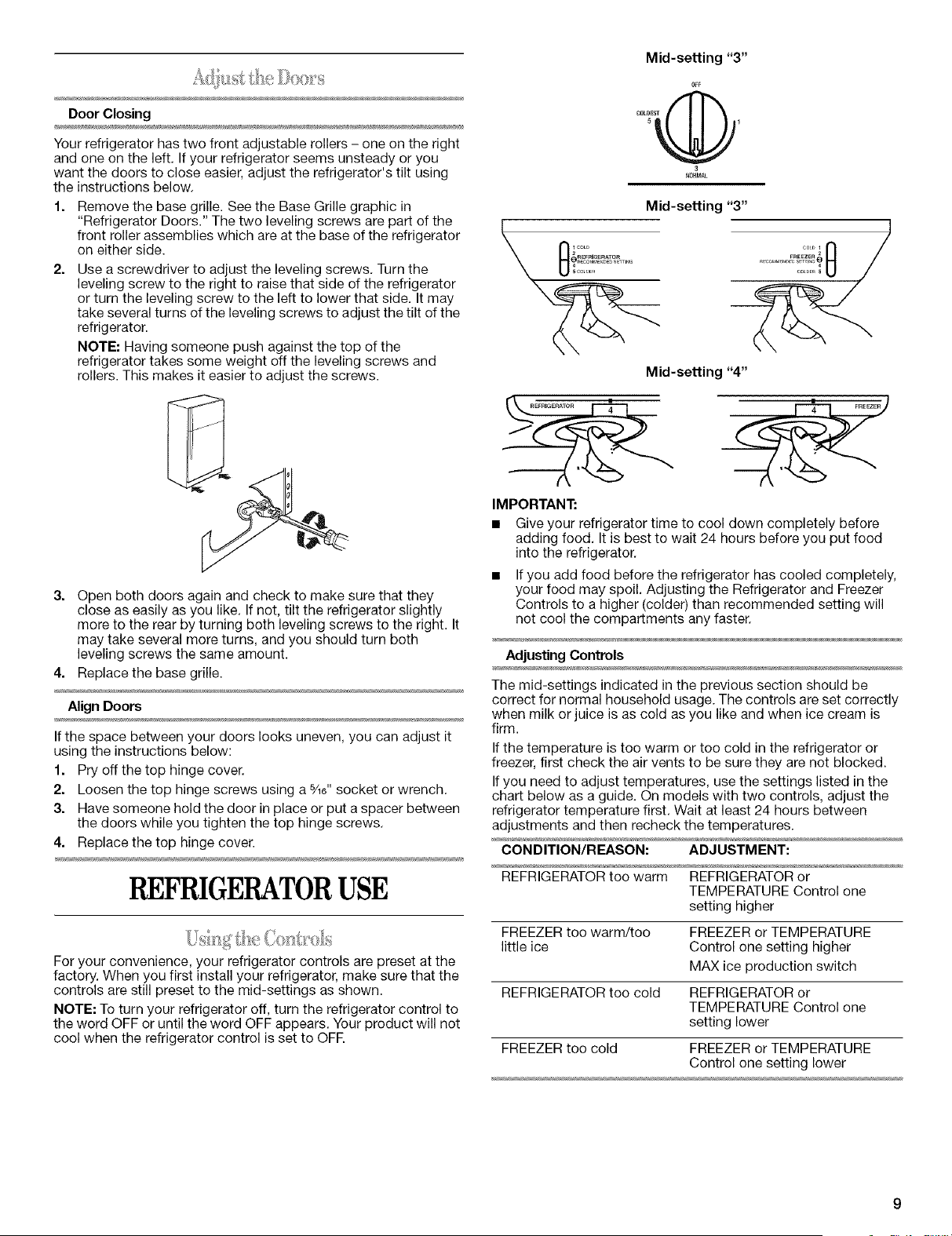

Door Closing

Your refrigerator has two front adjustable rollers - one on the right

and one on the left. If your refrigerator seems unsteady or you

want the doors to close easier, adjust the refrigerator's tilt using

the instructions below.

1. Remove the base grille. See the Base Grille graphic in

"Refrigerator Doors." The two leveling screws are part of the

front roller assemblies which are at the base of the refrigerator

on either side.

2. Use a screwdriver to adjust the leveling screws. Turn the

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. It may

take several turns of the leveling screws to adjust the tilt of the

refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws and

rollers. This makes it easier to adjust the screws.

3. Open both doors again and check to make sure that they

close as easily as you like. If not, tilt the refrigerator slightly

more to the rear by turning both leveling screws to the right. It

may take several more turns, and you should turn both

leveling screws the same amount.

4. Replace the base grille.

Align Doors

If the space between your doors looks uneven, you can adjust it

using the instructions below:

1. Pry off the top hinge cover.

2. Loosen the top hinge screws using a %6" socket or wrench.

3. Have someone hold the door in place or put a spacer between

the doors while you tighten the top hinge screws.

4. Replace the top hinge cover.

REFRIGERATORUSE

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset to the mid-settings as shown.

NOTE: To turn your refrigerator off, turn the refrigerator control to

the word OFF or until the word OFF appears. Your product will not

cool when the refrigerator control is set to OFR

Mid-setting "3"

OFF

5 1

Mid-setting "3"

Mid-setting "4"

IMPORTANT:

Give your refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food

into the refrigerator.

If you add food before the refrigerator has cooled completely,

your food may spoil. Adjusting the Refrigerator and Freezer

Controls to a higher (colder) than recommended setting will

not cool the compartments any faster.

Adjusting Controls

The mid-settings indicated in the previous section should be

correct for normal household usage. The controls are set correctly

when milk or juice is as cold as you like and when ice cream is

firm.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not blocked.

If you need to adjust temperatures, use the settings listed in the

chart below as a guide. On models with two controls, adjust the

refrigerator temperature first. Wait at least 24 hours between

adjustments and then recheck the temperatures.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR or

TEMPERATURE Control one

setting higher

FREEZER too warm/too FREEZER or TEMPERATURE

little ice Control one setting higher

MAX ice production switch

REFRIGERATOR too cold REFRIGERATOR or

TEMPERATURE Control one

setting lower

FREEZER too cold FREEZER or TEMPERATURE

Control one setting lower

Youcancontroltheamountofhumidityinthemoisture-sealed

crisper.AdjustthecontroltoanysettingbetweenLOWandHIGH.

LOW(open)forbeststorageoffruitsandvegetableswithskins.

HIGH(closed)forbeststorageoffresh,leafyvegetables.

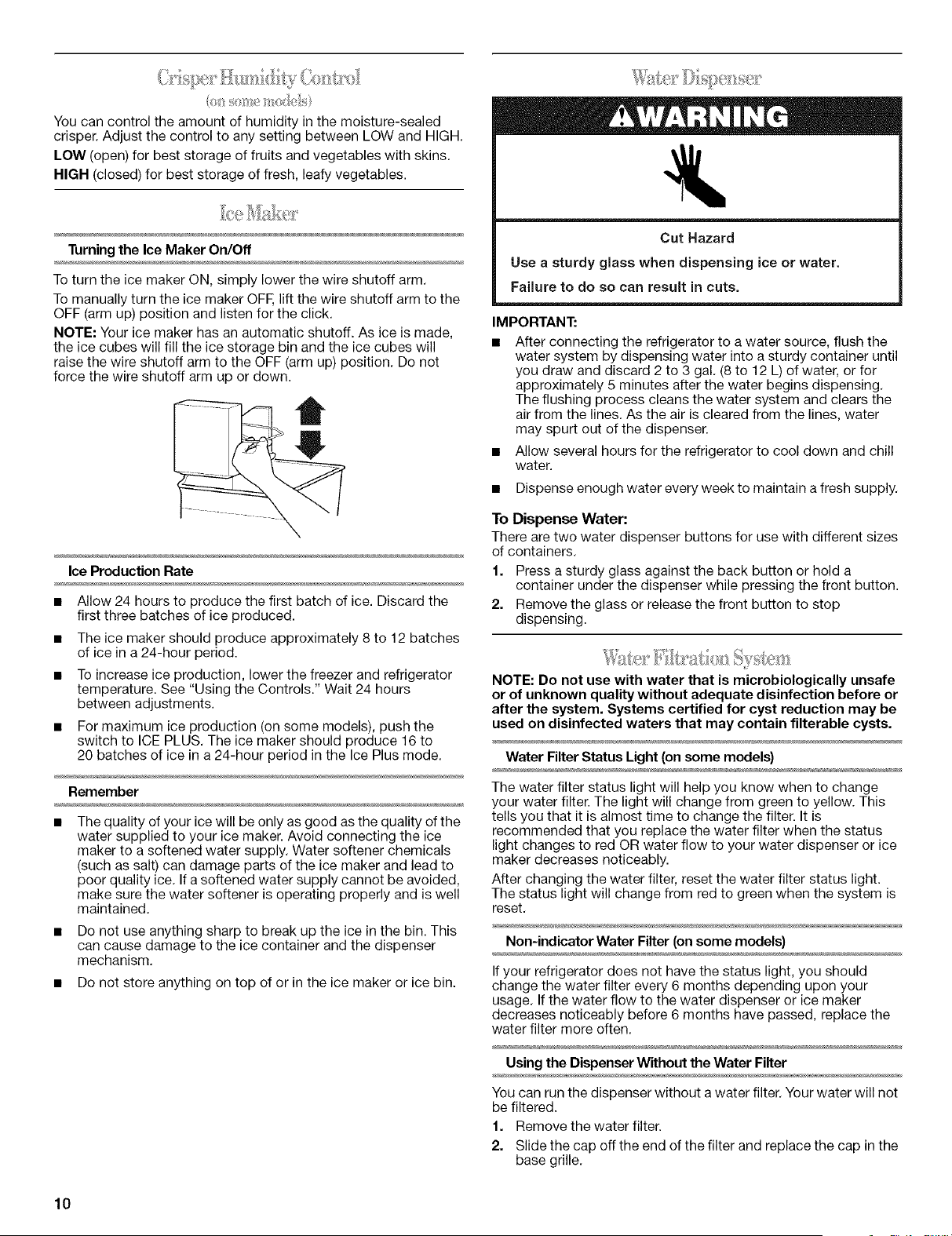

Turning the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.

To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

Ice Production Rate

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

• The ice maker should produce approximately 8 to 12 batches

of ice in a 24-hour period.

• To increase ice production, lower the freezer and refrigerator

temperature. See "Using the Controls." Wait 24 hours

between adjustments.

• For maximum ice production (on some models), push the

switch to ICE PLUS. The ice maker should produce 16 to

20 batches of ice in a 24-hour period in the Ice Plus mode.

Remember

• The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

• Do not use anything sharp to break up the ice in the bin. This

can cause damage to the ice container and the dispenser

mechanism.

• Do not store anything on top of or in the ice maker or ice bin.

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

IMPORTANT:

• After connecting the refrigerator to a water source, flush the

water system by dispensing water into a sturdy container until

you draw and discard 2 to 3 gal. (8 to 12 L) of water, or for

approximately 5 minutes after the water begins dispensing.

The flushing process cleans the water system and clears the

air from the lines. As the air is cleared from the lines, water

may spurt out of the dispenser.

Allow several hours for the refrigerator to cool down and chill

water.

Dispense enough water every week to maintain a fresh supply.

To Dispense Water:

There are two water dispenser buttons for use with different sizes

of containers.

1. Press a sturdy glass against the back button or hold a

container under the dispenser while pressing the front button.

2. Remove the glass or release the front button to stop

dispensing.

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before or

after the system. Systems certified for cyst reduction may be

used on disinfected waters that may contain filterable cysts.

Water Filter Status Light (on some models)

The water filter status light will help you know when to change

your water filter. The light will change from green to yellow. This

tells you that it is almost time to change the filter. It is

recommended that you replace the water filter when the status

light changes to red OR water flow to your water dispenser or ice

maker decreases noticeably.

After changing the water filter, reset the water filter status light.

The status light will change from red to green when the system is

reset.

Non-indicator Water Filter (on some models)

If your refrigerator does not have the status light, you should

change the water filter every 6 months depending upon your

usage. If the water flow to the water dispenser or ice maker

decreases noticeably before 6 months have passed, replace the

water filter more often.

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter. Your water will not

be filtered.

1. Remove the water filter.

2. Slide the cap off the end of the filter and replace the cap in the

base grille.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. Turn the cap until it is firmly in position.

REFRIGERATORCARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

Unplug refrigerator or disconnect power.

Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Removethe base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the

bulb with one of the same size, shape, and wattage.

1. Unplug refrigerator or disconnect power.

2. Remove the bulb from behind the control panel in the

refrigerator or from behind the light shield in the freezer (on

some models). Replace it with a bulb of the same wattage.

3. Plug in refrigerator or reconnect power.

TROUBLESHOOTING

Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

• Power cord unplugged? Plug into a grounded 3 prong outlet.

• Is outlet working? Plug in a lamp to see if the outlet is

working.

• Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator seems noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below are

listed some normal sounds with explanations.

• Buzzing - heard when the water valve opens to fill the ice

maker

• Pulsating - fans/compressor adjusting to optimize

performance

• Hissing/Rattling - flow of refrigerant, movement of water

lines, or from items placed on top of the refrigerator

• Sizzling/Gurgling - water dripping on the heater during

defrost cycle

• Popping - contraction/expansion of inside walls, especially

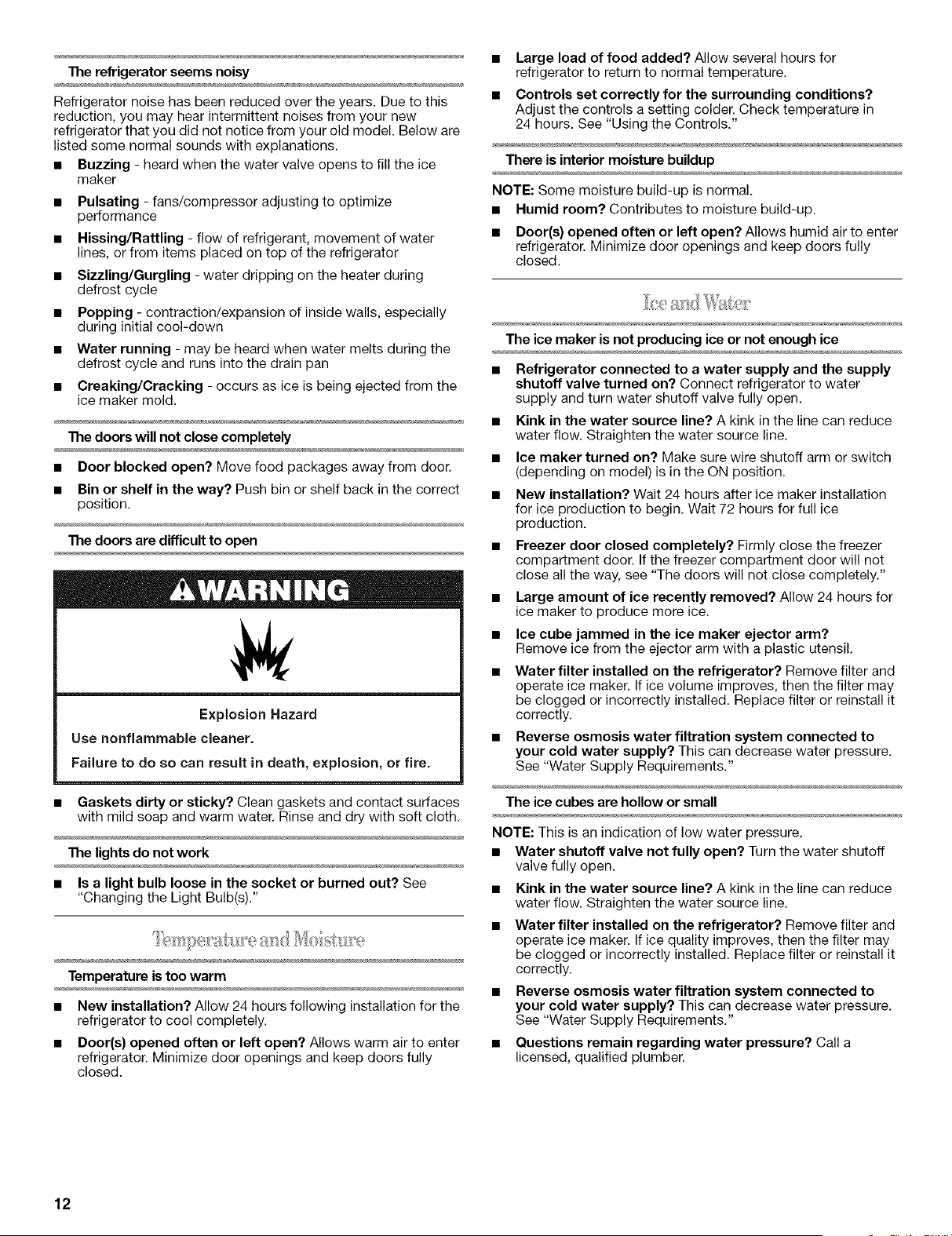

during initial cool-down

• Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

• Gaskets dirty or sticky? Clean gaskets and contact surfaces

with mild soap and warm water. Rinse and dry with soft cloth.

The lights do not work

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulb(s)."

Temperature is too warm

• New installation? Allow 24 hours following installation for the

refrigerator to cool completely.

• Door(s} opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

• Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture build-up is normal.

• Humid room? Contributes to moisture build-up.

• Door(s) opened often or left open? Allows humid air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

The ice maker is not producing ice or not enough ice

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Freezer door closed completely? Firmly close the freezer

compartment door. If the freezer compartment door will not

close all the way, see "The doors will not close completely."

• Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice volume improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Water filter installed on the refrigerator? Remove filter and

operate ice maker. If ice quality improves, then the filter may

be clogged or incorrectly installed. Replace filter or reinstall it

correctly.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

• Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

• Ice stored too long? Discard ice. Wash ice bin, Allow

24 hours for ice maker to make new ice.

• Odor transfer from food? Use airtight, moisture proof

packaging to store food,

• Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

• Water filter installed on the refrigerator? Gray or dark

discoloration in ice indicates that the water filtration system

needs additional flushing. Flush the water system before using

a new water filter. Replace water filter when indicated. See

"Water Filtration System."

The water dispenser will not operate properly

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? Straighten the water source

line.

• New installation? Flush and fill the water system. See "Water

Dispenser."

• Is the water pressure at least 30 psi? The water pressure to

the home determines the flow from the dispenser. See "Water

Supply Requirements,"

• Water filter installed on the refrigerator? Remove filter and

operate dispenser. If water flow increases, the filter may be

clogged or incorrectly installed. Replace filter or reinstall it

correctly,

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure,

See "Water Supply Requirements,"

Water is dripping from the dispenser

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

• New installation? Flush the water system. See "Water

Dispenser."

• Recently changed water filter? Flush the water system. See

"Water Dispenser."

Water from the dispenser is warm

NOTE: Water from the dispenser is only chilled to 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow 24 hours

for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

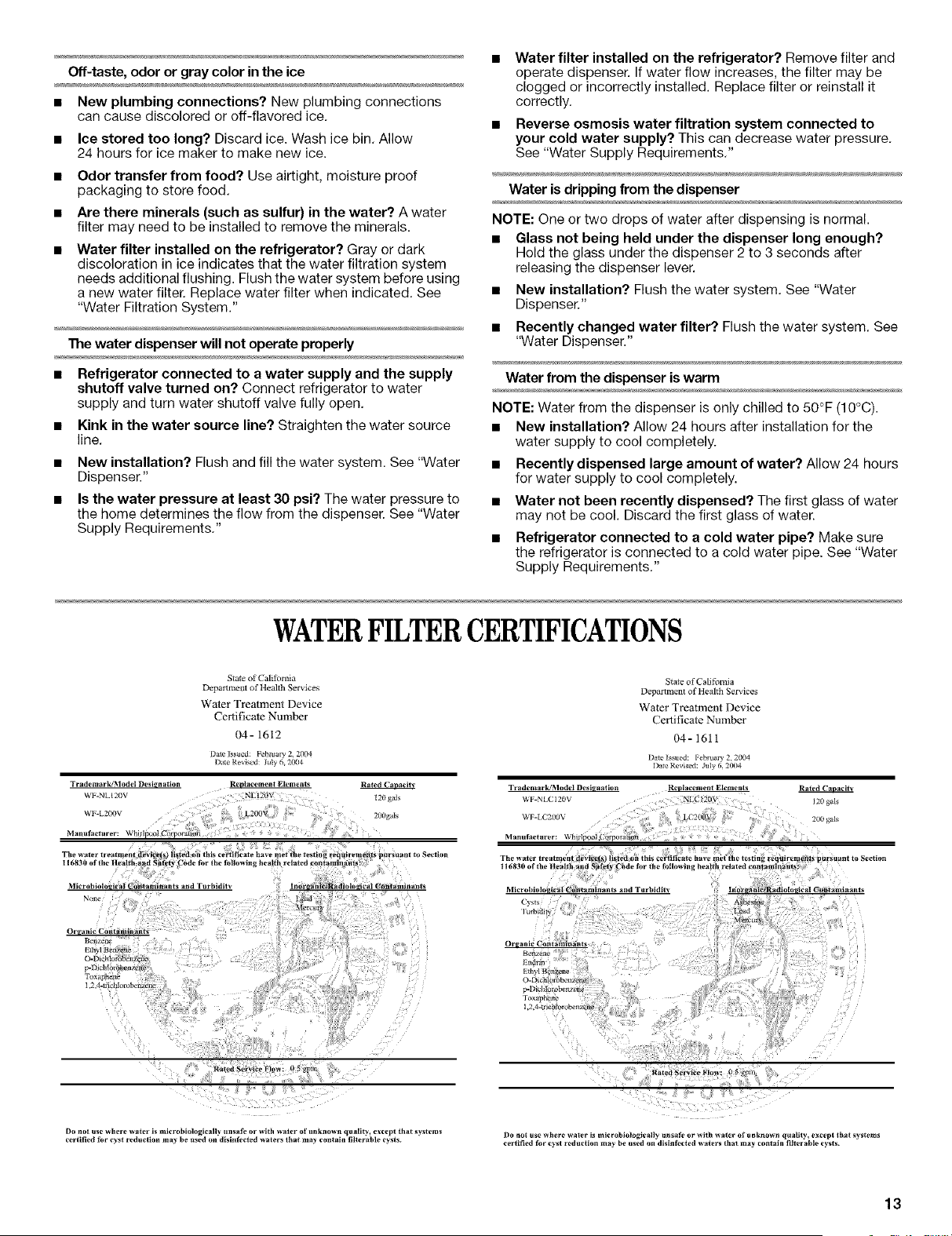

WATERFILTERCERTIFICATIONS

Stare of California

Department of Health Services

Water Trcatment Device

Certificate Number

04- 1612

Date lssued: Pcbiualy 2. 20(H

DateRevised: July 6. 2004

Do not use where '_ ater is microbiologicalty ilnsalk" or *itb w ater of _lnknowll qualit), except that systems

eerlified _r cyst reduction may be _sed on disin_cted waters that may contain lilterahle cysts.

State of California

Department of Health Services

Water Treatment Device

CertificateNumber

04- 1611

Date Issued: I"ebruar5 2, 2004

Date Revised: July 6. 2004

TrademarkJModel D_,signation

Wk-NLCI20V

WF-LC200V

Manufactarer:

Replacement Elements Rated (?a_

120 gals

_c2oo: .... 2oog_d_

116830 of the I

Mierobiolo_i_l _ol_zmi_ants and Turbidity

(ysts

_thyl !_

I)o not use _*here _ater is nficrobiologically tmsalk" or with _ater of t_nknowll qualit), except *hat systems

certified _r cyst reduction may be used on disin fec|ed wa_ers that may coatain lilterable cyst s.

PRODUCTDATASHEETS

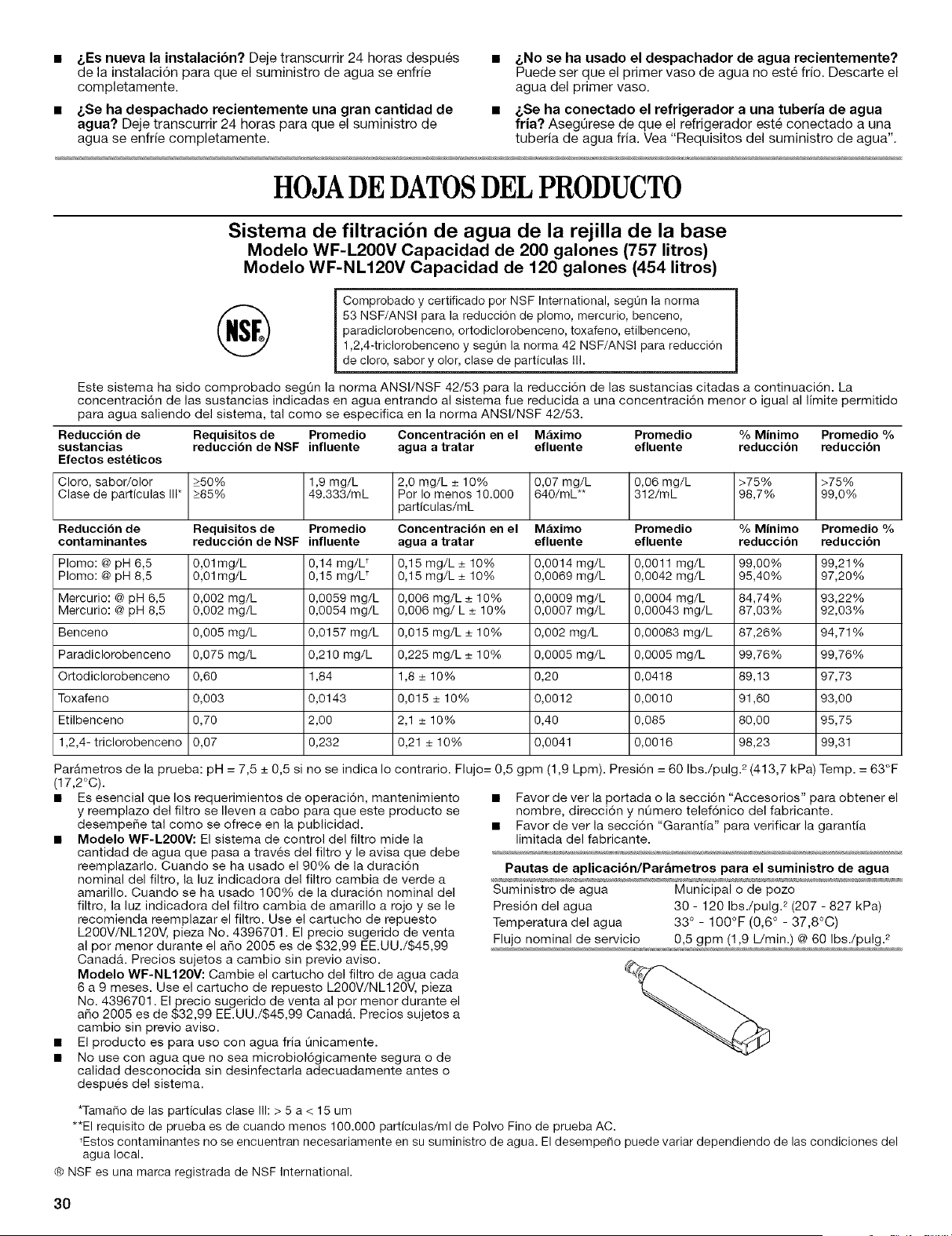

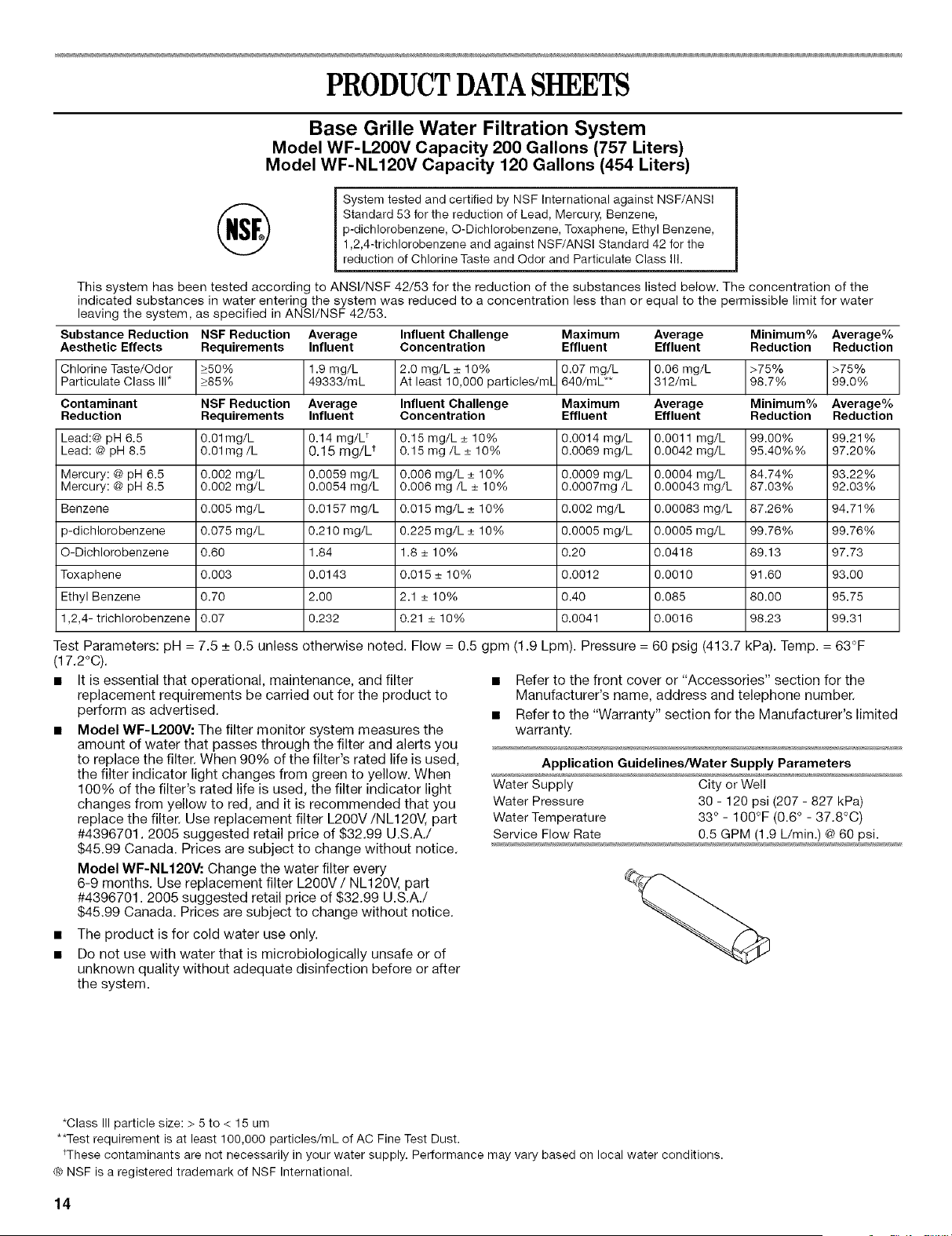

Base Grille Water Filtration System

Model WF-L200V Capacity 200 Gallons (757 Liters)

Model WF-NL120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSF/ANSI

Standard 53 for the reduction of Lead, Mercury, Benzene,

p-dichlorobenzene, O-Dichlorobenzene, Toxaphene, Ethyl Benzene,

1,2,4-trichlorobenzene and against NSF/ANSI Standard 42 for the

reduction of Chlorine Taste and Odor and Particulate Class III.

This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of the

indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water

leaving the system, as specified in ANSl/NSF 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor ->50% 1.9 mg/L 2.0 mg/L _+10% 0.07 mg/L 0.06 mg/L >75% >75%

49333/mL 312/mL 98.7% 99.0%

Part cu ate C ass * _>85% At east 10,000 par_ c es/mL 640/mL**

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead:@ pH 6.5 0.01mg/L 0.14 rag/L* 0.15 mg/L _+10% 0.0014 mg/L 0.0011 mg/L 99.00% 99.21%

Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L t 0.15 mg/L _+10% 0.0069 mg/L 0.0042 mg/L 95.40%% 97.20%

Mercury: @ pH 6.5 0.002 mg/L 0.0059 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.0004 mg/L 84.74% 93.22%

Mercury: @ pH 8.5 0.002 mg/L 0.0054 mg/L 0.006 mg/L _+10% 0.0007mg/L 0.00043 mg/L 87.03% 92.03%

Benzene 0.005 mg/L 0.0157 mg/L 0.015 mg/L _+10% 0.002 mg/L 0.00083 mg/L 87.26% 94.71%

p-dichlorobenzene 0.075 mg/L 0.210 mg/L 0.225 mg/L _+10% 0.0005 mg/L 0.0005 mg/L 99.76% 99.76%

O-Dichlorobenzene 0.60 1.84 1.8 _+10% 0.20 0.0418 89.13 97.73

Toxaphene 0.003 0.0143 0.015 _+10% 0.0012 0.0010 91.60 93.00

Ethyl Benzene 0.70 2.00 2.1 _+10% 0.40 0.085 80.00 95.75

1,2,4- trichlorobenzene 0.07 0.232 0.21 _+10% 0.0041 0.0016 98.23 99.31

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

(17.2°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-L2OOV: The filter monitor system measures the

amount of water that passes through the filter and alerts you

to replace the filter. When 90% of the filter's rated life is used,

the filter indicator light changes from green to yellow. When

100% of the filter's rated life is used, the filter indicator light

changes from yellow to red, and it is recommended that you

replace the filter. Use replacement filter L200V/NL120V, part

#4396701. 2005 suggested retail price of $32.99 U.S.A./

$45.99 Canada. Prices are subject to change without notice.

Model WF-NL120V: Change the water filter every

6-9 months. Use replacement filter L200V/NL120V, part

#4396701. 2005 suggested retail price of $32.99 U.S.A./

$45.99 Canada. Prices are subject to change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 GPM (1.9 L/min.) @ 60 psi.

*Class III particle size: > 5 to < 15 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

@ NSF is a registered trademark of NSF International.

Base Grille Water Filtration System

Model WF-NLC120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSF/ANSI

Standard 53 for the reduction of Lead, Mercury, Benzene,

p-dichlorobenzene, Cysts, Turbidity, Asbestos, Endrin,

O-Dichlorobenzene, Toxaphene, Ethyl Benzene, 1,2,4-trichlorobenzene

and against NSF/ANSI Standard 42 for the reduction of Chlorine Taste

and Odor and Particulate Class I.

This system has been tested according to ANSI/NSF 42/53 for the reduction of the substances listed below. The concentration of the

indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water

leaving the system, as specified in ANSl/NSF 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _>50% 1.9 mg/L 2.0 mg/L _+10% 0.12 mg/L 0.08 mg/L >75% >75%

50,000/mL** 15,725/mL 99.7%

Part cu ate C ass _>85% 5,300,000/mL At east 10,000 par_ c es/mL 99.0%

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum% Average%

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.Olmg/L 0.14 mg/L t 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.29% 99.29%

Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L r 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.32% 99.32%

Mercury: @ pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0005 mg/L 0.0003 mg/L 91.37% 94.82%

Mercury: @ pH 8.5 0.002 mg/L 0.0055 mg/L 0.006 mg/L _+10% 0.0013 mg/L 0.0005 mg/L 76.36% 90.90%

Benzene 0.005 mg/L 0.0153 mg/L 0.015 mg/L _+10% 0.0036 mg/L 0.0014 mg/L 76.47% 90.84%

p-dichlorobenzene 0.075 mg/L 0.215 mg/L 0.225 mg/L _+10% 0.0037 mg/L 0.0010 mg/L 98.27% 99.52%

Asbestos 99.0%** 842 x 107 107to 10_fibers/L e 1.6 x 107 mg/L 1.6 x 107 mg/L 99.81 99.81%

Cysts _ 99.95% 165,500/mL 50,000/L min. 1 mg/L 1 mg/L 99.99% 99.99%

Turbidity 0.5 NTU 11.75 NTU 11 _+1 NTU 0.38 NTU 0.22 NTU 96.76% 98.12%

Endrin 0.002 0.0056 0.006 _+10% 0.0007 0.0004 87.50 92.85

O-Dichlorobenzene 0.60 1.84 1.8 _+10% 0.33 0.071 82.06 96.14

Toxaphene 0.003 0.0143 0.015 _+10% 0.001 0.001 93.00 93.00

Ethyl Benzene 0.70 2.00 2.1 +_10% 0.60 0.169 70.00 91.55

1,2,4- trichlorobenzene 0.07 0.232 0.21 _+10% 0.0025 0.0007 98.92 99.69

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

(17.2°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-NLC120V: Change the water filter cartridge every

6-9 months. Use replacement cartridge NLC120V, part

#4396701. 2005 suggested retail price of $32.99 U.S.A./

$45.99 Canada. Prices are subject to change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 GPM (1.89 L/min.) @ 60 psi.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

WHIRLPOOL®REFRIGERATORWARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator (excluding the water filter) is operated and maintained according to

instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP will pay for FSP ® replacement

parts and repair labor costs to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated

service company.

On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated

and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP will

pay for replacement parts to correct defects in materials and workmanship.

SECOND THROUGH FIFTH YEAR FULL WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS AS LISTED

In the second through fifth years from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP will pay for FSP® replacement parts and

repair labor costs to correct defects in materials or workmanship in the sealed refrigeration system. These parts are: compressor,

evaporator, condenser, dryer, and connecting tubing. Service must be provided by a Whirlpool designated service company.

Whirlpool Corporation or Whirlpool Canada LP will not pay for:

1. Service calls to correct the installation of your refrigerator, to instruct you how to use your refrigerator, to replace house fuses or

correct house wiring or plumbing, to replace light bulbs, or replacement water filters other than as noted above.

2. Repairs when your refrigerator is used in other than normal, single-family household use.

3. Pickup and delivery. Your refrigerator is designed to be repaired in the home.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, improper installation, acts of God, or use of products not

approved by Whirlpool Corporation or Whirlpool Canada LR

5. Any food loss due to product failure.

6. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

7. Replacement parts or repair labor costs for units operated outside the United States or Canada.

8. In Canada, travel or transportation expenses for customers who reside in remote areas.

WHIRLPOOL CORPORATION OR WHIRLPOOL CANADA LP SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES

Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation

may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or

province to province.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine

if another warranty applies. 10/04

MANUALDE USOY CUIDADODELREFRIGERADOR

Ayudao servicio t6cnico

Si necesita ayuda o servicio tecnico, vea primero la secci6n

"Soluci6n de problemas". Puede obtener asistencia adicional.

Llamenos al 1-800-253-1301 desde cualquier lugar de los

EE.UU., o escriba a:

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Tambien puede obtener informaci6n visitando nuestro sitio web

en www.whirlpool.com.

En Canada, para recibir asistencia, instalaci6n o servicio,

Ilamenos al 1-800-807-6777, o escriba a:

Whirlpool Canada LP

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

En Canada, visite www.whirlpool.ca.

Favor de incluir un nL_merotelef6nico de dia en su

correspondencia.

Guarde este libro y su comprobante de compra juntos para

referencia futura. Usted debera proporcionar evidencia de la

compra ouna fecha de instalaci6n para obtener servicio bajo

la garantia.

Escriba la siguiente informacidn acerca de su electrodomestico

para ayudarle a obtener asistencia o servicio tecnico si alguna vez

Ilegara a necesitarlo. Debera tenet a mano el nQmero completo

del modelo y de la serie, Puede encontrar esta informaci6n en la

etiqueta con el n0mero de modelo y de serie que esta ubicada en

la pared interior del compartimiento del refrigerador.

Nombre del distribuidor

Nt_mero de serie

Direcci6n

Nt_mero de tel_fono

Nt_mero del modelo

Fecha de compra

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-442-9991 y solicite el n0mero de pieza que se

detalla a continuaci6n o pdngase en contacto con su distribuidor

autorizado de Whirlpool. En CanadA, Ilame al 1-800-461-5681.

Limpiador de Acero Inoxidable:

Pida la pieza No. 4396095

En CanadA, Pida la pieza No. 31462B

Filtro de repuesto:

Pida la pieza No. 4396701 (L200V/NL120V/NLC120V)

SEGURIDADDELREFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el sfmbolo de advertencia de seguridad.

Este simbolo le llama la atencidn sobre peligros potenciales que pueden ocasionar la muerte o una lesidn a

usted y a los demas.

Todos los mensajes de seguridad iran a continuacidn del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no eigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran come reducir las posibilidades de sufrir una lesion y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENOIA: Para reducir el riesgo de incendio choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energfa antes de darle servicio.

• Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• No use un adaptador.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabrica de hielo).

• Use un vase resistente para recibir hielo o agua del

despachador (en algunos modelos).

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

CONSERVAR ESTAS INSTRUCCIONES

C6modeshacerse adecuadamente de su

refrigerador viejo

Antes de tirar su viejo refrigerador o congelador:

• Saquelas puertas.

• Deje los estantes en su lugar para que los nitros no puedan

meterse con facilidad.

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar la muerte

o dafio al cerebro.

IMPORTANTE: El atrapamiento y asfixia de ni_os no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro, aOn si van a quedar ahi "por unos pocos dias". Si

Ud. esta por deshacerse de su refrigerador viejo, per favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

INSTRUCCIONESDEINSTALACION

Peligro de Peso Excesivo

Use dos o mas personas para mover e instalar

el refrigerador,

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda u otro tipo de lesiones.

Quitar los materiales de empaque

No use instrumentos filosos, alcohol para fricciones, I[quidos

inflamables, o productos de limpieza abrasives para eliminar los

restos de cinta o goma. Estos productos pueden da_ar la

superficie de su refrigerador. Para mas informaci6n, vea la

secci6n "Seguridad del refrigerador".

IMPORTANTE: No quite el inserto de espuma blanca de

devoluci6n de aire que esta ubicado detras del panel de control

en el techo del refrigerador. Si se quita el inserto, el hielo puede

bajar del congelador y hacer que se formen gotas de hielo.

Como mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lade ni Io haga

"caminar" cuando Io trate de mover ya que podria daSar

el piso.

Limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo. Vea

las instrucciones de limpieza en la secci6n "Cuidado de su

refrigerador".

Informacion importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras est_,n frfos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como serfa un golpe brusco. Para su protecci6n, el vidrio

templado se ha disefiado para hacerse afiicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se darien al caer.

Peligro de Explosion

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir eeta instruccion puede ocasionar la muerte,

explosion, o incendio.

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de 1/2"(1,25 cm) a cada lado y pot encima. Si Ud,

instala el refrigerador pr6ximo a una pared fija, deje come minimo

2" (5,08 cm) en el lade de la bisagra (algunos modelos necesitan

mas espacio) para permitir que la puerta abra bien. Si su

refrigerador tiene una fabrica de hielo, asegL_rese de que haya

espacio adicional atras para las conexiones de la linea de agua.

NOTA: No se recomienda instalar el refrigerador cerca de un

homo, radiador u otra fuente de calor. No instale el refrigerador

en un lugar donde la temperatura puede ser menor de

55°F (13°C),

2" (5,08 cm)

Peligro de Choque Electrico

Conecte a un contaeto de pared de cone×ion a tierra de

3 terminales.

No quite la terminal de cone×ion a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, ineendio o choque el_etrico.

Antes de mover el refrigerador a su ubicaci6n final, es importante

asegurarse de que tiene la conexi6n electrica adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energfa electrica de 115 Voltios, 60 Hz.,

CA solamente y con fusibles de 15 6 20 amperios, debidamente

conectada a tierra. Se recomienda que use un circuito separado

s61o para su refrigerador. Use un tomacorriente que no se pueda

apagar con un interruptor. No use un cable electrico de extensi6n,

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador odel congelador dependiendo del modelo) en la

posici6n OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a porter el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada,

ReQna las herramientas y piezas necesarias antes de comenzar la

instalaci6n, Lea y siga las instrucciones provistas con cualquiera

de las herramientas enlistadas aquf.

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana • Broca de 1/4"

• Llaves de boca de 7_6"y _/2"0 • Taladro manual 0

dos Ilaves ajustables electrico (debidamente

conectado a tierra)

• Llave para tuercas de 1/4"

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una vMvula de cierre tipo montura de _¼"(6,35 mm), una

uni6n y tuberfa de cobre, Antes de comprar, asegL_rese que la

vMvula tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una vMvula perforadora 0 una vMvula de

montura de 3/16"(4,76 mm) que reduce el flujo de agua y se

obstruye con mils facilidad.

IMPORTANTE:

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomerfa,

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de

cobre s61o en areas donde la temperatura va a permanecer

per encima del punto de congelaci6n.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg _ (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara set entre 30 y 120 Ibs/pulg 2 (207 a

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis inversa

al suministro de agua fria, la presi6n de agua al sistema de

6smosis inversa necesitara ser de un mfnimo de 40 a

60 Ibs/pulg 2 (276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor de

40 a 60 Ibs/pulg 2 (276 a 414 kPa):

• Ffjese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del uso intense.

• Si su refrigerador tiene un filtro de agua, se podra reducir la

presi6n aQn mas si se usa en conjunto con un sistema de

6smosis inversa. Quite el filtro de agua. Vea "Sistema de

filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la conexi6n

del agua, ponga la fabrica de hielo en la posici6n apagado (OFF).

Conexi6n a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. CIERRE el suministro principal de agua. ABRA la Ilave de agua

mas cercana el tiempo suficiente para que la tuberfa de agua

se vacie totalmente.

3. Ubique una tuberia vertical de agua frfa de V2" a 1Y4" (1,25 cm

a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

Asegt_rese de que sea una tuberia de agua frfa.

Una tuberia horizontal funcionara, pete taladre per el lade

superior de la tuberia, no por debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien evita

que se junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n baja de la parte trasera

izquierda del refrigerador hasta la tuberia de agua. Agregue

7 pies (2,1 m) para la limpieza. Use tuberfa de cobre de

V4" (6,35 mm) de diametro externo. Asegt_rese que ambos

extremes de la tuberia de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de

V4" en la tuberfa de agua fria que Ud. eligi6.

....................A

G ._ B ............C

A. Tuberfade agua frfa E.Manga de compresidn

B. Abrazaderapara tuberfa F. Vblvulade cierre

C. Tuberfade cobre G. Tuercade presidn

D. Tuercade compresidn

6. Ajuste la valvula de cierre a la tuberia de agua fria con la

abrazadera para tuberfa. Asegt]rese que el extremo de salida

este firmemente insertado en el orificio taladrado de V4"

(6,35 mm) en la tuberfa de agua y que la arandela este per

debajo de la abrazadera para tuberia. Ajuste la tuerca de

presi6n. Apriete los tornillos de la abrazadera para tuberfa

lentamente yen forma pareja de manera que la arandela

provea un cierre hermetico. No apriete demasiado porque se

puede quebrar la tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberfa de cobre come se muestra. Inserte el extremo

de la tuberfa en el extremo de salida hasta donde sea posible.

Atornille la tuerca de compresi6n sobre el extreme de salida

con una Ilave ajustable. No apriete demasiado.

8. Coloque el extremo libre de la tuberia dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberia hasta que el agua salga limpia. CIERRE la valvula de

cierre del agua en la tuberia de agua. Enrolle la tuberfa de

cobre en espiral.

Conexi6n al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Fije el tubo de cobre a la entrada de la valvula usando una

tuerca de compresi6n y manga de compresi6n como se

muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado.

3. Use la abrazadera para tuberfa en la parte trasera del

refrigerador para afianzar la tuberia al refrigerador segun se

muestra. Esto ayudara a evitar dafios a la tuberfa cuando el

refrigerador se empuje contra la pared posterior.

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

valvula) o tuercas que tienen fugas, con una Ilave de tuercas. No apriete demasiado.

A. Abrazadera para tuberfa C. Tuerca de compresi6n

B. Tubeffa de cobre D. Entrada de la vblvula

La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la linea de agua de

1/4"(6,35 mm) en cualquiera de las conexiones de la tuberfa.

Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicilio.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Quite y deseche la cinta de empaque y el tap6n de nailon

negro de la tuberia gris de agua enrollada en la parte trasera

del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de

1A" x 1/4"para conectar la tuberia de agua a una linea

domestica de agua existente. Enrosque la tuerca provista

sobre el acoplamiento en el extreme de la tuberfa de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

A B C D E F G

A. Tuberfa de agua al D. Acoplamiento (provisto)

refrigerador E. F_rula (adquirida)

B. Tuerca (provista) E Tuerca (adquirida)

C. Bulbo G. Lfnea de agua de la casa

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Quite y deseche la cinta de empaque y el tap6n de nailon

negro de la tuberia gris de agua enrollada en la parte trasera

del refrigerador.

3. Enrosque la tuerca provista sobre la vMvula de agua come se

muestra.

A. Bulbo

B. Tuerca (provista)

4. ABRA la vMvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la vMvula).

C6mo terminar la instalaci6n

Peligro de Choque Electrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extenei6n.

No seguir eetas instruccionee puede ocasionar

la muerte, incendio o choque el_ctrico.

1. Conecte a un contacto de pared de conexi6n a tierra de 3

terminales.

2. Enjuague el sistema de agua. Vea "Despachador de agua".

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dias para que se Ilene completamente el

recipiente para hielo.

HERRAMIENTAS NECESARIAS: Llave tubular de cabeza

hexagonal de %6", destornillador Phillips No.2, destornillador de

cabeza plana, Ilave de boca de %6", cuchillo piano para masilla de

2".

IMPORTANTE:

• Todas las ilustraciones alas que se hace referencia en las

siguientes instrucciones se incluyen mas adelante en esta

secci6n despues de "Pasos finales". Las ilustraciones

muestran un refrigerador con sentido de apertura hacia la

derecha (bisagras instaladas en fabrica a la derecha).

• Si usted s61o quiere quitar las puertas y volverlas a colocar,

vea las secciones "C6mo quitar las puertas y las bisagras" y

"C6mo volver a colocar las puertas y las bisagras".

• Dependiendo de su modelo, puede set que usted tenga

puertas estandar (Estilo 1) o contorneadas (Estilo 2). Si usted

va a invertir el sentido de oscilaci6n de la puerta, siga las

instrucciones para el estilo de puerta adecuado.

• Antes de comenzar, fije el control del refrigerador en OFF

(Apagado), y quite los alimentos y la puerta ajustable o los

recipientes de uso mOltiple de las puertas.

Cbmo quitar las puertas y las bisagras

(todos los modelos)

Tornillo de cabeza hexagonal para bisagra de 5/16"

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Abra la puerta del refrigerador y quite la rejilla base del frente

inferior del refrigerador. Vea la grafica Rejilla de la base.

3. Cierre la puerta del refrigerador y mantenga las dos puertas

cerradas hasta que este listo para separarlas del gabinete.

NOTA: Mientras quita las bisagras disponga de un soporte

adicional para las puertas. No se confie en que los imanes de

las puertas van a sostener las puertas mientras trabaja.

4. Quite los componentes de la bisagra superior como se

muestra en la ilustraci6n Bisagra superior. Levante y quite la

puerta del congelador del gabinete.

5. Quite los componentes de la bisagra central como se muestra

en la ilustracidn de la Bisagra central. Levante y quite la puerta

del refrigerador del gabinete.

6. Quite los componentes de la bisagra inferior como se muestra

en la ilustraci6n Bisagra inferior.

Cambio del sentido de apertura de las puertas - Puerta

estandar (opcional

IMPORTANTE: Siga estas instrucciones si desea que las puertas

abran en el sentido opuesto. Si no desea cambiar el sentido de

apertura de las puertas, vea "Cdmo volver a colocar las puertas y

las bisagras".

Tomillo del ret6n

de la puerta

Tomillo sellador

de la manija de la puerta

Tomillo de cabeza

plana de la manija

Tomillo sellador frontal

de la manija de la puerta

TapSn del orificio

de la bisagra de la puerta

Tapdn del orificio

de la bisagra del gabinete

Tapa del tomillo de

la manija de la puerta

Tomillo de cabeza

redonda de la manija

Gabinete

1. Quite los tornillos de cabeza hexagonal para bisagra de %6"

del lado de la manija y col6quelos del lado opueso. Vea la

ilustraci6n 1-1.

2. Quite los tapones de los agujeros de las bisagras de la parte

superior del gabinete y col6quelos en los agujeros de la

bisagra del lado opuesto como se indica en la ilustraci6n 1-2.

Puerta del congelador

1. Quite la ensambladura de la manija del congelador como se

indica. Conserve juntos todos los componentes. Vea la

ilustraci6n 2.

2. Quite el tap6n del agujero de la bisagra de la puerta.

Col6quelo del lado opuesto como se indica en la ilustraci6n 3.

3. Quite los tornillos selladores de la manija de la puerta.

Col6quelos del lado opuesto de la puerta del congelador

como se indica en la ilustraci6n 4.

4. Quite el reten de la puerta. Col6quelo del lado opuesto de la

puerta del congelador, como se indica en la ilustraci6n 5.

5. Coloque la manija del congelador del lado opuesto de la

puerta del congelador. Instale las manijas en la puerta, como

se indica en la ilustraci6n 2.

6. Apriete todos los tornillos. Ponga la puerta a un lado hasta

que las bisagras y la puerta del compartimiento del

refrigerador esten en su sitio.

Puerta del refrigerador

1. Quite el adorno inferior de la manija del refrigerador. Para el

Estilo 1, quite la cubierta del tornillo de la manija. Vea la

ilustraci6n 6-1. Para el Estile 2, deslice hacia abajo el adorno

come se ilustra en la ilustraci6n 6-2.

2. Quite la ensambladura de la manija del refrigerador come se

indica. Mantenga todos los componentes juntos. Vea la

ilustraci6n 6-3.

3. Quite el tap6n del agujero de la bisagra de la puerta del

refrigerador. Col6quelo en el agujero de la bisagra del lade

opuesto come se indica en la ilustraci6n 3.

4. Quite los tornillos selladores de la manija de la puerta.

Col6quelos del lade opuesto de la puerta del refrigerador

come se indica en la ilustraci6n 4.

5. Quite el tornillo sellador frontal de la manija de la puerta.

Col6quelo del lade opuesto de la puerta del refrigerador come

se indica en la ilustraci6n 7.

6. Quite el reten de la puerta. Col6quelo del lade opuesto de la

puerta del refrigerador come se indica en la ilustraci6n 5.

7. Coloque la manija del refrigerador del lade opuesto de la

puerta del refrigerador come se indica en la ilustraci6n 6-3.

Enrosque primero los dos tornillos superiores de la manija.

Alinee la parte de abajo de la manija y enrosque el tornillo de

abajo.

8. Alinee el adorno inferior de la manija del refrigerador. Para el

Estilo 1, quite la cubierta del tornillo de la manija. Vea la

ilustraci6n 6-1. Para el Estile 2, deslice el adorno en su sitio.

Vea la ilustraci6n 6-2.

9. Apriete todos los tornillos. Ponga la puerta del refrigerador a

un lade hasta que se haya instalado la bisagra inferior en el

producto.

Cambio del sentido de apertura de las Puertas - Puerta

contorneada (opcional)

Gabinete

1. Quite los tornillos de cabeza hexagonal para bisagra de %0"

del lade de la manija y col6quelos del lade opuesto. Vea la

ilustraci6n 1-1.

2. Quite los tapones de los agujeros de las bisagras de la parte

superior del gabinete y col6quelos en los agujeros de la

bisagra del lade opuesto come se muestra en la

ilustraci6n 1-2.

Puertas

1. Quite los tapones de los agujeros de la bisagra de la puerta de

la parte superior de las puertas del congelador y del

refrigerador. Col6quelos del lade opuesto come se indica en

la ilustraci6n 3.

2. Quite los retenes de la puerta del congelador y del refrigerador

y p6ngalos en el lade opuesto. Vea la ilustraci6n 5.

C6mo volver a colocar las puertas y las bisagras

(todos los modelos)

NOTA: Si se cambia el sentido de apertura de la puerta, la imagen

de la puerta pudiera quedar invertida.

1. Vuelva a poner los componentes de la bisagra inferior en su

sitio come se indica y apriete los tornillos. Vea la ilustraci6n

Bisagra inferior. Vuelva a poner en su lugar la puerta del

refrigerador.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para las puertas. No se confie en que los

imanes de las puertas van a sostener las puertas mientras

trabaja.

2. Ensamble los componentes de la bisagra central come se

indica y apriete todos los tornillos. Vea la ilustraci6n Bisagra

central. Vuelva a poner en su lugar la puerta del congelador.

3. Ensamble los componentes de la bisagra superior come se

indica en la ilustraci6n Bisagra superior. No apriete

completamente los tornillos.

4. Alinee las puertas de tal manera que la parte inferior de la

puerta del congelador este alineada uniformemente con la

parte superior de la puerta del refrigerador. Apriete todos los

tornillos.

Pasos finales (todos los modelos)

1. Revise todos los agujeros para cerciorarse que los tapones de

los mismos y los tornillos esten en su lugar. Vuelva a colocar

en su lugar la tapa de la bisagra superior come se indica en la

ilustraci6n Bisagra superior.

2. Vuelva a poner la rejilla de la base. Vea la ilustraci6n Rejilla de

la base.

Peligro de Cheque Electrice

Conecte a un contacto de pared de cone×i6n a tierra de

3 terminales.

No quite la terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extenei6n.

No seguir eetae inetrucciones puede ocasionar

la muerte, incendio o cheque el_ctrico.

3. Conecte a un contacto de pared de conexi6n a tierra de 3

terminales.

4. Vuelva a fijar los controles. Vea la secci6n "Use del(de los)

control(es)".

5. Regrese todas las partes amovibles a las puertas y la comida

al refrigerador.

Rejillade la base

Bisagrasuperior

A. Tapa de ta bisagra superior

B. Tomittos de cabeza

hexagonal de ta bisagra de 5/_6"

C. Bisagra superior

Bisagra central

A. Bisagra central

B. Tornittos de cabeza

hexagonal de ta bisagra de 5/_6"

Bisagra inferior

A. Bisagra inferior

B. Tomittos de cabeza

hexagonal de ta bisagra de 5/_6"

[]

I I

A. Tapdn del orificio

de la bisagra de la puerta

A. Tornillos de cabeza plana

de la manija

B. Manija del congelador

T_¸

I I

A. Tornillos selladores

de la manija de la puerta

Vista frontal Vista lateral

A. Tornitto del ret6n A B

de ta puerta

B. Ret_n de ta puerta

A. Tapones de los orificios

de las bisagras del gabinete

o°t o ,============_o o°

"i'wl ..........................A

A. Tornillos de cabeza

hexagonal de la bisagra

de 5/_6"

"%,

%**

A. Tornillo sellador

frontal de la

manija de la puerta

A. Tapa det tornitlo

de ta manija de

ta puerta

A. Tornitto de cabeza

ptana de ta manija

B. Manija del

refrigerador

C. Tomillo de

Cierre de la puerta

Su refrigerador tiene dos rodillos frontales regulables - uno a la

derecha y otro a la izquierda. Si su refrigerador parece inestable o

usted quiere que las puertas se cierren con mayor facilidad, ajuste

la inclinaci6n del refrigerador usando las instrucciones siguientes.

1. Quite la rejilla de la base. Vea la ilustraci6n de la Rejilla de la

base en "Puertas del refrigerador". Los dos tornillos

niveladores son parte de las piezas de montaje del rodillo

frontal, que estan en la base del refrigerador a cada lado.

2. Use un destornillador para ajustar los tornillos niveladores.

Gire el tornillo nivelador hacia la derecha para levantar ese

lado del refrigerador o gire el tornillo nivelador hacia la

izquierda para bajar ese lade. Puede precisar darle varias

vueltas a los tornillos niveladores para ajustar la inclinaci6n

del refrigerador.

NOTA: Haga que alguien empuje la parte superior del

refrigerador, Io cual quita algo de peso de los tornillos

niveladores y los rodillos. Esto facilita el ajuste de los tornillos.

3. Abra ambas puertas nuevamente y verifique para asegurarse

que se cierran con la facilidad que usted desea. De Io

contrario, incline el refrigerador ligeramente mas hacia la parte

posterior, girando ambos tornillos niveladores hacia la

derecha. Puede tomar varias vueltas mas, y usted debera

girar ambos tornillos niveladores la misma cantidad de veces.

4. Vuelva a colocar la rejilla de la base.

Alineamiento de las puertas

Si el espacio entre sus puertas parece desigual, puede ajustarlo

usando las instrucciones siguientes:

1. Quite la cubierta de la bisagra superior.

2. Afloje los tornillos de la bisagra superior usando una Ilave

inglesa o de boca tubular de %6".

3. Haga que una persona sostenga la puerta en su lugar o

coloque entre las puertas algo que mantenga el espacio

mientras usted ajusta los tomillos de la bisagra superior.

4. Vuelva a colocar la cubierta de la bisagra superior.

USODESU REFRIGERADOR

Para su conveniencia, los controles del refrigerador vienen

programados desde la fabrica. AI instalar su refrigerador por

primera vez, cerci6rese de que los controles aQn esten prefijados

en los ajustes medios, come se ilustra.

NOTA: Para apagar su refrigerador, gire el control del refrigerador

hacia la palabra Apagado (OFF) o hasta que aparezca la palabra

OFR Su electrodomestico no se enfriara mientras el control del

refrigerador este en OFR

Ajuste medio "3"

OFF

C0LD_S@

5 1

NO_M_

Ajuste medio "3"

Ajuste medio "4"

IMPORTANTE:

• Deje que su refrigerador se enfrie por complete antes de

agregar alimentos. Es mejor esperar 24 horas antes de poner

alimentos en el refrigerador.

• Si agrega alimentos antes de que el refrigerador se haya

enfriado per complete, sus alimentos podrian echarse a

perder. Girar los controles del refrigerador o congelador a un

ajuste mas alto (mas frio) que el recomendado no enfriara los

compartimientos con mayor rapidez.

C6mo ajustar los controles

Los ajustes medios indicados en la secci6n previa (:leben ser los

correctos para el uso normal de un refrigerador familiar. Los

controles estan ajustados correctamente cuando la leche o los

jugos estan tan frios como Ud. desea y cuando el helado tiene

consistencia firme.

Si la temperatura esta demasiado caliente o demasiado fria en el

refrigerador o en el congelador, primero verifique los conductos

de ventilaci6n para asegurarse de que no estan bloqueados.

Si necesita regular las temperaturas, utilice como gufa los ajustes

que se enumeran en la tabla siguiente. Para modelos con (:los

controles, ajuste primero la temperatura del refrigerador. Espere

por Io menos 24 horas entre un ajuste y otro, y despues vuelva a

verificar las temperaturas.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR Control del REFRIGERADOR o

demasiado caliente de la TEMPERATURA un ajuste

mas alto

CONGELADOR Control del CONGELADOR o de

demasiado caliente/muy la TEMPERATURA un ajuste

poco hielo mas alto

Interrupter de la producci6n

maxima de hielo (MAX)

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR Control del REFRIGERADOR o

demasiado frio de la TEMPERATURA un ajuste

mas bajo

CONGELADOR Control del CONGELADOR o de

demasiado frio la TEMPERATURA un ajuste

mas bajo

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).

LOW (Bajo - posici6n abierta) para el mejor almacenamiento de

frutas y verduras con cascaras.

HIGH (Alto - posici6n cerrada) para el mejor almacenamiento de

vegetales de hoja frescos.

Para encender y apagar la fabrica de hielo

Para poner a funcionar (ON) la fabrica de hielo, sencillamente baje

el brazo de control de alambre.

Para apagar (OFF) la fabrica de hielo manualmente, levante el

brazo de control de alambre a la posici6n Apagada (OFF - brazo

elevado) y escuche el chasquido.

NOTA: Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran el

dep6sito para hielo y estos levantaran el brazo de control de

alambre a la posici6n de apagado (OFF - braze elevado). No

fuerce el brazo de control de alambre hacia arriba o hacia abajo.

Ritmo de la produccibn de hielo

• Deje transcurrir 24 horas para la producci6n del primer Iote de

hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

• La fabrica de hielo debera producir aproximadamente de 8 a

12 tandas de hielo en un periodo de 24 horas.

• Para aumentar la producci6n de hielo, baje la temperatura del

congelador y del refrigerador. Vea "Use de los controles". Deje

transcurrir 24 horas entre ajustes.

• Para una maxima producci6n de hielo (en algunos modelos),

empuje el interruptor hacia ICE PLUS (mas hielo). La fabrica

de hielo debera producir entre 16 y 20 tandas de hielo en un

periodo de 24 horas en el modo Ice Plus.

Recuerde

• La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexi6n de su

fabrica de hielo a un suministro de agua blanda. Los quimicos

para ablandar el agua (como la sal) pueden da_ar ciertos

componentes de la fabrica de hielo y producir un hielo de muy

baja calidad. Si no se puede evitar el use de un suministro de

agua blanda, asegQrese de que el ablandador de agua este

funcionando correctamente y que goce de un buen

mantenimiento.

• No use instrumentos afilados para romper el hielo en el

dep6sito. Esto puede da_ar el balde y el mecanismo de

despachado.

• No guarde nada encima ni dentro de la fabrica de hielo o del

dep6sito de hielo.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua del

despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras.

IMPORTANTE:

• Despues de haber conectado el refrigerador en un suministro

de agua, enjuague el sistema de agua dispensando agua en

un recipiente resistente hasta que haya enjuagado y

descartado de 2 a 3 galones (de 8 a 12 L) de agua, o

aproximadamente por 5 minutes despues de que el agua

comience a salir. El agua que usted saca y descarta limpia el

sistema y ayuda a despejar el aire de las Ifneas. A medida que

sale aire de las Ifneas, es posible que salgan chorros de agua

repentinos del despachador.

• Deje que pasen varias horas para que el refrigerador se enfrie

y pueda enfriar el agua.

• Haga salir suficiente agua cada semana para mantener un

suministro fresco.

Para despachar agua:

Hay dos botones para distribuir agua para uso con recipientes de

distintos tama_os.

1. Oprima un vaso resistente contra el bot6n posterior o

sostenga un recipiente debajo del despachador mientras

oprime el bot6n delantero.

2. Retire el vaso o suelte el bot6n del frente para detener la

salida del agua.

IOTA: No use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reduccibn de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Luz de estado del filtro de agua (en algunos modelos)

La luz de estado del filtro de agua le ayudara a saber cuando

cambiar el filtro de agua. La luz cambiara de verde a amarilla. Esto

le dira que es casi tiempo de cambiar el filtro de agua. Se

recomienda reemplazar el filtro de agua cuando la luz de estado

cambie a rojo O cuando el flujo de agua al despachador de agua

o a la fabrica de hielo disminuya sensiblemente.

Despues de cambiar el filtro de agua, reajuste la luz de estado del

filtro de agua. La luz de estado cambiara de rojo a verde cuando

se reajuste el sistema.

Filtro de agua sin indicador (en algunos modelos)

Si su refrigerador no tiene la luz indicadora de estado, usted debe

cambiar el filtro de agua cada 6 meses segQn el uso. Si el flujo de

agua hacia el despachador de agua o a la fabrica de hielo

disminuye sensiblemente antes de que pasen 6 meses, cambie el

filtro mas seguido.

Uso del despachador sin el filtro de agua

Puede usar el despachador sin un filtro de agua. El agua no estara

filtrada.

1. Quite el filtro de agua.

2. Deslice la tapa del extremo del filtro y vuelva a colocar la tapa

en la rejilla de la base.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Gire la tapa hasta que quede firmemente en su lugar.

CUIDADODESUREFRIGERADOR

Peligro de E×piosion

Use un limpiador no infiamabie.

No eeguir eeta inetruccion puede ocaeionar la muerte,

e×ploeion o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la

deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Para limpiar su refrigerador:

IOTA: No use productos de limpieza abrasivos o asperos, come

aerosoles para ventanas, productos de limpieza para fregar,

liquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos derivados del petr61eo en las partes de

plastico, en el interior y en los revestimientos o juntas de la

puerta. No use toallas de papel, estropajos para fregar u otros

utensilios de limpieza asperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un pa_o liso y un detergente suave

en agua tibia.

3. Lave las superficies externas metalicas pintadas y de acero

inoxidable con una esponja limpia o un paso liso y detergente

suave con agua tibia.

4. No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el

ambiente es particularmente grasoso o polvoriento, o si hay

bastante transito de mascotas en el hogar, el condensador

debera limpiarse cada dos o tres meses para asegurar la

maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de la base.

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las areas abiertas detras de la rejilla y el area de la

superficie frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

IOTA: No todos los focos son adecuados para su refrigerador.

AsegOrese de reemplazar un foco con otro del mismo tamado,

forma y vatiaje.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite el foco que se encuentra detras del panel de control en

el refrigerador o detras de la cubierta de la luz en el

congelador (en algunos modelos). Reemplace el foco con un

foco del mismo vatiaje.

3. Enchufe el refrigerador o reconecte el suministro de energ[a.

SOLUCIONDE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

El refrigerador no funciona

Peligro de Cheque Electrico

Cenecte a un contacto de pared de cone×ion a tierra de

3 terminales.

No quite la terminal de cone×ion a tierra.

No use un adaptader.

No use un cable electrico de extensiono

No seguir estas instrucciones puede ocasionar

la rnuerte, incendio o cheque electrico.

• &Esta desenchufado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• &Funciona el eontaeto? Enchufe una lampara para ver si

funciona el contacto.

• &Hay un fusible fundido o se dispar6 el cortacircuitos?

Reemplace el fusible o reposicione el cortacircuito. Si el

problema continQa, Ilame a un electricista.

• &Estan encendidos los controles? AsegQrese de que los

controles del refrigerador esten encendidos. Vea "Use de los

controles'.

&Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrie per

complete.

NOTA: El ajustar los controles de temperatura en la posici6n

mas fria no enfr[a ningOn compartimiento mas rapido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione per periodos mas

largos que su refrigerador anterior debido al compresor y los

ventiladores de alto rendimiento. Es posible que la unidad

funcione per mas tiempo si la habitacidn esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abiertas.

Parece que el refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a Io largo de los

aries. Debido a esta reduccidn, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habia notado en el

modelo viejo. A continuaci6n se enumeran algunos sonidos

normales con explicaciones.

• Zumbido - se escucha cuando la valvula de agua se abre

para Ilenar la fabrica de hielo

• Sonido pulsante - los ventiladores/el compresor se estan

ajustando para obtener el maximo desempe_o

• Sonido sibilante/vibraciones - flujo de liquido refrigerante,

movimiento de la tuberfa de agua o articulos guardados arriba

del refrigerader

• Chisporroteos/Gorgoteos - agua goteando en el calentador

durante el ciclo de descongelaci6n

• Estallido - contracci6n/expansi6n de la paredes interiores,

especialmente durante el enfriamiento inicial

• Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelacidn y corre hacia la

bandeja recolectora

• Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fabrica de hielo.

Las puertas no cierran completamente

• &Esta bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

• &Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posici6n

correcta.

Es dificil abrir las puertas

• &Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras y las superficies de contacto con jab6n

suave y agua tibia. Enjuague y seque con un par_o suave.

Peligre de Explosion

Use un limpiador no inflamable,

No seguir esta instruccion puede ocasionar la muerte,

explosion o incendio.

Las luces no funcionan

• &Esta flojo o quemado un foco? Vea "C6mo cambiar los

feces".

La temperatura esta demasiado caliente

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrie per

complete.

• &Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire tibio al refrigerador.

Reduzca al minimo el nOmero de veces que abre la puerfa y

mantenga las puertas completamente cerradas.

• &Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a

la temperatura normal.

&Se han ajustado los controles correctamente de acuerdo

con las condiciones circundantes? Ajuste los controles a

mas fifo. Ffjese en la temperatura en 24 horas. Vea "Use de

los controles'.

Hay acumulaci6n de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

• &Esta h_meda la habitaci6n? Esto contribuye a la

acumulaci6n de humedad.

&Se abre(n) o se deja(n) abierta(s) la(s) puerta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.

Reduzca al mfnimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

La fabrica de hielo no produce hielo o no produce suficiente

hielo

• &Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre.

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberfa de suministro de agua.

• &Esta encendida la fabrica de hielo? AsegQrese de que el

braze o interrupter de cierre de alambre (dependiendo del

modelo) este en la posici6n de ON (Encendido).

• &Es nueva la instalacibn? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la producci6n total de

hielo.

• &Esta completamente cerrada la puerta del congelador?

Cierre con firmeza la puerta del compartimiento del

congelador. Si la puerta del compartimiento del congelador no

se cierra completamente, vea "Las puertas no cierran

completamente".

• &Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo produzca mas

hielo.

&Se trabb un cube de hielo en el braze eyector de la

fabrica de hielo?

Saque el hielo del braze eyector con un utensilio de plastico.

&Tiene un filtro de agua instalado en el refrigerader?

Saque el filtro y ponga a funcionar la fabrica de hielo. Si el

volumen de hielo aumenta, el filtro puede estar obstruido o

haberse instalado incorrectamente. Reemplace el filtro o

vuelva a instalarlo correctamente.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisites del

suministro de agua".

Los cubes de hielo son huecos o peque5os

NOTA: Esto es una indicaci6n de baja presi6n de agua.

• &No esta abierta per complete la valvula de cierre de

agua? Abra completamente la valvula de cierre de agua.

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberfa de suministro de agua.

• &Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar la fabrica de hielo. Si

mejora la calidad de hielo, el filtro puede estar obstruido o

haberse instalado incorrectamente. Reemplace el filtro o

vuelva a instalarlo correctamente.

• &Se ha conectado un sistema de filtracibn de agua de

bsmosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Yea "Requisites del

suministro de agua".

• &Ann tiene preguntas acerca de la presi6n de agua? Llame

a un plomero competente autorizado.

El hielo tiene mal saber, mal olor o un color grisaceo

• &Son nuevas las conexiones de plomeria? Las conexiones

nuevas de plomerfa pueden producir un hielo descolorido o

de mal saber.

• &Se han guardado los cubes de hielo per touche tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir

24 horas para que la fabrica de hielo haga hielo nuevo.

• &Ha habido una transferencia de olor de los alimentos?

Use empaques hermeticos contra humedad para almacenar

comida.

&Contiene el agua minerales (come el azufre)? Podria set

necesario instalar un filtro de agua para eliminar los minerales.

&Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el

sistema de filtraci6n de agua necesita enjuagarse mas.

Enjuague el sistema de agua antes de usar un nuevo filtro.

Reemplace el filtro de agua cuando se indique. Vea "Sistema

de filtraci6n de agua".

El despachador de agua no funciona debidamente

• &Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre.

• &Hay un estrechamiento en la tuberfa de suministro de

agua? Enderece la tuberia de suministro de agua.

• &Es nueva la instalacibn? Enjuague y Ilene el sistema de

agua. Vea "Despachador de agua".

• &Esta la presi6n de agua a per Io menos 30 Ib/pulg2? La

presi6n de agua de la casa determina el flujo del

despachador. Vea "Requisites del suministro de agua".

• &Tiene un filtro de agua instalado en el refrigerador?

Saque el filtro y ponga a funcionar el despachador. Si mejora

el flujo de agua, el filtro puede estar obstruido o haberse

instalado incorrectamente. Reemplace el filtro o vuelva a

instalarlo correctamente.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presi6n de agua. Vea "Requisites del

suministro de agua".

El agua gotea del despachador

NOTA: Es normal que caigan una o dos gotas de agua despues

de despachar agua.

• &No se ha puesto el vaso debajo del despachador el

tiempe suficiente? Sostenga el vase debajo del

despachador por 2 a 3 segundos despues de soltar la palanca

del despachador.

• &Es nueva la instalaci6n? Enjuague el sistema de agua. Vea

"Despachador de agua".

• &Ha cambiado recientemente el filtro de agua? Enjuague el

sistema de agua. Vea "Despachador de agua".

El agua del despachador esta tibia

NOTA: El agua del despachador se enfria solamente a 50°F

(10°C).

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el suministro de agua se enfrie

completamente.

• &Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de

agua se enfrie completamente.

• &No se ha usado el despachador de agua recientemente?

Puede ser que el primer vase de agua no este frio. Descarte el

agua del primer vaso.

• &Se ha conectado el refrigerador a una tuberia de agua

fria? AsegQrese de que el refrigerador este conectado a una

tuberia de agua fria. Vea "Requisitos del suministro de agua",

HOJADEDATOSDELPRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo WF-L2OOV Capacidad de 200 galones (757 litros)

Modelo WF-NL120V Capacidad de 120 galones (454 litros)

Comprobado y certificado pAr NSF International, segun la norma

53 NSF/ANSI para la reducci6n de plomo, mercurio, benceno,

paradiclorobenceno, ortodiclorobenceno, toxafeno, etilbenceno,

1,2,4-triclorobenceno y segQn la norma 42 NSF/ANSI para reducci6n

de clare, saber y olAf, clase de parficulas III.

Este sistema ha sido comprobado segOn la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido

para agua saliendo del sistema, tal comA se especifica en la norma ANSI/NSF 42/53.

Reduccibn de Requisitos de Promedio Concentracibn en el M&ximo Promedio % Minimo Promedio %

sustancias reducci6n de NSF influente agua a tratar efluente efluente reducci6n reducci6n

Efectos est_ticos

ClArA, sabor/olor _50% 1,9 mg/L 2,0 mg/L _+10% 0,07 mg/L 0,06 mg/L >75% >75%

Case de part cu as * ->85% 49.333/mL partfculas/mLPOrIo menos 1O.O0O 640/mL** 312/mL 98,7% 99,0%

Reducci6n de Requisitos de Promedio Concentracibn en el M;_ximo Promedio % MinimA Promedio %

contaminantes reducci6n de NSF influente agua a tratar efluente efluente reducci6n reducci6n

Plomo: @ pH 6,5 0,01mg/L 0,14 mg/L* 0,15 mg/L _+10% 0,0014 mg/L 0,0011 mg/L 99,00% 99,21%

Plomo: @ pH 8,5 0,01 mg/L 0,15 mg/U 0,15 mg/L _+10% 0,0069 mg/L 0,0042 mg/L 95,40% 97,20%

Mercuric: @ pH 6,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10% 0,0009 mg/L 0,0004 mg/L 84,74% 93,22%

Mercurio: @ pH 8,5 0,002 mg/L 0,0054 mg/L 0,006 mg/L _+10% 0,0007 mg/L 0,00043 mg/L 87,03% 92,03%

Benceno 0,005 mg/L 0,0157 mg/L 0,015 mg/L _+10% 0,002 mg/L 0,00083 mg/L 87,26% 94,71%

Paradiclorobenceno 0,075 mg/L 0,210 mg/L 0,225 mg/L _+10% 0,0005 mg/L 0,0005 mg/L 99,76% 99,76%

Ortodiclorobenceno 0,60 1,84 1,8 _+10% 0,20 0,0418 89,13 97,73

Toxafeno 0,003 0,0143 0,015 _+10% 0,0012 0,0010 91,60 93,00

Etilbenceno 0,70 2,00 2,1 _+10% 0,40 0,085 80,00 95,75

1,2,4- triclorobenceno 0,07 0,232 0,21 _+10% 0,0041 0,0016 98,23 99,31

ParAmetros de la prueba: pH = 7,5 + 0,5 si no se indica Io

(17,2°C).

• Es esencial que los requerimientos de operaci6n, mantenimiento

y reemplazo del filtro se Ileven a cabo para que este producto se

desempeRe tal comA se ofrece en la publicidad.

• Modelo WF-L20OV: El sistema de control del filtro mide la

cantidad de agua que pasa a trav6s del filtro y le avisa que debe

reemplazarlo. Cuando se ha usado el 90% de la duraci6n

nominal del filtro, la luz indicadora del filtro cambia de verde a

amarillo. Cuando se ha usado 100% de la duraci6n nominal del

filtro, la luz indicadora del filtro cambia de amarillo a rojo y se le

recomienda reemplazar el filtro. Use el cartucho de repuesto

L2OOV/NL120V, pieza No. 4396701. El precio sugerido de venta

al par menor durante el aRo 2005 es de $32,99 EE.UU./$45,99

CanadA. Precios sujetos a cambio sin previo aviso.

Modelo WF-NL120V: Cambie el cartucho del filtro de agua cada

6 a 9 meses. Use el cartucho de repuesto L20OV/NL120V, pieza

No. 4396701. El precio sugerido de venta al pAr menor durante el

aRo 2005 es de $32,99 EE.UU./$45,99 CanadA. Precios sujetos a

cambio sin previo aviso.

• El producto es para USA con agua fria 0nicamente.

• No use con agua que no sea microbiol6gicamente segura o de

calidad desconocida sin desinfectarla adecuadamente antes o

despu6s del sistema.

contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs./pulg. 2 (413,7 kPa) Temp. = 63°F

• Favor de vet la portada o la secci6n "Accesorios" para obtener el

nombre, direcci6n y nOmero telef6nico del fabricante.

• Favor de ver la secci6n "Garantia" para verificar la garanfia

limitada del fabricante.

Pautas de aplicaci6n/ParAmetros para el surninistro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs./pulg? (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @ 60 Ibs./pulg.

q-ama_o de las particulas clase Ill: > 5 a < 15 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

tEstos contaminantes no se encuentran necesariamente en su suministro de agua. El desempefio puede variar dependiendo de las condiciones del

agua local.

® NSF es una marca registrada de NSF International.

Sistema de filtracibn de agua de la rejilla de la base

Modelo WF-NLC120V Capacidad de 120 galones (454 litros)

Sistema comprobado y certificado per NSF International, segQn

la norma 53 NSF/ANSI para la reducci6n de plomo, mercurio,

benceno, paradiclorobenceno, quistes, turbidez, asbestos, endrfn,

ortodiclorobenceno, toxafeno, etilbenceno, 1,2,4-triclorobenceno y

segQn la norma 42 NSF/ANSl para reducci6n de cloro, saber y olor,

clase de partfculas I.

Este sistema ha sido comprobado segOn la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al Ifmite

permitido para agua saliendo del sistema, tal como se especifica en la norma ANSI/NSF 42/53.

Requisitos de Promedio M_ximo Promedio % Minimo % Promedio

reducci6n de NSF influente efluente efluente reducci6n reducci6n

_>50% 1,9 mg/L 0,12 mg/L >75%

>85% 5.300.000/mL 50.000/mL** 99,7%

Reduccibn de

sustancias

Efectos est_ticos

Cloro, sabor/olor

Case de part cu as *

Reducci6n de

contaminantes

Plomo: @ pH 6,5

Plomo: @ pH 8,5

Mercurio: @ pH 6,5

Mercurio: @ pH 8,5

Benceno

Paradiclorobenceno

Asbestos

Quistes _

Turbidez

Endrin

Ortodiclorobenceno

Toxafeno

Etilbenceno

1,2,4- triclorobenceno

Requisitos de

reducci6n de NSF

0,01mg/L

0,002 mg/L

0,005 mg/L

0,075 mg/L

99.0%**

99,95%

0,5 NTU

0,002

0,60

0,003

0,70

0,07

Promedio

influente

0,14 mg/U

0,15 mg/U

0,0058 mg/L

0,0055 mg/L

0,0153 mg/L

0,215 mg/L

842 x 107

165.500/mL

11,75 NTU

0,0056

1,84

0,0143

2,00

0,232

Concentracibn en el

agua a tratar

2,0 mg/L _+10%

Per Io menos 10.000

partfculas/mL

Concentracibn en el

agua a tratar

0,15 rag/L_+ 10%

0,006 mg/L _+10%

0,015 rag/L_+ 10%

0,225 rag/L_+ 10%

107a 10_fibras/U _

50.000/L min.

11 _+1 NTU

0,006 _+10%

1,8 _+10%

0,015 _+10%

2,1 _+10%

0,21 _+10%

M_ximo

efluente

0,001 mg/L

0,0005 mg/L

0,0013 mg/L

0,0036 mg/L

0,0037 mg/L

1,6 x 107 mg/L

1 mg/L

0,38 NTU

0,0007

0,33

0,001

0,60

0,0025

0,08 mg/L

15.725/mL

Promedio

efluente

0,001 mg/L

0,0003 mg/L

0,0005 mg/L

0,0014 mg/L

0,0010 mg/L

1,6 x 107 mg/L

1 mg/L

0,22 NTU

0,0004

0,071

0,001

0,169

0,0007

>75%

99,0%

% Minimo

reducci6n

99,29%

99,32%

91,37%

76,36%

76,47%

98,27%

99,81

99,99%

96,76%

87,50

82,06

93,00

70,00

98,92

% Promedio

reducci6n

99,29%

99,32%

94,82%

90,90%

90,84%

99,52%

99,81%

99,99%

98,12%

92,85

96,14

93,00

91,55

99,69

Parametros de la prueba: pH = 7,5 + 0,5

Temp. = 63°F (17,2°C).

• Es esencial que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para

que este producto se desempeSe tal como se ofrece en la

publicidad.

• Modelo WF-NLC120V: Cambie el cartucho del filtro de agua

cada 6 a 9 meses, Use el cartucho de repuesto NLC120V,

pieza No. 4396701. El precio sugerido de venta al pot menor

durante el a_o 2005 es de $32,99 EE,UU./$45,99 Canada.

Precios sujetos a cambio sin previo aviso.

• El producto es para uso con agua fria 0nicamente.

• No use con agua que no sea microbiol6gicamente segura o

que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema, Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

• Favor de ver la portada o la secci6n "Accesorios" para

obtener el nombre, direcci6n y nQmero telef6nico del

fabricante,

si no se indica Io contrario, Flujo = 0,5 gpm (1,9 Lpm), Presi6n = 60 Ibs./pulg. 2 (413,7 kPa).

• Favor de vet la secci6n "Garantfa" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Par_metros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs./pulg. 2 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,89 L/min.) @ 60 Ibs./pulg. 2

*Tamale de las particulas clase I: >0,5 a <1 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

tEstos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del

agua local.

_Tibras mayores de 10 um de Iongitud

_Basado en la filtracion de quistes de Cryptosporidium parvum

® NSF es una marca registrada de NSF International.

GARANTIADELREFRIGERADORWHIRLPOOL®

GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Durante un afio a partir de la fecha de compra, siempre y cuando se de a este refrigerador (excluyendo el filtro de agua) un uso y

mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool

Canada LP se hara cargo del costo de las piezas de repuesto FSP® y del gasto del trabajo de reparaci6n para corregir defectos en los

materiales o en la mano de obra. El servicio debera set suministrado per una compaSia de servicio designada por Whirlpool.

En los modelos con un filtro de agua: garantia limitada de 30 dias del filtro de agua. Durante 30 d[as a partir de la fecha de compra,

siempre y cuando se de al filtro un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto,

Whirlpool Corporation o Whirlpool Canada LP se hara cargo del costo de las piezas de repuesto para corregir defectos en los

materiales o en la mane de obra.

GARANTIA TOTAL DEL SEGUNDO AL QUINTO AI_IO PARA LAS PARTES DEL SISTEMA

DE REFRIGERACION SELLADO COMO SE INDICA

Del segundo al quinto a_o de la fecha de compra, siempre y cuando se de a este refrigerador un use y mantenimiento de conformidad

con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP se hara cargo del costo de

las piezas de repuesto FSP® y del gasto del trabajo de reparaci6n para corregir defectos en los materiales o en la mano de obra del

sistema de refrigeraci6n sellado. Estas partes son: compresor, evaporador, condensador, secador y los tubes conectores. El servicio

debera ser suministrado per una compafi[a de servicio designada por Whirlpool.

Whirlpool Corporation o Whirlpool Canada LP no pagara por:

1. Visitas de servicio tecnico para corregir la instalaci6n de su refrigerador, para ense_arle a usar su refrigerador, para cambiar fusibles

domesticos o para corregir la instalaci6n electrica o de la tuber[a de la casa, para cambiar focos de luz, o para reemplazar otros

filtros de agua diferentes de los que se mencion6 antes.

2. Reparaciones cuando su refrigerador se use de un modo diferente al domestico normal de una familia.

3. Recogida y entrega. Su refrigerador esta diseSado para set reparado en el hogar.

4. Dafios causados por accidente, alteraci6n, use indebido, abuso, incendio, inundaci6n, instalaci6n incorrecta, actos fortuitos o el

empleo de productos no aprobados por Whirlpool Corporation o Whirlpool Canada LR

5. Cualquier perdida de comida debido alas fallas del producto.

6. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodomestico.

7. Piezas de repuesto o gastos de reparaci6n para unidades que se empleen fuera de los Estados Unidos o CanadA.

8. En CanadA, gastos de viaje o de transporte para clientes que residen en zonas distantes.

WHIRLPOOL CORPORATION O WHIRLPOOL CANADA LP NO SE RESPONSABILIZARAN

POR DAI_IOS INCIDENTALES O CONSECUENTES

Algunos estados o provincias no permiten la exclusi6n o limitaci6n de danes incidentales o consecuentes, de mode que esta exclusi6n

o limitaci6n quizas no le corresponda. Esta garantia le otorga derechos legales especfficos, yes posible que usted tenga tambien otros

derechos, los cuales varian de un estado a otro o de una provincia a otra.

Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor

autorizado de Whirlpool para determinar si corresponde otra garantia. 5/05

p p

GUIDED'UTILISATIONETD'ENTRETIENDUREFRIGERATEUR

Assistance ou service

Si vous avez besoin d'assistance ou de service, consulter d'abord

la section "Depannage". On peut obtenir de I'aide

supplementaire. Nous appeler au 1-800-253-1301 de n'importe

ou aux E.-U., ou ecrire a :

Whirlpool Corporation

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Des informations peuvent egalement _tre obtenues en visitant

notre site sur www.whirlpool.com.

Au Canada, pour assistance, installation ou service, nous appeler

au 1-800-807-6777, ou ecrire a :

Whirlpool Canada LP

Centre d'interaction avec la clientele

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Au Canada, visitez www.whirlpool.ca.

Dans votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

Conservez ce manuel et votre regu de vente ensemble pour

r_f_rence ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre appareil

menager pour vous aider a obtenir assistance ou service en cas

de besoin. Vous devrez connaftre le numero de modele et le

numero de serie au complet. Vous trouverez ces renseignements

sur la plaque signaletique situee sur la paroi interne du

compartiment de refrig6ration.

Nora du marchand

Num_ro de s_rie

Adresse

Num_ro de t_l_phone

Num_ro de module

Date d'achat

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-442-9991 et demander le

numero de piece indique ci-dessous ou contacter votre marchand

autorise Whirlpool. Au Canada, composer

le 1-800-461-5681.

Netteyant et poll pour acier inoxydable :

Commander la piece N ° 4396095

Au Canada, Commander la piece N ° 31462B

Filtre de rechange :

Commander la piece N ° 4396701 (L200V/NL120V/NLC120V)

# # # #

SECURITEDUREFRIGERATEUR

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT'. Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise & 3 alveoles reliee & la terre.

• Ne pas enlever la broche de liaison h la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Utiliser deux ou plus de personnes pour deplacer et installer

le refrigerateur.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en

marche.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle que

I'essence, loin du refrigerateur.

• Debrancher le refrigerateur avant I'installation de la machine

glagons (seulement pour modeles pr_ts a recevoir une

machine a glagons).

• Utiliser un verre robuste pour prendre des gla(_ons ou de

I'eau (sur certains modeles).

• Enlever les portes de votre vieux refrigerateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r6frig6rateur

Risque de suffoquer

Enlever les portes de votre vieux r_frigerateur.

Le non-respect de cette instruction peut causer

un d_ces ou des I_sions cer_brales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un prebleme du passe. Les refrigerateurs jetes eu

abandonnes sont encore dangereux, m_me s'ils sent laisses

abandonnes pendant "quelques jeurs seulement". Si vous veus

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pen6trer facilement.

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer le r_frigerateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Retirer les mat_riaux d'emballage

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever le

ruban adhesif ou la colle. Ces produits peuvent endommager la

surface de votre refrigerateur. Pour plus de renseignements, voir

la section "Securite du refrigerateur".

IMPORTANT : Ne pas enlever le dispositif de refoulement de I'air

en mousse blanche de derriere le panneau de commande sur le

plafond du refrigerateur. Si le dispositif est enleve, de la glace peut

se former en provenance du congelateur et causer la formation de

gla(;ens.

Deplacement de votre refrigerateur :

Votre refrigerateur est Iourd. Lots du deplacement du

refrigerateur pour le nettoyage ou le service, veiller h proteger

le plancher. Toujours tirer le refrigerateur tout droit Iors du

deplacement. Ne pas incliner le refrigerateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommage.

Nettoyage avant I'utilisation

Apres avoir enleve tousles mat@iaux d'emballage, nettoyer

I'int@ieur du refrig6rateur avant de I'utiliser. Voir les instructions de

nettoyage dans la section "Entretien du refrigerateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes a des

changements soudains de temperature ou a un impact tel

que coup brusque. Pour votre protection, le verre trempe est

congu pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les materiaux et les vapeurs inflammables, telle

que ressence, loin du refrigerateuro

Le non-respect de cette instruction peut causer

un deces, une explosion ou un incendie.

Pour obtenir une a@ation appropriee pour votre refrigerateur,

laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) du c6te des charnieres (certains

modeles necessitent davantage d'espace) pour permettre a la

porte de s'ouvrir sans obstruction. Si votre rdrig@ateur comporte

une machine a glagons, s'assurer qu'un espace additionnel est

prevu a I'arriere pour permettre les connexions des conduits

d'eau.

REMARQUE : II est recommande de ne pas installer le

refrig6rateur pres d'un four, d'un radiateur ou de toute autre

source de chaleur. Ne pas installer le refrig@ateur dans un

endroit o(4 la temperature baissera au-dessous de 55°F (13°C).

I--1i--]

V2"11,25cm)

2" (5,08'cm)

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

Avant de placer le refrigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de mise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusible et adequatement

mise a la terre, est necessaire. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.

Utiliser une prise murale qui ne peut pas _tre mise hors circuit a

I'aide d'un commutateur. Ne pas utiliser un cable de rallonge.

REMARQUE : Avant d'executer tout type d'installation, nettoyage

ou remplacement d'une ampoule d'eclairage, tourner la

commande (reglage du thermostat, du refrigerateur ou du

congelateur selon le modele) a OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et tourner de nouveau la commande

(reglage du thermostat, du refrigerateur ou du congelateur selon

le modele) au reglage desire.

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUIS :

• Tournevis a lame plate • Foret de 1/4"

• Cles plates de7Ad' et 1/2"ou deux • Perceuse manuelle ou

cles a molette reglables electrique

(convenablement reliee

• Tourne-ecrou de 1/4" a la terre)

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arr_t a etrier de Zkv"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t a etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier

de Ckzn" (4,76 mm) ou de type a percer, ce qui reduit le debit

d'eau et cause une obstruction plus facilement.

IMPORTANT:

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et v@ifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 30 et 120 Ib/po 2(207 - 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au systeme dolt _tre d'un minimum de 40 a 60 Ib/po 2 (276 -

414 kPa).

Si la pression de I'eau au syst_me d'osmose inverse est inferieure

40 - 60 Ib/po 2(276 - 414 kPa) :

• Verifier pour voir si le filtre a sediments du systeme d'osmose

inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

• Si votre refrigerateur a un filtre a eau, celui-ci peut reduire

encore plus la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Retirer le filtre a eau. Voir

"Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arrat),

Raccordement a la canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une p_riode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/2"a 11/4'' (1,25 cm a 3,18 cm) pres du refrig6rateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,

I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet d'arr_t.

4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur gauche

I'arriere du refrigerateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du rdrigerateur pour le nettoyage. Utiliser un tube en cuivre

de 1/4"(6,35 mm) de diam_tre exterieur. Veiller a ce que le tube

soit coupe d'equerre aux deux extremites.

5. ,g,I'aide d'une perceuse electrique reliee a la terre, percer un

trou de %" dans le tuyau de canalisation d'eau froide choisi.

.....................A

¸"%\ ,_ C

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

F. Robinet d'arr#t

G. Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de 1/4"(6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et

uniformement les vis de la bride de tuyau afin que la rondelle

forme une jonction etanche. Ne pas serrer excessivement car

ceci pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture de

sortie du robinet. Visser I'ecrou de compression sur le raccord

de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustre. Serrer

I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube a I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustre. Ceci aidera a emp_cher les

dommages au tube Iorsque le refrigerateur est pousse contre

lemur.

4. OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

A. Bride du tube C. Ecrou de compression

B. Tube en cuivre D. Valve d'entr_e d'eau

La machine & gla(;ons est equipee d'un filtre & eau incorpor&

Si la qualite de I'eau distribuee Iocalement necessite un

deuxieme filtre & eau, il serait utile de I'installer dans le tube de

raccordement de 1/4"(6,35 mm). On peut obtenir un tel filtre &

eau chez le marchand d'appareils electromenagers le plus

proche.

Style 2

1. Debrancher le refrig@ateur ou deconnecter la source de

courant electrique.

2. Enlever et jeter le ruban d'expedition et le bouchon en nylon

noir du serpentin gris pour I'eau a I'arriere du refrig@ateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez

long, un raccord de 1A"x 1/4"est necessaire afin de connecter

la canalisation d'eau au conduit d'eau existant dans la

maison. Visser I'ecrou fourni sur le raccord a I'extremite du

tube de cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B C D F G

A. Tube vers le r#frig_rateur

B. Ecreu (fourni)

C. Renflement

D. Raccord (fourni)

E. Virole (a acheter)

E Ecrou (a acheted

G. Canalisation

d'eau du domicile

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3

1. Debrancher le refrig@ateur ou deconnecter la source de

courant electrique.

2. Enlever et jeter le ruban d'expedition et le bouchon en nylon

noir du serpentin gris pour I'eau a I'arriere du refrig@ateur.

3= Enfiler I'ecrou fourni dans le robinet d'eau comme sur

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A. Renflement

B. £-crou(foumi)

4. OUVRIR le robinet d'arr@.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Achever I'installation

Risque de choc electrique

Brancher sur une prise a 3 alveoles reli_e a la terre.

Ne pae enlever la broche de liaison a la terre.

Ne pae utiliser un adaptateur,

Ne pae utilieer un cable de rallonge.

Le non=respect de cee instructions peut causer

un deces, un incendie ou un choc electrique.

1. Brancher sur une prise a 3 alveoles reliee a la terre.

2. Vider le systeme d'eau. Voir "Distributeur d'eau".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de glagons. Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac a gla(_ons se

remplisse entierement.

OUTILLAGE REQUlS : cle & douille avec douille hexagonale de

%6", tournevis Phillips n ° 2, tournevis & lame plate, cle plate de

%6", couteau & mastic plat de 2".

IMPORTANT :

• Toutes les illustrations mentionnees dans les instructions

suivantes sont incluses plus loin dans cette section apres

"€:tapes finales". Les illustrations correspondent & un

refrigerateur avec porte s'ouvrant a droite (charnieres

installees a droite & I'usine).

• Si vous desirez seulement enlever et reinstaller les portes, voir

"Demontage - Portes et charnieres" et "Reinstallation - Portes

et charnieres".

• Selon le modele, votre refrigerateur peut comporter des

portes standard (Style 1) ou contour (Style 2). Si vous

souhaitez inverser le sens d'ouverture de la porte, suivre les

instructions pour le style de porte appropri&

• Avant de commencer, tourner la commande du refrig6rateur

OFF (arr_t), et retirer les aliments et tout balconnet de la porte

du refrigerateur.

D_montage - Portes et charnieres (tous les modules)

Vis de charniere a t_te hexagonale de %6"

1. Debrancher le refrigerateur ou couper le courant.

2. Ouvrir la porte du refrigerateur; enlever la grille de la base en

bas a I'avant du refrig6rateur. Voir I'illustration de la grille de la

base.

3. Fermer la porte du refrigerateur; maintenir les deux portes

fermees jusqu'au moment 0(4on est pr_t a les separer de la

caisse de I'appareil.

REMAROUE : Prevoir un support additionnel des portes

pendant la r_installation des charnieres. La force d'attraction

des aimants des portes ne suffit pas ales maintenir en place.

4. Enlever les pieces de la charniere superieure - voir I'illustration

de la charniere superieure. Soulever la porte du compartiment

de congelation pour la separer de la caisse.

5. Enlever les pieces de la charniere centrale - voir I'illustration

de la charniere centrale. Soulever la porte du refrig6rateur

pour la separer de la caisse.

6. Enlever les pieces de la charniere inferieure - voir I'illustration

de la charniere inferieure.

Inversion du sens d'ouverture des portes - porte standard

(facultative)

IMPORTANT : Si on souhaite inverser la position des portes pour

pouvoir les ouvrir dans la direction opposee, preceder comme

suit. S'il n'est pas necessaire de changer I'orientation des portes,

voir la section "Reinstallation - Portes et charnieres".

Vis de butte de la porte

Vis de scellement

de la poignee de la porte

Vis de la poignee _ t_te plate

Vis frontale de scellement

de la poignee de la porte

Bouchon d'obturation

de charni#re de porte

Bouchon d'obturation

de charni#re de caisse

COU vre- vis

de la poign#e de la porte

Vis de poignee

t#te ronde

Caisse

1. Enlever les visa t_te hexagonale de 6/16"de la charniere (c6te

poignee); transferer ces pieces du c6te oppos& Voir

I'illustration 1-1.

2. Enlever les bouchons d'obturation des trous de la charniere

au sommet de la caisse; transferer ceux-ci darts les trous de

charniere du c6te oppos& Voir I'illustration 1-2.

Porte du compartiment de cong_lation

1. Enlever la poignee de la porte du compartiment de

congelation tel qu'illustr& Conserver toutes les pieces

ensemble. Voir I'illustration 2.

2. Enlever le bouchon d'obturation du trou de la charniere de la

porte. Transferer le bouchon du c6te oppos& Voir

I'illustration 3.

3. Enlever les vis de blocage de la poign_e de la porte. Les

transferer du c6te oppose de la porte du compartiment de

congelation. Voir I'illustration 4.

4. Enlever la butee de porte. Transferer la butee du c6te oppose

de la porte du compartiment de congelation. Voir

I'illustration 5.

5. Positionner la poignee du compartiment de congelation du

c6te oppose de la porte. Fixer la poignee sur la porte. Voir

I'illustration 2.

6. Serrer toutes les vis. Conserver la porte a part jusqu'a la mise

en place des charnieres et de la porte du compartiment de

refrigeration.

Porte du refrig_rateur

1. Enlever la garniture inferieure de la poignee de porte. Pour le

Style 1, enlever le couvre-vis de la poignee. Voir

I'illustration 6-1. Pour le Style 2, faire glisser la garniture vers

le bas. Voir I'illustration 6-2.

2. Enlever la poignee de la porte du compartiment de

refrigeration. Voir I'illustration. Conserver toutes les pieces

ensemble. Voir I'illustration 6-3.

3. Enlever le bouchon obturateur de charniere de la porte du

rdrigerateur. Transferer le bouchon d'obturation au trou du

c6te oppose. Voir I'illustration 3.

4. Enlever les vis de blocage de la poignee de la porte. Les

transferer du c6te oppose de la porte du refrigerateur. Voir

I'illustration 4.

5. Enlever la vis frontale de scellement de la poignee de porte. La

transferer du c6te oppose de la porte du refrigerateur. Voir

I'illustration 7.

6. Enlever la butee de porte. La transferer du c6te oppose de la

porte du refrigerateur. Voir I'illustration 5.

7. Positionner la poignee de porte du refrigerateur sur le c6te

oppose de la porte. Voir I'illustration 6-3. Placer d'abord les

deux vis superieures de la poignee. Aligner la partie inferieure

de la poignee, puis visser la vis inferieure.

8. Aligner la garniture inferieure de la poignee de porte. Pour le

Style 1, enlever le couvre-vis de la poignee. Voir

I'illustration 6-1. Pour le Style 2, faire glisser la garniture en

place. Voir I'illustration 6-2.

g. Serrer toutes les vis. Conserver la porte du refrigerateur a part

jusqu'& ce que la charniere inferieure soit installee sur le

refrigerateur.

Inversion du sens d'ouverture des portes - Porte incurv_e

(facultative)

Caisse

1. Enlever les visa t_te hexagonale de %6" de la charniere (c6te

poignee); transferer ces pieces du c6te oppose. Voir

I'illustration 1-1.

2. Enlever les bouchons d'obturation des trous au sommet de la

caisse; transferer ceux-ci dans les trous de charniere du c6te

oppose. Voir I'illustration 1-2.

Portes

1. Enlever les bouchons d'obturation des trous de charniere du

sommet des portes du congelateur et du rdrigerateur.

Transferer les bouchons du c6te oppose. Voir I'illustration 3.

2. Enlever les butees de porte du refrigerateur et du congelateur

et les transferer du c6te oppose. Voir I'illustration 5.

R_installation - Portes et charni_res (tous les modules)

REMARQUE : Si on inverse le sens d'ouverture des portes,

considerer I'image symetrique.

1. Replacer les pieces de la charniere inferieure tel qu'illustre et

resserrer les vis. Voir I'illustration de la charniere inferieure.

Replacer la porte du refrigerateur.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas & les maintenir en place.

2. Assembler les pieces de la charniere centrale. Voir

I'illustration. Serrer toutes les vis. Voir I'illustration de la

charniere centrale. Replacer la porte du compartiment de

congelation.

3. Assembler les pieces de la charniere superieure. Voir

I'illustration de la charniere superieure. Ne pas completement

serrer les vis.

4. Aligner correctement les portes au niveau du bas de la porte

du compartiment de congelation et du sommet de la porte du

refrigerateur. Serrer toutes les vis.

Etapes finales (tous les modules)

1. Inspecter tousles trous. Verifier que tousles bouchons

d'obturation et vis sont en place. Reinstaller le couvercle de la

charniere superieure. Voir I'illustration de la charniere

superieure.

2. Reinstaller la grille de la base. Voir I'illustration de la grille de la

base.

Risque de choc electrique

Brancher sur une prise a 3 alveoles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur,

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

3. Brancher sur une prise a 3 alveoles reliee a la terre.

4. Regler a nouveau les commandes. Voir "Utilisation des

commandes".

5. Reinstaller toutes les pieces amovibles sur les portes; y ranger

les aliments.

Grille de la base

Charni_re sup_rieure

A. Plaque de charniere sup_rieure

B. Vis de charni&re _ t6te

hexagonate de 5/_6"

C. Charni&re sup6rieure

Charni_re centrale

A. Charni&re centrale

B. Vis de charniere a t_te

hexagonale de 5/_6"

Charni_re inf_rieure

A. Charniere inf6rieure

B. Vis de charni&re _ t_te

hexagonale de 5/_6"

[]

I I

A. Bouchon d'obturation

de charniere de porte

A. Vis de la poign#e a t6te plate

B. Poign#e de la porte du

compartiment de congelation

T_¸

I I

A. Vis de scellement de la

peignee de la porte

Vue avant Vue de ebtb

.J, ,I [

.4 B

A. Via de butte de ta porte

B. Butte de ta porte

A. Bouchons d'obturation

de charniere de caisse

o°to ,============_o o°

"W'wl A

A. Vis de charni&re a t_te

hexagonale de 5/_6"

A. Vis frontale de

scellement de

la poign#e de

la porte

A. Vis de ta poign_e

t6te plate

B. Poign6e du

compartiment

de r6frig6ration

C. Vis de poign_e

Fermeture des portes

Votre refrigerateur presente deux roulettes reglables h I'avant -

I'une du c6te droit et I'autre du c6te gauche. Si votre refrigerateur

semble instable ou si vous desirez que les portes se ferment plus

facilement, faire le reglage de I'inclinaison du refrigerateur en

suivant les instructions ci-dessous.

1. Enlever la grille de la base. Voir I'illustration - Grille de la base

in "Portes du refrigerateur". Les deux vis de nivellement font

partie des montages de roulettes avant qui sont a la base du

refrigerateur d'un c6te et de I'autre.

2. Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce

c6te du refrigerateur ou tourner la vis de nivellement vers la

gauche pour abaisser ce c6te. Plusieurs tours des vis de

nivellement peuvent _tre necessaires pour regler I'inclinaison

du refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

refrigerateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile I'ajustement

des vis.

3. Ouvrir les deux pores de nouveau et s'assurer qu'elles se

ferment aussi facilement que vous le desirez. Sinon, incliner le

refrigerateur un peu plus vers I'arriere en tournant les deux vis

de nivellement vers la droite. Plusieurs tours peuvent _tre

necessaires et vous devez tourner les deux vis de nivellement

d'un espace egal.

4. Reinstaller la grille de la base.

Alignement des portes

Si I'espace entre les portes semble inegal, on peut faire le reglage

en suivant les instructions ci-dessous :

1. Soulever et enlever le couvercle de la charniere superieure.

2. Degager les vis de la charniere superieure en utilisant une

douille de %6" ou une cle a molette.

3. Demander a une personne de tenir la porte en place ou placer

un espaceur entre les pores pendant que vous serrez les vis

de la charniere superieure.

4. Reinstaller le couvercle sur la charniere.

UTILISATION

DUREFRIGERATEUR

Pour vous accommoder, les commandes du refrigerateur ont ete

prer6glees a I'usine. Au moment de I'installation initiale du

refrigerateur, s'assurer que les commandes sont encore

prer6glees aux reglages moyens tel qu'illustre.

REMARQUE : Pour eteindre le refrigerateur, tourner le reglage au

mot OFF ou jusqu'a ce que le mot OFF (arr_t) apparaisse. Votre

appareil ne se refroidira pas Iorsque la commande du refrigerateur

est reglee a OFF (arr_t).

R_glage moyen "3"

OFF

5 1

R_glage moyen "3"

R_glage moyen "4"

IMPORTANT:

• Donner au refrigerateur le temps de se refroidir completement

avant d'y ajouter des aliments. II vaut mieux attendre

24 heures avant de placer des aliments darts le refrigerateur.

• Si vous ajoutez des aliments avant que le refrigerateur n'ait

completement refroidi, vos aliments peuvent se g_ter. Tourner

les reglages du refrigerateur et du congelateur a un niveau

plus eleve (plus froid) que les reglages recommandes ne

refroidira pas les compartiments plus vite.

Ajustement des commandes

Les reglages moyens indiques a la section precedente devraient

_tre corrects pour I'utilisation normale du refrigerateur

domestique. Les reglages sont faits correctement Iorsque le lait

ou le jus est aussi froid que vous I'aimez et Iorsque la creme

glacee est ferme.

Si la temperature est trop tiede ou trop froide dans le refrigerateur

ou le congelateur, verifier d'abord les events pour vous assurer

qu'ils ne sont pas bloques.

S'il est necessaire d'ajuster les temperatures, utiliser les reglages

indiques au tableau ci-dessous comme guide. Sur les modeles

deux commandes, ajuster d'abord la temperature du refrigerateur.

Attendre au moins 24 heures entre les ajustements, puis reverifier

les temperatures.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop Re.gler la commande du

tiede REFRIGERATEUR ou de la

TEMPERATURE a un degre plus

haut

CONGCLATEUR trop Regler !a commande du

tiede/trop peu de glagons CONGELATEUR ou de la

TEMPERATURE a un degre plus

haut

Commutateur de production de

glagons a MAX

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop

froid

Regler la commande du

REFRIGERATEUR ou de la

TEMPERATURE & un degre plus

bas

CONGg:LATEUR trop froid

Regler !a commande du

CONGELATEUR ou de la

TEMPERATURE a un degre plus

has

On peut contr61er le degre d'humidite dans le bac a legumes

etanche. La commande peut @re ajustee a n'importe quel reglage

entre LOW et HIGH.

LOW/bas (ouvert) pour une meilleure conservation des fruits et

legumes a pelures.

NIGN/haut (ferme) pour une meilleure conservation des legumes

feuilles frais.

Mise en marche/arr_t de la machine a glagons

Pour mettre la machine a glagons en marche, il suffit d'abaisser le

bras de commande en broche.

Pour arr_ter manuellement la machine a glagons, soulever le bras

de commande en broche a la position OFF (elevee) et attendre le

clic.

REMARQUE : Votre machine & gla_ons a un arr_t automatique.

Au fur eta mesure de la fabrication de la glace, les gla(;ons

remplissent le bac d'entreposage de glagons. Les glagons

soulevent le bras de commande en broche a la position OFF

(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

Taux de production des glagons

• Accorder 24 heures pour produire la premiere quantite de

glagons. Jeter les trois premieres quantites de glagons

produites.

• La machine a glagons devrait produire environ 8 a 12 lots de

glagons au cours d'une p@iode de 24 heures.

• Pour augmenter la production de glagons, diminuer la

temperature du congelateur et du refrig@ateur. Voir

"Utilisation des commandes". Attendre 24 heures entre les

ajustements.

• Pour une production de glagons maximale (sur certains

modeles), tourner I'interrupteur a ICE PLUS. La machine

glagons devrait produire environ 16 a 20 lots de glagons au

cours d'une p@iode de 24 heures en mode Ice Plus.

A Noter

• La qualite de vos glag;ons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine a glagons. Eviter de

brancher la machine a glagons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels que

le sel) peuvent endommager des pieces de la machine

gla_ons et causer une pietre qualite des gla_ons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas utiliser un objet pointu pour briser les glagons dans le

bac. Cette action peut endommager le seau et le mecanisme

du distributeur.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a glagons ou dans le bac a glagons.

Risque de coupure

Utiliser un verre robuste pour prendre des glagons ou

de I'eau.

Le non-respect de cette instruction peut causer

des coupures.

IMPORTANT :

• Apres avoir branche le refrigerateur a I'alimentation en eau,

vidanger le systeme d'eau en laissant s'ecouler I'eau dans un

contenant solide pour puiser et jeter 2 & 3 gallons (8 a 12 L) ou

environ 5 minutes apres le commencement de I'ecoulement.

Le processus de vidange nettoie le systeme d'eau et aide

degager Fair des conduits. Pendant I'evacuation de I'air, I'eau

peut gicler du distributeur.

Accorder plusieurs heures pour que le refrigerateur se

refroidisse et rafra_chisse I'eau.

Puiser une quantite suffisante d'eau chaque semaine pour

maintenir un approvisionnement frais.

Distribution d'eau :

Le distributeur d'eau comporte deux boutons de puisage pour

I'utilisation avec des recipients de diff@entes tailles.

1. Appuyer un verre robuste sur le bouton arriere ou tenir un

recipient sous le distributeur tout en appuyant sur le bouton

avant.

2. Retirer le verre ou rel&cher le bouton avant pour arr_ter la

distribution.

REMARQUE : Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualite inconnue en

I'absence d'un dispositif de desinfection ad_quat avant ou

apr_s le systbme. Les syst_mes certifies pour la r_duction de

kyste peuvent _tre utilis_s pour I'eau d_sinfect_e qui peut

contenir des kystes flltrables.

T_moin lumineux de I'_tat du filtre h eau (sur certains modbles)

Le temoin lumineux de I'etat du filtre & eau vous aidera & savoir

quand changer le filtre a eau. Le temoin lumineux passera du vert

au jaune. Ceci indique qu'il est presque temps de changer le filtre.

II est recommande de remplacer le filtre a eau Iorsque le temoin

lumineux de I'etat du filtre a eau passe au rouge OU Iorsque le

debit d'eau a votre distributeur ou a la machine a glagons diminue

de fagon marquee.

Apres avoir change le filtre a eau, regler de nouveau le temoin

lumineux de I'etat du filtre a eau. Le temoin lumineux de I'etat du

filtre passera du rouge au vert des que le systeme sera reinitialise.

Filtre a eau sans t_moin lumineux (sur certains modbles)

Si votre refrigerateur n'est pas muni du temoin lumineux de I'etat

du filtre a eau, vous devez changer le filtre a eau tousles 6 mois

selon I'utilisation. Si le debit d'eau au distributeur ou a la machine

gla(_ons diminue de fagon marquee avant que 6 mois ne se

soient ecoul6s, remplacer le filtre a eau plus souvent.

Utilisation du distributeur sans filtre a eau

II est possible de faire fonctionner le distributeur sans utiliser de

filtre a eau. L'eau ne sera pas filtree.

1. Enlever le filtre a eau.

2. Fake glisser le couvercle de I'extremite du filtre et le replacer

dans la grille de la base.

IMPORTANT : Ne pas jeter le couvercle. II fait partie de votre

refrigerateur. Conserver le couvercle pour I'utiliser avec le filtre

de rechange.

3. Faire pivoter le couvercle jusqu'a ce qu'il soit bien en place.

ENTRETIENDU

REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable,

Le non-respect de cette instruction peut causer un deces,

une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

IMPORTANT : Comme Fair circule entre les deux sections, toutes

les odeurs formees dans une section seront transferees a I'autre.

Vous devez nettoyer a fond les deux sections pour eliminer les

odeurs. Pour emp_cher le transfer d'odeurs et I'assechement

des aliments, envelopper ou recouvrir hermetiquement les

aliments.

Nettoyage de votre r_frig_rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides

inflammables, cires nettoyantes, detergents concentres, eau de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres

outils de nettoyage abrasifs.

1. D_brancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en metal

peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tousles deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termine.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Toutes les ampoules ne s'adaptent pas forcement

votre refrigerateur. S'assurer de remplacer I'ampoule par une

ampoule de grosseur, de forme et de puissance semblables.

1. D_brancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Saisir I'ampoule situee derriere le tableau de commande dans

le refrigerateur ou derriere le protege-ampoule dans le

congelateur (sur certains modeles) et la devisser. Remplacer

I'ampoule par une ampoule de m_me puissance.

3. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coOt d'une visite de service non n_cessaire.

Le r_frig_rateur ne fonctionne pas

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallongeo

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

• Le cordon d'alimentation _lectrique est-il debranch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

• La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

• Un fusible est-il grill_ ou un disjoncteur s'est-il ouvert?

Remplacer le fusible ou rearmer le disjoncteur. Si le probleme

persiste, appeler un electricien.

• Les reglages sont-ils sur ON (marche)? S'assurer que les

commandes du refrigerateur sent sur ON (marche). Voir

"Utilisation des commandes".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Mettre les boutons de reglage de la

temperature sur la position la plus froide ne refroidira aucun

des compartiments plus rapidement.

Le moteur semble trop tourner

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce a son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si une

importante quantite de nourriture y est ajoutee, si les portes sent

frequemment ouvertes ou si elles ont et6 laissees ouvertes.

Le r_frig_rateur semble bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'explications.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a glagons

• Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

• SifflementJcliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

• Gr_sillementJgargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

• Bruit d'_clatement - contraction/expansion des parois

internes, particulierement lots du refroidissement initial

• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

• GrincementJcraquement - se produit Iorsque la glace est

ejectee du moule a glagons

Les portes ne ferment pas compl_tement

• La porte est-elle bloquee en position ouverte? Deplacer les

emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le passage?

Replacer le compartiment ou la tablette en position correcte.

Les portes sont difficiles a ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un deces,

une explosion ou un incendie.

• Les joints d'_tanch_it_ sont-ils sales ou collants? Nettoyer

les joints et les surfaces de contact au savon doux eta I'eau

tiede. Rincer et secher avec un linge doux.

Les ampoules ne fonctionnent pas

• Une ampoule est-elle desserr_e dans la douille ou grill_e?

Voir "Remplacement des ampoules d'eclairage".

La temperature est trop _levee

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

• La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou

laiss_e(s) ouverte(s)? Ceci permet a I'air chaud de p_netrer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

• Une importante quantite d'aliments a-t-elle ete ajoutee?

Accorder quelques heures pour que le refrigerateur revienne

sa temperature normale.

• diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Les r_glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II y a une accumulation d'humidit_ a I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est normale.

• La pibce est-elle humide? Ceci contribue a I'accumulation

de I'humidit&

La/Les porte(s) est/sont-elle(s) fr_quemment ouverte(s) ou

laiss_e(s) ouverte(s)? Ceci permet a I'air humide de penetrer

dans le refrigerateur. Minimiser les ouvertures de porte et

garder les portes completement fermees.

La machine a gla£_onsne produit pas ou pas suffisamment de

glagons

• Le r_frig_rateur est-il connecte a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• La machine a gla(_ons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de glagons. Attendre 72 heures pour le commencement de la

production complete de gla(_ons.

• La porte du cong_lateur est-elle bien ferrule? Bien fermer

la porte du congelateur. Si celle-ci ne ferme pas

completement, voir "Les portes ne ferment pas

completement".

• Une grande quantit_ de glagons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a glagons produise

plus de glagons.

• Un glagon est-il coinc_ darts le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

• Un filtre a eau est-il installe sur le refrig_rateur? Enlever le

filtre et faire fonctionner la machine & glagons. Si le volume de

glace augmente, le filtre est probablement obstrue ou mal

install& Remplacer le filtre ou reinstaller correctement.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Les glaqons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

complbtement ouverte? Ouvrir la valve d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une deformation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• Un filtre a eau est-il installe sur le r_frigerateur? Enlever le

filtre et faire fonctionner la machine a glagons. Si la qualite des

glagons augmente, le filtre est probablement obstrue ou mal

install& Remplacer le filtre ou reinstaller correctement.

• Un systbme de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

• Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifi&

Go_t, odeur ou couleur grise des gla£:ons

• Les raccords de plomberie sont-ils neufs? Des raccords de

plomberie neufs peuvent causer une decoloration et un

mauvais goQt des gla(;ons.

• Les glagons ont-ils _t_ gardes trop Iongtemps? Jeter les

glagons. Laver le compartiment & gla(;ons. Accorder

24 heures pour la fabrication de nouveaux glagons.

• Y a-t-il un transfert d'edeurs de nourriture? Utiliser des

emballages etanches & Fair et & I'humidite pour conserver les

aliments.

L'eau contient-elle des mineraux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un filtre a eau est-il installe sur le refrigerateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel. Rincer le syst_me de filtration d'eau avant

d'utiliser un nouveau filtre. Remplacer le filtre & eau & la date

indiquee. Voir "Syst_me de filtration de I'eau".

Le distributeur d'eau ne fonctionne pas correctement

• Le r_frigerateur est-il connect_ a I'alimentation en eau et

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrig@ateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Redresser la canalisation d'eau.

• S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau. Voir "Distributeur d'eau".

• La pression de I'eau est-elle inf_rieure a 30 Ib/po2? La

pression de I'eau du domicile determine I'ecoulement d'eau

du distributeur. Voir "Specifications de I'alimentation en eau".

• Un filtre a eau est-il install_ sur le refrigerateur? Enlever le

filtre et faire fonctionner le distributeur. Si I'ecoulement d'eau

augmente, le filtre est probablement obstrue ou mal install&

Remplacer le filtre ou le reinstaller correctement.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2 &

3 secondes apres avoir rel&che le levier du distributeur.

S'agit-il d'une nouvelle installation? Rincer le systeme de

distribution d'eau. Voir "Distributeur d'eau".

Le filtre a eau a-t-il _te recemment change? Rincer le

systeme de distribution d'eau. Voir "Distributeur d'eau".

L'eau du distributeur est tibde

REMARQUE : L'eau du distributeur est seulement refrigeree

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantit_ d'eau a-t-elle recemment et_

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.

• Le r_frigerateur est-il branche a I'arriv_e d'eau froide?

S'assurer que le refrigerateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

FEUILLESDEDONNEESSURLE PRODUIT

Syst me de filtration d'eau h la grille de la base

ModUle WF-L200V Capacit_ 200 gallons (757 litres)

ModUle WF-NL120V Capacit_ 120 Gallons (454 litres)

Syst_me test_ et certifi_ par NSF international en vertu de la norme

NSF/ANSI 53 pour la r_duction de plomb, mercure, benz_ne,

p-dichlorobenz_ne, o-dichlorobenz_ne, toxaph_ne, _thylbenz_ne,

1,2,4-trichlorobenz_ne et en vertu de la norme NSF/ANSI 42 pour la

r_duction du goOt et de I'odeur du chlore et des particules de classe III.

Ce produit a &t& test& selon les normes 42 et 53 ANSl/NSF pour la r&duction des substances 6num&r&es ci-dessous. La concentration des

substances indiqu&es dans I'eau entrant dans le syst_me a &t6 r6duite h une concentration moindre ou 6gale h la limite permissible pour

I'eau qui quitte le syst_me, tel que sp6cifi6 dans 42 et 53 ANSl/NSR

R_d. de substances Crit_res de Affluent moyen Concentration dans I'eau _ Effluent Effluent % de r_d. % de r_d.

Effets esth_tiques reduction NFS traiter maximal moyen minimale moyenne

Goat/odeur de chlore _>50% 1,9 mg/L 2,0 mg/L _+10 % 0,07 mg/L 0,06 mg/L >75 % >75 %

98,7

_>85% Au moins 10 000 part cu es/mL 640/mL** 312 mg/L % 99 %Part cues c asse * 49 333/mL

R_duction de Crit_res de Affluent moyen Concentration dans I'eau _ Effluent Effluent % de r_d. % de r_d.

contaminant reduction NFS traiter maximal moyen minimale moyenne

Plomb : h pH 6,5 0,01mg/L 0,14 mg/U 0,15 mg/L _+10 % 0,0014 mg/L 0,0011 mg/L 99,00 % 99,21%

Plomb : a pH 8,5 0,01mg/L 0,15 mg/L t 0,15 mg/L _+10 % 0,0069 mg/L 0,0042 mg/L 95,40 % 97,20 %

Mercure : a pH 6,5 0,002 mg/L 0,0059 mg/L 0,006 mg/L _+10 % 0,0009 mg/L 0,0004 mg/L 84,74 % 93,22 %

Mercure : a pH 8,5 0,002 mg/L 0,0054 mg/L 0,006 mg/L _+10 % 0,0007 mg/L 0,00043 mg/L 87,03 % 92,03 %

Benz_ne 0,005 mg/L 0,0157 mg/L 0,015 mg/L _+10 % 0,002 mg/L 0,00083 mg/L 87,26 % 94,71%

p-dichlorobenzene 0,075 mg/L 0,210 mg/L 0,225 mg/L_+ 10 % 0,0005 mg/L 0,0005 mg/L 99,76 % 99,76 %

O-Dichlorobenz_ne 0,60 1,84 1,8 _+10 % 0,20 0,0418 89,13 97,73

Toxaph_ne 0,003 0,0143 0,015 _+10 % 0,0012 0,0010 91,60 93,00

Ethylbenzene 0,70 2,00 2,1 _+10 % 0,40 0,085 80,00 95,75

1,2,4- trichlorobenzene 0,07 0,232 0,21 _+10 % 0,0041 0,0016 98,23 99,31

Parametres de test : pH =

= 63°F (17,2°C).

• II est essentiel que les

7,5 + 0,5 h moins d'indications contraires. D6bit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa). Temp6rature

exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respect6es pour que ce

produit donne le rendement annonc&.

• ModUle WF-L200V : Le syst_me de contr61e du filtre mesure la

quantit_ d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90 % de la vie utile du filtre est

6coulee, le t_moin lumineux du filtre passe du vert au jaune.

Lorsque 100 % de la vie utile du filtre est &coul&e, le t_moin

lumineux du filtre passe du jaune au rouge et il est recommand&

de remplacer le filtre. Utiliser la cartouche de remplacement

L200V/NL120V, piece N° 4396701. Prix au d&tail sugg&r_ 2005 de

32,99 $US/45,99 SCAN. Les prix sont sujets h des changements

sans pr&avis.

ModUle WF-NL120V : Changer la cartouche du filtre heau tous

les 6 h 9 mois. Utiliser la cartouche de remplacement L20OV/

NL120V, piece N ° 4396701. Prix au d&tail sugg_r_ 2005 de 32,99

$US/45,99 SCAN. Les prix sent sujets h des changements sans

pr_avis.

• Le produit ne doit _tre utilis_ que pour I'eau froide seulement.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

pollu6e ou de qualit& inconnue en I'absence d'un dispositif de

d_sinfection ad_quat avant ou apr_s le syst_me.

• Veuillez vous r&f_rer h la couverture ou h la section "Accessoires"

pour le nom, I'adresse et le num_ro de t61_phone du fabricant.

• Veuillez vous r_f&rer h la section "Garantie" pour la garantie

limit_e du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Pression de I'eau 30 - 120 Ib/po 2 (207 - 827 kPa)

Temperature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)

D&bit nominal 0,5 gpm (1,9 L!min.) h 60 Ib/po 2

*Classe III - taille des particules : > 5 a <15 um

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC)

tCes contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

(¢ NSF est une marque d_pos_e de NSF International.

Systeme de filtration d'eau a la grille de la base

ModUle WF-NLC120V Capacit_ 120 gallons (454 litres)

Syst_me test_ et certifi_ par NSF International en vertu de la norme

NSF/ANSl 53 pour la r_duction de plomb, mercure, benz_ne,

p-dichlorobenz_ne, kystes, turbiditY, amiante, endrine,

o-dichlorobenz_ne, toxaph_ne, _thylbenz_ne, 1,2,4-trichlorobenz_ne

et en vertu de la norme NSF/ANSl 42 pour la r_duction du got3t et de

I'odeur du chlore et des particules de classe I.

Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La

concentration des substances indiqu_es dans I'eau entrant dans le syst_me a et6 reduite a une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifie dans 42 et 53 ANSl/NSF.

R_d. de substances Crit_res de Affluent moyen Concentration dans I'eau _ Effluent Effluent % de r_d. % de r_d.

Effets esth_tiques rdduction NSF traiter maximal moyen minimale moyenne

GoQt/odeur de chlore _>50% 1,9 mg/L 2,0 mg/L _+10 % 0,12 mg/L 0,08 mg/L >75 % >75 %

99,0

Particules (classe I*) _>85% 5 300 000/mL Au mo ns 10 000 part cu es/mL 50 000/mL** 15 725/mL % 99,7 %

R_duction de Crit_res de Affluent moyen Concentration dans I'eau _ Effluent Effluent % de r_d. % de r_d.

contaminant r_duction NSF traiter maximal moyen minimale moyenne

Plomb : a pH 6,5 0,01mg/L 0,14 mg/U 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,29 % 99,29 %

Plomb : & pH 8,5 0,01mg/L 0,15 mg/L * 0,15 mg/L _+10 % 0,001 mg/L 0,001 mg/L 99,32 % 99,32 %

Mercure : & pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L _+10 % 0,0005 mg/L 0,0003 mg/L 91,37 % 94,82 %

Mercure : a pH 8,5 0,002 mg/L 0,0055 mg/L 0,006 mg/L _+10 % 0,0013 mg/L 0,0005 mg/L 76,36 % 90,90 %

Benz_ne 0,005 mg/L 0,0153 mg/L 0,015 mg/L _+10 % 0,0036 mg/L 0,0014 mg/L 76,47 % 90,84 %

p-dichlorobenzene 0,075 mg/L 0,215 mg/L 0,225 mg/L _+10 % 0,0037 mg/L 0,0010 mg/L 98,27 % 99,52 %

Amiante 99,0 % ** 842 x 107 107a 10_fibres/L t* 1,6 x 107 mg/L 1,6 x 107 mg/L 99,81 99,81%

Kystes * 99,95 % 165 500/mL 50 000/L min. 1 mg/L 1 mg/L 99,99 % 99,99 %

Turbidit_ 0,5 NTU 11,75 NTU 11 _+1 NTU 0,38 NTU 0,22 NTU 96,76 % 98,12 %

Endrine 0,002 0,0056 0,006 _+10 % 0,0007 0,0004 87,50 92,85

O-Dichlorobenz_ne 0,60 1,84 1,8 _+10 % 0,33 0,071 82,06 96,14

Toxaphene 0,003 0,0143 0,015 _+10 % 0,001 0,001 93,00 93,00

Cthylbenz_ne 0,70 2,00 2,1 _+10 % 0,60 0,169 70,00 91,55

1,2,4-trichlorobenzene 0,07 0,232 0,21 _+10 % 0,0025 0,0007 98,92 99,69

Parametres de test : pH = 7,5 + 0,5

Temperature = 63°F (17,2°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonce.

• ModUle WF-NLC120V : Changer la cartouche du filtre & eau

tousles 6 a 9 mois. Utiliser la cartouche de rechange

NLC120V, piece N° 4396701. Prix au detail suggere 2005 de

32,99 $US/45,99 SCAN. Les prix sont sujets a des

changements sans preavis.

• Le produit ne dolt 6tre utilise que pour I'eau froide seulement.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme. Les

systemes certifies pour la reduction de kyste peuvent _tre

utilises pour I'eau desinfectee qui peut contenir des kystes

filtrables.

• Veuillez vous referer a la couverture ou a la section

"Accessoires" pour le nom, I'adresse et le numero de

telephone du fabricant.

moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 rel. (413,7 kPa).

• Veuillez vous referer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Pression de I'eau 30 - 120 Ib/po =(207 - 827 kPa)

Temperature de I'eau 33 ° - 100°F (0,6 ° - 37,8°C)

D&bit nominal 0,5 gpm (1,89 L/min.) & 60 Ib/po =

*Classe I - taille des particules : > 0,5 a <1 um

**Exigence de test : au moins 100 000 particules/mL (poussi_re de test fine AC).

*Ces contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

_Fibres de Iongueur sup_rieure & 10 um

*Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque d_pos_e de NSF International.

GARANTIEDUREFRIGERATEURWHIRLPOOL®

GARANTIE COMPLI_TE DE UN AN SUR LE RI_FRIGI_RATEUR

Pendant un an a compter de la date d'achat, Iorsque ce refrigerateur (sauf le filtre a eau) est utilise et entretenu conformement aux

instructions jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP paiera pour les pieces de rechange

FSP°et les frais de main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit _tre fourni par une compagnie

de service designee par Whirlpool.

Sur les modeles avec un filtre a eau : garantie limitee de 30 jours sur le filtre a eau. Pendant 30 jours a compter de la date d'achat,

Iorsque ce filtre est utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation ou

Whirlpool Canada LP paiera pour les pieces de rechange pour corriger les vices de materiaux ou de fabrication.

GARANTIE COMPLI_TE DE LA DEUXII_ME A LA CINQUII_ME ANNI_E INCLUSIVEMENT

SUR LES PII_CES DU SYSTI_ME DE RI_FRIGI_RATION SCELLI_ (VOIR LISTE)

De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque ce refrigerateur est utilise et entretenu

conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP paiera pour les

pieces de rechange FSP°et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication du systeme de rdrigeration scell&

II s'agit des pieces suivantes : compresseur, evaporateur, condenseur, sechoir et conduits de connexion. Le service doit _tre fourni par

une compagnie de service designee par Whirlpool.

Whirlpool Corporation ou Whirlpool Canada LP ne paiera pas pour :

1. Les visites de service pour rectifier I'installation du refrig6rateur, montrer a I'utilisateur comment utiliser I'appareil, remplacer des

fusibles, rectifier le c&blage ou la plomberie du domicile ou remplacer des ampoules electriques et des filtres a eau autrement

qu'indique ci-dessus.

2. Les reparations Iorsque le r6frig_rateur est utilise a des fins autres que I'usage unifamilial normal.

3. Le ramassage et la livraison. Le refrigerateur est con(;u pour _tre repare a domicile.

4. Les dommages causes par : accident, modification, mesusage, abus, incendie, inondation, mauvaise installation, actes de Dieu ou

I'utilisation de produits non approuves par Whirlpool Corporation ou Whirlpool Canada LR

5. Toute perte d'aliments due a une defaillance du produit.

6. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

7. Le coot des pieces de rechange et de la main-d'ceuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

8. Au Canada, les frais de voyage ou de transport pour les clients qui habitent dans des regions eloignees.

WHIRLPOOL CORPORATION OU WHIRLPOOL CANADA LP N'ASSUME AUCUNE RESPONSABILITI_

POUR LES DOMMAGES FORTUITS OU INDIRECTS

Certains 12tats ou certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que

cette exclusion ou limitation peut ne pas _tre applicable dans votre cas. Cette garantie vous donne des droits legaux specifiques, et

vous pourriez aussi avoir d'autres droits qui peuvent varier d'un 12tata I'autre ou d'une province a I'autre.

A I'exterieur du Canada et des 50 I_tats des I_tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool

autoris_ pour d_terminer si une autre garantie s'applique. 5/05

2314412

Tous droits r_serv_s. ® Marque d_pos_eFi-M Marque de commerce de Whirlpool, U.S.A., ernploi licenci_ par Whirlpool Canada LP au Canada Irnprirn_ aux E.-U.

Whirlpool GT1SHTXMQ03 top-mount refrigerator

Product's Documents

User Manual

Specifications

Whirlpool GT1SHTXMQ03 Questions and Answers
