Troubleshooting
Bookmarks
en-us
Operating instructions
fr-ca
Notice d'utilisation
Dishwasher
SHPM78W55N SHPM78W52N
SHPM78W56N SHXM78W55N
SHXM78W52N SHXM78W56N
SHVM78W53N SHPM78W54N
Loading ...
Loading ...
Loading ...
1
2
3
4
5
6
>
Summary of Contents for Bosch SHPM78W55N/01:
Table of contents
3
en-us Operating instructions
3
( Safety Definitions 5
3
( IMPORTANT SAFETY INSTRUCTIONS 6
3
ƒ Causes of Damage 9
3
* Getting Started 10
3
, Rinse Aid 12
3
- Loading the Dishwasher 13
3
. Detergent 21
3
/ Dishwasher Cycles 23
3
0 Dishwasher Cycle Options 24
3
1 Operating the Dishwasher 27
3
2 Care and Maintenance 31
3
3 Troubleshooting 35
3
4 Customer Service 39
3
‡ Statement of Limited Product Warranty 40
3
( Safety Definitions
5
Safety Definitions
5
9 WARNING
5
9 CAUTION
5
NOTICE
5
Note:
5
( IMPORTANT SAFETY INSTRUCTIONS
6
IMPORTANT SAFETY INSTRUCTIONS
6
READ AND SAVE THESE INSTRUCTIONS
6
To reduce the risk of fire, electrical shock, or serious injury, observe the following:
6
Risk of fire, electrical shock, or serious injury
6
9 WARNING
6
Risk of injury or death!
6
9 WARNING
6
Risk of injury!
6
9 WARNING
6
Risk of electrical shock or fire!
6
9 WARNING
6
Health hazard!
6
GROUNDING INSTRUCTIONS
7
9 WARNING
7
Risk of electric shock!
7
Safe Operation
7
9 CAUTION
7
9 WARNING
7
Risk of injury!
7
Child Safety
8
Proper Care and Maintenance
8
9 WARNING
8
Risk of explosion!
8
NOTICE
8
9 WARNING
8
State of California Proposition 65 Warnings!
8
ƒ Causes of Damage
9
Causes of Damage
9
NOTICES
9
* Getting Started
10
Getting Started
10

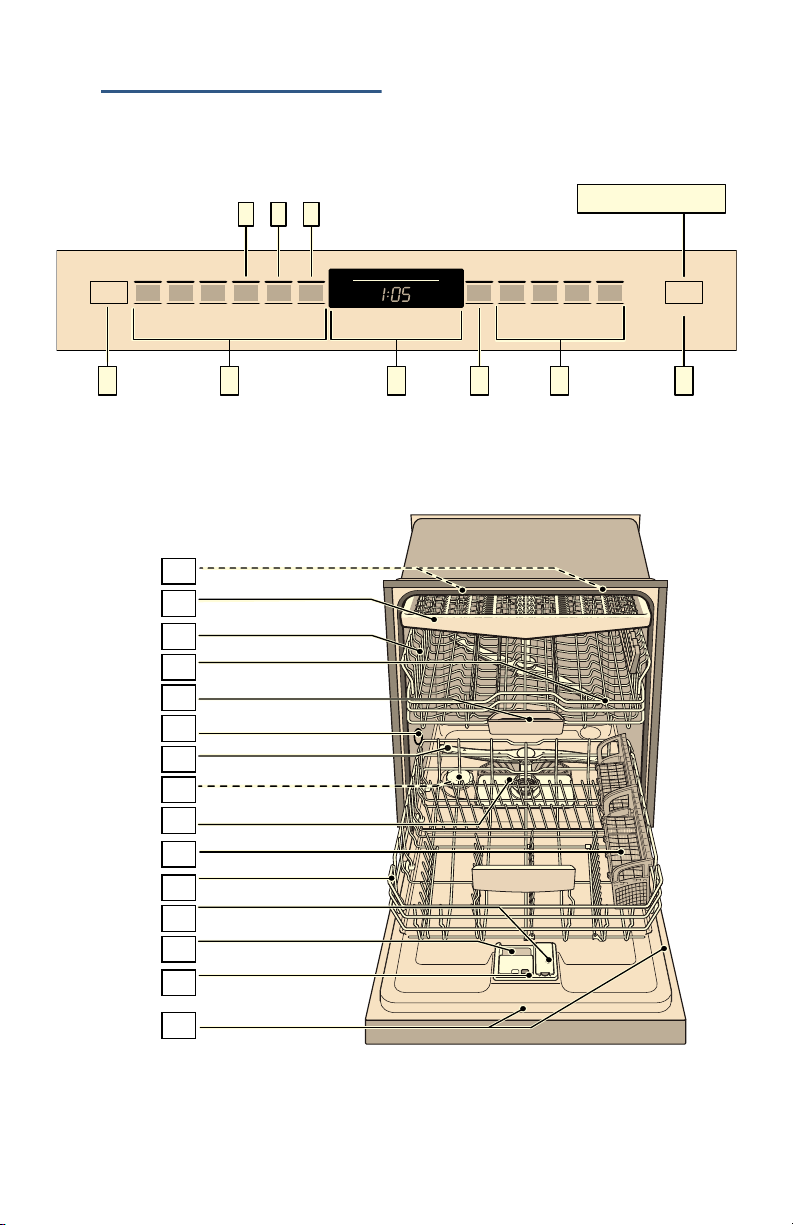

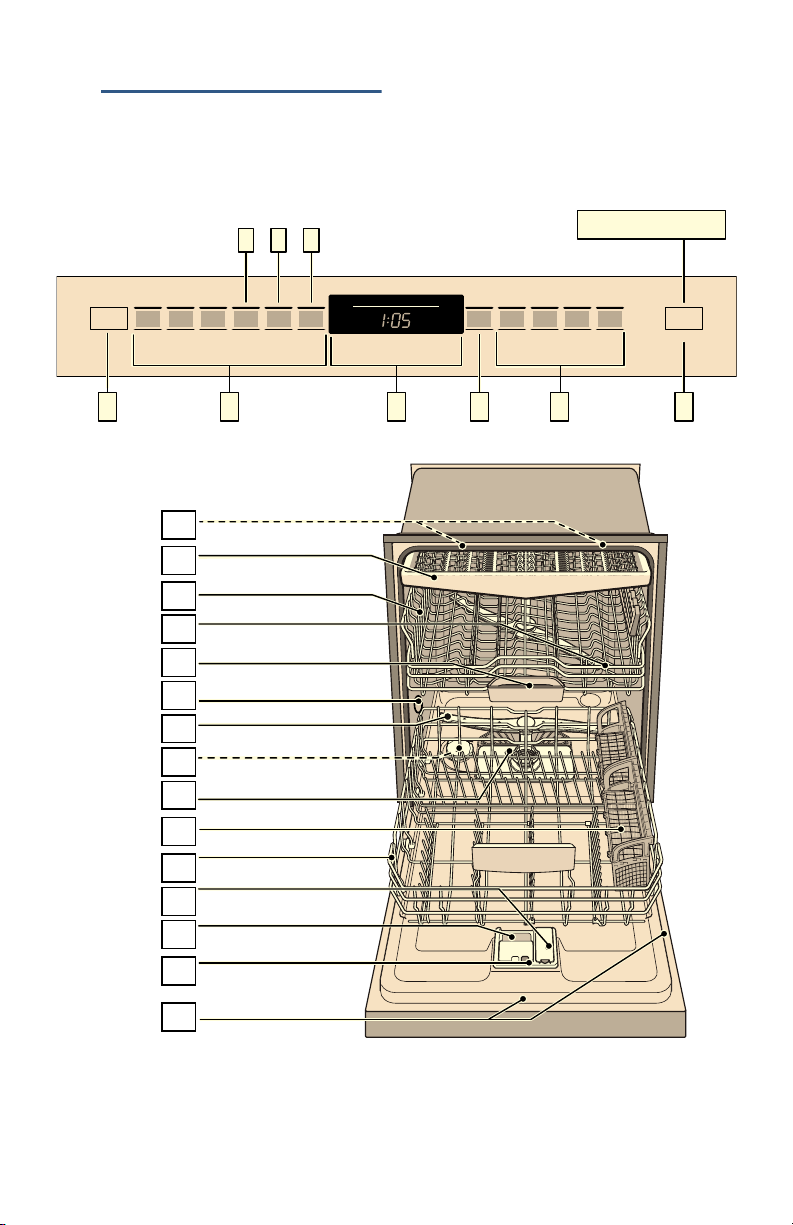

Appliance overview
10
Operating panel
11
Dishwasher interior components
11
Display indicators
11
Menu overview
11
Setting
11
Factory setting
11
Description
11
, Rinse Aid
12
Rinse Aid
12
Note:
12

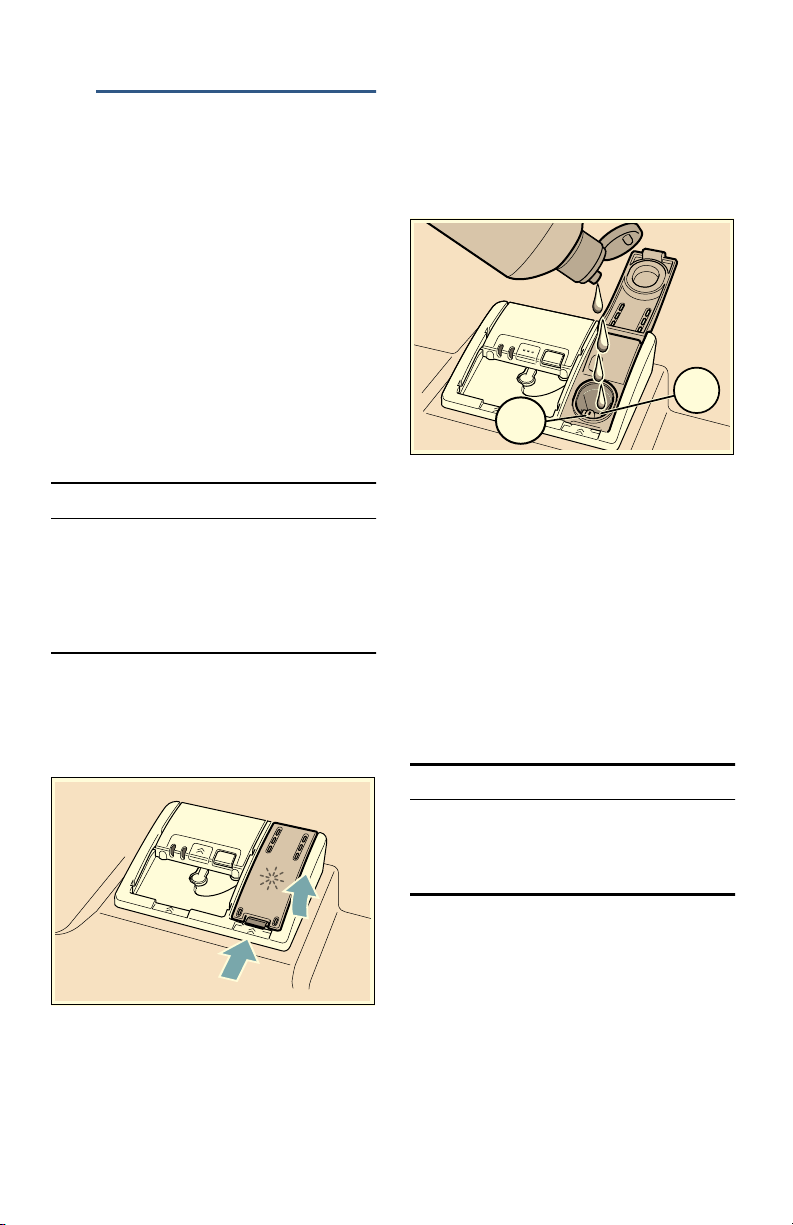

Adding rinse aid
12
NOTICE
12
1. Open the rinse aid dispenser 9* by pressing on the latch of the lid and pull it open.
12
2. Add liquid rinse aid to the dispenser 9* until it is full. Do not overfill. Avoid spilling into air vent hole.
12
3. Close the lid. Lid must be fully closed until it clicks in order to seal.
12
4. Wipe up any excess rinse aid that may have puddled when the dispenser reservoir is full.
12
Tip:
12
NOTICE
12
Setting the amount of rinse aid used
12
Setting
12
Amount
12
1. Press the On/Off button (.
13
2. Hold down the function key # and press the Start button P until the display 8 indicates š:‹x (x can be any number). Release both buttons.
13
3. Press the function key # until the display 8 shows §:‹†.
13
4. Press the function key 3 to select the desired setting.
13
5. Press the Start button P to save the setting.
13
Turning off rinse aid indicator
13
NOTICE
13
- Loading the Dishwasher
13
Loading the Dishwasher
13
Dishware material
13
Note:
13
Recommended
13
Not Recommended
14
Loading the racks
14
For best dishwashing results, observe the following when loading the dishwasher:
14
NOTICE
14
Loading the upper rack
14
Note:
14
Loading the lower rack
14

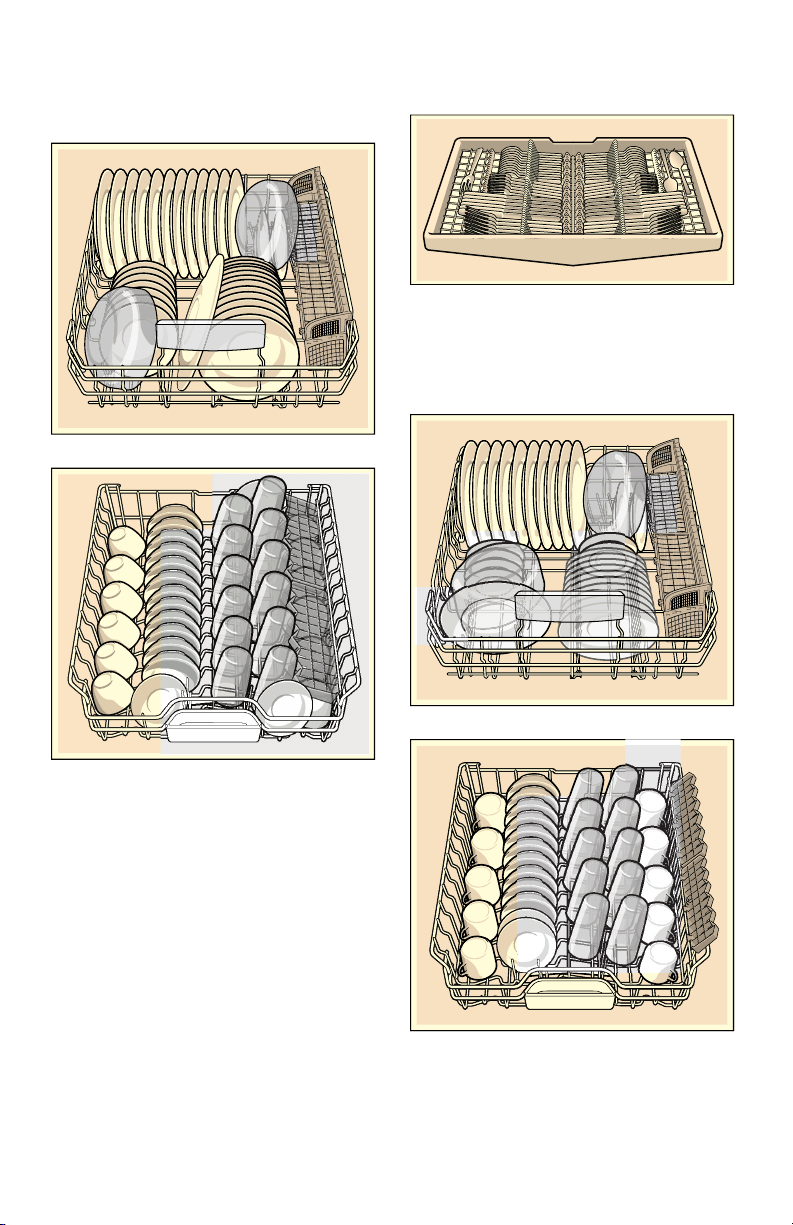

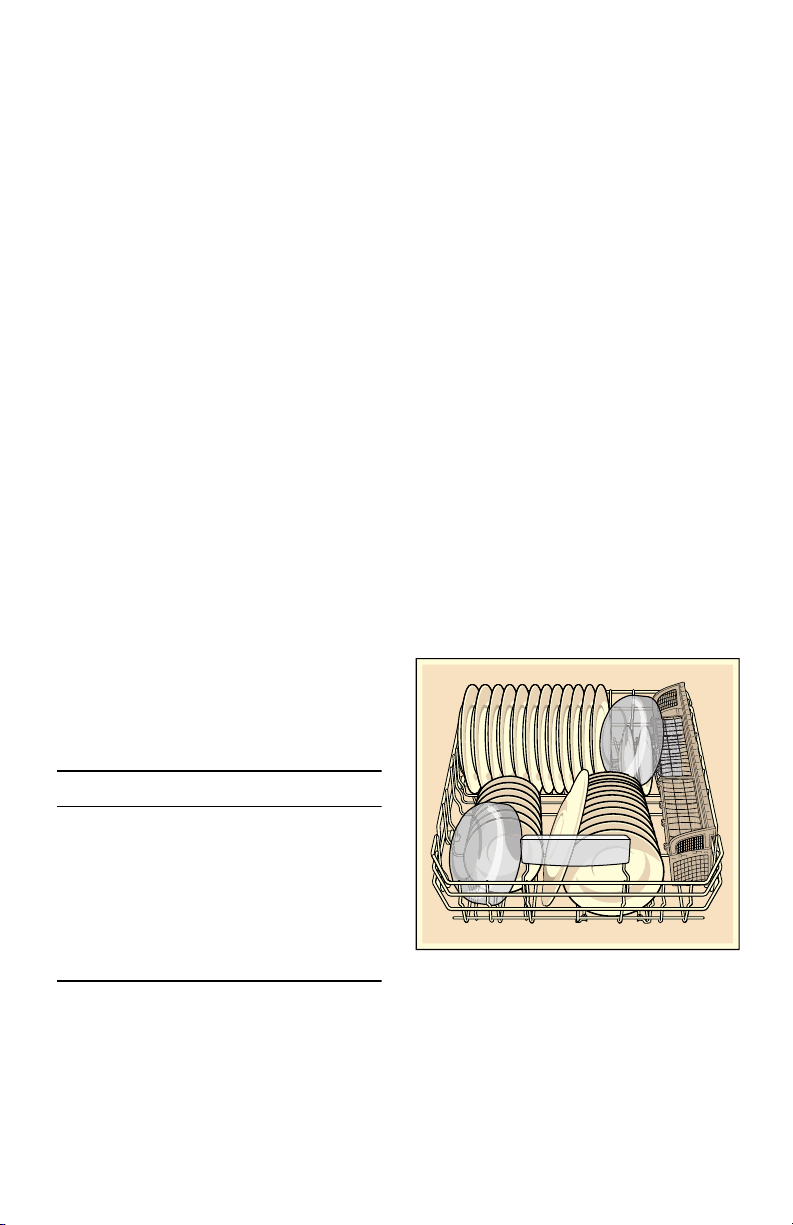

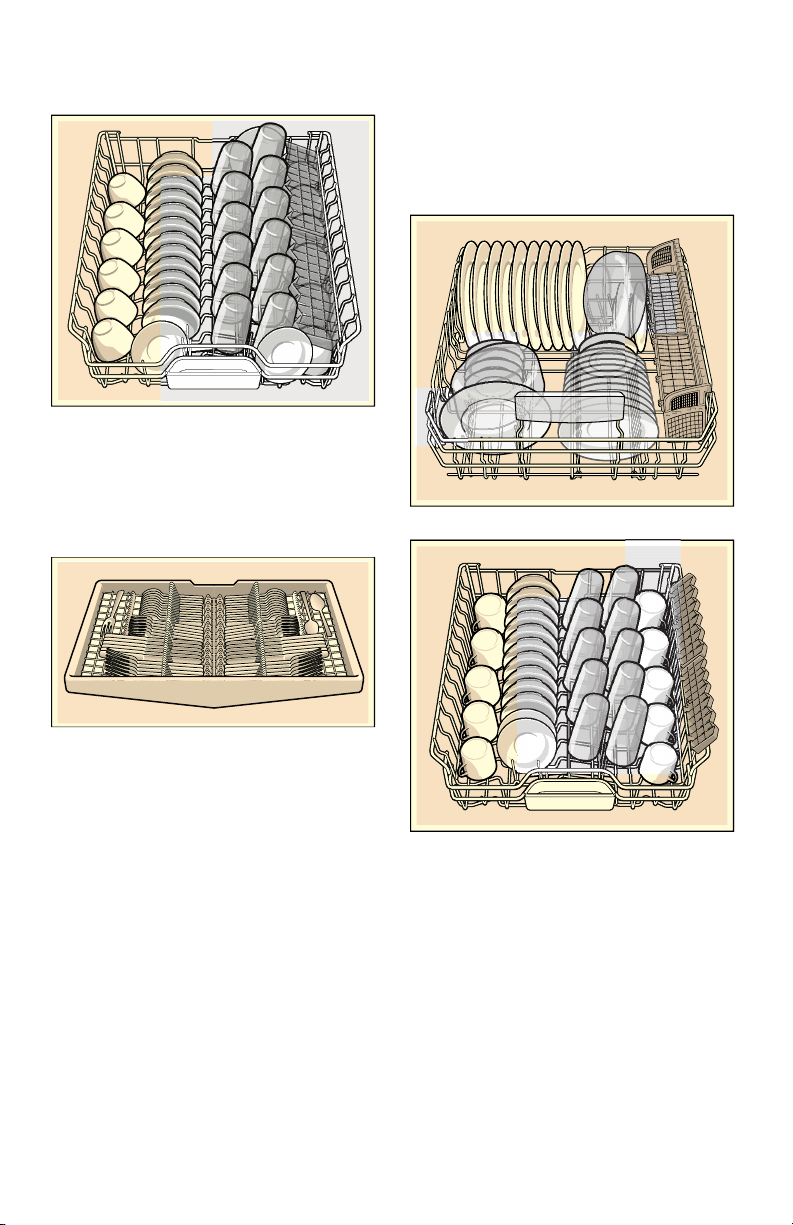

Recommended loading pattern
14
12 place setting
15
Lower rack 9"
15
Upper rack 12
15
Note:
15
Third rack 1*
15
Additional loading pattern
15
10 place setting
15
Lower rack 9"
15
Upper rack 12
15
Note:
15
Third rack 1*
16

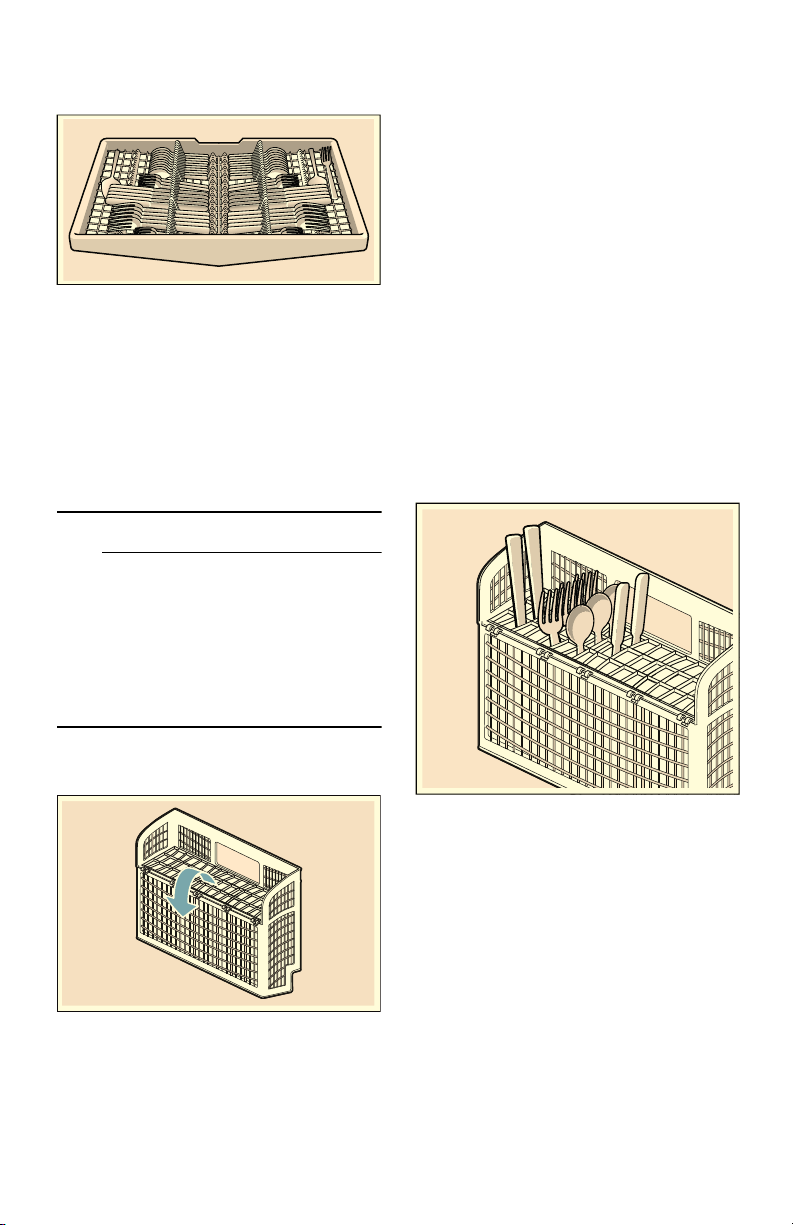

Loading the silverware basket
16
9 WARNING
16
Risk of injury!
16
Long silverware basket
16
Note:
16
Unloading the dishwasher
16
Note:
16

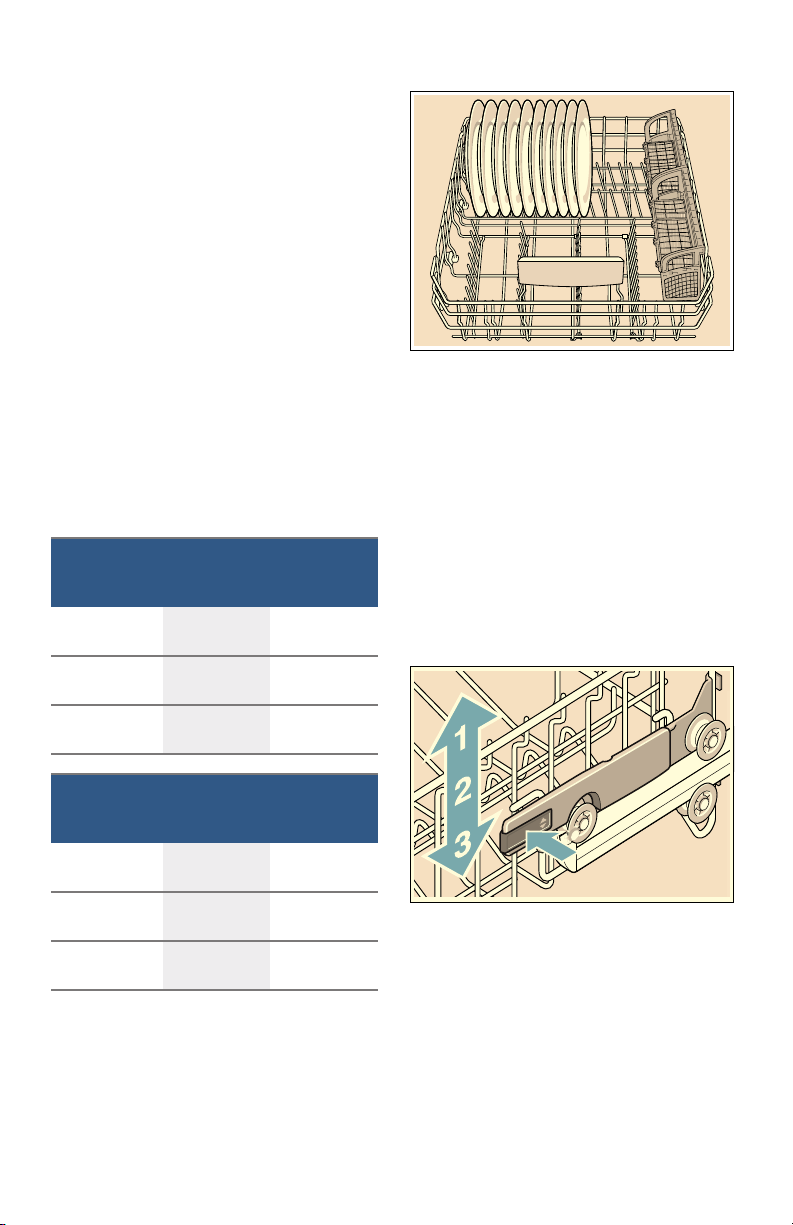

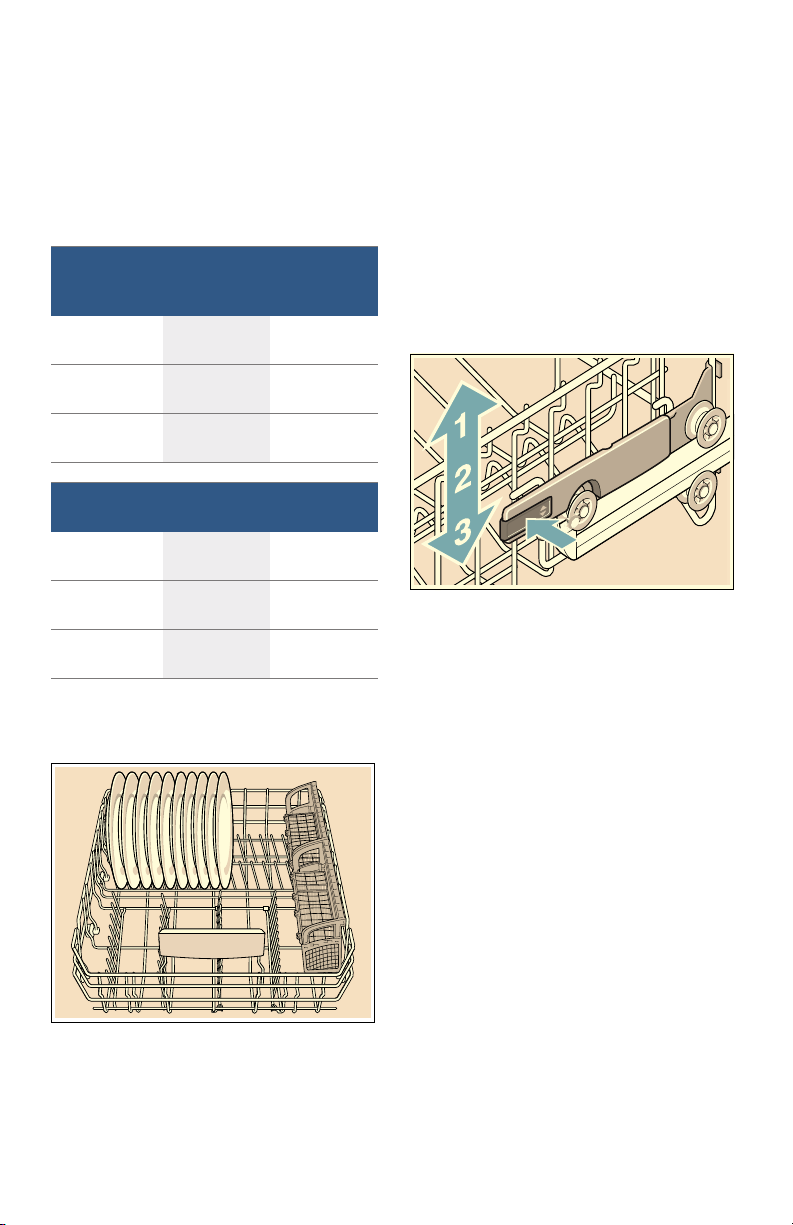

Adjusting the height of the rack
17
With silverware basket
17
Upper rack
17
Lower rack
17
9.4 in (24 cm)
17
13.4 in (34 cm)
17
10.4 in (26.5 cm)
17
12 in (30.5 cm)
17
11.4 in (29 cm)
17
11 in (28 cm)
17
With third rack
17
Upper rack
17
Lower rack
17
7 in (18 cm)
17
13.4 in (34 cm)
17
8 in (20.5 cm)
17
12 in (30.5 cm)
17
9 in (23 cm)
17
11 in (28 cm)
17
RackMatic®
17
1. Pull the upper rack out of the dishwasher until it stops.
17
2. To lower the rack, push the RackMatic® lever inward.
17
3. To raise the rack, hold the basket on the sides of the upper rack and lift it up.
17
Note:
17

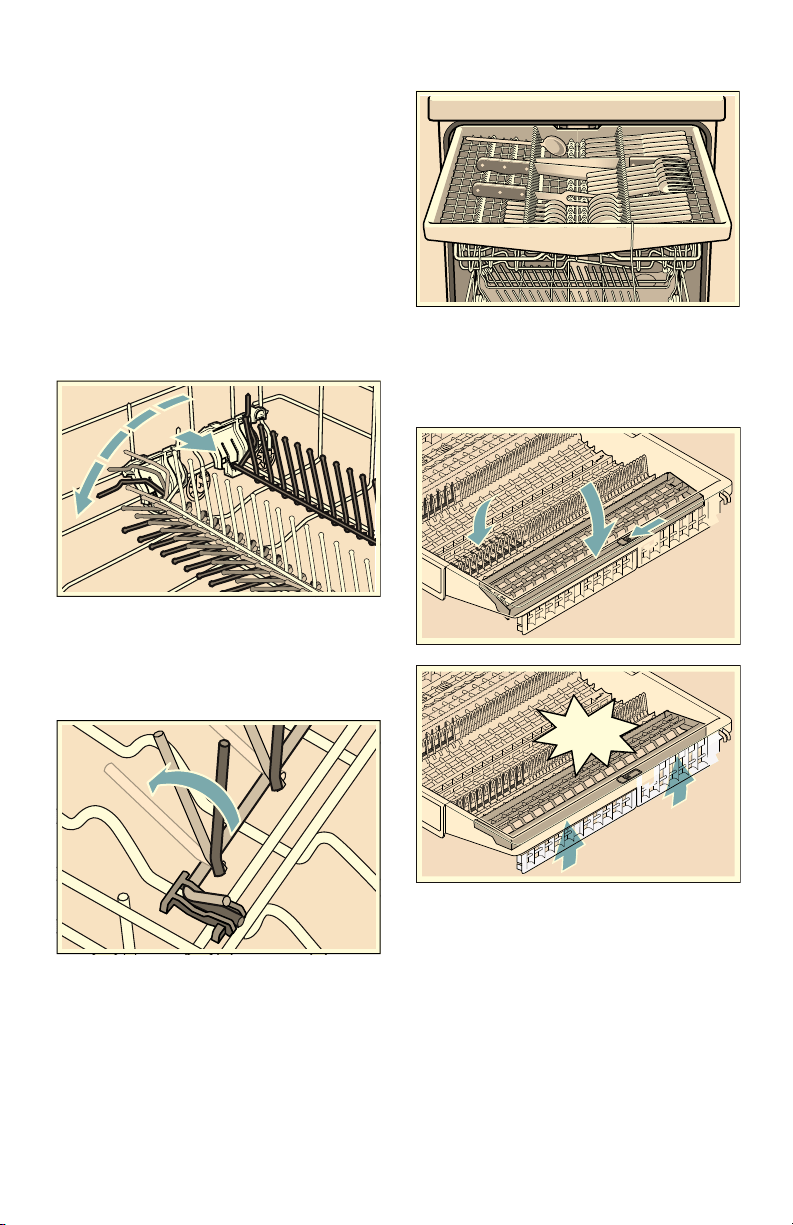

Rack accessories
18
Flip tines
18
Third rack
18
Cup shelves
18

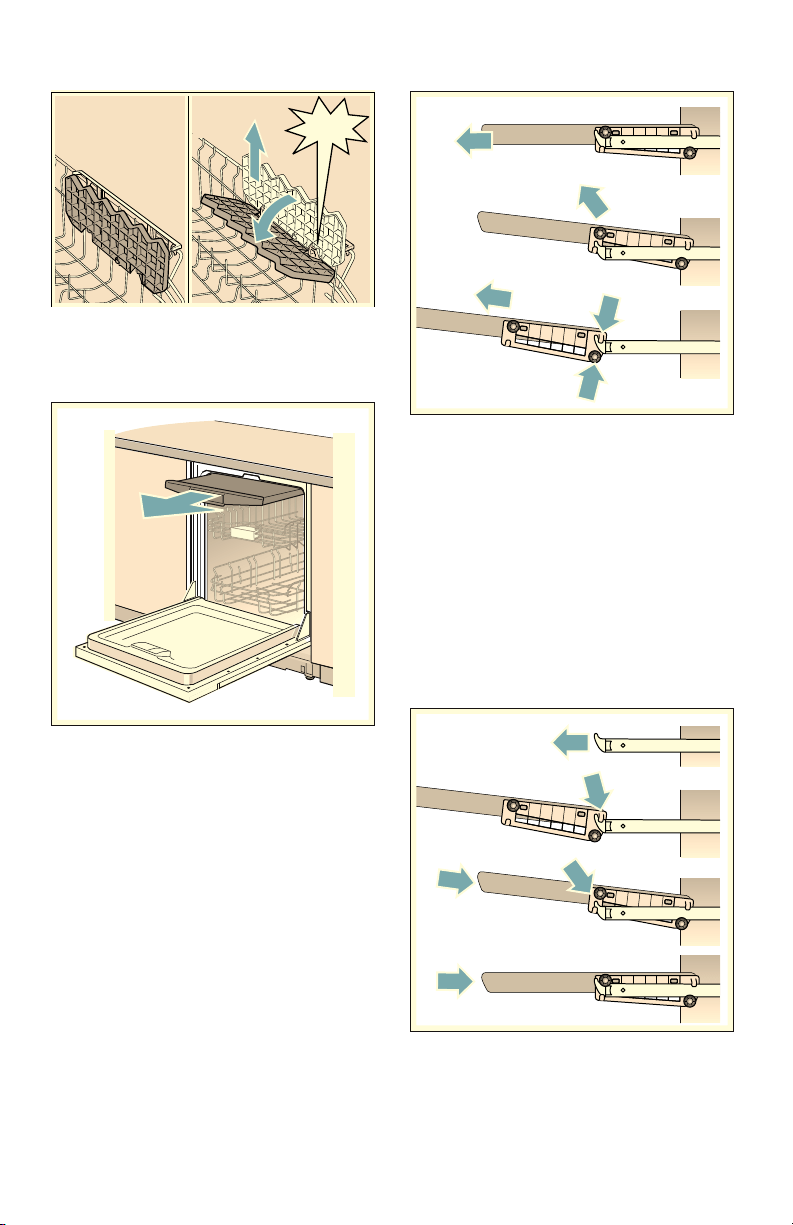

Removing/Installing third rack
19
Removing third rack 1*
19
1. Pull out third rack all the way (1).
19
2. Lift upper rollers over the stopper hooks of both rails (2).
19
3. Pull third rack out forward and upward so that the holding hooks and the lower rollers of the rack slide over the stopper hooks of both rails (3).
19
Installing third rack 1*
19
1. Pull out third rack rails all the way (1).
19
2. Insert third rack at an angle. Make sure that the stopper hooks of both rails slide in between the holding hooks and the lower rollers of the third rack (2).
19
3. Slide third rack in and lift the upper rollers over the front stopper hooks of both rails (3).
19
4. Push in third rack (4).
19

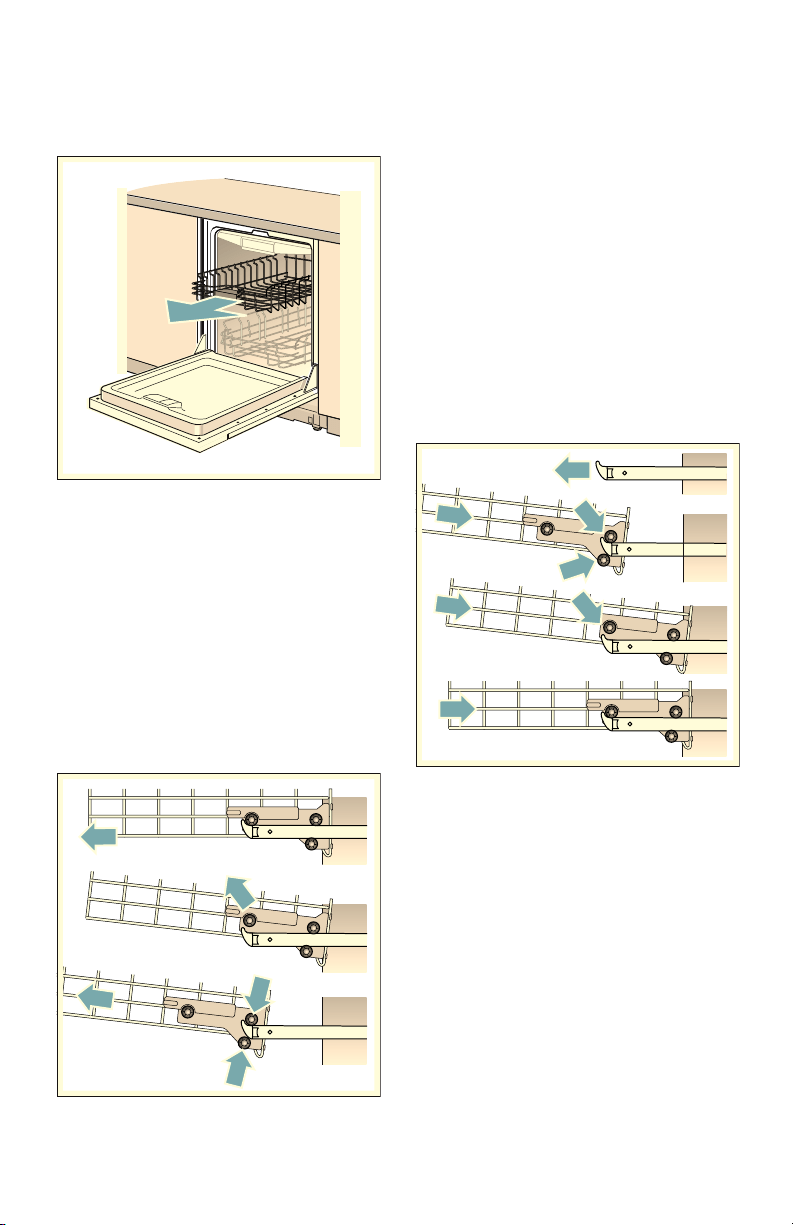

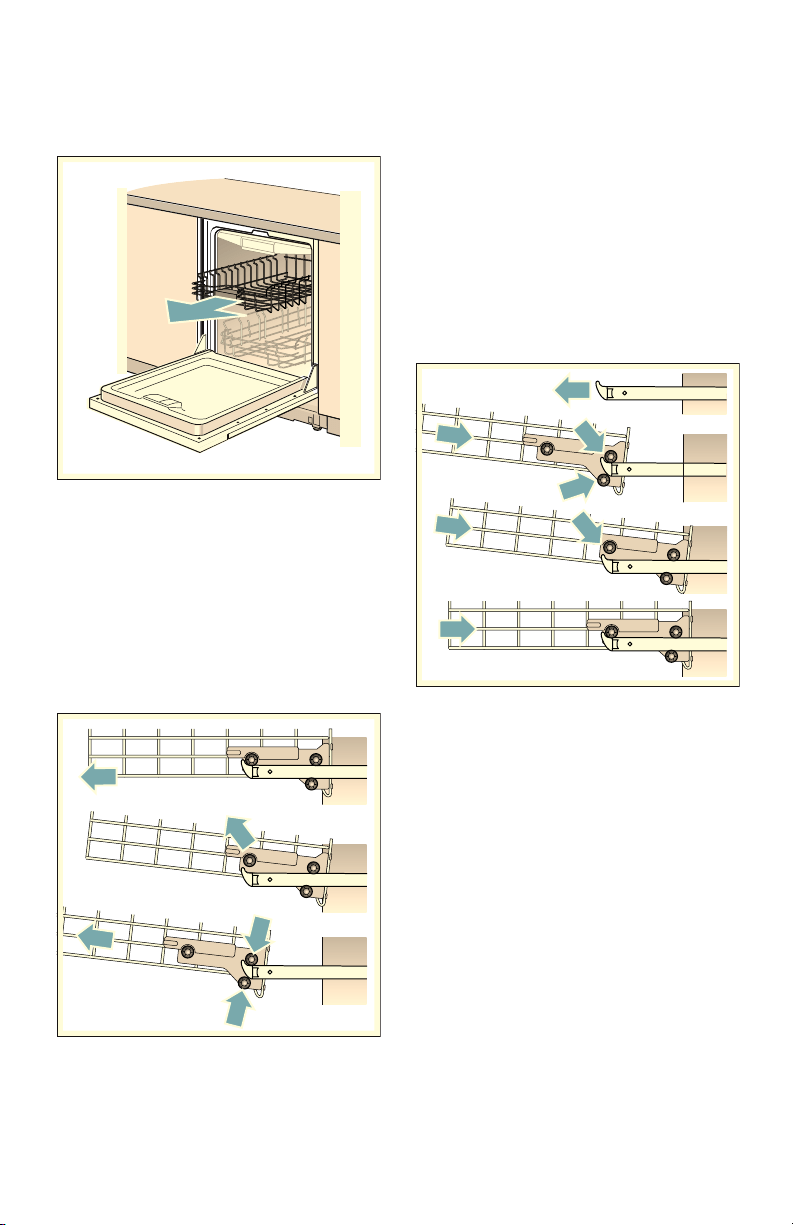

Removing/Installing upper rack with Rackmatic®
20
Removing upper rack 12
20
1. Pull out upper rack all the way (1).
20
2. Lift front rollers over the stopper hook of the rail (2).
20
3. Pull out upper rack forwards and upwards so that the upper and lower rollers of the rack slide over the stopper hooks of both rails (3).
20
Installing upper rack 12
20
1. Pull out upper rack rails all the way (1).
20
2. Insert upper rack at an angle. Make sure that the stopper hooks of both rails slide in between the upper and lower rollers on the rear side of the rack (2).
20
3. Slide upper rack in and lift the upper rollers over the front stopper hooks of both rails (3).
20
4. Push in upper rack (4).
20
. Detergent
21
Detergent
21
NOTICE
21
Note:
21
Wash Cycle
21
Hard Water/ Heavy Soil
21
Medium Water/ Medium Soil
21
Soft Water/ Little Soil
21

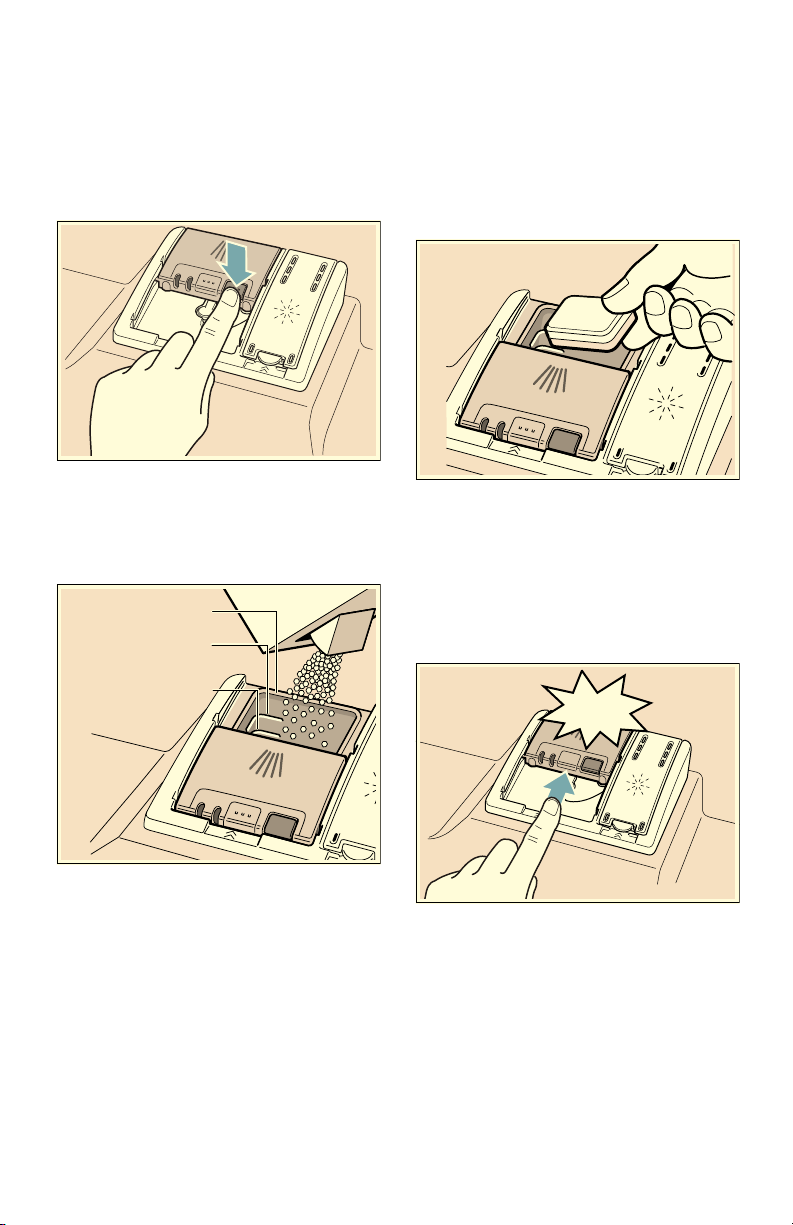

Adding detergent
22
1. If the detergent dispenser 92 is still closed, push the button 9: to open it.
22
Note:
22
2. Pour detergent into the dry detergent dispenser 92 only. Add detergent. Do not overfill the detergent dispenser.
22
Note:
22
3. Close the lid by placing the finger on the lid as shown. Slide the lid closed until it clicks.
22
Tip:
22
/ Dishwasher Cycles
23
Dishwasher Cycles
23
Wash cycle
23
Recommended use
23
Possible wash cycle option
23
Note:
23
Note:
23
The Energy Guide label was based on the Normal soil sensing cycle as follows: The unit was tested without any rinse aid (liquid) in the rinse aid dispenser 9*. A single dose of detergent was inserted into the detergent dispenser 92, with no detergent...
23
0 Dishwasher Cycle Options
24
Dishwasher Cycle Options
24
Delay
24
Half Load
24
Delicate
24
Sanitize
24
Extra Dry
24
Wash Cycle Information
25
Note:
26
Only sanitizing cycles have been designed to meet the requirements of Section 6 of the NSF/ANSI Standard for Residential Equipment for soil removal and sanitization efficacy. There is no intention, either directly or indirectly, to imply that all cyc...
26
1 Operating the Dishwasher
27
Operating the Dishwasher
27
Note:
27
9 WARNING
27
Risk of injury!
27
Protection against unintentional operation
27
This function will be activated when:
27
Note:
27
Operating the touch buttons
27
AquaSensor
27
Switching the appliance on
28
1. Turn the water supply on fully.
28
2. Press the On/Off button (.
28
3. Press Start button P.
28
Note:
28
Time display
28
Delay Start
28
To set Delay start:
28
1. Open the door and press the On/Off button (. Select a cycle.
28
2. Press the Delay button from the wash cycle options H until the displayed time corresponds with your requirements.
28
3. Press the Start button P to activate Delay start.
28
To cancel Delay start:
28
1. Open the door and press the Delay button until œ:‹‹ is indicated on the digital display 8.
28
2. Press the Start button P to save setting.
28
Note:
28
Wash cycle end
28
To change the signal volume:
28
1. Open the door.
28
2. Press the On/Off button (.
28
3. Hold down function key # and press Start button P until the display 8 indicates š:‹x (x can be any number). Release both buttons.
28
4. Press function key # until the display shows ›:‹ƒ.
28
5. Press function key 3. Each time the button is pressed the set value increases by one level; when it reaches the value ›:‹„, the display jumps back to ›:‹‹ (off).
28
6. Press Start button P to save the setting.
28
Auto power off
29
To change the setting:
29
1. Press the On/Off button (.
29
2. Hold down the function key # and press the Start button P until the display 8 indicates š:‹x (x can be any number).
29
3. Release both buttons.
29
4. Press the function key # until the display 8 indicates ˜:‹x.
29
5. Press the function key 3 until the display corresponds with your requirements.
29
6. Press the Start button P.
29
Switching off the appliance
29
Short time after the end of the wash cycle:
29
1. Open the door.
29
2. Switch off On/Off button (.
29
3. Turn off water supply.
29
4. Remove the utensils when they have cooled down.
29
9 WARNING
29
Risk of injury!
29
Interrupting the wash cycle
29
9 CAUTION
29
1. Open the door.
29
2. Switch off On/Off switch (.
29
3. To continue the wash cycle, switch on the On/Off switch ( again.
29
4. Close the door.
29
Note:
29
Cancel a cycle (Reset)
30
1. Open the door and press and hold Start button P for approximately 3 seconds until the display reads ‹:‹‚, then close door again.
30
2. Wait about 1 minute while the dishwasher drains.
30
3. Open the door and press the On/Off button (.
30
Changing the wash cycle
30
Intensive drying
30
1. Open the door.
30
2. Press the On/Off button (.
30
3. Hold down function key # and press Start button P until the display 8 indicates š:x (x can be any number).
30
4. Release both buttons.
30
5. Press function key # until the display 8 indicates the factory set value š:‹‹.
30
6. Press function key 3 to switch the Extra dry feature on š:‹‚ or off š:‹‹.
30
7. Press Start button P to save setting.
30
InfoLight®
30
To change the setting:
30
1. Open the door.
30
2. Press the On/Off button (.
30
3. Hold down function key # and press Start button P until the display 8 indicates š:‹x (x can be any number). Release both buttons.
30
4. Press function key # until the display shows ‚:‹‚.
30
5. Press the function key 3 to switch the InfoLight® feature on ‚:‹‚ or off ‚:‹‹.
30
6. Press Start button P to save the setting.
30
2 Care and Maintenance
31
Care and Maintenance
31
Overall condition of the dishwasher
31
NOTICE
31
9 WARNING
31
Filters
31
Filter components
31
The filter system 1b consists of three parts.
31
Cleaning intervals
32
Your filter system may need to be cleaned when:
32
Cleaning interval
32
Use this setting,
32
Note:
32

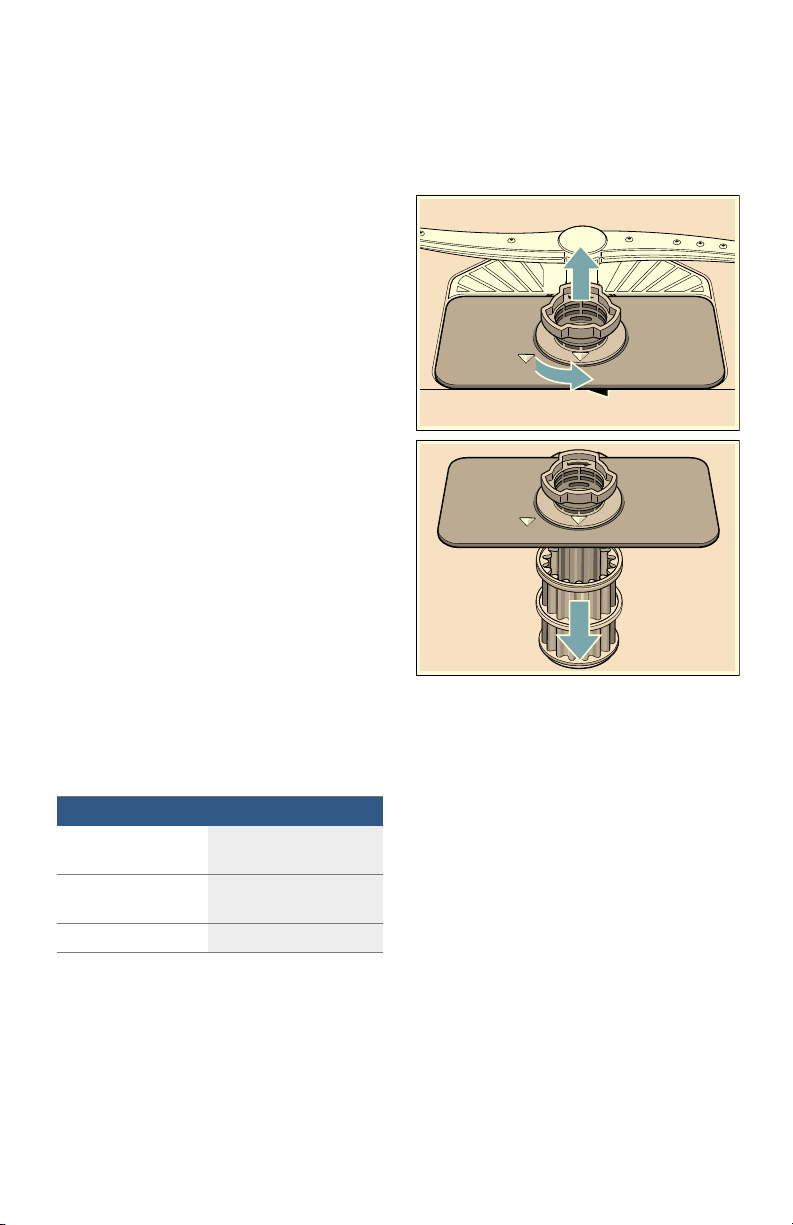

To check or clean the filter system:
32
1. Unscrew the Large Object Trap as illustrated and remove the entire filter system.
32
2. Remove any residue and clean filters by rinsing under running water. Note: do not use abrasive brushes or steel wool, etc., as they may damage the filter.
32
3. Reinstall the filter system in reverse sequence and lock into place by screwing the Large Object Trap until the marking arrows align.
32

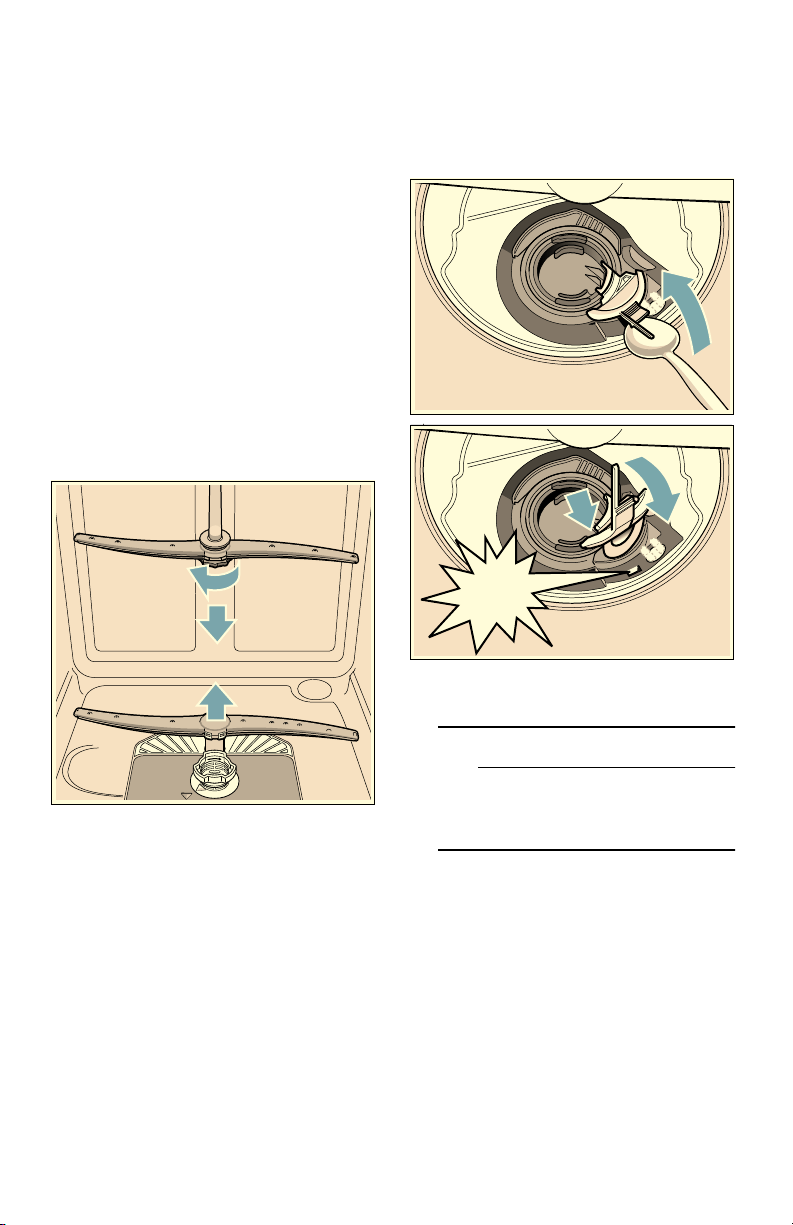

Spray arms
33
Check spray arms 1:, 1R for grease and limescale deposits. If you find such deposits:
33
Drain pump
33
Large food remnants in the rinsing water not retained by the filters may block the waste water pump. In this case:
33
Note:
33
Preparing your unit for vacation
34
NOTICE
34
Winterizing your unit
34
NOTICE
34
3 Troubleshooting
35
Troubleshooting
35
Note:
35
Note:
37
Note:
37
Note:
39
--------
39
4 Customer Service
39
Customer Service
39
1. Call us at 1-800-944-2904
39
2. Contact Customer Service from our web site: www.bosch-home.com/us or www.bosch-home.ca
39
3. Contact your installer or the Bosch Authorized Service Contractor in your area.
39
4. Write us:
39
‡ Statement of Limited Product Warranty
40
Statement of Limited Product Warranty
40
What this Warranty Covers & Who it Applies to:
40
The limited warranty provided by BSH Home Appliances Corporation (BSH) in this Statement of Limited Product Warranty applies only to Bosch® dishwashers (“Product”) sold to you, the first using purchaser, provided that the Product was purchased:
40
How Long the Warranty Lasts
40
Extended Limited Warranty
41
BSH also provides these additional limited warranties:
41
Repair/Replace as Your Exclusive Remedy
41
Out of Warranty Product
42
Warranty Exclusions
42
The warranty coverage described herein excludes all defects or damage that are not the direct fault of BSH, including without limitation, one or more of the following:
42
How to Obtain Warranty Service
43
Table des matières
44
fr-ca Notice d'utilisation
44
( Indications de sécurité 46
44
( CONSIGNES DE SÉCURITÉ IMPORTANTES 47
44
ƒ Causes de pannes 51
44
* Mise en marche 52
44
, Produit de rinçage 55
44
- Chargement du lave-vaisselle 57
44
. Détergent 65
44
/ Cycles du lave-vaisselle 67
44
0 Options de cycles du lave-vaisselle 68
44
1 Mise en marche du lave-vaisselle 71
44
2 Entretien et maintenance 76
44
3 Dépannage 80
44
4 Service à la clientèle 86
44
‡ Déclaration de la garantie limitée du produit 87
44
( Indications de sécurité
46
Indications de sécurité
46
9 AVERTISSEMENT
46
9 ATTENTION
46
AVIS
46
Remarque :
46
( CONSIGNES DE SÉCURITÉ IMPORTANTES
47
CONSIGNES DE SÉCURITÉ IMPORTANTES
47
LISEZ ET CONSERVEZ CES INSTRUCTIONS
47
Pour réduire le risque d'incendie, de choc électrique, ou de blessures graves, respectez les consignes suivantes :
47
Risque d'incendie, de choc électrique, ou de blessures graves
47
9 AVERTISSEMENT
47
Risque de blessure ou de décès !
47
9 AVERTISSEMENT
47
Risque de blessures !
47
9 AVERTISSEMENT
47
Risque de choc électrique ou d'incendie !
47
9 AVERTISSEMENT
47
Risque pour la santè !
47
INSTRUCTIONS DE MISE À LA TERRE
48
9 AVERTISSEMENT
48
Risque de choc électrique !
48
Fonctionnement normal
48
9 ATTENTION
48
9 AVERTISSEMENT
49
Risque de blessures !
49
Sécurité pour enfants
49
Entretien et maintenance corrects
49
9 AVERTISSEMENT
49
Risque d’explosion !
49
AVIS
50
9 AVERTISSEMENT
50
Mises en garde conformément à la proposition 65 de l'État de Californie !
50
ƒ Causes de pannes
51
Causes de pannes
51
AVIS
51
* Mise en marche
52
Mise en route
52
Vue d'ensemble de l'appareil
52
Panneau de commande
53
Composants internes du lave-vaisselle
53
Indicateurs
53
Réglages
54
Réglage
54
Réglages d'usine
54
Description
54
, Produit de rinçage
55
Produit de rinçage
55
Remarque :
55
Ajout de produit de rinçage
55
AVIS
55
1. Ouvrez le distributeur de liquide de rinçage 9* en appuyant sur le loquet du couvercle et en tirant celui-ci.
55
2. Ajoutez le produit de rinçage liquide au distributeur 9* à pleine capacité.Ne le remplissez pas outre mesure. Évitez tout déversement dans le trou d'aération.
55
3. Fermez le couvercle. Le couvercle doit être hermétiquement fermé jusqu'à l'encliquetage du loquet, pour garantir son étanchéité.
55
4. Essuyez tout excédent de produit de rinçage déversé lorsque le réservoir est plein.
55
Conseil :
55
AVIS
55
Réglage de la quantité de produit de rinçage utilisé
56
Paramètre
56
Quantité
56
1. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
56
2. Maintenez la touche enfoncée # et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:‹x (x peut être un nombre quelconque). Relâchez les deux boutons.
56
3. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur 8 indique §:‹†.
56
4. Appuyez sur la touche de fonction 3 pour sélectionner la valeur désirée.
56
5. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le paramètre.
56
Désactivation de l'indicateur de produit de rinçage
56
AVIS
56
- Chargement du lave-vaisselle
57
Chargement du lave-vaisselle
57
Matériaux lavables au lave-vaisselle
57
Remarque :
57
Recommandé
57
Non recommandé
57
Chargement des paniers
58
Pour obtenir les meilleurs résultats, respectez les instructions suivantes lors du chargement de la vaisselle :
58
AVIS
58
Chargement du panier supérieur
58
Remarque :
58
Chargement du panier inférieur
58
Mode de chargement recommandé
58
Réglage 12 places
58
Panier inférieur 9"
58
Panier supérieur 12
59
Remarque :
59
Troisième panier 1*
59
Configuration de chargement supplémentaire
59
Réglage 10 places
59
Panier inférieur 9"
59
Panier supérieur 12
59
Remarque :
59
Troisième panier 1*
60
Chargement du panier à ustensiles
60
9 AVERTISSEMENT
60
Risque de blessures !
60
Paniers à ustensiles longs
60
Remarque :
60
Retrait de la vaisselle
61
Remarque :
61
Réglage de la hauteur du panier
61
Avec le panier à ustensiles
61
Panier supérieur
61
Panier inférieur
61
24 cm (9,4 po)
61
34 cm (13,4 po)
61
26,5 cm (10,4 po)
61
30,5 cm (12 po)
61
29 cm (11,4 po)
61
28 cm (11 po)
61
Avec le troisième panier
61
Panier supérieur
61
Panier inférieur
61
18 cm (7 po)
61
34 cm (13,4 po)
61
20,5 cm (8 po)
61
30,5 cm (12 po)
61
23 cm (9 po)
61
28 cm (11 po)
61
RackMatic®
61
1. Faites sortir le panier supérieur du lave-vaisselle jusqu'à la butée.
61
2. Pour abaisser le panier, poussez le levier RackMatic® lever vers l'intérieur.
61
3. Pour relever le panier, tenez les côtés du panier supérieur et soulevez-le.
61
Remarque :
61
Accessoires de panier
62
Peignes rabattables
62
3ème panier
62
Étagère pour tasses
63
Retirer/installer le troisième panier
63
Retirer le troisième panier 1*
63
1. Sortez le troisième panier jusqu'au bout (1).
63
2. Soulevez les galets supérieurs au-dessus des crochets de butée des deux glissières (2).
63
3. Sortez le troisième panier vers l'avant et vers le haut, de sorte que les coins de retenue et les galets inférieurs du panier passent au-dessus des crochets de butée des deux glissières (3).
63
Installer le troisième panier 1*
63
1. Sortez les glissières du troisième panier jusqu'au bout (1).
63
2. Insérez le troisième panier incliné. Assurez-vous que les crochets de butée des deux glissières coulissent entre les coins de retenue et les galets inférieurs du troisième panier (2).
63
3. Glissez le troisième panier à l'intérieur et soulevez les galets supérieurs au-dessus des crochets de butée avant des deux glissières (3).
63
4. Insérez le troisième panier en le poussant (4).
63
Retirer/installer le panier supérieur avec Rackmatic®
64
Retirer le panier supérieur 12
64
1. Sortez le panier supérieur jusqu'au bout (1).
64
2. Soulevez les galets avant sur le crochet de butée de la glissière (2).
64
3. Sortez le panier supérieur vers l'avant et vers le haut, de sorte que les galets supérieurs et inférieurs du panier coulissent au-dessus des crochets de butée des deux glissières (3).
64
Installer le panier supérieur 12
64
1. Sortez les glissières du panier supérieur jusqu'au bout (1).
64
2. Insérez le panier supérieur incliné. Assurez-vous que les crochets de butée des deux glissières coulissent entre les galets supérieurs et inférieurs sur le côté arrière du panier (2).
64
3. Glissez le panier supérieur à l'intérieur et soulevez les galets supérieurs au-dessus des crochets de butée avant des deux glissières (3).
64
4. Insérez le panier supérieur en le poussant (4).
64
. Détergent
65
Détergent
65
AVIS
65
Remarque :
65
Cycle de nettoyage
65
Eau dure/ Souillure importante
65
Eau à dureté moyenne/ Souillure moyenne
65
Eau douce/ Souillure légère
65
Ajout de détergent
66
1. Si le distributeur de détergent 92 demeure fermé, actionnez la barre de verrouillage 9: pour l'ouvrir.
66
2. Ne versez du détergent que dans le distributeur de détergent sec92. Ajoutez le détergent. Ne remplissez pas le distributeur de détergent outre mesure.
66
Remarque :
66
3. Fermez le couvercle en plaçant le doigt sur le couvercle tel qu'illustré. Faites glisser le couvercle pour fermer et appuyez dessus fermement jusqu'à entendre un clic.
66
Conseil :
67
/ Cycles du lave-vaisselle
67
Cycles du lave-vaisselle
67
Cycle de nettoyage
67
Usage recommandé
67
Option de cycle de nettoyage possible
67
Remarque :
67
Remarque :
67
L'étiquetage Energy Guide se base sur le cycle de détection du niveau de saleté Normal comme suit : l'unité a été testée avec un distributeur de produit de rinçage (liquide) vide 9*. Une seule dose de détergent a été introduite dans le dis...
67
0 Options de cycles du lave-vaisselle
68
Options de cycles du lave-vaisselle
68
Delay (Retardé)
68
Half Load (Chargement partiel)
68
Delicate (Délicat)
68
Sanitize (Désinfecter)
68
Extra Dry (Extra sec)
68
Informations sur le cycle de lavage
69
Remarque :
70
Seuls les cycles de désinfection ont été conçus de manière à respecter les exigences de la Section 6 de la norme NSF/ANSI relative aux Équipements à usage résidentiel destinés à l'élimination de salissures et à la désinfection efficace....
70
1 Mise en marche du lave-vaisselle
71
Mise en marche du lave-vaisselle
71
Remarque :
71
9 AVERTISSEMENT
71
Risque de blessures !
71
Protection contre une opération involontaire
71
Cette fonction s'active lorsque :
71
Remarque :
71
Utilisation des boutons tactiles
71
AquaSensor
71
AquaSensor
71
Mise sous tension de l'appareil
72
1. Ouvrez complètement l'approvisionnement en eau.
72
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
72
3. Appuyez sur Start (Démarrer) P.
72
Remarque :
72
Affichage de l'heure
72
Démarrage retardé
72
Pour définir le démarrage retardé :
72
1. Ouvrez la porte et appuyez sur le bouton On/Off (Marche/Arrêt) (. Sélectionnez un cycle.
72
2. Appuyez sur le bouton Delay (Retard) à partir des options de lavage du cycle H jusqu'à ce que le temps affiché corresponde à vos besoins.
72
3. Appuyez sur le bouton Start (Démarrer) P pour activer le Démarrage retardé.
72
Pour annuler le démarrage retardé :
72
1. Ouvrez la porte et appuyez sur le bouton Delay (Retard) jusqu'à ce que œ:‹‹ soit affiché sur l'afficheur numérique 8.
72
2. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le paramètre.
72
Remarque :
72
Fin du cycle de nettoyage
73
Pour changer le volume du signal :
73
1. Ouvrez la porte.
73
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
73
3. Maintenez la touche # enfoncée et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:‹x (x peut être un nombre quelconque). Relâchez les deux boutons.
73
4. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur indique ›:‹ƒ.
73
5. Appuyez sur la touche de fonction 3. À chaque fois que le bouton est enfoncé, la valeur augmente d'un niveau ; lorsqu'elle atteint la valeur ›:‹„, l'afficheur retourne à ›:‹‹ (off (arrêt)).
73
6. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le réglage.
73
Auto power off (Arrêt automatique)
73
Pour changer le réglage :
73
1. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
73
2. Maintenez la touche # enfoncée et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:‹x (x peut être un nombre quelconque).
73
3. Relâchez les deux boutons.
73
4. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur 8 indique ˜:‹x.
73
5. Appuyez sur la touche de fonction 3 jusqu'à ce que l'afficheur corresponde à vos besoins.
73
6. Appuyez sur le bouton Start (Démarrer) P.
73
Mise hors tension de l'appareil
74
Peu de temps après la fin du cycle de lavage :
74
1. Ouvrez la porte.
74
2. Appuyez sur le bouton Marche/Arrêt (.
74
3. Fermez l'approvisionnement en eau.
74
4. Sortez les ustensiles lorsque ceux-ci ont refroidi.
74
9 AVERTISSEMENT
74
Risque de blessures !
74
Interruption du cycle de lavage
74
9 ATTENTION
74
1. Ouvrez la porte.
74
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
74
3. Pour poursuivre le cycle, appuyez de nouveau sur le bouton On/Off (Marche/Arrêt) (.
74
4. Fermez la porte.
74
Remarque :
74
Annulation d'un cycle (Réinitialisation)
74
1. Ouvrez la porte et appuyez, tout en le maintenant enfoncé, sur le bouton Start (Démarrer) P pendant environ 3 secondes jusqu'à ce que l'afficheur indique ‹:‹‚, puis refermez la porte.
74
2. Patientez environ 1 minute, le temps pour le lave-vaisselle d'être drainé.
74
3. Ouvrez la porte et appuyez sur le bouton On/Off (Marche/Arrêt) (.
74
Changement du cycle de lavage
74
Séchage intensif
75
1. Ouvrez la porte.
75
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
75
3. Maintenez la touche #enfoncée et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:x (x peut être un nombre quelconque).
75
4. Relâchez les deux boutons.
75
5. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur 8 indique la valeur réglée à l'usine š :‹‹.
75
6. Appuyez sur la touche de fonction 3 pour mettre la fonction Extra sec sur On (activée) š:‹‚ ou sur Off (désactivée) š:‹‹.
75
7. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le réglage.
75
Infolight®
75
Pour changer le réglage :
75
1. Ouvrez la porte.
75
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
75
3. Maintenez la touche #enfoncée et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:‹x (x peut être un nombre quelconque). Relâchez les deux boutons.
75
4. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur indique ‚:‹‚.
75
5. Appuyez sur la touche de fonction 3 pour activer ‚‹‚ ou désactiver ‚‹‹ la fonction InfoLightMC.
75
6. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le réglage.
75
2 Entretien et maintenance
76
Entretien et maintenance
76
État général du lave-vaisselle
76
AVIS
76
9 AVERTISSEMENT
76
Filtres
76
Éléments de filtrage
77
Le système de filtration 1b est constitué de trois éléments.
77
Intervalles de nettoyage
77
Vous pouvez nettoyer le système de filtration :
77
Intervalle de nettoyage
77
Utilisez ce paramètre,
77
Remarque :
77

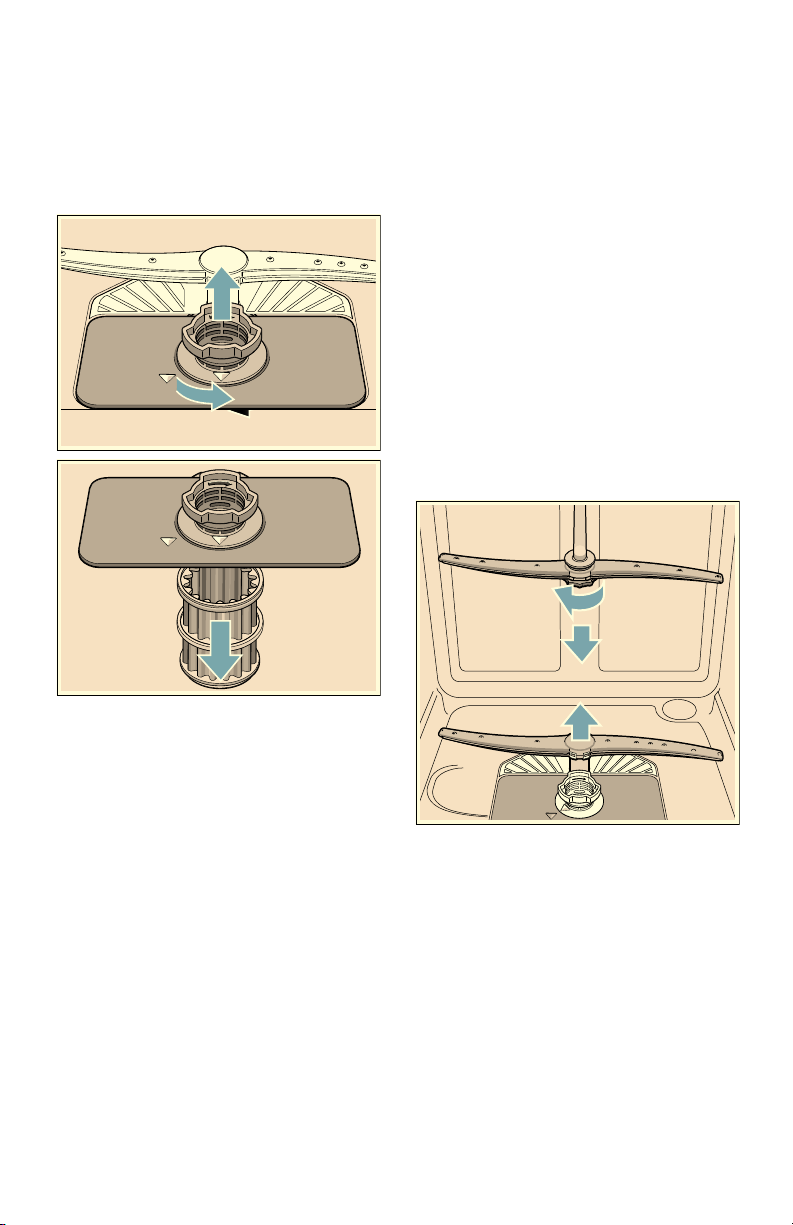

Pour vérifier ou nettoyer le système de filtration :
78
1. Dévissez le filtre à gros éléments tel qu'illustré et retirez tout le système de filtration.
78
2. Retirez tout résidu et nettoyez les filtres en les rinçant à l'eau claire. Remarque : n'utilisez pas des brosses abrasives ou des chiffons de laine, etc., ils pourraient endommager le filtre.
78
3. Remontez le système de filtration dans l'ordre inverse et fixez le filtre à gros éléments en le vissant jusqu'à ce que les flèches de marquage soient alignées.
78
Bras gicleurs
78
Vérifiez les dépôts 1:, 1R de graisse et de tartre sur les gicleurs. En cas de présence de dépôts :
78

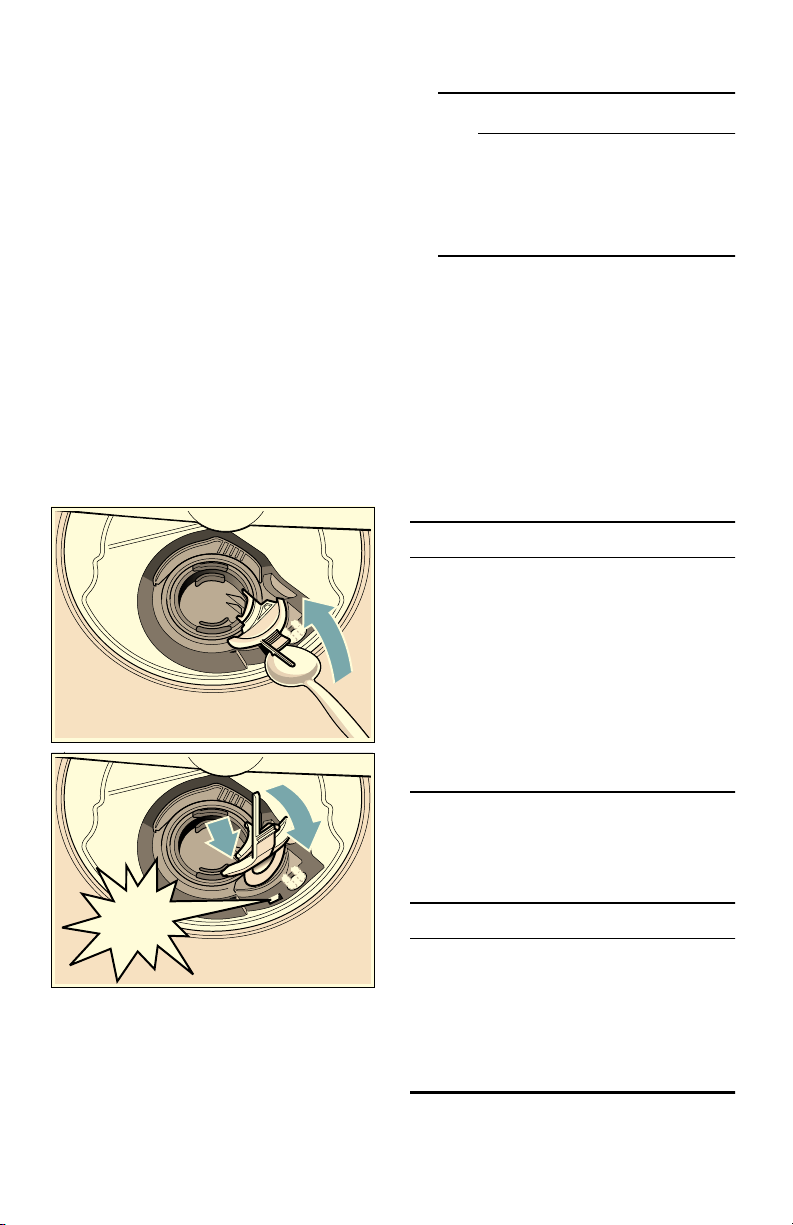

Pompe pour eaux résiduaires
79
De gros résidus alimentaires présents dans l'eau de rinçage et non retenus par les filtres peuvent obstruer la pompe pour eaux résiduaires. Dans ce cas :
79
Remarque :
79
Rangement de l'appareil en cas d'inactivité
79
AVIS
79
Préparation de l'appareil pour l'hiver
79
AVIS
79
3 Dépannage
80
Dépannage
80
Remarque :
81
Remarque :
83
Remarque :
83
Remarque :
85
--------
85

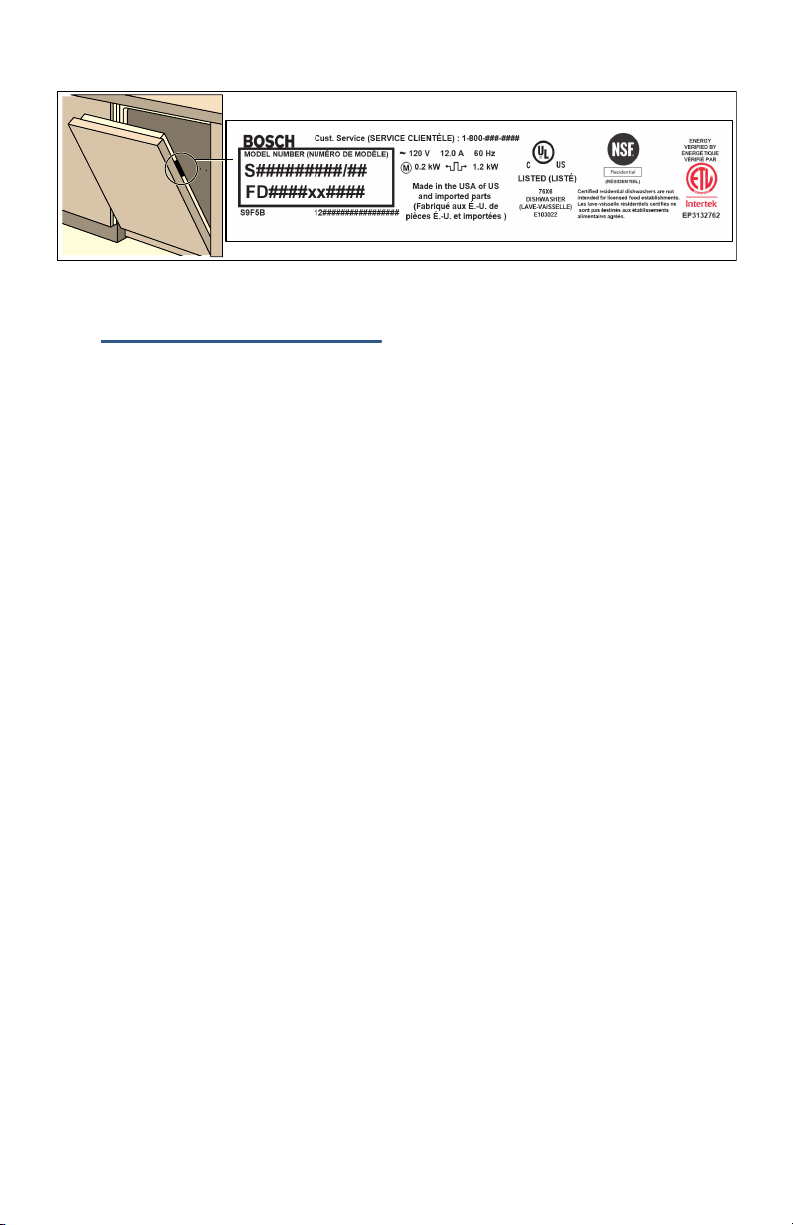

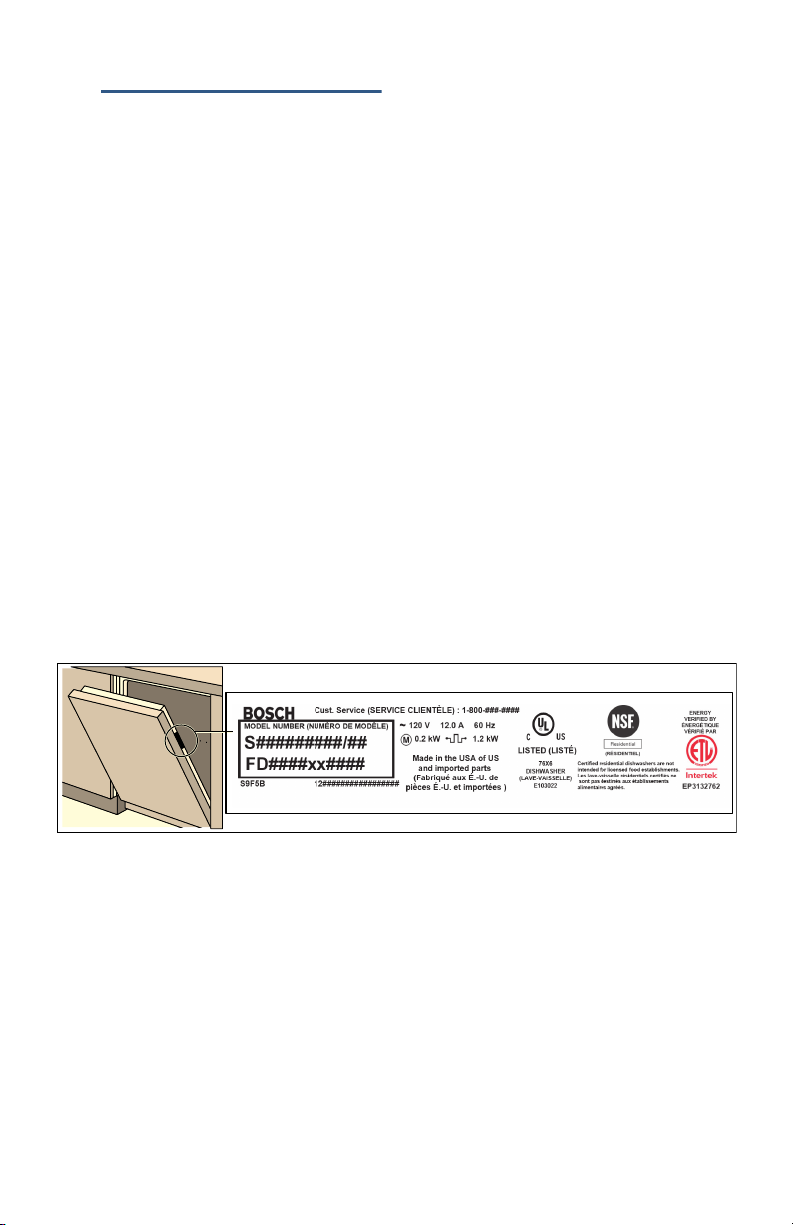

4 Service à la clientèle
86
Service à la clientèle
86
1. Contactez-nous au 1-800-944-2904
86
2. Contactez le Service client à partir de notre site internet : www.bosch-home.com/us or www.bosch-home.ca
86
3. Contactez votre installateur ou le Fournisseur de services agréé Bosch de votre région.
86
4. Écrivez-nous :
86
‡ Déclaration de la garantie limitée du produit
87
Déclaration de la garantie limitée du produit
87
Ce que couvre cette garantie et à qui elle s'applique :
87
La garantie limitée prévue par BSH Home Appliances Corporation (BSH) dans cette Déclaration de garantie limitée du produit s'applique aux lave-vaisselle Bosch® (« Produit ») mis à votre disposition, en tant que premier acquéreur, à conditio...
87
Quelle est la durée de la garantie
87
Garantie limitée prolongée
88
BSH fournit également les garanties limitées supplémentaires ci-après :
88
Réparer/Remplacer, Votre recours exclusif
88
Produit hors garantie
89
Exclusions de garantie
89
La couverture de garantie décrite dans le présent manuel exclut tous les défauts ou dommages dont BSH n'est pas directement responsable, y compris, sans pour autant s'y limiter, l'un ou plusieurs des points suivants :
89
Comment bénéficier d'un service de garantie
91
File type: PDF
File name: 19975474_shpm78w55n-01.pdf
File size: 5.97 MB
File Language: English
Pages: 92
Author: Bosch
File created: 2017-08-18
Published: 2022-06-20
Updated: 2023-05-07
Download File
Specifications
Brand:
Bosch
Model: SHPM78W55N/01
Category:
Dishwashers
See other models:
WFMC8401UC/10
PKF645B17EB
DWZ1FX5C6-B
SMD6ZB801EB
KIR41SDF0-B
Download User Manual
Bosch in United States
1-800-944-2904
Twitter
Website
Related Products
Bosch SHPM78W54N/01
Bosch SHXM78W55N/01
Bosch SHPM65W55N/01
Bosch SHEM78W55N/01
Bosch SHPM78W56N/01
Bosch SHPM78W52N/01
Bosch SHPM78W55N
Bosch SHPM65W55N/11
Bosch SHPM65Z55N/01
Bosch SHX88PW55N/01
Bosch SHEM78W52N/01
Bosch SHE878WD5N/01
Bosch SHPM98W75N/01
Bosch SHEM63W55N/01
Bosch SHXM78W52N/01
Table of Contents
×
Table of contents
3
en-us Operating instructions
3
( Safety Definitions 5
3
( IMPORTANT SAFETY INSTRUCTIONS 6
3
ƒ Causes of Damage 9
3
* Getting Started 10
3
, Rinse Aid 12
3
- Loading the Dishwasher 13
3
. Detergent 21
3
/ Dishwasher Cycles 23
3
0 Dishwasher Cycle Options 24
3
1 Operating the Dishwasher 27
3
2 Care and Maintenance 31
3
3 Troubleshooting 35
3
4 Customer Service 39
3
‡ Statement of Limited Product Warranty 40
3
( Safety Definitions
5
Safety Definitions
5
9 WARNING
5
9 CAUTION
5
NOTICE
5
Note:
5
( IMPORTANT SAFETY INSTRUCTIONS
6
IMPORTANT SAFETY INSTRUCTIONS
6
READ AND SAVE THESE INSTRUCTIONS
6
To reduce the risk of fire, electrical shock, or serious injury, observe the following:
6
Risk of fire, electrical shock, or serious injury
6
9 WARNING
6
Risk of injury or death!
6
9 WARNING
6
Risk of injury!
6
9 WARNING
6
Risk of electrical shock or fire!
6
9 WARNING
6
Health hazard!
6
GROUNDING INSTRUCTIONS
7
9 WARNING
7
Risk of electric shock!
7
Safe Operation
7
9 CAUTION
7
9 WARNING
7
Risk of injury!
7
Child Safety
8
Proper Care and Maintenance
8
9 WARNING
8
Risk of explosion!
8
NOTICE
8
9 WARNING
8
State of California Proposition 65 Warnings!
8
ƒ Causes of Damage
9
Causes of Damage
9
NOTICES
9
* Getting Started
10
Getting Started
10
Appliance overview
10
Operating panel
11
Dishwasher interior components
11
Display indicators
11
Menu overview
11
Setting
11
Factory setting
11
Description
11
, Rinse Aid
12
Rinse Aid
12
Note:
12
Adding rinse aid
12
NOTICE
12
1. Open the rinse aid dispenser 9* by pressing on the latch of the lid and pull it open.
12
2. Add liquid rinse aid to the dispenser 9* until it is full. Do not overfill. Avoid spilling into air vent hole.
12
3. Close the lid. Lid must be fully closed until it clicks in order to seal.
12
4. Wipe up any excess rinse aid that may have puddled when the dispenser reservoir is full.
12
Tip:
12
NOTICE
12
Setting the amount of rinse aid used
12
Setting
12
Amount
12
1. Press the On/Off button (.
13
2. Hold down the function key # and press the Start button P until the display 8 indicates š:‹x (x can be any number). Release both buttons.
13
3. Press the function key # until the display 8 shows §:‹†.
13
4. Press the function key 3 to select the desired setting.
13
5. Press the Start button P to save the setting.
13
Turning off rinse aid indicator
13
NOTICE
13
- Loading the Dishwasher
13
Loading the Dishwasher
13
Dishware material
13
Note:
13
Recommended
13
Not Recommended
14
Loading the racks
14
For best dishwashing results, observe the following when loading the dishwasher:
14
NOTICE
14
Loading the upper rack
14
Note:
14
Loading the lower rack
14
Recommended loading pattern
14
12 place setting
15
Lower rack 9"
15
Upper rack 12
15
Note:
15
Third rack 1*
15
Additional loading pattern
15
10 place setting
15
Lower rack 9"
15
Upper rack 12
15
Note:
15
Third rack 1*
16
Loading the silverware basket
16
9 WARNING
16
Risk of injury!
16
Long silverware basket
16
Note:
16
Unloading the dishwasher
16
Note:
16
Adjusting the height of the rack
17
With silverware basket
17
Upper rack
17
Lower rack
17
9.4 in (24 cm)
17
13.4 in (34 cm)
17
10.4 in (26.5 cm)
17
12 in (30.5 cm)
17
11.4 in (29 cm)
17
11 in (28 cm)
17
With third rack
17
Upper rack
17
Lower rack
17
7 in (18 cm)
17
13.4 in (34 cm)
17
8 in (20.5 cm)
17
12 in (30.5 cm)
17
9 in (23 cm)
17
11 in (28 cm)
17
RackMatic®
17
1. Pull the upper rack out of the dishwasher until it stops.
17
2. To lower the rack, push the RackMatic® lever inward.
17
3. To raise the rack, hold the basket on the sides of the upper rack and lift it up.
17
Note:
17
Rack accessories
18
Flip tines
18
Third rack
18
Cup shelves
18
Removing/Installing third rack
19
Removing third rack 1*
19
1. Pull out third rack all the way (1).
19
2. Lift upper rollers over the stopper hooks of both rails (2).
19
3. Pull third rack out forward and upward so that the holding hooks and the lower rollers of the rack slide over the stopper hooks of both rails (3).
19
Installing third rack 1*
19
1. Pull out third rack rails all the way (1).
19
2. Insert third rack at an angle. Make sure that the stopper hooks of both rails slide in between the holding hooks and the lower rollers of the third rack (2).
19
3. Slide third rack in and lift the upper rollers over the front stopper hooks of both rails (3).
19
4. Push in third rack (4).
19
Removing/Installing upper rack with Rackmatic®
20
Removing upper rack 12
20
1. Pull out upper rack all the way (1).
20
2. Lift front rollers over the stopper hook of the rail (2).
20
3. Pull out upper rack forwards and upwards so that the upper and lower rollers of the rack slide over the stopper hooks of both rails (3).
20
Installing upper rack 12
20
1. Pull out upper rack rails all the way (1).
20
2. Insert upper rack at an angle. Make sure that the stopper hooks of both rails slide in between the upper and lower rollers on the rear side of the rack (2).
20
3. Slide upper rack in and lift the upper rollers over the front stopper hooks of both rails (3).
20
4. Push in upper rack (4).
20
. Detergent
21
Detergent
21
NOTICE
21
Note:
21
Wash Cycle
21
Hard Water/ Heavy Soil
21
Medium Water/ Medium Soil
21
Soft Water/ Little Soil
21
Adding detergent
22
1. If the detergent dispenser 92 is still closed, push the button 9: to open it.
22
Note:
22
2. Pour detergent into the dry detergent dispenser 92 only. Add detergent. Do not overfill the detergent dispenser.
22
Note:
22
3. Close the lid by placing the finger on the lid as shown. Slide the lid closed until it clicks.
22
Tip:
22
/ Dishwasher Cycles
23
Dishwasher Cycles
23
Wash cycle
23
Recommended use
23
Possible wash cycle option
23
Note:
23
Note:
23
The Energy Guide label was based on the Normal soil sensing cycle as follows: The unit was tested without any rinse aid (liquid) in the rinse aid dispenser 9*. A single dose of detergent was inserted into the detergent dispenser 92, with no detergent...
23
0 Dishwasher Cycle Options
24
Dishwasher Cycle Options
24
Delay
24
Half Load
24
Delicate
24
Sanitize
24
Extra Dry
24
Wash Cycle Information
25
Note:
26
Only sanitizing cycles have been designed to meet the requirements of Section 6 of the NSF/ANSI Standard for Residential Equipment for soil removal and sanitization efficacy. There is no intention, either directly or indirectly, to imply that all cyc...
26
1 Operating the Dishwasher
27
Operating the Dishwasher
27
Note:
27
9 WARNING
27
Risk of injury!
27
Protection against unintentional operation
27
This function will be activated when:
27
Note:
27
Operating the touch buttons
27
AquaSensor
27
Switching the appliance on
28
1. Turn the water supply on fully.
28
2. Press the On/Off button (.
28
3. Press Start button P.
28
Note:
28
Time display
28
Delay Start
28
To set Delay start:
28
1. Open the door and press the On/Off button (. Select a cycle.
28
2. Press the Delay button from the wash cycle options H until the displayed time corresponds with your requirements.
28
3. Press the Start button P to activate Delay start.
28
To cancel Delay start:
28
1. Open the door and press the Delay button until œ:‹‹ is indicated on the digital display 8.
28
2. Press the Start button P to save setting.
28
Note:
28
Wash cycle end
28
To change the signal volume:
28
1. Open the door.
28
2. Press the On/Off button (.
28
3. Hold down function key # and press Start button P until the display 8 indicates š:‹x (x can be any number). Release both buttons.
28
4. Press function key # until the display shows ›:‹ƒ.
28
5. Press function key 3. Each time the button is pressed the set value increases by one level; when it reaches the value ›:‹„, the display jumps back to ›:‹‹ (off).
28
6. Press Start button P to save the setting.
28
Auto power off
29
To change the setting:
29
1. Press the On/Off button (.
29
2. Hold down the function key # and press the Start button P until the display 8 indicates š:‹x (x can be any number).
29
3. Release both buttons.
29
4. Press the function key # until the display 8 indicates ˜:‹x.
29
5. Press the function key 3 until the display corresponds with your requirements.
29
6. Press the Start button P.
29
Switching off the appliance
29
Short time after the end of the wash cycle:
29
1. Open the door.
29
2. Switch off On/Off button (.
29
3. Turn off water supply.
29
4. Remove the utensils when they have cooled down.
29
9 WARNING
29
Risk of injury!
29
Interrupting the wash cycle
29
9 CAUTION
29
1. Open the door.
29
2. Switch off On/Off switch (.
29
3. To continue the wash cycle, switch on the On/Off switch ( again.
29
4. Close the door.
29
Note:
29
Cancel a cycle (Reset)
30
1. Open the door and press and hold Start button P for approximately 3 seconds until the display reads ‹:‹‚, then close door again.
30
2. Wait about 1 minute while the dishwasher drains.
30
3. Open the door and press the On/Off button (.
30
Changing the wash cycle
30
Intensive drying
30
1. Open the door.
30
2. Press the On/Off button (.
30
3. Hold down function key # and press Start button P until the display 8 indicates š:x (x can be any number).
30
4. Release both buttons.
30
5. Press function key # until the display 8 indicates the factory set value š:‹‹.
30
6. Press function key 3 to switch the Extra dry feature on š:‹‚ or off š:‹‹.
30
7. Press Start button P to save setting.
30
InfoLight®
30
To change the setting:
30
1. Open the door.
30
2. Press the On/Off button (.
30
3. Hold down function key # and press Start button P until the display 8 indicates š:‹x (x can be any number). Release both buttons.
30
4. Press function key # until the display shows ‚:‹‚.
30
5. Press the function key 3 to switch the InfoLight® feature on ‚:‹‚ or off ‚:‹‹.
30
6. Press Start button P to save the setting.
30
2 Care and Maintenance
31
Care and Maintenance
31
Overall condition of the dishwasher
31
NOTICE
31
9 WARNING
31
Filters
31
Filter components
31
The filter system 1b consists of three parts.
31
Cleaning intervals
32
Your filter system may need to be cleaned when:
32
Cleaning interval
32
Use this setting,
32
Note:
32
To check or clean the filter system:
32
1. Unscrew the Large Object Trap as illustrated and remove the entire filter system.
32
2. Remove any residue and clean filters by rinsing under running water. Note: do not use abrasive brushes or steel wool, etc., as they may damage the filter.
32
3. Reinstall the filter system in reverse sequence and lock into place by screwing the Large Object Trap until the marking arrows align.
32
Spray arms
33
Check spray arms 1:, 1R for grease and limescale deposits. If you find such deposits:
33
Drain pump
33
Large food remnants in the rinsing water not retained by the filters may block the waste water pump. In this case:
33
Note:
33
Preparing your unit for vacation
34
NOTICE
34
Winterizing your unit
34
NOTICE
34
3 Troubleshooting
35
Troubleshooting
35
Note:
35
Note:
37
Note:
37
Note:
39
--------
39
4 Customer Service
39
Customer Service
39
1. Call us at 1-800-944-2904
39
2. Contact Customer Service from our web site: www.bosch-home.com/us or www.bosch-home.ca
39
3. Contact your installer or the Bosch Authorized Service Contractor in your area.
39
4. Write us:
39
‡ Statement of Limited Product Warranty
40
Statement of Limited Product Warranty
40
What this Warranty Covers & Who it Applies to:
40
The limited warranty provided by BSH Home Appliances Corporation (BSH) in this Statement of Limited Product Warranty applies only to Bosch® dishwashers (“Product”) sold to you, the first using purchaser, provided that the Product was purchased:
40
How Long the Warranty Lasts
40
Extended Limited Warranty
41
BSH also provides these additional limited warranties:
41
Repair/Replace as Your Exclusive Remedy
41
Out of Warranty Product
42
Warranty Exclusions
42
The warranty coverage described herein excludes all defects or damage that are not the direct fault of BSH, including without limitation, one or more of the following:
42
How to Obtain Warranty Service
43
Table des matières
44
fr-ca Notice d'utilisation
44
( Indications de sécurité 46
44
( CONSIGNES DE SÉCURITÉ IMPORTANTES 47
44
ƒ Causes de pannes 51
44
* Mise en marche 52
44
, Produit de rinçage 55
44
- Chargement du lave-vaisselle 57
44
. Détergent 65
44
/ Cycles du lave-vaisselle 67
44
0 Options de cycles du lave-vaisselle 68
44
1 Mise en marche du lave-vaisselle 71
44
2 Entretien et maintenance 76
44
3 Dépannage 80
44
4 Service à la clientèle 86
44
‡ Déclaration de la garantie limitée du produit 87
44
( Indications de sécurité
46
Indications de sécurité
46
9 AVERTISSEMENT
46
9 ATTENTION
46
AVIS
46
Remarque :
46
( CONSIGNES DE SÉCURITÉ IMPORTANTES
47
CONSIGNES DE SÉCURITÉ IMPORTANTES
47
LISEZ ET CONSERVEZ CES INSTRUCTIONS
47
Pour réduire le risque d'incendie, de choc électrique, ou de blessures graves, respectez les consignes suivantes :
47
Risque d'incendie, de choc électrique, ou de blessures graves
47
9 AVERTISSEMENT
47
Risque de blessure ou de décès !
47
9 AVERTISSEMENT
47
Risque de blessures !
47
9 AVERTISSEMENT
47
Risque de choc électrique ou d'incendie !
47
9 AVERTISSEMENT
47
Risque pour la santè !
47
INSTRUCTIONS DE MISE À LA TERRE
48
9 AVERTISSEMENT
48
Risque de choc électrique !
48
Fonctionnement normal
48
9 ATTENTION
48
9 AVERTISSEMENT
49
Risque de blessures !
49
Sécurité pour enfants
49
Entretien et maintenance corrects
49
9 AVERTISSEMENT
49
Risque d’explosion !
49
AVIS
50
9 AVERTISSEMENT
50
Mises en garde conformément à la proposition 65 de l'État de Californie !
50
ƒ Causes de pannes
51
Causes de pannes
51
AVIS
51
* Mise en marche
52
Mise en route
52
Vue d'ensemble de l'appareil
52
Panneau de commande
53
Composants internes du lave-vaisselle
53
Indicateurs
53
Réglages
54
Réglage
54
Réglages d'usine
54
Description
54
, Produit de rinçage
55
Produit de rinçage
55
Remarque :
55
Ajout de produit de rinçage
55
AVIS
55
1. Ouvrez le distributeur de liquide de rinçage 9* en appuyant sur le loquet du couvercle et en tirant celui-ci.
55
2. Ajoutez le produit de rinçage liquide au distributeur 9* à pleine capacité.Ne le remplissez pas outre mesure. Évitez tout déversement dans le trou d'aération.
55
3. Fermez le couvercle. Le couvercle doit être hermétiquement fermé jusqu'à l'encliquetage du loquet, pour garantir son étanchéité.
55
4. Essuyez tout excédent de produit de rinçage déversé lorsque le réservoir est plein.
55
Conseil :
55
AVIS
55
Réglage de la quantité de produit de rinçage utilisé
56
Paramètre
56
Quantité
56
1. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
56
2. Maintenez la touche enfoncée # et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:‹x (x peut être un nombre quelconque). Relâchez les deux boutons.
56
3. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur 8 indique §:‹†.
56
4. Appuyez sur la touche de fonction 3 pour sélectionner la valeur désirée.
56
5. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le paramètre.
56
Désactivation de l'indicateur de produit de rinçage
56
AVIS
56
- Chargement du lave-vaisselle
57
Chargement du lave-vaisselle
57
Matériaux lavables au lave-vaisselle
57
Remarque :
57
Recommandé
57
Non recommandé
57
Chargement des paniers
58
Pour obtenir les meilleurs résultats, respectez les instructions suivantes lors du chargement de la vaisselle :
58
AVIS
58
Chargement du panier supérieur
58
Remarque :
58
Chargement du panier inférieur
58
Mode de chargement recommandé
58
Réglage 12 places
58
Panier inférieur 9"
58
Panier supérieur 12
59
Remarque :
59
Troisième panier 1*
59
Configuration de chargement supplémentaire
59
Réglage 10 places
59
Panier inférieur 9"
59
Panier supérieur 12
59
Remarque :
59
Troisième panier 1*
60
Chargement du panier à ustensiles
60
9 AVERTISSEMENT
60
Risque de blessures !
60
Paniers à ustensiles longs
60
Remarque :
60
Retrait de la vaisselle
61
Remarque :
61
Réglage de la hauteur du panier
61
Avec le panier à ustensiles
61
Panier supérieur
61
Panier inférieur
61
24 cm (9,4 po)
61
34 cm (13,4 po)
61
26,5 cm (10,4 po)
61
30,5 cm (12 po)
61
29 cm (11,4 po)
61
28 cm (11 po)
61
Avec le troisième panier
61
Panier supérieur
61
Panier inférieur
61
18 cm (7 po)
61
34 cm (13,4 po)
61
20,5 cm (8 po)
61
30,5 cm (12 po)
61
23 cm (9 po)
61
28 cm (11 po)
61
RackMatic®
61
1. Faites sortir le panier supérieur du lave-vaisselle jusqu'à la butée.
61
2. Pour abaisser le panier, poussez le levier RackMatic® lever vers l'intérieur.
61
3. Pour relever le panier, tenez les côtés du panier supérieur et soulevez-le.
61
Remarque :
61
Accessoires de panier
62
Peignes rabattables
62
3ème panier
62
Étagère pour tasses
63
Retirer/installer le troisième panier
63
Retirer le troisième panier 1*
63
1. Sortez le troisième panier jusqu'au bout (1).
63
2. Soulevez les galets supérieurs au-dessus des crochets de butée des deux glissières (2).
63
3. Sortez le troisième panier vers l'avant et vers le haut, de sorte que les coins de retenue et les galets inférieurs du panier passent au-dessus des crochets de butée des deux glissières (3).
63
Installer le troisième panier 1*
63
1. Sortez les glissières du troisième panier jusqu'au bout (1).
63
2. Insérez le troisième panier incliné. Assurez-vous que les crochets de butée des deux glissières coulissent entre les coins de retenue et les galets inférieurs du troisième panier (2).
63
3. Glissez le troisième panier à l'intérieur et soulevez les galets supérieurs au-dessus des crochets de butée avant des deux glissières (3).
63
4. Insérez le troisième panier en le poussant (4).
63
Retirer/installer le panier supérieur avec Rackmatic®
64
Retirer le panier supérieur 12
64
1. Sortez le panier supérieur jusqu'au bout (1).
64
2. Soulevez les galets avant sur le crochet de butée de la glissière (2).
64
3. Sortez le panier supérieur vers l'avant et vers le haut, de sorte que les galets supérieurs et inférieurs du panier coulissent au-dessus des crochets de butée des deux glissières (3).
64
Installer le panier supérieur 12
64
1. Sortez les glissières du panier supérieur jusqu'au bout (1).
64
2. Insérez le panier supérieur incliné. Assurez-vous que les crochets de butée des deux glissières coulissent entre les galets supérieurs et inférieurs sur le côté arrière du panier (2).
64
3. Glissez le panier supérieur à l'intérieur et soulevez les galets supérieurs au-dessus des crochets de butée avant des deux glissières (3).
64
4. Insérez le panier supérieur en le poussant (4).
64
. Détergent
65
Détergent
65
AVIS
65
Remarque :
65
Cycle de nettoyage
65
Eau dure/ Souillure importante
65
Eau à dureté moyenne/ Souillure moyenne
65
Eau douce/ Souillure légère
65
Ajout de détergent
66
1. Si le distributeur de détergent 92 demeure fermé, actionnez la barre de verrouillage 9: pour l'ouvrir.
66
2. Ne versez du détergent que dans le distributeur de détergent sec92. Ajoutez le détergent. Ne remplissez pas le distributeur de détergent outre mesure.
66
Remarque :
66
3. Fermez le couvercle en plaçant le doigt sur le couvercle tel qu'illustré. Faites glisser le couvercle pour fermer et appuyez dessus fermement jusqu'à entendre un clic.
66
Conseil :
67
/ Cycles du lave-vaisselle
67
Cycles du lave-vaisselle
67
Cycle de nettoyage
67
Usage recommandé
67
Option de cycle de nettoyage possible
67
Remarque :
67
Remarque :
67
L'étiquetage Energy Guide se base sur le cycle de détection du niveau de saleté Normal comme suit : l'unité a été testée avec un distributeur de produit de rinçage (liquide) vide 9*. Une seule dose de détergent a été introduite dans le dis...
67
0 Options de cycles du lave-vaisselle
68
Options de cycles du lave-vaisselle
68
Delay (Retardé)
68
Half Load (Chargement partiel)
68
Delicate (Délicat)
68
Sanitize (Désinfecter)
68
Extra Dry (Extra sec)
68
Informations sur le cycle de lavage
69
Remarque :
70
Seuls les cycles de désinfection ont été conçus de manière à respecter les exigences de la Section 6 de la norme NSF/ANSI relative aux Équipements à usage résidentiel destinés à l'élimination de salissures et à la désinfection efficace....
70
1 Mise en marche du lave-vaisselle
71
Mise en marche du lave-vaisselle
71
Remarque :
71
9 AVERTISSEMENT
71
Risque de blessures !
71
Protection contre une opération involontaire
71
Cette fonction s'active lorsque :
71
Remarque :
71
Utilisation des boutons tactiles
71
AquaSensor
71
AquaSensor
71
Mise sous tension de l'appareil
72
1. Ouvrez complètement l'approvisionnement en eau.
72
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
72
3. Appuyez sur Start (Démarrer) P.
72
Remarque :
72
Affichage de l'heure
72
Démarrage retardé
72
Pour définir le démarrage retardé :
72
1. Ouvrez la porte et appuyez sur le bouton On/Off (Marche/Arrêt) (. Sélectionnez un cycle.
72
2. Appuyez sur le bouton Delay (Retard) à partir des options de lavage du cycle H jusqu'à ce que le temps affiché corresponde à vos besoins.
72
3. Appuyez sur le bouton Start (Démarrer) P pour activer le Démarrage retardé.
72
Pour annuler le démarrage retardé :
72
1. Ouvrez la porte et appuyez sur le bouton Delay (Retard) jusqu'à ce que œ:‹‹ soit affiché sur l'afficheur numérique 8.
72
2. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le paramètre.
72
Remarque :
72
Fin du cycle de nettoyage
73
Pour changer le volume du signal :
73
1. Ouvrez la porte.
73
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
73
3. Maintenez la touche # enfoncée et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:‹x (x peut être un nombre quelconque). Relâchez les deux boutons.
73
4. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur indique ›:‹ƒ.
73
5. Appuyez sur la touche de fonction 3. À chaque fois que le bouton est enfoncé, la valeur augmente d'un niveau ; lorsqu'elle atteint la valeur ›:‹„, l'afficheur retourne à ›:‹‹ (off (arrêt)).
73
6. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le réglage.
73
Auto power off (Arrêt automatique)
73
Pour changer le réglage :
73
1. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
73
2. Maintenez la touche # enfoncée et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:‹x (x peut être un nombre quelconque).
73
3. Relâchez les deux boutons.
73
4. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur 8 indique ˜:‹x.
73
5. Appuyez sur la touche de fonction 3 jusqu'à ce que l'afficheur corresponde à vos besoins.
73
6. Appuyez sur le bouton Start (Démarrer) P.
73
Mise hors tension de l'appareil
74
Peu de temps après la fin du cycle de lavage :
74
1. Ouvrez la porte.
74
2. Appuyez sur le bouton Marche/Arrêt (.
74
3. Fermez l'approvisionnement en eau.
74
4. Sortez les ustensiles lorsque ceux-ci ont refroidi.
74
9 AVERTISSEMENT
74
Risque de blessures !
74
Interruption du cycle de lavage
74
9 ATTENTION
74
1. Ouvrez la porte.
74
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
74
3. Pour poursuivre le cycle, appuyez de nouveau sur le bouton On/Off (Marche/Arrêt) (.
74
4. Fermez la porte.
74
Remarque :
74
Annulation d'un cycle (Réinitialisation)
74
1. Ouvrez la porte et appuyez, tout en le maintenant enfoncé, sur le bouton Start (Démarrer) P pendant environ 3 secondes jusqu'à ce que l'afficheur indique ‹:‹‚, puis refermez la porte.
74
2. Patientez environ 1 minute, le temps pour le lave-vaisselle d'être drainé.
74
3. Ouvrez la porte et appuyez sur le bouton On/Off (Marche/Arrêt) (.
74
Changement du cycle de lavage
74
Séchage intensif
75
1. Ouvrez la porte.
75
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
75
3. Maintenez la touche #enfoncée et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:x (x peut être un nombre quelconque).
75
4. Relâchez les deux boutons.
75
5. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur 8 indique la valeur réglée à l'usine š :‹‹.
75
6. Appuyez sur la touche de fonction 3 pour mettre la fonction Extra sec sur On (activée) š:‹‚ ou sur Off (désactivée) š:‹‹.
75
7. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le réglage.
75
Infolight®
75
Pour changer le réglage :
75
1. Ouvrez la porte.
75
2. Appuyez sur le bouton On/Off (Marche/Arrêt) (.
75
3. Maintenez la touche #enfoncée et appuyez sur le bouton Start (Démarrer) P jusqu'à ce que l'afficheur 8 indique š:‹x (x peut être un nombre quelconque). Relâchez les deux boutons.
75
4. Appuyez sur la touche de fonction # jusqu'à ce que l'afficheur indique ‚:‹‚.
75
5. Appuyez sur la touche de fonction 3 pour activer ‚‹‚ ou désactiver ‚‹‹ la fonction InfoLightMC.
75
6. Appuyez sur le bouton Start (Démarrer) P pour enregistrer le réglage.
75
2 Entretien et maintenance
76
Entretien et maintenance
76
État général du lave-vaisselle
76
AVIS
76
9 AVERTISSEMENT
76
Filtres
76
Éléments de filtrage
77
Le système de filtration 1b est constitué de trois éléments.
77
Intervalles de nettoyage
77
Vous pouvez nettoyer le système de filtration :
77
Intervalle de nettoyage
77
Utilisez ce paramètre,
77
Remarque :
77
Pour vérifier ou nettoyer le système de filtration :
78
1. Dévissez le filtre à gros éléments tel qu'illustré et retirez tout le système de filtration.
78
2. Retirez tout résidu et nettoyez les filtres en les rinçant à l'eau claire. Remarque : n'utilisez pas des brosses abrasives ou des chiffons de laine, etc., ils pourraient endommager le filtre.
78
3. Remontez le système de filtration dans l'ordre inverse et fixez le filtre à gros éléments en le vissant jusqu'à ce que les flèches de marquage soient alignées.
78
Bras gicleurs
78
Vérifiez les dépôts 1:, 1R de graisse et de tartre sur les gicleurs. En cas de présence de dépôts :
78
Pompe pour eaux résiduaires
79
De gros résidus alimentaires présents dans l'eau de rinçage et non retenus par les filtres peuvent obstruer la pompe pour eaux résiduaires. Dans ce cas :
79
Remarque :
79
Rangement de l'appareil en cas d'inactivité
79
AVIS
79
Préparation de l'appareil pour l'hiver
79
AVIS
79
3 Dépannage
80
Dépannage
80
Remarque :
81
Remarque :
83
Remarque :
83
Remarque :
85
--------
85
4 Service à la clientèle
86
Service à la clientèle
86
1. Contactez-nous au 1-800-944-2904
86
2. Contactez le Service client à partir de notre site internet : www.bosch-home.com/us or www.bosch-home.ca
86
3. Contactez votre installateur ou le Fournisseur de services agréé Bosch de votre région.
86
4. Écrivez-nous :
86
‡ Déclaration de la garantie limitée du produit
87
Déclaration de la garantie limitée du produit
87
Ce que couvre cette garantie et à qui elle s'applique :
87
La garantie limitée prévue par BSH Home Appliances Corporation (BSH) dans cette Déclaration de garantie limitée du produit s'applique aux lave-vaisselle Bosch® (« Produit ») mis à votre disposition, en tant que premier acquéreur, à conditio...
87
Quelle est la durée de la garantie
87
Garantie limitée prolongée
88
BSH fournit également les garanties limitées supplémentaires ci-après :
88
Réparer/Remplacer, Votre recours exclusif
88
Produit hors garantie
89
Exclusions de garantie
89
La couverture de garantie décrite dans le présent manuel exclut tous les défauts ou dommages dont BSH n'est pas directement responsable, y compris, sans pour autant s'y limiter, l'un ou plusieurs des points suivants :
89
Comment bénéficier d'un service de garantie
91
Search:
×
Search
