Craftsman 316791890 trimmer User Manual

Operator's Manual

2-Cycle

WEEDWACKER® GAS TRIMMER

Model No. 316.791890

UNBE_V4F_Z_ ,_r/4Rll_e _ A _ t _

with MAX FIRE@iI3NITION '_

CAUTION: Before using

this product, read this

manual and follow all

safety rules and operating

instructions.

• SAFETY

• ASSEMBLY

• OPERATION

• MAINTENANCE

• PARTS LIST

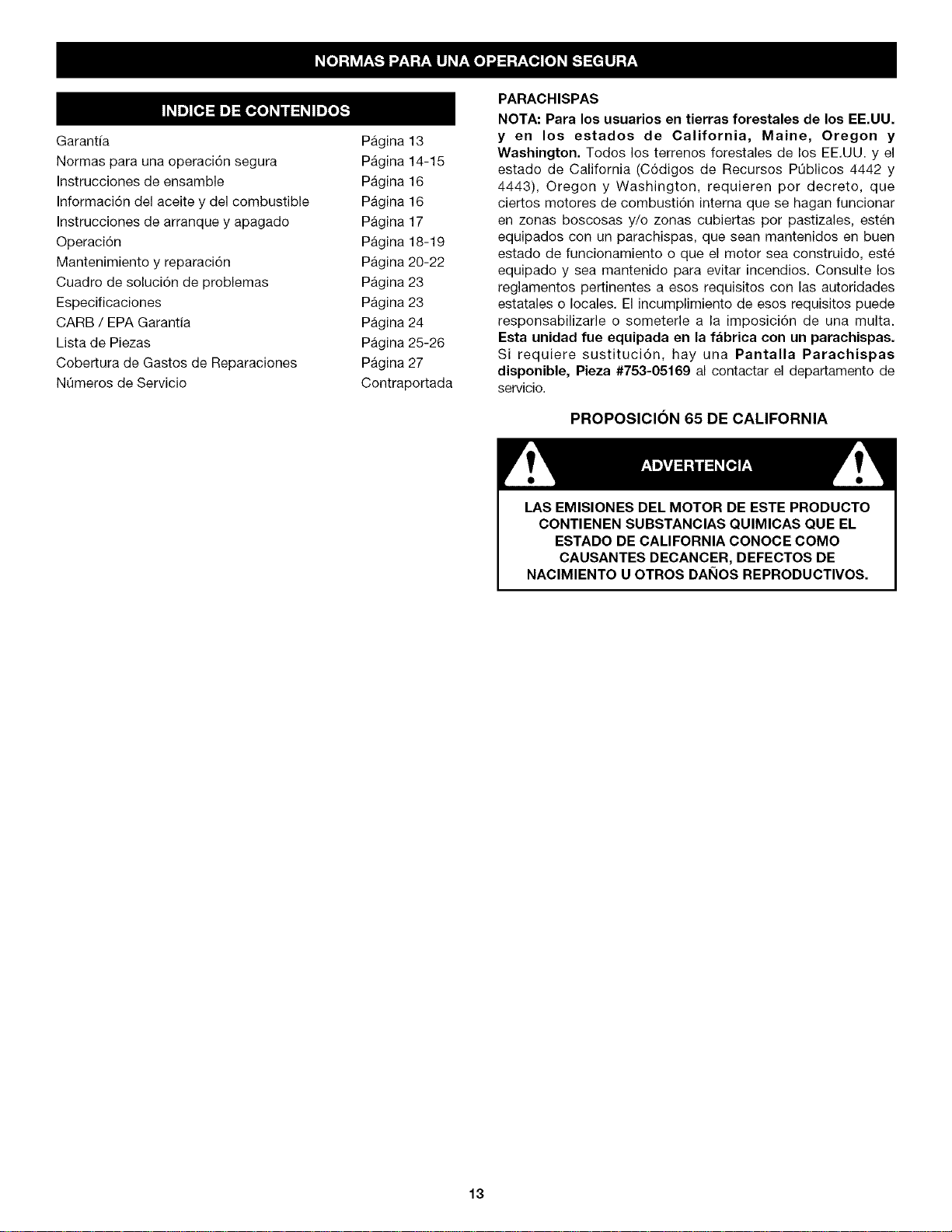

• ESPANOL, R 13

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website" www.sears.com/craftsman

769-02003

CALIFORNIA PROPOSITION 65 WARNING

THE ENGINE EXHAUST FROM THIS PRODUCT

CONTAINS CHEMICALS KNOWN TO THE STATE OF

CALIFORNIA TO CAUSE CANCER, BIRTH DEFECTS

OR OTHER REPRODUCTIVE HARM.

TABLE OF CONTENTS

Safety Rules .................................... 2

Warranty ....................................... 4

Assembly Instructions ............................ 5

Oil and Fuel Information ........................... 5

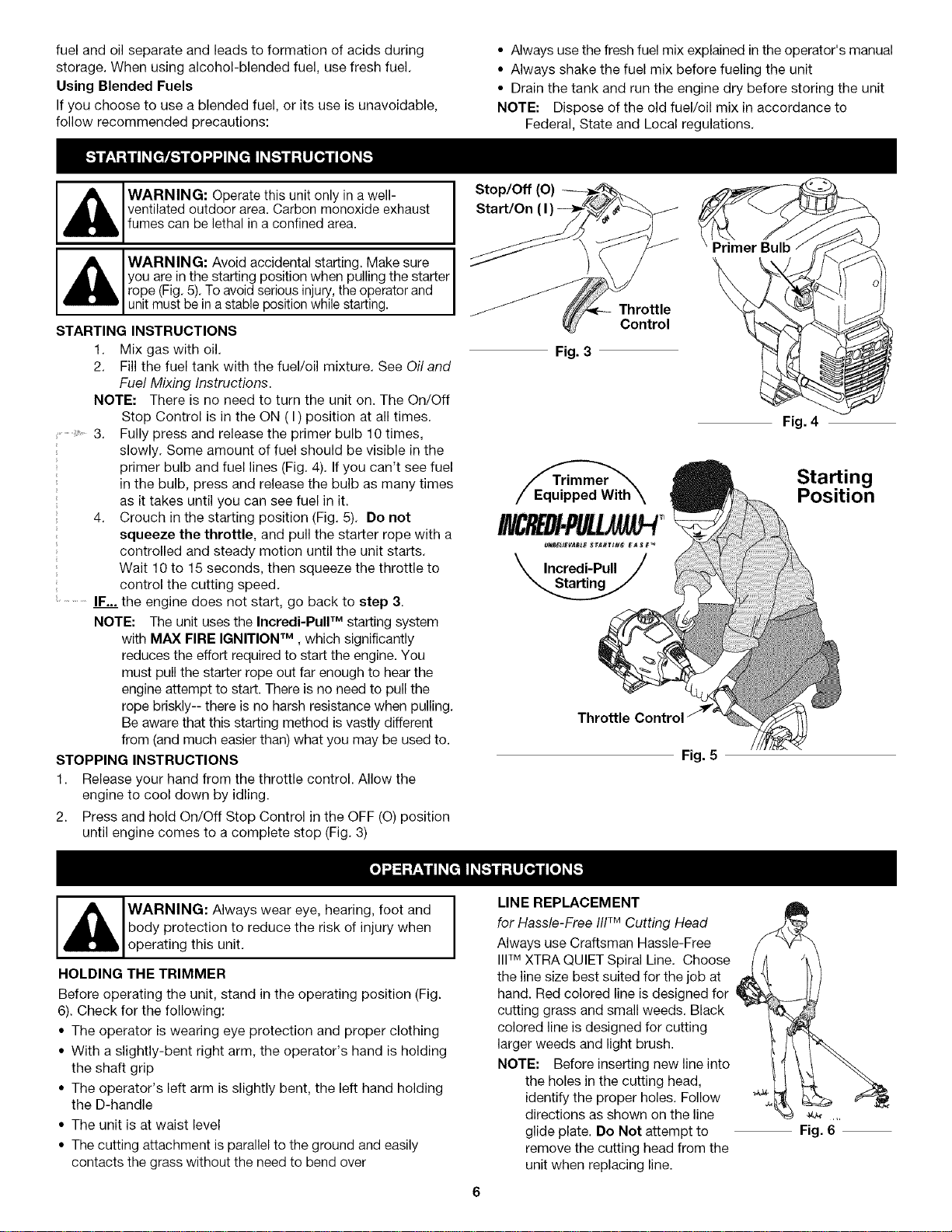

Starting/Stopping Instructions ...................... 6

Operating Instructions ............................ 6

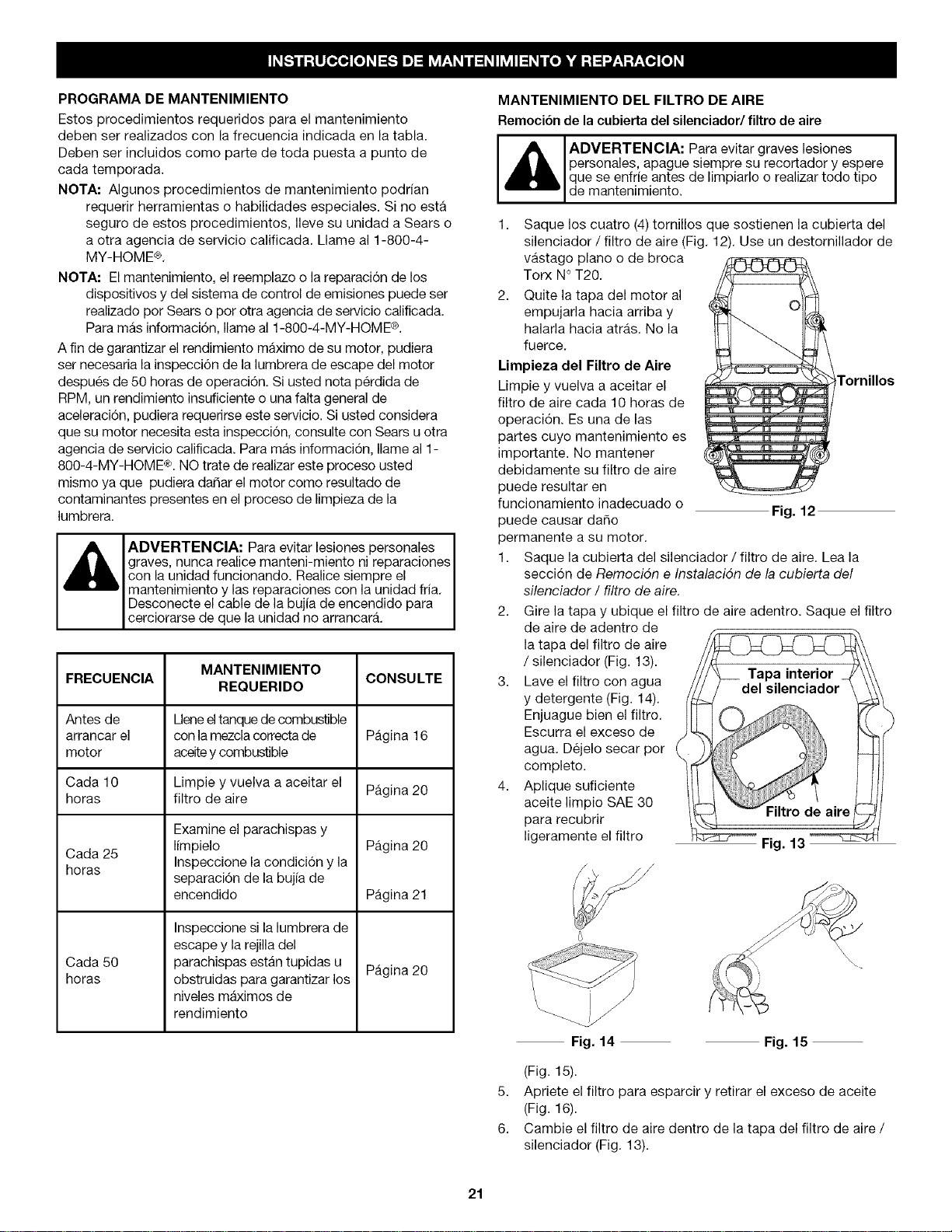

Maintenance and Repair Instructions ................ 8

Cleaning and Storage ............................ 9

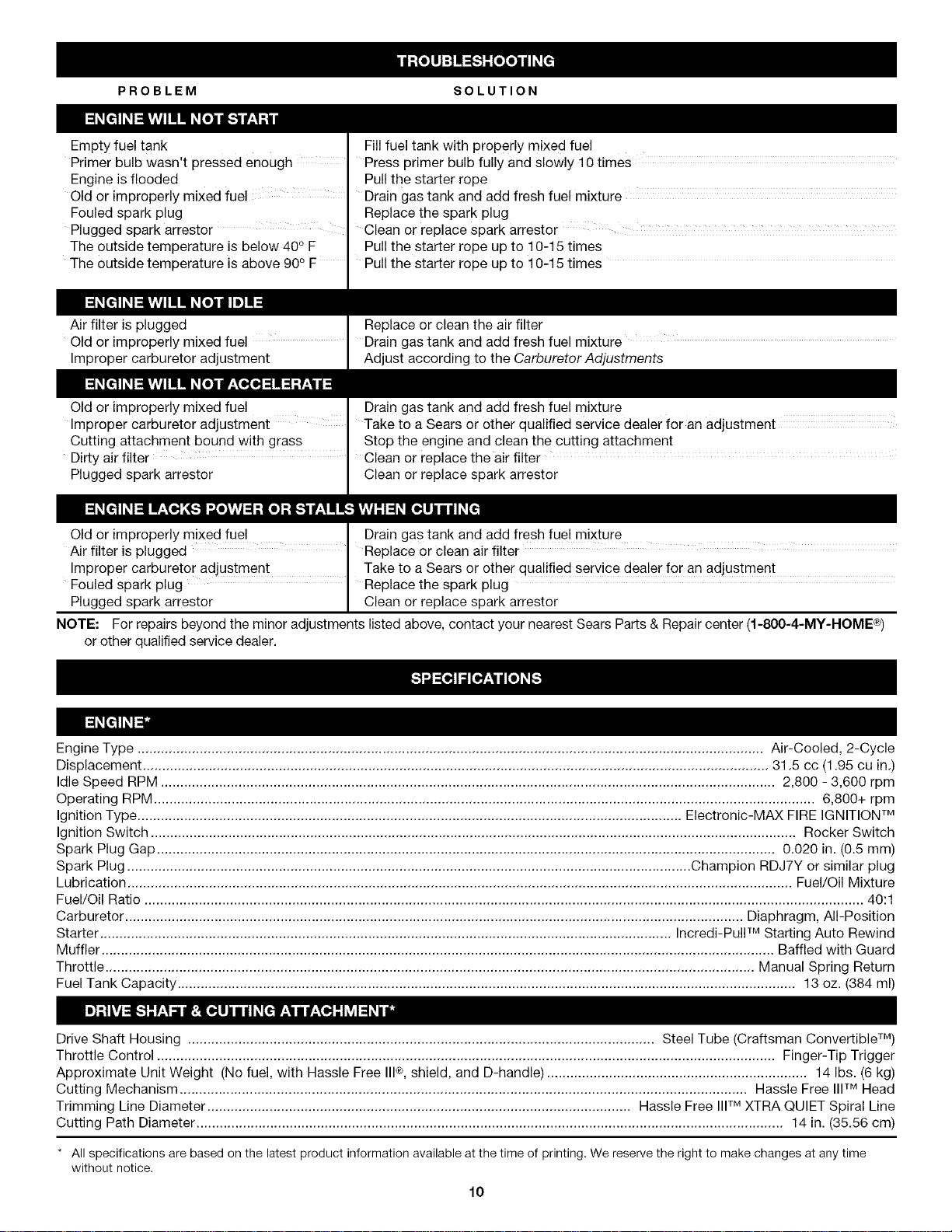

Troubleshooting Chart ........................... 10

Specifications ................................. 10

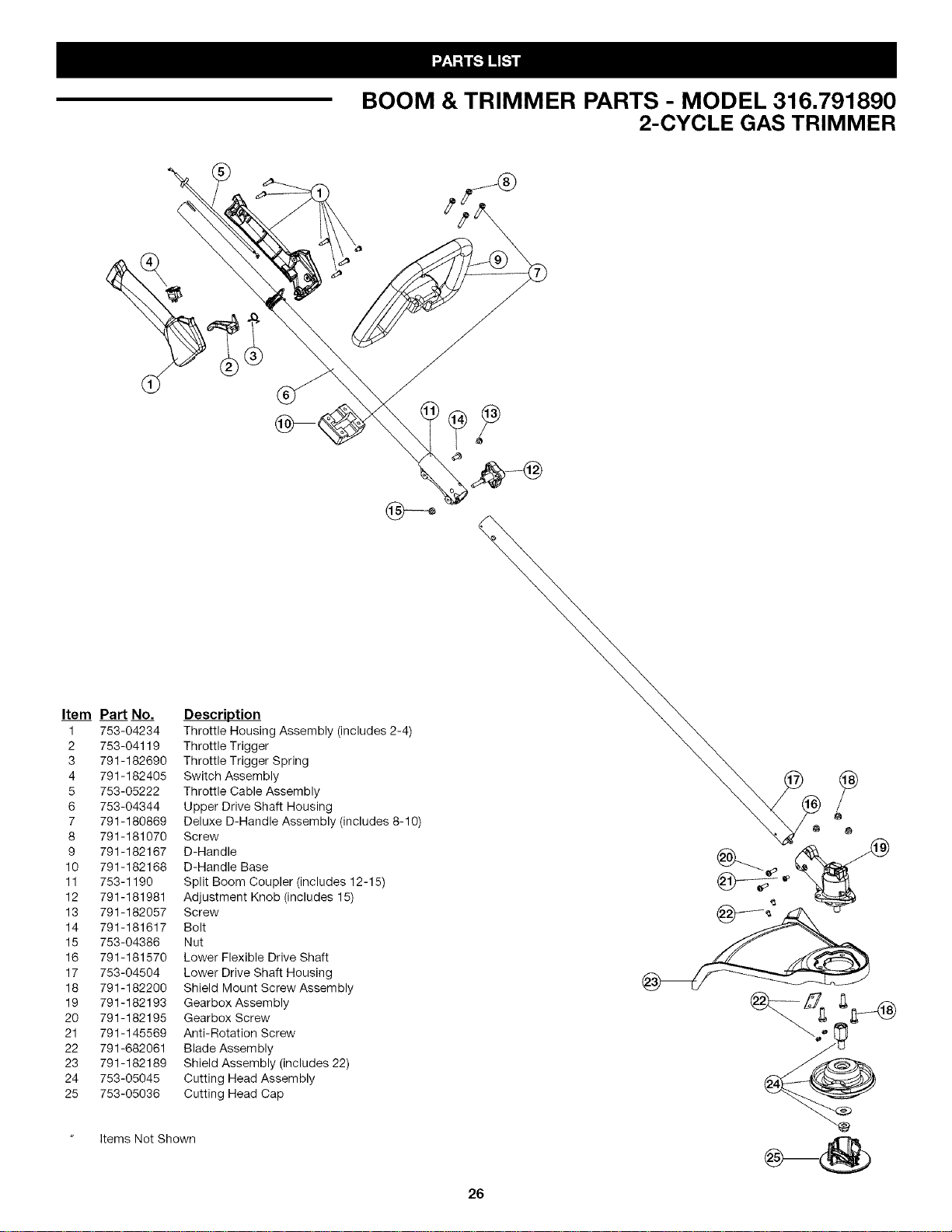

Parts List ..................................... 25

Service Numbers ........................ Back Cover

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of

California, Maine, Oregon and Washington. All U.S. Forest

Land and the state of California (Public Resources Codes 4442

and 4443), Oregon and Washington require, by law that certain

internal combustion engines operated on forest brush and/or

grass-covered areas be equipped with a spark arrestor,

maintained in effective working order, or the engine be

constructed, equipped and maintained for the prevention of

fire. Check with your state or local authorities for regulations

pertaining to these requirements. Failure to follow these

requirements could subject you to liability or a fine. This unit is

factory equipped with a spark arrestor. If it requires

replacement, ask a Sears or other qualified service dealer to

install the Accessory Muffler Assembly, Part #753-05169.

I,_ WARNING: When using the unit, you must follow I

the safety rules. Please read these instructions I

before operating the unit in order to ensure the safety I

of the operator and any bystanders. Please keep

these instructions for later use.

All information, illustrations, and specifications in this manual

are based on the latest product information available at the

time of printing. We reserve the right to make changes at any

time without notice.

* IMPORTANT SAFETY INSTRUCTIONS *

READ ALL INSTRUCTIONS BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls

and proper use of the unit.

• Do not operate this unit when tired, ill or under the influence of

alcohol, drugs or medication.

• Children must not operate the unit. Teens must be

accompanied and guided by an adult.

• Inspect the unit before use. Replace damaged parts. Check

for fuel leaks. Make sure all fasteners are in place and secure.

Replace cutting attachment parts that are cracked, chipped or

damaged in any way.

• Use only Hassle Free IIITM XTRA QUIET Spiral Line. Never use

metal-reinforced line, wire, chain or rope. These can break off

and become dangerous projectiles.

• Be aware of risk of injury to the head, hands and feet.

• Clear the area to be cut before each use. Remove rocks,

broken glass, nails, wire, string and other objects which may

be thrown or become entangled in the cutting attachment.

Clear the area of children, bystanders and pets; keep them

outside a 50-foot (15 m) radius, at a minimum. Even then, they

are still at risk from thrown objects. Encourage bystanders to

wear eye protection. If you are approached, stop the unit

immediately.

• Squeeze the throttle control and check that it returns

automatically to the idle position. Make all adjustments or

repairs before using the unit.

FUEL SAFETY WARNINGS

[,_, ARNING: Gasoline is highly flammable and its

vapors can explode if ignited. Take the following

precautions:

• Store fuel only in containers specifically designed and

approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the

fuel tank. Never remove the fuel tank cap or add fuel when the

engine is hot. Never operate the unit without the fuel cap

securely in place.

• Loosen the fuel tank cap slowly to relieve any pressure in the

tank.

• Mix and add fuel in a clean, well-ventilated outdoor area where

there are no sparks or flames. Remove the fuel cap slowly, and

only after the engine stops. Do not smoke while fueling or

mixing fuel. Wipe up any spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not

start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source

and site before starting the engine. Do not smoke. Keep

sparks and open flames away from the area while adding

fuel or operating the unit.

WHILE OPERATING

• Never start or run the unit inside a closed room or building.

Breathing exhaust fumes can be fatal. Operate this unit only

in a well-ventilated outdoor area.

• Wear safety glasses or goggles that meet ANSI Z87.1

standards and are marked as such. Wear ear/hearing

protection when operating this unit. Wear a face or dust

mask if the operation is dusty.

• Wear heavy long pants, boots, gloves and a long sleeve

shirt. Do not wear loose clothing, jewelry, short pants,

sandals or go barefoot. Secure hair above shoulder level.

• The cutting attachment shield must always be in place while

operating the unit. Do not operate unit without both trimming

lines extended, and the proper line installed. Do not extend

the trimming line beyond the length of the shield.

• This unit has a clutch. The cutting attachment remains

stationary when the engine is idling. If it does not, take the unit

to a Sears or other qualified service dealer for an adjustment.

• Adjust the D-handle to your size in order to provide the best grip.

• Be sure the cutting attachment is not in contact with anything

before starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position

whenever pulling the starter rope. The operator and unit must

be in a stable position while starting. Refer to

Starting/Stopping Instructions (p. 6).

• Use the right tool. Only use this tool for its intended purpose.

• Always hold the unit with both hands when operating. Keep a

firm grip on both handles or grips.

• Keep hands, face, and feet away from all moving parts. Do not

touch or try to stop the cutting attachment when it rotates.

• Do not touch the engine, gear housing or muffler. These parts

get extremely hot from operation, even after the unit is turned

off.

• Do not operate the engine faster than the speed needed to

cut, trim or edge. Do not run the engine at high speed when

not cutting.

• Always stop the engine when cutting is delayed or when

walking from one cutting location to another.

• If you strike or become entangled with a foreign object, stop the

engine immediately and check for damage. Do not operate

before repairing damage. Do not operate the unit with loose or

damaged parts.

• Turn the engine to off and disconnect the spark plug for

maintenance or repair.

• Use only replacement parts or accessories recommended for

this tool that are distributed by Sears or a Craftsman outlet.

Use of any replacement parts or accessories purchased

elsewhere may be hazardous, and will also void your warranty.

• Keep unit clean of vegetation and other materials. They may

become lodged between the cutting attachment and shield.

• To reduce fire hazard, replace a faulty muffler and spark

arrestor. Keep the engine and muffler free from grass, leaves,

excessive grease or carbon build up.

OTHER SAFETY WARNINGS

• Never store the unit with fuel in the tank, inside a building

where fumes may reach an open flame (pilot lights, etc.) or

sparks (switches, electrical motors, etc.).

• Allow the engine to cool before storing or transporting. Be

sure to secure the unit while transporting.

• Store the unit in a dry place, secured or at a height to prevent

unauthorized use or damage. Keep out of the reach of children.

• Never douse or squirt the unit with water or any other liquid.

Keep handles dry, clean and free from debris. Clean after

each use, see Cleaning and Storage instructions (p. 9).

• Keep these instructions. Refer to them often and use them to

instruct other users. If you loan this unit to others, also loan

them these instructions.

SAVE THESE INSTRUCTIONS

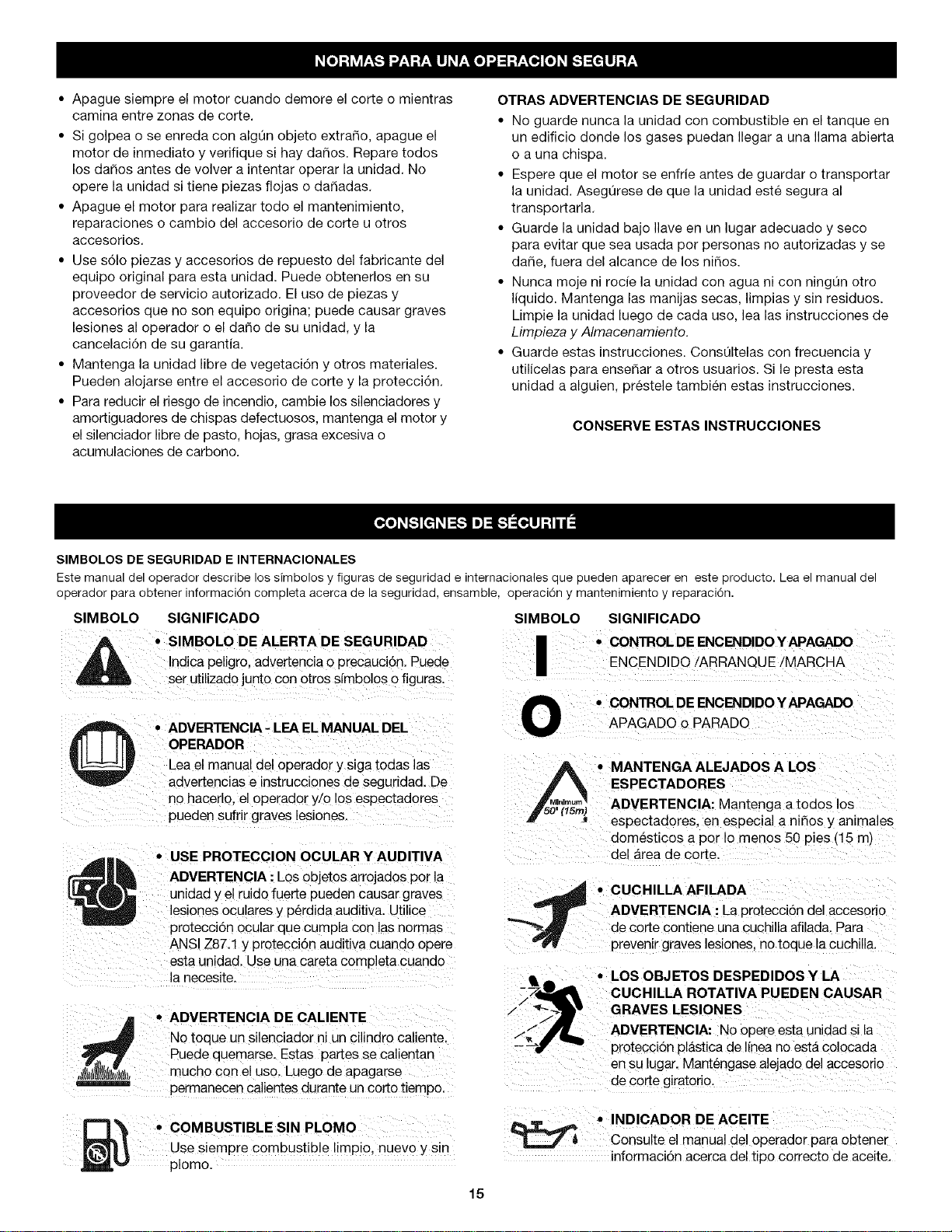

• SAFETY & INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the

operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

A • SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used

U in conjunction with other symbols or pictographs.

• WARNING - READ OPERATOR'S MANUAL

Readthe operator's manual(s)and follow allwarnings

and safety instructions. Failureto do so can resultin

serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud noise can

cause severe eye injury and hearing loss. Wear

eye protection meeting ANSI Z87.1 standards

and ear protection when operating this unit. Use

a full face shield when needed.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel

• OIL

_ Referto operator's manual for the proper type of oil.

• SHARP BLADE

WARNING: Sharo blade on cutttng attachment

shield. To prevent serious Injury, do net touch the

line cutting blade.

SYMBOL MEANING

, HOT SURFACE WARNING

Do not touch a hot muffler gear h0using or

_ CYlinder.you may get burne& These parts get

;_lllll_ll_t_t_, extreme y hot from operat on. They reman hot for

a short time after the unit isturned off.

,,, THROWNOBJECTSANDROTATING

_7_1 b CUTTER CAN CAUSE SEVERE INJURY

/_,_" WARNING: Do not operate without the Cuttiag

__/_ attach-ment shield in place. Keep away from the

[otating Cutting attachmenL

,KEEP BYSTANDERS AWAY

L_.?_,_ WARNING: Keep all bystanders, especially

children and pets, at !east 50 feet (!5 m) from

the operating area.

TWO YEAR FULL WARRANTY ON CRAFTSMAN GAS TRIMMER

When used and maintained according to the operator's manual, if this gas trimmer fails due to a defect in material or workmanship

within two years from the date of purchase, return it to any Sears store, other Craftsman outlet, or Sears Parts & Repair Center in the

United States for free repair (or replacement if repair proves impossible). This warranty excludes cutting line, spark plug and air filter,

which are expendable parts that can wear out from normal use in less than two years. This warranty applies for only 30 days from the

date of purchase if this gas trimmer is used for commercial or rental purposes. This warranty gives you specific legal rights, and you

may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

California / EPA Emission Control Warranty Statement

Your Warranty Rights and Obligations

The California Air Resources Board, The Environmental Protection Agency and Sears, Roebuck and Co., are pleased to explain the

emission control system warranty on your 2005 and later small off-road engine. New small off-road engines must be designed, built and

equipped to meet stringent anti-smog standards. Sears, Roebuck and Co. must warrant the emission control system on your small off-

road engine for the periods of time listed below provided there has been no abuse, neglect or improper maintenance of your small off-

road engine.

Your Emission control system may include parts such as the carburetor or fuel-injection system, the ignition system, and catalytic

converter. Also included may be hoses, belts, connectors and other emission-related assemblies.

Where a warrantable condition exists, Sears will repair your small off-road engine at no cost to you including diagnosis, parts and

labor.

The 2005 and later small off-road engines are warranted for two years. If any emission-related part on your engine is

defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

• As the small off-road engine owner, you are responsible for the performance of the required maintenance listed in your operator's

manual. Sears recommends that you retain all receipts covering maintenance on your small off-road engine, but Sears cannot deny

warranty solely for the lack of receipts or for your failure to ensure the performance of all scheduled maintenance.

• As the small off-road engine owner, you should however be aware that Sears may deny you warranty coverage if your small off-road

engine or a part has failed due to abuse, neglect, improper maintenance or unapproved modifications.

• You are responsible for presenting your small off-road engine to a Sears authorized service center as soon as problem exists. The

warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights and responsibilities, you should call 1-800-4-MY-HOME ®.

Manufacturer's Warranty Coverage

• The warranty period begins on the date the engine or equipment is delivered to the retail purchaser.

• The manufacturer warrants to the initial owner and each subsequent purchaser, that the engine is free from defects in material and

workmanship which cause the failure of a warranted part for a period of two years.

• Repair and replacement of warranted part will be performed at no charge to the owner at an authorized Sears service center. For

the nearest location please contact Sears at: 1-800-4-MY-HOME ®.

• Any warranted part which is net scheduled for replacement, as required maintenance or which is scheduled only for regular

inspection to the effect of "Repair or Replace as Necessary" is warranted for the period. Any warranted part which is scheduled for

replacement as required maintenance will be warranted for the period of time up to the first scheduled replacement point for that

part.

• The owner will not be charged for diagnostic labor which leads to the determination that a warranted part is defective if the

diagnostic work is performed at an authorized Sears Service Center.

• The manufacturer is liable for damages to other engine components caused by the failure of a warranted part still under warranty.

• Failures caused by abuse, neglect or improper maintenance are not covered under warranty.

• The use of add-on or modified parts can be grounds for disallowing a warranty claim. The manufacturer is not liable to cover failures

of warranted parts caused by the use of add-on or modified parts.

• In order to file a claim, go to your nearest authorized Sears Service Center. Warranty service or repairs will be provided at all

authorized Sears Service Centers.

• Any manufacturer approved replacement part may be used in the performance of any warranty maintenance or repair of emission

related parts and will be provided without charge to the owner. Any replacement part that is equivalent in performance or durability

may be used in non-warranty maintenance or repair and will not reduce the warranty obligations of the manufacturer.

• The following components are included in the emission related warranty: engine, air filter, carburetor, primer, fuel lines, fuel pick

up/fuel filter, ignition module, spark plug and muffler.

INSTALL AND ADJUST THE D-HANDLE

Install

1. Place the D-handle down on to the

shaft housing and the bottom

clamp so that the handle slants

toward the shaft grip (Fig. 1). Place

handle and clamp a minimum of 6

inches from the end of the shaft

grip.

2. Start screws with a flat-head or T-

25 Torx screwdriver. Do not

tighten until handle is adjusted.

Adjust

3. While holding the unit in the _ ,,,

operating position (Fig. 2), position Fig. 2

the D-handle to the location that provides you the best grip.

4. Tighten the clamp screws evenly until the D-handle is secure.

INSTALL LINE TRIMMER ATTACHMENT

NOTE: To make installation easier, place the unit on the

ground or on a workbench.

1. Turn knob counterclockwise to loosen coupler (Fig. 11, p. 7).

2. While firmly holding attachment, push it straight into the

coupler until the release button snaps into the primary hole

(Fig. 12, p. 7).

NOTE: Aligning the release button with the guide recess (Fig.

12, p. 7)will help installation.

3. Turn the knob clockwise to tighten.

LINE TRIMMER APPLICATIONS

Cutting grass and light weeds; edging; and decorative trimming

around trees, fences, etc.

Primer

Bulb

Spark Plug

Fuel Cap On/Off Stop Control

Starter Rope

Grip

Shaft Grip

Cutting

Attachment

Shield

D-Handle

Throttle Control

Twist & Edge and

Convertible TM

Coupler

Shaft Housing

Muffler

Line Cutting

Blade

Air Filter/Muffler

Cover

Hassle Free lip

On/OffStop Control

Shaff

Housing

Shaft Grip

(4) Screws

Minimum 6

(15.24 cm)

D-Han_

Fig. 1

Bottom Clamp

CAUTION: For proper engine operation and

maximum reliability, pay strict attention to the oil and I

fuel mixing instructions on the 2-cycle oil container. I

Using improperly mixed fuel can severely damage

the eng ne.

[_IWARN'NG: Rem°vefue'capsl°w'Yt° av°idinjury

from fuel spray. Never operate the unit without the

fuel cap securely in place.

To Obtain Correct Fuel Mix:

Thoroughly mix the

proper ratio of 2-cycle

engine oil with unleaded

gasoline in a separate fuel

can. Use a 40:1 fuel/oil

ratio. One gallon (3.8

liters) of unleaded

gasoline mixed with one

3.2 oz. (95 ml.) bottle of 2-

cycle oil makes a 40:1

fuel/oil ratio. Do not mix

UNLEADEDGAS 2-CYCLE OIL

UNLEADED GAS 2 CYCLE OIL

1 GALLON US 3.2 FL. OZ.

(3.8 LITERS) (95 ml)

1 LITER 25 ml

MIXING RATIO - 40:1

WARNING: Add fuel in a clean, well ventilated

outdoor area. Wipe up any spilled fuel immediately.

Avoid creating a source of ignition for spilt fuel. Do

not start the engine until fuel vapors dissipate.

WARNING: Gasoline is extremely flammable.

Ignited vapors may explode. Always stop the engine

and allow it to cool before filling the fuel tank. Do not

smoke while filling the tank. Keep sparks and open

flames at a distance from the area.

them directly in the engine fuel tank. See the Fuel Mixture Table

for specific gas and oil mixing ratios.

OIL AND FUEL MIXING INSTRUCTIONS

Old and/or improperly mixed fuel are the main reasons for the

unit not running properly. Be sure to use fresh (less than 60

days old), clean unleaded fuel. Follow the instructions carefully

for the proper fuel/oil mixture.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates

such as ethanol, methanol, or MTBE (ether). Alcohol-blended

fuel absorbs water. As little as 1% water in the fuel can make

fuelandoilseparateandleadstoformationofacidsduring

storage.Whenusingalcohol-blendedfuel,usefreshfuel.

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable,

follow recommended precautions:

• Always use the fresh fuel mix explained in the operator's manual

• Always shake the fuel mix before fueling the unit

• Drain the tank and run the engine dry before storing the unit

NOTE: Dispose of the old fuel/oil mix in accordance to

Federal, State and Local regulations.

_, WARNING: Operate this unit only in a well-

ventilated outdoor area. Carbon monoxide exhaust

fumes can be lethal in a confined area.

_ ARNING: Avoid accidental starting. Make sure

,_ you are inthe starting position when pulling the starterrope (Fig. 5).To avoid serious injury,the operator and

unit must be in a stable position while starting.

STARTING INSTRUCTIONS

1. Mix gas with oil.

2. Fill the fuel tank with the fuel/oil mixture. See Oil and

Fuel Mixing Instructions.

NOTE: There is no need to turn the unit on. The On/Off

Stop Control is in the ON ( I) position at all times.

3. Fully press and release the primer bulb 10 times,

slowly. Some amount of fuel should be visible in the

primer bulb and fuel lines (Fig. 4). If you can't see fuel

in the bulb, press and release the bulb as many times

as it takes until you can see fuel in it.

4. Crouch in the starting position (Fig. 5). Do not

squeeze the throttle, and pull the starter rope with a

controlled and steady motion until the unit starts.

Wait 10 to 15 seconds, then squeeze the throttle to

control the cutting speed.

IF... the engine does not start, go back to step 3.

NOTE: The unit uses the Incredi-Pull TM starting system

with MAX FIRE IGNITION TM , which significantly

reduces the effort required to start the engine. You

must pull the starter rope out far enough to hear the

engine attempt to start. There is no need to pull the

rope briskly-- there is no harsh resistance when pulling.

Be aware that this starting method is vastly different

from (and much easier than) what you may be used to.

STOPPING INSTRUCTIONS

1. Release your hand from the throttle control. Allow the

engine to cool down by idling.

2. Press and hold On/Off Stop Control in the OFF (O) position

until engine comes to a complete stop (Fig. 3)

Stop/Off (O)

Start/On

Throttle

Control

Fig. 3

,ncredi-Pu,/

Throttle

Fig. 5

Fig. 4

Starting

Position

WARNING:Always wear eye, hearing, foot and

body protection to reduce the risk of injury when

operating this unit.

HOLDING THE TRIMMER

Before operating the unit, stand in the operating position (Fig.

6). Check for the following:

• The operator is wearing eye protection and proper clothing

• With a slightly-bent right arm, the operator's hand is holding

the shaft grip

• The operator's left arm is slightly bent, the left hand holding

the D-handle

• The unit is at waist level

• The cutting attachment is parallel to the ground and easily

contacts the grass without the need to bend over

LINE REPLACEMENT

for Hassle-Free liftMCutting Head

Always use Craftsman Hassle-Free

IIFMXTRA QUIET Spiral Line, Choose

the line size best suited for the job at

hand. Red colored line is designed for

cutting grass and small weeds. Black

colored line is designed for cutting

larger weeds and light brush.

NOTE: Before inserting new line into

the holes in the cutting head,

identify the proper holes. Follow

directions as shown on the line

glide plate. Do Not attempt to

remove the cutting head from the

unit when replacing line.

WARNING:Do not remove or alter the line cutting

blade assembly. Excessive line length will make the

clutch overheat. This may lead to serious personal

injury or damage to the unit.

1. Remove the old line and line glide plate from the cutting

head. Cutting Line Glide

2. Clean entire surface of cut- Nead_ Plate Arrow

ting head. Note positions "A" /J_ /_'_/_ ]. j

and "B" on the cutting head. ((I if//_::_}

3. Reinstall line glide plate (Fig. "_J/ t_/_-/_::_J/,_/ I

7). Align arrow with: __,._"A" when using medium (red) or

large (black) line, or

"B" when using lines with

diameters smaller than

medium (red)line

NOTE: Line glide plate must

be reinstalled in cutting

head before inserting new

line.

4. Insert both ends of your

line through the proper

holes in the side of the

cutting head (Fig. 8).

5. Pull the line and make

sure the line is against the

hub and is fully extended

through the positioning

tunnels (Fig. 9).

Fig. 7

Positioning

Tunnel

Fig. 8

Fig. 9

ainst

the hub

Positioning

Tunnel

6. Correctly installed line will be the same length on both sides.

NOTE: Do not rest the Hassle-Free IIITM Cutting Head on the

ground while the unit is running.

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick, stalky weeds

• Forcing the line into objects such as walls or fence posts

TIPS FOR BEST TRIMMING RESULTS

• Keep the cutting attachment parallel to the ground.

• Cut from left to right whenever possible. Cutting to the right

improves the unit's cutting efficiency. Clippings are thrown

away from the operator.

• Trim only when grass and weeds are dry.

• The life of your cutting line is dependent upon:

- Following the trimming tips

- What vegetation is being cut \\

- Where vegetation is being cut

DECORATIVE TRIMMING

Decorative trimming is

30 °

accomplished by removing all

vegetation around trees, posts,

fences and more. Rotate the

whole unit so that the cutting Fig. 10

attachment is at a 30 °angle to the

ground (Fig. 10).

WARNING: Before you begin using any

attachment, read and understand the manual that

came with the attachment. Follow all safety

information contained within.

_L ARNING: To avoid serious personal injury and

damage to the unit, shut the unit off before

removing or installing add-ons.

USING THE TWIST AND EDGE TM 90° Edging Hole

FEATURE (TrimmerOnly)

You can convert this unit to edge grass.

1. Make sure the unit is turned

completely off.

Turn the knob counterclockwise

to loosen coupler (Fig. 11).

Push in the release button (Fig. 12) Knob

and twist the shaft 90° until the

release button snaps into the 90°

hole (Fig. 11).

Fig. 11

Craftsman Convertible TM Primary Hole

Release Button

Coupler \ \ _/

////_ \\\ Guide

Knob _ Recess

Fig. 12

Upper Shaft "-_

4. Turn the knob clockwise to lock _._

the coupler (Fig. 13). _M Attachm_ent_ _//B°°m

Craftsman Convertible Feature

The coupler allows you to convert

this unit for use with the following

add-on attachments:

• Cultivator

• Blade Edger

• Blower

• Brush Cutter

• Pruner Fig. 13

CAUTION: These add-on attachments are to be I

snapped into the primary hole only. Using the wrong

hoe cou dead to persona n ury or damage to the un t.

To Install Attachments

NOTE: To make installation easier, place the unit on the ground

or on a workbench.

1. Make sure the unit is turned completely off.

2. Turn the knob counterclockwise to loosen the coupler (Fig. 11).

3. While firmly holding the attachment, push it straight into the

coupler until the release button (Fig. 12) snaps into the

primary hole (Fig. 12). The primary hole is on the opposite

side of the coupler from the knob (Fig. 12). Align the release

button with the Guide Recess (Fig. 12)to help installation.

4. Turn the knob clockwise to tighten.

CAUTION: Before operating this unit, be sure I

that the release button is fully snapped into the

primary hole (Fig. 12), and that the knob (Fig. 13) is

securely tightened.

To Remove Attachments

1. Make sure the unit is turned completely off.

2. Turn the knob counterclockwise to loosen the coupler (Fig. 11).

3. Press and hold the release button (Fig. 12).

4. While firmly holding the upper shaft boom (Fig. 13), pull the

attachment out of the coupler.

MAINTENANCE SCHEDULE

,_ I WARNING: To prevent serious injury, never I

perform maintenance or repairs with unit running. I

Always service and repair a cool unit, Disconnect the

spark pug w re to ensure that the un t cannot start,

Perform these required maintenance procedures at the

frequency stated in the table. These procedures should also be

a part of any seasonal tune-up.

NOTE: Maintenance, replacement, or repair of the emission

control devices and system may be performed by a Sears

or other qualified service dealer. Call 1-800-4-MY-HOME ®

for more information.

In order to assure peak performance of your engine, inspection

of the engine exhaust port may be necessary after 50 hours of

operation, Ifyou notice lost RPM, poor performance or general

lack of acceleration, this service may be required. If you feel

your engine is in need of this inspection, refer service to a

Sears or other qualified service dealer. Call 1-800-4-MY-

HOME ® for more information. DO NOT attempt to perform this

process yourself as engine damage may result from

contaminants involved in the cleaning process for the port,

3, Wash the filter in

detergent and water

(Fig. 16). Rinse the filter

thoroughly, Squeeze

out excess water, Allow

it to dry completely,

4, Apply enough clean SAE

30 oil to lightly coat the

filter (Fig, 17).

5. Squeeze the filter to

spread and remove

excess oil (Fig, 18).

6. Replace the air filter

inside the air filter/muffler

cover (Fig, 15).

Fig. 15

FREQUENCY MAINTENANCE REQUIRED SEE

Before star_ing Fill fuel tank with fresh fuel p. 5

engine

Every 10 hours Clean and re-oil air filter p. 8

Check and clean spark arrestor p. 8

Every 25 hours

Check spark plug condition and gap p. 9

Inspect exhaust port and spark

Every 50 hours arrestor screen for clogging or p. 9

obstruction

AIR FILTER MAINTENANCE

WARNING: To avoid serious personal injury,

always turn your unit off and allow it to cool before

clean or service it,

Removing the Air Filter/Muffler Cover

1. Remove the four (4)screws

securing the air filter/muffler

cover (Fig, 14). Use a fiat

blade or T20 Torx bit

screwdriver.

2. Pull the cover from the

engine. Do not force.

Cleaning the Air Filter

Failure to maintain your air

filter properly can result in poor

performance or can cause

permanent damage to your

engine,

1. Remove air filter/muffler

cover. Refer to Removing Fig. 14

the Air Filter/Muffler Cover

above,

2. Turn cover over and look inside to locate the air filter.

Remove the air filter from inside the air filter/muffler cover

(Fig. 15).

,Screws

Fig. 16 Fig. 17

Reinstalling the Air Filter/Muffler

Cover

1. Place the air filter/muffler cover /

over the back of the carburetor

and muffler, Align the screw holes.

2. Insert the four (4) screws into the

holes in the air filter/muffler cover

(Fig, 12) and tighten. Do not over J ,

tighten. Fig. 18

SPARK ARRESTOR MAINTENANCE

NOTE: Pay close attention when disassembling the muffler so

you can put it back together correctly. Failure to do so will

damage the unit and may cause serious personal injury.

1. Remove air filter/muffler cover. Refer to Removing the Air

Filter/Muffler Cover (p. 8).

2, Locate the muffler, but do not remove it. Find the screw on

the bottom of the muffler (Fig. 19). This screw holds the Spark

Arrestor Hood Assembly and the spark arrestor screen to the

bottom of the muffler, Remove this screw using either a Torx

T20 or flat blade screwdriver,

3. Using a small flat blade screwdriver, carefully pry up the

spark arrestor screen from the recessed hole, taking care to

notice that the "raised" part of the spark arrestor screen is

inside the recessed hole. Remove the spark arrestor screen

from the muffler.

4. Clean the spark arrestor screen with a wire brush, Replace it

if it is damaged, or if you are unable to clean it thoroughly.

5, Reinstall the spark arrestor screen by putting the "raised" portion

of the screen inside the recessed hole of the muffler, Make sure

that the spark arrestor screen fits flat against the muffler.

6, Place the spark arrestor plate on top of the spark arrestor screen

with the raised side up and the opening facing toward the engine

(Fig. 19)

7, Place the spark arrestor hood on top of the spark arrestor

platewiththe

"raised"sideup

andthe

openingfacing_-_.1.

AWAYfromthe

engine(Fig.19).

Verifythatthe _'

exhaustwillbe

Spark Arrestor

Hoo

directed AWAY Screw

Slots

Spark Arrestor

from the Tabs Screen

engine. Fig. 19

8. Replace the screw you removed in Step 2 and tighten

securely.

9. Reinstall the air filter/muffler cover (Fig. 14).

To Engine

Muffler

WARNING: Ifthe spark arrestor hood and spark

arrestor screen are not tightened securely, they could

fall off causing damage to the unit and possible

serious personal injury.

CARBURETOR ADJUSTMENT

The idle speed of the engine is adjustable through the air

filter/muffler cover (Fig. 20). Idle

NOTE: Careless adjustments can Speed

seriously damage your unit. X Screw

Contact a Sears or other

qualified service dealer to

make carburetor adjustments.

Call 1-800-4-MY-HOME ®for

more information.

Check Fuel Mixture Fig. 20

Old and/or improperly mixed fuel is

usually the reason for improper unit performance. Drain and

refill the tank with fresh, properly-mixed fuel prior to making any

adjustments. Refer to Oil and Fuel Information (p. 5).

Clean Air Filter

The condition of the air filter is important to the operation of the

unit. A dirty air filter will restrict air flow and change the air/fuel

mixture. This is often mistaken for an out of adjustment

carburetor. Check the condition of the air filter before adjusting

the idle speed screw. Refer to Air Filter Maintenance (p. 8).

Adjust Idle Speed Screw

If, after checking the fuel mixture and cleaning the air filter, the

engine still will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to

warm up. Refer to Starting/Stopping Instructions (p. 6).

2. Release the throttle trigger and let the engine idle. If the

engine stops, insert a small phillips or flat blade

screwdriver into the hole in the air filter/muffler cover (Fig.

20). Turn the idle speed screw in, clockwise, 1/8 of a turn

at a time (as needed) until the engine idles smoothly.

3. If the engine appears to be idling too fast, turn the idle

speed screw counterclockwise 1/8 of a turn at a time (as

needed), to reduce idle speed.

Checking the fuel mixture, cleaning the air filter, and adjusting

the idle speed should solve most engine problems. If not, have

the carburetor adjusted by a Sears or other qualified service

dealer. Call 1-800-4-MY-HOME ®for more information.

WARNING: The cutting attachment may spin

during idle speed adjustments. Wear protective

clothing and observe all safety instructions to

)revent serious personal injury.

REPLACING THE SPARK PLUG

Use a Champion RDJ7Y spark plug or equivalent. Remove the

plug after every 25 hours of operation and check its condition.

1. Stop the engine and allow it to cool. Grasp the plug boot

firmly and pull it from the spark plug. Spark Plug

2. Clean around the spark plug. 0.020 in.

Remove the spark plug from the (0.5 ram)

cylinder head by turning a 5/8-inch

socket counterclockwise.

3. Replace a cracked, fouled or dirty f

spark plug. Set the air gap at 0.020 Fig. 21

in. (0.5 ram} using a feeler gauge (Fig. 21).

4. Install a correctly-gapped spark plug in the cylinder head.

Tighten by turning the 5/8-inch socket clockwise until snug.

If using a torque wrench, torque to:

110-120 in.olb. (12.3-13.5 N°m). Do not over-tighten.

5. Reattach the plug boot.

_ ARNING: Do not sand blast, scrape or clean I

spark plug electrodes. Grit in the engine could

damage the cylinder.

TRANSPORTING

° Allow the engine to cool before transporting.

* Drain fuel from unit.

* Tighten fuel cap before transporting.

* Secure the unit while transporting.

CLEANING

Use a small brush to clean off the outside of the unit. Do not

use strong detergents. Household cleaners that contain

aromatic oils such as pine and lemon, and solvents such as

kerosene, can damage plastic housing or handle. Wipe off any

_ ARNING: To avoid serious personal injury, I

always turn your trimmer off and allow it to cool

before you clean or maintain it.

moisture with a soft cloth.

STORAGE

= Never store a fueled unit where fumes may reach an open

flame or spark.

= Allow the engine to cool before storing.

= Store the unit locked up to prevent unauthorized use or

damage.

= Store the unit in a dry, well-ventilated area.

= Store the unit out of the reach of children.

LONG TERM STORAGE

If you plan on storing the unit for an extended time, use the

following storage procedure:

1. Carefully drain the fuel tank by running the unit dry or

remove fuel cap and tip the motor housing over and drain

oil/gas fuel into a container with the same 2-cycle fuel

mixture. Do not use fuel that has been stored for more than

60 days.

2. Start the engine and allow it to run until it stalls. This

ensures that all fuel has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 1

oz. (30 ml) of any high quality motor oil or 2-cycle oil into

the cylinder. Pull the starter rope slowly to distribute the oil.

Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the

cylinder before attempting to start the trimmer after storage.

4. Thoroughly clean the unit and inspect it for any loose or

damaged parts. Repair or replace damaged parts and

tighten loose screws, nuts or bolts. The unit is ready for

storage.

PROBLEM SOLUTION

Empty fuel tank ....

Primer bulb wasn't pressed enough

Engine is flooded

Old or improperly mixed fuel

Fouled spark plug

Plugged spark arrestor

The outside temperature is below 40° F

The outside temperature is above 90°

I=1_[_1_1=LvAvAIIlli! I_[ell/Him]| =1

Air filter is plugged

Old or improperly mixed fuel

Improper carburetor adjustment

Old or improperly mixed fuel

Improper carburetor adjustment

Cutting attachment bound with grass

Dirty air filter

Plugged spark arrestor

Old or improperly mixed fuel

Air filter is plugged

Improper carburetor adjustment

Fouled spark plug

Plugged spark arrestor

Fill fuel tank with properly mixed fuel

Press primer bulb fully and slowly 10 times

Pull the starter rope

Drain gas tank and add fresh fuel mixture

Replace the spark plug

Clean or replace spark arrestor

Pull the starter rope up to 10-15 times

Replace or clean the air filter

Drain gas tank and add fresh fuel mixture

Adjust according to the Carburetor Adjustments

Drain gas tank and add fresh fuel mixture

Take to a Sears or other qualified service dealer for an adjustment

Stop the engine and clean the cutting attachment

Clean or replace the air filter

Clean or replace spark arrestor

Drain gas tank and add fresh fuel mixture

Replace or clean air filter

Take to a Sears or other qualified service dealer for an adjustment

Replace the spark plug

Clean or replace spark arrestor

NOTE: For repairs beyond the minor adjustments listed above, contact your nearest Sears Parts & Repair center (1-800-4-MY-HOME ®)

or other qualified service dealer.

Engine Type ................................................................................................................................................................. Air-Cooled, 2-Cycle

Displacement ................................................................................................................................................................. 31.5 cc (1.95 cu in.)

Idle Speed RPM .............................................................................................................................................................. 2,800 - 3,600 rpm

Operating RPM .......................................................................................................................................................................... 6,800+ rpm

Ignition Type ............................................................................................................................................ Electronic-MAX FIRE IGNITION TM

Ignition Switch ...................................................................................................................................................................... Rocker Switch

Spark Plug Gap ............................................................................................................................................................... 0.020 in. (0.5 mm)

Spark Plug ................................................................................................................................................. Champion RDJ7Y or similar plug

Lubrication ........................................................................................................................................................................... Fuel/Oil Mixture

Fuel/Oil Ratio ......................................................................................................................................................................................... 40:1

Carburetor ............................................................................................................................................................... Diaphragm, All-Position

Starter ................................................................................................................................................... Incredi-Pull TM Starting Auto Rewind

Muffler ............................................................................................................................................................................. Baffled with Guard

Throttle ....................................................................................................................................................................... Manual Spring Return

Fuel Tank Capacity ............................................................................................................................................................... 13 oz. (384 ml)

Drive Shaft Housing ........................................................................................................................ Steel Tube (Craftsman Convertible TM)

Throttle Control ............................................................................................................................................................... Finger-Tip Trigger

Approximate Unit Weight (No fuel, with Hassle Free III®, shield, and D-handle) ................................................................... 14 Ibs. (6 kg)

Cutting Mechanism .................................................................................................................................................. Hassle Free IIITM Head

Trimming Line Diameter ............................................................................................................. Hassle Free IIITM XTRA QUIET Spiral Line

Cutting Path Diameter ....................................................................................................................................................... 14 in. (35.56 cm)

* All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time

without notice.

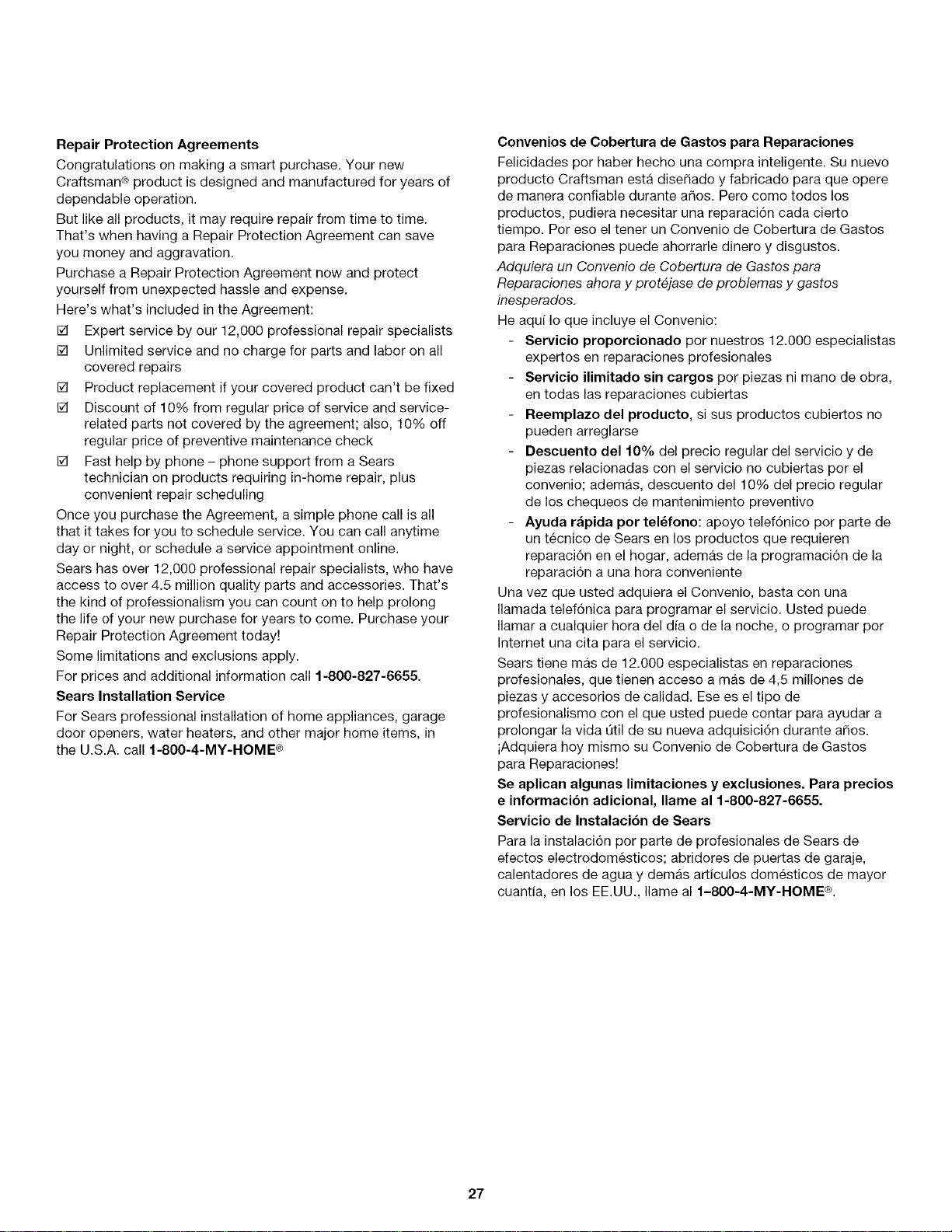

RepairProtectionAgreements

Congratulations on making a smart purchase. Your new

Craftsman ®product is designed and manufactured for years of

dependable operation,

But like all products, it may require repair from time to time,

That's when having a Repair Protection Agreement can save

you money and aggravation,

Purchase a Repair Protection Agreement now and protect

yourself from unexpected hassle and expense,

Here's what's included in the Agreement:

[] Expert service by our 12,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all

covered repairs

[] Product replacement if your covered product can't be fixed

[] Discount of 10% from regular price of service and service-

related parts not covered by the agreement; also, 10% off

regular price of preventive maintenance check

[] Fast help by phone- phone support from a Sears

technician on products requiring in-home repair, plus

convenient repair scheduling

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories, That's

the kind of professionalism you can count on to help prolong

the life of your new purchase for years to come. Purchase your

Repair Protection Agreement today!

Some limitations and exclusions apply,

For prices and additional information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME ®

Convenios de Cobertura de Gastos para Reparaciones

Felicidades por haber hecho una compra inteligente. Su nuevo

producto Craftsman esta diseSado y fabricado para que opere

de manera confiable durante ados. Pero como todos los

productos, pudiera necesitar una reparaci6n cada cierto

tiempo. Por eso el tener un Convenio de Cobertura de Gastos

para Reparaciones puede ahorrarle dinero y disgustos.

Adquiera un Convenio de Cobertura de Gastos para

Reparaciones ahora y prot6jase de problemas y gastos

inesperados.

He aquf Io que incluye el Convenio:

- Servicio proporcionado por nuestros 12.000 especialistas

expertos en reparaciones profesionales

- Servicio ilimitado sin cargos por piezas ni mano de obra,

en todas las reparaciones cubiertas

- Reemplazo del producto, si sus productos cubiertos no

pueden arreglarse

- Descuento de110% del precio regular del servicio y de

piezas relacionadas con el servicio no cubiertas por el

convenio; ademas, descuento del 10% del precio regular

de los chequeos de mantenimiento preventivo

- Ayuda r_pida por tel_fono: apoyo telef6nico por parte de

un tecnico de Sears en los productos que requieren

reparaci6n en el hogar, ademas de la programaci6n de la

reparaci6n a una hora conveniente

Una vez que usted adquiera el Convenio, basta con una

Ilamada telef6nica para programar el servicio. Usted puede

Ilamar a cualquier hora del dfa o de la noche, o programar pot

Internet una cita para el servicio,

Sears tiene mas de 12.000 especialistas en reparaciones

profesionales, que tienen acceso amas de 4,5 millones de

piezas y accesorios de calidad. Ese es el tipo de

profesionalismo con el que usted puede contar para ayudar a

prolongar la vida Qtil de su nueva adquisici6n durante aSos.

iAdquiera hoy mismo su Convenio de Cobertura de Gastos

para Reparaciones!

Se aplican algunas limitaciones y exclusiones. Para precios

e informaci6n adicional, Ilame al 1-800-827-6655.

Servicio de Instalaci6n de Sears

Para la instalaci6n por parte de profesionales de Sears de

efectos electrodomesticos; abridores de puertas de garaje,

calentadores de agua y demas articulos domesticos de mayor

cuantia, en los EE.UU., Ilame al 1-800-4-MY-HOME ®.

Garant(a

Normasparaunaoperaci6nsegura

Instruccionesdeensamble

Informaci6ndelaceiteydelcombustible

Instruccionesdearranqueyapagado

Operaci6n

Mantenimientoyreparaci6n

Cuadrodesoluci6ndeproblemas

Especificaciones

CARB/ EPA Garantia

Lista de Piezas

Cobertura de Gastos de Reparaciones

NQmeros de Servicio

Pagina 13

Pagina 14-15

Pagina 16

Pagina 17

Pagina 18-19

Pagina 20-22

Pagina 23

Pagina 24

Pagina 25-26

Pagina 27

Contraportada

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU.

y en los estados de California, Maine, Oregon y

Washington. Todos los terrenos forestales de los EE.UU. y el

estado de California (C6digos de Recursos PQblicos 4442 y

4443), Oregon y Washington, requieren por decreto, que

ciertos motores de combusti6n interna que se hagan funcionar

en zonas boscosas y/o zonas cubiertas por pastizales, esten

equipados con un parachispas, que sean mantenidos en buen

estado de funcionamiento o que el motor sea construido, este

equipado y sea mantenido para evitar incendios. Consulte los

reglamentos pertinentes a esos requisitos con las autoridades

estatales o locales. El incumplimiento de esos requisitos puede

responsabilizarle o someterle a la imposici6n de una multa.

Esta unidad fue equipada en la fabrica con un parachispas.

Si requiere sustituci6n, hay una Pantalla Parachispas

disponible, Pieza #753-05169 al contactar el departamento de

servicio.

PROPOSICION 65 DE CALIFORNIA

LAS EMISIONES DEL MOTOR DE ESTE PRODUCTO

CONTIENEN SUBSTANCIAS QUIMICAS QUE EL

ESTADO DE CALIFORNIA CONOCE COMO

CAUSANTES DECANCER, DEFECTOS DE

NACIMIENTO U OTROS DAI_IOS REPRODUCTIVOS.

• IMPORTANTE INFORMACION DE SEGURIDAD °

LEA TODAS LAS INSTRUCCIONES

ANTES DE LA OPERACION

• Lea todas las instrucciones con cuidado. Conozca bien los

controles y el use correcto de la unidad.

• No opere esta unidad si esta cansado, enfermo, o bajo los

efectos del alcohol, drogas o medicamentos.

• Los ni_os y los adolescentes menores de 15 a_os no deben

operar las unidades, excepto per los adolescentes guiados

per un adulto.

• Inspeccione la unidad antes de utilizarla. Cambie las partes

dafiadas. Verifique si existen perdidas de combustible.

Asegt_rese de que los sujetadores esten bien colocados y

asegurados. Cambie las partes accesorias de corte que

esten quebradas, cascadas o daSadas de cualquier forma.

Asegt]rese de que el accesorio de corte esta bien instalado y

ajustado con firmeza. Asegt_rese de que la proteccidn

accesoria de corte este bien conectada y colocada segt_n se

recomienda.

• Use s61o linea despiral Hassle Free IIITM XTRA QUIET. No

use nunca linea reforzada con metal, alambre, cadena ni

soga, etc. Estas pueden desprenderse y convertirse en un

proyectil peligroso.

• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y

pies.

• Oprima el control del regulador y verifique que regrese

automaticamente a la posicidn de minima. Haga todos los

ajustes o reparaciones antes de usar la unidad.

• Limpie el Area de corte antes de cada use. Retire todos los

objetos come rocas, vidrios rotes, clavos, alambre o cuerda

los cuales pueden ser despedidos o enredarse en el

accesorio de corte. Aleje a todos los nir3os, espectadores y

animales domesticos. Mantenga todos los niSos,

espectadores y animales domesticos a un radio de por Io

menos 50 pies (15 m); ann asf puede existir un riesgo de

objetos despedidos contra los espectadores. Los

espectadores deben usar protecci6n para sus ojos. Si

alguien se le acerca, pare el motor y el accesorio de corte de

inmediato.

• Esta unidad no fue disefiada para ser usada como

cortamalezas. No conecte ni opere esta unidad con ningt_n

tipo de cuchilla ni accesorio para cortar malezas.

ADVERTENCIAS DE SEGURIDAD PARA LOS

RECORTADORES A GASOLINA

• Guarde el combustible en envases que hayan sido

diser_ados y aprobados para el almacenamiento de dichos

materiales.

ADVERTENCIA: La gasolina es muy inflamable y

sus gases pueden explotar si se encienden. Tome

las siguientes precauciones:

• Antes de Ilenar el tanque de combustible, apague siempre el

motor y espere que se enfrie. No retire nunca la tapa del

tanque de combustible ni cargue combustible mientras el

motor este caliente. No opere nunca la unidad sin la tapa del

combustible colocada firmemente en su lugar. Afloje la tapa

del combustible lentamente para disipar la presi6n del tanque.

• Mezcle y cargue el combustible en un Area exterior bien

ventilada donde no haya chispas ni llamas. Quite lentamente

la tapa del combustible s61o despues de apagar el motor.

No fume mientras carga o mezcla el combustible. Limpie de

inmediato todo el combustible que se haya derramado.

• Evite crear una fuente de encendido per combustible

derramado. No arranque el motor hasta que se hayan

disipado los vapores del combustible.

• Aleje la unidad a por Io menos 30 pies (9.1 m.) del lugar de

carga de combustible antes de arrancar el motor. No fume,

mantenga las chispas y las llamas abiertas lejos del Area

mientras carga el combustible u opera la unidad.

DURANTE LA OPERACION

• No arranque ni opere la unidad en una sala o edificio

cerrado. Los gases de escape de mon6xido de carbono

pueden set letales en un Area cerrada. Opere esta unidad

s61oen un Area exterior bien ventilada.

• Use lentes o gafas de protecci6n que cumplan con las

normas ANSI Z87.1, y protecci6n para sus oidos/audici6n

mientras opere esta unidad. Use siempre una mascara facial

o para protegerse contra el polvo si la operaci6n levanta

polvo.

• Use pantalones largos y gruesos, betas, guantes y camisa

de manga larga. No use ropa holgada, alhajas, pantalones

cortos, sandalias ni este descalzo. Sostenga el cabello sobre

el nivel de los hombros.

• La protecci6n accesoria de corte debe estar siempre

colocada en su lugar mientras opere la unidad. No opere la

unidad con las dos lineas de corte extendidas, y la linea

correcta instalada. No extienda la linea de corte mas alia de

la Iongitud de la protecci6n.

• Esta unidad no tiene embrague. El accesorio de corte

contint_a girando cuando el motor esta en marcha en vado.

Para evitar lesiones, haga que un tecnico de servicio

autorizado ajuste la unidad.

• Ajuste la manija en D a su tamafio de modo que le brinde el

mejor agarre.

• AsegQrese de que el accesorio de corte no esta en contacto

con ningQn objeto antes de arrancar la unidad.

• Use la unidad Qnicamente con la luz del dia o con buena luz

artificial.

• Evite arrancar la unidad accidentalmente. Col6quese en

posici6n de inicio siempre que tire de la cuerda de arranque.

El operador y la unidad deben estar en una posici6n estable

al comenzar. Lea las instrucciones de Arranque y Apagado.

• Use la herramienta adecuada. No use esta unidad para

ninguna tarea para la cual no ha sido diser_ada.

• No se estire demasiado. Mantenga siempre una posici6n y

equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos mientras

este en funcionamiento. Sostenga con firmeza tanto el

mango como la manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las

partes m6viles. No intente tocar ni detener el accesorio de

corte mientras gira.

• No toque el motor, el bastidor del engranaje ni el silenciador.

Estas partes se calientan mucho con la operaci6n. Luego de

apagar la unidad, permanecen calientes durante un tiempo

breve.

• No opere el motor a una velocidad mayor que la necesaria

para cortar, recortar o recortar los bordes. No haga funcionar

el motor a alta velocidad mientras no esta cortando.

• Apague siempre el motor cuando demore el corte o mientras

camina entre zonas de corte.

• Si golpea o se enreda con algOn objeto extra,o, apague el

motor de inmediato y verifique si hay da_os. Repare todos

los da_os antes de volver a intentar operar la unidad. No

opere la unidad si tiene piezas flojas o dar_adas.

• Apague el motor para realizar todo el mantenimiento,

reparaciones o cambio del accesorio de corte u otros

accesorios.

• Use s61o piezas y accesorios de repuesto del fabricante del

equipo original para esta unidad. Puede obtenerlos en su

proveedor de servicio autorizado. El uso de piezas y

accesorios que no son equipo origina; puede causar graves

lesiones al operador o el da_o de su unidad, y la

cancelaci6n de su garantia.

• Mantenga la unidad libre de vegetacidn y otros materiales.

Pueden alojarse entre el accesorio de corte y la protecci6n.

• Para reducir el riesgo de incendio, cambie los silenciadores y

amortiguadores de chispas defectuosos, mantenga el motor y

el silenciador libre de pasto, hojas, grasa excesiva o

acumulaciones de carbono.

OTRAS ADVERTENCIAS DE SEGURIDAD

• No guarde nunca la unidad con combustible en el tanque en

un edificio donde los gases puedan Ilegar a una llama abierta

o a una chispa.

• Espere que el motor se enfrie antes de guardar o transportar

la unidad. AsegQrese de que la unidad este segura al

transportarla.

• Guarde la unidad bajo Ilave en un lugar adecuado y seco

para evitar que sea usada por personas no autorizadas y se

daSe, fuera del alcance de los niSos.

• Nunca moje ni rode la unidad con agua ni con ningQn otto

liquido. Mantenga las manijas secas, limpias y sin residuos.

Limpie la unidad luego de cada uso, lea las instrucciones de

Limpieza y Almacenamiento.

• Guarde estas instrucciones. ConsQItelas con frecuencia y

utilicelas para enseSar a otros usuarios. Sile presta esta

unidad a alguien, prestele tambien estas instrucciones.

CONSERVE ESTAS INSTRUCClONES

SlMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los simbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del

operador para obtener informaci6n completa acerca de la seguridad, ensamble, eperaci6n y mantenimiento y reparaci6n.

SIMBOLO SIGNIFICADO

A • SIMBOLO DE ALERTA DE SEGURIDAD

!ndica peligro, advertencia O precauci6n. Puede

ser utilizadojunto con otros simbolos 0 figuras.

•

_J J I[_ OPERADOR

Lea el manual del operador y siga todas las

advertencias e instrucciones de seguridad. De

no hacerlo, elopemdo[ y!o !OSespectadQres

pueden sufrir graves lesiones.

•USEPRoTEcC,ONOCU,ARyAUD,T,VA

ADVERTENClA : LOs0bjet0s arrojados por la

L_,_ unidad y el ruido fuerte pueden causar grave s

!esiones ocu!ares y P6rdida auditiv a. Uti!ice

protecc 6n ocu ar que cump a con as normas

ANS! Z87:1 y protecdOn auditiva cuando opere

esta unidad. Use una careta comp!eta cuando

la necesite.

, ADVERTENCIA DE CALIENTE

NOtoque un silenciador ni un ci!indro ca!lente

Puede quernarse. Estas partes se cal entan

,_'_111, mucho Conel usol huego de apagarse

permanecen ca!ientes durante un corto tiempo.

SIMBOLO

SIGNIFICADO

• CONTROL DE ENCENDIDO YAPAGADO

ENCENDIDO !ARRANQUE/MARCHA

• CONTROL DE ENCI_IDIDO YAPAGADO

APAGADO o PARADO

• MANTENGA ALEJADOS A LOS

ESPECTADORES

ADVERTENCIA: Mantenga a todos los

espectadores, en especial a niSos y animales

dom_sticos a por Io menos 50 pies (15 m)

del Area de corte.

" CUCHILLA AFILADA

_lr ADVERTENCIA : La proteccion del accesorio

"_r de corte contiene una cuchilla afilada. Para

_v#_,_ prevenir graves lesiones, no toque la cuchilla.

* LOS OBJETOS DESPEDIDOS Y LA

CUCHILLA ROTATIVA PUEDEN OAUSAR

RAVES LESIONES

ADVERTENCIA: No opere esta unidad si la

protecci6n plAstica de Ifnea no estA colocada

en su lugar. Mantengase alejado del accesono

de corte giratorio.

E3.3 ,C0M UST' LES,Np,oMo

_| _ Use siempre combustible !impiQ, nuev0 y sin

,_'_ plomo.

• INDICADOR DE ACEITE

1====7 _ Consulte el manual del operador para obtener

informacbn acerca del tipo correcto de aceite.

GARANTiA LIMITADA POR DOS AI_IOS EN EL RECORTADOR DE GASOLINA CRAFTSMAN

Per dos a_os a partir de la fecha de compra, cuando se use y se de mantenimiento a este Recortador segQn el manual del operador,

Sears reparara cualquier defecto en material o mane de obra sin cargo alguno. Esta garantia excluye la bujfa, el filtro de aire y la

bolsa de la aspiradora, las cuales son piezas fungibles que se pueden gastar debido al uso normal en menos de dos aSos. Si este

Recortador se usa para fines comerciales o de alquiler, esta garantfa tiene valor per solo 30 dias a partir de la fecha de compra. EL

SERVICIO DE LA GARANTiA EST/_. DISPONIBLE AL DEVOLVER ESTE SOPLADOR A LA TIENDA SEARS O AL CENTRO DE

PIEZAS Y REPARACIONES DE SEARS MAS CERCANO EN LOS ESTADOS UNIDOS. Esta garantia le concede a usted derechos

legales especificos, y usted pudiera tener otros derechos que varian de un estado a otro.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Declaracibn de Garantia de Control de Emisiones de la EPA / California

Sus Derechos y Obligaciones de la Garantia

La Junta de Recursos del Aire de California, la Agencia de Protecci6n Ambiental y Sears se complacen en explicar la garantia del

sistema de control de emisiones para su peque_o motor para use fuera de la carretera del 2005 y posterior. Los nuevos motores

peque_os para uso fuera de la carretera tienen que dise_arse, construirse y equiparse para cumplir las normas contra smog mas

estrictas. Sears tiene que garantizar el sistema de control de emisiones de su pequedo motor para uso fuera de la carretera durante

los periodos de tiempo que aparecen a continuaci6n siempre que no haya habido abuso, negligencia o mantenimiento indebido de

su motor para uso fuera de la carretera. El sistema de control de emisiones puede incluir piezas tales como el carburador o sistema

de inyecci6n de combustible, el sistema de encendido y el convertidor catalftico. Tambien puede incluir mangueras, correas,

conectores y otros componentes relacionados con el control de emisiones. Cuando exista una condici6n justificable, Sears arreglara

su pequeSo motor todo-terreno sin costo alguno, incluyendo el diagn6stico, piezas y mane de obra.

Los pequefios motores todo-terreno del afio 2005 y afios posteriores estan garantizados por dos afios. Si su motor tiene

alguna pieza defectuosa que est6 relacionada con las emisiones, Sears la arreglara o cambiar_.

Responsabilidades del Propietario para la Garantia

• Como propietario del peque_o motor todo-terreno, usted tiene la responsabilidad de la ejecuci6n del mantenimiento requerido que se

describe en el manual del operador. Sears le recomienda que conserve todos los recibos que cubran el mantenimiento de su pequeSo

motor todo-terreno, mas Sears no puede negarle la garantia por carecer de ellos o por omitir la ejecuci6n del mantenimiento programado.

• No obstante, como propietario del pequeSo motor todo-terreno, usted debe tener en cuenta que Sears puede negarle la cobertura

de garantia si su pequeSo motor todo-terreno o alguna parte falla debido al abuse, negligencia, mantenimiento inapropiado o

modificaciones no aprobadas.

• Usted tiene la presponsabilidad de Ilevar el pequer_o motor todo-terreno a un centre de servicio autorizado Sears tan pronto come

exista un problema. Las reparaciones de garantfa se deben Ilevar a cabo dentro de un tiempo razonable, que no exceda los 30 dias.

Si tiene alguna pregunta relacionada con los derechos y responsabilidades de su garantia, debe Ilamar al f-800-4-MY-NOME ®.

Cobertura de la Garantia del Fabricante

• El perfodo de garantia empieza en la fecha que el motor o equio se le entrega al comprador al detalle.

• El fabricante le garantiza al propierario original y a cada comprador posterior que el motor no tiene defectos en cuanto a su

material omano de obra, los cuales causen la falla de una pieza garantizada durante un periodo de dos argos.

• La reparaci6n o sustituci6n de una pieza garantizada se hara sin costo alguno para el propietario, en un centro de servicio autorizado

Sears. Por favor contacte a Sears para informarse sobre el lugar mas cercano. 1-800-4-MY-HOME ®.

• Cualquier pieza garantizada cuya sustituci6n no este programada, como mantenimiento requerido o que Qnicamente este

programada para una inspecci6n regular para "Arreglar o cambiar segQn sea necesario", esta garantizada durante el perfodo de

garantfa. Cualquier pieza garantizada cuya sustituci6n este programada como mantenimiento requerido, sera garantizada durante

el perfodo de tiempo hasta el punto de la primera sustituci6n programada para esa pieza.

• No se le cobrara al propietario por el trabajo de diagn6stico que conduzca a la conclusi6n de que una pieza garantizada se

encuentra defectuosa, si el trabajo de diagn6stico Io hace un centro de servicio autorizado Sears.

• El fabricante es responsabl de los daSos causados a otros componentes del motor cuando falle una pieza garantizada que alan

este cubierta.

• Las fallas causadas por el abuso, negligencia o el mantenimiento inapropiado no estan cubiertas bajo esta garantia.

• La utilizaci6n de accesorios o piezas modificadas puede ser la raz6n para no permitir una reclamaci6n de garantfa. El fabricante no

es responsable de la cobertura de fallas de piezas garantizadas causadas por el uso de piezas incorporadas o modificadas.

• Para presentar una reclamaci6n, dirfjase a su centro de servicio autorizado Sears cercana. Los servicios de garantia o de

reparaci6n se prestaran en todos los centros de servicio autorizado Sears.

• Se puede usar cualquier pieza de sustituci6n aprobada por el fabricante cuado se haga cualquier mantenimiento de garantia o

reparaci6n de piezas relacionadas con las emisiones, y se hara sin costo al propietario. Se usara cualquier pieza que sea

equivalente en rendimiento o durabilidad en e mantenimiento o reparaci6n que no esten cubiertos por la garantia, Io cual no

reducira las obligaciones de garantia del fabricante.

• Los siguientes componentes estan includos en la garantia relaconada con las emisiones del motor, filtro de aire, carburador,

cebador, I[neas de combustible, toma de combustible,/filtro de combustible, m6dulo de encendido, buj[a y silenciador.

INSTALACIONYAJUSTEDELAMANIJAEND

Instalaci6n

1. Coloque la manija en D por encima del bastidor del eje y

sobre la abrazadera inferior (Fig. 1). Col6quela a un minimo

de 15,24 cm (6 pulgadas) desde el extremo del pur3o del

eje.

Arranque/Encendido (I) (4) Tornillos

Bastidor

del eje

Mango del eje

Minimo de 15,24 cn

(6 pulgadas)

Manija en D Abrazader

a inferior

Fig. 1

2. Sostenga cada tuerca hexagonal en el hueco de la

abrazadera inferior con un dedo. Inicie los tornillos con un

destornillador grande de pala o Torx #25. No los apriete

hasta ajustar la manija.

Ajuste

3. Mientras sostiene la unidad en

posici6n de operaci6n (Fig. 2),

coloque la manija en Den la

posici6n que le brinde el mejor

agarre.

4. Ajuste los tornillos de la

abrazadera en forma pareja

hasta que la manija en D este

firme.

Fig. 2

Tapa del Control de encendido

combustible y apagado

Mango de la

cuerda de

arranque

o del

Control del

regulador

Craftsman Convertible TM

Bastidor

Bombilla del eje

del Cuchilla de

cebador corte de linea

Hassle Free III®

Cubierta del

Bujia de silenciador /

encendido filtro de aire

APLICACIONES

Come recortadora:

• Corte de cesped y hierbas delgadas

• Recorte decorativo alrededor de arboles, cercos, etc.

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL

COMBUSTIBLE

PRECAUCION: Para que el motor funcione

correctamente y con la mayor fiabilidad, preste

mucha atenci6n alas instrucciones de mezcla de

aceite y combustible del envase de aceite de 2 ciclos.

El uso de combustible mezclado en forma incorrecta

_uededaSar seriamente el motor.

El combustible viejo o mal mezclado son los motivos

principales del mal funcionamiento de la unidad. Asegt_rese de

usar combustible nuevo, limpio y sin plomo. Siga las

instrucciones en detalle para mezclar correctamente el aceite y

el combustible.

NOTA: 3,8 litros (un gal6n) de gasolina sin plomo mezclada

con una botella de 95 mL (3,2 onzas) de aceite de 2 ciclos

es una proporci6n de 40:1 de combustible y aceite.

Befinici6n de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de

ADVERTENCIA: Saque la tapa del combustible

lentamente para evitar lesionarse con el rociado del

combustible. No opere nunca la unidad sin la tapa del

combustible firmemente colocada en su lugar.

! D

GASOLINA SIN PLOMO ACEITE DE 2 ClCLOS

3,8 MTROS 95 mL

(1 GALON de EE.UU.) (3,20NZAS FLUlDAS)

1 LITRO 25 mL

PROPORCION DE LA MEZCLA = 40 : 1

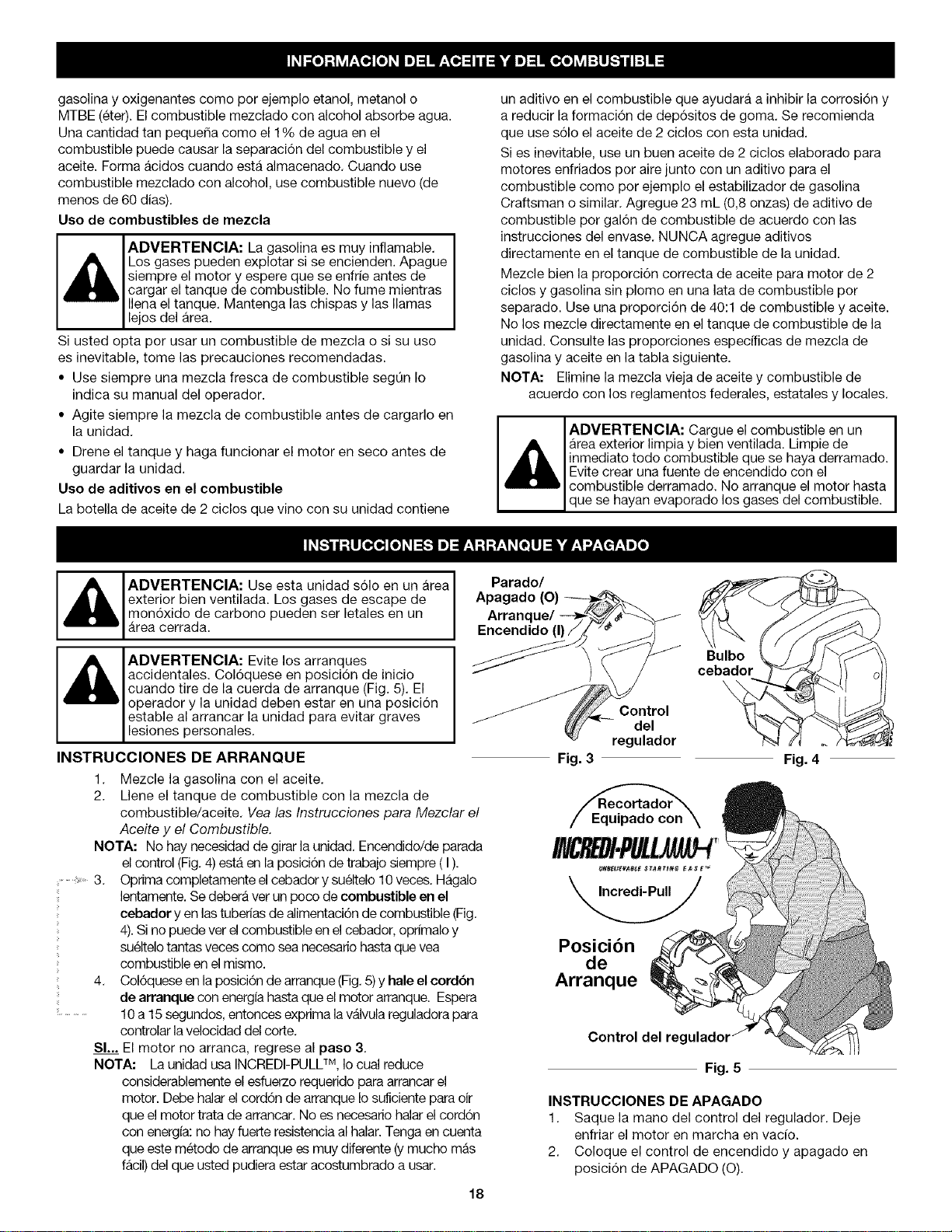

gasolina y oxigenantes como per ejemplo etanol, metanol o

MTBE (eter). El combustible mezclado con alcohol absorbe agua.

Una cantidad tan pequer_a como el 1% de agua en el

combustible puede causar la separaci6n del combustible y el

aceite. Forms acidos cuando esta almacenado. Cuando use

combustible mezclado con alcohol, use combustible nuevo (de

menos de 60 dias).

Uso de combustibles de mezcla

Los gases pueden explotar si se encienden. Apague

siempre el motor y espere que se enfrie antes de

cargar el tanque de combustible. No fume mientras

liens el tanque. Mantenga las chispas y las llamas

lejos del Area.

Si usted opts per usar un combustible de mezcla o si su use

es inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible segL_nIo

indica su manual del operador.

• Agite siempre la mezcla de combustible antes de cargarlo en

la unidad.

• Drene el tanque y hags funcionar el motor en seco antes de

guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vine con su unidad contiene

un aditivo en el combustible que ayudara a inhibir la corrosi6n y

a reducir la formaci6n de dep6sitos de goma. Se recomienda

que use s61o el aceite de 2 ciclos con esta unidad.

Si es inevitable, use un buen aceite de 2 ciclos elaborado pars

motores enfriados per sire junto con un aditivo pars el

combustible como por ejemplo el estabilizador de gasolina

Craftsman o similar. Agregue 23 mL (0,8 onzas) de aditivo de

combustible por gal6n de combustible de acuerdo con las

instrucciones del envase. NUNCA agregue aditivos

directamente en el tanque de combustible de la unidad.

Mezcle bien la proporci6n corrects de aceite pars motor de 2

ciclos y gasolina sin plomo en una lata de combustible per

separado. Use una proporci6n de 40:1 de combustible y aceite.

No los mezcle directamente en el tanque de combustible de la

unidad. Consulte las proporciones especfficas de mezcla de

gasolina y aceite en la tabla siguiente.

NOTA: Elimine la mezcla vieja de aceite y combustible de

acuerdo con los reglamentos federales, estatales y locales.

ADVERTENCIA: Cargue el combustible en un

Area exterior limpia y bien ventilada. Limpie de

inmediato todo combustible que se hays derramado.

Evite crear una fuente de encendido con el

combustible derramado. No arranque el motor hasta

que se hayan evaporado los gases del combustible.

ADVERTENCIA: Use esta unidad s61o en un Area

exterior bien ventilada. Los gases de escape de

mon6xido de carbono pueden ser letales en un

Area cerrada.

[_IADVERTENCIA: Evite los arranques

accidentales. Col6quese en posici6n de inicio

cuando tire de la cuerda de arranque (Fig. 5). El

operador y la unidad deben estar en una posici6n

estable al arrancar la unidad pars evitar graves

lesiones personales.

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite.

2. Llene el tanque de combustible con la mezcla de

combustible/aceite. Vea las Instrucciones pars Mezclar el

Aceite y el Combustible.

NOTA: No hay necesidad de girar la unidad. Encendido/de parada

el control (Fig.4)esta en la posici6n de trabajo siempre ( I).

.... 3. Oprima completamente el cebador y sueltelo 10 veces. Hagalo

lentamente. Se debera ver un poco de combustible en el

cebador yen las tuberias de alimentaci6n de combustible (Fig.

.... 4).Si no puede ver el combustible en el cebador, oprimalo y

sueltelotantas veces como sea necesario hasta que vea

combustible en el mismo.

4. Col6quese en la posici6n de arranque (Fig.5) y hale el cord6n

de arranque con energia hasta que el motor arranque. Espera

10 a 15 segundos, entonces exprima lavalvula reguladora pars

controlar la velocidad del corte.

SI... El motor no arranca, regrese al paso 3.

NOTA: La unidad usa INCREDI-PULL , Io cual reduce

considerablemente el esfuerzo requerido pars arrancar el

motor. Debe halarel cord6n de arranque Io suficiente pars oir

que el motor trata de arrancar. No es necesario halar el cord6n

con energia: no hay fuerte resistencia al halar. Tenga en cuenta

que este metodo de arranque es muy diferente (y mucho mas

facil) del que usted pudiera estar acostumbrado a usar.

Parado/

Apagado (O)

Arranque/

Encendido

Fig. 3

Control

del

regulador

Incredi-Pull

Posicion

Arranque

Control del reg

Fig. 5

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje

enfriar el motor en marcha en vado.

2. Coloque el control de encendido y apagado en

posici6n de APAGADO (O).

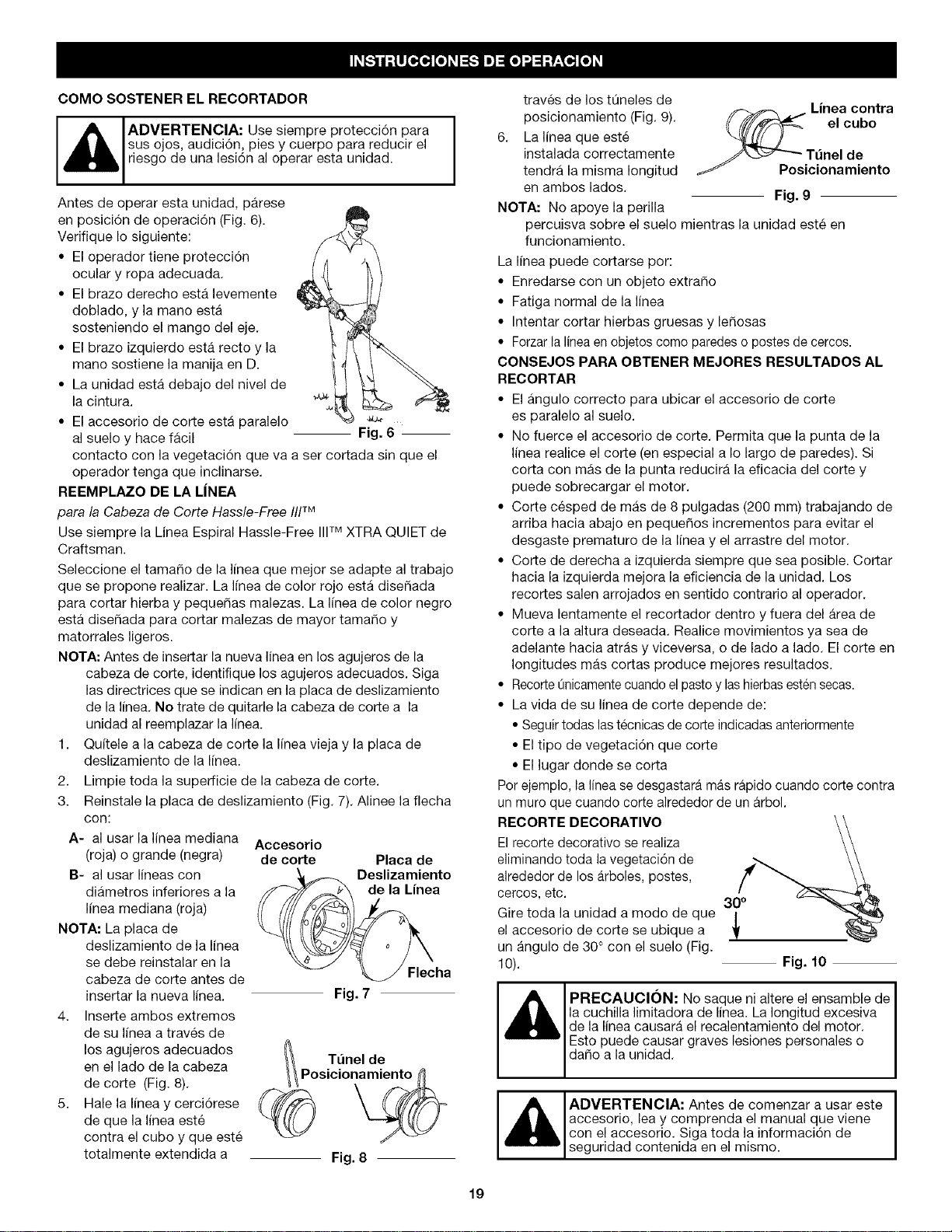

COMOSOSTENEREL RECORTADOR

ADVERTENCIA: Use siempre protecci6n para

sus ojos, audici6n, pies y cuerpo para reducir el

riesgo de una lesi6n al operar esta unidad.

Antes de operar esta unidad, parese

en posici6n de operaci6n (Fig. 6).

Verifique Io siguiente:

• El operador tiene protecci6n

ocular y ropa adecuada.

• El brazo derecho esta levemente

doblado, y la mano esta

sosteniendo el mango del eje.

• El brazo izquierdo esta recto y la

mane sostiene la manija en D.

• La unidad esta debajo del nivel de

la cintura.

• El accesorio de corte esta paralelo

al suelo y hace facil Fig. 6

contacto con la vegetaci6n que va a ser cortada sin que el

operador tenga que inclinarse.

REEMPLAZO DE LA LJNEA

para la Cabeza de Corte Hassle-Free IIITM

Use siempre la Linea Espiral Hassle-Free IIITM XTRA QUIET de

Craftsman.

Seleccione el tamaSo de la I[nea que mejor se adapte al trabajo

que se propone realizar. La I[nea de color rojo esta diseSada

para cortar hierba y pequeSas malezas. La linea de color negro

esta diseSada para cortar malezas de mayor tama_o y

matorrales ligeros.

NOTA: Antes de insertar la nueva linea en los agujeros de la

cabeza de corte, identifique los agujeros adecuados. Siga

las directrices que se indican en la placa de deslizamiento

de la linea. No trate de quitarle la cabeza de corte a la

unidad al reemplazar la line&

1. Qu[tele a la cabeza de corte la I[nea vieja y la placa de

deslizamiento de la I[nea.

2. Limpie toda la superficie de la cabeza de corte.

3. Reinstale la placa de deslizamiento (Fig. 7). Alinee la flecha

con:

A- al usar la linea mediana Accesorio

(roja) o grande (negra) de corte Placa de

B- al usar lineas con Deslizamiento

diametros inferiores a la de la Linea

I[nea mediana (roja)

NOTA: La placa de

deslizamiento de la linea

se debe reinstalar en la

cabeza de corte antes de

insertar la nueva line&

4. Inserte ambos extremos

de su linea a traves de

los agujeros adecuados

en el lado de la cabeza

de corte (Fig. 8).

5. Hale la I[nea y cerci6rese

de que la linea este

contra el cubo y que este

totalmente extendida a

Flecha

Fig. 7

II Tunel de

Posicionamiento

Fig. 8

traves de los tOneles de

Linea contra

posicionamiento (Fig. 9). el cubo

6. La linea que este

instalada correctamente Tunel de

tendra la misma Iongitud Posicionamiento

en ambos lados.

Fig. 9

NOTA: No apoye la perilla

percuisva sobre el suelo mientras la unidad este en

funcionamiento.

La I[nea puede cortarse por:

• Enredarse con un objeto extraSo

• Fatiga normal de la linea

• Intentar cortar hierbas gruesas y leSosas

• Forzar lalinea en objetos como paredes o postes de cercos.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL

RECORTAR

• El angulo correcto para ubicar el accesorio de corte

es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la

linea realice el corte (en especial a Io largo de paredes). Si

corta con mas de la punta reducira la eficacia del corte y

puede sobrecargar el motor.

• Corte cesped de mas de 8 pulgadas (200 mm) trabajando de

arriba hacia abajo en pequeSos incrementos para evitar el

desgaste prematuro de la I[nea y el arrastre del motor.

• Corte de derecha a izquierda siempre que sea posible. Cortar

hacia la izquierda mejora la eficiencia de la unidad. Los

recortes salen arrojados en sentido contrario al operador.

• Mueva lentamente el recortador dentro y fuera del Area de

corte a la altura deseada. Realice movimientos ya sea de

adelante hacia atras y viceversa, o de lado a lade. El corte en

longitudes mas cortas produce mejores resultados.

• RecorteLinicamentecuando el pastey las hierbasesten secas.

• La vida de su linea de corte depende de:

• Seguir todas lastecnicas de corte indicadas anteriormente

• El tipo de vegetaci6n que corte

• El lugar donde se corta

Per ejemplo, la linea se desgastarA mb,s rapido cuando corte contra

un muro que cuando corte alrededor de un arbol.

RECORTE DI=CORATIVO

El recorte decorativo se realiza

eliminando toda la vegetaci6n de

alrededor de los arboles, postes,

cercos, etc.

30 °

Gire toda la unidad a modo de que

el accesorio de corte se ubique a

un angulo de 30° con el suelo (Fig.

10). Fig. 10

PRECAUCION: No saque ni altere el ensamble de

la cuchilla limitadora de linea. La Iongitud excesiva I

de la linea causara el recalentamiento del motor. I

Esto puede causar graves lesiones personales o

daSo a a un dad.

ADVERTENClA: Antes de comenzar a usar este I

accesorio, lea y comprenda el manual que viene

con el accesorio. Siga toda la informaci6n de

seguridad contenida en el mismo.

USO DE LA FUNCION "FWlST AND EDGE TM

Puede usar el acoplador Twist and

EdgeTM para convertir la unidad afin

de recortar los bordes de la hierba:

1. Cerci6rese de que la unidad

este completamente apagada.

Orificio

lateral 90°

Gire la perilla en sentido

antihorario para aflojarla (Fig.

11).

Oprima y sostenga el bot6n de

desconexi6n (Fig. 12) y girelo

con firmeza 90 ° en cualquier Fig. ff

direcci6n (segQn el modo en que quiere recortar el borde)

(Fig. 11).

Acoplador de Agujero Bot6n de

Craftsman Convertible TM prim_rio desconexi6n

Perilla _ _leU;C,_

Fig. 12

4. De vuelta a la perilla a

la derecha para trabar

el acoplador (Fig. 13).

Con la caracteristica

Craftsman Convertible TM

El acoplador permite que

usted convierta esta unidad

para use con los

accesorios adicionales

siguientes:

• Cultivador

• Recortador de bordes

• Soplador

• Cortamalezas

Bastidor del

eje inferior

Bastidor del

eje superior

L Perilla

Fig. 13

• Podador de arboles para instalar accesorios

[_iPRECAUCI6N: Los aooesorios deben ser usados

en el orificio primario. El usar el orificio incorrecto

puede conducir a lesiones personales o da_o de la

unidad.

Instalaci6n del accesorio de corte u otros accesorios

NOTA: Para hacer la instalaci6n mas facil, ponga la unidad en

la tierra o en un bance de trabaje.

1. Cerci6rese de que la unidad este completamente apagada.

2. De vuelta a la perilla a la izquierda para aflejar el aceplador

(Fig. 11).

3. Mientras que firmemente sostiene el accesorio, empQjelo

derecho en el acoplador hasta el bot6n liberador (Fig. 12)se

encaja a presi6n hacia el agujere primario (Fig. 12). El agujero

primario esta en el lado epuesto del aceplader de la perilla (Fig.

15). La alineaci6n del bot6n de descenexi6n con el hueco de

gufa facilitara la instalaci6n (Fig. 12).

4. Gire la perilla en sentido herarie para ajustarla (Fig. 13).

,_ PRECAUCION: Trabe el bot6n de descenexi6n I

en el orificie primario y ajuste bien la perilla antes

de operar esta unidad.

,_ ADVERTENCIA: Para evitar graves iesiones I

personales, apague la unidad antes de sacar o

instalar accesorios.

Remoci6n del accesorio de corte u otros accesorios

1. Cerci6rese de que la unidad este completamente apagada.

2. Gire la perilla en sentido antiherario para aflojarla (Fig. 11).

3. Optima y sostenga el bot6n de descenexi6n (Fig. 12).

4. Mientras sostiene el bastidor del eje superior con firmeza, tire

del accesorio de corte o accesorio en Ifnearecta fuera del

acoplader Craftsman Convertible TM (Fig. 13).

PROGRAMADE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento

deben set realizados con la frecuencia indicada en la tabla.

Deben ser incluidos come parte de toda puesta a punto de

cada temporada.

NOTA: Algunos procedimientos de mantenimiento podrian

requerir herramientas o habilidades especiales. Si no esta

seguro de estos procedimientos, Ileve su unidad a Sears o

a otra agencia de servicio calificada. Llame al 1-800-4-

MY-HOME ®.

NOTA: El mantenimiento, el reemplazo o la reparaci6n de los

dispositivos y del sistema de control de emisiones puede ser

realizado per Sears o por otra agencia de servicio calificada.

Para mas informaci6n, Ilame al 1-800-4-MY-HOME ¢.

Afin de garantizar el rendimiento maximo de su motor, pudiera

set necesaria la inspecci6n de la lumbrera de escape del motor

despues de 50 horas de operaci6n. Si usted nota perdida de

RPM, un rendimiento insuficiente o una falta general de

aceleraci6n, pudiera requerirse este servicio. Si usted considera

que su motor necesita esta inspecci6n, consulte con Sears u otra

agencia de servicio calificada. Para mas informaci6n, Ilame al 1-

800-4-MY-HOME ®. NO trate de realizar este proceso usted

mismo ya que pudiera dar_arel motor como resultado de

contaminantes presentes en el proceso de limpieza de la

lumbrera.

[_IADVERTENCIA: Paraevitar lesionespersonales

graves, nunca realice manteni-miento ni reparaciones

con la unidad funcionando. Realice siempre el

mantenimiento y las reparaciones con la unidad fria.

Desconecte el cable de la bujia de encendido para

cerciorarse de que la unidad no arrancara.

MANTENIMIENTO

FRECUENCIA CONSULTE

REQUERIDO

Antes de Uene eltanque de combustible

arrancar el con la mezclacorrecta de Pagina 16

motor aceitey combustible

Cada 10 Limpie y vuelva a aceitar el Pagina 20

horas filtro de mire

Examine el parachispas y

Cada 25 limpielo Pagina 20

horas Inspeccione la condici6n y la

separaci6n de la bujfa de

encendido Pagina 21

Cada 50

horas

Inspeccione si la lumbrera de

escape y la rejilla del

parachispas estan tupidas u

obstruidas para garantizar los

niveles maximos de

rendimiento

Pagina 20

MANTENIMIENTO DEL FILTRO DE AIRE

Remoci6n de la cubierta del silenciador! filtro de mire

_ DVERTENCIA: Para evitar graves lesiones I

personales, apague siempre su recortador y espere

que se enfrie antes de limpiarlo o realizar todo tipo

de mantenimiento.

Saque los cuatro (4) tornillos que sostienen la cubierta del

silenciador / filtro de mire(Fig. 12). Use un destornillador de

vastago piano o de broca

Torx N° T20.

2. Quite la tapa del motor al

empujarla hacia arriba y

halarla hacia atras. No la

fuerce.

Limpieza del Filtro de Aire

Limpie y vuelva a aceitar el

filtro de mirecada 10 horas de

operaci6n. Es una de las

partes cuyo mantenimiento es

importante. No mantener

debidamente su filtro de mire

puede resultar en

funcionamiento inadecuado o

puede causar da_o

permanente a su motor.

Fig. 12

Saque la cubierta del silenciador / filtro de mire. Lea la

secci6n de Remocidn e Instalacidn de la cubierta del

silenciador / filtro de mire.

Gire la tapa y ubique el filtro de mireadentro. Saque el filtro

de mirede adentro de

la tapa del filtro de mire

/ silenciador (Fig. 13).

Lave el filtro con agua

y detergente (Fig. 14).

Enjuague bien el filtro. "_

Escurra el exceso de

agua. Dejelo secar por _.

complete.

Aplique suficiente

aceite limpio SAE 30

para recubrir

ligeramente el filtro

Fig. 13

Fig. 14 Fig. 15

(Fig. 15).

Apriete el filtro para esparcir y retirar el exceso de aceite

(Fig. 16).

Cambie el filtro de miredentro de la tapa del filtro de mire/

silenciador (Fig. 13).

NOTA: Si opera la unidad sin el t_-- --,_..

filtro de aire y el ensamble

de la cubierta del silenciador

/ filtro de aire, su garantia

quedara ANULADA.

Reinstalacibn de la cubierta del

silenciador/flltro de aire

1. Coloque la cubierta del

silenciador / filtro de aire /

sobre la parte posterior del

carburador y del silenciador.

Alinee los orificios de los Fig. 16

tornillos.

2. Inserte los cuatro (4) tornillos en los orificios de la

cubierta del silenciador / filtro de aire (Fig. 12) y aj0stelos.

No los ajuste demasiado.

NOTA: Cercidrese de que la Palanca roja EZ-Fire TM este en

posicidn alejada del bulbo cebador.

MANTENIMIENTO DEL PARACHISPAS

NOTA: El flujo de las emisiones puede ser en una direcci6n

solamente: APARTANDOSE del motor. Preste mucha

atenci6n a c6mo se ensambla el silenciador, de modo que

Io pueda volver a armar exactamente como esta. El no

hacerlo asf daSara a la unidad y pudiera causar lesiones

personales graves.

1. Quite el filtro de aire / tapa del silenciador. Ver RemociOn

de la Tapa del Filtro / Silenciador.

2. Localice el silenciador, pero no Io quite. Busque los dos (2)

tornillos en la parte inferior del silenciador (Fig. 17). Estos

dos tornillos unen el conjunto de deflector de escape y la

pantalla del parachispas a la parte inferior del silenciador.

Quite los dos (2) tornillos usando una Ilave torx No. 20 o

un destornillador plane.

Capb del

parachispas

Tornillo

Ranuras

Motor

Pantalla del Silenciador

Lengiietas parachispas

Fig. 17

Utilizando un pequeSo destornillador piano, palanquee con

cuidado hacia arriba la pantalla del parachispas del

agujero encastrado, fijandose que la parte "levantada" de

la pantalla del parachispas quede dentro del agujero

encastrado. Retire la pantalla del parachispas del

silenciador.

4. Limpie la rejila del parachispas con un cepillo de cerdas

metalicas. Cambiela si esta daSada o si no la puede limpiar

completamente.

5. Vuelva a instalar la pantalla del parachispas colocando la

parte "levantada" de la pantalla dentro del agujero

empotrado del silenciador. Cerci6rese de que la pantalla

del parachispas quede plana contra el silenciador.

6. Coloque la placa del parachispas encima del parachispas con

el lade "levantado" hacia arriba mirando al motor (Fig. 17).

7. Coloque el cap6 del parachispas encima de la placa del

parachispas con el lado "levantado" hacia arriba y la

apertura mirando en direcci6n CONTRARIA al motor (Fig.

17). Aseg0rese de que el escape se dirija en direcci6n

CONTRARIA al motor.

8. Vuelva a colocar los dos tornilos que quit6 en el Paso 2 y

aprietelos firmemente.

9. Reinstale la tapa del filtro de aire / silenciador.

,_ ADVERTENCIA: Si el conjunto del deflector de J

emisiones no se aprieta fijamente se puede caer y

causarle da_o a la unidad y posibles lesiones

persona es graves.

AJUSTE DEL CARBURADOR

La velocidad lenta del motor puede set ajustada per la cubierta

del silenciador / filtro de aire (Fig. 18).

NOTA: Los ajustes realizados sin cuidado pueden da_ar

seriamente su unidad. Los ajustes del carburador deben

ser realizados per un proveedor de servicio autorizado.

Para mas informaci6n, Ilame al 1-800-4-MY-HOME ®.

Tornillo de

marcha en vacio

Fig. 18

Controle la mezcla del combustible

Una mezcla incorrecta o vieja de combustible es en general el

motivo por el cual la unidad no funciona adecuadamente.

Drene y vuelva a Ilenar el tanque con combustible nuevo y bien

mezclado antes de hacer ningL_n ajuste. Consulte la

Informacidn sobre Aeeite y Combustible.

Limpie el filtro de aire

La condici6n del filtro de aire es importante para la operaci6n

de la unidad. Un filtro de aire sucio limitara el flujo de aire y

cambiara la mezcla de combustible y aire en el carburador.

Esto con frecuencia se confunde con un carburador mal

ajustado. Verifique la condici6n del filtro de aire antes de

ajustar el tornillo de marcha lenta. Consulte Mantenimiento del

Filtro de Aire.

Ajuste del tornillo de marcha lenta

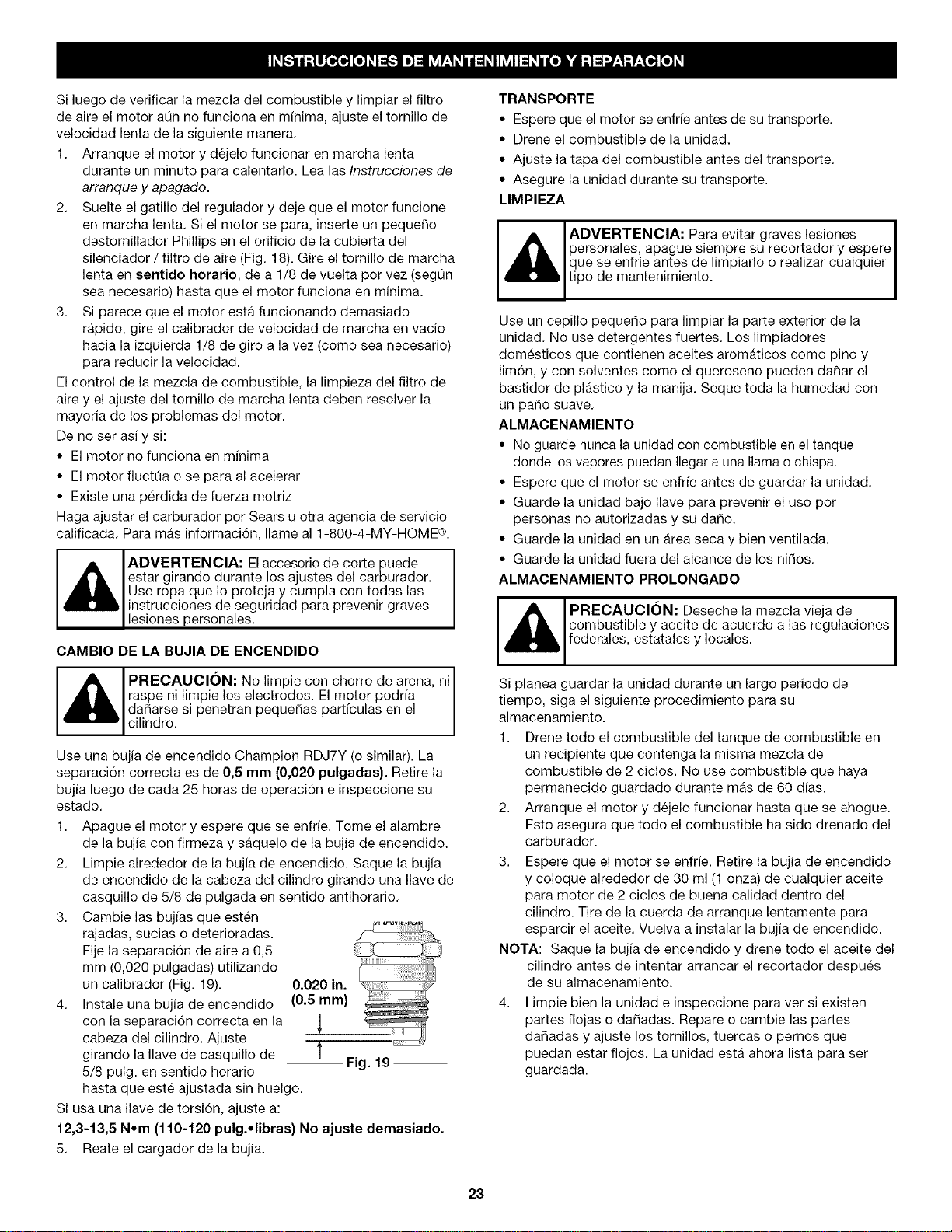

Siluegodeverificarlamezcladelcombustibleylimpiarelfiltro

deaireelmotoraOnnofuncionaenminima,ajusteeltornillode

velocidadlentadelasiguientemanera.

1. Arranqueelmotorydejelofuncionarenmarchalenta

duranteunminutoparacalentarlo.LealasInstrucciones de

arranque y apagado.

2. Suelte el gatillo del regulador y deje que el motor funcione

en marcha lenta. Si el motor se para, inserte un peque_o

destornillador Phillips en el orificio de la cubierta del

silenciador / filtro de aire (Fig. 18). Gire el tornillo de marcha

lenta en sentido horario, de a 1/8 de vuelta por vez (segQn

sea necesario) hasta que el motor funciona en minima.

3. Si parece que el motor esta funcionando demasiado

rapido, gire el calibrador de velocidad de marcha en vacio

hacia la izquierda 1/8 de giro a la vez (como sea necesario)

para reducir la velocidad.

El control de la mezcla de combustible, la limpieza del filtro de

aire y el ajuste del tornillo de marcha lenta deben resolver la

mayoria de los problemas del motor.

De no ser asi y si:

• El motor no funciona en minima

• El motor fluctQa o se para al acelerar

• Existe una perdida de fuerza motriz

Haga ajustar el carburador por Sears u otra agencia de servicio

calificada. Para mas informaci6n, Ilame al 1-800-4-MY-HOME ®.

ADVERTENCIA: El accesorio de corte puede

estar girando durante los ajustes del carburador.

Use ropa que Io proteja y cumpla con todas las

instrucciones de seguridad para prevenir graves

lesiones personales.

CAMBIO DE LA BUJIA DE ENCENDIDO

PRECAUCI()N: No limpie con chorro de arena, ni

raspe ni limpie los electrodos. El motor podria

da_arse si penetran pequeSas particulas en el

cilindro.

Use una bujia de encendido Champion RDJ7Y (o similar). La

separaci6n correcta es de 0,5 mm (0,020 pulgadas}. Retire la

bujia luego de cada 25 horas de operaci6n e inspeccione su

estado.

1. Apague el motor y espere que se enfrie. Tome el alambre

de la bujia con firmeza y saquelo de la bujia de encendido.

2. Limpie alrededor de la bujia de encendido. Saque la bujia

de encendido de la cabeza del cilindro girando una Ilave de

casquillo de 5/8 de pulgada en sentido antihorario.

3. Cambie las bujias que esten

rajadas, sucias o deterioradas.

Fije la separaci6n de aire a 0,5

mm (0,020 pulgadas) utilizando

un calibrador (Fig. 19). 0.020 in.

4. Instale una bujia de encendido (0.5 mm)

con la separacidn correcta en la

cabeza del cilindro. Ajuste

girando la Ilave de casquillo de _'

5/8 pulg. en sentido horario Fig. 19

hasta que este ajustada sin huelgo.

Si usa una Ilave de torsi6n, ajuste a:

12,3-13,5 N.m (110-120 pulg..libras) No ajuste demasiado.

5. Reate el cargador de la bujia.

TRANSPORTE

• Espere que el motor se enfrie antes de su transporte.

• Drene el combustible de la unidad.

• Ajuste la tapa del combustible antes del transporte.

• Asegure la unidad durante su transporte.

LIMPIEZA

ADVERTENCIA: Para evitar graves lesiones

personales, apague siempre su recortador y espere

que se enfrie antes de limpiarlo o realizar cualquier

tipo de mantenimiento.

Use un cepillo peque_o para limpiar la parte exterior de la

unidad. No use detergentes fuertes. Los limpiadores

domesticos que contienen aceites aromaticos como pino y

lim6n, y con solventes como el queroseno pueden daSar el

bastidor de plastico y la manija. Seque toda la humedad con

un patio suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque

donde los vapores puedan Ilegar a una llama o chispa.

• Espere que el motor se enfrie antes de guardar la unidad.

• Guarde la unidad bajo Ilave para prevenir el uso por

personas no autorizadas y su daSo.

• Guarde la unidad en un Area seca y bien ventilada.

• Guarde la unidad fuera del alcance de los nitros.

ALMACENAMIENTO PROLONGADO

PRECAUCION: Deseche la mezcla vieja de I

combustible y aceite de acuerdo alas regulaciones

federales, estatales y locales.

Si planea guardar la unidad durante un largo periodo de

tiempo, siga el siguiente procedimiento para su

almacenamiento.

1. Drene todo el combustible del tanque de combustible en

un recipiente que contenga la misma mezcla de

combustible de 2 ciclos. No use combustible que haya

permanecido guardado durante mas de 60 dias.

2. Arranque el motor y dejelo funcionar hasta que se ahogue.

Esto asegura que todo el combustible ha sido drenado del

carburador.

3. Espere que el motor se enfrie. Retire la bujia de encendido

y coloque alrededor de 30 ml (1 onza) de cualquier aceite

para motor de 2 ciclos de buena calidad dentro del

cilindro. Tire de la cuerda de arranque lentamente para

esparcir el aceite. Vuelva a instalar la bujia de encendido.

NOTA: Saque la bujia de encendido y drene todo el aceite del

cilindro antes de intentar arrancar el recortador despues

de su almacenamiento.

4. Limpie bien la unidad e inspeccione para ver si existen

partes flojas o dafiadas. Repare o cambie las partes

dafiadas y ajuste los tornillos, tuercas o pernos que

puedan estar flojos. La unidad esta ahora lista para ser

guardada.

CAUSA

El tanque de combustible est,. vacio

La bombilla de cebado no fue oprimida Io suficiente

El motor estb, inundado

El combustible es viejo o est,. mal mezclado

La bujfa de encendido esta arruinada

Parachispas obstruido

La temperatura exterior es por debajo de 4° C (40° F)

La temperatura exterior es de m_.s de 32° C (90 ° F)

CAUSA

El filtro de aire esta obstruido

El combustible es viejo o estdt mal mezclado

El carburador no esta ajustado en forma correcta

CAUSA

El combustible es viejo o estb. mal mezclado

El carburador no esta ajustado en forma correcta

El accesorio de corte esta atascado de hierba

El filtro de aire esta sucio

Parachispas obstruido

ACClON

Llene el tanque con combustible bien mezclado

Oprima la bombilla de cebado total de 10 veces

Use el procedimiento de arranque

Drene el tanque de gasolinaYAgregue mezcla de combustible nueva

Cambie o limpie la bujia de encendido

Limpie o cambie el parachispas

Hale el cordon de arranque hasta un m_tximo de 10-15 veces

Oprima el control del regulador y hale el cordon de arranque

ACClC)N

Cambie o limpie el filtro de aire

Drene el tanque de gasolinaYAgregue mezcla de combustible nueva

Ajuste segt_n las instrucciones

ACCI(DN

Drene el tanque de gasolina/Agregue mezcla de combustible nueva

Lleve la unidad a un proveedor de servicio autoriza do para

hacer un ajuste de carburador

Pare el motor y limpie el accesorio de corte

Limpie o cambie el filtro de aire

Limpie o cambie el parachispas

CAUSA ACClC)N

El combustible es viejo o est,. mal mezclado Drene el tanque de gasolinaYAgregue mezcla de combustible nueva

El carburador no esta ajustade en forma correcta Lleve la unidad a un proveedor de servicio autoriza do para

hacer un ajuste de carburador

La bujia de encendido esta arruinada Cambie o limpie la bujia de encendido

Parachispas obstruido Limpie o cambie el parachispas

NOTA: Para reparaciones mas all_. de los pequeSos ajustes recien mencionados, comuniquese con su centro de Piezas y Reparaciones de

Sears m_.s cercano (1-800-4-MY-HOME ®) u otra agencia de servicie calificada.

Tipo de motor ........................................................................................................................................................... Enfriado por aire, de 2 ciclos

Carrera ................................................................................................................................................................................. 31,75 mm (1,25 pulg.)

Desplazamiento ........................................................................................................................................................................... 31 cm _ (1,9 pulg 3)

R.P.M. de velocidad minima ................................................................................................................................................... 2.800 - 3.600 r.p.m.

R.P.M. de operaci6n (Recortador) ..................................................................................................................................................... 6,800+ r.p.m.

Tipo de encendido .......................................................................................................................................... Electr6nico-MAX FIRE IGNITION TM

Interruptor de encendido ......................................................................................................................................................... Interruptor oscilante

Separaci6n de la bujia de encendido .................................................................................................................................... 0,5 mm (0,020 pulg.)

Bujia de encendido ........................................................................................................................................... Champion RDJ7Y o buj[a similar

Lubricacion ........................................................................................................................................................... Mezcla de combustible y aceite

Proporcion de combustible - aceite ................................................................................................................................................................ 40:1

Carburador ................................................................................................................................................................... Diafragma, multiposicional

Arranque ............................................................................................................................................................................................ Incredi-Pull TM

Silenciador ...................................................................................................................................................................... Desviado con proteccion

Regulador ................................................................................................................................................................... Retroceso manual a resorte

Capacidad del tanque de combustible ...................................................................................................................................... 384 ml (13 onzas)

Bastidor del eje impulsor .................................................................................................................................. Tubo de acero (Twist and Edge TM)

Control del regulador ................................................................................................................................................................ Gatillo para el dedo

Peso de la unidad (sin combustible, con la manija en D, protector accesorio de corte y Hassle Free III®) ................................. 6 kg (14 libras)

Mecanismo de corte ................................................................................................................................................... Cabeza de Hassle Free IllTM

Diametro de la bobina de linea ......................................................................................................... Linea Espiral Hassle Free IllTM XTRA QUIET

Diametro de la trayectoria de corte ................................................................................................................................................................ TBD

*Toda las especificaciones contenidas en este manual se basan en la informacion m_ts reciente disponible en el momento de impresion del

manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

ENGINE PARTS - MODEL 316.791890

2-CYCLE GAS TRIMMER

Item

Part No.

753-05214

791-180350B

791-180351

753-05216

753-05215

791-610675

791-181860

791-683974B

753-05217

791-684451

753-1208

753-05316

791-612134

753-04606

791-181803

791-181086

753-05219

791-145308

753-05091

791-182736

791-181525

753-05220

753-04286

753-1200

753-04288

753-05011

753-05223

753-05224

753-1202

753-05221

Description

Air Cleaner Assembly (includes 2 & 37)

Air Cleaner Filter

Carburetor Mounting Screw Assembly

Choke Plate

Carburetor Assembly (includes 6 & 17)

Carburetor Gasket

Carb Mount Screw

Primer and Hose Assembly

Carb Mount Assembly (includes 7, 10 & 11)

Reed Assembly

Carburetor Mount Gasket

Crank Case Service Assembly (includes 7)

Rear Mounting Pad

Fuel Tank Assembly (includes 15-17)

Fuel Cap Assembly

Fuel Return Line

Fuel Line Assembly

Front Mounting Pad

Shroud Extension & Stand (includes 37)

Flywheel Assembly

Spacer

Recoil Pulley Assembly (includes 25)

Recoil Spring

Rope Guide

Palnut

Pull Handle

Rope

Pressure Plate Assembly (includes 29)

Plate Screw

ACL Lever Assembly (includes 53)

Item Part No. Description

31 753-05225 Starter Housing Assembly

(includes 22-30, 32, 37, 52 & 53)

32 791-181862 Housing Screw

33 791-182396 Clutch Washer

34 791-182369 Clutch Rotor Assembly

35 791-153592 Clutch Drum Assembly

36 753-04497 Clutch Cover Assembly (includes 37-40)

37 791-181345 Cover Screw

38 791-182519 Anti-Rotation Screw

39 753-04003 Clamping Screw

40 791-180217 Clamping Nut

41 753-05025 Wire Leads and Sleeve

42 791-611063 Ground Tab

43 753-05226 Module Assembly

44 791-610311B Spark Plug

45 753-05169 Muffler Assembly

(includes 46, 47 & spark arrestor)

46 753-04619 Exhaust Gasket

47 753-04620 Muffler Mounting Bolt Assembly

48 753-04814 Cylinder Assembly (includes 50 & 51)

49 753-04367 Piston and Rod Assembly

50 753-04182 Cylinder Gasket

51 791-182723 Cylinder Bolt

52 753-05222 ACL Throttle Cable

53 791-182474 Screw

753-1209 Piston Ring Set

753-05227 Shor_ Block Assembly (includes 12, 44 & 48-51)

791-181599 Clutch Springs (Qty. 2)

Items Not Shown

BOOM & TRIMMER PARTS - MODEL 316.791890

2-CYCLE GAS TRIMMER

Item Part No.

1 '53-04234

2 '53-04119

3 '91-182690

4 '91-182405

5 '53-05222

6 '53-04344

7 '91-180869

8 '91-181070

9 '91-182167

10 '91-182168

11 _53-1190

12 _91-181981

13 _91-182057

14 z91-181617

15 z53-04386

16 z91-181570

17 753-04504

18 791-182200

19 791-182193

20 91-182195

21 91-145569

22 91-682061

23 '91-182189

24 '53-05045

25 '53-05036

Description

Throttle Housing Assembly (includes 2-4)

Throttle Trigger

Throttle Trigger Spring

Switch Assembly

Throttle Cable Assembly

Upper Drive Shaft Housing

Deluxe D-Handle Assembly (includes 8-10)

Screw

D-Handle

D-Handle Base

Split Boom Coupler (includes 12-15)

Adjustment Knob (includes 15)

Screw

Bolt

Nut

Lower Flexible Drive Shaft

Lower Drive Shaft Housing

Shield Mount Screw Assembly

Gearbox Assembly

Gearbox Screw

Anti-Rotation Screw

Blade Assembly

Shield Assembly (includes 22)

Cutting Head Assembly

Cutting Head Cap

Items Not Shown

RepairProtectionAgreements

Congratulations on making a smart purchase. Your new

Craftsman ®product is designed and manufactured for years of

dependable operation.

But like all products, it may require repair from time to time.

That's when having a Repair Protection Agreement can save

you money and aggravation.

Purchase a Repair Protection Agreement now and protect

yourself from unexpected hassle and expense.

Here's what's included in the Agreement:

[] Expert service by our 12,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on all

covered repairs

[] Product replacement if your covered product can't be fixed

[] Discount of 10% from regular price of service and service-

related parts not covered by the agreement; also, 10% off

regular price of preventive maintenance check

[] Fast help by phone- phone support from a Sears

technician on products requiring in-home repair, plus

convenient repair scheduling

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong

the life of your new purchase for years to come. Purchase your

Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME ®

Convenios de Cobertura de Gastos para Reparaciones

Felicidades pot haber hecho una compra inteligente. Su nuevo

producto Craftsman esta diseSado y fabricado para que opere

de manera confiable durante aSos. Pero como todos los

productos, pudiera necesitar una reparaci6n cada cierto

tiempo. Por eso el tenet un Convenio de Cobertura de Gastos

para Reparaciones puede ahorrarle dinero y disgustos.

Adquiera un Convenio de Cobertura de Gastos para

Reparaciones ahora y prot6jase de problemas y gastos

inesperaclos.

He aquf Io que incluye el Convenio:

- Servicio proporcionado pot nuestros 12.000 especialistas

expertos en reparaciones profesionales

- Servicio ilimitado sin cargos por piezas ni mano de obra,

en todas las reparaciones cubiertas

- Reemplazo del producto, si sus productos cubiertos no

pueden arreglarse

- Descuente de110% del precio regular del servicio y de

piezas relacionadas con el servicio no cubiertas por el

convenio; ademas, descuento del 10% del precio regular

de los chequeos de mantenimiento preventivo

- Ayuda r_pida pot tel_fono: apoyo telef6nico por parte de

un tecnico de Sears en los productos que requieren

reparaci6n en el hogar, ademas de la programaci6n de la

reparaci6n a una hora conveniente

Una vez que usted adquiera el Convenio, basta con una

Ilamada telef6nica para programar el servicio. Usted puede

Ilamar a cualquier hora del dfa o de la noche, o programar pot

Internet una cita para el servicio.

Sears tiene mas de 12.000 especialistas en reparaciones

profesionales, que tienen acceso a mas de 4,5 millones de

piezas y accesorios de calidad. Ese es el tipo de

profesionalismo con el que usted puede contar para ayudar a

prolongar la vida Qtil de su nueva adquisici6n durante aSos.

iAdquiera hoy mismo su Convenio de Cobertura de Gastos

para Reparaciones!

Se aplican algunas limitaciones y exclusiones. Para precios

e informaci6n adicional, Ilame al 1-800-827-6655.

Servicio de Instalaci6n de Sears

Para la instalaci6n por parte de profesionales de Sears de

efectos electrodomesticos; abridores de puertas de garaje,

calentadores de agua y demas articulos domesticos de mayor

cuantia, en los EE.UU,, Ilame al 1-800-4-MY-HOME ®.

Your Home

For repair--in your home--of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sea,s.com www.sea,_.ca

Our Home

iiiiiiiiiiiiiiiiii

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center

1-800-488-1222

iiiiiiiiiiiiiiiiii

www. ear .com

iiiiiiiiiiiiiiil

iiiiiiiiiiiiiii_

iiiiiiiiiiiiiiil

HHHHHHHH,,_

iiiiiiiiiiiiiiiiii................................. iiiiiiiiiiiiiiiiiii

Para peclir servicio de reparacion Au Canada pour service en francais:o

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Me

1-800-SU-HOGAR <_ (1-800-533-6937)

(1-888-784-6427 www.sears.ca

Sealrs

® Registered Trademark / TM Trademark / SM Service Mark of Sears Brands, LLC

® Marca Registrada / TM Marca de Fabrica / SM Mama de Servicio de Sears Brands, LLC

MC Marque de commerce / MC Marque deposee de Sears Brands, LLC

Craftsman 316791890 trimmer

Product's Documents

User Manual

Specifications

Craftsman 316791890 Questions and Answers
