KitchenAid KSRX25FTSS02 side-by-side refrigerator User Manual

THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING,

please visit our website at www.kitchenaid.com for additional information. Ifyou still need assistance, call us at 1-800-422-1230.

In Canada, visit our website at www.kitchenaid.ca or call us at 1-800-807-6777.

You will need your model and serial number located on the right-hand side of the refrigerator interior.

Para obtener acceso a "lnstrucciones para el usuario del refrigerador" en espa_ol, o para obtener informaci6n adicional acerca de

su producto, visite: www.kitchenaid.com.

Tenga listo su nQmero de modelo completo. Puede encontrar su nQmero de modelo y de serie en la etiqueta ubicada al lado

derecho del interior del refrigerador.

Table of Contents / Table des matii res

REFRIGERATOR SAFETY ........................................................ 1

INSTALLATION INSTRUCTIONS ............................................. 2

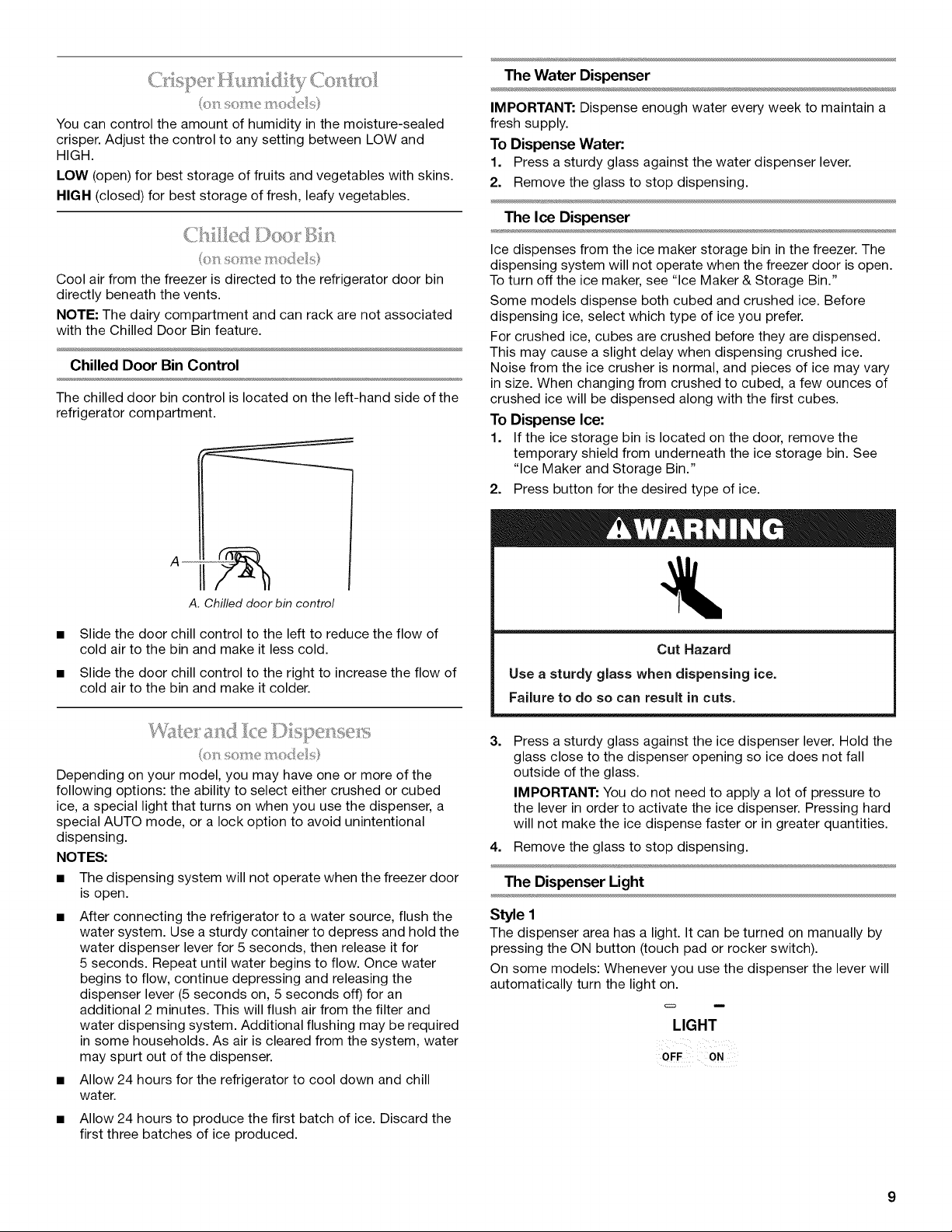

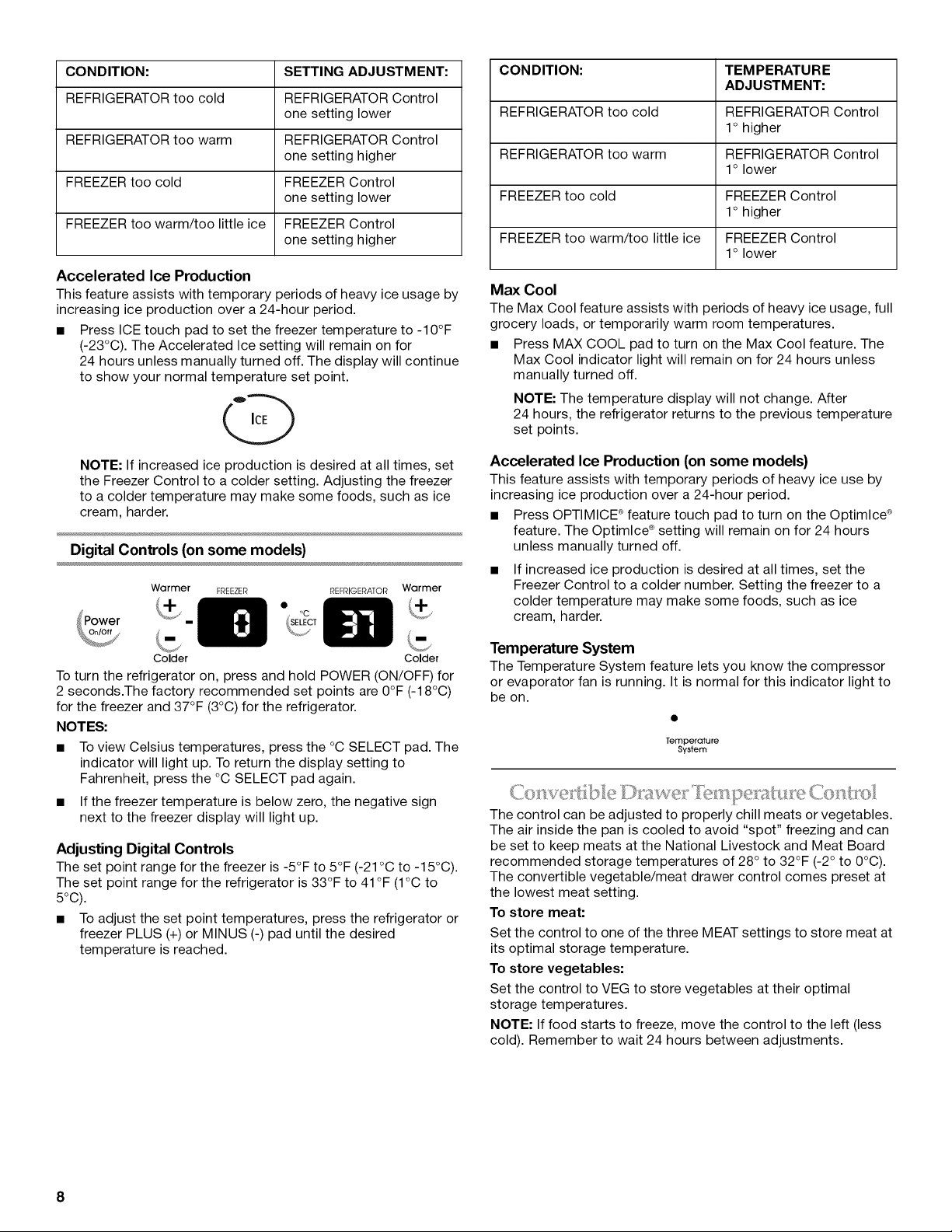

REFRIGERATOR USE ............................................................... 7

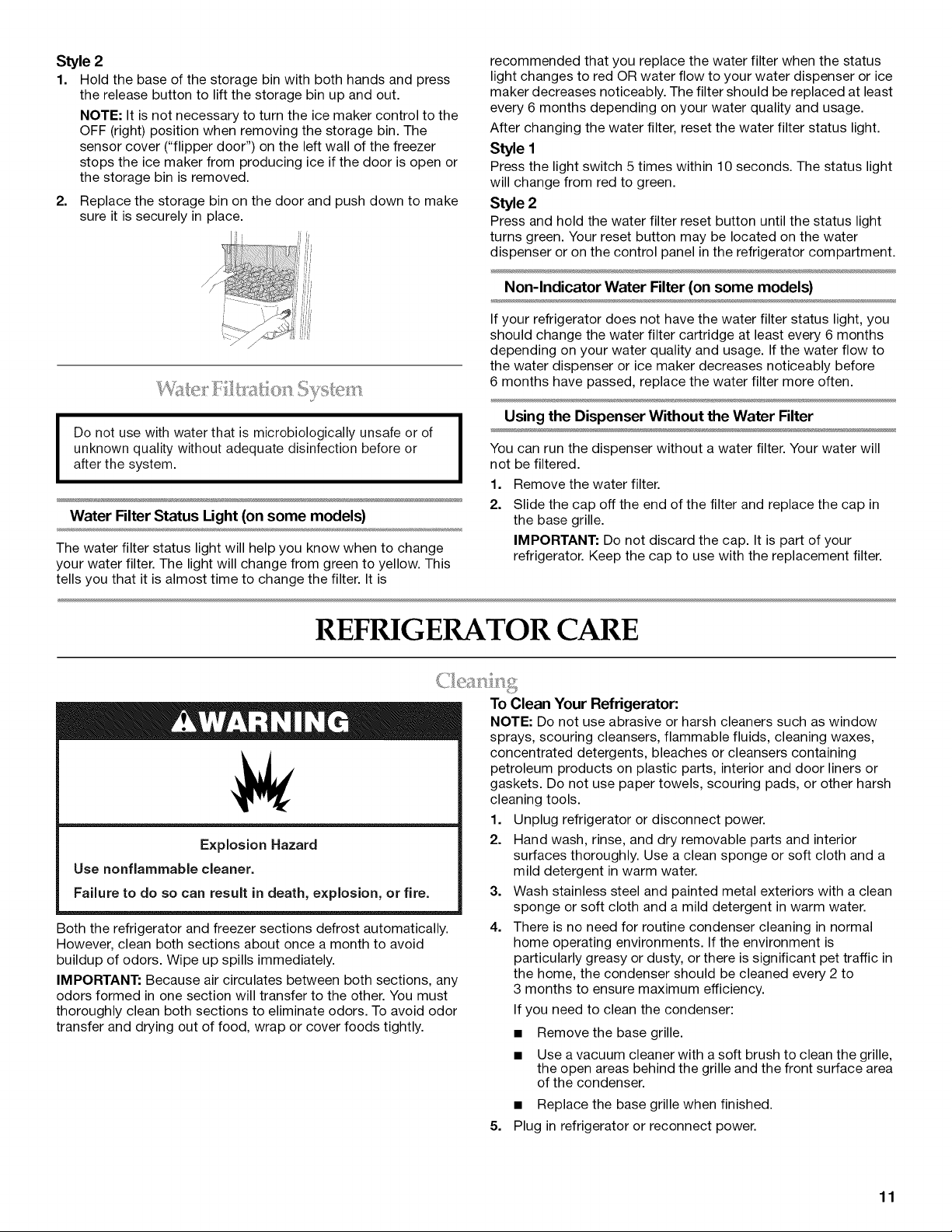

REFRIGERATOR CARE .......................................................... 11

TROUBLESHOOTING ............................................................. 12

ACCESSORIES ........................................................................ 15

WATER FILTER CERTIFICATIONS ....................................... 15

PRODUCT DATA SHEETS ..................................................... 16

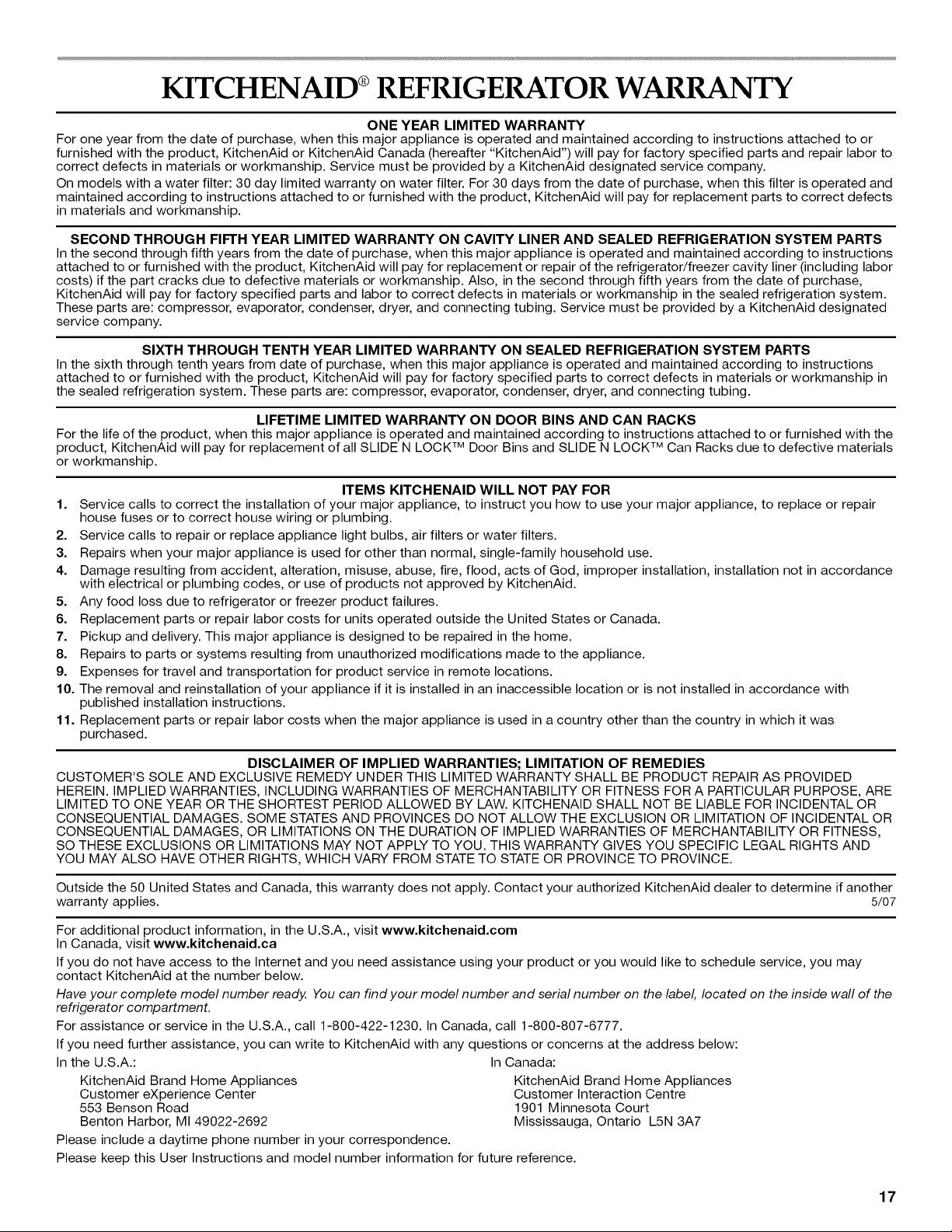

WARRANTY ............................................................................. 17

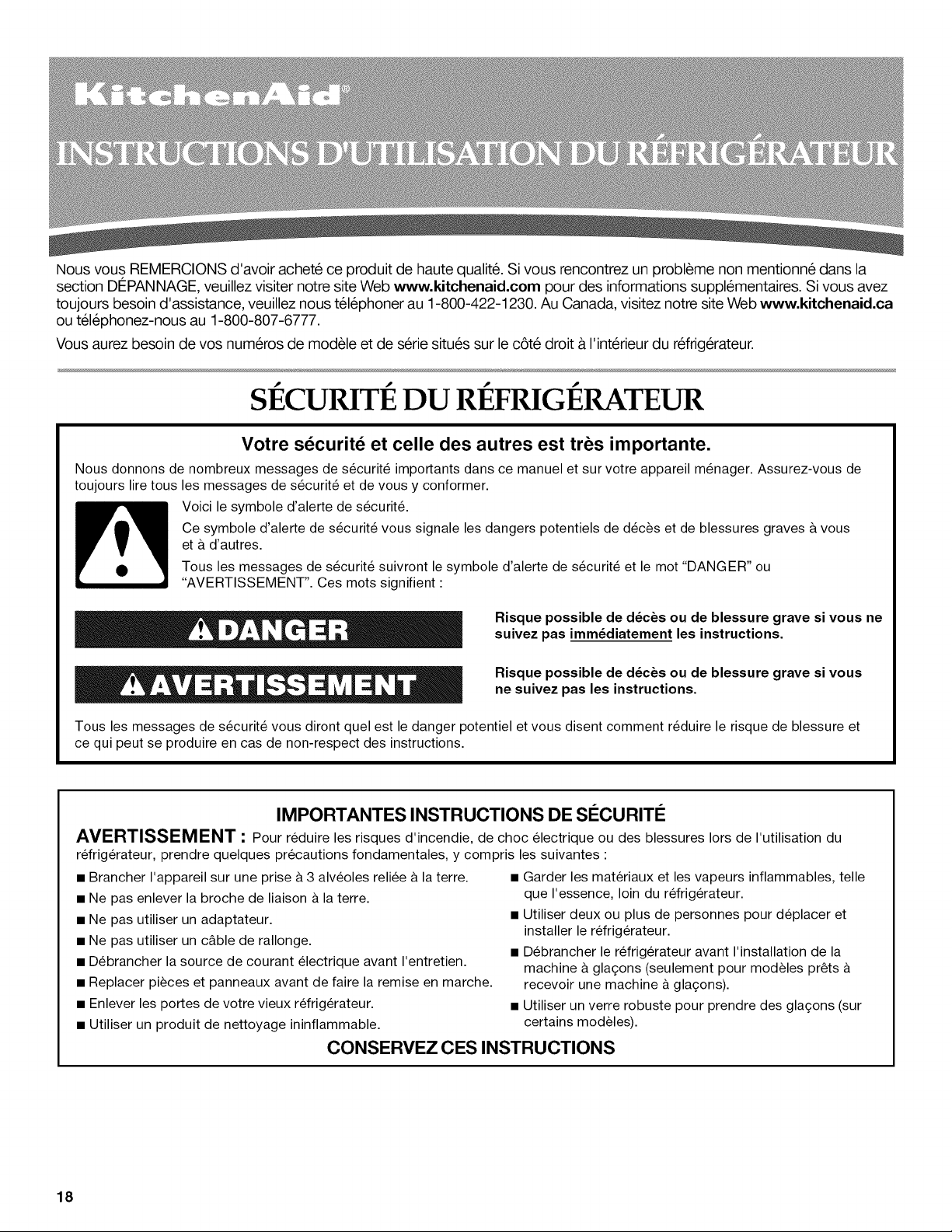

SECURITE DU REFRIGERATEUR ......................................... 18

INSTRUCTIONS D'INSTALLATION ....................................... 19

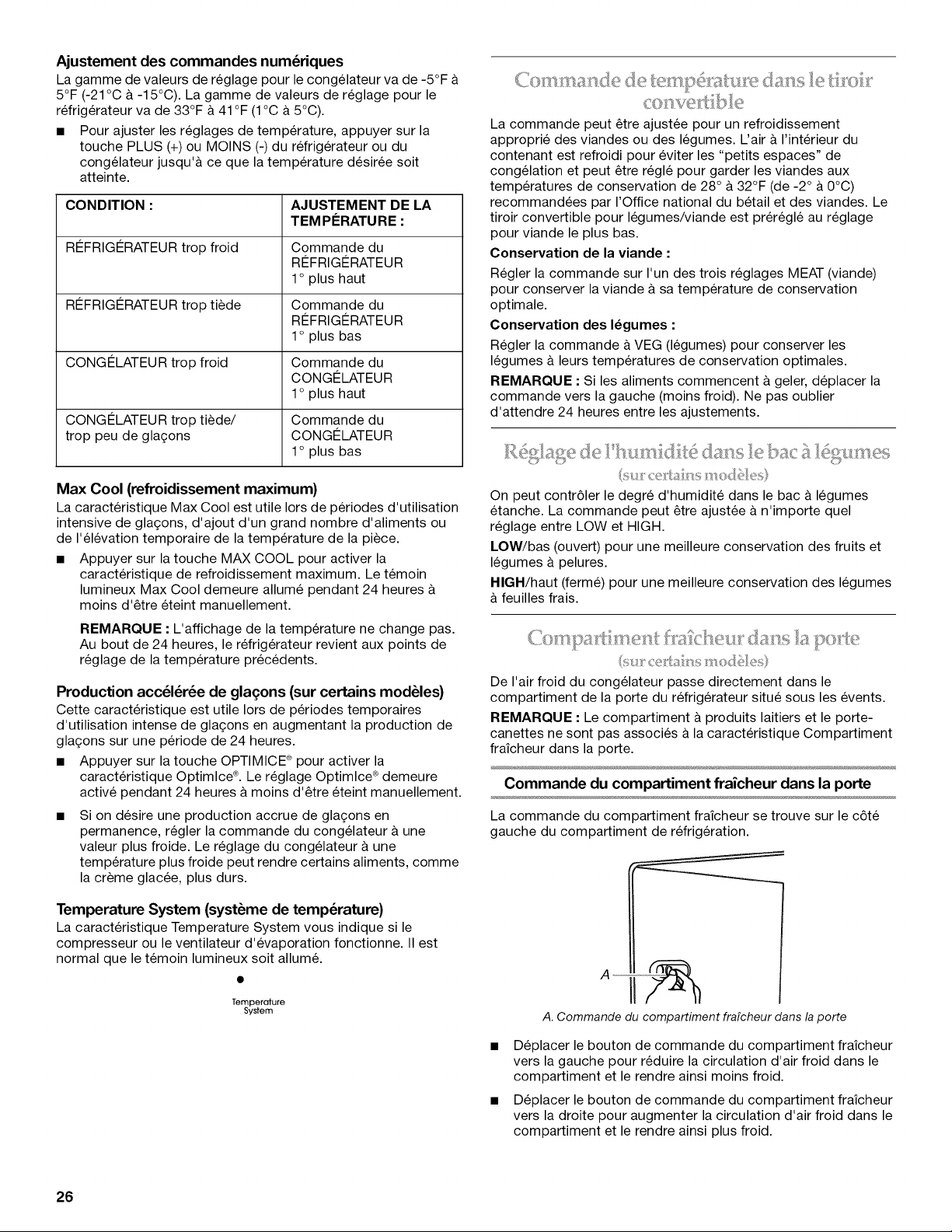

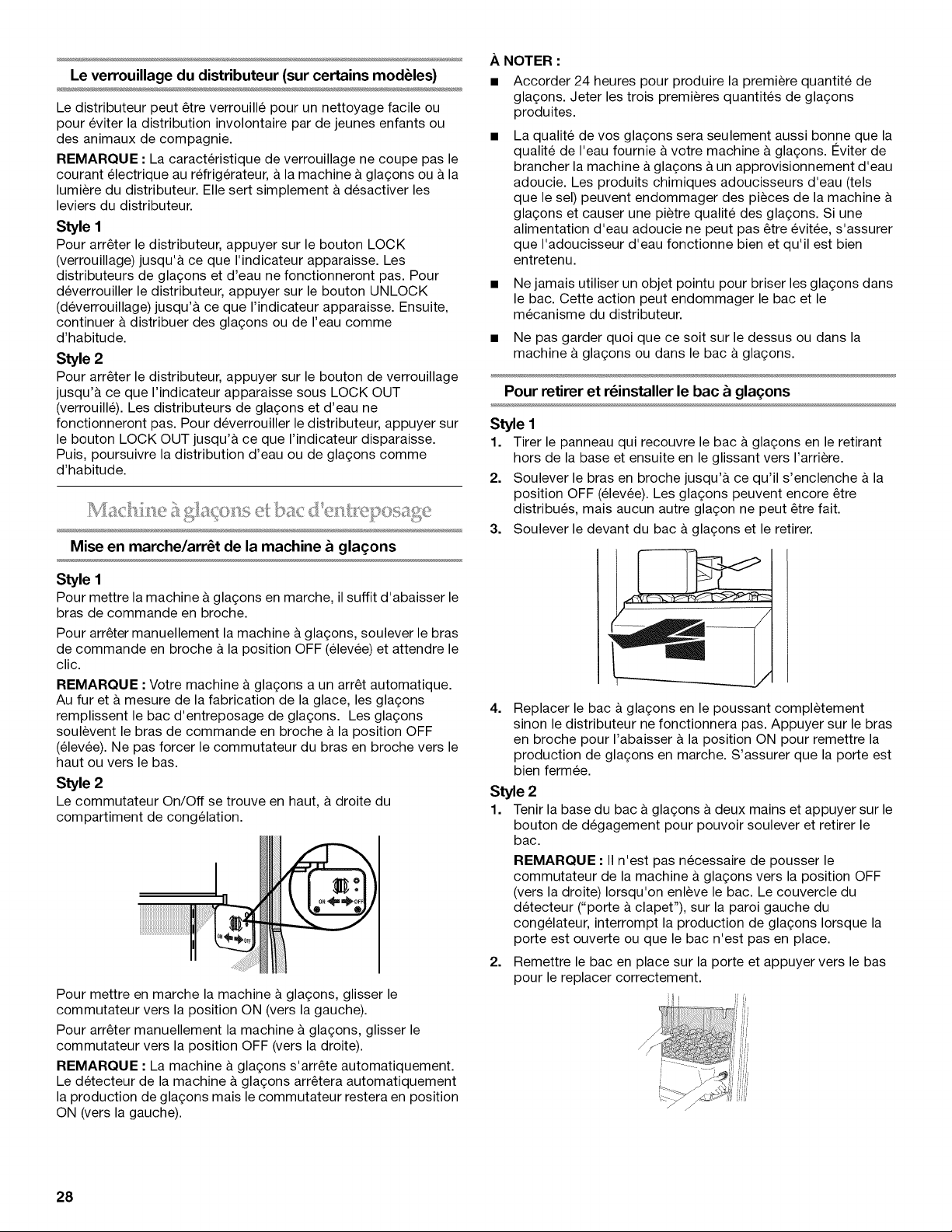

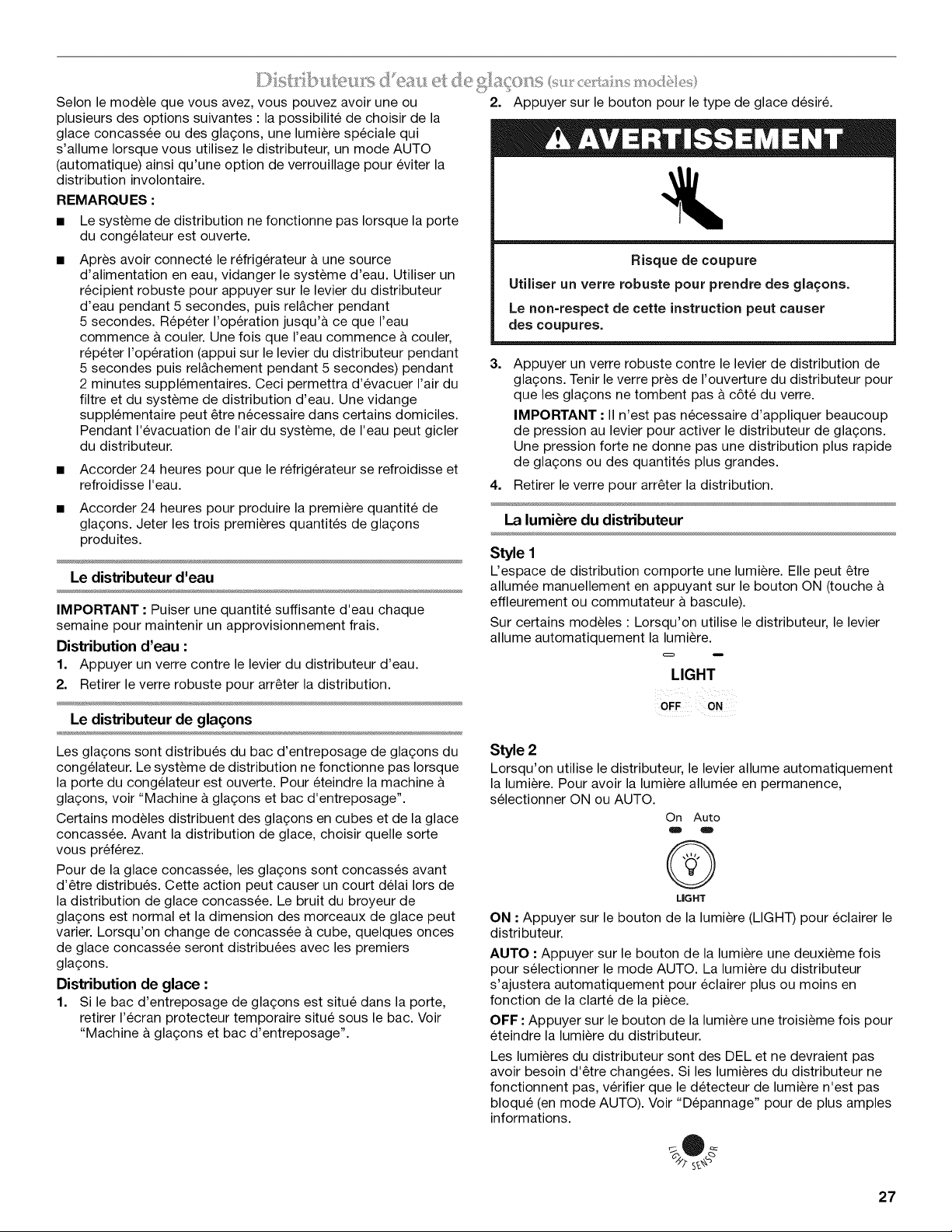

UTILISATION DU RI:!:FRIGI:!:RATEUR.................................... 24

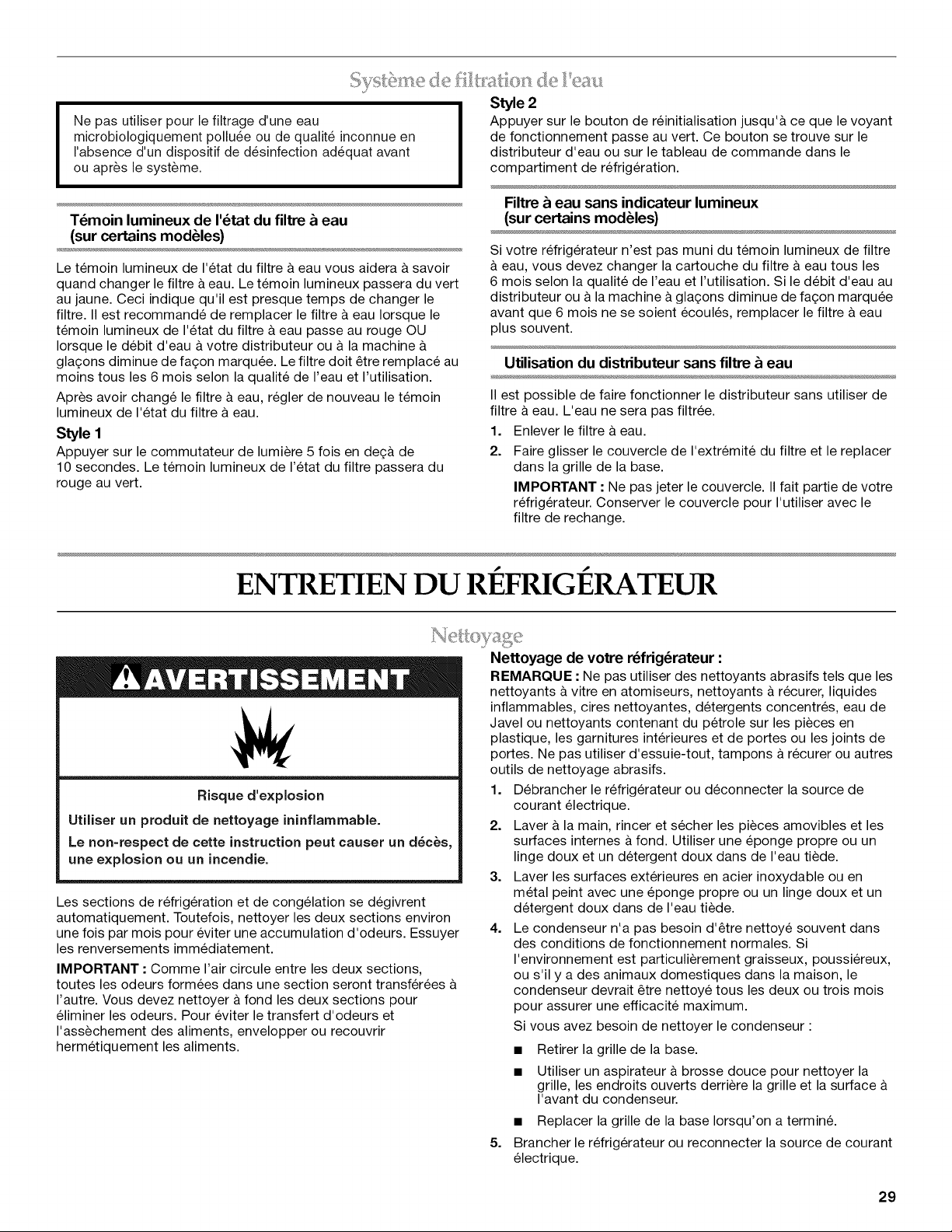

ENTRETIEN DU REFRIGERATEUR ....................................... 29

D EPAN NAG E ........................................................................... 30

ACCESSOIRES ........................................................................ 33

FEUlLLES DE DONNC:ES SUR LE PRODUlT ....................... 34

GARANTIE ............................................................................... 35

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

W10162454A

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice (on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Takeoff the doors.

• Leave the shelves in place so that children may not easily

climb inside.

INSTALLATION INSTRUCTIONS

L. Isli_Icl£ t II(:) > _:'=":............................

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

When Moving "{our Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

If the ice storage bin is located on the door, remove the

temporary shield from underneath the ice storage bin. See

"Ice Maker and Storage Bin."

Remove packaging materials. Do not use sharp instruments,

rubbing alcohol, flammable fluids, or abrasive cleaners to

remove tape or glue. These products can damage the surface

of your refrigerator. For more information, see "Refrigerator

Safety."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

/ '_C'_,_/_'_ __

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for V2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

NOTES:

1/2" (1.25 cm)

- II -- I

2" (5.08 cm)_

It is recommended that you do not install the refrigerator near

an oven, radiator, or other heat source. Do not install in a

location where the temperature will fall below 55°F (13°C).

Normal minimum cabinet cut-out width required for product

installation is 36" (91.44 cm). However, if the product is

placed against an extended wall and the ability to remove the

crisper pans is desired, an additional 18" (45.72 cm) of

cabinet width is required, so a total cabinet opening width of

54" (137.16 cm) is recommended.

/_ + +, ......

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting. See "Using the

Controls."

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver • V4" Nut driver

• 7/16"and V2"Open-end or two • V4" Drill bit

adjustable wrenches

• Cordless drill

NOTE: Your refrigerator dealer has a kit available with a V4"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or ¾e"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

• If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFR

Connect to Water Line

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so the washer makes a watertight

seal. Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto outlet end with adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

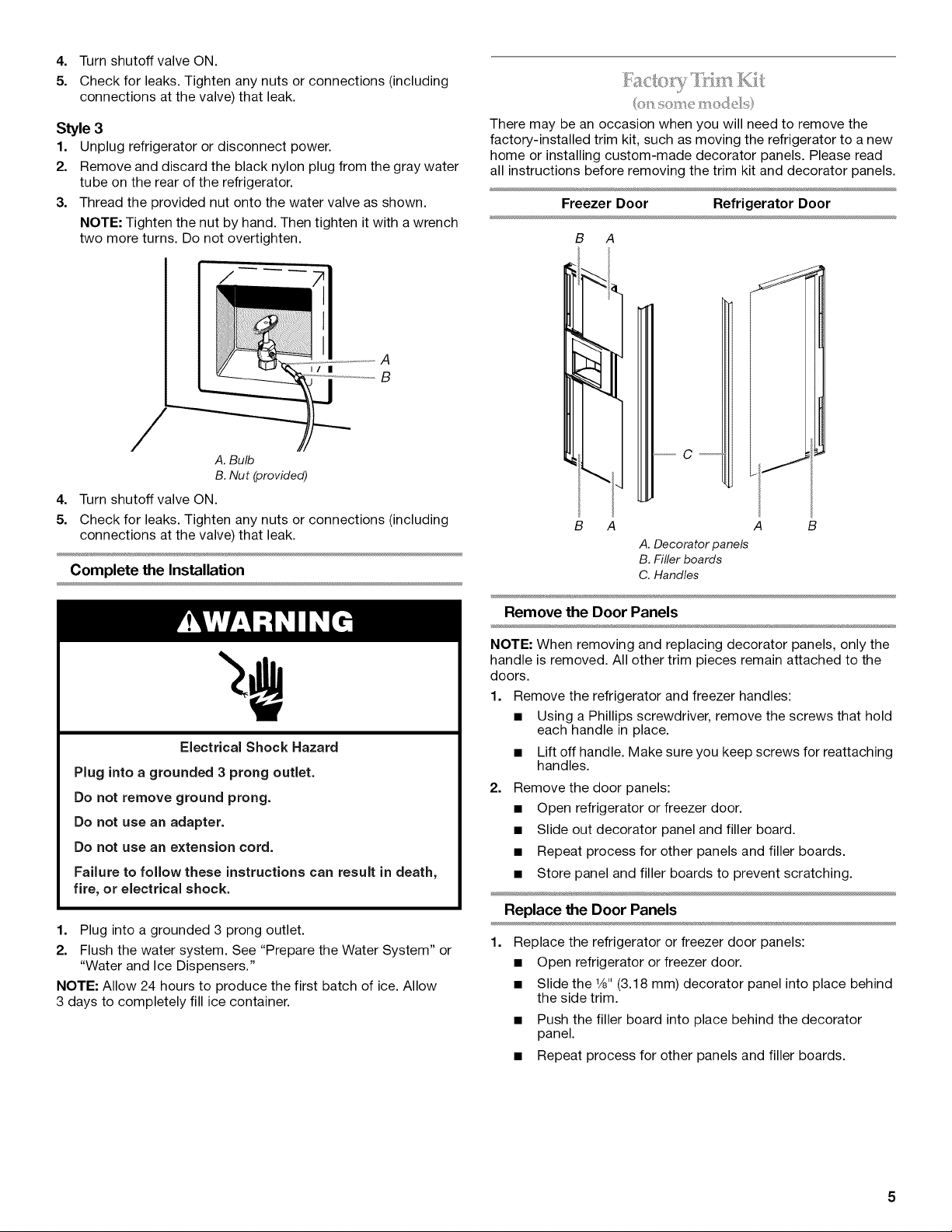

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

...............................A

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2" (12.70 mm) to 11/4"(3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

Using a cordless drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

A. Cold water pipe E.Compression sleeve

B. Pipe clamp F Shutoff valve

C. Copper tubing G.Packing nut

D. Compression nut

A. Tube clamp

B. Copper tubing

C. Compression nut

D. Valve inlet

The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install

it in the 1/4"(6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a 1/4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed

in order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

)

A B C D E F (3

A. Refrigerator water tubing E. Ferrule (purchased)

B. Nut (provided) F Nut (purchased)

C. Bulb G. Household water fine

D. Coupling (purchased)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

There may be an occasion when you will need to remove the

factory-installed trim kit, such as moving the refrigerator to a new

home or installing custom-made decorator panels. Please read

all instructions before removing the trim kit and decorator panels.

Freezer Door Refrigerator Door

B A

I/ III

A. Bulb

B. Nut (provided)

Turn shutoff valve ON.

Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Prepare the Water System" or

"Water and Ice Dispensers."

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

.......... C

B A A B

A. Decorator panels

B. Filler boards

C. Handles

Remove the Door Panels

NOTE: When removing and replacing decorator panels, only the

handle is removed. All other trim pieces remain attached to the

doors.

1. Remove the refrigerator and freezer handles:

• Using a Phillips screwdriver, remove the screws that hold

each handle in place.

• Lift off handle. Make sure you keep screws for reattaching

handles.

2. Remove the door panels:

• Open refrigerator or freezer door.

• Slide out decorator panel and filler board.

• Repeat process for other panels and filler boards.

• Store panel and filler boards to prevent scratching.

Replace the Door Panels

Replace the refrigerator or freezer door panels:

• Open refrigerator or freezer door.

• Slide the 1/8"(3.18 mm) decorator panel into place behind

the side trim.

• Push the filler board into place behind the decorator

panel.

• Repeat process for other panels and filler boards.

Dimensions for Custom Wood Panels

Attach the handles:

NOTE: Freezer door handle is notched to fit around the

dispenser panel.

• Align the top of the refrigerator or freezer handle flush

with the top trim. Fasten the handle to the refrigerator or

freezer door with the screws, using a Phillips screwdriver.

• Repeat the process for the other handle.

Care for Decorator Panels

1. Clean panels with an anti-static cleaner (available in

electronics or computer departments) or mild soap and water

with a clean, soft, damp cloth.

2. Rinse panels thoroughly and blot dry using a dry, soft cloth or

chamois.

NOTE: Do not use paper towels or cleaners which contain

solvents such as ammonia. They can damage the surface of

the panels.

3. If small scratches should appear on the panels, they may be

filled using an automotive paste wax (not a cleaner/wax

combination). Apply wax sparingly and buff lightly with a

clean, soft cloth using a circular motion.

Install Custom Wood Panels

If you plan to install custom wood decorator panels, you will need

to create the panels yourself or consult your cabinetmaker or

carpenter. See dimension drawings for wood panel inserts.

Flat panels:

You can create a custom flat panel a maximum of 1/4"(6.35 mm)

thick to replace your decorator panels. Flat wood panels less

than 1/4"(6.35 mm) thick are not recommended.

Raised panels:

A raised panel design can be created by screwing or gluing wood

panels to 1/4"(6.35 mm) backing or by using 3/4"(19.05 mm) stock

with routed edges.

Weight requirements for raised panel inserts:

• Refrigerator door panel should not exceed 25 Ibs (9.98 kg).

• Freezer door panels should not exceed 18 Ibs (6.80 kg)

combined weight.

22 cu. ft Freezer and Refrigerator Door

1/4"

(6.35 mm)

E/1611 _ T

12_/16"_

1.6 cm) '

"_-(3127/16"q

1.6 cm) i

5/16"

(7 93 mm_

(6.35 mm)

3/4"min. 31/4'' 3/4,,

(19.05rnmmin.)(82.55mmmin.) /tQn_ ram\

........

1/4"

(6.35turn)

6011/16 ''

(154.2 cm)

285164 ''

(71.3 cm)

1/4"

(6.35 mm)

I(50.7 cm)

5/16"

(7.93 mm)

5/16"

(7.93 mm)

(6.35 mm)

31/4'' 3/4"min. 3/4,,

(82.55mmrain.)(19.05mrnmin.)(19.05turn)

TOP VIEW '

1/4"

(6,35mm)

25 cu. ft Freezer and Refrigerator Door

1/4,1

(6.35 mm)

..... J

_15aA6"---_

(36.6cm) _

215/32''

(53.7 cm)

6311/_6 ''

(161.6 cm)

I I

i i

I I

6._6"

(7.93 mm) m)

(6.35 mm)

3/4"min. 31/4''

(19.05mmmin.) (8255mmmin) -^ _/4" .

= TOP VIEW =

1/4,,

(6,35mm)

1/4,1

(6.35 mm)

5/16'1

(7.93 mm)

5_6"

(6.35 mm)

31/4'' 3/4"rain. 3/_,,

(82.55mmrain,)(19.05mm rain.)(190'6ram)

TOP VIEW t t

¼,,

(6.35ram)

Dimensions for Routing Handle Sides of Door Panels

(End View)

Rout entire areas of handle side of panels 31/4"(8.25 cm).

31/4 ''

(8.25 cm) ---_

rain.

Door

Panel

2" (5 crn)

min.

HingeSid!j

__J

Door

Panel

(2.54 cm)

REFRIGERATOR USE

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset. The Refrigerator Control and the Freezer

Control should both be set to the "mid-settings."

Your model may have Slide Controls, Electronic Controls or

Digital Controls.

IMPORTANT (All Controls):

• The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature.

• Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

higher (colder) than recommended setting will not cool the

compartments any faster.

• If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

• The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

• Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

Slide Controls (on some models)

Style 1

Freezer Refrigerator

cold 1 2 • 3 4 colder off 1 2 A 3 4 colder

Style 2

Freezer Refrigerator

off 1 2 • 3 4 Colder Cold 1 2 • 3 4 Colder

IMPORTANT:

• For Style 1, your product will not cool when the Refrigerator

control is set to OFR For Style 2, your product will not cool

when the Freezer Control is set to OFF

• The Automatic Exterior Moisture control continuously guards

against moisture buildup on the outside of your refrigerator

cabinet. This control does not have to be set or adjusted.

Adjusting Slide Controls

Settings to the left of the mid-setting make the temperature less

cold. Settings to the right of the mid-setting make the

temperature colder.

• Slide the FREEZER or REFRIGERATOR control one setting to

the right or left depending on the needed temperature

change.

NOTE: For Style 1, after adjusting the refrigerator

temperature, wait 24 hours and then recheck the FREEZER

temperature before making additional adjustments.

CONDITION: SETTING ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control

one setting lower

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

FREEZER too cold FREEZER Control

one setting lower

FREEZER too warm/too little ice FREEZER Control

one setting higher

Electronic Controls (on some models)

FREEZER REFRIGERATOR

_ COLD COLDER _ COLD COLDER

ooooooo I 3P')o o_ _ _ _

1 2 3 Q s 6 7 ",4r..J 1 2 3 0 5 _ 7

To turn the refrigerator on, press and hold ON/OFF for 2 seconds.

The indicator lights show the current temperature control

settings.

Adjusting Electronic Controls

Settings to the left of the mid-setting make the temperature less

cold. Settings to the right of the mid-setting make the

temperature colder.

• Press the FREEZER or REFRIGERATOR arrow to move the

indicator light to the right, one setting at a time. Continue

moving the indicator light until it is at the desired setting.

;oo,oo..,

NOTE: With each press of the arrow, you will hear a beep as

the light moves to the next setting. The indicator light moves

to a setting of "7" and then returns to the setting of "1 ."

CONDITION: SETTING ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control

one setting lower

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

FREEZER too cold FREEZER Control

one setting lower

FREEZER too warm/too little ice FREEZER Control

one setting higher

Accelerated Ice Production

This feature assists with temporary periods of heavy ice usage by

increasing ice production over a 24-hour period.

• Press ICE touch pad to set the freezer temperature to -10°F

(-23°C). The Accelerated Ice setting will remain on for

24 hours unless manually turned off. The display will continue

to show your normal temperature set point.

NOTE: If increased ice production is desired at all times, set

the Freezer Control to a colder setting. Adjusting the freezer

to a colder temperature may make some foods, such as ice

cream, harder.

Digital Controls (on some models)

Warmer FREEZER REFRIGERATORWarmer

_Y/ m

Colder Colder

To turn the refrigerator on, press and hold POWER (ON/OFF) for

2 seconds.The factory recommended set points are 0°F (-18°C)

for the freezer and 37°F (3°C) for the refrigerator.

NOTES:

• To view Celsius temperatures, press the °C SELECT pad. The

indicator will light up. To return the display setting to

Fahrenheit, press the °C SELECT pad again.

• If the freezer temperature is below zero, the negative sign

next to the freezer display will light up.

Adjusting Digital Controls

The set point range for the freezer is -5°F to 5°F (-21 °C to -15°C).

The set point range for the refrigerator is 33°F to 41 °F (1°C to

5°0).

• To adjust the set point temperatures, press the refrigerator or

freezer PLUS (+) or MINUS (-) pad until the desired

temperature is reached.

CONDITION: TEMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control

1° higher

REFRIGERATOR too warm REFRIGERATOR Control

1° lower

FREEZER too cold FREEZER Control

1° higher

FREEZER too warm/too little ice FREEZER Control

1° lower

Max Cool

The Max Cool feature assists with periods of heavy ice usage, full

grocery loads, or temporarily warm room temperatures.

• Press MAX COOL pad to turn on the Max Cool feature. The

Max Cool indicator light will remain on for 24 hours unless

manually turned off.

NOTE: The temperature display will not change. After

24 hours, the refrigerator returns to the previous temperature

set points.

Accelerated Ice Production (on some models)

This feature assists with temporary periods of heavy ice use by

increasing ice production over a 24-hour period.

• Press OPTIMICE ®feature touch pad to turn on the Optimlce ®

feature. The Optimlce ®setting will remain on for 24 hours

unless manually turned off.

• If increased ice production is desired at all times, set the

Freezer Control to a colder number. Setting the freezer to a

colder temperature may make some foods, such as ice

cream, harder.

Temperature System

The Temperature System feature lets you know the compressor

or evaporator fan is running. It is normal for this indicator light to

be on.

Temperature

System

The control can be adjusted to properly chill meats or vegetables.

The air inside the pan is cooled to avoid "spot" freezing and can

be set to keep meats at the National Livestock and Meat Board

recommended storage temperatures of 28 ° to 32°F (-2 ° to 0°C).

The convertible vegetable/meat drawer control comes preset at

the lowest meat setting.

To store meat:

Set the control to one of the three MEAT settings to store meat at

its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal

storage temperatures.

NOTE: If food starts to freeze, move the control to the left (less

cold). Remember to wait 24 hours between adjustments.

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

Cool air from the freezer is directed to the refrigerator door bin

directly beneath the vents.

NOTE: The dairy compartment and can rack are not associated

with the Chilled Door Bin feature.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

A .....

A. Chilled door bin control

Slide the door chill control to the left to reduce the flow of

cold air to the bin and make it less cold.

Slide the door chill control to the right to increase the flow of

cold air to the bin and make it colder.

The Water Dispenser

IMPORTANT: Dispense enough water every week to maintain a

fresh supply.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer. The

dispensing system will not operate when the freezer door is open.

To turn off the ice maker, see "Ice Maker & Storage Bin."

Some models dispense both cubed and crushed ice. Before

dispensing ice, select which type of ice you prefer.

For crushed ice, cubes are crushed before they are dispensed.

This may cause a slight delay when dispensing crushed ice.

Noise from the ice crusher is normal, and pieces of ice may vary

in size. When changing from crushed to cubed, a few ounces of

crushed ice will be dispensed along with the first cubes.

To Dispense Ice:

1. If the ice storage bin is located on the door, remove the

temporary shield from underneath the ice storage bin. See

"Ice Maker and Storage Bin."

2. Press button for the desired type of ice.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, a

special AUTO mode, or a lock option to avoid unintentional

dispensing.

NOTES:

• The dispensing system will not operate when the freezer door

is open.

• After connecting the refrigerator to a water source, flush the

water system. Use a sturdy container to depress and hold the

water dispenser lever for 5 seconds, then release it for

5 seconds. Repeat until water begins to flow. Once water

begins to flow, continue depressing and releasing the

dispenser lever (5 seconds on, 5 seconds off) for an

additional 2 minutes. This will flush air from the filter and

water dispensing system. Additional flushing may be required

in some households. As air is cleared from the system, water

may spurt out of the dispenser.

• Allow 24 hours for the refrigerator to cool down and chill

water.

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

3. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

4. Remove the glass to stop dispensing.

The Dispenser Light

Style 1

The dispenser area has a light. It can be turned on manually by

pressing the ON button (touch pad or rocker switch).

On some models: Whenever you use the dispenser the lever will

automatically turn the light on.

C=3 m

LIGHT

OFF ON

Style 2

When you use the dispenser, the lever will automatically turn the

light on. If you want the light to be on continuously, you may

choose either ON or AUTO.

On Auto

LIGHT

ON: Press the LIGHT button to turn the dispenser light on.

AUTO: Press the LIGHT button a second time to select the AUTO

mode. The dispenser light will automatically adjust to become

brighter as the room brightens, dimmer as the room darkens.

OFF: Press the LIGHT button a third time to turn the dispenser

light off.

The dispenser lights are LEDs which should not need to be

changed. If it appears that your dispenser lights are not working,

check to be sure that the light sensor is not blocked (in AUTO

mode). See "Troubleshooting" for more information.

The Dispenser Lock (on some models)

The dispenser can be locked for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the dispenser levers.

Style 1

To turn off the dispenser, press the LOCK button until the

indicator appears. The ice and water dispensers will not work. To

unlock the dispenser, press the UNLOCK button until the

indicator appears. Then continue to dispense ice or water as

usual.

Style 2

To turn off the dispenser, press and hold the LOCK OUT button

until the indicator appears. The ice and water dispensers will not

work. To unlock the dispenser, press the LOCK OUT button until

the indicator disappears. Then continue to dispense ice or water

as usual.

Turning the Ice Maker On/Off

Style 1

To turn ON the ice maker, simply lower the wire shutoff arm.

To manually turn off the ice maker, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin, and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

Style 2

The On/Off switch is located on the top right-hand side of the

freezer compartment.

To turn on the ice maker, slide the control to the ON (left) position.

To manually turn off the ice maker, slide the control to the OFF

(right) position.

NOTE: Your ice maker has an automatic shutoff. The ice maker

sensors will automatically stop ice production, but the control will

remain in the ON (left) position.

REMEMBER:

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

• Do not use anything sharp to break up the ice in the storage

bin. This can cause damage to the ice container and the

dispenser mechanism.

• Do not store anything on top of or in the ice maker or storage

bin.

Removing and Replacing Ice Storage Bin

Style 1

1. Pull the covering panel up from the bottom and then slide it

back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.

Ice can still be dispensed, but no more can be made.

3. Lift up the front of the storage bin and pull it out.

Replace the bin by pushing it in all the way or the dispenser

will not work. Push the wire shutoff arm down to the ON

position to restart ice production. Make sure the door is

closed tightly.

Style 2

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover ("flipper door") on the left wall of the freezer

stops the ice maker from producing ice if the door is open or

the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or

after the system.

Water Filter Status Light (on some models)

The water filter status light will help you know when to change

your water filter. The light will change from green to yellow. This

tells you that it is almost time to change the filter. It is

recommended that you replace the water filter when the status

light changes to red OR water flow to your water dispenser or ice

maker decreases noticeably. The filter should be replaced at least

every 6 months depending on your water quality and usage.

After changing the water filter, reset the water filter status light.

Style 1

Press the light switch 5 times within 10 seconds. The status light

will change from red to green.

Style 2

Press and hold the water filter reset button until the status light

turns green. Your reset button may be located on the water

dispenser or on the control panel in the refrigerator compartment.

Non-Indicator Water Filter (on some models)

If your refrigerator does not have the water filter status light, you

should change the water filter cartridge at least every 6 months

depending on your water quality and usage. If the water flow to

the water dispenser or ice maker decreases noticeably before

6 months have passed, replace the water filter more often.

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter. Your water will

not be filtered.

1. Remove the water filter.

2. Slide the cap off the end of the filter and replace the cap in

the base grille.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace 3.

the bulb with one of the same size, shape and wattage. On some

models, the dispenser light requires a heavy duty 10-watt bulb. 4.

All other lights require a 40-watt bulb. Replacement bulbs are

available from your dealer. 5.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

Remove light bulb and replace with one of the same size,

shape and wattage.

Replace light shield when applicable.

Plug in refrigerator or reconnect power.

TROUBLESHOOTING

First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions)

to possibly avoid the cost of a service call.

In the U.S.A., www.kitchenaid.com In Canada, www.kitchenaid.ca

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Power cord unplugged? Plug into a grounded 3 prong

outlet.

Is outlet working? Plug in a lamp to see if the outlet is

working.

Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with an explanation.

Buzzing - heard when the water valve opens to fill the ice

maker

• Pulsating - fans/compressor adjusting to optimize

performance

• Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

• Sizzling/Gurgling - water dripping on the heater during

defrost cycle

• Popping - contraction/expansion of inside walls, especially

during initial cool-down

• Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

• Are the gaskets dirty or sticky? Clean gaskets with mild

soap and warm water.

The lights do not work

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

• Is the dispenser light set to OFF? The dispenser light will

operate only when the levers are pressed. If you want the

dispenser light to stay on continuously, set the dispenser light

to ON, or NIGHT LIGHT or AUTO or HALF or DIM. See "Water

and Ice Dispensers."

• Is the dispenser light set to NIGHT LIGHT or AUTO? If the

dispenser is set to the NIGHT LIGHT or AUTO mode, be sure

the dispenser light sensor is not blocked. See "Water and Ice

Dispensers."

............. ...... ,_ _ _t .......

Temperature is too warm

• New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

• Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

• Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

• Door(s) opened often or left open? Allows humid air to

enter refrigerator. Minimize door openings and keep doors

fully closed.

Ic_::_ _A_ate

The ice maker is not producing ice or not enough ice

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements" in either the Installation

Instruction booklet or the Use & Care Guide.

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

• Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

• Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

• Odor transfer from food? Use airtight, moisture proof

packaging to store food.

• Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

• Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

• If the ice storage bin is located on the door, remove the

temporary shield from underneath the ice storage bin. See

"Ice Maker and Storage Bin."

• Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

• Ice bin installed correctly? Be sure the ice bin is firmly in

position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Ice stuck in the delivery chute? Use a plastic utensil to clear

the delivery chute.

• Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

• Has the ice melted around the auger (metal spiral} in the

ice bin? Empty the ice container. Use warm water to melt the

ice if necessary.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

• Is the ice dispenser stalling while dispensing "crushed"

ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again.

• Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

• Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

Kink in the home water source line? Straighten the water

source line.

New installation? Flush and fill the water system.

Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed.

Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements"

in either the Installation Instructions or the Use & Care Guide.

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser 2 to 3 seconds after

releasing the dispenser lever.

• New installation? Flush the water system. See "Prepare the

Water System" or "Water and Ice Dispensers."

• Recently changed water filter? Flush the water system. See

"Prepare the Water System" or "Water and Ice Dispensers."

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow

24 hours for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

ACCESSORIES

To order replacement filters, call 1-800-442-9991 and ask for the

part number listed below or contact your authorized KitchenAid

dealer. In Canada, call 1-800-807-6777.

Stainless Steel Cleaner and Polish:

Order Part #4396920

Standard Base Filter Cartridge:

Order Part #4396509 (NL240V and L400V)

WATER FILTER

CERTIFICATIONS

Stale of California

Department of Health Services

Water Treatment Device

Certificate Number

03 - 1549

Date Issued: January 2/, 2003

Trademark/Model Designation Replacement Elements

Whirlpool WF-NL240V NL240V

Whirlpool WF-L400V L400V

Manufacturer: Whu-lpool Corp

Rated Ca_

240 gaI

400 gal

Rated Se_ice I_low: 05 gpm

Do not use with water that is microbiologically unsafe or of unknown quality, without adequate disinfection

before or after the system.

PRODUCT DATA SHEETS

Base Grille Water Filtration System

System tested and certified by NSF International against NSF/ANSI

Standard 42 for the reduction of Chlorine Taste and Odor, Particulate

Class I1"; and against NSF/ANSI Standard 53 for the reduction of Lead,

Mercury, Benzene, Toxaphene, p-dichlorobenzene, and Carbofuran.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Model WF-NL240WNL240V Capacity 240 Gallons (908 Liters)

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _>50% 1.94 mg/L 2.0 mg/L + 10% At least 0.05 mg/L 0.05 mg/L 97.4% 97.4%

833,333/mL 10,000 particles/ml 100,000/mL** 40,667/mL 88.0%

Particulate Class I1" _>85% 95.1%

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L + 10% 0.001 mg/L 0.001 mg/L 99.3% 99.3%

Lead: @ pH 8.5 0.01 mg/L 0.148 mg/L*** 0.15 mg/L _+10% 0.003 mg/L 0.001 mg/L 97.9% 99.0%

Mercury: @ pH 6.5 0.002 mg/L 0.006 mg/L 0.006 mg/L + 10% 0.0002 mg/L 0.0002 mg/L 96.60% 96.6%

Mercury: @ pH 8.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.00052 mg/L 85.2% 91.8%

Benzene 0.005 mg/L 0.014 mg/L 0.015 _+10% 0.0005 mg/L 0.0005 mg/L 96.06% 96.06%

p-dichlorobenzene 0.075 mg/L 0.235 mg/L 0.225 _+10% 0.0019 mg/L 0.0009 mg/L 99.1% 99.6%

Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0012 mg/L 0.001 mg/L 92.7% 92.6%

Carbofuran 0.04 mg/L 0.077 mg/L 0.080 _+10% 0.031 mg/L 0.0064 mg/L 61.03% 91.94%

Model WF-L400WL400V Capacity 400 Gallons (1514 Liters)

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Aesthetic Effects Requirement Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor _>50% 1.94 mg/L 2.0 mg/L _+10% At least 0.05 mg/L 0.05 mg/L 97.4% 97.4%

833,333/mL 10,000 particles/ml 100,000/mL** 40,667/mL 88.0%

Particulate Class I1" _>85% 95.1%

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %

Reduction Requirement Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L + 10% 0.001 mg/L 0.001 mg/L 99.3% 99.3%

Lead: @ pH 8.5 0.01 mg/L 0.148 mg/L*** 0.15 mg/L _+10% 0.003 mg/L 0.0014 mg/L 97.9% 99.3%

Mercury: @ pH 6.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L + 10% 0.0002 mg/L 0.0002 mg/L 96.60% 96.6%

Mercury: @ pH 8.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.00052 mg/L 85.2% 91.8%

Benzene 0.005 mg/L 0.014 mg/L 0.015 _+10% 0.0005 mg/L 0.0005 mg/L 96.06% 96.06%

p-dichlorobenzene 0.075 mg/L 0.235 mg/L 0.225 _+10% 0.0019 mg/L 0.0009 mg/L 99.1% 99.6%

Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0012 mg/L 0.001 mg/L 92.7% 92.6%

Carbofuran 0.04 mg/L 0.077 mg/L 0.080 _+10% 0.031 mg/L 0.0064 mg/L 61.03% 91.94%

• It is essential that o)erational, maintenance, and filter • Do not use with water that is microbiologically unsafe or of

replacement requirements be carried out for the product to unknown quality without adequate disinfection before or after the

perform as advertised, system.

Model WF-NL240V: Change cartridge at least every 6 months. • Refer to the front cover or "Assistance or Service" section for the

Use replacement cartridge NL24OV, part #4396509. 2008 Manufacturer's name, address and telephone number.

suggested retail price of $35.99 U.S.A./S59.95 Canada. Prices • Refer to the "Warranty" section for the Manufacturer's limited

are subject to change without notice, warranty.

Model WF-L400V: The filter monitor system measures the

amount of water that passes through the filter and alerts you Application Guidelines/Water Supply Parameters

to replace the filter. When 90% of the filter's rated life is used, Water Supply City or Well

the filter indicator light changes from green to yellow. When Water Pressure 30 - 120 psi (207 - 827 kPa)

100% of the filter's rated life is used, the filter indicator light Water Temperature 33 ° - 1OO°F (0.6 ° - 37.8°C)

changes from yellow to red, and it is recommended that you Service Flow Rate 0.5 gpm (1.9 L/min.) @ 60 psi.

replace the filter. Use replacement cartridge L400V, part

#4396509. 2008 suggested retail price of $35.99 U.S.A./

$59.95 Canada. Prices are subject to change without notice.

The product is for cold water use only.

*Class II particle size: >1 to <5

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

***These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

® NSF is a registered trademark of NSF International.

KITCHENAID ®REFRIGERATOR WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, KitchenAid or KitchenAid Canada (hereafter "KitchenAid") will pay for factory specified parts and repair labor to

correct defects in materials or workmanship. Service must be provided by a KitchenAid designated service company.

On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated and

maintained according to instructions attached to or furnished with the product, KitchenAid will pay for replacement parts to correct defects

in materials and workmanship.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY LINER AND SEALED REFRIGERATION SYSTEM PARTS

In the second through fifth years from the date of purchase, when this major appliance is operated and maintained according to instructions

attached to or furnished with the product, KitchenAid will pay for replacement or repair of the refrigerator/freezer cavity liner (including labor

costs) if the part cracks due to defective materials or workmanship. Also, in the second through fifth years from the date of purchase,

KitchenAid will pay for factory specified parts and labor to correct defects in materials or workmanship in the sealed refrigeration system.

These parts are: compressor, evaporator, condenser, dryer, and connecting tubing. Service must be provided by a KitchenAid designated

service company.

SIXTH THROUGH TENTH YEAR LIMITED WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS

In the sixth through tenth years from date of purchase, when this major appliance is operated and maintained according to instructions

attached to or furnished with the product, KitchenAid will pay for factory specified parts to correct defects in materials or workmanship in

the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and connecting tubing.

LIFETIME LIMITED WARRANTY ON DOOR BINS AND CAN RACKS

For the life of the product, when this major appliance is operated and maintained according to instructions attached to or furnished with the

product, KitchenAid will pay for replacement of all SLIDE N LOCK TM Door Bins and SLIDE N LOCK TM Can Racks due to defective materials

or workmanship.

ITEMS KITCHENAID WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance

with electrical or plumbing codes, or use of products not approved by KitchenAid.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was

purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE

LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. KITCHENAID SHALL NOT BE LIABLE FOR INCIDENTAL OR

CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR

CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS,

SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND

YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to determine if another

warranty applies. 5/07

For additional product information, in the U.S.A., visit www.kitchenaid.com

In Canada, visit www.kitchenaid.ca

If you do not have access to the Internet and you need assistance using your product or you would like to schedule service, you may

contact KitchenAid at the number below.

Have your complete model number ready. You can find your model number and serial number on the label, located on the inside wall of the

refrigerator compartment.

For assistance or service in the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.

If you need further assistance, you can write to KitchenAid with any questions or concerns at the address below:

In the U.S.A.:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada:

KitchenAid Brand Home Appliances

Customer Interaction Centre

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please keep this User Instructions and model number information for future reference.

NousvousREMERCIONSd'avoiracheteceproduitdehautequalite.Sivousrencontrezunproblemenonmentionnedansla

sectionDI_PANNAGE,veuillezvisiternotresiteWebwww.kitchenaid.compourdesinformationssupplementaires.Sivousavez

toujoursbesoind'assistance,veuilleznoustel6phonerau1-800-422-1230.AuCanada,visiteznotresiteWebwww.kitchenaid.ca

outel6phonez-nousau1-800-807-6777.

Vousaurezbesoindevosnum@osdemodeleetdes@iesituessurlec6tedroitAI'int@ieurdurefrig@ateur.

p p p p

SECURITE DU REFRIGERATEUR

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tousles messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit_.

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves a vous

et a d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrig6rateur, prendre quelques precautions fondamentales, y compris les suivantes •

• Brancher I'appareil sur une prise & 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux r6frigerateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle

que I'essence, loin du r6frigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrig6rateur.

• Debrancher le refrig6rateur avant I'installation de la

machine & glagons (seulement pour modeles pr_ts

recevoir une machine & glagons).

• Utiliser un verre robuste pour prendre des glagons (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever les portes de votre vJeux r_frig_rateur.

Le non-respect de cette instruction peut causer

un d_c_s ou des I_sions c_r_brales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrig6rateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrig6rateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

Avant de jeter votre vieux r_frig6rateur ou cong61ateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pen6trer facilement.

---4.

INSTRUCTIONS D'INSTALLATION

Risque du poids e×cessif

Utiliser deux ou plus de personnes pour d_placer et

installer le r_frig_rateur.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

D_placement de votre r_frig_rateur :

Votre refrig6rateur est Iourd. Lors du deplacement du

refrig6rateur pour le nettoyage ou le service, veiller & proteger

le plancher. Toujours tirer le refrig6rateur tout droit Iors du

deplacement. Ne pas incliner le refrig6rateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommage.

Si le bac d'entreposage de glagons est situe dans la porte,

retirer I'ecran protecteur temporaire situe sous le bac. Voir

"Machine a glagons et bac d'entreposage".

Retirer les materiaux d'emballage. Ne pas utiliser

d'instruments coupants, d'alcool a friction, de liquides

inflammables ou de nettoyants abrasifs pour enlever le ruban

adhesif ou la colle. Ces produits peuvent endommager la

surface de votre refrig6rateur. Pour plus de renseignements,

voir "Securit6 du refrig6rateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tilde quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes & des

changements soudains de temperature ou & un impact tel

que coup brusque. Pour votre protection, le verre tremp_ est

con_u pour _clater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur d_placement

pour _viter I'impact d'une chute.

;i ,ijl II ,._ii.,I x I, _.,i, =III iC @1IiI @1]I

Risque d'e×plosion

Garder les mat_riaux et les vapeurs inflammables, telle

que J'essence, loin du r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrig6rateur,

laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrig6rateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre & la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine & gla£;ons, s'assurer qu'un

espace additionnel est prevu & I'arriere pour permettre les

connexions des conduits d'eau.

t/211

__J

(1,25 cm)//I

- I

2" (5,08 crn)

REMARQUES :

• II est recommande de ne pas installer le refrigerateur pres

d'un four, d'un radiateur ou de toute autre source de chaleur.

Ne pas installer le refrigerateur dans un endroit oQ la

temperature baissera au-dessous de 55°F (13°C).

• La largeur de la cavite d'encastrement dolt etre d'au moins

36" (91,44 cm) pour I'installation du produit. Cependant, si le

produit est place contre une paroi relativement Iongue et si on

veut pouvoir retirer les poeles & croustiller, il convient d'elargir

la cavite de 18" (45,72 cm). On recommande donc une cavite

d'encastrement d'une largeur totale de 54" (137,16 cm).

Risque de choc _lectrique

Brancher sur une prise a 3 aIv_oles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Avant de placer le refrigerateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de mise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusible et adequatement

mise & la terre, est necessaire. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.

Utiliser une prise murale qui ne peut pas etre mise hors circuit

I'aide d'un commutateur. Ne pas utiliser un c&ble de rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (reglage du thermostat, du refrigerateur ou du

congelateur selon le modele) & OFF (arret) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur & la source

d'alimentation electrique et tourner de nouveau la commande

(reglage du thermostat, du refrigerateur ou du congelateur selon

le modele) au reglage desire. Voir "Utilisation des commandes".

A ,,

.=_:,:_1_lt]llII3@t}_][]tOI] @iI] @i

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

OUTILLAGE REQUlS :

• Tournevis & lame plate • Tourne-ecrou de 1/4"

• Cles plates de 7/le" et 1/2"ou • Foret de 1/4"

deux cles & molette reglables • Perceuse sans fil

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arret & etrier de 1/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arret & etrier est conforme & vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arret a etrier

de 3/le" (4,76 mm) ou de type & percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

IM PORTANT :

• Toutes les installations doivent etre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il a des fuites. Installer

les tubes en cuivre seulement & des endroits oQ la

temperature se maintient au-dessus du point de congelation.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine & glaI;ons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agre6.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrig6rateur doit etre entre 30 et 120 Ib/po 2 (207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde & votre alimentation en eau froide, la pression de I'eau

au systeme doit etre d'un minimum de 40 a 60 Ib/po 2 (276

414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 a 60 Ib/po 2(276 & 414 kPa) :

• Verifier si le filtre & sediment du systeme d'osmose inverse

est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apr_s une utilisation intense.

• Si votre refrigerateur a une cartouche de filtre & eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilisee avec un systeme d'osmose inverse. Retirer la

cartouche du filtre & eau. Voir "Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

J@ II (IRII]_.II]IIIIIOII} _,I :_::II.I

Lire toutes les instructions avant de commencer.

IMPORTANT • Si on doit utiliser le refrigerateur avant qu'il soit

raccorde & la canalisation d'eau, placer la commande de la

machine a glaI;ons a la position OFF (arret).

Raccordement _ une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/2"(12,7 mm) & 1V4" (3,18 cm) pris du refrigerateur.

IMPORTANT :

S'assurer qu'il s'agit de la canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ceci

empeche egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arret.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur & I'arriere du

refrigerateur et le tuyau d'arrivee d'eau. Ajouter une Iongueur

de 7 pi (2,1 m) pour permettre le deplacement du

refrigerateur pour le nettoyage. Utiliser un tube en cuivre de

1/4"(6,35 mm) de diam_tre exterieur. Veiller & ce que le tube

soit coupe d'equerre aux deux extremites.

A I'aide d'une perceuse sans ill, percer un trou de 1/4"

(6,35 mm) dans le tuyau de canalisation d'eau froide choisi.

A. Canalisation d'oau froido E. Baguo do compression

B. Bride de tuyau E Robinet d'arr_t

C. Tubeen cuivre G.E-croude serrage

D. E-croude compression

6. Fixer le robinet d'arret sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de 1/4"(6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et

uniformement les vis fixant la bride de prise en charge sur le

tuyau afin d'assurer I'etancheite de la rondelle. Ne pas serrer

excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre.

7. Enfiler I'ecrou et la bague de compression sur le tube en

cuivre comme on le voit sur I'illustration. Inserer I'extremite

du tube aussi loin que possible dans I'ouverture de sortie du

robinet. Visser I'ecrou de compression sur le raccord de

sortie avec une cle & molette reglable. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'& ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre & la valve d'arrivee d'eau en

utilisant un ecrou et une bague de compression tel qu'illustr&

Serrer I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustr& Ceci aide & eviter

d'endommager le tube Iorsque le refrigerateur est pousse

contre lemur.

4. OUVRIR le robinet d'arret.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements au niveau de la valve d'entree

d'eau) ou les ecrous qui coulent.

A. Bride du tube

B. Tube en cuivre

C. E-crou de compression

D. Valve d'entr_e d'eau

Achever I'installation

La machine & gla£;ons est equip6e d'un filtre & eau incorpor&

Si la qualite de I'eau distribu6e Iocalement necessite un

deuxieme filtre & eau, installer ce dernier dans la canalisation

d'eau de 1¼,,(6,35 mm) au niveau de I'un des raccords du

tuyau. On peut obtenir un tel filtre a eau chez le marchand

d'appareils electromenagers le plus proche.

Style 2

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

I'arriere du refrigerateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez

long, un raccord de 1¼.x 1¼.(6,35 mm x 6,35 mm) est

necessaire afin de connecter la canalisation d'eau au conduit

d'eau existant dans la maison. Visser I'ecrou fourni sur le

raccord & I'extremite du tube de cuivre.

REMARQUE • Serrer I'ecrou & la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

Risque de choc _lectrique

Brancher sur une prise a 3 aJv_oies reli_e a Jaterre.

Ne pas enJever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utilJser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

A B C D E F G

A. Conduit vers le r_frig_rateur E. Virole (_ acheter)

B. E-crou (fourni) F. E-crou (_ acheter)

C. Renflement G. Canalisation

D. Raccord (_ acheter) d'eau du domicile

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris &

I'arriere du refrigerateur.

3. Enfiler I'ecrou fourni dans la valve d'entree d'eau comme sur

I'illustration.

REMARQUE : Serrer I'ecrou & la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

I/ II

1. Brancher sur une prise & 3 alveoles reliee & la terre.

2. Vider le systeme d'eau. Voir "Preparer le systeme d'eau" ou

"Distributeurs d'eau et de gla£;ons".

REMARQUE : Attendre 24 heures pour produire la premiere

quantite de gla(;ons. Attendre 3 jours pour que le bac & gla£;ons

se remplisse entierement.

{s_,: ;:'_:_d,#:'_es;

II peut s'averer necessaire (en cas de demenagement du

r@frig@rateura une nouvelle habitation ou d'installation de

panneaux decoratifs personnalises) d'enlever I'ensemble

decoratif d'origine. Veuillez lire toutes les instructions avant

d'enlever I'ensemble de garniture et les panneaux decoratifs.

Porte du cong_lateur Porte du r_frig_rateur

B A

.......... C

A. Renflement

B. E-crou (fourni)

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

B A A B

A. Panneauxd_corafi_

B. Panneauxderemplissage

C. Poign_es

Enl_vement des panneaux de la porte

REMARQUE : Lors de I'enlevement et de la reinstallation des

panneaux decoratifs, seule la poignee est enlevee. Toutes les

autres pieces decoratives demeurent fixees aux portes.

1. Enlever les poignees du refrigerateur et du congelateur :

• En utilisant un tournevis Phillips, enlever les vis qui

retiennent chaque poignee en place.

• Soulever la poignee pour I'enlever. S'assurer de garder

les vis pour reinstaller les poignees.

2. Enlever les panneaux de porte •

• Ouvrir la porte du refrigerateur ou du congelateur.

• Sortir le panneau decoratif et le panneau de remplissage

en les glissant.

• Repeter le processus pour les autres panneaux et les

panneaux de remplissage.

• Remiser le panneau et les panneaux de remplissage pour

eviter les egratignures.

R_installation des panneaux de porte

1. Reinstaller les panneaux de porte du refrigerateur ou du

congelateur •

• Ouvrir la porte du refrigerateur ou du congelateur.

• Faire glisser le panneau decoratif de 1/8"(3,18 mm) en

place derriere la garniture laterale.

• Abaisser le panneau de remplissage en place en arriere

du panneau decoratif.

• Repeter le processus pour les autres panneaux et les

panneaux de remplissage.

2. Reinstaller les poignees •

REMARQUE : La poignee du congelateur est entaillee pour

convenir autour du panneau du distributeur.

• Aligner le sommet de la poignee du refrigerateur ou du

congelateur avec la garniture superieure. Fixer la poignee

& la porte du refrigerateur ou du congelateur avec les vis

et un tournevis Phillips.

• Repeter le procede pour I'autre poignee.

Entretien des panneaux d_coratifs

1. Nettoyer les panneaux avec un nettoyant antistatique

(disponible dans les magasins de produits electroniques ou

d'ordinateurs) ou un savon doux et de I'eau avec un linge

doux, propre et humide.

2. Rincer & fond les panneaux et secher en absorbant I'eau

comme un buvard, & I'aide d'un chiffon ou d'un chamois.

REMARQUE : Ne pas utiliser des essuie-tout ou des

nettoyants qui contiennent des solvants tels que

I'ammoniaque. IIs peuvent endommager la surface des

panneaux.

3. Si de petites egratignures apparaissent sur les panneaux,

elles peuvent _tre remplies en utilisant une cire en p&te pour

automobile (non une combinaison de nettoyant/cire).

Appliquer un peu de cire et polir legerement avec un chiffon

doux et par un mouvement circulaire.

Installation des panneaux personnalis_s en bois

Si vous prevoyez installer des panneaux decoratifs personnalises

en bois, vous devrez les creer vous-m_me ou consulter un

ebeniste ou un menuisier. Voir les dessins dimensionnels pour les

encarts des panneaux en bois.

Panneaux unis :

On peut creer un panneau uni personnalise de 1/4"(6,35 mm)

d'epaisseur maximum pour remplacer vos panneaux decoratifs.

Les panneaux en bois unis de moins de 1/4"(6,35 mm)

d'epaisseur ne sont pas recommandes.

Panneaux en relief :

Un panneau en relief peut _tre cre6 en vissant ou en collant des

panneaux en bois & un appui de 1/4"(6,35 mm) ou en utilisant un

panneau de 3/4"(19,05 mm) avec rebord aminci.

Exigences de poids pour les encarts de panneaux en relief :

• Le panneau de la porte du refrigerateur ne devrait pas

exceder 25 Ib (9,98 kg).

• Le poids combine des panneaux de la porte du congelateur

ne devrait pas exceder 18 Ib (6,80 kg).

Dimensions pour les panneaux en bois personnalis_s

Porte du cong_lateur et r_frig_rateur de 22 pi cu

1/4,, 1/4,,

(6,35 mm) (6,35 mm)

5/1611 _ T --

127/16,

(31,6cm)

_t.,127/16 '_----_

(31,6 cm)

5/16"

(7 93 m_

1/4-

(6,35 mm)

6011/16 ''

(154,2 cm)

285/64"

(71,3 cm)

3/4"min, 31/4'' 3/4,,

(19,05mmrain.)(82,55mmrain.)(1905ram)

1/4"

(5,35ram)

5/16"

(7,93 mm)

5/16"

(7,93 mm)

1/4"

(6,35 mm)

31/4'' 3/4"min. 3/4,,

(82,55mmmin.)(19,05mmmin.)(19,05ram)

VUE DE DESSUS f t

1/4"

(6,35 mm)

Porte du cong_lateur et r_frig_rateur de 25 pi cu

1/4"

(6,35 mm)

5/1611 L_ _ "T -- --

(7,93 mm) ( ,,

_ 153/16""_1

(38,6 cm)

6311/16 ..

__¢,153/16......_ (161,8 cm)

(38,6 cm)

5/16"

(7,93 ram) cm)

1/4"

(6,35mm)

3/4"min. 3_k" 3/4"

(19,05mmk__min.)_j_55 _ (_9i05ram)

VUE DE DESSUS _ _

1/4"

(6,35mrn)

5/16"

[7,93 mm)

: (50,7 cm)

5/16"

(7,93 mm)

1/4"

(6,35 mm)

31/4" 3/4"min. 3, ,,

(82,55mmmin.)(19,05mmmin.)(190;

mrn)

VUE DE DESSUS f f

1/4"

(6,35rnm)

Dimensions pour usinage des panneaux de porte

(c6te poignee) (vue laterale)

Usiner toutes les zones des panneaux (c6te poignee) de 31/4"

(8,25 cm).

31/4 ''

(8,25 cm)

rain.

Panneau

de porte

2" (S cm)

min.

C6te de la charniere

__]

Panneau [J

de porte

1,,

(2,54 cm)

UTILISATION

p p

DU REFRIGERATEUR

Pour votre commodite, les commandes du refrigerateur sont

prer6glees & I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sont encore prer6gl6es. La

commande du refrig6rateur et celle du congelateur devraient

toutes les deux se trouver aux "reglages moyens".

Votre modele peut comporter des commandes & glissiere, des

commandes electroniques ou des commandes numeriques.

IMPORTANT (toutes les commandes) :

• La commande du refrig6rateur regle la temperature du

compartiment de refrig6ration. La commande du congelateur

r_gle la temperature du compartiment de congelation.

• Attendre 24 heures avant d'ajouter des aliments dans le

refrig6rateur. Si on ajoute des aliments alors que le

refrig6rateur n'a pas completement refroidi, les aliments

risquent de s'abimer.

REMARQUE : Ajuster les commandes du refrig6rateur et du

congelateur & un reglage plus eleve (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus

rapidement.

• Si la temperature est trop tiede ou trop froide dans le

refrigerateur ou le congelateur, verifier d'abord les events

pour s'assurer qu'ils ne sont pas bloqu_s, avant de regler les

commandes.

• Les reglages preregles devraient _tre corrects pour

I'utilisation domestique normale. Les reglages sont faits

correctement Iorsque le lait ou le jus sont aussi froids que

vous I'aimez et Iorsque la creme glacee est ferme.

• Attendre au moins 24 heures entre les ajustements. Verifier

de nouveau les temperatures avant de proceder & d'autres

ajustements.

Commandes & glissi_re (sur certains modules)

Style 1

Freezer Refrigerator

cold 1 2 ,= 3 4 colder off 1 2 _ 3 4 colder

Style 2

Freezer Refrigerator

Off 1 2 • 3 4 Colder Cold 1 2 • 3 4 Colder

IMPORTANT :

• Avec le style 1, le produit ne se refroidit pas si la commande

du refrigerateur est sur OFF (arr_t). Avec le style 2, le produit

ne se refroidit pas si la commande du congelateur est sur

OFF (arr_t).

• La commande automatique de I'humidite de I'exterieur

fonctionne en permanence pour emp_cher I'accumulation

d'humidite & I'exterieur de la caisse du refrigerateur. II n'est

pas necessaire de regler ou d'ajuster la commande.

Ajustement des commandes _ glissi_re

Les reglages & la gauche du reglage moyen augmentent la

temperature. Ceux qui se trouvent & droite reduisent la

temperature.

• Faire glisser la commande du CONGIeLATEUR ou du

R#FRIG#RATEUR d'un cran vers la droite ou vers la gauche

en fonction du changement de temperature necessaire.

REMARQUE • Avec le style 1, apres un reglage de la

temperature du refrigerateur, attendre 24 heures puis verifier

& nouveau la temperature du CONGIeLATEUR avant

d'effectuer d'autres reglages.

CONDITION : AJUSTEMENT DU

RI_GLAGE :

RIeFRIGIeRATEUR trop froid Commande du

RIeFRIGIeRATEUR

un cran plus bas

RIeFRIGIeRATEUR trop tiede Commande du

RIeFRIGIeRATEUR

un cran plus haut

CONGIeLATEUR trop froid Commande du

CONGIeLATEUR

un cran plus bas

CONGIeLATEUR trop tiede/ Commande du

trop peu de glagons CONGIeLATEUR

un cran plus haut

Commandes _lectroniques (sur certains modules)

FREEZER REFRIGERATOR

_ COLD COLDER _ COLD COLDER

e, _IP e, 91D 9D 911_91D 9P 91, 9D 0 QP 9D 0

I 2 3@5 6 7 i 2 3®s o 7

Pour mettre le refrigerateur en marche, appuyer sur ON/OFF

(marche/arret) pendant 2 secondes. Les temoins lumineux

indiquent les reglages actuels de la temperature.

Ajustement des commandes _lectroniques

Les reglages & la gauche du reglage moyen augmentent la

temperature. Ceux qui se trouvent & droite reduisent la

temperature.

• Ap.puyer.sur la fleche du CONGIeLATEUR ou du

REFRIGERATEUR pour deplacer le temoin lumineux vers la

droite, un cran & la fois. Continuer de deplacer le temoin

lumineux jusqu'& ce qu'il atteigne le reglage desire.

1 2 3 (_) 5 6 7

REMARQUE : A chaque pression de la fleche, un bip se fait

entendre alors que le temoin lumineux se deplace au reglage

suivant. Le temoin lumineux se deplace jusqu'au reglage "7",

puis retourne au reglage "1 ".

CONDITION : AJUSTEMENT DU

RI_GLAGE :

RIeFRIGIeRATEUR trop froid Commande du

RIeFRIGIeRATEUR

un cran plus bas

RIeFRIGIeRATEUR trop tiede Commande du

RIeFRIGIeRATEUR

un cran plus haut

CONGIeLATEUR trop froid Commande du

CONGIeLATEU R

un cran plus bas

CONGIeLATEUR trop tiede/ Commande du

trop peu de glagons CONGIeLATEUR

un cran plus haut

Production acc_l_r_e de gla£ons

Cette caracteristique est utile Iors de periodes temporaires

d'utilisation intense de glagons en augmentant la production de

glagons sur une periode de 24 heures.

• Appuyer sur la touche ICE pour regler la temperature du

congelateur & -10°F (-23°C). Le reglage de production

acceleree de glagons demeure active pendant 24 heures &

moins d'etre annule manuellement. L'afficheur continuera

d'afficher le point de reglage normal de temperature.

REMARQUE : Si on desire une production accrue de glagons

en permanence, regler la commande du congelateur & une

temperature inferieure. L'ajustement du congelateur a une

temperature plus froide peut rendre certains aliments, tels

que la creme glacee, plus durs.

Commandes num_riques (sur certains modules)

Warmer FREEZER REFRIGERATORWarmer

Colder Colder

Pour mettre le refrigerateur en marche, appuyer sur POWER (ON/

OFF) (alimentation-marche/arret) pendant 2 secondes. Les points

de reglage recommandes par I'usine sont 0°F (-18°C) pour le

congelateur et 37°F (3°C) pour le refrigerateur.

REMARQUES :

• Pour visualiser les temperatures en Celsius, appuyer sur la

touche °C SELECT. Le temoin lumineux s'allume. Pour

revenir & I'affichage en Fahrenheit, appuyer a nouveau sur la

touche °C SELECT.

• Si la temperature du congelateur est inferieure & zero, le signe

negatif & c6te de I'afficheur du congelateur s'allume.

Ajustement des commandes num_riques

La gamme de valeurs de reglage pour le congelateur va de -5°F &

5°F (-21°C & -15°C). La gamme de valeurs de reglage pour le

refrigerateur va de 33°F & 41 °F (1°C & 5°C).

• Pour ajuster les reglages de temperature, appuyer sur la

touche PLUS (+) ou MOINS (-) du refrigerateur ou du

congelateur jusqu'& ce que la temperature desiree soit

atteinte.

CONDITION : AJUSTEMENT DE LA

TEM PI_RATURE :

Rg:FRIGg:RATEUR trop froid Commande du

Rg:FRIGg:RATEUR

1° plus haut

Rg:FRIGg:RATEUR trop tiede Commande du

Rg:FRIGg:RATEUR

1° plus bas

CONGg:LATEUR trop froid Commande du

CONGg:LATEUR

1° plus haut

CONGg:LATEUR trop tiede/ Commande du

trop peu de glagons CONGg:LATEUR

1° plus bas

Max Cool (refroidissement maximum)

La caracteristique Max Cool est utile Iors de periodes d'utilisation

intensive de glagons, d'ajout d'un grand nombre d'aliments ou

de I'elevation temporaire de la temperature de la piece.

• Appuyer sur la touche MAX COOL pour activer la

caracteristique de refroidissement maximum. Le temoin

lumineux Max Cool demeure allume pendant 24 heures

moins d'etre eteint manuellement.

REMARQUE : L'affichage de la temperature ne change pas.

Au bout de 24 heures, le refrigerateur revient aux points de

reglage de la temperature precedents.

Production acc_l_r_e de gla£ons (sur certains modules)

Cette caracteristique est utile Iors de periodes temporaires

d'utilisation intense de gla£;ons en augmentant la production de

glagons sur une periode de 24 heures.

• Appuyer sur la touche OPTIMICE ®pour activer la

caracteristique Optimlce ®. Le reglage Optimlce ® demeure

active pendant 24 heures a moins d'etre eteint manuellement.

• Si on desire une production accrue de gla£;ons en

permanence, regler la commande du congelateur & une

valeur plus froide. Le reglage du congelateur & une

temperature plus froide peut rendre certains aliments, comme

la creme glacee, plus durs.

Temperature System (syst_me de temp6rature)

La caracteristique Temperature System vous indique si le

compresseur ou le ventilateur d'evaporation fonctionne. II est

normal que le temoin lumineux soit allum&

Temperature

System

La commande peut etre ajustee pour un refroidissement

approprie des viandes ou des legumes. L'air & I'interieur du

contenant est refroidi pour eviter les "petits espaces" de

congelation et peut etre regle pour garder les viandes aux

temperatures de conservation de 28 ° & 32°F (de -2 ° a 0°C)

recommandees par I'Office national du betail et des viandes. Le

tiroir convertible pour legumes/viande est preregle au reglage

pour viande le plus bas.

Conservation de la viande •

Regler la commande sur I'un des trois reglages MEAT (viande)

pour conserver la viande a sa temperature de conservation

optimale.

Conservation des I_gumes :

Regler la commande &VEG (legumes) pour conserver les

legumes & leurs temperatures de conservation optimales.

REMARQUE • Si les aliments commencent & geler, deplacer la

commande vers la gauche (moins froid). Ne pas oublier

d'attendre 24 heures entre les ajustements.

" 4 . ........... °'.S, J .'_ ....

On peut contr61er le degre d'humidite dans le bac a legumes

etanche. La commande peut etre ajustee & n'importe quel

reglage entre LOW et HIGH.

LOW/bas (ouvert) pour une meilleure conservation des fruits et

legumes & pelures.

I-IIGl-I/haut (ferme) pour une meilleure conservation des legumes

& feuilles frais.

(ssi_ ce_.a!i_ss_t o81_'e5)

De I'air froid du congelateur passe directement dans le

compartiment de la porte du refrigerateur situe sous les events.

IEMAIQIE : Le compartiment & produits laitiers et le porte-

canettes ne sont pas associes a la caracteristique Compartiment

fraicheur dans la porte.

Commande du compartiment fraicheur dans la porte

La commande du compartiment fraicheur se trouve sur le c6te

gauche du compartiment de refrigeration.

A ..........

A. Commande du compartiment fra_cheurdans la porte

• Deplacer le bouton de commande du compartiment fraicheur

vers la gauche pour reduire la circulation d'air froid dans le

compartiment et le rendre ainsi moins froid.

• Deplacer le bouton de commande du compartiment fraicheur

vers la droite pour augmenter la circulation d'air froid dans le

compartiment et le rendre ainsi plus froid.

-1"__ q_:-l_ i_- __ _, _:, p _

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la possibilite de choisir de la

glace concassee ou des gla(;ons, une lumiere speciale qui

s'allume Iorsque vous utilisez le distributeur, un mode AUTO

(automatique) ainsi qu'une option de verrouillage pour eviter la

distribution involontaire.

REMARQUES :

• Le systeme de distribution ne fonctionne pas Iorsque la porte

du congelateur est ouverte.

• Apres avoir connecte le refrig6rateur & une source

d'alimentation en eau, vidanger le systeme d'eau. Utiliser un

recipient robuste pour appuyer sur le levier du distributeur

d'eau pendant 5 secondes, puis rel&cher pendant

5 secondes. Rep6ter I'operation jusqu'& ce que I'eau

commence & couler. Une fois que I'eau commence & couler,

rep6ter I'operation (appui sur le levier du distributeur pendant

5 secondes puis rel&chement pendant 5 secondes) pendant

2 minutes supplementaires. Ceci permettra d'evacuer I'air du

filtre et du systeme de distribution d'eau. Une vidange

supplementaire peut _tre necessaire dans certains domiciles.

Pendant I'evacuation de I'air du systeme, de I'eau peut gicler

du distributeur.

• Accorder 24 heures pour que le refrig6rateur se refroidisse et

refroidisse I'eau.

• Accorder 24 heures pour produire la premiere quantite de

gla£;ons. Jeter les trois premieres quantites de gla£;ons

produites.

Le distributeur d'eau

IMPORTANT : Puiser une quantite suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

Distribution d'eau :

1. Appuyer un verre contre le levier du distributeur d'eau.

2. Retirer le verre robuste pour arr_ter la distribution.

Le distributeur de gla£ons

2. Appuyer sur le bouton pour le type de glace desir&

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.

Le non=respect de cette instruction peut causer

des coupures.

3. Appuyer un verre robuste contre le levier de distribution de

gla£;ons. Tenir le verre pros de I'ouverture du distributeur pour

que les gla£;ons ne tombent pas & c6te du verre.

IMPORTANT : II n'est pas necessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de gla£;ons.

Une pression forte ne donne pas une distribution plus rapide

de gla£;ons ou des quantites plus grandes.

4. Retirer le verre pour arr_ter la distribution.

La lumi_re du distributeur

Style 1

L'espace de distribution comporte une lumiere. Elle peut _tre

allumee manuellement en appuyant sur le bouton ON (touche

effleurement ou commutateur a bascule).

Sur certains modeles : Lorsqu'on utilise le distributeur, le levier

allume automatiquement la lumiere.

LIGHT

OFF ON

Les gla£;ons sont distribues du bac d'entreposage de gla(;ons du

congelateur. Le systeme de distribution ne fonctionne pas Iorsque

la porte du congelateur est ouverte. Pour eteindre la machine

gla£;ons, voir "Machine a gla£;ons et bac d'entreposage".

Certains modeles distribuent des gla£;ons en cubes et de la glace

concassee. Avant la distribution de glace, choisir quelle sorte

vous preferez.

Pour de la glace concassee, les gla£;ons sont concasses avant

d'etre distribu_s. Cette action peut causer un court delai Iors de

la distribution de glace concassee. Le bruit du broyeur de

gla£;ons est normal et la dimension des morceaux de glace peut

varier. Lorsqu'on change de concassee & cube, quelques onces

de glace concassee seront distributes avec les premiers

gla£;ons.

Distribution de glace :

1. Si le bac d'entreposage de gla£;ons est situe dans la porte,

retirer I'ecran protecteur temporaire situe sous le bac. Voir

"Machine a gla£;ons et bac d'entreposage".

Style 2

Lorsqu'on utilise le distributeur, le levier allume automatiquement

la lumiere. Pour avoir la lumiere allumee en permanence,

selectionner ON ou AUTO.

On Auto

LIGHT

ON : Appuyer sur le bouton de la lumiere (LIGHT) pour eclairer le

distributeur.

AUTO : Appuyer sur le bouton de la lumiere une deuxieme fois

pour selectionner le mode AUTO. La lumiere du distributeur

s'ajustera automatiquement pour eclairer plus ou moins en

fonction de la clarte de la piece.

OFF : Appuyer sur le bouton de la lumiere une troisieme fois pour

eteindre la lumiere du distributeur.

Les lumieres du distributeur sont des DEL et ne devraient pas

avoir besoin d'etre changees. Si les lumieres du distributeur ne

fonctionnent pas, verifier que le detecteur de lumiere n'est pas

bloqu_ (en mode AUTO). Voir "Depannage" pour de plus amples

informations.

Le verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre verrouille pour un nettoyage facile ou

pour eviter la distribution involontaire par de jeunes enfants ou

des animaux de compagnie.

REMARQUE • La caracteristique de verrouillage ne coupe pas le

courant electrique au refrig6rateur, & la machine a gla£;ons ou & la

lumiere du distributeur. Elle sert simplement & desactiver les

leviers du distributeur.

Style 1

Pour arr_ter le distributeur, appuyer sur le bouton LOCK

(verrouillage) jusqu'a ce que I'indicateur apparaisse. Les

distributeurs de gla(_ons et d'eau ne fonctionneront pas. Pour

deverrouiller le distributeur, appuyer sur le bouton UNLOCK

(deverrouillage) jusqu'a ce que I'indicateur apparaisse. Ensuite,

continuer a distribuer des gla£;ons ou de I'eau comme

d'habitude.

Style 2

Pour arr_ter le distributeur, appuyer sur le bouton de verrouillage

jusqu'a ce que I'indicateur apparaisse sous LOCK OUT

(verrouille). Les distributeurs de gla£;ons et d'eau ne

fonctionneront pas. Pour deverrouiller le distributeur, appuyer sur

le bouton LOCK OUT jusqu'& ce que I'indicateur disparaisse.

Puis, poursuivre la distribution d'eau ou de gla£;ons comme

d'habitude.

I ..... "+== ........ I" "+-" >+i_::(Y"

Mise en marchelarrit de la machine i glagons

Style 1

Pour mettre la machine a gla(;ons en marche, ilsuffit d'abaisser le

bras de commande en broche.

Pour arr_ter manuellement la machine a gla£;ons, soulever le bras

de commande en broche a la position OFF (elevee) et attendre le

clic.

REMARQUE : Votre machine a gla£;ons a un arr_t automatique.

Au fur et & mesure de la fabrication de la glace, les gla(;ons

remplissent le bac d'entreposage de gla£;ons. Les gla£;ons

soulevent le bras de commande en broche & la position OFF

(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

Style 2

Le commutateur On/Off se trouve en haut, & droite du

compartiment de congelation.

Pour mettre en marche la machine & gla£;ons, glisser le

commutateur vers la position ON (vers la gauche).

Pour arr_ter manuellement la machine & gla£;ons, glisser le

commutateur vers la position OFF (vers la droite).

REMARQUE : La machine & gla(;ons s'arr_te automatiquement.

Le detecteur de la machine & gla£;ons arr_tera automatiquement

la production de gla(;ons mais le commutateur restera en position

ON (vers la gauche).

._, NOTER :

• Accorder 24 heures pour produire la premiere quantite de

gla£;ons. Jeter les trois premieres quantites de gla£;ons

produites.

• La qualite de vos gla(;ons sera seulement aussi bonne que la

qualite de I'eau fournie & votre machine & gla£;ons. #viter de

brancher la machine & gla£;ons &un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine &

gla£;ons et causer une pietre qualite des gla(;ons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne jamais utiliser un objet pointu pour briser les gla£;ons dans

le bac. Cette action peut endommager le bac et le

mecanisme du distributeur.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a gla£;ons ou dans le bac a gla£;ons.

Pour retirer et r_installer le bac & glagons

Style 1

1. Tirer le panneau qui recouvre le bac a gla£;ons en le retirant

hors de la base et ensuite en le glissant vers I'arriere.

2. Soulever le bras en broche jusqu'& ce qu'il s'enclenche & la

position OFF (elevee). Les gla£:ons peuvent encore _tre

distribues, mais aucun autre gla(;on ne peut _tre fait.

3. Soulever le devant du bac a gla£;ons et le retirer.

4. Replacer le bac & gla£;ons en le poussant completement

sinon le distributeur ne fonctionnera pas. Appuyer sur le bras

en broche pour I'abaisser & la position ON pour remettre la

production de gla£;ons en marche. S'assurer que la porte est

bien fermee.

Style 2

1. Tenir la base du bac & gla£;ons & deux mains et appuyer sur le

bouton de degagement pour pouvoir soulever et retirer le

bac.

REMARQUE : II n'est pas necessaire de pousser le

commutateur de la machine & gla(;ons vers la position OFF

(vers la droite) Iorsqu'on enleve le bac. Le couvercle du

detecteur ("porte & clapet"), sur la paroi gauche du

congelateur, interrompt la production de gla£;ons Iorsque la

porte est ouverte ou que le bac n'est pas en place.

2. Remettre le bac en place sur la porte et appuyer vers le bas

pour le replacer correctement.

i I

SVs_eme_ _e f_ l _:_f:::_o_ _e t__e_ _:_

Style 2

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualit6 inconnue en

I'absence d'un dispositif de d6sinfection ad6quat avant

ou apr_s le syst_me.

T_moin lumineux de I'_tat du filtre _ eau

(sur certains modules)

Le temoin lumineux de I'etat du filtre & eau vous aidera a savoir

quand changer le filtre a eau. Le temoin lumineux passera du vert

au jaune. Ceci indique qu'il est presque temps de changer le

filtre. II est recommande de remplacer le filtre a eau Iorsque le

temoin lumineux de I'etat du filtre a eau passe au rouge OU

Iorsque le debit d'eau a votre distributeur ou & la machine

gla£;ons diminue de fagon marqu6e. Le filtre dolt _tre remplace au

moins tousles 6 mois selon la qualite de I'eau et I'utilisation.

Apr_s avoir change le filtre a eau, regler de nouveau le temoin

lumineux de I'etat du filtre a eau.

Style 1

Appuyer sur le commutateur de lumiere 5 fois en dega de

10 secondes. Le temoin lumineux de I'etat du filtre passera du

rouge au vert.

Appuyer sur le bouton de reinitialisation jusqu'a ce que le voyant

de fonctionnement passe au vert. Ce bouton se trouve sur le

distributeur d'eau ou sur le tableau de commande dans le

compartiment de refrig6ration.

Filtre _ eau sans indicateur lumineux

(sur certains modules)

Si votre refrig6rateur n'est pas muni du temoin lumineux de filtre

eau, vous devez changer la cartouche du filtre a eau tous les

6 mois selon la qualite de I'eau et I'utilisation. Si le debit d'eau au

distributeur ou & la machine a gla£;ons diminue de fagon marquee

avant que 6 mois ne se soient ecoules, remplacer le filtre a eau

plus souvent.

Utilisation du distributeur sans filtre _ eau

II est possible de faire fonctionner le distributeur sans utiliser de

filtre & eau. L'eau ne sera pas filtree.

1. Enlever le filtre & eau.

2. Faire glisser le couvercle de I'extremite du filtre et le replacer

dans la grille de la base.

IMPORTANT : Ne pas jeter le couvercle. II fait partie de votre

refrigerateur. Conserver le couvercle pour I'utiliser avec le

filtre de rechange.

p p

ENTRETIEN DU REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non=respect de cette instruction peut causer un d4c_s,

une explosion ou un incendie.

Les sections de refrig4ration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour eviter une accumulation d'odeurs. Essuyer

les renversements immediatement.

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees &

I'autre. Vous devez nettoyer & fond les deux sections pour

eliminer les odeurs. Pour eviter le transfert d'odeurs et

I'ass_chement des aliments, envelopper ou recouvrir

hermetiquement les aliments.

Nettoyage de votre r_frig4rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants & vitre en atomiseurs, nettoyants & recurer, liquides

inflammables, cires nettoyantes, detergents concentres, eau de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons & recurer ou autres

outils de nettoyage abrasifs.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Laver & la main, rincer et secher les pieces amovibles et les

surfaces internes &fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en

metal peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tous les deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur & brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface &

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termin&

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

.... _,............................_<,_......

REMARQUE : Toutes les ampoules ne conviendront pas & votre

refrig6rateur. S'assurer de faire le remplacement par une ampoule

de grosseur, de forme et de puissance semblables. Sur certains

modeles, la lampe du distributeur demande une ampoule pour

service intense de 10 watts. Toutes les autres lampes demandent

une ampoule de 40 watts. Les ampoules de remplacement sont

disponibles chez votre marchand.

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

& I'eau tiede et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu.

5. Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici ou visiter notre site Internet et la FAQ (foire aux questions)

pour _viter le co_t d'un appel de service.

Aux I[-U., www.kitchenaid.com Au Canada, www.kitchenaid.ca

Le r_frig_rateur ne fonctionne pas

Risque de choc 61ectrique

Brancher sur une prise/_ 3 alv_oles reli6e a la terre.

Ne pas enlever la broche de liaison/_ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cglble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc 61ectrique.

• Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise & 3 alveoles reliee & la terre.

• La prise 61ectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

• Un fusible est-il grill_ ou un disjoncteur s'est-il

d_clench_? Remplacer le fusible ou reenclencher le

disjoncteur. Si le probleme persiste, appeler un electricien.

• Les r6glages sont-ils sur ON (marche)? S'assurer que les

commandes du refrig6rateur sont sur ON (marche). Voir

"Utilisation des commandes".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apr_s I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Le fait d'ajuster les commandes de

temperature sur le reglage le plus froid ne refroidira pas le

compartiment plus rapidement.

Le moteur semble fonctionner excessivement

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien grfice & son compresseur a haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si

une importante quantite de nourriture y est ajoutee, si les portes

sont frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frig_rateur est bruyant

Le bruit des refrig6rateurs a et6 reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrig6rateur qui n'avaient

pas et6 decel6s avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'une explication.

• Bourdonnement- entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a gla£;ons

• Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

• Sifflement/cliquetis - ecoulement de liquide refrigerant,

mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur

• Gr_sillement/gargouillement- de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

• Bruit d'_clatement- contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

• Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

• GrincementJcraquement - se produit Iorsque la glace est

ejectee du moule & gla£;ons

Les portes ne ferment pas compl_tement

• La porte est-elle bloqu_e en position ouverte? Deplacer

les emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le

passage? Replacer le compartiment ou la tablette en

position correcte.

Les portes sont difficiles _ ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non=respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

Les ampoules ne fonctionnent pas

• Une ampoule est-elle desserr_e dans la douille ou grill_e?

Voir "Remplacement des ampoules d'eclairage".

• La lumi_re du distributeur est-elle r_gl_e a OFF (arr_t)?

La lumiere du distributeur fonctionne seulement Iorsqu'on a

appuye sur les leviers. Si on desire que la lumiere du

distributeur reste allumee en permanence, regler la lumiere

du distributeur & ON (allumee), ou NIGHT LIGHT (veilleuse) ou

AUTO ou HALF (luminosite reduite de moitie) ou DIM (faible

luminosite). Voir "Distributeurs d'eau et de gla£;ons".

• La lumi_re du distributeur est-elle r_gl_e a NIGHT LIGHT

(veilleuse) ou AUTO? Si le distributeur est regle au mode

NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le detecteur

de la lumiere du distributeur n'est pas bloqu& Voir

"Distributeurs d'eau et de gla£;ons".

La temp6rature est trop _lev_e

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

• Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet & I'air chaud de penetrer dans le refrigerateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees.

• Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?

Accorder quelques heures pour que le refrigerateur revienne

& sa temperature normale.

• Les r_glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II existe une accumulation d'humidit_ & I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est

normale.

La piece est-elle humide? Ceci contribue & I'accumulation

de I'humidit&

Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci

permet & I'air humide de penetrer dans le refrigerateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees.

• Les joints collent-ils ou sont-ils sales? Nettoyer les joints

au savon doux et & I'eau tiede.

Lamachine_ glaqons ne produit pas ou pas

suffisamment de glaqons

• Le r_frig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrig6rateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• La machine a glagons est-elle allum_e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla£;ons. Attendre 72 heures pour la production complete

de gla£;ons.

• Une grande quantit_ de gla_ons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a glagons produise

plus de gla£;ons.

• Un gla_on est-il coinc_ dans le bras _jecteur? Enlever le

glagon du bras ejecteur avec un ustensile en plastique.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau" soit dans les instructions d'installation

soit dans le Guide d'utilisation et d'entretien.

Les glagons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

complbtement ouverte? Ouvrir la valve d'eau

completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agre6 et qualifie.

Go_t, odeur ou couleur grise des glagons

• Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une decoloration et un

mauvais goQt des gla£;ons.

• Les gla_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les

gla(;ons. Laver le compartiment _ gla£;ons. Accorder

24 heures pour la fabrication de nouveaux gla£;ons.

• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a I'air et _ I'humidite pour conserver les

aliments.

L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Y a-t-il un filtre a eau install_ sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un rin£;age

additionnel.

Le distributeur de glagons ne fonctionne pas

correctement

• Si le bac d'entreposage de gla£;ons est situe dans la porte,

retirer I'ecran protecteur temporaire situe sous le bac. Voir

"Machine a gla£;ons et bac d'entreposage".

• Porte du cong_lateur compl_tement ferm_e? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

• Le bac a gla_ons est-il bien installS? S'assurer que le bac

glagons est fermement en place.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apr_s I'installation pour le commencement de la production

de glagons. Attendre 72 heures pour une production

complete de glagons.

• Glagons coinc_s dans la chute de distribution? Utiliser un

ustensile en plastique pour degager la chute.

• Les mauvais glagons ont-ils _t_ ajout_s au bac? Utiliser

seulement des glagons produits par la machine & glagons

courante.

• La glace a-t-elle fondu autour de la tige (spirale en m4tal)

dans le bac a gla_ons? Vider le bac & glagons. Utiliser de

I'eau tiede pour fondre la glace si necessaire.

Risque de coupure

Utiliser un verre robuste pour prendre des gla£ons.

Le non=respect de cette instruction peut causer

des coupures.

• Le distributeur de gla_ons se bloque-t-il Iorsqu'il

distribue de la glace "concass4e"? Changer le reglage

"crushed" (glace concassee) pour le reglage "cubed"

(glagons). Si les glagons sont correctement distribues,

abaisser le bouton "crushed" pour obtenir de la glace

concassee et reprendre la distribution.

• Le bras de distribution a-t-il 4t4 retenu trop Iongtemps?

Les glagons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre 3 minutes pour que le

moteur du distributeur soit regle de nouveau avant d'etre

utilise.

Le distributeur d'eau ne fonctionne pas correctement

• Porte du cong41ateur compl_tement ferm4e? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

• Le r4frig4rateur est-il connect4 a I'alimentation en eau et

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrigerateur & I'alimentation en eau et ouvrir le robinet d'arret

d'eau completement.

• La pression de I'eau est-elle inf4rieure a 30 Ib/po 2

(207 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

• D4formation du conduit de canalisation d'eau du

domicile? Redresser la canalisation d'eau.

• S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau.

• Un filtre a eau est-il install4 sur le r4frig4rateur? Le filtre

peut etre obstrue ou installe incorrectement.

• Un syst4me de filtration de I'eau a osmose inverse est-il

connect4 a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau" soit dans les

instructions d'installation soit dans le Guide d'utilisation et

d'entretien.

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas 4t4 maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur 2 &

3 secondes apres avoir rel&che le levier du distributeur.

• S'agit-il d'une nouvelle installation? Vidanger le systeme

de distribution d'eau. Voir "Preparation du systeme d'eau" ou

"Distributeurs d'eau et de glagons".

• Le filtre a eau a-t-il 4t4 r4cemment chang4? Vidanger le

systeme de distribution d'eau. Voir "Preparation du systeme

d'eau" ou "Distributeurs d'eau et de glagons".

L'eau du distributeur n'est pas assez froide

REMARQUE : L'eau du distributeur est refroidie a seulement

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantit4 d'eau a-t-elle r4cemment 4t4

distribu4e? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r4cemment distribu4 de I'eau? Le premier

verre d'eau peut ne pas etre froid. Jeter le premier verre

d'eau.

Le r4frig4rateur est-il branch4 a I'arriv4e d'eau froide?

S'assurer que le refrigerateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

ACCESSOIRES

Pour commander des filtres de rechange, composer le

1-800-442-9991 et demander le numero de piece indique

ci-dessous ou contacter votre marchand autorise KitchenAid.

Au Canada, composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable :

Commander la piece N ° 4396920

Cartouche du filtre de la base standard :

Commander la piece N ° 4396509 (NL240V et L400V)

FEUILLES DE DONNEES SUR LE PRODUIT

Syst me de filtration d'eau a la grille de la base

Produit teste et certifie par NSF International en vertu de la norme NSF/ANSI 42

(reduction du goQt et de I'odeur du chlore, et particules (classe I1")); et en vertu

de la norme NSF/ANSI 53 (reduction de plomb, mercure, atrazine, benzene,

toxaphene, p-dichlorobenzene, et carbofuran).

Ce produit a et6 teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enum6r6es ci-dessous. La

concentration des substances indiqu6es dans I'eau entrant dans le systeme a ete reduite & une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specific dans les normes NSF/ANSI 42 et 53.

ModUle WF-NL240WNL240V Capacite 240 gallons (908 litres}

Red. de substances Criteres de Affluent Concentration dans I'eau Effluent Effluent % de red. % de red.

Effets esthetiques reduction NFS moyen a traiter maximal moyen minimale moyenne

GoQt/odeur de chlore _>50% 1,94 mg/L 2,0 mg/L _+10 % 0,05 mg/L 0,05 mg/L 97,4 % 97,4 %

Particules (classe I1") _>85% 833 333/mL Au mo ns 10 000 particules/mL 100 000/mL** 40 667/mL 88,0 % 95,1%

Reduction de Criteres de Affluent Concentration dans I'eau a Effluent Effluent % de red. % de red.

contaminant reduction NFS moyen traiter maximal moyen minimale moyenne

Plomb : & pH 6,5 0,01 mg/L 0,15 mg/L*** 0,15 mg/L + 10 % 0,001 mg/L 0,001 mg/L 99,3 % 99,3 %

PIomb : a pH 8,5 0,01 mg/L 0,148 mg/L*** 0,15 mg/L _+ 10 % 0,003 mg/L 0,001 mg/L 97,9 % 99,0 %

Mercure : a pH 6,5 0,002 mg/L 0,006 mg/L 0,006 mg/L + 10 % 0,0002 mg/L 0,0002 mg/L 96,60 % 96,6 %

Mercure : a pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+ 10 % 0,0009 mg/L 0,00052 mg/L 85,2 % 91,8 %

Benzene 0,005 mg/L 0,014 mg/L 0,015 _+10 % 0,0005 mg/L 0,0005 mg/L 96,06 % 96,06 %

p-dichlorobenzene 0,075 mg/L 0,235 mg/L 0,225 _+10 % 0,0019 mg/L 0,0009 mg/L 99,1% 99,6 %

Toxaphene 0,003 mg/L 0,014 mg/L 0,015 _+10 % 0,0012 mg/L 0,001 mg/L 92,7 % 92,6 %

Carbofuran 0,04 mg/L 0,077 mg/L 0,080 _+10 % 0,031 mg/L 0,0064 mg/L 61,03 % 91,94 %

ModUle WF-L400V/L400V Capacite 400 gallons (1514 litres)

Red. de substances Criteres de Affluent Concentration dans I'eau Effluent Effluent % de red. % de red.

Effets esthetiques reduction NFS moyen a traiter maximal moyen minimale moyenne

GoQt/odeur de chlore _>50% 1,94 mg/L 2,0 mg/L _+10 % 0,05 mg/L 0,05 mg/L 97,4 % 97,4 %

Particules (classe I1") _>85% 833 333/mL Au mo ns 10 000 particules/mL 100 000/mL** 40 667/mL 88,0 % 95,1%

Reduction de Criteres de Affluent Concentration dans I'eau a Effluent Effluent % de red. % de red.

contaminant reduction NFS moyen traiter maximal moyen minimale moyenne

Plomb : & pH 6,5 0,01 mg/L 0,15 mg/L*** 0,15 mg/L + 10 % 0,001 mg/L 0,001 mg/L 99,3 % 99,3 %

PIomb : a pH 8,5 0,01 mg/L 0,148 mg/L*** 0,15 mg/L _+ 10 % 0,003 mg/L 0,0014 mg/L 97,9 % 99,3 %

Mercure : a pH 6,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L + 10 % 0,0002 mg/L 0,0002 mg/L 96,60 % 96,6 %

Mercure : a pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+ 10 % 0,0009 mg/L 0,00052 mg/L 85,2 % 91,8 %

Benzene 0,005 mg/L 0,014 mg/L 0,015 _+10 % 0,0005 mg/L 0,0005 mg/L 96,06 % 96,06 %

p-dichlorobenzene 0,075 mg/L 0,235 mg/L 0,225 _+10 % 0,0019 mg/L 0,0009 mg/L 99,1% 99,6 %

Toxaphene 0,003 mg/L 0,014 mg/L 0,015 _+10 % 0,0012 mg/L 0,001 mg/L 92,7 % 92,6 %

Carbofuran 0,04 mg/L 0,077 mg/L 0,080 _+10 % 0,031 mg/L 0,0064 mg/L 61,03 % 91,94 %

• II est essentiel que les exigences de fonctionnement, d'entretien • Ne pas utiliser pour le filtrage d'une eau microbiologiquement

et de remplacement de filtre soient respectees pour que ce polluee ou de qualite inconnue en I'absence d'un dispositif de

produit donne le rendement annonc& desinfection adequat avant ou apres le systeme.

ModUle WF-NL240V : Remplacer la cartouche au moins & tous • Veuillez vous ref6rer & la couverture ou & la section "Assistance

les 6 mois. Utiliser la cartouche de remplacement NL24OV, piece ou service" pour le nom, I'adresse et le numero de tel6phone du

N ° 4396509. Prix au detail sugg6re 2008 de 35,95 $US/ fabricant.

59,95 SCAN. Les prix sont sujets & des changements sans • Veuillez vous referer & la section "Garantie" pour la garantie

preavis, limitee du fabricant.

ModUle WF-L400V : Le systeme de contr61e du filtre mesure ............

la quantite d'eau qui passe par le filtre et vous signale quand Directives d'application/

remplacer le filtre. Lorsque 90 % de la vie utile du filtre est Param_tres d'approvisionnement en eau

ecoulee, le temoin lumineux du filtre passe du vert au jaune. Approvisionnement en eau Collectivite ou puits

Lorsque 100 % de la vie utile du filtre est ecoulee, le temoin Pression d'eau 36 - 126 psi (267 - 827 kPa)

lumineux du filtre passe du jaune au rouge et il est Temperature d'eau 33 ° - 166°F (6,6 ° - 37,8°C)

recommande de remplacer le filtre. Utiliser la cartouche de Debit nominal 6,5 gpm (1,9 L/min.) a 66 psi.

remplacement L400V, piece N° 4396509. Prix au detail

suggere 2008 de 35,95 $US/59,95 SCAN. Les prix sont sujets

& des changements sans preavis.

Le produit ne doit _tre utilise que pour I'eau froide seulement.

*Classe II - taille des particules : > 1 & <5 t_m

**Crit_re de test : au moins 100 000 particules/mL (poussiere de test fine AC).

***Ces contaminants ne sont pas necessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

® NSF est une marque deposee de NSF International.

p p

GARANTIE DU REFRIGERATEUR KITCHENA_ID ®

GARANTIE LIMITI_E DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions

jointes & ou fournies avec le produit, KitchenAid ou KitchenAid Canada (ci-apres d6signees "KitchenAid") paiera pour les pieces specifi6es

par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit 6tre fourni par une compagnie de

service design6e par KitchenAid.

Sur les modeles avec un filtre & eau : garantie limitee de 30 jours sur le filtre & eau. Pendant 30 jours & compter de la date d'achat, Iorsque

ce filtre est utilise et entretenu conformement aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour les pieces de

rechange pour corriger les vices de materiaux ou de fabrication.

GARANTIE LIMITI_E DE LA DEUXIEME .&,LA CINQUIEME ANNI_E INCLUSIVEMENT SUR LA DOUBLURE

DE LA CAVITE ET LES PIECES DU SYSTEME DE RI_FRIGI_RATION SCELLE

De la deuxieme & la cinquieme annee inclusivement & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu

conformement aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour le remplacement ou la reparation de la

doublure de la cavite du refrig6rateur/cong61ateur (frais de main-d'oeuvre inclus) si la piece se fissure & cause de vices de materiaux ou de

fabrication. De m6me, de la deuxieme & la cinquieme annee inclusivement & partir de la date d'achat, KitchenAid paiera pour les pieces

sp6cifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication dans le systeme de refrig6ration scelle. II

s'agit des pieces suivantes : compresseur, evaporateur, condenseur, sechoir et conduits de connexion. Le service doit 6tre fourni par une

compagnie de service design6e par KitchenAid.

GARANTIE LIMITI_E DE LA SIXIEME .& LA DIXIEME ANNI_E INCLUSIVEMENT SUR

LES PIECES DU SYSTEME DE REFRIGERATION SCELLE

De la sixieme & la dixieme annee inclusivement & compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu

conformement aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour les pieces sp6cifiees par I'usine pour corriger

les vices de materiaux ou de fabrication dans le systeme de r6frigeration scelle. II s'agit des pieces suivantes : compresseur, evaporateur,

condenseur, sechoir et conduits de connexion.

GARANTIE LIMITI_E .&,VIE SUR LES BALCONNETS DE PORTE ET LES PORTE-CANETTES

Pendant la duree de vie du produit, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions jointes & ou

fournies avec le produit, KitchenAid prendra en charge les frais de remplacement de tousles balconnets de porte SLIDE N LOCK TM et les

porte-canettes SLIDE N LOCK TM en cas de vices de materiaux ou de fabrication.

KITCHENAID NE PRENDRA PAS EN CHARGE

1, Les visites de service pour rectifier I'installation du gros appareil menager, montrer & I'utilisateur comment utiliser I'appareil, remplacer

ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2, Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres & air ou les filtres & eau.

3, Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal.

4, Les dommages imputables & : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive

ou installation non conforme aux codes d'61ectricite ou de plomberie, ou I'utilisation de produits non approuves par KitchenAid.

5. Toute perte d'aliments due & une defaillance du r6frigerateur ou du congelateur.

6, Le coQt des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des €:tats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est congu pour 6tre r6pare & domicile.

8, Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite & I'appareil.

9, Les frais de voyage ou de transport pour le service d'un produit dans les regions 61oignees.

10, La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe conformement

aux instructions d'installation fournies.

11, Le coQt des pieces de rechange et de la main-d'oeuvre Iorsque I'appareil est utilise dans un pays autre que le pays oQ il a 6te achete.

CLAUSE D'EXONI:!:RATION DE RESPONSABILITI:!: AU TITRE DES GARANTIES IMPLICITES;, LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRC:SENTE GARANTIE LIMITEE CONSISTE EN LA RC:PARATION

PRC:VUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALIT¢: MARCHANDE ET

D'APTITUDE ,ik UN USAGE PARTICULIER, SONT LIMITC:ES ,ik UN AN OU ,ik LA PLUS COURTE PC:RIODE AUTORISC:E PAR LA LOI.

KITCHENAID N'ASSUME AUCUNE RESPONSABILIT¢: POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS

NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA

DURC:E DES GARANTIES IMPLICITES DE QUALIT¢: MARCHANDE OU D'APTITUDE ,ik UN USAGE PARTICULIER, DE SORTE QUE CES

EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONF#RE DES DROITS

JURIDIQUES SPC:CIFIQUES ET VOUS POUVEZ €:GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION ,ik

UNE AUTRE.

,ik I'exterieur du Canada et des 50 #tats des €:tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand KitchenAid autorise

pour determiner si une autre garantie s'applique. 5/07

Pour des informations supplementaires sur le produit, aux #.-U., visiter www.kitchenaid.com.

Au Canada, visiter www.kitchenaid.ca.

Si vous n'avez pas acces & Internet et que vous necessitez une assistance pendant I'utilisation du produit ou que vous souhaitez prendre

un rendez-vous, vous pouvez contacter KitchenAid au num@o ci-dessous.

Ayez votre num#ro de modele a disposition. Vous pouvez trouver vos num#ros de modele et de s#rie sur la plaque situee sur la paroi interne

du compartiment de refrig@ation.

Pour assistance ou service aux #.-U., composez le 1-800-422-1230. Au Canada, composez le 1-800-807-6777.

Si vous avez besoin de plus d'assistance, vous pouvez ecrire & KitchenAid en soumettant toute question ou probleme & I'adresse suivante :

Aux #tats-Unis : Au Canada :

KitchenAid Brand Home Appliances KitchenAid Brand Home Appliances

Customer eXperience Center Centre d'interaction avec la clientele

553 Benson Road 1901 Minnesota Court

Benton Harbor, MI 49022-2692 Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un num@o de tel6phone oQ I'on peut vous joindre dans la journee.

Veuillez conserver le manuel de I'utilisateur et le num@o de modele pour ref@ence ult@ieure.

W10162454A

SP PN W10162455A 2/o8

KitchenAid KSRX25FTSS02 side-by-side refrigerator

Product's Documents

User Manual

Specifications

KitchenAid KSRX25FTSS02 Questions and Answers

Related Products

KitchenAid KBSN742SPS Side-by-Side Refrigerator

KitchenAid KSC24C8EYY01 Side by Side Refrigerator

KitchenAid KSRA25ILBT01 Side-by-side Refrigerator

KitchenAid KSRK25FVSS02 Side By Side Refrigerator

KitchenAid KSRA22FKWH01 Side-by-side Refrigerator

KitchenAid KSRU25FKBT01 Side-by-side Refrigerator
