Whirlpool WRV996FDEE00 36 Inch 4-Door French Door User Manual

THANK YOU for purchasing this high-quality product. Register your new refrigerator at www.whirlpool.com. In Canada, register your

refrigerator at www.whirlpool.ca.

For future reference, please make a note of your product model and serial numbers. These can be located on the inside wall of the

refrigerator compartment.

Model Number Serial Number

Para obtener acceso a "lnstrucciones para el usuario del refrigerador" en espafiol, o para obtener informacion adicional acerca de su

producto, visite: www.whirlpool.com.

Necesitara su nOmero de modelo y de serie, ubicado en el interior del compartimiento del refrigerador.

Table of Contents / |ndice / Table des matieres

REFRIGERATOR SAFETY .................. 2

INSTALLATION INSTRUCTIONS ...... 3

Unpack the Refrigerator ................... 3

Remove and Replace Refrigerator

Doors ................................................ 4

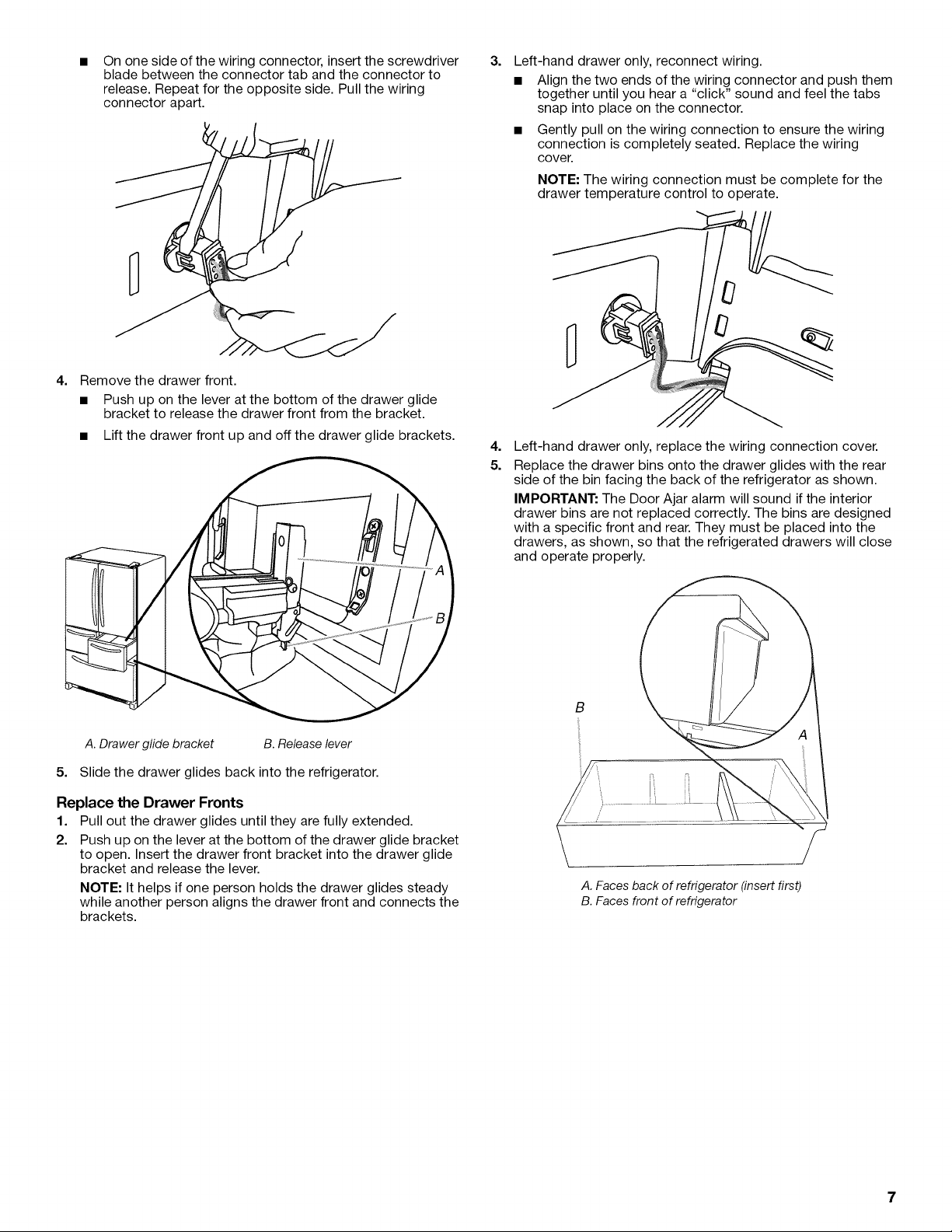

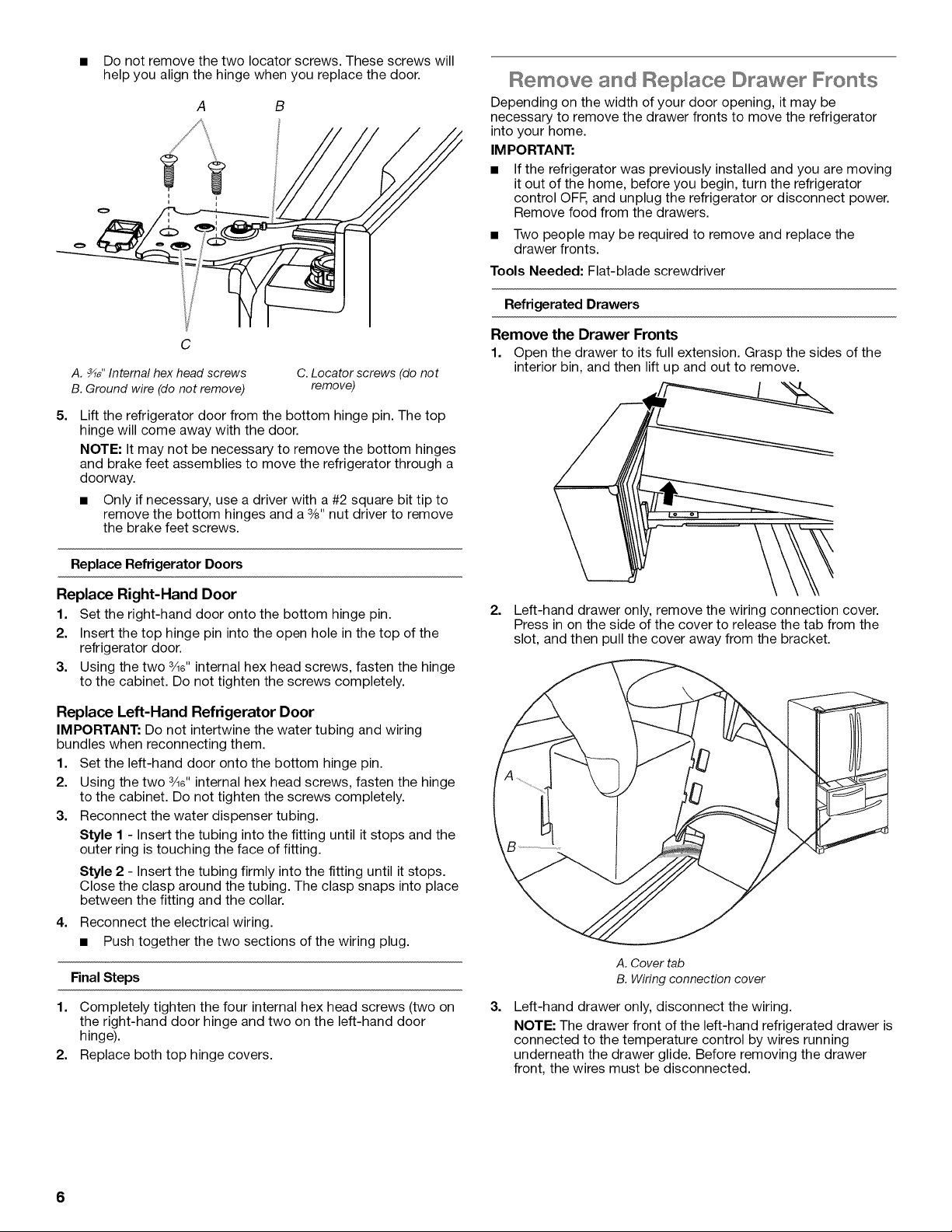

Remove and Replace

Drawer Fronts ................................... 6

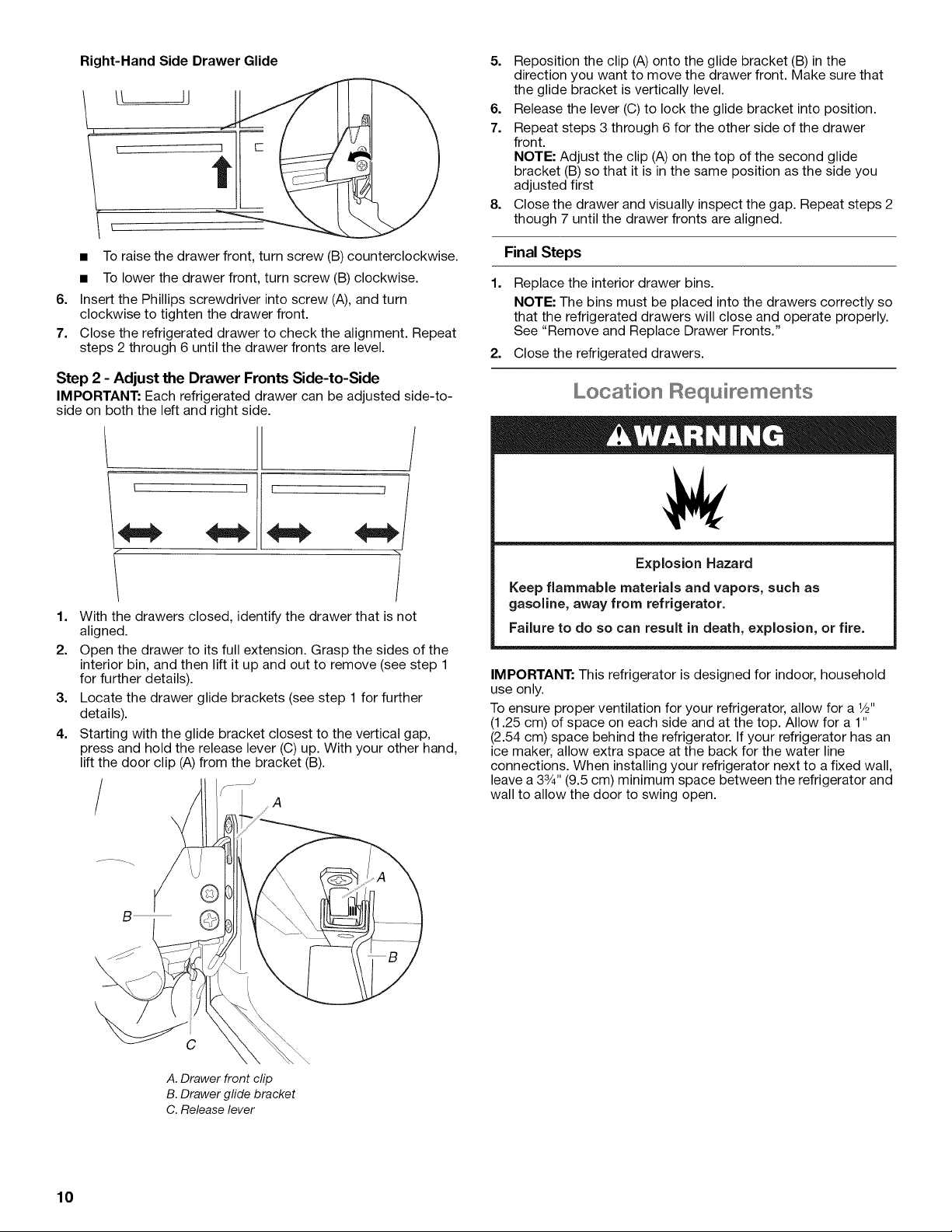

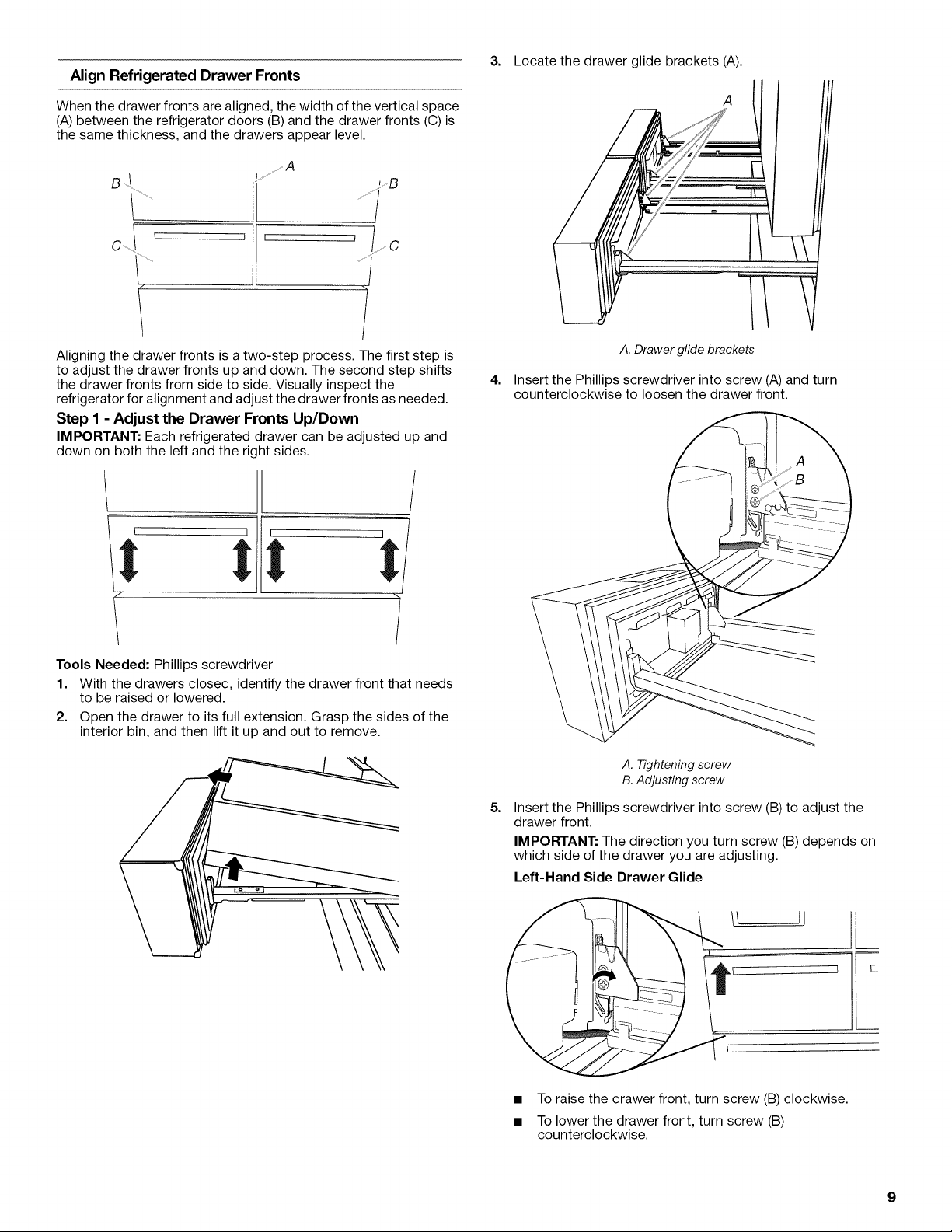

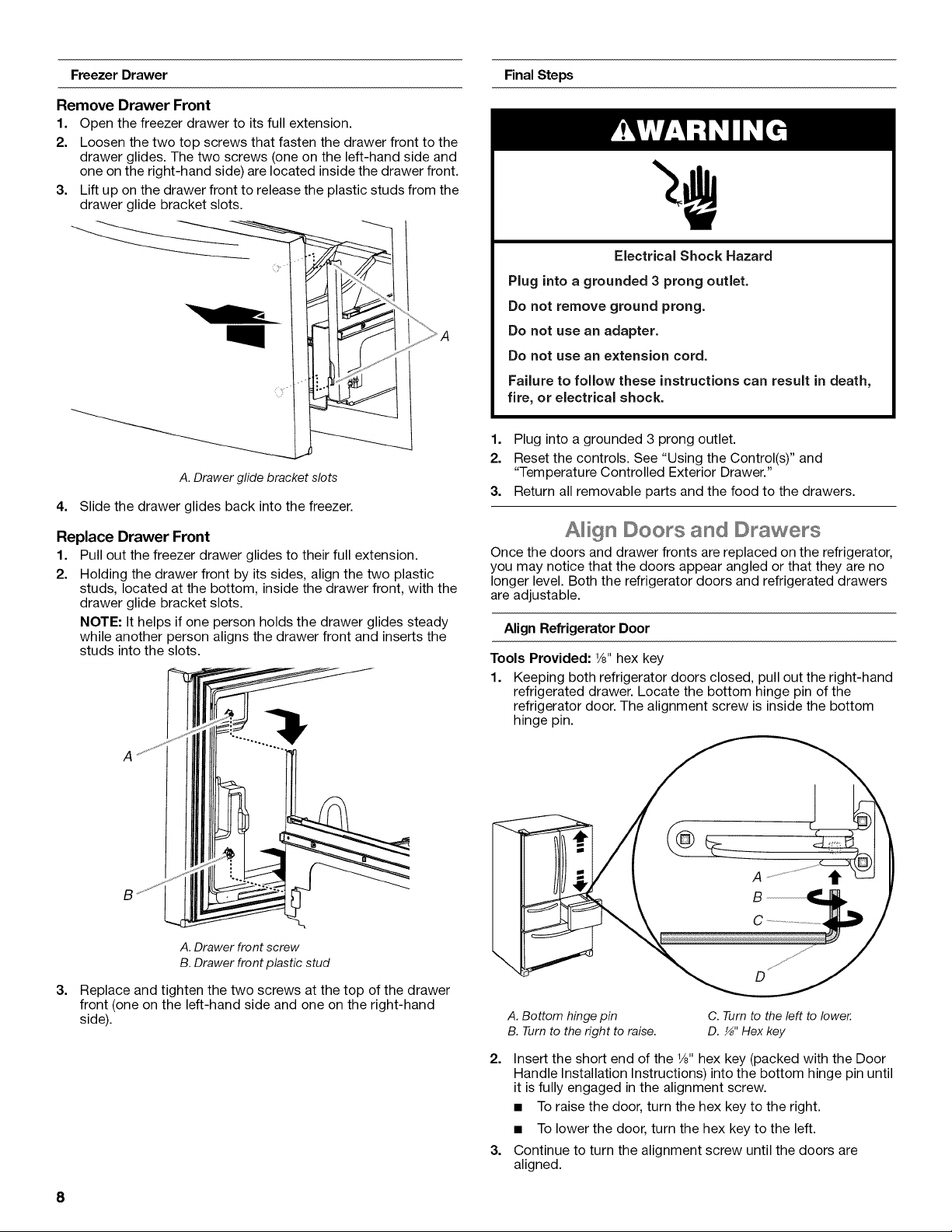

Align Doors and Drawers ................. 8

Location Requirements .................. 10

Electrical Requirements .................. 11

Water Supply Requirements .......... 11

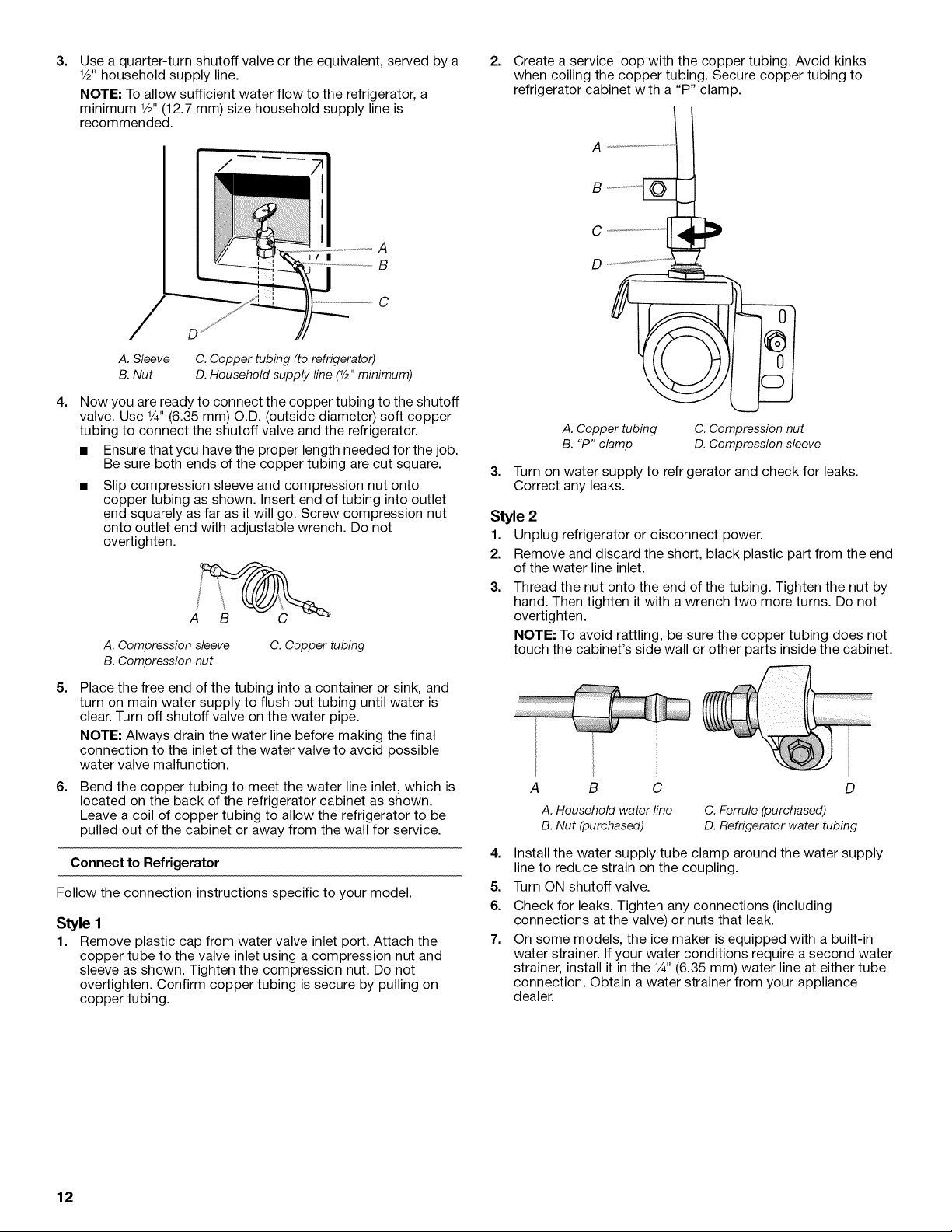

Connect the Water Supply ............. 11

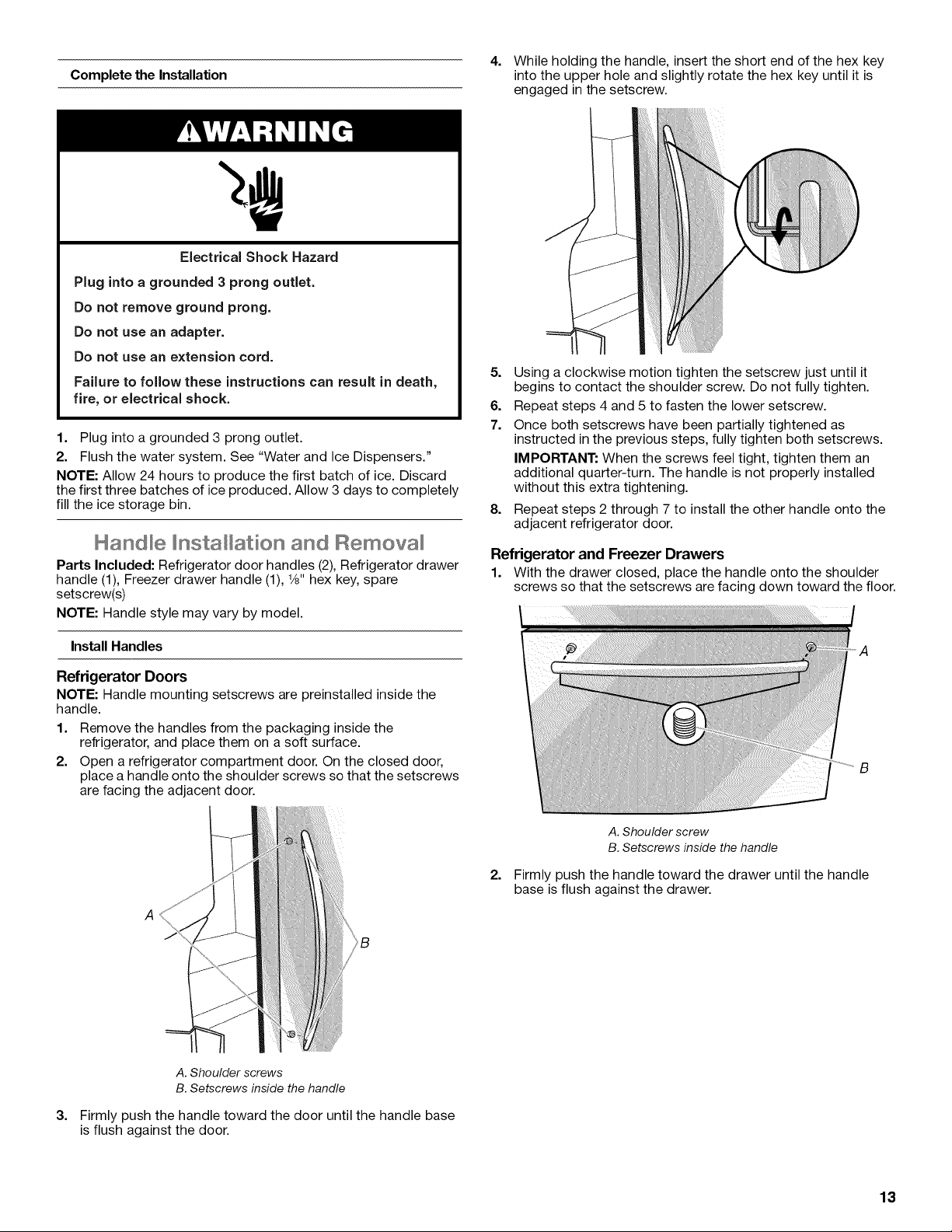

Handle Installation and Removal ...13

Refrigerator Leveling and Door

Closing ............................................ 14

FILTERS AND ACCESSORIES ........ 15

Water Filtration System .................. 15

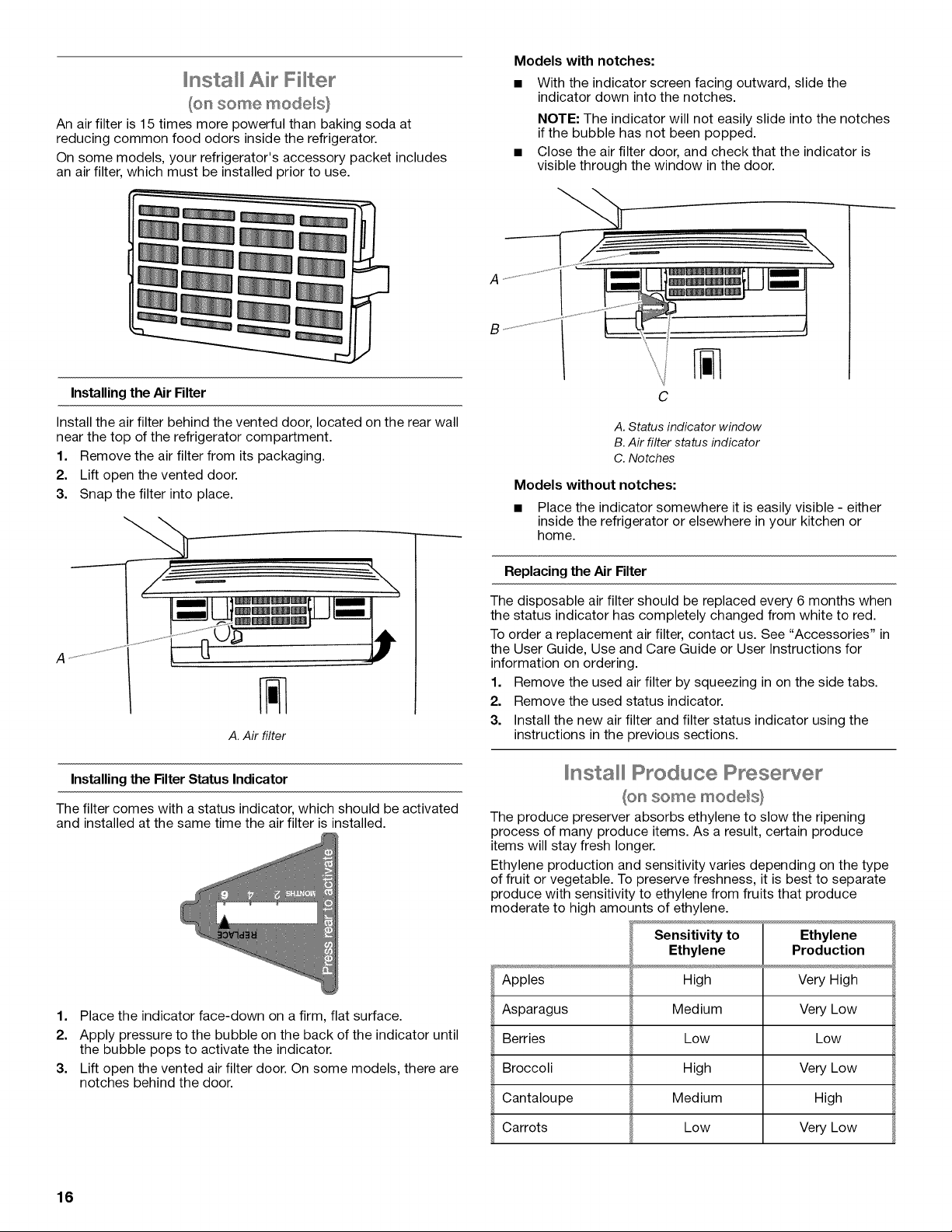

Install Air Filter ................................ 16

Install Produce Preserver ............... 16

Accessories .................................... 17

REFRIGERATOR USE ...................... 17

Opening and Closing Doors ........... 17

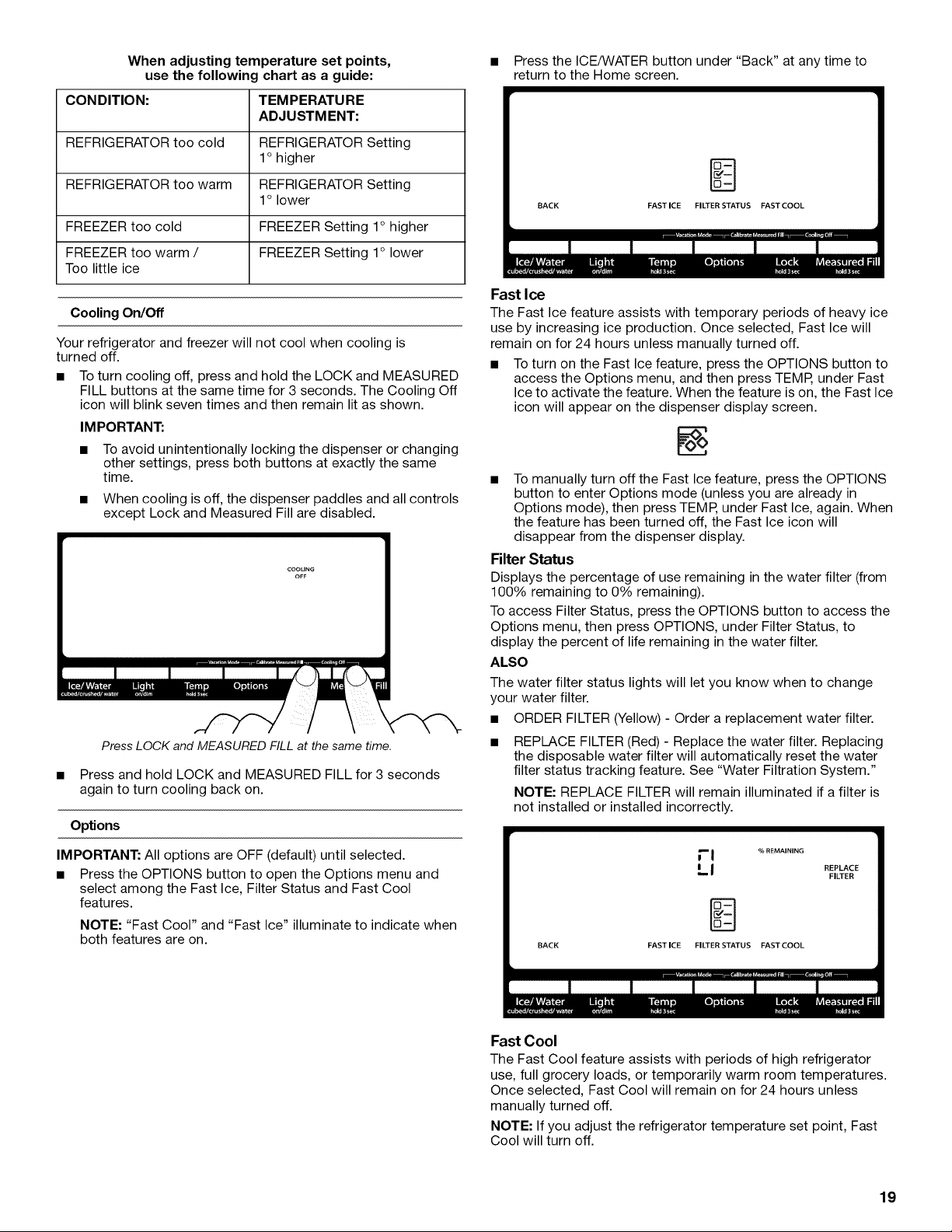

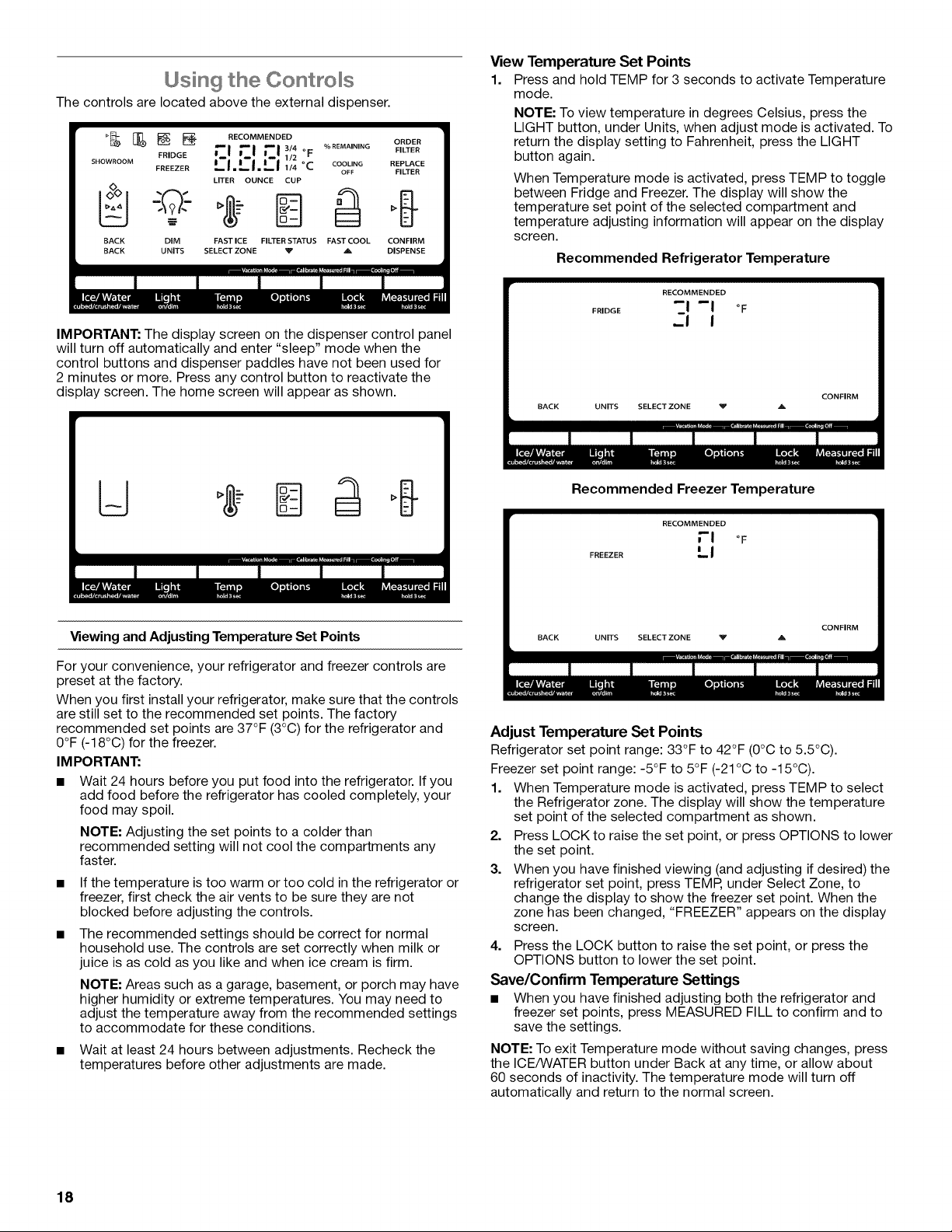

Using the Controls .......................... 18

Refrigerator Features ...................... 20

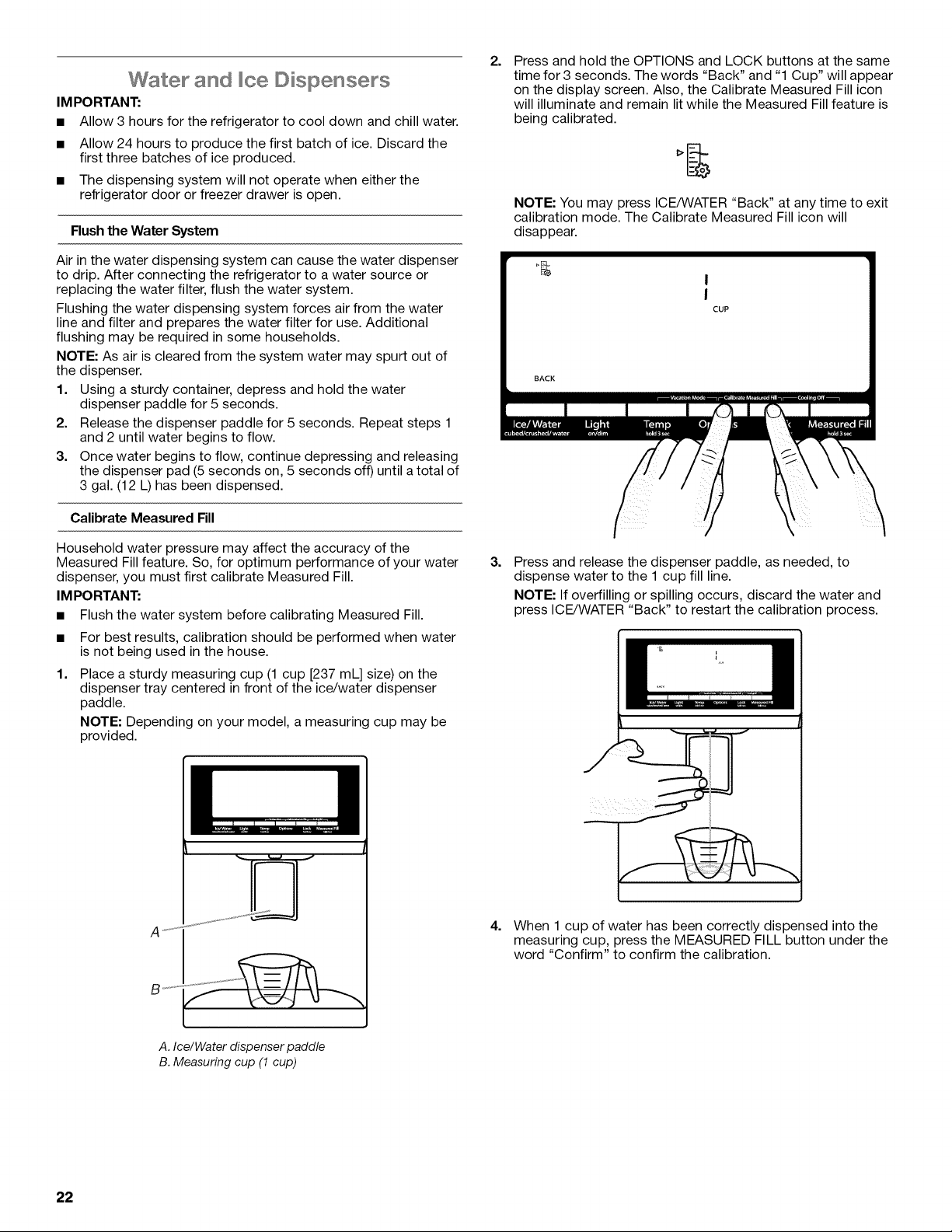

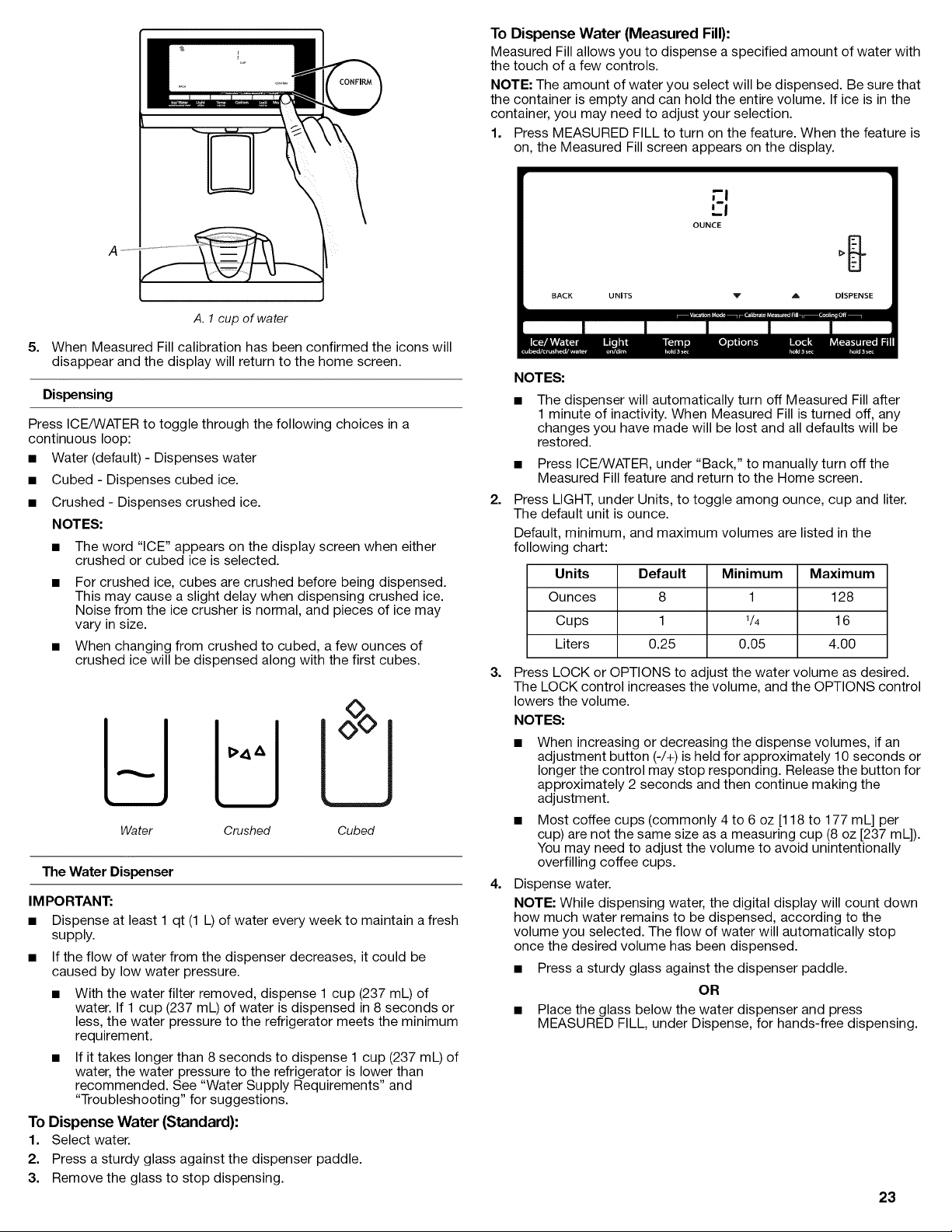

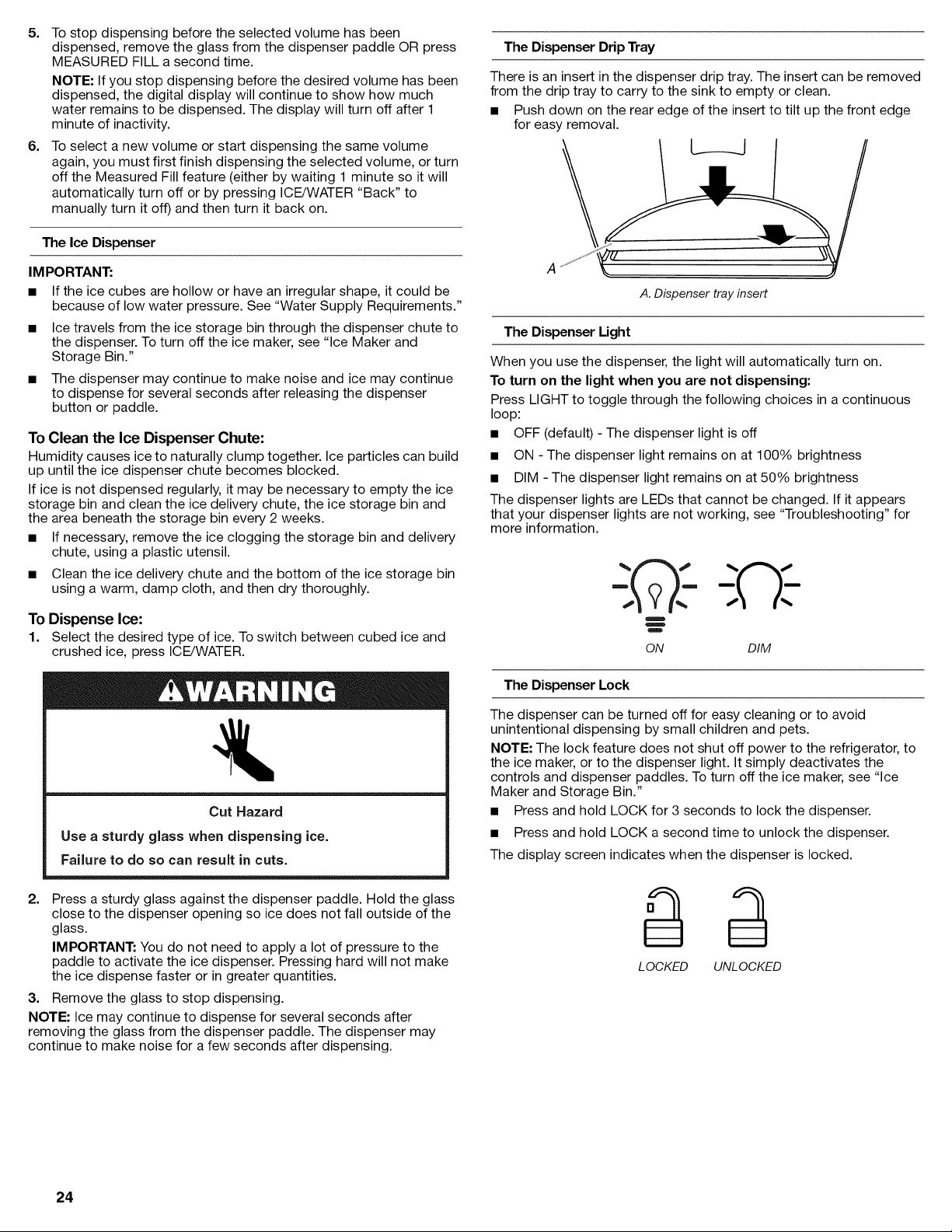

Water and Ice Dispensers .............. 22

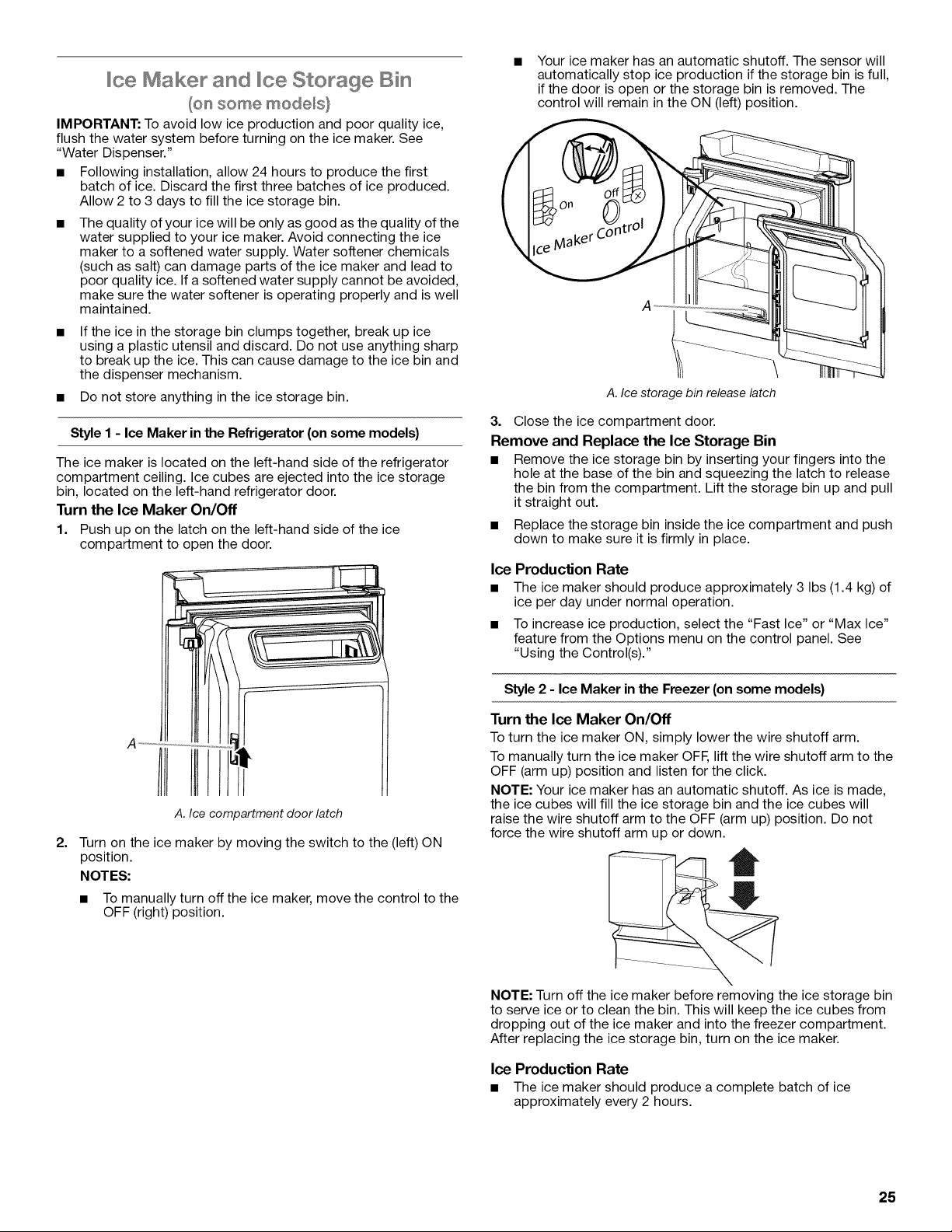

Ice Maker and Ice Storage Bin ....... 24

REFRIGERATOR CARE .................... 25

Cleaning .......................................... 25

Lights .............................................. 26

Vacation and Moving Care ............. 27

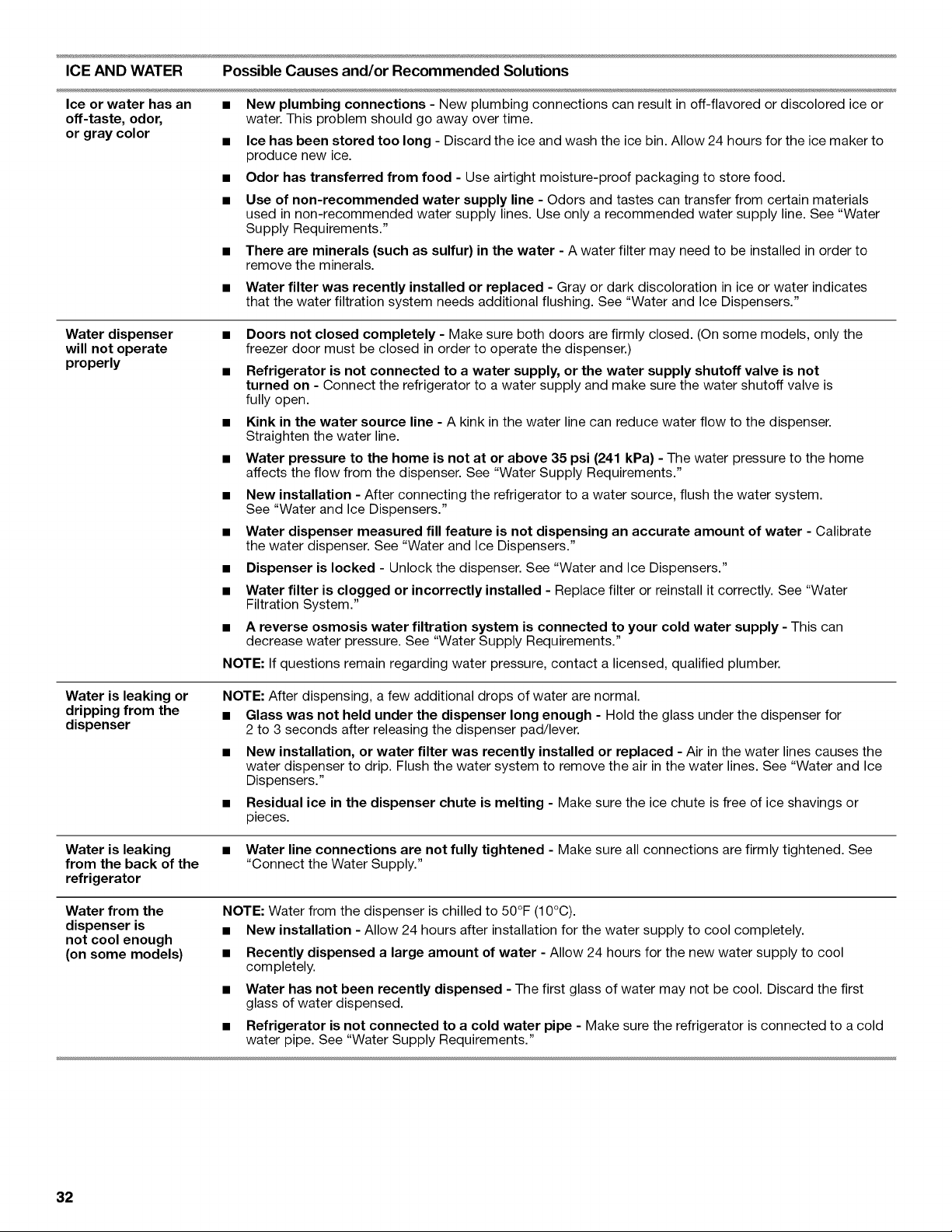

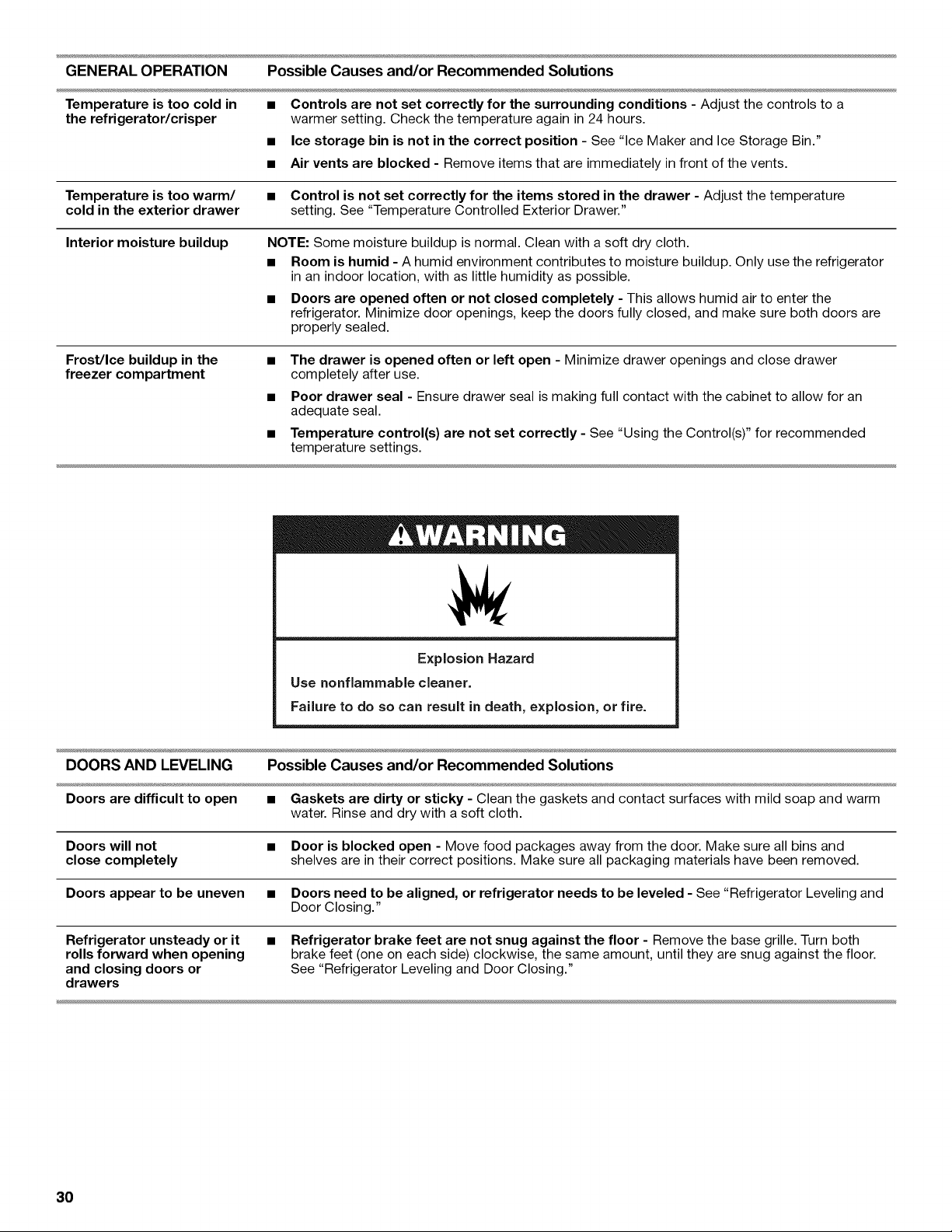

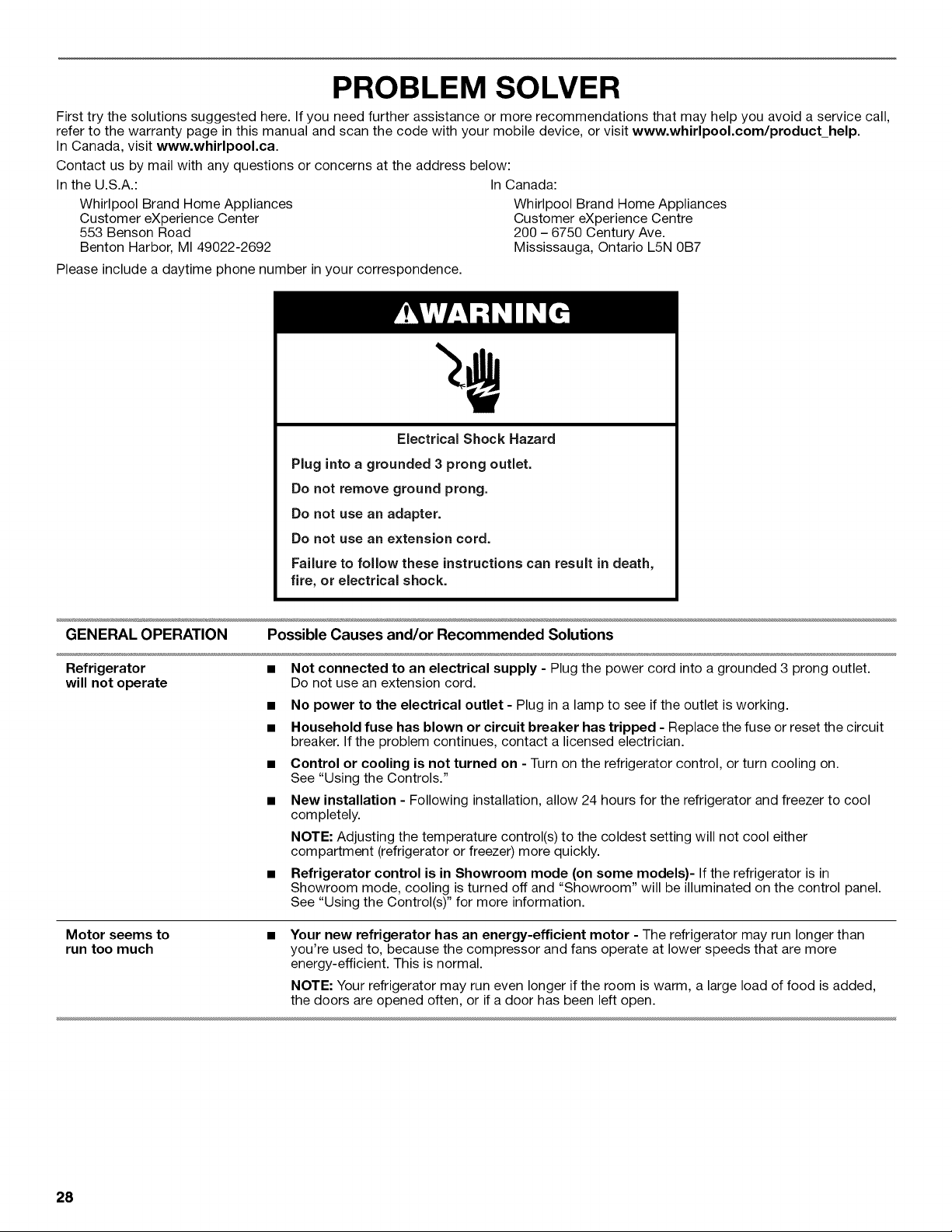

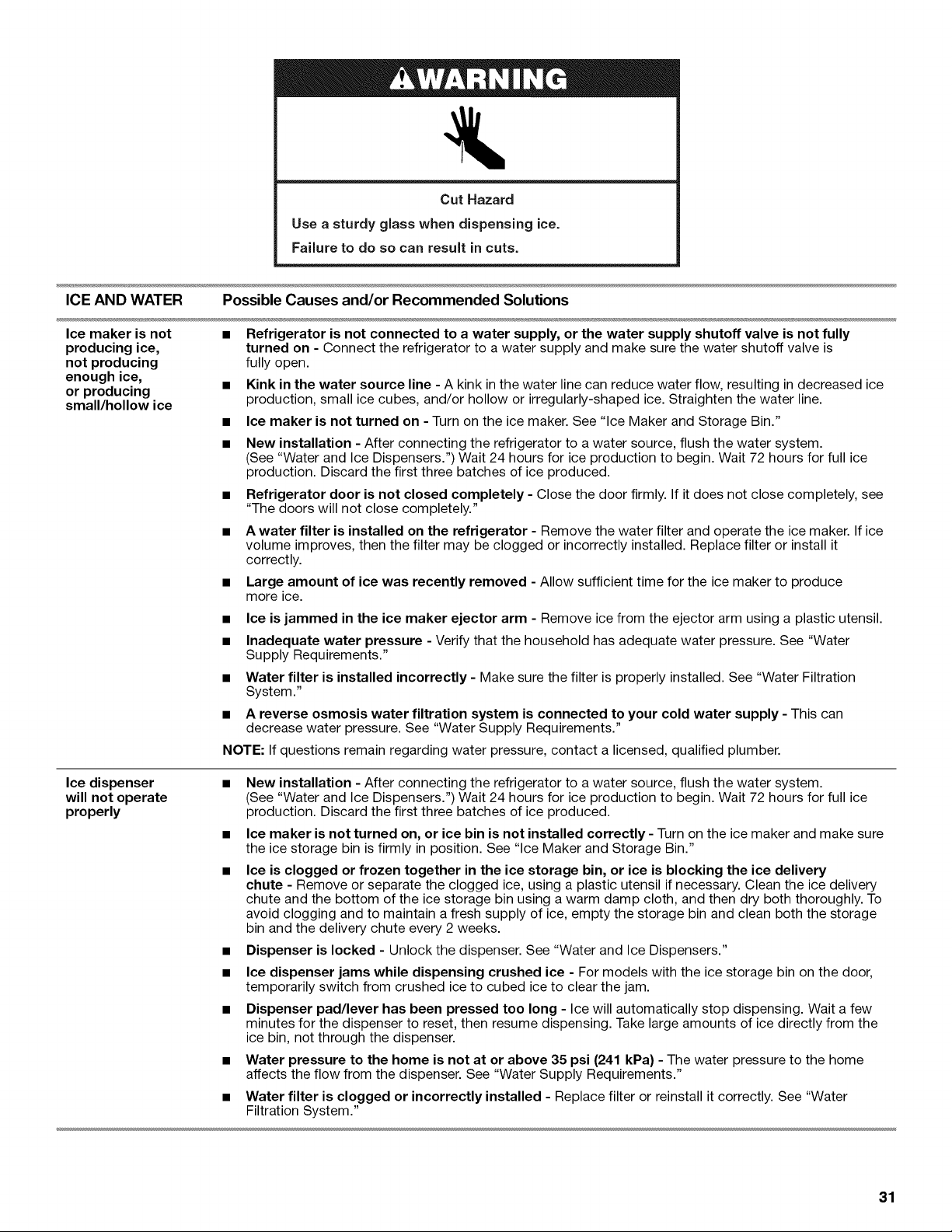

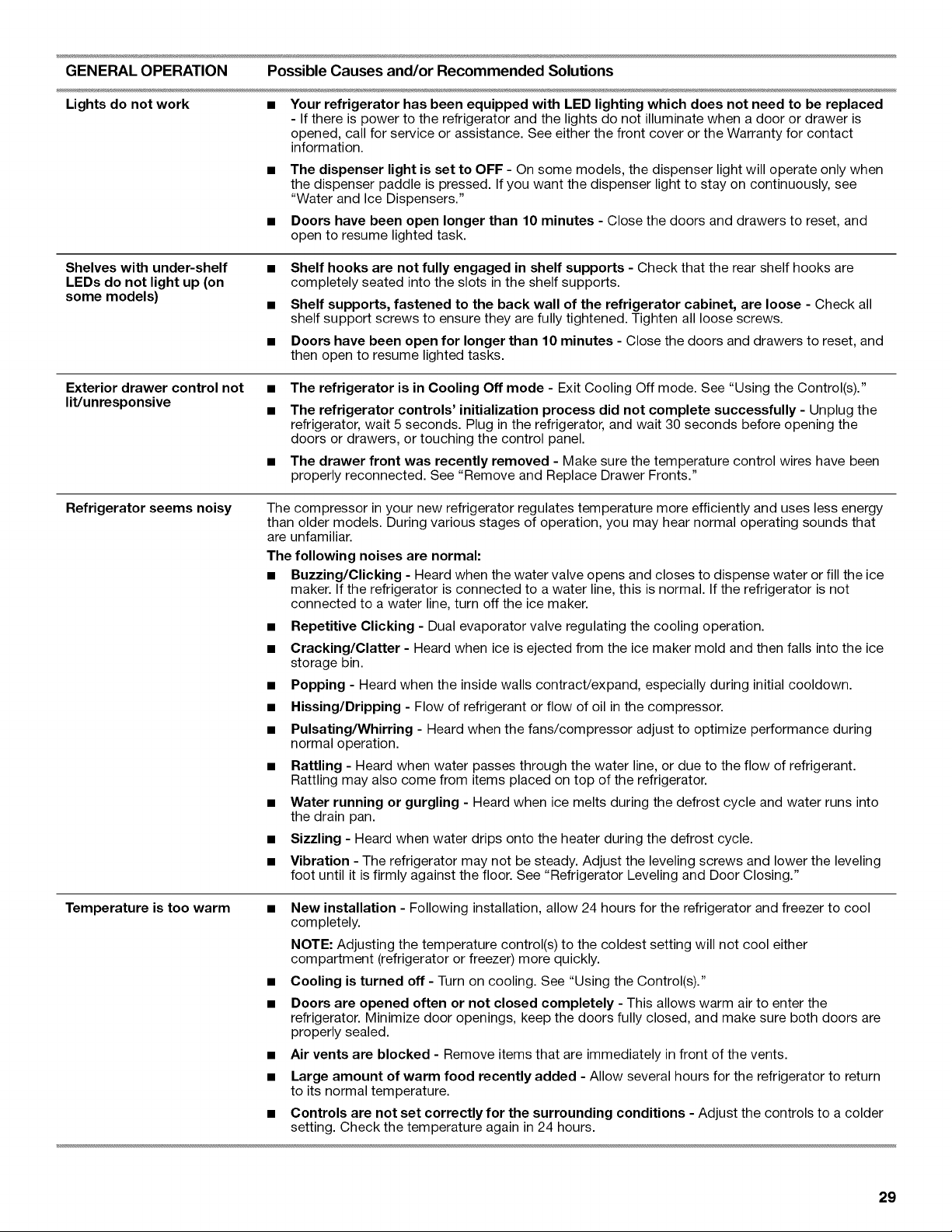

PROBLEM SOLVER .......................... 28

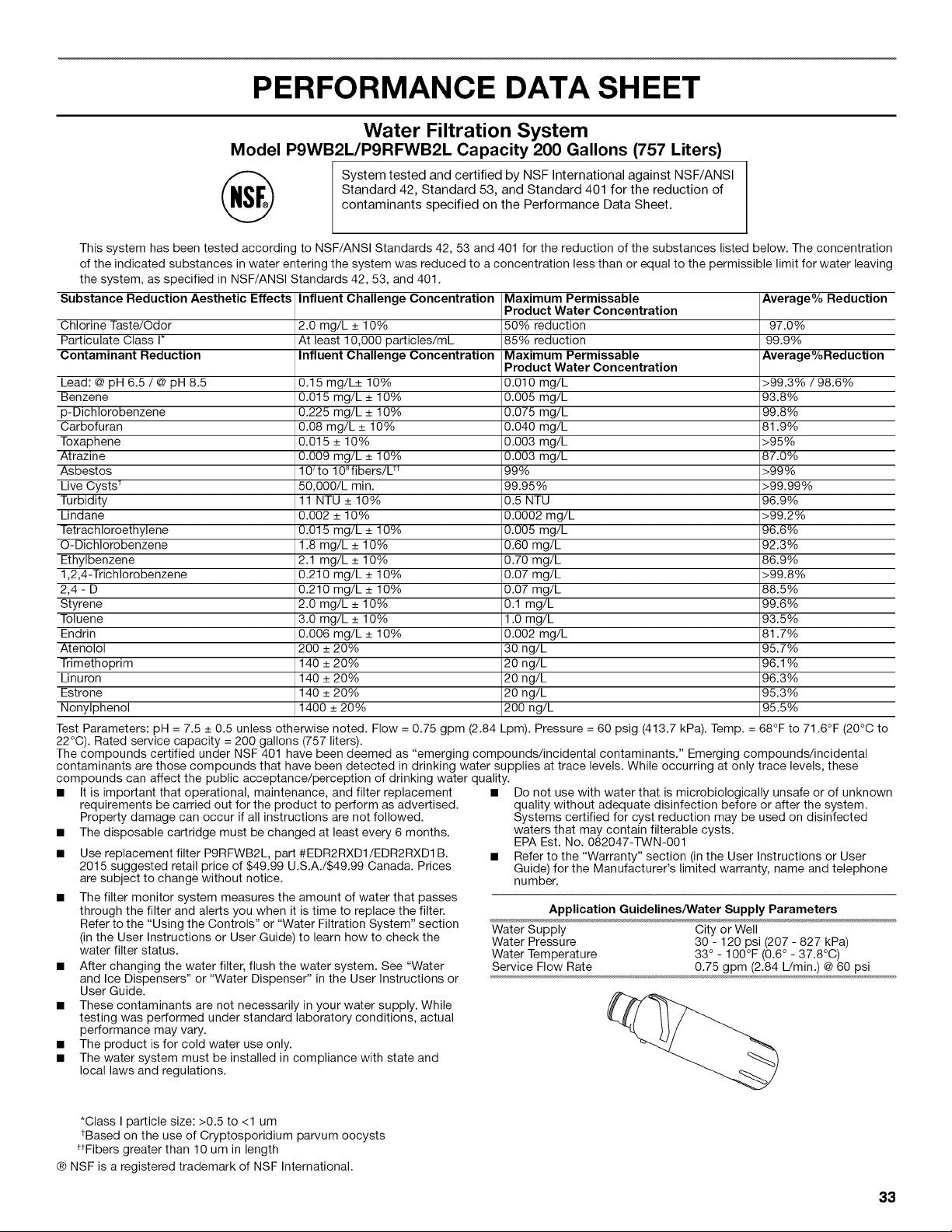

PERFORMANCE DATA SHEET ....... 33

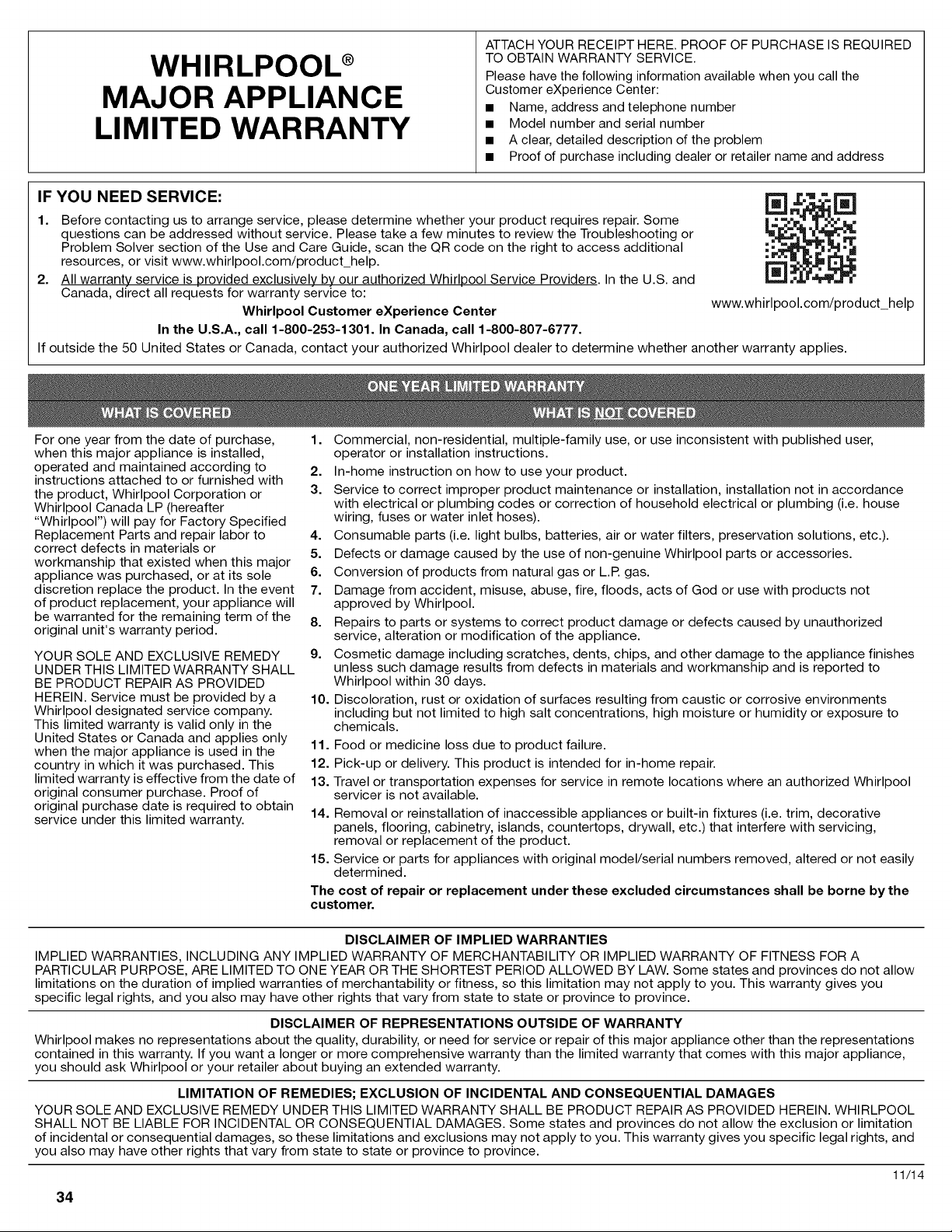

WARRANTY ....................................... 34

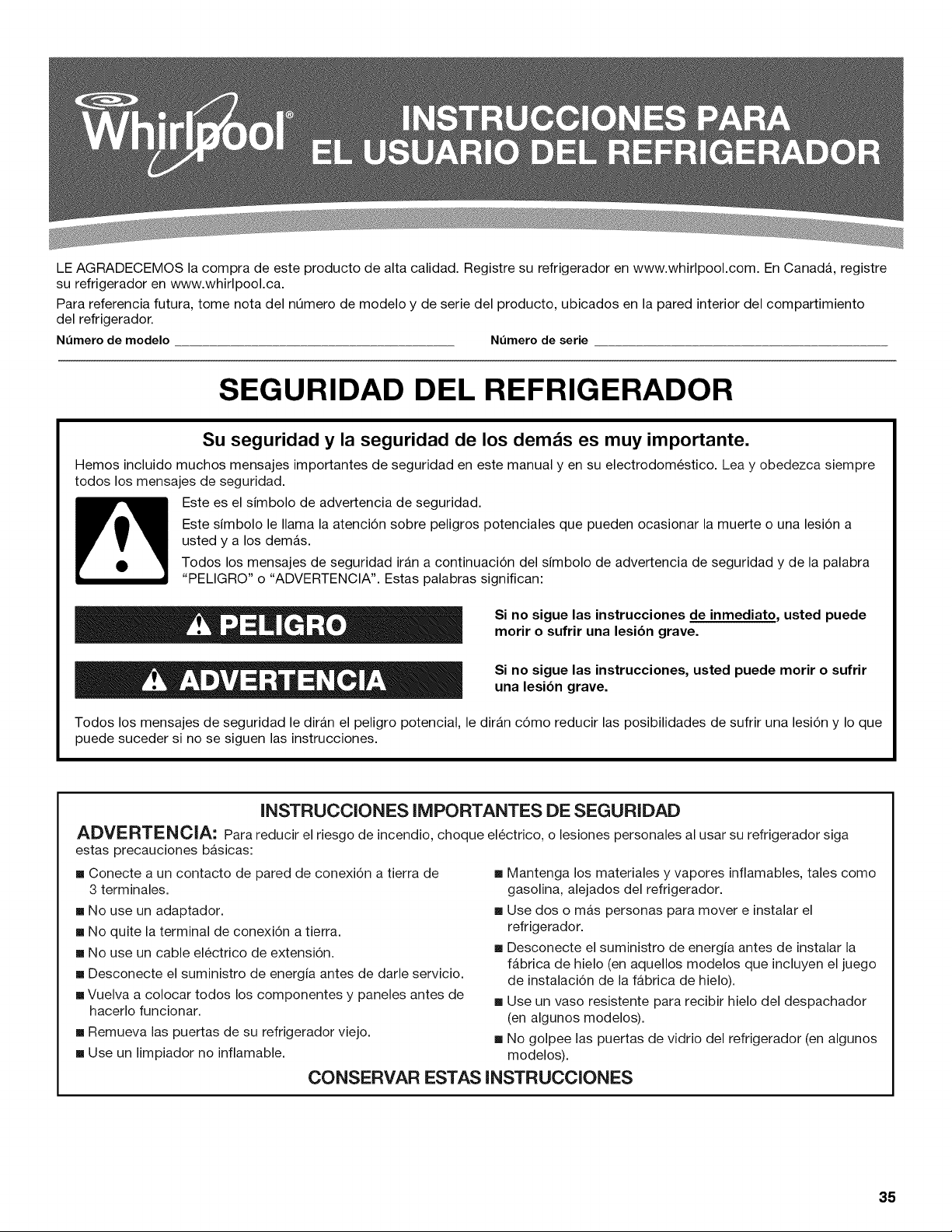

SEGURIDAD DEL REFRIGERADOR ........ 35

INSTRUCCIONES DE INSTALACION ......37

Desempaque el refrigerador ................... 37

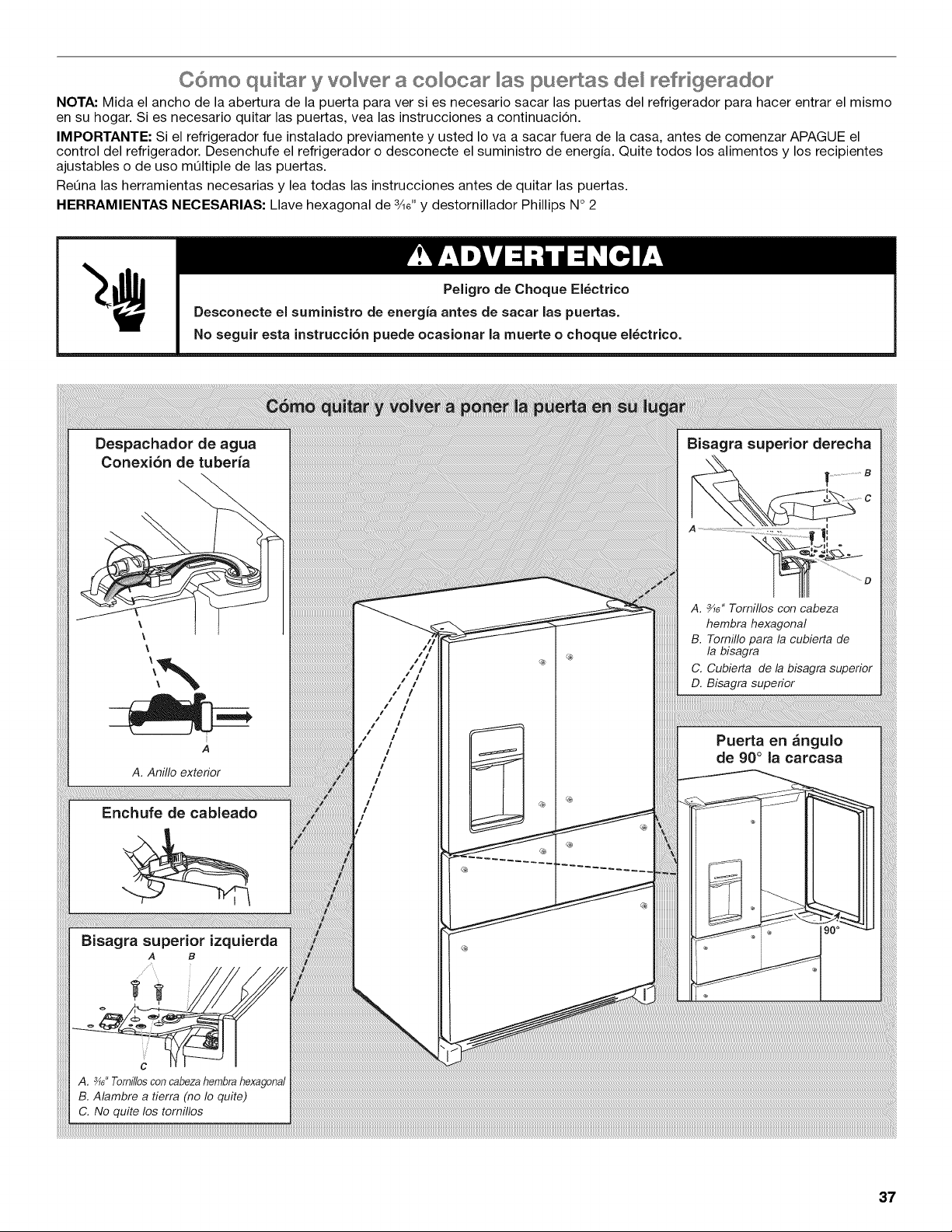

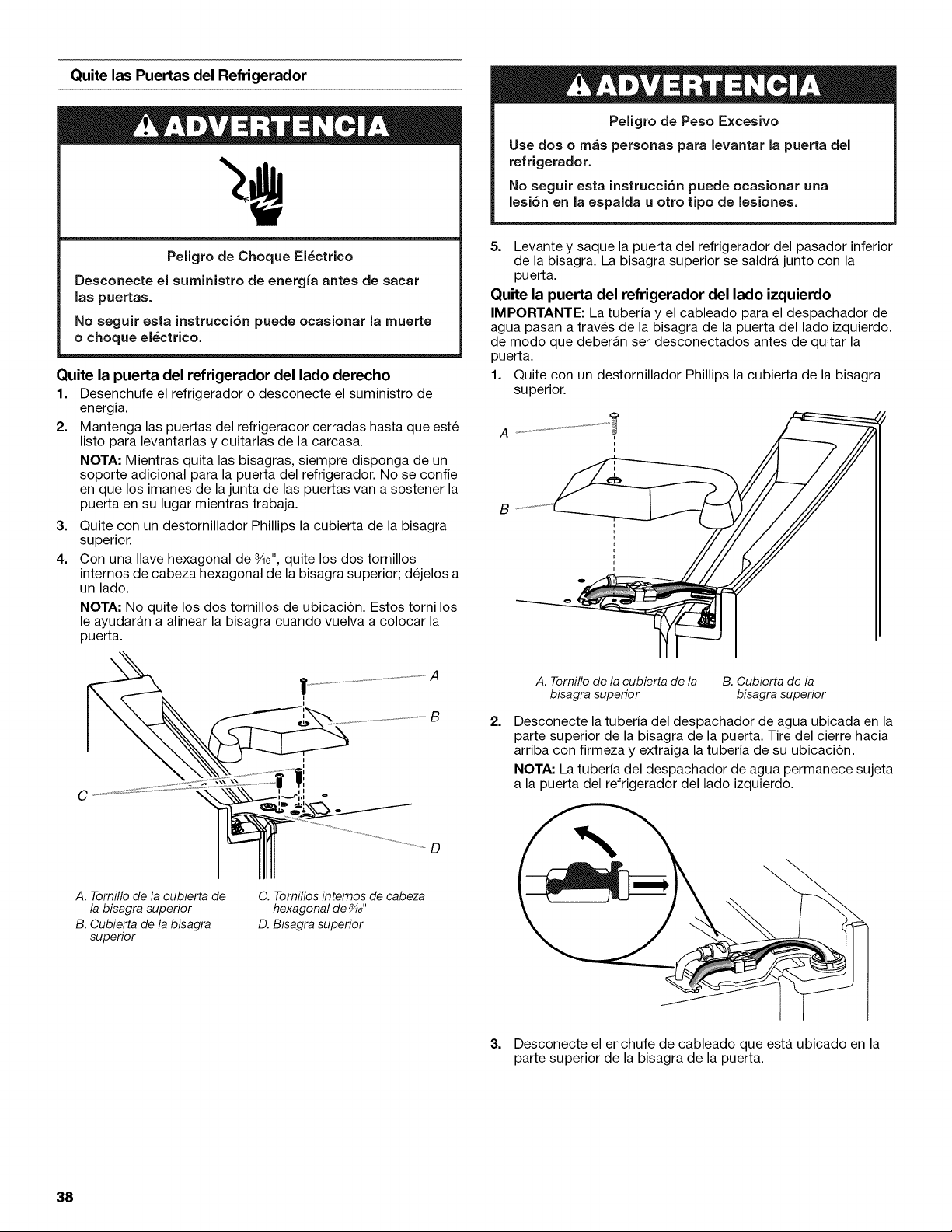

Como quitar y volver a colocar las

puertas del refrigerador .......................... 38

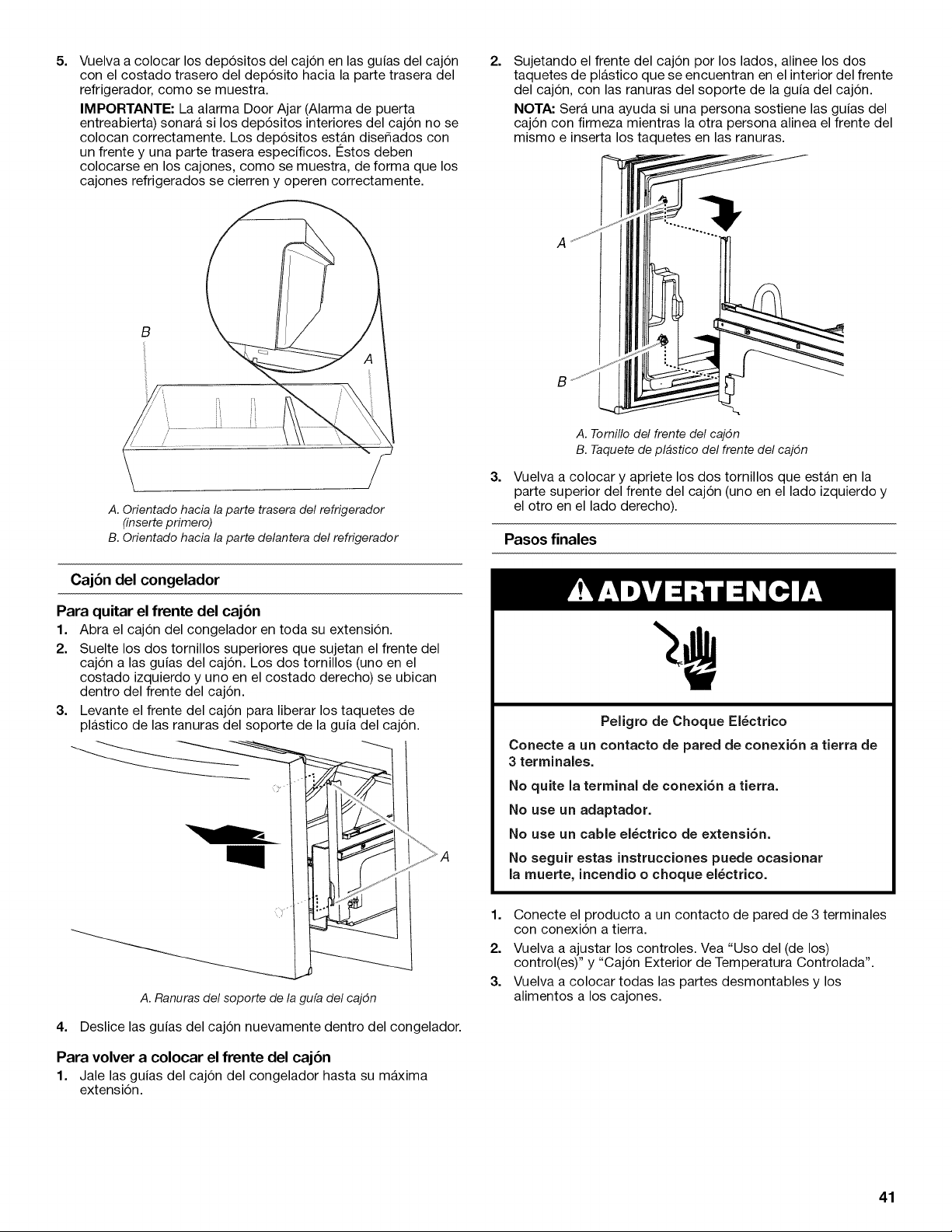

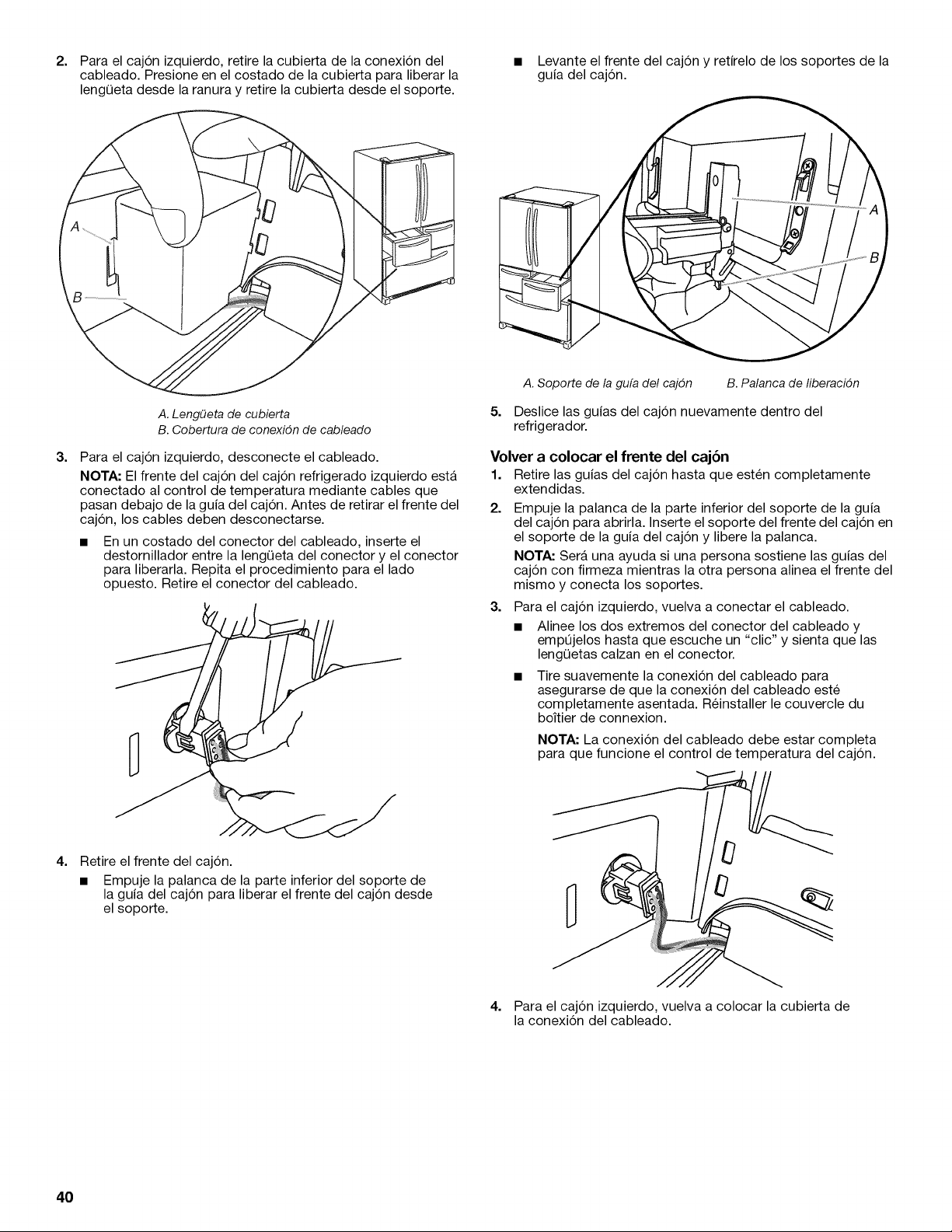

Como quitar y volver a colocar

el frente de los cajones ........................... 40

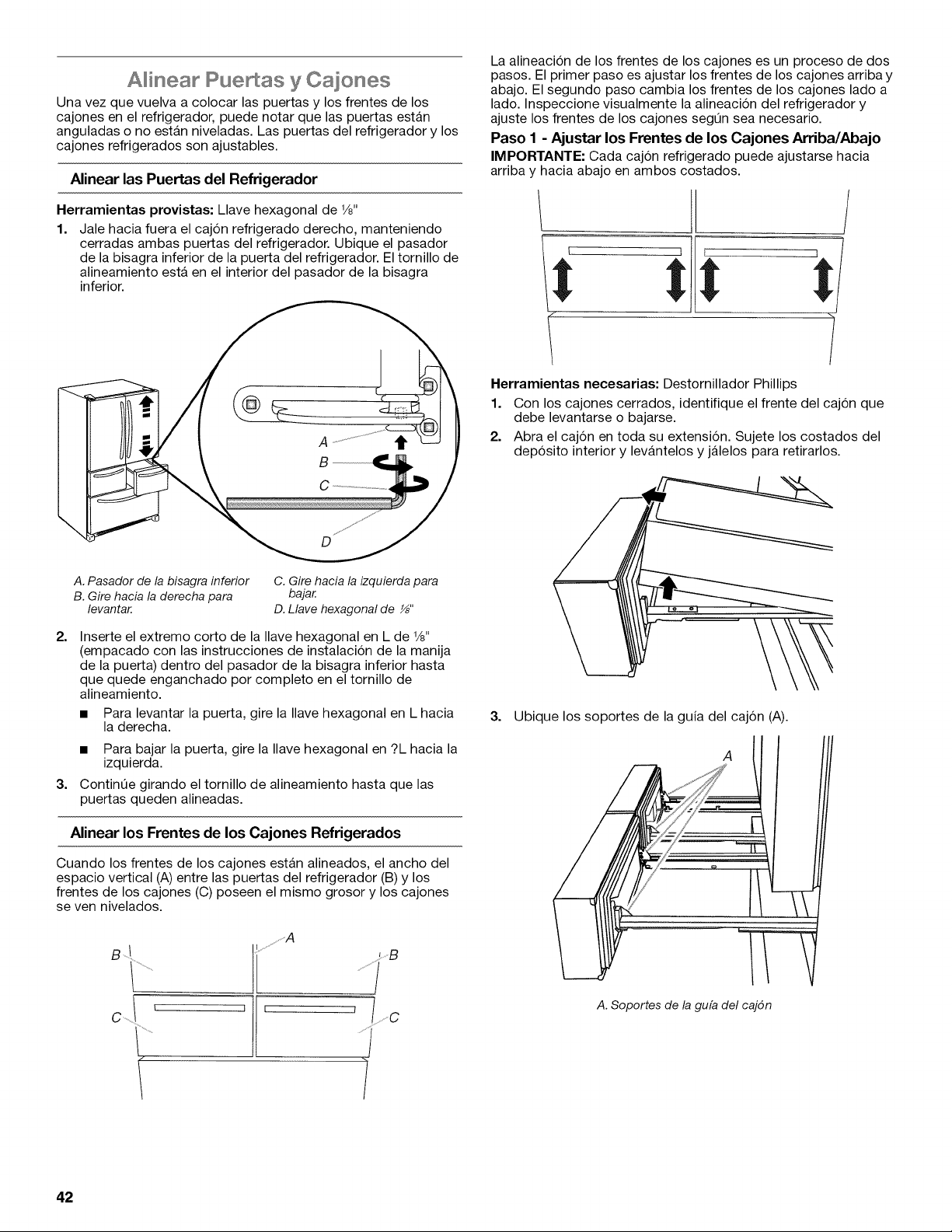

Alinear Puertas y Cajones ....................... 43

Requisitos de ubicacion ......................... 45

Requisitos electricos ............................... 45

Requisitos del suministro de agua .........45

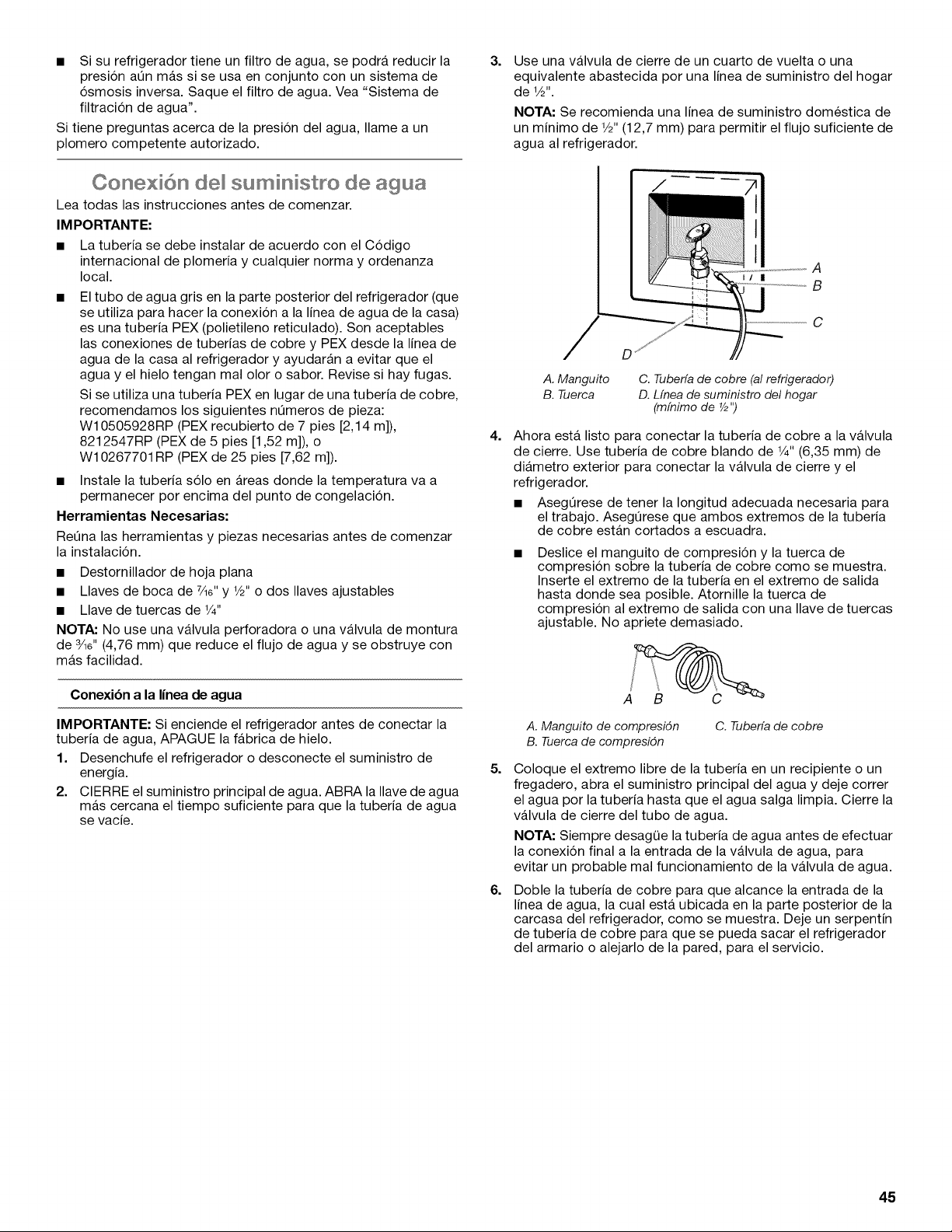

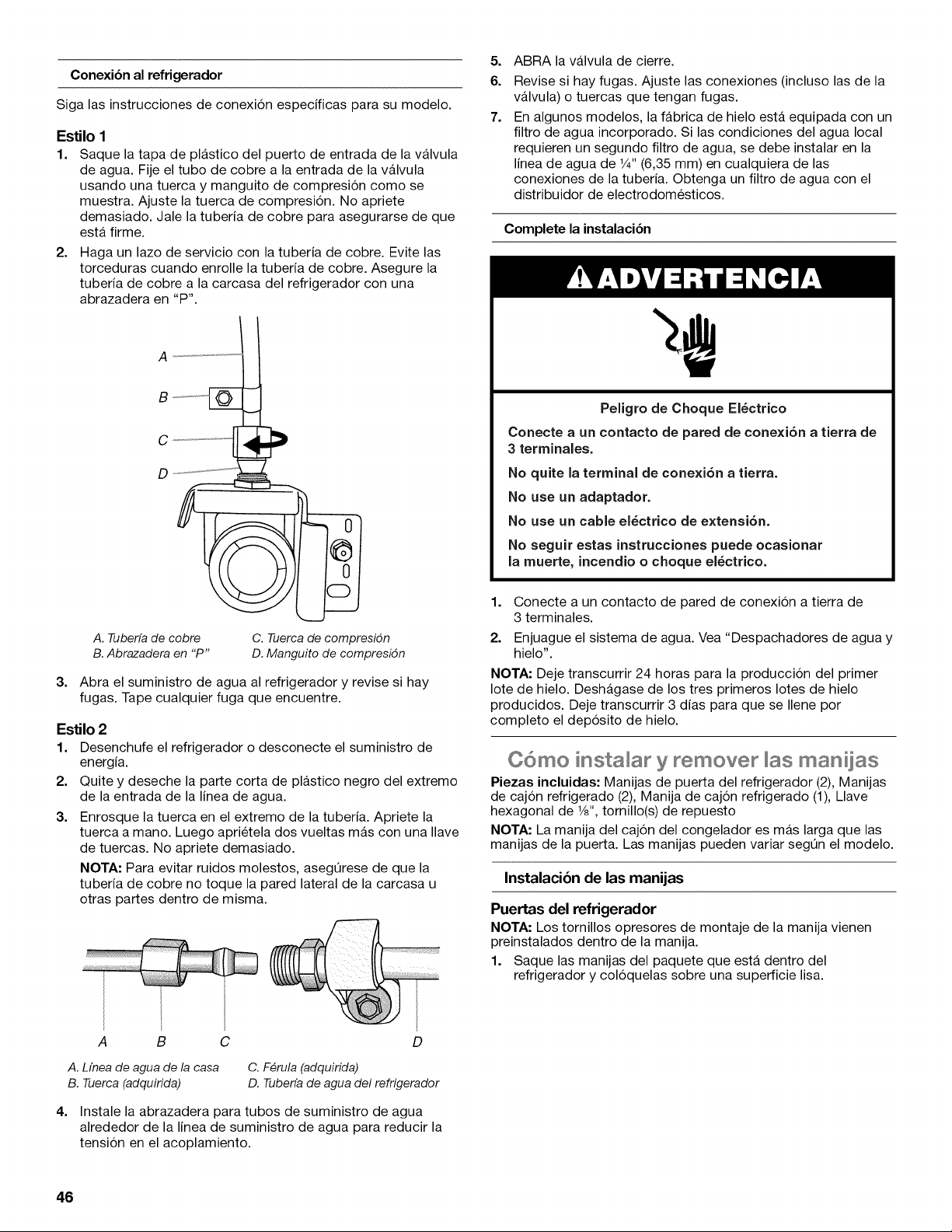

Conexion del suministro de agua ........... 46

Como instalar y remover las manijas ......47

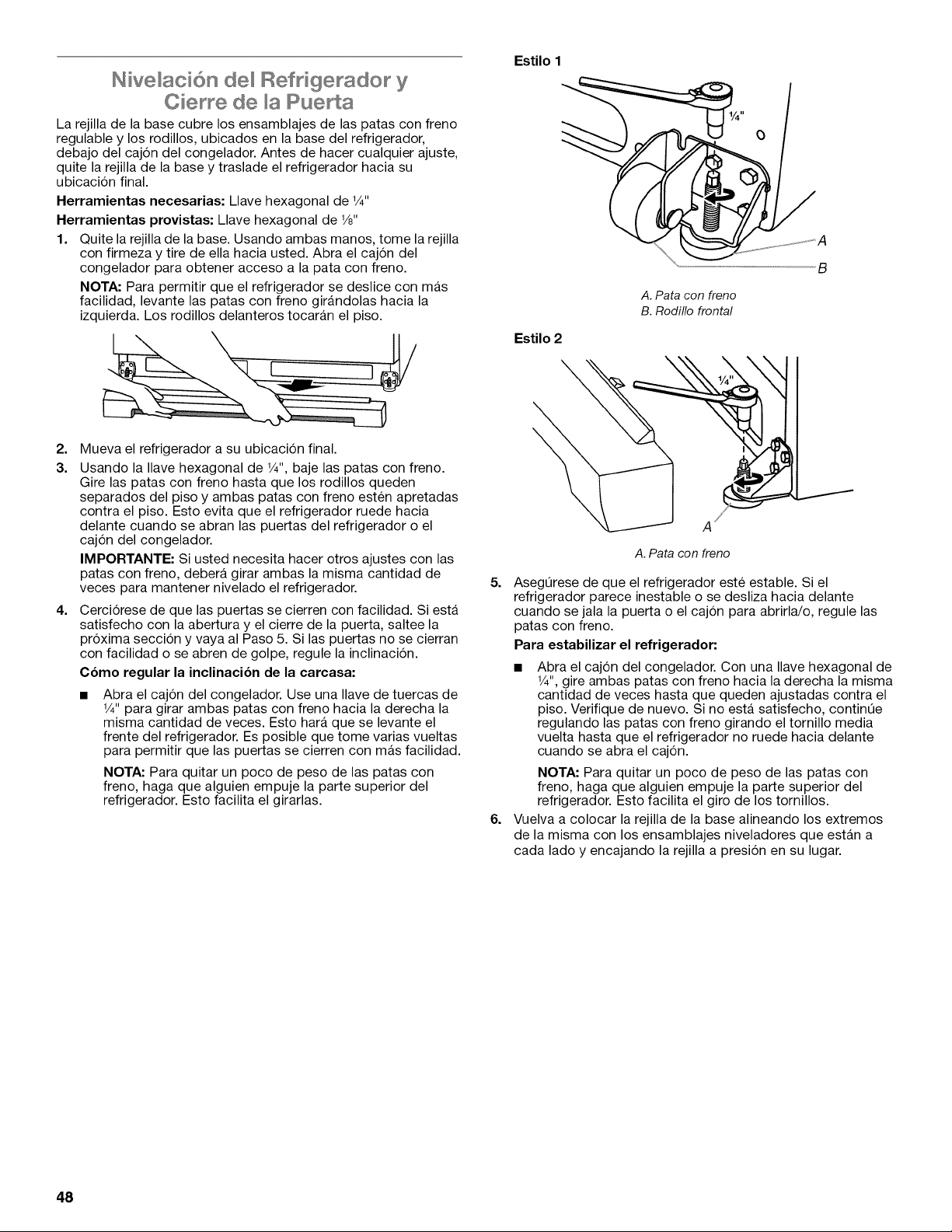

Nivelacion del Refrigerador y

Cierre de la Puerta .................................. 49

FILTROS Y ACCESORIOS ........................ 50

Sistema de filtracion de agua ................. 50

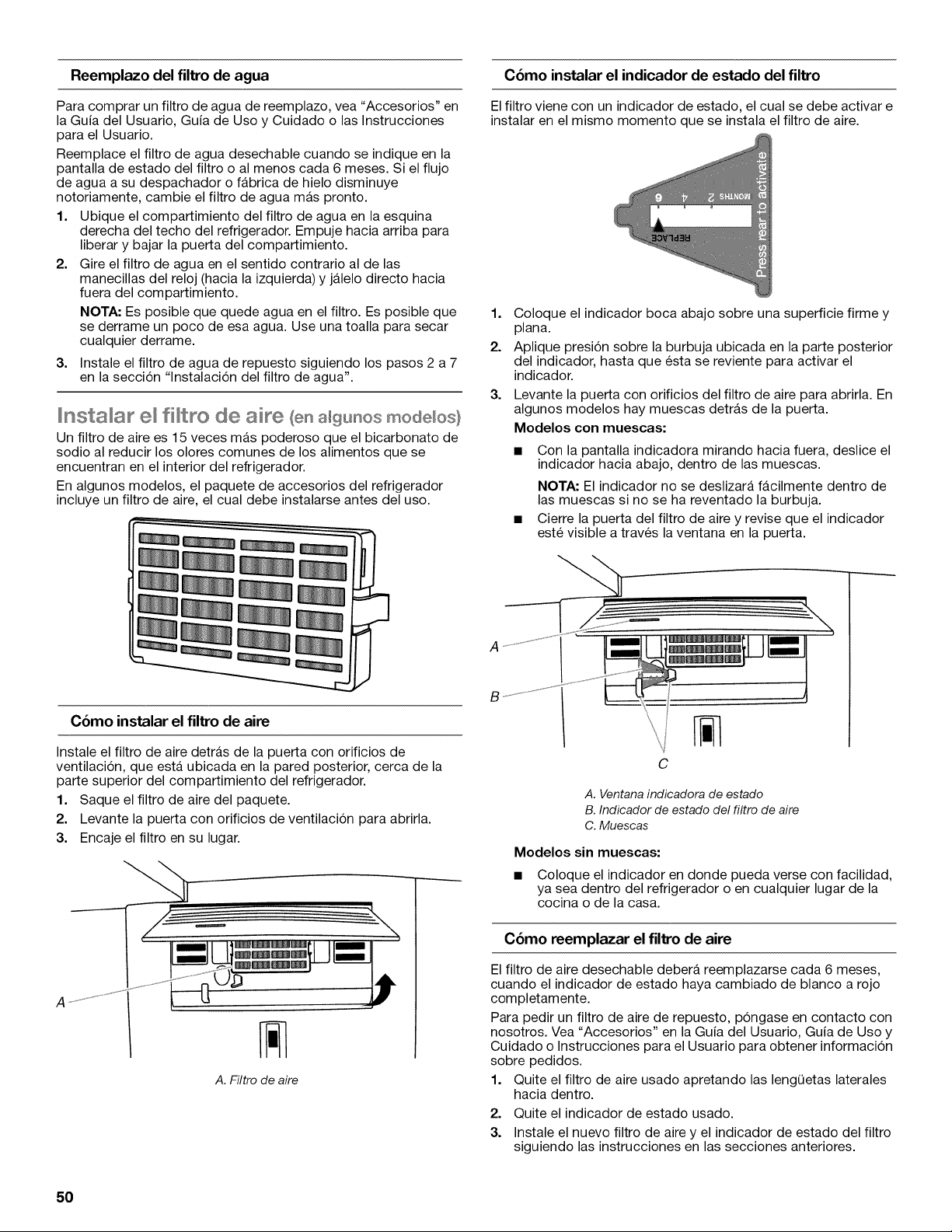

Instalar el filtro de aire (en algunos

modelos) .................................................. 51

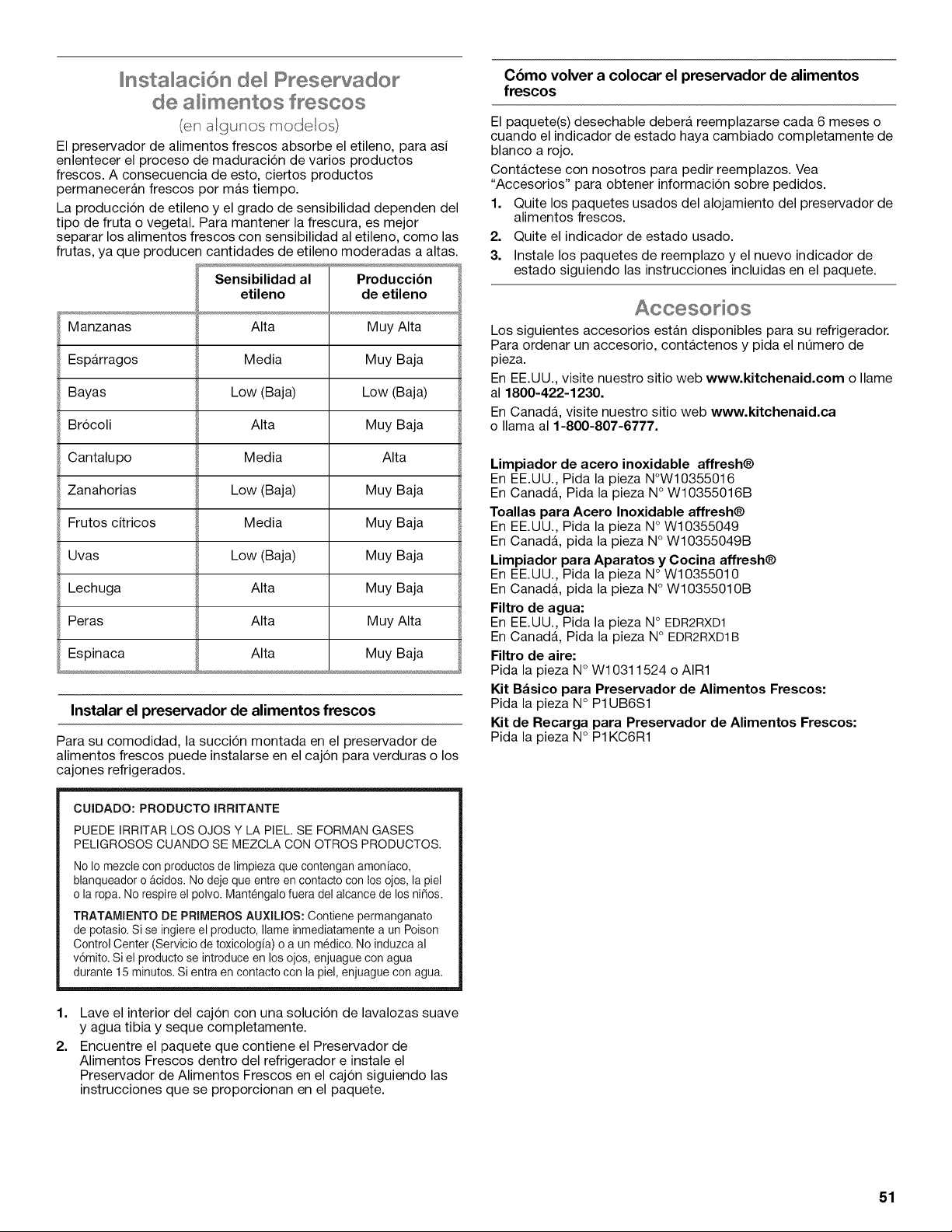

Instalacion del Preservador

de alimentos frescos ............................... 52

Accesorios .............................................. 52

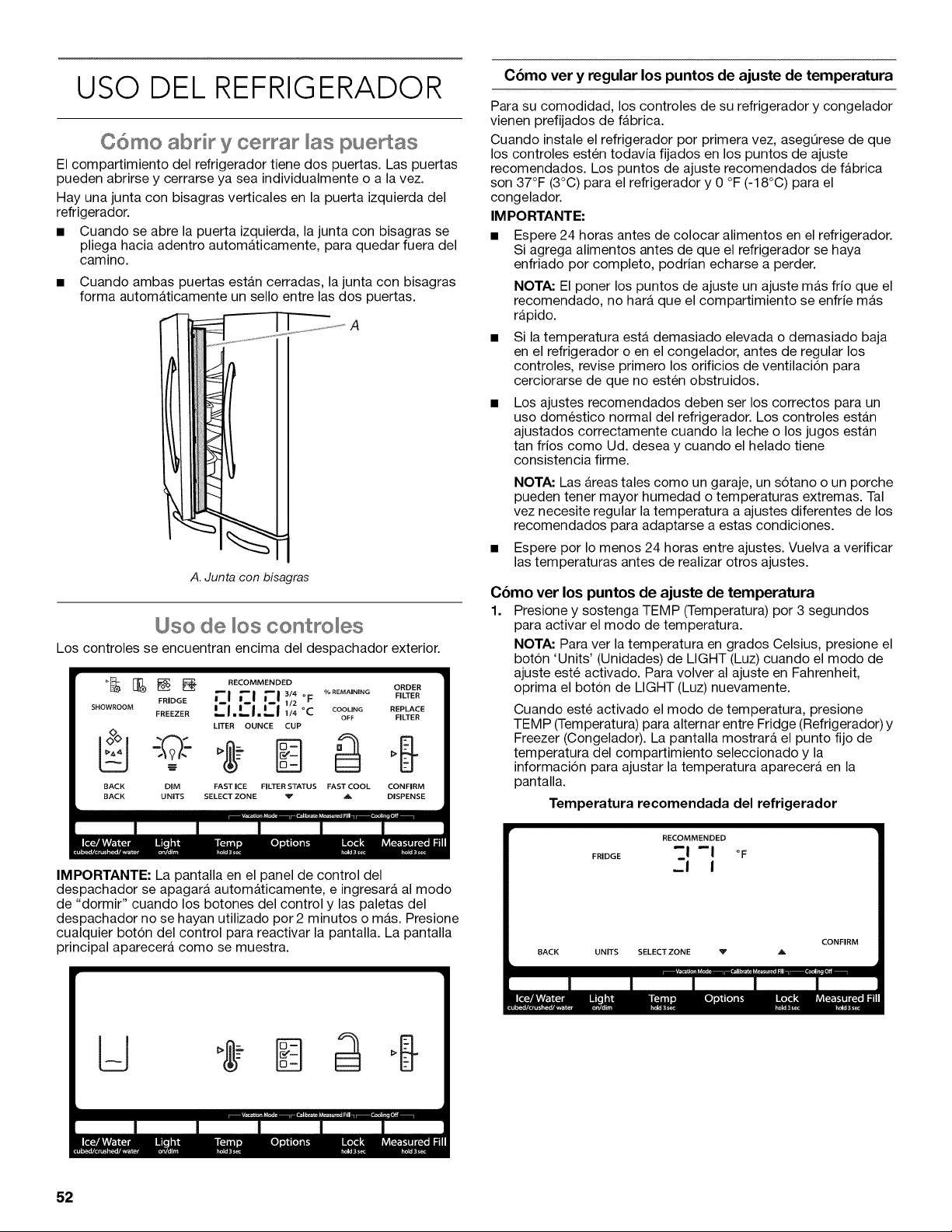

USO DEL REFRIGERADOR ...................... 52

Como abrir y cerrar las puertas .............. 52

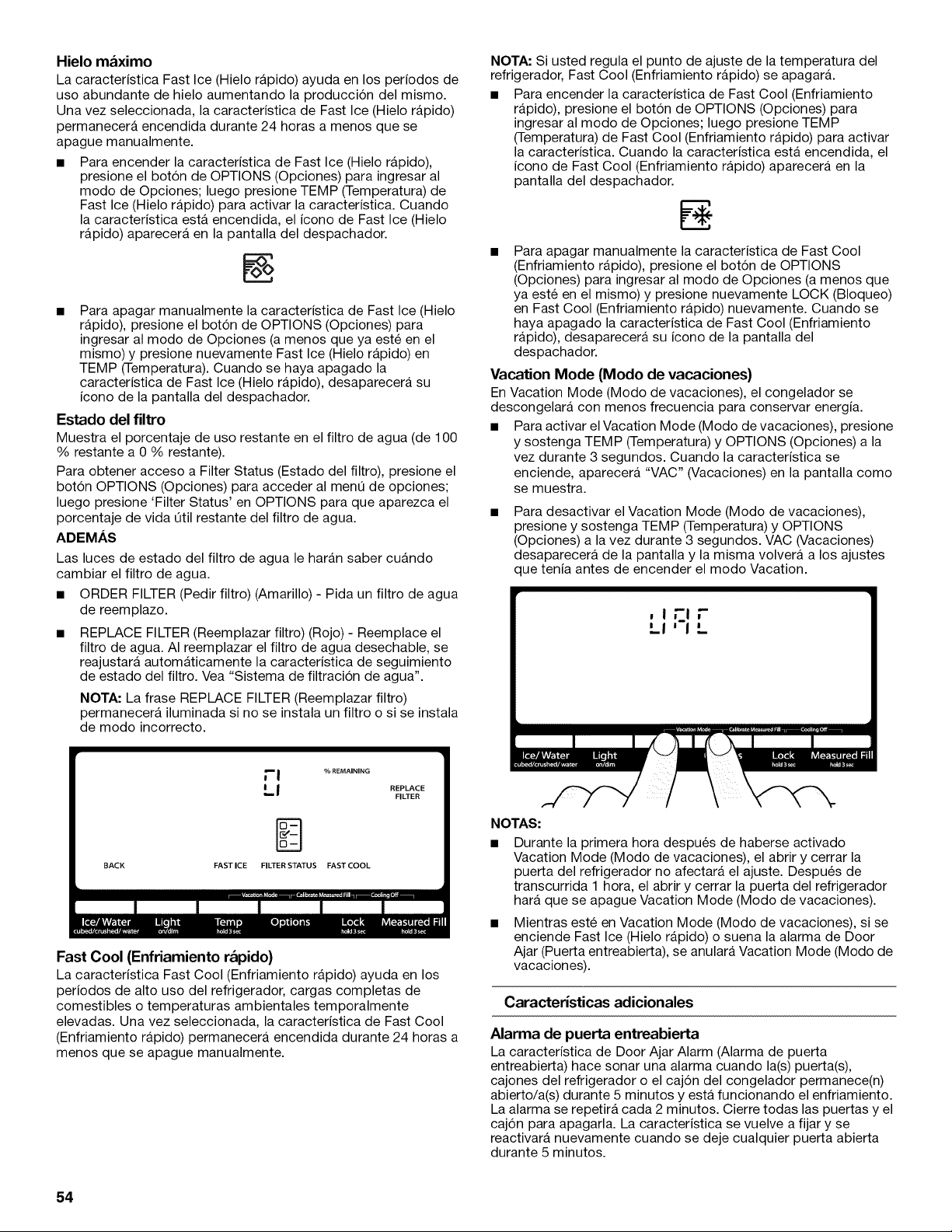

Uso de los controles ............................... 53

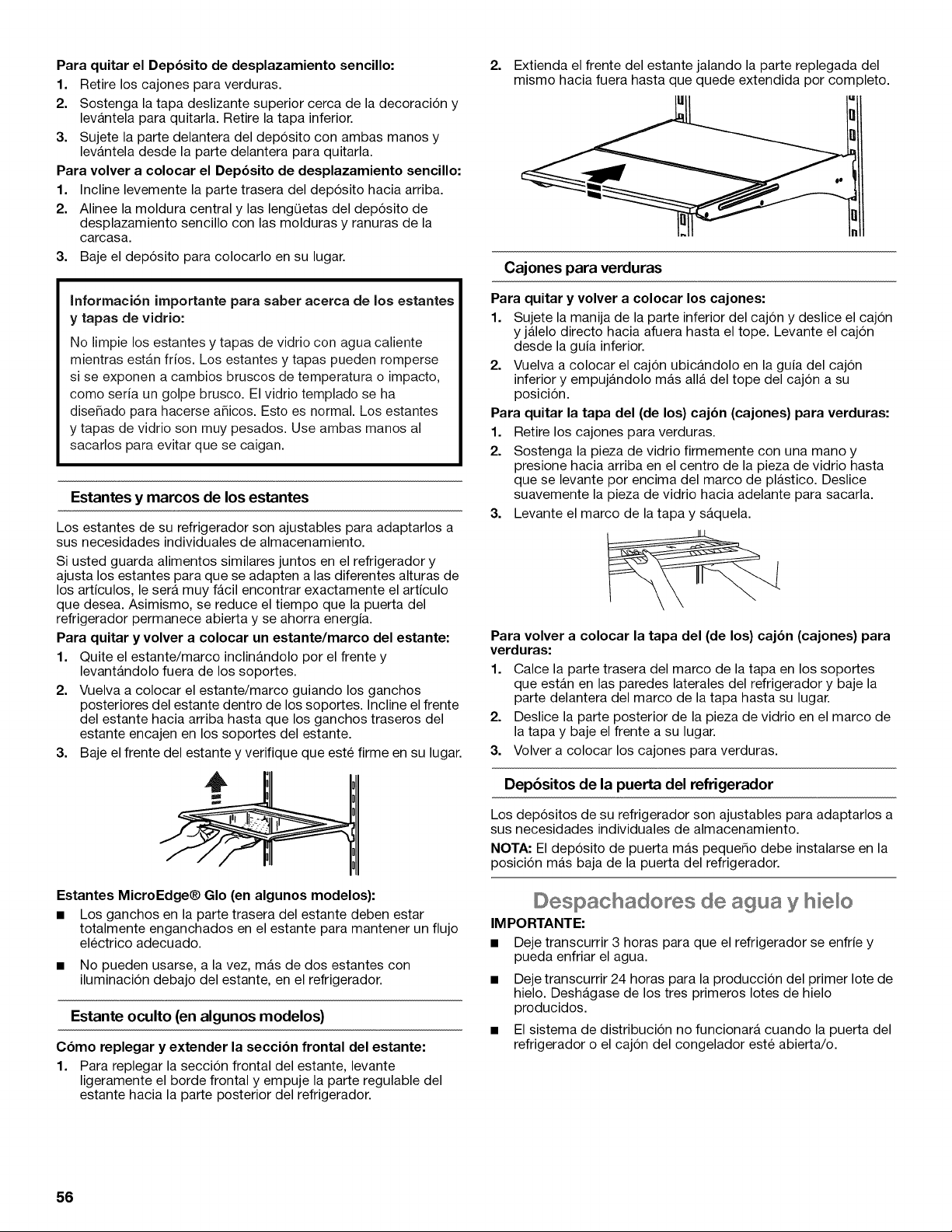

Caracteristicas del refrigerador .............. 56

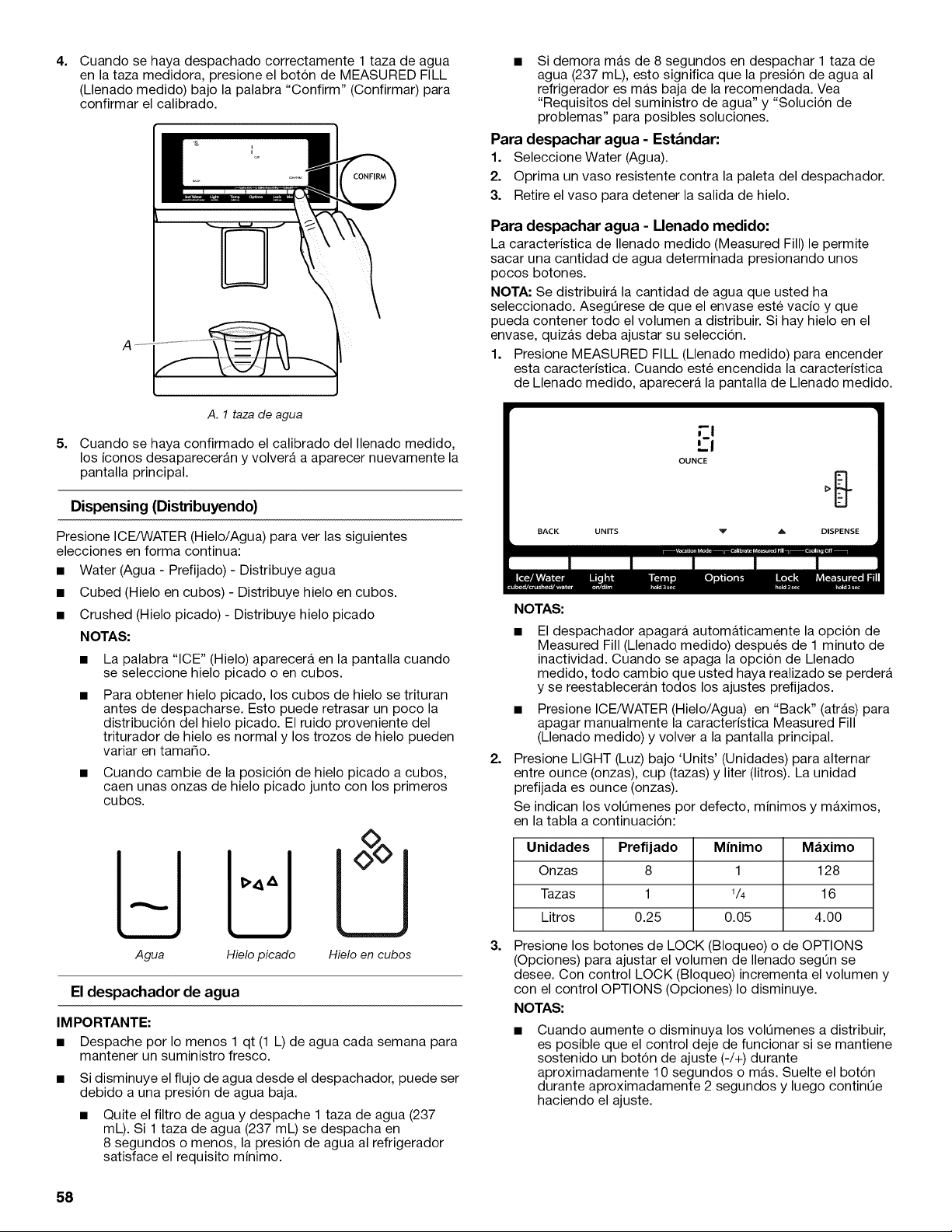

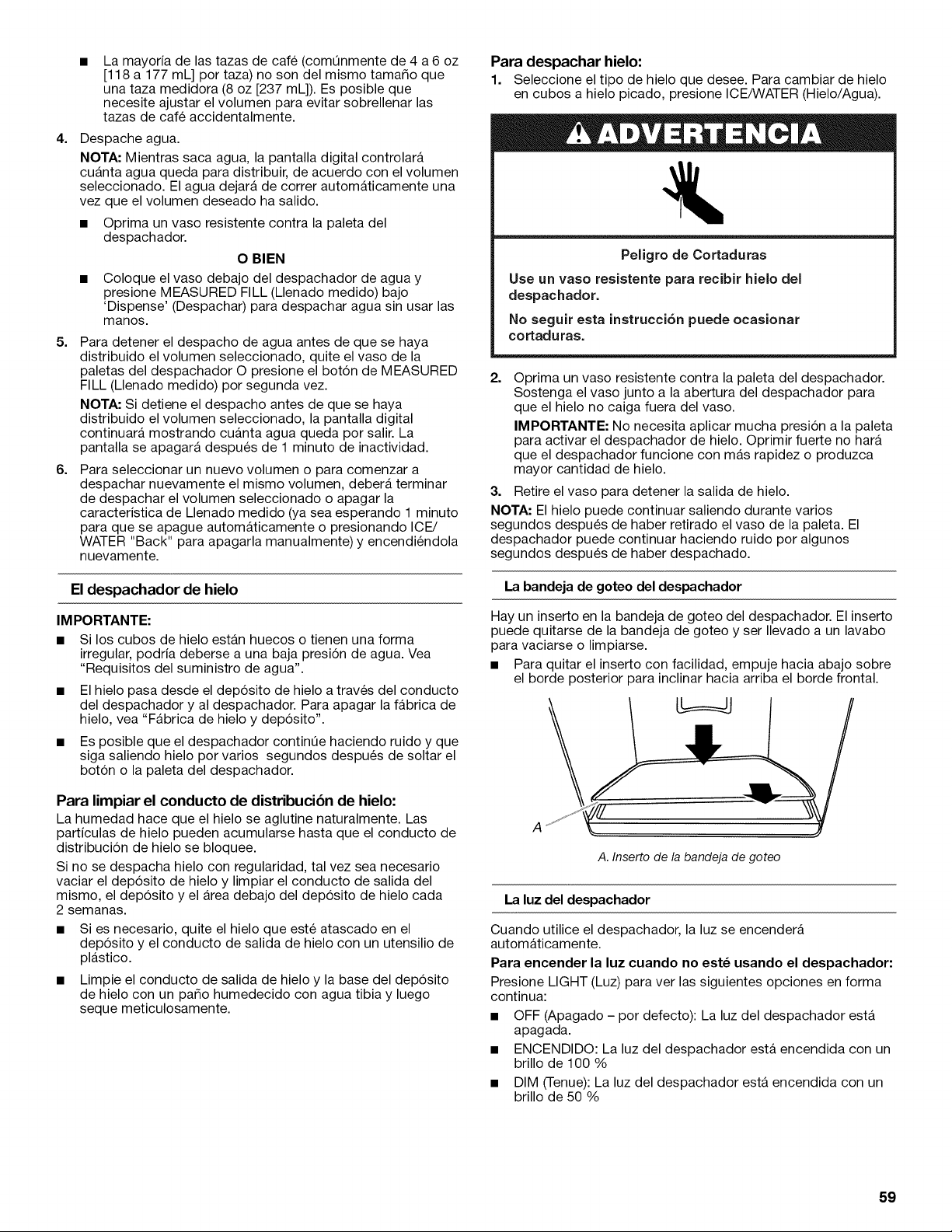

Despachadores de agua y hielo ............. 57

Fabrica de Hielo y Deposito de Hielo

(en algunos modelos) .............................. 60

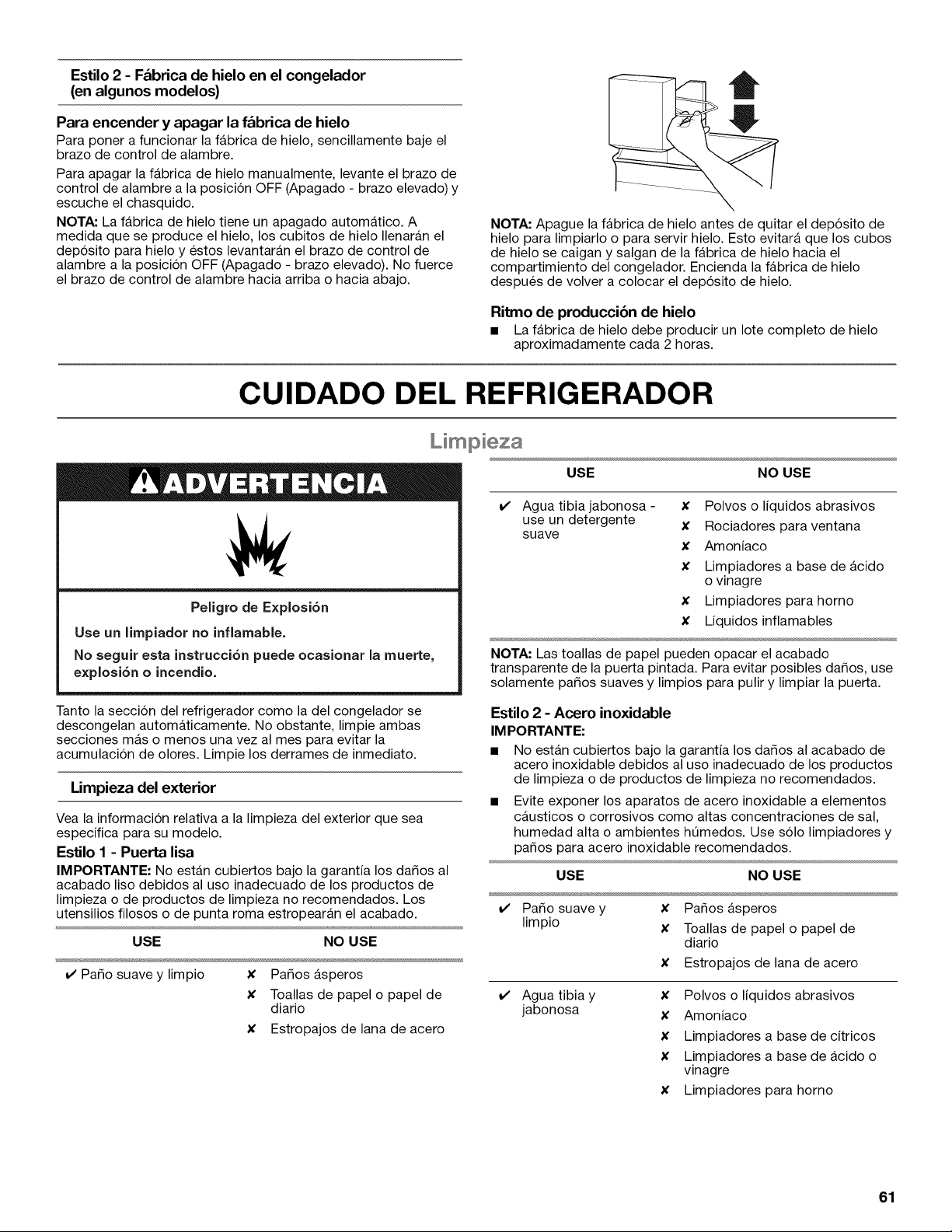

CUIDADO DEL REFRIGERADOR ............ 62

Limpieza .................................................. 62

Colores claros ......................................... 63

Cuidado durante las vacaciones

y mudanzas ............................................. 63

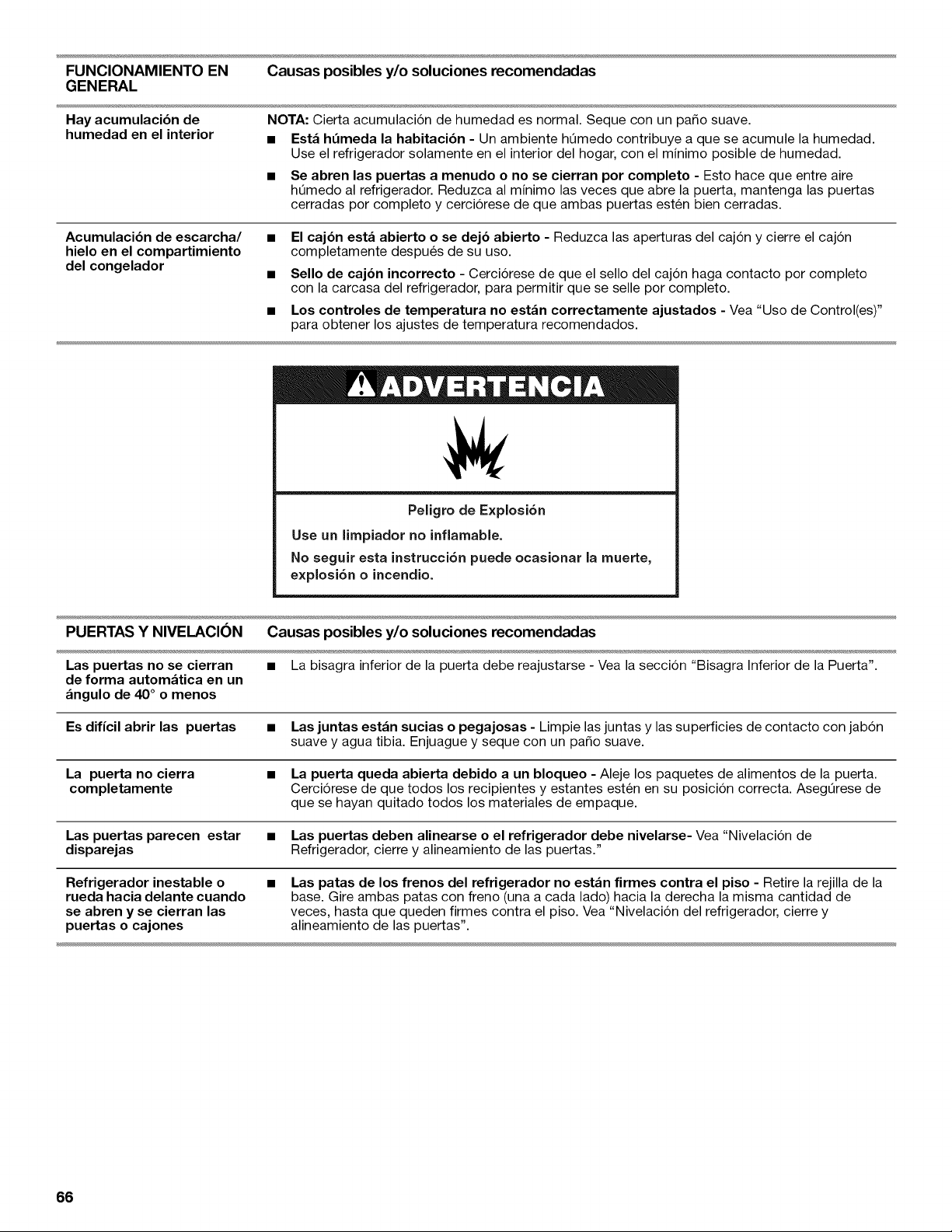

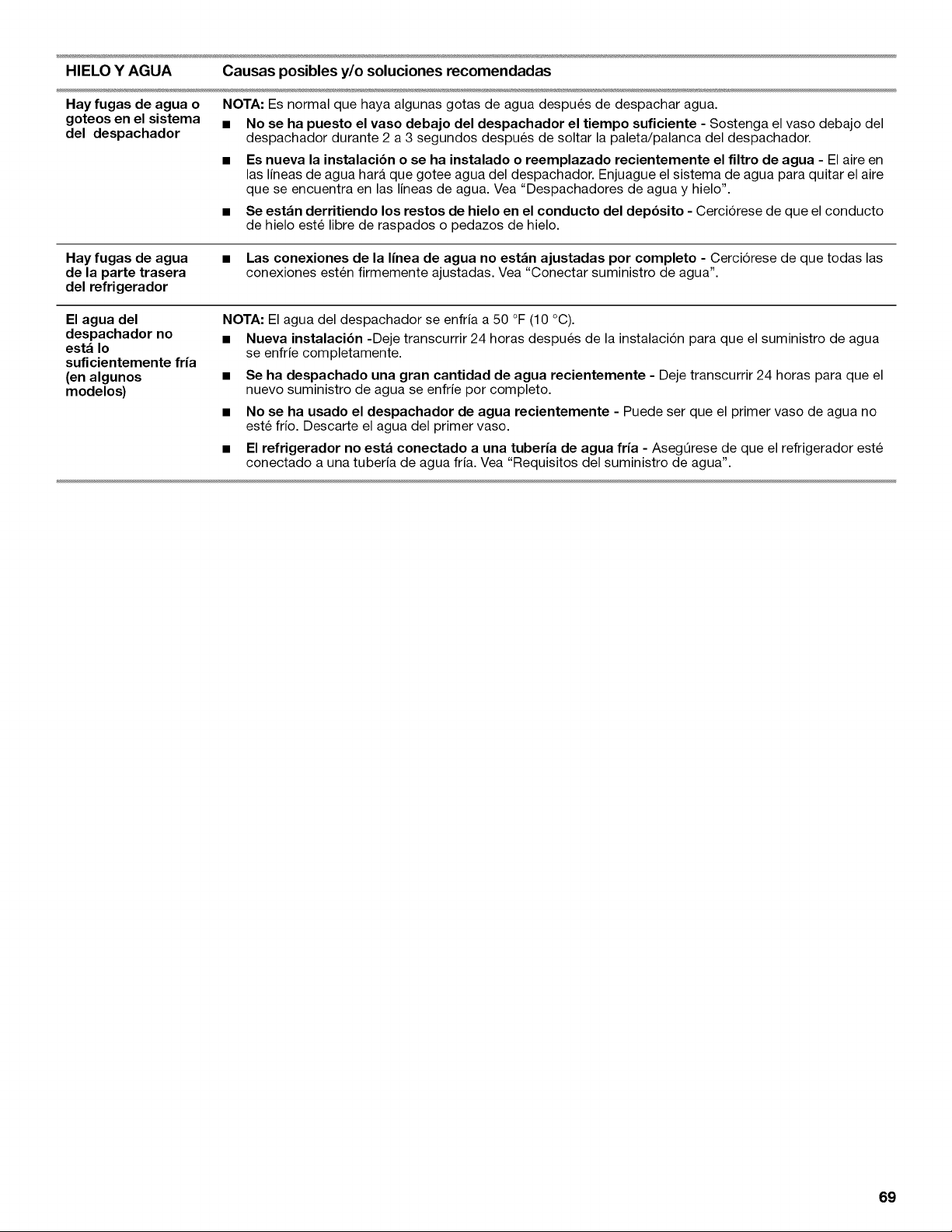

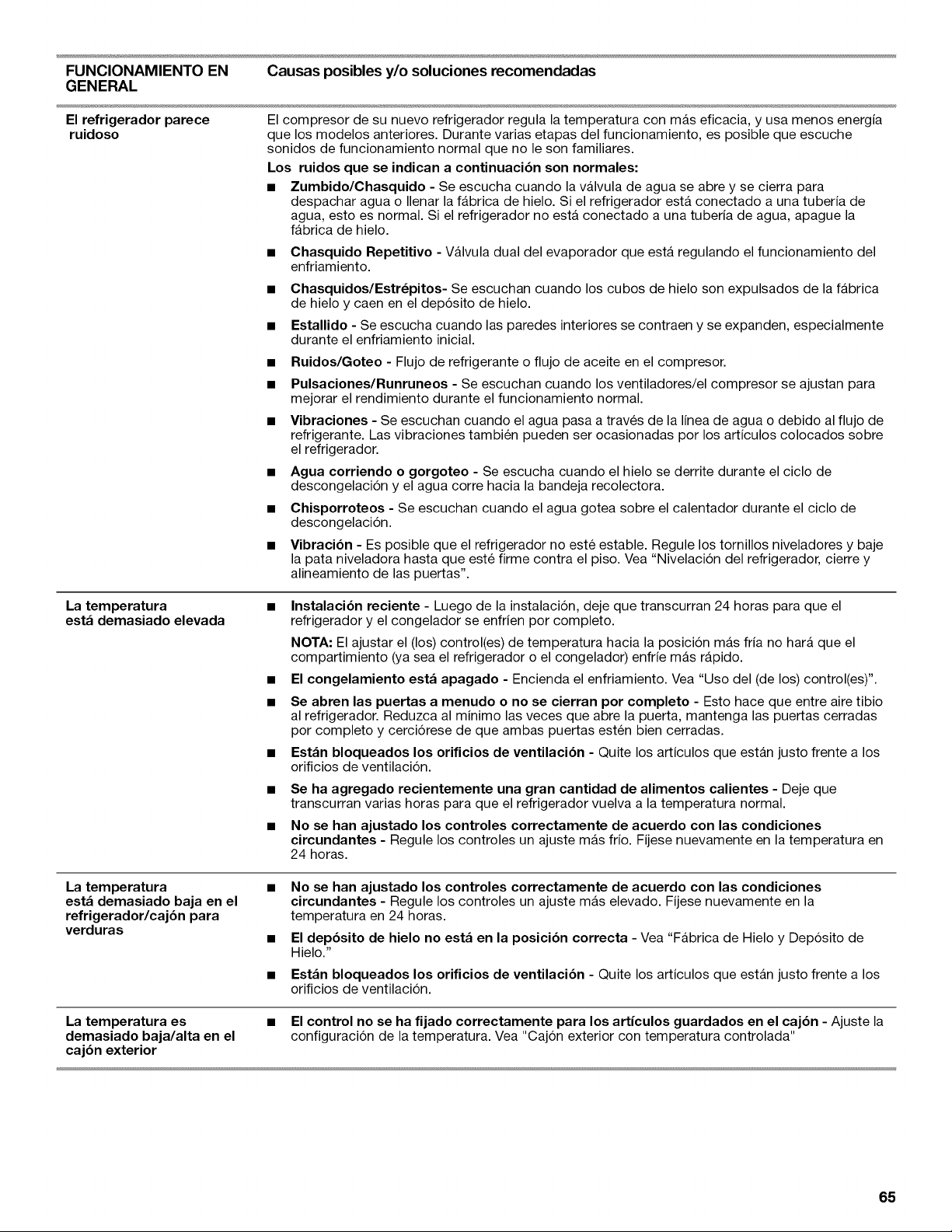

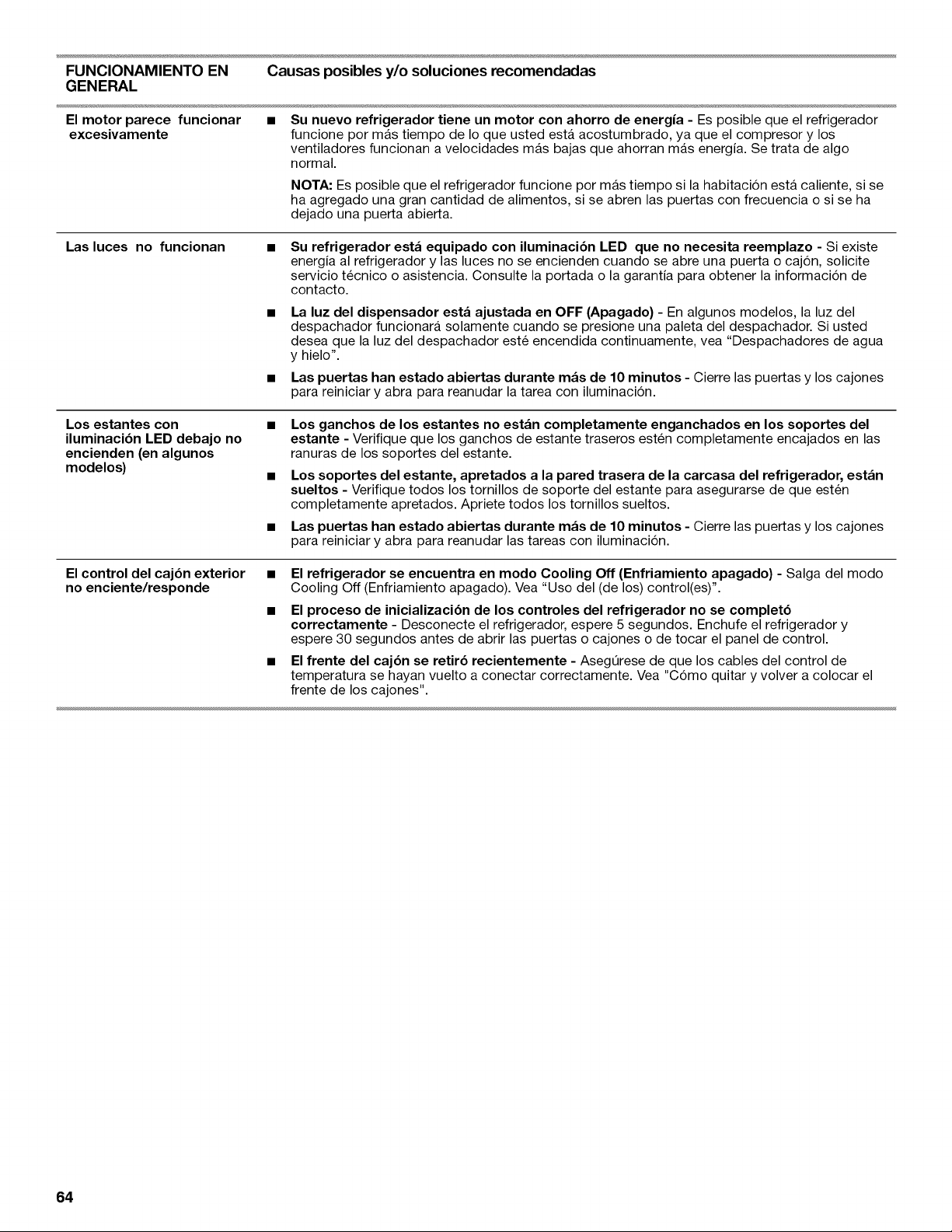

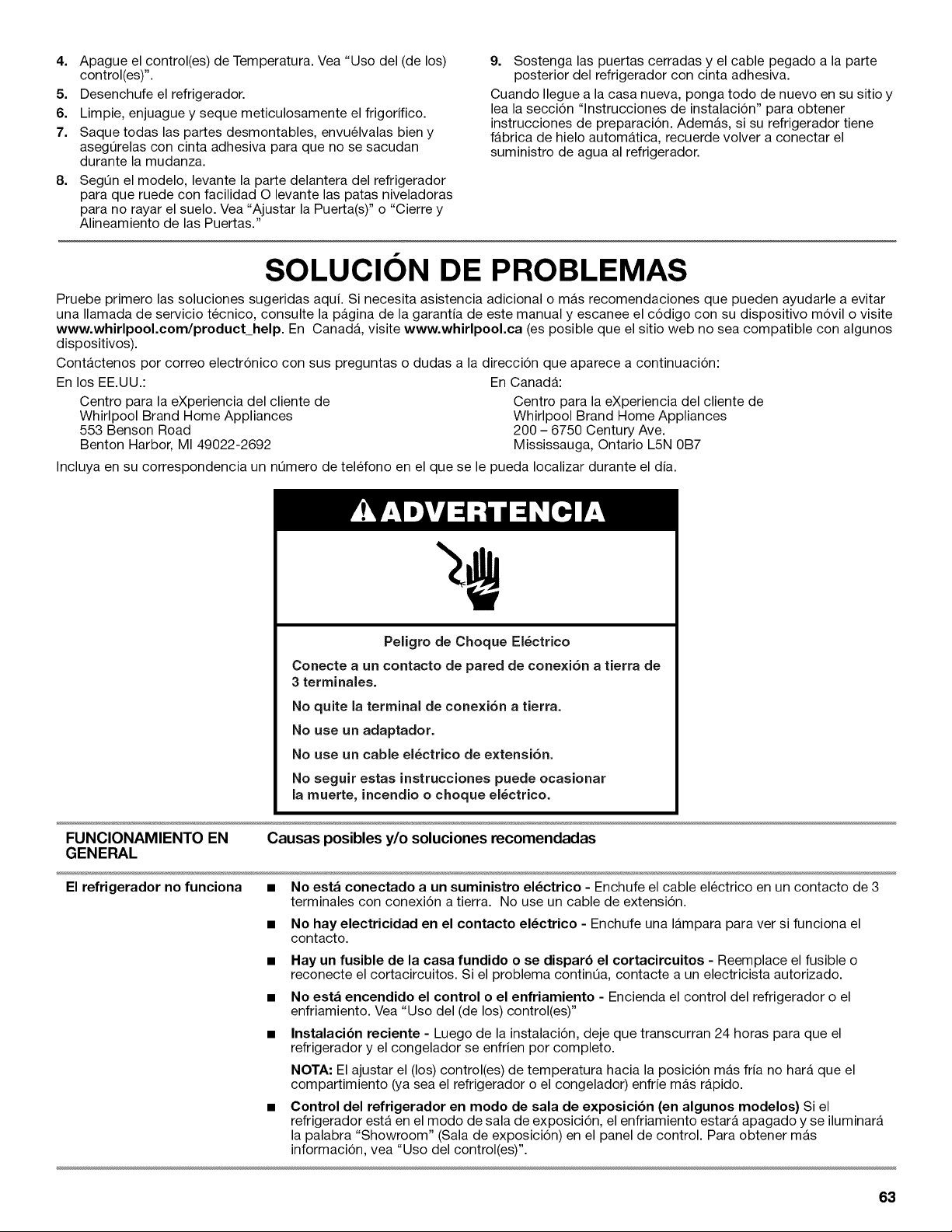

SOLUCION DE PROBLEMAS .................. 64

HOJA DE DATOS DEL RENDIMIENTO...71

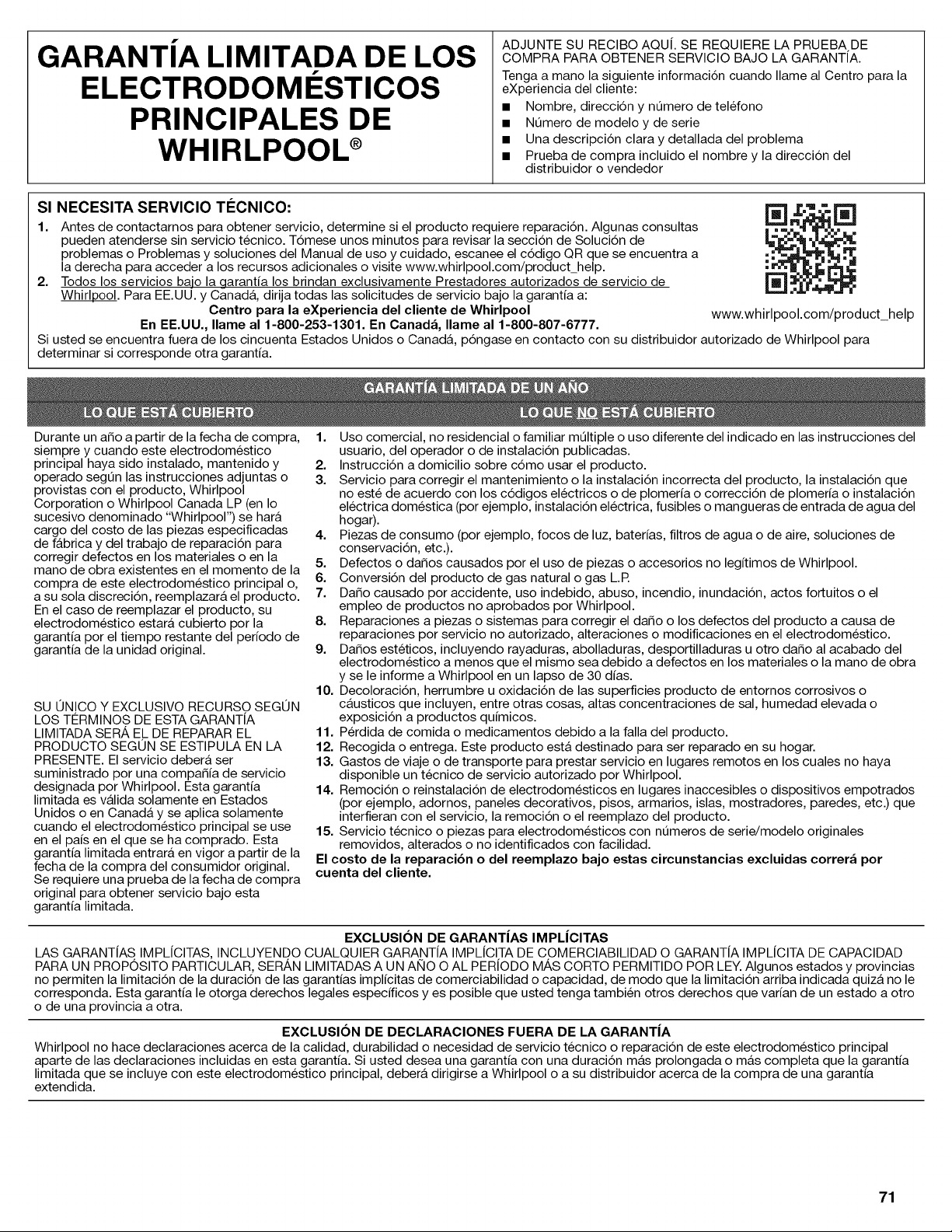

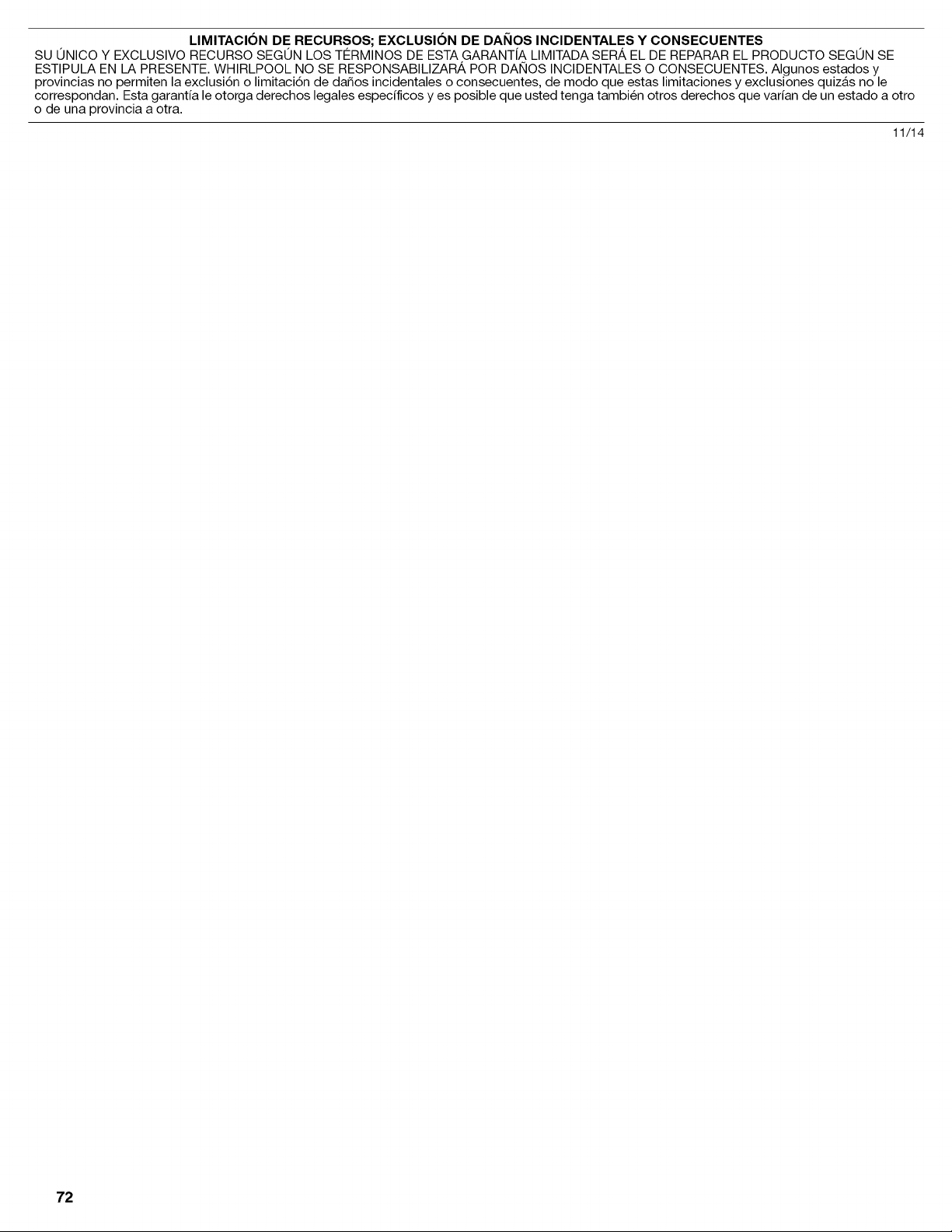

GARANTiA ................................................. 72

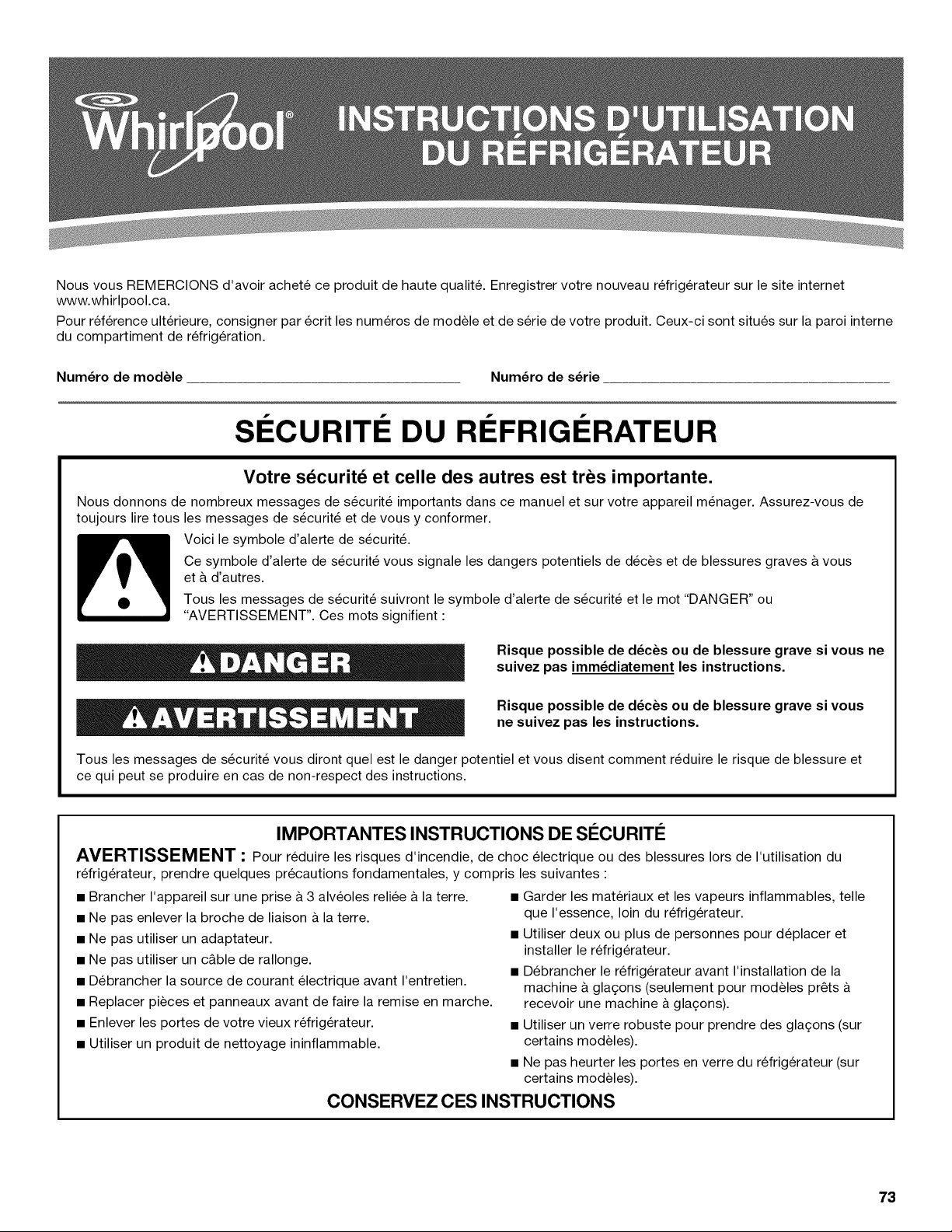

SleCURITle DU RleFRIGleRATEUR ........... 74

INSTRUCTIONS D'INSTALLATION ......... 75

Deballage du r6frigerateur ...................... 75

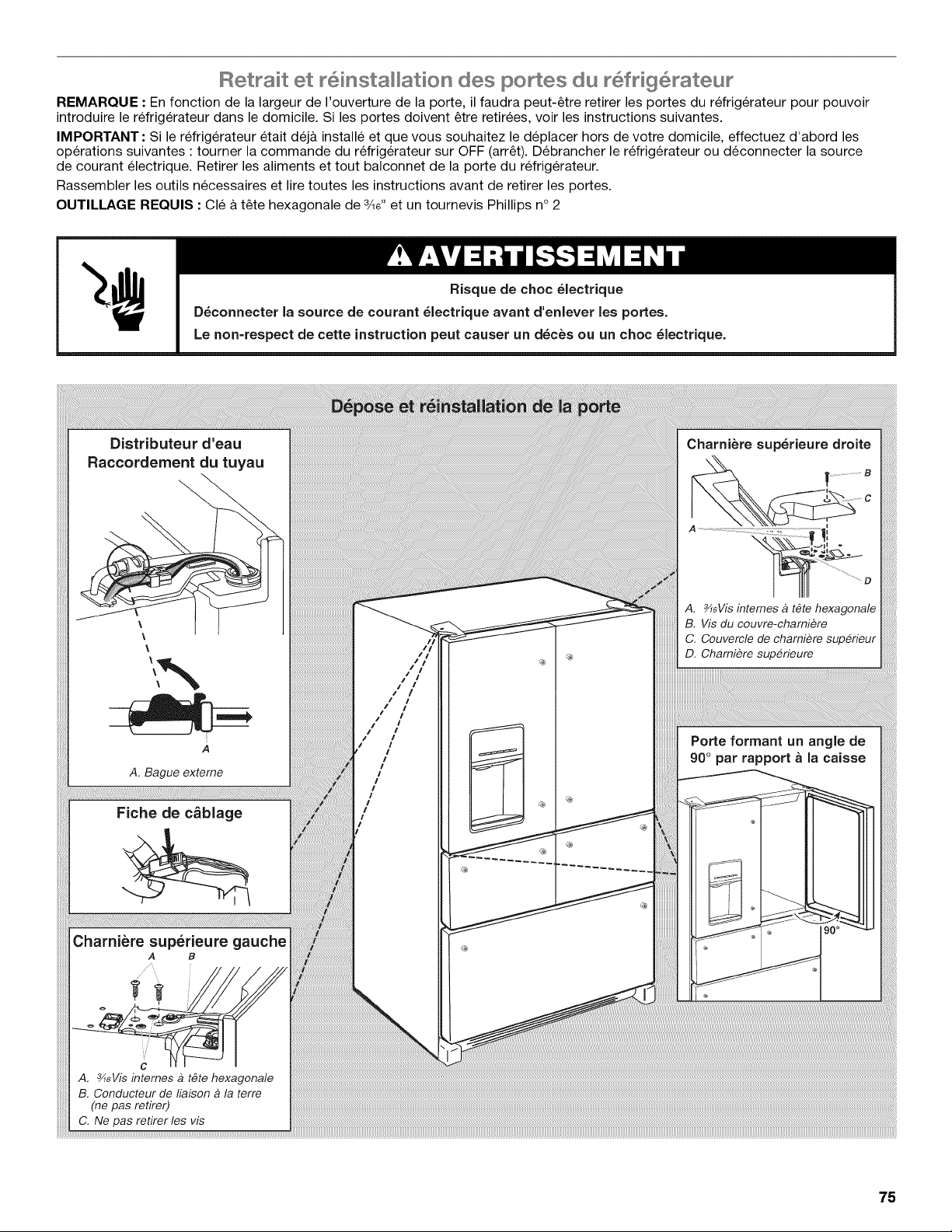

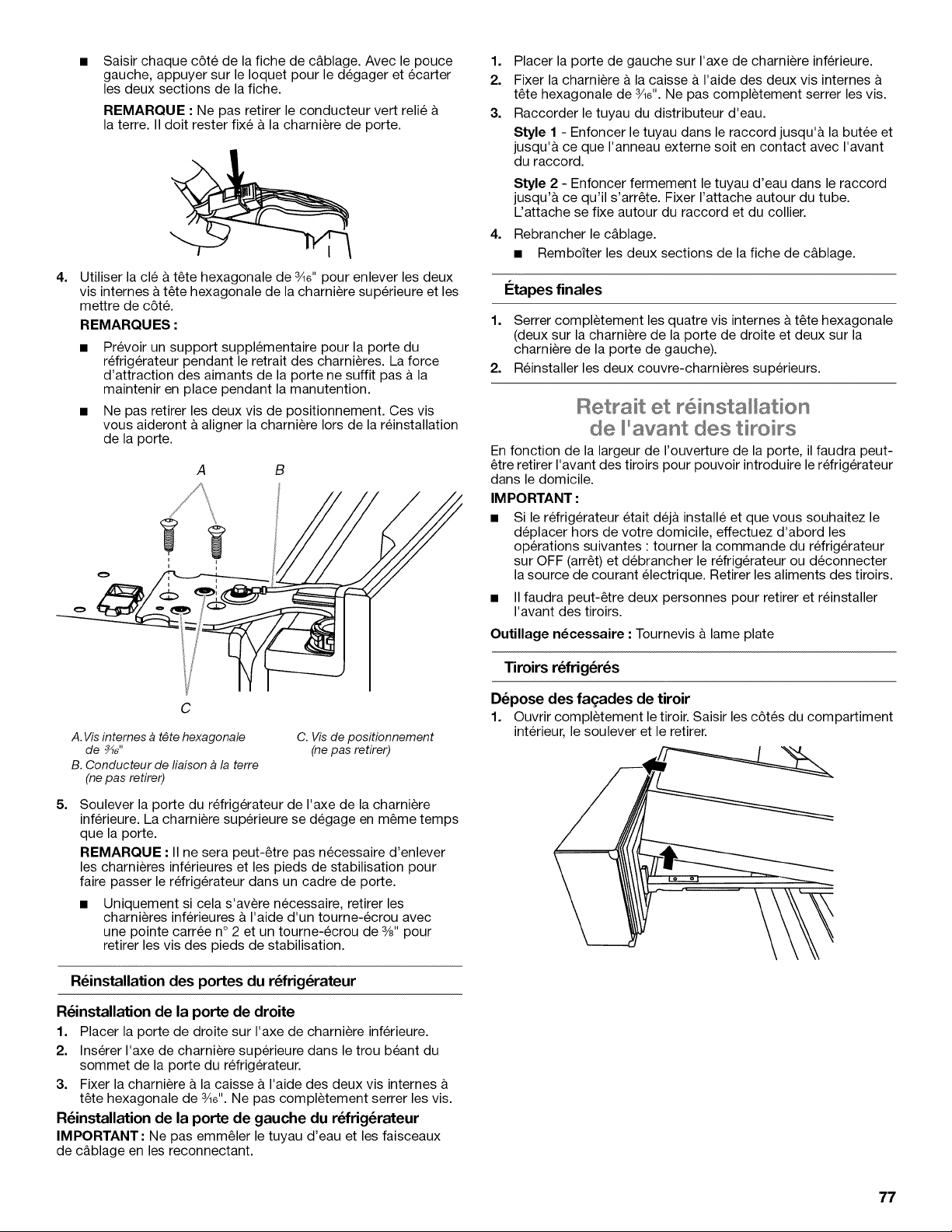

Retrait et reinstallation des portes

du refrig6rateur ........................................ 76

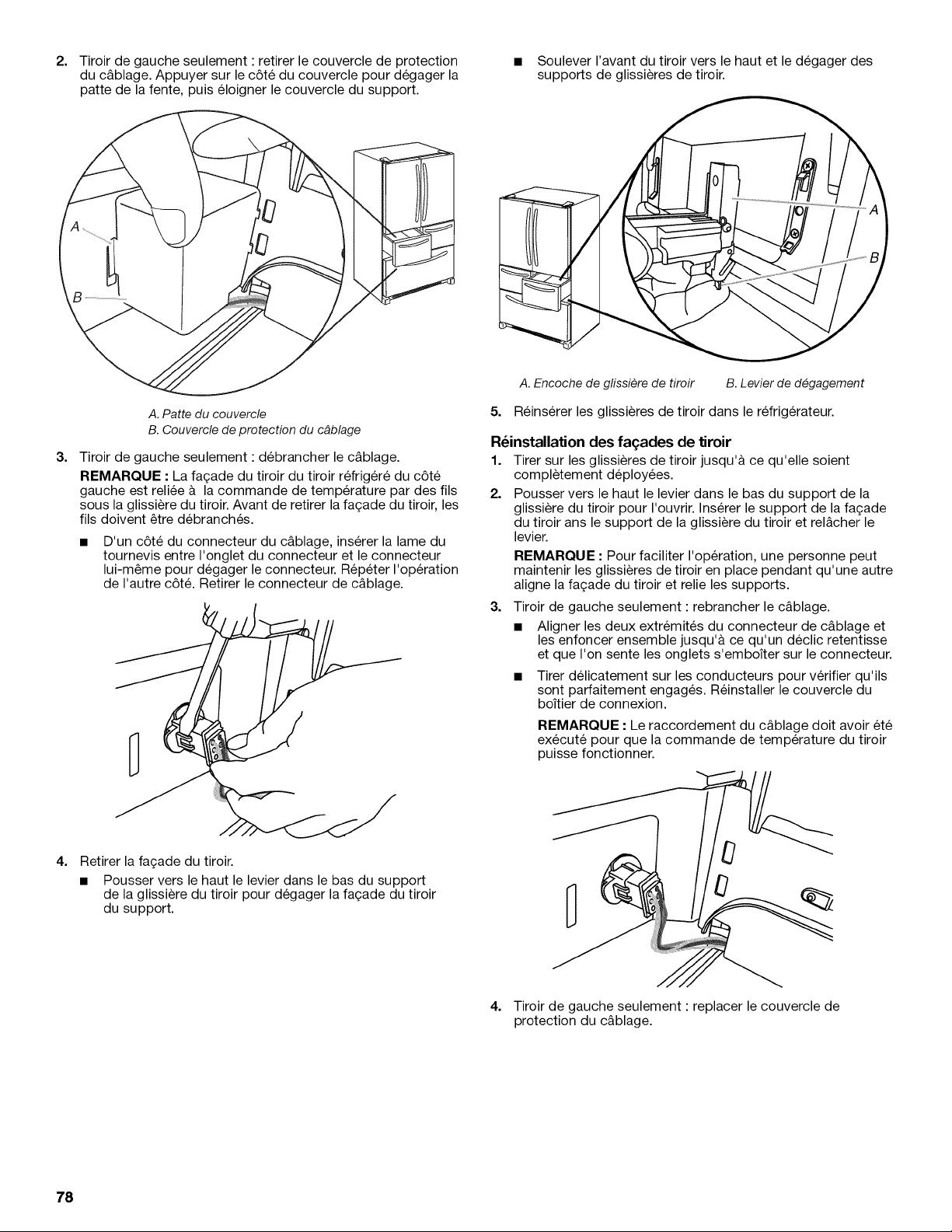

Retrait et reinstallation

de I'avant des tiroirs ................................ 78

Alignement des portes et des tiroirs ....... 80

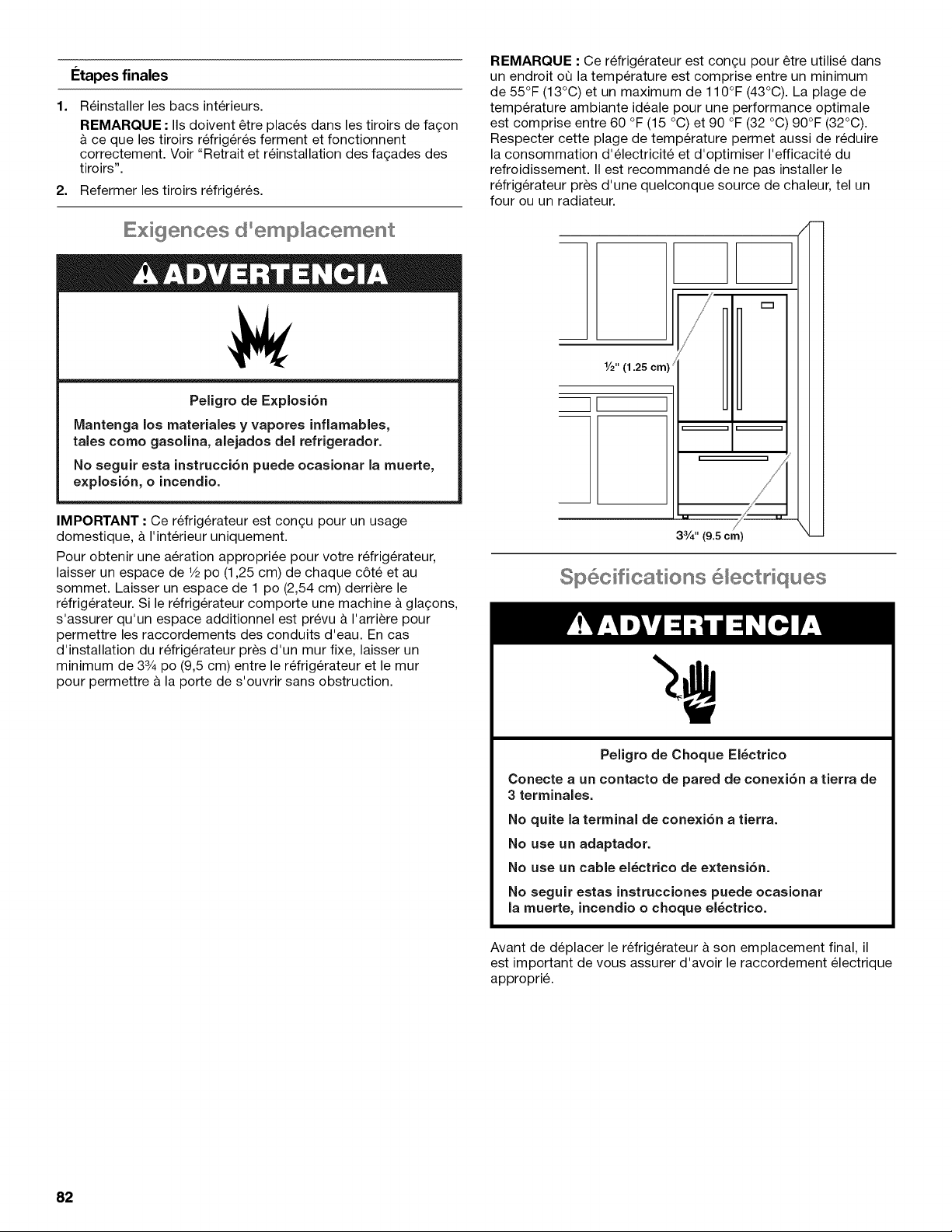

Exigences d'emplacement ..................... 83

Specifications electriques ....................... 83

Specifications de I'alimentation en eau.. 83

Raccordement & la canalisation d'eau ... 84

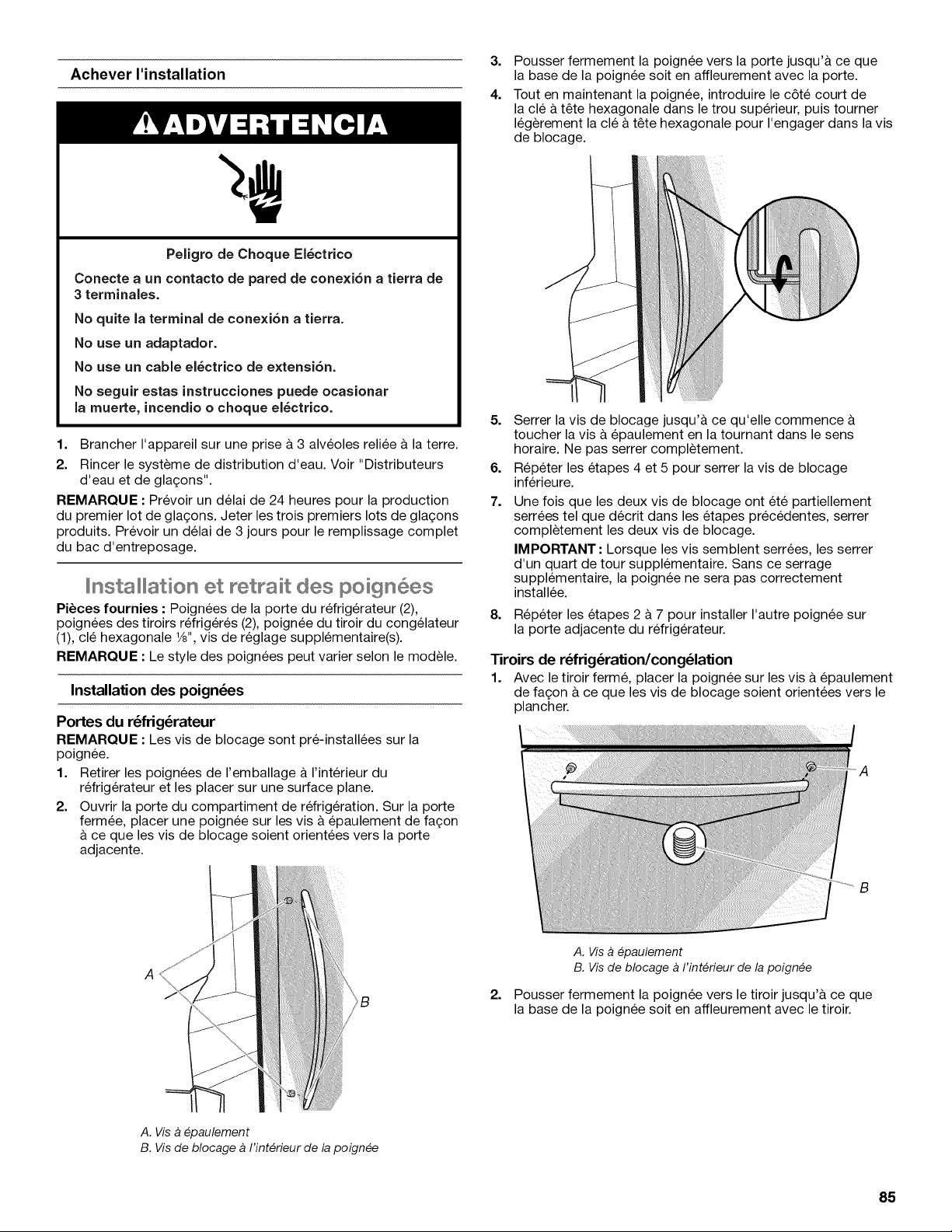

Installation et retrait des poignees .......... 85

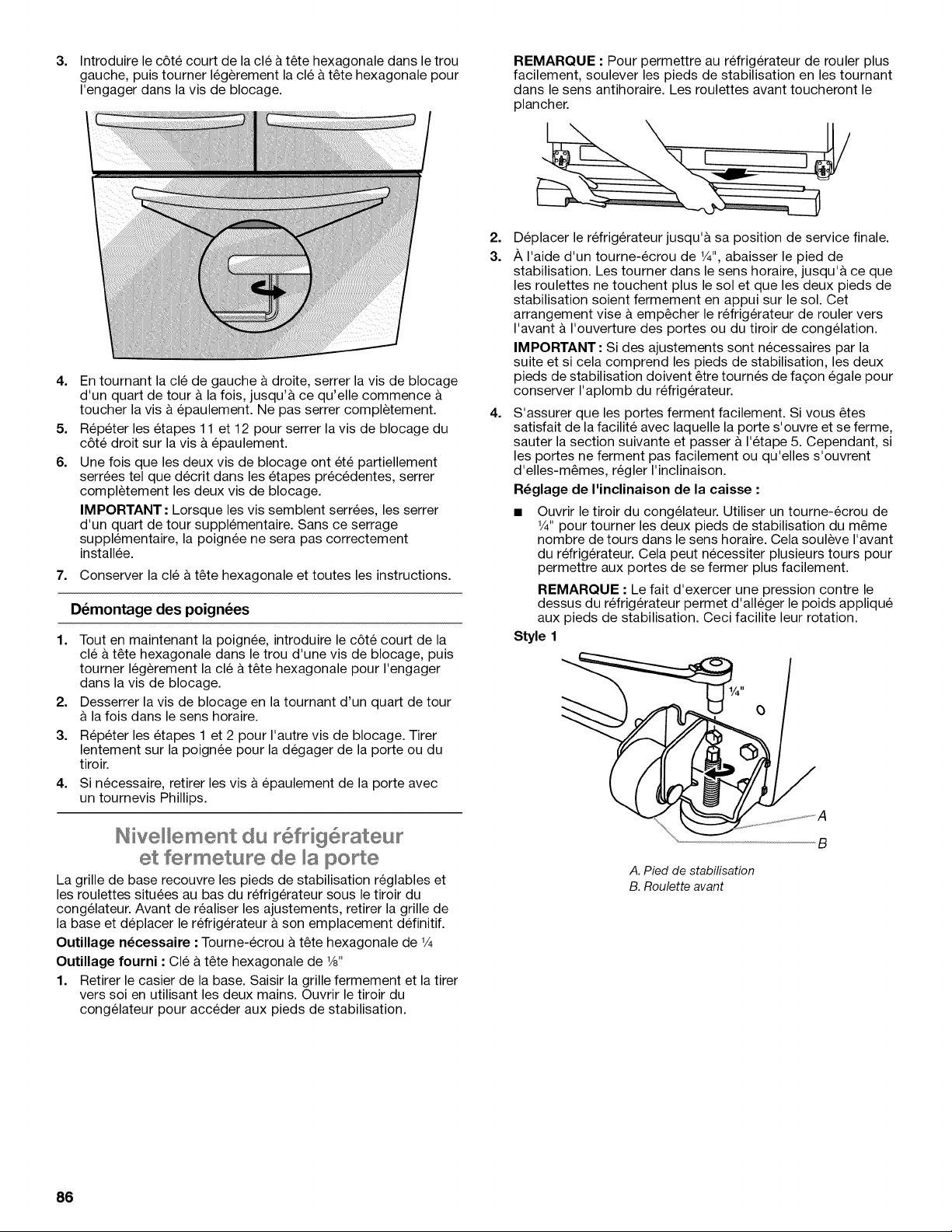

Nivellement du refrig6rateur

et fermeture de la porte .......................... 87

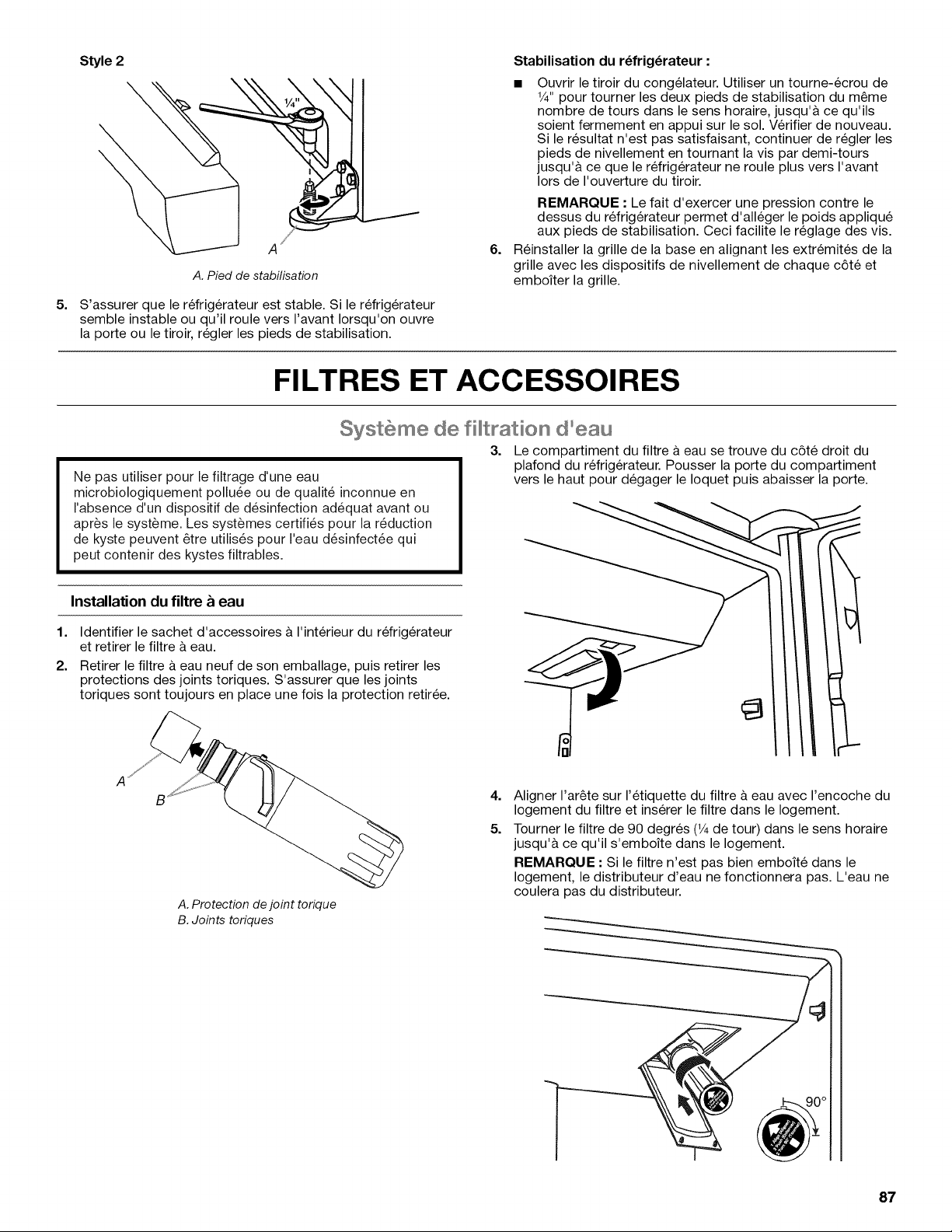

FILTRES ET ACCESSOIRES .................... 88

Systeme de filtration d'eau ..................... 88

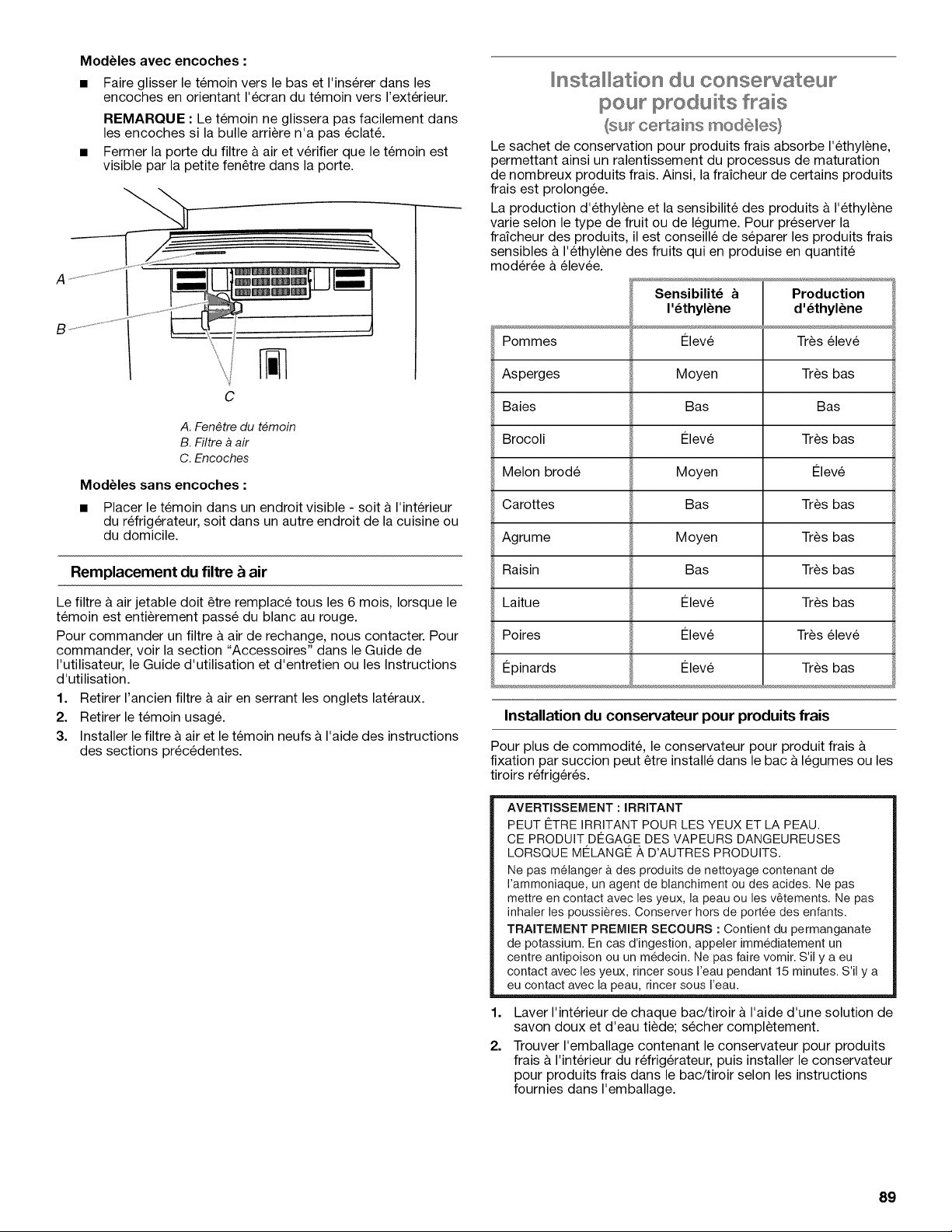

Installation du filtre a air (sur certains

modeles) .................................................. 89

Installation du conservateur

pour produits frais ................................... 90

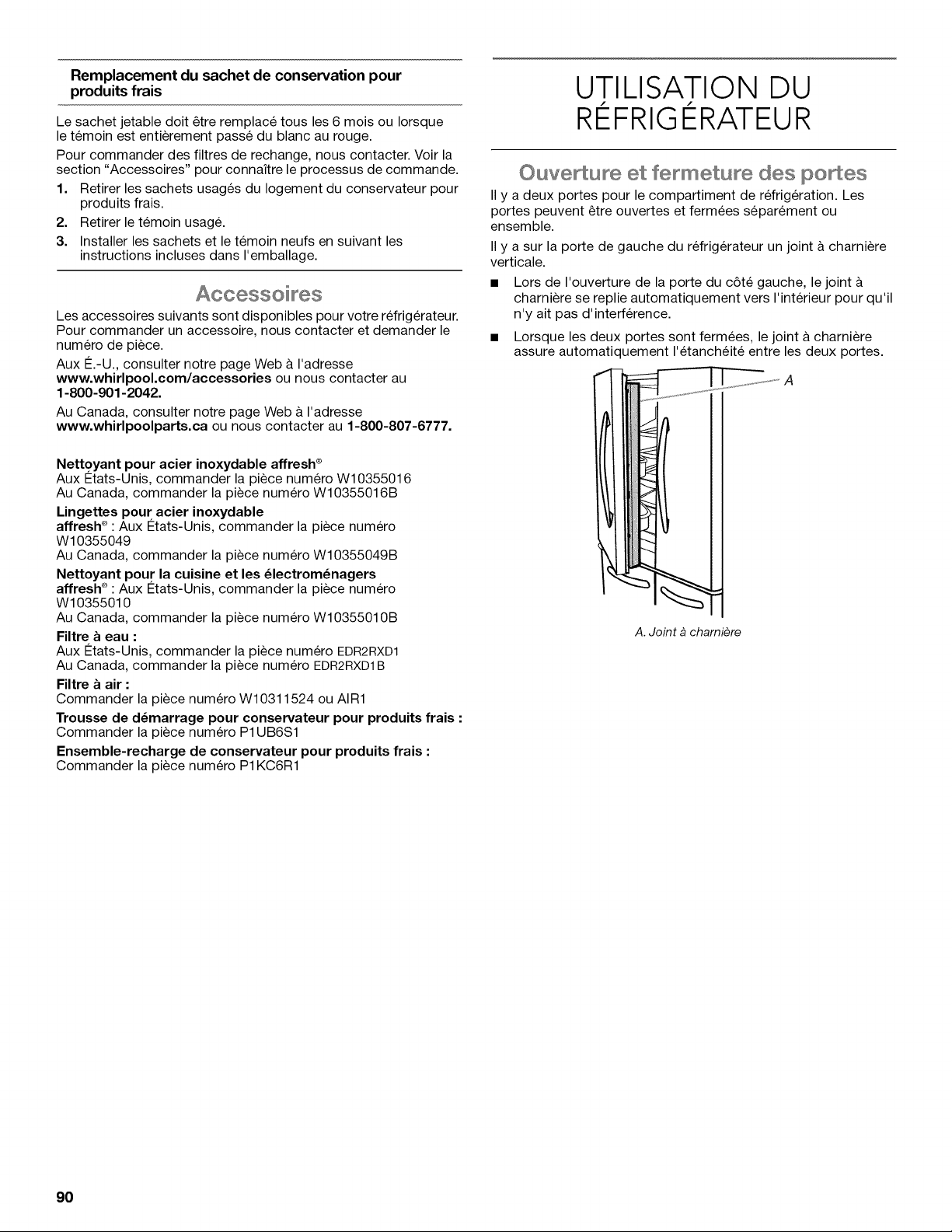

Accessoires ............................................. 90

UTILISATION DU RleFRIGleRATEUR ....... 90

Ouverture et fermeture des portes ......... 90

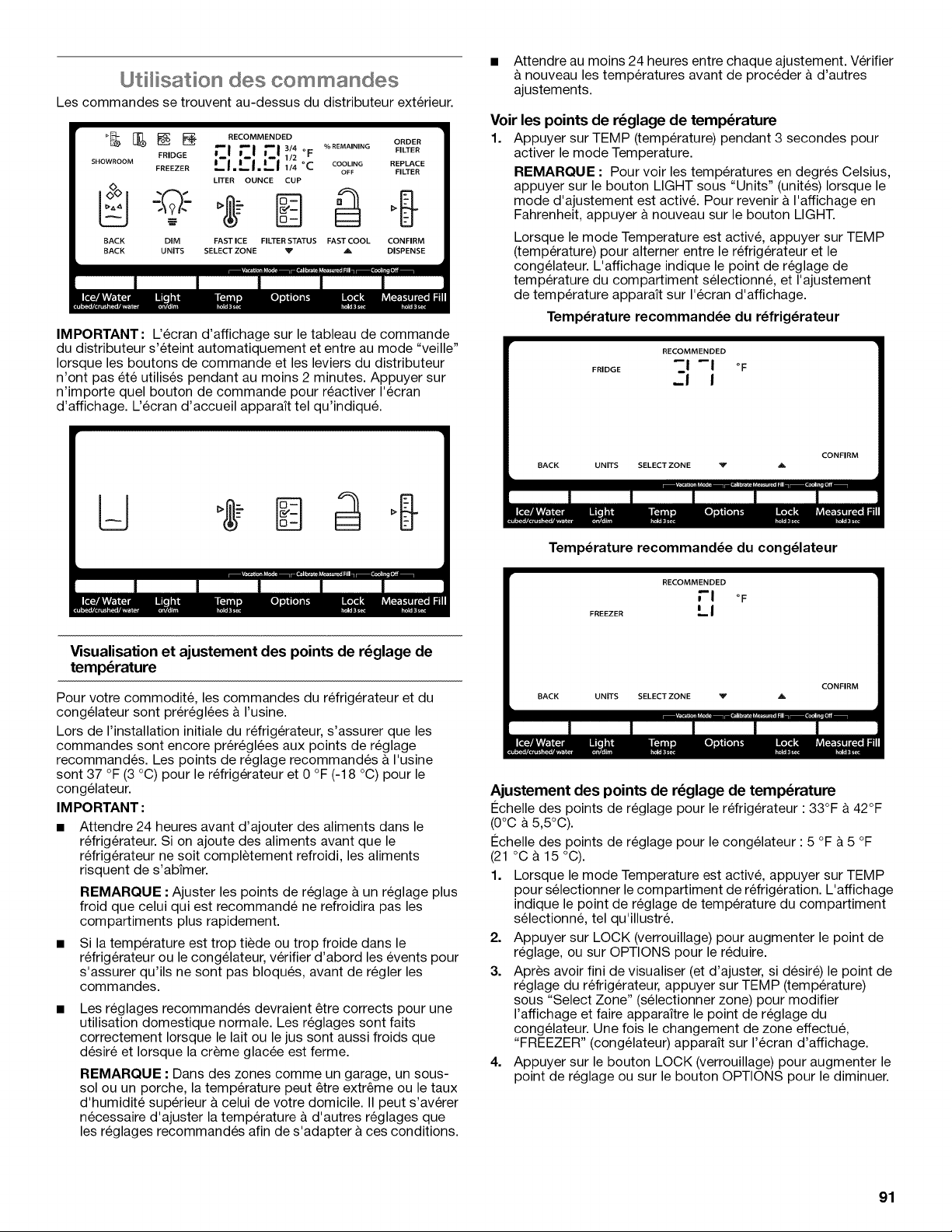

Utilisation des commandes .................... 91

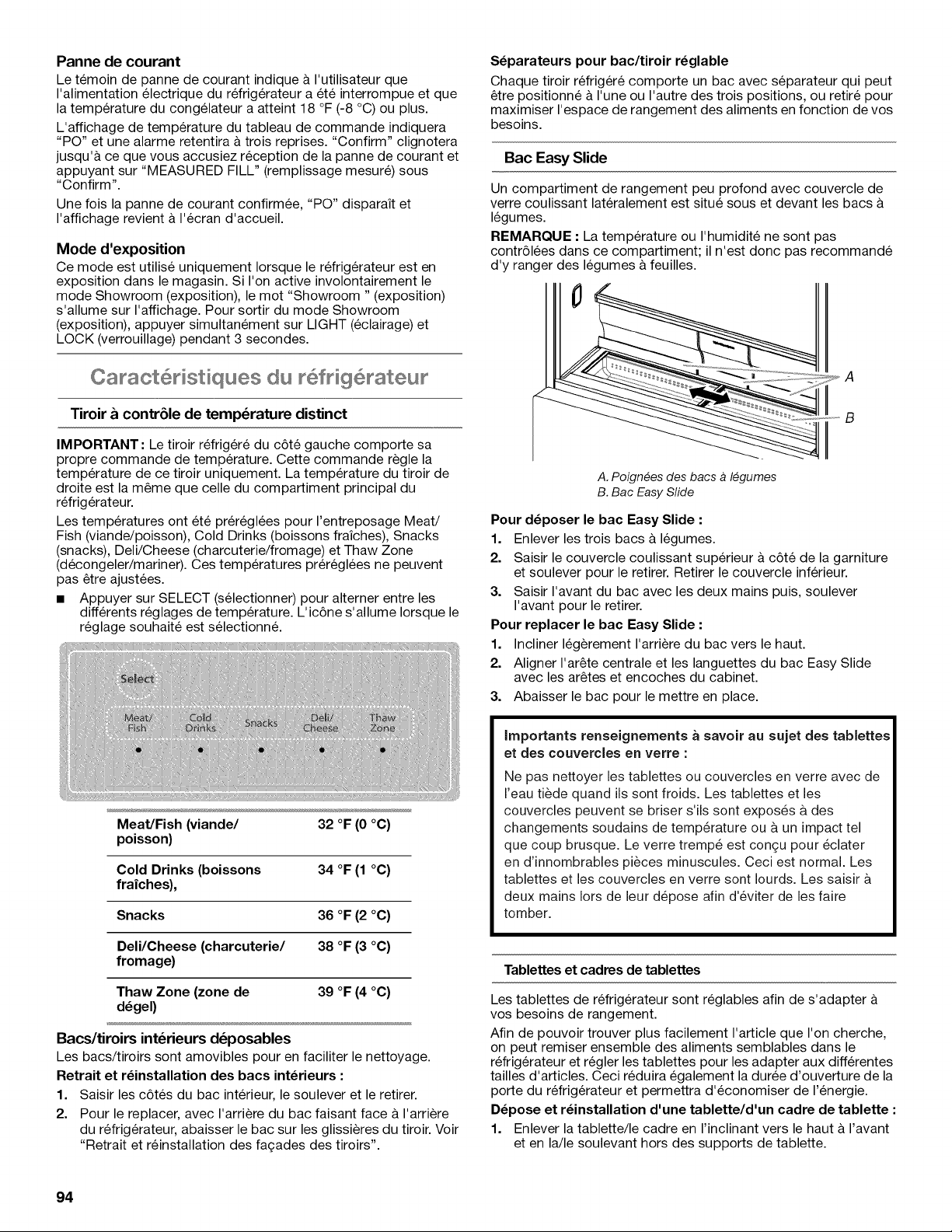

Caracteristiques du refrig6rateur ............ 94

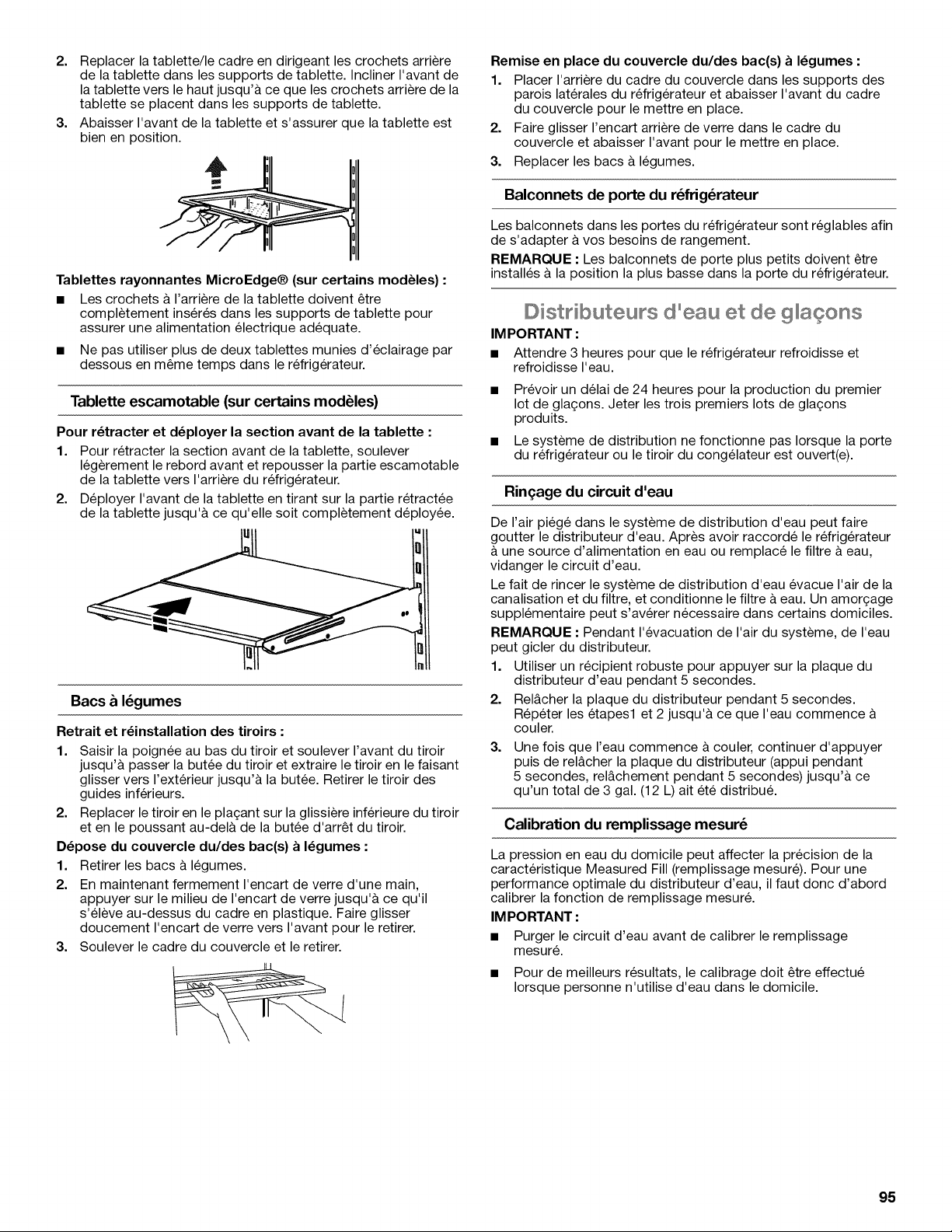

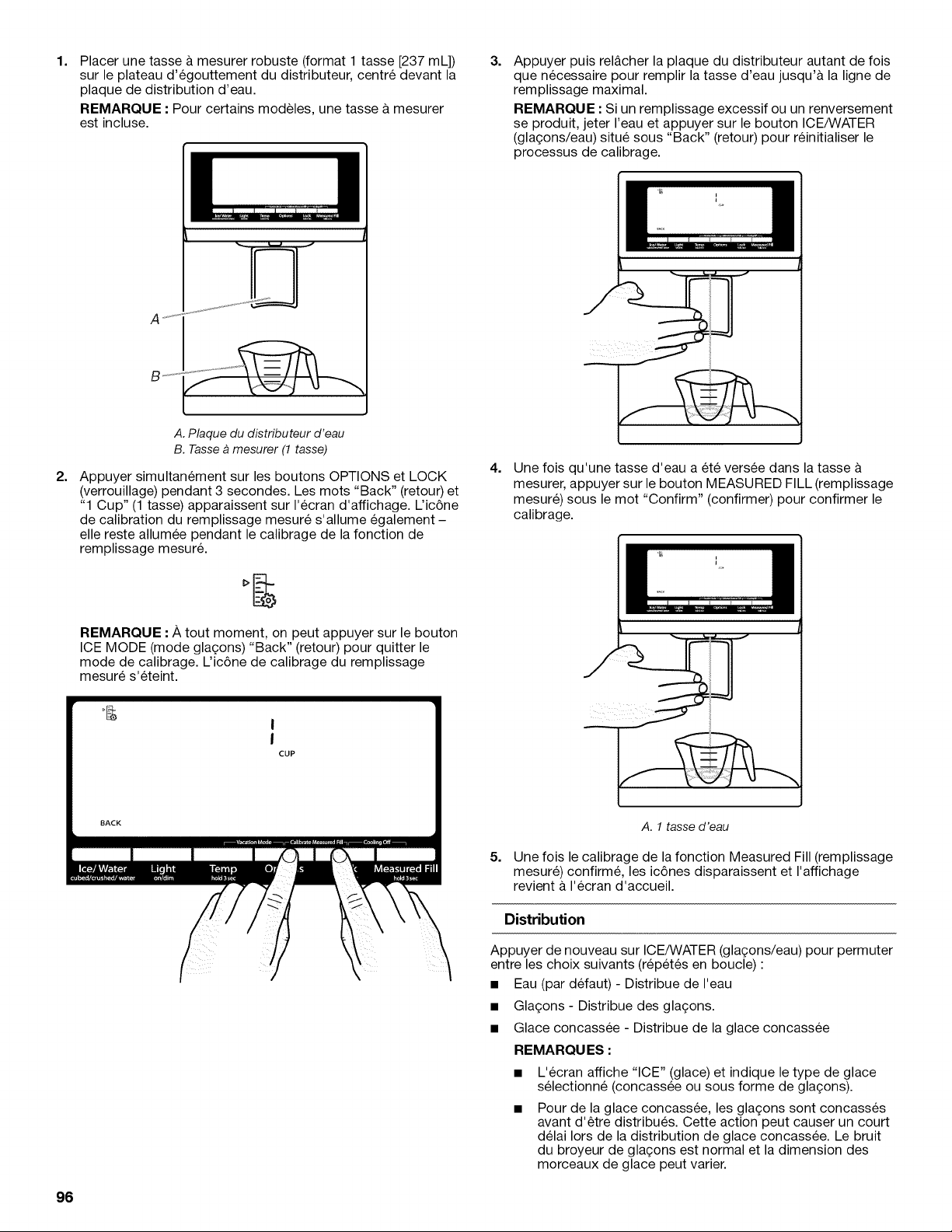

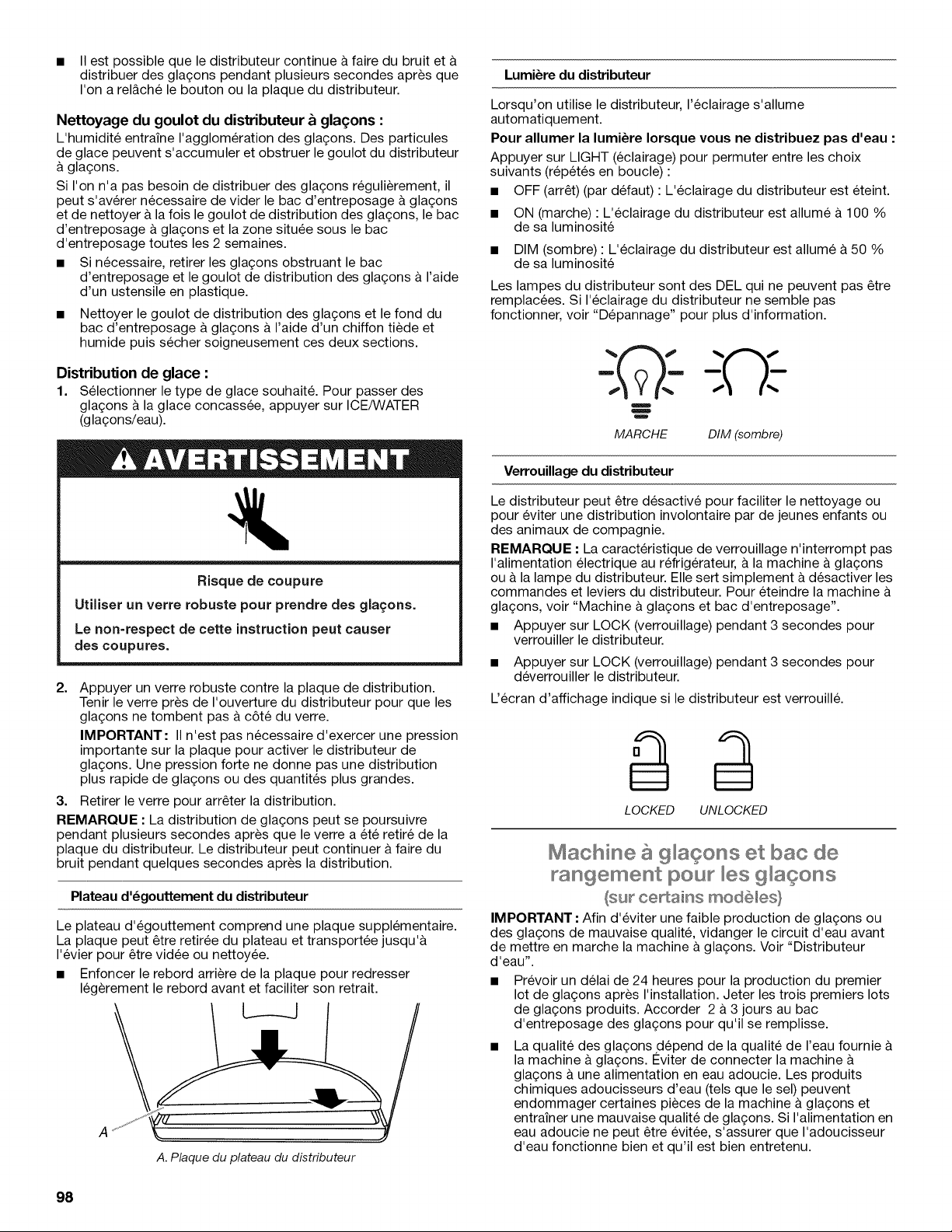

Distributeurs d'eau et de gla£;ons ........... 95

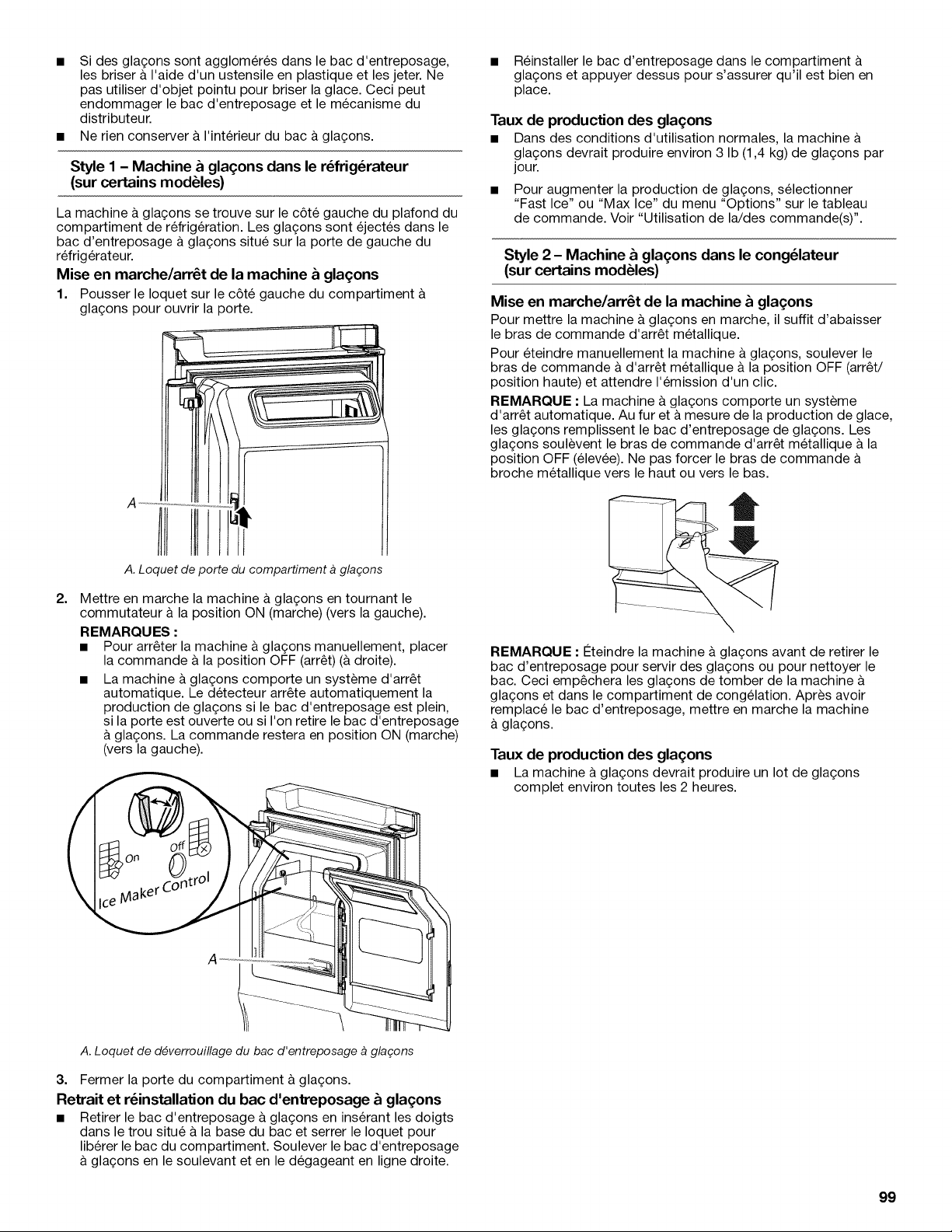

Machine & gla£:ons et bac de

rangement pour les gla(_ons

(sur certains modeles) ............................. 98

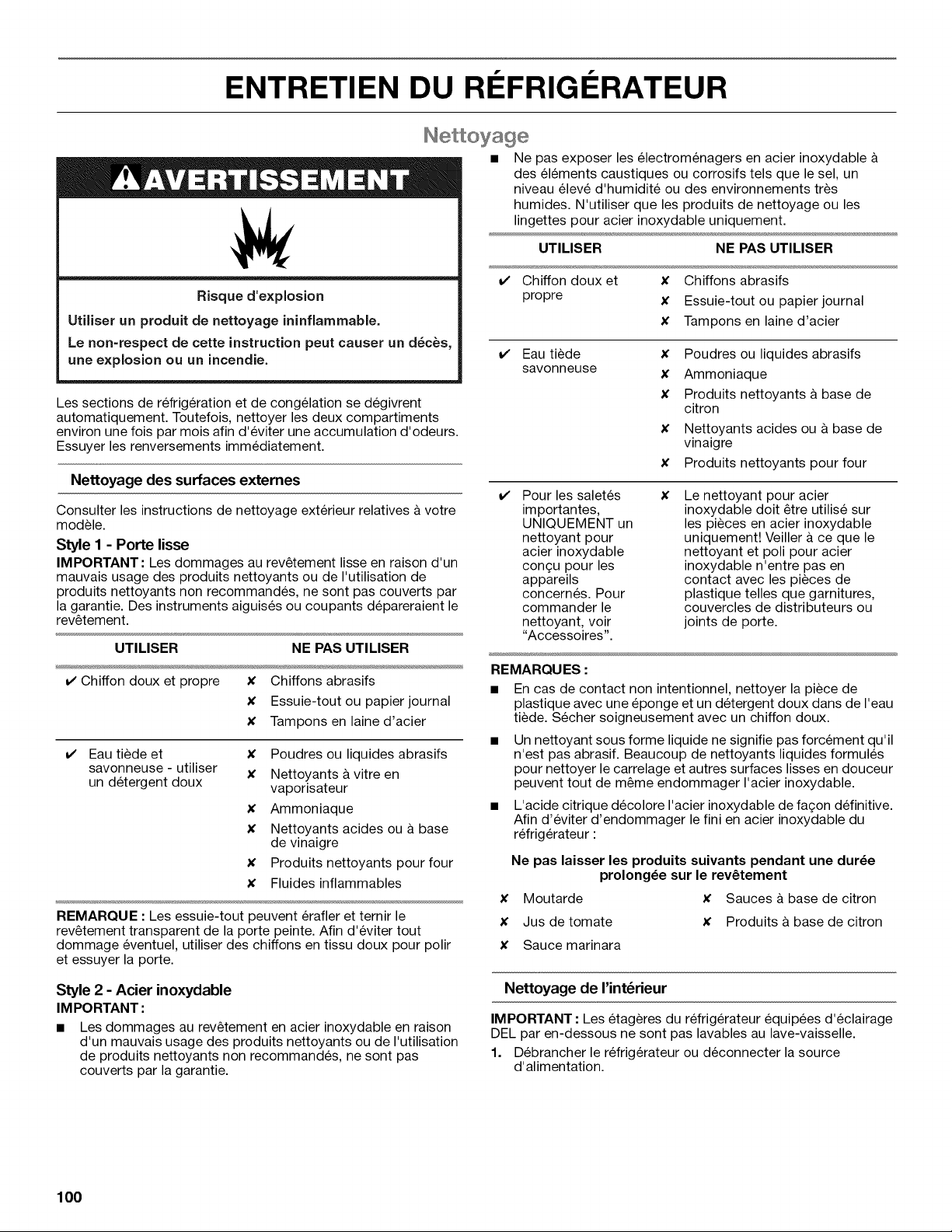

ENTRETIEN DU RI_FRIGI_RATEUR ....... 100

Nettoyage .............................................. 100

Lampes .................................................. 101

Precautions & prendre pour les

vacances ou le dem6nagement ............ 101

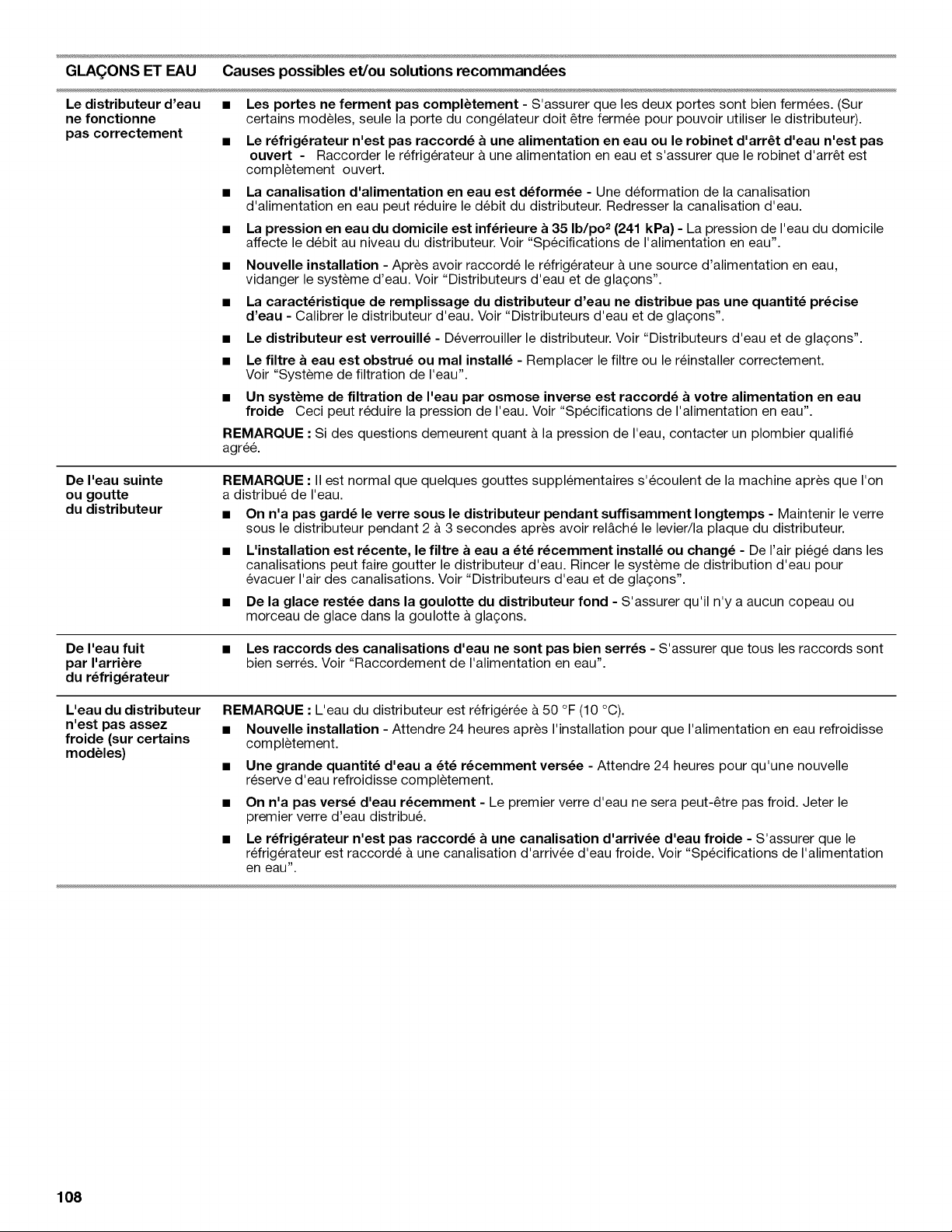

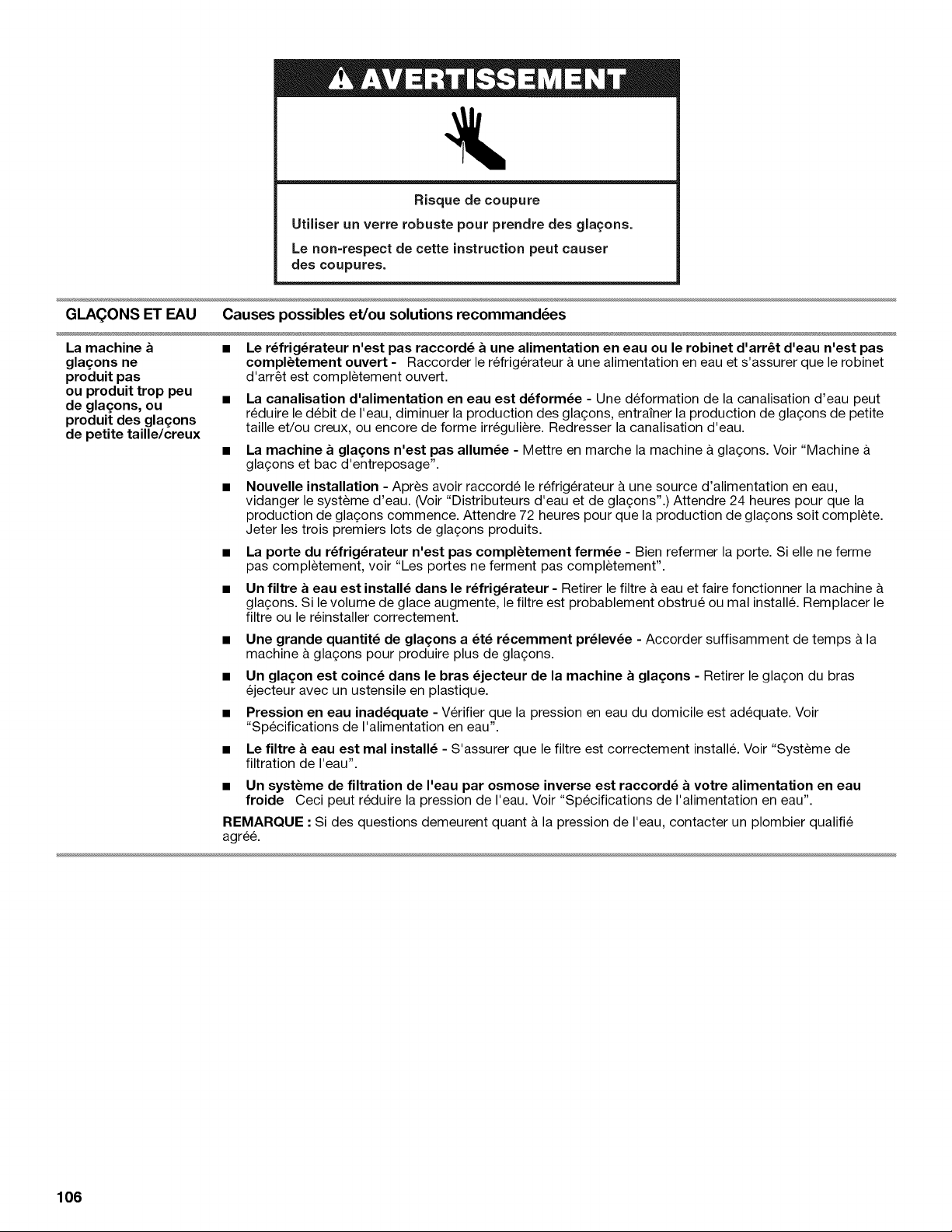

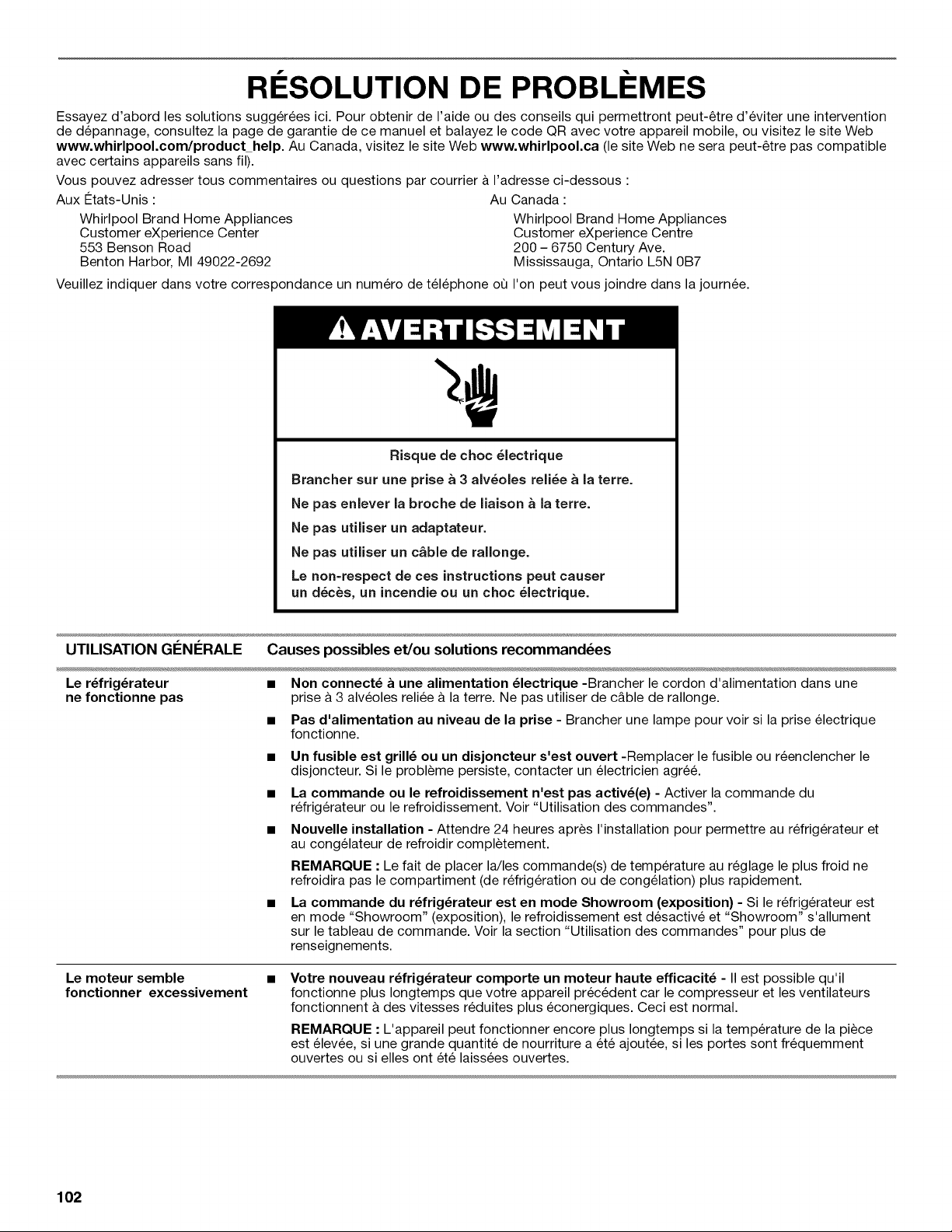

RI_SOLUTION DE PROBLr=M ES ............ 102

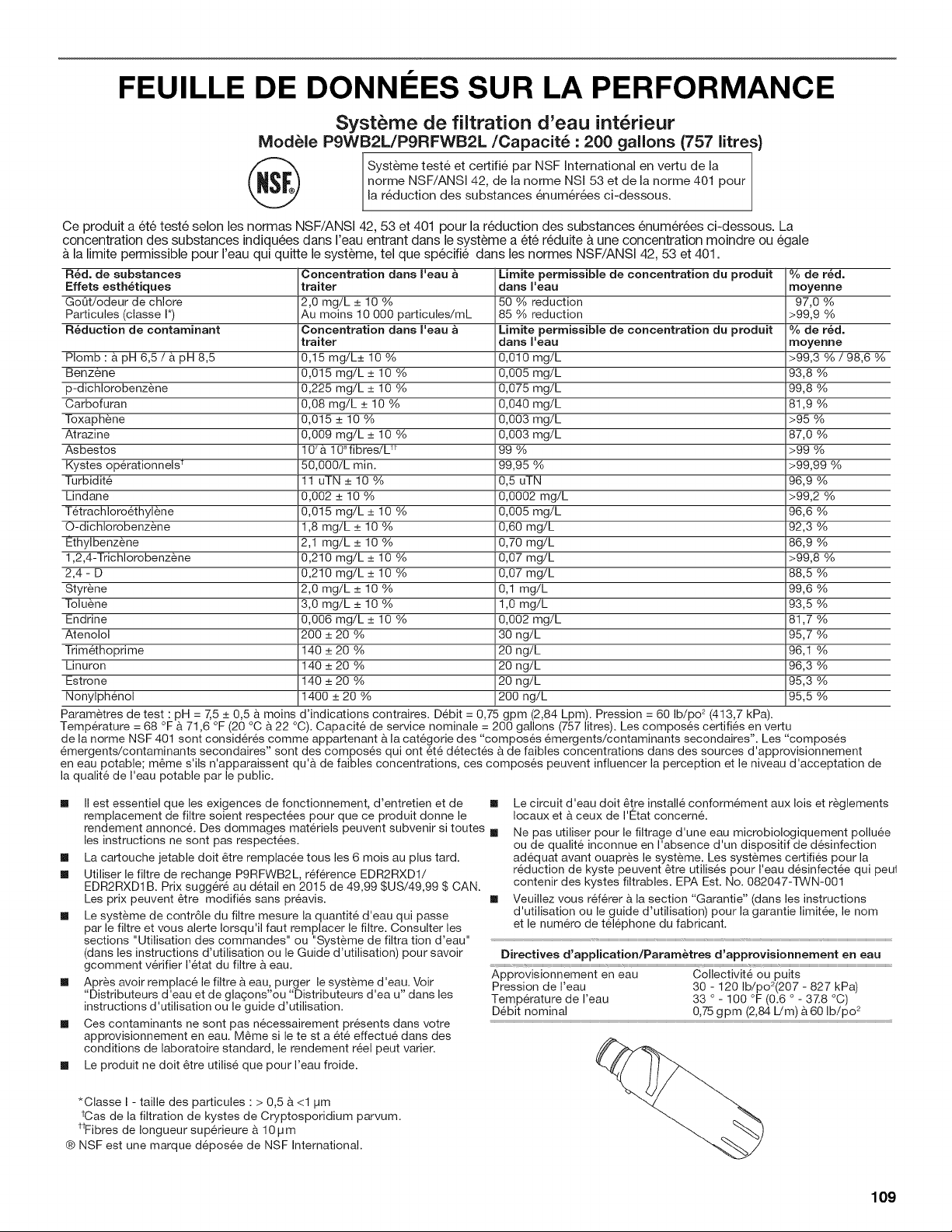

FEUlLLE DE DONNleES SUR LA

PERFORMANCE .................................... 109

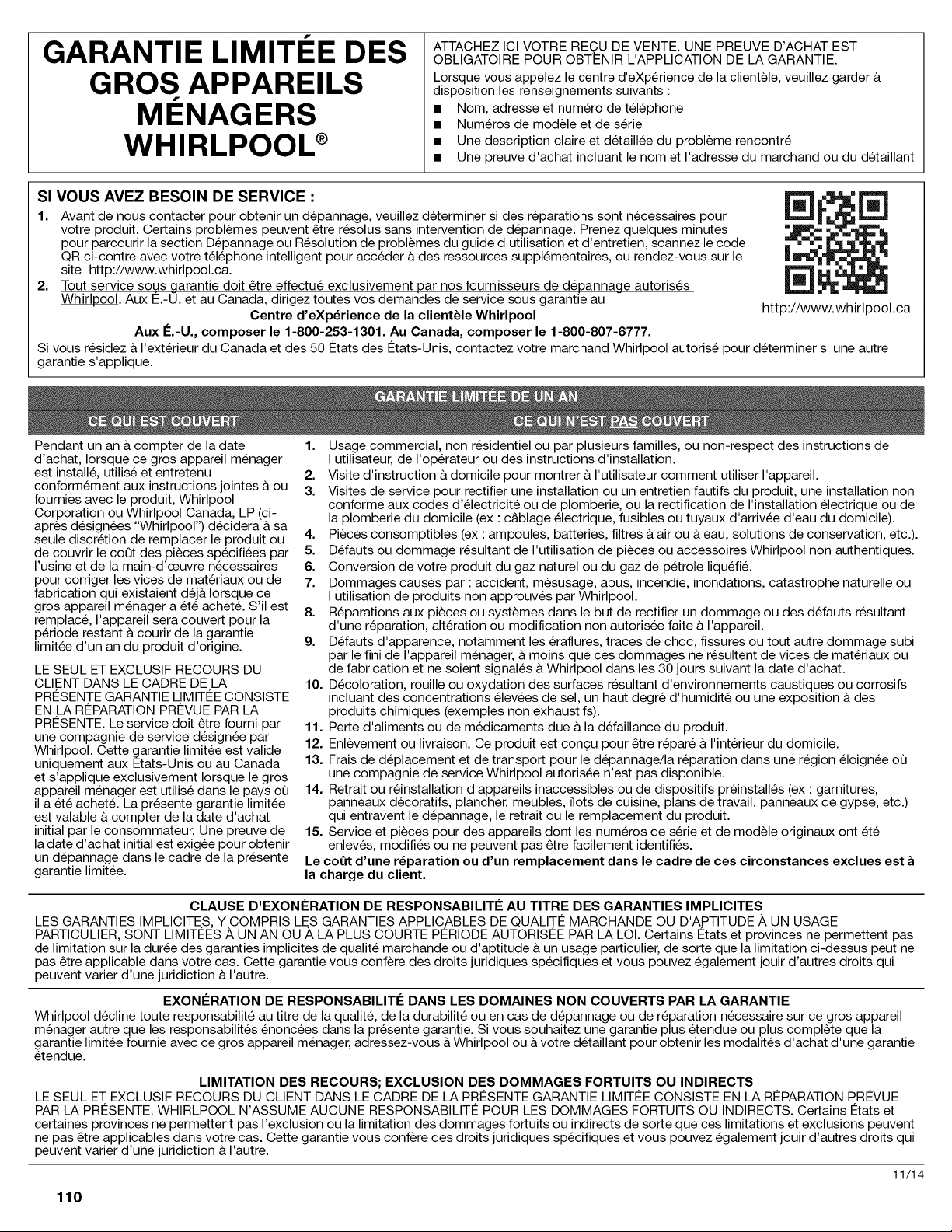

GARANTIE .............................................. 110

W10730921A

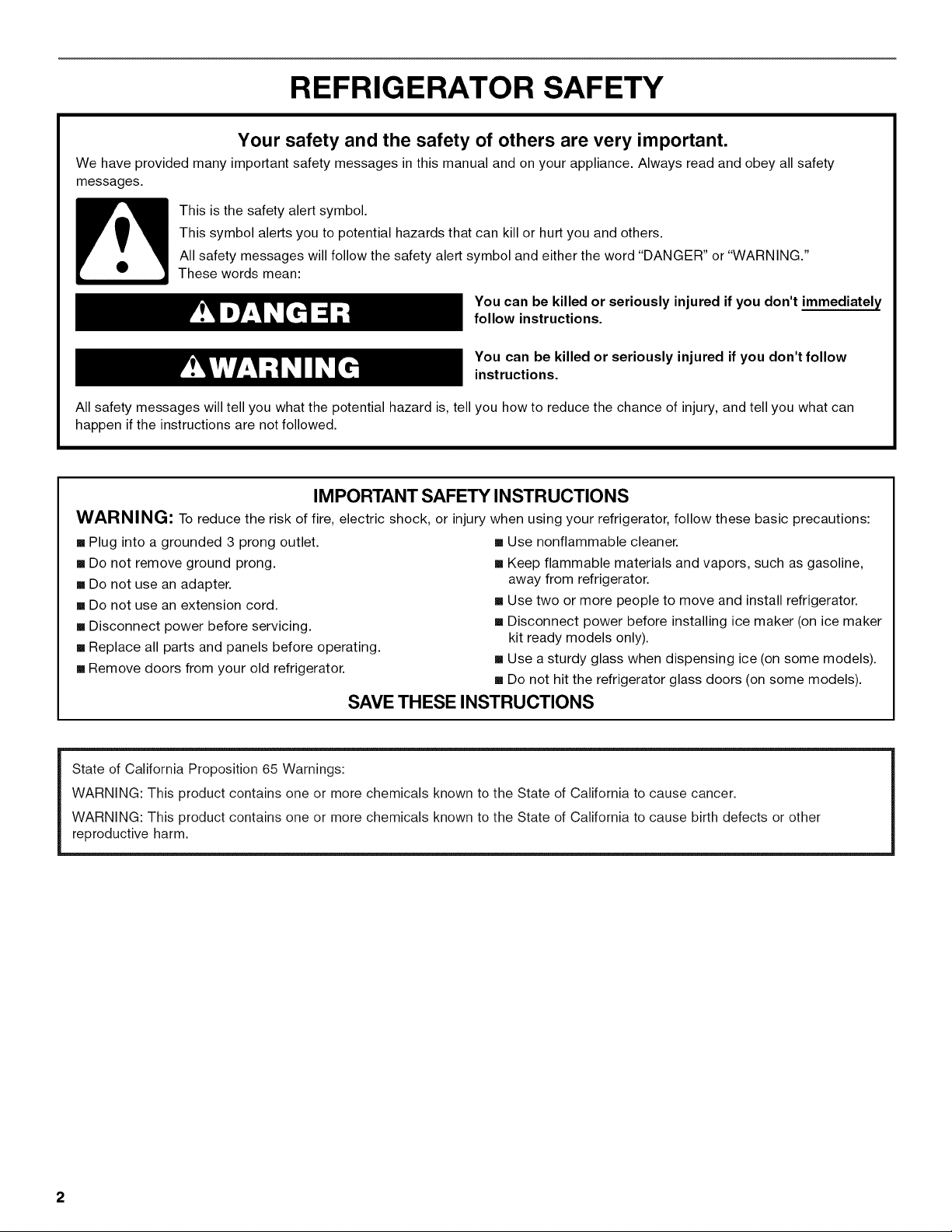

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

[] Plug into a grounded 3 prong outlet.

[] Do not remove ground prong.

[] Do not use an adapter.

[] Do not use an extension cord.

[] Disconnect power before servicing.

[] Replace all parts and panels before operating.

[] Remove doors from your old refrigerator.

[] Use nonflammable cleaner.

[] Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

[] Use two or more people to move and install refrigerator.

[] Disconnect power before installing ice maker (on ice maker

kit ready models only).

[] Use a sturdy glass when dispensing ice (on some models).

[] Do not hit the refrigerator glass doors (on some models).

SAVE THESE INSTRUCTIONS

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

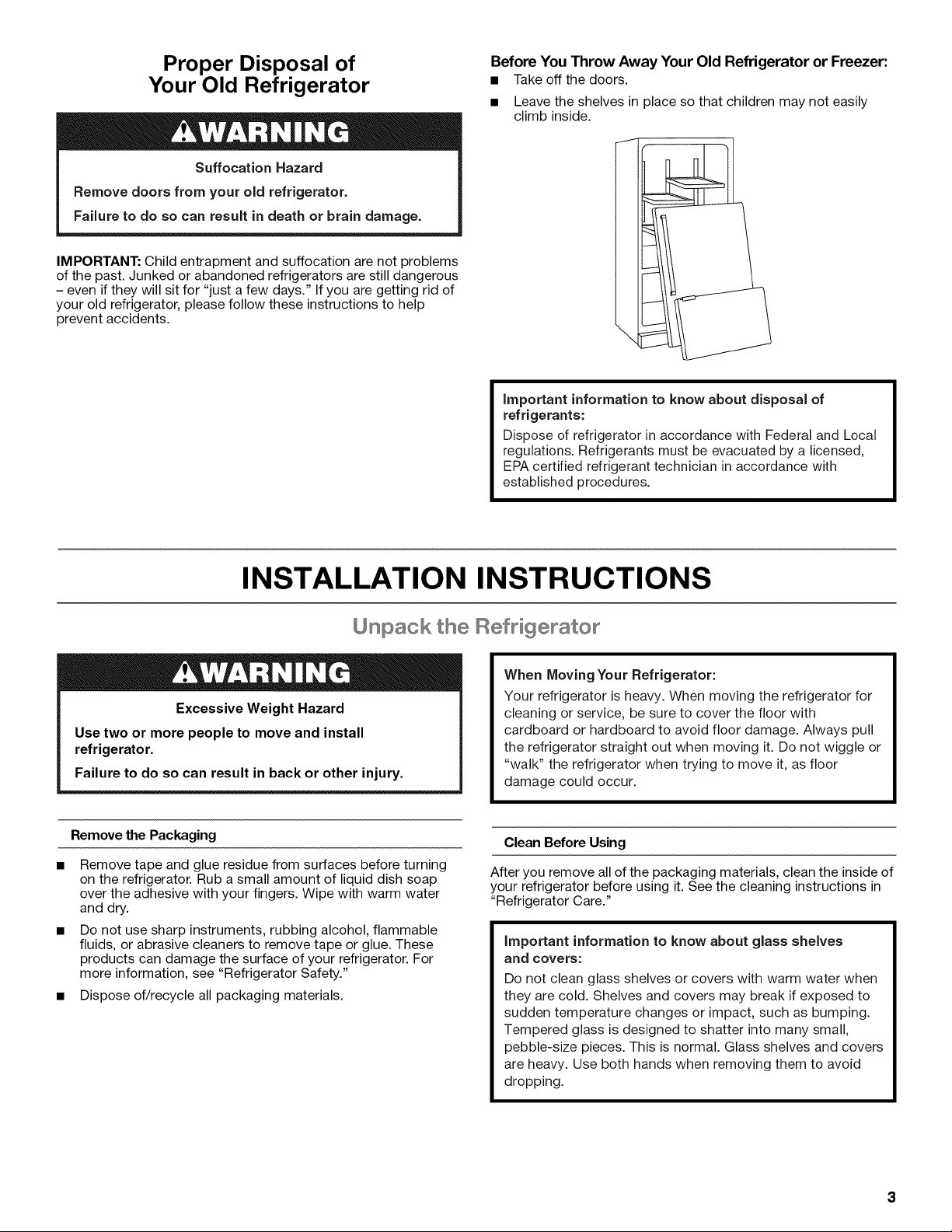

Proper Disposal of

Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

Before You Throw Away Your Old Refrigerator or Freezer:

• Takeoff the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

important information to know about disposal of

refrigerants:

Dispose of refrigerator in accordance with Federal and Local

regulations. Refrigerants must be evacuated by a licensed,

EPA certified refrigerant technician in accordance with

established procedures.

INSTALLATION INSTRUCTIONS

Unpack the Refdge ato

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for

cleaning or service, be sure to cover the floor with

cardboard or hardboard to avoid floor damage. Always pull

the refrigerator straight out when moving it. Do not wiggle or

"walk" the refrigerator when trying to move it, as floor

damage could occur.

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see "Refrigerator Safety."

• Dispose of/recycle all packaging materials.

Clean Before Using

After you remove all of the packaging materials, clean the inside of

your refrigerator before using it. See the cleaning instructions in

"Refrigerator Care."

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

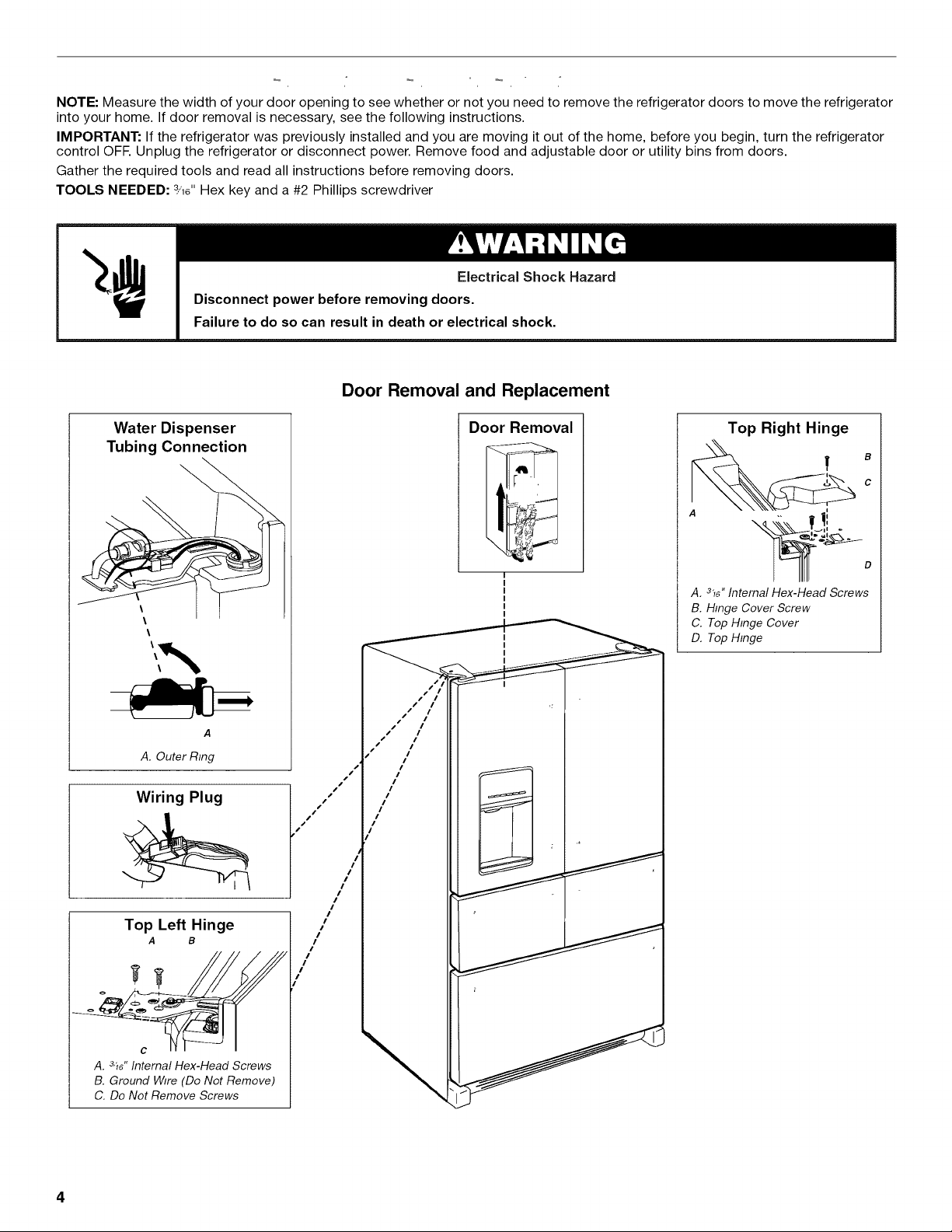

NOTE:Measurethewidthofyourdooropeningtoseewhetherornotyouneedtoremovetherefrigeratordoorstomovetherefrigerator

intoyourhome.Ifdoorremovalisnecessary,seethefollowinginstructions.

IMPORTANT:Iftherefrigeratorwaspreviouslyinstalledandyouaremovingitoutofthehome,beforeyoubegin,turntherefrigerator

controlOFRUnplugtherefrigeratorordisconnectpower.Removefoodandadjustabledoororutilitybinsfromdoors.

Gathertherequiredtoolsandreadallinstructionsbeforeremovingdoors.

TOOLSNEEDED:3'16"Hexkeyanda#2Phillipsscrewdriver

ElectricalShockHazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

Water Dispenser

Tubing Connection

A. Outer Ring

Wiring Plug

Top Left Hinge

A B

A. 3,'_6"Internal Hex-Head Screws

B. Ground Wire (Do Not Remove)

C. Do Not Remove Screws

sj s_

1 I

i p

i /

Door Removal and Replacement

Door Removal

L J

i/// I I

, /

s I

s s i /

s I

i I

Top Right Hinge

.. II

J)', .

A. s,_,, Internal Hex-Head Screws

B. Mnge Cover Screw

C. lop Hinge Cover

D. Top Hinge

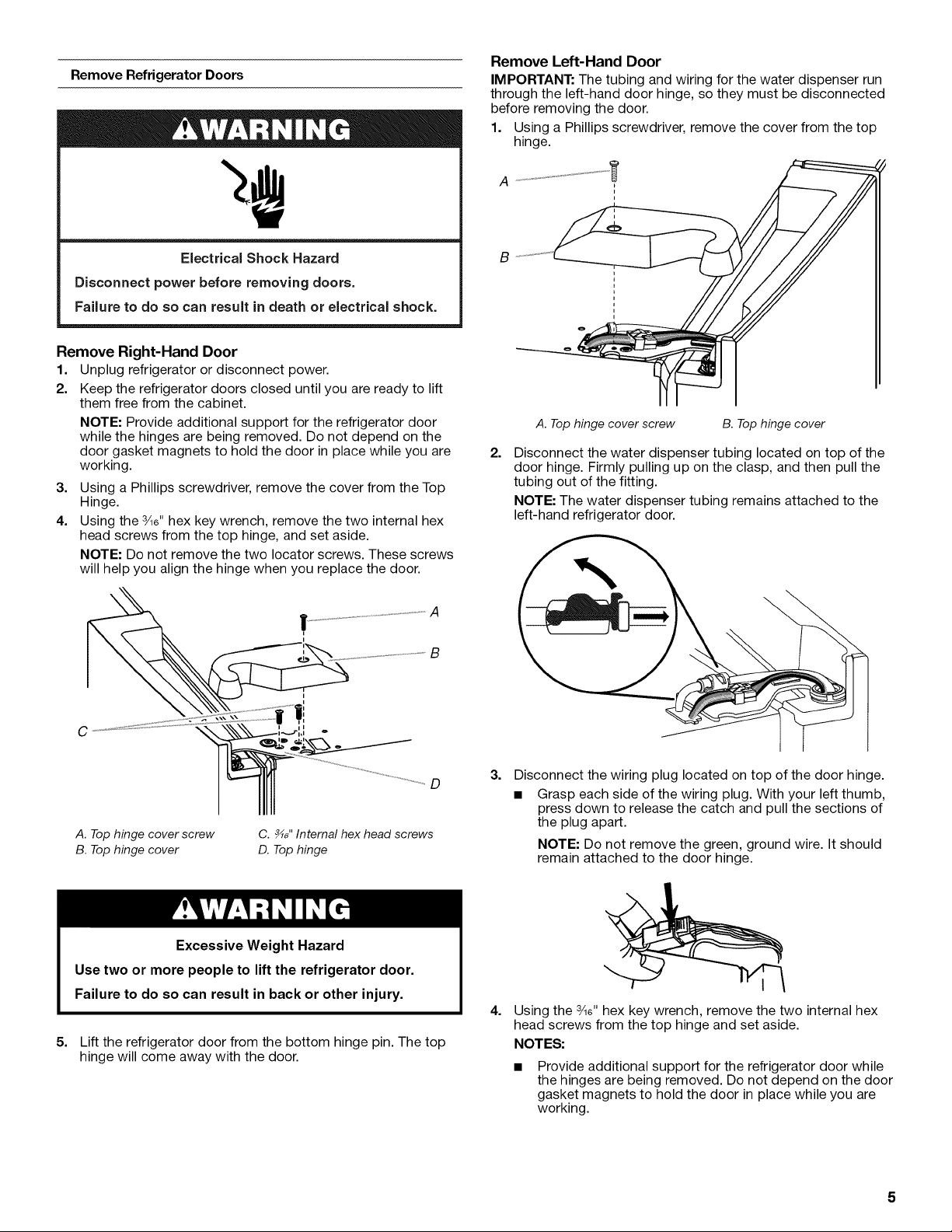

Remove Refrigerator Doors

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

Remove Right-Hand Door

1. Unplug refrigerator or disconnect power.

2. Keep the refrigerator doors closed until you are ready to lift

them free from the cabinet.

NOTE: Provide additional support for the refrigerator door

while the hinges are being removed. Do not depend on the

door gasket magnets to hold the door in place while you are

working.

Using a Phillips screwdriver, remove the cover from the Top

Hinge.

Using the ¾6" hex key wrench, remove the two internal hex

head screws from the top hinge, and set aside.

NOTE: Do not remove the two Iocator screws. These screws

will help you align the hinge when you replace the door.

I I

Remove Left-Hand Door

IMPORTANT: The tubing and wiring for the water dispenser run

through the left-hand door hinge, so they must be disconnected

before removing the door.

1. Using a Phillips screwdriver, remove the cover from the top

hinge.

A. Top hinge cover screw B. Top hinge cover

Disconnect the water dispenser tubing located on top of the

door hinge. Firmly pulling up on the clasp, and then pull the

tubing out of the fitting.

NOTE: The water dispenser tubing remains attached to the

left-hand refrigerator door.

A. Top hinge cover screw

B. Top hinge cover

C. _11 Internal hex head screws

D. Top hinge

Disconnect the wiring plug located on top of the door hinge.

• Grasp each side of the wiring plug. With your left thumb,

press down to release the catch and pull the sections of

the plug apart.

NOTE: Do not remove the green, ground wire. It should

remain attached to the door hinge.

Excessive Weight Hazard

Use two or more people to lift the refrigerator door.

Failure to do so can result in back or other injury.

Lift the refrigerator door from the bottom hinge pin. The top

hinge will come away with the door.

Using the ¾6" hex key wrench, remove the two internal hex

head screws from the top hinge and set aside.

NOTES:

Provide additional support for the refrigerator door while

the hinges are being removed. Do not depend on the door

gasket magnets to hold the door in place while you are

working.

DonotremovethetwoIocatorscrews.Thesescrewswill

helpyoualignthehingewhenyoureplacethedoor.

A B

A. _" Internal hex head screws

B. Ground wire (do not remove)

C. Locator screws (do not

remove)

Lift the refrigerator door from the bottom hinge pin. The top

hinge will come away with the door.

NOTE: It may not be necessary to remove the bottom hinges

and brake feet assemblies to move the refrigerator through a

doorway.

• Only if necessary, use a driver with a #2 square bit tip to

remove the bottom hinges and a 3/8"nut driver to remove

the brake feet screws.

Replace Refrigerator Doors

Replace Right-Hand Door

1. Set the right-hand door onto the bottom hinge pin.

2. Insert the top hinge pin into the open hole in the top of the

refrigerator door.

3. Using the two 3/le" internal hex head screws, fasten the hinge

to the cabinet. Do not tighten the screws completely.

Replace Left-Hand Refrigerator Door

IMPORTANT: Do not intertwine the water tubing and wiring

bundles when reconnecting them.

1. Set the left-hand door onto the bottom hinge pin.

2. Using the two 3/le" internal hex head screws, fasten the hinge

to the cabinet. Do not tighten the screws completely.

3. Reconnect the water dispenser tubing.

Style 1 - Insert the tubing into the fitting until it stops and the

outer ring is touching the face of fitting.

Style 2 - Insert the tubing firmly into the fitting until it stops.

Close the clasp around the tubing. The clasp snaps into place

between the fitting and the collar.

Reconnect the electrical wiring.

• Push together the two sections of the wiring plug.

Final Steps

1. Completely tighten the four internal hex head screws (two on

the right-hand door hinge and two on the left-hand door

hinge).

2. Replace both top hinge covers.

Remove and Replace © awe Fronts

Depending on the width of your door opening, it may be

necessary to remove the drawer fronts to move the refrigerator

into your home.

IM PORTANT:

If the refrigerator was previously installed and you are moving

it out of the home, before you begin, turn the refrigerator

control OFF, and unplug the refrigerator or disconnect power.

Remove food from the drawers.

• Two people may be required to remove and replace the

drawer fronts.

Tools Needed: Flat-blade screwdriver

Refrigerated Drawers

Remove the Drawer Fronts

1. Open the drawer to its full extension. Grasp the sides of the

interior bin, and then lift up and out to remove.

Left-hand drawer only, remove the wiring connection cover.

Press in on the side of the cover to release the tab from the

slot, and then pull the cover away from the bracket.

A. Cover tab

B. Wiring connection cover

Left-hand drawer only, disconnect the wiring.

NOTE: The drawer front of the left-hand refrigerated drawer is

connected to the temperature control by wires running

underneath the drawer glide. Before removing the drawer

front, the wires must be disconnected.

On one side of the wiring connector, insert the screwdriver

blade between the connector tab and the connector to

release. Repeat for the opposite side. Pull the wiring

connector apart.

Remove the drawer front.

• Push up on the lever at the bottom of the drawer glide

bracket to release the drawer front from the bracket.

• Lift the drawer front up and off the drawer glide brackets.

Left-hand drawer only, reconnect wiring.

• Align the two ends of the wiring connector and push them

together until you hear a "click" sound and feel the tabs

snap into place on the connector.

• Gently pull on the wiring connection to ensure the wiring

connection is completely seated. Replace the wiring

cover.

NOTE: The wiring connection must be complete for the

drawer temperature control to operate.

Left-hand drawer only, replace the wiring connection cover.

Replace the drawer bins onto the drawer glides with the rear

side of the bin facing the back of the refrigerator as shown.

IMPORTANT: The Door Ajar alarm will sound if the interior

drawer bins are not replaced correctly. The bins are designed

with a specific front and rear. They must be placed into the

drawers, as shown, so that the refrigerated drawers will close

and operate properly.

A. Drawer glide bracket

B. Release lever

5. Slide the drawer glides back into the refrigerator.

Replace the Drawer Fronts

1. Pull out the drawer glides until they are fully extended.

2. Push up on the lever at the bottom of the drawer glide bracket

to open. Insert the drawer front bracket into the drawer glide

bracket and release the lever.

NOTE: It helps if one person holds the drawer glides steady

while another person aligns the drawer front and connects the

brackets.

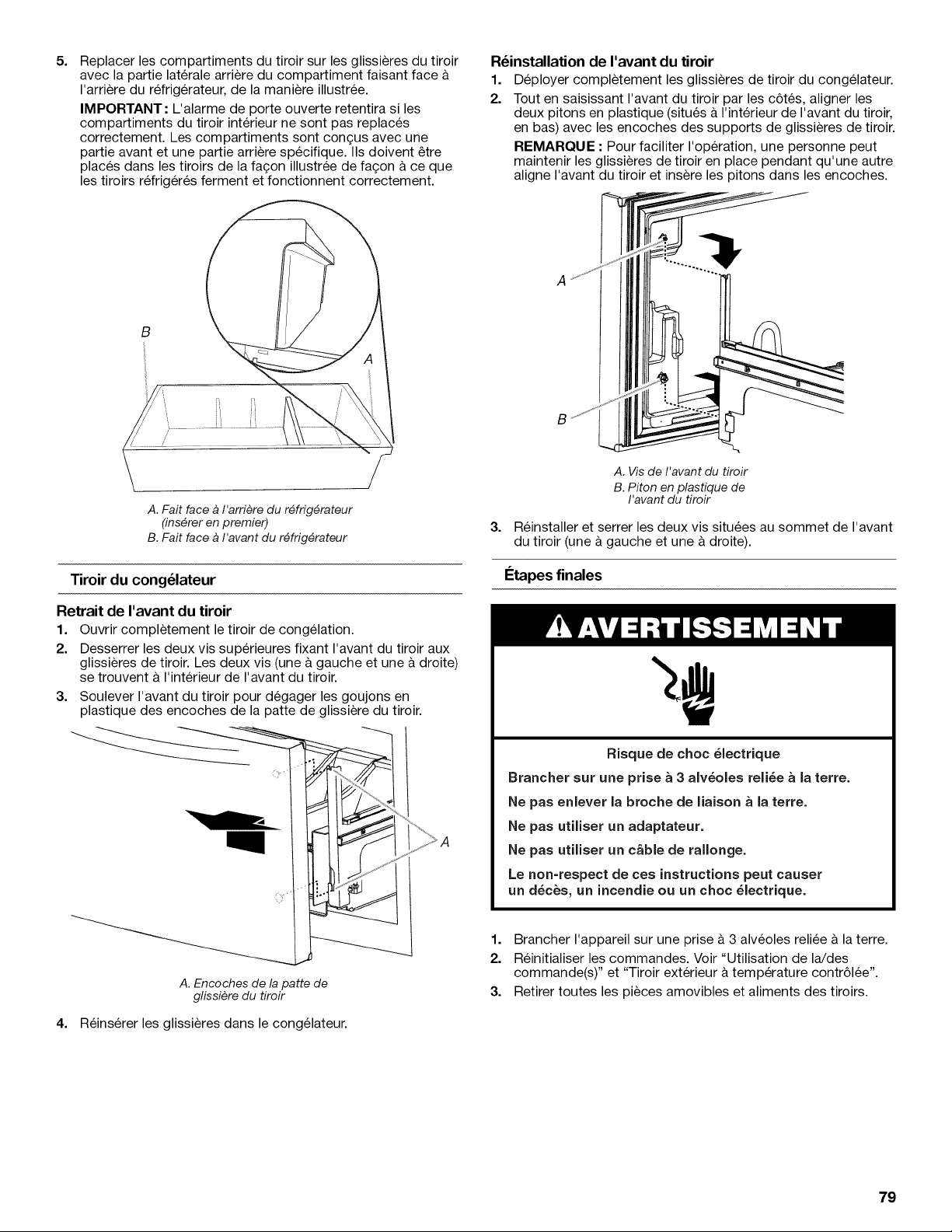

A. Faces back of refrigerator (insert first)

B. Faces front of refrigerator

Freezer Drawer Final Steps

Remove Drawer Front

1. Open the freezer drawer to its full extension.

2. Loosen the two top screws that fasten the drawer front to the

drawer glides. The two screws (one on the left-hand side and

one on the right-hand side) are located inside the drawer front.

3. Lift up on the drawer front to release the plastic studs from the

drawer glide bracket slots.

A. Drawer glide bracket slots

4. Slide the drawer glides back into the freezer.

Replace Drawer Front

1. Pull out the freezer drawer glides to their full extension.

2. Holding the drawer front by its sides, align the two plastic

studs, located at the bottom, inside the drawer front, with the

drawer glide bracket slots.

NOTE: It helps if one person holds the drawer glides steady

while another person aligns the drawer front and inserts the

studs into the slots.

A J_J_J_'

A. Drawer front screw

B. Drawer front plastic stud

3. Replace and tighten the two screws at the top of the drawer

front (one on the left-hand side and one on the right-hand

side).

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Reset the controls. See "Using the Control(s)" and

"Temperature Controlled Exterior Drawer."

3. Return all removable parts and the food to the drawers.

A ign Doors and Drawers

Once the doors and drawer fronts are replaced on the refrigerator,

you may notice that the doors appear angled or that they are no

longer level. Both the refrigerator doors and refrigerated drawers

are adjustable.

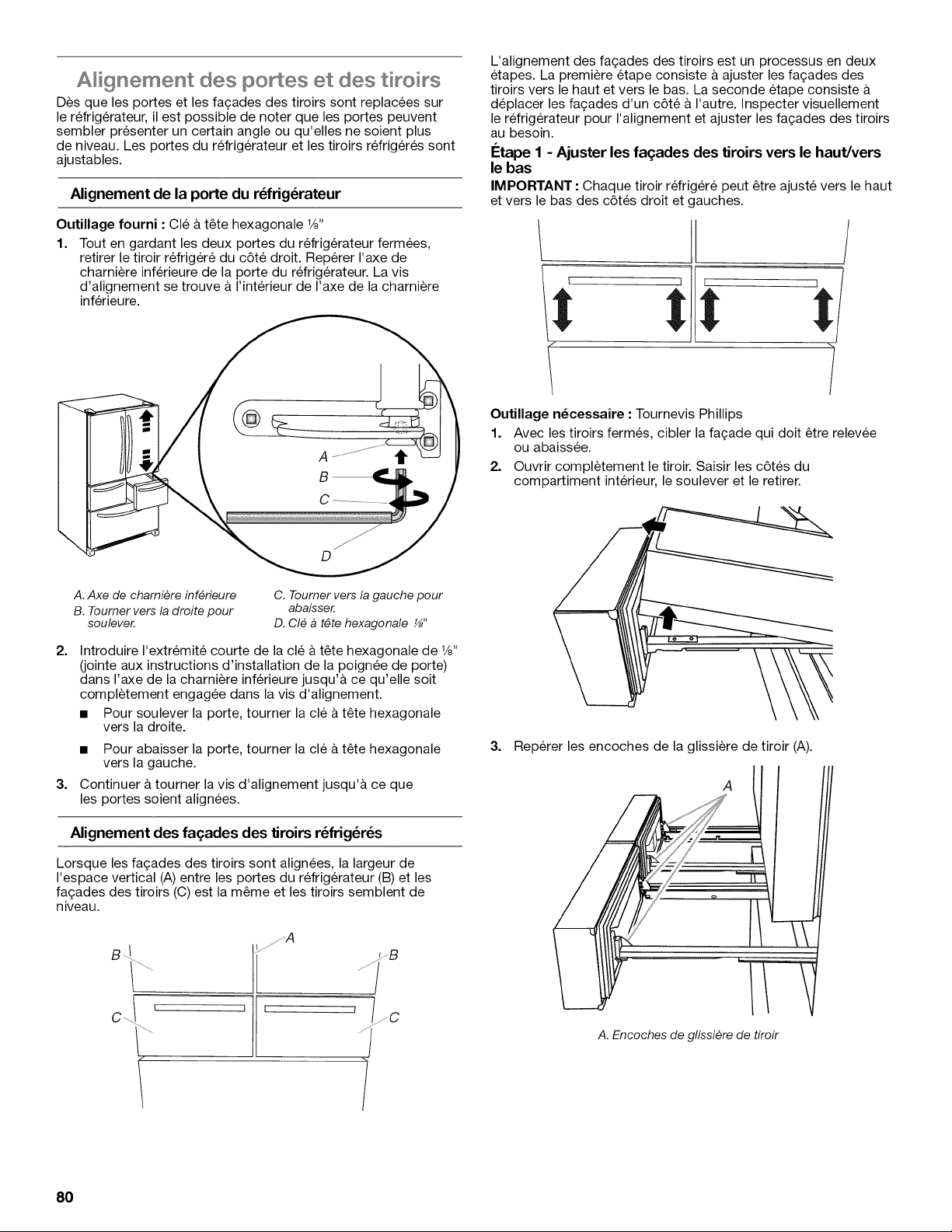

Align Refrigerator Door

Tools Provided: 1/8"hex key

1. Keeping both refrigerator doors closed, pull out the right-hand

refrigerated drawer. Locate the bottom hinge pin of the

refrigerator door. The alignment screw is inside the bottom

hinge pin.

A. Bottom hinge pin

B. Turn to the right to raise.

C. Turn to the left to lower.

D. _" Hex key

Insert the short end of the 1/8"hex key (packed with the Door

Handle Installation Instructions) into the bottom hinge pin until

it is fully engaged in the alignment screw.

• To raise the door, turn the hex key to the right.

• To lower the door, turn the hex key to the left.

Continue to turn the alignment screw until the doors are

aligned.

Align Refrigerated Drawer Fronts

When the drawer fronts are aligned, the width of the vertical space

(A) between the refrigerator doors (B) and the drawer fronts (C) is

the same thickness, and the drawers appear level.

I sA

I t t I [ J

C .................. C

3. Locate the drawer glide brackets (A).

Aligning the drawer fronts is a two-step process. The first step is

to adjust the drawer fronts up and down. The second step shifts

the drawer fronts from side to side. Visually inspect the

refrigerator for alignment and adjust the drawer fronts as needed.

Step 1 - Adjust the Drawer Fronts Up/Down

IMPORTANT: Each refrigerated drawer can be adjusted up and

down on both the left and the right sides.

A. Drawer glide brackets

4. Insert the Phillips screwdriver into screw (A) and turn

counterclockwise to loosen the drawer front.

Tools Needed: Phillips screwdriver

1. With the drawers closed, identify the drawer front that needs

to be raised or lowered.

2. Open the drawer to its full extension. Grasp the sides of the

interior bin, and then lift it up and out to remove.

A. Tightening screw

B. Adjusting screw

Insert the Phillips screwdriver into screw (B) to adjust the

drawer front.

IMPORTANT: The direction you turn screw (B) depends on

which side of the drawer you are adjusting.

Left-Hand Side Drawer Glide

• To raise the drawer front, turn screw (B) clockwise.

• To lower the drawer front, turn screw (B)

counterclockwise.

Right-Hand Side Drawer Glide

• To raise the drawer front, turn screw (B) counterclockwise.

• To lower the drawer front, turn screw (B) clockwise.

Insert the Phillips screwdriver into screw (A), and turn

clockwise to tighten the drawer front.

Close the refrigerated drawer to check the alignment. Repeat

steps 2 through 6 until the drawer fronts are level.

Step 2 - Adjust the Drawer Fronts Side-to-Side

IMPORTANT: Each refrigerated drawer can be adjusted side-to-

side on both the left and right side.

1. With the drawers closed, identify the drawer that is not

aligned.

2. Open the drawer to its full extension. Grasp the sides of the

interior bin, and then lift it up and out to remove (see step 1

for further details).

3. Locate the drawer glide brackets (see step 1 for further

details).

4. Starting with the glide bracket closest to the vertical gap,

press and hold the release lever (C) up. With your other hand,

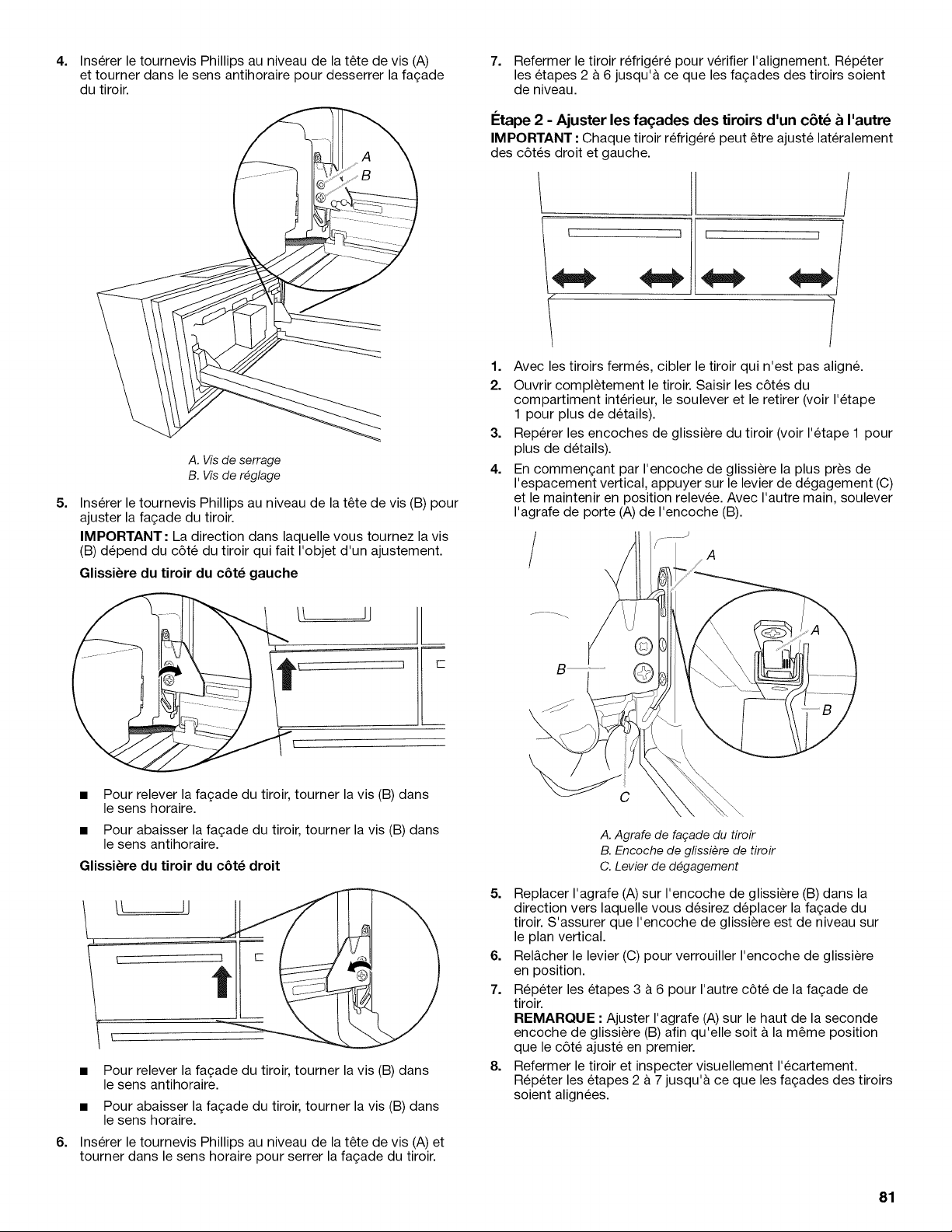

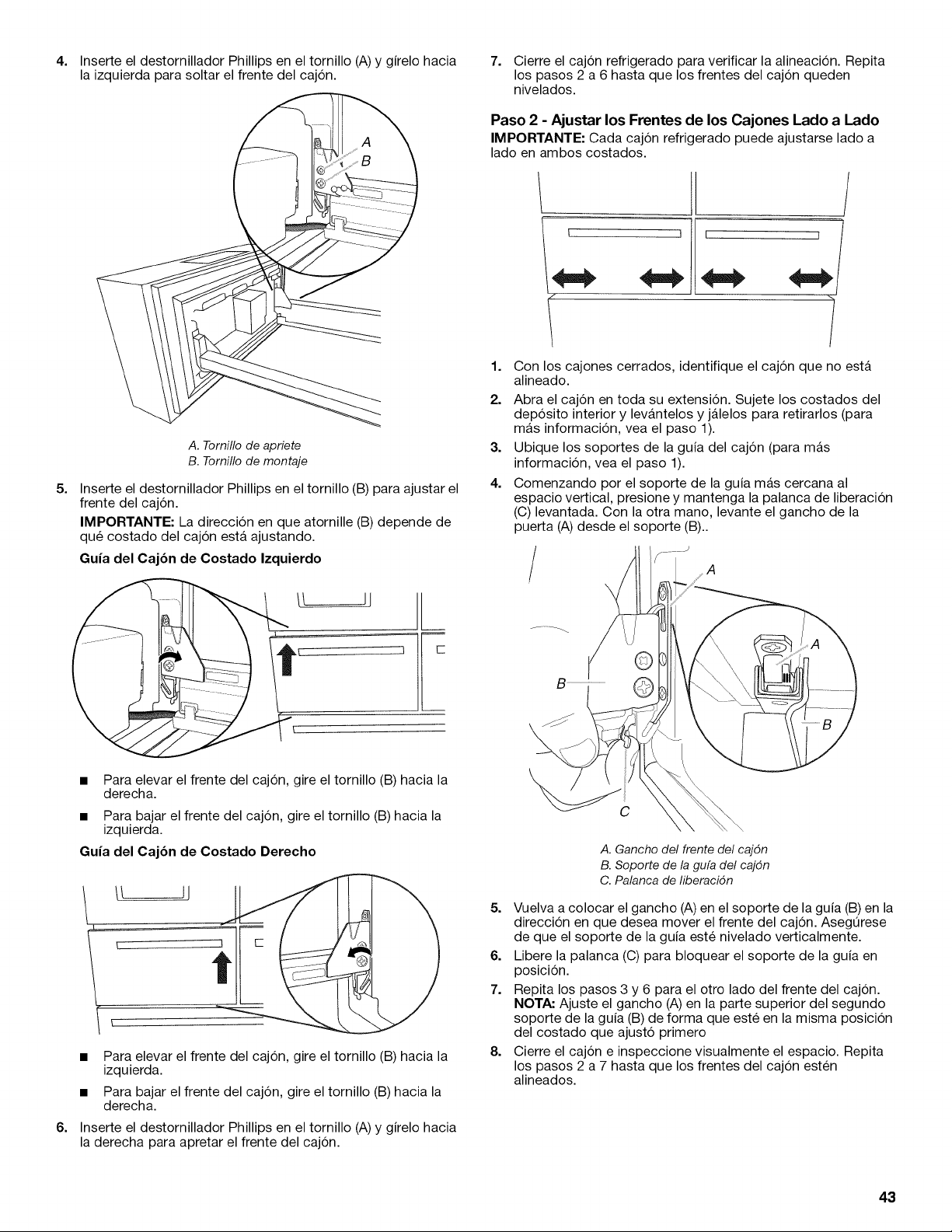

lift the door clip (A) from the bracket (B).

S--

A. Drawer front clip

B. Drawer gfide bracket

C. Releaselever

5. Reposition the clip (A) onto the glide bracket (B) in the

direction you want to move the drawer front. Make sure that

the glide bracket is vertically level.

6. Release the lever (C) to lock the glide bracket into position.

7. Repeat steps 3 through 6 for the other side of the drawer

front.

NOTE: Adjust the clip (A) on the top of the second glide

bracket (B) so that it is in the same position as the side you

adjusted first

8. Close the drawer and visually inspect the gap. Repeat steps 2

though 7 until the drawer fronts are aligned.

Final Steps

Replace the interior drawer bins.

NOTE: The bins must be placed into the drawers correctly so

that the refrigerated drawers will close and operate properly.

See "Remove and Replace Drawer Fronts."

2. Close the refrigerated drawers.

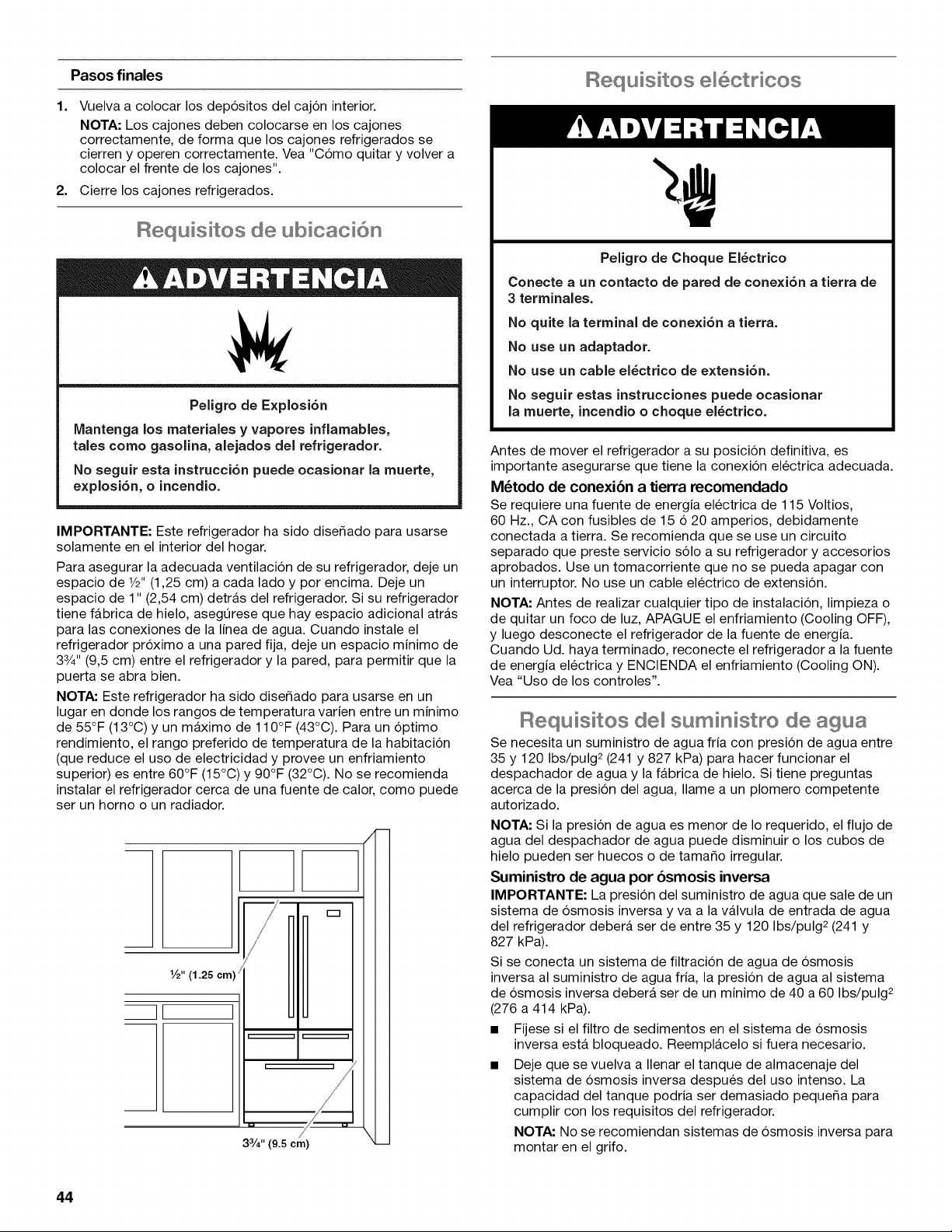

Location Requirements

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

IMPORTANT: This refrigerator is designed for indoor, household

use only.

To ensure proper ventilation for your refrigerator, allow for a Y2"

(1.25 cm) of space on each side and at the top. Allow for a 1"

(2.54 cm) space behind the refrigerator. If your refrigerator has an

ice maker, allow extra space at the back for the water line

connections. When installing your refrigerator next to a fixed wall,

leave a 33/4'' (9.5 cm) minimum space between the refrigerator and

wall to allow the door to swing open.

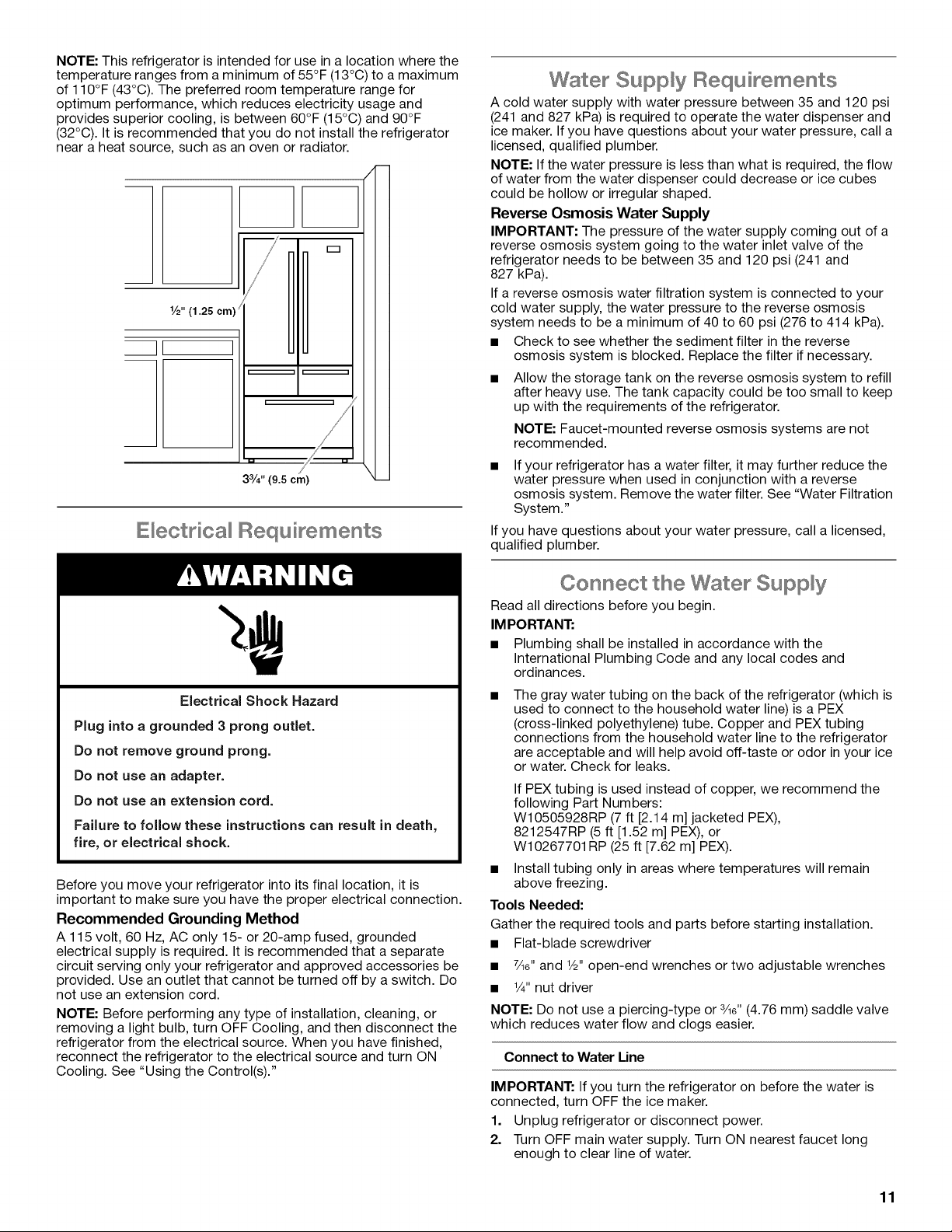

NOTE: This refrigerator is intended for use in a location where the

temperature ranges from a minimum of 55°F (13°C) to a maximum

of 110°F (43°C). The preferred room temperature range for

optimum performance, which reduces electricity usage and

provides superior cooling, is between 60°F (15°C) and 90°F

(32°C). It is recommended that you do not install the refrigerator

near a heat source, such as an oven or radiator.

W' (4.25 cm) /

11 I

3s/4'' (9.5 cm) \--

E)ectrica) Requirements

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 volt, 60 Hz, AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator and approved accessories be

provided. Use an outlet that cannot be turned off by a switch. Do

not use an extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn OFF Cooling, and then disconnect the

refrigerator from the electrical source. When you have finished,

reconnect the refrigerator to the electrical source and turn ON

Cooling. See "Using the Control(s)."

Water Supp)y Bequirements

A cold water supply with water pressure between 35 and 120 psi

(241 and 827 kPa) is required to operate the water dispenser and

ice maker. If you have questions about your water pressure, call a

licensed, qualified plumber.

NOTE: If the water pressure is less than what is required, the flow

of water from the water dispenser could decrease or ice cubes

could be hollow or irregular shaped.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 35 and 120 psi (241 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy use. The tank capacity could be too small to keep

up with the requirements of the refrigerator.

NOTE: Faucet-mounted reverse osmosis systems are not

recommended.

If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water Filtration

System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Connect the Water Supp)y

Read all directions before you begin.

IM PORTANT:

• Plumbing shall be installed in accordance with the

International Plumbing Code and any local codes and

ordinances.

The gray water tubing on the back of the refrigerator (which is

used to connect to the household water line) is a PEX

(cross-linked polyethylene) tube. Copper and PEX tubing

connections from the household water line to the refrigerator

are acceptable and will help avoid off-taste or odor in your ice

or water. Check for leaks.

If PEX tubing is used instead of copper, we recommend the

following Part Numbers:

W10505928RP (7 ft [2.14 m] jacketed PEX),

8212547RP (5 ft [1.52 m] PEX), or

W10267701 RP (25 ft [7.62 m] PEX).

• Install tubing only in areas where temperatures will remain

above freezing.

Tools Needed:

Gather the required tools and parts before starting installation.

• Flat-blade screwdriver

• 7/le" and 1/2"open-end wrenches or two adjustable wrenches

• 1/4"nut driver

NOTE: Do not use a piercing-type or 3/le" (4.76 mm) saddle valve

which reduces water flow and clogs easier.

Connect to Water Line

IMPORTANT: If you turn the refrigerator on before the water is

connected, turn OFF the ice maker.

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

Use a quarter-turn shutoff valve or the equivalent, served by a

1/2"household supply line.

NOTE: To allow sufficient water flow to the refrigerator, a

minimum 1/2"(12.7 mm) size household supply line is

recommended.

2. Create a service loop with the copper tubing. Avoid kinks

when coiling the copper tubing. Secure copper tubing to

refrigerator cabinet with a "P" clamp.

Ill

A. Sleeve

B. Nut

C. Copper tubing (to refrigerator)

D. Household supply line (Y2"minimum)

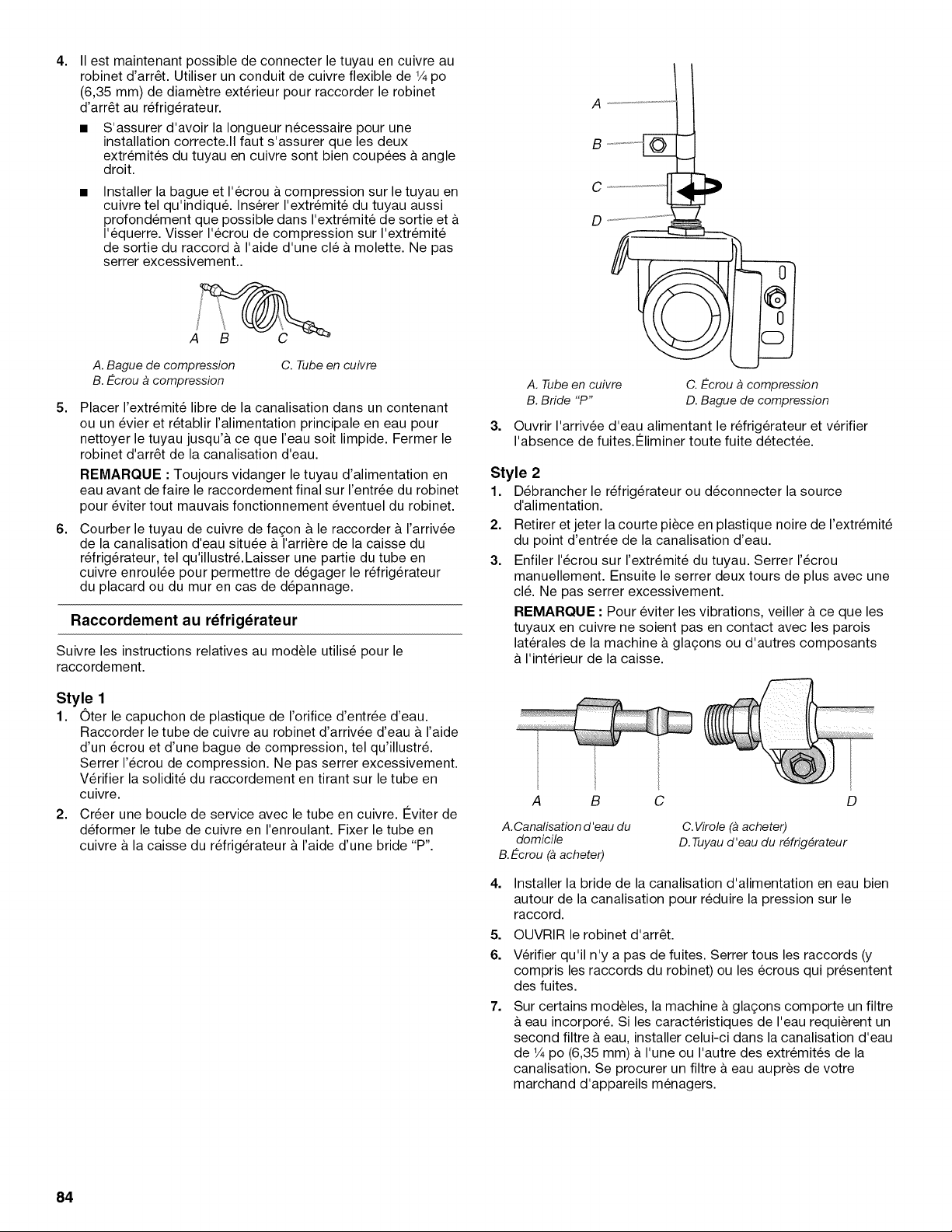

Now you are ready to connect the copper tubing to the shutoff

valve. Use 1/4"(6.35 mm) O.D. (outside diameter) soft copper

tubing to connect the shutoff valve and the refrigerator.

• Ensure that you have the proper length needed for the job.

Be sure both ends of the copper tubing are cut square.

Slip compression sleeve and compression nut onto

copper tubing as shown. Insert end of tubing into outlet

end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not

overtighten.

A. Compression sleeve

B. Compression nut

C. Copper tubing

Place the free end of the tubing into a container or sink, and

turn on main water supply to flush out tubing until water is

clear. Turn off shutoff valve on the water pipe.

NOTE: Always drain the water line before making the final

connection to the inlet of the water valve to avoid possible

water valve malfunction.

Bend the copper tubing to meet the water line inlet, which is

located on the back of the refrigerator cabinet as shown.

Leave a coil of copper tubing to allow the refrigerator to be

pulled out of the cabinet or away from the wall for service.

Connect to Refrigerator

Follow the connection instructions specific to your model.

Style 1

1. Remove plastic cap from water valve inlet port. Attach the

copper tube to the valve inlet using a compression nut and

sleeve as shown. Tighten the compression nut. Do not

overtighten. Confirm copper tubing is secure by pulling on

copper tubing.

A. Copper tubing

B. "P" clamp

C. Compression nut

D. Compression sleeve

3. Turn on water supply to refrigerator and check for leaks.

Correct any leaks.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the short, black plastic part from the end

of the water line inlet.

Thread the nut onto the end of the tubing. Tighten the nut by

hand. Then tighten it with a wrench two more turns. Do not

overtighten.

NOTE: To avoid rattling, be sure the copper tubing does not

touch the cabinet's side wall or other parts inside the cabinet.

A B C D

A. Household water line C. Ferrule (purchased)

B. Nut (purchased) D. Refrigerator water tubing

Install the water supply tube clamp around the water supply

line to reduce strain on the coupling.

Turn ON shutoff valve.

Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

On some models, the ice maker is equipped with a built-in

water strainer. If your water conditions require a second water

strainer, install it in the 1/4"(6.35 mm) water line at either tube

connection. Obtain a water strainer from your appliance

dealer.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Water and Ice Dispensers."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to completely

fill the ice storage bin.

Handle nstaHation and Remova

Parts Included: Refrigerator door handles (2), Refrigerator drawer

handle (1), Freezer drawer handle (1), 1/8"hex key, spare

setscrew(s)

NOTE: Handle style may vary by model.

Install Handles

Refrigerator Doors

NOTE: Handle mounting setscrews are preinstalled inside the

handle.

1. Remove the handles from the packaging inside the

refrigerator, and place them on a soft surface.

2. Open a refrigerator compartment door. On the closed door,

place a handle onto the shoulder screws so that the setscrews

are facing the adjacent door.

A. Shoulder screws

B. Setscrews inside the handle

3. Firmly push the handle toward the door until the handle base

is flush against the door.

While holding the handle, insert the short end of the hex key

into the upper hole and slightly rotate the hex key until it is

engaged in the setscrew.

Using a clockwise motion tighten the setscrew just until it

begins to contact the shoulder screw. Do not fully tighten.

Repeat steps 4 and 5 to fasten the lower setscrew.

Once both setscrews have been partially tightened as

instructed in the previous steps, fully tighten both setscrews.

IMPORTANT: When the screws feel tight, tighten them an

additional quarter-turn. The handle is not properly installed

without this extra tightening.

Repeat steps 2 through 7 to install the other handle onto the

adjacent refrigerator door.

Refrigerator and Freezer Drawers

1. With the drawer closed, place the handle onto the shoulder

screws so that the setscrews are facing down toward the floor.

A. Shoulder screw

B. Setscrews inside the handle

Firmly push the handle toward the drawer until the handle

base is flush against the drawer.

3. Insert the short end of the hex key into the left-hand hole and

slightly rotate the hex key until it is engaged in the setscrew.

Using a left-to-right motion tighten the setscrew a quarter-turn

at a time just until it begins to contact the shoulder screw. Do

not fully tighten.

Repeat steps 3 and 4 to fasten the right-hand setscrew to the

shoulder screw.

Once both setscrews have been partially tightened as

instructed in the previous steps, fully tighten both setscrews.

IMPORTANT: When the screws feel tight, tighten them an

additional quarter-turn. The handle is not properly installed

without this extra tightening.

7. Save the hex key and all instructions.

Remove the Handles

While holding the handle, insert the short end of the hex key

into a setscrew hole, and slightly rotate the hex key until it is

engaged in the setscrew.

Using a right-to-left motion loosen the setscrew a quarter-turn

at a time.

Repeat steps 1 and 2 for the other setscrew. Slowly pull the

handle away from the door or drawer.

If necessary, use a Phillips screwdriver to remove the shoulder

screws from the door.

Refrigerator Leveling and Door C osing

The base grille covers the adjustable brake feet and roller

assemblies located at the bottom of the refrigerator below the

freezer drawer. Before making any adjustments, remove the base

grille and move the refrigerator to its final location.

Tools Needed: 1/4"hex driver

Tools Provided: 1/8"hex key

1. Remove the base grille. Using both hands, grasp the grille

firmly and pull it toward you. Open the freezer drawer to

access the brake feet.

NOTE: To allow the refrigerator to roll easier, raise the brake

feet by turning them counterclockwise. The front rollers will

be touching the floor.

2. Move the refrigerator to its final location.

Using the 1/4"hex driver, lower the brake feet. Turn them

clockwise until the rollers are off the floor and both brake feet

are snug against the floor. This keeps the refrigerator from

rolling forward when opening the refrigerator doors or freezer

drawer.

IMPORTANT: If you need to make further adjustments

involving the brake feet, you must turn both brake feet the

same amount to keep the refrigerator level.

Make sure the doors close easily. If you are satisfied with the

door opening and closing, skip the next section and go to

Step 5. If, however, the doors do not close easily or the doors

pop open, adjust the tilt.

To Adjust the Cabinet Tilt:

Open the freezer drawer. Use a V4"hex nut driver to turn

both brake feet clockwise the same amount. This will raise

the front of the refrigerator. It may take several turns to

allow the doors to close easier.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the brake feet. This

makes it easier to turn them.

Style 1

___1/4" /

_r_ 1_ O A

A. Brake foot

B. Front roller

Style 2

A. Brake foot

Make sure the refrigerator is steady. If the refrigerator seems

unsteady or rolls forward when a door or drawer is pulled

open, adjust the brake feet.

To Steady the Refrigerator:

Open the freezer drawer. Using a 1/4"hex driver, turn both

brake feet clockwise the same amount until the brake feet

are snug against the floor. Check again. If not satisfied,

continue to adjust the brake feet by half turns of the screw

until the refrigerator does not roll forward when the drawer

is opened.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the brake feet. This

makes it easier to turn the screws.

Replace the base grille by aligning the ends of the grille with

the leveling assemblies on each side and snapping the grille

into place.

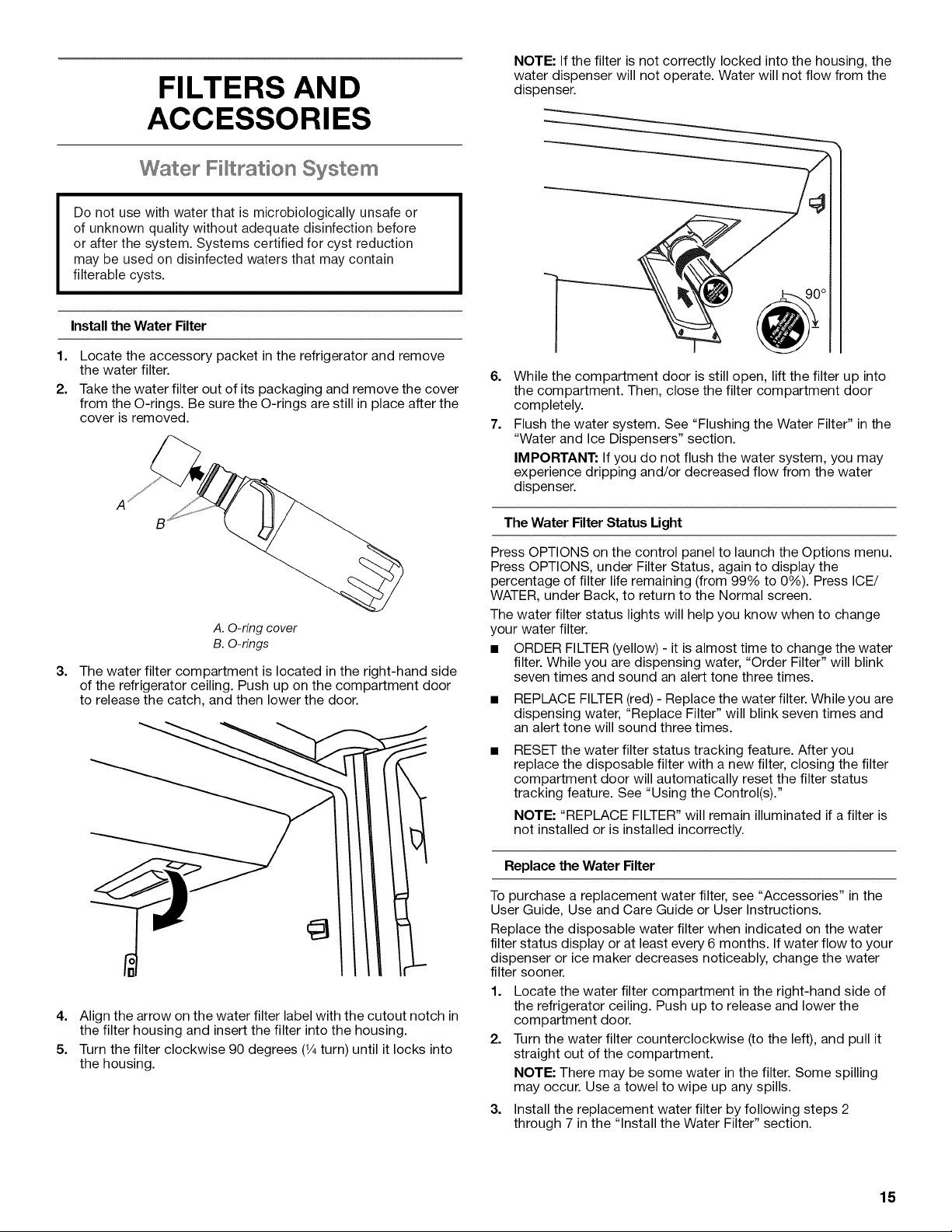

FILTERS AND

ACCESSORIES

Water Filtration System

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Install the Water Filter

Locate the accessory packet in the refrigerator and remove

the water filter.

Take the water filter out of its packaging and remove the cover

from the O-rings. Be sure the O-rings are still in place after the

cover is removed.

A. O-ring cover

B. O-rings

The water filter compartment is located in the right-hand side

of the refrigerator ceiling. Push up on the compartment door

to release the catch, and then lower the door.

4. Align the arrow on the water filter label with the cutout notch in

the filter housing and insert the filter into the housing.

5. Turn the filter clockwise 90 degrees (1/4turn) until it locks into

the housing.

NOTE: If the filter is not correctly locked into the housing, the

water dispenser will not operate. Water will not flow from the

dispenser.

==_=.

While the compartment door is still open, lift the filter up into

the compartment. Then, close the filter compartment door

completely.

Flush the water system. See "Flushing the Water Filter" in the

"Water and Ice Dispensers" section.

IMPORTANT: If you do not flush the water system, you may

experience dripping and/or decreased flow from the water

dispenser.

The Water Filter Status Light

Press OPTIONS on the control panel to launch the Options menu.

Press OPTIONS, under Filter Status, again to display the

percentage of filter life remaining (from 99% to 0%). Press ICE/

WATER, under Back, to return to the Normal screen.

The water filter status lights will help you know when to change

your water filter.

• ORDER FILTER (yellow) - it is almost time to change the water

filter. While you are dispensing water, "Order Filter" will blink

seven times and sound an alert tone three times.

REPLACE FILTER (red) - Replace the water filter. While you are

dispensing water, "Replace Filter" will blink seven times and

an alert tone will sound three times.

RESET the water filter status tracking feature. After you

replace the disposable filter with a new filter, closing the filter

compartment door will automatically reset the filter status

tracking feature. See "Using the Control(s)."

NOTE: "REPLACE FILTER" will remain illuminated if a filter is

not installed or is installed incorrectly.

Replace the Water Filter

To purchase a replacement water filter, see "Accessories" in the

User Guide, Use and Care Guide or User Instructions.

Replace the disposable water filter when indicated on the water

filter status display or at least every 6 months. If water flow to your

dispenser or ice maker decreases noticeably, change the water

filter sooner.

1. Locate the water filter compartment in the right-hand side of

the refrigerator ceiling. Push up to release and lower the

compartment door.

2. Turn the water filter counterclockwise (to the left), and pull it

straight out of the compartment.

NOTE: There may be some water in the filter. Some spilling

may occur. Use a towel to wipe up any spills.

Install the replacement water filter by following steps 2

through 7 in the "Install the Water Filter" section.

nstaH Air Fi ter

(on some modells}

An air filter is 15 times more powerful than baking soda at

reducing common food odors inside the refrigerator.

On some models, your refrigerator's accessory packet includes

an air filter, which must be installed prior to use.

Installing the Air Filter

Install the air filter behind the vented door, located on the rear wall

near the top of the refrigerator compartment.

1. Remove the air filter from its packaging.

2. Lift open the vented door.

3. Snap the filter into place.

A. Air filter

Installing the Filter Status Indicator

The filter comes with a status indicator, which should be activated

and installed at the same time the air filter is installed.

1. Place the indicator face-down on a firm, flat surface.

2. Apply pressure to the bubble on the back of the indicator until

the bubble pops to activate the indicator.

3. Lift open the vented air filter door. On some models, there are

notches behind the door.

Models with notches:

With the indicator screen facing outward, slide the

indicator down into the notches.

NOTE: The indicator will not easily slide into the notches

if the bubble has not been popped.

Close the air filter door, and check that the indicator is

visible through the window in the door.

A. Status indicator window

B. Air filter status indicator

C. Notches

Models without notches:

• Place the indicator somewhere it is easily visible - either

inside the refrigerator or elsewhere in your kitchen or

home.

Replacing the Air Filter

The disposable air filter should be replaced every 6 months when

the status indicator has completely changed from white to red.

To order a replacement air filter, contact us. See "Accessories" in

the User Guide, Use and Care Guide or User Instructions for

information on ordering.

1. Remove the used air filter by squeezing in on the side tabs.

2. Remove the used status indicator.

3. Install the new air filter and filter status indicator using the

instructions in the previous sections.

nstaH Produce Preserver

(on some mode_s}

The produce preserver absorbs ethylene to slow the ripening

process of many produce items. As a result, certain produce

items will stay fresh longer.

Ethylene production and sensitivity varies depending on the type

of fruit or vegetable. To preserve freshness, it is best to separate

produce with sensitivity to ethylene from fruits that produce

moderate to high amounts of ethylene.

Apples

Asparagus

Berries

Broccoli

Cantaloupe

Carrots

Sensitivity to

Ethylene

High

Medium

Low

High

Medium

Low

Ethylene

Production

Very High

Very Low

Low

Very Low

High

Very Low

Citrus Fruit

Grapes

Lettuce

Pears

Spinach

Sensitivity to

Ethylene

Medium

Low

High

Ethylene

Production

Very Low

Very High

Very Low

Installing the Produce Preserver

For your convenience the suction mounted produce preserver can

be installed in either the crisper or the refrigerated drawers.

CAUTION: IRRITANT

MAY IRRITATE EYES AND SKIN. DANGEROUS FUMES

FORM WHEN MIXED WITH OTHER PRODUCTS.

Do not mix with cleaning products containing ammonia,

bleach or acids. Do not get in eyes, on skin or clothing. Do

not breathe dust. Keep out of reach of children.

FIRST AID TREATMENT: Contains potassium

permanganate. If swallowed, call a Poison Control Center or

doctor immediately. Do not induce vomiting. If in eyes, rinse

with water for 15 minutes. If on skin, rinse with water.

1. Wash the interior of a drawer with a solution of mild dish soap

and warm water, and dry thoroughly.

2. Find the package containing the Produce Preserver inside the

refrigerator, and install the Produce Preserver into the drawer

according to the instructions provided in the package.

Replacing the Produce Preserver

The disposable packet(s) should be replaced every 6 months or

when the status indicator changes completely from white to red.

To order replacements, contact us. See "Accessories" for

information on ordering.

1. Remove the used packets from the produce preserver

housing.

2. Remove the used status indicator.

3. Install the replacement packets and status indicator using the

instructions included in the package.

The following accessories are available for your refrigerator. To

order an accessory, contact us and ask for the Part Number.

In the U.S.A., visit our webpage www.whirlpool.com/

accessories or call 1-800-901-2042.

In Canada, visit our webpage www.whirlpoolparts.ca

or call 1-800-807-6777.

affresh ®Stainless Steel Cleaner:

In U.S.A., order Part #W10355016

In Canada, order Part #W10355016B

affresh ®Stainless Steel Wipes:

In U.S.A., order Part #W10355049

In Canada, order Part #W10355049B

affresh ® Kitchen & Appliance Cleaner:

In U.S.A., order Part #W10355010

In Canada, order Part #W10355010B

Water Filter:

In U.S.A., order Part #EDR2RXD1

In Canada, order Part #EDR2RXD1B

Air Filter:

Order Part #W10311524 or AIR1

Produce Preserver Starter kit:

Order Part #P1UB6S1

Produce Preserver Refill kit:

Order Part #P1KC6R1

REFRIGERATOR USE

Opening and C osing ©eels

There are two refrigerator compartment doors. The doors can be

opened and closed either separately or together.

There is a vertically-hinged seal on the left refrigerator door.

• When the left-side door is opened, the hinged seal

automatically folds inward so that it is out of the way.

• When both doors are closed, the hinged seal automatically

forms a seal between the two doors.

j j----.......A

A. Hinged seal

Us)n 9 the Cont o)s

The controls are located above the external dispenser.

IMPORTANT: The display screen on the dispenser control panel

will turn off automatically and enter "sleep" mode when the

control buttons and dispenser paddles have not been used for

2 minutes or more. Press any control button to reactivate the

display screen. The home screen will appear as shown.

View Temperature Set Points

1. Press and hold TEMP for 3 seconds to activate Temperature

mode.

NOTE: To view temperature in degrees Celsius, press the

LIGHT button, under Units, when adjust mode is activated. To

return the display setting to Fahrenheit, press the LIGHT

button again.

When Temperature mode is activated, press TEMP to toggle

between Fridge and Freezer. The display will show the

temperature set point of the selected compartment and

temperature adjusting information will appear on the display

screen.

Recommended Refrigerator Temperature

FRIDGE

RECOMMENDED

"_1 -I °F

-I I

BACK UNITS SELECT ZONE V A

CONFIRM

Recommended Freezer Temperature

Viewing and Adjusting Temperature Set Points

For your convenience, your refrigerator and freezer controls are

preset at the factory.

When you first install your refrigerator, make sure that the controls

are still set to the recommended set points. The factory

recommended set points are 37°F (3°C) for the refrigerator and

0°F (-18°C) for the freezer.

IM PORTANI"."

• Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the set points to a colder than

recommended setting will not cool the compartments any

faster.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked before adjusting the controls.

The recommended settings should be correct for normal

household use. The controls are set correctly when milk or

juice is as cold as you like and when ice cream is firm.

NOTE: Areas such as a garage, basement, or porch may have

higher humidity or extreme temperatures. You may need to

adjust the temperature away from the recommended settings

to accommodate for these conditions.

Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

Adjust Temperature Set Points

Refrigerator set point range: 33°F to 42°F (0°C to 5.5°C).

Freezer set point range: -5°F to 5°F (-21 °C to -15°C).

1. When Temperature mode is activated, press TEMP to select

the Refrigerator zone. The display will show the temperature

set point of the selected compartment as shown.

2. Press LOCK to raise the set point, or press OPTIONS to lower

the set point.

3. When you have finished viewing (and adjusting if desired) the

refrigerator set point, press TEMP, under Select Zone, to

change the display to show the freezer set point. When the

zone has been changed, "FREEZER" appears on the display

screen.

4. Press the LOCK button to raise the set point, or press the

OPTIONS button to lower the set point.

Save/Confirm Temperature settings

• When you have finished adjusting both the refrigerator and

freezer set points, press MEASURED FILL to confirm and to

save the settings.

NOTE: To exit Temperature mode without saving changes, press

the ICE/WATER button under Back at any time, or allow about

60 seconds of inactivity. The temperature mode will turn off

automatically and return to the normal screen.

CONDITION:

REFRIGERATOR too cold

REFRIGERATOR too warm

FREEZER too cold

FREEZER too warm /

Too little ice

Cooling On/Off

When adjusting temperature set points,

use the following chart as a guide:

TEMPERATURE

ADJUSTMENT:

REFRIGERATOR Setting

1° higher

REFRIGERATOR Setting

1° lower

FREEZER Setting 1° higher

FREEZER Setting 1° lower

Your refrigerator and freezer will not cool when cooling is

turned off.

• To turn cooling off, press and hold the LOCK and MEASURED

FILL buttons at the same time for 3 seconds. The Cooling Off

icon will blink seven times and then remain lit as shown.

IMPORTANT:

• To avoid unintentionally locking the dispenser or changing

other settings, press both buttons at exactly the same

time.

• When cooling is off, the dispenser paddles and all controls

except Lock and Measured Fill are disabled.

COOLING

OFF

Press LOCK and MEASURED FILL at the same time.

• Press and hold LOCK and MEASURED FILL for 3 seconds

again to turn cooling back on.

Options

IMPORTANT: All options are OFF (default) until selected.

• Press the OPTIONS button to open the Options menu and

select among the Fast Ice, Filter Status and Fast Cool

features.

NOTE: "Fast Cool" and "Fast Ice" illuminate to indicate when

both features are on.

• Press the ICE/WATER button under "Back" at any time to

return to the Home screen.

Fast Ice

The Fast Ice feature assists with temporary periods of heavy ice

use by increasing ice production. Once selected, Fast Ice will

remain on for 24 hours unless manually turned off.

• To turn on the Fast Ice feature, press the OPTIONS button to

access the Options menu, and then press TEMP, under Fast

Ice to activate the feature. When the feature is on, the Fast Ice

icon will appear on the dispenser display screen.

To manually turn off the Fast Ice feature, press the OPTIONS

button to enter Options mode (unless you are already in

Options mode), then press TEMP, under Fast Ice, again. When

the feature has been turned off, the Fast Ice icon will

disappear from the dispenser display.

Filter Status

Displays the percentage of use remaining in the water filter (from

100% remaining to 0% remaining).

To access Filter Status, press the OPTIONS button to access the

Options menu, then press OPTIONS, under Filter Status, to

display the percent of life remaining in the water filter.

ALSO

The water filter status lights will let you know when to change

your water filter.

• ORDER FILTER (Yellow) - Order a replacement water filter.

• REPLACE FILTER (Red) - Replace the water filter. Replacing

the disposable water filter will automatically reset the water

filter status tracking feature. See "Water Filtration System."

NOTE: REPLACE FILTER will remain illuminated if a filter is

not installed or installed incorrectly.

Fast Cool

The Fast Cool feature assists with periods of high refrigerator

use, full grocery loads, or temporarily warm room temperatures.

Once selected, Fast Cool will remain on for 24 hours unless

manually turned off.

NOTE: If you adjust the refrigerator temperature set point, Fast

Cool will turn off.

To turn on the Fast Cool feature, press the OPTIONS button to

access the Options menu, then press TEMP, under Fast Cool

to activate the feature. When the feature is on, the Fast Cool

icon will appear on the dispenser display screen.

To manually turn off the Fast Cool feature, press the OPTIONS

button to enter Options mode (unless you are already in

Options mode), then press LOCK, under Fast Cool, again.

When the feature has been turned off, the Fast Cool icon will

disappear from the dispenser display.

Vacation Mode

In Vacation Mode, the freezer will defrost less often to conserve

energy.

• To turn on Vacation mode, press and hold the TEMP and

OPTIONS buttons at the same time for 3 seconds. When the

feature is on, VAC will appear on the display as shown.

To turn off Vacation Mode, press and hold the TEMP and

OPTIONS buttons at the same time for 3 seconds. VAC will

disappear and the display will return to the settings as they

were before Vacation Mode was turned on.

Power Outage

The Power Outage indicator lets you know if the power supply to

the refrigerator has been off, and the freezer temperature has risen

to 18°F (-8°C) or higher.

The control panel temperature display will read "PO," and an alert

tone will sound three times. "Confirm" will blink until you

acknowledge the power outage by pressing MEASURED FILL

under "Confirm."

Once the power outage has been confirmed, the "PO" will

disappear, and the display will return to the Home screen.

Showroom Mode

This mode is used only when the refrigerator is on display in a

retail store. If you unintentionally turn on Showroom mode, the

word "Showroom" will light up on the display. Exit Showroom

mode by pressing and holding LIGHT and LOCK at the same time

for 3 seconds.

Refrigerator Features

Temperature-Controlled Exterior Drawer

IMPORTANT: The left-hand refrigerated drawer has its own

temperature control. This control sets the temperature for this

drawer only. The temperature for the right-hand drawer is set to

the same temperature as the main refrigerator compartment.

Temperatures have been preset for the storage of: Meat/Fish,

Cold Drinks, Snacks, Deli/Cheese and Thaw Zone. These preset

temperatures cannot be adjusted.

• Press SELECT to toggle through the temperature settings.

The icon will illuminate when it is selected.

NOTES:

During the first hour after Vacation Mode is turned on, opening

and closing the refrigerator door will not affect the setting.

After 1 hour has passed, opening and closing the refrigerator

door will turn off Vacation Mode.

• While in Vacation Mode, if Fast Ice is turned on or the Door

Ajar alarm sounds, Vacation Mode will be canceled.

Additional Features

Door Ajar Alarm

The Door Ajar Alarm feature sounds an alarm when the refrigerator

door(s), drawers, and freezer drawer is open for 5 minutes and

cooling is turned on. The alarm will repeat every 2 minutes. Close

all doors and drawer to turn it off. The feature then is reset and will

reactivate when either door is left open again for 5 minutes.

• NOTE: To mute the audible alarm while keeping the doors

open, such as while cleaning the inside of the refrigerator,

press any button on the control panel. The alarm sound will be

temporarily turned off, but the Door Ajar icon will still be

displayed on the dispenser control panel.

Disabling Sounds

• To turn off control and dispenser sounds, press and hold ICE/

WATER and MEASURED FILL at the same time for 3 seconds.

All normal operating tones are disabled. Only alert tones will

be audible.

• To turn all sounds back on, press and hold ICE/WATER and

MEASURED FILL at the same time for 3 seconds again.

Meat/Fish 32°F (0°C)

Cold Drinks 34°F (1°0)

Snacks 36°F (2°0)

Deli/Cheese 38°F (3°C)

Thaw Zone 39°F (4°C)

Removable Interior Drawer Bins

The drawer bins are removable for ease in cleaning.

To remove and replace the interior bins:

1. To remove, grasp the sides of the bin and lift up and out.

2. To replace, with the rear of the bin facing the back of the

refrigerator, lower the bin onto the drawer glides. See

"Remove and Replace Drawer Fronts."

Adjustable Drawer Bin Dividers

Each refrigerated drawer has an interior drawer bin with a divider

that can be inserted into one of three different positions, or

removed to customize the space for your food storage needs.

Easy Slide Bin

A shallow storage compartment with glass lids which slide from

side to side is located below and in front of the crisper drawers.

NOTE: This compartment is not temperature or humidity

controlled, so it is not recommended for storing leafy vegetables.

Lower the front of the shelf and make sure that the shelf is in

position.

A. Crisper drawer handles

B. Easy Slide bin

To remove Easy Slide bin:

1. Remove all three crisper drawers.

2. Hold the upper sliding lid near the trim and lift up to remove.

Remove the lower lid.

3. Grasp the front of the bin with both hands, and lift up on the

front to remove.

To replace Easy Slide bin:

1. Slightly tilt the rear of the bin upward.

2. Align the center rib and tabs on the Easy Slide bin with the ribs

and slots in the cabinet.

3. Lower the bin into place.

important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

Shelves and Shelf Frames

The shelves in your refrigerator are adjustable to meet your

individual storage needs.

Storing similar food items together in your refrigerator and

adjusting the shelves to fit different heights of items will make

finding the exact item you want easier. It will also reduce the

amount of time the refrigerator door is open and save energy.

To remove and replace a shelf/shelf frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports.

MicroEdge _ GIo shelves (on some models):

• The hooks on the rear of the shelf must be fully engaged in the

shelf supports to maintain proper electrical flow.

• No more than two shelves with under-shelf lighting may be

used in the refrigerator at one time.

Tuck Away Shelf (on some models)

To retract and extend the front section of the shelf:

1. To retract the front-section of the shelf, slightly lift up on the

front edge and push the adjustable portion of the shelf back

toward the rear of the refrigerator.

2. Extend the front of the shelf by pulling the retracted portion of

the shelf outward until it is fully extended.

Crisper Drawers

To remove and replace the drawers:

1. Grasp the handle at the bottom of the drawer and slide the

drawer straight out to the stop. Lift the drawer off the bottom

guide.

2. Replace the drawer by placing it on the bottom drawer guide

and pushing it past the drawer stop into position.

To remove the crisper(s) cover:

1. Remove crisper drawers.

2. Holding the glass insert firmly with one hand, press up in

center of glass insert until it rises above the plastic frame.

Gently slide the glass insert forward to remove.

3. Lift the cover frame up and remove it.

To replace crisper(s) cover:

1. Fit back of cover frame into supports on side walls of the

refrigerator and lower the front of the cover frame into place.

2. Slide rear of glass insert into cover frame and lower front into

place.

3. Replace crisper drawers.

Refrigerator Door Bins

The bins on your refrigerator door are adjustable to meet your

individual storage needs.

NOTE: The smallest door bin must be installed in the lowest

position on the refrigerator door.

Wate and )ce ©)spense s

IM PORTANT:

• Allow 3 hours for the refrigerator to cool down and chill water.

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

• The dispensing system will not operate when either the

refrigerator door or freezer drawer is open.

Flush the Water System

Air in the water dispensing system can cause the water dispenser

to drip. After connecting the refrigerator to a water source or

replacing the water filter, flush the water system.

Flushing the water dispensing system forces air from the water

line and filter and prepares the water filter for use. Additional

flushing may be required in some households.

NOTE: As air is cleared from the system water may spurt out of

the dispenser.

1. Using a sturdy container, depress and hold the water

dispenser paddle for 5 seconds.

2. Release the dispenser paddle for 5 seconds. Repeat steps 1

and 2 until water begins to flow.

3. Once water begins to flow, continue depressing and releasing

the dispenser pad (5 seconds on, 5 seconds off) until a total of

3 gal. (12 L) has been dispensed.

Calibrate Measured Fill

Household water pressure may affect the accuracy of the

Measured Fill feature. So, for optimum performance of your water

dispenser, you must first calibrate Measured Fill.

IM PORTANT:

• Flush the water system before calibrating Measured Fill.

• For best results, calibration should be performed when water

is not being used in the house.

Place a sturdy measuring cup (1 cup [237 mL] size) on the

dispenser tray centered in front of the ice/water dispenser

paddle.

NOTE: Depending on your model, a measuring cup may be

provided.

2. Press and hold the OPTIONS and LOCK buttons at the same

time for 3 seconds. The words "Back" and "1 Cup" will appear

on the display screen. Also, the Calibrate Measured Fill icon

will illuminate and remain lit while the Measured Fill feature is

being calibrated.

NOTE: You may press ICE/WATER "Back" at any time to exit

calibration mode. The Calibrate Measured Fill icon will

disappear.

Press and release the dispenser paddle, as needed, to

dispense water to the 1 cup fill line.

NOTE: If overfilling or spilling occurs, discard the water and

press ICE/WATER "Back" to restart the calibration process.

4. When 1 cup of water has been correctly dispensed into the

measuring cup, press the MEASURED FILL button under the

word "Confirm" to confirm the calibration.

A. Ice/Water dispenser paddle

B. Measuring cup (1 cup)

To Dispense Water (Measured Fill):

Measured Fill allows you to dispense a specified amount of water with

the touch of a few controls.

NOTE: The amount of water you select will be dispensed. Be sure that

the container is empty and can hold the entire volume. If ice is in the

container, you may need to adjust your selection.

1. Press MEASURED FILL to turn on the feature. When the feature is

on, the Measured Fill screen appears on the display.

A. 1 cup of water

5. When Measured Fill calibration has been confirmed the icons will

disappear and the display will return to the home screen.

Dispensing

Press ICE/WATER to toggle through the following choices in a

continuous loop:

• Water (default)- Dispenses water

• Cubed - Dispenses cubed ice.

• Crushed - Dispenses crushed ice.

NOTES:

• The word "ICE" appears on the display screen when either

crushed or cubed ice is selected.

For crushed ice, cubes are crushed before being dispensed.

This may cause a slight delay when dispensing crushed ice.

Noise from the ice crusher is normal, and pieces of ice may

vary in size.

When changing from crushed to cubed, a few ounces of

crushed ice will be dispensed along with the first cubes.

Water Crushed

Cubed

The Water Dispenser

IM PORTANI"."

• Dispense at least 1 qt (1 L) of water every week to maintain a fresh

supply.

• If the flow of water from the dispenser decreases, it could be

caused by low water pressure.

With the water filter removed, dispense 1 cup (237 mL) of

water. If 1 cup (237 mL) of water is dispensed in 8 seconds or

less, the water pressure to the refrigerator meets the minimum

requirement.

If it takes longer than 8 seconds to dispense 1 cup (237 mL) of

water, the water pressure to the refrigerator is lower than

recommended. See "Water Supply Requirements" and

"Troubleshooting" for suggestions.

To Dispense Water (Standard):

1. Select water.

2. Press a sturdy glass against the dispenser paddle.

3. Remove the glass to stop dispensing.

NOTES:

The dispenser will automatically turn off Measured Fill after

1 minute of inactivity. When Measured Fill is turned off, any

changes you have made will be lost and all defaults will be

restored.

Press ICE/WATER, under "Back," to manually turn off the

Measured Fill feature and return to the Home screen.

Press LIGHT, under Units, to toggle among ounce, cup and liter.

The default unit is ounce.

Default, minimum, and maximum volumes are listed in the

following chart:

Units

Ounces

Cups

Liters

Default Minimum Maximum

8 1 128

1 1/4 16

0.25 0.05 4.00

Press LOCK or OPTIONS to adjust the water volume as desired.

The LOCK control increases the volume, and the OPTIONS control

lowers the volume.

NOTES:

When increasing or decreasing the dispense volumes, if an

adjustment button (-/+) is held for approximately 10 seconds or

longer the control may stop responding. Release the button for

approximately 2 seconds and then continue making the

adjustment.

Most coffee cups (commonly 4 to 6 oz [118 to 177 mL] per

cup) are not the same size as a measuring cup (8 oz [237 mL]).

You may need to adjust the volume to avoid unintentionally

overfilling coffee cups.

Dispense water.

NOTE: While dispensing water, the digital display will count down

how much water remains to be dispensed, according to the

volume you selected. The flow of water will automatically stop

once the desired volume has been dispensed.

• Press a sturdy glass against the dispenser paddle.

• Place the glass below the water dispenser and press

MEASURED FILL, under Dispense, for hands-free dispensing.

To stop dispensing before the selected volume has been

dispensed, remove the glass from the dispenser paddle OR press

MEASURED FILL a second time.

NOTE: If you stop dispensing before the desired volume has been

dispensed, the digital display will continue to show how much

water remains to be dispensed. The display will turn off after 1

minute of inactivity.

To select a new volume or start dispensing the same volume

again, you must first finish dispensing the selected volume, or turn

off the Measured Fill feature (either by waiting 1 minute so it will

automatically turn off or by pressing ICE/WATER "Back" to

manually turn it off) and then turn it back on.

The Ice Dispenser

IM PORTANI"."

• If the ice cubes are hollow or have an irregular shape, it could be

because of low water pressure. See "Water Supply Requirements."

Ice travels from the ice storage bin through the dispenser chute to

the dispenser. To turn off the ice maker, see "Ice Maker and

Storage Bin."

The dispenser may continue to make noise and ice may continue

to dispense for several seconds after releasing the dispenser

button or paddle.

To Clean the Ice Dispenser Chute:

Humidity causes ice to naturally clump together. Ice particles can build

up until the ice dispenser chute becomes blocked.

If ice is not dispensed regularly, it may be necessary to empty the ice

storage bin and clean the ice delivery chute, the ice storage bin and

the area beneath the storage bin every 2 weeks.

• If necessary, remove the ice clogging the storage bin and delivery

chute, using a plastic utensil.

• Clean the ice delivery chute and the bottom of the ice storage bin

using a warm, damp cloth, and then dry thoroughly.

To Dispense Ice:

1. Select the desired type of ice. To switch between cubed ice and

crushed ice, press ICE/WATER.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

The Dispenser Drip Tray

There is an insert in the dispenser drip tray. The insert can be removed

from the drip tray to carry to the sink to empty or clean.

• Push down on the rear edge of the insert to tilt up the front edge

for easy removal.

L---.J

A. Dispenser tray insert

The Dispenser Light

When you use the dispenser, the light will automatically turn on.

To turn on the light when you are not dispensing:

Press LIGHT to toggle through the following choices in a continuous

loop:

• OFF (default) - The dispenser light is off

• ON - The dispenser light remains on at 100% brightness

• DIM - The dispenser light remains on at 50% brightness

The dispenser lights are LEDs that cannot be changed. If it appears

that your dispenser lights are not working, see "Troubleshooting" for

more information.

_-Q:_

ON DIM

The DispenserLock

The dispenser can be turned off for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the refrigerator, to

the ice maker, or to the dispenser light. It simply deactivates the

controls and dispenser paddles. To turn off the ice maker, see "Ice

Maker and Storage Bin."

• Press and hold LOCK for 3 seconds to lock the dispenser.

• Press and hold LOCK a second time to unlock the dispenser.

The display screen indicates when the dispenser is locked.

Press a sturdy glass against the dispenser paddle. Hold the glass

close to the dispenser opening so ice does not fall outside of the

glass.

IMPORTANT: You do not need to apply a lot of pressure to the

paddle to activate the ice dispenser. Pressing hard will not make

the ice dispense faster or in greater quantities.

3. Remove the glass to stop dispensing.

NOTE: Ice may continue to dispense for several seconds after

removing the glass from the dispenser paddle. The dispenser may

continue to make noise for a few seconds after dispensing.

LOCKED UNLOCKED

Maker and Sto age Bin

(on seine mede_s}

IMPORTANT: To avoid low ice production and poor quality ice,

flush the water system before turning on the ice maker. See

"Water Dispenser."

• Following installation, allow 24 hours to produce the first

batch of ice. Discard the first three batches of ice produced.

Allow 2 to 3 days to fill the ice storage bin.

The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

If the ice in the storage bin clumps together, break up ice

using a plastic utensil and discard. Do not use anything sharp

to break up the ice. This can cause damage to the ice bin and

the dispenser mechanism.

• Do not store anything in the ice storage bin.

Style I - Ice Maker in the Refrigerator (on some models)

The ice maker is located on the left-hand side of the refrigerator

compartment ceiling. Ice cubes are ejected into the ice storage

bin, located on the left-hand refrigerator door.

Turn the Ice Maker On/Off

1. Push up on the latch on the left-hand side of the ice

compartment to open the door.

A. Ice compartment door latch

Turn on the ice maker by moving the switch to the (left) ON

position.

NOTES:

• To manually turn off the ice maker, move the control to the

OFF (right) position.

Your ice maker has an automatic shutoff. The sensor will

automatically stop ice production if the storage bin is full,

if the door is open or the storage bin is removed. The

control will remain in the ON (left) position.

A. Ice storage bin release latch

3. Close the ice compartment door.

Remove and Replace the Ice Storage Bin

• Remove the ice storage bin by inserting your fingers into the

hole at the base of the bin and squeezing the latch to release

the bin from the compartment. Lift the storage bin up and pull

it straight out.

• Replace the storage bin inside the ice compartment and push

down to make sure it is firmly in place.

Ice Production Rate

• The ice maker should produce approximately 3 Ibs (1.4 kg) of

ice per day under normal operation.

To increase ice production, select the "Fast Ice" or "Max Ice"

feature from the Options menu on the control panel. See

"Using the Control(s)."

Style 2 - Ice Maker in the Freezer (on some models)

Turn the Ice Maker On/Off

To turn the ice maker ON, simply lower the wire shutoff arm.

To manually turn the ice maker OFF, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.

NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin and the ice cubes will

raise the wire shutoff arm to the OFF (arm up) position. Do not

force the wire shutoff arm up or down.

NOTE: Turn off the ice maker before removing the ice storage bin

to serve ice or to clean the bin. This will keep the ice cubes from

dropping out of the ice maker and into the freezer compartment.

After replacing the ice storage bin, turn on the ice maker.

Ice Production Rate

• The ice maker should produce a complete batch of ice

approximately every 2 hours.

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid

buildup of odors. Wipe up spills immediately.

Exterior Cleaning

Please see the exterior cleaning information specific to your

model.

Style I - Smooth Door

IMPORTANT: Damage to smooth finish due to improper use of

cleaning products, or using non-recommended cleaning

products, is not covered under the warranty. Sharp or blunt

instruments will mar the finish.

DO USE DO NOT USE

Soft, clean cloth X Abrasive cloths

X Paper towels or newsprint

X Steel-wool pads

Warm, soapy water - X Abrasive powders or liquids

use a mild detergent X Window sprays

X Ammonia

X Acidic or vinegar based

cleaners

X Oven cleaners

X Flammable fluids

NOTE: Paper towels scratch and may dull the clear coat of the

painted door. To avoid possible damage use only soft clean

clothes to polish and wipe the door.

Style 2 - Stainless Steel

IM PORTANI"."

• Use recommended stainless steel cleaners and cloths only.

Damage to stainless steel finish due to improper use of

cleaning products, or using non-recommended cleaning

products, is not covered under the warranty.

• Avoid exposing stainless steel appliances to caustic or

corrosive elements such as high salt, high moisture or high

humidity environments. Damage due to exposure to these

elements is not covered under the warranty.

DO USE DO NOT USE

Soft, clean cloth

X Abrasive cloths

X Paper towels or newsprint

X Steel-wool pads

Warm, soapy water X Abrasive powders or liquids

X Ammonia

X Citrus-based cleaners

X Acidic or vinegar-based

cleaners

X Oven cleaners

For heavy soil, ONLY

a stainless steel

cleaner designed for

appliances. To order

the cleaner, see

"Accessories."

Stainless steel cleaner is for

stainless steel parts only! Do

not allow the Stainless Steel

Cleaner and Polish to come

into contact with any plastic

parts such as the trim pieces,

dispenser covers or door

gaskets.

NOTES:

• If unintentional contact does occur, clean plastic part with a

sponge and mild detergent in warm water. Dry thoroughly with

a soft cloth.

Just because a cleaner is a liquid does not mean it is

nonabrasive. Many liquid cleansers formulated to be gentle on

tile and smooth surfaces still damage stainless steel.

Citric acid permanently discolors stainless steel. To avoid

damaging the finish of your stainless steel refrigerator:

Do not allow these substances to remain on the finish

X Mustard X Citrus-based sauces

X Tomato juice X Citrus-based products

X Marinara sauce

Interior Cleaning

IMPORTANT: Refrigerator shelves with under-shelf, LED lighting

are not dishwasher safe.

Unplug refrigerator or disconnect power.

Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets.

3. Plug in refrigerator or reconnect power.

Condenser Cleaning

There is no need for routine condenser cleaning in normal home

operating environments. If the environment is particularly greasy

or dusty, or there is significant pet traffic in the home, the

condenser should be cleaned every 2 to 3 months to ensure

maximum efficiency.

If you need to clean the condenser:

1. Unplug refrigerator or disconnect power.

2. Remove the base grille.

3. Use a vacuum cleaner with a soft brush to clean the grille, the

open areas behind the grille and the front surface area of the

condenser.

4. Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

The lights in both the refrigerator and freezer compartments are

LEDs which do not need to be replaced. If the lights do not

illuminate when the door or drawer is opened, call for assistance

or service. In the U.S.A., call 1-800-253-1301. In Canada call

1-800-807-6777.

Vacation and Moving Care

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker, and is

connected to the household water supply, turn off the water

supply to the refrigerator. Property damage can occur if the

water supply is not turned off.

3. If you have an automatic ice maker, turn off the ice maker.

NOTE: Depending on your model, raise the wire shutoff arm to

OFF (arm up) position, or press the switch to OFR

Empty the ice bin.

Models with Vacation Mode Feature

• Turn on Vacation mode. See "Using the Controls."

NOTE: Activating Vacation mode does not turn off the ice

maker.

If You Choose to Turn Off the Refrigerator Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or press the switch to OFF,

depending on your model.

3. Empty the ice bin.

4. Turn off the Temperature control(s). See "Using the Control(s)."

5. Clean refrigerator, wipe it, and dry well.

6. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or press the switch to OFF,

depending on your model.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Turn off the Temperature control(s). See "Using the Control(s)."

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator so it

rolls more easily OR raise the leveling screws so they don't

scrape the floor. See "Adjust the Door(s)" or "Door Closing

and Door Alignment."

9. Tape the doors closed and tape the power cord to the back of

the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

PROBLEM SOLVER

First try the solutions suggested here. If you need further assistance or more recommendations that may help you avoid a service call,

refer to the warranty page in this manual and scan the code with your mobile device, or visit www.whirlpool.com/product help.

In Canada, visit www.whirlpool.ca.

In the U.S.A.: In Canada:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Whirlpool Brand Home Appliances

Customer eXperience Centre

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

GENERAL OPERATION Possible Causes and/or Recommended Solutions

Refrigerator

will not operate

Not connected to an electrical supply - Plug the power cord into a grounded 3 prong outlet.

Do not use an extension cord.

No power to the electrical outlet - Plug in a lamp to see if the outlet is working.

Household fuse has blown or circuit breaker has tripped - Replace the fuse or reset the circuit

breaker. If the problem continues, contact a licensed electrician.

Control or cooling is not turned on - Turn on the refrigerator control, or turn cooling on.

See "Using the Controls."

New installation - Following installation, allow 24 hours for the refrigerator and freezer to cool

completely.

NOTE: Adjusting the temperature control(s) to the coldest setting will not cool either

compartment (refrigerator or freezer) more quickly.

Refrigerator control is in Showroom mode (on some models)- If the refrigerator is in

Showroom mode, cooling is turned off and "Showroom" will be illuminated on the control panel.

See "Using the Control(s)" for more information.

Motor seems to

run too much

Your new refrigerator has an energy-efficient motor - The refrigerator may run longer than

you're used to, because the compressor and fans operate at lower speeds that are more

energy-efficient. This is normal.

NOTE: Your refrigerator may run even longer if the room is warm, a large load of food is added,

the doors are opened often, or if a door has been left open.

GENERAL OPERATION Possible Causes and/or Recommended Solutions

Lights do not work Your refrigerator has been equipped with LED lighting which does not need to be replaced

- If there is power to the refrigerator and the lights do not illuminate when a door or drawer is

opened, call for service or assistance. See either the front cover or the Warranty for contact

information.

The dispenser light is set to OFF - On some models, the dispenser light will operate only when

the dispenser paddle is pressed. If you want the dispenser light to stay on continuously, see

"Water and Ice Dispensers."

Doors have been open longer than 10 minutes - Close the doors and drawers to reset, and

open to resume lighted task.

Shelves with under-shelf

LEDs do not light up (on

some models)

Shelf hooks are not fully engaged in shelf supports - Check that the rear shelf hooks are

completely seated into the slots in the shelf supports.

Shelf supports, fastened to the back wall of the refrigerator cabinet, are loose - Check all

shelf support screws to ensure they are fully tightened. Tighten all loose screws.

Doors have been open for longer than 10 minutes - Close the doors and drawers to reset, and

then open to resume lighted tasks.

Exterior drawer control not •

lit/unresponsive •

The refrigerator is in Cooling Off mode - Exit Cooling Off mode. See "Using the Control(s)."

The refrigerator controls' initialization process did not complete successfully - Unplug the

refrigerator, wait 5 seconds. Plug in the refrigerator, and wait 30 seconds before opening the

doors or drawers, or touching the control panel.

The drawer front was recently removed - Make sure the temperature control wires have been

properly reconnected. See "Remove and Replace Drawer Fronts."

Refrigerator seems noisy The compressor in your new refrigerator regulates temperature more efficiently and uses less energy

than older models. During various stages of operation, you may hear normal operating sounds that

are unfamiliar.

The following noises are normal:

• Buzzing/Clicking - Heard when the water valve opens and closes to dispense water or fill the ice

maker. If the refrigerator is connected to a water line, this is normal. If the refrigerator is not

connected to a water line, turn off the ice maker.

• Repetitive Clicking - Dual evaporator valve regulating the cooling operation.

• Cracking/Clatter - Heard when ice is ejected from the ice maker mold and then falls into the ice

storage bin.

• Popping - Heard when the inside walls contract/expand, especially during initial cooldown.

• Hissing/Dripping - Flow of refrigerant or flow of oil in the compressor.

• Pulsating/Whirring - Heard when the fans/compressor adjust to optimize performance during

normal operation.

• Rattling - Heard when water passes through the water line, or due to the flow of refrigerant.

Rattling may also come from items placed on top of the refrigerator.

• Water running or gurgling - Heard when ice melts during the defrost cycle and water runs into

the drain pan.

• Sizzling - Heard when water drips onto the heater during the defrost cycle.

• Vibration - The refrigerator may not be steady. Adjust the leveling screws and lower the leveling

foot until it is firmly against the floor. See "Refrigerator Leveling and Door Closing."

Temperature is too warm • New installation - Following installation, allow 24 hours for the refrigerator and freezer to cool

completely.

NOTE: Adjusting the temperature control(s) to the coldest setting will not cool either

compartment (refrigerator or freezer) more quickly.

• Cooling is turned off - Turn on cooling. See "Using the Control(s)."

• Doors are opened often or not closed completely - This allows warm air to enter the

refrigerator. Minimize door openings, keep the doors fully closed, and make sure both doors are

properly sealed.

• Air vents are blocked - Remove items that are immediately in front of the vents.

• Large amount of warm food recently added - Allow several hours for the refrigerator to return

to its normal temperature.

• Controls are not set correctly for the surrounding conditions - Adjust the controls to a colder

setting. Check the temperature again in 24 hours.

GENERAL OPERATION Possible Causes and/or Recommended Solutions

Temperature is too cold in

the refrigerator/crisper

• Controls are not set correctly for the surrounding conditions - Adjust the controls to a

warmer setting. Check the temperature again in 24 hours.

• Ice storage bin is not in the correct position - See "Ice Maker and Ice Storage Bin."

• Air vents are blocked - Remove items that are immediately in front of the vents.

Temperature is too warm/ • Control is not set correctly for the items stored in the drawer - Adjust the temperature

cold in the exterior drawer setting. See "Temperature Controlled Exterior Drawer."

Interior moisture buildup NOTE: Some moisture buildup is normal. Clean with a soft dry cloth.

• Room is humid - A humid environment contributes to moisture buildup. Only use the refrigerator

in an indoor location, with as little humidity as possible.

• Doors are opened often or not closed completely - This allows humid air to enter the

refrigerator. Minimize door openings, keep the doors fully closed, and make sure both doors are

properly sealed.

Frost/Ice buildup in the

freezer compartment

• The drawer is opened often or left open - Minimize drawer openings and close drawer

completely after use.

• Poor drawer seal - Ensure drawer seal is making full contact with the cabinet to allow for an

adequate seal.

• Temperature control(s) are not set correctly - See "Using the Control(s)" for recommended

temperature settings.

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

DOORS AND LEVELING Possible Causes and/or Recommended Solutions

Doors are difficult to open • Gaskets are dirty or sticky - Clean the gaskets and contact surfaces with mild soap and warm

water. Rinse and dry with a soft cloth.

Doors will not • Door is blocked open - Move food packages away from the door. Make sure all bins and

close completely shelves are in their correct positions. Make sure all packaging materials have been removed.

Doors appear to be uneven • Doors need to be aligned, or refrigerator needs to be leveled - See "Refrigerator Leveling and

Door Closing."

Refrigerator unsteady or it

rolls forward when opening

and closing doors or

drawers

• Refrigerator brake feet are not snug against the floor - Remove the base grille. Turn both

brake feet (one on each side) clockwise, the same amount, until they are snug against the floor.

See "Refrigerator Leveling and Door Closing."

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

ICE AND WATER Possible Causes and/or Recommended Solutions

Ice maker is not

producing ice,

not producing

enough ice,

or producing

small/hollow ice

Refrigerator is not connected to a water supply, or the water supply shutoff valve is not fully

turned on - Connect the refrigerator to a water supply and make sure the water shutoff valve is

fully open.

Kink in the water source line - A kink in the water line can reduce water flow, resulting indecreased ice

production, small ice cubes, and/or hollow or irregularly-shaped ice. Straighten the water line.

Ice maker is not turned on -Turn on the ice maker. See "Ice Maker and Storage Bin."

New installation - After connecting the refrigerator to a water source, flush the water system.

(See "Water and Ice Dispensers.") Wait 24 hours for ice production to begin. Wait 72 hours for full ice

production. Discard the first three batches of ice produced.

Refrigerator door is not closed completely - Close the door firmly. If it does not close completely, see

"The doors will not close completely."

A water filter is installed on the refrigerator - Remove the water filter and operate the ice maker. If ice

volume improves, then the filter may be clogged or incorrectly installed. Replace filter or install it

correctly.

Large amount of ice was recently removed - Allow sufficient time for the ice maker to produce

more ice.

• Ice is jammed in the ice maker ejector arm - Remove ice from the ejector arm using a plastic utensil.

• Inadequate water pressure - Verify that the household has adequate water pressure. See "Water

Supply Requirements."

• Water filter is installed incorrectly - Make sure the filter is properly installed. See "Water Filtration

System."

• A reverse osmosis water filtration system is connected to your cold water supply - This can

decrease water pressure. See "Water Supply Requirements."

NOTE: If questions remain regarding water pressure, contact a licensed, qualified plumber.

Ice dispenser

will not operate

properly

New installation - After connecting the refrigerator to a water source, flush the water system.

(See "Water and Ice Dispensers.") Wait 24 hours for ice production to begin. Wait 72 hours for full ice

production. Discard the first three batches of ice produced.

Ice maker is not turned on, or ice bin is not installed correctly - Turn on the ice maker and make sure

the ice storage bin is firmly in position. See "Ice Maker and Storage Bin."

Ice is clogged or frozen together in the ice storage bin, or ice is blocking the ice delivery

chute - Remove or separate the clogged ice, using a plastic utensil if necessary. Clean the ice delivery

chute and the bottom of the ice storage bin using a warm damp cloth, and then dry both thoroughly. To

avoid clogging and to maintain a fresh supply of ice, empty the storage bin and clean both the storage

bin and the delivery chute every 2 weeks.

Dispenser is locked - Unlock the dispenser. See "Water and Ice Dispensers."

Ice dispenser jams while dispensing crushed ice - For models with the ice storage bin on the door,

temporarily switch from crushed ice to cubed ice to clear the jam.

Dispenser pad/lever has been pressed too long - Ice will automatically stop dispensing. Wait a few

minutes for the dispenser to reset, then resume dispensing. Take large amounts of ice directly from the

ice bin, not through the dispenser.

Water pressure to the home is not at or above 35 psi (241 kPa) - The water pressure to the home

affects the flow from the dispenser. See "Water Supply Requirements."

Water filter is clogged or incorrectly installed - Replace filter or reinstall it correctly. See "Water

Filtration System."

ICE AND WATER Possible Causes and/or Recommended Solutions

Ice or water has an

off-taste, odor,

or gray color

New plumbing connections - New plumbing connections can result in off-flavored or discolored ice or

water. This problem should go away over time.

Ice has been stored too long - Discard the ice and wash the ice bin. Allow 24 hours for the ice maker to

produce new ice.

Odor has transferred from food - Use airtight moisture-proof packaging to store food.

Use of non-recommended water supply line - Odors and tastes can transfer from certain materials

used in non-recommended water supply lines. Use only a recommended water supply line. See "Water

Supply Requirements."

There are minerals (such as sulfur) in the water - A water filter may need to be installed in order to

remove the minerals.

Water filter was recently installed or replaced - Gray or dark discoloration in ice or water indicates

that the water filtration system needs additional flushing. See "Water and Ice Dispensers."

Water dispenser

will not operate

properly

• Doors not closed completely - Make sure both doors are firmly closed. (On some models, only the

freezer door must be closed in order to operate the dispenser.)

• Refrigerator is not connected to a water supply, or the water supply shutoff valve is not

turned on - Connect the refrigerator to a water supply and make sure the water shutoff valve is

fully open.

• Kink in the water source line - A kink in the water line can reduce water flow to the dispenser.

Straighten the water line.

• Water pressure to the home is not at or above 35 psi (241 kPa) - The water pressure to the home

affects the flow from the dispenser. See "Water Supply Requirements."

• New installation - After connecting the refrigerator to a water source, flush the water system.

See "Water and Ice Dispensers."

• Water dispenser measured fill feature is not dispensing an accurate amount of water - Calibrate

the water dispenser. See "Water and Ice Dispensers."

• Dispenser is mocked - Unlock the dispenser. See "Water and Ice Dispensers."

• Water filter is clogged or incorrectly installed - Replace filter or reinstall it correctly. See "Water

Filtration System."

• A reverse osmosis water filtration system is connected to your cold water supply - This can

decrease water pressure. See "Water Supply Requirements."

NOTE: If questions remain regarding water pressure, contact a licensed, qualified plumber.

Water is leaking or

dripping from the

dispenser

NOTE: After dispensing, a few additional drops of water are normal.

• Glass was not held under the dispenser long enough - Hold the glass under the dispenser for

2 to 3 seconds after releasing the dispenser pad/lever.

• New installation, or water filter was recently installed or replaced - Air inthe water lines causes the

water dispenser to drip. Flush the water system to remove the air in the water lines. See "Water and Ice

Dispensers."

• Residual ice in the dispenser chute is melting - Make sure the ice chute is free of ice shavings or

pieces.

Water is leaking • Water line connections are not fully tightened - Make sure all connections are firmly tightened. See

from the back of the "Connect the Water Supply."

refrigerator

Water from the

dispenser is

not cool enough

(on some models)

NOTE: Water from the dispenser is chilled to 50°F (10°C).

• New installation - Allow 24 hours after installation for the water supply to cool completely.

• Recently dispensed a large amount of water - Allow 24 hours for the new water supply to cool

completely.

• Water has not been recently dispensed - The first glass of water may not be cool. Discard the first

glass of water dispensed.

• Refrigerator is not connected to a cold water pipe - Make sure the refrigerator is connected to a cold

water pipe. See "Water Supply Requirements."

PERFORMANCE DATA SHEET

Water Filtration System

Model P9WB2L/P9RFWB2L Capacity 200 Gallons (757 Liters)

System tested and certified by NSF International against NSF/ANSI

Standard 42, Standard 53, and Standard 401 for the reduction of

contaminants specified on the Performance Data Sheet.

This system has been tested according to NSF/ANSI Standards 42, 53 and 401 for the reduction of the substances listed below. The concentration

of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving

the system, as specified in NSF/ANSI Standards 42, 53, and 401.

Substance Reduction Aesthetic Effects Influent Challenge Concentration

Chlorine Taste/Odor

Particulate Class I_

Contaminant Reduction

Lead: @ pH 6.5 / @ pH 8.5

Benzene

p-Dichlorobenzene

Carbofuran

Toxaphene

Atrazine

Asbestos

Live Cysts T

Turbidity

Lindane

Tetrachloroethylene

O-Dichlorobenzene

Ethylbenzene

1,2,4-Trichlorobenzene

2,4- D

Styrene

Toluene

Endrin

Atenolol

Trimethoprim

Linuron

Estrone

Nonylphenol

2.0 mg/L _+10%

At least 10,000 particles/mL

Influent Challenge Concentration

0.15 mg/L+ 10%

0.015 mg/L _+10%

0.225 mg/L _+10%

0.08 mg/L_+ 10%

0.015 _+10%

0.009 mg/L _+10%

107to 10_fibers/U _

50,000/L min.

11 NTU _+10%

0.002 _+10%

0.015 mg/L _+10%

1.8 mg/L _+10%

2.1 mg/L_+ 10%

0.210 mg/L _+10%

2.0 mg/L _+10%

3.0 mg/L _+10%

0.006 mg/L _+10%

200 _+20%

140 _+20%

1400 _+20%

Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.75 gpm (2.84

22°C). Rated service capacity = 200 gallons (757 liters).

Maximum Permissable

Product Water Concentration

50% reduction

85% reduction

Maximum Permissable

Product Water Concentration

0.010 mg/L

0.005 mg/L

0.075 mg/L

0.040 mg/L

0.003 mg/L

99%

99.95%

0.5 NTU

0.0002 mg/L

0.005 mg/L

0.60 mg/L

0.70 mg/L

0.07 mg/L

0.1 mg/L

1.0 mg/L

0.002 mg/L

30 ng/L

20 ng/L

200 ng/L

Lpm). Pressure = 60 psig (413.7 kPa). Temp. =

Average% Reduction

97.0%

99.9%

Average%Reduction

>99.3% / 98.6%

93.8%

99.8%

81.9%

>95%

87.0%

>99%

>99.99%

96.9%

>99.2%

96.6%

92.3%

86.9%

>99.8%

88.5%

99.6%

93.5%

81.7%

95.7%

96.1%

96.3%

95.3%

95.5%

68°F to

71.6°F (20°C to

The compounds certified under NSF 401 have been deemed as "emerging compounds/incidental contaminants." Emerging compounds/incidental

contaminants are those compounds that have been detected in drinking water supplies at trace levels. While occurring at only trace levels, these

compounds can affect the public acceptance/perception of drinking water quality.

It is important that operational, maintenance, and filter replacement

requirements be carried out for the product to perform as advertised.

Property damage can occur if all instructions are not followed.

The disposable cartridge must be changed at least every 6 months.

Use replacement filter P9RFWB2L, part #EDR2RXD1/EDR2RXD1 B.

2015 suggested retail price of $49.99 U.S.A./S49.99 Canada. Prices

are subject to change without notice.

• The filter monitor system measures the amount of water that passes

through the filter and alerts you when it is time to replace the filter.

Refer to the "Using the Controls" or "Water Filtration System" section

(in the User Instructions or User Guide) to learn how to check the

water filter status.

• After changing the water filter, flush the water system. See "Water

and Ice Dispensers" or "Water Dispenser" in the User Instructions or

User Guide.

• These contaminants are not necessarily in your water supply. While

testing was performed under standard laboratory conditions, actual

performance may vary.

• The product is for cold water use only.

• The water system must be installed in compliance with state and

local laws and regulations.

• Do not use with water that is microbiologically unsafe or of unknown

quality without adequate disinfection before or after the system.

Systems certified for cyst reduction may be used on disinfected

waters that may contain filterable cysts.

EPA Est. No. 082047-TWN-001

• Refer to the "Warranty" section (in the User Instructions or User

Guide) for the Manufacturer's limited warranty, name and telephone

number.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.75 gpm (2.84 L/min.) @ 60 psi

*Class I particle size: >0.5 to <1 um

tBased on the use of Cryptosporidium parvum oocysts

ttFibers greater than 10 um in length

® NSF is a registered trademark of NSF International.

WHIRLPOOL ®

MAJOR APPLIANCE

LIMITED WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the

Customer eXperience Center:

• Name, address and telephone number

• Model number and serial number

• A clear, detailed description of the problem

• Proof of purchase including dealer or retailer name and address

IF YOU NEED SERVICE:

[]

1. Before contacting us to arrange service, please determine whether your product requires repair. Some

questions can be addressed without service. Please take a few minutes to review the Troubleshooting or

Problem Solver section of the Use and Care Guide, scan the QR code on the right to access additional

resources, or visit www.whirlpool.com/product_help.

2. All warranty service is provided exclusively by our authorized Whirlpool Service Providers. In the U.S. and

Canada, direct all requests for warranty service to:

Whirlpool Customer eXperience Center

In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized Whirlpool dealer to determine whether another warranty applies.

www.whirlpool.com/product_help

For one year from the date of purchase,

when this major appliance is installed,

operated and maintained according to

instructions attached to or furnished with

the product, Whirlpool Corporation or

Whirlpool Canada LP (hereafter

"Whirlpool") will pay for Factory Specified

Replacement Parts and repair labor to

correct defects in materials or

workmanship that existed when this major

appliance was purchased, or at its sole

discretion replace the product. In the event

of product replacement, your appliance will

be warranted for the remaining term of the

original unit's warranty period.

YOUR SOLE AND EXCLUSIVE REMEDY

UNDER THIS LIMITED WARRANTY SHALL

BE PRODUCT REPAIR AS PROVIDED

HEREIN. Service must be provided by a

Whirlpool designated service company.

This limited warranty is valid only in the

United States or Canada and applies only

when the major appliance is used in the

country in which it was purchased. This

limited warranty is effective from the date of

original consumer purchase. Proof of

original purchase date is required to obtain

service under this limited warranty.

1. Commercial, non-residential, multiple-family use, or use inconsistent with published user,

operator or installation instructions.

2. In-home instruction on how to use your product.

3. Service to correct improper product maintenance or installation, installation not in accordance

with electrical or plumbing codes or correction of household electrical or plumbing (i.e. house

wiring, fuses or water inlet hoses).

4. Consumable parts (i.e. light bulbs, batteries, air or water filters, preservation solutions, etc.).

5. Defects or damage caused by the use of non-genuine Whirlpool parts or accessories.

6. Conversion of products from natural gas or L.P. gas.

7. Damage from accident, misuse, abuse, fire, floods, acts of God or use with products not

approved by Whirlpool.

8. Repairs to parts or systems to correct product damage or defects caused by unauthorized

service, alteration or modification of the appliance.

9. Cosmetic damage including scratches, dents, chips, and other damage to the appliance finishes

unless such damage results from defects in materials and workmanship and is reported to

Whirlpool within 30 days.

10. Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive environments

including but not limited to high salt concentrations, high moisture or humidity or exposure to

chemicals.

11. Food or medicine loss due to product failure.

12. Pick-up or delivery. This product is intended for in-home repair.

13. Travel or transportation expenses for service in remote locations where an authorized Whirlpool

servicer is not available.

14. Removal or reinstallation of inaccessible appliances or built-in fixtures (i.e. trim, decorative

panels, flooring, cabinetry, islands, countertops, drywall, etc.) that interfere with servicing,

removal or replacement of the product.

15. Service or parts for appliances with original model/serial numbers removed, altered or not easily

determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the

customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you

specific legal rights, and you also may have other rights that vary from state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

Whirlpool makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations

contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance,

you should ask Whirlpool or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. WHIRLPOOL

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation

of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and

you also may have other rights that vary from state to state or province to province.

11/14

LE AGRADECEMOS la compra de este producto de alta calidad. Registre su refrigerador en www.whirlpool.com. En CanadA, registre

su refrigerador en www.whirlpool.ca.

Para referencia futura, tome nota del nOmero de modelo y de serie del producto, ubicados en la pared interior del compartimiento

del refrigerador.

Nt_mero de modelo Nt_mero de serie

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

.f O

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

[] Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

[] No use un adaptador.

[] No quite la terminal de conexi6n a tierra.

[] No use un cable electrico de extensi6n.

[] Desconecte el suministro de energia antes de darle servicio.

[] Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

[] Remueva las puertas de su refrigerador viejo.

[] Use un limpiador no inflamable.

[] Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

[] Use dos o mas personas para mover e instalar el

refrigerador.

[] Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabrica de hielo).

[] Use un vaso resistente para recibir hielo del despachador

(en algunos modelos).

[] No golpee las puertas de vidrio del refrigerador (en algunos

modelos).

CONSERVAR ESTAS INSTRUCCIONES

Advertencias de la Proposici6n 65 del estado de California:

ADVERTENCIA: Este producto contiene una o m_.s sustancias quimicas identificadas por el estado de California como

causantes de cancer.

ADVERTENCIA: Este producto contiene una o mas sustancias quimicas identificadas por el estado de California como

causantes de defectos cong6nitos o alg0n otro tipo de daSos en la funci6n reproductora.

Cbmo deshacerse adecuadamente

de su refrigerador viejo

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar la muerte

o da_o al cerebro.

IMPORTANTE: El atrapamiento y asfixia de ni_os no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro, aun si van a quedar ahi "por unos pocos dias". Si

Ud. esta por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuacion para prevenir

accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Saque las puertas.

• Deje los estantes en su lugar, asi los nitros no podrAn meterse

adentro con facilidad.

Informaci6n importante para saber acerca del desecho

de refrigerantes:

DeshAgase del refrigerador siguiendo los reglamentos

federales y locales. Los refrigerantes deberAn ser evacuados

por un t_cnico certificado en refrigeraci6n por EPA (Agencia

de protecci6n del medioambiente) seg0n los procedimientos

establecidos.

INSTRUCCIONES DE INSTALACION

©esempaque ef ige ado

Peligro de Peso Excesivo

Use dos o mas personas para mover e instalar

el refrigerador.

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda u otto tipo de lesiones.

Cbmo quitar los materiales de empaque

• Quite los restos de cinta y goma de las superficies de su

refrigerador antes de encenderlo. Frote un poco de

detergente liquido para vajillas sobre el adhesivo con los

dedos. Limpie con agua tibia y seque.

• No use instrumentos filosos, alcohol para fricciones, liquidos

inflamables o productos de limpieza abrasivos para eliminar

los restos de cinta o goma. Estos productos pueden da_ar la

superficie de su refrigerador. Para m_s informacion, vea

"Seguridad del refrigerador".

• Deshagase de todos los materiales de embalaje o reciclelos.

C6mo mover su refrigerador:

Su refrigerador es pesado. Cuando mueva el refrigerador

para limpiarlo o para darle servicio, cerci6rese de cubrir

el piso con cart6n o madera para evitar dados en el mismo.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que podria dadar

el piso.

Limpieza antes del uso

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador".

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estAn frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. El vidrio templado se ha

diseSado para hacerse aSicos. Esto es normal. Los estantes

y tapas de vidrio son muy pesados. Use ambas manos al

sacarlos para evitar que se caigan.

C6mo quita y vo ve a co oca pue tas ef ige ado

NOTA: MJda el ancho de la abertura de la puerta para ver si es necesario sacar las puertas del refrigerador para hacer entrar el mismo

en su hogar. 8i es necesario quitar las puertas, yea las instrucciones a continuaci6n.

IMPORTANTE: 8i el refrigerador rue instalado previamente y usted Io va a sacar fuera de la casa, antes de comenzar APAGUE el

control del refrigerador. Desenchufe el refrigerador o desconecte el suministro de energia. Quite todos los alimentos y los recipientes

ajustables o de uso mQItiple de las puertas.

ReQna las herramientas necesarias y lea todas las instrucciones antes de quitar las puertas.

HERRAMIENTAS NEOESARIAS: Llave hexagonal de s4e" y destornillador Phillips N° 2

__ Peligro de Choque El_ctrico

Desconecte el suministro de energ{a antes de sacar las puer_as.

No seguir esta instrucci6n puede ocasionar la muerte o choque el_ctrico.

Despachador de agua

Cone×i6n de tuber{a

A. Anillo exterior

Enchufe de cableado

Bisagra superior izquierda

A B

A. _6"Tomillosconcabezahembrahexagonal

B. Alambre a tierra (no Io quite)

C. No quite los tornillos

Bisagra superior derecha

_ C

A. _6" Tornillos con cabeza

hembra hexagonal

B. Tornillo para la cubierta de

la bisagra

C. Cubierta de la bisagra superior

D. Bisagra superior

Puerta en angulo

de 90° la carcasa

QuitelasPuertasdelRefrigerador

Peligro de Choque EI6ctrico

Desconecte el suministro de energia antes de sacar

las puertas.

No seguir esta instrucci6n puede ocasionar la muerte

o choque el6ctrico.

Quite la puerta del refrigerador del lado derecho

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Mantenga las puertas del refrigerador cerradas hasta que este

listo para levantarlas y quitarlas de la carcasa.

NOTA" Mientras quita las bisagras, siempre disponga de un

soporte adicional para la puerta del refrigerador. No se confie

en que los imanes de la junta de las puertas van a sostener la

puerta en su lugar mientras trabaja.

3. Quite con un destornillador Phillips la cubierta de la bisagra

superior.

4. Con una Ilave hexagonal de ¾e", quite los dos tornillos

internos de cabeza hexagonal de la bisagra superior; dejelos a

un lado.

NOTA: No quite los dos tornillos de ubicacion. Estos tornillos

le ayudarAn a alinear la bisagra cuando vuelva a colocar la

puerta.

A. Tornillo de la cubierta de

la bisagra superior

B. Cubierta de la bisagra

superior

C. Tornillos internos de cabeza

hexagonal de _11

D. Bisagra superior

Peligro de Peso Excesivo

Use dos o m6s personas para levantar la puerta del

refrigerador.

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda u otto tipo de lesiones.

5. Levante y saque la puerta del refrigerador del pasador inferior

de la bisagra. La bisagra superior se saldrA junto con la

puerta.

Quite la puerta del refrigerador del lado izquierdo

IMPORTANTE: La tuberia y el cableado para el despachador de

agua pasan a traves de la bisagra de la puerta del lado izquierdo,

de modo que deberAn ser desconectados antes de quitar la

puerta.

1. Quite con un destornillador Phillips la cubierta de la bisagra

superior.

A. Tornillo de la cubierta de la B. Cubierta de la

bisagra superior bisagra superior

Desconecte la tuberia del despachador de agua ubicada en la

parte superior de la bisagra de la puerta. Tire del cierre hacia

arriba con firmeza y extraiga la tuberia de su ubicacion.

NOTA: La tuberia del despachador de agua permanece sujeta

a la puerta del refrigerador del lado izquierdo.

3. Desconecte el enchufe de cableado que esta ubicado en la

parte superior de la bisagra de la puerta.

Sujete cada lado del enchufe de cableado. Con el pulgar

izquierdo, presione hacia abajo para liberar el seguro y jale

las secciones del enchufe para separarlas.

NOTA" No quite el cable a tierra verde. DeberA

permanecer sujeto a la bisagra de la puerta.

Con una Ilave hexagonal de ¾e", quite los dos tornillos

internos de cabeza hexagonal de la bisagra superior; dejelos

a un lado.

NOTAS:

Mientras quita las bisagras, siempre disponga de un

soporte adicional para la puerta del refrigerador. No se

confie en que los imanes de la junta de las puertas van a

sostener la puerta en su lugar mientras trabaja.

No quite los dos tornillos de ubicacion. Estos tornillos le

ayudaran a alinear la bisagra cuando vuelva a colocar la

puerta.

A B

A. Tornillos internes de cabeza

hexagonal de _"

B. Alambre a tierra (no Io quite)

C. Tornillos de ubicaci6n (no

los quite)

Levante y saque la puerta del refrigerador del pasador inferior

de la bisagra. La bisagra superior se saldrA junto con la

puerta.

NOTA" Quiza no sea necesario quitar las bisagras inferiores y

los conjuntos de patas con freno para hacer pasar el

refrigerador por una puerta.

Solo si es necesario, use una Ilave con punta de barrena

cuadrada N° 2 para quitar las bisagras inferiores y una

Ilave de tuercas de 3/8"para quitar los tornillos de las patas

con freno.

Vuelva a Colocar la Puerta del Refrigerador

Colocaci6n de la puerta derecha

1. Coloque la puerta del lado derecho sobre el pasador de

bisagra inferior.

2. Inserte el pasador de la bisagra superior en el orificio abierto

de la parte superior de la puerta del refrigerador.

3. Sujete la bisagra a la carcasa con dos tornillos hexagonales

internos de 3/le".No apriete completamente los tornillos.

Vuelva a colocar la puerta del refrigerador del lado

izquierdo

IMPORTANTE: No entrelace latuberia de agua con el haz de

cables cuando los reconecte.

1. Coloque la puerta del lado izquierdo sobre el pasador de

bisagra inferior.

2. Sujete la bisagra a la carcasa con dos tornillos hexagonales

internos de ¾e". No apriete completamente los tornillos.

3. Vuelva a conectar la tuberia del despachador de agua.

Estilo 1 - Inserte la tuberia en el accesorio hasta que se

detenga y el anillo rojo exterior este tocando la cara del

accesorio.

Estilo 2 - Inserte la tuberia firmemente dentro del accesorio

hasta que se detenga. Cierre la abrazadera de enganche

alrededor de la tuberia. La abrazadera de enganche encaja en

su lugar entre el accesorio y el collar.

4. Vuelva a conectar el cableado electrico.

• Empuje y una las dos secciones del enchufe de cableado.

Pasos finales

1. Apriete por completo los cuatro tornillos internos de cabeza

hexagonal (dos en la bisagra de la puerta del lado derecho y

dos en la bisagra de la puerta del lado izquierdo).

2. Vuelva a colocar ambas cubiertas de las bisagras superiores.

C6mo qu[tar y velvet a cobca

f ente de caiones

SegQn el ancho de la abertura de la puerta, tal vez sea necesario

sacar los frentes del cajon para hacer entrar el refrigerador en su

hogar.

IM PORTANTE:

Si el refrigerador fue instalado previamente y usted Io va a

sacar fuera de la casa, antes de comenzar APAGUE el

refrigerador y desenchQfelo o desconecte el suministro de

energia. Quite los alimentos de los cajones.

• Tal vez se necesiten dos personas para quitar y volver a

colocar los frentes de los cajones.

Herramientas necesarias: Destornillador de hoja plana

Cajones refrigerados

C6mo quitar el frente de los cajones

1. Abra el cajon en toda su extension. Sujete los costados del

deposito interior y levantelos y jalelos para retirarlos.

2. Para el cajon izquierdo, retire la cubierta de la conexion del

cableado. Presione en el costado de la cubierta para liberar la

lengQeta desde la ranura y retire la cubierta desde el soporte.

• Levante el frente del cajon y retirelo de los soportes de la

guia del cajon.

A. LengfJeta de cubierta

B. Cobertura de conexi6n de cableado

Para el cajon izquierdo, desconecte el cableado.

NOTA" El frente del cajon del cajon refrigerado izquierdo esta

conectado al control de temperatura mediante cables que

pasan debajo de la guia del cajon. Antes de retirar el frente del

cajon, los cables deben desconectarse.

En un costado del conector del cableado, inserte el

destornillador entre la lengQeta del conector y el conector

para liberarla. Repita el procedimiento para el lado

opuesto. Retire el conector del cableado.

A. Soporte de la gufa del caj6n B. Palanca de Iiberaci6n

5. Deslice las guias del cajon nuevamente dentro del

refrigerador.

Volver a colocar el frente del caj6n

1. Retire las guias del cajon hasta que esten completamente

extendidas.

Empuje la palanca de la parte inferior del soporte de la guia

del cajon para abrirla. Inserte el soporte del frente del cajon en

el soporte de la guia del cajon y libere la palanca.

NOTA" Sera una ayuda si una persona sostiene las guias del

cajon con firmeza mientras la otra persona alinea el frente del

mismo y conecta los soportes.

Para el cajon izquierdo, vuelva a conectar el cableado.

• Alinee los dos extremos del conector del cableado y

empQjelos hasta que escuche un "clic" y sienta que las

lengQetas calzan en el conector.

Tire suavemente la conexion del cableado para

asegurarse de que la conexion del cableado este

completamente asentada. Reinstaller le couvercle du

boitier de connexion.

NOTA" La conexion del cableado debe estar completa

para que funcione el control de temperatura del cajon.

Retire el frente del cajon.

• Empuje la palanca de la parte inferior del soporte de

la guia del cajon para liberar el frente del cajon desde

el soporte.

4. Para el cajon izquierdo, vuelva a colocar la cubierta de

la conexion del cableado.

Vuelva a colocar los depositos del cajon en las guias del cajon

con el costado trasero del deposito hacia la parte trasera del

refrigerador, como se muestra.

IMPORTANTE: La alarma Door Ajar (Alarma de puerta

entreabierta) sonara si los depositos interiores del cajon no se

colocan correctamente. Los depositos estan disefiados con

un frente y una parte trasera especificos. €:stos deben

colocarse en los cajones, como se muestra, de forma que los

cajones refrigerados se cierren y operen correctamente.

A. Orientado hacia la parte trasera del refrigerador

(inserte primero)

B. Orientado hacia la parte delantera del refrigerador

Sujetando el frente del cajon por los lados, alinee los dos

taquetes de plastico que se encuentran en el interior del frente

del cajon, con las ranuras del soporte de la guia del cajon.

NOTA: Sera una ayuda si una persona sostiene las guias del

cajon con firmeza mientras la otra persona alinea el frente del

mismo e inserta los taquetes en las ranuras.

A J'Y'Y'Y'Y'_

S JJff_

A. Tornillo del frente del caj6n

B. Taquete de pl#stico del frente del caj6n

Vuelva a colocar y apriete los dos tornillos que estan en la

parte superior del frente del cajon (uno en el lado izquierdo y

el otro en el lado derecho).

Pasos finales

Caj6n del congelador

Para quitar el frente del caj6n

1. Abra el cajon del congelador en toda su extension.

2. Suelte los dos tornillos superiores que sujetan el frente del

cajon alas guias del cajon. Los dos tornillos (uno en el

costado izquierdo y uno en el costado derecho) se ubican

dentro del frente del cajon.

3. Levante el frente del cajon para liberar los taquetes de

plastico de las ranuras del soporte de la guia del cajon.

A. Ranurasdel soporte de la gufa del caj6n

4. Deslice las guias del cajon nuevamente dentro del congelador.

Para volver a colocar el frente del caj6n

1. Jale las guias del cajon del congelador hasta su maxima

extension.

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terrninales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la rnuerte, incendio o choque el6ctrico.

Conecte el producto a un contacto de pared de 3 terminales

con conexion a tierra.

Vuelva a ajustar los controles. Vea "Uso del (de los)

control(es)" y "Cajon Exterior de Temperatura Controlada".

Vuelva a colocar todas las partes desmontables y los

alimentos a los cajones.

A inear Pue tas y Caiones

Una vez que vuelva a colocar las puertas y los frentes de los

cajones en el refrigerador, puede notar que las puertas estan

anguladas o no estan niveladas. Las puertas del refrigerador y los

cajones refrigerados son ajustables.

Alinear las Puertas del Refrigerador

Herramientas provistas: Llave hexagonal de 1/8"

1. Jale hacia fuera el cajon refrigerado derecho, manteniendo

cerradas ambas puertas del refrigerador. Ubique el pasador

de la bisagra inferior de la puerta del refrigerador. El tornillo de

alineamiento esta en el interior del pasador de la bisagra

inferior.

La alineacion de los frentes de los cajones es un proceso de dos

pasos. El primer paso es ajustar los frentes de los cajones arriba y

abajo. El segundo paso cambia los frentes de los cajones lado a

lado. Inspeccione visualmente la alineacion del refrigerador y

ajuste los frentes de los cajones segQn sea necesario.

Paso 1 - Ajustar los Frentes de los Cajones Arriba/Abajo

IMPORTANTE: Cada cajon refrigerado puede ajustarse hacia

arriba y hacia abajo en ambos costados.

Herramientas necesarias: Destornillador Phillips

1. Con los cajones cerrados, identifique el frente del cajon que

debe levantarse o bajarse.

2. Abra el cajon en toda su extension. Sujete los costados del

deposito interior y levantelos y jalelos para retirarlos.

A. Pasador de la bisagra inferior C. Gire hacia la izquierda para

B. Gire hacia la derecha para bajar.

levantar. D. Llave hexagonal de _"

Inserte el extremo corto de la Ilave hexagonal en L de ½"

(empacado con las instrucciones de instalacion de la manija

de la puerta) dentro del pasador de la bisagra inferior hasta

que quede enganchado por completo en el tornillo de

alineamiento.

• Para levantar la puerta, gire la Ilave hexagonal en L hacia

la derecha.

• Para bajar la puerta, gire la Ilave hexagonal en ?L hacia la

izquierda.

ContinQe girando el tornillo de alineamiento hasta que las

puertas queden alineadas.

Alinear los Frentes de los Cajones Refrigerados

Cuando los frentes de los cajones estan alineados, el ancho del

espacio vertical (A) entre las puertas del refrigerador (B) y los

frentes de los cajones (C) poseen el mismo grosor y los cajones

seven nivelados.

C ..........

f_A

t................. yiB

l L J C

Ubique los soportes de la guia del cajon (A).

A. Soportes de la gufa del caj6n

Inserte el destornillador Phillips en el tornillo (A) y girelo hacia

la izquierda para soltar el frente del cajon.

7. Cierre el cajon refrigerado para verificar la alineacion. Repita

los pasos 2 a 6 hasta que los frentes del cajon queden

nivelados.

Paso 2 - Ajustar los Frentes de los Cajones Lado a Lado

IMPORTANTE: Cada cajon refrigerado puede ajustarse lado a

lado en ambos costados.

A. Tornillo de apriete

B. Tornillo de montaje

Inserte el destornillador Phillips en el tornillo (B) para ajustar el

frente del cajon.

IMPORTANTE: La direccion en que atornille (B) depende de

qu6 costado del cajon esta ajustando.

Guia del Cajbn de Costado Izquierdo

• Para elevar el frente del cajon, gire el tornillo (B) hacia la

derecha.

• Para bajar el frente del cajon, gire el tornillo (B) hacia la

izquierda.

Guia del Cajbn de Costado Derecho

Para elevar el frente del cajon, gire el tornillo (B) hacia la

izquierda.

Para bajar el frente del cajon, gire el tornillo (B) hacia la

derecha.

Inserte el destornillador Phillips en el tornillo (A) y girelo hacia

la derecha para apretar el frente del cajon.

Con los cajones cerrados, identifique el cajon que no esta

alineado.

Abra el cajon en toda su extension. Sujete los costados del

deposito interior y levantelos y jalelos para retirarlos (para

mas informacion, vea el paso 1).

Ubique los soportes de la guia del cajon (para m_s

informacion, vea el paso 1).

Comenzando por el soporte de la guia mas cercana al

espacio vertical, presione y mantenga la palanca de liberacion

puerta (A) desde el soporte (B)..

A. Gancho del frente del caj6n

B. Soporte de la gufa del caj6n

C. Palanca de Iiberaci6n

5. Vuelva a colocar el gancho (A) en el soporte de la guia (B) en la

direccion en que desea mover el frente del cajon. AsegQrese

de que el soporte de la guia este nivelado verticalmente.

6. Libere la palanca (C) para bloquear el soporte de la guia en

posicion.

7. Repita los pasos 3 y 6 para el otro lado del frente del cajon.

NOTA: Ajuste el gancho (A) en la parte superior del segundo

soporte de la guia (B) de forma que este en la misma posicion

del costado que ajusto primero

8. Cierre el cajon e inspeccione visualmente el espacio. Repita

los pasos 2 a 7 hasta que los frentes del cajon esten

alineados.

Pasosfinales

Vuelva a colocar los depositos del cajon interior.

NOTA: Los cajones deben colocarse en los cajones

correctamente, de forma que los cajones refrigerados se

cierren y operen correctamente. Vea "Como quitar y volver a

colocar el frente de los cajones".

2. Cierre los cajones refrigerados.

Requisites de ubicaci6n

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n, o incendio.

IMPORTANTE: Este refrigerador ha sido disefiado para usarse

solamente en el interior del hogar.

Para asegurar la adecuada ventilacion de su refrigerador, deje un

espacio de 1/2"(1,25 cm) a cada lado y por encima. Deje un

espacio de 1" (2,54 cm) detras del refrigerador. Si su refrigerador

tiene fabrica de hielo, asegQrese que hay espacio adicional atrAs

para las conexiones de la linea de agua. Cuando instale el

refrigerador proximo a una pared fija, deje un espacio minimo de

33/4'' (9,5 cm) entre el refrigerador y la pared, para permitir que la

puerta se abra bien.

NOTA: Este refrigerador ha sido disefiado para usarse en un

lugar en donde los rangos de temperatura varien entre un minimo

de 55°F (13°C) y un maximo de 110°F (43°C). Para un optimo

rendimiento, el rango preferido de temperatura de la habitacion

(que reduce el uso de electricidad y provee un enfriamiento

superior) es entre 60°F (15°C) y 90°F (32°C). No se recomienda

instalar el refrigerador cerca de una fuente de calor como puede

ser un horno o un radiador.

3s/4" (9.5 cm)

Requisites e 6ctdcos

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

Antes de mover el refrigerador a su posicion definitiva, es

importante asegurarse que tiene la conexion electrica adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

60 Hz., CA con fusibles de 15 6 20 amperios, debidamente

conectada a tierra. Se recomienda que se use un circuito

separado que preste servicio solo a su refrigerador y accesorios

aprobados. Use un tomacorriente que no se pueda apagar con

un interruptor. No use un cable electrico de extension.

NOTA: Antes de realizar cualquier tipo de instalacion, limpieza o

de quitar un foco de luz, APAGUE el enfriamiento (Cooling OFF),

y luego desconecte el refrigerador de la fuente de energia.

Cuando Ud. haya terminado, reconecte el refrigerador a la fuente

de energia electrica y ENCIENDA el enfriamiento (Cooling ON).

Vea "Uso de los controles".

Requisites suministro de agua

Se necesita un suministro de agua fria con presion de agua entre

35 y 120 Ibs/pulg 2 (241 y 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si tiene preguntas

acerca de la presion del agua, Ilame a un plomero competente

autorizado.

NOTA: Si la presion de agua es menor de Io requerido, el flujo de

agua del despachador de agua puede disminuir o los cubos de

hielo pueden ser huecos o de tama_o irregular.

Suministro de agua por 6smosis inversa

IMPORTANTE: La presion del suministro de agua que sale de un

sistema de osmosis inversa y va a la valvula de entrada de agua

del refrigerador deberA ser de entre 35 y 120 Ibs/pulg 2(241 y

827 kPa).

Si se conecta un sistema de filtracion de agua de osmosis

inversa al suministro de agua fria, la presion de agua al sistema

de osmosis inversa deberA ser de un minimo de 40 a 60 Ibs/pulg 2

(276 a 414 kPa).

• Fijese si el filtro de sedimentos en el sistema de osmosis

inversa esta bloqueado. Reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de osmosis inversa despu6s del uso intenso. La

capacidad del tanque podria ser demasiado pequefia para

cumplir con los requisitos del refrigerador.

NOTA: No se recomiendan sistemas de osmosis inversa para

montar en el grifo.

• Si su refrigerador tiene un filtro de agua, se podra reducir la

presion aOn mas si se usa en conjunto con un sistema de

osmosis inversa. Saque el filtro de agua. Vea "Sistema de

filtracion de agua".

Si tiene preguntas acerca de la presion del agua, Ilame a un

plomero competente autorizado.

Conexi6n de) suministro de agua

Lea todas las instrucciones antes de comenzar.

IMPORTANTE:

• La tuberia se debe instalar de acuerdo con el Codigo

internacional de plomeria y cualquier norma y ordenanza

local.

• El tubo de agua gris en la parte posterior del refrigerador (que

se utiliza para hacer la conexion a la linea de agua de la casa)

es una tuberia PEX (polietileno reticulado). Son aceptables

las conexiones de tuberias de cobre y PEX desde la linea de

agua de la casa al refrigerador y ayudarAn a evitar que el

agua y el hielo tengan mal olor o sabor. Revise si hay fugas.

Si se utiliza una tuberia PEX en lugar de una tuberia de cobre,

recomendamos los siguientes nQmeros de pieza:

W10505928RP (PEX recubierto de 7 pies [2,14 m]),

8212547RP (PEX de 5 pies [1,52 m]), o

W10267701 RP (PEX de 25 pies [7,62 m]).

• Instale la tuberia solo en Areas donde la temperatura va a

permanecer por encima del punto de congelacion.

Herramientas Necesarias:

ReQna las herramientas y piezas necesarias antes de comenzar

la instalacion.

• Destornillador de hoja plana

• Llaves de boca de 7A6"y 1/2"0 dos Ilaves ajustables

• Llave de tuercas de 1/4"

NOTA" No use una valvula perforadora 0 una valvula de montura

de 3Ae" (4,76 mm) que reduce el flujo de agua y se obstruye con

m_s facilidad.

Conexibn a la linea de agua

IMPORTANTE: Si enciende el refrigerador antes de conectar la

tuberia de agua, APAGUE la fabrica de hielo.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de agua

mas cercana el tiempo suficiente para que la tuberia de agua

se vacie.

Use una valvula de cierre de un cuarto de vuelta o una

equivalente abastecida por una linea de suministro del hogar

de 1/2".

NOTA" Se recomienda una linea de suministro domestica de

un minimo de 1/2"(12,7 mm) para permitir el flujo suficiente de

agua al refrigerador.

II I

A. Manguito

B. Tuerca

C. Tuberfa de cobre (al refrigerador)

D. Lfnea de suministro del hogar

(mfnimo de V2")

Ahora esta listo para conectar la tuberia de cobre a la valvula

de cierre. Use tuberia de cobre blando de 1/4"(6,35 mm) de

diametro exterior para conectar la valvula de cierre y el

refrigerador.

• AsegOrese de tener la Iongitud adecuada necesaria para

el trabajo. AsegOrese que ambos extremos de la tuberia

de cobre estan cortados a escuadra.

Deslice el manguito de compresion y la tuerca de

compresion sobre la tuberia de cobre como se muestra.

Inserte el extremo de la tuberia en el extremo de salida

hasta donde sea posible. Atornille la tuerca de

compresion al extremo de salida con una Ilave de tuercas

ajustable. No apriete demasiado.

A. Manguito de compresi6n

B. Tuerca de compresi6n

C. Tuberfa de cobre

5. Coloque el extremo libre de la tuberia en un recipiente o un

fregadero, abra el suministro principal del agua y deje correr

el agua por la tuberia hasta que el agua salga limpia. Cierre la

valvula de cierre del tubo de agua.

NOTA: Siempre desagQe la tuberia de agua antes de efectuar

la conexion final a la entrada de la valvula de agua, para

evitar un probable mal funcionamiento de la valvula de agua.

6. Doble la tuberia de cobre para que alcance la entrada de la

linea de agua, la cual esta ubicada en la parte posterior de la

carcasa del refrigerador, como se muestra. Deje un serpentin

de tuberia de cobre para que se pueda sacar el refrigerador

del armario o alejarlo de la pared, para el servicio.

Conexibn al refrigerador

Siga las instrucciones de conexion especificas para su modelo.

Estilo 1

1. Saque la tapa de plastico del puerto de entrada de la valvula

de agua. Fije el tubo de cobre a la entrada de la valvula

usando una tuerca y manguito de compresion como se

muestra. Ajuste la tuerca de compresion. No apriete

demasiado. Jale la tuberia de cobre para asegurarse de que

esta firme.

2. Haga un lazo de servicio con la tuberia de cobre. Evite las

torceduras cuando enrolle la tuberia de cobre. Asegure la

tuberia de cobre a la carcasa del refrigerador con una

abrazadera en "P".

A. Tuberfa de cobre

B. Abrazadera en "P"

C. Tuerca de compresi6n

D. Manguito de compresi6n

Abra el suministro de agua al refrigerador y revise si hay

fugas. Tape cualquier fuga que encuentre.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite y deseche la parte corta de plastico negro del extremo

de la entrada de la linea de agua.

3. Enrosque la tuerca en el extremo de la tuberia. Apriete la

tuerca a mano. Luego aprietela dos vueltas m_s con una Ilave

de tuercas. No apriete demasiado.

NOTA: Para evitar ruidos molestos, asegOrese de que la

tuberia de cobre no toque la pared lateral de la carcasa u

otras partes dentro de misma.

A B C D

A. Lfnea de agua de la casa

B. Tuerca (adquirida)

C. F#rula (adquirida)

D. Tuberfa de agua del refrigerador

4. Instale la abrazadera para tubos de suministro de agua

alrededor de la linea de suministro de agua para reducir la

tension en el acoplamiento.

ABRA la valvula de cierre.

Revise si hay fugas. Ajuste las conexiones (incluso las de la

valvula) o tuercas que tengan fugas.

En algunos modelos, la fabrica de hielo esta equipada con un

filtro de agua incorporado. Si las condiciones del agua local

requieren un segundo filtro de agua, se debe instalar en la

linea de agua de 1/4"(6,35 mm) en cualquiera de las

conexiones de la tuberia. Obtenga un filtro de agua con el

distribuidor de electrodomesticos.

Complete la instalacibn

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

1. Conecte a un contacto de pared de conexion a tierra de

3 terminales.

2. Enjuague el sistema de agua. Vea "Despachadores de agua y

hielo".

NOTA: Deje transcurrir 24 horas para la produccion del primer

Iote de hielo. Deshagase de los tres primeros Iotes de hielo

producidos. Deje transcurrir 3 dias para que se Ilene por

completo el deposito de hielo.

C6mo insta ar y remover manijas

Piezas incluidas" Manijas de puerta del refrigerador (2), Manijas

de cajon refrigerado (2), Manija de cajon refrigerado (1), Llave

hexagonal de 1/8",tornillo(s) de repuesto

NOTA" La manija del cajon del congelador es mas larga que las

manijas de la puerta. Las manijas pueden variar segQn el modelo.

Instalaci6n de las manijas

Puertas del refrigerador

NOTA: Los tornillos opresores de montaje de la manija vienen

preinstalados dentro de la manija.

1. Saque las manijas del paquete que esta dentro del

refrigerador y coloquelas sobre una superficie lisa.

Abra una puerta del compartimiento del refrigerador. Sobre la

puerta cerrada, coloque una manija sobre los tornillos de

tope, de modo que los tornillos opresores queden mirando

hacia la puerta adyacente.

Refrigerador y Cajones del Congelador

1. Con el cajon cerrado, coloque la manija sobre los tornillos de

tope, de modo que los tornillos opresores queden mirando

hacia el piso.

A. Tornillos de tope

B. Tornillosopresores dentro de la manija

Empuje con firmeza la manija hacia la puerta hasta que la

base de la manija quede pegada a la puerta.

Mientras sostiene la manija, inserte el extremo corto de la

Ilave hexagonal en L dentro del orificio superior y gire

ligeramente la Ilave hexagonal en L hasta que quede

enganchada en el tornillo opresor.

A. Tornillo de tope

B. Tornillos opresores dentro de la manija

2. Empuje con firmeza la manija hacia el cajon hasta que la base

de la manija quede pegada al cajon.

3. Inserte el extremo corto de la Ilave hexagonal en L dentro del

orificio izquierdo y gire ligeramente la Ilave hexagonal en L

hasta que quede enganchada en el tornillo opresor.

Con un movimiento de reloj, apriete el tornillo opresor apenas

hasta que comience a hacer contacto con el tornillo de tope.

No Io apriete por completo.

Repita los pasos 4 y 5 para sujetar el tornillo opresor inferior.

Una vez que ambos tornillos opresores hayan sido apretados

parcialmente, como se indico en los pasos anteriores, apriete

por completo ambos tornillos opresores.

IMPORTANTE" Cuando los tornillos se sientan ajustados,

aprietelos un cuarto de giro adicional. La manija no esta bien

instalada sin este ajuste adicional.

Repita los pasos 2 al 7 para instalar la otra manija sobre la

puerta adyacente del refrigerador.

4. Con un movimiento de izquierda a derecha, apriete el tornillo

opresor un cuarto de vuelta por vez, apenas hasta que

comience a hacer contacto con el tornillo de tope. No Io

apriete por completo.

5. Repita los pasos 11 y 12 para sujetar el tornillo opresor

derecho al tornillo de tope.

6. Una vez que ambos tornillos opresores hayan sido apretados

parcialmente, como se indico en los pasos anteriores, apriete

por completo ambos tornillos opresores.

IMPORTANTE" Cuando los tornillos se sientan ajustados,

aprietelos un cuarto de giro adicional. La manija no esta bien

instalada sin este ajuste adicional.

7. Guarde la Ilave hexagonal en L y todas las instrucciones.

Remoci6n de las manijas

1. Mientras sostiene la manija, inserte el extremo corto de la

Ilave hexagonal en L dentro del orificio del tornillo opresor y

gire ligeramente la Ilave hexagonal en L hasta que quede

enganchada en el tornillo opresor.

2. Con movimientos de derecha a izquierda, afloje el tornillo

opresor un cuarto de vuelta por vez.

3. Repita los pasos 1 y 2 para el otro tornillo opresor. Jale

lentamente la manija para quitarla de la puerta odel cajon.

4. Si es necesario, use un destornillador Phillips para quitar los

tornillos de tope de la puerta.

H[ve a¢[6n Ref [ge ado y

C[e ye de Rue ta

La rejilla de la base cubre los ensamblajes de las patas con freno

regulable y los rodillos, ubicados en la base del refrigerador,

debajo del cajon del congelador. Antes de hacer cualquier ajuste,

quite la rejilla de la base y traslade el refrigerador hacia su

ubicacion final.

Herramientas necesarias: Llave hexagonal de 1/4"

Herramientas provistas: Llave hexagonal de 1/8"

1. Quite la rejilla de la base. Usando ambas manos, tome la rejilla

con firmeza y tire de ella hacia usted. Abra el cajon del

congelador para obtener acceso a la pata con freno.

NOTA: Para permitir que el refrigerador se deslice con m_s

facilidad, levante las patas con freno girandolas hacia la

izquierda. Los rodillos delanteros tocarAn el piso.

Mueva el refrigerador a su ubicacion final.

Usando la Ilave hexagonal de 1/4",baje las patas con freno.

Gire las patas con freno hasta que los rodillos queden

separados del piso y ambas patas con freno esten apretadas

contra el piso. Esto evita que el refrigerador ruede hacia

delante cuando se abran las puertas del refrigerador 0 el

cajon del congelador.

IMPORTANTE: Si usted necesita hacer otros ajustes con las

patas con freno, debera girar ambas la misma cantidad de

veces para mantener nivelado el refrigerador.

Cerciorese de que las puertas se cierren con facilidad. Siesta

satisfecho con la abertura y el cierre de la puerta, saltee la

proxima seccion y vaya al Paso 5. Si las puertas no se cierran

con facilidad 0 se abren de golpe, regule la inclinacion.

Cbmo regular la inclinacibn de la carcasa:

Abra el cajon del congelador. Use una Ilave de tuercas de

1/4"para girar ambas patas con freno hacia la derecha la

misma cantidad de veces. Esto hara que se levante el

frente del refrigerador. Es posible que tome varias vueltas

para permitir que las puertas se cierren con m_s facilidad.

NOTA: Para quitar un poco de peso de las patas con

freno, haga que alguien empuje la parte superior del

refrigerador. Esto facilita el girarlas.

Estilo 1

A. Pata con freno

B. Rodillo frontal

Estilo 2

A. Pata con freno

AsegOrese de que el refrigerador este estable. Si el

refrigerador parece inestable o se desliza hacia delante

cuando se jala la puerta o el cajon para abrirla/o, regule las

patas con freno.

Para estabilizar el refrigerador:

Abra el cajon del congelador. Con una Ilave hexagonal de

1/4%gire ambas patas con freno hacia la derecha la misma

cantidad de veces hasta que queden ajustadas contra el

piso. Verifique de nuevo. Si no esta satisfecho, continOe

regulando las patas con freno girando el tornillo media

vuelta hasta que el refrigerador no ruede hacia delante

cuando se abra el cajon.

NOTA: Para quitar un poco de peso de las patas con

freno, haga que alguien empuje la parte superior del

refrigerador. Esto facilita el giro de los tornillos.

Vuelva a colocar la rejilla de la base alineando los extremos

de la misma con los ensamblajes niveladores que estan a

cada lado y encajando la rejilla a presion en su lugar.

FILTROS Y ACCESORIOS

$[stema de f[ t ao[6n de agua

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu6s del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

Instalacibn del filtro de agua

1. Ubique el paquete con accesorios en el refrigerador y saque

el filtro de agua.

2. Saque el filtro de agua de su empaque y quite la cubierta de

las juntas t6ricas. AsegQrese de que las juntas toricas sigan

en su lugar despu6s de que se quito la cubierta.

A. Cubierta de junta t6rica

B. Juntas t6ricas

El compartimiento del filtro de agua esta ubicado en la

esquina derecha del techo del refrigerador. Empuje la puerta

del compartimiento hacia arriba para liberar el seguro; luego

baje la puerta.

y--

6. Mientras la puerta del compartimiento esta abierta, levante el

filtro dentro del compartimiento. Luego cierre por completo la

puerta del compartimiento del filtro.

7. Enjuague el sistema de agua. Consulte "Como enjuagar el

filtro de agua" en la seccion "Despachadores de agua y hielo".

IMPORTANTE" Si no enjuaga el sistema de agua, tal vez

gotee el agua y/o disminuya el flujo del despachador de agua.

La luz de estado del filtro de agua

Presione OPTIONS (Opciones) en el panel de control para ver el

ment_ de opciones. Presione nuevamente Filter Status (Estado del

filtro) en OPTIONS (Opciones) para que aparezca el porcentaje de

la vida Qtil restante del filtro (de 99 % a 0 %). Presione 'Back'

(Atras) en ICE/WATER (Hielo/Agua) para volver a la pantalla

normal.

Las luces de estado del filtro de agua le ayudarAn a saber cuando

cambiar el filtro de agua.

• ORDER FILTER (Pedir filtro) (amarillo) - Es casi tiempo de

cambiar el filtro de agua. Mientras esta despachando agua,

"Order Filter" (Pedir filtro) destellarA siete veces y sonarA un

tono de alerta tres veces.

REPLACE FILTER (Reemplazar filtro) (rojo) - Reemplace el

filtro de agua. Mientras esta despachando agua, "Replace

Filter" (Reemplazar el filtro) destellarA siete veces y sonarA un

tono de alerta tres veces.

RESET (Restablecer) Es la caracteristica de seguimiento del

estado del filtro de agua. Despu6s de reemplazar el filtro

desechable con un nuevo filtro, al cerrar la puerta del

compartimiento del filtro se restablecera automaticamente la

caracteristica de seguimiento del estado del filtro. Vea "Uso

del (de los) control(es)".

NOTA" La frase REPLACE FILTER (Reemplazar filtro)

permanecerA iluminada si no se instala un filtro o si se instala

de modo incorrecto.

Alinee la flecha sobre la etiqueta del filtro del agua con la

muesca recortada en el alojamiento del filtro; inserte el filtro

dentro del alojamiento.

Gire el filtro 90 grados (1/4gire) hacia la derecha hasta que se

trabe en el alojamiento.

NOTA" Si el filtro no se traba correctamente dentro del

alojamiento, el despachador de agua no funcionarA. No saldrA

agua del despachador.

Reemplazodelfiltrodeagua

Para comprar un filtro de agua de reemplazo, vea "Accesorios" en

la Guia del Usuario, Guia de Uso y Cuidado o las Instrucciones

para el Usuario.

Reemplace el filtro de agua desechable cuando se indique en la

pantalla de estado del filtro o al menos cada 6 meses. Si el flujo

de agua a su despachador o fabrica de hielo disminuye

notoriamente, cambie el filtro de agua m_s pronto.

1. Ubique el compartimiento del filtro de agua en la esquina

derecha del techo del refrigerador. Empuje hacia arriba para

liberar y bajar la puerta del compartimiento.

2. Gire el filtro de agua en el sentido contrario al de las

manecillas del reloj (hacia la izquierda) y jalelo directo hacia

fuera del compartimiento.

NOTA" Es posible que quede agua en el filtro. Es posible que

se derrame un poco de esa agua. Use una toalla para secar

cualquier derrame.

Instale el filtro de agua de repuesto siguiendo los pasos 2 a 7

en la seccion "lnstalacion del filtro de agua".

+nsta+ar e+ fi+tro de aire (÷n a gunos mod÷ os}

Un filtro de aire es 15 veces mas poderoso que el bicarbonato de

sodio al reducir los olores comunes de los alimentos que se

encuentran en el interior del refrigerador.

En algunos modelos, el paquete de accesorios del refrigerador

incluye un filtro de aire, el cual debe instalarse antes del uso.

C6mo instalar el filtro de aire

Instale el filtro de aire detras de la puerta con orificios de

ventilacion, que esta ubicada en la pared posterior, cerca de la

parte superior del compartimiento del refrigerador.

1. Saque el filtro de aire del paquete.

2. Levante la puerta con orificios de ventilacion para abrirla.

3. Encaje el filtro en su lugar.

A. Filtro de aire

C6mo instalar el indicador de estado del filtro

El filtro viene con un indicador de estado, el cual se debe activar e

instalar en el mismo momento que se instala el filtro de aire.

1. Coloque el indicador boca abajo sobre una superficie firme y

plana.

2. Aplique presion sobre la burbuja ubicada en la parte posterior

del indicador, hasta que esta se reviente para activar el

indicador.

Levante la puerta con orificios del filtro de aire para abrirla. En

algunos modelos hay muescas detrAs de la puerta.

Modelos con muescas:

Con la pantalla indicadora mirando hacia fuera, deslice el

indicador hacia abajo, dentro de las muescas.

NOTA: El indicador no se deslizarA facilmente dentro de

las muescas si no se ha reventado la burbuja.

Cierre la puerta del filtro de aire y revise que el indicador

este visible a traves la ventana en la puerta.

A. Ventana indicadora de estado

B. Indicador de estado del filtro de aire

C. Muescas

Modelos sin muescas:

• Coloque el indicador en donde pueda verse con facilidad,

ya sea dentro del refrigerador o en cualquier lugar de la

cocina o de la casa.

C6mo reemplazar el filtro de aire

El filtro de aire desechable debera reemplazarse cada 6 meses,

cuando el indicador de estado haya cambiado de blanco a rojo

completamente.

Para pedir un filtro de aire de repuesto, pongase en contacto con

nosotros. Vea "Accesorios" en la Guia del Usuario, Guia de Uso y

Cuidado o Instrucciones para el Usuario para obtener informacion

sobre pedidos.

1. Quite el filtro de aire usado apretando las lengOetas laterales

hacia dentro.

2. Quite el indicador de estado usado.

3. Instale el nuevo filtro de aire y el indicador de estado del filtro

siguiendo las instrucciones en las secciones anteriores.

nsta aci6n P ese vado

de aHmentos f escos

(en algunos modelos)

El preservador de alimentos frescos absorbe el etileno, para asi

enlentecer el proceso de maduracion de varios productos

frescos. A consecuencia de esto, ciertos productos

permanecerAn frescos por mAs tiempo.

La produccion de etileno y el grado de sensibilidad dependen del

tipo de fruta o vegetal. Para mantener la frescura, es mejor

separar los alimentos frescos con sensibilidad al etileno, como las

frutas, ya que producen cantidades de etileno moderadas a altas.

Manzanas

Esparragos

Bayas

Brocoli

Cantalupo

Zanahorias

Frutos citricos

Uvas

Lechuga

Peras

Espinaca

Sensibilidad al

etileno

Alta

Media

Low (Baja)

Alta

Media

Low (Baja)

Media

Low (Baja)

Alta

Instalar el preservador de alimentos frescos

Produccibn

de etileno

Muy Alta

Muy Baja

Low (Baja)

Muy Baja

Alta

Muy Baja

Muy Alta

Muy Baja

Para su comodidad, la succion montada en el preservador de

alimentos frescos puede instalarse en el cajon para verduras o los

cajones refrigerados.

C6mo volver a colocar el preservador de alimentos

frescos

El paquete(s) desechable debera reemplazarse cada 6 meses o

cuando el indicador de estado haya cambiado completamente de

blanco a rojo.

Contactese con nosotros para pedir reemplazos. Vea

"Accesorios" para obtener informacion sobre pedidos.

1. Quite los paquetes usados del alojamiento del preservador de

alimentos frescos.

2. Quite el indicador de estado usado.

3. Instale los paquetes de reemplazo y el nuevo indicador de

estado siguiendo las instrucciones incluidas en el paquete.

Los siguientes accesorios estan disponibles para su refrigerador.

Para ordenar un accesorio, contactenos y pida el nQmero de

pieza.

En EE.UU., visite nuestro sitio web www.kitchenaid.com o Ilame

al 1800-422-1230.

En CanadA, visite nuestro sitio web www.kitchenaid.ca

o llama al 1-800-807-6777.

Limpiador de acero inoxidable affresh®

En EE.UU., Pida la pieza N°W10355016

En CanadA, Pida la pieza N° W10355016B

Toallas para Acero Inoxidable affresh®

En EE.UU., Pida la pieza N° W10355049

En CanadA, pida la pieza N ° W10355049B

Limpiador para Aparatos y Cocina affresh®

En EE.UU., Pida la pieza N° W10355010

En CanadA, pida la pieza N ° W10355010B

Filtro de agua:

En EE.UU., Pida la pieza N° EDR2RXD1

En CanadA, Pida la pieza N° EDR2RXD1B

Filtro de aire:

Pida la pieza N° W10311524 o AIR1

Kit Basico para Preservador de Alimentos Frescos:

Pida la pieza N° P1UB6S1

Kit de Recarga para Preservador de Alimentos Frescos:

Pida la pieza N° P1KC6R1

CUIDADO: PRODUCTO [RR[TANTE

PUEDE IRRITAR LOS OJOS Y LA PIEL. SE FORMAN GASES

PELIGROSOS CUANDO SE MEZCLA CON OTROS PRODUCTOS.

No Io mezcle con productos de limpieza que contengan amoniaco,

blanqueador o acidos. No deje que entre en contacto con los ojos, la piel

o la ropa. No respire el polvo. Mantengalo fuera del alcance de los niffos.

TRATAMiENTO DE PR[MEROS AUX[UOS: Contiene permanganate

de petasie. Si se ingiere el preducte, Ilame inmediatamente a un Poison

Control Center (Servicie de texicelegfa) o a un m_dice. No induzca el

v6mite. Si el preducte se introduce en los ejes, enjuague con agua

durante 15 minutes. Si entra en contacte con la piel, enjuague con agua.

Lave el interior del cajon con una solucion de lavalozas suave

y agua tibia y seque completamente.

Encuentre el paquete que contiene el Preservador de

Alimentos Frescos dentro del refrigerador e instale el

Preservador de Alimentos Frescos en el cajon siguiendo las

instrucciones que se proporcionan en el paquete.

USO DEL REFRIGERADOR

O6mo y pue tas

El compartimiento del refrigerador tiene dos puertas. Las puertas

pueden abrirse y cerrarse ya sea individualmente o a la vez.

Hay una junta con bisagras verticales en la puerta izquierda del

refrigerador.

• Cuando se abre la puerta izquierda, la junta con bisagras se

pliega hacia adentro automAticamente, para quedar fuera del

camino.

Cuando ambas puertas estan cerradas, la junta con bisagras

forma automAticamente un sello entre las dos puertas.

A. Junta con bisagras

Uso de contro es

Los controles se encuentran encima del despachador exterior.

IMPORTANTE" La pantalla en el panel de control del

despachador se apagara automaticamente, e ingresara al modo

de "dormir" cuando los botones del control y las paletas del

despachador no se hayan utilizado por 2 minutos o mas. Presione

cualquier bot6n del control para reactivar la pantalla. La pantalla

principal aparecerA como se muestra.

C6mo ver y regular los puntos de ajuste de temperatura

Para su comodidad, los controles de su refrigerador y congelador

vienen prefijados de fabrica.

Cuando instale el refrigerador por primera vez, asegOrese de que

los controles esten todavia fijados en los puntos de ajuste

recomendados. Los puntos de ajuste recomendados de fabrica

son 37°F (3°C) para el refrigerador y 0 °F (-18°C) para el

congelador.

IM PORTANTE:

• Espere 24 horas antes de colocar alimentos en el refrigerador.

Si agrega alimentos antes de que el refrigerador se haya

enfriado por completo, podrian echarse a perder.

NOTA: El poner los puntos de ajuste un ajuste mas frio que el

recomendado, no harA que el compartimiento se enfrie mAs

rapido.

Si la temperatura esta demasiado elevada o demasiado baja

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los orificios de ventilacion para

cerciorarse de que no esten obstruidos.

Los ajustes recomendados deben ser los correctos para un

uso domestico normal del refrigerador. Los controles estan

ajustados correctamente cuando la leche o los jugos estan

tan frios como Ud. desea y cuando el helado tiene

consistencia firme.

NOTA: Las Areas tales como un garaje, un sotano o un porche

pueden tener mayor humedad o temperaturas extremas. Tal

vez necesite regular la temperatura a ajustes diferentes de los

recomendados para adaptarse a estas condiciones.

Espere por Io menos 24 horas entre ajustes. Vuelva a verificar

las temperaturas antes de realizar otros ajustes.

C6mo ver los puntos de ajuste de temperatura

1. Presione y sostenga TEMP (Temperatura) por 3 segundos

para activar el modo de temperatura.

NOTA: Para ver la temperatura en grados Celsius, presione el

boton 'Units' (Unidades) de LIGHT (Luz) cuando el modo de

ajuste este activado. Para volver al ajuste en Fahrenheit,

oprima el boton de LIGHT (Luz) nuevamente.

Cuando este activado el modo de temperatura, presione

TEMP (Temperatura) para alternar entre Fridge (Refrigerador) y

Freezer (Congelador). La pantalla mostrara el punto fijo de

temperatura del compartimiento seleccionado y la

informacion para ajustar la temperatura aparecerA en la

pantalla.

Temperatura recomendada del refrigerador

FRIDGE

RECOMMENDED

-_1 -I °F

_1 I

RACK UNITS SELECT ZONE V A

CONFIRM

Temperatura recomendada del congelador

Back Units

Recommended Setting

;"1

Select Zone

Regule los puntos de ajuste de temperatura

Rango de punto de ajuste del refrigerador: 33 °F a 42 °F (0 °C a

5.5 °C).

Rango de punto de ajuste del congelador: -5°F a 5°F (-21°C

a -15°C).

1. Cuando este activado el modo de Temperature (Temperatura),

presione TEMP (Temperatura) para seleccionar la zona del

refrigerador. La pantalla mostrarA el punto de ajuste de

temperatura del compartimiento seleccionado, como se

muestra.

2. Presione LOCK (Bloquear) para aumentar el punto de ajuste, o

presione OPTIONS (Opciones) para bajarlo.

3. Cuando haya terminado de ver (y ajustar si Io desea) el punto

de ajuste del refrigerador, presione 'Select Zone' (Seleccione

la zona) en TEMP (Temperatura) para que se muestre el punto

de ajuste del congelador en la pantalla. Cuando el Area se

haya cambiado, aparecerA "FREEZER" (Congelador) en la

pantalla.

4. Presione el boton de LOCK (Bloqueo) para aumentar el punto

de ajuste, o presione el boton de OPTIONS (Opciones) para

bajarlo.

C6mo guardar/confirmar los ajustes de temperatura

• Cuando haya terminado de ajustar los puntos de ajuste del

refrigerador y del congelador, presione MEASURED FILL

(Llenado medido) para confirmar y guardar los ajustes.

NOTA: Para salir del modo de Temperature (Temperatura) sin

guardar los cambios, presione el boton ICEANATER (Hielo/Agua)

en Back (atras) en cualquier momento, o deje que transcurran

60 segundos de inactividad. El modo de temperatura se apagarA

automaticamente y volvera a la pantalla normal.

Cuando regule los puntos de ajuste de la temperatura,

utilice el siguiente cuadro como guia:

CONDICION: REGULACION DE LA

TEM PERATU RA:

REFRIGERADOR 1er ajuste del REFRIGERADOR

demasiado frio mAs alto

REFRIGERADOR 1er ajuste delREFRIGERADOR

demasiado caliente mAs bajo

CONGELADOR 1er ajuste del CONGELADOR

demasiado frio mAs alto

CONGELADOR Ajuste del CONGELADOR 1°

demasiado caliente/ mAs bajo

muy poco hielo

Encendido/Apagado del enfriamiento

Su refrigerador y congelador no se enfriarAn cuando el

enfriamiento este apagado.

• Para apagar el enfriamiento, presione y sostenga los botones

de LOCK (Bloqueo) y MEASURED FILL (Llenado medido) al

mismo tiempo, por 3 segundos. El icono de Cooling Off

(Enfriamiento apagado) destellara siete veces y luego

permanecerA encendido, como se muestra.

IM PORTANTE:

Para evitar bloquear involuntariamente el despachador o

cambiar otros ajustes, presione ambos botones

exactamente al mismo tiempo.

Cuando el enfriamiento este apagado, las paletas del

despachador y todos los controles, excepto Lock

(Bloqueo) y Measured Fill (Llenado medido) estarAn

desactivados.

Presione LOCK (Bloqueo) y MEASURED FILL (Llenado

medido) a la misma vez.

Presione y sostenga nuevamente LOCK (Bloqueo) y

MEASURED FILL (Llenado medido) por 3 segundos para

volver a encender el enfriamiento.

Opciones

IMPORTANTE: Todas las opciones estan OFF (APAGADAS) (por

defecto) hasta que se seleccionan.

• Presione el boton OPTIONS (Opciones) para abrir el menu de

opciones y seleccione entre las funciones Fast Ice (Hielo

rapido), Filter Status (Estado del filtro) o Fast Cool

(Enfriamiento rapido).

NOTA: Fast Cool (Enfriamiento rapido) y Fast Ice (Hielo

rapido) se encienden para indicar cuando ambas

caracteristicas estan encendidas.

• Presione el boton ICEANATER situado debajo de "Back"

cuando desee volver a la pantalla inicial.

Hielo m,_ximo

La caracteristica Fast Ice (Hielo rapido) ayuda en los periodos de

uso abundante de hielo aumentando la produccion del mismo.

Una vez seleccionada, la caracteristica de Fast Ice (Hielo rapido)

permanecera encendida durante 24 horas a menos que se

apague manualmente.

• Para encender la caracteristica de Fast Ice (Hielo rapido),

presione el boton de OPTIONS (Opciones) para ingresar al

modo de Opciones; hego presione TEMP (Temperatura) de

Fast Ice (Hielo rapido) para activar la caracteristica. Cuando

la caracteristica esta encendida, el icono de Fast Ice (Hielo

rApido) aparecerA en la pantalla del despachador.

Para apagar manualmente la caracteristica de Fast Ice (Hielo

rapido), presione el boton de OPTIONS (Opciones) para

ingresar al modo de Opciones (a menos que ya este en el

mismo) y presione nuevamente Fast Ice (Hielo rapido) en

TEMP (Temperatura). Cuando se haya apagado la

caracteristica de Fast Ice (Hielo rapido), desaparecerA su

icono de la pantalla del despachador.

Estado del filtro

Muestra el porcentaje de uso restante en el filtro de agua (de 100

% restante a 0 % restante).

Para obtener acceso a Filter Status (Estado del filtro), presione el

boton OPTIONS (Opciones) para acceder al menO de opciones;

hego presione 'Filter Status' en OPTIONS para que aparezca el

porcentaje de vida Otil restante del filtro de agua.

ADEMAS

Las hces de estado del filtro de agua le harAn saber cuando

cambiar el filtro de agua.

• ORDER FILTER (Pedir filtro) (Amarillo) - Pida un filtro de agua

de reemplazo.

REPLACE FILTER (Reemplazar filtro) (Rojo) - Reemplace el

filtro de agua. AI reemplazar el filtro de agua desechable, se

reajustarA automaticamente la caracteristica de seguimiento

de estado del filtro. Vea "Sistema de filtracion de agua".

NOTA: La frase REPLACE FILTER (Reemplazar filtro)

permanecerA iluminada si no se instala un filtro o si se instala

de modo incorrecto.

NOTA: Si usted regula el punto de ajuste de la temperatura del

refrigerador, Fast Cool (Enfriamiento rapido) se apagar&

• Para encender la caracteristica de Fast Cool (Enfriamiento

rapido), presione el boton de OPTIONS (Opciones) para

ingresar al modo de Opciones; luego presione TEMP

(Temperatura) de Fast Cool (Enfriamiento rapido) para activar

la caracteristica. Cuando la caracteristica esta encendida, el

icono de Fast Cool (Enfriamiento rapido) aparecerA en la

pantalla del despachador.

Para apagar manualmente la caracteristica de Fast Cool

(Enfriamiento rapido), presione el boton de OPTIONS

(Opciones) para ingresar al modo de Opciones (a menos que

ya este en el mismo) y presione nuevamente LOCK (Bloqueo)

en Fast Cool (Enfriamiento rapido) nuevamente. Cuando se

haya apagado la caracteristica de Fast Cool (Enfriamiento

rapido), desaparecerA su icono de la pantalla del

despachador.

Vacation Mode (Modo de vacaciones)

En Vacation Mode (Modo de vacaciones), el congelador se

descongelarA con menos frecuencia para conservar energia.

• Para activar el Vacation Mode (Modo de vacaciones), presione

y sostenga TEMP (Temperatura) y OPTIONS (Opciones) a la

vez durante 3 segundos. Cuando la caracteristica se

enciende, aparecerA "VAC" (Vacaciones) en la pantalla como

se muestra.

Para desactivar el Vacation Mode (Modo de vacaciones),

presione y sostenga TEMP (Temperatura) y OPTIONS

(Opciones) a la vez durante 3 segundos. VAC (Vacaciones)

desaparecerA de la pantalla y la misma volverA a los ajustes

que tenia antes de encender el modo Vacation.

Fast Cool (Enfriamiento r&pido)

La caracteristica Fast Cool (Enfriamiento rapido) ayuda en los

periodos de alto uso del refrigerador, cargas completas de

comestibles o temperaturas ambientales temporalmente

elevadas. Una vez seleccionada, la caracteristica de Fast Cool

(Enfriamiento rapido) permanecera encendida durante 24 horas a

menos que se apague manualmente.

NOTAS:

Durante la primera hora despues de haberse activado

Vacation Mode (Modo de vacaciones), el abrir y cerrar la

puerta del refrigerador no afectara el ajuste. Despues de

transcurrida 1 hora, el abrir y cerrar la puerta del refrigerador

harA que se apague Vacation Mode (Modo de vacaciones).

Mientras este en Vacation Mode (Modo de vacaciones), si se

enciende Fast Ice (Hielo rapido) o suena la alarma de Door

Ajar (Puerta entreabierta), se anularA Vacation Mode (Modo de

vacaciones).

Caracteristicas adicionales

Alarma de puerta entreabierta

La caracteristica de Door Ajar Alarm (Alarma de puerta

entreabierta) hace sonar una alarma cuando la(s) puerta(s),

cajones del refrigerador o el cajon del congelador permanece(n)

abierto/a(s) durante 5 minutos y esta funcionando el enfriamiento.

La alarma se repetira cada 2 minutos. Cierre todas las puertas y el

cajon para apagarla. La caracteristica se vuelve a fijar y se

reactivara nuevamente cuando se deje cualquier puerta abierta

durante 5 minutos.

• • Presione SELECT (Seleccionar) para alternar entre los ajustes

de temperatura. El icono se iluminarA cuando se selecciona.

NOTA" Para silenciar la alarma audible mientras mantiene las

puertas abiertas, como por ejemplo al limpiar el interior del

refrigerador, presione cualquier boton en el panel de control.

El sonido de la alarma estara apagado temporalmente, pero el

icono de Door Ajar (Puerta entreabierta) seguira apareciendo

en la pantalla del panel de control del despachador.

Desactivaci6n de sonidos

• Para apagar los sonidos del control y del despachador,

presione y sostenga ICE/WATER (Hielo/Agua) y MEASURED

FILL (Llenado medido) a la vez durante 3 segundos. Todos los

tonos normales de funcionamiento estaran desactivados.

Solamente estarAn audibles los tonos de alerta.

• Para volver a encender todos los sonidos, presione y

sostenga nuevamente ICE/WATER (Hielo/Agua)y MEASURED

FILL (Llenado medido) a la vez durante 3 segundos.

Corte de energia

El indicador de corte de corriente le permite saber si se ha

interrumpido el suministro de energia al refrigerador y si la

temperatura del congelador se ha elevado a 18 °F (-8 °C) o m_s.

La pantalla de temperatura del panel de control exhibira el

mensaje "PO," y sonara un tono de alerta tres veces. "Confirm"

(Confirmar) parpadearA hasta que confirme el corte de energia

presionando MEASURED FILL (Llenado medido) en "Confirm"

(Confirmar).

Cuando se haya confirmado el corte de energia, "PO"

desaparecerA y volverA a aparecer nuevamente la pantalla

principal.

Modo de sala de exposici6n

Este modo se usa solamente cuando el refrigerador esta de

muestra en una tienda minorista. Si activa accidentalmente el

modo de sala de exposicion, aparecera "Showroom" (Sala de

exposici6n) en la pantalla. Salga del modo de sala de exposici6n

presionando y sosteniendo LIGHT (Luz) y LOCK (Bloqueo) a la vez

por 3 segundos.

Caracter sticas refrigerador

Caj6n exterior con temperatura controlada

IMPORTANTE: El cajon refrigerado izquierdo tiene su propio

control de temperatura. Este control fija la temperatura solamente

para este cajon. La temperatura para el cajon derecho se fija a la

misma temperatura del compartimiento principal del refrigerador.

Las temperaturas estan predeterminadas para el almacenamiento

de: Carne/pescado, bebidas frias, aperitivos, delicatessen/queso

y zona de descongelacion. Estas temperaturas prefijadas no

pueden regularse.

Carne y pescado 32 °F (0 °C)

Bebidas frias 34 °F (1 °C)

Aperitivos 36 °F (2 °C)

Delicatessen/queso 38 °F (3 °C)

Zona de descongelacibn 39 °F (4 °C)

Dep6sitos de Caj6n Interior Desmontable

Los depositos del cajon son desmontables para facilitar su

limpieza.

Para quitar y volver a colocar los depbsitos interiores:

1. Para quitar, sujete los costados del deposito y levantelos y

jalelos.

2. Para volver a colocar, baje el deposito hacia las guias del

cajon con la parte trasera del deposito orientada hacia la

parte trasera del refrigerador. Vea "Como quitar y volver a

colocar el frente de los cajones".

Divisores de Depbsito de Cajbn Ajustables

Cada cajon refrigerado posee un deposito de cajon interior con un

divisor que puede insertarse en una de tres posiciones diferentes

o retirarse para personalizar el espacio para sus necesidades de

almacenamiento de alimentos.

Dep6sito de Desplazamiento Sencillo

Un compartimiento de almacenamiento bajo con tapas de cristal

que se deslizan de lado a lado se ubica bajo y en frente al cajon

para verduras.

NOTA: Este compartimiento no posee temperatura o humedad

controlada, por Io tanto no se recomienda el almacenamiento de

verduras de hoja verde.

A. Manijas de caj6n para verduras

B. Dep6sito de desplazamiento sencillo

Para quitar el Depbsito de desplazarniento sencillo:

1. Retire los cajones para verduras.

2. Sostenga la tapa deslizante superior cerca de la decoracion y

levantela para quitarla. Retire la tapa inferior.

3. Sujete la parte delantera del deposito con ambas manos y

levantela desde la parte delantera para quitarla.

Para volver a colocar el Depbsito de desplazamiento sencillo:

1. Incline levemente la parte trasera del deposito hacia arriba.

2. Alinee la moldura central y las lengQetas del deposito de

desplazamiento sencillo con las molduras y ranuras de la

carcasa.

3. Baje el deposito para colocarlo en su lugar.

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estAn frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. El vidrio templado se ha

dise_ado para hacerse a_icos. Esto es normal. Los estantes

y tapas de vidrio son muy pesados. Use ambas manos al

sacarlos para evitar que se caigan.

Estantes y marcos de los estantes

Los estantes de su refrigerador son ajustables para adaptarlos a

sus necesidades individuales de almacenamiento.

Si usted guarda alimentos similares juntos en el refrigerador y

ajusta los estantes para que se adapten alas diferentes alturas de

los articulos, le sera muy facil encontrar exactamente el articulo

que desea. Asimismo, se reduce el tiempo que la puerta del

refrigerador permanece abierta y se ahorra energia.

Para quitar y volver a colocar un estante/marco del estante:

1. Quite el estante/marco inclinandolo por el frente y

levantandolo fuera de los soportes.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes. Incline el frente

del estante hacia arriba hasta que los ganchos traseros del

estante encajen en los soportes del estante.

3. Baje el frente del estante y verifique que este firme en su lugar.

Estantes MicroEdge® GIo (en algunos modelos):

• Los ganchos en la parte trasera del estante deben estar

totalmente enganchados en el estante para mantener un flujo

electrico adecuado.

• No pueden usarse, a la vez, mas de dos estantes con

iluminacion debajo del estante, en el refrigerador.

Estante oculto (en algunos modelos)

Cbrno replegar y extender la seccibn frontal del estante:

1. Para replegar la seccion frontal del estante, levante

ligeramente el borde frontal y empuje la parte regulable del

estante hacia la parte posterior del refrigerador.

Extienda el frente del estante jalando la parte replegada del

mismo hacia fuera hasta que quede extendida por completo.

Cajones para verduras

Para quitar y volver a colocar los cajones:

1. Sujete la manija de la parte inferior del cajon y deslice el cajon

y jalelo directo hacia afuera hasta el tope. Levante el cajon

desde la guia inferior.

2. Vuelva a colocar el cajon ubicandolo en la guia del cajon

inferior y empujandolo m_s alia del tope del cajon a su

posicion.

Para quitar la tapa del (de los) cajbn (cajones) para verduras:

1. Retire los cajones para verduras.

2. Sostenga la pieza de vidrio firmemente con una mano y

presione hacia arriba en el centro de la pieza de vidrio hasta

que se levante por encima del marco de plastico. Deslice

suavemente la pieza de vidrio hacia adelante para sacarla.

3. Levante el marco de la tapa y saquela.

Para volver a colocar la tapa del (de los) cajbn (cajones) para

verduras:

1. Calce la parte trasera del marco de la tapa en los soportes

que estan en las paredes laterales del refrigerador y baje la

parte delantera del marco de la tapa hasta su lugar.

2. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar.

3. Volver a colocar los cajones para verduras.

Dep6sitos de la puerta del refrigerador

Los depositos de su refrigerador son ajustables para adaptarlos a

sus necesidades individuales de almacenamiento.

NOTA: El deposito de puerta mas peque_o debe instalarse en la

posicion mas baja de la puerta del refrigerador.

©espachado es de agua y hieb

IM PORTANTE:

• Deje transcurrir 3 horas para que el refrigerador se enfrie y

pueda enfriar el agua.

• Deje transcurrir 24 horas para la produccion del primer Iote de

hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

• El sistema de distribucion no funcionara cuando la puerta del

refrigerador o el cajon del congelador este abierta/o.

Enjuague el sistema de agua

El aire en el sistema de despachado de agua puede hacer que

gotee agua del despachador. Despues de haber conectado el

refrigerador a un suministro de agua o de haber reemplazado el

filtro de agua, enjuague el sistema de agua.

AI enjuagar el sistema de despachado de agua, sacara el aire de

la linea de agua y del filtro, y prepararA el filtro de agua para ser

usado. En algunas casas se podrA requerir enjuague adicional.

NOTA" A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

1. Con un recipiente resistente, presione y sostenga la paleta del

despachador de agua durante 5 segundos.

2. Suelte la paleta del despachador durante 5 segundos. Repita

los pasos 1 y 2 hasta que comience a salir el agua.

3. Una vez que el agua haya comenzado a correr, continQe

presionando y soltando la palanca del despachador

(5 segundos activado, 5 segundos desactivado) hasta

despachar un total de 3 gal. (12 L).

C6mo calibrar el Ilenado medido

La presion del agua de la casa puede afectar la precision de la

caracteristica Measured Fill (Llenado medido). Por Io tanto, para el

desempefio optimo de su despachador de agua, deberA primero

calibrar Measured Fill (Llenado medido).

IM PORTANTE:

• Enjuague el sistema de agua antes de calibrar Measured Fill

(Llenado medido).

• Para obtener mejores resultados, la calibracion debe

realizarse cuando no se este utilizando el agua en la casa.

Coloque una taza medidora resistente (tamafio de una taza

[237 mL]) sobre la bandeja del deposito, centrada frente a la

paleta del despachador de agua.

NOTA" Dependiendo del modelo, es posible que se provea

una taza medidora.

Presione y sostenga los botones de OPTIONS (Opciones) y

LOCK (Bloqueo) a la misma vez durante 3 segundos.

Apareceran en la pantalla las palabras "Back" (Volver) y "1

Cup" (1 taza). Tambien se iluminarA el icono de calibrado del

Ilenado medido y permanecera encendido mientras se este

calibrando la caracteristica de Measured Fill (Llenado

medido).

NOTA" Para salir del modo de calibrado en cualquier

momento, puede presionar el boton de ICE/WATER (Hielo/

Agua) que esta bajo la palabra "Back" (Volver). Desaparecer_

el icono de calibrado del Ilenado medido.

Presione y suelte la paleta del despachador, segOn sea

necesario, para despachar agua hasta la linea de Ilenado de

1 taza.

NOTA" Si se Ilena en exceso u ocurre un derrame, deseche

el agua y presione ICE/WATER (Hielo/agua) que esta bajo la

palabra "Back" (Volver) para volver a comenzar el proceso de

calibrado.

A. Paleta del despachador de agua

B. Taza medidora (1 taza)

Cuando se haya despachado correctamente 1 taza de agua

en la taza medidora, presione el boton de MEASURED FILL

(Llenado medido) bajo la palabra "Confirm" (Confirmar) para

confirmar el calibrado.

A. 1 taza de agua

5. Cuando se haya confirmado el calibrado del Ilenado medido,

los iconos desaparecerAn y volverA a aparecer nuevamente la

pantalla principal.

Dispensing (Distribuyendo)

Presione ICE/WATER (Hielo/Agua) para ver las siguientes

elecciones en forma continua:

• Water (Agua - Prefijado) - Distribuye agua

• Cubed (Hielo en cubos) - Distribuye hielo en cubos.

• Crushed (Hielo picado) - Distribuye hielo picado

NOTAS:

La palabra "ICE" (Hielo) aparecera en la pantalla cuando

se seleccione hielo picado o en cubos.

Para obtener hielo picado, los cubos de hielo se trituran

antes de despacharse. Esto puede retrasar un poco la

distribucion del hielo picado. El ruido proveniente del

triturador de hielo es normal y los trozos de hielo pueden

variar en tama_o.

• Cuando cambie de la posicion de hielo picado a cubos,

caen unas onzas de hielo picado junto con los primeros

cubos.

U U

Agua Hielo picado

Hielo en cubos

El despachador de agua

IM PORTANTE:

• Despache por Io menos 1 qt (1 L) de agua cada semana para

mantener un suministro fresco.

Si disminuye el flujo de agua desde el despachador, puede ser

debido a una presion de agua baja.

Quite el filtro de agua y despache 1 taza de agua (237

mL). Si 1 taza de agua (237 mL) se despacha en

8 segundos o menos, la presion de agua al refrigerador

satisface el requisito minimo.

Si demora mas de 8 segundos en despachar 1 taza de

agua (237 mL), esto significa que la presion de agua al

refrigerador es mas baja de la recomendada. Vea

"Requisitos del suministro de agua" y "Solucion de

problemas" para posibles soluciones.

Para despachar agua - Est,_ndar:

1. Seleccione Water (Agua).

2. Oprima un vaso resistente contra la paleta del despachador.

3. Retire el vaso para detener la salida de hielo.

Para despachar agua - Llenado medido:

La caracteristica de Ilenado medido (Measured Fill) le permite

sacar una cantidad de agua determinada presionando unos

pocos botones.

NOTA: Se distribuir_ la cantidad de agua que usted ha

seleccionado. Aseg0rese de que el envase este vacio y que

pueda contener todo el volumen a distribuir. Si hay hielo en el

envase, quizas deba ajustar su seleccion.

1. Presione MEASURED FILL (Llenado medido) para encender

esta caracteristica. Cuando este encendida la caracteristica

de Llenado medido, aparecer_ la pantalla de Llenado medido.

NOTAS:

El despachador apagara automaticamente la opcion de

Measured Fill (Llenado medido) despu6s de 1 minuto de

inactividad. Cuando se apaga la opcion de Llenado

medido, todo cambio que usted haya realizado se perderA

y se reestablecerAn todos los ajustes prefijados.

Presione ICE/WATER (Hielo/Agua) en "Back" (atras) para

apagar manualmente la caracteristica Measured Fill

(Llenado medido) y volver a la pantalla principal.

Presione LIGHT (Luz) bajo 'Units' (Unidades) para alternar

entre ounce (onzas), cup (tazas) y liter (litros). La unidad

prefijada es ounce (onzas).

Se indican los vol0menes por defecto, minimos y maximos,

en la tabla a continuacion:

Unidades Prefijado Minimo M_ximo

Onzas 8 1 128

Tazas 1 1/4 16

Litros 0.25 0.05 4.00

Presione los botones de LOCK (Bloqueo) o de OPTIONS

(Opciones) para ajustar el volumen de Ilenado segQn se

desee. Con control LOCK (Bloqueo) incrementa el volumen y

con el control OPTIONS (Opciones) Io disminuye.

NOTAS:

Cuando aumente o disminuya los volQmenes a distribuir,

es posible que el control deje de funcionar si se mantiene

sostenido un boton de ajuste (-/+) durante

aproximadamente 10 segundos o mas. Suelte el boton

durante aproximadamente 2 segundos y luego continQe

haciendo el ajuste.

La mayoria de las tazas de cafe (comOnmente de 4 a 6 oz

[118 a 177 mL] por taza) no son del mismo tama_o que

una taza medidora (8 oz [237 mL]). Es posible que

necesite ajustar el volumen para evitar sobrellenar las

tazas de cafe accidentalmente.

Despache agua.

NOTA" Mientras saca agua, la pantalla digital controlara

cuanta agua queda para distribuir, de acuerdo con el volumen

seleccionado. El agua dejarA de correr automAticamente una

vez que el volumen deseado ha salido.

• Oprima un vaso resistente contra la paleta del

despachador.

0 BIEN

Coloque el vaso debajo del despachador de agua y

presione MEASURED FILL (Llenado medido) bajo

'Dispense' (Despachar) para despachar agua sin usar las

manos.

Para detener el despacho de agua antes de que se haya

distribuido el volumen seleccionado, quite el vaso de la

paletas del despachador O presione el boton de MEASURED

FILL (Llenado medido) por segunda vez.

NOTA" Si detiene el despacho antes de que se haya

distribuido el volumen seleccionado, la pantalla digital

continuara mostrando cuanta agua queda por salir. La

pantalla se apagara despu6s de 1 minuto de inactividad.

Para seleccionar un nuevo volumen o para comenzar a

despachar nuevamente el mismo volumen, debera terminar

de despachar el volumen seleccionado o apagar la

caracteristica de Llenado medido (ya sea esperando 1 minuto

para que se apague automaticamente o presionando ICE/

WATER "Back" para apagarla manualmente) y encendiendola

nuevamente.

El despachador de hielo

IMPORTANTE:

• Si los cubos de hielo estan huecos o tienen una forma

irregular, podria deberse a una baja presion de agua. Vea

"Requisitos del suministro de agua".

El hielo pasa desde el deposito de hielo a traves del conducto

del despachador y al despachador. Para apagar la fabrica de

hielo, vea "Fabrica de hielo y deposito".

Es posible que el despachador continOe haciendo ruido y que

siga saliendo hielo por varios segundos despu6s de soltar el

boton o la paleta del despachador.

Para limpiar el conducto de distribuci6n de hielo:

La humedad hace que el hielo se aglutine naturalmente. Las

particulas de hielo pueden acumularse hasta que el conducto de

distribucion de hielo se bloquee.

Si no se despacha hielo con regularidad, tal vez sea necesario

vaciar el deposito de hielo y limpiar el conducto de salida del

mismo, el deposito y el Area debajo del deposito de hielo cada

2 semanas.

• Si es necesario, quite el hielo que este atascado en el

deposito y el conducto de salida de hielo con un utensilio de

plastico.

• Limpie el conducto de salida de hielo y la base del deposito

de hielo con un paso humedecido con agua tibia y luego

seque meticulosamente.

Para despachar hielo:

1. Seleccione el tipo de hielo que desee. Para cambiar de hielo

en cubos a hielo picado, presione ICE/WATER (Hielo/Agua).

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras.

Oprima un vaso resistente contra la paleta del despachador.

Sostenga el vaso junto a la abertura del despachador para

que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presion a la paleta

para activar el despachador de hielo. Oprimir fuerte no hara

que el despachador funcione con mAs rapidez o produzca

mayor cantidad de hielo.

3. Retire el vaso para detener la salida de hielo.

NOTA: El hielo puede continuar saliendo durante varios

segundos despues de haber retirado el vaso de la paleta. El

despachador puede continuar haciendo ruido por algunos

segundos despu6s de haber despachado.

La bandeja de goteo del despachador

Hay un inserto en la bandeja de goteo del despachador. El inserto

puede quitarse de la bandeja de goteo y ser Ilevado a un lavabo

para vaciarse o limpiarse.

• Para quitar el inserto con facilidad, empuje hacia abajo sobre

el borde posterior para inclinar hacia arriba el borde frontal.

A. Inserto de la bandeja de goteo

La luz del despachador

Cuando utilice el despachador, la luz se encenderA

automAticamente.

Para encender la luz cuando no est_ usando el despachador:

Presione LIGHT (Luz) para ver las siguientes opciones en forma

continua:

• OFF (Apagado - por defecto): La luz del despachador esta

apagada.

• ENCENDIDO: La luz del despachador esta encendida con un

brillo de 100 %

• DIM (Tenue): La luz del despachador esta encendida con un

brillo de 50 %

Las luces del despachador son LEDs y no se pueden cambiar. Si

parece que las luces del despachador no estan funcionando, vea

"Solucion de problemas" para obtener m_s informacion.

_-@:_

ENCENDIDO ATENUADO

El bloqueo del despachador

El despachador puede desactivarse para facilitar la limpieza o

para evitar que sea activado accidentalmente por ni_os peque_os

o animales domesticos.

NOTA" La funcion de cierre no interrumpe el flujo electrico al

refrigerador, a la fabrica de hielo o a la luz del despachador.

Unicamente desactiva los controles y las barras del despachador.

Para apagar la fabrica de hielo, vea "Fabrica de hielo y deposito".

• Presione y sostenga LOCK (Bloqueo) durante 3 segundos

para bloquear el despachador.

• Presione y sostenga LOCK (Bloqueo) durante 3 segundos

para desbloquear el despachador.

La pantalla indica cu_ndo el despachador esta bloqueado.

LOCKED UNLOCKED

Para encender y apagar la f&brica de hielo

1. Empuje el seguro que esta en el lado izquierdo del

compartimiento de hielo para abrir la puerta.

A. Seguro de la puerta del

compartimiento de hielo

Encienda la fabrica de hielo moviendo el interruptor hacia la

posicion de ON (Encendido - hacia la izquierda).

NOTAS:

Para apagar la fabrica de hielo manualmente, mueva el

control a la posicion de OFF (Apagado - hacia la derecha).

La fabrica de hielo tiene un apagado automatico. El

sensor detendra automaticamente la produccion de hielo

si el deposito de hielo esta Ileno, si se abre la puerta o si

se quita el deposito de hielo. El control permanecerA en la

posicion ON (Encendido - hacia la izquierda).

Fabdca de Hielo y Dep6sito de Hielo

(en a_gunos modebs}

IMPORTANTE: Para evitar una baja producci6n de hielo y hielo

de calidad insatisfactoria, enjuague el sistema de agua antes de

encender la fabrica de hielo. Vea "Despachador de agua'.

• Luego de la instalaci6n, deje transcurrir 24 horas para la

producci6n del primer Iote de hielo. Deshagase de los tres

primeros Iotes de hielo producidos. Deje transcurrir 2 a 3 dJas

para que se vuelva a Ilenar el dep6sito de hielo.

La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexion de la fabrica

de hielo a un suministro de agua blanda. Las substancias

quimicas utilizadas para ablandar el agua (como la sal)

pueden da_ar ciertos componentes de la fabrica de hielo y

producir un hielo de muy baja calidad. Si no se puede evitar el

uso de un suministro de agua blanda, asegOrese de que el

ablandador de agua este funcionando correctamente y que

goce de un buen mantenimiento.

Si el hielo se aglutina en el deposito, rompalo con un utensilio

de plastico y desechelo. No use ningOn instrumento afilado

para romper el hielo. Esto puede da_ar el deposito y el

mecanismo de despachado.

• No guarde nada dentro del deposito de hielo.

Estilo 1 - F&brica de hielo en el refrigerador

(en algunos modelos)

La fabrica de hielo esta situada en el lado izquierdo del techo,

en el compartimiento del refrigerador. Los cubos de hielo son

expulsados dentro del deposito de hielo, situado en la puerta

izquierda del refrigerador.

A. Seguro de liberaci6n del

dep6sito de hielo

3. Cierre la puerta del compartimiento de hielo.

Para quitar y volver a colocar el dep6sito de hielo

• Saque el deposito de hielo colocando los dedos dentro del

orificio que esta en la base del deposito y apretando el seguro

de liberacion del deposito del compartimiento. Levante el

deposito de hielo y jalelo directamente hacia afuera.

• Vuelva a colocar el deposito dentro del compartimiento de

hielo y empOjelo hacia abajo para asegurarse de que este

seguro en su lugar.

Ritmo de producci6n de hielo

• La fabrica de hielo debera producir aproximadamente

3 Ib (1,4 kg) de hielo por dia bajo el funcionamiento normal.

Para aumentar la produccion de hielo, seleccione la

caracteristica "Fast Ice" (Hielo rapido) o "Max Ice" (Hielo

maximo) en el menO de Options (Opciones) del panel de

control. Vea "Uso del (de los) control(es)".

Estilo 2 - F&brica de hielo en el congelador

(en algunos modelos)

Para encender y apagar la f&brica de hielo

Para poner a funcionar la fabrica de hielo, sencillamente baje el

brazo de control de alambre.

Para apagar la fabrica de hielo manualmente, levante el brazo de

control de alambre a la posicion OFF (Apagado - brazo elevado) y

escuche el chasquido.

NOTA: La fabrica de hielo tiene un apagado autom_tico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran el

deposito para hielo y estos levantarAn el brazo de control de

alambre a la posicion OFF (Apagado - brazo elevado). No fuerce

el brazo de control de alambre hacia arriba o hacia abajo.

NOTA: Apague la fabrica de hielo antes de quitar el deposito de

hielo para limpiarlo o para servir hielo. Esto evitara que los cubos

de hielo se caigan y salgan de la fabrica de hielo hacia el

compartimiento del congelador. Encienda la fabrica de hielo

despu6s de volver a colocar el deposito de hielo.

Ritmo de producci6n de hielo

• La fabrica de hielo debe producir un Iote completo de hielo

aproximadamente cada 2 horas.

CUlDADO DEL REFRIGERADOR

Peligro de ExplosiGn

Use un limpiador no inflamable.

No seguir esta instrucciGn puede ocasionar la muerte,

explosiGn o incendio.

Tanto la seccion del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulacion de olores. Limpie los derrames de inmediato.

Limpieza del exterior

Vea la informacion relativa a la limpieza del exterior que sea

especifica para su modelo.

Estilo I - Puerta lisa

IMPORTANTE: No estan cubiertos bajo la garantia los da_os al

acabado liso debidos al uso inadecuado de los productos de

limpieza o de productos de limpieza no recomendados. Los

utensilios filosos o de punta roma estropearan el acabado.

USE NO USE

v' PaSo suave y limpio X Pa_os asperos

X Toallas de papel o papel de

diario

X Estropajos de lana de acero

USE NO USE

Agua tibia jabonosa - X Polvos o liquidos abrasivos

use un detergente X Rociadores para ventana

suave

X Amoniaco

X Limpiadores a base de acido

o vinagre

Limpiadores para horno

Liquidos inflamables

NOTA: Las toallas de papel pueden opacar el acabado

transparente de la puerta pintada. Para evitar posibles da_os, use

solamente pa_os suaves y limpios para pulir y limpiar la puerta.

Estilo 2 - Acero inoxidable

IM PORTANTE:

• No estan cubiertos bajo la garantia los da_os al acabado de

acero inoxidable debidos al uso inadecuado de los productos

de limpieza o de productos de limpieza no recomendados.

• Evite exponer los aparatos de acero inoxidable a elementos

causticos o corrosivos como altas concentraciones de sal,

humedad alta o ambientes hQmedos. Use solo limpiadores y

paSos para acero inoxidable recomendados.

USE NO USE

PaSo suave y X Pa_os asperos

limpio X Toallas de papel o papel de

diario

X Estropajos de lana de acero

v' Agua tibia y

jabonosa

X Polvos o liquidos abrasivos

X Amoniaco

X Limpiadores a base de citricos

X Limpiadores a base de acido o

vinagre

X Limpiadores para homo

USE NO USE

Para la suciedad X

rebelde, use

SOLAMENTE un

limpiador para

acero inoxidable

dise_ado para

aparatos. Para

pedir el limpiador,

vea "Accesorios".

iEI limpiador para acero

inoxidable es solamente para

partes de acero inoxidable! No

permita que el limpiador de

acero inoxidable entre en

contacto con ninguna parte de

plastico tales como las piezas

decorativas, las tapas del

dispensador o las juntas de la

puerta.

NOTAS:

• Si se produce contacto no intencional, limpie la pieza de

plastico con una esponja y detergente suave en agua tibia.

Seque meticulosamente con un paso suave.

Solamente porque un producto de limpieza sea liquido no

significa que no sea abrasivo. Varios limpiadores liquidos

formulados para ser suaves sobre las baldosas y superficies

lisas aun da_an el acero inoxidable.

El acido citrico decolora para siempre el acero inoxidable.

Para evitar da_ar el acabado de su refrigerador de acero

inoxidable.

No permita que estas sustancias permanezcan en el

acabado.

Mostaza X Salsa a base de citricos

Jugo de tomate X Productos a base de

citricos

X Salsa para marinar

Limpieza del interior

IMPORTANTE: Los estantes del refrigerador con iluminacion LED

debajo del estante no son aptos para lavavajillas.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paso liso y un detergente suave

en agua tibia.

NOTA" No use productos de limpieza abrasivos o asperos,

como aerosoles para ventanas, productos de limpieza para

pulir, liquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos derivados de petroleo en las partes de

plastico, revestimientos interiores o de la puerta o juntas.

3. Enchufe el refrigerador o reconecte el suministro de energia.

Limpieza del condensador

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operacion en el hogar. Si el ambiente es

particularmente grasoso o polvoriento, o si hay bastante transito

de mascotas en el hogar, el condensador deberA limpiarse cada 2

o 3 meses para asegurar la maxima eficacia.

Si necesita limpiar el condensador"

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la rejilla de la base.

3. Use una aspiradora con un cepillo suave para limpiar la rejilla,

las Areas abiertas detrAs de la rejilla y la superficie frontal del

condensador.

4. Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energia.

Co)ores c)aros

Las luces de los compartimientos del refrigerador y del

congelador son del tipo LED y no necesitan ser reemplazadas. Si

las luces no se encienden cuando se abre la puerta o el cajon,

Ilame para solicitar ayuda o servicio tecnico. En EE.UU., Ilame al

1-800-253-1301. En CanadA, Ilame al 1-800-807-6777.

Cuidado durant÷ )as vacaciones

y mudanzas

Vacaciones

Si usted decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene una fabrica de hielo automatica y esta

conectada al suministro de agua de la casa, cierre el

suministro de agua al refrigerador. Si no se cierra el suministro

de agua, pueden ocurrir da_os a la propiedad.

3. Si usted tiene una fabrica de hielo automAtica, apaguela.

NOTA" SegOn el modelo, levante el brazo de control de

alambre a la posicion OFF (Apagado) (hacia arriba), o presione

el interruptor hacia OFF (Apagado).

Vacie el deposito de hielo.

Modelos con Funcibn Vacation Mode (Modo de

vacaciones)

• Encienda Vacation mode (Modo de vacaciones). Vea "Uso

de los controles".

NOTA: La activacion de Vacation Mode (Modo de

vacaciones) no apaga la fabrica de hielos.

Si usted decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automAtica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

Cuando el Oltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posicion OFF (Apagado - hacia

arriba) o presione el interruptor a la posicion OFF

(Apagado), segOn su modelo.

3. Vacie el deposito de hielo.

4. Apague el control(es) de Temperatura. Vea "Uso del (de los)

control(es)".

5. Limpie el refrigerador, pasele un trapo y sequelo bien.

6. Fije bloques de goma o de madera con cinta adhesiva en la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga estos pasos

para prepararse para la mudanza.

1. Si su refrigerador tiene fabrica de hielo automAtica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Desconecte la tuberia de agua de atras del refrigerador.

Cuando el Oltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posicion OFF (Apagado - hacia

arriba) o presione el interruptor a la posicion OFF

(Apagado), segOn su modelo.

Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

Vacie el deposito de hielo.

4. Apague el control(es) de Temperatura. Vea "Uso del (de los)

control(es)".

5. Desenchufe el refrigerador.

6. Limpie, enjuague y seque meticulosamente el frigorifico.

7. Saque todas las partes desmontables, envu61valas bien y

asegl_relas con cinta adhesiva para que no se sacudan

durante la mudanza.

SegQn el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O levante las patas niveladoras

para no rayar el suelo. Vea "Ajustar la Puerta(s)" o "Cierre y

Alineamiento de las Puertas."

9. Sostenga las puertas cerradas y el cable pegado a la parte

posterior del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo en su sitio y

lea la seccion "lnstrucciones de instalacion" para obtener

instrucciones de preparacion. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Pruebe primero las soluciones sugeridas aqui. Si necesita asistencia adicional o mAs recomendaciones que pueden ayudarle a evitar

una Ilamada de servicio tecnico, consulte la pagina de la garantia de este manual y escanee el codigo con su dispositivo movil o visite

www.whirlpool.com/product help. En CanadA, visite www.whirlpool.ca (es posible que el sitio web no sea compatible con algunos

dispositivos).

Contactenos por correo electronico con sus preguntas o dudas a la direccion que aparece a continuacion:

En los EE.UU.: En CanadA:

Centro para la eXperiencia del cliente de

Whirlpool Brand Home Appliances

553 Benson Road

Benton Harbor, MI 49022-2692

Centro para la eXperiencia del cliente de

Whirlpool Brand Home Appliances

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Incluya en su correspondencia un nQmero de telefono en el que se le pueda Iocalizar durante el dia.

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

FUNCIONAMIENTO EN Causas posibles y/o soluciones recomendadas

GENERAL

El refrigerador no funciona • No esta conectado a un suministroel_ctrico - Enchufe el cable electrico en un contacto de 3

terminales con conexion a tierra. No use un cable de extension.

No hay electricidad en el contacto el_ctrico - Enchufe una lampara para ver si funciona el

contacto.

Hay un fusible de la casa fundido o se disparb el cortacircuitos - Reemplace el fusible o

reconecte el cortacircuitos. Si el problema continQa, contacte a un electricista autorizado.

No esta encendido el control o el enfriamiento - Encienda el control del refrigerador o el

enfriamiento. Yea "Uso del (de los) control(es)"

Instalacibn reciente - Luego de la instalacion, deje que transcurran 24 horas para que el

refrigerador y el congelador se enfrien por completo.

NOTA: El ajustar el (los) control(es) de temperatura hacia la posicion mas fria no harA que el

compartimiento (ya sea el refrigerador o el congelador) enfrie mAs rapido.

Control del refrigerador en modo de sala de exposicibn (en algunos modelos) Si el

refrigerador esta en el modo de sala de exposicion, el enfriamiento estara apagado y se iluminarA

la palabra "Showroom" (Sala de exposicion) en el panel de control. Para obtener mas

informacion, vea "Uso del control(es)".

FUNCIONAMIENTOEN Causasposibles y/o soluciones recomendadas

GENERAL

El motor parece funcionar

excesivamente

Su nuevo refrigerador tiene un motor con ahorro de energia - Es posible que el refrigerador

funcione por mas tiempo de Io que usted esta acostumbrado, ya que el compresor y los

ventiladores funcionan a velocidades m_s bajas que ahorran m_s energia. Se trata de algo

normal.

NOTA: Es posible que el refrigerador funcione por mas tiempo si la habitacion esta caliente, si se

ha agregado una gran cantidad de alimentos, si se abren las puertas con frecuencia o si se ha

dejado una puerta abierta.

Las luces no funcionan

Su refrigerador esta equipado con iluminacibn LED que no necesita reemplazo - Si existe

energia al refrigerador y las luces no se encienden cuando se abre una puerta o cajon, solicite

servicio tecnico o asistencia. Consulte la portada o la garantia para obtener la informacion de

contacto.

La luz del dispensador esta ajustada en OFF (Apagado) - En algunos modelos, la luz del

despachador funcionara solamente cuando se presione una paleta del despachador. Si usted

desea que la luz del despachador este encendida continuamente, vea "Despachadores de agua

y hielo".

Las puertas han estado abiertas durante mas de 10 minutos - Cierre las puertas y los cajones

para reiniciar y abra para reanudar la tarea con iluminacion.

Los estantes con

iluminacibn LED debajo no

encienden (en algunos

modelos)

Los ganchos de los estantes no estan completamente enganchados en los soportes del

estante - Verifique que los ganchos de estante traseros esten completamente encajados en las

ranuras de los soportes del estante.

Los soportes del estante, apretados a la pared trasera de la carcasa del refrigerador, estan

sueltos - Verifique todos los tornillos de soporte del estante para asegurarse de que esten

completamente apretados. Apriete todos los tornillos sueltos.

Las puertas han estado abiertas durante mas de 10 minutos - Cierre las puertas y los cajones

para reiniciar y abra para reanudar las tareas con iluminacion.

El control del cajbn exterior •

no enciente/responde

El refrigerador se encuentra en modo Cooling Off (Enfriamiento apagado) - Salga del modo

Cooling Off (Enfriamiento apagado). Vea "Uso del (de los) control(es)".

El proceso de inicializacibn de los controles del refrigerador no se completb

correctamente - Desconecte el refrigerador, espere 5 segundos. Enchufe el refrigerador y

espere 30 segundos antes de abrir las puertas o cajones o de tocar el panel de control.

El frente del cajbn se retirb recientemente - AsegQrese de que los cables del control de

temperatura se hayan vuelto a conectar correctamente. Vea "Como quitar y volver a colocar el

frente de los cajones".

FUNCIONAMIENTO EN Causas posibles y/o soluciones recomendadas

GENERAL

El refrigerador parece

ruidoso

El compresor de su nuevo refrigerador regula la temperatura con mas eficacia, y usa menos energia

que los modelos anteriores. Durante varias etapas del funcionamiento, es posible que escuche

sonidos de funcionamiento normal que no le son familiares.

Los ruidos que se indican a continuacibn son normales:

• Zumbido/Chasquido - Se escucha cuando la valvula de agua se abre y se cierra para

despachar agua o Ilenar la fabrica de hielo. Si el refrigerador esta conectado a una tuberia de

agua, esto es normal. Si el refrigerador no esta conectado a una tuberia de agua, apague la

fabrica de hielo.

• Chasquido Repetitivo - Valvula dual del evaporador que esta regulando el funcionamiento del

enfriamiento.

Chasquidos/Estr_pitos- Se escuchan cuando los cubos de hielo son expulsados de la fabrica

de hielo y caen en el deposito de hielo.

Estallido - Se escucha cuando las paredes interiores se contraen y se expanden, especialmente

durante el enfriamiento inicial.

Ruidos/Goteo - Flujo de refrigerante o flujo de aceite en el compresor.

Pulsaciones/Runruneos - Se escuchan cuando los ventiladores/el compresor se ajustan para

mejorar el rendimiento durante el funcionamiento normal.

Vibraciones - Se escuchan cuando el agua pasa a traves de la linea de agua o debido al flujo de

refrigerante. Las vibraciones tambien pueden ser ocasionadas por los articulos colocados sobre

el refrigerador.

Agua corriendo o gorgoteo - Se escucha cuando el hielo se derrite durante el ciclo de

descongelacion y el agua corre hacia la bandeja recolectora.

Chisporroteos - Se escuchan cuando el agua gotea sobre el calentador durante el ciclo de

descongelacion.

Vibracibn - Es posible que el refrigerador no este estable. Regule los tornillos niveladores y baje

la pata niveladora hasta que este firme contra el piso. Vea "Nivelacion del refrigerador, cierre y

alineamiento de las puertas".

La temperatura

esta demasiado elevada

Instalacibn reciente - Luego de la instalacion, deje que transcurran 24 horas para que el

refrigerador y el congelador se enfrien por completo.

NOTA: El ajustar el (los) control(es) de temperatura hacia la posicion mas fria no harA que el

compartimiento (ya sea el refrigerador o el congelador) enfrie m_s r_ipido.

El congelamiento esta apagado - Encienda el enfriamiento. Vea "Uso del (de los) control(es)".

Se abren las puertas a menudo o no se cierran por completo - Esto hace que entre aire tibio

al refrigerador. Reduzca al minimo las veces que abre la puerta, mantenga las puertas cerradas

por completo y cerciorese de que ambas puertas esten bien cerradas.

Estan bloqueados los orificios de ventilacibn - Quite los articulos que estan justo frente a los

orificios de ventilacion.

Se ha agregado recientemente una gran cantidad de alimentos calientes - Deje que

transcurran varias horas para que el refrigerador vuelva a la temperatura normal.

No se han ajustado los controles correctamente de acuerdo con las condiciones

circundantes - Regule los controles un ajuste m_s frio. Fijese nuevamente en la temperatura en

24 horas.

La temperatura

esta demasiado baja en el

refrigerador/cajbn para

verduras

No se han ajustado los controles correctamente de acuerdo con las condiciones

circundantes - Regule los controles un ajuste m_s elevado. Fijese nuevamente en la

temperatura en 24 horas.

El depbsito de hielo no esta en la posicibn correcta - Vea "Fabrica de Hielo y Deposito de

Hielo."

Estan bloqueados los orificios de ventilacibn - Quite los articulos que estan justo frente a los

orificios de ventilacion.

La temperatura es

demasiado baja/alta en el

cajbn exterior

• El control no se ha fijado correctamente para los articulos guardados en el cajbn - Ajuste la

configuracion de la temperatura. Vea "Cajon exterior con temperatura controlada"

FUNCIONAMIENTOEN Causasposibles y/o soluciones recomendadas

GENERAL

Hay acumulacibn de

humedad en el interior

NOTA: Cierta acumulacion de humedad es normal. Seque con un paso suave.

• Esta hOmeda la habitacibn - Un ambiente hOmedo contribuye a que se acumule la humedad.

Use el refrigerador solamente en el interior del hogar, con el minimo posible de humedad.

• Se abren las puertas a menudo o no se cierran por completo - Esto hace que entre aire

hQmedo al refrigerador. Reduzca al minimo las veces que abre la puerta, mantenga las puertas

cerradas por completo y cerciorese de que ambas puertas esten bien cerradas.

Acumulacibn de escarcha/

hielo en el compartimiento

del congelador

El cajbn esta abierto o se dejb abierto - Reduzca las aperturas del cajon y cierre el cajon

completamente despu6s de su uso.

Sello de cajbn incorrecto - Cerciorese de que el sello del cajon haga contacto por completo

con la carcasa del refrigerador, para permitir que se selle por completo.

Los controles de temperatura no estan correctamente ajustados - Vea "Uso de Control(es)"

para obtener los ajustes de temperatura recomendados.

Peiigro de Expiosi6n

Use un limpiador no infiamable.

No seguir esta instrucci6n puede ocasionar la muerte,

expiosi6n o incendio.

PUERTAS Y NIVELACION Causas posibles y/o soluciones recomendadas

Las puertas no se cierran • La bisagra inferior de la puerta debe reajustarse - Vea la seccion "Bisagra Inferior de la Puerta".

de forma automatica en un

angulo de 40 ° o menos

Es dificil abrir las puertas • Las juntas estan sucias o pegajosas - Limpie las juntas y las superficies de contacto con jabon

suave y agua tibia. Enjuague y seque con un paso suave.

La puerta no cierra • La puerta queda abierta debido a un bloqueo - Aleje los paquetes de alimentos de la puerta.

completamente Cerciorese de que todos los recipientes y estantes esten en su posicion correcta. AsegQrese de

que se hayan quitado todos los materiales de empaque.

Las puertas parecen estar • Las puertas deben alinearse o el refrigerador debe nivelarse- Vea "Nivelacion de

disparejas Refrigerador, cierre y alineamiento de las puertas."

Refrigerador inestable o • Las patas de los frenos del refrigerador no estan firmes contra el piso - Retire la rejilla de la

rueda hacia delante cuando base. Gire ambas patas con freno (una a cada lado) hacia la derecha la misma cantidad de

se abren y se cierran las veces, hasta que queden firmes contra el piso. Vea "Nivelacion del refrigerador, cierre y

puertas o cajones alineamiento de las puertas".

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instrucci6n puede ocasionar

co rtad u ras.

HIELO Y AGUA Causas posibles y/o soluciones recomendadas

La fabrica de hielo •

no produce hielo, no

produce suficiente

hielo o produce

poco hielo o hielo •

hueco

El refrigerador no esta conectado a un suministro de agua, la valvula de cierre de suministro de

agua no esta abierta por completo - Conecte el refrigerador a un suministro de agua y cerciorese de

que la valvula de cierre de agua este completamente abierta.

Hay un estrechamiento en la tuberia de suministro de agua - Un estrechamiento en la tuberia de

agua puede reducir el flujo de agua, ocasionando una disminucion de la produccion de hielo, cubos de

hielo pequefios y/o huecos, o de forma irregular. Enderece la tuberia de agua.

• No se ha encendido la fabrica de hielo - Encienda la fabrica de hielo. Vea "Fabrica de hielo y

deposito".

Nueva instalacibn - Despues de haber conectado el refrigerador a un suministro de agua, enjuague el

sistema de agua. (Vea "Despachadores de agua y hielo".) Deje transcurrir 24 horas para que la fabrica

de hielo comience a producir hielo. Deje transcurrir 72 horas para la produccion total de hielo.

Deshagase de los tres primeros Iotes de hielo producidos.

• La puerta del refrigerados no esta completamente cerrada - Cierre la puerta con firmeza. Si no se

cierra completamente, vea "Las puertas no cierran completamente".

• Existe un filtro de agua instalado en el refrigerador - Retire el filtro de agua y opere la fabrica de hielo.

Si el volumen de agua aumenta, el filtro puede estar obstruido o haberse instalado incorrectamente.

Reemplace el filtro o instalelo correctamente.

• Se acaba de sacar una gran cantidad de hielo - Deje transcurrir suficiente tiempo para que la fabrica

de hielo produzca m_s hielo.

• Se trabb el hielo en el brazo eyector de la fabrica de hielo - Saque el hielo del brazo eyector con un

utensilio de plastico.

• Presibn inadecuada de agua - Verifique que la casa tenga una presion de agua adecuada. Vea

"Requisitos del suministro de agua".

• Filtro de agua instalado de modo incorrecto - Cerciorese de que el filtro este instalado

correctamente. Vea "Sistema de filtracion de agua".

• Se ha conectado un sistema de filtracibn de agua de bsmosis inversa al suministro de agua fria

Esto puede hacer que disminuya la presion de agua. Vea "Requisitos del suministro de agua".

NOTA: Si aQn tiene preguntas acerca de la presion de agua, Ilame a un plomero competente autorizado.

HIELOYAGUA Causasposibles y/o soluciones recomendadas

El despachador de

hielo no funciona

debidamente

Nueva instalacibn - Despues de haber conectado el refrigerador a un suministro de agua, enjuague el

sistema de agua. (Vea "Despachadores de agua y hielo".) Deje transcurrir 24 horas para que la fabrica

de hielo comience a producir hielo. Deje transcurrir 72 horas para la produccion total de hielo.

Deshagase de los tres primeros Iotes de hielo producidos.

No esta encendida la fabrica de hielo, o no se ha instalado correctamente el depbsito de hielo -

Encienda la fabrica de hielo y cerciorese de que el deposito de hielo este firme en su lugar. Vea "Fabrica

de hielo y deposito".

Se ha atascado el hielo en el depbsito de hielo o el mismo esta bloqueando el conducto de salida

de hielo Saque el hielo que esta atascado utilizando un utensilio de plastico, si es necesario. Limpie el

conducto de salida de hielo y la base del deposito de hielo con un patio humedecido con agua tibia;

luego seque ambos meticulosamente. Para evitar que se atasquen y mantener un suministro fresco de

hielo, vacie el deposito y limpie el deposito y el conducto de salida cada 2 semanas.

El depbsito esta bloqueado - Desbloquee el deposito. Vea "Despachadores de agua y hielo".

El despachador de hielo se atasca mientras vierte el hielo picado - Para modelos con deposito de

hielo en la puerta, cambie temporalmente de hielo triturado a hielo en cubos para despejar el deposito

de hielo.

Se ha presionado la paleta/palanca del despachador por demasiado tiempo - El hielo dejara de

despacharse. Espere unos minutos para que el despachador se restablezca y vuelva a usarlo. Saque

grandes cantidades de hielo directamente del deposito de hielo, y no a traves del despachador.

La presibn de agua a la casa no esta por encima de 35 Ib/pulg 2 (241 kPa) - La presion de agua a la

casa afectarA el flujo del despachador. Vea "Requisitos del suministro de agua".

El filtro de agua esta obstruido o instalado incorrectamente - Reemplace el filtro o vuelva a instalarlo

correctamente. Vea "Sistema de filtracion de agua".

El hielo o agua tiene

real sabor, real olor o

un color grisaceo

Conexiones nuevas de plomeria - Las conexiones nuevas de plomeria pueden producir hielo o agua

descolorida o de mal sabor. Este problema desaparecerA con el correr del tiempo.

Se ha guardado el hielo por demasiado tiempo - Deseche el hielo y lave el deposito de hielo. Deje

transcurrir 24 horas para que la fabrica de hielo produzca hielo nuevo.

Se ha transferido al hielo el olor de los alimentos - Use recipientes hermeticos contra humedad para

almacenar alimentos.

Uso de una tuberia de suministro de agua no recomendada - Es posible que se transfiera olor y

gusto de ciertos materiales usados en tuberias de suministro de agua no recomendadas. Use solamente

una tuberia recomendada de suministro de agua. Vea "Requisitos del suministro de agua".

El agua contiene minerales (como el azufre) - Podria ser necesario instalar un filtro de agua para

eliminar los minerales.

Se ha instalado o reemplazado recientemente el filtro - Un descoloramiento o un color gris del hielo

o agua indican que el sistema de filtracion de agua necesita enjuagarse m_s. Vea "Despachadores de

agua y hielo".

El despachador de

agua no funcionara

debidamente

• Las puertas no se cierran por completo - Cerciorese de que ambas puertas esten firmemente

cerradas. (En algunos modelos, deberA cerrarse solamente la puerta del congelador para poner en

marcha el despachador.)

• El refrigerador no esta conectado a un suministro de agua, la valvula de cierre de suministro de

agua no esta abierta - Conecte el refrigerador a un suministro de agua y cerciorese de que la valvula

de cierre de agua este completamente abierta.

• Hay un estrechamiento en la tuberia de suministro de agua - Un estrechamiento en la tuberia puede

reducir el flujo de agua al despachador. Enderece la tuberia de agua.

• La presibn de agua a la casa no esta por encima de 35 Ib/pulg 2 (241 kPa) - La presion de agua a la

casa afectarA el flujo del despachador. Vea "Requisitos del suministro de agua".

• Nueva instalacibn - Despues de haber conectado el refrigerador a un suministro de agua, enjuague el

sistema de agua. Vea "Despachadores de agua y hielo".

• La caracteristica de Ilenado medido del despachador de agua no despacha una cantidad correcta

de agua - Calibre el despachador de agua. Vea "Despachadores de agua y hielo".

• El depbsito esta bloqueado - Desbloquee el deposito. Vea "Despachadores de agua y hielo".

• El filtro de agua esta obstruido o instalado incorrectamente - Reemplace el filtro o vuelva a instalarlo

correctamente. Vea "Sistema de filtracion de agua".

• Se ha conectado un sistema de filtracibn de agua de bsmosis inversa al suministro de agua fria

Esto puede hacer que disminuya la presion de agua. Vea "Requisitos del suministro de agua".

NOTA: Si aQn tiene preguntas acerca de la presion de agua, Ilame a un plomero competente autorizado.

HIELOYAGUA Causasposibles y/o soluciones recomendadas

Hay fugas de agua o

goteos en el sistema

del despachador

NOTA: Es normal que haya algunas gotas de agua despu6s de despachar agua.

• No se ha puesto el vaso debajo del despachador el tiempo suficiente - Sostenga el vaso debajo del

despachador durante 2 a 3 segundos despu6s de soltar la paleta/palanca del despachador.

• Es nueva la instalacibn o se ha instalado o reemplazado recientemente el filtro de agua - El aire en

las lineas de agua hara que gotee agua del despachador. Enjuague el sistema de agua para quitar el aire

que se encuentra en las lineas de agua. Vea "Despachadores de agua y hielo".

• Se estan derritiendo los restos de hielo en el conducto del depbsito - Cerciorese de que el conducto

de hielo este libre de raspados o pedazos de hielo.

Hay fugas de agua

de la parte trasera

del refrigerador

• Las conexiones de la linea de agua no estan ajustadas por completo - Cerciorese de que todas las

conexiones esten firmemente ajustadas. Vea "Conectar suministro de agua".

El agua del

despachador no

esta Io

suficientemente fria

(en algunos

modelos)

NOTA: El agua del despachador se enfria a 50 °F (10 °C).

• Nueva instalacibn -Deje transcurrir 24 horas despu6s de la instalacion para que el suministro de agua

se enfrie completamente.

• Se ha despachado una gran cantidad de agua recientemente - Deje transcurrir 24 horas para que el

nuevo suministro de agua se enfrie por completo.

• No se ha usado el despachador de agua recientemente - Puede ser que el primer vaso de agua no

este frio. Descarte el agua del primer vaso.

• El refrigerador no esta conectado a una tuberia de agua fria - AsegQrese de que el refrigerador este

conectado a una tuberia de agua fria. Vea "Requisitos del suministro de agua".

HOJA DE DATOS DEL RENDIMIENTO

Sisterna interno de filtraci6n de agua

Modelo P9WB2L/P9RFWB2L Capacidad 200 galones (757 litros)

Sistema probado y certificado por NSF International segun la norma NSF/ANSI

42, la norma NSF/AN_I3 y la norma NSF/ANSI 401 para la reducci6n de las

sustancias citadas a continuaci6n.

Este sistema ha sido comprobado segOn las normas NSF/ANSI 42, 53 y 401 para la reducci6n de las sustancias citadas a

continuaci6n. La concentraci6n de las sustancias indicadas en el agua que entra al sistema fue reducida a una concentraci6n

menor o igual al limite permitido para agua que sale del sistema, tal como se especifica en las normasNSF/ANSI 42, 53 y 401.

Reducci6n de sustancias Concentraci6n en el agua a tratar Concentraci6n de nivel m&×imo % promedio de reduce'"

_ermisible de agua en el producto

Efectos est_ticos

Sabor y olor a cloro

Clase de particulas I*

Reduccion de

contaminantes

Plomo: a pH 6,5/a pH 8,5/

Benceno

9-diclorobenceno

Carbofurano

Toxafen

Atrazina

Asbestos

Quistes viv6s

Turbiedad

Lindane

Tetracloroetileno

O-diclorobenceno

Etilbenceno

1,2,4-Triclorobenceno

2,4- D

Estireno

Tolueno

Endrina

Atenolol

Trimetoprima

Linuron

Estrona

Nonilfenol

2.0 mg/L+ 10%

Pot Io menos 10.000 part[culas/mL

Concentraci6n en el agua a tratar

0,15 mg!L_+ 10%

0,015 mg!L _+10%

0,225 mg!L _+10%

i0,08 mg!L _+10%

0,015 _+ 10%

0,009 mg!L _+10%

1(;to 10fibers!E t

i50.000/L min.

111 NTU _+ 10%

0,002 _+ 10%

0,015 mg!L _+10%

1,8 mg/L + 10%

i2,1 mg/L+ 10%

0,210 mg!L_+ 10%

i2,0 mg/L + 10%

3,0 mg/L + 10%

0,006 mg!L _+10%

200 + 20%

i140 + 20%

140 + 20%

1400 _+20%

50% reducci6n

85% reducci6n

Concentraci6n de nivel m&ximo

_ermisible de agua en el producto

0,010 mg!L

0,005 mg!L

0,075 mg/L

0,040 mg/L

0,003 mg/L

99%

99,95%

0,5 NTU

0,0002 mg!L

0,005 mg/L

0,60 mg/L

0,70 mg/L

0,07 mg/L

0,1 mg/L

1,0 mg/L

0,002 mg/L

30 ng!L

20 ng/L

200 ng!L

97,O%

>99,9%

% promedio de reduce'"

>99,3% / 98,6%

93,8%

99,8%

81,9%

>95%

87,0%

>99%

>99,99%

96,9%

>99,2%

96,6%

92,3%

86,9%

>99,8%

88,5%

99,6%

93,5%

81,7%

95,7%

96,1%

96,3%

95,3%

95,5%

Par&metros de la prueba: pH = 7,5 _+0,5 si no se indica Io contrario. Flujo = 0,75 gpm (2,84 Lpm). Presion = 60 Ibs/pulg 2 (413,7 kPa).

Temp.= 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 200 galones (757 litros).

Los compuestos certificados bajo NSF 401 se considerancomo"compuestos emergentes/contaminantes incidentales". Los compuestos emergentes!

contaminantes incidentales son aquellos compuestos que se detectaron en suministros de agua potable en niveles detectables. Mientras se dan

solamente a niveles detectables, estos compuestos pueden afectar la aceptaci6n/percepci6n pQblica de la calidad de agua potable.

[] Es esencial que los requerimientos de operacion, mantenimiento y []

reemplazo del filtro se Ileven a cabo para que el producto se II

desempe_e tal como se ofrece en la publicidad. Si no se siguen todas

las instrucciones pueden ocurrir daNos a la propiedad. []

II El cartucho desechable deber& cambiarse al menos cada 6 meses.

II Use el filtro de reemplazo P9RFWB2L, pieza #EDR2RXD1/EDR2RXDIB.

El precio sugerido de venta al por menor durante el a_o 2015 es de

$49,99 en EE.UU.!$49.99 en Canad&. Los precios est&n sujetos a

cambio sin previo aviso. =1

II El sistema monitor del filtro mide la cantidad de agua que pasa a

trav6s del filtro y le advierte cua.ndo es moment o de cambiarlo. Vea

la seccion "Uso de controles" o Sistema de filtracion de agua" (en las

Instrucciones de uso o la Guia del usuario) para aprender a revisar

el estado del filtro del agua.

[] Despu6s de cambiar el filtro de agua, enjuague el sistema de agua. Vea

"Despachadores de agua y hielo" y "despachadores de agua" en la Guia Presi6n de agua

Temperatura de agua

del usuario yen las Instrucciones de uso. Tasa de flujo de servicio

[] Estos contaminantes no se encuentran necesariamente en su suministro

de agua. Si bien se realizaron las pruebas en condiciones de laboratorio

est&ndares, el desempeNo actual puede variar.

El producto es para uso con agua fria Qnicamente.

El sistema de agua deber& instalarse conforme alas leyes y normas

estatales y locales.

No use con agua que no sea microbiol6gicamente segura o que sea

de calidad desconocida sin desinfectarla adecuada mente antes o

despues del sistema.Pueden usarse sistemas certificados para la

reducci6n de quistes en aguas desinfectadas que puedan contener

quistes filtrables. EPA Est. N ° 082047-TWN-001

Consulte la seccion "Garantia" (en las Instrucciones de uso o Guia del

usuario) para conocer la garantia limitada de I fabricante, junto con su

nombre y nQmero de tel_fono.

Pautas de aplicaci6n/Pararnetros para el suministro de agua

..........................................................................................................................................................................................................................................................Suministro de agua ...........................................................................................................

30 - 120 Ibs/pulg2(207 - 827 kPa)

33 ° - 100°F (1° - 38°C)

0,75 gpm (2,84 L/min.) a 60 Ibs!pulg _

*Tama_o de las part[culas clase I: >0,5 a <1 um

tBasado en la filtraci6n de quistes de Cryptosporidium parvum.

t_Fibras mayores de 10 um de Iongitud.

® NSF es una marca registrada de NSF International.

GARANT|A LIMITADA DE LOS

ELECTRODOMI STICOS

PRINCIPALES DE

WHIRLPOOL ®

ADJUNTE SU RECIBO AQU[. SE REQUIERE LA PRUEBA DE

COMPRA PARA OBTENER SERVICIO BAJO LA GARANTIA.

Tenga a mano la siguiente informaci6n cuando Ilame al Centro para la

eXperiencia del cliente:

• Nombre, direcci6n y numero de telefono

• Numero de modelo y de serie

• Una descripci6n clara y detallada del problema

• Prueba de compra incluido el nombre y la direcci6n del

distribuidor o vendedor

SI NECESITA SERVICIO TI_CNICO:

1. Antes de contactarnos para obtener servicio, determine si el producto requiere reparaci6n. Algunas consultas

pueden atenderse sin servicio tecnico. T6mese unos minutos para revisar la secci6n de Soluci6n de

problemas o Problemas y soluciones del Manual de uso y cuidado, escanee el c6digo QR que se encuentra a

la derecha para acceder a los recursos adicionales o visite www.whirlpool.com/product help.

2. Todos los servicios bajo la garantfa los brindan exclusivamente Prestadores autorizados de servicio de

_ool. Para EE.UU. y Canad& dirija todas las solicitudes de servicio bajo la garantia a:

Centro para la eXperiencia del cliente de Whirlpool

En EE.UU., Ilame al 1-800-253-1301. En Canada, Ilame al 1-800-807-6777.

Si usted se encuentra fuera de los cincuenta Estados Unidos o Canad&, p6ngase en contacto con su distribuidor autorizado de Whirlpool para

determinar si corresponde otra garantia.

www.whirlpool.com/product_help

Durante un ado a partir de la fecha de compra,

siempre y cuando este electrodomestico

principal haya sido instalado, mantenido y

operado segt_n las instrucciones adjuntas o

provistas con el producto, Whirlpool

Corporation o Whirlpool Canada LP (en Io

sucesivo denominado "Whirlpool") se har&

cargo del costo de las piezas especificadas

de fabrica y del trabajo de reparaci6n para

corregir defectos en los materiales o en la

mano de obra existentes en el momento de la

compra de este electrodomestico principal o,

a su sola discreci6n, reemplazar& el producto.

En el caso de reemplazar el producto, su

electrodomestico estar& cubierto por la

garantia por el tiempo restante del periodo de

garantia de la unidad original.

SU 0NICO Y EXCLUSIVO RECURSO SEGON

LOS TFtRMINOS DE ESTA GARANTIA

LIMITADA SERA EL DE REPARAR EL

PRODUCTO SEGUN SE ESTIPULA EN LA

PRESENTE. El servicio deber& ser

suministrado por una compaSia de servicio

designada por Whirlpool. Esta garantia

limitada es valida solamente en Estados

Unidos o en Canad& y se aplica solamente

cuando el electrodomestico principal se use

en el pais en el que se ha comprado. Esta

garantia limitada entrar& en vigor a partir de la

fecha de la compra del consumidor original.

Se requiere una prueba de la fecha de compra

original para obtener servicio bajo esta

garantia limitada.

1. Uso comercial, no residencial o familiar mt_ltiple o uso diferente del indicado en las instrucciones del

usuario, del operador o de instalaci6n publicadas.

2. Instrucci6n a domicilio sobre c6mo usar el producto.

3. Servicio para corregir el mantenimiento o la instalaci6n incorrecta del producto, la instalaci6n que

no este de acuerdo con los c6digos electricos o de plomeria o correcci6n de plomeria o instalaci6n

electrica domestica (por ejemplo, instalaci6n electrica, fusibles o mangueras de entrada de agua del

hogar).

4. Piezas de consumo (por ejemplo, focos de luz, baterias, filtros de agua o de aire, soluciones de

conservaci6n, etc.).

5. Defectos o daSos causados por el uso de piezas o accesorios no legitimos de Whirlpool.

6. Conversi6n del producto de gas natural o gas L.R

7. Da5o causado por accidente, uso indebido, abuso, incendio, inundaci6n, actos fortuitos o el

empleo de productos no aprobados por Whirlpool.

8. Reparaciones a piezas o sistemas para corregir el dado o los defectos del producto a causa de

reparaciones por servicio no autorizado, alteraciones o modificaciones en el electrodomestico.

9. Da5os esteticos, incluyendo rayaduras, abolladuras, desportilladuras u otro da5o al acabado del

electrodomestico a menos que el mismo sea debido a defectos en los materiales o la mano de obra

y se le informe a Whirlpool en un lapso de 30 dias.

10. Decoloraci6n, herrumbre u oxidaci6n de las superficies producto de entornos corrosivos o

c&usticos que incluyen, entre otras cosas, altas concentraciones de sal, humedad elevada o

exposici6n a productos quimicos.

11. P@dida de comida o medicamentos debido a la falla del producto.

12. Recogida o entrega. Este producto esta destinado para ser reparado en su hogar.

13. Gastos de viaje o de transporte para prestar servicio en lugares remotos en los cuales no haya

disponible un tecnico de servicio autorizado por Whirlpool.

14. Remoci6n o reinstalaci6n de electrodomesticos en lugares inaccesibles o dispositivos empotrados

(por ejemplo, adornos, paneles decorativos, pisos, armarios, islas, mostradores, paredes, etc.) que

interfieran con el servicio, la remoci6n o el reemplazo del producto.

15. Servicio tecnico o piezas para electrodomesticos con nOmeros de serie/modelo originales

removidos, alterados o no identificados con facilidad.

El costo de la reparaci6n odel reemplazo bajo estas circunstancias excluidas correr_ por

cuenta del cliente.

EXCLUSION DE GARANT|AS IMPLJCITAS

LAS GARANTIAS IMPLICITAS, INCLUYENDO CUALQUIER GARANTIA IMPLICITA DE COMERCIABILIDAD O GARANTIA IMPLICITA DE CAPACIDAD

PARA UN PROPOSITO PARTICULAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS CORTO PERMITIDO POR LEY. Algunos estados y provincias

no permiten la limitaci6n de la duraci6n de las garantias implicitas de comerciabilidad o capacidad, de modo que la limitaci6n arriba indicada quiz& no le

corresponda. Esta garantia le otorga derechos legales especMcos yes posible que usted tenga tambien otros derechos que varian de un estado a otro

o de una provincia a otra.

EXCLUSION DE DECLARACIONES FUERA DE LA GARANT|A

Whirlpool no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio tecnico o reparaci6n de este electrodomestico principal

aparte de las declaraciones incluidas en esta garantia. Si usted desea una garantia con una duraci6n m&s prolongada o m&s completa que la garantia

limitada que se incluye con este electrodomestico principal, deber& dirigirse a Whirlpool o a su distribuidor acerca de la compra de una garantia

extendida.

LIMITACION D E RECURSOS; EXCLUSION DE DANOS INCIDENTALES Y CONSECUENTES

SU 0NICO Y EXCLUSIVO RECURSO SEGUN LOS TFtRMINOS DE ESTA GARANTiA LIMITADA SERA EL DE REPARAR EL PRODUCTO SEGON SE

ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES. Algunos estados y

provincias no permiten la exclusi6n o limitaci6n de da_os incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizas no le

correspondan. Esta garantfa le otorga derechos legales especfficos y es posible que usted tenga tambien otros derechos que varfan de un estado a otro

o de una provincia a otra.

11/14

Nous vous REMERCIONS d'avoir achete ce produit de haute qualit& Enregistrer votre nouveau refrig6rateur sur le site internet

www.whirlpool.ca.

Pour ref6rence ulterieure, consigner par ecrit les numeros de modele et de serie de votre produit. Ceux-ci sont situ6s sur la paroi interne

du compartiment de refrig6ration.

Num_ro de module Num_ro de s_rie

SI CURITI DU RI FRIGI RATEUR

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tousles messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tous les messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_ces ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_ces ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrig6rateur, prendre quelques precautions fondamentales, y compris les suivantes •

• Brancher I'appareil sur une prise & 3 alveoles reliee a la terre. • Garder les materiaux et les vapeurs inflammables, telle

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux r6frigerateur.

• Utiliser un produit de nettoyage ininflammable.

que I'essence, loin du r6frigerateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrig6rateur.

• Debrancher le refrig6rateur avant I'installation de la

machine a glagons (seulement pour modeles pr_ts

recevoir une machine a gla£_ons).

• Utiliser un verre robuste pour prendre des glagons (sur

certains modeles).

• Ne pas heurter les portes en verre du refrig6rateur (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de I'¢:tat de Californie "

AVERTISSEMENT " Ce produit contient au moins un produit chimique connu par I'¢:tat de Californie pour @re & I'origine de

cancers.

AVERTISSEMENT " Ce produit contient au moins un produit chimique connu par I'¢:tat de Californie pour @re & I'origine de

malformations et autres d6ficiences de naissance.

Mise au rebut ad6quate de

retie vieux 6fdg@ateu

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pen6trer facilement.

Risque de suffoquer

Enlever les portes de votre vJeux r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s ou des I_sions c_r_brales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrig6rateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrig6rateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

Renseignements importants apropos de la raise au

rebut des fluides r_frig_rants :

Mettre le r6frig@ateur au rebut conform6ment & la

r6glementation f_d@ale et locale. Les fluides r6frig@ants

doivent @re 6vacu6s par un technicien certifi_ et agr66 par

I'EPA conform6ment aux procedures @ablies.

INSTRUCTIONS D'INSTALLATION

Risque du poids e×cessif

Utiliser deux ou plus de personnes pour d_placer et

installer le r_frig_rateur.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

D_pose de I'emballage

• Enlever tout residu de ruban adhesif et de colle des surfaces

du refrig6rateur avant de le mettre en marche. Frotter une

petite quantite de savon liquide pour la vaisselle sur I'adhesif

avec les doigts. Rincer & I'eau tiede et essuyer.

• Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrig6rateur. Pour plus de

renseignements, voir "Securit6 du refrig6rateur".

• Jeter ou recycler tousles materiaux d'emballage.

D_placement de votre r6frig6rateur :

Votre refrig6rateur est Iourd. Lors du deplacement de votre

refrig6rateur pour le nettoyage ou un entretien ou reparation,

veiller & recouvrir le plancher avec du carton ou un panneau

de fibres dures pour eviter qu'il ne subisse tout dommage.

Toujours tirer le r6frigerateur tout droit Iors de son

deplacement. Ne pas incliner le refrig6rateur d'un c6te ou de

I'autre ni le "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommag&

Nettoyage avant I'utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrigerateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tilde quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes & des

changements soudains de temp@ature ou & un impact tel

que coup brusque. Le verre tremp_ est con_u pour @later

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Les saisir &

deux mains Iors de leur d_pose afin d'_viter de les faire

tomber.

Ret a[t et 6[nstaHat[on des pontes du 6fdg@ateu

REMARQUE : En fonction de la largeur de I'ouverture de la porte, il faudra peut-_tre retirer les portes du refrig6rateur pour pouvoir

introduire le refrig6rateur dans le domicile. 8i les portes doivent _tre retirees, voir les instructions suivantes.

IMPORTANT: 8i le refrig6rateur etait dej& installe et que vous souhaitez le deplacer hors de votre domicile, effectuez d'abord les

operations suivantes : tourner la commande du refrig6rateur sur OFF (arr_t). Debrancher le refrig6rateur ou deconnecter la source

de courant electrique. Retirer les aliments et tout balconnet de la porte du refrig6rateur.

Rassembler les outils necessaires et lire toutes les instructions avant de retirer les portes.

OUTILLAGE REQUlS : Cle & t_te hexagonale de 3_6"et un tournevis Phillips n° 2

_1_ Risque de choc _lectrique

D_connecter Ja source de courant _lectrique avant d'enJever Jes portes.

Le non=respect de cette instruction peut causer un d6c_s ou un choc 61ectrique.

Distributeur d'eau

Raccordement du tuyau

A. Bague externe

Fiche de c_blage

Charniere superieure gauche

A B

A. _6Vis internes a t_te hexagonale

B. Conducteur de liaison a la terre

(ne pas retired

C. Ne pas retirer les vis

Charniere superieure droite

_ C

A. _6Vis intemes a t#te hexagonale

B. Vis du couvre-charniere

C. Couvercle de charniere superieur

D. Chamiere superieure

Porte formant un angle de

90 ° par rapport a la caJsse

Retrait des portes du r6frig6rateur

Risque de choc 61ectrique

D6connecter la source de courant 61ectrique avant

d'eniever les portes.

Le non=respect de cette instruction peut causer

un d6c6s ou un choc 61ectrique.

Retrait de la porte de droite du r_frig6rateur

1. Debrancher le refrig6rateur ou deconnecter la source

d'alimentation.

2. Laisser les portes du refrig6rateur fermees jusqu'& ce vous

soyez pr6t ales detacher de la caisse.

REMARQUE : Prevoir un support supplementaire pour la

porte du refrig6rateur pendant le retrait des charnieres. La

force d'attraction des aimants de la porte ne suffit pas a la

maintenir en place pendant la manutention.

3. A I'aide d'un tournevis Phillips, retirer le couvre-charniere de

la charniere superieure.

4. Utiliser la cle & t6te hexagonale de ¾d' pour enlever les deux

vis internes & t6te hexagonale de la charniere superieure et les

mettre de c6t&

REMARQUE : Ne pas retirer les deux vis de positionnement.

Ces vis vous aideront & aligner la charniere Iors de la

reinstallation de la porte.

Risque du poids excessif

Utiliser deux ou plus de personnes pour soulever la

porte du r6frig6rateur.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

5. Ouvrir la porte jusqu'& ce qu'elle soit & un angle de 90° par

rapport & I'avant de la caisse.

6. Soulever la porte du refrig6rateur de I'axe de la charniere

inferieure. La charniere superieure se degage en m6me temps

que la porte.

Retrait de la porte de gauche du r_frig6rateur

IMPORTANT: €:tant donne que le raccordement de I'eau et le

c&blage electrique passent par la charniere de la porte de gauche,

ils doivent 6tre d6connectes avant de retirer la porte.

1. A I'aide d'un tournevis Phillips, retirer le couvre-charniere de

la charniere superieure.

A. Vis du couvre-charniere

sup#rieur

B. Couvre-charniere

sup#rieur

Debrancher le tuyau du distributeur d'eau situ6 sur la

charniere de la porte. Tirer fermement I'attache vers le haut et

retirer avec precaution le tuyau du raccord.

REMARQUE : Le tuyau du distributeur d'eau reste fixe &

la porte de gauche du refrig6rateur.

A. Vis du couvre-charniere

sup#rieur

B. Couvre-charniere

sup_rieur

C. Vis internes a t#te hexagonale

de _11

D. Charniere sup#rieure

3. Debrancher le c&blage situ6 sur la charniere de la porte.

Saisir chaque c6te de la fiche de c&blage. Avec le pouce

gauche, appuyer sur le Ioquet pour le degager et ecarter

les deux sections de la fiche.

REMARQUE : Ne pas retirer le conducteur vert relie &

la terre. II doit rester fixe & la charniere de porte.

Utiliser la cle & t_te hexagonale de ¾e" pour enlever les deux

vis internes & t_te hexagonale de la charniere superieure et les

mettre de c6t&

REMARQUES :

Prevoir un support supplementaire pour la porte du

refrig6rateur pendant le retrait des charnieres. La force

d'attraction des aimants de la porte ne suffit pas & la

maintenir en place pendant la manutention.

Ne pas retirer les deux vis de positionnement. Ces vis

vous aideront & aligner la charniere Iors de la reinstallation

de la porte.

A B

A. Vis internes a t#te hexagonale

de _"

B. Conducteur de fiaison a la terre

(ne pas retired

C. Vis de positionnement

(ne pas retired

Soulever la porte du refrig6rateur de I'axe de la charniere

inferieure. La charniere superieure se degage en m_me temps

que la porte.

REMARQUE : II ne sera peut-_tre pas necessaire d'enlever

les charnieres inferieures et les pieds de stabilisation pour

faire passer le refrig6rateur dans un cadre de porte.

Uniquement si cela s'avere necessaire, retirer les

charnieres inferieures & I'aide d'un tourne-ecrou avec

une pointe carree n° 2 et un tourne-ecrou de 3/8"pour

retirer les vis des pieds de stabilisation.

R_installation des portes du r_frig_rateur

R_installation de la porte de droite

1. Placer la porte de droite sur I'axe de charniere inferieure.

2. Inserer I'axe de charniere superieure dans le trou beant du

sommet de la porte du refrig6rateur.

3. Fixer la charniere & la caisse & I'aide des deux vis internes &

t_te hexagonale de ¾e". Ne pas completement serrer les vis.

R_installation de la porte de gauche du r_frig_rateur

IMPORTANT: Ne pas emm_ler le tuyau d'eau et les faisceaux

de c&blage en les reconnectant.

1. Placer la porte de gauche sur I'axe de charniere inferieure.

2. Fixer la charniere & la caisse & I'aide des deux vis internes &

t_te hexagonale de ¾e". Ne pas completement serrer les vis.

3. Raccorder le tuyau du distributeur d'eau.

Style 1 - Enfoncer le tuyau dans le raccord jusqu'& la butee et

jusqu'& ce que I'anneau externe soit en contact avec I'avant

du raccord.

Style 2 - Enfoncer fermement le tuyau d'eau dans le raccord

jusqu'& ce qu'il s'arr_te. Fixer I'attache autour du tube.

L'attache se fixe autour du raccord et du collier.

Rebrancher le c&blage.

• Remboiter les deux sections de la fiche de c&blage.

I_tapes finales

1. Serrer completement les quatre vis internes &t_te hexagonale

(deux sur la charniere de la porte de droite et deux sur la

charniere de la porte de gauche).

2. Reinstaller les deux couvre-charnieres superieurs.

Retrait et r6instaHation

de °avant des ti oirs

En fonction de la largeur de I'ouverture de la porte, il faudra peut-

_tre retirer I'avant des tiroirs pour pouvoir introduire le refrig6rateur

dans le domicile.

IM PORTANT :

Si le refrig6rateur etait dej& installe et que vous souhaitez le

deplacer hors de votre domicile, effectuez d'abord les

operations suivantes : tourner la commande du refrigerateur

sur OFF (arr_t) et debrancher le refrigerateur ou deconnecter

la source de courant electrique. Retirer les aliments des tiroirs.

• II faudra peut-_tre deux personnes pour retirer et reinstaller

I'avant des tiroirs.

Outillage n_cessaire : Tournevis & lame plate

Tiroirs r_frig_r_s

D_pose des fagades de tiroir

1. Ouvrir completement le tiroir.Saisir les c6tes du compartiment

interieur,le soulever et le retirer.

2. Tiroir de gauche seulement : retirer le couvercle de protection

du c&blage. Appuyer sur le c6te du couvercle pour degager la

patte de la fente, puis eloigner le couvercle du support.

• Soulever I'avant du tiroir vers le haut et le degager des

supports de glissieres de tiroir.

A. Patte du couvercle

B. Couvercle de protection du cbblage

Tiroir de gauche seulement : debrancher le c&blage.

REMARQUE • La fa£;ade du tiroir du tiroir r6friger6 du c6te

gauche est reliee a la commande de temperature par des fils

sous la glissiere du tiroir. Avant de retirer la fa£;ade du tiroir, les

fils doivent _tre d6branches.

D'un c6te du connecteur du c&blage, inserer la lame du

tournevis entre I'onglet du connecteur et le connecteur

lui-m_me pour degager le connecteur. Rep6ter I'operation

de I'autre c6t& Retirer le connecteur de c&blage.

A. Encoche de gfissiere de tiroir B. Levier de d#gagement

5. Reins6rer les glissieres de tiroir dans le refrig6rateur.

R_installation des fagades de tiroir

1. Tirer sur les glissieres de tiroir jusqu'& ce qu'elle soient

completement deploy6es.

2. Pousser vers le haut le levier dans le bas du support de la

glissiere du tiroir pour I'ouvrir. Inserer le support de la fa(;ade

du tiroir ans le support de la glissiere du tiroir et rel&cher le

levier.

REMARQUE : Pour faciliter I'operation, une personne peut

maintenir les glissieres de tiroir en place pendant qu'une autre

aligne la fa£_ade du tiroir et relie les supports.

Tiroir de gauche seulement : rebrancher le c&blage.

• Aligner les deux extremit6s du connecteur de c&blage et

les enfoncer ensemble jusqu'a ce qu'un declic retentisse

et que I'on sente les onglets s'emboiter sur le connecteur.

• Tirer delicatement sur les conducteurs pour verifier qu'ils

sont parfaitement engages. Reinstaller le couvercle du

boitier de connexion.

REMARQUE : Le raccordement du c&blage doit avoir et6

execut6 pour que la commande de temperature du tiroir

puisse fonctionner.

Retirer la fa£;ade du tiroir.

• Pousser vers le haut le levier dans le bas du support

de la glissiere du tiroir pour degager la fa£;ade du tiroir

du support.

4. Tiroir de gauche seulement : replacer le couvercle de

protection du c&blage.

Replacer les compartiments du tiroir sur les glissieres du tiroir

avec la partie laterale arriere du compartiment faisant face

I'arriere du refrigerateur, de la maniere illustree.

IMPORTANT: L'alarme de porte ouverte retentira si les

compartiments du tiroir interieur ne sont pas replaces

correctement. Les compartiments sont congus avec une

partie avant et une partie arriere specifique. IIs doivent etre

places dans les tiroirs de la fagon illustree de fagon & ce que

les tiroirs refrigeres ferment et fonctionnent correctement.

A. Fait face a I'arriere du r#frig#rateur

(insUrer en premier)

B. Fait face a I'avant du r#frig#rateur

Tiroir du cong_lateur

Retrait de I'avant du tiroir

1. Ouvrir completement le tiroir de congelation.

2. Desserrer les deux vis superieures fixant I'avant du tiroir aux

glissieres de tiroir. Les deux vis (une & gauche et une a droite)

se trouvent & I'interieur de I'avant du tiroir.

3. Soulever I'avant du tiroir pour degager les goujons en

plastique des encoches de la patte de glissiere du tiroir.

A. Encoches de la patte de

glissiere du tiroir

4. Reinserer les glissieres dans le congelateur.

R_installation de I'avant du tiroir

1. Deployer completement les glissieres de tiroir du congelateur.

2. Tout en saisissant I'avant du tiroir par les c6tes, aligner les

deux pitons en plastique (situes & I'interieur de I'avant du tiroir,

en bas) avec les encoches des supports de glissieres de tiroir.

REMARQUE : Pour faciliter I'operation, une personne peut

maintenir les glissieres de tiroir en place pendant qu'une autre

aligne I'avant du tiroir et insere les pitons dans les encoches.

A _sffff_

S "f"J_J

A. Vis de I'avant du tiroir

B. Piton en plastique de

I'avant du tiroir

3. Reinstaller et serrer les deux vis situees au sommet de I'avant

du tiroir (une & gauche et une & droite).

I_tapes finales

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e a la terre.

Ne pas enJever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

1. Brancher I'appareil sur une prise & 3 alveoles reliee & la terre.

2. Reinitialiser les commandes. Voir "Utilisation de la/des

commande(s)" et "Tiroir exterieur a temperature contr61ee".

3. Retirer toutes les pieces amovibles et aliments des tiroirs.

A ignement des portes et des tiroirs

Des que les portes et les fagades des tiroirs sont replacees sur

le refrigerateur, il est possible de noter que les portes peuvent

sembler presenter un certain angle ou qu'elles ne soient plus

de niveau. Les portes du refrigerateur et les tiroirs refrigeres sont

ajustables.

Alignement de la porte du r_frig_rateur

Outillage fourni : Cle & t_te hexagonale 1/8"

1. Tout en gardant les deux portes du refrigerateur fermees,

retirer le tiroir refrigere du c6te droit. Reperer I'axe de

charniere inferieure de la porte du refrigerateur. La vis

d'alignement se trouve & I'interieur de I'axe de la charniere

inferieure.

L'alignement des fa(_ades des tiroirs est un processus en deux

etapes. La premiere etape consiste a ajuster les fa(_ades des

tiroirs vers le haut et vers le bas. La seconde etape consiste

deplacer les fa(_ades d'un c6te & I'autre. Inspecter visuellement

le refrigerateur pour I'alignement et ajuster les fa£;ades des tiroirs

au besoin.

I_tape I - Ajuster les fagades des tiroirs vers le haut/vers

le bas

IMPORTANT : Chaque tiroir refrigere peut _tre ajuste vers le haut

et vers le bas des c6tes droit et gauches.

Outillage n_cessaire : Tournevis Phillips

1. Avec les tiroirs fermes, cibler la fa£;ade qui doit _tre relevee

ou abaissee.

2. Ouvrir completement le tiroir. Saisir les c6tes du

compartiment interieur, le soulever et le retirer.

A.Axe de charniere inf#rieure

B. Toumer vers la droite pour

sou/ever.

C. Tourner vers la gauche pour

abaisser.

D. Cl# a t#te hexagonale _"

Introduire I'extremite courte de la cle & t_te hexagonale de 1/8"

(jointe aux instructions d'installation de la poignee de porte)

dans I'axe de la charniere inferieure jusqu'& ce qu'elle soit

completement engagee dans la vis d'alignement.

• Pour soulever la porte, tourner la cle a t_te hexagonale

vers la droite.

• Pour abaisser la porte, tourner la cle a t_te hexagonale

vers la gauche.

Continuer & tourner la vis d'alignement jusqu'& ce que

les portes soient alignees.

Alignement des fagades des tiroirs r_frig_r_s

Lorsque les fa£_ades des tiroirs sont alignees, la largeur de

I'espace vertical (A) entre les portes du refrigerateur (B) et les

fa£_ades des tiroirs (C) est la m_me et les tiroirs semblent de

niveau.

C ..........

f_A

t................. yiB

l L J ....C

Reperer les encoches de la glissiere de tiroir (A).

A. Encoches de glissiere de tiroir

Inserer le tournevis Phillips au niveau de la t_te de vis (A)

et tourner dans le sens antihoraire pour desserrer la fagade

du tiroir.

7. Refermer le tiroir refrig6r6 pour verifier I'alignement. R6peter

les etapes 2 & 6 jusqu'& ce que les fagades des tiroirs soient

de niveau.

I_tape 2 - Ajuster les fagades des tiroirs d'un c6t_ & I'autre

IMPORTANT: Chaque tiroir refrig6r6 peut _tre ajuste lateralement

des c6t6s droit et gauche.

I f

A. Vis de serrage

B. Vis de r#glage

Inserer le tournevis Phillips au niveau de la t_te de vis (B) pour

ajuster la fagade du tiroir.

IMPORTANT: La direction dans laquelle vous tournez la vis

(B) depend du c6te du tiroir qui fait I'objet d'un ajustement.

Glissi_re du tiroir du cSt_ gauche

1. Avec les tiroirs fermes, cibler le tiroir qui n'est pas align&

2. Ouvrir completement le tiroir. Saisir les c6tes du

compartiment interieur, le soulever et le retirer (voir I'etape

1 pour plus de details).

3. Reperer les encoches de glissiere du tiroir (voir I'etape 1 pour

plus de details).

4. En commengant par I'encoche de glissiere la plus pros de

I'espacement vertical, appuyer sur le levier de degagement (C)

et le maintenir en position relevee. Avec I'autre main, soulever

I'agrafe de porte (A) de I'encoche (B).

_,I -J

• Pour relever la fagade du tiroir, tourner la vis (B) dans

le sens horaire.

• Pour abaisser la fagade du tiroir, tourner la vis (B) dans

le sens antihoraire.

Glissi_re du tiroir du cSt_ droit

• Pour relever la fagade du tiroir, tourner la vis (B) dans

le sens antihoraire.

• Pour abaisser la fagade du tiroir, tourner la vis (B) dans

le sens horaire.

Inserer le tournevis Phillips au niveau de la t_te de vis (A) et

tourner dans le sens horaire pour serrer la fagade du tiroir.

A. Agrafe de faqade du tiroir

B. Encoche de gfissiere de tiroir

C. Levier de d#gagement

5. Replacer I'agrafe (A) sur I'encoche de glissiere (B) dans la

direction vers laquelle vous desirez deplacer la fagade du

tiroir. S'assurer que I'encoche de glissiere est de niveau sur

le plan vertical.

6. Rel&cher le levier (C) pour verrouiller I'encoche de glissiere

en position.

7. Rep6ter les etapes 3 a 6 pour I'autre c6te de la fagade de

tiroir.

REMARQUE : Ajuster I'agrafe (A) sur le haut de la seconde

encoche de glissiere (B) afin qu'elle soit & la m_me position

que le c6te ajuste en premier.

8. Refermer le tiroir et inspecter visuellement I'ecartement.

Rep6ter les etapes 2 & 7 jusqu'& ce que les fagades des tiroirs

soient alignees.

I_tapes finales

1. Reinstaller les bacs interieurs.

REMARQUE : IIs doivent _tre places dans les tiroirs de fagon

& ce que les tiroirs refrig6r6s ferment et fonctionnent

correctement. Voir "Retrait et reinstallation des fagades des

tiroirs".

2. Refermer les tiroirs refrig6r6s.

Exigences d emp acement

Peligro de Explosi6n

Mantenga los materiaies y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n, o incendio.

IMPORTANT : Ce refrig6rateur est congu pour un usage

domestique, & I'interieur uniquement.

Pour obtenir une aeration appropriee pour votre refrig6rateur,

laisser un espace de 1/2po (1,25 cm) de chaque c6te et au

sommet. Laisser un espace de 1 po (2,54 cm) derriere le

refrig6rateur. Si le refrig6rateur comporte une machine a glagons,

s'assurer qu'un espace additionnel est prevu & I'arriere pour

permettre les raccordements des conduits d'eau. En cas

d'installation du refrig6rateur pres d'un mur fixe, laisser un

minimum de 33/4po (9,5 cm) entre le refrig6rateur et lemur

pour permettre a la porte de s'ouvrir sans obstruction.

REMARQUE : Ce refrig6rateur est congu pour _tre utilise dans

un endroit oQ la temperature est comprise entre un minimum

de 55°F (13°C) et un maximum de 110°F (43°C). La plage de

temperature ambiante ideale pour une performance optimale

est comprise entre 60 °F (15 °C) et 90 °F (32 °C) 90°F (32°C).

Respecter cette plage de temperature permet aussi de reduire

la consommation d'electricit6 et d'optimiser I'efficacite du

refroidissement. II est recommande de ne pas installer le

refrig6rateur pros d'une quelconque source de chaleur, tel un

four ou un radiateur.

,,1[

1/2" (1.25 cm)

33/4'' (9.5 cm)

Sp6cifications 6 ectriques

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

Avant de deplacer le refrig6rateur & son emplacement final, il

est important de vous assurer d'avoir le raccordement electrique

appropri&

M6thode recommand6e de liaison _ la terre

Chaque appareil doit 6tre alimente par un circuit 115 volts (CA

seulement, 60 Hz) relie & la terre et protege par un fusible de

capacite 15 A ou 20 A. On recommande que le refrigerateur et

les accessoires approuves soient alimentes par un circuit

independant. Utiliser une prise de courant dont I'alimentation

ne peut pas 6tre interrompue par un interrupteur. Ne pas utiliser

de rallonge.

REMARQUE : Avant de proceder & tout type d'installation, de

nettoyage ou de changement d'ampoule, tourner la commande

de refroidissement sur la position OFF (arret) tel qu'illustre puis

deconnecter le refrigerateur de la source d'alimentation. Une fois

I'operation terminee, reconnecter le refrigerateur & la source

d'alimentation et remettre la commande de refroidissement sous

tension (ON). Voir "Utilisation de la/des commande(s)".

Sp6cifications de °aHmentation en eau

Une alimentation en eau froide avec une pression entre 35 et 120

Ib/po2 (241 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, faire appel & un

plombier qualifie agre6.

REMARQUE • Si la pression en eau est inferieure aux criteres

minimaux, le debit du distributeur d'eau pourrait diminuer ou

entrafner la formation de glagons creux ou de forme irreguliere.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et le robinet d'arrivee d'eau du

refrigerateur doit 6tre entre 35 et 120 Ib/po 2(241 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde & votre alimentation en eau froide, la pression de I'eau

au systeme doit 6tre d'un minimum de 40 a 601b/po 2 (276 -

414kPa).

• Verifier que le filtre & sediment dans le systeme & osmose

inverse n'est pas obstrue. Remplacer le filtre si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense. La capacite du reservoir est

peut-etre trop faible pour repondre aux specifications du

refrigerateur.

REMARQUE : Un systeme d'osmose inverse monte sur

robinet est deconseille.

• Si votre refrigerateur comporte un filtre & eau, celui-ci peut

reduire la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Enlever le filtre & eau. Voir

"Systeme de filtration de I'eau".

Si vous avez des questions au sujet de la pression de votre eau,

faire appel & un plombier qualifie agree.

Racco dement cana isation d eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

• Realiser I'installation de plomberie conformement aux

prescriptions du International Plumbing Code et des normes

et codes Iocaux en vigueur.

Le tuyau d'eau gris situe a I'arriere du refrigerateur (et utilise

pour raccorder I'appareil & la canalisation d'eau du domicile)

est un tuyau en polyethylene reticule. II est possible d'utiliser

des raccords en cuivre ou en polyethylene reticule pour le

raccordement de la canalisation d'eau du domicile au

refrigerateur - ils contribuent a eviter que I'eau ait un goQt ou

une odeur desagreable. Verifier qu'il n'y a pas de fuites.

Si I'on utilise un tuyau en polyethylene reticule au lieu d'un

tuyau de cuivre, nous recommandons les numeros de piece

suivants :

W10505928RP (PEX chemise de 7 pi [2,14 m]),

8212547RP (PEX de 5 pi [1,52 m]), ou

W10267701 RP (PEX de 25 pi [7,62 m]).

• Installer des tuyaux seulement I& oQ les temperatures

resteront au-dessus du point de congelation.

Outillage n6cessaire :

Rassembler les outils et pieces necessaires avant d'entreprendre

I'installation.

• Tournevis a lame plate

• Cles plates de 74epo et 1/2po ou deux cles a molette

• Tourne-ecrou de 1/4po

REMARQUE • Ne pas employer de robinet d'arret a etrier de

3/lepo (4,76 mm) ou de type & percer, car cela reduit le debit

d'eau et augmente le risque d'obstruction.

Raccordement a la canalisation d'eau

IMPORTANT : Si I'on doit mettre en marche le refrigerateur avant

de raccorder la canalisation d'eau, placer la machine a glagons

OFF (arret).

1. Debrancher le refrigerateur ou deconnecter la source

d'alimentation.

2. FERMER le robinet principal d'alimentation en eau. OUVRIR

le robinet le plus proche pendant une periode suffisante pour

purger toute I'eau de la canalisation.

3. Utiliser un robinet d'arret quart de tour ou equivalent aliment6

par une canalisation d'alimentation domestique en cuivre de

1/2po.

REMARQUE • Pour que le refrigerateur regoive un debit

d'eau suffisant, on recommande I'emploi d'une canalisation

d'alimentation domestique en cuivre de 1/2po (12,7 mm)

minimum..

A. Bague

B. Ecrou

I/ I

C. Tube en cuivre (jusqu'au

r_frig_rateur))

D. Canafisation d'afimentation en eau du

domicile _/2" minimum)

II est maintenant possible de connecter le tuyau en cuivre au

robinet d'arr6t. Utiliser un conduit de cuivre flexible de 1/4po

(6,35 mm) de diam_tre ext@ieur pour raccorder le robinet

d'arr6t au r_frig@ateur.

• S'assurer d'avoir la Iongueur necessaire pour une

installation correcte.II faut s'assurer que les deux

extremit6s du tuyau en cuivre sont bien coupees & angle

droit.

Installer la bague et I'ecrou & compression sur le tuyau en

cuivre tel qu'indiqu& Inserer I'extremit6 du tuyau aussi

profondement que possible dans I'extremit6 de sortie et

I'equerre. Visser I'ecrou de compression sur I'extremit6

de sortie du raccord & I'aide d'une cle a molette. Ne pas

serrer excessivement..

A. Bague de compression

B. Ecrou 4 compression

C. Tube en cuivre

Placer I'extr_mit_ libre de la canalisation dans un contenant

ou un _vier et r_tablir I'alimentation principale en eau pour

nettoyer le tuyau jusqu'& ce que I'eau soit limpide. Fermer le

robinet d'arr6t de la canalisation d'eau.

REMARQUE : Toujours vidanger le tuyau d'alimentation en

eau avant de faire le raccordement final sur I'entr_e du robinet

pour _viter tout mauvais fonctionnement _ventuel du robinet.

Courber le tuyau de cuivre de fagon & le raccorder & I'arriv_e

de la canalisation d'eau situ_e & I'arri@e de la caisse du

r_frig@ateur, tel qu'illustr&Laisser une partie du tube en

cuivre enroul_e pour permettre de d_gager le r_frig@ateur

du placard ou du mur en cas de d_pannage.

Raccordement au r_frig_rateur

Suivre les instructions relatives au module utilis_ pour le

raccordement.

Style 1

1. Oter le capuchon de plastique de I'orifice d'entr_e d'eau.

Raccorder le tube de cuivre au robinet d'arriv_e d'eau & I'aide

d'un _crou et d'une bague de compression, tel qu'illustr&

Serrer I'_crou de compression. Ne pas serrer excessivement.

V@ifier la solidit_ du raccordement en tirant sur le tube en

cuivre.

2. Crier une boucle de service avec le tube en cuivre. €:viter de

d_former le tube de cuivre en I'enroulant. Fixer le tube en

cuivre & la caisse du r_frig@ateur & I'aide d'une bride "P".

A. Tube en cuivre

B. Bride "P"

C. Ecrou 4 compression

D. Bague de compression

Ouvrir I'arrivee d'eau alimentant le refrig6rateur et verifier

I'absence de fuites.C:liminer toute fuite detect6e.

Style 2

1. D_brancher le r_frig@ateur ou d_connecter la source

d'alimentation.

Retirer et jeter la courte piece en plastique noire de I'extr_mit_

du point d'entr_e de la canalisation d'eau.

Enfiler I'_crou sur I'extr_mit_ du tuyau. Serrer I'_crou

manuellement. Ensuite le serrer deux tours de plus avec une

cl& Ne pas serrer excessivement.

REMARQUE • Pour eviter les vibrations, veiller ace que les

tuyaux en cuivre ne soient pas en contact avec les parois

laterales de la machine & glagons ou d'autres composants

& I'interieur de la caisse.

B C D

A. Canalisatio n d 'eau du

domicile

B.Ecrou (a acheter)

C. Virole (a acheter)

D. Tuyau d'eau du r#frig#rateur

4. Installer la bride de la canalisation d'alimentation en eau bien

autour de la canalisation pour reduire la pression sur le

raccord.

5. OUVRIR le robinet d'arr_t.

6. Verifier qu'il n'y a pas de fuites. Serrer tousles raccords (y

compris les raccords du robinet) ou les ecrous qui presentent

des fuites.

7. Sur certains modeles, la machine & gla_ons comporte un filtre

& eau incorpor& Si les caracteristiques de I'eau requierent un

second filtre & eau, installer celui-ci dans la canalisation d'eau

de 1/4po (6,35 mm) & I'une ou I'autre des extremit6s de la

canalisation. Se procurer un filtre & eau aupr_s de votre

marchand d'appareils menagers.

Achever I'installation

PelJgro de Choque El_ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

1. Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

2. Rincer le systeme de distribution d'eau. Voir "Distributeurs

d'eau et de gla£sons".

REMARQUE : Prevoir un delai de 24 heures pour la production

du premier lot de gla£sons. Jeter les trois premiers lots de gla£sons

produits. Prevoir un delai de 3 jours pour le remplissage complet

du bac d'entreposage.

nstaHation et retrait des poign6es

Pi_ces fournies • Poignees de la porte du refrig6rateur (2),

poignees des tiroirs refrig6r6s (2), poignee du tiroir du congelateur

(1), cle hexagonale ½", vis de reglage supplementaire(s).

REMARQUE • Le style des poignees peut varier selon le modele.

Installation des poign_es

Portes du r_frig6rateur

REMARQUE : Les vis de blocage sont pre-install6es sur la

poignee.

1. Retirer les poignees de I'emballage & I'interieur du

refrig6rateur et les placer sur une surface plane.

2. Ouvrir la porte du compartiment de refrigeration. Sur la porte

fermee, placer une poignee sur les vis & epaulement de fa£son

& ce que les vis de blocage soient orientees vers la porte

adjacente.

Pousser fermement la poignee vers la porte jusqu'& ce que

la base de la poignee soit en affleurement avec la porte.

Tout en maintenant la poignee, introduire le c6te court de

la cle & t_te hexagonale dans le trou superieur, puis tourner

legerement la cle & t_te hexagonale pour I'engager dans la vis

de blocage.

Serrer la vis de blocage jusqu'& ce qu'elle commence &

toucher la vis & epaulement en la tournant dans le sens

horaire. Ne pas serrer completement.

Rep6ter les etapes 4 et 5 pour serrer la vis de blocage

inferieure.

Une fois que les deux vis de blocage ont et6 partiellement

serrees tel que decrit dans les etapes prec6dentes, serrer

completement les deux vis de blocage.

IMPORTANT : Lorsque les vis semblent serrees, les serrer

d'un quart de tour supplementaire. Sans ce serrage

supplementaire, la poignee ne sera pas correctement

installee.

Rep6ter les etapes 2 & 7 pour installer I'autre poignee sur

la porte adjacente du refrigerateur.

Tiroirs de r_frig_ration/cong_lation

1. Avec le tiroir ferme, placer la poignee sur les visa epaulement

de fa(;on & ce que les vis de blocage soient orientees vers le

plancher.

A. Visa #paulement

B. Vis de blocage a I'int#rieur de la poign#e

Pousser fermement la poignee vers le tiroir jusqu'& ce que

la base de la poignee soit en affleurement avec le tiroir.

A. Visa #paulement

B. Vis de blocage a I'int#rieur de la poign_e

Introduire le c6te court de la cle &t_te hexagonale dans le trou

gauche, puis tourner legerement la cle a t_te hexagonale pour

I'engager dans la vis de blocage.

REMARQUE : Pour permettre au refrig6rateur de rouler plus

facilement, soulever les pieds de stabilisation en les tournant

dans le sens antihoraire. Les roulettes avant toucheront le

plancher.

En tournant la cle de gauche & droite, serrer la vis de blocage

d'un quart de tour & la fois, jusqu'& ce qu'elle commence &

toucher la vis & epaulement. Ne pas serrer completement.

Rep6ter les etapes 11 et 12 pour serrer la vis de blocage du

c6te droit sur la vis & epaulement.

Une fois que les deux vis de blocage ont et6 partiellement

serrees tel que decrit dans les etapes prec6dentes, serrer

completement les deux vis de blocage.

IMPORTANT : Lorsque les vis semblent serrees, les serrer

d'un quart de tour supplementaire. Sans ce serrage

supplementaire, la poignee ne sera pas correctement

installee.

7. Conserver la cle & t_te hexagonale et toutes les instructions.

D_montage des poign_es

Tout en maintenant la poignee, introduire le c6te court de la

cle a t_te hexagonale dans le trou d'une vis de blocage, puis

tourner legerement la cle a t_te hexagonale pour I'engager

dans la vis de blocage.

Desserrer la vis de blocage en la tournant d'un quart de tour

la fois dans le sens horaire.

Rep6ter les etapes 1 et 2 pour I'autre vis de blocage. Tirer

lentement sur la poignee pour la degager de la porte ou du

tiroir.

Si necessaire, retirer les visa epaulement de la porte avec

un tournevis Phillips.

HiveHement du r6frig6rateur

et fermeture de porte

La grille de base recouvre les pieds de stabilisation reglables et

les roulettes situ6es au bas du refrig6rateur sous le tiroir du

congelateur. Avant de realiser les ajustements, retirer la grille de

la base et deplacer le refrig6rateur a son emplacement definitif.

Outillage n_cessaire : Tourne-ecrou & t_te hexagonale de 1/4

Outillage fourni : Cle & t_te hexagonale de 1/8"

1. Retirer le casier de la base. Saisir la grille fermement et la tirer

vers soi en utilisant les deux mains. Ouvrir le tiroir du

congelateur pour acceder aux pieds de stabilisation.

Deplacer le r6frigerateur jusqu'& sa position de service finale.

A I'aide d'un tourne-ecrou de 1 ,,

V4, abaisser le pied de

stabilisation. Les tourner dans le sens horaire, jusqu'& ce que

les roulettes ne touchent plus le sol et que les deux pieds de

stabilisation soient fermement en appui sur le sol. Cet

arrangement vise & emp_cher le refrig6rateur de rouler vers

I'avant & I'ouverture des portes ou du tiroir de congelation.

IMPORTANT : Si des ajustements sont necessaires par la

suite et si cela comprend les pieds de stabilisation, les deux

pieds de stabilisation doivent _tre tournes de fa¢on egale pour

conserver I'aplomb du refrig6rateur.

S'assurer que les portes ferment facilement. Si vous _tes

satisfait de la facilite avec laquelle la porte s'ouvre et se ferme,

sauter la section suivante et passer & I'etape 5. Cependant, si

les portes ne ferment pas facilement ou qu'elles s'ouvrent

d'elles-m_mes, regler I'inclinaison.

R_glage de I'inclinaison de la caisse :

Ouvrir le tiroir du congelateur. Utiliser un tourne-ecrou de

1/4"pour tourner les deux pieds de stabilisation du m_me

nombre de tours dans le sens horaire. Cela souleve I'avant

du refrig6rateur. Cela peut necessiter plusieurs tours pour

permettre aux portes de se fermer plus facilement.

REMARQUE : Le fait d'exercer une pression contre le

dessus du refrigerateur permet d'alleger le poids applique

aux pieds de stabilisation. Ceci facilite leur rotation.

Style 1

A. Pied de stabilisation

B. Roulette avant

Style 2

A. Pied de stabilisation

S'assurer que le refrig6rateur est stable. Si le refrig6rateur

semble instable ou qu'il roule vers I'avant Iorsqu'on ouvre

la porte ou le tiroir, regler les pieds de stabilisation.

Stabilisation du r_frig_rateur :

Ouvrir le tiroir du congelateur. Utiliser un tourne-ecrou de

1/4"pour tourner les deux pieds de stabilisation du m_me

nombre de tours dans le sens horaire, jusqu'& ce qu'ils

soient fermement en appui sur le sol. Verifier de nouveau.

Si le resultat n'est pas satisfaisant, continuer de regler les

pieds de nivellement en tournant la vis par demi-tours

jusqu'a ce que le refrig6rateur ne roule plus vers I'avant

Iors de I'ouverture du tiroir.

REMARQUE : Le fait d'exercer une pression contre le

dessus du refrig6rateur permet d'alleger le poids appliqu6

aux pieds de stabilisation. Ceci facilite le reglage des vis.

Reinstaller la grille de la base en alignant les extremit6s de la

grille avec les dispositifs de nivellement de chaque c6te et

emboiter la grille.

FILTRES ET ACCESSOIRES

Syst me de filtration d°eau

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu6e ou de qualit6 inconnue en

I'absence d'un dispositif de d6sinfection ad_quat avant ou

apr_s le syst_me. Les systemes certifies pour la r_duction

de kyste peuvent _tre utilis6s pour I'eau d6sinfect6e qui

peut contenir des kystes filtrables.

Installation du filtre & eau

Identifier le sachet d'accessoires a I'interieur du refrig6rateur

et retirer le filtre a eau.

Retirer le filtre a eau neuf de son emballage, puis retirer les

protections des joints toriques. S'assurer que les joints

toriques sont toujours en place une fois la protection retiree.

3. Le compartiment du filtre & eau se trouve du c6te droit du

plafond du refrig6rateur. Pousser la porte du compartiment

vers le haut pour degager le Ioquet puis abaisser la porte.

A. Protection de joint torique

B. Joints tor/ques

Aligner I'ar_te sur I'etiquette du filtre & eau avec I'encoche du

Iogement du filtre et inserer le filtre dans le Iogement.

Tourner le filtre de 90 degres (1/4de tour) dans le sens horaire

jusqu'& ce qu'il s'emboite dans le Iogement.

REMARQUE : Si le filtre n'est pas bien emboit6 dans le

Iogement, le distributeur d'eau ne fonctionnera pas. L'eau ne

coulera pas du distributeur.

Tout en gardant le clapet du compartiment ouvert, soulever

le filtre pour I'inserer dans le compartiment. Ensuite, fermer

completement le clapet du compartiment du filtre.

Rincer le systeme de distribution d'eau. Voir "Ringage du filtre

& eau" dans la section "Distributeurs d'eau et de glagons".

IMPORTANT: Si I'on ne rince pas le circuit d'eau, on

remarquera peut-etre que le distributeur d'eau goutte et/ou

une reduction du debit.

T_moin lumineux du filtre & eau

Appuyer sur OPTIONS sur le tableau de commande pour lancer le

menu Options. Appuyer de nouveau sur le bouton OPTIONS sous

"Filter Status" (statut du filtre) pour afficher le pourcentage

d'utilisation restant du filtre (de 99 % & 0 %). Appuyer sur ICE/

WATER (glagons/eau) sous "Back" (arriere) pour revenir a I'ecran

normal.

Le temoin lumineux de I'etat du filtre a eau vous aidera & savoir

quand changer le filtre a eau.

• ORDER FILTER (commander filtre) (jaune) - II est presque

temps de changer le filtre & eau. Au cours de la distribution

d'eau, "Order Filter" (commander filtre) clignote sept fois et un

signal d'alerte retentit trois fois.

• REPLACE FILTER (remplacer filtre) (rouge)- Remplacer le filtre

& eau. Au cours de la distribution d'eau, "Replace Filter"

(remplacer filtre) clignote sept fois et un signal d'alerte retentit

trois fois.

• RI21NITIALISER la caracteristique de temoin du filtre & eau.

Apres avoir remplace le filtre jetable par un filtre neuf et avoir

referme le clapet du compartiment du filtre, la caracteristique

de suivi du statut du filtre se reinitialise automatiquement. Voir

"Utilisation de la/des commande(s)".

REMARQUE : "REPLACE FILTER" (remplacer le filtre) reste

allume si aucun filtre n'est installe ou si le filtre n'est pas bien

install&

Remplacement du filtre & eau

Pour faire I'achat d'un filtre & eau de rechange, voir la section

"Accessoires" dans le Guide de I'utilisateur, le Guide d'utilisation

et d'entretien ou les Instructions d'utilisation.

Remplacer le filtre & eau jetable Iorsque I'ecran d'affichage du

temoin du filtre & eau I'indique ou au moins tousles 6 mois. Si

le debit d'eau au distributeur d'eau ou & la machine & glagons

diminue de fagon marquee, changer le filtre & eau plus t6t.

1. Reperer le compartiment du filtre & eau sur le c6te droit du

plafond du refrigerateur. Appuyer sur la porte du

compartiment pour la deverrouiller puis I'abaisser.

2. Tourner le filtre & eau dans le sens antihoraire (vers la gauche)

et le retirer tout droit hors du compartiment.

REMARQUE : II y aura peut-etre de I'eau dans le filtre. II est

possible qu'il y ait un deversement. Utiliser une serviette pour

essuyer tout renversement.

Installer le filtre & eau de rechange en suivant les etapes 2 &

7 de la section "Installation du filtre & eau".

nstaHation du fi tre a air

(sur cel_ains mod6_es}

Un filtre & air est 15 fois plus puissant que le bicarbonate de

soude pour reduire les odeurs courantes d'aliments &I'interieur du

refrigerateur.

Sur certains modeles, le sachet d'accessoires du refrigerateur

comprend un filtre a air qui doit etre installe avant d'utiliser le

refrigerateur.

Installation du filtre & air

Installer le filtre derriere la porte a aerations, le long de la paroi

arriere, & proximite du sommet du compartiment de refrigeration.

1. Retirer le filtre a air de son emballage.

2. Ouvrir la porte a aerations en la soulevant.

3. Emboiter le filtre pour le mettre en place.

A. Filtre a air

Installation du t_moin de statut de filtre

Le filtre comporte un temoin de statut qui doit etre active et

installe en meme temps que le filtre a air.

1. Placer le temoin oriente vers le bas sur une surface ferme et

plane.

2. Appliquer une pression sur la bulle situee & I'arriere du temoin

jusqu'& ce que la bulle eclate - ceci active le temoin.

3. Ouvrir la porte du filtre & air & aerations en la soulevant. Sur

certains modeles, I'arriere de la porte comporte des

encoches.

ModUles avec encoches:

Faire glisser le temoin vers le bas et I'inserer dans les

encoches en orientant I'ecran du temoin vers I'exterieur.

REMARQUE : Le temoin ne glissera pas facilement dans

les encoches si la bulle arriere n'a pas eclat&

Fermer la porte du filtre & air et verifier que le temoin est

visible par la petite fen_tre dans la porte.

A. Fen#tre du t#moin

B. Filtre a air

C. Encoches

ModUles sans encoches :

• Placer le temoin dans un endroit visible - soit & I'interieur

du refrig6rateur, soit dans un autre endroit de la cuisine ou

du domicile.

Remplacement du filtre _ air

Le filtre & air jetable doit _tre remplace tousles 6 mois, Iorsque le

temoin est entierement passe du blanc au rouge.

Pour commander un filtre a air de rechange, nous contacter. Pour

commander, voir la section "Accessoires" dans le Guide de

I'utilisateur, le Guide d'utilisation et d'entretien ou les Instructions

d'utilisation.

Retirer I'ancien filtre & air en serrant les onglets lateraux.

Retirer le temoin usag&

Installer le filtre & air et le temoin neufs & I'aide des instructions

des sections prec6dentes.

nstaHation du conservateu

pour produits frais

(sur ce_ains mod6_es}

Le sachet de conservation pour produits frais absorbe I'ethylene,

permettant ainsi un ralentissement du processus de maturation

de nombreux produits frais. Ainsi, la fraicheur de certains produits

frais est prolongee.

La production d'ethylene et la sensibilite des produits a I'ethylene

varie selon le type de fruit ou de legume. Pour preserver la

fraicheur des produits, il est conseille de separer les produits frais

sensibles a I'ethylene des fruits qui en produise en quantite

moder6e a elev6e.

Pommes

Asperges

Baies

Brocoli

Melon brode

Carottes

Sensibilit_

I'_thylbne

€:leve

Moyen

Bas

€:leve

Moyen

Bas

Production

d'_thylbne

Tr_s elev6

Tr_s bas

Bas

Tr_s bas

€:leve

Tr_s bas

Agrume Moyen Tr_s bas

Raisin Bas Tr_s bas

Laitue €:leve Tr_s bas

Poires €:leve Tr_s elev6

€:pinards €:leve Tr_s bas

Installation du conservateur pour produits frais

Pour plus de commodite, le conservateur pour produit frais &

fixation par succion peut _tre installe dans le bac & legumes ou les

tiroirs refrigeres.

AVERTISSEMENT : iRRiTANT

PEUT FTRE iRRiTANT POUR LES YEUX ET LA PEAU.

CE PRODUIT De:GAGE DES VAPEURS DANGEUREUSES

LORSQUE MC:LANG¢: A D'AUTRES PRODUITS.

Ne pas melanger & des produits de nettoyage contenant de

i'ammoniaque, un agent de blanchiment ou des acides. Ne pas

mettre en contact avec les yeux, la peau ou les v_tements. Ne pas

inhaler ies poussieres. Conserver hors de portee des enfants.

TRAITEMENT PREMIER SECOURS : Contient du permanganate

de potassium. En cas d'ingestion, appeler immediatement un

centre antipoison ou un medecin. Ne pas faire vomit. S'il y a eu

contact avec les yeux, rincer sous I'eau pendant 15 minutes. S'il y a

eu contact avec la peau, rincer sous I'eau.

Laver I'interieur de chaque bac/tiroir & I'aide d'une solution de

savon doux et d'eau tiede; secher completement.

Trouver I'emballage contenant le conservateur pour produits

frais & I'interieur du refrigerateur, puis installer le conservateur

pour produits frais dans le bac/tiroir selon les instructions

fournies dans I'emballage.

Remplacementdusachetdeconservationpour

produitsfrais

Le sachet jetable doit _tre remplace tous les 6 mois ou Iorsque

le temoin est entierement passe du blanc au rouge.

Pour commander des filtres de rechange, nous contacter. Voir la

section "Accessoires" pour connaitre le processus de commande.

1. Retirer les sachets usages du Iogement du conservateur pour

produits frais.

2. Retirer le temoin usage.

3. Installer les sachets et le temoin neufs en suivant les

instructions incluses dans I'emballage.

Les accessoires suivants sont disponibles pour votre refrigerateur.

Pour commander un accessoire, nous contacter et demander le

numero de piece.

Aux €:.-U., consulter notre page Web & I'adresse

www.whirlpool.com/accessories ou nous contacter au

1-800-901-2042.

Au Canada, consulter notre page Web & I'adresse

www.whirlpoolparts.ca ou nous contacter au 1-800-807-6777.

Nettoyant pour acier inoxydable affresh ®

Aux Etats-Unis, commander la piece numero W10355016

Au Canada, commander la piece numero W10355016B

Lingettes pour acier inoxydable

affresh ® : Aux Etats-Unis, commander la piece numero

W10355049

Au Canada, commander la piece numero W10355049B

Nettoyant pour la cuisine et les _lectrom_nagers

affresh ® : Aux Etats-Unis, commander la piece numero

W10355010

Au Canada, commander la piece numero W10355010B

Filtre a eau :

Aux I_tats-Unis, commander la piece numero EDR2RXD1

Au Canada, commander la piece numero EDR2RXD1B

Filtre a air :

Commander la piece numero W10311524 ou AIR1

Trousse de d_marrage pour conservateur pour produits frais :

Commander la piece numero P1 UB6S1

Ensemble-recharge de conservateur pour produits frais :

Commander la piece numero P1 KC6R1

UTILISATION DU

RI FRIG I RATEUR

Ouve tu e et fe meture des po es

II y a deux portes pour le compartiment de refrigeration. Les

portes peuvent _tre ouvertes et fermees separement ou

ensemble.

II y a sur la porte de gauche du refrigerateur un joint _ charniere

verticale.

• Lors de I'ouverture de la porte du c6te gauche, le joint

charniere se replie automatiquement vers I'interieur pour qu'il

n'y ait pas d'interference.

• Lorsque les deux sortes sont fermees, le joint a charniere

assure automatic uement I'etancheite entre les deux portes.

A. Joint a charniere

UtiHsation des commandes

Les commandes se trouvent au-dessus du distributeur exterieur.

IMPORTANT: Uecran d'affichage sur le tableau de commande

du distributeur s'eteint automatiquement et entre au mode "veille"

Iorsque les boutons de commande et les leviers du distributeur

n'ont pas 6te utilises pendant au moins 2 minutes. Appuyer sur

n'importe quel bouton de commande pour reactiver I'ecran

d'affichage. L'ecran d'accueil apparait tel qu'indiqu&

• Attendre au moins 24 heures entre chaque ajustement. Verifier

& nouveau les temperatures avant de proceder a d'autres

ajustements.

Voir les points de r_glage de temperature

1. Appuyer sur TEMP (temperature) pendant 3 secondes pour

activer le mode Temperature.

REMARQUE : Pour voir les temperatures en degres Celsius,

appuyer sur le bouton LIGHT sous "Units" (unites) Iorsque le

mode d'ajustement est activ& Pour revenir & I'affichage en

Fahrenheit, appuyer & nouveau sur le bouton LIGHT.

Lorsque le mode Temperature est active, appuyer sur TEMP

(temperature) pour alterner entre le r6frigerateur et le

congelateur. L'affichage indique le point de reglage de

temperature du compartiment selectionn6, et I'ajustement

de temperature apparait sur I'ecran d'affichage.

Temperature recommand_e du r_frig_rateur

FRIDGE

RECOMMENDED

-I q

BACK UNITS SELECT ZONE V A

CONFIRM

Temperature recommand_e du cong_lateur

Visualisation et ajustement des points de r_glage de

temperature

Pour votre commodite, les commandes du refrig6rateur et du

congelateur sont prer6gl6es & I'usine.

Lors de I'installation initiale du refrig6rateur, s'assurer que les

commandes sont encore prer6gl6es aux points de reglage

recommandes. Les points de reglage recommandes a I'usine

sont 37 °F (3 °C) pour le refrig6rateur et 0 °F (-18 °C) pour le

congelateur.

IM PORTANT :

Attendre 24 heures avant d'ajouter des aliments dans le

refrig6rateur. Si on ajoute des aliments avant que le

refrig6rateur ne soit completement refroidi, les aliments

risquent de s'abimer.

REMARQUE : Ajuster les points de reglage & un reglage plus

froid que celui qui est recommande ne refroidira pas les

compartiments plus rapidement.

Si la temperature est trop tiede ou trop froide dans le

refrig6rateur ou le congelateur, verifier d'abord les events pour

s'assurer qu'ils ne sont pas bloqu6s, avant de regler les

commandes.

Les reglages recommandes devraient etre corrects pour une

utilisation domestique normale. Les reglages sont faits

correctement Iorsque le lait ou le jus sont aussi froids que

desire et Iorsque la cr_me glacee est ferme.

REMARQUE : Dans des zones comme un garage, un sous-

sol ou un porche, la temperature peut etre extreme ou le taux

d'humidite superieur & celui de votre domicile. II peut s'averer

necessaire d'ajuster la temperature & d'autres reglages que

les reglages recommandes afin de s'adapter & ces conditions.

Ajustement des points de r_glage de temperature

€:chelle des points de reglage pour le refrig6rateur : 33°F A 42°F

(ooc & 5,5oc).

12chelle des points de reglage pour le congelateur : 5 °F & 5 °F

(21 °C & 15 °C).

1. Lorsque le mode Temperature est active, appuyer sur TEMP

pour selectionner le compartiment de refrigeration. L'affichage

indique le point de reglage de temperature du compartiment

selectionne, tel qu'illustr&

2. Appuyer sur LOCK (verrouillage) pour augmenter le point de

reglage, ou sur OPTIONS pour le reduire.

3. Apr_s avoir fini de visualiser (et d'ajuster, si desire) le point de

reglage du refrigerateur, appuyer sur TEMP (temperature)

sous "Select Zone" (selectionner zone) pour modifier

I'affichage et faire apparaitre le point de reglage du

congelateur. Une fois le changement de zone effectue,

"FREEZER" (congelateur) apparait sur I'ecran d'affichage.

4. Appuyer sur le bouton LOCK (verrouillage) pour augmenter le

point de reglage ou sur le bouton OPTIONS pour le diminuer.

Sauvegarder/Confirmer les r_glages de temperature

• Apr_s avoir fini d'ajuster les points de reglage du refrig6rateur

et du congelateur, appuyer sur MEASURED FILL (remplissage

mesure) pour confirmer et sauvegarder les reglages.

REMARQUE : Pour sortir du mode Temperature sans

sauvegarder les modifications, appuyer sur le bouton ICE/WATER

(gla(_ons/eau) sous Back & tout moment ou laisser 60 secondes

d'inactivite s'ecouler. Le mode Temperature s'eteint

automatiquement et I'affichage de I'ecran redevient normal.

Pour I'ajustement des points de r_glage de temperature,

utiliser le tableau suivant comme guide :

CONDITION : AJUSTEMENT DE LA

TEMPleRATURE :

RC:FRIGC:RATEURtrop RC:FRIGC:RATEURReglage

froid 1° plus elev6

RC:FRIGC:RATEURtrop RC:FRIGC:RATEURReglage

tiede 1° plus bas

CONGC:LATEUR trop froid CONGC:LATEUR Reglage 1°

plus elev6

CONGC:LATEUR trop CONGC:LATEUR Reglage 1°

tiede/ plus bas

trop peu de gla£;ons

Cooling On/Off (marche/arr_t du refroidissement)

Options

IMPORTANT : Toutes les options sont OFF (par defaut) jusqu'& ce

qu'elles soient s61ectionnees.

• Appuyer sur le bouton OPTIONS pour ouvrir le menu Options

et choisir entre Fast Ice (gla£;ons rapides) (production de

gla£;ons maximale), Filter Status (statut du filtre) ou Fast Cool

(refroidissement rapide).

REMARQUE : "Fast Cool" et "Fast Ice" sont allumes pour

indiquer que les deux fonctions sont activees.

• Appuyer sur le bouton ICE/WATER (gla£;ons/eau) sous Back

(retour) a n'importe quel moment pour revenir a I'ecran

d'accueil..

Ni le refrig6rateur, ni le congelateur ne refroidiront Iorsque le

refroidissement est desactiv&

Pour desactiver le refroidissement, appuyer simultanement

sur les boutons LOCK (verrouillage) et MEASURED FILL

(remplissage mesure) pendant 3 secondes. Uic6ne Cooling off

(refroidissement desactiv6) clignote sept fois et reste allumee.

IMPORTANT:

• Afin d'eviter de verrouiller le distributeur ou de modifier

des reglages involontairement, appuyer sur les deux

boutons exactement au meme moment.

Lorsque le refroidissement est desactive, les plaques du

distributeur et toutes les commandes (& I'exception de

Lock [verrouillage] et de Measured Fill [remplissage

mesure]) sont desactivees.

Appuyer simultan#ment sur LOCK (verrouillage) et

MEASURED FILL (remplissage mesur#).

Appuyer de nouveau sur LOCK (verrouillage) et MEASURED

FILL pendant 3 secondes pour reactiver le refroidissement.

Fast Ice (glagons rapides)

La fonction "Fast Ice" augmente la production de gla£_ons, ce

qui est utile en periode d'utilisation intense de gla(_ons. Une fois

selectionnee, la fonction "Fast Ice" (gla(_ons rapides) reste activee

pendant 24 heures & moins d'etre desactivee manuellement.

• Pour activer la fonction "Fast Ice", appuyer sur le bouton

OPTIONS pour acceder au menu Options puis appuyer sur le

bouton TEMP (temperature), sous Fast Ice, pour activer la

fonction. Lorsque cette caracteristique est activee, I'ic6ne

"Fast Ice" apparait sur I'ecran d'affichage du distributeur.

Pour desactiver manuellement la fonction "Fast Ice" (gla£_ons

rapides), appuyer sur le bouton OPTIONS pour acceder au

mode Options (sauf si vous etes dej& au mode Options) puis

appuyer de nouveau sur le bouton TEMP (temperature) sous

"Fast Ice". Lorsque cette fonction est desactivee, I'ic6ne de

"Fast Ice" (gla£;ons rapides) disparait de I'affichage du

distributeur.

Statut du filtre

Affiche le pourcentage d'utilisation restant du filtre & eau (de

100 % & 0 %).

Pour acceder au temoin de statut du filtre, appuyer sur le bouton

OPTIONS pour acceder au menu Options puis appuyer sur

OPTIONS sous "Filter Status" (statut du filtre) pour afficher le

pourcentage de vie restant du filtre & eau.

A NOTER I_GALEMENT

Les temoins lumineux du filtre a eau vous aideront &savoir quand

changer le filtre & eau.

• ORDER FILTER (commander filtre) (jaune) - Commander un

filtre & eau de rechange.

REPLACE FILTER (remplacer filtre) (rouge) - Remplacer le filtre

& eau. Si I'on remplace le filtre a eau jetable, la caracteristique

de suivi de statut du filtre a eau sera automatiquement

reinitialisee. Voir "Systeme de filtration de I'eau".

REMARQUE : REPLACE FILTER (remplacer filtre) reste

allume si aucun filtre n'est installe ou si le filtre n'est pas bien

install&

Pour desactiver le mode Vacation (vacances), appuyer

simultanement sur les boutons TEMP (temperature) et

OPTIONS pendant 3 secondes. L'ic6ne VAC disparaft et

I'affichage repasse aux reglages effectues avant que le mode

Vacation (vacances) ne soit active.

Fast Cool (refroidissement rapide)

La caracteristique Fast Cool (refroidissement rapide) est utile Iors

de periodes d'utilisation intense du refrigerateur, de I'ajout d'une

grande quantite d'aliments ou de I'elevation temporaire de la

temperature de la piece. Une fois selectionnee, la fonction "Fast

Cool" (refroidissement rapide) reste activee pendant 24 heures

moins d'etre desactivee manuellement.

REMARQUE • Si I'on modifie le point de reglage de temperature

du refrigerateur, "Fast Cool" (refroidissement rapide) s'eteint.

• Pour activer la fonction "Fast Cool", appuyer sur le bouton

OPTIONS pour acceder au menu Options puis appuyer sur le

bouton TEMP (temperature), sous Fast Cool, pour activer la

fonction. Lorsque cette fonction est activee, I'ic6ne "Fast

Cool" apparaft sur I'ecran d'affichage du distributeur.

Pour desactiver manuellement la fonction Fast Cool

(refroidissement rapide), appuyer sur le bouton OPTIONS

pour acceder au mode Options (sauf si vous etes dej& au

mode Options) puis appuyer de nouveau sur le bouton LOCK

sous "Fast Cool" (refroidissement rapide). Lorsque cette

fonction est desactivee, I'ic6ne "Fast Cool" (refroidissement

rapide) disparait de I'affichage du distributeur.

Mode Vacation (vacances)

En mode Vacation (vacances), le congelateur ne se degivre pas

aussi frequemment afin d'economiser de I'energie.

• Pour activer le mode Vacation (vacances), appuyer

simultanement sur les boutons TEMP (temperature) et

OPTIONS pendant 3 secondes. Lorsque cette fonction est

activee, "VAC"" apparait sur I'affichage tel qu'indiqu&

REMARQUES :

Durant la premiere heure qui suit I'activation du mode

Vacation (vacances), I'ouverture ou la fermeture de la porte du

refrigerateur n'affecte pas le reglage. Au-dela d'une (1) heure,

I'ouverture ou la fermeture de la porte du refrigerateur

desactivera le mode Vacation (vacances).

• Lorsque I'appareil est en mode de vacances, si la fonction

Fast Ice (gla£;ons rapides) est activee ou que I'alarme de porte

ouverte retentit, le mode Vacation (vacances) est annul&

Caract_ristiques suppl_mentaires

Alarme de porte entrouverte

La caracteristique d'alarme de porte entrouverte fait retentir un

signal d'alarme Iorsque la/les porte(s), les tiroirs ou le tiroir du

congelateur est/sont ouvert(es) pendant 5 minutes et que le

refroidissement est active. L'alarme retentit toutes les 2 minutes.

Fermer le tiroir et toutes les portes pour desactiver I'alarme. La

caracteristique se reinitialise et se reactive ensuite si I'une des

portes est de nouveau laissee ouverte pendant 5 minutes.

• REMARQUE : Pour que I'alarme sonore cesse de retentir tout

en gardant les portes ouvertes, comme Iors du nettoyage de

I'interieur du refrigerateur, appuyer sur n'importe quel bouton

sur le tableau de commande. Le son de I'alarme sera

temporairement supprime, mais I'ic6ne de porte entrouverte

restera affichee sur le tableau de commande du distributeur.

D_sactivation des signaux sonores

• Pour desactiver les signaux sonores des commandes et du

distributeur, appuyer simultanement sur ICE/WATER (gla£;ons/

eau) et MEASURED FILL (remplissage mesure) pendant

3 secondes. Tousles signaux sonores normaux de

fonctionnement sont desactives. Seuls les signaux d'alerte

retentiront normalement.

• Pour reactiver tous les signaux sonores, appuyer de nouveau

simultanement sur ICE/WATER (gla£;ons/eau) et MEASURED

FILL (remplissage mesure) pendant 3 secondes.

Panne de courant

Le temoin de panne de courant indique & I'utilisateur que

I'alimentation electrique du refrig6rateur a et6 interrompue et que

la temperature du congelateur a atteint 18 °F (-8 °C) ou plus.

L'affichage de temperature du tableau de commande indiquera

"PO" et une alarme retentira & trois reprises. "Confirm" clignotera

jusqu'& ce que vous accusiez reception de la panne de courant et

appuyant sur "MEASURED FILL" (remplissage mesure) sous

"Confirm".

Une fois la panne de courant confirmee, "PO" disparait et

I'affichage revient & I'ecran d'accueil.

Mode d'exposition

Ce mode est utilise uniquement Iorsque le refrig6rateur est en

exposition dans le magasin. Si I'on active involontairement le

mode Showroom (exposition), le mot "Showroom " (exposition)

s'allume sur I'affichage. Pour sortir du mode Showroom

(exposition), appuyer simultanement sur LIGHT (eclairage) et

LOCK (verrouillage) pendant 3 secondes.

Caract6dstiques du r6frig6rateur

Tiroir _ contr61e de temp6rature distinct

IMPORTANT: Le tiroir refrig6r6 du c6te gauche comporte sa

propre commande de temperature. Cette commande regle la

temperature de ce tiroir uniquement. La temperature du tiroir de

droite est la m6me que celle du compartiment principal du

r6frigerateur.

Les temperatures ont 6te prer6gl6es pour I'entreposage Meat/

Fish (viande/poisson), Cold Drinks (boissons fraiches), Snacks

(snacks), Deli/Cheese (charcuterie/fromage) et Thaw Zone

(decongeler/mariner). Ces temperatures prer6gl6es ne peuvent

pas 6tre ajustees.

• Appuyer sur SELECT (selectionner) pour alterner entre les

differents reglages de temperature. L'ic6ne s'allume Iorsque le

reglage souhaite est s61ectionn&

S6parateurs pour bac/tiroir r6glable

Chaque tiroir r6friger6 comporte un bac avec separateur qui peut

6tre positionne & I'une ou I'autre des trois positions, ou retire pour

maximiser I'espace de rangement des aliments en fonction de vos

besoins.

Bac Easy Slide

Un compartiment de rangement peu profond avec couvercle de

verre coulissant lateralement est situ6 sous et devant les bacs

legumes.

REMARQUE : La temperature ou I'humidite ne sont pas

contr61ees dans ce compartiment; il n'est donc pas recommande

d'y ranger des legumes a feuilles.

A. Poign#es des bacs a I#gumes

B. Bac Easy Slide

Pour d6poser le bac Easy Slide :

1. Enlever les trois bacs & legumes.

2. Saisir le couvercle coulissant superieur & c6te de la garniture

et soulever pour le retirer. Retirer le couvercle inferieur.

3. Saisir I'avant du bac avec les deux mains puis, soulever

I'avant pour le retirer.

Pour replacer le bac Easy Slide :

1. Incliner legerement I'arriere du bac vers le haut.

2. Aligner I'ar6te centrale et les languettes du bac Easy Slide

avec les ar6tes et encoches du cabinet.

3. Abaisser le bac pour le mettre en place.

Meat/Fish (viande/ 32 °F (0 °C)

poisson)

Cold Drinks (boissons 34 °F (1 °C)

frafches),

Snacks 36 °F (2 °C)

Deli/Cheese (charcuterie/ 38 °F (3 °C)

fromage)

Thaw Zone (zone de 39 °F (4 °C)

d6gel)

Bacs/tiroirs int6rieurs d6posables

Les bacs/tiroirs sont amovibles pour en faciliter le nettoyage.

Retrait et r6installation des bacs int6rieurs :

1. Saisir les c6tes du bac interieur, le soulever et le retirer.

2. Pour le replacer, avec I'arriere du bac faisant face & I'arriere

du refrig6rateur, abaisser le bac sur les glissieres du tiroir. Voir

"Retrait et reinstallation des fa£;ades des tiroirs".

Jmportants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tilde quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont expos6s a des

changements soudains de temp6rature ou & un impact tel

que coup brusque. Le verre tremp6 est congu pour @later

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Les saisir

deux mains Iors de leur d6pose afin d'6viter de les faire

tomber.

Tablettes et cadres de tablettes

Les tablettes de refrig6rateur sont reglables afin de s'adapter

vos besoins de rangement.

Afin de pouvoir trouver plus facilement I'article que I'on cherche,

on peut remiser ensemble des aliments semblables dans le

r6frigerateur et regler les tablettes pour les adapter aux differentes

tailles d'articles. Ceci reduira egalement la duree d'ouverture de la

porte du refrig6rateur et permettra d'economiser de I'energie.

D6pose et r6installation d'une tablette/d'un cadre de tablette :

1. Enlever la tablette/le cadre en I'inclinant vers le haut a I'avant

et en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/le cadre en dirigeant les crochets arriere

de la tablette dans les supports de tablette. Incliner I'avant de

la tablette vers le haut jusqu'& ce que les crochets arriere de la

tablette se placent dans les supports de tablette.

3. Abaisser I'avant de la tablette et s'assurer que la tablette est

bien en position.

Tablettes rayonnantes MicroEdge® (sur certains modules) :

• Les crochets & I'arriere de la tablette doivent etre

completement inseres dans les supports de tablette pour

assurer une alimentation electrique adequate.

• Ne pas utiliser plus de deux tablettes munies d'eclairage par

dessous en meme temps dans le refrigerateur.

Tablette escamotable (sur certains modules)

Pour r_tracter et d_ployer la section avant de la tablette :

1. Pour retracter la section avant de la tablette, soulever

legerement le rebord avant et repousser la partie escamotable

de la tablette vers I'arriere du refrigerateur.

2. Deployer I'avant de la tablette en tirant sur la partie retractee

de la tablette jusqu'& ce qu'elle soit completement deployee.

Bacs & 16gumes

Retrait et r_installation des tiroirs :

1. Saisir la poignee au bas du tiroir et soulever I'avant du tiroir

jusqu'& passer la butee du tiroir et extraire le tiroir en le faisant

glisser vers I'exterieur jusqu'& la butee. Retirer le tiroir des

guides inferieurs.

2. Replacer le tiroir en le pla_;ant sur la glissiere inferieure du tiroir

et en le poussant au-del& de la butee d'arret du tiroir.

D_pose du couvercle du/des bac(s) a I_gumes :

1. Retirer les bacs a legumes.

2. En maintenant fermement I'encart de verre d'une main,

appuyer sur le milieu de I'encart de verre jusqu'& ce qu'il

s'eleve au-dessus du cadre en plastique. Faire glisser

doucement I'encart de verre vers I'avant pour le retirer.

3. Soulever le cadre du couvercle et le retirer.

Remise en place du couvercle du/des bac(s) a 16gumes :

1. Placer I'arriere du cadre du couvercle dans les supports des

parois laterales du refrigerateur et abaisser I'avant du cadre

du couvercle pour le mettre en place.

2. Faire glisser I'encart arriere de verre dans le cadre du

couvercle et abaisser I'avant pour le mettre en place.

3. Replacer les bacs & legumes.

Balconnets de porte du r_frig_rateur

Les balconnets dans les portes du refrigerateur sont reglables afin

de s'adapter a vos besoins de rangement.

REMARQUE • Les balconnets de porte plus petits doivent etre

installes a la position la plus basse dans la porte du refrigerateur.

IM PORTANT :

• Attendre 3 heures pour que le refrigerateur refroidisse et

refroidisse I'eau.

Prevoir un delai de 24 heures pour la production du premier

lot de gla£_ons. Jeter les trois premiers lots de gla£_ons

produits.

Le systeme de distribution ne fonctionne pas Iorsque la porte

du refrigerateur ou le tiroir du congelateur est ouvert(e).

Ringage du circuit d'eau

De I'air piege dans le systeme de distribution d'eau peut faire

goutter le distributeur d'eau. Apr_s avoir raccorde le refrigerateur

& une source d'alimentation en eau ou remplace le filtre & eau,

vidanger le circuit d'eau.

Le fait de rincer le systeme de distribution d'eau evacue I'air de la

canalisation et du filtre, et conditionne le filtre & eau. Un amor£sage

supplementaire peut s'averer necessaire dans certains domiciles.

REMARQUE • Pendant I'evacuation de I'air du systeme, de I'eau

peut gicler du distributeur.

1. Utiliser un recipient robuste pour appuyer sur la plaque du

distributeur d'eau pendant 5 secondes.

2. Rel&cher la plaque du distributeur pendant 5 secondes.

Repeter les etapesl et 2 jusqu'& ce que I'eau commence

couler.

Une fois que I'eau commence & couler, continuer d'appuyer

puis de rel&cher la plaque du distributeur (appui pendant

5 secondes, rel&chement pendant 5 secondes) jusqu'& ce

qu'un total de 3 gal. (12 L) ait ete distribu&

Calibration du remplissage mesur_

La pression en eau du domicile peut affecter la precision de la

caracteristique Measured Fill (remplissage mesure). Pour une

performance optimale du distributeur d'eau, il faut donc d'abord

calibrer la fonction de remplissage mesur&

IM PORTANT :

• Purger le circuit d'eau avant de calibrer le remplissage

mesur&

• Pour de meilleurs resultats, le calibrage doit etre effectue

Iorsque personne n'utilise d'eau dans le domicile.

Placer une tasse & mesurer robuste (format 1 tasse [237 mL])

sur le plateau d'egouttement du distributeur, centre devant la

plaque de distribution d'eau.

REMARQUE : Pour certains modeles, une tasse a mesurer

est incluse.

Appuyer puis rel&cher la plaque du distributeur autant de fois

que necessaire pour remplir la tasse d'eau jusqu'& la ligne de

remplissage maximal.

REMARQUE : Si un remplissage excessif ou un renversement

se produit, jeter I'eau et appuyer sur le bouton ICE/WATER

(gla£;ons/eau) situ6 sous "Back" (retour) pour reinitialiser le

processus de calibrage.

A. Plaque du distributeur d'eau

B. Tasse a mesurer (1 tasse)

Appuyer simultanement sur les boutons OPTIONS et LOCK

(verrouillage) pendant 3 secondes. Les mots "Back" (retour) et

"1 Cup" (1 tasse) apparaissent sur I'ecran d'affichage. L'ic6ne

de calibration du remplissage mesure s'allume egalement -

elle reste allumee pendant le calibrage de la fonction de

remplissage mesur&

REMARQUE : A tout moment, on peut appuyer sur le bouton

ICE MODE (mode gla(_ons) "Back" (retour) pour quitter le

mode de calibrage. L'ic6ne de calibrage du remplissage

mesure s'eteint.

Une fois qu'une tasse d'eau a et6 versee dans la tasse &

mesurer, appuyer sur le bouton MEASURED FILL (remplissage

mesure) sous le mot "Confirm" (confirmer) pour confirmer le

calibrage.

A. 1 tasse d'eau

5. Une fois le calibrage de la fonction Measured Fill (remplissage

mesure) confirme, les ic6nes disparaissent et I'affichage

revient a I'ecran d'accueil.

Distribution

Appuyer de nouveau sur ICE/WATER (glagons/eau) pour permuter

entre les choix suivants (rep6t6s en boucle) :

• Eau (par defaut) - Distribue de I'eau

• Gla_;ons- Distribue des glagons.

• Glace concassee - Distribue de la glace concassee

REMARQUES :

L'ecran affiche "ICE" (glace) et indique le type de glace

selectionn6 (concassee ou sous forme de gla£;ons).

Pour de la glace concassee, les gla(_ons sont concasses

avant d'etre distribu6s. Cette action peut causer un court

delai Iors de la distribution de glace concassee. Le bruit

du broyeur de gla£;ons est normal et la dimension des

morceaux de glace peut varier.

• Lorsqu'on passe du mode glace concassee au mode

gla£;ons, quelques onces de glace concassee sont

distribu6es avec les premiers gla£;ons.

Eau Concass#e

En glaqons

Distributeur d'eau

IM PORTANT :

• Distribuer au moins 1 pte (1 L) d'eau chaque semaine pour

maintenir un approvisionnement en eau fraiche.

• Si le debit en provenance du distributeur diminue, cela peut

_tre dQ & une faible pression en eau.

Avec le filtre & eau retire, verser I'equivalent d'une (1) tasse

d'eau (237 mL). Si I'equivalent d'une tasse (237 mL) d'eau

est distribu6 en 8 secondes ou moins, cela signifie que la

pression en eau alimentant le refrig6rateur repond au

critere minimal.

S'il faut plus de 8 secondes a la machine pour distribuer

I'equivalent d'une tasse (237 mL) d'eau, cela signifie que

la pression en eau alimentant le refrigerateur est inferieure

au niveau recommand& Voir "Specifications de

I'alimentation en eau" et "Depannage" pour des

suggestions sur la marche & suivre.

Distribution d'eau - standard :

1. Selectionner le mode eau.

2. Appuyer un verre robuste contre la plaque de distribution.

3. Retirer le verre pour arr_ter la distribution.

Distribution d'eau - remplissage mesur_ :

La fonction Measured Fill (remplissage mesure) permet de

distribuer une quantite d'eau precise en appuyant simplement sur

quelques boutons.

REMARQUE : La quantite d'eau distribuee correspondra & la

quantite selectionnee. Verifier que le recipient est vide et qu'il peut

contenir le volume demand& Si de la glace se trouve dans le

recipient, il faut peut-_tre ajuster la selection.

1. Appuyer sur MEASURED FILL (remplissage mesure) pour

activer la fonction. Une fois la fonction activee, I'ecran de

remplissage mesure apparait sur I'affichage.

BACK UNITS

OUNCE

A DISPENSE

REMARQUES:

Le distributeur desactive automatiquement la fonction de

remplissage mesure apres 1 minute d'inactivit& Lorsque

la fonction Measured Fill (remplissage mesure) est

desactivee, toute modification effectuee est perdue et les

reglages par defauts sont reactives.

• Appuyer sur ICE MODE (mode gla£;ons) sous "Back" pour

desactiver manuellement la fonction de remplissage

mesure et revenir a I'ecran d'accueil.

Pour passer des onces aux tasses ou aux litres, appuyer sur le

bouton LIGHT (eclairage) sous "Units" (unites). L'unite utilisee

par defaut est I'once.

Les volumes par defaut, minimum et maximum sont indiques

dans le tableau suivant :

Unit_s Par d_faut Minimum Maximum

Onces 8 1 128

Tasses 1 1/4 16

Litres 0,25 0,05 4,00

Appuyer sur les boutons LOCK (verrouillage) (+) et OPTIONS

(-) pour ajuster le volume comme desire. La commande LOCK

(verrouillage) augmente le volume, et la commande OPTIONS

le reduit.

REMARQUES :

Lorsqu'on augmente ou diminue le volume de distribution,

il est possible que le tableau de commande cesse de

reagir si I'on appuie sur un bouton de reglage (-/+)

pendant environ 10 secondes ou plus. Rel&cher le bouton

pendant environ 2 secondes et reprendre ensuite le

processus de reglage.

La plupart des tasses & cafe (generalement de 4 & 6 oz

[118 & 177 mL] par tasse) ne sont pas de la m_me taille

qu'une tasse & mesurer (8 oz [237 mL]). II peut _tre

necessaire d'ajuster le volume pour eviter un remplissage

excessif non intentionnel des tasses a caf&

4. Distribuer de I'eau.

REMARQUE : Au cours de la distribution de I'eau, I'affichage

numerique procede & un decompte de la quantite d'eau qu'il

reste & distribuer, en fonction du volume selectionn& Le debit

d'eau s'arr_te automatiquement une fois que le volume desire

a ete distribu&

• Appuyer un verre robuste contre la plaque de distribution.

Placer le verre sous le distributeur d'eau et appuyer sur le

bouton MEASURED FILL (remplissage mesure) sous

"Dispense" pour que I'eau soit distribuee sans avoir &tenir

le verre.

Pour arr_ter la distribution avant que la totalite du volume

selectionne ait ete distribuee, ecarter le verre de la plaque du

distributeur OU appuyer une seconde fois sur le bouton

MEASURED FILL (remplissage mesure).

REMARQUE : Si la distribution est arr_tee avant que la

totalite du volume selectionne ait ete distribuee, I'affichage

numerique continue d'indiquer la quantite d'eau qu'il reste

distribuer. L'affichage s'eteint apres une minute d'inactivit&

Pour selectionner un nouveau volume ou relancer la

distribution d'un volume identique, il faut d'abord finir de

distribuer le volume selectionne, ou bien desactiver la

caracteristique Measured Fill (remplissage mesure) (soit en

attendant 1 minute que la machine s'eteigne

automatiquement, soit en appuyant sur ICE MODE pour

I'eteindre manuellement) et la reactiver ensuite.

Distributeur & glagons

IM PORTANT :

• Si les gla£;ons sont creux ou que leur forme est irreguliere,

cela peut _tre dQ & une faible pression en eau. Voir

"Specifications de I'alimentation en eau".

Les gla£;ons passent du bac d'entreposage & gla£;ons par le

goulet du distributeur avant d'arriver dans le distributeur lui-

m_me. Pour eteindre la machine & gla£;ons, voir "Machine

gla£;ons et bac d'entreposage".

• II est possible que le distributeur continue a faire du bruit et

distribuer des glagons pendant plusieurs secondes apres que

I'on a rel&che le bouton ou la plaque du distributeur.

Nettoyage du goulot du distributeur & glagons :

L'humidite entra_ne I'agglomeration des glagons. Des particules

de glace peuvent s'accumuler et obstruer le goulot du distributeur

glagons.

Si I'on n'a pas besoin de distribuer des glagons regulierement, il

peut s'averer necessaire de vider le bac d'entreposage & gla£:ons

et de nettoyer & la fois le goulot de distribution des glagons, le bac

d'entreposage & glagons et la zone situee sous le bac

d'entreposage toutes les 2 semaines.

• Si necessaire, retirer les glagons obstruant le bac

d'entreposage et le goulot de distribution des glagons a I'aide

d'un ustensile en plastique.

• Nettoyer le goulot de distribution des glagons et le fond du

bac d'entreposage & glagons & I'aide d'un chiffon tiede et

humide puis secher soigneusement ces deux sections.

Distribution de glace :

1. Selectionner le type de glace souhait& Pour passer des

glagons & la glace concassee, appuyer sur ICE/WATER

(glagons/eau).

Risque de coupure

Utiliser un verre robuste pour prendre des gJagons.

Le non=respect de cette instruction pout causer

des coupures.

Appuyer un verre robuste contre la plaque de distribution.

Tenir le verre pros de I'ouverture du distributeur pour que les

glagons ne tombent pas & c6te du verre.

IMPORTANT: II n'est pas necessaire d'exercer une pression

importante sur la plaque pour activer le distributeur de

glagons. Une pression forte ne donne pas une distribution

plus rapide de glagons ou des quantites plus grandes.

3. Retirer le verre pour arr_ter la distribution.

REMARQUE : La distribution de glagons peut se poursuivre

pendant plusieurs secondes apres que le verre a ete retire de la

plaque du distributeur. Le distributeur peut continuer & faire du

bruit pendant quelques secondes apres la distribution.

Plateau d'_gouttement du distributeur

Le plateau d'egouttement comprend une plaque supplementaire.

La plaque peut _tre retiree du plateau et transportee jusqu'&

I'evier pour _tre videe ou nettoyee.

• Enfoncer le rebord arriere de la plaque pour redresser

legerement le rebord avant et faciliter son retrait.

A_ '_

A. Plaque du plateau du distributeur

Lumi_re du distributeur

Lorsqu'on utilise le distributeur, I'eclairage s'allume

automatiquement.

Pour allumer la lumi_re Iorsque vous ne distribuez pas d'eau :

Appuyer sur LIGHT (eclairage) pour permuter entre les choix

suivants (repetes en boucle) :

• OFF (arr_t) (par defaut) : L'eclairage du distributeur est eteint.

• ON (marche) : L'eclairage du distributeur est allume a 100 %

de sa luminosite

• DIM (sombre) : L'eclairage du distributeur est allume a 50 %

de sa luminosite

Les lampes du distributeur sont des DEL qui ne peuvent pas _tre

remplacees. Si I'eclairage du distributeur ne semble pas

fonctionner, voir "Depannage" pour plus d'information.

-Q:--:©:-

MARCHE DIM (sombre)

Verrouillage du distributeur

Le distributeur peut _tre desactive pour faciliter le nettoyage ou

pour eviter une distribution involontaire par de jeunes enfants ou

des animaux de compagnie.

REMARQUE : La caracteristique de verrouillage n'interrompt pas

I'alimentation electrique au refrigerateur, & la machine & glagons

ou & la lampe du distributeur. Elle sert simplement & desactiver les

commandes et leviers du distributeur. Pour eteindre la machine

glagons, voir "Machine a glagons et bac d'entreposage".

• Appuyer sur LOCK (verrouillage) pendant 3 secondes pour

verrouiller le distributeur.

• Appuyer sur LOCK (verrouillage) pendant 3 secondes pour

deverrouiller le distributeur.

Uecran d'affichage indique si le distributeur est verrouill&

LOCKED UNLOCKED

Machine a g agons et bac de

rangement pour g agons

(sur cel_'¢ains modules}

IMPORTANT : Afin d'eviter une faible production de glagons ou

des glagons de mauvaise quaiite, vidanger le circuit d'eau avant

de mettre en marche la machine a glagons. Voir "Distributeur

d'eau".

Prevoir un delai de 24 heures pour la production du premier

lot de glagons apres I'installation. Jeter les trois premiers lots

de glagons produits. Accorder 2 & 3 jours au bac

d'entreposage des glagons pour qu'il se remplisse.

La qualite des glagons .depend de la qualite de I'eau fournie

la machine & glagons. Eviter de connecter la machine &

glagons & une alimentation en eau adoucie. Les produits

chimiques adoucisseurs d'eau (tels que le sel) peuvent

endommager certaines pieces de la machine a glagons et

entrainer une mauvaise qualite de glagons. Si I'alimentation en

eau adoucie ne peut _tre evitee, s'assurer que I'adoucisseur

d'eau fonctionne bien et qu'il est bien entretenu.

Style I - Machine & glagons dans le r_frig_rateur

(sur certains modules)

Si des gla(_ons sont agglom6res dans le bac d'entreposage,

les briser & I'aide d'un ustensile en plastique et les jeter. Ne

pas utiliser d'objet pointu pour briser la glace. Ceci peut

endommager le bac d'entreposage et le mecanisme du

distributeur.

Ne rien conserver & I'interieur du bac & gla£;ons.

La machine & glagons se trouve sur le c6te gauche du plafond du

compartiment de refrig6ration. Les glagons sont eject6s dans le

bac d'entreposage a gla£;ons situ6 sur la porte de gauche du

refrig6rateur.

Mise en marche/arr_t de la machine & glagons

1. Pousser le Ioquet sur le c6te gauche du compartiment &

gla£;ons pour ouvrir la porte.

A. Loquet de porte du compartiment a glagons

Mettre en marche la machine & gla(_ons en tournant le

commutateur a la position ON (marche) (vers la gauche).

REMARQUES :

• Pour arr_ter la machine & gla£;ons manuellement, placer

la commande & la position OFF (arr_t) (& droite).

• La machine & gla_;ons comporte un systeme d'arr_t

automatique. Le detecteur arr_te automatiquement la

production de gla£;ons si le bac d'entreposage est plein,

si la porte est ouverte ou si I'on retire le bac d'entreposage

& gla(_ons. La commande restera en position ON (marche)

(vers la gauche).

A. Loquet de d#verrouillage du bac d'entreposage a glagons

3. Fermer la porte du compartiment & gla£;ons.

Retrait et r_installation du bac d'entreposage _ glagons

• Retirer le bac d'entreposage & gla£;ons en inserant les doigts

dans le trou situe & la base du bac et serrer le Ioquet pour

liberer le bac du compartiment. Soulever le bac d'entreposage

& gla£;ons en le soulevant et en le degageant en ligne droite.

• Reinstaller le bac d'entreposage dans le compartiment

gla(_ons et appuyer dessus pour s'assurer qu'il est bien en

place.

Taux de production des glagons

• Dans des conditions d'utilisation normales, la machine

gla(_ons devrait produire environ 3 Ib (1,4 kg) de gla£;ons par

jour.

• Pour augmenter la production de gla£;ons, selectionner

"Fast Ice" ou "Max Ice" du menu "Options" sur le tableau

de commande. Voir "Utilisation de la/des commande(s)".

Style 2 - Machine & glagons dans le cong_lateur

(sur certains modules)

Mise en marche/arr6t de la machine & glagons

Pour mettre la machine a gla£;ons en marche, il suffit d'abaisser

le bras de commande d'arr_t metallique.

Pour eteindre manuellement la machine & gla£;ons, soulever le

bras de commande & d'arr_t metallique a la position OFF (arr_t/

position haute) et attendre I'emission d'un clic.

REMARQUE • La machine & gla£;ons comporte un systeme

d'arr_t automatique. Au fur eta mesure de la production de glace,

les gla(_ons remplissent le bac d'entreposage de gla£;ons. Les

gla£;ons soulevent le bras de commande d'arr_t metallique & la

position OFF (elev6e). Ne pas forcer le bras de commande

broche metallique vers le haut ou vers le bas.

REMARQUE : 12teindre la machine & gla£;ons avant de retirer le

bac d'entreposage pour servir des gla£;ons ou pour nettoyer le

bac. Ceci emp_chera les gla£;ons de tomber de la machine

gla£;ons et dans le compartiment de congelation. Apr_s avoir

remplace le bac d'entreposage, mettre en marche la machine

& gla£;ons.

Taux de production des glagons

• La machine & gla£;ons devrait produire un lot de gla£;ons

complet environ toutes les 2 heures.

ENTRETIEN DU RI FRIGI RATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non=respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

Les sections de refrig6ration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux compartiments

environ une fois par mois afin d'eviter une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage des surfaces externes

Consulter les instructions de nettoyage exterieur relatives a votre

modele.

Style 1 - Porte lisse

IMPORTANT: Les dommages au revetement lisse en raison d'un

mauvais usage des produits nettoyants ou de I'utilisation de

produits nettoyants non recommandes, ne sont pas couverts par

la garantie. Des instruments aiguises ou coupants depareraient le

revetement.

UTILISER NE PAS UTILISER

v' Chiffon doux et propre X Chiffons abrasifs

X Essuie-tout ou papier journal

X Tampons en laine d'acier

v' Eau tiede et

savonneuse - utiliser

un detergent doux

X Poudres ou liquides abrasifs

X Nettoyants & vitre en

vaporisateur

X Ammoniaque

X Nettoyants acides ou & base

de vinaigre

X Produits nettoyants pour four

X Fluides inflammables

REMARQUE : Les essuie-tout peuvent erafler et ternir le

revetement transparent de la porte peinte. Afin d'eviter tout

dommage eventuel, utiliser des chiffons en tissu doux pour polir

et essuyer la porte.

Style 2 - Acier inoxydable

IMPORTANT:

Les dommages au revetement en acier inoxydable en raison

d'un mauvais usage des produits nettoyants ou de I'utilisation

de produits nettoyants non recommandes, ne sont pas

couverts par la garantie.

Ne pas exposer les electromenagers en acier inoxydable

des elements caustiques ou corrosifs tels que le sel, un

niveau eleve d'humidite ou des environnements tres

humides. N'utiliser que les produits de nettoyage ou les

lingettes pour acier inoxydable uniquement.

UTILISER NE PAS UTILISER

v' Chiffon doux et X Chiffons abrasifs

propre X Essuie-tout ou papier journal

X Tampons en laine d'acier

v' Eau tiede X Poudres ou liquides abrasifs

savonneuse X Ammoniaque

X Produits nettoyants a base de

citron

X Nettoyants acides ou & base de

vinaigre

X Produits nettoyants pour four

Pour les saletes X

importantes,

UNIQUEMENT un

nettoyant pour

acier inoxydable

con£:u pour les

appareils

concernes. Pour

commander le

nettoyant, voir

"Accessoires".

Le nettoyant pour acier

inoxydable doit etre utilise sur

les pieces en acier inoxydable

uniquement! Veiller ace que le

nettoyant et poli pour acier

inoxydable n'entre pas en

contact avec les pieces de

plastique telles que garnitures,

couvercles de distributeurs ou

joints de porte.

REMARQUES :

• En cas de contact non intentionnel, nettoyer la piece de

plastique avec une eponge et un detergent doux dans de I'eau

tiede. Secher soigneusement avec un chiffon doux.

Un nettoyant sous forme liquide ne signifie pas forcement qu'il

n'est pas abrasif. Beaucoup de nettoyants liquides formules

pour nettoyer le carrelage et autres surfaces lisses en douceur

peuvent tout de meme endommager I'acier inoxydable.

L'acide citrique decolore I'acier inoxydable de fa£;on definitive.

Afin d'eviter d'endommager le fini en acier inoxydable du

refrigerateur :

Ne pas laisser les produits suivants pendant une dur_e

prolong_e sur le rev6tement

X Moutarde X Sauces a base de citron

X Jus de tomate X Produits a base de citron

X Sauce marinara

Nettoyage de I'int_rieur

IMPORTANT : Les etageres du refrigerateur equipees d'eclairage

DEL par en-dessous ne sont pas lavables au lave-vaisselle.

1. Debrancher le refrigerateur ou deconnecter la source

d'alimentation.

100

Laver & la main, rincer et secher les pieces amovibles et les

surfaces internes soigneusement. Utiliser une eponge propre

ou un linge doux et un detergent doux dans de I'eau tiede.

REMARQUE • Ne pas utiliser de nettoyants puissants ou

abrasifs tels que les nettoyants a vitre en atomiseurs,

nettoyants & recurer, liquides inflammables, cires nettoyantes,

detergents concentres, agents de blanchiment ou nettoyants

contenant du petrole sur les pieces en plastique, les

garnitures interieures et garnitures de portes ou sur les joints

de portes.

Brancher le refrigerateur ou reconnecter la source

d'alimentation.

Nettoyage du condensateur

Le condensateur n'a pas besoin d'etre nettoye souvent dans des

conditions de fonctionnement domestique normales. Si

I'environnement est particulierement graisseux, poussiereux, ou

s'il y a des animaux domestiques dans la maison, le condensateur

devrait etre nettoye tousles 2 ou 3 mois pour assurer une

efficacite maximale.

Si I'on doit nettoyer le condensateur :

1. Debrancher le refrigerateur ou deconnecter la source

d'alimentation.

Retirer le casier de la base.

Utiliser un aspirateur & brosse douce pour nettoyer la grille,

les endroits ouverts derriere la grille et la surface a I'avant du

condensateur.

4. Replacer la grille de la base Iorsque vous avez termin&

5. Brancher le refrigerateur ou reconnecter la source

d'alimentation.

Les lampes dans le refrigerateur et le congelateur sont & DEL et

n'ont pas besoin d'etre remplacees. Si les lampes ne s'allument

pas Iorsqu'on ouvre la porte, appeler les numeros fournis pour

obtenir de I'aide ou un depannage. Aux €:tats-Unis, composer le

1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Rrecautions prendre pour

vacances ou demenagement

Vacances

Si vous choisissez de laisser le r_frig_rateur en marche

pendant votre absence :

1. Consommer toutes les denrees perissables et congeler les

autres articles.

2. Si le refrigerateur comporte une machine & gla£_ons

automatique et qu'il est raccorde & la source

d'approvisionnement en eau du domicile, fermer la source

d'approvisionnement en eau du refrigerateur. Des dommages

materiels peuvent subvenir si I'alimentation en eau n'est pas

coupee.

3. Si votre machine & gla£_ons est automatique, eteindre la

machine & gla£_ons.

REMARQUE • Selon votre modele, soulever le bras de

commande metallique a la position OFF (arret) (position

elevee), ou placer le commutateur sur OFE

Vider le bac & gla£;ons.

ModUles avec fonction "Vacances"

• Activer le mode "Vacances". Voir "Utilisation des

commandes".

REMARQUE : L'activation du mode "vacances" ne

desactive pas la machine & gla£;ons.

Si vous choisissez d'arr6ter le r_frig_rateur avant votre

absence :

1. Enlever tousles aliments du refrigerateur.

2. Si votre refrigerateur est equipe d'une machine a gla£_ons

automatique :

• Fermer I'approvisionnement en eau de la machine

gla£_ons au moins un jour a I'avance.

Lorsque la derniere quantite de gla(_ons est deposee,

soulever le bras de commande d'arret metallique & la

position OFF (elevee) ou placer le commutateur sur OFF

(arret), selon votre modele.

3. Vider le bac & gla£_ons.

4. €:teindre la/les commande(s) de temperature. Voir "Utilisation

de la/des commande(s)".

5. Nettoyer le refrigerateur, I'essuyer et bien le secher.

6. A I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de fa(_on

& ce qu'elles soient suffisamment ouvertes pour permettre

I'entree de I'air & I'interieur, afin d'eviter I'accumulation

d'odeur ou de moisissure.

D_m_nagement

En cas de demenagement et de deplacement du refrigerateur

dans une nouvelle habitation, suivre ces etapes pour preparer

le demenagement.

1. Si votre refrigerateur est equipe d'une machine & gla£_ons

automatique :

• Fermer I'approvisionnement en eau de la machine &

gla£_ons au moins un jour & I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

Lorsque la derniere quantite de gla(_ons est deposee,

soulever le bras de commande d'arret metallique a la

position OFF @levee) ou placer le commutateur sur OFF

(arret), selon votre modele.

2. Retirer tousles aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac & gla£_ons.

4. €:teindre la/les commande(s) de temperature. Voir "Utilisation

de la/des commande(s)".

5. Debrancher le refrigerateur.

6. Bien nettoyer, essuyer et secher.

7. Retirer toutes les pieces amovibles, bien les envelopper et les

attacher ensemble avec du ruban adhesif pour qu'elles ne

bougent et ne s'entrechoquent pas durant le demenagement.

8. Selon le modele, soulever I'avant du refrigerateur pour qu'il

roule plus facilement OU soulever les pieds de nivellement

pour qu'ils n'egratignent pas le plancher. Voir "Ajustement des

portes" ou "Fermeture et alignement des portes".

9. Fermer les portes & I'aide de ruban adhesif et fixer le cordon

d'alimentation & la partie arriere du refrigerateur.

Lorsque vous arriverez &votre nouveau domicile, remettez tout en

place et consultez la section "Instructions d'installation" pour les

instructions de preparation. Aussi, si le refrigerateur comporte une

machine & gla(_ons automatique, ne pas oublier de rebrancher

I'approvisionnement en eau au refrigerateur.

101

RI SOLUTION DE PROBLI MES

Essayez d'abord les solutions sugger6es ici. Pour obtenir de I'aide ou des conseils qui permettront peut-_tre d'eviter une intervention

de depannage, consultez la page de garantie de ce manuel et balayez le code QR avec votre appareil mobile, ou visitez le site Web

www.whirlpool.com/product help. Au Canada, visitez le site Web www.whirlpool.ca (le site Web ne sera peut-_tre pas compatible

avec certains appareils sans ill).

Vous pouvez adresser tous commentaires ou questions par courrier a I'adresse ci-dessous :

Aux 12tats-Unis : Au Canada :

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Whirlpool Brand Home Appliances

Customer eXperience Centre

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez indiquer dans votre correspondance un numero de tel6phone oQ I'on peut vous joindre dans la journee.

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

UTILISATION GI_NI_RALE Causes possibles et/ou solutions recommand_es

Le r_frig_rateur • Non connect_ a une alimentation _lectrique -Brancher le cordon d'alimentation dans une

ne fonctionne pas prise a 3 alveoles reliee a la terre. Ne pas utiliser de c&ble de rallonge.

• Pas d'alimentation au niveau de la prise - Brancher une lampe pour voir si la prise electrique

fonctionne.

Un fusible est grill_ ou un disjoncteur s'est ouvert -Remplacer le fusible ou reenclencher le

disjoncteur. Si le probleme persiste, contacter un electricien agre&

La commande ou le refroidissement n'est pas active(e) - Activer la commande du

refrig6rateur ou le refroidissement. Voir "Utilisation des commandes".

Nouvelle installation - Attendre 24 heures apres I'installation pour permettre au refrig6rateur et

au congelateur de refroidir completement.

REMARQUE : Le fait de placer la/les commande(s) de temperature au reglage le plus froid ne

refroidira pas le compartiment (de refrig6ration ou de congelation) plus rapidement.

La commande du r_frig_rateur est en mode Showroom (exposition) - Si le refrig6rateur est

en mode "Showroom" (exposition), le refroidissement est desactiv6 et "Showroom" s'allument

sur le tableau de commande. Voir la section "Utilisation des commandes" pour plus de

renseignements.

Le moteur semble

fonctionner excessivement

Votre nouveau r_frig_rateur comporte un moteur haute efficacit_ - II est possible qu'il

fonctionne plus Iongtemps que votre appareil precedent car le compresseur et les ventilateurs

fonctionnent & des vitesses reduites plus econergiques. Ceci est normal.

REMARQUE : L'appareil peut fonctionner encore plus Iongtemps si la temperature de la piece

est elev6e, si une grande quantite de nourriture a et6 ajoutee, si les portes sont frequemment

ouvertes ou si elles ont et6 laissees ouvertes.

102

r r

UTILISATION GENERALE Causes possibles et/ou solutions recommand_es

Les lampes

ne fonctionnent pas

Le r_frig_rateur a _t_ _quip_ d'un _clairage a DEL qui n'a pas besoin d'etre remplac_ - Si

les lampes ne s'allument pas Iorsqu'on ouvre la porte, appeler les numeros fournis pour obtenir

de I'aide ou un depannage. Voir la page de couverture ou la garantie pour savoir qui contacter.

L'_clairage du distributeur est _teint (OFF).Sur certains modeles, la lumiere du distributeur ne

fonctionne que si I'on appuie sur un levier du distributeur. Si on desire que la lumiere du

distributeur reste allumee continuellement, voir "Distributeurs d'eau et de glagons".

Les portes ont _t_ laiss_es ouvertes plus de 10 minutes - Fermer les portes et les tiroirs pour

reinitialiser le tout et ouvrir & nouveau pour reprendre les t&ches necessitant un eclairage.

Les _tag_res _quip_es

d'_clairage DEL par en

dessous ne s'allument pas

(sur certains modules)

Les crochets des tablettes ne sont pas bien ins_r_s dans les supports de tablette -

S'assurer que les crochets a I'arriere de la tablette sont bien inseres dans les fentes au niveau

des supports de tablette.

Les supports de tablette, fixes a la paroi arri_re de la caisse du r_frig_rateur, sont I&ches -

Verifier toutes les vis des supports de tablette pour vous assurer qu'elles sont bien serrees.

Serrer toutes les vis desserrees.

Les portes ont _t_ laiss_es ouvertes plus de 10 minutes - Fermer les portes et les tiroirs pour

reinitialiser le tout et ouvrir & nouveau pour reprendre les t&ches necessitant un eclairage.

La commande du tiroir •

ext_rieur n'est pas allum_e/

ne r_pond pas •

Le r_frig_rateur est en mode de refroidissement d_sactiv_ - Sortir du mode de

refroidissement desactiv& Voir "Utilisation de la/des commande(s)".

Le processus d'initialisation des commandes du r_frig_rateur ne s'est pas finalis_

correctement - Debrancher le refrigerateur et attendre 5 secondes. Brancher le refrigerateur et

attendre 30 secondes avant d'ouvrir I'une des portes ou I'un des tiroirs du refrigerateur ou de

toucher le tableau de commande.

La facade du tiroir a _t_ retiree r_cemment - S'assurer que les fils de commande de

temperature ont bien ete rebranches. Voir "Retrait et reinstallation des fagades des tiroirs".

Le r_frig_rateur

semble bruyant

Le compresseur de votre nouveau refrigerateur regule la temperature plus efficacement et utilise

moins d'energie que les modeles plus anciens. Au cours de differentes etapes du fonctionnement de

I'appareil, vous entendrez peut-_tre des bruits de fonctionnement normaux qui ne vous sont pas

familiers.

Les bruits suivants sont normaux :

Bourdonnement/Cliquetis - Se produit Iorsque le robinet d'eau s'ouvre et se referme pour

distribuer de I'eau ou remplir la machine & glagons. Si le refrigerateur est raccorde & une

canalisation d'arrivee d'eau, cela est normal. Eteindre la machine & glagons si le refrigerateur

n'est pas raccorde & une canalisation d'arrivee d'eau.

• Cliquetis r_p_titif - Soupape de regulation double de la fonction de refroidissement.

• Craquement/mart_lement - Se fait entendre Iorsque des glagons sont ejectes de la machine

glagons et tombent dans le bac d'entreposage.

• Bruit d'_clatement - Se produit Iors de la contraction/l'expansion des parois internes, surtout

Iors du refroidissement initial.

• Sifflement/lecoulement- €:coulement de liquide refrigerant ou d'huile dans le compresseur.

• Pulsation/Frottement rythmique Se produit Iorsque les ventilateurs/le compresseur s'ajustent

pour optimiser la performance de I'appareil pendant son fonctionnement - cela est normal.

• Vibrations sonores - Se produit Iorsque I'eau circule dans la canalisation d'arrivee d'eau ou

Iorsque le refrigerant circule dans I'appareil. Les vibrations peuvent aussi provenir d'objets poses

sur le refrigerateur.

• Bruit d'_coulement d'eau ou de gargouillement Se produit Iorsque la glace fond Iors du

programme de degivrage et que I'eau s'ecoule dans le plateau de degivrage.

• Gr_sillement - Se produit a mesure que de I'eau goutte sur I'element de chauffage durant le

programme de degivrage.

• Vibration - Le refrigerateur n'est peut-_tre pas stable. Ajuster les vis de nivellement et abaisser le

pied de nivellement avant de fa(;on & ce qu'il soit bien en contact avec le plancher. Voir "Mise &

niveau du refrigerateur des fermeture et alignement".

103

r r

UTILISATION GENERALE Causes possibles et/ou solutions recommand_es

La temperature

est trop _lev_e

• Nouvelle installation - Attendre 24 heures apres I'installation pour permettre au refrigerateur et

au congelateur de refroidir completement.

REMARQUE : Le fait de placer la/les commande(s) de temperature au reglage le plus froid ne

refroidira pas le compartiment (de refrigeration ou de congelation) plus rapidement.

• Refroidissement d_sactiv_ - Reactiver le refroidissement. Voir "Utilisation de la/des

commande(s)".

• Les portes sont ouvertes trop fr_quemment ou ne sont pas compl_tement ferrules - Ceci

permet & I'air chaud de penetrer dans le refrigerateur. Minimiser les ouvertures de porte, garder

les portes completement fermees et s'assurer que I'etancheite des deux portes est assuree.

• Les ouvertures d'a_ration sont obstru_es - Retirer les objets places devant les ouvertures.

• Une grande quantit_ d'aliments chauds a _t_ r_cemment ajout_e - Attendre quelques heures

pour permettre au refrigerateur de revenir & une temperature normale.

• Le r_glage des commandes n'est pas adapt_ a I'environnement de I'appareil - Ajuster les

commandes & un reglage plus froid. Contr61er & nouveau la temperature 24 heures plus tard.

La temperature

est trop basse dans le

r_frig_rateur/bac

16gumes

Le r_glage des commandes n'est pas adapt_ a I'environnement de I'appareil - Ajuster les

commandes & un reglage plus chaud. Contr61er & nouveau la temperature 24 heures plus tard.

Le bac de rangement des gla0ons n'est pas a la bonne position - Voir "Machine & gla_ons et

bac de rangement des gla_ons".

Les ouvertures d'a_ration sont obstru_es - Retirer les objets places devant les ouvertures.

La temperature est trop

basse/trop _lev_e dans le

tiroir ext_rieur

• La commande n'est pas r_gl_e correctement en fonction des articles entrepos_s dans le

tiroir - Ajuster le reglage de temperature. Voir "Tiroir & contr61e de temperature distinct"

Accumulation d'humidit_

I'int_rieur de I'appareil

REMARQUE : Une certaine accumulation d'humidite est normale. Nettoyer avec un linge doux

et sec.

• La pibce est humide - Un environnement humide contribue & I'accumulation d'humidit& Utiliser

le refrigerateur & I'interieur du domicile uniquement, dans un environnement aussi sec que

possible.

• Les portes sont fr_quemment ouvertes ou ne sont pas complbtement ferm_es - Ceci

permet & I'air humide de penetrer dans le refrigerateur. Minimiser les ouvertures de porte, garder

les portes completement fermees et s'assurer que I'etancheite des deux portes est assuree.

Accumulation de givre/de •

glace dans le compartiment

de cong_lation •

Le tiroir est ouvert tr_s fr_quemment ou est laiss_ en position ouverte - Reduire la frequence

d'ouverture du tiroir et refermer completement le tiroir apres utilisation.

Mauvaise _tanch_it_ du tiroir- S'assurer que les joints de porte sont en parfait contact avec la

caisse du refrigerateur pour que I'etancheite soit assuree.

• Les r_glages de temperature ne sont pas corrects - Voir "Utilisation des commandes" pour

les reglages de temperature recommandes.

104

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non=respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

PORTES ET

NIVELLEMENT

Causes possibles et/ou solutions recommand_es

Les portes sont difficiles

ouvrir

• Les joints sont sales ou collants - Nettoyer les joints et les surfaces de contact au savon doux

et & I'eau tiede. Rincer et secher avec un linge doux.

Les portes ne ferment

pas compl_tement

• La porte est bloqu_e en position ouverte - Deplacer les aliments sous emballage pour

degager la porte. S'assurer que les balconnets et tablettes sont correctement installes. Verifier

que tous les materiaux d'emballage ont et6 retires.

Les portes

semblent mal align_es

• L'alignement des portes ou la mise a niveau du r_frig_rateur doit 6tre r_alis_ - Voir les

instructions concernant la mise a niveau du refrig6rateur des la fermeture et I'alignement.

Le r_frig_rateur est instable

ou roule vers I'avant

Iorsqu'on ouvre ou ferme

les portes ou les tiroirs

Les pieds de nivellement ne sont pas fermement en appui sur le sol - Retirer la grille de base.

Tourner les deux pieds de stabilisation (un de chaque c6te) du m_me nombre de tours dans le

sens horaire, jusqu'& ce qu'ils soient fermement en appui sur le sol. Voir "Mise & niveau du

refrig6rateur des fermeture et alignement".

105

Risque de coupure

Utiliser un verre robuste pour prendre des gla_ons.

Le non=respect de cette instruction peut causer

des coupures.

GLA(_ONS ET EAU Causes possibles et/ou solutions recommand_es

• Le r_frig_rateur n'est pas raccord_ a une alimentation en eau ou le robinet d'arr_t d'eau n'est pas

compl_tement ouvert - Raccorder le refrig6rateur & une alimentation en eau et s'assurer que le robinet

d'arret est completement ouvert.

La machine

gla_ons ne

produit pas

ou produit trop peu

de gla_ons, ou

produit des glaqons

de petite taille/creux

• La canalisation d'alimentation en eau est d_form_e - Une deformation de la canalisation d'eau peut

reduire le debit de I'eau, diminuer la production des gla(;ons, entrainer la production de gla£;ons de petite

taille et/ou creux, ou encore de forme irreguliere. Redresser la canalisation d'eau.

• La machine a gla£ons n'est pas allum_e - Mettre en marche la machine a gla£;ons. Voir "Machine

gla£;ons et bac d'entreposage".

Nouvelle installation - Apres avoir raccorde le refrigerateur & une source d'alimentation en eau,

vidanger le systeme d'eau. (Voir "Distributeurs d'eau et de gla(;ons".) Attendre 24 heures pour que la

production de gla£;ons commence. Attendre 72 heures pour que la production de gla£;ons soit complete.

Jeter les trois premiers lots de gla£;ons produits.

• La porte du r_frig_rateur n'est pas complbtement ferrule - Bien refermer la porte. Si elle ne ferme

pas completement, voir "Les portes ne ferment pas completement".

• Un filtre a eau est install_ dans le r_frig_rateur - Retirer le filtre & eau et faire fonctionner la machine &

gla(;ons. Si le volume de glace augmente, le filtre est probablement obstrue ou real install& Remplacer le

filtre ou le reinstaller correctement.

Une grande quantit_ de gla£ons a _t_ r_cemment pr_lev_e - Accorder suffisamment de temps a la

machine a gla£;ons pour produire plus de gla£;ons.

Un gla£on est coinc_ dans le bras _jecteur de la machine a gla£ons - Retirer le gla£;on du bras

ejecteur avec un ustensile en plastique.

Pression en eau inadequate - Verifier que la pression en eau du domicile est adequate. Voir

"Specifications de I'alimentation en eau".

Le filtre a eau est real install6 - S'assurer que le filtre est correctement install& Voir "Systeme de

filtration de I'eau".

• Un systole de filtration de I'eau par osmose inverse est raccord_ a votre alimentation en eau

froide Ceci peut reduire la pression de I'eau. Voir "Specifications de I'alimentation en eau".

REMARQUE : Si des questions demeurent quant & la pression de I'eau, contacter un plombier qualifie

agree.

106

GLA(_ONS ET EAU Causes possibles et/ou solutions recommand_es

Le distributeur de

gla£ons ne

fonctionne pas

correctement

Nouvelle installation - Apres avoir raccorde le refrigerateur & une source d'alimentation en eau,

vidanger le systeme d'eau. (Voir "Distributeurs d'eau et de gla(;ons".) Attendre 24 heures pour que la

production de gla_ons commence. Attendre 72 heures pour que la production de gla_ons soit complete.

Jeter les trois premiers lots de gla_ons produits.

la machine a gla0ons n'est pas allum_e ou le bac a gla0ons n'est pas bien install6 - Mettre en

marche la machine a gla_ons et s'assurer que le bac d'entreposage a gla_ons est fermement en place.

Voir "Machine a gla_ons et bac d'entreposage".

Des gla£ons obstruent le bac d'entreposage a gla£ons ou sont agglom_r_s a I'int_rieur, ou ils

obstruent la goulotte de distribution de gla0ons- Retirer ou separer les gla_ons agglomeres a I'aide

d'un ustensile en plastique si necessaire. Nettoyer la goulotte de distribution des gla_ons et le fond du

bac d'entreposage & gla_ons & I'aide d'un chiffon tiede et humide puis secher soigneusement ces deux

sections. Pour eviter toute obstruction et maintenir un approvisionnement frais en gla_ons, vider le bac

d'entreposage & gla_ons et nettoyer a la fois le bac d'entreposage et la goulotte de distribution toutes

les 2 semaines.

Le distributeur est verrouill_ - Deverrouiller le distributeur. Voir "Distributeurs d'eau et de gla_ons".

Le distributeur a gla0ons s'est bloqu_ pendant qu'il distribuait de la glace concass_e - Pour les

modeles avec le bac d'entreposage des gla_ons sur la porte, passer temporairement du mode glace

concassee au mode gla_ons pour eliminer I'obstruction.

On a appuy_ sur la plaque/le levier du distributeur pendant trop Iongtemps - Les gla_ons cessent

automatiquement d'etre distribues. Attendre quelques minutes pour que le distributeur soit reinitialise et

reprenne ensuite la distribution. Prendre de grandes quantites de gla_ons directement du bac

d'entreposage a gla(;ons et non depuis le distributeur.

La pression en eau du domicile est inf_rieure a 35 Ib/po 2 (241 kPa) - La pression de I'eau du domicile

affecte le debit au niveau du distributeur. Voir "Specifications de I'alimentation en eau".

Le filtre a eau est obstru_ ou real install6 - Remplacer le filtre ou le reinstaller correctement.

Voir "Systeme de filtration de I'eau".

Les gla£ons ou I'eau

ont un mauvais goQt,

une mauvaise odeur

ou une couleur grise

Raccords de plomberie neufs - Des raccords de plomberie neufs peuvent entrainer une decoloration

ou un mauvais goQt des gla_ons ou de I'eau. Ce probleme devrait disparaitre avec le temps.

Les gla£ons ont _t_ entrepos_s pendant trop Iongtemps - Jeter les gla(;ons et laver le bac & gla_ons.

Accorder 24 heures a la machine a gla_ons pour la fabrication de nouveaux gla_ons.

L'odeur de certains aliments s'est transferr_e a d'autres - Utiliser des emballages hermetiques et &

I'epreuve de I'humidite pour conserver les aliments.

Utilisation d'une canalisation d'alimentation en eau non recommand_e - L'odeur et le goQt de

certains materiaux utilises dans des canalisations d'alimentation en eau non recommandees peut se

transferer aux aliments. Utiliser uniquement une canalisation d'alimentation en eau recommandee. Voir

"Specifications de I'alimentation en eau".

L'eau contient des min_raux (tels le souffre) - L'installation d'un filtre a eau peut _tre requise afin

d'enlever ces mineraux.

• Le filtre a eau a _t_ r_cemment install_ ou remplac_ - Une decoloration grise ou foncee de la glace

ou de I'eau indique que le systeme de filtration de I'eau necessite un rin_age supplementaire.

Voir "Distributeurs d'eau et de gla_ons".

107

GLA(_ONS ET EAU Causes possibles et/ou solutions recommand_es

Le distributeur d'eau

ne fonctionne

pas correctement

• Les portes ne ferment pas complbtement - S'assurer que les deux portes sont bien fermees. (Sur

certains modeles, seule la porte du congelateur doit _tre fermee pour pouvoir utiliser le distributeur).

• Le r_frig_rateur n'est pas raccord_ a une alimentation en eau ou le robinet d'arr6t d'eau n'est pas

ouvert - Raccorder le refrigerateur & une alimentation en eau et s'assurer que le robinet d'arr_t est

completement ouvert.

• La canalisation d'alimentation en eau est d_form_e - Une deformation de la canalisation

d'alimentation en eau peut reduire le debit du distributeur. Redresser la canalisation d'eau.

• La pression en eau du domicile est inf_rieure a 35 Ib/po 2 (241 kPa) - La pression de I'eau du domicile

affecte le debit au niveau du distributeur. Voir "Specifications de I'alimentation en eau".

• Nouvelle installation - Apres avoir raccorde le refrigerateur & une source d'alimentation en eau,

vidanger le systeme d'eau. Voir "Distributeurs d'eau et de gla£;ons".

• La caract_ristique de remplissage du distributeur d'eau ne distribue pas une quantit_ precise

d'eau - Calibrer le distributeur d'eau. Voir "Distributeurs d'eau et de gla£;ons".

• Le distributeur est verrouill_ - Deverrouiller le distributeur. Voir "Distributeurs d'eau et de gla£;ons".

• Le filtre a eau est obstru_ ou real install6 - Remplacer le filtre ou le reinstaller correctement.

Voir "Systeme de filtration de I'eau".

• Un syst_me de filtration de I'eau par osmose inverse est raccord_ a votre alimentation en eau

froide Ceci peut reduire la pression de I'eau. Voir "Specifications de I'alimentation en eau".

REMARQUE : Si des questions demeurent quant & la pression de I'eau, contacter un plombier qualifie

agree.

De I'eau suinte

ou goutte

du distributeur

REMARQUE : II est normal que quelques gouttes supplementaires s'ecoulent de la machine apres que I'on

a distribue de I'eau.

• On n'a pas gard_ le verre sous le distributeur pendant suffisamment Iongtemps - Maintenir le verre

sous le distributeur pendant 2 & 3 secondes apres avoir rel&che le levier/la plaque du distributeur.

• L'installation est r_cente, le filtre a eau a _t_ r_cemment install6 ou chang_ - De I'air piege dans les

canalisations peut faire goutter le distributeur d'eau. Rincer le systeme de distribution d'eau pour

evacuer I'air des canalisations. Voir "Distributeurs d'eau et de gla(;ons".

• De la glace rest_e dans la goulotte du distributeur fond - S'assurer qu'il n'y a aucun copeau ou

morceau de glace dans la goulotte a gla£;ons.

De I'eau fuit

par I'arri_re

du r_frig_rateur

• Les raccords des canalisations d'eau ne sont pas bien serr_s - S'assurer que tousles raccords sont

bien serres. Voir "Raccordement de I'alimentation en eau".

L'eau du distributeur

n'est pas assez

froide (sur certains

modules)

REMARQUE : L'eau du distributeur est refrigeree &50 °F (10 °C).

• Nouvelle installation - Attendre 24 heures apres I'installation pour que I'alimentation en eau refroidisse

completement.

• Une grande quantit_ d'eau a _t_ r_cemment vers_e - Attendre 24 heures pour qu'une nouvelle

reserve d'eau refroidisse completement.

• On n'a pas vers_ d'eau r_cemment - Le premier verre d'eau ne sera peut-_tre pas froid. Jeter le

premier verre d'eau distribu&

• Le r_frig_rateur n'est pas raccord_ a une canalisation d'arriv_e d'eau froide - S'assurer que le

refrigerateur est raccorde & une canalisation d'arrivee d'eau froide. Voir "Specifications de I'alimentation

en eau".

108

FEUILLE DE DONNI ES SUR LA PERFORMANCE

Syst me de filtration d'eau int rieur

ModUle PgWB2L/PgRFWB2L/Capacit_ : 200 gallons (757 litres)

Syst_me test6 et certifi6 par NSF International en vertu de la

norme NSF/ANSI 42, de la norme NSl 53 et de la norme 401 pour

la r6duction des substances 6num6r6es ci-dessous.

Ce produit a et6 teste selon les normas NSF/ANSI 42, 53 et 401 pour la reduction des substances enum6r6es ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le systeme a et6 reduite & une concentration moindre ou egale

& la limite permissible pour reau qui quitte le systeme, tel que specifi6 dans les normes NSF/ANSl 42, 53 et 401.

R_d. de substances Concentration darts I'eau a Umite permissible de concentration du produit % de r_d.

Effets esth_tiques traiter darts I'eau moyenne

GoOt/odeur de chore 2,0 mg/L _+10 % 50 % reduction 97,0 %

Particules (classe I*) Au moins 10 000 particules/mL 85 % reduction >99,9 %

R_duction de contaminant Concentration darts I'eau a Umite permissible de concentration du produit % de r_d.

traiter darts I'eau moyenne

Plomb : & pH 6,5 / & pH 8,5 0,15 rag/L_+ 10 % 0,010 mg/L >99,3 % / 98,6 %

Benzene 0,015 mg/L _+10 % 0,005 mg/L 93,8 %

p-dichlorobenzene 0,225 mg/L _+10 % 0,075 mg/L 99,8 %

Carbofuran 0,08 mg/L _+10 % 0,040 mg/L 81,9 %

Toxaphene 0,015 _+10 % 0,003 mg/L >95 %

Atrazine 0,009 mg/L _+10 % 0,003 mg/L 87,0 %

Asbestos 107& 108fibres/U t 99 % >99 %

Kystes operationnels T 50,000/L min. 99,95 % >99,99 %

Turbidite 11 uTN _+10 % 0,5 uTN 96,9 %

Lindane 0,002 _+10 % 0,0002 mg/L >99,2 %

Tetrachloro6thylene 0,015 mg/L _+10 % 0,005 mg/L 96,6 %

O-dichlorobenzene 1,8 mg/L _+10 % 0,60 mg/L 92,3 %

Ethylbenzene 2,1 mg/L _+10 % 0,70 mg/L 86,9 %

1,2,4-Trichlorobenzene 0,210 mg/L _+10 % 0,07 mg/L >99,8 %

2,4 - D 0,210 mg/L _+10 % 0,07 mg/L 88,5 %

Styrene 2,0 mg/L _+10 % 0,1 mg/L 99,6 %

Toluene 3,0 mg/L _+10 % 1,0 mg/L 93,5 %

Endrine 0,006 mg/L _+10 % 0,002 mg/L 81,7 %

Atenolol 200 _+20 % 30 ng/L 95,7 %

Trimethoprime 140 _+20 % 20 ng/L 96,1%

Linuron 140 _+20 % 20 ng/L 96,3 %

Estrone 140 _+20 % 20 ng/L 95,3 %

Nonylphenol 1400 _+20 % 200 ng/L 95,5 %

Parametres de test : pH = 7,5 _+0,5 & moins d'indications contraires. Debit = 0,75 gpm (2,84 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Temperature = 68 °F & 71,6 °F (20 °C & 22 °C). Capacite de service nominale = 200 gallons (757 litres). Les composes certifies en vertu

de la norme NSF 401 sont consideres comme appartenant & la categorie des "composes emergents/contaminants secondaires". Les "composes

emergents/contaminants secondaires" sont des composes qui ont ete detectes & de faibles concentrations dans des sources d'approvisionnement

en eau potable; m_me s'ils n'apparaissent qu'& de faibles concentrations, ces composes peuvent influencer la perception et le niveau d'acceptation de

la qualite de I'eau potable par le public.

[] II est essentiel que les exigences de fonctionnement, d'entretien et de []

remplacement de filtre soient respectees pour que ce produit donne le

rendement annonce. Des dommages materiels peuvent subvenir si toutes []

les instructions ne sont pas respectees.

[] La cartouche jetable dolt _tre remplacee tousles 6 mois au plus tard.

[] Utiliser le filtre de rechange P9RFWB2L, reference EDR2RXD1/

EDR2RXD1B. Prix suggere au detail en 2015 de 49,99 $US/49,99 $ CAN.

Les prix peuvent _tre modifies sans preavis. []

[] Le systeme de contr61e du filtre mesure la quantite d'eau qui passe

par le filtre et vous alerte Iorsqu'il faut remplacer le filtre. Consulter les

sections "Utilisation des commandes" ou "Systeme de filtration d'eau"

(dans les instructions d'utilisation ou le Guide d'utilisation) pour savoir

gcomment verifier I'etat du filtre & eau.

[] Apres avoir remplace le filtre & eau, purger le systeme d'eau. Voir

"Distributeurs d 'eau et de gla£_ons"ou "Distributeurs d'ea u" dans les

instructions d'utilisation ou le guide d'utilisation.

[] Ces contaminants ne sont pas necessairement presents dans votre

approvisionnement en eau. M_me si le te st a ete effectue dans des

conditions de laboratoire standard, le rendement reel peut varlet.

[] Le produit ne dolt _tre utilise que pour I'eau froide.

Le circuit d'eau dolt _tre installe conformement aux lois et reglements

Iocaux et & ceux de I'Etat concerne.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluee

ou de qualite inconnue en I'absence d'un dispositif de desinfection

adequat avant ouapres le systeme. Les systemes certifies pour la

reduction de kyste peuvent _tre utilises pour I'eau desinfectee qui peul

contenir des kystes filtrables. EPA Est. No. 082047-TWN-001

Veuillez vous referer & la section "Garantie" (dans les instructions

d'utilisation ou le guide d'utilisation) pour la garantie limit_e, le nom

et le num_ro de t_l_phone du fabricant.

Directives d'application/Param_tres d'approvisionnement en eau

::::_HHHHHHHH_r_HH_H_HHHHHHHHHHHH_HHHHHHHHH_HHHHHHHHHHHHHHHHHHHHHHH_HHHHHHHH_HHHH__HHHHHHHHHH_HHHHHHHHH_HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH

Approvisionnement en eau Collectivite ou puits

Pression de I'eau 30 - 120 Ib/po2(207 - 827 kPa)

Temperature de I'eau 33 ° - 100 °F (0.6 ° - 37.8 °C)

D_bit nominal 0,75 gpm (2,84 L/m) & 60 Ib/po _

*Classe I - taille des particules : > 0,5 & <1 tim

tCas de la filtration de kystes de Cryptosporidium parvum.

ttFibres de Iongueur superieure & 10 t_m

® NSF est une marque deposee de NSF International.

109

GARANTIE LIMITI E DES

GROS APPAREILS

MENAGERS

WHIRLPOOL ®

ATTACHEZ ICI VOTRE RE(_U DE VENTE. UNE PREUVE D'ACHAT EST

OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXp6rience de la clientele, veuillez garder &

disposition les renseignements suivants :

• Nom, adresse et numero de t61ephone

• Numeros de modele et de serie

• Une description claire et detaill6e du probleme rencontre

• Une preuve d'achat incluant le nomet I'adresse du marchand ou du detaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un depannage, veuillez determiner si des reparations sont necessaires pour

votre produit. Certains problemes peuvent 6tre resolus sans intervention de depannage. Prenez quelques minutes

pour parcourir la section Depannage ou Resolution de problemes du guide d'utilisation et d'entretien, scannez le code

QR ci-contre avec votre t61ephone intelligent pour acceder & des ressources supplementaires, ou rendez-vous sur le

site http://www.whirlpool.ca.

2. Tout service sous garantie doit 6tre effectue exclusivement par nos fournisseurs de depannage autoris6s

Whirlpool. Aux E.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au

Centre d'eXp_rience de la clientele Whirlpool

Aux I_.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

Si vous residez & I'exterieur du Canada et des 50 €:tats des €:tats-Unis, contactez votre marchand Whirlpool autorise pour determiner si une autre

garantie s'applique.

http://www.whirlpool.ca

Pendant un an & compter de la date

d'achat, Iorsque ce gros appareil menager

est installe, utilise et entretenu

conformement aux instructions jointes & ou

fournies avec le produit, Whirlpool

Corporation ou Whirlpool Canada, LP (ci-

apres design6es "Whirlpool") decidera & sa

seule discretion de remplacer le produit ou

de couvrir le coot des pieces sp6cifiees par

I'usine et de la main-d'oeuvre necessaires

pour corriger les vices de materiaux ou de

fabrication qui existaient d6j& Iorsque ce

gros appareil menager a et6 achete. S'il est

remplac6, I'appareil sera couvert pour la

periode restant & courir de la garantie

limitee d'un an du produit d'origine.

LE SEUL ET EXCLUSIF RECOURS DU

CLIENT DANS LE CADRE DE LA

PRESENTE GARANTIE LIMITC:E CONSISTE

EN LA REPARATION PREVUE PAR LA

PRESENTE. Le service doit 6tre fourni par

une compagnie de service design6e par

Whirlpool. Cette garantie limitee est valide

uniquement aux Etats-Unis ou au Canada

et s'applique exclusivement Iorsque le gros

appareil menager est utilise dans le pays ou

il a et6 achete. La presente garantie limitee

est valable & compter de la date d'achat

initial par le consommateur. Une preuve de

la date d'achat initial est exigee pour obtenir

un depannage dans le cadre de la presente

garantie limitee.

1. Usage commercial, non residentiel ou par plusieurs families, ou non-respect des instructions de

I'utilisateur, de I'operateur ou des instructions d'installation.

2. Visite d'instruction & domicile pour montrer & I'utilisateur comment utiliser I'appareil.

3. Visites de service pour rectifier une installation ou un entretien fautifs du produit, une installation non

conforme aux codes d'electricit6 ou de plomberie, ou la rectification de I'installation electrique ou de

la plomberie du domicile (ex : c&blage electrique, fusibles ou tuyaux d'arrivee d'eau du domicile).

4. Pieces consomptibles (ex : ampoules, batteries, filtres & air ou & eau, solutions de conservation, etc.).

5. Defauts ou dommage resultant de I'utilisation de pieces ou accessoires Whirlpool non authentiques.

6. Conversion de votre produit du gaz naturel ou du gaz de petrole liquefi6.

7. Dommages causes par : accident, mesusage, abus, incendie, inondations, catastrophe naturelle ou

I'utilisation de produits non approuves par Whirlpool.

8. Reparations aux pieces ou systemes dans le but de rectifier un dommage ou des defauts resultant

d'une reparation, alteration ou modification non autorisee faite & I'appareil.

9. Defauts d'apparence, notamment les eraflures, traces de choc, fissures ou tout autre dommage subi

par le fini de I'appareil menager, & moins que ces dommages ne resultent de vices de materiaux ou

de fabrication et ne soient signales & Whirlpool dans les 30 jours suivant la date d'achat.

10. Decoloration, rouille ou oxydation des surfaces resultant d'environnements caustiques ou corrosifs

incluant des concentrations elev6es de sel, un haut degre d'humidite ou une exposition & des

produits chimiques (exemples non exhaustifs).

11. Perte d'aliments ou de medicaments due & la defaillance du produit.

12. Enlevement ou livraison. Ce produit est congu pour 6tre repar6 & I'interieur du domicile.

13. Frais de deplacement et de transport pour le depannage/la reparation dans une region eloign6e ou

une compagnie de service Whirlpool autorisee n'est pas disponible.

14. Retrait ou reinstallation d'appareils inaccessibles ou de dispositifs preinstall6s (ex : garnitures,

panneaux decoratifs, plancher, meubles, Nots de cuisine, plans de travail, panneaux de gypse, etc.)

qui entravent le depannage, le retrait ou le remplacement du produit.

15. Service et pieces pour des appareils dont les numeros de serie et de modele originaux ont et6

enleves, modifies ou ne peuvent pas 6tre facilement identifies.

Le coQt d'une r_paration ou d'un remplacement clans le cadre de ces circonstances exclues est

la charge du client.

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y,COMPRIS LE,S GARANTIES APPLICABLES DE QUALIT¢: MARCHANDE OU D'APTITUDE/_, UN USAGE

PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PFtRIODE AUTORISC:E PAR LA LOI. Certains Fttats et provinces ne permettent pas

de limitation sur la duree des garanties implicites de qualite marchande ou d'aptitude & un usage particulier, de sorte que la limitation ci-dessus peut ne

pas 6tre applicable dans votre cas. Cette garantie vous confere des droits juridiques specifiques et vous pouvez egalement jouir d'autres droits qui

peuvent varier d'une juridiction & I'autre.

EXONI_RATION DE RESPONSABILITI_ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

Whirlpool decline toute responsabilite au titre de la qualite, de la durabilite ou en cas de depannage ou de reparation necessaire sur ce gros appareil

menager autre que les responsabilites enonc6es dans la presente garantie. Si vous souhaitez une garantie plus etendue ou plus complete que la

garantie limitee fournie avec ce gros appareil menager, adressez-vous & Whirlpool ou & votre detaillant pour obtenir les modalites d'achat d'une garantie

etendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUlTS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITFtE CONSISTE EN LA REPARATION PREVUE

PAR LA PRESENTE. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITF t POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains Fttats et

certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent

ne pas 6tre applicables dans votre cas. Cette garantie vous confere des droits juridiques specifiques et vous pouvez egalement jouir d'autres droits qui

peuvent varier d'une juridiction & I'autre.

11/14

110
