Viking VWUI5150G 15" Undercounter Wine Cellar VWUI User Manual

Install / Use & Care

MANUAL

5 SERIES

Undercounter Wine Cellars

Celliers de comptoir

Bodegas para vinos bajo mostrador

VWUI5150, CVWUI5150

VWUI5240, CVWUI5240

FR-D’installation/d’utilisation et d’entretien

ES-De instalación/operación y mantenimiento

Note: Wine Cellars are designed exclusively for the

storage of wine. Wine Cellars cannot attain storage

temperatures suitable for fresh food storage.

Remarque : Les celliers sont conçues exclusivement

pour y garder des vins. Elles ne peuvent pas atteindre des

températures de conservation convenant à l’entreposage

d’aliments frais.

Nota: Estas bodegas están diseñadas exclusivamente

para el almacenamiento de vino. Las bodegas para vinos

no pueden alcanzar las temperaturas adecuadas para el

almacenamiento de alimentos frescos.

NOTE

CAUTION

Contents:

Safety information ...............................................................2

Unpacking your appliance ..................................................3

Warranty registration .....................................................3

Installing your appliance ......................................................4

Cabinet clearances .........................................................4

Leveling the appliance ....................................................4

Electrical connection ......................................................5

Product dimensions ............................................................6

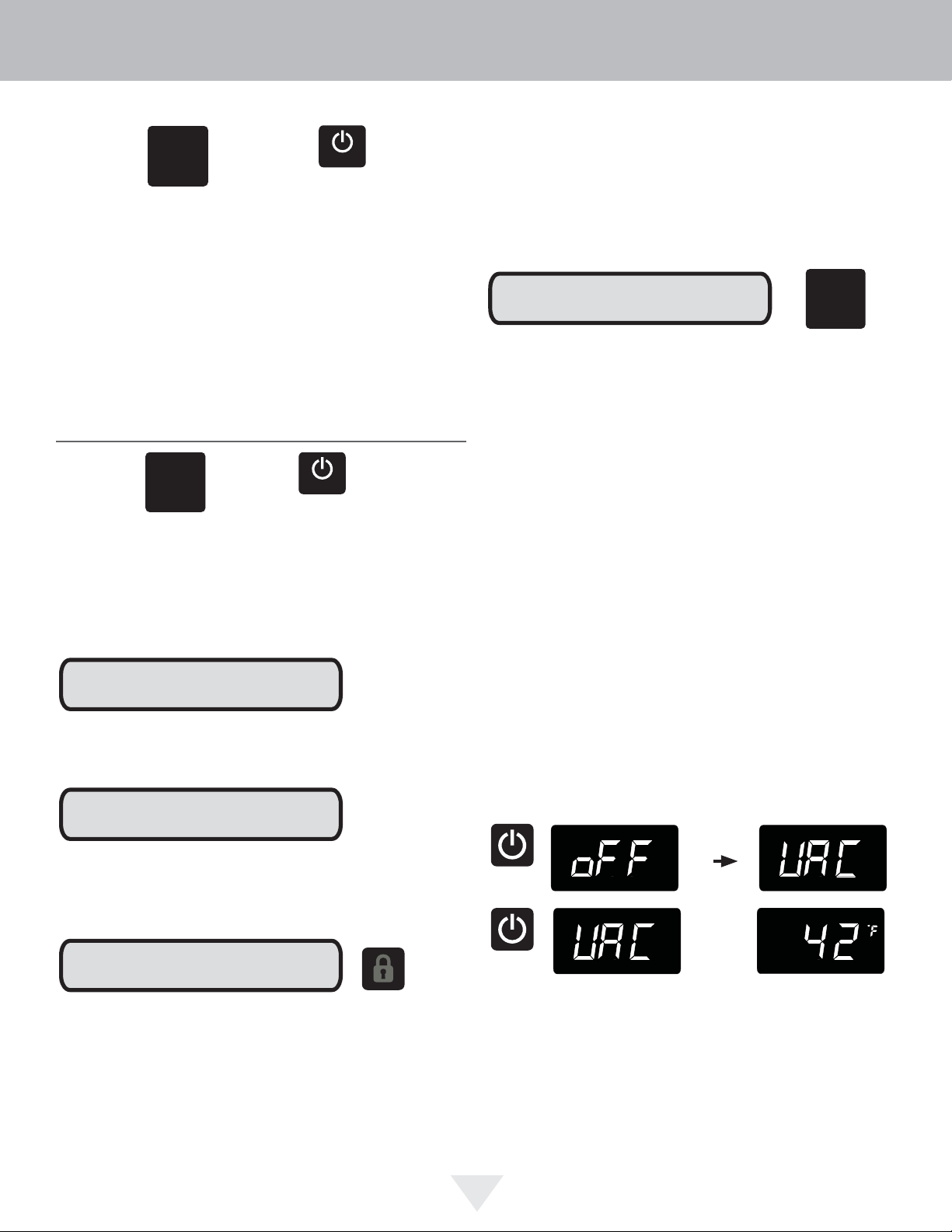

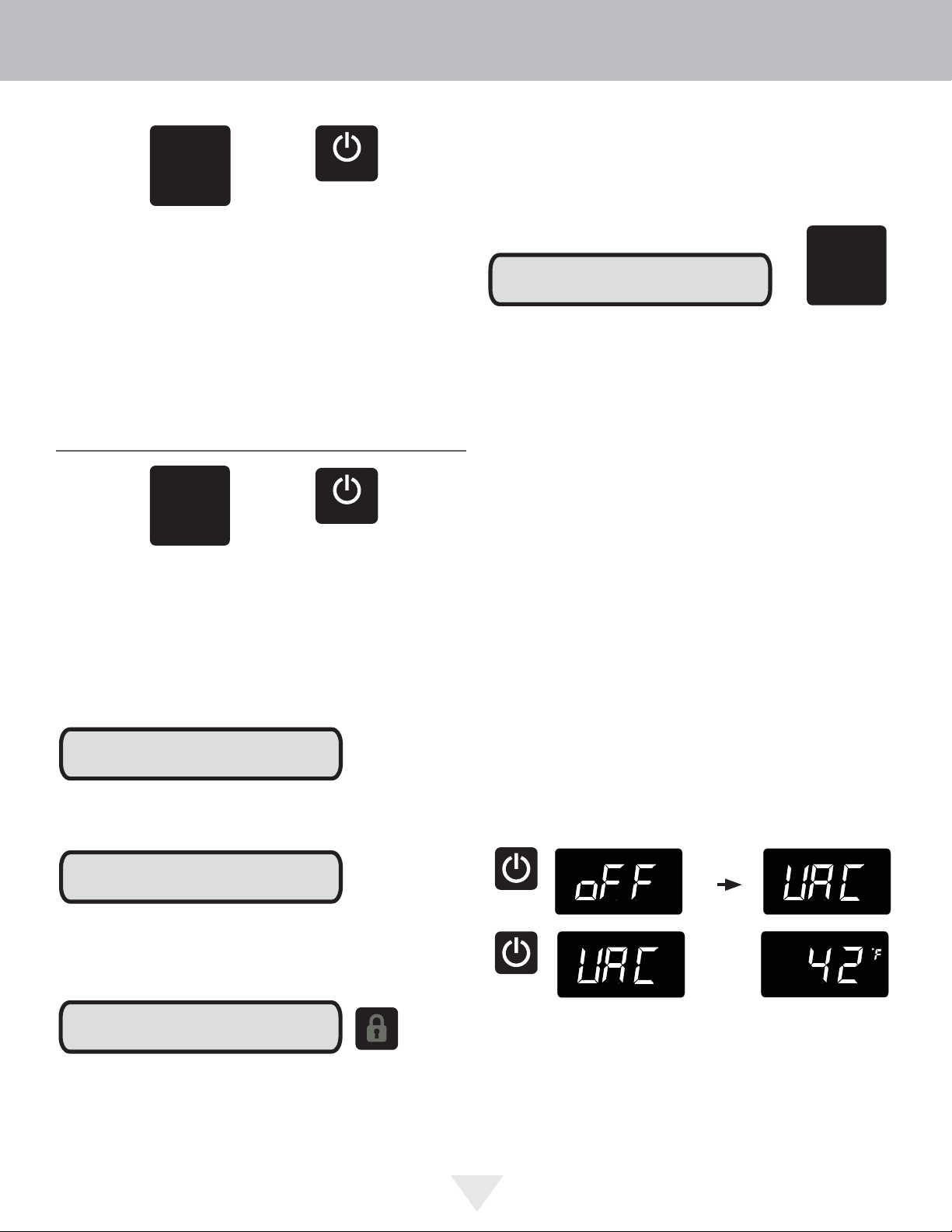

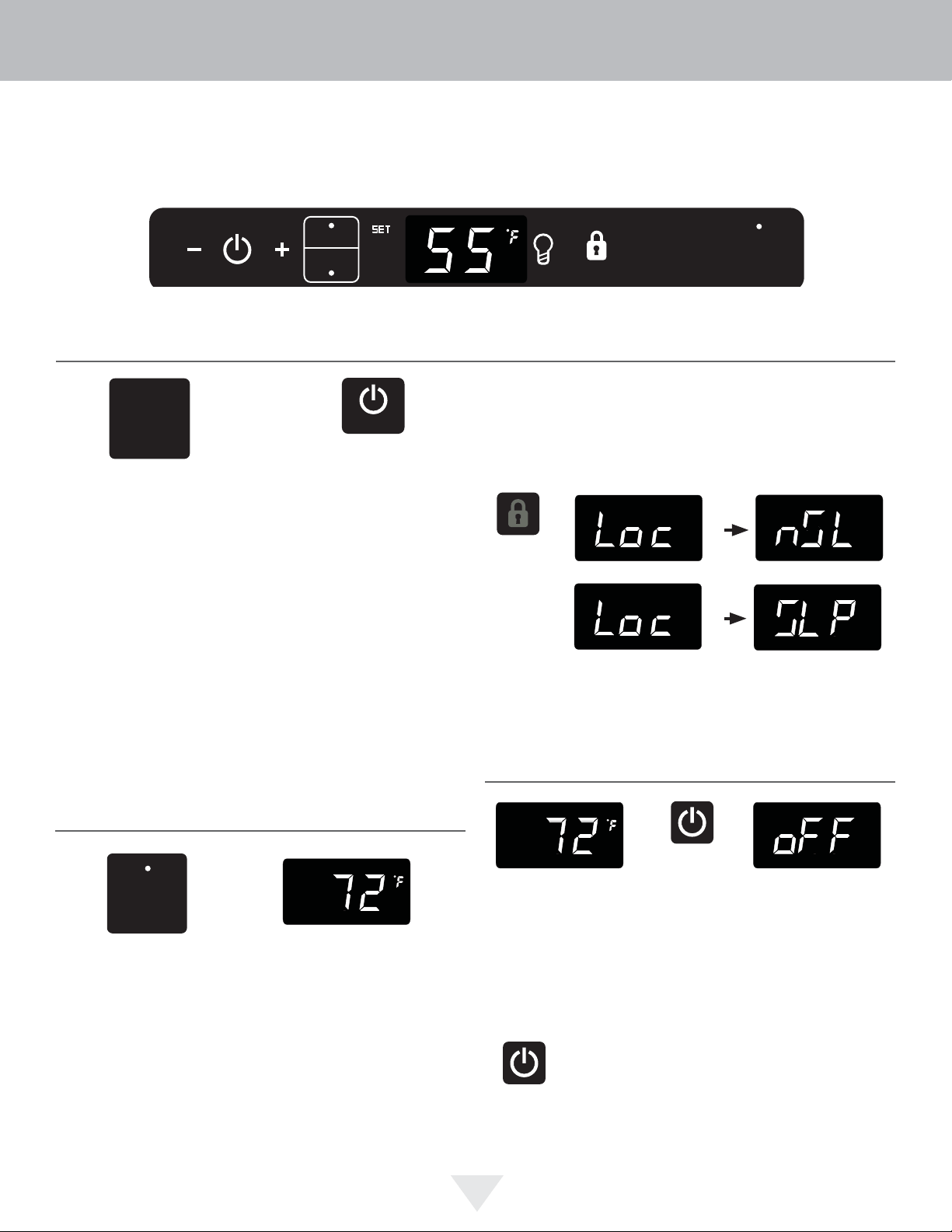

Using your Electronic control .............................................8

Starting your appliance ...................................................8

Sleep mode ....................................................................8

Turning your appliance "ON" or "OFF" ...........................8

Adjusting the temperature ..............................................8

Interior display lighting ....................................................9

Temperature mode .........................................................9

Control lock ....................................................................10

Temperature sensor error codes ...................................10

Alarms ...........................................................................10

Door ajar ..................................................................10

Power failure .............................................................11

Temperature alarm ....................................................11

Vacation mode ..............................................................11

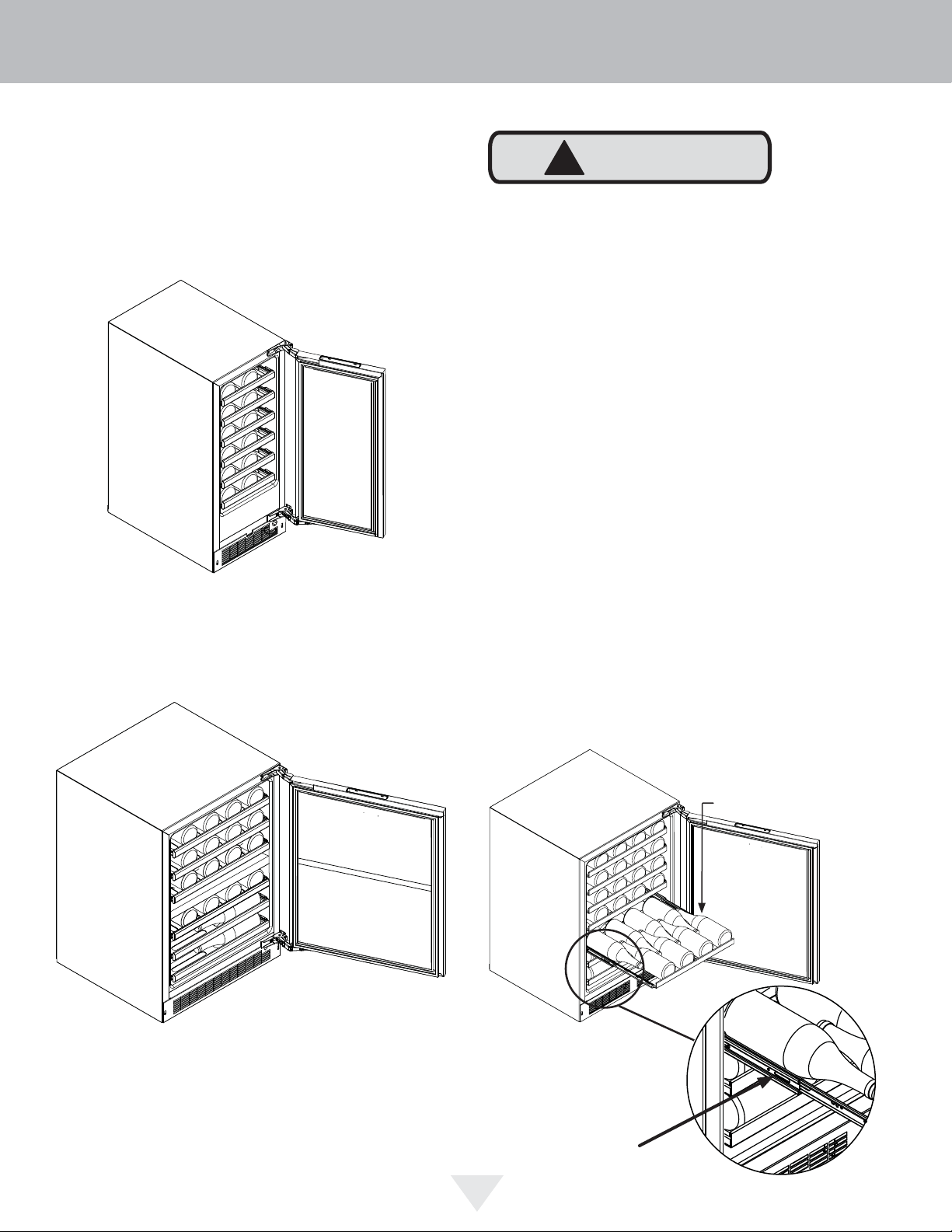

Shelving conﬁ gurations ....................................................12

Care and cleaning .............................................................13

Energy saving tips ............................................................13

Service Information .............................................................14

Troubleshooting ................................................................15

Warranty ...........................................................................16

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known

to the State of California to cause cancer.

WARNING

State of California Proposition 65 Warning:

This product contains one or more chemicals known

to the State of California to cause birth defects or

other reproductive harm..

CONTENTS

Important Safety Instructions

Warnings and safety instructions appearing in this guide

are not meant to cover all possible conditions and situa-

tions that may occur. Common sense, caution, and care

must be exercised when installing, maintaining, or operat-

ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

CAUTION-Hazards or unsafe practices which could re-

sult in personal injury or property / product damage.

NOTE-Important information to help assure a problem

free installation and operation.

WARNING

WARNING - You can be killed or seriously injured

if you do not follow these instructions.

NOTE

CAUTION

XXXXXXXXXXXX

VIKING RANGE, LLC

GREENWOOD, MS 38930

WARNING

WARNING - Help Prevent Tragedies

Child entrapment and suffocation are not problems of

the past. Junked or abandoned refrigerators are still

dangerous - even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please

follow the instructions below to help prevent acci-

dents.

Before you throw away your old refrigerator or

freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not

easily climb inside.

WARNING

WARNING - Dispose of the plastic bags which can

be a suffocation hazard.

If the appliance was shipped, handled, or stored in other

than an upright position for any period of time, allow the ap-

pliance to sit upright for a period of at least 24 hours before

plugging in. This will assure oil returns to the compressor.

Plugging the appliance in immediately may cause damage

to internal parts.

Figure 1

It is important you send in your warranty registration card

immediately after taking delivery of your appliance or you

can register online at www.vikingrange.com in the US or

brigade.ca in Canada.

The following information will be

required when registering your

appliance.

Service Number

Serial Number

Date of Purchase

Dealer’s name and address

The service number and serial number can be found on the

serial plate which is located inside the cabinet on the left

side near the top. (See ﬁ gure 1).

Warranty Registration

UNPACKING YOUR APPLIANCE

Remove Interior Packaging

Your appliance has been packed for shipment with all parts

that could be damaged by movement securely fastened.

Remove internal packing materials and any tape holding in-

ternal components in place. The owners manual is shipped

inside the product in a plastic bag along with the warranty

registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has

been thoroughly inspected and found to be in good condi-

tion. If there is damage, the packaging will be needed as

proof of damage in transit. Afterwards please dispose of all

items responsibly.

Note to Customer

This merchandise was carefully packed and thoroughly

inspected before leaving our plant. Responsibility for its

safe delivery was assumed by the retailer upon acceptance

of the shipment. Claims for loss or damage sustained in

transit must be made to the retailer.

DO NOT RETURN DAMAGED MERCHANDISE TO THE

MANUFACTURER - FILE THE CLAIM WITH THE

RETAILER.

Online registration

available at

www.vikingrange.com

in the US or

brigade.ca in Canada

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

CAUTION

I NSTALLING YOUR APPLIANCE

Select Location

The proper location will ensure peak performance of your

appliance. We recommend a location where the unit will

be out of direct sunlight and away from heat sources. To

ensure your product performs to speciﬁ cations, the recom-

mended installation location temperature range is from 55

to 100°F (13 to 38°C).

Cabinet Clearance

Ventilation is required from the bottom front of the appli-

ance. Keep this area open and clear of any obstructions.

Adjacent cabinets and counter top can be installed around

the appliance as long as the front grille remains unob-

structed. Overlay door models with articulated hinges are

intended for built-in applications only.

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ﬂ ow through the condenser heat ex-

changer. Restrictions to this air ﬂ ow will result in increased

energy usage and loss of cooling capacity. For this reason

it is important this area not be obstructed and the grille

openings kept clean. Viking Range,LLC does not recom-

mend the use of a custom made grille as air ﬂ ow may be

restricted. (See Figure 2).

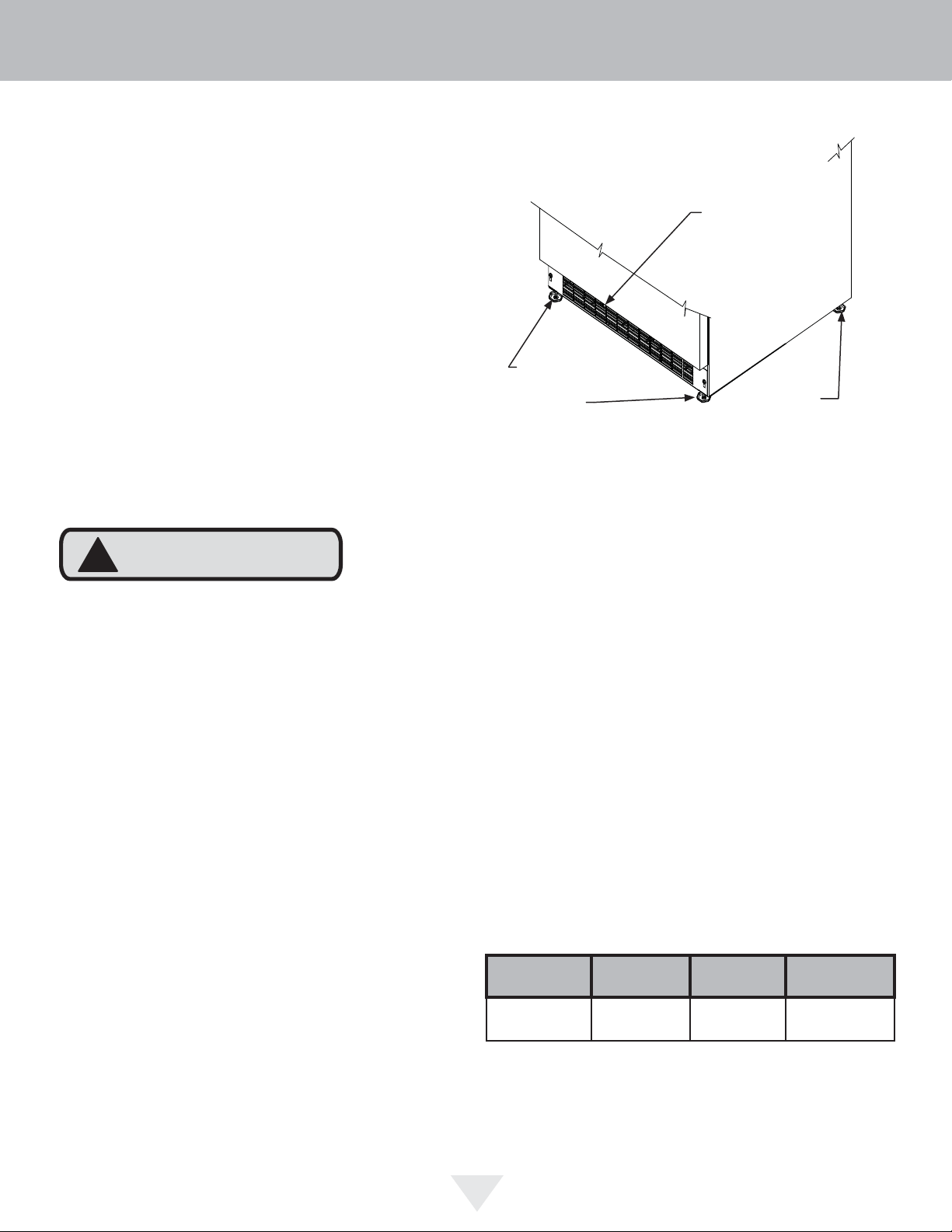

Leveling Legs

Adjustable legs at the front and rear corners of the appli-

ance should be set so the unit is ﬁ rmly positioned on the

ﬂ oor and level from side to side and front to back. The

overall height of your appliance may be adjusted higher (by

turning the leveling leg out, CCW) and lower (by turning the

leveling leg in, CW) dimensions as shown in Table "A".

To adjust the leveling legs, place the appliance on a solid

surface and protect the ﬂ oor beneath the legs to avoid

scratching the ﬂ oor. With the assistance of another person,

lean the appliance back to access the front leveling legs.

Raise or lower the legs to the required dimension by turning

the legs. Repeat this process for the rear by tilting the appli-

ance forward using caution. On a level surface check the

appliance for levelness and adjust accordingly.

The front grille screws may be loosened and the grille ad-

justed to the desired height. When adjustment is complete

tighten the two front grille screws. (See Figure 5).

Figure 2

Front Leveling

Legs

Front Grille,

keep this area

open.

Rear

Leveling

Legs

Model Door Style

Minimum

Height

Maximum

Height

VWUI5150

CVWUI5150

VWUI5240

CVWUI5240

(G)

⁄4"

(85.7 cm)

⁄4"

(88.3 cm)

Table A

NOTE

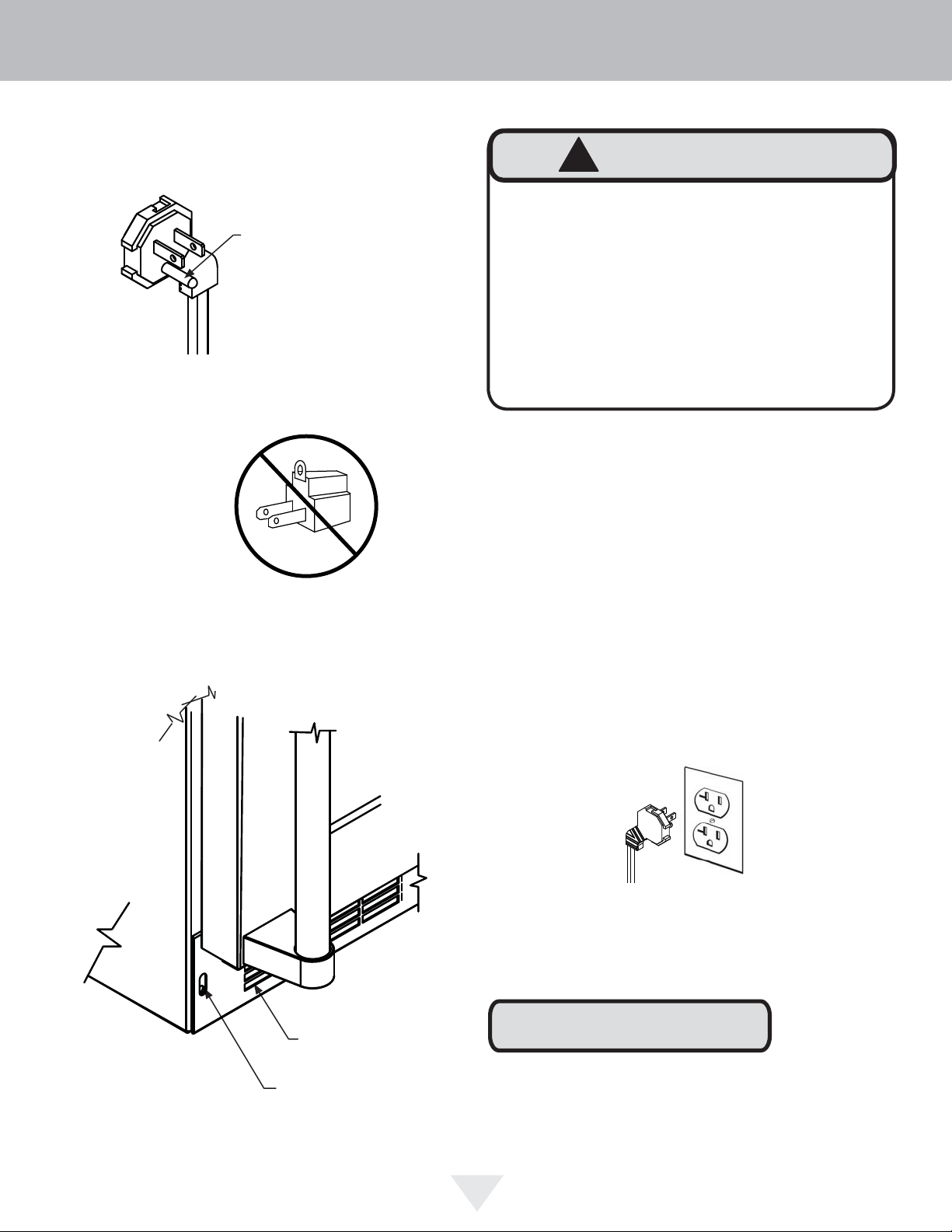

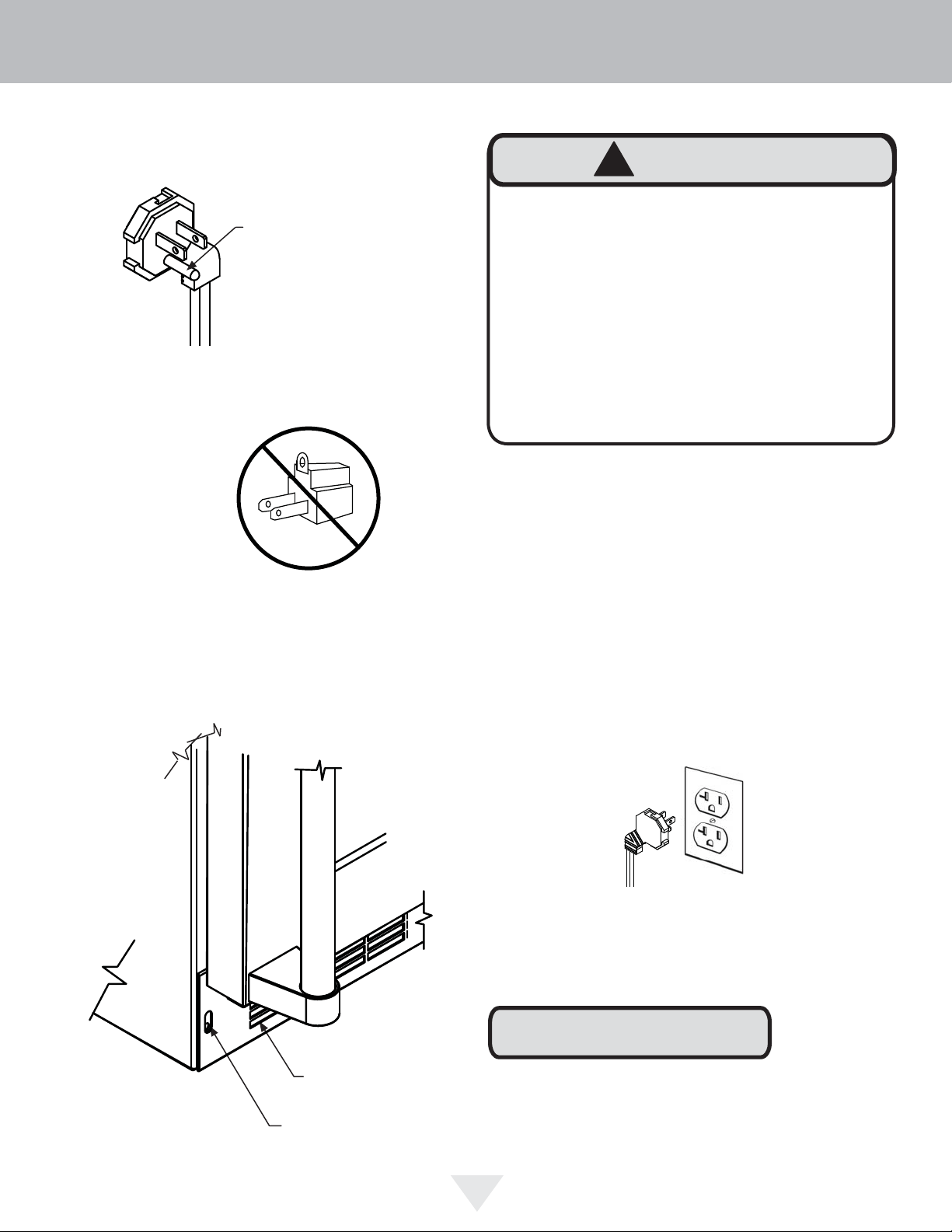

Electrical Shock Hazard

• Do not use an extension cord with this appliance.

They can be hazardous and can degrade product

performance.

• This appliance should not, under any circumstanc-

es, be installed to an un-grounded electrical supply.

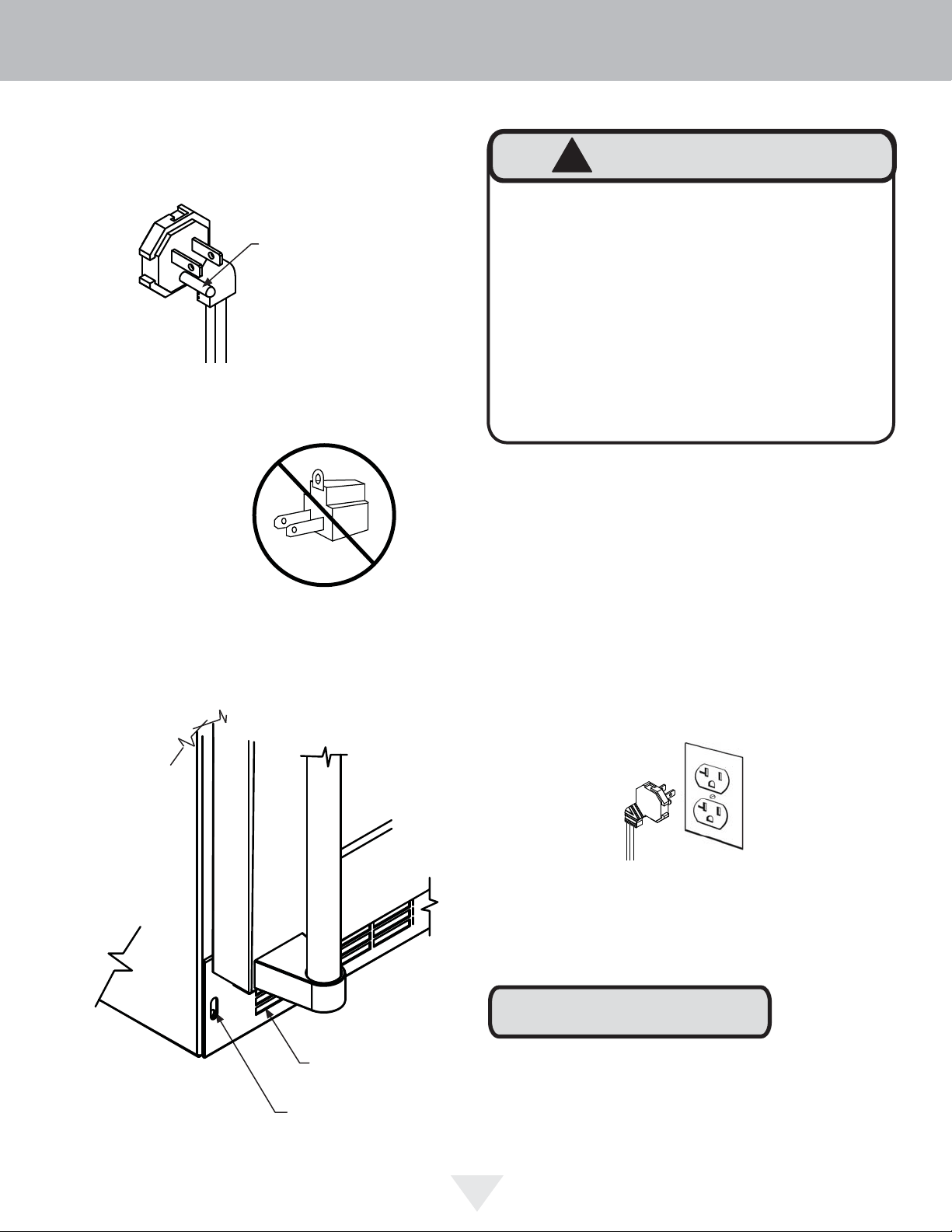

• Do not remove the grounding prong from the power

cord. (See Figure 3).

• Do not use an adapter. (See Figure 4).

• Do not splash or spray water from a hose on the

appliance. Doing so may cause an electrical shock,

which may result in severe injury or death.

WARNING

Ground Fault Circuit Interrupters (GFCI) are prone to nui-

sance tripping which will cause the appliance to shut down.

GFCI’s are generally not used on circuits with power equip-

ment that must run unattended for long periods of time, un-

less required to meet local building codes and ordinances.

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply

cord that has a three-pronged, grounded plug. It must be

plugged into a mating grounding type receptacle in accor-

dance with the National Electrical Code and applicable lo-

cal codes and ordinances (see Figure 6). If the circuit does

not have a grounding type receptacle, it is the responsibility

and obligation of the customer to provide the proper power

supply. The third ground prong should not, under any cir-

cumstances, be cut or removed.

Figure 6

I NSTALLING YOUR APPLIANCE

Figure 5

Front grille screw

Front grille

Figure 3

Figure 4

Do not remove

ground prong

"A"

"B"

"C"

"D"

"E"

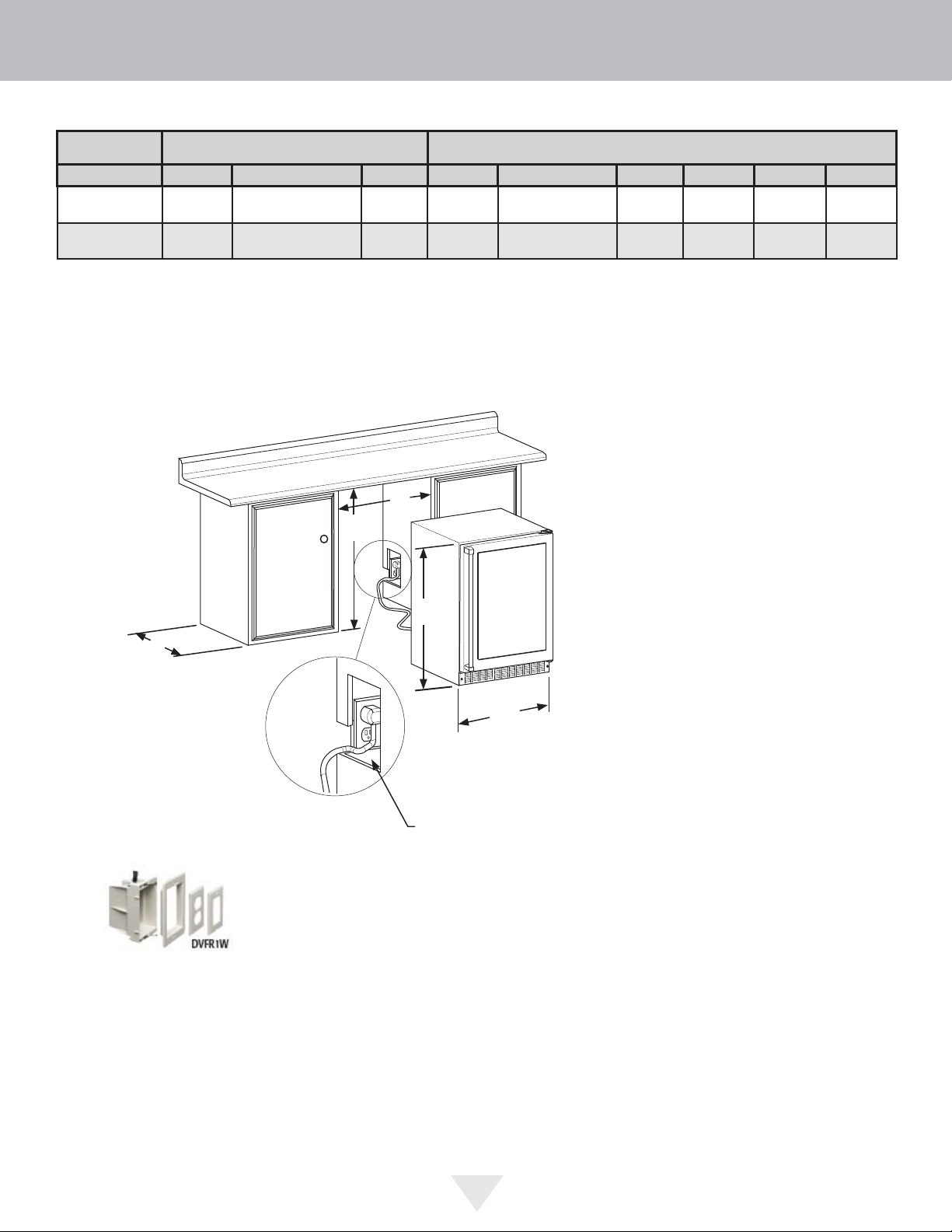

PRODUCT DIMENSIONS

Figure 7

Figure 7a

ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS

MODEL "A" "B" "C" "D" "E" "F" "G" "H" "J"

VWUI5150

CVWUI5150

15"

(38.1 cm)

**34" to 35"

(86.4 to 88.9 cm)

⁄8"

(37.8 cm)

⁄4" to 34

⁄4"

(85.7 to 88.3 cm)

⁄32"

(60.2 cm)

⁄32"

(66.6 cm)

⁄32"

(95 cm)

⁄16"

(44.3 cm)

VWUI5240

CVWUI5240

24"

(61 cm)

**34" to 35"

(86.4 to 88.9 cm)

⁄8"

(60.7 cm)

⁄4" to 34

⁄4"

(85.7 to 88.3 cm)

⁄32"

(60.2 cm)

⁄32"

(66.6 cm)

⁄32"

(117.9 cm)

⁄16"

(67.2 cm)

* Depth dimension of rough-in opening may vary depending on each individual installation. To recess entire door "F" di-

mension plus 1" (2.5 cm) for thickness of power cord plug is required.

** Minimum rough-in opening required is to be larger than the adjusted height of the cabinet.

If necessary to gain clearance inside the rough-in opening a hole can be cut

through the adjacent cabinet and the power cord routed through this hole to a

power outlet. Another way to increase the available opening depth is to recess the

power outlet into the rear wall to gain the thickness of the power cord plug. Not

all recessed outlet boxes will work for this application as they are too narrow, but

a recessed outlet box equivalent to Arlington #DVFR1W is recommended for this

application, (see Figure 8).

Figure 8

"F"

"D"

"E"

"H"

"J"

"G"

PRODUCT DIMENSIONS

⁄2"

(54.6 cm)

(2.5 cm)

Figure 9

PRODUCT DATA

MODEL

ELECTRICAL

REQUIREMENTS #

PRODUCT

WEIGHT

VWUI5150

CVWUI5150

115V/60Hz/15A

105 lbs

(47.6 kg)

VWUI5240

CVWUI5240

115V/60Hz/15A

140 lbs

(63.6 kg)

# A grounded 15 amp dedicated circuit is

required. Follow all local building codes when

installing electrical and appliance.

NOTE

Power Failure

ALARM RESET

USING YOUR ELECTRONIC CONTROL

Upper/Lower

zones

(Dual Zone

models only)

System Status

indicators

Starting your appliance

(Single and Dual Zone):

Plug the appliance power cord into a 115 volt wall outlet.

Your appliance is shipped from the factory in the "On" posi-

tion and will begin start-up of cooling as soon as power is

supplied. If the appliance does not start, confirm that the

wall outlet has power, and that the control is in the "On"

position, (See "Turning your appliance On and Off" below).

The control display is covered with a clear pplastic film. This

ﬁlm may be removed by carefully lifting the ﬁlm at a corner.

On initial power up, the control display will indicate a

"Power Failure" alarm. This is a normal condition as the ap-

pliance was powered-up at the factory for quality inspection

and then removed from power. A momentary press of the

"On/Off" keypad will reset this alarm condition. (See Alarms

section on page 10).

Sleep mode (Single and Dual Zone):

If no keypads are pressed for 60 seconds, the display will

enter sleep mode to conserve power. The control panel will

go dark with the exception of the system status "OK" indi-

cator which will remain enabled. Alarm conditions will wake

the display, (see alarms on page 10).

To make the following changes to the control settings

(turning the appliance ON/OFF, adjusting the tempera-

ture, changing the interior lights, and activating vaca-

tion mode), the control must be awake.

To wake the display press any keypad. A conﬁ rm tone will

sound, and the current storage compartment temperature

will be displayed.

The sleep mode can be disabled if you prefer to have the

display on continuously. Press and hold the "Lock" key-

pad until the display goes past "Loc" and reads "nSL". To

enable the sleep mode, repeat the instruction, again going

past "Loc" until the display reads "SLP".

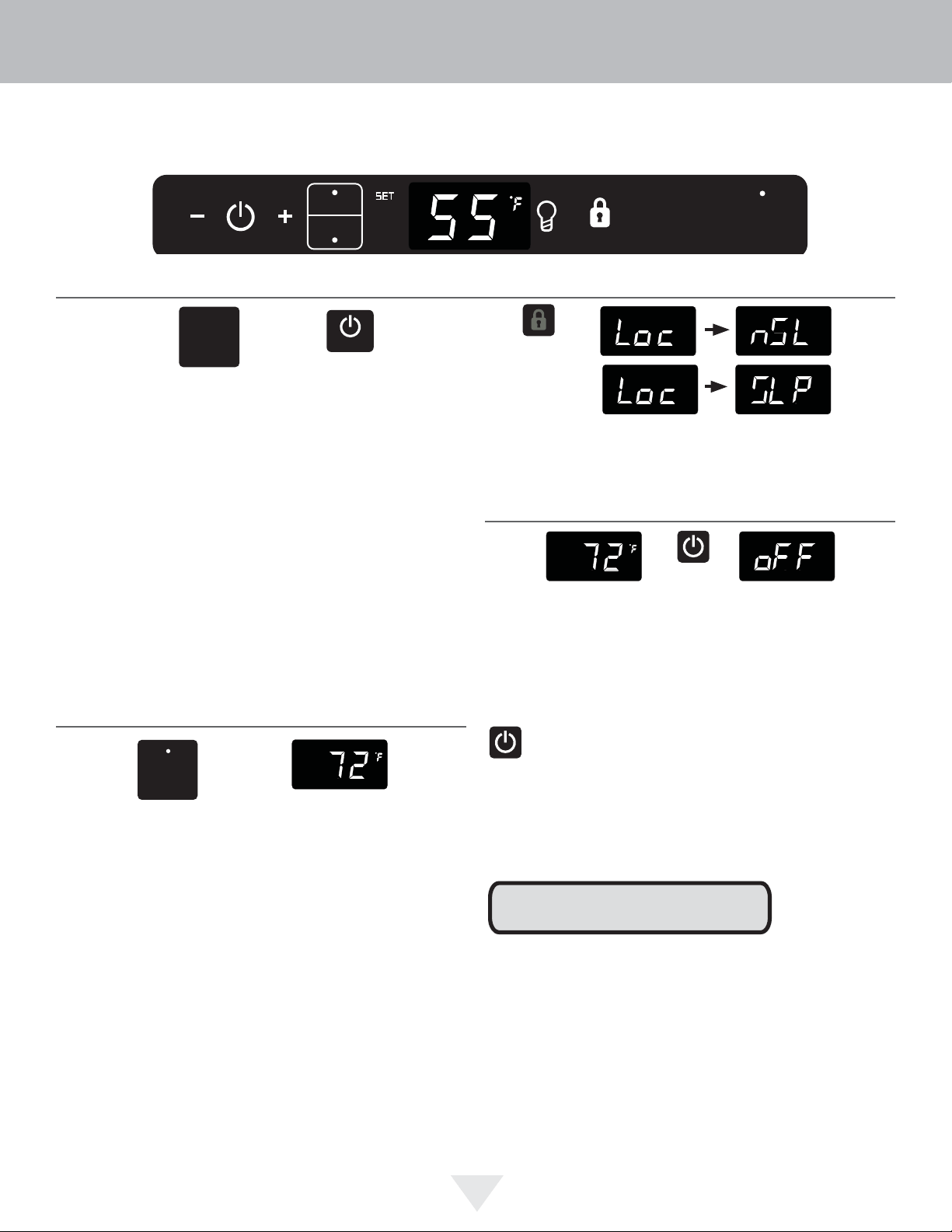

Figure 10

Electronic control

Temp

Minus

keypad

On/Off

keypad

Temp

Plus

keypad

Display Area

Lights keypad

(glass door

only)

Lock

keypad

Turning your appliance ON and OFF

(Single and Dual Zone):

If the appliance is "On", (and out of sleep mode) the tem-

perature will be shown in the display area of the control.

To turn the appliance "Off", press and hold the "On/Off"

keypad for 4-seconds. "OFF" will now be displayed on the

control.

To turn the appliance "On", press and hold the "On/Off"

keypad for 4-seconds.

Adjusting the temperature:

When initially loading your product with warm contents, it

may take up to 48-hours for the storage compartment tem-

perature to stabilize.

When making temperature set-point changes, it may take

up to 24-hours for the stored contents to stabilize at your

new set-point temperature.

USING YOUR ELECTRONIC CONTROL

Factors that affect the storage compartment stabilized

temperature:

• Changes to temperature setting.

• Room temperature changes.

• Temperature of stored contents.

- Loading warm contents.

- Cold content load will delay the change to a warmer

set-point temperature.

- Warm content load will delay the change to a colder

set-point temperature.

• Usage, (number and duration of the door openings).

• Use of the storage compartment display lighting, (glass

door product only).

• Installation of the appliance in direct sunlight or next to

a heat source.

Interior display lighting (Single and Dual

Zone): (Glass door models only)

Your appliance is equipped with a dual light level display

lighting feature. With the control out of sleep mode press

the "Light" keypad once to activate the interior lighting

display feature at full illumination. A conﬁ rmation tone will

sound, and the light bulb "Icon" will illuminate. Pressing

the "Light" keypad a 2nd time will dim the lighting to 50%.

A 3rd press will deactivate the display lighting feature. The

display lighting will automatically deactivate after 4-hours.

Single Zone Models:

To set or check the set-point temperature (with the control

out of sleep mode), press the "-" or "+" keypads. "SET" will

be indicated on the user interface panel and the current

set-point temperature will display and ﬂ ash. Subsequent

presses of the "-" or "+" keypads will adjust the temperature

colder or warmer respectively. When you have reached

your desired set-point temperature, press the "On/Off" key-

pad to accept, or do nothing and the "Set" mode will time-

out in 10-seconds accepting the displayed temperature as

the new set-point.

The available set-point temperature range for your appli-

ance is 40°F (4.5°C) to 65°F (18.4°C). If you attempt to

adjust the temperature outside of this range you will receive

an audible notiﬁ cation.

To change the set temperature for a particular zone, with

the zone selected and out of sleep mode, press the "-" or

"+" keypads. "SET" will be indicated on the user interface

panel and the current set-point temperature will display

and ﬂ ash. Subsequent presses of the "-" or "+" keypads

will adjust the temperature colder or warmer respectively.

When you have reached your desired set-point tempera-

ture, press the "On/Off" keypad to accept, or do nothing

and the "Set" mode will time-out in 10-seconds accepting

the displayed temperature as the new set-point.

The available set-point temperature range for your appli-

ance is 45°F (7.3°C) to 55°F (12.9°C) for the lower zone

and 55°F (12.9°C) to 62°F (16.8°C) for the upper zone.

If you attempt to adjust the temperature outside of these

ranges you will receive an audible notiﬁ cation.

Lower zone

selected

Upper zone

selected

Dual Zone Models:

Temperatures can be set for each individual zone (upper

and lower) in the dual zone wine cellar. To do so you must

ﬁ rst select the zone you want to set the temperature for.

You do so by pressing the upper or lower button on the

display. When pressed the LED light will be illuminated for

the respective display.

Temperature mode (Single and Dual Zone):

The temperature mode is preset from the factory in Fahren-

heit (°F) but you have the option to change it to Centigrade

(°C). To change the mode, press and hold the "-" keypad,

while pressing the "+" keypad, then release the "-" keypad.

The temperature will now be displayed in Centigrade (°C).

Repeat the procedure to change the temperature mode

back to Fahrenheit (°F).

Door Ajar

ALARM RESET

Control lock (Single and Dual Zone):

The control panel can be locked to avoid unintentional

changes. To lock the control, press and hold the "Lock" key-

pad until the display reads "Loc" then immediately release

your ﬁ nger from the keypad. The lock icon will ﬂ ash 3-times

and then continuously illuminate. When the control panel is

locked, only the Lock keypad, System Status OK indicator

, and the Alarm indicator are active. To un-lock the control

panel, repeat this instruction until the display reads "nLc"

then immediately release your ﬁ nger from the keypad.

Alarms (Single and Dual Zone):

The control will alert you to conditions that could adversely

affect the performance of the appliance.

• Door ajar - If the door is open, or not closed prop-

erly, for more than 5-minutes the System Status OK

indicator will turn-off, the "Door Ajar" indicator will ﬂ ash,

and a tone will sound every 60 seconds. Additionally,

an "ALARM RESET" indicator will be displayed below

the "On/Off" keypad.

USING YOUR ELECTRONIC CONTROL

NOTE

If the control lock is active (illuminated lock icon) the control

will have to be unlocked before using the keypad to reset

an alarm condition. See page 10 (Control Lock) for instruc-

tions for unlocking the control.

The temperature sensors are monitored continuously. Any

OPEN or SHORTED circuit condition will initiate an

ERROR CODE as listed below:

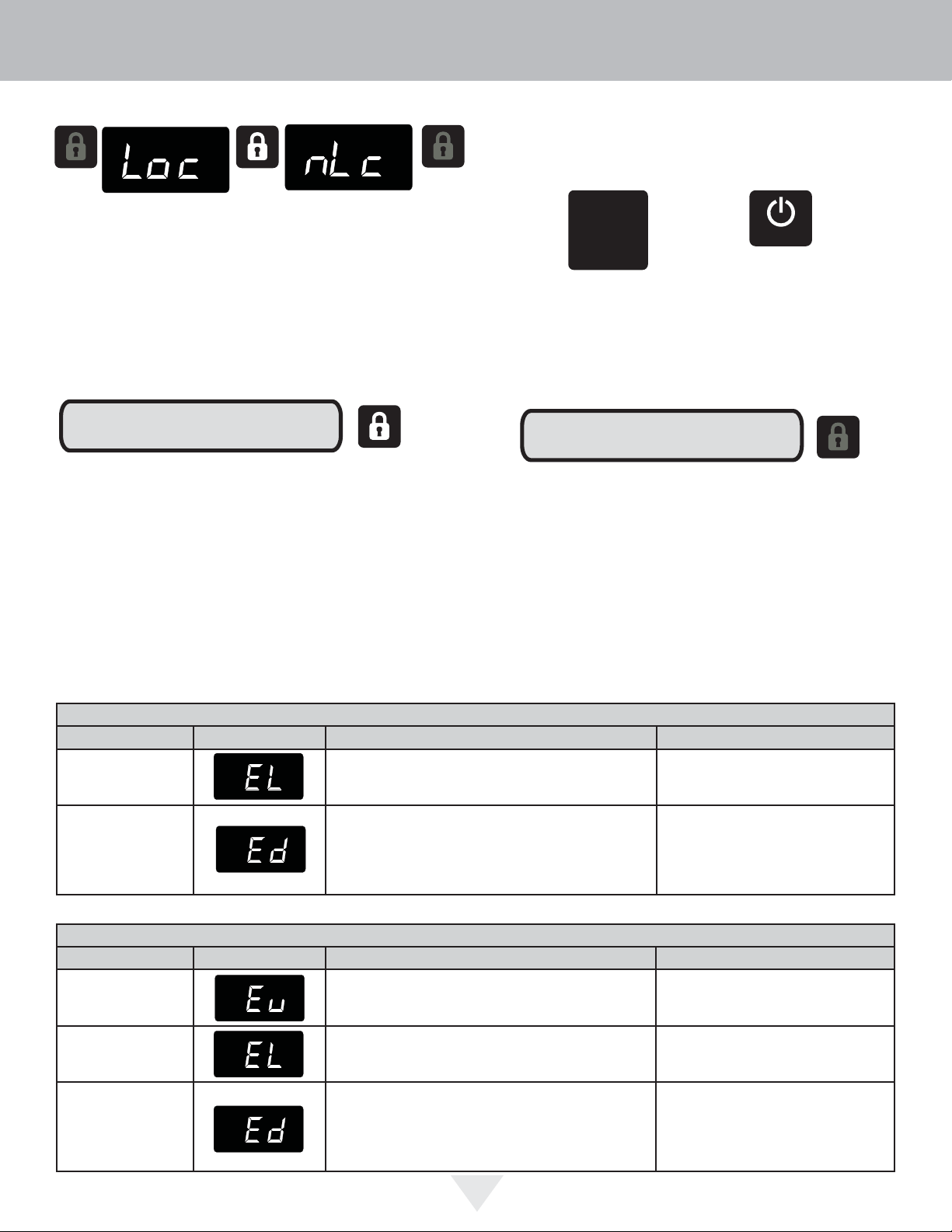

Temperature Sensor Error Codes

Sensor Displayed Code Error Description Action to Take

Single Zone

Temperature Sensor

Failed temperature sensor in the single

zone compartment. Can lead to unwant-

ed wine storage temperatures.

Call service to have the tem-

perature sensor replaced.

Defrost Sensor

Failed defrost temperature sensor.

Causes unit to not defrost properly and

can create large frost build-up. Can lead

to water damage to the unit and sur-

rounding ﬂ oor.

Unplug the power cord imme-

diately and call service to have

the defrost sensor replaced.

Single Zone Models:

Dual Zone Models:

Temperature Sensor Error Codes

Sensor Displayed Code Error Description Action to Take

Upper Zone

Temperature Sensor

Failed temperature sensor in the upper

zone compartment. Can lead to unwant-

ed wine storage temperatures.

Call service to have the tem-

perature sensor replaced.

Lower Zone

Temperature Sensor

Failed temperature sensor in the lower

zone compartment. Can lead to unwant-

ed wine storage temperatures.

Call service to have the tem-

perature sensor replaced.

Defrost Sensor

Failed defrost temperature sensor.

Causes unit to not defrost properly and

can create large frost build-up. Can lead

to water damage to the unit and sur-

rounding ﬂ oor.

Unplug the power cord imme-

diately and call service to have

the defrost sensor replaced.

Temperature Sensor Error Codes

This alarm condition can be reset by closing the door

or momentarily pressing the "On/Off" keypad, (i.e.-if

you are cleaning the storage compartment, etc.). The

alarm will recur in 5-minutes if the alarm condition

persists.

NOTE

The audible alarm can be muted, for each occurrence,

by pressing the lock keypad.

ALARM RESET

Power Failure

ALARM RESET

Temp

NOTE

Door Ajar

Temp

• Power failure - If power to the appliance is inter-

rupted the System Status indicator will turn-off and

the "Power Failure" indicator will ﬂ ash. Additionally, an

"ALARM RESET" indicator will be displayed below the

"On/Off" keypad. No audible tone will sound. This alarm

condition can be reset by momentarily pressing the

"On/Off" keypad. If this alarm occurs, it is recommend-

ed that you check the condition of any perishables,

even if the appliance is operating normally and the tem-

perature has recovered, as prolonged power outages

could result in excessive temperature excursions which

may spoil perishables.

• Temperature alarm - If the storage compart-

ment temperature deviates excessively from your

set-point temperature for an extended period of time,

the "TEMP" indicator will ﬂ ash, and an audible tone

will sound every 60 seconds. Additionally, an "ALARM

RESET" indicator will be displayed below the "ON/

OFF" keypad.

Multiple alarms are possible, i.e.- "Door Ajar" for a pro-

longed period may trigger a "Temp" alarm, in which case

both "Door Ajar" and "Temp" indicators will activate.

USING YOUR ELECTRONIC CONTROL

Vacation mode (Single and Dual Zone):

This operating mode can be used to save energy during

high cost energy periods, or when you won't be using your

appliance for an extended period of time by disabling the

lights, alarm tones, and keypad entry tones. Vacation mode

also serves as a Sabbath mode, disabling functions and

its controls in accordance with the weekly Sabbath and

religious holidays observed within the Orthodox Jewish

community. When used as Sabbath mode, you may open

or close the door at any time to access contents without

concern of directly turning on or off any lights, digital read-

outs, solenoids, fans, valves, compressor, icons, tones, or

alarms.

When activated, the display, alarm indicators and tones,

keypad touch tones, interior lights, and all options are dis-

abled. All keypad functions are disabled, with the exception

of the "On/Off" keypad which is required to exit Vacation-

mode. Storage compartment temperatures are monitored

and controlled at the settings prior to entering Vacation

mode.

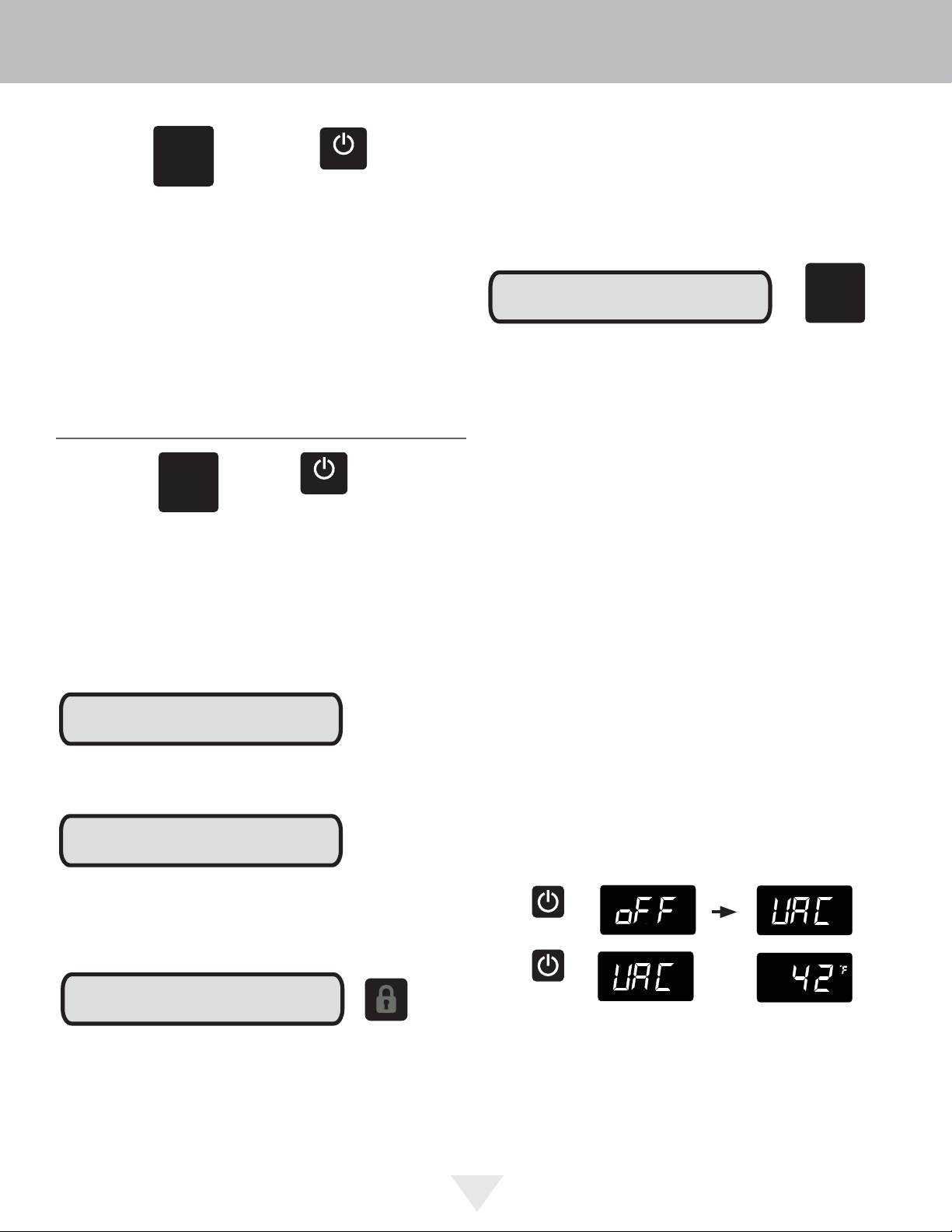

To enter Vacation Mode (with the control out of sleep

mode), press and hold the "On/Off" keypad until the display

goes past "OFF" and reads "VAC". The display will ﬂ ash

"VAC" 3-times to acknowledge your request, then will

display "VAC" continuously until Vacation mode is exited.

A power outage will not exit Vacation mode, exiting can

only be accomplished manually. To exit Vacation mode and

return to normal operation, press and hold the "On/Off"

keypad until the control displays the temperature.

NOTE

The audible alarm can be muted, for each occurrence, by

pressing the lock keypad.

This alarm condition can be reset by momentarily pressing

the "On/Off" keypad. If this alarm occurs it is recommended

that you check the condition of your stored contents, even

though the appliance is operating normally and the temper-

ature has recovered, as prolonged temperature excursions

could spoil perishables.

NOTE

After a high temperature alarm condition, check all perish-

ables to ensure they are safe for consumption.

The temperature alarm may occur as a result of high usage

or introduction of warm contents to the storage compart-

ment. If the temperature alarm continues to occur, your unit

may require service.

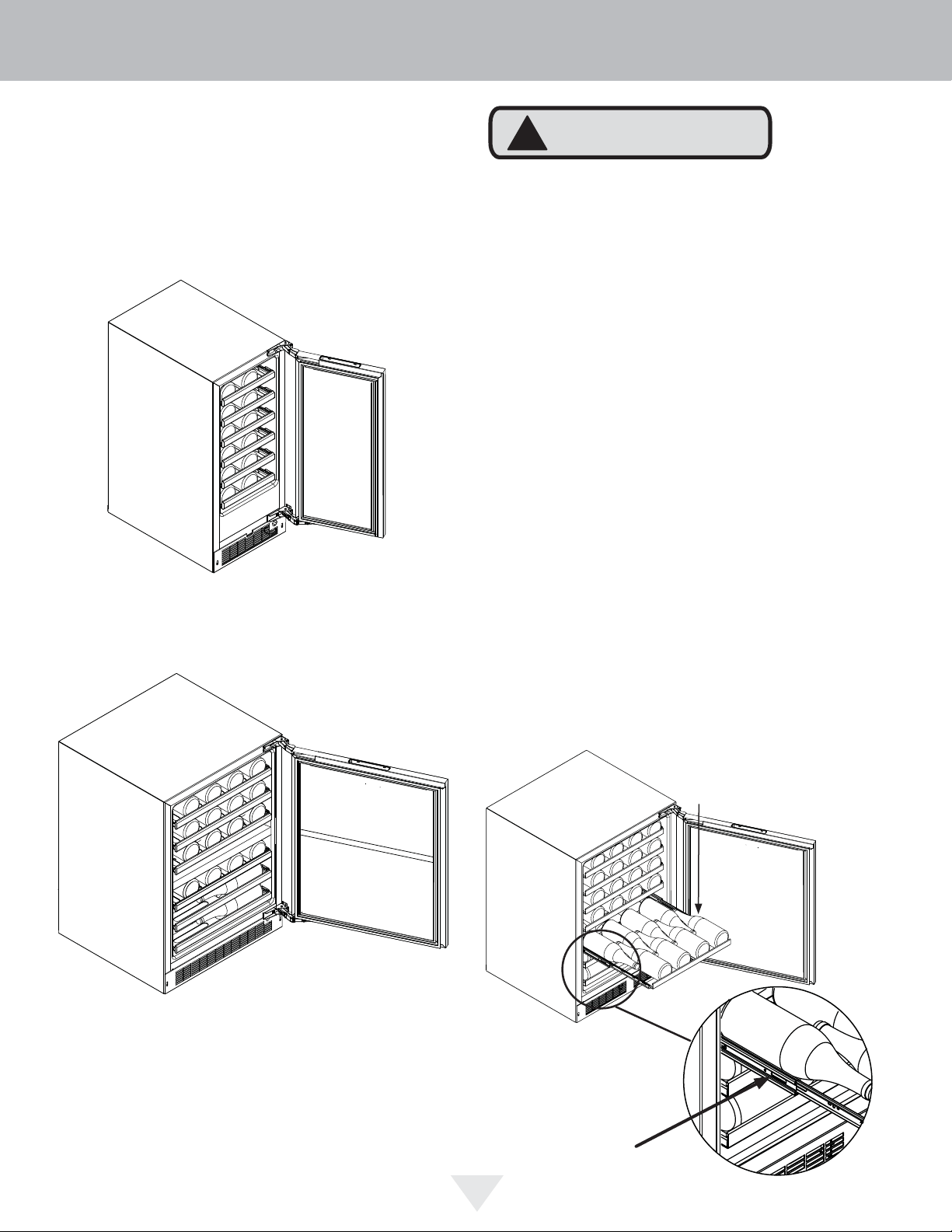

Shelving Conﬁ gurations

Your appliance is equipped with full extension ball bearing

shelf glides to provide maximum access and visibility for

the product stored on the shelving arrangements listed

below.

VWUI5240 Dual Zone Wine Cellar:

24" (61 cm) Wide models:

Upper Zone: (3) 8 bottle wire racks

Lower Zone: (1) 8 bottle wire rack

(2) 4 bottle half-depth wire racks

VWUI5150 Single Zone Wine Cellar:

15" (38.1 cm) Wide models:

(6) 4 bottle wire racks

Figure 11

Figure 12

Figure 13

Figure 13a

CAUTION

Never try to remove a loaded shelf, remove everything from

the shelf before removing. Use both hands when removing

the shelf.

To remove a shelf:

Extend the shelf out of the cabinet until it stops.

Unload the shelf (see Figure 13).

Depress the locking tabs on both sides of the shelf and pull

the shelf straight out (see Figure 13a). When the shelf is

removed, push the extended cabinet mounted shelf exten-

sions back into the cabinet.

To re-install a shelf:

Pull out the cabinet mounted shelf extensions to assist the

engagement with the wire rack shelf.

Insert the wire rack side track into the cabinet mounted

shelf extensions on both sides.

Push the wire rack completely into the cabinet to engage

the locking tabs.

Pull the shelf out, (unloaded), to verify the wire rack is

locked into the side rails. If the wire rack falls out, the lock-

ing tabs are not engaged; repeat the installation.

Load the shelf as required.

Locking tab

Remove the wine from the

shelf to be removed

SHELVING CONFIGURATIONS

The following suggestions will minimize the

cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance

(cooker, dishwasher, etc.), heating air duct, or other

heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of appliance be-

neath door are not obstructed and kept clean to allow

ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not

shared with other appliances).

5. When initially loading your new product, or whenever

large quantities of warm contents are placed within

refrigerated storage compartment, minimize door

openings for the next 12 hours to allow contents to pull

down to compartment set temperature.

6. Maintaining a relatively full storage compartment will

require less appliance run time than an empty compart-

ment.

7. Ensure door closing is not obstructed by contents

stored in your appliance.

8. Allow hot items to reach room temperature before plac-

ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set temperature

that meets your personal preference and provides the

proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem-

perature for the stored contents.

12. Set the control to the “off” position if cleaning the

appliance requires the door to be open for an extended

period of time.

13. For wine storage products:

When serving temperatures are not required,

return the compartment(s) set temperature to the

ideal red and white wine long term storage tem-

perature of 13°C / 55°F.

Front Grille

Be sure that nothing obstructs the required air ﬂ ow open-

ings in front of the cabinet. At least once or twice a year,

brush or vacuum lint and dirt from the front grille area (see

page 4).

SHOCK HAZARD: Disconnect electrical power from the

appliance before cleaning with soap and water.

Cabinet

The painted cabinet can be washed with either a mild soap

and water and thoroughly rinsed with clear water. NEVER

use abrasive scouring cleaners.

Interior

Wash interior compartment with mild soap and water. Do

NOT use an abrasive cleaner, solvent, polish cleaner or

undiluted detergent.

Care of Appliance

1. Avoid leaning on the door, you may bend the door

hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mop-

ping near the front of the appliance. Damage to the

grille can occur.

3. Periodically clean the interior of the appliance as

needed.

4. Periodically check and/or clean the front grille as

needed.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as pos-

sible. Minimize the number of door openings while the

power is off so as not to adversely affect the appliance's

temperature.

Light assembly replacement

All models use LED lamps to illuminate the interior of the

appliance. This component is very reliable, but should one

fail, contact a qualiﬁ ed service technician for replacement

of the LED.

CARE AND CLEANING AND ENERGY SAVING TIPS

CAUTION

SERVICE INFORMATION

If service is required, call your authorized service agency.

Have the following information readily available:

• Model number

• Serial number

• Date purchased

• Name of dealer from whom purchased

Clearly describe the problem that you are having. If you are

unable to obtain the name of an authorized service agency,

or if you continue to have service problems, contact Viking

Range, LLC at (888) 845-4641 or write to:

VIKING RANGE, LLC

PREFERRED SERVICE

111 Front Street

Greenwood, Mississippi 38930 USA

Record the information indicated below. You will need it

if service is ever required. The serial number and model

numbers for your refrigerator are located on the upper wall,

behind the lighting:

Model No. ___________________________________

Serial No. _____________________________________

Date of Purchase ______________________________

Date Installed _________________________________

Dealer’s Name ________________________________

Address _____________________________________

__________________________________________

If service requires installation of parts, use only authorized

parts to insure protection under the warranty.

Keep this manual for future reference.

Before You Call for Service

If the appliance appears to be malfunctioning, read through

this manual ﬁ rst. If the problem persists, check the trouble-

shooting guide below. Locate the problem in the guide and

refer to the cause and its remedy before calling for service.

The problem may be something very simple that can be

solved without a service call. However, it may be required

to contact your dealer or a qualiﬁ ed service technician.

• Never attempt to repair or perform maintenance on

the appliance until the main electrical power has been

disconnected. Turning the appliance control "OFF"

does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

WARNING

Electrocution Hazard

Problem Possible Cause Remedy

Appliance not cold enough

(See “Adjusting the temperature" on

page 8)

• Control set too warm

• Content temperature not stabi-

lized.

• Excessive usage or prolonged

door openings.

• Airﬂ ow to front grille blocked.

• Door gasket not sealing properly.

• Adjust temperature colder. Al-

low 24 hours for temperature to

stabilize.

• Allow temperature to stabilize for

at least 24 hours.

• Airﬂ ow must not be obstructed to

front grille. See “clearances” on

page 4.

• Check door alignment and/or

replace door gasket.

Appliance too cold

(See “Adjusting the Temperature” on

page 8)

• Control set too cold

• Door gasket not sealing properly.

• Adjust temperature warmer.

Allow 24 hours for temperature to

stabilize.

• Check door alignment and/or

replace door gasket.

No interior light. • Failed LED light assembly or light

switch.

• Contact a qualiﬁ ed service techni-

cian.

Light will not go out when door is

closed

• Display light is turned on. (Glass

door models only.

• Door not activating light switch.

• Failed light switch

• Turn off display light, shut door.

• Appliance not level, level appli-

ance, (See page 4, “leveling legs”)

• Contact a qualiﬁ ed service techni-

cian.

Noise or Vibration • Appliance not level

• Fan hitting tube obstruction.

• Level appliance, see “Leveling

Legs” on page 4.

• Contact a qualiﬁ ed service techni-

cian.

Appliance will not run. • Appliance turned off

• Power cord not plugged in.

• No power at outlet.

• Turn appliance on. See “Starting

your appliance” on page 8.

• Plug in power cord.

• Check house circuit.

TROUBLESHOOTING

CAUTION

In the unlikely event you lose cooling in your unit, do not

unplug the product from the electric supply, but do call

a qualiﬁ ed service technician immediately. It is possible

that the loss of cooling capacity is a result of excessive

frost build-up on the evaporator cooling coil. In this case,

removing power to the unit will result in the melting of this

excessive quantity of ice, which could generate melt water

that exceeds the capacity of the defrost drain system and

could result in water damage to your home. The end-user

will be ultimately responsible for any water damage caused

by prematurely turning the unit off without appropriately

managing the excess water run-off.

HOUSEHOLD PRODUCT WARRANTY

UNDERCOUNTER WINE CELLER WARRANTY

TWO YEAR FULL WARRANTY

Undercounter wine cellars and all of their component parts, except as detailed below*†, are warranted to be free from defective materials or

workmanship in normal residential use for a period of two (2) years from the date of original retail purchase. Viking Range, LLC, warrantor, agrees to

repair or replace, at its option, any part which fails or is found to be defective during the warranty period.

*FULL NINETY (90) DAY COSMETIC WARRANTY: Product is warranted to be free from cosmetic defects in materials or workmanship (such

as scratches on stainless steel, paint/porcelain blemishes, etc.) for a period of ninety (90) days from the date of original retail purchase or

closing date for new construction, whichever period is longer. Any defects must be reported to the selling dealer within ninety (90) days from

date of original retail purchase. Viking Range, LLC uses high quality processes and materials available to produce all color ﬁ nishes. However,

slight color variation may be noticed because of the inherent differences in painted parts and porcelain parts as well as differences in kitchen

lighting, product locations, and other factors. Therefore, this warranty does not apply to color variation attributable to such factors.

†FULL NINETY (90) DAY WARRANTY IN “RESIDENTIAL PLUS” APPLICATIONS: This full warranty applies to applications where use

of the product extends beyond normal residential use, but the warranty period for products used in such applications is ninety (90) days.

Examples of applications covered by this warranty are bed and breakfasts, ﬁ re stations, private clubs, churches, yachts, etc. Under this

“Residential Plus” warranty, the product, its components and accessories are warranted to be free from defective material or workmanship

for a period of ninety (90) days from the date of original retail purchase. This warranty excludes use of the product in all commercial locations

such as restaurants, food service locations and institutional food service locations.

SIX YEAR FULL WARRANTY ON SEALED REFRIGERATION PARTS AS LISTED

Any sealed refrigeration system component, as listed below, is warranted to be free from defective materials or workmanship in normal household use

during the third through the sixth year from the date of original retail purchase. Viking Range, LLC, warrantor, agrees to repair or replace, at its option,

any part which fails or is found to be defective during the warranty period.

Sealed Refrigeration System Components: Compressor, Evaporator, Condenser, Connecting Tubing, Dryer/Strainer

TWELVE YEAR LIMITED WARRANTY ON SEALED REFRIGERATION PARTS AS LISTED

Any sealed refrigeration system component, as listed above, which fails due to defective materials or workmanship in normal household use during the

seventh through the twelfth year from the date of original retail purchase will be repaired or replaced, free of charge for the part itself, with the owner

paying all other costs, including labor.

TERMS AND CONDITIONS

This warranty extends to the original purchaser of the product warranted hereunder and to each transferee owner of the product during the term of

the warranty and applies to products purchased and located in the United States, Canada, Mexico and the Caribbean (excluding Cuba, Dominican

Republic, and Haiti). Products must be purchased in the country where service is requested. If the product or one of its component parts contains a

defect or malfunction during the full warranty period after a reasonable number of attempts by the warrantor to remedy the defect or malfunction, the

owner is entitled to either a refund or replacement of the product or its component part or parts. Replacement of a component part includes its free

installation, except as speciﬁ ed under the limited warranty. Under the terms of this warranty, service must be performed by a factory authorized Viking

Range, LLC service agent or representative. Service will be provided during normal business hours, and labor performed at overtime or premium rates

shall not be covered by this warranty.

Owner shall be responsible for proper installation, providing reasonable and necessary maintenance, providing proof of purchase upon request, and

making the appliance reasonably accessible for service. The return of the Owner Registration Card is not a condition of warranty coverage. You should,

however, return the Owner Registration Card so that Viking Range, LLC can contact you should any question of safety arise which could affect you.

This warranty gives you speciﬁ c legal rights, and you may also have other rights which may vary from jurisdiction to jurisdiction.

WHAT IS NOT COVERED BY THIS WARRANTY: This warranty shall not apply to damage resulting from abuse, failure to provide reasonable and

necessary maintenance, accident, delivery, negligence, natural disaster, loss of electrical power to the product for any reason, alteration, outdoor use,

improper installation, improper operation, or repair or service of the product by anyone other than an authorized Viking Range, LLC service agency or

representative. This warranty does not apply to commercial usage.

LIMITATION OF REMEDIES AND DURATION OF IMPLIED WARRANTY

OWNER’S SOLE AND EXCLUSIVE REMEDY FOR A CLAIM OF ANY KIND WITH RESPECT TO THIS PRODUCT SHALL BE THE REMEDIES

SET FORTH ABOVE. VIKING RANGE, LLC IS NOT RESPONSIBLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGE, INCLUDING BUT NOT

LIMITED TO FOOD OR MEDICINE LOSS, DUE TO PRODUCT FAILURE, WHETHER ARISING OUT OF BREACH OF WARRANTY, BREACH OF

CONTRACT OR OTHERWISE. Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the above

limitation or exclusions may not apply to you. ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE

APPLICABLE TO THIS PRODUCT ARE LIMITED IN DURATION TO THE PERIOD OF COVERAGE OF THE APPLICABLE EXPRESS WRITTEN

LIMITED WARRANTIES SET FORTH ABOVE. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may

not apply to you.

WARRANTY SERVICE

To obtain warranty service, contact an authorized Viking Range, LLC service agent, or Viking Range, LLC, 111 Front Street, Greenwood, Mississippi

38930, (888) 845-4641. Provide model and serial number and date of original purchase or closing date for a new construction. For the name of your

nearest authorized Viking Range, LLC service agency, call Viking Range, LLC.

IMPORTANT: Retain proof of original purchase to establish warranty period.

Speciﬁ cations subject to change without notice.

058186-000A EN

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

(662) 455-1200

For product information,

call 1-888-(845-4641)

or visit our web site at vikingrange.com in the US

or brigade.ca in Canada

(040116)

Install / Use & Care

MANUAL

5 SERIES

Built in Wine Cellars

Celliers de comptoir

Bodegas para vinos bajo mostrador

CVWUI51 50

CVWUI52 40

FR-D’installation/d’utilisation et d’entretien

ES-De instalación/operación y mantenimiento

Note: Wine Cellars are designed exclusively for the

storage of wine. Wine Cellars cannot attain storage

temperatures suitable for fresh food storage.

Remarque : Les celliers sont conçues exclusivement

pour y garder des vins. Elles ne peuvent pas atteindre des

températures de conservation convenant à l’entreposage

d’aliments frais.

Nota: Estas bodegas están diseñadas exclusivamente

para el almacenamiento de vino. Las bodegas para vinos

no pueden alcanzar las temperaturas adecuadas para el

almacenamiento de alimentos frescos.

2-FR

ATTENTION

REMARQUE

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui ap-

paraissent dans ce guide n’ont pas la prétention de couvrir

toutes les conditions et situations possibles pouvant arriver.

Il faut faire preuve de bon sens, de précautions et de soins,

pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles,

des mots et des étiquettes

concernant la sécurité.

ATTENTION - Risques ou pratiques dangereuses

pouvant entraîner des blessures individuelles, des dégâts

matériels ou des dommages au produit.

REMARQUE - Information importante pour réaliser une

installation et une utilisation sans problèmes.

Contenu :

Informations de sécurité.......................................................2

Déballage de votre appareil ..................................................3

Enregistrement de la garantie ......................................3

Installation de votre appareil ..............................................4

Dégagements par rapport à l’armoire .............................4

Mise à niveau de l’appareil .............................................4

Raccordement électrique.................................................5

Dimensions du produit.......................................................6

Utilisation de votre commande électronique .....................8

Démarrage de votre appareil .........................................8

Mode veille ....................................................................8

Mise en marche et arrêt de votre appareil ......................8

Réglage de la température .............................................8

Éclairage intérieur d’exposition.......................................9

Mode température .........................................................9

Verrouillage des commandes ........................................10

Codes d’erreur des capteurs de température ..............10

Alertes...........................................................................10

Porte entrouverte ......................................................10

Panne de secteur ......................................................11

Alerte de température ...............................................11

Mode vacances ............................................................11

Conﬁ gurations de étagères .............................................12

Entretien et nettoyage ......................................................13

Conseils pour l’économie d’énergie ................................13

Obtention de service ........................................................14

Dépannage................................................................15

Garantie...........................................................................16

CONTENU

AVERTISSEMENT - Risque possible de décès ou

de blessure grave si vous ne suivez pas les instructions.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de cancers.

AVERTISSEMENT

Avertissements de la proposition 65 de l'État de Californie

: Ce produit contient au moins un produit chimique connu par

l’État de Californie pour être à l’origine de malformations et

autres déﬁ ciences de naissance.

AVERTISSEMENT

3-FR

XXXXXXXXXXXX

VIKING RANGE, LLC

GREENWOOD, MS 38930

ATTENTION

Il est important que vous postiez votre carte

d’enregistrement de garantie immédiatement après avoir

reçu la livraison de votre celliers, vous pouvez aussi

l’enregistrer en ligne sur le site www.brigade.ca

Les informations suivantes

seront nécessaires au mo-

ment de l’enregistrement

de votre

appareil:

Numéro de service

Numéro de série

Date d’achat

Nom et adresse du revendeur

Le numéro de service et le numéro de série se trouvent sur la

plaque signalétique qui est située à l’intérieur de l’armoire, du

côté gauche près du haut (Voyez la Figure 1).

Figure 1

REMARQUE

Enregistrment en ligne

disponible sur

www.brigade.ca

Enlèvement de l’emballage intérieur

Votre cellier a été emballé pour l’expédition avec toutes les pièces

pouvant être endommagées par le mouvement solidement at-

tachées. Enlevez les matériaux d’emballage intérieur et toute

bande maintenant des composants intérieurs en place. Le manuel

de l’utilisateur est envoyé à l’intérieur de l’appareil dans un sac en

plastique, accompagné de la carte d’enregistrement de la garan-

tie, et d’autres articles accessoires.

Important

Conservez votre carton d’emballage jusqu'à ce que votre cellier

ait été complètement inspecté et trouvé en bon état. S’il présentait

des dommages, cet emballage serait nécessaire comme preuve

qu’ils sont survenus durant le transit. Ensuite veuillez mettre tous

ces matériaux d’emballage au rebut d’une façon responsable.

Note pour le client

Cette marchandise a été soigneusement et complètement inspec-

tée avant de quitter notre usine. La responsabilité pour sa livrai-

son sûre a été assumée par le revendeur à l’acceptation de cette

expédition. Les réclamations pour perte ou dommages survenus

durant le transit sont à adresser au revendeur.

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA-

GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION

AUPRÈS DU REVENDEUR.

Si l’appareil a été livré, manipulé ou entreposé dans une posi-

tion autre que debout, pendant une durée quelconque, laissez-le

reposer debout pendant au moins 24 heures avant de la brancher

électriquement. Cela assurera le retour de l’huile au compresseur.

Un branchement immédiat de l’appareil pourrait endommager des

parties internes.

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

DÉBALLAGE DE VOTRE APPAREIL

AVERTISSEMENT - Jetez bien les sacs en plastique qui

représentent un risque de suffocation.

AVERTISSEMENT

AVERTISSEMENT - Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas

des problèmes du passé. Des épaves de réfrigérateurs

abandonnés continuent de présenter un danger - même

en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil

de refroidissement, veuillez suivre ces instructions pour

aider à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des

enfants ne puissent pas facilement monter dedans.

AVERTISSEMENT

Enregistrement de la garantie

4-FR

Figure 2

Pieds de mise à

niveau avant

Pieds de

mise à niveau

arrière

Grille frontale,

gardez cette

zone dégagée.

INSTALLATION DE VOTRE APPAREIL

ATTENTION

Tableau A

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour

votre appareil. Nous recommandons un endroit où l’appareil ne

sera pas exposé directement au rayonnement solaire et restera

écarté de sources de chauffage. Pour assurer que les perfor-

mances de votre produit soient au niveau de ses spéciﬁ cations, la

plage de températures recommandée au lieu d’installation sera de

55 à 100°F (13 à 38 °C).

Dégagements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de

l’armoire. Gardez cette zone libre et exempte de toutes obstruc-

tions. Des meubles et comptoirs peuvent être installés autour de

l’unité de façon adjacente dans la mesure où sa grille frontale

restera non obstruée. Les modèles à revêtement de porte avec

charnières articulées sont prévus pour des applications encas-

trées uniquement.

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la

grille frontale permettent l’écoulement de l’air par l’échangeur

thermique du condenseur. Des restrictions de ce ﬂ ux d’air vont

augmenter la consommation d’énergie et affecter sa capacité de

refroidissement. C’est pourquoi il est important que cette zone

ne soit pas obstruée et soit maintenue propre. Viking Range,LLC

recommande de ne pas utiliser de grilles personnalisées, car

l’écoulement d’air en serait diminué (Voyez la Figure 2).

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’armoire doi-

vent être ajustés pour qu’elle soit fermement positionnée au sol et

bien d’aplomb, d’un côté à l’autre et d’avant en arrière. La hau-

teur totale de votre appareil peut être ajustée entre le minimum

(en vissant les pieds de mise à niveau, CW ↷) et le maximum (en

dévissant les pieds de mise à niveau CCW ↶) des dimensions

comme c’est montré au Tableau «A».

Pour régler ces pieds de mise à niveau, placez l’appareil sur une

surface solide, en protégeant le sol en dessous pour ne pas le

rayer. Avec l’aide d’une autre personne, inclinez vers l’arrière de

l’appareil pour accéder aux pieds de mise à niveau de l’avant.

Levez ou abaissez ces pieds à la hauteur requise en les tournant.

Répétez la procédure pour les pieds arrière en inclinant le cellier

vers l’avant en faisant attention. Sur une surface plane, vériﬁ ez le

niveau de l’appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale peuvent être desserrées et la grille

ajustée à la hauteur voulue. Quand le réglage est fait resserrez

les vis de la grille frontale (Voyez la Figure 5).

Modèle

Style de

Porte

Hauteur

minimum

Hauteur

maximum

CVWUI5150

CVWUI5240

(G)

⁄4 po

(85,7 cm)

⁄4 po

(88,3 cm)

5-FR

INSTALLATION DE VOTRE APPAREIL

Vis de grille

frontale

Grille frontale

Figure 6

REMARQUE

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec cet appareil. Cela

peut être dangereux et peut affecter la performance du

produit.

• Cet appareil ne doit sous aucun prétexte être installé sur

une alimentation électrique sans liaison de terre.

• N’enlevez pas la borne de terre de la ﬁ che du cordon

secteur. (Voyez la Figure 3).

• N’utilisez pas d’adaptateur entre ﬁ che et prise. (Voyez la

Figure 4).

• N’envoyez pas d’eau par éclaboussure ou par jet d’un

tuyau sur l’appareil. Cela pourrait causer une commo-

tion électrique, entraînant potentiellement des blessures

graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant

une ﬁ che avec terre à trois broches. Il faut la brancher dans une

prise secteur correspondante avec terre, en conformité avec la

norme électrique américaine et les normes et réglementations

locales applicables (Voyez la Figure 6). Si le circuit ne comporte

pas une prise avec terre, le client doit en fournir une adéquate;

c’est sa responsabilité et son obligation. La troisième broche de

terre ne doit en aucun cas être coupée ou enlevée.

Un disjoncteur sur détection de courant de fuite (GFCI) a ten-

dance à provoquer des déclenchements intempestifs qui peuvent

arrêter l’appareil. Ce type de protection n’est en général pas

utilisé sur de l’équipement électrique qui doit tourner sans surveil-

lance pendant de longues périodes, sauf si c’est imposé par les

normes de construction et réglementations locales.

AVERTISSEMENT

Figure 3

Figure 4

N’enlevez pas la

borne de terre de

la ﬁ che du cordon

secteur.

Figure 5

6-FR

«A»

«B»

«C»

«D»

«E»

DIMENSIONS DU PRODUIT

Figure 8

S’il est nécessaire de gagner du dégagement à l’intérieur

de l’ouverture brute, un trou peut être percé au travers du

meuble adjacent et le cordon d’alimentation passé par ce

trou jusqu’à une prise secteur. Une autre façon d'augmenter

la profondeur disponible dans l’ouverture est d’encastrer la

prise secteur dans le mur arrière aﬁ n de gagner l’épaisseur

de la ﬁ che du cordon.

Tous les types de prises secteur encastrées ne fonction-

neront pas pour cette application car elles pourraient

être trop étroites, mais un modèle équivalent à l’Arlington

#DVFR1W est recommandé pour cette application (Voyez la

Figure 8).

Figure 7

Figure 7a

DIMENSIONS D’OUVERTURE BRUTE DIMENSIONS D’ARMOIRE

MODÈLE «A» «B» «C» «D» «E» «F» «G» «H» «J»

CVWUI5150

15 po

(38,1 cm)

**34 po à 35 po

(86,4 à 88,9 cm)

⁄8 po

(37,8 cm)

⁄4 po à 34

⁄4 po

(85,7 à 88,3 cm)

⁄32 po

(60,2 cm)

⁄32 po

(66,6 cm)

⁄32 po

(95 cm)

⁄16 po

(44,3 cm)

CVWUI5240

24 po

(61 cm)

**34 po à 35 po

(86,4 à 88,9 cm)

⁄8 po

(60,7 cm)

⁄4 po à 34

⁄4 po

(85,7 à 88,3 cm)

⁄32 po

(60,2 cm)

⁄32 po

(66,6 cm)

⁄32 po

(117,9 cm)

⁄16 po

(67,2 cm)

* La dimension en profondeur de l’ouverture brute peut varier selon chaque installation individuelle. Pour ne pas

faire dépasser toute la porte, la dimension «F» plus 1 po (2,5 cm) pour l’épaisseur de la ﬁ che du cordon secteur est

nécessaire.

** L’ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l’armoire.

7-FR

«F»

«D»

«E»

«H»

«J»

«G»

DIMENSIONS DU PRODUIT

⁄2 po

(54,6 cm)

1 po

(2,5 cm)

Figure 9

DONNÉES DE PRODUIT

MODÈLE

BESOINS

ÉLECTRIQUES #

POIDS DU

PRODUIT

CVUWI5150 115V/60Hz/15A

105 lb

(47,6 kg)

CVUWI5240 115V/60Hz/15A

140 lb

(63,6 kg)

# Un circuit secteur dédié avec liaison de terre

supportant 15 A est nécessaire. Appliquez toutes

les normes de construction locales à l’installation

de l’électricité et de l’appareil.

8-FR

Power Failure

ALARM RESET

REMARQUE

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Zones

supérieure/

inférieure

(Modèles à

deux zones

uniquement)

Diminution

température

Augmen-

tation

tempéra-

ture

Marche/

Arrêt

Allumage

d’éclairage

(porte en verre

seulement)

Verrouillage

des touches

Indicateur de

statut du système

Zone d’afﬁ chage

Figure 10

Commandes électroniques

Démarrage de votre celliers

(Zone unique ou deux zones) :

Branchez la prise du cordon d’alimentation du cellier dans une

prise murale de secteur 115 V. Votre appareil sort de l’usine en

position de marche (ON) et va commencer le refroidissement dès

sa mise sous tension. Si l’appareil ne démarre pas, vériﬁ

ez que la

prise murale est alimentée et que la commande est bien en posi-

tion de marche (ON). Voyez la partie «Mise en marche et arrêt de

votre appareil».

L’afﬁ cheur de votre commande est protégé d’un ﬁ lm transparent

en plastique. Ce ﬁ lm doit être ôté en le pelant soigneusement à

partir d’un angle.

Au démarrage initial, l’afﬁ cheur du contrôle montre une alerte

«Panne secteur». C’est une condition normale, car le cellier a été

alimenté en usine pour l’inspection de qualité et a été débranché.

Un appui momentané sur la touche M/A (ON/OFF) va effacer

cette condition d’alerte. (Voyez la section sur les alertes en page

10).

Passage de l’appareil en marche ou arrêt :

Si l’appareil est en marche (ON), et n’est pas en mode veille, la

température sera montrée dans la zone d’afﬁ chage de la com-

mande. Pour arrêter le cellier, appuyez sur le bouton «ON/OFF»

en le maintenant enfoncé pendant (4) secondes. «OFF» sera

maintenant afﬁ ché à la commande.

Pour remettre le cellier en marche (ON), appuyez sur

le bouton «ON/OFF» en le maintenant enfoncé pendant

(4) secondes.

Mode veille :

Si aucune commande n’est actionnée pendant 60 secondes,

l’afﬁ cheur va passer en mode veille pour économiser l’énergie. Le

panneau de commande va s’éteindre à l’exception de l’indicateur

de statut de système «OK» qui va rester activé. D’éventuelles

conditions d’alerte vont réveiller l’afﬁ cheur (Voyez les alertes en

page 10).

Aﬁ n d’effectuer les changements entre parenthèses à la con-

ﬁ guration de commandes (mise en marche ou arrêt, réglage

de température de consigne, changement des éclairages

d’intérieur, activation du mode vacances), la commande doit

être réveillée.

Pour activer l’afﬁ chage, appuyez sur n’importe quelle touche. Un

signal sonore de conﬁ rmation retentira, et la température actuelle

du compartiment de conservation sera afﬁ chée.

Le mode veille peut être désactivé si vous préférer obtenir un

afﬁ chage continu. Appuyez sur la commande de verrouillage

(symbôle de verrouillage) jusqu’à ce que l’afﬁ cheur quitte «Loc»

et montre «nSL». Pour activer le mode de veille, répétez la

même opération, jusqu’à ce que l’afﬁ cheur quitte «Loc» et montre

«SLP».

Réglage de la température :

Quand vous chargez au tout début votre cellier avec des produits

encore tièdes, il peut falloir jusqu’à 48 heures pour que la tem-

pérature du compartiment de conservation se stabilise.

Quand vous effectuez des changements de point de consigne,

cela peut prendre 24 heures pour que les denrées conservées se

stabilisent à cette nouvelle température.

9-FR

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Éclairage intérieur de présentation (Zone

unique ou deux zones): (Modèles à porte vitrée

uniquement). Votre appareil est équipé d’un dispositif d’éclairage

de présentation à deux niveaux d’intensité. Avec la commande

électronique sortie du mode veille, appuyez sur la commande

d’éclairage (symbôle d'ampoule) pour activer l’éclairage intérieur

de présentation à pleine intensité. Une tonalité de conﬁ rmation va

retentir, et l’icône d’ampoule d’éclairage va s’allumer. Un deux-

ième appui sur la commande d’éclairage (symbôle d'ampoule) va

atténuer l’éclairage à 50 %. Un troisième appui va désactiver to-

talement l’éclairage intérieur. Cet éclairage intérieur va se couper

automatiquement après 4 heures.

Certains facteurs affectent la température stabilisée du comparti-

ment de conservation :

• Changements de consigne de température.

• Changements de température ambiante de la pièce.

• Température des denrées du cellier.

- Chargement de nouvelles denrées plus chaudes.

- Un contenu chargé froid va retarder le passage à une

température de consigne plus chaude.

- Un contenu chargé chaud va retarder le passage à une

température de consigne plus froide.

• Habitudes d’utilisation (nombre et durée des ouvertures de

porte).

• Utilisation de l’éclairage de présentation du compartiment

d’entreposage (cellier à porte en verre uniquement).

• Installation du cellier à la lumière solaire directe ou près d’une

source de chaleur.

Modèles à zone unique :

Pour déterminer ou contrôler le point de consigne de

température (avec la commande électronique sortie de

son mode veille), appuyez sur les touches "-" ou "+".

"SET" (Réglage) sera indiqué sur le panneau d’interface

utilisateur et la consigne actuelle de température sera

afﬁ chée et clignotera. Des appuis sur les touches "-" ou

"+" par la suite abaisseront ou élèveront respectivement la

consigne. Quand vous avez atteint la valeur de consigne de

température que vous désiriez, appuyez sur la commande

M/A (On/Off) pour valider, ou si vous ne faites rien le mode

de réglage va se désactiver 10 secondes après, et la

température afﬁ chée sera prise comme le prochain point de

consigne.

La plage de température pour le point de consigne

acceptable pour votre celliers va de 40°F (4,5 °C) à 65°F

(18,4°C). Si vous essayez de régler la consigne hors de

cette plage vous recevrez une notiﬁ cation de refus sonore.

Pour changer le point de consigne de température pour une

zone particulière (avec la commande électronique sortie

de son mode veille), appuyez sur les touches "-" ou "+".

"SET" (Réglage) sera indiqué sur le panneau d’interface

utilisateur et la consigne actuelle de température sera

afﬁ chée et clignotera. Des appuis sur les touches "-" ou

"+" par la suite abaisseront ou élèveront respectivement la

consigne. Quand vous avez atteint la valeur de consigne de

température que vous désiriez, appuyez sur la commande

M/A (On/Off) pour valider, ou, si vous ne faites rien, le

mode de réglage va se désactiver 10 secondes après, et la

température afﬁ chée sera prise comme le prochain point de

consigne.

La plage de température pour le point de consigne

acceptable pour votre celliers va de 45°F (7,3 °C) à 55°F

(12,9 °C) pour la zone inférieure, et de 55°F (12,9 °C) à

62°F (16,8 °C) pour la zone supérieure.

Si vous essayez de régler la consigne hors de cette plage

vous recevrez une notiﬁ cation de refus sonore.

Zone inférieure

activée

Zone supérieure

activée

Modèles à deux zones :

Les températures peuvent être ﬁ xées pour chaque zone

indépendamment (supérieure et inférieure) dans la celliers à

deux zones. Pour cela, vous devez d’abord activer la zone

pour laquelle vous voulez ﬁ xer la température.

Vous le faites en appuyant sur le bouton d’augmentation ou

de diminution à l’afﬁ chage. Après cela le voyant DEL sera

éclairé pour la zone activée.

Mode d’afﬁ chage de température (Zone

unique ou deux zones :

Le mode de température est préréglé en usine pour degrés Fahr-

enheit (°F), mais vous avez l’option de commuter l’afﬁ chage en

degrés Celsius (°C). Pour changer de mode d’afﬁ chage, action-

nez et maintenez appuyée la commande «-» tout en

appuyant sur la commande «+», puis relâchez seulement la

commande «-». L’afﬁ chage de température se fera maintenant en

degrés Celsius (°C). Répétez la même procédure pour

revenir à un afﬁ chage de température en degrés Fahrenheit (°F).

10-FR

Door Ajar

ALARM RESET

REMARQUE

Si le verrouillage des commandes est active (l’icône de verrouil-

lage illuminée), il faut déverrouiller la commande avant qu’on

puisse utiliser la touche pour restaurer une alerte. Voir page 10

(Verrouillage des commandes) pour les instructions de déverrouil-

lage de la commande.

Les capteurs de température sont surveillés en permanence. Une

condition de coupure (OPEN) ou de court-circuit (SHORTED)

générera un CODE D’ERREUR tel que ceux qui suivent :

Codes d’erreur des capteurs de température

Capteur Code afﬁ ché Description de l’erreur Action à prendre

Capteur de tem-

pérature de zone

unique

Panne de capteur de température dans le comparti-

ment unique. Cela peut amener à des températures

non souhaitées pour la conservation des vins.

Demandez une intervention de

service pour remplacer ce capteur

de température.

Capteur du dé-

givrage

Panne du capteur de température de dégivrage. Cela

cause un dégivrage incorrect de l’appareil et peut créer

une forte accumulation de givre. Il peut s’ensuivre un

dégât des eaux au niveau de l’appareil et du plancher

alentour.

Débranchez immédiatement le

cordon d’alimentation et deman-

dez une intervention de service

pour remplacer ce capteur de

dgivrage.

Modèles à zone unique :

Codes d’erreur des capteurs de température

Capteur Code afﬁ ché Description de l’erreur Action à prendre

Capteur de tem-

pérature de zone

haute

Panne de capteur de température dans le comparti-

ment supérieur. Cela peut amener à des températures

non souhaitées pour la conservation des vins.

Demandez une intervention de

service pour remplacer ce capteur

de température.

Capteur de tem-

pérature de zone

basse

Panne de capteur de température dans le comparti-

ment inférieur. Cela peut amener à des températures

non souhaitées pour la conservation des vins.

Demandez une intervention de

service pour remplacer ce capteur

de température.

Capteur du dé-

givrage

Panne du capteur de température de dégivrage. Cela

cause un dégivrage incorrect de l’appareil et peut créer

une forte accumulation de givre. Il peut s’ensuivre un

dégât des eaux au niveau de l’appareil et du plancher

alentour.

Débranchez immédiatement le

cordon d’alimentation et deman-

dez une intervention de service

pour remplacer ce capteur de

dgivrage.

Modèles à deux zones :

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Verrouillage des commandes (Zone unique ou

deux zones :

Le panneau de commandes peut être verrouillé pour éviter des

changements inopinés. Pour verrouiller les commandes, action-

nez la commande de verrouillage (Lock) et maintenez-la appuyée

jusqu’à ce que l’afﬁ cheur montre «Loc», puis immédiatement

relâchez l’appui. L’icône de verrou va clignoter trois fois puis

rester allumée. Quand le panneau de commandes est verrouillé

seulement la commande de verrouillage (Lock), l’indicateur de

statut de système OK et l’indicateur d’alerte restent activés. Pour

déverrouiller le panneau de commandes, recommencez la mêle

séquence jusqu’à ce que l’afﬁ cheur montre «nLc». Puis immédi-

atement

relâchez l’appui.

• Porte entrouverte - Si la porte reste ouverte ou

incorrectement fermée, pendant plus de 5 minutes,

l’indicateur de statut de système OK va s’éteindre, l’indicateur

de porte entrouverte (Door Ajar) va clignoter et une tonalité

va retentir toutes les 60 secondes. De plus, un indicateur

de restauration d’alerte (ALARM RESET) va être afﬁ ché

sous la commande M/A (On/Off).

Alertes (Zone unique ou deux zones) :

La commande va vous alerter en cas de conditions pouvant nuire

à la performance de l’appareil.

Cette alerte peut être supprimée en fermant la porte, ou en

appuyant brièvement sur la commande M/A (par exemple

quand vous êtes en train de nettoyer le compartiment de

conservation). Mais l’alerte va se réactiver après 5 minutes si

la condition anormale persiste.

L’alarme sonore peut être désactivé, pour chaque événe-

ment, en appuyant sur la commande de verrouillage (Lock).

REMARQUE

11-FR

ALARM RESET

Power Failure

ALARM RESET

Temp

Door Ajar

Temp

L’alarme sonore peut être désactivé, pour chaque événement, en

appuyant sur la commande de verrouillage (Lock).

• Panne de secteur - Si l’alimentation du cellier est in-

terrompue l’indicateur de statut de système OK va s’éteindre,

et l’indicateur de panne secteur (Power Failure) va clignoter.

De plus un indicateur de restauration d’alerte (ALARM RE-

SET) va être afﬁ ché sous la commande M/A (On/Off). Il n’y

aura pas de signalisation sonore. La condition d’alerte peut

être supprimée momentanément en appuyant sur la com-

mande M/A (On/Off). Si cette alerte se produit, il est recom-

mandé que vous contrôliez la situation de toutes les denrées

périssables, même si l’appareil fonctionne de nouveau

normalement et que la température soit revenue au niveau de

la consigne, car des cessations d’alimentations prolongées

peuvent amener des écarts excessifs de température interne

pouvant affecter des denrées périssables.

• Alerte de température - Si la température du com-

partiment de conservation dévie excessivement du point de

consigne pour une période de temps prolongée, l'indicateur

(Temp) clignotera et un signal sonore retentira toutes les 60

secondes. De plus, un indicateur (ALARM RESET) sera af-

ﬁ ché sous la commande M/A (On/Off).

Des alertes multiples sont possibles, par exemple la porte restée

entrouverte longtemps peut entraîner une alerte de température,

dans ce cas les deux indicateurs «Door Ajar» et «Temp» seront

activés en même temps.

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Mode de vacances (Zone unique ou deux

zones) :

Ce mode de fonctionnement peut être utilisé pour économiser

de l’énergie durant les périodes où elle est la plus coûteuse, ou

si vous n’utilisez pas votre appareil pendant une période prolon-

gée, en désactivant ses éclairages, tonalités d’alerte, et sonorités

d’actionnement des commandes. Ce mode vacances peut aussi

servir comme mode pour la période de Shabbatt, avec les dés-

activations prescrites dans la période en ﬁ n de semaine pour la

communauté juive. Dans ce mode de Shabbatt, vous pouvez ou-

vrir et refermer la porte n’importe quand pour accéder au contenu,

sans avoir à directement allumer ou éteindre d’éclairage, et sans

activation d’afﬁ chages numériques, d’électrovannes, de ventila-

teurs, de vannes, de compresseur, d’icônes, tonalités ou alertes.

Quand ce mode est activé, l’afﬁ cheur, les indicateurs visuels et

sonores d’alerte, les tonalités à l’actionnement de commandes,

l’éclairage intérieur et toutes les options sont désactivés. Toutes

les commandes de fonctions sont inopérantes sauf la commande

M/A (On/off) qui est nécessaire pour la sortie de ce mode va-

cances. Les températures du compartiment de conservation sont

surveillées et gérées selon les réglages avant d’entrer en mode

vacances.

Pour entrer dans le mode vacances (avec le commande

réveillée), actionnez et maintenez appuyée la commande M/A

(On/Off) jusqu'à ce que l'afﬁ cheur passe de «OFF» à «VAC».

L’afﬁ cheur va faire clignoter «VAC» trois fois pour accuser

réception de votre demande, puis montrer «VAC» en ﬁ xe jusqu’à

la sortie de ce mode vacances. Une coupure d’alimentation ne

vous fait pas sortir du mode vacances, le changement de mode

ne peut se faire que manuellement. Pour sortir du mode vacances

et revenir en fonctionnement normal, actionnez et maintenez

appuyée la commande M/A (On/Off) jusqu’à ce que l’afﬁ cheur

montre la température.

REMARQUE

La condition d’alerte peut être supprimée momentanément en ap-

puyant sur la commande M/A (On/Off). Si cette alerte se produit,

il est recommandé que vous contrôliez la situation de toutes les

denrées périssables, même si l’appareil fonctionne de nouveau

normalement et que la température soit revenue au niveau de la

consigne, car des cessations d’alimentations prolongées peuvent

amener des écarts excessifs de température interne pouvant af-

fecter des denrées périssables.

REMARQUE

Après une condition d’alerte de température trop haute, vériﬁ ez

toutes les denrées périssables pour assurer qu'elles sont sûres

pour la consommation.

L’alerte de température peut survenir s’il y a une utilisation inten-

sive, ou si des produits chauds sont chargés dans le comparti-

ment de conservation. Si l’alerte de température continue à se

produire, votre appareil peut exiger le service.

12-FR

CONFIGURATIONS DE ÉTAGÈRES

Figure 11

Figure 12

CVWUI5150 Celliers à zone unique :

Modèles de largeur 15" (38,1 cm) :

(6) étagères grillagées pour 4 bouteilles

CVWUI5240 Celliers à deux zones :

Modèles de largeur 24" (61 cm) :

Zone supérieure : (3) étagères grillagées pour 8

bouteilles

Zone inférieure : (1) étagère grillagée pour 8

bouteilles

(2) étagères grillagées pour 4

bouteilles demi-profondeur

ATTENTION

N’essayez jamais de bouger une clayette chargée, évacuez tout

ce qu’elle porte avant de la déplacer. Utilisez vos deux mains pour

déplacer une étagère.

Figure 13

Figure 13a

Taquet de

verrouillage

Déchargez le vin de

l’étagère à enlever

Pour enlever une

étagère :

Sortez la clayette hors de l’armoire jusqu’à l’arrêt.

Déchargez la étagère (voir la Figure 13).

Enfoncez les taquets de verrouillage des deux côtés de la

étagère et sortez-la en tirant tout droit (voir la Figure 13a).

Quand la étagère est enlevée, repoussez les extensions de

étagère s sorties dans l’armoire.

Pour réinstaller une étagère :

Sortez les extensions de clayettes sorties de l’armoire pour

aider à l’engagement de la étagère en grillage.

Insérez la étagère à grillage dans les extensions sorties de

l’armoire des deux côtés.

Poussez complètement la étagère grillagée dans l’armoire

pour engager les taquets de verrouillage.

Tirez la étagère pour la sortir (sans charge) pour véri-

ﬁ er qu’elle est bien verrouillée sur les rails latéraux. Si la

étagère grillagée tombe, c’est que les taquets de verrouil-

lage n’étaient pas engagés. Recommencez l’opération.

Chargez la étagère selon le besoin.

Conﬁ gurations de étagères

Votre celliers est équipée d’un système de étagères sur

roulements à billes à extension complète qui fournissent un

maximum d’accès et de visi-bilité pour les produits

entreposés en fonction des disposi-tions qui suivent.

13-FR

CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE, L’ENTRETIEN ET LE NETTOYAGE

Les suggestions suivantes vont minimiser le

coût de fonctionnement de votre appareil de

refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud

(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,

ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité

au-dessus de la porte ne sont pas obstrués et maintenus

propres de façon à permettre une ventilation du système de

refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'alimentation secteur

dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au

cas où de grosses quantités de contenu tiède sont placées

dans le compartiment de conservation au froid, minimisez les

ouvertures de porte pendant les 12 heures qui suivent pour

permettre au contenu de tomber à la température de con-

signe du compartiment.

6. En maintenant un compartiment d’entreposage relativement

plein, if faut moins de périodes de fonctionnement en refroid-

issement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée

par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température

ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut

qui respecte votre préférence personnelle, et fournissez

l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou loin de la maison pour des

périodes prolongées, réglez la consigne de l’appareil à la

température la plus haute admissible pour la conservation de

son contenu.

12. Réglez le contrôle en position d’arrêt (off) si le nettoyage

de l’appareil nécessite que sa porte reste ouverte pour une

période longue.

13. En cas de conservation de vins :

Quand des températures pour les servir ne sont pas

requises, ramenez le point de consigne du/des

compartiment(s) à la température idéale de

conservation à long terme des vins rouges et blancs,

vers 13 °C / 55°F.

Grille frontale

Assurez-vous que rien n’obstrue les ouvertures pour ﬂ ux d’air

requises à l’avant de l’armoire. Au moins une à deux fois par an,

chassez par brossage ou par aspiration les peluches et les sale-

tés dans la zone de la grille avant (Voyez en page 4).

RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez

l’alimentation secteur de l’appareil avant de le nettoyer à l’eau

savonneuse.

Armoire

L’armoire peinte peut se laver avec une solution savonneuse

douce, puis soigneusement se rincer à l’eau potable. N’utilisez

JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse

douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit

nettoyant/polissant ou de détergent non-dilué.

Soins pour l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer

ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la

vadrouille près de l’avant de l’appareil. Vous pourriez endom-

mager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le

besoin.

4. Vériﬁ ez périodiquement la grille frontale et les serpentins de

condenseur, et nettoyez-les si nécessaire.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus

tôt possible. Minimisez le nombre d’ouvertures de porte pendant

la coupure du secteur aﬁ n de ne pas affecter la température dans

l’appareil.

Remplacement de l’ensemble d’éclairage

Tous les modèles utilisent de lampes à diodes électrolumines-

centes (DEL) pour éclairer l’intérieur de l’appareil. Ce type de

composant est très ﬁ able, mais en cas de panne contactez un

technicien de service qualiﬁ é pour le remplacement de l’éclairage

à DEL.

ATTENTION

14-FR

SERVICE APRÈS-VENTE

Si un service après-vente s’impose, appelez votre centre de

réparation agréé.

Soyez prêt à fournir les informations suivantes :

• Numéro de modèle

• Numéro de série

• Date d’achat

• Nom du revendeur où vous avez fait l’achat.

Décrivez clairement votre problème. Si vous ne pouvez pas obtenir

les coordonnées du centre de réparation agréé le plus proche ou si

vos problèmes persistent, contactez Viking Range, LLC au (888) 845-

4641 ou écrivez à :

VIKING RANGE, LLC

PREFERRED SERVICE

111 Front Street

Greenwood, Mississippi 38930 USA

Le numéro de série et le numéro de modèle de votre four se situent

sur la plaque d’identiﬁ cation ﬁ xée en haut à gauche de l’ouverture de

la porte, sous le panneau de commande.

Notez les informations indiquées ci-dessous. Vous en aurez besoin

pour tout service après-vente nécessaire. Le numéro de série et le

numéro de modèle de votre surface de cuisson se trouvent sur la

surface inférieure de l’appareil.

No de modèle _________________________________

No de série ___________________________________

Date d’achat __________________________________

Date d’installation _______________________________

Nom du revendeur ______________________________

Adresse _______________________________________

___________________________________________

i la réparation exige l’installation de pièces, utilisez uniquement

des pièces agréées aﬁ n d’assurer la protection dans le cadre de la

garantie.

Conservez ce guide à titre de référence future.

15-FR

• Ne tentez jamais de réparer ou d’exécuter de la mainte-

nance sur l’appareil avant que son alimentation électrique n’ait

été débranchée en amont. Passer l’appareil sur arrêt (OFF)

n’enlève pas la présence de tension secteur sur les ﬁ ls de

câblage.

• Remettez en place l’ensemble des pièces et panneaux avant

de redémarrer.

Risque d’électrocution

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez

par bien relire son manuel. Si le problème persiste, consultez

le guide de dépannage qui suit. Identiﬁ ez le problème dans ce

guide et consultez les colonnes de causes et de remèdes avant

d’appeler pour du service. Le problème peut être quelque chose

de très simple qui peut se résoudre sans demander une interven-

tion de service. Cependant, il peut être nécessaire de contacter

votre revendeur ou un technicien de service qualiﬁ é.

DÉPANNAGE

AVERTISSEMENT

Problème Cause possible Remède

L’appareil ne produit pas assez de froid

(Voyez «Réglage de la température» en page 8)

• Le contrôle a une consigne trop chaude

• La température du contenu n’est pas

encore stabilisée.

• Utilisation excessive ou ouvertures prolon-

gées de la porte.

• Blocage du ﬂ ux d’air de la grille

frontale.

• Défaut d’étanchéité du joint de porte.

• Ajustez plus bas la consigne de tempéra-

ture. Laissez stabiliser la température 24

heures.

• Laissez la température se stabiliser pen-

dant au moins 24 heures.

• Le ﬂ ux d’air ne doit pas être obstrué à la

grille frontale. Consultez les valeurs de

dégagements en page 4.

• Vériﬁ ez l’alignement de porte et/ou

changez le joint de porte.

L’appareil fait trop de froid

(Voyez «Réglage de la température» en page 8)

• Le contrôle a une consigne trop froide

• Défaut d’étanchéité du joint de porte.

• Ajustez plus haut la consigne de

température Laissez stabiliser la

température 24 heures.

• Vériﬁ ez l’alignement de porte et/ou

changez le joint de porte.

Pas d’éclairage à l’intérieur • Défaut de l’ensemble d’éclairage à DEL ou

du commutateur d’éclairage.

• Contactez un technicien de service qualiﬁ é.

L’éclairage ne s’éteint pas quand la porte est

fermée

• L’éclairage de démonstration est resté al-

lumé. (Modèles à porte vitrée uniquement).

• La porte n’active pas l’interrupteur

d’éclairage.

• Commutateur d’éclairage défectueux

• Éteignez l’éclairage de démonstration,

refermez la porte.

• L’appareil n’est pas d’aplomb, mettez-le

de niveau (Voir en page 4, la section sur

les pieds réglables).

• Contactez un technicien de service qualiﬁ é.

Bruit ou vibration • L’appareil n’est pas d’aplomb.

• Obstruction de tube affectant le ventilateur.

• Mettez l’armoire d’aplomb, voyez en page

4 le réglage des pieds de mise à niveau.

• Contactez un technicien de service qualiﬁ é.

L’appareil ne fonctionne pas. • L’appareil est à l’arrêt.

• Le cordon secteur n’est pas branché.

• La prise secteur n’est pas alimentée.

• Mettez l’appareil en marche. Voyez pour le

démarrage de votre appareil en page 8.

• Branchez la ﬁ che du cordon.

• Vériﬁ ez l’alimentation électrique de votre

maison.

ATTENTION

Dans le cas improbable où vous perdriez de la capacité de re-

froidissement sur votre appareil, ne le débranchez pas de son

alimentation électrique, mais appelez immédiatement un agent

de dépannage qualiﬁ é. Il est possible que la perte de capacité de

refroidissement résulte d’une accumulation excessive de givre

sur le serpentin de refroidissement d’évaporateur. Dans ce cas, le

débranchement électrique de l’appareil entraînera la fusion d’une

quantité excessive de glace, qui pourra générer de l’eau de fusion

qui dépassera la capacité du système de drainage du dégivrage,

et risque de provoquer un dégât des eaux à votre domicile. C’est

l’utilisateur ﬁ nal qui sera le responsable ﬁ nal de tout dégât des

eaux causé par une coupure prématurée de l’appareil, sans avoir

géré correctement l’excédent d’écoulement d’eau.

16-FR

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

GARANTIE CELLIERS DE COMPTOIR

GARANTIE COMPLÈTE DE DEUX ANS

Celliers de comptoir et toutes leurs pièces composantes, à l’exception de ce qui est détaillé ci-dessous *†, sont garantis contre tout défaut de matériaux ou de

fabrication en utilisation résidentielle normale pendant une période de deux (2) ans à partir de la date d’achat initiale. Le garant, Viking Range, LLC, réparera ou

remplacera, à sa discrétion, toute pièce en panne ou défectueuse pendant la période de garantie.

*GARANTIE ESTHÉTIQUE COMPLÈTE DE QUATRE-VINGT-DIX (90) JOURS : Le produit est garanti contre tout défaut esthétique de matériaux ou de fabrica-

tion (tel que des rayures sur l’acier inoxydable, des taches sur la peinture/porcelaine, etc.) pour une période de quatre-vingt-dix (90) jours à partir de la date

d’achat d’origine ou la date de clôture pour une construction neuve, la période la plus longue étant à retenir. Tout défaut doit être signalé au revendeur dans les

quatre-vingt-dix (90) jours suivant la date d’achat d’origine. Viking Range, LLC utilise des processus et des matériaux de haute qualité pour réaliser les ﬁ nitions

de couleur. Cependant, une légère variation de couleur peut être remarquée à cause des différences inhérentes aux pièces peintes et en porcelaine ainsi que des

différences liées à l’éclairage de la cuisine, à l’emplacement du produit et à d’autres facteurs. Par conséquent, cette garantie ne s’applique pas aux variations de

couleur liées à ces facteurs.

†GARANTIE COMPLÈTE DE QUATRE-VINGT-DIX (90) JOURS EN APPLICATIONS « RÉSIDENTIELLES PLUS » : Cette garantie complète couvre les ap-

plications où l’utilisation du produit dépasse l’utilisation résidentielle normale, mais la période de garantie pour les produits utilisés dans de telles applications

est de quatre-vingt-dix (90) jours. Les exemples d’applications couvertes par cette garantie sont les gîtes touristiques, la caserne des pompiers, les clubs privés,

les églises, les yachts, etc. Avec la garantie « résidentielle plus », le produit, ses pièces et ses accessoires sont garantis contre tout défaut de matériaux ou de

fabrication pour une période de quatre-vingt-dix (90) jours à partir de la date d’achat d’origine. Cette garantie exclut l’utilisation du produit dans tous les lieux com-

merciaux tels que les restaurants, les lieux de restauration et les lieux de restauration collective.

GARANTIE COMPLÈTE DE SIX ANS SUR LES PIÈCES DE RÉFRIGÉRATION SCELLÉES TEL QU’INDIQUÉ

Tout composant de système scellé, comme indiqué ci-dessous, est garanti être exempt de matériaux défectueux ou de fabrication pour un usage résidentiel

normal au cours de la troisième à la sixième année à compter de la date d’achat initiale du produit. Le garant, Viking Range, LLC, réparera ou remplacera, à sa

discrétion, toute pièce en panne ou défectueuse pendant la période de garantie.

Composants de système de réfrigération scellé : Compresseur, évaporateur, condenseur, tubulure de raccordement, sécheur/crépine

GARANTIE LIMITÉE DE DOUZE ANS SUR LES PIÈCES DE RÉFRIGÉRATION SCELLÉES TEL QU’INDIQUÉ

Tout composant de système de réfrigération scellé, comme indiqué ci-dessus, qui connaît une défaillance en raison de matériaux défectueux ou de vices de

fabrication lors d’une utilisation résidentielle normale durant la septième année jusqu’à la douzième année à compter de la date d’achat d’origine sera réparé ou

remplacé, gratuitement pour ce qui est de la pièce elle-même, le propriétaire prenant en charge tous les autres coûts, notamment la main-d’œuvre.

CONDITIONS GÉNÉRALES

Cette garantie s’applique à l’acheteur d’origine du produit garanti selon les modalités déﬁ nies et à chaque acquéreur du produit pendant la période de garantie et

elle s’applique aux produits achetés et se trouvant aux États-Unis, au Canada, le Mexique et les Caraïbes (à l’exclusion de Cuba, la République dominicaine et

Haïti). Les produits doivent avoir été achetés dans le pays où vous demandez un entretien. Si le produit ou l’une de ses pièces contient un défaut ou fonctionne

mal pendant la période de garantie complète après que le garant a tenté un nombre raisonnable de fois de remédier au défaut ou au mauvais fonctionnement, le

propriétaire obtiendra un remboursement ou le remplacement du produit ou de la (des) pièce(s). Le remplacement d’une pièce comprend son installation gratuite,

à l’exception de ce qui est spéciﬁ é dans la garantie limitée. Selon cette garantie, l’entretien doit être effectué par un agent d’entretien ou un représentant agréé par

Viking Range, LLC. L’entretien sera réalisé pendant les heures normales de travail et le travail effectué en heures supplémentaires ou en tarif majoré ne sera pas

couvert par cette garantie.

Le propriétaire est responsable de l’installation correcte, doit s’assurer qu’un entretien nécessaire et raisonnable est réalisé, doit fournir une preuve d’achat

sur demande et rendre l’appareil raisonnablement accessible pour l’entretien. Le renvoi de la carte d’enregistrement de propriétaire n’est pas une condition de

garantie. Vous devrez toutefois renvoyer la carte d’enregistrement du propriétaire pour permettre à la Viking Range, LLC de prendre contact avec vous au sujet de

problèmes de sécurité éventuels pouvant vous concerner. Cette garantie vous donne des droits légaux spéciﬁ ques et vous pouvez également avoir d’autres droits,

qui varient d’une juridiction à l’autre.

EXCLUSION DE GARANTIE : Cette garantie ne s’applique pas aux dommages qui résultent d’abus, d’absence d’entretien nécessaire et raisonnable, d’accident,

de livraison, de négligence, de catastrophe naturelle, de perte d’alimentation électrique sur le produit pour quelque raison que ce soit, de modiﬁ cations, d’une utili-

sation extérieure, d’une installation incorrecte, d’un fonctionnement incorrect ou de réparations ou d’entretien du produit réalisés par toute autre personne qu’un

agent d’entretien ou un représentant autorisé par Viking Range, LLC. Cette garantie ne s’applique pas à un usage commercial.

LIMITATION DES RECOURS ET DURÉE DE LA GARANTIE IMPLICITE

LE RECOURS UNIQUE ET EXCLUSIF DU PROPRIÉTAIRE POUR UNE RÉCLAMATION DE QUELQUE NATURE QUE CE SOIT QUANT À CE PRODUIT DOIT

ÊTRE LE RECOURS ÉNONCÉS CI-DESSUS. VIKING RANGE, LLC N’EST PAS RESPONSABLE POUR LES DOMMAGES CONSÉCUTIFS OU DOMMAGES,

Y COMPRIS, MAIS NON LIMITÉ À LA PERTE DE NOURRITURE OU DE MÉDICAMENTS, EN RAISON DE PANNE DU PRODUIT, QUE CE SOIT DÉCOU-

LANT DE LA VIOLATION DE LA GARANTIE, UNE RUPTURE DE CONTRAT OU AUTREMENT. Certaines juridictions n’autorisent pas l’exclusion ou la limitation

de dommages indirects ou consécutifs, dans ce cas, cette disposition ne s’appliquerait pas. TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU

D’ADAPTATION À UN USAGE PARTICULIER APPLICABLE À CE PRODUIT A UNE DURÉE LIMITÉE À LA PÉRIODE COUVERTE PAR LES GARANTIES

LIMITÉES ÉCRITES EXPLICITES APPLICABLES DÉFINIES CI-DESSUS. Certains états n’autorisent pas les limitations de durée de garantie implicite, dans ce

cas, cette disposition ne s’appliquerait pas.

ENTRETIEN SOUS GARANTIE

Pour obtenir un entretien sous garantie, contactez un agent d’entretien autorisé par Viking Range, LLC, ou Viking Range, LLC, 111 Front Street, Greenwood,

Mississippi 38930, (888) 845-4641. Donnez les numéros de modèle et de série et la date d’achat d’origine ou la date de clôture pour une construction neuve. Pour

obtenir le nom de l’agence d’entretien autorisée par V

iking Range, LLC la plus proche, appelez Viking Range, LLC.

IMPORTANT : Conservez la preuve d’achat d’origine pour établir la période de garantie.

Les spéciﬁ cations sont sujettes à modiﬁ cation sans préavis.

058186-000A FR (040116)

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA

(662) 455-1200

Pour tout renseignement concernant les produits,

appelez le 1-888-(845-4641)

ou consultez le site web à l’adresse brigade.ca

Install / Use & Care

MANUAL

5 SERIES

Built in Wine Cellars

Celliers de comptoir

Bodegas para vinos bajo mostrador

VWUI5150

VWUI5240

FR-D’installation/d’utilisation et d’entretien

ES-De instalación/operación y mantenimiento

Note: Wine Cellars are designed exclusively for the

storage of wine. Wine Cellars cannot attain storage

temperatures suitable for fresh food storage.

Remarque : Les celliers sont conçues exclusivement

pour y garder des vins. Elles ne peuvent pas atteindre des

températures de conservation convenant à l’entreposage

d’aliments frais.

Nota: Estas bodegas están diseñadas exclusivamente

para el almacenamiento de vino. Las bodegas para vinos

no pueden alcanzar las temperaturas adecuadas para el

almacenamiento de alimentos frescos.

2-ES

NOTA

PRECAUCION

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en

esta guía no se proponen tratar todas las condiciones y situacio-

nes que pueden ocurrir. Deben aplicarse el sentido común, la pre-

caución y el cuidado al instalar, mantener y operar este artefacto.

Reconozca los símbolos,

palabras y etiquetas de seguridad.

PRECAUCIÓN-Riesgos o procedimientos inseguros que

podrían provocar lesiones personales o daños materiales o al

producto.

NOTA-Información importante que ayuda a asegurar una insta-

lación y operación libres de problemas.

ÍNDICE

Índice:

Información de seguridad ..............................................................2

Desembalaje de su artefacto .........................................................3

Registro de garantía .................................................................3

Instalación de su artefacto.............................................................4

Espacios libres alrededor del gabinete ....................................4

Nivelación del artefacto ............................................................4

Conexión eléctrica ....................................................................5

Dimensiones del producto .............................................................6

Uso de su control electrónico ........................................................8

Puesta en funcionamiento de su artefacto ...............................8

Modo de espera .......................................................................8

Encendido (ON) y apagado (OFF) de su artefacto ..................8

Ajuste de la temperatura ..........................................................9

Iluminación interior ...................................................................9

Modo de temperatura ...............................................................9

Bloqueo del control.................................................................10

Códigos de error del sensor de temperatura .........................10

Alarmas ..................................................................................10

Puerta entreabierta.............................................................10

Corte de energía ................................................................11

Alarma de temperatura.......................................................11

Modo Vacaciones ...................................................................11

Conﬁ guraciones de estantes .......................................................12

Cuidado y limpieza ......................................................................13

Consejos para ahorrar energía....................................................13

Cómo obtener servicio.................................................................14

Localización de fallas ..................................................................15

Garantía.......................................................................................16

ADVERTENCIA - Si no sigue las instrucciones, usted

puede morir o sufrir una lesión grave.

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California:

Este producto contiene una o más sustancias químicas identi-

ﬁ cadas por el estado de California como causantes de cáncer.

ADVERTENCIA

Advertencias de la Proposición 65 del estado de California:

Este producto contiene una o más sustancias químicas identi-

ﬁ cadas por el estado de California como causantes de defectos

congénitos o algún otro tipo de daños en la función reproduc-

tora.

ADVERTENCIA

3-ES

XXXXXXXXXXXX

VIKING RANGE, LLC

GREENWOOD, MS 38930

DESEMBALAJE DE SU ARTEFACTO

NOTA

PRECAUCION

Registro de garantía

Es importante que envíe su tarjeta de registro de la garantía

inmediatamente después de haber recibido su artefacto; también

puede registrarlo a través de Internet en la página

www.vikingrangel.com.

Cuando registre su artefacto se le

solicitará la información siguiente:

Número de servicio

Número de serie

Fecha de la compra

Nombre y dirección del

comerciante

El número de servicio y el número de

serie pueden encontrarse en la placa de identiﬁ cación que está

ubicada dentro del gabinete, en el lado izquierdo cerca de la

parte superior (vea la Figura 1).

ADVERTENCIA

RIESGO DE PESO EXCESIVO

Se necesitan dos o más personas para mover el producto.

Si no se procede así, pueden producirse lesiones personales.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con todas las pie-

zas que pudieran dañarse por el movimiento sujetas ﬁ rmemente.

Retire los materiales de empaque internos y -si las hubiera- las

cintas que sujetan los componentes. El manual del usuario se

envía dentro del producto en una bolsa de plástico junto con la

tarjeta de registro de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto

se haya inspeccionado bien a fondo y se haya comprobado que

está en buenas condiciones. Si hubiera daños, se necesitará

el material de embalaje como una prueba del daño en tránsito.

Luego, elimine todos los elementos de manera responsable.

Nota para el cliente

Esta mercancía se embaló en forma cuidadosa y se inspeccionó

bien a fondo antes de salir de nuestra planta. La responsabilidad

por su entrega segura fue asumida por el comerciante minorista

al aceptar el envío. Los reclamos por pérdida o daños sufridos en

el tránsito deben presentarse al comerciante minorista.

NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRE-

SENTE EL RECLAMO AL COMERCIANTE MINORISTA.

Si el artefacto se transportó, manejó o almacenó en una posición

diferente de la vertical durante cualquier intervalo de tiempo,

deje que permanezca en posición vertical durante 24 horas como

mínimo antes de enchufarlo.

Esto asegurará que el aceite regrese al compresor. Si se en-

chufa el artefacto de inmediato, pueden dañarse algunas piezas

internas.

Figura 1

Registro en lînea

disponible en

www.vikingrange.com

ADVERTENCIA - El atrapamiento y la asﬁ xia de niños

no son problemas del pasado. Los refrigeradores des-

guazados o abandonados siguen siendo peligrosos, aun

cuando se los haya dejado 'sólo por unos pocos horas'.

Si va a deshacerse de su viejo refrigerador, observe las

instrucciones que siguen a ﬁ n de ayudar a prevenir ac-

cidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.

• Deje los estantes en su lugar, de modo que los niños

no puedan trepar fácilmente al interior.

ADVERTENCIA

ADVERTENCIA - Elimine las bolsas de plástico, ya que

pueden presentar un riesgo de asﬁ xia.

ADVERTENCIA

4-ES

Patas

niveladoras

delanteras

Patas

niveladoras

traseras

Rejilla frontal:

mantenga esta

área abierta.

Figura 2

INSTALACIÓN DE SU ARTEFACTO

Selección de la ubicación

La ubicación adecuada asegurará el desempeño óptimo de su

artefacto. Recomendamos una ubicación en la que la unidad esté

a cubierto de la luz solar directa y lejos de fuentes de calor. Para

asegurar que su producto funcione de acuerdo con las especiﬁ ca-

ciones, el rango de temperaturas recomendado para la ubicación

de instalación es de 55 a 100º F (de 13 a 38º C).

Espacios libres alrededor del gabinete

Se necesita ventilación desde la parte delantera inferior del

artefacto. Mantenga esta área abierta y libre de toda obstrucción.

Pueden instalarse gabinetes adyacentes y una cubierta alrededor

del artefacto, siempre que la rejilla frontal permanezca sin ob-

strucciones. Los modelos con puerta decorativa y bisagras articu-

ladas están destinados únicamente a aplicaciones empotradas.

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal per-

miten que el aire circule a través del intercambiador de calor del

condensador. Las restricciones a esta circulación de aire darán

como resultado mayor consumo de energía y pérdida de la capa-

cidad de enfriamiento. Por esta razón es importante que esta área

no esté obstruida y que las aberturas de la rejilla se mantengan

limpias. Viking Range,LLC no recomienda el uso de una rejilla de

construcción especial, ya que la circulación de aire puede verse

restringida (vea la Figura 2).

PRECAUCION

Patas niveladoras traseras

Las patas ajustables que están en las esquinas delanteras y

traseras del artefacto deben regularse de modo que la unidad

quede posicionada ﬁ rmemente sobre el piso, y nivelada de lado

a lado y del frente al fondo. La altura total de su artefacto puede

ajustarse entre la dimensión mínima (girando la pata niveladora

hacia adentro CW ↷) y la máxima (girando la pata niveladora

hacia afuera CCW ↶), como se muestra en la Tabla 'A'.

Para ajustar las patas niveladoras, coloque el artefacto sobre una

superﬁ cie sólida y proteja la zona del piso que está debajo de las

patas, para evitar rayarlo. Con la ayuda de otra persona, incline

el artefacto hacia atrás para tener acceso a las patas niveladoras.

Haga girar las patas para subirlas o bajarlas hasta la dimensión

requerida. Repita este proceso para la parte trasera inclinando

con cuidado el artefacto hacia adelante. Veriﬁ que la nivelación

del artefacto sobre una superﬁ cie nivelada, y ajuste según sea

necesario.

Los tornillos de la rejilla frontal pueden aﬂ ojarse para ajustar la

rejilla a la altura deseada. Cuando ﬁ nalice el ajuste, apriete los

dos tornillos de la rejilla frontal (vea la Figura 5).

Tabla A

Modelo

Estilo de la

Puerta

Altura

mínima

Altura

Máxima

VWUI5150

VWUI5240

(G)

⁄4"

(85,7 cm)

⁄4"

(88,3 cm)

5-ES

Figura 3

Figura 4

No quite la clavija de

puesta a tierra del

cordón de aliment-

ación eléctrica.

Figura 6

Figura 5

INSTALACIÓN DE SU ARTEFACTO

Tornillo de la

rejilla frontal

Rejilla frontal

Conexión eléctrica

Se necesita un circuito dedicado de 115 volts, 15 amperes.

Este producto está equipado de fábrica con un cordón de alimen-

tación eléctrica que tiene un enchufe de tres clavijas con puesta

a tierra. Debe enchufarse en un tomacorriente compatible con

puesta a tierra, de acuerdo con el Código Eléctrico Nacional de

los EE. UU., así como los códigos y ordenanzas locales que sean

aplicables (vea la Figura 6). Si el circuito no tiene un tomacorrien-

te con puesta a tierra, es responsabilidad y obligación del cliente

proporcionar el suministro eléctrico correcto. No debe cortarse ni

quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Los interruptores de falla a tierra (GFCI) son propensos a los fal-

sos disparos, que harán que el artefacto se apague. Los GFCI no

se usan por lo general en circuitos con equipos motorizados que

deben funcionar desatendidos durante períodos prolongados, a

menos que sea necesario para cumplir con los códigos y orde-

nanzas de ediﬁ cación locales.

Peligro de choque eléctrico

• No utilice cordones de extensión con este artefacto.

Pueden ser peligrosos, y pueden degradar el funciona-

miento del producto.

• Este artefacto no debe conectarse en ninguna circunstan-

cia a un suministro eléctrico sin conexión a tierra.

• No quite la clavija de puesta a tierra del cordón de ali-

mentación eléctrica. (vea la Figura 3).

• No use un adaptador. (vea la Figura 4).

• No salpique ni rocíe agua desde una manguera sobre el

artefacto. Si lo hace puede causar un choque eléctrico,

que puede provocar lesiones graves o la muerte.

ADVERTENCIA

NOTA

6-ES

"A"

"B"

"C"

"D"

"E"

Si fuera necesario ganar espacio libre dentro de la aber-

tura de instalación, puede hacerse un agujero a través

del gabinete adyacente y pasar el cordón de alimentación

eléctrica a través de ese agujero hasta un tomacorriente.

Otra manera de aumentar la profundidad disponible de la

abertura es empotrar el tomacorriente eléctrico en la pared

trasera para ganar el espesor del enchufe de alimentación

eléctrica. No todas las cajas de tomacorriente empotradas

serán apropiadas para esta aplicación por ser demasiado

delgadas, por lo que se recomienda para esta aplicación

una caja de tomacorriente empotrada equivalente a la

Arlington #DVFR1W (vea la Figura 8).

Figura 7

Figura 7a

DIMENSIONES DE LA ABERTURA

DE INSTALACIÓN pulgadas (cm) DIMENSIONES DEL GABINETE pulgadas (cm)

MODELO "A" "B" "C" "D" "E" "F" "G" "H" "J"

VWUI5150

15"

(38,1 cm)

**34" a 35"

(86,4 a 88,9 cm)

⁄8"

(37,8 cm)

⁄4" a 34

⁄4"

(85,7 a 88,3 cm)

⁄32"

(60,2 cm)

⁄32"

(66,6 cm)

⁄32"

(95 cm)

⁄16"

(44,3 cm)

VWUI5240

24"

(61 cm)

**34" a 35"

(86,4 a 88,9 cm)

⁄8"

(60,7 cm)

⁄4" a 34

⁄4"

(85,7 a 88,3 cm)

⁄32"

(60,2 cm)

⁄32"

(66,6 cm)

⁄32"

(117,9 cm)

⁄16"

(67,2 cm)

DIMENSIONES DEL PRODUCTO

* La dimensión de la profundidad de la abertura de instalación puede variar según cada instalación individual. Para empotrar la

puerta completa se necesita la dimensión 'F' más 1" (2,5 cm) para el espesor del enchufe de alimentación eléctrica.

** La abertura de instalación mínima requerida debe ser mayor que la altura ajustada del gabinete.

Figura 8

7-ES

"F"

"D"

"E"

"H"

"J"

"G"

⁄2"

(54,6 cm)

(2,5 cm)

Figura 9

DATOS DEL PRODUCTO

MODELO

REQUISITOS

ELÉCTRICOS #

PESO DEL

PRODUCTO

VWUI5150 115V/60Hz/15A

105 lbs

(47,6 kg)

VWUI5240 115V/60Hz/15A

140 lbs

(63,6 kg)

DIMENSIONES DEL PRODUCTO

# Se necesita un circuito dedicado de 15 amperes con

conexión a tierra. Cumpla con todos los códigos de

ediﬁ cación locales cuando instale el circuito eléctrico y

el artefacto.

8-ES

Power Failure

ALARM RESET

USO DE SU CONTROL ELECTRÓNICO

Tecla para

bajar

la tempera-

tura

Tecla para

subir la

tempera-

tura

Tecla

“Encendido /

Apagado”

Pantalla

Tecla “Luces”

(solo puerta de

vidrio)

Tecla

“Bloqueo”

Indicadores de

estado del sistema

Zonas superior

/ inferior (solo

para modelos

con dos zonas)

Figura 10

Control electrónico para una sola zona

Puesta en funcionamiento de su artefacto

(una y dos zonas):

Enchufe el cable eléctrico en la toma de corriente de pared de

115 V. Su artefacto se entrega de fábrica en la posición “Encen-

dido” y comenzará a enfriar tan pronto se conecte a la aliment-

ación eléctrica. Si el artefacto no arranca, veriﬁ que si la toma de

corriente tiene electricidad y que el control esté en la posición

“Encendido”, (consulte la sección “Encendido / Apagado del arte-

facto" más adelante).

La pantalla de control está cubierta con una película de plástico

transparente. Esta película se puede retirar levantándola con

cuidado en una esquina.

Durante el encendido inicial, la pantalla de control mostrará una

alarma por "Corte de energía". Esta es una condición normal

pues el artefacto fue encendido por primera vez en la fábrica para

la inspección de calidad y luego desconectado. Pulse una vez la

tecla “Encendido / Apagado” para apagar la condición de alarma

(consulte la sección “Alarmas” en la página 10).

Modo de espera (una y dos zonas):

Si no se pulsa ninguna tecla durante 60 segundos, la pantalla

entrará en el modo de espera para ahorrar energía. El panel

de control se apagará, excepto el indicador de sistema OK que

permanecerá encendido. Cualquier condición de alarma activará

la pantalla, (vea “Alarmas” en la página 10).

Para realizar cambios en los ajustes del control (encender o

apagar el artefacto, ajustar la temperatura, cambiar la ilumi-

nación interior y activar el modo vacaciones), el control debe

estar activado.

Para activar la pantalla, pulse cualquier tecla. Sonará un tono

audible de conﬁ rmación y aparecerá la temperatura actual del

compartimiento de almacenamiento.

Si preﬁ ere tener la pantalla continuamente encendida, desactive

el modo de espera. Mantenga pulsado el botón “Bloqueo” hasta

que en la pantalla desaparezca “Loc” y aparezca “nSL”. Para

activar el modo de espera, repita la instrucción anterior hasta que

desparezca “Loc” y la pantalla muestre “SLP”.

Encendido (ON) y apagado (OFF) de su artefacto

(una y dos zonas):

Si el artefacto está encendido (y no está en el modo de espera),

la pantalla mostrará la temperatura. Para apagar el artefacto man-

tenga pulsada la tecla “Encendido / Apagado” durante 4 segun-

dos. El control mostrará “OFF”.

Para encender el artefacto mantenga pulsada la tecla de encen-

dido / apagado durante 4 segundos.

9-ES

NOTA

USO DE SU CONTROL ELECTRÓNICO

Modelos con dos zonas:

En la bodega de dos zonas, las temperaturas se pueden ajustar

para cada zona (superior e inferior) de manera individual. Para

ello primero debe habilitar la zona en la que desea ajustar la

temperatura, pulsando el botón superior o inferior de la pantalla. A

continuación, se encenderá el indicador LED correspondiente.

Ajuste de la temperatura:

Modelos con una zona:

Para establecer o ver el valor de consigna de la temperatura (con

el control fuera del modo de espera), pulse la tecla “-” o “+”. La

pantalla mostrará “SET” y el valor de consigna de la temperatura

parpadeando. Para ajustar la temperatura más fría o más

caliente, pulse repetidamente las teclas “-” o “+” respectivamente.

Cuando haya alcanzado la temperatura de consigna deseada,

pulse el botón “Encendido / Apagado” para introducir el valor,

o no haga nada y el modo “Set” aceptará automáticamente la

temperatura visualizada como el nuevo valor de consigna una vez

transcurrido un tiempo de espera de 10 segundos.

El rango de la temperatura de consigna admitido por su artefacto

es de 40° F (4,5° C) a 65° F (18,4° C). Si intenta ajustar la

temperatura fuera de este rango, recibirá una notiﬁ cación audible.

Para modiﬁ

car el valor de consigna de la temperatura de una

zona en particular (con la zona habilitada y el control fuera del

modo de espera), pulse la tecla “-” o “+”. La pantalla mostrará

“SET” y el valor de consigna de la temperatura parpadeando.

Para ajustar la temperatura más fría o más caliente, pulse

repetidamente las teclas “-” o “+” respectivamente. Cuando

haya alcanzado la temperatura de consigna deseada, pulse el

botón “Encendido / Apagado” para introducir el valor, o no haga

nada y el modo “Set” aceptará automáticamente la temperatura

visualizada como el nuevo valor de consigna una vez transcurrido

un tiempo de espera de 10 segundos.

El rango de la temperatura de consigna admitido por su artefacto

es de 45° F (7,3° C) a 55° F (12,9° C) para la zona inferior y

de 55° F (12,9° C) a 62° F (16,8° C) para la zona superior

. Si

intenta ajustar la temperatura fuera de estos rangos, recibirá una

notiﬁ cación audible.

Los factores que afectan la estabilización de la temperatura en el

compartimiento de almacenamiento son:

• Cambios en el valor de consigna de la temperatura.

• Cambios en la temperatura de la habitación.

•

Temperatura del contenido almacenado.

- Carga de productos calientes.

- La carga de productos fríos retrasará el cambio a una

temperatura de consigna más caliente.

- La carga de productos calientes retrasará el cambio a una

temperatura de consigna más fría.

• Uso (cantidad y duración de las aperturas de la puerta).

• Uso de la iluminación del compartimiento de almacenamiento

(solo bodegas para vinoses con puerta de vidrio).

• Exposición del artefacto a la luz solar directa o a una fuente

de calor.

Su bodegas para vinos puede tardar hasta 48 horas para estabi-

lizar la temperatura del compartimiento de almacenamiento en la

primera carga con productos calientes.

Los cambios en la temperatura de consigna pueden hacer que

el bodegas para vinos tarde hasta 24 horas para estabilizar la

temperatura del contenido almacenado.

Iluminación interior: (solo modelos con puerta de vidrio)

Su artefacto está equipado con una función que permite escoger

entre dos niveles de iluminación interior. Con el control fuera del

modo de espera, pulse la tecla “Luces” para activar la iluminación

interior en el nivel máximo. Sonará un tono de conﬁ rmación y se

encenderá el indicador con el ícono de una bombilla. Si pulsa

nuevamente la tecla “Luces”, la iluminación se atenuará en un

50%. Si pulsa por tercer vez el botón, la iluminación se apagará.

La iluminación interior se desactivará automáticamente después

de 4 horas.

Zona inferior

habilitada

Zona superior

habilitada

Modo de temperatura (una y dos zonas:

El modo de temperatura está predeﬁ nido en fábrica en grados

Fahrenheit (° F), pero usted tiene la opción de cambiar a Celsius

(° C). Para cambiar el modo, mantenga pulsadas las teclas “-” y

“+” y luego suelte la tecla “-”.

La temperatura se mostrará ahora en grados centígrados (° C).

Repita el procedimiento para cambiar el modo de temperatura de

nuevo a grados Fahrenheit (° F).

10-ES

Door Ajar

ALARM RESET

NOTA

Si el bloqueo de control está activo (icono de bloqueo ilumi-

nado) el control tienen que ser desbloqueados antes de

usar el teclado para restablecer una situación de alarma.

Consulte la página 10 (Bloqueo de control) para obtener

instrucciones para desbloquear el control.

Esta condición de alarma se puede apagar mediante el

cierre de la puerta o pulsando la tecla “Encendido / Apaga-

do” (por ejemplo, cuando está limpiando el compartimiento

de almacenamiento, etc.)La alarma se repetirá en 5 minutos

si la condición de alarma persiste.

USO DE SU CONTROL ELECTRÓNICO

Bloqueo del control (una y dos zonas:

El panel de control se puede bloquear para evitar cambios ac-

cidentales. Para bloquear el control, mantenga pulsada la tecla

“Bloqueo” hasta que la pantalla muestre “Loc”; a inmediatamente

continuación suelte la tecla. El icono de bloqueo parpadeará 3

veces y luego quedará permanentemente encendido. Cuando el

panel de control está bloqueado, solo están activos el botón “Blo-

queo”, el indicador de sistema OK y el indicador de alarma. Para

eliminar el bloqueo del panel de control, repita esta instrucción

hasta que la pantalla muestre “nLc”. A inmediatamente continu-

ación suelte la tecla.

• Puerta entreabierta: si la puerta está abierta o está mal

cerrada durante más de 5 minutos, el indicador de sistema

OK se apagará y comenzará a parpadear el indicador “Puerta

entreabierta” acompañado de un tono audible cada 60

segundos. Además, se encenderá el indicador “ALARM RE-

SET” (Apagar alarma) bajo la tecla “Encendido / Apagado”.

Alarmas (una y dos zonas:

El control emitirá un aviso cuando las condiciones podrían afectar

negativamente al rendimiento del artefacto.

Los sensores de temperatura son monitoreados continuamente.

Cualquier condición de CIRCUITO ABIERTO o EN CORTOCIR-

CUITO iniciará un CÓDIGO DE ERROR según se enumera a

continuación:

Códigos de error del sensor de temperatura

Sensor Código mostrado Descripción del error Acción que se debe tomar

Sensor de tempera-

tura de zona única

El sensor de temperatura falló en el compartimien-

to de zona única. Puede llevar a temperaturas de

almacenamiento del vino no deseadas.

Llame al departamento de servicio

para solicitar el reemplazo del sen-

sor de temperatura.

Sensor de elimi-

nación de escarcha

El sensor de temperatura de eliminación de escar-

cha falló. Causa que la unidad no elimine apropia-

damente la escarcha y puede crear acumulación

grande de escarcha. Puede llevar a daño por agua

de la unidad y del piso circundante

Desenchufe inmediatamente el

cable de suministro de energía y

llame al departamento de servicio

para solicitar el reemplazo del sen-

sor de eliminación de escarcha.

Códigos de error del sensor de temperatura

Modelos con una zona:

Modelos con dos zonas:

Códigos de error del sensor de temperatura

Sensor Código mostrado Descripción del error Acción que se debe tomar

Sensor de tem-

peratura de la zona

superior

El sensor de temperatura falló en el compartimien-

to de la zona superior. Puede llevar a temperaturas

de almacenamiento del vino no deseadas.

Llame al departamento de servicio

para solicitar el reemplazo del sen-

sor de temperatura.

Sensor de tem-

peratura de la zona

inferior

El sensor de temperatura falló en el compartimien-

to de la zona inferior. Puede llevar a temperaturas

de almacenamiento del vino no deseadas.

Llame al departamento de servicio

para solicitar el reemplazo del sen-

sor de temperatura.

Sensor de elimi-

nación de escarcha

El sensor de temperatura de eliminación de escar-

cha falló. Causa que la unidad no elimine apropia-

damente la escarcha y puede crear acumulación

grande de escarcha. Puede llevar a daño por agua

de la unidad y del piso circundante

Desenchufe inmediatamente el

cable de suministro de energía y

llame al departamento de servicio

para solicitar el reemplazo del sen-

sor de eliminación de escarcha

NOTA

La alarma audible se puede silenciar, para cada ocurrencia,

para pulsando la tecla “Bloqueo”.

11-ES

ALARM RESET

Power Failure

ALARM RESET

Temp

Door Ajar

Temp

• Corte de energía: si se interrumpe la alimentación al

artefacto, el indicador de estado del sistema se apagará

y comenzará a parpadear el indicador “Corte de energía”.

Además, se encenderá el indicador “ALARM RESET”

(Apagar alarma) bajo la tecla “Encendido / Apagado”. El equi-

po no emitirá ningún tono audible de aviso. Esta condición

de alarma se puede apagar pulsando la tecla “Encendido /

Apagado”. Si se produce esta alarma, se recomienda que

veriﬁ que el estado de los alimentos perecederos, aún cuando

el artefacto funcione normalmente y la temperatura se haya

recuperado, pues los cortes de energía prolongados podrían

dar lugar a variaciones de temperatura excesivas que pu-

eden arruinar los alimentos perecederos.

• Alarma de temperatura: Si la temperatura del compar-

timiento de almacenamiento se desvía excesivamente de su

temperatura de consigna durante un período prolongado de

tiempo, el indicador "TEMP" parpadeará, y sonará un pitido

cada 60 segundos. Además, un indicador “ALARM RESET”

(Apagar alarma) aparecerá debajo del teclado "ON / OFF"

(Encendido / Apagado).

También pueden aparecer varias alarmas al mismo tiempo. Por

ejemplo, una alarma de “Puerta entreabierta” durante un tiempo

prolongado puede generar una alarma por temperatura “Temp”

con la activación simultánea de ambos indicadores.

USO DE SU CONTROL ELECTRÓNICO

Modo Vacaciones:

Este modo de operación se puede utilizar para ahorrar energía

mediante la desactivación de las luces, los tonos de alarma

y los tonos de entrada de teclado durante los períodos en los

que el costo de la energía es elevado, o cuando el artefacto no

será utilizado durante un tiempo prolongado. El modo Vacacio-

nes también sirve como modo de reposo sabático mediante la

desactivación de las funciones y los controles de acuerdo con

el Shabat y las ﬁ estas religiosas observadas por la comunidad

judía ortodoxa. Cuando se utiliza como modo de reposo sabático,

puede abrir o cerrar la puerta en cualquier momento para acceder

al contenido sin preocuparse del encendido o apagado de luces,

indicaciones digitales, solenoides, ventiladores, válvulas, com-

presor, íconos, tonos audibles o alarmas.

Cuando este modo está activado, la pantalla, los indicadores y

tonos de alarma, los tonos de entrada del teclado, las luces interi-

ores y todas las opciones están desactivadas. Todas las funcio-

nes del teclado están desactivadas excepto la de la tecla “En-

cendido / Apagado”, necesaria para salir del modo Vacaciones.

Las temperaturas del compartimiento de almacenamiento son

supervisadas y controladas en la conﬁ guración antes de entrar en

el modo Vacaciones.

Para acceder al modo Vacaciones (con el control fuera del modo

de espera), mantenga pulsada la tecla “Encendido / Apagado”

hasta que la pantalla deje de mostrar “OFF” y aparezca “VAC”. La

pantalla parpadeará “VAC” 3 veces para reconocer su solicitud, a

continuación, mostrará “VAC” continuamente hasta que se salga

del modo Vacaciones. Un corte de energía no producirá la salida

del modo Vacaciones, esto solo puede llevarse a cabo manual-

mente. Para salir del modo Vacaciones y volver al funcionamiento

normal, mantenga pulsada la tecla “Encendido / Apagado” hasta

que el control muestre la temperatura.

NOTA

La alarma audible se puede silenciar, para cada ocurrencia, para

pulsando la tecla “Bloqueo”.

Esta condición de alarma sepuede apagar pulsando la tecla “En-

cendido / Apagado”. Si se produce esta alarma, se recomienda

que veriﬁ que el estado del contenido almacenado, aún cuando el

artefacto funcione normalmente y la temperatura se haya recu-

perado, pues las variaciones de temperatura prolongadas pueden

arruinar los alimentos perecederos.

NOTA

Después de una condición de alarma de temperatura alta, revise

todos los productos perecederos para garantizar que son seguros

para consumo.

La alarma de temperatura puede ocurrir como resultado de un

uso intensivo o la introducción de los contenidos calientes en el

compartimiento de almacenamiento. Si la alarma de temperatura

persiste, su unidad puede requerir servicio.

12-ES

Figura 11

Figura 12

VWUI5150 Bodega para vinos de una zona:

Modelos de 15" (38,1 cm) de ancho:

(6) Rejillas de alambre para 4 botellas

Conﬁ guraciones de estantes

Su artefacto está equipa-do con rieles de estantes de

extensión total con rodamien-tos de bolas, que

proporcionan el máximo acceso y visibi-lidad para el

producto almacenado en las disposiciones de estantes

que se indican a continuación.

VWUI5240 Bodega para vinos de dos zonas:

Modelos de 24" (61 cm) de ancho:

Zona superior: (3) Rejillas de alambre para 8 botellas

Zona inferior: (1) Rejilla de alambre para 8 botellas

(2) Rejillas de alambre de profundidad mitad

para 4 botellas

CONFIGURACIONES DE ESTANTES

No intente nunca extraer un estante cargado; quite todo el con-

tenido del estante antes de extraerlo. Al extraer el estante, utilice

ambas manos.

Figura 13

Figura 13a

Pestaña

de bloqueo

Extraiga el vino del estante

que va a extraer.

PRECAUCION

Para extraer un estante:

Extienda el estante hacia afuera del gabinete hasta que haga

tope.

Descargue el estante (vea la Figura 13).

Baje las pestañas de bloqueo que están a ambos lados del

estante, y extraiga el estante en línea recta (vea la Figura

13a). Una vez extraído el estante, empuje de nuevo hacia

adentro las extensiones de estante montadas en el gabinete.

Para reinstalar un estante:

Arrastre hacia afuera las extensiones de estante montadas en

el gabinete para ayudar al enganche con el estante de rejilla

de alambre.

Inserte el riel lateral de la rejilla de alambre en las extensio-

nes de estante montadas en el gabinete, en ambos lados.

Introduzca la rejilla de alambre completamente en el gabinete

a ﬁ n de enganchar las pestañas de bloqueo.

Extraiga el estante (descargado), para veriﬁ car que la rejilla

de alambre esté insertada en los rieles laterales. Si la rejilla

de alambre se cae, signiﬁ ca que las pestañas de bloqueo no

están enganchadas. Repita la instalación.

Cargue el estante según sea necesario.

13-ES

CUIDADOS Y LIMPIEZA - CONSEJOS PARA AHORRAR ENERGÍA

Las siguientes sugerencias reducirán al mínimo

el costo de utilización de su artefacto de refriger-

ación.

1. No instale el artefacto cerca de un electrodoméstico que

emita calor (cocina, lavavajillas, etc.), conductos de calefac-

ción y otras fuentes de calor.

2. Instale el producto alejado de la luz solar directa.

3. Veriﬁ que que los oriﬁ cios de ventilación de la rejilla delantera

del artefacto ubicada bajo la puerta no estén obstruidos y

manténgalos limpios para permitir la evacuación del calor que

genera el sistema de refrigeración.

4. Conecte el artefacto a un circuito de alimentación exclusivo

(no compartido con otros equipos).

5. La primera vez que cargue su nuevo artefacto, o cuando

coloque grandes cantidades de productos calientes en el

compartimiento de almacenamiento refrigerado, abra la puer-

ta la menor cantidad de veces posible durante las siguientes

12 horas para permitir que el contenido alcance la tempera-

tura programada.

6. Mantenga el compartimiento de almacenamiento relativa-

mente lleno; el artefacto funcionará durante menos tiempo

que con el compartimiento vacío.

7. Veriﬁ que que el cierre de la puerta no esté obstruido por los

productos almacenados en el artefacto.

8. Si el producto que será almacenado está caliente, deje que

alcance la temperatura ambiente antes de colocarlo en el

artefacto.

9. Reduzca al mínimo la cantidad de veces que abre la puerta y

el tiempo en que esta permanece abierta.

10. Utilice la temperatura de consigna más cálida que se adapte

a sus preferencias personales y que ofrezca el almace-

namiento más adecuado para sus productos.

11. Cuando esté de vacaciones o fuera de casa durante períodos

prolongados, ajuste el artefacto a la temperatura más cálida

aceptable por los productos almacenados.

12. Si la limpieza del artefacto requiere que la puerta permanezca

abierta durante un período prolongado, ajuste el control a la

posición de apagado “Off”.

13. Para el almacenamiento de vino:

Si no se necesita que la temperatura de los vinos sea la

de servir, ajuste la temperatura de los compartimientos a

la ideal (13° C / 55° F) para el almacenamiento prolonga-

do de vino tinto y blanco.

Rejilla frontal

Veriﬁ que que nada obstruye el ﬂ ujo de aire requerido en las aber-

turas delanteras del gabinete. Cepille o limpie con una aspiradora

las pelusas y suciedad acumuladas en las aberturas de la rejilla al

menos una o dos veces al año (vea la página 4).

PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la aliment-

ación eléctrica del artefacto antes de limpiarlo con agua y jabón.

Gabinete

El gabinete pintado puede lavarse con agua jabonosa tibia y en-

juagarse con agua limpia. NUNCA use limpiadores abrasivos.

Interior

Lave el compartimiento interior con agua jabonosa tibia. NO

utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni

detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podría doblar las bisagras de la

puerta o inclinar el artefacto.

2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca

del frente del artefacto pues podría dañar la rejilla.

3. Limpie periódicamente el interior de la unidad según sea

necesario.

4. Revise o limpie periódicamente la rejilla delantera según sea

necesario.

Ante una falla en la alimentación eléctrica, pro-

ceda como se indica a continuación

Si se interrumpe la alimentación eléctrica, trate de corregirla lo

antes posible. Reduzca al mínimo las aperturas de la puerta

durante la interrupción del servicio eléctrico pues ello afecta nega-

tivamente la temperatura de la unidad.

Reemplazo del equipo de iluminación interior

Todos los modelos utilizan lámparas LED para iluminar el interior

del artefacto. Este componente es muy conﬁ able, pero si una

lámpara falla, comuníquese con un técnico de servicio caliﬁ cado

para que reemplace el LED.

PRECAUCION

14-ES

INFORMACIÓN DE SERVICIO

Si necesita servicio, llame a una agencia de servicio autorizada.

Tenga la siguiente información fácilmente disponible:

• Número de modelo

• Número de serie

• Fecha de compra

• Nombre del distribuidor donde se efectuó la compra

Describa claramente el problema que está teniendo. Si no puede

conseguir el nombre de una agencia de servicio autorizada, o sigue

teniendo problemas de servicio, comuníquese con Viking Range,

LLC llamando al teléfono (888) 845-4641, o escriba a:

VIKING RANGE, LLC

PREFERRED SERVICE

111 Front Street

Greenwood, Mississippi 38930 USA.

El número de serie y de modelo de su horno se encuentra en la

placa de identiﬁ cación situada en el lado izquierdo inferior de la

abertura de la puerta del horno debajo del panel de control.

Ingrese la información que se indica a continuación. Será necesaria

en caso de precisar cualquier servicio de reparación. El modelo y

número de serie de su plancha para cocinar los puede encontrar

debajo de la unidad.

N.° de modelo ____________________________________

N.° de serie _______________________________________

Fecha de compra __________________________________

Fecha de instalación ________________________________

Nombre del distribuidor ______________________________

Dirección _________________________________________

______________________________________________

Si el servicio de reparación requiere la instalación de piezas, utilice

solo piezas autorizadas para no perder la cobertura de la garantía.

Guarde este manual ya que puede necesitar consultarlo en el futuro.

15-ES

Antes de llamar al servicio técnico siga estos

consejos

Si el artefacto parece estar funcionando mal, lea primero este

manual. Si el problema persiste, vea la guía de localización de

fallas incluida a continuación. Antes de llamar al servicio técnico,

localice el problema en la guía y consulte su causa y su solución.

Tal vez el problema sea algo muy simple que puede resolverse

sin llamar al servicio técnico. Sin embargo, puede ser necesa-

rio ponerse en contacto con su distribuidor o con un técnico de

servicio caliﬁ cado.

LOCALIZACIÓN DE FALLAS

Problema Causa posible Solución

El artefacto no enfría lo suﬁ ciente

(vea “Ajuste de la temperatura” en la

página 9).

• El control está ajustado a una tem-

peratura muy alta.

• La temperatura del contenido no se

ha estabilizado.

• Uso excesivo o aperturas prolongadas

de la puerta.

• Obstrucción del ﬂ ujo de aire en la

rejilla delantera.

• La junta de la puerta no sella correcta-

mente.

• Ajuste a una temperatura más fría.

Espere 24 horas hasta que la tem-

peratura se estabilice.

• Deje que la temperatura se estabilice

por al menos 24 horas.

• El ﬂ ujo de aire por la rejilla delantera

no debe estar obstruido. Vea “Espa-

cios libres” en la página 4.

• Revise la alineación de la puerta y/o

reemplace la junta de la puerta.

El artefacto enfría demasiado

(vea “Ajuste de la temperatura” en la

página 9).

• El control está ajustado a una tem-

peratura muy baja.

• La junta de la puerta no sella correcta-

mente.

• Ajuste a una temperatura más cálida.

Espere 24 horas hasta que la tem-

peratura se estabilice.

• Revise la alineación de la puerta y/o

reemplace la junta de la puerta.

La luz interior no funciona. • Falla en el dispositivo de iluminación

LED o en el interruptor de la luz.

• Comuníquese con un técnico de servi-

cio caliﬁ cado.

La luz no se apaga al cerrar la puerta. • La luz ha sido encendida desde el

control (sólo modelos con puerta de

vidrio).

• La puerta no activa el interruptor de

la luz.

• Falla del interruptor de la luz.

• Apague la luz desde el control, cierre

la puerta.

• El artefacto está desnivelado; nivele el

artefacto (vea “Patas niveladoras” en

la página 4).

• Comuníquese con un técnico de servi-

cio caliﬁ cado.

Ruido o vibración. • El artefacto está desnivelado.

• El ventilador golpea contra una ob-

strucción en el conducto.

• Nivele el artefacto, vea “Patas nivela-

doras” en la página 4.

• Comuníquese con un técnico de servi-

cio caliﬁ cado.

El artefacto no funciona. • El artefacto está apagado.

• El cordón de alimentación no está

enchufado.

• No hay energía en la toma de cor-

riente.

• Encienda el artefacto. Vea “Puesta en

funcionamiento de su artefacto” en la

página 8.

• Enchufe el cordón de alimentación.

• Revise el circuito de la casa.

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en

el artefacto sin haberlo previamente desconectado de la ali-

mentación eléctrica. Apagar el artefacto desde el control no

desconecta la corriente eléctrica de los cables del artefacto.

• Vuelva a colocar todas las piezas y paneles antes de poner

en funcionamiento.

ADVERTENCIA

PRECAUCION

En el caso improbable que usted pierda enfriamiento en su uni-

dad, no desenchufe la unidad fuera del suministro eléctrico, y

llame inmediatamente un técnico de servicio caliﬁ cado. Es posible

que la pérdida de capacidad de enfriamiento sea el resultado

de una acumulación excesiva de escarcha en el serpentín de

enfriamiento del evaporador. En este caso, retirar la energía que

va hacia la unidad resultará en el derretimiento de esta cantidad

excesiva de hielo, lo cual podría generar que el agua derretida

exceda la capacidad del sistema colector de agua descongelada

y podría resultar en daño por agua de su casa. El usuario ﬁ nal

será el responsable ﬁ nal de cualquier daño por agua causado por

apagar prematuramente la unidad sin manejar apropiadamente el

exceso de agua de rebose.

16-ES

GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS

GARANTÍA BODEGAS PARA VINOS BAJO MOSTRADOR

GARANTÍA TOTAL DE DOS AÑOS

Se garantiza que los Bodegas para vinos bajo mostrador y todas sus piezas, excepto según se detalla a continuación*†, están libres de defectos en los materia-

les o la mano de obra bajo uso residencial normal por un periodo de dos (2) años a partir de la compra minorista original. Viking Range, LLC, el garante, acepta

reparar o reemplazar, a su opción, cualquier pieza que no funcione o que se determine defectuosa durante el periodo de la garantía.

*GARANTÍA COSMÉTICA TOTAL DE 90 (NOVENTA) DÍAS: Se garantiza que el producto está libre de defectos cosméticos en los materiales o la mano de obra

(como rayones en el acero inoxidable, imperfecciones en la pintura/porcelana, etc.) por un periodo de 90 (noventa) días a partir de la fecha de compra minorista

original o a la fecha de cierre por una nueva construcción, el periodo que sea mayor. Todo defecto se deberá reportar al vendedor en un lapso de 90 (noventa)

días a partir de la fecha de la compra minorista original.Viking Range, LLC utiliza procesos y material de alta calidad para producir todos los acabados de color.

Sin embargo, es posible que se observen leves variaciones de color debido a las diferencias inherentes de las partes pintadas y de las partes de porcelana, así

como las diferencias en la iluminación de la cocina, las ubicaciones del producto y otros factores. Por lo tanto, esta garantía no aplica a la variación de color que

se atribuya a dichos factores.

†GARANTÍA TOTAL DE 90 (NOVENTA) DÍAS EN APLICACIONES “RESIDENCIALES PLUS”. Esta garantía total es válida para las aplicaciones en las que el

uso del producto vaya más allá del uso residencial normal; no obstante, el período de garantía para los productos que se usen en tales aplicaciones será de 90

(noventa) días. Ejemplos de aplicaciones que esta garantía cubre son las casas de alojamiento con desayuno, estaciones de bomberos, clubes privados, iglesias,

yates, etc. Bajo esta garantía “Residential Plus”, se garantiza que el producto, sus componentes y accesorios, estarán libres de defectos en los materiales o la

mano de obra por un periodo de noventa (90) días a partir de la fecha de compra minorista original. Esta garantía excluye el uso del producto en locales comer-

ciales tales como restaurantes, servicios alimenticios y servicios alimenticios institucionales.

GARANTÍA TOTAL DE SEIS AÑOS EN LAS PIEZAS DE REFRIGERACIÓN SELLADAS COMO SE INDICA

Se garantiza que los componentes sellados del sistema de refrigeración, como se listan abajo, estarán libres de defectos en los materiales y la mano de obra bajo

uso doméstico normal durante el tercero y hasta el ﬁ nal del sexto año a partir de la compra minorista original. Viking Range, LLC, el garante, acepta reparar o

reemplazar, a su opción, cualquier pieza que no funcione o que se determine defectuosa durante el periodo de la garantía.

Componentes sellados del sistema de refrigeración: Compresor, evaporador, condensador, tubo de conexión, secador/cedazo

GARANTÍA LIMITADA DE DOCE AÑOS EN LAS PIEZAS DE REFRIGERACIÓN SELLADAS COMO SE INDICA

Cualquier componente sellado del sistema de refrigeración, como se lista arriba, que falle debido a materiales o mano de obra defectuosa bajo uso doméstico

normal durante el séptimo al doceavo año a partir de la fecha de la compra minorista original será reparado o reemplazado, sin costo alguno por la pieza misma, y

corriendo todos los costos a cargo del propietario, inclusive la mano de obra.

TÉRMINOS Y CONDICIONES

Esta garantía se extiende al comprador original del producto garantizado y a cada propietario subsiguiente del producto durante el término de la garantía, y aplica

a los productos que se compren y encuentren en Estados Unidos y Canadá. Los productos se deben haber comprado en el país en el que se requiere servicio.

Si el producto o una de sus piezas componentes tiene un defecto o funciona mal durante el periodo completo de la garantía, después de un número razonable de

intentos por parte del garante para corregir los defectos o el mal funcionamiento, el propietario tiene derecho a recibir un reembolso o al reemplazo del producto

o de su pieza o piezas componentes. El reemplazo de una pieza incluye su instalación gratuita, excepto como se especiﬁ ca bajo la garantía limitada. De acuerdo

con los términos de esta garantía, un agente o representante de servicio autorizado por Viking Range, LLC autorizado por la fábrica debe proporcionar el servicio.

El servicio se dará dentro del horario normal de oﬁ cina y la mano de obra que se dé durante horas extras o con tarifas especiales no estará cubierto por esta

garantía.

El propietario será responsable de la instalación adecuada, de dar un mantenimiento razonable y necesario, de proporcionar comprobante de compra si se le

solicita y de hacer que el aparato esté razonablemente accesible para llevar a cabo el servicio. La devolución de la Tarjeta de registro del propietario no es una

condición para la cobertura de la garantía. Sin embargo, debe devolver la Tarjeta de registro del propietario para que Viking Range, LLC pueda comunicarse con

usted en caso de que surja algún problema de seguridad que pudiese afectarle a usted.

Esta garantía le otorga derechos legales especíﬁ cos, y es posible que tenga otros derechos que pueden variar entre jurisdicciones.

LO QUE ESTA GARANTÍA NO CUBRE: Esta garantía no aplica por los daños que sean el resultado de abuso, falta de un mantenimiento razonable y necesario,

accidente, entrega, negligencia, desastres naturales, falta en el suministro de energía eléctrica al producto por alguna razón, alteración, uso en exteriores, insta-

lación inadecuada, manejo inadecuado o que la reparación o servicio que se dé a producto sea efectuada por terceros que no sea una agencia o representante

autorizado de Viking Range Corporation. Esta garantía no aplica a usos comerciales.

LIMITACIÓN DE SOLUCIONES Y DURACIÓN DE LA GARANTÍA IMPLÍCITA

EL RECURSO ÚNICO Y EXCLUSIVO DEL PROPIETARIO POR UNA RECLAMACIÓN DE CUALQUIER TIPO REFERENTE A ESTE PRODUCTO SERÁN

LOS RECURSOS DISPUESTOS ARRIBA. VIKING NO ES RESPONSABLE DE DAÑOS RESULTANTES O INCIDENTALES, INCLUIDOS PERO SIN LIMI-

TARSE A LA PÉRDIDA DE COMIDA O MEDICINA DEBIDO A LA FALLA DEL PRODUCTO, YA SEA QUE RESULTE DE UNA VIOLACIÓN DE LA GARANTÍA,

INCUMPLIMIENTO DEL CONTRATO O DE OTRA CAUSA. Algunas jurisdicciones no permiten la exclusión ni la limitación de daños incidentales ni resultantes,

de manera que es posible que la limitación o exclusiones indicadas no apliquen en su caso. Todas las garantías implícitas de comercialización o idoneidad

para un propósito particular aplicable a este producto se limitan en duración al periodo de cobertura de las garantías limitadas expresadas por escrito

aplicables que se disponen arriba. Algunos estados no permiten la limitación en la duración de una garantía implícita, de manera que la

limitación de ar-

riba puede no aplicar en su caso.

SERVICIO DURANTE LA GARANTÍA

Para obtener servicio durante la garantía, comuníquese con un representante de servicios de Viking Range, LLC o a Viking Range, LLC, 111 Front Street, Green-

wood, Mississippi 38930, (888) 845-4641. Proporcione los números de modelo y de serie y la fecha de compra original o la fecha de cierre en caso de construc-

ciones nuevas. Si desea saber el nombre de la agencia de servicio autorizada por Viking Range, LLC más cercana, llame a Viking Range, LLC.

IMPORTANTE: Retenga el comprobante de la compra original para establecer el periodo de la garantía.

Las especiﬁ caciones están sujetas a cambio sin previo aviso.

058186-000A SP (040116)

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA.

(662) 455-1200

Para obtener información del producto, llame al teléfono 1-888-(845-4641)

o visite el sitio web en vikingrange.com.

Viking VWUI5150G 15" Undercounter Wine Cellar VWUI in Stainless Steel

Product's Documents

User Manual

Specifications

Viking VWUI5150G Questions and Answers
