Craftsman 917377580 6.75 HORSEPOWER 22" REAR DISCHARGE User Manual

Owner's Manual

I:l#°

6.75 HORSEPOWER

22" REAR DISCHARGE

POWER PROPELLED

ROTARY LAWN MOWER

Model No.

917.377580

• Safety

o Assembly

= Operation

= Maintenance

• Espafiol

° Repair Parts

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Warranty Product Specifications 11

Safety Rules 2 Service and Adjustments 14

Assembly 4 Storage 15

Operation 6 Troubleshooting 16

Maintenance Schedule 10 Repair Parts 33

Maintenance 10 Parts Ordering Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank.

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the craftsman power mower to the nearest

sears service center/department in the united states. This warranty applies only while

this product is in use in the united states.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCKAND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

TRAINING:

° Read this operator's manual carefully.

Become familiar with the controls and

know how to operate your mower

properly. Learn how to quickly stop

mower.

o Do not allow children to use your mower.

Never allow adults to use mower without

proper instructions.

• Keep the area of operation clear of all

persons, especially small children and

pets.

° Use mower only as the manufacturer

intended and as described in this manual.

° Do not operate mower if it has been

dropped or damaged in any manner.

Always have damage repaired before

using your mower.

= Do not use accessory attachments that

are not recommended by the manufac-

turer. Use of such attachments may be

hazardous.

° The blade tums when the engine is

running.

PREPARATION:

° Always thoroughly check the area to be

mowed and clear it of all stones, sticks,

wires, bones, and other foreign objects.

These objects will be thrown by the blade

and can cause severe injury.

• Always wear safety glasses or eye

shields when starting and while using

your mower.

= Dress properly. Do not operate mower

when barefoot or wearing open sandals.

Wear only solid shoes with good traction

when mowing.

° Check fuel tank before starting engine.

Do not fill gas tank indoors, when the

engine is running or when the engine is

hot.Allowtheengineto coolforseveral

minutesbeforefillingthegastank.Clean

offany spilledgasolinebeforestartingthe

engine°

° Alwaysmakewheelheightadjustments

beforestartingyour mower.Never

attemptto dothiswhilethe engineis

running.

° Mowonlyin daylightorgoodartificial

light.

OPERATION:

° Keep your eyes and mind on your mower

and the area being cut. Do not let other

interests distract you.

° Do not mow wet or slippery grass. Never

run while operating your mower. Always

be sure of your footing -- keep a firm

hold on the handles and walk.

o Do not put hands or feet near or under

rotating parts. Keep clear of the discharge

opening at all times.

o Always stop the engine whenever you

leave or are not using your mower, or

before crossing driveways, walks, roads,

and any gravel---covered areas.

° Never direct discharge of material toward

bystanders nor allow anyone near the

mower while you are operating it.

° Before cleaning, inspecting, or repairing

your mower, stop the engine and make

absolutely sure the blade and all moving

parts have stopped. Then disconnect the

spark plug wire and keep it away from the

spark plug to prevent accidental starting.

= Do not continue to run your mower if you

hit a foreign object. Follow the procedure

outlined above, then repair any damage

before restarting and operating you

mower.

= Do not change the govemor settings or

overspeed the engine. Engine damage or

personal injury may result.

• Do not operate your mower if it vibrates

abnormally. Excessive vibration is an

indication of damage; stop the engine,

safely check for the cause of vibration

and repair as required.

• Do not run the engine indoors. Exhaust

fumes are dangerous.

° Never cut grass by pulling the mower

towards you. Mow across the face of

slopes, never up and down or you might

lose your footing. Do not mow exces- '

sively steep slopes. Use caution when

operating the mower on uneven terrain or

when changing directions -- maintain

good footing°

• Never operate your mower without

proper guards, plates, grass catcher or

other safety devices in place.

MAINTENANCE AND STORAGE:

° Check the blade and the engine mount-

ing bolts often to be sure they are

tightened properly.

= Check all bolts, nuts and screws at

frequent intervals for proper tightness to

be sure mower is in safe working

condition.

° Keep all safety devices in place and

working.

• To reduce fire hazard, keep the engine

free of grass, leaves or excessive grease

and oilo

= Check grass catcher often for deteriora-

tion and wear and replace worn bags.

Use only replacement bags that are

recommended by and comply with

specifications of the manufacturer of your

mower.

• Always keep a sharp blade on your

mower.

• Allow engine to cool before storing in any

enclosure.

° Never store mower with fuel in the tank

inside a building where fumes may reach

an open flame or an ignition source such

as a hot water heater, space heater,

clothes dryer, etc°

CAUTION: Always disconnect spark plug

wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

WARNING

The engine exhaust from this product

contains chemicals known to the State of

California to cause cancer, birth defects, or

other reproductive harm.

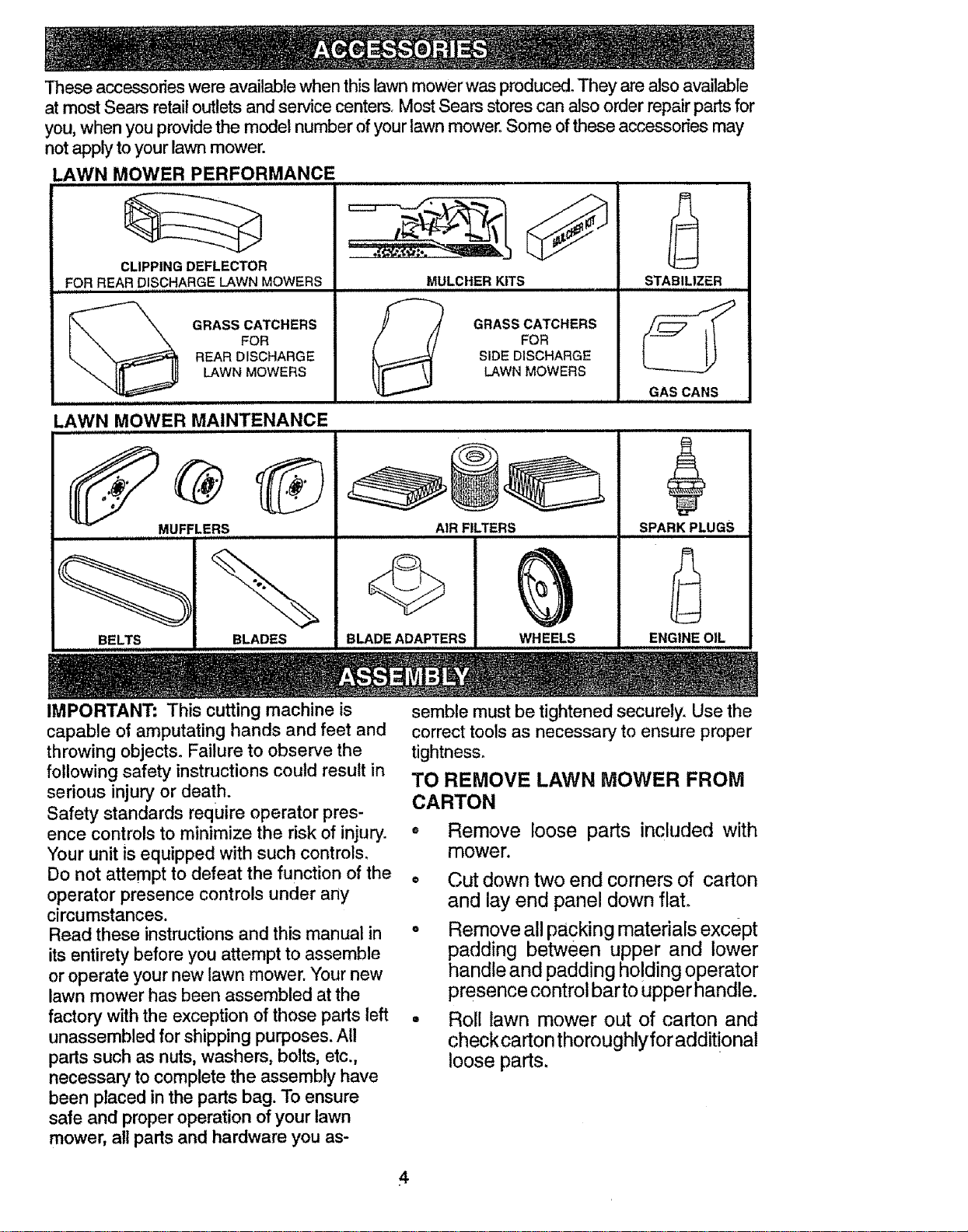

Theseaccessorieswereavailablewhenthislawnmowerwasproduced_Theyarealsoavailable

atmostSearsretailoutletsandservicecenters.MostSearsstorescanalsoorderrepairpartsfor

you,whenyouprovidethemodelnumberofyourlawnmower.Someoftheseaccessoriesmay

notapplytoyourlawnmower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

........ ,, ,,,,,,,q

_ GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

' SiDE DISCHARGE

i LAWN MOWERS

LAWN MOWER MAINTENANCE

iJlll ,J,ii

........... MUFFLER,S,

BLADES

AIR FILTERS

BELTS

iiii ,,11

BLADE ADAPTERS

WHEELS

illl iiiiNilll i iiHiiilllll NI

STABILIZER

GAS CANS

HHHHH IH II I IHH

SPARK PLUGS

ENGINE OIL

IMPORTANT: This cutting machine is

capable of amputating hands and feet and

throwing objects. Failure to observe the

following safety instructions could result in

serious injury or death.

Safety standards require operator pres-

ence controls to minimize the risk of injury.

Your unit is equipped with such controls.

Do not attempt to defeat the function of the

operator presence controls under any

circumstances.

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower. Your new

lawn mower has been assembled at the

factory with the exception of those parts left

unassembled for shipping purposes. All

parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag. To ensure

safe and proper operation of your lawn

mower, all parts and hardware you as-

semble must be tightened securely. Use the

correct tools as necessary to ensure proper

tightness.

TO REMOVE LAWN MOWER FROM

CARTON

Remove loose parts included with

mower.

= Cut down two end corners of carton

and lay end panel down flat.

° Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control barto upper handle.

° Roll lawn mower out of carton and

checkcarton thoroughly for addit!onal

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handles carefully so

as not to pinch or damage control cables.

• Raise handles until lower handle section

locks into place in mowing position.

• Remove protective padding, raise upper

handle section into place on lower

handles and tighten both handle knobs.

= Remove handle padding holding

operator presence control bar to upper

handle°

o Your lawn mower handle can be

adjusted for your mowing comfort. Refer

to "Adjust Handle" in the Service and

Adjustment section of this manual,

Operator presence

control bar

Upper handle

Lift up

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

• Open rear door and remove mulcher

plug. Store mulcher plug in a safe place_

• You can now install catcher or optional

clipping deflector.

° To return to mulching operation, install

mulcher plug into discharge opening of

mower, __._

Mulcher plug

CAUTION: Do net run your lawn mower

without rnulcher plug in place or approved

clipping deflector or grass catcher in place°

Never attempt to operate the lawn mower

with the rear door removed or propped

open.

Lower

handle

Mowing

position

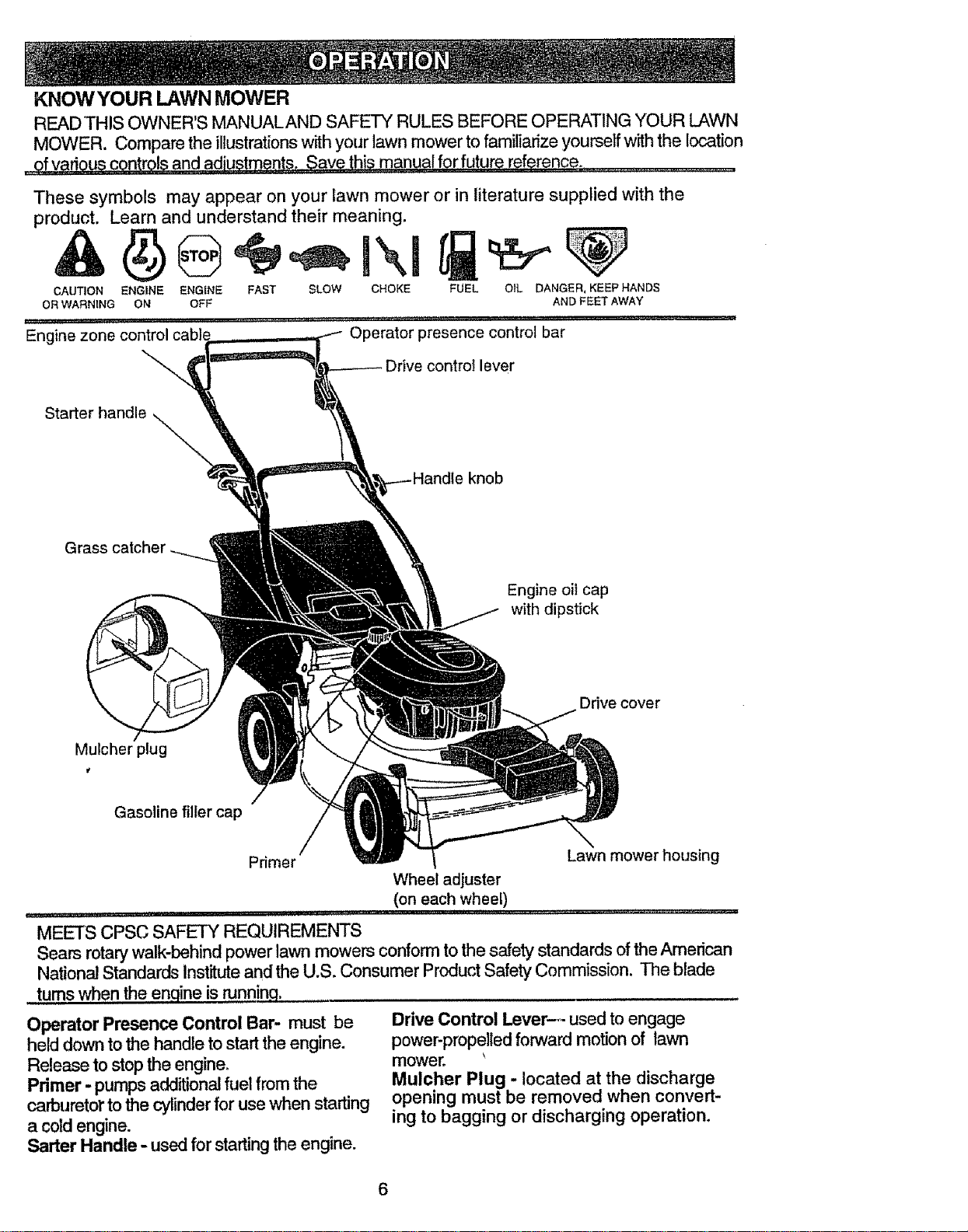

KNOWYOUR LAWN MOWER

READTHIS OWNER'S MANUALAND SAFETY RULES BEFORE OPERATING YOUR LAWN

MOWER. Compare the illustrations with your lawn mower to familiarize yourself with the location

of variqu$ controls and adjustments, Save_this manua! forfuture reference,

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE

OR WARNING ON OFF

Engine zone control

FUEL OtL DANGER, KEEPHANDS

AND FEET AWAY

Operator presence control bar

control lever

Starter handle \...,

andle knob

Grass

Engine oil cap

with dipstick

Drive cover

Mulcher plug

Gasoline filler cap

Pdmer Lawn mower housing

Wheel adjuster

(on each wheel)

i,iJ_l , ......... , i,ii, i, [i I , i1,1 ........... -_ ...........

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the American

National Standards Institute and the U.S. Consumer Product Safety Commission. The blade

tums when the enqine is runninq ........

Operator Presence Control Bar- must be

held down tothe handle to start the engine,

Release to stop the engine,

Primer - pumps additional fuel from the

carburetor to the cylinder for use when starting

a cold engine.

Sarter Handle - used for starting the engine.

Drive Control Lever--,- used to engage

power-propelled forward motion of lawn

mower,

Mulcher Plug - located at the discharge

opening must be removed when convert-

ing to bagging or discharging operation,

Theoperationofanylawnmowercan resultin

foreignobjectsthrownintotheeyes,whichcan

resultinsevereeyedamage,Alwayswear

safetyglassesoreyeshieldswhileoperating

yourlawnmowerorperforminganyadjust-

mentsorrepairs,We recommendawide

visionsafetymaskoverthespectaclesor

standardsafetyglasses.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED CONTROL

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

CAUTION: Federal regulationsrequire

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

tums when the engine is running.

° Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start and

operate the lawn mower.

TO ADJUST CUTTING HEIGHT

° Raise wheels for low cut and lower wheels

for high cut.

• Adjust cutting height to suit your require-

ments. Medium position is best for most

lawns.

° To change cutting height, squeeze adjuster

lever toward wheel. Move wheel up or down

to suit your requirements. Be sure allwheels

are inthe same setting.

NOTE: Adjuster is properly positioned when

plate tab inserts into hole in lever. Also, 9-

position adjusters (if so equipped) allow lever

to be positioned between the plate tabs,

Lower Wheels for High Cut P_

Raise Wheels _ Lever

for Low Cut

TO ATTACH GRASS CATCHER

. Close the flip lid. Fliplid must be closed

while operating lawn mower,

° Lift the rear door on the mower housing and

place the grass catcher frame onto the

formed tabs on the rear door hinge bracket,

• The grass catcher is secured to the lawn

mower housing when the rear door is

lowered onto the grass catcher frame.

CAUTION: Do not run your lawn mower

without dipping deflector or approved grass

catcher in place, Never attempt to operate the

lawn mower with the rear door removed or

propped open.

_- door

Hinge

bracket Grass catcher

fram_

Formed

tabs

TO EMPTY GRASS CATCHER

• To remove grass catcher, release operator

presence control bar to stop engine,

° Lift up rear door and remove the grass

catcher by the handle.

NOTE: Do not drag the bag when emptying;

itwilt cause unnecessary wear,

DRWE CONTROL

• Self-propelling is controlled by holding the

operator presence control bar down to the

handle and pushing the drive control lever

forward until it clicks; then release the lever.

• Forward motion will stop when the operator

presence control bar is released, To stop

forward motion without stopping engine,

release the operator presence control bar

slightly until the drivecontrol disengages,

Hold operator presence control bar down to

handle to continue mowing without self-

propelling.

• To keep drive control engaged when turning

comers, push down on handle and lift front

wheels off ground while tuminglawn

mower.

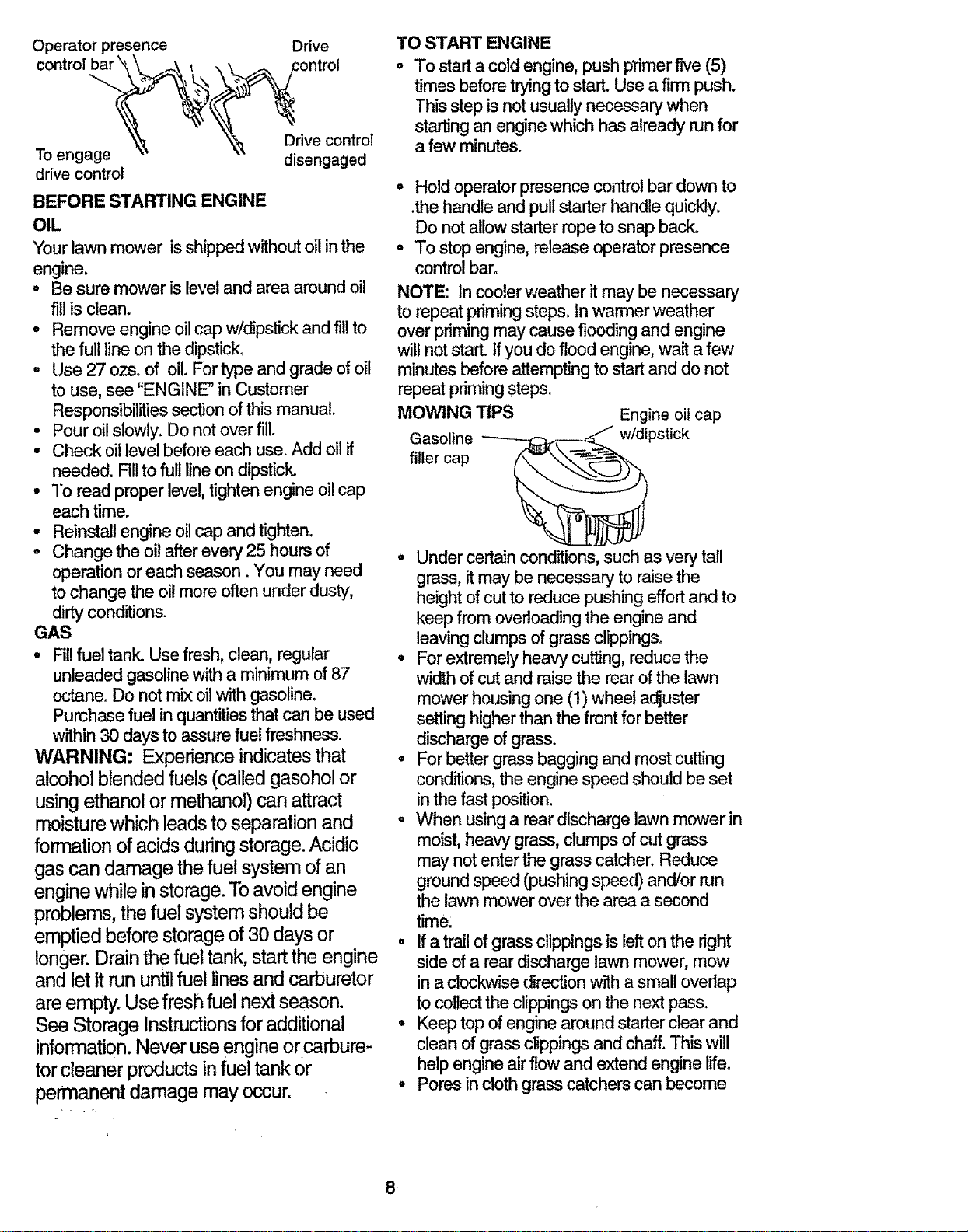

Operator presence Drive

control bar x_ ,, \ .<, _contro!

____Drive control

To engage ,_x disengaged

drive control

BEFORE STARTING ENGINE

OIL

Your lawn mower is shipped without oil inthe

engine.

• Be sure mower is level and area around oil

fill is clean.

• Remove engine oil cap w/dipstick and fill to

the full line on the dipstick_

• Use 27 ozsoof oil. Fortype and grade of oil

to use, see "ENGINE" in Customer

Responsibilities section of this manual.

• Pour oil slowly. Do not over fillo

• Check oil level before each use. Add oil if

needed. Fill to full line on dipstick.

o "1"oread proper level, tighten engine oil cap

each time.

• Reinstall engine oil cap and tighten.

o Change the oil after every 25 hours of

operation or each season. You may need

to change the oil more often under dusty,

dirty conditions.

GAS

° Fill fuel tank. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane° Do not mix oil with gasoline.

Purchase fuel in quantities that can be used

within 30 days to assure fue! freshness.

WARNING: Experience indicates that

alcohol blended fuels (called gasohol or

usingethanol or methanol) can attract

moisture which leads to separationand

formation of acids during storage.Acidic

gas can damage the fuel system of an

engine while in storage. To avoid engine

problems,the fuel systemshould be

emptied before storage of 30 days or

longer. Drain the fuel tank, start the engine

and let it run until fuel lines and carburetor

are empty.Use freshfuel next season.

See Storage instructions for additional

information. Never use engine or carbure-

tor cleaner productsin fuel tank or

permanent damage may occur.

TO START ENGINE

• To start a cold engine, push p_imer five (5)

times before trying to start. Use a firm push.

This step is not usually necessary when

starling an engine which has already run for

a few minutes.

° Hold operator presence control bar down to

.the handle and pull starter handle quickly.

Do not allow starter rope to snap back.

• To stop engine, release operator presence

control bar.

NOTE: In cooler weather itmay be necessary

to repeat priming steps. In warmer weather

over priming may cause flooding and engine

will not start. If you do flood engine, wait a few

minutes before attempting to start and do not

repeat priming steps.

MOWING TiPS Engine oil cap

Gasoline w/dipstick

filler cap

° Under certain conditions, such as very tall

grass, it may be necessary to raise the

height of cut to reduce pushing effort and to

keep from overloading the engine and

leaving clumps of grass clippings.

° For extremely heavy cutting, reduce the

width of cut and raise the rear of the lawn

mower housing one (1) wheel adjuster

setting higher than the front for better

discharge of grass.

• For better grass bagging and most cutting

conditions, the engine speed should be set

in the fast position.

o When using a rear discharge lawn mower in

moist, heavy grass, clumps of cut grass

may not enter the grass catcher. Reduce

ground speed (pushing speed) and/or run

the lawn mower over the area a second

time.

• If a trail of grass clippings is left on the right

side of a rear discharge lawn mower, mow

in a clockwise direction with a small overlap

to collect the clippings on the next pass.

° Keep top of engine around starter clear and

clean of grass clippings and chaff. This will

help engine air flow and extend engine life.

° Pores in cloth grass catchers can become

filledwithdirtanddustwithuseand

catcherswillcollect less grass. To prevent

this, regularly hose catchers off with water

and let dry before using.

MULCHING MOWING TIPS

IMPORTANT; For best performance, keep

mower housing free of built-up grass and trash.

Clean UNDERSIDE OF MOWER HOUSING

after each use. See "Cleaning" in CUSTOMER

RESPONSIBILITIES section of this manual.

o The special mulching blade will recur the

grass clippingsmany times and reduce

them insize so that as they fall ontothe

lawnthey willdisperse intothe grass and

not be noticed, Also, the mulched grass will

biodegrade quicklyto providenutrientsfor

the lawn. Always mulchwith your highest

engine (blade) speed as thiswillprovidethe

best recuttingaction ofthe blades=

• Avoid cbltingyour lawn when itiswet, Wet

grass tends to form clumps and interferes

with the mulchingaction, The best time to

mow your lawn isthe early afternoon.At this

time the grass has driedand the newly cut

area will not be exposed to thedirectsun.

° For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass blades.

if the lawn is overgrown it will be necessary

to raise the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of mulched

grass. For extremely heavy mulching,

reduce your width of cut, mow slowly and

raise the rear of the lawn mower one wheel

adjuster setting higher than the front.

° Certain types of grass and grass conditions

may require that an area be mulched a

second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

° Change your cutting pattem from week to

week_Mow north to south one week then

change to east to west the next week_ This

wilt help prevent matting and graining of the

lawn.

MAX 1/3

FILL IN DATES _ _.,,___

AS YOU COMPLETE ('J_'_" _ ,_:_/_._:x_/''_'_'/'_.q'_ _.0""

REGULAR SERVICE _,70_ _t/__ ERVICE DATES ....

,,,u,,,J,,,r,......

Check for Loose Fasteners

Clean/inspect Grass Catcher

(If Equipped) ..................

M Clean Lawn Mower

O Clean Under Drive Cover

(Power-Propelled Mowers)

"Check drive bel#puiieys

E {Power-Propelled Mowers)

Check/Sha _en)R,ePia,ce,, Bled e ....

Lub_cation Chart

Clean BatterylRecharge

i fElectric Start Mowers)

E Check Engine Oil Level

N iChange Engine Oil

G i Clean Air Filter

_ Inspect Muffler

_r Repiace Spark Plug

E Replace Air Filter Paper Cartridge

J V'........ V'

v's

v' J

m i , ,,i .............. :

V'2

t - Change more often when operating under s heavy load or In high ambient temperatures

2. Service more often when operating Indtrly ordusty conditions

3, Replace blades more o{tan when mowing in sandy soI{

4 - ch._rge 48 hours at end of se,_son

GENERAL RECOMMENDATIONS

The warranty onthis lawn mower does not

cover itemsthathave been subjected to

operatorabuse or negligence,Toreceive full

value from thewarranty operator must maintain

mower as instructedinthis manual,

Some adjustments wilt need to be made /_

periodically to properly maintain your unit.

All adjustments in the Service and

Adjustments section of this manual should be

checked at least once each season.

o Once,a year, replace the spark plug, replace

air filter element and check blade for wear. A

new spark plug and clean/new air filter

element assures proper air-fuel mixture and

helps your engine runbetter and last longer.

• Follow the maintenance schedule in this

manual. (_)

BEFORE EACH USE (_

° Check engine oil level.

• Check forloose fasteners.

LUBRICATION

Keep unitwell lubricated (See "LUBRICATION

CHART").

LUBRICATION CHART

(_ Wheel

adi

Engine oil

1_ Rear (_ Handle bracket

door

hinge mounting pin

SPRAY LUBRICANT

SAE 30 MOTOR OIL REFER TO

ENGINE- CUSTOMER

RESPONSIBILITIES SECTION.

IMPORTANT: Do not oil or grease plastic

wheel bearings° Viscous lubricants will attract

dust and dirt that will shorten the life of the self

lubricating bearings. If you feel they must be

lubricated, use only a dry, powdered graphite

type lubricant sparingly.

PR©DUCT $PEC-UFROATiON$

MODEL NUMBER 917.877580

SERIAL NUMBER

-DATE OF PURCHASE

HORSEPOWER: 6.75

DISPLACEMENT: 12.56 CU. IN.

GASOLINE CAPACITY/TYPE: 1.5 QUARTS

UNLEADED REGULAR

OIL TYPE (API-SFISG/SH): SAE 30 (ABOVE 32°F)

SAE 5W-30 (BELOW 32°F)

OIL CAPACITY: 27 OZ&

SPARK PLUG(GAP: °030") CHAMPION J19LM

VALVECLEARANCE: INTAKE: °004 - ,,008

EXHAUST: .004 - °008

SOLID STATE IGNITION

AIR GAP: .0125 IN.

BLADE BOLT TORQUE: 35_40 FT. LBS.

The model and serial numbers will be found on a decal attached to the rear of the

lawn mower housing.Record both serial number and date of purchase in space

provided above.

LAWN MOWER

Always observe safety rules when performing

any maintenance.

TIRES

o Keep tiresfree of gasoline, oil, or insect

control chemicals which can harm rubber.

o Avoid stumps, stones, deep ruts, sharp

o Remove blade and attaching hardware

(bolt, look washer and hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter°

The key must be in good condition to work

properly. Replace adapter ifdamaged,

TO REPLACE BLADE

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be kept

sharp, Replace bent or damaged blades.

TO REMOVE BLADE

o Disconnect spark plug wire from spark plug

and place wire where it cannot come in

contact with spark plug.

o Tum lawn mower on its side. Make sure air

filter and carburetor are up.

° Use a wood block between blade and

mower housing to prevent blade from

tuming when removing blade belt.

° Protect your hands with gloves and/or wrap

o Position the blade adapter on the engine

crankshaft° Be sure key in adapter and

keyway in crankshaft are aligned,

o Position blade on the blade adapter

aligning the two (2) holes in the blade with

the raised lugs on the adapter.

o Be sure the trailing edge is up toward the

engine°

. Install the blade bolt with the lock washer

and hardened washer into blade adapter

and crankshaft.

° Use block of wood between blade and

lawn mower housing and tighten the blade

bolt, tuming clockwise.

. The recommended tightening torque is 35-

40ft. Ibs.

IMPORTANT. Blade bolt is grade 8 heat

treated.

blade with heavy cloth.

Remove blade bolt by tuming counter-

clockwise. Use a 9/16" box or open-end

wrench,

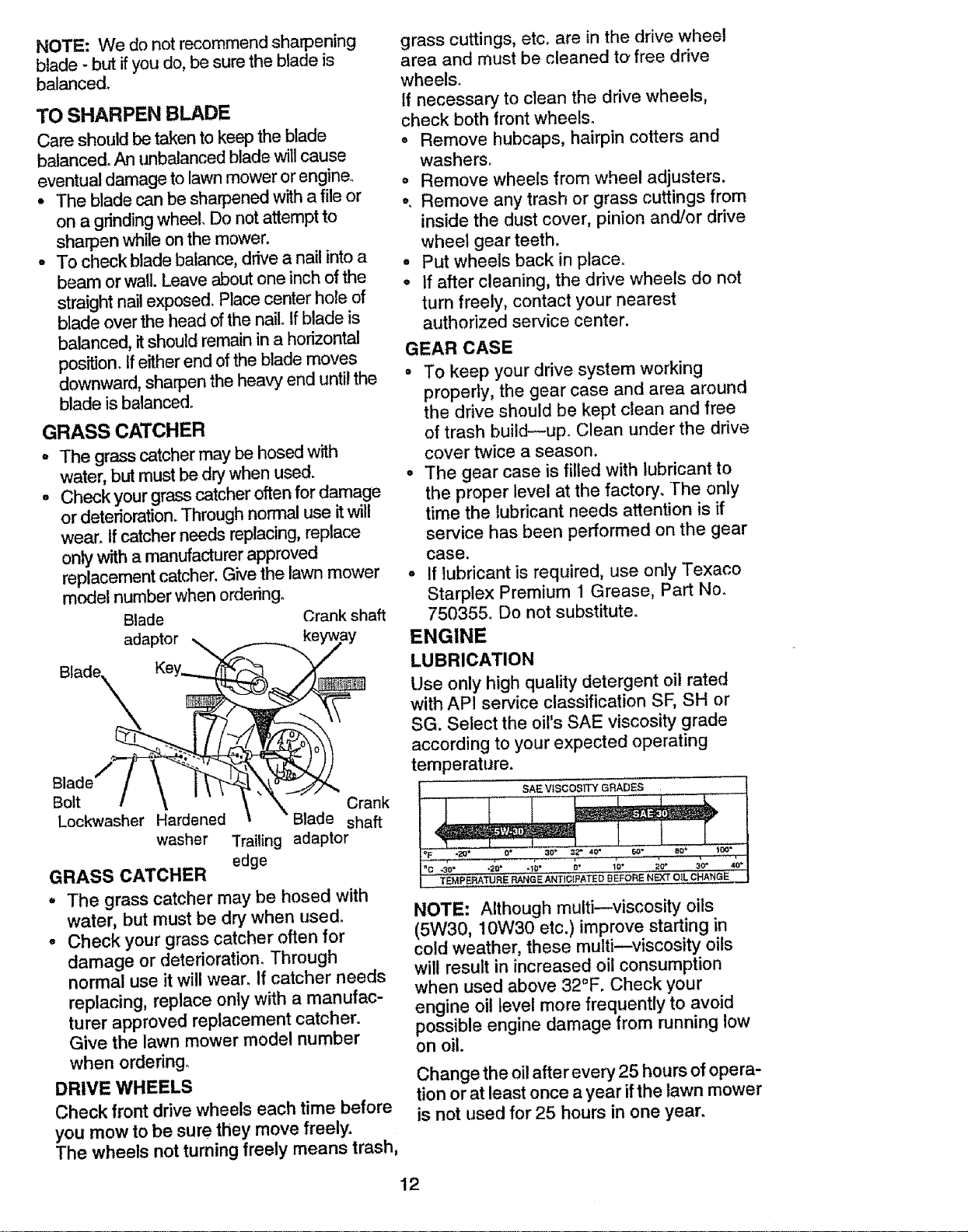

NOTE: Wedonotrecommendsharpening

blade- butifyou do, be sure the blade is

balanced_

TO SHARPEN BLADE

Care should be taken to keep the blade

balanced. An unbalanced blade willcause

eventual damage to lawnmower orengine.

• The blade can be sharpened witha file or

on a grindingwheel. Do not attempt to

sharpen while on the mower.

• To check blade balance, drive a nail intoa

beam or wall. Leave about one inchof the

straight nailexposed. Place center hole of

blade overthe head ofthe nail. Ifblade is

balanced, itshould remain ina horizontal

position, tfeither end of theblade moves

downward, sharpen the heavy end until the

blade isbalanced°

GRASS CATCHER

. The grasscatcher may be hosed with

water, but must be dry when used.

° Check your grass catcheroften for damage

or deterioration. Throughnormal use itwill

wear. Ifcatcher needs replacing,replace

onlywith a manufacturer approved

replacement catcher.Give the lawn mower

model number when ordering.

Blade Crank shaft

adaptor _._ __i_----_. kl yway

washer Trailing adaptor

edge

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering,

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel

area and must be cleaned tcyfree drive

wheels.

If necessary to clean the drive wheels,

check both front wheels°

• Remove hubcaps, hairpin cotters and

washers.

o Remove wheels from wheel adjusters.

°. Remove any trash or grass cuttings from

inside the dust cover, pinion and]or drive

wheel gear teeth.

° Put wheels back in place.

° If after cleaning, the drive wheels do not

turn freely, contact your nearest

authorized service center,

GEAR CASE

° To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build--up. Clean under the drive

cover twice a season.

° The gear case is filled with lubricant to

the proper level at the factory° The only

time the lubricant needs attention is if

service has been performed on the gear

case.

o If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750355° Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF, SH or

SG. Select the oil's SAE viscosity grade

according to your expected operating

temperature.

NOTE: Although multi--viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi--viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running low

on oil.

Change the oil after every 25 hours of opera-

tion or at least once a year ifthe lawn mower

is not used for 25 hours in one year.

Checkthecrankcaseoil levelbefore

startingthe engineand aftereach five (5)

hoursof continuoususe°Tightenoil plug

securelyeachtimeyou check theoil level.

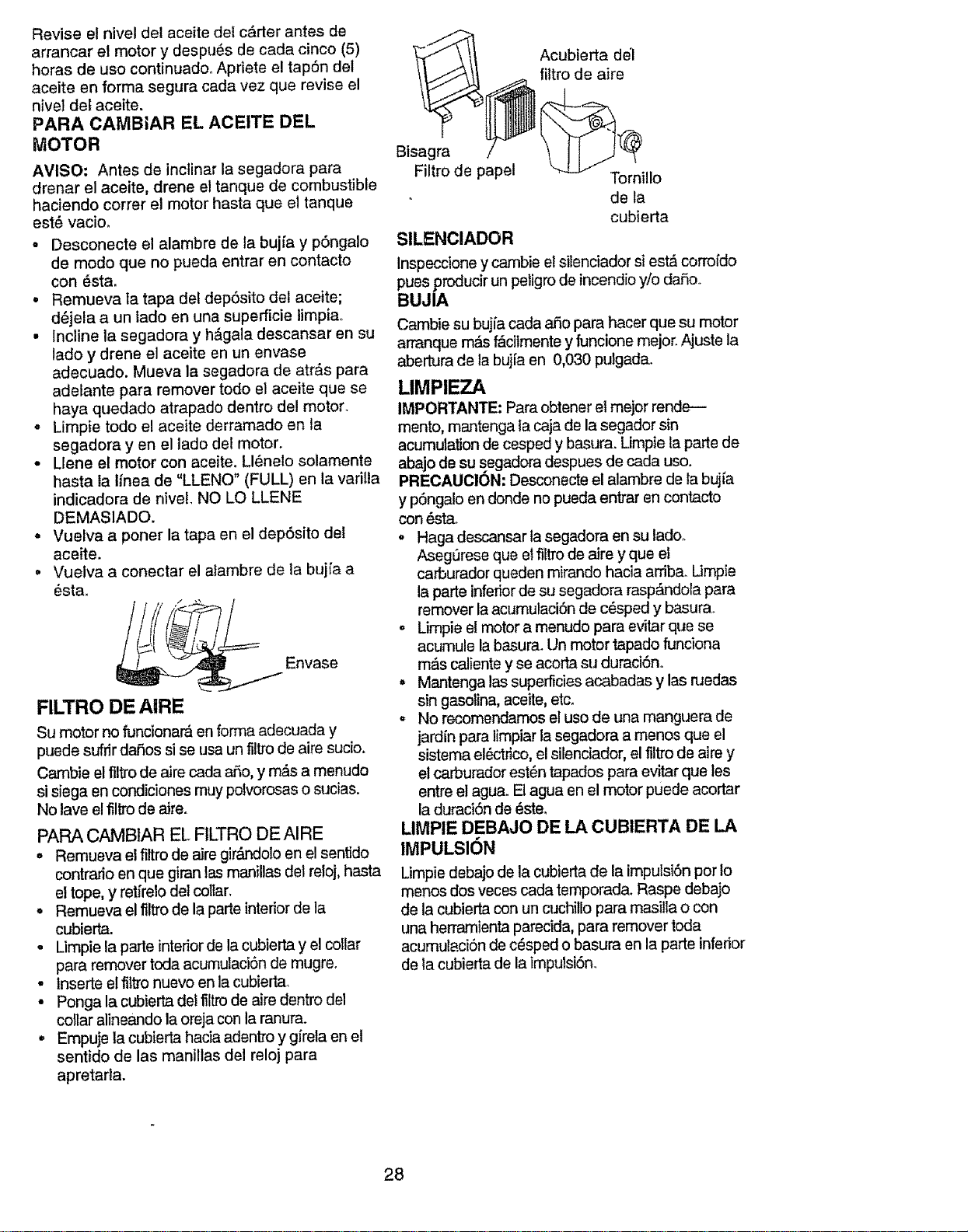

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, drain fuel tank by running engine until

fuel tank is empty.

o Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

o Remove engine oil cap; lay aside on a

clean surface°

° Tip lawn mower on its side and drain oil

into a suitable container. Rock lawn

mower back and forth to remove any oil

trapped inside of engine.

o Wipe off any spilled oil on lawn mower

and on side of engine°

• Fill engine with oil. Fill only to the "FULL"

line on the dipstick. DO NOT OVER

FILL.

= Replace engine oil cap.

° Reconnect spark plug wire to spark

plug.

Container

AIR FILTER

Yourengine wiltnot runproperlyand may be

damaged by using a dirty air filter,

Replace the air filter every year, more often

ifyou mow invery dusty, dirt,/conditions. Do

not wash air filter.

TO CHANGE AIR FILTER

= Loosen cover screw.

o Swing cover down and remove from hinge.

o Pull paper filter out of air cleaner body.

o Clean air cleaner cover and body.

° Install a new paper filter,

• Reinstall cover to air cleaner body, Be sure

hinge is assembled properly.

° Swing cover up and tighten cover screw.

(Do not overtighten).

Air filter cover

MUFFLER

inspect and replace corroded muffler as it

could create a

fire hazard and/or damage.

SPARK PLUG

Change your spark plug each year to make

your engine start easier and run better. Set

spark plug gap at .030 inch.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built--4Jp grass and

trash, Clean underside of mower housing after

each use.

CAUTION: Disconnect spark plug wire from

spark plug and place wire where itcannot

come in contact with the spark plug.

° Turn lawn mower on its side. Make sure air

filter and carburetor are up, Clean the

underside of your lawn mower by scraping

to remove build--up of grass and trash.

o Clean engine often to keep trash from

accumulating. A clogged engine runs hotter

and shortens engine life.

o Keep finished surfaces and wheels free of

all gasoline, oil, etc.

o We DO NOT recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filterand

carburetor are covered to keep water out.

Water in engine can result in shortened

engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season° Scrape underSideof cover withputty

knife or similar toolto remove any build--up of

trashor grass on underside ofdrive cover.

Hinge Cover

Paper filter knob

CAUTION: Before performing any

service or adjustments:

• Release control bar.

= Make sure the blade and all moving

parts have completely stopped.

= Disconnect spark plug wire from

spark plug and place where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your lawn mower, is

provided to minimize the possibility that

objects will be thrown out the rear of the

lawn mower into the operator's mowing

position.

If the rear deflector becomes damaged, it

should be replaced.

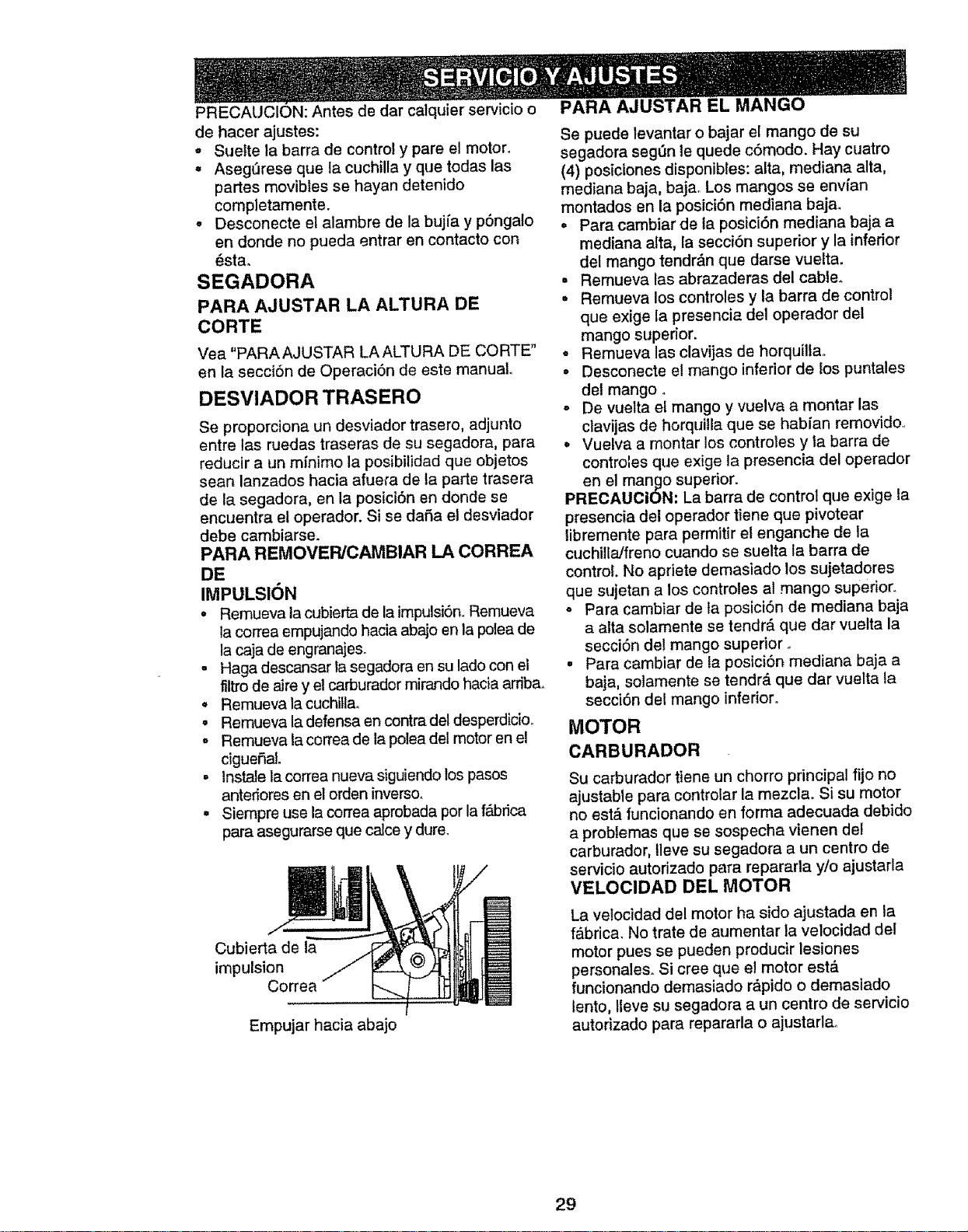

TO REMOVE/REPLACE DRIVE BELT

• Remove drive cover. Remove belt by

pushing down on gear case pulley and

rolling belt off it.

= Turn lawn mower on its side with

carburetor and fuel cap up.

• Remove blade.

= Remove debris shield.

° Remove belt from engine pulley on

crankshaft.

° Install new belt by reversing above

steps.

• Always use factory approved belt to

assure fit and long life.

Drive

cover

Belt

Push

down

o Remove the controls and operator

presence control bar from the upper

handle.

• Remove hairpin cotters.

• Disconnect the lower handle from the

handle brackets.

° Turn the handle over and reassemble

the hairpin cotters that have been

removed.

• Reassemble the controls and the

operator presence control bar to the

upper handle.

CAUTION: The operator presence control

bar must pivot freely to permit blade brake

engagement when control bar is released.

Do not over tighten the fasteners holding

the controls to the upper handle.

o To change from medium low to high

position only the upper handle section

will have to be turned over.

° To change from medium low to low

position, only the lower handle section

will have to be turned over.

Medium Low

Medium High

Shipping Position

Low

High

TO ADJUST HANDLE

Your lawn mower handle can be raised or

lowered for your mowing comfort. Four (4)

positions are available: high, medium high,

medium low and low. Handles are shipped

mounted in the medium low position.

• To change from medium low to medium

high position, the upper and lower

handle sections will have to be turned

over.

• Remove the cable clips.

Lower Handle

Squeeze to \ y

remov_

Hairpin Clip

Handle

Bracket

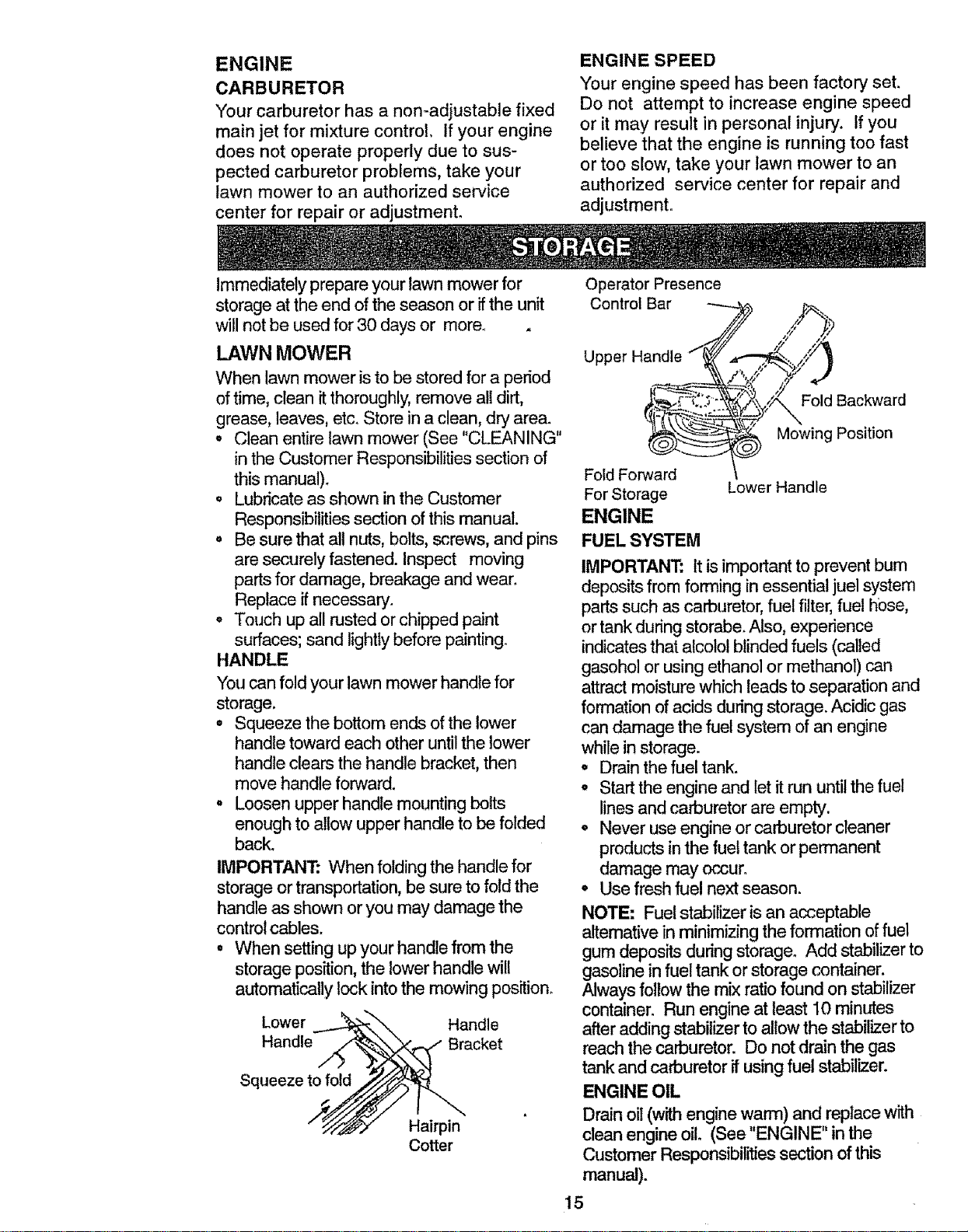

ENGINE

CARBURETOR

Your carburetor has a non-adjustable fixed

main jet for mixture control. If your engine

does not operate properly due to sus-

pected carburetor problems, take your

lawn mower to an authorized service

center for repair or adjustment.

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. Ifyou

believe that the engine is running too fast

or too slow, take your lawn mower to an

authorized service center for repair and

adjustment°

Immediately prepare your lawn mower for

storage at the end of the season or ifthe unit

will not be used for 30 days or more. .

LAWN MOWER

When lawn mower is to be stored for a period

of time, clean ffthoroughly, remove all dirt,

grease, leaves, etc. Store ina clean, dry area.

• Clean entire lawn mower (See "CLEANING"

in the Customer Responsibilities section of

this manual).

o Lubricate as shown in the Customer

Responsibilities section of this manual.

. Be sure that all nuts, bolts, screws, and pins

are securely fastened. Inspect moving

parts for damage, breakage and wear.

Replace if necessary.

° Touch up all rusted or chipped paint

surfaces; sand lightly before painting_

HANDLE

You canfold your lawn mower handle for

storage.

• Squeeze the bottom ends of the lower

handle toward each other until the lower

handle clears the handle bracket, then

move handle forward.

° Loosen upper handle mounting belts

enough to allow upper handle to be folded

back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold the

handle as shown or you may damage the

control cables.

° When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing position.

Lower Handle

Handle Bracket

Squeeze to fold

Hairpin

Cotter

Operator Presence

Control Bar ------

Upper H_

Fold Forward

For Storage

ENGINE

FUEL SYSTEM

"_ i'Y Fold Backward

_ Mowing Position

Lower Handle

IMPORTANT: It isimportant to prevent bum

deposits from forming inessential juel system

parts such as carburetor, fuel filter,fuel hose,

or tank during storabe. Also, experience

indicates that alcolol blinded fuels (called

gasohol or using ethanol or methanol) can

attract moisture which leads to separation and

formation of acids during storage. Acidic gas

can damage the fuel system of an engine

while in storage.

• Drain the fuel tank.

o Start the engine and let it run until the fuel

lines and carburetor are empty.

o Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur_

• Use fresh fuel next season.

NOTE; Fuel stabilizer is an acceptable

alternative in minimizing the formation of fuel

gum deposits during storage. Add stabilizer to

gasoline in fuel tank or storage container.

Always follow the mixratio found on stabilizer

container. Run engine at least 10 minutes

after adding stabilizer to allow the stabilizer to

reach the carburetor. Do not drain the gas

tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (withengine warm) and replace with

clean engine oil. (See "ENGINE" in the

Customer Responsibilities section of this

manual).

CYLINDER

Remove spark plug.

Pour one ounce (29 ml) of oil through spark

plug hole intocylinder.

• Pull starter handle slowly a few times to

distribute oil.

• Replace with new spark plug.

OTHER

• Do not store gasoline from one season to

another.

o Replace your gasoline can if your can starts

to rust. Rust and/or dirt in your gasoline will

cause problems.

= If possible, store your unit indoorsand cover

itto give protection from dust and dirt.

° Cover your unit with a suitable protective

cover that does not retain moisture. Do not

use plastic. Plastic cannot breathe which

allows condensation to form and will cause

your unit to rust.

iMPORTANT: Never cover mower while

engine and exhaust areas are still warrn.

CAUTION: Never store the tawn mower with

gasoline in the tank inside a building where

fumes may reach an open flame or spark.

Allow the engine to cool before storing in any

enclosure.

TROUBLE SHOOTING

PROBLEM CORRECTION

Wilt not start

Loss of power

• Dirty air filter.

, Out of fuel.

• Stale fuel.

Water in fuel.

° Spark plug wire is

disconnected.

° Bad spark plug.

- Loose blade or broken

blade adapter.

= Control bar in released

position

• Control bar defective

,,j

o Rear of lawn mower

housing/blade dragging

in heavy grass,

= Cutting too much grass°

° Dirty air filter.

= Buildup of grass, leaves

and trash under mower_

• Too much oil in engine.

• Walking speed too fast.

Worn, bent or loose blade.

o Wheel heights uneven.

° Low engine speed.

Buildup of grass, leaves,

and trash under mower.

Poorcut-uneven

° Clean/replace air filter.

° Fill fuel tank.

= Drain tank and refill with fresh

clean fuel.

° Drain fuel tank and carburetor

and refill tank with fresh

gasoline.

° Connect wire to plug,.

- Replace sparkplug.

• Tighten blade bolt or replace

blade adapter.

° Depress control bar to handle.

° Replace control bar.

ii J,,J,,* i ,,

• Set in "Higher Cut" position.

o Clean/replace air filter.

= Clean underside of mower

housing.

° Check oil level

° Cut at slower walking speed.

° Replace blade. Tighten blade

bolt,

• Set all wheels at same height.

= Set engine speed control in

fast position.

• Clean underside of mower

housing_

TROUBLESHOOTING CHART

Excessive

vibration

Starter rope hard

to pull

Loss of drive

(Self-Propelled

Mowing)

Grass catcher

not filling (If so

equipped)

Hard to push

, Worn, bent or loose blade.

bolt.

o Bent engine crankshaft.

Engine flywheel brake is

on when control bar is

released.

Bent engine crankshaft

Blade adapter broken.

Blade dragging in grass.

o Drive wheels not turning

with drive control

engaged,

° Belt not driving.

° Cutting height too low.

o Lift on blade worn off.

° Catcher not venting air.

° Low engine speed.

° Grass is too high or

wheel height is too low.

= Rear of lawn mower

housing/blade dragging

in grass,

o Grass catcher too full.

• Handle height position

not right for you.

o Replace blade. Tighten blade

° Contact an authorized service

centeddepartment.

° Depress control bar to upper

handle before pulling starter

rope,

° Contact an authorized service

center/department.

° Replace blade adapter_

• Move lawn mower to cut grass

or to hard surface to start

engine.

• Adjust or replace drive control

cable, if broken.

° Put belt on pulleys or replace

belts if broken.

- Raise cutting height.

° Replace blade.

° Clean grass catcher.

° Set engine speed control in

fast position.

° Raise cutting height.

° Raise rear of lawn mower

housing one (°) setting higher.

, Empty grass catcher,

° Adjust handle height to suit.

CRAFTSMAN ModeU No. 917.377580

Garantfa

Reg!as de Seguridad

Montaje

OperaciSn

Mantenimiento

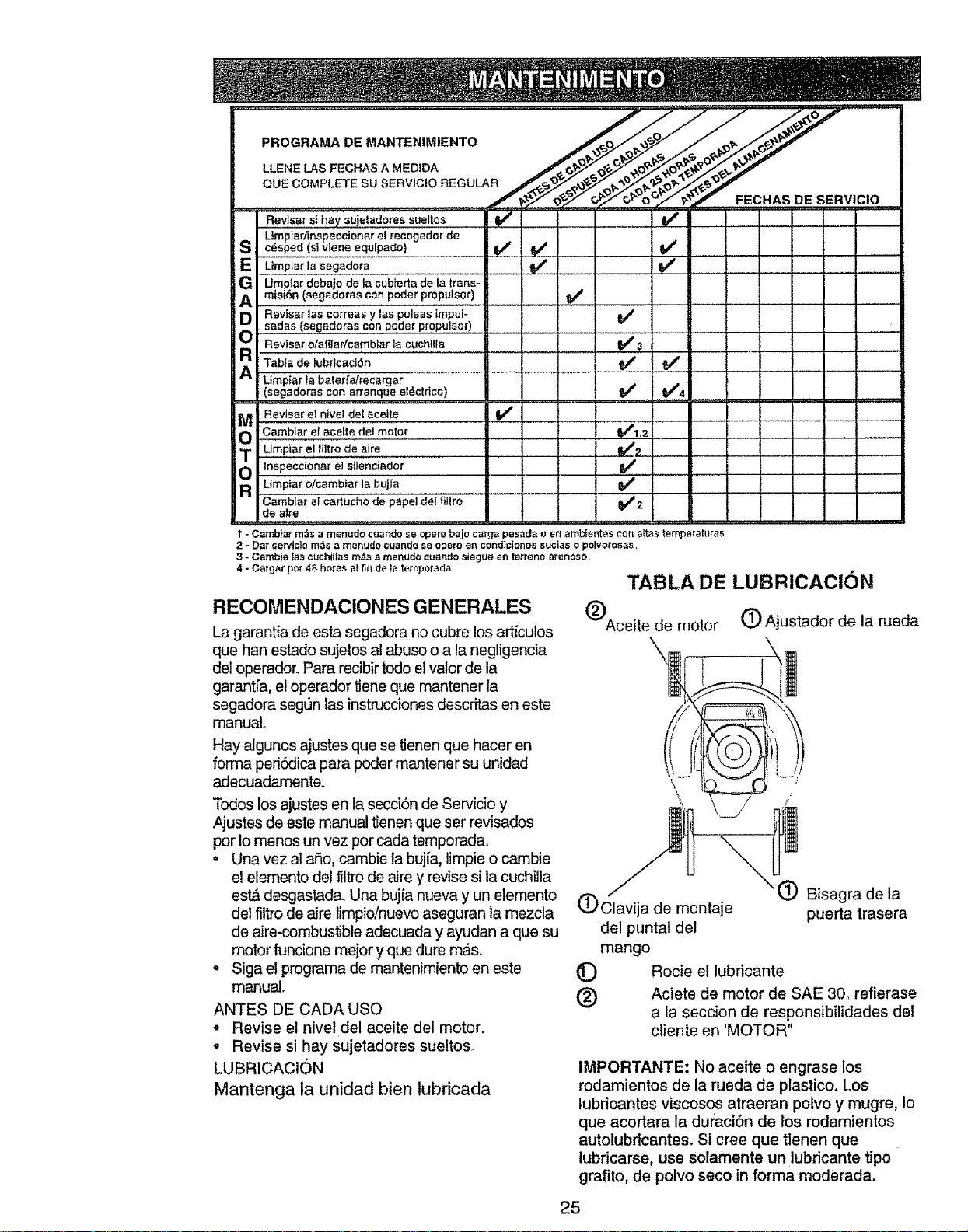

Programa de Mantenimiento

17 Especificaciones det Producto 25

17 Servicio y Adjustes 27

19 Almacenamiento 28

20 Identificaci6n de probtemas 30

24 Partes de repuesto Veae! manua!

24 ingles del due_,o

Orden de Partes Contratapa

GARANT[A LIMITADA DE DOS AltOS PARA LA SEGADORAA MOTOR CRAFTSMAN

Por dos (2) aSos, a parlJrde la fecha de compra, cuando esta Segadora Craftsman se mantenga, lubdque

y afine segOn las insblJccionespara la operaciSn y el mantenimiento en el manual del duel,o, Sears

reparar& gralJs todo defecto en el material y la mano de obra,,

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61ose apl/ca pot

noventa (90) d[as a par'drde ta fecha de compr&

Esta Garantfa no cubre:

* Artfculos que se desgastan durante e! uso normal tales como las cuchillas segadoras rotatorias, los

adaptadores de la cuchilla, las correas, los filtros de aire y las bujia&

- Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose a los

cigt3e5ales doblados y a la fatta de mantenimiento del equipo segQn las instrucciones que se incluyen

en el manual dal duedo.

EL SERVICIO DE GARANTfA ESTA DISPONIBLE al devolver la segadpra a motor Craftsman al centro/

deparlmento de servicio Sears mas cercano en los estados unidoso Esta garantfa se aplica solamente

mientras el producto este en uso en los estados unidos.

Esta Garanffa le otorga derechos legales especificos, y puede que tambi_n tenga otros derechos que

varfan de estado a estado.

Sears, Roebuck and Co., D!817WA, Hoffrnan Estates, IL 60179 USA

exigen la presencia

det operator en los controles para reducir a un

minimo el riesgo de lesionarse. S u unidad viene

equipada con dichos controles. Porningun motivo

Irate del elimlnar la funciSn de los controles que

exigen la presencia del operador.

ENTRENAMIENTO:

, Lea este manual del operador

cuidadosamente. Familiaricese con los

controles y aprenda a operar su segadora en

forrna adecuad& Aprenda a parar su

segadora r_pidamente.

• No permita que los niSos usen su segador&

Nunca permita que losadultos operen ta

segadora sin contar con las instn_cciones

adecuadas.

• Mantenga el &rea de operaci6n despejada

de genre, especialmente de niRos pequeSos

y de anirnaJes dom_sticoso

• Use la segadora solamente para los

fines propuestos por elfabricante y

seg_n las explicaciones descritas en

este manual.

- No opere la segadora si se ha cafdo o dar3ado

en cualquiera forma. Siempre repare los daSos

antes de usada.

• No use accesorios que no hayan sido

recomendados por el fabricante. Etuso de

dichos accesorios puede ser peligroso.

• La cuchilta gira cuando e! motores_

funcionandoo

PREPARACION:

• Siempre revisecuidadosamente el &rea que se

va a segar y desp_jela de todas las piedras,

palos, alambres, huesos y otros objetos

extraSos. Estos objetos ser_ lanzados con la

cuchilta y pueden producir lesiones graves.

• Siempre use anteojos de seguridad o

protectores de ojos cuando arranque y durante

el tiempo que use la segadora.

° V[stase en forma adecuada. No opere la

segadora sin zapatos o con sandaJias

abiertaso Use solamente zapatos sSlidos con

buena tracciSn cuando siegue.

* Revise el estanque de combustible antes de

hacer arrancar el motor. No ilene el estanque

de gasolina en recintos cerrados,

ni cuando el motor estA funcionando o cuando

estA caliente.. Permita que e! motor se enfrie

por vafios minutos antes de llenar el estanque

de gasolina.. Limpie toda ta gasolina

derramada antes de hacer arrancar el motor.

o Siempre haga los ajustes de altura de las

ruedas antes de hacer arrancar su

segadora. Nunca trate de hacer _sto

mientras que el motor estA funcionando.

o Siegue siempre durante e! dia o con buena

luz artificial.

OPERACION:

, Mantenga sus ojos y su mente en la "

segadora y en el Area que se estA cortando..

No permita que otros intereses Io distraigan°

, No corte c6sped mojado o resbalosoo Nunca

corra mientras est_ operando su segadora.

Siempre asegurese de mantener el equilibrio

- mantenga el mango agarrado firmemente y

camine_

, No ponga las manos o los pies cerca odebajo

de las partes rotatorias. Mant_ngase

alejado de la abertura de descarga en todo

momento_

o Siempre pare el motor cuando se vaya

ocuando no est_ usando su segadora, o

antes de atravesar las entradas para autos,

los senderos, caminos y Areas cubiertas de

ripio.

- Nunca didja la descarga det matedat hacia

los espectadores ni permita a nadie cerca de

la segadora mientras la est_ operando.

o Antes de limpiar, inspeccionar o de reparar I

a segadora, pare el motor y est_

completamente seguro de que la cuchilla y

que todas las partes que se mueven se

hayan detenido. Luego, desconecte el

alambre de ta buj[a y mant_ngalo alejado de

_sta para evitar el arranque por accidente.

° No contint_e haciendo funcionar su segadora

si le pega a un objeto extrafio.. Siga el

procedimiento descfito anteriormente, luego

repare cualquier dafio antes de volver a

arrancar y de operar su segadora.

° No cambie tos ajustes del regulador o

hagaque el motor ande a una velocidad

excesiva. Se pueden producir dafios en el

motor y Iesiones personates.

o No opere su segadora si vibra fuera de Io

normal. La vibraci6n excesiva es una

indicaci6n de dafio; pare el motor, revise en

forma segura la causa de la vibraci6n y haga

tas reparaciones segt3n sea necesario.

- No haga funcionar el motor en

recintoscerradoso Los gases de escape son

peligrosos.

, Nunca corte el c_sped tirando la segadora

hacia usted. Siegue a trav_s de la cara de

las pendientes, nunca hacia arriba o hacia

abajo pues puede perder el equilibrio. No

siegue pendientes demasiado empinadas.

Tenga cuidado cuando opere la segadora en

terreno disparejo o cuando cambie de

direcci6n - mantenga un buen equilibrio_

, Nunca opere la segadora sin las

protecciones adecuadas, las planchas, el

recogedor de c_sped y otros dispositivos de

seguridad en su lugar.

MANTENIMIENTO Y ALMACENAMIEN-

TO:

. Revise la cuchilla y los pernos de montaje

de! motor a menudo, para asegurarse que

estAn apretados en la forma adecuada_

° Revise todos los pemos, tue_cas y tornillos a

intervalos frecuentes, para verificar si est&q

apretados en forma adecuada, y

asegurarseque la segadora se encuentra en

condiciones de funcionamiento seguro.

° Mantenga todos los dispositivos de

seguridad en su lugar y listos para funcionar_

o Para reducir el peligro de incendio,

mantenga el motor sin c_!sped, hojas y grasa

o aceite en exceso.

• Revise el recogedor de c_sped a menudo

para vedficar si hay deterioro y desgaste y

cambie las bolsas desgastadas° Use

solamente las bolsas de repuesto

recomendadas por el fabricante de su

segadora o que cumplen con las

especificaciones de _ste.

° Siempre mantenga una cuchilla afilada en su

segadora.

• Siempre permita que el motor se enfrfe

antes de guardarla en cualquier recinto

cerrado.

, Nunca guarde la segadora con combustible

en el estanque dentro de un edificio endonde

los gases pueden alcanzar una llama

expuesta o una fuente de ignici6n, tal como

e! calentador de agua, la estufa de

calefacci6n, la secadora de ropa, etc_

PRECAUCION: Siempre desconecte el

alambre de la bujfa y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar e!

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

PRECAUCION: Es conocido por el Estado de

Califomia que los gases de escape del motor

de este productor contienen qufmicos los

cuales a ciertos niveles, pueden ocasionar,

cancer, defectos de nacimiento, y otros dafios

al sistema reproductivo.

Estos accesorios estaban disponibles cuando

se produjo la segadora. Tambi_n est&n

disponibles en la mayorfa de las tiendas de

Sears y en los centros de servicioo La mayoria

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA JUEGOS PARA LA ACOLCHADORA

lira lUnl,lUHi i i i ill Ill lUIIIlU

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

de las tiendas Sears tambi_n pueden mandar a

pedir partes de repuesto para usted, si les

proporciona el n_mero det modelo de su

segadora. Algunos de estos accesorios tal vez

no se apliquen a su segadora_

_l RECOREDOR

PAPA

SEGADORAS

CONDESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOLINA

, ±u,in.in

MANTENIMIENTO DE LA SEGADORA

, uuu,,L

S1LENCIADORES

CORREAS

l l,lU

CUCHILLAS

FILTROS DE AIRE

ADAPTA_---_ORES !

DE CUCHILLA RUEDAS

Lea estas instruccionesy este manual

completarnente antes de tratar de montar uoperar

su segadora nueva. Su segadora nueva ha sido

montada en la f_brica con la excepci6n de aquetlas

partes que se dejaron sin montar por razones de

envfo. Todas las partes como las tuercas, las

arandetas, los pemos, etc°, que son necesarias para

completar el montaje hart sido colocadas en la

bolsa de parteso Para asegurarse que su segadora

funcione en forma segura y adecuada, todas las

partes y los art_culos de ferreterfa que se monten

lJenen que ser apretados seguramente. Use las

herramientas correctas, como sea necesar_o,para

asegurar que se aprieten adecuadamenteo

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

• Remueva las partes sueltas que se incluyen con

la segadora,

• Code las dos esquinas de los extremos de la

caja de cartSn y tienda el panel del extreme

plano.

= Remueva todo el material de empaque, excepto

la cuRa entre el mango superior y _1inferior, y la

curia que sujeta la barTade los control que exige

BUJIAS

ACEITE

DEL MOTOR

! ! ! ! !,'

la presencia del operador junto con el mango

superior.

• Haga rodar la segadora hacia afuera de lacaja

de cart6n y rev[sela cuidadosamente para

vedficar si todavfa quedan partes sueltas

adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Desptiegue el mango con mucho

cuidado para no pellizcar o da5ar los cables de

control

• Levante los mangos hasta que la secci6n del

mango inferior se asegure en su lugar, en la

posici6n para segaro

• Remueva la cuSa protector& levante la secci6n

del mango superior hasta su lugar en el mango

inferior y apriete ambas manillas del mango..

• Remueva lacuSa del mango que sujeta la barra

de los control que exige la presencia del

operadorjunto con el mango superior.

° El mango de la segadora puede ajustarse segL_n

le acomode para segar. Refi_rase a "AJUSTE

DEL MANGO" en fa Secci6n de Servicio y

Ajustes de este manual

Barra de control que exige la

presencia del operador

Mango superior_

Levantar

Mango ntar _

inferior

,_/Levantar

_/ Posici6n

i parasegar

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse como

una acolchadora de capa vegetal. Para converlJrla

de modo que pueda ensacar o descargar:

• Abra la puerta trasera y remueva la tapon

acolchadorao Gu_rdela en un iugar seguro.

• Ahora puede instalar el recogedor o el desviador

de recortes opcionaL

• Para volver a la operaci6n de acolchamiento con

capa vegetal, instale la tapon acolchadora en la

abertura de deecarga de la segadorao

PRECAUCl6N: No haga funcionar su

segadora sin la tapon acolchadora aprobada en su

lugar, o sin el desviador de recortes, o sin el

recogedor de c6sped, aprobados, en su lugar.

Nunca trate de operar la segadora cuando se ha

removido la puerta trasera o cuando est& un poco

abierta_ __

Tapon alcolchadora

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA, Compare las ilustraciones con su segadora para familializarse con fa ubicaci6n de los

diversos controles y ajustes, Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en' ia literatura proporcionada con el

producto. Aprenda y comp.renda sus significados.

ATI {NOI_'_ O MOTOR MOTOR }_J_PIDO _.EN_O ESTIIANGU GOM* ACEITE PEUGRO, GUARDE t._

ADV{RT_hICJA ENCBDIDO APAGAOO .... LA_!,_,N,,,,,,,,,.,BUS't!,EiLE ............ M,ANOSYLOSPI6S_F*,_

Cable de control de la Barra de control que exige la presencia del

velocidad del motor

r,,,r,r,,,

Cord6n

arrancador

Control de impulsi6n

Manilla del mango

Recogedordel

c6sped

Tapon de la

acolchadera

Tapa del relleno de la gasolina

Tapa del deposito de aceite

del motor con varilla

indicadora de nivel

Cubierta de la impulsi6n

ustador de la rueda

(en cada rueda)

Cebador Caja

..... ,H ,, i i , , , ,,,,, ........ '

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr&s, rotatorias, Sears, cumplen con los

est_ndares de seguridad del American National Standards Institute y de la U°S. C_)nsumer Product Safety

Commission. La cuchilla _ira cuando el motor estd funcionando.

Barra de control que exige la presencia del

operador--'_ene que sujetarse abajo, juntocon el

mango, para hacer arrancar e! motor, Su61telapara

parar el motor°

Cebador-- bombea combustible adicionat desde el

carburador al cilindro para uso cuando se necesita

hacer arrancar un motor frfo.

Cord6n arrancador---se usa para hacer arrancar

el motor.

Palanca de control d6 la impulsi6n - se usa

para enganchar la segadora para movimiento

hacia adelante imputsada a motor.

Tapon de ta acolchadora--- permite la conversi6n

para la operaciSn de descarga o ensacado.

La operaci6n de cualquier segadora puede

hacer que saJtenobjetos extrar_osdentro de sus

ojos, Ioque puede producir dar3osgraves en _stos..

Siempre use anteojos de seguridad o protecci6n

para los ojos mientras opere su segadora o cuando

haga ajustes o reparacioneso Rec0mendamos una

mascara de seguridad de visi6n amptia, para uso

espejuelos o anteojos de seguridad estandarte_

COMO USAR SU SEGADORA

CONTROL DE LA VELOCIDAD DEL

MOTOR

La velocidad del motor se estabteci6 en la

f_tbrica para un rendimiento 6ptimo.. La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

PRECAUCI(_N: Las regutaciones federales exigen

que se instale un control para el motor en esta

segadora para reducir a un mfnimo el riesgo de

lesionarse debido al contacto con la cuchilla Por

ningt3n morro Irate de eliminar la funciOn del control

del operador. La cuchilla gira cuando el motor est_

fundonando,

- Su segadora viene equipada con una barra de

control que exige la presencia del operador, Io

que requiere que el operador est_ detr&s del

mango de la segadora para hacerla arrancar y

operarla.

PARA AJUSTAR LA ALTURA DE CORTE

• Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto.

- Ajuste la altura de corte para que se acomode a

sus requisitos. La posici6n del medio es la mejor

para la mayofia de los c6spede&

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rued& Mueva la

nJeda hacia arriba o hacia abajo de modo que se

acornode a sus requisitos. Asegt_rese que todas

las ruedas queden igualmente ajustadaso

ATENClQN: El ajustador esta correctamente

colocado cuando las orejas de la placa est_

insertadas en el agujero del mango. Tambi6n, los

ajustes de 9 posiciones (si equipado) permiten que

el mango pueda ser movido en#e las orejas de la

placa.

Para un corte alto,

baje las ruedas

Orejas de la placa

_ango

Para un corte bajo, levante las ruedas

Puntal de

bidag

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE C_'SPED

, Cierre latapa sollable, La tapa soltable debe

estar cerrada cuando se esta operando la

segadorao

, Levante la puerta trasera de ta caja de la

segadora y ponga el bastJdor del recogedor de

c6sped en las orejas formadas en et puntal de

bisagra de la puerta "_aser&

• El recogedor de c_sped esta asegurado en la

caja de ta segadora cuando se baja la puerta

traseraparadescansaren el bastidordel

recogedor de c6sped

PRECAUCt6N. No haga funcionar su segadora sin

el desviador de recortes o sin el recogedor de

c_sped, aprobados, en su lugaroNunca trate de

operar la segadora cuando se ha removido la

puerta t_'aserao cuando est_ un poco abierta.

_-_..iPuerta trasera

Bastidor de

recogedor del

cesped

Orej

formadas

PARA VACIAR EL RECOGEDOR DE

C_-SPED

° Para remover el recogedor del c6sped suelte la

barra de control del operador para poder parar e!

motor..

• Levante la puerta de arras y remova el recogedor

del c_sped por el mango.

AVISO: No arrastre la bolsa cuando la vacfe; se

producir&un desgaste innecesario.

CONTROL DE LA IMPULSI6N

- La autoimpulsi6n se controla al sujetar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la impulsi6n

hacia adelante hasta que suene "clic," luego

se suelta la palanca_

• El movimiento hacia adelante parar& cuando

la barra de control que exige la presencia del

operador se suelta. Para parar et movimiento

hacia adelante sin parar el motor, suelte la

barra de control que exige la presencia del

operador un poco hasta que se desenganche

el control de la impulsi6n. Sujete la barra de

control que exige la presencia del operador

abajo en contra del mango para continuar

segando sin autoimputsk_n.

o Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en tas

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del suelo

al girar la segadora.

Barra de control que exige la presencia del

operador \, \ \ Control de

_mpulsidn

Control de la

Para enganchar impulsi6n

el control de la desenganchado

impulsiSn

ANTES DE HACER ARRANCAR EL

MOTOR

ACEITE

Su segadora fue enviada sin aceite en el motor,

. AsegL]rese que la segadora est_ nivelada y que

el &rea alrededor del depSsito de aceite est_

limpia.

= Remueva tatapa del depSsito de aceite del

motor con la varilla indicadora de nivel y reliene

hasta la Ifnea de ileno en 6sta.

• Use 0,61 (27 oz.) de aceite. Para el tipo y la

calidad vea "MOTOR" en la secci6n de las

"Responsabilidades del Ctiente" en este manual°

• Vac[e el aceite lentamente. No lo Ilene

demasiado.

. Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesarioo Uene hasta la

I[nea de Ileno en la varilla indicadora de nivel.

• Para leer el nivel adecuado, apriete la tapa de!

depSs*rtode aceite del motor cada vez.

° Vuelva a instalar la tapa del depSsito del aceite y

apd_tel&

• Cambie el aceite despu_s de 25 horas de

operaciSn o una vez por temporada. Puede

necesitar cambiar el aceite m_s a menudo

cuando las condiciones son polvorosas o Sucias.

GASOUNA

• Uene el estanque de combustible. Use gasolina

regular, sin plomo, nueva y limpia con el mfnimo

de 87 octanos, No mezcle el aceite con la

gasolina. Para asegurar que la gasolina L_lizada

sea fresca compre estanques los cuales puedan

ser utilizadce durante los pdmeros 30 dias.

ADVERTENClA: La experiencia ha indicadoque

los combustibles mezclados con alcohol (conocidos

como gasohol, o el uso de etanol o metanol)

pueden atmer la humedad, la que conduce a ta

separaciSn yformadSn de _.cidosdurante el

atmacenamiento. La gasolina acfdica puede daSar

el sistema det combustible de un motor durante el

almacenamiento. Para evitar los problemas con el

motor, se debe vaciar el sisterna del combustible

antes de guardarlo por un per[odo de 30 d[as o

_. Vacfe el estanque de!combustible, haga

arrancar el motor y h_galo funcionar hasta que las

Ifneas del combustible y el carburador queden

vacios. La prSxima temporada use combustible

nuevo. Vea las Instn_cciones Para El

Almacenamlento para m&s informaci6n. Nunca use

productos de limpieza para el motor o para el

carburador en el estanque del combustible pues se

pueden producir daSos permanentes.

PARA HACER ARRANCAR EL MOTOR

• Para hacer arrancar un motor frio, empuje el

cebador cinco (5) veces antes de tratado. Use un

empuje firmemente. Este paso normalmente no

es necesario cuando se hace arrancar un motor

que ya ha estado funcionando por unos cuantos

minutos.

• Sujete la barra de control que exige la presencia

del operador abajo en el mango y tire el mango

del arrancador r&pidamente_ No permita que el

cordSn del arrancador se devuelva

abruptamente.

. Para parar el motor, suelte la barra de control

que exige la presencia def operador.

AVISO: En climas m_s fries puede que sea

necesario repetir los pasos del cebado° En climas

m=&scalurosos el cebar demasiado puede producir

el ahogo y el motor no va a arrancar. Si se ahoga el

motor espere unos cuantos minutos antes de tratar

de haceflo arrancar y no repita los pasos del

cebado.

Tapa del deposito

de la gasotina

Tapa de!

deposito de

aceite det

motor con

variUa

indicadora de

nivel

CONSEJOS PARA SEGAR

o Bajo ciertas condiciones, tal come c6sped muy

afro, puede set necesarb el elevar la attura del

corte para reducir el esfuerzo necesario para

empujar la segadora y para evitar sobrecargar el

motor, dejando rnontones de recortes de c6sped.

o Para un corte muy pesado, reduzca el ancho del

corte pasando parcialmente per encima del lugar

antefiormente cortado y siegue lentamente.

o Para un mejor ensacado del c6sped y para la

mayoria de las condicienes de corte, la velocidad

del motor debe ajustarse a la posici6n de rApidoo

• Cuande use una segadora con descarga trasera

en c6sped ht_medoy pesado, los montones del

c6sped cortado puede que no entren en el

recogedor de c6sped. Reduzca la velocidad del

recorrido (velocidad de empuje) y!o haga

funcionar la segadora sobre el&rea per segunda

vezo

• Si queda una huelfa de cortes en el lade derecho

de una segadora con descarga trasera, siegue

en la direcciSn en que giran las manillas det reloj,

solapando un poco para recaudar los recortes en

la pr6xima pasad&

• Los pores en los recogedores de c6sped de tela

pueden llenarse con mugre y polvo con el use y

los recogedores recaudar#¢_menos c6sped.

Para evitar 6sto, rocfe el recogedor con la

manguera de agua regularrnente y d6jelo

secarse antes de usadoo

o Mantenga la parte superior del motor, alrededor

del arrancador, despejada y sin recortes de

c6sped y paja..Esto ayudar& el flujo del aire del

motor y extender& la duraci6n 6ste,

Max. 1/3

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basurao Vea

"limpieza" en la seccion de

"RESPONSABILfDADES DEL CLIENTE" de

este manual.

• La cuchilla acolchadora especial va a votver a

corar los recedes de c6sped muchas veces,

y los reduce en tamaf_o, de mode que si se

caen en el c6sped se van a dispesar entre

6ste y no se van a notate Tambi6n, el c6sped

acolchado se va a deshacer rdpidamente

entregando substancias nutritivas para el

c6sped. Siempre acolche con la velocidad del

motor (cuchilla) m6s alta, pues asi se

obtendr_ la mejor acci6n de recorte de las

cuchillaso

• Evite cortar el c6sped cuando est6 mojadoo El

c6sped mojado tiende a format montones e

interfiere con la acci6n de acolchado.. La

meier hera para segar et c6sped es temprane

en la tardeo A esa hera 6ste se ha secade y el

&rea reci6n cot ada no quedar,_ expuesta al

sol directo.

o Para obtener los mejores resufrados, ajuste la

altura del corte de la segadora de mode que

6sta corte solamente el tercio superior de las

hojas de c6sped. En el case de que el

c6sped haya crecido demasiado, puede ser

necesario el elevar la altura del code para

reducir el esfuerzo necesarie para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de c6spe&

Para un acolchamiento muy pesado, reduzca

el ancho del corte pasando per encima det

lugar anteriormente cod ado y siegue

lentamente_

• Cied os tipos de c6sped y sus condiciones

pueden exigir que un _rea tenga que set

acolchada per segunda vez para esconder

completamente los recod es_ Cuando se haga

el segundo code, siegue atravesado o en

forma perpendicular a la pasada de! primer

code.

o Cambie su patr6n de corte de semana a

semana. Siegue de node a sur una semana y

luego cambie de este a oeste la pr6xima

semanao Esto evitar& que el c6sped se

enrede y cambie de direcci6no

PROGRAMA DE MANTENIMIENTO

LLENE LAS FECHAS A MEDIDA

QUE COMPLETE SU SERVICtO REGULAR

Revlsar si hay._etadores sueltos

Umplar/inspeccion_r el recogedor de

S I c_.sped (st viene equipado)

E I umplar la segadora

G I umptar debajo de ta cubietta de _atrans-

A I m{si6n (segadoras can poder propulsor)

D I Revisar las correas y tas poleas lmpuE-

I sadas (segadoras con poder,propulsor)

O I Revisar olafliar/cambiar ta cuchttla

R I T_,biadeiubrlcaCi_"

A | Umplar la baterfa#ecargar

(segadoras con arranque el_ctrico)

FECHAS DE SERVICIO

Revlsar el nive! dal acette

Camblar et acelte deJmotor

_iarel fittro de aire

Inspeccionar el si}enciador

Umpiar olcambtar la bui[a

Cambiar el car_uchode papel del ftllro

de a]re

t - Cambiar m_s a menudo cuando sa opere bajo carga pesada o en ambiantes con altas temperaturas

2 _ Dat sefv]c_o r_s a menudo cuartdo se opete ei3 condlciotles suc]as o poivorosas

3 - Cambie {a._ cuchi_|as m_s a menudo cuando steg,Je err terreno arenoso

4 - Catgar pot 4B horas al Iin de _atemporada

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los articulos

que han estado sujetos al abuso o a la negligencia

del operador. Para recibir todo etvalor de la

garantia, el operador tiene que mantener la

segadora segun las instrucciones descdtas en este

manual.

Hay algunos ajustes que se tJenenque hacer en

forma peri_lica para poder mantener su unidad

adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisados

per 1omenos un vez pot cada temporada

= Una vez al aSo, cambie la bujfa, limpie o cambie

el elemento del filtro de alre y revise si ta cuchilia

est& desgastadao Una bujia nueva y un elemento

del nitro de alre limpio/nuevo aseguran la mezcla

de aJre-combustible adecuada y ayudan a que su

motor funcione mejor y que dure m&s.

o Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

Revise et nivel del aceite det motor.

- Revise si hay sujetadores sueltos.

LUBRICAClON

Mantenga la unidad bien lubricada

TABLA DE LUBR!CACION

(_)Aceite de motor (_ Ajustador de la rueda

(DClavija de montaje

del puntal del

mango

I_) Bisagra de la

puerta trasera

Rocie el lubricante

Aciete de motor de SAE 30° refierase

a la seccion de responsibilidades del

ciiente en 'MOTOR"

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atraeran polvo y mugre, Io

que acortara la dumci6n de los rodamientos

autolubricantes. Si cree que tienen que

lubficarse, use solamente un lubricante tipo

grafito, de polvo seco in forma moderada.

ESPECiFICACIONES DEL PRODUCTO

, ii i,ii

NUMERO DE MODELO 9t7.377580

NOMERO DE aERIE

FECHA DE COMPRA

CABALLOS DE FUERZA:

&75

DESPLAZAMIENTO: 12.56CUo IN,

CAPACIDAD Y TIPO

DE GASOLINA:

T1PO DE ACEITE:

(API-SF/SG/SH)

1.5 Cuartos

REGULAR SIN PLOMO

Hi,,, ,, ,,,,i ,,

SAE 30 (sobre 32°F)

SAE 5W-30 (debajo 32°F)

CAPACIDAD DE ACEITE:

BUJ{A (ABERTURA: .030")

TOLERANCIA DE VALVULA:

27 oz. de capacidad

CHAMPION J19LM

ADMISI(3N: .004 - .008

DESCARGA: ,004 - .008

SENCENDIDO DE ESTADO

SOLIDO ABERTURA DE AIRE: .0125 IN.

TORSION DEL PERNO

DE LA CUCHtLLA: 35-40 FT. LBS,

• Et num_ro del nodeIo y el de aerie se encuentran en ta calcomania adjunta a la parte

trasera de la caja de la segadora. Debe registrar tanto el num_ro de aerie come la

fecha de compra y mantengalos enun lugar seguro para refencia e,n el futuro,

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

, Mantenga las Ilantas sin gasotina, aceite o

subst_ncias qufmicas para control de

insectos que pueden daSar la gomao

, Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden daSar alas flantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilia

de la segadora tiene que mantenerse afilad&

Cambie la cuchilla doblada o daSada.

PARA REMOVER LA CUCHILLA

° Desconecte el alambre de la bujfa y pSngalo

en donde no pueda entrar en contacto con

_sta.

• Haga descansar la segadora en su ladoo

Asegt'Jrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

, Use un bloque de madera entre la cuchilla y

la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el pemoo

• Proteja sus manos con guantes y/o envuelva

la cuchilla con una tela gruesa.

• Remueva el perno de la cuchilla gir_ndolo en

el sentido contrario en que giran las manillas

def relojo .

- Remueva la cuchilla y los art[cu!os de

ferreter{a adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida)o

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de ta ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que funcione

en forma adecuada. Cambie el adaptador si

eat& dafiado.

PARA CAMBIAR LA CUCHILLA

, Ponga el adaptador de la cuchilla en el

cigueRal del motor. AsegLtrese que la ranura

del adaptador y que el chavetero del cigueSal

est_n alineados.

• Ponga la cuch]lla en el adaptador de _sta

alineando los dos (2) agujeros en la cuchitla

con las salientes elevadas en el adaptador.

• Asegt_rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est_ hacia

arriba hacia el motor.

• Instale el perno de la cuchilia con la arandela

de seguddad y la arandela endurecida en el

adaptador de la cuchilla y el ciguefiaL

o Use un bloque de madera entre la cuchiUa y

la caja de ta segadora y apriete el perno de la

cuchilla gir&ndolo en el sentido en que giran

las mani!las det reloj.

• La torslSn para apretar recomendada es de

35 - 40 pies libraso

IMPORTANTE: EL PERNO DE LA CUCHILLA

ES CLASE 8 TRATADO A CALOR.

AVISO- No recomendamos el afitar la cuchilla -

pero si Iohace, asegOrese de que quede

balanceada,

PARA AFILAR LA CUCHILLA

Se tiene que tener cuidado de mantenerta

balanceada. Una cuchilla que no estA

balanceada va a producir eventualmente daSo

en la segadora o en el motor°

o La cuchilla puede afilarse con una lima o en

una rueda rectificadorao No trate de afilarla

mientras se encuentra en la segadora.

o Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto, Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est& balanceada debe permanecer

en la posici6n horizontal, Si cualquiera de los

extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que _sta

quede balanceada.,

Adaptador de la cuchitla Chavetero del

ciguenat

Cuchilla

Pemo de

la cuchilla

"_ u_nal

de la

cuchilla

Arandela de

Bc de salida

segufidad lela

endurecida

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el _rea atrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulaciSn de basura. Limpie debajo de

la cubierta de la impulsiSn dos veces por

temporada.

o La caja de engranajes se Ilena con lubricante

hasta et nivel adecuado en la f_,bdca, La

t_nica vez que el lubrieante necesita atenci6n

es cuando se le ha prestado servicio a la caja

de engranajes.

o Si se necesita lubricante, use solamente"

Grasa Texaco Starplex Premium 1, Parte No.

750355° No use substitutos.

RUEDAS DE IMPULSION

Revise las ruedas de impulsiSn delanteras cada

vez antes de segar, para asegurarse de que se

mueven librementeo

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c_sped, etco en el

_rea de las ruedas de impulsi6n y tienen que

timpiarse para liberaflaSo

Es necesario limpiar las ruedas de impulsidn;

revise ambas ruedas delanteras.

° Remueva los tapacubos, las clavijas de

horquilla y las arandetas_

° Remueva las ruedas de los ajustadores de

las ruedas,

o Remueva la basura y los recortes de c#sped

de dentro de la cubierta contra et polvo, pifi6n

y!o de los dientes de los engranajes de las

ruedas de impulsi6n.

° Ponga las ruedas de vuelta en su lugar.

- Si despu_s de limpiar las ruedas de

impulsiSn no giran libremente, pSngase en

contacto con su centro de servicio m&s

cercano.

RECOGEDOR DE CESPED

° El recogedor de c6sped puede ser rociado

con el agua de ta manguera pero tiene que

estar seco cuando se vaya a usaro

• Revise su recogedor de c_sped a menudo

para verificar si est& dafiado o deterioradoo

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente por uno que sea aprobado por el

fabricante. D_ el nQmero del modelo de la

segadora cuando lo ordene.

MOTOR

LUBRICACION

Use sotamente aceite de detergente de alta

calidad clasificado con ta clasificaci6n SF o SG

de servicio API. Seleccione la calidad de

viscosidad SAE segun su temperatura de

operaciSn esperada.

CALIDADES DE VI$COSIDAD DE SAE

AVISO: A pesar de que Ios aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima fdo, estos aceites de

multiviscosidad van a aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° F. Revise el nivel del aceite del motor m&s a

menudo, para evitar un posible daho en el

motor, debido a que no tiene suficiente aceiteo

Cambie el aceite despu_s de las dos pdmeras

horas de operaci6n y cada 25 horas de ahi en

adetante, o por Io menos una vez al afio, si la

segadora no se usa 25 horas en un aSoo

Revise el nlvel del aceite del c_rter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuado. Apriete e! tap6n del

aceite en forma segura cada vez que revise el

nivel det aceite.

PARA CAMBIAR EL AOEITE DEL

MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combustible

haciendo correr eJmotor hasta que el tanque

est_ vacio,

° Desconecte el alambre de la bujfa y p6ngalo

de modo que no pueda entrar en contacto

con _sta,.

° Remueva la tapa del depSsito del aceite;

d_jela a un lado en una superficie limpiao

• Incline la segadora y h_,gala descansar en su

lado y drene el aceite en un envase

adecuado. Mueva la segadora de atr&s para

adelante para remover todo el aceite que se

haya quedado atrapado dentro del motor.

• Limpie todo el aceite derramado en la

segadora yen el tado del motor.

• Llene el motor con aceite. Lldnelo solamente

hasta la lfnea de "LLENO" (FULL) en la varilla

indicadora de nlvel. NO LO LLENE

DEMASIADO.

° Vuelva a porter la tapa en el dep6sito deI

aceite,

• Vuelva a conectar el afambre de la bujfa a

_sta.

Envase

FILTRO DE AIRE

Su motor no funcionar& en forma adecuada y

puede sufrir daSos si se usa un filtro de aire sucio.

Cambie elfiltro de aire cada ar3o,y m&s a menudo

si siega en condiciones muy polvorosas o sucias.

No lave el flltro de alre.

PARA CAMB1AR EL FILTRO DEAIRE

• Remueva et fiitro de airegir'_dolo en el sentido

contrario en que giran las manillas del refoj, hasta

el tope, y retirelo del ooltar.

. Remueva el filtro de laparle interior de la

cubierta.

• Limpie la parle interior de la cubierta y el collar

para remover toda acumutaciSn de mugre.

° Inserte el fittro nuevo en la cubierta.

• Ponga la cubierta del filtro de aire dentro del

collar alineando la oreja con la ranura.

• Empuje ta cubierta hacia adenlzo y gfrela en et

sentido de las manillas del reloj para

apretarla.

Acubierta del

filtro de aire

Tomillo

de la

cubierta

SILENCIADOR

Inspeccione y cambie el silenciador si est& corroido

pues producirun peligro de incendio y/o daSo_

BUJIA

Carnbie su bujfa cada aSo para hacer que su motor

arranque m_s f&cilmente y funcione mejor. Ajuste la

aberlura de la buj/a en 0,030 pulgada,

LIMPIEZA

IMPORTANTE: Para obtener el mejor rende--

mento, mantenga la caja de la segador sin

acumulation de cesped y basura. Limpie la parte de

abajo de su segadora despues de cada uso.

PRECAUCION: Desconecte el alambre de la bujia

y p6ngalo en donde no pueda entTaren contacto

con _sta_

o Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el

carburador queden mirando hacia arriba. Umpie

la parle inferior de su segadora rasp_qdola para

remover laacumulaciOn de c_sped y basura..

o Limpie el motor a menudo para evitar que se

acumule la basura. Un motor tapado funciona

m&s caliente y se acorta su duraciOn_

• Mantenga las superficies acabadas y las ruedas

sin gasolina, aceite, etco

° No recomendamos e! uso de una manguera de

jard[n para limpiar la segadora a menos que el

sistema el_,ctrico,el silenciador, el filt_o de aire y

el carburador est_n tapados para evitar que ]es

entre el agua. El agua en el motor puede acortar

la duraciSn de _ste,

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierla de la impulsiSn por Io

menos dos veces cada temporada. Raspe debajo

de la cubierla con un cuchi!lo para masilla o con

una herramienta parecida, para remover toda

acumulaci6n de c_sped o basura en la parte inferior

de la cubierta de la impulsiSn.,

PRECAUCION: Antes de dar calquier servicio o

de hacer ajustes:

° Suelte ta barra de control y pare el motor°

. Aseg5rese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

o Desconecte el alambre de la bujfa y pSngalo

en donde no pueda entrar en contacto con

_sta_

SEGADORA

PARA AJUSTAR LA ALTURA DE

CORTE

Vea "PARAAJUSTAR LAALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo la posibilidad que objetos

sean lanzados hacia afuera de la parle trasera

de la segadora, en la posicl6n en donde ss

encuentra el operador. Si se dafia et desviador

debe cambiarse.

PARA REMOVER/CAMBIAR LA CORREA

IMPULSION

• Remueva la cubierta de la impulsi6n. Remueva

la correa empujando hacia abajo en la polea de

la caja de engranajes.

- Haga descansar la segadora en su lado con el

filtro de aire y el carburador mirando hacia arriba_

• Remueva la cuchUla°

• Remueva la defensa en contra del desperdicio..

, Remueva la correa de la polea del motor en el

ciguefaL

. Instale la correa nueva siguiendo los pasos

anteriores en el orden inverso,

° Siempre use la co_ea aprobada por la f&bdca

para asegurarse que calce y dure,

Cubierta de la

impulsion

Correa

Empujar hacia abajo

PARA AJUSTAR EL MANGO

Se puede levantar o bajar el mango de su

segadora segQn te quede c6modo. Hay cuatro

(4) posiciones disponibles: alta, mediana alta,

mediana baja, baja, Los mangos se envfan

montados en la posici6n mediana baja.

• Para cambiar de la posiciSn mediana baja a

mediana alta, la secci6n superior y la inferior

del mango tendr&n que darse vuelta.

. Remueva las abrazaderas del cable.

. Remueva los controles y la barra de control

que exige la presencia del operador del

mango superior.

o Remueva las clavijas de horquillao

• Desconecte el mango inferior de los puntales

del mango°

o De vuelta el mango y vuelva a montar las

clavijas de horquilla que se habian removido,

° Vuelva a montar los controles y la barra de

controles que exige la presencia del operador

en el man£o superior.

PRECAUCiON: La barra de control que exige la

presencia del operador tiene que pivotear

libremente para permitir el enganche de la

cuchilla/freno cuando se suelta ta barra de

control. No apriete demasiado los sujetadores

que sujetan a los controles al mango superior_

o Para cambiar de ta posici6n de mediana baja

a alta solamente se tendr& que dar vuelta la

secci6n del mango superior.

, Para cambiar de la posiciSn mediana baja a

baja, solamente se tendrA que dar vuelta ta

secci6n de! mango inferior,

MOTOR

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no est& funcionando en forma adecuada debido

a problemas que se sospecha vienen del

carburador, fleve su segadora a un centro de

servicio autorizado para repararla y/o ajustarla

VELOCIDAD DEL MOTOR

La vetocidad del motor ha sido ajustada en la

f_brica, No trate de aumentar la velocidad de!

motor pues se pueden producir lesiones

personales. Si cree que e! motor est&

funcionando demasiado r&pido o demasiado

lento, Ileve su segadora a un centro de servicio

autorizado para repararla o ajustarla.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dfas o m&s.

SEGADORA

Cuando se va a guardar la segadora pot cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu&rdela en un &rea limpia y secao

• Limpie toda la segadora (Vea "L1MPIEZA" en

la secciSn de Responsabilidades del Cliente

de este manual).

, Lubdquela segt3n se muestra en la secci6n

de Responsabilidades del Cliente de este

manual.

o Asegt]rese de que todas las tuercas y clavijas

y todos los pernos y tornil!os est6n apretados

en foma segura. Inspeccione las partes que

se mueven para verificar si est_m daRadas,

quebradas o desgastadas, C_,mbielas si es

necesario.

• Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una lija

antes de pintaro

MANGO

Puede doblar el mango de su segadora para

almacenarla.

° Apfiete los extremos inferiores de! mango

inferior entre sf hasta que el mango inferior

quede separado _et puntal del mango, luego

mu6valo hacia adelante.

• Suelte los pernos de montaje de! mango

superior Io suficiente como para permitir que

el mango superior se pueda doblar hacia

atr&s.

IMPORTANTE: Cuando doble et mango para el

anmacenamiento o el transporte, asegurese

que Io _oble segun se muestra o puede danar

los cables de control.

- Cuando prepare sus mangos a partir de la

posiciSn de almacenamiento, el mango

inferior autom_.ticamente se asegurar,_ en la

posiciSn para segar.

Mango inferior

Puntal del

Clavija de

horquilla

Barra de control que exige

la presencia del op_

Mango sup

Doblar hacia adelante

para almacenar

Doblar

hacia atras

Mango inferior PosiciSn para

segar

MOTOR

SlSTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de goma en partes

fundamentales de! sistema de combustible tales

como e! carburador, et filtro del combustible, la

manguera del combustible o en el estanque

durante el almacenamientoo La experincia

tambien endica que los combustibles Mezclados

con alcohol (conocido como gasohol o que

tienen etanol o metanoi) pueden atraer

humedad, Io queconduce a la separacion y a la

formacion de acidos durante el

almacenamiento. La gaso!!na acdica puede

danar el sistema de combustible de un motor

durante el periodo de almacenamiento.

° Drene el estanque de combustible.

• Haga arrancar el motor y d_jelo funcionar

hasta que las Ifneas del combustible y et

carburador estSn vacfos.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima

temporada.

AMISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el

combustible durante el perfodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacenamiento. Siempre siga

la proporciSn de mezcla que se encuentra en el

envase del estabilizador, Haga funcionar el

motor por Io menos 10 minutos despu6s de

agregar el estabilizador, para permitir que este

llegue al carburadoro No drene la gasolina del

estanque de gasolina y et carburador si se est&

usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con et motor caliente) y

c_mbielo con aceite de motor limpio= (Yea

"MOTOR" en la secci6n de Responsabilidades

de! Cliente de este manual.)

ClLINDRO

. Remueva la bujfa,

- Vacfe una onza (29 ml) de ace°t° a trav_s del

agujero de la buj(a en el cilindro_

° Tire la manilta de arranque lentamente unas

cuantas veces para distribuir el aceite.

• Vuelva a montar la nueva bujia,

OTROS

• No guarde la gasolina de una temporada a la

otra,

. Cambie el envase de la gasolina sise

empieza a oxidar° La oxidaci6n y/o la mugre

en su gasolina producir_n problemas,

o Si es posible, guard° su unidad enun recinto

cerrado y cubrala para protegerla contra _t

polvo y la mugre

• Cubra su unidad con un forro protector

adecuado que no retenga la hum°dad No

use pl_stico. EI pl_stico no puede respirar, Io

que permite la formaci6n de condensaci6n, Io

que producir& la oxidaci6n de su unidad,

IMPORTANTE: Nunca cubra la segadora

nientras el motor y las areas de escape todavia

estan calientes

PRECAUCl6N: Nunca almacene la segadora

con gasolina en el estanque dentro de un

edificio en donde los gases pueden alcanzar

una llama expuesta o una chispa, Permita que

se enffie el motor antes de almacenarla en

atghn recinto cerrado

PROBLEMA

IDENTIFICACION DE PROBLEMAS

CAUSA

No arranca • Filtro de aire suci0.

,i,,,i,,iu,,,,,,,,, J

Falta de fuerza

Sin combustible°

Combustible rancio.

Agua en el combustible.

Alarnbre de la buj[a

desconectado,

Buj_a mala.

Cuchilla suelta o adaptador

de la cuchilla quebrado.

Barra de control en la

postci6n suelta,

Barra de control defectuosa

Parte trasera de la caja/

cuchilla de la segadora

arrastrdndose en el cdsped

pesado.

Estd cortando mucho edsped.

Filtro de air° sucio,

Acumulaci6n de c_sped,

hojas y basura debajo de la

segadora

Dernasiado aceite en el

motor,,

Velocidad de recorrido

demasiado r_pida.

CORRECCION

i •

Limpie/cambie el filtro de aireo

Llene e! estanque de combustible

Drene el estanque y vuelva a

Ilenarlo con combustible limpio y

nuevoo

Drene el estanque de combustible

y el carburador y vuetva a Ilenar el

estanque con gasolina nueva,

Conecte el atambre a la bujfa.

• Cambie la buj{a.

I• Apriete el pemo de la cuchilla o

cambie el adaptador de la cuchitla

• Presione la barra de control hacia

el mango,

• Cambie la barra de control

• Ajuste a la posici6n de "Corte m_s

alto."

• Ajuste a la posici6n de "Corte m&s

alto."

• Limpie/cambie el fiitro de aireo

• Limpie la part° inferior de la caja

de ta segadora.

Revise el nivel del aceite.

Corte a una velocidad de recorddo

m&s lenta.

Vibraci6n excesiva

Cord6n arrancador

dif_cil de tirar

P_rdida de

impulsi6n

Recogedor de

cdsped no se Ilena

(si viene equipado)

Diffcit de empujar

• CAUSA CORRECCt6N

o Cuchiliadesgastada, doblada

o suelta,.

o Altura de las ruedas dispareja.

= Velocidad del motor lenta.

Acumulaci6n de c_sped, hojas

o basura debajo de la ,

segadora.

• Cuchilla desgastada, doblada

o suelta.

• CigueSal delmotordoblado,.

o El frenodel volante del motor

est& aplicado cuando se

suelta la barra de control°

o CigueSal del motor dobladoo

. Adaptador de la cuchiila

quebrado,_

• La cuchifla se arrastra en el

c_sped_

° Ruedas imputsoras no giran

cuando el control de impulsi6n

est_ enganchado_

• La correa no est& impulsando.

• Altura de corte demasiado

baja.

° Levantamiento de la cuchilta

desgastado.

• Recogedor sin ventilaci6n de

aire.

• Velocidad del motor tenta.

= El c_sped est& demasiado atto

o la altura de la rueda

demasiado baja.

° Parte trasera de la caja/

cuchilla de la segadora

arrastr&ndose en el c_sped.

° Recogedordec_sped

demasiado Ileno.

• Posici6n de la altura del

mango no adecuada para

usted.

o Cambie ta cuchitta,Apriete el

perno de la cuchilla.

o Ajuste todas las ruedas ala

misma a]turao

o Ajuste el control de la velocidad

del motor a la posici6n rApida..

o Limpie la parte inferior de ta

caja de ta segadora,,

° Cambie la cuchilta, Apriete el

pemo de la cuchilla.

o PSngase en contactocon su

centro de servicio autorizado

m_s cercanoo

o Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador_

o P6ngase en contacto con su

centro de servicio autorizado

m&s cercanoo

= Cambie el adaptador de la

cuchilla.

° Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una supefficie firme

para hacer arrancar el motor,,

° Ajuste o cambie el cable de

control de impulsiSn, si est_

rotor

= Ponga las correas en las

poleas o c#,mbielas si est_n

rotas.

= Eleve la altura de corteo

° Cambie las cuchillas.

o Limpie el recogedor de c_sped,

° Ajuste el control de la ve!ocidad

del motor a la posici6n r_pida.

• Eleve la altura de corte.

. Eleve la parte trasera de la caja

de la segadora (1) un lugar

m&s alto.

° Vacfe el recogedorde c_sped.

° Ajuste la altura del mango de

modo que le acomode.

ROTARY LAWN MOWER - - MODEL NO. 917.377580

GEAR CASE ASSEMBLY PART NUMBER 702511

KEY PART

NO. NO.

1 17490416

2 137055X004

3 137053

4 57072

6 48373

7 77881

8 137O51

9 137074

10 57079

DESCRIPTION

KEY PART

NO. NO. DESCRIPTION

Tapping Screw 1/4-20 11 131484 Clutch Yoke

x 1-1/4 12 700343 Bushing

Engagement Bracket I3 86447 Plug

Shifter 14 137050 Helical Gear

Seal 15 750436X ClutchJaw

Gear CaseHalves Kit 16 750369 Grease

(IncludesKey Nos.4, 5, t7 12000003 E-Ring

and 7) 18 850848 Hi-Pro Key

Bearing 19 81585X004 Spring Bracket

Worm Shaft

DriveShaft

HardenedWasher NOTE: All component dimensions given in

U.S. inches_

1 inch = 25.4 mm

CRAFTSMA_$ ROTARY LAWN MOWER - - MODEL NO. 917.377580

_ 1=lo 14 j _2_-23 29 28

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NO. 917.377580

KEY PART

NO. NO.

DESCRIPTION KEY PART DESCRIPTION

NO. NO.

1 145646X479

2 158152

4 150425

5 66426

6 136376

8 145793

9 151023

10 128415

11 150050

12 STD512505

13 150181

14 156374X479

15 700365X479

16 133190X479

17 140661X479

18 63601

20 140540

22 85543

23 87677

25 83923

27 150341

28 142748

29 62335

30 145935X004

31 701037

32 700331X004

34 146630

35 700325X007

37 150078

38 751592

39 151512X479

40 151511X479

41 150406

Upper Handle

Engine Zone Control Cable 44 161769

Mulcher Plug

Wire Tie 46 851514

Handle Knob 47 157101

Control Bar 48 851074

Rear Door Kit 49 850263

Pop Rivet 50 551084

Self Tapping Screw #10-t6 x 1/2 51 700869X479

Hex Tapping Screw wlSems 1/4-20 x 1/2 52 85463

Hubcap 56 88652

Back PIate 57 51793

Side Baffle 58 15708tX479

Discharge Baffle 59 131959

Rear Baffle 61 132001

Keps Locknut !/4-20 62 134612

Rear Skirt 64 ......

Engine Pulley - - 161836

HI-Pro Key #505

Hex Flange Nut

Wheel

Shoulder Bolt 3/8-16 x 1

Spring Washer

Axle Arm Assembly

Selector Knob

Selector Spring

Spacer

Wheel Adjusting Bracket (Right)

Thread Cutting Screw w/Sems 5/16-18 x 3/4

Nut

Handle Bracket Assembly (Left)

Handle Bracket Assembly (Right)

Hex Head Thread Roiling Screw 3/8-16 x 1-

1/8

Lawn Mower Housing (Incl. Key#14, 15, 51 &

52)

Blade Adapter

Blade 22"

Hardened Washer

Helical Washer 3/8-24 x 1-3/8 Gr. 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

Front Baffle

Danger Decal

Hinge Screw 1/4-20x 1-1/4

Hairpin Cotter =

LowerHandte

HandteBolt

RopeGuide

Debris Shield

Engine-Craftsman - Model No. 143.986700

Owner's Manual (English/Spanish)

Available accessories not included with lawn mower:,

- - 71 33303 Clipping Deflector

- - 71 33623 Gas Can (2.5 gal.)

- - 71 33500 Fuei Stabilizer

- - 71 33027 SAE 30W Oil (27 oz.)

- _ 7_!33417 Dust Shield

- - 71 33316 Mower Cover

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NO. 917.377580

,.8

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NO. 917.377580

KEY PART

NO. NO.

DESCRIPTION KEY PART DESCRIPTION

NO. NO,

1 145755

2 48385

3 751152

4 158755

5 146527

6 150495

8 150182

9 145212

10 88446

11 150340

12 12000058

13 137054

14 88080

15 88118

16 67725

18 701037

25 152903

Control Cable Assembly 26 !43603

Control Head Kit 28 154990

Locknut #10-24 3t 132010

Hex Washer Head Screw 1/4-20 x 2,12 32 137052

V-Belt 33 48386

Spring Retainer 35 151521

Hubcap 36 702511

Locknut 37 137090

Nylon Bushing 38 STD541425

Wheel & Tire Assembly 40 75192

E-Ring 41 151520

Pinion 53 144747

Dust Cover 54 154870

Felt Washer 55 86012

Washer 1/2 x 1-1/2 x ,134 57 144748

SeEectorKnob

Drive Cover Decal

Pan Head Tapping Screw #10-24 x 2-3/4

Drive Cover

Hex Flange Nut

Drive Pulley

Drive Control Cable Kit

Wheel Adjuster Assembly (Left)

Gear Case Assembly

Spring

Locknut 114-20

Spnng

Wheel Adjuster Assembly (Rtght)

Frame Throat

Grassbag Assembly

Driveshaft Cover

Frame Tube

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.986700

285

172_

35O

lg5

240

151,

\ 245, _

251 42

i I

.CRA_SMAN 4-CYCLE ENGINE ....................................................................MODEL NUMBER !43.986700 -

KEY PART KEY PART

NO NO. DESCRIPTION NO. NO. DESCRIPTION

1 36177 Cylinder (tncL 2,10,12,20 & 151A 40016 Intake Valve Seal

125) 152 37075 "O"-Ring

2 27652 Dowel Pin 169 27234A * Valve Spring Box Gasket

6 36059 Breather Element 172 32755 Valve Spring Box Cover

7 36005A * BreatherCover&Gasket 174 30200 Screw, 10-24 x 9/16"

9 590568 Screw, 10-24 x 3/4" 177 650925A Carburetor Mounting Stud

10 36002 BreatherValve Body 184 36183 Carburetor Gasket

11 36003 Check Valve 186 36009 GovemorLink

12 32447 BreatherTube 187A 37148 AirBaffle

14 28277 FlatWasher 190 36013 Brake Lever Ass'y.

15 36006 Governor Rod (Machined) 191A 36012 Brake Control Lever

16 36008 Governor Lever t92 36016 Brake Control Lever Unk

17 31335 Governor LeverClamp ,, 193 36015 Brake Spdng

18 651018 Screw, Torx T-15, 8-32 x 19/ 194 36014 Retaining Ring

64" 195 610973 Terminal Ass'y

19 36103 Governor Spring 198 36017 Brake Control Lever Spring

20 36010 Oil Seal 199 36018 Brake Lever Bushing

25 37149 BtowerHousingBaffleAss'yo 239 36048 " CarburetorToAirCteaner

(Inc1+195) Gasket

26 650802 Screw, 1/4-20 x 5/8" 240 36190 Air Cleaner Body (Incl..239 &

30 36185 Crankshaft 350)

40 40004 Piston,Pin,Ring Set (Std.) 243B 651041 Air Cleaner Stud

40 40005 Piston,Pin,Ring Set (+010 245 36046 Air Cleaner Filter

OS) 250 36191 Air Cleaner Cover

4t 36070 Piston & Pin Ass'y.(Std.) (IncL 251 650928 Lock Nut 1/4-20

43) 251A 660933 Wing Nut, 1/4+20

41 36071 Piston & Pin Ass'y. 255 36193 Control Plate

(+010OS)(IncL43) 256 650983 Screw, 8-32 x 21/64°

42 40006 Ring Set (Std+) 260 38188 Blower Housing

42 40007 Ring Set (.010 OS) 261 650737 Screw, 1/4-20 x 1/2"

43 20381 Piston Pin Retaining Ring 263A 36192 Starter Gdl)

45 36023A Connecting Rod Ass'y. (tncl 275 36107 Muffler

46) 276 36043 Locldng Plate

46 32610A Connecting RodBott 277 650927 Screw, 5/6-18 x 2+11/32"

48 36030 VaiveUfter 285 34449A StarterCup

50 36031A Camshaft (MCR) 287 650926 Screw, 8+32x 21/64"

52 29914 Oil Pump Ass'y.. 290 29774 Fuel Une

69 36032A * Mounting Range Gasket 292 26460 Fuel Une Clamp

70 36t94A Mounting Range (IncL 72 300 36189 Fuel Tank (IncL 301)

thin 85) 301 36246 FuelCap

75 36010 Oil Seal 305 36063 Oil FiI)Tube

80 30574A Governor Shaft 307 36499 "(3" Ring

81 30590A Washer 308 36040 FillTube Clip

82 30591 Governor Gear Ass'y 310 36064 Dipstick

(lnc1+81) 346A 28763 Screw, 10-32 x 35/64"

83 36057 GovemorSpool 347 650898A Screw, 10-32x27/32"

85 36034 IdlerGear 350 36045A P_mer

86 650924 Screw, 1t4-20 x 1-9/16" 370A 36261 Lubrica_onDecal

89 611154 Rywheel Key 370C 36861 PztmerDecal

90 611155 Rywheel 380 640020 Carburetor (IncL 239)

91 611156 Rywheel Fan 390 590702 Rewind Starter

92 650815 BeIlevilleWasher 400 360620 GasketSet

93 650816 Ryw,heelNut (Incl. Items Marked * in

100 34443B Solid State Ignition Notes)

101 610116 Spark Plug Cover 416 36085 Spark Arrestor Kit

103 651007 Screw, TorxT-15, 10-24 x (IncL417)(Optional)

15/16" 417 650760 Screw, 8-32 x 3/8" (Optional)

110 36054 Ground Wire 900 Replacement Engine

119 36061 " Cytinder Head Gasket 750819A,

120 36187 Cyfinder Head order from 71+999

125 36471 E._aust Valve (Std+)(tncl. 900 Replacement S/B 750797A,

151) o_er from 71-999

125 36472 Exhaust Valve {1/32" OS) RPM High 2900 to 3200

126 29314B Intake Valve (Std.) (Inc{° 151)

126 29315C Intake Valve (1/32" OS)' NOTE: This engine could have been built with 590739

130 6021A Screw, 5/16-18 x I-1/2 = starter.

135 35395 Resistor Spark Plug

(RJ19LM) NOTE: All component dimensions given in U& inches

150 31672 Valve Spring 1inch= 25°4 mm

151 31673 Lower Valve Spring Cap

,CRAFTSMAN 4-CYCL E ENGINE ..................... MODEL NUMBER!43,986700

I'1 x

KEY

NOo

37A

38A

PART

NO.r

640020

632539

632593

632541

650506

632675A

632544

632543

632548

632709

632637

632672

632673

640022

632547

632545

632549

640021

632554

DESCRIPTION

Carburetor (Incl.187B &

239

of Engine PartsList)

Throttle Shaft & Lever

Assembly

Dust Seal

Throttle Shutter

Throttle Shutter Screw

Float Bowl

Float Shaft

Float

Float Bowlto Body

Gasket

inletNeedle, Seat & Seat

Retainer (Incl. 31)

Seat Retainer

Bowl DrainScrew

Bowl DrainWasher

Main NozzleTube

"O" Ring

"O" Ring, Main Nozzle

Tube

Spring, MainNozzle

Tube

Spdng

Float Bowl Retainer

Main FuelJet

Welch Plug, Idle Mixing

Well

CRAFTSMAN 4-CYCLE ENGINE .............................................................................MODEL NUMBER 143.986700_

KEY PART

-- 11 NOo NOo DESCRIPTION

°-#

m .,-- 590702 Recoil Starter

1 590599A Spring Pin (tncl, 4)

2 590600 Washer

3 590696 Retainer

4 590601 Washer

5 590697 Brake Spring

6 590698 Starter Dog

7 590699 Dog Spr_ng

8 590700 Pulley & Rewind Spring

Ass'y_

11 590703 Starter Housing Ass'y.

(40 degree grommet)

12 590535 Starter Rope ( 98" X 9/

64" dial)

13 590701 Starter Handle

! -7

KEY PART

NO NO, DESCRIPTION

-- 590739 Rewind Starter

3 590740 Retainer

6 590616 Starter Dog

7 590617 Dog Spring

8 590618A Pulley & Rewind Spring

Ass'y

11 590638 Starter Housing Ass'y

(40 degree grommet)

12 590535 Starter Rope

(Length 98" x 9/64" dia.)

13 590701 Starter Handle

14 590741 Locking Tab

Forthe repairor replacement parts you need

delivered directly to your home

Call 7 am - 7 pm, 7 days a week

1-800°366-PART

(1-800-366-7278)

Para ordenar piezas con entrega a

domicilio - 1-800-659-7084

For in-house major brand repair service

Call 24 hours a day, 7 days a week

1-800-4-REPAIR

(1-800-,473-7274)

Para pedir servicio de reparaci6n a

domicilio- 1-800-676-5811

For the location of a Sears Parts and

Repair Center in your area

Call 24 hours a day, 7 days a week

1-800-488-1222

For information on purchasing a Sears

Maintenance Agreement or to inquire

about an existing Agreement

Call 9 am - 5 pm, Monday-Saturday

1=800-827.-6655

When requesting service or ordering

parts, always provide the following

information:

• Product Type . Part Number

. Model Number ° Part Description

America's Repair Specia/_sts

161836 12.10.97 VB Printed in U.S.A.

Craftsman 917377580 6.75 HORSEPOWER 22" REAR DISCHARGE POWER PROPELLED ROTARY LAWN MOWER

Product's Documents

Owner's Manual

Specifications

Craftsman 917377580 Questions and Answers

Related Products

Craftsman 91976270 7.5 Horsepower 2700 PSI 3 GPM High Pressure Washer
