DWE4011
Heavy‑Duty Small Angle Grinder
Petites meuleuses angulaires de service intensif
Esmeriladoras Angulares Pequeñas para Trabajo Pesado
Instruction Manual
Guide D’utilisation
Manual de instrucciones
English (original instructions) 4
Français (traduction de la notice d’instructions originale) 15
Español (traducido de las instrucciones originales) 28
1

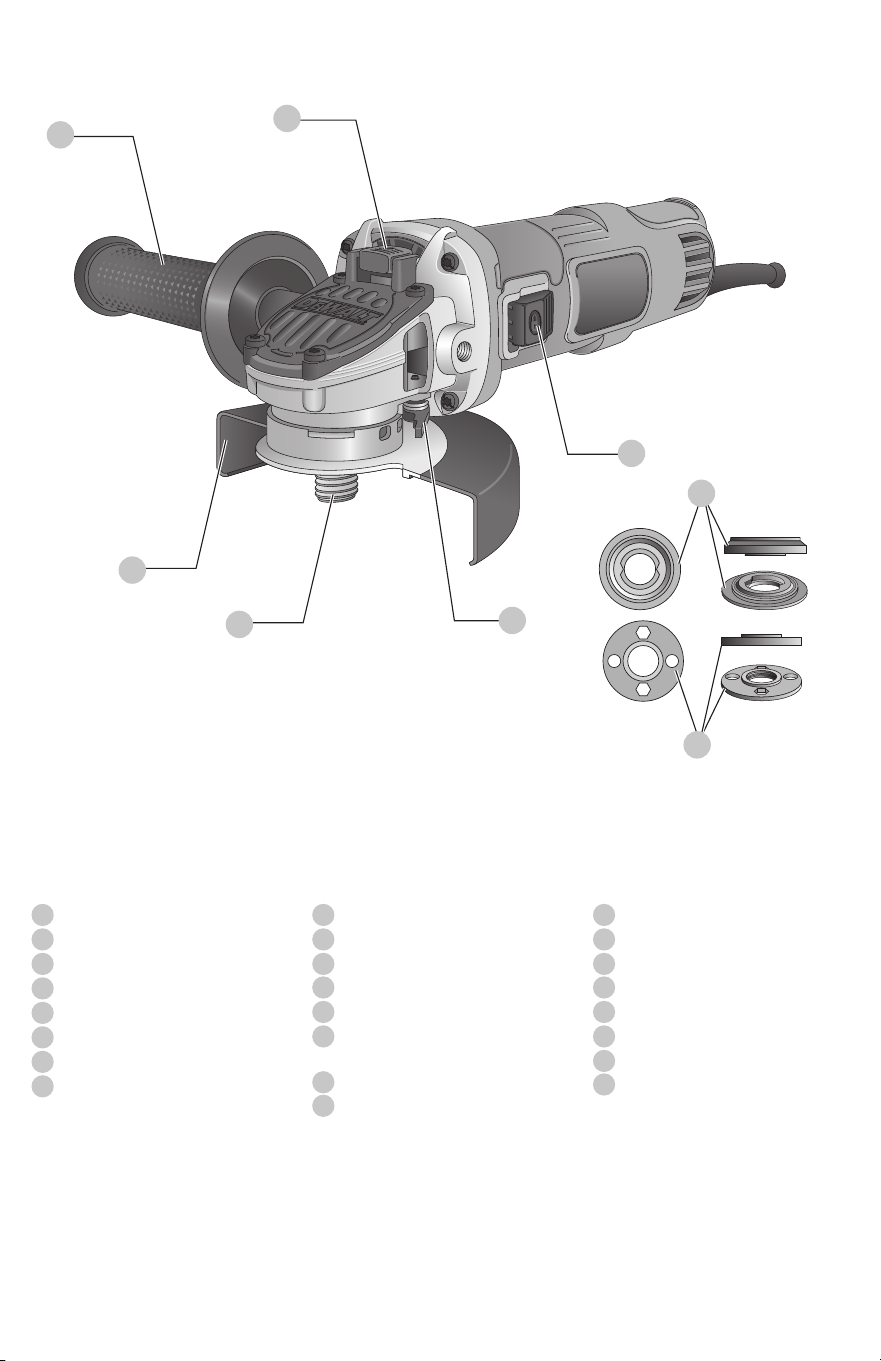

Fig. A
1
Spindle lock button
2
Spindle
3
Side handle
4
Backing flange
5
Threaded locking flange
6
Guard (Type 27/Type B)
7
Slider switch
8
Guard release lever
1
Bouton de verrouillage de la broche
2
Broche
3
Poignée latérale
4
Bride de soutien
5
Bride de verrouillage
6
Dispositif de protection (Type 27/
Type B)
7
Interrupteur coulissant
8
Levier de déverrouillage du capot
protecteur
1
Botón de bloqueo del eje
2
Eje
3
Agarradera lateral
4
Brida de respaldo
5
Brida de bloqueo
6
Protector (Tipo 27/Tipo B)
7
Interruptor deslizante
8
Palanca de liberación del protector
1
2
3
4
5
6
7
8
2

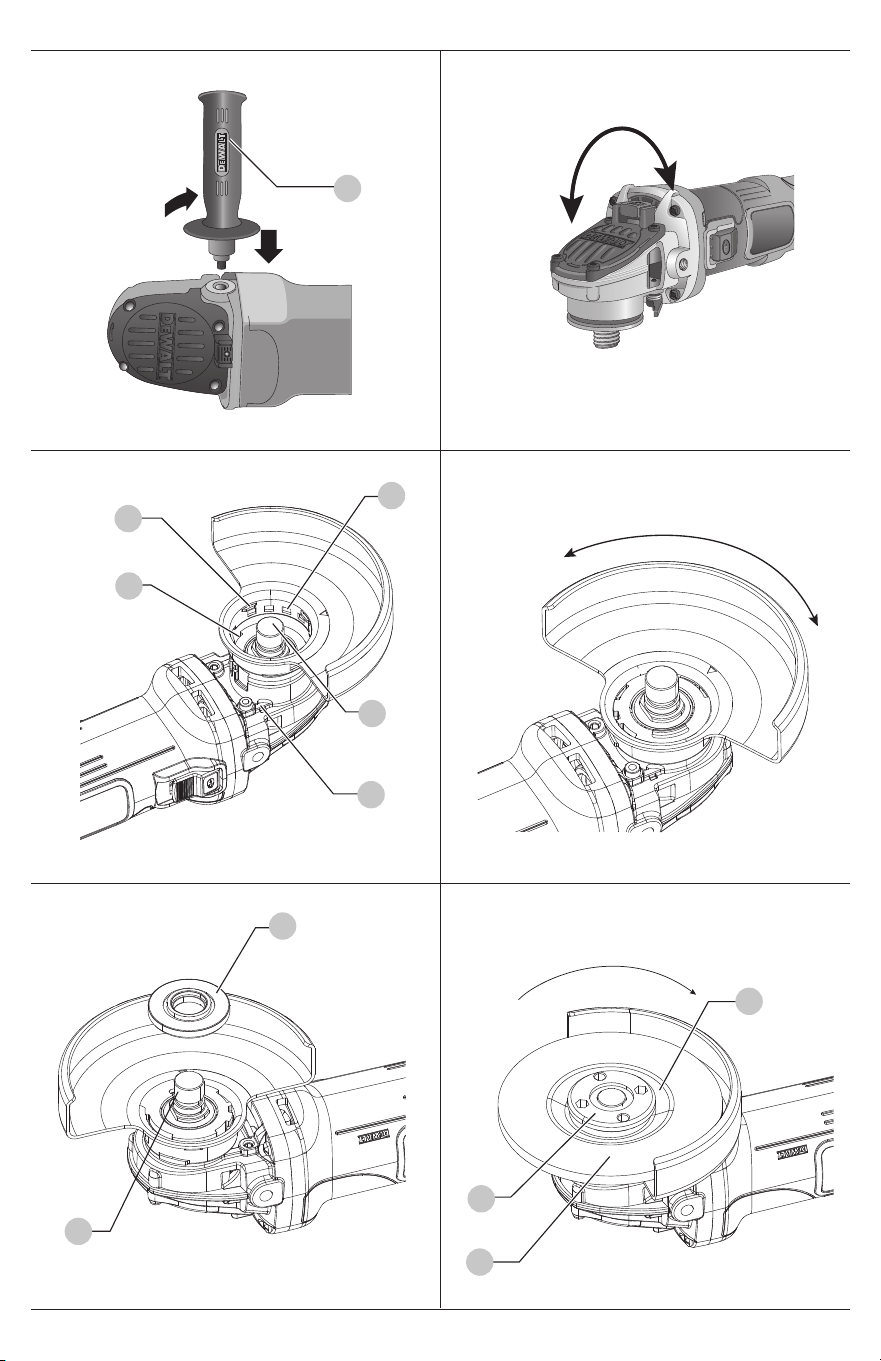

Fig.B Fig.C
Fig.D Fig.E
Fig.F Fig.G
3
90˚ 90˚
9
11
10
8
4
2
5
12
13
2
3
Fig.H Fig.I
Fig.J
3
17
4
5
4
5
16
15
14
1
2
English
4
c ) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electricshock.
f ) If operating a power tool in a damp location
is unavoidable, use a ground fault circuit
interrupter (GFCI) protected supply. Use of a GFCI
reduces the risk of electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as a dust
mask, non‑skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personalinjuries.
c ) Prevent unintentional starting. Ensure the switch
is in the off position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energizing power tools that have the switch
on invitesaccidents.
d ) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result
in personalinjury.
e ) Do not overreach. Keep proper footing and
balance at all times. This enables better control of the
power tool in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewelry or long
hair can be caught in movingparts.
GENERAL POWER TOOL SAFETY WARNINGS
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with
this power tool. Failure to follow all instructions
listed below may result in electric shock, fire and/or
seriousinjury.
sAVE All WARnings AnD insTRUCTiOns
FORFUTUREREFEREnCE.
The term "power tool" in the warnings refers to your
mains‑operated (corded) power tool or battery‑operated
(cordless) powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools create
sparks which may ignite the dust orfumes.
Definitions: Safety Alert Symbols and Words
This instruction manual uses the following safety alert
symbols and words to alert you to hazardous situations and
your risk of personal injury or propertydamage.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
seriousinjury.
WARNING: Indicates a potentially hazardous situation
which, if not avoided, could result in death or
seriousinjury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or
moderateinjury.
NOTICE: Indicates a practice not related to
personal injury which, if not avoided, may result in
propertydamage.
(Used without word) Indicates a safety
relatedmessage.
Intended Use
Your grinder is designed for professional grinding,
sanding, wire brushing, surface finishing, or abrasive
cutting‑offapplications.
DO nOT use under wet conditions or in presence of
flammable liquids orgases.
DANGER: Do not use for wood cutting or
woodcarving. Do not use toothed blades of any kind.
Serious injury canresult.
Your grinder is a professional power tool. DO nOT let
children come into contact with the tool. Supervision is
required when inexperienced operators use thistool.
English (original instructions)
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
WARNING: To reduce the risk of injury, read the
instructionmanual.
5
English
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust‑relatedhazards.
h ) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of asecond.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct power
tool for your application. The correct power tool
will do the job better and safer at the rate for which it
wasdesigned.
b ) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
berepaired.
c ) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting
the power toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands of
untrainedusers.
e ) Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly maintained
powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits, etc.
in accordance with these instructions, taking
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could result in
a hazardoussituation.
h ) Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpectedsituations.
5) Service
a ) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power tool
ismaintained.
SAFETY INSTRUCTIONS FOR ALL
OPERATIONS
Safety Warnings Common for Grinding,
Sanding, Wire Brushing, Surface Finishing
or Cutting‑Off Operations:
a ) This power tool is intended to function as a
grinder, sander, wire brush, or cut‑off tool. Read
all safety warnings, instructions, illustrations
and specifications provided with this power tool.
Failure to follow all instructions listed below may result
in electric shock, fire and/or seriousinjury.
b ) Operations such as polishing are not
recommended to be performed with this
power tool. Operations for which the power tool
was not designed may create a hazard and cause
personalinjury.
c ) Do not convert this power tool to operate in a way
which is not specifically designed and specified by
the tool manufacturer. Such a conversion may result
in a loss of control and cause serious personalinjury.
d ) Do not use accessories which are not specifically
designed and specified by the tool manufacturer.
Just because the accessory can be attached to your
power tool, it does not assure safeoperation.
e ) The rated speed of the accessory must be at least
equal to the maximum speed marked on the
power tool. Accessories running faster than their rated
speed can break and flyapart.
f ) The outside diameter and the thickness of your
accessory must be within the capacity rating of
your power tool. Incorrectly sized accessories cannot
be adequately guarded orcontrolled.
g ) Threaded mounting of accessories must match
the grinder spindle thread. For accessories
mounted by flanges, the arbor hole of the
accessory must fit the locating diameter of the
flange. Accessories that do not match the mounting
hardware of the power tool will run out of balance,
vibrate excessively and may cause loss ofcontrol.
h ) The dimensions of the accessory mounting must
fit the dimensions of the mounting hardware of
the power tool. Accessories that do not match the
mounting hardware of the power tool will run out
of balance, vibrate excessively and may cause loss
ofcontrol.
i ) Do not use a damaged accessory. Before each use
inspect the accessory such as abrasive wheels for
chips and cracks, backing pad for cracks, tear or
excess wear, wire brush for loose or cracked wires.
If power tool or accessory is dropped, inspect for
damage or install an undamaged accessory. After
inspecting and installing an accessory, position
yourself and bystanders away from the plane of
the rotating accessory and run the power tool
at maximum no‑load speed for one minute.
English
6
Kickback and Related Warnings:
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other accessory.
Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool
to be forced in the direction opposite of the accessory’s
rotation at the point of thebinding.
For example, if an abrasive wheel is snagged or pinched by
the workpiece, the edge of the wheel that is entering into the
pinch point can dig into the surface of the material causing
the wheel to climb out or kick out. The wheel may either
jump toward or away from the operator, depending on
direction of the wheel’s movement at the point of pinching.
Abrasive wheels may also break under theseconditions.
Kickback is the result of power tool misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as givenbelow.
a ) Maintain a firm grip with both hands on the
power tool and position your body and arms
to allow you to resist kickback forces. Always
use auxiliary handle, if provided, for maximum
control over kickback or torque reaction during
start‑up. The operator can control torque reactions or
kickback forces, if proper precautions aretaken.
b ) Never place your hand near the rotating
accessory. Accessory may kickback over yourhand.
c ) Do not position your body in the area where
power tool will move if kickback occurs. Kickback
will propel the tool in direction opposite to the wheel’s
movement at the point ofsnagging.
d ) Use special care when working corners, sharp
edges, etc. Avoid bouncing and snagging the
accessory. Corners, sharp edges or bouncing have a
tendency to snag the rotating accessory and cause loss
of control orkickback.
e ) Do not attach a saw chain woodcarving blade,
segmented diamond wheel with a peripheral gap
greater than 10mm or toothed saw blade. Such
blades create frequent kickback and loss ofcontrol.
Safety Warnings Specific for Grinding and
Cutting‑Off Operations:
a ) Use only wheel types that are specified for your
power tool and the specific guard designed for
the selected wheel. Wheels for which the power tool
was not designed cannot be adequately guarded and
areunsafe.
b ) The grinding surface of center depressed
wheels must be mounted below the plane of
the guard lip. An improperly mounted wheel that
projects through the plane of the guard lip cannot be
adequatelyprotected.
Damaged accessories will normally break apart during
this testtime.
j ) Wear personal protective equipment. Depending
on application, use face shield, safety goggles
or safety glasses. As appropriate, wear dust
mask, hearing protectors, gloves and workshop
apron capable of stopping small abrasive or
workpiece fragments. The eye protection must
be capable of stopping flying debris generated by
various applications. The dust mask or respirator must
be capable of filtrating particles generated by the
particular application. Prolonged exposure to high
intensity noise may cause hearingloss.
k ) Keep bystanders a safe distance away from work
area. Anyone entering the work area must wear
personal protective equipment. Fragments of
workpiece or of a broken accessory may fly away and
cause injury beyond immediate area ofoperation.
l ) Hold the power tool by insulated gripping
surfaces only, when performing an operation
where the cutting accessory may contact hidden
wiring or its own cord. Cutting accessory contacting
a "live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electricshock.
m ) Position the cord clear of the spinning accessory.
If you lose control, the cord may be cut or snagged
and your hand or arm may be pulled into the
spinningaccessory.
n ) Never lay the power tool down until the accessory
has come to a complete stop. The spinning
accessory may grab the surface and pull the power tool
out of yourcontrol.
o ) Do not run the power tool while carrying it at your
side. Accidental contact with the spinning accessory
could snag your clothing, pulling the accessory into
yourbody.
p ) Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing and
excessive accumulation of powdered metal may cause
electricalhazards.
q ) Do not operate the power tool near flammable
materials. Sparks could ignite thesematerials.
r ) Do not use accessories that require liquid
coolants. Using water or other liquid coolants may
result in electrocution orshock.
s ) Do not use Type 11(flaring cup) wheels on this
tool. Using inappropriate accessories can result
ininjury.
t ) When starting the tool with a new or replacement
wheel, or a new or replacement wire brush
installed, hold the tool in a well protected area
and let it run for one minute. If the wheel has
an undetected crack or flaw, it should burst in
less than one minute. If the wire brush has loose
wires, they will be detected. Never start the tool
with a person in line with the wheel. This includes
theoperator.
u ) Use of accessories not specified in this manual
is not recommended and may be hazardous.
Use of power boosters that would cause the tool
to be driven at speeds greater than its rated speed
constitutesmisuse.
7
English
Safety Warnings Specific for Sanding
Operations:
a ) Use proper sized sanding disc paper. Follow
manufacturer's recommendations, when
selecting sanding paper. Larger sanding paper
extending too far beyond the sanding pad presents a
laceration hazard and may cause snagging, tearing of
the disc orkickback.
Safety Warnings Specific for Wire Brushing
Operations:
a ) Be aware that wire bristles are thrown by the
brush even during ordinary operation. Do not
overstress the wires by applying excessive load to
the brush. The wire bristles can easily penetrate light
clothing and/orskin.
b ) If the use of a guard is specified for wire brushing,
do not allow any interference of the wire wheel
or brush with the guard. Wire wheel or brush
may expand in diameter due to work load and
centrifugalforces.
Additional Safety Warnings Specific for
Cutting‑Off Operations:
a ) Do not “jam” the cut‑off wheel or apply excessive
pressure. Do not attempt to make an excessive
depth of cut. Overstressing the wheel increases the
loading and susceptibility to twisting or binding of
the wheel in the cut and the possibility of kickback or
wheelbreakage.
b ) Do not position your body in line with and behind
the rotating wheel. When the wheel, at the point of
operation, is moving away from your body, the possible
kickback may propel the spinning wheel and the power
tool directly atyou.
c ) When the wheel is binding or when interrupting
a cut for any reason, switch off the power tool
and hold it motionless until the wheel comes to
a complete stop. Never attempt to remove the
cut‑off wheel from the cut while the wheel is in
motion otherwise kickback may occur. Investigate
and take corrective action to eliminate the cause of
wheelbinding.
d ) Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and
carefully re‑enter the cut. The wheel may bind,
walk up or kickback if the power tool is restarted in
theworkpiece.
e ) Support panels or any oversized workpiece to
minimize the risk of wheel pinching and kickback.
Large workpieces tend to sag under their own weight.
Supports must be placed under the workpiece near the
line of cut and near the edge of the workpiece on both
sides of thewheel.
c ) The guard must be securely attached to the power
tool and positioned for maximum safety, so the
least amount of wheel is exposed towards the
operator. The guard helps to protect the operator
from broken wheel fragments, accidental contact with
wheel and sparks that could igniteclothing.
d ) Wheels must be used only for specified
applications. For example: do not grind with the
side of cut‑off wheel. Abrasive cut‑off wheels are
intended for peripheral grinding, side forces applied to
these wheels may cause them toshatter.
e ) Always use undamaged wheel flanges that are
of correct size and shape for your selected wheel.
Proper wheel flanges support the wheel thus reducing
the possibility of wheel breakage. Flanges for cut‑off
wheels may be different from grinding wheelflanges.
f ) Do not use worn down wheels from larger power
tools. A wheel intended for larger power tool is not
suitable for the higher speed of a smaller tool and
mayburst.
g ) When using dual purpose wheels always use
the correct guard for the application being
performed. Failure to use the correct guard may not
provide the desired level of guarding, which could lead
to seriousinjury.
f ) Use extra caution when making a “pocket cut”
into existing walls or other blind areas. The
protruding wheel may cut gas or water pipes, electrical
wiring or objects that can causekickback.
g ) Do not attempt to do curved cutting. Overstressing
the wheel increases the loading and susceptibility to
twisting or binding of the wheel in the cut and the
possibility of kickback or wheel breakage, which can
lead to seriousinjury.
h ) When using diamond segmented wheels, always
use wheels with a maximum gap of 10 mm
between segments and a negative rake angle.
Additional Safety Information
WARNING: Never modify the power tool or any part of
it. Damage or personal injury couldresult.
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or
dust mask if cutting operation is dusty. ALWAYS WEAR
CERTIFIED SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING:
Some dust created by power sanding,
sawing, grinding, drilling, and other construction
activities contains chemicals known to the State
of California to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicalsare:
• lead from lead‑based paints,
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from
chemically‑treatedlumber.
English
8
Motor
Be sure your power supply agrees with the nameplate
marking. Voltage decrease of more than 10% will cause loss
of power and overheating. These tools are factory tested; if
this tool does not operate, check powersupply.
worn by the operator and others that are within 50'
(15.2 m) of the use of thisproduct.
• Air vents often cover moving parts and should be
avoided. Loose clothes, jewelry or long hair can be caught
in movingparts.
• An extension cord must have adequate wire size
(AWG or American Wire Gauge) for safety. The smaller
the gauge number of the wire, the greater the capacity
of the cable, that is, 16gauge has more capacity than
18gauge. An undersized cord will cause a drop in line
voltage resulting in loss of power and overheating. When
using more than one extension to make up the total length,
be sure each individual extension contains at least the
minimum wire size. The following table shows the correct
size to use depending on cord length and nameplate
ampere rating. If in doubt, use the next heavier gauge. The
lower the gauge number, the heavier thecord.
Minimum gauge for Cord sets
Volts
Total length of Cord in Feet
(meters)
120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)
240V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)
Ampere Rating
American Wire gauge
More
Than
not
More
Than
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Not Recommended
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to filter
out microscopicparticles.
WARNING: Use of this tool can generate and/or
disperse dust, which may cause serious and permanent
respiratory or other injury. Always use NIOSH/OSHA
approved respiratory protection appropriate for
the dust exposure. Direct particles away from face
andbody.
WARNING: Always wear proper personal hearing
protection that conforms to ANSI S12.6 (S3.19)
during use. Under some conditions and duration
of use, noise from this product may contribute to
hearingloss.
• Wear protective clothing and wash exposed areas
with soap and water. Allowing dust to get into your
mouth, eyes, or lay on the skin may promote absorption
of harmfulchemicals. Direct particles away from face
andbody.
• Use the appropriate dust extractor vacuum to remove
the vast majority of static and airborne dust. Failure
to remove static and airborne dust could contaminate the
working environment or pose an increased health risk to
the operator and those in closeproximity.
• Use clamps or other practical ways to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body is unstable and may
lead to loss ofcontrol andinjury.
• Always use auxiliary handle. Tighten the handle
securely. The auxiliary handle should always be used to
maintain control of the tool at alltimes.
• To prevent the spindle end from contacting the
bottom of the hole of the hubbed wheel, use
accessories that have a threaded hole depth of
at least 21mm. Failure to use an accessory with the
appropriate thread depth could result in damage to the
hubbed wheel and injury to the operator or persons in
thearea.
• The arbor size of hubbed wheels, flanges, backing
pads or any other accessory must properly fit the
spindle of the power tool. Accessories with arbor holes
that do not match the mounting hardware of the power
tool will run out of balance, vibrate excessively and may
cause loss ofcontrol.
• Avoid bouncing the wheel or giving it rough
treatment. If this occurs, stop the tool and inspect the
wheel for cracks orflaws.
• Always handle and store wheels in a carefulmanner.
• Do not operate this tool for long periods of time.
Vibration caused by the operating action of this tool may
cause permanent injury to fingers, hands, and arms. Use
gloves to provide extra cushion, take frequent rest periods,
and limit daily time ofuse.
• Safety goggles or safety glasses with side shields and
a full face shield compliant with ANSI Z87.1 MUST be
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V ......................... volts
Hz .......................hertz
min ..................... minutes
or DC ......direct current
...................... Class I Construction
(grounded)
…/min ..............per minute
BPM .................... beats per minute
IPM ..................... impacts per minute
OPM ....................
oscillations per minute
RPM ....................
revolutions per minute
sfpm ...................
surface feet per minute
SPM .................... strokes per minute
A ......................... amperes
W ........................watts
Wh ......................watt hours
Ah ....................... amp hours
or AC ...........alternating current
or AC/DC .... alternating or direct
current
...................... Class II Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
PSI.......................
pounds per square inch
......................earthing terminal
.....................safety alert symbol
..................... visible radiation–
do not stare into
the light
..................... wear respiratory
protection
..................... wear eye protection
..................... wear hearing
protection
..................... r
ead all documentation
.....................
do not expose to rain
..................... do not use the
guard for
cut‑off operations
9
English
Attaching the Side Handle (Fig.B)
WARNING: This handle SHOULD BE USED AT ALL
TIMES to maintain complete control of the tool.
Always make sure the handle istight.
Tightly screw side handle
3
in one of the holes of either side
of thegearbox.
ASSEMBLY AND ADJUSTMENTS
WARNING:
To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories. An
accidental start‑up can causeinjury.
Rotating the Gear Case (Fig.C)
To improve user comfort, the gear case will rotate 90° for
cuttingoperations.
1. Remove the four corner screws attaching the gear case
to motorhousing.
2. Without separating the gear case from motor housing,
rotate the gear case head to desiredposition.
nOTE: If the gear case and motor housing become separated
by more than 1/8" (3.17 mm), the tool must be serviced and
reassembled by a DeWALT service center. Failure to have the
tool serviced may lead to motor and bearingfailure.
3. Reinstall screws to attach the gear case to the motor
housing. Tighten screws to 12.5 in‑lbs. torque.
Overtightening could cause screws tostrip.
Guards
CAUTION: Guards must be used with all grinding
wheels, cutting wheels, sanding flap discs, wire
brushes, and wire wheels. The tool may be used
without a guard only when sanding with conventional
sanding discs. Refer to Figure A to see guards provided
with the unit. Some applications may require
purchasing the correct guard from your local dealer or
authorized servicecenter.
nOTE: Edge grinding and cutting can be performed with
Type 27wheels designed and specified for this purpose; 1/4"
(6.35 mm) thick wheels are designed for surface grinding
while thinner Type 27wheels need to be examined for
the manufacturer's label to see if they can be used for
surface grinding or only edge grinding/cutting. A Type 1/41
guard must be used for any wheel where surface grinding
is forbidden. Cutting can also be performed by using a
Type1/41 wheel and a Type 1/41guard.

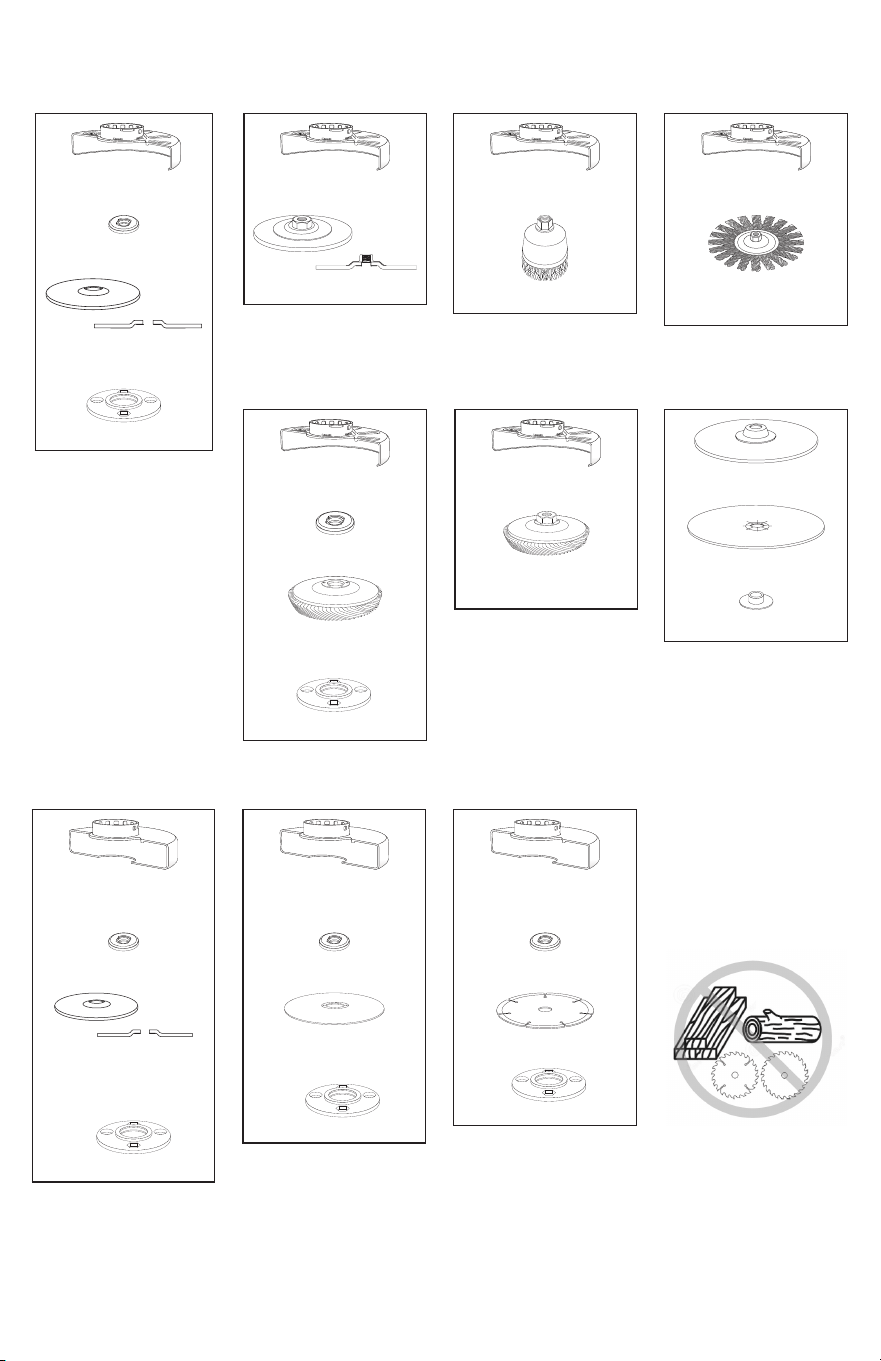

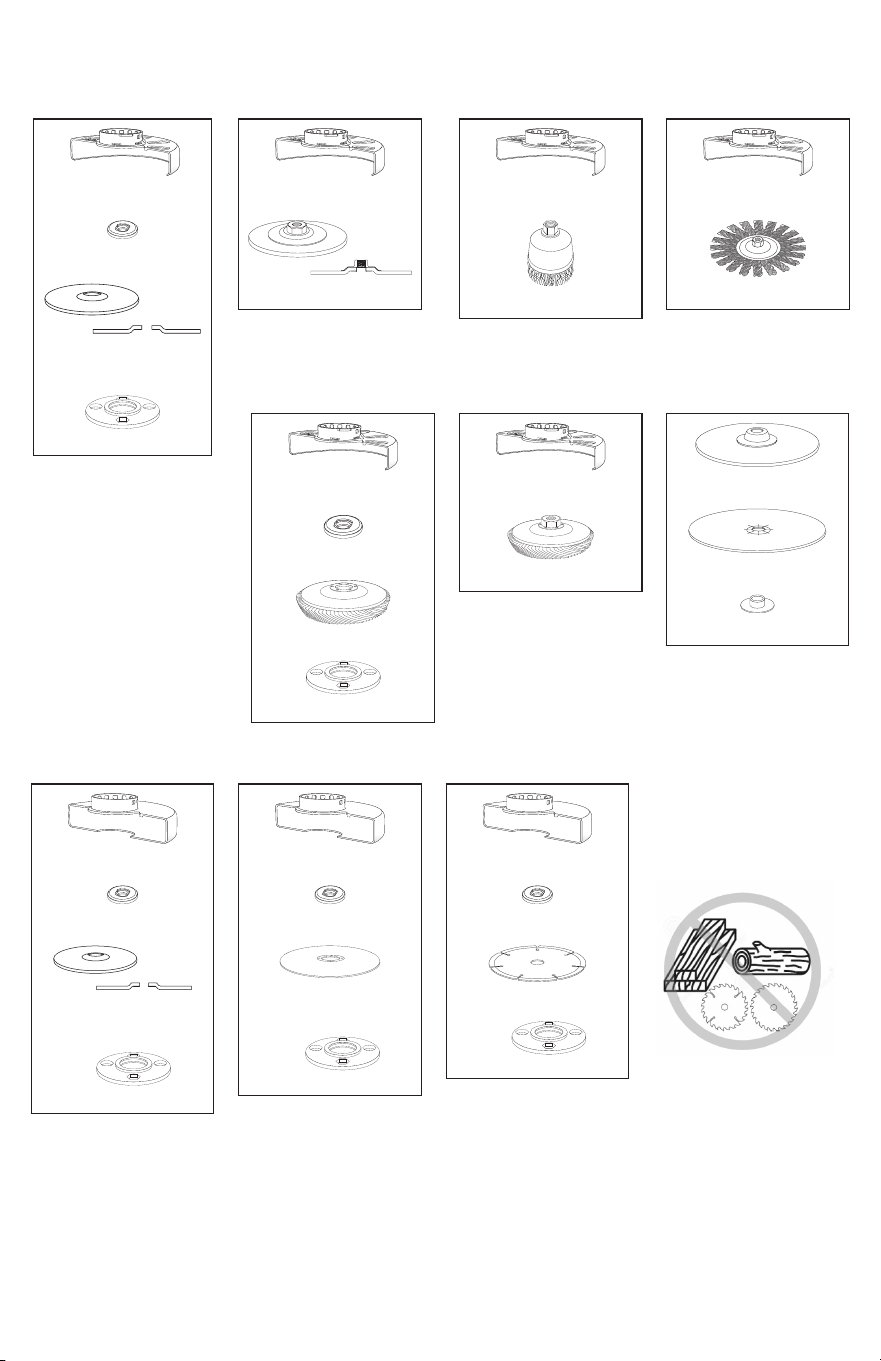

nOTE: See the Accessories Chart to select the proper guard/
accessorycombination.
Adjusting and Mounting Guard(Fig.D, E)
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start‑up actuation can causeinjury.
For guard adjustment, the guard release lever
8
engages
one of the alignment holes
11
on the guard collar using a
ratchetingfeature.
• One‑touch
TM
: In this position the engaging face
is slanted and will ride over to the next alignment
hole when guard is rotated in a clockwise
direction (spindle facing user) but self‑locks in the
counterclockwisedirection.
Mounting Guard (Fig.D, E)
CAUTION: Prior to mounting guard, ensure the screw,
lever, and spring are fitted correctly before mounting
theguard.
1. With the spindle
2
facing the operator, press and hold
the guard release lever
8
.
2. Align the lugs
9
on the guard with the slots
10
on the
gearcasecover.
3. Push the guard down until the guard lugs engage and
rotate them in the groove on the gear case cover. Release
the guard releaselever.
4. To attach the guard, press and hold the guard release
lever
8
. Rotate the guard clockwise or counterclockwise
to the desired working position.
nOTE: The guard body should be positioned between
the spindle and the operator to provide maximum
operatorprotection.
The guard release lever should snap into one of the
alignment holes
11
on the guard collar. This ensures
that the guard issecure.
5. To remove the guard, follow steps 1–3 of these
instructions inreverse.
Flanges and Wheels
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start‑up can causeinjury.
WARNING: Accessories must be rated for at least
the speed recom mended on the tool warning label.
Wheels and other accessories running over their
rated accessory speed may fly apart and cause injury.
Threaded accessories must have a 5/8"‑11 hub. Every
unthreaded accessory must have a 7/8" (22 mm) arbor
hole. If it does not, it may have been designed for a
circular saw and should not be used. Use only the
accessories shown in the Accessories Chart of this
manual. Accessory ratings must always be above tool
speed as shown on toolnameplate.
WARNING: Handle and store all abrasive wheels
carefully to prevent damage from thermal shock, heat,
mechanical damage, etc. Store in a dry protected area
free from high humidity, freezing temperatures or
extreme temperaturechanges.
Mounting Non‑Hubbed Wheels (Fig.F–H)
WARNING: Failure to properly seat the flanges and/or
wheel could result in serious injury (or damage to the
tool orwheel).
CAUTION: Included flanges must be used with
depressed center Type 27/42 grinding wheels and
Type1/41 cutting wheels. Refer to the Accessories
Chart for moreinformation.
English
10
WARNING: A closed, two‑sided cutting wheel guard
is required when using abrasive cutting wheels or
diamond‑coated cutting wheels.
WARNING: Use of a damaged flange or guard or
failure to use proper flange and guard can re sult in
injury due to wheel breakage and wheel contact. Refer
to the Accessories Chart for moreinformation.
1. Place the tool on a table, guardup.
2. Fit the inner backing flange
4
correctly onto the
spindle
2
(Fig.F).
3. Place the wheel
12
on the backing flange
4
. When
fitting a wheel with a raised center, make sure that the
raised center
13
is facing the backing flange
4
.
4. Screw the threaded locking flange
5
onto the spindle
2
.
a. If the wheel you are installing is 3.0 mm (1/8") thick
or less, place the threaded locking flange
5
on the
spindle so that the raised section (pilot) is not against
thewheel. (Fig.H2).
b. If the wheel you are installing is more than 3.0 mm
(1/8") thick, place the threaded locking flange
5
on
the spindle so that the raised section (pilot) fits into
the center of the wheel (Fig. H1).
5. Press the spindle lock button
1
and rotate the spindle
2
until it locks inposition.
6. Tighten the threaded locking flange
5
with the hex
wrenchsupplied.
7. Release the spindlelock.
nOTE: If the wheel spins after the clamp nut is tightened,
check the orientation of the threaded clamp nut. If a thin
wheel is installed with the pilot on the clamp nut against the
wheel, it will spin because the height of the pilot prevents
the clamp nut from holding thewheel.
8. To remove the wheel, engage the spindle lock button
1
and loosen the threaded locking flange
5
with the
two‑pinspanner.
WARNING: Do not use a damageddisc.
Mounting Sanding Backing Pads (Fig.A, I)
nOTE: Use of a guard with sanding discs that use backing
pads, often called fiber resin discs, is not required. Since a
guard is not required for these accessories, the guard may or
may not fit correctly ifused.
WARNING: Failure to properly seat the clamp nut and/
or pad could result in serious injury (or damage to the
tool orwheel).
WARNING: Proper guard must be reinstalled for
grinding wheel, cutting wheel, sanding flap disc,
wire brush or wire wheel applications after sanding
applications arecomplete.
1. Place or appropriately thread backing pad
14
on
thespindle (backing flange and threaded locking flange
are notused).
2. Place the sanding disc
15
on the backing pad
14
.
3. While depressing spindle lock button
1
, thread the
sanding clamp nut
16
on spindle, piloting the raised
hub on the clamp nut into the center of san ding disc and
backingpad.
4. Tighten the clamp nut by hand. Then depress the spindle
lock button while turning the sanding disc until the
sanding disc and clamp nut aresnug.
5. To remove the wheel, grasp and turn the backing
pad and sanding pad while depressing the spindle
lockbutton.
Mounting and Removing Hubbed
Wheels (Fig.A)
Hubbed wheels install directly on the spindle (backing flange
and threaded locking flange are not used with hubbed
wheels). Use only wire brushes or wheels provided with
a 5/8"‑11 threaded hub. Thread of accessory must match
thread ofspindle.
1. Thread the wheel on the spindle
2
byhand.
2. Depress the spindle lock button
1
and use a wrench to
tighten the hub of thewheel.
3. Reverse the above procedure to remove thewheel.
WARNING: Failure to properly seat the wheel before
turning the tool on may result in damage to the tool
or thewheel.
Mounting Wire Cup Brushes and
WireWheels (Fig.A)
WARNING: Failure to properly seat the brush/wheel
could result in serious injury (or damage to the tool
orwheel).
CAUTION: To reduce the risk of personal injury,
wear work gloves when handling wire brushes
and wheels. They can becomesharp.
CAUTION: To reduce the risk of damage to the
tool, wheel or brush must not touch guard when
mounted or while in use. Undetectable damage
could occur to the accessory, causing wires to fragment
from accessory wheel orcup.
Wire cup brushes or wire wheels install directly on the
threaded spindle without the use of the backing and
threaded locking flanges. Use only wire brushes or wheels
provided with a 5/8"‑11 threaded hub. A Type 27guard is
required when using wire cup brushes and wirewheels.
1. Place the tool on a table, guardup.
2. Thread the wheel on the spindle
2
byhand.
3. Depress spindle lock button
1
and use a wrench on the
hub of the wire wheel or brush to tighten thewheel.
4. To remove the wheel, reverse the aboveprocedure.
NOTICE: To reduce the risk of damage to the tool,
properly seat the wheel hub before turning the toolon.
Prior to Operation
• Install the guard and appropriate disc or wheel. Do not
use excessively worn discs orwheels.
• Be sure the backing flange and the threaded locking
flange are mounted correctly. Follow the instructions
given in the AccessoriesChart.
WARNING: Accessories must be rated for at least
the speed recom mended on the tool warning label.
Wheels and other accessories running over their
11
English
rated accessory speed may fly apart and cause injury.
Threaded accessories must have a 5/8"‑11 hub. Every
unthreaded accessory must have a 7/8" (22 mm) arbor
hole. If it does not, it may have been designed for a
circular saw and should not be used. Use only the
accessories shown in the Accessories Chart of this
manual. Accessory ratings must always be above tool
speed as shown on toolnameplate.
• Make sure the wheel rotates in the direction of the
arrows on the accessory and thetool.
• Do not use a damaged accessory. Before each use
inspect the accessory such as abrasive wheels for chips
and cracks, backing pad for cracks, tear or excess wear,
wire brush for loose or cracked wires. If power tool or
accessory is dropped, inspect for damage or install an
undamaged accessory. After inspecting and installing an
accessory, hold the tool in a well‑protected area, position
yourself and bystanders away from the plane of the
rotating accessory and run the power tool at maximum
no‑load speed for one minute. Damaged accessories will
normally break apart during this testtime.
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start‑up can causeinjury.
Proper Hand Position (Fig.J)
WARNING: To reduce the risk of serious personal
injury, ALWAYS use proper hand position as shown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the main
handle
17
and the other hand on the side handle
3
, as
shown in FigureJ.
Spindle Lock (Fig.A)
The spindle lock button
1
is provided to prevent the spindle
from rotating when installing or removing wheels. Operate
the spindle lock only when the tool is turned off, unplugged
from the power supply, and has come to a completestop.
NOTICE: To reduce the risk of damage to the tool, do
not engage the spindle lock while the tool is operating.
Damage to the tool will result and attached accessory
may spin off, possibly resulting ininjury.
To engage the lock, depress the spindle lock button
and rotate the spindle until you are unable to rotate the
spindlefurther.
nOTE: To reduce unexpected tool movement, do not switch
the tool ON or OFF while under load conditions. Allow the
grinder to run up to full speed before touching the work
surface. Lift the tool from the surface before turning the tool
off. Allow the tool to stop rotating before putting itdown.
WARNING: Before connecting the tool to a power
supply, be sure the slider switch is in the OFF position
by pressing the rear part of the switch and releasing.
Ensure the slider switch is in the OFF position as
described above after any interruption in power supply
to the tool, such as the activation of a ground fault
interrupter, throwing of a circuit breaker, accidental
unplugging, or power failure. If the slider switch is
locked ON when the power is connected, the tool will
startunexpectedly.
To start the tool, slide the ON/OFF slider switch
7
toward
the front of the tool. To stop the tool, release the ON/OFF
sliderswitch.
For continuous operation, slide the switch toward the front
of the tool and press the forward part of the switch inward.
To stop the tool while operating in continuous mode, press
the rear part of the slider switch andrelease.
Surface Grinding, Sanding and
WireBrushing
CAUTION: Always use the correct guard per the
instructions in thismanual.
nOTE: If the wheel spins after the clamp nut is tightened,
check the orientation of the threaded clamp nut. If a thin
wheel is installed with the pilot on the clamp nut against the
wheel, it will spin because the height of the pilot prevents
the clamp nut from holding thewheel.
To perform work on the surface of a workpiece:
1. Allow the tool to reach full speed before touching the
tool to the worksurface.
2. Apply minimum pressure to the work surface, allowing
the tool to operate at high speed. Material removal rate is
greatest when the tool operates at highspeed.
Angle
3. Maintain an appropriate angle between the tool
and work surface. Refer to the chart according to
particularfunction.
Function Angle
Grinding 20˚‑30˚
Sanding with Flap Disc 5˚‑10˚
Sanding with Backing Pad 5˚‑15˚
Wire Brushing 5˚‑10˚
4. Maintain contact between the edge of the wheel and the
worksurface.
Slider Switch (Fig.A)
CAUTION: Hold the side handle and body of the tool
firmly to maintain control of the tool at start‑up and
during use and until the wheel or accessory stops
rotating. Make sure the wheel has come to a complete
stop be fore laying the tooldown.
English
12
Edge Grinding and Cutting
WARNING: Do not use edge grinding/cutting wheels
for surface grinding applications because these wheels
are not designed for side pressures encountered
with surface grinding. Wheel breakage and injury
mayresult.
CAUTION: Wheels used for edge grinding and
cutting may break or kick back if they bend or twist
while the tool is being used. In all edge grinding/
cutting operations, the open side of the guard must be
positioned away from theoperator.
NOTICE: Edge grinding/cutting with a Type27wheel
must be limited to shallow cutting and notching—less
than 1/2" (13mm) in depth when the wheel is new.
Reduce the depth of cutting/notching equal to the
reduction of the wheel radius as it wears down. Refer
to the Accessories Chart for more information. Edge
grinding/cutting with a Type 1/41wheel requires usage
of a Type 1/41guard.
1. Allow the tool to reach full speed before touching the
tool to the worksurface.
2. Apply minimum pressure to the work surface, allowing
the tool to operate at high speed. Grinding/cutting rate is
greatest when the tool operates at highspeed.
3. Position yourself so that the open‑underside of the wheel
is facing away fromyou.
4. Once a cut is begun and a notch is established in the
workpiece, do not change the angle of the cut. Changing
the angle will cause the wheel to bend and may cause
wheel breakage. Edge grinding wheels are not designed
to withstand side pressures caused bybending.
5. Remove the tool from the work surface before turning
the tool off. Allow the tool to stop rotating before laying
itdown.
disposed of through regular trash pick‑upprocedures.
During clean‑up, children and pregnant women should
be kept away from the immediate workarea.
3. All toys, washable furniture and utensils used by children
should be washed thoroughly before being usedagain.
‑ If grinding, sanding with flap discs or wire brushing,
move the tool continuously in a forward and back
motion to avoid creating gouges in the worksurface.
‑ If sanding with a backing pad, move the tool
constantly in a straight line to prevent burning and
swirling of worksurface.
nOTE: Allowing the tool to rest on the work surface without
moving will damage the workpiece.
5. Remove the tool from work surface before turning tool
off. Allow the tool to stop rotating before laying itdown.
CAUTION: Use extra care when working over an
edge, as a sudden sharp movement of grinder may
beexperienced.
Precautions To Take When Working on a
Painted Workpiece
1. Sanding or wire brushing of lead‑based paint is NOT
RECOMMENDED due to the difficulty of controlling
the contaminated dust. The greatest danger of lead
poisoning is to children and pregnantwomen.
2. Since it is difficult to identify whether or not a paint
contains lead without a chemical analysis, we
recommend the following precautions when sanding
any paint:
Personal safety
1. No children or pregnant women should enter the work
area where the paint sanding or wire brushing is being
done until all clean‑up iscompleted.
2. A dust mask or respirator should be worn by all persons
entering the work area. The filter should be replaced daily
or whenever the wearer has difficultybreathing.
nOTE: Only those dust masks suitable for working with
lead paint dust and fumes should be used. Ordinary
painting masks do not offer this protection. See your local
hardware dealer for the proper NIOSH‑approvedmask.
3. NO EATING, DRINKING or SMOKING should be done in
the work area to prevent ingesting contaminated paint
particles. Workers should wash and clean up BEFORE
eating, drinking or smoking. Articles of food, drink, or
smoking should not be left in the work area where dust
would settle onthem.
Environmental safety
1. Paint should be removed in such a manner as to
minimize the amount of dustgenerated.
2. Areas where paint removal is occurring should be sealed
with plastic sheeting of 4mmthickness.
3. Sanding should be done in a manner to reduce tracking
of paint dust outside the workarea.
Cleaning and Disposal
1. All surfaces in the work area should be vacuumed
and thoroughly cleaned daily for the duration of
the sanding project. Vacuum filter bags should be
changedfrequently.
2. Plastic drop cloths should be gathered up and disposed
of along with any dust chips or other removal debris.
They should be placed in sealed refuse receptacles and
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from
power source before making any adjustments or
removing/installing attachments or accessories.
An accidental start‑up can causeinjury.
Your DeWALT power tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper tool
care and regularcleaning.
13
English
registration of ownership will serve as your proof
ofpurchase.
• FOR YOUR sAFETY: Registering your product will allow
us to contact you in the unlikely event a safety notification
is required under the Federal Consumer SafetyAct.
• Register online at www.dewalt.com.
Repairs
WARNING: To assure product SAFETY and RELIABILITY,
repairs, maintenance and adjustment (including
brush inspection and replacement, when applicable)
should be performed by a factory service center or
an authorized service center. Always use identical
replacementparts.
Accessories
WARNING:
Since accessories, other than those offered
by DeWALT, have not been tested with this product,
use of such accessories with this product could be
hazardous. To reduce the risk of injury, only DeWALT
recommended accessories should be used with
thisproduct.
WARNING: Accessories must be rated for at least
the speed recom mended on the tool warning label.
Wheels and other accessories running over their
rated accessory speed may fly apart and cause injury.
Threaded accessories must have a 5/8"‑11 hub. Every
unthreaded accessory must have a 7/8" (22 mm) arbor
hole. If it does not, it may have been designed for a
circular saw and should not be used. Use only the
accessories shown in the Accessories Chart of this
manual. Accessory ratings must always be above tool
speed as shown on toolnameplate.
WARNING: Do not use a bonded abrasive wheel that
is past its expiration (EXP) date as marked near center
of wheel, if provided. Expired wheels are more likely to
burst and cause serious injury. Store bonded abrasive
wheels in dry location without temperature or humidity
extremes. Destroy expired or damaged wheels so they
cannot beused.
Recommended accessories for use with your product are
available at extra cost from your local dealer or authorized
service center. If you need assistance in locating any
accessory, please contact DeWALT. Call 1‑800‑4‑DeWALT
(1‑800‑433‑9258) or visit our website: www.dewalt.com.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk
of eye injury, always wear ANSI Z87.1 approved eye
protection when performing thisprocedure.
WARNING: Never use solvents or other harsh
chemicals for cleaning the non‑metallic parts of the
tool. These chemicals may weaken the plastic materials
used in these parts. Use a cloth dampened only with
water and mild soap. Never let any liquid get inside the
tool; never immerse any part of the tool into aliquid.
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRAnTY sERViCE: Registering your product will help
you obtain more efficient warranty service in case there is
a problem with yourproduct.
• COnFiRMATiOn OF OWnERshiP: In case of
an insurance loss, such as fire, flood or theft, your
Three Year Limited Warranty
For warranty terms, go to https://www.dewalt.com/
support/warranty.
To request a written copy of the warranty terms, contact:
Customer Service at DeWALT Industrial Tool Co., 701East
Joppa Road, Towson, MD 21286or call 1‑800‑4‑DeWALT
(1‑800‑433‑9258).
lATin AMERiCA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country‑specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARning lABEl REPlACEMEnT: If your warning
labels become illegible or are missing, call 1‑800‑4‑DeWALT
(1‑800‑433‑9258) for a freereplacement.
English
14
DANGER: Do not use
for wood cutting or
woodcarving. Do not
use toothed blades of
any kind. Serious injury
canresult.
4.5" (115 mm) grinding Wheels
Type 27/Type B guard
unthreaded backing flange
Type 27
depressed center wheel
threaded locking flange
Type 27/Type B guard
Type 27 hubbed wheel
4.5" (115 mm) sanding Flap Discs
Type 27/Type B guard
unthreaded backing flange
non‑hubbed sanding flap disc
threaded locking flange
Type 27/Type B guard
hubbed sanding flap disc
4.5" (115 mm) Cutting Wheels
Type 1/41/Type A guard***
unthreaded backing flange
Type 27/42 depressed
center wheel, cutting only
threaded locking flange
Type 1/41/Type A guard***
unthreaded backing flange
Type 1/41 abrasive cutting
wheel
threaded locking flange
Type 1/41/Type A guard***
unthreaded backing flange
diamond cutting wheel
threaded locking flange
Wire Wheels
Type 27/Type B guard
wire cup brush
Type 27/Type B guard
hubbed wire wheel
sanding Discs
rubber backing pad
sanding disc
clamp nut
ACCESSORIES CHART
Type 1/41/Type A guards are intended for use with Type 1/41 cutting wheels and Type 27 wheels marked for cutting only.
Grinding with wheels other than Type 27 and Type 29 require different accessory guards. Always use the smallest proper
guard possible that does not contact theaccessory.
* * * nOTE: A Type 1/41/Type A guard is available at extra cost from your local dealer or authorized servicecenter.
FRAnçAis
15
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée.
Les lieux encombrés ou sombres sont propices
auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques
dans un milieu déflagrant, tel qu’en présence de
liquides, de gaz ou de poussières inflammables.
Les outils électriques produisent des étincelles qui
pourraient enflammer la poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique. Une
distraction pourrait en faire perdre la maîtrise
àl’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la
fiche d’aucune façon. Ne jamais utiliser de fiche
d’adaptation avec un outil électrique mis à la
terre. Le risque de choc électrique sera réduit par
l’utilisation de fiches non modifiées correspondant
àlaprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des radiateurs,
des cuisinières et des réfrigérateurs. Le risque de
choc électrique est plus élevé si votre corps est mis
àlaterre.
c ) Ne pas exposer les outils électriques à la pluie ou
à l’humidité. La pénétration de l’eau dans un outil
électrique augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive. Ne
jamais utiliser le cordon pour transporter, tirer
ou débrancher un outil électrique. Tenir le
cordon éloigné de la chaleur, de l’huile, des bords
tranchants et des pièces mobiles. Les cordons
endommagés ou enchevêtrés augmentent les risques
de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à l’extérieur,
se servir d’une rallonge convenant à cette
application. L’utilisation d’une rallonge conçue pour
l’extérieur réduira les risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un
outil électrique dans un endroit humide,
brancher l’outil dans une prise ou sur un circuit
d’alimentation dotés d’un disjoncteur de fuite à
la terre (GFCI). L’utilisation de ce type de disjoncteur
réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique est
utilisé. Ne pas utiliser d’outil électrique en cas de
fatigue ou sous l’influence de drogues, d’alcool ou
de médicaments. Un simple moment d’inattention en
utilisant un outil électrique peut entraîner des blessures
corporellesgraves.
b ) Utiliser des équipements de protection
individuelle. Toujours porter une protection
oculaire. L’utilisation d’équipements de protection
comme un masque antipoussière, des chaussures
AVERTISSEMENTS GÉNÉRAUX SUR LA
SÉCURITÉ DES OUTILS
AVERTISSEMENT : lisez tous les avertissements de
sécurité, toutes les instructions, les illustrations
et les caractéristiques fournis avec cet outil
électrique. Ne pas suivre toutes les instructions
comprises aux présentes peut conduire à un choc
électrique, un incendie et/ou des blessuresgraves.
CONSERVER TOUS LES
AVERTISSEMENTS ET TOUTES
LES DIRECTIVES POUR UN
USAGEULTÉRIEUR.
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avec fil) ou par piles (sansfil).
Définitions: symboles et mentions d'alerte
de sécurité
Cette notice d'utilisation utilise les symboles et les mentions
d'alerte de sécurité suivants afin de vous alerter sur les
situations dangereuses et les risques de blessures ou de
dégâtsmatériels.
DANGER: indique une situation de risque imminent
qui engendre, si elle n'est pas évitée, la mort ou de
gravesblessures.
AVERTISSEMENT: indique une situation de risque
potentiel qui pourrait engendrer, si elle n'est pas évitée,
la mort ou de gravesblessures.
ATTENTION: indique une situation de risque potentiel
qui peut engendrer, si elle n'est pas évitée, des
blessures bénignes oumodérées.
REMARQUE: indique une pratique n'entraînant
aucun risque de blessures mais qui, si elle n'est pas
évitée, peut entraîner des dommagesmatériels.
(Utilisé sans mention) Indique un message lié à lasécurité.
Utilisation prévue
Votre meuleuse est conçue pour meulage, ponçage,
brossage métallique professionnel, finition de surface, ou
applications de coupe abrasive.
nE PAs utiliser en conditions mouillées ou en présence de
liquides ou de gaz inflammables.
DANGER: ne pas utiliser pour couper ou sculpter
du bois. N’utiliser aucune sorte de lame dentée. Des
blessures graves pourraient être causées.
Votre meuleuse est un outil électrique professionnel.
nE PAs laisser les enfants entrer en contact avec l’outil.
Une supervision est requise lorsque des utilisateurs
inexpérimentés utilisent cet outil.
Français (traduction de la notice d’instructions originale)
AVERTISSEMENT: lisez tous les avertissements
de sécurité et toutes les instructions. Ne pas suivre
les avertissements et les instructions peut entraîner un
choc électrique, un incendie et/ou des blessuresgraves.
AVERTISSEMENT: pour réduire le risque de blessure,
lisez le guided’utilisation.
FRAnçAis
16
CONSIGNES DE SÉCURITÉ POUR TOUTES
LES OPÉRATIONS
Avertissements de sécurité communs
pour les opérations de meulage, sablage,
brossage métallique, finition de surface
ou coupe abrasive :
a ) Cet outil électrique est conçu pour fonctionner
comme une meuleuse, une sableuse, une brosse
métallique ou un outil de coupe. Lisez tous les
avertissements de sécurité, toutes les instructions,
les illustrations et les caractéristiques fournis
avec cet outil électrique. Ne pas suivre toutes les
instructions indiquées ci‑dessous peut conduire à un
choc électrique, un incendie et/ou des blessuresgraves.
b ) Les opérations comme le polissage ne sont
pas recommandées avec cet outil électrique.
Les opérations pour lesquelles l’outil n’a pas été
conçu peuvent créer un danger et causer une
blessurecorporelle.
c ) Ne pas convertir cet outil électrique pour
qu’il fonctionne d’une manière qui n’est pas
spécifiquement conçue et spécifiée par le
fabricant de l’outil. Une telle conversion peut
entraîner une perte de contrôle et causer des
blessuresgraves.
e ) Gardez les poignées et surfaces d’emprise propres
et libres de tout produit lubrifiant. Vérifier si les
pièces mobiles sont mal alignées ou coincées,
si des pièces sont brisées ou présentent toute
autre condition susceptible de nuire au bon
fonctionnement de l’outil électrique. En cas de
dommage, faire réparer l’outil électrique avant
toute nouvelle utilisation. Beaucoup d’accidents
sont causés par des outils électriques malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés et
propres. Les outils de coupe bien entretenus et affûtés
sont moins susceptibles de se coincer et sont plus
faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les forets,
etc. conformément aux présentes directives en
tenant compte des conditions de travail et du
travail à effectuer. L’utilisation d’un outil électrique
pour toute opération autre que celle pour laquelle il a
été conçu estdangereuse.
h ) Garder vos mains et les surfaces de prise sèches,
propres et libres de graisse et de poussière. Les
mains et les surfaces de prise glissante ne permettent
pas la manutention et le contrôle sécuritaires de l’outil
dans les situationsimprévues.
5) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de
rechange identiques. Cela permettra de maintenir
une utilisation sécuritaire de l’outilélectriques.
antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert
réduira les risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position d’arrêt
avant de relier l’outil à une source d’alimentation
et/ou d’insérer un bloc‑piles, de ramasser ou de
transporter l’outil. Transporter un outil électrique
alors que le doigt repose sur l’interrupteur ou brancher
un outil électrique dont l’interrupteur est à la position
de marche risque de provoquer unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage
attachée à une partie pivotante de l’outil électrique
peut provoquer des blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver son
équilibre en tout temps. Cela permet de mieux
maîtriser l’outil électrique dans les situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter
de vêtements amples ni de bijoux. Garder les
cheveux, les vêtements et les gants à l’écart des
pièces mobiles. Les vêtements amples, les bijoux ou
les cheveux longs risquent de rester coincés dans les
piècesmobiles.
g ) Si des composants sont fournis pour le
raccordement de dispositifs de dépoussiérage
et de ramassage, s’assurer que ceux‑ci sont bien
raccordés et utilisés. L’utilisation d’un dispositif de
dépoussiérage peut réduire les dangers engendrés par
lespoussières.
h ) Ne pas laisser votre connaissance acquise suite
l’utilisation fréquente des outils vous permettre
de baisser la garde et ignorer les principes de
sécurité de l’outil. Un acte irréfléchi peut causer une
blessure grave en une fraction deseconde.
4) Utilisation et entretien d’un
outilélectrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil
électrique approprié effectuera un meilleur travail,
de façon plus sûre et à la vitesse pour laquelle il
aétéconçu.
b ) Ne pas utiliser un outil électrique dont
l’interrupteur est défectueux. Tout outil électrique
dont l’interrupteur est défectueux est dangereux et doit
êtreréparé.
c ) Débranchez la fiche de la prise électrique et, si
amovible, retirez le bloc‑piles de l’outil avant
d’effectuer tout ajustement, changement et
entreposage de celui‑ci. Ces mesures préventives
réduisent les risques de démarrage accidentel de
l’outilélectrique.
d ) Ranger les outils électriques hors de la portée
des enfants et ne permettre à aucune personne
n’étant pas familière avec un outil électrique ou
son mode d’emploi d’utiliser cet outil. Les outils
électriques deviennent dangereux entre les mains
d’utilisateursinexpérimentés.
FRAnçAis
17
k ) Gardez les passants à une distance sécuritaire
de l’aire de travail. Toute personne entrant dans
l’aire de travail doit porter un équipement de
protection individuel. Les fragments de la pièce à
travailler ou d’un accessoire brisé peuvent s’envoler
et peuvent causer une blessure au‑delà de l’aire
immédiate del’opération.
l ) Tenez l’outil électrique seulement par les surfaces
de prise isolées lorsque vous effectuez une tâche
où l’accessoire de coupe peut entrer en contact
avec le câblage dissimulé ou son propre cordon.
L’accessoire de coupe entrant en contact avec un câble
«sous tension» peut mettre les pièces métalliques de
l’outil électrique «sous tension» et causer un choc
électrique àl’utilisateur.
m ) Placez le cordon à l’écart de l’accessoire en
rotation. Si vous perdez le contrôle, le cordon peut être
coupé ou accroché et votre main ou votre bras peut
être tiré dans l’accessoire enrotation.
n ) Ne jamais déposer l’outil électrique avant que
l’accessoire soit complètement arrêté. L’accessoire
en rotation peut accrocher la surface et vous faire
perdre le contrôle de votre outilélectrique.
o ) Ne pas faire fonctionner l’outil électrique pendant
que vous le transportez à vos côtés. Un contact
accidentel avec l’accessoire en rotation pourrait
accrocher vos vêtements, tirant l’accessoire dans
votrecorps.
p ) Nettoyez régulièrement les évents de l’outil
électrique. Le ventilateur du moteur produit de la
poussière à l’intérieur du boîtier et l’accumulation
excessive de métal fritté peut causer des
chocsélectriques.
q ) Ne pas utiliser l’outil électrique près de matières
inflammables. Des étincelles pourraient enflammer
cesmatières.
r ) Ne pas utiliser des accessoires qui nécessitent des
liquides réfrigérants. Utiliser de l’eau ou d’autres
liquides réfrigérants peut entraîner une électrocution
ou un chocélectrique.
s ) Ne pas utiliser les meules de type 11(soucoupe)
sur cet outil. L’utilisation d’accessoire inadaptés peut
provoquer desblessures.
t ) Avant de démarrer l’outil avec une nouvelle meule
installée ou d’un remplacement de la brosse
métallique installée, tenez l’outil dans un endroit
bien protégé et laissez‑le fonctionner durant une
minute. Si la meule a une fissure ou un défaut
non détecté, elle devrait éclater en moins d’une
minute. Si la brosse métallique a des fils desserrés,
ils seront détectés. Ne jamais démarrer l’outil
avec une personne en ligne avec le disque. Cela
comprendl’utilisateur.
u ) L’utilisation d’accessoires non spécifiés dans ce
manuel est déconseillée et peut être dangereuse.
L’utilisation d’amplificateurs de puissance pour faire
tourner l’outil à des vitesses supérieures à sa vitesse
nominale constitue un mauvaisemploi.
d ) Ne pas utiliser des accessoires qui n’ont pas été
spécifiquement conçus et recommandés par le
fabricant de l’outil. Le fait que l’accessoire peut être
fixé à votre outil n’assure pas une utilisationsécuritaire.
e ) La vitesse nominale de l’accessoire doit être au
moins égale à la vitesse maximale indiquée sur
l’outil électrique. Les accessoires qui fonctionnent
plus rapidement que leur vitesse nominale peuvent se
briser et voler enéclats.
f ) Le diamètre extérieur et l’épaisseur de votre
accessoire doivent être conformes à la capacité
nominale de votre outil. Les accessoires de format
incorrect ne peuvent pas être protégés ou contrôlés de
façonappropriée.
g ) Le montage fileté des accessoires doit
correspondre au filet de tige de la meuleuse.
Pour les accessoires fixés par des brides, l’alésage
central de l’accessoire doit correspondre au
diamètre de repérage de la bride. Les accessoires
qui ne correspondent pas au matériel de montage de
l’outil électrique manqueront d’équilibre, vibreront
de façon excessive ou peuvent entraîner une perte
decontrôle.
h ) Les dimensions de la fixation de l’accessoire
doivent correspondre aux dimensions du matériel
de fixation de l’outil électrique. Les accessoires qui
ne correspondent pas au matériel de montage de l’outil
électrique manqueront d’équilibre, vibreront de façon
excessive ou peuvent entraîner une perte decontrôle.
i ) Ne pas utiliser un accessoire endommagé. Avant
chaque utilisation, inspectez les accessoires
comme les disques abrasifs en termes de copeaux
et de fissures, la plaque d’appui en termes de
fissures, de déchirure ou d’usure excessive, la
brosse métallique en termes de fils détachés ou
cassés. Si vous échappez l’outil ou un accessoire,
inspectez‑le pour des dommages ou installez un
accessoire non endommagé. Après avoir inspecté
et installé un accessoire, placez‑vous ainsi que
les passants à distance de la zone de rotation de
l’accessoire et faites fonctionner l’outil électrique
à une vitesse à vide pendant une minute. Les
accessoires endommagés se brisent normalement
durant la durée dutest.
j ) Portez un équipement de protection individuelle.
Selon l’application, utilisez un masque de
protection ou des lunettes de sécurité. Selon
les besoins, portez un masque anti‑poussière,
une protection auditive, des gants et un tablier
d’atelier pouvant arrêter de petits fragments
de la pièce de travail ou abrasifs. La protection
des yeuxdoit être en mesure d’arrêter les débris
volants générés par diverses applications. Le masque
anti‑poussière ou le respirateur doit être en mesure
de filtrer les particules générées par l’application
concernée. L’exposition prolongée à du bruit d’intensité
élevée peut causer une perteauditive.
FRAnçAis
18
Avertissements supplémentaires de
sécurité spécifiques pour les opérations de
meulage et de coupe:
a ) Ne pas «bloquer» la meule de coupe ou appliquer
une pression excessive. Ne tentez pas de faire une
coupe de profondeur excessive. Surcharger la meule
augmente la charge et la prédisposition à la torsion ou
au coinçage de la meule dans la coupe et la possibilité
de rebond ou de bris de lameule.
b ) Ne pas placer votre corps en ligne avec et derrière
la meule en rotation. Lorsque la meule, au point
de fonctionnement, se déplace loin de votre corps, le
possible rebond peut projeter la meule en rotation et
l’outil électrique directement survous.
c ) Lorsque la meule se bloque ou lorsque vous
interrompez une coupe pour une raison
quelconque, arrêtez l’outil électrique et
maintenez‑le immobile jusqu’à ce que la meule
s’arrête complètement. Ne jamais tenter de retirer
la meule de coupe de la coupe pendant que la
meule est en mouvement sinon un rebond peut
se produire. Examinez‑la et prenez des mesures
bord du protecteur. Une meule mal installée qui
projette à travers le rabot de la lèvre de la protection ne
peut pas bien êtreprotégée.
c ) La protection doit être fixée de façon sécuritaire
à l’outil électrique et placée pour une sécurité
maximale afin que le moins de la meule possible
soit exposé à l’utilisateur. La protection aide à
protéger l’utilisateur des fragments de la meule brisée,
du contact accidentel avec la meule et des étincelles
qui pourraient enflammer vosvêtements.
d ) Les meules doivent être utilisées seulement
pour les applications spécifiées. Par exemple:
ne pas meuler avec le côté de la meule de coupe.
Les meules de coupe sont conçues pour le meulage
périphérique, les forces latérales appliquées sur ces
meules peuvent les faireéclater.
e ) Utilisez toujours des brides de meules non
endommagées ayant la bonne taille et la bonne
forme pour la meule sélectionnée. Les brides de
meules appropriées soutiennent la meule réduisant
ainsi la possibilité d’un bris de la meule. Les brides pour
les meules de coupe peuvent être différentes des brides
de meules demeulage.
f ) Ne pas utiliser des meules usées d’outils
électriques plus gros. La meule conçue pour les outils
électriques plus gros ne convient pas pour la vitesse
plus élevée d’un petit outil et peutéclater.
g ) Lorsque vous utilisez des meules à double usage,
utilisez toujours le protecteur approprié pour
l’application en cours. Si vous n’utilisez pas la
protection appropriée, vous risquez de ne pas obtenir le
niveau de protection souhaité, ce qui pourrait entraîner
des blessuresgraves.
Avertissements de sécurité spécifiques
pour les opérations de meulage et
decoupe:
a ) Utilisez seulement les meules spécifiées pour
votre outil électrique et la protection conçue
pour la meule sélectionnée. Les meules qui ne sont
pas conçues pour l’outil électrique ne peuvent être
protégées convenablement et ne sont passécuritaires.
b ) La surface de meulage des meules à moyeu
déporté doit être installée dessous le rabot du
Rebond et avertissements associés:
Le rebond est une réaction soudaine d’une meule, d’un
tampon, d’une brosse ou tout autre accessoire en rotation
coincée ou accrochée. Le coinçage ou l’accrochage entraîne
un blocage rapide de l’accessoire en rotation qui à son tour
fait en sorte que l’outil électrique non contrôlé soit forcé dans
la direction opposée de la rotation de l’accessoire au point
depincement.
Par exemple, si une meule abrasive est accrochée ou coincée
dans la pièce de travail, le bord de la meule qui est entré
dans le point de coincement peut creuser la surface du
matériau causant la chute ou l’éjection de la meule. La meule
peut bondir vers ou loin de l’utilisateur, selon la direction du
mouvement de la meule au point de pincement. Les meules
abrasives peuvent aussi se briser dans cesconditions.
Le rebond est le résultat d’une mauvaise utilisation de
l’outil électrique et/ou de procédures ou de conditions de
fonctionnement incorrectes et il peut être évité en prenant
les précautions appropriées définies ci‑dessous :
a ) Maintenez une prise ferme des deux mains sur
l’outil électrique et positionnez votre corps et vos
bras de manière à pouvoir résister aux forces de
rebond. Utilisez la poignée auxiliaire, si fournie,
pour un contrôle maximum sur le rebond ou
la réaction de couple durant le démarrage.
L’utilisateur peut contrôler les forces du rebond ou
la réaction de couple si les précautions appropriées
sontprises.
b ) Ne jamais placer votre main près de l’accessoire
en rotation. L’accessoire peut rebondir sur votremain.
c ) Ne pas placer votre corps dans la zone où l’outil
électrique se déplacera si un rebond se produit. Un
rebond projettera l’outil dans la direction opposée du
mouvement de la meule au pointd’accrochage.
d ) Faites attention lorsque vous travaillez dans
les coins, les bords coupants, etc. Évitez le
rebondissement ou l’accrochage de l’accessoire.
Les coins, les bords coupants ou le rebondissement ont
tendance à accrocher l’accessoire en rotation et causer
une perte de contrôle ou unrebond.
e ) Ne pas fixer une scie à chaîne, une lame de
sculpture de bois, une meule diamantée
segmentée ayant un espace périphérique plus
grand que 10mm ou une lame de scie dentée. Ces
lames créent fréquemment des rebonds et une perte de
la maîtrise del’outil.
FRAnçAis
19
Renseignements de sécurité
supplémentaires
AVERTISSEMENT: ne modifiez jamais l’outil
électrique ou toute pièce de celui‑ci. Cela pourrait
entraîner des dommages matériels ou des
blessurescorporelles.
AVERTISSEMENT: portez TOUJOURS des lunettes
de sécurité. Les lunettes ordinaires NE SONT PAS des
lunettes de sécurité. Utilisez également un masque
facial ou anti‑poussière si l’opération de coupe est
poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE
SÉCURITÉ CERTIFIÉ:
• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),
• Protection auditive ANSI S12.6 (S3.19),
• Protection respiratoire NIOSH/OSHA/MSHA.
AVERTISSEMENT:
certaines poussières créées par le
ponçage mécanique, le sciage, l’aiguisage, le perçage et
autres activités de construction contiennent des produits
chimiques reconnus dans l’État de la Californie pour
causer le cancer et des anomalies congénitales ou autres
effets nuisibles sur la reproduction. Certains exemples de
ces produits chimiques sont:
• le plomb provenant des peintures à base de plomb,
• la silice cristallisée provenant des briques, du
ciment et d’autres produits de la maçonnerie ainsi
que
• l’arsenic et le chrome provenant du bois de
construction traitéchimiquement.
Votre risque à ces expositions varie selon la fréquence
dont vous effectuez ce type de travail. Pour réduire
votre exposition à ces produits chimiques: travaillez
dans un endroit bien aéré et avec un équipement
de sécurité homologué, comme les masques
anti‑poussière spécialement conçus pour filtrer les
particules microscopiques.
AVERTISSEMENT: l’utilisation de cet outil peut
générer et/ou disperser de la poussière qui peut causer
des lésions respiratoires graves et permanentes ou
d’autres blessures. Utilisez toujours une protection
respiratoire approuvée par NIOSH/OSHA appropriée
pour l’exposition à la poussière. Dirigez les particules
loin du visage et ducorps.
AVERTISSEMENT: portez toujours une protection
auditive personnelle appropriée conforme à ANSI
S12.6 (S3.19) durant l’utilisation. Dans certaines
conditions et selon la durée d’utilisation, le bruit
provenant de ce produit peut contribuer à la perte
del’audition.
• Portez des vêtements protecteurs et lavez vos zones
exposées avec du savon et de l’eau. Permettre à la
poussière d’entrer dans votre bouche, vos yeux ou la
laisser sur la peau peut favoriser l’absorption des produits
chimiques dangereux. Dirigez les particules loin du visage
et ducorps.
• Utilisez le dépoussiéreur approprié pour enlever
la grande majorité de la poussière statique et en
suspension. Ne pas enlever la poussière statique et en
suspension pourrait contaminer l’environnement de travail
Avertissements de sécurité spécifiques
pour les opérations de brossage à la brosse
métallique:
a ) Sachez que des poils métalliques peuvent être
projetés par la brosse même en utilisation
ordinaire. Ne pas trop forcer les poils en
appliquant une charge excessive sur la brosse. Les
poils métalliques peuvent facilement pénétrer dans les
vêtements légers et/ou lapeau.
b ) Si l’utilisation d’un protecteur est spécifiée pour
la brosse métallique, ne pas laisser d’interférence
de la meule ou de la brosse métallique avec le
protecteur. La meule ou de la brosse métallique
peut s’élargir en raison de la charge de travail et des
forcescentrifuges.
Avertissements de sécurité spécifiques
pour les opérations de ponçage:
a ) Utilisez un disque de ponçage de taille
appropriée. Suivez les recommandations du
fabricant lorsque vous sélectionnez le papier
abrasif. Le papier abrasif dépassant trop le tampon
de ponçage présente un risque de lacération et
peut causer l’accrochage, la déchirure du disque ou
lerebond.
correctives pour éliminer la cause du coinçage de
lameule.
d ) Ne pas redémarrer la coupe dans la pièce à
travailler. Laissez le disque atteindre sa pleine
vitesse et rentrez doucement dans la coupe. La
meule peut se coincer, s’approcher ou rebondir si l’outil
électrique est redémarré dans la pièce àtravailler.
e ) Soutenez les panneaux ou toute pièce à travailler
surdimensionnée afin de réduire le risque de
coincement ou de rebond de la meule. Les grosses
pièces à travailler ont tendance à s’affaisser sous leur
propre poids. Des supports doivent être placés sous la
pièce à travailler près de la ligne de coupe et près du
bord de la pièce à travailler des deux côtés de lameule.
f ) Soyez très prudent lorsque vous faites une
«encoche» dans les parois actuelles ou d’autres
zones aveugles. La meule qui dépasse peut couper les
conduites d’eau ou de gaz, les câbles électriques ou des
objets qui peuvent causer unrebond.
g ) N’essayez pas de faire des coupes courbes.
Surcharger la meule augmente la charge et la
prédisposition à la torsion ou au coinçage de la meule
dans la coupe et la possibilité de rebond ou de bris de la
meule, ce qui peut entraîner des blessuresgraves.
h ) Lors de l'utilisation de meules segmentées en
diamant, utilisez toujours des meules avec un
écart maximum de 10 mm entre les segments et
un angle de coupe négatif.
FRAnçAis
20
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: afin de réduire le risque
de blessure corporelle grave, éteignez l’outil
et retirez le bloc‑piles avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
des accessoires, lorsque vous remplacez ou avant
de nettoyer. Un démarrage accidentel peut causer
desblessures.
Moteur
S’assurer que le bloc d’alimentation est compatible avec
l’inscription de la plaque signalétique. Une diminution de
tension de plus de 10 % provoquera une perte de puissance
et une surchauffe. Ces outils sont testés en usine; si cet outil
ne fonctionne pas, vérifier l’alimentationélectrique.
L’étiquette sur votre outil peut comporter les symboles suivants.
Les symboles et les définitions sont les suivants:
V ......................... volts
Hz .......................hertz
min ..................... minutes
ou CC ..... courant continu
...................... Structure de classe I
(mise à la terre)
…/min ..............par minute
BPM .................... battements par
............................minute
IPM ..................... impacts par minute
OPM ....................
oscillations par minute
Tr/min ................
tours par minute
sfpm ...................
pieds de surface par
minute
CPM .................... coups par minute
A ......................... ampères
W ........................watts
Wh ......................Wattheures
Ah ....................... ampères‑heures
ou CA ..........courant alternatif
ou CA/CC ... courant alternatif
ou continu
...................... Structure de
classe II (à double
isolation)
n
on
..................... vitesse à vide
n .........................vitesse nominale
PSI.......................
livres par pouce carré
......................borne de terre
..................... symbole d’alertes
de sécurité
..................... rayonnement
visible
ne regardez pas
directement la
lumière
..................... portez une
protection
respiratoire
..................... portez une
protection oculaire
..................... portez une
protection auditive
..................... l
ire toute la
documentation
.....................
ne pas exposer à la
pluie
..................... n’utilisez pas la
protection pour les
opérations de coupe
ou représenter un risque accru pour la santé de l’utilisateur
et ceux qui sont àproximité.
• Utilisez des pinces ou d’autres façons pratiques de
sécuriser et maintenez la pièce de travail sur une
plateforme stable. Tenir le travail par une main ou
contre votre corps est instable et peut mener à une perte de
contrôle et uneblessure.
• Utilisez toujours la poignée auxiliaire. Serrez la poignée
de façon sécuritaire. La poignée auxiliaire doit toujours être
utilisée pour maintenir le contrôle de l’outil en touttemps.
• Pour éviter que l’extrémité de l’axe entre en contact
avec le fond du trou du disque, utilisez des accessoires
dont la profondeur du trou fileté est d’au moins
21mm. Ne pas utiliser un accessoire de bonne profondeur
filetée peut endommager le disque et blesser l’opérateur ou
les personnes àproximité.
• Le diamètre de l’axe des disques à moyeu, des brides,
des plaques d’appui ou de tout autre accessoire doit
s’ajuster à la tige de l’outil électrique. Les accessoires
ayant des trous de fixation qui ne correspondent pas au
matériel de montage de l’outil électrique manqueront
d’équilibre, vibreront de façon excessive ou peuvent
entraîner une perte decontrôle.
• Évitez de faire rebondir le disque ou de le traiter
durement. Dans ce cas, arrêtez l’outil et inspectez le disque
en termes de fissures oudéfauts.
• Manipulez et rangez toujours les disques avecsoin.
• N’utilisez pas cet outil durant de longues périodes.
La vibration causée par l’action du fonctionnement de cet
outil peut causer des blessures permanentes aux doigts, aux
mains et aux bras. Utilisez des gants pour offrir un coussin
supplémentaire, prenez des pauses fréquentes et limitez la
durée d’utilisationquotidienne.
• Les lunettes de sécurité avec des parois latérales et
un masque protecteur complet conformes à la norme
ANSI Z87.1 DOIVENT être portées par l’utilisateur et
les autres personnes qui se situent à moins de 50pi
(15,2 m) de l’utilisation de ceproduit.
• Les évents couvrent souvent des pièces qui se
déplacent et doivent être évités. Des vêtements amples,
les bijoux ou les cheveux longs peuvent se coincer dans des
pièces quidéplacent.
• Une rallonge doit avoir un calibre de fil (AWG ou
calibrage américain normalisé des fils) approprié
pour la sécurité. Plus le numéro de calibre du fil est
petit, plus la capacité du câble est grande, c’est‑à‑dire
que le calibre 16 a plus de capacité que le calibre 18. Un
cordon sous‑dimensionné entraîne une chute de tension
de secteur, provoquant une perte de puissance et une
surchauffe. Lorsque vous utilisez plus d’une rallonge
pour obtenir la longueur totale, assurez‑vous que
chaque rallonge individuelle a au moins le calibre de fil
minimum. Le tableau suivant affiche la bonne taille à
utiliser selon longueur de cordon et l’intensité nominale
de la plaque signalétique. En cas de doute, utilisez le
calibre le plus lourd suivant. Plus le numéro de calibre
est bas, plus le cordon est lourd.
Calibres minimums pour rallonges électriques
Volts
longueur totale de la rallonge en
pieds (mètres)
120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Courant
nominal
AWg (American Wire gauge)
Plus
de
Pas
plus
de
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 Non recommandé
FRAnçAis
21
Brides et meules
AVERTISSEMENT: afin de réduire le risque des
blessures corporelles graves, arrêtez l’appareil et
débranchez‑le de la source d’alimentation avant
d’effectuer tout ajustement ou retrait/installation
de fixations ou accessoires. Un démarrage
accidentel peut causer desblessures.
AVERTISSEMENT: la capacité des accessoires doit
être d’au moins la vitesse recommandée sur l’étiquette
d’avertissement de l’outil. Les disques et autres
accessoires utilisés au‑delà de leur vitesse nominale
peuvent voler en éclat et provoquer des blessures. Les
accessoires filetés doivent avoir un moyeu de 5/8 po
‑11. Tous les accessoires non filetés doivent avoir un
trou de mandrin de 7/8 po (22 mm). Sinon, ils peuvent
être conçus pour une scie circulaire et ne doivent
pas être utilisés. Utilisez uniquement les accessoires
présentés dans le Tableau des accessoires de ce
manuel. La capacité nominale de l’accessoire doit
toujours être supérieure à la vitesse de l’outil, indiquée
sur la plaquesignalétique.
Pour le réglage du carter, le levier de déverrouillage du
carter
8
s’encastre dans l’un des orifices d’alignement
11
sur le collier de serrage du carter grâce au mécanisme
àcliquet.
• One‑touch
MC
: sur cette position, la face d’accouplement
est oblique et avancera jusqu’à l’orifice d’alignement
suivant lorsque le carter sera tourné vers la droite (broche
face à l’utilisateur) mais se verrouillera automatiquement
si tourné vers lagauche.
installation du carter (Fig.D, E)
ATTENTION: avant d’installer le carter, vérifier que la
vis, le levier et le ressort sont installéscorrectement.
1. Avec la broche
2
face à l’utilisateur, maintenez appuyé le
levier de déverrouillage du carter
8
.
2. Alignez les pattes
9
du carter sur les encoches
10
du
capot du carterd’engrenage.
3. Enfoncez le carter jusqu’à enclencher ses pattes et
faites‑les pivoter dans la rainure du capot du carter
d’engrenage. Relâchez le levier de déverrouillage
ducarter.
4. Pour positionner le protecteur, faites pivoter le protecteur
dans le sens des aiguilles d’une montre dans la
position de travail souhaitée. Appuyez sur le levier de
déverrouillage de la garde
8
et maintenez‑le enfoncé
pour faire pivoter la protection dans le sens inverse des
aiguilles d’unemontre.
REMARQUE: le corps du carter devrait se trouver
entre la broche et l’utilisateur pour offrir une protection
maximale à cedernier.
Le levier de déverrouillage du carter devrait s’enclencher
sur l’un des orifices d’alignement
11
du collier de
serrage du carter. Cela garantira que le carter est arrimé
de façonsécuritaire.
5. Pour retirer le carter, suivez les étapes 1à 3en
sensinverse.
Carters de protection
ATTENTION: utiliser systématiquement un
dispositif de protection avec toutes les meules,
meules à tronçonner, disques à lamelles à poncer,
brosses métalliques et circulaires. L’outil peut être
utilisé sans carter seulement lors du ponçage avec des
disques abrasifs conventionnels. Reportez‑vous à la
Figure A pour observer les carters fournis avec l’outil.
Certaines applications pourront nécessiter l’achat d’un
carter adapté auprès de votre distributeur ou centre de
réparation agréélocal.
REMARQUE: le meulage angulaire et la découpe peuvent
être exécutés avec des meules de Type 27spécifiant qu’elles
ont été spécialement conçues à cet effet. Les meules d’une
épaisseur de 6,35mm (1/4po) ont été conçues pour le
meulage de finition, alors qu’il est nécessaire de vérifier
sur les étiquettes du fabricant des meules de Type 27, plus
fines, si elles peuvent bien être utilisées pour le meulage de
finition, ou seulement pour le meulage angulaire/la découpe.
Un carter de protection de Type 1/41 doit être utilisé avec
toutes les meules interdites pour le meulage de finition. Il
est également possible de découper avec des meules de
Type1/41 et un carter de Type1/41.
REMARQUE: se reporter au Tableau des accessoires
pour sélectionner la bonne combinaison de carter de
protection/accessoire.
Installation et réglage du carter (Fig.D, E)
AVERTISSEMENT: pour réduire le risque de
blessures graves, éteindre l’outil et retirer le
débrancher avant d’effectuer tout réglage
et d’enlever ou d’installer tout accessoire. Un
démarrage accidentel peut provoquer desblessures.
Rotation du carter d'engrenage (Fig.C)
Pour améliorer le confort de l'utilisateur, le carter
d'engrenage pivotera de 90° pour les opérations de coupe.
1. Retirez les quatre vis d'angle fixant le carter d'engrenage
au boîtier du moteur.
2. Sans séparer le carter d'engrenage du carter du moteur,
faites pivoter la tête du carter d'engrenage dans la
position souhaitée.
REMARQUE: si le carter d'engrenage et le carter du moteur
se séparent de plus de 1/8" (3,17mm), l'outil doit être réparé
et remonté par un centre de service DeWALT. Si l'outil n'est
pas entretenu, le moteur et le roulement peuvent tomber
en panne.
3. Réinstallez les vis pour fixer le carter d'engrenage au
boîtier du moteur. Serrez les vis à 12,5 po‑lb couple. Un
serrage excessif peut entraîner l'arrachement des vis.
Fixer la poignée latérale (Fig.B)
AVERTISSEMENT : la poignée latérale DOIT
TOUJOURS ÊTRE UTILISÉE afin de garder en
permanence le contrôle del’outil. Avant d’utiliser
l’outil, vérifiez que la poignée est fermementfixée.
Vissez fermement la poignée latérale
3
dans l’un des trous
situés de part et d’autre du carter d’engrenage.
FRAnçAis
22
AVERTISSEMENT: n’utilisez pas un
disqueendommagé.
Installer les plaques de presse de
ponçage (Fig.A, I)
REMARQUE: l’utilisation d’une protection avec les disques
abrasifs qui emploient des plaques d’appui, souvent
appelés disques en fibres de résine, n’est pas nécessaire.
Une protection n’étant pas nécessaire pour ces accessoires,
la protection peut s’ajuster correctement ou non si elle
estutilisée.
AVERTISSEMENT: un mauvais placement de l’écrou
de serrage et/ou de la plaque peut entraîner des
blessures graves (ou endommager l’outil ou ledisque).
AVERTISSEMENT: une protection appropriée doit
être réinstallée pour les applications de la meule de
meulage, la meule de coupe, le disque à lamelles
de ponçage, la brosse métallique ou la meule
métallique une fois que les applications de ponçage
sontterminées.
1. Placez ou filetez la plaque de presse
14
sur la tige (la
bride de presse et la bride de verrouillage filetée ne sont
pasutilisées).
2. Placez le disque de ponçage
15
sur la plaque de
presse
14
.
3. En appuyant sur le bouton de verrouillage de la tige
1
,
vissez l’écrou de serrage
16
de ponçage sur la tige
en guidant le centre surélevé sur l’écrou de serrage au
centre du disque de ponçage et de la plaque depresse.
4. Serrez l’écrou de serrage à la main. Ensuite, appuyez sur
le bouton de verrouillage de la tige tout en tournant le
disque de ponçage jusqu’à ce que le disque de ponçage
et l’écrou de serrage soientserrés.
5. Pour retirer le disque, saisissez et tournez la plaque
d’appui et le patin de ponçage tout en appuyant sur le
bouton de verrouillage de latige.
Installer et retirer les disques avec
moyeu (Fig.A)
Les meules avec moyeu s’installent directement sur la tige
(la bride de presse et la bride de verrouillage filetée ne sont
pas utilisées avec les meules avec moyeu). N’utilisez que
des brosses métalliques ou des meules munies d’un 5/8"‑11
moyeu fileté. Le filetage de l’accessoire doit correspondre à
celui de latige.
1. Vissez le disque sur la tige
2
à lamain.
2. Appuyez sur le bouton de verrouillage de la tige
1
et
utilisez une clé pour serrer le moyeu de lameule.
3. Inversez la procédure ci‑dessus pour retirer lameule.
AVERTISSEMENT: un mauvais placement du disque
avant de mettre l’outil en marche peut endommager
l’outil ou lameule.
Montage des brosses à coupelle et des
brosses métalliques circulaires (Fig.A)
AVERTISSEMENT: ne pas bien placer la brosse/meule
peut entraîner des blessures graves (ou endommager
l’outil ou lameule).
AVERTISSEMENT: manipulez et entreposez toutes
les meules abrasives afin de prévenir tout dommage
dû à un choc thermique, la chaleur, des dommages
mécaniques, etc. Entreposez dans un endroit protégé
de l’humidité, du gel ou de changements brusques
detempérature.
Montage de meules sans moyeu
(Fig.F–H)
AVERTISSEMENT: un mauvais placement de la bride
ou du disque peut ou entraîner des blessures graves (ou
endommager l’outil ou ledisque).
ATTENTION: les brides comprises doivent être utilisées
avec les meules à dépression centrale de type27/42
ainsi qu’avec les disques de découpage de type1/41.
Pour de plus amples renseignements, consultez le
Tableau desaccessoires.
AVERTISSEMENT: une protection de disque de coupe
à deux faces fermée est requise lorsque vous utilisez
des disque de coupe abrasifs ou des disque de coupe
diamantés.
AVERTISSEMENT: l’utilisation d’une bride ou d’une
protection endommagée ou ne pas utiliser de bride
ou de protection peut entraîner une blessure en raison
d’un bris du disque et/ou un contact avec celui‑ci. Pour
de plus amples renseignements, consultez le Tableau
desaccessoires.
1. Placer l’outil sur une table, le protecteurélevé.
2. Montez correctement la bride arrière intérieure
4
sur la
tige
2
(Fig. F).
3. Placez le disque
12
sur la bride d’appui
4
. Lors de
la mise en place d’un disque avec un centre surélevé,
assurez‑vous que le centre surélevé
13
fait face à la
bride d’appui
4
.
4. Vissez la bride de verrouillage filetée
5
sur la tige
2
.
a. Si la meuleuse que vous installez a une épaisseur
de 3,0mm (1/8po) ou moins, placez la bride de
verrouillage filetée
5
sur la tige de sorte que la
section élevée (guide) se fixe au centre de la meule
(Fig. H2).
b. Si la meuleuse que vous installez est plus de 3,0mm
(1/8po) d’épaisseur, placez la bride de verrouillage
filetée
5
sur la tige pour que la section élevée (guide)
se fixe au centre de la meule (Fig. H1).
5. Appuyez sur le verrou de la tige
1
et faites tourner la
tige
2
jusqu’à ce qu’elle se verrouille enposition.
6. Serrez la bride de verrouillage filetée
5
à l’aide de la clé
hexagonalefournie.
7. Relâchez le verrou de latige.
REMARQUE: si la meule tourne après le serrage de l’écrou
de serrage, vérifiez l’orientation de l’écrou de serrage fileté.
Si une meule mince est installée avec le guide sur la bride
de verrouillage vers la meule, celle‑ci peut tourner parce que
la hauteur du guide empêche la bride de verrouillage de
maintenir lameule.
8. Pour retirer le disque, engagez le verrou de la tige
1
et
desserrez la bride de verrouillage filetée
5
à l’aide de la
clé à deuxergots.
FRAnçAis
23
Interrupteur à glissière (Fig.A)
ATTENTION: tenez solidement la poignée latérale et
le corps de l’outil afin de maintenir le contrôle de l’outil
au démarrage et durant l’utilisation jusqu’à ce que la
meule ou l’accessoire cesse de tourner. Assurez‑vous
que la meule a complètement cessé de tourner avant
de déposerl’outil.
REMARQUE: afin de réduire un mouvement inattendu
de l’outil, ne pas allumer ou éteindre l’outil durant un
chargement. Laissez fonctionner la meuleuse à pleine vitesse
avant toucher la surface de travail. Levez l’outil de la surface
avant de l’éteindre. Laissez l’outil cesser de tourner avant de
ledéposer.
AVERTISSEMENT: avant de brancher l’outil
à l’alimentation électrique, assurez‑vous que
l’interrupteur à glissière est à la position Arrêt en
appuyant sur la partie arrière de l’interrupteur et en
Verrouillage de la tige (Fig.A)
Le bouton de verrouillage de la tige
1
est fourni afin de
prévenir la rotation de la tige pendant l’installation ou le
retrait des meules. Ne faites fonctionner le verrouillage
de la tige que lorsque l’outil est éteint, débranché de
l’alimentation électrique,et que l’outil est à l’arrêtcomplet.
AVIS: afin de réduire le risque d’endommager l’outil,
ne pas enclencher le verrouillage de la tige pendant que
l’outil fonctionne. Des dommages à l’outil se produiront
et l’accessoire fixé peut se détacher entraînant
possiblement uneblessure.
Pour enclencher le verrouillage, appuyez sur le bouton de
verrouillage de la tige et tournez la tige jusqu’à ce que vous
soyez incapable de la tournerdavantage.
Position appropriée des mains (Fig.J)
AVERTISSEMENT: afin de réduire le risque de blessure
corporelle grave, utilisez TOUJOURS la position des
mains appropriée comme illustré.
AVERTISSEMENT: afin de réduire le risque de blessure
grave, tenez TOUJOURS fermement l’outil en prévision
d’une réactionsoudaine.
Une position des mains appropriée nécessite une main sur
la poignée principale
17
avec l’autre main sur la poignée
auxiliaire
3
, comme illustré à la FigureJ.
FONCTIONNEMENT
AVERTISSEMENT: pour réduire tout risque
de dommages corporels graves, arrêter et
débrancher l’outil avant tout réglage ou avant de
retirer ou installer toute pièce ou tout accessoire.
Tout démarrage accidentel pourrait causer des
dommagescorporels.
Avant d’utiliser
• Installez la protection et le disque ou la meule
appropriés. Ne pas utiliser les disques ou les meules
excessivement usés.
• Assurez‑vous que la bride de presse et la bride de
verrouillage filetée sont montées correctement.
Suivez les instructions données dans le Tableau des
accessoires.
AVERTISSEMENT: la capacité des accessoires doit
être d’au moins la vitesse recommandée sur l’étiquette
d’avertissement de l’outil. Les disques et autres
accessoires utilisés au‑delà de leur vitesse nominale
peuvent voler en éclat et provoquer des blessures. Les
accessoires filetés doivent avoir un moyeu de 5/8 po
‑11. Tous les accessoires non filetés doivent avoir un
trou de mandrin de 7/8 po (22 mm). Sinon, ils peuvent
être conçus pour une scie circulaire et ne doivent
pas être utilisés. Utilisez uniquement les accessoires
présentés dans le Tableau des accessoires de ce
manuel. La capacité nominale de l’accessoire doit
toujours être supérieure à la vitesse de l’outil, indiquée
sur la plaque signalétique.
• Assurez‑vous que le disque tourne dans le sens des
flèches sur l’accessoire et l’outil.
• Ne pas utiliser un accessoire endommagé. Avant
chaque utilisation, inspectez les accessoires comme les
disques abrasifs en termes de copeaux et de fissures, la
plaque d’appui en termes de fissures, de déchirure ou
d’usure excessive, la brosse métallique en termes de
fils détachés ou cassés. Si vous échappez l’outil ou un
accessoire, inspectez‑le pour des dommages ou installez
ATTENTION: afin de réduire le risque de blessures
corporelles, portez des gants de travail lorsque
vous manipulez des brosses et des disques
métalliques. Ils peuvent devenircoupants.
ATTENTION: afin de réduire le risque
d’endommager l’outil, le disque ou la brosse ne
doit ne pas toucher la protection lorsqu’elle est
installée ou pendant l’utilisation. Des dommages
indétectables à l’accessoire pourraient se produire,
entraînant le détachement des poils de la brosse ou de
la coupelle del’accessoire.
Les brosses métalliques à coupelle ou les brosses métalliques
s’installent directement sur la tige filetée sans utiliser les
brides d’appui et de verrouillage filetées. Utilisez uniquement
les brosses ou les disques métalliques fournis avec un 5/8"‑11
moyeu fileté. Un protecteur de type27est nécessaire pour
l’utilisation de brosses et de meulesmétalliques.
1. Placez l’outil sur une table, protectionrelevée.
2. Vissez la meule sur la tige
2
à lamain.
3. Appuyez sur le bouton de verrouillage de la tige
1
et
utilisez une clé sur le moyeu de la meule ou de la brosse
métallique pour serrer lameule.
4. Pour retirer la meule, faites l’inverse de la
procédureprécédente.
AVIS: afin de réduire le risque d’endommager l’outil,
placez correctement le moyeu du disque avant de
mettre l’outil enmarche.
un accessoire non endommagé. Après avoir inspecté et
installé un accessoire, tenez l’outil dans une zone bien
protégée, placez‑vous et les passants à distance de la
zone de rotation de l’accessoire et faites fonctionner
l’outil électrique la vitesse à vide maximum pendant
une minute. Les accessoires endommagés se brisent
normalement durant la durée du test.
FRAnçAis
24
Précautions à prendre lorsque vous
travaillez sur une pièce de travail peinte
1. Le ponçage ou le brossage métallique de peinture à
base de plomb N’EST PAS RECOMMANDÉ en raison de
difficulté de contrôler la poussière contaminée. Le plus
grand danger de l’empoisonnement au plomb est pour
les enfants et les femmesenceintes.
2. Étant donné qu’il est difficile d’identifier la peinture qui
contient ou non du plomb sans une analyse chimique,
nous recommandons les précautions suivantes lorsque
vous poncez toute peinture:
sécurité personnelle
1. Aucun enfant ou aucune femme enceinte ne doit entrer
dans la zone de travail où le ponçage ou le brossage
métallique de la peinture est effectué jusqu’à ce que le
nettoyage soitterminé.
2. Un masque anti‑poussière ou respiratoire doit être porté
par toutes les personnes entrant dans la zone de travail.
Le filtre doit être remplacé quotidiennement ou lorsque
la personne qui le porte a de la difficulté àrespirer.
REMARQUE: seulement les masques anti‑poussière
appropriés pour le travail avec la poussière et les vapeurs
de peinture au plomb doivent être utilisés. Les masques
de peinture ordinaires n’offrent pas cette protection.
Consultez votre quincaillerie locale pour le masque
approuvé NIOSHadapté.
3. Vous NE DEVEZ PAS MANGER, BOIRE ou FUMER dans la
zone de travail afin d’empêcher l’ingestion de particules
de peinture contaminées. Les travailleurs doivent se
laver AVANT de manger, boire ou fumer. Les aliments, les
breuvages et les articles liés au tabagisme ne doivent pas
être laissés dans la zone de travail où la zone de travail
pourrait se déposer sureux.
sécurité environnementale
1. La peinture doit être retirée de façon à minimiser la
quantité de poussièregénérée.
2. Les zones où le retrait de la peinture se produit doivent
être scellées avec une bâche en plastique d’une épaisseur
de 4millièmes depouce.
3. Le ponçage doit être fait de façon à réduire la trajectoire
de la poussière de la peinture à l’extérieur de la zone
detravail.
nettoyage et élimination
1. On doit passer l’aspirateur et nettoyer en profondeur
toutes les surfaces de la zone de travail quotidiennement
‑ Pour le ponçage avec un patin‑support, déplacez
l’outil en permanence en lignes droites pour ne pas
brûler ou rayer la surface àtravailler.
REMARQUE : laisser l’outil sans mouvement sur la surface de
travail, endommage la pièce àtravailler.
5. Soulevez l’outil de la surface à travailler avant de l’arrêter.
Laissez l’outil s’arrêter complètement de tourner avant
de leposer.
ATTENTION : faites particulièrement attention quand
vous intervenez sur les bords, car la meuleuse peut se
déplacer de façonsoudaine.
Meulage de surface, ponçage et brossage
ATTENTION: utilisez toujours un carter
de protection adapté, conformément aux
instructions de cemanuel.
REMARQUE : si la meule tourne après avoir serré l’écrou
de serrage, vérifier le sens de l’écrou de serrage fileté. Si une
meule mince est posée et que le pilote de l’écrou de serrage
se trouve contre la meule, cette dernière tournera parce que
la hauteur du pilote empêche l’écrou de serrage de tenir
lameule.
Pour intervenir sur la surface de la pièce à travailler :
1. Laissez l’outil atteindre son plein régime avant de le
mettre en contact avec la surface àtravailler.
2. Appuyez un minimum sur la surface et laissez l’outil
fonctionner à grande vitesse. La capacité de retrait
de matière est meilleure lorsque l’outil fonctionne à
grandevitesse.
Angle
3. Conservez un angle adapté entre l’outil et la surface
à travailler. Consultez le diagramme relatif à la
fonctionspécifique.
Fonction Angle
Meulage 20˚ à 30˚
Ponçage avec disque à lamelles 5˚ à 10˚
Ponçage avec patin‑support 5˚ à 15˚
Brossage métallique 5˚ à 10˚
4. Maintenez le contact entre le bord du disque et la surface
àtravailler.
‑ Pour le meulage, le ponçage avec disque à lamelle
ou le brossage métallique, déplacez l’outil en
permanence d’avant en arrière pour ne pas creuser la
surface àtravailler.
relâchant. Assurez‑vous que l’interrupteur à glissière
est à la position Arrêt comme décrit ci‑dessus après
toute interruption de l’alimentation électrique à l’outil,
comme l’activation du disjoncteur différentiel de
fuite à la terre, le déclenchement d’un disjoncteur, un
débranchement accidentel ou une panne de courant.
Si l’interrupteur à glissière est verrouillé lorsque
l’alimentation est branchée, l’outil démarrera de
manièreinattendue.
Pour démarrer l’outil, glissez l’interrupteur à glissière
MARCHE/ARRÊT
7
vers l’avant de l’outil. Pour arrêter l’outil,
relâchez l’interrupteur à glissière MARCHE/ARRÊT.
Pour un fonctionnement continu, glissez l’interrupteur
vers l’avant de l’outil et appuyez sur la partie avant de
l’interrupteur vers l’intérieur. Pour arrêter l’outil pendant le
fonctionnement en mode continu, appuyez sur la partie
arrière de l’interrupteur à glissière etrelâchez.
FRAnçAis
25
Accessoires
AVERTISSEMENT:
les accessoires, autres que ceux
proposés par DeWALT, n’ayant pas été testés avec ce
produit, utiliser de tels accessoires avec cet outil peut
être dangereux. Pour réduire les risques de blessures,
seuls les accessoires recommandés par DeWALT doivent
être utilisés avec ce produit.
AVERTISSEMENT: la capacité des accessoires doit
être d’au moins la vitesse recommandée sur l’étiquette
d’avertissement de l’outil. Les disques et autres
accessoires utilisés au‑delà de leur vitesse nominale
peuvent voler en éclat et provoquer des blessures. Les
accessoires filetés doivent avoir un moyeu de 5/8 po
‑11. Tous les accessoires non filetés doivent avoir un
trou de mandrin de 7/8 po (22 mm). Sinon, ils peuvent
être conçus pour une scie circulaire et ne doivent
pas être utilisés. Utilisez uniquement les accessoires
présentés dans le Tableau des accessoires de ce
manuel. La capacité nominale de l’accessoire doit
toujours être supérieure à la vitesse de l’outil, indiquée
sur la plaque signalétique.
AVERTISSEMENT: n’utilisez pas une meule abrasive
collée dont la date d’expiration (EXP) est dépassée,
comme indiqué près du centre de la meule, si elle est
fournie. Les meules périmées sont plus susceptibles
d’éclater et de provoquer des blessures graves.
Entreposez les meules abrasives agglomérées dans un
endroit sec, sans température ni humidité extrêmes.
Détruisez les meules périmées ou endommagées afin
qu’elles ne puissent pas être utilisées.
Nettoyage
AVERTISSEMENT:
enlever les saletés et la poussière
hors des évents au moyen d’air comprimé propre et
sec, au moins une fois par semaine. Pour minimiser
le risque de blessure aux yeux, toujours porter une
protection oculaire conforme à la norme ANSIZ87.1lors
dunettoyage.
AVERTISSEMENT: ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer
les pièces non métalliques de l’outil. Ces produits
chimiques peuvent affaiblir les matériaux de plastique
utilisés dans ces pièces. Utiliser un chiffon humecté
uniquement d’eau et de savon doux. Ne jamais laisser
de liquide pénétrer dans l’outil et n’immerger aucune
partie de l’outil dans unliquide.
ENTRETIEN
AVERTISSEMENT: afin de réduire le risque des
blessures corporelles graves, arrêtez l’appareil et
disconnect it from power source avant d’effectuer
tout réglage ou de retirer/installer des pièces ou
des accessoires. Un démarrage accidentel peut causer
desblessures.
Votre chariot DeWALT a été conçu pour fonctionner sur
une longue période avec un minimum d’entretien. Un
fonctionnement satisfaisant continu dépend de l’entretien
approprié et d’un nettoyage régulier del’outil.
Coupe et meulage de bordure
AVERTISSEMENT: ne pas utiliser les meules de
meulage/coupe de bordure pour des applications de
meulage de la surface puisque ces meules ne sont pas
conçues pour les pressions latérales rencontrées lors du
meulage de la surface. Cela peut entraîner le bris de la
meule et desblessures.
ATTENTION: lel meules utilisées pour le meulage
et la coupe de bordure peuvent se briser ou rebondir
si elles se plient ou se tordent pendant que l’outil est
utilisé. Dans toutes les opérations de meulage/coupe,
le côté ouvert de la protection doit être placé à l’écart
del’utilisateur.
AVIS: la coupe/le meulage de bordure avec une meule
de Type 27doit être limité à la coupe et à l’entaillage
peu profonds – de moins de 1/2po (13mm) de
profondeur – lorsque la meule est neuve. Réduisez
la profondeur de la coupe/l’entaille équivalente à la
réduction du rayon de la meule au fur et à mesure
qu’elle s’use. Pour de plus amples renseignements,
consultez le Tableau des accessoires. La coupe/
le meulage des bords avec une meule de Type 1/41
nécessite l’utilisation d’une protection de Type1/41.
1. Laissez l’outil atteindre sa pleine vitesse avant que
celui‑ci touche la surface detravail.
2. Appliquez une pression minimale sur la surface de travail
en laissant l’outil fonctionner à vitesse élevée. Le taux de
meulage/coupe est meilleur lorsque l’outil fonctionne à
vitesseélevée.
3. Placez‑vous de façon à ce que la face inférieure ouverte
de la meule soit à l’opposé devous.
4. Une fois qu’une coupe est commencée et qu’une
encoche est effectuée dans la pièce à travailler, ne pas
changer l’angle de la coupe. Changer l’angle fera plier la
meule et cela peut causer le bris de la meule. Les meules
de meulage du bord ne sont pas conçues pour résister
aux pressions causées par lepliage.
5. Retirez l’outil de la surface de travail avant de l’éteindre.
Laissez l’outil cesser de tourner avant de ledéposer.
pendant la durée du projet de ponçage. Les sacs filtrants
de l'aspirateur doivent être changésfréquemment.
2. Les toiles de protection en plastique doivent être
ramassées et éliminées ainsi que tout copeau de
poussière ou autres débris. Ils doivent être placés dans
des contenants pour déchets scellés et éliminés selon les
procédures de ramassage de déchetsrégulières.
Durant le nettoyage, les enfants et les femmes
enceintes doivent être tenus à l’écart de la zone de
travailimmédiate.
3. Tous les jouets, les meubles lavables et les ustensiles
utilisés par les enfants doivent être lavés en profondeur
avant de lesréutiliser.
FRAnçAis
26
Garantie limitée de trois ans
Pour les conditions de la garantie, consultez le site https://
www.dewalt.com/support/warranty.
Pour demander une copie écrite des conditions de la
garantie, contactez: service à la clientèle chez DeWALT
Industrial Tool Co., 701East Joppa Road, Towson, MD
21286ou appelez le 1‑800‑4‑DeWALT (1‑800‑433‑9258).
AMÉRiQUE lATinE: la présente garantie ne s’applique pas
aux produits vendus en Amérique Latine. Pour les produits
vendus en Amérique Latine, consultez les renseignements
sur la garantie particulière au pays comprise dans
l’emballage, appelez l’entreprise locale ou consultez le site
Web pour les renseignements complets sur lagarantie.
REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT
gRATUiT: si vos étiquettes d’avertissement deviennent
illisibles ou sont manquantes, appelez au 1‑800‑4‑DeWALT
(1‑800‑433‑9258) pour un remplacementgratuit.
Enregistrez‑vous en ligne
Nous vous remercions de votre achat. Enregistrez votre
produit maintenant pour:
• sERViCE DE gARAnTiE: l’enregistrement de votre produit
en ligne vous aide à obtenir un service de garantie efficace
au cas où vous auriez un problème avec votreproduit.
• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées
aux assurances telles qu’un incendie, une inondation
ou un vol, votre enregistrement de propriété servira de
preuve de votreachat.
• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre
produit nous permet de vous contacter dans le cas peu
probable d’une notification de sécurité requise selon le
Federal Consumer SafetyAct.
• Inscrivez‑vous en ligne sur
www.dewalt.com.
Réparations
AVERTISSEMENT: pour assurerla SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et
les réglages doivent être réalisés (cela comprend
l’inspection et le remplacement du balai, le cas
échéant) par un centre de réparation en usine DeWALT
ou un centre de réparation agréé DeWALT. Toujours
utiliser des pièces de rechangeidentiques.
Les accessoires recommandés pour utilisation avec votre
produit sont disponibles à un coût supplémentaire chez
votre détaillant local ou dans un centre de services autorisé.
Si vous avez besoin d’aide pour trouver un accessoire,
veuillez contacter DeWALT. Appelez le 1‑800‑4‑DeWALT
(1‑800‑433‑9258) ou consultez notre site web:
www.dewalt.com.
FRAnçAis
27
TABLEAU DES ACCESSOIRES
Disque de meulage 4,5 po (115 mm)
Protection de Type 27 / Type B
bride d’appui non filetée
Type 27
Meule à moyeu déporté
bride de verrouillage filetée
Protection de Type 27 / Type B
Meule avec moyeu de type 27
Meules métalliques
Protection de Type 27 / Type B
brosse coupe métallique
Protection de Type 27 / Type B
Brosse métallique circulaire
à moyeu
Disques à lamelles de ponçage 4,5 po (115 mm)
Protection de Type 27 / Type B
bride d’appui non filetée
disque à lamelles de ponçage
sans moyeu
bride de verrouillage filetée
Protection de Type 27 / Type B
disque à lamelles de ponçage
avec moyeu
Disques de ponçage
plaque d’appui en caoutchouc
disque de ponçage
écrou de collier de serrage
Disques de coupe 4,5 po (115 mm)
Protection de Type 1/41 /
Type A***
bride d’appui non filetée
Type 27/42 à dépression
disque de centrage, coupe
seulement
bride de verrouillage filetée
Protection de Type 1/41 /
Type A***
bride d’appui non filetée
Disques de coupe abrasifs de
type 1/41
bride de verrouillage filetée
Protection de Type 1/41 /
Type A***
bride d’appui non filetée
disque de coupe diamanté
bride de verrouillage filetée
Les protections de type 1/41/Type A sont prévues pour utilisation avec les disques de coupe type1/41 et les disques de
type27 marqués pour coupe seulement. Poncer avec un disque autre que les types27 et 29 exigent une garde d’accessoire
différente. Utilisez toujours la protection la plus petite possible qui n’entre pas en contact avec l’accessoire.
* * * REMARQUE: une protection de type1/41/Type A est disponible à un coût supplémentaire chez votre détaillant local ou
dans un centre de service autorisé.
DANGER: ne pas
utiliser pour couper
ou sculpter du bois.
N’utiliser aucune
sorte de lame dentée.
Des blessures graves
pourraient être
causées.
EsPAñOl
28
Español (traducido de las instrucciones originales)
ADVERTENCIA: Lea todas las advertencias de
seguridad e instrucciones. El incumplimiento de las
advertencias e instrucciones puede provocar descargas
eléctricas, incendios o lesionesgraves.
ADVERTENCIA: Para reducir el riesgo de lesiones, lea
el manual deinstrucciones.
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en
atmósferas explosivas, como ambientes donde
haya polvo, gases o líquidos inflamables. Las
herramientas eléctricas originan chispas que pueden
encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los
espectadores de la herramienta eléctrica en
funcionamiento. Las distracciones pueden provocar
la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún
enchufe adaptador con herramientas eléctricas
con conexión a tierra. Los enchufes no modificados y
que se adaptan a los tomacorrientes reducirán el riesgo
de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores.
Existe mayor riesgo de descarga eléctrica si su cuerpo
está puesto atierra.
c ) No exponga las herramientas eléctricas a la
lluvia o a condiciones de humedad. Si entra agua
a una herramienta eléctrica, aumentará el riesgo de
descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes filosos y las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargaeléctrica.
e ) Al operar una herramienta eléctrica en el exterior,
utilice un cable prolongador adecuado para tal
uso. Utilice un cable adecuado para uso en exteriores a
fin de reducir el riesgo de descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un
lugar húmedo es imposible de evitar, utilice
un suministro protegido con un interruptor de
circuito por falla a tierra (GFCI). El uso de un GFCI
reduce el riesgo de descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está haciendo
y utilice el sentido común cuando emplee una
herramienta eléctrica. No utilice una herramienta
eléctrica si está cansado o bajo el efecto de
drogas, alcohol o medicamentos. Un momento de
descuido mientras se opera una herramienta eléctrica
puede provocar lesiones personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección,
ADVERTENCIAS GENERALES DE SEGURIDAD
PARA HERRAMIENTAS ELÉCTRICAS
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y
especificaciones incluidas con esta herramienta
eléctrica. La falla en seguir todas las instrucciones
siguientes puede resultar en descarga eléctrica,
incendio y/o lesionesserias.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA
FUTURASCONSULTAS.
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
Definiciones: Símbolos y Palabras de
Alerta de Seguridad
Las siguientes definiciones describen el nivel de gravedad de
cada palabra de advertencia. Lea el manual de la herramienta
eléctrica y preste atención a estossímbolos.
PELIGRO: Indica una situación de peligro inminente
que, si no se evita, provocará la muerte o
lesionesgraves.
ADVERTENCIA: Indica una situación de peligro
potencial que, si no se evita, podría provocar la
muerte o lesionesgraves.
ATENCIÓN: Indica una situación de peligro potencial
que, si no se evita, posiblemente provocaría lesiones
leves omoderadas.
AVISO: Se refiere a una práctica no relacionada a
lesiones corporales que de no evitarse puede resultar
en daños a lapropiedad.
(Utilizado sin palabras) Indica un mensaje de
seguridadrelacionado.
Uso pretendido
Su esmeriladora está diseñada para aplicaciones de pulido,
lijado, cepillado con alambre, acabado de superficie, o corte
abrasivoprofesionales.
nO use bajo condiciones húmedas o en presencia de
líquidos o gases inflamables.
PELIGRO: No la use para cortar madera o tallar
madera. No use cuchillas aserradas de ningún tipo.
Puede resultar en lesiones serias.
Su esmeriladora es una herramienta eléctrica profesional.
nO permita que niños estén en contacto con la herramienta.
Se requiere supervisión cuando operadores sin experiencia
operen esta herramienta.
EsPAñOl
29
INSTRUCCIONES DE SEGURIDAD PARA
TODAS LAS OPERACIONES
Advertencias de seguridad comunes para
Esmerilado, Lijado, Pulido con Alambre,
Acabado de superficie u Operaciones de
corte:
a ) Esta herramienta eléctrica está diseñada para
funcionar como una esmeriladora, lijadora,
cepillo de alambre, o herramienta de corte.
Lea todas las advertencias de seguridad,
instrucciones, ilustraciones y especificaciones
incluidas con esta herramienta eléctrica. La
falla en seguir todas las instrucciones siguientes
puede resultar en descarga eléctrica, incendio y/o
lesionesserias.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita
que otras personas no familiarizadas con ella o
con estas instrucciones operen la herramienta. Las
herramientas eléctricas son peligrosas si son operadas
por usuarios nocapacitados.
e ) Dé mantenimiento a las herramientas eléctricas
y accesorios. Revise que no haya piezas en
movimiento mal alineadas o trabadas, piezas
rotas o cualquier otra situación que pueda afectar
el funcionamiento de la herramienta eléctrica. Si
encuentra daños, haga reparar la herramienta
eléctrica antes de utilizarla. Se producen muchos
accidentes a causa de las herramientas eléctricas que
carecen de un mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas
y limpias. Las herramientas de corte con
mantenimiento adecuado y con los bordes de corte
afilados son menos propensas a trabarse y son más
fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios
y las brocas de la herramienta, etc. de acuerdo
con estas instrucciones y teniendo en cuenta
las condiciones de trabajo y el trabajo que debe
realizarse. El uso de la herramienta eléctrica para
operaciones diferentes de aquéllas para las que fue
diseñada podría originar una situaciónpeligrosa.
h ) Mantenga las manijas y superficies de sujeción
secas, limpias y libres de aceite y grasa. Las
manijas y superficies de sujeción resbalosas no
permiten el manejo y control seguros de la herramienta
en situacionesinesperadas.
5) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto
idénticas. Esto garantizará la seguridad de la
herramientaeléctrica.
como máscaras para polvo, calzado de seguridad
antideslizante, cascos o protección auditiva, reducirá
las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectarlo a la fuente de
energía o paquete de baterías, o antes de
levantar o transportar la herramienta. Transportar
herramientas eléctricas con el dedo apoyado en el
interruptor o enchufar herramientas eléctricas con
el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas
antes de encender la herramienta eléctrica. Una
llave de tuercas o una clavija de ajuste que quede
conectada a una pieza giratoria de la herramienta
eléctrica puede provocar lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite
un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas
holgadas ni joyas. Mantenga el cabello, la ropa y
los guantes alejados de las piezas en movimiento.
Las ropas holgadas, las joyas o el cabello largo pueden
quedar atrapados en las piezas enmovimiento.
g ) Si se suministran dispositivos para la conexión de
accesorios con fines de recolección y extracción
de polvo, asegúrese de que estén conectados y
que se utilicen correctamente. El uso de dispositivos
de recolección de polvo puede reducir los peligros
relacionados con elpolvo.
h ) No permita que la familiaridad obtenida a partir
del uso frecuente de herramientas le permitan
volverse descuidado e ignorar los principios
de seguridad de la herramienta. Una acción
descuidada puede causar lesiones severas en una
fracción desegundo.
4) Uso y Mantenimiento de la
HerramientaEléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo que
realizará. Si se la utiliza a la velocidad para la que fue
diseñada, la herramienta eléctrica correcta permite
trabajar mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
herramienta eléctrica que no pueda ser controlada
mediante el interruptor es peligrosa y deberepararse.
c ) Desconecte el enchufe de la fuente de
alimentación y/o retire la batería, o paquete si es
desmontable, de la herramienta eléctrica antes
de realizar cualquier ajuste, cambiar accesorios o
almacenar herramientas eléctricas. Estas medidas
de seguridad preventivas reducen el riesgo de encender
la herramienta eléctrica en formaaccidental.
EsPAñOl
30
j ) Use equipo de protección personal. Dependiendo
de la aplicación, use una protección facial, gafas
de seguridad o gafas de seguridad. Conforme sea
apropiado, use máscara contra polvo, protectores
auditivos, guantes y un delantal de taller capaz
de detener pequeños fragmentos abrasivos o
piezas de trabajo. La protección de los ojos debe ser
capaz de detener los desechos que sean expulsados
generados por diversas aplicaciones. La máscara
contra polvo o el respirador deben ser capaces de filtrar
partículas generadas por la aplicación particular. La
exposición prolongada al ruido de alta intensidad
puede causar pérdidaauditiva.
k ) Mantenga a los espectadores a una distancia
segura del área de trabajo. Cualquier persona que
ingrese al área de trabajo debe usar equipo de
protección personal. Los fragmentos de la pieza de
trabajo o de un accesorio roto pueden ser expulsados
y causar lesiones más allá del área inmediata
deoperación.
l ) Sostenga la herramienta eléctrica por las
superficies de sujeción aisladas únicamente,
cuando realice una operación en la que el
accesorio de corte pueda hacer contacto con
cableado oculto o su propio cable. El accesorio de
corte que haga contacto con cable "vivo" puede tener
partes de metal expuestas de la herramienta eléctrica
"viva" y podrían dar al operador una descargaeléctrica.
m ) Coloque el cable lejos del accesorio giratorio. Si
pierde el control, es posible que el cordón se corte o se
enganche y que su mano o brazo se pueda jalar dentro
del accesoriogiratorio.
n ) Nunca coloque la herramienta eléctrica hacia
abajo hasta que el accesorio se detenga por
completo. El accesorio giratorio puede agarrar la
superficie y extraer la herramienta eléctrica salga de
sucontrol.
o ) No opere la herramienta eléctrica mientras
la lleva a su lado. El contacto accidental con el
accesorio giratorio podría sujetar su ropa, tirando del
accesorio en sucuerpo.
p ) Limpie regularmente las rejillas de ventilación
de la herramienta eléctrica. El ventilador del
motor extraerá el polvo dentro del alojamiento y la
acumulación excesiva de metal en polvo puede causar
peligroseléctricos.
q ) No opere la herramienta eléctrica cerca de
materiales inflamables. Las chispas podrían
encender estosmateriales.
r ) No use accesorios que requieran refrigerantes
líquidos. El uso de agua u otros líquidos refrigerantes
puede provocar electrocución o descargaeléctrica.
s ) No use discos Tipo 11(copa cónica) en esta
herramienta. Usar accesorios inadecuados puede
resultar enlesiones.
t ) Cuando arranque la herramienta con una rueda
instalada nueva o de reemplazo, o un cepillo
b ) No se recomienda realizar operaciones como
el pulido con esta herramienta eléctrica. Las
operaciones para las que la herramienta eléctrica
no fue diseñada pueden crear un peligro y causar
lesionespersonales.
c ) No convierta esta herramienta eléctrica para
que funcione de una manera que no esté
específicamente diseñada y especificada por el
fabricante de la herramienta. Tal conversión puede
resultar en una pérdida de control y causar lesiones
personalesgraves.
d ) No use accesorios que no hayan sido diseñados
específicamente y especificados por el fabricante
de la herramienta. Sólo porque el accesorio se puede
conectar a su herramienta eléctrica, no garantiza una
operaciónsegura.
e ) La velocidad nominal del accesorio debe ser por
lo menos igual a la velocidad máxima marcada
en la herramienta eléctrica. Los accesorios que
operen más rápido que su velocidad nominal pueden
romperse y salirexpulsados.
f ) El diámetro exterior y el espesor de su accesorio
deben estar dentro de la capacidad nominal
de su herramienta eléctrica. Los accesorios
de tamaño incorrecto no pueden guardarse o
controlarseadecuadamente.
g ) El montaje con rosca de los accesorios
debe coincidir con la rosca del husillo de la
esmeriladora. Para los accesorios montados
con bridas, el orificio del eje del accesorio debe
ajustarse al diámetro de ubicación de la brida.
Los accesorios que no coincidan con el hardware
de montaje de la herramienta eléctrica quedarán
desequilibrados, vibrarán excesivamente y pueden
provocar la pérdida decontrol.
h ) Las dimensiones del montaje de accesorios deben
coincidir con las dimensiones del hardware de
montaje de la herramienta eléctrica. Los accesorios
que no coincidan con el hardware de montaje de
la herramienta eléctrica quedarán desequilibrados,
vibrarán excesivamente y pueden provocar la pérdida
decontrol.
i ) No use un accesorio dañado. Antes de cada uso,
revise el accesorio tales como las ruedas abrasivas
respecto a astillas y grietas, la almohadilla de
respaldo respecto a grietas, ruptura o desgaste
excesivo o el cepillo de alambre respecto a
alambres sueltos o agrietados. Si se deja caer
la herramienta eléctrica o el accesorio, revise
respecto a daño o instale un accesorio que no
esté dañado. Después de revisar e instalar un
accesorio, colóquese usted y a los espectadores
lejos del plano del accesorio giratorio y opere la
herramienta eléctrica en la velocidad sin carga
máxima durante un minuto. Los accesorios dañados
por lo general se romperán durante este tiempo
deprueba.
EsPAñOl
31
Advertencias de Seguridad Adicionales
Específicas para Operaciones de Corte:
a ) No "atasque" la rueda de corte o aplique
una presión excesiva. No intente hacer una
profundidad de corte excesiva. El exceso de esfuerzo
de la rueda aumenta la carga y la susceptibilidad
a la torsión o adhesión de la rueda en el corte y la
posibilidad de retroceso o rotura de larueda.
Advertencias de Seguridad Específicas
para Operaciones de Esmerilado y Corte:
a ) Utilice sólo los tipos de ruedas especificados
para su herramienta eléctrica y la protección
específica diseñada para la rueda seleccionada.
Las ruedas que no estén diseñadas para la herramienta
eléctrica no se pueden proteger adecuadamente y no
sonseguras.
b ) La superficie de pulido de las ruedas deprimidas
en el centro debe montarse debajo del
plano del borde de la protección. Una rueda
instalada incorrectamente que sobresalga a través
del plano del labio de protección no se puede
protegeradecuadamente.
c ) La protección debe estar firmemente sujeta a la
herramienta eléctrica y colocada para máxima
seguridad, de modo que la menor cantidad de
la rueda quede expuesta hacia el operador.
La protección ayuda a proteger al operador contra
fragmentos rotos de la rueda, contacto accidental con
la rueda y chispas que podrían encender laropa.
d ) Las ruedas se deben usar sólo para las
aplicaciones especificadas. Por ejemplo: no pula
con el lado de la rueda de corte. Las ruedas de
corte abrasivas están diseñadas para pulido periférico,
las fuerzas laterales aplicadas a estas ruedas pueden
causar que seastillen.
e ) Siempre use bridas de rueda sin daños que sean
del tamaño y forma correctos para su rueda
seleccionada. Las bridas de rueda adecuadas
soportan la rueda reduciendo así la posibilidad
de ruptura de la rueda. Las bridas para las ruedas
de corte pueden ser diferentes de las bridas de las
ruedasabrasivas.
f ) No utilice ruedas desgastadas de herramientas
eléctricas más grandes. Una rueda diseñada para
herramientas eléctricas más grandes no es adecuada
para la velocidad más alta de una herramienta más
pequeña y puedeestallar.
g ) Cuando use ruedas de doble propósito, use
siempre la protección correcta para la aplicación
que se está realizando. Si no se utiliza la protección
correcta, es posible que no se proporcione el nivel
deseado de protección, lo que podría provocar
lesionesgraves.
un espacio periférico mayor a 10mm o cuchilla
de sierra dentada. Tales cuchillas crean retrocesos
frecuentes y pérdida decontrol.
Advertencias de Retroceso y Relacionadas:
El retroceso es una reacción repentina a una rueda giratoria,
almohadilla abrasiva, cepillo u otro accesorio atrapados o
atorados. El atrapamiento o atoramiento causa el paro rápido
del accesorio giratorio que a su vez causa que la herramienta
eléctrica descontrolada se fuerce en la dirección opuesta a la
rotación del accesorio en el punto de laadherencia.
Por ejemplo, si una rueda abrasiva se atasca o atora por
la pieza de trabajo, el borde de la rueda que entra en el
punto de atrapamiento puede introducirse en la superficie
del material causando que la rueda suba o retroceda. La
rueda puede saltar hacia o lejos del operador, dependiendo
de la dirección del movimiento de la rueda en el punto
de atrapamiento. Las ruedas abrasivas también pueden
romperse bajo estascondiciones.
El retroceso es el resultado de un mal uso de la herramienta
eléctrica y/o procedimientos o condiciones de operación
incorrectos y se puede evitar tomando las precauciones
adecuadas que se detallan acontinuación.
a ) Mantenga un agarre firme con ambas manos
sobre la herramienta eléctrica y coloque su
cuerpo y brazo para permitirle resistir las fuerzas
de retroceso. Siempre use la manija auxiliar, si
está incluida, para obtener un control máximo
sobre el retroceso o la reacción de torque durante
el arranque. El operador puede controlar las fuerzas
de reacción de torque o retroceso, si se toman las
precaucionesadecuadas.
b ) Nunca coloque su mano cerca del accesorio
giratorio. El accesorio puede retroceder sobre
sumano.
c ) No coloque su cuerpo en el área donde la
herramienta eléctrica se moverá si ocurre
retroceso. El retroceso impulsará la herramienta en
la dirección opuesta al movimiento de la rueda en el
punto deatrapamiento.
d ) Tenga especial cuidado cuando trabaje en
esquinas, bordes filosos, etc. Evite hacer rebotar
y atorar el accesorio. Las esquinas, bordes filosos
o rebote tienen la tendencia de atorar el accesorio
giratorio y causar pérdida de control oretroceso.
e ) No sujete una cadena de sierra, cuchilla de tallado
de madera, rueda de diamante segmentada con
de alambre nuevo o de reemplazo, sostenga la
herramienta en una área bien protegida y déjela
operar por un minuto. Si la rueda tiene una grieta
o defecto no detectados, debería romperse en
menos de un minuto. Si el cepillo de alambre tiene
alambres sueltos, se detectarán. Nunca arranque
la herramienta con una persona al frente de la
rueda. Esto incluye aloperador.
u ) No se recomienda el uso de accesorios no
especificados en este manual y puede ser
peligroso. El uso de reforzadores de energía que
harían que la herramienta se accionara a velocidades
superiores a su velocidad nominal constituye un
maluso.
EsPAñOl
32
Información de Seguridad Adicional
ADVERTENCIA: Nunca modifique la herramienta
eléctrica o ninguna parte de ella. Podría resultar en
daño o lesionespersonales.
ADVERTENCIA: SIEMPRE use gafas de seguridad.
Las gafas de uso diario NO son gafas de seguridad.
También use una careta o máscara de polvo si la
operación de corte produce polvo. SIEMPRE USE
EQUIPO DE SEGURIDAD CERTIFICADO:
• Protección para los ojos ANSI Z87.1 (CAN/CSA
Z94.3),
• Protección auditiva ANSI S12.6 (S3.19),
• Protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA:
Algún polvo creado por lijado,
aserrado, pulido, perforación eléctricos y otras
actividades de construcción contienen químicos
conocidos por el Estado de California como causantes
de cáncer, defectos de nacimiento u otros daños
reproductivos. Algunos ejemplos de estos químicos son:
• plomo a partir de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros
productos de mampostería, y
• arsénico y cromo a partir de madera
tratadaquímicamente.
Su riesgo a partir de estas exposiciones varía,
dependiendo de qué tan a menudo realice este tipo de
trabajo. Para reducir su exposición a estos químicos:
trabaje en un área bien ventilada, y trabaje con equipo
de seguridad aprobado, tal como máscaras de polvo
que estén diseñadas específicamente para filtrar
partículasmicroscópicas.
ADVERTENCIA: El uso de esta herramienta puede
generar y/o dispersar polvo, que puede causar lesiones
respiratorias serías y permanentes u otras lesiones.
Siempre use protección respiratoria aprobada por
NIOSH/OSHA apropiada para la exposición de polvo.
Dirija las partículas lejos de la cara y elcuerpo.
ADVERTENCIA: Siempre use protección auditiva
personal adecuada que cumpla con ANSI S12.6
(S3.19) durante el uso. Bajo algunas condiciones
y duración de uso, el ruido de este producto puede
contribuir con la pérdidaauditiva.
• Use ropa de protección y lave las áreas expuestas con
agua y jabón. Permitir que el polvo entre en su boca, ojos,
o que quede sobre la piel puede promover la absorción de
químicos peligrosos. Dirija las partículas lejos de la cara y
elcuerpo.
aplicando una carga excesiva al cepillo. Las cerdas
de alambre pueden penetrar fácilmente la ropa liviana
y/o lapiel.
b ) Si se especifica el uso de una protección para
el cepillado de alambre, no permita ninguna
interferencia de la rueda de alambre o el cepillo
con la protección. La rueda de alambre o el cepillo
pueden expandirse en diámetro debido a la carga de
trabajo y las fuerzascentrífugas.
Advertencias de Seguridad Específicas
para Operaciones de Cepillado de Alambre:
a ) Tenga en cuenta que el cepillo lanza las cerdas
de alambre incluso durante el funcionamiento
normal. No presione demasiado los alambres
Advertencias de Seguridad Específicas
Para Operaciones de Lijado:
a ) Utilice papel de disco de lijado del tamaño
adecuado. Siga las recomendaciones del
fabricante, al seleccionar el papel de lija. Papel
de lija más grande que se extienda demasiado de la
almohadilla de lijar presenta un peligro de laceración
y puede causar enganches, desgarros del disco
oretroceso.
b ) No coloque su cuerpo en línea con y detrás de
la rueda giratoria. Cuando la rueda, en el punto de
operación, se aleja de su cuerpo, el posible retroceso
puede impulsar la rueda giratoria y la herramienta
eléctrica directamente haciausted.
c ) Cuando la rueda está adherida o al interrumpir
un corte por cualquier motivo, apague la
herramienta eléctrica y sosténgala inmóvil hasta
que la rueda se detenga por completo. Nunca
intente retirar la rueda de corte del corte mientras
la rueda está en movimiento, de lo contrario,
podría producirse un retroceso. Investigue y tome
medidas correctivas para eliminar la causa de la
adhesión de larueda.
d ) No reinicie la operación de corte en la pieza de
trabajo. Deje que la rueda alcance la velocidad
máxima y vuelva a ingresar cuidadosamente al
corte. La rueda se puede adherir, subir o retroceder si
la herramienta eléctrica se reinicia dentro de la pieza
detrabajo.
e ) Apoye los paneles o cualquier pieza de trabajo
de gran tamaño para minimizar el riesgo de
atrapamiento y retrocesos. Las piezas grandes
tienden a hundirse por su propio peso. Los soportes
deben colocarse debajo de la pieza de trabajo cerca de
la línea de corte y cerca del borde de la pieza de trabajo
en ambos lados de larueda.
f ) Tenga mucho cuidado al hacer un "corte de
bolsillo" en paredes existentes u otras áreas
ciegas. Ruedas que sobresalen puede cortar tuberías
de gas o agua, cableado eléctrico u objetos que pueden
causarretroceso.
g ) No intente hacer un corte curvo. Sobrecargar
la rueda aumenta la carga y la susceptibilidad a
torcer o trabar la rueda en el corte y la posibilidad
de contragolpe o rotura de la rueda, lo que puede
provocar lesiones graves, que puede conducir a
lesionesserias.
h ) Cuando utilice ruedas segmentadas de diamante,
utilice siempre ruedas con un espacio máximo
de 10mm entre segmentos y un ángulo de
ataquenegativo.
EsPAñOl
33
ENSAMBLE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y retire el paquete
de batería antes de realizar cualquier ajuste o
retirar/instalar conexiones o accesorios, cuando
reemplace la línea, o antes de la limpieza. Un
arranque accidental puede causarlesiones.
Motor
Asegúrese de que la fuente de energía concuerde con lo que
se indica en la placa. Un descenso en el voltaje de más del
10% producirá una pérdida de potencia y sobrecalentamiento.
Todas las herramientas son probadas en fábrica; si esta
herramienta no funciona, verifique el suministroeléctrico.
La etiqueta en su herramienta puede incluir los siguientes
símbolos. Los símbolos y sus definiciones son los siguientes:
V ......................... volts
Hz .......................hertz
min ..................... minutos
o CD .......corriente directa
...................... Construcción Clase I
(conectada a tierra)
…/min ..............por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
minuto
OPM ....................
oscilaciones por
minuto
RPM ....................
revoluciones por
minuto
sfpm ...................
pies de superficie por
minuto
SPM .................... carreras por minuto
A ......................... ampéres
W ........................watts
Wh ......................Watt Horas
Ah ....................... amperios hora
o CA ............ corriente alterna
o CA/CD ..... corriente alterna o
directa
...................... Construcción Clase
II (aislamiento
doble)
s
in
.......................sin carga velocidad
n .........................velocidad nominal
PSI.......................
libras por pulgada
cuadrada
......................terminal de tierra
..................... símbolo de alerta
de seguridad
..................... radiación visible–
no mirar
directamente a
la luz
..................... use protección
respiratoria
..................... use protección para
los ojos
..................... use protección
auditiva
..................... l
ea toda la
documentación
.....................
no exponga a la
lluvia
..................... no use la protección
para operaciones
de corte
use el calibre más pesado siguiente. Cuanto menor sea el
número de calibre, más pesado será elcable.
Calibre mínimo para juegos de cable
Voltios
longitud total de cable en pies
(metros)
120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)
240V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)
Clasificación
de amperes
American Wire gauge
Mayor
a
no
mayor
a
0 6 18 16 16 14
6 10 18 16 14 12
10 12 16 16 14 12
12 16 14 12 No recomendado
• Use la aspiradora de extracción de polvo adecuada
para retirar la mayoría de polvo estático y
transportado por aire. La falla en retirar el polvo estático
y transportado por aire podría contaminar el ambiente de
trabajo y presentar un riesgo de salud mayor al operador y
personas en lascercanías.
• Use abrazaderas u otras maneras prácticas para
asegurar y soportar la pieza de trabajo a una
plataforma estable. Sostener el trabajo a mano o contra
su cuerpo es inestable y puede guiar a la pérdida de control
ylesiones.
• Siempre use la manija auxiliar. Apriete la manija
firmemente. La manija auxiliar siempre se debe usar para
mantener el control de la herramienta en todomomento.
• Para evitar que el extremo del eje entre en contacto
con la parte inferior del orificio del producto
abrasivo, utilice accesorios que tengan una
profundidad de orificio roscado de por lo menos
21mm. Si no utiliza un accesorio con la profundidad
de rosca adecuada, podría dañar el producto abrasivo y
lesionar al operador o las personas en elárea.
• El tamaño del eje de las ruedas de cubo, bridas,
almohadillas de respaldo o cualquier otro accesorio
debe ajustarse correctamente al husillo de la
herramienta eléctrica. Los accesorios con orificios de
eje que no coincidan con el hardware de montaje de la
herramienta eléctrica quedarán desequilibrados, vibrarán
excesivamente y pueden provocar la pérdida decontrol.
• Evite hacer rebotar la rueda o darle un tratamiento
rudo. Si esto ocurre, detenga la herramienta y revise la
rueda en busca de grietas odefectos.
• Manipule y guarde siempre las ruedas concuidado.
• No opere esta herramienta por largos períodos de
tiempo. La vibración causada por la acción de operación
de esta herramienta puede causar lesiones permanentes
en los dedos, las manos y los brazos. Use guantes para
proporcionar un acojinamiento adicional, tome descansos
frecuentes y limite el tiempo de usodiario.
• El operador y otros que se encuentren dentro de los
50pies (15,2 m) del uso de este producto DEBEN
usar gafas de seguridad o anteojos de seguridad con
protectores laterales y un protector facial completo
que cumpla con la norma ANSI Z87.1.
• Las ventilas de aire a menudo cubren las partes
móviles y se deben evitar. La ropa suelta, joyería,
o cabello largo podrían quedar atrapados en las
partesmóviles.
• Un cable de extensión debe tener un tamaño de
cable adecuado (AWG o American Wire Gauge) por
seguridad. Mientras menor es el número de calibre
del cable, mayor es la capacidad del cable, es decir,
el calibre 16tiene más capacidad que el calibre 18.
Un cable de tamaño inferior causará una caída en el
voltaje en línea que resulta en una pérdida de energía y
sobrecalentamiento. Cuando use más de una extensión
para completar la longitud total, asegúrese que cada
extensión individual contenga al menos el tamaño mínimo
de cable. La siguiente tabla muestra el tamaño correcto a
usar dependiendo de la longitud del cable y la clasificación
de amperes de la placa de identificación. Si tiene duda,
EsPAñOl
34
Bridas y ruedas
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, apague la unidad y desconecte
de la fuente de alimentación antes de realizar
cualquier ajuste o retirar/instalar conexiones
o accesorios. Un arranque accidental puede
causarlesiones.
ADVERTENCIA: Los accesorios deben tener capacidad
por lo menos para la velocidad recomendada en la
etiqueta de advertencia de la herramienta. Las ruedas
y otros accesorios que operen sobre su velocidad
nominal para el accesorio pueden ser expulsados y
causar lesiones. Los accesorios roscados deben tener
un cubo de por lo menos 5/8"‑11. Cada accesorio sin
rosca debe tener un orificio de eje de 7/8" (22 mm).
De lo contrario, se puede haber diseñado para una
sierra circular y no se debería usar. Use únicamente los
accesorios mostrados en la Tabla de accesorios de
este manual. Las clasificaciones de accesorios siempre
debe ser superior a la velocidad de la herramienta
como se muestra en la placa de información de
laherramienta.
Para el ajuste del protector, la palanca de liberación del
protector
8
engrana uno de los orificios de alineamiento
11
en el collarín del protector utilizando una función
detrinquete.
• One‑touch
TM
: En esta posición la parte que engrana
está inclinada y pasará por encima del siguiente orificio
de alineamiento cuando el protector esté rotado en
sentido horario (con el eje mirando al usuario) pero se
autobloquea en sentidoantihorario.
Montaje del protector (Fig.D, E)
ATENCIÓN: Antes de montar el protector, asegúrese
de que el tornillo, la palanca y el resorte estén bien
puestos antes de montar elprotector.
1. Con el eje
2
mirando al operador, presione y mantenga
presionada la palanca de liberación del protector
8
.
2. Alinee las orejetas
9
del protector con las ranuras
10
de
la cubierta de la caja deengranajes.
3. Empuje hacia abajo el protector hasta que sus lengüetas
engranen y giren en la ranura de la cubierta de la caja de
engranajes. Suelte la palanca de liberación delprotector.
4. Para colocar el protector, presione y mantenga
presionada la palanca de liberación del protector
8
.
Gire el protector en sentido horario o antihorario hasta la
posición de trabajodeseada.
nOTA: El cuerpo del protector debe quedar colocado
entre el eje y el operador para proveer la máxima
protección aloperador.
La palanca de liberación del protector debe encajar
en uno de los orificios de alineamiento
11
del collarín
del protector. Así se garantiza que el protector esté
bieninstalado.
5. Para extraer el protector, siga los pasos 1a 3de estas
instrucciones a lainversa.
Protectores
ATENCIÓN: Deben usarse protectores con todos
los discos de esmerilar, discos de corte, discos de
aleta para lijar, cepillos y discos de alambre. La
herramienta puede usarse sin un protector solamente
cuando se lije con discos para lijar convencionales.
Consulte la Fig. A para ver los protectores
suministrados con la unidad. Algunas aplicaciones
pueden requerir la compra del protector correcto de su
distribuidor local o centro de servicioautorizado.
nOTA: El esmerilado y corte de bordes puede realizarse
con discos tipo 27diseñados y especificados para este
propósito; los discos de un grosor de 6,35 mm (1/4") están
diseñados para el esmerilado de superficies mientras que
debe examinarse la etiqueta del fabricante de los discos
tipo 27más finos para ver si pueden ser utilizados para el
esmerilado de superficies o solamente para el esmerilado/
corte de bordes. Debe utilizarse un protector tipo 1/41 para
cualquier disco cuando el esmerilado de superficies esté
prohibido. Los cortes pueden realizarse también utilizando
un disco Tipo 1/41 y un protector Tipo1/41.
nOTA: Consulte la Tabla de accesorios para seleccionar la
combinación apropiada de protector/accesorio.
Ajuste y montaje del protector (Fig.D, E)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta
y desconéctela de la fuente de alimentación
antes de realizar ajustes o de retirar/instalar
dispositivos o accesorios. Un arranque accidental
podría causarlesiones.
Rotación de la Caja de Engranajes (Fig. C)
Para mejorar la comodidad del usuario, la caja de engranajes
girará 90° para las operaciones de corte.
1. Saque los tornillos de las cuatro esquinas que unen la
caja de engranajes a la carcasa delmotor.
2. Sin separar la caja de engranajes de la carcasa del
motor, gire la cabeza de la caja de engranajes hasta la
posicióndeseada.
nOTA: Si la caja de engranajes y la carcasa del motor se
separan más de 3,17 mm (1/8"), la herramienta debe ser
reparada y reensamblada por un centro de servicio DeWALT.
El no llevar la herramienta para que sea reparada puede
ocasionar fallas en el motor y loscojinetes.
3. Vuelva a instalar los tornillos para unir la caja de
engranajes a la carcasa del motor. Apriete los tornillos
hasta un par de 12,5 pulg.‑lbs. Si se aprietan demasiado,
la rosca puededesgastarse.
Colocación de la empuñadura lateral
(Fig.B)
ADVERTENCIA: La empuñadura lateral DEBERÁ
UTILIZARSE SIEMPRE para mantener el control de
la herramienta en todomomento. Antes de utilizar
la herramienta, compruebe que la empuñadura esté
bienapretada.
Atornille la empuñadura lateral3 firmemente en uno de los
orificios ubicados a cada lado de la caja de transmisión.
EsPAñOl
35
ADVERTENCIA: No use un discodañado.
Montaje de almohadillas de respaldo de
lijado (Fig.A, I)
nOTA: No se requiere el uso de una protección con discos
de lijado que usan almohadillas de respaldo, a menudo
llamadas discos de resina de fibra. Ya que no se requiere una
protección para estos accesorios, la protección puede o no
ajustarse correctamente si seusa.
ADVERTENCIA: La falla en asentar adecuadamente la
tuerca de sujeción y/o la almohadilla podría resultar en
lesiones serias (o daño a la herramienta o larueda).
ADVERTENCIA: Se debe volver a instalar la protección
adecuada para aplicaciones de rueda de pulido, rueda
de corte, disco de aleta de lijado, cepillo de alambre
y rueda de alambre, después que se completen las
aplicaciones delijado.
1. Coloque o enrosque adecuadamente la almohadilla de
respaldo
14
sobre el husillo (la brida de respaldo y la
brida de bloqueo roscada no seutilizan).
2. Coloque el disco de lijado
15
sobre la almohadilla de
respaldo
14
.
3. Mientras presiona el botón de bloqueo de husillo
1
,
enrosque la tuerca de sujeción de lijado
16
en el husillo,
usando como piloto el cubo elevado en la tuerca de
sujeción en el centro del disco de lijado y almohadilla
derespaldo.
4. Apriete la tuerca de sujeción con la mano. Luego
presione el botón de bloqueo del husillo mientras gira el
disco de lijado hasta que el disco de lijado y la tuerca de
sujeción esténajustados.
5. Para retirar la rueda, sujete y gire la almohadilla de
respaldo y la almohadilla de lijado mientras presiona el
botón de bloqueo deleje.
Montaje y desmontaje de ruedas con
cubo (Fig.A)
Las ruedas con cubo se instalan directamente sobre el husillo
(la brida de respaldo y la brida de bloqueo roscada no se
utilizan con ruedas con cubo). Sólo use cepillos de alambre
o ruedas provistas con un 5/8"‑11 cubo roscado.La rosca del
accesorio debe igualar la rosca delhusillo.
1. Enrosque a mano la rueda en el husillo
2
.
2. Presione el botón de bloqueo del husillo
1
y use una
llave para apretar el cubo de larueda.
3. Invierta el procedimiento anterior para retirar larueda.
ADVERTENCIA: Si no se asienta correctamente la
rueda antes de encender la herramienta, puede resultar
en daño a la herramienta o larueda.
Montaje de escobillas de alambre y
ruedas de alambre (Fig.A)
ADVERTENCIA: La falla en asentar adecuadamente el
cepillo/rueda podría resultar en lesiones serias (o daño
a la herramienta o larueda).
PRECAUCIÓN: Para reducir el riesgo de lesiones
personales, use guantes de trabajo cuando
maneje cepillos de alambre y ruedas. Pueden
volverseafilados.
ADVERTENCIA: Maneje y guarde todas las ruedas
abrasivas cuidadosamente para evitar daño a partir
de choque térmico, calor, daño mecánico, etc. Guarde
en una área protegida seca libre de alta humedad,
temperaturas de congelamiento o cambios de
temperaturaextremos.
Montaje de ruedas sin cubo (Fig.F–H)
ADVERTENCIA: La falla en asentar adecuadamente
las bridas y/o la rueda podría resultar en lesiones serias
(o daño a la herramienta o larueda).
PRECAUCIÓN: Las bridas incluidas se deben usar
con las ruedas de pulido Tipo 27/42 y ruedas de corte
Tipo1/41 de centro rebajado. Consulte la Tabla de
accesorios para informaciónadicional.
ADVERTENCIA: Se requiere una protección de rueda
de corte de dos lados cuando se usen ruedas de corte
abrasivas o ruedas de corte recubiertas de diamante.
ADVERTENCIA: El uso de una brida o protección
dañada o la falla en usar una brida y protección
adecuadas puede resultar en lesiones debidas
a la ruptura de la rueda y/o contacto con la
misma. Consulte la Tabla de accesorios para
informaciónadicional.
1. Coloque la herramienta sobre una mesa, con la
protección haciaarriba.
2. Instale la brida de respaldo interior
4
correctamente
sobre el husillo
2
(Fig.F).
3. Coloque la rueda
12
sobre la brida de respaldo
4
.
Cuando instale una rueda con un centro levantado,
asegúrese que el centro levantado
13
vea a la brida de
respaldo
4
.
4. Atornille la brida de bloqueo roscada
5
sobre el
husillo
2
.
a. Si la rueda que está instalando tiene un espesor mayor
a 3,0 mm (1/8”) o menos, coloque la brida de bloqueo
roscada
5
sobre el husillo de forma que la sección
levantada (piloto) no esté contra la rueda (Fig. H2).
b. Si la rueda que está instalando tiene un espesor
mayor a 3,0 mm (1/8”), coloque la brida de bloqueo
roscada
5
sobre el husillo de forma que la sección
levantada (piloto) se ajuste en el centro de la rueda
(Fig. H1).
5. Presione el bloqueo de husillo
1
y gire el husillo
2
hasta
que se asegure en suposición.
6. Apriete la brida de bloqueo roscada
5
con la llave
hexagonalincluida.
7. Libere el bloqueo dehusillo.
nOTA: Si la rueda gira después que se apriete la tuerca
de sujeción, revise la orientación de la tuerca de sujeción
roscada. Si una rueda delgada está instalada con el piloto
sobre la tuerca de sujeción contra la rueda, girará debido
a que la altura del piloto evita que la tuerca de sujeción
sostenga larueda.
8. Para retirar la rueda, sujete el bloqueo de husillo
1
y
afloje la brida de bloqueo roscada
5
con la llave de
dosclavijas.
EsPAñOl
36
Interruptor de Deslizamiento (Fig.A)
ATENCIÓN: Sostenga firmemente la manija y el
cuerpo de la herramienta para mantener el control
de la herramienta durante el arranque y durante el
uso y hasta que la rueda o el accesorio deje de girar.
Asegúrese que la rueda se haya detenido por completo
antes de bajar laherramienta.
nOTA: Para reducir el movimiento inesperado de la
herramienta, no encienda o apague la herramienta mientras
esté bajo condiciones de carga. Permita que la pulidora
opere a velocidad completa antes de tocar la superficie de
trabajo. Levante la herramienta de la superficie antes de
apagar la herramienta. Permita que la herramienta deje de
girar antes desoltarla.
ADVERTENCIA: Antes de conectar la herramienta a
un suministro de energía, asegúrese que el interruptor
deslizante esté en la posición de apagado presionando
la parte posterior del interruptor y soltándolo.
Asegúrese que el interruptor deslizante esté en la
posición de apagado como se describe anteriormente
después de cualquier interrupción en el suministro de
energía a la herramienta, como la activación de un
interruptor de falla a tierra, el disparo de un interruptor
de circuito, la desconexión accidental o un corte de
energía. Si el interruptor deslizante está bloqueado
Bloqueo del Husillo (Fig.A)
El botón de bloqueo del husillo
1
se proporciona para
prevenir que el husillo gire cuando instale o retire las ruedas.
Opere el bloqueo del husillo sólo cuando la herramienta esté
apagada, desconectada del suministro de energía, y se haya
detenido porcompleto.
AVISO: Para reducir el riesgo de daños en la
herramienta, no active el bloqueo del husillo mientras
la herramienta está funcionando. Se dañará la
herramienta y el accesorio conectado puede salirse y
causarlesiones.
Para activar el seguro, presione el botón de bloqueo del
husillo y gire el husillo hasta que no pueda girar más
elhusillo.
Colocación Adecuada de Manos (Fig.J)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, SIEMPRE use la posición de las
manos adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, SIEMPRE sostenga firmemente en
anticipación de una reacciónrepentina.
La posición de manos adecuada requiere una mano en
la manija principal
17
y la otra mano sobre la manija
auxiliar
3
, como se muestra en la Figura J.
FUNCIONAMIENTO
ADVERTENCIA: Para disminuir el riesgo
de lesiones personales graves, apague la
herramienta y desconéctela de la fuente de
alimentación antes de realizar ajuste alguno o
de poner o quitar acoplamientos o accesorios. La
puesta en marcha accidental puede causarlesiones.
Antes de la Operación
• Instale la protección y el disco o rueda apropiados. No
utilice discos o ruedas excesivamente desgastados.
• Asegúrese que la brida de respaldo y la brida de bloqueo
roscada estén montados correctamente. Siga las
instrucciones dadas en la Tabla de accesorios.
ADVERTENCIA: Los accesorios deben tener capacidad
por lo menos para la velocidad recomendada en la
etiqueta de advertencia de la herramienta. Las ruedas
y otros accesorios que operen sobre su velocidad
nominal para el accesorio pueden ser expulsados y
causar lesiones. Los accesorios roscados deben tener
un cubo de por lo menos 5/8"‑11. Cada accesorio sin
rosca debe tener un orificio de eje de 7/8" (22 mm).
De lo contrario, se puede haber diseñado para una
sierra circular y no se debería usar. Use únicamente los
accesorios mostrados en la Tabla de accesorios de
este manual. Las clasificaciones de accesorios siempre
debe ser superior a la velocidad de la herramienta
como se muestra en la placa de información de la
herramienta.
• Asegúrese que la rueda gire en la dirección de las flechas
del accesorio y la herramienta.
• No use un accesorio dañado. Antes de cada uso, revise
el accesorio tales como las ruedas abrasivas respecto
a astillas y grietas, la almohadilla de respaldo respecto
a grietas, ruptura o desgaste excesivo o el cepillo de
alambre respecto a alambres sueltos o agrietados. Si
se deja caer la herramienta eléctrica o el accesorio,
revise respecto a daño o instale un accesorio que no
esté dañado. Después de revisar e instalar un accesorio,
mantenga la herramienta en un área bien protegida,
colóquese usted y a los espectadores lejos del plano del
accesorio giratorio y opere la herramienta eléctrica en
la velocidad sin carga máxima durante un minuto. Los
accesorios dañados por lo general se romperán durante
este tiempo de prueba.
PRECAUCIÓN: Para reducir el riesgo de daños
a la herramienta, la rueda o el cepillo no deben
tocar la protección cuando estén montados o
mientras esté en uso. Se podrían producir daños no
detectables en el accesorio, haciendo que los alambres
se fragmenten de la rueda o la copa delaccesorio.
Los cepillos de copa de alambre o las ruedas de alambre se
instalan directamente en el husillo roscado sin el uso de las
bridas de respaldo y de bloqueo roscada. Utilice únicamente
cepillos de alambre o ruedas provistas con un 5/8"‑11 cubo
roscado. Se requiere una protección Tipo 27cuando use
cepillos de copa de alambre y ruedas dealambre.
1. Coloque la herramienta sobre una mesa, con la
protección haciaarriba.
2. Enrosque la rueda sobre el husillo
2
amano.
3. Presione el botón de bloqueo de husillo
1
y use una
llave en el cubo de la rueda de alambre o cepillo para
apretar larueda.
4. Para retirar la rueda, invierta el procedimientoanterior.
AVISO: Para reducir el riesgo de dañar la herramienta,
coloque correctamente el cubo de la rueda antes
deencenderla.
EsPAñOl
37
Precauciones a Tomar Cuando se Trabaja
en Una Pieza de Trabajo Pintada
1. NO SE RECOMIENDA el lijado o el cepillado con alambre
de pintura a base de plomo debido a la dificultad
de controlar el polvo contaminado. El mayor peligro
de envenenamiento por plomo es para niños y
mujeresembarazadas.
2. Ya que es difícil identificar si una pintura contiene
plomo o no sin un análisis químico, recomendamos las
siguientes precauciones al lijar cualquier pintura:
seguridad Personal
1. Ningún niño o mujer embarazada debe ingresar al
área de trabajo donde se realiza el lijado de pintura o el
cepillado con alambre hasta que se complete lalimpieza.
2. Todas las personas que entren en el área de trabajo
deben usar una máscara contra el polvo o un respirador.
El filtro debe reemplazarse diariamente o siempre que el
usuario tenga dificultad pararespirar.
nOTA: Sólo deben utilizarse las máscaras contra el
polvo adecuadas para trabajar con polvo y humo de
pintura con plomo. Las máscaras de pintura ordinaria no
ofrecen esta protección. Consulte a su distribuidor de
herramientas local para obtener una máscara adecuada
aprobada porNIOSH.
3. NO SE DEBE COMER, BEBER o FUMAR en el área de
trabajo para evitar la ingestión de partículas de pintura
contaminadas. Los trabajadores deben lavarse y limpiar
ANTES de comer, beber o fumar. Los artículos de comida,
bebida o para fumar no se deben dejar en el área de
trabajo donde el polvo se acumularía sobreellos.
seguridad Ambiental
1. La pintura debe eliminarse de tal manera que se
minimice la cantidad de polvogenerado.
2. Las áreas donde se produce la remoción de pintura
deben sellarse con láminas de plástico de 4milésimas
deespesor.
3. El lijado debe realizarse de manera que se reduzca el
rastro de polvo de pintura fuera del área detrabajo.
limpieza y Desecho
1. Todas las superficies en el área de trabajo deben aspirarse
y limpiarse de forma minuciosa diariamente durante la
duración del proyecto de lijado. Las bolsas de filtro de
aspirado deben cambiarse confrecuencia.
2. Los paños de plástico deben recogerse y desecharse
junto con las virutas de polvo u otros desechos de
desecho. Deben colocarse en recipientes de basura
sellados y desecharse mediante procedimientos
regulares de recolección debasura. Durante la limpieza,
5. Retire la herramienta de la superficie de trabajo antes
de apagarla. Deje que la herramienta deje de girar antes
detumbarla.
ATENCIÓN: Preste especial atención cuando opere
sobre un borde pues la amoladora puede moverse en
modo repentino ybrusco.
Amolado de Superficie, Lijado y Cepillado
ATENCIÓN: Use siempre el protector correcto de
acuerdo con las instrucciones delmanual.
nOTA: Si el disco gira después de ajustada la tuerca de
fijación, verifique la orientación de la tuerca de fijación
roscada. Si se instala un disco delgado con el piloto de la
tuerca de fijación contra el disco, girará porque la altura del
piloto impide que la tuerca de fijación sujete eldisco.
Para realizar un trabajo en la superficie de una pieza de
trabajo:
1. Deje que la herramienta alcance la velocidad máxima
antes de ponerla en contacto con la superficie detrabajo.
2. Aplique la presión más baja en la superficie de trabajo,
permitiendo que la herramienta pueda operar a la mayor
velocidad. La velocidad de retirada del material será
mayor cuando la herramienta opere a mayorvelocidad.
Ángulo
3. Mantenga un ángulo apropiado entre la herramienta y la
superficie de trabajo. Consulte la tabla de acuerdo con la
función enespecial.
Función Ángulo
Amolado 20˚‑30˚
Lijado con disco de láminas 5˚‑10˚
Lijado con almohadilla de apoyo 5˚‑15˚
Cepillado metálico 5˚‑10˚
4. Mantenga el contacto entre el borde del disco y la
superficie detrabajo.
‑ Si está amolando, lijando con discos de láminas
o cepillando con cepillo de alambre, mueva
continuamente la herramienta hacia delante y
hacia atrás para no hacer arañazos profundos en la
superficie detrabajo.
‑ Si está lijando con una almohadilla de apoyo, mueva
la herramienta constantemente en línea recta para
evitar que la superficie de trabajo se queme o se
dévuelta.
nOTA: Dejar la herramienta sobre la superficie de trabajo sin
moverla daña la pieza detrabajo.
en encendido cuando se conecta la energía, la
herramienta arrancaráinesperadamente.
Para arrancar la herramienta, deslice el interruptor deslizante
ON/OFF
7
hacia el frente de la herramienta. Para detener la
herramienta, libere el interruptor deslizante
ON/OFF.
Para una operación continua, deslice el interruptor hacia
la parte delantera de la herramienta y presione la parte
delantera del interruptor hacia adentro. Para detener la
herramienta mientras opera en modo continuo, presione la
parte trasera del interruptor deslizante ylibérela.
EsPAñOl
38
Accesorios
ADVERTENCIA:
Ya que los accesorios, diferentes a
los ofrecidos por DeWALT no se han probado con este
producto, el uso de tales accesorios con este producto
podría ser peligroso. Para reducir el riesgo de lesiones,
sólo accesorios recomendados por DeWALT deben se
utilizados con esteproducto.
ADVERTENCIA: Los accesorios deben tener capacidad
por lo menos para la velocidad recomendada en la
etiqueta de advertencia de la herramienta. Las ruedas
y otros accesorios que operen sobre su velocidad
nominal para el accesorio pueden ser expulsados y
causar lesiones. Los accesorios roscados deben tener
un cubo de por lo menos 5/8"‑11. Cada accesorio sin
rosca debe tener un orificio de eje de 7/8" (22 mm).
De lo contrario, se puede haber diseñado para una
sierra circular y no se debería usar. Use únicamente los
accesorios mostrados en la Tabla de accesorios de
este manual. Las clasificaciones de accesorios siempre
debe ser superior a la velocidad de la herramienta
como se muestra en la placa de información de la
herramienta.
ADVERTENCIA: No use una rueda abrasiva adherida
que haya pasado su fecha de caducidad (EXP) como se
indica cerca del centro de la rueda, si se proporciona.
Las ruedas caducadas tienen más probabilidades de
reventar y causar lesiones graves. Almacene las ruedas
abrasivas adheridas en un lugar seco sin temperaturas
extremas ni humedad. Destruya las ruedas caducadas
o dañadas para que no puedan usarse.
Los accesorios recomendados para uso con su producto
están disponibles por un costo adicional a partir de
su distribuidor local o centro de servicio autorizado. Si
necesita asistencia para localizar cualquier accesorio,
por favor póngase en contacto con DeWALT. Llame al
1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio
web: www.dewalt.com.
Limpieza
ADVERTENCIA: Sople la suciedad yel polvo de todos
los conductos de ventilación con aire seco, al menos
una vez por semana. Para reducir el riesgo de lesiones,
utilice siempre protección para los ojos aprobada
ANSIZ87.1 al realizar estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no
metálicas de la herramienta. Estos productos químicos
pueden debilitar los materiales plásticos utilizados
en estas piezas. Utilice un paño humedecido sólo con
agua y jabón neutro. Nunca permita que penetre
líquido dentro de la herramienta ni sumerja ninguna
de las piezas en unlíquido.
Su DeWALT ha sido diseñada para funcionar durante un
largo período de tiempo con un mínimo de mantenimiento.
La operación satisfactoria continua depende del cuidado
adecuado de la herramienta y la limpiezaregular.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, apague la unidad y disconnect
it from power source antes de realizar cualquier
ajuste o retirar/instalar conexiones o accesorios.
Un arranque accidental puede causarlesiones.
Pulido y Corte de Borde
ADVERTENCIA: No use ruedas de pulido/corte de
bordes para aplicaciones de rectificado de superficies,
ya que estas ruedas no están diseñadas para presiones
laterales que se encuentran con el rectificado de
superficies. Puede resultar en ruptura de la rueda
ylesiones.
ATENCIÓN: Las ruedas utilizadas para el pulido o
corte de borde pueden romperse o retroceder si se
doblan o giran mientras la herramienta se utiliza.
En todas las operaciones de pulido/corte de bordes,
el lado abierto de la protección debe colocarse lejos
deloperador.
AVISO: El lijado/corte de bordes con una rueda tipo
27debe limitarse a cortes superficiales y muescas
—menor de 13mm (1/2") de profundidad cuando
la rueda es nueva. Reduzca la profundidad de corte/
muesca igual a la reducción del radio de la rueda
a medida que se desgasta. Consulte la Tabla de
accesorios para información adicional. El pulido/
corte de bordes con una rueda Tipo 1/41 requiere el uso
de una protección Tipo1/41.
1. Permita que la herramienta alcance su velocidad máxima
antes de tocar la herramienta con la superficie detrabajo.
2. Aplique una presión mínima sobre la superficie de
trabajo, permitiendo que la herramienta funcione a alta
velocidad. La velocidad de pulido/corte es mayor cuando
la herramienta funciona a altavelocidad.
3. Colóquese de manera que la parte inferior abierta de la
rueda quede haciausted.
4. Una vez que comience un corte y se establezca una
ranura en la pieza de trabajo, no cambie el ángulo de
corte. Cambiar el ángulo hará que la rueda se doble y
puede romperla. Las ruedas abrasivas de borde no están
diseñadas para soportar presiones laterales causadas por
laflexión.
5. Retire la herramienta de la superficie de trabajo antes de
apagar la herramienta. Permita que la herramienta deje
de girar antes desoltarla.
los niños y mujeres embarazadas deben mantenerse
alejados del área de trabajoinmediata.
3. Todos los juguetes, muebles lavables y utensilios
utilizados por los niños deben lavarse bien antes de
volver ausarlos.
EsPAñOl
39
Registro en Línea
Gracias por su compra. Registre su producto ahorapara:
• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá
obtener un servicio en garantía más eficiente, en caso de
que exista un problema con suproducto.
• COnFiRMACiÓn DE PROPiEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá
como comprobante decompra.
• PARA sU sEgURiDAD: Si registra el producto, podremos
comunicarnos con usted en el caso improbable que se
deba enviar una notificación de seguridad conforme a la
Federal Consumer Safety Act (Ley Federal de Seguridad de
Productos para elConsumidor).
• Registro en línea en
www.dewalt.com.
Fecha de compra y/o entrega delproducto:
___________________________________________
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
___________________________________________
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye la
reparación o reposición del producto y/o componentes sin
cargo alguno para el cliente, incluyendo mano de obra, así
como los gastos de transportación razonablemente erogados
derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por
personas distintas a las enlistadas al final de estecertificado.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Solamente para propósito deMéxico:
Importado por: S.A de C.V.
Antonio Dovali Jaime #70 Torre C Piso 8
Col. Santa Fe Alvaro Obregon,
Ciudad de Mexico,Mexico.
C.P 01210
TEL(52) 5553267100
R.F.C.BDE8106261W7
Reparaciones
ADVERTENCIA: Para asegurar la SEGURIDAD y la
CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección y
el cambio de las escobillas, cuando proceda) deben ser
realizados en un centro de mantenimiento en la fábrica
DeWALT u en un centro de mantenimiento autorizado
DeWALT. Utilice siempre piezas de repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de servicio más cercano
CUliACAn, sin
Blvd. Emiliano Zapata 5400‑1Poniente Col.
San Rafael
(667) 7178999
gUADAlAJARA, JAl
Av. La Paz #1779‑ Col. Americana Sector
Juárez
(33) 38256978
MEXiCO, D.F.
Eje Central Lázaro Cárdenas No. 18‑ Local
D, Col. Obrera
(55) 55889377
MERiDA, YUC
Calle 63#459‑A ‑ Col. Centro (999) 9285038
MOnTERREY, n.l.
Av. Francisco I. Madero 831Poniente ‑ Col.
Centro
(818) 3752313
PUEBlA, PUE
17Norte #205 ‑ Col. Centro (222) 2463714
QUERETARO, QRO
Av. San Roque 274‑ Col. San Gregorio (442) 2176314
sAn lUis POTOsi, slP
Av. Universidad 1525‑ Col. San Luis (444) 8142383
TORREOn, COAh
Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265
VERACRUZ, VER
Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016
VillAhERMOsA, TAB
Constitución 516‑A ‑ Col. Centro (993) 3125111
PARA OTRAslOCAliDADEs:
si se encuentra en México, por favor llame al(55) 53267100
si se encuentra en U.s., por favor llame al
1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio
web: www.dewalt.com
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto: __________________________
Mod./Cat.: ___________________________________
Marca: _____________________________________
Núm. deserie: ________________________________
(Datos para ser llenados por el distribuidor)
EsPAñOl
40
Garantía limitada de tres años
Para los términos de garantía, visite https://
www.dewalt.com/support/warranty.
Para solicitar una copa escrita de los términos de garantía,
póngase en contacto con: Servicio al Cliente en DeWALT
Industrial Tool Co., 701East Joppa Road, Towson, MD
21286o llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258).
AMÉRiCA lATinA: Esta garantía no aplica a productos
vendidos en América Latina. Para productos vendidos
en América Latina, consulte la información de garantía
específica contenida en el empaque, llame a la compañía
local o consulte la página de Internet respecto a la
información degarantía.
REEMPlAZO gRATUiTO DE ETiQUETA DE ADVERTEnCiA:
Si sus etiquetas de advertencia se vuelven ilegibles o
faltan, llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258) para
reemplazogratuito.
EsPAñOl
41
TABLA DE ACCESORIOS
Ruedas de pulido de 4,5” (115 mm)
Protección Tipo 27/Tipo B
brida de respaldo sin rosca
Rueda central hundida Tipo 27
brida de bloqueo roscada
Protección Tipo 27/Tipo B
Rueda con cubo tipo 27
Ruedas de alambre
Protección Tipo 27/Tipo B
cepillo de copa de alambre
Protección Tipo 27/Tipo B
rueda de alambre con cubo
Discos de aleta de lijado de 4,5” (115 mm)
Protección Tipo 27/Tipo B
brida de respaldo sin rosca
disco de aleta de lijado sin cubo
brida de bloqueo roscada
Protección Tipo 27/Tipo B
disco de aleta de lijado con
cubo
Discos de lijado
almohadilla de respaldo de hule
disco de lijado
tuerca de abrazadera
Ruedas de corte de 4,5” (115 mm)
Protección Tipo 1/41/Tipo A***
brida de respaldo sin rosca
Rueda central hundida
Tipo 27/42, sólo corte
brida de bloqueo roscada
Protección Tipo 1/41/Tipo A***
brida de respaldo sin rosca
Rueda de corte abrasiva Tipo
1/41
brida de bloqueo roscada
Protección Tipo 1/41/Tipo A***
brida de respaldo sin rosca
rueda de corte de diamante
brida de bloqueo roscada
Las protecciones tipo 1/41/Tipo A están diseñadas para uso con ruedas de corte Tipo 1/41 y ruedas Tipo 27 marcadas sólo
para corte. Pulir con ruedas diferentes al Tipo 27 y Tipo 29 requiere diferentes protecciones de accesorios. Siempre use la
menor protección adecuada posible que no haga contacto con los accesorios.
* * * nOTA: Una protección Tipo 1/41/Tipo A está disponible por un costo adicional en su distribuidor o centro de servicio
autorizado local.
PELIGRO: No la use
para cortar madera o
tallar madera. No use
cuchillas aserradas
de ningún tipo.
Puede resultar en
lesiones serias.
NA112881 06/23
DeWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286
Copyright © 2015, 2021, 2023
The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air
intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the
surface of thetool.
