Amana BX21VW-P1321503WW Bottom Mount Refrigerator User Manual

Bottom Freezer

Refrigerator

Owner's Manual

Keep these instructions for future reference. Be sure this

manual stays with refrigerator.

English..................................................................... 1

Español.................................................................. 21

Français ................................................................. 42

Contents

Electrical Requirements ........................................... 2

Model Identification .................................................. 2

Service .................................................................... 3

Asure

Extended Service Plan................................ 3

Parts and Accesories...............................................3

Proper Disposal of Your Refrigerator ......................... 3

Installation Instructions ............................................4

Space Requirements.............................................4

Leveling Refrigerator ............................................. 4

Door Reversal ....................................................... 4

Connect ice maker water supply line

(some models). ..................................................... 6

Installation Checklist................................................7

Controls ...................................................................8

Fresh Food and Deepfreeze

Controls ................. 8

Setting Controls .................................................... 8

Fresh Food Features ................................................ 8

Fresh Food Shelves .............................................. 8

Adjustable Deli Drawer

(some models)...............8

Garden Fresh

Crisper ......................................... 9

Chiller Fresh

System (some models) ................. 9

Storage Rack (some models).............................. 10

Covered Storage Bucket (some models) ............. 10

Dairy Center (some models)................................ 10

Door Buckets...................................................... 10

Tall Package Retainer ......................................... 11

Door Shelves ...................................................... 11

Adjustable Divider (some models)....................... 11

Bottle Holder ....................................................... 11

Deepfreeze

Features........................................... 12

Frost-Free System .............................................. 12

Automatic Ice Maker (some models) .................. 12

Ice Service Rack (some models) ........................ 12

Slideout Shelf (some models) ............................. 12

Vertical Shelf Divider (some models) .................. 13

Wire Shelf (some models)................................... 13

Wire Basket (some models) ................................ 13

Ice Bin (some models)........................................ 13

Care and Cleaning .................................................. 14

General Cleaning ................................................ 14

Adhesives........................................................... 14

Door Gaskets ..................................................... 14

Condenser Coils ................................................. 14

Glass Shelves .................................................... 14

Odor Removal..................................................... 14

Light Bulb Replacement ...................................... 15

Vacation Tips ......................................................... 15

Energy Tips ............................................................ 15

Normal Operating Sounds ...................................... 16

Before Calling For Service ..................................... 17

Warranty ................................................................ 19

Espanõl.................................................................. 21

Français ................................................................. 42

Note

Translation may sometimes cause variations in meaning.

In all cases where meaning varies, the most accurate

meaning will be the English version of this document.

Electrical Requirements

Recognize this symbol as a safety precaution.

WARNING:

To avoid electrical shock which can cause severe

personal injury or death do not cut or remove the

round grounding prong from the plug. Refrigerator

must be grounded at all times. Do not remove

warning tag from power cord.

Do not use a two-prong adapter. Do not use an

extension cord.

Electrical Grounding Instructions — This refrigerator is

equipped with a three-prong (grounding) plug for

protection against possible shock hazards. If you

encounter a two–prong receptacle, contact a qualified

electrician and have the two-prong wall receptacle

replaced with a properly grounded three-prong wall

receptacle in accordance with the National Electrical

Code.

Refrigerator is designed to operate on a separate 103 to

126 volt, 15 amp., 60 cycle line.

Model Identification

Thank you for purchasing this Amana

refrigerator. Please

read this Owner's Manual thoroughly. This manual

provides proper maintenance information. Any questions,

call the Consumer Affairs Department at 1-800-843-0304

inside U.S.A. and 1-319-622-5511 outside the U.S.A.

Complete registration card and promptly return. If

registration card is missing, call the Consumer Affairs

Department.

When contact Amana , provide product information.

Product information is on the serial plate, located on

(upper left corner, ceiling) of Fresh Food section. Record

the following information.

Model Number: _________________________

Manufacturing Number: _________________________

S/N or Serial Number: _________________________

Date of Purchase: _________________________

Dealer's name and address: ________________________

________________________________________________

For more information visit our website

www.amana.com

Service

Keep a copy of sales receipt for future reference or in

case warranty service is required. Any questions or to

locate an authorized servicer, call 1-800-NAT-LSVC

(1-800-628-5782) inside U.S.A. 319-622-5511 outside

U.S.A. Warranty service must be performed by an

authorized servicer. Amana, also recommends contacting

an authorized servicer if service is required after warranty

expires.

Asure™ Extended Service Plan

Amana offers long-term service protection for this new

refrigerator. Asure™ Extended Service Plan is specially

designed to supplement Amana’s strong warranty. This

plan covers functional parts, labor, and travel charges.

Call 1-800-528-2682 for information.

Parts and Accessories

Purchase replacement parts and additional accesories

(e.g. refrigerator shelves) over the phone. To order

accessories for your product, call 1-800-843-0304 inside

U.S.A. or 319-622-5511 outside U.S.A.

DANGER

Proper Disposal of Your

Refrigerator

IMPORTANT: Child entrapment and suffocation

are not problems of the past. Junked or abandoned

refrigerators are still dangerous--

even if they will sit for "just a few days." If you

discard an old refrigerator, please follow the

instructions below to help prevent accidents.

BEFORE BEFORE

BEFORE

OU OU

THRTHR

THR

W AW A

W A

Y Y

OUR OLDOUR OLD

OUR OLD

REFRIGERAREFRIGERA

REFRIGERA

OR OR FREEZER:OR OR FREEZER:

OR OR FREEZER:

• Take off the doors.

• Leave the shelves in place so that children may

not easily climb inside.

Installation Instructions

Proper installation will ensure this refrigerator operates

most efficiently.

Space Requirements

WARNING:

Keep flammable materials and vapors, such as

gasoline, away from refrigerator. Failure to do so can

result in death, explosion, fire, or burns.

• To ensure proper ventilation for your refrigerator, allow

for a 1"(2.5 cm) space at the top of your refrigerator.

• If your refrigerator has an ice maker, make sure you

leave some extra space at the back to allow for the

water line connection. The refrigerator can be flush

with the back wall if you do not have an ice maker

installed.

• If you are installing your refrigerator next to a fixed

wall, leave 2

/2" minimum on hinge side (depending

on your model) to allow for the door to swing open

90°.

NOTE: Do not install the refrigerator near an oven,

radiator, or other heat source. Do not install the

refrigerator in a location where the temperature will fall

below 55°F (13°C).

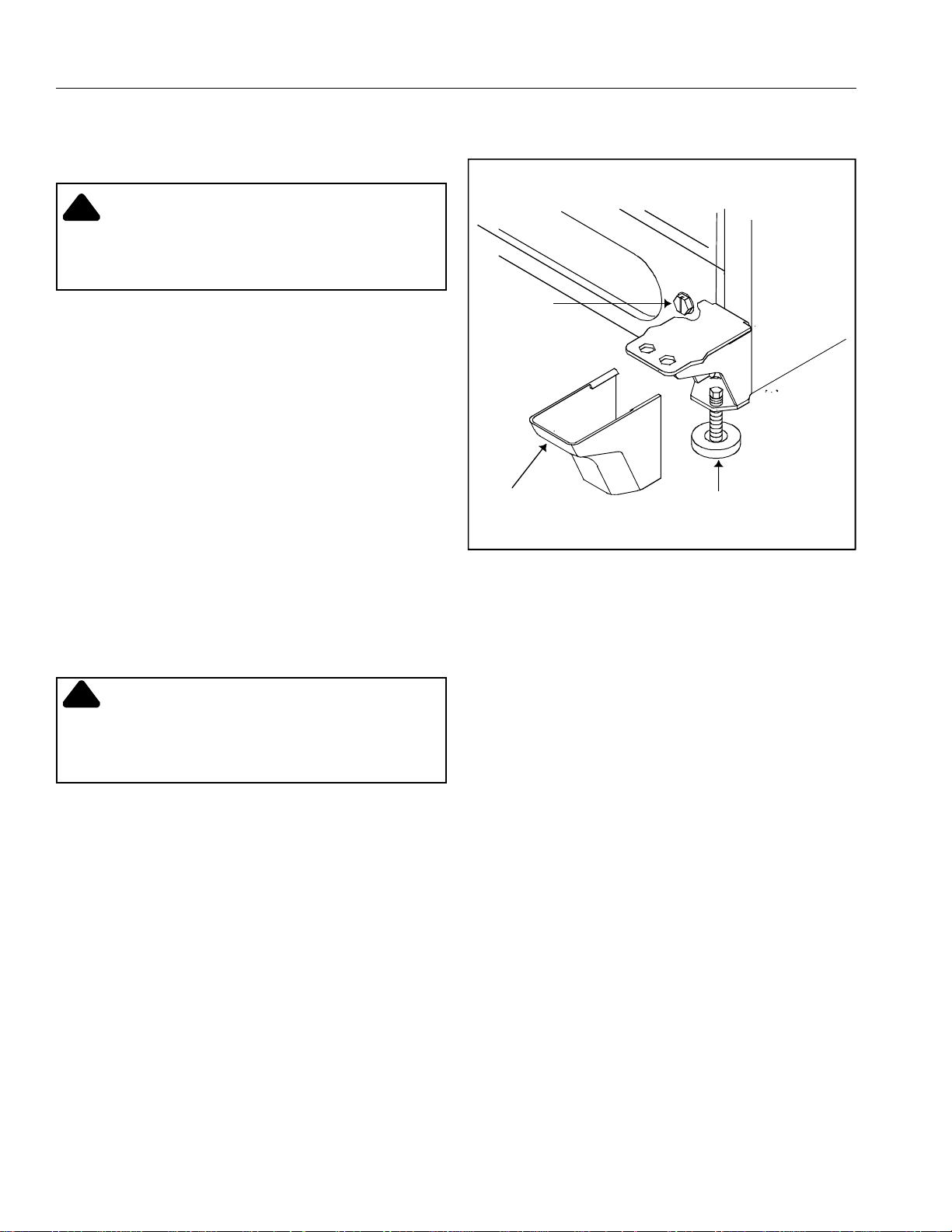

Leveling Refrigerator

CAUTION:

Protect soft vinyl or other flooring with cardboard,

rugs or other protective material to avoid property

damage.

Some installations may require door reversal to achieve

full door swing. If so, proceed to "Door Reversal" section

before leveling your refrigerator.

If your refrigerator requires ice maker water supply

connection, proceed to “Connect ice maker water supply”

section on page 6 before leveling your refrigerator.

1. Plug in power cord.

2. Move refrigerator into final location.

3. Level refrigerator using a level placed on top of the

refrigerator.

• Remove toe grille. Remove bottom hinge cover if

refrigerator has a stabilizing leg.

• Turn roller adjustment screws to raise or lower

refrigerator cabinet. Front of refrigerator must be

/4" (6 mm), or

/2 bubble on your level, higher than

the back of your refrigerator.

• Make sure refrigerator cabinet is level from side to

side by adjusting left and right roller adjustment

screw.

• Turn stabilizing leg (some models) clockwise until

firmly against floor.

Roller

adjustment

screw

Bottom hinge

cover

Stabilizing leg

(some models)

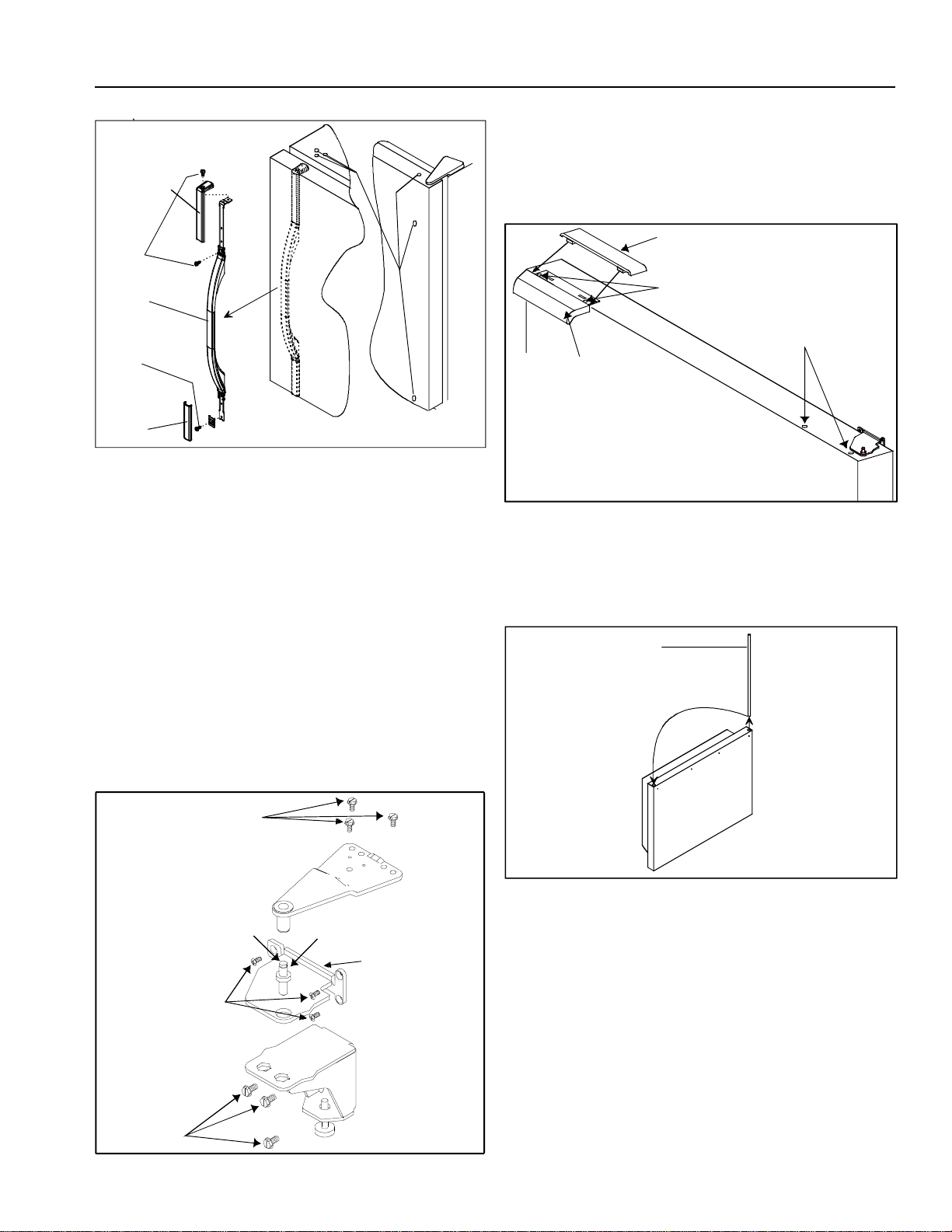

Door Reversal

Some installations may require door reversal to achieve

full door swing. To reverse door swing direction perform

the following steps:

Tools Required

Putty knife (blade covered by masking tape)

" hex nut driver

Phillips screwdriver

Blade screwdriver

1. Remove and reverse refrigerator handle.

IMPORTANT: For plug removal requiring use of flat blade

screwdriver or putty knife, blade of tool must be

covered with masking tape to avoid damage to

refrigerator finish. For plugs using a screwdriver- or nut

driver- style head, use appropriate tool to avoid damage

to plugs.

• Remove handle screw from top handle trim. Pry

up edge of handle trim using a putty knife with the

blade covered with masking tape. Remove handle

from door by removing 1 remaining mounting screw

at each end of handle.

• Remove 1 plug from top hinge side of door and 2

from front hinge side of door. Mount handle on

opposite side of door using mounting screws

removed in previous step.

Handle trim

Handle

screws

Handle

trim

Handle

screw

Plugs

• Snap handle trim into place. Replace 3 plugs in

empty mounting holes.

2. Remove top hinge cover. Top hinge cover snaps off.

Remove top hinge and hinge shim using hex nut

driver.

3. Remove refrigerator door by lifting door off of center

hinge pin.

4. Remove center hinge pin using hex nut driver.

5. Remove freezer door by lifting door off bottom hinge.

An internal support rod may slide out of hinge socket.

Replace rod before hanging door.

6. Remove center hinge bracket and hinge shim using

Phillips screwdriver.

7. Remove toe grille and bottom hinge cover. Both snap

off.

8. Remove bottom hinge and hinge shim using hex nut

driver.

5/16" screws

Top hinge

Phillips screws

Center hinge

bracket

3/8" or

5/16"

hex nut

Center hinge

3/8"

screws

Bottom hinge

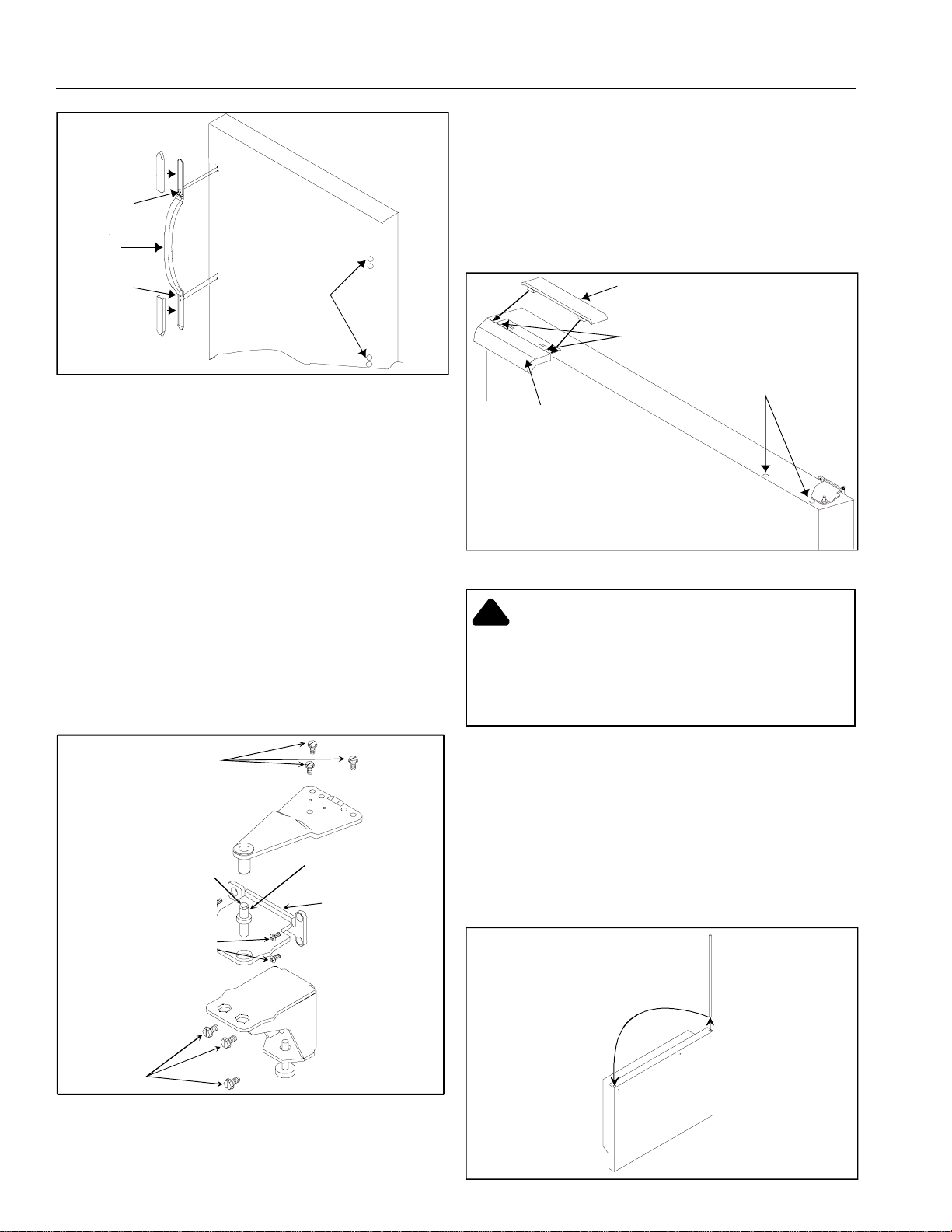

9. Remove freezer door handle.

• Pry up back edge of handle cap using a putty knife

with the blade covered in masking tape. Remove

handle cap from handle. Remove handle from door

by removing mounting screw at each side of

handle.

• Remove 2 plugs from hinge side of door.

Handle

cap

Freezer

handle

Screws

Plug

10. Reverse doors by performing the following steps:

• Remove plugs and screws in opposite side of

refrigerator cabinet. Insert in holes left from hinge

removal.

• Replace internal support rod in hinge side of

freezer door before to hanging door.

Support

rod

11. Rehang doors by replacing bottom, center, and top

hinges, along with freezer and refrigerator doors on

opposite side of refrigerator performing steps 2–8 in

reverse order.

• Use a penny at top to space door

/4" (18 mm)

from cabinet.

• Handle side of door should be approximately

/8" (3 mm) higher than hinge side. Door will

become level when it is loaded with food.

12. Mount freezer handle to opposite side of door using

mounting screws removed in previous step.

• Angle front edge of handle cap downward toward

back lip of freezer handle. Verify bottom tab on

freezer cap slides under rear lip of freezer handle.

Snap rear edge of handle cap in place. Place 2

plugs in empty mounting holes.

• Do not install copper tubing in area where

temperatures drop below 32° (0°).

Materials Required

/4" O.D. (6 mm) flexible copper tubing is required. Length

of copper tubing must reach from water supply

connection to water valve inlet port on back of

refrigerator, plus additional 8 ft. (2 m) of tubing for a

service loop. A service loop will allow refrigerator to be

pulled away from the wall without disconnecting tubing.

Procedure

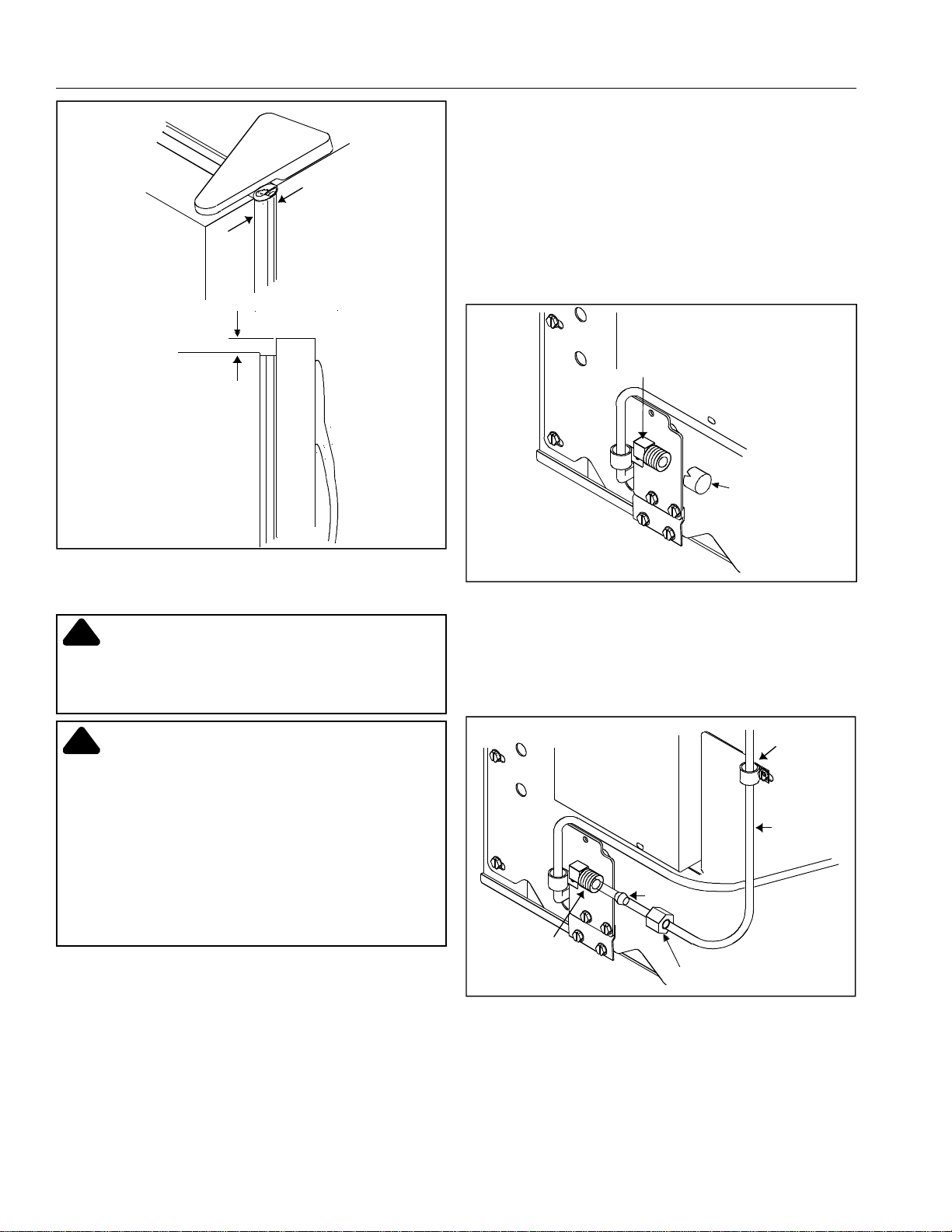

1. Remove plastic cap from water valve inlet port.

Plastic

cap

Water valve

inlet port

2. Place brass nut and brass sleeve on copper tubing.

(Brass nut and sleeve are found in your literature

packet.) Insert copper tubing into water valve inlet

port. Connect brass nut on copper tubing to water

valve inlet port. Make sure copper tubing is secure by

pulling on copper tubing.

Brass nut

Brass sleeve

Water valve

inlet port

Copper

tubing

"P" clamp

3. Turn on water supply to refrigerator and check for

leaks. Correct any leaks at connection. Be careful not

to overtighten connection.

4. Create a service loop using extreme care to avoid

kinks. Secure copper tubing to refrigerator cabinet

with a "P" clamp. It is important to secure copper

tubing to refrigerator to avoid leaks when pushing

refrigerator back into opening.

3/4"

(18 mm)

1/8"

(3 mm)

Connect ice maker water supply line (some

models).

DANGER:

To avoid electrical shock which can cause severe

personal injury or death. Disconnect power to refrigerator

before connecting water supply.

CAUTION:

Observe the following to avoid property damage:

• Make sure water pressure to water valve is between

20 and 100 pounds per square inch.

• Tighten adapter fitting and nuts with pliers and

wrenches. Do not overtighten.

• Check for water leaks and correct if necessary

before returning refrigerator to normal location. After

24 hours check again for leaks.

Important

• Before connecting watter supply, contact a

plumber to connect coper tubing to household

plumbing in compliance with local codes and

ordinances.

• DO NOT use piercing type or

" saddle valves!

Both reduce water flow, become clogged with time

and in addition, may cause leaks if repair is

attempted. the correct type of shut-off valve

requires a ¼" hole to be drilled in the water supply

pipe before valve attachment.

Installation Checklist

This checklist is for personal records only.

Consumer Installer

Doors

Handles are solidly attached to doors.

Handle side of door is

/8" (3 mm) higher than hinge side. (Door lowers when

loaded with food.)

Doors seal completely to refrigerator cabinet.

Leveling

Refrigerator is tilted

/4" (6 mm) from front to rear.

Toe grille is properly attached to refrigerator.

Ice Maker

Water supply to refrigerator is turned on.

Water leaks are not present at connection between household water supply and

refrigerator. (After 24 hours, consumer should check connection for water leaks.)

Ice maker arm is in

position for ice production. (It may take up to 24 hours for

first harvest of ice.)

Product Literature

Owner's manual is reviewed including the following information.

• product registration card

• Fresh Food and Deepfreeze

controls

• Humidity-controlled crispers

• normal operating sounds

Notes

Consumer's Signature

DateInstaller's Company Name/Phone Number

Installer's Signature

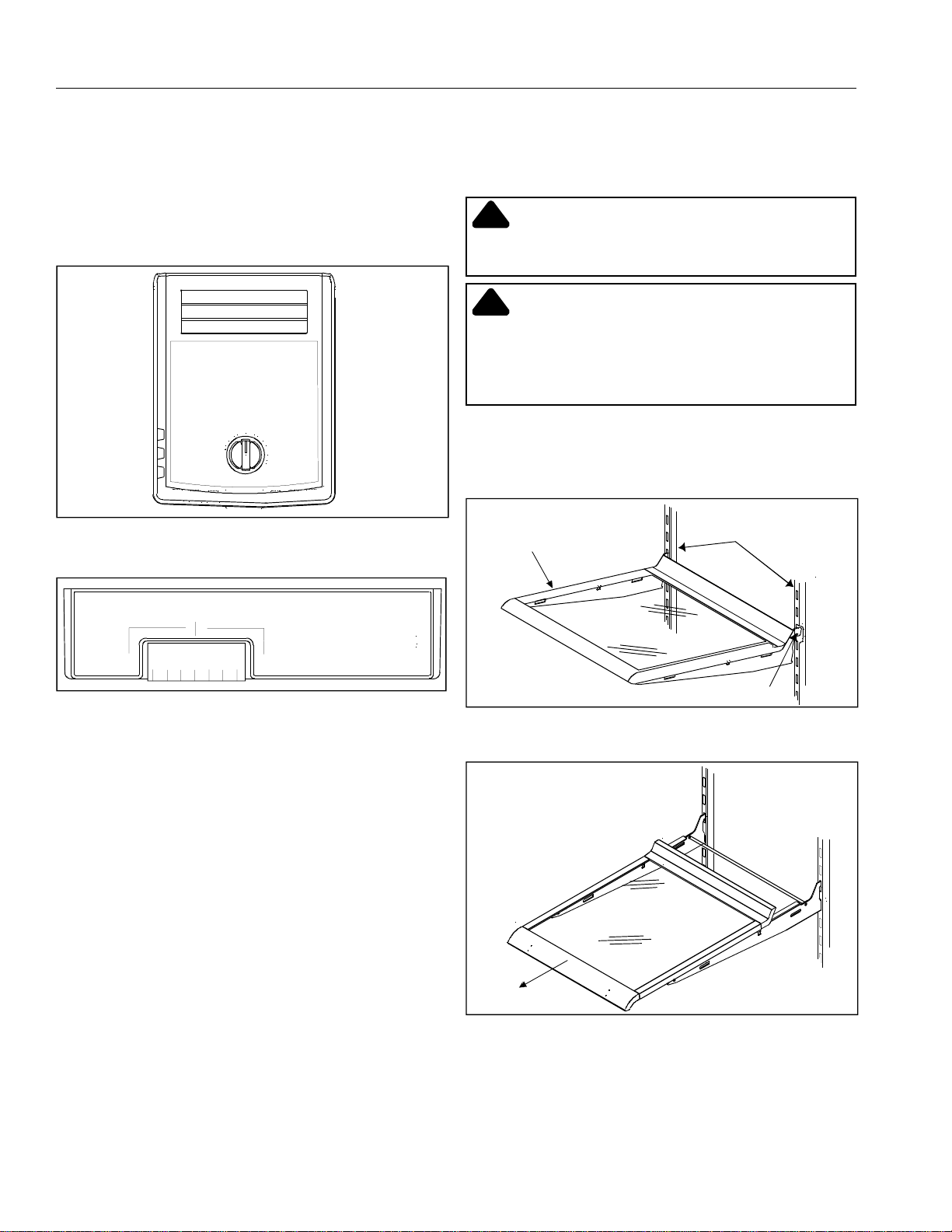

Fresh Food Features

Fresh Food Shelves

Shelves adjust to meet individual storage needs. Some

models feature Spillsaver

Shelves and Easy Glide

shelves. Spillsaver

Shelves hold minor spills for easier

cleaning.

CAUTION:

Make sure shelf is secure before replacing items on

shelf to avoid property damage.

CAUTION:

Handle tempered glass shelves carefully to avoid

personal injury or property damage. Shelves may break

suddenly if nicked, scratched, or exposed to sudden

temperature change.

• Remove shelves by lifting up shelf front, releasing

hooks from metal track, then pulling out.

• Replace shelves by inserting hooks into metal track

and lowering front of shelf.

Shelf

Metal

track

hook

Easy Glide

shelves pull forward for easy access to

items in back.

Adjustable Deli Drawer

™

(some models)

• Remove drawer and sleeve by lifting and pulling out.

Refer to “Spillsaver

™

Shelves” for instructions on

removing and replacing shelf.

• Replace drawer in sliding in.

Controls

This refrigerator is designed to operate at normal

household temperatures of 55° to 110°F (13° to 43°C).

Fresh Food and Deepfreeze

Controls

Fresh Food control is located on upper rear wall of Fresh

Food section.

Deepfreeze

control is located on left front ceiling of

freezer section.

Deepfreeze Control

Cold Coldest

Setting Controls

When Deepfreeze

control is set to

OFF

, neither

refrigerator nor freezer sections will cool. Initially, set

both controls to

. Wait 24 hours for refrigerator and

freezer sections to stabilize temperatures. After 24

hours, adjust controls, one number at a time, as desired.

One is warmest setting and seven is coldest.

Set controls precisely using a household thermometer

with a temperature range between -5° to 50°F

(-21° to 10°C).

Put thermometer snugly between frozen packages in

freezer section. Wait 5–8 hours. If Deepfreeze

temperature is not 0° to 2°F (-17° to -16°C), adjust

Deepfreeze

control one number at a time. Check again

after 5–8 hours.

Put thermometer in a glass of water in middle of Fresh

Food section. Wait 5–8 hours. If Fresh Food temperature

is not 38° to 40°F (3° to 4°C), adjust Fresh Food control

one number at a time. Check again after 5–8 hours.

Garden Fresh

Crispers

Garden Fresh

crispers keep produce fresh longer. Wrap

produce tightly. Do not wash produce before placing in

crispers. Excess moisture could cause produce to spoil

prematurely. Do not line crispers with paper towels. Paper

towels retain moisture.

Garden Fresh

crispers control is located below front

shelf trim. Control adjusts humidity in crisper drawers.

Slide control to

high

for produce with leaves such as

lettuce, spinach or cabbage. Slide control to

low

for

produce with skins such as cauliflower, corn or tomatoes.

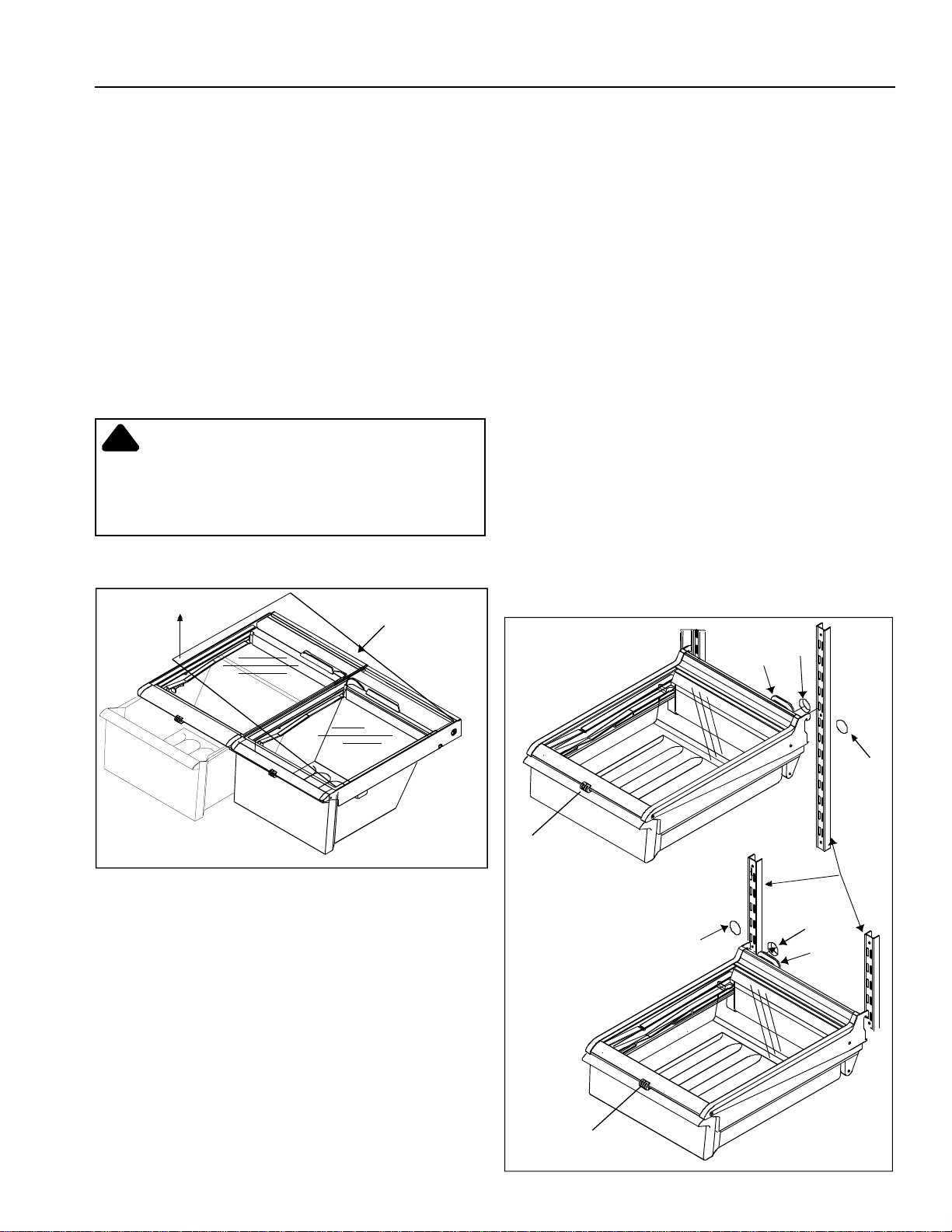

Remove shelf and crisper drawers by completing the

following steps:

1. Open left crisper.

• For doors hinged on left, open right crisper.

CAUTION:

Handle tempered glass shelves carefully to avoid

personal injury or property damage. Shelves may break

suddenly if nicked, scratched, or exposed to sudden

temperature change.

2. Remove glass crisper top by gently pushing up from

underneath. Tilt one end up and pull out.

Glass crisper

top

3. Remove left crisper by lifting from front while

supporting underneath and pulling out. For doors

hinged on left, remove right crisper.

4. Remove support post at recess in bottom center of

Fresh Food section.

5. Remove other crisper by sliding to opposite wall. Lift

from front while supporting underneath and pull out.

6. Replace crispers and shelf by performing steps 2–5

in reverse order.

Chiller Fresh

System

(some models)

The Chiller Fresh

System features a drawer inside a

sleeve. Freezer air circulates between drawer and

sleeve. This systems keeps food fresh longer and up to

5°F (3°C) colder than refrigerator temperature.

Chiller Fresh

control is located below front shelf trim.

Control adjusts amount of air circulating around drawer.

Slide control to

COLD

for normal refrigerator temperature

and to

COLDER

for colder temperature. Ice crystals may

form on drawer or food on

COLDER

setting. Cold air

entering the Chiller Fresh

drawer can decrease

refrigerator temperature. Fresh Food control may need to

be adjusted to a lower number to compensate for colder

air.

Chiller Fresh

drawer can be moved from the left to the

right side of the refrigerator compartment to accomodate

different storage needs. To move drawer perform the

following steps:

1. Remove drawer by lifting and pulling out. Remove

shelf by lifting from front, releasing hooks from metal

track, then pulling out.

2. Remove plastic cap from back wall of Fresh Food

section by placing a knife covered with masking tape

underneath cap and pulling forward.

3. Rotate boot 180° to opposite side.

4. Insert plastic cap in opposite side of Fresh Food

section. Confirm cap is snugly in place. Cold air

may cause food to freeze if cap is not replaced.

5. Replace shelf by inserting hooks into metal track and

lowering the front. Use slots 4 though 6 only.

6. Replace drawer by sliding in. Make sure boot fits

snugly over air inlet in back wall.

Boot

Air

inlet

Boot

rotated

180°

Air

inlet

Metal

track

Plastic

cap

Chiller Fresh System

installed on left side of

refrigerator

Plastic

cap

Chiller Fresh

control

Chiller Fresh System

installed on right side of

refrigerator

Chiller Fresh

control

Storage Rack (some models)

Storage rack provides convenient storage for a large

bottle, eggs, etc.

• Hang rack by hooking over side of shelf.

Bottle

rack

Covered Storage Bucket (some models)

The covered storage bucket has a lid and removable egg

tray. When tray is removed, bucket will accept standard

egg carton, ice, etc.

Utility

bin

Egg

tray

Lid

Dairy Center (some models)

The dairy center provides convenient storage for butter,

cheese, etc.

• Remove dairy center by lifting door, pushing tabs of

shelf down on both sides, and pulling out.

• Replace dairy center by sliding in until tabs lock into

place, then lower door.

Door

Tab

Door Buckets

Door buckets adjust to meet individual storage needs.

• Remove door buckets by pushing tabs on both sides

of shelves toward center and pulling bucket out.

• Replace door buckets by sliding in until tabs lock

into place.

Tabs

Tall Package Retainer (some models)

Tall package retainer keeps tall items secure. Retainer fits

on front edge of any refrigerator door bucket or door shelf.

Tall package

retainer

Door Shelves

• Remove door shelves by lifting ends and pulling out.

• Replace door shelves by placing shelf on glides and

sliding down.

Door

shelf

Glide

Adjustable Divider (some models)

Adjustable divider keeps items in place and adjusts to

meet individual storage needs. Divider fits in any door

bucket or door shelf.

Adjustable

divider

Bottle Holder (some models)

Bottle holder keeps items in place and adjusts to meet

individual storage needs. Bottle holder fits in any door

bucket or door shelf.

Bottle

Holder

Ice Service Rack (some models)

Install ice service rack by placing ice service rack on

washers and sliding down.

CAUTION:

Slideout Shelf (some models)

Slide out shelf pulls forward for easy access to items in

back.

• Remove slideout shelf by sliding forward until ball

point beneath center rail catches in molding groove.

• Grasp shelf by center rail, pull up, and remove.

• Slide in until ball point falls into molding groove.

Deepfreeze

Features

Frost-Free System

The Fresh Food and freezer sections are completely

frost-free. Defrosting is automatic under normal

conditions. Fresh Food and freezer sections never have

to be defrosted.

Automatic Ice Maker (some models)

• Make sure ice bucket is in place and ice maker arm

is down.

Ice maker

arm

Off

position

• After freezer section reaches normal temperature,

the ice maker fills with water and begins operating.

Allow 24–48 hours after installation before first

harvest of ice. Ice maker produces 7 to 9 harvests of

ice in a 24-hour period under ideal conditions.

• After ice is formed, ice maker drops ice cubes into

ice storage bucket. During ice production, ice maker

arm raises and lowers. When ice storage bucket is

full, ice maker arm turns ice maker off.

Note: Discard first 3 harvests of ice so any impurities left

in the water line after installation are not consumed.

• If you wish to stop automatic ice production lift ice

maker arm. A definite click is heard when proper

position is reached. Ice maker arm will remain in that

position until pushed down.

Make sure shelf is secure before placing items on shelf

to avoid property damage.

Ball

point

Center

rail

Washer

Screw

Ice service

rack

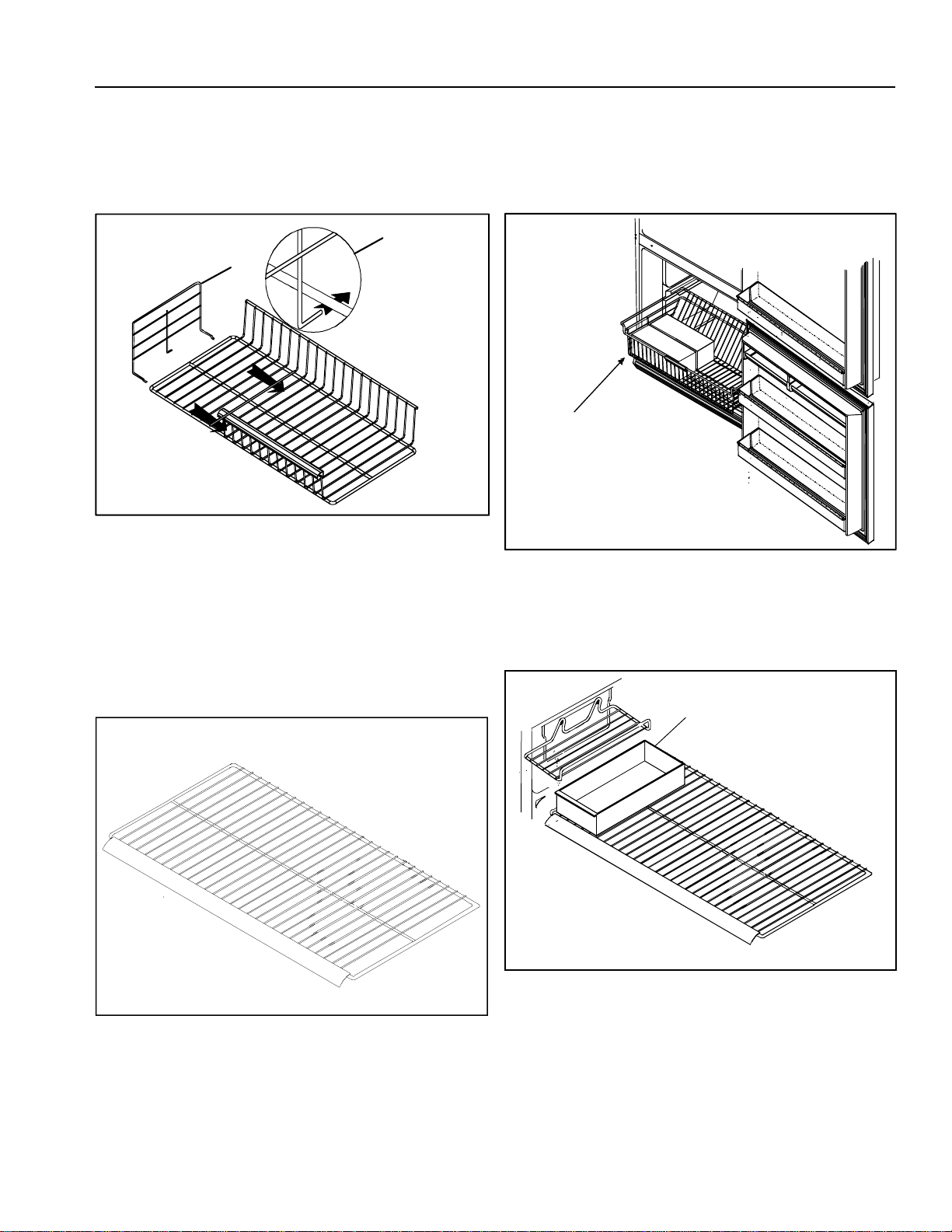

Vertical Shelf Divider (some models)

Install vertical shelf divider by completing the following

steps:

1. Slide prongs of shelf divider beneath desired grill

work, slightly off-center from center rail.

2. Press top of divider down and slide hook assembly

beneath center rail.

Fixed Wire Shelf (some models)

• Remove wire shelf by pulling out. A sharp tug may

be necessary.

• Replace wire shelf by sliding in until back locks in

place.

Wire Basket

Wire basket slides out for easy access to items in back.

• Remove wire basket by lifting and pulling out.

• Replace wire basket by sliding in.

Wire

basket

Ice Bin (some models)

Ice bin sits below the ice service rack on the wire freezer

shelf.

Ice bin

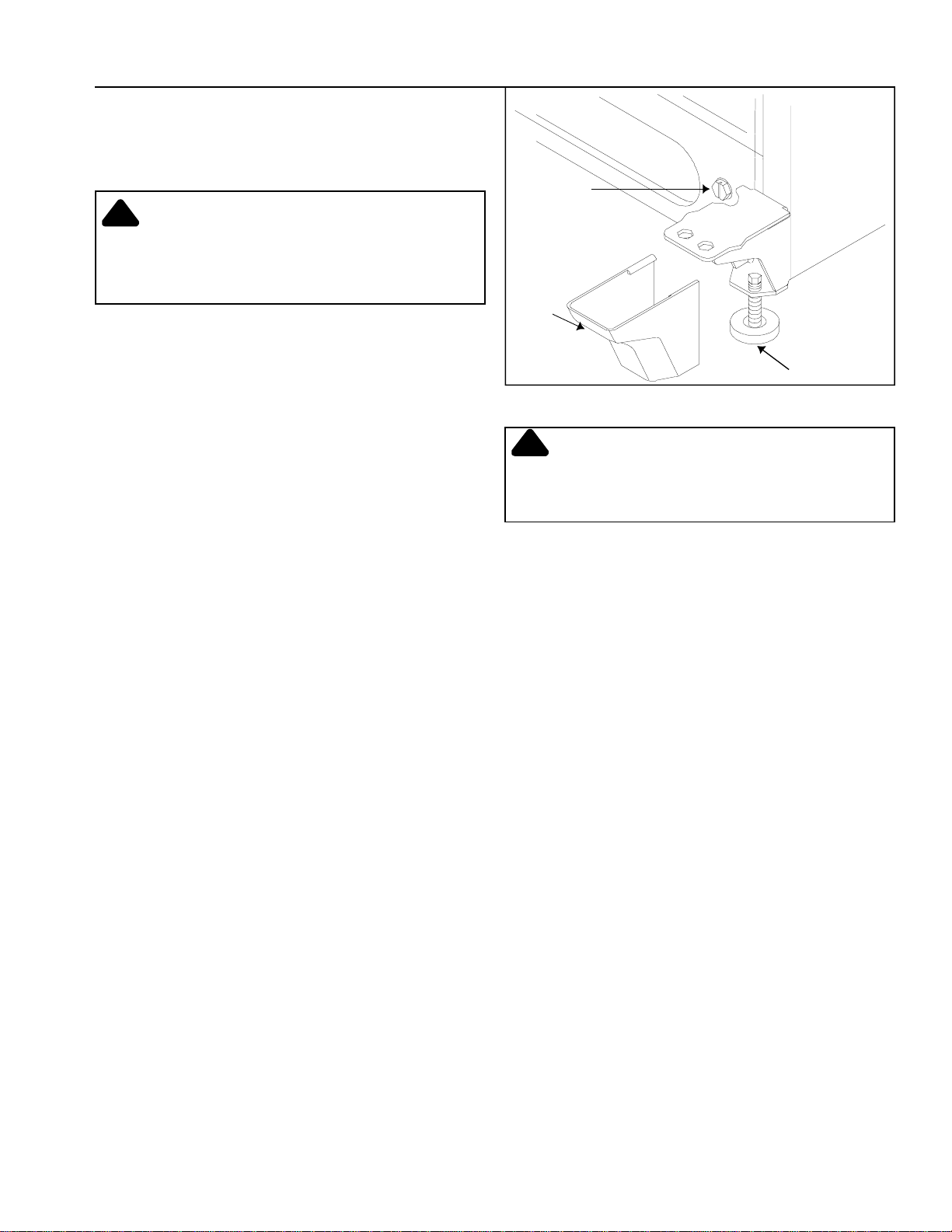

4. Raise stabilizing legs (some models) by turning

counterclockwise.

CAUTION:

Protect soft vinyl or other flooring with cardboard, rugs

or other protective material to avoid property damage.

5. Pull refrigerator away from wall. Run a vacuum

brush across grille on back of refrigerator.

Glass Shelves

CAUTION:

Handle tempered glass shelves carefully to avoid

personal injury or property damage. Shelves may break

suddenly if nicked, scratched, or exposed to sudden

temperature change.

Remove shelf by lifting front, releasing hooks from metal

track then pulling out. Place shelf on a towel. Allow shelf

to adjust to room temperature before cleaning.

Clean crevices by completing the following:

1. Dilute mild detergent and brush solution into crevices

using a plastic bristle brush. Let sit for 5 minutes.

2. Spray warm water into crevices using faucet spray

attachment.

3. Dry shelf thoroughly and replace shelf by inserting

hooks into metal track and lowering it from the front.

Odor Removal

1. Remove all food and disconnect power to refrigerator.

2. Clean all interior surfaces including ceiling, floor, and

walls according to General Cleaning instructions

above. Pay special attention to corners, crevices, and

grooves. Include all drawers, shelves, and gaskets.

3. Connect power to refrigerator and return food to

refrigerator. Wash and dry all containers. Wrap foods

in tightly sealed containers to prevent further odor.

After 24 hours, check if odor has been eliminated.

Complete steps 4–9 if odor has not been eliminated.

4. Place crispers on top shelf of refrigerator section.

Pack refrigerator and freezer

sections, including

doors, with crumpled sheets of newspaper.

5. Place charcoal briquettes randomly throughout

newspaper.

6. Close doors and let stand 24–48 hours.

7. Remove charcoal briquettes and newspapers.

8. Complete steps 2–3.

If odor is still not eliminated, contact a custoer service

representative with the number located in the Model

Identification section.

Care and Cleaning

WARNING:

Disconnect power to refrigerator before cleaning to

avoid electrical shock which can cause severe personal

injury or death. After cleaning, restore power.

CAUTION:

Read and follow all manufacturer’s cleaning directions

to avoid personal injury or property damage.

General Cleaning

1. Wash surfaces and exterior with 4 tablespoons

baking soda dissolved in 1 quart warm water and a

soft, clean cloth.

2. Rinse surfaces and exterior with warm water. Dry

surfaces with a soft, clean cloth.

3. DO NOT USE the following items:

• abrasive or harsh cleaners, ammonia, chlorine

bleach, etc.

• concentrated detergents or solvents

• metal scouring pads

These items can scratch, crack, and discolor

surfaces.

4. Do not place buckets, shelves, etc., in dishwasher.

Adhesives

1. Remove adhesive residue from refrigerator surfaces

by rubbing toothpaste into adhesive with fingers until

adhesive loosens.

2. Rinse surface with warm water. Dry surface with a

soft, clean cloth.

Door Gaskets

1. Clean door gaskets every 3 months according to

General Cleaning instructions. Clean any spills

immediately.

2. Apply a light film of petroleum jelly to keep gaskets

pliable.

Condenser Coils

Clean condenser coil behind toe grille every 3 months to

ensure maximum performance of refrigerator.

Accumulated dust and lint may cause the following:

• reduced cooling performance

• increased energy usage

• premature part failure

1. Remove toe grille by holding ends and pulling away

from refrigerator.

2. Clean front surface of condenser coil with a vacuum

cleaner hose nozzle.

3. Replace toe grille by inserting clips in holes and

snapping in.

Light Bulb Replacement

WARNING:

Disconnect power to refrigerator before replacing light

bulb to avoid electrical shock which can cause severe

personal injury or death. After replacing light bulb,

restore power.

CAUTION:

Observe the following to avoid personal injury or

property damage.

• Allow light bulbs to cool

• Wear gloves when replacing light bulb.

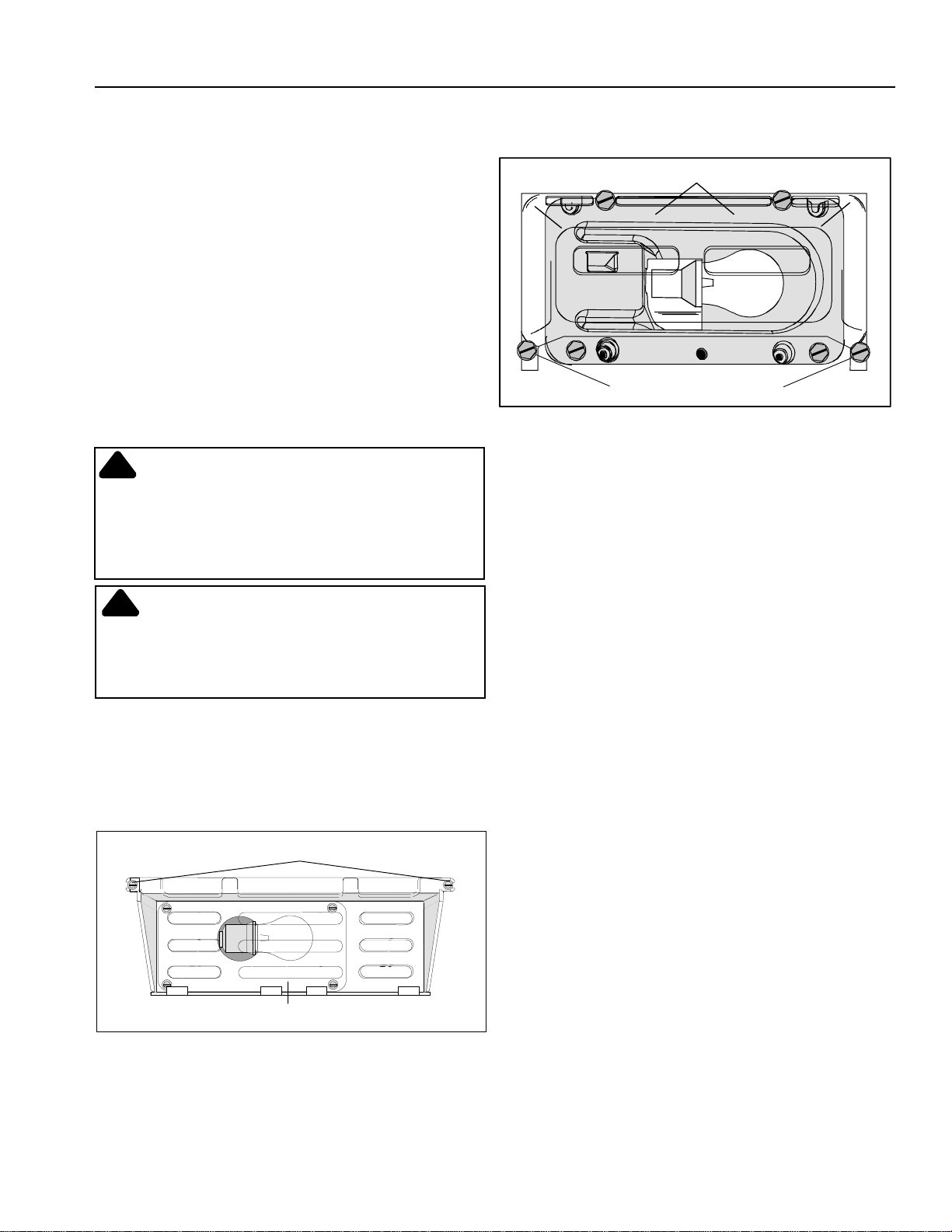

Fresh Food Light

• Remove light bulb cover by removing ¼" hex nut

screws. Replace with appliance bulb no greater than

60 watts.

• Replace light bulb cover by replacing ¼" hex nut

screws.

Freezer Light

• Remove light bulb cover by removing ¼" hex nut

screws. Replace with appliance bulb no greater than

60 watts.

• Replace light bulb cover by replacing ¼" hex nut

screws.

1/4" hex nut screws

Light bulb cover

Vacation Tips

Complete the following steps for short vacations.

1. Remove perishable foods.

2. If an ice maker is installed, move ice maker arm to

Off

position. (See “Automatic Ice Maker” section page

12)

Complete the following steps for long vacations.

1. Empty refrigerator and freezer sections.

2. Unplug refrigerator.

3. Clean refrigerator and door gaskets according to

General Cleaning instructions in “Care and Cleaning”

section.

4. Prop doors open, so air can circulate inside.

5. If an ice maker is installed, turn off water supply to

refrigerator and move ice maker arm to

Off

position. (See “Automatic Ice Maker” section page 12)

Energy Tips

This refrigerator is designed to be one of the most energy

efficient refrigerators available. Reduce energy use by

observing the following.

• Operate in normal household temperatures of 55° to

110°F (13° to 43°C) away from heat sources and direct

sunlight.

• Set refrigerator, freezer, and temperature controlled

meat drawer system controls no colder than necessary.

• Keep freezer section full.

• Keep door gaskets clean and pliable. Replace gaskets

if worn.

• Keep condenser coils clean.

1/4" hex nut screws

Light bulb cover

Normal Operating Sounds

This new refrigerator may be replacing a differently

designed, less efficient or smaller refrigerator. Today’s

refrigerators have new features and are more energy

efficient. As a result, certain sounds may be unfamiliar.

These sounds are normal and will soon become familiar

to you. They also indicate refrigerator is operating and

performing as designed.

1. Freezer control clicks when starting or stopping

compressor.

2. Freezer fan air rushes and whirs.

3. Sealed system (evaporator and heat exchanger)

refrigerant flow gurgles, pops or sounds like boiling

water.

4. Defrost heater sizzles, hisses or pops.

5. Defrost timer sounds like an electric clock and

snaps in and out of defrost cycle.

6. Condenser fan air rushes and whirs.

7. Compressor has a high pitched hum or pulsating

sound and cycles on and off.

8. Ice cubes from ice maker (some models) drop into

ice bucket.

9. Ice maker water valve hookup (some models)

buzzes when ice maker fills with water. This occurs

whether or not refrigerator is connected to water

supply. If refrigerator is not connected to water

supply, stop sound by raising ice maker arm to

Off

position. Ice maker water valve hookup is located

behind condenser fan in back of refrigerator.

Note: Foam insulation is very energy efficient and

has excellent insulating capabilities. However, foam

insulation is not as sound absorbent as

previously used fiberglass insulation.

Problem Solution

Refrigerator does not operate.

•

Make sure Deepfreeze

control is on.

•

Make sure refrigerator is plugged in. If not, firmly plug the cord into a

live outlet with proper voltage.

•

Check fuse or circuit breaker. Plug in another item at that wall outlet.

outlet does not work, replace the fuse or reset the circuit.

•

If freezer control is on, light works but 2 fans and compressor are not

operating, refrigerator may be in defrost cycle. Wait 40 minutes to se

if refrigerator restarts.

Refrigerator still will not operate.

•

Unplug refrigerator. Transfer food to another refrigerator or place dry

ice in freezer section to preserve food. Call for service.

Food temperature appears too warm.

•

See above sections.

•

Allow time for recently added warm food to reach Fresh Food or

Deepfreeze

temperature. Adding food warms the refrigerator. It can

take a few hours for the refrigerator to return to normal temperature.

•

Check gaskets for proper seal. Gaskets should seal tightly to cabinet.

•

Clean condenser coils. See “Condenser Coils” instructions in “Care

and Cleaning” section.

•

Adjust Fresh Food and Deepfreeze

control. See “Setting Controls”

instructions in “Controls” section.

•

Freezer or refrigerator light stays on. If light stays on, call service.

•

Return air vents behind crisper are blocked restricting airflow. Locate

return air vent behind crispers and remove any debris that blocks ven

or restricts airflow.

Chiller Fresh

System temperature

is too warm.

•

Slide control to colder setting.

•

Adjust Deepfreeze

control to colder setting. See “Setting Controls”

instructions of “Controls” section.

•

Verify Chiller Fresh System cap has been moved if drawer has been

moved from left to right side of cabinet. See “Chiller Fresh System”

section.

Food temperature is too cold.

•

Clean condenser coils. See “Condenser Coils” instructions in “Care

and Cleaning section.

•

Adjust Fresh Food control. See “Setting Controls” instructions in

“Controls” section.

•

Adjust Deepfreeze

control to warmer setting. See “Setting Controls”

instructions in “Controls” section. Allow several hours for temperature

to adjust.

•

Verify plastic cap is in place near Chiller Fresh

System. See “Chiller

Fresh

System” section.

Refrigerator runs too frequently.

•

It may be normal to maintain constant temperature.

•

Doors have been opened frequently or for an extended period of time

When the door is opened warm humid air is allowed into the

refrigerator. The more the door is opened the more warm air the

refrigerator must cool.

•

Allow time for recently added warm food to reach refrigerator or

freezer temperature. It can take a few hours for the refrigerator to

return to normal temperature.

•

Clean condenser coils. See “Condenser Coils” instructions in “Care

and Cleaning” section.

•

Adjust Deepfreeze

control. See “Setting Controls” instructions in

Before Calling For Service

Water droplets form on inside of

refrigerator.

•

It is normal during high humidity periods or if doors have been opened

frequently.

•

Wrap food tightly and wipe off damp containers prior to storing in the

refrigerator to avoid moisture accumulation.

Water droplets form on outside of

refrigerator.

•

Check door seals for proper seal. Gaskets should seal tightly to cabinet.

•

It is normal during high humidity periods or if doors have been opened

frequently.

Chiller Fresh

System or Garden

Fresh

crispers does not close

freely (some models).

•

Check for a package that may prevent drawer from closing properly.

•

Confirm drawer is in proper position.

•

Clean drawer channels with warm, soapy water. Rinse and dry

thoroughly.

•

Apply a thin layer of petroleum jelly to drawer channels.

•

Confirm refrigerator is level.

Refrigerator has an odor.

•

See “Odor Removal” instructions in “Care and Cleaning” section.

Refrigerator makes unfamiliar

sounds or seems too loud.

•

It may be normal. See “Normal Operating Sounds” section.

Ice cubes have an odor.

•

See “Odor Removal” instructions in “Care and Cleaning” section.

•

Ice maker was recently installed. Discard first few batches of ice to avoid

discolored or off-flavored ice.

•

Food has not been wrapped tightly in either refrigerator or freezer

compartment. Rewrap foods since odors may migrate to the ice if food is

not wrapped properly.

•

Discard ice and clean ice bucket or trays more frequently. Ice cubes are

porous and absorb odors easily.

•

Water supply contains minerals such as sulfur. In some situations a filter

may need to be installed to eliminate taste and odor problems.

Ice cubes stick together or

“shrink”.

•

Empty ice cube bucket or trays more frequently. If used infrequently, ice

cubes may stick together or shrink.

Ice maker is not producing ice.

•

Water pressure may be to low or high. Ice maker requires a water

pressure of 20-100 psi to function properly.

•

Confirm ice maker arm is down. See “Automatic Ice Maker” section.

•

Confirm household water supply is reaching water valve. Make sure the

water valve shut off is fully turned on.

•

Confirm ice maker wiring harness is inserted completely in proper holes.

•

Check for kinks in copper or plastic tubing. Remove kinks or replace

tubing.

•

Check electrical connections to water valve coil and connector block on

refrigerator cabinet.

•

If a water filter has been installed on the water line outside the

refrigerator, check the filter for clogs or improper installation of the filter.

Ice maker is not producing enough

ice.

•

Ice maker has just recently been installed or a large amount of ice has

just been used. Wait 24 hours for ice production to begin and for ice

maker to restock after emptied.

•

Confirm household water supply is reaching water valve. Make sure the

water valve shut off is fully turned on.

•

Piercing type or

” saddle valve was used for hookup. Both reduce

water flow and may become clogged with time. Replace these valves

with correct type of saddle valve requiring

” hole to be drilled in water

supply pipe prior to valve attachment.

•

Check for kinks in copper or plastic tubing. Remove kinks or replace

tubing

•

Confirm freezer section is operating at proper temperature. Freezer

must be cold enough to produce ice. See ‘Setting Controls” section.

Ice forms in inlet tube to ice

maker.

•

Check water pressure. Low water pressure causes valves to leak.

Problem Solution

Warranty

Full One Year Warranty

Full Five Year Warranty on Sealed System Components

and Food Compartment Liner

First Year

Amana Appliances will repair or replace, free of charge, any part which is defective due to workmanship or

materials.

Second through Fifth Year

Amana Appliances will replace, free of charge, any sealed system component (compressor, condenser,

evaporator and interconnecting tubing) and repair any food compartment liner (exclusive of door liner) which is

defective due to workmanship or materials.

Warranty Limitations

• Begins at date of original purchase.

• Applies to product used within the United States or in

Canada if product has Canadian Standards

Association listing when shipped from the factory.

• Service must be performed by an authorized Amana

technician.

Warranty Is Void If

• Serial plate is defaced.

• Product is used on a commercial, rental or leased

basis.

• Product has defect or damage due to product

accident, alteration, connection to an improper

electrical supply, fire, flood, lightning, shipping and

handling, or other conditions beyond the control of

Amana.

• Product is improperly installed or used.

Owner's Responsibilities

• Provide proof of purchase (sales receipt).

• Provide normal care and maintenance. Replace

owner replaceable items where directions appear in

Owner's Manual.

• Make product reasonably accessible for service.

• Pay premium service costs for service outside

technician's normal business hours.

• Pay for service calls related to product installation.

In no event shall Amana Appliances be liable for

incidental or consequential damages including food

loss*

*This warranty gives you specific legal rights and you

may have others which vary from state to state. For

example, some states do not allow the exclusion or

limitation of incidental or consequential damages so this

exclusion may not apply to you.

Requerimientos eléctricos

Reconozca este símbolo como precaución

de seguridad.

ADVERTENCIA:

Para evitar descargas eléctricas que pueden causar

lesiones personales graves o la muerte, no corte ni

eliminela punta redonda de conexión a tierra del

enchufe. El refrigerador debe estar conectado a

tierra en todo momento. No quite el rótulo de

advertencia del cordón eléctrico.

No utilice un adaptador de dos puntas.

No utilice un cable de extensión.

Instrucciones para conexión a tierra — Este refrigerador

está equipado con un enchufe de tres puntas (para

conexión a tierra) para proveer protección contra

posibles riesgos de descargas eléctricas. Si tiene un

tomacorriente de dos orificios, comuníquese con un

electricista calificado para que reemplace este

tomacorriente de pared de dos orificios por otro de tres

orificios correctamente conectado a tierra, en

conformidad con el Código Eléctrico Nacional.

Este refrigerador ha sido diseñado para que funcione

con una línea separada de 103 a 126 voltios, 15

amperios y 60 ciclos.

Identificación del modelo

Gracias por haber comprado este refrigerador Amana

Por favor lea todo el manual del propietario. Este manual

proporciona información sobre el mantenimiento adecua-

do. Si tíene alguna pregunta, sírvase llamar al Departa-

mento de asuntos del consumidor al 1-800-843-0304

dentro de los EE.UU. y ak 1-319-622-5511 fuera de los

EE.UU.

Llene la tarjeta de registro y envíela lo más pronto posible.

Si el refrigerador no incluye una tarjeta de registro, llame

al Departamento de asuntos al consumidor.

Cuando se comunique con Amana

, proporcione la infor-

mación del producto. Esta información se encuentra en

la placa del número de serie, ubicada en la esquina

izquierda superior del techo de la sección Alimentos fres-

cos. Anote la siguiente información:

Número de modelo:_____________________________

Número de fabricación:__________________________

Número de serie (S/N):__________________________

Fecha de adquisición:___________________________

Nombre y dirección del distribuidor:_________________

_____________________________________________

Contenido

Requerimientos eléctricos ..............................................21

Identificación del modelo ................................................21

Servicio ...........................................................................22

Piezas y accesorios ........................................................22

Forma apropiada de desechar su refrigerador ...............22

Instrucciones para la instalación ....................................23

Requerimientos de espacio ........................................23

Para nivelar el refrigerador..........................................23

Para invertir las puertas ..............................................23

Conexión para la línea de suministro de agua

de la máquina de hielos (en algunos modelos) ..........25

Controles.........................................................................26

Controles del refrigerador y del congelador................26

Ajuste de los controles ................................................26

Lista de verificación de la instalación .............................27

Características del refrigerador ......................................28

Repisas del refrigerador..............................................28

Cajón ajustable para embutidos Deli Drawer

(en algunos modelos)..................................................28

Cajones de Garden Fresh

(Crisper) .........................28

Cajón del sistema del Chiller Fresh

(en algunos modelos)..................................................29

Compartimiento para botellas

(en algunos modelos)..................................................30

Compartimiento cubierto para almacenamiento

(en algunos modelos)..................................................30

Compartimientos para productos lácteos

(en algunos modelos)..................................................30

Compartimientos de la puerta.....................................30

Depósito para paquetes altos .....................................31

Repisas de la puerta ...................................................31

Separador ajustable (en algunos modelos) ................31

Portabotellas ...............................................................31

Características del congelador .......................................32

Sistema sin escarcha (Frost-Free) ..............................32

Máquina de hielo automática ......................................32

Rejilla para servicio de hielo .......................................32

Repisa deslizable (en algunos modelos) ....................32

Separador vertical de repisa

(en algunos modelos)..................................................33

Repisa de alambre ......................................................33

Canasta de alambre ....................................................33

Repisas de la puerta ...................................................32

Depósito de hielo ........................................................33

Cuidado y limpieza .........................................................33

Limpieza general .........................................................34

Adhesivos....................................................................34

Empaques de la puerta ...............................................34

Serpentines del condensador .....................................34

Repisas de vidrio.........................................................34

Eliminación de olores ..................................................34

Reemplazo de focos....................................................35

Sugerencias para cuando sale de vacaciones ...............35

Sugerencias para conservar energía .............................35

Sonidos normales de funcionamiento ............................36

Antes de llamar para solicitar servicio ............................37

Garantía ..........................................................................41

Nota: La traducción algunas veces puede causar variaciones

en el significado. En todos los casos cuando el significado

varíe, el más preciso será el de la versión

en inglés de este documento.

Plan de servicio extendido Asure™

Amana ofrece un servicio de protección a largo plazo

para esta nueva estufa. El Plan de servicio extendido

Asure™ está diseñado especialmente para comple-

mentar la excelente garantía de Amana. Este plan cubre

funcional piezas, mano de obra y gastos de

transportación. Llame al 1-800-528-2682 para solicitar

más información.

Piezas y accesorios

La compra de piezas de repuesto y accesorios

adicionales (como: repisas de refrigerador,) se puede

hacer por teléfono. Si desea pedir accesorios para su

producto Amana llame al teléfono 1-800-843-0304

dentro de los EE.UU., o al 1-319-622-5511 fuera de los

EE.UU.

Forma apropiada de desechar

su refrigerador

IMPORTANTE: Los niños atrapados y asfixiados

en refrigeradores no es cosa del pasado. Los

refrigeradores que se arrumban o abandonan, aun

cuando sea por “solo unos cuantos días”, continúan

siendo un peligro. Si desecha un refrigerador viejo,

sírvase seguir las siguientes instrucciones para

ayudar a prevenir un accidente.

ANTES DE TIRAR SU REFRIGERADOR O

CONGELADOR VIEJO:

• Quítele las puertas.

• Déjele las repisas puestas para que los niños

no puedan meterse fácilmente.

PELIGRO

Instrucciones para la instalación

La instalación apropiada del refrigerador asegurará el

funcionamiento más eficiente.

Requerimientos de espacio

ADVERTENCIA:

Mantenga los materiales y los vapores inflamables,

como gasolina, lejos del refri-gerador. El no hacerlo

puede causar como resultado la muerte, una explosión,

un incendio o quemaduras.

• Para asegurar la ventilación apropiada del

refrigerador, deje un espacio de 1" (2.5 cm) en la

parte superior del refrigerador.

• Si su refrigerador tiene una máquina para hacer

hielo, asegúrese de dejar espacio adicional en la

parte posterior para la conexión de la línea de agua.

El refrigerador puede estar al ras con la pared

posterior si no instala una máquina para hacer hielo.

• Si se instala el refrigerador junto a una pared fija,

deje un espacio de 2

/2" (6.35 cm) en cada lado

(dependiendo del modelo) para permitir que las

puertas se abran 90°.

NOTA: No instale el refrigerador junto a un horno,

radiador u otra fuente de calor, ni en un área donde la

temperatura bajará a menos de 55° F (13° C).

Para nivelar el refrigerador

Algunas instalaciones pueden requerir que las puertas

se tengan que invertir para que puedan abrirse comple-

tamente. Si es así, continúe con la sección “Para

invertir las puertas” antes de nivelar el refrigerador.

Si su refrigerador requiere que se conecte la máquina de

hielo, continúe con la sección “Conexión para la línea de

suministro de agua para la máquina de hielo” en la

página 6 antes de nivelar el refrigerador.

1. Enchufe el cordón eléctrico.

2. Mueva el refrigerador a la ubicación final.

3. Nivele el refrigerador con un nivelador colocado

encima del refrigerador.

• Quite la parrilla inferior y la cubierta de la bisagra

inferior si el refrigerador tiene una pata

estabilizadora.

• Gire el tornillo de ajuste para subir o bajar el

gabinete del refrigerador. La parte delantera del

refrigerador debe estar

/4" (6 mm) ó

/2 burbuja de

nivel más alta que la parte posterior.

• Asegúrese de que el gabinete del refrigerador

esté nivelado de lado a lado ajustando los tornillos

de adjuste de rodillo izquierdo y derecho.

• Gire la pata estabilizadora (en algunos modelos)

en sentido de las manecillas del reloj hasta que

quede firme sobre el piso.

Tornillo de

ajuste del

rodillo

Cubierta de

la bisagra

interior

Pata

estabilizadora

(en algunos

modelos)

Para invertir las puertas

PRECAUCIÓN:

Proteja el piso vinílico suave o de otro tipo con

cartones, alfombras u otros materiales protectores para

evitar daños a la propiedad.

Algunas instalaciones pueden requerir que las puertas

se tengan que invertir para que abran completamente.

Para invertir la dirección en la que abren las puertas siga

los pasos a continuación:

Herramientas necesarias

Espátula (con la hoja cubierta con cinta adhesiva

masking)

Llave para tuercas hexagonales de

/16"

Llave para tuercas hexagonales de

/8"

Desarmador Phillips

Desarmador plano

1. Quite las asas del refrigerador.

IMPORTANTE: Cuando se requiera el uso de un

destornillador plano o de una espátula para quitar la

clavija, la hoja de la herramienta que se use deberá

estar cubierta con cinta de papel para evitar daños al

acabado del refrigerador. Para las clavijas que tienen

cabeza tipo destornillador, se debe usar el destornil-

lador apropiado para evitar dañar las clavijas.

• Extraiga con la orilla de la espátula el borde del

adorno del asa. Quite el asa de la puerta quitán-

dole los tornillo de montaje en cada extremo del

asa.

• Extraiga el tapón de la bisagra del lado de la

puerta y dos tapónes de la bisagra del superior

de la puerta. Monte el asa en el lado opuesto de

la puerta usando los tornillos de montaje que

quitó en el paso anterior.

• Encaje el adorno del asa en su lugar. Vuelva a

colocar los tres tapónes en los orificios vacíos

de montaje.

9. Quite las asas del congelador

• Extraiga con la espátula el borde posterior de la

tapa del asa. Quite la tapa del asa, y el asa de

la puerta quitándole el tornillo de montaje que

está a cada lado del asa.

• Extraiga los dos tapones de la bisagra del lado

de la puerta.

ADVERTENCIA:

Desconecte la corriente eléctrica del refrigerador antes

de quitar las puertas para evitar descargas eléctricas

que pueden causar lesiones personales graves o la

muerte. Después de volver a colocar las puertas,

conecte la corriente eléctrica.

10. Invierta las puertas según sea necesario, realizando

lo siguiente:

• Quite los tapones inferiores del lado opuesto del

gabinete del refrigerador e introdúzcalos en los

orificios izquierdos que quedaron cuando la

bisagra se quitó.

• Vuelva a colocar la varilla interna de soporte en

el lado de la bisagra de la puerta del

congelador antes de colocar la puerta.

varilla interna

de soporte

Adorno

del asa

Asa

Adorno

del asa

Tornillo

Tapones

2. Quite la cubierta de la bisagra superior, que está

colocada a presión. Quite la bisagra superior y la

laminilla de ajuste de la bisagra, con un desarmador

de tuercas hexagonales.

3. Quite la puerta del refrigerador levantándola del

pasador de la bisagra central.

4. Quite el pasador de la bisagra central con un

desarmador de tuercas hexagonal.

5. Quite la puerta del congelador levantándola de la

bisagra inferior. Es posible que se salga una varilla

interna de soporte. Coloque la varilla de nuevo en

su lugar antes de colocar la puerta.

6. Quite el soporte de la bisagra central y la laminilla

de ajuste usando un desarmador phillips.

7. Quite la parrilla inferior y la cubierta de la bisagra

inferior. Ambas están colocadas a presión.

8. Quite la bisagra inferior y la laminilla de ajuste

usando un desarmador de tuercas hexagonales.

Tornillos de

5/16" (8 mm)

Bisagra superior

Tornillos Phillips

Pasador de

la bisagra central

Soporte de

la bisagra

central

Tuerca

hexagonal de

5/16" (8 mm)

Bisagra central

Tornillos de

3/8" (9 mm)

Bisagra inferior

Tuerca hexagonal

de 5/16" (8mm) o

3/8" (9.525 mm)

Tapa del asa

Asa del

congelador

Tornillos

Tapón

Conexión para la línea de suministro

de agua de la máquina de hielos (en

algunos modelos)

ADVERTENCIA:

Desconecte la corriente eléctrica del refrigerador antes

de conectar el suministro de agua para evitar

descargas eléctricas que pueden causar lesiones

personales graves o la muerte. Después de volver a

colocar las puertas, conecte la corriente eléctrica.

PRECAUCIÓN:

Acate los puntos siguientes para evitar daños

materiales:

• Compruebe que la presión del agua en la válvula

de agua esté entre 20 y 100 libras por pulgada

cuadrada.

• Apriete la conexión y las tuercas del adaptador con

unas pinzas y con una llave de tuercas. No lo

apriete de más.

• Revise si hay goteras de agua y arréglelas si es

necesario antes de volver a colocar el refrigerador

en su lugar. Después de 24 horas revise nueva-

mente si hay goteras.

Importante

• Antes de conectar el suministro de agua, comuní-

quese con un plomero para que conecte la tubería

de cobre a la plomería de la casa en conformidad

con los códigos y reglamentos locales.

• ¡NO utilice válvulas de tipo de penetración o de silla

/16" (9 mm)! Ambas reducen el flujo del agua, con

el tiempo se obstruyen y además pueden causar

goteras si trata de repararlas. El tipo correcto de

válvula de cierre requiere que se haga un orificio de

/4" (6 mm) en la tubería del suministro de agua

antes de conectar la válvula.

• No coloque tuberías del suministro de agua en

ubicaciones en donde la temperatura pueda bajar a

menos de 32°F (0°C).

Materiales necesarios

Se requiere tubería de cobre flexible de

/4" (6 mm) de

D.E. La longitud de la tubería de cobre debe alcanzar

desde la conexión del suministro de agua hasta la

lumbrera de entrada de la válvula de agua. Se necesitan

8 pies (2 m) adicionales de tubería para un lazo de

servicio. El lazo de servicio permitirá que el refrigerador

se pueda separar de la pared sin desconectar la tubería.

11. Vuelva a colgar las puertas colocando las bisagras

inferior, central y superior, así como las puertas del

congelador y del refrigerador en el lado opuesto del

refrigerador siguiendo los pasos 2 al 8 en orden

inverso.

• Utilice una moneda en la parte superior para

separar las puertas

" (18 mm) del gabinete.

• El lado del asa de la puerta debe estar aproxima-

damente

" (3 mm) más alto que el lado donde

está la bisagra. La puerta se nivelará cuando

esté se coloquen alimentos en la misma.

3/4" (18 mm)

1/8" (3 mm)

12. Monte el asa del lado opuesto de la puerta usando

los tornillos de montaje que quitó.

• Cuadre el borde frontal de la tapa del asa hacia ,

hacia el filo posterior del asa del congelador.

Verifique que la lengüeta inferior de la tapa del

congelador se deslice por abajo del filo posterior

del asa del congelador. Encaje la parte posterior

de la tapa del asa en su lugar. Coloque los dos

tapones en los orificios vacíos de montaje.

Controles

Este refrigerador funciona con mayor eficacia en tempe-

raturas domésticas normales, entre 55° y 110° F

(13° y 43° C).

Controles del refrigerador y del congelador

El control del refrigerador está localizado en la parte

superior de la pared posterior de la sección del

refrigerador.

El control del congelador está localizado en la parte de-

lantera izquierda del techo de la sección del congelador.

Ajuste de los controles

Cuando el control del congelador está colocado en la

posición

DESACTIVADA (OFF)

, ni la sección del

refrigerador ni la del congelador se enfriarán. Inicial-

mente, coloque ambos controles en

. Espere 24 horas

para que las secciones del refrigerador y del congelador

estabilicen la temperatura. Después de 24 horas, ajuste

los controles, un solo número a la vez, según se desee.

El 1 es el menos frío y el 7 el más frío.

Ajuste con precisión los controles utilizando un termó-

metro común que abarque temperaturas entre -5° y 50°

F (-21° y 10° C).

Coloque el termómetro ajustadamente entre paquetes

en la sección del congelador y espere de 5 a 8 horas. Si

la temperatura del congelador no se encuentra entre 0° y

2° F (-17° y -16° C), ajuste el control, 1 solo número a

la vez. Revise nuevamente después de 5 a 8 horas.

Coloque el termómetro en un vaso de agua en medio de

la sección del refrigerador y espere 5 a 8 horas. Si la

temperatura del refrigerador no se encuentra entre 38°

y 40° F (3° y 4° C), ajuste el control, 1 solo número a

la vez. Revise nuevamente después de 5 a 8 horas.

Procedimiento

1. Quite la tapa de plástico de la lumbrera de entrada

de la válvula de agua.

2. Coloque la tuerca y la manga de bronce en la

tubería de cobre. (La tuerca y la manga de bronce se

en-cuentran en el paquete de literatura.) Introduzca

la tubería de cobre en la lumbrera de entrada de la

válvula de agua. Conecte la tuerca de bronce en

la tubería de cobre en la lumbrera de entrada de la

válvula de agua. Compruebe que la tubería de

cobre esté bien segura tirando de ella ligeramente.

Tapa de

plástico

Lumbrera de

entrada de la

válvula de a

Tuerca de bronce

Manga de bronce

Lumbrera de

entrada de la

válvula de agua

Tubería

de cobre

Abrazadera

“P”

3. Abra el suministro de agua que va al refrigerador y

revise posibles goteras. Repare las goteras cuando

lo conecte. Tenga cuidado de no apretar demasiado

la conexión.

4. Haga un lazo de servicio con extremado cuidado

para evitar dobleces. Asegure la tubería de cobre al

gabinete del refrigerador con una abrazadera “P”. Es

importante asegurar el tubo de cobre al refrigerador

para evitar goteras al empujar el refrigerador para

volver colocarlo en el hueco.

Lista de verificación de la instalación

Esta lista de verificación sirve para llevar un registro personal exclusivamente.

Consumidor Instalador

Puertas

Las asas están conectadas firmemente a las puertas.

El lado del refrigerador que tiene el asa está aproximadamente

/8" (3 mm)

más alto que el lado donde están las bisagras. (La puerta se baja cuando

el refrigerador está lleno con alimentos.)

Las puertas se sellan completamente al gabinete del refrigerador.

Nivelación

El refrigerador está inclinado

/4" (6 mm) de adelante hacia atrás.

La rejilla inferior está unida correctamente al refrigerador.

Máquina para hacer hielo

La línea de suministro de agua al refrigerador está abierta.

No hay goteras en la conexión entre la línea de suministro de la casa y el

refrigerador. (24 horas más tarde el consumidor debe revisar la conexión

para ver si existen goteras.)

El brazo de la máquina para hacer el hielo está en la posición para producir

hielo. (La producción inicial de hielo puede tardar hasta 24 horas.)

Documentación del producto

El manual del propietario ha sido revisado incluyendo la siguiente

información:

• tarjeta de registro del producto

• controles de las secciones Alimentos frescos y congelador

• sistema Chiller Fresh™

• cajón para verduras Garden Fresh™

• sonidos normales de funcionamiento

Notas

___________________________________________________________________________________________

_________________________________________________________________________________________________

___________________ ________________ __________________________________ __________

Firma del consumidor Firma del instalador Nombre/Número de teléfono Fecha

de la compañía instaladora

Características del refrigerador

Repisas del refrigerador

Las repisas se ajustan para satisfacer las necesidades

individuales de almacenamiento. Algunos modelos

vienen con repisas Spillsaver™. Las repisas Spillsaver™

contienen los derrames menores para facilitar la limpie-

za. Las repisas EasyGlide™ se pueden jalar hacia

adelante para sacar más fácilmente los artículos que

están atrás.

PRECAUCIÓN:

Asegúrese que la repisa esté bien instalada antes de

volver a colocar artículos sobre ella para evitar daños

materiales.

PRECAUCIÓN:

Maneje con cuidado las repisas de vidrio templado para

evitar lesiones personales o daños materiales. Las

repisas se pueden romper súbitamente si tienen

fracturas, rayaduras o se expo-nen a cambios

repentinos de temperatura.

• Quite las repisas levantando la parte delantera y

liberando los ganchos de la guía metálica, después

jalándolas hacia afuera.

• Vuelva a colocar las repisas insertando los ganchos

en la guía metálica y bajando la parte delantera.

Repisa

Guía metálica

Gancho

Las repisas deslizables se pueden deslizar hacia

adelante para tener acceso fácil a los artículos de la

parte posterior.

Cajón ajustable para embutidos Deli

Drawer

™

(en algunos modelos)

• Quite el cajón y la manga levantando y jalándolo.

Consulte “Repisas Spillsaver™” que contienen

derrames para ver las instrucciones para quitar

y reemplazar la repisa.

• Coloque de nuevo el cajón deslizándolo hacia adentro.

Cajones de Garden Fresh

(Crisper)

Los cajones de Garden Fresh

conservan frescas las

verduras por más tiempo. Envuelva las verduras

firmemente. No lave las verduras antes de colocarlas en

los cajones. El exceso de humedad podría causar que

se echen a perder prematuramente. No forre los cajones

de Garden Fresh

con toallas de papel porque retienen

la humedad.

El control Crisper está ubicado debajo del adorno de la

repisa delantera. Deslice el control hacia

high (alta)

para

productos que tienen hojas, como la lechuga, espinacas

o repollo. Deslice el control hacia

low (baja)

para

produc-tos que tienen cáscara, como la coliflor, los

elotes o los jitomates.

Quite las repisas y los cajones Crisper efectuando los

pasos siguientes:

1. Abra el cajón izquierdo.

• Para las puertas con las bisagras en el lado

izquierdo, abra el cajón Crisper derecho.

PRECAUCIÓN:

Maneje con cuidado las repisas de vidrio templado para

evitar lesiones perso-nales o daños materiales. Las

repisas se pueden romper súbitamente si tienen

fracturas, rayaduras o se exponen a cambios bruscos

de temperatura.

2. Quite la cubierta de vidrio del cajón de Garden

Fresh

empujando suavemente hacia arriba desde

abajo. Incline un extremo hacia arriba luego jálelo.

Cubierta de

vidrio del cajón

Crisper del

Garden Fresh

3. Quite el cajón de Garden Fresh

izquierdo

levantando la parte delantera mientras lo sostiene

por debajo y luego jalándolo. Para las puertas con

las bisagras en el lado izquierdo, quite el cajón de

Garden Fresh

derecho.

4. Extraiga el poste de soporte del orificio en el centro

de la parte inferior de la sección de alimentos

frescos.

5. Quite el otro cajón para verduras deslizándolo hacia

la pared opuesta. Levante por delante el cajón

mientras lo sostiene por debajo y luego jálelo.

6. Vuelva a colocar los cajones para verduras y la

repisa repitiendo los pasos del 2 al 5 en orden

inverso.

El Cajón del sistema Chiller Fresh

™

(en algunos modelos)

El cajón del sistema Chiller Fresh

es un cajón dentro

de un compartimiento aislante. El aire del congelador

circula entre el cajón y el compartimiento aislante. Este

sistema conserva frescos los alimentos por más tiempo

y hasta 5° F (3° C) más fríos que la temperatura del

refrigerador.

El control del cajón de Chiller Fresh

se encuentra

localizado debajo del adorno de la repisa delantera. El

control ajusta la cantidad de aire que circula alrededor

del cajón. Deslice el control hacia

COLD (frío)

para la

temperatura normal del refrigerador y hacia

COLDER

(más frío)

para la temperatura más fría. Es posible que

se formen cristales de hielo en el cajón o en los

alimentos en la posición

COLDER

(más frío)

. El aire frío

que entra al cajón del sistema Chiller Fresh

puede

disminuir la temperatura del refrigerador. Tal vez sea

necesario ajustar el control del refrigerador para dar

cabida al aire más frío.

El cajón del sistema Chiller Fresh

puede cambiarse

lado izquierdo al lado derecho del compartimiento del

refrigerador para satisfacer las necesidades específicas

de almacenamiento. Realice los siguientes pasos para

cambiar de lugar el cajón.

1. Saque el cajón levantándolo y jalándolo hacia afuera.

Quite la repisa levantando desde la parte delantera y

liberando los ganchos de la guía metálica y luego

jale hacia afuera.

2. Quite el tapón de plástico de la pared posterior de la

sección del refrigerador, poniendo un cuchillo

cubierto con cinta adhesiva masking por debajo del

tapón y jalándolo hacia adelante.

3. Gire el manguito aislador 180° hacia el lado

contrario.

4. Introduzca el tapón de plástico en el lado contrario

de la sección Alimentos frescos. Verifique que el

tapón esté bien colocado en su lugar. El aire frío

puede hacer que se congelen los alimentos si no se

vuelve a colocar el tapón.

5. Vuelva a colocar la repisa insertando los ganchos en

la guía metálica y bajando la parte delantera. Use

las ranuras 4 a 6 solamente.

6. Vuelva a colocar el cajón deslizándolo hacia adentro.

Cerciórese de que el manguito aislador quepa

ajusta-damente sobre la entrada de aire de la pared

posterior.

Manguito

aislador

Entrada de aire

Manguito

aislador

girado

180°

Entrada

de aire

Guía

metálica

Tapa de

plástico

Cajón del sistema

Chiller Fresh

instalado en el lado

izquierdo del

refrigerador

Cajón del sistema

Chiller Fresh instalado

el lado derecho del

refrigerador

Tapón de

plástico

Compartimiento para botellas

(en algunos modelos)

El compartimiento para botellas proporciona un

conveniente lugar para guardar una botella de cuello

largo, huevos, etc.

• Cuelgue este compartimiento enganchándolo por el

lado de la repisa.

Compartimiento

para vinos

Compartimiento cubierto para

almacenamiento (en algunos modelos)

El compartimiento de almacenamiento tiene una tapa y

una bandeja desmontable para huevos. Cuando se saca

la bandeja, se pueden acomodar artículos tales como

cajas regulares de huevos, hielo, etc.

Compartimiento de

almacenamiento

Bandeja para

huevos

Tapa

Compartimientos para productos lácteos

(en algunos modelos)

Los compartimientos para productos lácteos ofrecen un

conveniente lugar para guardar mantequilla, queso, etc.

• Quite los compartimientos para productos lácteos

levantando la puerta, empujando las lengüetas de la

repisa en ambos lados y jalando hacia afuera.

• Vuelva a colocar los compartimientos para productos

lácteos deslizándolos hasta que las pestañas

encajen en su sitio y luego baje la puerta.

Puerta

Lengüeta

Compartimientos de la puerta

Los compartimientos de la puerta se ajustan para satis-

facer las necesidades individuales de almacenamiento.

• Quite los compartimientos de la puerta empujando

las lengüetas de los extremos de la repisa hacia el

centro y jalando hacia afuera.

• Vuelva a poner los compartimientos de la puerta

deslizándolos hasta que las lengüetas encajen en

su sitio.

Lengüetas

Depósito para paquetes altos

El depósito para paquetes altos mantiene seguros los

paquetes altos. El sujetador cabe en el borde delantero

de cualquier recipiente de la puerta del refrigerador o en

cualquier repisa de la puerta del refrigerador.

Depósito para

paquetes altos

Repisas de la puerta

• Quite las repisas de la puerta levantando los

extremos y jalando hacia afuera.

• Vuelva a colocar las repisas sobre las guías

y deslice hacia abajo.

Repisa de

la puerta

Guía

Separador ajustable (en algunos modelos)

El separador ajustable mantiene los artículos en su sitio

y se ajusta para satisfacer las necesidades individuales

de almacenamiento. El separador cabe en cualquier

compartimiento o repisa de la puerta.

Separador

ajustable

Portabotellas

El portabotellas mantiene los artículos en su sitio y se

ajusta para satisfacer las necesidades individuales de

almacenamiento. El portabotellas cabe en cualquier

compartimiento o repisa de la puerta.

Portabotellas

Rejilla para servicio de hielo

Instale la rejilla para servicio de hielo realizando los

pasos siguientes con un desarmador Phillips:

1. Afloje los tornillos y las arandelas que están en la

pared lateral del congelador.

2. Coloque la rejilla para servicio de hielo en las

arandelas y deslice hacia abajo.

3. Apriete los tornillos y las arandelas.

PRECAUCIÓN:

Verifique que la repisa esté segura antes de colocar

artículos en ella para evitar daños materiales.

Repisa deslizable (en algunos modelos)

Punta

de bola

Riel

central

Las repisas deslizables se pueden jalar hacia el frente

para tener un acceso fácil a los artículos colocados en la

parte posterior.

• Para quitar la repisa deslizable tire de ella hacia el

frente hasta que la punta de bola debajo del riel

central se acomode en el canal de la moldura.

Sostenga la repisa por el riel central, jale hacia

arriba y retírela.

• Deslícelo hacia adentro hasta que la punta de bola

caiga en el canal de la moldura.

Características del congelador

Sistema sin escarcha (Frost-Free)

Las secciones del refrigerador y del congelador se

mantienen completamente sin escarcha. La descon-

gelación es automática bajo condiciones normales.

Nunca se tiene que descongelar la sección del

refrigerador ni la del congelador.

Máquina de hielo automática

(en algunos modelos)

• Verifique que los recipientes para hielo estén en su

sitio y que el brazo de la máquina de hielo esté

hacia abajo.

Brazo de

la máquina

de hielo

Posición

“On”

(activada)

Posición

“Off”

(desactivada)

• Después que la sección del congelador alcanza la

temperatura normal, la máquina de hielo se llena de

agua y comienza a funcionar. Espere de 24 a 48

horas después de instalarla para que los hielos

estén listos. La máquina de hielo produce de 7 a 9

raciones de hielo durante 24 horas bajo condiciones

ideales.

• Después de que se forma el hielo, la máquina deja

caer los hielos adentro del recipiente de hielo.

Mientras el hielo se está haciendo, el brazo de la

máquina se levanta y se baja. Cuando el recipiente

de hielo se llena, el brazo de la máquina la

desconecta.

Nota: Deseche las tres primeras raciones de hielo para

que no consumir ninguna impureza que quede en la

línea de agua al instalarla.

• Si desea detener la producción automática de hielo

levante el brazo de la máquina. Se escucha

claramente un chasquido cuando se coloca en la

posición adecuada. El brazo de la máquina se

quedará en esta posición hasta que se empuje

hacia abajo.

Arandela

Tornillo

Rejilla para

servicio de hielo

Separador vertical de repisa

(en algunos modelos)

Repisa de alambre

• Quite la repisa de alambre jalándola hacia afuera.

Se puede necesitar una sacudida fuerte.

• Vuelva a colocar la repisa de alambre deslizándola

hasta que su parte posterior quede en su sitio.

Canasta de alambre

La canasta de alambre se desliza hacia afuera para

tener acceso fácil a los artículos que están en la parte

posterior.

• Quite la canasta de alambre levantándola y jalándola

hacia afuera.

• Vuelva a colocar la canasta de alambre deslizándola

hacia adentro.

Canasta

de alambre

Depósito de hielo

El depósito de hielo esta sobre la repisa para servicio de

hielo en la repisa de alambre del congelador.

Depósito de

hielo

1. Quite la rejilla de la base sosteniendo los extremos y

jalándola hacia afuera del refrigerador.

2. Limpie la superficie delantera del serpentín con la

boquilla de la manguera de una aspiradora.

3. Vuelva a colocar la rejilla de la base insertando y

encajando las presillas en los agujeros del gabinete.

4. Eleve la pata estabilizadora (en algunos modelos)

girándola en sentido contrario al de las manecillas

del reloj.

PRECAUCIÓN:

Proteja los pisos suaves de vinilo o de otros tipos con

cartones, alfombras o algún otro material protector para

evitar daños materiales.

5. Jale el refrigerador para separarlo de la pared. Pase

el cepillo de la aspiradora sobre la rejilla que está en

la parte posterior del refrigerador.

Repisas de vidrio

PRECAUCIÓN:

Maneje cuidadosamente las repisas de vidrio templado

para evitar lesiones perso-nales o daños materiales.

Las repisas se pueden romper súbitamente si tienen

fracturas, rayaduras o se exponen a cambios repentinos

de temperatura.

Saque la repisa levantándola de la parte delantera,

liberando los ganchos de los rieles metálicos, luego

jalando la repisa hacia adelante. Colóquela sobre una

toalla y permita que la repisa se adapte a la temperatura

ambiental antes de limpiarla.

Limpie las hendeduras haciendo lo siguiente:

1. Diluya un detergente suave y aplíquelo en las hendi-

duras usando un cepillo con cerdas de plástico.

Déjelo reposar durante cinco minutos.

2. Rocíe agua tibia en las hendiduras usando un adita-

mento para rociar agua desde el grifo.

3. Seque bien la repisa y vuelva a colocarla insertando

los ganchos en los rieles metálicos y bajándola por

la parte delantera.

Eliminación de olores

1. Saque todos los alimentos y desconecte la corriente

eléctrica al refrigerador.

2. Limpie todas las superficies interiores incluyendo el

techo, el piso y las paredes de acuerdo con las

instrucciones de limpieza de la sección “Limpieza

general”. Preste atención especial a las esquinas,

hendiduras y ranuras. Incluya todos los accesorios,

cajones, repisas y empaques.

3. Conecte la corriente eléctrica al refrigerador y vuelva

a colocar los alimentos en el refrigerador. Lave y

seque todos los recipientes. Guarde todos los

alimentos en recipientes sellados herméticamente

para evitar malos olores adicionales. Después de

24 horas revise si se ha eliminado el olor.

Cuidado y limpieza

ADVERTENCIA:

Desconecte la corriente eléctrica al refrigerador antes

de limpiarlo para evitar descargas eléctricas que

pueden causar lesiones personales graves o la muerte.

Después de limpiarlo, vuelva a conectar la corriente.

PRECAUCIÓN:

Lea y siga todas las instrucciones del fabricante de los

productos de limpieza para evitar lesiones personales o

daños materiales.

Limpieza general

1. Lave las superficies con cuatro cucharadas de bicar-

bonato de sodio disuelto en un litro de agua tibia

utilizando un trapo suave y limpio.

2. Enjuague las superficies con agua tibia. Seque las

superficies con un trapo suave y limpio.

3. NO UTILICE los siguientes productos:

• limpiadores abrasivos o ásperos tales como

amoníaco, cloro, blanqueadores, etc.

• detergentes o solventes concentrados

• estropajos metálicos

Estos productos pueden rayar, rajar y decolorar

las superficies.

4. No lave las repisas, recipientes, etc. en una lavadora

de platos automática.

Adhesivos

1. Elimine el residuo de goma de las superficies del

refrigerador frotando un poco de pasta dental sobre

el adhesivo hasta aflojarlo.

2. Enjuague la superficie con agua tibia. Seque la

superficie con un trapo limpio y suave.

Empaques de la puerta

1. Limpie los empaques de la puerta cada 3 meses de

acuerdo con las instrucciones de la sección

“Limpieza general”. Limpie los derrames

inmediatamente.

2. Aplique una capa delgada de vaselina para

mantener los empaques flexibles.

Serpentines del condensador

Limpie el serpentín del condensador por atrás de la

parrilla cada tres meses para asegurar un

funcionamiento óptimo del refrigerador. La acumulación

de polvo y pelusa puede causar lo siguiente:

• menor rendimiento de enfriamiento

• aumento del consumo de energía

• falla prematura de las piezas

Ejecute los pasos 4 al 9. Si no se ha eliminado el olor,

siga los pasos siguientes.

4. Coloque los cajones para verduras en la repisa

superior de la sección del refrigerador. Llene las

secciones del refrigerador y del congelador,

incluyendo las puertas, con hojas estrujadas de

periódico.

5. Coloque pedazos de carbón en diferentes lugares

del periódico.

6. Cierre las puertas y deje reposar de 24 a 48 horas.

7. Saque los pedazos de carbón y los periódicos.

8. Ejecute los pasos 2 y 3.

Si aún no se ha eliminado el olor, comuníquese con el

Departamento de asuntos del consumidor. Refiérase a la

sección de Identificación del modelo para obtener el

número telefónico.

Reemplazo de focos

ADVERTENCIA:

Desconecte la corriente eléctrica al refrigerador antes

de cambiar los focos para evitar descargas eléctricas

que podrían causar lesiones graves o la muerte.

Después de cambiar los focos, vuelva a conectar la

corriente.

PRECAUCIÓN:

Lleve a cabo lo siguiente para evitar lesiones

personales o daños materiales.

• Permita que se enfríe el foco.

• Use guantes cuando reemplace el foco.

El Foco del Refrigerador

• Quite la tapa del foco extrayendo los tornillos

hexagonales de 1/4 de pulgada (6 mm).

Reemplácelo con un foco para aparatos

electrodomésticos de 60 vatios o menor.

• Vuelva a colocar la tapa del foco atornillando los

tornillos hexagonales de

/4 de pulgada (6 mm).

El Foco del Congelador

• Quite la tapa del foco extrayendo los tornillos

hexagonales de 1/4 de pulgada (6 mm).

Reemplácelo con un foco para aparatos

electrodomésticos de 60 vatios o menor.

• Vuelva a colocar la tapa del foco atornillando los

tornillos hexagonales de

/4 de pulgada (6 mm).

Tornillos hexogonales de 1/4" de pulgada (6mm)

Cubierta del foco

Sugerencias para cuando sale de

vacaciones

Siga los pasos a continuación cuando tome unas

vacaciones breves.

1. Saque los alimentos que se puedan echar a perder.

2. Si tiene instalada una máquina para hacr hielo, ponga

el brazo de la máquina en posición desac-tivada

(off)

(Vea la sección “Máquina de hielo automática” en la

página 31.)

Siga los pasos a continuación cuando tome vacaciones

largas.

1. Vacíe las secciones del refrigerador y delcongelador.

2. Desenchufe el refrigerador.

3. Limpie el refrigerador y los empaques de las puertas

de acuerdo con las instrucciones de “Limpieza

general” en la sección “Cuidado y limpieza”.

4. Deje las puertas abiertas para que pueda circular el

aire en el interior.

5. Si tiene instalada una máquina para hacer hielo, cierre

el suministro del agua al refrigerador y ponga el brazo

de la máquina en posición desactivada

(off)

. (Vea la

sección “Máquina de hielo automática” en la página

31.)

Sugerencias para conservar energía

Este refrigerador ha sido diseñado para ser uno de los

refrigeradores de mayor rendimiento de energía dis-

ponibles. Reduzca el consumo de energía llevando

a cabo lo siguiente.

• Manténgalo funcionando a temperaturas normales

entre 55° y 110° F (13° y 43° C) alejado de las fuentes

de calor y de la luz directa del sol.

• Fije los controles del refrigerador, congelador y

cajón de temperatura controlada para carne a una

temperatura que no sea más fría de la necesaria.

• Mantenga llena la sección del congelador.

• Mantenga los empaques de la puerta limpios y

flexibles. Cambie los empaques si están gastados.

• Mantenga limpios los serpentines del congelador.

Tornillos hexogonales de 1/4" de pulgada (6mm)

Cubierta del foco

Es posible que este refrigerador nuevo esté reempla-

zando a uno de diferente diseño, menos eficiente o más

pequeño. Los refrigeradores actuales tienen caracte-

rísticas nuevas y un mejor rendimiento de energía.

Como resultado de esto, ciertos sonidos pueden parecer

poco comunes. Estos sonidos son normales y pronto

le serán familiares. Estos sonidos indican también que

el refrigerador está funcionando y rindiendo según su

diseño.

1. Control del congelador. Hace un clic al arrancar

o detenerse el compresor.

2. Ventilador del congelador. El aire se acelera

y zumba.

3. Sistema sellado (evaporador e intercambiador de

calor). El flujo del refrigerante gorgojea, cruje o

suena como agua hirviendo.

4. Calentador de descarchado. Hace chirridos, silba

o cruje.

5. Reloj automático de descarchado. Suena como

un reloj eléctrico cuando comienza y termina del

ciclo de descarchado.

6. Ventilador del condensador. El aire se acelera y

zumba.

7. Compresor. Tiene un sonido de alta frecuencia de

tarareo o pulsante, y se enciende y apaga en ciclos.

8. Cubos de hielo. De la máquina para hacer hielo

(en algunos modelos) caen al recipiente.

9. Conexión de la válvula de agua de la máquina

para hacer hielo (en algunos modelos). Zumba

cuando la máquina para hacer hielo se llena con

agua. Esto ocurre independientemente de que el

refrigerador esté o no esté conectado al suministro

de agua. Si no está conectado, anule el ruido

colocando el brazo de la máquina para hacer hielo

en la posición desac-tivada

(off)

. La conexión de la

válvula de agua está ubicada atrás del ventilador del

condensador en la parte posterior del refrigerador.

Nota: El aislamiento de espuma tiene muy buen

rendimiento de energía y excelente capacidad

aislante. Sin embargo, no absorbe el ruido tanto

como el aislamiento de fibra de vidrio que se usaba

anteriormente.

Sonidos normales de funcionamiento

Antes de llamar para solicitar servicio

Problema Solución

El refrigerador no funciona.

•

Compruebe que el control del congelador esté activado.

•

Compruebe que el refrigerador esté enchufado. Si no lo está, enchufe

firmemente el cordón en una tomacorriente del voltaje apropiado.

•

Revise el fusible o cortacircuitos. Enchufe otro artefacto en el mismo

tomacorriente de pared y si no funciona, reemplace el fusible o reajuste el

cortacircuitos.

•

Si el control del congelador está activado, si funcionan las luces pero

los dos ventiladores y el compresor no funcionan, el refrigerador podría

estar en el ciclo de

descarchado. Espere 40 minutos para ver si vuelve a arrancar.

Aún no funciona el refrigerado

•

Desenchufe el refrigerador. Cambie los alimentos a otro refrigerador o

ponga hielo seco en la sección del congelador para conservar los

alimentos. Llame para solicitar servicio.

La temperatura de los

alimentos parece estar

demasiado tibia.

•

Vea las secciones anteriores.

•

Deje que transcurra suficiente tiempo para que los alimentos tibios

recientemente guardados alcancen la temperatura del refrigerador o del

congelador. Al añadir alimentos se calienta el refrigerador y puede

tomarle algunas horas volver a la temperatura normal.

•

Revise los empaques para ver si sellan correctamente. Los empaques

deben sellar ajustadamente al gabinete.

•

Limpie los serpentines del condensador. Vea las instrucciones para el

“Serpentines del condensador” en la sección “Cuidado y limpieza”.

•

Ajuste el control del refrigerador o del congelador. Vea las instrucciones

en “Ajuste de los controles” en la sección “Controles”.

•

Las luces del congelador o refrigerador permanecen encendidas. Si la luz

permanece encendida, llame para solicitar servicio.

•

Las rejas de ventilación de aire de retorno que se encuentran detrás del

cajón de frutas y verduras están bloqueadas y restringen el flujo de aire.

Localice las rejas de ventilación detrás del cajón de frutas y verduras y

elimine la acumulación de polvo o suciedad que estén bloqueando las rejas

de ventilación u obstruyendo el flujo de aire.

La temperatura del cajón del

sistema Chiller Fresh

está

muy tibia.

•

Deslice el control a una posición más fría.

•

Ajuste el control del congelador a una temperatura más fría. Vea las

instrucciones en “Ajuste de los controles” en la sección "Controles".

•

Compruebe haber cambiado de lugar la tapa del cajón del sistema de

Chiller Fresh

si ha cambiado el cajón del lado izquierdo al lado

derecho del gabinete. Consulte la sección “El Cajon del sistemaChiller

Fresh

”.

La temperatura de los

alimentos es demasiado fría.

•

Limpie los serpentines del congelador. Vea las instrucciones de

“Serpentines del congelador” en la sección “Cuidado y limpieza”.

Antes de llamar para solicitar servicio

Problema Solución

La temperatura de los alimentos

es demasiado fría (cont.)

•

Ajuste el control del refrigerador. Vea las instrucciones en

“Ajuste de los controles” en la sección “Controles”.

•

Ajuste el control del congelador a una posición más tibia.

Vea las instrucciones en “Ajuste de los controles” en la

sección “Controles”. Deje que pasen varias horas para

que la temperatura se ajuste.

•

Compruebe que la tapa de plástico esté colocada en el lado

opuesto del cajón de temperatura controlada para carnes.

Consulte la sección “Cajón de temperatura controlada para

carnes”.

El refrigerador se acciona con

demasiada frecuencia.

•

Podría ser normal para mantener una temperatura constante.

•

Las puertas se han abierto frecuentemente o durante períodos

prolongados de tiempo. Cuando se abre la puerta el aire tibio

entra al refrigerador. Entre más se abre la puerta mayor es el

aire tibio que el refrigerador tiene que enfriar.

•

Permita tiempo suficiente para que los alimentos tibios

recientemente guardados alcancen la temperatura del

refrigerador o del congelador. Puede tomar varias horas para

que el refrigerador alcance otra vez la temperatura normal.

•

Limpie los serpentines del condensador. Vea las instrucciones

de “Serpentines del condensador” en la sección “Cuidado y

limpieza”.

•

Ajuste el control del congelador. Vea las instrucciones en

“Ajuste de los controles” en la sección “Controles”.

•

Revise que los empaques sellen correctamente. Los empaques

deben sellar ajustadamente al gabinete.

•

La luz del congelador permanece encendida. Si la luz

permanece encendida, llame para solicitar servicio.

•

• Cerciórese de que el refrigerador esté nivelado. Consulte la

sección “Nivelación del refrigerador” en las instrucciones de

instalación.

Se forman gotas de agua dentro

del refrigerador.

•

Es normal durante períodos de alta humedad o si se abren las

puertas con mucha frecuencia.

•

Envuelva bien los alimentos y seque los recipientes húmedos

antes de guardarlos en el refrigerador para evitar la

acumulación de humedad.

Se forman gotas de agua fuera

del refrigerador.

•

Revise los empaques de la puerta para ver si sellan

correctamente. Los empaques deben sellar ajustada-mente al

gabinete.

•

Es normal durante períodos de alta humedad o si se abren las

puertas con mucha frecuencia.

Antes de llamar para solicitar servicio

Problema Solución

Los cajones del sistema de

Chiller

Fresh

o para Garden

Fresh

cierran con facilidad (en algunos

modelos).

• Revise si hay un paquete que impida que cierre bien

el cajón.

• Compruebe que el cajón esté en la posición correcta.

• Limpie los canales del cajón con agua tibia y jabonosa.

Enjuague y seque bien.

• Aplique una capa delgada de vaselina a los canales del

cajón.

• Compruebe que el refrigerador esté nivelado.

El refrigerador tiene mal olor. • Consulte las instrucciones para la “Eliminación de olores”

en la sección de “Cuidado y limpieza”.

El refrigerador hace sonidos poco

comunes o que parecen demasiado

altos.

• Podría ser normal. Consulte la sección de “sonidos

normales del funcionamiento”.

Los cubos de hielo tienen mal olor. • Consulte las instrucciones para la “Eliminación de olores”

en la sección de “Cuidado y limpieza”.

• La máquina para hacer hielo se instaló recientemente.

Deseche varios lotes de hielo para evitar hielos

descoloridos o con mal sabor.

• Hay alimentos que no están bien sellados en el

compartimiento del refrigerador o del congelador.

Vuelva a envolver los alimentos ya que los olores

pueden impregnar el hielo si los alimentos no están

apropiadamente envueltos.

• Deseche el hielo y lave el recipiente o las bandejas más

frecuentemente. Los cubos de hielo son porosos y

absorben fácilmente los olores.

• El suministro de agua contiene minerales tales como

sulfuro. En algunos casos se necesita instalar un filtro

para eliminar los problemas con el sabor y con el olor.

Los cubos de hielo se pegan o se

“encogen”.

• Vacíe el recipiente o las bandejas para hielo con más

frecuencia. Si se usan con poca frecuencia, los cubos

pueden pegarse o encogerse.

La máquina de hielo no está

haciendo hielo.

• La presión del agua puede estar muy baja o muy alta.

La máquina de hielo requiere una presión de agua de

20 a 100 psi para funcionar de modo apropiado.

• Compruebe que el brazo de la máquina de hielo está

hacia abajo. Vea la sección “Máquina de hielo

automática”.

• Compruebe que el suministro de agua de la casa llega a

la válvula de agua. Asegúrese de que la llave de la

válvula de agua está completamente abierta.

Antes de llamar para solicitar servicio

Problema Solución

La máquina de hielo no está

haciendo hielo (cont.)

• Compruebe que los alambres del arnés de la máquina de

hielo están completamente dentro de los orificios

apropiados.

• Revise para ver si hay torceduras en las tuberías de

cobre o de plástico. Elimine las torceduras o reemplace

la tubería.

• Revise las conexiones eléctricas al serpentín de la

válvula del agua y el bloc conector en el gabinete del

refrigerador.

• Si se instaló un filtro de agua en la línea de agua afuera

del refrigerador, revise el filtro para ver si hay

obstrucciones o si fue instalado incorrectamente.

La máquina de hielo no produce

suficiente hielo.

• La máquina de hielo se instaló recientemente o se usó

recientemente una cantidad grande de hielo. Espere 24

horas para que la producción de hielo comience y para

que la máquina de hielo se surta después de ser

vaciada.

• Compruebe que el suministro de agua llega a la válvula

de agua. Asegúrese que la llave de la válvula de agua

esté completamente abierta.

• Se usó una válvula de tipo de penetración o de silla de

" para la conexión. Ambas reducen el flujo de agua

y pueden obstruirse con el tiempo. Reemplace estas

válvulas con el tipo correcto de válvula de silla que

requiere que se haga un orificio de ¼" en la tubería de

suministro de agua antes de conectar la válvula.

• Revise para ver si hay torceduras en las tuberías de

cobre o de plástico. Elimine las torceduras o reemplace

la tubería.

• Compruebe que la sección del congelador está funcio-

nando a la temperatura apropiada. El congelador debe

estar lo suficientemente frío para producir hielo. Vea la

sección de “Ajuste de los controles”.

Se forma hielo en el tubo de

entrada de la máquina de hielo.

• Revise la presión del agua. La presión de agua baja

causa que la válvula gotee.

Garantía

Garantía completa de un año

Garantía completa de cinco años en los componentes del sistema sellado y en el

revestimiento del compartimiento de los alimentos

Primer año

Amana Appliances reparará o reemplazará sin cargo alguno, cualquier pieza que esté defectuosa debido a

la mano de obra o a los materiales.

Del segundo al quinto año

Amana Appliances reemplazará, sin cargo alguno, cualquier componente del sistema sellado (compresor,

condensador, evaporador y la tubería de interconexión) y reparará cualquier revestimiento del

compartimiento de los alimentos (excluyendo el revestimiento de la puerta) que esté defectuoso debido a la

mano de obra o a los materiales.

Limitaciones de la garantía

• Comienza a partir de la fecha de la compra original.

• Se aplica a productos que se van a usar dentro de

los Estados Unidos o en Canadá, si el producto

viene de la fábrica con la aprobación de la

Asociación de Normas Canadienses.

• El servicio debe realizarlo un técnico de Amana

autorizado.

La garantía se anulará si:

• La placa del número de serie está borrosa o

ilegible.

• Se le ha dado uso comercial al producto, se ha

rentado o alquilado.

• El producto tiene algún defecto o daño debido a un

accidente, alteración, conexión eléctrica incorrecta,

incendio, inundación, relámpagos, envío o manejo

del producto, u otras condiciones fuera del control

de Amana.

• El producto ha sido instalado o usado

incorrectamente.

Responsabilidad del propietario

• Proporcionar evidencia de compra (recibo).

• Proporcionar cuidado y mantenimiento norma-

les. Reemplazar los artículos reemplazables

por el propietario de acuerdo con las instruccio-

nes que aparecen en el Manual del propietario.

• Permitir que el producto sea razonablemente

accesible por el personal de servicio.

• Pagar una compensación de los gastos de

servicio por los servicios prestados por el

técnico fuera de su horario habitual de trabajo.

• Pagar por las llamadas para solicitar servicio

relacionado con la instalación del producto.

En ningún caso Amana Appliances se hará

responsable de daños incidentales o emergen-

tes, incluyendo la pérdida de alimentos*

* Esta garantía otorga derechos legales específi-

cos y puede ser que existan otros derechos que

difieren de un estado a otro. Por ejemplo, algu-

nos estados no permiten la exclusión o limita-

ción de los daños incidentales o emergentes,

por lo tanto, es posible que esta exclusión no

le afecte a usted.

Part No. 10937026 Printed in U.S.A. - 2/99

Amana BX21VW-P1321503WW Bottom Mount Refrigerator

Product's Documents

Owner’s Manual

Specifications

Amana BX21VW-P1321503WW Questions and Answers
