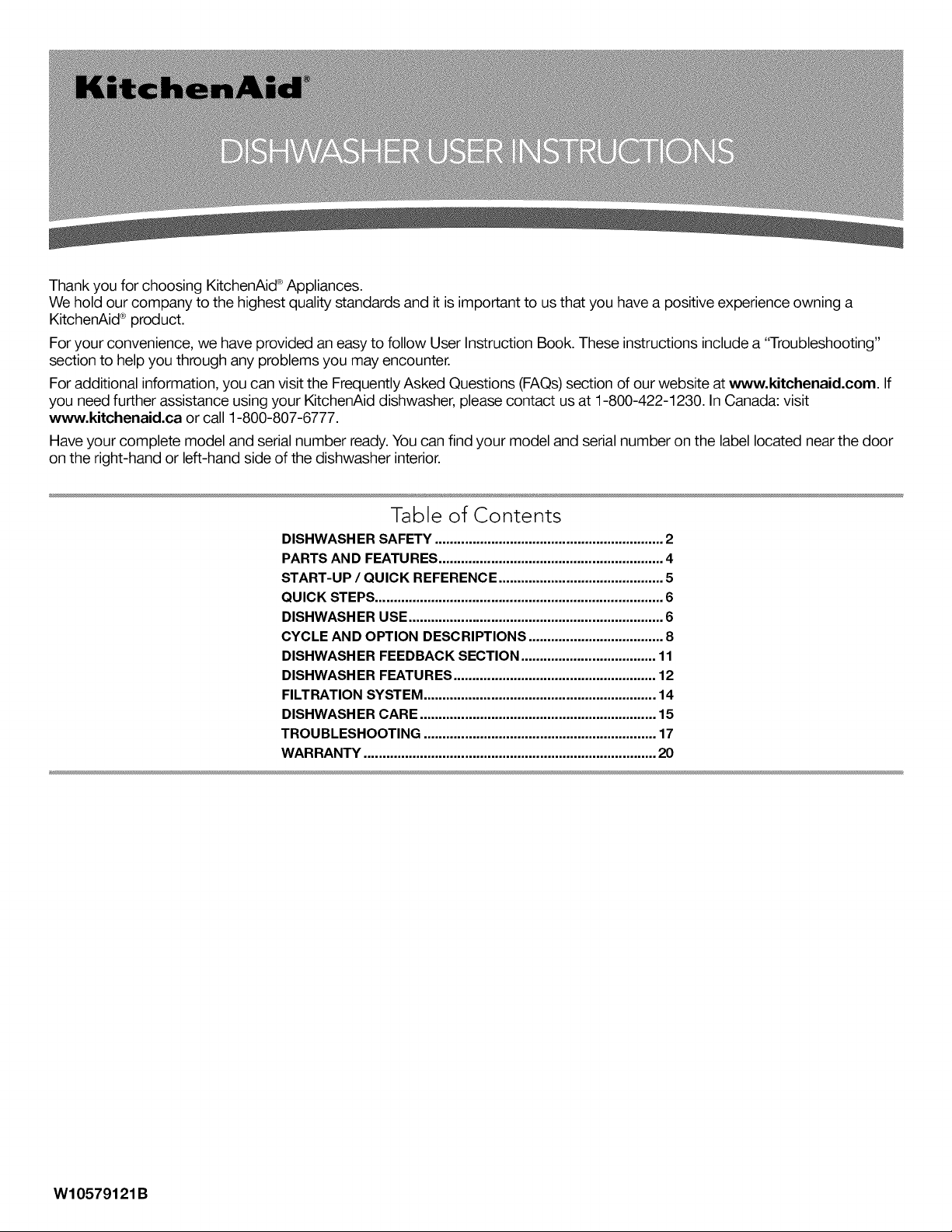

KitchenAid KDTE204EPA0 dishwasher User Manual

Thank you for choosing KitchenAid ®Appliances.

We hold our company to the highest quality standards and it is important to us that you have a positive experience owning a

KitchenAid ®product.

For your convenience, we have provided an easy to follow User Instruction Book. These instructions include a "Troubleshooting"

section to help you through any problems you may encounter.

For additional information, you can visit the Frequently Asked Questions (FAQs) section of our website at www.kitchenaid.com. If

you need further assistance using your KitchenAid dishwasher, please contact us at 1-800-422-1230. In Canada: visit

www.kitchenaid.ca or call 1-800-807-6777.

Have your complete model and serial number ready. You can find your model and serial number on the label located near the door

on the right-hand or left-hand side of the dishwasher interior.

Table of Contents

DISHWASHERSAFETY .............................................................2

PARTSAND FEATURES............................................................4

START-UP / QUICK REFERENCE............................................5

QUICK STEPS.............................................................................6

DISHWASHERUSE ....................................................................6

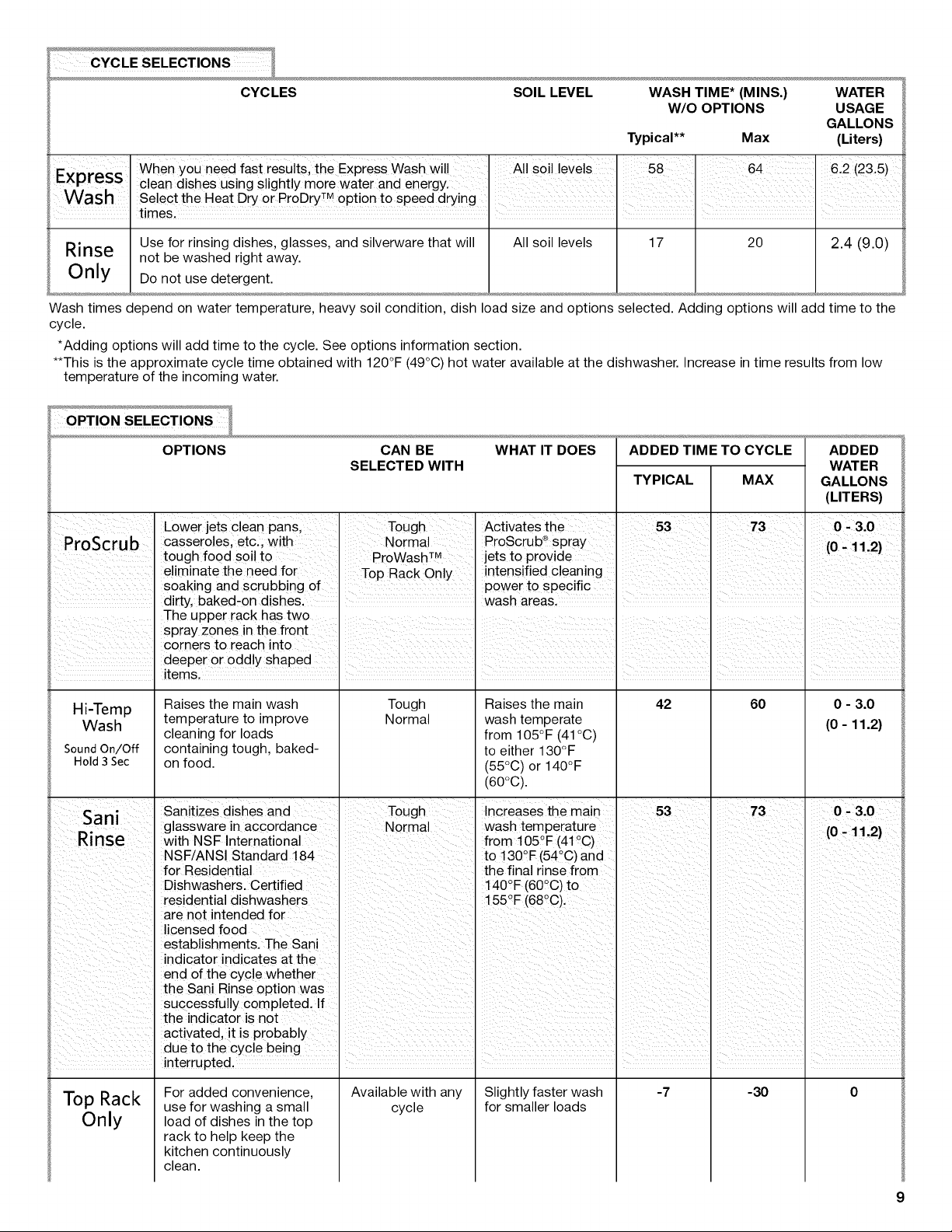

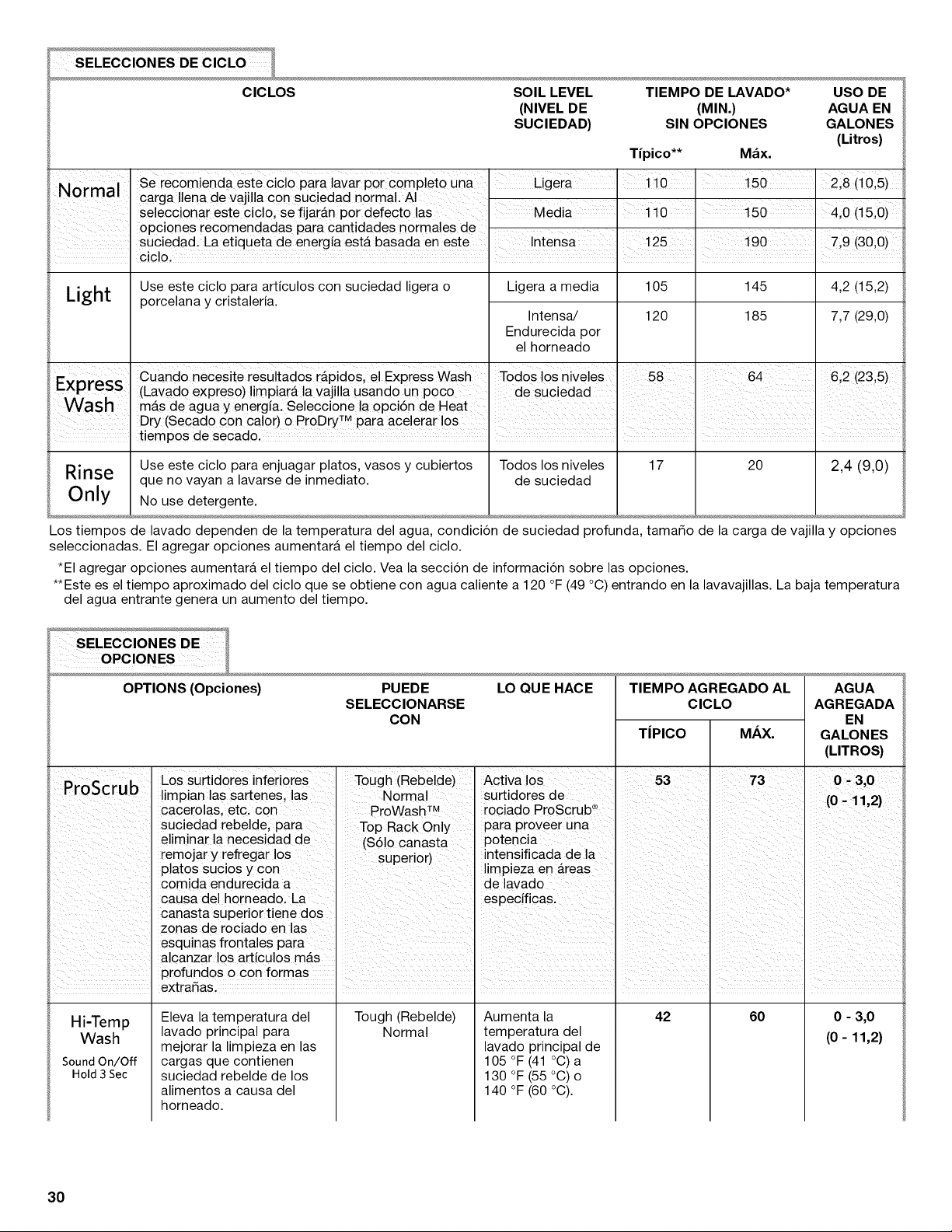

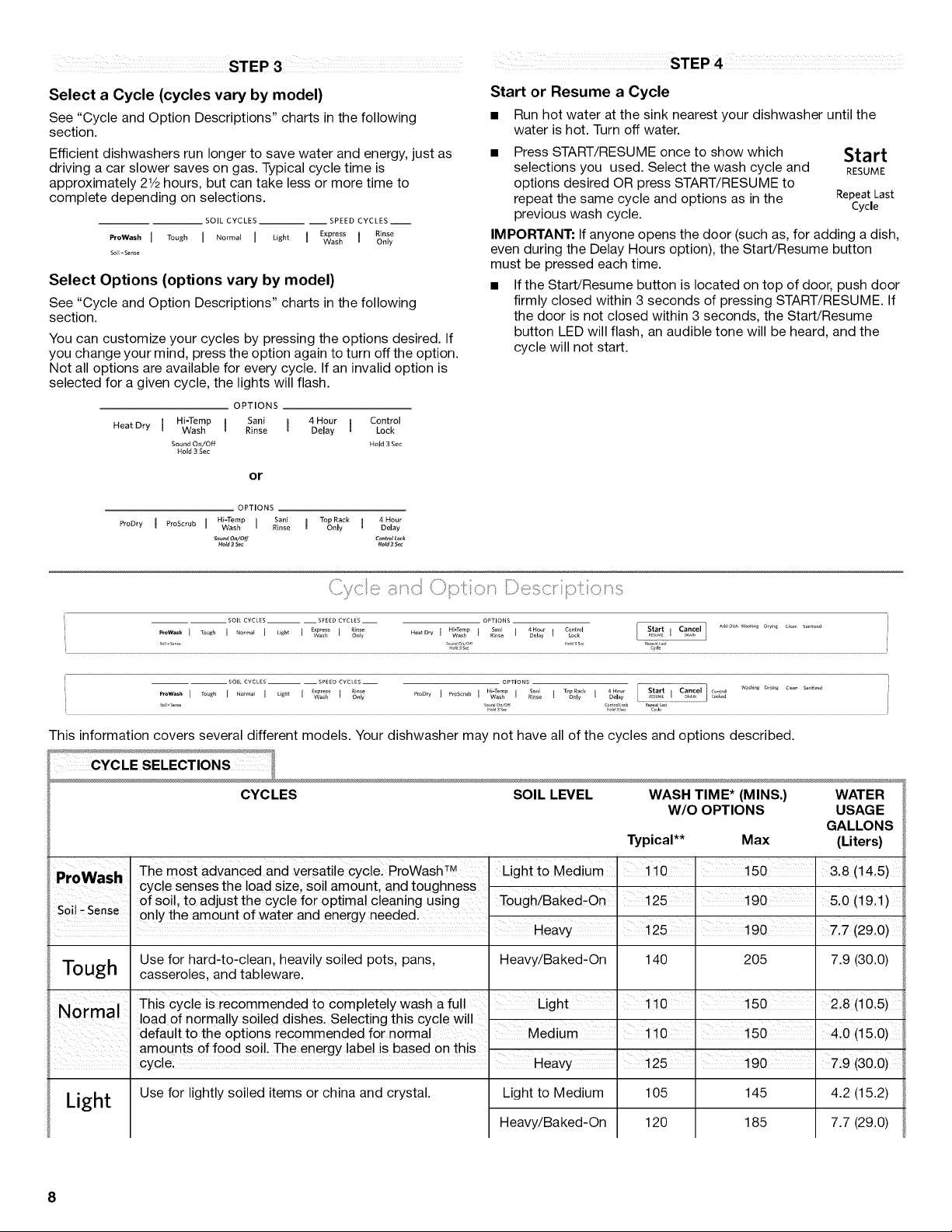

CYCLE AND OPTION DESCRIPTIONS....................................8

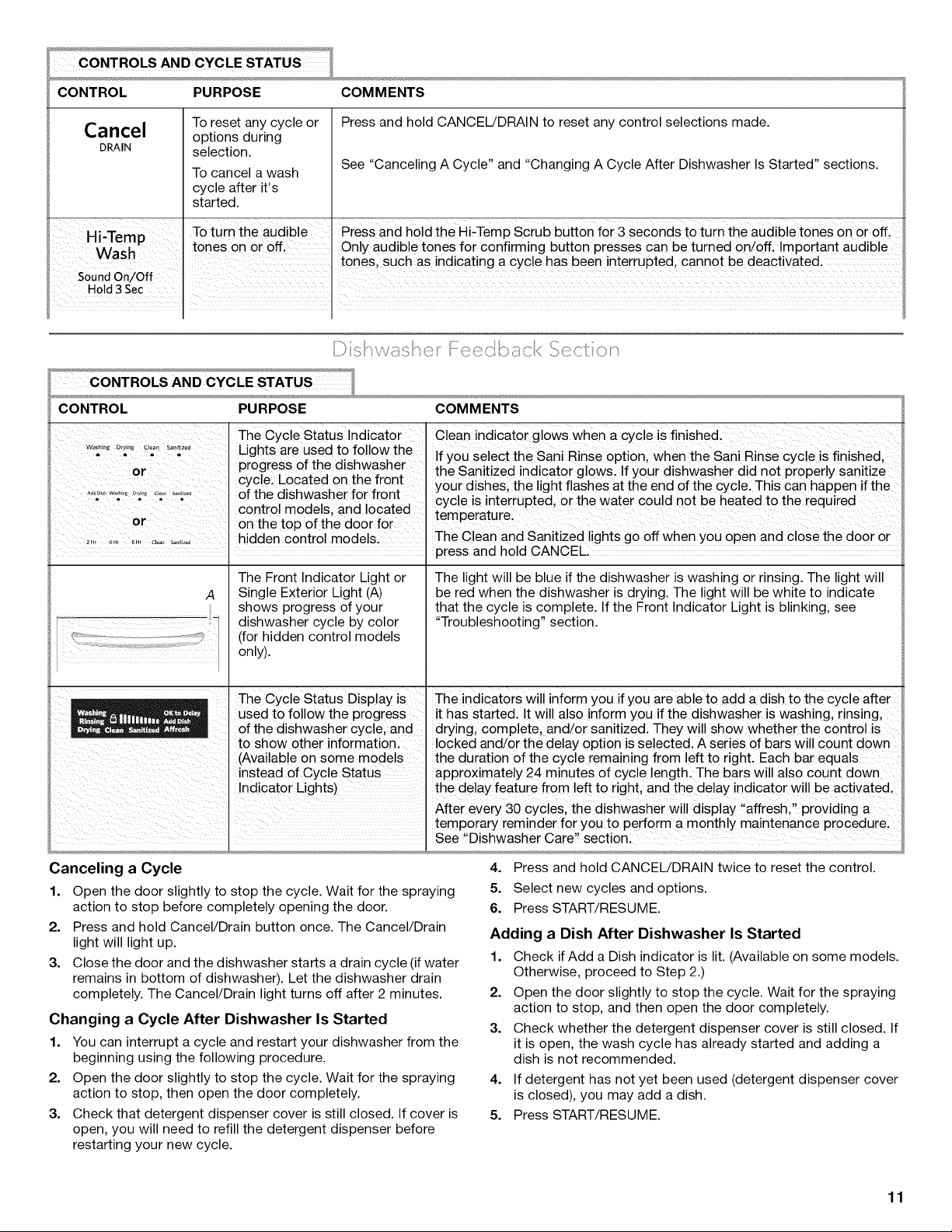

DISHWASHER FEEDBACKSECTION....................................11

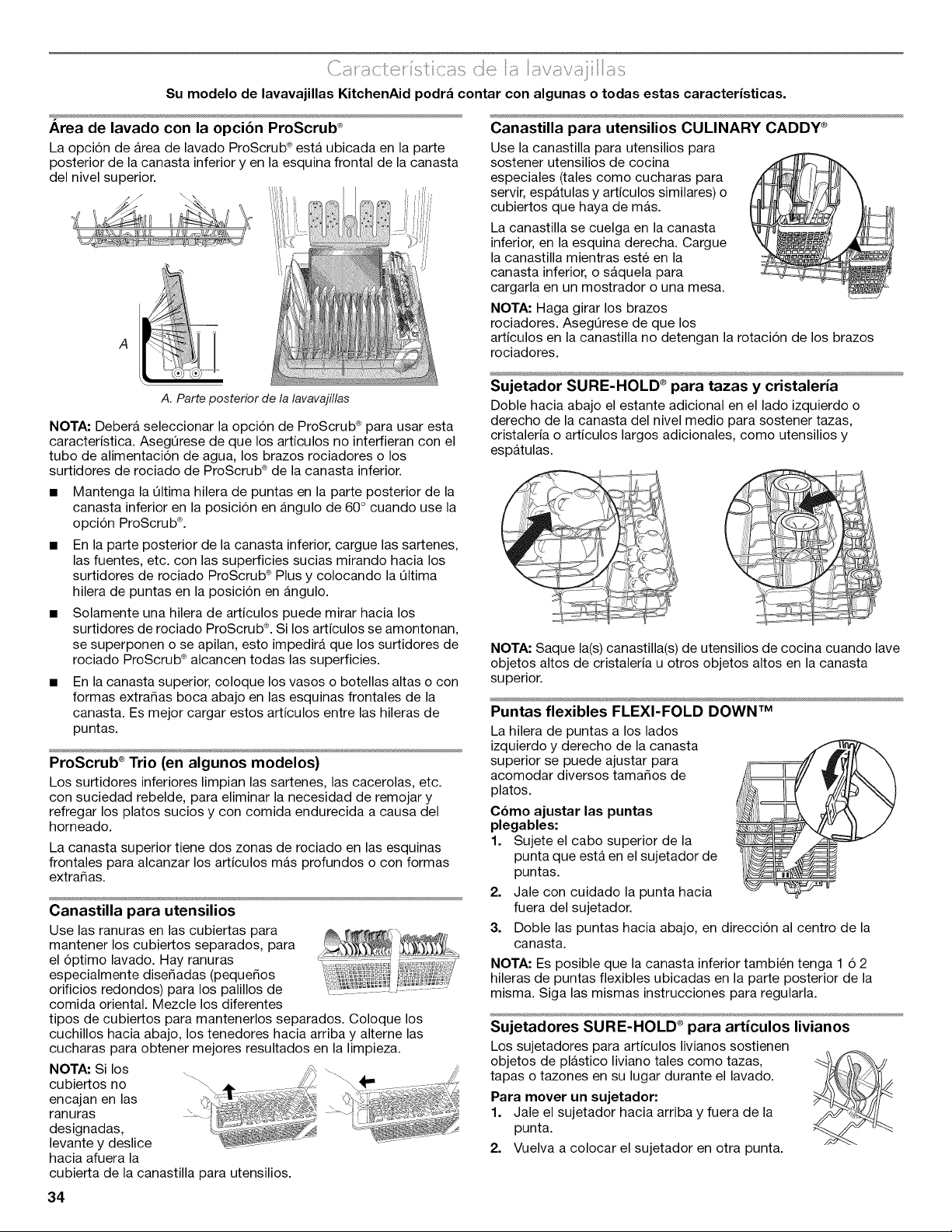

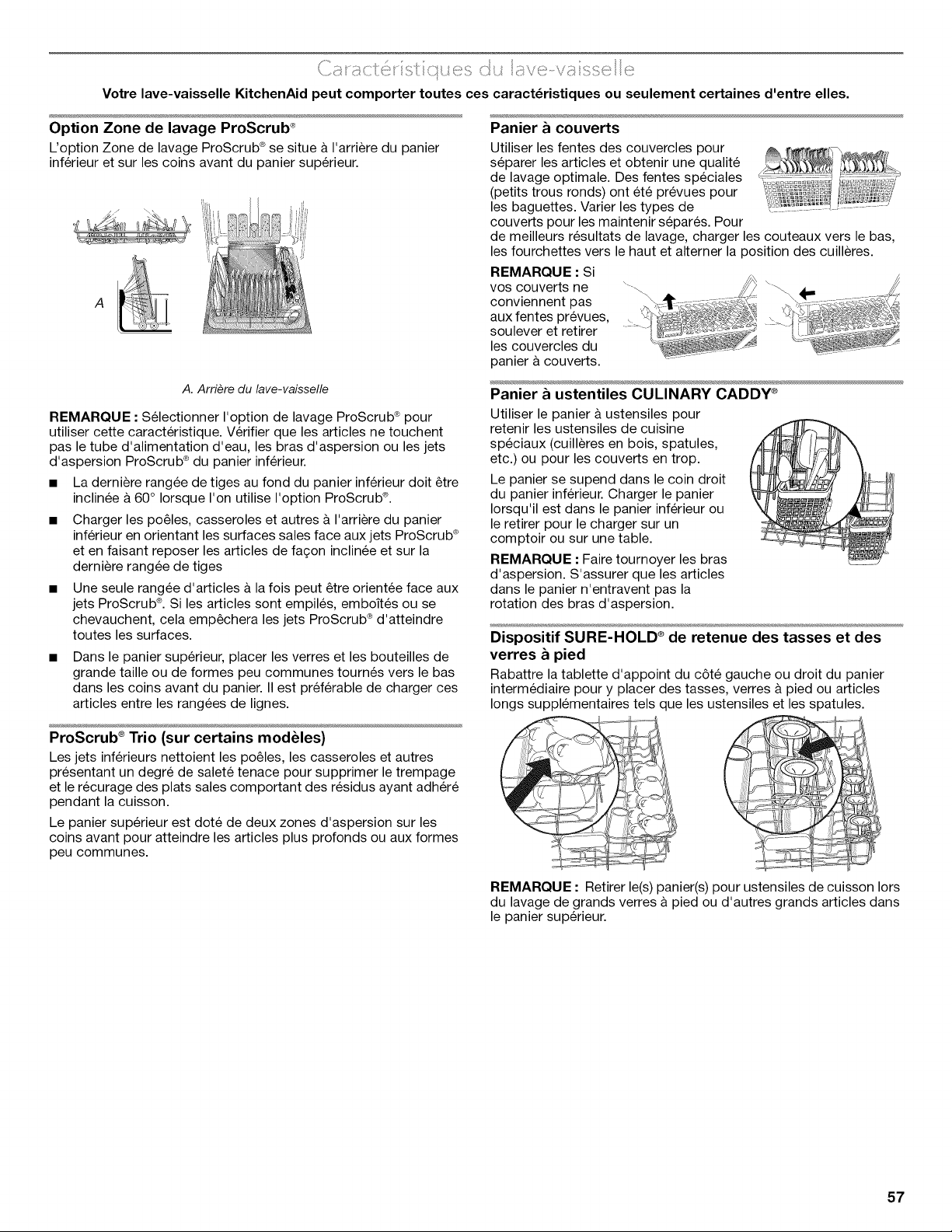

DISHWASHER FEATURES......................................................12

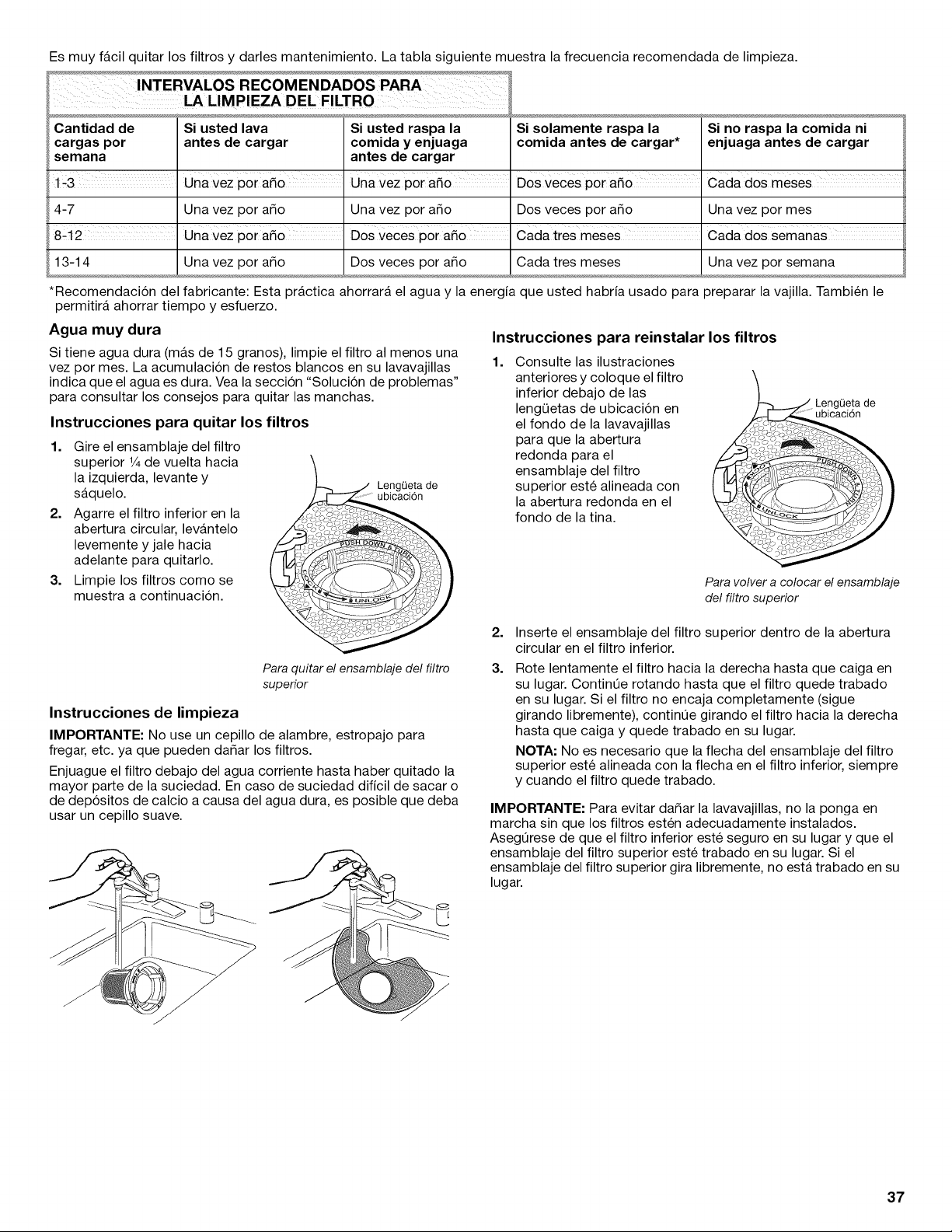

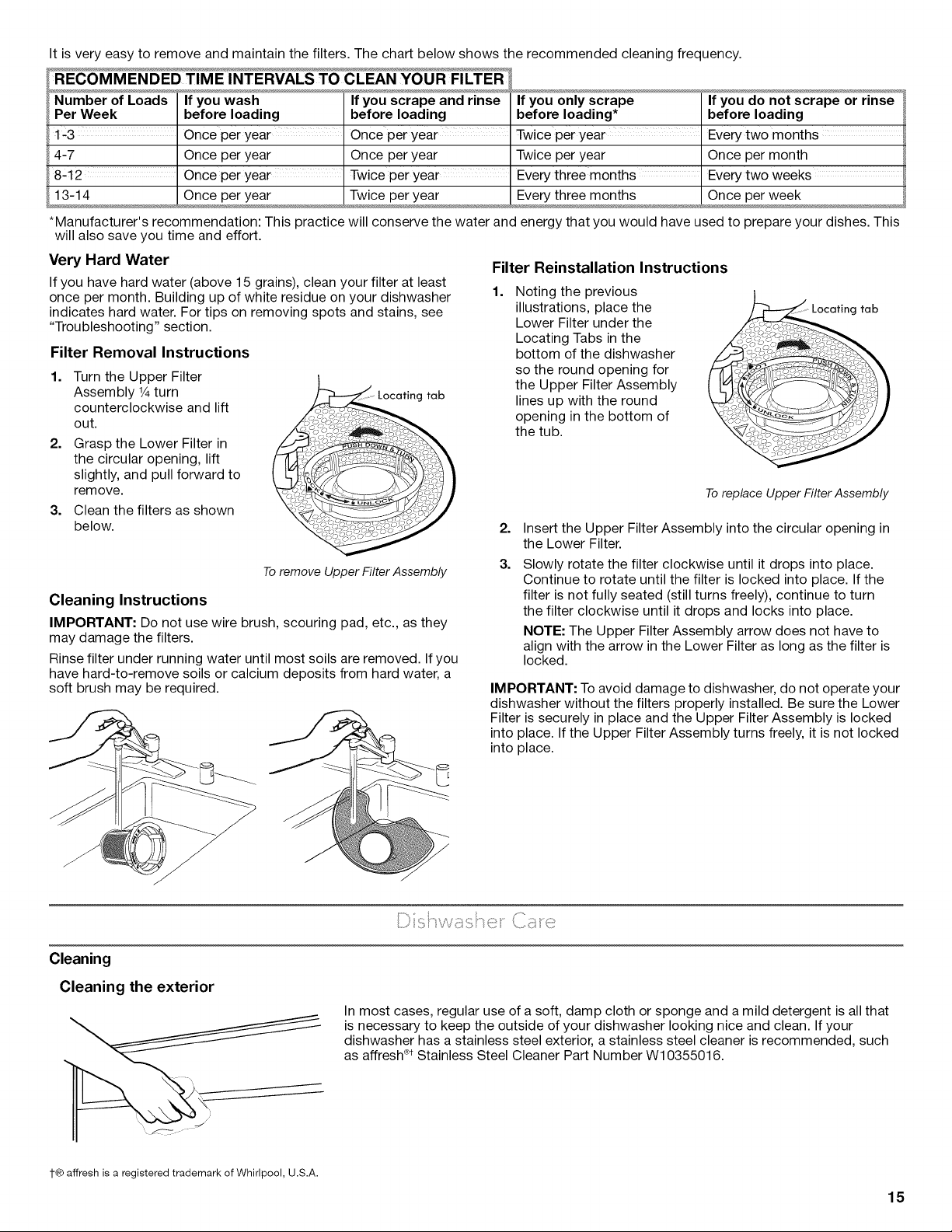

FILTRATIONSYSTEM..............................................................14

DISHWASHERCARE ...............................................................15

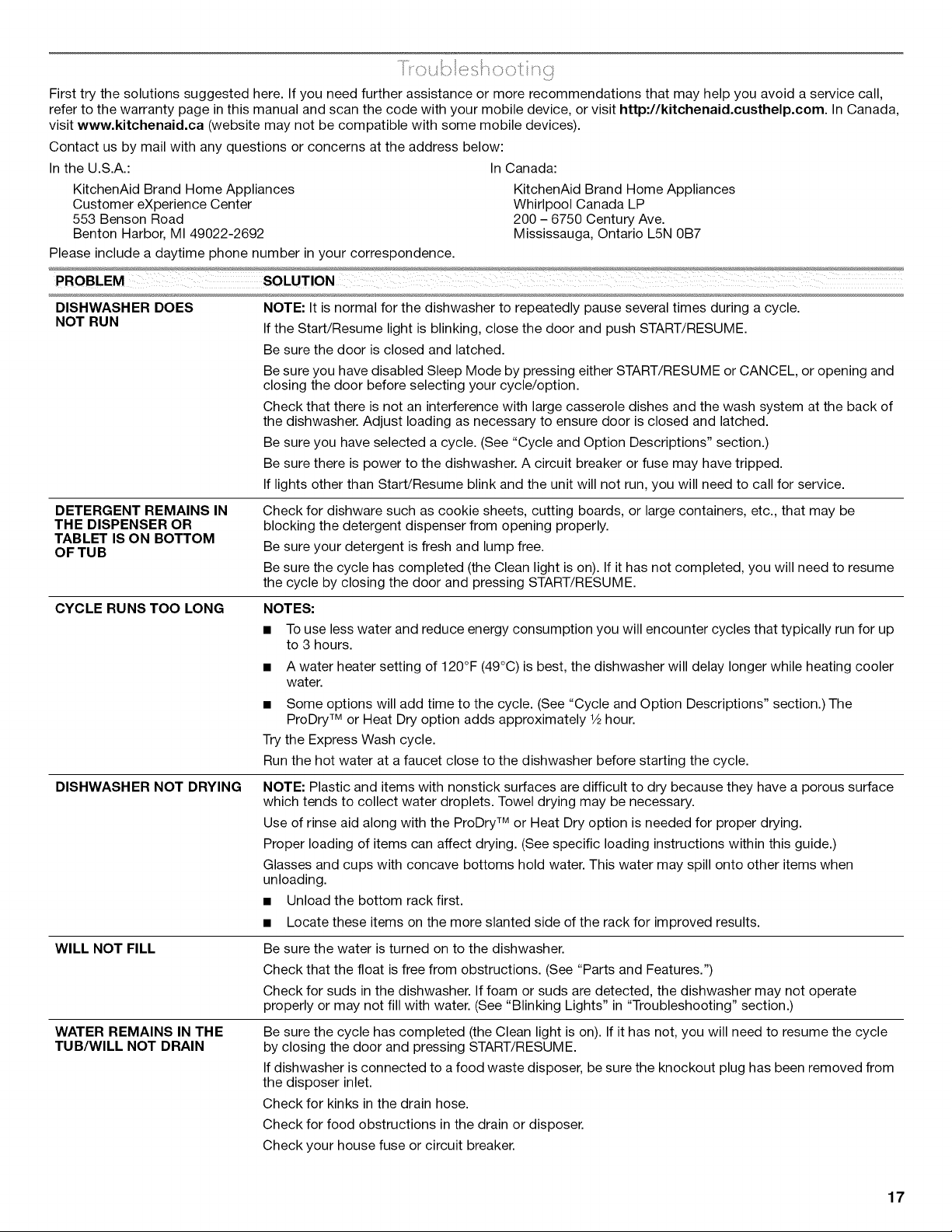

TROUBLESHOOTING..............................................................17

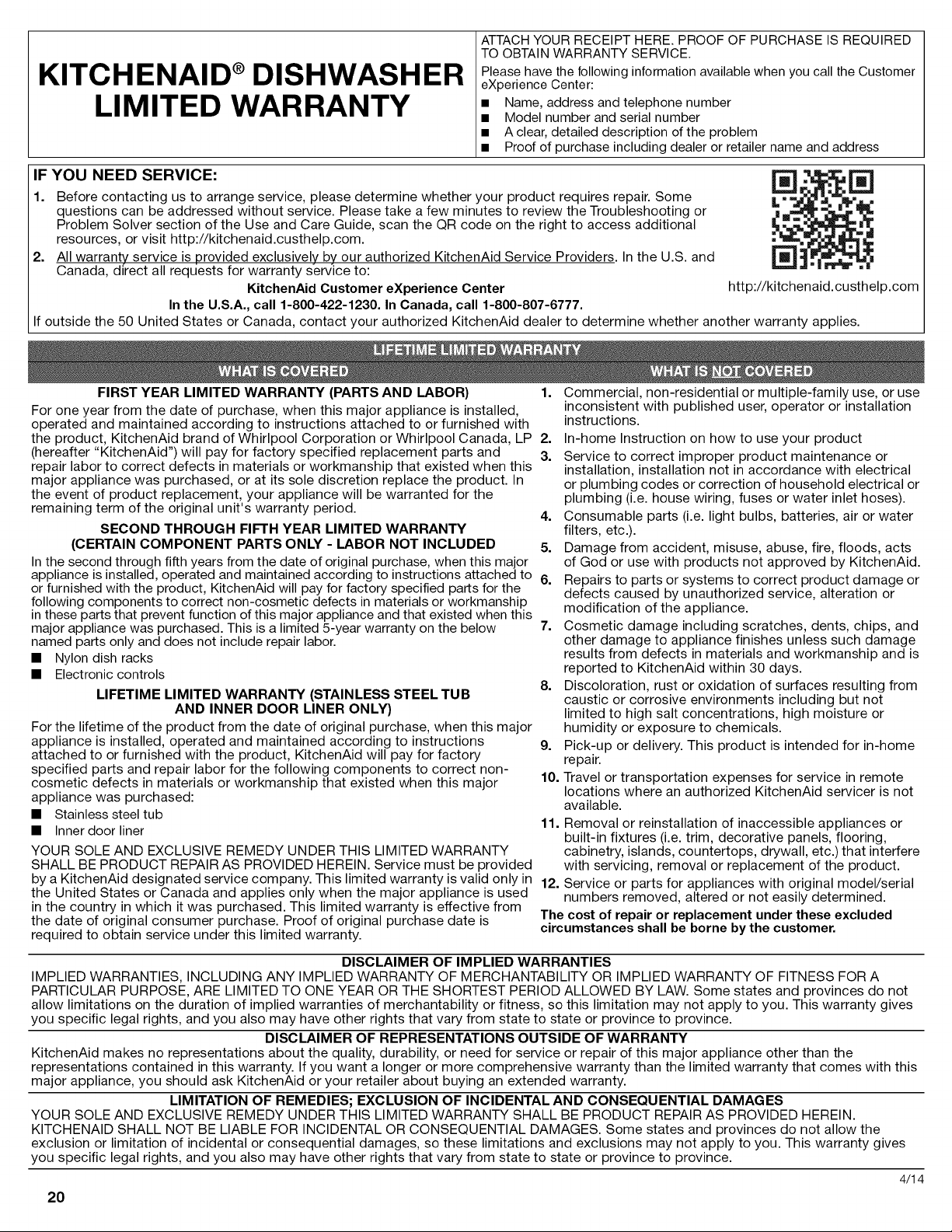

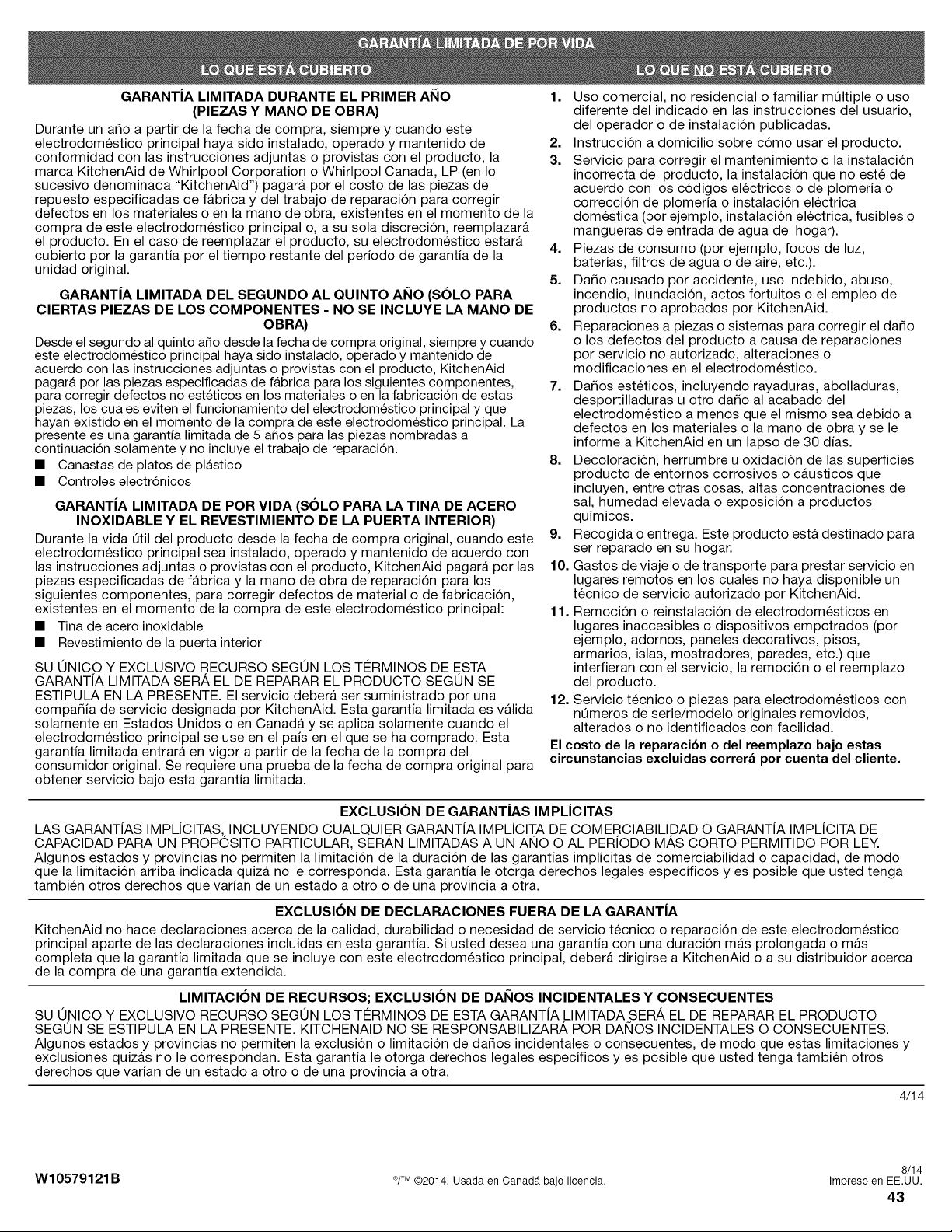

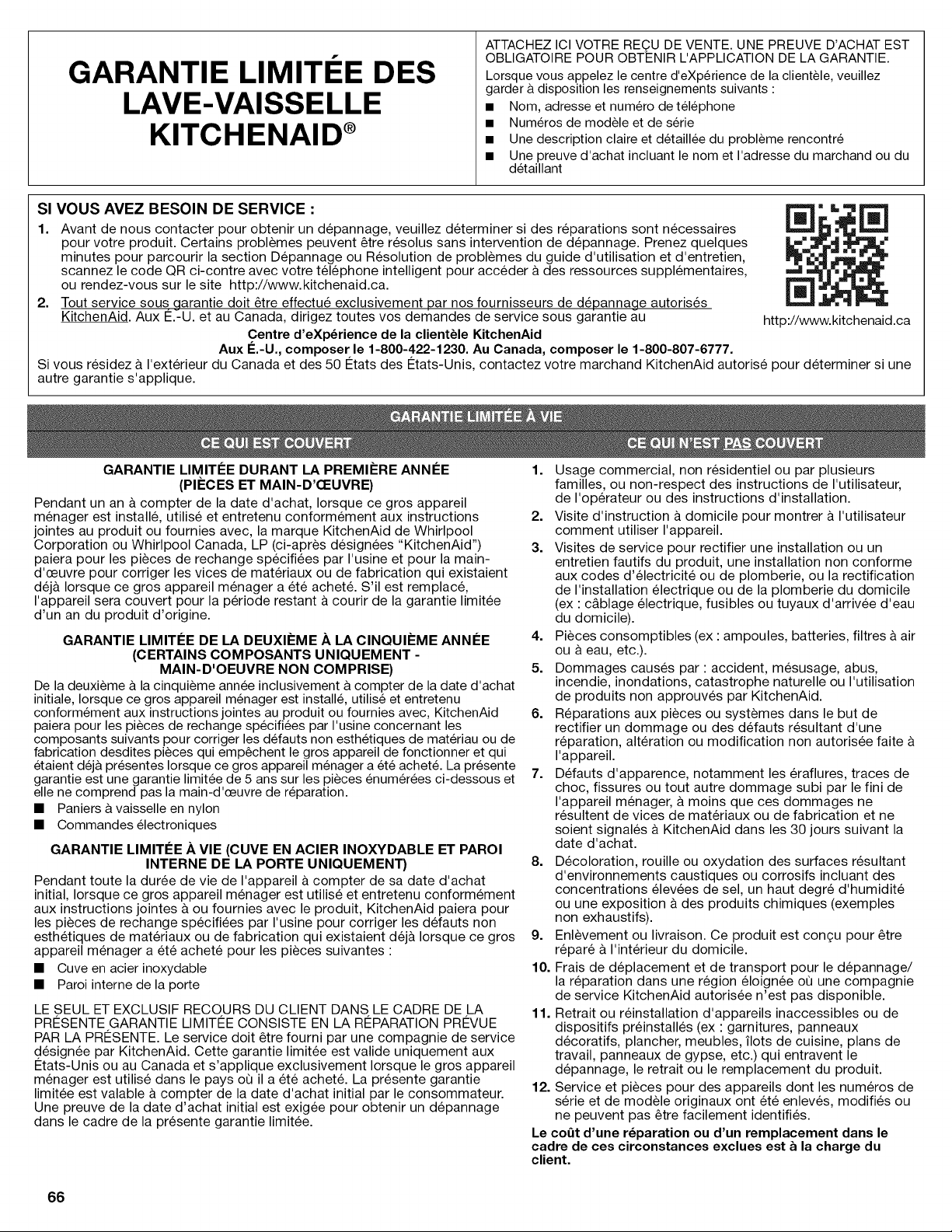

WARRANTY ..............................................................................20

W10579121 B

{,/ ::,7 Vd:;::,7 ::$

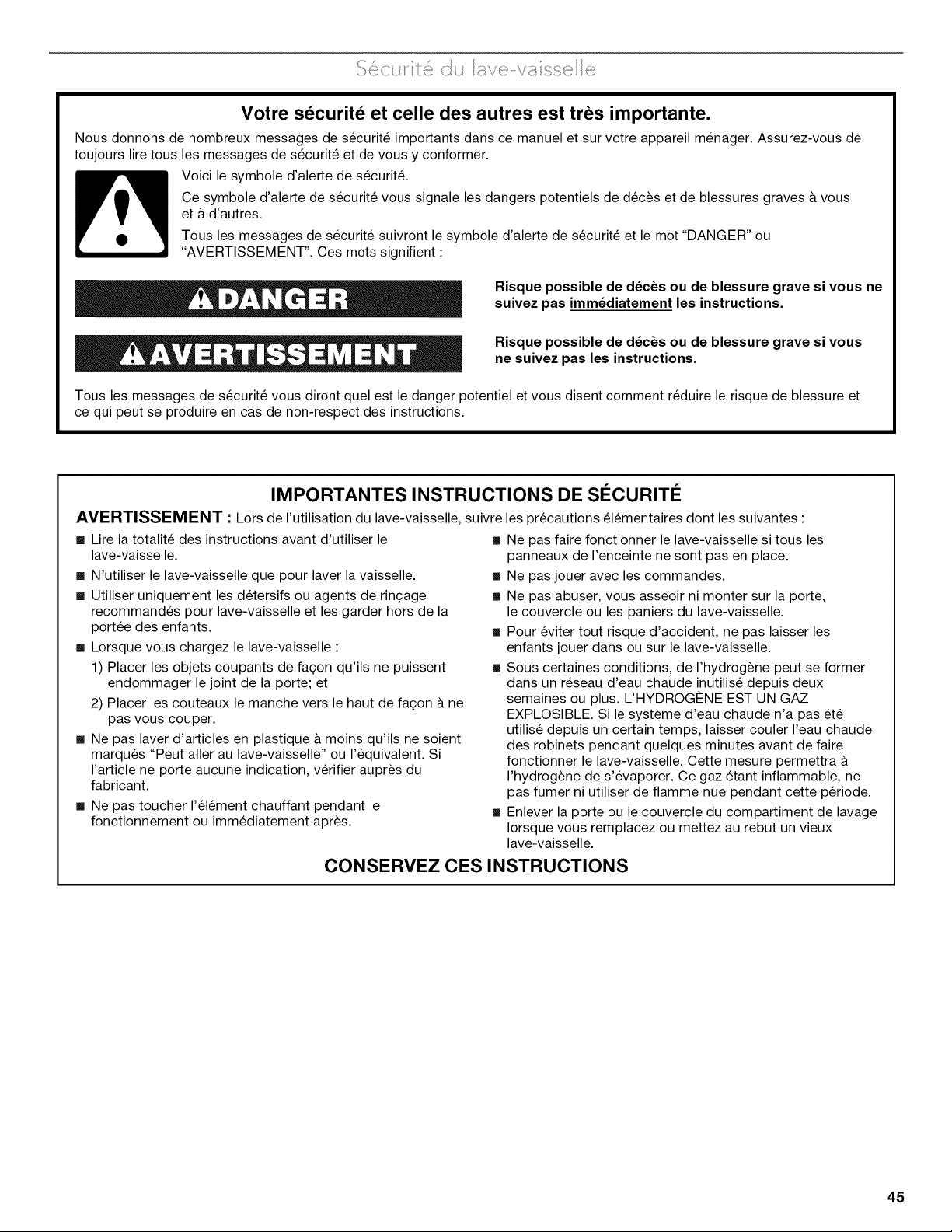

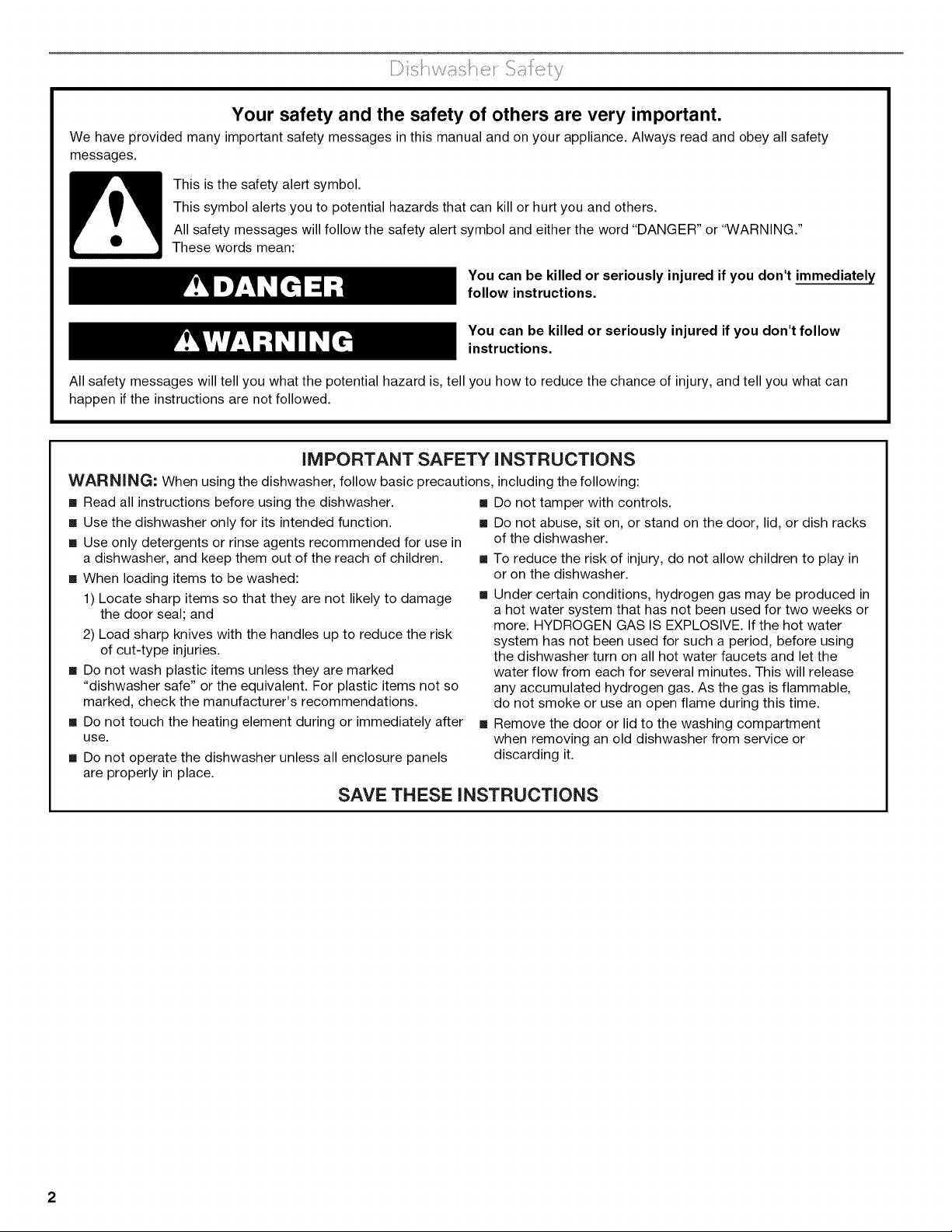

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

[] Read all instructions before using the dishwasher. [] Do not tamper with controls.

[] Use the dishwasher only for its intended function.

[] Use only detergents or rinse agents recommended for use in

a dishwasher, and keep them out of the reach of children.

[] When loading items to be washed:

1) Locate sharp items so that they are not likely to damage

the door seal; and

2) Load sharp knives with the handles up to reduce the risk

of cut-type injuries.

[] Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic items not so

marked, check the manufacturer's recommendations.

[] Do not touch the heating element during or immediately after

use.

[] Do not operate the dishwasher unless all enclosure panels

are properly in place.

[] Do not abuse, sit on, or stand on the door, lid, or dish racks

of the dishwasher.

[] To reduce the risk of injury, do not allow children to play in

or on the dishwasher.

[] Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using

the dishwasher turn on all hot water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

[] Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

SAVE THESE INSTRUCTIONS

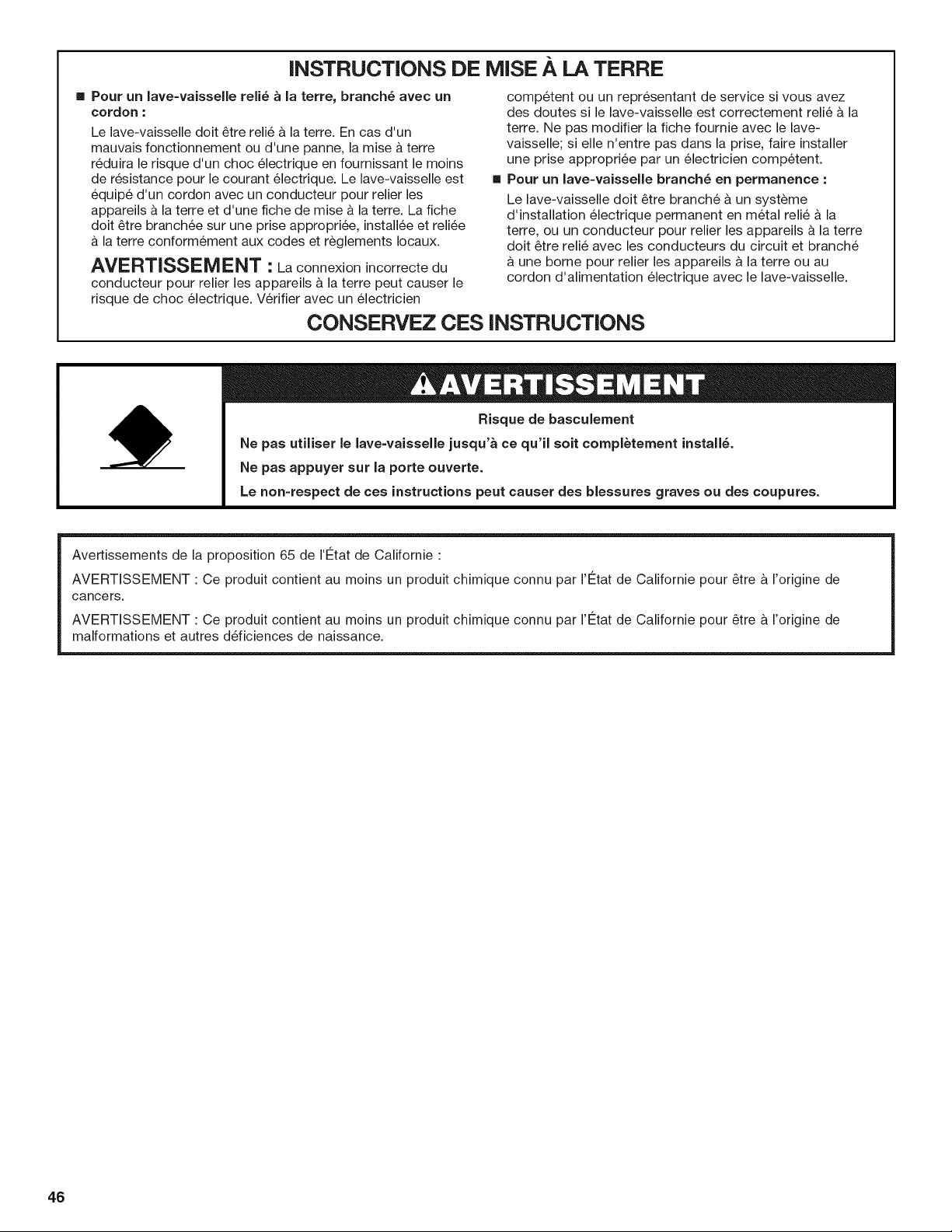

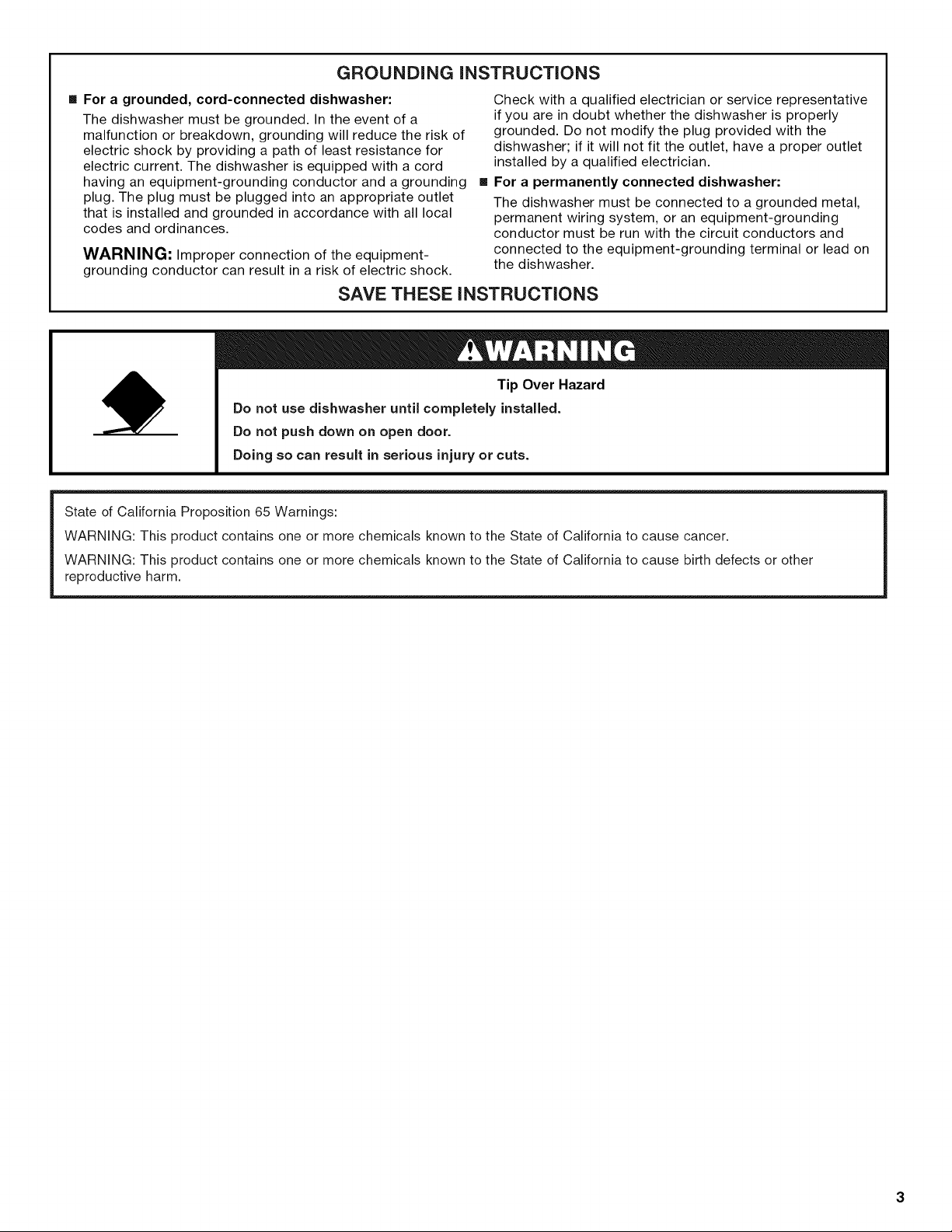

GROUNDING iNSTRUCTiONS

[] For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of

electric shock by providing a path of least resistance for

electric current. The dishwasher is equipped with a cord

having an equipment-grounding conductor and a grounding

plug. The plug must be plugged into an appropriate outlet

that is installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

[]

Check with a qualified electrician or service representative

if you are in doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with the

dishwasher; if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

For a permanently connected dishwasher:

The dishwasher must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the dishwasher.

SAVE THESE iNSTRUCTiONS

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

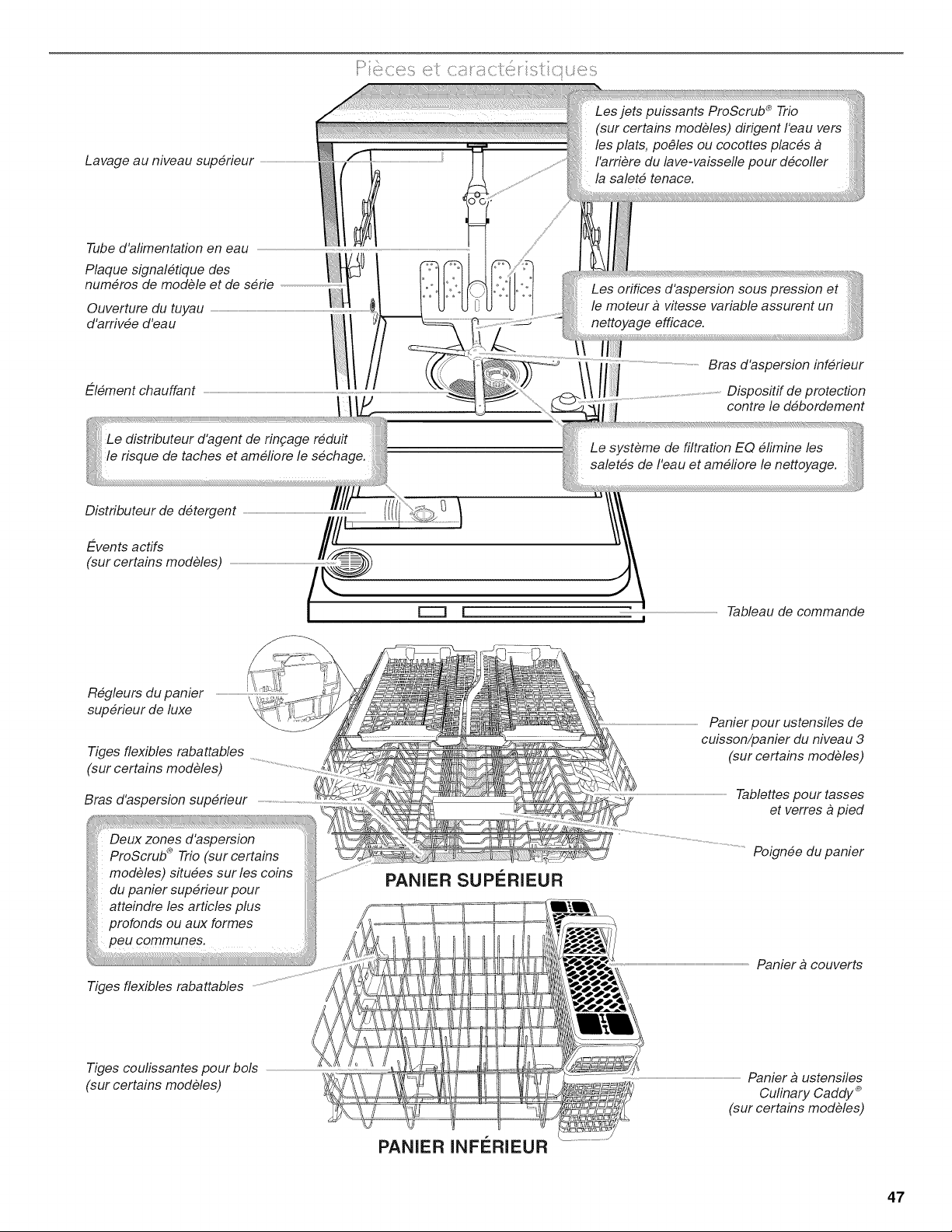

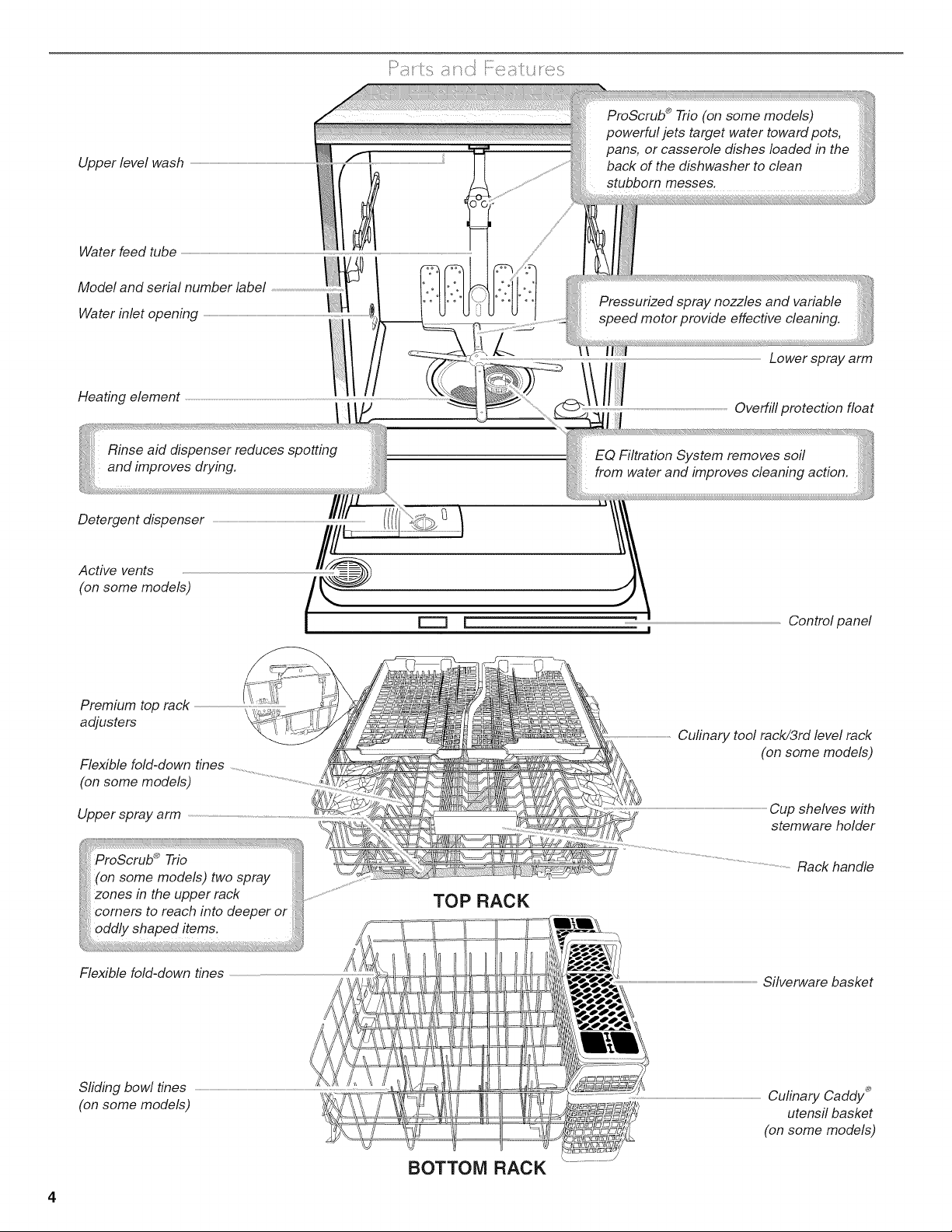

G .... _ G _ / _,._ _ _Z_(:1 ,__,,_,_i_ L_ b

Upper level wash

Water feed tube

Model and serial number label

Water inlet opening

ProScrub _ Trio (on some models)

powerful jets target water toward pots,

pans, or casserole dishes loaded in the

back of the dishwasher to clean

stubborn messes.

Pressurized spray nozzles and variable

speed motor provide effective cleaning.

Heating element

Lower spray arm

Overfill protection float

Rinse aid dispenser reduces spotting

and improves drying.

Detergent dispenser ......................................................................................................................................................................................................

EQ Filtration System removes soil

from water and improves cleaning action.

Active vents

(on some models)

!====1 I .......................i Control panel

Premium top rack

adjusters

Flexible fold-down tines

(on some models)

Upper spray arm

ProScrub _ Trio

(on some models) two spray

zones in the upper rack

corners to reach into deeper or

items.

TOP RACK

BOTTOM RACK

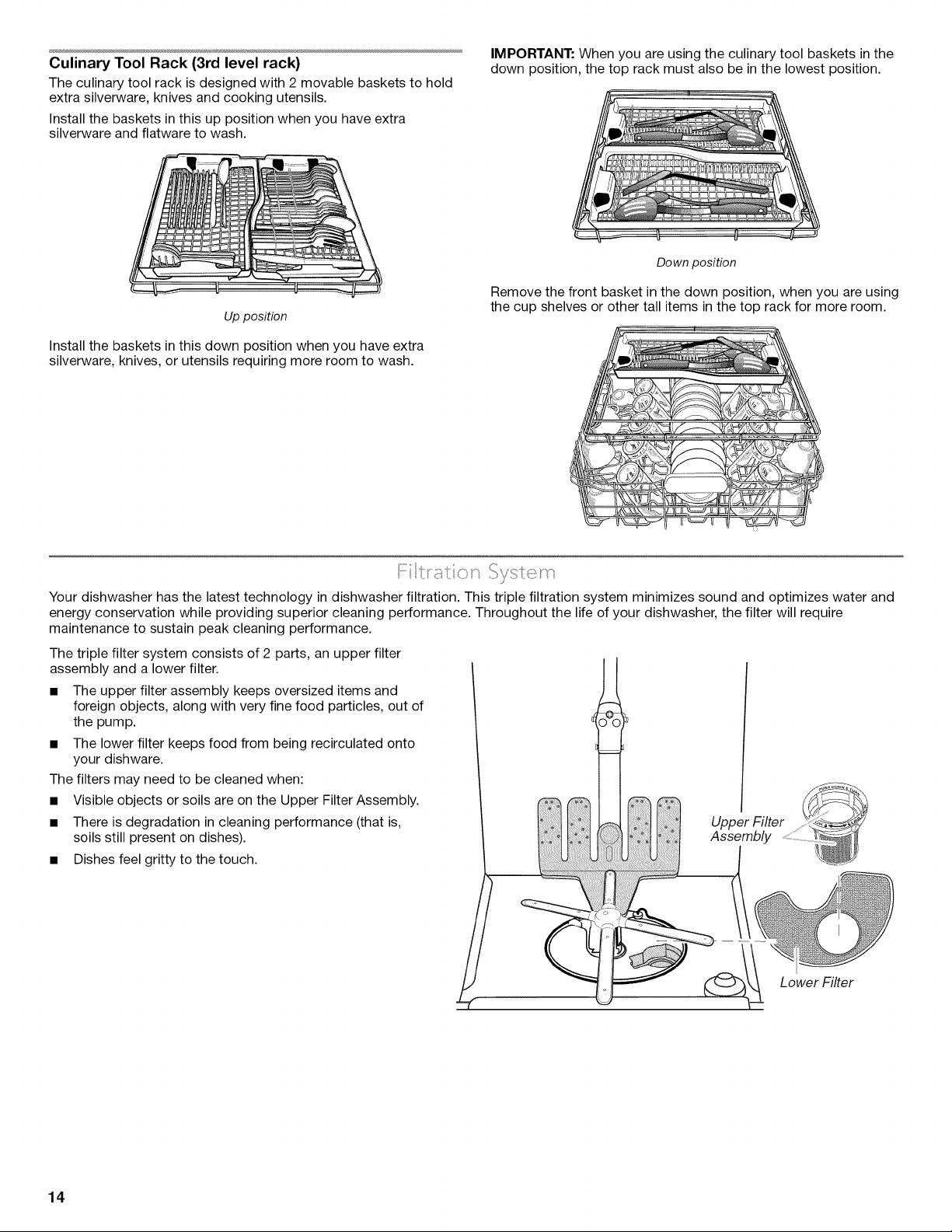

Culinary tool racld3rd level rack

(on some models)

Cup shelves with

stemware holder

Rack handle

Flexible fold-down tines

Silverware basket

Sliding bowl tines

(on some models)

.......................................................................................................................................................................Culinary Caddj _

utensil basket

(on some models)

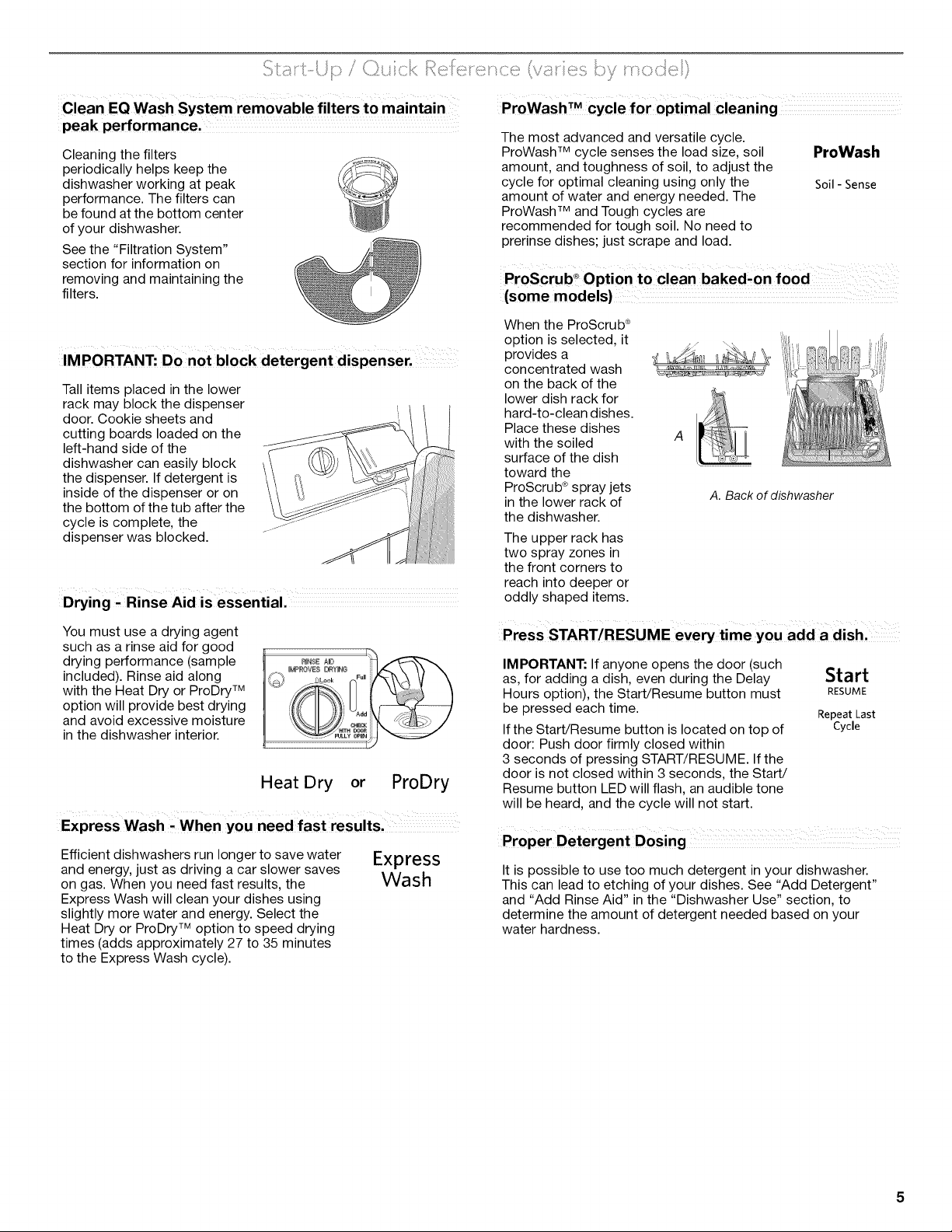

Clean EQ Wash System removable filters to maintain

peak performance,

Cleaning the filters

periodically helps keep the

dishwasher working at peak

performance. The filters can

be found at the bottom center

of your dishwasher.

See the "Filtration System"

section for information on

removing and maintaining the

filters.

IMPORTANT: Do not block detergent dispenser.

Tall items placed in the lower

rack may block the dispenser

door. Cookie sheets and

cutting boards loaded on the

left-hand side of the

dishwasher can easily block

the dispenser. If detergent is

inside of the dispenser or on

the bottom of the tub after the

cycle is complete, the

dispenser was blocked.

Drying, Rinse Aid is essential.

You must use a drying agent

such as a rinse aid for good

drying performance (sample

included). Rinse aid along

with the Heat Dry or ProDry TM

option will provide best drying

and avoid excessive moisture

in the dishwasher interior.

_MPROVES DRYING

b _ _L, F.,,i',_z-_\\) \

,_ _aa h

! .........o,,:)

Heat Dry or ProDry

Express Wash - When you need fast results,

ProWash TM cycle for optimal cleaning

The most advanced and versatile cycle.

ProWash TM cycle senses the load size, soil

amount, and toughness of soil, to adjust the

cycle for optimal cleaning using only the

amount of water and energy needed. The

ProWash TM and Tough cycles are

recommended for tough soil. No need to

prerinse dishes; just scrape and load.

ProWash

Soil - Sense

(some models)

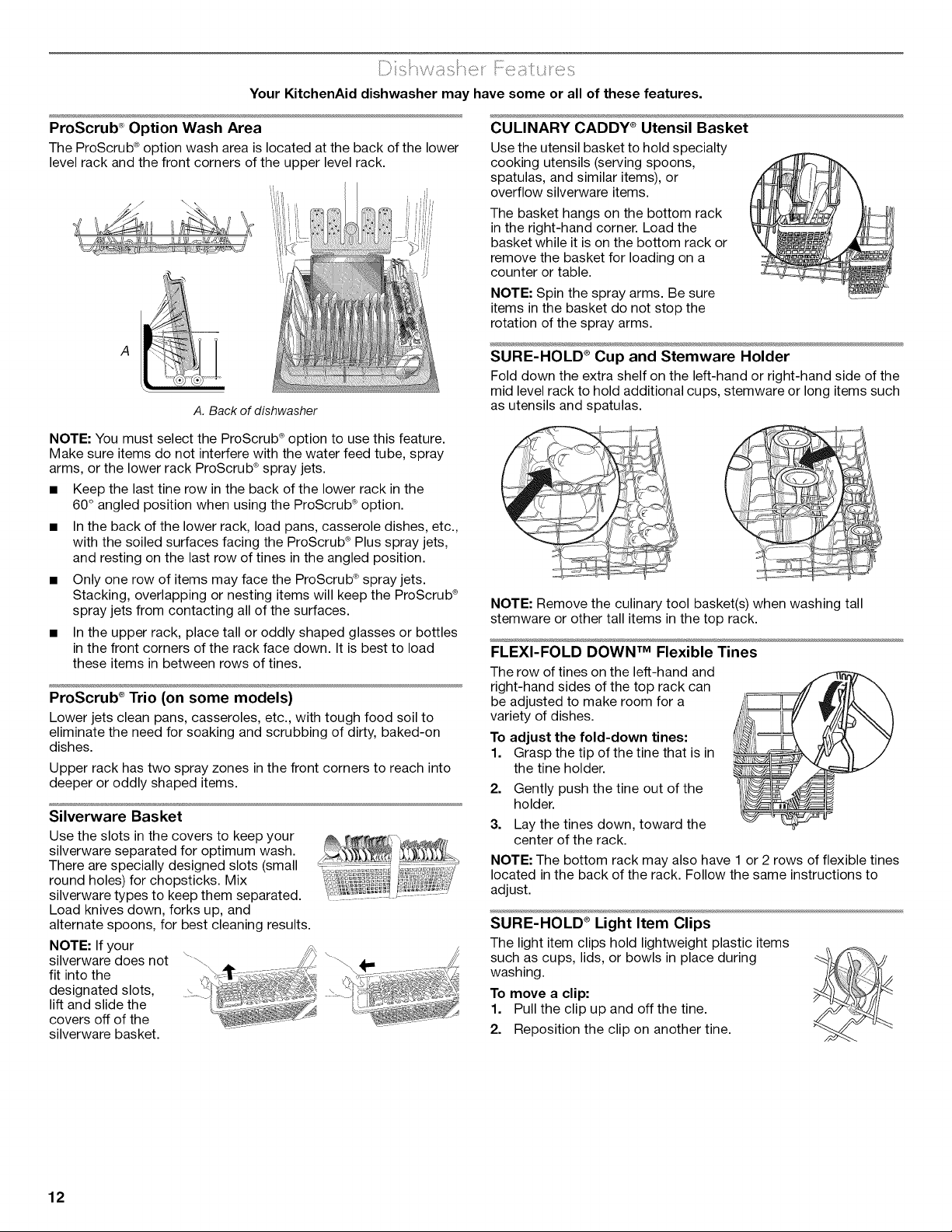

When the ProScrub ®

option is selected, it

provides a

concentrated wash

on the back of the

lower dish rack for

hard-to-clean dishes.

Place these dishes

with the soiled

surface of the dish

toward the

ProScrub ®spray jets

in the lower rack of

the dishwasher.

The upper rack has

two spray zones in

the front corners to

reach into deeper or

oddly shaped items.

A. Back of dishwasher

Press START/RESUME every time you add a dish,

IMPORTANT: If anyone opens the door (such

as, for adding a dish, even during the Delay

Hours option), the Start/Resume button must

be pressed each time.

If the Start/Resume button is located on top of

door: Push door firmly closed within

3 seconds of pressing START/RESUME. If the

door is not closed within 3 seconds, the Start/

Resume button LED will flash, an audible tone

will be heard, and the cycle will not start.

Start

RESUME

Repeat Last

Cycle

Efficient dishwashers run longer to save water

and energy, just as driving a car slower saves

on gas. When you need fast results, the

Express Wash will clean your dishes using

slightly more water and energy. Select the

Heat Dry or ProDry TM option to speed drying

times (adds approximately 27 to 35 minutes

to the Express Wash cycle).

Express

Wash

It is possible to use too much detergent in your dishwasher.

This can lead to etching of your dishes. See "Add Detergent"

and "Add Rinse Aid" in the "Dishwasher Use" section, to

determine the amount of detergent needed based on your

water hardness.

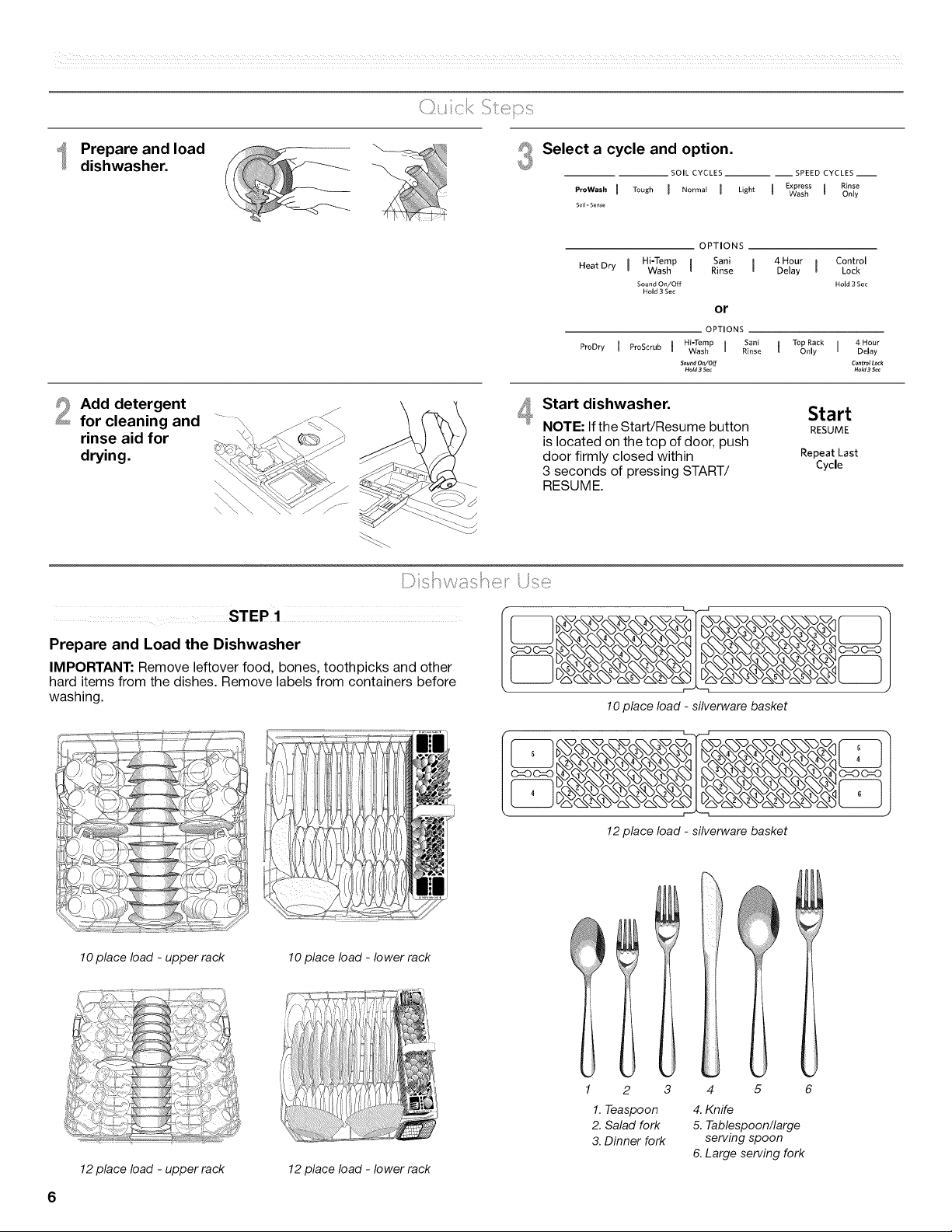

Prepare and load

dishwasher.

Select a cycle and option.

__ __ SOIL CYCLES __ __ SPEED CYCLES __

ProWash I Tough 1 N .... I I Light 1 Exp .... 1 Rinse

Wash Only

Soil- Sense

Add detergent

for cleaning and

rinse aid for

drying.

j//

OPTIONS

Heat Dry I Hi-Temp 1 Sani I 4 Hour Control

Wash Rinse Delay 1 Lock

Sound On/Off Hold 3 Sec

Hold 3 Sec

OPTIONS

ProDry I ProScrub I Hi-Temp I Sani I Top Rack I 4Hour

Wash Rinse , Only Delay

SoutlaOn/Off Cont_lLock

Hold3 5ec Hold3 %ec

_ Start dishwasher.

Start

NOTE: If the Start/Resume button RESUME

is located on the top of door, push

door firmly closed within RepeatLast

3 seconds of pressing START/ Cycle

RESUME.

S- W_! S q(f}_" .........

STEP1

Prepare and Load the Dishwasher

IMPORTANT: Remove leftover food, bones, toothpicks and other

hard items from the dishes. Remove labels from containers before

washing.

10 place load - upper rack

di,

,, :77_, 1{;_-2-" c

12 place load - upper rack

iOIIl

10 place load - lower rack

12 place load - lower rack

10 place load - silverware basket

12 place load - silverware basket

2 3

1. Teaspoon

2. Salad fork

3. Dinner fork

4 5 6

4. Knife

5. Tablespoon/large

serving spoon

6. Large serving fork

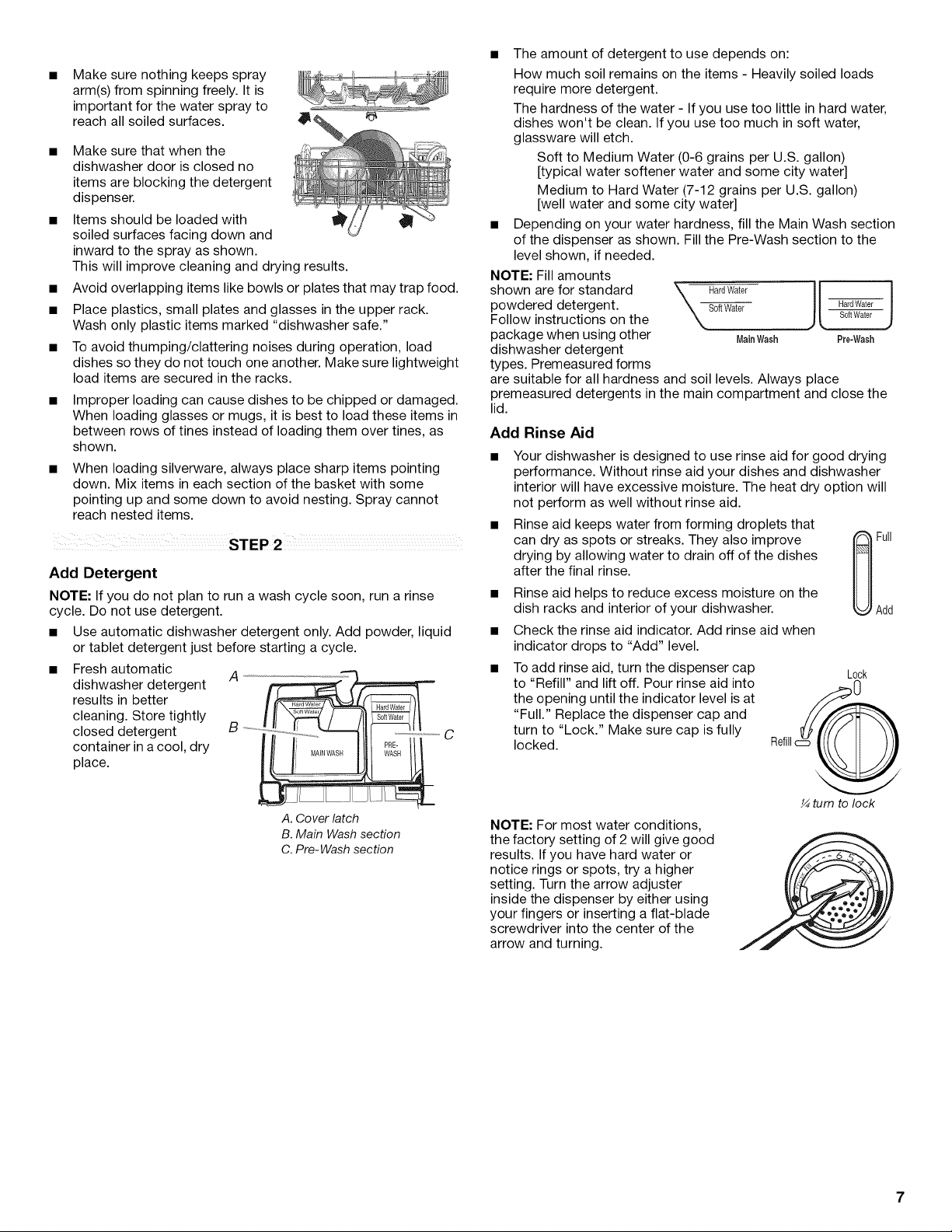

Make sure nothing keeps spray

arm(s) from spinning freely. It is

important for the water spray to

reach all soiled surfaces.

Make sure that when the

dishwasher door is closed no

items are blocking the detergent

dispenser.

Items should be loaded with

soiled surfaces facing down and

inward to the spray as shown.

This will improve cleaning and drying results.

Avoid overlapping items like bowls or plates that may trap food.

Place plastics, small plates and glasses in the upper rack.

Wash only plastic items marked "dishwasher safe."

To avoid thumping/clattering noises during operation, load

dishes so they do not touch one another. Make sure lightweight

load items are secured in the racks.

Improper loading can cause dishes to be chipped or damaged.

When loading glasses or mugs, it is best to load these items in

between rows of tines instead of loading them over tines, as

shown.

When loading silverware, always place sharp items pointing

down. Mix items in each section of the basket with some

pointing up and some down to avoid nesting. Spray cannot

reach nested items.

STEP2

Add Detergent

NOTE: If you do not plan to run a wash cycle soon, run a rinse

cycle. Do not use detergent.

• Use automatic dishwasher detergent only. Add powder, liquid

or tablet detergent just before starting a cycle.

Fresh automatic

dishwasher detergent

results in better

cleaning. Store tightly

closed detergent

container in a cool, dry

place.

BA ,,,,

PRE-

A. Cover latch

B. Main Washsection

C. Pre-Wash section

• The amount of detergent to use depends on:

How much soil remains on the items - Heavily soiled loads

require more detergent.

The hardness of the water - If you use too little in hard water,

dishes won't be clean. If you use too much in soft water,

glassware will etch.

Soft to Medium Water (0-6 grains per U.S. gallon)

[typical water softener water and some city water]

Medium to Hard Water (7-12 grains per U.S. gallon)

[well water and some city water]

• Depending on your water hardness, fill the Main Wash section

of the dispenser as shown. Fill the Pre-Wash section to the

level shown, if needed.

NOTE: Fill amounts

shown are for standard

powdered detergent.

Follow instructions on the

package when using other

dishwasher detergent

types. Premeasured forms

HardWater

Soft Water

Main Wash

HardWater

SoftWater

Pra-Wash

are suitable for all hardness and soil levels. Always place

premeasured detergents in the main compartment and close the

lid.

Add Rinse Aid

Your dishwasher is designed to use rinse aid for good drying

performance. Without rinse aid your dishes and dishwasher

interior will have excessive moisture. The heat dry option will

not perform as well without rinse aid.

Rinse aid keeps water from forming droplets that

can dry as spots or streaks. They also improve

drying by allowing water to drain off of the dishes

after the final rinse.

Rinse aid helps to reduce excess moisture on the

dish racks and interior of your dishwasher.

Full

Add

Check the rinse aid indicator. Add rinse aid when

indicator drops to "Add" level.

To add rinse aid, turn the dispenser cap

to "Refill" and lift off. Pour rinse aid into

the opening until the indicator level is at

"Full." Replace the dispenser cap and

turn to "Lock." Make sure cap is fully

locked.

Lock

RefillS_

¼ turn to lock

NOTE: For most water conditions,

the factory setting of 2 will give good

results. If you have hard water or

notice rings or spots, try a higher

setting. Turn the arrow adjuster

inside the dispenser by either using

your fingers or inserting a flat-blade

screwdriver into the center of the

arrow and turning.

STEP3

Select a Cycle (cycles vary by model)

See "Cycle and Option Descriptions" charts in the following

section.

Efficient dishwashers run longer to save water and energy, just as

driving a car slower saves on gas. Typical cycle time is

approximately 21/2hours, but can take less or more time to

complete depending on selections.

__ __ SOIL CYCLES_ __ SPEED CYCLES_

p,ow.., I rooghI N.... I U L_ght1 E_p.... 1 Rio_o

Wash Only

So - Sense

Select Options (options vary by model)

See "Cycle and Option Descriptions" charts in the following

section.

You can customize your cycles by pressing the options desired. If

you change your mind, press the option again to turn off the option.

Not all options are available for every cycle. If an invalid option is

selected for a given cycle, the lights will flash.

OPTIONS

Heat Dry [ Hi-Temp 1 Sani 1 4 Hour [ Control

Wash Rinse Delay , Lock

SoundOn/Off Hold 3Sec

Hold3Sec

OPTIONS

ProDry l ProScrub _ HiiTemp _ Sani I Top Rack l 4Hour

Wash Rinse u Only Delay

so_n_o./off controlL_k

Hold3 Sec Hold3 Sec

STEP4

Start or Resume a Cycle

• Run hot water at the sink nearest your dishwasher until the

water is hot. Turn off water.

• Press START/RESUME once to show which Start

selections you used. Select the wash cycle and RESUME

options desired OR press START/RESUME to

repeat the same cycle and options as in the RepeatLast

previous wash cycle. Cycle

IMPORTANT: If anyone opens the door (such as, for adding a dish,

even during the Delay Hours option), the Start/Resume button

must be pressed each time.

• If the Start/Resume button is located on top of door, push door

firmly closed within 3 seconds of pressing START/RESUME. If

the door is not closed within 3 seconds, the Start/Resume

button LED will flash, an audible tone will be heard, and the

cycle will not start.

_'/ _':a :;[, 2::'S¢ }}_¢_[1':;

......." ?; *'+ ....... *' 7...............

-- -- SOIL CYCLES __

SPEED CYCLES i OPTIONS

p,oW.,,I Tough I ......._ I Light 1%_ I o.ly t........ I HW_,h"I I 4% I L J

So-S..... .old3S.

SOIL CYCLES __

s_ E[ D CYCLES __ OPTIONS

ilald 3 Sec 7_I_lSL i

This information covers several different models. Your dishwasher may not have all of the cycles and options described.

CYCLES SOIL LEVEL WASH TIME* (MINS.) WATER

W/O OPTIONS USAG E

GALLONS

Typical** Max (Liters)

ProWash 'The most advanced and versatile cYCle, ProWash TM Light to Medium I 1!0 !50 13,8 (14.5)

cycle senses the load size, soil amount, and toughness

i of soil, to adjust the cycle for optimal cleaning using

So Sense

- _ on!Ythe amount of water and energy needed.

Tough

Normal

Use for hard-to-clean, heavily soiled pots, pans,

casseroles, and tableware.

This cYcie is recommended to completely washa fu!l

load of normally soiled dishes. Selecting this cycle will

default to the opti0ns rec0mmended for normal Medium . 1!0 !50

amounts of food soi!. The energy !abe! is based on this i

5, o(19.!)

Heavy/Baked-On 140 205 7.9 (30.0)

I 10 150 2;8(i05)

4,0 io)

cycle. . Heaw . 125 _ 190 , 7;9 (30.0)

Light use for lightly soiled items or china and crystal. Light to Medium 105 145 4.2 (15.2)

Heavy/Baked-On 120 185 7.7 (29.0)

CYCLES SOIL LEVEL WASH TIME* (MINS.) WATER

W/O OPTIONS USAGE

GALLONS

Typical** Max (Liters)

xIJ,_E"";es " When you need fast results, the Express Wash Wil! All Soi! 64 6.2(23.5)

clean dishes using slightly more water and energy.

Wash Select the Heat D_ Or proDry TM option to speed drying, I I

times, I I I I

Use for rinsing dishes, glasses, and silverware that will All soil levels 17 20 2.4 (9.0)

Rinse not be washed right away.

unly Do not use detergent.

Wash times depend on water temperature, heavy soil condition, dish load size and options selected. Adding options will add time to the

cycle.

*Adding options will add time to the cycle. See options information section.

**This is the approximate cycle time obtained with 120°F (49°C) hot water available at the dishwasher. Increase in time results from low

temperature of the incoming water.

OPTIONS CAN BE WHAT IT DOES

SELECTED WITH

ADDED

WATER

GALLONS

(LITERS)

Sound On/Off

Hold 3 Sec

Hi-Temp

Wash

Raises the main wash

temperature to improve

cleaning for loads

containing tough, baked-

on food.

Tough

Normal

Raises the main

wash temperate

from 105°F (41 °C)

to either 130°F

(55°C) or 140°F

(60°C).

interrupted. I I I I I

Top Rack For added convenience, Available with any Slightly faster wash -7 -30 0

use for washing a small cycle for smaller loads

Only load of dishes in the top

rack to help keep the

kitchen continuously

clean.

ADDED TIME TO CYCLE

TYPICAL MAX

42 60 0 - 3.0

(0 - 11.2)

Lower jets clean pans Tough

ProScrub casseroles, etc.,with Normal

tough fo0d s0i! to ProWashZM

e!iminate the need for I Top Rack Only

soaking and scrubbing of

d rty, baked-on d shes.

The upper rack has two

deeper or odd!y shaped, I I I I

• items. I I I I I

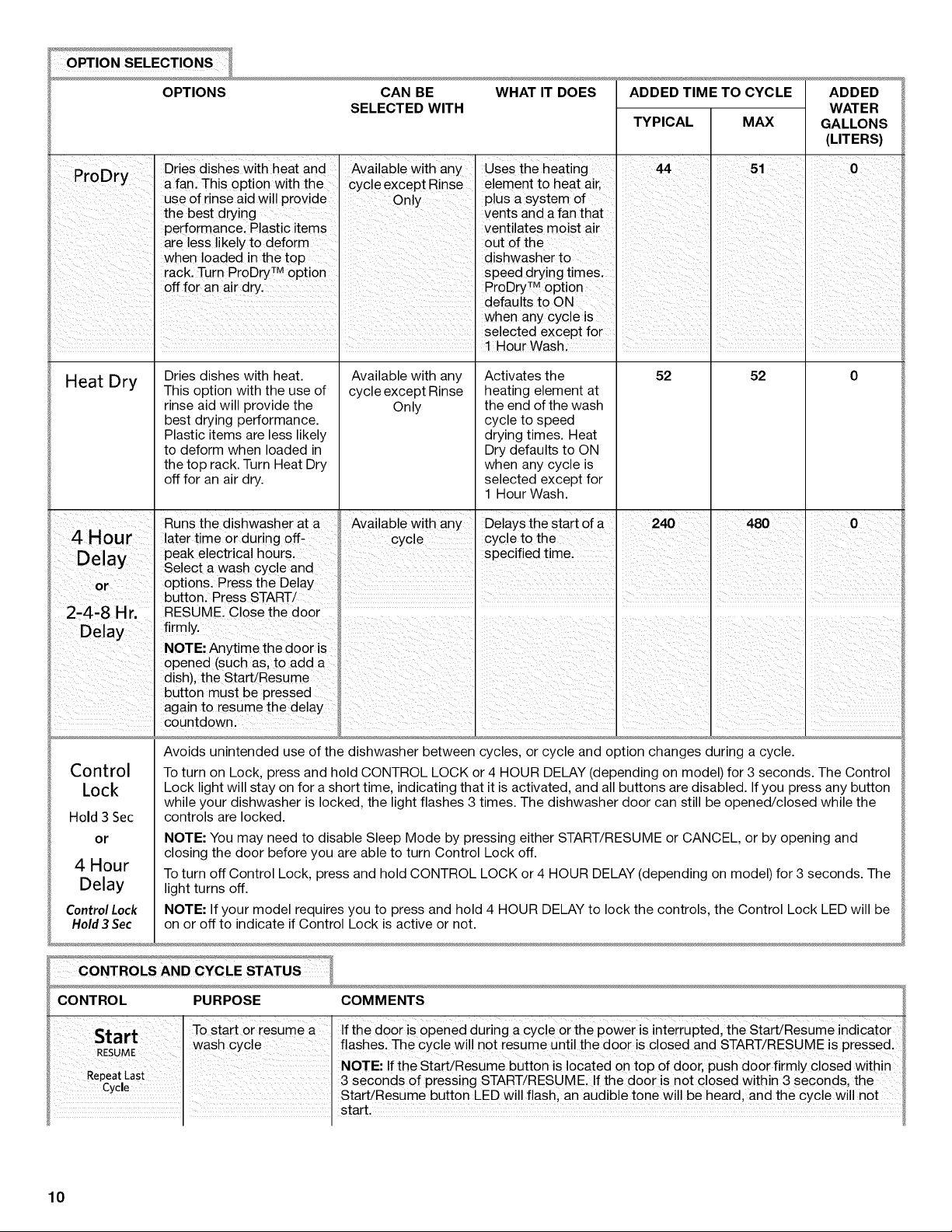

OPTIONS CAN BE WHAT IT DOES ADDED TIME TO CYCLE ADDED

SELECTED WITH WATER

TYPICAL MAX GALLONS

(LITERS)

I I I I

ProDr'" Dries dishes with heat and Avai!ab!e with any Uses the heating 44 51 0

a fanl This 0Ption with the Cyc!e except Rinse element to heat air,

use of rinse aid w II provide Ony plus a system of

the best drying vents and a fan that

performance. Plastic items ventilates moist air

are less likely to deform out of the

when loaded in the top dishwasher to

rack. Turn ProDry M option speed drying times.

off for an air d_ ProUryTM option

defaults to ON

I When anycyc!eis I

............ ................................. .................... selected except for ........ ........ ........

: : . 1 HourWash .... :

Heat Dry

4Hour

Delay

2'4-8 Hr'

Delay

Control

Lock

Hold 3 Sec

4 Hour

Delay

ControlLock

Hold 3 Sec

Dries dishes with heat.

This option with the use of

rinse aid will provide the

best drying performance.

Plastic items are less likely

to deform when loaded in

the top rack. Turn Heat Dry

off for an air dry.

Available with any

cycle except Rinse

Only

Activates the

heating element at

the end of the wash

cycle to speed

drying times. Heat

Dry defaults to ON

when any cycle is

selected except for

1 Hour Wash.

52 52 0

Runs the dishwasher at a Available With anY DelaYSthe start Ofa 240 480 0

later time or during off- cycle cycle to the I I

peak electrical hours specified timel I I

Se!ect a wash cycle and

optionsl Press the Delay I .................... I ........I ........I ........

button. Press START/ I I I I

RESUME. C ose the door I I I

firmly. I I I

NOTE: Anytime the door is

opened (such as, to add a I I I

dish), the StarVResume I I I

button must be pressed

again to resume the delay

€°untdownl _,_÷_._., I

Avoids unintended use of the dishwasher between cycles, or cycle and option changes during a cycle.

To turn on Lock, press and hold CONTROL LOCK or 4 HOUR DELAY (depending on model) for 3 seconds. The Control

Lock light will stay on for a short time, indicating that it is activated, and all buttons are disabled. If you press any button

while your dishwasher is locked, the light flashes 3 times. The dishwasher door can still be opened/closed while the

controls are locked.

NOTE: You may need to disable Sleep Mode by pressing either START/RESUME or CANCEL, or by opening and

closing the door before you are able to turn Control Lock off.

To turn off Control Lock, press and hold CONTROL LOCK or 4 HOUR DELAY (depending on model) for 3 seconds. The

light turns off.

NOTE: If your model requires you to press and hold 4 HOUR DELAY to lock the controls, the Control Lock LED will be

on or off to indicate if Control Lock is active or not.

CONTROL PURPOSE COMMENTS

St rtcl I To start or resume a I If the door is opened during a cYcle orthe power is interrupted, the Start/Resume indicator

NOTE: If the Start/Resume button is located ontop of door, push door firmly c!osed within

RES Washcyce fashes Thecycew not resume unt thedoor scosedandSTART/RESUME spressed

Repeat Last

C'cle I I 3 seconds of pressing START/RESUME, If the door is not closed within 3 seconds, the

Start/Resume button LED wi!! flash, an audible tone wi!! be heard, and the cycle wi!! not

start,

CONTROL PURPOSE COMMENTS

Cancel

DRAIN

To reset any cycle or

options during

selection.

To cancel a wash

cycle after it's

started.

Press and hold CANCEL/DRAIN to reset any control selections made.

See "Canceling A Cycle" and "Changing A Cycle After Dishwasher Is Started" sections.

Hi,Tern p To turn the audible Press and h01dthe Hi:Temp Scrub button for 3 seconds to turn the audible tones on or off,

Wash tones on or off. Only audible tones for confirming button presses can De turned on/off, Important audible

tones, such as indicating a cycle has been interrupted, cannot be deactivated.

SoundOn/Off

Hold 3 Sec

F'% _ _ /

CONTROL PURPOSE COMMENTS

The Cycle Status Indicator Clean indicator glows when a cycle is finished.

wo,_o_o,y,_c,o__o,,_od L ghts are used to fo ow the

, i ;..... ' Ifyou select the sani Rinse option; when the sani Rinse cycle is finished,

,,,o,. i progress of ,no alsnwasner

r . , _ , :. _, the Sanitized indicator g!ows, lf your dishwasher did not proper!y sanitize

cyc e Loca[ea on iRe TROD[

of t'e dishwasJer for f t your dishes, the light f ashes at the end of the cycle. This can happen if the

n n ron

.................... "..... . . cycle is interrupted, or the water could not be heated to the required

control moae!s ana iocatea tem_er^ture

or on the top of the door for P

2............................ hidden control models. The Clean and Sanitized lights go off when you open and close the door or

,. press and hold CANCEL

The Front Indicator Light or

Single Exterior Light (A)

shows progress of your

dishwasher cycle by color

(for hidden control models

only).

The Cycle Status Display is

The light will be blue if the dishwasher is washing or rinsing. The light will

be red when the dishwasher is drying. The light will be white to indicate

that the cycle is complete. If the Front Indicator Light is blinking, see

"Troubleshooting" section.

The indicators Wi!l inform you if you are able to add a dish to the cYCle after

used to follow the progress it has started. It will a!so inform you if the dishwasher is washing, rinsing,

of the dishwasher cycle and drying complete and!or sanitized. They will show whether the control is

to show other informationl locked and/or the delay 0ption is se!ected. A series of bars wi!! count down

(Availab e on some mode!s the duration of the cycle remaining from left to right. Each bar equals

instead of Cycle Status approximately 24 minutes of cycle lengthl The bars will als0 count down

Indicat0r Lights)the delay feature from left to right, and the delay indicator will Deactivated,

After eve_ 30 cYcles, the dishwasher Wi!ldisplay"- "affresh; providing a

temp, orary reminder for, you to perform a monthly maintenance Pr0Cedure.

, See Dishwasher Care section:

Canceling a Cycle

1. Open the door slightly to stop the cycle. Wait for the spraying

action to stop before completely opening the door.

2. Press and hold Cancel/Drain button once. The Cancel/Drain

light will light up.

3. Close the door and the dishwasher starts a drain cycle (if water

remains in bottom of dishwasher). Let the dishwasher drain

completely. The Cancel/Drain light turns off after 2 minutes.

Changing a Cycle After Dishwasher Is Started

1. You can interrupt a cycle and restart your dishwasher from the

beginning using the following procedure.

2. Open the door slightly to stop the cycle. Wait for the spraying

action to stop, then open the door completely.

3. Check that detergent dispenser cover is still closed. If cover is

open, you will need to refill the detergent dispenser before

restarting your new cycle.

4. Press and hold CANCEL!DRAIN twice to reset the control.

5. Select new cycles and options.

6. Press START/RESUME.

Adding a Dish After Dishwasher Is Started

1. Check if Add a Dish indicator is lit. (Available on some models.

Otherwise, proceed to Step 2.)

2. Open the door slightly to stop the cycle. Wait for the spraying

action to stop, and then open the door completely.

3. Check whether the detergent dispenser cover is still closed. If

it is open, the wash cycle has already started and adding a

dish is not recommended.

4. If detergent has not yet been used (detergent dispenser cover

is closed), you may add a dish.

5. Press START/RESUME.

Your KitchenAid dishwasher may have some or all of these features.

ProScrub ® Option Wash Area

The ProScrub ®option wash area is located at the back of the lower

level rack and the front corners of the upper level rack.

A. Back of dishwasher

CULINARY CADDY ®Utensil Basket

Use the utensil basket to hold specialty

cooking utensils (serving spoons,

spatulas, and similar items), or

overflow silverware items.

The basket hangs on the bottom rack

in the right-hand corner. Load the

basket while it is on the bottom rack or

remove the basket for loading on a

counter or table.

NOTE: Spin the spray arms. Be sure

items in the basket do not stop the

rotation of the spray arms.

SURE-HOLD ®Cup and Stemware Holder

Fold down the extra shelf on the left-hand or right-hand side of the

mid level rack to hold additional cups, stemware or long items such

as utensils and spatulas.

NOTE: You must select the ProScrub ®option to use this feature.

Make sure items do not interfere with the water feed tube, spray

arms, or the lower rack ProScrub ®spray jets.

• Keep the last tine row in the back of the lower rack in the

60 ° angled position when using the ProScrub ®option.

• In the back of the lower rack, load pans, casserole dishes, etc.,

with the soiled surfaces facing the ProScrub ®Plus spray jets,

and resting on the last row of tines in the angled position.

• Only one row of items may face the ProScrub ®spray jets.

Stacking, overlapping or nesting items will keep the ProScrub ®

spray jets from contacting all of the surfaces.

• In the upper rack, place tall or oddly shaped glasses or bottles

in the front corners of the rack face down. It is best to load

these items in between rows of tines.

ProScrub ® Trio (on some models)

Lower jets clean pans, casseroles, etc., with tough food soil to

eliminate the need for soaking and scrubbing of dirty, baked-on

dishes.

Upper rack has two spray zones in the front corners to reach into

deeper or oddly shaped items.

Silverware Basket

Use the slots in the covers to keep your

silverware separated for optimum wash.

There are specially designed slots (small

round holes) for chopsticks. Mix

silverware types to keep them separated.

Load knives down, forks up, and

alternate spoons, for best cleaning results.

NOTE: If your

silverware does not

fit into the

designated slots,

lift and slide the

covers off of the

silverware basket.

,_, ...... i_&_t_ _ .....

NOTE: Remove the culinary tool basket(s) when washing tall

stemware or other tall items in the top rack.

FLEXI-FOLD DOWN TM Flexible Tines

The row of tines on the left-hand and

right-hand sides of the top rack can

be adjusted to make room for a

variety of dishes.

To adjust the fold-down tines:

1. Grasp the tip of the tine that is in

the tine holder.

2. Gently push the tine out of the

holder.

3. Lay the tines down, toward the

center of the rack.

NOTE: The bottom rack may also have 1 or 2 rows of flexible tines

located in the back of the rack. Follow the same instructions to

adjust.

SURE-HOLD ®Light Item Clips

The light item clips hold lightweight plastic items

such as cups, lids, or bowls in place during

washing.

To move a clip:

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

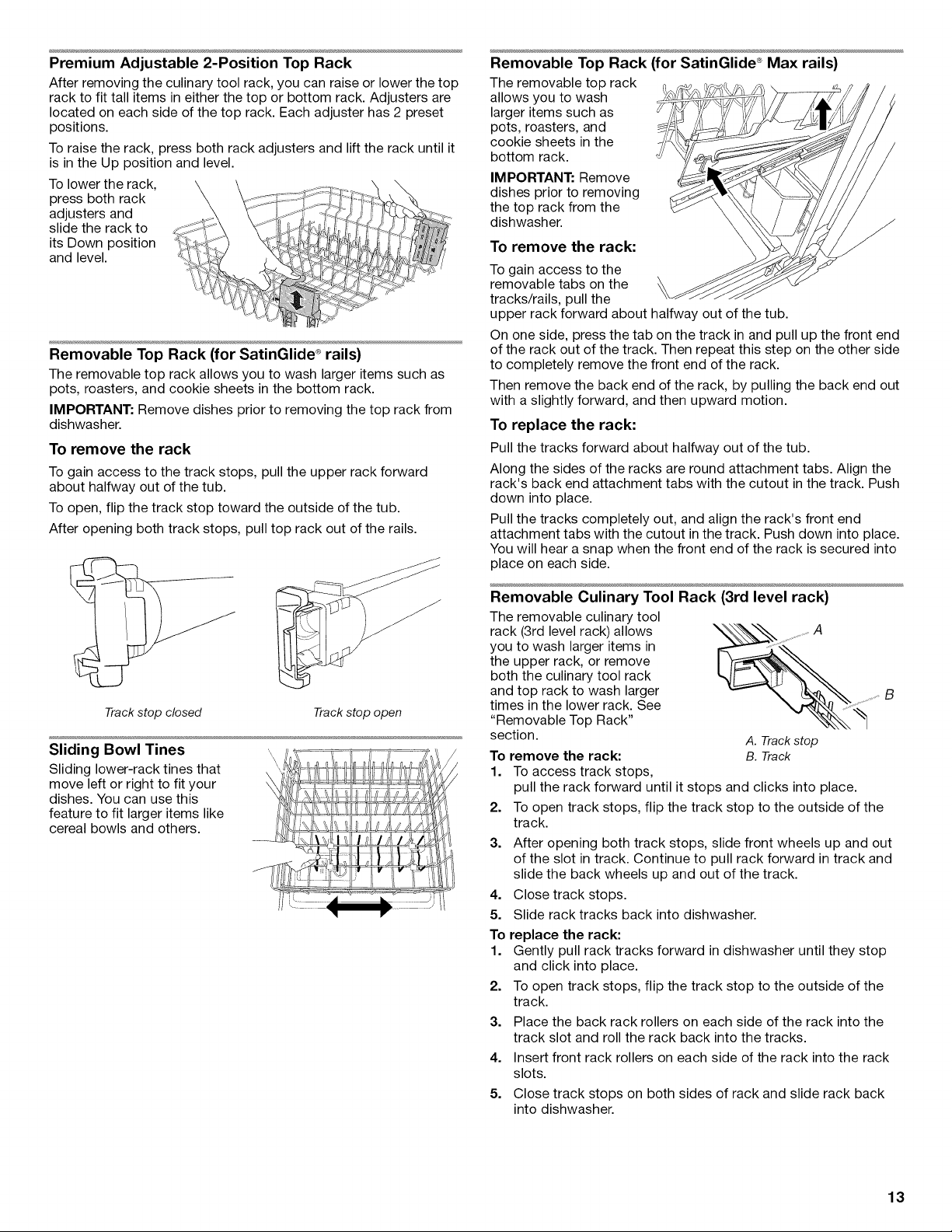

Premium Adjustable 2-Position Top Rack

After removing the culinary tool rack, you can raise or lower the top

rack to fit tall items in either the top or bottom rack. Adjusters are

located on each side of the top rack. Each adjuster has 2 preset

positions.

To raise the rack, press both rack adjusters and lift the rack until it

is in the Up position and level.

To lower the rack,

press both rack

adjusters and

slide the rack to

its Down position

and level.

Removable Top Rack (for SatinGlide ®rails)

The removable top rack allows you to wash larger items such as

pots, roasters, and cookie sheets in the bottom rack.

IMPORTANT: Remove dishes prior to removing the top rack from

dishwasher.

To remove the rack

To gain access to the track stops, pull the upper rack forward

about halfway out of the tub.

To open, flip the track stop toward the outside of the tub.

After opening both track stops, pull top rack out of the rails.

Track stop closed Track stop open

Sliding Bowl Tines

Sliding lower-rack tines that

move left or right to fit your

dishes. You can use this

feature to fit larger items like

cereal bowls and others.

Removable Top Rack (for SatinGlide ® Max rails)

The removable top rack

allows you to wash

larger items such as

pots, roasters, and

cookie sheets in the

bottom rack.

IMPORTANT: Remove

dishes prior to removing

the top rack from the

dishwasher.

To remove the rack:

To gain access to the

removable tabs on the

tracks/rails, pull the

upper rack forward about halfway out of the tub.

On one side, press the tab on the track in and pull up the front end

of the rack out of the track. Then repeat this step on the other side

to completely remove the front end of the rack.

Then remove the back end of the rack, by pulling the back end out

with a slightly forward, and then upward motion.

To replace the rack:

Pull the tracks forward about halfway out of the tub.

Along the sides of the racks are round attachment tabs. Align the

rack's back end attachment tabs with the cutout in the track. Push

down into place.

Pull the tracks completely out, and align the rack's front end

attachment tabs with the cutout in the track. Push down into place.

You will hear a snap when the front end of the rack is secured into

place on each side.

Removable Culinary Tool Rack (3rd level rack)

The removable culinary tool

rack (3rd level rack) allows A

you to wash larger items in

the upper rack, or remove

both the culinary tool rack

and top rack to wash larger B

times in the lower rack. See

"Removable Top Rack"

section. A. Track stop

To remove the rack: B. Track

1. To access track stops,

pull the rack forward until it stops and clicks into place.

2. To open track stops, flip the track stop to the outside of the

track.

3. After opening both track stops, slide front wheels up and out

of the slot in track. Continue to pull rack forward in track and

slide the back wheels up and out of the track.

4. Close track stops.

5. Slide rack tracks back into dishwasher.

To replace the rack:

1. Gently pull rack tracks forward in dishwasher until they stop

and click into place.

2. To open track stops, flip the track stop to the outside of the

track.

3. Place the back rack rollers on each side of the rack into the

track slot and roll the rack back into the tracks.

4. Insert front rack rollers on each side of the rack into the rack

slots.

5. Close track stops on both sides of rack and slide rack back

into dishwasher.

Culinary Tool Rack (3rd level rack)

The culinary tool rack is designed with 2 movable baskets to hold

extra silverware, knives and cooking utensils.

Install the baskets in this up position when you have extra

silverware and flatware to wash.

IMPORTANT: When you are using the culinary tool baskets in the

down position, the top rack must also be in the lowest position.

Up position

Install the baskets in this down position when you have extra

silverware, knives, or utensils requiring more room to wash.

Down position

Remove the front basket in the down position, when you are using

the cup shelves or other tall items in the top rack for more room.

} , ( ....

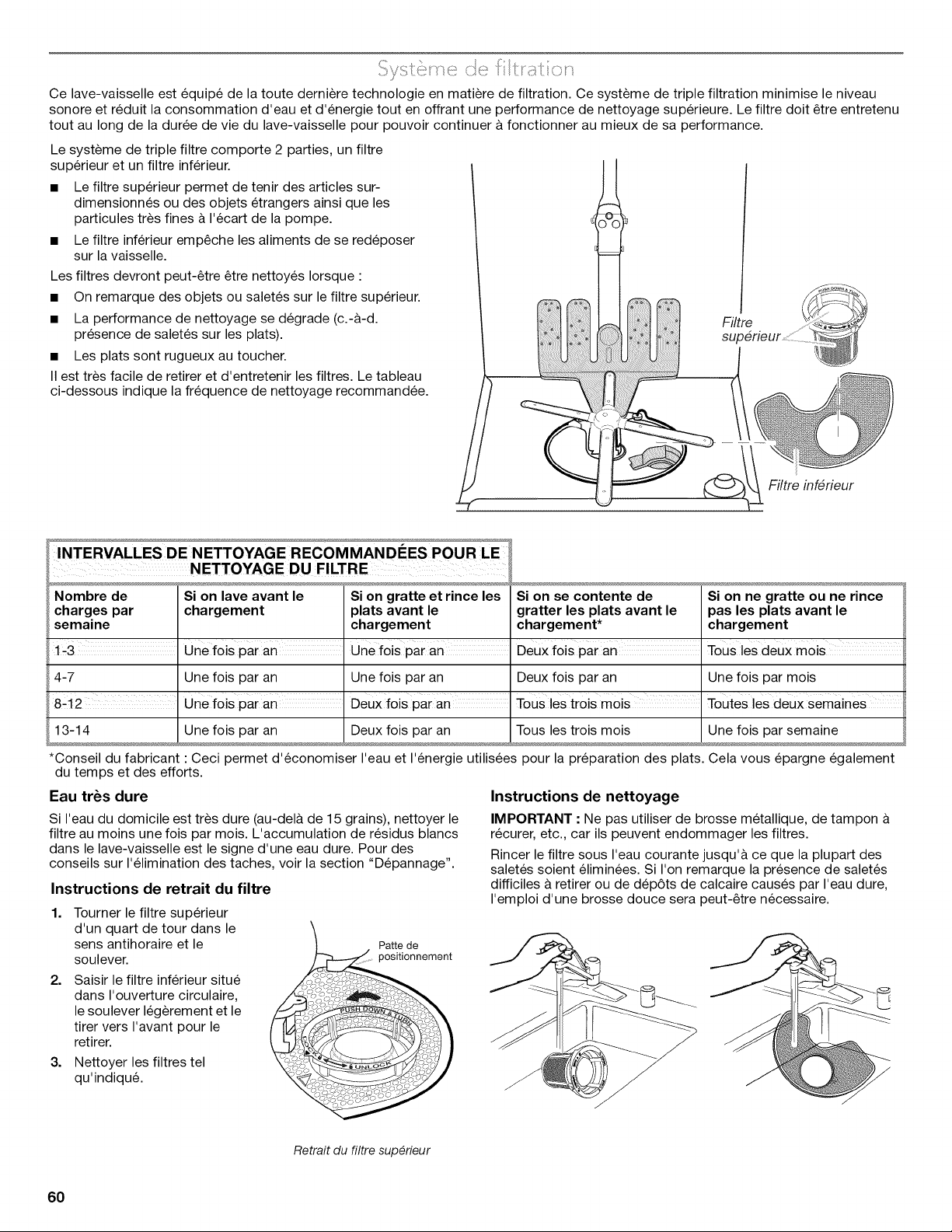

Your dishwasher has the latest technology in dishwasher filtration. This triple filtration system minimizes sound and optimizes water and

energy conservation while providing superior cleaning performance. Throughout the life of your dishwasher, the filter will require

maintenance to sustain peak cleaning performance.

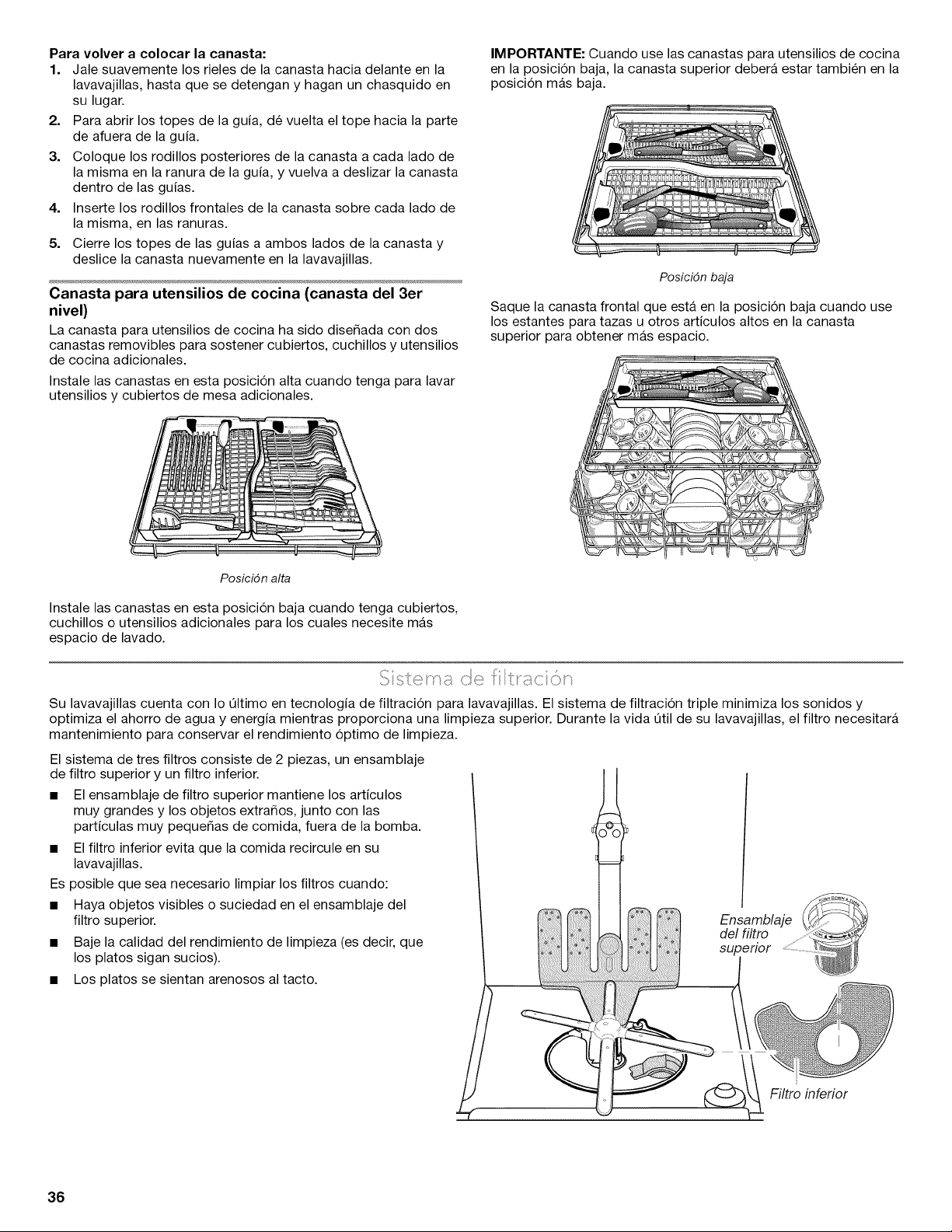

The triple filter system consists of 2 parts, an upper filter

assembly and a lower filter.

• The upper filter assembly keeps oversized items and

foreign objects, along with very fine food particles, out of

the pump.

• The lower filter keeps food from being recirculated onto

your dishware.

The filters may need to be cleaned when:

• Visible objects or soils are on the Upper Filter Assembly.

• There is degradation in cleaning performance (that is,

soils still present on dishes).

• Dishes feel gritty to the touch.

Lower Filter

It is very easy to remove and maintain the filters. The chart below shows the recommended cleaning frequency.

ED TIME INTERVALS TO CLEAN YOUR FILTER

Number of Loads If you wash If you scrape and rinse If you only scrape If you do not scrape or rinse

Per Week before loading before loading before loading* before loading

1-3 Once per year Once per year Twice per year Every two months

4-7 Once per year Once per year Twice per year Once per month

8'12 Once per year Twice per year Every three months Every two weeks

13-14 Once per year Twice per year Every three months Once per week

*Manufacturer's recommendation: This practice will conserve the water and energy that you would have used to prepare your dishes. This

will also save you time and effort.

Very Hard Water

If you have hard water (above 15 grains), clean your filter at least

once per month. Building up of white residue on your dishwasher

indicates hard water. For tips on removing spots and stains, see

"Troubleshooting" section.

Filter Removal Instructions

1. Turn the Upper Filter

Assembly 1¼turn

counterclockwise and lift

out. _?i

2. Grasp the Lower Filter in __j._.

the circular opening, lift _

slightly, and pull forward to _

remove. ,_,

3. Clean the filters as shown

below.

g tab

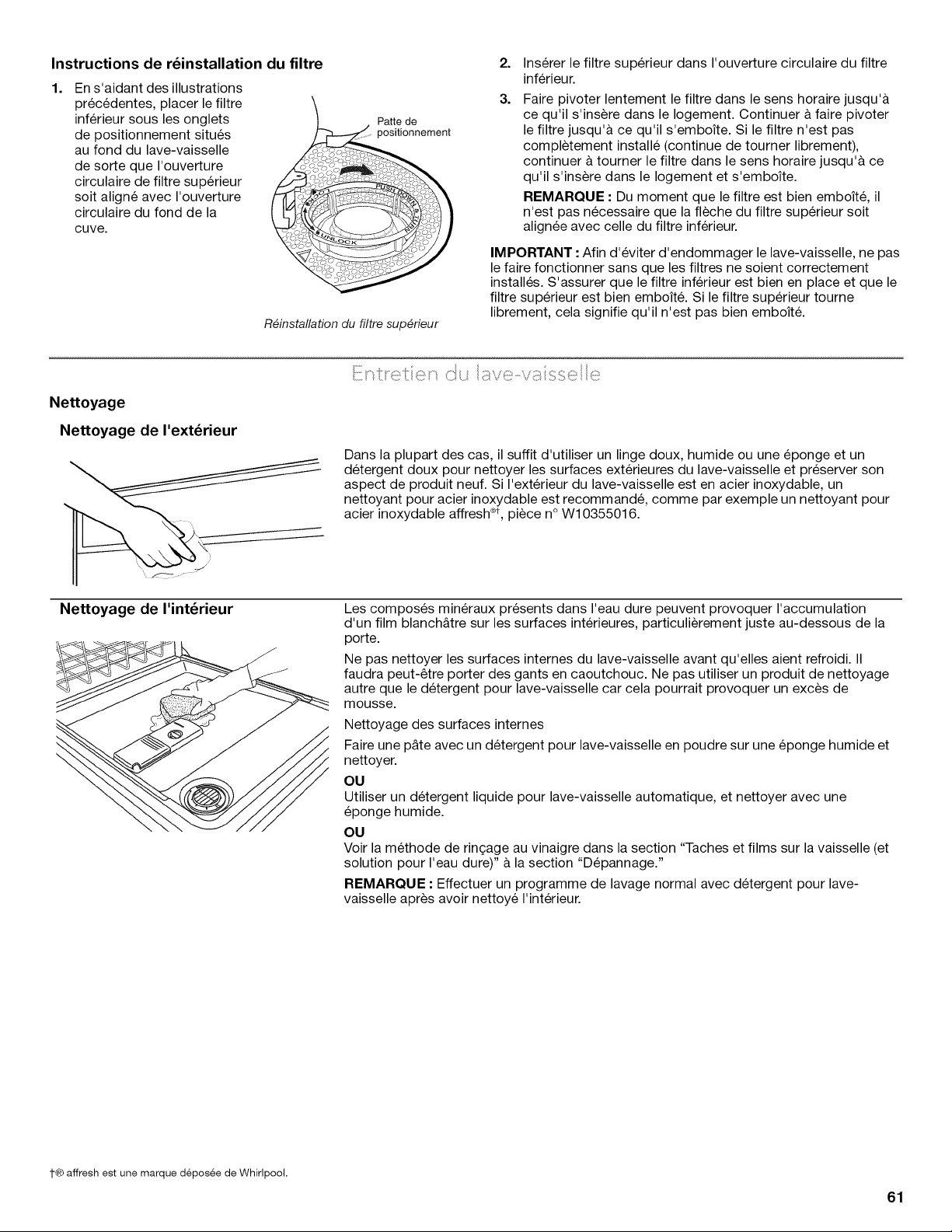

Filter Reinstallation Instructions

Noting the previous

illustrations, place the

Lower Filter under the

Locating Tabs in the

bottom of the dishwasher

so the round opening for

the Upper Filter Assembly

lines up with the round

opening in the bottom of

the tub.

Locating tab

Toreplace Upper Filter Assembly

Insert the Upper Filter Assembly into the circular opening in

the Lower Filter.

To remove Upper Filter Assembly

Cleaning Instructions

IMPORTANT: Do not use wire brush, scouring pad, etc., as they

may damage the filters.

Rinse filter under running water until most soils are removed. If you

have hard-to-remove soils or calcium deposits from hard water, a

soft brush may be required.

Slowly rotate the filter clockwise until it drops into place.

Continue to rotate until the filter is locked into place. If the

filter is not fully seated (still turns freely), continue to turn

the filter clockwise until it drops and locks into place.

NOTE: The Upper Filter Assembly arrow does not have to

align with the arrow in the Lower Filter as long as the filter is

locked.

IMPORTANT: To avoid damage to dishwasher, do not operate your

dishwasher without the filters properly installed. Be sure the Lower

Filter is securely in place and the Upper Filter Assembly is locked

into place. If the Upper Filter Assembly turns freely, it is not locked

into place.

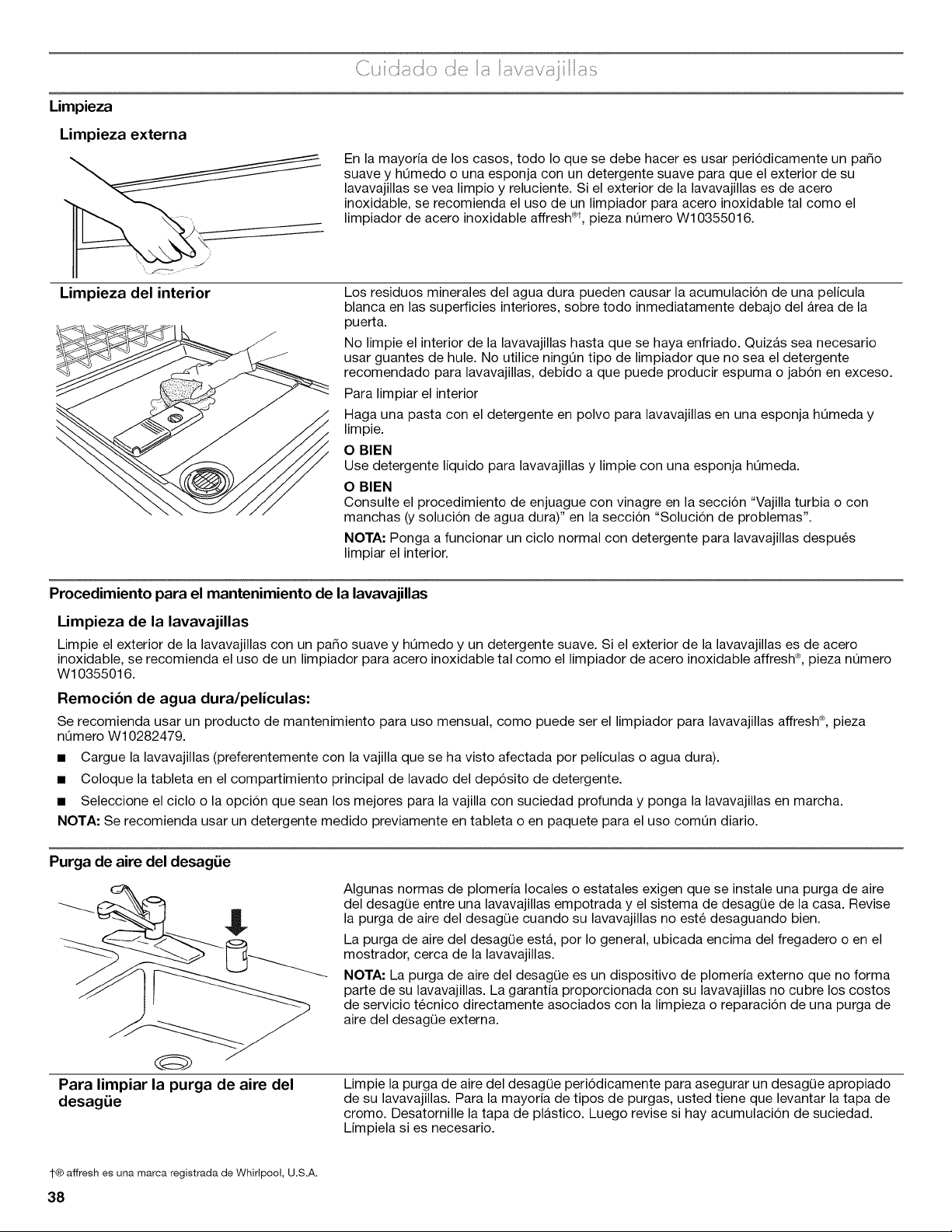

Cleaning

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a mild detergent is all that

is necessary to keep the outside of your dishwasher looking nice and clean. If your

dishwasher has a stainless steel exterior, a stainless steel cleaner is recommended, such

as affresh ®tStainless Steel Cleaner Part Number W10355016.

1-O affresh is a registered trademark of Whirlpool, U.S.A.

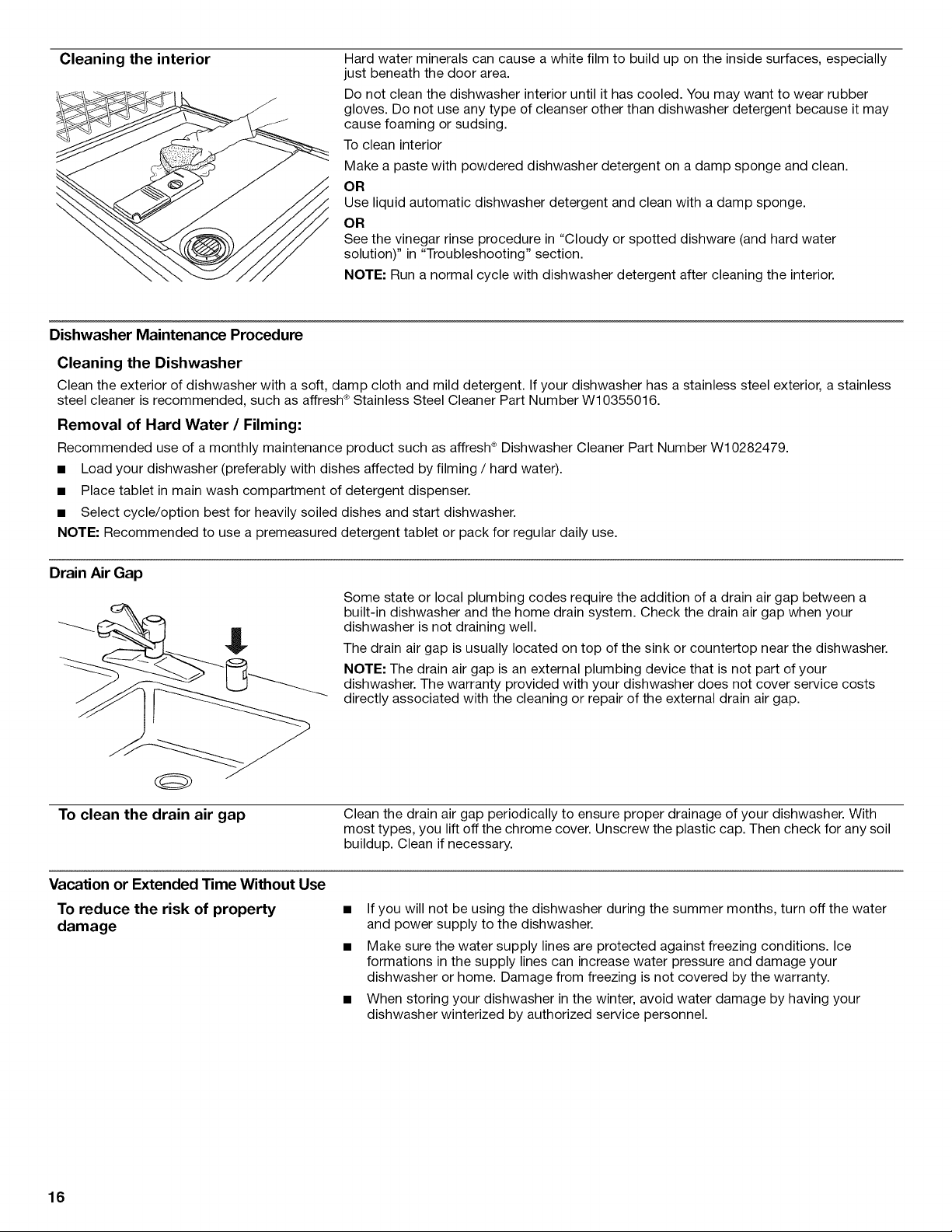

Cleaning the interior Hard water minerals can cause a white film to build up on the inside surfaces, especially

just beneath the door area.

Do not clean the dishwasher interior until it has cooled. You may want to wear rubber

gloves. Do not use any type of cleanser other than dishwasher detergent because it may

cause foaming or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a damp sponge and clean.

Use liquid automatic dishwasher detergent and clean with a damp sponge.

See the vinegar rinse procedure in "Cloudy or spotted dishware (and hard water

solution)" in "Troubleshooting" section.

NOTE: Run a normal cycle with dishwasher detergent after cleaning the interior.

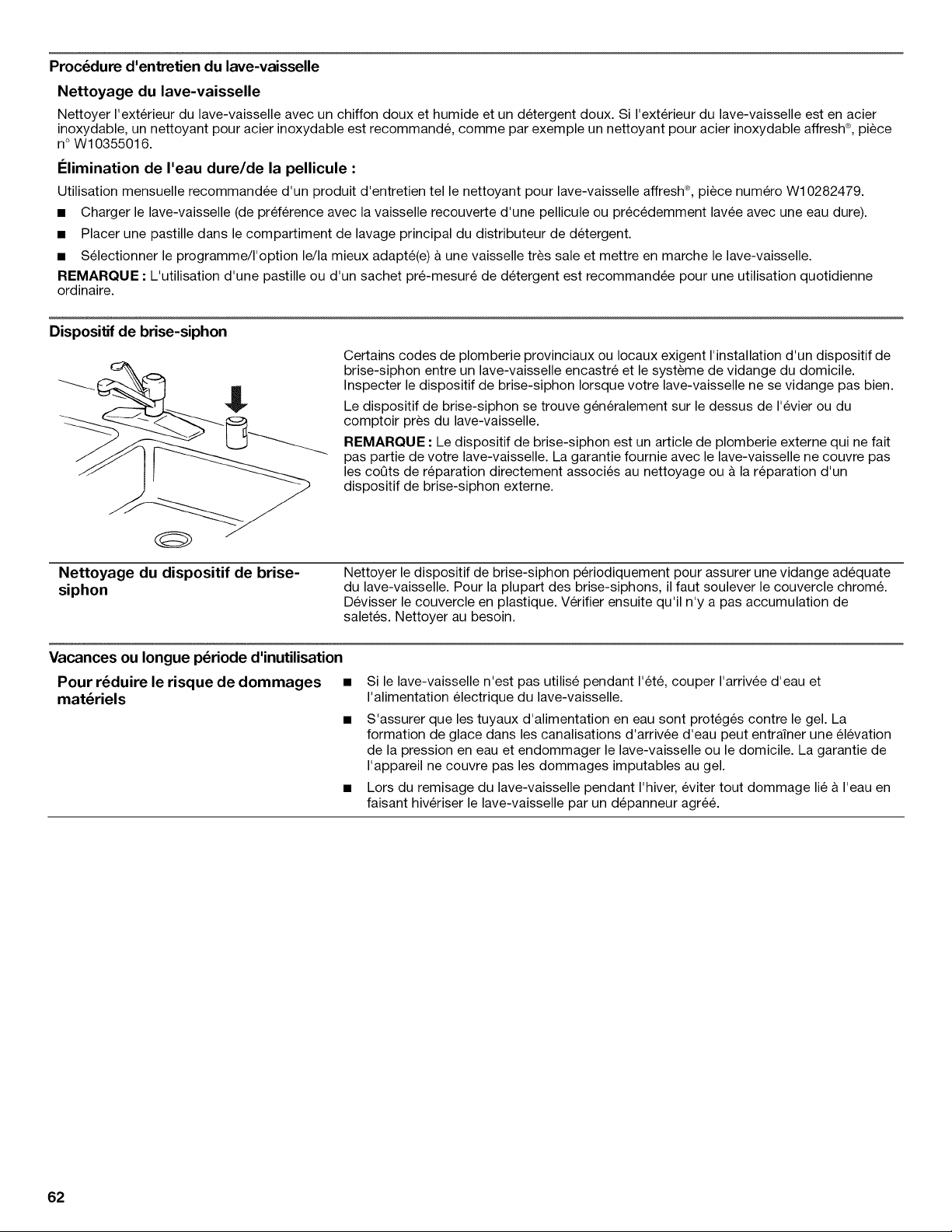

Dishwasher Maintenance Procedure

Cleaning the Dishwasher

Clean the exterior of dishwasher with a soft, damp cloth and mild detergent. If your dishwasher has a stainless steel exterior, a stainless

steel cleaner is recommended, such as affresh ®Stainless Steel Cleaner Part Number W10355016.

Removal of Hard Water / Filming:

Recommended use of a monthly maintenance product such as affresh ® Dishwasher Cleaner Part Number W10282479.

• Load your dishwasher (preferably with dishes affected by filming / hard water).

• Place tablet in main wash compartment of detergent dispenser.

• Select cycle/option best for heavily soiled dishes and start dishwasher.

NOTE: Recommended to use a premeasured detergent tablet or pack for regular daily use.

Drain Air Gap

Some state or local plumbing codes require the addition of a drain air gap between a

built-in dishwasher and the home drain system. Check the drain air gap when your

dishwasher is not draining well.

The drain air gap is usually located on top of the sink or countertop near the dishwasher.

NOTE: The drain air gap is an external plumbing device that is not part of your

dishwasher. The warranty provided with your dishwasher does not cover service costs

directly associated with the cleaning or repair of the external drain air gap.

To clean the drain air gap

Clean the drain air gap periodically to ensure proper drainage of your dishwasher. With

most types, you lift off the chrome cover. Unscrew the plastic cap. Then check for any soil

buildup. Clean if necessary.

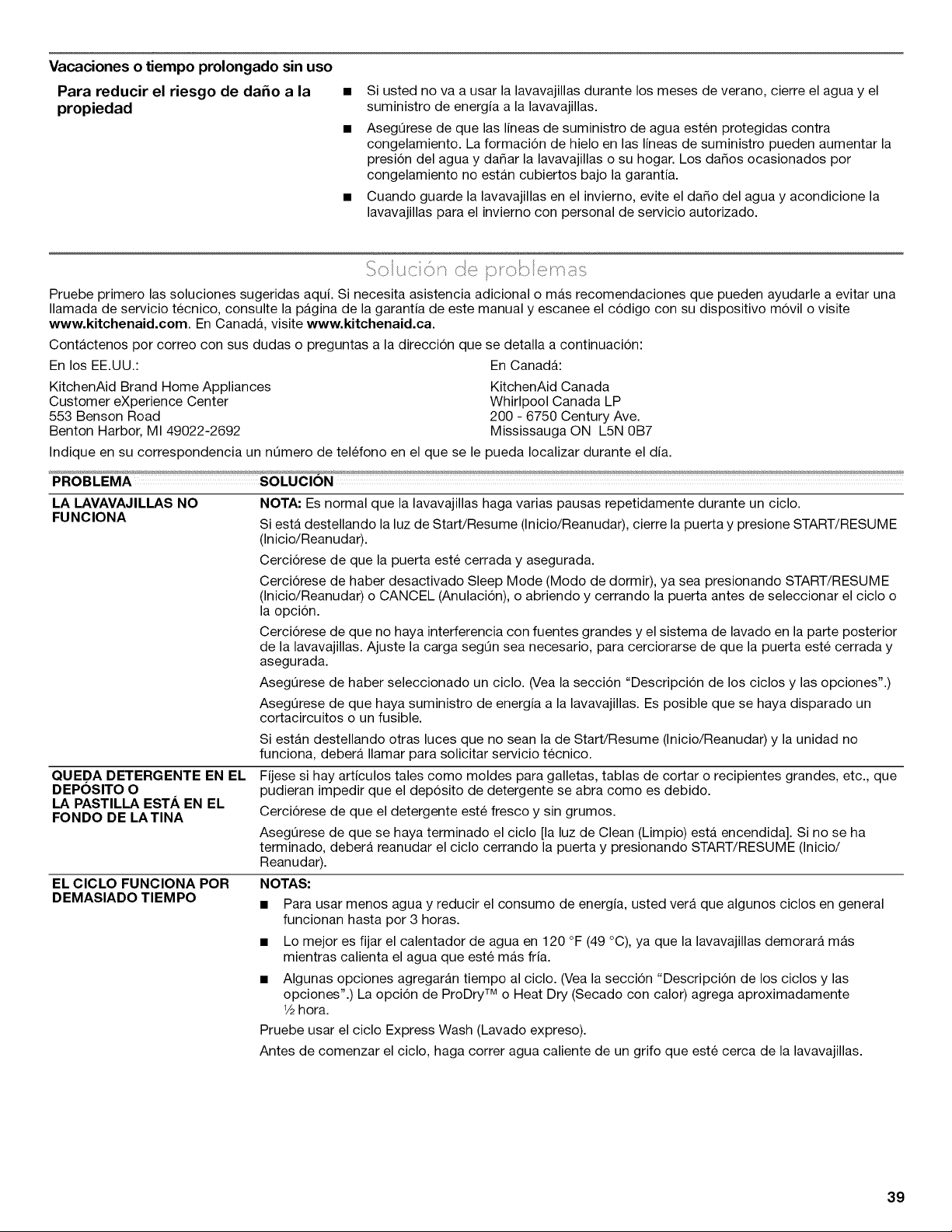

Vacation or Extended Time Without Use

To reduce the risk of property

damage

• If you will not be using the dishwasher during the summer months, turn off the water

and power supply to the dishwasher.

• Make sure the water supply lines are protected against freezing conditions. Ice

formations in the supply lines can increase water pressure and damage your

dishwasher or home. Damage from freezing is not covered by the warranty.

• When storing your dishwasher in the winter, avoid water damage by having your

dishwasher winterized by authorized service personnel.

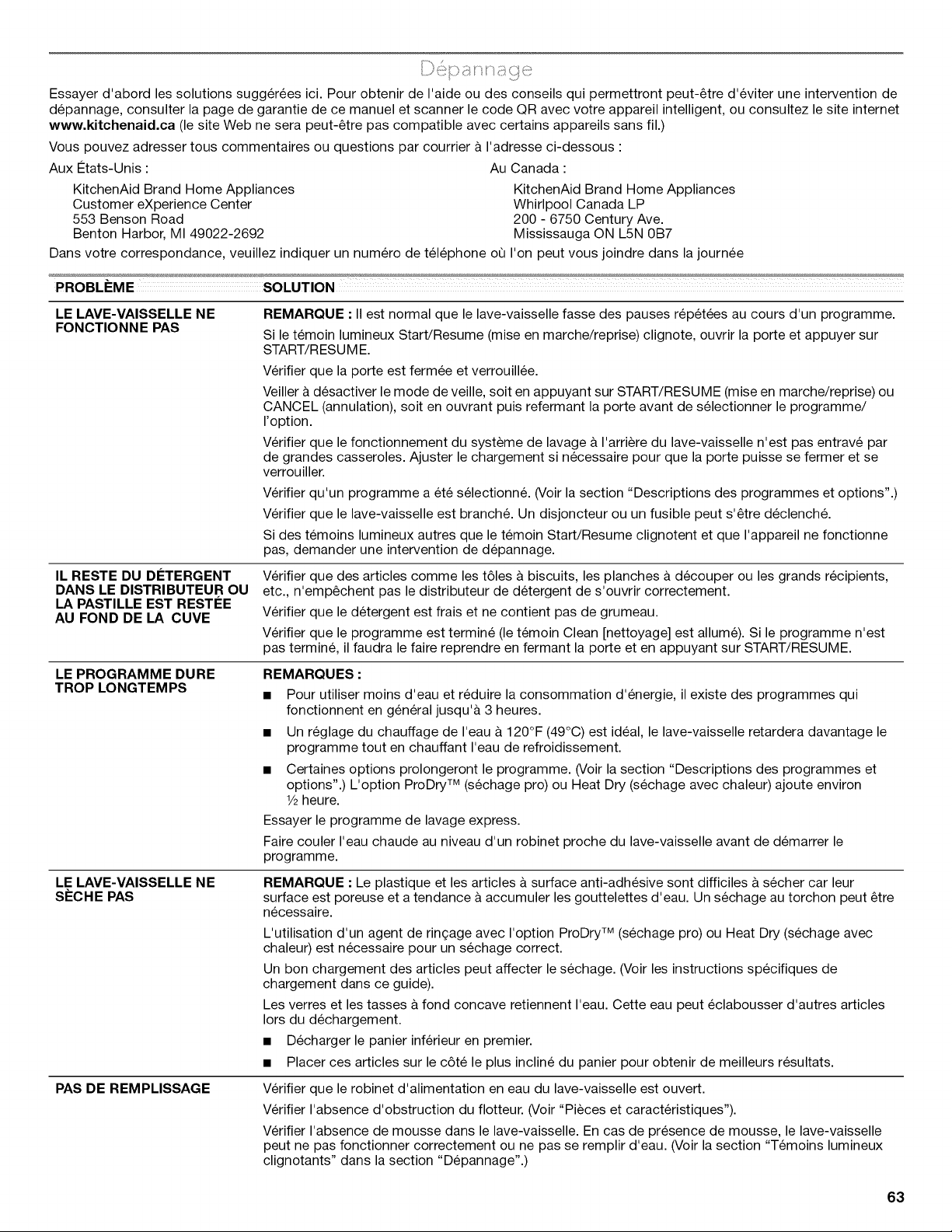

First try the solutions suggested here. If you need further assistance or more recommendations that may help you avoid a service call,

refer to the warranty page in this manual and scan the code with your mobile device, or visit http://kitchenaid.custhelp.com. In Canada,

visit www.kitchenaid.ca (website may not be compatible with some mobile devices).

In the U.S.A.: In Canada:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

KitchenAid Brand Home Appliances

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

DISHWASHER DOES

NOT RUN

NOTE: It is normal for the dishwasher to repeatedly pause several times during a cycle.

If the Start/Resume light is blinking, close the door and push START/RESUME.

Be sure the door is closed and latched.

Be sure you have disabled Sleep Mode by pressing either START/RESUME or CANCEL, or opening and

closing the door before selecting your cycle/option.

Check that there is not an interference with large casserole dishes and the wash system at the back of

the dishwasher. Adjust loading as necessary to ensure door is closed and latched.

Be sure you have selected a cycle. (See "Cycle and Option Descriptions" section.)

Be sure there is power to the dishwasher. A circuit breaker or fuse may have tripped.

If lights other than Start/Resume blink and the unit will not run, you will need to call for service.

DETERGENT REMAINS IN

THE DISPENSER OR

TABLET IS ON BOTTOM

OFTUB

Check for dishware such as cookie sheets, cutting boards, or large containers, etc., that may be

blocking the detergent dispenser from opening properly.

Be sure your detergent is fresh and lump free.

Be sure the cycle has completed (the Clean light is on). If it has not completed, you will need to resume

the cycle by closing the door and pressing START/RESUME.

CYCLE RUNS TOO LONG NOTES:

• To use less water and reduce energy consumption you will encounter cycles that typically run for up

to 3 hours.

• A water heater setting of 120°F (49°C) is best, the dishwasher will delay longer while heating cooler

water.

• Some options will add time to the cycle. (See "Cycle and Option Descriptions" section.) The

ProDry TM or Heat Dry option adds approximately 1/2hour.

Try the Express Wash cycle.

Run the hot water at a faucet close to the dishwasher before starting the cycle.

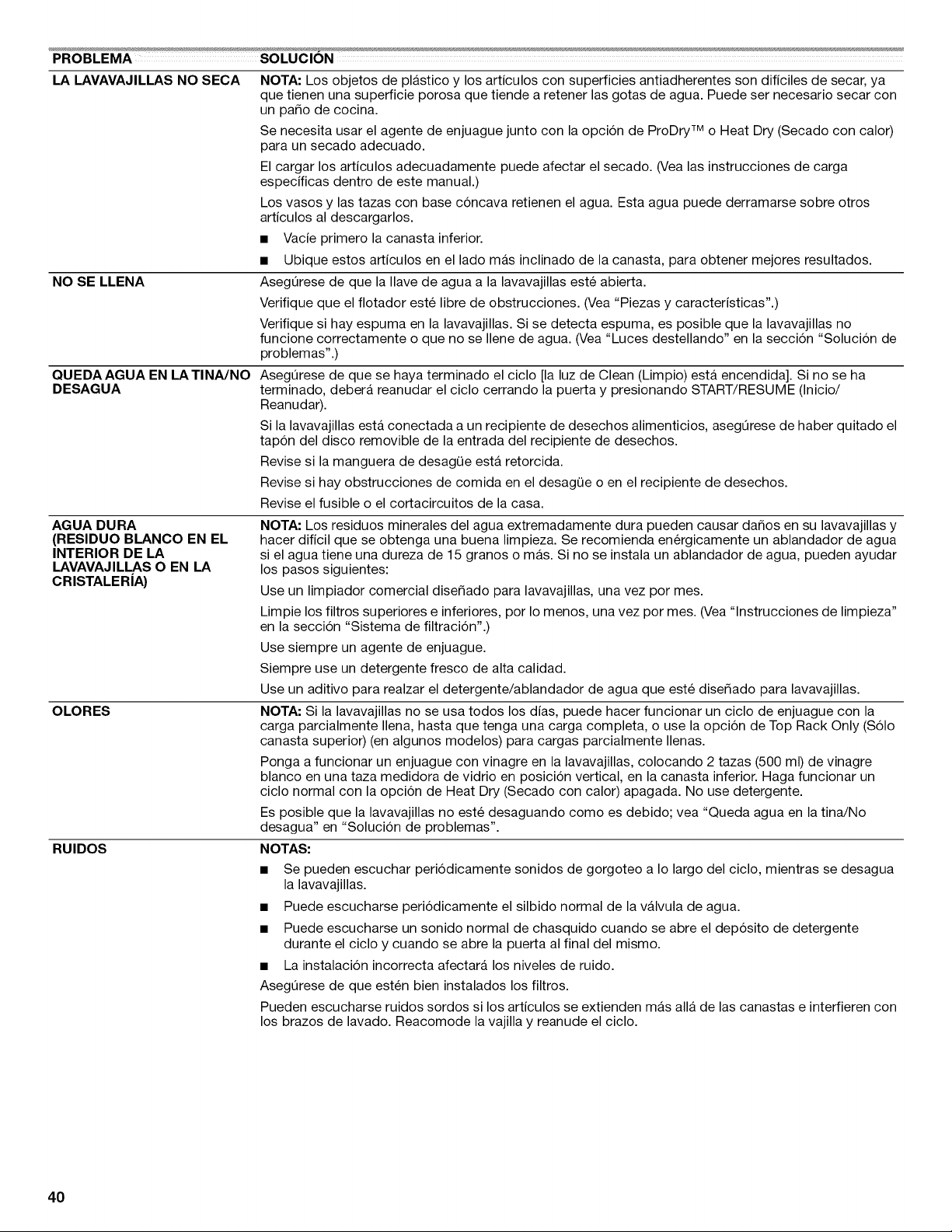

DISHWASHER NOT DRYING

NOTE: Plastic and items with nonstick surfaces are difficult to dry because they have a porous surface

which tends to collect water droplets. Towel drying may be necessary.

Use of rinse aid along with the ProDry TM or Heat Dry option is needed for proper drying.

Proper loading of items can affect drying. (See specific loading instructions within this guide.)

Glasses and cups with concave bottoms hold water. This water may spill onto other items when

unloading.

• Unload the bottom rack first.

• Locate these items on the more slanted side of the rack for improved results.

WILL NOT FILL Be sure the water is turned on to the dishwasher.

Check that the float is free from obstructions. (See "Parts and Features.")

Check for suds in the dishwasher. If foam or suds are detected, the dishwasher may not operate

properly or may not fill with water. (See "Blinking Lights" in "Troubleshooting" section.)

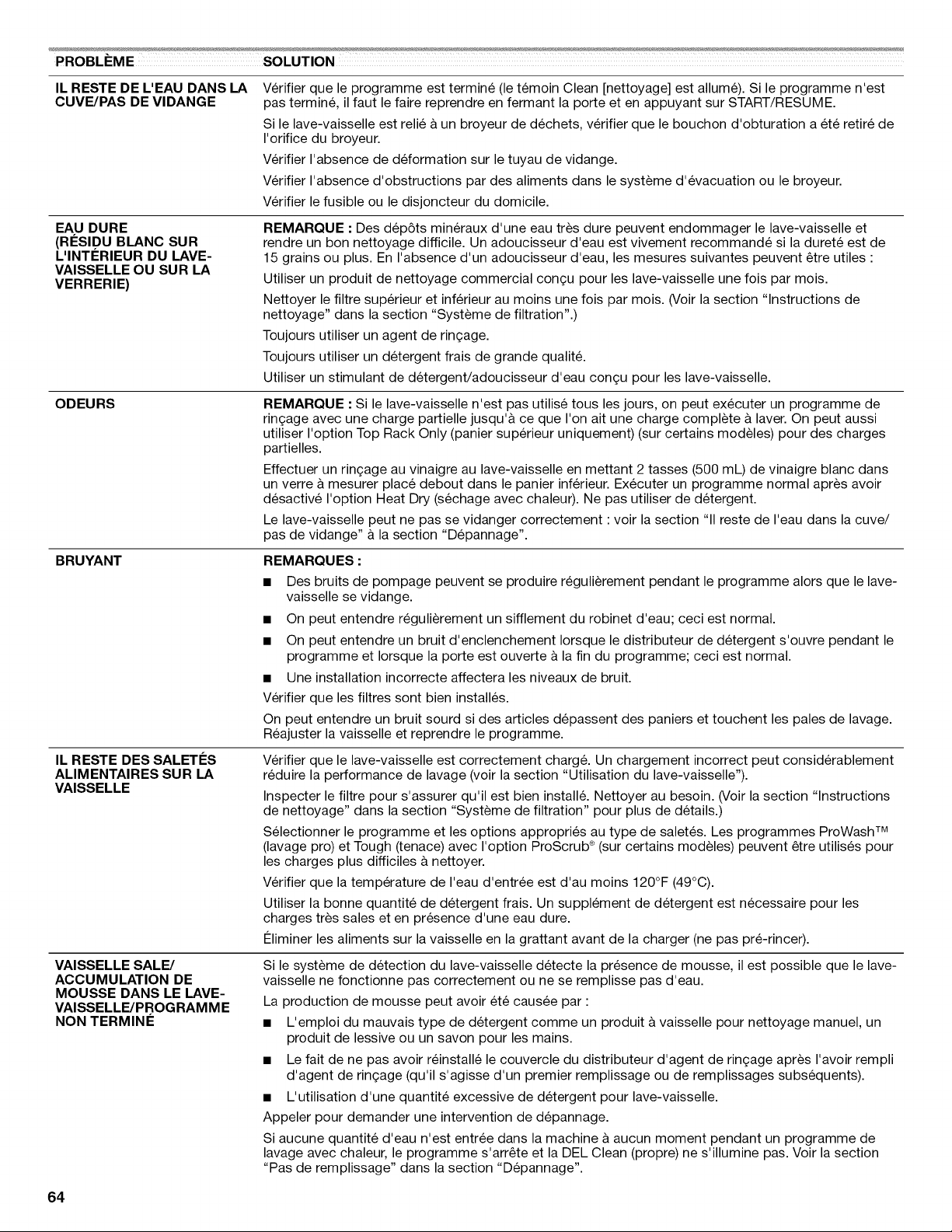

WATER REMAINS IN THE

TUB/WILL NOT DRAIN

Be sure the cycle has completed (the Clean light is on). If it has not, you will need to resume the cycle

by closing the door and pressing START/RESUME.

If dishwasher is connected to a food waste disposer, be sure the knockout plug has been removed from

the disposer inlet.

Check for kinks in the drain hose.

Check for food obstructions in the drain or disposer.

Check your house fuse or circuit breaker.

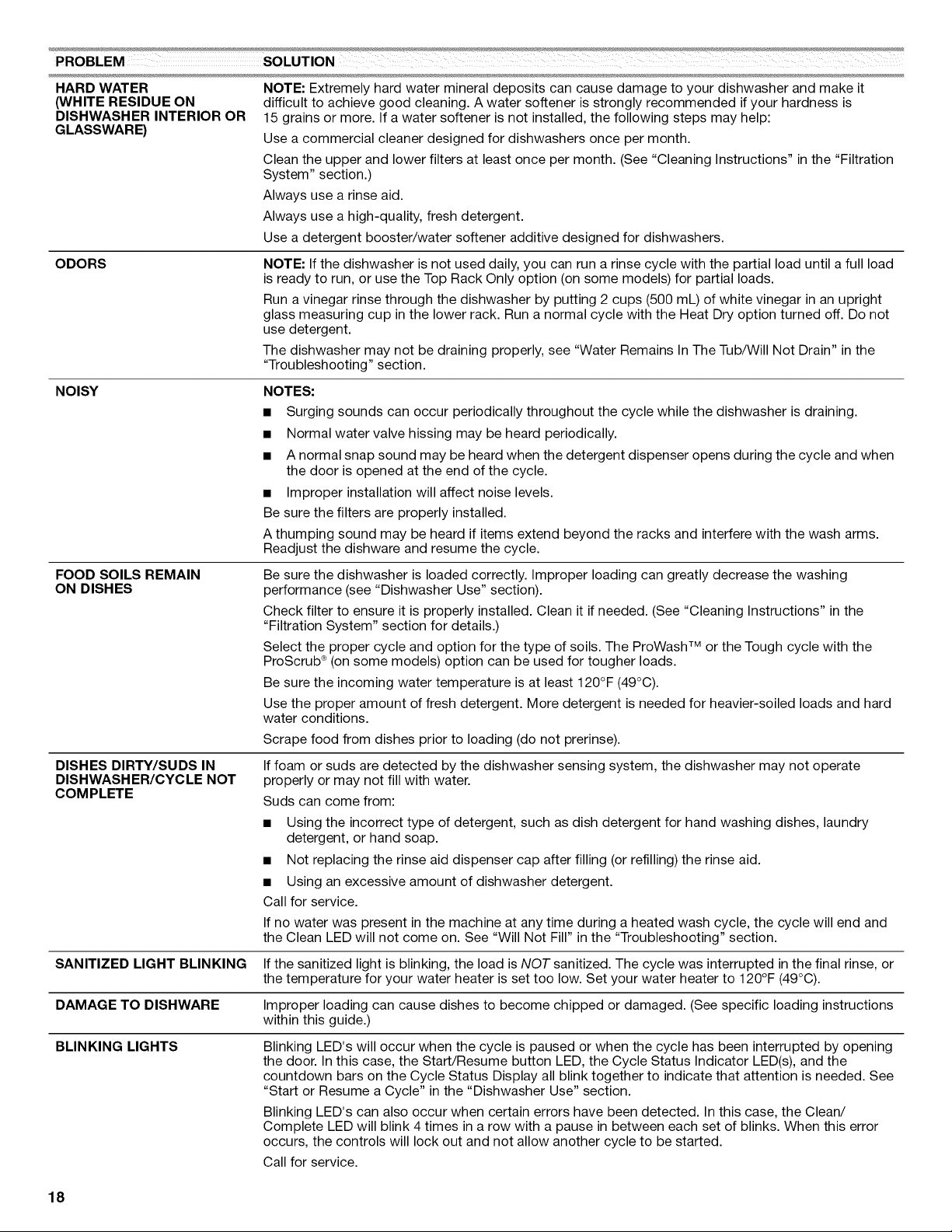

HARD WATER NOTE: Extremely hard water mineral deposits can cause damage to your dishwasher and make it

(WHITE RESIDUE ON difficult to achieve good cleaning. A water softener is strongly recommended if your hardness is

DISHWASHER INTERIOR OR 15 grains or more. If a water softener is not installed, the following steps may help:

GLASSWARE) Use a commercial cleaner designed for dishwashers once per month.

Clean the upper and lower filters at least once per month. (See "Cleaning Instructions" in the "Filtration

System" section.)

Always use a rinse aid.

Always use a high-quality, fresh detergent.

Use a detergent booster/water softener additive designed for dishwashers.

ODORS

NOTE: If the dishwasher is not used daily, you can run a rinse cycle with the partial load until a full load

is ready to run, or use the Top Rack Only option (on some models) for partial loads.

Run a vinegar rinse through the dishwasher by putting 2 cups (500 mL) of white vinegar in an upright

glass measuring cup in the lower rack. Run a normal cycle with the Heat Dry option turned off. Do not

use detergent.

The dishwasher may not be draining properly, see "Water Remains In The Tub/Will Not Drain" in the

"Troubleshooting" section.

NOISY NOTES:

• Surging sounds can occur periodically throughout the cycle while the dishwasher is draining.

• Normal water valve hissing may be heard periodically.

• A normal snap sound may be heard when the detergent dispenser opens during the cycle and when

the door is opened at the end of the cycle.

• Improper installation will affect noise levels.

Be sure the filters are properly installed.

A thumping sound may be heard if items extend beyond the racks and interfere with the wash arms.

Readjust the dishware and resume the cycle.

FOOD SOILS REMAIN

ON DISHES

Be sure the dishwasher is loaded correctly. Improper loading can greatly decrease the washing

performance (see "Dishwasher Use" section).

Check filter to ensure it is properly installed. Clean it if needed. (See "Cleaning Instructions" in the

"Filtration System" section for details.)

Select the proper cycle and option for the type of soils. The ProWash TM or the Tough cycle with the

ProScrub ®(on some models) option can be used for tougher loads.

Be sure the incoming water temperature is at least 120°F (49°C).

Use the proper amount of fresh detergent. More detergent is needed for heavier-soiled loads and hard

water conditions.

Scrape food from dishes prior to loading (do not prerinse).

DISHES DIRTY/SUDS IN

DISHWASHER/CYCLE NOT

COMPLETE

If foam or suds are detected by the dishwasher sensing system, the dishwasher may not operate

properly or may not fill with water.

Suds can come from:

• Using the incorrect type of detergent, such as dish detergent for hand washing dishes, laundry

detergent, or hand soap.

• Not replacing the rinse aid dispenser cap after filling (or refilling) the rinse aid.

• Using an excessive amount of dishwasher detergent.

Call for service.

If no water was present in the machine at any time during a heated wash cycle, the cycle will end and

the Clean LED will not come on. See "Will Not Fill" in the "Troubleshooting" section.

SANITIZED LIGHT BLINKING If the sanitized light is blinking, the load is NOT sanitized. The cycle was interrupted in the final rinse, or

the temperature for your water heater is set too low. Set your water heater to 120°F (49°C).

DAMAGE TO DISHWARE Improper loading can cause dishes to become chipped or damaged. (See specific loading instructions

within this guide.)

BLINKING LIGHTS Blinking LED's will occur when the cycle is paused or when the cycle has been interrupted by opening

the door. In this case, the Start/Resume button LED, the Cycle Status Indicator LED(s), and the

countdown bars on the Cycle Status Display all blink together to indicate that attention is needed. See

"Start or Resume a Cycle" in the "Dishwasher Use" section.

Blinking LED's can also occur when certain errors have been detected. In this case, the Clean/

Complete LED will blink 4 times in a row with a pause in between each set of blinks. When this error

occurs, the controls will lock out and not allow another cycle to be started.

Call for service.

pROBLEM SOLUTION

CLOUDY OR SPOTTED

DISHWARE (AND HARD

WATER SOLUTION)

NOTES:

• Liquid rinse aid is necessary for drying and to reduce spotting.

• Use the correct amount of detergent.

Confirm that the cloudiness is removable by soaking the item in white vinegar for 5 minutes. If the

cloudiness disappears, it is due to hard water. Adjust the amount of detergent and rinse aid. See "Hard

Water (White Residue On Dishwasher Interior Or Glassware)" in the "Troubleshooting" section. If it does

not come clear, it is due to etching (see below).

Be sure the incoming water temperature is set at 120°F (49°C).

Try using the High Temp and Sani Rinse options.

To remove spotting, run a vinegar rinse through the dishwasher.

• Wash and rinse the affected dishware and load into dishwasher. Remove all silverware and metal

items. Put 2 cups (500 mL) of white vinegar in a glass measuring cup in the lower rack. Run a

normal cycle with the Heat Dry option turned off. No detergent is needed.

ETCHING (PERMANENT

CLOUDINESS)

This is an erosion of the surface of the glassware and can be caused by a combination of: water that is

too hot, from using too much detergent with soft water or by pre-washing. Detergent needs food soil to

act upon. If etching has occurred, the glassware is permanently damaged. To avoid further etching,

adjust the detergent amount to match the water hardness, stop pre-washing, and use water heating

options only when incoming water temperature is below 120°F (49°C).

LEAKING WATER

Be sure dishwasher has been installed properly and is level.

Suds can cause the dishwasher to overflow. Measure the detergent accurately and use only detergents

designed for use in a dishwasher. Less detergent is needed in soft water. Try another brand of detergent

if sudsing continues.

To avoid rinse aid leaking from the dispenser, be sure the lid is securely attached and avoid overfilling.

TUB IS DISCOLORED NOTES:

• High iron content in the water can discolor the tub.

• Tomato-based foods can discolor the tub or dishware.

• A citrus-based cleaner can be used to clean.

KITCHENAID ®DISHWASHER

LIMITED WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the Customer

eXperience Center:

• Name, address and telephone number

• Model number and serial number

• A clear, detailed description of the problem

• Proof of purchase including dealer or retailer name and address

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some

questions can be addressed without service. Please take a few minutes to review the Troubleshooting or

Problem Solver section of the Use and Care Guide, scan the QR code on the right to access additional

resources, or visit http://kitchenaid.custhelp.com.

2. All warranty service is provided exclusively by our authorized KitchenAid Service Providers. In the U.S. and

Canada, direct all requests for warranty service to:

KitchenAid Customer eXperience Center

In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.

http://kitchenaid.custhelp.com

If outside the 50 United States or Canada, contact your authorized KitchenAid dealer to determine whether another warranty applies.

FIRST YEAR LIMITED WARRANTY (PARTS AND LABOR) 1.

For one year from the date of purchase, when this major appliance is installed,

operated and maintained according to instructions attached to or furnished with

the product, KitchenAid brand of Whirlpool Corporation or Whirlpool Canada, LP 2.

(hereafter "KitchenAid") will pay for factory specified replacement parts and 3.

repair labor to correct defects in materials or workmanship that existed when this

major appliance was purchased, or at its sole discretion replace the product. In

the event of product replacement, your appliance will be warranted for the

remaining term of the original unit's warranty period. 4.

SECOND THROUGH FIFTH YEAR LIMITED WARRANTY

(CERTAIN COMPONENT PARTS ONLY - LABOR NOT INCLUDED 5.

In the second through fifth years from the date of original purchase, when this major

appliance is installed, operated and maintained according to instructions attached to 6.

or furnished with the product, KitchenAid will pay for factory specified parts for the

following components to correct non-cosmetic defects in materials or workmanship

in these parts that prevent function of this major appliance and that existed when this

major appliance was purchased. This is a limited 5-year warranty on the below 7.

named parts only and does not include repair labor.

• Nylon dish racks

• Electronic controls

LIFETIME LIMITED WARRANTY (STAINLESS STEEL TUB

AND INNER DOOR LINER ONLY)

For the lifetime of the product from the date of original purchase, when this major

appliance is installed, operated and maintained according to instructions

attached to or furnished with the product, KitchenAid will pay for factory

specified parts and repair labor for the following components to correct non-

cosmetic defects in materials or workmanship that existed when this major

appliance was purchased:

• Stainless steel tub

• Inner door liner

Commercial, non-residential or multiple-family use, or use

inconsistent with published user, operator or installation

instructions.

In-home Instruction on how to use your product

Service to correct improper product maintenance or

installation, installation not in accordance with electrical

or plumbing codes or correction of household electrical or

plumbing (i.e. house wiring, fuses or water inlet hoses).

Consumable parts (i.e. light bulbs, batteries, air or water

filters, etc.).

Damage from accident, misuse, abuse, fire, floods, acts

of God or use with products not approved by KitchenAid.

Repairs to parts or systems to correct product damage or

defects caused by unauthorized service, alteration or

modification of the appliance.

Cosmetic damage including scratches, dents, chips, and

other damage to appliance finishes unless such damage

results from defects in materials and workmanship and is

reported to KitchenAid within 30 days.

8. Discoloration, rust or oxidation of surfaces resulting from

caustic or corrosive environments including but not

limited to high salt concentrations, high moisture or

humidity or exposure to chemicals.

9. Pick-up or delivery. This product is intended for in-home

repair.

10. Travel or transportation expenses for service in remote

locations where an authorized KitchenAid servicer is not

available.

11. Removal or reinstallation of inaccessible appliances or

built-in fixtures (i.e. trim, decorative panels, flooring,

cabinetry, islands, countertops, drywall, etc.) that interfere

with servicing, removal or replacement of the product.

Service or parts for appliances with original model/serial

numbers removed, altered or not easily determined.

The cost of repair or replacement under these excluded

circumstances shall be borne by the customer.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY

SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. Service must be provided

by a KitchenAid designated service company. This limited warranty is valid only in 12.

the United States or Canada and applies only when the major appliance is used

in the country in which it was purchased. This limited warranty is effective from

the date of original consumer purchase. Proof of original purchase date is

required to obtain service under this limited warranty.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not

allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives

you specific legal rights, and you also may have other rights that vary from state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

KitchenAid makes no representations about the quality, durability, or need for service or repair of this major appliance other than the

representations contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this

major appliance, you should ask KitchenAid or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

KITCHENAID SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the

exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives

you specific legal rights, and you also may have other rights that vary from state to state or province to province.

4/14

W10579121B

8/14

Printed in U.S.A.

Leagradecemossuelecci6ndeloselectrodomesticosKitchenAid®.

Nuestracompa_iamantienelasreglasmasestrictasdecalidad,y paranosotrosesimportantequeustedtengaunaexperiencia

positivacomopropietariodeunproductoKitchenAid®.

HemosprovistoparasuconvenienciaunManualdeinstruccionesparaelusuariofacildeseguir.Estasinstruccionesincluyenuna

secci6nde"Soluci6ndeproblemas"paraayudarloaenfrentarcualquierproblemaqueustedpuedatener.

Paraobtenerinformaci6nadicional,puedevisitarlasecci6n"Preguntasquesehacenconfrecuencia"denuestrositiodeintemet,en

www.kitchenaid.com.SinecesitaobtenerayudaadicionalalusarsulavavajillasKitchenAid,p6ngaseencontactoconnosotrosal

1-800-422-1230.EnCanadA:visitewww.kitchenaid.cao Ilameal1-800-807-6777.

TengalistosunQmerocompletodemodeloy deserie.PuedeencontrarsunQmerodemodeloydeserieenlaetiquetaubicada

cercadelapuerta,alladoderechoo izquierdodelinteriordelalavavajillas.

[ndice

SEGURIDAD DE LA LAVAVAJILLAS......................................23

PIEZASY CARACTERJSTICAS...............................................25

PUESTA EN MARCHA/REFERENCIARAPIDA.....................26

PASOS RAPIDOS.....................................................................27

USO DE LA LAVAVAJILLAS....................................................27

DESCRIPCION DE CICLOSY OPCIONES.............................29

SECCION DE INFORMACION PROVISTA

POR LALAVAVAJILLAS..........................................................33

CARACTERJSTICASDE LA LAVAVAJILLAS.........................34

SISTEMA DE FILTRACION......................................................36

CUlDADO DE LA LAVAVAJILLAS...........................................38

SOLUCION DE PROBLEMAS.................................................39

GARANTiA ................................................................................42

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Cuando use la lavavajillas siga precauciones basicas, incluyendo las siguientes:

[] Lea todas las instrucciones antes de usar la lavavajillas.

[] Use la lavavajillas Onicamente para las funciones que fue

dise_ada.

[] Use Onicamente detergentes o agentes de enjuague

recomendados para ser usados en las lavavajillas y

mant6ngalos fuera del alcance de los ni_os.

[] AI introducir los articulos para lavar:

1) Coloque los articulos puntiagudos de manera que no

da_en el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos hacia

arriba para reducir el riesgo de cortaduras.

[] No lave articulos de plastico que no Ileven la indicaci6n

"lavables en la lavavajillas" u otra similar. Lea las

recomendaciones del fabricante para los articulos de

plastico que no Ileven tal indicaci6n.

[] No toque el elemento de calefacci6n durante o

inmediatamente despu6s de usar la lavavajillas.

[] No haga funcionar la lavavajillas a menos que todos los

paneles est_n colocados debidamente en su lugar.

[] No juegue con los controles.

[] No abuse, ni se siente ni se pare sobre la puerta, la tapa o

sobre las canastas de la lavavajillas.

[] Para reducir el riesgo de lesi6n, no permita que los ni_os

jueguen dentro ni sobre la lavavajillas.

[] Bajo ciertas condiciones, un sistema de agua caliente que

no ha sido usado pot dos semanas o mas puede producir

gas hidr6geno. EL GAS HIDROGENO ES EXPLOSlVO. Si

el sistema de agua caliente no ha sido usado por ese

periodo, abra todas las Ilaves de agua caliente y deje que

corra el agua por varios minutos antes de usar la

lavavajillas. Esto permitir_, que los gases acumulados

escapen. Debido a que el gas es inflamable, no fume ni

encienda ninguna llama abierta durante este tiempo.

[] Quite la puerta o la tapa del compartimiento de lavado

cuando remueva o deje de usar para siempre una vieja

lavavajillas.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE CONEXION A TIERRA

Para una lavavajillas con cable el_ctrico y conexi6n a

tierra:

La lavavajillas debe estar conectada a tierra. En caso de

funcionamiento defectuoso o averia, la conexion a tierra

reduce el riesgo de choque electrico al establecer una ruta

de menor resistencia para la corriente electrica. La

lavavajillas viene equipada con un cable electrico que tiene

un conductor para conexi6n a tierra y un enchufe con

conexi6n a tierra. El enchufe debe set conectado a un

contacto apropiado que este instalado y conectado a tierra

de acuerdo con todos los c6digos y ordenanzas locales.

ADVERTENCIA: La conexi6n inadecuada del

conductor de conexi6n a tierra puede resultar en riesgo

de choque electrico. Pregunte a un electricista

calificado o a un agente de servicio si no esta seguro si

la lavavajillas esta adecuadamente conectada a tierra.

No modifique el enchufe que viene con la lavavajillas. Si

no cabe en el contacto, pida que un electricista

calificado instale un contacto apropiado.

Rata lavavajillas con conexi6n permanente:

Esta lavavajillas debe estar conectada a un sistema de

cableado de metal permanente, conectado a tierra, o se

debe tender un conducto para la conexi6n a tierra del

equipo con los conductores de circuito y conectado a la

terminal de tierra del equipo o al conductor de

suministro de la lavavajillas.

GUARDE ESTAS INSTRUCCIONES

Peligro de Vuelco

No use la lavavajillas antes de estar completamente instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar heridas serias o cortaduras.

Advertencias de la Proposici6n 65 del estado de California:

ADVERTENCIA: Este producto contiene una o mas sustancias quimicas identificadas per el estado de California come

causantes de cancer.

ADVERTENCIA: Este producto contiene una o mas sustancias quimicas identificadas per el estado de California come

causantes de defectos cong6nitos o algOn otro tipo de daSos en la funci6n reproductora.

Lavado del nivel superior

Tubo de alimentacidn de agua

Etiqueta de ndmero del

modelo y de la serie

Abertura de la entrada de agua ..............................................................................................

Elemento calefactor

El depdsito del agente de enjuague reduce

las manchas y mejora el secado.

Depdsito de detergente

Los poderosos surtidores ProScrub c_Trio

(en algunos modelos) dirigen el agua

hacia las ollas, las sartenes o fuentes que

se han cargado en la parte posterior de la

tavavajillas, para limpiar la suciedad rebelde.

Las boquillas de rociado a presidn y el

motor de velocidad variable proveen una

limpieza eflcaz.

Brazo rociador inferior

Flotador de proteccidn

de sobrellenado

El sistema de flltracidn EQ remueve la

suciedad del agua y mejora la accidn

de limpieza.

Ductos de escape activos

(en algunos modelos)

Panel de control

Ajustadores de la

canasta superior de ..............................................................................

alta calidad

Puntas plegables flexibles

(en algunos modelos)

Brazo rociador superior

Canasta para utensilios de

cocina/Canasta del 3er nivel

(en algunos modelos)

Estantes para tazas con

sujetador de objetos

de cristalerfa

CANASTA SUPERIOR

Manija de la canasta

Puntas plegables flexibles

Canastilla para utensifios

Puntas deslizables para tazones

(en algunos modelos)

.....................................................................................................Canastilla para utensilios

Culinary Caddy _

(en algunos modelos)

CANASTA INFERIOR

Limpie los filtros removibles del sistema de lavado

EQ para mantener un rendimiento bptimo.

El limpiar los filtros

periodicamente permite que

la lavavajillas funcione con un

rendimiento optimo. Los

filtros se encuentran en la

parte central inferior de la

lavavajillas.

Vea la seccion de "Sistema

de filtracion" para obtener

informacion acerca de la

remocion y el mantenimiento

de los filtros.

IMPORTANTE: No bloquee el depbsito del

detergente ......

Los articulos altos pueden

bloquear la puerta del

deposito si los coloca en la

canasta inferior. Los moldes

para galletas y las tablas para

cortar pueden bloquear

facilmente el deposito si los

coloca en la parte izquierda

de la lavavajillas. Si despu6s

de finalizado un ciclo, hay

detergente dentro del

deposito o en el fondo de la

tina, el deposito quedo

bloqueado.

Ciclo ProWash TM para una limpieza bptima

El ciclo m_s avanzado y versAtil. El ciclo

ProWash TM detecta el tamale de la carga, la

cantidad de suciedad y su resistencia para

ajustar el ciclo para una limpieza optima,

utilizando solamente la cantidad de agua y

energia necesarias. Se recomiendan los

ciclos de ProWash TM y Tough (Rebelde) para

la suciedad rebelde. No necesita enjuagar los

plates previamente; solo raspe la suciedad y

carguelos.

ProWash

Soil - Sense

(en algunos modelos)

Cuando se

selecciona la opcion

ProScrub ®, se

proporciona un

lavado concentrado

hacia la parte

posterior de la

canasta inferior para

la vajilla que sea

dificil de lavar.

Coloque estos plates

con la superficie

sucia hacia los

surtidores de rociado

ProScrub ®,que estan

en la canasta inferior

de la lavavajillas.

A. Part posterior de la lavava

illas

Secado: el agente de enjuague es fundamental.

DeberA usar un agente de

secado, come puede ser un

agente de enjuague, para un

buen rendimiento de secado

(se incluye una muestra). El

agente de enjuague junto con

la opcion de Heat Dry

(Secado con calor) o ProDry TM

le proporcionaran el mejor

secado y evitaran que se

forme humedad excesiva en

el interior de la lavavajillas.

Heat Dry e ProDry

resultados rbpidos.

Las lavavajillas eficaces funcionan per mas

tiempo para ahorrar agua y energia, de la

misma manera que se ahorra gasolina

cuando se conduce un automovil m_s

despacio. Cuando necesite resultados

rapidos, el Express Wash (Lavado expreso)

limpiarA la vajilla usando un poco mas de

agua y energia. Seleccione la opcion de Heat

Dry (Secado con calor) o ProDry TM para

acelerar los tiempos de secado [agregue

aproximadamente 27 a 35 minutes al ciclo de

Express Wash (Lavado expreso)].

Express

Wash

La canasta superior

tiene dos zonas de

rociado en las

esquinas frontales

para alcanzar los

articulos m_s

profundos o con

formas extra,as.

vez que agregue un plato,

IMPORTANTE: Si alguien abre la puerta

(come puede ser para agregar un plato, aun

durante la opcion de Delay Hours - Horas de

retraso), deberA presionarse el boton de Start/

Resume (Inicio/Reanudar) cada vez.

Si el boton de Start/Resume (Inicio/Reanudar)

esta ubicado en la parte superior de la puerta:

Empuje la puerta y cierrela con firmeza en

menos de 3 segundos despu6s de haber

presionado START/RESUME (Inicio/

Reanudar). Si la puerta no se ha cerrado en

menos de 3 segundos, el boton LED de Start/

Resume (Inicio/Reanudar) destellarA, se

escuchara un tone audible y el ciclo no

comenzar&

Start

RESUME

Repeat Last

Cycle

Dosificacibn adecuada de detergente

Es posible usar demasiado detergente en su lavavajillas. Esto

puede ocasionar corrosion en los plates. Vea la seccion

"Agregue detergente" y "Agregue el agente de enjuague" en la

seccion "Use de la lavavajillas" para determinar la cantidad de

detergente necesario segQn la dureza del agua.

Prepare y cargue ##%

la lavavajillas, d_

Seleccione un ciclo y una opci6n.

__ __ SOIL CYCLES __ __ SPEED CYCLES __

ProWash I Tough I N°rmat I Light I Exp .... I Rinse

Wash Only

so_ - Sense

Heat Dry

ProDry

OPTIONS

I Hi'Temp I Sani I 4Hour _ Control

Wash Rinse Delay , Lock

Sound On/Off Hold 3 Sec

Hold 3 Sec

OPTIONS

ProScrub I Hi-Temp I Sani _ Top Rack I 4Hour

Wash Rinse , Only Delay

S_un_o./off cont_t _ock

Ho1_3 s_ H*td3 s_

Agregue

detergente para "

la limpieza y

agente de

enjuague para el \

secado.

Ponga la lavavajillas en marcha.

NOTA: Si el boton de Start/Resume

Start

(Inicio/Reanudar) estfl ubicado sobre RESUME

la puerta, empuje la misma

firmemente para cerrarla ell mellos de Repeat Last

3 segulldos despu6s de haber Cycle

presionado START/RESUME (Inicio/

Reanudar).

Prepare y cargue la lavavajillas

IMPORTANTE: Quite los restos de alimentos,huesos,palillos y

otros artiaulos duros de los platos. Quite las etiquetas de los

reaipientes antes de lavarlos.

Carga para 10 puestos - canastilla para utensifios

Carga para 10 puestos -

canasta superior

Carga para 10 puestos -

canasta inferior

Carga para 12 puestos -

canasta superior

Carga para 12 puestos -

canasta inferior

Carga para 12 puestos - canastilla para utensifios

2 3 4 5 6

1. Cucharitas de t4 4. Cuchillo

2. Tenedores para 5. Cuchara/cuchara

ensalada para servir

3. Tenedor de 6. Tenedor para servir

mesa

AsegOrese de que nada impida

que el (los) brazo(s) rociador(es)

gire(n) libremente. Es importante

que el rociado de agua alcance

todas las superficies sucias.

• AsegOrese de que cuando este

cerrada la puerta de la

lavavajillas, no haya articulos

bloqueando el deposito de

detergente.

• Los articulos deberan cargarse

con las superficies sucias mirando hacia abajo y hacia adentro,

hacia el rociador, como se muestra. Esto mejorarA los

resultados de limpieza y de secado.

• Evite superponer los articulos como tazones o platos, que

pueden atrapar la comida.

• Coloque los plasticos, platos peque_os y vasos en la canasta

superior. Lave solo articulos de plastico marcados como

"lavable en la lavavajillas".

• Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento, cargue los platos de manera que no se toquen

entre si. AsegOrese de que los objetos livianos esten firmes en

las canastas.

• Una carga inapropiada puede hacer que los platos se

desportillen o se da_en. Cuando cargue los vasos o las tazas,

es mejor cargarlos entre las hileras de puntas en vez de

cargarlos sobre las puntas, como se muestra.

• Cuando cargue la canastilla para utensilios, coloque siempre

los articulos filosos apuntando hacia abajo. Mezcle los

articulos en cada seccion de la canastilla, algunos con la punta

hacia arriba y otros hacia abajo para evitar apilamientos. El

rociador no puede alcanzar los objetos apilados.

PASO2

Agregue detergente

NOTA: Si no va a hacer funcionar un ciclo de lavado de inmediato,

ponga un ciclo de enjuague. No use detergente.

• Use Onicamente detergentes para lavavajillas automaticas.

Agregue detergente en polvo, liquido o en pastilla justo antes

de comenzar un ciclo.

El detergente para

lavavajillas

automaticas produce

mejores resultados

cuando esta fresco.

Guarde el detergente

bien cerrado en un

lugar fresco y seco.

B _A .....

PRE-

A. Seguro de la tapa

B. Secci6n de lavado

principal

C. Secci6n de

prelavado

_o_C

• La cantidad de detergente a usar depende de:

Cuanta suciedad permanece en los articulos - Las cargas con

suciedad profunda requieren mas detergente.

La dureza del agua - Si usa muy poco en agua dura, los platos

no quedarAn limpios. Si usa demasiado en agua blanda,

ocurrira corrosion en las piezas de cristal.

Agua suave a medio dura (0 a 6 granos por galon de

EE.UU.)

[agua tipica tratada con ablandador de agua y cierto tipo

de agua urbana]

Agua medio dura a dura (7 a 12 granos por galon de

EE.UU.)

[agua de pozo y cierto tipo de agua urbana]

• SegOn la dureza del agua, Ilene la seccion de Main Wash

(Lavado principal) del deposito, como se muestra. Llene la

seccion de Pre-Wash (Prelavado) hasta el nivel mostrado, si es

necesario.

NOTA: Los niveles de

Ilenado que se indican

corresponden a los

detergentes en polvo

estandares. Siga las

instrucciones del paquete

cuando use otros tipos de

X ard Water

Soft Water

Lavado principal

HardWater

SoftWater

Pralavado

detergente para lavavajillas. Estos formatos de medidas previas

son apropiados para todos los niveles de dureza y suciedad.

Coloque siempre los detergentes previamente medidos en el

compartimiento principal y cierre la tapa.

Agregue el agente de enjuague

Para obtener un buen secado, su lavavajillas ha sido dise_ada

para usar un agente de enjuague. Si no usa agente de

enjuague, los platos y el interior de la lavavajillas tendrAn

demasiada humedad. La opcion de secado con calor no

funcionarA tan bien sin usar el agente de enjuague.

• Los agentes de enjuague evitan que el agua forme

gotitas que pueden secarse como manchas o _ Full

rayas. Asimismo mejoran el secado pues permiten

que el agua se escurra de los platos despu6s del

enjuague final.

• El agente de enjuague ayuda a reducir el exceso de Add

humedad sobre las canastas de los platos y el

interior de la lavavajillas.

• Revise el indicador del agente de enjuague. Agregue el agente

de enjuague cuando el indicador baje hasta el nivel "Add"

(Agregar).

Para agregar el agente de enjuague,

gire la tapa del deposito hacia "Refill"

(Volver a Ilenar) y levantela. Vierta el

agente de enjuague en la abertura

hasta que el indicador este en "Full"

(Lleno). Vuelva a colocar la tapa del

deposito y girela hacia "Lock" (Seguro).

AsegQrese de que la tapa este

asegurada por completo.

NOTA: Para casi todos los tipos de

agua, la seleccion de fabrica de 2

dara buenos resultados. Si tiene

agua dura o nota que hay aros o

manchas, pruebe con un ajuste mas

alto. Gire el ajuste de flecha que se

encuentra dentro del deposito

usando sus dedos o insertando un

destornillador de hoja plana en el

centro de la flecha y haciendola girar.

Lock

Refill

¼ de giro para

asegurar

.....PASO3 PASO4

Seleccione un ciclo (los ciclos varian seg6n el modelo)

Vea las tablas de "Descripciones de ciclos y opciones" en la

seccion siguiente.

Las lavavajillas eficaces funcionan por mas tiempo para ahorrar

agua y energia, de la misma manera que se ahorra gasolina

cuando se conduce un automovil mas despacio. La duracion

comQn es de aproximadamente 21/2horas, pero puede tomar mas

o menos tiempo en completarse segQn las selecciones que haga.

__ __ SOIL CYCLES_ __ SPEED CYCLES_

ProWash I Tough I N.... I I Light I Exp .... I Rinse

Wash Only

sol- Sense

Seleccione las opciones (las opciones varian seg6n el

modelo)

Vea las tablas de "Descripciones de ciclos y opciones" en la

seccion siguiente.

Usted puede personalizar sus ciclos oprimiendo las opciones

deseadas. Si cambia de idea, presione la opcion nuevamente para

cancelarla. No todas las opciones estan disponibles para cada

ciclo. Si se selecciona una opcion no valida para un ciclo

determinado, las luces destellaran.

OPTIONS

Heat Dry 1 Hi-Temp 1 Sani 1 4 Hour l Control

Wash Rinse Delay , Lock

Sound On/Off Hold 3 Sec

Hold 3 Sec

o bien

OPTIONS --

ProDry I ProScrub I Hi-Temp I Sani I Top Rack I 4Hour

Wash Rinse Only Delay

soundo_l/off Co_trol_ck

HoJ,_3 Sec Hold3 Sec

Inicio o reanudaci6n de un ciclo

• Deje correr agua caliente en el fregadero que este mas cerca

de su lavavajillas hasta que el agua salga caliente. Cierre la

Ilave del agua.

• Presione START/RESUME (Inicio/Reanudar) una Start

vez para mostrar las selecciones que ha usado. RESUME

Seleccione el ciclo y las opciones de lavado

deseados O BIEN presione START/RESUME RepeatLast

(Inicio/Reanudar) para repetir el mismo ciclo y Cycle

opciones queen el ciclo anterior de lavado.

IMPORTANTE" Si alguien abre la puerta (como puede ser para

agregar un plato, aun durante la opcion de Delay Hours - Horas de

retraso), debera presionarse el boton de Start/Resume (Inicio/

Reanudar) cada vez.

• Si el boton de Start/Resume (Inicio/Reanudar) esta ubicado

sobre la puerta, empuje la misma firmemente para cerrarla en

menos de 3 segundos despues de haber presionado START/

RESUME. Si la puerta no se ha cerrado en menos de

3 segundos, el boton LED de Start/Resume (Inicio/Reanudar)

destellara, se escucharA un tono audible y el ciclo no

comenzar&

J :Z:[II_X. JX. Xi J _.. X. ,._ I t j X. [ :7,::_

-- -- SOIL CYCLES __ __ SPEED CYCLES __ OPTIONS I

Olly _a=h IIUME IIIIN

Soil- S.... Held 3111

=;iIIi_,F, =%1,Io,, !

Esta informacion cubre varios modelos diferentes. Puede ser que su lavavajillas no cuente con todos los ciclos y opciones descritos.

ClCLOS SOIL LEVEL TIEMPO DE LAVADO* USO DE

(NIVEL DE (MIN.) AGUA EN

SUCIEDAD) SIN OPCIONES GALONES

(Litros)

Tipico** M&x.

El ciclo mAs avanzado y versat,l.":El c,clo" ProWashT# Ligera a media. !!0, !50 3,8(i4'5)

ProWash detecta el tamaffo de la carga, la cantidad de suciedad

i y su resistencia para ajustar el ciclo para una !impieza Rebelde! !25 190 5,0 (19,1)

So Sense

6ptima Uti!izando so!amente !a cantidad de agua y Endurecida por .............. ......

, energia necesarias e horneado

I I !ntensa !25 _ !90 7,7(29,0)

Use este ciclo para ollas, sartenes, cacerolas y vajilla Intensa/ 140 205 7,9 (30,0)

IMU_H muy sucias que sean dificiles de lavar. Endurecida por

el horneado

CICLOS SOIL LEVEL TIEMPO DE LAVADO* USO DE

(NIVEL DE (MIN.) AGUA EN

SUCIEDAD) SIN OPCIONES GALONES

(Litros)

Tipico** MAx.

N rm Se recomienda este ciclo para lavar pot completo una ' ' '

O a carga Ilena de vajilla c0n suciedad normal. AI

_ seleccionar este ciclo, se fijarAn por defecto las Media 1!0 !50. 4,0 (15,0) ....

opciones recomendadas para cantidades norma!es de .......

suciedad. La etiqueta de energia est A basadaen este, Intensa I 125 I 190 I 7i9 (30,0)

• ciclo, i i i i

Light use este ciclo para articulos con suciedad ligera o Ligera a media 105 145 4,2 (15,2)

porcelana y cristaleria.

Intensa/ 120 185 7,7 (29,0)

Endurecida por

el horneado

_x_r._ Cuando necesite resuitados iApidos' el Express Wash Todos!os niveies I 58 I 6,2 (23'5)

L IJ =_ (Lavado expreso) limpiar_tlavajilla usando un poco de suciedad

Wash mAsdeaguaYenergialSeleccione!aopci6ndeHeat I I I I

......, Dry (Secad0 con Ca!or)0 pr0U_ TM para ace!erar !os I I I I

tiempos de secado. I I I I

Rinse use este ciclo para enjuagar platos, vasos y cubiertos Todos los niveles 17 20 2,4 (9,0)

que no vayan a lavarse de inmediato, de suciedad

f_ I._

unly No use detergente.

Los tiempos de lavado dependen de la temperatura del agua, condicion de suciedad profunda, tama_o de la carga de vajilla y opciones

seleccionadas. El agregar opciones aumentarA el tiempo del ciclo.

*El agregar opciones aumentarA el tiempo del ciclo. Vea la seccion de informacion sobre las opciones.

**Este es el tiempo aproximado del ciclo que se obtiene con agua caliente a 120 °F (49 °C) entrando en la lavavajillas. La baja temperatura

del agua entrante genera un aumento del tiempo.

OPTIONS (Opciones)

ProScrub

Los surtidores inferiores

limpian las sartenes, las

cacerolas, etc. con

suciedad rebelde, para

eliminar la necesidad de

remojar y refregar los

platos sucios y con

comida endurecida a

causa del horneado. La

canasta superior tiene dos

zonas de rociado en las

esquinas frontales para

alcanzar los articulos mAs

profundos o con formas

PUEDE

SELECCIONARSE

CON

Tough (Rebelde)

Normal

ProWash TM

Top Rack Only

(S61o canasta

superior)

LO QUE HACE

Activa los

surtidores de

rociado ProScrub c_

para proveer una

potencia

intensificada de la

limpieza en Areas

de lavado

especificas.

TIEMPO AGREGADO AL

CICLO

TJPICO MAX.

53 73

AGUA

AGREGADA

GALONES

(LITRO_

Hi-Temp

Wash

Sound On/Off

Hold 3 Sec

extraSas. . ! ! !

Eleva la temperatura del

lavado principal para

mejorar la limpieza en las

cargas que contienen

suciedad rebelde de los

alimentos a causa del

horneado.

Tough (Rebelde)

Normal

Aumenta la

temperatura del

lavado principal de

105 °F (41 °C) a

130 °F (55 °C) o

140 °F (60 °C).

42 60

OPTIONS (Opciones) PUEDE LO QUE HACE TIEMPO AGREGADO AL AGUA

SELECCIONARSE CICLO AGREGADA

CON EN

TiPICO MAX. GALON ES

(LITROS)

Higieniza sus platos y su Tough (Rebelde) Aumenta la 53 73 0 - 3,0

cristaleria segQn el Normal temperatura del 10 - 1t 2_

Estandar 184 de NSF lavado principal de I I I ' "' '

nternational NSF/ANSI 105 °F (41 °C) a

para lavavajillas 130 °F (54 °C) y el

dom6sticas, Las enjuoague final de

lavavajillas dom6sticas 140 oF (60 °C) a

certificadas no hart sido 155 F (68 C).

disefiadas para los I I I I I

establecimientos con

licencia para alimentos. El

indicador Sani I I I I

interrumpi6 el ciclo. I I I I I

Top Rack Para m_s comodidad, Disponible con Un lavado -7 -30 0

utilicelo para lavar una cualquier ciclo ligeramente mas

Only carga pequefia de vajilla rApido para las

en la canasta superior, cargas pequefias

para ayudar a mantener la

cocina limpia

constantemente.

' I I I I

. I . 1 hora) ....

Heat Dry Seca los platos con calor. Disponible con Activa el elemento 52 52 0

Esta opcion, junto con el cualquier ciclo calefactor al final

agente de enjuague,

proveera el mejor

rendimiento de secado. Es

menos probable que los

articulos de plastico se

deformen cuando los

carga en la canasta

superior. Apague Heat Dry

(Secado con calor) para un

secado al aire.

excepto Rinse

Only (Solo

enjuague)

del ciclo de lavado

para acelerar los

tiempos de secado.

Heat Dry (Secado

con calor) esta

fijado en ON

(Encendido) por

defecto cuando se

selecciona

cualquier ciclo,

excepto 1 Hour

Wash (Lavado de

1 hora).

SELECCIONES DE

OPCIONES

OPTIONS (Opciones) PUEDE LO QUE HACE TIEMPO AGREGADO AL AGUA

SELECCIONARSE CICLO AGREGADA

CON EN

TiPICO MAX. GALON ES

(LITROS)

4 Hour Hace funcionar la Disponible con Retrasa el inicio del 240 480 0

lavavajillas a una hora cualquier ciclo ciclo aun tiempo

Delay posterior o durante las especificado.

horas que sean de menor

o bien consumo de energia.

2-4-8 Hr. Seleccio ne un ciclo y

Delay opciones de lavado.

Presione el bot6n Delay

(Retraso). Presione

START/RESUME (Inicio/

Reanudar). Cierre la puerta

con firmeza.

NOTA: En cualquier

momento que se abra la

puerta (como puede set

para agregar un plato),

debera presJonarse

nuevamente el bot6n de

Start/Resume (Inicio/

Reanudar) para reanudar

la cuenta regresiva del

retraso. , , , ,

Control Evita el uso accidental de la lavavajillas entre los ciclos, o cambios a los ciclos y opciones durante un ciclo.

Lock Para encender Lock (Bloqueo), presione y sostenga por 3 segundos CONTROL LOCK (Bloqueo del control) o 4 HOUR

DELAY (Retraso de 4 horas) (segQn el modelo). La luz de Control Lock (Bloqueo de control) permanecera encendida

Hold 3 Sec durante un tiempo corto, indicando que esta activada, y todos los botones se desactivaran. Si usted oprime cualquier

boton mientras su lavavajillas esta con bloqueo, la luz se enciende y apaga 3 veces. La puerta de la lavavajillas puede

o bien abrirse y cerrarse mientras los controles estan bloqueados.

4 Hour NOTA: Es posible que necesite desactivar Sleep Mode (Modo de dormir), presionando START/RESUME (Inicio/

Reanudar) o CANCEL (Anulacion), o abriendo y cerrando la puerta antes de poder apagar Control Lock (Bloqueo de

Delay control).

ControlLock Para apagar Control Lock (Bloqueo de control), presione y sostenga por 3 segundos CONTROL LOCK (Bloqueo de

Hold3Sec control) o 4 HOUR DELAY (Retraso de 4 horas) (segQn el modelo). La luz se apaga.

NOTA: Si su modelo requiere que presione y sostenga 4 HOUR DELAY (Retraso de 4 horas) para bloquear los

controles, el LED de Control Lock (Bloqueo de control) estara encendido o apagado para indicar si el Bloqueo de

control esta activado o no.

CONTROL

Start

RESUME

Cycle

PROPOSITO

Para iniciar o

reanudar un ciclo de

lavado

COMENTARIOS

Si se abre la puerta durante un ciclol o si se interrumpe el suministro de energfa, deste!lara

el ind cador de Start!Resume (Inicio/Reanudar). El ciclo no se reanudar_t hasta que se

cierre Ia puerta y se presione START/RESUME (!nicio!Reanudar),

NOTA: Si el bot6n de Start/Resume (Inicio/Reanudar) estA ubicado sobre la puerta;

empuje !a misma firmemente para cerrarla en menos de 3 segundos despu6s de haber

presionado START/RESUME (Inicio/Reanudar). Si la puerta no se ha cerrado en menos de

3 segundos, el bot6n LED de Start/Resume (!nicio!Reanuda r) deste!!arA, se escucharA un

.. tono audible y el ciclo no comenzar&

Cancel

DRAIN

Para volver a fijar

cualquier ciclo u

opciones durante la

seleccion.

Para anular un ciclo

de lavado despu6s

de que haya

comenzado.

Presione y sostenga CANCEL/DRAIN (Cancelar/Desaguar) para volver a fijar las

selecciones hechas en el control.

Vea las secciones "Como cancelar un ciclo" y "Como cambiar un ciclo despu6s de iniciar

la lavavajillas".

CONTROL

Wash

Sound On/Off

Hold 3 Sec

PROPOSITO COMENTARIOS

Para encender o Presione y sostenga p0r3 segundos e! bot6n de Hi Temp scrub (Restregado a

apagar !os tonos temperatura alta) para encender o apagar los tonos audibles. $61o se pueden encender o

audibles, apagar !OStonos audibles que confirman cuando se presi0na un bot6n: Los tonos

........ audibles importantes, ta!es como !os clue indican cuando se ha interrumpido un cic!0, no

pueden desactivarse.

..... . _ ............

,;" r

......J .

CONTROL PROPOSITO COMENTARIOS

!!i:ill !,i;il ;i!!i i!! i:!: Las !uces E! indicado[ de ha te[minado cic!oi

• estado de c c o se usan

' , I . , '.. Si ustedseleccionalaopci6n deSani Rinse(Enjuaguesanitario), cuandoel

para segu_r e_progreso aeJ

obien I .... , :... ._::. ciclo de Enjuague sanitario se ha terminado, la luz indicadora de Sanitized

c c o ae a avavaj as I:stan

I , , , : : ;' : ; (Hgenizado)se umnaSsu avavaj asn0hgenz6suspatos

. - - , • adecuadamente, la luz destella al term!no del clclo. Esto puede ocurnrsJ

de la lavavajJllas en los

obien , , "" . , Seinterrumpeelccloosielaguanosepudocalentarhastallegarala

moae os con contro es

, : \ temperatura requerlda.

2,, _._ 8,_ _,_,,_o,,_,z0, Trontales, yenlapar[e I

superior de la puerta en los Las !uces de Clean (Limpio) y Sanitized (Higienizado) se apagan cuand0

modelos con controles usted abre y cierra la puerta u oprime y sostiene CANCEL (Anulaci6n).

ocultos. I

La luz indicadora frontal o la La luz se pondra azul si la lavavajillas esta lavando o enjuagando. Se

A luz Qnica exterior (A) muestra pondra roja cuando la lavavajillas este secando. Se pondrA blanca para

el progreso del ciclo de la indicar que se ha terminado el ciclo. Si la luz indicadora frontal esta

[ _i- ----_" lavavajillas con colores (para destellando, yea la seccion "Solucion de problemas".

: los modelos con control

escondido solamente).

La panta!la de estado de! LOS indicadores le informarAn si Usted pUede agregar Un plato al Ciclo

ciclo se usa para seguir el despu6s de que 6ste haya comenzado. Tambi6n !e informarAn si !a

progreso del ciclo de la lavavajillas estA lavando enjuagando secando si ha terminado y/o si ha

lavavajillas y para mostrar higienizado. MostrarAn si e! control estA bloqueado y!o se ha seleccionado

otra inf0rmaci6n: (Disponible la opci6n de retraso. Una serie de barras hara la cuenta regresiva del ciclo

en algunos modelos en !ugar restante de izquierda a derecha. Cada barra representa aproximadamente

24 minutos de duraci6n del cic!o. Las barras tambi6n harAn la cuenta

regresiva del retraso de zqu erdaa derecha, y se activarA el indicad0r de

retraso.,

cada 30 CicloS, la !avavajillas mostrarA affresh le qUe ie biindara un

recordatorio temporario de que debe realizar el procedimiento de

mantenimiento mensual. Vea la secci6n "Cuidado de la lavavajillas".

Cbmo cancelar un ciclo

1. Abra la puerta ligeramente para detener el ciclo. Espere a que

la accion de rociado se detenga antes de abrir la puerta por

completo.

2. Presione y sostenga el boton de Cancel/Drain (Cancelar/

Desaguar) una vez. La luz de Cancel/Drain (Cancelar/

Desaguar) se encender&

3. Cierre la puerta y la lavavajillas comienza un ciclo de desagQe

(si ha quedado agua en el fondo de la misma). Deje que la

lavavajillas complete el desagQe. La luz Cancel/Drain se apaga

al cabo de 2 minutos.

Cbmo cambiar un ciclo despu_s de iniciar la lavavajillas

1. Puede interrumpir un ciclo y volver a iniciar la lavavajillas

desde el comienzo usando el siguiente procedimiento.

2. Abra la puerta ligeramente para detener el ciclo. Espere a que

la accion de rociado se detenga, luego abra la puerta por

completo.

3. Verifique que la tapa del deposito de detergente este aQn

cerrada. Si la tapa esta abierta, necesitara volver a Ilenar el

deposito de detergente antes de volver a iniciar el nuevo ciclo.

4. Presione y sostenga CANCEL/DRAIN (Cancelar/Desaguar) dos

veces para volver a fijar el control.

5. Seleccione los nuevos ciclos y opciones.

6. Presione START/RESUME (Inicio/Reanudar).

C6mo agregar un plato despu_s de iniciar la lavavajillas

1. Verifique si se ha encendido el indicador de Add a Dish

(Agregar un plato). (Disponible en algunos modelos. De otro

modo, prosiga con el paso 2.)

2. Abra la puerta ligeramente para detener el ciclo. Espere a que

la accion de rociado se detenga y luego abra la puerta por

completo.

3. Verifique si la tapa del deposito de detergente esta aQn

cerrada. Siesta abierta, el ciclo de lavado ya ha comenzado y

no se recomienda agregar un plato.

4. Si el detergente todavia no se uso (la tapa del deposito del

detergente esta cerrada), puede agregar un plato.

5. Presione START/RESUME (Inicio/Reanudar).

"............ ill

Su modelo de lavavajillas KitchenAid podr_ contar con algunas o todas estas caracterfsticas.

Area de lavado con la opci6n ProScrub ®

La opcion de area de lavado ProScrub ®esta ubicada en la parte

posterior de la canasta inferior yen la esquina frontal de la canasta

del nivel superior.

Canastilla para utensilios CULINARY CADDY ®

Use la canastilla para utensilios para

sostener utensilios de cocina

especiales (tales como cucharas para

servir, espatulas y articulos similares) o

cubiertos que haya de mas.

La canastilla se cuelga en la canasta

inferior, en la esquina derecha. Cargue

la canastilla mientras este en la

canasta inferior, o sAquela para

cargarla en un mostrador o una mesa.

NOTA" Haga girar los brazos

rociadores. AsegQrese de que los

articulos en la canastilla no detengan la rotacion de los brazos

rociadores.

A. Parte posterior de la lavavajillas

NOTA: Debera seleccionar la opcion de ProScrub ®para usar esta

caracteristica. AsegQrese de que los articulos no interfieran con el

tubo de alimentacion de agua, los brazos rociadores o los

surtidores de rociado de ProScrub ®de la canasta inferior.

• Mantenga la Qltima hilera de puntas en la parte posterior de la

canasta inferior en la posicion en angulo de 60 ° cuando use la

opcion ProScrub ®.

• En la parte posterior de la canasta inferior, cargue las sartenes,

las fuentes, etc. con las superficies sucias mirando hacia los

surtidores de rociado ProScrub ® Plus y colocando la Qltima

hilera de puntas en la posicion en angulo.

• Solamente una hilera de articulos puede mirar hacia los

surtidores de rociado ProScrub ®.Si los articulos se amontonan,

se superponen o se apilan, esto impedira que los surtidores de

rociado ProScrub ®alcancen todas las superficies.

• En la canasta superior, coloque los vasos o botellas altas o con

formas extra,as boca abajo en las esquinas frontales de la

canasta. Es mejor cargar estos articulos entre las hileras de

puntas.

ProScrub ® Trio (en algunos modelos)

Los surtidores inferiores limpian las sartenes, las cacerolas, etc.

con suciedad rebelde, para eliminar la necesidad de remojar y

refregar los platos sucios y con comida endurecida a causa del

horneado.

La canasta superior tiene dos zonas de rociado en las esquinas

frontales para alcanzar los articulos mas profundos o con formas

extra,as.

Canastilla para utensilios

Use las ranuras en las cubiertas para

mantener los cubiertos separados, para

el optimo lavado. Hay ranuras

especialmente dise_adas (peque_os

orificios redondos) para los palillos de

comida oriental. Mezcle los diferentes

tipos de cubiertos para mantenerlos separados. Coloque los

cuchillos hacia abajo, los tenedores hacia arriba y alterne las

cucharas para obtener mejores resultados en la limpieza.

NOTA: Si los

cubiertos no

encajan en las

ranuras

designadas,

levante y deslice

hacia afuera la

_ _ _ _ ..... '_

cubierta de la canastilla para utensilios.

Sujetador SURE-HOLD ® para tazas y cristaleria

Doble hacia abajo el estante adicional en el lado izquierdo o

derecho de la canasta del nivel medio para sostener tazas,

cristaleria o articulos largos adicionales, como utensilios y

espatulas.

NOTA" Saque la(s) canastilla(s) de utensilios de cocina cuando lave

objetos altos de cristaleria u otros objetos altos en la canasta

superior.

Puntas flexibles FLEXI-FOLD DOWN TM

La hilera de puntas a los lados

izquierdo y derecho de la canasta

superior se puede ajustar para

acomodar diversos tama_os de

platos.

Cbmo ajustar las puntas

plegables:

1. Sujete el cabo superior de la

punta que esta en el sujetador de

puntas.

2. Jale con cuidado la punta hacia

fuera del sujetador.

3. Doble las puntas hacia abajo, en direccion al centro de la

canasta.

NOTA: Es posible que la canasta inferior tambien tenga 1 6 2

hileras de puntas flexibles ubicadas en la parte posterior de la

misma. Siga las mismas instrucciones para regularla.

Sujetadores SURE-HOLD ®para articulos livianos

Los sujetadores para articulos livianos sostienen

objetos de plastico liviano tales como tazas,

tapas o tazones en su lugar durante el lavado.

Para mover un sujetador:

1. Jale el sujetador hacia arriba y fuera de la

punta.

2. Vuelva a colocar el sujetador en otra punta.

Canasta superior regulable de calidad superior

de 2 posiciones

Despu6s de haber sacado la canasta para utensilios de cocina,

puede levantar o bajar la canasta superior para que quepan los

articulos altos en la canasta superior o la inferior. Los ajustadores

se encuentran a cada lado de la canasta superior. Cada ajustador

tiene 2 posiciones ya determinadas.

Para elevar la canasta, presione ambos ajustadores de la canasta y

levantela hasta que quede en la posicion alta y nivelada.

Para bajar la

canasta, presione

ambos

ajustadores de la

canasta y deslice

la canasta hacia

la posicion baja;

nivelela.

Canasta superior removible (para los rieles SatinGlide ®)

La canasta superior removible le permite lavar objetos mas

grandes tales como ollas, charolas para asar y moldes para

galletas en la canasta inferior.

IMPORTANTE: Quite los platos antes de quitar la canasta superior

de la lavavajillas.

Para quitar la canasta

Para Iograr acceso a los topes de la guia, jale la canasta superior

hacia adelante hasta que la mitad este fuera de la tina.

Para abrir, de vuelta el tope de la guia hacia fuera de la tina.

Despu6s de abrir ambos topes de las guias, jale la canasta

superior fuera de los rieles.

Tope de la gufa cerrado Tope de la gufa abierto

Puntas deslizables para

tazones

Puntas deslizables en la

canasta inferior que se

mueven hacia la izquierda o

hacia la derecha para

ajustarse a la vajilla. Puede

usar esta caracteristica para

hacer encajar articulos mas

grandes tales como tazones

para cereales y demAs.

Canasta superior removible (para los rieles

SatinGlide ® Max)

La canasta superior

removible le permite

lavar objetos mAs

grandes tales como

ollas, charolas para asar

y moldes para galletas

en la canasta inferior.

IMPORTANTE: Quite

los platos antes de

quitar la canasta

superior de la

lavavajillas.

Para quitar la

canasta:

Para Iograr acceso alas lengQetas removibles en las guias/Ios

rieles, jale la canasta superior hacia adelante hasta que la mitad

este fuera de la tina.

En un lado, presione la lengQeta en la guia y jale hacia arriba el

extremo de la canasta fuera de la guia. Luego repita este paso en

el otro lado para quitar por completo el extremo frontal de la

canasta.

Luego quite el extremo posterior de la canasta jalando el extremo

posterior hacia fuera, tirando ligeramente hacia adelante y luego

hacia arriba.

Para volver a colocar la canasta:

Jale las guias hacia delante, hasta que la mitad quede fuera de la

tina aproximadamente.

A Io largo de los lados de las canastas, hay lengQetas de sujecion

redondas. Alinee las lengQetas de sujecion del extremo posterior

de la canasta con el Area de corte de la guia. Presione hacia abajo

para encajarlo en su lugar.

Jale las guias completamente hacia fuera y alinee las lengQetas de

sujecion del extremo frontal de la canasta con el Area de corte en la

guia. Presione hacia abajo para encajarlo en su lugar. EscucharA un

chasquido cuando el extremo frontal de la canasta quede

asegurado en su lugar en cada lado.

Canasta removible para utensilios de cocina

(canasta del 3er nivel)

La canasta removible para

utensilios de cocina (canasta

del 3er nivel) le permite lavar

articulos mas grandes en la

canasta superior, o quitar

tanto la canasta para

utensilios de cocina como la

canasta superior, para lavar

articulos mas grandes en la

canasta inferior. Vea la

seccion "Canasta superior

removible".

Para quitar la canasta:

A. Tope de la gufa

B. Gufa

Para Iograr acceso a los topes de la guia, jale la canasta hacia

adelante hasta que se detenga y haga un chasquido en su

lugar.

2. Para abrir los topes de la guia, de vuelta el tope hacia la parte

de afuera de la guia.

3. Despu6s de abrir ambos topes de las guias, deslice las ruedas

frontales hacia arriba y fuera de la ranura de la guia. ContinOe

jalando la canasta hacia adelante en el riel y deslice las ruedas

posteriores hacia arriba y fuera del riel.

4. Cierre los topes de la guia.

5. Deslice las guias de la canasta nuevamente en la lavavajillas.

Para volver a colocar la canasta:

1. Jale suavemente los rieles de la canasta hacia delante en la

lavavajillas, hasta que se detengan y hagan un chasquido en

su lugar.

2. Para abrir los topes de la guia, de vuelta el tope hacia la parte

de afuera de la guia.

3. Coloque los rodillos posteriores de la canasta a cada lado de

la misma en la ranura de la guia, y vuelva a deslizar la canasta

dentro de las guias.

4. Inserte los rodillos frontales de la canasta sobre cada lado de

la misma, en las ranuras.

5. Cierre los topes de las guias a ambos lados de la canasta y

deslice la canasta nuevamente en la lavavajillas.

Canasta para utensilios de cocina (canasta del 3er

nivel)

La canasta para utensilios de cocina ha sido dise_ada con dos

canastas removibles para sostener cubiertos, cuchillos y utensilios

de cocina adicionales.

Instale las canastas en esta posicion alta cuando tenga para lavar

utensilios y cubiertos de mesa adicionales.

IMPORTANTE: Cuando use las canastas para utensilios de cocina

en la posicion baja, la canasta superior deberA estar tambien en la

posicion m_s baja.

Posici6n baja

Saque la canasta frontal que esta en la posicion baja cuando use

los estantes para tazas u otros articulos altos en la canasta

superior para obtener mas espacio.

Posici6n alta

Instale las canastas en esta posicion baja cuando tenga cubiertos,

cuchillos o utensilios adicionales para los cuales necesite mas

espacio de lavado.

, .............. C. 0

Su lavavajillas cuenta con Io Qltimo en tecnologia de filtracion para lavavajillas. El sistema de filtracion triple minimiza los sonidos y

optimiza el ahorro de agua y energia mientras proporciona una limpieza superior. Durante la vida Qtil de su lavavajillas, el filtro necesitarA

mantenimiento para conservar el rendimiento optimo de limpieza.

El sistema de tres filtros consiste de 2 piezas, un ensamblaje

de filtro superior y un filtro inferior.

• El ensamblaje de filtro superior mantiene los articulos

muy grandes y los objetos extra_os, junto con las

particulas muy peque_as de comida, fuera de la bomba.

• El filtro inferior evita que la comida recircule en su

lavavajillas.

Es posible que sea necesario limpiar los filtros cuando:

• Haya objetos visibles o suciedad en el ensamblaje del

filtro superior.

• Baje la calidad del rendimiento de limpieza (es decir, que

los platos sigan sucios).

• Los platos se sientan arenosos al tacto.

Filtro inferior

Es muy facil quitar los filtros y darles mantenimiento. La tabla siguiente muestra la frecuencia recomendada de limpieza.

Cantidad de

cargas por

semana

4-7

Si usted lava Si usted raspa la

antes de cargar comida y enjuaga

antes de cargar

UnaVez p0r afio' Una Vez por afio

Una vez por afio Una vez por afio

Si solamente raspa la

comida antes de cargar*

Dos Veces por afio

Dos veces por afio

8-12 Una vez por afio Dos veces por afio Cada tres meses

13-14 Una vez por afio Dos veces por afio Cada tres meses

Si no raspa la comida ni

enjuaga antes de cargar

Cada dos meses

Una vez por mes

Cada dos semanas

URa vez por semana

*Recomendacion del fabricante: Esta prActica ahorrarA el agua y la energla que usted habria usado para preparar la vajilla. Tambien le

permitirA ahorrar tiempo y esfuerzo.

Agua muy dura

Si tiene agua dura (mas de 15 granos), limpie el filtro al menos una

vez por mes. La acumulacion de restos blancos en su lavavajillas

indica que el agua es dura. Vea la seccion "Solucion de problemas"

para consultar los consejos para quitar las manchas.

Instrucciones para quitar los filtros

1. Gire el ensamblaje del filtro

superior 1/4de vuelta hacia

la izquierda, levante y

sAquelo.

2. Agarre el filtro inferior en la

abertura circular, levantelo

levemente y jale hacia

adelante para quitarlo.

3. Limpie los filtros como se

muestra a continuacion.

LengQeta de

ubicaci6n

Para quitar el ensamblaje del filtro

superior

Instrucciones de limpieza

IMPORTANTE: No use un cepillo de alambre, estropajo para

fregar, etc. ya que pueden dafiar los filtros.

Enjuague el filtro debajo del agua corriente hasta haber quitado la

mayor parte de la suciedad. En caso de suciedad dificil de sacar o

de depositos de calcio a causa del agua dura, es posible que deba

usar un cepillo suave.

Instrucciones para reinstalar los filtros

1. Consulte las ilustraciones

anteriores y coloque el filtro

inferior debajo de las

lengQetas de ubicacion en

el fondo de la lavavajillas

para que la abertura

redonda para el

ensamblaje del filtro

superior este alineada con

la abertura redonda en el

fondo de la tina.

LengQeta de

ubicaci6n

Para volver a colocar el ensamblaje

del filtro superior

Inserte el ensamblaje del filtro superior dentro de la abertura

circular en el filtro inferior.

Rote lentamente el filtro hacia la derecha hasta que caiga en

su lugar. ContinOe rotando hasta que el filtro quede trabado

en su lugar. Si el filtro no encaja completamente (sigue

girando libremente), continOe girando el filtro hacia la derecha

hasta que caiga y quede trabado en su lugar.

NOTA: No es necesario que la flecha del ensamblaje del filtro

superior este alineada con la flecha en el filtro inferior, siempre

y cuando el filtro quede trabado.

IMPORTANTE: Para evitar dafiar la lavavajillas, no la ponga en

marcha sin que los filtros esten adecuadamente instalados.

AsegOrese de que el filtro inferior este seguro en su lugar y que el

ensamblaje del filtro superior este trabado en su lugar. Si el

ensamblaje del filtro superior gira libremente, no esta trabado en su

lugar.

Limpieza

Limpiezaexterna

17 ;:_(7 c ;::!_;{_,,/g:!_,,/g:!_ < >......... .....................(J (:

En la mayoria de los casos, todo Io que se debe hacer es usar periodicamente un patio

suave y hQmedo o una esponja con un detergente suave para que el exterior de su

lavavajillas se vea limpio y reluciente. Si el exterior de la lavavajillas es de acero

inoxidable, se recomienda el uso de un limpiador para acero inoxidable tal como el

limpiador de acero inoxidable affresh ®t, pieza nQmero W10355016.

Limpieza del interior

Los residuos minerales del agua dura pueden causar la acumulacion de una pelicula

blanca en las superficies interiores, sobre todo inmediatamente debajo del Area de la

puerta.

No limpie el interior de la lavavajillas hasta que se haya enfriado. Quizas sea necesario

usar guantes de hule. No utilice ningQn tipo de limpiador que no sea el detergente

recomendado para lavavajillas, debido a que puede producir espuma o jabon en exceso.

Para limpiar el interior

Haga una pasta con el detergente en polvo para lavavajillas en una esponja hOmeda y

limpie.

0 BIEN

Use detergente liquido para lavavajillas y limpie con una esponja homed&

O BIEN

Consulte el procedimiento de enjuague con vinagre en la seccion "Vajilla turbia o con

manchas (y solucion de agua dura)" en la seccion "Soluci6n de problemas".

NOTA: Ponga a funcionar un ciclo normal con detergente para lavavajillas despu6s

limpiar el interior.

Procedimiento para el mantenimiento de la lavavajillas

Limpieza de la lavavajillas

Limpie el exterior de la lavavajillas con un patio suave y ht_medo y un detergente suave. Si el exterior de la lavavajillas es de acero

inoxidable, se recomienda el uso de un limpiador para acero inoxidable tal como el limpiador de acero inoxidable affresh ®,pieza nQmero

W10355016.

Remoci6n de agua dura/peliculas:

Se recomienda usar un producto de mantenimiento para uso mensual, como puede ser el limpiador para lavavajillas affresh ®,pieza

nQmero W10282479.

• Cargue la lavavajillas (preferentemente con la vajilla que se ha visto afectada por peliculas o agua dura).

• Coloque la tableta en el compartimiento principal de lavado del deposito de detergente.

• Seleccione el ciclo o la opcion que sean los mejores para la vajilla con suciedad profunda y ponga la lavavajillas en marcha.

NOTA: Se recomienda usar un detergente medido previamente en tableta o en paquete para el uso comQn diario.

Purga de aire del desagiie

Algunas normas de plomeria locales o estatales exigen que se instale una purga de aire

del desagQe entre una lavavajillas empotrada y el sistema de desagQe de la casa. Revise

la purga de aire del desagQe cuando su lavavajillas no este desaguando bien.

La purga de aire del desagQe esta, por Io general, ubicada encima del fregadero o en el

mostrador, cerca de la lavavajillas.

NOTA: La purga de aire del desagQe es un dispositivo de plomeria externo que no forma

parte de su lavavajillas. La garantia proporcionada con su lavavajillas no cubre los costos

de servicio tecnico directamente asociados con la limpieza o reparacion de una purga de

aire del desagQe externa.

Para limpiar la purga de aire del

desagiie

Limpie la purga de aire del desagQe periodicamente para asegurar un desagQe apropiado

de su lavavajillas. Para la mayoria de tipos de purgas, usted tiene que levantar la tapa de

cromo. Desatornille la tapa de plastico. Luego revise si hay acumulacion de suciedad.

Limpiela si es necesario.

1-@affresh es una marca registrada de Whirlpool, U.S.A.

Vacaciones o tiempo prolongado sin uso

Para reducir el riesgo de daho a la

propiedad

• Si usted no va a usar la lavavajillas durante los meses de verano, cierre el agua y el

suministro de energia a la lavavajillas.

• AsegOrese de que las lineas de suministro de agua esten protegidas contra

congelamiento. La formacion de hielo en las lineas de suministro pueden aumentar la

presion del agua y da_ar la lavavajillas o su hogar. Los da_os ocasionados por

congelamiento no estan cubiertos bajo la garantia.

• Cuando guarde la lavavajillas en el invierno, evite el da_o del agua y acondicione la

lavavajillas para el invierno con personal de servicio autorizado.

Pruebe primero las soluciones sugeridas aqui. Si necesita asistencia adicional o mas recomendaciones que pueden ayudarle a evitar una

Ilamada de servicio tecnico, consulte la pagina de la garantia de este manual y escanee el codigo con su dispositivo movil o visite

www.kitchenaid.com. En CanadA, visite www.kitchenaid.ca.

Contactenos por correo con sus dudas o preguntas a la direccion que se detalla a continuacion:

En los EE.UU.: En CanadA:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

KitchenAid Canada

Whirlpool Canada LP

200 - 6750 Century Ave.

Mississauga ON L5N 0B7

Indique en su correspondencia un nOmero de telefono en el que se le pueda Iocalizar durante el dia.

PROBLEMA SOLUCION

LA LAVAVAJILLAS NO

FUNCIONA

NOTA" Es normal que la lavavajillas haga varias pausas repetidamente durante un ciclo.

Siesta destellando la luz de Start/Resume (Inicio/Reanudar), cierre la puerta y presione START/RESUME

(Inicio/Reanudar).

Cerciorese de que la puerta este cerrada y asegurada.

Cerciorese de haber desactivado Sleep Mode (Modo de dormir), ya sea presionando START/RESUME

(Inicio/Reanudar) o CANCEL (Anulacion), o abriendo y cerrando la puerta antes de seleccionar el ciclo o

la opcion.

Cerciorese de que no haya interferencia con fuentes grandes y el sistema de lavado en la parte posterior

de la lavavajillas. Ajuste la carga segOn sea necesario, para cerciorarse de que la puerta este cerrada y

asegurada.

AsegOrese de haber seleccionado un ciclo. (Vea la seccion "Descripcion de los ciclos y las opciones".)

AsegOrese de que haya suministro de energia a la lavavajillas. Es posible que se haya disparado un

cortacircuitos o un fusible.

Si estan destellando otras luces que no sean la de Start/Resume (Inicio/Reanudar) y la unidad no

funciona, deberA Ilamar para solicitar servicio tecnico.

QUEDA DETERGENTE EN EL

DEPOSITO O

LA PASTILLA ESTA EN EL

FONDO DE LATINA

Fijese si hay articulos tales como moldes para galletas, tablas de cortar o recipientes grandes, etc., que

pudieran impedir que el deposito de detergente se abra como es debido.

Cerciorese de que el detergente este fresco y sin grumos.

AsegOrese de que se haya terminado el ciclo [la luz de Clean (Limpio) esta encendida]. Si no se ha

terminado, deberA reanudar el ciclo cerrando la puerta y presionando START/RESUME (Inicio/

Reanudar).

EL CICLO FUNCIONA POR

DEMASIADO TIEMPO

NOTAS:

• Para usar menos agua y reducir el consumo de energia, usted verA que algunos ciclos en general

funcionan hasta por 3 horas.

• Lo mejor es fijar el calentador de agua en 120 °F (49 °C), ya que la lavavajillas demorarA mAs

mientras calienta el agua que este mAs fria.

• Algunas opciones agregarAn tiempo al ciclo. (Vea la seccion "Descripcion de los ciclos y las

opciones".) La opcion de ProDry TM o Heat Dry (Secado con calor) agrega aproximadamente

1/2hora.

Pruebe usar el ciclo Express Wash (Lavado expreso).

Antes de comenzar el ciclo, haga correr agua caliente de un grifo que este cerca de la lavavajillas.

PROBLEMA ---- ----SOLUCION

LA LAVAVAJILLAS NO SECA

NO SE LLENA

NOTA: Los objetos de plastico y los articulos con superficies antiadherentes son dificiles de secar, ya

que tienen una superficie porosa que tiende a retener las gotas de agua. Puede ser necesario secar con

un patio de cocina.

Se necesita usar el agente de enjuague junto con la opcion de ProDry TM o Heat Dry (Secado con calor)

para un secado adecuado.

El cargar los articulos adecuadamente puede afectar el secado. (Vea las instrucciones de carga

especificas dentro de este manual.)

Los vasos y las tazas con base concava retienen el agua. Esta agua puede derramarse sobre otros

articulos al descargarlos.

• Vacie primero la canasta inferior.

• Ubique estos articulos en el lado m_s inclinado de la canasta, para obtener mejores resultados.

AsegOrese de que la Ilave de agua a la lavavajillas este abierta.

Verifique que el flotador este libre de obstrucciones. (Vea "Piezas y caracteristicas".)

Verifique si hay espuma en la lavavajillas. Si se detecta espuma, es posible que la lavavajillas no

funcione correctamente o que no se Ilene de agua. (Vea "Luces destellando" en la seccion "Solucion de

problemas".)

QUEDA AGUA EN LA TINA/NO

DESAGUA

AsegOrese de que se haya terminado el ciclo [la luz de Clean (Limpio) esta encendida]. Si no se ha

terminado, deberA reanudar el ciclo cerrando la puerta y presionando START/RESUME (Inicio/

Reanudar).

Si la lavavajillas esta conectada a un recipiente de desechos alimenticios, asegOrese de haber quitado el

tapon del disco removible de la entrada del recipiente de desechos.

Revise si la manguera de desagQe esta retorcida.

Revise si hay obstrucciones de comida en el desagQe o en el recipiente de desechos.

Revise el fusible o el cortacircuitos de la casa.

AGUA DURA

(RESIDUO BLANCO EN EL

INTERIOR DE LA

LAVAVAJILLAS O EN LA

CRISTALERJA)

OLORES

RUlDOS

NOTA: Los residuos minerales del agua extremadamente dura pueden causar dafios en su lavavajillas y

hacer dificil que se obtenga una buena limpieza. Se recomienda energicamente un ablandador de agua

si el agua tiene una dureza de 15 granos o m_s. Si no se instala un ablandador de agua, pueden ayudar

los pasos siguientes:

Use un limpiador comercial disefiado para lavavajillas, una vez por mes.

Limpie los filtros superiores e inferiores, por Io menos, una vez por mes. (Vea "lnstrucciones de limpieza"

en la seccion "Sistema de filtracion".)

Use siempre un agente de enjuague.

Siempre use un detergente fresco de alta calidad.

Use un aditivo para realzar el detergente/ablandador de agua que este disefiado para lavavajillas.

NOTA: Si la lavavajillas no se usa todos los dias, puede hacer funcionar un ciclo de enjuague con la

carga parcialmente Ilena, hasta que tenga una carga completa, o use la opcion de Top Rack Only (Solo

canasta superior) (en algunos modelos) para cargas parcialmente Ilenas.

Ponga a funcionar un enjuague con vinagre en la lavavajillas, colocando 2 tazas (500 ml) de vinagre

blanco en una taza medidora de vidrio en posicion vertical, en la canasta inferior. Haga funcionar un

ciclo normal con la opcion de Heat Dry (Secado con calor) apagada. No use detergente.

Es posible que la lavavajillas no este desaguando como es debido; vea "Queda agua en la tina/No

desagua" en "Solucion de problemas".

NOTAS:

• Se pueden escuchar periodicamente sonidos de gorgoteo a Io largo del ciclo, mientras se desagua

la lavavajillas.

• Puede escucharse periodicamente el silbido normal de la valvula de agua.

• Puede escucharse un sonido normal de chasquido cuando se abre el deposito de detergente

durante el ciclo y cuando se abre la puerta al final del mismo.

• La instalacion incorrecta afectar_i los niveles de ruido.

AsegOrese de que esten bien instalados los filtros.

Pueden escucharse ruidos sordos si los articulos se extienden m_s alia de las canastas e interfieren con

los brazos de lavado. Reacomode la vajilla y reanude el ciclo.

PROBLEMA SOLUCION

QUEDA SUCIEDAD DE LOS

ALIMENTOS EN LOS PLATOS

PLATOS SUCIOS/ESPUMA EN

LA LAVAVAJILLAS/CIC LO

INCOMPLETO

AsegQrese de cargar correctamente la lavavajillas. Una carga indebida puede disminuir en gran

proporcion el rendimiento de lavado (vea "Uso de la lavavajillas").

Verifique el filtro para asegurarse de que esta instalado correctamente. Limpielo de ser necesario. (Vea

"lnstrucciones de limpieza" en la seccion "Sistema de filtracion" para obtener detalles).

Seleccione el ciclo y la opcion adecuados para el tipo de suciedad. Puede usarse el ciclo ProWash TM o

Tough (Rebelde) con la opcion ProScrub ®(en algunos modelos) para las cargas m_s rebeldes.

Cerciorese de que la temperatura del agua de entrada sea de, por Io menos, 120 °F (49 °C).

Use la cantidad adecuada de detergente fresco. Se necesitarA m_s detergente para las cargas con

suciedad pesada y condiciones de agua dura.

Quite los restos de comida de los platos antes de ponerlos en la lavavajillas (no los enjuague

previamente).

Si el sistema de sensor de la lavavajillas detecta espuma, es posible que la lavavajillas no funcione

correctamente o que no se Ilene de agua.

La espuma puede ser ocasionada por Io siguiente:

• Uso del tipo incorrecto de detergente, como podria ser un detergente para lavar los platos a mano,

detergente para ropa o jabon de tocador.

• No volver a colocar la tapa del deposito del agente de enjuague despu_s de Ilenarlo (o de volver a

Ilenarlo).

• Uso de cantidades excesivas de detergente para lavavajillas.

Llame para solicitar servicio tecnico.

Si no hay agua en la maquina en cualquier momento durante un ciclo de lavado con agua caliente, el

ciclo se terminarA y no se encenderA el LED de Clean (Limpio). Vea "No se Ilena" en la seccion "Solucion

de problemas".

DESTELLO DE LA LUZ Si la luz de higienizado esta destellando, la carga NO esta higienizada. Se ha interrumpido el ciclo en el

SANITIZED (Higienizado) enjuague final o la temperatura del calentador de agua se ha fijado en una temperatura muy baja. Fije el

calentador de agua en 120 °F (49 °C).

DAI_IOS EN LA VAJILLA Una carga inapropiada puede hacer que los platos se desportillen o se da_en. (Vea las instrucciones de

carga especificas dentro de este manual.)

LUCES DESTELLANDO Los LED destellaran cuando haya una pausa en el ciclo o cuando se haya interrumpido el mismo

abriendo la puerta. En este caso, el LED del boton de Start/Resume (Inicio/Reanudar), el (los) LED(s) del

indicador de estado de ciclo y las barras de la cuenta regresiva en la pantalla de estado del ciclo

destellarAn todos juntos para indicar que se necesita prestar atencion. Vea "Como comenzar o reanudar

un ciclo" en la seccion "Uso de la lavavajillas".

VAJILLA TURBIA O CON

MANCHAS (Y SOLUCION DE

AGUA DURA)

CORROSION (TURBIDEZ

PERMANENTE)

Tambien puede haber luces LED destellando cuando se han detectado ciertos errores. En este caso, el

LED de Clean/Complete (Limpio/Terminado) destellarA 4 veces seguidas con una pausa entre cada

conjunto de destellos. Cuando ocurra este error, los controles se bloquearAn y no permitirAn que se

comience otro ciclo.

Llame para solicitar servicio tecnico.

NOTAS:

• Es necesario un agente de enjuague liquido para el secado y para reducir las manchas.

• Use la cantidad adecuada de detergente.

Confirme si se puede quitar la turbidez remojando el articulo en vinagre blanco durante 5 minutos. Si

desaparece la turbidez, esta se debe a agua dura. Regule la cantidad de detergente y agente de

enjuague. Vea "Agua dura (Residuo blanco en el interior de la lavavajillas o en la cristaleria)", en la

seccion "Solucion de problemas". Si no se aclara, es debido a la corrosion (vea a continuacion).

Cerciorese de que la temperatura de entrada de agua este fijada en 120 °F (49 °C).

Pruebe usar las opciones de High Temp (Temperatura alta) y Sani Rinse (Enjuague sanitario).

Para quitar las manchas, haga correr un enjuague con vinagre en la lavavajillas.

• Lave y enjuague la vajilla que este afectada y carguela en la lavavajillas. Quite todos los objetos

metalicos y cubiertos. Ponga 2 tazas (500 ml) de vinagre blanco en una taza medidora de vidrio en la

canasta inferior. Haga funcionar un ciclo normal con la opcion de Heat Dry (Secado con calor)

apagada. No se necesita detergente.

Esto es una erosion de la superficie de la cristaleria y puede ser causada por una combinacion de Io

siguiente: agua muy caliente, el uso de demasiado detergente en agua blanda o el lavado previo. El

detergente necesita de la suciedad de la comida para actuar. Si ha habido corrosion, la cristaleria esta

permanentemente da_ada. Para evitar que continQe ocurriendo la corrosion, cambie la cantidad de

detergente de manera que coincida con la dureza del agua, deje de lavar previamente y use opciones de

calentamiento de agua solamente cuando la temperatura del agua de entrada sea menor de 120 °F

(49 °C).

PROBLEMA ---- ----8OLUCION

FUGAS DE AGUA

AsegOrese de que la lavavajillas este instalada correctamente y de que este nivelada.

La espuma puede hacer que se desborde la lavavajillas. Mida el detergente con precision y use

solamente detergentes dise_ados para usarse en una lavavajillas. Se necesita menos detergente en

agua blanda. Si continOa el exceso de espuma, pruebe otra marca de detergente.

Para evitar que se salga el agente de enjuague del deposito, cerciorese de que la tapa este bien sujeta y

evite el sobrellenado.

SE HA DECOLORADO LA

TINA

NOTAS:

• El alto contenido de hierro en el agua puede manchar la tina.

• Los alimentos a base de tomate pueden manchar la tina o la vajilla.

• Puede usarse un limpiador a base de citricos para limpiar.

GARANT|A LIMITADA DE

LA LAVAVAJ ILLAS

KITCHENAID ®

ADJUNTE SU RECIBO AQUf. SE REQUIERE LA PRUEBA DE COMPRA

PARA OBTENER SERVICIO BAJO LA GARANTfA.

Tenga a mano la siguiente informaci6n cuando Ilame al Centro para la

eXperiencia del cliente:

• Nombre, direccion y numero de telefono

• Numero de modelo y de serie

• Una descripcion clara y detallada del problema

• Prueba de compra incluido el nombre y la direccion del distribuidor o

vendedor

SI NECESITA SERVICIO TI_CNICO:

1. Antes de contactarnos para obtener servicio, determine si el producto requiere reparaclon. Algunas

consultas pueden atenderse sin servicio tecnico. Tomese unos minutos para revisar la seccion de

Solucion de problemas o Problemas y soluciones del Manual de uso y cuidado, escanee el codigo QR

que se encuentra a la derecha para acceder a los recursos adicionales o visite http://

kitchenaid.custhelp.com.

2. Todos los servicios bajo la garantfa los brindan exclusivamente Prestadores autorizados de servicio de

KitchenAid. Para EE.UU. y CanadA, dirija todas las solicitudes de servicio bajo la garantia a:

Centro para la eXperiencia del cliente de KitchenAid

En EE.UU., Ilame al 1-800-422-1230. En Canada, Ilame al 1-800-807-6777.

Si usted se encuentra fuera de los cincuenta Estados Unidos o CanadA, pongase en contacto con su distribuidor autorizado de KitchenAid

para determinar si corresponde otra garantia.

http://kitchenaid.custhelp.com

GARANTIA LIMITADA DURANTE EL PRIMER AI_IO

(PIEZAS Y MANO DE OBRA)

Durante un a_o a partir de la fecha de compra, siempre y cuando este

electrodomestico principal haya sido instalado, operado y mantenido de

conformidad con las instrucciones adjuntas o provistas con el producto, la

marca KitchenAid de Whirlpool Corporation o Whirlpool Canada, LP (en Io

sucesivo denominada "KitchenAid") pagara por el costo de las piezas de

repuesto especificadas de fabrica y del trabajo de reparaci6n para corregir

defectos en los materiales o en la mano de obra, existentes en el momento de la

compra de este electrodomestico principal o, a su sola discreci6n, reemplazara

el producto. En el caso de reemplazar el producto, su electrodomestico estarA

cubierto por la garantia por el tiempo restante del periodo de garantia de la

unidad original.

GARANTJA LIMITADA DEL SEGUNDO AL QUlNTO AI_IO (SOLO PARA

CIERTAS PIEZAS DE LOS COMPONENTES - NO SE INCLUYE LA MANO DE

OBRA)

Desde el segundo al quinto a_o desde la fecha de compra original, siempre y cuando

este electrodomestico principal haya sido instalado, operado y mantenido de

acuerdo con las instrucciones adjuntas o provistas con el producto, KitchenAid

pagara por las piezas especificadas de fabrica para los siguientes componentes,

para corregir defectos no esteticos en los materiales o en la fabricaci6n de estas

piezas, los cuales eviten el funcionamiento del electrodomestico principal y que

hayan existido en el momento de la compra de este electrodomestico principal. La

presente es una garantfa limitada de 5 a_os para las piezas nombradas a

continuaci6n solamente y no incluye el trabajo de reparaci6n.

• Canastas de platos de plastico

• Controles electr6nicos

GARANTJA LIMITADA DE POR VIDA (SOLO PARA LA TINA DE ACERO

INOXIDABLE Y EL REVESTIMIENTO DE LA PUERTA INTERIOR)

Durante la vida Qtil del producto desde la fecha de compra original, cuando este

electrodomestico principal sea instalado, operado y mantenido de acuerdo con

las instrucciones adjuntas o provistas con el producto, KitchenAid pagarA por las

piezas especificadas de fabrica y la mano de obra de reparaci6n para los

siguientes componentes, para corregir defectos de material o de fabricaci6n,

existentes en el momento de la compra de este electrodomestico principal:

• Tina de acero inoxidable

• Revestimiento de la puerta interior

SU 0NICO Y EXCLUSIVO RECURSO SEGON LOS TleRMINOS DE ESTA

GARANT[A LIMITADA SERA EL DE REPARAR EL PRODUCTO SEGUN SE

ESTIPULA EN LA PRESENTE. El servicio deberA ser suministrado por una

compa_ia de servicio designada por KitchenAid. Esta garantia limitada es valida

solamente en Estados Unidos o en Canada y se aplica solamente cuando el

electrodomestico principal se use en el pals en el que se ha comprado. Esta

garantia limitada entrara en vigor a partir de la fecha de la compra del

consumidor original. Se requiere una prueba de la fecha de compra original para

obtener servicio bajo esta garantia limitada.

1. Uso comercial, no residencial o familiar mOltiple o uso

diferente del indicado en las instrucciones del usuario,

del operador o de instalaci6n publicadas.

2. Instrucci6n a domicilio sobre c6mo usar el producto.

3. Servicio para corregir el mantenimiento o la instalaci6n

incorrecta del producto, la instalaci6n que no este de

acuerdo con los c6digos electricos o de plomeria o

correcci6n de plomeria o instalaci6n electrica

domestica (por ejemplo, instalaci6n electrica, fusibles o

mangueras de entrada de agua del hogar).

4. Piezas de consumo (por ejemplo, focos de luz,

baterias, filtros de agua o de aire, etc.).

5. Da_o causado por accidente, uso indebido, abuso,

incendio, inundaci6n, actos fortuitos o el empleo de

productos no aprobados por KitchenAid.

6. Reparaciones a piezas o sistemas para corregir el da_o

o los defectos del producto a causa de reparaciones

por servicio no autorizado, alteraciones o

modificaciones en el electrodomestico.

7. Da_os esteticos, incluyendo rayaduras, abolladuras,

desportilladuras u otro da_o al acabado del

electrodomestico a menos que el mismo sea debido a

defectos en los materiales o la mano de obra y se le

informe a KitchenAid en un lapso de 30 dias.

8. Decoloraci6n, herrumbre u oxidaci6n de las superficies

producto de entornos corrosivos o causticos que

incluyen, entre otras cosas, altas concentraciones de

sal, humedad elevada o exposici6n a productos

quimicos.

9. Recogida o entrega. Este producto esta destinado para

ser reparado en su hogar.

10. Gastos de viaje o de transporte para prestar servicio en

lugares remotos en los cuales no haya disponible un

tecnico de servicio autorizado por KitchenAid.

11. Remoci6n o reinstalaci6n de electrodomesticos en

lugares inaccesibles o dispositivos empotrados (por

ejemplo, adornos, paneles decorativos, pisos,

armarios, islas, mostradores, paredes, etc.) que

interfieran con el servicio, la remoci6n o el reemplazo

del producto.

12. Servicio tecnico o piezas para electrodomesticos con

nOmeros de serie/modelo originales removidos,

alterados o no identificados con facilidad.

El costo de la reparaci6n odel reemplazo bajo estas

circunstancias excluidas correrA por cuenta del cliente.

EXCLUSION DE GARANTIAS IMPLICITAS

LAS GARANT[AS IMPL[CITAS,, INCLUYENDO CUALQUIER GARANT[A IMPL[CITA DE COMERCIABILIDAD O GARANT[A IMPL[CITA DE

CAPACIDAD PARA UN PROPOSITO PARTICULAR, SERAN LIMITADAS A UN ANO O AL PER[ODO MAS CORTO PERMITIDO POR LEY.

Algunos estados y provincias no permiten la limitaci6n de la duraci6n de las garantias implicitas de comerciabilidad o capacidad, de modo

que la limitaci6n arriba indicada quiza no le corresponda. Esta garantia le otorga derechos legales especificos y es posible que usted tenga

tambien otros derechos que varian de un estado a otro o de una provincia a otra.

EXCLUSION DE DECLARACIONES FUERA DE LA GARANTiA

KitchenAid no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio tecnico o reparaci6n de este electrodomestico

principal aparte de las declaraciones incluidas en esta garantia. Si usted desea una garantia con una duraci6n mAs prolongada o mAs

completa que la garantia limitada que se incluye con este electrodomestico principal, deberA dirigirse a KitchenAid o a su distribuidor acerca

de la compra de una garantia extendida.

LIMITACION DE RECURSOS; EXCLUSION DE DAI_IOS INCIDENTALES Y CONSECUENTES

SU 0NICO Y EXCLUSIVO RECURSO SEGON LOS TleRMINOS DE ESTA GARANT[A,LIMITADA SERA EL DE REPARAR EL PRODUCTO

SEGUN SE ESTIPULA EN LA PRESENTE. KITCHENAID NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES.

Algunos estados y provincias no permiten la exclusi6n o limitaci6n de da_os incidentales o consecuentes, de modo que estas limitaciones y

exclusiones quizas no le correspondan. Esta garantia le otorga derechos legales especificos y es posible que usted tenga tambien otros

derechos que varian de un estado a otro o de una provincia a otra.

4/14

W10579121B

®/TM@2014. Usada en Canada bajo licencia.

8/14

Impreso en EE.UU.

Merci d'avoir choisi les appareils menagers KitchenAid ®

Notre compagnie a recours aux plus hautes normes de qualite et nous attachons une grande importance & ce que I'acquisition d'un

produit KitchenAid®constitue pour vous une experience positive.

Pour votre commodite, nous vous fournissons un manuel d'instructions d'utilisation facile Autiliser. Ces instructions comprennent

une section "Depannage" pour vous aider A surmonter tout probleme que vous pourriez rencontrer.

Pour plus de renseignements, vous pouvez consulter la section Foire Aux Questions (FAQ) de notre site Web A

www.kitchenaid.com. Si vous avez besoin de plus d'assistance pour utiliser votre lave-vaisselle Kitchenaid, contactez-nous au

1-800-422-1230. Au Canada : visitez-notre site Web www.kitchenaid.ca ou appelez le 1-800-807-6777.

Preparez vos num@os de modele et de s@ie complets. Vous trouverez les num@os de modele et de s@ie sur I'etiquette situee pres

de la porte sur le c6te droit ou gauche de I'interieur du lave-vaisselle.

Table des mati&res

SI_CURITI_DU LAVE-VAISSELLE...........................................45

PIECES ET CARACTI_RISTIQUES..........................................47

DI_MARRAGE/GUIDERAPIDE................................................48

I_TAPES RAPIDES .................................................................... 49

UTILISATION DU LAVE-VAISSELLE......................................50

DESCRIPTION DES PROGRAMMES ET OPTIONS ..............52

SECTION COMMENTAIRES SUR

L'UTILISATIONDU LAVE-VAISSELLE...................................56

CARACTI:!:RISTIQUESDU LAVE-VAISSELLE........................57

SYSTEME DE FILTRATION.....................................................60

ENTRETIEN DU LAVE-VAISSELLE.........................................61

DI_PANNAGE............................................................................63

GARANTIE.................................................................................66

_ _"!_s.... _'_"' _ ':% f"_ _ I_ _ _ / _ _ / _ I _ _ _ I I

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit&

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

et & d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT • Lors de I'utilisation du lave-vaisselle, suivre les precautions el6mentaires dont les suivantes :

m Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

m N'utiliser le lave-vaisselle que pour laver la vaisselle.

m Utiliser uniquement les detersifs ou agents de ringage

recommandes pour lave-vaisselle et les garder hors de la

portee des enfants.

m Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fagon qu'ils ne puissent

endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon & ne

pas vous couper.

m Ne pas laver d'articles en plastique & moins qu'ils ne soient

marques "Peut aller au lave-vaisselle" ou I'equivalent. Si

I'article ne porte aucune indication, verifier aupr_s du

fabricant.

m Ne pas toucher I'el6ment chauffant pendant le

fonctionnement ou immediatement apr_s.

m Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sont pas en place.

m Ne pas jouer avec les commandes.

m Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

m Pour eviter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

m Sous certaines conditions, de I'hydrogene peut se former

dans un reseau d'eau chaude inutilise depuis deux

semaines ou plus. L'HYDROG#NE EST UN GAZ

EXPLOSIBLE. Si le systeme d'eau chaude n'a pas ete

utilise depuis un certain temps, laisser couler I'eau chaude

des robinets pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure permettra &

I'hydrogene de s'evaporer. Ce gaz etant inflammable, ne

pas fumer ni utiliser de flamme nue pendant cette periode.

Enlever la porte ou le couvercle du compartiment de lavage

Iorsque vous remplacez ou mettez au rebut un vieux

lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

iNSTRUCTiONS DE MISE A LA TERRE

Pour un lave-vaisselle reli_ _ la terre, branch_ avec un

cordon :

Le lave-vaisselle doit _tre relie #,la terre. En cas d'un

mauvais fonctionnement ou d'une panne, la raise & terre

reduira le risque d'un choc electrique en fournissant le moins

de resistance pour le courant electrique. Le lave-vaisselle est

equip6 d'un cordon avec un conducteur pour relier les

appareils #, la terre et d'une fiche de raise #,la terre. La fiche

doit _tre branchee sur une prise appropriee, installee et reliee

& la terre conformement aux codes et reglements Iocaux.

AVERTiSSEMENT : La connexion incorrecte du

conducteur pour relier les appareils #,la terre peut causer le

risque de choc electrique. Verifier avec un electricien

competent ou un representant de service si vous avez

des doutes si le lave-vaisselle est correctement relie& la

terre. Ne pas modifier la fiche fournie avec le lave-

vaisselle; si elle n'entre pas darts la prise, faire installer

une prise appropriee par un electricien competent.

Pour un lave=vaisselle branch_ en permanence :

Le lave-vaisselle doit _tre branche & un systeme

d'installation electrique permanent en metal relie& la

terre, ou un conducteur pour relier les appareils & la terre

doit _tre relie avec les conducteurs du circuit et branche

#,une borne pour relier les appareils #,la terre ou au

cordon d'alimentation electrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Risque de basculement

Ne pas utiliser le lave=vaisselle jusqu'a ce qu'il soit compl_tement install6.

Ne pas appuyer sur la porte ouverte.

Le non=respect de ces instructions peut causer des blessures graves ou des coupures.

Avertissements de la proposition 65 de I'¢:tat de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par I'¢:tat de Californie pour @re & I'origine de

cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par I'Etat de Californie pour @re & I'origine de

malformations et autres d6ficiences de naissance.

Lavage au niveau sup@rieur

Les jets puissants ProScrub ® Trio

(sur certains mod@les) dirigent I'eau vers

les plats, po@les ou cocottes places

I'arri@re du lave-vaisselle pour d@coller

la salet@ tenace.

Tube d'alimentation en eau

Plaque signal@tique des

num@ros de mod@le et de s@rie

Ouverture du tuyau

d'arriv@e d'eau

E-l@mentchauffant

Le distributeur d'agent de ringage r@duit

le risque de taches et am@liore le s@chage.

Distributeur de d@tergent ..............................................................................................................................................................

Les orifices d'aspersion sous pression et

le moteur a vitesse variable assurent un

nettoyage efficace.

Bras d'aspersion inf@rieur

Dispositif de protection

contre le d@bordement

Le syst@me de filtration EQ @limine les

salet@s de I'eau et am@liore le nettoyage.

E-vents actifs

(sur certains mod@les)

Tableau de commande

Regleurs du panier

sup@rieur de luxe

Tiges flexibles rabattables

(sur certains mod@les)

Bras d'aspersion sup@rieur

Deux zones d'aspersion

ProScrub ® Trio (sur certains

mod@les) situ@es sur les coins

du panier sup@rieur pour

atteindre les articles plus

aux formes

Tiges flexibles rabattables

PANIER SUPC:RIEUR

Panier pour ustensiles de

cuisson/panier du niveau 3

(sur certains mod@les)

Tablettes pour tasses

et verres a pied

Poign@e du panier

Panier a couverts

Tiges coulissantes pour bols

(sur certains mod@les)

PANIER INFERIEUR

.................................................................................................................................................Panier a ustensiles

Culinary Caddy ®

(sur certains mod@les)

Pour garantir une performance optimale, nettoyez ....

les filtres amovibles du syst_me de lavage EQ,

Express Wash (lavage express), Lorsqu'il faut des

r_sultats rapides.

Un nettoyage regulier des

filtres permettra au lave-

vaisselle de maintenir une

performance optimale. Les

filtres se trouvent dans le fond

du lave-vaisselle, au centre.

Voir la section "Systeme de

filtration" pour plus de

renseignements sur le retrait

et I'entretien des filtres.

IMPORTANT : Ne pas obstruer le distributeur de

d_tergent,

De grands articles places

dans le panier inferieur

pourraient entraver

I'ouverture du clapet du

distributeur. Des t61es

biscuits ou planches

decouper qui seraient

chargees sur la gauche

peuvent facilement entraver

I'ouverture du distributeur. Si

I'on remarque du detergent

dans le distributeur ou au

fond de la cuve apres la fin

d'un programme, cela signifie

que le distributeur etait

bloqu&

S_chage, L'emploi d'un agent de ringage est

essentiel.

II faut utiliser un agent de

sechage (tel un agent de

ringage) pour obtenir un bon

sechage (echantillon fourni).

Un agent de rin_;age combine

I'option Heat Dry (sechage

avec chaleur) ou I'option

ProDry TM (sechage pro) offrira

une performance de sechage

ideale et permettra d'eviter

une humidite excessive

I'interieur du lave-vaisselle.

Heat Dry ou ProDry

Les lave-vaisselle econergiques fonctionnent

plus Iongtemps pour economiser de I'eau et

de I'energie, tout comme une vitesse de

conduite reduite permet d'economiser du

carburant. Lorsque vous avez besoin de

resultats rapides, le programme Express

Wash (lavage express) nettoie votre vaisselle

en utilisant legerement plus d'eau et

d'energie. Selectionner I'option Heat Dry

(sechage avec chaleur) ou ProDry TM pour

accelerer les temps de sechage (ajoute

environ 27 a 35 minutes au programme de

lavage express).

Express

Wash

Programme ProWash TM pour un nettoyage optimal

Programme le plus avance et le plus

polyvalent. Le programme ProWash TM (lavage

pro) detecte la taille de la charge, la quantite

et le degre de salete pour obtenir un

nettoyage optimal en adaptant le programme

et en utilisant uniquement la quantite d'eau et

d'energie necessaire. Les programmes

ProWash TM et Tough (tenace) sont

recommandes pour la salete tenace. II n'est

pas necessaire de pre-rincer la vaisselle; il

suffit de la frotter et de la charger dans le

lave-vaisselle.

ProWash

Soil - Sense

Chargement ProScrub_ pour le nettoyage des

aliments ayant adhere au plat durant la cuisson (sur

certains modules)

Lorsque I'option

ProScrub ® est

selectionnee, elle

offre un lavage

concentre a I'arriere

du panier inferieur

pour les plats

difficiles a nettoyer.

Placer ces plats en

orientant leur surface

sale vers les orifices

d'aspersion

ProScrub ®dans le

panier inferieur du

lave-vaisselle.

Le panier superieur

est dote de deux

zones d'aspersion

sur les coins avant

pour atteindre les

articles plus

profonds ou aux

formes peu

communes.

A &

A. Art/ere du lave-vaisselle

Appuyer sur START/RESUME (mise en marche/ ......

reprise) chaque fois que I'on ajoute un plat.

IMPORTANT : Si I'on ouvre la porte (par

exemple pour ajouter un plat, m6me pendant Start

le fonctionnement de I'option Delay Hours

RESUME

[mise en marche differ6e de phsieurs heures]),

il faudra appuyer sur le bouton START/ RepeatLast

RESUME (raise en marche/reprise) chaque Cycle

fois.

Si le bouton START/RESUME (mise en

marche/reprise) est situ6 au-dessus de la

porte : bien fermer la porte dans un delai de

3 secondes apr_s avoir appuye sur START/

RESUME (mise en marche/reprise). Si I'on ne

ferme pas la porte dans les 3 secondes qui

suivent, la DEL du bouton Start/Resume

clignote, un signal sonore retentit et le

programme ne demarre pas.

Dosage correct du d_tergent

Certains utilisateurs emploient trop de detergent dans leur lave-

vaisselle. Cela peut attaquer les plats. Voir les sections "Ajout

de detergent" et "Ajout d'agent de ringage" dans la section

"Utilisation du lave-vaisselle" pour determiner la quantite de

detergent necessaire en fonction de la durete de I'eau.

Pr6parer et

charger le lave-

vaisselle.

Choisir un programme et une option.

__ __ SOIL CYCLES __ __ SPEED CYCLES __

ProWash 1 Tough I N°rrnat I Light I Exp .... I Rinse

Wash Only

So_1 - Sense

OPTIONS

Heat Dry 1 Hi-Temp 1 Sani 1 4 Hour _ Control

Wash Rinse Delay , Lock

SoundOn/Off Hold3 Sec

Hold3 Sec

OPTIONS

ProDry I ProScrub I HHTem p I Sani I Top Rack I 4Hour

Wash Rinse Only Delay

Soundo_/off cont_ Lock

Hold3 sec Hold3Sec

Verser le

d6tergent pour le

nettoyage et

I'agent de

rin_age pour le

s6chage.

r_ Mettre en marche le lave-

vaisselle.

REMARQUE : Si le bouton

START/RESUME (mise en

marche/reprise) se trouve sur le

dessus de la porte, bien fermer la

porte dans les 3 secondes qui

suivent I'appui sur la touche

START/RESUME (mise en

marche/reprise).

Start

RESUME

Repeat Last

Cycle

u ,. u i. ,. ,.

Preparation et chargement du lave-vaisselle

IMPORTANT : Enlever les restes alimentaires, os, cure-dents et

autres articles durs de la vaisselle. Enlever les etiquettes des

recipients avant de les laver.

Disposition pour 10 couverts -

panier sup#rieur

)

]

ii;# !!!

A,,, L ;s >_

Disposition pour 12 couverts -

panier sup#rieur

Disposition pour 10 couverts -

panier inf#rieur

Disposition pour 12 couverts -

panier inf#rieur

Disposition pour 10 couverts -

panier a couverts

Disposition pour 12 couverts -

panier a couverts

1. Cuillere a th#

2. Fourchette

salade

3. Fourchette a dfner

5 6

4. Couteau

5. Cuillere a soupe/grande

cuillere a servir

6. Grande fourchette

servir

S'assurer que rien n'emp_che

le(s) bras d'aspersion de tourner

librement. II est important que le

jet d'eau atteigne toutes les

surfaces sales.

Verifier qu'aucun article ne bloque

le distributeur de detergent

Iorsque la porte du lave-vaisselle

est fermee.

• Charger dans le panier les articles

en orientant la surface sale vers

I'interieur, vers le bras d'aspersion, tel qu'illustr& Ceci

ameliorera les resultats de nettoyage et de sechage.

• €:viter le chevauchement d'articles tels que bols ou assiettes

pouvant retenir les aliments.

• Placer les articles de plastique, les petites assiettes et les

verres dans le panier superieur. Ne laver au lave-vaisselle que

les articles de plastique identifies comme "lavable au lave-

vaisselle".

• Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement, charger les articles de maniere & ce qu'ils ne

se touchent pas. S'assurer que les articles legers sont bien

retenus dans les paniers.

• Un chargement incorrect peut ecailler ou endommager la

vaisselle. Pour le chargement des verres ou des tasses, il est

preferable de placer ces articles entre les rangees de tiges

plut6t qu'au-dessus, tel qu'illustr&

• Pour le chargement des couverts, les articles pointus doivent

toujours _tre orientes vers le bas. M_langer les articles dans

chaque section du panier, en orienter certains vers le haut et

d'autres vers le bas afin qu'ils ne s'imbriquent pas. Le jet d'eau

ne peut atteindre les articles imbriqu_s.

Verser le d_tergent

REMARQUE : Si vous n'avez pas I'intention d'effectuer un

programme de lavage dans I'immediat, executer un programme de

rin£_age. Ne pas utiliser de detergent.

• Utiliser uniquement du detergent pour lave-vaisselle

automatique. Verser le detergent en poudre, liquide ou en

pastille juste avant de demarrer un programme.

Pour de meilleurs A "_

resultats de lavage, il _/

est recommande

d'utiliser un detergent

& lave-vaisselle B ............

automatique frais. __ _ I/

Conserver le recipient

du detergent bien

ferme dans un lieu sec

et frais.

A. Loquet du

couvercle

PRE-

WASH

B. Section de lavage

principal

C. Section de

pr#lavage

.................... C

• La quantite de detergent & utiliser depend des el6ments

suivants :

Degre de salete de la vaisselle - les charges tres sales

necessitent plus de detergent.

Durete de I'eau - si I'on n'utilise pas assez de detergent avec

une eau dure, la vaisselle ne sera pas parfaitement lavee. Si

I'on utilise trop de detergent avec une eau douce, la solution

attaquera les articles en verre.

Eau douce & moyenne (0 & 6 grains par gallon U.S.)

[eau venant d'adoucisseur d'eau general et eau du service

d'eau de la ville]

Eau moyenne & dure (7 & 12 grains par gallon U.S.)

[eau de puits et du service d'eau de la ville]

• Selon la durete de I'eau, remplir la section de lavage principal

du distributeur tel qu'illustr& Remplir la section de prelavage

jusqu'au niveau indique, si necessaire.

REMARQUE : Les

quantites indiquees

correspondent & I'emploi

d'un detergent en poudre

standard. Lors de

I'utilisation d'un autre type

de detergent, proceder

HardWater

SoftWater

HardWater

SoftWater

Lavageprincipal Pr_lavage

conformement aux instructions indiquees sur I'emballage. Les

formats pre-mesures conviennent parfaitement quels que soient la

durete de I'eau et le niveau de salet& Toujours placer les

detergents pre-mesures dans le compartiment principal et fermer

le couvercle.

Verser I'agent de rinqage

• Votre lave-vaisselle est con(_u pour utiliser un agent de rin(_age

afin d'obtenir un sechage satisfaisant. Sans agent de rin£;age,

la vaisselle et I'interieur du lave-vaisselle seront trop humides.

L'option de sechage avec chaleur ne fonctionnera pas de

maniere optimale sans agent de rin(_age.

Un agent de rin£_age empeche I'eau de former des _ Full

gouttelettes qui peuvent laisser des taches ou des

tPI

coulees en sechant. II ameliore egalement le

sechage en permettant & I'eau de s'ecouler de la

vaisselle apres le rin£_agefinal.

Add

• Un agent de rin(_age aide a reduire I'exces d'humidite sur les

paniers a vaisselle eta I'interieur du lave-vaisselle.

• Contr61er I'indicateur d'agent de rin(_age. Ajouter I'agent de

rin£_ageIorsque I'indicateur arrive au niveau "Add" (ajouter).

Pour ajouter de I'agent de rin£:age,

tourner le bouchon du distributeur sur

"Refill" (remplir) et le soulever. Verser

I'agent de rin(_age dans I'ouverture

jusqu'& ce que I'indicateur soit sur

"Full" (plein). Remettre en place le

bouchon du distributeur et le tourner

jusqu'& ce qu'il soit sur "Lock"

(verrouillage). S'assurer que le bouchon

est bien verrouill&

REMARQUE : Pour la plupart des

types d'eau, le reglage 2 effectue &

I'usine donnera de bons resultats. Si

I'eau du domicile est dure ou si I'on

remarque la presence d'anneaux ou

de taches, essayer un reglage plus

elev& Tourner I'ajusteur & fleche &

I'interieur du distributeur soit & la

main, soit en inserant un tournevis &

lame plate au centre de la fleche et

en tournant.

Lock

RefillS_

¼ de tour pour

verrouiller

ETAPE 3

S_lectionner un programme (les programmes varient

selon les modules)

Voir les tableaux "Descriptions des programmes et des options"

dans la section qui suit.

Les lave-vaisselle econergiques fonctionnent plus Iongtemps pour

economiser de I'eau et de I'energie, tout comme une vitesse de

conduite reduite permet d'economiser du carburant. La duree

normale d'un programme est d'environ 21/2heures, mais ce temps

peut varier en fonction des selections effectuees.

SOIL CYCLES SPEED CYCLES __

ProWash I Tough I N .... I I Light 1 Exp .... I Rinse

Wash Only

so_l- Sense

S_lectionner des options (les options varient selon le

module)

Voir les tableaux "Descriptions des programmes et des options"

dans la section qui suit.

On peut personnaliser les programmes en appuyant sur les options

desirees. Si on change d'idee, appuyer de nouveau sur I'option

pour I'annuler. Toutes les options ne sont pas disponibles sur tous

les programmes. Si I'on selectionne une option invalide pour un

programme donne, les temoins clignotent.

OPTIONS

Heat Dry I Hi-Temp I Sani I 4 Hour 1 Control

Wash Rinse Delay , Lock

Sound On/Off Hold 3 Sec

Hold 3 Sec

OPTIONS

ProDry I ProScrub I Hi-Temp I Sani I TopRack I 4Hour

Wash Rinse Only Delay

so_d O.lOff Co._roSL_k

Hol__ S_c Holaa S_c

ETAPE 4

D_marrer ou reprendre un programme

• Laisser couler I'eau du robinet le plus proche du lave-vaisselle

jusqu'& ce qu'elle soit chaude. Fermer le robinet.

• Appuyer une fois sur START/RESUME (mise en Start

marche/reprise) pour afficher les selections RESUME

utilisees. Selectionner le programme de lavage

et les options souhaites OU appuyer sur START/ RepeatLast

RESUME (mise en marche/reprise) pour rep6ter Cycle

le m_me programme et les m_mes options que

pour le programme de lavage prec6dent.

IMPORTANT : Si I'on ouvre la porte (par exemple pour ajouter un

plat, m_me pendant le fonctionnement de I'option Delay Hours

[mise en marche differ6e de plusieurs heures]), il faudra appuyer

sur le bouton START/RESUME (mise en marche/reprise) chaque

fois.

• Si le bouton Start/Resume (mise en marche/reprise) se trouve

au sommet de la porte, bien fermer la porte dans les

3 secondes qui suivent I'appui sur la touche START/RESUME

(mise en marche/reprise). Si I'on ne ferme pas la porte dans les

3 secondes qui suivent, la DEL du bouton Start/Resume

clignote, un signal sonore retentit et le programme ne demarre

pas.

-- -- SOIL CYCLES __ __ SPEED CYCLES __ OPTIONS I

...... Sa_i .... _ont_o, [ Start, Cancel I ..................................... ,

i Only Wash _su_: >_IN

$o-5 .... Sou_ Oa/Of_ Hold 35_ Repeat a t

SOl CYCLES __ __ SPEED cYcl ES __ OPTIONS

o ' Start Cancel_ ....... w ..........................

i = s Iola_so,

Ces renseignements couvrent plusieurs modeles differents. Votre lave-vaisselle peut ne pas comporter tous les programmes et options

indiques.

PROGRAMMES NIVEAU DE DURI_ES DE LAVAGE* CONSOM

SALETI_ (MIN) -MATION

SANS OPTIONS D'EAU EN

GALLONS

Normal* Max (Litres)

Programme le plus avanc_ et le plus p0!yvalent, Le Leger & rnod_re 1!0 , !50 .... 3,8(14,5)

ProWash programme ProWash_ d_tecte lataille de la charge la = I I I

quantit_ et le degr_ de salet_ pour obtenir un nettoyage Diffici!e/Adh_rant 190 50(191)

Soil,Sense optimal en adaptant le programme et en utilisant aUx surfaces I .............. I ......

uniquement !a quantit6 d eau et d 6nergie n6cessaire, apr_s cuisson

I I Salet6 , !25 190 1 7,7(29,0)

• . importante I I I

tou_h Utiliser ce programme pour les casseroles, les po_les, Difficile/Adherant 140 205 7,9 (30,0)

les cocottes et la vaisselle ordinaire difficiles a nettoyer aux surfaces

et tr_s sales, apr_s cuisson

Normal Cec programme est recommand_ pour laver une charge

ompl_te de vaisselle pr_sentant un degr_ de salet_

normal. Si I'on s_lectionne ce programme, les options Mod_r# . 1 !0 !50 4,0 (15,0)

recommand_es pour le nettoyage dlune vaissel!e ......

comportant des quant t_s norma es de d_br s Saet_ 125 190 7'9 (30i0)

alimentaires sont activ_es par d_faut. L'etiquette de imP0rtante I I I

consommation d'_nergie est bas_e sur ce programme. I I I I

Light Utiliser ce programme pour les articles legerement Leger a modere 105 145 4,2 (15,2)

sales ou pour la porcelaine et le cristal.

Difficile/Adherant 120 185 7,7 (29,0)

aux surfaces

apres cuisson

POUr des r_sultats rapides, !e programme Lavage Tous ies niveaux 58 64 6,2 (23'5)

Express express nettoievotre vaissel e en utilisant I_g_rement de salet_

Wash p us d eau et d _nerg el Pour acc_ _rer e temps de

s_chage, s_lectionner I,option Heat Dry (s_chage avec ' .................. I ......I ................I ......

chaleur) ou I option ProDry (sechage pro). I I I I

Rinse Utiliser ce programme pour rincer la vaisselle, les Tousles niveaux 17 20 2,4 (9,0)

verres et les couverts qui ne seront pas laves de salete

Only immediatement.

Ne pas utiliser de detergent.

Les durees de lavage dependent de la temperature de I'eau, du degre de salete, de la taille de la charge de vaisselle ainsi que des options

selectionn6es. Certaines options augmenteront la duree du programme.

*Certaines options augmenteront la duree du programme. Voir la section d'information sur les options.

**Duree de programme approximative obtenue avec de I'eau chaude a 120°F (49°C) fournie au lave-vaisselle. Si les durees sont plus

Iongues, cela signifie que I'eau d'arrivee est moins chaude.

OPTIONS PEUT ETRE DESCRIPTION

SI_LECTIONNI_

AVEC

DURI_E

SUPPLleMENTAIRE DU

PROGRAMME

TYPIQUE MAX

GALLONS

D' EAU

SUPPLI_-

MEN-

TAIRES

(LITRES)

, ' Nettoe espats p06es Tough (tenaCe) ACtvelesjets 53 73 0.-3,0

_'robcrUD etcl pr6sentant un degr6 Norma was Proscrub_ Plus 1i

de salet6 tenace pour i av"ane 'normhi pour un pouvoir (0 -

supprimer e trempage et = ' nettoyant renforc6

le r6curage des p!ats sa es ProWas MM sur les articles

comportant des residus (!avag e pro) plac6s dans des

ayant adh6r6 pendant la I Ton RackOnlv I zones de lavage I I I

cu!sson. Le pan,er I (paner sup6reur I sp6c'f'q ues. I I I

sup6r eur est dot6 de deux un eUement_

zonesd'aspersionsur!es' _ "

coins avant pour atteindre

!es articles plus profonds I I I I _

ou aux formes peu I I I I I

• communes. I I I I I

Hi-Temp

Wash

Sound On/Off

Hold 3 Sec

Augmente la temperature

principale de lavage pour

ameliorer le nettoyage des

charges comportant des

residus difficiles &nettoyer,

ayant adher6 pendant la

cuisson.

Tough (tenace)

Normal Wash

(lavage normal)

Fait passer la

temperature du

lavage principal de

105°F (41°C) &

130°F (55°C) ou

140°F (60°C).

42 60

0 - 3,0

(0 - 11,2)

interrompu. I I I I I

Lavage legerement

plus rapide pour les

petites charges

-7 -30 0

Top Rack

Only

Pour plus de commodite,

utiliser cette option pour

nettoyer une petite

quantite de vaisselle dans

le panier superieur pour

aider & maintenir la cuisine

constamment propre.

Disponible pour

tousles

programmes

OPTIONS PEUTETRE

SELECTIONNE

AVEC

S_che la Vaisselle & I'air

chaud venti!& Cette

option, associ6e & un

agent de dngage, offrira la

meilleur e performance de

s6chage: Les articles en

plastique sont moins

Disponible P0Ur

tousles

pr0g rammes, sauf

Rinse On(ringage y

uniquement)

susceptibles de se

d6former si on les place

dans le panier & vaisselle

sup6rieur. D6sactiver

I option ProDryZM(s6chage

uns c!a e

Heat Dry

4 Hour

Delay

2-4-8 Hr.

Delay

Seche la vaisselle a I'air

chaud. Cette option,

associee & un agent de

rin(;age, offrira la meilleure

3erformance de sechage.

Les articles en plastique

sont moins susceptibles

de se deformer si on les

3lace dans le panier

vaisselle superieur.

Desactiver Heat Dry

(sechage avec chaleur)

_our un sechage & I'air

uniquement.

)iff_re le fonctionnement

du lave-vaisselle ou le fait

d6marrer pendant les

leures creuses. Choisir un

programme de lavage et

des options. Appuyer sur

e bouton de mise en

marche diff6r6e. Appuyer

sur START/RESUM E (mise

en marche/reprise). Bien

fermer la porte.

REMARQUE : Chaque fois

que I'on ouvre la porte

(pour ajouter un plat, par

exemple), il faut de

nouveau appuyer sur le

bouton Start/Resume

(mise en marche/reprise)

pour que le compte &

rebours reprenne.

Disponible pour

tousles

programmes, sauf

Rinse Only

(rin(;age

uniquement)

Disponible pour

tousles

programmes

DESCRIPTION

Uti ise 1,616mentde

chauffage pour

chauffer !'air, un

syst_me

d 6vacuation et un

ventilateur pour

expulser fair

humide hors du

!ave-vaisse!!e et

acc616rer le temPs

de s6chage.

L,option proDryT M

(s6chage pro)est

activ6e par d6faut

Iorsqu un

programme est

s61ectionn6, sauf

pour le programme

1 Hour Wash

(lavage en heure),

Active I'el6ment de

chauffage & la fin

du programme de

lavage pour reduire

les temps de

sechage. L'option

Heat Dry (sechage

avec chaleur) est

activee par defaut

avec tous les

programmes sauf

pour le lavage en

une heure.

Differe le

d6marrage d'un

programme jusqu'&

I'heure sp6cifi6e.

DURI_E

SUPPLI_MENTAIRE DU

PROGRAMME

TYPIQUE

24O

MAX

480

GALLONS

D' EAU

SUPPLI_-

MEN-

TAIRES

(LITRES)

Control

Lock

Hold 3 Sec

4 Hour

Delay

ControlLock

Hold 3 Sec

OPTIONS PEUT I_TRE DESCRIPTION

SI_LECTIONNI_

AVEC

DURI_E

SUPPLI_MENTAIRE DU

PROGRAMME

TYPIQUE MAX

GALLONS

D' EAU

SUPPLI_-

MEN-

TAIRES

(LITRES)

12viteI'utilisation involontaire du lave-vaisselle ou des changements de programme et d'option durant un programme.

Pour activer le verrouillage, appuyer sur CONTROL LOCK (verrouillage des commandes) ou sur 4 HOUR DELAY (mise

en marche differ6e de 4 heures) (selon le modele) pendant 3 secondes. Le temoin Control Lock s'allume durant un

court instant pour indiquer que I'option est activee, et tous les boutons sont desactiv6s. Lorsqu'on appuie sur un

bouton alors que le lave-vaisselle est verrouille, le temoin lumineux clignote 3 fois. II reste possible d'ouvrir/de fermer la

porte du lave-vaisselle Iorsque les commandes sont verrouillees.

REMAROUE • Avant de pouvoir desactiver le verrouillage des commandes, il faudra peut-_tre desactiver le mode de

veille - soit en appuyant sur START/RESUME (mise en marche/reprise) ou CANCEL (annulation), soit en ouvrant puis

refermant la porte.

Pour desactiver le verrouillage des commandes, appuyer sur CONTROL LOCK (verrouillage des commandes) ou sur

4 HOUR DELAY (mise en marche differ6e de 4 heures) (selon le modele) pendant 3 secondes. Le temoin lumineux

s'eteint.

REMARQUE : Si, sur votre modele, le verrouillage des commandes s'effectue en appuyant sans rel&cher sur 4 HOUR

DELAY (mise en marche differ6e de 4 heures), la DEL de verrouillage des commandes sera allumee Iorsque le

verrouillage des commandes est active ou eteinte Iorsqu'il est desactiv&

COMMANDE FONCTION COMMENTAIRES

Pour d6marrer ou Si I'on ouvre la porte durant un programme ou si une panne de courant se produit, le

poursuivre un t6moin lumineux Start/Resume (mise en marche/reprise) clignote. Le programme ne

programme de reprend pas tant que la porte nest pas ferm6e et que I on n a pas appuy6 sur START/

RepeatLast lavage RESUME (mise en marche/reprise).

Cyc e

REMARQUE : Si le bouton Start/Resume (mise en marche/reprise! se trouve sur le dessus

de la porte, bien fermer la porte dans les 3 secondes qui suivent I appui sur la touche

START/RESUME (mise en marche/reprise). Si I on ne ferme pas la porte dans les

I 3 secondes qui suivent, la DEL du bouton Start/Resume clignote, un signal sonore retentit

i et le programme ne d6marre pas.

Pour revenir &tout Appuyer sans rel&cher sur CANCEL/DRAIN (annulation/vidange) pour reinitialiser les

Cancel programme/option selections de commande effectu6es.

DRAIN initial au cours de la

selection.

Voir les sections "Annulation d'un programme" et "Modification d'un programme apr_s le

Pour annuler un demarrage du lave-vaisselle".

programme de

lavage apres son

demarrage.

H -Temn ' Pour activer ou Appuyer sur le bouton Hi-Temp Scrub (nettoyage & haute temperature) pendant

"" ;a h'- d6sactiver les 3 secondes pour activer ou d6sactiver less gnaux sonores. Seuls es signaux sonores de

vv S signaux sonores, confirmation d'activation de boutons sont activables/d6sactivables. Les signaux sonores

SoundOn/Off importants, tels ceux ind quant nterruption dun programme, ne sont pas d6sactivab es

Hold 3 Sec

COMMANDE FONCTION COMMENTAIRES

, Les indicateurs lumineux de L'indicateur Clean (propre) s'a lume Iorsqu'un programme est termin&

w°_o_o_ c_..... ;_o_ 1'6tat d'avanc, ementdu Lorsque I'on s61ectionne I'option Sani-Rinse (ringage avec

ou programme HJustrentla assainissement), le t6moin Sanitized (assainissement) s'allume d_s que le

progress on du programme programme est termin& Si le lave-vaisselle n'a pas bien assaini la

_%o',"_0:_'0_°';_,_'_.o,.%'" du lave-vaisselle. IIs sont vaisselle le t6moin clignote & la fin du programme. Ceci peut se produire si ;

I situ6s & I'avant du lave- le programme a 6t6 interrompu ou si I eau n a pas pu 6tre suffisamment

ou I vaisselle sur les modules chauff6e pour atte ndre la temp6rature requise.

................... ..... disposant des commandes &

I'avant, et sur le dessus de la

porte pour les modules dont

iiii

L'indicateur lumineux avant

ou I'indicateur seul (A)

indique I'etat d'avancement

du programme du lave-

vaisselle selon un code de

couleurs (sur les modeles &

commandes dissimulees

uniquement).

L'afficheur de 1'6tat

d,avancement du

programme indique la

Les t6moins lumineux Clean (nettoyage) and Sanitized (assaini) s"eteJgnent"

Iorsque I'on ouvre puis referme la porte ou que I'on appuie sans rel&cher :;

Le temoin est bleu Iorsque le lave-vaisselle effectue un lavage ou un

ringage. Le temoin est rouge Iorsque le lave-vaisselle effectue un sechage.

Le temoin passe au blanc pour indiquer que le programme est termin& Si

le temoin lumineux avant clignote, voir la section "Depannage".

Les t6moins !umineux indiquent & I'uti!isateur s'il peut a!outer un plat apr#s

le d6marrage du programmel IIs informent 6ga!ement ! utilisateur de

I'action effectu6e par le lave-vaisselle : lavage ringage s6chage

programme terrain6 et/ou assainissement. IIs indiquent & I,utilisateur si ies

progress on du programme

du !ave-vaisse!!e ainsi que commandes sont verrouill_es etJou si !,option de mise en marche diff_r_e

d'autres informations, est s_!ectionn6e Une s_rie de barres entament un comPte & rebours du

(Disponible sur certains programme restant, de gauche & droite. Chaque barre [epr6sente environ

modules & la place des 24 minutes de dur_e de programme. Les barres apparaissent aussi pour

indicateurs lumineux d'6tat diff6r6eeffectUeretleleC°mptet6moin&dereb°ursmisede !a caract6ristiqUesactive:deraise en,marche,,

d'avancement du en marche diff_r_e

programme) Tousles 30 pr0grammesl le laVe_vaisselle affiche _galement affresh,

pou_ rappeler temporairement & I,utilisateur d,effectuer Une proc6dure

d'entretien mensuellel Voir la section "Entretien du lave-vaisselle":

Annulation d'un programme

1. Ouvrir legerement la porte pour arr_ter le programme. Attendre

que I'action d'aspersion s'arr_te avant d'ouvrir la porte

completement.

2. Appuyer une fois sur le bouton Cancel/Drain (annulation/

vidange) et le maintenir enfonc& Le temoin lumineux Cancel/

Drain (annulation/vidange) s'allume.

3. Fermer la porte et le lave-vaisselle entame un programme de

vidange (s'il reste de I'eau au fond du lave-vaisselle). Laisser le

lave-vaisselle evacuer I'eau completement. Le temoin Cancel/

Drain (annulation/vidange) s'eteint apr_s 2 minutes.

Modification d'un programme apr_s la mise en marche

du lave-vaisselle

1. On peut interrompre un programme et redemarrer le lave-

vaisselle depuis le debut en suivant la procedure suivante.

2. Ouvrir legerement la porte pour arr_ter le programme. Attendre

que I'action d'aspersion s'arr_te avant d'ouvrir la porte.

3. Verifier que le couvercle du distributeur de detergent est bien

ferm& Si le couvercle est ouvert, remplir & nouveau le

distributeur de detergent avant de redemarrer un nouveau

programme.

4. Appuyer deux fois sur CANCEL/DRAIN (annulation/vidange)

pour reinitialiser le module de commande.

5. Choisir un nouveau programme et les options.

6. Appuyer sur START/RESUME (mise en marche/reprise).

Ajout d'un plat apr_s la mise en marche du lave-

vaisselle

1. Verifier que le temoin lumineux Add a Dish (ajouter un plat) est

bien allum& (Sur certains modeles. Sinon, passer & I'etape 2).

2. Ouvrir legerement la porte pour arr_ter le programme. Attendre

que I'action d'aspersion s'arr_te, et ouvrir completement la

porte.

3. Verifier que le couvercle du distributeur de detergent est

toujours ferm& S'il est ouvert, cela signifie que le programme

de lavage a dej& commence et il n'est pas conseille d'ajouter

un plat.

4. Si I'on n'a pas encore utilise de detergent (couvercle du

distributeur de detergent ferme), on peut ajouter un plat.

5. Appuyer sur START/RESUME (mise en marche/reprise).

('_ _:: • _f_-t¸_:!I_•i c _..... _::__ _4_.........,_, ,_ ,,_ ,_ ....... , ;,,._,_:_

Votre lave-vaisselle KitchenAid peut comporter toutes ces caract_ristiques ou seulement certaines d'entre elles.

Option Zone de lavage ProScrub ®

L'option Zone de lavage ProScrub ®se situe a I'arriere du panier

inferieur et sur les coins avant du panier superieur.

A. Arriere du lave-vaisselle

REMARQUE : Selectionner I'option de lavage ProScrub ®pour

utiliser cette caracteristique. Verifier que les articles ne touchent

pas le tube d'alimentation d'eau, les bras d'aspersion ou les jets

d'aspersion ProScrub ® du panier inferieur.

• La derniere rangee de tiges au fond du panier inferieur doit _tre

inclinee & 60° Iorsque I'on utilise I'option ProScrub ®.

Charger les po_les, casseroles et autres & I'arriere du panier

inferieur en orientant les surfaces sales face aux jets ProScrub ®

et en faisant reposer les articles de fa£_oninclinee et sur la

derniere rangee de tiges

Une seule rangee d'articles a la fois peut _tre orientee face aux

jets ProScrub ®. Si les articles sont empiles, emboit6s ou se

chevauchent, cela emp_chera les jets ProScrub ® d'atteindre

toutes les surfaces.

Dans le panier superieur, placer les verres et les bouteilles de

grande taille ou de formes peu communes tournes vers le bas

dans les coins avant du panier. II est pref6rable de charger ces

articles entre les rangees de lignes.

Panier & couverts

Utiliser les fentes des couvercles pour

separer les articles et obtenir une qualite

de lavage optimale. Des fentes speciales

(petits trous ronds) ont et6 prevues pour

les baguettes. Varier les types de

couverts pour les maintenir separ6s. Pour

de meilleurs resultats de lavage, charger les couteaux vers le bas,

les fourchettes vers le haut et alterner la position des cuilleres.

REMARQUE : Si

vos couverts Re

conviennent pas

aux fentes prevues,

soulever et retirer

les couvercles du

panier a couverts.

_._._ff_,_-_,, ..... i_ _.....

Panier & ustentiles CULINARY CADDY ®

Utiliser le panier & ustensiles pour

retenir les ustensiles de cuisine

speciaux (cuilleres en bois, spatules,

etc.) ou pour les couverts en trop.

Le panier se supend dans le coin droit

du panier inferieur. Charger le panier

Iorsqu'il est dans le panier inferieur ou

le retirer pour le charger sur un

comptoir ou sur une table.

REMARQUE • Faire tournoyer les bras

d'aspersion. S'assurer que les articles

dans le panier n'entravent pas la

rotation des bras d'aspersion.

Dispositif SURE-HOLD ® de retenue des tasses et des

verres & pied

Rabattre la tablette d'appoint du c6te gauche ou droit du panier

intermediaire pour y placer des tasses, verres & pied ou articles

longs supplementaires tels que les ustensiles et les spatules.

ProScrub ® Trio (sur certains modules)

Les jets inferieurs nettoient les po_les, les casseroles et autres

presentant un degre de salete tenace pour supprimer le trempage

et le recurage des plats sales comportant des residus ayant adhere

pendant la cuisson.

Le panier superieur est dote de deux zones d'aspersion sur les

coins avant pour atteindre les articles plus profonds ou aux formes

peu communes.

REMARQUE • Retirer le(s) panier(s) pour ustensiles de cuisson Iors

du lavage de grands verres & pied ou d'autres grands articles dans

le panier superieur.

Tiges flexibles FLEXI-FOLD DOWN TM

La rangee de tiges de chaque c6te

du panier superieur peut _tre regl6e

pour faire de la place pour divers \

articles de vaisselle.

Pour ajuster les tiges pliables :

1. Saisir la pointe de la tige qui se

trouve dans le support de celle-

ci.

2. Pousser doucement la tige

I'exterieur de son support.

3. Rabattre les tiges vers le centre

du panier.

REMARQUE : Le panier inferieur peut egalement comporter 1 ou

2 rangees de tiges flexibles situees a I'arriere du panier. Pour les

ajuster, suivre les m_mes instructions.

Attaches SURE-HOLD ® pour articles I_gers

Les attaches maintiennent en place les articles

legers en plastique tels que les tasses,

couvercles ou bols pendant le lavage.

Pour d_placer une attache :

1. Tirer I'attache vers le haut pour la separer de

la tige.

2. Reinstaller I'attache sur une autre tige.

Panier sup_rieur de luxe r_glable _ 2 positions

Une fois le panier pour ustensiles de cuisson retire, il est possible

d'elever ou d'abaisser le panier superieur pour pouvoir charger de

grands articles dans le panier superieur ou inferieur. Des regleurs

sont situes de chaque c6te du panier superieur. Chaque reglage

comporte 2 positions prereglees.

Pour soulever le panier, appuyer sur les deux regleurs du panier et

soulever le panier jusqu'a ce qu'il soit en position haute et

d'aplomb.

Pour abaisser le

panier, appuyer

sur les deux

regleurs du panier

et glisser le panier

sa position

d'aplomb la plus

basse.

Panier sup_rieur amovible (pour glissi_res SatinGlide ®)

Le panier superieur amovible permet de laver des articles plus

grands tels que casseroles, r6tissoires et t61es a biscuits, dans le

panier inferieur.

IMPORTANT • Retirer la vaisselle avant de retirer le panier

superieur du lave-vaisselle.

Pour enlever le panier

Pour acceder aux butees de glissieres, tirer le panier superieur vers

I'avant pour I'extraire de la cuve de presque la moiti&

Pour ouvrir, rabattre la butee de glissiere vers I'exterieur de la cuve.

Apres avoir ouvert les deux butees de glissieres, tirer la glissiere

superieure hors des rails.

Butte d'c/rr6t ferrule Butde d_rr6t ouverte

Tiges coulissantes pour

bols

Des tiges coulissantes dans le

panier inferieur qui se

deplacent lateralement pour

pouvoir s'adapter & toute

taille de plats. Cette

caracteristique peut _tre

utilisee pour pouvoir inserer

des articles plus larges

comme des bols de cereales

ou autres articles.

Panier sup_rieur amovible (pour glissi_res Max

SatinGlide ®)

Le panier superieur

amovible permet de

laver des articles plus

grands tels que

casseroles, r6tissoires et

t61es a biscuits, dans le

panier inferieur.

IMPORTANT : Retirer la

vaisselle avant de retirer

le panier superieur du

lave-vaisselle.

Pour enlever le

panier :

Pour acceder aux butees

de glissieres amovibles, tirer le panier superieur vers I'avant pour

I'extraire de la cuve de presque la moiti&

D'un c6te, appuyer sur I'onglet de la glissiere et tirer I'avant du

panier hors des glissieres. Repeter ensuite cette etape de I'autre

c6te pour retirer completement I'avant du panier.

Retirer alors I'arriere du panier en le tirant legerement vers I'avant,

puis vers le haut.

Pour r_installer le panier :

Tirer les glissieres vers I'avant pour les extraire de la cuve de

presque la moiti&

Les c6tes des paniers comportent des onglets de fixation arrondis.

Aligner les onglets de fixation de I'arriere du panier avec I'ouverture

de la glissiere. Emboiter les deux elements.

Extraire completement les glissieres et aligner les onglets de

fixation de I'avant du panier avec I'ouverture de la glissiere.

Emboiter les deux elements. Un bruit indique que I'avant du panier

est correctement en place de chaque c6t&

Panierpourustensilesde cuissonamovible

(panier du niveau 3)

Le panier amovible pour

ustensiles de cuisson (niveau

3) permet de nettoyer des

articles plus grands dans le

panier superieur ou de retirer

la fois le panier pour

ustensiles de cuisson et le

panier superieur pour

nettoyer des articles de

grande taille dans le panier

inferieur. Voir la section

"Panier superieur amovible".

Pour enlever le panier•

A. Butte de glissiere

B. Glissiere

Pour acceder aux butees d'arr_t, tirer le panier vers I'avant

jusqu'& I'arr_t et jusqu'& ce qu'il s'enclenche en place.

2. Pour ouvrir les butees d'arr_t, relever la butee d'arr_t vers

I'exterieur de la glissiere.

3. Apr_s ouverture des deux butees d'arr_t, faire glisser les roues

avant vers le haut pour les sortir de la fente dans la glissiere.

Continuer & tirer le panier vers I'avant et faire glisser les roues

arriere vers le haut pour les sortir de la glissiere.

4. Fermer les butees d'arr_t.

5. Faire glisser les butees de panier pour les reinstaller dans le

lave-vaisselle.

Pour r_installer le panier :

1. Tirer doucement les butees du panier vers I'avant dans le lave-

vaisselle jusqu'& I'arr_t et jusqu'& ce qu'elles s'enclenchent en

place.

2. Pour ouvrir les butees d'arr_t, relever la butee d'arr_t vers

I'exterieur de la glissiere.

3. Placer les roulettes arriere du panier de chaque c6te du panier

dans la fente de la glissiere et faire rouler le panier pour le

reinstaller dans les glissieres.

4. Inserer les roulettes avant du panier de chaque c6te du panier

dans les fentes du panier.

5. Fermer les butees de glissiere des deux c6tes du panier et

repousser le panier dans le lave-vaisselle.

Panier pour ustensiles de cuisson (panier du niveau 3)

Le panier pour ustensiles de cuisson est con_u avec 2 paniers

amovibles pour contenir les couverts, couteaux et ustensiles de

cuisson supplementaires.

Installer les paniers en position elev6e en cas de couverts

supplementaires a laver.

Position d/evde

Installer les paniers en position basse en cas de couverts,

couteaux ou ustensiles necessitant plus d'espace pour le lavage.

IMPORTANT : Lors de I'utilisation des paniers pour ustensiles de

cuisson en position basse, le panier superieur doit lui aussi _tre

place dans la position la plus basse.

Position basse

Lorsqu'on utilise les tablettes pour tasses ou d'autres articles de

grande taille dans le panier superieur, retirer le panier avant en

position basse pour plus d'espace.

_"_ _ 4, _....... _

"_S _ _' _ i:i _/L/.....................c_L/_._r/

Ce lave-vaisselle est equip6 de la toute derniere technologie en matiere de filtration. Ce systeme de triple filtration minimise le niveau

sonore et reduit la consommation d'eau et d'energie tout en offrant une performance de nettoyage superieure. Le filtre doit _tre entretenu

tout au long de la duree de vie du lave-vaisselle pour pouvoir continuer a fonctionner au mieux de sa performance.

Le systeme de triple filtre comporte 2 parties, un filtre

superieur et un filtre inferieur.

• Le filtre superieur permet de tenir des articles sur-

dimensionnes ou des objets etrangers ainsi que les

particules tr_s fines a I'ecart de la pompe.

• Le filtre inferieur emp_che les aliments de se redeposer

sur la vaisselle.

Les filtres devront peut-_tre _tre nettoyes Iorsque :

• On remarque des objets ou saletes sur le filtre superieur.

• La performance de nettoyage se degrade (c.-a-d.

presence de saletes sur les plats).

• Les plats sont rugueux au toucher.

II est tres facile de retirer et d'entretenir les filtres. Le tableau

ci-dessous indique la frequence de nettoyage recommandee.

Filtre inferieur

NETTOYAGE DU FILTRE

Nombre de Si on lave avant le Si on gratte et rince les

charges par chargement plats avant le

sernaine chargement

i i

1-3

4-7 Une fois par an Une fois par an

Si on se contente de Si on ne gratte ou ne rince

gratter les plats avant le pas les plats avant le

chargement* chargement

Deux fois par an ToUsles deux mois

Deux fois par an Une fois par mois

Une fois par an Deux fois par an ToUsles trois mois ToUtes les deux semaines

13-14 Une fois par an Deux fois par an Tousles trois mois Une fois par semaine

*Conseil du fabricant Ceci permet d'economiser I'eau et I'energie utilisees pour la preparation des plats. Cela vous epargne egalement

du temps et des efforts.

Eau tr_s dure

Si I'eau du domicile est tr_s dure (au-del& de 15 grains), nettoyer le

filtre au moins une fois par mois. L'accumulation de residus blancs

dans le lave-vaisselle est le signe d'une eau dure. Pour des

conseils sur I'elimination des taches, voir la section "Depannage".

Instructions de retrait du filtre

1. Tourner le filtre superieur

d'un quart de tour dans le

sens antihoraire et le

soulever.

2. Saisir le filtre inferieur situ6

dans I'ouverture circulaire,

le soulever legerement et le

tirer vers I'avant pour le

retirer.

3. Nettoyer les filtres tel

qu'indiqu&

Patte de

positionnement

Instructions de nettoyage

IMPORTANT : Ne pas utiliser de brosse metallique, de tampon &

recurer, etc., car ils peuvent endommager les filtres.

Rincer le filtre sous I'eau courante jusqu'& ce que la plupart des

saletes soient elimin6es. Si I'on remarque la presence de saletes

difficiles & retirer ou de dep6ts de calcaire causes par I'eau dure,

I'emploi d'une brosse douce sera peut-_tre necessaire.

Retrait du filtre sup#rieur

Instructions de r_installation du filtre

1= En s'aidant des illustrations

prec6dentes, placer le filtre

inferieur sous les onglets

de positionnement situes

au fond du lave-vaisselle

de sorte que I'ouverture

circulaire de filtre superieur

soit aligne avec I'ouverture

circulaire du fond de la

cuve.

Patte de

R#installation du flltre sup#rieur

Inserer le filtre superieur dans I'ouverture circulaire du filtre

inferieur.

Faire pivoter lentement le filtre dans le sens horaire jusqu'&

ce qu'il s'insere dans le Iogement. Continuer & faire pivoter

le filtre jusqu'& ce qu'il s'emboite. Si le filtre n'est pas

completement installe (continue de tourner librement),

continuer & tourner le filtre dans le sens horaire jusqu'& ce

qu'il s'ins_re dans le Iogement et s'emboite.

REMARQUE : Du moment que le filtre est bien emboit6, il

n'est pas necessaire que la fleche du filtre superieur soit

alignee avec celle du filtre inferieur.

IMPORTANT : Afin d'eviter d'endommager le lave-vaisselle, ne pas

le faire fonctionner sans que les filtres ne soient correctement

installes. S'assurer que le filtre inferieur est bien en place et que le

filtre superieur est bien emboit& Si le filtre superieur tourne

librement, cela signifie qu'il n'est pas bien emboit&

Nettoyage

Nettoyage de I'ext_rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux, humide ou une eponge et un

detergent doux pour nettoyer les surfaces exterieures du lave-vaisselle et preserver son

aspect de produit neuf. Si I'exterieur du lave-vaisselle est en acier inoxydable, un

nettoyant pour acier inoxydable est recommande, comme par exemple un nettoyant pour

acier inoxydable affresh ®t,piece n° W10355016.

Nettoyage de I'int_rieur

Les composes mineraux presents dans I'eau dure peuvent provoquer I'accumulation

d'un film blanch_tre sur les surfaces interieures, particulierement juste au-dessous de la

porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant qu'elles aient refroidi. II

faudra peut-etre porter des gants en caoutchouc. Ne pas utiliser un produit de nettoyage

autre que le detergent pour lave-vaisselle car cela pourrait provoquer un exces de

mousse.

Nettoyage des surfaces internes

Faire une pate avec un detergent pour lave-vaisselle en poudre sur une eponge humide et

nettoyer.

Utiliser un detergent liquide pour lave-vaisselle automatique, et nettoyer avec une

eponge humide.

Voir la methode de rin£;age au vinaigre dans la section "Taches et films sur la vaisselle (et

solution pour I'eau dure)" & la section "Depannage."

REMARQUE • Effectuer un programme de lavage normal avec detergent pour lave-

vaisselle apr_s avoir nettoye I'interieur.

1"® affresh est une marque d6pos6e de Whirlpool.

Procedure d'entretien du lave-vaisselle

Nettoyage du lave-vaisselle

Nettoyer I'exterieur du lave-vaisselle avec un chiffon doux et humide et un detergent doux. Si I'exterieur du lave-vaisselle est en acier

inoxydable, un nettoyant pour acier inoxydable est recommande, comme par exemple un nettoyant pour acier inoxydable affresh ®, piece

n° W10355016.

I_limination de I'eau dure/de la pellicule :

Utilisation mensuelle recommandee d'un produit d'entretien tel le nettoyant pour lave-vaisselle affresh ®,piece numero W10282479.

• Charger le lave-vaisselle (de pref6rence avec la vaisselle recouverte d'une pellicule ou prec6demment lavee avec une eau dure).

• Placer une pastille dans le compartiment de lavage principal du distributeur de detergent.

• Selectionner le programme/l'option le/la mieux adapte(e) a une vaisselle tr_s sale et mettre en marche le lave-vaisselle.

REMARQUE : L'utilisation d'une pastille ou d'un sachet pre-mesur6 de detergent est recommandee pour une utilisation quotidienne

ordinaire.

Dispositif de brise-siphon

Certains codes de plomberie provinciaux ou Iocaux exigent I'installation d'un dispositif de

brise-siphon entre un lave-vaisselle encastre et le systeme de vidange du domicile.

Inspecter le dispositif de brise-siphon Iorsque votre lave-vaisselle ne se vidange pas bien.

Le dispositif de brise-siphon se trouve gen6ralement sur le dessus de I'evier ou du

comptoir pros du lave-vaisselle.

REMARQUE : Le dispositif de brise-siphon est un article de plomberie externe qui ne fait

pas partie de votre lave-vaisselle. La garantie fournie avec le lave-vaisselle ne couvre pas

les coQts de reparation directement associes au nettoyage ou & la reparation d'un

dispositif de brise-siphon externe.

Nettoyage du dispositif de brise-

siphon

Nettoyer le dispositif de brise-siphon periodiquement pour assurer une vidange adequate

du lave-vaisselle. Pour la plupart des brise-siphons, il faut soulever le couvercle chrom&

Devisser le couvercle en plastique. Verifier ensuite qu'il n'y a pas accumulation de

saletes. Nettoyer au besoin.

Vacances ou Iongue p_riode d'inutilisation

Pour r_duire le risque de dommages •

materiels

Si le lave-vaisselle n'est pas utilise pendant I'et6, couper I'arrivee d'eau et

I'alimentation electrique du lave-vaisselle.

S'assurer que les tuyaux d'alimentation en eau sont proteg6s contre le gel. La

formation de glace dans les canalisations d'arrivee d'eau peut entraYner une el6vation

de la pression en eau et endommager le lave-vaisselle ou le domicile. La garantie de

I'appareil ne couvre pas les dommages imputables au gel.

Lors du remisage du lave-vaisselle pendant I'hiver, eviter tout dommage lie a I'eau en

faisant hiveriser le lave-vaisselle par un depanneur agre&

Essayer d'abord les solutions sugger6es ici. Pour obtenir de I'aide ou des conseils qui permettront peut-_tre d'eviter une intervention de

depannage, consulter la page de garantie de ce manuel et scanner le code QR avec votre appareil intelligent, ou consultez le site internet

www.kitchenaid.ca (le site Web ne sera peut-_tre pas compatible avec certains appareils sans fil.)

Vous pouvez adresser tous commentaires ou questions par courrier a I'adresse ci-dessous :

Aux 12tats-Unis : Au Canada :

KitchenAid Brand Home Appliances KitchenAid Brand Home Appliances

Customer eXperience Center Whirlpool Canada LP

553 Benson Road 200 - 6750 Century Ave.

Benton Harbor, MI 49022-2692 Mississauga ON L5N 0B7

Dans votre correspondance, veuillez indiquer un numero de tel6phone oQ I'on peut vous joindre dans la journee

PROBLEME SOLUTION

LE LAVE-VAISSELLE NE

FONCTIONNE PAS

IL RESTE DU DI:!:TERGENT

DANS LE DISTRIBUTEUR OU

LA PASTILLE EST RESTI:!:E

AU FOND DE LA CUVE

LE PROGRAMME DURE

TROP LONGTEMPS

REMARQUE : II est normal que le lave-vaisselle fasse des pauses rep6t6es au cours d'un programme.

Si le temoin lumineux Start/Resume (mise en marche/reprise) clignote, ouvrir la porte et appuyer sur

START/R ESU M E.

Verifier que la porte est fermee et verrouillee.

Veiller a desactiver le mode de veille, soit en appuyant sur START/RESUME (mise en marche/reprise) ou

CANCEL (annulation), soit en ouvrant puis refermant la porte avant de selectionner le programme/

I'option.

Verifier que le fonctionnement du systeme de lavage a I'arriere du lave-vaisselle n'est pas entrave par

de grandes casseroles. Ajuster le chargement si necessaire pour que la porte puisse se fermer et se

verrouiller.

Verifier qu'un programme a ete selectionn& (Voir la section "Descriptions des programmes et options".)

Verifier que le lave-vaisselle est branch& Un disjoncteur ou un fusible peut s'_tre declench&

Si des temoins lumineux autres que le temoin Start/Resume clignotent et que I'appareil ne fonctionne

pas, demander une intervention de depannage.

Verifier que des articles comme les t61es & biscuits, les planches a decouper ou les grands recipients,

etc., n'emp_chent pas le distributeur de detergent de s'ouvrir correctement.

Verifier que le detergent est frais et ne contient pas de grumeau.

Verifier que le programme est termine (le temoin Clean [nettoyage] est allume). Si le programme n'est

pas termine, il faudra le faire reprendre en fermant la porte et en appuyant sur START/RESUME.

LE LAVE-VAISSELLE NE

Si=CHE PAS

REMARQUES :

• Pour utiliser moins d'eau et reduire la consommation d'energie, il existe des programmes qui

fonctionnent en general jusqu'a 3 heures.

• Un reglage du chauffage de I'eau a 120°F (49°C) est ideal, le lave-vaisselle retardera davantage le

programme tout en chauffant I'eau de refroidissement.

• Certaines options prolongeront le programme. (Voir la section "Descriptions des programmes et

options".) L'option ProDry TM (sechage pro) ou Heat Dry (sechage avec chaleur) ajoute environ

1/2heure.

Essayer le programme de lavage express.

Faire couler I'eau chaude au niveau d'un robinet proche du lave-vaisselle avant de demarrer le

programme.

PAS DE REMPLISSAGE

REMARQUE : Le plastique et les articles & surface anti-adhesive sont difficiles & secher car leur

surface est poreuse eta tendance a accumuler les gouttelettes d'eau. Un sechage au torchon peut _tre

necessaire.

L'utilisation d'un agent de rin(;age avec I'option ProDry TM (sechage pro) ou Heat Dry (sechage avec

chaleur) est necessaire pour un sechage correct.

Un bon chargement des articles peut affecter le sechage. (Voir les instructions specifiques de

chargement dans ce guide).

Les verres et les tasses a fond concave retiennent I'eau. Cette eau peut eclabousser d'autres articles

Iors du dechargement.

• Decharger le panier inferieur en premier.

• Placer ces articles sur le c6te le plus incline du panier pour obtenir de meilleurs resultats.

Verifier que le robinet d'alimentation en eau du lave-vaisselle est ouvert.

Verifier I'absence d'obstruction du flotteur. (Voir "Pieces et caracteristiques").

Verifier I'absence de mousse dans le lave-vaisselle. En cas de presence de mousse, le lave-vaisselle

peut ne pas fonctionner correctement ou ne passe remplir d'eau. (Voir la section "Temoins lumineux

clignotants" dans la section "Depannage".)

IL RESTE DE L'EAU DANS LA

CUVE/PAS DE VIDANGE

EAU DURE

(RESIDU BLANC SUR

L'INTERIEUR DU LAVE-

VAISSELLE OU SUR LA

VERRERIE)

ODEURS

Verifier que le programme est termine (le temoin Clean [nettoyage] est allume). Si le programme n'est

pas termine, il faut le faire reprendre en fermant la porte et en appuyant sur START/RESUME.

Si le lave-vaisselle est relie & un broyeur de dechets, verifier que le bouchon d'obturation a et6 retire de

I'orifice du broyeur.

Verifier I'absence de deformation sur le tuyau de vidange.

Verifier I'absence d'obstructions par des aliments dans le systeme d'evacuation ou le broyeur.

Verifier le fusible ou le disjoncteur du domicile.

BRUYANT

REMARQUE : Des dep6ts mineraux d'une eau tres dure peuvent endommager le lave-vaisselle et

rendre un bon nettoyage difficile. Un adoucisseur d'eau est vivement recommande si la durete est de

15 grains ou plus. En I'absence d'un adoucisseur d'eau, les mesures suivantes peuvent etre utiles :

Utiliser un produit de nettoyage commercial con£_upour les lave-vaisselle une fois par mois.

Nettoyer le filtre superieur et inferieur au moins une fois par mois. (Voir la section "Instructions de

nettoyage" dans la section "Systeme de filtration".)

Toujours utiliser un agent de rin£_age.

Toujours utiliser un detergent frais de grande qualit&

Utiliser un stimulant de detergent/adoucisseur d'eau con£_upour les lave-vaisselle.

REMARQUE : Si le lave-vaisselle n'est pas utilise tousles jours, on peut executer un programme de

rin£_ageavec une charge partielle jusqu'& ce que I'on ait une charge complete & laver. On peut aussi

utiliser I'option Top Rack Only (panier superieur uniquement) (sur certains modeles) pour des charges

partielles.

Effectuer un ringage au vinaigre au lave-vaisselle en mettant 2 tasses (500 mL) de vinaigre blanc dans

un verre & mesurer place debout dans le panier inferieur. Executer un programme normal apres avoir

desactive I'option Heat Dry (sechage avec chaleur). Ne pas utiliser de detergent.

Le lave-vaisselle peut ne pas se vidanger correctement : voir la section "11reste de I'eau dans la cuve/

pas de vidange" & la section "Depannage".

IL RESTE DES SALETI:!:S

ALIMENTAIRES SUR LA

VAISSELLE

REMARQUES :

• Des bruits de pompage peuvent se produire regulierement pendant le programme alors que le lave-

vaisselle se vidange.

• On peut entendre regulierement un sifflement du robinet d'eau; ceci est normal.

• On peut entendre un bruit d'enclenchement Iorsque le distributeur de detergent s'ouvre pendant le

programme et Iorsque la porte est ouverte & la fin du programme; ceci est normal.

• Une installation incorrecte affectera les niveaux de bruit.

Verifier que les filtres sont bien installes.

On peut entendre un bruit sourd si des articles depassent des paniers et touchent les pales de lavage.

Reajuster la vaisselle et reprendre le programme.

Verifier que le lave-vaisselle est correctement charge. Un chargement incorrect peut considerablement

reduire la performance de lavage (voir la section "Utilisation du lave-vaisselle").

Inspecter le filtre pour s'assurer qu'il est bien install& Nettoyer au besoin. (Voir la section "Instructions

de nettoyage" dans la section "Systeme de filtration" pour plus de details.)

Selectionner le programme et les options appropries au type de saletes. Les programmes ProWash TM

(lavage pro) et Tough (tenace) avec I'option ProScrub ® (sur certains modeles) peuvent etre utilises pour

les charges plus difficiles & nettoyer.

Verifier que la temperature de I'eau d'entree est d'au moins 120°F (49°C).

Utiliser la bonne quantite de detergent frais. Un supplement de detergent est necessaire pour les

charges tres sales et en presence d'une eau dure.

€:liminer les aliments sur la vaisselle en la grattant avant de la charger (ne pas pre-rincer).

VAISSELLE SALE/

ACCUMULATION DE

MOUSSE DANS LE LAVE-

VAISSELLE/PROGRAMME

NON TERMINE

Si le systeme de detection du lave-vaisselle detecte la presence de mousse, il est possible que le lave-

vaisselle ne fonctionne pas correctement ou ne se remplisse pas d'eau.

La production de mousse peut avoir ete causee par :

• L'emploi du mauvais type de detergent comme un produit & vaisselle pour nettoyage manuel, un

produit de lessive ou un savon pour les mains.

• Le fait de ne pas avoir reinstalle le couvercle du distributeur d'agent de rin(_age apres I'avoir rempli

d'agent de rin£_age (qu'il s'agisse d'un premier remplissage ou de remplissages subsequents).

• L'utilisation d'une quantite excessive de detergent pour lave-vaisselle.

Appeler pour demander une intervention de depannage.

Si aucune quantite d'eau n'est entree dans la machine & aucun moment pendant un programme de

lavage avec chaleur, le programme s'arrete et la DEL Clean (propre) ne s'illumine pas. Voir la section

"Pas de remplissage" dans la section "Depannage".

PROBLEME SOLUTION

TleMOIN LUMINEUX Si le temoin lumineux d'assainissement clignote, la charge n'est PAS assainie. Le programme a et6

D'ASSAINISSEMENT interrompu Iors du rin£_age final ou le reglage du dispositif de chauffage de I'eau est trop bas. Regler le

CLIGNOTANT dispositif de chauffage de I'eau & 120°F (49°C).

DOMMAGES ,&,LA Un chargement incorrect peut ecailler ou endommager la vaisselle. (Voir les instructions specifiques de

VAISSELLE chargement dans ce guide.)

TleMOINS LUMINEUX Si le programme est suspendu ou s'il est interrompu par I'ouverture de la porte, la DEL clignote. Dans

CLIGNOTANTS ce cas, la DEL du bouton Start/Resume, les DEL de I'indicateur de I'etat d'avancement du programme

et le compte & rebours & barre verticale clignotent en meme temps pour indiquer que I'attention de

I'utilisateur est requise. Voir la section "Mettre en marche ou redemarrer un programme" dans la section

"Utilisation du lave-vaisselle".

Les DEL peuvent egalement se mettre a clignoter si certaines erreurs sont detectees. Dans ce cas, la

DEL Clean/Complete (propre/termine) clignote 4 fois de suite avec une interruption entre chaque phase

de clignotement. Lorsque cette erreur se produit, les commandes se verrouillent et ne permettent pas

le demarrage d'un autre programme.

Appeler pour demander une intervention de depannage.

VAISSELLE CONTENANT

DES TRACES OU DES

TACHES (ET SOLUTION

POUR L'EAU DURE)

REMARQUES :

• Un agent de rin£;age liquide est necessaire pour le sechage et pour reduire les taches.

• Utiliser la bonne quantite de detergent.

Confirmer que les traces peuvent s'enlever en trempant I'article dans du vinaigre blanc pendant

5 minutes. Si les traces disparaissent, ceci est dQ & I'eau dure. Ajuster la quantite de detergent et

d'agent de rin(_age. Voir la section "Eau dure (residus blancs sur I'interieur du lave-vaisselle ou sur la

verrerie)" dans la section "Depannage". Si les traces ne disparaissent pas, elles sont dues & des

attaques (voir ci-dessous).

Verifier que la temperature d'eau d'entree est reglee a 120°F (49°C).

Essayer d'utiliser les options High Temp (temperature elevee) et Sani Rinse (rin£;age avec

assainissement).

Pour enlever les taches, effectuer un rin£;age au vinaigre dans le lave-vaisselle.

• Laver et rincer la vaisselle affectee et la charger dans le lave-vaisselle. Enlever tousles couverts et

les articles metalliques. Mettre 2 tasses (500 mL) de vinaigre blanc dans un verre a mesure dans le

panier inferieur. Executer un programme normal apr_s avoir desactive I'option Heat Dry (sechage

avec chaleur). Aucun detergent n'est necessaire.

A'I-I'AQU ES (TRACES

PERMANENTES)

II y a une erosion de la surface de I'article en verre, qui peut etre provoquee par un melange : d'eau trop

chaude, de I'utilisation de trop de detergent avec une eau douce ou par un prelavage. Le detergent a

besoin de saletes d'aliments pour agir. En cas d'attaque, I'article en verre est definitivement aMm&

Pour eviter d'autres attaques, ajuster la quantite de detergent selon la durete de I'eau, arreter le

prelavage et utiliser des options de chauffage de I'eau uniquement Iorsque la temperature de I'eau

entrante est inferieure a 120°F (49°C).

FUITES D'EAU Verifier que le lave-vaisselle a ete correctement installe et qu'il est d'aplomb.

La mousse peut faire deborder le lave-vaisselle. Mesurer le detergent precisement et utiliser

uniquement des detergents con£_us pour lave-vaisselle. Moins de detergent est necessaire dans de

I'eau douce. Essayer une autre marque de detergent si I'exces de mousse persiste.

Pour eviter les fuites d'agent de rin£_age du distributeur, verifier que le couvercle est bien fixe et eviter

de trop le remplir.

LA CUVE EST DI_COLORI_E REMARQUES :

• Une teneur en fer importante dans I'eau peut decolorer la cuve.

• Les aliments & base de tomate peuvent decolorer la cuve ou la vaisselle.

• Un produit & base d'agrumes peut etre utilise pour le nettoyage.

GARANTIE LIMITI E DES

LAVE-VAISSELLE

KITCHENAID ®

ATTACHEZ ICI VOTRE RE(_U DE VENTE. UNE PREUVE D'ACHAT EST

OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre d'eXp6rience de la clientele, veuillez

garder & disposition les renseignements suivants :

• Nom, adresse et numero de tel6phone

• Numeros de modele et de serie

• Une description claire et detaill6e du probleme rencontre

• Une preuve d'achat incluant le nom et I'adresse du marchand ou du

detaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un depannage, veuillez determiner si des reparations sont necessaires

pour votre produit. Certains problemes peuvent _tre resolus sans intervention de depannage. Prenez quelques

minutes pour parcourir la section Depannage ou Resolution de problemes du guide d'utilisation et d'entretien,

scannez le code QR ci-contre avec votre telephone intelligent pour acceder & des ressources supplementaires,

ou rendez-vous sur le site http://www.kitchenaid.ca.

2. Tout service sous garantie doit 6tre effectu_ exclusivement par nos fournisseurs de d_pannage autoris_s

KitchenAid. Aux E.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au http://www.kitchenaid.ca

Centre d'eXp_rience de la clientele KitchenAid

Aux E.-U., composer le 1-800-422-1230. Au Canada, composer le 1-800-807-6777.

Si vous residez _.I'exterieur du Canada et des 50 €:tats des €:tats-Unis, contactez votre marchand KitchenAid autorise pour determiner si une

autre garantie s'applique.

GARANTIE LIMITI_E DURANT LA PREMIERE ANNI_E

(PIF:CES ET MAIN-D'CEUVRE)

Pendant un an & compter de la date d'achat, Iorsque ce gros appareil

menager est installe, utilise et entretenu conformement aux instructions

jointes au produit ou fournies avec, la marque KitchenAid de Whirlpool

Corporation ou Whirlpool Canada, LP (ci-apres designees "KitchenAid")

paiera pour les pieces de rechange specifiees par I'usine et pour la main-

d'oeuvre pour corriger les vices de materiaux ou de fabrication qui existaient

dej& Iorsque ce gros appareil menager a ete achet& S'il est remplace,

I'appareil sera couvert pour la periode restant & courir de la garantie limitee

d'un an du produit d'origine.

GARANTIE LIMITI_E DE LA DEUXIEME A LA CINQUIEME ANNI_E

(CERTAINS COMPOSANTS UNIQUEMENT -

MAIN-D'OEUVRE NON COMPRISE)

De la deuxieme & la cinquieme annee inclusivement & compter de la date d'achat

initiale, Iorsque ce gros appareil menager est installe, utilise et entretenu

conformement aux instructions jointes au produit ou fournies avec, KitchenAid

paiera pour les pieces de rechange specifi6es par I'usine concernant les

composants suivants pour corriger les defauts non esthetiques de materiau ou de

fabrication desdites pieces qui emp_chent le gros appareil de fonctionner et qui

etaient dej& presentes Iorsque ce gros appareil menager a et6 achet& La presente

garantie est une garantie limitee de 5 ans sur les pieces enum6r6es ci-dessous et

elle ne comprend pas la main-d'oeuvre de reparation.

• Paniers & vaisselle en nylon

• Commandes electroniques

GARANTIE LIMITI_E A VIE (CUVE EN ACIER INOXYDABLE ET PAROI

INTERNE DE LA PORTE UNIQUEMENT)

Pendant toute la duree de vie de I'appareil a compter de sa date d'achat

initial, Iorsque ce gros appareil menager est utilise et entretenu conformement

aux instructions jointes & ou fournies avec le produit, KitchenAid paiera pour

les pieces de rechange specifiees par I'usine pour corriger les defauts non

esthetiques de materiaux ou de fabrication qui existaient dej& Iorsque ce gros

appareil menager a ete achete pour les pieces suivantes :

• Cuve en acier inoxydable

• Paroi interne de la porte

LE SEUL ET EXCLUSlF RECOURS DU CLIENT DANS LE CADRE DE LA

PR¢:SENTE GARANTIE LIMIT¢:E CONSlSTE EN LA R¢:PARATION PR¢:VUE

PAR LA PR¢:SENTE. Le service doit _tre fourni par une compagnie de service

designee par KitchenAid. Cette garantie limitee est valide uniquement aux

Etats-Unis ou au Canada et s'applique exclusivement Iorsque le gros appareil

menager est utilise dans le pays oQ il a ete achet& La presente garantie

limitee est valable & compter de la date d'achat initial par le consommateur.

Une preuve de la date d'achat initial est exigee pour obtenir un depannage

dans le cadre de la presente garantie limitee.

1. Usage commercial, non residentiel ou par plusieurs

families, ou non-respect des instructions de I'utilisateur,

de I'operateur ou des instructions d'installation.

2. Visite d'instruction & domicile pour montrer a I'utilisateur

comment utiliser I'appareil.

3. Visites de service pour rectifier une installation ou un

entretien fautifs du produit, une installation non conforme

aux codes d'electricite ou de plomberie, ou la rectification

de I'installation electrique ou de la plomberie du domicile

(ex : c&blage electrique, fusibles ou tuyaux d'arrivee d'eau

du domicile).

4. Pieces consomptibles (ex : ampoules, batteries, filtres & air

ou & eau, etc.).

5. Dommages causes par : accident, mesusage, abus,

incendie, inondations, catastrophe naturelle ou I'utilisation

de produits non approuves par KitchenAid.

6. Reparations aux pieces ou systemes dans le but de

rectifier un dommage ou des defauts resultant d'une

reparation, alteration ou modification non autorisee faite

I'appareil.

7. Defauts d'apparence, notamment les eraflures, traces de

choc, fissures ou tout autre dommage subi par le fini de

I'appareil menager, & moins que ces dommages ne

resultent de vices de materiaux ou de fabrication et ne

soient signales a KitchenAid dans les 30 jours suivant la

date d'achat.

8. Decoloration, rouille ou oxydation des surfaces resultant

d'environnements caustiques ou corrosifs incluant des

concentrations elevees de sel, un haut degre d'humidite

ou une exposition & des produits chimiques (exemples

non exhaustifs).

9. Enlevement ou livraison. Ce produit est congu pour _tre

repare a I'interieur du domicile.

10. Frais de deplacement et de transport pour le depannage/

la reparation dans une region eloignee oQ une compagnie

de service KitchenAid autorisee n'est pas disponible.

11. Retrait ou reinstallation d'appareils inaccessibles ou de

dispositifs preinstalles (ex : garnitures, panneaux

decoratifs, plancher, meubles, ilots de cuisine, plans de

travail, panneaux de gypse, etc.) qui entravent le

depannage, le retrait ou le remplacement du produit.

12. Service et pieces pour des appareils dont les numeros de

serie et de modele originaux ont ete enleves, modifies ou

ne peuvent pas _tre facilement identifies.

Le coQt d'une r_paration ou d'un remplacement dans le

cadre de ces circonstances exclues est a la charge du

client.

CLAUSE D'EXONI:!:RATION DE RESPONSABILITI:!: AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN USAGE

PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PleRIODE AUTORISleE PAR LA LOI. Certains letats et provinces ne

permettent pas de limitation sur la duree des garanties implicites de qualite marchande ou d'aptitude a un usage particulier, de sorte que la

limitation ci-dessus peut ne pas _tre applicable dans votre cas. Cette garantie vous confere des droits juridiques specifiques et vous pouvez

egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.

EXONI:!:RATION DE RESPONSABILITI:!: DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

KitchenAid decline toute responsabilite au titre de la qualite, de la durabilite ou en cas de depannage ou de reparation necessaire sur ce gros

appareil menager autre que les responsabilites enoncees dans la presente garantie. Si vous souhaitez une garantie plus etendue ou plus

complete que la garantie limitee fournie avec ce gros appareil menager, adressez-vous a KitchenAid ou & votre detaillant pour obtenir les

modalites d'achat d'une garantie etendue.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUlTS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRleSENTE GARANTIE LIMITEE CONSISTE EN LA RlePARATION

PRleVUE PAR LA PRleSENTE. KITCHENAID N'ASSUME AUCUNE RESPONSABILITI 2 POUR LES DOMMAGES FORTUITS OU INDIRECTS.

Certains letats et certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces

limitations et exclusions peuvent ne pas _tre applicables dans votre cas. Cette garantie vous confere des droits juridiques specifiques et vous

pouvez egalement jouir d'autres droits qui peuvent varier d'une juridiction & I'autre.

4/14

8/14

Printed in U.S.A.

Imprime aux E.-U.

KitchenAid KDTE204EPA0 dishwasher

Product's Documents

User Manual

Specifications

KitchenAid KDTE204EPA0 Questions and Answers
