Use and Care

Manual

Refrigerator with BioFresh

compartment for integrated use,

door-on-door

Instrucciones

de uso

Frigorífico con BioFresh,

integrable, puerta fija

Mode

d'emploi

Réfrigérateur avec compartiment

BioFresh, intégrable, porte fixe

HRB 1120

200514 7085690 - 00

Contents

1 The appliance at a glance............................. 2

1.1 Additional benefits............................................ 2

1.2 Overview of the appliance and accessories..... 3

1.3 Range of appliance use.................................... 3

1.4 Conformity........................................................ 3

1.5 Energy saving.................................................. 3

1.6 Arranging Food................................................ 4

2 General safety information........................... 4

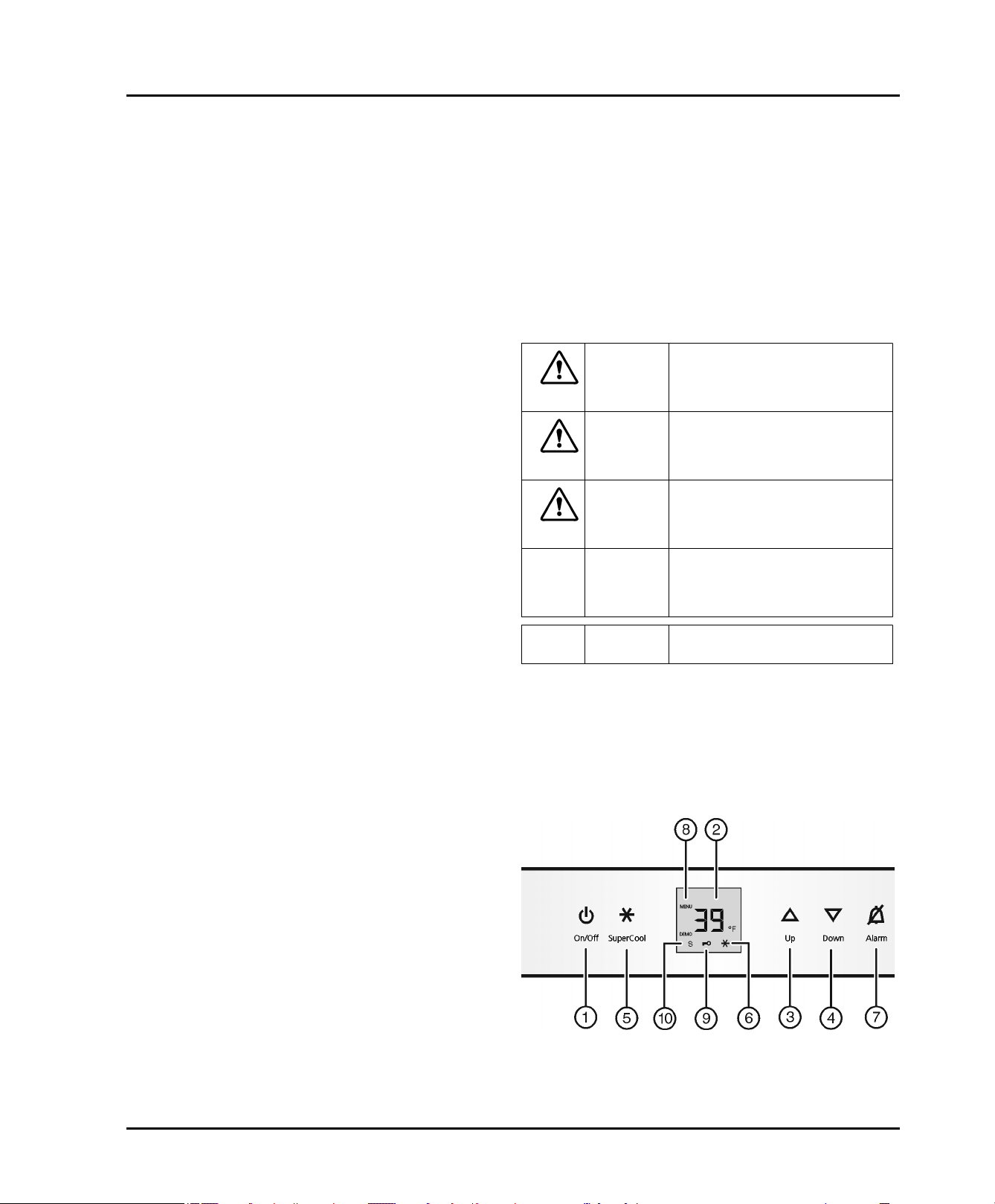

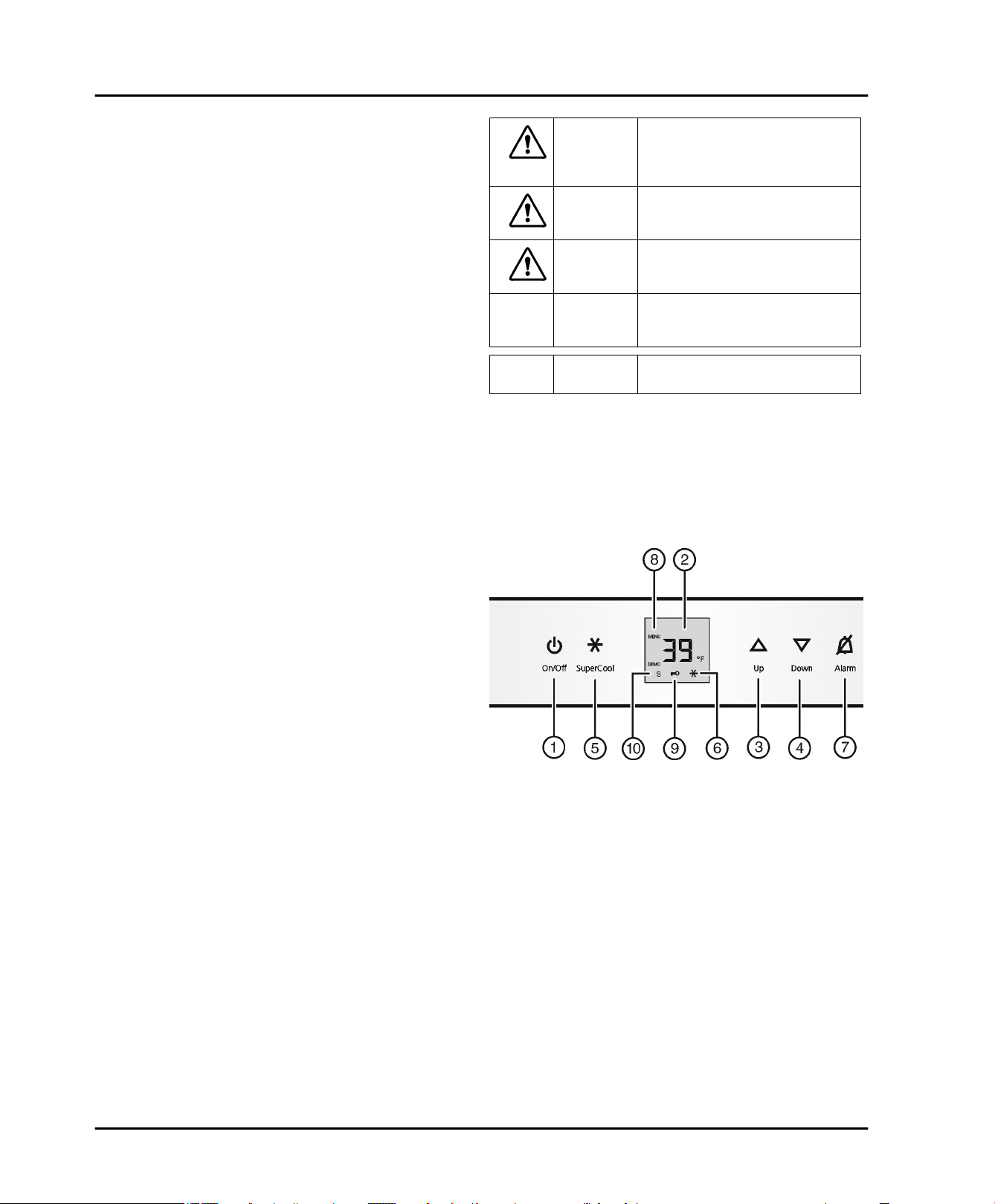

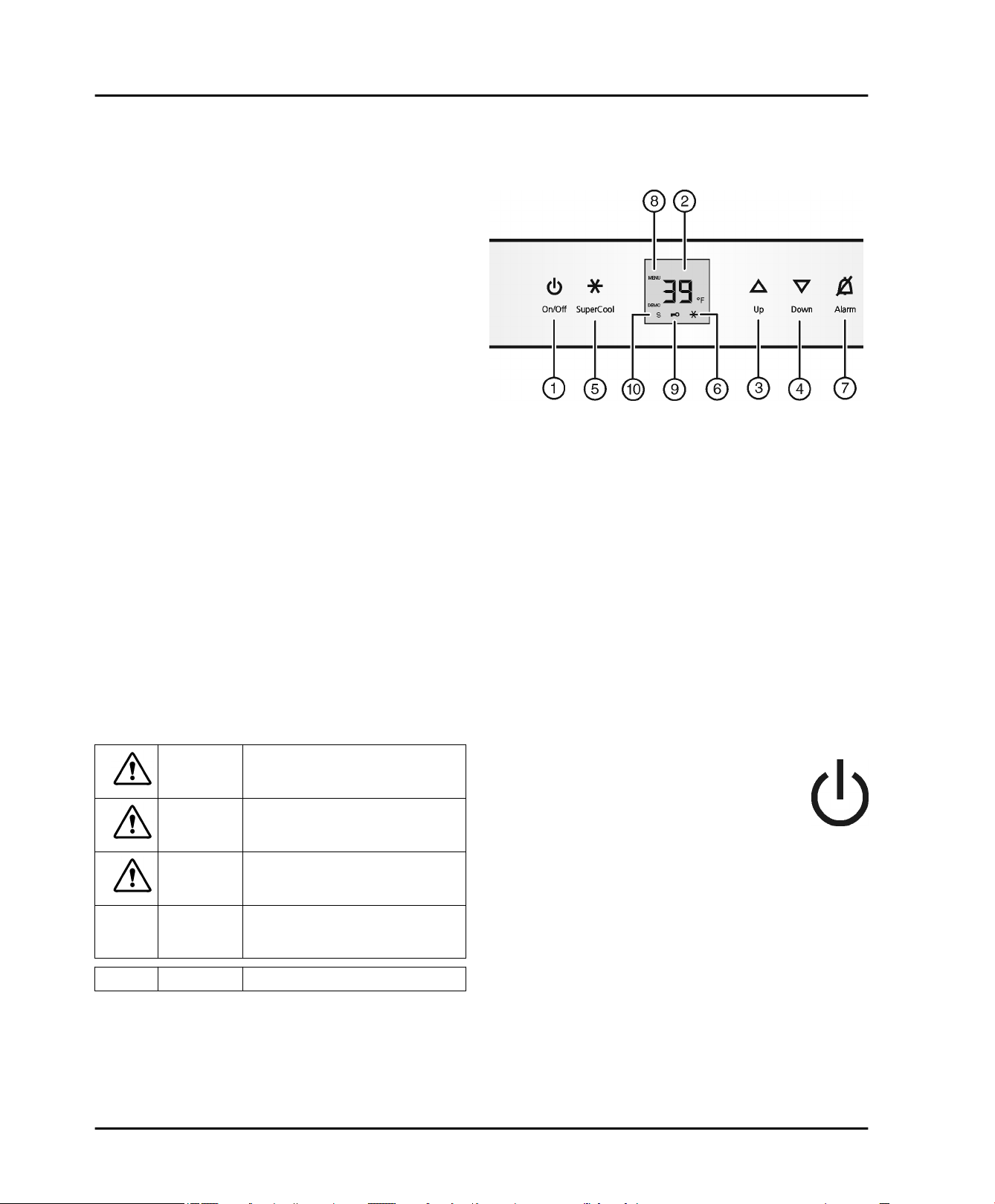

3 Controls and displays................................... 5

3.1 Operating and control elements....................... 5

3.2 Temperature display........................................ 5

4 Start-up........................................................... 5

4.1 Switching on the appliance............................... 5

5 Operation........................................................ 5

5.1 Temperature display unit.................................. 5

5.2 Child-proof lock................................................ 6

5.3 Door alarm....................................................... 6

5.4 Sabbath Mode.................................................. 6

5.5 Fridge compartment......................................... 7

5.6 BioFresh compartment..................................... 9

6 Maintenance................................................... 11

6.1 Thawing........................................................... 11

6.2 Cleaning the appliance..................................... 11

6.3 Customer service............................................. 12

6.4 Appliance Information...................................... 12

7 Troubleshooting............................................ 12

8 Putting appliance out of service.................. 15

8.1 Vacation Tips................................................... 15

8.2 Switching off the appliance............................... 15

8.3 Decommissioning ............................................ 15

9 Disposing of the appliance........................... 15

10 Liebherr Warranty Plan................................. 15

Congratulations on the purchase of your new appliance.

With this purchase, you have chosen all the advantages

of the latest refrigeration technology, guaranteeing you a

high-quality appliance with a long life span and high oper-

ating safety.

The equipment of your appliance gives you the highest

level of day-to-day ease of operation.

Together we are making an active contribution to the

conservation of our environment by purchasing this appli-

ance which is manufactured in an environmentally friendly

process with the use of recyclable materials.

We hope you enjoy your new appliance.

The manufacturer is constantly working to improve all

models. Therefore please understand that we reserve the

right to make design, equipment and technical modifica-

tions.

To get to know all the benefits of your new appliance,

please read the information contained in these instruc-

tions carefully.

The instructions apply to several models, so there may be

differences. Sections which only apply to certain appli-

ances are indicated with an asterisk (*).

Instructions for action are marked with a

, the

results of action are marked with a .

1 The appliance at a glance

1.1 Additional benefits

CFC free

Energy-optimized refrigerant circuit

Energy-efficient insulation

Low energy consumption

User-friendly electronic controls

Active function indicators

Temperature can be controlled in the appliance inde-

pendent of ambient conditions according to its climate

rating - Temperature can be displayed as °C or °F

Large refrigeration capacity

Safety glass storage shelves

Shelves can be removed to make space for large

items.

Bright LED interior light

Door ajar alarm

Easy to clean

Door hinges can be reversed

Door-on-door system for easy kitchen cabinet installa-

tion

Soft stop mechanisms

This unit is certified as Sabbath

compliant by the Star-K organization

thus allowing the appliance to be used

during religious holidays. For more infor-

mation please visit Star-K on the web at

www.star-k.org.

The appliance at a glance

2 * Depending on model and options

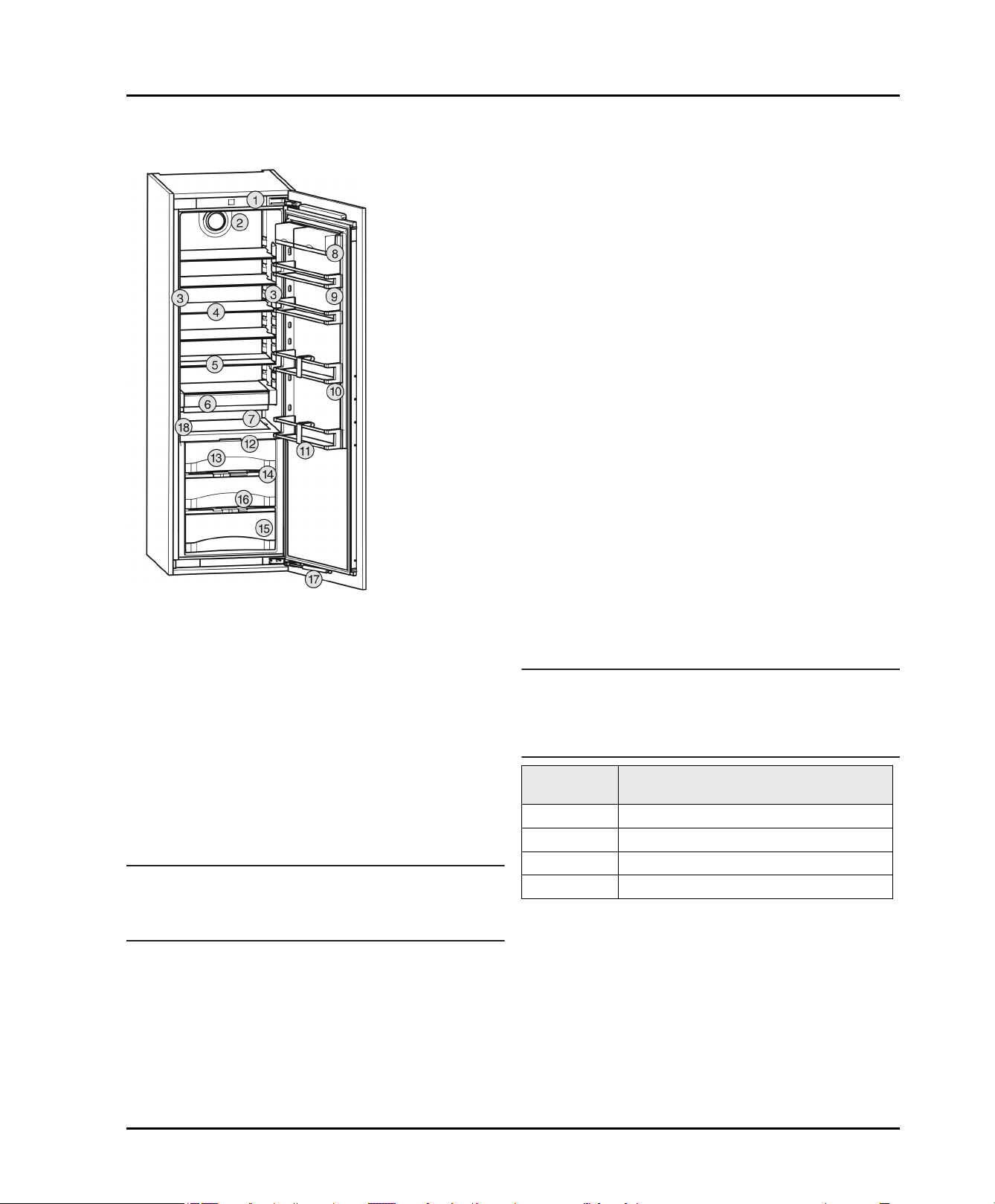

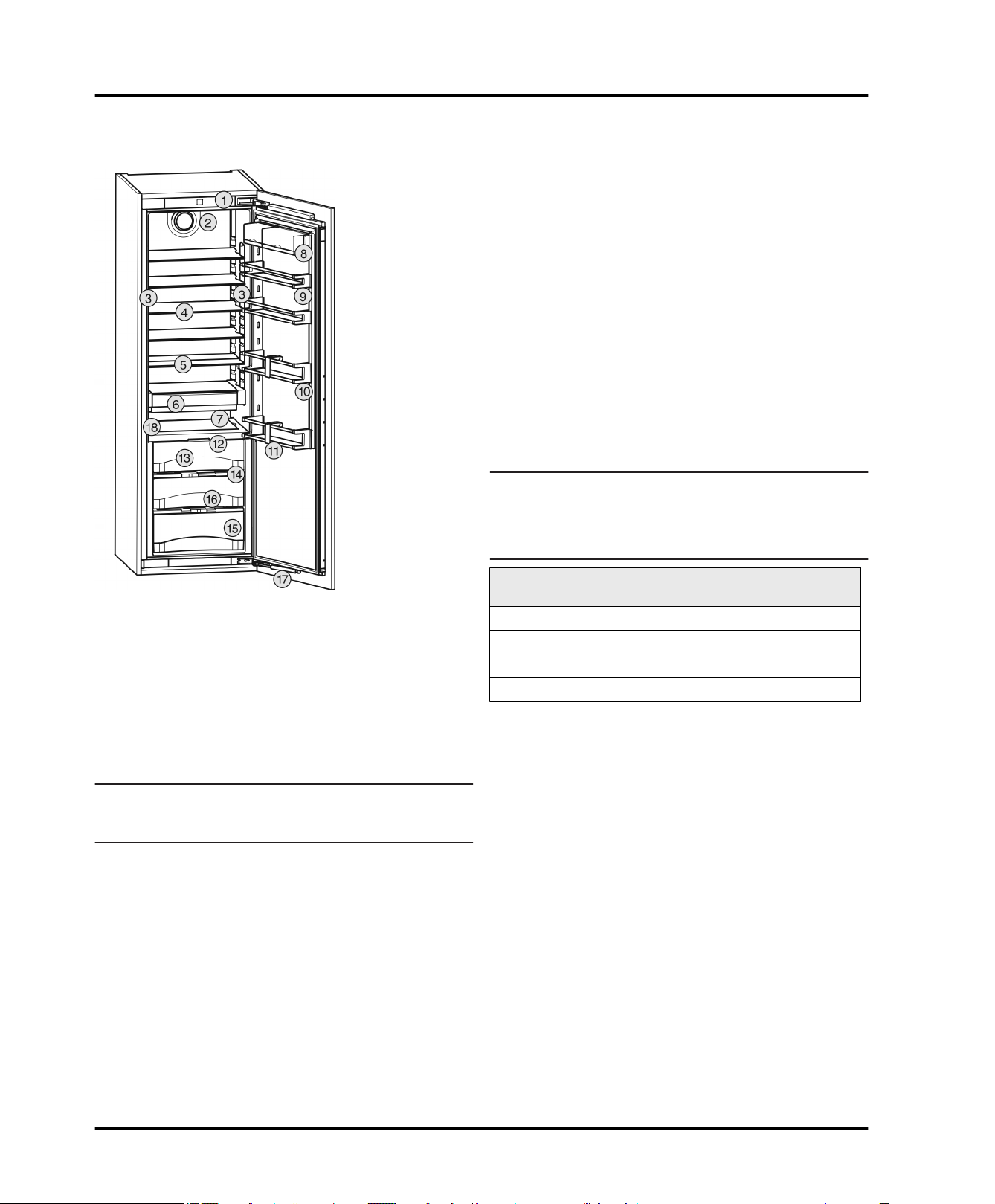

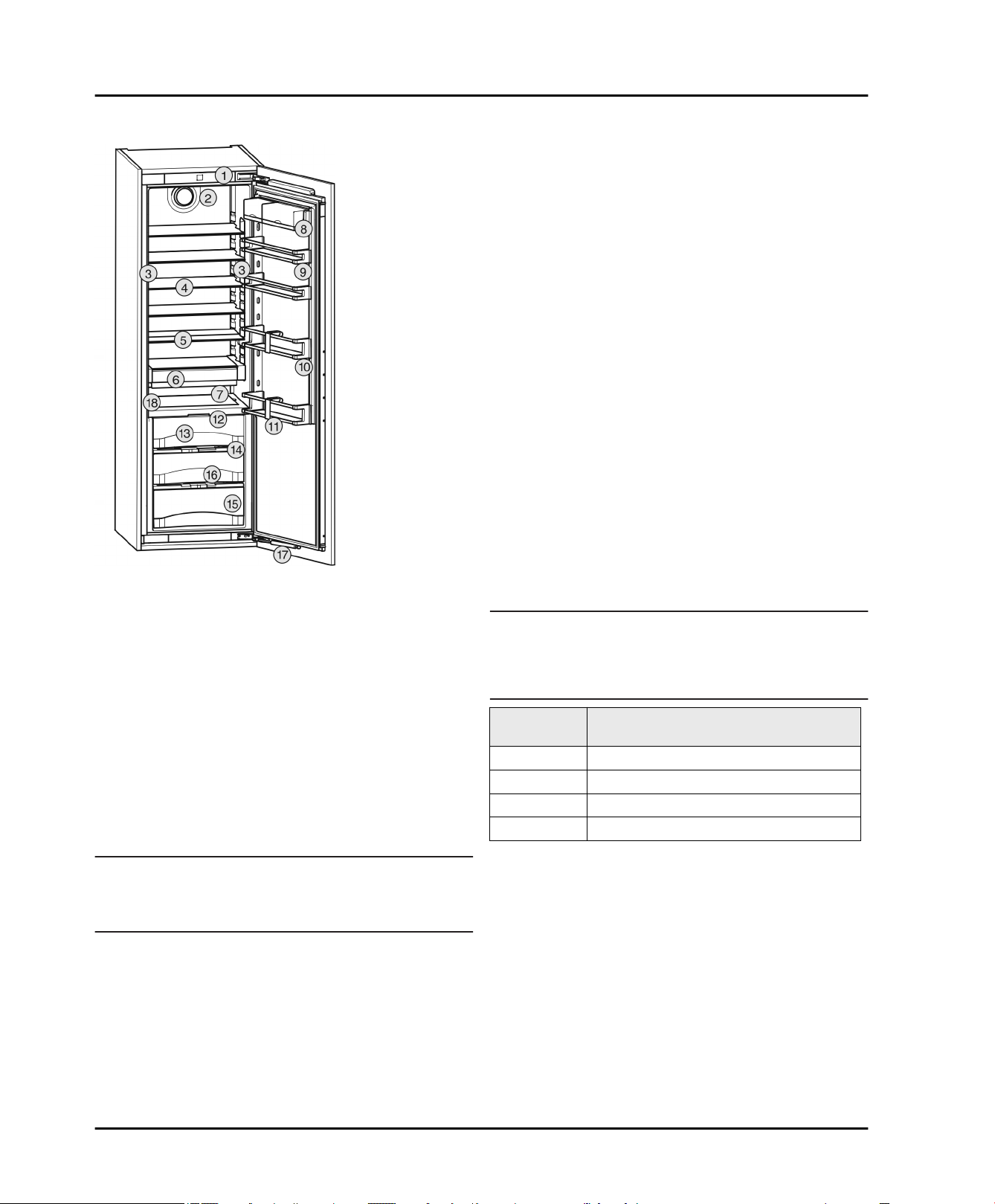

1.2 Overview of the appliance and

accessories

Fig. 1

(1) Operating and control

elements

(10)Bottle shelf

(2) Fan (11)Bottle rack

(3) LED light column,

both sides

(12)LED lighting for

BioFresh compartment

(4) Shelf (13)DrySafe

(5) Shelf, can be split (14)Humidity control plate

(6) VarioSafe (15)HydroSafe

(7) Variable bottle rack (16)Drain hole

(8) Container shelf (17)Closing damper

(9) Storage rack for jars (18)Rating plate

Note

Shelves, drawers, and baskets are arranged for optimal

energy efficiency in the factory configuration.

1.3 Range of appliance use

Normal use

The appliance is only suitable for refrigerating

food in a domestic environment or an environ-

ment that is similar to a domestic one. This

includes, for example, use

in staff kitchens, bed and breakfast establish-

ments,

by guests in country homes, hotels, motels

and other types of accommodations,

for catering and similar wholesale services.

Use the appliance only for normal household

purposes. All other types of uses are not

permitted.

Foreseeable misuse

The following uses are specifically prohibited:

Storage and cooling of medication, blood

plasma, laboratory preparations or similar

substances and products in accordance with

the CMDCAS and FDA 510(k)

Use in areas at risk of explosion

Incorrect appliance use can cause damage to

the stored products or cause them to spoil.

Climate ratings

The appliance is set to operate within specific

ambient temperature limits according to its

climate rating. The climate rating for your appli-

ance is printed on the rating plate.

Note

Compliance with the specified ambient

temperatures is required, otherwise the refrig-

eration performance is reduced.

Climate

rating

for ambient temperatures from

SN 50 °F (10 °C) to 90 °F (32 °C)

N 61 °F (16 °C) to 90 °F (32 °C)

ST 61 °F (16 °C) to 101 °F (38 °C)

T 61 °F (16 °C) to 110 °F (43 °C)

1.4 Conformity

The refrigerant circuit has been tested for leaks. When

installed, the appliance complies with the relevant safety

regulations and the safety standards CAN/CSA-C22.2

No. 60335-1-11, 60335-2-24-06 and UL 60335-1, UL

60335-2-24.

BioFresh meets EN ISO 8561 requirements for a chill

compartment.

Instructions for testing institutes:

Tests must be carried out in accordance with the appli-

cable standards and guidelines.

The preparation and testing of the appliance must be

carried out taking account of the manufacturer's

loading plans and the instructions in the operating

manual .

1.5 Energy saving

Always ensure good ventilation. Do not obstruct venti-

lation openings or grilles.

Never block air slits in the fan.

The appliance at a glance

* Depending on model and options 3

Do not install the appliance in direct sunlight or next to

an oven, heater, or similar heat source.

Energy consumption depends on installation conditions

such as the ambient temperature (see 1.3) .

Avoid opening the appliance door for any longer then

neccesary.

The lower the temperature is set the higher the energy

consumption.

Store food logically (see 5.5) .

All food stored in the appliance should be well wrapped

and covered. This prevents frost buildup.

Storing hot food: let it cool to room temperature first.

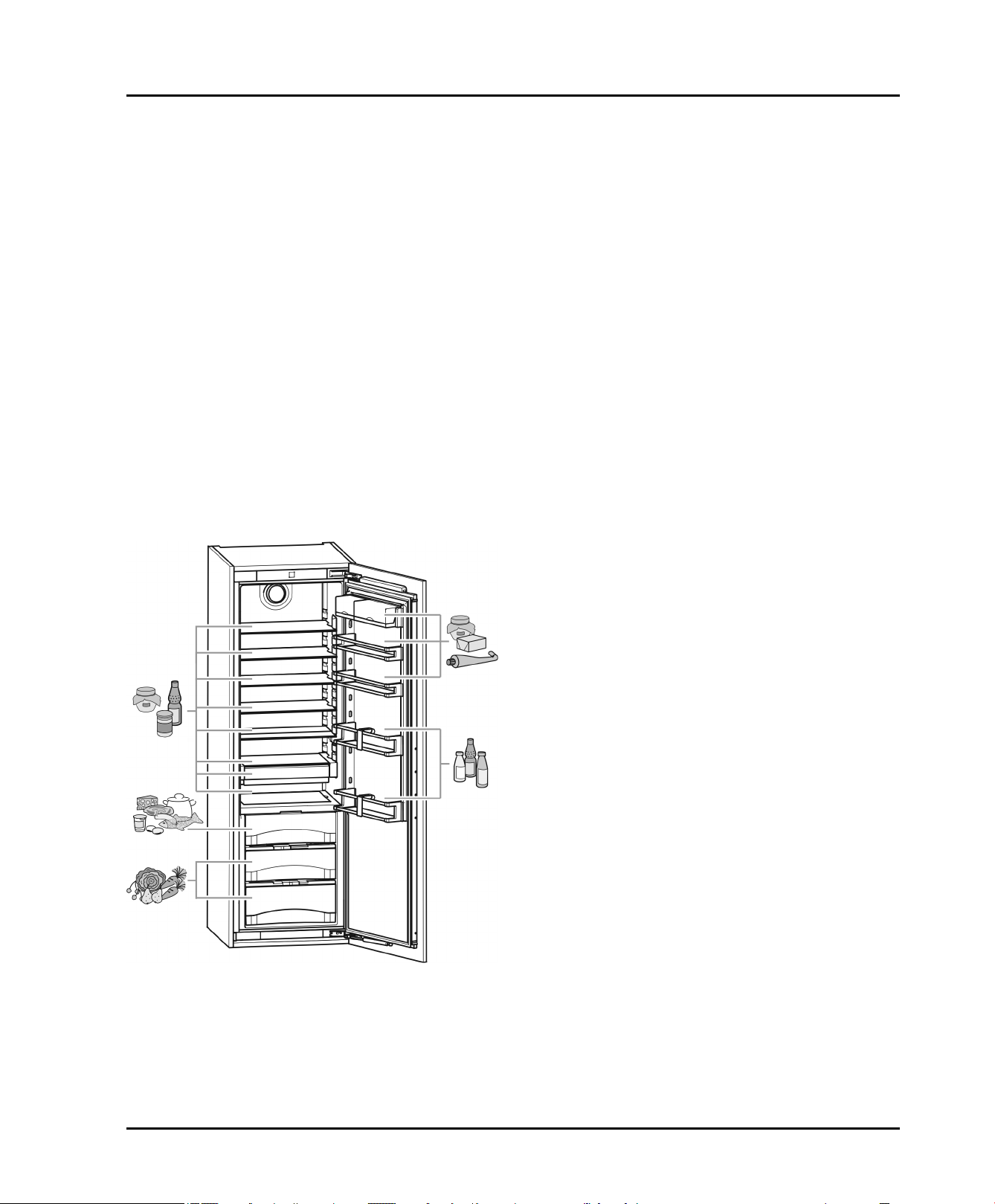

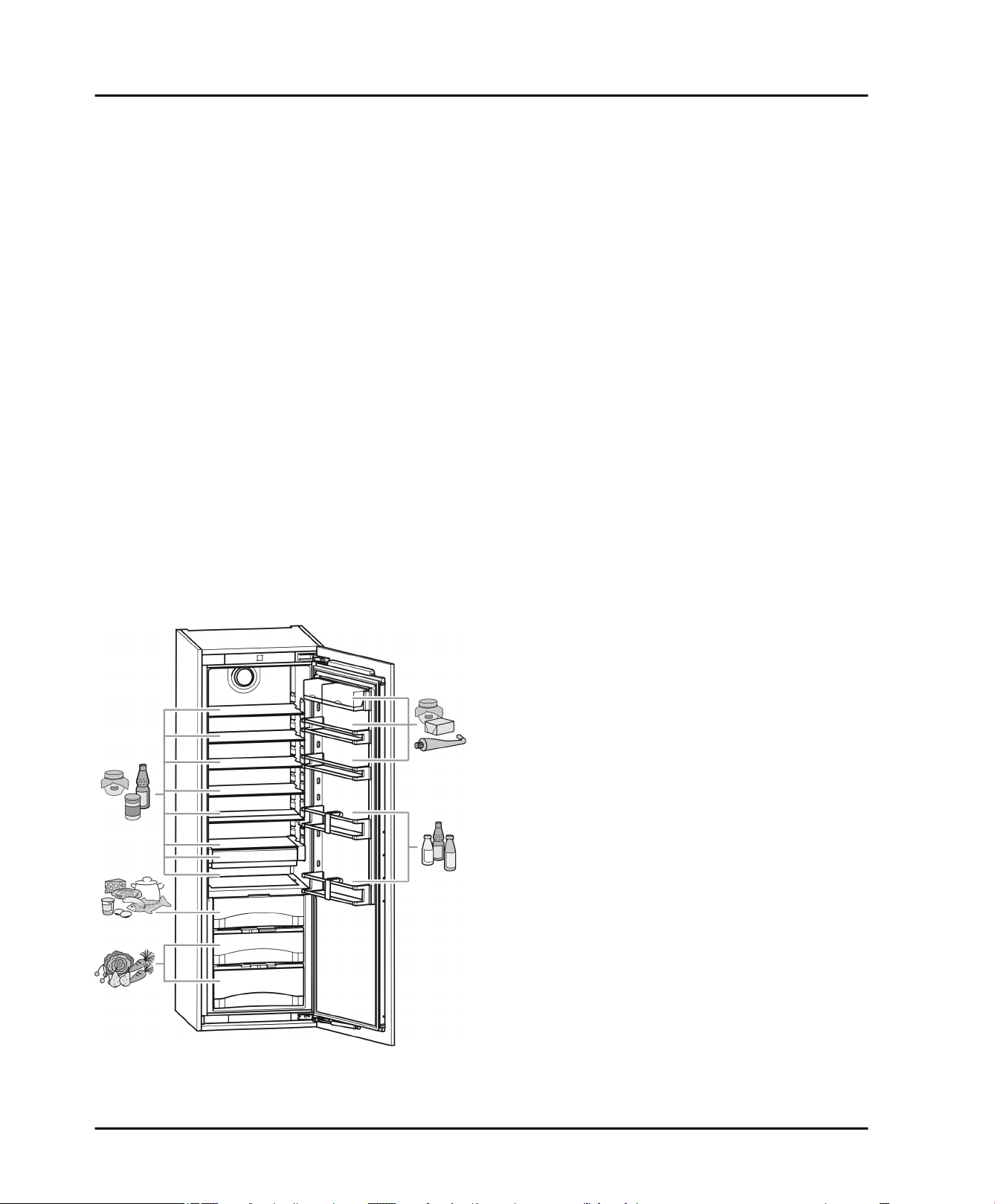

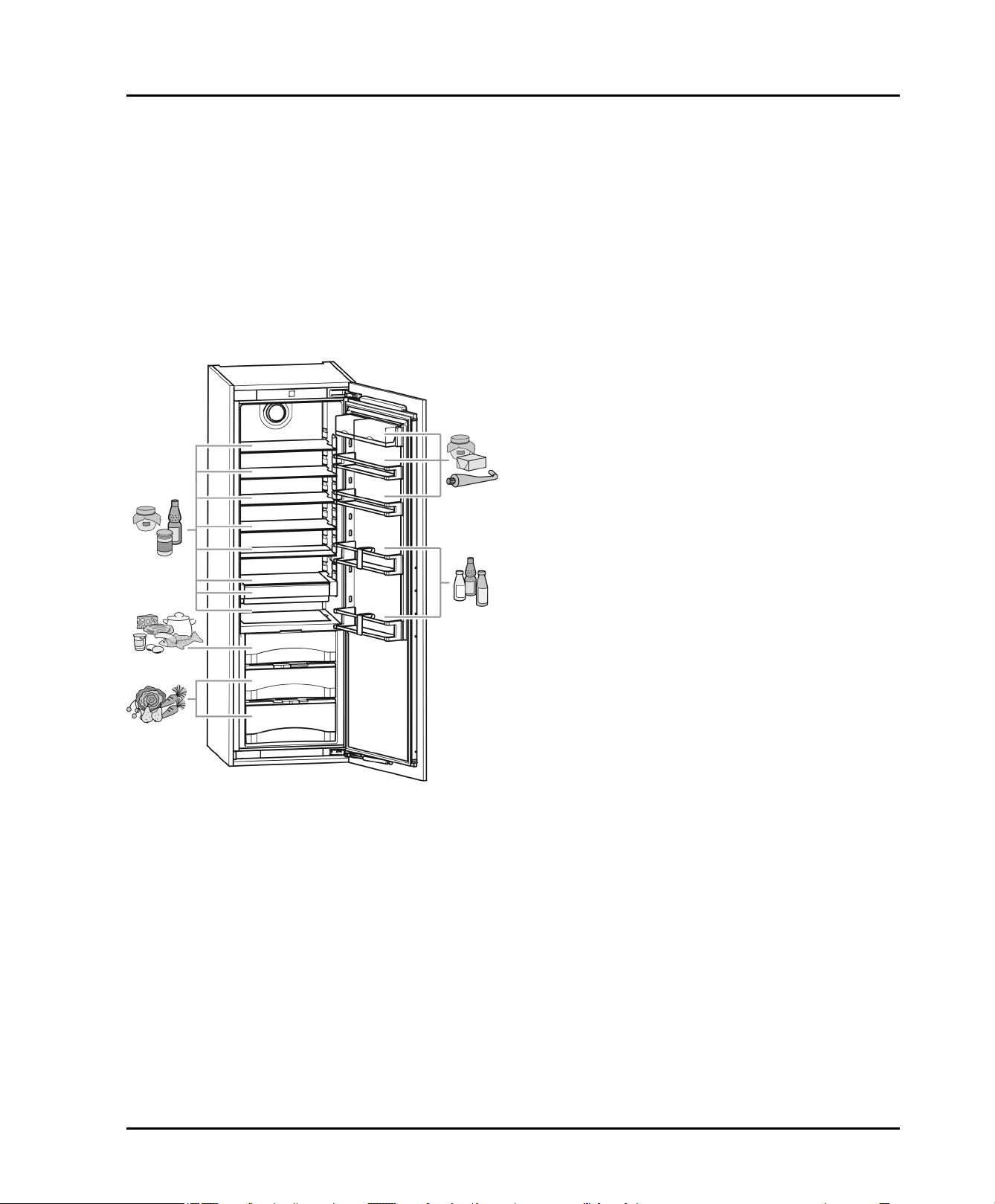

1.6 Arranging Food

Fig. 2

2 General safety information

Read and follow these instructions. They contain

safety advice which is important for safe and

problem-free installation and operation. Always

read and follow the safety advice.

Dangers for the user:

This appliance can be operated by children 8

years and older as well as by persons with

reduced physical, sensory or mental capabili-

ties or lack of experience and knowledge if

they are supervised or have been instructed in

the safe use of the appliance and understand

the associated risks. Children must not play

with the appliance. Cleaning and user mainte-

nance must not be performed by children

unless they are supervised.

When disconnecting the appliance from the

outlet, always take hold of the plug. Do not pull

on the cable.

Disconnect the power plug or switch off the

power if a fault occurs.

Do not damage the mains power line. Do not

operate the appliance from a defective mains

power line.

Repairs, work on the appliance and replace-

ment of the power cord should only be carried

out by the customer service department.

Only install, connect and dispose of the appli-

ance in accordance with the instructions.

Only operate the appliance after it has been

installed.

Please keep the instructions and pass them on

to any future owner.

Special-purpose lamps (filament lamps, LEDs,

and fluorescent lamps) inside the appliance

are intended to illuminate its interior compart-

ments and are unsuitable for room illumination.

Risk of fire:

The refrigerant contained within the appliance,

R 600a, is environmentally friendly, but flam-

mable. Leaking refrigerant can ignite.

•

Do not damage the pipes of the refrigerant

circuit.

•

Do not handle naked flames or ignition

sources inside the appliance.

•

Do not use electrical devices inside the

appliance (e.g., steam cleaners, heaters, ice

cream makers, etc.).

•

If refrigerant leaks: Remove naked flames or

ignition sources from near where the appli-

ance is installed Air the room well Contact

the customer service department.

Do not operate the appliance near explosive

gases.

Do not store or use gasoline or other flam-

mable vapors and liquids in the vicinity of this

appliance.

Do not store explosive materials or spray cans

with flammable propellants, such as e.g.

butane, propane, pentane, etc. in the appli-

ance. You can recognize such spray cans by

the printed contents or a flame symbol. Any

leaking gasses can be ignited by electrical

components.

General safety information

4 * Depending on model and options

Alcoholic beverages or other containers

holding alcohol must always be tightly sealed

for storage purposes. Any leaking alcohol can

be ignited by electrical components

Tipover hazard:

Do not stand or climb on the base, drawers,

doors, etc. This applies in particular to chil-

dren.

Risk of food poisoning:

Do not consume food that has passed its best

before date.

Danger of frostbite, feelings of numbness

and pain:

Avoid continued skin contact with the cold

surfaces or chilled/frozen food or adopt protec-

tive measures, e. g. use gloves. Do not

consume ice cream (especially sherbets) and

ice cubes immediately when they are too cold.

Risk of injury and damage:

Hot steam may lead to injuries. Do not use any

electrical heating or steam cleaning equip-

ment, naked flames or defrosting sprays for

defrosting

Do not remove ice with sharp objects

Risk of crushing

Do not reach into the soft stop mechanism.

Fingers may be trapped when the door is

closed.

Follow the specific instructions in the other

sections:

DANGER indicates a hazardous situation,

which if not avoided, will result in

death or serious injury.

WARNING indicates a hazardous situation,

which if not avoided, could result in

death or serious injury.

CAUTION indicates a hazardous situation,

which if not avoided, will result in

minor or moderate injury.

NOTICE indicates a hazardous situation,

which if not avoided, could result in

damage to property.

Note indicates useful advice and tips.

3 Controls and displays

3.1 Operating and control elements

Fig. 3

(1) On/Off button (6) Symbol SuperCool

(2) Temperature display (7) Alarm button

(3) Up button (8) Menu symbol

(4) Down button (9) Child safety symbol

(5) SuperCool button (10)Sabbath mode symbol

3.2 Temperature display

The following is displayed in normal operation:

the average fridge temperature

The following displays indicate malfunction. Possible

causes and corrective actions: (see Troubleshooting).

F0 through F9

4 Start-up

4.1 Switching on the appliance

Open the door.

Press On/Off button

Fig. 3 (1)

The temperature display indicates the current tempera-

ture.

The interior light comes on when the door is opened.

Whenever “DEMO” appears on the display, the appli-

ance is running in demonstration mode. Contact the

customer service department.

5 Operation

5.1 Temperature display unit

The temperature display can be changed from °F to °C.

Controls and displays

* Depending on model and options 5

5.1.1 To change the unit

Activate setting mode: Press SuperCool button

Fig. 3 (5)

for about 5 seconds.

The SuperCool button

Fig. 3 (5)

will flash.

S is displayed in the temperature display.

Using Up button

Fig. 3 (3)

/ Down button

Fig. 3 (4)

select °.

To confirm: Briefly press SuperCool button

Fig. 3 (5)

Using Up button

Fig. 3 (3)

/ Down button

Fig. 3 (4)

select °F or °C.

To confirm: Briefly press SuperCool button

Fig. 3 (5)

To exit setting mode: Press On/Off button

Fig. 3 (1)

-or-

Wait 5 minutes.

The temperature is again displayed in the temperature

display.

5.2 Child-proof lock

You can use the child-proof lock to lock the

buttons. This means that children cannot acci-

dentally switch off the appliance when playing.

5.2.1 Switching on the child proof lock

Select setting mode: Press and hold the SuperCool

button

Fig. 3 (5)

for approx. 5 seconds.

S will appear on the display.

The Menu symbol

Fig. 3 (8)

lights up.

Using the Up

Fig. 3 (3)

or Down button

Fig. 3 (4)

, select

Press the SuperCool button

Fig. 3 (5)

briefly to confirm.

When c1 is shown on the display:

To switch on the child proof lock, press

the SuperCool button

Fig. 3 (5)

briefly.

The Child safety symbol

Fig. 3 (9)

lights up. c flashes on

the display.

When c0 is shown on the display:

To switch the child proof lock off, press the SuperCool

button

Fig. 3 (5)

briefly.

The Child safety symbol

Fig. 3 (9)

goes out. c flashes on

the display.

To deactivate setting mode: Press the On/Off button

Fig. 3 (1)

-or-

Wait 5 min.

The temperature is again displayed on the temperature

display.

5.3 Door alarm

If the door is open for longer than 180 seconds,

the acoustic warning sounds.

The acoustic warning stops automatically when

the door is closed.

5.3.1 Switching off the door alarm

The acoustic warning can be switched off when the door

is open. The acoustic warning remains switched off as

long as the door is open. When the door is closed, the

alarm function is active again.

Press Alarm button

Fig. 3 (7)

The door alarm stops.

5.4 Sabbath Mode

After entering Sabbath Mode, you do not have to worry

about lights, digits, icons, tones, alarms or fans. The

defrost cycle operates solely on clock time without any

feedback from usage of the refrigerator. After a power

failure, the appliance will return to Sabbath Mode without

requiring additional input.

WARNING

Danger of food poisoning!

No record will be kept of a power failure during Sabbath

Mode. Thus, during Sabbath mode, if a power failure

occurs that you are not aware of, when the power comes

back on, the unit will continue to be in Sabbath Mode but

when Sabbath Mode is ended there will be no indication

that a power failure occurred.

If a power failure occurs during Sabbath mode:

Check the quality of the food. Do not consume spoiled

food!

No control operations are possible other than switching

off Sabbath Mode.

If the unit is currently running in a mode such as Super-

frost, Supercool or the Ventilation is enabled these

functions will continue and finish their timed cycles

independent of now being in Sabbath mode.

No audible signals are emitted, and the temperature

display does not indicate any warnings or settings

(such as a temperature alarm or door alarm).

Light does not operate.

5.4.1 Setting Sabbath mode

To activate setting mode: Press and hold the Super-

Cool button

Fig. 3 (5)

for approx. 5 s.

S flashes on the display.

The Menu symbol

Fig. 3 (8)

lights up.

To access the Sabbath mode function: Briefly press the

SuperCool button

Fig. 3 (5)

Operation

6 * Depending on model and options

When S1 is shown on the display:

To turn on Sabbath mode, briefly press

the SuperCool button

Fig. 3 (5)

When S0 is shown on the display:

To turn off Sabbath mode, briefly press

the SuperCool button

Fig. 3 (5)

To deactivate setting mode: Press the On/Off button

Fig. 3 (1)

-or-

Wait 5 min.

The Sabbath Mode symbol

Fig. 3 (10)

appears on the

temperature display as long as Sabbath Mode is active.

Sabbath mode switches off automatically after 120

hours if it is not manually switched off beforehand.

5.5 Fridge compartment

The natural circulation of air in the refrigerator compart-

ment results in zones differing in temperature. It is coldest

directly above the plate separating off the BioFresh zone

and at the rear wall. It is warmest at the top front of the

compartment and in the door.

5.5.1 Refrigerating food

Note

Do not load the door with more than 49.6 lbs (22.5 kg)

of food.

WARNING

Danger of fire

Do not use electrical appliances inside the food storage

compartments of the appliance, unless they are of the

type recommended by the manufacturer.

Note

Insufficient ventilation results in an increase in energy

consumption and reduction of the refrigerating perform-

ance.

Never block the air slits in the fan.

Use recyclable plastic, metal, aluminum and glass

containers and cling film to wrap foods.

Always use closed containers for liquids and for food

that may give off or be tainted by odor or flavor transfer

or cover them.

Foods which give off a large amount of ethylene gas

and those that are sensitive to this gas, such as fruit,

vegetables and salad, should always be separated or

wrapped so as not to reduce the storage life; for

example, do not store tomatoes together with kiwi fruits

or cabbage.

Use the front floor area of the fridge compartment only

to set down food to be refrigerated temporarily, e.g.,

when rearranging or sorting the contents of the fridge.

Do not leave the food there, as it may be pushed back

or tipped over when the door is closed.

Do not store food too close together to enable sufficient

air circulation.

5.5.2 Setting the temperature

The temperature depends on the following factors:

the number of times the door is opened

the room temperature of the installation location

the type, temperature and amount of food.

The temperature can be set from 48 °F (9 °C) to 37 °F

(3 °C). Recommended temperatures are 39 °F (4 °C).

Note

If a temperature below 37 °F (3 °C) is required:

Set the cooling temperature to 37 °F (3 °C).

Set the bio-fresh temperature to a value between b4

(slightly colder) and b1 (coldest). (see 5.6)

To set a higher temperature: press the Up button

Fig. 3 (3)

To set a lower temperature: press the Down button

Fig. 3 (4)

When pressed once the previously set temperature

display value will flash.

To change the temperature in 1 °F (1 °C) increments:

briefly press the button.

To change the temperature continuously: hold the

button down.

The value is displayed flashing during the setting oper-

ation.

The actual temperature is displayed about 5 seconds

after the last press of a button. The temperature slowly

adjusts to the new value.

5.5.3 SuperCool

With SuperCool you switch to the highest cooling

performance to reach lower cooling tempera-

tures. Use SuperCool to rapidly cool large quan-

tities of food.

SuperCool will use more energy than normal operation.

Cooling with SuperCool

Briefly press the SuperCool button

Fig. 3 (5)

The SuperCool symbol

Fig. 3 (6)

lights up in the display.

The cooling temperature drops to the coldest value.

SuperCool is switched on.

SuperCool switches itself off automatically after 12

hours. The appliance continues to work in normal

energy-saving mode.

To prematurely switch off SuperCool

Briefly press the SuperCool button

Fig. 3 (5)

The SuperCool symbol

Fig. 3 (6)

goes out in the display.

SuperCool is switched off.

Operation

* Depending on model and options 7

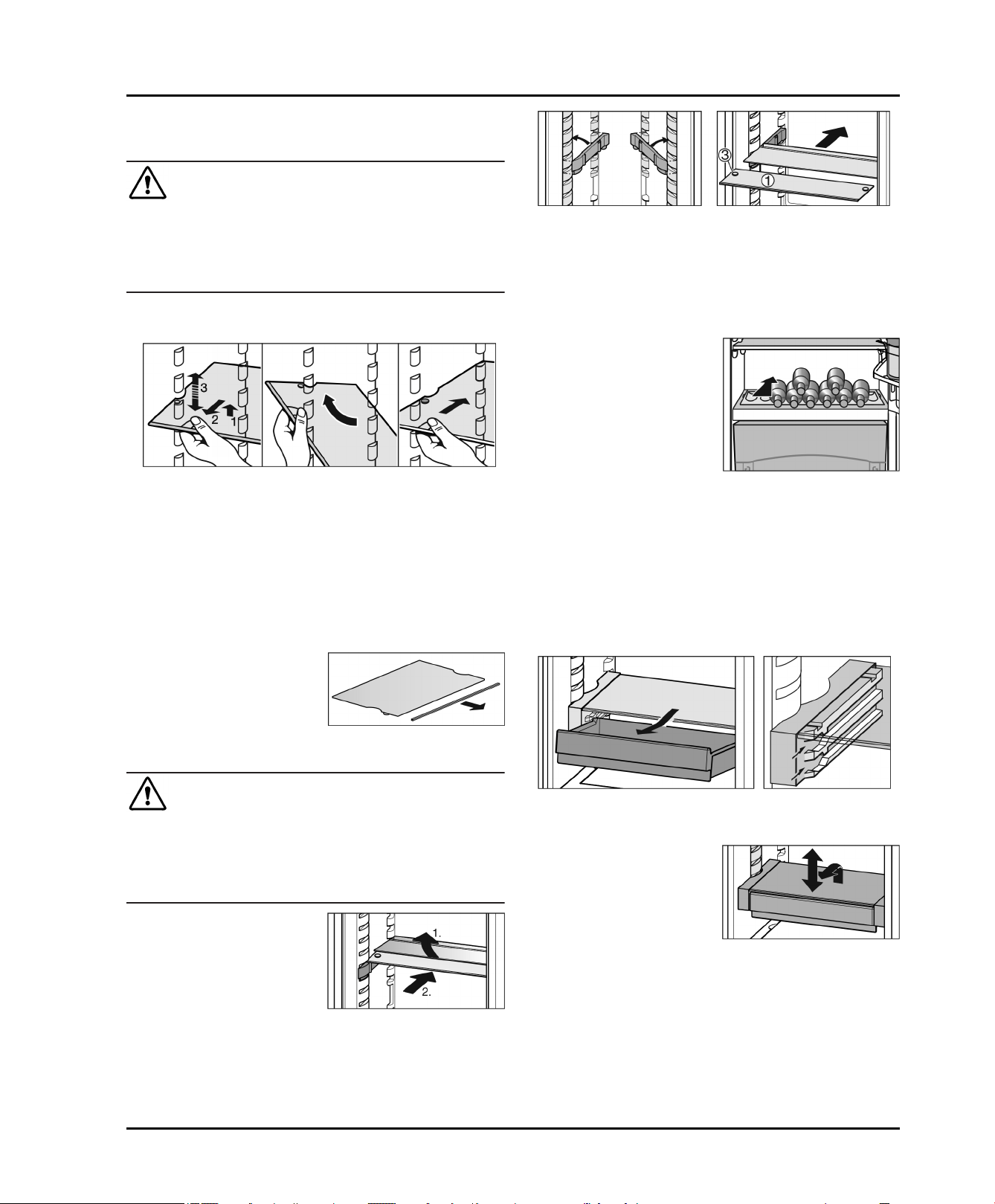

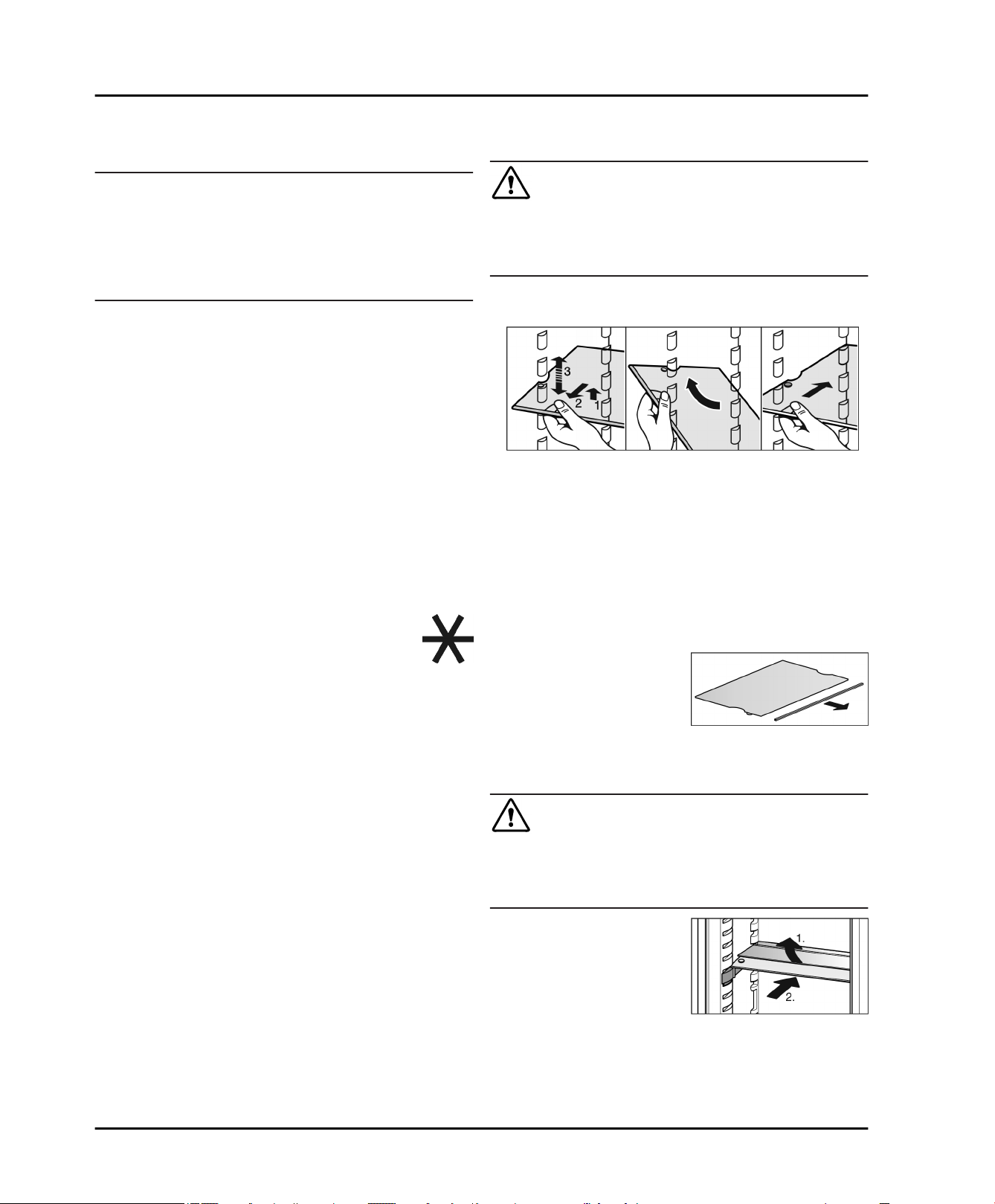

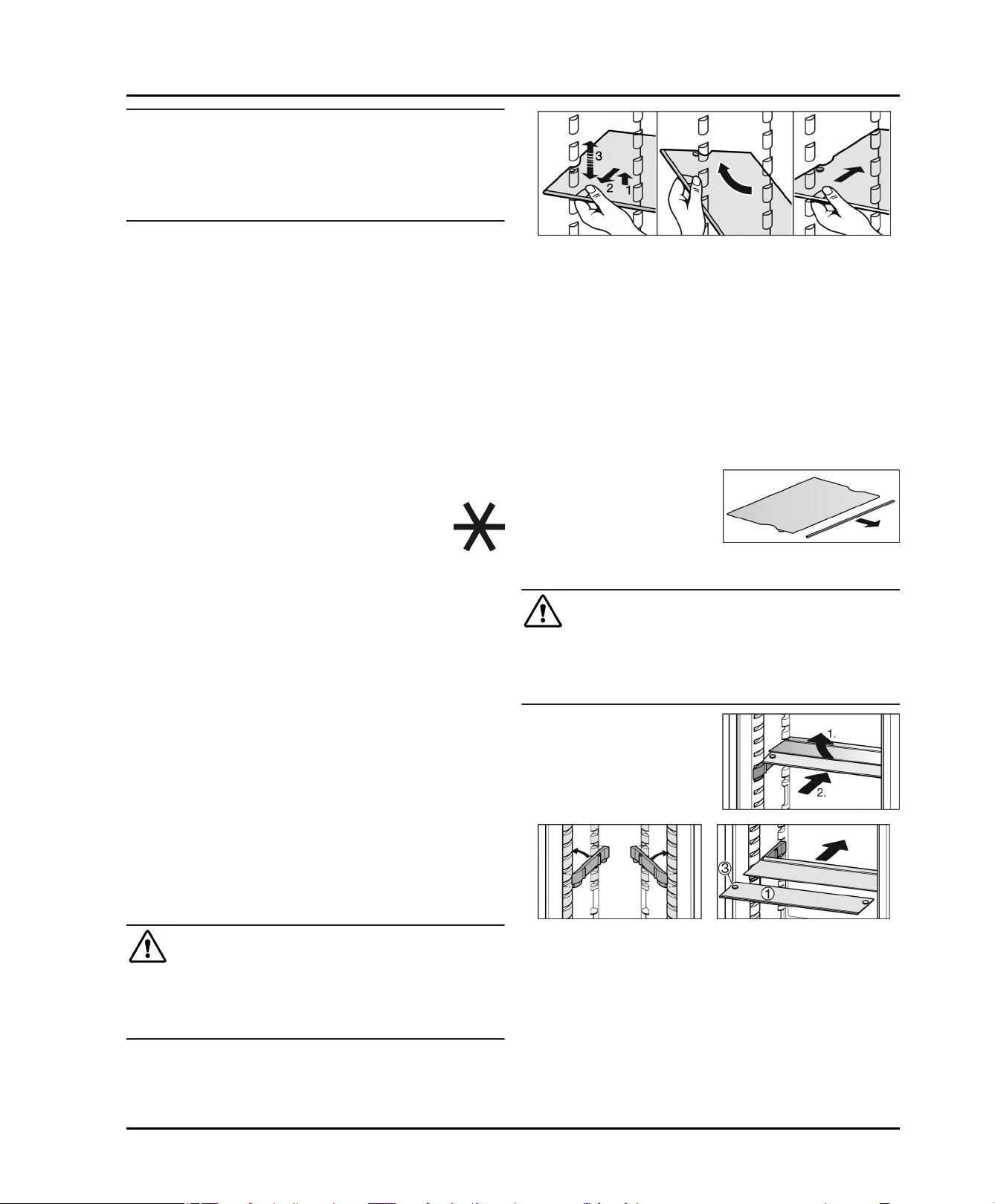

5.5.4 Shelves

Shifting or removing shelves

CAUTION

Danger of lacerations!

The storage shelf can shatter if dropped or mishandled.

You could cut yourself on the pieces of broken glass.

Only remove storage shelves when there is nothing on

them.

Extension stops secure the shelves against being acci-

dentally pulled out.

Fig. 4

Lift up the shelf and pull it slightly forward.

Adjust the shelf height by shifting the spacers in the

runners.

To remove the shelf completely, set it at an angle and

pull it out towards you.

Push the shelf back in at the desired height. The

removal stops must point downwards and be posi-

tioned behind the front contact surface.

To dismantle shelves

The shelves can be

dismantled for cleaning.

5.5.5 Using the split shelf

CAUTION

Danger of lacerations!

The storage shelf can shatter if dropped or mishandled.

You could cut yourself on the pieces of broken glass.

Only remove storage shelves when there is nothing on

them.

Push the split shelf under-

neath as in the illustration.

Fig. 5

The glass plate (1) with the pull out stops must be at

the front so that the stops (3) point downward.

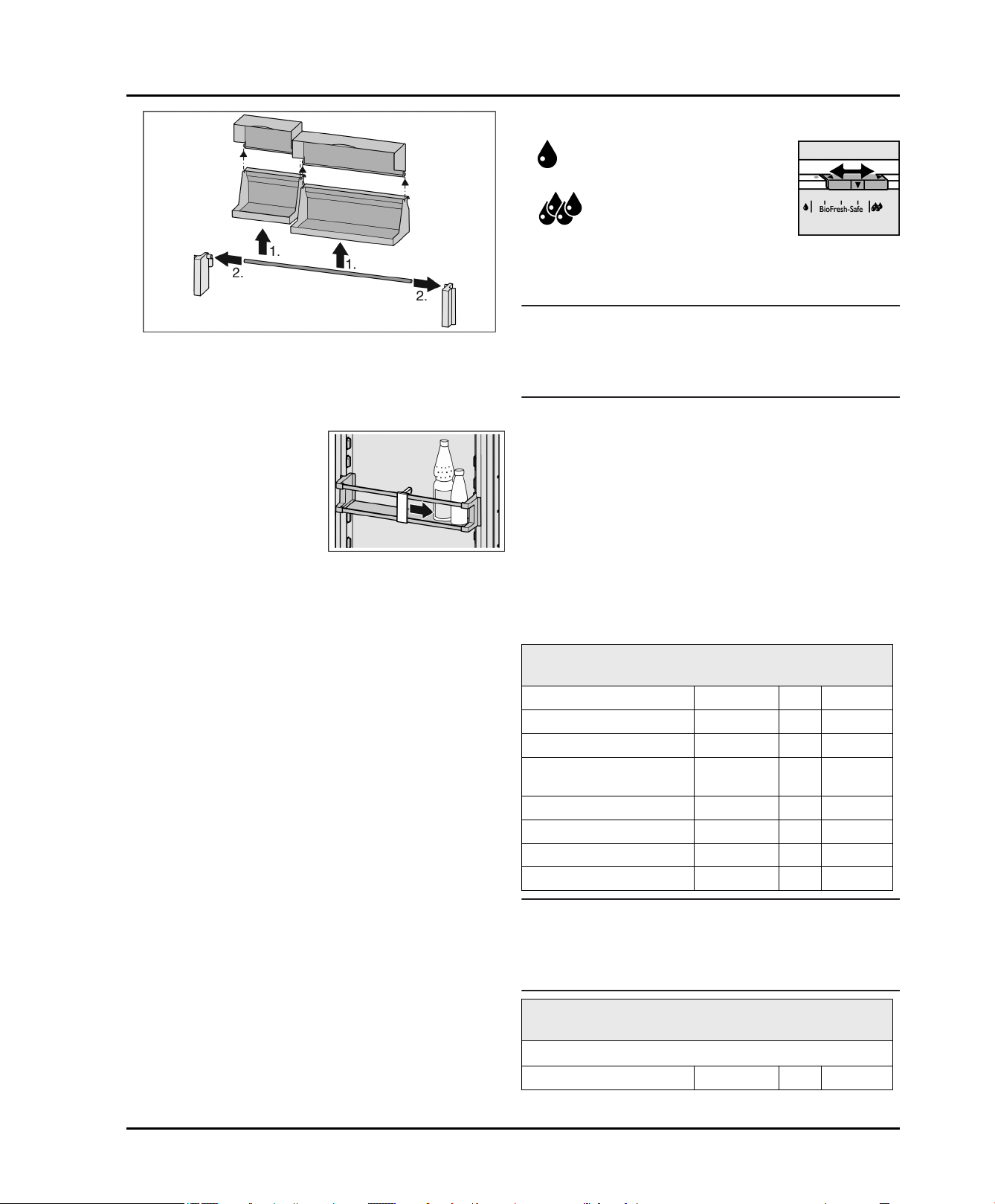

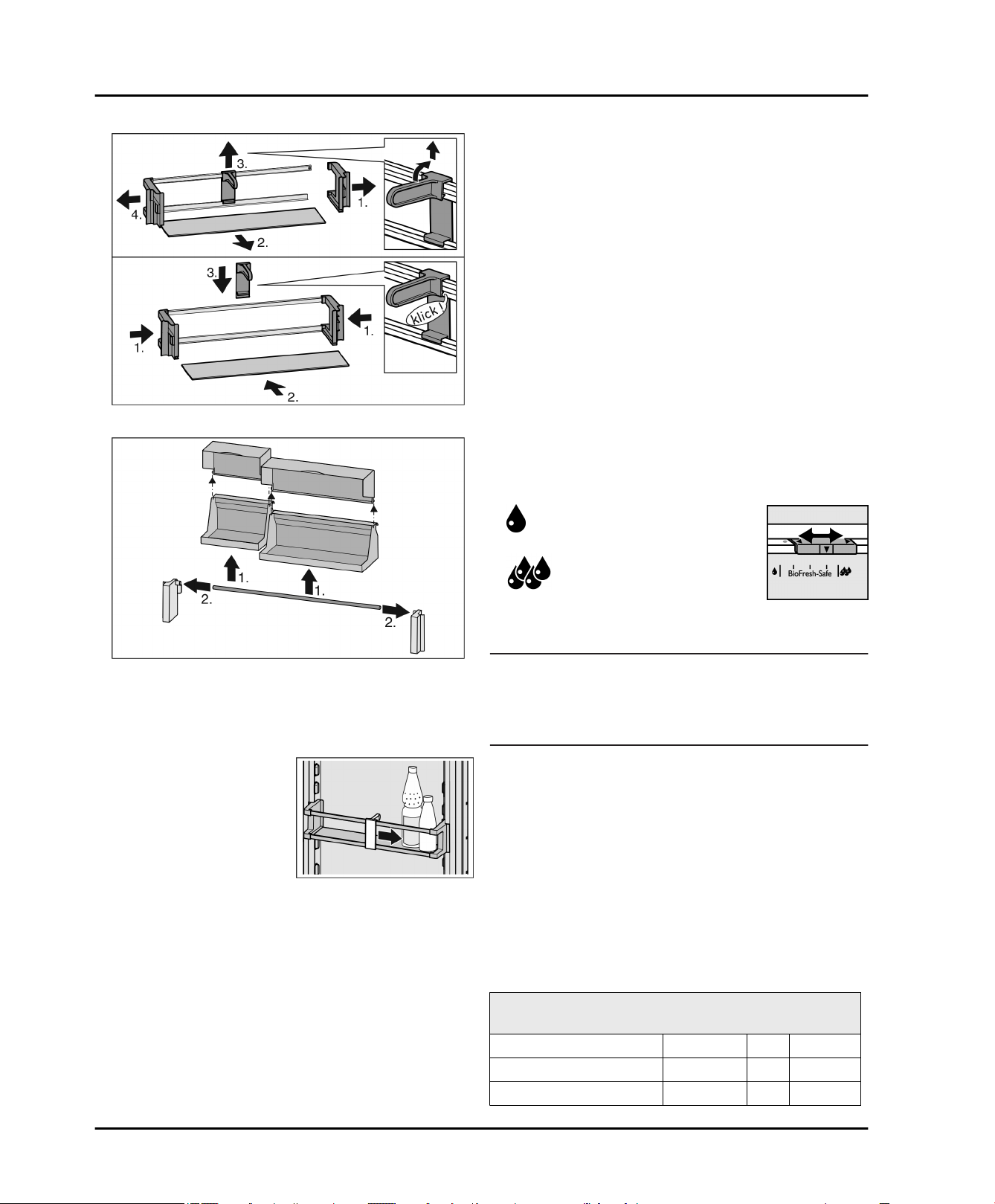

5.5.6 Use variable bottle support

At the base of the fridge compartment, either the inte-

grated bottle shelf or the glass shelf can be used:

To use the bottle shelf:

Store the glass shelf under

the bottle shelf to save

space.

Place bottles with the base

pointing backwards facing

the rear wall.

If the bottles project

beyond the front of the

bottle shelf:

Set the bottom storage

rack in the door one posi-

tion higher.

5.5.7 VarioSafe

The VarioSafe offers space for small items of food and

packaging, tubes and glasses.

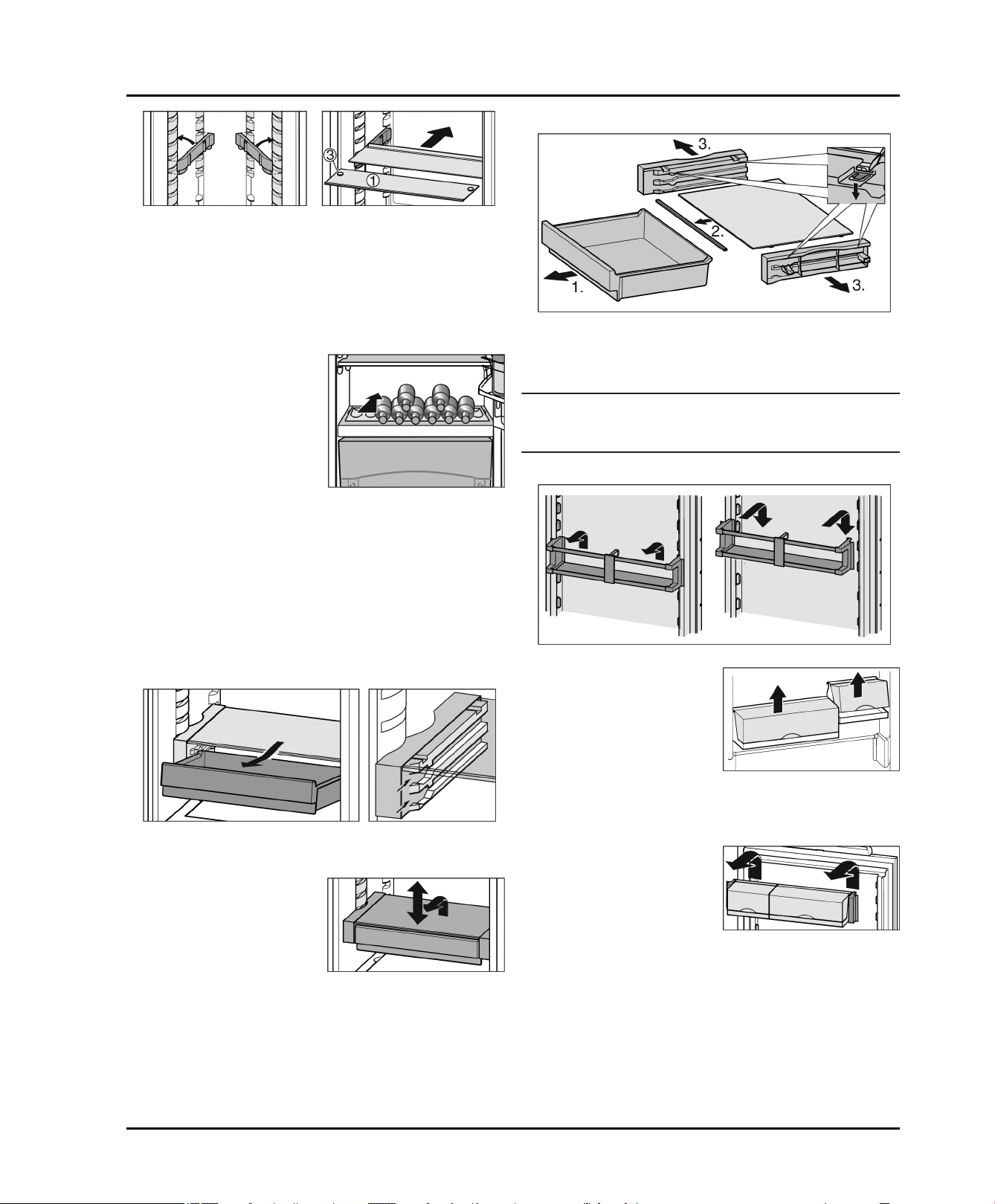

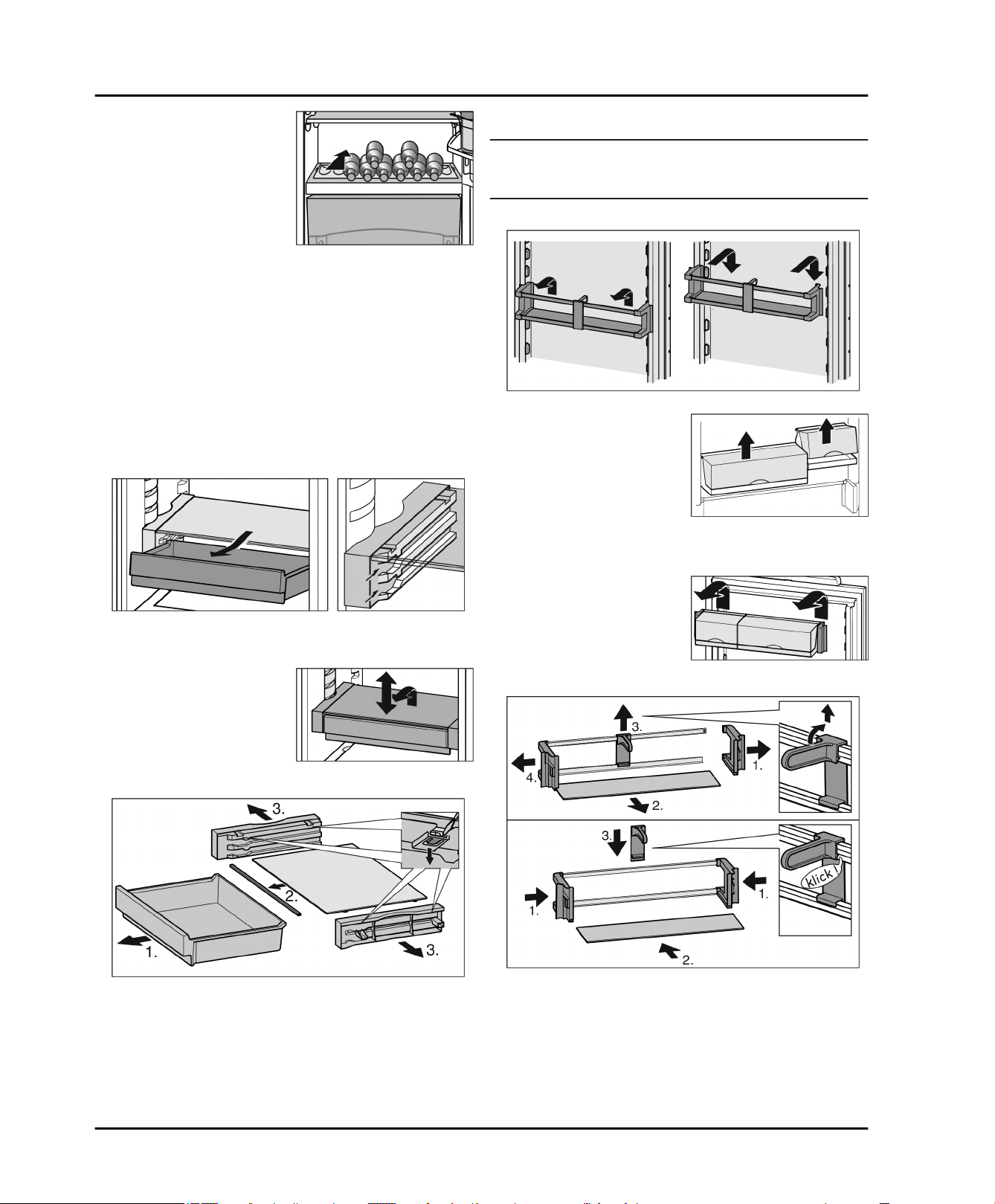

Use of VarioSafe

Fig. 6

The drawer in the VarioSafe can be removed and can

be inserted at two different heights.

The height of the entire

VarioSafe can also be

adjusted as a unit.

Operation

8 * Depending on model and options

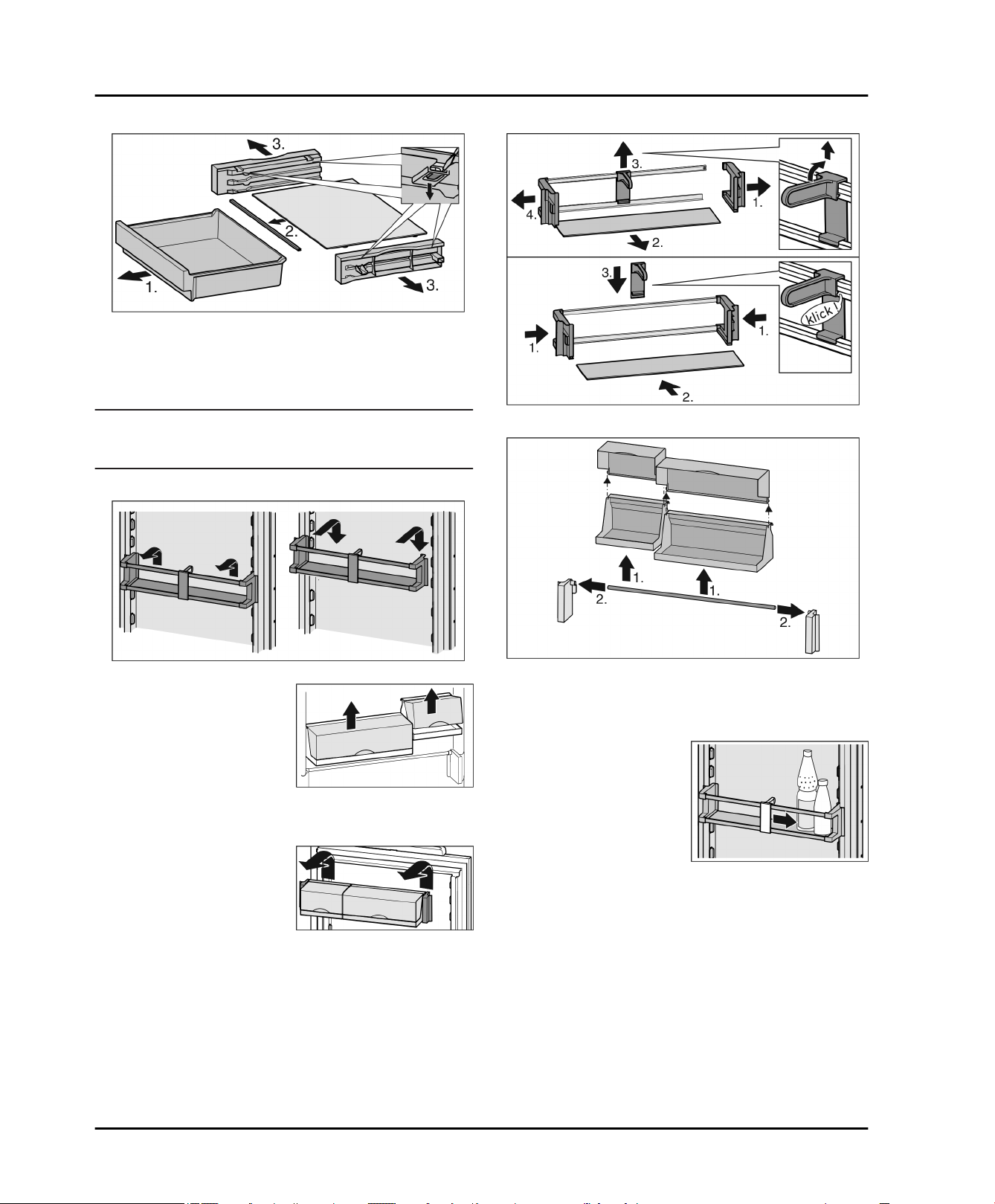

Dismantling the VarioSafe

Fig. 7

The VarioSafe can be dismantled for cleaning

purposes.

5.5.8 Door racks

Note

Do not load the door with more than 49.6 lbs (22.5 kg)

of food.

Repositioning the door racks

Fig. 8

The container trays can be

removed and placed on the

table as a unit.

It is possible to use one or both boxes. If unusually tall

bottles are to be stored, only suspend one box above the

bottle rack.

To swap containers: pull

up to remove and reinsert

in the desired position.

To dismantle door racks

Fig. 9

Fig. 10

The door racks can be dismantled for cleaning.

5.5.9 Use the bottle holder

To prevent bottles from

tipping over, move the

bottle holder.

5.6 BioFresh compartment

The BioFresh compartment allows you to store certain

fresh foods up to three times longer compared to conven-

tional refrigeration systems, without sacrificing quality.

Food with a “use by” date must still be consumed by the

date indicated on the package.

The taste, freshness, and nutritional value (vitamin B and

C groups) of the food are preserved to a large extent. Fruit

and vegetables spoil less quickly and lose less water, and

food remains fresher and more wholesome.

Operation

* Depending on model and options 9

5.6.1 DrySafe

The DrySafe is suitable for storing dry or packaged food

(such as dairy products, meat, fish, and sausage). The

DrySafe provides a relatively dry storage environment.

5.6.2 HydroSafe

On the humid setting, the HydroSafe is suitable for storing

loose-leaf lettuce, vegetables, and fruit with a high mois-

ture content. When the drawer is full, this creates a cool,

fresh environment with an air humidity of up to 90%. The

humidity level in the compartment depends on the mois-

ture content of the food inside and on how often the

compartment is opened. You can adjust the humidity

yourself.

5.6.3 Adjusting the humidity in the Hydro-

Safe

Low humidity: Move the slide

control to the left.

High humidity: Move the slide

control to the right.

5.6.4 Storing food

Note

Do not store vegetables that do not support cold

temperatures (such as cucumbers, eggplant, semi-ripe

tomatoes, zucchini, and all cold-sensitive exotic fruits)

in the BioFresh compartment.

The fresher the product and the better the quality, the

longer it can be stored.

When shopping, make sure the food you purchase is

fresh.

To prevent spoilage due to the transfer of bacteria:

Store unpackaged animal products and plant-based

products in separate compartments. This also applies

for different types of meat.

If you must store food together to save space:

Keep the food packaged.

5.6.5 Storage times

Guidelines for storage at low humidity

Butter up to 90 days

Hard cheese up to 110 days

Milk up to 12 days

Sausage, cold cuts up to 9 days

Poultry up to 6 days

Pork up to 7 days

Beef up to 7 days

Game up to 7 days

Note

Note that higher-protein foods spoil more quickly. This

means that shellfish and crustaceans spoil more

quickly than fish, and fish spoils more quickly than

meat.

Guidelines for storage at high humidity

Vegetables, lettuce

Artichokes up to 14 days

Celery up to 28 days

Cauliflower up to 21 days

Broccoli up to 13 days

Endives up to 27 days

Mâche up to 19 days

Peas up to 14 days

Kale up to 14 days

Carrots up to 80 days

Garlic up to 160 days

Kohlrabi up to 55 days

Iceberg lettuce up to 13 days

Herbs up to 13 days

Leeks up to 29 days

Mushrooms up to 7 days

Radishes up to 10 days

Brussels sprouts up to 20 days

Asparagus up to 18 days

Spinach up to 13 days

Savoy cabbage up to 20 days

Fruit

Apricots up to 13 days

Apples up to 80 days

Pears up to 55 days

Blackberries up to 3 days

Dates up to 180 days

Strawberries up to 7 days

Figs up to 7 days

Blueberries up to 9 days

Raspberries up to 3 days

Red currants up to 7 days

Cherries, sweet up to 14 days

Kiwi up to 80 days

Peaches up to 13 days

Plums up to 20 days

Operation

10 * Depending on model and options

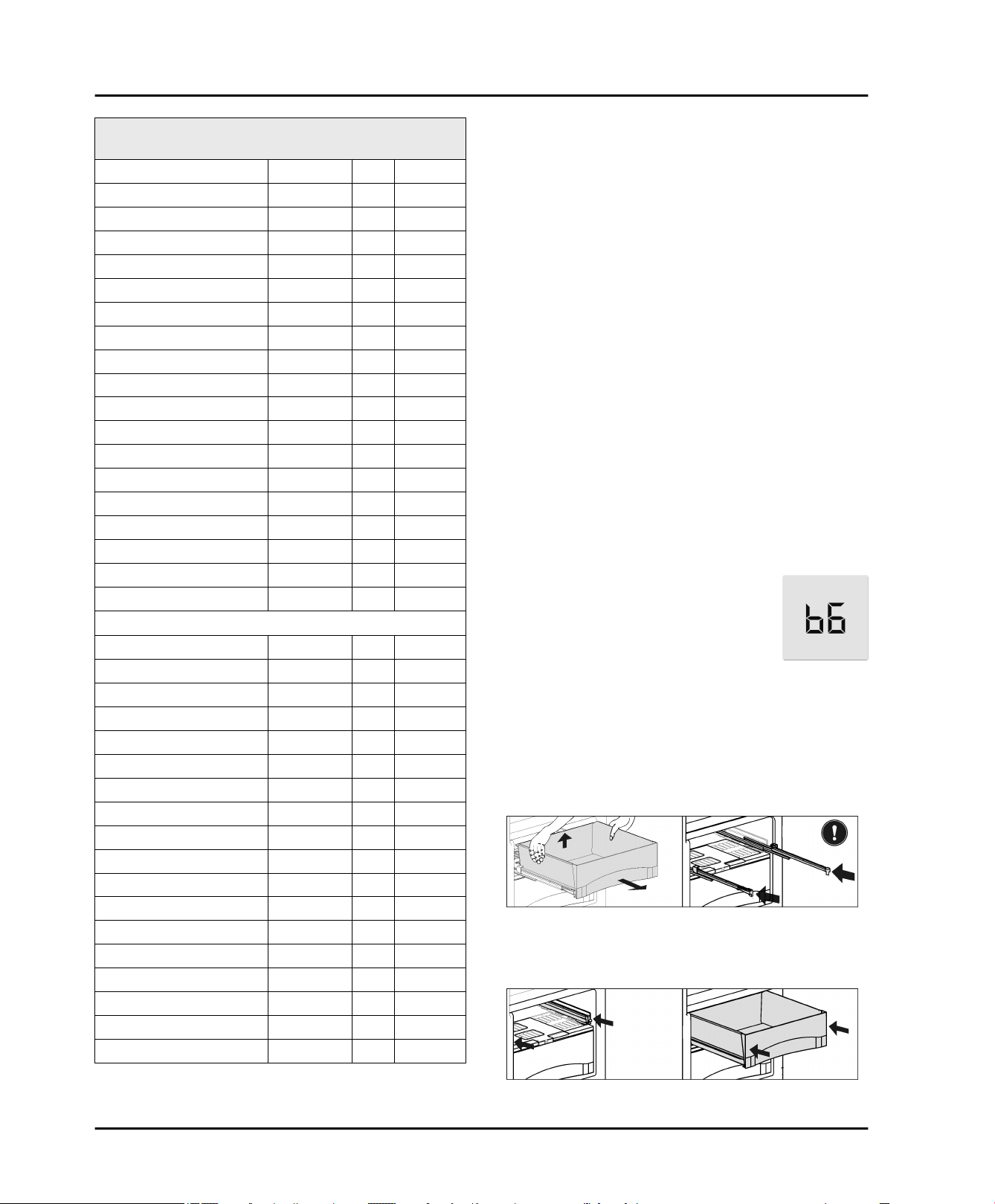

Guidelines for storage at high humidity

Cranberries up to 60 days

Rhubarb up to 13 days

Gooseberries up to 13 days

Grapes up to 29 days

5.6.6 Setting the temperature in the

BioFresh compartment

The temperature is controlled automatically. If the temper-

ature in the fridge section is 39 °F (5 °C) the temperature

in the BioFresh section is between32 °F (0 °C) and 37 °F

(3 °C).

You can set a slightly higher or lower temperature. The

temperature can be adjusted between b1 (coldest temper-

ature) and b9 (warmest temperature). The default setting

is b5. If you select a setting between b1 and b4, the

temperature can fall below 32 °F (0 °C) , and the food can

freeze slightly as a result.

To activate setting mode: Press and hold the Super-

Cool button

Fig. 3 (5)

for approx. 5 s.

The Menu symbol

Fig. 3 (8)

lights up. S is displayed on

the temperature display.

Keep pressing the Up button

Fig. 3 (3)

until b flashes on

the display.

To confirm: Briefly press the SuperCool button

Fig. 3 (5)

To set a higher temperature: Press the Up button

Fig. 3 (3)

To set a lower temperature: Press the Down button

Fig. 3 (4)

To confirm: Press the SuperCool button

Fig. 3 (5)

The temperature slowly adjusts to the

new value.

To deactivate setting mode: Press the On/Off button

Fig. 3 (1)

-or-

Wait 5 mins.

The temperature is again displayed on the temperature

display.

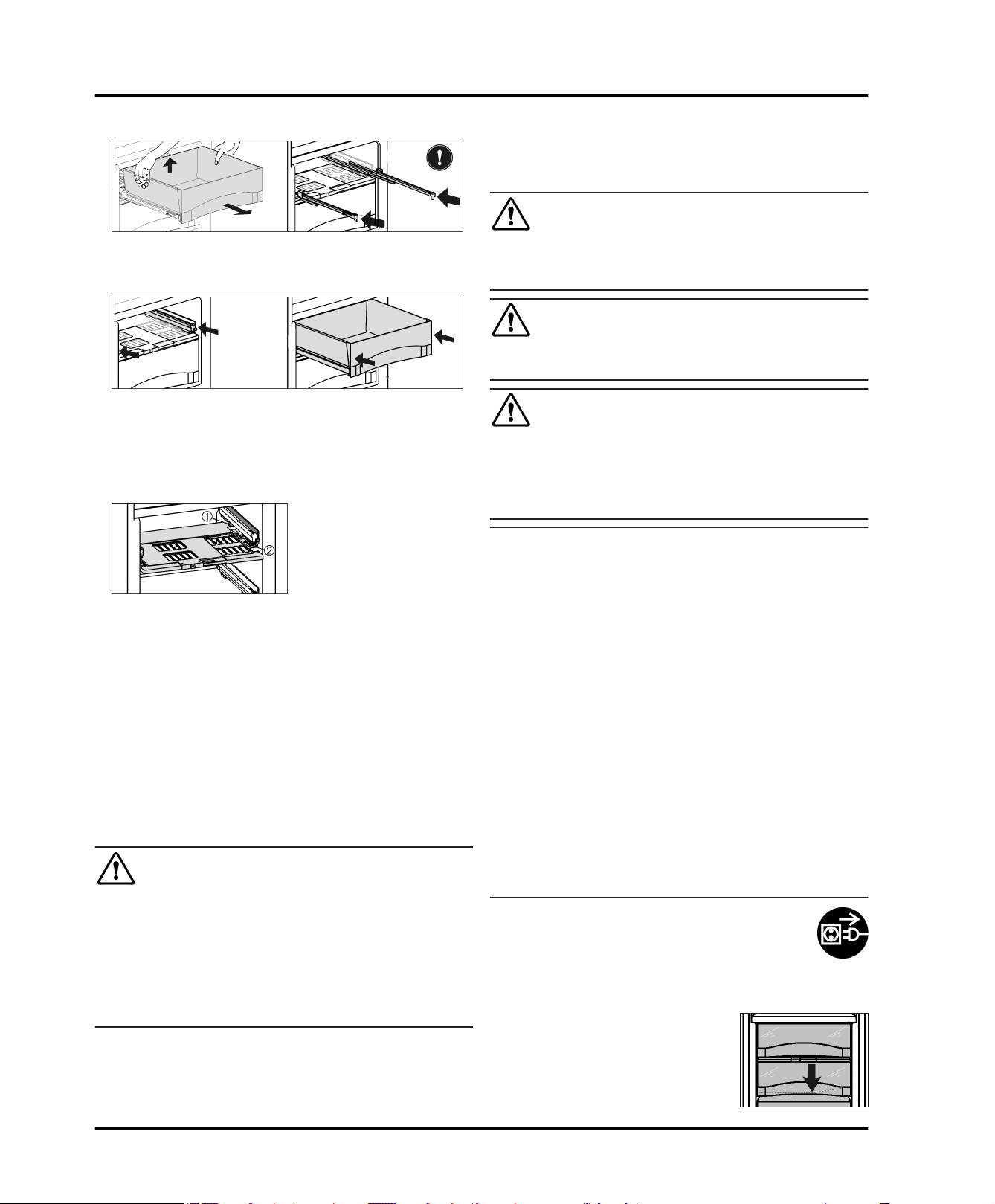

5.6.7 Drawers with a cushioning mechanism

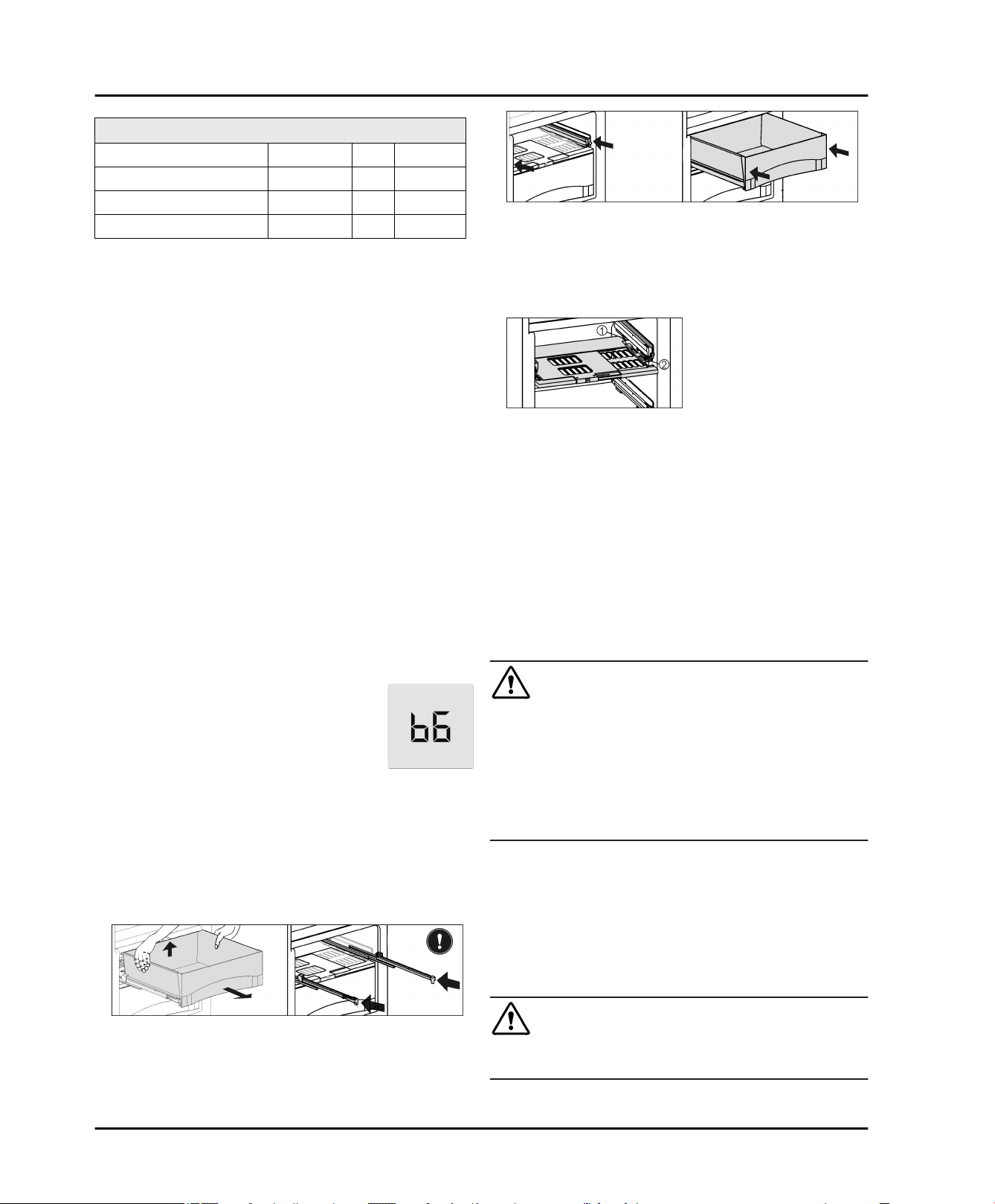

Fig. 11

Pull the drawer out, lift the back, and pull forward to

remove.

Slide the rails back in!

Fig. 12

Slide the rails in.

Position the drawer and slide it all the way in until you

hear it snap into place.

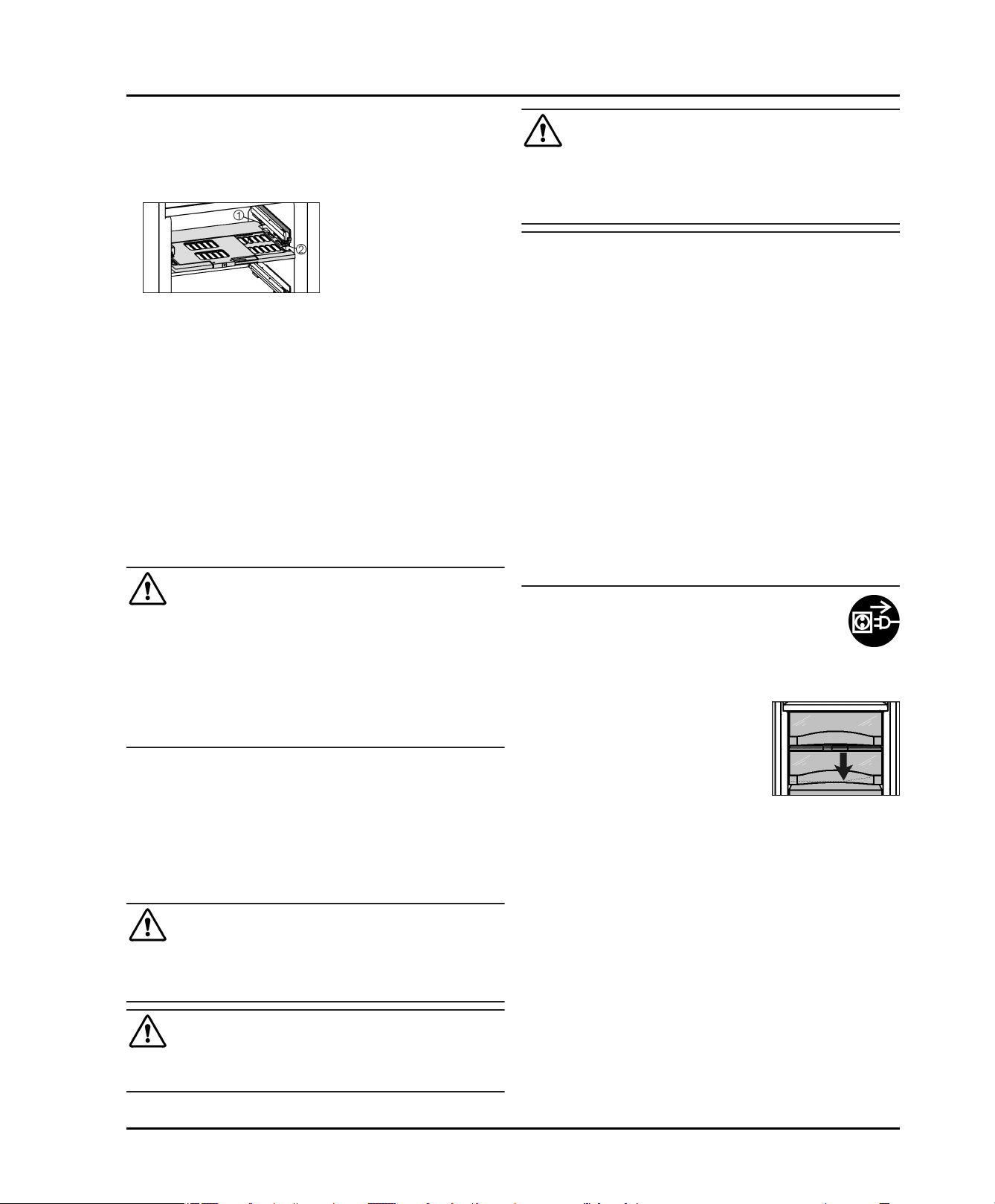

5.6.8 Humidity control plate

Fig. 13

To remove the humidity control plate: After removing

the drawers, carefully pull the plate forward and down

to remove.

To insert the humidity control plate: Insert the guide

pieces of the plate into the rear retainer

Fig. 13 (1)

from

below, then snap the plate into the retainer

Fig. 13 (2)

the front.

6 Maintenance

6.1 Thawing

6.1.1 Defrosting the refrigerator

WARNING

Risk of injury and damage

Do not use mechanical devices or other means to

accelerate the defrosting process, other than those

recommended by the manufacturer.

Do not use any electrical heating or steam cleaning

equipment, naked flames or defrosting sprays for

defrosting.

Do not remove ice with sharp objects.

The fridge compartment defrosts automatically. The

defrosted water will evaporate. Drops of water on the

back wall are a functional feature; this is completely

normal.

Clean the drain opening regularly so that the condensa-

tion water can drain away. (see 6.2)

6.2 Cleaning the appliance

WARNING

Danger of electric shock.

Unplug refrigerator or disconnect power.

Maintenance

* Depending on model and options 11

WARNING

Danger of fire

Do not damage the refrigerant circuit.

WARNING

Risk of injury or damage due to hot steam.

Hot steam can cause scalding/burns and damage to

surfaces.

Do not use steam cleaners.

NOTICE

Incorrect cleaning damages the appliance.

Do not use concentrated cleaning agents.

Do not use steel wool or sponges that scour or scratch.

Do not use caustic or abrasive cleaning materials or

those containing sand, chloride, chemicals or acids.

Do not use chemical solvents.

Do not damage or remove the rating plate on the inside

of the appliance. It is vital for the customer service

department.

Do not pull off, kink or damage any cables or other

components.

Do not let cleaning water get into the drain gutter, the

ventilation grille and electrical parts.

Use soft cleaning cloths and a multi-purpose cleaning

agent with a neutral pH value.

Only use food-compatible cleaning and care agents

inside the appliance.

Empty the appliance.

Disconnect the power plug.

Clean the plastic surfaces, outside and inside, by

hand using lukewarm water and a little dish washing

liquid.

To clean the drain opening:

Remove deposits with a thin

instrument, e.g. a cotton bud.

Most of the equipment parts can be dismantled for

cleaning: see the respective chapter.

The door elements are dishwasher safe, although the

lettering may rub off over the years.

Clean the other fittings by hand using lukewarm water

and a little dish washing liquid.

Clean the telescopic rails with a damp cloth only. The

grease in the tracks is for lubrication purposes and

should not be removed.

After cleaning:

Wipe the appliance and accessories dry.

Connect the appliance and switch it on again.

Put the food back in the appliance.

6.3 Customer service

First check whether you can remedy the fault yourself

(see Troubleshooting). If this is not the case, please

contact a qualified service provider.

WARNING

Risk of injury from repairs by non-professionals.

Repairs and work on the appliance and the power

supply cable not described in the Manual (see Mainte-

nance) should only be carried out by a qualified service

provider.

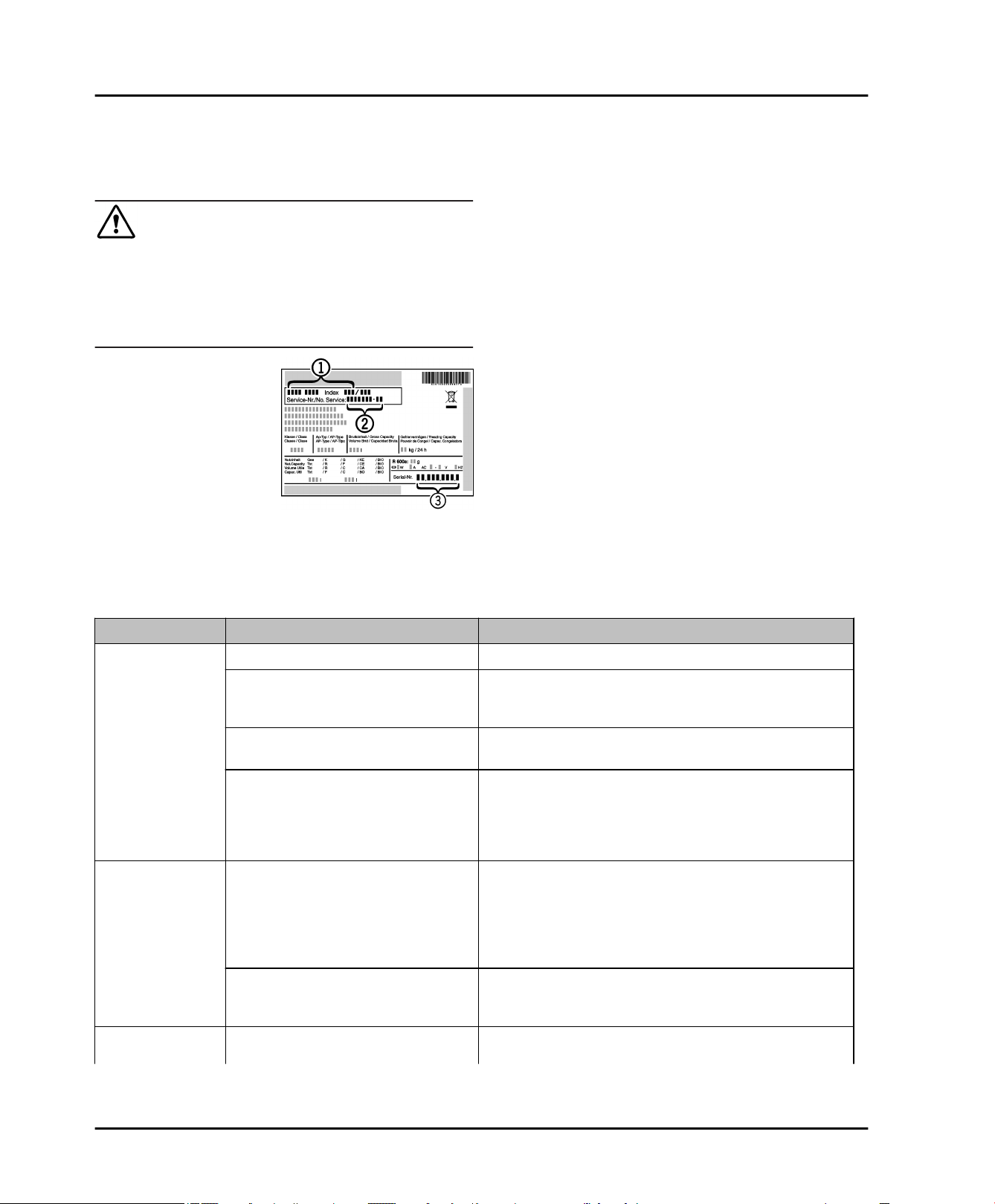

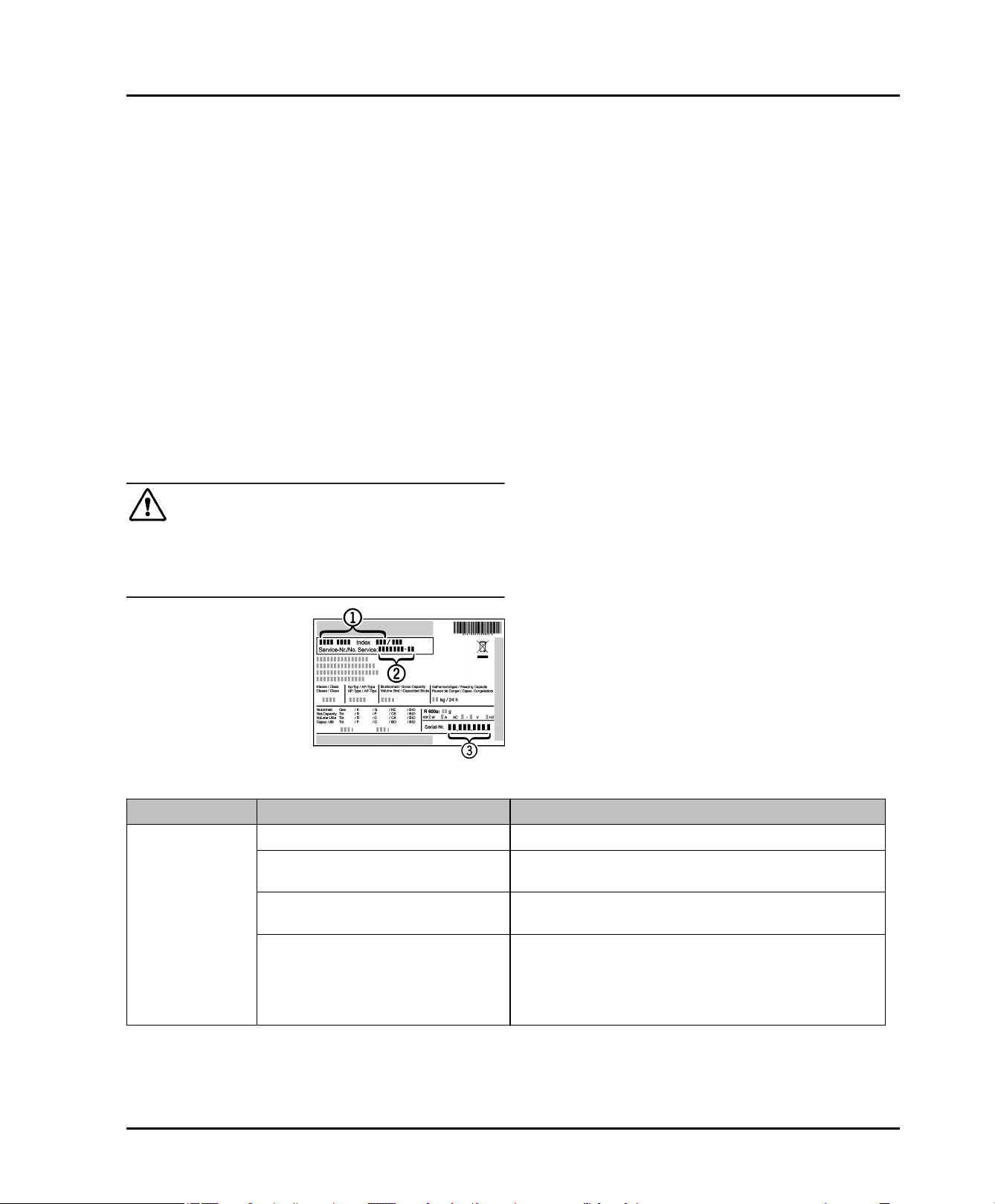

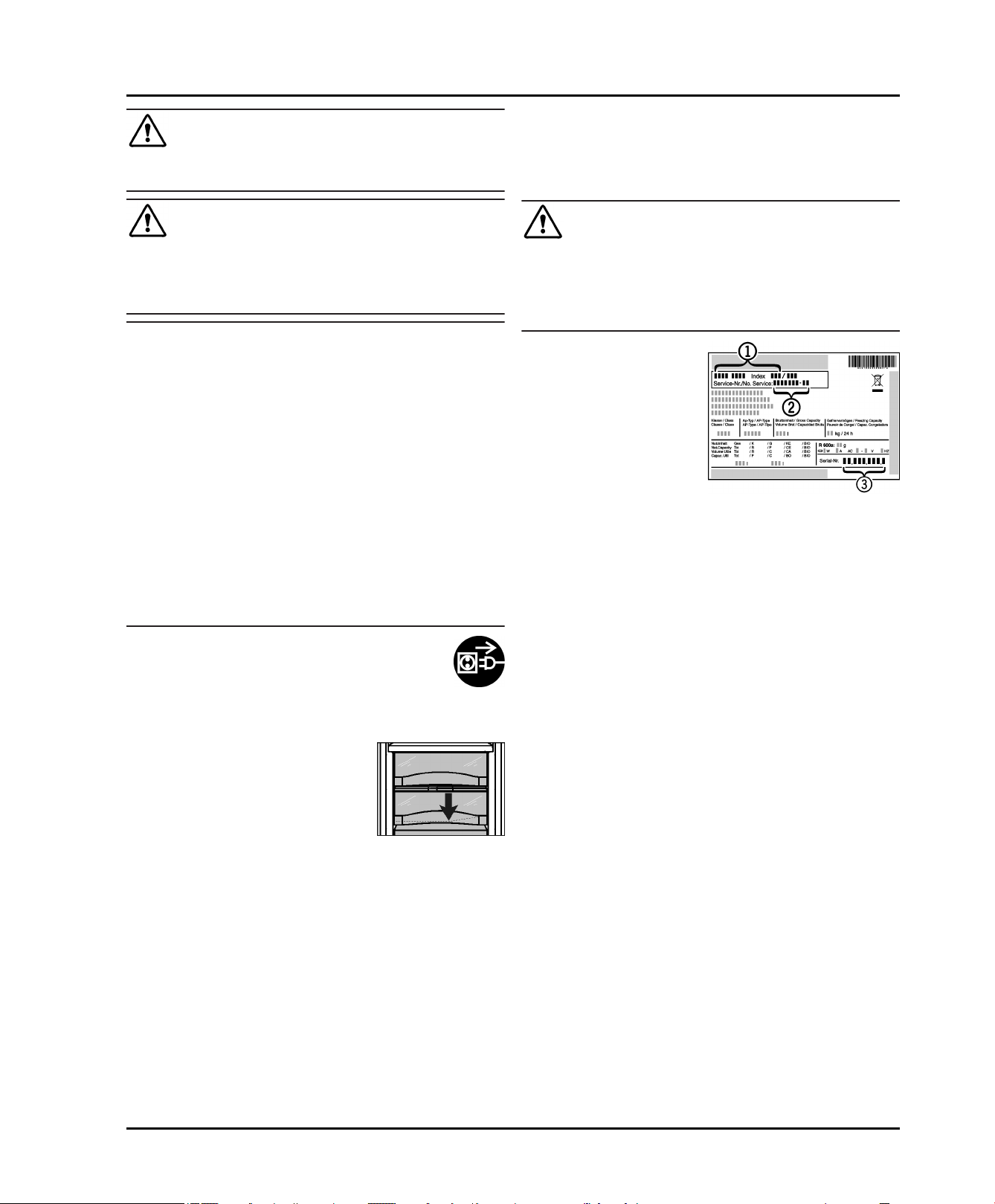

Read the appliance

designation

Fig. 14 (1)

, service no.

Fig. 14 (2)

and serial

no.

Fig. 14 (3)

from

the rating plate. The

rating plate is located

inside the appliance

on the left-hand side.

Fig. 14

Notify a qualified service provider, specifying the fault,

appliance designation

Fig. 14 (1)

, service no.

Fig. 14 (2)

and serial

Fig. 14 (3)

no.

This will help us to provide you with a faster and more

accurate service.

Keep the appliance closed until the Customer Service

engineer arrives.

The food will stay cool longer.

Disconnect the power plug (do not pull on the power

cord to do this) or switch off the fuse.

6.4 Appliance Information

Make a note of this information when the appliance is

installed:

Type Designation: _____________________

Service Number: _____________________

Appliance / Serial Number: _____________________

Date of purchase: _____________________

Where purchased: _____________________

7 Troubleshooting

Your appliance is designed and manufactured for reliable

operation and a long lifespan. If a malfunction nonethe-

less occurs during operation, please determine if the

malfunction is due to an operating error. If a service call

determines operator error, you will be charged for the

costs incurred, even during the warranty period. You may

be able to rectify the following problems yourself:

Troubleshooting

12 * Depending on model and options

Problem Possible Cause Correction

The appliance

does not work.

The appliance is not switched on.

Switch on the appliance.

The power plug is not properly

inserted in the wall socket.

Check the power plug.

The fuse in the wall socket is not OK.

Check the fuse.

Power failure

Keep the appliance closed.

Protect the food: place dry ice on top of the food or

use an alternate freezer, if the power failure persists

for some time.

Do not re-freeze defrosted food.

The compressor

runs for a long

time.

When less refrigeration is required,

the speed-controlled compressor

switches to a low speed. Although

the running time is increased as a

result, energy is saved.

This is normal in energy-saving models.

SuperCool function is activated.

The compressor runs long to rapidly cool food. This

is normal.

An LED at the

lower rear of the

appliance (near

the compressor)

flashes regularly

every 5

seconds*.

There is a fault.

Contact the customer service department (see Main-

tenance).

Noises are too

loud.

The different speed levels of speed-

controlled* compressors can cause

them to generate various noises

during operation.

These noises are normal.

A gurgling

sound

This sound comes from the refrig-

erant flowing in the refrigeration

circuit.

The sound is normal.

A faint clicking

sound

The sound always occurs when the

refrigeration unit (the motor) auto-

matically switches on or off.

The sound is normal.

A hum. It is

briefly a little

louder when the

refrigeration unit

(the motor)

switches on.

The refrigeration increases automati-

cally when the SuperCool function is

activated, fresh food has just been

placed in the appliance or the door

has been left open for a while.

The sound is normal.

The ambient temperature is too high.

Solution: (see 1.3)

A low hum

The sound occurs as a result of fan

air flow.

The sound is normal.

Vibration noise

The appliance is not standing firmly

on the floor As a result, adjoining

units or objects are set into vibration

by the running refrigeration unit

Check the installation and, if necessary, re-align the

appliance.

Move bottles and containers apart.

The sound is caused by the soft stop

mechanism.

The sound is normal.

Troubleshooting

* Depending on model and options 13

Problem Possible Cause Correction

Flow noise on

the soft stop

mechanism.

The temperature

display indi-

cates: F0 to F9.

There is a fault.

Contact the customer service department (see Main-

tenance).

DEMO lights up

in the tempera-

ture display.

The demo mode is activated.

Contact the customer service department (see Main-

tenance).

The outside

surfaces of the

appliance are

hot*.

The heat of the refrigerant circuit is

used to prevent condensate from

forming.

This is normal.

The temperature

is not cold

enough.

The door of the appliance is not

closed properly.

Close the appliance door.

Insufficient ventilation.

Clear ventilation grilles.

The ambient temperature is too high.

Solution: (see 1.3)

The appliance was opened too

frequently or for too long.

Wait to see whether the required temperature resets

itself by itself. If not, contact the customer service

department (see Maintenance).

The temperature is incorrectly set.

Set to a colder temperature and check after 24 hours

The appliance is too near to a heat

source (stove, heater etc).

Change location of appliance or the heat source.

The appliance was not properly

installed in the recess.

Make sure the appliance was installed correctly and

the door closes properly.

The interior light

is not on.

The appliance is not switched on.

Switch on the appliance.

The door was open for longer than

15 minutes.

The interior light automatically switches itself off if

the door has been open for about 15 minutes.

The LED interior light is faulty or the

cover is damaged

WARNING

Risk of injury from electrical shock.

Live parts are under the cover.

The LED interior light should only be replaced or

repaired by the Customer Service department or by

engineers trained to do so.

WARNING

Risk of injury from LED lamp!

The lighting intensity of the LED light complies with laser

class 1/1M.

If the cover is faulty:

Do not gaze directly at this lighting unit with optical

lenses while very close to the light source. This can

cause damage to your eyes.

Troubleshooting

14 * Depending on model and options

Problem Possible Cause Correction

The door seal is

faulty or needs

to be replaced

for other

reasons.

On some appliances the door seal is

interchangeable. You can replace it

without the use of any special tools.

Contact the customer service department (see Main-

tenance).

The appliance is

iced up or

condensation is

building.

The door seal may have slipped out

of its groove.

Check the door seal is well placed in the groove.

8 Putting appliance out of

service

8.1 Vacation Tips

Short vacations: If you will be away for less than four

weeks

Use all perishables.

Long vacations: If you will be away for a month or more

Remove all food from the appliance.

Turn OFF the appliance.

Clean the appliance (see 6.2) .

Leave the door open to prevent unpleasant odors.

This will also keep mold from building up.

8.2 Switching off the appliance

Press and hold down the On/Off button

Fig. 3 (1)

for approx. 2 seconds.

A long beep sounds. The temperature

display is dark. The appliance is switched off.

If the device does not switch off, the child

safety feature is enabled (see 5.2) .

8.3 Decommissioning

Empty the appliance.

Disconnect the power plug.

Clean the appliance (see 6.2) .

Leave the door open to prevent bad smells.

9 Disposing of the appliance

Follow the local regulations for the disposal of appliances.

Old appliances can be dangerous. Contact the local

refuse collection department for additional information.

DANGER

There is a risk of suffocation.

Children playing can shut themselves in and suffocate.

Take the door(s) off.

Remove the drawers.

Leave the storage shelves in the appliance so that chil-

dren cannot easily climb into the appliance.

WARNING

Danger of electric shock.

Cut off the plug from the power cord and discard.

Cut off the power cord from the discarded appliance.

Dispose of separately from the appliance.

Ensure during and after disposal that the appliance isn't

stored in the vicinity of gasoline or other flammable vapors

and liquids.

When disposing of the appliance, ensure that the refriger-

ation circuit is not damaged to prevent uncontrolled

escape of the refrigerant it contains (data on type plate)

and oil.

10 Liebherr Warranty Plan

FULL TWO YEAR WARRANTY - For two years from the

date of original purchase, your Liebherr warranty covers

all parts and labor to repair or replace any part of the

product which proves to be defective in materials or work-

manship.

FULL FIVE YEAR WARRANTY - For five years from the

date of original purchase, your Liebherr warranty covers

all parts and labor to repair or replace any components

that prove to be defective in materials or workmanship in

the sealed system. The “Sealed System” means only the

compressor, condenser, evaporator, drier and all

connecting tubing.

LIMITED 6TH THROUGH 12TH YEAR WARRANTY -

From the 6

through 12

year from the date of original

purchase, your Liebherr warranty covers all parts that

prove to be defective in materials or workmanship in the

Sealed System (parts only).

Putting appliance out of service

* Depending on model and options 15

TERMS APPLICABLE TO EACH WARRANTY

All service provided by Liebherr under the warranty must

be performed by authorized Liebherr service representa-

tives, unless otherwise specified by Liebherr. Service will

be provided in the home during normal business hours.

This warranty applies only to products installed for normal

residential use. Details regarding a non-residential

warranty are available on request.

The warranty applies only to products installed in any one

of the fifty states of the United States or the District of

Columbia. The warranty does not cover any parts or labor

to correct any defect caused by negligence, accident or

improper use, maintenance, installation, service or repair,

including but not limited to improper removal and reinstal-

lation of the condensing unit.

THE WARRANTIES DESCRIBED ABOVE ARE MADE

EXPRESSLY IN LIEU OF ANY OTHER WARRANTIES,

EXPRESSED OR IMPLIED, INCLUDING ANY IMPLIED

WARRANTY OF MERCHANTABILITY OR FITNESS

FOR A PARTICULAR PURPOSE, AND OF ANY OTHER

OBLIGATION OR LIABILITY ON THE PART OF LIEB-

HERR. IN NO EVENT SHALL LIEBHERR BE LIABLE

FOR SPECIAL, INCIDENTAL OR CONSEQUENTIAL

DAMAGES ARISING FROM THE BREACH OF THESE

WARRANTIES OR ANY OTHER WARRANTIES,

WHETHER EXPRESS, IMPLIED OR STATUTORY.

Some states do not allow the exclusion or limitation of

incidental or consequential damages so the above limita-

tion or exclusion may not apply to you. This warranty

gives you specific legal rights and you may also have

other legal rights which very from state to state.

To receive parts and/or service and the name of the Lieb-

herr authorized service representative nearest you,

contact your Liebherr dealer or distributor or contact the

Liebherr designated national service provider:

in the US: [email protected] or call

1-866-LIEBHER (1-866-543-2437).

in Canada: www.euro-parts.ca or call 1-888-LIEBHER

(1-888-543-2437).

Liebherr Warranty Plan

16 * Depending on model and options

Instrucciones

de uso

Frigorífico con BioFresh,

integrable, puerta fija

HRB 1120

200514 7085690 - 00

Contenido

1 Visión general del aparato............................ 18

1.1 Ventajas adicionales........................................ 18

1.2 Diagrama del aparato y el equipo..................... 19

1.3 Ámbito de uso del aparato............................... 19

1.4 Conformidad.................................................... 19

1.5 Ahorro de energía............................................ 20

1.6 Disposición de los alimentos............................ 20

2 Notas generales sobre seguridad................ 20

3 Componentes de uso e indicación.............. 21

3.1 Componentes de manejo y control................... 21

3.2 Indicación de temperatura................................ 21

4 Puesta en marcha.......................................... 22

4.1 Conexión del aparato....................................... 22

5 Uso.................................................................. 22

5.1 Unidad del indicador de temperatura............... 22

5.2 Bloqueo contra la manipulación por niños........ 22

5.3 Alarma de la puerta.......................................... 22

5.4 Modo sabático.................................................. 22

5.5 Compartimento frigorífico................................. 23

5.6 Compartimento BioFresh................................. 26

6 Mantenimiento............................................... 28

6.1 Desescarche.................................................... 28

6.2 Limpiar el aparato............................................. 28

6.3 Servicio postventa............................................ 29

6.4 Informaciones sobre el aparato........................ 29

7 Averías............................................................ 29

8 Puesta fuera de servicio............................... 32

8.1 Consejos durante los periodos de vacaciones. 32

8.2 Desconexión del aparato................................. 32

8.3 Puesta fuera de servicio................................... 32

9 Eliminación del aparato................................ 32

10 PLAN DE GARANTÍA Liebherr...................... 32

Enhorabuena por la adquisición de su nuevo aparato.

Gracias a esta adquisición dispondrá de todas las

ventajas que ofrecen las instalaciones frigoríficas

modernas, ya que garantiza alta calidad, duración prolon-

gada y alta fiabilidad.

El equipamiento del aparato ofrece el máximo nivel de

confort día tras día.

Con este aparato, fabricado mediante procedimientos

ecológicos y utilizando materiales reciclados, contri-

buimos conjunta y activamente a la protección del medio

ambiente.

Esperamos que el nuevo aparato sea de su entera satis-

facción.

El fabricante trabaja continuamente para seguir desarro-

llando todos los tipos y modelos. Por lo tanto, agradece-

ríamos su comprensión ante posibles modificaciones de

la forma, el equipo y la técnica.

Para conocer todas las ventajas de su nuevo aparato, lea

detenidamente las indicaciones de este manual.

Las instrucciones son válidas para varios modelos;

pueden producirse variaciones. Las secciones que sólo

se refieren a determinados aparatos aparecen marcadas

con un asterisco (*).

Las instrucciones de procedimiento aparecen

marcadas con un , los resultados de procedimiento

aparecen marcados con un .

1 Visión general del aparato

1.1 Ventajas adicionales

Libre de clorofluorocarbonos

Circuito frigorífico optimizador de energía

Aislamiento para mejorar la eficacia energética

Consumo de energía reducido

Controles electrónicos de fácil uso

Visualización en pantalla de las funciones activadas

Control de la temperatura perteneciente a la clase de

climatización con independencia de la temperatura

ambiente. Es posible determinar la indicación de

temperatura en °F o en °C.

Gran capacidad de refrigeración neta

Superficies de depósito de cristal de seguridad

Es posible extraer las superficies de depósito con el fin

de liberar espacio para incluir alimentos de gran

tamaño.

LED de iluminación interior intensa

Tono de aviso derivado de puerta abierta

Fácil de limpiar

Posibilidad de cambiar el tope de puerta

Sistema de puerta fija para facilitar el montaje en el

mueble de cocina

Amortiguador de cierre

La organización Star-K ha certificado

este aparato como conforme al Sabbat,

por lo tanto, se puede usar durante el

reposo religioso. Si desea una informa-

ción más detallada, visite Star-K en la

web en www.star-k.org.

Visión general del aparato

18 * según modelo y dotación

1.2 Diagrama del aparato y el equipo

Fig. 1

(1) Componentes de

manejo y control

(10)Depósito para botellas

(2) Ventilador (11)Soporte para botellas

(3) Columna luminosa de

LED, a ambos lados

(12)Iluminación mediante

LED del comparti-

miento BioFresh

(4) Superficie de depó-

sito

(13)DrySafe

(5) Superficie de depó-

sito, divisible

(14)Placa de regulación de

la humedad

(6) VarioSafe (15)HydroSafe

(7) Bandeja portabotellas

variable

(16)Orificio de vaciado

(8) Soporte para

compartimiento

(17)Amortiguador de cierre

(9) Depósito para

conservas

(18)Placa de identificación

Nota

Las bandejas, cajones o cestos se entregan colocados

de tal manera que se logre una eficiencia energética

óptima.

1.3 Ámbito de uso del aparato

Uso previsto

El aparato es adecuado exclusivamente para la

refrigeración de alimentos en entornos domés-

ticos o similares. Entre ellos se encuentra, por

ejemplo, el uso

en cocinas para personal, hostales,

por parte de huéspedes de casas rurales,

hoteles, moteles y otros alojamientos,

en catering y servicios similares de venta al

por mayor.

Utilice el aparato exclusivamente en entornos

domésticos habituales. No se permite ningún

otro tipo de aplicación.

Uso incorrecto previsible

Están expresamente prohibidos los siguientes

usos:

Almacenamiento y refrigeración de medica-

mentos, plasma sanguíneo, preparados de

laboratorio o sustancias y productos similares

basados en CMDCAS y FDA 510(k)

Empleo en zonas con peligro de explosión

Un uso abusivo del aparato puede provocar

daños en el producto almacenado o su dete-

rioro.

Clases de climatización

El aparato se ha diseñado para el funciona-

miento a temperaturas ambiente limitadas en

función de la clase de climatización. La clase de

climatización adecuada para su aparato figura

en la placa de identificación.

Nota

Respete las temperaturas ambiente indicadas;

de lo contrario, disminuye la potencia de refri-

geración.

Clase de

climatización

para temperaturas ambiente de

SN 50 °F (10 °C) a 90 °F (32 °C)

N 61 °F (16 °C) a 90 °F (32 °C)

ST 61 °F (16 °C) a 101 °F (38 °C)

T 61 °F (16 °C) a 110 °F (43 °C)

1.4 Conformidad

Se ha comprobado la estanqueidad del circuito de refri-

gerante. El aparato montado cumple las disposiciones de

seguridad pertinentes y las normas de seguridad CAN/

CSA-C22.2 nº 60335-1-11, 60335-2-24-06 y UL 60335-1,

UL 60335-2-24.

El compartimiento BioFresh cumple los requisitos de un

compartimiento frigorífico según EN ISO 8561.

Nota para institutos de ensayo:

Los ensayos se deben realizar conforme a lo especifi-

cado en las normas y directrices vigentes.

Los aparatos se deben preparar y comprobar teniendo

en cuenta los planos de carga del fabricante y las

Visión general del aparato

* según modelo y dotación 19

indicaciones que figuran en las instrucciones de

manejo.

1.5 Ahorro de energía

Preste siempre atención a que exista una buena venti-

lación y escape de aire. No cubra los orificios de venti-

lación ni las rejillas de aire.

Deje siempre libres los canales de circulación del venti-

lador.

No coloque el aparato en una zona de radiación solar

directa, ni junto a la cocina, la calefacción, etc.

El consumo de energía depende de las condiciones de

instalación como, por ejemplo, la temperatura

ambiente (consulte 1.3) .

Abra el aparato durante el menor tiempo posible.

Cuanto más baja se ajuste la temperatura, mayor será

el consumo de energía.

Disponga los alimentos por orden (consulte 5.5) .

Guarde todos los alimentos bien envasados y tapados.

Así se evita la formación de escarcha.

Introducción de alimentos calientes: deje que se

enfríen a temperatura ambiente.

1.6 Disposición de los alimentos

Fig. 2

2 Notas generales sobre segu-

ridad

Lea y siga estas instrucciones, pues contienen

indicaciones sobre la seguridad que son impor-

tantes para una instalación y un funcionamiento

perfectos. Lea y siga siempre las indicaciones

sobre la seguridad

Peligros para el usuario:

Este aparato puede ser utilizado por niños a

partir de 8 años de edad y por personas con

discapacidades físicas, sensoriales o

mentales o con falta de experiencia y conoci-

mientos bajo la debida vigilancia o después de

haber sido instruidos acerca del uso seguro

del aparato y haber comprendido los peligros

resultantes. Los niños no deben jugar con el

aparato. Los niños no deben limpiar el aparato

ni realizar el mantenimiento propio del usuario

sin la debida vigilancia.

Al desconectar el aparato de la red, agarre

siempre el cable por el enchufe. No tire del

cable.

En caso de fallo, retire el enchufe de alimenta-

ción de red o desconecte el fusible.

No dañe la línea de alimentación eléctrica. No

utilice el aparato con una línea de alimenta-

ción eléctrica defectuosa.

Encargue las reparaciones, intervenciones en

el aparato y la sustitución de la línea de

alimentación eléctrica al servicio postventa o a

personal técnico especializado.

Instale, conecte y deseche el aparato

siguiendo estrictamente las indicaciones.

Utilice el aparato sólo cuando esté instalado.

Conserve este manual de instrucciones cuida-

dosamente y, dado el caso, entrégueselo al

siguiente propietario.

Las lámparas para usos especiales (bombi-

llas, diodos, lámparas fluorescentes) que se

hallan en el aparato se han concebido para la

iluminación de su interior y no sirven de luz

ambiental.

Peligro de incendio:

El refrigerante incluido R 600a respeta el

medio ambiente, pero es inflamable. Las salpi-

caduras de refrigerante pueden inflamarse.

•

No dañe las tuberías del circuito frigorífico.

•

No trabaje con llamas libres ni fuentes de

ignición en el interior del aparato.

•

No utilice aparatos eléctricos en el interior

del aparato (por ej. aparatos de limpieza a

vapor, aparatos calefactores, preparadores

de helados etc.).

Notas generales sobre seguridad

20 * según modelo y dotación

•

Si se producen fugas de refrigerante:

elimine las llamas libres o fuentes de igni-

ción cercanas al lugar de la fuga. Ventile

bien el recinto. Diríjase al servicio postventa.

No utilice el aparato en las proximidades de

gases explosivos.

No almacene ni utilice gasolina u otros gases

y líquidos inflamables cerca del aparato.

No guarde sustancias explosivas o envases

aerosol con propulsores inflamables como,

por. ej. butano, propano, pentano, etc. en el

aparato. Estos envases aerosol se pueden

distinguir por la indicación de contenido

impresa o por el símbolo de una llama. El gas

que se escape se puede inflamar con compo-

nentes eléctricos.

Guarde las bebidas alcohólicas o cualquier

otro envase que contenga alcohol sólo hermé-

ticamente cerrado. El alcohol que se escape

se puede inflamar con componentes eléc-

tricos.

Peligro de caída o vuelco:

No utilice indebidamente el zócalo, los

cajones, las puertas, etc. como peldaño o para

apoyarse. Esto se aplica sobre todo a los

niños.

Peligro de intoxicación alimentaria:

No consuma alimentos superpuestos.

Peligro de congelación, sensación de aturdi-

miento y dolor:

Evite un contacto continuado de la piel con

superficies frías o alimentos refrigerados/

congelados o tome medidas de protección,

por ej. utilice guantes. No consuma helados y,

en particular, helados de hielo o cubitos de

hielo al instante ni demasiado fríos.

Peligro de daños y lesiones:

El vapor caliente puede provocar lesiones.

Para desescarchar, no utilice ningún aparato

de limpieza al vapor o con calor, llamas libres

ni 'sprays' de desescarche.

No retire el hielo con objetos puntiagudos.

Peligro de atrapamiento

No agarre el amortiguador de cierre. Si la

puerta se cierra los dedos pueden quedar

atrapados.

Observe las indicaciones específicas

descritas en los demás capítulos:

PELIGRO identifica una situación de peligro

inminente que, si no se evita, puede

producir lesiones graves o incluso la

muerte.

ADVER-

TENCIA

identifica una situación de peligro

que, si no se evita, puede producir

lesiones graves o incluso la muerte.

ATENCIÓN identifica una situación de peligro

que, si no se evita, puede producir

lesiones leves o moderadas.

AVISO identifica una situación de peligro

que, si no se evita, puede producir

daños materiales.

Nota identifica indicaciones y recomen-

daciones útiles.

3 Componentes de uso e indica-

ción

3.1 Componentes de manejo y

control

Fig. 3

(1) Tecla On/Off (6) Símbolo de SuperCool

(2) Indicador de tempe-

ratura

(7) Tecla Alarm

(3) Tecla de ajuste Up (8) Símbolo de menú

(4) Tecla de ajuste Down (9) Símbolo del bloqueo

contra la manipulación

por niños

(5) Tecla SuperCool (10)Símbolo del modo

sabático

3.2 Indicación de temperatura

Durante el funcionamiento normal se indica:

la temperatura media de refrigeración

Las siguientes indicaciones advierten acerca de la exis-

tencia de una avería. Encontrará las posibles causas y las

medidas de subsanación (consulte Averías).

F0 hasta F9

Componentes de uso e indicación

* según modelo y dotación 21

4 Puesta en marcha

4.1 Conexión del aparato

Abra la puerta.

Pulse la tecla On/Off

Fig. 3 (1)

La indicación de temperatura muestra la temperatura

actual.

La iluminación interior se enciende al abrir la puerta.

Si el indicador muestra “DEMO”, está activado el modo

de demostración. Diríjase al servicio postventa.

5 Uso

5.1 Unidad del indicador de tempera-

tura

El indicador de temperatura puede cambiarse de °F a °C.

5.1.1 Cambio de unidad

Activación del modo de ajuste: pulse la tecla Super-

Cool

Fig. 3 (5)

durante 5 seg. aproximadamente.

La tecla SuperCool

Fig. 3 (5)

parpadea.

El indicador de temperatura muestra S.

Utilice la tecla de ajuste Up

Fig. 3 (3)

/ la tecla

de ajuste Down

Fig. 3 (4)

para seleccionar °.

Confirmación: Pulse la tecla SuperCool

Fig. 3 (5)

brevemente.

Utilice la tecla de ajuste Up

Fig. 3 (3)

/ la tecla

de ajuste Down

Fig. 3 (4)

para seleccionar °F o

°C .

Confirmación: Pulse la tecla SuperCool

Fig. 3 (5)

brevemente.

Desactivación del modo de ajuste: Pulse la tecla

On/Off

Fig. 3 (1)

-o-

Espere 5 minutos.

En el indicador de temperatura volverá a mostrarse la

temperatura.

5.2 Bloqueo contra la manipulación

por niños

El bloqueo contra la manipulación por niños le

garantiza que los niños no pueden desconectar

accidentalmente el aparato al jugar.

5.2.1 Ajustar el bloqueo contra la manipula-

ción por niños

Activar el modo de ajuste: pulse la tecla SuperCool

Fig. 3 (5)

durante aprox. 5 s.

En el indicador se visualiza S.

El símbolo de menú

Fig. 3 (8)

se ilumina.

Utilice la tecla de ajuste Up

Fig. 3 (3)

y la tecla de ajuste

Down

Fig. 3 (4)

para seleccionar c.

Pulse brevemente la tecla SuperCool

Fig. 3 (5)

para

confirmar.

Si se visualiza c1 en el indicador:

Para activar el bloqueo contra la manipu-

lación por niños, pulse brevemente la

tecla SuperCool

Fig. 3 (5)

El símbolo del bloqueo contra la manipulación por

niños

Fig. 3 (9)

se ilumina. En el indicador parpadea c.

Si se visualiza c0 en el indicador:

Para desactivar el bloqueo contra la manipulación por

niños, pulse brevemente la tecla SuperCool

Fig. 3 (5)

El símbolo del bloqueo contra la manipulación por

niños

Fig. 3 (9)

se apaga. En el indicador parpadea c.

Desactivar el modo de ajuste: pulse la tecla On/Off

Fig. 3 (1)

-o-

Espere 5 minutos.

En el indicador de temperatura se vuelve a visualizar la

temperatura.

5.3 Alarma de la puerta

Si la puerta permanece abierta más de 180

segundos, suena el tono de aviso.

El tono de aviso se cancela automáticamente

cuando se cierra la puerta.

5.3.1 Cancelación de la alarma de la puerta

El tono de aviso puede cancelarse con la puerta abierta.

La desactivación del tono se mantiene mientras la puerta

está abierta.

Pulse la tecla Alarm

Fig. 3 (7)

Se cancela la alarma de la puerta.

5.4 Modo sabático

Una vez iniciado el modo sabático, no debe preocuparse

de si se activan/desactivan luces, dígitos, iconos, tonos,

alarmas o ventiladores. El ciclo de descongelación sólo

funciona en tiempo real, sin ninguna información proce-

dente del uso del frigorífico. Después de un fallo de

alimentación, el aparato volverá al modo sabático sin

necesidad de ninguna activación adicional.

Puesta en marcha

22 * según modelo y dotación

ADVERTENCIA

¡Peligro de intoxicación alimentaria!

Si se produce un fallo de alimentación mientras está acti-

vado el modo sabático, no se guardará el mensaje.

Cuando finalice el fallo de alimentación, el aparato conti-

nuará funcionando en modo sabático. Cuando éste fina-

lice, no se emitirá ningún mensaje relacionado con el fallo

de alimentación en el indicador de temperatura.

Si se ha producido un fallo de corriente durante el modo

sabático:

Compruebe la calidad de los alimentos. No consuma

los alimentos descongelados.

Todas las funciones del panel de mando están

bloqueadas, excepto la desactivación del modo sabá-

tico.

Si están activadas funciones como SuperFrost, Super-

Cool, ventilación, etc. al iniciar el modo sabático, éstas

permanecen activas.

No se emiten señales acústicas y en el indicador de

temperatura tampoco aparecen advertencias/ajustes

(por ejemplo, alarma de temperatura, alarma de la

puerta)

La iluminación interior está desactivada.

5.4.1 Ajustar el modo sabático

Activar el modo de ajuste: pulse la tecla SuperCool

Fig. 3 (5)

durante aprox. 5 s.

En el indicador parpadea S.

El símbolo de menú

Fig. 3 (8)

se enciende.

Para activar la función del modo de Sabbath: Pulse

brevemente la tecla SuperCool

Fig. 3 (5)

Cuando en el indicador aparece S1:

Para activar el modo Sabbath, pulse

brevemente la tecla SuperCool

Fig. 3 (5)

Si en el indicador aparece S0:

Para desactivar el modo Sabbath,

pulse brevemente la tecla SuperCool

Fig. 3 (5)

Desactivar el modo de ajuste: pulse la tecla On/Off

Fig. 3 (1)

-o-

Espere 5 minutos.

En el indicador de temperatura aparece el símbolo del

modo Sabbath

Fig. 3 (10)

mientras el modo Sabbath

esté activo.

El modo sabático se desactiva de forma automática al

cabo de 120 horas si no se desconecta antes manual-

mente.

5.5 Compartimento frigorífico

Debido a la circulación natural del aire en el comparti-

miento frigorífico se alcanzan diferentes rangos de

temperatura. La temperatura es inferior justo encima de la

placa separadora de la zona BioFresh y en la pared

trasera. La temperatura aumenta en la parte superior

delantera y en la puerta.

5.5.1 Refrigeración de alimentos

Nota

Cargue la puerta con un máximo de 49.6 lbs (22.5 kg)

de alimentos.

ADVERTENCIA

Peligro de incendio

No utilizar aparatos eléctricos dentro del comparti-

miento de almacenamiento de alimentos del aparato, a

menos que sean del tipo recomendado por el fabri-

cante.

Nota

El consumo de energía aumenta y la potencia de refrige-

ración se reduce si la ventilación es insuficiente.

Deje siempre libres los canales de ventilación del venti-

lador.

Son materiales de embalaje adecuados recipientes

reutilizables de plástico, metal, aluminio o cristal y

láminas de conservación.

Los alimentos y líquidos que emitan o absorban olores

o sabores con facilidad se deben guardar siempre en

recipientes cerrados o tapados.

Los alimentos que emitan gas etílico o que sean sensi-

bles al mismo, tales como la fruta, las verduras, las

verduras de ensalada, etc., deben guardarse por sepa-

rado o empañarse para no reducir la duración de alma-

cenamiento; por ejemplo, no guarde nunca tomates

con kiwis o con un repollo.

Utilice sólo la superficie delantera del fondo del

compartimiento frigorífico para depositar alimentos por

un breve espacio de tiempo, por ej. para cambiarlos de

sitio u ordenarlos. Sin embargo, no deje así los

alimentos, ya que, de lo contrario, al cerrar la puerta se

pueden desplazar hacia detrás o volcar.

No guarde los alimentos demasiado apretados, pues

así el aire circulará mejor.

5.5.2 Ajustar la temperatura

La temperatura depende de los siguientes factores:

frecuencia de apertura de la puerta

temperatura ambiente del lugar de instalación

tipo, temperatura y cantidad de alimentos

La temperatura se puede ajustar entre 48 °F (9 °C) y

37 °F (3 °C), si bien se recomienda 39 °F (4 °C).

Uso

* según modelo y dotación 23

Nota

Si la temperatura debe ser inferior a 37 °F (3 °C):

Ajuste la temperatura de refrigeración a 37 °F (3 °C).

Ajuste la temperatura BioFresh con un valor compren-

dido entre b4 (temperatura superior) y b1 (temperatura

inferior) (consulte 5.6)

Ajuste de aumento de temperatura: Pulse la tecla de

ajuste Up

Fig. 3 (3)

Ajuste de descenso de temperatura: Pulse la tecla de

ajuste Down

Fig. 3 (4)

La primera vez que se pulsa, el indicador de tempera-

tura muestra el valor anterior parpadeando.

Modifique la temperatura en pasos de 1 °F (1 °C):

Pulse la tecla brevemente.

Cambie la temperatura secuencialmente: Mantenga

pulsada la tecla.

Durante el ajuste, el valor parpadea.

Aproximadamente 5 segundos después de la última

pulsación de tecla se muestra la temperatura real. La

temperatura se adapta lentamente al nuevo valor.

5.5.3 SuperCool

Ajuste la potencia de refrigeración más alta con

SuperCool De este modo, se alcanzan tempera-

turas de refrigeración más bajas. Utilice Super-

Cool, para refrigerar cantidades grandes de

alimentos.

SuperCool tiene un consumo energético algo mayor.

Refrigerar con SuperCool

Pulse brevemente la tecla SuperCool

Fig. 3 (5)

El símbolo de SuperCool

Fig. 3 (6)

se ilumina en la

pantalla.

La temperatura de refrigeración desciende hasta el

valor inferior. SuperCool se ha conectado.

SuperCool se conecta de forma automática al cabo de

unas 12 horas. El aparato vuelve a funcionar en el

modo normal con ahorro de energía.

Desactive SuperCool previamente

Pulse brevemente la tecla SuperCool

Fig. 3 (5)

El símbolo de SuperCool

Fig. 3 (6)

se apaga en la

pantalla.

SuperCool se ha desactivado.

5.5.4 Superficies de depósito

Desplazar o extraer las superficies de depósito

ATENCIÓN

Peligro de lesiones por cortes

La superficie de depósito se puede romper. Se puede

cortar con los fragmentos.

Retire sólo los cajones vacíos.

Las baldas están aseguradas contra la extracción no

intencionada mediante topes de de extracción .

Fig. 4

Levante la superficie de depósito y retírela un poco

hacia delante.

Ajuste la altura de la superficie de depósito. Para ello,

desplace las escotaduras a lo largo de los comparti-

mientos.

Para extraer por completo la superficie de depósito,

inclínela y retírela hacia delante.

Vuelva a introducir la superficie de depósito a la altura

deseada. Los topes de extracción deben estar orien-

tados hacia abajo y situados detrás de la superficie de

contacto delantera.

Desarmar las superficies de depósito

Las superficies de depó-

sito se pueden desarmar

para su limpieza.

5.5.5 Utilización de una balda divisible

ATENCIÓN

Peligro de lesiones por cortes

La superficie de depósito se puede romper. Se puede

cortar con los fragmentos.

Retire sólo los cajones vacíos.

Coloque debajo la balda

divisible según se indica

en la ilustración.

Fig. 5

La plancha de cristal (1) con los topes de corredera se

debe encontrar en la parte delantera para que los

topes (3) queden orientados hacia abajo.

5.5.6 Utilizar una bandeja portabotellas

variable

En el fondo del compartimento frigorífico se pueden

utilizar de forma opcional la bandeja portabotellas inte-

grada o la plancha de cristal:

Uso

24 * según modelo y dotación

Utilizar la bandeja portabo-

tellas: guarde la plancha

de cristal debajo de la

bandeja portabotellas con

el consiguiente ahorro de

espacio.

Introduzca las botellas con

la base hacia detrás

respecto a la pared

trasera.

Si las botellas sobresalen

en la parte delantera de la

bandeja portabotellas:

Coloque una posición más

alta el compartimiento

inferior de la puerta.

5.5.7 VarioSafe

El VarioSafe ofrece espacio para alimentos en pequeñas

piezas y envases, tubos y frascos.

Utilizar el VarioSafe

Fig. 6

El cajón del VarioSafe se puede extraer e introducir en

dos alturas diferentes.

Además, el VarioSafe se

puede desplazar íntegra-

mente para ajustar su

altura.

Desarmar el VarioSafe

Fig. 7

El VarioSafe se puede desarmar para su limpieza.

5.5.8 Compartimientos de la puerta

Nota

Cargue la puerta con un máximo de 49.6 lbs (22.5 kg)

de alimentos.

Cambiar los compartimientos de la puerta

Fig. 8

Es posible extraer los

compartimientos y colocarlos

completamente sobre la

mesa.

Es posible utilizar uno o dos compartimientos. Si necesita

colocar botellas de una altura especial, enganche sólo un

compartimiento sobre el depósito para botellas.

Cambiar los comparti-

mientos: desmóntelos

hacia arriba y vuelva a

colocarlos en el lugar que

desee.

Desarmar los compartimientos de la puerta

Fig. 9

Uso

* según modelo y dotación 25

Fig. 10

Los compartimientos de la puerta se pueden desarmar

para su limpieza.

5.5.9 Utilizar el soporte para botellas

Para que las botellas no

vuelquen, desplace de

manera correspondiente el

soporte para botellas.

5.6 Compartimento BioFresh

En comparación con la refrigeración convencional, el

compartimento BioFresh permite conservar algunos

alimentos frescos durante un tiempo hasta tres veces

superior a la vez que se mantiene la calidad.

En el caso de los alimentos que llevan impresa la fecha

de caducidad, ésta se refiere siempre a la fecha indicada

en el envase.

El sabor, la frescura y el valor nutritivo (vitaminas de los

grupos B y C) se mantendrán intactos. Las verduras y las

frutas se estropean menos y tienen menos pérdidas de

peso, mientras que los alimentos se mantienen más

frescos y naturales.

5.6.1 DrySafe

DrySafe resulta adecuado para almacenar alimentos

secos o envasados (por. ej. productos lácteos, leche,

pescado, salchichas). Aquí se crea un ambiente de alma-

cenamiento relativamente seco.

5.6.2 HydroSafe

El HydroSafe resulta adecuado para ajustar la humedad a

la hora de almacenar lechugas, verduras y frutas no

envasadas que tengan un alto porcentaje de humedad

propia. Si el cajón está bien lleno se crea un clima fresco

con una humedad máxima del 90 %. La humedad del aire

del compartimento depende del contenido en humedad

del alimento introducido en el cajón, así como de la

frecuencia con la que se abra éste. El propio usuario

puede ajustar el nivel de humedad.

5.6.3 Ajuste la humedad en el HydroSafe

humedad relativa baja: Desplace el

regulador hacia la izquierda.

humedad relativa alta:

Desplace el regulador hacia la

derecha.

5.6.4 Almacenar y conservar alimentos

Nota

No guarde en el compartimento BioFresh verduras

sensibles al frío como pepinillos, berenjenas, tomates

semimaduros o calabacines, ni frutas meridionales

sensibles al frío.

Cuanto más fresco sea el producto y mejor sea su

calidad, más durará.

Así pues, asegúrese de comprar siempre productos

frescos.

Para que los alimentos no se estropeen por la acción

de los gérmenes que lleguen hasta ellos, tome las

siguientes precauciones: almacene los alimentos

vegetales y animales en cajones independientes. Esto

se aplica sobre todo a las diferentes clases de carne.

Si tiene que almacenar todos los alimentos juntos por

falta de espacio, siga estos pasos:

Envase los alimentos.

5.6.5 Tiempos de conservación

Valores orientativos del periodo de conservación

con un nivel de humedad reducido

Mantequilla hasta 90 días

Queso duro hasta 110 días

Leche hasta 12 días

Salchichas, embutido

cortado

hasta 9 días

Aves hasta 6 días

Carne de cerdo hasta 7 días

Carne de ternera hasta 7 días

Caza hasta 7 días

Nota

Recuerde que los alimentos ricos en proteínas se

estropean con mayor rapidez. Es decir, los moluscos y

los crustáceos se estropean antes que el pescado,

mientras que el pescado lo hace antes que la carne.

Valores orientativos del periodo de conservación

con un nivel de humedad alto

Verduras, ensaladas

Alcachofas hasta 14 días

Uso

26 * según modelo y dotación

Valores orientativos del periodo de conservación

con un nivel de humedad alto

Apio blanco hasta 28 días

Coliflor hasta 21 días

Brócoli hasta 13 días

Endibia hasta 27 días

Canónigos hasta 19 días

Guisantes hasta 14 días

Berza común hasta 14 días

Zanahorias hasta 80 días

Ajo hasta 160 días

Colinabo hasta 55 días

Lechuga hasta 13 días

Hierbas aromáticas hasta 13 días

Puerro hasta 29 días

Setas hasta 7 días

Rabanitos hasta 10 días

Col de Bruselas hasta 20 días

Espárragos hasta 18 días

Espinacas hasta 13 días

Col rizada hasta 20 días

Fruta

Albaricoques hasta 13 días

Manzanas hasta 80 días

Peras hasta 55 días

Zarzamoras hasta 3 días

Dátiles hasta 180 días

Fresas hasta 7 días

Higos hasta 7 días

Arándanos hasta 9 días

Frambuesas hasta 3 días

Grosellas hasta 7 días

Cerezas, dulces hasta 14 días

Kiwis hasta 80 días

Melocotones hasta 13 días

Ciruelas hasta 20 días

Arándanos encarnados hasta 60 días

Ruibarbos hasta 13 días

Grosellas espinosas hasta 13 días

Uvas hasta 29 días

5.6.6 Ajustar la temperatura en el comparti-

miento BioFresh

La temperatura se regula automáticamente. A una tempe-

ratura de 39 °F (5 °C) en el compartimiento frigorífico, la

temperatura en el compartimiento BioFresh se sitúa entre

32 °F (0 °C) y 37 °F (3 °C).

Puede ajustar la temperatura un poco más alta o más

baja. La temperatura se puede ajustar de b1 (valor más

bajo) a b9 (valor más alto). El valor predeterminado es b5.

En los valores b1 a b4, la temperatura puede alcanzar un

valor inferior a

0 Umrechnung von ° C wurde noch nicht definiert! (0 ° C),

lo que puede hacer que los alimentos se congelen ligera-

mente.

Activar el modo de ajuste: pulse la tecla SuperCool

Fig. 3 (5)

durante aprox. 5 s.

El símbolo de menú

Fig. 3 (8)

se ilumina. El indicador de

temperatura muestra S.

Pulse la tecla de ajuste Up

Fig. 3 (3)

cuantas veces sea

necesario hasta que b parpadee en la indicación.

Confirmar: pulse brevemente la tecla SuperCool

Fig. 3 (5)

Ajustar una temperatura más alta: pulse la tecla de

ajuste Up

Fig. 3 (3)

Ajustar una temperatura más baja: pulse la tecla de

ajuste Down

Fig. 3 (4)

Confirmar: pulse la tecla SuperCool

Fig. 3 (5)

La temperatura se adapta lentamente al

nuevo valor.

Desactivar el modo de ajuste: pulse la tecla On/Off

Fig. 3 (1)

-o-

Espere 5 minutos.

En el indicador de temperatura se vuelve a visualizar la

temperatura.

5.6.7 Cajones con amortiguador

Fig. 11

Extraiga el cajón, levántelo por la parte trasera y retí-

relo tirando hacia delante.

Introduzca de nuevo los rieles.

Fig. 12

Uso

* según modelo y dotación 27

Introduzca los rieles.

Coloque el cajón e introdúzcalo hasta que encaje de

forma perceptible en la parte trasera.

5.6.8 Placa de regulación de la humedad

Fig. 13

Extraer la placa de regulación de la humedad: tire con

cuidado hacia delante de la placa una vez extraídos los

cajones y, a continuación, retírela tirando hacia abajo.

Introducir la placa de regulación de la humedad: intro-

duzca los nervios de la tapa de la placa desde abajo en

el soporte trasero

Fig. 13 (1)

y encájelos por delante en

el soporte

Fig. 13 (2)

6 Mantenimiento

6.1 Desescarche

6.1.1 Desescarchar el compartimiento frigo-

rífico

ADVERTENCIA

Peligro de daños y lesiones

No utilizar dispositivos mecánicos u otros medios para

acelerar el proceso de deshielo, distintos a aquellos a

los recomendados por el fabricante.

Para desescarchar, no utilice ningún aparato de

limpieza al vapor o con calor, llamas libres ni 'sprays'

de desescarche.

No retire el hielo con objetos puntiagudos.

El compartimiento frigorífico se desescarcha automática-

mente. El agua de desescarche se evapora. Las gotas de

agua en la pared trasera dependen del funcionamiento y

son completamente normales.

Limpie periódicamente el orificio de vaciado para que

pueda salir el agua de desescarche (consulte 6.2) .

6.2 Limpiar el aparato

ADVERTENCIA

Peligro de descarga eléctrica

Retire el conector del frigorífico o interrumpa el sumi-

nistro de corriente.

ADVERTENCIA

Peligro de incendio

No dañar el circuito de refrigeración.

ADVERTENCIA

Riesgo de daños y lesiones derivado del vapor caliente

El vapor caliente puede causar quemaduras y dañar las

superficies.

No emplee nunca aparatos de limpieza a vapor

AVISO

Si no limpia correctamente el aparato, corre el peligro de

dañarlo

No utilice productos de limpieza concentrados.

No utilice esponjas o estropajos metálicos que sean

abrasivos o puedan provocar arañazos.

No utilice productos de limpieza cáusticos, abrasivos o

que contengan arena, cloro, productos químicos o

ácido.

No utilice disolventes químicos.

No dañe ni retire la placa de identificación situada en el

interior del aparato. Es importante para el servicio de

atención al cliente.

No rompa, doble ni dañe ningún cable u otros compo-

nentes.

No deje que penetre agua de limpieza en el canal de

descarga, la rejilla de aire y piezas eléctricas.

Utilice paños de limpieza suaves y un limpiador

universal con pH neutro.

Utilice sólo limpiadores y productos de conservación

aptos para alimentos en el interior del aparato.

Vacíe el aparato.

Retire el enchufe de alimentación de red.

Limpie a mano las superficies interiores y exte-

riores de plástico con agua tibia y un poco de lavava-

jillas.

Limpiar el orificio de vaciado:

elimine las acumulaciones con

una herramienta auxiliar delgada,

por ejemplo, un bastoncillo de

algodón.

La mayoría de piezas de equipamiento se pueden

desarmar para su limpieza: consulte el respectivo capí-

tulo.

Las piezas de equipamiento de la puerta son aptas

para lavavajillas. No obstante, con el paso de los años

se puede soltar la impresión.

Limpie a mano las demás piezas de equipamiento

con agua tibia y un poco de lavavajillas.

Limpie los rieles telescópicos sólo con un paño

húmedo. La grasa de las pistas de rodadura sirve de

lubricación y no se debe retirar.

Después de la limpieza:

Seque el aparato y las piezas de equipamiento.

Vuelva a conectar y poner en marcha el aparato.

Vuelva a introducir los alimentos.

Mantenimiento

28 * según modelo y dotación

6.3 Servicio postventa

En primer lugar, compruebe si puede subsanar el fallo por

su mismo (consulte Averías). Si no es posible, diríjase al

servicio postventa.

ADVERTENCIA

Riesgo de lesiones en caso de reparación por personas

no cualificadas

Las reparaciones e intervenciones en el aparato y la

línea de alimentación eléctrica que no se nombran

expresamente (consulte Mantenimiento) sólo se deben

realizar a través del servicio postventa.

Denominación del

aparato

Fig. 14 (1)

, nº

del servicio técnico

Fig. 14 (2)

y nº de

serie

Fig. 14 (3)

en la

placa de identifica-

ción. La placa de

identificación se

encuentra en la parte

interior izquierda del

aparato.

Fig. 14

Informe al servicio postventa e indique el fallo, la deno-

minación del aparato

Fig. 14 (1)

, el nº del servicio

técnico

Fig. 14 (2)

y el nº de serie

Fig. 14 (3)

Esto permite un servicio rápido y preciso.

Deje cerrado el aparato hasta que llegue el técnico del

servicio postventa.

Los alimentos permanecerán frescos durante más

tiempo.

Retire el enchufe de alimentación de red (no tire del

cable de conexión), o bien desactive el fusible.

6.4 Informaciones sobre el aparato

Apunte estos datos al terminar la instalación del aparato:

Designación de tipo: _____________________

Número de servicio: _____________________

Número de Aparato/ Número

de serie:

_____________________

Fecha de compra: _____________________

Lugar de compra: _____________________

7 Averías

El aparato se ha construido y fabricado para proporcionar

una alto nivel de fiabilidad y durabilidad. No obstante, si

durante el funcionamiento se produce una avería,

compruebe si se trata de un fallo de uso. En este caso,

los costes de reparación correrán a cargo del usuario

aunque el aparato se encuentre dentro del periodo de

garantía. El usuario puede solucionar los siguientes fallos:

Fallo Causa Solución

El aparato no

funciona.

El aparato no se conecta.

Conexión del aparato.

El enchufe de alimentación de red no

entra correctamente en la toma de

corriente.

Control el enchufe de alimentación de red.

El fusible de la toma de corriente no

funciona.

Controle el fusible.

Corte de corriente

Mantenga el aparato cerrado.

Proteja los alimentos: ponga hielo seco sobre los

alimentos o un frigorífico con motor independiente en

caso de que el corte de corriente se prolongue.

No vuelva a congelar los alimentos descongelados.

El compresor

continúa en

funcionamiento.

El compresor se activa con una

carga calorífica reducida a un bajo

número de revoluciones. Aunque

aumente el tiempo de funciona-

miento, se produce ahorro de

energía.

En los modelos con ahorro de energía, esto es

normal.

SuperCool se ha activado.

El compresor continúa en funcionamiento durante

más tiempo para refrigerar los alimentos con

rapidez. Esto es normal.

Existe un fallo.

Diríjase al servicio postventa (consulte Manteni-

miento).

Averías

* según modelo y dotación 29

Fallo Causa Solución

Un LED situado

en la parte infe-

rior trasera del

aparato (en el

compresor)

parpadea reite-

radamente cada

5 segundos*.

El ruido es exce-

sivo.

Los compresores regulados por

frecuencia de rotación* pueden

provocar diferentes ruidos debido a

los distintos niveles de revoluciones.

Este ruido es normal.

Un gorgoteo y

chapoteo

Este ruido procede del refrigerante

que fluye por el circuito frigorífico.

Este ruido es normal.

Un clic suave

Este ruido se produce siempre que la

unidad de refrigeración (el motor) se

enciende o se apaga automática-

mente.

Este ruido es normal.

Un zumbido. Se

eleva breve-

mente cuando la

unidad de refri-

geración (el

motor) se

enciende.

Si se activa la función SuperCool, la

potencia frigorífica aumenta de forma

automática al introducir alimentos

frescos o mantener la puerta abierta

prolongadamente.

Este ruido es normal.

La temperatura ambiente es dema-

siado alta.

Solución: (consulte 1.3)

Un zumbido

grave

El ruido procede de la corriente de

aire del ventilador.

Este ruido es normal.

Sonido de vibra-

ción

El aparato no se mantiene firme

sobre el suelo. Se produce vibración

de objetos y muebles contiguos por

la unidad de refrigeración en marcha.

Compruebe el montaje y, dado el caso, vuelva a

alinear el aparato.

Extraiga las botellas y los envases.

Un ruido de flujo

en el amorti-

guador de

cierre.

El ruido se produce al abrir y cerrar la

puerta.

Este ruido es normal.

En la indicación

de temperatura

se muestra: F0

hasta F9

En caso de producirse un fallo,

Diríjase al servicio postventa (consulte Manteni-

miento).

En la indicación

de temperatura

se ilumina

DEMO.

El modo de demostración está acti-

vado,

Diríjase al servicio postventa (consulte Manteni-

miento).

Las superficies

exteriores del

aparato están

calientes*.

El calor del circuito frigorífico se

utiliza para impedir que se produzca

agua de condensación.

Esto es normal.

Averías

30 * según modelo y dotación

Fallo Causa Solución

La temperatura

no es suficiente-

mente baja.

La puerta del aparato no se ha

cerrado correctamente.

Cierre la puerta del aparato.

La ventilación y el escape de aire

son insuficientes.

Deje libre la rejilla de aire.

La temperatura ambiente es dema-

siado alta.

Solución: (consulte 1.3) .

El aparato se abre con demasiada

frecuencia o durante mucho tiempo.

Espere a que la temperatura necesaria se vuelva a

ajustar automáticamente. En caso contrario, diríjase

al servicio postventa (consulte Mantenimiento).

La temperatura se ha ajustado inco-

rrectamente.

Reduzca el ajuste de temperatura y compruébelo

transcurridas 24 horas.

El aparato está situado demasiado

cerca de una fuente de calor (cocina,

calefacción, etc.).

Cambie el lugar de instalación del aparato o de la

fuente de calor.

El aparato no se ha montado correc-

tamente en el habitáculo.

Compruebe si el aparato se ha montado correcta-

mente y si la puerta cierra bien.

La iluminación

interior no se

enciende.

El aparato no se conecta.

Conexión del aparato.

La puerta ha permanecido abierta

más de 15 min.

La iluminación interior se apaga automáticamente si

la puerta permanece abierta durante más de 15

minutos.

La iluminación LED está defectuosa

o la cubierta está dañada:

ADVERTENCIA

Riesgo de lesiones derivado de descarga eléctrica

Debajo de la cubierta hay piezas conductoras de electri-

cidad.

El LED de la iluminación interior sólo debe repararse a

través del servicio postventa o a cargo de personal

técnico especializado.

ADVERTENCIA

Riesgo de lesiones con lámparas LED.

La intensidad luminosa de la iluminación LED se corres-

ponde con la clase de láser 1/1M.

Si la cubierta está defectuosa:

No mirar directamente a la luz a través de lentes

ópticas desde una distancia muy próxima. De lo

contrario, los ojos pueden sufrir lesiones.

La junta de la

puerta es defec-

tuosa o se debe

sustituir por

otros motivos.

La junta de la puerta puede susti-

tuirse por algunos aparatos. Pueden

sustituirse sin necesidad de herra-

mientas auxiliares.

Diríjase al servicio postventa (consulte Manteni-

miento).

El aparato está

cubierto de hielo

o forma agua de

condensación.

La junta de la puerta puede despren-

derse de la tuerca.

Comprobar que la junta de la puerta se encuentra en

una posición correcta con la tuerca.

Averías

* según modelo y dotación 31

8 Puesta fuera de servicio

8.1 Consejos durante los periodos de

vacaciones

Vacaciones breves - si va a estar ausente menos de

cuatro semanas:

Consuma todos los alimentos fácilmente perecederos.

Vacaciones largas - si va a estar ausente un mes o más:

Retire todos los alimentos del aparato.

Desconecte el aparato.

Limpie el aparato (consulte 6.2)

Deje abierta la puerta para que no se produzcan olores

desagradables.

De este modo, también se evitará la formación de

moho.

8.2 Desconexión del aparato

Pulse la tecla On/Off

Fig. 3 (1)

durante

aprox. 2 segundos.

Suena un pitido largo. El indicador de tempe-

ratura se apaga. El aparato se ha desconec-

tado.

Si no se puede desconectar el aparato, el

bloqueo contra la manipulación por niños

está activo (consulte 5.2) .

8.3 Puesta fuera de servicio

Vacíe el aparato.

Desconecte el enchufe de alimentación de

red.

Limpie el aparato (consulte 6.2) .

Deje la puerta abierta para que no se formen olores.

9 Eliminación del aparato

Observe las disposiciones locales para la eliminación de

aparatos. Los aparatos antiguos pueden ser peligrosos.

Póngase en contacto con el servicio de recogida de

basura local para obtener información adicional.

PELIGRO

¡Peligro de asfixia!

Mientras juegan, los niños pueden encerrarse en el

aparato y asfixiarse.

Desmonte una o varias puertas.

Retire los cajones.

Conserve las superficies de depósito en el aparato

para que los niños no puedan trepar fácilmente en el

aparato.

ADVERTENCIA

¡Peligro de descarga eléctrica!

Corte y deseche las clavijas de la toma del cable eléc-

trico.

Corte el cable eléctrico del aparato eliminado. No lo

deseche junto con el aparato.

Durante la eliminación de desechos y posteriormente,

preste atención a que el aparato no se almacene cerca de

gasolina u otros gases y líquidos inflamables.

Una vez agotada la vida útil del aparato, procure que el

circuito frigorífico no se dañe durante el transporte, pues

así evitará que el refrigerante (datos en la placa de identi-

ficación) o el aceite se viertan de forma indiscriminada

10 PLAN DE GARANTÍA Liebherr

GARANTÍA TOTAL DE DOS AÑOS - Durante dos años

a partir de la fecha original de compra, su garantía Lieb-

herr cubre todas las piezas y mano de obra para reparar o

sustituir cualquier parte del producto defectuosa en mate-

riales o fabricación.

GARANTÍA TOTAL DE CINCO AÑOS - Durante cinco

años a partir de la fecha original de compra, su garantía

Liebherr cubre todas las piezas y mano de obra para

reparar o sustituir cualquier componente del producto

defectuoso en materiales o fabricación, del sistema

hermético. El “Sistema Hermético” se refiere sólo al

compresor, condensador, evaporador, secador y todas

las tuberías de conexión.

GARANTÍA LIMITADA DESDE EL SEXTO AL

DOCEAVO AÑO - Desde el sexto al doceavo año a partir

de la fecha original de compra, su garantía Liebherr cubre

todas las piezas defectuosas en materiales o fabricación,

del sistema hermético (sólo piezas).

CONDICIONES APLICABLES A TODAS LAS GARAN-

TÍAS

Todos los servicios proporcionados por Liebherr bajo la

garantía deben ser efectuados por representantes autori-

zados de Liebherr, a menos que Liebherr lo especifique

de otro modo. El servicio será efectuado en el hogar

durante las horas comerciales normales. Esta garantía

sólo es aplicable para los productos instalados para uso

doméstico normal. Los detalles sobre las garantías no

residenciales están disponibles a su petición.

Esta garantía es aplicable sólo a los productos instalados

en Canadá y en cualquiera de los cincuenta estados de

Estados Unidos o en el Distrito de Columbia. Esta

garantía no cubre piezas ni mano de obra para corregir

defectos causados por negligencia, accidente o uso,

mantenimiento, instalación, servicio o reparación inde-

bidos, incluido aunque no limitado al traslado y reinstala-

ción inadecuados de la unidad de condensación.

LAS GARANTÍAS DESCRITAS MÁS ARRIBA SE HAN

ESTABLECIDO EXPRESAMENTE EN LUGAR DE

CUALESQUIERA OTRAS GARANTÍAS, EXPRESAS O

IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA

Puesta fuera de servicio

32 * según modelo y dotación

IMPLÍCITA DE COMERCIALIZACIÓN O IDONEIDAD

PARA UN PROPÓSITO PARTICULAR, Y CUALQUIER

OTRA OBLIGACIÓN O RESPONSABILIDAD POR

PARTE DE LIEBHERR. EN NINGÚN CASO LIEBHERR

SERÁ RESPONSABLE DE POSIBLES DAÑOS ESPE-

CIALES, INCIDENTALES O RESULTANTES DERI-

VADOS DEL INCUMPLIMIENTO DE ESTAS GARAN-

TÍAS O DE CUALESQUIERA OTRAS GARANTÍAS YA

SEAN EXPRESAS, IMPLÍCITAS O LEGALES.

Algunos estados no permiten excluir ni limitar daños

imprevistos o consecuenciales, de tal modo que la ante-

rior limitación o exclusión puede no ser aplicable para

usted. Esta garantía le otorga derechos legales especí-

ficos y usted puede tener además otros derechos que

varían de estado a estado.

Para recibir piezas y/o servicio y el nombre del represen-

tante autorizado de Liebherr más próximo a usted,

póngase en contacto con su distribuidor Liebherr o con el

proveedor de servicio nacional Liebherr designado en:

para USA: [email protected], o llame

al 1-866-LIEBHER o al 1-866-543-2437

para Canadá: www.euro-parts.ca, o llame al 1-888-

-LIEBHER, o al 1-888-543-2437.

PLAN DE GARANTÍA Liebherr

* según modelo y dotación 33

Mode

d'emploi

Réfrigérateur avec compartiment

BioFresh, intégrable, porte fixe

HRB 1120

200514 7085690 - 00

Sommaire

1 Vue d'ensemble de l'appareil....................... 35

1.1 Avantages supplémentaires............................. 35

1.2 Description de l'appareil et de son équipement 36

1.3 Domaine d'utilisation de l'appareil.................... 36

1.4 Conformité....................................................... 36

1.5 Economiser l'énergie........................................ 37

1.6 Deposition des aliments................................... 37

2 Consignes de sécurité générales................ 37

3 Eléments de commande et d'affichage....... 38

3.1 Éléments de commande et de contrôle............ 38

3.2 Affichage de la température............................. 39

4 Mise en service.............................................. 39

4.1 Enclencher l'appareil........................................ 39

5 Commande..................................................... 39

5.1 Unité d’affichage de la température.................. 39

5.2 Verrouillage enfants......................................... 39

5.3 Alarme porte ouverte........................................ 39

5.4 Mode Sabbath.................................................. 40

5.5 Réfrigérateur ................................................... 40

5.6 Compartiment BioFresh................................... 43

6 Entretien......................................................... 45

6.1 Dégivrage......................................................... 45

6.2 Nettoyage de l'appareil..................................... 45

6.3 S.A.V. .............................................................. 46

6.4 Informations sur l'appareil................................ 46

7 Dysfonctionnements..................................... 46

8 Mise hors service........................................... 49

8.1 Astuces pour les départs en vacances............. 49

8.2 Couper l'appareil.............................................. 49

8.3 Mise hors service............................................. 49

9 Elimination de l'appareil............................... 49

10 GARANTIE Liebherr....................................... 49

Vous avez fait l’acquisition d’un nouvel appareil et nous

vous en félicitons. Avec l’achat d’un tel appareil vous

disposerez de tous les avantages d’une technique du

froid des plus modernes et assurant une qualité au plus

haut niveau, une grande longévité et une sécurité parfaite

de fonctionnement.

Les équipements de votre appareil facilitent une utilisation

quotidienne très confortable.

Avec l’acquisition de cet appareil, fabriqué dans le

respect de l’environnement et utilisant des matériaux de

recyclage, vous participez activement avec nous à la

protection de l’environnement.

Nous espérons que votre nouvel appareil vous donnera

entière satisfaction.

Le fabricant travaille constamment au développement de

tous les types et modèles d'appareils.C'est pourquoi nous

nous réservons le droit de modifier la forme, l'équipement

et la technique de nos appareils. Nous vous remercions

de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel

appareil, nous vous prions de lire attentivement ces

instructions de montage.

Ces instructions de montage sont valables pour plusieurs

modèles, des différences sont donc possibles.Les para-

graphes ne concernant que certains appareils sont indi-

qués par un astérisque (*).

Les instructions de manipulation sont indiqués par

un , les résultats de manipulation par un .

1 Vue d'ensemble de l'appareil

1.1 Avantages supplémentaires

sans HCFC

Circuit réfrigérant avec optimisation des dépenses

d’énergie

Isolation efficace réductrice de la consommation

d’énergie

Faible consommation d’énergie

Des éléments électroniques faciles d’utilisation

Les fonctions activées sont affichées sur l’écran

La température peut être commandée à l’intérieur de la

classe climatique indépendamment de la température

de la pièce. Vous pouvez opter pour un affichage de la

température en °F ou en °C.

Grand pouvoir net de refroidissement

Surfaces de rangement en verre de sécurité

Surfaces de rangement pouvant être ôtées pour faire

de la place à des volumes importants de denrées.

Eclairage intérieur LED clair

Alarme sonore en cas d’ouverture de porte

Facile à nettoyer

Butée de porte pouvant être changée

Système de portes fixes pour un montage facile dans le

meuble de cuisine

Amortisseurs de fermeture

Cet appareil est certifié conforme aux

normes de l’organisation Star-K pour le

sabbat. Il peut donc être utilisé durant

les fêtes religieuses. Pour plus d’infor-

mations, veuillez consulter le site Star-K

sur Internet : www.star-k.org.

Vue d'ensemble de l'appareil

* selon le modèle et l‘équipement 35

1.2 Description de l'appareil et de son

équipement

Fig. 1

(1) Eléments de

commande et de

contrôle

(10)Porte-bouteilles

(2) Ventilateur (11)Range-bouteilles

(3) Colonne lumineuse,

de chaque côté

(12)Éclairage LED du

compartiment BioFresh

(4) Surface de range-

ment

(13)DrySafe

(5) Tablette, en deux

parties

(14)Plaque de régulation de

l'humidité

(6) VarioSafe* (15)HydroSafe

(7) Range-bouteilles

variable

(16)Orifice d'écoulement

(8) Balconnets de porte (17)Amortisseur de ferme-

ture

(9) Balconnet conserves (18)Plaquette signalétique

Remarque

A la livraison, les tablettes de rangement, les bacs et

les balconnets sont disposés de sorte à assurer une

efficacité énergétique maximale.

1.3 Domaine d'utilisation de l'appareil

Utilisation conforme à la destination

L'appareil est exclusivement adapté à la réfrigé-

ration d'aliments dans un environnement domes-

tique ou un environnement semblable. Est prise

en compte, par exemple, l'utilisation

les cuisines du personnel, les pensions de

famille,

les clients de maisons de campagne, hôtels,

motels et autres hébergements,

les traiteurs et services semblables dans le

commerce de gros.

N'utilisez l'appareil que dans un cadre domes-

tique. Toute autre sorte d'utilisation est interdite.

Usage inadéquat prévisible

Les usages suivants sont expressément inter-

dits :

Stockage et réfrigération de médicaments, de

plasma sanguin, de préparations de labora-

toire ou autres produits ou substances

semblables concernés par le SCECIM et le

FDA 510(k).

Utilisation dans des zones exposées au risque

d'explosion

Une utilisation abusive de l'appareil peut

entraîner l'endommagement des produits

stockés ou leur altération.

Classes climatiques

En fonction de la classe climatique, l'appareil a

été conçu pour l'exploitation à des températures

environnantes limites. La classe climatique de

votre appareil est indiquée sur la plaquette

signalétique.

Remarque

Respectez les températures environnantes

indiquées, sinon la puissance réfrigérante

diminue.

Classe clima-

tique

pour températures ambiantes de

SN 50 °F (10 °C) à 90 °F (32 °C)

N 61 °F (16 °C) à 90 °F (32 °C)

ST 61 °F (16 °C) à 101 °F (38 °C)

T 61 °F (16 °C) à 110 °F (43 °C)

1.4 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. À l'état

monté, l'appareil est conforme aux exigences et aux

normes de sécurité en vigueur CAN/CSA-C22.2 N°

60335-1-11, 60335-2-24-06 et UL 60335-1, UL

60335-2-24.

Le compartiment BioFresh remplit les exigences d'un

compartiment de conservation basse température selon

la norme EN ISO 8561.

Remarque pour les instituts de contrôle :

Vue d'ensemble de l'appareil

36 * selon le modèle et l‘équipement

Effectuer les contrôles selon la consigne des normes et

directives en vigueur.

La préparation et le contrôle des appareils doivent être

effectués en prenant compte des plans de charge-

ment du fabricant et des conseils figurant dans le

mode d'emploi.

1.5 Economiser l'énergie

Toujours veiller à une bonne ventilation de l'appareil.

Ne pas recouvrir ou obstruer les orifices et les grilles de

ventilation.

Dégager les fentes de ventilation.

Ne pas placer l'appareil dans une zone à ensoleille-

ment direct, à côté d'une cuisinière, d'un chauffage ou

équivalents.

La consommation en énergie dépend des conditions

d’installation comme la température ambiante.

(voir 1.3) .

Ouvrir l'appareil aussi brièvement que possible.

Plus la température est réglée basse, plus la consom-

mation en énergie est élevée.

">Trier les aliments pour les ranger (voir 5.5) .

Conserver toutes les denrées dans leur emballage ou

avec une protection. Toute génération de givre est

ainsi empêchée.

Entreposer des aliments chauds : les laisser refroidir

d'abord à température ambiante.

1.6 Deposition des aliments

Fig. 2

2 Consignes de sécurité géné-

rales

Lire et respecter les instructions suivantes. Elles

contiennent des consignes de sécurité impor-

tantes pour une installation et un fonctionnement

sûrs et parfaits de votre appareil. Lisez et

respectez toujours ces consignes de sécurité !

Dangers pour l'utilisateur :

Cet appareil peut être utilisé par des enfants

dès 8 ans et plus, ainsi que des personnes les

capacités physiques, sensorielles ou mentales

sont réduites, ou des personnes dénuées

d'expérience ou de connaissance, sauf si elles

ont pu bénéficier d'une surveillance ou d'ins-

tructions préalables concernant l'utilisation en

toute sécurité de l'appareil et comprennent les

dangers en résultant. Les enfants ne doivent

pas jouer avec l'appareil. Le nettoyage ou la

maintenance par l'utilisateur ne doivent pas

être réalisés par des enfants sans surveil-

lance.

Toujours débrancher l'appareil du réseau en

tenant la fiche. Ne pas tirer sur le câble.

En cas d'erreur, débrancher la prise ou couper

le fusible.

Ne pas endommager le câble de raccord au

réseau. Ne pas utiliser l'appareil avec un câble

de raccord au réseau défectueux.

Faire effectuer les réparations, les interven-

tions sur l'appareil et le remplacement du

câble de raccord au réseau uniquement par le

S.A.V ou tout autre technicien qualifié.

Installer, raccorder et éliminer l'appareil

uniquement selon les indications mentionnées

dans les instructions.

Uniquement exploiter l'appareil à l'état monté.

Conservez précieusement ce mode d'emploi

et remettez-le éventuellement au nouveau

propriétaire de l'appareil.

Les lampes à usage spécial (ampoules, LED,

tubes luminescents) dans l’appareil servent à

éclairer l’espace intérieur et ne sont pas adap-

tées à l’éclairage de la pièce.

Risque d'incendie :

Le fluide réfrigérant R 600a contenu dans l'ap-

pareil ne présente aucun danger pour l'envi-

ronnement mais est inflammable. En cas de

fuite, le fluide réfrigérant risque de s'en-

flammer.

Consignes de sécurité générales

* selon le modèle et l‘équipement 37

•

Ne pas endommager les tubes du circuit

frigorifique.

•

Ne pas manier de feu ouvert ou de sources

inflammables à l'intérieur de l'appareil.

•

Ne pas utiliser d'appareils électriques à l'in-

térieur de l'appareil (par ex. nettoyeurs à

vapeur, appareils de chauffage, sorbetières,

etc.).

•

En cas de fuite du fluide réfrigérant :

supprimer tout feu ouvert ou sources inflam-

mables à proximité du point de sortie. Bien

aérer la pièce. Informer le service après-

vente.

Ne pas utiliser l'appareil à proximité de gaz

explosifs.

Ne pas stocker ni utiliser d'essence ou d'au-

tres gaz inflammables à proximité de l'appa-

reil.

Ne pas entreposer de matières explosives ou

de bombes aérosols contenant des gaz

propulseurs inflammables (butane, propane,

pentane, etc.) dans l'appareil. Les bombes

aérosols de ce type sont reconnaissables aux

indications de contenu imprimées ou au

symbole de la flamme. Une éventuelle fuite de

gaz risque de mettre feu aux composants

électriques.

Entreposer les boissons alcoolisées ou tout

autre récipient contenant de l'alcool unique-

ment fermés hermétiquement. L'alcool éven-

tuellement échappé peut s'enflammer au

contact de composants électriques.

Risque de chute et de basculement :

Ne pas utiliser les socles, tiroirs, portes, etc.

comme marchepied ou appui. Ceci s'applique

avant tout aux enfants.

Danger d'intoxication alimentaire :

Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de

douleurs :

Eviter le contact permanent de la peau avec

les surfaces froides ou les produits réfrigérés/

congelés. Prendre des mesures de protection,

par ex. en portant des gants. Ne pas

consommer immédiatement les glaces trop

froides (surtout les sorbets et les glaçons).

Risque de blessures et de dommages maté-

riels :

De la vapeur brûlante peut provoquer des

blessures. Pour le dégivrage, ne pas avoir

recours à des appareils chauffants ou au jet de

vapeur chaud, des flammes nues ou des aéro-

sols dégivrants.

Ne pas enlever la glace avec des ustensiles

tranchants.

Risque de pincement

Ne pas toucher aux amortisseurs de ferme-

ture. Risque de se coincer les doigts à la

fermeture de la porte.

Respecter les indications spécifiques des

autres sections :

DANGER indique une situation dangereuse

imminente entraînant la mort ou des

blessures corporelles graves si elle

n'est pas évitée.

AVERTIS-

SEMENT

indique une situation dangereuse

susceptible d'entraîner la mort ou

des blessures corporelles graves si

elle n'est pas évitée.

ATTENTION indique une situation dangereuse

susceptible d'entraîner des bles-

sures corporelles moyennes ou

légères si elle n'est pas évitée.

ATTENTION indique une situation dangereuse

susceptible d'entraîner des

dommages matériels si elle n'est

pas évitée.

Remarque indique les remarques et conseils

utiles.

3 Eléments de commande et

d'affichage

3.1 Éléments de commande et de

contrôle

Fig. 3

(1) Touche On/Off (6) Symbole SuperCool

(2) Affichage de la

température

(7) Touche alarme

Eléments de commande et d'affichage

38 * selon le modèle et l‘équipement

(3) Touche de réglage

(8) Symbole menu

(4) Touche de réglage

Down

(9) Symbole sécurité

enfant

(5) Touche SuperCool (10)Symbole mode Sabbat

3.2 Affichage de la température

Sont affichés en service normal :

la température moyenne de réfrigération

Les affichages suivants indiquent qu'il y a une panne.

Pour les causes possibles et les mesures à prendre : (voir

Dysfonctionnements).

F0 à F9

4 Mise en service

4.1 Enclencher l'appareil

Ouvrir la porte.

Appuyer sur la touche On/Off

Fig. 3 (1)

L'affichage de température indique la température

actuelle.

L'éclairage intérieur s'allume lorsque la porte est

ouverte.

Lorsque le display « affiche DEMO, » le mode de

démonstration est activé. S'adresser au S.A.V.

5 Commande

5.1 Unité d’affichage de la tempéra-

ture

L’affichage de température peut être changé pour une

indication en °F ou en °C.

5.1.1 Changer l’unité

Activer le mode de réglage : appuyer sur la touche

SuperCool

Fig. 3 (5)

pendant env. 5 s.

La touche SuperCool

Fig. 3 (5)

clignote.

L’affichage de température afficheS.

Régler le nombre de ° avec la touche de

réglage Up

Fig. 3 (3)

/ Down

Fig. 3 (4)

Confirmer : enfoncer brièvement la touche

SuperCool

Fig. 3 (5)

Sélectionner l’affichage en °F ou °C avec la

touche de réglage Up

Fig. 3 (3)

ou Down

Fig. 3 (4)

Confirmer : enfoncer brièvement la touche

SuperCool

Fig. 3 (5)

Quitter le mode de réglage: Appuyer sur la touche

On/Off

Fig. 3 (1)

-ou-

Attendre 5 min.

L'affichage de température indique à nouveau la

température.

5.2 Verrouillage enfants

Avec le verrouillage enfants vous pouvez

assurer que vos enfants ne coupent pas l'appa-

reil par inadvertance en jouant.

5.2.1 Réglage de la sécurité enfants

Activer le mode de réglage : appuyer env. 5 sec. sur la

touche SuperCool

Fig. 3 (5)

L'affichage indique S.

Le symbole Menu

Fig. 3 (8)

est allumé.

A l'aide de la touche de réglage Up

Fig. 3 (3)

et touche

de réglage Down

Fig. 3 (4)

, sélectionner c.

Pour confirmer, appuyer brièvement sur la touche

SuperCool

Fig. 3 (5)

Lorsque l'affichage indique c1 :

appuyer brièvement sur la touche Super-

Cool

Fig. 3 (5)

pour activer la sécurité

enfants.

Le symbole Sécurité enfants

Fig. 3 (9)

est allumé. L'affi-

chage c clignote.

Lorsque l'affichage indique c0:

appuyer brièvement sur la touche SuperCool

Fig. 3 (5)

pour désactiver la sécurité enfants.

Le symbole Sécurité enfants

Fig. 3 (9)

s'éteint. L'affi-

chage c clignote.

Désactiver le mode de réglage : appuyer sur la touche

On/Off

Fig. 3 (1)

-ou-

Attendre 5 min.

L'affichage de température indique à nouveau la

température.

5.3 Alarme porte ouverte

L'avertisseur sonore retentit lorsque la porte

reste ouverte plus de 180 secondes.

L'avertisseur sonore s'arrête automatiquement

lorsque la porte est fermée.

5.3.1 Arrêter l'alarme de porte

L'avertisseur sonore peut être arrêté lorsque la porte est

ouverte.Le signal restera éteint aussi longtemps que la

porte est ouverte.

Appuyer sur la touche Alarme

Fig. 3 (7)

L'alarme de porte s'arrête.

Mise en service

* selon le modèle et l‘équipement 39

5.4 Mode Sabbath

Une fois le mode Sabbat activé, vous n'avez plus à vous

soucier des lumières, chiffres, icones, signaux sonores,

alarmes ou ventilateurs. Le cycle de dégivrage fonctionne

uniquement avec une horloge et n'a aucune incidence sur

l'utilisation du réfrigérateur. Après une coupure de

courant, l'appareil repasse en mode Sabbat sans néces-

siter aucune saisie.

AVERTISSEMENT

Risque d'intoxication alimentaire !

Ce message n'est pas enregistré en cas de coupure de

courant pendant le mode Sabbat. Une fois la coupure de

courant terminée, l'appareil continue de fonctionner en

mode Sabbat. Lorsque ce mode prend fin, le système

n'édite pas de message relatif à la coupure de courant

dans l'écran d'affichage de la température.

En cas de coupure de courant pendant le mode Sabbat :

vérifier la qualité des aliments. Ne pas consommer

d'aliments décongelés !

Toutes les fonctions du bandeau de commande sont

bloquées sauf la désactivation du mode Sabbat.

Si les fonctions SuperFrost, SuperCool, la ventilation

etc. sont activées lorsque le mode Sabbat est en

marche, elles restent actives.

L'appareil n'émet pas de signal sonore et n'affiche pas

d'avertissement/de réglage dans l'écran d'affichage de

la température (par ex. alarme de température, alarme

porte ouverte)

L'éclairage intérieur est désactivé.

5.4.1 Réglage du mode Sabbat

Activer le mode de réglage : appuyer env. 5 secondes

sur la touche SuperCool

Fig. 3 (5)

S clignote dans l'affichage.

Le symbole Menu

Fig. 3 (8)

est allumé.

Pour appeler la fonction Mode Sabbat, appuyer briève-

ment sur la touche SuperCool

Fig. 3 (5)

Si l'affichage indique S1 :

Pour activer le mode Sabbat, appuyer

brièvement sur la touche SuperCool

Fig. 3 (5)

Si l'affichage indique S0 :

Pour désactiver le mode Sabbat,

appuyer brièvement sur la touche Super-

Cool

Fig. 3 (5)

Désactiver le mode de réglage : appuyer sur la touche

On/Off

Fig. 3 (1)

-ou-

Attendre 5 minutes.

L'affichage de la température indique le symbole mode

Sabbat tant que le mode Sabbat

Fig. 3 (10)

est activé.

Le mode Sabbat se désactive automatiquement après

120 heures s'il n'a pas été désactivé manuellement

auparavant.

5.5 Réfrigérateur

La circulation naturelle de l'air dans le réfrigérateur

permet de créer différentes zones de température. La

zone la plus froide se trouve directement au-dessus de la

cloison de séparation avec la zone BioFresh et sur la

paroi arrière.La zone la plus chaude se trouve dans la

partie avant du dessus et dans la porte.

5.5.1 Refroidir des aliments

Remarque

Charger la porte avec 49.6 lbs (22.5 kg) d'aliments au

maximum.

AVERTISSEMENT

Risque d'incendie

Ne pas utiliser d’appareils électriques à l’intérieur du

compartiment de conservation des aliments de cet

appareil, sauf s’ils sont du type recommandé par le

fabricant.

Remarque

Si la ventilation est insuffisante, la consommation élec-

trique augmente et les performances de froid diminuent.

Toujours maintenir les fentes d'aération du ventilateur

dégagées.

Pour le conditionnement, utiliser des récipients réutili-

sables en plastique, métal, aluminium ou verre et du

film transparent.

Toujours conserver les liquides et les aliments qui

prennent ou dégagent facilement les odeurs ou le goût

dans des récipients fermés ou couverts.

Toujours entreposer ou emballer séparément les

aliments dégageant de l'éthylène et sensibles à l'éthy-

lène, comme les fruits, légumes, salades, etc. pour ne

pas réduire leur durée de conservation. Par ex. ne

jamais entreposer ensemble des tomates avec des

kiwis ou du chou.

Utiliser la surface avant du fond du réfrigérateur

uniquement pour entreposer temporairement des

aliments réfrigérés (p. ex. pour les trier ou les ranger

différemment). Ne pas y laisser les denrées réfrigérées

car elles peuvent être poussées ou basculées vers l'ar-

rière en fermant la porte.

Ne pas entreposer les aliments trop près les uns des

autres afin que l'air puisse circuler.

5.5.2 Régler la température

La température est fonction des facteurs suivants :

la fréquence d’ouverture de la porte

La température de la pièce dans laquelle se trouve

l’appareil

Commande

40 * selon le modèle et l‘équipement

le type, la température et la quantité d'aliments

La température est réglable de 48 °F (9 °C) à 37 °F (3 °C),

la température recommandée est : 39 °F (4 °C).

Remarque

Si la température doit être plus froide que 37 °F (3 °C) :

régler la température de refroidissement sur 37 °F

(3 °C).

Régler la température BioFresh sur une valeur située

entre b4 (faiblement plus froide) et b1 (la plus froide)

(voir 5.6)

Augmenter la température : appuyer sur la touche de

réglage Up

Fig. 3 (3)

Diminuer la température : appuyer sur la touche de

réglage Down

Fig. 3 (4)

Lors de la première pression sur la touche de réglage,

la valeur réglée précédemment apparaît en clignotant

sur l'affichage de la température.

Modifier la température progressivement de 1 °F (1 °C)

à chaque fois : appuyer brièvement sur la touche.

Modifier la température en continu : maintenir la touche

enfoncée.

L'affichage de la température clignote pendant le

réglage.

La température réelle est affichée env. 5 sec. après la

dernière pression de la touche. La température se règle

lentement à sa nouvelle valeur.

5.5.3 SuperCool

Avec SuperCool, passez à la vitesse supérieure

en matière de refroidissement. Vous obtenez

ainsi des températures de réfrigération plus

basses. Utilisez SuperCool pour refroidir rapide-

ment de grandes quantités d'aliments.

SuperCool entraîne une consommation d'énergie un peu

plus élevée.

Rafraîchir des aliments avec la fonction SuperCool

Appuyer brièvement sur la touche SuperCool

Fig. 3 (5)

Le symbole SuperCool

Fig. 3 (6)

s'allume dans l'affi-

chage.

La température de réfrigération descend à sa valeur la

plus basse. La fonction SuperCool est activée.

La fonction SuperCool se désactive automatiquement

après 12 heures. L'appareil continue de fonctionner en

mode normal d'économie d'énergie.

Désactiver prématurément la fonction SuperCool

Appuyer brièvement sur la touche SuperCool

Fig. 3 (5)

Le symbole SuperCool

Fig. 3 (6)

s'éteint dans l'affi-

chage.

La fonction SuperCool est désactivée.

5.5.4 Tablettes de rangement

Déplacer ou retirer les tablettes

ATTENTION

Risque de coupures !

La tablette peut casser. Risque de coupures aux débris

de verre.

Uniquement retirer des tablettes vides.

Les tablettes de rangement sont sécurisées au moyen de

stoppeurs pour empêcher de les retirer complètement.

Fig. 4

Soulever la tablette de rangement et la tirer un peu vers

l'avant.

Régler la hauteur de la tablette. Déplacer à cet effet les

évidements le long des glissières de support.

Pour la retirer complètement, placer la tablette de

rangement en biais et la retirer par devant.

Réinsérer la tablette de rangement à la hauteur

désirée. Les stoppeurs doivent montrer vers le bas et

être situés à l'arrière de la surface d'appui avant.

Démonter les tablettes de rangement

Les tablettes de range-

ment peuvent être démon-

tées pour le nettoyage.

5.5.5 Utiliser la tablette de rangement

composée de deux parties

ATTENTION

Risque de coupures !

La tablette peut casser. Risque de coupures aux débris

de verre.

Uniquement retirer des tablettes vides.

Glisser la tablette de

rangement composée de

deux parties dessous

comme sur la figure.

Commande

* selon le modèle et l‘équipement 41

Fig. 5

La tablette de verre (1) avec les stoppeurs de coulisse-

ment doit être posée vers l'avant de telle sorte que les

stoppeurs (3) pointent vers le bas.

5.5.6 Utiliser le range-bouteilles intégré

Sur le fond du réfrigérateur, vous pouvez utiliser au choix

le range-bouteilles ou la tablette en verre :

Utiliser le range-

bouteilles : conserver la

tablette en verre sous le

range-bouteilles de

manière peu encombrante.

Poser les bouteilles avec

le fond vers l'arrière face à

la paroi arrière.

Si les bouteilles dépassent

du range-bouteilles à

l'avant,

déplacer le balconnet de

contre-porte d'un niveau

vers le haut.

5.5.7 VarioSafe

Le VarioSafe offre de la place pour aliments et embal-

lages de petites dimensions, tubes et verres.

Utiliser VarioSafe

Fig. 6

Le tiroir du VarioSafe peut être retiré et introduit dans

deux hauteurs différentes.

Le VarioSafe peut de plus

être déplacé dans son

ensemble en hauteur.

Démonter VarioSafe

Fig. 7

Le VarioSafe peut être démonté pour le nettoyage.

5.5.8 Balconnets de contre-porte

Remarque

Charger la porte avec 49.6 lbs (22.5 kg) d'aliments au

maximum.

Déplacer les balconnets de contre-porte

Fig. 8

Les balconnets de range-

ment peuvent être retirés en

entier et être déposés sur

une table.

Il est aussi bien possible d'utiliser un seul ou deux

compartiments. Lorsque des bouteilles particulièrement

hautes doivent être entreposées, n'accrocher qu'un seul

compartiment au-dessus du porte-bouteilles.

Repositionner les balcon-

nets : retirer en poussant

vers le haut puis réinsérer

à l’endroit souhaité.

Commande

42 * selon le modèle et l‘équipement

Démonter les balconnets de contre-porte

Fig. 9

Fig. 10

Les balconnets de contre-porte peuvent être démontés

pour le nettoyage.

5.5.9 Utiliser le range-bouteilles.

Afin que des bouteilles ne

se renversent pas,

déplacer le range-

bouteilles.

5.6 Compartiment BioFresh

Comparé aux réfrigérateurs traditionnels, le compartiment

BioFresh permet de stocker certains aliments frais jusqu'à

trois fois plus longtemps tout en conservant la qualité.

Pour les aliments avec indication de la date de péremp-

tion, c'est toujours la date apposée sur l'emballage qui est

applicable.

Le goût, la fraîcheur et la valeur nutritive (vitamines B et

C) restent en grande partie conservés. Les légumes et les

fruits périssent moins rapidement et leurs pertes de poids

sont moindres; les aliments restent plus frais et plus natu-

rels.

5.6.1 DrySafe

Le DrySafe convient pour la conservation d'aliments secs

ou emballés (par ex. produits laitiers, viande, poisson,

charcuterie). Ici règne un climat de conservation relative-

ment sec.

5.6.2 HydroSafe

Le HydroSafe convient pour le réglage de l'humidité pour

la conservation de salades, légumes et fruits non

emballés à forte teneur en humidité propre. Lorsque le

tiroir est bien rempli, il y règnera ainsi un climat frais de

rosée avec une humidité de l'air allant jusqu'à 90 % max.

L'humidité de l'air dans le compartiment dépend de la

teneur en humidité de l'aliment à réfrigérer y placé et de la

fréquence de l'ouverture du réfrigérateur. Vous pouvez

régler l'humidité vous-même.

5.6.3 Réglage de l'humidité dans le Hydro-

Safe

Humidité de l'air faible : glisser le

régulateur vers la gauche.

Humidité de l'air élevée :

glisser le régulateur vers la droite.

5.6.4 Conservation des aliments

Remarque

A ne pas entreposer dans le compartiment BioFresh :

les légumes sensibles au froid comme les aubergines,

les tomates à moitié mûres, les courgettes ainsi que les

agrumes sensibles au froid.

Plus le produit est frais et plus la qualité est supérieure,

plus la durée de conservation est élevée.

En faisant vos courses, veillez à ce que les aliments

soient frais.

Afin que les aliments ne périssent pas en raison de

germes transmis : conserver les aliments animaux et

végétaux non emballés séparément dans les tiroirs.

Ceci vaut également pour les différentes sortes de

viandes.

Si pour des raisons de manque de place, il faut entre-

poser les aliments ensemble :

les emballer.

5.6.5 Durées de conservation

Valeur indicatives pour la durée de conservation à

une faible humidité de l'air

Beurre jusqu'à 90 jours

Fromage à pâte dure jusqu'à 110 jours

Lait jusqu'à 12 jours

Commande

* selon le modèle et l‘équipement 43

Valeur indicatives pour la durée de conservation à

une faible humidité de l'air

Saucissons, charcuterie jusqu'à 9 jours

Volaille jusqu'à 6 jours

Viande de porc jusqu'à 7 jours

Viande de boeuf jusqu'à 7 jours

Gibier jusqu'à 7 jours

Remarque

Veuillez noter que les aliments riches en protéines péri-

ssent plus rapidement. c-à-d. que les coquillages et les

crustacés se gâtent plus rapidement que le poisson, et

le poisson se gâte plus rapidement que la viande.

Valeur indicatives pour la durée de conservation à

une humidité de l'air élevée

Légumes, salades

Artichauts jusqu'à 14 jours

Céleri jusqu'à 28 jours

Chou-fleur jusqu'à 21 jours

Brocoli jusqu'à 13 jours

Chicorée jusqu'à 27 jours

Mâche jusqu'à 19 jours

Pois jusqu'à 14 jours

Chou vert jusqu'à 14 jours

Carottes jusqu'à 80 jours

Ail jusqu'à 160 jours

Chou-rave jusqu'à 55 jours

Laitue jusqu'à 13 jours

Fines herbes jusqu'à 13 jours

Poireaux jusqu'à 29 jours

Champignons jusqu'à 7 jours

Radis jusqu'à 10 jours

Choux de Bruxelles jusqu'à 20 jours

Asperges jusqu'à 18 jours

Epinards jusqu'à 13 jours

Chou frisé jusqu'à 20 jours

Fruits

Abricots jusqu'à 13 jours

Pommes jusqu'à 80 jours

Poires jusqu'à 55 jours

Mûres jusqu'à 3 jours

Dattes jusqu'à 180 jours

Fraises jusqu'à 7 jours

Valeur indicatives pour la durée de conservation à

une humidité de l'air élevée

Figues jusqu'à 7 jours

Myrtilles jusqu'à 9 jours

Framboises jusqu'à 3 jours

Groseilles rouges jusqu'à 7 jours

Cerises jusqu'à 14 jours

Kiwis jusqu'à 80 jours

Pêches jusqu'à 13 jours

Prunes jusqu'à 20 jours

Airelles jusqu'à 60 jours

Rhubarbe jusqu'à 13 jours

Groseilles à maquereau jusqu'à 13 jours

Raisins jusqu'à 29 jours

5.6.6 Régler la température dans le compar-

timent BioFresh

La température est réglée automatiquement. Lorsque

dans le réfrigérateur règne une température de 39 °F

(5 °C), celle du compartiment BioFresh se situe entre

32 °F (0 °C) et 37 °F (3 °C).

Vous pouvez régler la température légèrement plus froide

ou plus chaude. La température est réglable de b1

(température la plus froide) à b9 (température la plus

chaude). La valeur paramétrée est b5. Pour les valeurs b1

à b4 la température peut baisser en-dessous de 32 °F

(0 °C), faisant que les aliments congèlent légèrement.

Activer le mode de réglage en appuyant sur la touche

SuperCool

Fig. 3 (5)

pendant 5 s.

Le symbole Menu

Fig. 3 (8)

luit. A l'affichage de la

température S s'affiche.

Appuyer sur la touche de réglage Up

Fig. 3 (3)

jusqu'à

ce que b clignote à l'affichage.

Confirmer en appuyant brièvement sur la touche

SuperCool

Fig. 3 (5)

Augmenter la température : appuyer sur la touche de

réglage Up

Fig. 3 (3)

Diminuer la température : appuyer sur la touche de

réglage Down

Fig. 3 (4)

Confirmer : appuyer sur la touche Super-

Cool

Fig. 3 (5)

La température se règle lentement sur la

nouvelle valeur.

Désactiver le mode de réglage : appuyer sur la touche

On/Off

Fig. 3 (1)

-ou-

Attendre 5 min.

L'affichage de température indique à nouveau la

température.

Commande

44 * selon le modèle et l‘équipement

5.6.7 Tiroirs avec amortisseurs

Fig. 11

Sortir le tiroir, soulever à l'arrière et enlever vers l'avant.

Repousser les rails à l'intérieur !

Fig. 12

Repousser les rails.

Placer le tiroir sur les rails et pousser jusqu'à entendre

l'encliquetage.

5.6.8 Plaque de régulation de l'humidité

Fig. 13

Sortir la plaque de régulation de l'humidité. Tirer la

plaque vers l'avant avec précaution lorsque les tiroirs

sont enlevés et enlever vers le bas.

Introduire la plaque de régulation de l'humidité : insérer

les travers du couvercle de la plaque par le bas dans le

support arrière

Fig. 13 (1)

et encliqueter devant dans le

support

Fig. 13 (2)

6 Entretien

6.1 Dégivrage

6.1.1 Dégivrer le compartiment réfrigérateur

AVERTISSEMENT

Risque d'endommagement et de blessure

Ne pas utiliser d’appareils mécaniques ou autres

moyens pour accélérer le dégivrage que ceux recom-

mandés par le fabricant .

N'utilisez pas d'appareils électriques de chauffage ni

de nettoyeurs vapeurs, de flammes nues ou de sprays

de dégivrage.

Ne pas retirer le givre avec des objets pointus.

Le compartiment réfrigérateur se dégivre automatique-

ment. L’eau de dégivrage s’évapore. Les gouttes d'eau

sur la paroi arrière sont dues au fonctionnement et donc

tout à fait normales.

Nettoyer l'orifice d'écoulement régulièrement pour

permettre à l'eau de dégivrage de s'écouler (voir 6.2) .

6.2 Nettoyage de l'appareil

AVERTISSEMENT

Risque d'électrocution !

Débranchez la prise du réfrigérateur ou débranchez le

câble d'alimentation.

AVERTISSEMENT

Risque d'incendie

Ne pas endommager le circuit frigorigène.

AVERTISSEMENT

Risque de blessures et d'endommagement émanant de la

vapeur très chaude !

La vapeur chaude peut provoquer des brûlures et endom-

mager les surfaces.

Ne pas utiliser d'appareils de nettoyage à la vapeur !

ATTENTION

Un nettoyage incorrect endommage l'appareil !

Ne jamais utiliser de produits de nettoyage concentrés.

Ne pas utiliser d'éponges à récurer ou abrasives ni de

laine d'acier.

Ne pas utiliser des produits de nettoyage concentrés et

agressifs contenant du chlorure, du sable, des produits

chimiques ou des chiffons rêches.

Ne pas utiliser de solvants chimiques.

Ne pas détériorer ou enlever la plaquette signalétique

située sur la paroi intérieure de l'appareil. Ceci est

important pour le S.A.V.

Ne pas arracher, plier ou endommager de câbles ou

d'autres composants.

Ne pas faire pénétrer d'eau dans le canal d'évacuation,

la grille d'aération et les composants électriques lors du

nettoyage.

Utiliser des chiffons doux et un détergent courant d'une

valeur pH neutre.

Pour l'intérieur de l'appareil, utiliser uniquement des

détergents et des produits d'entretien non nocifs pour

les aliments.

Vider l'appareil.

Débrancher la prise.

Nettoyez à la main les surfaces intérieures et exté-

rieures en matière synthétique avec de l'eau tiède et

un peu de détergent.

Nettoyer l'orifice d´écoulement :

à l'aide d'un fin ustensile, par ex.

un coton-tige, supprimer les

dépôts.

Entretien

* selon le modèle et l‘équipement 45

La plupart des éléments d'équipement peuvent être

démontées pour le nettoyage : voir dans le chapitre

correspondant.

Les éléments d'équipement de la porte peuvent être

lavés dans le lave-vaisselle. Les impressions peuvent

toutefois s'effacer au fil des ans.

Autres éléments d'équipement : nettoyer à la main

les surfaces avec de l'eau tiède et un peu de détergent.

Glissières télescopiques : nettoyer uniquement avec

un chiffon humide. La graisse dans les rails sert à la

lubrification et ne doit pas être enlevée.

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les

sécher.

Rebrancher l'appareil et l'enclencher de nouveau.

Y replacer de nouveau les aliments.

6.3 S.A.V.

Vérifier d'abord si vous pouvez résoudre vous-même la

panne (voir Dysfonctionnements). Si ce n'est pas le cas,

adressez-vous au S.A.V.

AVERTISSEMENT

Risque de blessures dû à une réparation incorrecte !

Ne faire effectuer les réparations et interventions sur

l'appareil et la ligne de réseau qui ne sont pas explicite-

ment nommés (voir Entretien)que par le S.A.V.

Relever la désigna-

tion de l'appareil

Fig. 14 (1)

, le n° de

service

Fig. 14 (2)

et le

n° de série

Fig. 14 (3)

sur la plaquette

signalétique. Cette

plaquette se trouve

sur la paroi intérieure

gauche de l'appareil.

Fig. 14

Informer le S.A.V. et lui communiquer la panne, la dési-

gnation de l'appareil

Fig. 14 (1)

, le n° de service

Fig. 14 (2)

et le n° de série

Fig. 14 (3)

Ces informations vous permettront d'obtenir un service

ciblé et rapide.

Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.

Les aliments resteront plus longtemps frais.

Débrancher la fiche du secteur (ne pas tirer sur le câble

de l'appareil) ou couper le fusible.

6.4 Informations sur l'appareil

Notez ces informations au moment de l'installation de

l'appareil:

Désignation du type: _____________________

Numéro de service: _____________________

Numéro de l'appareil/ Numéro

série:

_____________________

Date d'achat: _____________________

Lieu d'achat: _____________________

7 Dysfonctionnements

Votre appareil est construit et produit de façon à assurer

sa sécurité de fonctionnement et une longue durée de vie.

Si une panne devait cependant se produire en cours de

fonctionnement, veuillez vérifier si elle est due à une

erreur de manipulation. Dans ce cas, les coûts en résul-

tant vous seront facturés même pendant la période de

garantie. Vous pouvez résoudre vous-même les pannes

suivantes :

Erreur Cause Mesures à prendre

L'appareil ne

fonctionne pas.

L'appareil n'est pas enclenché.

Enclencher l'appareil.

La fiche secteur n'est pas correcte-

ment enfoncée dans la prise.

Contrôler la fiche secteur.

Le fusible de la prise n'est pas

correct.

Vérifier le fusible.

Panne de courant

Garder l'appareil fermé.

Protéger les aliments : placer de la carboglace sur les

aliments ou avoir recours à un congélateur décentra-

lisé si la panne de courant persiste.

Ne pas recongeler d'aliments décongelés.

Dysfonctionnements

46 * selon le modèle et l‘équipement

Erreur Cause Mesures à prendre

Le compresseur

fonctionne lente-

ment.

Le compresseur tourne à vitesse

réduite si l'on a besoin de moins de

froid. Même s'il fonctionne plus long-

temps, il économise de l'énergie.

Ceci est normal pour les modèles avec économie

d'énergie.

La fonction SuperCool est activée.

Pour refroidir rapidement les aliments, le compres-

seur fonctionne plus longtemps. Ceci est normal.

Une LED

clignote toutes

les 5 secondes*

plusieurs fois en

bas à l'arrière de

l'appareil (vers

le compresseur).

Il y a un dysfonctionnement.

S'adresser au S.A.V. (voir Entretien)

Les bruits sont

trop forts.

Les compresseurs à vitesse variable*

peuvent occasionner des bruits de

fonctionnement divers en raison des

différents niveaux de vitesse.

Ce bruit est normal.

Un gargouille-

ment et un

clapotis.

Ce bruit provient du fluide réfrigérant

qui circule dans le circuit frigorifique.

Ce bruit est normal.

Un léger clic.

Le bruit se produit toujours lorsque le

groupe frigorifique (le moteur) se met

en marche ou s'arrête automatique-

ment.

Ce bruit est normal.

Un bourdonne-

ment. Le bruit

est brièvement

plus fort lorsque

le groupe frigori-

fique (le moteur)

se met en

marche.

L'activation de la fonction SuperCool,

l'introduction d'aliments frais ou l'ou-

verture prolongée de la porte font

augmenter automatiquement la puis-

sance frigorifique.

Ce bruit est normal.

La température ambiante est trop

élevée.

Solution : (voir 1.3)

Un grondement

sourd.

Le bruit est dû à la circulation de l'air

du ventilateur.

Ce bruit est normal.

Bruits de vibra-

tions.

L'appareil n'est pas stable sur le sol.

De ce fait, le fonctionnement du

groupe frigorifique provoquera des

vibrations sur les objets et les

meubles situés près de l'appareil.

Vérifier le montage et aligner éventuellement à

nouveau l'appareil.

Espacer les bouteilles et les récipients.

Un bruit d'écou-

lement au

niveau de

l'amortisseur de

fermeture.

Le bruit se produit lors de l'ouverture

et de la fermeture de la porte.

Ce bruit est normal.

L'affichage de

température

indique : F0 à F9.

Il y a un dysfonctionnement.

S'adresser au S.A.V. (voir Entretien)

Le mode démonstration est activé.

S'adresser au S.A.V. (voir Entretien)

Dysfonctionnements

* selon le modèle et l‘équipement 47

Erreur Cause Mesures à prendre

L'affichage de la

température est

allumé : DEMO.

Les parois exté-

rieures de l'ap-

pareil sont

chaudes*.

La chaleur du circuit frigorifique est

utilisée pour éviter la condensation

d'eau.

Ceci est normal.

La température

n'est pas assez

froide.

La porte de l'appareil n'est pas

fermée correctement.

Fermer la porte de l'appareil.

L'aération et la ventilation sont insuf-

fisantes.

Dégager la grille d'aération.

La température ambiante est trop

élevée.

Solution : (voir 1.3) .

l'appareil a été ouvert trop souvent

ou trop longtemps.

Attendre que la température nécessaire se rétablisse

d'elle-même. Sinon, adressez-vous au S.A.V. (voir

Entretien)

la température est mal réglée.

Régler la température sur plus froid et vérifier au

bout de 24 h.

L'appareil est placé trop près d'une

source de chaleur (cuisinière, radia-

teur, etc.).

Changer l'emplacement de l'appareil ou de la source

de chaleur.

l'appareil n'a pas été installé correc-

tement dans la niche.

Vérifier si l'appareil a été correctement installé et si

la porte se ferme correctement.

L'éclairage intér-

ieur ne fonc-

tionne pas.

L'appareil n'est pas mis en marche.

Mettre l'appareil en marche.

La porte est restée ouverte plus de

15 min.

L'éclairage intérieur s'éteint automatiquement après

15 min. lorsque la porte est ouverte.

L'éclairage à DEL est défectueux ou

le recouvrement est endommagé :

AVERTISSEMENT

Risque de blessure dû à un choc électrique !

Des pièces sous tension se trouvent sous le cache.

Faire remplacer ou réparer l'éclairage intérieur LED

uniquement par le S.A.V. ou par un technicien qualifié

spécialement formé.

AVERTISSEMENT

Risque de blessures dû à la lampe à DEL !

L'intensité d'éclairage de la DEL correspond à la classe

laser 1/1M.

Lorsque le recouvrement est défectueux :

Ne pas regarder directement le faisceau avec des

lentilles optiques lorsque vous vous trouvez à proxi-

mité. Cela pourrait endommager les yeux.

Le joint de porte

est défectueux

ou doit être

Sur certains appareils, le joint de

porte peut être remplacé. Son

remplacement ne nécessite aucun

outil.

S'adresser au S.A.V. (voir Entretien).

Dysfonctionnements

48 * selon le modèle et l‘équipement

Erreur Cause Mesures à prendre

remplacé pour

d'autres raisons.

L'appareil est

givré ou de l'eau

de condensation

se forme.

Le joint de la porte est susceptible de

glisser hors de la rainure.

Vérifier le bon positionnement du joint de porte dans

la rainure.

8 Mise hors service

8.1 Astuces pour les départs en

vacances

Vacances brèves: si vous vous absentez moins d’une

semaine :

Consommez toutes les denrées facilement périssa-

bles.

Vacances prolongées: si vous vous absentez pendant

un mois ou plus:

Videz toutes les denrées de l’appareil.

Arrêtez le réfrigérateur.

Nettoyez l’appareil (voir 6.2) .

Laissez la porte de votre réfrigérateur entre-ouverte

pour empêcher la création de mauvaises odeurs.

Ce geste empêchera également la formation de moisis-

sures.

8.2 Couper l'appareil

Appuyer sur la touche On/Off

Fig. 3 (1)

pendant env. 2 secondes.

Un long bip sonore retentit. L'affichage de

température est foncé. L'appareil est coupé.

S'il est impossible de couper l'appareil, cela

signifie que la sécurité enfant est active

(voir 5.2) .

8.3 Mise hors service

Vider l'appareil.

Débrancher la prise.

Nettoyer l'appareil (voir 6.2) .

Laisser la porte ouverte afin d'éviter toute formation de

mauvaises odeurs.

9 Elimination de l'appareil

Suivez les règles mises en place localement pour faciliter

l’élimination de l’appareil. Les appareils usagés peuvent

être dangereux. Contactez votre déchetterie locale pour

de plus amples renseignements.

DANGER

Risque d’asphyxie!

Des enfants qui jouent risquent de s’enfermer dans

l’appareil et s’asphyxier.

Démonter la (les) porte(s).

Enlever les tiroirs.

Ne pas retirer les surfaces de rangement pour empê-

cher les enfants de monter dans l’appareil.

AVERTISSEMENT

Risque d’électrocution!

Couper les broches de connexion du câble et les

éliminer.

Couper le câble de l’appareil retiré. Ne pas l’éliminer

avec l’appareil.

Pendant et après l'élimination, veiller à ce que l'appareil

ne soit pas stocké à proximité d'essence ou d'autres gaz

et liquides inflammables.

Lors de l'évacuation de l'appareil usagé, veiller à ne pas

endommager le circuit frigorifique afin d'empêcher au

réfrigérant contenu (indications sur la plaque signalétique)

et à l'huile de s'échapper accidentellement.

10 GARANTIE Liebherr

GARANTIE COMPLÈTE DE DEUX ANS - Pendant deux

ans à partir de la date originale de l’achat, votre garantie

Liebherr couvre toutes les pièces et main-d‘oeuvre pour

réparer ou remplacer toute pièce du produit qui s’avère

défectueuse, relativement aux matériaux ou à la main-

d‘oeuvre.

GARANTIE COMPLÈTE DE CINQ ANS - Pendant cinq

ans à partir de la date originale de l’achat, votre garantie

Liebherr couvre toutes les pièces et main-d‘oeuvre pour

réparer ou remplacer toute pièce du produit qui s’avère

défectueuse, relativement aux matériaux ou à la main-

d‘oeuvre du système scellé. Le « système scellé » est

uniquement constitué du compresseur, du condenseur,

de l’évaporateur, du déshydrateur et de tous les tubes de

branchement.

GARANTIE LIMITÉE DE LA 6

ÈME

À LA 12

ÈME

ANNÉE -

De la 6

ème

à la 12

ème

année à partir de la date originale de

l’achat, votre garantie Liebherr couvre toutes les pièces

Mise hors service

* selon le modèle et l‘équipement 49

qui s’avèrent défectueuses, relativement aux matériaux

ou à la main-d‘oeuvre, dans le système scellé (pièces

seulement).

CONDITIONS APPLICABLES À CHAQUE GARANTIE

Tous les services fournis par Liebherr dans le cadre de

cette garantie doivent être exécutés par les représentants

de service autorisés de Liebherr, à moins qu’autrement

spécifié par Liebherr. Le service sera rendu sur place

pendant les heures d’affaires normales. Cette garantie

s’applique uniquement aux produits installés pour un

usage privé normal. Les détails relatifs à la garantie non-

privée sont disponibles sur demande.

La garantie s’applique uniquement aux produits installés

dans n’importe lequel des cinquante états des États-Unis

ou dans le District de Columbia et au Canada. Cette

garantie ne couvre ni les pièces ni la main-d‘oeuvre

nécessaires à la correction d’une défaillance causée par

la négligence, un accident ou une mauvaise utilisation,

entretien, installation, service ou réparation, incluant, mais

sans être limité à, un retrait et une réinstallation incorrects

du groupe compresseur-condenseur.

LES GARANTIES SUSMENTIONNÉES TIENNENT

EXPRESSÉMENT LIEU ET PLACE DE TOUTE AUTRE

GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS

TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU DE CONFORMITÉ À DES FINS

PARTICULIÈRES ET DE TOUTE AUTRE OBLIGATION

OU RESPONSABILITÉ DE LIEBHERR. LIEBHERR NE

PEUT ÊTRE EN AUCUN CAS TENU RESPONSABLE

DES DOMMAGES ET INTÉRÊTS SPÉCIAUX,

FORTUITS OU CONSÉCUTIFS RÉSULTANT DE LA

VIOLATION DE CES GARANTIES OU DE TOUTE

AUTRE GARANTIE, QU’ELLE SOIT EXPLICITE, IMPLI-

CITE OU LÉGALE.

Certains états ne permettent pas l’exclusion ou la limita-

tion des dommages indirects ou consécutifs ; les limita-

tions ci-dessus peuvent par conséquent ne pas s’appli-

quer à votre cas. Cette garantie vous donne des droits

légaux spécifiques et vous pouvez également avoir

d’autres droits qui varient d’un état à l’autre.

Pour recevoir des pièces et/ou des services ainsi que le

nom du représentant de service Liebherr autorisé le plus

près de chez vous, contactez le concessionnaire ou le

distributeur Liebherr ou contactez le fournisseur national

de service de Liebherr:

au USA: [email protected], ou appelez

1-866-LIEBHER, 1-866-543-2437.

au Canada: www.euro-parts.ca, ou appelez 1-888-

LIEBHER,1-888-543-2437.

GARANTIE Liebherr

50 * selon le modèle et l‘équipement

This page intentionally left blank.

Esta Página intencionadamente se marchó en blanco.

Cette Page a intentionnellement quitté le blanc.

For Service in the U.S.:

Liebherr Service Center

Toll Free: 1-866-LIEBHER or 1-866-543-2437

[email protected]

PlusOne Solutions, Inc.

3501 Quadrangle Blvd, Suite 120

Orlando, FL 32817

For Service in Canada:

Liebherr Service Center

Toll Free: 1-888-LIEBHER or 1-888-543-2437

www.euro-parts.ca

EURO-PARTS CANADA

39822 Belgrave Road

Belgrave, Ontario, N0G 1E0

Phone: (519) 357-3320

Fax: (519) 357-1326

Part No. 7085690 - 00

Liebherr HRB1120 24 Inch Refrigerator Column with 10.9 Cu. F

Product's Documents

User Manual

Specifications

Liebherr HRB1120 Questions and Answers

Related Products

Liebherr LIREFR6 Column Refrigerator & Freezer Set

Liebherr LBREFFR3618 Column Refrigerator & Freezer Set

Liebherr Monolith LIREFR11 Column Refrigerator & Freezer Set

Liebherr 1102983 66 Inch Column Refrigerator & Freezer Set

Liebherr LIREFSET360030514 Side-by-Side Column Refrigerator & Freezer Set
