Maytag MFC2061KES refrigerator User Manual

French Door

..... 19-21

Form No. A/01/06

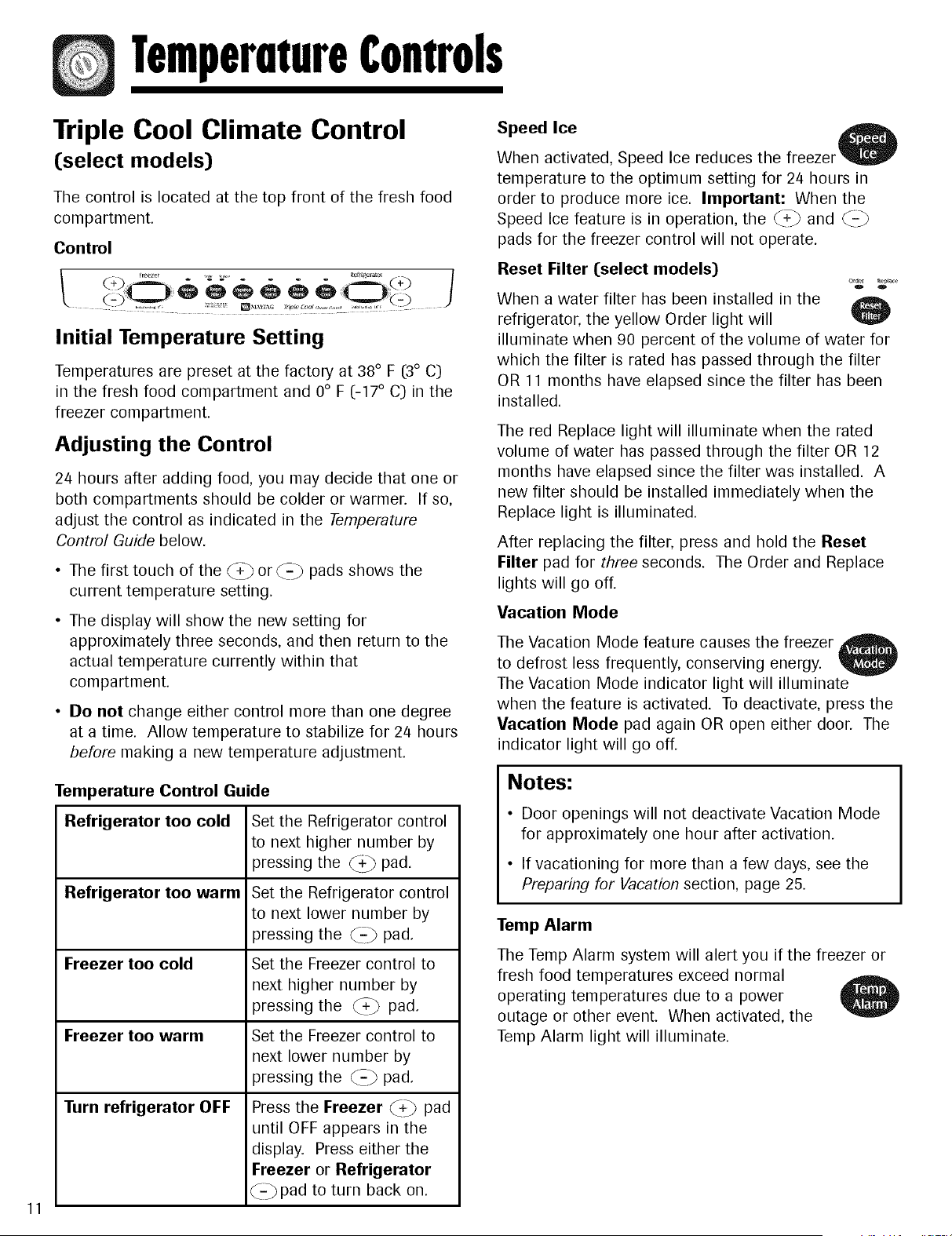

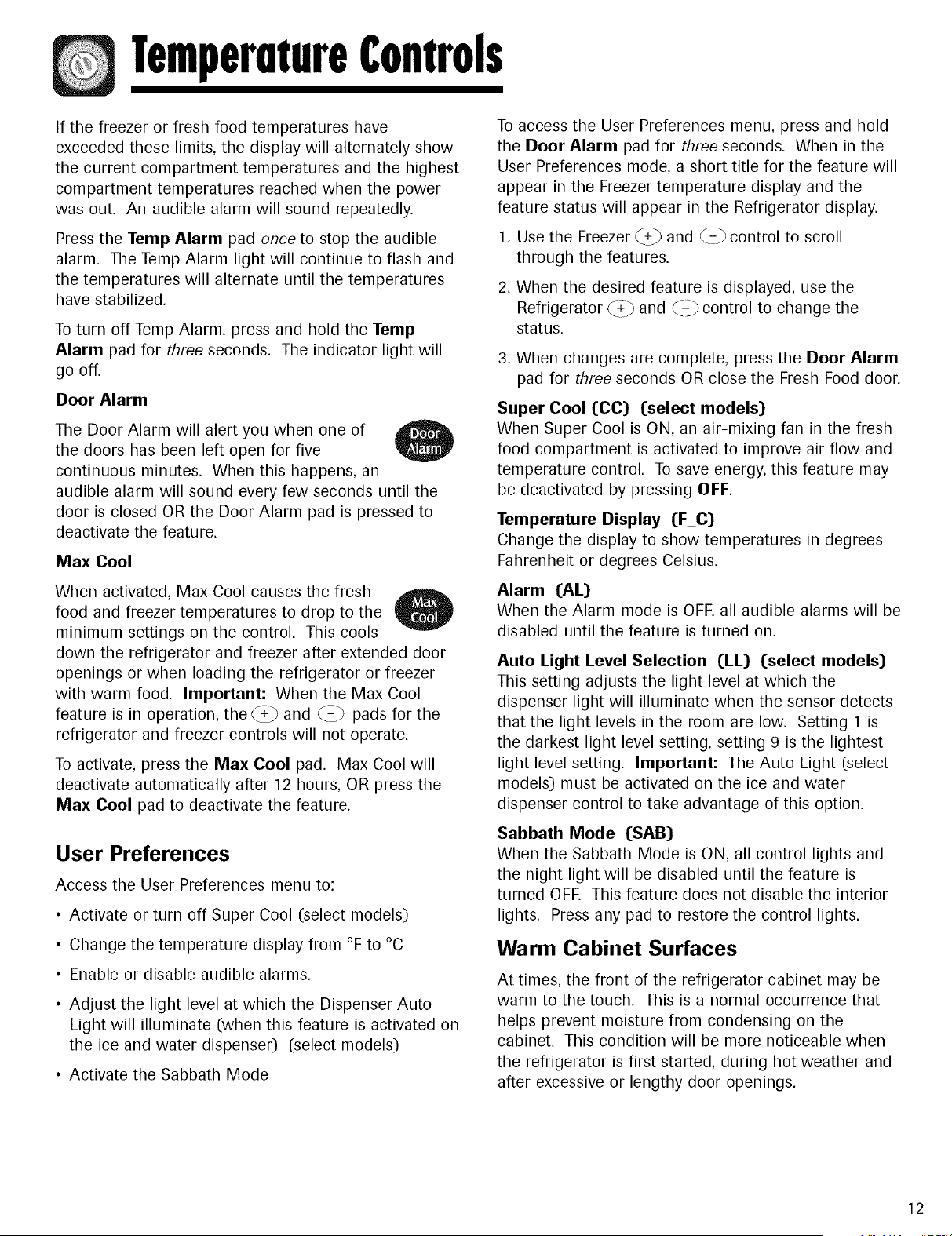

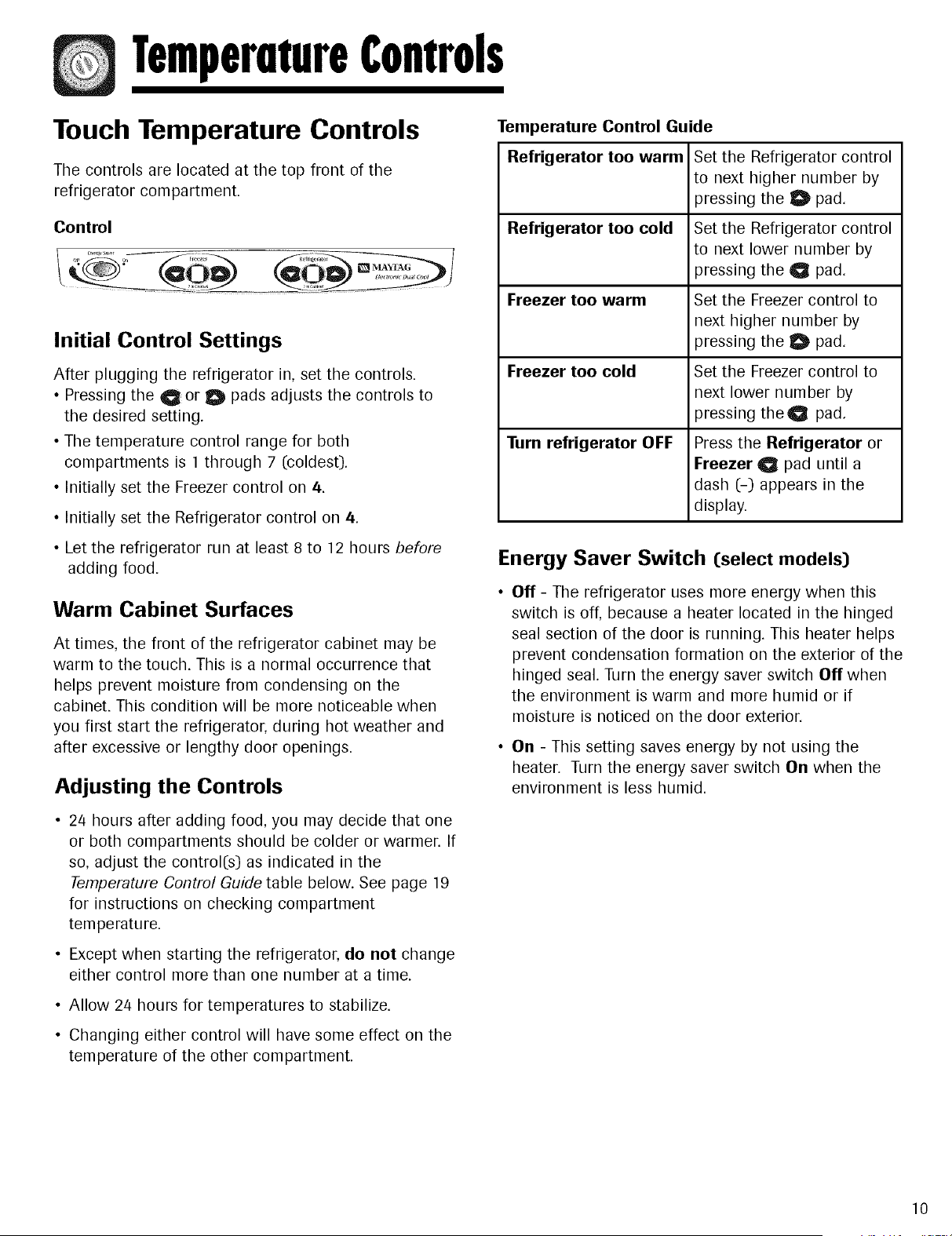

Temperature Controls .............. 10-12

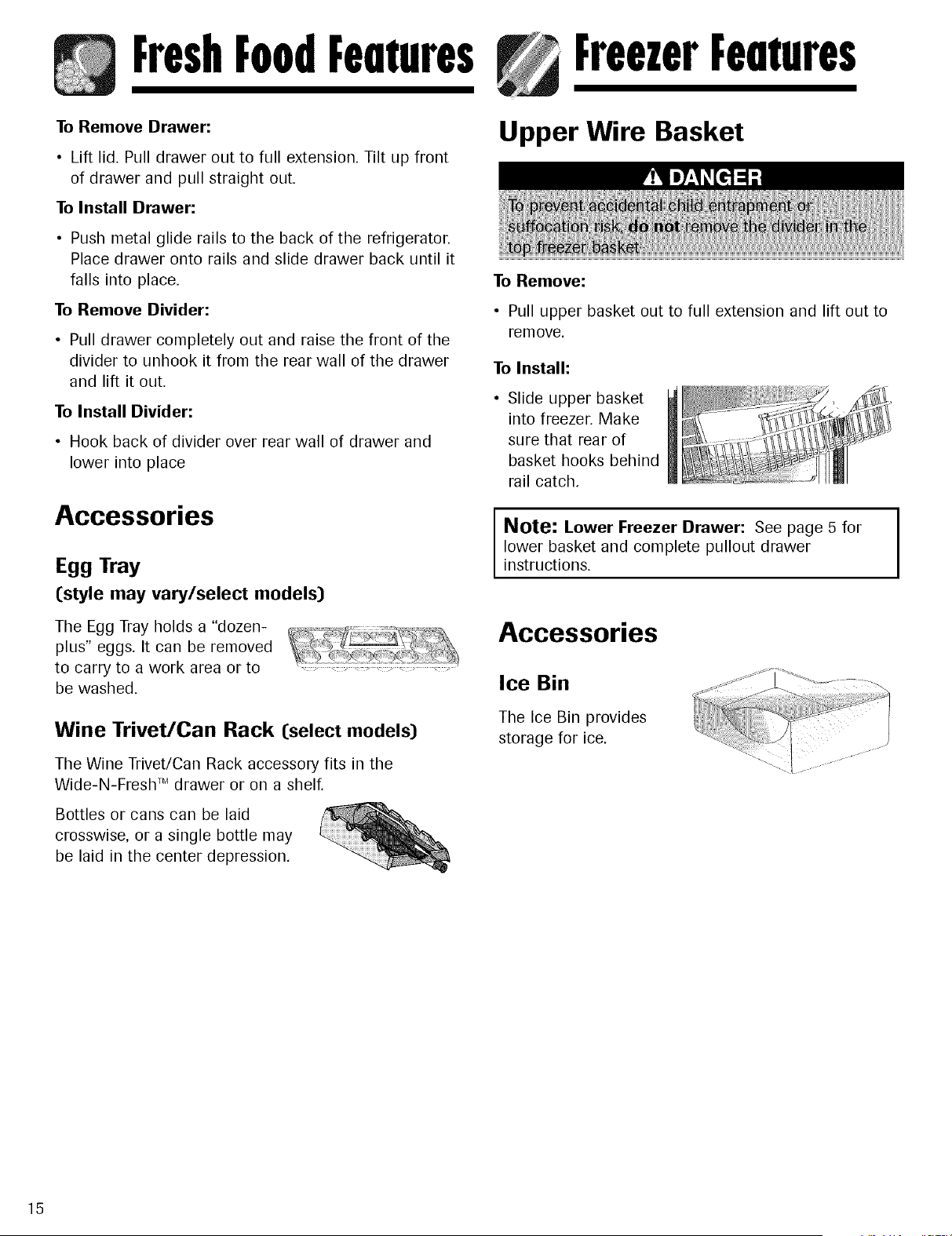

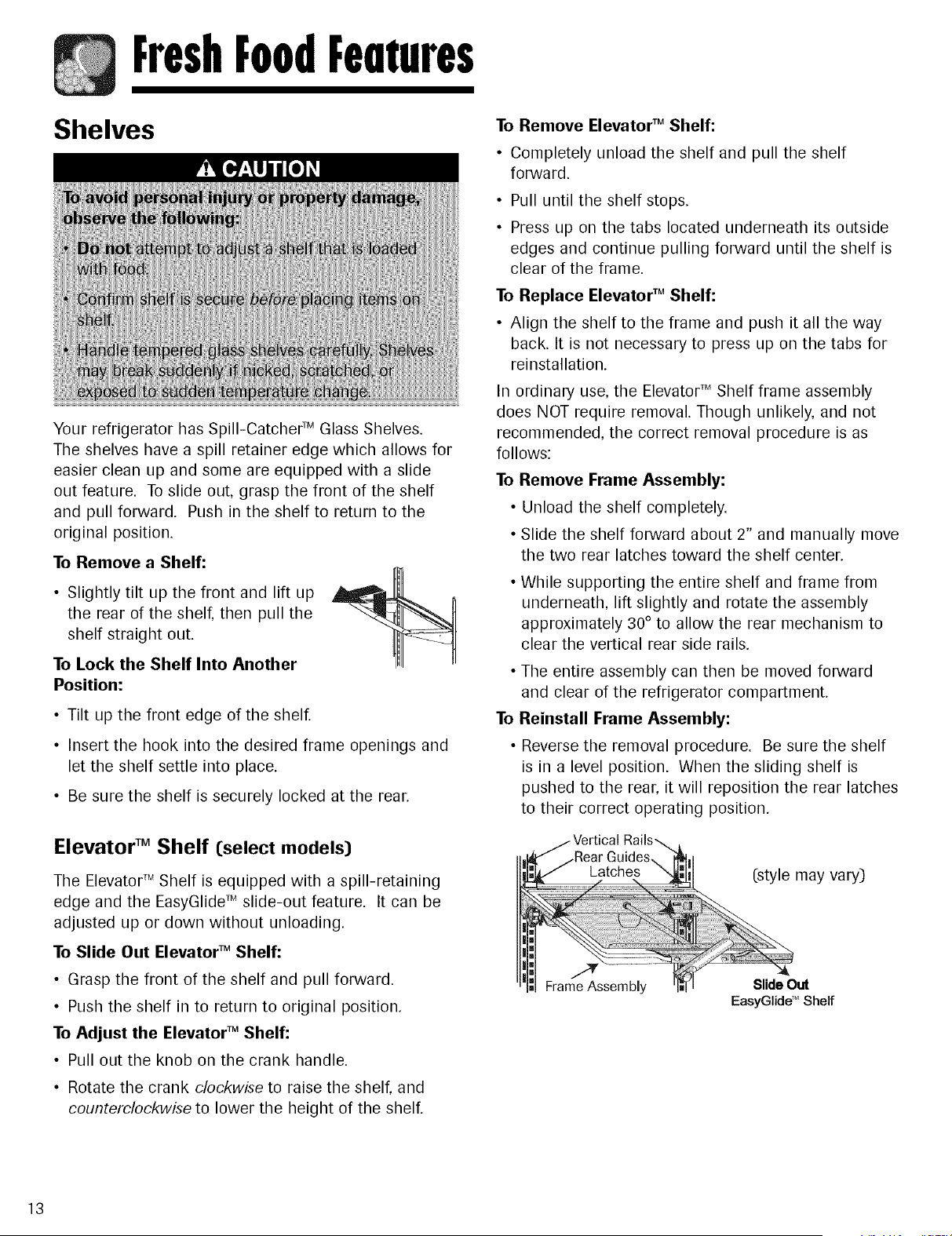

Fresh Food Features ................ 13-15

Freezer Features ............................. 15

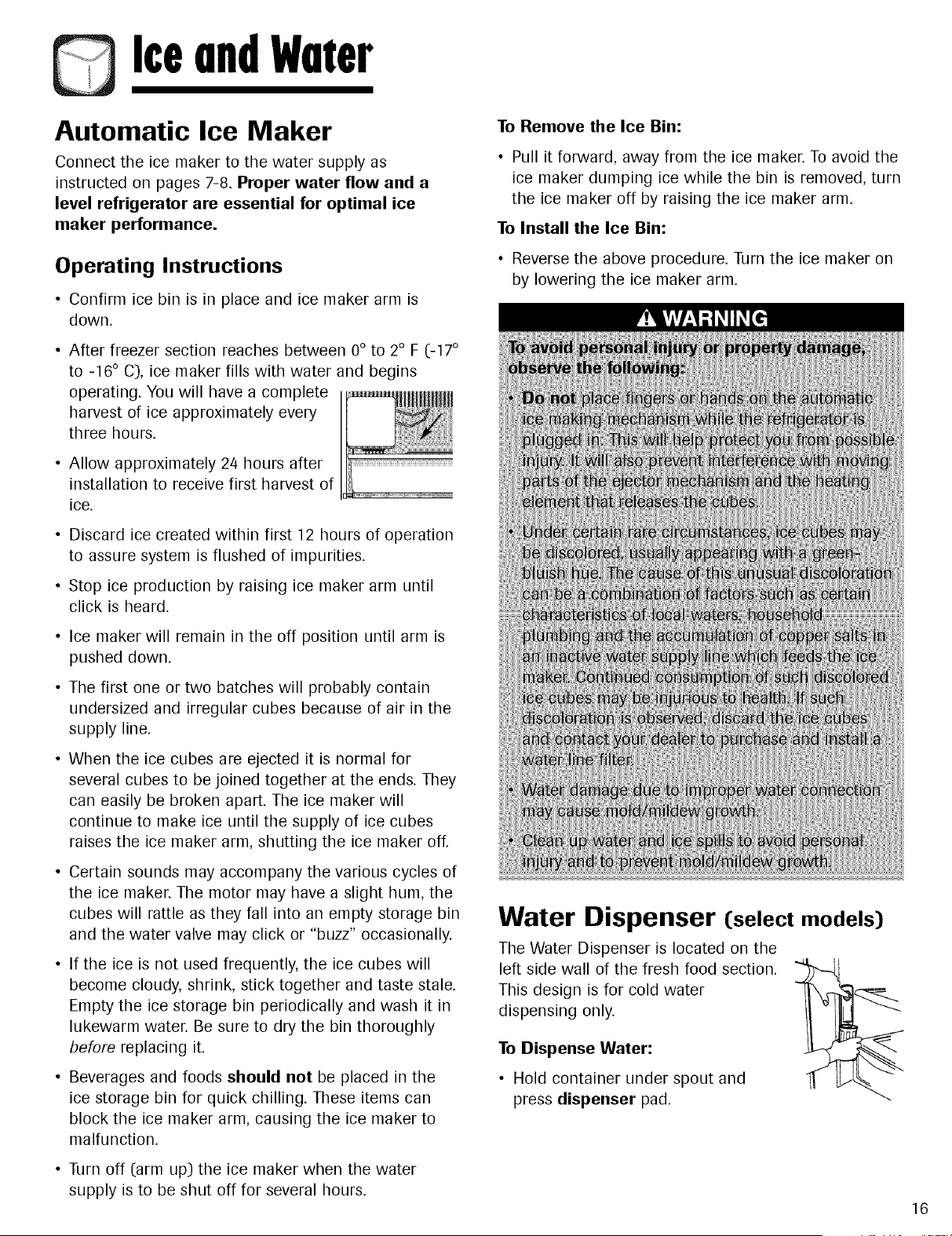

Ice And Water ................................... 16

Part No. 12828147

www.maytag.com

,. 22-25

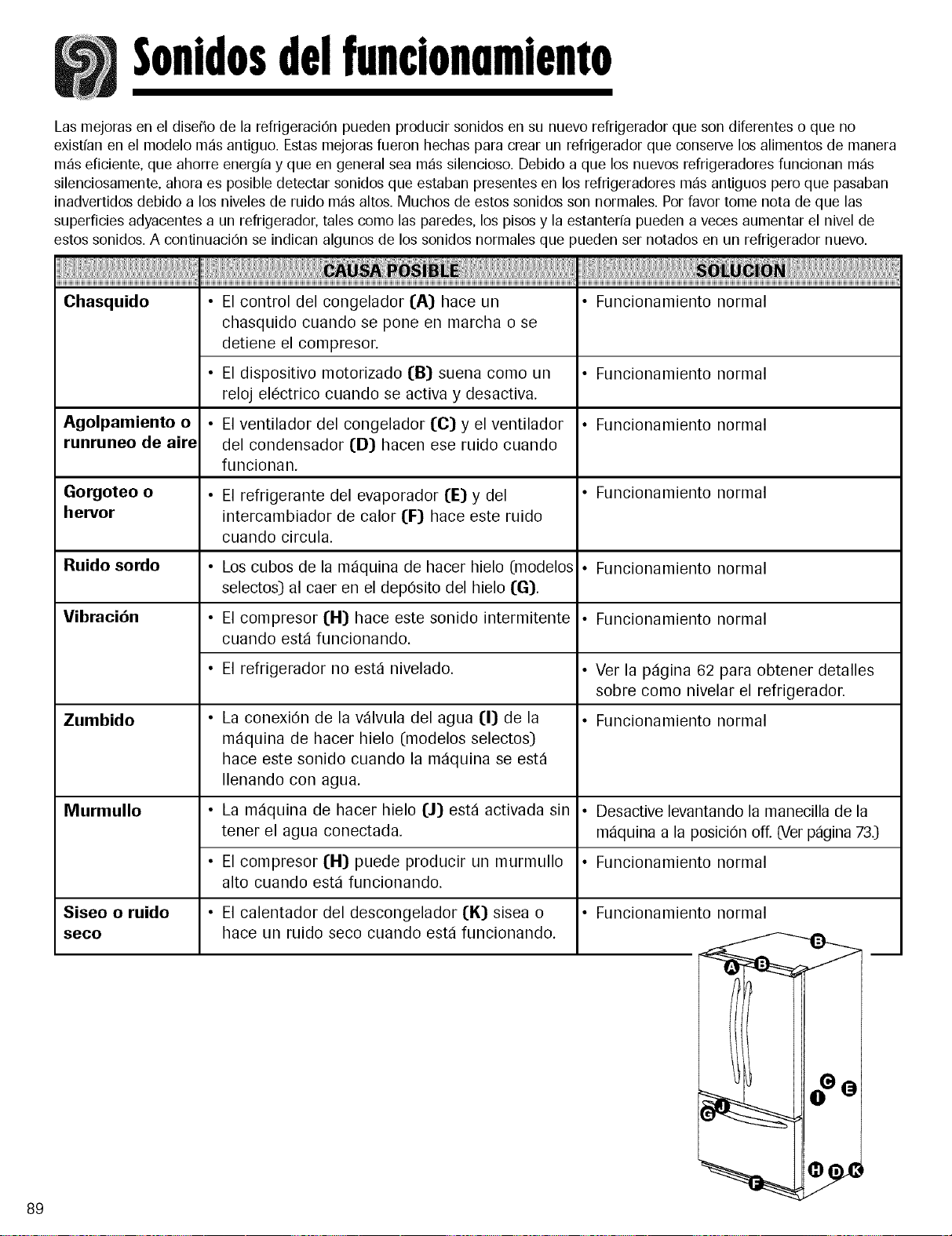

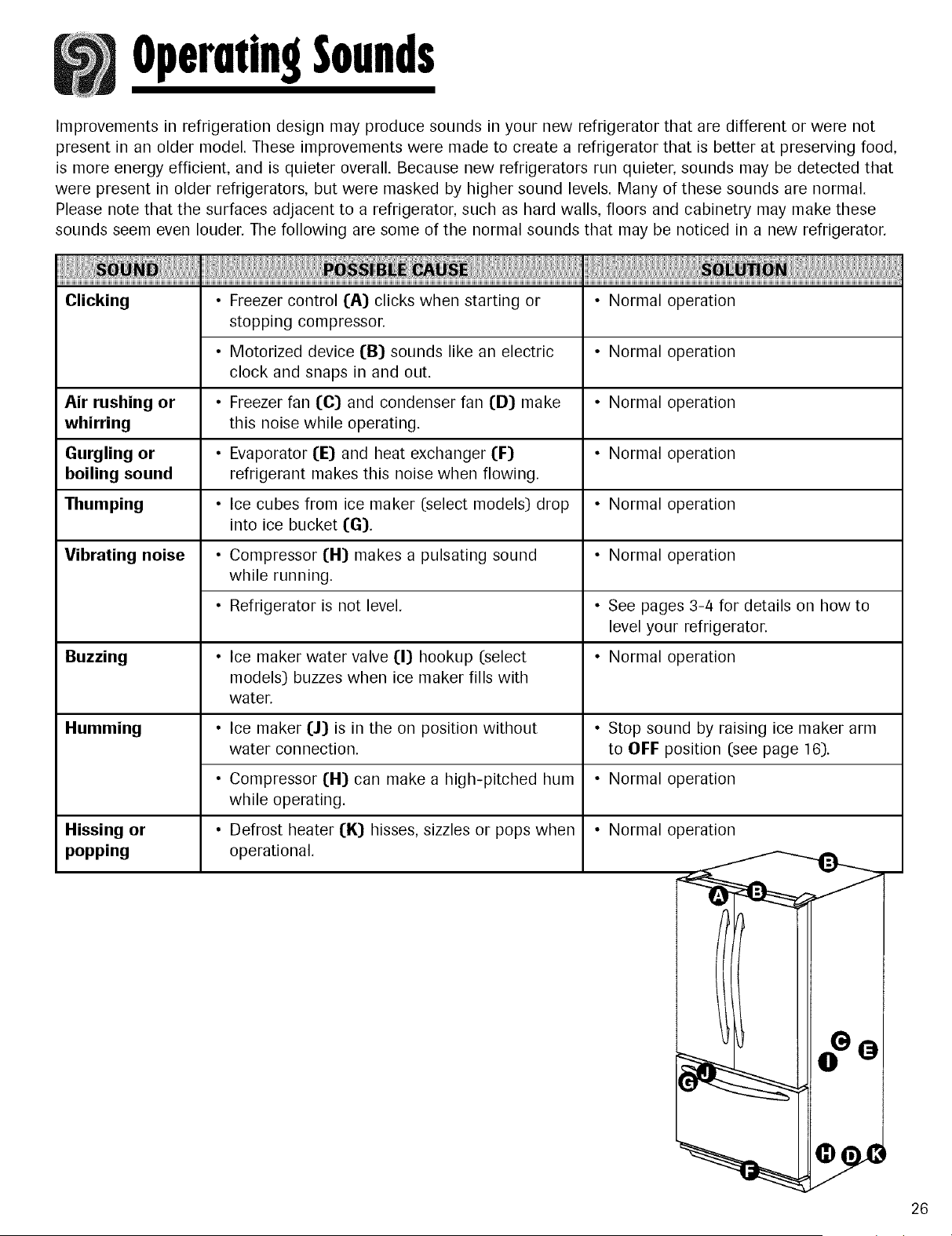

Operating Sounds .......................... 26

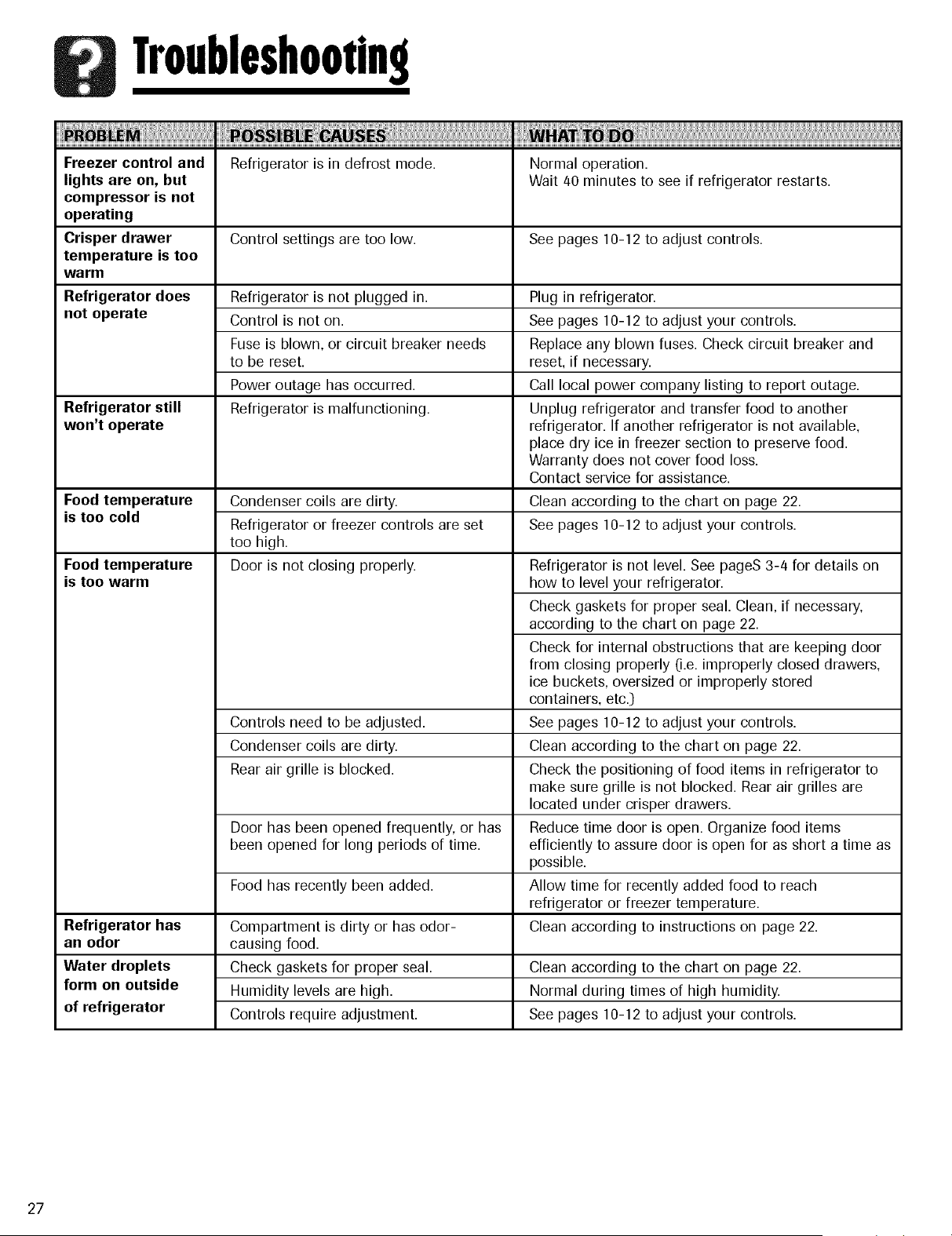

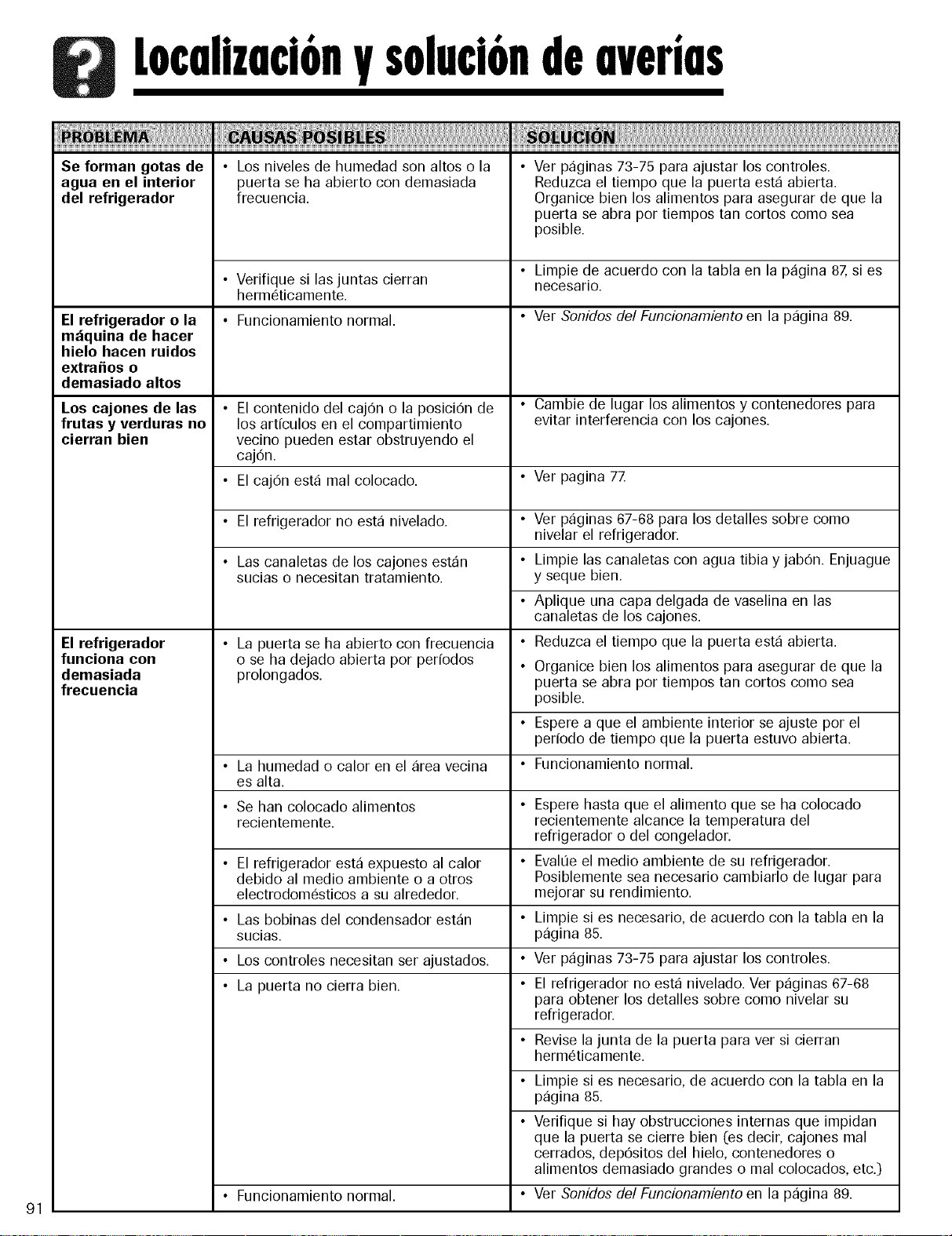

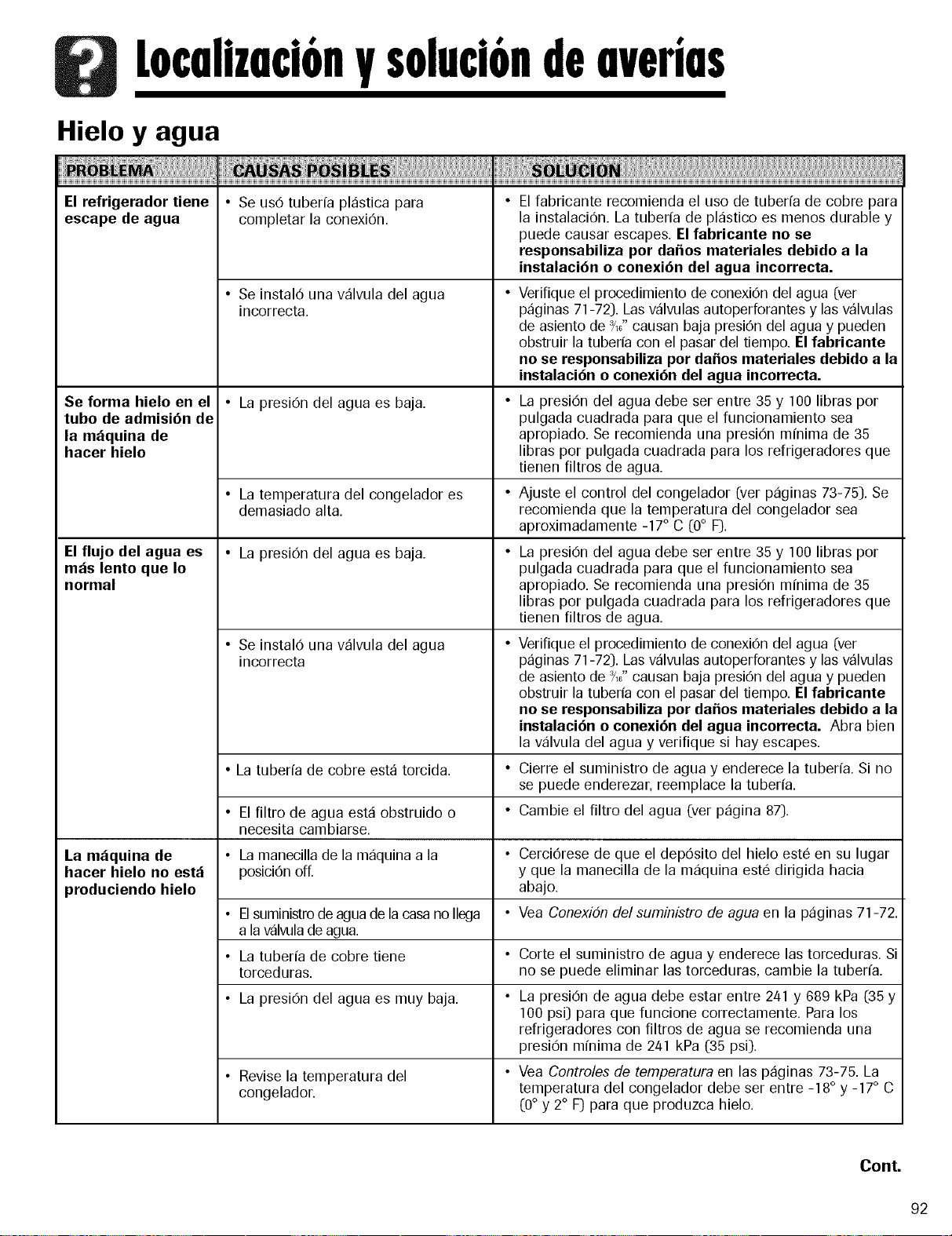

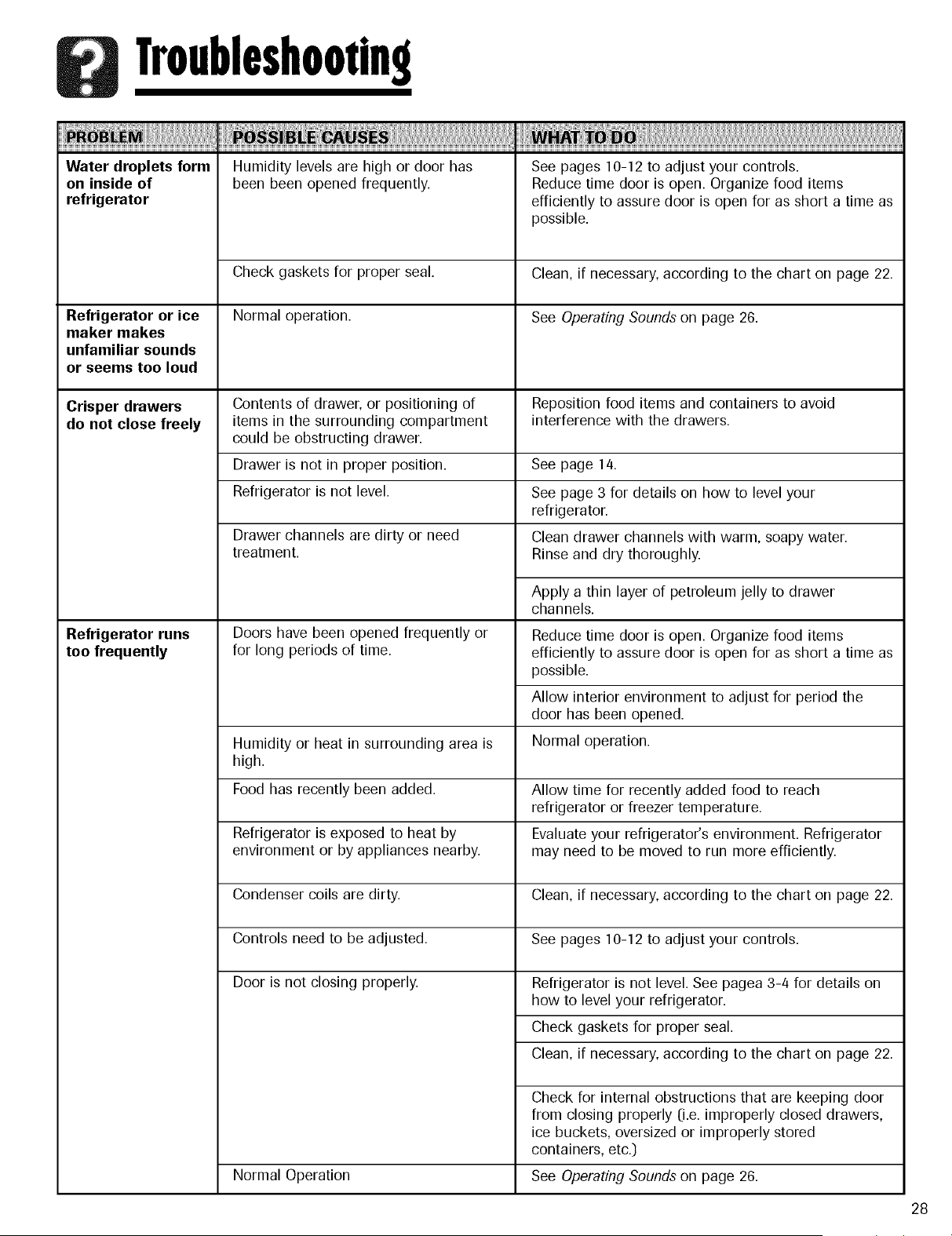

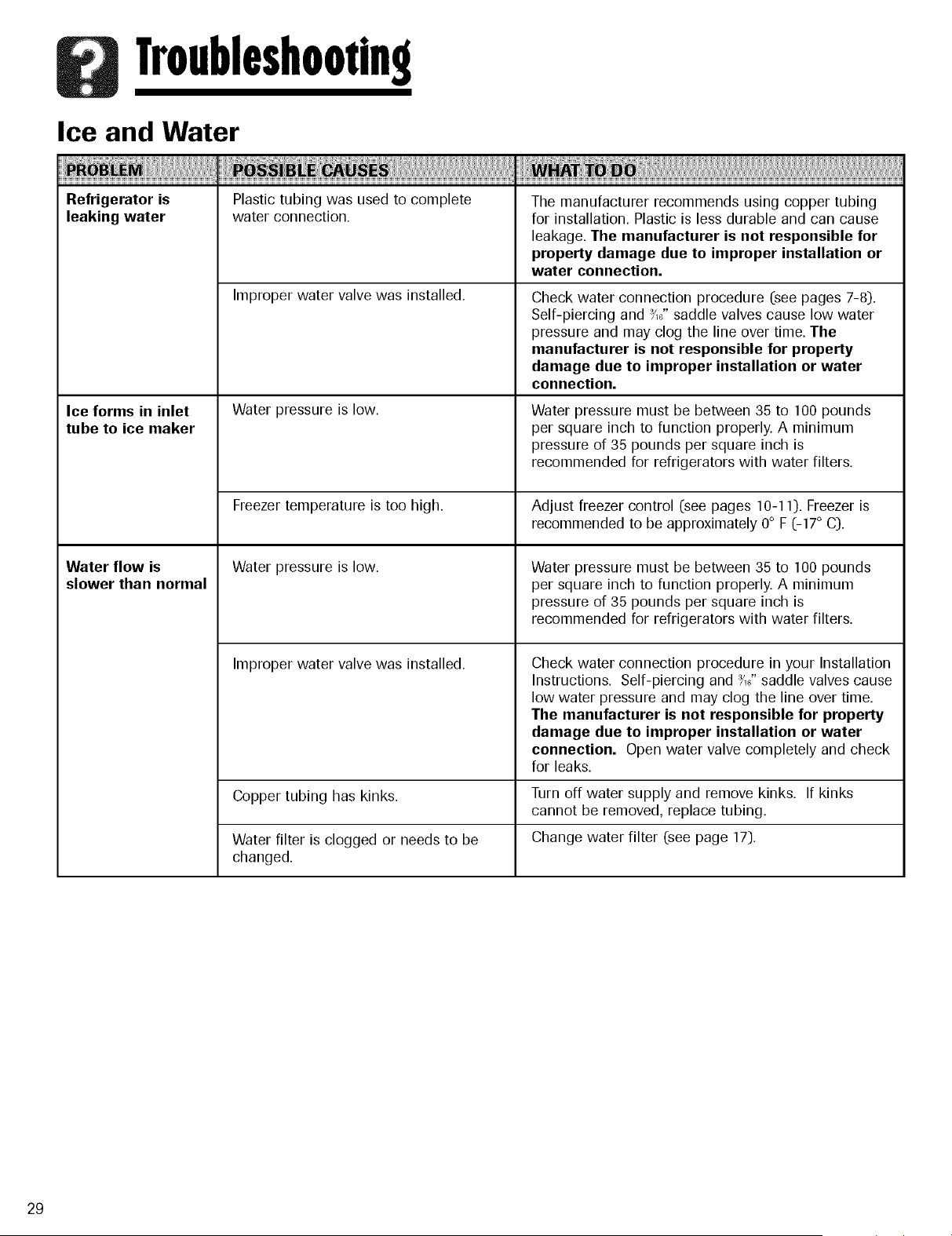

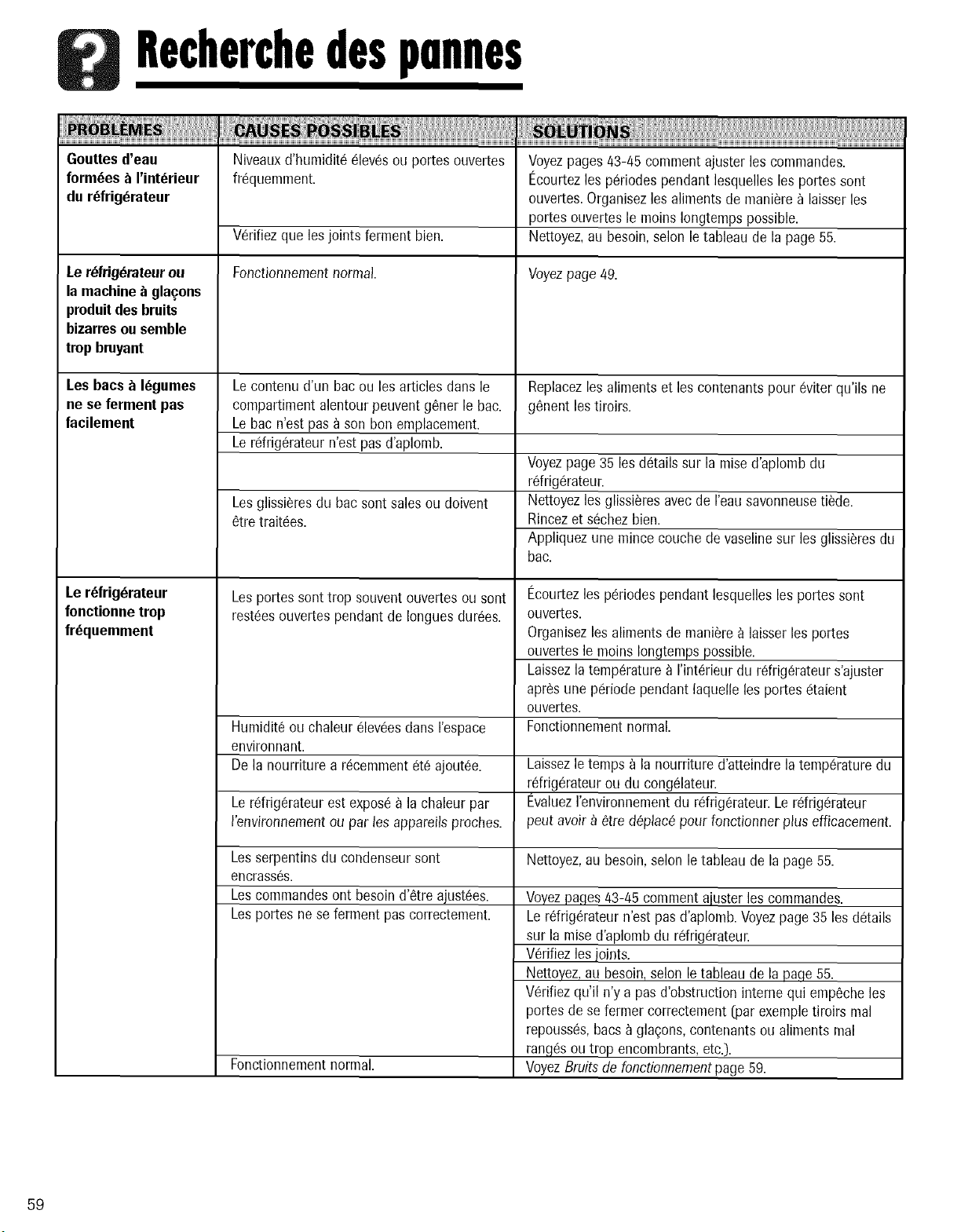

Troubleshooting ........................ 27-30

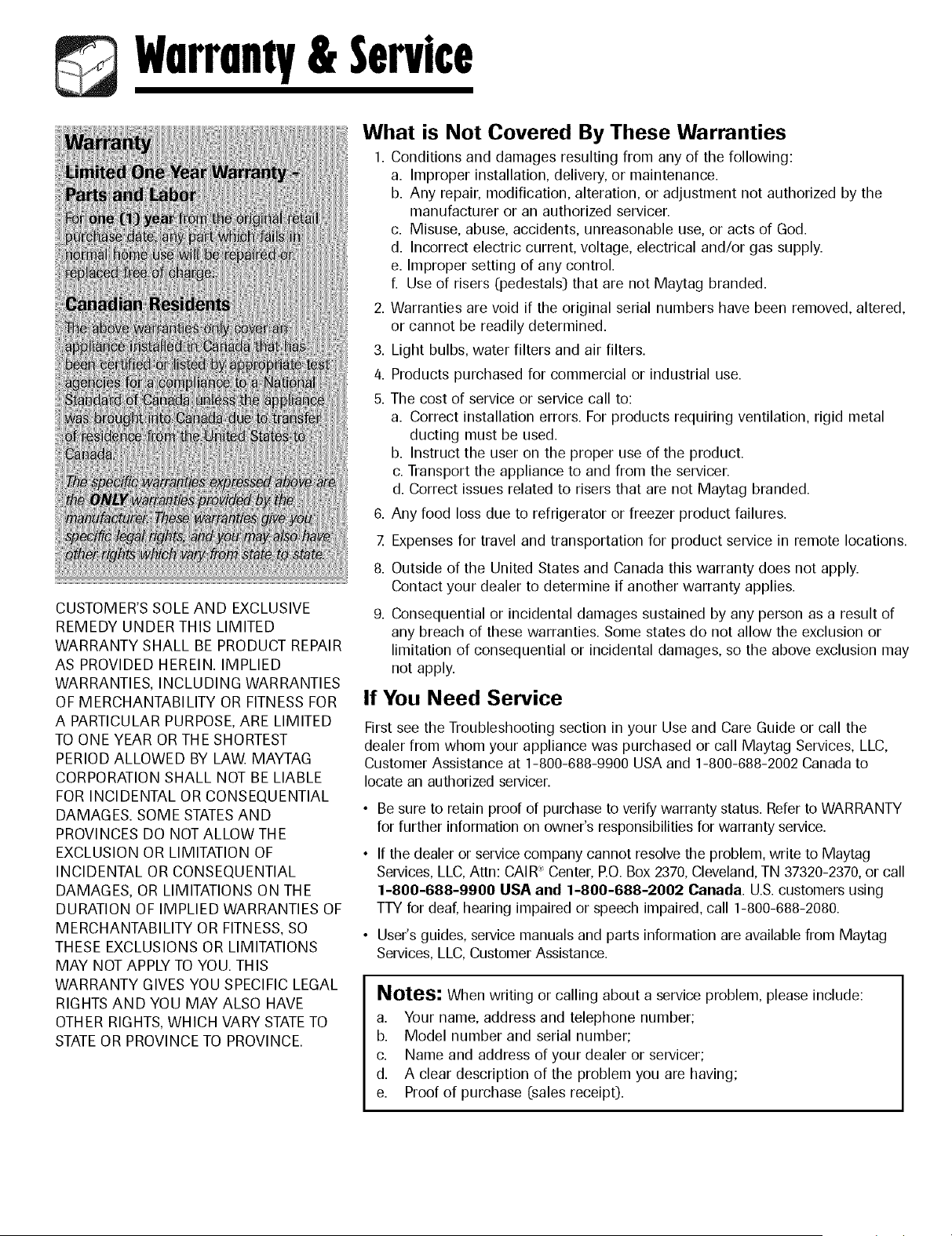

Warranty & Service ........................ 31

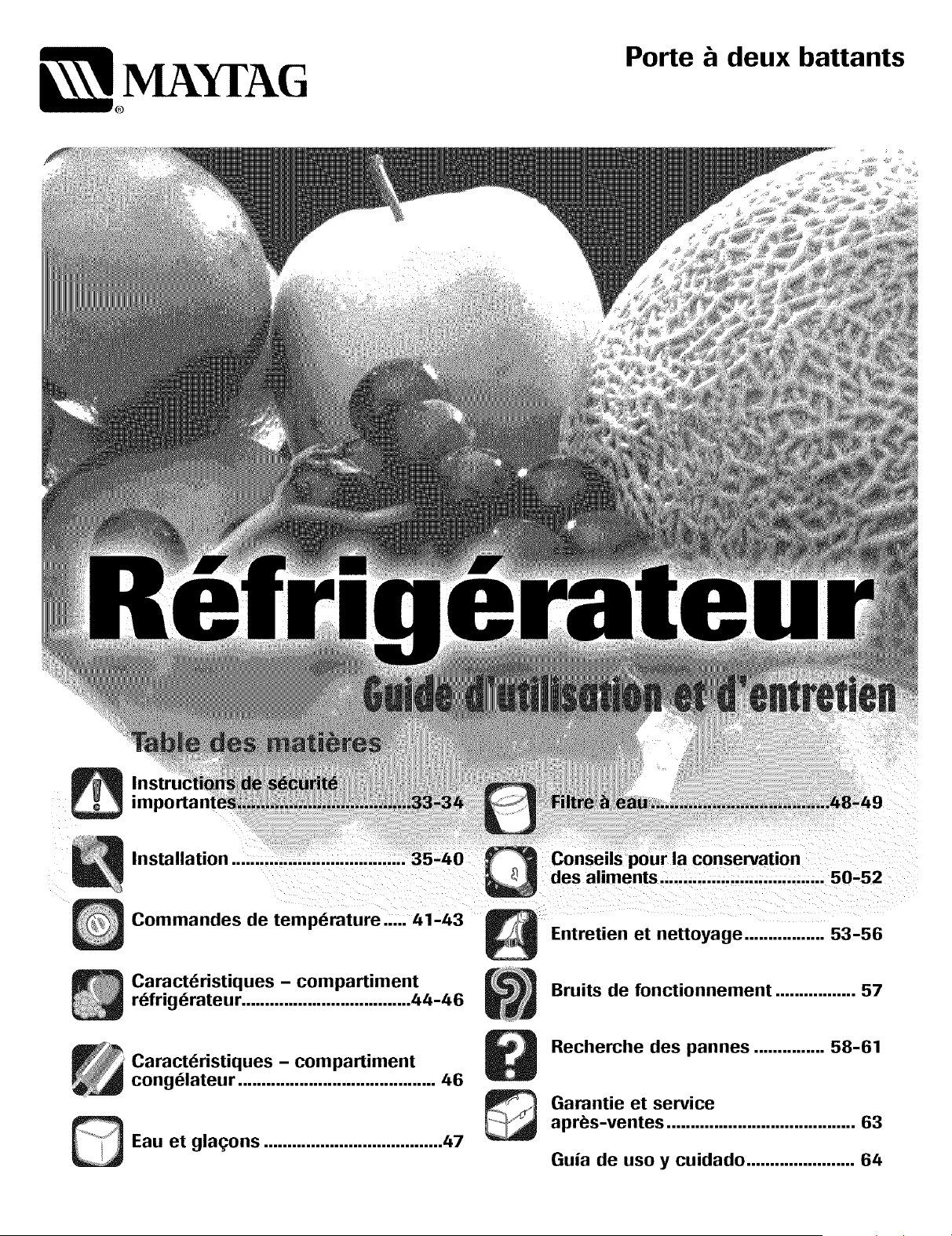

Guide d'utUisation et

d'entretien ........................................ 32

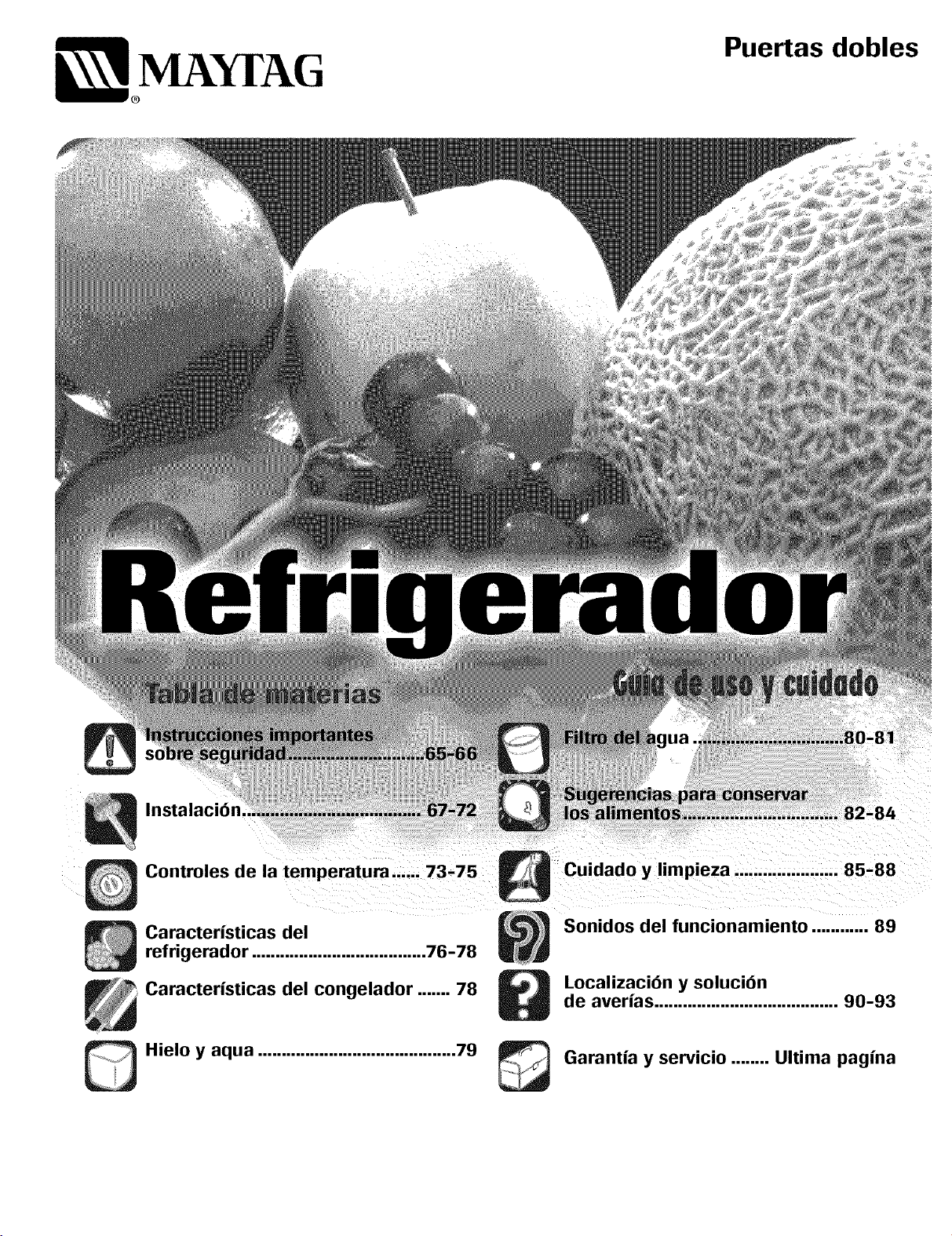

Guia de uso y cuidado .................. 64

_2006 Maytag Appliances Sales Co. Litho U.S.A.

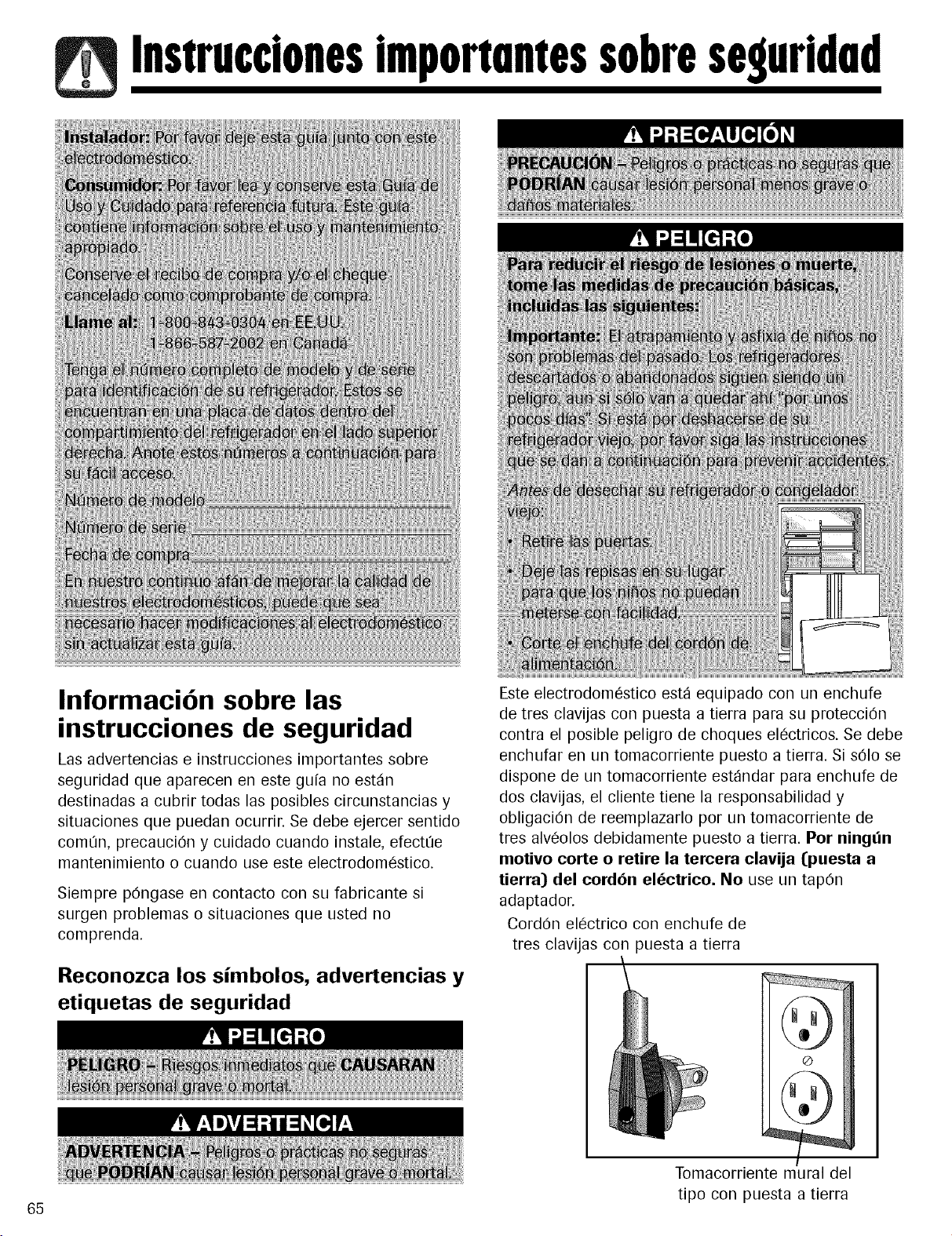

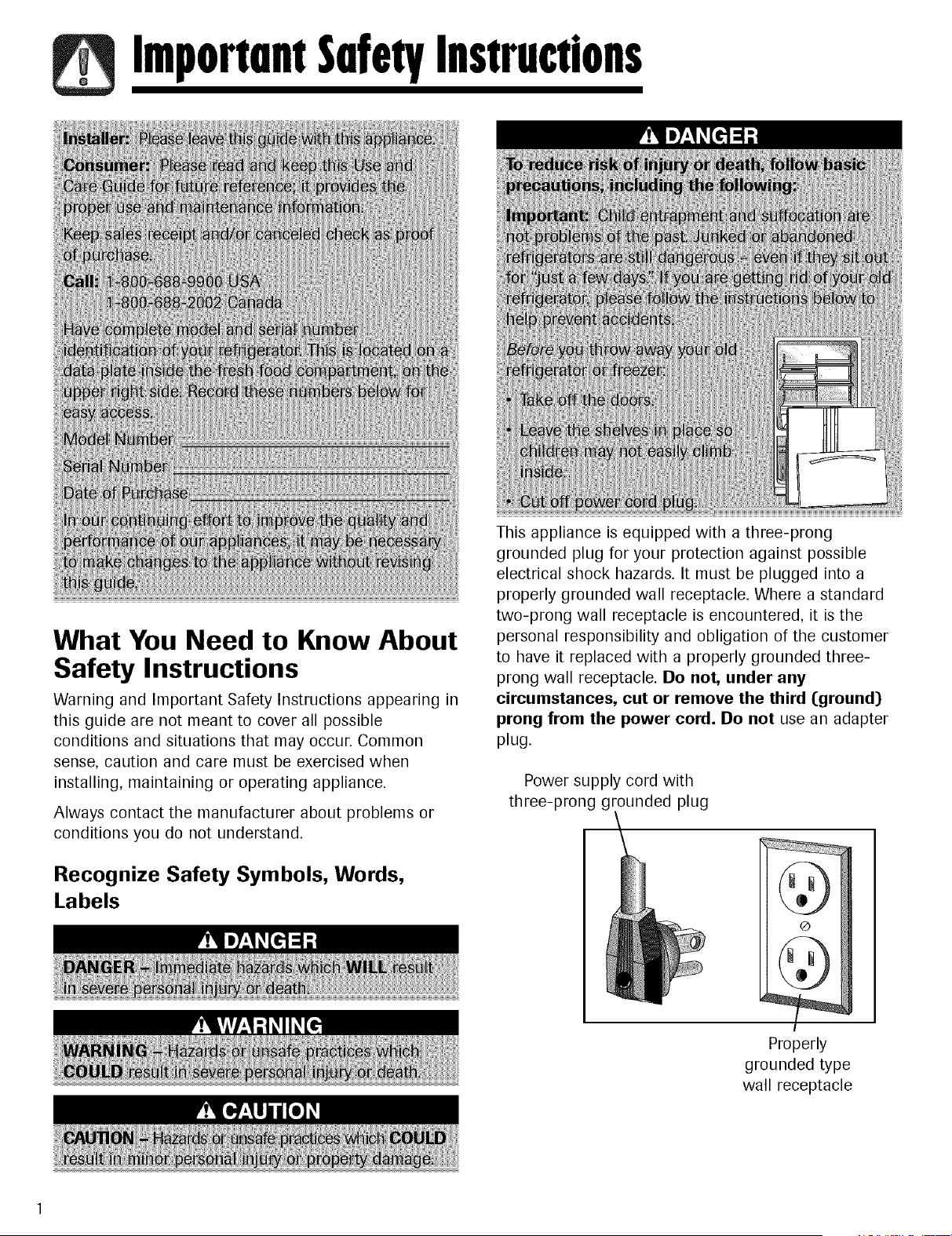

ImportnntSnfet¥Instructions

What You Need to Know About

Safety Instructions

Warning and Important Safety Instructions appearing in

this guide are not meant to cover all possible

conditions and situations that may occur. Common

sense, caution and care must be exercised when

installing, maintaining or operating appliance.

Always contact the manufacturer about problems or

conditions you do not understand.

Recognize Safety Symbols, Words,

Labels

This appliance is equipped with a three-prong

grounded plug for your protection against possible

electrical shock hazards. It must be plugged into a

properly grounded wall receptacle. Where a standard

two-prong wall receptacle is encountered, it is the

personal responsibility and obligation of the customer

to have it replaced with a properly grounded three-

prong wall receptacle. Do not, under any

circumstances, cut or remove the third (ground)

prong from the power cord. Do not use an adapter

plug.

Power supply cord with

three-prong grounded plug

Properly

grounded type

wall receptacle

ImportnntSnfet¥Instructions

SAVE TH ESE I NSTRUCTIONS

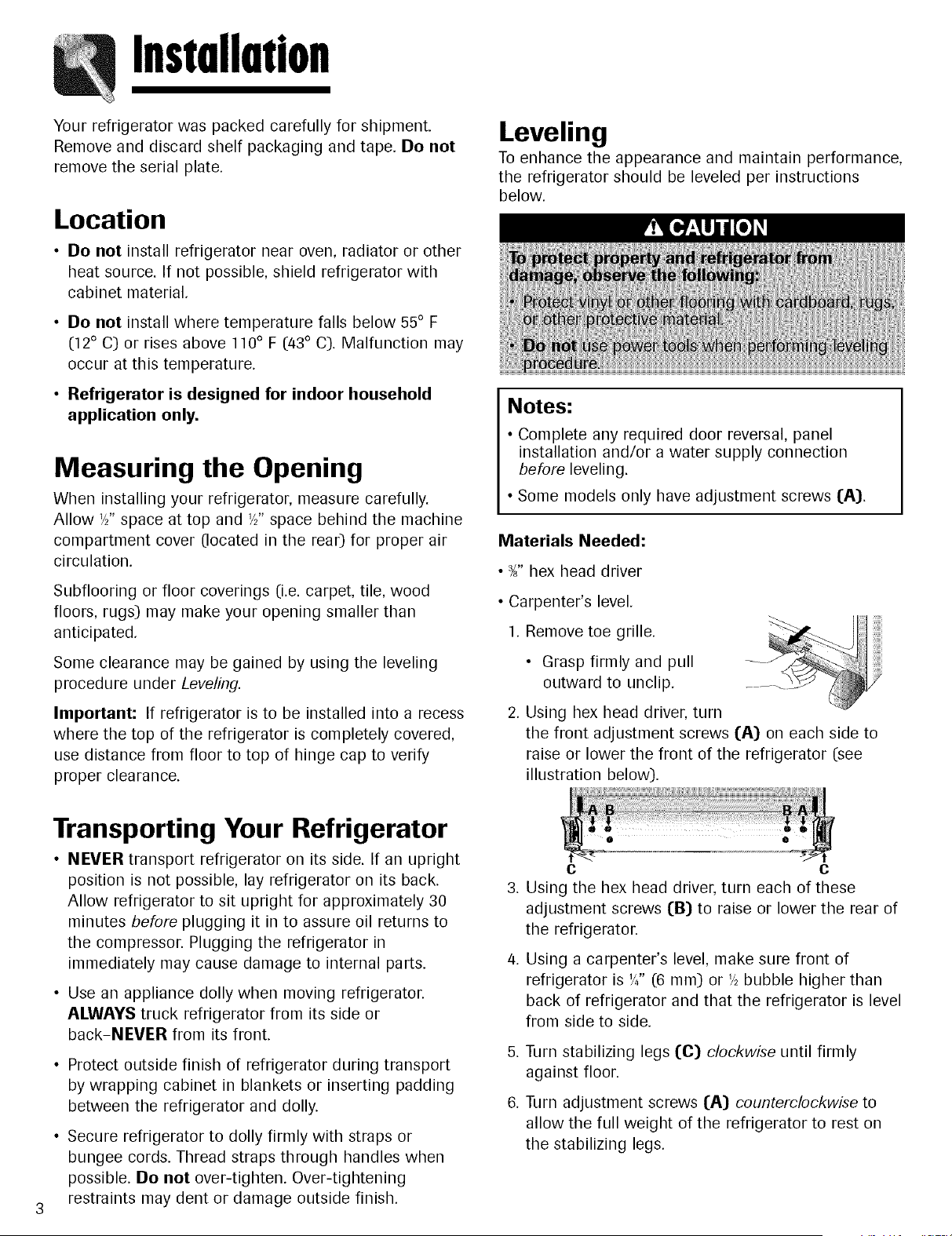

Your refrigerator was packed carefully for shipment.

Remove and discard shelf packaging and tape. Do not

remove the serial plate.

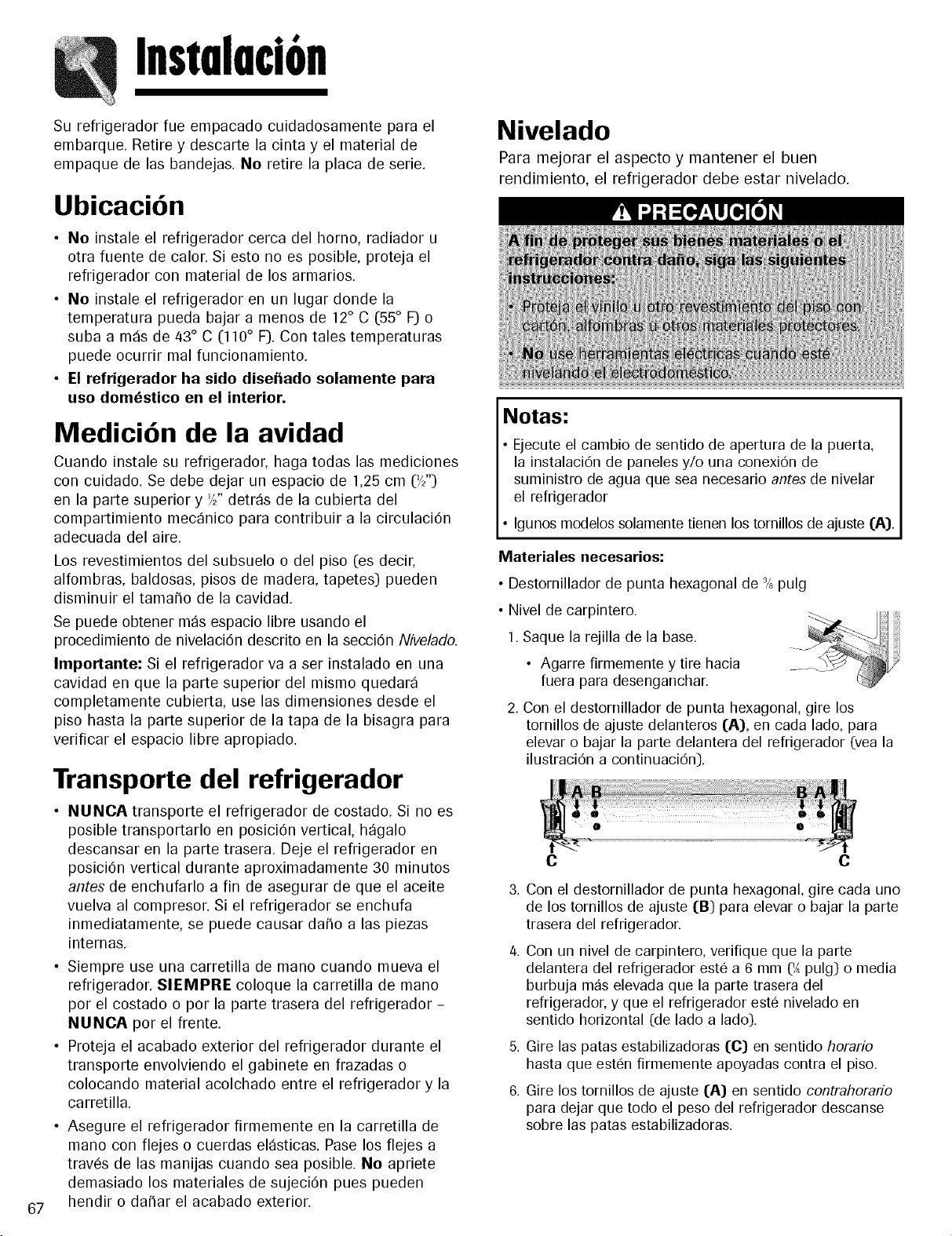

Location

• Do not install refrigerator near oven, radiator or other

heat source. If not possible, shield refrigerator with

cabinet material.

• Do not install where temperature falls below 55° F

(12° C) or rises above 110° F (/43° C). Malfunction may

occur at this temperature.

• Refrigerator is designed for indoor household

application only.

Measuring the Opening

When installing your refrigerator, measure carefully.

Allow '/2"space at top and '/;' space behind the machine

compartment cover (located in the rear) for proper air

circulation.

Subflooring or floor coverings (i.e. carpet, tile, wood

floors, rugs) may make your opening smaller than

anticipated.

Some clearance may be gained by using the leveling

procedure under Leveling.

Important: If refrigerator is to be installed into a recess

where the top of the refrigerator is completely covered,

use distance from floor to top of hinge cap to verify

proper clearance.

Leveling

To enhance the appearance and maintain performance,

the refrigerator should be leveled per instructions

below.

Notes:

• Complete any required door reversal, panel

installation and/or a water supply connection

before leveling.

• Some models only have adjustment screws (A).

Materials Needed:

•_" hex head driver

• Carpenter's level.

1. Remove toe grille.

• Grasp firmly and pull

outward to unclip.

2. Using hex head driver, turn

the front adjustment screws (A) on each side to

raise or lower the front of the refrigerator (see

illustration below).

Transporting Your Refrigerator

• NEVER transport refrigerator on its side. If an upright

position is not possible, lay refrigerator on its back.

Allow refrigerator to sit upright for approximately 30

minutes before plugging it in to assure oil returns to

the compressor. Plugging the refrigerator in

immediately may cause damage to internal parts.

• Use an appliance dolly when moving refrigerator.

ALWAYS truck refrigerator from its side or

back-NEVER from its front.

• Protect outside finish of refrigerator during transport

by wrapping cabinet in blankets or inserting padding

between the refrigerator and dolly.

• Secure refrigerator to dolly firmly with straps or

bungee cords. Thread straps through handles when

possible. Do not over-tighten. Over-tightening

restraints may dent or damage outside finish.

C C

Using the hex head driver, turn each of these

adjustment screws (B) to raise or lower the rear of

the refrigerator.

Using a carpenter's level, make sure front of

refrigerator is '/4" (6 ram) or '/2bubble higher than

back of refrigerator and that the refrigerator is level

from side to side.

Turn stabilizing legs (C) clockwise until firmly

against floor.

Turn adjustment screws (A) counterclockwise to

allow the full weight of the refrigerator to rest on

the stabilizing legs.

Installation

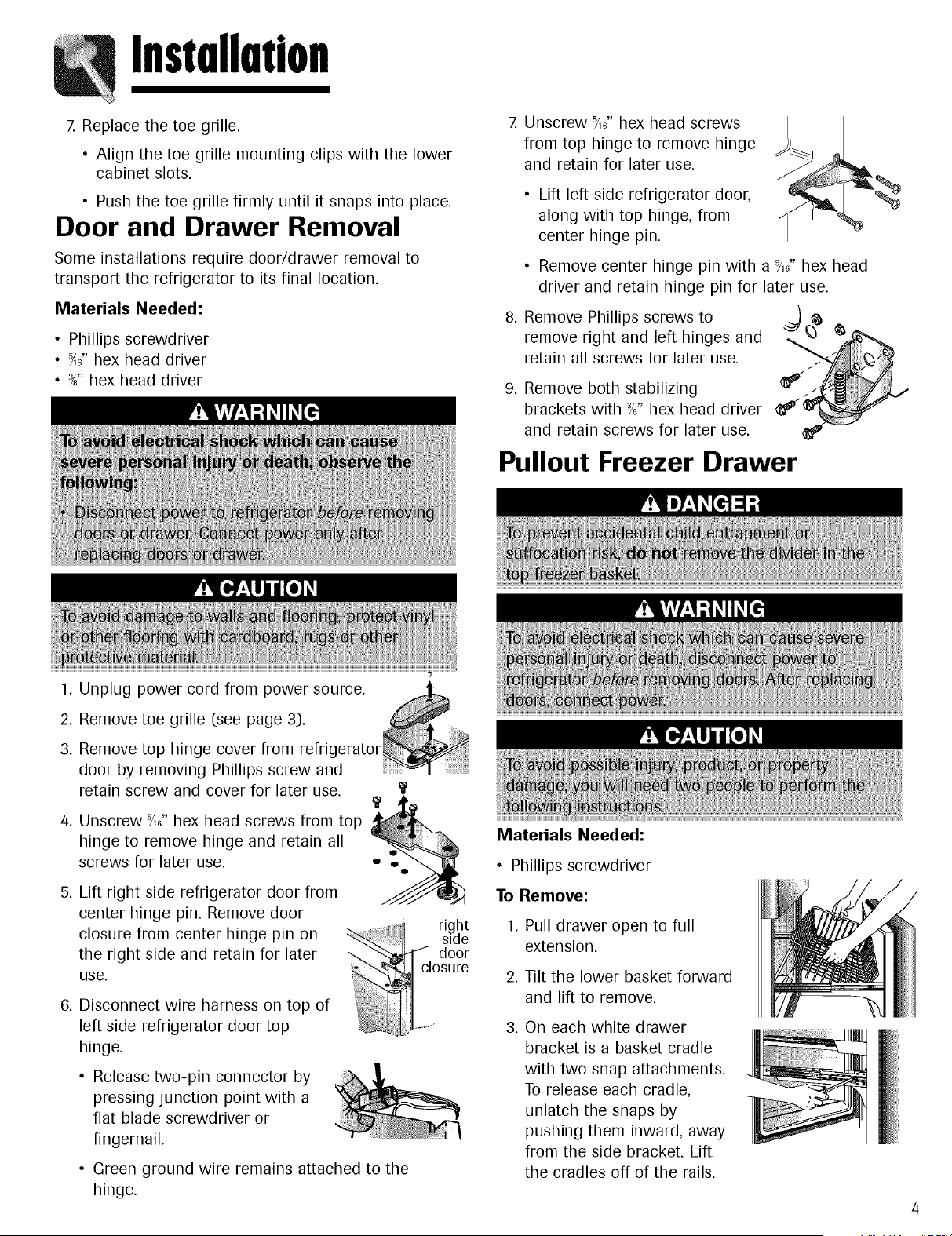

7. Replace the toe grille.

• Align the toe grille mounting clips with the lower

cabinet slots.

• Push the toe grille firmly until it snaps into place.

Door and Drawer Removal

Some installations require door/drawer removal to

transport the refrigerator to its final location.

Materials Needed:

• Phillips screwdriver

• ?6" hex head driver

• _" hex head driver

7. Unscrew Y,6"hex head screws

from top hinge to remove hinge

and retain for later use.

• Lift left side refrigerator door,

along with top hinge, from

center hinge pin.

• Remove center hinge pin with a Y,6"hex head

driver and retain hinge pin for later use.

8. Remove Phillips screws to

remove right and left hinges and

retain all screws for later use.

9. Remove both stabilizing

brackets with _6"hex head driver

and retain screws for later use.

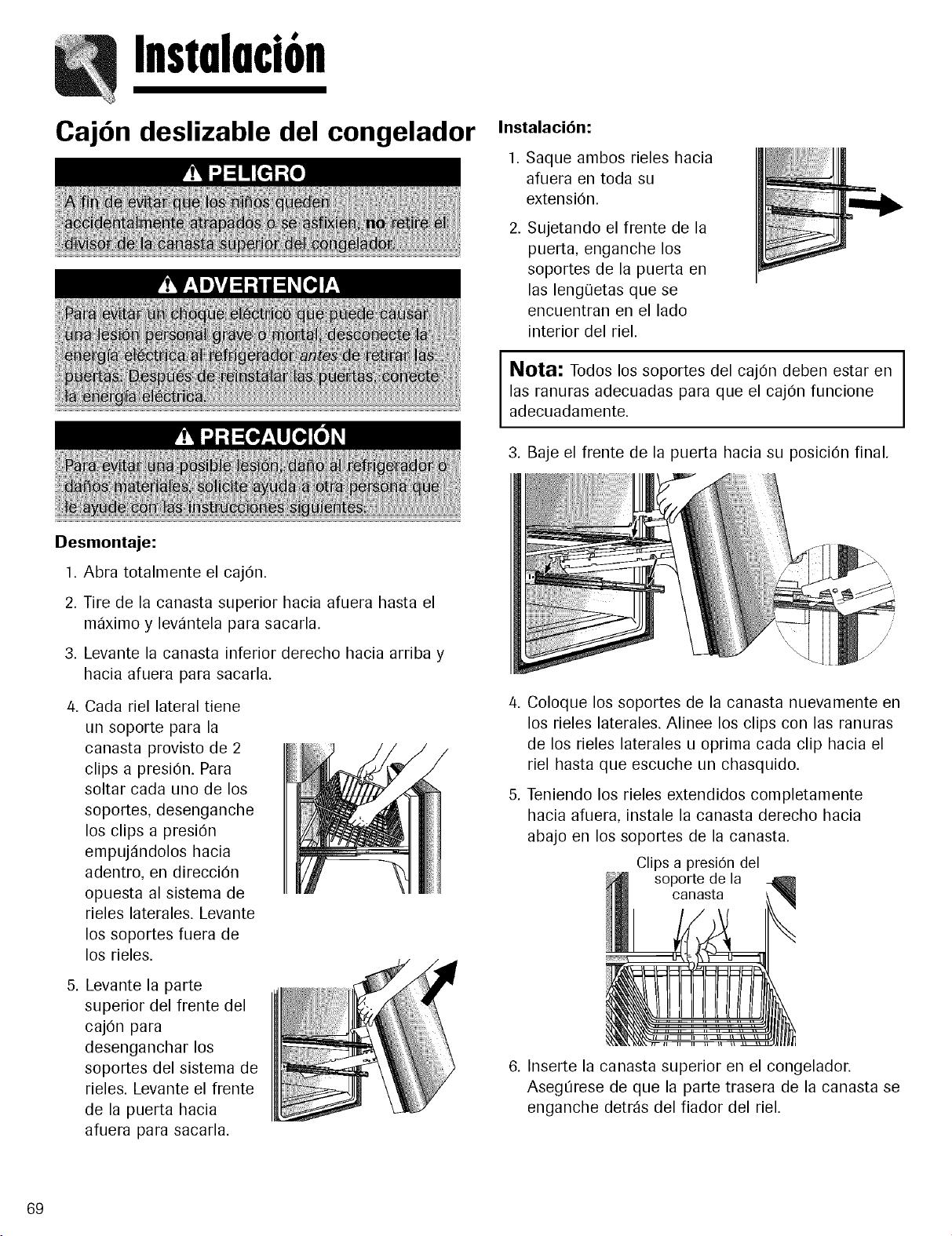

Pullout Freezer Drawer

1. Unplug power cord from power source.

2. Remove toe grille (see page 3).

3. Remove top hinge cover from refrigerator

door by removing Phillips screw and

retain screw and cover for later use.

/4. Unscrew %_"hex head screws from top

hinge to remove hinge and retain all

screws for later use.

5. Lift right side refrigerator door from

center hinge pin. Remove door

closure from center hinge pin on

the right side and retain for later

use.

6. Disconnect wire harness on top of

left side refrigerator door top

hinge.

• Release two-pin connector by

pressing junction point with a

flat blade screwdriver or

fingernail.

• Green ground wire remains attached to the

hinge.

right

side

door

closure

Materials Needed:

• Phillips screwdriver

To Remove:

1. Pull drawer open to full

extension.

2. Tilt the lower basket forward

and lift to remove.

On each white drawer

bracket is a basket cradle

with two snap attachments.

To release each cradle,

unlatch the snaps by

pushing them inward, away

from the side bracket. Lift

the cradles off of the rails.

Installation

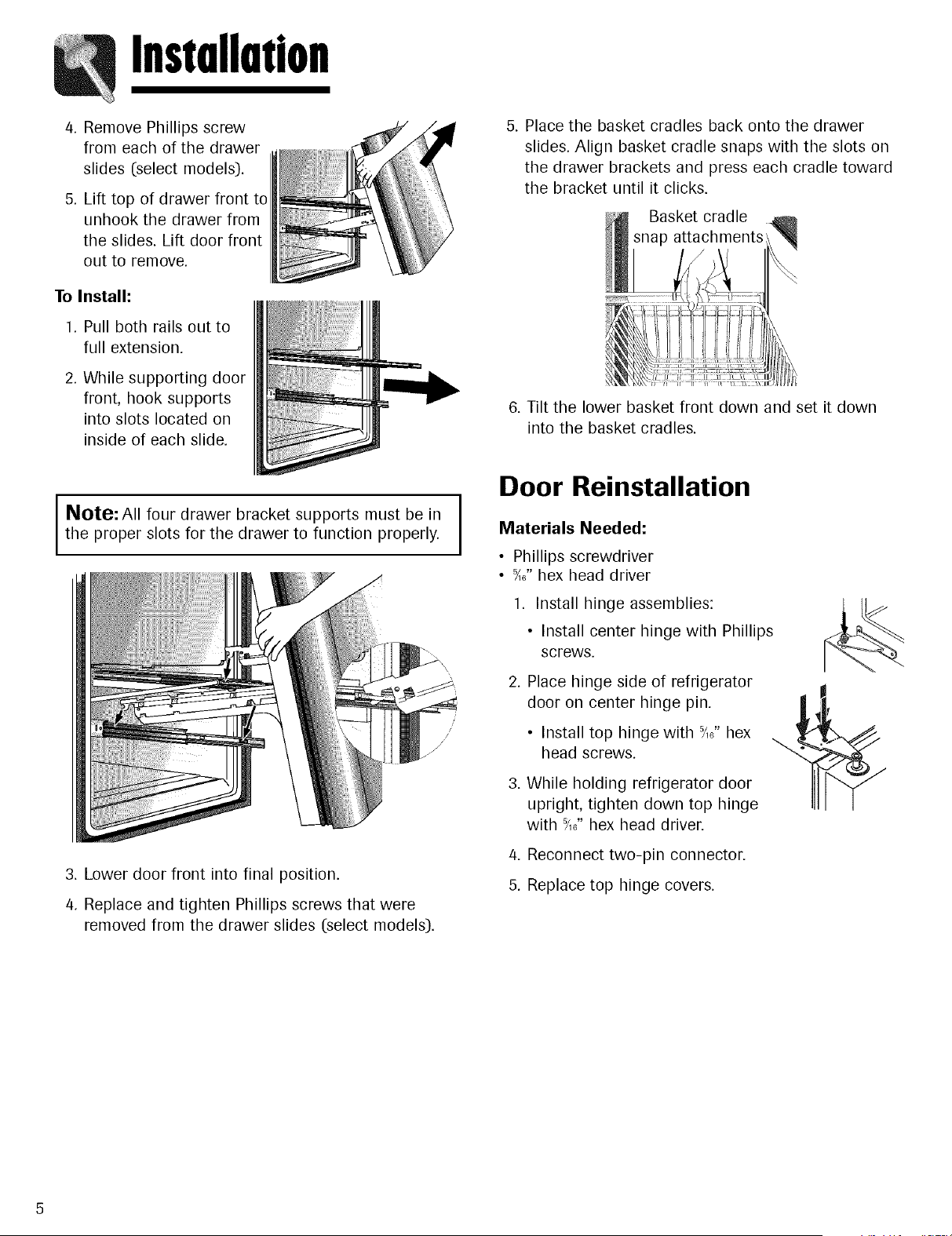

/4. Remove Phillips screw

from each of the drawer

slides (select models).

5. Lift top of drawer front to

unhook the drawer from

the slides. Lift door front

out to remove.

To Install:

1. Pull both rails out to

full extension.

2. While supporting door

front, hook supports

into slots located on

inside of each slide.

5. Place the basket cradles back onto the drawer

slides. Align basket cradle snaps with the slots on

the drawer brackets and press each cradle toward

the bracket until it clicks.

Basket cradle

6. Tilt the lower basket front down and set it down

into the basket cradles.

Note: All four drawer bracket supports must be in

the proper slots for the drawer to function properly.

3. Lower door front into final position.

4. Replace and tighten Phillips screws that were

removed from the drawer slides (select models).

Door Reinstallation

Materials Needed:

• Phillips screwdriver

• _" hex head driver

1. Install hinge assemblies:

• Install center hinge with Phillips

screws.

2. Place hinge side of refrigerator

door on center hinge pin.

• Install top hinge with _/,6"hex

head screws.

3. While holding refrigerator door

upright, tighten down top hinge

with _,_" hex head driver.

4. Reconnect two-pin connector.

5. Replace top hinge covers.

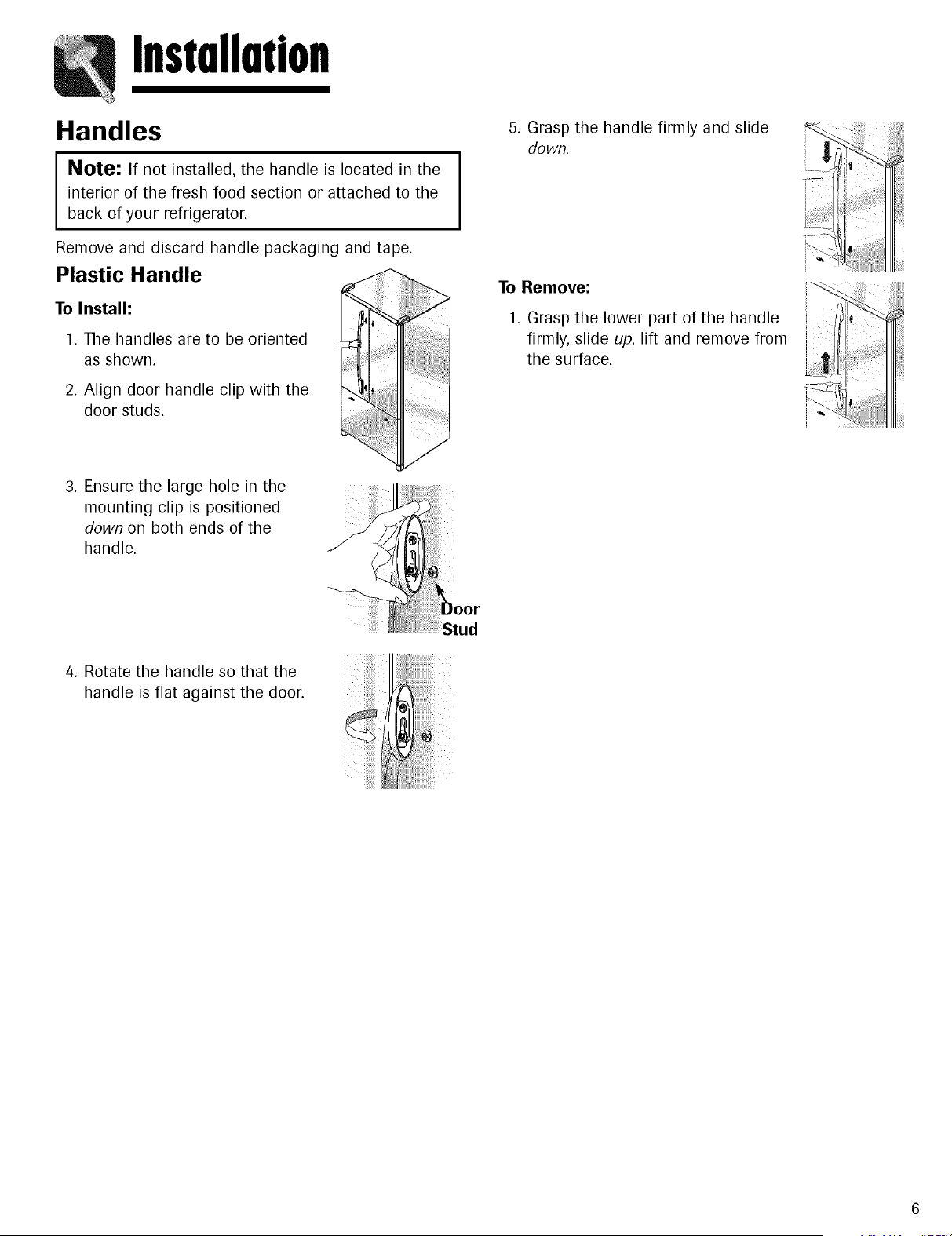

Handles

Note: If not installed, the handle is located in the

interior of the fresh food section or attached to the

back of your refrigerator.

Remove and discard handle packaging and tape.

Plastic Handle

To Install:

1. The handles are to be oriented

as shown.

2. Align door handle clip with the

door studs.

5. Grasp the handle firmly and slide

down.

To Remove:

1. Grasp the lower part of the handle

firmly, slide up, lift and remove from

the surface.

3. Ensure the large hole in the

mounting clip is positioned

down on both ends of the

handle.

4. Rotate the handle so that the

handle is flat against the door.

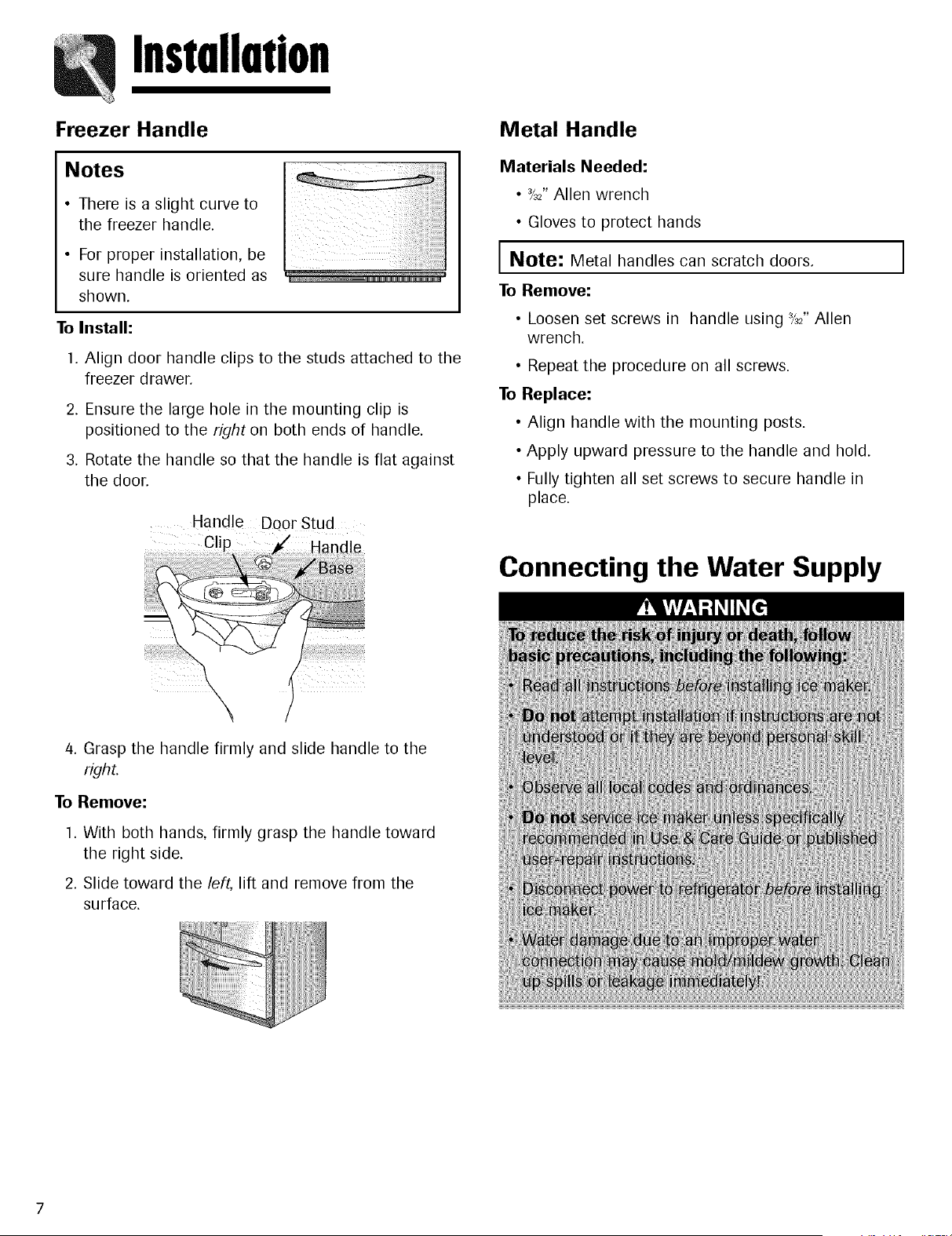

Freezer Handle Metal Handle

Notes

• There is a slight curve to

the freezer handle.

• For proper installation, be

sure handle is oriented as

shown.

To Install:

1. Align door handle clips to the studs attached to the

freezer drawer.

Ensure the large hole in the mounting clip is

positioned to the right on both ends of handle.

Rotate the handle so that the handle is flat against

the door.

Handle Door Stud

Cli

Materials Needed:

• 3/32"Allen wrench

• Gloves to protect hands

I Note: Metal handles can scratch doors.

To Remove:

• Loosen set screws in handle using 3/32"Allen

wrench.

• Repeat the procedure on all screws.

To Replace:

• Align handle with the mounting posts.

• Apply upward pressure to the handle and hold.

• Fully tighten all set screws to secure handle in

place.

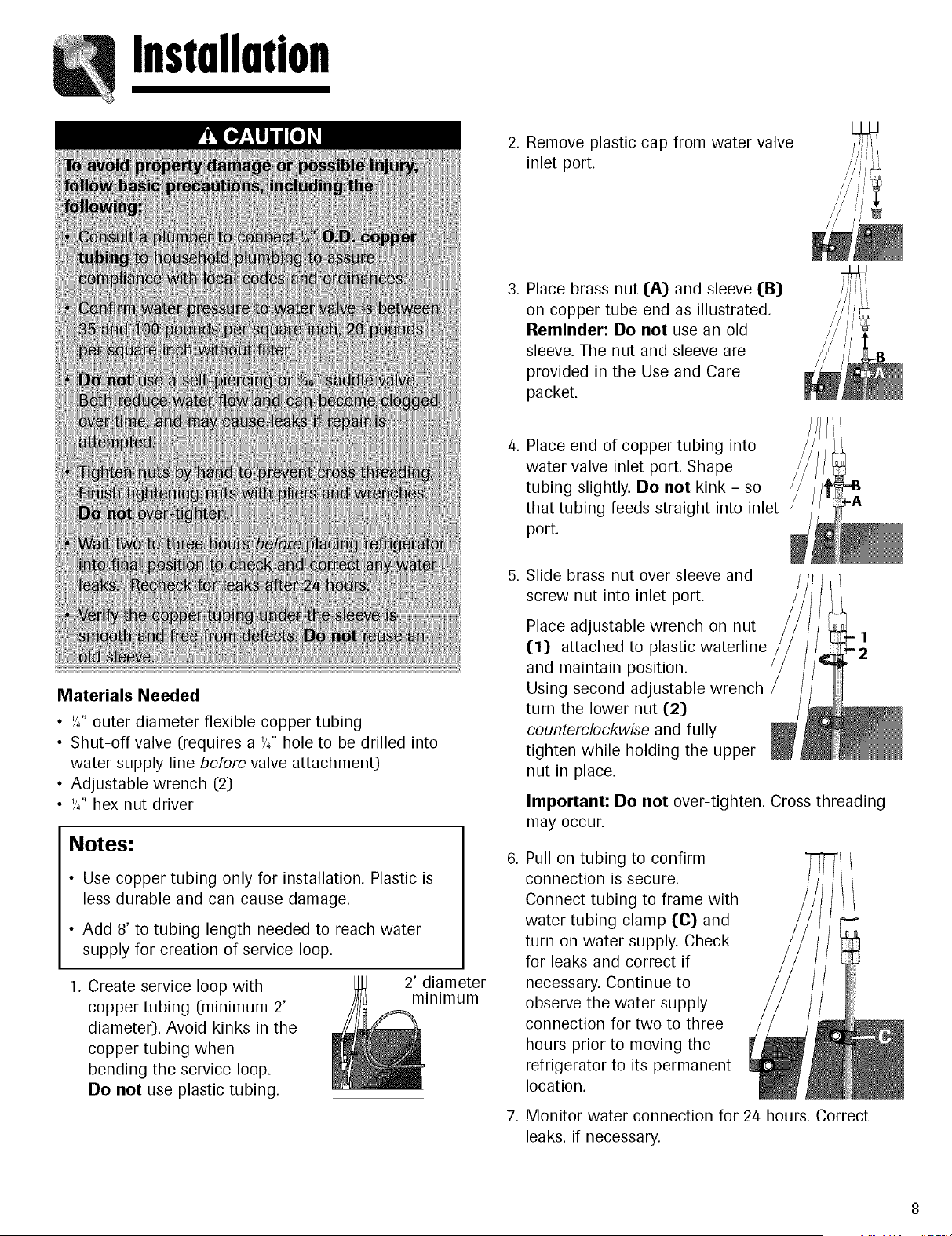

Connecting the Water Supply

4. Grasp the handle firmly and slide handle to the

right.

To Remove:

1. With both hands, firmly grasp the handle toward

the right side.

2. Slide toward the left, lift and remove from the

surface.

2. Removeplasticcapfromwatervalve

inletport.

Place brass nut (A) and sleeve (B)

on copper tube end as illustrated.

Reminder: Do not use an old

sleeve. The nut and sleeve are

provided in the Use and Care

packet.

Place end of copper tubing into

water valve inlet port. Shape

tubing slightly. Do not kink - so

that tubing feeds straight into inlet

port.

Materials Needed

• '/4" outer diameter flexible copper tubing

• Shut-off valve (requires a '/4" hole to be drilled into

water supply line before valve attachment)

• Adjustable wrench (2)

• '//' hex nut driver

Notes:

• Use copper tubing only for installation. Plastic is

less durable and can cause damage.

• Add 8' to tubing length needed to reach water

supply for creation of service loop.

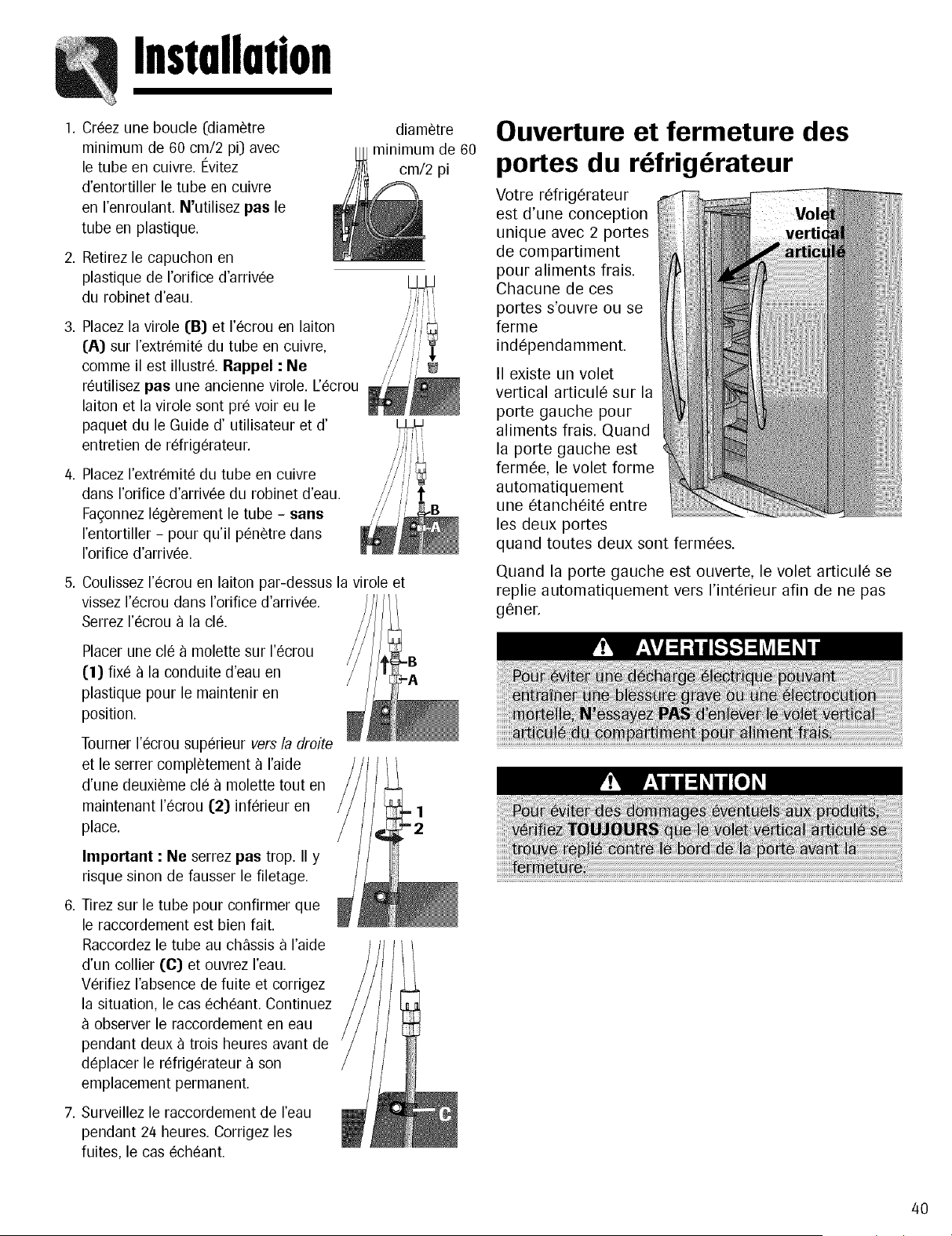

1. Create service loop with

copper tubing (minimum 2'

diameter). Avoid kinks in the

copper tubing when

bending the service loop.

Do not use plastic tubing.

2' diameter

minimum

Slide brass nut over sleeve and

screw nut into inlet port.

Place adjustable wrench on nut

(1) attached to plastic waterline

and maintain position.

Using second adjustable wrench

turn the lower nut (2)

counterclockwise and fully

tighten while holding the upper

nut in place.

Important: Do not over-tighten. Cross threading

may occur.

Pull on tubing to confirm

connection is secure.

Connect tubing to frame with

water tubing clamp (C) and

turn on water supply. Check

for leaks and correct if

necessary. Continue to

observe the water supply

connection for two to three

hours prior to moving the

refrigerator to its permanent

location.

Monitor water connection for 24 hours. Correct

leaks, if necessary.

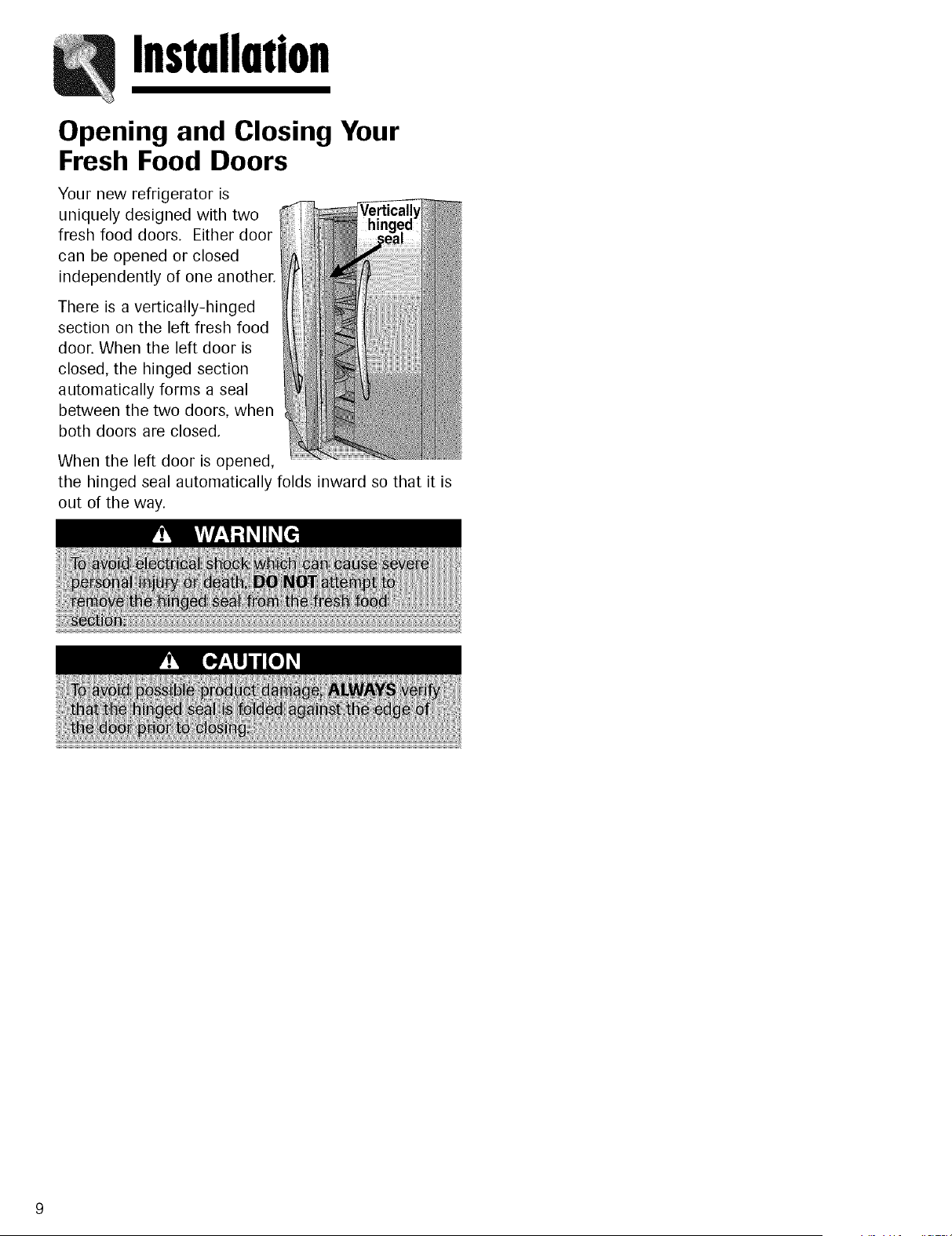

Opening and Closing Your

Fresh Food Doors

Your new refrigerator is

uniquely designed with two

fresh food doors. Either door

can be opened or closed

independently of one another.

There is a vertically-hinged

section on the left fresh food

door. When the left door is

closed, the hinged section

automatically forms a seal

between the two doors, when

both doors are closed.

When the left door is opened,

the hinged seal automatically folds inward so that it is

out of the way.

TemperatureControls

Touch Temperature Controls

The controls are located at the top front of the

refrigerator compartment.

Control

Initial Control Settings

After plugging the refrigerator in, set the controls.

• Pressing the _or D pads adjusts the controls to

the desired setting.

• The temperature control range for both

compartments is 1 through 7 (coldest).

• Initially set the Freezer control on 4.

• Initially set the Refrigerator control on 4.

• Let the refrigerator run at least 8 to 12 hours before

adding food.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be

warm to the touch. This is a normal occurrence that

helps prevent moisture from condensing on the

cabinet. This condition will be more noticeable when

you first start the refrigerator, during hot weather and

after excessive or lengthy door openings.

Adjusting the Controls

• 24 hours after adding food, you may decide that one

or both compartments should be colder or warmer. If

so, adjust the control(s) as indicated in the

Temperature Control Guide table below. See page 19

for instructions on checking compartment

temperature.

• Except when starting the refrigerator, do not change

either control more than one number at a time.

Temperature Control Guide

Refrigerator too warm

Refrigerator too cold

Freezer too warm

Freezer too cold

Turn refrigerator OFF

Set the Refrigerator control

to next higher number by

pressing the D pad.

Set the Refrigerator control

to next lower number by

pressing the G pad.

Set the Freezer control to

next higher number by

pressing the _ pad.

Set the Freezer control to

next lower number by

pressing the G pad.

Press the Refrigerator or

Freezer G pad until a

dash (-) appears in the

display.

Energy Saver Switch (select models)

Off - The refrigerator uses more energy when this

switch is off, because a heater located in the hinged

seal section of the door is running. This heater helps

prevent condensation formation on the exterior of the

hinged seal. Turn the energy saver switch Off when

the environment is warm and more humid or if

moisture is noticed on the door exterior.

• On - This setting saves energy by not using the

heater. Turn the energy saver switch On when the

environment is less humid.

• Allow 2/4 hours for temperatures to stabilize.

• Changing either control will have some effect on the

temperature of the other compartment.

TemperatureControls

Triple Cool Climate Control

Cselect models)

The control is located at the top front of the fresh food

compartment.

Control

o ...... 0

Initial Temperature Setting

Temperatures are preset at the factory at 38 ° F (3° C)

in the fresh food compartment and 0° F (-17 ° C) in the

freezer compartment.

Adjusting the Control

24 hours after adding food, you may decide that one or

both compartments should be colder or warmer. If so,

adjust the control as indicated in the Temperature

Control Guide below.

• The first touch of the _+_ or _:_b pads shows the

current temperature setting.

• The display will show the new setting for

approximately three seconds, and then return to the

actual temperature currently within that

compartment.

• De not change either control more than one degree

at a time. Allow temperature to stabilize for 24 hours

before making a new temperature adjustment.

Temperature Control Guide

Refrigerator too cold

Refrigerator too warm

Freezer too cold

Freezer too warm

Turn refrigerator OFF

Set the Refrigerator control

to next higher number by

pressing the _+_ pad.

Set the Refrigerator control

to next lower number by

pressing the _-_ pad.

Set the Freezer control to

next higher number by

pressing the _ pad.

Set the Freezer control to

next lower number by

pressing the _ pad.

Press the Freezer _÷_ pad

until OFF appears in the

display. Press either the

Freezer or Refrigerator

_z_ pad to turn back on.

Speed Ice O

When activated, Speed Ice reduces the freezer

temperature to the optimum setting for 24 hours in

order to produce more ice. Important: When the

Speed Ice feature is in operation, the _÷_ and _-_

pads for the freezer control will not operate.

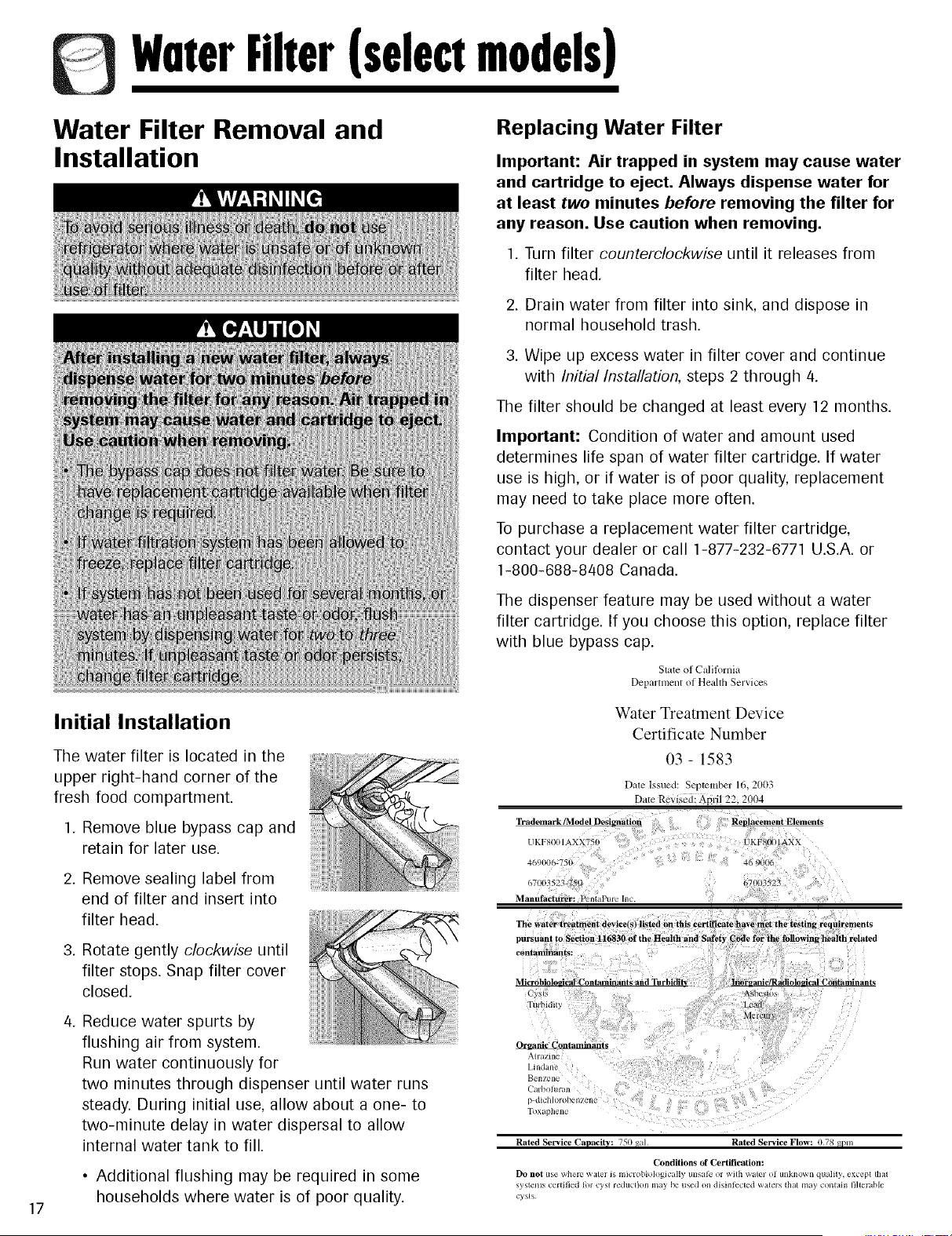

Reset Filter (select models)

When a water filter has been installed in the

refrigerator, the yellow Order light will

illuminate when 90 percent of the volume of water for

which the filter is rated has passed through the filter

OR 11 months have elapsed since the filter has been

installed.

The red Replace light will illuminate when the rated

volume of water has passed through the filter OR 12

months have elapsed since the filter was installed. A

new filter should be installed immediately when the

Replace light is illuminated.

After replacing the filter, press and hold the Reset

Filter pad for three seconds. The Order and Replace

lights will go off.

Vacation Mode

The Vacation Mode feature causes the freezer

to defrost less frequently, conserving energy.

The Vacation Mode indicator light will illuminate

when the feature is activated. To deactivate, press the

Vacation Mode pad again OR open either door. The

indicator light will go off.

Notes:

• Door openings will not deactivate Vacation Mode

for approximately one hour after activation.

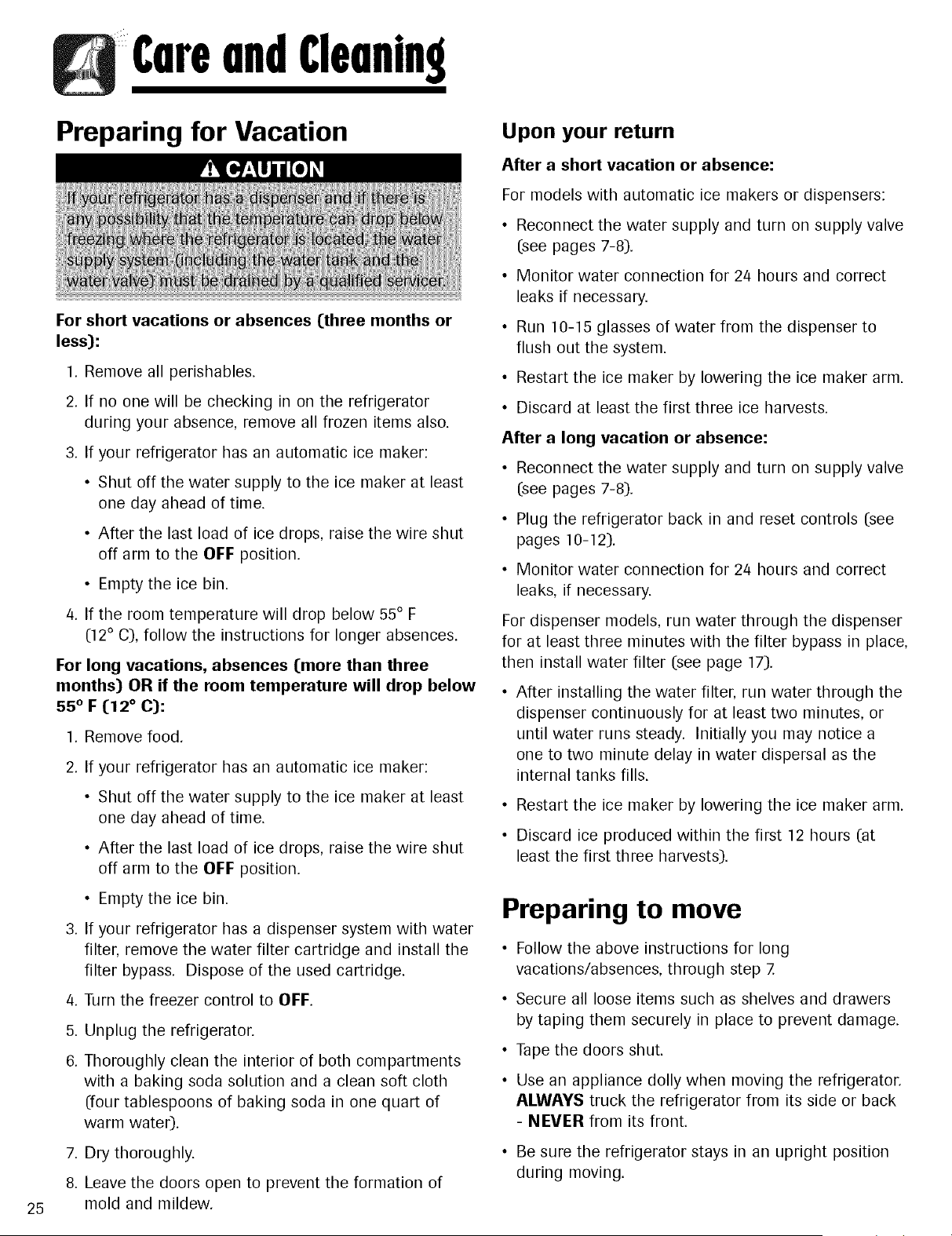

• If vacationing for more than a few days, see the

Preparing for Vacation section, page 25.

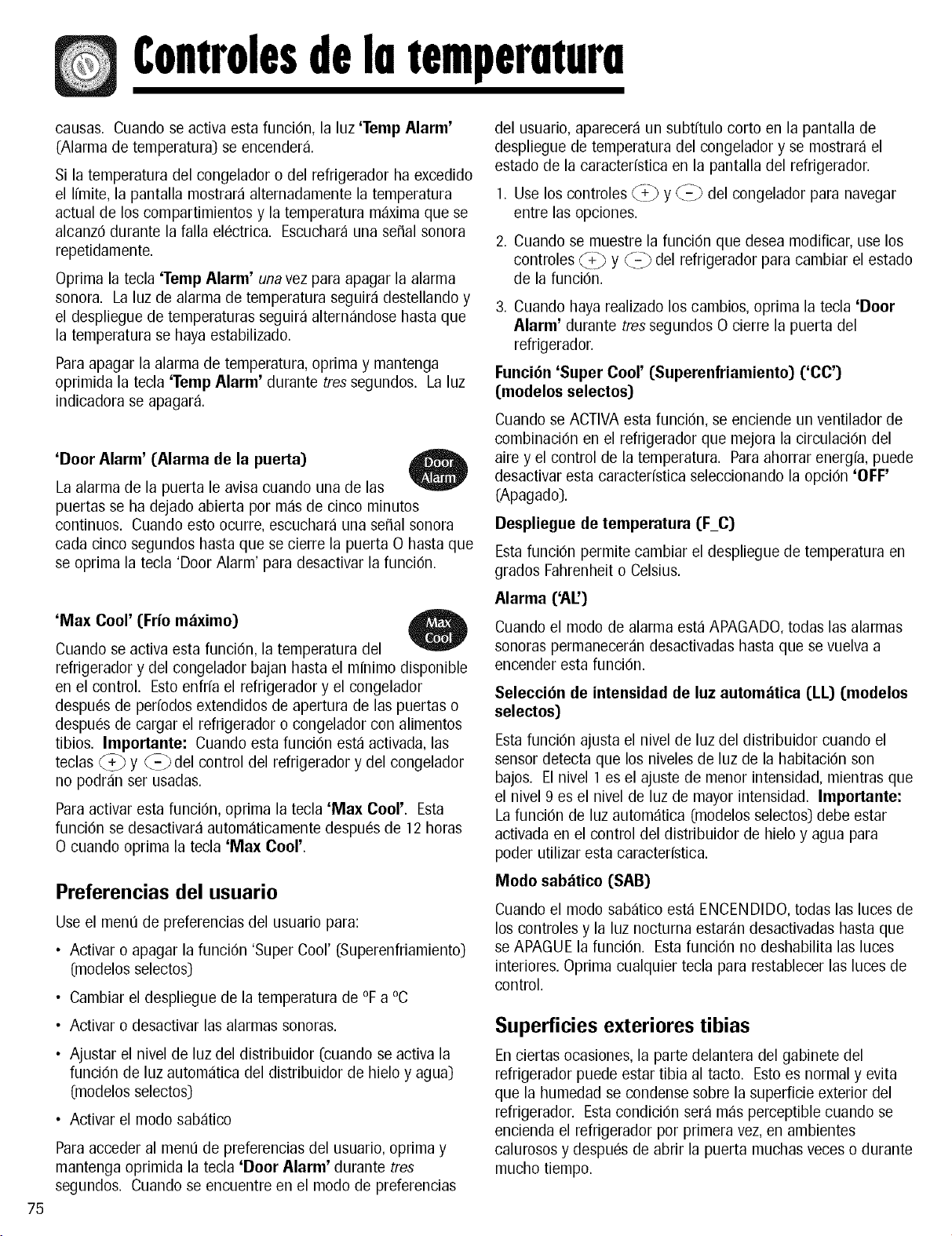

Temp Alarm

The Temp Alarm system will alert you if the freezer or

fresh food temperatures exceed normal

operating temperatures due to a power

outage or other event. When activated, the

Temp Alarm light will illuminate.

TemperatureControls

If the freezer or fresh food temperatures have

exceeded these limits, the display will alternately show

the current compartment temperatures and the highest

compartment temperatures reached when the power

was out. An audible alarm will sound repeatedly.

Press the Temp Alarm pad once to stop the audible

alarm. The Temp Alarm light will continue to flash and

the temperatures will alternate until the temperatures

have stabilized.

To turn off Temp Alarm, press and hold the Temp

Alarm pad for three seconds. The indicator light will

go off.

Door Alarm

The Door Alarm will alert you when one of

the doors has been left open for five

continuous minutes. When this happens, an

audible alarm will sound every few seconds until the

door is closed OR the Door Alarm pad is pressed to

deactivate the feature.

Max Cool

When activated, Max Cool causes the fresh

food and freezer temperatures to drop to the

minimum settings on the control. This cools

down the refrigerator and freezer after extended door

openings or when loading the refrigerator or freezer

with warm food. Important: When the Max Cool

feature is in operation, the _÷_ and ___ pads for the

refrigerator and freezer controls will not operate.

To activate, press the Max Cool pad. Max Cool will

deactivate automatically after 12 hours, OR press the

Max Cool pad to deactivate the feature.

User Preferences

Access the User Preferences menu to:

• Activate or turn off Super Cool (select models)

• Change the temperature display from °F to °C

• Enable or disable audible alarms.

• Adjust the light level at which the Dispenser Auto

Light will illuminate (when this feature is activated on

the ice and water dispenser) (select models)

• Activate the Sabbath Mode

To access the User Preferences menu, press and hold

the Door Alarm pad for three seconds. When in the

User Preferences mode, a short title for the feature will

appear in the Freezer temperature display and the

feature status will appear in the Refrigerator display.

1. Use the Freezer _÷_band _c_ control to scroll

through the features.

2. When the desired feature is displayed, use the

Refrigerator __ and _z_ control to change the

status.

3. When changes are complete, press the Door Alarm

pad for three seconds OR close the Fresh Food door.

Super Cool (CO) (select models)

When Super Cool is ON, an air-mixing fan in the fresh

food compartment is activated to improve air flow and

temperature control. To save energy, this feature may

be deactivated by pressing OFF.

Temperature Display (F_C)

Change the display to show temperatures in degrees

Fahrenheit or degrees Celsius.

Alarm (AL)

When the Alarm mode is OFE all audible alarms will be

disabled until the feature is turned on.

Auto Light Level Selection (LL) (select models)

This setting adjusts the light level at which the

dispenser light will illuminate when the sensor detects

that the light levels in the room are low. Setting 1 is

the darkest light level setting, setting 9 is the lightest

light level setting. Important: The Auto Light (select

models) must be activated on the ice and water

dispenser control to take advantage of this option.

Sabbath Mode (SAB)

When the Sabbath Mode is ON, all control lights and

the night light will be disabled until the feature is

turned OFE This feature does not disable the interior

lights. Press any pad to restore the control lights.

Warm Cabinet Surfaces

At times, the front of the refrigerator cabinet may be

warm to the touch. This is a normal occurrence that

helps prevent moisture from condensing on the

cabinet. This condition will be more noticeable when

the refrigerator is first started, during hot weather and

after excessive or lengthy door openings.

FreshFoodFemures

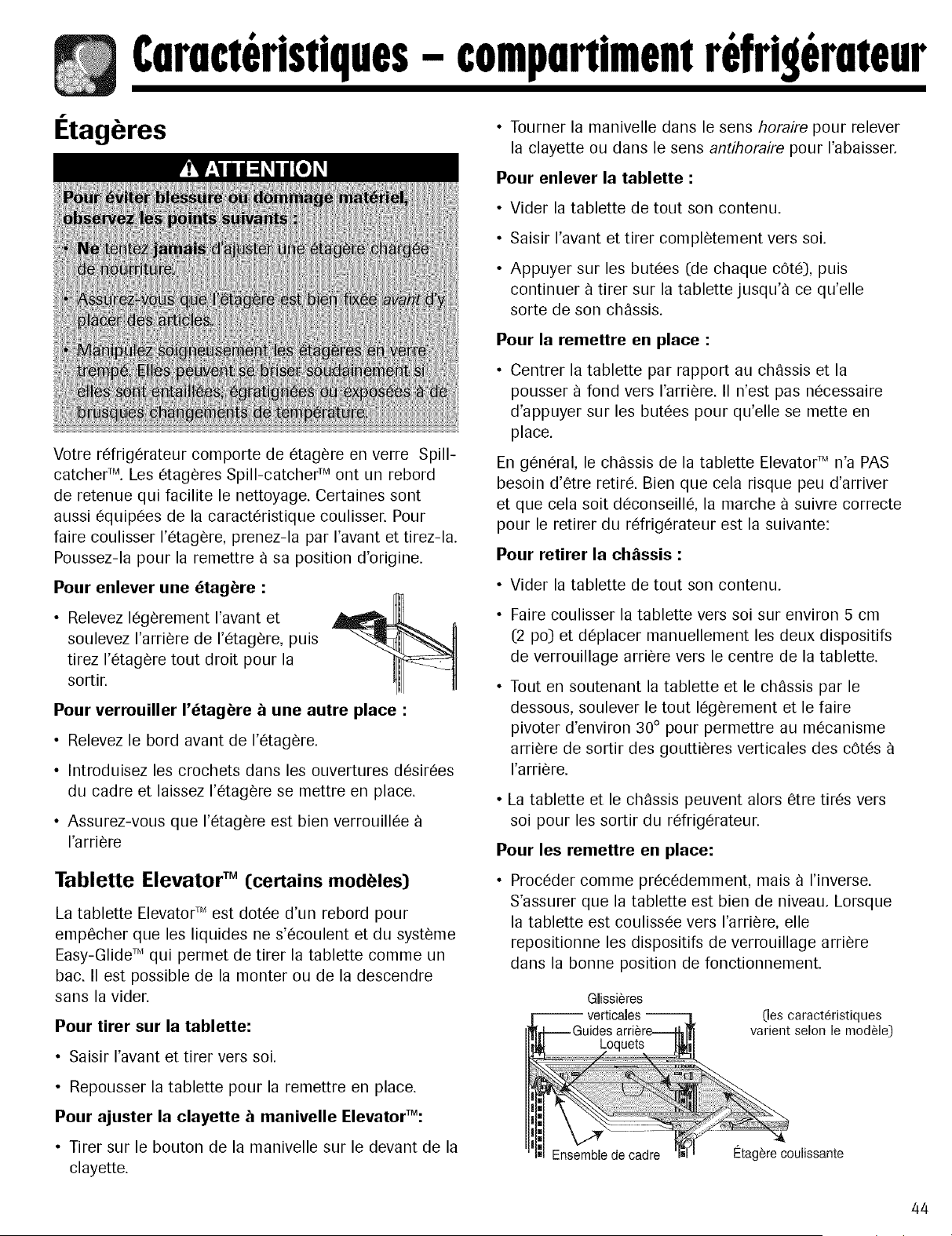

Shelves

Your refrigerator has Spill-Catcher TM Glass Shelves.

The shelves have a spill retainer edge which allows for

easier clean up and some are equipped with a slide

out feature. To slide out, grasp the front of the shelf

and pull forward. Push in the shelf to return to the

original position.

To Remove a Shelf:

• Slightly tilt up the front and lift up

the rear of the shelf, then pull the

shelf straight out.

To Lock the Shelf Into Another

Position:

• Tilt up the front edge of the shelf.

• Insert the hook into the desired frame openings and

let the shelf settle into place.

• Be sure the shelf is securely locked at the rear.

Elevator TM Shelf Cselect models)

The Elevator TM Shelf is equipped with a spill-retaining

edge and the EasyGlide TM slide-out feature. It can be

adjusted up or down without unloading.

To Slide Out Elevator TM Shelf:

• Grasp the front of the shelf and pull forward.

• Push the shelf in to return to original position.

To Adjust the Elevator TM Shelf:

• Pull out the knob on the crank handle.

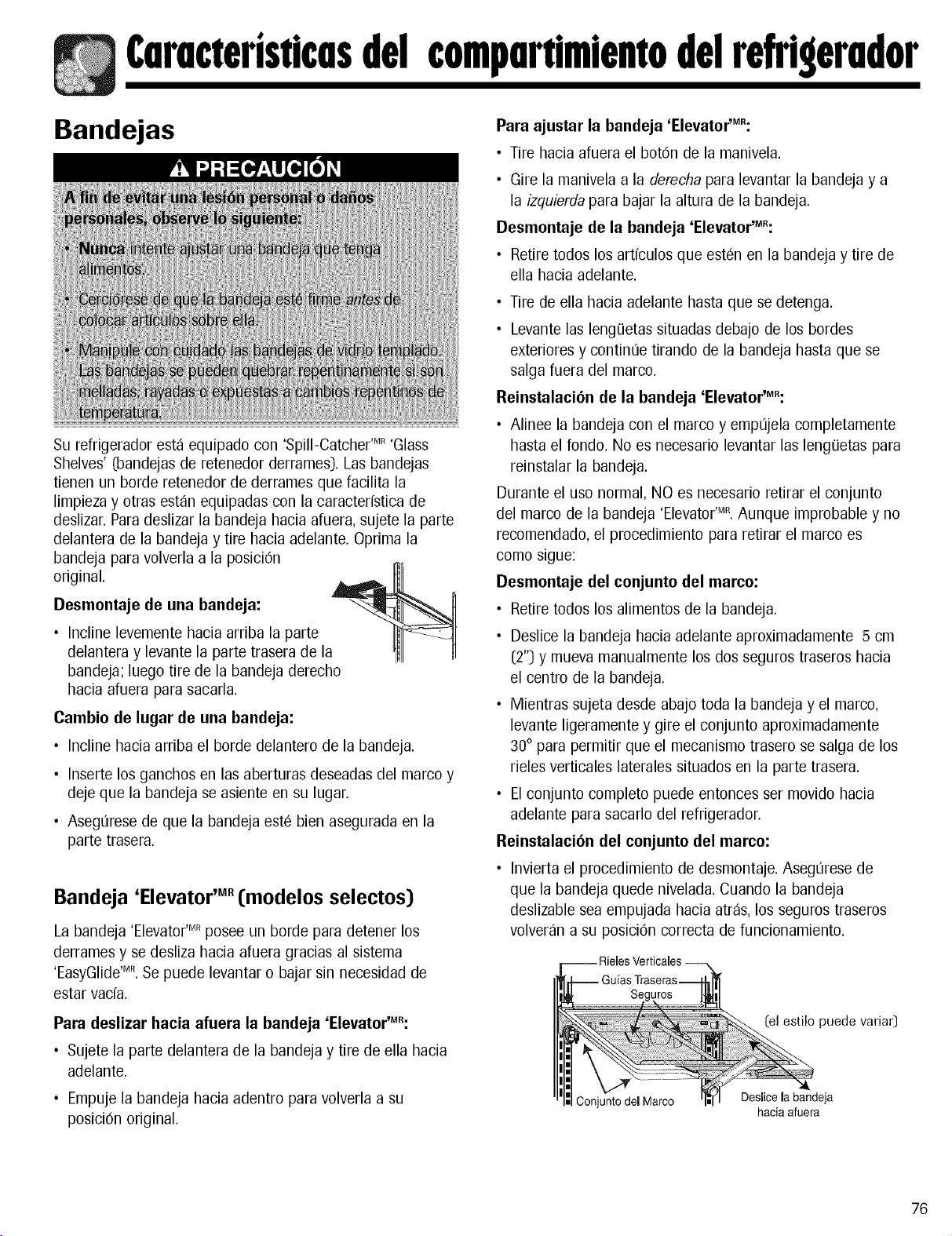

• Rotate the crank clockwise to raise the shelf, and

countemiockwise to lower the height of the shelf.

To Remove ElevatoF _ Shelf:

• Completely unload the shelf and pull the shelf

forward.

Pull until the shelf stops.

Press up on the tabs located underneath its outside

edges and continue pulling forward until the shelf is

clear of the frame.

To Replace ElevatoF" Shelf:

• Align the shelf to the frame and push it all the way

back. It is not necessary to press up on the tabs for

reinstallation.

In ordinary use, the Elevator TM Shelf frame assembly

does NOT require removal. Though unlikely, and not

recommended, the correct removal procedure is as

follows:

To Remove Frame Assembly:

• Unload the shelf completely.

• Slide the shelf forward about 2" and manually move

the two rear latches toward the shelf center.

• While supporting the entire shelf and frame from

underneath, lift slightly and rotate the assembly

approximately 30° to allow the rear mechanism to

clear the vertical rear side rails.

• The entire assembly can then be moved forward

and clear of the refrigerator compartment.

To Reinstall Frame Assembly:

• Reverse the removal procedure. Be sure the shelf

is in a level position. When the sliding shelf is

pushed to the rear, it will reposition the rear latches

to their correct operating position.

(style may vary)

FrameAssembly

Slide Out

EasyGlide "" Shelf

FreshFoodFemures

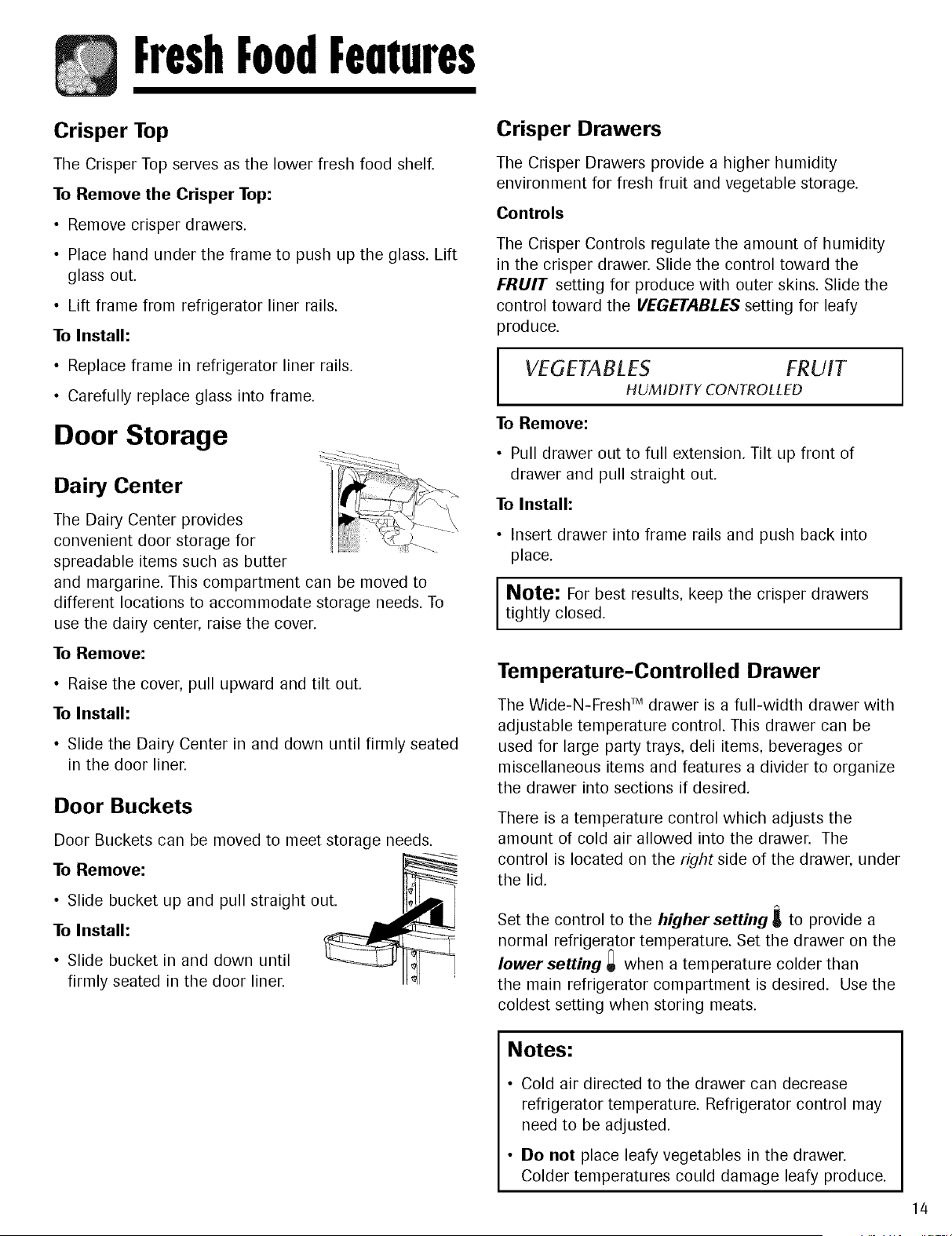

Crisper Top

The Crisper Top serves as the lower fresh food shelf.

To Remove the Crisper Top:

• Remove crisper drawers.

• Place hand under the frame to push up the glass. Lift

glass out.

• Lift frame from refrigerator liner rails.

To Install:

• Replace frame in refrigerator liner rails.

• Carefully replace glass into frame.

Door Storage

Dairy Center

The Dairy Center provides

convenient door storage for

spreadable items such as butter

and margarine. This compartment can be moved to

different locations to accommodate storage needs. To

use the dairy center, raise the cover.

To Remove:

• Raise the cover, pull upward and tilt out.

To Install:

• Slide the Dairy Center in and down until firmly seated

in the door liner.

Door Buckets

Door Buckets can be moved to meet storage needs.

To Remove:

• Slide bucket up and pull straight out.

To Install:

• Slide bucket in and down until

firmly seated in the door liner.

Crisper Drawers

The Crisper Drawers provide a higher humidity

environment for fresh fruit and vegetable storage.

Controls

The Crisper Controls regulate the amount of humidity

in the crisper drawer. Slide the control toward the

FRUIT setting for produce with outer skins. Slide the

control toward the VEGETABLES setting for leafy

produce.

VEGETABLES FRUIT

HUMIDITY CONTROLLED

To Remove:

• Pull drawer out to full extension. Tilt up front of

drawer and pull straight out.

To Install:

• Insert drawer into frame rails and push back into

place.

Note: For best results, keep the crisper drawers [

tightly closed.

Temperature-Controlled Drawer

The Wide-N-Fresh TM drawer is a full-width drawer with

adjustable temperature control. This drawer can be

used for large party trays, deli items, beverages or

miscellaneous items and features a divider to organize

the drawer into sections if desired.

There is a temperature control which adjusts the

amount of cold air allowed into the drawer. The

control is located on the right side of the drawer, under

the lid.

Set the control to the higher setting _ to provide a

normal refrigerator temperature. Set the drawer on the

Iowersetting _ when a temperature colder than

the main refrigerator compartment is desired. Use the

coldest setting when storing meats.

Notes:

• Cold air directed to the drawer can decrease

refrigerator temperature. Refrigerator control may

need to be adjusted.

• Do not place leafy vegetables in the drawer.

Colder temperatures could damage leafy produce.

FreshFoodFeatures

FreezerFeatures

To Remove Drawer:

• Lift lid. Pull drawer out to full extension. Tilt up front

of drawer and pull straight out.

To Install Drawer:

• Push metal glide rails to the back of the refrigerator.

Place drawer onto rails and slide drawer back until it

falls into place.

To Remove Divider:

• Pull drawer completely out and raise the front of the

divider to unhook it from the rear wall of the drawer

and lift it out.

To Install Divider:

• Hook back of divider over rear wall of drawer and

lower into place

Accessories

Egg Tray

(style may vary/select models)

The Egg Tray holds a "dozen-

plus" eggs. It can be removed

to carry to a work area or to

be washed.

Wine Trivet/Can Rack (select models)

The Wine Trivet/Can Rack accessory fits in the

Wide-N-Fresh TM drawer or on a shelf.

Bottles or cans can be laid

crosswise, or a single bottle may

be laid in the center depression.

Upper Wire Basket

To Remove:

• Pull upper basket out to full extension and lift out to

remove.

To Install:

• Slide upper basket

into freezer. Make

sure that rear of

basket hooks behind

rail catch.

Note: Lower Freezer Drawer: See page 5 for I

lower basket and complete pullout drawer

Iinstructions.

Accessories

Ice Bin

The lee Bin provides

storage for ice.

ii_iiii iiiii_%:_:_i_ii_i_!_iiiii_;ii_;i_i;i_ ¸;

Iceu,d Wuter

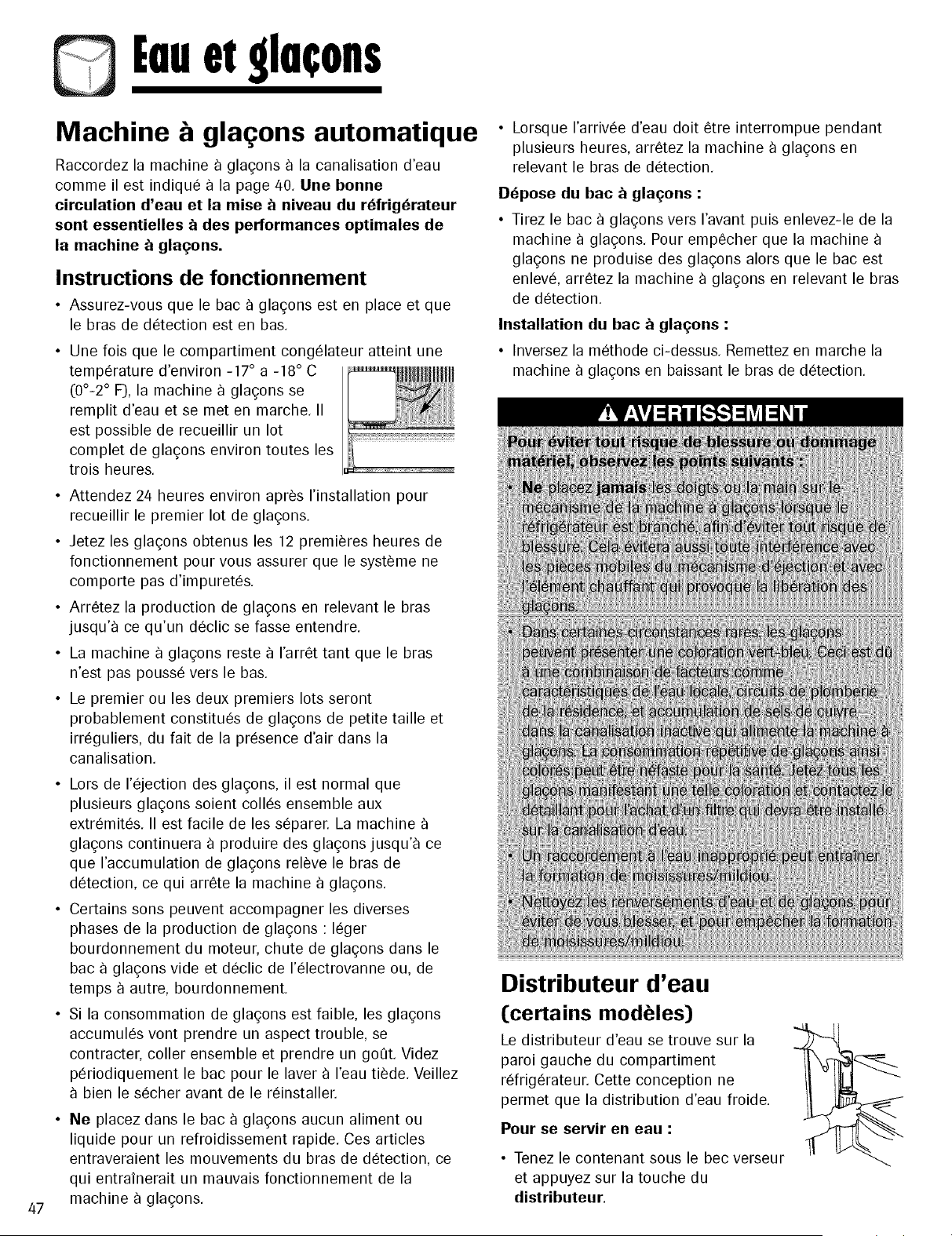

Automatic Ice Maker

Connect the ice maker to the water supply as

instructed on pages 7-8. Proper water flow and a

level refrigerator are essential for optimal ice

maker performance.

Operating Instructions

• Confirm ice bin is in place and ice maker arm is

down.

• After freezer section reaches between 0° to 2 ° F (-17 °

to -16 ° C), ice maker fills with water and begins

operating. You will have a complete

harvest of ice approximately every

three hours.

• Allow approximately 2/4 hours after

installation to receive first harvest of

ice.

• Discard ice created within first 12 hours of operation

to assure system is flushed of impurities.

• Stop ice production by raising ice maker arm until

click is heard.

• Ice maker will remain in the off position until arm is

pushed down.

• The first one or two batches will probably contain

undersized and irregular cubes because of air in the

supply line.

• When the ice cubes are ejected it is normal for

several cubes to be joined together at the ends. They

can easily be broken apart. The ice maker will

continue to make ice until the supply of ice cubes

raises the ice maker arm, shutting the ice maker off.

• Certain sounds may accompany the various cycles of

the ice maker. The motor may have a slight hum, the

cubes will rattle as they fall into an empty storage bin

and the water valve may click or "buzz" occasionally.

• If the ice is not used frequently, the ice cubes will

become cloudy, shrink, stick together and taste stale.

Empty the ice storage bin periodically and wash it in

lukewarm water. Be sure to dry the bin thoroughly

before replacing it.

• Beverages and foods should not be placed in the

ice storage bin for quick chilling. These items can

block the ice maker arm, causing the ice maker to

malfunction.

• Turn off (arm up) the ice maker when the water

supply is to be shut off for several hours.

To Remove the Ice Bin:

• Pull it forward, away from the ice maker. To avoid the

ice maker dumping ice while the bin is removed, turn

the ice maker off by raising the ice maker arm.

To Install the Ice Bin:

• Reverse the above procedure. Turn the ice maker on

by lowering the ice maker arm.

To Dispense Water:

• Hold container under spout and

press dispenser pad.

Water Dispenser (selectmodels)

The Water Dispenser is located on the

left side wall of the fresh food section. "4b-_l

This design is for cold water

dispensing only.

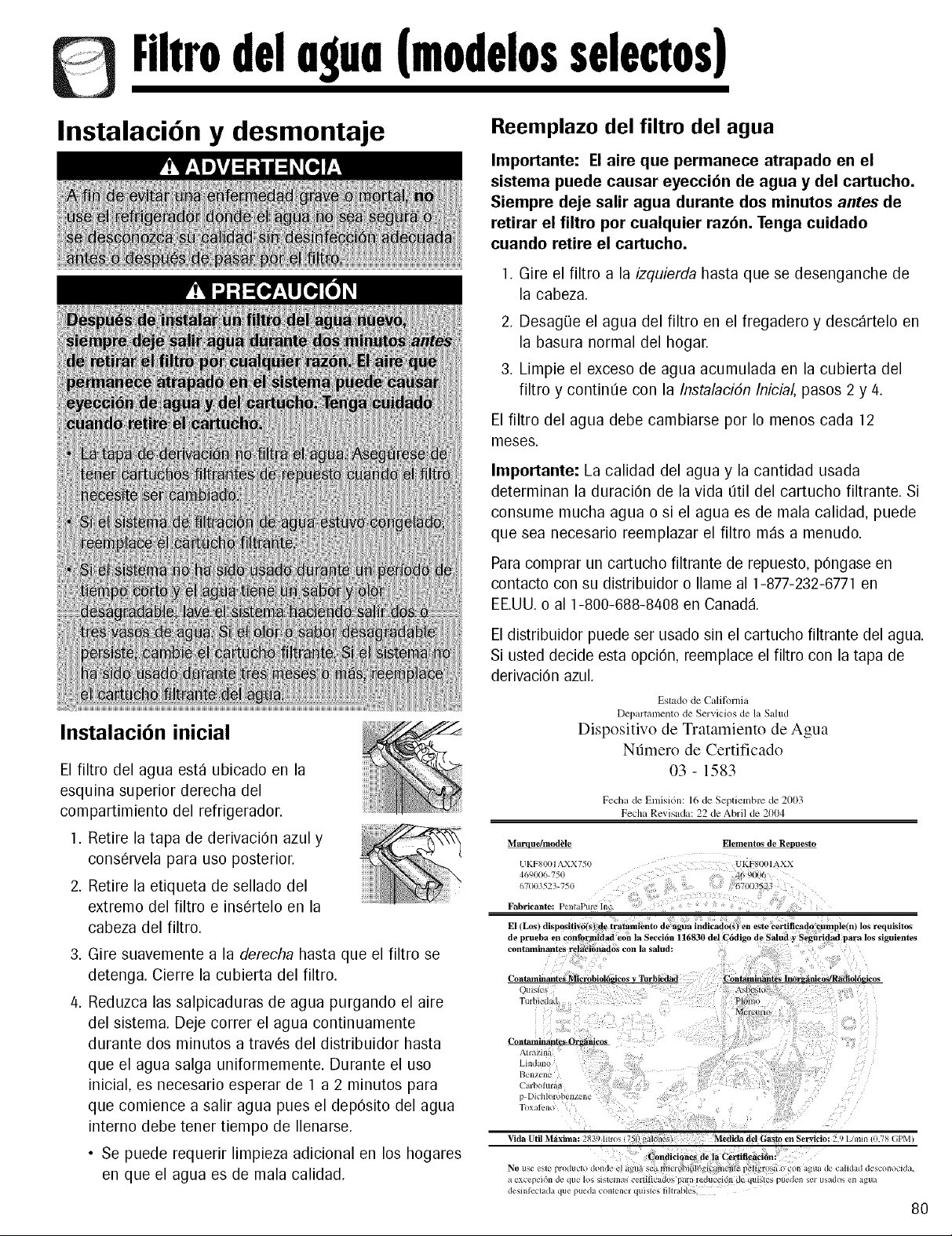

HuterFilter(selectm0dels)

Water Filter Removal and

Installation

Initial Installation

The water filter is located in the

upper right-hand corner of the

fresh food compartment.

1. Remove blue bypass cap and

retain for later use.

2. Remove sealing label from

end of filter and insert into

filter head.

3. Rotate gently clockwise until

filter stops. Snap filter cover

closed.

Reduce water spurts by

flushing air from system.

Run water continuously for

two minutes through dispenser until water runs

steady. During initial use, allow about a one- to

two-minute delay in water dispersal to allow

internal water tank to fill.

• Additional flushing may be required in some

households where water is of poor quality.

Replacing Water Filter

Important: Air trapped in system may cause water

and cartridge to eject. Always dispense water for

at least two minutes before removing the filter for

any reason. Use caution when removing.

1. Turn filter counterclockwise until it releases from

filter head.

2. Drain water from filter into sink, and dispose in

normal household trash.

3. Wipe up excess water in filter cover and continue

with Initial Installation, steps 2 through 4.

The filter should be changed at least every 12 months.

Important: Condition of water and amount used

determines life span of water filter cartridge. If water

use is high, or if water is of poor quality, replacement

may need to take place more often.

To purchase a replacement water filter cartridge,

contact your dealer or call 1-877-232-6771 U.S.A. or

1-800-688-8/408 Canada.

The dispenser feature may be used without a water

filter cartridge. If you choose this option, replace filter

with blue bypass cap.

State ol C difomi t

Deparmlent ol Heahh Services

Water Treatment Device

Certificate Number

03- 1583

Dale |s_ued: S,:prember 16. 2003

Date Revised April 22. 2(104

Replacement Elements

U KFS{_ IAXX

Alrazinc

I,indane

Benzene

Carbofilran

Rated Service Capacity: 750 _al Rated Service Flow: 078 gpm

Conditions of Certification:

Do not use where waler is mi_lobiok)gJ_ally unsal oi wilh waler ol unkno\_ n qualily, except Ihal

syslems certified lkn cyst rc/luclion may be used on disinl _k'd wak'ls Ihal may (ontain I]llerabk"

_ys_s

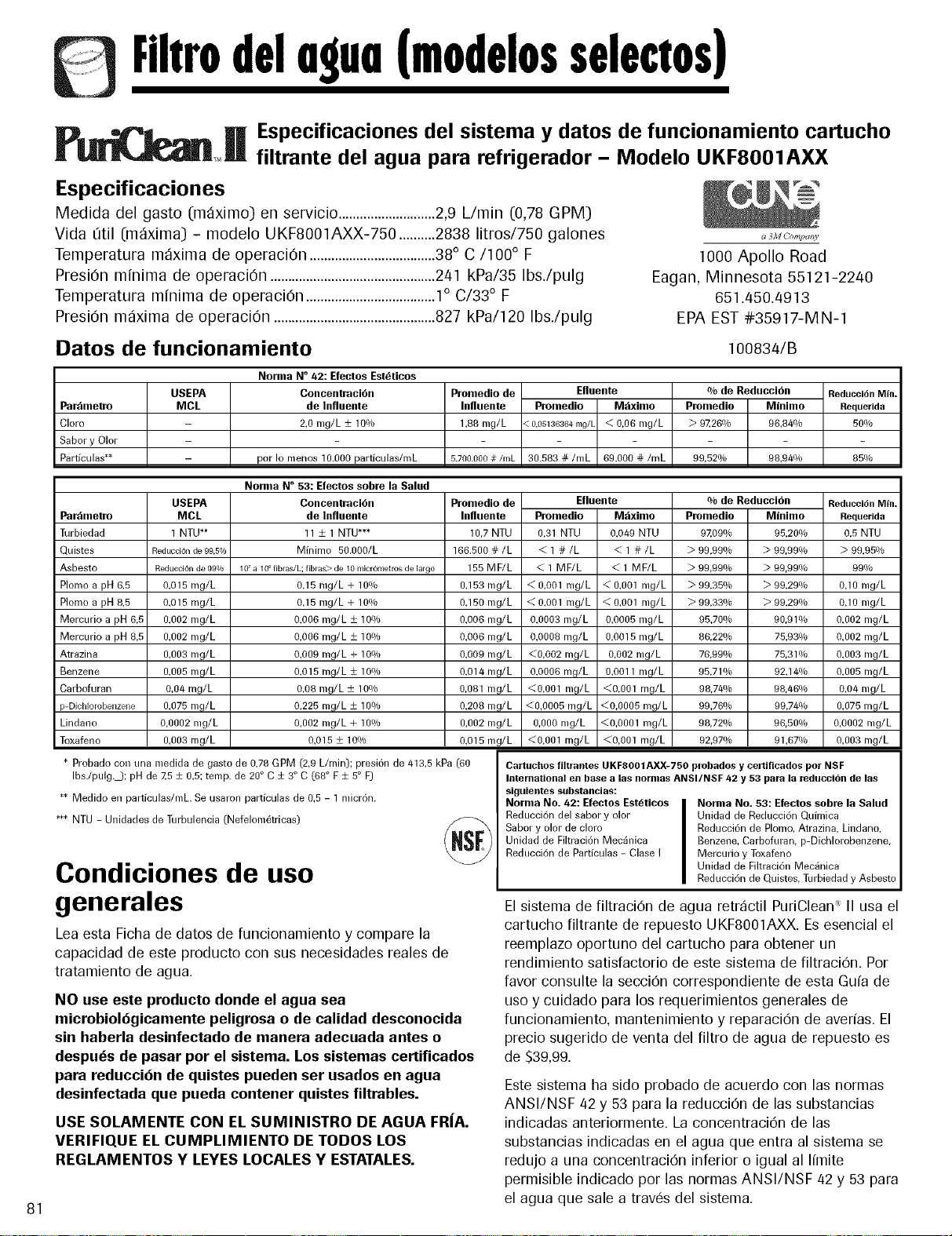

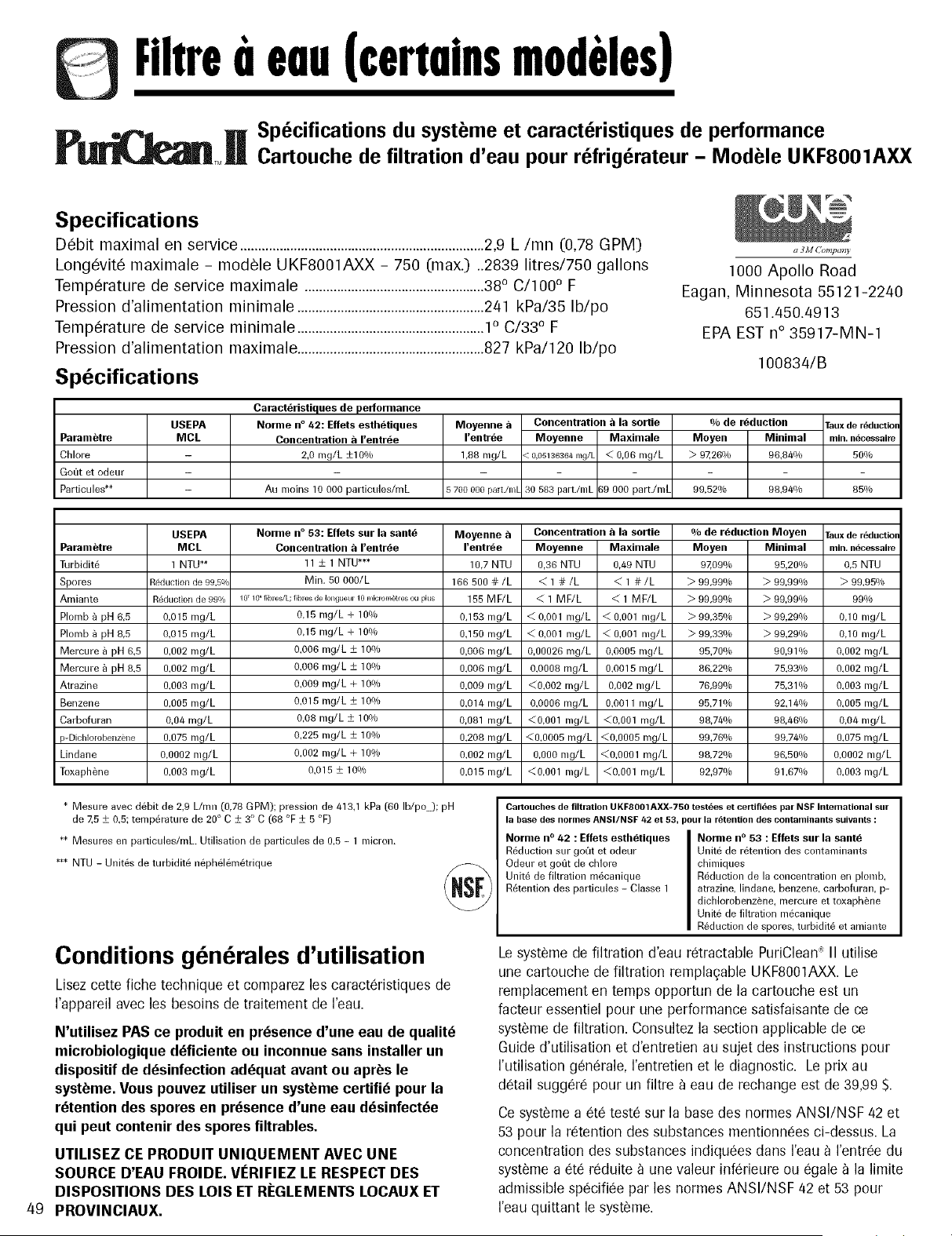

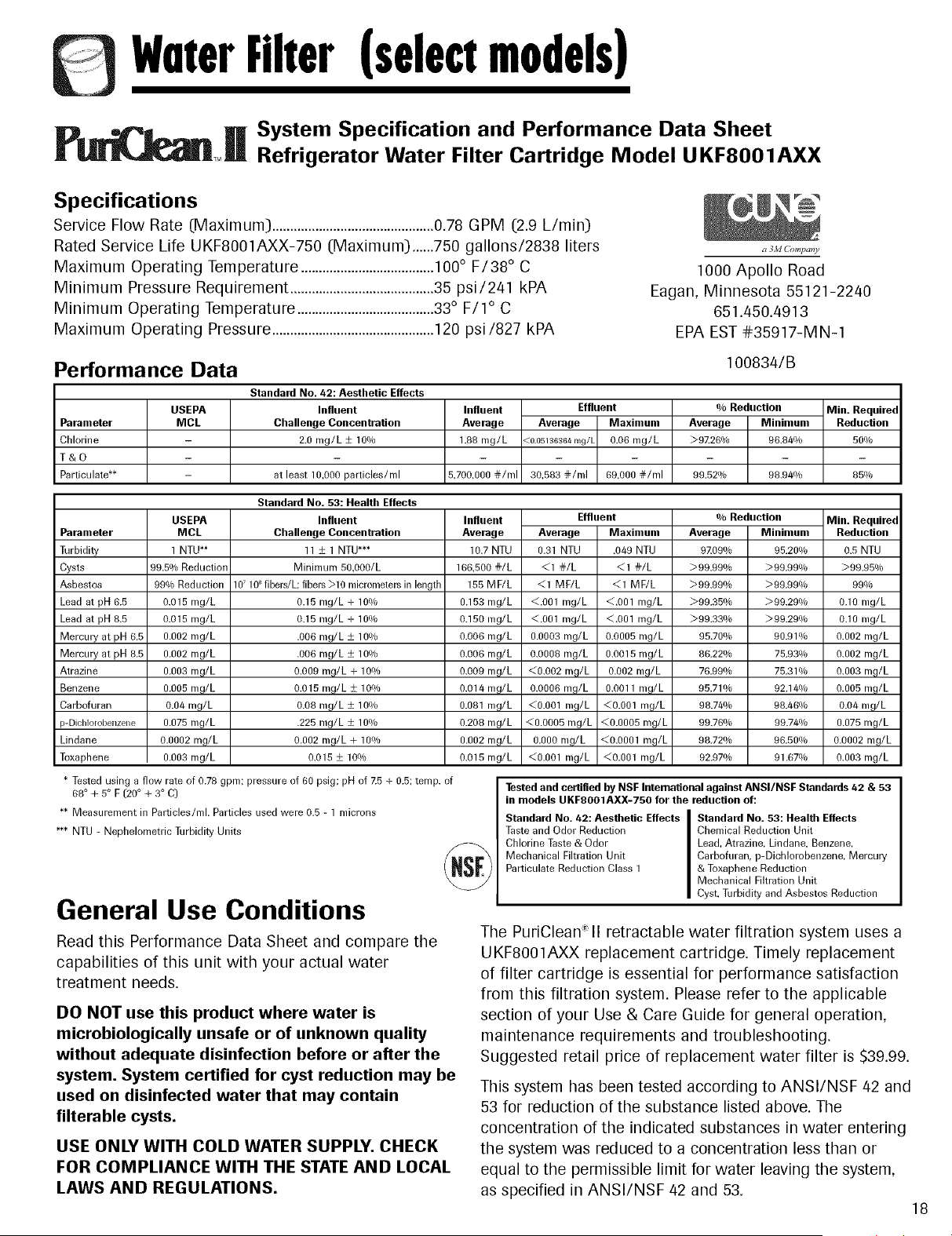

IVuter|liter (selectmodels)

System Specification and Performance Data Sheet

Refrigerator Water Filter Cartridge Model UKF8001AXX

Specifications

Service Flow Rate (Maximun]) .............................................0.78 GPM (2.9 L/min)

Rated Service Life UKF8001AXX-750 (Maximum) ......750 gallons/2838 liters

Maximum Operating Temperature .....................................100° F/38 ° C

Minimum Pressure Requirement ........................................35 psi/241 kPA

Minimum Operating Temperature ......................................33° F/1 ° C

Maximum Operating Pressure .............................................120 psi/827 kPA

a 3M Company

1000 Apollo Road

Eagan, Minnesota 55121-2240

651.450.4913

EPA EST #35917-MN-1

Performance Data

Parameter

Chlorine

T&O

Particulate**

100834/B

USEPA

MCL

Standard No. 42: Aesthetic Effects

Influent

Challenge Concentration

2.0 mg/L ± 10%

Min. Required

Reduction

50%

Influent

Average

1.88 mg/L

5.700.000 #/ml

Effluent

Average Maximum

<0.05136364 mg/[ 0.08 mg/L

30.583 #/ml 69,000 #/ml

% Reduction

Average Minimum

>97.25% 96.84%

99.52% 98.94%

at least 10+000 particles/ml 85%

Parameter

Turbidib,

Cysts

Asbestos

Lead at pH 6.5

Lead at pH 8.5

Mercuiy at pH 5.5

Mercury at pH 8.5

Atrazine

Benzene

Carbofuran

}_Dichlolobenzene

Lindane

Tuxaphene

USEPA

MCL

1 NTU**

99.5% Reduction

99% Reduction

0.015 mg/L

0.002 mg/L

0.003 mg/L

0.005 mg/L

0.04 mg/L

0.075 mg/L

0.0002 mg/L

0.003 mg/L

Standard No. 53: Health Effects

Influent

Challenge Concentration

11 ± 1 NTU***

Minimum 5O,OOO/L

107108fibers/L; fibers >10 nficrometers in length

0.15 mg/L + 10%

.006 mg/L ± 10%

0.009 mg/L + 10%

0.015 mg/L ± 10%

0.08 mg/L ± 10%

.225 mg/L ± 10%

0.002 mg/L + 10%

0.015 ± 10%

Influent

Average

10.7 NTU

166,500 #/L

155 MF/L

0.153 mg/L

0.150 mg/L

0.006 mg/L

0.009 mg/L

0.014 mg/L

0.081 mg/L

0.208 mg/L

0.002 mg/L

0.015 mg/L

Effluent

Average Maximum

0.31 NTU .049 NTU

<1 #/L <1 #/L

<1 MF/L <1 MF/L

<.001 mg/L <.001 mg/L

0.0003 mg/L 0.0005 mg/L

0.0008 mg/L 0.0015 mg/L

<0.002 mg/L 0.002 mg/L

0.0006 mg/L 0.0011 mg/L

<0.001 mg/L <0.001 mg/L

<0.0005 mg/L <0.0005 mg/L

0.00O mg/L <0.0001 mg/L

<0.001 mg/L <0.001 mg/L

% Reduction

Average Minimum

9709% 95.20%

>99.99% >99.99%

>99.99% >99.99o/o

>99.35o/o >9929%

>99.33o/o >9929%

95.70% 90.91%

86.22% 75.93%

76.99% 75.31o/o

95.71% 92.14o/o

98.74% 98.45%

99.76% 99.74%

98.72% 96.50%

92.97% 91.670/o

Mini Required

Reduction

0.5 NTU

>99.95%

99%

O.1Omg/L

0.10 mg/L

0.002 mg/L

0.003 mg/L

0.005 mg/L

0.04 mg/L

0.075 mg/L

0.0002 mg/L

0.003 mg/L

Tested using a flow rate of 0.78 gpm; pressure of 60 psig; pH of 75 + 0.5; temp. of

68 ° + 5° F (20 ° + 3 ° C)

** Measuiement in Particles/nil. Paiticles used were 0.5 - 1 microns

*** NTU - Nephelometric Turbidity Units

General Use Conditions

Read this Performance Data Sheet and compare the

capabilities of this unit with your actual water

treatment needs.

DO NOT use this product where water is

microbiologically unsafe or of unknown quality

without adequate disinfection before or after the

system. System certified for cyst reduction may be

used on disinfected water that may contain

filterable cysts.

USE ONLY WITH COLD WATER SUPPLY. CHECK

FOR COMPLIANCE WITH THE STATE AND LOCAL

LAWS AND REGULATIONS.

Tested and certified by NSF IntemaUonal against ANSI/NSF Standards 42 & 53

in models UKF8001AXX-750 for the reduction of:

Standard No. 42: Aesthetic Effects Standard No. 53: Health Effects

Taste and Odoi Reduction Chenlical Reduction Unit

Chlorine Taste & Odor Lead, Atrazine, Lindane, Benzene,

Mechanical Filtration Unit Carbofuran, p-Dichloiobenzene, Mercury

Particulate Reduction Class 1 & Toxaphene Reduction

Mechanical Filtration Unit

Cyst, Turbidity and Asbestos Reduction

The PuriClean _ II retractable water filtration system uses a

U KF8001AXX replacement cartridge. Timely replacement

of filter cartridge is essential for performance satisfaction

from this filtration system. Please refer to the applicable

section of your Use & Care Guide for general operation,

maintenance requirements and troubleshooting.

Suggested retail price of replacement water filter is $39.99.

This system has been tested according to ANSI/NSF 42 and

53 for reduction of the substance listed above. The

concentration of the indicated substances in water entering

the system was reduced to a concentration less than or

equal to the permissible limit for water leaving the system,

as specified in ANSI/NSF 42 and 53.

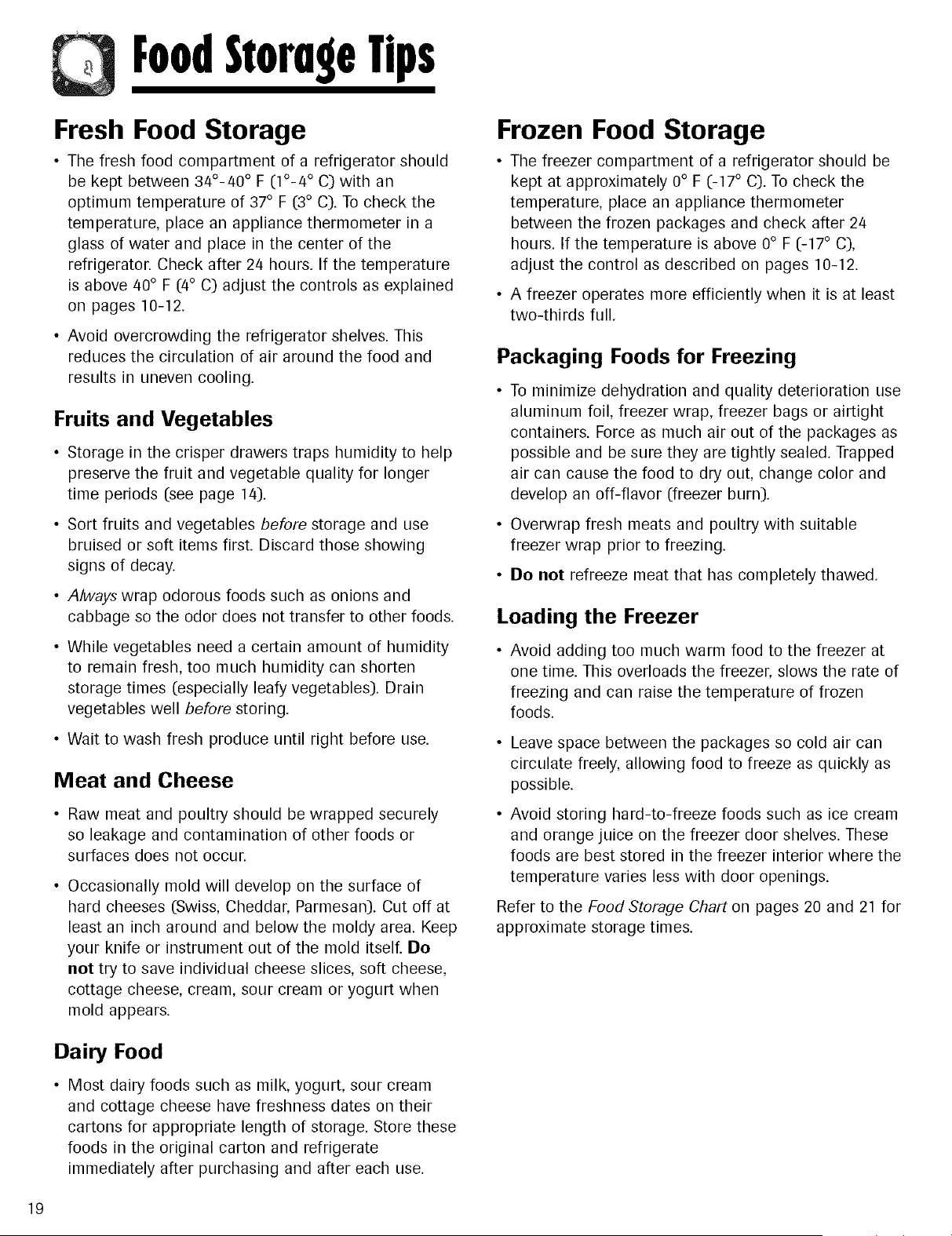

FoodStorageTips

Fresh Food Storage

• The fresh food compartment of a refrigerator should

be kept between 340-40 ° F (1°-4 ° C) with an

optimum temperature of 37° F (3° C). To check the

temperature, place an appliance thermometer in a

glass of water and place in the center of the

refrigerator Check after 24 hours. If the temperature

is above 40 ° F (4° C) adjust the controls as explained

on pages 10-12.

• Avoid overcrowding the refrigerator shelves. This

reduces the circulation of air around the food and

results in uneven cooling.

Fruits and Vegetables

• Storage in the crisper drawers traps humidity to help

preserve the fruit and vegetable quality for longer

time periods (see page 14).

• Sort fruits and vegetables before storage and use

bruised or soft items first. Discard those showing

signs of decay.

• Always wrap odorous foods such as onions and

cabbage so the odor does not transfer to other foods.

• While vegetables need a certain amount of humidity

to remain fresh, too much humidity can shorten

storage times (especially leafy vegetables). Drain

vegetables well before storing.

• Wait to wash fresh produce until right before use.

Meat and Cheese

• Raw meat and poultry should be wrapped securely

so leakage and contamination of other foods or

surfaces does not OCCUR

• Occasionally mold will develop on the surface of

hard cheeses (Swiss, Cheddar, Parmesan). Cut off at

least an inch around and below the moldy area. Keep

your knife or instrument out of the mold itself. De

net try to save individual cheese slices, soft cheese,

cottage cheese, cream, sour cream or yogurt when

mold appears.

Dairy Food

• Most dairy foods such as milk, yogurt, sour cream

and cottage cheese have freshness dates on their

cartons for appropriate length of storage. Store these

foods in the original carton and refrigerate

immediately after purchasing and after each use.

Frozen Food Storage

• The freezer compartment of a refrigerator should be

kept at approximately 0° F (-17 ° C). To check the

temperature, place an appliance thermometer

between the frozen packages and check after 2/4

hours. If the temperature is above 0° F (-17 ° C),

adjust the control as described on pages 10-12.

• A freezer operates more efficiently when it is at least

two-thirds full.

Packaging Foods for Freezing

To minimize dehydration and quality deterioration use

aluminum foil, freezer wrap, freezer bags or airtight

containers. Force as much air out of the packages as

possible and be sure they are tightly sealed. Trapped

air can cause the food to dry out, change color and

develop an off-flavor (freezer burn).

• Overwrap fresh meats and poultry with suitable

freezer wrap prior to freezing.

• Do not refreeze meat that has completely thawed.

Loading the Freezer

Avoid adding too much warm food to the freezer at

one time. This overloads the freezer, slows the rate of

freezing and can raise the temperature of frozen

foods.

• Leave space between the packages so cold air can

circulate freely, allowing food to freeze as quickly as

possible.

Avoid storing hard-to-freeze foods such as ice cream

and orange juice on the freezer door shelves. These

foods are best stored in the freezer interior where the

temperature varies less with door openings.

Refer to the Food Storage Chart on pages 20 and 21 for

approximate storage times.

FoodStorageTips

Food Storage Chart

Storage times are approximate and may vary depending on type of packaging, storage temperature, and the quality

of the food when purchased.

DAIRY PRODUCTS

Butter 1 month 6 to 9 months Wrap tightly or cover.

Milk and cream 1 week Not recommended Check carton date. Close tightly.

Do not return unused portions to

original container. Do not freeze

cream unless whipped.

Cream cheese, cheese 1 to 2 weeks Not recommended Wrap tightly.

spread and cheese food

Cottage cheese 3 to 5 days Not recommended Store in original carton.

Check carton date.

Sour cream 10 days Not recommended Store in original carton.

Check carton date.

Hard cheese 1 to 2 months /4 to 6 months Wrap tightly.

(Swiss, Cheddar and Parmesan) May become Cut off any mold.

crumbly

EGGS

Eggs in the shell 3 weeks Not recommended Refrigerate small ends down.

Leftover yolks or whites 2 to/4 days 9 to 12 months For each cup of yolks to be frozen,

add 1 tsp. sugar for use in sweet, or

1 tsp. salt for non-sweet dishes.

FRUITS

Apples 1 month 8 months (cooked) May also store unripe or hard apples

at 60° to 70° F (16 ° to 21° C).

Bananas 2 to 4 days 6 months Ripen at room temperature before

(whole/peeled) refrigerating. Note: Bananas will

darken when refrigerated.

Pears, plums, avocados 3 to/4 days Not recommended Ripen at room temperature before

refrigerating. Note: Avocados will

darken when refrigerated.

Berries, cherries, apricots 2 to 3 days 6 months Ripen at room temperature before

refrigerating.

Grapes 3 to 5 days 1 month (whole) Ripen at room temperature before

refrigerating.

Citrus fruits 1 to 2 weeks Not recommended May also store at 60° to 70° F

06 ° to 21° C).

If refrigerated, store uncovered.

Pineapples, cut 2 to 3 days 6 to 12 months Will not ripen after purchase.

Use quickly.

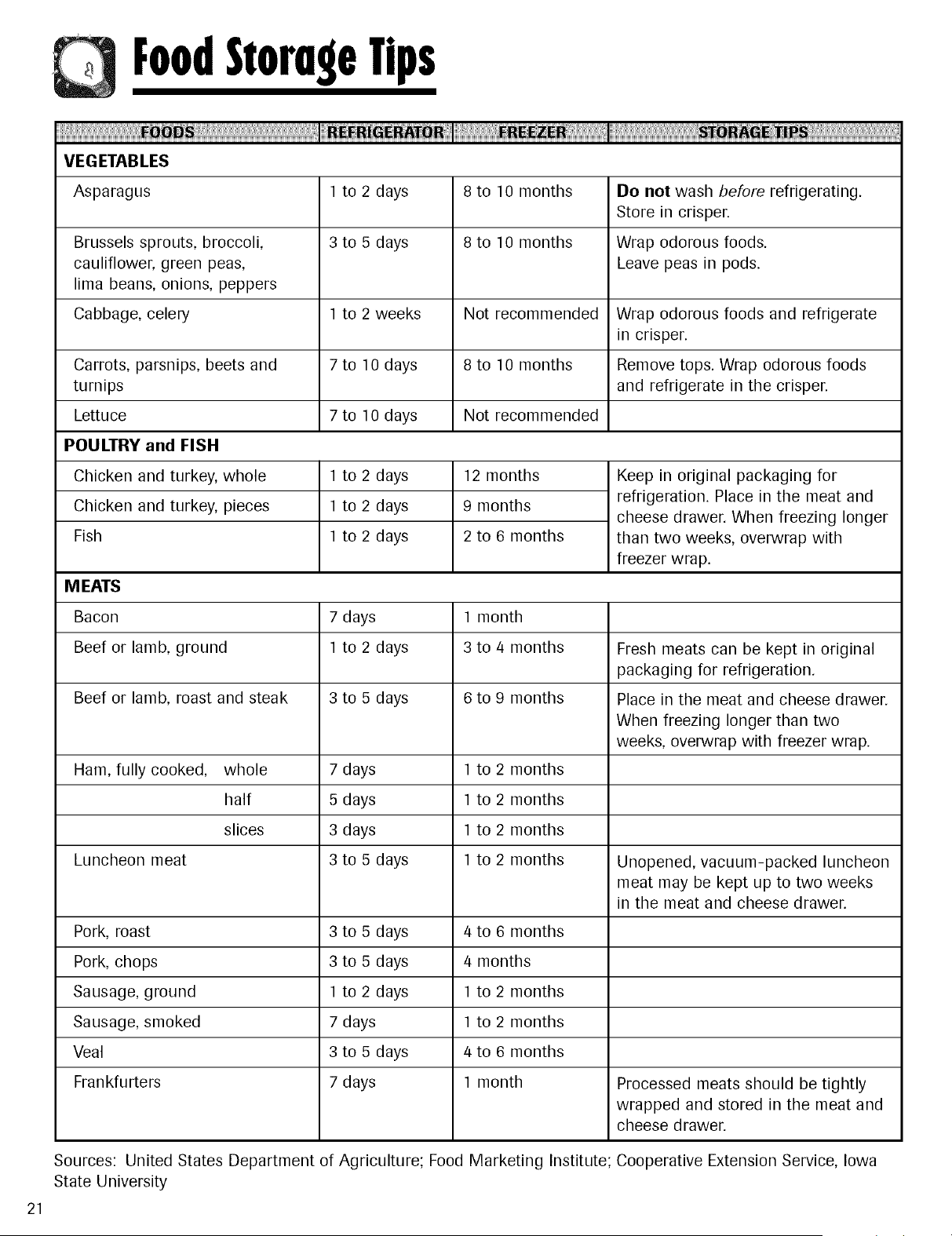

FoodStorageTips

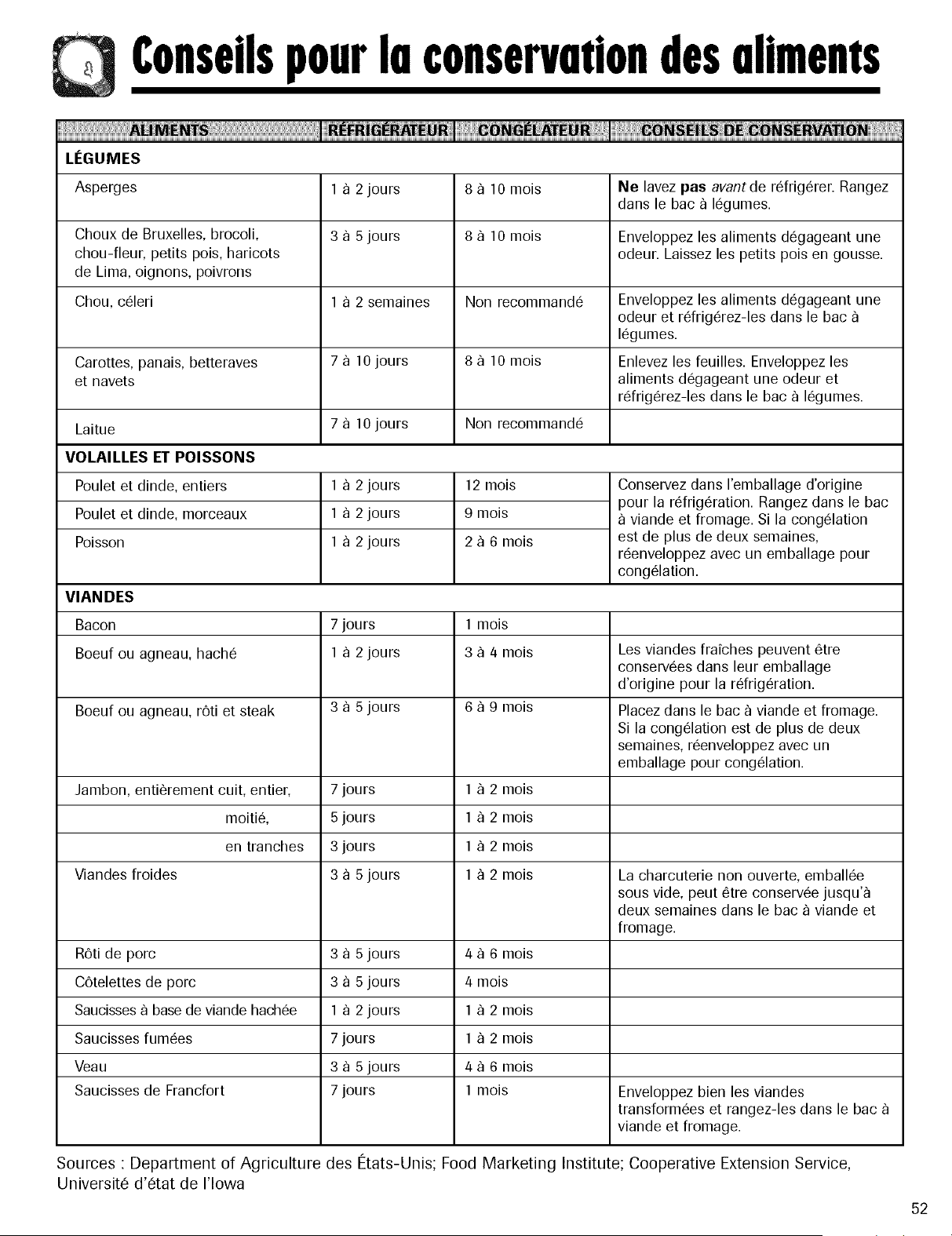

VEG ETAB LES

Asparagus I to 2 days 8 to 10 months Do not wash before refrigerating.

Store in crisper.

Brussels sprouts, broccoli, 3 to 5 days 8 to 10 months Wrap odorous foods.

cauliflower, green peas, Leave peas in pods.

lima beans, onions, peppers

Cabbage, celery 1 to 2 weeks Not recommended Wrap odorous foods and refrigerate

in crisper.

7 to 10 days 8 to 10 months Remove tops. Wrap odorous foods

and refrigerate in the crisper.

7 to 10 days Not recommended

Carrots, parsnips, beets and

turnips

Lettuce

POULTRY and FISH

Chicken and turkey, whole

Chicken and turkey, pieces

Fish

I to 2 days

12 months

9 months

2 to 6 months

Keep in original packaging for

refrigeration. Place in the meat and

cheese drawer. When freezing longer

than two weeks, overwrap with

freezer wrap.

M EATS

Bacon 7 days 1 month

Beef or lamb, ground 1 to 2 days 3 to/4 months Fresh meats can be kept in original

packaging for refrigeration.

Beef or lamb, roast and steak 3 to 5 days 6 to 9 months Place in the meat and cheese drawer.

When freezing longer than two

weeks, overwrap with freezer wrap.

Ham, fully cooked, whole 7 days 1 to 2 months

half 5 days 1 to 2 months

slices 3 days 1 to 2 months

Luncheon meat 3 to 5 days 1 to 2 months Unopened, vacuum-packed luncheon

meat may be kept up to two weeks

in the meat and cheese drawer.

Pork, roast 3 to 5 days /4to 6 months

Pork, chops 3 to 5 days /4 months

Sausage, ground 1 to 2 days 1 to 2 months

Sausage, smoked 7 days 1 to 2 months

Veal 3 to 5 days /4to 6 months

Frankfurters 7 days 1 month Processed meats should be tightly

wrapped and stored in the meat and

cheese drawer.

Sources: United States Department of Agriculture; Food Marketing Institute; Cooperative Extension Service, Iowa

State University

andCleaning

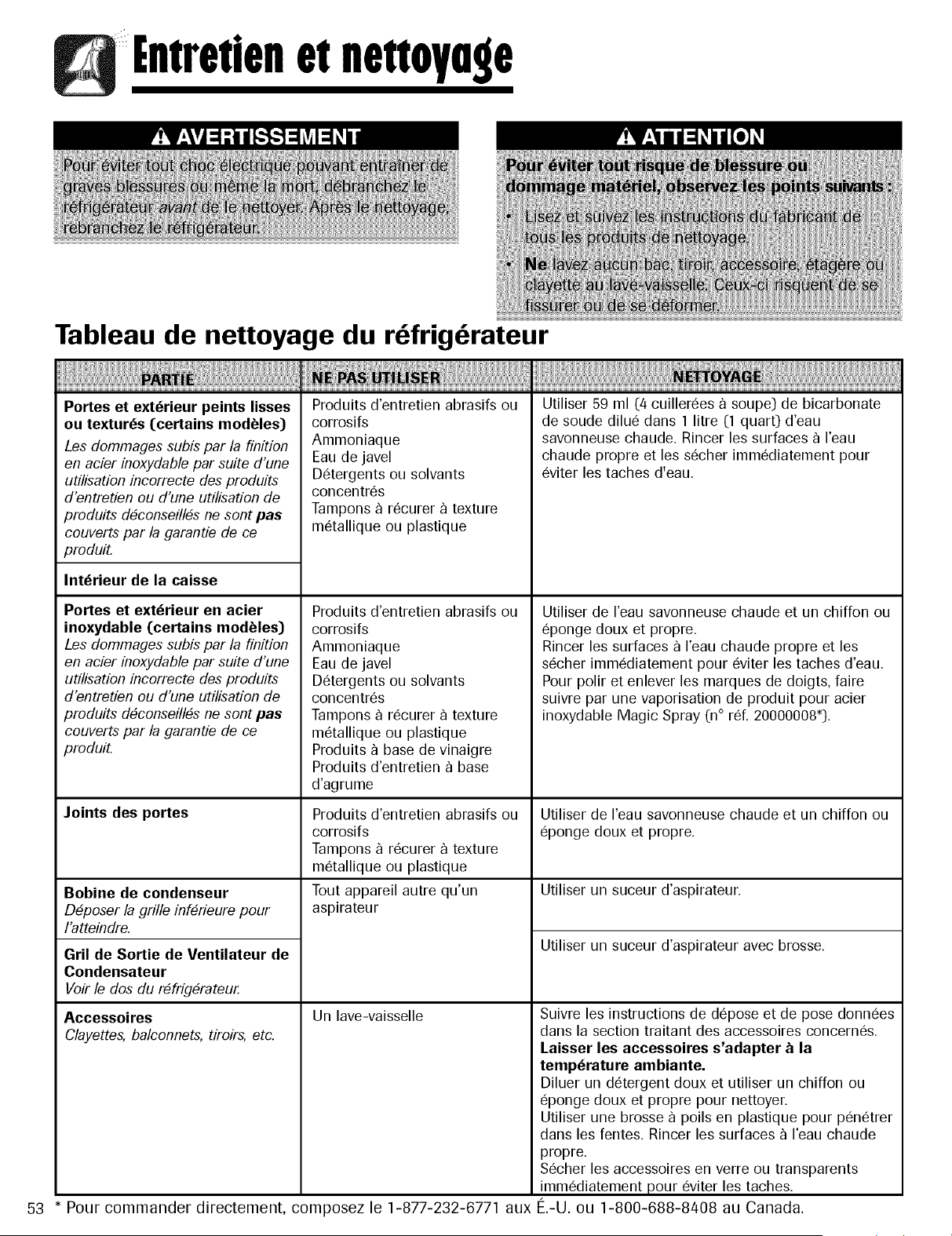

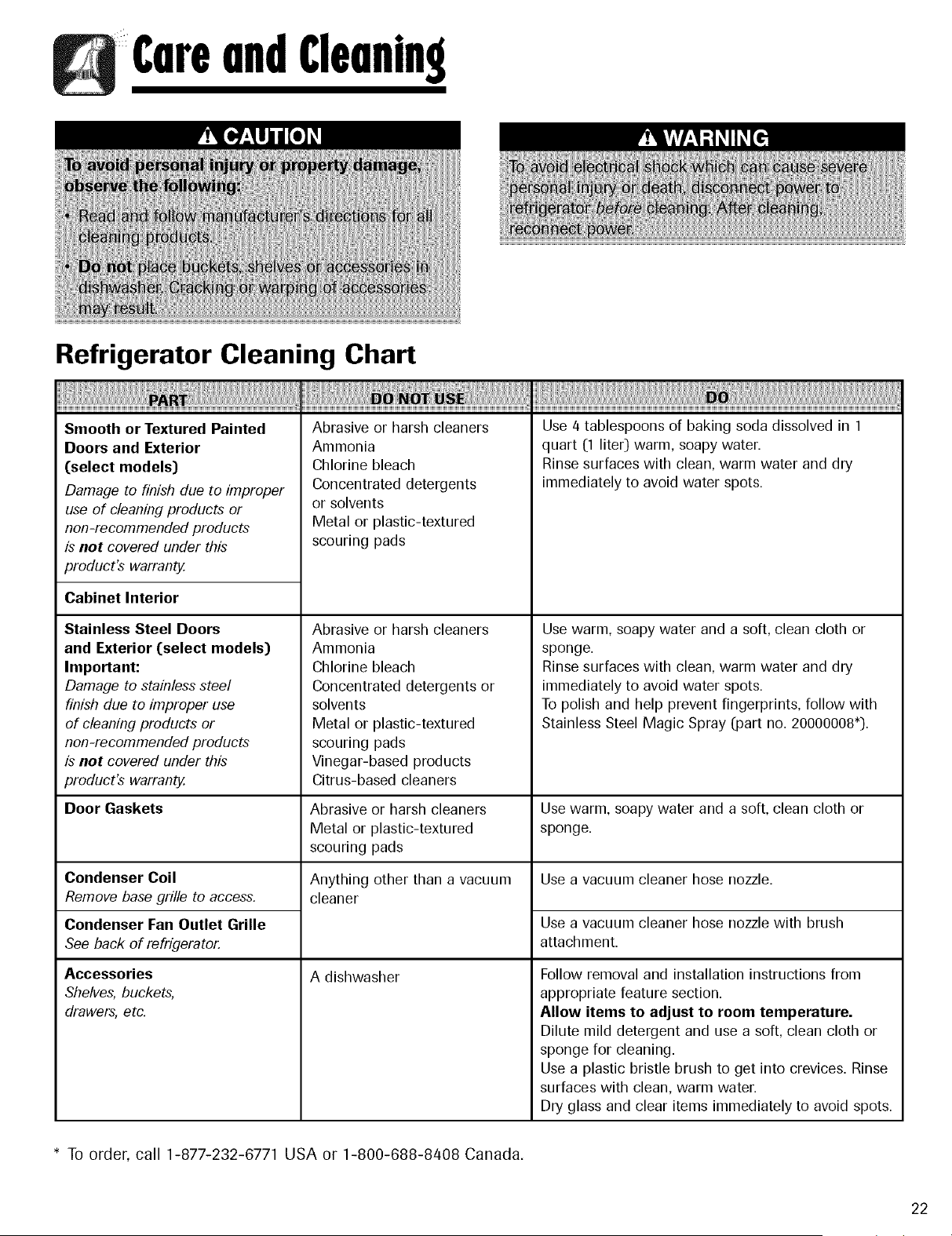

Refrigerator Cleaning Chart

))))iiiiiiiii,i, !!L.)))!!!!!!!!!,!,!!!!!!L.))!!!!!!!!!,!,! ! ! ....

Smooth or Textured Painted

Doors and Exterior

(select models)

Damage to finish due to improper

use of cleaning products or

non-recommended products

is not covered under this

product's warranty.

Cabinet Interior

Stainless Steel Doors

and Exterior (select models)

Important:

Damage to stainless steel

finish due to improper use

of cleaning products or

non-recommended products

is not covered under this

product's warranty.

Door Gaskets

Condenser Coil

Remove base grille to access.

Condenser Fan Outlet Grille

See back of refrigerator.

Accessories

Shelves, buckets,

drawers, etc.

Abrasive or harsh cleaners

Ammonia

Chlorine bleach

Concentrated detergents

or solvents

Metal or plastic-textured

scouring pads

Abrasive or harsh cleaners

Ammonia

Chlorine bleach

Concentrated detergents or

solvents

Metal or plastic-textured

scouring pads

Vinegar-based products

Citrus-based cleaners

Abrasive or harsh cleaners

Metal or plastic-textured

scouring pads

Anything other than a vacuum

cleaner

A dishwasher

Use 4 tablespoons of baking soda dissolved in 1

quart (1 liter) warm, soapy water.

Rinse surfaces with clean, warm water and dry

immediately to avoid water spots.

Use warm, soapy water and a soft, clean cloth or

sponge.

Rinse surfaces with clean, warm water and dry

immediately to avoid water spots.

To polish and help prevent fingerprints, follow with

Stainless Steel Magic Spray (part no. 20000008*).

Use warm, soapy water and a soft, clean cloth or

sponge.

Use a vacuum cleaner hose nozzle.

Use a vacuum cleaner hose nozzle with brush

attachment.

Follow removal and installation instructions from

appropriate feature section.

Allow items to adjust to room temperature.

Dilute mild detergent and use a soft, clean cloth or

sponge for cleaning.

Use a plastic bristle brush to get into crevices. Rinse

surfaces with clean, warm water.

Dry glass and clear items immediately to avoid spots.

* To order, call 1-877-232-6771 USA or 1-800-688-8408 Canada.

andCleaning

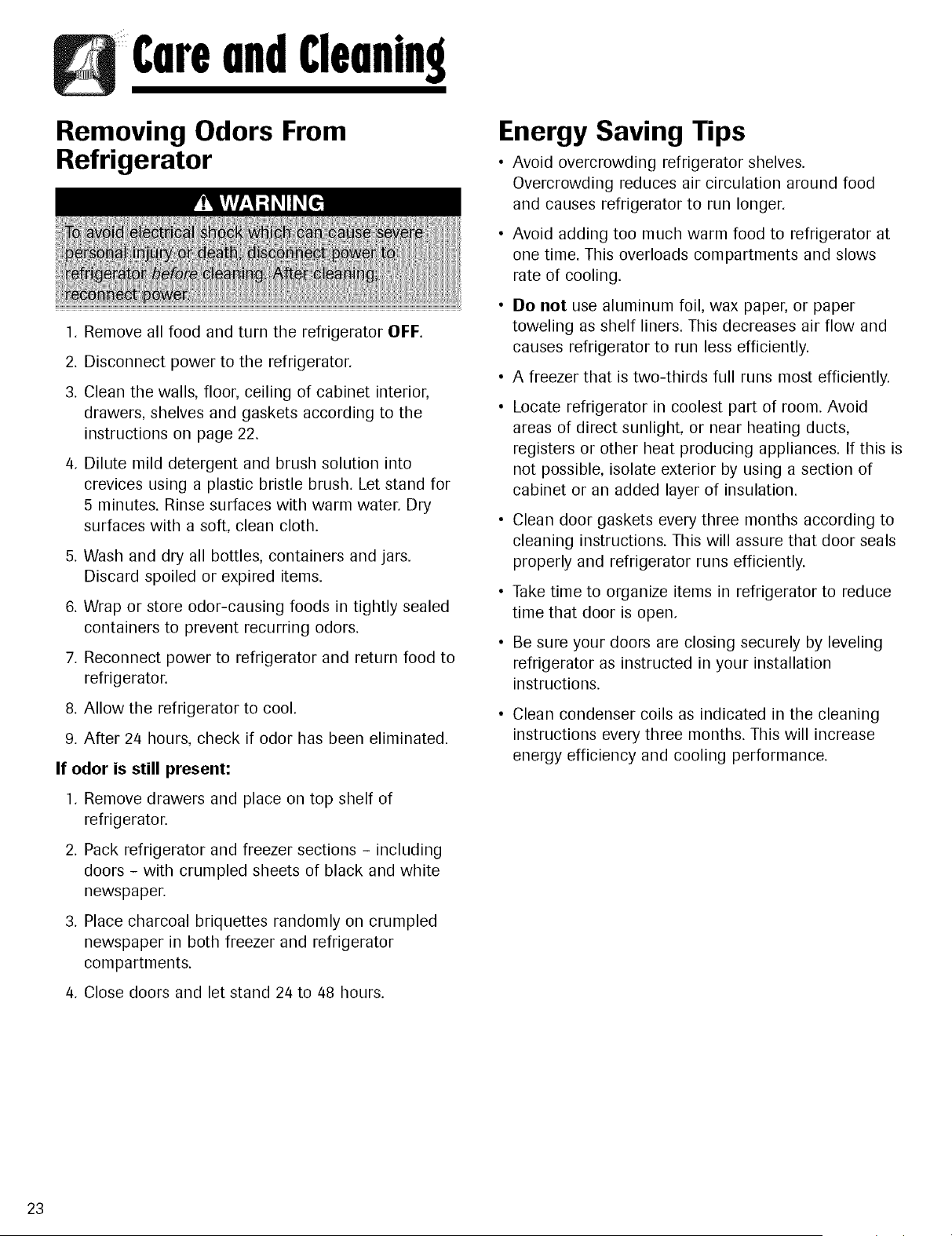

Removing Odors From

Refrigerator

1. Remove all food and turn the refrigerator OFF.

2. Disconnect power to the refrigerator.

3. Clean the walls, floor, ceiling of cabinet interior,

drawers, shelves and gaskets according to the

instructions on page 22.

4. Dilute mild detergent and brush solution into

crevices using a plastic bristle brush. Let stand for

5 minutes. Rinse surfaces with warm water. Dry

surfaces with a soft, clean cloth.

5. Wash and dry all bottles, containers and jars.

Discard spoiled or expired items.

6. Wrap or store odor-causing foods in tightly sealed

containers to prevent recurring odors.

7. Reconnect power to refrigerator and return food to

refrigerator.

8. Allow the refrigerator to cool.

9. After 24 hours, check if odor has been eliminated.

If odor is still present:

1. Remove drawers and place on top shelf of

refrigerator.

2. Pack refrigerator and freezer sections - including

doors - with crumpled sheets of black and white

newspaper.

3. Place charcoal briquettes randomly on crumpled

newspaper in both freezer and refrigerator

compartments.

4. Close doors and let stand 24 to 48 hours.

Energy Saving Tips

• Avoid overcrowding refrigerator shelves.

Overcrowding reduces air circulation around food

and causes refrigerator to run longer.

• Avoid adding too much warm food to refrigerator at

one time. This overloads compartments and slows

rate of cooling.

• Do not use aluminum foil, wax paper, or paper

toweling as shelf liners. This decreases air flow and

causes refrigerator to run less efficiently.

• A freezer that is two-thirds full runs most efficiently.

Locate refrigerator in coolest part of room. Avoid

areas of direct sunlight, or near heating ducts,

registers or other heat producing appliances. If this is

not possible, isolate exterior by using a section of

cabinet or an added layer of insulation.

• Clean door gaskets every three months according to

cleaning instructions. This will assure that door seals

properly and refrigerator runs efficiently.

• Take time to organize items in refrigerator to reduce

time that door is open.

• Be sure your doors are closing securely by leveling

refrigerator as instructed in your installation

instructions.

• Clean condenser coils as indicated in the cleaning

instructions every three months. This will increase

energy efficiency and cooling performance.

andCleaning

Replacing Light Bulbs

Fresh Food Section

Cstyle of light shield varies)

1. Slide clear light shield toward

back of compartment to release

from light assembly.

2. Remove light bulbs.

3. Replace with appliance bulbs

no greater than 40 watts.

4. Replace light bulb cover by inserting tabs on light

shield into liner holes on each side of light

assembly. Slide shield toward front of refrigerator

until it locks into place. Do not force shield beyond

locking point. Doing so may damage light shield.

Freezer Cstyle of light shield varies)

1. Reach behind the light

cover.

2. With firm pressure, press

forward on the notches at

the back of the cover and

pull down. The cover will

open from the back.

3. Remove the cover.

Remove light bulb.

Replace bulb with

appliance bulb no

greater than 40 watts.

Insert front tabs of light

cover into slots in freezer

liner and snap rear

portion over light

assembly until rear tab

engages.

andCleaning

Preparing for Vacation

For short vacations or absences (three months or

less):

1. Remove all perishables.

2. If no one will be checking in on the refrigerator

during your absence, remove all frozen items also.

3. If your refrigerator has an automatic ice maker:

• Shut off the water supply to the ice maker at least

one day ahead of time.

• After the last load of ice drops, raise the wire shut

off arm to the OFF position.

• Empty the ice bin.

4. If the room temperature will drop below 55° F

(12° C), follow the instructions for longer absences.

For long vacations, absences (more than three

months) OR if the room temperature will drop below

55 ° F (12 ° C):

1. Remove food.

2. If your refrigerator has an automatic ice maker:

• Shut off the water supply to the ice maker at least

one day ahead of time.

• After the last load of ice drops, raise the wire shut

off arm to the OFF position.

• Empty the ice bin.

3. If your refrigerator has a dispenser system with water

filter, remove the water filter cartridge and install the

filter bypass. Dispose of the used cartridge.

4. Turn the freezer control to OFF.

5. Unplug the refrigerator.

6. Thoroughly clean the interior of both compartments

with a baking soda solution and a clean soft cloth

(four tablespoons of baking soda in one quart of

warm water).

7. Dry thoroughly.

8. Leave the doors open to prevent the formation of

mold and mildew.

Upon your return

After a short vacation or absence:

For models with automatic ice makers or dispensers:

• Reconnect the water supply and turn on supply valve

(see pages 7-8).

• Monitor water connection for 24 hours and correct

leaks if necessary.

• Run 10-15 glasses of water from the dispenser to

flush out the system.

• Restart the ice maker by lowering the ice maker arm.

• Discard at least the first three ice harvests.

After a long vacation or absence:

• Reconnect the water supply and turn on supply valve

(see pages 7-8).

• Plug the refrigerator back in and reset controls (see

pages 10-12).

• Monitor water connection for 24 hours and correct

leaks, if necessary.

For dispenser models, run water through the dispenser

for at least three minutes with the filter bypass in place,

then install water filter (see page 17).

• After installing the water filter, run water through the

dispenser continuously for at least two minutes, or

until water runs steady. Initially you may notice a

one to two minute delay in water dispersal as the

internal tanks fills.

• Restart the ice maker by lowering the ice maker arm.

• Discard ice produced within the first 12 hours (at

least the first three harvests).

Preparing to move

• Follow the above instructions for long

vacations/absences, through step 7.

• Secure all loose items such as shelves and drawers

by taping them securely in place to prevent damage.

• Tape the doors shut.

• Use an appliance dolly when moving the refrigerator.

ALWAYS truck the refrigerator from its side or back

- NEVER from its front.

• Be sure the refrigerator stays in an upright position

during moving.

OperutingSounds

Improvements in refrigeration design may produce sounds in your new refrigerator that are different or were not

present in an older model. These improvements were made to create a refrigerator that is better at preserving food,

is more energy efficient, and is quieter overall. Because new refrigerators run quieter, sounds may be detected that

were present in older refrigerators, but were masked by higher sound levels. Many of these sounds are normal.

Please note that the surfaces adjacent to a refrigerator, such as hard walls, floors and cabinetry may make these

sounds seem even louder. The following are some of the normal sounds that may be noticed in a new refrigerator.

Clicking • Freezer control (A) clicks when starting or • Normal operation

stopping compressor.

• Motorized device (B) sounds like an electric • Normal operation

clock and snaps in and out.

Air rushing or • Freezer fan (C) and condenser fan (D) make • Normal operation

whirring this noise while operating.

Gurgling or • Evaporator (E) and heat exchanger (F) • Normal operation

boiling sound refrigerant makes this noise when flowing.

Thumping • Ice cubes from ice maker (select models) drop • Normal operation

into ice bucket (G).

Vibrating noise • Compressor (H) makes a pulsating sound • Normal operation

while running.

• Refrigerator is not level. • See pages 3-4 for details on how to

level your refrigerator.

Buzzing • Ice maker water valve (I) hookup (select • Normal operation

models) buzzes when ice maker fills with

water.

Humming • Ice maker (J) is in the on position without • Stop sound by raising ice maker arm

water connection, to OFF position (see page 16).

• Compressor (H) can make a high-pitched hum • Normal operation

while operating.

Hissing or • Defrost heater (K) hisses, sizzles or pops when • Normal operation

popping operational.

Troubleshooting

iiiH! i iiiii!iii!ii!ii!ii!iil,,ii ii iiiii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!iiiiil.iiiiilHl! 'i i iiii!!i !il

Freezer control and Refrigerator is in defrost mode. Normal operation.

lights are on, but Wait 40 minutes to see if refrigerator restarts.

compressor is not

operating

Crisper drawer Control settings are too low.

temperature is too

warm

Refrigerator does Refrigerator is not plugged in.

not operate Control is not on.

Fuse is blown, or circuit breaker needs

to be reset.

Power outage has occurred.

Refrigerator still Refrigerator is malfunctioning.

won't operate

Food temperature Condenser coils are dirty.

is too cold Refrigerator or freezer controls are set

too high.

Door is not closing properly.

Food temperature

is too warm

Controls need to be adjusted.

Condenser coils are dirty.

Rear air grille is blocked.

Door has been opened frequently, or has

been opened for long periods of time.

Food has recently been added.

Refrigerator has Compartment is dirty or has odor-

an odor causing food.

Water droplets Check gaskets for proper seal.

form on outside Humidity levels are high.

of refrigerator Controls require adjustment.

See pages 10-12 to adjust controls.

Plug in refrigerator.

See pages 10-12 to adjust your controls.

Replace any blown fuses. Check circuit breaker and

reset, if necessary.

Call local power company listing to report outage.

Unplug refrigerator and transfer food to another

refrigerator. If another refrigerator is not available,

place dry ice in freezer section to preserve food.

Warranty does not cover food loss.

Contact service for assistance.

Clean according to the chart on page 22.

See pages 10-12 to adjust your controls.

Refrigerator is not level. See pageS 3-4 for details on

how to level your refrigerator.

Check gaskets for proper seal. Clean, if necessary,

according to the chart on page 22.

Check for internal obstructions that are keeping door

from closing properly (i.e. improperly closed drawers,

ice buckets, oversized or improperly stored

containers, etc.)

See pages 10-12 to adjust your controls.

Clean according to the chart on page 22.

Check the positioning of food items in refrigerator to

make sure grille is not blocked. Rear air grilles are

located under crisper drawers.

Reduce time door is open. Organize food items

efficiently to assure door is open for as short a time as

possible.

Allow time for recently added food to reach

refrigerator or freezer temperature.

Clean according to instructions on page 22.

Clean according to the chart on page 22.

Normal during times of high humidity.

See pages 10-12 to adjust your controls.

Troubleshooting

Water droplets form See pages 10-12 to adjust your controls.

on inside of Reduce time door is open. Organize food items

refrigerator efficiently to assure door is open for as short a time as

possible.

Humidity levels are high or door has

been been opened frequently.

Check gaskets for proper seal. Clean, if necessary, according to the chart on page 22.

Refrigerator or ice Normal operation. See Operating Sounds on page 26.

maker makes

unfamiliar sounds

or seems too loud

Crisper drawers Contents of drawer, or positioning of Reposition food items and containers to avoid

do not close freely items in the surrounding compartment interference with the drawers.

could be obstructing drawer.

Drawer is not in proper position.

Refrigerator is not level.

Drawer channels are dirty or need

treatment.

Doors [lave been opened frequently or

for long periods of time.

See page 1/4.

See page 3 for details on how to level your

refrigerator.

Clean drawer channels with warm, soapy water.

Rinse and dry thoroughly.

Refrigerator runs

too frequently

Apply a thin layer of petroleum jelly to drawer

channels.

Reduce time door is open. Organize food items

efficiently to assure door is open for as short a time as

possible.

Allow interior environment to adjust for period the

door has been opened.

Humidity or heat in surrounding area is Normal operation.

high.

Food has recently been added. Allow time for recently added food to reach

refrigerator or freezer temperature.

Refrigerator is exposed to heat by Evaluate your refrigerator's environment. Refrigerator

environment or by appliances nearby, may need to be moved to run more efficiently.

Condenser coils are dirty. Clean, if necessary, according to the chart on page 22.

Controls need to be adjusted. See pages 10-12 to adjust your controls.

Door is not closing properly. Refrigerator is not level. See pagea 3-4 for details on

[low to level your refrigerator.

Check gaskets for proper seal.

Clean, if necessary, according to the chart on page 22.

Check for internal obstructions that are keeping door

from closing properly (i.e. improperly closed drawers,

ice buckets, oversized or improperly stored

containers, etc.]

Normal Operation See Operating Sounds on page 26.

Troubleshooting

Ice and Water

Refrigerator is Plastic tubing was used to complete The manufacturer recommends using copper tubing

leaking water water connection, for installation. Plastic is less durable and carl cause

Improper water valve was installed.

Ice forms in inlet

tube to ice maker

Water flow is

slower than normal

Water pressure is low.

Freezer temperature is too high.

Water pressure is low.

Improper water valve was installed.

Copper tubing has kinks.

Water filter is clogged or needs to be

changed.

leakage. The manufacturer is not responsible for

property damage due to improper installation or

water connection.

Check water connection procedure (see pages 7-8].

Self-piercing and 3/,,, saddle valves cause low water

pressure and may clog the line over time. The

manufacturer is not responsible for property

damage due to improper installation or water

connection.

Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refrigerators with water filters.

Adjust freezer control (see pages 10-11]. Freezer is

recommended to be approximately 0° F (-17° C).

Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refrigerators with water filters.

Check water connection procedure in your Installation

Instructions. Self-piercing and 3A6"saddle valves cause

low water pressure and may clog the line over time.

The manufacturer is not responsible for property

damage due to improper installation or water

connection. Open water valve completely and check

for leaks.

Turn off water supply and remove kinks. If kinks

cannot be removed, replace tubing.

Change water filter (see page 17].

Troubleshooting

ii !!i!iil!iiiiil! i i'i

Ice maker is not Ice maker arm is on OFFposition. Confirm ice maker arm is down. See Automatic Ice

producing ice Maker, page 16.

Household water supply is not reaching See Connecting the Water Supply page 8.

water valve.

Copper tubing has kinks. Turn off water supply and remove kinks. If kinks

cannot be removed, replace tubing.

Water pressure is too low. Water pressure must be between 35 to 100 pounds

per square inch to function properly. A minimum

pressure of 35 pounds per square inch is

recommended for refigerators with water filters.

Check freezer temperature. See Temperature Controls, pages 10-12. Freezer

temperature should be between 0° to 2° F (-18° to

-17° C] to produce ice.

Temp Alarm Light Exceeded normal operating See TempAlarm, pages 11-12.

is flashing temperatures.

All lights on Control has been set to Sabbath Mode. See, Sabbath Mode, page 12.

dispenser and

interior lights are

off and appliance

is still running

Door alarm set, no Alarm mode has been disabled. To activate audible alarms, refer to pages 11-12.

alarm sounded

Temperatures in Temperature display has been set to

See Temperature display on page 11.

display look too low Celsius rather than Fahrenheit.

Wurrunt¥& Service

CUSTOMER'S SOLE AND EXCLUSIVE

REMEDY UNDER THIS LIMITED

WARRANTY SHALL BE PRODUCT REPAIR

AS PROVIDED HEREIN. IMPLIED

WARRANTIES, INCLUDING WARRANTIES

OF MERCHANTABILITY OR FITNESSFOR

A PARTICULAR PURPOSE,ARE LIMITED

TO ONE YEAR OR THE SHORTEST

PERIOD ALLOWED BY LAW. MAYTAG

CORPORATION SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL

DAMAGES. SOME STATESAND

PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL

DAMAGES, OR LIMITATIONS ON THE

DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS,SO

THESE EXCLUSIONS OR LIMITATIONS

MAY NOT APPLY TO YOU. THIS

WARRANTY GIVES YOU SPECIFIC LEGAL

RIGHTSAND YOU MAY ALSO HAVE

OTHER RIGHTS,WHICH VARY STATETO

STATEOR PROVINCE TO PROVINCE.

What is Not Covered By These Warranties

1. Conditions and damages resulting from any of the following:

a. Improper installation, delivery, or maintenance.

b. Any repair, modification, alteration, or adjustment not authorized by the

manufacturer or an authorized servicer.

c. Misuse, abuse, accidents, unreasonable use, or acts of God.

d. Incorrect electric current, voltage, electrical and/or gas supply.

e. Improper setting of any control.

f. Use of risers (pedestals) that are not Maytag branded.

2. Warranties are void if the original serial numbers have been removed, altered,

or cannot be readily determined.

3. Light bulbs, water filters and air filters.

4. Products purchased for commercial or industrial use.

5. The cost of service or service call to:

a. Correct installation errors. For products requiring ventilation, rigid metal

ducting must be used.

b. Instruct the user on the proper use of the product.

c. Transport the appliance to and from the servicer.

d. Correct issues related to risers that are not Maytag branded.

6. Any food loss due to refrigerator or freezer product failures.

7 Expenses for travel and transportation for product service in remote locations.

8. Outside of the United States and Canada this warranty does not apply.

Contact your dealer to determine if another warranty applies.

9. Consequential or incidental damages sustained by any person as a result of

any breach of these warranties. Some states do not allow the exclusion or

limitation of consequential or incidental damages, so the above exclusion may

not apply.

If You Need Service

First see the Troubleshooting section in your Use and Care Guide or call the

dealer from whom your appliance was purchased or call Maytag Services, LLC,

Customer Assistance at 1-800-688-9900 USA and 1-800-688-2002 Canada to

locate an authorized servicer.

• Be sure to retain proof of purchase to verify warranty status. Refer to WARRANTY

for further information on owner's responsibilities for warranty service.

• If the dealer or service company cannot resolve the problem, write to Maytag

Services, LLC,Attn: CAIR" Center, RO. Box 2370,Cleveland, TN 37320-2370, or call

1-800-688-9900 US/&and 1-800-688-2002 Canada. U.S.customers using

TTY for deaf, hearing impaired or speech impaired, call 1-800-688-2080.

• User's guides, service manuals and parts information are available from Maytag

Services, LLC,Customer Assistance.

Notes: When writing or calling about a service problem, please include:

a. Your name, address and telephone number;

b. Model number and serial number;

c. Name and address of your dealer or servicer;

d. A clear description of the problem you are [laving;

e. Proof of purchase (sales receipt).

MAYI'AG Porte h deux battants

Installation ..................................... 35-40

Commandes de tempOrature ..... 41-43

Entretien et nettoyage ................. 53-56

CaractOristiques - compartiment

rOfrigOrateur .................................... 44-46

Bruits de fonctionnement ................. 57

CaractOristiques - compartiment

congOlateur .......................................... 46

Eau et gla_ons ...................................... 47

Recherche des pannes ............... 58-61

Garantie et service

aprOs-ventes ........................................ 63

Guia de uso y cuidado ....................... 64

Instructionsdesecurit6importnntes

Lo que necesita saber acerca

de las medidas de seguridad

Las advertencias y medidas de seguridad que aparecen

en esta guia no est_n destinadas a abarcar todas las

condiciones y situaciones que pudieran suceder. Se

debe utilizar el sentido comLin, medidas de precauciOn

y cuidado al instalar, mantener o utilizar este

electrodomestico.

Siempre deber_ comunicarse con el fabricante en

cuanto a problemas y condiciones que no se

entiendan.

Reconozca los simbolos, mensajes y

etiquetas de seguridad

Este electrodomestico est_ provisto de un enchufe de tres

clavijas con conexiOn a tierra para proteger contra

posibles riesgos de sacudidas electricas. Debe enchufarse

en un tomacorriente con puesta a tierra. En los casos de

tener un tomacorriente normal para dos clavijas, el usuario

tiene la responsabilidad y obligaciOn personal de

sustituirlo por un tomacorriente para tres clavijas con

conexiOn a tierra. Per ningttn motive se debe cortar o

quitar la tercera clavija [tierra) del cord6n de

alimentaci6n. No utilice un enchufe adaptador.

CordOn de alimentaciOn con enchufe de

tres clavijas con puesta a tierra

Tomacorriente de pared

con puesta a tierra

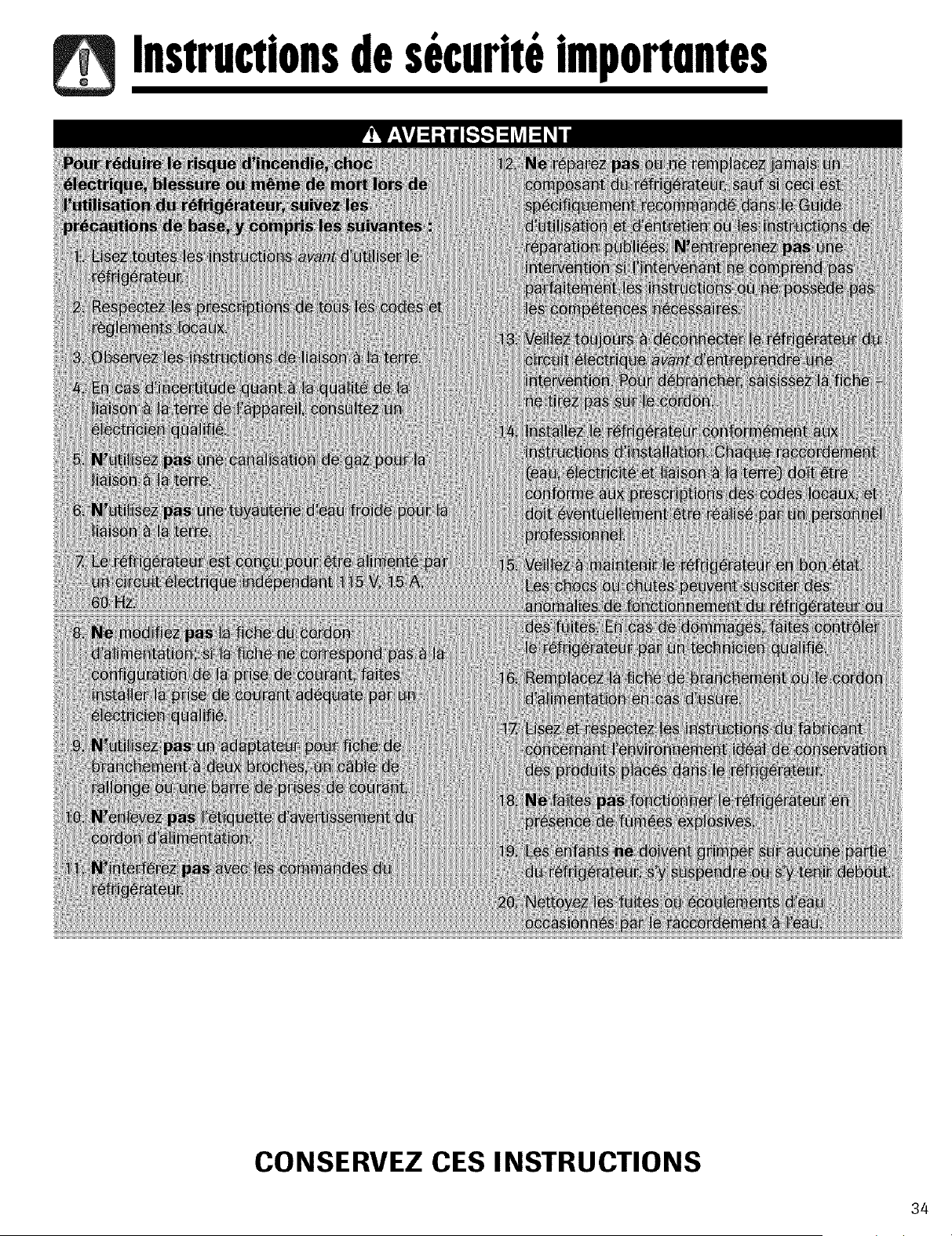

Instructionsdesecurit6importnntes

CONSERVEZ CES INSTRUCTIONS

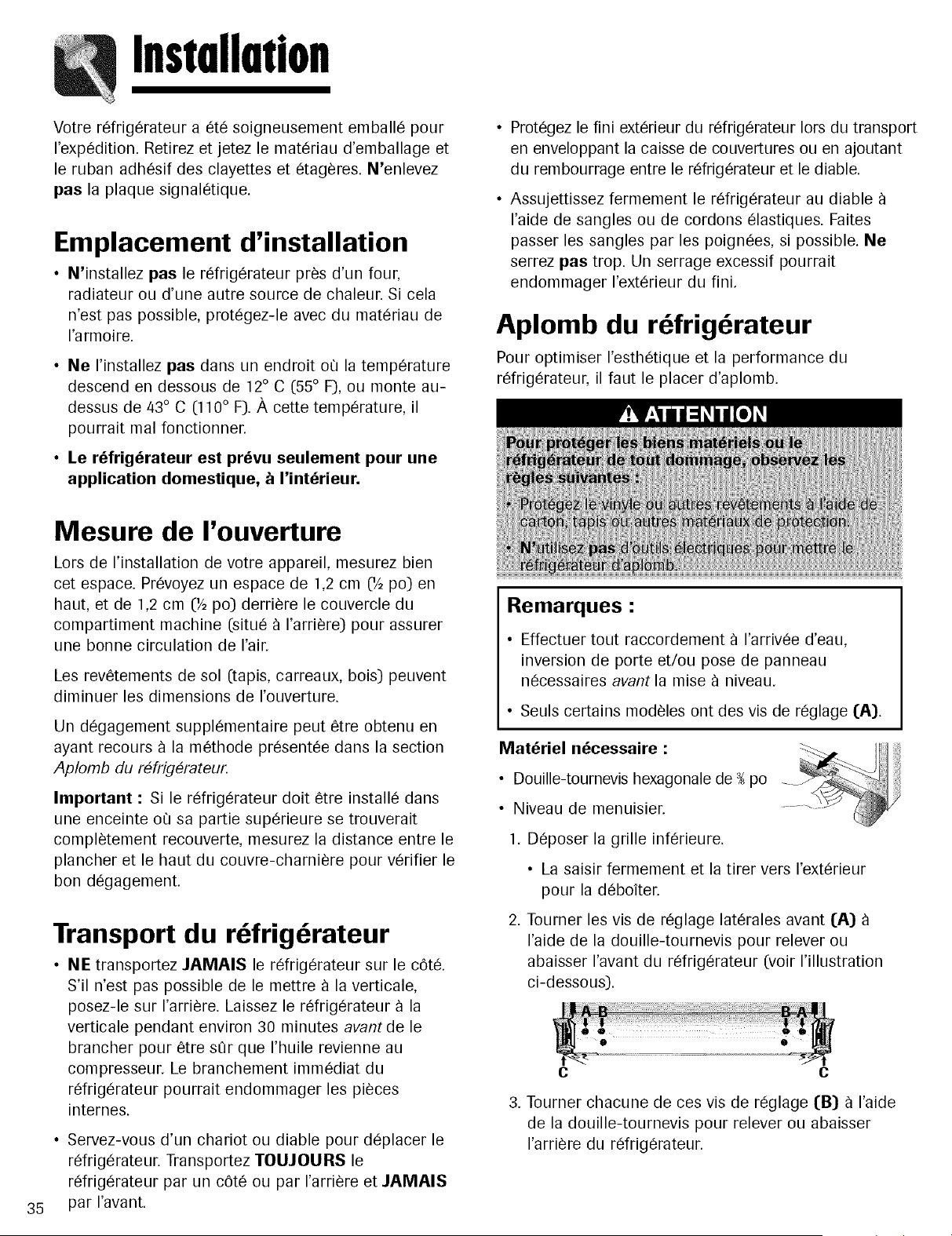

Votre rdrigerateur a ete soigneusement emballe pour

I'expedition. Retirez et jetez le materiau d'emballage et

le ruban adhesif des clayettes et etageres. N'enlevez

pas la plaque signaletique.

Emplacement d'installation

• N'installez pas le refrigerateur pres d'un four,

radiateur ou d'une autre source de chaleur. Si cela

n'est pas possible, protegez-le avec du materiau de

I'armoire.

• Ne I'installez pas dans un endroit ot_ la temperature

descend en dessous de 12° C (55 ° FJ, ou monte au-

dessus de 43° C (110 ° F). ,_,cette temperature, il

pourrait real fonctionner.

• Le r_frig_rateur est pr_vu seulement pour une

application domestique, & I'int_rieur.

Mesure de I'ouverture

Lors de I'installation de votre appareil, mesurez bien

cet espace. Prevoyez un espace de 1,2 cm 12/2po) en

haut, et de 1,2 cm (Y2po) derriere le couvercle du

compartiment machine (situe _ I'arriere) pour assurer

une bonne circulation de I'air.

Les revetements de sol (tapis, carreaux, bois) peuvent

diminuer les dimensions de rouverture.

Un degagement supplementaire peut etre obtenu en

ayant recours 9 la methode presentee dans la section

Aplomb du r_frig_rateur.

Important : Si le rdrigerateur doit etre installe dans

une enceinte ot] sa pattie superieure se trouverait

completement recouverte, mesurez la distance entre le

plancher et le haut du couvre-charniere pour verifier le

bon degagement.

Transport du refrigerateur

• NE transportez JAMAIS le refrigerateur sur le cote.

S'il n'est pas possible de le mettre _ la verticale,

posez-le sur I'arriere. Laissez le rdrigerateur _ la

verticale pendant environ 30 minutes avant de le

brancher pour etre sQr que I'huile revienne au

compresseur. Le branchement immediat du

rdrigerateur pourrait endommager les pieces

internes.

• Servez-vous d'un chariot ou diable pour deplacer le

rdrigerateur. Transportez TOUJOURS le

rdrigerateur par un cote ou par I'arriere et JAMAIS

par I'avant.

Protegez le fini exterieur du rdrigerateur Iors du transport

en enveloppant la caisse de couvertures ou en ajoutant

du rembourrage entre le rdrigerateur et le diable.

Assujettissez fermement le rdrigerateur au diable

I'aide de sangles ou de cordons elastiques. Faites

passer les sangles par les poignees, si possible. Ne

serrez pas trop. Un serrage excessif pourrait

endommager I'exterieur du fini.

Aplomb du refrigerateur

Pour optimiser I'esthetique et la performance du

rdrigerateur, il faut le placer d'aplomb.

Remarques :

• Effectuer tout raccordement _ I'arrivee d'eau,

inversion de porte et/ou pose de panneau

necessaires avant la raise a niveau.

• Seuls certains modeles ont des vis de reglage (A).

Materiel n_cessaire :

• Douille-tournevis hexagonale de _ po

• Niveau de menuisier.

1. Deposer la grille inferieure.

• La saisir fermement et la tirer vers I'exterieur

pour la deboiter.

2. Tourner les vis de reglage laterales avant (A)

I'aide de la douille-tournevis pour relever ou

abaisser I'avant du rdrigerateur (voir I'illustration

ci-dessous).

3. Tourner chacune de ces vis de reglage (B) _ I'aide

de la douille-tournevis pour relever ou abaisser

I'arriere du rdrigerateur.

Installation

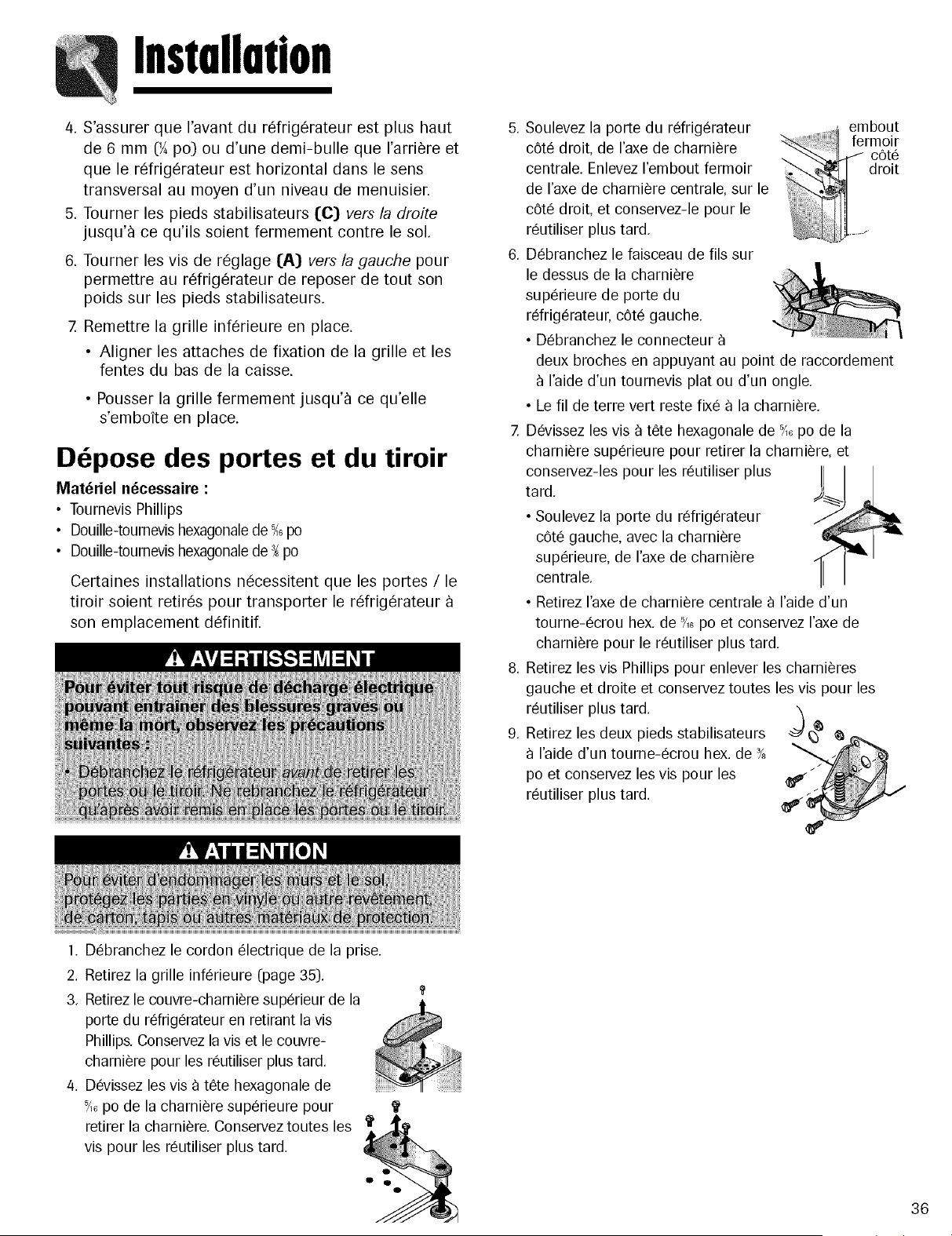

4. S'assurer que I'avant du refrigerateur est plus haut

de 6 mm (¼ po) ou d'une demi-bulle que I'arriere et

que le refrigerateur est horizontal dans le sens

transversal au moyen d'un niveau de menuisier.

5. Tourner les pieds stabilisateurs (C) vers la droite

jusqu'_ ce qu'ils soient fermement contre le sol.

6. Tourner les vis de reglage (A) vers la gauche pour

permettre au refrigerateur de reposer de tout son

poids sur les pieds stabilisateurs.

7. Remettre la grille inferieure en place.

• Aligner les attaches de fixation de la grille et les

fentes du bas de la caisse.

• Pousser la grille fermement jusqu'_ ce qu'elle

s'emboite en place.

D pose des portes et du tiroir

Materiel necessaire :

• Tournevis Phillips

• Douille-tournevishexagonalede _6po

• Douille4ournevis hexagonalede _ po

Certaines installations necessitent que les portes / le

tiroir soient retires pour transporter le refrigerateur

son emplacement definitif.

Soulevez la porte du refrigerateur

cote droit, de I'axe de charniere

centrale. Enlevez I'embout fermoir

de I'axe de charniere centrale, sur le

cote droit, et conservez-le pour le

reutiliser plus tard.

Debranchez le faisceau de ills sur

le dessus de la charniere

superieure de porte du

refrigerateur, cote gauche.

• Debranchez le connecteur

deux broches en appuyant au point de raccordement

I'aide d'un tournevis plat ou d'un ongle.

• Le fil de terre vert reste fixe _ la charniere.

Devissez les vis 8 tete hexagonale de 5/_6po de la

charniere superieure pour retirer la charniere, et

conservez-les pour les reutiliser plus

tard.

• Soulevez la porte du refrigerateur

cote gauche, avec la charniere

superieure, de I'axe de charniere

centrale.

• Retirez I'axe de charniere centrale _ I'aide d'un

tourne-ecrou hex. de 5/_poet conservez I'axe de

charniere pour le reutiliser plus tard.

Retirez les vis Phillips pour enlever les charnieres

gauche et droite et conservez routes les vis pour les

reutiliser plus tard.

Retirez les deux pieds stabilisateurs

I'aide d'un tourne-ecrou hex. de 3/_

poet conservez les vis pour les _r"

reutiliser plus tard.

1. Debranchez le cordon electrique de la prise.

2. Retirez la grille inferieure (page 35).

3. Retirez le couvre-charniere superieur de la

porte du refrigerateur en retirant la vis

Phillips. Conservez la vis et le couvre-

charniere pour les reutiliser plus tard.

4. Devissez les vis _ tete hexagonale de

5/_po de la charniere superieure pour

retirer la charniere. Conservez routes les

vis pour les reutiliser plus tard.

Installation

Tiroir coulissant

Ccong lateur-tiroir)

Installation :

1. Tirez les deux

glissieres au

maximum.

2. Tout en retenant le

devant de la porte,

accrochez les

supports en pla(_ant leurs crochets dans les fentes

I'interieur de chaque glissiere.

Remarque : Les quatre supports du tiroir

doivent etre bien installes dans les fentes

appropriees pour que le tiroir coulisse correctement.

Materiel n_cessaire :

• Tournevis Phillips

D_pose :

1. Tirez le tiroir au maximum.

Inclinez le panier inferieur

vers I'avant, puis soulevez-

le pour le retirer.

Sur chaque glissiere

laterale se trouve un

support pour le panier,

avec deux crochets. Pour

liberer chacun des

supports, ouvrez les

crochets en les poussant

vers I'interieur, _ I'ecart

du systeme de glissieres.

Soulevez les supports

pour les sortir des

glissieres.

Enlevez la vis Phillips

de chacune des

glissieres du tiroir

(certains modeles).

Soulevez le haut de

I'avant du tiroir pour

defaire ce dernier des glissieres.

en relevant sa partie avant.

Retirez la porte

Baissez la fa(_ade du tiroir a son emplacement

definitif.

Remettez les vis Phillips qui ont ete retirees de

chacune des glissieres du tiroir et serrez-les

(certains modeles).

Remettez les supports de panier sur les glissieres

du tiroir. Alignez les fermoirs des supports de

panier avec les fentes des supports du tiroir et

appuyez sur chaque fermoir et ce vers les supports

jusqu'_ ce que chacun s'enclenche.

Crochets des

supports de

panier

6. Inclinez vers le basle devant du panier inferieur et

placez-le dans les supports de panier.

Remise en place des portes

Materiel necessaire :

• Toumevis Phillips

• Douille-toumevis hexagonalede 76po

4. Faites tourner la poignee pour

qu'elle soita plat contre la porte.

1. Installation des ensembles de

charniere :

• Installez la charniere centrale _]

I'aide de vis Phillips.

2. Placer le cote charnieres de la porte

du refrigerateur sur I'axe de charniere

centrale.

• Installez la charniere superieure sans

la serrer _] I'aide de vis _]tete

hexagonale de 5/,6po.

3. Tenez la porte du congelateur _] la verticale tout en

installant I'axe de charniere centrale _] I'aide d'un

tourne-ecrou hex. de "_,6po.

4. Rebranche le connecteur a deux broches.

5. Remettez en place le couvre-charniere.

5. Saisissez fermement la poignee et

coulissez-la vers le bas.

D_pose :

1. Saisissez fermenlent le bas de la

poignee et soulevez la poignee pour

I'enlever.

Poign es

I emarqge : Si la poignee n'est pas installee, elle

se trouve _ I'interieur du compartiment de

refrigeration, ou _ I'arriere du refrigerateur.

Retirez I'emballage et le ruban adhesif de la poignee, et

jetez-les.

Poign_e en plastique

Installation :

Poign e de cong lateur

Remarques :

• La poignee de ce

congelateur est

legerement incurvee.

• Pour I'installer

correctement, assurez-

vous qu'elle est orientee comme il est indique.

1. Les poignees doivent etre

orientees comme il est indique.

2. Alignez I'attache de poignee _]

montage en fagade avec les

pitons de porte.

3. Assurez-vous que les attaches

sont placees legerement

au-dessus des pitons de porte.

Installation :

1. Alignez les attaches de la

poignee de porte,

16gerement a gauche des

pitons fixes _] la porte du

congelateur.

2. Assurez-vous que les

attaches sont placees

legerement

droit des pitons de porte.

A . . Piton de

ttacne ae porte

poignee _€ Base.de.

3. Faites tourner la poignee, pour que la base gauche

se trouve _] plat contre la porte.

4. Saisissez fermement la poignee et coulissez-la

droit.

!iton de

porte

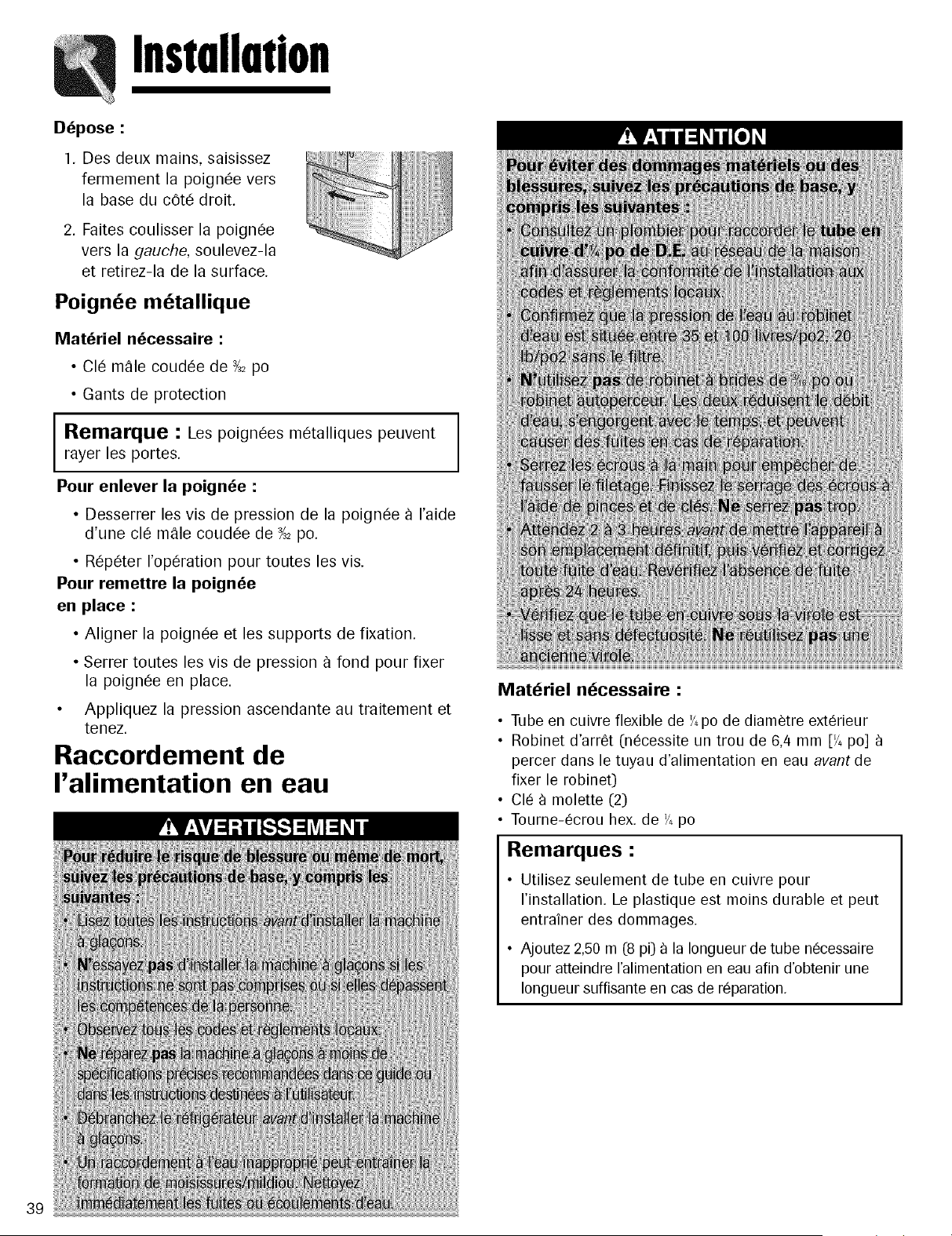

D_pose :

I.Des deux mains,saJsJssez _i

fermement la poJgn@e vers

la base du cOt_ droJt.

2. Faites coulisser la poignee

vers la gauche, soulevez-la

et retirez-la de la surface.

Poign e m tallique

Materiel n_cessaire :

• CI_ m_le coud_e de _2 po

• Gants de protection

I Remarque : Los poignees metalliques peuventrayer los portes

Pour enlever la poign_e :

• Desserrer los vis de pression de la poign_e a I'aide

d'une cle male coudee de _2 po

• Repeter I'operation pour toutes los vis

Pour remettre la poign_e

en place :

• Aligner la poign_e et les supports de fixation.

• Serrer toutes les vis de pression _ fond pour fixer

la poignee en place.

• Appliquez la pression ascendante au traitement et

tenez.

Raccordement de

I'alimentation en eau

Materiel necessaire :

• Tube en cuivre flexible de _/4po de diametre exterieur

• Robinet d'arr¢t (necessite un trou de 6,4 mm [Y4po]

percer dans le tuyau d'alimentation en eau avant de

fixer le robinet)

• Cle _ molette (2)

• Tourne ecrou hex de _/_po

Remarques :

• Utilisez seulement de tube en cuivre pour

I'installation. Le plastique est moins durable et peut

entrainer des dommages.

• Ajoutez 2,50 m (8 pi) 8 la Iongueur de tube necessaire

pour atteindre I'alimentation en eau afin d'obtenir une

Iongueur suffisante en cas de reparation.

Installation

1. Creez une boucle (diam_tre

minimum de 60 cm/2 pi) avec

le tube en cuivre. I_vitez

d'entortiller le tube en cuivre

en I'enroulant. N'utilisez pas le

tube en plastique.

2. Retirez le capuchon en

plastique de rorifice d'arrivee

du robinet d'eau.

diam_tre

minimum de 60

cm/2 pi

3. Placez la virole (B) et I'ecrou en laiton

(A) sur I'extremit_ du tube en cuivre,

comme il est illustr& Rappel : Ne

reutilisez pas une ancienne virole. L'ecrou

laiton et la virole sont pre voir eu le

paquet du le Guide d' utilisateur et d'

entretien de rdrigerateur.

4. Placez I'extremite du tube en cuivre

dans I'orifice d'arrivee du robinet d'eau.

Fa(}onnez legerement le tube - sans

rentortiller - pour qu'il penetre dans

rorifice d'arrivee.

5. Coulissez I'ecrou en laiton par-dessus la virole et

vissez I'_crou dans rorifice d'arriv_e. I

Serrez I'ecrou a la cl&

Placer une cle a molette sur I'ecrou

(1) fixe a la conduite d'eau en

plastique pour le maintenir en

position.

Tourner I'ecrou superieur vers la droite

et le serrer completement a raide I

d'une deuxieme cle a molette tout en

maintenant I'ecrou (2) inferieur en

place.

Important : Ne serrez pas trop. II y

risque sinon de fausser le filetage.

6. Tirez sur le tube pour confirmer que

le raccordement est bien fait.

Raccordez le tube au chSssis a raide

d'un collier (C) et ouvrez reau.

Wrifiez rabsence de fuite et corrigez

la situation, le cas echeant. Continuez

observer le raccordement en eau

pendant deux a trois heures avant de

d@lacer le refrigerateur a son

emplacement permanent.

7. Surveillez le raccordement de reau

pendant 24 heures. Corrigez les

fuites, le cas echeant.

Ouverture et fermeture des

portes du rdfrig rateur

Votre refrigerateur

est d'une conception

unique avec 2 pores

de compartiment

pour aliments frais.

Chacune de ces

portes s'ouvre ou se

ferme

independamment.

II existe un volet

vertical articule sur la

porte gauche pour

aliments frais. Quand

la porte gauche est

fermee, le volet forme

automatiquement

une etancheite entre

les deux portes

quand toutes deux sont fermees.

Quand la porte gauche est ouverte, le volet articule se

replie automatiquement vers I'interieur afin de ne pas

gener.

Commandesdetemperuture

Commandes touche

Les commandes sont situees en haut, sur le devant du

compartiment de refrigeration.

Commandes

Reglage initial

Apres avoir branche le refrigerateur, reglez les

commandes.

• Appuyez sur Gou Dpour ajuster les comrnandes

au reglage desire.

• La gamme des commandes de temperature pour les

deux compartiments va de 1 _ 7 (temperature la plus

basse).

• Reglez la commande du Freezer (Congelateur) sur 4.

• Reglez la commande du Refrigerator (Refrigerateur)

sur4.

• Laissez le refrigerateur fonctionner pendant au moins

8 _ 12 heures avantd'y placer des aliments.

Guide d'ajustage des temperatures

Compartiment de

r_frig_ration trop

chaud

Compartiment de

r_frig_ration trop froid

Compartiment de

cong_lation trop

chaud

Compartiment de

congelation trop froid

ARRF_T du

r_frig_rateur

Reglez la commande du

Refrigerator vers le chiffre

superieur, en appuyant sur

la touche D.

Reglez la commande du

Refrigerator vers le chiffre

inferieur, en appuyant sur

la touche G.

Reglez la commande du

Freezer vers le chiffre

superieur, en appuyant sur

la touche D.

Reglez la commande du

Freezer vers le chiffre

inferieur, en appuyant sur

la touche _.

Appuyez sur la touche du

Refrigerator ou du

FreezerG jusqu'a ce que

_{- >>paraisse a I'afficheur.

Surfaces de la caisse chaudes

Occasionnellement, la face avant de la caisse du

refrigerateur peut etre chaude au toucher. II s'agit d'un

effet normal qui empeche la condensation d'humidite

sur la caisse. Ceci se remarque particulierement Iors

de la raise en marche initiale du refrigerateur, par

temps chaud ou apres une periode prolongee ou

excessive d'ouverture des portes.

Ajustage des commandes

• 24 heures apres I'addition d'aliments, il est possible

de decider s'il convient d'ajuster la temperature dans

I'un ou rautre ou les deux compartiments. Dans ce

cas, ajustez la ou les commandes, selon les

indications du tableau Guide d'ajustage des

temperatures, ci-dessous. Voyez _ la page 50, les

instructions sur la verification de la temperature des

compartiments.

• Saul Iors de la raise en marche initiale du

refrigerateur, ne changez pas la commande de plus

d'une unite _ la lois.

• Laissez les temperatures se stabiliser pendant 2/4

heures.

• Une modification du reglage de I'un ou I'autre des

boutons de commande entrafne une modification de

la temperature dans I'autre compartiment.

Interrupteur d'economie d'energie

(certains modbles)

• Off (Arret) - le refrigerateur consomme plus

d'energie si cet interrupteur est sur arret, parce

qu'un element chauffant dans la section articulee du

joint de la porte est en marche. Cet element

chauffant contribue _ eviter la formation de

condensation sur I'exterieur du joint articul& Mettre

I'interrupteur d'economie d'energie sur Off Iorsque

I'air ambiant est plus tiede et plus humide ou si I'on a

remarque de I'humidite sur I'exterieur de la porte.

• On (Marche) - ce reglage economise I'energie en

n'utilisant pas I'element chauffant. Mettre

I'interrupteur d'economie d'energie sur On Iorsque

I'air ambiant est moins humide.

Commande climatique de la

temperature Triple Cool

(certains modeles)

Cette commande est situee en haut, a I'avant du

compartiment refrigerateur.

Commande

/ .......................°...... /

_+_ _ ....... _+_

_ O O G O O O O_-_

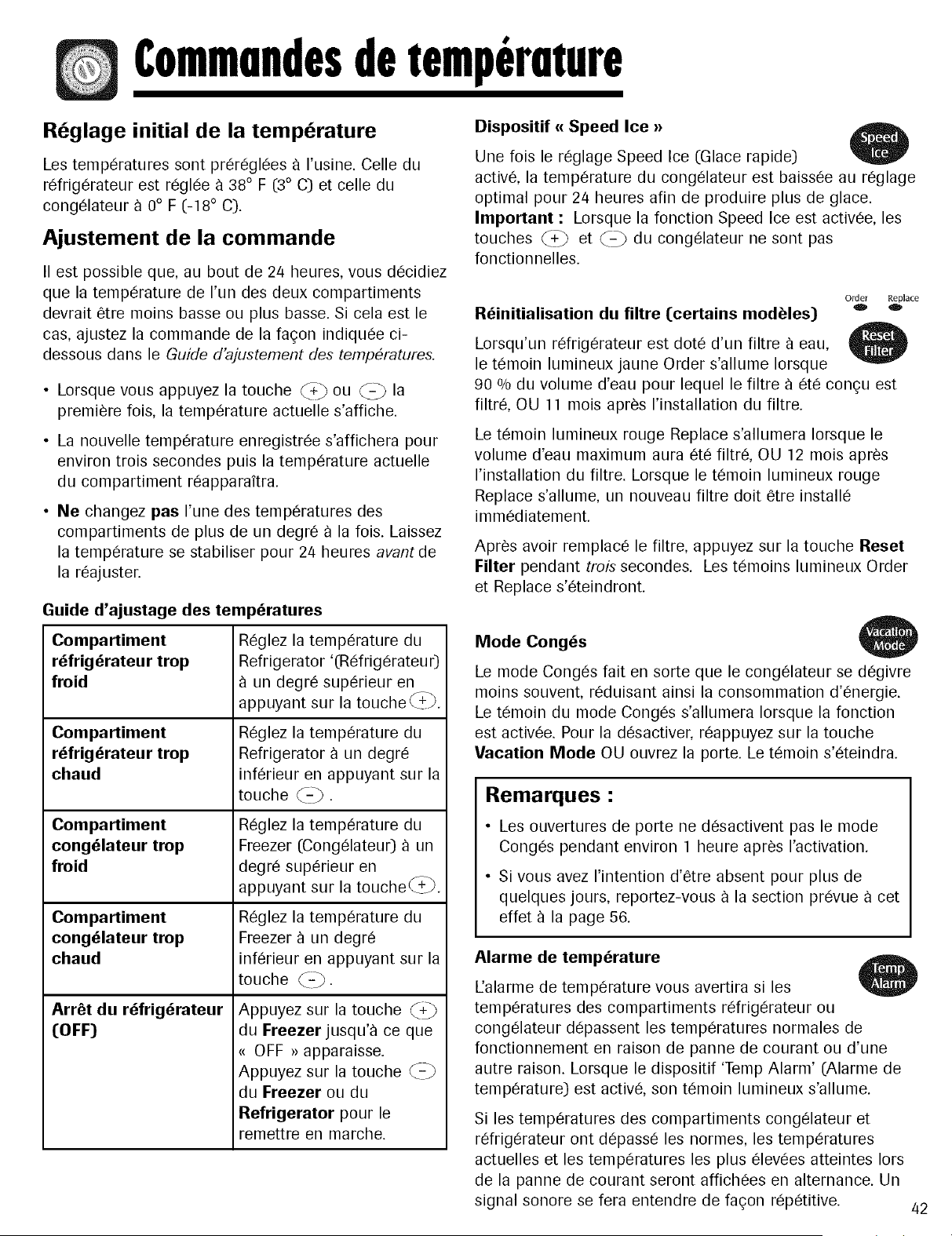

Commundesdetemperuture

R glage initial de la temperature

Les temperatures sont prereglees a I'usine. Celle du

refrigerateur est reglee _ 38° F (3° C) et celle du

congelateur _ 0° F (-18 ° C).

Ajustement de la commande

II est possible que, au bout de 24 heures, vous decidiez

que la temperature de I'un des deux compartiments

devrait etre moins basse ou plus basse. Si cela est le

cas, ajustez la commande de la fa£;on indiquee ci-

dessous dans le Guide d'ajustement des temperatures.

• Lorsque vous appuyez la touche _+_bou _-_ la

premiere lois, la temperature actuelle s'affiche.

• La nouvelle temperature enregistree s'affichera pour

environ trois secondes puis la temperature actuelle

du compartiment reapparaitra.

• Ne changez pas I'une des temperatures des

compartiments de plus de un degre a la lois. Laissez

la temperature se stabiliser pour 24 heures avant de

la reajuster.

Guide d'ajustage des temperatures

Dispositif (( Speed Ice ))

Une fois le reglage Speed Ice (Glace rapide)

active, la temperature du congelateur est baissee au reglage

optimal pour 24 heures afin de produire plus de glace.

Important : Lorsque la fonction Speed Ice est activee, les

touches C:€_ et _-_ du congelateur ne sont pas

fonctionnelles.

Order Replace

R_initialisation du filtre (certains modbles) 9,

Lorsqu'un refrigerateur est dote d'un filtre a eau,

le temoin lumineux jaune Order s'allume Iorsque

90 % du volume d'eau pour lequel le filtre a ete con£u est

filtre, OU 11 mois apres I'installation du filtre.

Le temoin lumineux rouge Replace s'allumera Iorsque le

volume d'eau maximum aura ete filtre, OU 12 mois apres

I'installation du filtre. Lorsque le temoin lumineux rouge

Replace s'allume, un nouveau filtre doit etre installe

immediatement.

Apres avoir remplace le filtre, appuyez sur la touche Reset

Filter pendant trois secondes. Les temoins lumineux Order

et Replace s'eteindront.

Compartiment

r_frig_rateur trop

froid

Compartiment

r_frig_rateur trop

chaud

Compartiment

cong_lateur trop

froid

Compartiment

cong_lateur trop

chaud

Arr_t du r_frig_rateur

(OFF)

Reglez la temperature du

Refrigerator '(Refrigerateur)

un degre superieur en

appuyant sur la touche _:_.

Reglez la temperature du

Refrigerator _] un degre

inferieur en appuyant sur la

touche _-_.

Reglez la temperature du

Freezer (Congelateu0 _ un

degre superieur en

appuyant sur la touche_;_.

Reglez la temperature du

Freezer _ un degre

inferieur en appuyant sur la

touche _-_.

Appuyez sur la touche _

du Freezer jusqu'_] ce que

{{ OFF _ apparaisse.

Appuyez sur la touche _-_

du Freezer ou du

Refrigerator pour le

remettre en marche.

Mode Congas

Le mode Conges fait en sorte que le congelateur se degivre

moins souvent, reduisant ainsi la consommation d'energie.

Le temoin du mode Conges s'allumera Iorsque la fonction

est activee. Pour la desactiver, reappuyez sur la touche

Vacation Mode OU ouvrez la porte. Le temoin s'eteindra.

Remarques :

• Les ouvertures de porte ne desactivent pas le mode

Conges pendant environ 1 heure apres I'activation.

• Si vous avez I'intention d'etre absent pour plus de

quelques jours, reportez-vous a la section prevue a cet

effet _ la page 56.

Alarme de temperature

L'alarme de temperature vous avertira si les

temperatures des compartiments refrigerateur ou

congelateur depassent les temperatures normales de

fonctionnement en raison de panne de courant ou d'une

autre raison. Lorsque le dispositif 'Temp Alarm' (Alarme de

temperature) est active, son temoin lumineux s'allume.

Si les temperatures des compartiments congelateur et

rdrigerateur ont depasse les normes, les temperatures

actuelles et les temperatures les plus elevees atteintes Iors

de la panne de courant seront affichees en alternance. Un

signal sonore se fera entendre de fa£;on repetitive.

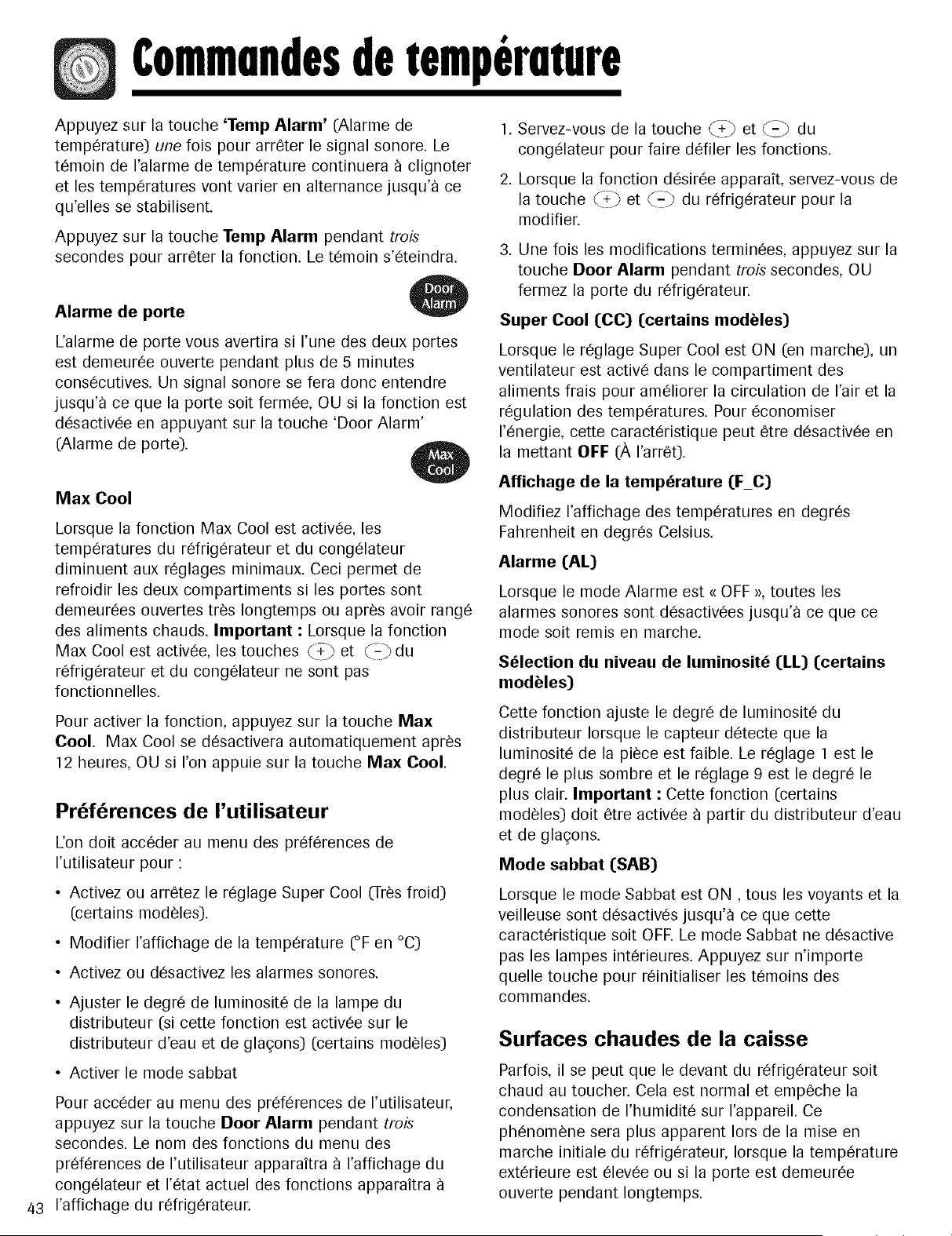

Commundesdetemperuture

Appuyez sur la touche 'Temp Alarm' (Alarme de

temperature) une fois pour arreter le signal sonore. Le

temoin de I'alarme de temperature continuera _ clignoter

et les temperatures vont varier en alternance jusqu'a ce

qu'elles se stabilisent.

Appuyez sur la touche Temp Alarm pendant trois

secondes pour arreter la fonction. Le temoin s'eteindra.

Alarme de porte

L'alarme de porte vous avertira si I'une des deux portes

est demeuree ouverte pendant plus de 5 minutes

consecutives. Un signal sonore se fera donc entendre

jusqu'_ ce que la porte soit fermee, OU si la fonction est

desactivee en appuyant sur la touche 'Door Alarm'

(Alarme de porte).

1. Servez-vous de la touche _:_5 et _ du

congelateur pour faire defiler les fonctions.

2. Lorsque la fonction desiree apparait, servez-vous de

la touche _-_ et _-_ du refrigerateur pour la

modifier.

3. Une fois les modifications terminees, appuyez sur la

touche Door Alarm pendant trois secondes, OU

fermez la porte du refrigerateur.

Super Cool (CO) (certains modbles)

Lorsque le reglage Super Cool est ON (en marche), un

ventilateur est active dans le compartiment des

aliments frais pour ameliorer la circulation de I'air et la

regulation des temperatures. Pour economiser

I'energie, cette caracteristique peut etre desactivee en

la mettant OFF (A I'arret).

Max Cool

Lorsque la fonction Max Cool est activee, les

temperatures du refrigerateur et du congelateur

diminuent aux reglages minimaux. Ceci permet de

refroidir les deux compartiments si les portes sont

demeurees ouvertes tres Iongtemps ou apres avoir range

des aliments chauds. Important : Lorsque la fonction

Max Cool est activee, les touches _¥_ et _-] du

refrigerateur et du congelateur ne sont pas

fonctionnelles.

Pour activer la fonction, appuyez sur la touche Max

Cool. Max Cool se desactivera automatiquement apres

12 heures, OU si I'on appuie sur la touche Max Cool.

Preferences de I'utilisateur

L'on doit acceder au menu des preferences de

I'utilisateur pour :

• Activez ou arretez le reglage Super Cool (Tres froid)

(certains modeles).

• Modifier I'affichage de la temperature I_F en °C)

• Activez ou desactivez les alarmes sonores.

• Ajuster le degre de luminosite de la lampe du

distributeur (si cette fonction est activee sur le

distributeur d'eau et de gla(_ons) (certains modeles)

• Activer le mode sabbat

Pour acceder au menu des preferences de I'utilisateur,

appuyez sur la touche Door Alarm pendant trois

secondes. Le nora des fonctions du menu des

preferences de I'utilisateur apparaitra _ I'affichage du

congelateur et I'etat actuel des fonctions apparaitra

I'affichage du refrigerateur.

Affichage de la temperature (F_C)

Modifiez I'affichage des temperatures en degres

Fahrenheit en degres Celsius.

Alarme I:AL)

Lorsque le mode Alarme est <<OFF >>,toutes les

alarmes sonores sont desactivees jusqu'_ ce que ce

mode soit remis en marche.

S_lection du niveau de luminosit_ (LL) (certains

modbles)

Cette fonction ajuste le degre de luminosite du

distributeur Iorsque le capteur detecte que la

luminosite de la piece est faible. Le reglage 1 est le

degre le plus sombre et le reglage 9 est le degre le

plus clair. Important : Cette fonction (certains

modeles) doit etre activee _ partir du distributeur d'eau

et de gla(_ons.

Mode sabbat (SAB)

Lorsque le mode Sabbat est ON, tous les voyants et la

veilleuse sont desactives jusqu'_ ce que cette

caracteristique soit OFE Le mode Sabbat ne desactive

pas les lampes interieures. Appuyez sur n'importe

quelle touche pour reinitialiser les temoins des

commandes.

Surfaces chaudes de la caisse

Parfois, il se peut que le devant du refrigerateur soit

chaud au toucher. Cela est normal et empeche la

condensation de I'humidite sur I'appareil. Ce

phenomene sera plus apparent Iors de la raise en

marche initiale du refrigerateur, Iorsque la temperature

exterieure est elevee ou si la porte est demeuree

ouverte pendant Iongtemps.

Cnrncteristiques- c0mpnrflmentrefrid6rnteur

I tag res

• Tourner la manivelle dans le sons horaire pour relever

la clayette ou dans le sons antihoraire pour I'abaisser.

Pour enlever la tablette :

• Vider la tablette de tout son contenu.

• Saisir I'avant et tirer completement vers soi.

• Appuyer sur les butees [de chaque cote), puis

continuer _ tirer sur la tablette jusqu'a ce qu'elle

sorte de son chassis.

Pour la remettre en place :

Votre refrigerateur comporte de etagere en verre Spill-

catcher TM. Los etageres Spill-catcher TM ont un rebord

de retenue qui facilite le nettoyage. Certaines sont

aussi equipees de la caracteristique coulisser. Pour

faire coulisser I'etagere, prenez-la par I'avant et tirez-la.

Poussez-la pour la remettre a sa position d'origine.

Pour enlever une _tagbre :

• Relevez legerement I'avant et _L. _

soulevez I'arriere de I'etagere, puis

tirez I'etagere tout droit pour la

sortir.

Pour verrouiller I'_tagbre _ uae autre place :

• Relevez le bord avant de I'etagere.

• Introduisez los crochets dans los ouvertures desirees

du cadre et laissez I'etagere se mettre en place.

• Assurez-vous que I'etagere est bien verrouillee

I'arriere

Tablette Elevator TM [certains modbles]

La tablette Elevator TM est dotee d'un rebord pour

empecher que los liquides ne s'ecoulent et du systeme

Easy-Glide TM qui permet de tirer la tablette comme un

bac. II est possible de la monter ou de la descendre

sans la vider.

Pour tirer sur la tablette:

• Saisir I'avant et tirer vers soi.

• Centrer la tablette par rapport au chassis et la

pousser _ fond vers I'arriere. II n'est pas necessaire

d'appuyer sur les butees pour qu'elle se mette en

place.

En general, le chassis de la tablette Elevator TM n'a PAS

besoin d'etre retire. Bien que cola risque peu d'arriver

et que cola soit deconseille, la marche a suivre correcte

pour le retirer du refrigerateur est la suivante:

Pour retirer la chassis :

• Vider la tablette de tout son contenu.

Faire coulisser la tablette vers soi sur environ 5 cm

[2 po) et deplacer manuellement les deux dispositifs

de verrouillage arriere vers le centre de la tablette.

Tout en soutenant la tablette et le chassis par le

dessous, soulever le tout legerement et le faire

pivoter d'environ 30° pour permettre au mecanisme

arriere de sortir des gouttieres verticales des cotes

I'arriere.

• La tablette et le chassis peuvent alors etre tires vers

soi pour los sortir du refrigerateur.

Pour los remettre en place:

• Proceder comme precedemment, mais _ I'inverse.

S'assurer que la tablette est bien de niveau. Lorsque

la tablette est coulissee vers I'arriere, elle

repositionne los dispositifs de verrouillage arriere

dans la bonne position de fonctionnement.

Glissieres

(los caract6ristiques

varient solon le module)

• Repousser la tablette pour la remettre en place.

Pour ajuster la clayette _ manivelle ElevatoVM:

• Tirer sur le bouton de la manivelle sur le devant de la

clayette.

Ensemble de cadre Etag_re coulissante

Cnrncteristiques- c0mpnrtimentrefrid6rnteur

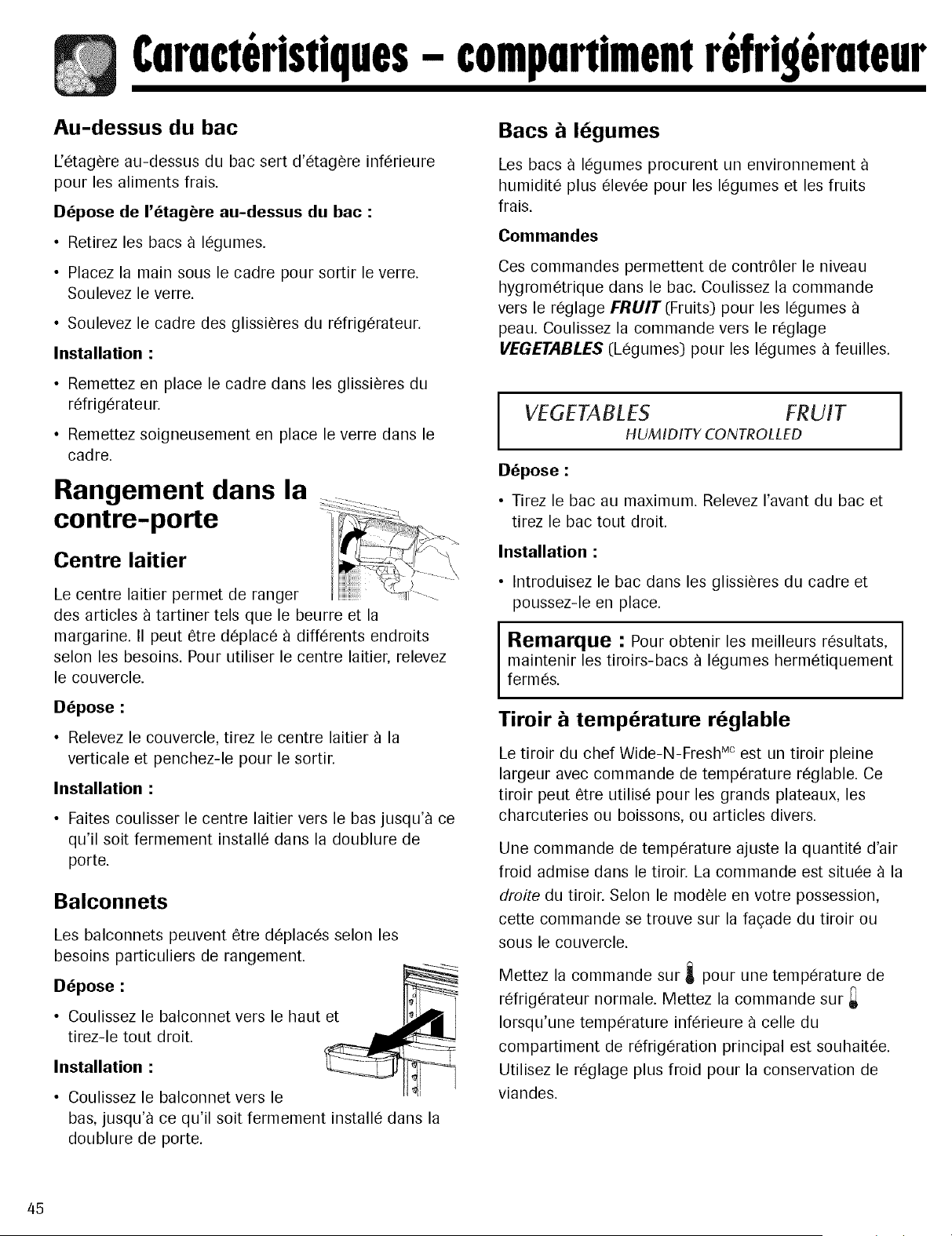

Au-dessus du bac

L'etagere au-dessus du bac sert d'etagere inferieure

pour les aliments frais.

D_pose de I'_tag_re au-dessus du bac :

• Retirez les bacs a legumes.

• Placez la main sous le cadre pour sortir le verre.

Soulevez le verre.

• Soulevez le cadre des glissieres du refrigerateur.

Installation :

Bacs _ I_gumes

Les bacs _ legumes procurent un environnement

humidite plus elevee pour les legumes et les fruits

frais.

Commandes

Ces commandes permettent de contrOler le niveau

hygrometrique dans le bac. Coulissez la commande

vers le reglage FRUIT (Fruits) pour les legumes

peau. Coulissez la commande vers le reglage

VEGETABLES (Legumes) pour les legumes _ feuilles.

• Remettez en place le cadre dans les glissieres du

rdrigerateur.

• Remettez soigneusement en place le verre dans le

cadre.

Rangement dans la

contre-porte

Centre laitier

Le centre laitier permet de ranger

des articles _ tartiner tels que le beurre et la

margarine. II peut etre deplace _ differents endroits

selon les besoins. Pour utiliser le centre laitier, relevez

le couvercle.

D_pose :

• Relevez le couvercle, tirez le centre laitier _ la

verticale et penchez-le pour le sortir.

Installation :

• Faites coulisser le centre laitier vers le bas jusqu'_ ce

qu'il soit fermement installe dans la doublure de

porte.

Balconnets

Les balconnets peuvent etre deplaces selon les

besoins particuliers de rangement.

D_pose :

• Coulissez le balconnet vers le haut et

tirez-le tout droit.

Installation :

• Coulissez le balconnet vers le

bas, jusqu'_ ce qu'il soit fermement installe dans la

doublure de porte.

VEGETABLES FRUIT

HUMIDITY CONTROLLED

D_pose :

• Tirez le bac au maximum. Relevez I'avant du bac et

tirez le bac tout droit.

Installation :

• Introduisez le bac dans les glissieres du cadre et

poussez-le en place.

I ema_ue : Pour obtenir les meilleurs resultats,

maintenir les tiroirs-bacs a legumes hermetiquement

fermes.

firoir _ temperature r_glable

Le tiroir du chef Wide-N-Fresh Mcest un tiroir pleine

largeur avec commande de temperature reglable. Ce

tiroir peut etre utilise pour les grands plateaux, les

charcuteries ou boissons, ou articles divers.

Une commande de temperature ajuste la quantite d'air

froid admise dans le tiroir. La commande est situee a la

droite du tiroir. Selon le modele en votre possession,

cette commande se trouve sur la fa(_ade du tiroir ou

sous le couvercle.

Mettez la commande sur _ pour une temperature de

rdrigerateur normale. Mettez la commande sur

Iorsqu'une temperature inferieure _ celle du

compartiment de refrigeration principal est souhaitee.

Utilisez le reglage plus froid pour la conservation de

viandes.

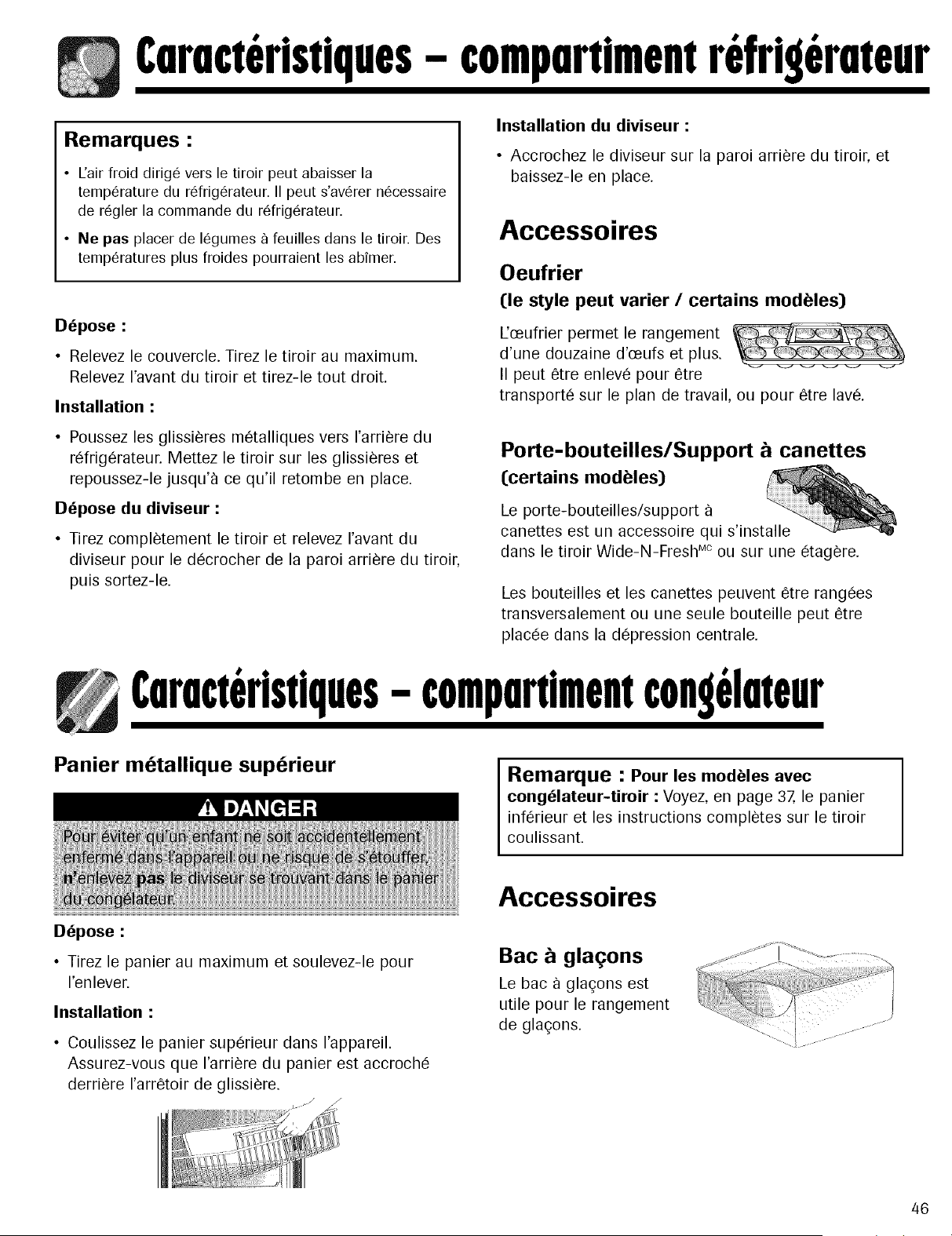

Cnrncteristiques- c0mpnrdmentrefrid6rnteur

Remarques :

• L'air froid dirig6 vers le tiroir peut abaisser la

temperature du r6frig6rateur. II peut s'av6rer n6cessaire

de r6gler la commande du r6frig6rateur.

• Ne pas placer de 16gumes _ feuilles dans le tiroir. Des

temp6ratures plus froides pourraient les abimer.

D_pose :

• Relevez le couvercle. Tirez le tiroir au maximum.

Relevez I'avant du tiroir et tirez-le tout droit.

Installation :

Installation du diviseur :

• Accrochez le diviseur sur la paroi arriere du tiroir, et

baissez-le en place.

Accessoires

Oeufrier

(le style peut varier / certains modbles)

L'oeufrier permet le rangement

d'une douzaine d'oeufs et plus.

II peut etre enleve pour etre

transporte sur le plan de travail, ou pour etre lave.

• Poussez les glissieres metalliques vers I'arriere du

refrigerateur. Mettez le tiroir sur les glissieres et

repoussezqe jusqu'_ ce qu'il retombe en place.

D_pose du diviseur :

• Tirez completement le tiroir et relevez I'avant du

diviseur pour le decrocher de la paroi arriere du tiroir,

puis sortez-le.

Porte-bouteilles/Support b canettes

(certains modbles)

Le porte-bouteilles/support

canettes est un accessoire qui s'installe

dans le tiroir Wide-N-Fresh Moou sur une etagere.

Les bouteilles et les canettes peuvent etre rangees

transversalement ou une seule bouteille peut etre

placee dans la depression centrale.

Cnrocterisdques- compnrdmentcongelmeur

Panier metallique superieur

Remarque : Pour les modbles avec

cong_lateur-tiroir : Voyez, en page 37, le panier

inferieur et les instructions completes sur le tiroir

coulissant.

D_pose :

• Tirez le panier au maximum et soulevez-le pour

I'enlever.

Installation :

• Coulissez le panier superieur dans I'appareil.

Assurez-vous que I'arriere du panier est accroche

derriere I'arretoir de glissiere.

Accessoires

Bac _ gla£ons

Le bac _ gla(_ons est

utile pour le rangement

de gla(_ons.

Eauetgla¢ons

Machine gla ons automatique

Raccordez la machine 8 gla£ons 8 la canalisation d'eau

comme il est indique 8 la page 40. Une honne

circulation d'eau et la mise b niveau du r_frigerateur

sont essentielles b des performances optimales de

la machine b gla(;ons.

Instructions de fonctionnement

• Assurez-vous que le bac _ gla_ons est en place et que

le bras de detection est en bas.

Une lois que le compartiment congelateur atteint une

temperature d'environ -17 ° a -18 ° C

(00-2° F), la machine _ gla_ons se

remplit d'eau et se met en marche. II

est possible de recueillir un lot

complet de gla£ons environ toutes les

trois heures.

• Attendez 24 heures environ apres rinstallation pour

recueillir le premier lot de gla£ons.

• Jetez les gla£ons obtenus les 12 premieres heures de

fonctionnement pour vous assurer que le systeme ne

comporte pas d'impuretes.

• Arretez la production de gla£ons en relevant le bras

jusqu'_ ce qu'un declic se fasse entendre.

• La machine _ gla£ons reste _ I'arret tant que le bras

n'est pas pousse vers le bas.

• Le premier ou les deux premiers lots seront

probablement constitues de gla£ons de petite taille et

irreguliers, du fait de la presence d'air dans la

canalisation.

• Lors de I'ejection des gla£ons, il est normal que

plusieurs gla£ons soient colles ensemble aux

extremites. II est facile de les s@arer. La machine

gla£ons continuera _ produire des gla£ons jusqu'_ ce

que I'accumulation de gla£ons releve le bras de

detection, ce qui arrete la machine _ gla_ons.

• Certains sons peuvent accompagner les diverses

phases de la production de gla£ons : leger

bourdonnement du moteur, chute de gla£ons dans le

bac _ gla£ons vide et declic de I'electrovanne ou, de

temps 8 autre, bourdonnement.

• Si la consommation de gla£ons est faible, les gla£ons

accumules vont prendre un aspect trouble, se

contracter, coller ensemble et prendre un goat. Videz

periodiquement le bac pour le laver 8 reau tiede. Veillez

bien le secher avant de le reinstaller.

Ne placez dans le bac _ gla£ons aucun aliment ou

liquide pour un refroidissement rapide. Ces articles

entraveraient les mouvements du bras de detection, ce

qui entrainerait un mauvais fonctionnement de la

machine _ gla£ons.

• Lorsque I'arrivee d'eau doit etre interrompue pendant

plusieurs heures, arretez la machine _ gla£ons en

relevant le bras de detection.

Depose du bac _ glagons :

• Tirez le bac 8 gla£ons vers I'avant puis enlevez-le de la

machine _ gla£ons. Pour empecher que la machine

gla£ons ne produise des gla£ons alors que le bac est

enleve, arretez la machine _ gla£ons en relevant le bras

de detection.

Installation du bac b gla(;ons :

• Inversez la methode ci-dessus. Remettez en marche la

machine _ gla£ons en baissant le bras de detection.

Distributeur d'eau

(certains modbles)

Le distributeur d'eau se trouve sur la

paroi gauche du compartiment

refrigerateur. Cette conception ne

permet que la distribution d'eau froide.

Pour se servir en eau :

• Tenez le contenant sous le bec verseur

et appuyez sur la touche du

distributeur.

Filtreueou(certoinsmodeles)

Ddpose et installation

Installation initiale

Le filtre a eau est situe au coin droit

superieur du compartiment de

refrigeration.

1. Otez et conservez le bouchon bleu

d'obturation.

2. Enlevez I'etiquette de protection

I'extremite du filtre; inserez le filtre

dans la base de connexion.

3. Faites-le tourner doucement clans le sens horaire,

jusqu'a la position de butee, et emboRez les deux

parties du corps de filtre pour la fermeture.

4. Expulsez I'air du circuit pour que I'eau puisse couler

librement : laissez I'eau couler sans interruption

pendant deux minutes par le distributeur, jusqu'a ce

que le debit soit stable. Lors de I'utilisation initiale,

prevoyez une periode d'attente de une a deux minutes

pour que I'eau puisse remplir le reservoir interne de

I'appareil.

• Une purge additionnelle peut etre necessaire si la

qualite de I'eau est mediocre.

Remplacement du filtre b eau

Important : L'air r_siduel du systbme peut provoquer

I'_jection d'eau et de la cartouche. Distribuez toujours

I'eau pendant au moins deux minutes avant de retirer le

filtre pour n'importe quelle raison. Proc_dez prudemment

pour la d_pose.

1. Faites tourner le filtre clans le sens antihoraire, jusqu'a ce

qu'il se separe de la base.

2. Laissez I'eau residuelle du filtre s'ecouler dans I'evier; jetez

le filtre a la poubelle.

3. Enlevez I'exces d'eau dans le corps du filtre et procedez en

suivant les etapes 2 et 4 de la section Installation initiale

On devrait changer le filtre/la cartouche de filtration au moins

tous les 12 mois.

Important : La Iongevite de la cartouche de filtration depend

de la qualite de I'eau a filtrer et de la quantite d'eau puisee. Si

on puise une quantite d'eau importante ou si la qualite de

I'eau est mediocre, il sera necessaire de remplacer la

cartouche de filtration plus frequemment.

Pour acheter une cartouche de filtration de rechange, prenez

contact avec votre detaillant ou composez le

1-877-232-6771 aux I_.-U. ou le 1-800-688-8408 au Canada.

Vous pouvez utiliser le distributeur d'eau sans y installer une

cartouche de filtration. Dans ce cas, remplacez le filtre par le

bouchon bleu d'obturation de la base du filtre.

Etat de Calil_rnie

Services de sant,5

Appareil de traitement de l'eau

Certificat numOro

03 -1583

Date d'dmission : September 16, 2003

Date mis ?liour : April 22, 2004

UKI'8(X)IAXX751

469OO6 75

67003523 751)

Fabrieant: PenlnPul'e In_"

S[ les

TulhdilO

Contaminants organiques

I md,m_"

p l)ichlorol_q_/_,ne

Capacit_ nominale en service : 2839 L/751 g,*l D_bit nominal en service: 2.9 IJml_ L78 GPM

Conditions de la certification :

Filtred eau(certnlnsmodeles)

Sp6cifications du systbme et caract6ristiques de performance

Cartouche de filtration d'eau pour r6frig6rateur - Modble UKF8001AXX

Specifications

DCbit maximal en service ....................................................................2,9 L/ran (0,78 GPM)

Longevit6 maximale - modele UKF8001AXX - 750 (max.) ..2839 litres/750 gallons

Temperature de service maximale ..................................................38° C/100 ° F

Pression d'alimentation minimale ....................................................241 kPa/35 Ib/po

Temperature de service minimale ....................................................1° C/33 ° F

Pression d'alimentation maximale ....................................................827 kPa/120 Ib/po

SpCcifications

a 3M Compaltv

1000 Apollo Road

Eagan, Minnesota 55121-2240

651.450.4913

EPA EST n° 35917-MN-1

100834/B

Parametre

Chlore

Go0t et odeur

Particules**

USEPA

MCL

CaraetCristiques de performance

Norme n° 42: Effets esthCUques

Concentration a I'entrCe

ZO mg/L ±10%

Taux de rCductiol

min. nl_oessaire

50%

Moyenne a Concentration ;_ la sortie

I'entrCe Moyenne Maximale

L88 mg/L < 0,05136364 mg/t < 0,06 mg/L

5 700 000 palt./mL 30 583 part./mL 39 0OO part./m[

% de rbduetion

Moyen Minimal

> 9226% 96,84%

99,52% 98,94%

Au moins 10 OOO particules/mL 85%

Parametre

Turbidit6

Spores

Amiante

Plomb a pH &5

Mercure a pH &5

Mercuie a pH &5

Atrazine

Benzene

Carbofuran

>Dichlolobenz#me

Lindane

Toxaphene

USEPA

MCL

1 NTU**

R_duction de 99,50/c

R_dtlction de 99%

9,015 mg/L

0,092 mg/L

0,093 mg/L

0,005 mg/L

0,04 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

Norme n ° 53: Effets sur la santb

Concentration a I'entrCe

11 ± 1 NTU***

Min. 50 OOO/L

10_1o_fibl es/L:fibl es de Iongueul 10 n/iclon_tl es ou plus

0.15 mg/L + 10%

0,15 mg/L + 10%

0,006 mg/L ± 10%

0,009 mg/L + 10%

0,015 mg/L ± 10%

0,08 mg/L ± 10%

0,225 mg/L ± 10%

0,002 mg/L + 10%

0,015 ± 10%

Moyenne

I'entrbe

10,7 NTU

166 509 #/L

155 MF/L

0,153 mg/L

0J5O mg/L

0.006 mg/L

0,006 mg/L

0.009 mg/L

0,014 mg/L

0,081 mg/L

0,208 mg/L

0,002 mg/L

0,015 mg/L

Concentration a la sortie

Moyenne Maximale

0.36 NTU 0,49 NTU

<1 #/L <1 #/L

< 1 MF/L < 1 MF/L

<0,001 mg/L <0+001 mg/L

<O,OOl mg/L <0+001 mg/L

0,00026 mg/L 0,0005 mg/L

0,0008 mg/L 0,0015 mg/L

<0,002 mg/L 0,002 mg/L

0,0006 mg/L 0,0011 mg/L

<0,001 mg/L <0,001 mg/L

<0,0005 mg/L <0,0005 mg/L

0,00O mg/L <0,0001 mg/L

<0,001 mg/L <0,001 mg/L

% de r#duetion Moyen

Moyen Minimal

9Z09% 95,20%

> 99,99% > 99,99%

99,99% _ 99,99%

99+35% _ 99,29%

> 99+33% > 99,29%

95,70O/o 90.91%

86+22% 75,93o/o

76,99% 75,31%

95.71% 92.14%

9&74% 9&46%

99.76% 99,74%

9&72% 9&50%

92,97% 91,67%

Taux de rCductiol

mini nCcessaire

0,5 NTU

99,95%

99%

0,10 mg/L

0,002 mg/L

0,003 mg/L

0,005 mg/L

0,04 mg/L

&075 mg/L

0,0002 mg/L

0,003 mg/L

* Mesure avec dCbit de 2.9 L/mn (0,79 GPM); pression de 413,1 kPa (60 Ib/poj; pH

de Z5 ± 0,5; tenlpCrature de 20 ° C ± 3° C (68 °F ± 5 °F)

** Mesures en particules/mL Utilisation de particules de 0+5 - 1 micron.

*** NTU - UnitCs de turbidit6 nCphCICmCtrique

Conditions generales d'utilisation

Lisezcette fiche technique et comparez les caract_ristiques de

I'appareil avec les besoins de traitement de I'eau.

N'utilisez PAS ce produit en prCsenee d'une eau de qualit6

microbiologique dCficiente ou inconnue sans installer un

dispositif de dCsinfectionadCquat avant ou aprbs le

systbme. Vous pouvez utiliser un systOmecertifi6 pour la

rCtention des spores en prCsence d'une eau dCsinfectCe

qui peut contenir des spores filtrables.

UTILISEZ CE PRODUIT UNIQUEMENT AVEC UNE

SOURCE D'EAU FROIDE. VCRIFIEZ LE RESPECT DES

DISPOSITIONS DES LOIS ET RI:GLEMENTS LOCAUX ET

PROVlNCIAUX.

Cartouches de filtration UKF8001AXX-750 testCes et certifiCes par NSF International sift

la base des normes ANSI/NSF 42 et 53, pour la rCtention des contaminants suivants :

Norme n ° 42 : Effets esthCtiques I Norme n ° 53 : Effets sur la sant4

RCduction sur go0t et odeur I Unit6 de rCtention des contaminants

Odeur et gofit de chlore chimiques

Unit6 de filtration mCcanique RCduction de la concentration en plomb,

RCtention des paiticules - Classe 1 atrazine, lindane+ benzene, carbofuran, p-

dichlorobenzene, mercure et toxaphene

Unit6 de filtration mCcanique

RCduction de spores, turbidit6 et amiante

Le syst6me de filtration d'eau r_tractable PuriClean II utilise

une cartouche de filtration remplagable UKF8OO1AXX.Le

remplacement en temps opportun de la cartouche est un

facteur essentiel pour une performance satisfaisante de ce

systSmede filtration. Consultez la section applicable de ce

Guide d'utilisation et d'entretien au sujet des instructions pour

I'utilisation g_nSrale, I'entretien et le diagnostic. Le prix au

dStail suggSr6 pour un filtre _ eau de rechange est de 39,99 $.

Ce systSmea 6t6 teste sur la base des normes ANSI/NSF 42 et

53 pour la rCtention des substances mentionn_es ci-dessus. La

concentration des substances indiquSes dans I'eau _ I'entr_e du

syst_me a _t8 r_duite _ une valeur inf_rieure ou _gale _ la limite

admissible spScifi_e par les normes ANSI/NSF 42 et 53 pour

I'eau quittant le systSme.

Conseilspourluconservutiondesuliments

Conservation de produits frais

• On devrait maintenir la temperature dans le

compartiment rdrigerateur entre 1° C et 4° C (34 ° F

et 40° F) (la valeur optimale est 3° C [37° F]). Pour

contreler la temperature, placez un thermometre pour

appareils menagers dans un verre d'eau, au centre du

compartiment rdrigerateur. Notez I'indication du

thermometre apres 24 heures. Si la temperature est

superieure _ 4° C (40° F), ajustez les commandes,

selon les instructions des pages 41-43.

• I_vitez de placer trop de produits sur les clayettes et

etageres du refrigerateur. Ceci entrave la circulation

de I'air autour des aliments et entraine un

refroidissement non uniforme.

Fruits et legumes

• L'humidite des produits conserves dans les bacs

legumes est retenue, ce qui permet de maximiser la

qualite et la duree de conservation des fruits et

legumes (page 45).

• Effectuez un tri des fruits et legumes avantde les

placer dans le rdrigerateur ; veillez _ consommer

d'abord les articles amollis ou qui ont subi des chocs.

Jetez les articles manifestant un debut de degradation.

• Veillez _ toujours envelopper les aliments tres

odorants - oignons, choux, etc. - afin que I'odeur ne

soit pas transferee _ d'autres aliments.

• Tandis qu'une certaine dose d'humidit6 est

necessaire _ la conservation de la fraicheur des

legumes, un exces d'humidite peut reduire la duree

de conservation (particulierement pour les legumes

feuillus). Veillez _] bien egoutter les legumes avant de

les placer dans le refrigerateur.

• Ne lavez les produits frais que juste avant de les

utiliser.

Viandes et fromages

• On devrait parfaitement envelopper la viande ou

volaille non cuite pour qu'il ne puisse y avoir aucune

contamination d'autres aliments ou des surfaces du

refrigerateur.

• Occasionnellement une moisissure peut se

developper a la surface de certains fromages durs

(gruyere, cheddar, parmesan). Coupez dans le

fromage, jusqu'a 2,5 cm (1 pouce) autour et au-

dessous de la zone moisie. Veillez _ ce que couteau

ou autre instrument ne touche pas la zone moisie.

He tentez pas, apres I'apparition de moisissure, de

recuperer tranches de fromage individuelles, fromage

mou, fromage cottage, creme, creme sure ou yaourt.

Produits laitiers

• Une date de peremption indiquant la limite de

conservation apparait generalement sur I'emballage

de la plupart des produits laitiers comme lait, yaourt,

creme sure et fromage cottage. On doit veiller

conserver ces aliments dans leur emballage d'origine

et ales refrigerer immediatement apres I'achat et

apres chaque prelevement.

Conservation des aliments

surgeles

• La temperature dans le compartiment congelateur

d'un refrigerateur doit etre maintenue _ environ

-17 ° C (0° _. Pour contrOler la temperature, placez

un thermometre pour appareils menagers entre les

paquets d'aliments surgeles. Notez I'indication du

thermometre apres 2/4 heures. Si la temperature est

superieure a -17 ° C (0° F), ajustez le bouton de

commande, selon les instructions des pages/41-/43.

• Le fonctionnement du congelateur est plus efficace

Iorsqu'il est rempli aux deux tiers ou plus.

Preparation des aliments pour la

congelation

• Pour minimiser la deshydratation et la deterioration

qualitative, utilisez feuille d'aluminium, emballage

pour congelation, et sachets ou contenants etanches

pour congelateur. Expulsez autant d'air que possible

de remballage, veillez _ ce que chaque paquet soit

parfaitement ferme. L'air retenu peut provoquer

I'assechement des aliments, un changement de

couleur ou le developpement d'une saveur non

naturelle (br01ures de congelation).

• Avant de les congeler, enveloppez les paquets de

viande fraiche et de volaille avec un produit adequat

d'emballage pour congelation.

• Ne congelez pas de nouveau une piece de viande

completement decongelee.

Chargement du congelateur

• I_vitez de placer trop d'aliments tiedes dans le

congelateur en une seule lois. Ceci soumet le

congelateur _ une surcharge, ce qui ralentit le

refroidissement et peut provoquer une augmentation

de la temperature des aliments dej_ congeles.

• Laissez un espace entre les paquets pour que I'air

froid puisse circuler librement, ce qui entrainera une

congelation plus rapide.

• I_vitez de placer sur les balconnets du congelateur des

produits _ congelation difficile comme creme glacee

ou jus d'orange; il est preferable de placer ces

produits a I'interieur du congelateur ot_ la temperature

varie moins Iors de I'ouverture des portes.

Reportez-vous au Tableau de conservation des aliments

aux pages 51 et 52 pour connaitre les durees

approximatives de conservation.

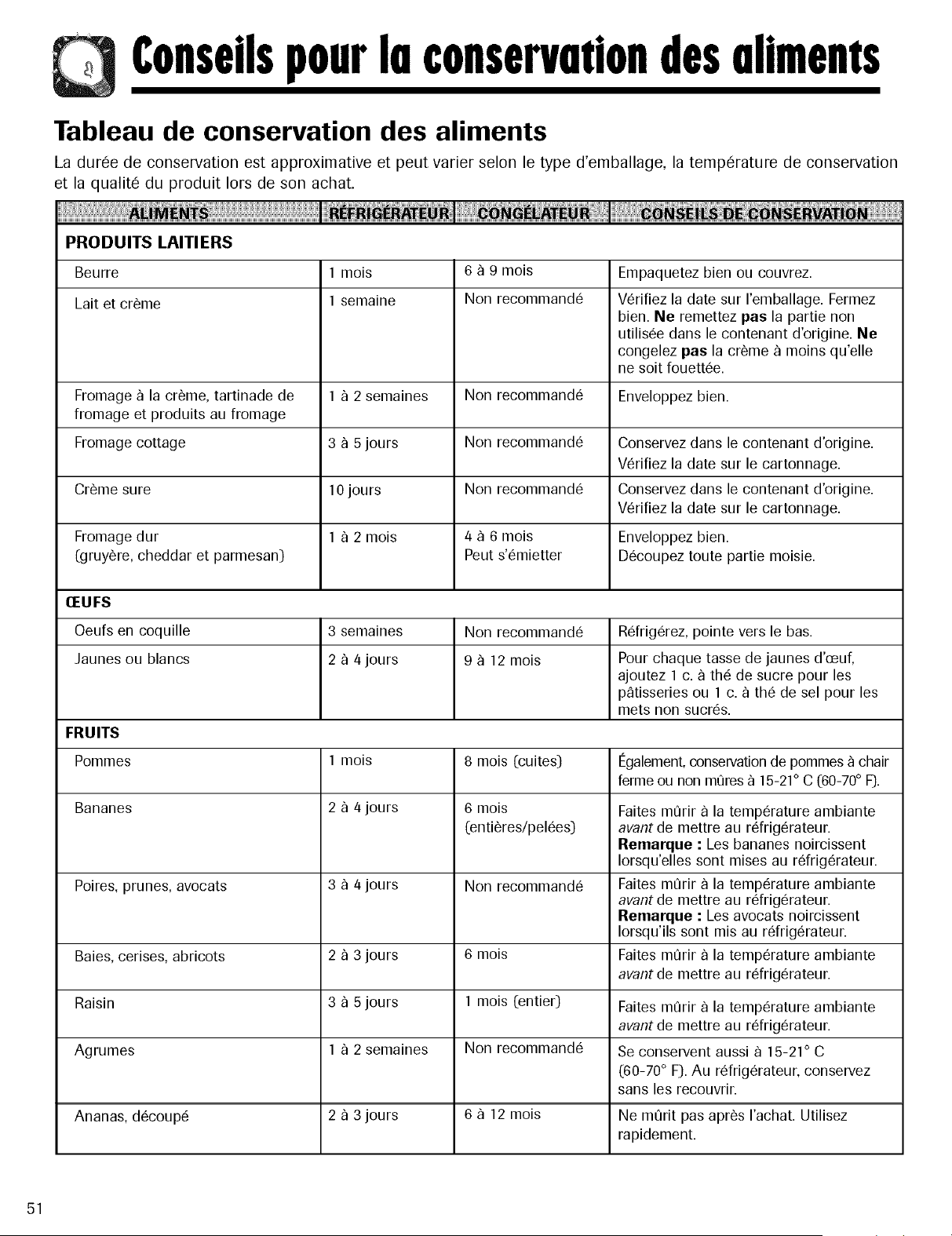

¢onseilspourlaconservutiondesuliments

Tableau de conservation des aliments

La dur_e de conservation est approximative et peut varier selon le type d'emballage, la temperature de conservation

et la qualit6 du produit Iors de son achat.

PRODUITS LAITIERS

Beurre 1 mois 6 _ 9 mois Empaquetez bien ou couvrez.

Lait et creme 1 semaine Non recommande Verifiez la date sur I'emballage. Fermez

bien. Ne remettez pas la partie non

utilisee dans le contenant d'origine. Ne

congelez pas la creme _ moins qu'elle

ne soit fouettee.

Fromage _ la creme, tartinade de 1 _ 2 semaines Non recommande Enveloppez bien.

fromage et produits au fromage

Fromage cottage 3 _ 5 jours Non recommande Conservez dans le contenant d'origine.

Verifiez la date sur le cartonnage.

Creme sure 10 jours Non recommande Conservez dans le contenant d'origine.

Verifiez la date sur le cartonnage.

Fromage dur 1 _ 2 mois 4 _ 6 mois Enveloppez bien.

(gruyere, cheddar et parmesan) Peut s'emietter Decoupez toute partie moisie.

I::EUFS

Oeufs en coquille 3 semaines Non recommande Rdrigerez, pointe vers le bas.

Jaunes ou blancs 2 _ 4 jours 9 _ 12 mois Pour chaque tasse de jaunes d'ceuf,

ajoutez 1 c. _ the de sucre pour les

p_tisseries ou 1 c. _ the de sel pour les

mets non sucres.

FRUITS

Pommes 1 mois 8 mois (cuites) Cgalement,conservationde pommes _ chair

ferme ou non mQres_ 15-21° C (60-70° F).

Bananes 2 _ 4 jours 6 mois Faites mQrir _ la temperature ambiante

(entieres/pelees) avant de mettre au rdrigerateur.

Remarque : Les bananes noircissent

Iorsqu'elles sont mises au rdrigerateur.

Poires, prunes, avocats 3 _ 4 jours Non recommande Faites mQrir _ la temperature ambiante

avant de mettre au rdrigerateur.

Remarque : Les avocats noircissent

Iorsqu'ils sont mis au rdrigerateur.

Baies, cerises, abricots 2 _ 3 jours 6 mois Faites mQrir _ la temperature ambiante

avant de mettre au rdrigerateur.

Raisin 3 _ 5 jours 1 mois (entier) Faites mQrir _ la temperature ambiante

avant de mettre au rdrigerateur.

Agrumes 1 _ 2 semaines Non recommande Se conservent aussi _ 15-21° C

(60-70° F). Au refrigerateur, conservez

sans les recouvrir.

Ananas, decoupe 2 _ 3 jours 6 _ 12 mois Ne mQrit pas apres I'achat. Utilisez

rapidement.

¢onseilspourlaconservutiondesuliments

LI_GUMES

Asperges 1 _ 2 jours 8 _ 10 mois Ne lavez pas avantde r6frig6rer. Rangez

dans le bac _ 16gumes.

Choux de Bruxelles, brocoli, 3 _ 5 jours 8 _ 10 mois Enveloppez les aliments d6gageant une

chou-fieur, petits pois, haricots odeur. Laissez les petits pois en gousse.

de Lima, oignons, poivrons

Chou, c61eri I _ 2 semaines Non recommand6 Enveloppez les aliments d6gageant une

odeur et rdrigdrez-les dans le bac

16gumes.

Carottes, panais, betteraves 7 _ 10jours 8 _ 10 mois Enlevez les feuilles. Enveloppez les

et navets aliments d6gageant une odeur et

rdrig6rez-les dans le bac _ 16gumes.

Laitue 7 _ 10jours Non recommandd

VOLAILLES ET POISSONS

Poulet et dinde, entiers

Poulet et dinde, morceaux

Poisson

1 _ 2 jours

12 mois

9 mois

2 _ 6 mois

Conservez dans I'emballage d'origine

pour la r_frig_ration. Rangez dans le bac

viande et fromage. Si la congdlation

est de plus de deux semaines,

rdenveloppez avec un emballage pour

cong61ation.

VIANDES

Bacon 7 jours 1 mois

Boeuf ou agneau, hach6 1 _ 2 jours 3 _ 4 mois Les viandes fraiches peuvent 6tre

conserv_es dans leur emballage

d'origine pour la rdrig6ration.

Boeuf ou agneau, rOti et steak 3 _ 5 jours 6 _ 9 mois Placez dans le bac _ viande et fromage.

Si la cong_lation est de plus de deux

semaines, r6enveloppez avec un

emballage pour cong61ation.

Jambon, entierement cuit, entier, 7 jours 1 _ 2 mois

moiti& 5 jours 1 _ 2 mois

en tranches 3 jours 1 _ 2 mois

Viandes froides 3 _ 5 jours 1 _ 2 mois La charcuterie non ouverte, emball6e

sous vide, peut _.tre conserv6e jusqu'_

deux semaines dans le bac _ viande et

fromage.

ROtide porc 3 _ 5 jours 4 _ 6 mois

COtelettes de porc 3 _ 5 jours 4 mois

Saucisses_ base de viande hach6e I _ 2 jours I _ 2 mois

Saucisses fum6es 7 jours I _ 2 mois

Veau 3 _ 5 jours 4 _ 6 mois

Saucisses de Francfort 7 jours I mois Enveloppez bien les viandes

transform6es et rangez-les dans le bac

viande et fromage.

Sources • Department of Agriculture des I_tats-Unis; Food Marketing Institute; Cooperative Extension Service,

Universite d'etat de I'lowa

|,tretie,et,ettoyuge

Tableau de nettoyage du r frig rateur

Portes et ext_rieur peints lisses

ou textures (certains modules)

Les dommages subis par la finition

en acier inoxydable par suite d'une

utilisation incorrecte des produits

d'entretien ou d'une utilisation de

produits d4conseill4s ne sont pas

couverts par la garantie de ce

produit.

Int_rieur de la caisse

Portes et ext_rieur en acier

inoxydable (certains modules)

Les dommages subis par la finition

en acier inoxydable par suite d'une

utilisation incorrecte des produits

d'entretien ou d'une utilisation de

produits d4conseill4s ne sont pas

couverts par la garantie de ce

produit.

Joints des portes

Bobine de condenseur

D4poser la grille inf4rieure pour

I'atteindre.

Gril de Sortie de Ventilateur de

Condensateur

Voirle dos du r4frig4rateur.

Accessoires

Clayettes, balconnets, t/roirs, etc.

Produits d'entretien abrasifs ou

corrosifs

Ammoniaque

Eau de javel

Ddtergents ou solvants

concentr_s

Tampons _ r6curer _ texture

m6tallique ou plastique

Produits d'entretien abrasifs ou

corrosifs

Ammoniaque

Eau de javel

D6tergents ou solvants

concentr_s

Tampons _ rdcurer _ texture

m6tallique ou plastique

Produits _ base de vinaigre

Produits d'entretien _ base

d'agrume

Produits d'entretien abrasifs ou

corrosifs

Tampons _ r_curer _ texture

m6tallique ou plastique

Tout appareil autre qu'un

aspirateur

Un lave-vaisselle

53 Pour commander directement, composez le 1-877-232-6771 aux

Utiliser 59 ml (4 cuiller6es _ soupe) de bicarbonate

de soude dilu6 dans I litre (1 quart) d'eau

savonneuse chaude. Rincer les surfaces _ I'eau

chaude propre et les secher imm6diatement pour

6viter les taches d'eau.

Utiliser de I'eau savonneuse chaude et un chiffon ou

@onge doux et propre.

Rincer les surfaces _ I'eau chaude propre et les

s_cher imm6diatement pour 6viter les taches d'eau.

Pour polir et enlever les marques de doigts, faire

suivre par une vaporisation de produit pour acier

inoxydable Magic Spray Off r6f. 20000008*).

Utiliser de I'eau savonneuse chaude et un chiffon ou

@onge doux et propre.

Utiliser un suceur d'aspirateur.

Utiliser un suceur d'aspirateur avec brosse.

Suivre les instructions de d@ose et de pose donn6es

dans la section traitant des accessoires concern6s.

Laisser les accessoires s'adapter _ la

temperature ambiante.

Diluer un d_tergent doux et utiliser un chiffon ou

@onge doux et propre pour nettoyer.

Utiliser une brosse _ poils en plastique pour p6n6trer

dans les fentes. Rincer les surfaces _ I'eau chaude

propre.

S6cher les accessoires en verre ou transparents

imm6diatement pour 6viter les taches.

I_.-U. ou 1-800-688-8408 au Canada.

|,tretie,et,ettoyuge

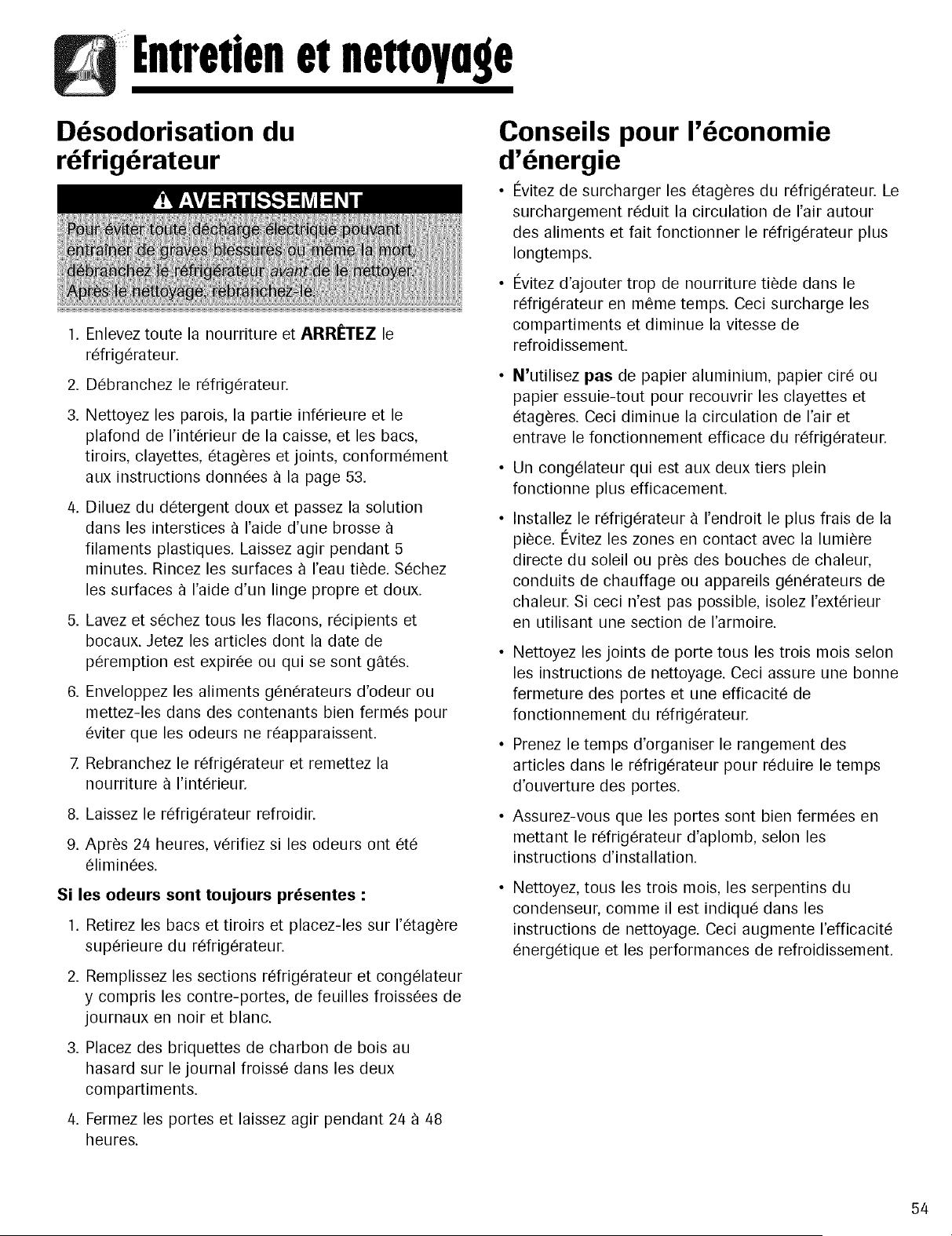

D sodorisation du

rdfrig rateur

1. Enlevez toute la nourriture et ARRF_'I'EZ le

refrigerateur.

2. Debranchez le refrigerateur.

3. Nettoyez les parois, la partie inferieure et le

plafond de I'interieur de la caisse, et les bacs,

tiroirs, clayettes, etageres et joints, conformement

aux instructions donnees a la page 53.

4. Diluez du detergent doux et passez la solution

dans les interstices a I'aide d'une brosse

filaments plastiques. Laissez agir pendant 5

minutes. Rincez les surfaces _ I'eau tiede. Sechez

les surfaces _ I'aide d'un linge propre et doux.

5. Lavez et sechez tousles flacons, recipients et

bocaux. Jetez les articles dont la date de

peremption est expiree ou qui se sont g_tes.

6. Enveloppez les aliments generateurs d'odeur ou

mettez-les dans des contenants bien fermes pour

eviter que les odeurs ne reapparaissent.

7. Rebranchez le rdrigerateur et remettez la

nourriture _ I'interieur.

8. Laissez le refrigerateur refroidir.

9. Apres 24 heures, verifiez si les odeurs ont ete

eliminees.

Si les odeurs sont toujours pr_sentes :

1. Retirez les bacs et tiroirs et placez-les sur I'etagere

superieure du refrigerateur.

2. Remplissez les sections refrigerateur et congelateur

y compris les contre-portes, de feuilles froissees de

journaux en noir et blanc.

3. Placez des briquettes de charbon de bois au

hasard sur le journal froisse dans les deux

compartiments.

4. Fermez les pores et laissez agir pendant 24 _ 48

heures.

Conseils pour I'economie

d'energie

• I_vitez de surcharger les etageres du refrigerateur. Le

surchargement reduit la circulation de I'air autour

des aliments et fait fonctionner le refrigerateur plus

Iongtemps.

• I_vitez d'ajouter trop de nourriture tiede dans le

refrigerateur en meme temps. Ceci surcharge les

compartiments et diminue la vitesse de

refroidissement.

• N'utilisez pas de papier aluminium, papier cire ou

papier essuie-tout pour recouvrir les clayettes et

etageres. Ceci diminue la circulation de I'air et

entrave le fonctionnement efficace du refrigerateur.

• Un congelateur qui est aux deux tiers plein

fonctionne plus efficacement.

• Installez le refrigerateur _ I'endroit le plus frais de la

piece. I_vitez les zones en contact avec la lumiere

directe du soleil ou pres des bouches de chaleur,

conduits de chauffage ou appareils generateurs de

chaleur. Si ceci n'est pas possible, isolez I'exterieur

en utilisant une section de I'armoire.

• Nettoyez les joints de porte tousles trois mois selon

les instructions de nettoyage. Ceci assure une bonne

fermeture des portes et une efficacite de

fonctionnement du refrigerateur.

• Prenez le temps d'organiser le rangement des

articles dans le refrigerateur pour reduire le temps

d'ouverture des portes.

• Assurez-vous que les portes sont bien fermees en

mettant le rdrigerateur d'aplomb, selon les

instructions d'installation.

• Nettoyez, tousles trois mois, les serpentins du

condenseur, comme il est indique dans les

instructions de nettoyage. Ceci augmente I'efficacite

energetique et les performances de refroidissement.

|,tretie,et,ettoyuge

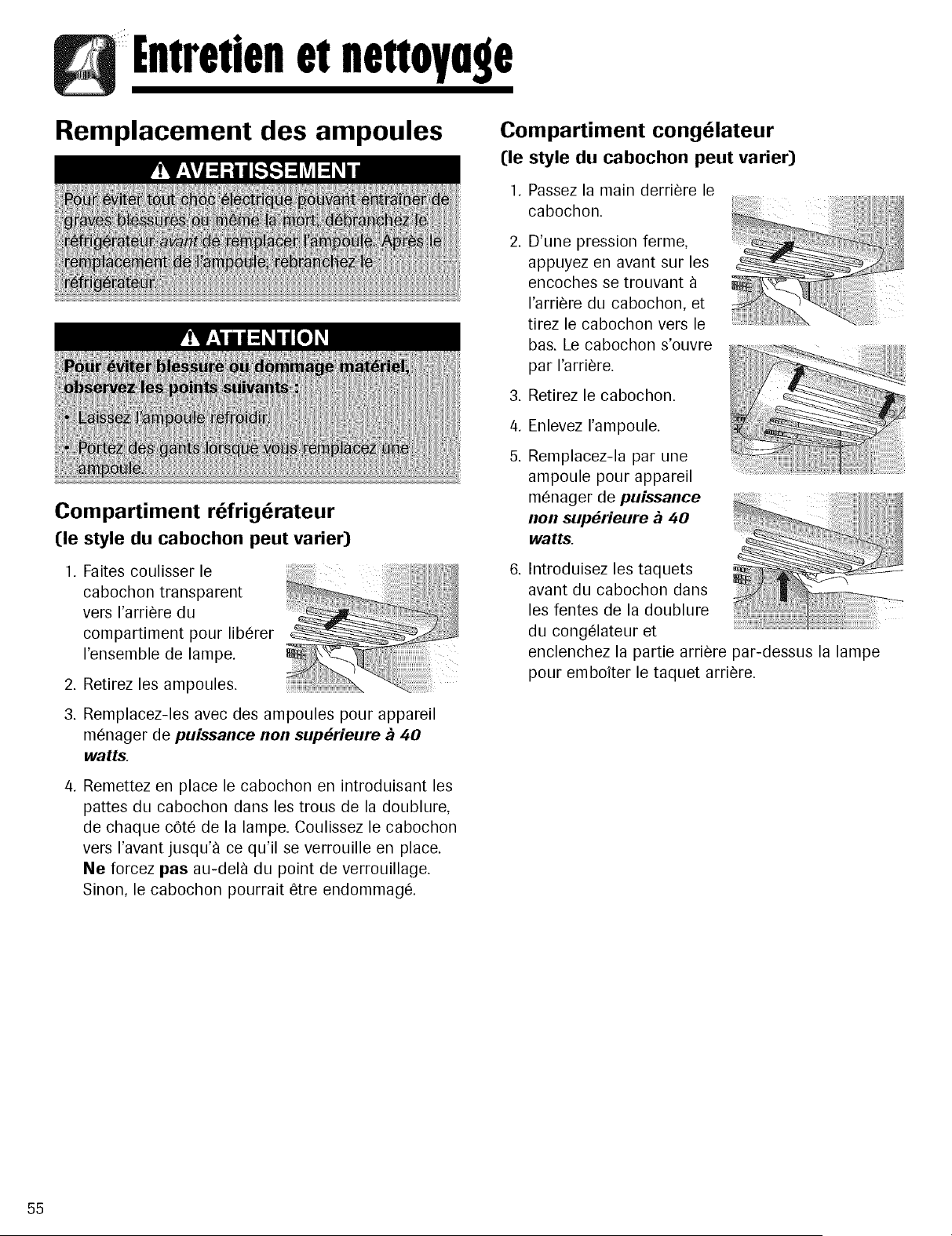

Remplacement des ampoules

Compartiment r_frig_rateur

(le style du cabochon peut varier)

Compartiment cong_lateur

(le style du cabochon peut varier)

1. Passez la main derriere le

cabochon.

2. D'une pression ferme,

appuyez en avant sur les

encoches se trouvant

I'arriere du cabochon, et

tirez le cabochon vers le

bas. Le cabochon s'ouvre

par rarriere.

3. Retirez le cabochon.

Faites coulisser le

cabochon transparent

vers I'arriere du

compartiment pour liberer

rensemble de lampe.

Retirez les ampoules.

Remplacez-les avec des ampoules pour appareil

menager de puissance non sup_rieure _ 40

watts.

4. Enlevez I'ampoule.

Remplacez-la par une

ampoule pour appareil

menager de puissance

non sup_rieure _ 40

watts.

Introduisez les taquets

avant du cabochon dans

les fentes de la doublure

du congelateur et

enclenchez la partie arriere par-dessus la lampe

pour emboiter le taquet arriere.

Remettez en place le cabochon en introduisant les

pattes du cabochon dans les trous de la doublure,

de chaque c0t6 de la lampe. Coulissez le cabochon

vers ravant jusqu'_ ce qu'il se verrouille en place.

Ne forcez pas au-dela du point de verrouillage.

Sinon, le cabochon pourrait etre endommage.

|,tretie,et,ettoyoge

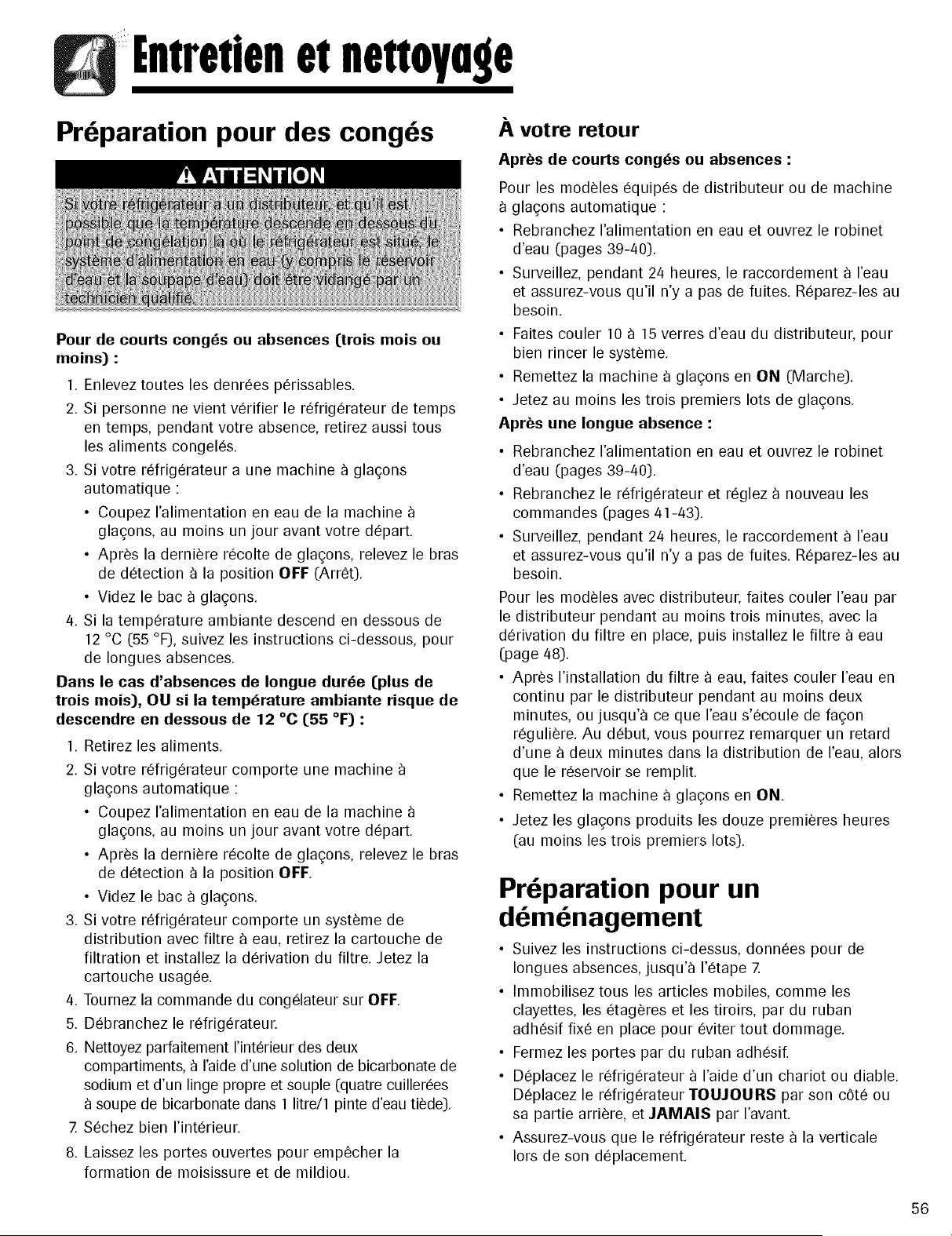

Preparation pour des congds

Pour de courts congas ou absences (trois mois ou

moins) :

1. Enlevez toutes les denrees perissables.

2. Si personne ne vient verifier le refrigerateur de temps

en temps, pendant votre absence, retirez aussi tous

les aliments congeles.

3. Si votre refrigerateur a une machine 8 gla£;ons

automatique :

• Coupez I'alimentation en eau de la machine

gla£;ons, au moins un jour avant votre depart.

• Apres la derniere recolte de gla£;ons, relevez le bras

de detection _ la position OFF (Arret).

• Videz le bac 8 gla£;ons.

4. Si la temperature ambiante descend en dessous de

12 °C (55 °F), suivez les instructions ci-dessous, pour

de Iongues absences.

Darts le cas d'absences de Iongue duroc (plus de

trois mois), OU si la temperature ambiante risque de

descendre en dessous de 12 °C ([55 °F) :

1. Retirez les aliments.

2. Si votre refrigerateur comporte une machine

gla£;ons automatique :

• Coupez I'alimentation en eau de la machine

gla£;ons, au moins un jour avant votre depart.

• Apres la derniere recolte de gla£;ons, relevez le bras

de detection _ la position OFF.

• Videz le bac 8 gla£ons.

3. Si votre refrigerateur comporte un systeme de

distribution avec filtre 8 eau, retirez la cartouche de

filtration et installez la derivation du filtre. Jetez la

cartouche usagee.

4. Tournez la commande du congelateur sur OFF.

5. Debranchez le refrigerateur.

6. Nettoyez parfaitement rinterieur des deux

compartiments, _ raide d'une solution de bicarbonate de

sodium et d'un linge propre et souple (quatre cuillerees

soupe de bicarbonate dans I litre/1 pinte d'eau tiede).

7, Sechez bien I'interieur.

8. Laissez les portes ouvertes pour empecher la

formation de moisissure et de mildiou.

A votre retour

Aprbs de courts congas ou absences :

Pour les modeles equipes de distributeur ou de machine

gla£;ons automatique :

• Rebranchez I'alimentation en eau et ouvrez le robinet

d'eau (pages 39-40).

• Surveillez, pendant 24 heures, le raccordement 8 I'eau

et assurez-vous qu'il n'y a pas de fuites. Reparez-les au

besoin.

• Faites couler 10 8 15 verres d'eau du distributeur, pour

bien rincer le systeme.

• Remettez la machine 8 gla£;ons en ON (Marche).

• Jetez au moins les trois premiers lots de gla£;ons.

Apr_s une Iongue absence :

• Rebranchez I'alimentation en eau et ouvrez le robinet

d'eau (pages 39-40).

• Rebranchez le refrigerateur et reglez 8 nouveau les

commandes (pages 41-43).

• Surveillez, pendant 24 heures, le raccordement 8 I'eau

et assurez-vous qu'il n'y a pas de fuites. Reparez-les au

besoin.

Pour les modeles avec distributeur, faites couler I'eau par

le distributeur pendant au moins trois minutes, avec la

derivation du filtre en place, puis installez le filtre 8 eau

(page 48).

• Apres I'installation du filtre 8 eau, faites couler I'eau en

continu par le distributeur pendant au moins deux

minutes, ou jusqu'_ ce que I'eau s'ecoule de fa£;on

reguliere. Au debut, vous pourrez remarquer un retard

d'une 8 deux minutes dans la distribution de I'eau, alors

que le reservoir se remplit.

• Remettez la machine 8 gla£;ons en ON.

• Jetez les gla£;ons produits les douze premieres heures

(au moins les trois premiers lots).

Preparation pour un

d mdnagement

• Suivez les instructions ci-dessus, donnees pour de

Iongues absences, jusqu'8 I'etape 7,

• Immobilisez tous les articles mobiles, comme les

clayettes, les etageres et les tiroirs, par du ruban

adhesif fixe en place pour eviter tout dommage.

• Fermez les portes par du ruban adhesif.

• Deplacez le refrigerateur 8 I'aide d'un chariot ou diable.

Deplacez le refrigerateur TOUJOURS par son cote ou

sa partie arriere, et JAMAIS par I'avant.

• Assurez-vous que le refrigerateur reste 8 la verticale

Iors de son deplacement.

Bruitsdefoncdonnement

Des ameliorations dans la conception du systeme de refrigeration peuvent produire des bruits dans le nouveau

refrigerateur qui sont differents ou qui n'etaient pas presents dans un ancien modele. Ces ameliorations ont ete realisees

pour produire un refrigerateur meilleur pour la preservation des aliments, plus efficace en energie et plus silencieux.

Parce que ces nouveaux refrigerateurs fonctionnent de fa£;on plus silencieuse, I'on detecte des sons qui etaient presents

dans les anciens refrigerateurs, mais qui etaient masques par des niveaux de bruit plus eleves. Nombre de ces bruits

sont normaux. II faut noter que les surfaces adjacentes 8 un refrigerateur, comme les murs, les sols et les armoires,

peuvent amplifier ces bruits. Voici les bruits normaux qui peuvent ¢tre remarques dans un refrigerateur neuf.

Cliquetis • La commande du cong_lateur (A) _met un d_clic _ • Fonctionnement normal

Grand

mouvement d'air

Bruit d'_bullition

ou de gargouillis

Bruit sourd

Bruit de vibration

Bourdonnement

Ronronnemen

Sifflement ou

claquement

I'arret ou au d@art du compresseur.

• Ledispositif motoris_ (B) fait le bruit d'une horloge

_lectrique et fonctionne par intermittence.

• Leventilateur du cong_lateur (O) et le ventilateur du

condenseur (D) font ce bruit en cours de

fonctionnement.

• Le r_frig_rant de r_changeur de chaleur (F) et de

I'_vaporateur (E) fait ce bruit Iorsqu'il circule.

• Les gla£ons tombent de la machine _ gla£ons

(certains modeles) dans le bac 9 glagons (G).

• Lecompresseur (H) fait ce bruit en fonctionnant.

• Le r_frig_rateur n'est pas d'aplomb.

• La soupape d'eau de la machine _ gla_ons (I)

(certains modeles) bourdonne Iorsque la machine

gla£ons se remplit d'eau.

• La machine _ gla(_ons(J) est _ la position de marche

sans raccordement d'eau.

• Lecompresseur (H) peut _mettre un ronronnement

aigu en fonctionnant.

• L'_l_ment chauffant du systeme de d_givrage (K) fait

un sifflement, gr_sille ou claque en cours de

fonctionnement.

• Fonctionnement normal

• Voir les d_tails sur la raise d'aplomb du

r(!frig(!rateur_ la page 33.

• Fonctionnement normal

• Arretezle bruit en relevantle brasd_tecteur

positiond'arret.(Voyezpage/42).

• Fonctionnement normal

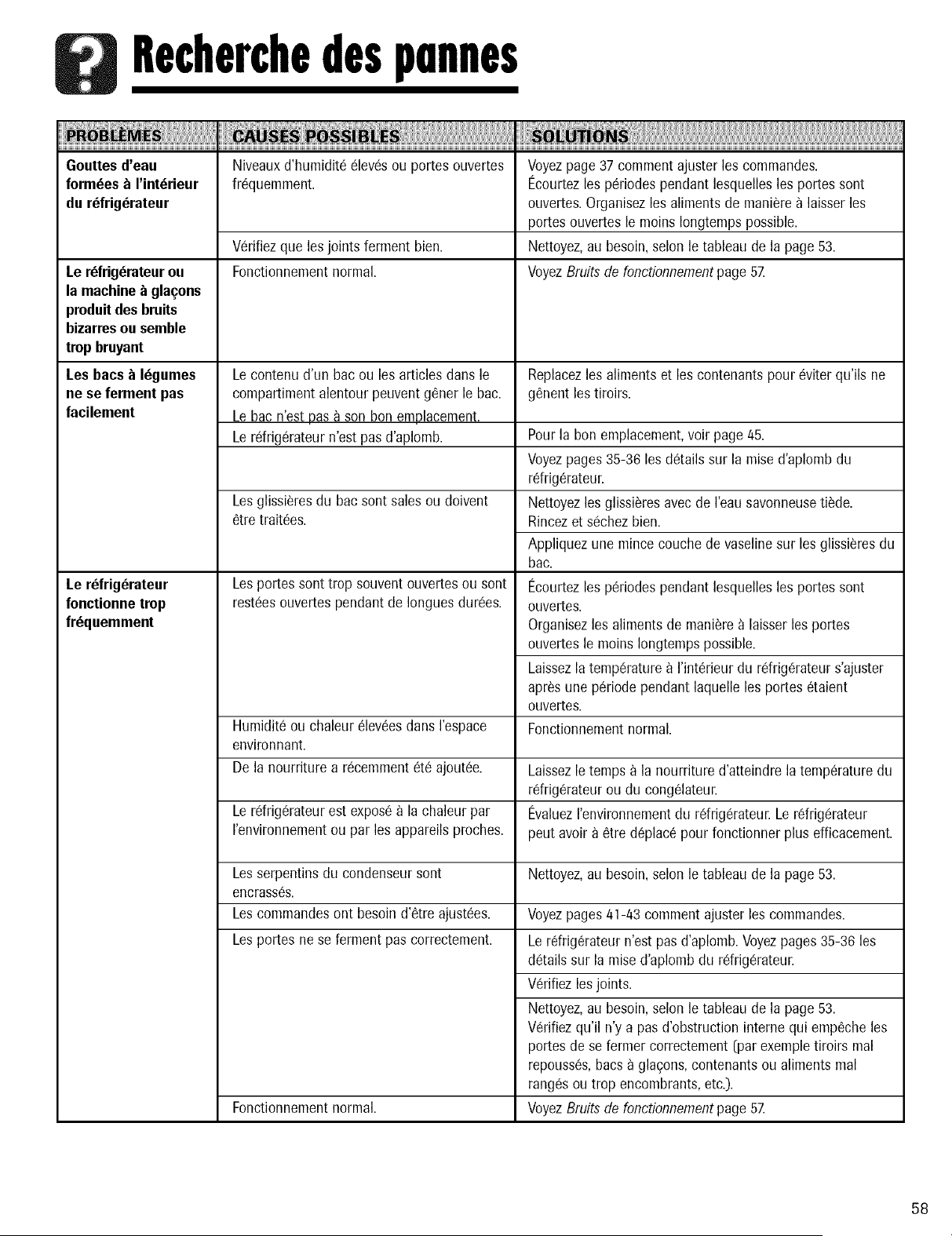

Recherchedespunnes

ii ,,iiil!l i: !liiii i !i iiii

Gouttes d'eau Niveaux d'humidit_ _lev_s ou portes ouvertes Voyez page 37 comment ajuster les commandes.

fortunes _ I'int_rieur fr_quemment. I_courtez les p@iodes pendant lesquelles les portes sont

du r_frig_rateur ouvertes. Organisez les aliments de mani_re _ laisser les

portes ouvertes le moins Iongtemps possible.

Wrifiez que les joints ferment bien. Nettoyez, au besoin, selon le tableau de la page 53.

Fonetionnement normal. Voyez Bruits de fonctionnement page 5ZLe r_frig_mteurou

la machine_ gla_ons

pmduitdes bruits

bizarresou semble

trop bruyant

Les bacs _ I_gumes

ne se ferment pas

facilement

Le rbfrigbrateur

fonctionne trop

frbquemment

Le contenu d'un bac ou les articles dans le Replacez les aliments et les contenants pour _viter qu'ils ne

compartiment alentour peuvent g6ner le bac. g6nent les tiroirs.

Le bac n'est Das ) son bon emolacement.

Le rdrig_rateur n'est pas d'aplomb.

Lesglissi_resdu bac sont salesou doivent

6tre trait_es.

Lesportes sont trop souventouvertesou sont

rest_esouvertespendant de Ionguesdurees.

Pour la bon emplacement, voir page 45.

Voyez pages 35-36 les d_tails sur la mise d'aplomb du

rdrig_rateur.

Nettoyez les glissi_res avec de I'eau savonneuse tilde.

Rincez et s_chez bien.

Appliquez une mince couche de vaseline sur les glissi_res du

bac.

I_courtez les p_riodes pendant lesquelles les portes sont

ouvertes.

Organisez les aliments de mani_re _ laisser les portes

ouvertes le moins Iongtemps possible.

Laissez la temp(grature _ I'int_rieur du rdrig6rateur s'ajuster

apres une p6riode pendant laquelle les portes 6talent

ouvertes.

Fonctionnement normal.

Humidit_ ou chaleur _lev_es dans I'espace

environnant.

De la nourriture a r_cemment 6t_ ajout_e. Laissez le temps g]la nourriture d'atteindre la temperature du

rdrig_rateur ou du cong_lateur.

Le r(gfrig_rateur est expos_ _ la chaleur par I_valuez I'environnement du rdrig_rateur. Le rdrig_rateur

I'environnement ou par les appareils proches, peut avoir _ _tre d@lac6 pour fonctionner plus efficacement.

Les serpentins du condenseur sont Nettoyez, au besoin, selon le tableau de la page 53.

encrass_s.

Les commandes ont besoin d'etre ajust_es.

Les portes ne se ferment pas correctement.

Fonctionnement normal.

Voyez pages 41-43 comment ajuster les commandes.

Le rdrig_rateur n'est pas d'aplomb. Voyez pages 35-36 les

d_tails sur la mise d'aplomb du rdrig_rateur.

V_rifiez les joints.

Nettoyez, au besoin, selon le tableau de la page 53.

V_rifiez qu'il n'y a pas d'obstruction interne qui emp_che les

portes de se fermer correctement (par exemple tiroirs real

repouss_s, bacs _ glagons, contenants ou aliments mal

ranges ou trop encombrants, etc.).

Voyez Bruits de fonctionnement page 57.

Recherchedesponnes

Gouttesd'eau

form_es _ rint_rieur

du r_frig_rateur

Le rbfrig_rateurou

la machine_ gla_ons

produitdes bruits

bizarresou semble

trop bruyant

Niveauxd'humidit6 _lev_sou portes ouvertes

fr_quemment.

V_rifiezque lesjoints ferment bien.

Fonctionnementnormal.

Voyez pages 43-45 comment ajuster les commandes.

I_courtez les p@iodes pendant lesquelles les portes sont

ouvertes. Organisez les aliments de mani_re _ laisser les

portes ouvertes le moins Iongtemps possible.

Nettoyez, au besoin, selon le tableau de la page 55.

Voyezpage 49.

Les bacs _ I_gumes Lecontenu d'un bac ou les articles dans le Replacezles aliments et les contenantspour_viter qu'ils ne

ne se ferment pas compartimentalentour peuventg6nerle bac. g6nent les tiroirs.

facilement Lebac n'est pas _ son bon emplacement,

Lerdrig_rateur n'est pas d'aplomb.

Les glissi_res du bac sont sales ou doivent

6tre trait6es.

Lesportessont trop souventouvertes ou sont

rest_esouvertes pendantde Ionguesdur_es.

Humidit_ ou chaleur _lev_esdans I'espace

environnant.

De la nourriture a r_cemment_t_ ajout_e.

Le rdrig_rateur est expos6_ la chaleur par

I'environnementou par les appareilsproches.

Lesserpentinsdu condenseursont

encrass_s.

Lescommandesont besoin d'6tre ajust_es.

Les portesne se ferment pas correctement.

Le r_frigbrateur

fonctionne trop

fr_quemment

Fonctionnementnormal.

Voyez page 35 les d_tails sur la mise d'aplomb du

rdrig_rateur.

Nettoyez les glissi_res avec de I'eau savonneuse tilde.

Rincez et s_chez bien.

Appliquez une mince couche de vaseline sur les glissi_res du

bac.

I_courtezles p_riodes pendantlesquellesles portessont

ouvertes.

Organisezles aliments de mani@e_ laisserles portes

ouvertes le moins Iongtempspossible.

Laissezlatemperature_ I'int_rieur du rdrig_rateur s'ajuster

apr_s une pdriodependant laquelleles portes dtaient

ouvertes.

Fonctionnementnormal.

Laissezle temps _ la nourriture d'atteindrela temperaturedu

rdrig_rateur ou du cong_lateur.

I_valuezI'environnementdu r(_frig_rateur.Ler(_frig(_rateur

peut avoir b _tre d@lac8 pour fonctionner plus efficacement.

Nettoyez, au besoin, selon le tableau de la page 55.

Voyez pages 43-45 comment ajuster les commandes.

Le rdrig_rateur n'est pas d'aplomb. Voyez page 35 les d_tails

sur la mise d'aplomb du rdrig_rateur.

V_rifiez les joints.

Nettoyez, au besoin, selon le tableau de la page 55.

V_rifiez qu'il n'y a pas d'obstruction interne qui emp6che les

portes de se fermer correctement [par exemple tiroirs mal

repouss_s, bacs _ glwons, contenants ou aliments real

ranges ou trop encombrants, etc.).

Voyez Bruits de fonctionnement page 59.

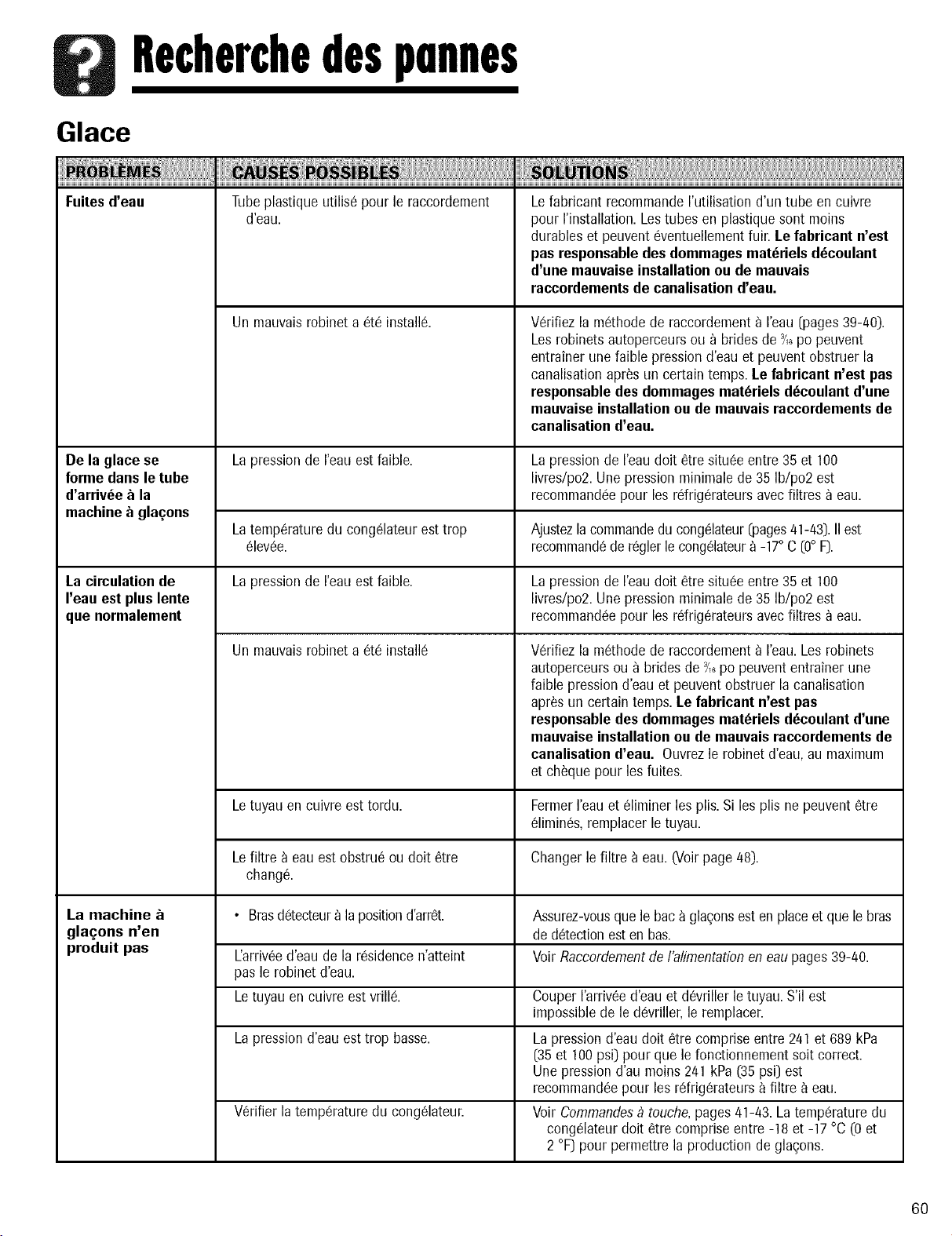

Recherchedespunnes

Glace

Fuitesd'eau Tubeplastique utilis_ pour le raccordement Lefabricant recommandeI'utilisation d'un tube en cuivre

d'eau, pour I'installation.Lestubes en plastiquesont moins

Un mauvaisrobinet a et_ installS.

De la glace se Lapressionde I'eauest faible.

forme dans le tube

d'arriv_e_ la

machine b glagons

Latemperaturedu cong_lateur esttrop

_lev_e.

La circulation de Lapressionde I'eauest faible.

I'eau est plus lente

que normalement

Un mauvaisrobinet a _t_ install6

Letuyauen cuivre est tordu.

Lefiltre _ eau est obstru_ou doit 6tre

change.

ta machine _ • Brasd_tecteur_ la positiond'arr6t.

gla_ons n'en

produit pas L'arriv_ed'eau de la r_sidencen'atteint

pas le robinet d'eau.

Letuyau en cuivre est vrill_.

La pressiond'eau est trop basse.

Wrifier la temperaturedu cong_lateur.

durableset peuvent_ventuellementfuir. Le fabricant n'est

pas responsabledes dommages materiels d_coulant

d'une mauvaiseinstallation ou de mauvais

raccordementsde canalisationd'eau.

Wrifiez la m_thodede raccordement_ I'eau[pages 39-40].

Les robinetsautoperceursou _ brides de -Y_po peuvent

entrainer unefaible pressiond'eau et peuventobstruer la

canalisationapr6s un certain temps.Le fabricant n'est pas

responsabledes dommages materiels d_coulant d'une

mauvaise installation ou de mauvais raccordementsde

canalisationd'eau.

La pressionde I'eaudoit 6tre situ_eentre 35 et 100

livres/po2.Une pressionminimale de 35 Ib/po2 est

recommandeepour les rdrig_rateurs avecfiltres _ eau.

Ajustezlacommandedu cong_lateur(pages41-43}.II est

recommand_de r_glerle cong_lateur_ -17° C [0° FJ.

La pressionde I'eaudoit 6tre situeeentre 35 et 100

livres/po2.Une pressionminimale de 35 Ib/po2 est

recommand_epour les rdrig6rateurs avecfiltres _ eau.

Wrifiez la m_thodede raccordement_ I'eau.Les robinets

autoperceursou _ brides de Y_po peuvent entrainer une

faible pressiond'eau et peuventobstruer la canalisation

apr_s un certaintemps. Le fabricant n'est pas

responsabledes dommages materiels d_coulant d'une

mauvaise installation ou de mauvais raccordementsde

canalisationd'eau. Ouvrezle robinet d'eau,au maximum

et cheque pour les fuites.

FermerI'eauet eliminer les plis.Si les plis ne peuvent6tre

_limin_s,remplacerletuyau.

Changerle filtre _ eau. [Voirpage 48).

Assurez-vousque le bac b glagonsest en placeet que le bras

de d_tectionesten bas.

VoirRaccordementde I'alimentationen eaupages39-40.

Couper I'arriv6ed'eau et d6vriller letuyau. S'il est

impossiblede le d_vriller,le remplacer.

La pressiond'eau doit 6tre compriseentre 241et 689 kPa

(35et 100 psi] pour que lefonctionnementsoit correct.

Une pressiond'au moins 241kPa (35psi} est

recommand_epour les rdrig_rateurs b filtre _ eau.

Voir Commandesa touche,pages 41-43.La temperaturedu

cong_lateurdolt 6tre compriseentre -18 et -17 °C (0 et

2 °F} pour permettrela productionde glagons.

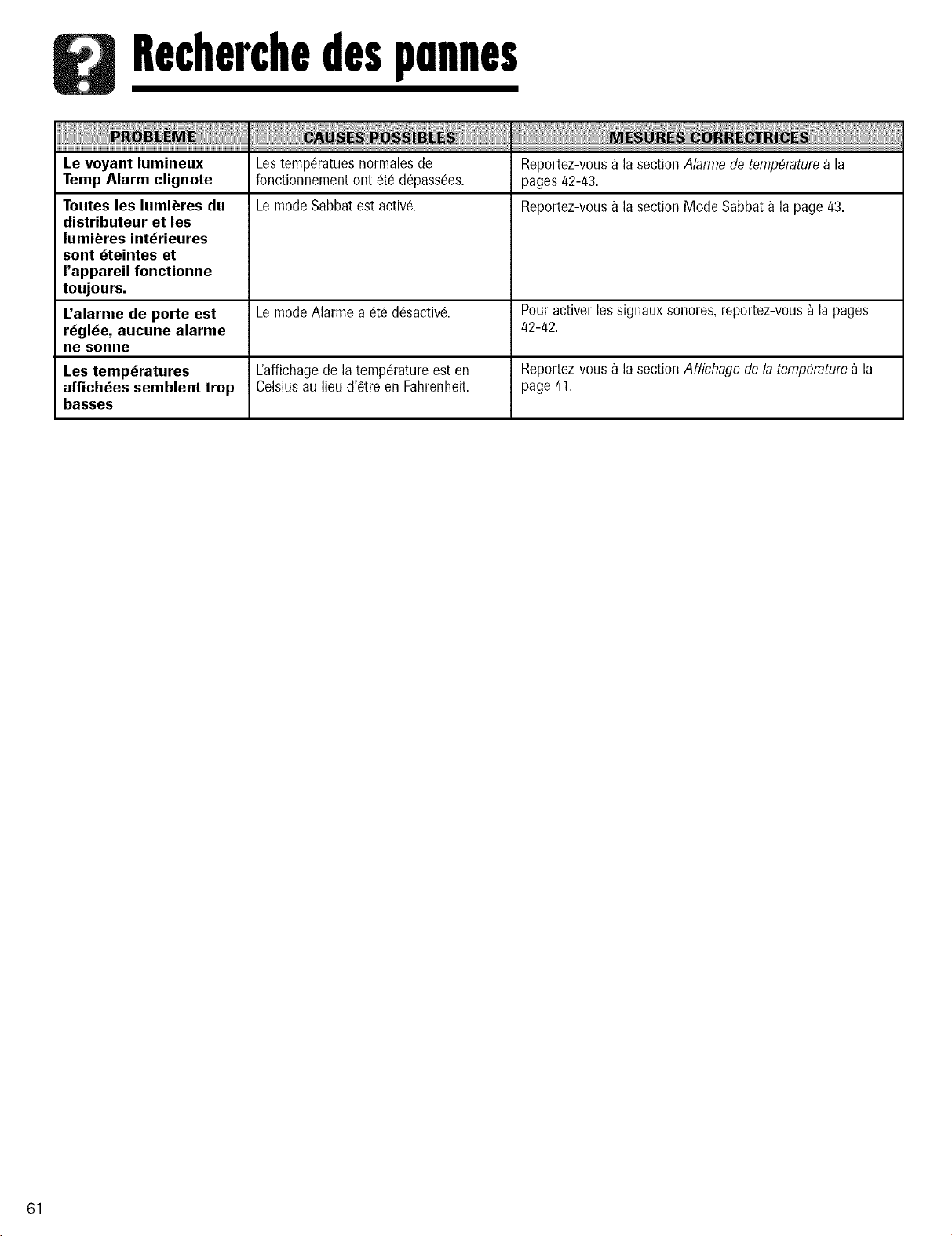

Recherchedesponnes

!!!H!li!!ii!,!,W_!iiii!!i_i_ !!!!!!_ _ ! _ i_

Lestemp_ratuesnormalesde

fonctionnementont _t_ d@ass6es.

Le voyant lumineux

Temp Alarm clignote

Toutes les lumibres du

distributeur et les

lumibres int_rieures

sont _teintes et

I'appareil fonctionne

toujours.

L'alarme de porte est

r_gl_e, aucune alarme

Re sogge

Les temperatures

affich_es semblent trop

basses

Le mode Sabbat est active.

Lemode Alarme a _t_ d_sactiv_.

L'affichagede latemperatureest en

Celsiusau lieud'6tre en Fahrenheit.

Reportez-vous _ la section Alarme de temp4rature _ la

pages 42-43.

Reportez-vous _ la section Mode Sabbat _ la page 43.

Pour activer les signaux sonores, reportez-vous _ la pages

42-42.

Reportez-vous_ la section Affichage dela temp4rature_ la

page41.

Remarques

Guruntieetserviceupres-vente

LESEULETUNIQUERECOURSDU CLIENTEN

VERTUDE CETTEGARANTIELIMITI_EESTLA

REPARATIONDU PRODUITCOMME DI_CRITE

PRI_CI_DEMMENT.LESGARANTIES

IMPLIClTES,Y COMPRISLESGARANTIESDE

QUALITI_ MARCHANDEOU D_,DAPTATIONA

UN USAGEPARTICULIER,SONTLIMITI_ESA

UN AN OU A LA PCRIODELA PLUSCOURTE

PERMISEPARLA LOI.MAYTAGCORPORATION

NE SERAPASTENUERESPONSABLEDES

DOMMAGESDIRECTSOU INDIRECT&

CERTAINSI_TATSETCERTAINESPROVINCES

INTERDISENTL'EXCLUSIONETLA LIMITATION

DESDOMMAGESDIRECTSOU INDIRECTS

AINSI QUELESLIMITATIONSSUR LA DURI_E

DESGARANTIESIMPLIClTESDE QUALIT¢

MARCHANDEOU D'ADAPTATIONA UN

USAGEPARTICULIER.IL ESTDONC POSSIBLE

QUECESLIMITATIONSNE S_,PPLIQUENTPAS

A VOUS.CETTEGARANTIEVOUSCONFI_RE

DESDROITSJURIDIQUESSP¢CIFIQUESETIL

SEPEUTQUEVOUSAYIEZD'AUTRESDROITS,

QUIVARIENTD'UN I_TATA L'AUTREOU D'UNE

PROVINCEA L'AUTRE.

Ne sont pas couverts par ces garanties

1. Les problemes et dommages resultant des situations suivantes :

a. Mise en service, livraison ou entretien effectues incorrectement.

b. Touter@aration, modification, alteration et tout reglage non autorises par le

fabricant ou par un prestataire de service apres-vente agree.

c. Mauvais emploi, emploi abusif, accidents, usage non raisonnable, ou

catastrophe naturelle.

d. Courant electrique, tension, alimentation electrique ou en gaz incorrects.

e. Reglage incorrect d'une commande.

f. Utilisation des supports (socles] qui ne sont pas de marque Maytag.

2. Les garanties ne peuvent etre honorees si les numeros de serie d'origine ont

ete enleves, modifies ou ne sont pas facilement lisibles.

3. Ampoules, filtres _ eau et filtres _ air.

4. Les produits achetes _ des fins commerciales ou industrielles.

5. Les frais de d@annage ou de visite pour :

a. Correction d'erreurs de mise en service. Pour les produits necessitant une

ventilation, un conduit metallique rigide doit (!tre utilise.

b. Initiation de I'utilisateur _ I'emploi de I'appareil.

c. Transport de I'appareil chez le r@arateur et retour de I'appareil chez

I'utilisateur.

d. Resolutiondes problemes reliesaux supports qui ne sont pas de marque Maytag.

6. Tout aliment perdu en raison de pannes du refrigerateur ou du congelateur.

Z D@enses de d@lacement et de transport pour la r@aration du produit dans

des endroits eloignes.

8. Cette garantie n'est pas valide _ I'exterieur des Ctats-Unis et du Canada.

Communiquez avec votre detaillant pour savoir si une autre garantie

s'applique.

9. Dommages indirects ou accessoires subis par route personne _ la suite d'une

quelconque violation des garanties. Certains €tats ou provinces ne permettent

pas I'exclusion ou la limitation de responsabilite en ce qui

concerne les dommages directs ou indirects. L'exclusionci-dessus peut en

consequence ne pas s'appliquer _ votre cas.

Si vous avez besoin d'aide

Consultez d'abord la section sur le d@annage dans le manuel d'utilisation et

d'entretien, puis appelez le detaillant de qui vous avez achete votre appareil ou le

service _ la clientele de Maytag Services, LLC au 1-800-688-9900 aux Ctats-Unis

et au 1-800-688-2002 au Canada pour savoir ot] trouver un r@arateur autorise.

• Veillez _ conserver la facture d'achat pour justifier de la validite de la

garantie. Pour d'autres renseignements concernant les responsabilites du

proprietaire _ I'egard du service sous garantie, voir le texte de la GARANTIE.

• Si le detaillant ou I'agence de service apres-vente ne peut resoudre le

probleme, ecrivez _ Maytag Services, LLC _ I'adresse suivante : CAIR"

Center, P.O. Box 2370, Cleveland, TN 37320-2370 Ctats-Unis, ou appelez au

1-800-688-9900 aux I_tats-Unis ou au 1-800-688-2002 au Canada.

• Les guides d'utilisation, les manuels de service et les renseignements sur

les pieces sont disponibles aupres du service _ la clientele de Maytag

Services, LLC.

Remarques : Veillez _ fournir I'information suivante Iorsque vous communiquez

avec nous au sujet d'un probleme :

a. Vos nora, adresse et numero de telephone;

b. Numero de modele et numero de serie de I'appareil;

c. Nora et adresse du detaillant avec la date I'appareil achete;

d. Description detaillee du probleme observe;

e. Preuve d'achat (facture de vente).

Puertas dobles

Instalaci6n

Controles de la temperatura ...... 73-75

Cuidado y limpieza ...................... 85-88

Caracteristicas del

refrigerador ..................................... 76-78

Caracteristicas del congelador ....... 78

Sonidos del funcionamiento ............ 89

LocalizaciOn y soluciOn

de averias ....................................... 90-93

Hielo y aqua .......................................... 79 _ Garantia y servicio ........ Ultima pagina

Instrucci0nesimp0rt0ntess0bresegurid0d

Informaci6n sobre las

instrucciones de seguridad

Las advertencias e instrucciones importantes sobre

seguridad que aparecen en este gufa no estdn

destinadas a cubrir todas las posibles circunstancias y

situaciones que puedan ocurrir. Se debe ejercer sentido

coman, precauci6n y cuidado cuando instale, efectt_e

mantenimiento o cuando use este electrodom6stico.

Siempre p6ngase en contacto con su fabricante si

surgen problemas o situaciones que usted no

comprenda.

Reconozca los simbolos, advertencias y

etiquetas de seguridad

Este electrodom6stico est_ equipado con un enchufe

de tres clavijas con puesta a tierra para su protecciOn

contra el posible peligro de choques el6ctricos. Se debe

enchufar en un tomacorriente puesto a tierra. Si solo se

dispone de un tomacorriente estdndar para enchufe de

dos clavijas, el cliente tiene la responsabilidad y

obligaciOn de reemplazarlo por un tomacorriente de

tres alv6olos debidamente puesto a tierra. Por ningt_n

motivo corte o retire la tercera clavija (puesta a

tierra) del cord6n el_ctrico. No use un tap6n

adaptador.

Cord6n el6ctrico con enchufe de

tres clavijas con puesta a tierra

Tomacorriente mural del

tipo con puesta a tierra

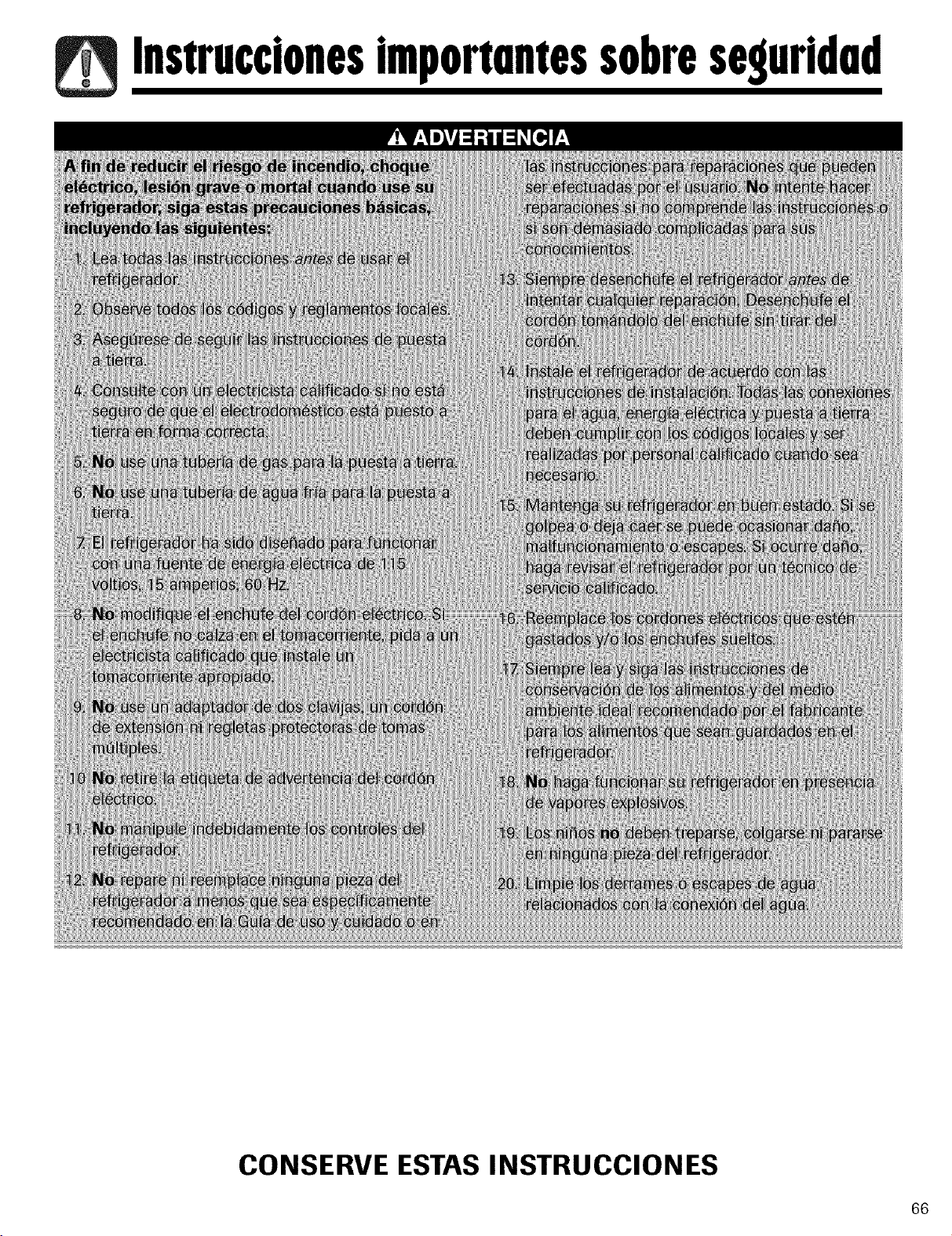

Instruccionesimportontessobreseguridod

CONSERVE ESTAS INSTRUCCIONES

Instalacion

Su refrigerador fue empacado cuidadosamente para el

embarque. Retire y descarte la cinta y el material de

empaque de las bandejas. Ne retire la placa de serie.

Ubicaci6n

• No instale el refrigerador cerca del homo, radiador u

otra fuente de calor. Si esto no es posible, proteja el

refrigerador con material de los armarios.

• Ne instale el refrigerador en un lugar donde la

temperatura pueda bajar a menos de 12° C (55° F) o

suba a m_s de 43° C (110° F). Con tales temperaturas

puede ocurrir mal funcionamiento.

• El refrigerader ha side disefiade selamente para

use dom_stico en el interior.

Medici6n de la avidad

Cuando instale su refrigerador, haga todas las mediciones

con cuidado. Se debe dejar un espacio de 1,25 cm (_/2")

en la parte superior y _//' detr_s de la cubierta del

compartimiento mec_nico para contribuir a la circulaciOn

adecuada del aire.

Los revestimientos del subsuelo o del piso (es decir,

alfombras, baldosas, pisos de madera, tapetes) pueden

disminuir el tama_o de la cavidad.

Se puede obtener m_s espacio libre usando el

procedimiento de nivelaci6n descrito en la secciOn Nivelado.

Impertante: Si el refrigerador va a ser instalado en una

cavidad en que la parte superior del mismo quedar_

completamente cubierta, use las dimensiones desde el

piso hasta la parte superior de la tapa de la bisagra para

verificar el espacio libre apropiado.

Transporte del refrigerador

• NUNCA transporte el refrigerador de costado. Si no es

posible transportarlo en posici6n vertical, h_galo

descansar en la parte trasera. Deje el refrigerador en

posiciOn vertical durante aproximadamente 30 minutos

antes de enchufarlo a fin de asegurar de que el aceite

vuelva al compresor. Si el refrigerador se enchufa

inmediatamente, se puede causar da_o alas piezas

internas.

• Siempre use una carretilla de mano cuando mueva el

refrigerador. SIEMPRE coloque la carretilla de mano

por el costado o por la parte trasera del refrigerador -

NUNCA por el frente.

• Proteja el acabado exterior del refrigerador durante el

transporte envolviendo el gabinete en frazadas o

colocando material acolchado entre el refrigerador y la

ca rretilla.

• Asegure el refrigerador firmemente en la carretilla de

mano con flejes o cuerdas el_sticas. Pase los flejes a

traves de las manijas cuando sea posible. No apriete

demasiado los materiales de sujeci6n pues pueden

hendir o da_ar el acabado exterior.

Nivelado

Para mejorar el aspecto y mantener el buen

rendimiento, el refrigerador debe estar nivelado.

Notas:

• Ejecute el cambio de sentido de apertura de la puerta,

la instalaciOn de paneles y/o una conexiOn de

suministro de agua que sea necesario antes de nivelar

el refrigerador

• Igunos modelos solamente tienen los tornillos de ajuste (A).

Materiales necesarios:

• Destornillador de punta hexagonal de 3/8pulg

• Nivel de carpintero.

1. Saque la rejilla de la base.

• Agarre firmemente y tire hacia

fuera para desenganchar.

2. Con el destornillador de punta hexagonal, gire los

tornillos de ajuste delanteros (A), en cada lado, para

elevar o bajar la parte delantera del refrigerador (vea la

ilustraciOn a continuaciOn).

Con el destornillador de punta hexagonal, gire cada uno

de los tornillos de ajuste I:B) para elevar o bajar la parte

trasera del refrigerador.

Con un nivel de carpintero, verifique que la parte

delantera del refrigerador est6 a 6 mm (1/4pulg) o media

burbuja mas elevada que la parte trasera del

refrigerador, y que el refrigerador est6 nivelado en

sentido horizontal (de lado a lado).

Gire las patas estabilizadoras I:C) en sentido horatio

hasta que est6n firmemente apoyadas contra el piso.

Gire los tornillos de ajuste (A) en sentido contrahorario

para dejar que todo el peso del refrigerador descanse

sobre las patas estabilizadoras.

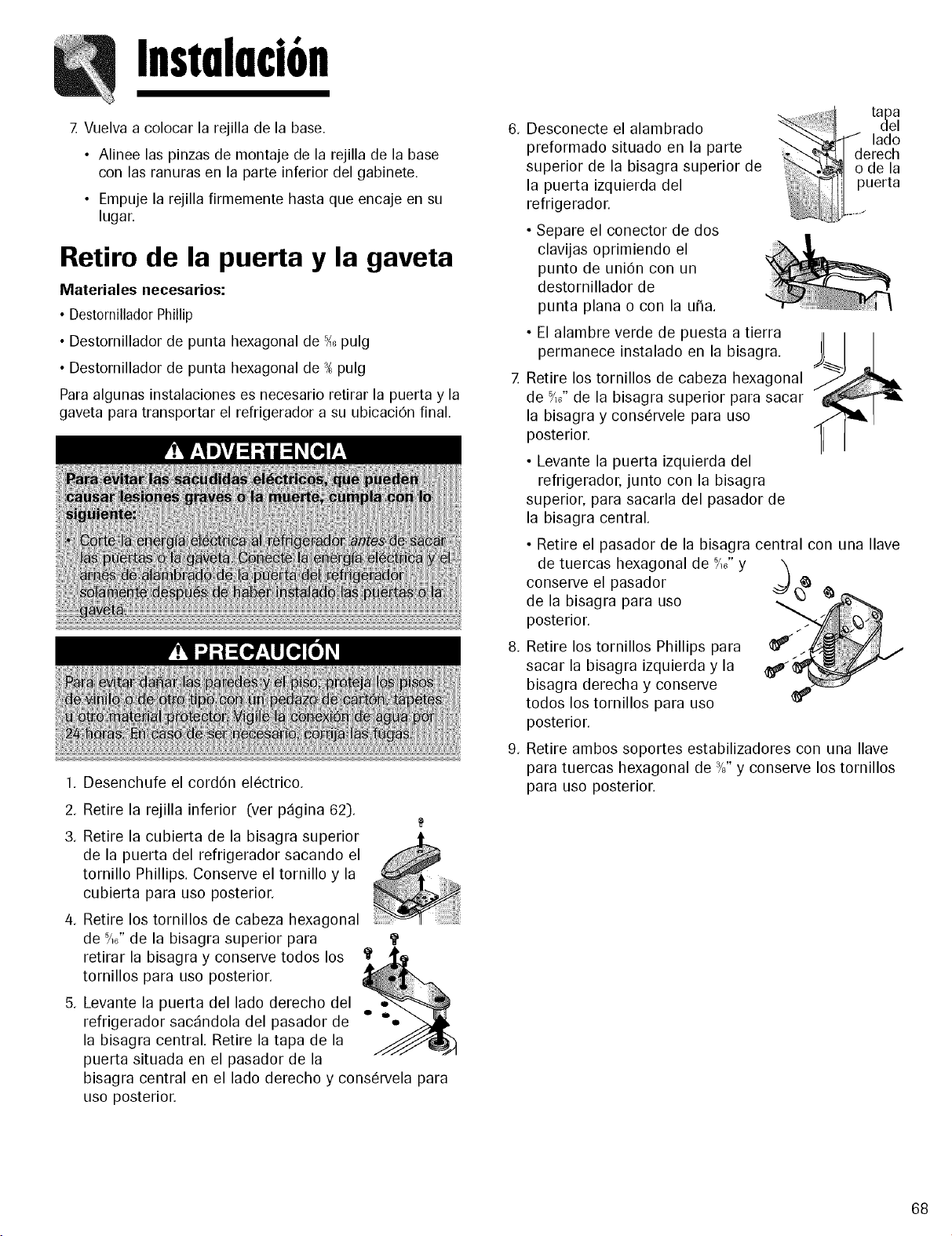

Instalacion

Z Vuelva a colocar la rejilla de la base.

• Alinee las pinzas de montaje de la rejilla de la base

con las ranuras en la parte inferior del gabinete.

• Empuje la rejilla firmemente hasta que encaje en su

lugar.

Retire de la puerta y la gaveta

Materiales necesarios:

• DestornilladorPhillip

• Destornillador de punta hexagonal de 5/,_pulg

• Destornillador de punta hexagonal de 3/_pulg

Para algunas instalaciones es necesario retirar la puerta y la

gaveta para transportar el refrigerador a su ubicaciOn final.

1. Desenchufe el cordon electrico.

2. Retire la rejilla inferior (ver pSgina 62).

3. Retire la cubierta de la bisagra superior

de la puerta del refrigerador sacando el

tornillo Phillips. Conserve el tornillo y la

cubierta para uso posterior.

4. Retire los tornillos de cabeza hexagonal

de 5A6"de la bisagra superior para

retirar la bisagra y conserve todos los

tornillos para uso posterior.

5. Levante la puerta del lado derecho del

refrigerador sac_ndola del pasador de

la bisagra central. Retire la tapa de la

puerta situada en el pasador de la

bisagra central en el lado derecho y conservela para

uso posterior.

Desconecte el alambrado

preformado situado en la parte

superior de la bisagra superior de

la puerta izquierda del

refrigerador.

• Separe el conector de dos

clavijas oprimiendo el

punto de union con un

destornillador de

punta plana o con la u_a.

• El alambre verde de puesta a tierra

permanece instalado en la bisagra.

Retire los tornillos de cabeza hexagonal

de 5/_,,de la bisagra superior para sacar

la bisagra y conservele para uso

posterior.

• Levante la puerta izquierda del

refrigerador, junto con la bisagra

superior, para sacarla del pasador de

la bisagra central.

• Retire el pasador de la bisagra central con una Ilave

de tuercas hexagonal de 5/_,,y

conserve el pasador

de la bisagra para uso

posterior.

Retire los tornillos Phillips para

sacar la bisagra izquierda y la

bisagra derecha y conserve

todos los tornillos para uso

posterior.

Retire ambos soportes estabilizadores con una Ilave

para tuercas hexagonal de 3/8"y conserve los tornillos

para uso posterior.

Instalacion

Caj6n deslizable del congelador

Instalaci6n:

Saque ambos rieles hacia

afuera en toda su

extension.

Sujetando el frente de la

puerta, enganche los

soportes de la puerta en

las leng0etas que se

encuentran en el lado

interior del riel.

Nota: Todos los soportes del cajOn deben estar en

las ranuras adecuadas para que el cajOn funcione

adecuadamente.

3. Baje el frente de la puerta hacia su posiciOn final.

Desmontaje:

Abra totalmente el cajOn.

Tire de la canasta superior hacia afuera hasta el

m_ximo y lev_ntela para sacarla.

Levante la canasta inferior derecho hacia arriba y

hacia afuera para sacarla.

Cada riel lateral tiene

un soporte para la

canasta provisto de 2

clips a presiOn. Para

soltar cada uno de los

soportes, desenganche

los clips a presiOn

empuj_ndolos hacia

adentro, en direcciOn

opuesta al sistema de

rieles laterales. Levante

los soportes fuera de

los rieles.

Levante la parte

superior del frente del

cajOn para

desenganchar los

soportes del sistema de

rieles. Levante el frente

de la puerta hacia

afuera para sacarla.

Coloque los soportes de la canasta nuevamente en

los rieles laterales. Alinee los clips con las ranuras

de los rieles laterales u oprima cada clip hacia el

riel hasta que escuche un chasquido.

Teniendo los rieles extendidos completamente

hacia afuera, instale la canasta derecho hacia

abajo en los soportes de la canasta.

Clips a presiOn del

soporte de la

canasta

6. Inserte la canasta superior en el congelador.

Aseg0rese de que la parte trasera de la canasta se

enganche detras del fiador del riel.

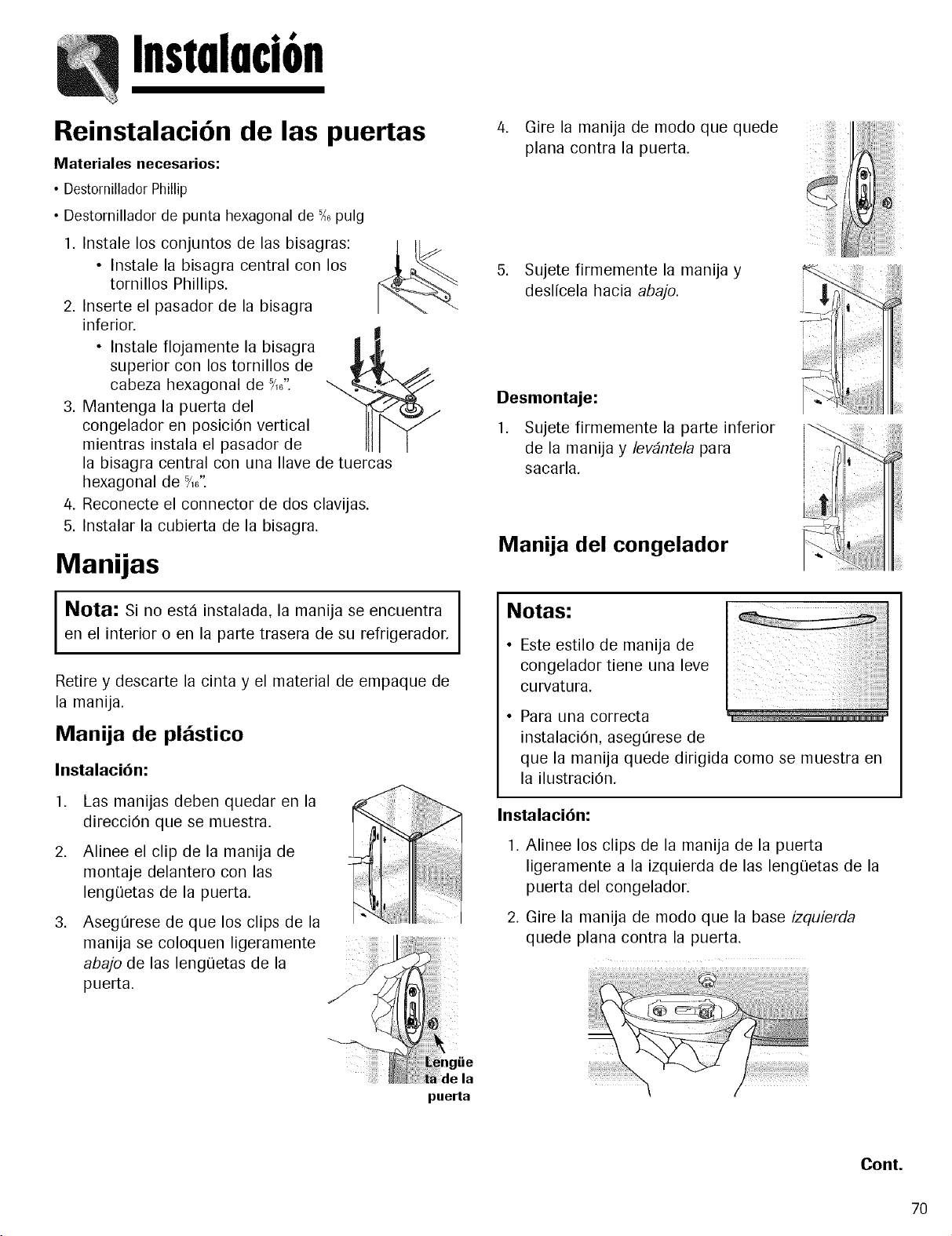

Instalacion

Reinstalaci6n de las puertas

Materiales necesarios:

• DestornilladorPhillip

• Destornillador de punta hexagonal de 5/,_pulg

1. Instale los conjuntos de las bisagras:

• Instale la bisagra central con los

tornillos Phillips.

2. Inserte el pasador de la bisagra

inferior.

• Instale flojamente la bisagra |

superior con los tornillos de

qcabeza hexagonal de 5/U'. .

3. Mantenga la puerta del

congelador en posiciOn vertical

mientras instala el pasador de

la bisagra central con una Ilave de tuercas

hexagonal de 5/U'.

/4. Reconecte el connector de dos clavijas.

5. Instalar la cubierta de la bisagra.

Manijas

Nota: Si no est_ instalada, la manija se encuentra I

en el interior o en la parte trasera de su refrigerador.

Retire y descarte la cinta y el material de empaque de

la manija.

Manija de pl_stico

Instalaci6n:

1. Las manijas deben quedar en la

direcciOn que se muestra.

2. Alinee el clip de la manija de

montaje delantero con las

leng0etas de la puerta.

Aseg[irese de que los clips de la

manija se coloquen ligeramente

abajo de las leng0etas de la

puerta.

puerta

/4. Gire la manija de modo que quede

plana contra la puerta.

5. Sujete firmemente la manija y

deslfcela hacia abajo.

Desmontaje:

1. Sujete firmemente la parte inferior

de la manija y levbntela para

sacarla.

Manija del congelador

Notas:

• Este estilo de manija de

congelador tiene una leve

curvatura.

• Para una correcta

instalaci0n, aseg[irese de

; 7ii

ii iii :iii!Iii ii I; II!I;

que la manija quede dirigida como se muestra en

la ilustraciOn.

Instalaci6n:

1. Alinee los clips de la manija de la puerta

ligeramente a la izquierda de las leng0etas de la

puerta del congelador.

2. Gire la manija de modo que la base izquierda

quede plana contra la puerta.

Cont.

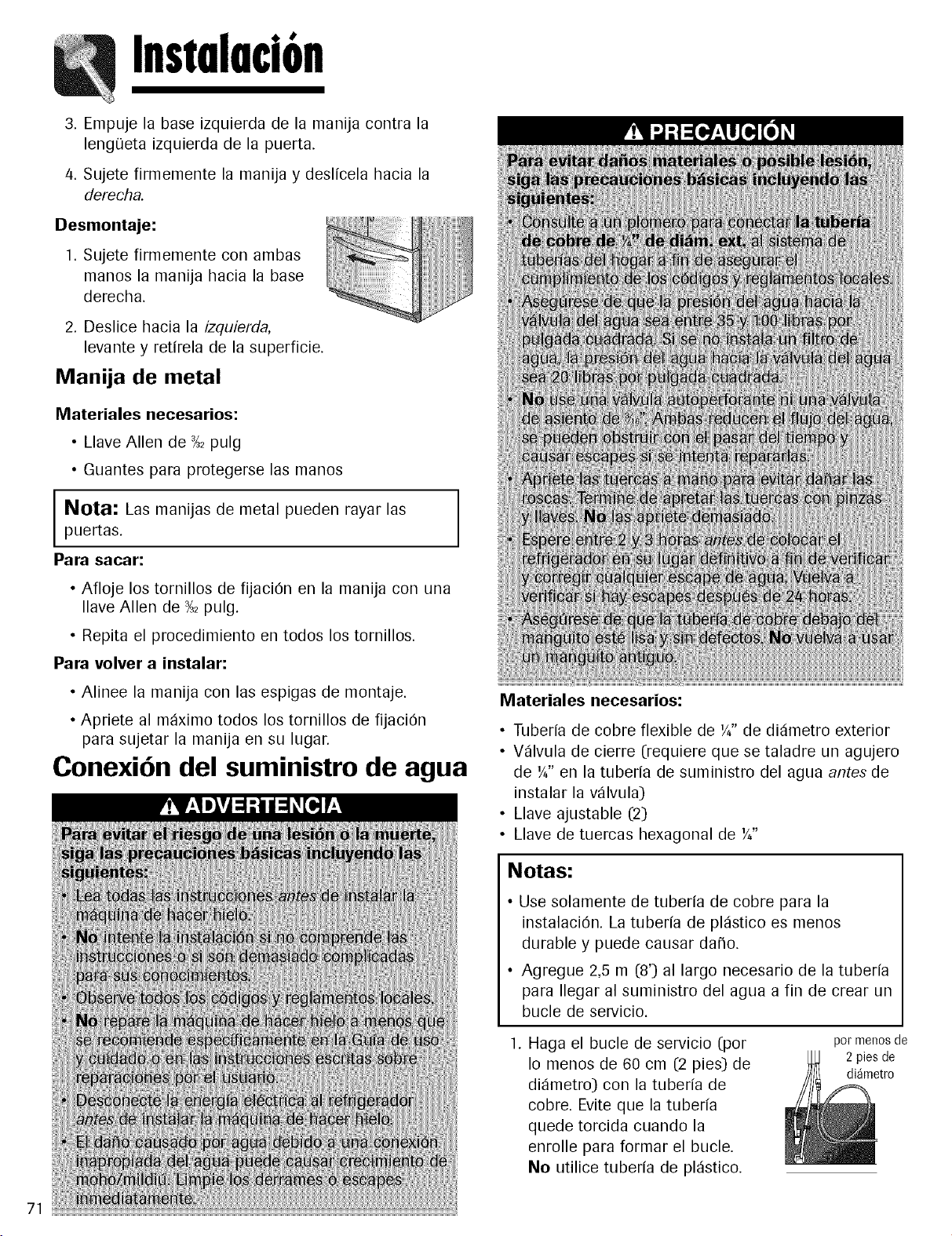

Instalacion

3. Empuje la base izquierda de la manija contra la

leng0eta izquierda de la puerta.

4. Sujete firmemente la manija y deslicela hacia la

derecha.

Desmontaje:

1. Sujete firmemente con ambas

manos la manija hacia la base

derecha.

2. Deslice hacia la izquierda,

levante y retirela de la superficie.

Manija de metal

Materiales necesarios:

• Llave Allen de _2 pulg

• Guantes para protegerse las manos

I Nora: Las manijas de metal pueden rayar las

puertas.

Para sacar:

• Afloje los tornillos de fijaci0n en la manija con una

Ilave Allen de _2 pulg.

• Repita el procedimiento en todos los tornillos.

Para volver a instalar:

• Alinee la manija con las espigas de montaje.

• Apriete al mdximo todos los tornillos de fijaci6n

para sujetar la manija en su lugar.

Conexi6n del suministro de agua

Materiales necesarios:

• Tuberia de cobre flexible de ¼" de di_metro exterior

• Vdlvula de cierre (requiere que se taladre un agujero

de ¼" en la tuberia de suministro del agua antes de

instalar la v_lvula)

• Llave ajustable (2)

• Llave de tuercas hexagonal de ¼"

Notas:

• Use solamente de tuberia de cobre para la

instalaci0n. La tuberia de pldstico es menos

durable y puede causar da_o.

• Agregue 2,5 m (8') al largo necesario de la tuberia

para Ilegar al suministro del agua a fin de crear un

bucle de servicio.

1. Haga el bucle de servicio (por

Io menos de 60 cm (2 pies) de

diametro) con la tuberia de

cobre. Evite que la tuberia

quede torcida cuando la

enrolle para formar el bucle.

No utilice tuberia de pl_stico.

por meeosde

2 pies de

di_metro

Instalacion

2. Retire la tapa de pldstico del orificio

de admisi6n de la v_lvula del agua.

3. Coloque la tuerca de lat6n (A) y el

manguito (B) en el extremo de la

tuberia de cobre como se muestra en

la ilustraci6n. Recuerde: No use un

manguito antiguo. La tuerca y el

manguito estan proveen en la

paquete del uso y cuidado.

4. Coloque el extremo de la tuberia de

cobre en el orificio de admisi6n de

la vdlvula del agua. Dele una leve

forma a la tuberia. Evite torcerla -

a fin de que Ilegue directamente

al orificio de admisi6n.

5. Coloque la tuerca de lat6n en el

manguito y atornillela en el orificio

de admisi6n.

Colocar una Ilave inglesa ajustable

sobre la tuerca (1) adosada la

Ifnea de agua de pl_stico y /

mantenerla en posiciOn. Con una

segunda Ilave inglesa ajustable 1

girar la tuerca interior (2) en

sentido antihorario y apretar

totalmente mientras mantiene la

tuerca superior en posici6n.

Importante: No apriete

demasiado. Se pueden

da_ar las roscas.

6. Tire de la tuberia para

comprobar que la conexiOn

est6 firme. Conecte la

tuberia al marco con la

abrazadera de la tuberfa del

agua (C) y abra el

suministro del agua.

Verifique si hay escapes y

rep_relos, si es necesario.

Contimie observando la

conexi6n del suministro del

agua durante dos atres horas antes de mover el

refrigerador a su lugar definitivo.

7. Supervise la conexi6n del agua durante 24 horas.

Repare los escapes, si es necesario.

Apertura y cierre de las

puertas del refrigerador

Su nuevo

refrigerador est_

dotado de un dise_o

[inico con 2 puertas.

Cada una de las

puertas se pueden

abrir o cerrar

independientemente

de la otra.

Existe una secciOn

abisagrada

verticalmente en la

puerta izquierda del

refrigerador. Cuando

la puerta izquierda

est_ cerrada, la

secci6n abisagrada

forma

autom_ticamente un

sello entre las dos puertas cuando ambas est_n

cerradas.

Cuando se abre la puerta izquierda, el sello abisagrada

se pliega autom_ticamente hacia adentro para evitar

interferencia.

Controlesdelutempermuru

Controles de la temperatura

sensibles al tacto

Los controles estdn ubicados en la parte delantera

superior del compartimiento del refrigerador.

Control

Ajustes iniciales de los controles

Despues de enchufar el refrigerador, ajuste los

controles.

• AI oprimir la tecla _ or D los controles se

programan en el ajuste deseado.

• Los limites del control de la temperatura para ambos

compartimientos son del 1 al 7 (Io mas frio).

• Inicialmente coloque el control del 'Freezer'

(Congelado0 en el n[imero 4.

• Inicialmente coloque el control del 'Refrigerator'

(Refrigerado0 en el n[imero 4.

• Deje funcionar el refrigerador por Io menos de 8 a 12

horas antes de colocar los alimentos.

Superficies tibias del gabinete

A veces, la parte delantera del gabinete del

refrigerador puede sentirse caliente al tacto. Esta es

una situaciOn normal que ayuda a prevenir la

condensaciOn de la humedad en el gabinete. Esta

situaciOn es m_s notoria cuando el refrigerador se

pone en marcha por primera vez, durante tiempo

caluroso y despues de abrir la puerta de manera

excesiva o prolongada.

Ajuste de los controles

• Si despues de 2/4 horas de colocar los alimentos

observa que uno o ambos compartimientos deberian

estar m_s frios o mas tibios, ajuste el (los)

control(es) seg[in se indica en la tabla Gufa de

control de la temperatura siguiente. Ver en la pagina

82 las instrucciones para verificar la temperatura de

los compartimientos.

• Exceptuando cuando el refrigerador se pone en

funcionamiento por primera vez, no cambie ninguno

de los controles m_s de un n[imero a la vez.

• Espere 24 horas para que la temperatura se

estabilice antes de reajustar.

• Cualquier cambio en uno de los controles afectar_ la

temperatura del otro compartimiento.

Gu/a de control de la

Refrigerador

demasiado tibio

Refrigerador

demasiado fifo

Congelador

demasiado tibio

Congelador

demasiado fifo

Como APAGAR el

refrigerador

temperatura

Ajuste el control del

'Refrigerator' un grado m_s

frio oprimiendo la tecla D.

Ajuste el control del

'Refrigerator' un grado m_s

tibio oprimiendo la tecla _.

Ajuste el control del 'Freezer'

un grado m_s frio oprimiendo

la tecla _.

Ajuste el control del 'Freezer'

un grado m_s tibio oprimiendc

la tecla _.

Oprima la tecla _ en el

'Refrigerator' o 'Freezer'

hasta que (-) aparezca en el

indicador.

Interrupter de ahorro de energia

(modelos selectos)

• 'Off' (Apagado) - El refrigerador usa m_s energia

cuando este interruptor est_ apagado debido a que

un calentador que se encuentra en la secciOn sellada

de la bisagra de la puerta est_ en funcionamiento.

Apague el interruptor de ahorro de energia cuando

el ambiente sea caliente y h[imedo o si nora

humedad en el exterior de la puerta.

• 'On' (Encendido) - Este ajuste ahorra energia al no

utilizar el calentador. Encienda el interruptor de

ahorro de energia cuando el ambiente sea menos

h[imedo.

Control de temperatura 'Triple

Cool' (modelos selectos)

El control se encuentra en la parte superior delantera

del refrigerador.

Control

Controlesdelutemperature

Ajuste inicial de la temperatura

La temperatura se ajusta en la fabrica a 30 C (380 F) en

el refrigerador y a -17 ° C (0° F) en el congelador.

Ajuste del control

24 horas despu6s de colocar los alimentos en el

interior, usted podrd decidir si desea cambiar la

temperatura del refrigerador o del congelador. En ese

caso, ajuste el control como Io indica la Gufa de control

de temperatura a continuaci6n.

• Cuando oprima por primera vez la tecla _÷_ o _L_,

verd el ajuste de temperatura actual.

• La pantalla mostrar_ el nuevo ajuste por

aproximadamente tres segundos y luego mostrard la

temperatura actual del compartimiento.

• No cambie ninguno de los controles m_s de un

grado a la vez. Permita que la temperatura se

estabilice durante 24 horas antes de realizar un

nuevo ajuste de temperatura.

Gu/a de control de la temperatura

El refrigerador est_i

demasiado frfo

El refrigerador est_i

demasiado tibio

El congelador est_i

demasiado frfo

El congelador est_i

demasiado tibio

Para APAGAR el

refrigemdor

Cambie el control del

'Refrigerator' (Refrigerador)

a un ajuste superior

oprimiendo la tecla _+_.

Cambie el control del

'Refrigerator' a un ajuste

inferior oprimiendo la

tecla _L_.

Cambie el control del

'Freezer' (Congelado0 a un

ajuste superior oprimiendo

la tecla _.

Cambie el control del

'Freezer' a un ajuste inferior

oprimiendo la

tecla _-_.

Optima la tecla _ del

'Freezer' hasta que 'OFF'

(Apagado) aparezca en la

pantalla. Optima la

tecla _±_ en el

'Refrigerator' o 'Freezer'

para encenderlo

nuevamente.

Funci6n 'Speed Ice' (Hielo r_pido)

Cuando se activa la funci6n 'Speed Ice: se

reduce la temperatura del congelador al ajuste

6ptimo durante 24 horas para producir una mayor

cantidad de hielo. Importante: Cuando esta funci6n

est_ activada, las teclas _g_ y _-_ del control del

congelador no podr_n ser usadas.

Older Replace

Funci(_n 'Reset Filter' (Reposici_n del

filtro) (modelos selectos)

Cuando se ha instalado un filtro de agua en el

refrigerador, la luz amarilla 'Order' (Pedi0 se encenderd

cuando un 900/o de la capacidad del filtro haya sido

utilizado. La luz tambi6n se encender_ cuando hayan

pasado 11 meses a partir de la fecha de instalaci6n del

filtro.

La luz roja 'Replace' (ReemplazaO se encender_

cuando la cantidad de agua que haya pasado por el

filtro haya sobrepasado su capacidad o despu6s de 12

meses a partir de la fecha de instalaci6n del filtro. Se

debe reemplazar el filtro inmediatamente despu6s de

que se encienda la luz 'Replace'.

Despu6s de reemplazar el filtro, oprima y mantenga

oprimida la tecla 'Reset Filter' durante tres segundos.

Las luces de pedido y reemplazo del filtro se apagardn.

'Vacation Mode' (Modo de vacaciones)

Esta funci6n hace que el congelador se

descongele con menor frecuencia para conservar

energia. La luz indicadora del modo de vacaciones se

encenderd cuando se active la funci6n. Para

desactivarla, oprima la tecla 'Vacation Mode'

nuevamente O abra cualquier puerta. La luz

indicadora se apagar&

Notas :

• La apertura de la puerta no desactivard el modo

de vacaciones por aproximadamente una hora

despu6s de su activaci6n.

• Si sus vacaciones van a durar m_s de algunos

dias, vea la secci6n de Preparacidn para las

vacaciones en la p_gina 88.

'Temp Alarm' (Alarma de temperatura)

El sistema de alarma de temperatura le

avisar_ si la temperatura del congelador odel

refrigerador excede la temperatura normal de

funcionamiento debido a una falla el6ctrica o a otras

Cont. 74

Controlesdelutemperature

causas. Cuando se activa esta funci6n, la luz 'Temp Alarm'

(Alarma de temperatura) se encender&

Si la temperatura del congelador o del refrigerador ha excedido

el Ifmite, la pantalla mostrara alternadamente la temperatura

actual de los compartimientos y la temperatura maxima que se

alcanz6 durante la falla electrica. Escuchara una seSal sonora

repetidamente.

Oprima la tecla 'Temp Alarm' una vez para apagar la alarma

sonora. La luz de alarma de temperatura seguira destellando y

el despliegue de temperaturas seguira alternandose hasta que

la temperatura se haya estabilizado.

Paraapagar la alarma de temperatura, optima y mantenga

oprimida la tecla 'Temp Alarm' durante tres segundos. La luz

indicadora se apagar&

'Door Alarm' (Alarma de la puerta)

La alarma de la puerta le avisa cuando una de las

puertas se ha dejado abierta pot mas de cinco minutos

continuos. Cuando esto ocurre, escuchara una seSal sonora

cada cinco segundos hasta que se cierre la puerta 0 hasta que

se optima la tecla 'Door Alarm' para desactivar la funci6n.

'Max Cool' (Frio m_ximo)

Cuando se activa esta funci6n, la temperatura del

refrigerador y del congelador bajan hasta el mfnimo disponible

en el control. Esto enfrfa el refrigerador y el congelador

despues de perfodos extendidos de apertura de las puertas o

despues de cargar el refrigerador o congelador con alimentos

tibios. Importante: Cuando esta funci6n esta activada, las

teclas _:_ y _:_ del control del refrigerador y del congelador

no podr_n ser usadas.

Paraactivar esta funci6n, optima la tecla 'Max Coor. Esta

funci6n se desactivara automaticamente despues de 12 horas

0 cuando oprima la tecla 'Max Coor.

Preferencias del usuario

Use el men0 de preferencias del usuario para:

• Activar o apagar la funci6n 'Super Cool' {Superenfriamiento)

{modelos selectos)

• Cambiar el despliegue de la temperatura de °F a °C

• Activar o desactivar las alarmas sonoras.

• Ajustar el nivel de luz del distribuidor {cuando se activa la

funci6n de luz autom_tica del distribuidor de hielo y agua)

{modelos selectos)

• Activar el modo sabatico

Paraacceder al men0 de preferencias del usuario, optima y

mantenga oprimida la tecla 'Door Alarm' durante tres

segundos. Cuando se encuentre en el modo de preferencias

del usuario, aparecera un subtftulo corto en la pantalla de

despliegue de temperatura del congelador y se mostrara el

estado de la caracterfstica en la pantalla del refrigerador.

1. Use los controles _÷_ y _-_ del congelador para navegar

entre las opciones.

2. Cuando se muestre la funci6n que desea modificar, use los

controles _+_ y _L_ del refrigerador para cambiar el estado

de la funcidn.

3. Cuando haya realizado los cambios, oprima la tecla 'Door

Alarm' durante tres segundos 0 cierre la puerta del

refrigerador.

Funci6n 'Super Coor (Superenfriamiento) COO')

(modelos selectos)

Cuando se ACTIVA esta funci6n, se enciende un ventilador de

combinaci6n en el refrigerador que mejora la circulaci6n del

aire y el control de la temperatura. Para ahorrar energfa, puede

desactivar esta caracterfstica seleccionando la opci6n 'OFF'

(Apagado).

Despliegue de temperatura (F_C)

Esta funci6n permite cambiar el despliegue de temperatura en

grados Fahrenheit o Celsius.

Alarma ('AU)

Cuando el modo de alarma esta APAGADO, todas las alarmas

sonoras permaneceran desactivadas hasta que se vuelva a

encender esta funci6n.

Selecci6n de intensidad de luz autom_tica (LL) (modelos

selectos)

Esta funci6n ajusta el nivel de luz del distribuidor cuando el

sensor detecta que los niveles de luz de la habitaci6n son

bajos. El nivel 1 es el ajuste de menor intensidad, mientras que

el nivel 9 es el nivel de luz de mayor intensidad. Importante:

La funci6n de luz automatica (modelos selectos) debe estar

activada en el control del distribuidor de hielo y agua para

poder utilizar esta caracterfstica.

Modo sab_tico (SAB)

Cuando el modo sabatico esta ENCENDIDO, todas las luces de

los controles y la luz nocturna estaran desactivadas hasta que

se APAGUE la funci6n. Esta funci6n no deshabilita las luces

interiores. Optima cualquier tecla para restablecer las luces de

control.

Superficies exteriores tibias

En ciertas ocasiones, la parte delantera del gabinete del

refrigerador puede estar tibia al tacto. Esto es normal y evita

que la humedad se condense sobre la superficie exterior del

refrigerador. Esta condici6n sera mas perceptible cuando se

encienda el refrigerador pot primera vez, en ambientes

calurosos y despues de abrir la puerta muchas veces o durante

mucho tiempo.

Caracteristicasdel comparmiemodelrefrigerador

Bandejas

Su refrigerador est_ equipado con 'Spill-Catcher 'MR'Glass

Shelves' (bandejas de retenedor derrames). Las bandejas

tienen un borde retenedor de derrames que facilita la

limpieza y otras estan equipadas con la caracterfstica de

deslizar. Para deslizar la bandeja hacia afuera, sujete la parte

delantera de la bandeja y tire hacia adelante. Optima la

bandeja para volverla a la posici6n

original. __

Desmontaje de una bandeja:

• Incline levemente hacia arriba la parte

delantera y levante la parte trasera de la

bandeja; luego tire de la bandeja derecho

hacia afuera para sacarla.

Cambio de lugar de una bandeja:

Incline hacia arriba el borde delantero de la bandeja.

Inserte los ganchos en las aberturas deseadas del marco y

deje que la bandeja se asiente en su lugar.

• Asegt_rese de que la bandeja este bien asegurada en la

parte trasera.

Bandeja 'Elevator 'MR(modelos selectos)

La bandeja 'Elevator'MRposee un borde para detener los

derrames y se desliza hacia afuera gracias al sistema

'EasyGlide'MR.Se puede levantar o bajar sin necesidad de

estar vacfa.

Para deslizar hacia afuera la bandeja 'Elevator'MR:

• Sujete la parte delantera de la bandeja y tire de ella hacia

adelante.

Empuje la bandeja hacia adentro para volverla a su

posici6n original.

Para ajustar la bandeja 'Elevator'M":

• Tire hacia afuera el bot6n de la manivela.

• Gire la manivela a la derecha para levantar la bandeja y a

la izquierda para bajar la altura de la bandeja.

Desmontaje de la bandeja 'Elevator'M":

• Retire todos los artfculos que esten en la bandeja y tire de

ella hacia adelante.

• Tire de ella hacia adelante hasta que se detenga.

• Levante las leng_ietas situadas debajo de los bordes

exteriores y contint_e tirando de la bandeja hasta que se

salga fuera del marco.

Reinstalaci6n de la bandeja 'Elevator'M":

• Alinee la bandeja con el marco y empujela completamente

hasta el rondo. No es necesario levantar las leng_ietas para

reinstalar la bandeja.

Durante el uso normal, NO es necesario retirar el conjunto

del marco de la bandeja 'Elevator'MR.Aunque improbable y no

recomendado, el procedimiento para retirar el marco es

como sigue:

Desmontaje del conjunto del marco:

• Retire todos los alimentos de la bandeja.

• Deslice la bandeja hacia adelante aproximadamente 5 cm

(2") y mueva manualmente los dos seguros traseros hacia

el centro de la bandeja.

• Mientras sujeta desde abajo toda la bandeja y el marco,

levante ligeramente y gire el conjunto aproximadamente

300 para permitir que el mecanismo trasero se salga de los

rieles verticales laterales situados en la parte trasera.

• El conjunto completo puede entonces ser movido hacia

adelante para sacarlo del refrigerador.

Reinstalaci6n del conjunto del marco:

• Invierta el procedimiento de desmontaje. Asegt_rese de

que la bandeja quede nivelada. Cuando la bandeja

deslizable sea empujada hacia atras, los seguros traseros

volveran a su posici6n correcta de funcionamiento.

(el estilo 3uede variar)

Conjunto del Marco

Deslice la bandeja

hacia afuera

Caracteristicasdelcomparlimientodelrefrigerador

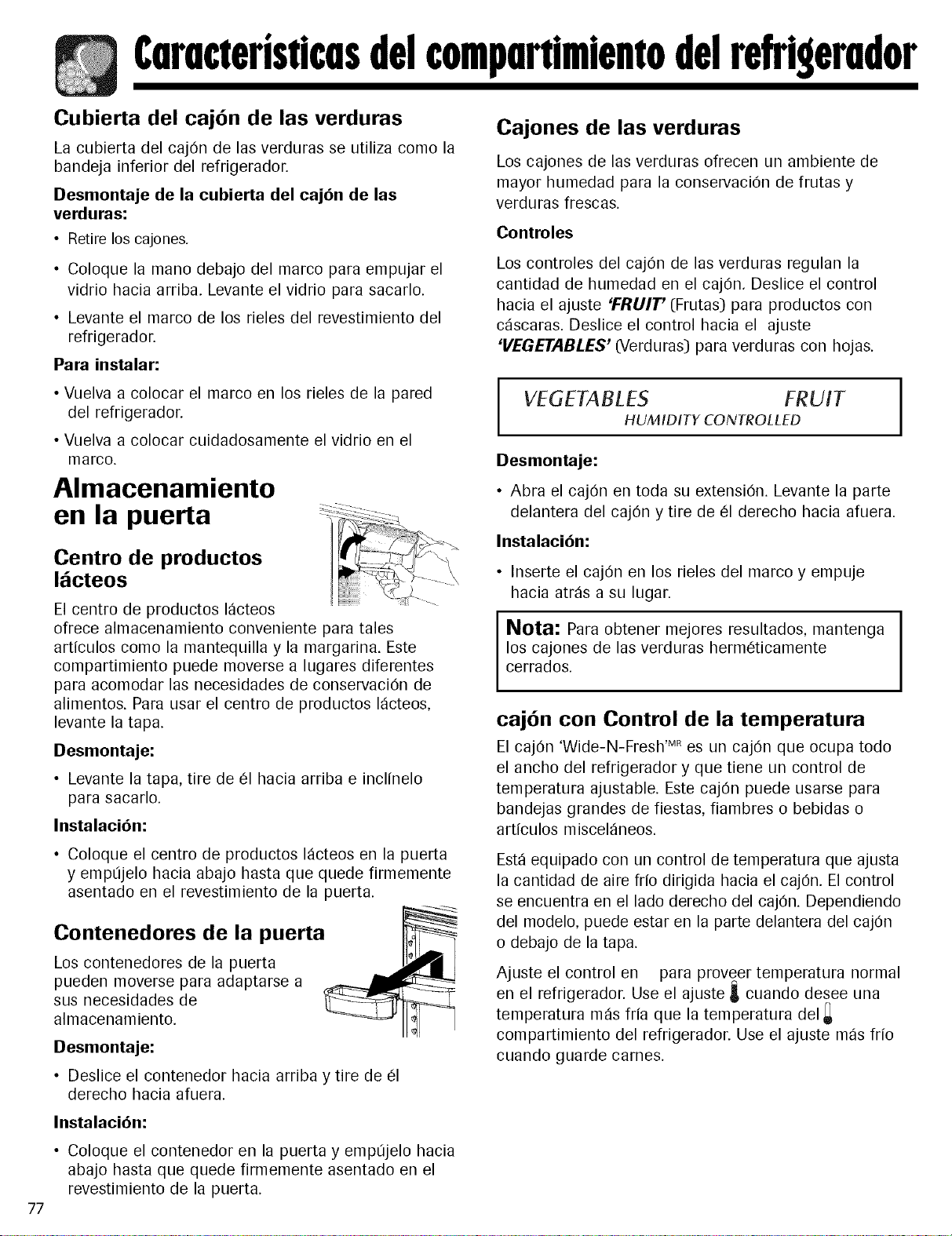

Cubierta del caj6n de las verduras

La cubierta del cajOn de las verduras se utiliza como la

bandeja inferior del refrigerador.

Desmontaje de la cubierta del caj6n de las

verduras:

• Retire los cajones.

• Coloque la mano debajo del marco para empujar el

vidrio hacia arriba. Levante el vidrio para sacarlo.

• Levante el marco de los rieles del revestimiento del

refrigerador.

Para instalar:

• Vuelva a colocar el marco en los rieles de la pared

del refrigerador.

• Vuelva a colocar cuidadosamente el vidrio en el

marco.

Almacenamiento

en la puerta

Centro de productos

Idcteos

El centro de productos lacteos

ofrece almacenamiento conveniente para tales

articulos como la mantequilla y la margarina. Este

compartimiento puede moverse a lugares diferentes

para acomodar las necesidades de conservaciOn de

alimentos. Para usar el centro de productos lacteos,

levante la tapa.

Desmontaje:

• Levante la tapa, tire de 61 hacia arriba e inclinelo

para sacarlo.

Instalaci6n:

• Coloque el centro de productos lacteos en la puerta

y emp[ijelo hacia abajo hasta que quede firmemente

asentado en el revestimiento de la puerta.

Contenedores de la puerta

Los contenedores de la puerta

pueden moverse para adaptarse a

sus necesidades de

almacenamiento.

Desmontaje:

• Deslice el contenedor hacia arriba y tire de 61

derecho hacia afuera.

Cajones de las verduras

Los cajones de las verduras ofrecen un ambiente de

mayor humedad para la conservaciOn de frutas y

verduras frescas.

Controles

Los controles del caj0n de las verduras regulan la

cantidad de humedad en el cajOn. Deslice el control

hacia el ajuste 'FRUIT' (Frutas) para productos con

cascaras. Deslice el control hacia el ajuste

'VEGETABLES' (Verduras) para verduras con hojas.

VEGETABLES FRU#T

HUMIDITY CONTROLLED

Desmontaje:

• Abra el cajOn en toda su extension. Levante la parte

delantera del cajOn y tire de 61 derecho hacia afuera.

Instalaci6n:

• Inserte el cajOn en los rieles del marco y empuje

hacia atras a su lugar.

Nota: Para obtener mejores resultados, mantenga

los cajones de las verduras hermOticamente

cerrados.

caj6n con Control de la temperatura

El cajOn 'Wide-N-Fresh 'M" es un cajOn que ocupa todo

el ancho del refrigerador y que tiene un control de

temperatura ajustable. Este cajOn puede usarse para

bandejas grandes de fiestas, fiambres o bebidas o

articulos miscelaneos.

Esta equipado con un control de temperatura que ajusta

la cantidad de aire frio dirigida hacia el cajOn. El control

se encuentra en el lado derecho del cajOn. Dependiendo

del modelo, puede estar en la parte delantera del cajOn

o debajo de la tapa.

Ajuste el control en para proveer temperatura normal

en el refrigerador. Use el ajuste _ cuando desee una

temperatura mas fria que la temperatura del

compartimiento del refrigerador. Use el ajuste mas frio

cuando guarde carnes.

Instalaci6n:

• Coloque el contenedor en la puerta y emp[ijelo hacia

abajo hasta que quede firmemente asentado en el

revestimiento de la puerta.

Caracteristicasdelcompartimientodelrefrigerador

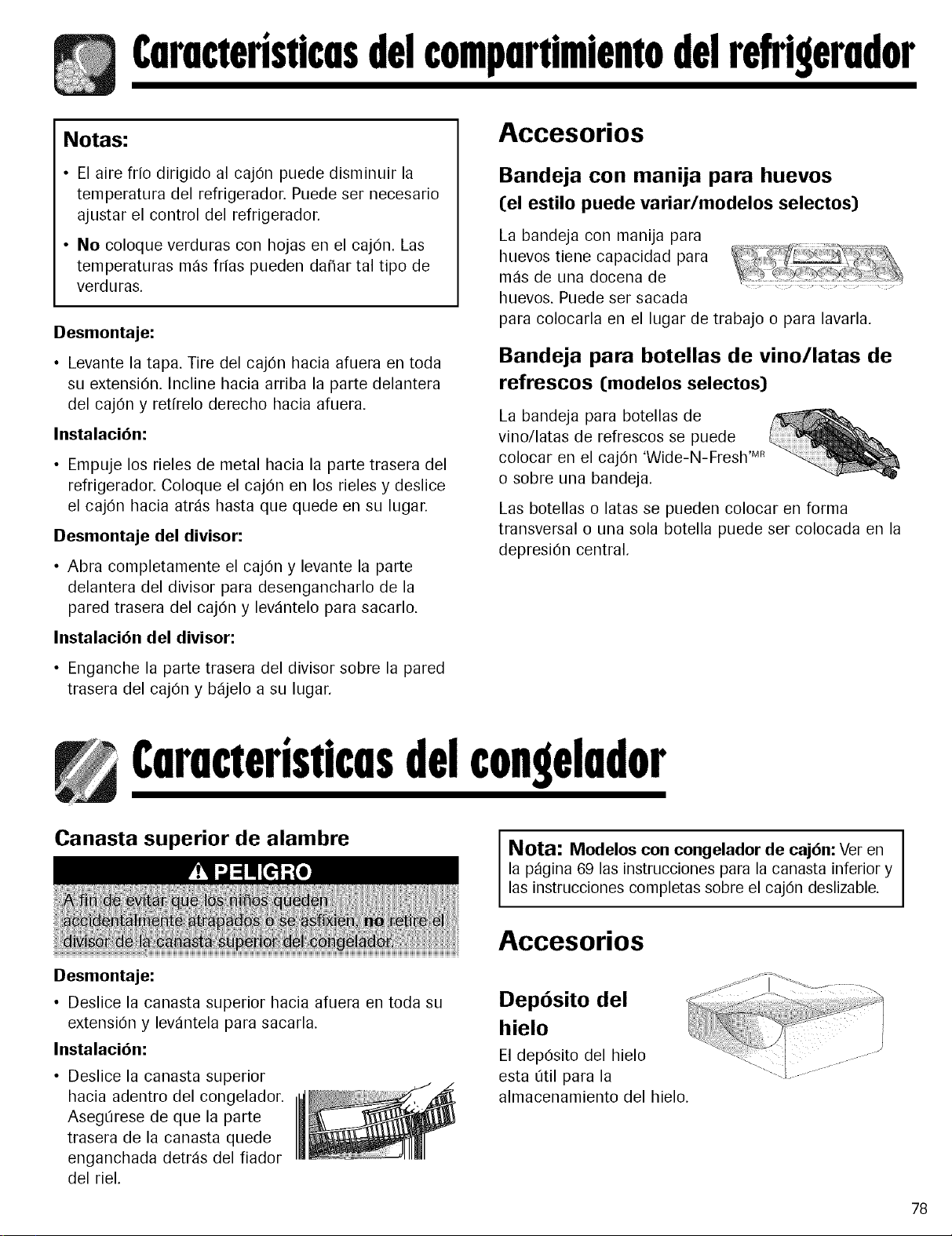

Notas:

• El aire frio dirigido al caj0n puede disminuir la

temperatura del refrigerador. Puede ser necesario

ajustar el control del refrigerador.

• No coloque verduras con hojas en el caj0n. Las

temperaturas m_s frias pueden da_ar tal tipo de

verduras.

Desmontaje:

• Levante la tapa. Tire del caj0n hacia afuera en toda

su extension. Incline hacia arriba la parte delantera

del caj0n y retirelo derecho hacia afuera.

Instalaci6n:

• Empuje los rieles de metal hacia la parte trasera del

refrigerador. Coloque el caj0n en los rieles y deslice

el caj0n hacia atr_s hasta que quede en su lugar.

Desmontaje del divisor:

• Abra completamente el cajOn y levante la parte

delantera del divisor para desengancharlo de la

pared trasera del cajOn y lev_ntelo para sacarlo.

Instalaci6n del divisor:

• Enganche la parte trasera del divisor sobre la pared

trasera del caj0n y bajelo a su lugar.

Accesorios

Bandeja con manija para huevos

(el estilo puede variar/modelos selectos)

La bandeja con manija para

huevos tiene capacidad para

m_s de una docena de

huevos. Puede ser sacada

para colocarla en el lugar de trabajo o para lavarla.

Bandeja para botellas de vino/latas de

refrescos (modelos selectos)

La bandeja para botellas de

vino/latas de refrescos se )uede

colocar en el cajOn

o sobre una bandeja.

Las botellas o latas se pueden colocar en forma

transversal o una sola botella puede ser colocada en la

depresi0n central.

Caracteristlcasdelcongelador

Canasta superior de alambre

I ota: Modelos con congelador de caj6n: Ver en

la p_gina 69 las instrucciones para la canasta inferior y

las instrucciones completas sobre el cajOn deslizable.

Accesorios

Desmontaje:

• Deslice la canasta superior hacia afuera en toda su

extension y lev_ntela para sacarla.

Instalaci6n:

• Deslice la canasta superior

hacia adentro del congelador.

Aseg[irese de que la parte

trasera de la canasta quede

enganchada detras del fiador

del riel.

Depbsito del

hielo

El dep0sito del hielo

esta [itil para la

almacenamiento del hielo.

L J

HieloVuguu

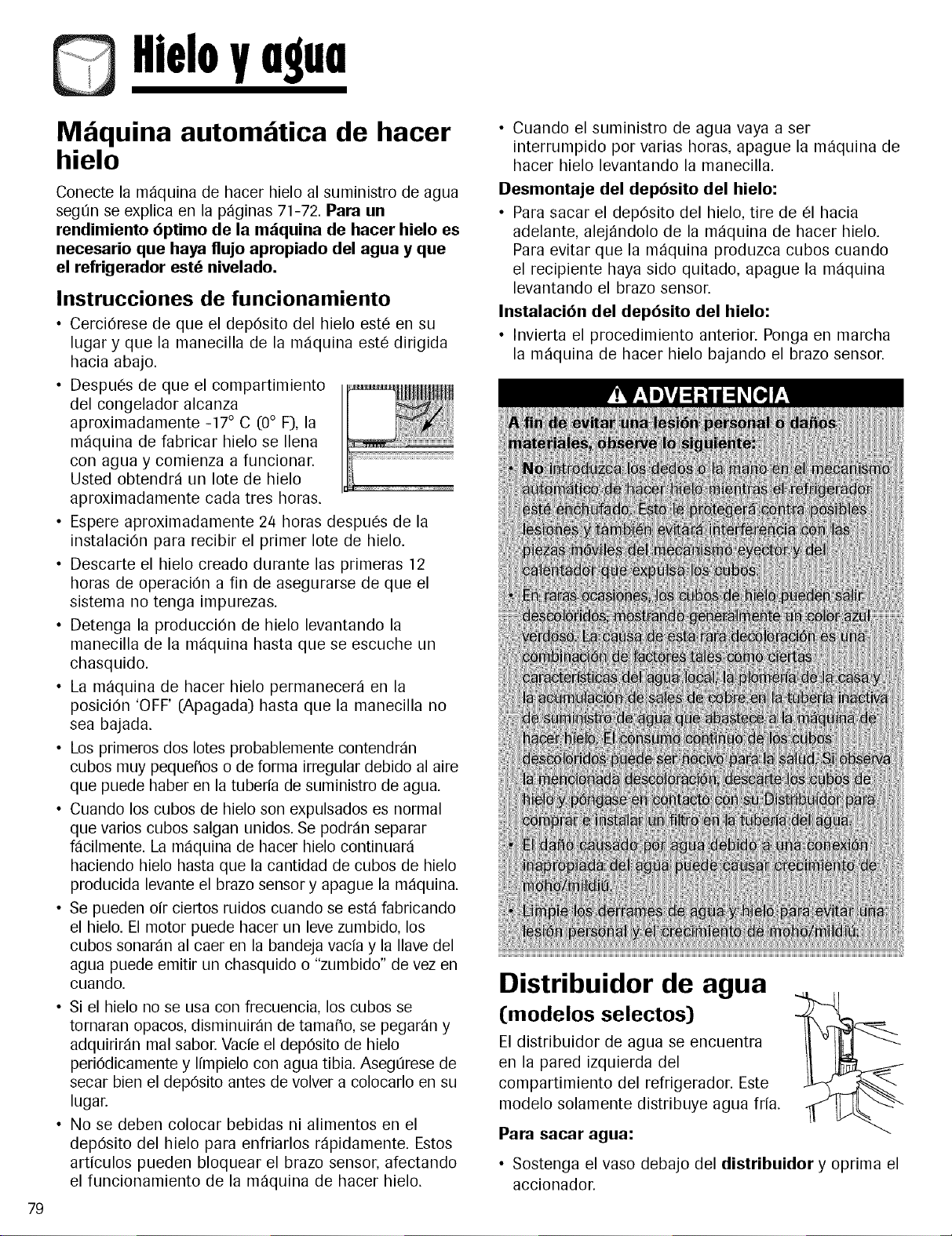

Mbquina autom tica de hacer

hielo

Conecte la mdquina de hacer hielo al suministro de agua

seg[in se explica en la p_ginas 71-72. Para un

rendimiento 6ptimo de la mdquina de hacer hielo es

necesario que haya flujo apropiado del agua y que

el refrigerador est_ nivelado.

Instrucciones de funcionamiento

• Cerci6rese de que el dep6sito del hielo est6 en su

lugar y que la manecilla de la mdquina est6 dirigida

hacia abajo.

• Despu6s de que el compartimiento

del congelador alcanza

aproximadamente -17° C (0° F), la

mdquina de fabricar hielo se Ilena

con agua y comienza a funcionar.

Usted obtendrd un Iote de hielo

aproximadamente cada tres horas.

• Espere aproximadamente 24 horas despu6s de la

instalaci6n para recibir el primer Iote de hielo.

• Descarte el hielo creado durante las primeras 12

horas de operaci6n a fin de asegurarse de que el

sistema no tenga impurezas.

• Detenga la producci6n de hielo levantando la

manecilla de la mdquina hasta que se escuche un

chasquido.

• La m_quina de hacer hielo permanecerd en la

posici6n 'OFF' (Apagada) hasta que la manecilla no

sea bajada.

• Los primeros dos Iotes probablemente contendr_n

cubos muy peque_os o de forma irregular debido al aire

que puede haber en la tuberia de suministro de agua.

• Cuando los cubos de hielo son expulsados es normal

que varios cubos salgan unidos. Se podrdn separar

f_cilmente. La mdquina de hacer hielo continuard

haciendo hielo hasta que la cantidad de cubos de hielo

producida levante el brazo sensor y apague la m_quina.

• Se pueden oir ciertos ruidos cuando se est_ fabricando

el hielo. El motor puede hacer un leve zumbido, los

cubos sonardn al caer en la bandeja vacia y la Ilave del

agua puede emitir un chasquido o "zumbido" de vez en

cuando.

• Si el hielo no se usa con frecuencia, los cubos se

tornaran opacos, disminuir_n de tama_o, se pegar_n y

adquirirdn real sabor. Vacie el dep6sito de hielo

peri6dicamente y Ifmpielo con agua tibia. Aseg[irese de

secar bien el dep6sito antes de volver a colocarlo en su

lugar.

• No se deben colocar bebidas ni alimentos en el

dep6sito del hielo para enfriarlos rdpidamente. Estos

articulos pueden bloquear el brazo sensor, afectando

el funcionamiento de la m_quina de hacer hielo.

• Cuando el suministro de agua vaya a ser

interrumpido por varias horas, apague la m_quina de

hacer hielo levantando la manecilla.

Desmontaje del dep6sito del hielo:

• Para sacar el dep6sito del hielo, tire de 61 hacia

adelante, alej_ndolo de la mdquina de hacer hielo.

Para evitar que la m_quina produzca cubos cuando

el recipiente haya sido quitado, apague la mdquina

levantando el brazo sensor.

Instalaci6n del dep6sito del hielo:

• Invierta el procedimiento anterior. Ponga en marcha

la mdquina de hacer hielo bajando el brazo sensor.

Distribuidor de agua

(modelos selectos)

El distribuidor de agua se encuentra

en la pared izquierda del

compartimiento del refrigerador. Este

modelo solamente distribuye agua fria.

Para sacar agua:

• Sostenga el vaso debajo del distribuidor y oprima el

accionador.

Filtrodelndun(modelosselectos)

Instalaci6n y desmontaje

Instalaci6n inicial

Reemplazo del filtro del agua

Importante: El aire que permanece atrapado en el

sistema puede causar eyecci6n de agua y del cartucho.

Siempre deje salir agua durante dos minutos antes de

retirar el filtro por cualquier raz6n. Tenga cuidado

cuando retire el cartucho.

1. Gire el filtro a la izquierda hasta que se desenganche de

la cabeza.

2. Desagae el agua del filtro en el fregadero y desc_rtelo en

la basura normal del hogar.

3. Limpie el exceso de agua acumulada en la cubierta del

filtro y contintie con la Instalacidn Inicial, pasos 2 y 4.

El filtro del agua debe cambiarse por Io menos cada 12

meses.

Importante: La calidad del agua y la cantidad usada

determinan la duraci6n de la vida titil del cartucho filtrante. Si

consume mucha agua o si el agua es de mala calidad, puede

que sea necesario reemplazar el filtro m_s a menudo.

Para comprar un cartucho filtrante de repuesto, p6ngase en

contacto con su distribuidor o Ilame al 1-877-232-6771 en

EEUU. o al 1-800-688-8/408 en Canad&

El filtro del agua est_ ubicado en la

esquina superior derecha del

compartimiento del refrigerador.

1. Retire la tapa de derivaci6n azul y

cons6rvela para uso posterior.

2. Retire la etiqueta de sellado del

extremo del filtro e ins6rtelo en la

cabeza del filtro.

3. Gire suavemente a la derecha hasta que el filtro se

detenga. Cierre la cubierta del filtro.

4. Reduzca las salpicaduras de agua purgando el aire

del sistema. Deje correr el agua continuamente

durante dos minutos a trav6s del distribuidor hasta

que el agua salga uniformemente. Durante el uso

inicial, es necesario esperar de 1 a 2 minutos para

que comience a salir agua pues el dep6sito del agua

interno debe tener tiempo de Ilenarse.

• Se puede requerir limpieza adicional en los hogares

en que el agua es de mala calidad.

El distribuidor puede ser usado sin el cartucho filtrante del agua.

Si usted decide esta opci6n, reemplace el filtro con la tapa de

derivaci6n azul.

Estado de Caliii_wnia

Departamento de Servicios de la Salud

Dispositivo de Tratamiento de Agua

Nt)mero de Certificado

03- 1583

Fecha de Emisi6n: 16 de Septiembre de 2003

Fecha Revisada: 22 de Abril de 2004

_ue/mod_le Elementos de Repuesto

46900¢_IIKFSOOI750AXX750 UKt-800 ] AXX

0700352_ 750

Fabricante: PcnlaPuie Inc.

I,mdano

Benzene

( 'arboluran

p I)ichlorob0nzene

Toxa]eno

Vida Util M_xima: 283_) huos t750 _zalol{es) Medida del Gasm en Servicio: 2 _ IJmm 73 (;PM

desink'cladl que pue/la conlener ql cs fillrables

iiltro delngun(modelosselectos)

Especificaciones

Especificaciones del sistema y datos de funcionamiento cartucho

filtrante del agua para refrigerador- Modelo UKF8001AXX

Medida del gasto (mdximo) en servicio ...........................2,9 L/rain (0,78 GPM)

Vida titil (mdxima) - modelo UKF8001AXX-750 ..........2838 litros/750 galones

Temperatura mdxima de operaci6n ...................................38° C/100 ° F

Presi6n minima de operaci6n ..............................................241 kPa/35 Ibs./pulg

Temperatura minima de operaci6n ....................................1° C/33 ° F

Presi6n m_xima de operaci6n .............................................827 kPa/120 Ibs./pulg

Datos de funcionamiento

a 3M Compcmy

1000 Apollo Road

Eagan, Minnesota 55121-2240

651.450.4913

EPA EST #35917-MN-1

100834/B

Parametro

Cloro

Sabor y Olor

Particulas**

USEPA

MCL

Norma N° 42: Efectos Estbticos

Concentraci6n

de Influente

2,0 mg/L ± 10%

Reducci6n Min.

Requerida

50%

Promedio de

Influente

1,88 mg/L

5.700.000 # ImL

Efluente

Promedio Maximo

< 0,05136364 mfi/[ < 0,06 nlg/L

30.583 #/mL 69.000 #/mL

%de Reduccion

Promedio Minimo

> 9226% 96,84%

99,52% 98,94%

por Io menos 10.000 partfculas/mL 85%

Pal_metro

Turbiedad

Quistes

Asbesto

Plomo a pH 6,5

Plomo a pH 8,5

Merctuio a pH 6,5

Mercurio a pH 8,5

Atrazina

Benzene

Carbofuran

>Dichlolobenzene

Lindano

Toxafeno

USEPA

MCL

1 NTU**

Reducci6n de 99,50/o

ReducciOnde 99%

0,015 mg/L

0,002 mg/L

0,003 mg/L

0,005 mg/L

0,04 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

Norma N° 53: Efectos sobre la Salud

Concentraci6n

de Influente

11 ± 1 NTU***

Mfnimo 50.O001L

107a 10_fibras/L;fibras> de 10 micr6metmsde largo

0,15 mg/L + 10%

0.15 mg/L + 10%

0,006 mg/L ± 10%

0,009 mg/L + 10%

0,015 mg/L ± 10%

0,08 mg/L ± 10%

0.225 mg/L ± 10%

0.002 mg/L + 10%

0,015 ± 10%

Promedio de

Influente

10.7 NTU

166.500 #/L

155 MF/L

0+153 mg/L

0,150 mg/L

0,006 mg/L

0,009 mg/L

0,014 mg/L

0+091 mg/L

0,209 mg/L

0,002 mg/L

0,015 mg/L

Efluente

Promedio Mziximo

0,31 NTU 0,049 NTU

<1 #/L <1 #/L

< 1 MF/L < 1 MF/L

<0,001 mg/L <0,001 mg/L

0+0003 mg/L 0,0005 mg/L

0,0008 mg/L 0,0015 mg/L

<0,002 mg/L 0,002 mg/L

0.0006 mg/L 0.0011 mg/L

<0,001 mg/L <0.001 mg/L

<0,0005 mg/L <0+0005 mg/L

0,000 mg/L <0,0001 mg/L

<O,001 mg/L <0,001 mg/L

% de Reducci6n

Promedio Minimo

9709% 95,20%

> 99,99% > 99,99%

> 99,35o/o > 99,29%

> 99,33O/o > 99,29o/o

95,70% 90,91%

86,22O/o 75,93o/o

76,99% 75,31%

95,71% 92,140/o

98,74% 98,46%

99,76% 99,740/o

98,72% 96,50%

92,97% 91,670/o

Reduccibn Min.

Requerida

0,5 NTU

> 99,95%

99%

0,10 mg/L

0,002 mg/L

0,003 mg/L

0,005 mg/L

0,04 mg/L

0,075 mg/L

0,0002 mg/L

0,003 mg/L

Probado con una medida de gasto de 0,78 GPM (2,9 L/min]; presi6n de 413,5 kPa

Ibs./pulg.j; pH de 25 ± 0,5; temp. de 20° C ± 3° C (68° F ± 5° F)

** Medido en partfculas/mh Se usaion partfculas de 0,5 - 1 micr6n.

*** NTU - Unidades de Turbulencia (Nefelom6tricas)

Condiciones de uso

generales

Lea esta Ficha de datos de funcionamiento y compare la

capacidad de este producto con sus necesidades reales de

tratamiento de agua.

(60

NO use este producto donde el agua sea

microbiol6gicamente peligrosa o de calidad desconocida

sin haberla desinfectado de manera adecuada antes o

despu_s de pasar por el sisterna. Los sistemas certificados

para reducci6n de quistes pueden ser usados en agua

desinfectada que pueda contener quistes filtrables.

USE SOLAMENTE CON EL SUMINISTRO DE AGUA FRJA.

VERIFIQUE EL CUMPLIMIENTO DE TODOS LOS

REGLAMENTOS Y LEYES LOCALES Y ESTATALES.

Cartuchos filtrantes UKFS001AXX-750 probados y ¢ertificados pot NSF

International en base alas normas ANSI/NSF 42 y 53 para la reducci6n de las

siguientes substancias:

Norma No. 42: Efectos Est6ticos Norma No. 53: Efectos sobre la Salud

Reducci6n del sabor y olor Unidad de Reducci6n Quimica

Sabor y olor de cloro Reducci6n de Plomo, Atrazina, Lindano,

Unidad de giltraci6n Mec_nica Benzene, Carbofuran, p-Dichlorobenzene,

Reducci6n de Particulas - Clase I Mercurio y Toxafeno

Unidad de Filtraci6n Mec4nica

Reducci6n de Quistes, Turbiedad y Asbesto

El sistema de filtraci6n de agua retractil PuriClean" II usa el

cartucho filtrante de repuesto UKF8001AXX. Es esencial el

reemplazo oportuno del cartucho para obtener un

rendimiento satisfactorio de este sistema de filtraci6n. Por

favor consulte la secci6n correspondiente de esta Guia de

uso y cuidado para los requerimientos generales de

funcionamiento, mantenimiento y reparaci6n de averias. El

precio sugerido de venta del filtro de agua de repuesto es

de $39,99.

Este sistema ha sido probado de acuerdo con las normas

ANSI/NSF 42 y 53 para la reducci6n de las substancias

indicadas anteriormente. La concentraci6n de las

substancias indicadas en el agua que entra al sistema se

redujo a una concentraci6n inferior o igual al Ifmite

permisible indicado por las normas ANSI/NSF 42 y 53 para

el agua que sale a trav6s del sistema.

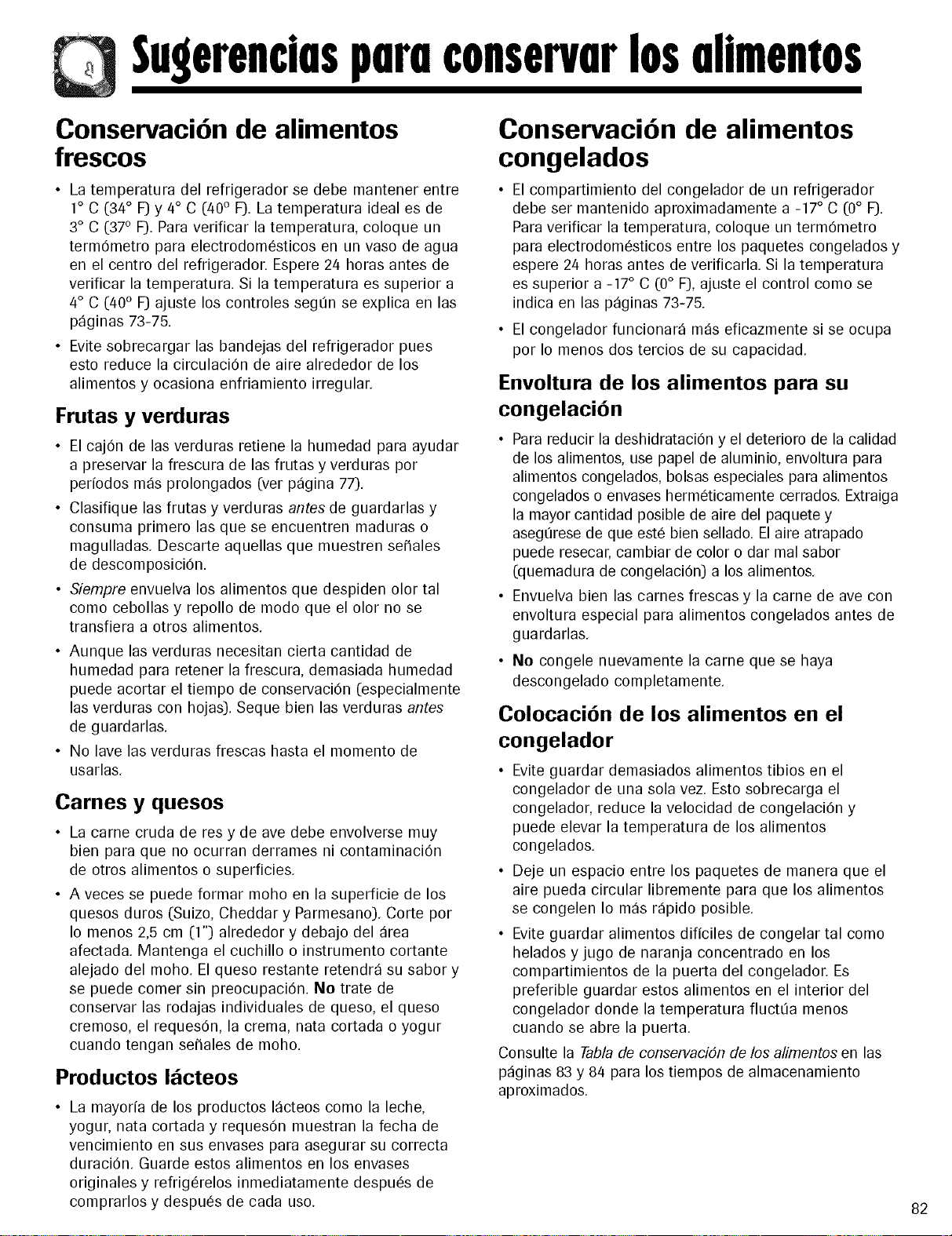

$ugerenciosporuconservorlosolimentos

Conservaci6n de alimentos

frescos

• La temperatura del refrigerador se debe mantener entre

1° C (34° El y 4° C (40° F). La temperatura ideal es de

3° C (37° F). Para verificar la temperatura, coloque un

termOmetro para electrodom6sticos en un vaso de agua

en el centro del refrigerador Espere 24 horas antes de

verificar la temperatura. Si la temperatura es superior a

4° C (40 ° El ajuste los controles seg_n se explica en las

pSginas 73-75.

• Evite sobrecargar las bandejas del refrigerador pues

esto reduce la circulaciOn de aire alrededor de los

alimentos y ocasiona enfriamiento irregular

Frutas y verduras

• El caj0n de las verduras retiene la humedad para ayudar

a preservar la frescura de las frutas y verduras por

perfodos m_s prolongados (ver p_gina 77).

• Clasifique las frutas y verduras antes de guardarlas y

consuma primero las que se encuentren maduras o

magulladas. Descarte aquellas que muestren se_ales

de descomposiciOn.

• Siempre envuelva los alimentos que despiden olor tal

como cebollas y repollo de modo que el olor no se

transfiera a otros alimentos.

• Aunque las verduras necesitan cierta cantidad de

humedad para retener la frescura, demasiada humedad

puede acortar el tiempo de conservaci6n (especialmente

las verduras con hojas). Seque bien las verduras antes

de guardarlas.

• No lave las verduras frescas hasta el momento de

usarlas.

Carnes y quesos

• La came cruda de res y de ave debe envolverse muy

bien para que no ocurran derrames ni contaminaciOn

de otros alimentos o superficies.

• A veces se puede formar moho en la superficie de los

quesos duros (Suizo, Cheddar y Parmesano). Corte por

Io menos 2,5 cm (1") alrededor y debajo del _rea

afectada. Mantenga el cuchillo o instrumento cortante

alejado del moho. El queso restante retendr8 su sabor y

se puede comer sin preocupaciOn. No trate de

conservar las rodajas individuales de queso, el queso

cremoso, el reques6n, la crema, nata cortada o yogur

cuando tengan se_ales de moho.

Productos I cteos

• La mayorfa de los productos 18cteos como la leche,

yogur, nata cortada y requesOn muestran la fecha de

vencimiento en sus envases para asegurar su correcta

duraciOn. Guarde estos alimentos en los envases

originales y refrig6relos inmediatamente despu6s de

comprarlos y despu6s de cada uso.

Conservaci6n de alimentos

congelados

• El compartimiento del congelador de un refrigerador

debe ser mantenido aproximadamente a -17 ° C (0° F).

Para verificar la temperatura, coloque un termOmetro

para electrodom6sticos entre los paquetes congelados y

espere 24 horas antes de verificarla. Si la temperatura

es superior a -17 ° C (0° F), ajuste el control como se

indica en las p_ginas 73-75.

• El congelador funcionar_ m_s eficazmente si se ocupa

por Io menos dos tercios de su capacidad.

Envoltura de los alimentos para su

congelaci6n

• Para reducir la deshidrataci0n y el deterioro de la calidad

de los alimentos, use papel de aluminio, envoltura para

alimentos congelados, bolsas especiales para alimentos

congelados o envases herm6ticamente cerrados. Extraiga

la mayor cantidad posible de aire del paquete y

aseg_rese de que est6 bien sellado. El aire atrapado

puede resecar, cambiar de color o dar mal sabor

(quemadura de congelaciOn) a los alimentos.

• Envuelva bien las carnes frescas y la carne de ave con

envoltura especial para alimentos congelados antes de

guardarlas.

• No congele nuevamente la carne que se haya

descongelado completamente.

Colocaci6n de los alimentos en el

congelador

• Evite guardar demasiados alimentos tibios en el

congelador de una sola vez. Esto sobrecarga el

congelador, reduce la velocidad de congelaciOn y

puede elevar la temperatura de los alimentos

congelados.

• Deje un espacio entre los paquetes de manera que el

aire pueda circular libremente para que los alimentos

se congelen Io m_s r_pido posible.

• Evite guardar alimentos dificiles de congelar tal como

helados y jugo de naranja concentrado en los

compartimientos de la puerta del congelador. Es

preferible guardar estos alimentos en el interior del

congelador donde la temperatura fluct[ia menos

cuando se abre la puerta.

Consulte la Tabla de conservaciSn de los alimentos en las

pSginas 83 y 84 para los tiempos de almacenamiento

aproximados.

Sugerenciosporaconservorlos olimemos

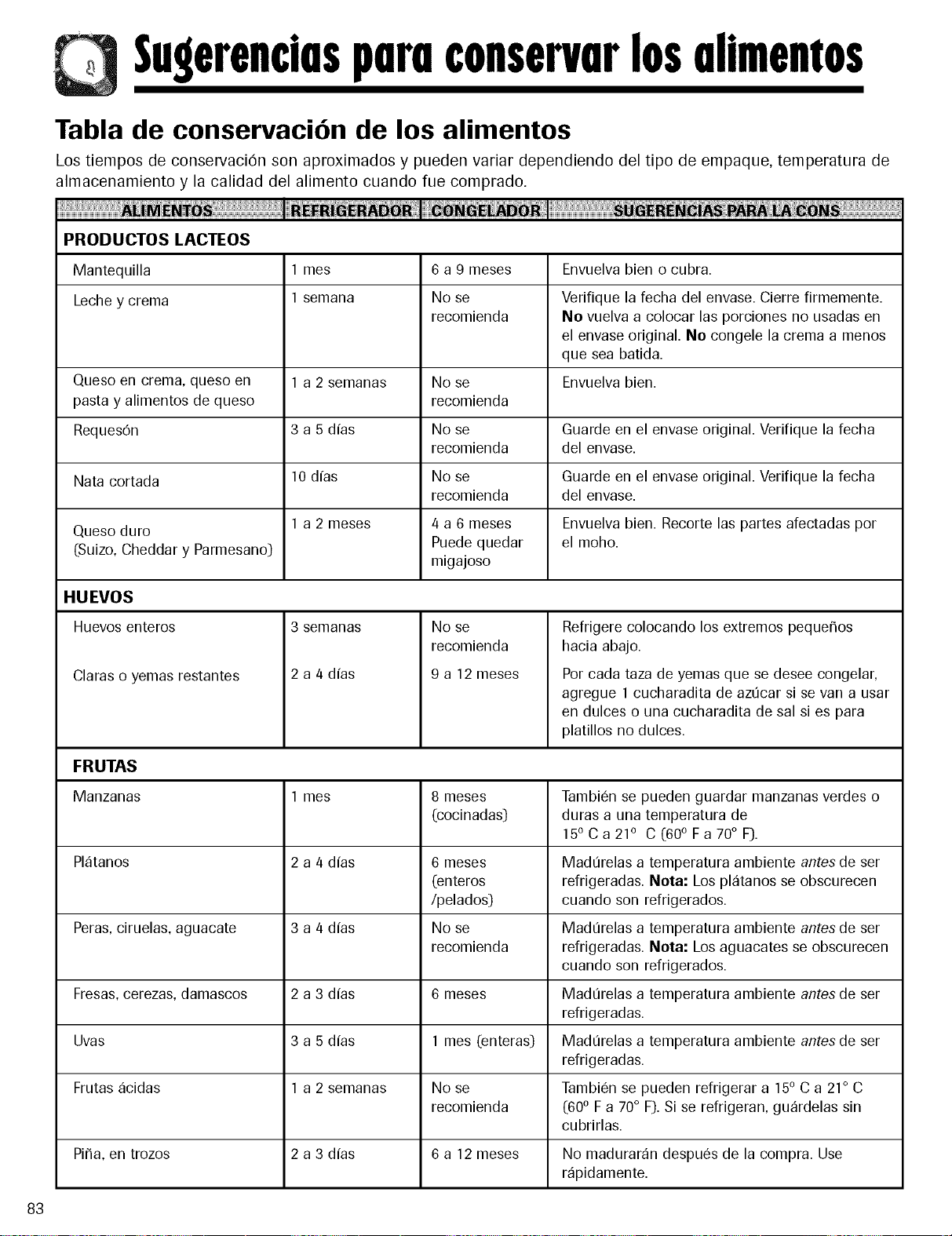

Tabla de conservaci6n de los alimentos

Los tiempos de conservaciOn son aproximados y pueden variar dependiendo del tipo de empaque, temperatura de

almacenamiento y la calidad del alimento cuando rue comprado.

PRODUCTOS LACTEOS

Mantequilla 1 mes 6 a 9 meses Envuelva bien o cubra.

Leche y crema 1 semana No se Verifique la fecha del envase. Cierre firmemente.

recomienda No vuelva a colocar las porciones no usadas en

el envase original. No congele la crema a menos

que sea batida.

Queso en crema, queso en 1 a 2 semanas No se Envuelva bien.

pasta y alimentos de queso recomienda

RequesOn 3 a 5 dfas No se Guarde en el envase original. Verifique la fecha

recomienda del envase.

Nata cortada 10 dfas No se Guarde en el envase original. Verifique la fecha

recomienda del envase.

Queso duro 1 a 2 meses 4 a 6 meses Envuelva bien. Recorte las partes afectadas por

(Suizo, Cheddar y Parmesano) Puede quedar el moho.

migajoso

HUEVOS

Huevos enteros

Claras o yemas restantes

3 semanas

2 a 4 dfas

No se

recomienda

9 a 12 meses

Refrigere colocando los extremos pequefios

hacia abajo.

Por cada taza de yemas que se desee congelar,

agregue 1 cucharadita de azt_car si se van a usar

en dulces o una cucharadita de sal si es para

platillos no dulces.

FRUTAS

Manzanas 1 mes 8 meses Tambi_n se pueden guardar manzanas verdes o

(cocinadas) duras a una temperatura de

150Ca 210 C(60 °Fa70 °F).

Platanos 2 a/4 dfas 6 meses Madt_relas a temperatura ambiente antes de ser

(enteros refrigeradas. Nota: Los platanos se obscurecen

/pelados) cuando son refrigerados.

Peras,ciruelas, aguacate 3 a/4 dfas No se Madt_relas a temperatura ambiente antes de ser

recomienda refrigeradas. Nota: Los aguacates se obscurecen

cuando son refrigerados.

Fresas,cerezas, damascos 2 a 3 dfas 6 meses Madt_relas a temperatura ambiente antes de ser

refrigeradas.

Uvas 3 a 5 dfas 1 mes (enteras) Madt_relas a temperatura ambiente antes de ser

refrigeradas.

Frutas acidas 1 a 2 semanas No se Tambi_n se pueden refrigerar a 150 C a 21° C

recomienda (600 F a 70° F). Si se refrigeran, guardelas sin

cubrirlas.

PiCa,en trozos 2 a 3 dfas 6 a 12 meses No maduraran despu6s de la compra. Use

rapidamente.

$ugerenciuspuruconservurlosulimentos

VERDURAS

Esparragos 1 a 2 dfas 8 a 10 meses No lave antes de refrigerar. Guarde en el

caj6n de las verduras.

Repollitos de Bruselas, br6coli, 3 a 5 dfas 8 a 10 meses Envuelva los alimentos que producen olor.

coliflor, chfcharos, frijoles, Deje los chfcharos en las vainas.

cebollas, pimientos

Repollo, apio 1 a 2 semanas No se recomienda Envuelvalos alimentos que producen olor y

refrigere en el caj6n de las verduras.

Zanahorias, pastinaca, betarraga 7 a 10 dfas 8 a 10 meses Retire los tallos verdes. Envuelva los

alimentos que producen olor y refrigere en

y nabos el caj6n de las verduras.

Lechuga 7 a 10 dfas No se recomienda

AVES y PESCADO

Polio y pavo, entero

Polio y pavo, presas

Pescado

1 a 2 dfas

12 meses

9 meses

2 a 6 meses

Mantenga en el envase original para

refrigeraci0n. Coloque en el compartimiento

de la came y queso. Cuando congele por

mas de dos semanas, envuelva nuevamente

con envoltura para congelador.

CARN ES

Tocino 7 dfas 1 mes

Res o cordero, molida 1 a 2 dfas 3 a 4 meses Las carnes frescas pueden ser guardadas

en el envase original para su refrigeraciOn.

Res o ternera, asada y bistec 3 a 5 dfas 6 a 9 meses Col0quelas en el compartimiento de la carne

y queso. Cuando congele por mas de dos

semanas, envuelva nuevamente con

envoltura para congelador.

JamOn,completamente cocido, entero 7 dfas 1 a 2 meses

mitad 5 dfas 1 a 2 meses

rebanadas 3 dfas 1 a 2 meses

Fiambres 3 a 5 dfas 1 a 2 meses Los fiambres sin abrir envasados al vacfo

pueden ser guardados durante dos

semanas en el compartimiento de la carney

queso.

Cerdo, asado 3 a 5 dfas /4a 6 meses

Cerdo, chuletas 3 a 5 dfas /4meses

Salchichas, molidas 1 a 2 dfas 1 a 2 meses

Salchichas, ahumadas 7 dfas 1 a 2 meses

Ternera 3 a 5 dfas 4 a 6 meses

Salchichas 7 dfas 1 mes Las carnes procesadas deben ser bien

envueltas y guardadas en el compartimiento

de la came y queso.

Fuentes: Ministerio de Agricultura de los Estados Unidos; Instituto de Mercadotecnia de Alimentos; Servicio de

ExtensiOn Cooperativa, Universidad Estatal de Iowa

CuidadoYlimpieza

Tabla de limpieza del refrigerador

i i i iiiii i!ii!i ii)

Puertas con acabado texturizado

y exterior pintado liso (algunos

modelos)

Eldafio causadoal acabadode acero

inoxidabledebidoal uso incorrecto de

productos de Iimpiezao productosno

recomendadosno est# cubierto bajo

estagarantiadel producto..

Interior del gabinete

Exterior y puertas de acero

inoxidable (algunos modelos)

Eldafio causadoal acabadode acero

inoxidabledebidoal uso incorrecto de

productos de Iimpiezao productosno

recomendadosno est# cubierto bajo

estagarantiadel producto.

Limpiadoresabrasivoso fuertes

Amoniaco

Blanqueadorde cloro

Detergenteso solventesconcentrados

Esponjasde fregar met_licaso de pl_stico

texturizado

Serpent|n del condensador

Para tener acceso, retire la rejilla de la

base,

Limpiadoresabrasivoso fuertes

Amoniaco

Blanqueadorcon cloro

Detergenteso solventesconcentrados

Esponjasde fregar met_licaso de pl_stico

texturizado

Productosa basede vinagre

Limpiadoresa basede citricos

Use59 ml (4 cucharadas)de bicarbonatode sosa

disueltoen 1 litro (1 qt) de agua jabonosatibia.

Enjuaguela superficie con aguatibia limpiay

seque inmediatamentepara que no queden

manchasde agua.

Use agua jabonosa tibia y una esponja o paso

suave y limpio.

Enjuague la superficie con agua tibia limpia y

seque inmediatamente para que no queden

manchasde agua.

Parapulir las superficiesy evitar dejar huellas

dactilares,apliquedespu_s una capa de Stainless

SteelMagic Spray (N° de pieza20000008').

Burletesde las puertas Limpiadoresabrasivoso fuertes Useaguajabonosatibia y una esponjao paso

Esponjasde fregar met_licaso de pl_stico suavey limpio.

texturizado

Cualquiercosasalvouna aspiradora Usela boquilla de la manguerade laaspiradora.

Un lavavajillas

Usela boquilla de la manguerade la aspiradora

con un accesoriode cepillo.

Sigalas instruccionesde retiro e instalaci6nen la

secci6ncorrespondiente.

Deje que los articulosse ajusten a la

temperaturaambiental.

Diluyaun detergente suavey use una esponjao

paso limpio y suavepara limpiaE

Useun cepillo con cerdas de pl_stico para limpiar

las hendiduras.Enjuaguelas superficiescon agua

tibia limpia.

Sequelos articulos de vidrio y transparentes

inmediatamenteparaque no queden manchas.

Rejilla de salida del ventilador

del condensador

Veala parte traseradel refrigerador

Accesorios

Repisas,cubetas,gavetas,etc.

-877-232-6771 en EE.UU.o al 1-800-688-8408 en Canad&

CuidadoYlimpieza

Eliminaci6n de los Olores del

Refrigerador

1. Retire todo los alimentos y 'OFF' (Apague) el

refrigerador.

2. Desenchufe el refrigerador.

3. Limpie las paredes, el piso, el techo del interior del

gabinete, los cajones, las bandejas y las juntas de

acuerdo con las instrucciones indicadas en la

p_gina 87

4. Diluya detergente suave y escobille los intersticios

con la soluci6n usando una escobilla de cerdas de

pl_stico. Deje reposar durante 5 minutos. Enjuague

las superficies con agua tibia. Seque las superficies

con un patio limpio y suave.

5. Lave y seque todas las botellas, envases y frascos.

Descarte los alimentos atejos o deteriorados.

6. Envuelva o guarde los alimentos que causan olores

en envases herm6ticos para evitar que los olores

vuelvan a ocurriE

7. Enchufe el refrigerador y vuelva a colocar los

alimentos en el refrigerador.

8. Espere a que el refrigerador se enfrie.

9. Despu6s de 24 horas, verifique si se han eliminado

los olores.

Si el olor attn persiste:

1. Retire los cajones y colOquelos en la bandeja

superior del refrigerador.

2. Llene el compartimiento del refrigerador y del

congelador - incluyendo las puertas - con hojas

de peri6dicos en blanco y negro arrugadas.

3. Coloque briquetas de carb6n dispersas en los

peri6dicos arrugados en el compartimiento del

refrigerador y del congelador.

4. Cierre las puertas y deje reposar durante 24-48

Sugerencias para Ahorro de

Energia

• Evite colocar demasiados articulos en las bandejas

del refrigerador. Esto reduce la circulaciOn del aire

alrededor de los alimentos y el refrigerador realizard

ciclos de funcionamiento rods frecuentes.

Evite colocar demasiados alimentos tibios en el

refrigerador de una sola vez. Esto sobrecarga los

compartimientos y disminuye la velocidad de

enfriamiento.

No use papel de aluminio, papel encerado o toallas

de papel para forrar las bandejas. Esto disminuye la

circulaci6n del aire y el refrigerador funcionar_

menos eficientemente.

Un congelador Ileno hasta dos tercios de su

capacidad funcionard rods eficientemente.

Ubique el refrigerador en la parte m_s fresca de la

habitaci6n. Evite las _reas que reciben luz directa del

sol o cerca de tuberias o rejillas de calefacci6n u

otros electrodom6sticos que producen calor. Si esto

no es posible aisle el exterior usando una secci6n de

los armarios.

Limpie las juntas de la puerta cada tres meses de

acuerdo con las instrucciones de limpieza. Esto

asegurard que la puerta cierre herm6ticamente y que

el refrigerador funcione con mayor eficiencia.

Organice los articulos en el refrigerador de modo

que se reduzca el tiempo que la puerta estd abierta.

Aseg[irese de que las puertas se cierran

herm6ticamente nivelando el refrigerador como se

indic6 en las instrucciones de instalaci6n.

Limpie las bobinas del condensador cada tres meses

como se indica en las instrucciones de limpieza. Esto

contribuir_ al ahorro de energfa y a un mejor

enfriamiento.

CuidadoYlimpieza

Reemplazo de los feces

Compartimiento del refrigerador

[el estUo de la pantalla de la luz varia)

Deslice la pantalla

transparente de la luz

hacia la parte trasera del

compartimiento para

sacarla del conjunto de la

luz.

2. Retire los focos.

3. Reempl_celos con focos para electrodomesticos de

no m#s de 40 watts.

Vuelva a colocar la pantalla de la luz insertando las

leng0etas de la pantalla en los agujeros situados a

cada lado del conjunto de la luz. Deslice la pantalla

hacia adelante hasta que entre a presi0n en su

lugar. No fuerce la pantalla despues de quedar

bloqueada en su lugar. Si Io hace, puede daffar la

pantalla.

Congelador

(el estilo de la pantalla de la luz varia)

1. Alcance con la ITlano

detras de la cubierta de la

luz.

Ejerciendo una presi0n

firme, oprima hacia

adelante las muescas que

se encuentran en la parte

trasera de la cubierta y

tire hacia abajo. La

cubierta se abre desde

atr_s.

3. Retire la cubierta.

Retire el foco.

Reempl_celo con feces

para electrodomesticos de

no mbs de 40 watts.

Inserte las leng_)etas

delanteras de la cubierta

de la luz en las ranuras

del revestimiento del congelador y coloque a

presi6n la parte trasera del conjunto de la luz hasta

que la leng0eta trasera se enganche.

CuidadoYlimpieza

Preparaci6n para las vacaciones

Para vacaciones o ausencias cortas [tres meses o

menos):

1. Retire todos los productos perecederos.

2. Si nadie va a controlar el refrigerador durante su

ausencia, retire tambi6n todos los productos

congelados.

3. Si su refrigerador tiene una mSquina automStica de

hacer hielo:

• Cierre el suministro de agua hacia la mSquina de

hacer hielo por Io menos un dfa antes de partir.

• Despu6s de que caiga el [iltimo Iote de hielo,

levante la manecilla de alambre y colOquela en la

posiciOn 'OFF' (Apagado).

• Vacfe el depOsito del hielo.

4. Si la temperatura ambiente descender_ a menos de

13° C (55° F), siga las instrucciones para ausencias

mSs largas.

Para ausencias o vacaciones largas, [rods de tres

meses) O si la temperatura ambiente descenderd a

menos de 13° C [55 ° F):

1. Retire el alimento.

2. Si su refrigerador tiene una mSquina automStica de

hacer hielo:

• Cierre el suministro de agua hacia la m_quina de

hacer hielo por Io menos un dfa antes de partir.

• Despu6s de que caiga el [iltimo Iote de hielo,

levante la manecilla de alambre y colOquela en la

posiciOn OFF.

• Vacfe el depOsito del hielo.

3. Si su refrigerador tiene un sistema distribuidor con

filtro del agua, retire el cartucho filtrante e instale la

derivaciOn del filtro. Descarte el cartucho usado.

4. Gire el control del 'Freezer' (Congelador) a OFF.

5. Desenchufe el refrigerador.

6. Limpie completamente el interior de ambos

compartimientos con una soluci6n de bicarbonato y

un paso suave limpio (cuatro cucharadas de

bicarbonato en un litro/cuarto de galOn de agua tibia).

7. Seque bien ambos compartimientos.

8. Deje las puertas abiertas a fin de evitar la formaciOn

de moho y mildi&

A su regreso

Despu_s de una vacaci6n o ausencia corta:

Para los modelos con m_quinas autom_ticas de hacer

hielo o distribuidores:

• Conecte nuevamente el suministro del agua y abra la

vSIvula de suministro del agua (ver pSginas 71-72).

• Vigile la conexiOn del agua durante 24 horas y corrija

los escapes si es necesario.

• Deje salir 10-15 vasos de agua del distribuidor para

lavar el sistema.

• Vuelva a activar la m_quina de hacer hielo.

• Descarte por Io menos los tres primeros Iotes de hielo.

Despu_s de una vacaci6n o ausencia larga:

• Vuelva a conectar el suministro del agua y abra la Ilave

del suministro del agua (ver p_gina 71-72).

• Enchufe nuevamente el refrigerador y reajuste los

controles (ver p_ginas 73-75).

• Vigile la conexiOn del agua durante 24 horas y corrija

los escapes si es necesario.

Para los modelos con distribuidor, deje correr agua a

trav6s del distribuidor por Io menos durante tres minutos

con la derivaciOn del filtro en su lugar, despu6s instale el

filtro del agua (ver p_gina 80).

• Despu6s de instalar el filtro del agua, deje correr agua

a trav6s del distribuidor continuamente durante por Io

menos dos minutos o hasta que el agua salga de

manera continua. Inicialmente usted observar_ que hay

uno o dos minutos de retraso en que salga el agua

hasta que el dep6sito interno se Ilena.

• Active la m_quina de hacer hielo.

• Descarte el hielo producido dentro de las primeras 12

horas (por Io menos los tres primeros Iotes)

Preparaci6n para una

mudanza

• Siga las instrucciones anteriores para

vacaciones/ausencias largas, hasta el paso 7.

• Asegure todos los artfculos sueltos, tal como bandejas y

cajones en sus lugares con cinta adhesiva a fin de

evitar que se da_en.

• Coloque cinta adhesiva en las puertas cerradas.

• Use una carretilla de mano cuando mueva el

refrigerador. S|EMPRE coloque la carretilla de mano

por el costado o por la parte trasera del refrigerador,

NUNCA por el frente.

• Aseg[irese de que el refrigerador se mantenga en

posici6n vertical durante la mudanza.

$onldosdelfunclonumiento

Las mejoras en el dise_o de la refrigeraciOn pueden producir sonidos en su nuevo refrigerador que son diferentes o que no

existfan en el modelo mas antiguo. Estas mejoras fueron hechas para crear un refrigerador que conserve los alimentos de manera

mas eficiente, que ahorre energfa y queen general sea mas silencioso. Debido a que los nuevos refrigeradores funcionan m_s

silenciosamente, ahora es posible detectar sonidos que estaban presentes en los refrigeradores m_s antiguos pero que pasaban

inadvertidos debido a los niveles de ruido mas altos. Muchos de estos sonidos son normales. Por favor tome nota de que las

superficies adyacentes a un refrigerador, tales como las paredes, los pisos y la estanterfa pueden a veces aumentar el nivel de

estos sonidos. A continuaci6n se indican algunos de los sonidos normales que pueden ser notados en un refrigerador nuevo.

Chasquide • El control del congelador (A) hace un • Funcionamiento normal

chasquido cuando se pone en marcha o se

detiene el compresor.

• El dispositivo motorizado (B) suena como un • Funcionamiento normal

reloj electrico cuando se activa y desactiva.

Agolpamiento o • El ventilador del congelador (C) y el ventilador • Funcionamiento normal

runruneo de aire del condensador (D) hacen ese ruido cuando

funcionan.

Gorgoteo o • El refrigerante del evaporador (E) y del • Funcionamiento normal

hervor intercambiador de calor (F) hace este ruido

cuando circula.

Ruido sordo • Los cubos de la m_quina de hacer hielo (modelos • Funcionamiento normal

selectos) al caer en el dep0sito del hielo (G).

Vibraci6n • El compresor (H) hace este sonido intermitente • Funcionamiento normal

cuando esta funcionando.

• El refrigerador no est_ nivelado. • Ver la pagina 62 para obtener detalles

sobre como nivelar el refrigerador.

Zumbido • La conexi0n de la v_lvula del agua (I) de la • Funcionamiento normal

m_quina de hacer hielo (modelos selectos)

hace este sonido cuando la m_quina se est_

Ilenando con agua.

Murmullo • La m_quina de hacer hielo (J) est_ activada sin • Desactive levantando la manecilla de la

tener el agua conectada, m_quina a la posici6n off. (Ver p_gina 73.)

• El compresor (H) puede producir un murmullo • Funcionamiento normal

alto cuando est_ funcionando.

Siseo o ruido • El calentador del descongelador (K) sisea o • Funcionamiento normal

seco hace un ruido seco cuando est_ funcionando.

Localizaci6n

solucionde overios

El control y las luces

del congelador

estztn encendidas

pero el compresor

no funciona

El refrigerador esta en modo de

descongelaciOn.

• Funcionamiento normal.

Espere/40 minutos para ver si el refrigerador reanuda

el funcionamiento.

El caj6n de las • Los ajustes del control del refrigerador • Ver paginas 73-75 para ajustar los controles.

verduras estzi son demasiado bajos.

demasiado tibio

El refrigerador no • El refrigerador no esta enchufado. • Enchufe el refrigerador.

funciona

• El control no esta activado. • Ver paginas 73-75 para ajustar los controles.

• Fusible fundido o se necesita reponer el • Reemplace los fusibles fundidos.

disyuntor. Verifique el disyuntor y rep6ngalo, si es necesario.

• Ha ocurrido una falla de corriente. • Llame a su compa_fa de electricidad para informarles

de la falla de corriente.

El refrigerador atin • El refrigerador tiene algt_n problema de • Desenchufe el refrigerador y cambie todos los

no funciona funcionamiento, alimentos a otro refrigerador. Si no dispone de otro,

coloque hielo seco en el congelador para preservar

los alimentos. La garantfa no cubre p6rdida de

alimentos. Haga una Ilamada de servicio.

La temperatura de Limpie de acuerdo con la tabla en la pagina 85.

los alimentos es

demasiado fria Ver paginas 73-75 para ajustar los controles.

La temperatura de

los alimentos es

demasiado tibia

El refrigerador no esta nivelado. Ver paginas 67-68

para obtener los detalles sobre como nivelar el

refrigerador.

• Las bobinas del condensador estan •

sucias.

• El control del refrigerador y del •

congelador estan en un ajuste muy alto.

• La puerta no cierra bien. •

• Los controles necesitan ser ajustados. •

• Las bobinas del condensador est4n •

sucias.

• La rejilla del aire trasera esta bloqueada. •

• La puerta se ha abierto con frecuencia o •

se ha dejado abierta por perfodos

prolongados.

• Se han colocado alimentos •

recientemente.

• El compartimiento est4 sucio o tiene •

alimentos que expiden olor.

• Verifique si las juntas cierran •

herm6ticamente.

• Los niveles de humedad son altos.

• Los controles deben ser ajustados. •

Revise la junta de la puerta para ver si cierra

herm6ticamente. Limpie si es necesario, de acuerdo

con la tabla en la pagina 85.

Verifique si hay obstrucciones internas que impidan

que la puerta se cierre bien (es decir, cajones mal

cerrados, depOsitos del hielo, contenedores o

alimentos demasiado grandes o mal colocados, etc.)

Ver paginas 73-75 para ajustar los controles.

Limpie de acuerdo con la tabla en la p4gina 85.

Verifique la posici6n de los alimentos en el

refrigerador para asegurarse de que la rejilla no est6

bloqueada. Las rejillas del aire traseras se encuentran

debajo de los cajones de las verduras.

Reduzca el tiempo que la puerta esta abierta.

Organice bien los alimentos para asegurar de que la

puerta se abra por tiempos tan cortos como sea

posible.

Espere hasta que el alimento que se ha colocado

recientemente alcance la temperatura del

refrigerador o del congelador.

El refrigerador tiene Limpie de acuerdo con la tabla en la pagina 85.

un olor

Se forman gotas de Limpie de acuerdo con la tabla en la pagina 85.

agua en el exterior

del refrigerador Eltiempo caluroso y ht_medo puede aumentar la

condensaci(_n.Optimael bot6n ENERGYSAVEROFF

(modelosselectos)en el control parareducir la humedad.

Ver paginas 73-75 para ajustar los controles.

Localizacion soluciondeoverios

iiili !ii!,,,,ll! ! ia i!

• Los niveles de humedad son altos o la

puerta se ha abierto con demasiada

frecuencia.

Se forman gotas de

agua en el interior

del refrigerador

• Ver paginas 73-75 para ajustar los controles.

Reduzca el tiempo que la puerta esta abierta.

Organice bien los alimentos para asegurar de que la

puerta se abra por tiempos tan cortos como sea

posible.

• Limpie de acuerdo con la tabla en la pagina 8Z si es

• Verifique si las juntas cierran necesario.

herm_ticamente.

El refrigerador o la • Funcionamiento normal. • Ver Sonidos del Funcionamiento en la p4gina 89.

mdquina de hacer

hielo hacen ruidos

extrafios o

demasiado altos

Los cajones de las • El contenido del caj6n o la posici6n de • Cambie de lugar los alimentos y contenedores para

frutas y verduras no los arlculos en el compartimiento evitar interferencia con los cajones.

cierran bien vecino pueden estar obstruyendo el

caj6n.

• El caj6n est4 mal colocado. • Ver pagina 77

• El refrigerador no esta nivelado. • Ver paginas 67-68 para los detalles sobre como

nivelar el refrigerador.

• Las canaletas de los cajones estan • Limpie las canaletas con agua tibia y jab6n. Enjuague

sucias o necesitan tratamiento, y seque bien.

• La puerta se ha abierto con frecuencia

o se ha dejado abierta por periodos

prolongados.

• Aplique una capa delgada de vaselina en las

canaletas de los cajones.

Reduzca el tiempo que la puerta esta abierta.

El refrigerador

funciona con

demasiada

frecuencia

• Organice bien los alimentos para asegurar de que la

puerta se abra por tiempos tan cortos como sea

posible.

Espere a que el ambiente interior se ajuste por el

perfodo de tiempo que la puerta estuvo abierta.

• La humedad o calor en el area vecina • Funcionamiento normal.

es alta.

• Se han colocado alimentos • Espere hasta que el alimento que se ha colocado

recientemente, recientemente alcance la temperatura del

refrigerador o del congelador.

• El refrigerador esta expuesto al calor • Evalie el medio ambiente de su refrigerador.

debido al medio ambiente o a otros Posiblemente sea necesario cambiarlo de lugar para

electrodom6sticos a su alrededor, mejorar su rendimiento.

• Las bobinas del condensador estan • Limpie si es necesario, de acuerdo con la tabla en la

sucias, pagina 85.

• Los controles necesitan ser ajustados. • Ver p4ginas 73-75 para ajustar los controles.

• La puerta no cierra bien. •

El refrigerador no esta nivelado. Ver paginas 67-68

para obtener los detalles sobre como nivelar su

refrigerador.

• Revise la junta de la puerta para ver si cierran

herm6ticamente.

• Limpie si es necesario, de acuerdo con la tabla en la

pagina 85.

• Verifique si hay obstrucciones internas que impidan

que la puerta se cierre bien (es decir, cajones mal

cerrados, dep6sitos del hielo, contenedores o

alimentos demasiado grandes o mal colocados, etc.]

• Funcionamiento normal. • Ver Sonidos del Funcionamiento en la pagina 89.

Localizacion soluci6ndeoverios

Hielo y agua

El refrigerador tiene • Se us6 tuberfa plastica para • El fabricante recomienda el uso de tuberfa de cobre para

escape de agua completar la conexi6n, la instalaci6n. La tuberfa de plastico es menos durable y

• Se instal6 una valvula del agua •

incorrecta.

Se forma hielo en el

tubo de admisi6n de

la mztquina de

hacer hielo

El flujo del agua es

mzts lento que Io

normal

• La presi6n del agua es baja.

• La temperatura del congelador es

demasiado alta.

• La presi6n del agua es baja.

• Se instal6 una valvula del agua

incorrecta

• La tuberfa de cobre est_ torcida. •

• El filtro de agua est_ obstruido o •

necesita cambiarse.

La m_iquina de • La manecilla de la maquina a la •

hacer hielo no estzi posiciOnoff.

produciendo hielo

• Elsuministrode agua de la casano Ilega •

a lavalvulade agua.

• La tuberfa de cobre tiene •

torceduras.

• La presi6n del agua es muy baja. •

• Revise la temperatura del •

congelador.

puede causar escapes. El fabricante no se

responsabiliza por dafios materiales debido a la

instalaci6n o conexi6n del agua incorrecta.

Verifique el procedimiento de conexi6n del agua (ver

paginas 71-72). Las valvulas autoperforantes y las valvulas

de asiento de _/,_"causan baja presi6n del agua y pueden

obstruir la tuberfa con el pasar del tiempo. El fabricante

no se responsabiliza por dafios materiales debido a la

instalaci6n o conexi6n del agua incorrecta.

La presi6n del agua debe ser entre 35 y 100 libras por

pulgada cuadrada para que el funcionamiento sea

apropiado. Se recomienda una presi6n mfnima de 35

libras por pulgada cuadrada para los refrigeradores que

tienen filtros de agua.

Ajuste el control del congelador (ver paginas 73-75). Se

recomienda que la temperatura del congelador sea

aproximadamente -17° C (O° F).

La presi6n del agua debe ser entre 35 y 100 libras por

pulgada cuadrada para que el funcionamiento sea

apropiado. Se recomienda una presi6n mfnima de 35

libras por pulgada cuadrada para los refrigeradores que

tienen filtros de agua.

Verifique el procedimiento de conexi6n del agua (ver

paginas 71-72). Las valvulas autoperforantes y las valvulas

de asiento de f,_"causan baja presiOn del agua y pueden

obstruir la tuberfa con el pasar del tiempo. El fabricante

no se responsabiliza pot da_os materiales debido a la

instalaci6n o conexi6n del agua incorrecta. Abra bien

la valvula del agua y verifique si hay escapes.

Cierre el suministro de agua y enderece la tuberfa. Si no

se puede enderezar, reemplace la tuberfa.

Cambie el filtro del agua (ver pagina 87).

CerciOrese de que el depOsito del hielo est6 en su lugar

y que la manecilla de la maquina est6 dirigida hacia

abajo.

Vea Conexidn delsuministro de agua en la paginas 71-72.

Corte el suministro de agua y enderece las torceduras. Si

no se puede eliminar las torceduras, cambie la tuberfa.

La presiOn de agua debe estar entre 241 y 689 kPa (35 y

100 psi) para que funcione correctamente. Para los

refrigeradores con filtros de agua se recomienda una

presiOn mfnima de 241 kPa (35 psi).

Vea Controles de temperatura en las paginas 73-75. La

temperatura del congelador debe ser entre -18° y -17° C

(O° y 2° F) para que produzca hielo.

Cont.

Localizaci6n solucionde overios

iiiiil__ L i_ !ii_ i!

• Se excedieron las • Yea la secciOn Alarma de temp en la paginas 74-75.

temperaturas normales de

funcionamiento.

• Se aetivO el modo sabatieo. • Vea la seeciOn Modo sabbtico en la pagina 75.

La luz de alarma de

temperatura estd

destellando

Todas las luces del

distribuidor y las

luces interiores del

refrigerador estdn

apagadas pero el

electrodom_stico

adn estzt en

funcionamiento

Se program6 la

alarma de la puerta

pero la alarma no

son6

Las temperaturas en

la pantalla parecen

ser demasiado bajas

• Se desactivO el modo de

alarma.

• La pantalla ha sido

programada para mostrar la

temperatura en grados

Celsius y no en grados

Fahrenheit.

• Para activar las alarmas sonoras, consulte la paginas 74-75.

• Vea el Despliegue de temperatura en la p_ginas 74-75.

Horns

Garantia

Servlclo

LA UNICAY EXCLUSIVASOLUCIONPARAEL

CLIENTEBAJOESTAGARANTiALIMITADAES

LA REPARAClONDEL PRODUCTOSEGONSE

INDICA AQU[. LASGARANTiASIMPLiClTAS,

INCLUYENDOLASGARANTiASDE

COMERClALIZAClON0 DEAPTITUDPARAUN

PROPOSITOEN PARTICULARESTA,N

LIMITADASA UN AI_400 AL PERiODODE

TIEMPOMiNIMO PERMITIDOPORLA LEY.

MAYTAGCORPORATIONNO SERA

RESPONSABLEDE DANOSINClDENTALES0

CONSECUENTES.ALGUNOSESTADOSY

PROVlNClASNO PERMITENLA EXCLUSION0

LIMITAClONDE DANOSINClDENTALES0

CONSECUENTES0 LA LIMITAClONDE LA

DURAClONDELAS GARANTiASIMPLiClTAS

DE COMERCIALIZAClON0 APTITUD,PORLO

QUE ESTASEXCLUSIONES0 LIMITAClONES

PUEDENNO APLICARSEEN SU CASO.ESTA

GARANTiALEOTORGADERECHOSLEGALES

ESPECiFICOS.USTEDTAMBII_NPUEDETENER

OTROSDERECHOSQUEVAR[ANDE UN

ESTADOA OTRO0 DEUNA PROVlNClAA

OTRA.

Lo que no cubren estas garantias

1. Situaciones y da_os resultantes de cualquiera de las siguientes

situaciones:

a. InstalaciOn, entrega o mantenimiento inapropiados.

b. Cualquier reparaciOn, modificaciOn, alteraciOn o ajuste no autorizados por

el fabricante o taller de servicio autorizado.

c. Mal uso, abuso, accidentes, uso no razonable o hechos fortuitos.

d. Corriente, voltaje, suministro el6ctrico o suministro de gas incorrectos.

e. Ajuste inadecuado de cualquier.

f. Uso de elevadores (pedestales) de marcas que no son Maytag.

2. Lasgarantfas quedan nulas si los nt_meros de serie originales han sido

retirados, alterados o no se pueden determinar facilmente.

3. Bombillas, filtros de agua y filtros de aire.

4. Los productos comprados para uso comercial o industrial.

5. El costo del servicio o Ilamada de servicio para:

a. Corregir errores de instalaci6n. Para los productos que requieran

ventilaciOn, se deben usar conductos de metal rfgido.

b. Instruir al usuario en el uso adecuado del producto.

c. Transporte del electrodom_stico al establecimiento de servicio y de regreso.

d. Paracorregir problemasrelacionadosa elevadoresde marcasque no son Maytag.

6. Cualquier p6rdida de alimentos debido a fallas del refrigerador o

congelador.

Z Costos de viaje y transporte de servicio en areas remotas.

8. Esta garantfa no se aplica fuera de los Estados Unidos y Canad& P6ngase en

contacto con su distribuidor para determinar si se aplica cualquier otra

garantia.

9. Los da_os consecuentes o incidentales sufridos por cualquier persona como

resultado del incumplimiento de esta garantfa. En algunos

estados no se permite la exclusi6n o limitaci6n de da_os consecuentes o

incidentales, por Io tanto la limitaci6n o exclusi6n anterior puede no aplicarse

en su caso.

Si necesita servicio

Primero revise la secci6n de IocalizaciOn y soluciOn de averfas en su gufa de uso

y cuidado o Ilame al distribuidor donde adquiri6 el electrodom6stico. Tambi6n

puede Ilamar a Maytag Services, LLC, Atenci6n al cliente, al 1-800-688-9900 en

EE.UU. y al 1-800-688-2002 en Canada para ubicar a un agente de servicio

calificado.

• Asegt_rese de conservar el comprobante de compra para verificar el estado de

la garantfa. Consulte la secci6n sobre la GARANTIA para mayor informaci6n

sobre las responsabilidades del propietario para obtener servicio bajo la

garantfa.

• Si el distribuidor o la compa_fa de servicio no pueden resolver el problema,

escriba a Maytag Services, LLC, Attn: CAIR _ Center, P.O. Box 2370, Cleveland,

TN 37320-2370 o Ilame al 1-800-688-9900 en EE.UU. y al

1-800-688-2002 en Canad&

• Las gufas del propietario, manuales de servicio e informaci(_nsobre las piezas

pueden solicitarse a Maytag Services,LLC, Atenci6n al cliente.

Notas: Cuando Ilame o escriba acerca de un problema de serwcio, por

favor incluya la siguiente informaci6n:

a. Su nombre, direcci6n y nt_mero de tel_fono;

b. Nt_mero de modelo y nt_mero de serie;

c. Nombre y direcci6n de su distribuidor o t6cnico de servicio;

d. Una descripci6n clara del problema que esta experimentando;

e. Comprobante de compra (recibo de compra).

www.maytag.com _:;2006 Maytag Appliances Sales Co.

Form No. A/01/06 Part No. 12828147 Litho U.S.A.

Maytag MFC2061KES refrigerator

Product's Documents

User Manual

Specifications

Maytag MFC2061KES Questions and Answers
